Lavabiancheria Istruzioni per l’uso
GO 4L
Indice Pagina
Prefazione 2
Note generali alla consegna 4
Prescrizioni di sicurezza 4
Consultazione rapida 5
Descrizione comandi 6
Tabella programmi 14
Selezione programmi 16
Cassetto detersivo 18
Detersivi, additivi e dosaggi 19
Macchie difficili 20
Esempio d’uso 22
Pulizia e manutenzione ordinaria 24
Consigli utili per l’utente 25
Ricerca guasti 26
Dati tecnici 27
Servizio assistenza clienti 28
Messa in opera, installazione 29
PRIMA DI METTERE IN FUNZIONE LA LAVATRICE
ASSICURARSI DI AVERE RIMOSSO LE VITI DI
TRASPORTO COME INDICATO A PAGINA 29.
Prefazione
Legga queste istruzioni per l’uso e tutte le altre informazioni accluse alla lavatrice,
e si comporti di conseguenza.
Conservi tutta la documentazione per le successive consultazioni o per eventuali
successivi proprietari.
Attenzione: questo apparecchio dovrà essere destinato
solo all’uso domestico.
Avvertenze per lo smaltimento
Tutti i materiali d’imballaggio impiegati sono ecologici e riciclabili. Si prega di contribuire ad
uno smaltimento ecologico dell’imballaggio.
Il vostro fornitore o l’amministrazione comunale
sapranno informarvi sulle attuali forme di smaltimento.
Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso una rottamazione ecologica
possono essere recuperati materiali pregiati.
Attenzione: estrarre la spina di alimentazione degli
apparecchi dismessi. Tagliare il cavo di collegamento ed
eliminarlo insieme alla spina.
Volendo eliminare una vecchia lavatrice si abbia cura di rendere inservibile la chiusura
dell’ oblò per evitare che i bambini possano chiudersi nella macchina.
2 3
Indice Pagina
Prefazione 2
Note generali alla consegna 4
Prescrizioni di sicurezza 4
Consultazione rapida 5
Descrizione comandi 6
Tabella programmi 14
Selezione programmi 16
Cassetto detersivo 18
Detersivi, additivi e dosaggi 19
Macchie difficili 20
Esempio d’uso 22
Pulizia e manutenzione ordinaria 24
Consigli utili per l’utente 25
Ricerca guasti 26
Dati tecnici 27
Servizio assistenza clienti 28
Messa in opera, installazione 29
PRIMA DI METTERE IN FUNZIONE LA LAVATRICE
ASSICURARSI DI AVERE RIMOSSO LE VITI DI
TRASPORTO COME INDICATO A PAGINA 29.
Prefazione
Legga queste istruzioni per l’uso e tutte le altre informazioni accluse alla lavatrice,
e si comporti di conseguenza.
Conservi tutta la documentazione per le successive consultazioni o per eventuali
successivi proprietari.
Attenzione: questo apparecchio dovrà essere destinato
solo all’uso domestico.
Avvertenze per lo smaltimento
Tutti i materiali d’imballaggio impiegati sono ecologici e riciclabili. Si prega di contribuire ad
uno smaltimento ecologico dell’imballaggio.
Il vostro fornitore o l’amministrazione comunale
sapranno informarvi sulle attuali forme di smaltimento.
Gli apparecchi dismessi non sono rifiuti senza valore! Attraverso una rottamazione ecologica
possono essere recuperati materiali pregiati.
Attenzione: estrarre la spina di alimentazione degli
apparecchi dismessi. Tagliare il cavo di collegamento ed
eliminarlo insieme alla spina.
Volendo eliminare una vecchia lavatrice si abbia cura di rendere inservibile la chiusura
dell’ oblò per evitare che i bambini possano chiudersi nella macchina.
2 3
M) Importante!
Nel caso si installi l’apparecchio su un pavimento ricoperto da tappeti o con moquette si
deve fare attenzione che le aperture di ventilazione alla base dell’apparecchio non
vengano ostruite.
N) In caso di guasto e/o di cattivo funzionamento dell’apparecchio, lo spenga, chiuda il
rubinetto dell’acqua e non manometta l’elettrodomestico.
Per l’eventuale riparazione si rivolga solamente al Servizio Assistenza Tecnica Autorizzato e
richieda l’utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
O) Qualora si rendesse necessaria la sostituzione del cavo di alimentazione
dell’apparecchio, rivolgersi al Servizio Assistenza Tecnica Autorizzato.
Consultazione rapida
Lavaggio
– Aprire l’oblò con l’apposita maniglia apertura oblò “A” (fig. 1, pag. 6)
– Selezionare la biancheria ed introdurla all’interno della macchina (pag. 22)
– Chiudere l’oblò
– Introdurre il detersivo nelle vaschette come indicato dalla tabella programmi di questo
manuale d’uso (pag. 14)
– Impostare il programma (pag. 7)
– Sul display verranno visualizzati i parametri del programma scelto.
– Eventualmente modificare la temperatura di lavaggio.
Premere i tasti supplementari (se desiderati)
– Premere il tasto “START/PAUSA” (pag. 11)
– Il programma ha inizio.
Dopo il lavaggio
– Sul display viene visualizzata la scritta “End”.
– Attendere lo spegnimento della spia oblò bloccato
(2 minuti dalla fine del programma).
– Spegnere la lavabiancheria portando la manopola
programmi in posizione “OFF”.
– Aprire l’oblò ed estrarre la biancheria.
54
Note generali alla consegna
Alla consegna controlli che con la macchina ci siano:
– Manuale d’istruzione
– Certificati di garanzia
– Tubo carico
e controlli che non abbia subito danni durante il trasporto, in caso contrario chiami il Servizio
Assistenza Tecnica Autorizzato più vicino (vedi Servizio assistenza clienti).
Prescrizioni di sicurezza
Attenzione:
per qualsiasi intervento di pulizia e manutenzione
della lavatrice
A) Tolga la spina.
B) Chiuda il rubinetto dell’acqua.
C) Candy correda tutte le sue macchine di messa a terra. Si assicuri che l’impianto
elettrico sia provvisto di messa a terra in caso contrario richieda l’intervento di personale
qualificato.
D) Non tocchi l’apparecchio quando mani o piedi sono bagnati o umidi. Non usi
l’apparecchio a piedi nudi.
E) È sconsigliato l’uso di adattatori, prese multiple e/o prolunghe.
Attenzione:
durante il lavaggio l’acqua può andare a 90°C.
F) Prima di aprire l’oblò si assicuri che non vi sia acqua nel cestello.
G) Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o
inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo
all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio..
H) Non tiri il cavo di alimentazione o l’apparecchio stesso, per staccare la spina dalla presa
di corrente.
I) Non lasci esposto l’apparecchio ad agenti atmosferici (pioggia, sole, ecc…).
L) In caso di trasloco non sollevi mai l’apparecchio dalle manopole o dal cassetto del
detersivo.
Durante il trasporto non appoggi mai l’oblò al carrello e non movimenti la macchina senza
il fondo imballo
M) Importante!
Nel caso si installi l’apparecchio su un pavimento ricoperto da tappeti o con moquette si
deve fare attenzione che le aperture di ventilazione alla base dell’apparecchio non
vengano ostruite.
N) In caso di guasto e/o di cattivo funzionamento dell’apparecchio, lo spenga, chiuda il
rubinetto dell’acqua e non manometta l’elettrodomestico.
Per l’eventuale riparazione si rivolga solamente al Servizio Assistenza Tecnica Autorizzato e
richieda l’utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
O) Qualora si rendesse necessaria la sostituzione del cavo di alimentazione
dell’apparecchio, rivolgersi al Servizio Assistenza Tecnica Autorizzato.
Consultazione rapida
Lavaggio
– Aprire l’oblò con l’apposita maniglia apertura oblò “A” (fig. 1, pag. 6)
– Selezionare la biancheria ed introdurla all’interno della macchina (pag. 22)
– Chiudere l’oblò
– Introdurre il detersivo nelle vaschette come indicato dalla tabella programmi di questo
manuale d’uso (pag. 14)
– Impostare il programma (pag. 7)
– Sul display verranno visualizzati i parametri del programma scelto.
– Eventualmente modificare la temperatura di lavaggio.
Premere i tasti supplementari (se desiderati)
– Premere il tasto “START/PAUSA” (pag. 11)
– Il programma ha inizio.
Dopo il lavaggio
– Sul display viene visualizzata la scritta “End”.
– Attendere lo spegnimento della spia oblò bloccato
(2 minuti dalla fine del programma).
– Spegnere la lavabiancheria portando la manopola
programmi in posizione “OFF”.
– Aprire l’oblò ed estrarre la biancheria.
54
Note generali alla consegna
Alla consegna controlli che con la macchina ci siano:
– Manuale d’istruzione
– Certificati di garanzia
– Tubo carico
e controlli che non abbia subito danni durante il trasporto, in caso contrario chiami il Servizio
Assistenza Tecnica Autorizzato più vicino (vedi Servizio assistenza clienti).
Prescrizioni di sicurezza
Attenzione:
per qualsiasi intervento di pulizia e manutenzione
della lavatrice
A) Tolga la spina.
B) Chiuda il rubinetto dell’acqua.
C) Candy correda tutte le sue macchine di messa a terra. Si assicuri che l’impianto
elettrico sia provvisto di messa a terra in caso contrario richieda l’intervento di personale
qualificato.
D) Non tocchi l’apparecchio quando mani o piedi sono bagnati o umidi. Non usi
l’apparecchio a piedi nudi.
E) È sconsigliato l’uso di adattatori, prese multiple e/o prolunghe.
Attenzione:
durante il lavaggio l’acqua può andare a 90°C.
F) Prima di aprire l’oblò si assicuri che non vi sia acqua nel cestello.
G) Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o
inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo
all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio..
H) Non tiri il cavo di alimentazione o l’apparecchio stesso, per staccare la spina dalla presa
di corrente.
I) Non lasci esposto l’apparecchio ad agenti atmosferici (pioggia, sole, ecc…).
L) In caso di trasloco non sollevi mai l’apparecchio dalle manopole o dal cassetto del
detersivo.
Durante il trasporto non appoggi mai l’oblò al carrello e non movimenti la macchina senza
il fondo imballo
Descrizione comandi
6
Fig. 1
Maniglia apertura oblò
Manopola programmi con posizione di “OFF”
Tasto “Selezione Temperatura”
Tasto “Selezione centrifuga”
Tasto “Livello di Sporco”
Tasto “Partenza Differita”
Tasto “Blocco Tasti”
Tasto “Prelavaggio”
Tasto “Macchie Difficili”
Tasto “Anti Piega”
Tasto “
+
Acqua”
Tasto “Stiro Facile”
Tasto “Start/Pausa”
Display “DIGIT”
Cassetto detersivo
B
A
R
C QD F E
G H I L M N P
A
B
C
D
E
F
G
H
I
L
M
N
P
Q
R
7
Maniglia apertura oblò
Per aprire l’oblò premere la leva situata all’interno della maniglia.
A
B

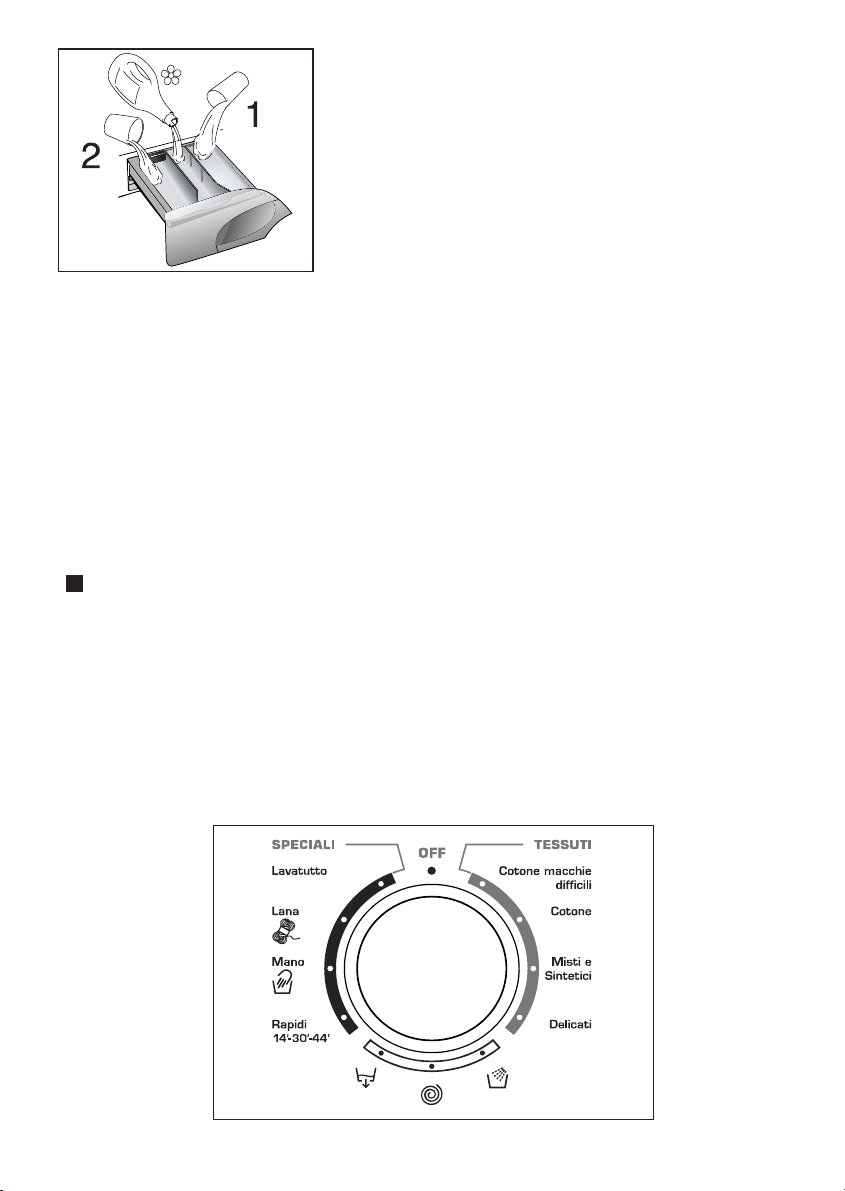

Manopola PROGRAMMI con posizione di “OFF”
Ruotando la manopola il display si
illumina visualizzando i parametri del
programma scelto.
A fine ciclo o dopo un periodo di
inattività la luminosità del dislay
diminuisce per un risparmio energetico.
N.B. Per spegnere la macchina ruotare
la manopola programmi sulla posizione
“OFF”.
Premere il tasto “Start/Pausa” per iniziare il ciclo di lavaggio.
Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato
sino alla fine del lavaggio.
A fine ciclo spegnere la lavabiancheria portando la manopola programmi in posizione "OFF"
Nota:
La manopola programmi deve essere sempre portata in
posizione di “OFF” alla fine di un lavaggio e prima di
selezionarne uno nuovo.
I DETERSIVI DI OGGI RISULTANO ESSERE EFFICACI GIÀ
DALLE BASSE TEMPERATURE. PER QUESTO MOTIVO LA
MACCHINA, ANCHE PER I PROGRAMMI INTENSIVI,
CONSIGLIA L’UTILIZZO DI TEMPERATURE PIÙ BASSE. E’
COMUNQUE POSSIBILE ALZARE LA TEMPERATURA DI
LAVAGGIO AGENDO SUL TASTO TEMPERATURA. FARE
RIFERIMENTO ALLA TABELLA PROGRAMMI PER LA
TEMPERATURA MASSIMA CONSENTITA PER CIASCUN
PROGRAMMA
Descrizione comandi
6
Fig. 1
Maniglia apertura oblò
Manopola programmi con posizione di “OFF”
Tasto “Selezione Temperatura”
Tasto “Selezione centrifuga”
Tasto “Livello di Sporco”
Tasto “Partenza Differita”
Tasto “Blocco Tasti”
Tasto “Prelavaggio”
Tasto “Macchie Difficili”
Tasto “Anti Piega”
Tasto “
+
Acqua”
Tasto “Stiro Facile”
Tasto “Start/Pausa”
Display “DIGIT”
Cassetto detersivo
B
A
R
C QD F E
G H I L M N P
A
B
C
D
E
F
G
H
I
L
M
N
P
Q
R
7
Maniglia apertura oblò
Per aprire l’oblò premere la leva situata all’interno della maniglia.
A
B
Manopola PROGRAMMI con posizione di “OFF”
Ruotando la manopola il display si
illumina visualizzando i parametri del
programma scelto.
A fine ciclo o dopo un periodo di
inattività la luminosità del dislay
diminuisce per un risparmio energetico.
N.B. Per spegnere la macchina ruotare
la manopola programmi sulla posizione
“OFF”.
Premere il tasto “Start/Pausa” per iniziare il ciclo di lavaggio.
Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato
sino alla fine del lavaggio.
A fine ciclo spegnere la lavabiancheria portando la manopola programmi in posizione "OFF"
Nota:
La manopola programmi deve essere sempre portata in
posizione di “OFF” alla fine di un lavaggio e prima di
selezionarne uno nuovo.
I DETERSIVI DI OGGI RISULTANO ESSERE EFFICACI GIÀ
DALLE BASSE TEMPERATURE. PER QUESTO MOTIVO LA
MACCHINA, ANCHE PER I PROGRAMMI INTENSIVI,
CONSIGLIA L’UTILIZZO DI TEMPERATURE PIÙ BASSE. E’
COMUNQUE POSSIBILE ALZARE LA TEMPERATURA DI
LAVAGGIO AGENDO SUL TASTO TEMPERATURA. FARE
RIFERIMENTO ALLA TABELLA PROGRAMMI PER LA
TEMPERATURA MASSIMA CONSENTITA PER CIASCUN
PROGRAMMA
Tasto “SELEZIONE TEMPERATURA”
Quando si seleziona un programma sul display viene indicata la temperatura consigliata.
E’ possibile sia diminuire che aumentare la temperatura premendo più volte il tasto.
Ad ogni pressione del tasto, la temperatura scelta viene mostrata sul display.
C
Tasto “SELEZIONE CENTRIFUGA”
La fase di centrifuga è molto importante per la preparazione ad una buona asciugatura ed il
suo modello è dotato della massima flessibilità per ogni vostra esigenza.
Premendo questo tasto, si può ridurre la massima velocità di centrifuga possibile per il
programma selezionato, fino alla sua completa esclusione.
Per riattivare la centrifuga, è sufficiente premere nuovamente il tasto, fino al raggiungimento
della velocità scelta.
Per la salvaguardia dei tessuti, non è possibile aumentare la velocità oltre quella
automaticamente indicata al momento della selezione del programma.
E' possibile modificare la velocità della centrifuga in qualsiasi momento, anche senza portare
la macchina in PAUSA.
Nota: il modello è dotato di un dispositivo elettronico che
controlla il corretto bilanciamento della biancheria.
Nel caso il carico risulti leggermente sbilanciato, la
macchina provvederà a riequilibrarlo automaticamente
per poi effettuare la normale centrifuga.
Se dopo diversi tentativi non vi dovesse riuscire,
effettuerà una centrifuga a velocità ridotta.
Nel caso di carichi eccessivamente sbilanciati la fase della
centrifuga viene soppressa.
Questo serve a contenere le vibrazioni, a migliorare la
silenziosità e la durata della lavabiancheria.
D
Tasto “LIVELLO DI SPORCO”
Agendo sul tasto (attivo solo nei programmi COTONE e MISTI) è possibile scegliere 3 livelli
di intensità di lavaggio, a seconda del grado di sporco dei tessuti.
Dopo la selezione del programma la spia si posiziona automaticamente sul livello minimo
consentito; premendo il tasto si aumenta il livello e di conseguenza vengono modificati anche
i parametri della durata del ciclo.
Utilizzando questo tasto dopo aver selezionato il programma rapido è possibile scegliere fra
3 diversi programmi della durata di 14’, 30’ e 44’.
E
98
Tasto “BLOCCO TASTI”
Questa funzione è utile per evitare che i bambini giochino con i pulsanti delle opzioni e
interferiscano con il programma selezionato.
Una volta selezionato il programma e i pulsanti delle funzioni desiderate, premere il pulsante
START/PAUSA e successivamente tenere premuto “BLOCCO TASTI” per circa 5 secondi
fino all’accensione del simbolo . In questo modo il pannello comandi viene “bloccato”. È
possibile annullare questa funzione tenendo premuto per circa 5 secondi il pulsante
“BLOCCO TASTI” fino allo spegnimento del simbolo .
G
Tasto “PARTENZA DIFFERITA”
Questo tasto permette di programmare l’ avvio del ciclo di lavaggio con un ritardo massimo di 24h.
Per impostare la partenza ritardata procedere nel seguente modo:
Impostare il programma desiderato.
Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere
nuovamente per impostare un ritardo di 1 ora (sul display viene visualizzato h01), ad ogni
pressione successiva il ritardo impostato aumenta di 1 ora fino a h24 mentre con un ulteriore
pressione si azzera la partenza ritardata.
Confermare premendo il tasto “START/PAUSA” (La spia nel display inizia a lampeggiare) per
iniziare il conteggio alla fine del quale il programma inizierà automaticamente.
E’ possibile annullare la partenza ritardata agendo come segue:
Tenere premuto il tasto per 5 secondi fino a quando sul display non vengono visualizzati i
parametri del programma scelto.
A questo punto è possibile iniziare il programma scelto in precedenza premendo il tasto
“START/PAUSA” o annullare l’operazione portando il selettore in posizione di OFF e
successivamente selezionare un’ altro programma.
Attenzione: Se dovesse mancare la corrente durante il funzionamento
della lavabiancheria, una speciale memoria conserverà l’impostazione
effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in
cui si era fermata.
F
Tasto “PRE LAVAGGIO”
Questa opzione è utile in particolare per la biancheria molto sporca e può essere utilizzata solo in
alcuni programmi come riportato nella tabella programmi.
Aggiungere il detersivo per questo programma nello scompartimento del cassetto contrassegnato
con “1” (per maggiori informazioni vedere la sezione Cassetto del detersivo in questo manuale).
Si consiglia di utilizzare solo il 20% della quantità consigliata sul contenitore del detersivo.
H
I tasti opzione devono essere selezionati prima di
premere il tasto START/PAUSA.
Nel caso in cui sia stata
selezionata un’ opzione non compatibile con il programma scelto la
luce sul pulsante prima lampeggia e dopo si spegne.
Tasto “SELEZIONE TEMPERATURA”
Quando si seleziona un programma sul display viene indicata la temperatura consigliata.
E’ possibile sia diminuire che aumentare la temperatura premendo più volte il tasto.
Ad ogni pressione del tasto, la temperatura scelta viene mostrata sul display.
C
Tasto “SELEZIONE CENTRIFUGA”
La fase di centrifuga è molto importante per la preparazione ad una buona asciugatura ed il
suo modello è dotato della massima flessibilità per ogni vostra esigenza.
Premendo questo tasto, si può ridurre la massima velocità di centrifuga possibile per il
programma selezionato, fino alla sua completa esclusione.
Per riattivare la centrifuga, è sufficiente premere nuovamente il tasto, fino al raggiungimento
della velocità scelta.
Per la salvaguardia dei tessuti, non è possibile aumentare la velocità oltre quella
automaticamente indicata al momento della selezione del programma.
E' possibile modificare la velocità della centrifuga in qualsiasi momento, anche senza portare
la macchina in PAUSA.
Nota: il modello è dotato di un dispositivo elettronico che
controlla il corretto bilanciamento della biancheria.
Nel caso il carico risulti leggermente sbilanciato, la
macchina provvederà a riequilibrarlo automaticamente
per poi effettuare la normale centrifuga.
Se dopo diversi tentativi non vi dovesse riuscire,
effettuerà una centrifuga a velocità ridotta.
Nel caso di carichi eccessivamente sbilanciati la fase della
centrifuga viene soppressa.
Questo serve a contenere le vibrazioni, a migliorare la
silenziosità e la durata della lavabiancheria.
D
Tasto “LIVELLO DI SPORCO”
Agendo sul tasto (attivo solo nei programmi COTONE e MISTI) è possibile scegliere 3 livelli
di intensità di lavaggio, a seconda del grado di sporco dei tessuti.
Dopo la selezione del programma la spia si posiziona automaticamente sul livello minimo
consentito; premendo il tasto si aumenta il livello e di conseguenza vengono modificati anche
i parametri della durata del ciclo.
Utilizzando questo tasto dopo aver selezionato il programma rapido è possibile scegliere fra
3 diversi programmi della durata di 14’, 30’ e 44’.
E
98
Tasto “BLOCCO TASTI”
Questa funzione è utile per evitare che i bambini giochino con i pulsanti delle opzioni e
interferiscano con il programma selezionato.
Una volta selezionato il programma e i pulsanti delle funzioni desiderate, premere il pulsante
START/PAUSA e successivamente tenere premuto “BLOCCO TASTI” per circa 5 secondi
fino all’accensione del simbolo . In questo modo il pannello comandi viene “bloccato”. È
possibile annullare questa funzione tenendo premuto per circa 5 secondi il pulsante
“BLOCCO TASTI” fino allo spegnimento del simbolo .
G
Tasto “PARTENZA DIFFERITA”
Questo tasto permette di programmare l’ avvio del ciclo di lavaggio con un ritardo massimo di 24h.
Per impostare la partenza ritardata procedere nel seguente modo:
Impostare il programma desiderato.
Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere
nuovamente per impostare un ritardo di 1 ora (sul display viene visualizzato h01), ad ogni
pressione successiva il ritardo impostato aumenta di 1 ora fino a h24 mentre con un ulteriore
pressione si azzera la partenza ritardata.
Confermare premendo il tasto “START/PAUSA” (La spia nel display inizia a lampeggiare) per
iniziare il conteggio alla fine del quale il programma inizierà automaticamente.
E’ possibile annullare la partenza ritardata agendo come segue:
Tenere premuto il tasto per 5 secondi fino a quando sul display non vengono visualizzati i
parametri del programma scelto.
A questo punto è possibile iniziare il programma scelto in precedenza premendo il tasto
“START/PAUSA” o annullare l’operazione portando il selettore in posizione di OFF e
successivamente selezionare un’ altro programma.
Attenzione: Se dovesse mancare la corrente durante il funzionamento
della lavabiancheria, una speciale memoria conserverà l’impostazione
effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in
cui si era fermata.
F
Tasto “PRE LAVAGGIO”
Questa opzione è utile in particolare per la biancheria molto sporca e può essere utilizzata solo in
alcuni programmi come riportato nella tabella programmi.
Aggiungere il detersivo per questo programma nello scompartimento del cassetto contrassegnato
con “1” (per maggiori informazioni vedere la sezione Cassetto del detersivo in questo manuale).
Si consiglia di utilizzare solo il 20% della quantità consigliata sul contenitore del detersivo.
H
I tasti opzione devono essere selezionati prima di
premere il tasto START/PAUSA.
Nel caso in cui sia stata
selezionata un’ opzione non compatibile con il programma scelto la
luce sul pulsante prima lampeggia e dopo si spegne.
Tasto “STIRO FACILE”
Attivando questa funzione (non disponibile per i programmi cotone) è possibile ridurre al minimo la
formazione di pieghe personalizzando ulteriormente il ciclo di lavaggio in base al programma scelto
ed al tipo di biancheria da lavare.
In modo particolare per i tessuti misti e sintetici l’azione combinata di una fase di raffreddamento
graduale dell’acqua, l’assenza di rotazione del cesto durante gli scarichi dell’acqua ed una
centrifuga delicata a bassa velocità assicura la massima distensione dei capi.
N
10 11
Tasto “ANTI PIEGA”
Azionando questo tasto il ciclo si ferma alla fine dell’ ultimo risciacquo lasciando l’acqua in vasca.
I tessuti rimangono così immersi nell’ acqua evitando di ammassarsi e di formare pieghe difficili da
togliere.
Durante la fase di fermo acqua in vasca la spia del tasto lampeggia ad indicare che la macchina è
in pausa.
Rilasciare il tasto per terminare il ciclo con la fase di centrifuga (eventualmente riducibile o
annullabile tramite l’apposito tasto) e scarico.
Tasto “MACCHIE DIFFICILI”
Premendo questo tasto entrano in funzione i sensori del nuovo Sensor System che agiscono
sia sulla temperatura selezionata, mantenendola costante durante tutte le fasi del ciclo di
lavaggio, sia sull’azione meccanica del cesto.
Il cesto viene fatto girare a due diverse velocità nei momenti cruciali. Quando il detersivo
entra nei capi il cesto ruota in modo che non si formino disomogeneità nella distribuzione
dello stesso, la velocità aumenta, invece, al momento del lavaggio e del risciacquo in modo
che l’azione pulente sia massima. Grazie a questo speciale sistema si migliora l’efficacia del
lavaggio SENZA AUMENTARE LA DURATA DEL PROGRAMMA.
I
Tasto “+ ACQUA”
Grazie al nuovo Sensor System, agendo sul tasto è possibile effettuare un nuovo speciale
ciclo di lavaggio applicabile nei programmi per tessuti resistenti e misti che si prende cura
delle fibre e della pelle delicata di chi le indossa.
L’aggiunta di molta più acqua e la nuova azione combinata di cicli di rotazione del cesto con
carico e scarico d’acqua, permette di ottenere capi perfettamente puliti e risciacquati. Viene
aumentata l’acqua in lavaggio per ottenere la perfetta dissoluzione del detersivo,
garantendo un’efficace azione pulente. Viene aumentata l’acqua anche al momento dei
risciacqui in modo da eliminare ogni traccia di detersivo dalle fibre.
Questa funzione è stata studiata appositamente per le persone con pelle delicata e
sensibile, per le quali anche un minimo residuo di detersivo può causare irritazioni o allergie.
Si consiglia di utilizzare questa funzione anche per i capi dei bambini e per i delicati in
generale, oppure nel lavaggio di capi di spugna le cui fibre tendono maggiormente a
trattenere il detersivo.
Per assicurare le migliori prestazioni di lavaggio questa funzione è sempre attiva nei
programmi Delicati e Lana/Lavaggio a mano.
M
L
Per i tessuti delicati vengono svolte le fasi già descritte sopra per i tessuti misti ad eccezione del
raffreddamento graduale dell’acqua ma con l’aggiunta di una fase di fermo acqua in vasca con stop
dopo l’ultimo risciacquo.
Nel programma lana e lavaggio a mano questo tasto ha la sola funzione di lasciare i capi immersi
nell’acqua alla fine dell’ultimo risciacquo al fine di distendere perfettamente le fibre.
Durante la fase di fermo acqua in vasca la spia del tasto lampeggia ad indicare che la
macchina è in pausa.
Per terminare il ciclo dei tessuti delicati, della lana e lavaggio a mano, le operazioni possono essere:
- rilasciare il tasto per terminare il ciclo.
Nel caso in cui si voglia effettuare solo lo scarico:
- portare la manopola programmi prima in posizione di “OFF”;
- selezionare il programma solo scarico ;
- riavviare la macchina premendo nuovamente il pulsante “START/PAUSA”.
Tasto START/PAUSA
Premere per avviare il ciclo impostato con la manopola programmi.
Modificare impostazioni dopo avvio del programma (PAUSA)
Dopo l’avvio del programma possono essere modificate solo le regolazioni e le opzioni
tramite i tasti opzione. Tenere il tasto “START/PAUSA” premuto per circa 2 secondi, il
lampeggio delle spie dei tasti opzione e del tempo residuo indica che la macchina è in
pausa, modifichi quanto desiderato e prema nuovamente il tasto “START/PAUSA”
annullando l’intermittenza.
Se si desidera aggiungere o togliere capi durante il lavaggio, attendere DUE minuti affinché
il dispositivo di sicurezza liberi il blocco dell’oblò e ne permetta l’apertura.
Effettuata la manovra, dopo aver richiuso l’oblò e premuto il tasto “START/PAUSA”, la
macchina ripartirà dal punto in cui era stata fermata.
CANCELLAZIONE PROGRAMMA IMPOSTATO
Per annullare il programma, portare il selettore in posizione OFF.
Selezionare un programma diverso.
Riportare il selettore programmi in posizione OFF.
P
NOTA:
ALCUNI SECONDI DOPO AVERE PREMUTO IL TASTO AVVIO, LA
MACCHINA TRAMITE LA FUNZIONE KG DETECTOR (ATTIVA
SOLO NEI PROGRAMMI COTONE E SINTETICI) CALCOLA,
ENTRO I PRIMI 4 MINUTI DEL CICLO DI LAVAGGIO, LA
QUANTITA’ DI BIANCHERIA ALL’INTERNO DEL CESTO PER
DETERMINARE L’EFFETTIVA DURATA DEL PROGRAMMA.
DURANTE QUESTA FASE LA SPIA “KG DETECTOR” E’ ACCESA
AD INDICARE CHE LA FUNZIONE E’ ATTIVA.
Tasto “STIRO FACILE”
Attivando questa funzione (non disponibile per i programmi cotone) è possibile ridurre al minimo la
formazione di pieghe personalizzando ulteriormente il ciclo di lavaggio in base al programma scelto
ed al tipo di biancheria da lavare.
In modo particolare per i tessuti misti e sintetici l’azione combinata di una fase di raffreddamento
graduale dell’acqua, l’assenza di rotazione del cesto durante gli scarichi dell’acqua ed una
centrifuga delicata a bassa velocità assicura la massima distensione dei capi.
N
10 11
Tasto “ANTI PIEGA”
Azionando questo tasto il ciclo si ferma alla fine dell’ ultimo risciacquo lasciando l’acqua in vasca.
I tessuti rimangono così immersi nell’ acqua evitando di ammassarsi e di formare pieghe difficili da
togliere.
Durante la fase di fermo acqua in vasca la spia del tasto lampeggia ad indicare che la macchina è
in pausa.
Rilasciare il tasto per terminare il ciclo con la fase di centrifuga (eventualmente riducibile o
annullabile tramite l’apposito tasto) e scarico.
Tasto “MACCHIE DIFFICILI”
Premendo questo tasto entrano in funzione i sensori del nuovo Sensor System che agiscono
sia sulla temperatura selezionata, mantenendola costante durante tutte le fasi del ciclo di
lavaggio, sia sull’azione meccanica del cesto.
Il cesto viene fatto girare a due diverse velocità nei momenti cruciali. Quando il detersivo
entra nei capi il cesto ruota in modo che non si formino disomogeneità nella distribuzione
dello stesso, la velocità aumenta, invece, al momento del lavaggio e del risciacquo in modo
che l’azione pulente sia massima. Grazie a questo speciale sistema si migliora l’efficacia del
lavaggio SENZA AUMENTARE LA DURATA DEL PROGRAMMA.
I
Tasto “+ ACQUA”
Grazie al nuovo Sensor System, agendo sul tasto è possibile effettuare un nuovo speciale
ciclo di lavaggio applicabile nei programmi per tessuti resistenti e misti che si prende cura
delle fibre e della pelle delicata di chi le indossa.
L’aggiunta di molta più acqua e la nuova azione combinata di cicli di rotazione del cesto con
carico e scarico d’acqua, permette di ottenere capi perfettamente puliti e risciacquati. Viene
aumentata l’acqua in lavaggio per ottenere la perfetta dissoluzione del detersivo,
garantendo un’efficace azione pulente. Viene aumentata l’acqua anche al momento dei
risciacqui in modo da eliminare ogni traccia di detersivo dalle fibre.
Questa funzione è stata studiata appositamente per le persone con pelle delicata e
sensibile, per le quali anche un minimo residuo di detersivo può causare irritazioni o allergie.
Si consiglia di utilizzare questa funzione anche per i capi dei bambini e per i delicati in
generale, oppure nel lavaggio di capi di spugna le cui fibre tendono maggiormente a
trattenere il detersivo.
Per assicurare le migliori prestazioni di lavaggio questa funzione è sempre attiva nei
programmi Delicati e Lana/Lavaggio a mano.
M
L
Per i tessuti delicati vengono svolte le fasi già descritte sopra per i tessuti misti ad eccezione del
raffreddamento graduale dell’acqua ma con l’aggiunta di una fase di fermo acqua in vasca con stop
dopo l’ultimo risciacquo.
Nel programma lana e lavaggio a mano questo tasto ha la sola funzione di lasciare i capi immersi
nell’acqua alla fine dell’ultimo risciacquo al fine di distendere perfettamente le fibre.
Durante la fase di fermo acqua in vasca la spia del tasto lampeggia ad indicare che la
macchina è in pausa.
Per terminare il ciclo dei tessuti delicati, della lana e lavaggio a mano, le operazioni possono essere:
- rilasciare il tasto per terminare il ciclo.
Nel caso in cui si voglia effettuare solo lo scarico:
- portare la manopola programmi prima in posizione di “OFF”;
- selezionare il programma solo scarico ;
- riavviare la macchina premendo nuovamente il pulsante “START/PAUSA”.
Tasto START/PAUSA
Premere per avviare il ciclo impostato con la manopola programmi.
Modificare impostazioni dopo avvio del programma (PAUSA)
Dopo l’avvio del programma possono essere modificate solo le regolazioni e le opzioni
tramite i tasti opzione. Tenere il tasto “START/PAUSA” premuto per circa 2 secondi, il
lampeggio delle spie dei tasti opzione e del tempo residuo indica che la macchina è in
pausa, modifichi quanto desiderato e prema nuovamente il tasto “START/PAUSA”
annullando l’intermittenza.
Se si desidera aggiungere o togliere capi durante il lavaggio, attendere DUE minuti affinché
il dispositivo di sicurezza liberi il blocco dell’oblò e ne permetta l’apertura.
Effettuata la manovra, dopo aver richiuso l’oblò e premuto il tasto “START/PAUSA”, la
macchina ripartirà dal punto in cui era stata fermata.
CANCELLAZIONE PROGRAMMA IMPOSTATO
Per annullare il programma, portare il selettore in posizione OFF.
Selezionare un programma diverso.
Riportare il selettore programmi in posizione OFF.
P
NOTA:
ALCUNI SECONDI DOPO AVERE PREMUTO IL TASTO AVVIO, LA
MACCHINA TRAMITE LA FUNZIONE KG DETECTOR (ATTIVA
SOLO NEI PROGRAMMI COTONE E SINTETICI) CALCOLA,
ENTRO I PRIMI 4 MINUTI DEL CICLO DI LAVAGGIO, LA
QUANTITA’ DI BIANCHERIA ALL’INTERNO DEL CESTO PER
DETERMINARE L’EFFETTIVA DURATA DEL PROGRAMMA.
DURANTE QUESTA FASE LA SPIA “KG DETECTOR” E’ ACCESA
AD INDICARE CHE LA FUNZIONE E’ ATTIVA.
13
5) SPIA PARTENZA RITARDATA
Lampeggia quando è impostata la partenza ritardata.
6) DURATA CICLO
Al momento della selezione di un programma, verrà automaticamente indicata la durata
massima del ciclo a pieno carico che potrà variare a seconda delle opzioni che verranno
selezionate. Dopo l’ avvio del programma vi terrà costantemente informati sul tempo restante
alla fine del lavaggio.
L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la
macchina corregge il tempo a seconda del volume e della composizione del carico.
7) TEMPO DI LAVAGGIO
Al momento della selezione di un programma, verrà automaticamente indicato il tempo
minimo possibile tramite l ‘ accensione della relativa spia.
Scegliendo un tempo superiore tramite l’ apposito tasto si illuminerà la spia corrispondente.
8) SPIE TASTI
Si accendono quando i rispettivi tasti vengono premuti.
Nel caso sia stata selezionata un’ opzione non compatibile con il programma scelto il simbolo
prima lampeggia e dopo si spegne.
9) INDICATORE CARICO MASSIMO BIANCHERIA e QUANTITA’ DETERSIVO
Quando si seleziona un programma sul display viene indicato il carico massimo di biancheria
per il ciclo scelto e la quantità di detersivo consigliata.
Detersivo:
20% della quantità massima
50% della quantità massima
Quantità massima
La quantità di detersivo suggerita può essere variata a seconda del grado di sporco della
biancheria da lavare.
Carico biancheria:
Ogni livello visualizzato corrisponde a circa il 20% del carico
massimo.
Alla selezione del programma viene visualizzato il carico
massimo consigliato.
Per i programmi con funzione KG DETECTOR la lavatrice
calcola nei primi minuti il peso reale della biancheria,
aggiornando il livello di carico sul display in tempo reale.
20%
12
Display “DIGIT”
Il sistema di segnalazione del display consente di essere costantemente informati sul
funzionamento dell’apparecchio:
1) GIRI CENTRIFUGA
Una volta selezionato il programma, sul display apparirà la massima velocità consentita di
centrifuga per quel programma. Premendo ripetutamente il pulsante di centrifuga, la velocità
diminuirà ogni volta di 100 g/m. La velocità minima consentita è di 400 g/m, oppure è possibile
escludere la centrifuga premendo ripetutamente il pulsante di selezione della centrifuga.
2) TEMPERATURA DI LAVAGGIO
Quando si seleziona un programma sul display viene indicata la temperatura consigliata.
E’ possibile sia diminuire che aumentare la temperatura premendo più volte il tasto.
Ad ogni pressione del tasto, la temperatura scelta viene mostrata sul display.
3) Spia “Kg DETECTOR” (Attiva solo nei programmi Cotone e Sintetici)
E’ l’ultima frontiera dell’ elettronica applicata alle tecnologie di lavaggio.
“Kg DETECTOR” consente di misurare durante tutte le fasi del lavaggio una serie di
informazioni sulla biancheria inserita all’ interno del cesto.
In questo modo “Kg DETECTOR” nei primi 4 minuti del ciclo di lavaggio:
- regola la quantità di acqua necessaria
- determina la durata del lavaggio
- regola i risciacqui in base al carico e al tipo di biancheria che si è scelto di lavare:
- regola il ritmo di rotazione del cesto per adattarlo al tipo di tessuto
- riconoscere la presenza di schiuma, aumentando eventualmente il livello dell’acqua durante
i risciacqui
- regola il numero di giri della centrifuga in funzione del carico, evitando che ci siano squilibri
Così “Kg DETECTOR” riesce a decidere da sola tra le centinaia di possibili combinazioni di
lavaggio quale si adatta meglio alle singole condizioni del bucato.
“Kg DETECTOR”
viene incontro alle esigenze di semplicità di utilizzo della lavatrice permettendo
un’impostazione semplificata del programma di lavaggio. Infatti l’utilizzatore indicando solo il
tipo di tessuto inserito nel cesto e il grado di sporco degli indumenti otterrà un bucato
perfettamente pulito e con il più elevato grado di asciugatura ottenibile con una centrifuga
attenta ai capi.
4) SPIA PORTA BLOCCATA
La spia è illuminata quando l’oblò è chiuso correttamente e la macchina è accesa.
Dopo aver premuto il tasto AVVIO/PAUSA inizialmente la spia lampeggia per poi diventare
fissa sino alla fine del lavaggio.
Nel caso in cui l’oblò non sia chiuso correttamente la spia continuerà a lampeggiare.
Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto
immediatamente dopo la fine di un ciclo di lavaggio. Dopo 2 minuti dalla fine del lavaggio la
spia si spegne per indicare che ora è possibile aprire l’ oblò.
Q
1
9
3
4
5
6
7
8
2
h m m
13
5) SPIA PARTENZA RITARDATA
Lampeggia quando è impostata la partenza ritardata.
6) DURATA CICLO
Al momento della selezione di un programma, verrà automaticamente indicata la durata
massima del ciclo a pieno carico che potrà variare a seconda delle opzioni che verranno
selezionate. Dopo l’ avvio del programma vi terrà costantemente informati sul tempo restante
alla fine del lavaggio.
L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la
macchina corregge il tempo a seconda del volume e della composizione del carico.
7) TEMPO DI LAVAGGIO
Al momento della selezione di un programma, verrà automaticamente indicato il tempo
minimo possibile tramite l ‘ accensione della relativa spia.
Scegliendo un tempo superiore tramite l’ apposito tasto si illuminerà la spia corrispondente.
8) SPIE TASTI
Si accendono quando i rispettivi tasti vengono premuti.
Nel caso sia stata selezionata un’ opzione non compatibile con il programma scelto il simbolo
prima lampeggia e dopo si spegne.
9) INDICATORE CARICO MASSIMO BIANCHERIA e QUANTITA’ DETERSIVO
Quando si seleziona un programma sul display viene indicato il carico massimo di biancheria
per il ciclo scelto e la quantità di detersivo consigliata.
Detersivo:
20% della quantità massima
50% della quantità massima
Quantità massima
La quantità di detersivo suggerita può essere variata a seconda del grado di sporco della
biancheria da lavare.
Carico biancheria:
Ogni livello visualizzato corrisponde a circa il 20% del carico
massimo.
Alla selezione del programma viene visualizzato il carico
massimo consigliato.
Per i programmi con funzione KG DETECTOR la lavatrice
calcola nei primi minuti il peso reale della biancheria,
aggiornando il livello di carico sul display in tempo reale.
20%
12
Display “DIGIT”
Il sistema di segnalazione del display consente di essere costantemente informati sul
funzionamento dell’apparecchio:
1) GIRI CENTRIFUGA
Una volta selezionato il programma, sul display apparirà la massima velocità consentita di
centrifuga per quel programma. Premendo ripetutamente il pulsante di centrifuga, la velocità
diminuirà ogni volta di 100 g/m. La velocità minima consentita è di 400 g/m, oppure è possibile
escludere la centrifuga premendo ripetutamente il pulsante di selezione della centrifuga.
2) TEMPERATURA DI LAVAGGIO
Quando si seleziona un programma sul display viene indicata la temperatura consigliata.
E’ possibile sia diminuire che aumentare la temperatura premendo più volte il tasto.
Ad ogni pressione del tasto, la temperatura scelta viene mostrata sul display.
3) Spia “Kg DETECTOR” (Attiva solo nei programmi Cotone e Sintetici)
E’ l’ultima frontiera dell’ elettronica applicata alle tecnologie di lavaggio.
“Kg DETECTOR” consente di misurare durante tutte le fasi del lavaggio una serie di
informazioni sulla biancheria inserita all’ interno del cesto.
In questo modo “Kg DETECTOR” nei primi 4 minuti del ciclo di lavaggio:
- regola la quantità di acqua necessaria
- determina la durata del lavaggio
- regola i risciacqui in base al carico e al tipo di biancheria che si è scelto di lavare:
- regola il ritmo di rotazione del cesto per adattarlo al tipo di tessuto
- riconoscere la presenza di schiuma, aumentando eventualmente il livello dell’acqua durante
i risciacqui
- regola il numero di giri della centrifuga in funzione del carico, evitando che ci siano squilibri
Così “Kg DETECTOR” riesce a decidere da sola tra le centinaia di possibili combinazioni di
lavaggio quale si adatta meglio alle singole condizioni del bucato.
“Kg DETECTOR”
viene incontro alle esigenze di semplicità di utilizzo della lavatrice permettendo
un’impostazione semplificata del programma di lavaggio. Infatti l’utilizzatore indicando solo il
tipo di tessuto inserito nel cesto e il grado di sporco degli indumenti otterrà un bucato
perfettamente pulito e con il più elevato grado di asciugatura ottenibile con una centrifuga
attenta ai capi.
4) SPIA PORTA BLOCCATA
La spia è illuminata quando l’oblò è chiuso correttamente e la macchina è accesa.
Dopo aver premuto il tasto AVVIO/PAUSA inizialmente la spia lampeggia per poi diventare
fissa sino alla fine del lavaggio.
Nel caso in cui l’oblò non sia chiuso correttamente la spia continuerà a lampeggiare.
Uno speciale dispositivo di sicurezza impedisce che l’oblò possa venire aperto
immediatamente dopo la fine di un ciclo di lavaggio. Dopo 2 minuti dalla fine del lavaggio la
spia si spegne per indicare che ora è possibile aprire l’ oblò.
Q
1
9
3
4
5
6
7
8
2
h m m
14 15
TEMP.
MASSIMA
°C
Fino a:
90°
Fino a:
60°
Fino a:
60°
Fino a:
40°
-
-
-
Fino a:
30°
Fino a:
40°
Fino a:
40°
Fino a: :
30°
Fino a: :
40°
Fino a:
40°
2 1
● ●
(
●
)
● ●
(
●
)
● ●
(
●
)
● ●
●
● ●
● ●
● ●
● ●
● ●
● ●
8
8
4
2,5
-
-
-
1,5
2,5
3,5
1,5
2
8
**
1)
1)
1)
TEMP.
CONSIGLIATA
°C
60°
40°
40°
40°
-
-
-
30°
30°
30°
30°
40°
40°
Note da considerare
* La massima capacità di carico di biancheria asciutta differisce a seconda del modello (vedere
targhetta dati).
In caso di biancheria con elevato grado di sporco é consigliata la riduzione del carico a non più di 3/4 kg.
**Programma consigliato anche per lavaggi a basse temperature (inferiori alla max indicata).
Programma di prova secondo CENELEC EN 60456 con selezionato il Livello di sporco massimo
e temperatura a 60°C.
In tutti i programmi è possibile regolare la velocità della centrifuga secondo il consiglio del
fabbricante del tessuto.
Se l’etichetta non riporta alcuna indicazione è possibile centrifugare alla massima velocità prevista
dal programma.
Solo con il tasto prelavaggio inserito (Programmi con opzione tasto prelavaggio abilitato)
Premendo il tasto temperatura di lavaggio è possibile lavare a qualsiasi
temperatura al disotto della massima prevista per ciascun programma.
1)
Per i programmi indicati è possibile, tramite il tasto livello di sporco, regolare il tempo e
l’intensità del lavaggio.
2)
Selezionando il programma rapido tramite la manopola programmi ed agendo sul tasto
“LIVELLO DI SPORCO” è possibile scegliere uno dei 3 programmi rapidi a disposizione della
durata rispettivamente di 14’, 30’ e 44’.
TABELLA PROGRAMMI
CARICO DETERSIVO
PROGRAMMA PER:
Tessuti resistenti
Cotone, lino, canapa
Cotone, Misti resistenti,
Colorati
Tessuti misti e sintetici
Misti, Cotone, Sintetici
Tessuti delicati
Biancheria in lana Sintetici
(Dralon,Acrylico,Trevira)
Risciacqui
Centrifuga energica
Solo scarico
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 14’
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 30’
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 44’
Lavaggio a mano
Lana "lavabile in lavatrice"
Programma di lavaggio
"lavatutto"
CARICO
MAX
kg
*
SELEZIONE
PUNTATORE
MANOPOLA
PROGRAMMI SU:
2)
7
7
3,5
2
-
-
-
1
2
3
1
1
7
9
9
4,5
2,5
-
-
-
1,5
2,5
3,5
1,5
2
9
(
●
)
14 15
TEMP.
MASSIMA
°C
Fino a:
90°
Fino a:
60°
Fino a:
60°
Fino a:
40°
-
-
-
Fino a:
30°
Fino a:
40°
Fino a:
40°
Fino a: :
30°
Fino a: :
40°
Fino a:
40°
2 1
● ●
(
●
)
● ●
(
●
)
● ●
(
●
)
● ●
●
● ●
● ●
● ●
● ●
● ●
● ●
8
8
4
2,5
-
-
-
1,5
2,5
3,5
1,5
2
8
**
1)
1)
1)
TEMP.
CONSIGLIATA
°C
60°
40°
40°
40°
-
-
-
30°
30°
30°
30°
40°
40°
Note da considerare
* La massima capacità di carico di biancheria asciutta differisce a seconda del modello (vedere
targhetta dati).
In caso di biancheria con elevato grado di sporco é consigliata la riduzione del carico a non più di 3/4 kg.
**Programma consigliato anche per lavaggi a basse temperature (inferiori alla max indicata).
Programma di prova secondo CENELEC EN 60456 con selezionato il Livello di sporco massimo
e temperatura a 60°C.
In tutti i programmi è possibile regolare la velocità della centrifuga secondo il consiglio del
fabbricante del tessuto.
Se l’etichetta non riporta alcuna indicazione è possibile centrifugare alla massima velocità prevista
dal programma.
Solo con il tasto prelavaggio inserito (Programmi con opzione tasto prelavaggio abilitato)
Premendo il tasto temperatura di lavaggio è possibile lavare a qualsiasi
temperatura al disotto della massima prevista per ciascun programma.
1)
Per i programmi indicati è possibile, tramite il tasto livello di sporco, regolare il tempo e
l’intensità del lavaggio.
2)
Selezionando il programma rapido tramite la manopola programmi ed agendo sul tasto
“LIVELLO DI SPORCO” è possibile scegliere uno dei 3 programmi rapidi a disposizione della
durata rispettivamente di 14’, 30’ e 44’.
TABELLA PROGRAMMI
CARICO DETERSIVO
PROGRAMMA PER:
Tessuti resistenti
Cotone, lino, canapa
Cotone, Misti resistenti,
Colorati
Tessuti misti e sintetici
Misti, Cotone, Sintetici
Tessuti delicati
Biancheria in lana Sintetici
(Dralon,Acrylico,Trevira)
Risciacqui
Centrifuga energica
Solo scarico
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 14’
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 30’
Tessuti resistenti
Tessuti misti e sintetici
Ciclo rapido 44’
Lavaggio a mano
Lana "lavabile in lavatrice"
Programma di lavaggio
"lavatutto"
CARICO
MAX
kg
*
SELEZIONE
PUNTATORE
MANOPOLA
PROGRAMMI SU:
2)
7
7
3,5
2
-
-
-
1
2
3
1
1
7
9
9
4,5
2,5
-
-
-
1,5
2,5
3,5
1,5
2
9
(
●
)
17
PROGRAMMA SPECIALE “LAVAGGIO A MANO“
La macchina presenta anche un ciclo di lavaggio delicato chiamato
Lavaggio a mano.
Il programma consente un ciclo di lavaggio completo per i capi da lavare
esclusivamente a mano.
Il programma raggiunge una temperatura massima di 30°C e termina con 3
risciacqui e una centrifuga delicata.
PROGRAMMA LANA
Grazie ad uno specifico ciclo i capi vengono puliti in profondità con il
massimo rispetto per la loro integrità.
Il ciclo alterna momenti di lavoro a momenti di pausa con una temperatura
massima di 40°C e si conclude con 3 risciacqui ed una centrifuga delicata.
PROGRAMMA “LAVATUTTO”
Si tratta di un brevetto esclusivo Candy e offre 2 grandi vantaggi:
• poter lavare insieme capi di diversi tessuti (es. cotone + sintetico ecc…)
NON STINGENTI;
• effettuare il lavaggio con un notevolissimo risparmio di energia.
Il programma di lavaggio “LAVATUTTO” ha una temperatura di 40°C ed alterna
fasi dinamiche (il cesto che gira) a fasi statiche (capi in ammollo in fase di
riposo).
Il consumo di energia elettrica per l’intero ciclo a pieno carico è di soli 850 W/h
corrispondente alla classe A.
Avvertenze:
• il primo lavaggio di capi colorati nuovi deve essere effettuato separatamente.
• in ogni caso, non mischiare mai capi colorati stingenti.
SELEZIONE PROGRAMMI
Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice ha 4 fasce di
programmi diversi per tipo di tessuto, temperatura e durata (vedere tabella programmi di
lavaggio).
1. TESSUTI RESISTENTI
I programmi sono realizzati per sviluppare il massimo grado di lavaggio e i
risciacqui, intervallati da fasi di centrifuga, assicurano un perfetto
risciacquo.
La centrifuga finale alla massima velocità assicura un’ottima strizzatura.
2. TESSUTI MISTI E SINTETICI
Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto
e nei livelli di acqua.
La centrifuga ad azione delicata, assicura una ridotta formazione di
pieghe sui tessuti.
3. TESSUTI DELICATI
E’ un nuovo concetto di lavaggio in quanto alterna momenti di lavoro a
momenti di pausa, particolarmente indicato per il lavaggio di tessuti molto
delicati. I risciacqui sono eseguiti con alto livello di acqua per assicurare
le migliori prestazioni.
4. SPECIALI
PROGRAMMA SPECIALE “RISCIACQUI”
Questo programma effettua 3 risciacqui della biancheria con centrifuga
intermedia (eventualmente riducibile o annullabile tramite l’apposito tasto).
E’ utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un
lavaggio effettuato a mano.
PROGRAMMA SPECIALE “CENTRIFUGA FORTE”
Questo programma effettua una centrifuga alla massima velocità
(eventualmente riducibile tramite l’apposito tasto).
SOLO SCARICO
Questo programma effettua lo scarico dell’acqua.
PROGRAMMA RAPIDO
Selezionando il programma rapido tramite la manopola programmi ed agendo
sul tasto “LIVELLO DI SPORCO” è possibile scegliere uno dei 3 programmi
rapidi a disposizione della durata rispettivamente di 14’, 30’ e 44’.
Per le indicazioni relative a ciascun programma rapido consultare la tabella
programmi.
Quando selezionate il programma rapido utilizzate solo il 20% della quantità di
detersivo riportata sulla confezione.
.
16
17
PROGRAMMA SPECIALE “LAVAGGIO A MANO“
La macchina presenta anche un ciclo di lavaggio delicato chiamato
Lavaggio a mano.
Il programma consente un ciclo di lavaggio completo per i capi da lavare
esclusivamente a mano.
Il programma raggiunge una temperatura massima di 30°C e termina con 3
risciacqui e una centrifuga delicata.
PROGRAMMA LANA
Grazie ad uno specifico ciclo i capi vengono puliti in profondità con il
massimo rispetto per la loro integrità.
Il ciclo alterna momenti di lavoro a momenti di pausa con una temperatura
massima di 40°C e si conclude con 3 risciacqui ed una centrifuga delicata.
PROGRAMMA “LAVATUTTO”
Si tratta di un brevetto esclusivo Candy e offre 2 grandi vantaggi:
• poter lavare insieme capi di diversi tessuti (es. cotone + sintetico ecc…)
NON STINGENTI;
• effettuare il lavaggio con un notevolissimo risparmio di energia.
Il programma di lavaggio “LAVATUTTO” ha una temperatura di 40°C ed alterna
fasi dinamiche (il cesto che gira) a fasi statiche (capi in ammollo in fase di
riposo).
Il consumo di energia elettrica per l’intero ciclo a pieno carico è di soli 850 W/h
corrispondente alla classe A.
Avvertenze:
• il primo lavaggio di capi colorati nuovi deve essere effettuato separatamente.
• in ogni caso, non mischiare mai capi colorati stingenti.
SELEZIONE PROGRAMMI
Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice ha 4 fasce di
programmi diversi per tipo di tessuto, temperatura e durata (vedere tabella programmi di
lavaggio).
1. TESSUTI RESISTENTI
I programmi sono realizzati per sviluppare il massimo grado di lavaggio e i
risciacqui, intervallati da fasi di centrifuga, assicurano un perfetto
risciacquo.
La centrifuga finale alla massima velocità assicura un’ottima strizzatura.
2. TESSUTI MISTI E SINTETICI
Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto
e nei livelli di acqua.
La centrifuga ad azione delicata, assicura una ridotta formazione di
pieghe sui tessuti.
3. TESSUTI DELICATI
E’ un nuovo concetto di lavaggio in quanto alterna momenti di lavoro a
momenti di pausa, particolarmente indicato per il lavaggio di tessuti molto
delicati. I risciacqui sono eseguiti con alto livello di acqua per assicurare
le migliori prestazioni.
4. SPECIALI
PROGRAMMA SPECIALE “RISCIACQUI”
Questo programma effettua 3 risciacqui della biancheria con centrifuga
intermedia (eventualmente riducibile o annullabile tramite l’apposito tasto).
E’ utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un
lavaggio effettuato a mano.
PROGRAMMA SPECIALE “CENTRIFUGA FORTE”
Questo programma effettua una centrifuga alla massima velocità
(eventualmente riducibile tramite l’apposito tasto).
SOLO SCARICO
Questo programma effettua lo scarico dell’acqua.
PROGRAMMA RAPIDO
Selezionando il programma rapido tramite la manopola programmi ed agendo
sul tasto “LIVELLO DI SPORCO” è possibile scegliere uno dei 3 programmi
rapidi a disposizione della durata rispettivamente di 14’, 30’ e 44’.
Per le indicazioni relative a ciascun programma rapido consultare la tabella
programmi.
Quando selezionate il programma rapido utilizzate solo il 20% della quantità di
detersivo riportata sulla confezione.
.
16
Detersivi, additivi e dosaggi
Scelta del detersivo
Detersivi di tipo universale
– Detersivi in polvere per lavaggio pieno con supplemento di candeggiante,
particolarmente adatti per l’impiego in programmi ad alte temperature di lavaggio
(60°C ed oltre), per biancheria con forte grado di sporco e biancheria macchiata.
– Detersivi liquidi, particolarmente adatti per sporco causato da grasso, ad esempio
grasso cutaneo, cosmetici ed olio.
Questi detersivi non sono tanto adatti per il lavaggio di biancheria macchiata, poiché non
hanno candeggiante.
– Detersivi biologici. Piena potenza di lavaggio che non viene però ottenuta con tutti i
prodotti offerti.
Detersivi speciali
– Detersivi per biancheria colorata e biancheria delicata, senza supplemento di
candeggiante, spesso anche senza sostanze ottiche di schiarimento, con cura del colore.
– Detersivi per pieno lavaggio, senza supplemento di candeggianti ed enzimi,
particolarmente adatti per la cura delle fibre di lana.
– Detersivi per tendine con sostanze schiarenti otticamente e resistenti alla luce, per
evitare l’ingiallimento attraverso l’influenza dei raggi solari.
– Detersivi speciali per I’utilizzazione programmata di sostanze chimiche secondo il tipo
del tessuto, il grado di sporco e la durezza dell’acqua.
In questo caso detersivi di base, dolcificanti, candeggianti/sali contro macchie possono
essere dosati separatamente.
Sostanze ausiliarie di lavaggio
– Addolcitore anticalcare, permette l’impiego di quantitativi ridotti di detersivo in abitazioni
dove il grado di durezza dell’acqua è da duro a durissimo.
– Sostanze di pretrattamento, per il trattamento programmato preliminare di macchie.
La loro utilizzazione permette l’eventuale susseguente lavaggio con temperatura bassa di
lavaggio o con detersivi senza candeggianti.
– Ammorbidente, impedisce la carica statica in tessuti sintetici e rende la biancheria più
soffice.
Se siete in possesso di un’asciugabiancheria i capi di vestiario diventano morbidi e soffici
anche senza l’impiego di ammorbidente.
Non introdurre solventi nella lavatrice!
Conservare il detersivo e i prodotti per la cura della biancheria fuori dalla portata dei bambini.
Prima di versare il detersivo, accertarsi che nel cassetto per il detersivo non siano presenti
eventuali corpi estranei.
Sulle confezioni dei detersivi sono riportate di solito le indicazioni per il dosaggio. Attenersi a
tali indicazioni.
19
Cassetto detersivo
Il cassetto detersivo è suddiviso in 3 vaschette:
– la vaschetta contrassegnata con “1” serve per il
detersivo del prelavaggio;
– la vaschetta contrassegnata con “ ”, serve per
additivi speciali, ammorbidenti, profumi inamidanti,
azzurranti, ecc.
– la vaschetta contrassegnata con “2” serve per il
detersivo di lavaggio.
Attenzione: si ricordi che alcuni
detersivi sono di difficile
asportazione. In questo caso Le
consigliamo l’uso di un apposito
contenitore da porre nel cestello.
Attenzione: nella vaschetta contrassegnata con
“ ”
mettere solo prodotti liquidi. La macchina è
predisposta al prelievo automatico degli additivi durante
I’ultimo risciacquo in tutti i cicli di lavaggio.
18
R
Detersivi, additivi e dosaggi
Scelta del detersivo
Detersivi di tipo universale
– Detersivi in polvere per lavaggio pieno con supplemento di candeggiante,
particolarmente adatti per l’impiego in programmi ad alte temperature di lavaggio
(60°C ed oltre), per biancheria con forte grado di sporco e biancheria macchiata.
– Detersivi liquidi, particolarmente adatti per sporco causato da grasso, ad esempio
grasso cutaneo, cosmetici ed olio.
Questi detersivi non sono tanto adatti per il lavaggio di biancheria macchiata, poiché non
hanno candeggiante.
– Detersivi biologici. Piena potenza di lavaggio che non viene però ottenuta con tutti i
prodotti offerti.
Detersivi speciali
– Detersivi per biancheria colorata e biancheria delicata, senza supplemento di
candeggiante, spesso anche senza sostanze ottiche di schiarimento, con cura del colore.
– Detersivi per pieno lavaggio, senza supplemento di candeggianti ed enzimi,
particolarmente adatti per la cura delle fibre di lana.
– Detersivi per tendine con sostanze schiarenti otticamente e resistenti alla luce, per
evitare l’ingiallimento attraverso l’influenza dei raggi solari.
– Detersivi speciali per I’utilizzazione programmata di sostanze chimiche secondo il tipo
del tessuto, il grado di sporco e la durezza dell’acqua.
In questo caso detersivi di base, dolcificanti, candeggianti/sali contro macchie possono
essere dosati separatamente.
Sostanze ausiliarie di lavaggio
– Addolcitore anticalcare, permette l’impiego di quantitativi ridotti di detersivo in abitazioni
dove il grado di durezza dell’acqua è da duro a durissimo.
– Sostanze di pretrattamento, per il trattamento programmato preliminare di macchie.
La loro utilizzazione permette l’eventuale susseguente lavaggio con temperatura bassa di
lavaggio o con detersivi senza candeggianti.
– Ammorbidente, impedisce la carica statica in tessuti sintetici e rende la biancheria più
soffice.
Se siete in possesso di un’asciugabiancheria i capi di vestiario diventano morbidi e soffici
anche senza l’impiego di ammorbidente.
Non introdurre solventi nella lavatrice!
Conservare il detersivo e i prodotti per la cura della biancheria fuori dalla portata dei bambini.
Prima di versare il detersivo, accertarsi che nel cassetto per il detersivo non siano presenti
eventuali corpi estranei.
Sulle confezioni dei detersivi sono riportate di solito le indicazioni per il dosaggio. Attenersi a
tali indicazioni.
19
Cassetto detersivo
Il cassetto detersivo è suddiviso in 3 vaschette:
– la vaschetta contrassegnata con “1” serve per il
detersivo del prelavaggio;
– la vaschetta contrassegnata con “ ”, serve per
additivi speciali, ammorbidenti, profumi inamidanti,
azzurranti, ecc.
– la vaschetta contrassegnata con “2” serve per il
detersivo di lavaggio.
Attenzione: si ricordi che alcuni
detersivi sono di difficile
asportazione. In questo caso Le
consigliamo l’uso di un apposito
contenitore da porre nel cestello.
Attenzione: nella vaschetta contrassegnata con
“ ”
mettere solo prodotti liquidi. La macchina è
predisposta al prelievo automatico degli additivi durante
I’ultimo risciacquo in tutti i cicli di lavaggio.
18
R
colore: mescolare una parte di acqua ossigenata e 4 di acqua fredda, qualche goccia di ammoniaca ed
utilizzare la soluzione per tamponare.
colori a olio: trementina
erba: alcol a 90 gradi su cotone e lino. Sulla lana usare una soluzione di acqua tiepida - 3 parti - , alcol - 2 parti
-, ammoniaca - 1 parte-. Risciacquare con acqua e aceto
fango: spazzolarlo asciutto e tamponare con acqua e aceto (lana), con acqua e ammoniaca (cotone, lino,
seta, sintetici)
frutta: succo di limone oppure sale e limone. Sciacquare e mettere in lavatrice o lavare a mano; cotone e lino
colorati vanno tamponati con latte caldo; cotone e lino bianchi con perborato; la lana con acqua e ammoniaca;
la seta con acqua ossigenata diluita in acqua in misura di 1 a 6; tappeti e moquettes, tamponateli prima con
acqua e poi con acetone o trielina
grassi in genere: sciogliere del sale in alcool denaturato o in ammoniaca, spazzolare e lavare in acqua calda
e sapone. Oppure, cospargere immediatamente con talco, lasciare assorbire, passare con il ferro da stiro ben
caldo, spazzolare. Per togliere eventuali aloni lavare direttamente con acqua e sapone. Oppure, provate con
acqua e ammoniaca
gelato: lavare subito con acqua e sapone; in generale, provare anche con acqua e borace in soluzione di
15ml x 500ml di acqua.
iodio: acqua e ammoniaca.
inchiostro: mettere un foglio di carta assorbente e tamponare la macchia con succo di limone puro o alcol a
90° o latte caldo
inchiostro di china: acqua e ammoniaca
liquori: tamponate con acqua e glicerina, sciacquate con acqua e aceto; su lana e seta tamponate con acqua
e ammoniaca
lucido da scarpe: sciogliere con trementina e lavare con acqua tiepida e sapone
marmellate e miele: sciacquare con acqua
muffa: ammollo in acqua e perborato per una notte, poi lavare, risciacquare con acqua e limone.
olio per auto: ammoniaca e poi acqua e sapone
olio: tamponate con acquaragia, poi con ammoniaca diluita in acqua e quindi risciacquate; su seta, lana e
sintetici, tamponate con acquaragia diluita in succo di limone.
pennarello: succo di limone o alcol denaturato sulla macchia e poi in lavatrice
pomodoro crudo: prima con acqua, poi coprire con borotalco.
pomodoro cotto: smacchiare con acqua e ammoniaca.
profumo: tamponare con acqua e acqua ossigenata a 12 volumi, sciacquare con acqua e aceto bianco
resina: tamponare con alcol e ripassare con ammoniaca e trementina; su cotone e colorati e lana, usate
l’acquaragia.
ribes: lavare con una soluzione di succo di limone e aceto senza acqua; poi risciacquare.
rossetto: tamponate con alcol e poi lavate normalmente; se il rossetto è indelebile pre trattate la macchia con
una soluzione di glicerina e acqua calda.
ruggine: succo di limone e sale fino; su lana usare acqua e ammoniaca solo sulla macchia oppure immergere
il capo in acqua e glicerina
salse: acqua e ammoniaca.
sangue: acqua e ammoniaca e poi lavare normalmente.
smalto per unghie: provate un solvente per smalto, completate l’operazione con alcol denaturato; sugli
acetati evitate i solventi e l’alcol denaturato
succo di frutta: acqua e ammoniaca
sudore: tamponate con acqua calda e perborato di sodio o con una soluzione di acqua ossigenata a 20 vol. e
acqua fredda in misura di 1 a 6; su colorati e lana, tamponate con soluzione di acqua calda e ammoniaca; se il
tessuto si è scolorito, tamponate con una soluzione di aceto bianco (15 ml in 250 ml di acqua calda). Lana e
seta possono essere lavate e poi sciacquate con acqua ossigenata a 12 volumi e aceto bianco.
tè: acqua e succo di limone.
trucco: batuffolo di cotone con latte detergente su tutti i tessuti ad esclusione dei sintetici.
uovo: acqua, sapone e qualche goccia di ammoniaca.
vernice: essenza di trementina o acquaragia
vino: contro il vino bianco usare il rosso e viceversa. Oppure coprire la macchia di sale fino, dopo mezz’ora
sfregare con succo di limone caldo, quindi lavare. Se invece la macchia è su seta, sfregare con acqua e aceto
bianco prima di lavare normalmente. Se è su lana, tamponare con acqua ossigenata; in alternativa, su lana
usate acqua e ammoniaca; su seta e sintetici latte caldo.
21
Macchie difficili
la soluzione ideale per ogni tipo di macchia
aceto: acqua fredda e ammoniaca, sciacquare
acquerello: acqua e ammoniaca
attacca tutto: acetone
biro: alcol a 90 gradi; su lana e pelle tamponate con benzina; su capi bianchi usate candeggina
birra: sciacquare con acqua tiepida
bruciatura: acqua e ammoniaca o acqua ossigenata
cacao: immergere il capo nell’acqua di bollitura delle patate
caffè: strofinare con acqua e alcol e lavare con acqua e sapone
cera di candela: raschiare quanto è possibile, sistemare sopra e sotto la macchia due fogli di carta
assorbente e stirare. Spostare i fogli in modo che la macchia venga assorbita meglio.
chewing-gum: indurire la gomma passandoci sopra con un cubetto di ghiaccio. Staccarla con un coltello.
cioccolato: acqua e ammoniaca (5 ml in 500 ml d’acqua); seta: tamponate con succo di limone o qualche
goccia di ammoniaca
colla: v. cioccolato.
Dosaggi
Utilizzate soltanto detersivi adatti per l’impiego in lavatrice.
Otterrete il migliore effetto di lavaggio con minimo impiego di prodotti chimici ed un’ottimale
cura della biancheria se oltre alla scelta del tipo di detersivo considerate anche il grado di
sporco della biancheria.
Il quantitativo di detersivo dipende da:
–
la durezza dell’acqua:
a seconda del grado di durezza dell’acqua e del tipo di detersivo
impiegato, è possibile ridurre il quantitativo di detersivo.
–
Il grado di sporco:
a seconda del grado di sporco è possibile ridurre il quantitativo
di detersivo.
–
Il quantitativo di biancheria:
in caso di piccoli quantitativi di biancheria è possibile ridurre il
quantitativo di detersivo.
Dosaggio del detersivo in polvere
Per detersivi a normale e bassa concentrazione: per biancheria normalmente sporca
scegliere un programma senza prelavaggio.
Introdurre il detersivo nello scomparto “2” del cassetto.
Per biancheria molto sporca scegliere un programma con prelavaggio.
Mettere 1/4 del detersivo nello scomparto “1”, 3/4 nello scomparto “2” del cassetto.
Impiegando addolcitori per acqua separati, introdurre prima il detersivo, quindi I’addolcitore
nello scomparto “2”.
Per detersivi da bucato ad alta concentrazione, non a dose singola, osservare esattamente
quanto indicato sulle confezioni per il tipo e quantitativo di dosaggio.
Per evitare il verificarsi di difficoltà di prelievo, usare i mezzi di dosaggio contenuti nelle
confezioni dei detersivi.
Dosaggio del detersivo liquido
I detersivi liquidi possono essere usati, in base a quanto indicato sulle relative confezioni, per
tutti i programmi senza prelavaggio utilizzando l’apposito contenitore da porre nel cestello o
per i modelli che ne sono provvisti la bacinella per detersivi liquidi.
20
colore: mescolare una parte di acqua ossigenata e 4 di acqua fredda, qualche goccia di ammoniaca ed
utilizzare la soluzione per tamponare.
colori a olio: trementina
erba: alcol a 90 gradi su cotone e lino. Sulla lana usare una soluzione di acqua tiepida - 3 parti - , alcol - 2 parti
-, ammoniaca - 1 parte-. Risciacquare con acqua e aceto
fango: spazzolarlo asciutto e tamponare con acqua e aceto (lana), con acqua e ammoniaca (cotone, lino,
seta, sintetici)
frutta: succo di limone oppure sale e limone. Sciacquare e mettere in lavatrice o lavare a mano; cotone e lino
colorati vanno tamponati con latte caldo; cotone e lino bianchi con perborato; la lana con acqua e ammoniaca;
la seta con acqua ossigenata diluita in acqua in misura di 1 a 6; tappeti e moquettes, tamponateli prima con
acqua e poi con acetone o trielina
grassi in genere: sciogliere del sale in alcool denaturato o in ammoniaca, spazzolare e lavare in acqua calda
e sapone. Oppure, cospargere immediatamente con talco, lasciare assorbire, passare con il ferro da stiro ben
caldo, spazzolare. Per togliere eventuali aloni lavare direttamente con acqua e sapone. Oppure, provate con
acqua e ammoniaca
gelato: lavare subito con acqua e sapone; in generale, provare anche con acqua e borace in soluzione di
15ml x 500ml di acqua.
iodio: acqua e ammoniaca.
inchiostro: mettere un foglio di carta assorbente e tamponare la macchia con succo di limone puro o alcol a
90° o latte caldo
inchiostro di china: acqua e ammoniaca
liquori: tamponate con acqua e glicerina, sciacquate con acqua e aceto; su lana e seta tamponate con acqua
e ammoniaca
lucido da scarpe: sciogliere con trementina e lavare con acqua tiepida e sapone
marmellate e miele: sciacquare con acqua
muffa: ammollo in acqua e perborato per una notte, poi lavare, risciacquare con acqua e limone.
olio per auto: ammoniaca e poi acqua e sapone
olio: tamponate con acquaragia, poi con ammoniaca diluita in acqua e quindi risciacquate; su seta, lana e
sintetici, tamponate con acquaragia diluita in succo di limone.
pennarello: succo di limone o alcol denaturato sulla macchia e poi in lavatrice
pomodoro crudo: prima con acqua, poi coprire con borotalco.
pomodoro cotto: smacchiare con acqua e ammoniaca.
profumo: tamponare con acqua e acqua ossigenata a 12 volumi, sciacquare con acqua e aceto bianco
resina: tamponare con alcol e ripassare con ammoniaca e trementina; su cotone e colorati e lana, usate
l’acquaragia.
ribes: lavare con una soluzione di succo di limone e aceto senza acqua; poi risciacquare.
rossetto: tamponate con alcol e poi lavate normalmente; se il rossetto è indelebile pre trattate la macchia con
una soluzione di glicerina e acqua calda.
ruggine: succo di limone e sale fino; su lana usare acqua e ammoniaca solo sulla macchia oppure immergere
il capo in acqua e glicerina
salse: acqua e ammoniaca.
sangue: acqua e ammoniaca e poi lavare normalmente.
smalto per unghie: provate un solvente per smalto, completate l’operazione con alcol denaturato; sugli
acetati evitate i solventi e l’alcol denaturato
succo di frutta: acqua e ammoniaca
sudore: tamponate con acqua calda e perborato di sodio o con una soluzione di acqua ossigenata a 20 vol. e
acqua fredda in misura di 1 a 6; su colorati e lana, tamponate con soluzione di acqua calda e ammoniaca; se il
tessuto si è scolorito, tamponate con una soluzione di aceto bianco (15 ml in 250 ml di acqua calda). Lana e
seta possono essere lavate e poi sciacquate con acqua ossigenata a 12 volumi e aceto bianco.
tè: acqua e succo di limone.
trucco: batuffolo di cotone con latte detergente su tutti i tessuti ad esclusione dei sintetici.
uovo: acqua, sapone e qualche goccia di ammoniaca.
vernice: essenza di trementina o acquaragia
vino: contro il vino bianco usare il rosso e viceversa. Oppure coprire la macchia di sale fino, dopo mezz’ora
sfregare con succo di limone caldo, quindi lavare. Se invece la macchia è su seta, sfregare con acqua e aceto
bianco prima di lavare normalmente. Se è su lana, tamponare con acqua ossigenata; in alternativa, su lana
usate acqua e ammoniaca; su seta e sintetici latte caldo.
21
Macchie difficili
la soluzione ideale per ogni tipo di macchia
aceto: acqua fredda e ammoniaca, sciacquare
acquerello: acqua e ammoniaca
attacca tutto: acetone
biro: alcol a 90 gradi; su lana e pelle tamponate con benzina; su capi bianchi usate candeggina
birra: sciacquare con acqua tiepida
bruciatura: acqua e ammoniaca o acqua ossigenata
cacao: immergere il capo nell’acqua di bollitura delle patate
caffè: strofinare con acqua e alcol e lavare con acqua e sapone
cera di candela: raschiare quanto è possibile, sistemare sopra e sotto la macchia due fogli di carta
assorbente e stirare. Spostare i fogli in modo che la macchia venga assorbita meglio.
chewing-gum: indurire la gomma passandoci sopra con un cubetto di ghiaccio. Staccarla con un coltello.
cioccolato: acqua e ammoniaca (5 ml in 500 ml d’acqua); seta: tamponate con succo di limone o qualche
goccia di ammoniaca
colla: v. cioccolato.
Dosaggi
Utilizzate soltanto detersivi adatti per l’impiego in lavatrice.
Otterrete il migliore effetto di lavaggio con minimo impiego di prodotti chimici ed un’ottimale
cura della biancheria se oltre alla scelta del tipo di detersivo considerate anche il grado di
sporco della biancheria.
Il quantitativo di detersivo dipende da:
–
la durezza dell’acqua:
a seconda del grado di durezza dell’acqua e del tipo di detersivo
impiegato, è possibile ridurre il quantitativo di detersivo.
–
Il grado di sporco:
a seconda del grado di sporco è possibile ridurre il quantitativo
di detersivo.
–
Il quantitativo di biancheria:
in caso di piccoli quantitativi di biancheria è possibile ridurre il
quantitativo di detersivo.
Dosaggio del detersivo in polvere
Per detersivi a normale e bassa concentrazione: per biancheria normalmente sporca
scegliere un programma senza prelavaggio.
Introdurre il detersivo nello scomparto “2” del cassetto.
Per biancheria molto sporca scegliere un programma con prelavaggio.
Mettere 1/4 del detersivo nello scomparto “1”, 3/4 nello scomparto “2” del cassetto.
Impiegando addolcitori per acqua separati, introdurre prima il detersivo, quindi I’addolcitore
nello scomparto “2”.
Per detersivi da bucato ad alta concentrazione, non a dose singola, osservare esattamente
quanto indicato sulle confezioni per il tipo e quantitativo di dosaggio.
Per evitare il verificarsi di difficoltà di prelievo, usare i mezzi di dosaggio contenuti nelle
confezioni dei detersivi.
Dosaggio del detersivo liquido
I detersivi liquidi possono essere usati, in base a quanto indicato sulle relative confezioni, per
tutti i programmi senza prelavaggio utilizzando l’apposito contenitore da porre nel cestello o
per i modelli che ne sono provvisti la bacinella per detersivi liquidi.
20
23
Il modo giusto di lavare
Preparazione della biancheria
A) Selezioni i capi di biancheria.
Carico della biancheria
B) Apra l’oblò.
C) Introduca la biancheria nella lavatrice.
Richiuda l’oblò assicurandosi che nessun
capo di biancheria ostruisca la chiusura stessa.
Introduzione del detersivo
D) Apra il cassetto, scelga il detersivo e lo dosi
secondo le istruzioni del produttore e i consigli di
pag. 19.
Aggiunga le eventuali sostanze ausiliari
(vedi pag. 19). Richiuda il cassetto.
Selezione del programma di lavaggio
Faccia riferimento alla tabella dei programmi o alla legenda dei programmi sulla macchina,
per scegliere il programma più adatto.
Il programma viene scelto ruotando la manopola programmi e facendo coincidere il numero
del programma con l’indice.
Eventualmente modificare la temperatura di lavaggio.
Eventualmente prema i pulsanti supplementari.
Si assicuri che il rubinetto dell’acqua sia aperto e che lo scarico sia in posizione regolare.
Prema il tasto “START/PAUSA”.
Il programma ha inizio.
Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato
sino alla fine del lavaggio.
Attenzione: Se dovesse mancare la corrente durante il funzionamento della lavabiancheria,
una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la
macchina ripartirà dal punto in cui si era fermata
Dopo la fine del programma
Sul display viene visualizzata la scritta “End”.
Attenda lo spegnimento della spia oblò bloccato (2 minuti dalla fine del programma).
Spenga la lavabiancheria portando la manopola programmi in posizione “OFF”. Apra l’oblò e
tolga i tessuti. Chiuda il rubinetto dell’acqua.
Esempio d’uso
Scelta della biancheria
– Si raccomanda di lavare esclusivamente tessuti lavabili con acqua e detersivo e non a
secco.
– Se si devono lavare tappetoni, copriletti o altri indumenti pesanti è bene non centrifugare.
– Dividere la biancheria in base al tipo di tessuto, allo sporco e alla temperatura di
lavaggio: osservare l’etichetta posta sui tessuti che é un valido aiuto per il trattamento e
la cura della biancheria.
Biancheria lavabile ad alta temperatura
Biancheria colorata e facilmente trattabile
Biancheria delicata e lana
Biancheria da lavare manualmente
– La biancheria contrassegnata con il seguente simbolo è inadatta per il lavaggio nella
lavatrice:
Da lavare a secco
Per tessuti molto delicati quali tende, biancheria intima, collants ecc., è consigliabile
l’utilizzo di un sacchetto di rete.
– Indumenti e biancheria di lana, per poter essere lavati in lavatrice, devono essere
contrassegnati con il simbolo “Pura Lana Vergine” e avere inoltre l’indicazione
“non infeltrisce” oppure “lavabile in lavatrice”.
– La biancheria nuova colorata ha spesso perdite di colore.
Queste possono essere trasmesse ad altri tessuti più chiari durante il processo
di lavaggio.
Per questo motivo consigliamo di effettuare il primo lavaggio dei colorati a parte.
Successivamente i capi colorati non stingenti possono essere lavati con capi
bianchi solo fino a 40°C.
Attenzione: durante la selezione
dei capi da lavare
– si assicuri che nella biancheria da lavare non vi siano
oggetti metallici (ad esempio fermagli, spille di sicurezza,
spilli, monete, ecc…);
– abbottoni le federe, chiuda le cerniere lampo,
gancetti a occhielli, annodi cinghie sciolte e lunghi nastri
di vestaglie;
– asporti dalle tendine anche i rulli di scorrimento;
– osservi attentamente le etichette sui tessuti;
– se durante la selezione vede delle macchie
resistenti, le asporti con del detersivo speciale o con
un’apposita pasta di lavaggio.
– Le consigliamo di non fare un carico di soli capi in tessuto di spugna che assorbendo
molta acqua diventano troppo pesanti.
22
23
Il modo giusto di lavare
Preparazione della biancheria
A) Selezioni i capi di biancheria.
Carico della biancheria
B) Apra l’oblò.
C) Introduca la biancheria nella lavatrice.
Richiuda l’oblò assicurandosi che nessun
capo di biancheria ostruisca la chiusura stessa.
Introduzione del detersivo
D) Apra il cassetto, scelga il detersivo e lo dosi
secondo le istruzioni del produttore e i consigli di
pag. 19.
Aggiunga le eventuali sostanze ausiliari
(vedi pag. 19). Richiuda il cassetto.
Selezione del programma di lavaggio
Faccia riferimento alla tabella dei programmi o alla legenda dei programmi sulla macchina,
per scegliere il programma più adatto.
Il programma viene scelto ruotando la manopola programmi e facendo coincidere il numero
del programma con l’indice.
Eventualmente modificare la temperatura di lavaggio.
Eventualmente prema i pulsanti supplementari.
Si assicuri che il rubinetto dell’acqua sia aperto e che lo scarico sia in posizione regolare.
Prema il tasto “START/PAUSA”.
Il programma ha inizio.
Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato
sino alla fine del lavaggio.
Attenzione: Se dovesse mancare la corrente durante il funzionamento della lavabiancheria,
una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, la
macchina ripartirà dal punto in cui si era fermata
Dopo la fine del programma
Sul display viene visualizzata la scritta “End”.
Attenda lo spegnimento della spia oblò bloccato (2 minuti dalla fine del programma).
Spenga la lavabiancheria portando la manopola programmi in posizione “OFF”. Apra l’oblò e
tolga i tessuti. Chiuda il rubinetto dell’acqua.
Esempio d’uso
Scelta della biancheria
– Si raccomanda di lavare esclusivamente tessuti lavabili con acqua e detersivo e non a
secco.
– Se si devono lavare tappetoni, copriletti o altri indumenti pesanti è bene non centrifugare.
– Dividere la biancheria in base al tipo di tessuto, allo sporco e alla temperatura di
lavaggio: osservare l’etichetta posta sui tessuti che é un valido aiuto per il trattamento e
la cura della biancheria.
Biancheria lavabile ad alta temperatura
Biancheria colorata e facilmente trattabile
Biancheria delicata e lana
Biancheria da lavare manualmente
– La biancheria contrassegnata con il seguente simbolo è inadatta per il lavaggio nella
lavatrice:
Da lavare a secco
Per tessuti molto delicati quali tende, biancheria intima, collants ecc., è consigliabile
l’utilizzo di un sacchetto di rete.
– Indumenti e biancheria di lana, per poter essere lavati in lavatrice, devono essere
contrassegnati con il simbolo “Pura Lana Vergine” e avere inoltre l’indicazione
“non infeltrisce” oppure “lavabile in lavatrice”.
– La biancheria nuova colorata ha spesso perdite di colore.
Queste possono essere trasmesse ad altri tessuti più chiari durante il processo
di lavaggio.
Per questo motivo consigliamo di effettuare il primo lavaggio dei colorati a parte.
Successivamente i capi colorati non stingenti possono essere lavati con capi
bianchi solo fino a 40°C.
Attenzione: durante la selezione
dei capi da lavare
– si assicuri che nella biancheria da lavare non vi siano
oggetti metallici (ad esempio fermagli, spille di sicurezza,
spilli, monete, ecc…);
– abbottoni le federe, chiuda le cerniere lampo,
gancetti a occhielli, annodi cinghie sciolte e lunghi nastri
di vestaglie;
– asporti dalle tendine anche i rulli di scorrimento;
– osservi attentamente le etichette sui tessuti;
– se durante la selezione vede delle macchie
resistenti, le asporti con del detersivo speciale o con
un’apposita pasta di lavaggio.
– Le consigliamo di non fare un carico di soli capi in tessuto di spugna che assorbendo
molta acqua diventano troppo pesanti.
22
Traslochi o lunghi periodi di fermo
macchina
Per eventuali traslochi o qualora la macchina restasse
ferma a lungo in luoghi non riscaldati, è necessario
svuotare completamente da ogni residuo di acqua tutti i
tubi.
A corrente disinserita, stacchi il tubo dalla fascetta e lo
porti, verso il basso, in un catino, fino alla completa
fuoriuscita dell’acqua.
Al termine dell’operazione fissare il tubo di scarico
all’apposita fascetta.
25
Consigli utili per gli utenti
Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con
il massimo risparmio.
Caricare al massimo la propria lavabiancheria
Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la
massima capacità di carico della propria lavabiancheria.
È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un
unico lavaggio rispetto a due lavaggi a mezzo carico.
Quando serve veramente il prelavaggio?
Solamente per carichi particolarmente sporchi!
Si risparmia dal 5 al 15% di energia evitando di selezionare l’opzione prelavaggio per
biancheria normalmente sporca.
Quale temperatura di lavaggio selezionare?
L’utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a
temperature superiori a 60°C.
È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C anziché 90°C.
Pulizia e manutenzione ordinaria
Per la Sua lavatrice, all’esterno non usi abrasivi alcool e/o diluenti, basta solo una passata
con un panno umido. La lavatrice ha bisogno di pochissime manutenzioni:
– Pulizia vaschette.
– Pulizia filtro.
Pulizia vaschette
Anche se non strettamente necessario è bene pulire
saltuariamente le vaschette del detersivo, del
candeggiante e additivi.
A) Per questa operazione basta estrarre il cassetto
con una leggera forza.
B) Pulisca tutto il contenuto sotto un getto d’acqua.
C) Reinserisca il tutto nella propria sede.
Pulizia filtro
La lavatrice è dotata di uno speciale filtro in grado di
trattenere i residui più grossi che potrebbero bloccare
lo scarico (monete, bottoni, ecc.) che possono così
essere facilmente recuperati.
È consigliabile mensilmente la pulizia del filtro.
Quando lo deve pulire si comporti così:
A) Abbassi lo sportellino.
B) Solo su alcuni modelli:
Estragga il tubicino,tolga il tappo e raccolga
l’acqua in un contenitore.
C) Prima di svitare il filtro si raccomanda di
collocare un panno assorbente sotto di esso al
fine di raccogliere l’acqua residua che ne
fuoriesce.
D) Ruoti il filtro in senso antiorario fino all’arresto, in
posizione verticale.
Lo estragga e lo pulisca.
E) Dopo averlo pulito osservi la tacca e lo rimonti
seguendo in senso contrario tutte le operazioni
precedentemente descritte.
24
Traslochi o lunghi periodi di fermo
macchina
Per eventuali traslochi o qualora la macchina restasse
ferma a lungo in luoghi non riscaldati, è necessario
svuotare completamente da ogni residuo di acqua tutti i
tubi.
A corrente disinserita, stacchi il tubo dalla fascetta e lo
porti, verso il basso, in un catino, fino alla completa
fuoriuscita dell’acqua.
Al termine dell’operazione fissare il tubo di scarico
all’apposita fascetta.
25
Consigli utili per gli utenti
Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con
il massimo risparmio.
Caricare al massimo la propria lavabiancheria
Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la
massima capacità di carico della propria lavabiancheria.
È possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un
unico lavaggio rispetto a due lavaggi a mezzo carico.
Quando serve veramente il prelavaggio?
Solamente per carichi particolarmente sporchi!
Si risparmia dal 5 al 15% di energia evitando di selezionare l’opzione prelavaggio per
biancheria normalmente sporca.
Quale temperatura di lavaggio selezionare?
L’utilizzo di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a
temperature superiori a 60°C.
È possibile risparmiare fino al 50% utilizzando la temperatura di lavaggio di 60°C anziché 90°C.
Pulizia e manutenzione ordinaria
Per la Sua lavatrice, all’esterno non usi abrasivi alcool e/o diluenti, basta solo una passata
con un panno umido. La lavatrice ha bisogno di pochissime manutenzioni:
– Pulizia vaschette.
– Pulizia filtro.
Pulizia vaschette
Anche se non strettamente necessario è bene pulire
saltuariamente le vaschette del detersivo, del
candeggiante e additivi.
A) Per questa operazione basta estrarre il cassetto
con una leggera forza.
B) Pulisca tutto il contenuto sotto un getto d’acqua.
C) Reinserisca il tutto nella propria sede.
Pulizia filtro
La lavatrice è dotata di uno speciale filtro in grado di
trattenere i residui più grossi che potrebbero bloccare
lo scarico (monete, bottoni, ecc.) che possono così
essere facilmente recuperati.
È consigliabile mensilmente la pulizia del filtro.
Quando lo deve pulire si comporti così:
A) Abbassi lo sportellino.
B) Solo su alcuni modelli:
Estragga il tubicino,tolga il tappo e raccolga
l’acqua in un contenitore.
C) Prima di svitare il filtro si raccomanda di
collocare un panno assorbente sotto di esso al
fine di raccogliere l’acqua residua che ne
fuoriesce.
D) Ruoti il filtro in senso antiorario fino all’arresto, in
posizione verticale.
Lo estragga e lo pulisca.
E) Dopo averlo pulito osservi la tacca e lo rimonti
seguendo in senso contrario tutte le operazioni
precedentemente descritte.
24
Attenzione:
L’utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti:
– I’acqua di scarico dei risciacqui risulta più torbida per la presenza di zeoliti in sospensione
senza che l’efficacia del risciacquo ne risulti pregiudicata;
– presenza di polvere bianca (zeoliti) sulla biancheria al termine del lavaggio che non si
ingloba nei tessuti e non ne altera il colore.
– La presenza di schiuma nell’acqua dell’ultimo risciacquo non è necessariamente indice di
una cattiva sciacquatura.
– I tensioattivi anionici presenti nelle formulazioni dei detersivi per lavabiancheria, risultano
spesso difficilmente allontanabili dalla biancheria stessa e, anche in minima quantità,
possono produrre vistosi fenomeni di formazione di schiuma.
– L’esecuzione di ulteriori cicli di risciacquo, in casi come questi, non comporta alcun
beneficio.
27
Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite
rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.
Dati tecnici
■
Carico biancheria asciutta
■
Pressione di alimentazione
dell’acqua
Dimensioni
■
Larghezza
■
Profondità
■
Altezza
Fig. 2
N.B.: Per quanto riguarda i valori inerenti i dati elettrici, vedere targhetta dati applicata sul
frontale della lavabiancheria nella zona oblò (fig. 2).
9 kg
0,05 ÷ 0,8 MPa
60 cm
60 cm
85 cm
Ricerca guasti
Da cosa può dipendere se…
Anomalie che potete risolvere personalmente
26
ANOMALIA
1. Non funziona con
qualsiasi programma
2. Non carica acqua
3. Non scarica acqua
4. Non si apre l’oblò
5. Presenza di acqua
sul pavimento
attorno alla
lavabiancheria
6. Non centrifuga
7. Forti vibrazioni
durante la centrifuga
8. Sul display appare
errore n. 0, 1, 5, 7, 8, 9
9. Sul dislay appare
errore n.2
10 Sul display appare
errore n.3
11 Sul display appare
errore n.4
Spina corrente elettrica
non inserita nella presa
Tasto AVVIO non premuto
Manopola programmi su OFF
Manca energia elettrica
Fusibili o interruttori automatici impianto
elettrico guasto
Oblò aperto
Vedi cause 1
Rubinetto acqua chiuso
Tubo di scarico piegato
Presenza di corpi estranei nel filtro
Bloccaporta inserito
Perdita della guarnizione posta
tra rubinetto e tubo carico
La lavabiancheria non ha ancora
scaricato l’acqua
“Esclusione centrifuga” inserita
Carico biancheria
non uniformemente distribuito
Lavabiancheria non perfettamente
in piano
Staffe di trasporto
non ancora asportate
_
La macchina non carica acqua
La macchina non scarica
La macchina è troppo piena d’acqua
Inserire la spina
Premere il tasto AVVIO
Selezionare il programma desiderato
Controllare
Controllare
Chiudere oblò e premere Start
Controllare
Aprire il rubinetto acqua
Raddrizzare tubo di scarico
Ispezionare filtro (vedere pagine 24-25)
Attendere 2 minuti che si spenga la spia
Sostituire guarnizione e
stringere bene tubo e rubinetto
Attendere alcuni minuti, la macchina
scaricherà
Selezionare un valore di centrifuga diverso
da 0
Distribuire in modo uniforme
la biancheria
Regolare gli appositi piedini regolabili.
Asportare staffe di trasporto
Rivolgersi al servizio assistenza
Verificare che il rubinetto dell’acqua sia
aperto
Verificare che lo scarico sia libero
Verificare che il tubo di scarico non sia
piegato
Chiudere il rubinetto dell’acqua. Rivolgersi al
servizio assistenza.
CAUSA
RIMEDIO
Durante le centrifughe la macchina fa un
rumore diverso! Questo perché è munita di
un motore a collettore che consente
migliori prestazioni funzionali.
Non si vede molta acqua nel cesto!
Questo perché le nuove macchine
usano poca acqua, ottenendo gli
stessi risultati di lavaggio e
risciacquo.
8 kg
0,05 ÷ 0,8 MPa
60 cm
54 cm
85 cm
7 kg
0,05 ÷ 0,8 MPa
60 cm
40 cm
85 cm
Attenzione:
L’utilizzo di detersivi ecologici senza fosfati può produrre i seguenti effetti:
– I’acqua di scarico dei risciacqui risulta più torbida per la presenza di zeoliti in sospensione
senza che l’efficacia del risciacquo ne risulti pregiudicata;
– presenza di polvere bianca (zeoliti) sulla biancheria al termine del lavaggio che non si
ingloba nei tessuti e non ne altera il colore.
– La presenza di schiuma nell’acqua dell’ultimo risciacquo non è necessariamente indice di
una cattiva sciacquatura.
– I tensioattivi anionici presenti nelle formulazioni dei detersivi per lavabiancheria, risultano
spesso difficilmente allontanabili dalla biancheria stessa e, anche in minima quantità,
possono produrre vistosi fenomeni di formazione di schiuma.
– L’esecuzione di ulteriori cicli di risciacquo, in casi come questi, non comporta alcun
beneficio.
27
Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite
rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.
Dati tecnici
■
Carico biancheria asciutta
■
Pressione di alimentazione
dell’acqua
Dimensioni
■
Larghezza
■
Profondità
■
Altezza
Fig. 2
N.B.: Per quanto riguarda i valori inerenti i dati elettrici, vedere targhetta dati applicata sul
frontale della lavabiancheria nella zona oblò (fig. 2).
9 kg
0,05 ÷ 0,8 MPa
60 cm
60 cm
85 cm
Ricerca guasti
Da cosa può dipendere se…
Anomalie che potete risolvere personalmente
26
ANOMALIA
1. Non funziona con
qualsiasi programma
2. Non carica acqua
3. Non scarica acqua
4. Non si apre l’oblò
5. Presenza di acqua
sul pavimento
attorno alla
lavabiancheria
6. Non centrifuga
7. Forti vibrazioni
durante la centrifuga
8. Sul display appare
errore n. 0, 1, 5, 7, 8, 9
9. Sul dislay appare
errore n.2
10 Sul display appare
errore n.3
11 Sul display appare
errore n.4
Spina corrente elettrica
non inserita nella presa
Tasto AVVIO non premuto
Manopola programmi su OFF
Manca energia elettrica
Fusibili o interruttori automatici impianto
elettrico guasto
Oblò aperto
Vedi cause 1
Rubinetto acqua chiuso
Tubo di scarico piegato
Presenza di corpi estranei nel filtro
Bloccaporta inserito
Perdita della guarnizione posta
tra rubinetto e tubo carico
La lavabiancheria non ha ancora
scaricato l’acqua
“Esclusione centrifuga” inserita
Carico biancheria
non uniformemente distribuito
Lavabiancheria non perfettamente
in piano
Staffe di trasporto
non ancora asportate
_
La macchina non carica acqua
La macchina non scarica
La macchina è troppo piena d’acqua
Inserire la spina
Premere il tasto AVVIO
Selezionare il programma desiderato
Controllare
Controllare
Chiudere oblò e premere Start
Controllare
Aprire il rubinetto acqua
Raddrizzare tubo di scarico
Ispezionare filtro (vedere pagine 24-25)
Attendere 2 minuti che si spenga la spia
Sostituire guarnizione e
stringere bene tubo e rubinetto
Attendere alcuni minuti, la macchina
scaricherà
Selezionare un valore di centrifuga diverso
da 0
Distribuire in modo uniforme
la biancheria
Regolare gli appositi piedini regolabili.
Asportare staffe di trasporto
Rivolgersi al servizio assistenza
Verificare che il rubinetto dell’acqua sia
aperto
Verificare che lo scarico sia libero
Verificare che il tubo di scarico non sia
piegato
Chiudere il rubinetto dell’acqua. Rivolgersi al
servizio assistenza.
CAUSA
RIMEDIO
Durante le centrifughe la macchina fa un
rumore diverso! Questo perché è munita di
un motore a collettore che consente
migliori prestazioni funzionali.
Non si vede molta acqua nel cesto!
Questo perché le nuove macchine
usano poca acqua, ottenendo gli
stessi risultati di lavaggio e
risciacquo.
8 kg
0,05 ÷ 0,8 MPa
60 cm
54 cm
85 cm
7 kg
0,05 ÷ 0,8 MPa
60 cm
40 cm
85 cm
29
Messa in opera installazione
Porti la macchina vicino al luogo di utilizzo senza il
basamento dell’imballo.
Tagliare le fascette fermatubo, prestando attenzione di
non danneggiare il tubo e il cavo elettrico.
Svitare le 2 o 4 viti (A) sul lato posteriore e rimuovere i 2
o 4 distanziali (B).
Richiudere i 2 o 4 fori utilizzando i tappi contenuti nella
busta istruzione.
ATTENZIONE:
NON LASCI ALLA PORTATA DI BAMBINI GLI ELEMENTI DELL’IMBALLAGGIO IN
QUANTO POTENZIALI FONTI DI PERICOLO.
Applichi il foglio di polionda sul fondo come
mostrato.
Livelli la macchina con i 4 piedini:
a) Girare in senso orario il dado per sbloccare la vite del
piedino.
b) Ruotare il piedino e farlo scendere o salire fino ad ottenere la
perfetta aderenza al suolo.
c) Bloccare infine il piedino riavvitando il dado in senso
antiorario, fino a farlo aderire al fondo della lavatrice.
A
B
C
28
Servizio Assistenza Clienti
CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in
base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206,
per un periodo di 24 mesi decorrenti dalla data di consegna del bene.
Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei
conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in
caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento
dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del
rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si
manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi
sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza
Tecnica Autorizzato Gias, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di
intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di
vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla
garanzia stessa provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel
caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le
condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà
l’intervento addebitando al consumatore tutti i costi relativi.
ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i
documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto,
non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti
199 12 13 14
.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i
chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di
rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel
capitolo "Ricerca guasti".
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in
contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di
residenza.
Attenzione:
la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti
dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet
www.candy.it
.
MATRICOLA DEL PRODOTTO. Dove si trova?
E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il
numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure
sulla targa matricola posta sul frontale della lavabiancheria (zona oblò). In questo modo Lei potrà
contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.
29
Messa in opera installazione
Porti la macchina vicino al luogo di utilizzo senza il
basamento dell’imballo.
Tagliare le fascette fermatubo, prestando attenzione di
non danneggiare il tubo e il cavo elettrico.
Svitare le 2 o 4 viti (A) sul lato posteriore e rimuovere i 2
o 4 distanziali (B).
Richiudere i 2 o 4 fori utilizzando i tappi contenuti nella
busta istruzione.
ATTENZIONE:
NON LASCI ALLA PORTATA DI BAMBINI GLI ELEMENTI DELL’IMBALLAGGIO IN
QUANTO POTENZIALI FONTI DI PERICOLO.
Applichi il foglio di polionda sul fondo come
mostrato.
Livelli la macchina con i 4 piedini:
a) Girare in senso orario il dado per sbloccare la vite del
piedino.
b) Ruotare il piedino e farlo scendere o salire fino ad ottenere la
perfetta aderenza al suolo.
c) Bloccare infine il piedino riavvitando il dado in senso
antiorario, fino a farlo aderire al fondo della lavatrice.
A
B
C
28
Servizio Assistenza Clienti
CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in
base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206,
per un periodo di 24 mesi decorrenti dalla data di consegna del bene.
Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei
conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in
caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento
dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del
rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si
manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi
sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza
Tecnica Autorizzato Gias, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di
intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di
vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla
garanzia stessa provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel
caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le
condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà
l’intervento addebitando al consumatore tutti i costi relativi.
ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i
documenti necessari per prolungare la garanzia dell’apparecchio sino a 5 anni e così, in caso di guasto,
non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti
199 12 13 14
.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i
chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di
rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel
capitolo "Ricerca guasti".
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in
contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di
residenza.
Attenzione:
la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti
dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet
www.candy.it
.
MATRICOLA DEL PRODOTTO. Dove si trova?
E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il
numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure
sulla targa matricola posta sul frontale della lavabiancheria (zona oblò). In questo modo Lei potrà
contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.
Attenzione: dopo ogni lavaggio è consigliabile chiudere
il rubinetto di carico per isolare la lavatrice dal circuito
idraulico.
Per consentire il corretto funzionamento della lavabiancheria è necessario che
l’estremità terminale (bocca) del tubo di scarico sia posta ad un’altezza minima di 50
cm e massima di 85 cm da terra.
Collegamento elettrico e consigli di sicurezza
Le lavatrici vengono fornite per funzionare con tensione 230 V, monofase 50 Hz.
Assicurarsi che il contatore sia dimensionato per erogare almeno 3,0 kW, quindi collegare la
spina di alimentazione con una presa di 16 A, con polo di terra.
Verificare che la presa di corrente della Sua abitazione sia completa di presa di “terra”.
La presa dell’abitazione e la spina dell’apparecchio devono essere dello stesso tipo.
In generale è sconsigliabile l’uso di adattatore prese multiple e/o prolunghe.
L’apparecchio deve essere posto in modo che la spina sia accessibile ad installazione
avvenuta.
Tutte le lavabiancheria Candy sono costruite conformemente a tutte le normative di sicurezza
previste e certificate dai più qualificati Istituti di Qualità Internazionali.
ATTENZIONE:
nel caso si renda necessario sostituire il cavo di alimentazione, assicurarsi di rispettare il
seguente codice-colore durante il collegamento dei singoli fili:
BLU - NEUTRO (N)
MARRONE - FASE (L)
GIALLO-VERDE - TERRA ( )
3130
min 50 cm
max 85 cm
+2,6 mt max
max 100 cm
min 4 cm
Attenzione: si consiglia di conservare le viti per
immobilizzare la macchina in caso di trasporto futuro.
La Casa Costruttrice non risponde di eventuali danni
provocati all’apparecchio per l’inosservanza delle norme
relative allo sbloccaggio.
Tutte le spese di installazione sono a carico dell’utente.
Collegamento idraulico
L’apparecchio deve essere connesso alla rete idrica solo
con i nuovi tubi di carico forniti in dotazione.
I vecchi tubi di carico non devono essere riutilizzati.
La macchina è dotata di un tubo di carico con le estremità
munite di ghiere filettate da 3/4” da allacciare tra il raccordo
filettato dell’apparecchio e la sorgente dell’acqua fredda.
L’apparecchio deve essere collegato esclusivamente alla
sorgente di acqua fredda.
Il collegamento con sorgenti di acqua calda, cioè a
temperatura maggiore di 40°C, può danneggiare alcuni
tessuti delicati.
Il tubo di carico dell’acqua è provvisto di un dispositivo di
sicurezza che blocca l’afflusso dell’acqua qualora il tubo di
carico si deteriori. Questo fatto viene segnalato
dall’apparizione di una tacca rossa nella finestrella “A”.
In questo caso il tubo di carico acqua dovrà essere
necessariamente sostituito.
Dispositivo
antisvitamento
(premere per svitare
la ghiera)
Tasto rosso (spia)
di valvola
bloccata
➝
➝
A
Attenzione: dopo ogni lavaggio è consigliabile chiudere
il rubinetto di carico per isolare la lavatrice dal circuito
idraulico.
Per consentire il corretto funzionamento della lavabiancheria è necessario che
l’estremità terminale (bocca) del tubo di scarico sia posta ad un’altezza minima di 50
cm e massima di 85 cm da terra.
Collegamento elettrico e consigli di sicurezza
Le lavatrici vengono fornite per funzionare con tensione 230 V, monofase 50 Hz.
Assicurarsi che il contatore sia dimensionato per erogare almeno 3,0 kW, quindi collegare la
spina di alimentazione con una presa di 16 A, con polo di terra.
Verificare che la presa di corrente della Sua abitazione sia completa di presa di “terra”.
La presa dell’abitazione e la spina dell’apparecchio devono essere dello stesso tipo.
In generale è sconsigliabile l’uso di adattatore prese multiple e/o prolunghe.
L’apparecchio deve essere posto in modo che la spina sia accessibile ad installazione
avvenuta.
Tutte le lavabiancheria Candy sono costruite conformemente a tutte le normative di sicurezza
previste e certificate dai più qualificati Istituti di Qualità Internazionali.
ATTENZIONE:
nel caso si renda necessario sostituire il cavo di alimentazione, assicurarsi di rispettare il
seguente codice-colore durante il collegamento dei singoli fili:
BLU - NEUTRO (N)
MARRONE - FASE (L)
GIALLO-VERDE - TERRA ( )
3130
min 50 cm
max 85 cm
+2,6 mt max
max 100 cm
min 4 cm
Attenzione: si consiglia di conservare le viti per
immobilizzare la macchina in caso di trasporto futuro.
La Casa Costruttrice non risponde di eventuali danni
provocati all’apparecchio per l’inosservanza delle norme
relative allo sbloccaggio.
Tutte le spese di installazione sono a carico dell’utente.
Collegamento idraulico
L’apparecchio deve essere connesso alla rete idrica solo
con i nuovi tubi di carico forniti in dotazione.
I vecchi tubi di carico non devono essere riutilizzati.
La macchina è dotata di un tubo di carico con le estremità
munite di ghiere filettate da 3/4” da allacciare tra il raccordo
filettato dell’apparecchio e la sorgente dell’acqua fredda.
L’apparecchio deve essere collegato esclusivamente alla
sorgente di acqua fredda.
Il collegamento con sorgenti di acqua calda, cioè a
temperatura maggiore di 40°C, può danneggiare alcuni
tessuti delicati.
Il tubo di carico dell’acqua è provvisto di un dispositivo di
sicurezza che blocca l’afflusso dell’acqua qualora il tubo di
carico si deteriori. Questo fatto viene segnalato
dall’apparizione di una tacca rossa nella finestrella “A”.
In questo caso il tubo di carico acqua dovrà essere
necessariamente sostituito.
Dispositivo
antisvitamento
(premere per svitare
la ghiera)
Tasto rosso (spia)
di valvola
bloccata
➝
➝
A
10.01 - 41033246 .A - www.graficaestampa.it - Printed in Italy - Imprimé en Italie
IT
Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da
apparecchiature elettriche ed elettroniche (WEEE).
Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze
negative all’ambiente e alla salute delle persone, che potrebbero verificarsi a causa d’un errato trattamento di
questo prodotto giunto a fine vita.
Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto
domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature
elettriche ed elettroniche.
Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.
Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare
l’ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a
domicilio, o il negozio dove avete acquistato il prodotto.
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti
nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si
renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
