Sony CDX-GT705DX Cd Player With Mp3/wma Playback User Manual

Owner’s Record

The model and serial numbers are located on the bottom of the unit.

Record the serial number in the space provided below.

Refer to these numbers whenever you call upon your Sony dealer regarding this product.

Model No. CDX-GT705DX Serial No.

CDX-GT705DX

To cancel the demonstration (DEMO) display, see page 14.

Pour annuler l’affichage de démonstration (DEMO), reportez-vous à la page 16.

Para cancelar la pantalla de demostración (DEMO), consulte la página 16.

Operating Instructions

Mode d’emploi

Manual de instrucciones

2-664-436-11(1)

Compact Disc Player

Welcome !

Thank you for purchasing this Sony Compact

Disc Player. You can enjoy your drive with the

following functions.

• CD playback

You can play CD-DA (also containing CD

TEXT*), CD-R/CD-RW (MP3/WMA files also

containing Multi Session (

page 18)) and

ATRAC CD (ATRAC3 and ATRAC3plus

format (

page 18)).

• Radio reception

BTM (Best Tuning Memory): the unit selects

strong signal stations and stores them.

• Sound adjustment-X-DSP

Sony’s new sound engine creates an ideal in-car

sound field with digital signal processing.

• Image setting

You can set various display images on the unit.

– Space Producer: creates animated on-screen

patterns in time with the music.

• Optional unit operation

You can also control optional CD/MD changers

and optional Sony portable devices in addition

to playing with this unit.

* A CD TEXT disc is a CD-DA that includes

information such as disc, artist and track name.

Warning

Type of discs Label on the disc

CD-DA

MP3

WMA

ATRAC CD

For installation and connections, see the

supplied installation/connections manual.

This equipment has been tested and found to

comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide reasonable

protection against harmful interference in a

residential installation. This equipment

generates, uses, and can radiate radio frequency

energy and, if not installed and used in

accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference

will not occur in a particular installation. If this

equipment does cause harmful interference to

radio or television reception, which can be

determined by turning the equipment off and on,

the user is encouraged to try to correct the

interference by one or more of the following

measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment

and receiver.

– Connect the equipment into an outlet on a

circuit different from that to which the receiver

is connected.

– Consult the dealer or an experienced radio/TV

technician for help.

You are cautioned that any changes or

modifications not expressly approved in this

manual could void your authority to operate this

equipment.

The use of optical instruments with this produc

will increase eye hazard.

CAUTION

Warning if your car’s ignition has no

ACC position

After turning the ignition off, be sure to press

and hold (OFF) on the unit until the display

disappears.

Otherwise, the display does not turn off and

this causes battery drain.

Manufactured under license

from BBE Sound, Inc.

The BBE MP process

improves digitally compressed sound, such as

MP3, by restoring and enhancing the higher

harmonics lost through compression. BBE MP

works by generating even-order harmonics from

the source material, effectively recovering

warmth, detail and nuance.

Table of Contents

Getting Started

Resetting the unit. . . . . . . . . . . . . . . . . . . . . . . . 4

Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . 4

Detaching the front panel . . . . . . . . . . . . . . . . . 4

Attaching the front panel . . . . . . . . . . . . . . . 5

Inserting the disc in the unit . . . . . . . . . . . . . . . 5

Ejecting the disc . . . . . . . . . . . . . . . . . . . . . . 5

Location of controls and basic

operations

Main unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Card remote commander RM-X152 . . . . . . . 6

Display items . . . . . . . . . . . . . . . . . . . . . . . . 8

Repeat and shuffle play. . . . . . . . . . . . . . . . . 8

Radio

Storing and receiving stations . . . . . . . . . . . . . . 8

Storing automatically — BTM . . . . . . . . . . . 8

Storing manually. . . . . . . . . . . . . . . . . . . . . . 8

Receiving the stored stations . . . . . . . . . . . . 8

Tuning automatically . . . . . . . . . . . . . . . . . . 9

Receiving a station through a list

— LIST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Enjoying your best sound

— X-DSP

HDEQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

DSO 3D. . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Intelligent Time Alignment — I-TA . . . . . 10

BBE MP . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Setting X-DSP easily . . . . . . . . . . . . . . . . . . . 10

Setting the equalizer — HDEQ . . . . . . . . . 10

Setting DSO 3D and I-TA . . . . . . . . . . . . . 11

Setting BBE MP. . . . . . . . . . . . . . . . . . . . . 11

Optimizing your sound — Sound MENU . . . 11

HDEQ Tuning . . . . . . . . . . . . . . . . . . . . . . 11

DSO 3D Tuning . . . . . . . . . . . . . . . . . . . . . 12

I-TA Tuning . . . . . . . . . . . . . . . . . . . . . . . . 12

Precisely adjusting your sound. . . . . . . . . . 13

Other functions

Changing the sound settings . . . . . . . . . . . . . . 14

Adjusting the sound characteristics

— Balance/Fader/Sub Woofer . . . . . . . . . . 14

Adjusting menu items — MENU . . . . . . . . . . 14

Using optional equipment. . . . . . . . . . . . . . . . 15

CD/MD changer. . . . . . . . . . . . . . . . . . . . . 15

Auxiliary audio equipment. . . . . . . . . . . . . 16

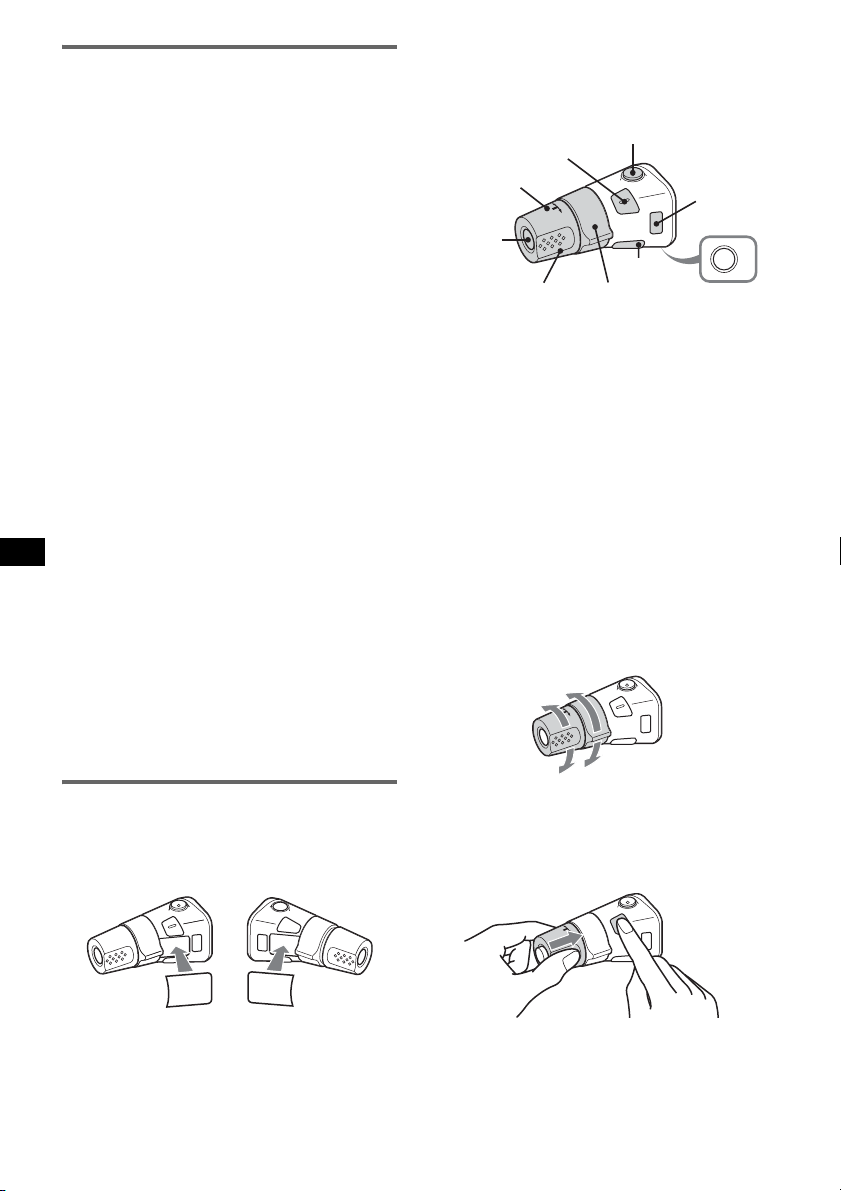

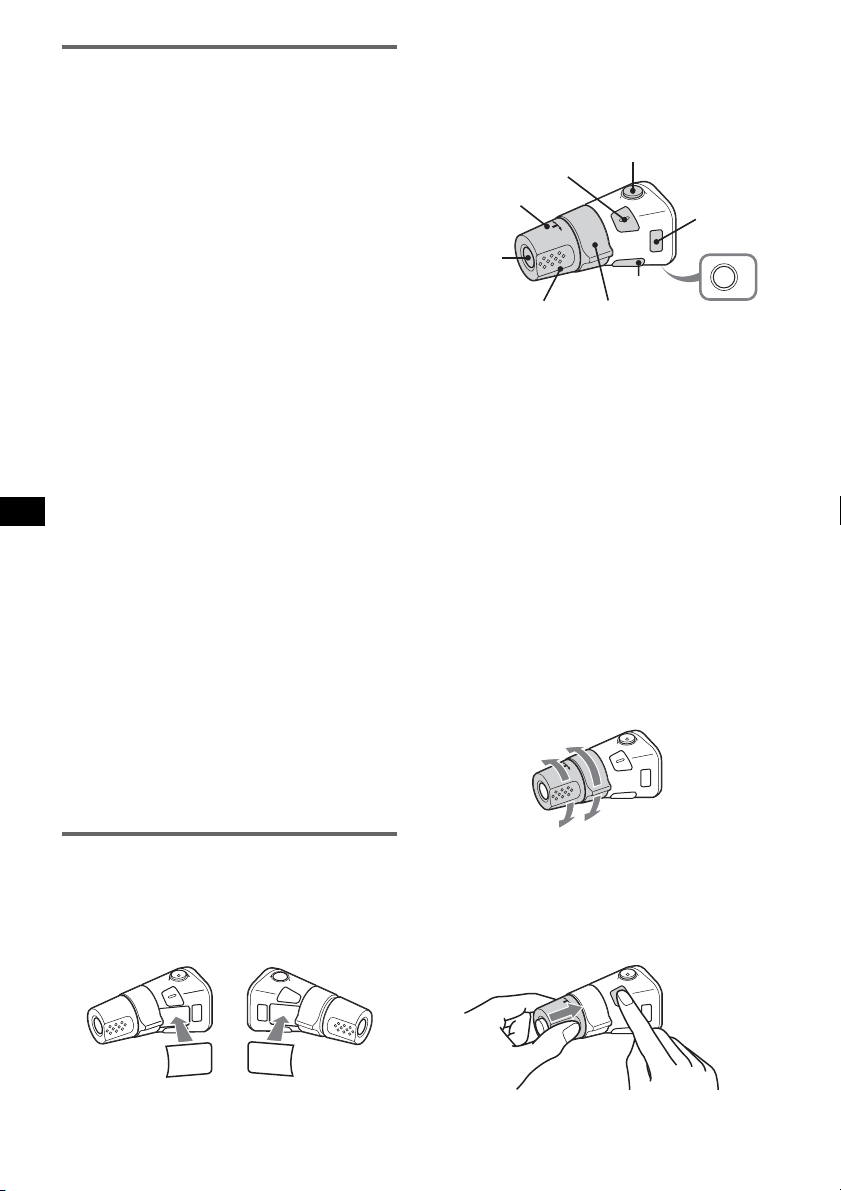

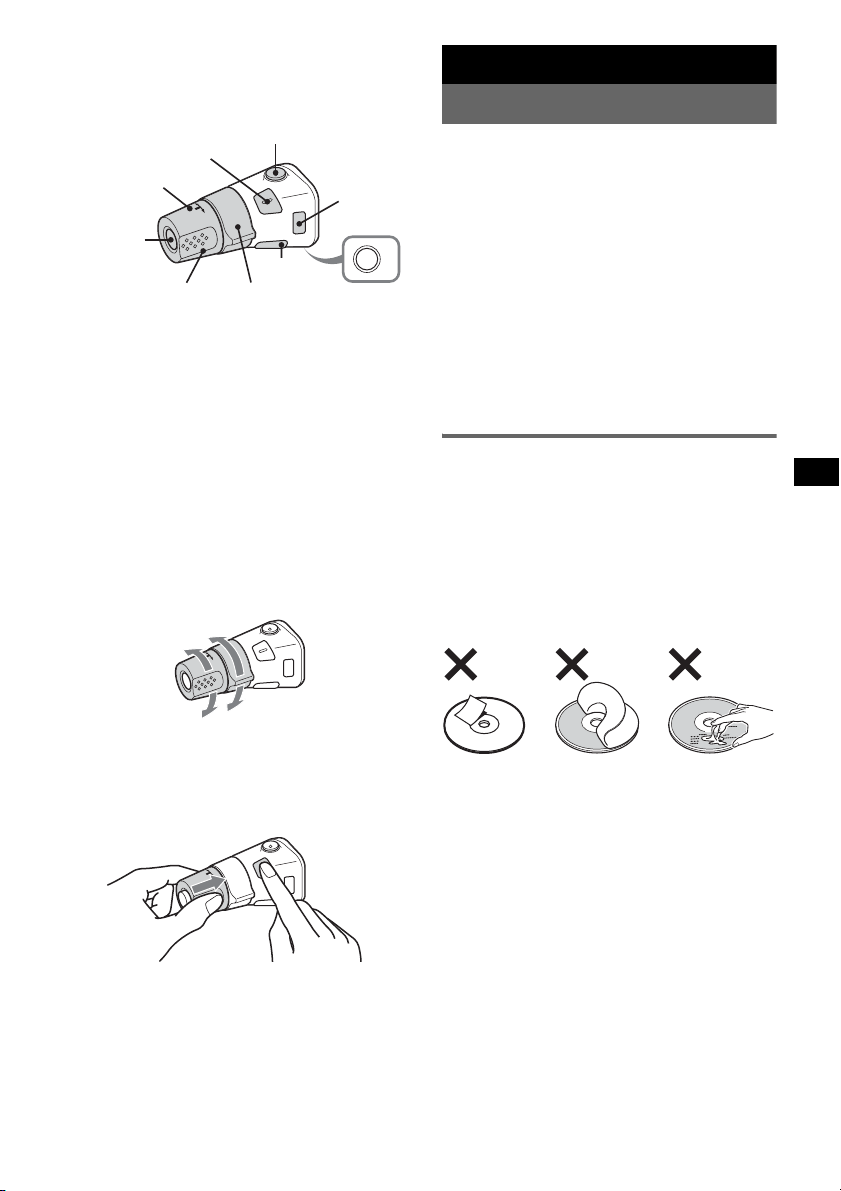

Rotary commander RM-X4S . . . . . . . . . . . 16

Additional Information

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Notes on discs . . . . . . . . . . . . . . . . . . . . . . 17

About MP3/WMA files . . . . . . . . . . . . . . . 18

About ATRAC CD. . . . . . . . . . . . . . . . . . . 18

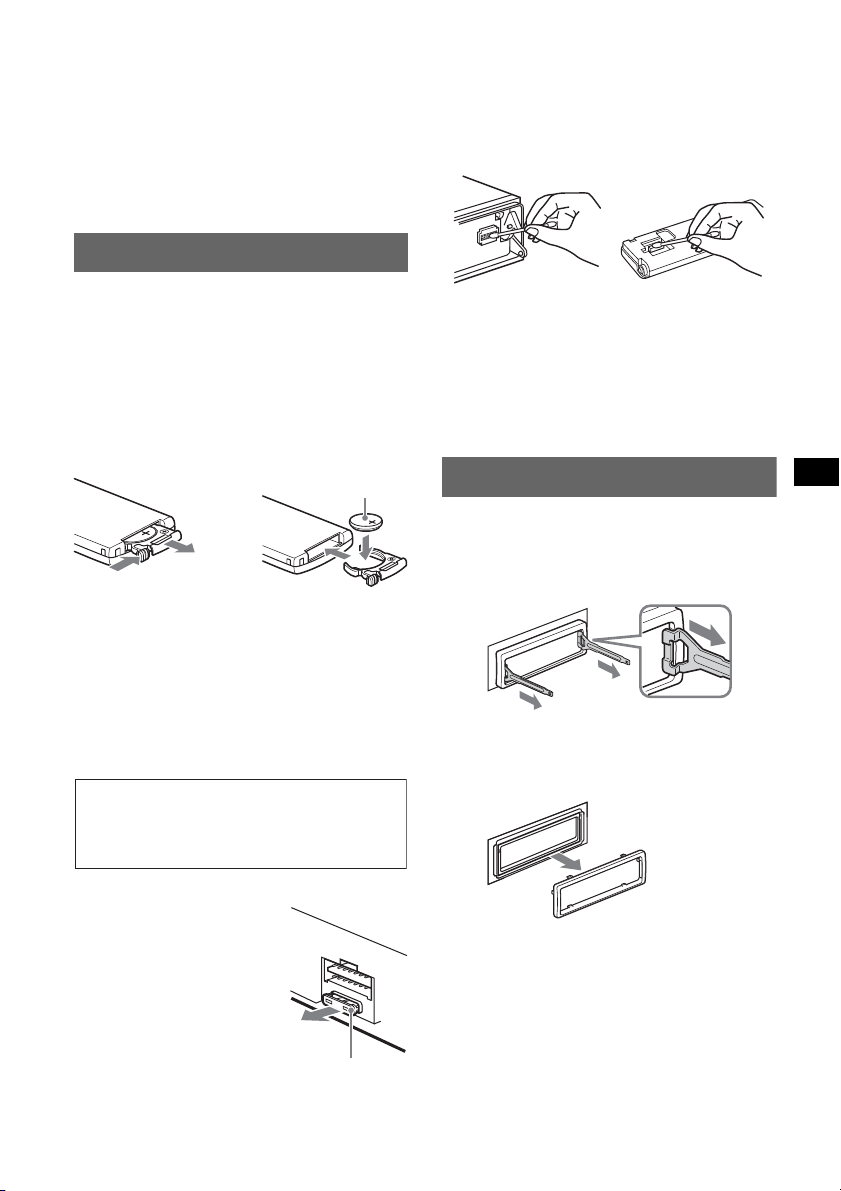

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 19

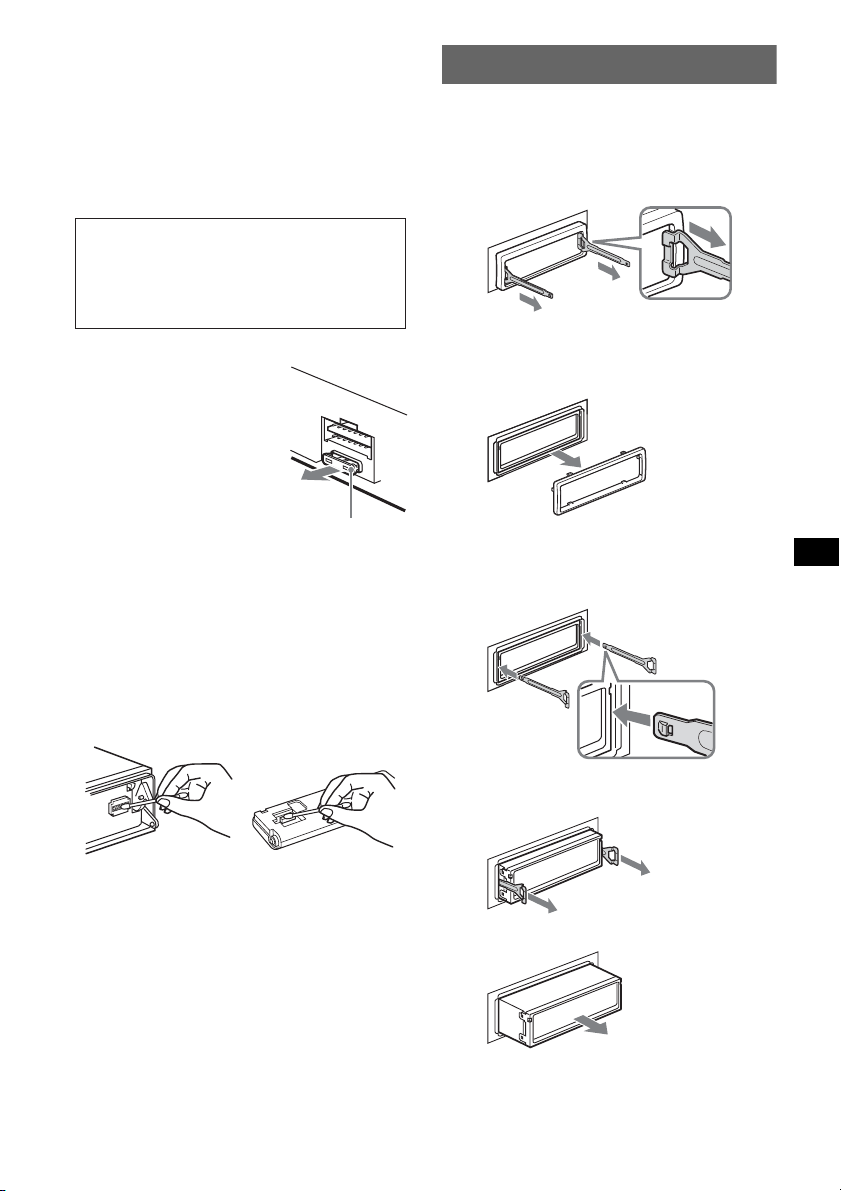

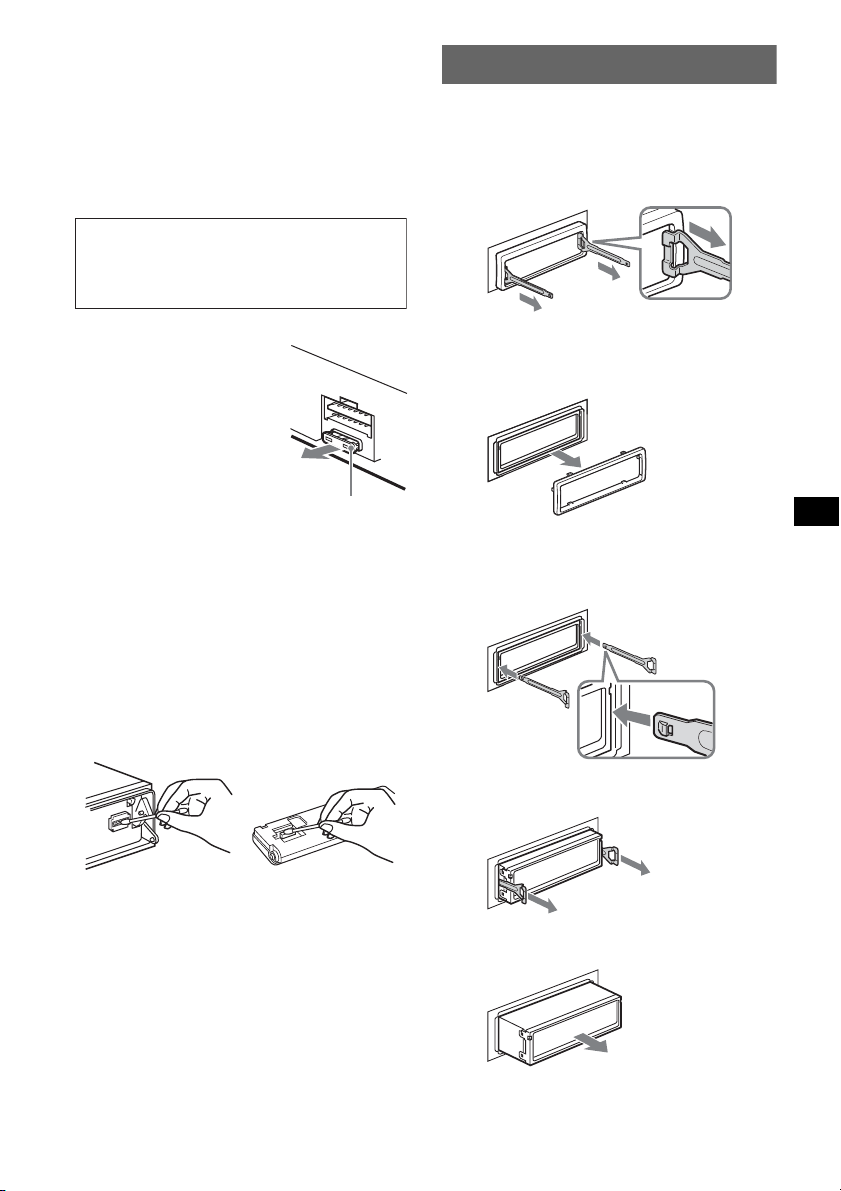

Removing the unit. . . . . . . . . . . . . . . . . . . . . . 19

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 20

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 21

Error displays/Messages. . . . . . . . . . . . . . . 22

The conversion table. . . . . . . . . . . . . . . . . . . . 23

SonicStage and its logo are trademarks of Sony

Corporation.

ATRAC, ATRAC3, ATRAC3plus and their logos

are trademarks of Sony Corporation.

The “SAT Radio Ready”

logo indicates that this

product will control a satellite

radio tuner module (sold

separately). Please see your nearest authorized

Sony dealer for details on the satellite radio

tuner module.

“SAT Radio,” “SAT Radio Ready,” the SAT

Radio and SAT Radio Ready logos and all

related marks are trademarks of Sirius Satellite

Radio Inc. and XM Satellite Radio Inc.

Microsoft, Windows Media,

and the Windows logo are

trademarks or registered

trademarks of Microsoft

Corporation in the United States and/or other

countries.

Getting Started

Resetting the unit

Before operating the unit for the first time, or

after replacing the car battery or changing the

connections, you must reset the unit.

Detach the front panel and press the RESET

button with a pointed object, such as a ball-point

pen.

Note

Pressing the RESET button will erase the clock setting

and some stored contents. Custom memory of HDEQ,

DSO 3D and Intelligent Time Alignment (I-TA) will not

be erased (

page 11).

Setting the clock

The clock uses a 12-hour digital indication.

1 Press (MENU).

2 Press (GP/ALBM) +/– repeatedly until

“SETUP” appears, then press

(ENTER).

3 Press (GP/ALBM) +/– repeatedly until

“Clock Adjust” appears, then press

(ENTER).

The clock adjustment display appears.

4 Press (GP/ALBM) +/– repeatedly to set

the hour and minute.

To move the digital indication, press (SEEK)

–/+.

5 After setting the minute, press

(ENTER).

The clock starts.

With the card remote commander

In steps 2 to 4: press M or m instead of the (GP/ALBM)

+/–; in step 4: press < or , instead of (SEEK) –/+.

Detaching the front panel

You can detach the front panel of this unit to

prevent theft.

Caution alarm

If you turn the ignition switch to the OFF

position without detaching the front panel, the

caution alarm will sound for a few seconds.

The alarm will only sound if the built-in

amplifier is used.

1 Press (OFF).

The unit is turned off.

2 Press (OPEN).

The front panel is flipped down.

3 Slide the front panel to the right, then

gently pull out the left end of the front

panel.

Notes

• Do not drop or put excessive pressure on the front

panel and display window.

• Do not subject the front panel to heat/high

temperature or moisture. Avoid leaving it in a parked

car or on a dashboard/rear tray.

RESET button

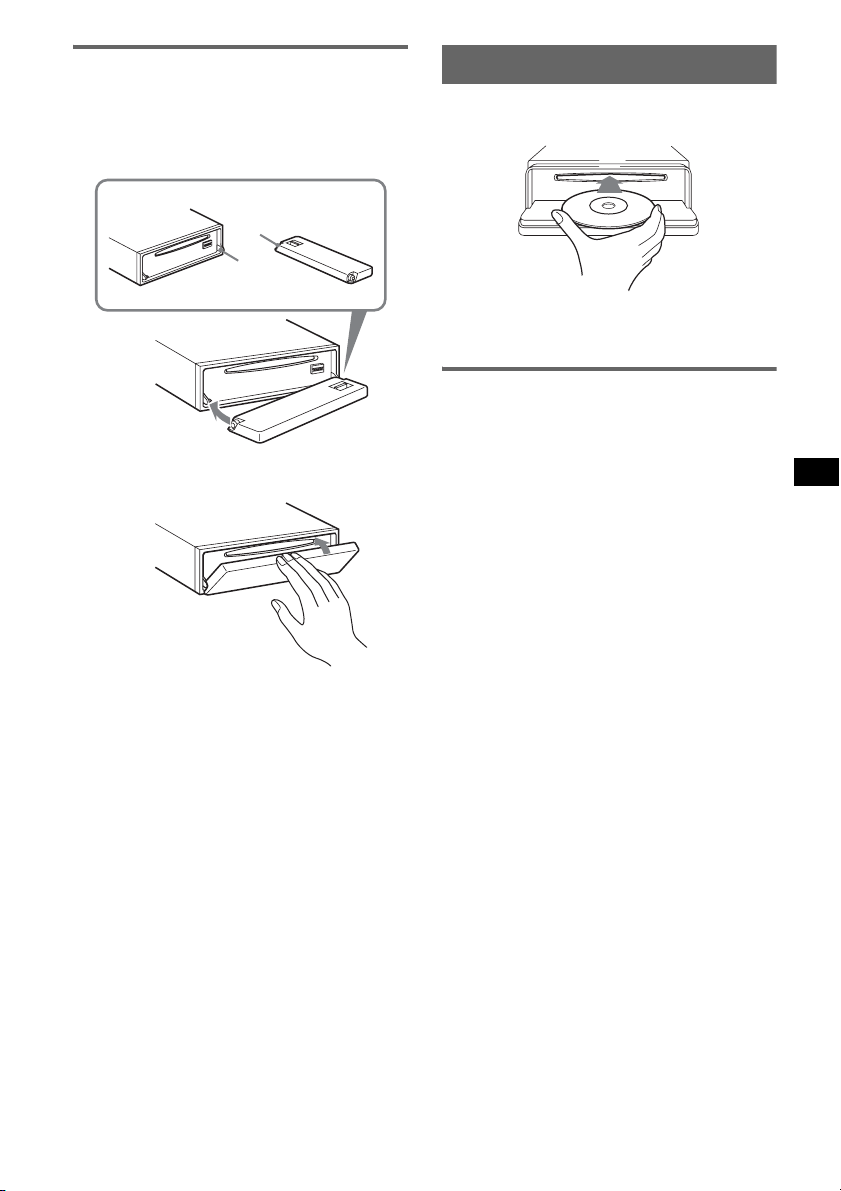

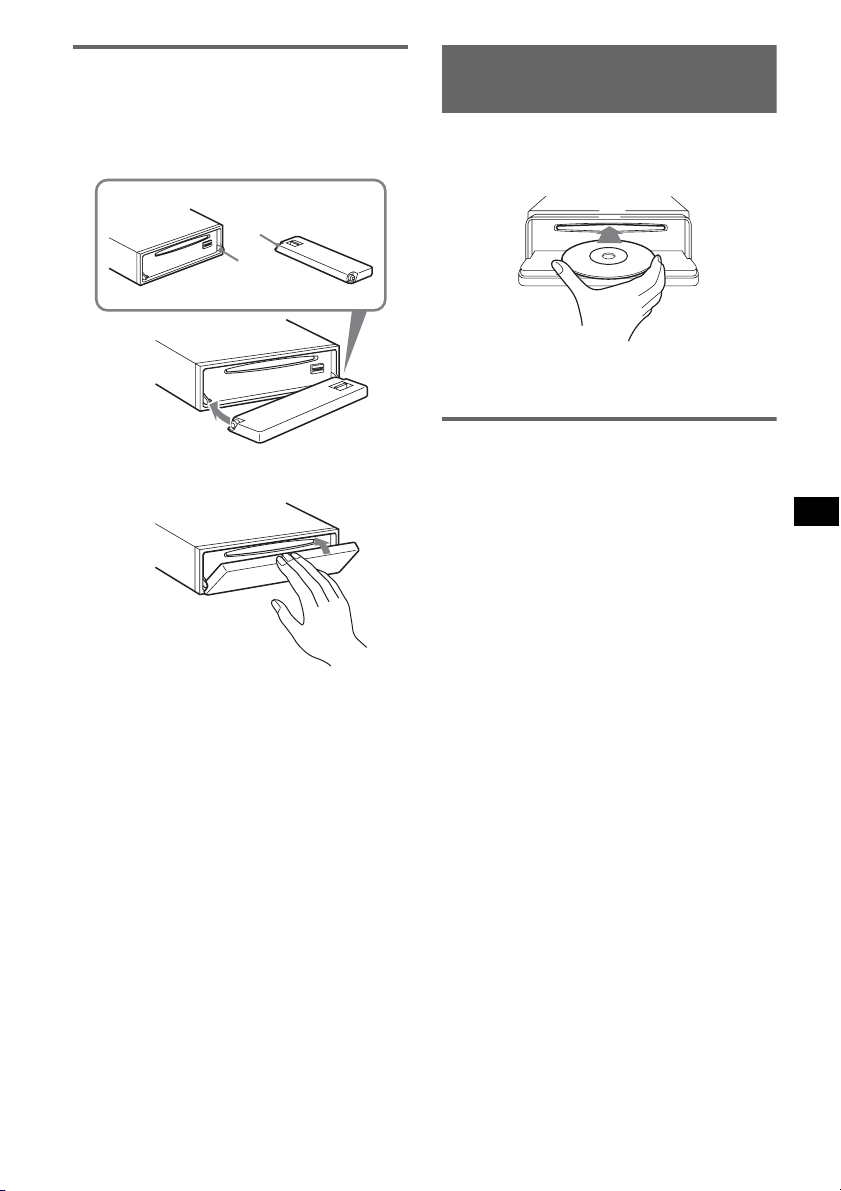

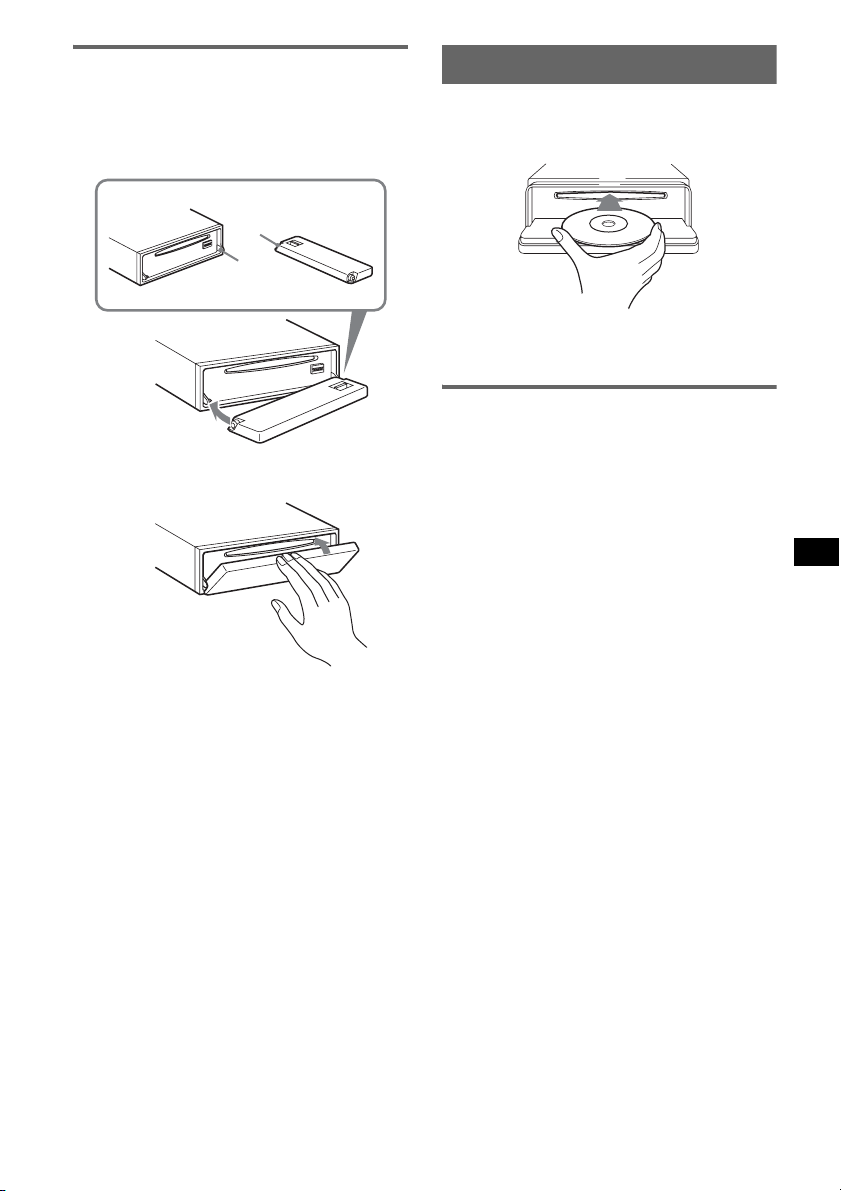

Attaching the front panel

Place the hole A of the front panel onto the

spindle B on the unit, then lightly push the left

side in.

Press (SOURCE) on the unit (or insert a disc) to

operate the unit.

Note

Do not put anything on the inner surface of the front

panel.

Inserting the disc in the unit

1 Press (OPEN).

2 Insert the disc (label side up).

3 Close the front panel.

Playback starts automatically.

Ejecting the disc

1 Press (OPEN).

2 Press Z.

The disc is ejected.

3 Close the front panel.

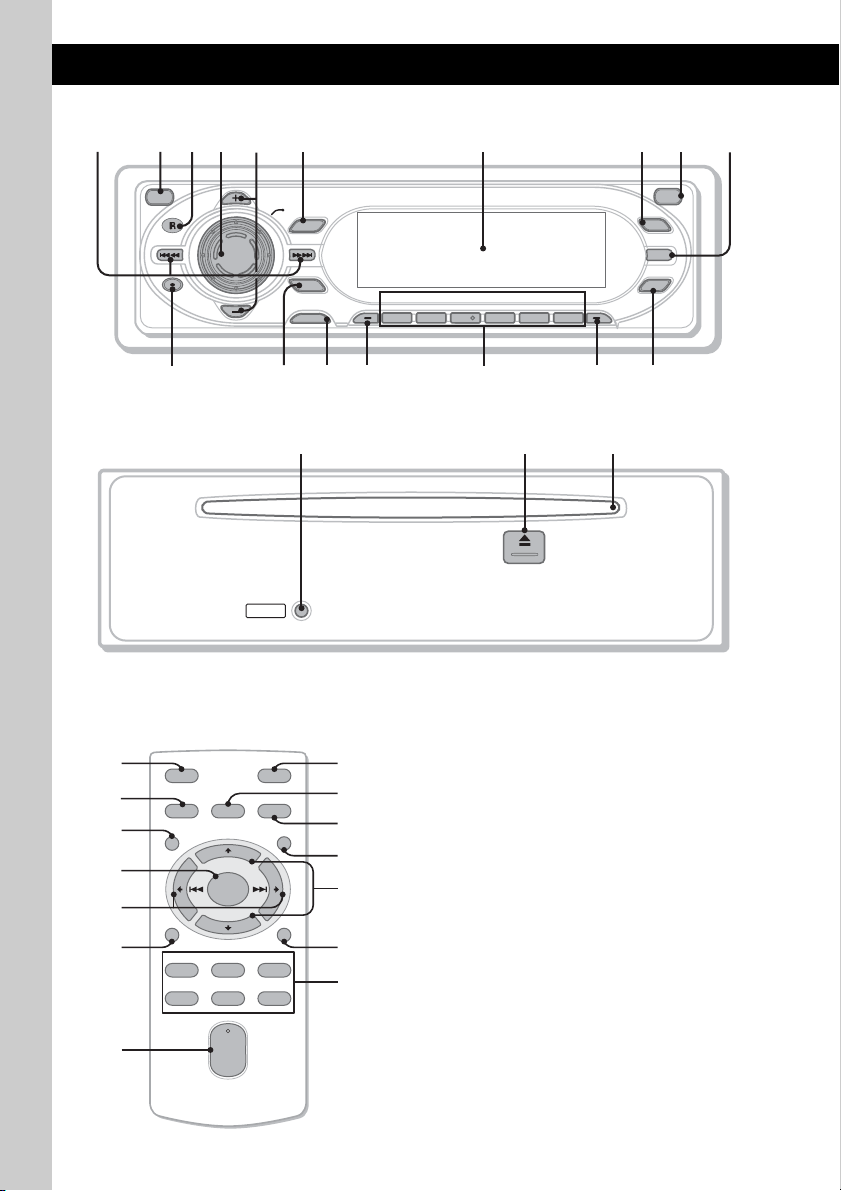

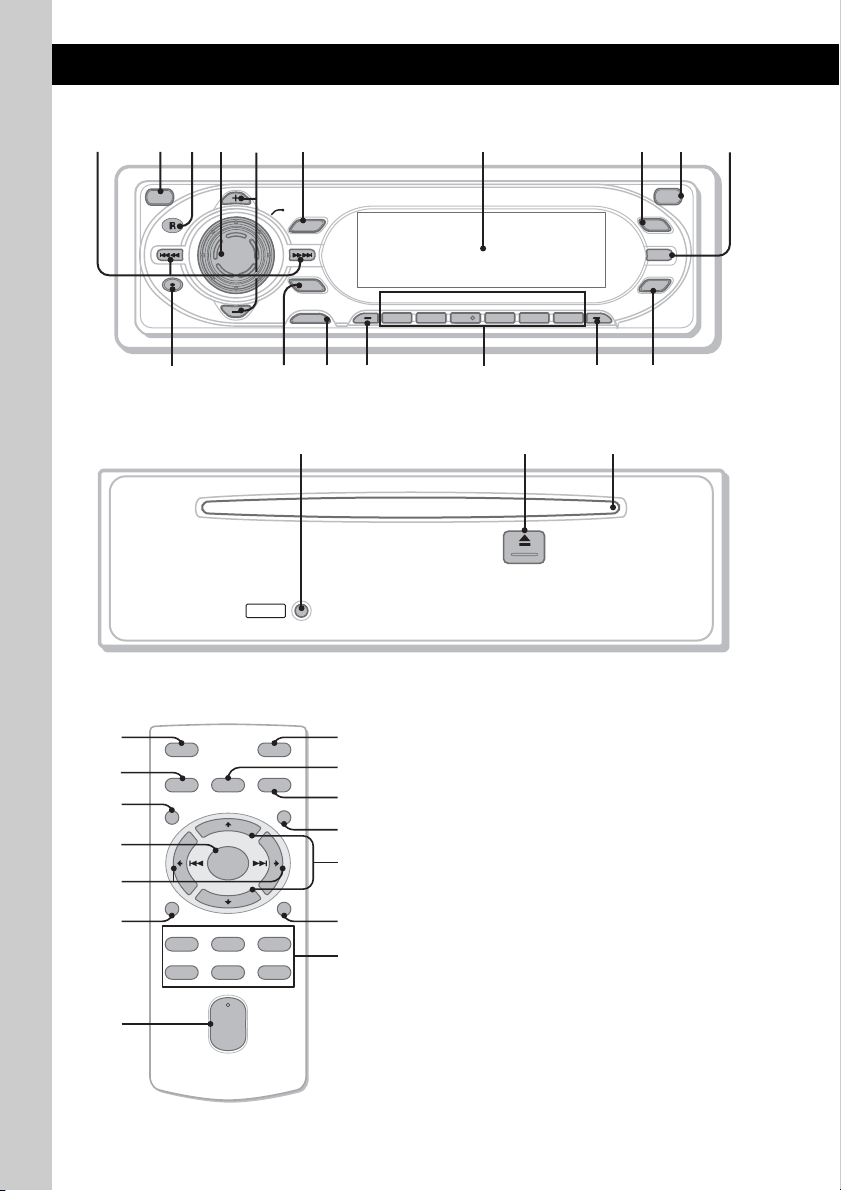

Location of controls and basic operations

Main unit

Front panel removed

Card remote commander

RM-X152

Refer to the pages listed for details. The

corresponding buttons on the card remote

commander control the same functions as those

on the unit.

A SEEK –/+ buttons

CD:

To skip tracks (press); skip tracks

continuously (press, then press again within

about 1 second and hold); fast-forward/

reverse a track (press and hold).

Radio:

To tune in stations automatically (press); find

a station manually (press and hold).

B OFF button

To power off/stop the source.

C Receptor

To receive signals from the card remote

commander.

D VOL (volume) control dial/SOUND

button

To adjust volume (rotate); select sound items

(press).

ENTER

SOURCE

1 2 3 4 5 6

OFF

OPEN

HDEQ

BBE

BBE MP

SEEK– SEEK+

DSPL

GP/ALBM

MODE SCRL

REP SHUF

PAU SE

PUSH SOUND


CDX-GT705DX

12345 8769q

;

qgqs qd qf qjqh

RESET

qk ql w;

OFF

DSPL

REP SHUF

SCRL

SOURCE SOUND

MODE

PAUSE

132

465

ATT

VOL

–

ENTER

LIST/

CAT

E GP*

/ALBM*

+/– buttons*

To select preset stations/skip groups (press);

skip groups continuously (press and hold).

F MENU button

To enter menu.

G Display window

H BBE MP button 2, 10, 11

To activate the BBE MP function.

I OPEN button 5

J IMAGE button 2

To select the display image.

Movie mode 1-3 t Spectrum analyzer

mode 1-5 t Space Producer mode t Wall

paper mode 1-3 t normal play/reception

mode

K DSPL (display) button 8

To change display item.

L ENTER button

To complete a setting.

M SOURCE button

To power on/change the source (Radio/CD/

MD*

/AUX/SAT*

N MODE button 8, 15

To select the radio band (FM/AM)/select the

unit*

O Number buttons

Radio:

To receive stored stations (press); store

stations (press and hold).

CD/MD*

(1): REP 8, 15

(2): SHUF 8, 15

(6): PAUSE*

To pause playback. To cancel, press again.

P SCRL (scroll) button 8

To scroll the display item.

Q HDEQ button 9, 10

To select an equalizer type (Flat, Xplod,

Refined Vocal, Over Drive, Virtual Sub,

Natural Cruise or Rear Drive)

R RESET button 4

S Z (eject) button 5

To eject the disc.

T Disc slot 5

To insert the disc.

The following buttons on the card remote

commander have also different buttons/functions

from the unit.

wa </, (SEEK –/+) buttons

To control CD/Radio, the same as (SEEK)

–/+ on the unit.

ws VOL (volume) +/– button

To adjust volume.

wd ATT (attenuate) button

To attenuate the sound. To cancel, press

again.

wf SOUND button

To select sound items.

wg LIST/CAT*

button 9, 16

To list up.

wh M/m (+/–) buttons

To control CD, the same as (GP/ALBM) +/–

on the unit.

*1 When an ATRAC CD is played.

*2 When an MP3/WMA is played.

*3 If the changer is connected, the operation is

different, see page 15.

*4 When a CD/MD changer is connected.

*5 When an MD changer is connected.

*6 When the SAT tuner is connected.

*7 When playing back on this unit.

Note

If the unit is turned off and the display disappears, it

cannot be operated with the card remote commander

unless (SOURCE) on the unit is pressed, or a disc is

inserted to activate the unit first.

Tip

For details on how to replace the battery, see

“Replacing the lithium battery of the card remote

commander” on page 19.

For details on selecting a CD/MD changer, see

page 15.

Display items

Example: when you select the normal play mode

by pressing (IMAGE) repeatedly (

page 7).

A Source, MP3/WMA/ATRAC3plus indication

B Clock

C Album/group number/Track number/Elapsed

playing time, Disc/artist name, Album/group

name, Track name, Text information*

* When playing an MP3, ID3 tag is displayed and

when playing a ATRAC CD, text information written

by SonicStage, etc. is displayed, and when playing

WMA, WMA tag is displayed.

To change display items C, press (DSPL);

scroll display items C, press (SCRL) or set to

“Auto Scroll on” (

page 15).

Tip

Displayed items will differ, depending on the disc type,

recorded format and settings. For details on MP3/

WMA, see

page 18; ATRAC CD, see page 18.

Repeat and shuffle play

1 During playback, press (1) (REP) or

(2) (SHUF) repeatedly until the

desired setting appears.

*1 When an MP3/WMA is played.

*2 When an ATRAC CD is played.

To return to normal play mode, select “Repeat

off” or “Shuffle off.”

Radio

Storing and receiving stations

Caution

When tuning in stations while driving, use Best

Tuning Memory (BTM) to prevent an accident.

Storing automatically — BTM

1 Press (SOURCE) repeatedly until

“TUNER” appears.

To change the band, press (MODE)

repeatedly. You can select from FM1, FM2,

FM3, AM1 or AM2.

2 Press (MENU).

3 Press (GP/ALBM) +/– repeatedly until

“RECEIVE MODE,” then press

(ENTER).

4 Press (GP/ALBM) +/– repeatedly until

“BTM” appears, then press (ENTER).

The unit stores stations in order of frequency

on the number buttons.

A beep sounds when the setting is stored.

With the card remote commander

In steps 3 and 4: press M or m instead of (GP/ALBM)

–/+.

Storing manually

1 While receiving the station that you

want to store, press and hold a

number button ((1) to (6)) until

“MEM” appears.

The number button indication appears in the

display.

Note

If you try to store another station on the same number

button, the previously stored station will be replaced.

Receiving the stored stations

1 Select the band, then press a number

button ((1) to (6)).

Select To play

Repeat Track track repeatedly.

Repeat Album*

album repeatedly.

Repeat Group*

group repeatedly.

Shuffle Album*

album in random order.

Shuffle Group*

group in random order.

Shuffle Disc disc in random order.

Tuning automatically

1 Select the band, then press (SEEK) –/+

until “Seek” appears, then press

(SEEK) –/+ to search for the station.

Scanning stops when the unit receives a

station. Repeat procedure until the desired

station is received.

Tip

If you know the frequency of the station you want to

listen to, press and hold (SEEK) –/+ to locate the

approximate frequency, then press (SEEK) –/+

repeatedly to fine adjust to the desired frequency

(manual tuning).

Receiving a station through a list

— LIST

You can list up the frequency.

1 Select the band, then press (MENU).

2 Press (GP/ALBM) +/– repeatedly until

“LIST” appears, then press (ENTER).

The frequency appears.

3 Press (GP/ALBM) +/– repeatedly the

desired station appears.

4 Press (ENTER) to receive the station.

The display returns to normal reception

mode.

With the card remote commander

Select the band, then press (LIST). Press M or m

repeatedly until the desired station appears, then

press (ENTER).

Enjoying your best sound

— X-DSP

X-DSP, Sony's new sound engine, creates an

ideal in-car sound field with digital signal

processing. X-DSP contains the following

features: HDEQ, DSO 3D, Intelligent Time

Alignment (abbreviated as I-TA) and BBE MP.

See the descriptions for each feature below.

There are two setting methods, one allowing easy

setup for less-critical listening, and the other a

more precise adjustment for critical listeners.

For easy setup, by selecting a preset, see “Setting X-

DSP easily” (page 10).

For more precise adjustment, see “Optimizing

your sound — Sound MENU” (page 11) and

“Precisely adjusting your sound” (page 13).

Notes

• X-DSP sound is achieved using four channels,

consisting of two front speakers and two rear

speakers. If you use only front speakers or rear

speakers, the effect will be as pronounced.

• The degree of effect will depend on your vehicle type

and its speakers.

HDEQ

The independent four channels-13 band-

equalizer allows you to adapt the music to your

favorite taste.

Tip

See “HDEQ Tuning” (page 11) for customizing more

precisely.

Preset Effect

Xplod

Emphasizes overall dynamics

of the sound.

Refined Vocal

Enriches and enhances vocals

up front.

Over Drive

Creates a bright and lively

sound.

Virtual Sub

Creates deep and solid bass

sound.

Natural Cruise

Enhances sounds obscured by

road noise.

Rear Drive

Enhances rear speaker sound.

Flat

No effect

continue to next page t

DSO 3D

DSO 3D is a virtual 3D sound technology that

alleviates the problem of poor speakers. It creates

a virtual sound stage with 3 dimensions

(Elevation, Width and Depth) between the

speakers and listener.

Image of virtual speaker

Tip

See “DSO 3D Tuning” (page 12) for customizing more

precisely.

Intelligent Time Alignment — I-TA

You can set localization of sound to suit your

listening position. Calculating the distance

between the seat and speaker, the unit is able to

change the localization by delaying the sound

output from each speaker. The unit can simulate

a natural sound field with the feeling of being in

the center of it wherever you sit in the car.

Tip

See “I-TA Tuning” (page 12) for fine adjusting the

sound for your car. Adjustment between each speaker

and your listening position can be done in 2 cm (

/16

in) increments.

BBE MP

BBE MP improves digitally compressed sound

on all sources (page 2, 11).

Setting X-DSP easily

You can set up on various ways, selecting the

preset of HDEQ, DSO 3D, I-TA and BBE MP.

Setting the equalizer — HDEQ

1 Press (HDEQ) repeatedly to select the

desired item.

After about 3 seconds, the setting is complete

and the display returns to normal play/

reception mode.

Item Effect

STD

Front door speaker sound is

heard at ear level. 1

Wide Offers a wider soundstage than

STD. 2

Deep Sound appears to come from in

front of STD. 3

Display Explanation

Activates BBE MP

OFF

Deactivates BBE MP

Item Position

Front-L

Left front 1

Front-R

Right front 2

Front

Between the front

seats 3

All

In the middle of

your car 4

Setting DSO 3D and I-TA

1 Press (SOUND) repeatedly to select

your desired item during playback.

The items change as follows:

DSO 3D t I-TA t Balance t Fader

t Sub Woofer

2 Rotate the volume control dial to

select the setting.

After about 3 seconds, the setting is complete.

With the card remote commander

In step 2: press < or , to adjust tuning DSO 3D and

I-TA precisely. See

page 12 for further information.

Setting BBE MP

1 Press (BBE MP).

2 Select “ON.”

After about 3 seconds, the setting is complete

and the display returns to normal play/

reception mode.

Optimizing your sound

— Sound MENU

You can precisely optimize the setting of HDEQ,

DSO 3D and I-TA to your taste and according to

your car interior, using the Sound MENU. See

also “Precisely adjusting your sound” (page 13).

The menu method is common to each feature -

learn the procedure below, then proceed to each

feature.

1 Press (MENU) during playback.

2 Press (GP/ALBM) +/– repeatedly until

“SOUND” appears.

3 Press (ENTER).

4 Press (GP/ALBM) +/– repeatedly to

select an item, then press (ENTER).

5 Repeat step 4 to adjust other items.

6 Press (MENU).

The setting is complete.

With the card remote commander

In steps 2 and 4: press M or m to adjust the selected

item.

HDEQ Tuning

The equalizer curve is precisely adjustable for

frequency and volume level. Tuning consists of 4

channels: Front L/R and Rear L/R.

1 Select “SOUND” t “HDEQ” in MENU

mode.

2 Select “Custom1,” “Custom2” or

“Custom3” to store.

3 Select the equalizer curve you wish to

adjust.

In your chosen Custom setting the equalizer

curve can be adjusted, then a pencil icon will

appear as “Custom1” t “Custom1

.”

4 Select the speaker to adjust.

5 Adjust the equalizer curve to your

taste.

1Press (SEEK) –/+ repeatedly to select the

frequency you wish to adjust (adjustable

from 63 Hz to 16 kHz in 13 bands).

2Press (GP/ALBM) +/– to adjust the level of

the chosen frequency (1 dB steps from –6

dB to +6 dB).

3Repeat steps 1 and 2 to adjust other

bands of the equalizer curve.

6 Confirm your settings using the

confirmation screen, and save the

value.

7 Repeat steps 3 to 6 until all the

speakers have been set.

Note

The pencil icon appears only after selecting the preset

in step 3, however, until it is saved in step 6, the

adjustment will not be applied.

Tip

Select “Reset” in step 4 to reset the default setting

(Flat).

With the card remote commander

In 1 of step 5: press < or , to adjust the

frequency; in step 2: press M or m to adjust the level.

continue to next page t

DSO 3D Tuning

The height, width and depth of the virtual sound

stage can be adjusted to your taste.

1 Select “SOUND” t “DSO 3D” in

MENU mode.

2 Select “Custom1,” “Custom2” or

“Custom3” to store.

3 Select “STD,” “Wide” or “Deep.”

In your chosen Custom setting the preset can

be adjusted, then a pencil icon will appear as

“Custom1” t “Custom1

.”

4 Select one of the 3 parameter modes

to adjust: “Elevation,” “Width” or

“Depth.”

5 Adjust the position between 1 and 8.

6 Confirm your settings using the

confirmation screen, and save the

value.

7 Repeat steps 3 to 6 until all 3

parameter modes have been set.

Note

The pencil icon appears only after selecting the preset

in step 3, however, until it is saved in step 6, the

adjustment will not be applied.

Tip

Select “Reset” in step 4 to reset the default setting

(off).

I-TA Tuning

I-TA Tuning sets a precise delay for sound to

reach the listener from the car speaker. There are

two modes: Smart mode and Pro mode.

Smart mode

Smart mode allows you to choose one of 4 preset

positions which you can then easily fine adjust.

1 Select “SOUND” t “I-TA” t “Smart

Mode” in MENU mode.

2 Select the preset mode which you wish to set

up.

3 Adjust precisely the position.

4 Press (ENTER) to complete.

Pro mode

This mode is for those who wish to be more

creative in shaping the sound. Measure the

distance between your listening position and

each speaker. You will need to input these

distances for the correct delay(s) to be applied.

1 Select “SOUND” t “I-TA” t “Pro Mode”

in MENU mode.

2 Select “Custom1,” “Custom2” or “Custom3”

to store.

3 Select the speaker position.

4 Enter the distance between the speaker

position and the listening position.

One click of (SEEK) –/+ represents 2 cm

(

/16 in). On the card remote commander,

pressing M or m changes in 2 cm (

/16 in) and

pressing and holding changes in 10 cm (4 in)

steps.

5 Confirm your settings using the confirmation

screen, and save the value.

“Custom1,” “Custom2” and “Custom3”

appear with a pencil icon after saving, e.g.,

“Custom1 .”

6 Repeat steps 3 to 5 until all speaker positions

have been set.

Note

The adjustment will not be applied until it is saved in

step 5.

Tips

• Select “Initialize” in step 3 to reset the default values.

• See the conversion table for cm and inch equivalents

(

page 23).

Precisely adjusting your sound

This section explains how to create the ideal listening field within the car, making extensive use of I-TA

Pro mode and HDEQ.

* Localization of sound is the impression of sounds emanating from specific points within the listening

environment.

Example of vocal localization of sound* in the listening position at front left

seat.

1 Set the equalizer to Flat. Other

sound features should be off.

2 Measure the distance between your

listening position and each speaker.

1 Enter their values using I-TA Pro

mode.

2 Adjust the FADER setting to F

fully, then adjust the distance

values of the front speakers.

[Front L-R setting]

3 Adjust the FADER setting to R

fully, then adjust the distance

values of the rear speakers.

[Rear L-R setting]

4 Return the FADER setting to the

center, then adjust the balance

between front and rear by adjusting

distance values of the rear speakers.

[Front - Rear setting]

1 Adjust the FADER setting to F

fully, then adjust the front left and

right speakers based on the preset

equalizer curve (Refined Vocal).

2 Adjust the FADER setting to R

fully, then adjust the rear left and

right speakers based on the preset

equalizer curve (Refined Vocal).

3 Return the FADER setting to the

center.

Start !

Advance

setting

I-TA Pro mode

HDEQ

Finish !

Enter the distance value measured following the

I-TA Pro mode procedure, then save.

Step1: Adjust the distance value of opposite

speaker, leaving the distance value of the nearest

speaker as is.

Step2: Increasing the distance value of a speaker

moves the localization of sound closer to the

speaker.

For example, to listen to sound in the left front

seat, adjust the distance value of the speaker

farther from you (here, the right speaker). To

move the localization of sound to the right,

increase the value of the right speaker, and vice

versa.

Similarly, adjust the balance of the front speaker

and the rear speaker. The localization of sound

has moved towards the front seat, so you need to

adjust the distance value of the rear speaker. To

move the localization forwards, decrease the

distance value of the rear speakers, and vice

versa.

Hint: Adjust as desired, listening to your chosen

music. For example, to emphasize vocals, adjust

the sound level of frequencies 500 Hz – 2.5 kHz

(typical voice range).

Other functions

Changing the sound settings

Adjusting the sound

characteristics — Balance/Fader/

Sub Woofer

You can adjust the balance, fader and subwoofer

volume.

1 Select a source, then press (SOUND)

repeatedly to select the desired item.

The item changes as follows:

DSO 3D t I-TA t

Balance (left-right) t

Fader (rear-front) t

Sub Woofer (subwoofer volume)*

* “ − ∞” is displayed at the lowest setting, and can

be adjusted up to 20 steps.

2 Rotate the VOL control dial to adjust

the selected item.

After about 3 seconds, the setting is complete

and the display returns to normal play/

reception mode.

With the card remote commander

In step 2, to adjust the selected item, press < or ,.

Adjusting menu items — MENU

1 Press (MENU).

2 Press (GP/ALBM) +/– repeatedly until

the desired menu item appears, then

press (ENTER).

The items changes as follows:

SETUP y DISPLAY y RECEIVE

MODE y SOUND y LIST

3 Press (GP/ALBM) +/– repeatedly until

desired setting item appears, then

press (ENTER).

The digital indication moves to the right

(setting selection) side.

4 Press (SEEK) –/+ to select the setting,

then press (ENTER).

The setting is complete.

5 Press (MENU).

The display returns to normal play/reception

mode.

Note

Displayed items will differ, depending on the source

and setting.

With the card remote commander

In steps 2 and 3: press M or m instead of (GP/ALBM)

+/–; in steps 2, 3 and 4, press < or , instead of

(ENTER).

The following items can be set (follow the page

reference for details):

“z” indicates the default settings.

SETUP

DISPLAY

Clock Adjust (page 4)

Beep

To set “on” (

z) or “off.”

RM (Rotary Commander)

To change the operative direction of the rotary

commander controls.

–“NORM” (

z): to use the rotary commander in

the factory-set position.

– “REV”: when you mount the rotary

commander on the right side of the steering

column.

AUX-Audio*

To turn the AUX source display “on” (z) or

“off” (page 16).

Auto Image

Auto Image mode automatically steps (every 10

seconds) through the display images.

– “off”: to not change the image automatically.

– “SA”: to step repeatedly through the display

images of Spectrum analyzer mode.

– “Movie”: to step repeatedly through the

display images of Movie mode.

–“All” (

z): to step repeatedly through the

display images in all display modes.

Information (Display Information)

To display the items (depending on the source,

etc.) at the middle of the display while a image

is displayed.

–“Simple”(

z): to not display any items.

– “All”: to display all items.

– “Clear”: to have items automatically

disappear. (Excluding digital indication.)

Demo*

(Demonstration)

To set “off” or “on” (z).

Dimmer

To change the brightness of the display.

– “off”: to deactivate the dimmer.

–“Auto” (

z): to dim the display automatically

when you turn lights on.

– “on”: to dim the display.

RECEIVE MODE

SOUND

LIST

*1 When the unit is turned off.

*2 When FM is received.

*3 In such cases, some FM stereo broadcasts may

become monaural while in the stereo reception

mode.

Using optional equipment

CD/MD changer

Selecting the changer

1 Press (SOURCE) repeatedly until “CD” or

“MD” appears.

2 Press (MODE) repeatedly until the desired

changer appears.

Playback starts.

*1 When MP3 is played.

*2 When MDLP disc is played.

Skipping albums and discs

1 During playback, press (GP/ALBM) +/–.

Repeat and shuffle play

1 During playback, press (1) (REP) or (2)

(SHUF) repeatedly until the desired setting

appears.

Auto Scroll

To scroll long displayed item automatically

when the disc/album/group/track is changed.

–“off” (

z): to not scroll.

– “on”: to scroll.

Local (Local seek mode)

–“off” (z): to tune normal reception.

– “on”: to only tune into stations with stronger

signals.

Mono (Monaural mode)*

To improve poor FM reception, select monaural

reception mode.

–“off” (

z): to hear stereo broadcast in stereo.

– “on”: to hear stereo broadcasts in monaural.

–“Auto” (z): to narrow automatically the

reception frequency to eliminate noise.

– “Wide”*

: to always hear FM stereo

broadcasts in stereo and with full the

frequency signal reception.

BTM (page 8)

HDEQ (page 11)

DSO 3D (page 12)

I-TA (page 12)

Front HPF (High Pass Filter)

To select the front speaker cut-off frequency:

“off” (

z), “63Hz,” “78Hz,” “100Hz,” “125Hz”

or “160Hz.”

Rear HPF (High Pass Filter)

To select the rear speaker cut-off frequency:

“off” (

z), “63Hz,” “78Hz,” “100Hz,” “125Hz”

or “160Hz.”

LPF (Low Pass Filter)

To select the subwoofer cut-off frequency: “off”

(

z), “63Hz,” “78Hz,” “100Hz,” “125Hz” or

“160Hz.”

Loudness

To allow you to listen clearly at low volume

levels.

–“off” (

z): to not reinforce bass and treble.

– “on”: to reinforce bass and treble.

AUX Level

To adjust the volume level for each connected

auxiliary equipment. This setting negates the

need to adjust the volume level between sources

(page 16).

When the radio or CD/MD changer is used, the

station frequency, or CD/MD number/track

name is displayed.

To skip Press (GP/ALBM).

album and release (hold for a

moment).

album

continuously

within 2 seconds of first

releasing.

discs repeatedly.

discs

continuously

then, press again within 2

seconds and hold.

Select To play

Repeat Disc*

disc repeatedly.

Shuffle

Changer*

tracks in the changer in random

order.

Shuffle All*

tracks in all units in random

order.

continue to next page t

Disc/Album number

Unit number, MP3 indication*

LP2/LP4 indication*

*1 When one or more CD/MD changers are

connected.

*2 When one or more CD changers, or two or more

MD changers are connected.

To return to normal play mode, select “Repeat

off” or “Shuffle off.”

Tip

“Shuffle All” will not shuffle tracks between CD units

and MD changers.

Locating a disc by name — LIST

You can select a disc from the list when a CD

changer with CD TEXT capability, or MD

changer is connected.

If you assign a name to a disc, the name appears

on the list.

1 During playback, press (MENU).

2 Press (GP/ALBM) +/– repeatedly until “LIST”

appears, then press (ENTER).

The disc number or disc name appears.

3 Press (GP/ALBM) +/– repeatedly until the

desired disc appears.

4 Press (ENTER) to play the disc.

The display returns to normal play mode.

With the card remote commander

During playback, press (LIST). Press M or m

repeatedly until the desired disc appears, then press

(ENTER).

Auxiliary audio equipment

You can connect optional Sony portable devices

to the BUS AUDIO IN/AUX IN terminal on the

unit. If the changer or other device is not

connected to the terminal, the unit allows you to

listen to the portable device on your car speakers.

Note

When connecting a portable device, be sure BUS

CONTROL IN is not connected. If a device is

connected to BUS CONTROL IN, “AUX” cannot be

selected with (SOURCE).

Tip

When connecting both a portable device and a

changer, use the optional AUX-IN selector.

Selecting auxiliary equipment

1 Press (SOURCE) repeatedly until “AUX”

appears.

Operate by the portable device itself.

Adjust the volume level

Be sure to adjust the volume for each connected

audio device before playback.

1 Turn down the volume on the unit.

2 Press (SOURCE) repeatedly until “AUX”

appears.

3 Start playback of the portable audio device at a

moderate volume.

4 Set your usual listening volume on the unit.

5 Adjust the volume level, following “Adjusting

menu items-MENU” (page 14). The input

level is adjustable from –6 dB to +6 dB.

Rotary commander RM-X4S

Attaching the label

Attach the indication label depending on how

you mount the rotary commander.

SOUND

DSPL

MODE

SOUND

DSPL

MODE

Location of controls

The corresponding buttons on the rotary

commander control the same functions as those

on this unit or the card remote commander.

The following controls on the rotary commander

require a different operation from the unit.

• PRESET/DISC control

To control radio/CD, the same as M or m on

card remote commander (push in and rotate).

• VOL (volume) control

The same as the volume control dial on the unit

(rotate).

• SEEK/AMS control

To control radio/CD, the same as < or , on

card remote commander (rotate, or rotate and

hold).

Changing the operative direction

The operative direction of the controls is factory-

set as shown below.

If you need to mount the rotary commander on

the right hand side of the steering column, you

can reverse the operative direction.

1 While pushing the VOL control, press and

hold (SOUND).

Additional Information

Precautions

• If your car has been parked in direct sunlight,

allow the unit to cool off before operating it.

• Power antenna will extend automatically while the

unit is operating.

Moisture condensation

On a rainy day or in a very damp area, moisture

condensation may occur inside the lenses and

display of the unit. Should this occur, the unit will

not operate properly. In such a case, remove the disc

and wait for about an hour until the moisture has

evaporated.

To maintain high sound quality

Be careful not to splash juice or other soft drinks

onto the unit or discs.

Notes on discs

• To keep a disc clean, do not touch its surface.

Handle the disc by its edge.

• Keep your discs in their cases or disc magazines

when not in use.

• Do not subject discs to heat/high temperature.

Avoid leaving them in a parked car or on a

dashboard/rear tray.

• Do not attach labels, or use discs with sticky ink/

residue. Such discs may stop spinning when used,

causing a malfunction, or may ruin the disc.

• Do not use any discs with labels or stickers

attached.

The following malfunctions may result from using

such discs:

– Inability to eject a disc (due to a label or sticker

peeling off and jamming the eject mechanism).

– Inability to read audio data correctly (e.g.,

playback skipping, or no playback) due to heat

shrinking of a sticker or label causing a disc to

warp.

• Discs with non-standard shapes (e.g., heart,

square, star) cannot be played on this unit.

Attempting to do so may damage the unit. Do not

use such discs.

• You cannot play 8 cm (3

/4 in) CDs.

OFF

ATT

SOUND

SOURCE

DSPL

MODE

OFF

VOL

SEEK/AMS

PRESET/

DISC

To increase

To decrease

continue to next page t

• Before playing, clean the discs

with a commercially available

cleaning cloth. Wipe each disc

from the center out. Do not use

solvents such as benzine,

thinner, commercially available

cleaners, or antistatic spray

intended for analog discs.

Notes on CD-R/CD-RW discs

• Some CD-Rs/CD-RWs (depending on the

equipment used for its recording or the condition

of the disc) may not play on this unit.

• You cannot play a CD-R/a CD-RW that is not

finalized.

Music discs encoded with copyright

protection technologies

This product is designed to play back discs that

conform to the Compact Disc (CD) standard.

Recently, various music discs encoded with

some record companies. Please be aware that among

those discs, there are some that do not conform to

the CD standard and may not be playable by this

product.

About MP3/WMA files

MP3, which stands for MPEG-1 Audio Layer-3, is a

music file compression format standard. It

compresses audio CD data to approximately 1/10 of

its original size.

WMA, which stands for Windows Media Audio, is

another music file compression format standard. It

compresses audio CD data to approximately 1/22*

of its original size.

* only for 64 kbps

• The unit is compatible with the ISO 9660 level 1/

level 2 format, Joliet/Romeo in the expansion

format, and Multi Session.

• The maximum number of:

– folders (albums): 150 (including root and empty

folders).

– MP3/WMA files (tracks) and folders contained

in a disc: 300 (if a folder/file names contain

many characters, this number may become less

than 300).

– displayable characters for a folder/file name is

32 (Joliet), or 64 (Romeo).

– ID3 tag versions 1.0, 1.1, 2.2, 2.3 and 2.4 apply

to MP3 only. ID3 tag is 15/30 characters (1.0

and 1.1), or 63/126 characters (2.2, 2.3 and 2.4).

WMA tag is 63 characters.

Playback order of MP3/WMA files

Notes

• When naming an MP3 file/WMA file, be sure to add

the file extension “.mp3”/“.wma” to the file name.

• During playback of a VBR (variable bit rate) MP3/

WMA file or fast-forward/reverse, elapsed playing

time may not display accurately.

• When the disc is recorded in Multi Session, only the

first track of the first session format is recognized

and played (any other format is skipped). The

priority of the format is CD-DA, ATRAC CD and

MP3/WMA.

– When the first track is a CD-DA, only CD-DA of the

first session is played.

– When the first track is not a CD-DA, an ATRAC CD

or MP3/WMA session is played. If the disc has no

data in any of these formats, “NO Music” is

displayed.

Notes on MP3

• Be sure to finalize the disc before using on the unit.

• If you play a high-bit-rate MP3, such as 320 kbps,

sound may be intermittent.

Notes on WMA

• Files made with lossless compression are not

playable.

• Files protected by copyright are not playable.

About ATRAC CD

ATRAC3plus format

ATRAC3, which stands for Adaptive Transform

Acoustic Coding3, is audio compression

technology. It compresses audio CD data to

approximately 1/10 of its original size.

ATRAC3plus, which is an extended format of

ATRAC3, compresses the audio CD data to

approximately 1/20 of its original size. The unit

accepts both ATRAC3 and ATRAC3plus format.

ATRAC CD

ATRAC CD is recorded audio CD data which is

compressed to ATRAC3 or ATRAC3plus format

using authorized software, such as SonicStage 2.0 or

later, or SonicStage Simple Burner.

• The maximum number of:

– folders (groups): 255

– files (tracks): 999

• The characters for a folder/file name and text

information written by SonicStage are displayed.

Note on DualDiscs

A DualDisc is a two sided disc product which

mates DVD recorded material on one side with

digital audio material on the other side. However,

since the audio material side does not conform to

the Compact Disc (CD) standard, playback on this

product is not guaranteed.

Folder

(album)

MP3/WMA file

(track)

MP3/WMA

For details on ATRAC CD, see the SonicStage or

SonicStage Simple Burner manual.

Note

Be sure to create the ATRAC CD using authorized

software, such as SonicStage 2.0 or later, or

SonicStage Simple Burner 1.0 or 1.1.

If you have any questions or problems concerning

your unit that are not covered in this manual, consult

your nearest Sony dealer.

Maintenance

Replacing the lithium battery of the

card remote commander

Under normal conditions, the battery will last

approximately 1 year. (The service life may be

shorter, depending on the conditions of use.)

When the battery becomes weak, the range of the

card remote commander becomes shorter. Replace

the battery with a new CR2025 lithium battery. Use

of any other battery may present a risk of fire or

explosion.

Notes on the lithium battery

• Keep the lithium battery out of the reach of children.

Should the battery be swallowed, immediately

consult a doctor.

• Wipe the battery with a dry cloth to assure a good

contact.

• Be sure to observe the correct polarity when

installing the battery.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

Fuse replacement

When replacing the fuse, be

sure to use one matching the

amperage rating stated on the

original fuse. If the fuse blows,

check the power connection and

replace the fuse. If the fuse

blows again after replacement,

there may be an internal

malfunction. In such a case,

consult your nearest Sony

dealer.

Cleaning the connectors

The unit may not function properly if the connectors

between the unit and the front panel are not clean. In

order to prevent this, detach the front panel (page 4)

and clean the connectors with a cotton swab dipped

in alcohol. Do not apply too much force. Otherwise,

the connectors may be damaged.

Notes

• For safety, turn off the ignition before cleaning the

connectors, and remove the key from the ignition

switch.

• Never touch the connectors directly with your fingers

or with any metal device.

Removing the unit

1 Remove the protection collar.

1Detach the front panel (page 4).

2Engage the release keys together with the

protection collar.

3Pull out the release keys to remove the

protection collar.

+ side up

WARNING

Battery may explode if mistreated.

Do not recharge, disassemble, or dispose of

in fire.

Fuse (10A)

continue to next page t

Main unit

Back of the front

panel

Orient the release

keys as shown.

2 Remove the unit.

1Insert both release keys simultaneously

until they click.

2Pull the release keys to unseat the unit.

3Slide the unit out of the mounting.

Specifications

CD Player section

Signal-to-noise ratio: 120 dB

Frequency response: 10 – 20,000 Hz

Wow and flutter: Below measurable limit

Tuner section

Tuning range: 87.5 – 107.9 MHz

Antenna terminal: External antenna connector

Intermediate frequency: 10.7 MHz/450 kHz

Usable sensitivity: 9 dBf

Selectivity: 75 dB at 400 kHz

Signal-to-noise ratio: 67 dB (stereo), 69 dB (mono)

Harmonic distortion at 1 kHz: 0.5 % (stereo),

0.3 % (mono)

Separation: 35 dB at 1 kHz

Frequency response: 30 – 15,000 Hz

Tuning range: 530 – 1,710 kHz

Antenna terminal: External antenna connector

Intermediate frequency: 10.7 MHz/450 kHz

Sensitivity: 30 µV

Power amplifier section

Outputs: Speaker outputs (sure seal connectors)

Speaker impedance: 4 – 8 ohms

Maximum power output: 52 W × 4 (at 4 ohms)

General

Outputs:

Audio outputs terminal (front/rear)

Subwoofer output terminal (mono)

Power antenna relay control terminal

Power amplifier control terminal

Inputs:

Telephone ATT control terminal

Illumination control terminal

BUS control input terminal

BUS audio input/AUX IN terminal

Remote controller input terminal

Antenna input terminal

Loudness:

+8 dB at 100 Hz

0 dB at 10 kHz

Power requirements: 12 V DC car battery

(negative ground)

Dimensions: Approx. 178 × 50 × 180 mm

/8 × 2 × 7

/8 in) (w/h/d)

Mounting dimensions: Approx. 182 × 53 × 162 mm

/4 × 2

/8 × 6

/2 in) (w/h/d)

Mass: Approx. 1.3 kg (3 lb 5 oz)

Supplied accessories:

Card remote commander: RM-X152

Parts for installation and connections (1 set)

Optional accessories/equipment:

Rotary commander: RM-X4S

BUS cable (supplied with an RCA pin cord):

RC-61 (1 m), RC-62 (2 m)

CD changer (10 discs): CDX-757MX

CD changer (6 discs): CDX-T69

MD changer (6 discs): MDX-66XLP

Source selector: XA-C30

AUX-IN selector: XA-300

Your dealer may not handle some of the above listed

accessories. Please ask the dealer for detailed

information.

Note

This unit cannot be connected to a digital preamplifier

or an equalizer which is Sony BUS system compatible.

Design and specifications are subject to change

without notice.

Hook facing

inwards.

AUDIO POWER SPECIFICATIONS

POWER OUTPUT AND TOTAL HARMONIC

DISTORTION

23.2 watts per channel minimum continuous

average power into 4 ohms, 4 channels driven

from 20 Hz to 20 kHz with no more than 5% total

harmonic distortion.

CEA2006 Standard

Power Output: 17 Watts RMS × 4 at

4 Ohms < 1% THD+N

SN Ratio: 82 dBA

(reference: 1 Watt into 4 Ohms)

US and foreign patents licensed from Dolby

Laboratories.

MPEG Layer-3 audio coding technology and

patents licensed from Fraunhofer IIS and Thomson.

Troubleshooting

The following checklist will help you remedy

problems you may encounter with your unit.

Before going through the checklist below, check the

connection and operating procedures.

General

No power is being supplied to the unit.

• Check the connection. If everything is in order, check

the fuse.

• If the unit is turned off and the display disappears, it

cannot be operated with the remote commander.

tTurn on the unit.

The power antenna does not extend.

The power antenna does not have a relay box.

No sound.

• The volume is too low.

• The ATT function is activated, or the Telephone ATT

function (when the interface cable of a car telephone

is connected to the ATT lead) is activated.

• The position of the fader control is not set for a 2-

speaker system.

• The CD changer is incompatible with the disc format

(MP3/WMA/ATRAC CD).

tPlay back with a Sony MP3 compatible CD

changer, or this unit.

No beep sound.

• The beep sound is canceled (page 14).

• An optional power amplifier is connected and you are

not using the built-in amplifier.

The contents of the memory have been erased.

• The RESET button has been pressed.

tStore again into the memory.

• The power connecting lead or battery has been

disconnected.

• The power connecting lead is not connected properly.

Stored stations and correct time are erased.

The fuse has blown.

Makes noise when the position of the ignition

key is switched.

The leads are not matched correctly with the car’s

accessory power connector.

• Lead-free solder is used for soldering certain parts.

(more than 80 %)

• Halogenated flame retardants are not used in the

certain printed wiring boards.

• Halogenated flame retardants are not used in

cabinets.

• VOC (Volatile Organic Compound)-free vegetable

oil based ink is used for printing the carton.

• Packaging cushions do not use polystyrene foam.

The display disappears from/does not appear

in the display window.

• The dimmer is set “Dimmer on” (page 14).

• The display disappears if you press and hold (OFF).

tPress and hold (OFF) on the unit until the

display appears.

• The connectors are dirty (page 19).

DSO 3D does not function.

Depending on the type of car interior or type of music,

DSO 3D may not have a desirable effect.

The settings of Custom in HDEQ, DSO 3D and

I-TA are not saved.

• Adjustment procedure is not complete.

• The settings will not be saved, even if the pencil icon

appears.

The images change automatically.

In Auto Image mode, the selected image cannot be

displayed.

tTo display selected image only, set to “Auto Image

off” (page 14).

Any display items do not display.

tSet to “Information All” (page 14).

CD/MD playback

The disc cannot be loaded.

• Another disc is already loaded.

• The disc has been forcibly inserted upside down or in

the wrong way.

The disc does not playback.

• Defective or dirty disc.

• The CD-Rs/CD-RWs are not for audio use (page 18).

MP3/WMA files cannot be played back.

The disc is incompatible with the MP3/WMA format

and version (page 18).

MP3/WMA files take longer to play back than

others.

The following discs take a longer time to start

playback.

– a disc recorded with a complicated tree structure.

– a disc recorded in Multi Session.

– a disc to which data can be added.

The ATRAC CD cannot play.

• The disc is not created by authorized software, such

as SonicStage or SonicStage Simple Burner.

• Tracks that are not included in the group cannot be

played.

The display items do not scroll.

• For discs with very many characters, those may not

scroll.

• “Auto Scroll” is set to off.

tSet to “Auto Scroll on” (page 15) or press

(SCRL).

The sound skips.

• Installation is not correct.

tInstall the unit at an angle of less than 45° in a

sturdy part of the car.

• Defective or dirty disc.

continue to next page t

Error displays/Messages

The operation buttons do not function.

The disc will not eject.

Press the RESET button (page 4).

“MS” or “MD” does not appear on the source

display when both the optional MGS-X1 and

MD changer are connected.

This unit recognizes MGS-X1 as an MD unit.

tPress (SOURCE) until “MS” or “MD” appears,

then press (MODE) repeatedly.

Radio reception

The stations cannot be received.

The sound is hampered by noises.

• Connect a power antenna control lead (blue) or

accessory power supply lead (red) to the power

supply lead of a car’s antenna booster (only when

your car has built-in FM/AM antenna in the rear/side

glass).

• Check the connection of the car antenna.

• The auto antenna will not go up.

tCheck the connection of the power antenna

control lead.

• Check the frequency.

• When the DSO 3D mode is on, the sound is

sometimes hampered by noises.

tSet the DSO 3D mode to “off” (page 11).

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

Automatic tuning is not possible.

• The local seek mode is set to “on.”

tSet to “Local off” (page 15).

• The broadcast signal is too weak.

tPerform manual tuning.

During FM reception, the “ST” indication

flashes.

• Tune in the frequency accurately.

• The broadcast signal is too weak.

tSet to “Mono on” (page 15).

An FM programme broadcast in stereo is heard

in monaural.

The unit is in monaural reception mode.

tSet to “Mono off” (page 15).

Blank*

Tracks have not been recorded on the MD.*

tPlay an MD with recorded tracks.

Error*

• The disc is dirty or inserted upside down.*

tClean or insert the disc correctly.

• A blank disc has been inserted.

• The disc cannot play because of some problem.

tInsert another disc.

Failure

The connection of speakers/amplifiers is incorrect.

tSee the installation guide manual of this model to

check the connection.

Load

The changer is loading the disc.

tWait until loading is complete.

Local Seek +/–

The local seek mode is on during automatic tuning.

NO Album Name

An album name is not written in the track.

NO Disc

The disc is not inserted in the CD/MD changer.

tInsert discs in the changer.

NO Disc Name

A disc name is not written in the track.

NO Group Name

A group name is not written in the track.

NO ID3 Tag

ID3 tag information is not written in the MP3 file.

NO Information

Text information is not written in the WMA/ATRAC3/

ATR AC3p lus file.

NO Magazine

The disc magazine is not inserted in the CD changer.

tInsert the magazine in the changer.

NO Music

The disc is not a music file.

tInsert a music CD in this unit or MP3 playable

changer.

NO Track Name

A track name is not written in the track.

Not Read

The disc information has not been read by the unit.

tLoad the disc, then select it on the list.

Not Ready

The lid of the MD changer is open or the MDs are not

inserted properly.

tClose the lid or insert the MDs properly.

Offset

There may be an internal malfunction.

tCheck the connection. If the error indication

remains on in the display, consult your nearest

Sony dealer.

*1 If an error occurs during playback of a CD or MD,

the disc number of the CD or MD does not appear

in the display.

*2 The disc number of the disc causing the error

appears in the display.

If these solutions do not help improve the situation,

consult your nearest Sony dealer.

If you take the unit to be repaired because of CD

playback trouble, bring the disc that was used at the

time the problem began.

The conversion table

Read

The unit is reading all track and album/group

information on the disc.

tWait until reading is complete and playback starts

automatically. Depending on the disc structure, it

may take more than a minute.

Push Reset

The CD unit and CD/MD changer cannot be operated

because of some problem.

tPress the RESET button (page 4).

“ ” or “ ”

During fast-forward or reverse, you have reached the

beginning or the end of the disc and you cannot go any

further.

“ ”

The character cannot be displayed with the unit.

cm inch cm inch cm inch cm inch

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400 157.5

153.5

149.6

145.7

141.7

137.8

133.9

129.9

126.0

122.0

118.1

114.2

110.2

106.3

102.4

98.4

94.5

90.6

86.6

82.7

78.7

74.8

70.9

66.9

63.0

59.1

55.1

51.2

47.2

43.3

39.4

35.4

31.5

27.6

23.6

19.7

15.7

11.8

7.9

3.9

Félicitations !

Nous vous remercions d’avoir fait l’acquisition

de ce lecteur de disques compacts Sony. Ce

lecteur vous offre les fonctions suivantes.

• Lecture de CD

Possibilité de lecture de CD-DA (contenant

également des informations CD TEXT*), de

CD-R/CD-RW (fichiers MP3/WMA contenant

également des multisessions (

page 19)) et de

CD ATRAC (format ATRAC3 et ATRAC3plus

(

page 20)).

• Réception radio

BTM (Mémorisation des meilleurs accords) :

l’appareil sélectionne des stations émettant un

signal fort et les mémorise.

• Réglages du son - X-DSP

Le nouvelle technologie sonore de Sony crée

un champ sonore idéal dans l’habitacle avec un

traitement numérique du signal.

• Réglage des images

Vous pouvez choisir différentes images à

afficher sur l’appareil.

– Space Producer : crée des motifs animés sur

l’écran au rythme de la musique.

• Pilotage d’appareils en option

En plus de la fonction de lecture de cet

appareil, vous pouvez aussi commander des

changeurs CD/MD en option, ainsi que des

appareils Sony portatifs en option.

* Un disque CD TEXT est un CD-DA contenant des

informations telles que le nom du disque, le nom de

l’artiste et le nom des plages.

L’appellation et le logo SonicStage sont des

marques de commerce de Sony Corporation.

ATRAC, ATRAC3, ATRAC3plus et leurs logos

sont des marques de commerce de Sony

Corporation.

Type de disques

Symbole indiqué sur le

disque

CD-DA

MP3

WMA

CD ATRAC

En ce qui concerne l’installation et les

connexions, consulter le manuel

d’installation/raccordement fourni.

L’utilisation d’instruments optiques avec ce

produit augmente les risques pour les yeux.

ATTENTION

Avertissement si le contact de votre

véhicule ne comporte pas de position

ACC

Après avoir coupé le moteur, n’oubliez pas de

maintenir la touche (OFF) enfoncée sur

l’appareil jusqu’à ce que l’affichage

disparaisse.

Sinon, l’affichage n’est pas désactivé et la

batterie du véhicule se décharge.

Fabriqu

sous licence de

BBE Sound, Inc.

Le processus BBE MP

améliore le son compressé numériquement, tel

’

un MP3, en restaurant et en améliorant les

harmoniques supérieures perdues lors de la

compression. BBE MP génère des harmoniques

paires depuis le matériel source, récupérant

efficacement la chaleur, les détails et les

nuances.

Le logo « SAT Radio Ready »

indique que ce produit

commande un module tuner

radio satellite (vendu

séparément). Consultez votre détaillant agréé

Sony le plus proche pour en savoir plus sur le

fonctionnement du module tuner radio satellite.

« SAT Radio », « SAT Radio Ready », les logos

SAT Radio et SAT Radio Ready, ainsi que

toutes les marques associées sont des marques de

commerce de Sirius Satellite Radio Inc. et de

XM Satellite Radio Inc.

Microsoft, Windows Media et

le logo Windows sont des

marques de commerce ou des

marques déposées de

Microsoft Corporation aux Etats-Unis et/ou

dans d’autres pays.

Table des matières

Préparation

Réinitialisation de l’appareil . . . . . . . . . . . . . . . 4

Réglage de l’horloge . . . . . . . . . . . . . . . . . . . . . 4

Retrait de la façade . . . . . . . . . . . . . . . . . . . . . . 4

Installation de la façade . . . . . . . . . . . . . . . . 5

Insertion du disque dans le lecteur . . . . . . . . . . 5

Éjection du disque. . . . . . . . . . . . . . . . . . . . . 5

Emplacement des commandes et

opérations de base

Appareil principal . . . . . . . . . . . . . . . . . . . . . 6

Mini-télécommande RM-X152. . . . . . . . . . . 6

Rubriques d’affichage. . . . . . . . . . . . . . . . . . 8

Lecture répétée et lecture aléatoire . . . . . . . . 8

Radio

Mémorisation et réception des stations . . . . . . . 9

Mémorisation automatique — BTM. . . . . . . 9

Mémorisation manuelle . . . . . . . . . . . . . . . . 9

Réception des stations mémorisées. . . . . . . . 9

Recherche automatique des fréquences . . . . 9

Réception d’une station par

l’intermédiaire d’une liste — LIST . . . . . . . 9

Pour bénéficier d’un son optimal

— X-DSP

HDEQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

DSO 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Synchronisation intelligente — I-TA. . . . . 10

BBE MP . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Réglage facile du X-DSP . . . . . . . . . . . . . . . . 11

Réglage de l’égaliseur — HDEQ. . . . . . . . 11

Réglage des fonctions DSO 3D et

I-TA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Réglage de la fonction BBE MP . . . . . . . . 11

Optimisation du son à votre convenance

— MENU Sound . . . . . . . . . . . . . . . . . . . . . . 11

Syntonisation de HDEQ. . . . . . . . . . . . . . . 12

Syntonisation de DSO 3D . . . . . . . . . . . . . 12

Syntonisation de I-TA . . . . . . . . . . . . . . . . 13

Réglage précis du son à votre

convenance. . . . . . . . . . . . . . . . . . . . . . . . . 14

Autres fonctions

Changement des réglages du son . . . . . . . . . . 15

Réglage des caractéristiques du son

— Balance/Fader/Sub Woofer . . . . . . . . . . 15

Réglage des paramètres de menu

— MENU . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Utilisation d’un équipement en option . . . . . . 17

Changeur CD/MD . . . . . . . . . . . . . . . . . . . 17

Appareil audio auxiliaire . . . . . . . . . . . . . . 18

Satellite de commande RM-X4S . . . . . . . . 18

Informations complémentaires

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Remarques sur les disques . . . . . . . . . . . . . 19

À propos des fichiers MP3/WMA . . . . . . . 19

À propos des CD ATRAC . . . . . . . . . . . . . 20

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Démontage de l’appareil. . . . . . . . . . . . . . . . . 21

Caractéristiques techniques. . . . . . . . . . . . . . . 22

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Affichage des erreurs et messages . . . . . . . 24

Tableau de conversion . . . . . . . . . . . . . . . . . . 25

Préparation

Réinitialisation de l’appareil

Avant la première mise en service de l’appareil,

après avoir remplacé la batterie du véhicule ou

modifié les raccordements, vous devez

réinitialiser l’appareil.

Retirez la façade, puis appuyez sur la touche

RESET avec un objet pointu comme un stylo à

bille.

Remarque

Une pression sur la touche RESET remet l’heure à

zéro et efface certaines informations mémorisées. La

mémoire personnalisée de HDEQ, DSO 3D et

Synchronisation intelligente (I-TA) ne sera pas effacée

(

page 11).

Réglage de l’horloge

L’horloge numérique fonctionne suivant un cycle

de 12 heures.

1 Appuyez sur (MENU).

2 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que « SETUP »

apparaisse, puis appuyez sur

(ENTER).

3 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que « Clock Adjust »

apparaisse, puis appuyez sur

(ENTER).

L’écran de réglage de l’horloge apparaît.

4 Appuyez plusieurs fois sur (GP/ALBM)

+/– pour régler les heures et les

minutes.

Pour déplacer l’indication appuyez sur

(SEEK) –/+.

5 Une fois les minutes réglées, appuyez

sur (ENTER).

L’horloge démarre.

Avec la mini-télécommande

Aux étapes 2 à 4 : appuyez sur M ou m au lieu de

(GP/ALBM) +/– ; à l’étape 4 : appuyez sur < ou ,

au lieu de (SEEK) –/+.

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour

le protéger du vol.

Alarme d’avertissement

Si vous mettez la clé de contact en position OFF

sans ôter la façade, l’alarme d’avertissement

retentit pendant quelques secondes.

L’alarme est émise uniquement lorsque

l’amplificateur intégré est utilisé.

1 Appuyez sur (OFF).

L’appareil est mis hors tension.

2 Appuyez sur (OPEN).

La façade bascule automatiquement vers le

bas.

3 Faites coulisser la façade à la droite,

puis tirez doucement vers vous

l’extrémité gauche de la façade.

Remarques

• N’exercez pas de pression excessive sur la façade

et la fenêtre d’affichage et ne la laissez pas tomber.

• N’exposez pas la façade à une température ou à un

taux d’humidité élevée. Évitez de la laisser dans un

véhicule en stationnement ou sur le tableau de bord

ou la plage arrière.

Touche RESET

Installation de la façade

Insérez l’orifice A de la façade sur la tige B de

l’appareil, puis poussez doucement sur le côté

gauche pour l’engager en position.

Appuyez sur (SOURCE) sur l’appareil (ou

insérez un disque) pour le faire fonctionner.

Remarque

Ne posez rien sur la face interne de la façade.

Insertion du disque dans le

lecteur

1 Appuyez sur (OPEN).

2 Insérez le disque (côté imprimé vers le

haut).

3 Fermez la façade.

La lecture commence automatiquement.

Éjection du disque

1 Appuyez sur (OPEN).

2 Appuyez sur Z.

Le disque est éjecté.

3 Fermez la façade.

Emplacement des commandes et opérations de base

Appareil principal

Sans la façade

Mini-télécommande RM-X152

Pour plus de détails, reportez-vous aux numéros

de pages indiqués. Les touches correspondantes

de la mini-télécommande pilotent les mêmes

fonctions que celles de l’appareil.

A Touches SEEK –/+

CD :

Saut de plages (appuyez) ; saut de plages en

continu (appuyez, puis appuyez dans un

délai d’environ 1 seconde et maintenez la

touche enfoncée) ; avance rapide/retour dans

une plage (appuyez sur la touche et

maintenez-la enfoncée).

Radio :

Réglage automatique des stations

(appuyez) ; recherche manuelle d’une station

(appuyez sur la touche et maintenez-la

enfoncée).

B Touche OFF

Mise hors tension de l’appareil/arrêt de la

source.

C Récepteur

Réception des signaux provenant de la mini-

télécommande.

ENTER

SOURCE

1 2 3 4 5 6

OFF

OPEN

HDEQ

BBE

BBE MP

SEEK– SEEK+

DSPL

GP/ALBM

MODE SCRL

REP SHUF

PAU SE

PUSH SOUND


CDX-GT705DX

12345 8769q

;

qgqs qd qf qjqh

RESET

qk ql w;

OFF

DSPL

REP SHUF

SCRL

SOURCE SOUND

MODE

PAUSE

132

465

ATT

VOL

–

ENTER

LIST/

CAT

D Molette de réglage VOL (volume)/

touche SOUND

Réglage du niveau du volume (tournez) ;

sélection des paramètres du son (appuyez).

E Touches GP*

/ALBM*

+/–*

Sélection de stations préréglées/saut de

groupes (appuyez) ; saut de plusieurs

groupes de suite (appuyez sur la touche et

maintenez-la enfoncée).

F Touche MENU

Accession au menu.

G Fenêtre d’affichage

H Touche BBE MP 2, 11

Activation de la fonction BBE MP.

I Touche OPEN 5

J Touche IMAGE 2

Sélection de l’image affichée.

Mode Movie (Cinéma) 1-3 t Mode

Spectrum analyzer (Analyseur de spectre)

1-5 t Mode space producer (Créateur

d’espace) t Mode Wall paper (Papier

peint) 1-3 t Mode de lecture/réception

normal

K Touche DSPL (affichage) 8

Changement de la rubrique d’affichage.

L Touche ENTER

Validation d’un réglage.

M Touche SOURCE

Mise sous tension/changement de la source

(Radio/CD/MD*

/AUX/SAT*

N Touche MODE 9, 17

Sélection de la bande radio (FM/AM)/

sélection de l’appareil*

O Touches numériques

Radio :

Réception des stations enregistrées

(appuyez) ; mémorisation des stations

(appuyez sur la touche et maintenez-la

enfoncée).

CD/MD*

(1): REP 8, 17

(2): SHUF 8, 17

(6): PAUSE*

Pause de lecture. Appuyez de nouveau sur

cette touche pour annuler.

P Touche SCRL (défilement) 8

Défilement de la rubrique d’affichage.

Q Touche HDEQ 10, 11

Sélection d’un type d’égaliseur (Flat, Xplod,

Refined Vocal, Over Drive, Virtual Sub,

Natural Cruise ou Rear Drive)

R Touche RESET 4

S Touche Z (éjection) 5

Éjection du disque.

T Fente d’insertion des disques 5

Insertion du disque.

Les touches suivantes de la mini-télécommande

correspondent également à des touches/fonctions

différentes de celles de l’appareil.

wa Touches </, (SEEK –/+)

Commande du CD/de la radio, identique à

(SEEK) –/+ sur l’appareil.

ws Touche VOL (volume) +/–

Réglage du niveau du volume.

wd Touche ATT (atténuation du son)

Atténuation du son. Appuyez de nouveau sur

cette touche pour annuler.

wf Touche SOUND

Sélection des options sonores.

wg Touche LIST/CAT*

9, 17

Affichage de la liste.

wh Touches M/m (+/–)

Commande du CD, identique à la touche

(GP/ALBM) +/– de l’appareil.

*1 Lors de la lecture d’un CD ATRAC.

*2 Lors de la lecture d’un disque MP3/WMA.

*3 Si un changeur est raccordé, le fonctionnement est

différent, reportez-vous à la page 17.

*4 Lorsqu’un changeur CD/MD est raccordé.

*5 Lorsqu’un changeur MD en option est raccordé.

*6 Lorsqu’un récepteur SAT est raccordé.

*7 Lorsque la lecture est effectuée sur cet appareil.

Remarque

Si vous éteignez l’appareil et que l’affichage disparaît,

son fonctionnement ne peut pas être commandé avec

la mini-télécommande, sauf si vous appuyez d’abord

sur la touche (SOURCE) de l’appareil ou si vous

insérez d’abord un disque dans le lecteur pour

l’activer.

Conseil

Pour obtenir des informations plus détaillées sur le

remplacement de la pile,

reportez-vous à la section

« Remplacement de la pile au lithium de la

télécommande » à la page 20.

Pour plus de détails sur la sélection d’un

changeur CD/MD, reportez-vous à la

page 17.

Rubriques d’affichage

Exemple : lorsque vous sélectionnez le mode de

lecture normal en appuyant sur (IMAGE)

plusieurs fois (

page 7).

A Indication de la source, MP3/WMA/

ATRAC3plus

B Horloge

C Numéro d’album/de groupe/numéro de plage/

Temps de lecture écoulé, Nom du disque/de

l’artiste, Numéro d’album/de groupe, Nom de

plage, Informations textuelles*

* Lorsque vous lisez un fichier MP3, l’étiquette ID3

s’affiche et lorsque vous lisez un CD ATRAC, les

informations textuelles de SonicStage, etc.

s’affichent et lorsque vous lisez un fichier WMA,

l’étiquette WMA s’affiche.

Pour changer de rubriques d’affichage C,

appuyez sur (DSPL) ; pour faire défiler les

rubriques d’affichage

, appuyez sur (SCRL)

ou réglez « Auto Scroll on » (

page 16).

Conseil

Les rubriques affichées varient selon le type de

disque, le format enregistré et les réglages. Pour plus

de détails à propos des fichiers MP3/WMA, reportez-

vous à la

page 19 ; à propos des CD ATRAC,

reportez-vous à la page 20.

Lecture répétée et lecture aléatoire

1 En cours de lecture, appuyez

plusieurs fois sur (1) (REP) ou

(2) (SHUF) jusqu’à ce que le réglage

de votre choix apparaisse.

*1 Lors de la lecture d’un disque MP3/WMA.

*2 Lors de la lecture d’un CD ATRAC.

Pour revenir au mode de lecture normal,

sélectionnez « Repeat off » ou « Shuffle off ».

Sélectionnez Pour lire

Repeat Track une plage en boucle.

Repeat Album*

un album en boucle.

Repeat Group*

un groupe en boucle.

Shuffle Album*

un album dans un ordre

aléatoire.

Shuffle Group*

un groupe dans un ordre

aléatoire.

Shuffle Disc un disque dans un ordre

aléatoire.

Radio

Mémorisation et réception des

stations

Attention

Pour régler des stations pendant que vous

conduisez, utilisez la fonction de mémorisation

des meilleurs accords (BTM) afin d’éviter tout

accident.

Mémorisation automatique — BTM

1 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que l’indication « TUNER »

apparaisse.

Appuyez plusieurs fois sur (MODE) pour

changer de bande. Vous pouvez sélectionner

FM1, FM2, FM3, AM1 ou AM2.

2 Appuyez sur (MENU).

3 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que « RECEIVE MODE »

apparaisse, puis appuyez sur

(ENTER).

4 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que « BTM »

apparaisse, puis appuyez sur

(ENTER).

L’appareil enregistre les stations sur les

touches numériques dans l’ordre des

fréquences.

Un bip retentit lorsque le réglage est

mémorisé.

Avec la mini-télécommande

Aux étapes 3 et 4 : appuyez sur M ou m au lieu de

(GP/ALBM) –/+.

Mémorisation manuelle

1 Lorsque vous captez la station que

vous souhaitez mémoriser, appuyez

sur une touche numérique ((1) à (6))

et maintenez-la enfoncée jusqu’à ce

que l’indication « MEM » s’affiche.

Le numéro de la touche apparaît dans la

fenêtre d’affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la

même touche numérique, la station mémorisée

précédemment est remplacée.

Réception des stations

mémorisées

1 Sélectionnez la bande, puis appuyez

sur une touche numérique ((1) à (6)).

Recherche automatique des

fréquences

1 Sélectionnez la bande, puis appuyez

sur (SEEK) –/+ jusqu’à ce que « Seek »

apparaisse, puis appuyez sur

(SEEK) –/+ pour rechercher la station.

Le balayage s’interrompt lorsque l’appareil

capte une station. Répétez cette procédure

jusqu’à ce que vous captiez la station

souhaitée.

Conseil

Si vous connaissez la fréquence de la station que

vous souhaitez écouter, maintenez la touche

(SEEK) –/+ enfoncée pour localiser la fréquence

approximativement, puis appuyez plusieurs fois sur

(SEEK) –/+ pour la régler avec précision à la

fréquence souhaitée (syntonisation manuelle).

Réception d’une station par

l’intermédiaire d’une liste — LIST

Vous pouvez établir une liste des fréquences.

1 Sélectionnez la bande, puis appuyez

sur (MENU).

2 Appuyez plusieurs fois sur

(GP/ALBM) +/– jusqu’à ce que « LIST »

apparaisse, puis appuyez sur

(ENTER).

La fréquence s’affiche.

3 Appuyez plusieurs fois sur

(GP/ALBM) +/– pour afficher la station

souhaitée.

4 Appuyez sur (ENTER) pour recevoir la

station.

L’affichage revient en mode de réception

normal.

Avec la mini-télécommande

Sélectionnez la bande, puis appuyez sur (LIST).

Appuyez plusieurs fois sur M ou m jusqu’à ce que la

station souhaitée apparaisse, puis appuyez sur

(ENTER).

Pour bénéficier d’un son

optimal — X-DSP

La nouvelle technologie sonore X-DSP de Sony

crée un champ sonore idéal dans l’habitacle avec

un traitement numérique du signal. Le X-DSP

possède les fonctions suivantes : HDEQ, DSO

3D, synchronisation intelligente (abrégé par

I-TA) et BBE MP.

Reportez-vous aux descriptions de chaque

fonction, ci-après. Il existe deux méthodes de

réglage. La première permet un réglage facile

pour une écoute moins exigeante et la seconde un

réglage plus précis pour un public exigeant.

Reportez-vous à la section « Réglage facile du

X-DSP » concernant le réglage facile, en

sélectionnant un préréglage (page 11).

Pour un réglage plus précis, reportez-vous à la

section « Optimisation du son à votre convenance

— Menu Sound » (page 11) et « Réglage précis

du son à votre convenance » (page 14).

Remarques

• Le son du X-DSP est obtenu à l’aide de quatre

canaux, comprenant deux haut-parleurs avant et

deux haut-parleurs arrière Si vous utilisez

uniquement des haut-parleurs avant ou arrière,

l’effet sera aussi prononcé.

• L’ampleur de l’effet dépend du type de véhicule et de

ses haut-parleurs.

HDEQ

L’égaliseur 13 bandes à quatre canaux distincts

vous permettent d’adapter la musique à vos goûts

personnels.

Conseil

Reportez-vous à la section « Syntonisation de HDEQ »

(

page 12) pour une personnalisation plus précise.

DSO 3D

DSO 3D est une technologie sonore 3D virtuelle

qui contourne le problème des haut-parleurs de

mauvaise qualité. Elle crée un environnement

sonore virtuel à 3 dimensions (hauteur, largeur et

profondeur) entre les haut-parleurs et les

auditeurs.

Représentation d’un haut-parleur virtuel

Conseil

Reportez-vous à la section « Syntonisation de DSO

3D » (

page 12) pour une personnalisation plus

précise.

Synchronisation intelligente — I-TA

Vous pouvez définir la localisation du son en

fonction de votre position d’écoute. En calculant

la distance entre le siège et le haut-parleur,

l’appareil peut modifier la localisation en

retardant l’émission du son par chaque haut-

parleur. L’appareil peut simuler un champ sonore

naturel, en donnant l’impression de se trouver au

centre de celui-ci quelle que soit votre place dans

la voiture.

Préréglage Effet

Xplod

Accentue la dynamique

globale du son.

Refined Vocal

Enrichit et améliore les voix

vers l’avant.

Over Drive

Crée un son clair et vivant.

Virtual Sub

Crée des graves profonds et

pleins.

Natural Cruise

Accentue les sons affaiblis par

les bruits de la route.

Rear Drive

Accentue le son du haut-

parleur arrière.

Flat

Aucun effet

Paramètre Effet

STD

Le son du haut-parleur situé

dans la porte avant est audible

au niveau de l’oreille. 1

Wide Offre un environnement sonore

plus large qu’en STD. 2

Deep Le son semble venir de devant

le STD. 3

Paramètre Position

Front-L

Avant gauche 1

Front-R

Avant droit 2

Front

Entre les sièges

avant 3

All

Au milieu de

votre voiture 4

Conseil

Reportez-vous à la section « Syntonisation de I-TA »

(

page 13) pour un réglage précis du son dans votre

voiture. Le réglage entre chaque haut-parleur et votre

position d’écoute peut être effectué par incréments de

2 cm (

/16 po).

BBE MP

BBE MP améliore le son compressé

numériquement de toutes les sources

(page 2, 11).

Réglage facile du X-DSP

Vous pouvez configurer l’appareil de différentes

manières en sélectionnant le préréglage des

fonctions HDEQ, DSO 3D, I-TA et BBE MP.

Réglage de l’égaliseur — HDEQ

1 Appuyez plusieurs fois sur (HDEQ)

pour sélectionner le paramètre

souhaité.

Après environ 3 secondes, le réglage est

terminé et l’écran d’affichage revient en mode

de lecture/réception normal.

Réglage des fonctions DSO 3D et

I-TA

1 Appuyez plusieurs fois sur (SOUND)

pour sélectionner le paramètre

souhaité en cours de lecture.

Les paramètres changent comme suit :

DSO 3D t I-TA t Balance t

Fader t Sub Woofer

2 Tournez la molette de réglage du

volume pour sélectionner le réglage.

Le réglage est terminé après environ 3

secondes.

Avec la mini-télécommande

À l’étape 2 : appuyez sur < ou , pour régler la

syntonisation de DSO 3D et I-TA avec précision.

Reportez-vous aux page 12 et

13 pour plus

d’informations.

Réglage de la fonction BBE MP

1 Appuyez sur (BBE MP).

2 Sélectionnez « ON ».

Après environ 3 secondes, le réglage est

terminé et l’écran d’affichage revient en mode

de lecture/réception normal.

Optimisation du son à votre

convenance — MENU Sound

Vous pouvez optimiser avec précision le réglage

de HDEQ, DSO 3D et I-TA à votre convenance

et en fonction de l’habitacle de votre véhicule,

grâce au MENU Sound. Reportez-vous

également à la section « Réglage précis du son à

votre convenance » (page 14). La méthode du

menu est la même pour toutes les fonctions.

Familiarisez-vous avec la procédure ci-dessous,

puis appliquez-la à chaque fonction.

1 Appuyez sur (MENU) en cours de

lecture.

2 Appuyez plusieurs fois sur

(GP/ALBM) +/– jusqu’à ce que

l’indication « SOUND » apparaisse.

3 Appuyez sur (ENTER).

4 Appuyez plusieurs fois sur

(GP/ALBM) +/– pour sélectionner un

paramètre, puis appuyez sur (ENTER).

5 Répétez l’étape 4 pour régler d’autres

paramètres.

6 Appuyez sur (MENU).

Le réglage est terminé.

Avec la mini-télécommande

Aux étapes 2 et 4 : appuyez sur M ou m pour régler le

paramètre sélectionné.

Affichage Explication

BBE MP est activé

OFF

BBE MP est désactivé

suite à la page suivante t

Syntonisation de HDEQ

La fréquence et le niveau sonore de la courbe de

l’égaliseur peuvent être réglés avec précision. La

syntonisation se compose de 4 canaux : Front

L/R (avant gauche/droit) et Rear L/R (arrière

gauche/droit).

1 Sélectionnez « SOUND » t « HDEQ »

en mode MENU.

2 Sélectionnez « Custom1 »,

« Custom2 » ou « Custom3 » pour la

mémorisation.

3 Sélectionnez la courbe de l’égaliseur

que vous souhaitez régler.

Dans le réglage Custom que vous avez choisi,

vous pouvez régler la courbe de l’égaliseur,

puis une icône en forme de crayon apparaît

comme suit : « Custom1 » t

« Custom1 ».

4 Sélectionnez le haut-parleur que vous

souhaitez régler.

5 Réglez la courbe de l’égaliseur à votre

convenance.

1Appuyez plusieurs fois sur (SEEK) –/+

pour sélectionner la fréquence que vous

souhaitez régler (réglage entre 63 Hz et

16 kHz, sur 13 bandes).

2Appuyez sur (GP/ALBM) +/– pour régler

le niveau de la fréquence choisie

(incréments de 1 dB, entre –6 dB et

+6 dB).

3Répétez les étapes 1 et 2 pour régler

d’autres bandes de la courbe de l’égaliseur.

6 Validez vos réglages à l’aide de l’écran

de confirmation et enregistrez la

valeur.

7 Répétez les étapes 3 à 6 jusqu’à ce

que tous les haut-parleurs aient été

réglés.

Remarque

L’icône en forme de crayon apparaît uniquement après

avoir sélectionné le préréglage à l’étape 3, toutefois le

réglage n’est pas appliqué tant qu’il n’est pas

enregistré à l’étape 6.

Conseil

Sélectionnez « Reset » à l’étape 4 pour réinitialiser le

réglage à la valeur par défaut (flat).

Avec la mini-télécommande

Au point 1 de l’étape 5 : appuyez sur < ou , pour

régler la fréquence ; à l’étape 2 : appuyez sur M ou m

pour régler le niveau.

Syntonisation de DSO 3D

La hauteur, la largeur et la profondeur de

l’environnement sonore virtuel peuvent être

réglés à votre convenance.

1 Sélectionnez « SOUND » t

« DSO 3D » en mode MENU.

2 Sélectionnez « Custom1 »,

« Custom2 » ou « Custom3 » pour la

mémorisation.

3 Sélectionnez « STD », « Wide » ou

« Deep ».

Dans le réglage Custom que vous avez choisi,

vous pouvez ajuster le préréglage, puis une

icône en forme de crayon apparaît comme

suit : « Custom1 » t « Custom1

».

4 Sélectionnez l’un des 3 modes de

paramètre pour procéder au réglage :

« Elevation », « Width » ou « Depth ».

5 Réglez la position entre 1 et 8.

6 Validez vos réglages à l’aide de l’écran

de confirmation et enregistrez la

valeur.

7 Répétez les étapes 3 à 6 jusqu’à ce

que les 3 modes de paramètre aient

été réglés.

Remarque

L’icône en forme de crayon apparaît uniquement après

avoir sélectionné le préréglage à l’étape 3, toutefois le

réglage n’est pas appliqué tant qu’il n’est pas

enregistré à l’étape 6.

Conseil

Sélectionnez « Reset » à l’étape 4 pour réinitialiser le

réglage à la valeur par défaut (off).

Syntonisation de I-TA

La Syntonisation de I-TA définit un délai précis

pour que le son atteigne les oreilles de l’auditeur

à partir du haut-parleur du véhicule. Il existe

deux modes : Smart et Pro.

Mode Smart

Le mode Smart permet de choisir l’une des 4

positions préréglées que vous pouvez ensuite

facilement ajuster avec précision.

1 Sélectionnez « SOUND » t « I-TA » t

« Smart Mode » en mode MENU.

2 Sélectionnez le mode préréglé que vous

souhaitez utiliser pour la configuration.

3 Réglez la position avec précision.

4 Appuyez sur (ENTER) pour terminer.

Mode Pro

Ce mode concerne les personnes qui souhaitent

façonner le son avec plus de créativité. Il mesure

la distance entre votre position d’écoute et

chaque haut-parleur. Vous devrez saisir ces

distances pour que le délai correct soit appliqué.

1 Sélectionnez « SOUND » t « I-TA » t

« Pro Mode » en mode MENU.

2 Sélectionnez « Custom1 », « Custom2 » ou

« Custom3 » pour la mémorisation.

3 Sélectionnez la position du haut-parleur.

4 Saisissez la distance entre l’emplacement du

haut-parleur et la position d’écoute.

Une pression brève sur (SEEK) –/+ représente

2 cm (

/16 po). Si vous appuyez sur

sur la mini-télécommande, la distance est

incrémentée de 2 cm (

/16 po) et si vous

appuyez sur cette touche et que vous la

maintenez enfoncée, la distance est

incrémentée de 10 cm (4 po).

5 Validez vos réglages à l’aide de l’écran de

confirmation et enregistrez la valeur.

« Custom1 », « Custom2 » et « Custom3 »

s’affichent avec une icône en forme de crayon

après la mémorisation, par exemple

« Custom1 ».

6 Répétez les étapes 3 à 5 jusqu’à ce que tous les

emplacements des haut-parleurs aient été

réglés.

Remarque

Le réglage n’est pas appliqué tant qu’il n’est pas

enregistré à l’étape 5.

Conseils

• Sélectionnez « Initialize » à l’étape 3 pour

réinitialiser les valeurs par défaut.

• Reportez-vous au tableau de conversion pour

connaître les équivalences entre les centimètres et

les pouces (

page 25).

suite à la page suivante t

Réglage précis du son à votre convenance

Cette section explique comment créer le champ d’écoute idéal dans la voiture, en utilisant largement le

mode Pro de I-TA et la fonction HDEQ.

* La localisation du son consiste en l’impression de sons provenant de points spécifiques dans l’environnement

d’écoute.

Exemple de localisation du son* avec la position d’écoute au niveau du siège avant

droit.

1 Réglez l’égaliseur à Flat. Les autres

fonctions sonores doivent être désactivées.

2 Mesurez la distance entre votre position

d’écoute et chaque haut-parleur.

1 Saisissez les valeurs à l’aide du mode Pro

d’I-TA.

2 Réglez complètement le réglage FADER à

F, puis ajustez les valeurs de distance des

haut-parleurs avant.

[Réglage Front L-R]

3 Réglez complètement le réglage FADER à

R, puis ajustez les valeurs de distance des

haut-parleurs arrière.

[Réglage Rear L-R]

4 Réglez de nouveau le réglage FADER au

centre, puis ajustez l’équilibre entre

l’avant et l’arrière en réglant les valeurs de

distance des haut-parleurs arrière.

[Réglage Front - Rear]

1 Réglez complètement le réglage FADER à

F, puis ajustez les haut-parleurs avant

gauche et droit en fonction de la courbe de

l’égaliseur préréglée (Refined Vocal).

2 Réglez complètement le réglage FADER à

R, puis ajustez les haut-parleurs arrière

gauche et droit en fonction de la courbe de

l’égaliseur préréglée (Refined Vocal).

3 Réglez à nouveau le réglage FADER au

centre.

Début !

Réglage

avancé

Mode Pro

d’I-TA

HDEQ

Fin !

Saisissez la valeur de la distance mesurée à

l’aide de la procédure du mode Pro d’I-TA,

puis enregistrez.

Étape 1 : réglez la valeur de la distance du

haut-parleur opposé, en laissant la valeur de

la distance du haut-parleur le plus proche

telle quelle.

Étape 2 : lorsque vous augmentez la valeur

de la distance d’un haut-parleur, la

localisation du son se rapproche de celui-ci.

Par exemple, pour écouter le son sur le siège

avant gauche, réglez la valeur de la distance

du haut-parleur plus loin de vous (ici, le

haut-parleur droit). Pour déplacer la

localisation du son vers la droite, augmentez

la valeur du haut-parleur droit, et vice versa.

De même, réglez l’équilibre entre les

haut-parleurs avant et arrière. La localisation

du son s’est déplacée vers le siège avant.

Vous devez par conséquent régler la valeur

de distance du haut-parleur arrière. Pour

déplacer la localisation vers l’avant, réduisez

la valeur des haut-parleurs arrière, et vice

versa.

Conseil : effectuez le réglage à votre

convenance, en écoutant votre musique. Par

exemple, pour accentuer le chant, réglez le

niveau sonore des fréquences entre 500 Hz

et 2,5 kHz (gamme vocale type).

Autres fonctions

Changement des réglages du

son

Réglage des caractéristiques du

son — Balance/Fader/Sub Woofer

Vous pouvez régler la balance, l’équilibre, ainsi

que le volume du caisson de graves.

1 Sélectionnez une source, puis

appuyez plusieurs fois sur (SOUND)

pour sélectionner le paramètre

souhaité.

Le paramètre change comme suit :

DSO 3D t I-TA t

Balance (gauche/droite) t

Fader (avant/arrière) t

Sub Woofer (volume du caisson de graves)*

* « – ∞ » est affiché pour le réglage le plus bas et

peut être réglé jusqu’à 20 incréments.

2 Tournez la molette de réglage VOL

pour régler le paramètre sélectionné.

Après environ 3 secondes, le réglage est

terminé et l’écran d’affichage revient en mode

de lecture/réception normal.

Avec la mini-télécommande

À l’étape 2, appuyez sur < ou , pour régler le

paramètre sélectionné.

Réglage des paramètres de

menu — MENU

1 Appuyez sur (MENU).

2 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que le paramètre de

menu souhaité apparaisse, puis

appuyez sur (ENTER).

Les paramètres changent comme suit :

SETUP y DISPLAY y RECEIVE

MODE y SOUND y LIST

3 Appuyez plusieurs fois sur (GP/ALBM)

+/– jusqu’à ce que le paramètre de

menu souhaité apparaisse, puis

appuyez sur (ENTER).

L’indication numérique se déplace vers le

côté droit (réglage de la sélection).

4 Appuyez sur (SEEK) –/+ pour

sélectionner le réglage, puis appuyez

sur (ENTER).

Le réglage est terminé.

5 Appuyez sur (MENU).

La fenêtre d’affichage revient au mode de

lecture/réception normal.

Remarque

Les paramètres affichés varient selon la source et le

réglage.

Avec la mini-télécommande

Aux étapes 2 et 3 : appuyez sur M ou m au lieu de

(GP/ALBM) +/– ; aux étapes 2, 3 et 4, appuyez sur

< ou , au lieu de (ENTER).

Les paramètres suivants peuvent être réglés

(reportez-vous à la page indiquée pour plus de

détails) :

« z » indique les réglages par défaut.

SETUP

DISPLAY

Clock Adjust (page 4)

Beep

Pour choisir « on » (

z) ou « off ».

RM (satellite de commande)

Pour modifier le sens de fonctionnement des

commandes du satellite de commande.

– « NORM » (

z) : pour utiliser le satellite de

commande dans la position réglée en usine.

– « REV » : lorsque vous montez le satellite de

commande sur le côté droit de la colonne de

direction.

AUX-Audio*

Pour activer l’affichage de la source AUX

« on » (

z) ou le désactiver « off » (page 18).

Auto Image

Le mode Auto Image (Image automatique)

navigue automatiquement entre les images

affichées (toutes les 10 secondes).

– « off » : pour que l’image ne change pas

automatiquement.

– « SA » : pour naviguer en boucle entre les

images affichées en mode Spectrum analyzer

(Analyseur de spectre).

– « Movie » : pour naviguer en boucle entre les

images affichées en mode Movie (Cinéma).

–« All » (

z) : pour naviguer en boucle entre les

images affichées dans tous les modes

d’affichage.

suite à la page suivante t

RECEIVE MODE

SOUND

LIST

*1 Lorsque l’appareil est hors tension.

*2 En cours de réception FM.

*3 Dans ces cas, certaines émissions FM stéréo

peuvent passer en monaural en mode de réception

stéréo.

Information (Informations d’affichage)

Pour afficher les rubriques (selon la source, etc.)

au centre de la fenêtre d’affichage lorsqu’une

image est affichée.

–« Simple » (

z) : pour n’afficher aucune

rubrique.

– « All » : pour afficher toutes les rubriques.

– « Clear » : pour que les rubriques disparaissent

automatiquement. (Sauf l’indication

numérique.)

Demo*

(Démonstration)

Pour choisir « off » ou « on » (z).

Dimmer

Pour modifier la luminosité de la fenêtre

d’affichage.

– « off » : pour désactiver le gradateur.

–« Auto » (

z) : pour réduire automatiquement la

luminosité de l’affichage lorsque vous allumez

les phares.

– « on » : pour réduire la luminosité de

l’affichage.

Auto Scroll

Pour faire défiler automatiquement une option

dont l’affichage est long lorsque vous changez

de disque d’album, de groupe ou de plage.

– « off » (

z) : pour ne pas faire défiler.

– « on » : pour faire défiler.

Local (Mode de recherche locale)

– « off » (z) : pour syntoniser une réception

normale.

– « on » : pour syntoniser uniquement les

stations émettant les signaux les plus forts.

Mono (Mode monaural)*

Pour améliorer la réception FM, sélectionnez le

mode de réception monaural.

– « off » (

z) : pour écouter une émission stéréo

en stéréo.

– « on » : pour écouter des émissions stéréo en

mono.

–« Auto » (z) : pour réduire automatiquement la

fréquence de réception afin d’éliminer les

parasites.

– « Wide »*

: pour écouter les émissions stéréo

en stéréo avec une réception du signal en

pleine fréquence.

BTM (page 9)

HDEQ (page 12)

DSO 3D (page 12)

I-TA (page 13)

Front HPF (Filtre passe-haut)

Pour sélectionner la fréquence de coupure du

haut-parleur avant : « off » (

z), « 63Hz »,

« 78Hz », « 100Hz », « 125Hz » ou « 160Hz ».

Rear HPF (Filtre passe-haut)

Pour sélectionner la fréquence de coupure du

haut-parleur arrière : « off » (

z), « 63Hz »,

« 78Hz », « 100Hz », « 125Hz » ou « 160Hz ».

LPF (Filtre passe-bas)

Pour sélectionner la fréquence de coupure du

caisson de graves : « off » (

z), « 63Hz »,

« 78Hz », « 100Hz », « 125Hz » ou « 160Hz ».

Loudness

Permet d’avoir un son clair à volumes faibles.

– « off » (

z) : pour ne pas renforcer les graves et

les aigus.

– « on » : pour renforcer les graves et les aigus.

AUX Level

Pour régler le niveau de volume de chaque

appareil auxiliaire raccordé. Ce réglage évite de

régler le niveau de volume entre les sources

(page 18).

Lorsque la radio ou le changeur CD/MD est

utilisé, la fréquence de la station ou le nom de la

plage/le numéro du CD/MD est affiché.

Utilisation d’un équipement en

option

Changeur CD/MD

Sélection du changeur

1 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que « CD » ou « MD » apparaisse.

2 Appuyez plusieurs fois sur (MODE) jusqu’à

ce que le changeur souhaité apparaisse.

La lecture commence.

*1 Lors de la lecture d’un fichier MP3.

*2 Lors de la lecture d’un disque MDLP.

Saut d’albums et de disques

1 En cours de lecture, appuyez sur

(GP/ALBM) +/–.

Lecture répétée et lecture aléatoire

1 En cours de lecture, appuyez plusieurs fois sur

(1) (REP) ou sur (2) (SHUF) jusqu’à ce que

le réglage de votre choix apparaisse.

*1 Lorsqu’un ou plusieurs changeurs CD/MD sont

raccordés.

*2 Lorsqu’un ou plusieurs changeurs CD ou plusieurs

changeurs MD sont raccordés.

Pour revenir au mode de lecture normal,

sélectionnez « Repeat off » ou « Shuffle off ».

Conseil

La fonction « Shuffle All » ne passera pas de façon

aléatoire des plages de lecteurs CD à des plages de

changeurs MD.

Localisation d’un disque par son

nom — LIST

Vous pouvez sélectionner un disque dans la liste

lorsqu’un changeur CD avec fonction CD TEXT

ou un changeur MD est raccordé.

Si vous attribuez un nom à un disque, le nom

apparaît dans la liste.

1 Appuyez sur (MENU) en cours de lecture.

2 Appuyez plusieurs fois sur (GP/ALBM) +/–

jusqu’à ce que « LIST » apparaisse, puis

appuyez sur (ENTER).

Le numéro du disque ou le nom du disque

apparaît.

3 Appuyez plusieurs fois sur (GP/ALBM) +/–

jusqu’à ce que le disque souhaité apparaisse.

4 Appuyez sur (ENTER) pour lire le disque.

La fenêtre d’affichage revient au mode de

lecture normal.

Avec la mini-télécommande

Appuyez sur (LIST) en cours de lecture. Appuyez

plusieurs fois sur M ou m jusqu’à ce que le disque

souhaité apparaisse, puis appuyez sur (ENTER).

Pour sauter Appuyez sur (GP/ALBM)

un album et relâchez la touche

(maintenez-la enfoncée

quelques instants).

plusieurs

albums de suite

et appuyez de nouveau sur la

touche dans les 2 secondes qui

suivent.

des disques de façon répétée.

plusieurs

disques de suite

puis appuyez de nouveau sur la

touche dans les 2 secondes qui

suivent et maintenez-la

enfoncée.

Numéro du disque/de l’album

Numéro de l’appareil, indication MP3*

Indication LP2/LP4*

Sélectionnez Pour lire

Repeat Disc*

un disque en boucle.

Shuffle

Changer*

des plages du changeur dans un

ordre aléatoire.

Shuffle All*

des plages de tous les appareils

dans un ordre aléatoire.

suite à la page suivante t

Appareil audio auxiliaire

Vous pouvez raccorder des appareils portatifs

Sony en option à la borne BUS AUDIO IN/AUX

IN de l’appareil. Si le changeur ou un autre

appareil n’est pas raccordé à la borne, l’appareil

permet d’écouter l’appareil portatif sur les haut-

parleurs du véhicule.

Remarque

Lors du raccordement d’un appareil portatif, vérifiez

que BUS CONTROL IN n’est pas raccordée. Si un

appareil est raccordé à la borne BUS CONTROL IN,

« AUX » ne peut pas être sélectionné avec

(SOURCE).

Conseil

Lors du raccordement d’un appareil portatif et d’un

changeur, utilisez le sélecteur AUX-IN en option.

Sélection d’un appareil auxiliaire

1 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que l’indication « AUX »

apparaisse.

Vous pouvez activer les commandes à partir de

l’appareil portatif lui-même.

Réglage du niveau de volume

Veillez à régler le volume de chaque appareil

audio raccordé avant la lecture.

1 Baissez d’abord le volume de l’appareil.

2 Appuyez plusieurs fois sur (SOURCE)

jusqu’à ce que l’indication « AUX »

apparaisse.

3 Lancez la lecture sur l’appareil audio portatif à

un volume modéré.

4 Réglez votre volume d’écoute habituel sur

l’appareil.

5 Réglez le niveau de volume en vous référant à

la section « Réglage des paramètres du menu

— MENU » (page 15). Le niveau d’entrée

peut être réglé entre –6 dB et +6 dB.

Satellite de commande RM-X4S

Installation de l’étiquette

Apposez l’étiquette comportant les indications,

suivant la position de montage du satellite de

commande.

Emplacement des commandes

Les touches correspondantes du satellite de

commande commandent les mêmes fonctions

que celles de cet appareil ou de la mini-

télécommande.

Les commandes suivantes du satellite de

commande ont une fonction différente de celles

de l’appareil.

• Commande PRESET/DISC

Pour commander la radio/le lecteur CD,

identique à la touche M ou m sur la mini-

télécommande (enfoncez la touche et tournez).

• Commande VOL (volume)

Identique à la molette de réglage du volume de

l’appareil (tournez).

• Commande SEEK/AMS

Pour commander la radio/le lecteur CD,

identique à la touche < ou , sur la mini-

télécommande (tournez ou tournez et

maintenez).

Modification du sens de

fonctionnement

Le sens de fonctionnement des commandes est

réglé par défaut comme indiqué dans

l’illustration ci-dessous.

Si vous devez monter le satellite de commande

du côté droit de la colonne de direction, vous

pouvez inverser le sens de fonctionnement.

1 Appuyez sur la touche (SOUND) et

maintenez-la enfoncée tout en appuyant sur la

commande VOL.

SOUND

DSPL

MODE

SOUND

DSPL

MODE

OFF

ATT

SOUND

SOURCE

DSPL

MODE

OFF

VOL

SEEK/AMS

PRESET/

DISC

Pour augmenter

Pour diminuer

Informations complémentaires

Précautions

• Si votre véhicule est resté stationné en plein soleil,

laissez refroidir l’appareil avant de l’utiliser.

• L’antenne électrique se déploie automatiquement

lorsque l’appareil fonctionne.

Condensation

Par temps de pluie ou dans des régions très humides,

de la condensation peut se former à l’intérieur des

lentilles et dans la fenêtre d’affichage de l’appareil.

Si cela se produit, l’appareil ne fonctionne pas

correctement. Dans ce cas, retirez le disque et

attendez environ une heure que l’humidité se soit

évaporée.

Pour conserver un son de haute

qualité

Veillez à ne pas renverser de jus de fruit ou d’autres

boissons sucrées sur l’appareil ou sur les disques.

Remarques sur les disques

• Pour qu’un disque reste propre, ne touchez pas sa

surface. Saisissez-le par les bords.

• Rangez vos disques dans leur boîtier ou dans un

chargeur lorsque vous ne vous en servez pas.

• N’exposez pas les disques à la chaleur ou à des

températures élevées. Évitez de les laisser dans un

véhicule en stationnement ou sur le tableau de

bord ou la plage arrière.

• Ne collez pas d’étiquettes sur les disques et

n’utilisez pas de disques rendus collants par de

l’encre ou des résidus. De tels disques peuvent

s’arrêter de tourner en cours de lecture et

provoquer des problèmes de fonctionnement ou

être endommagés.

• N’utilisez pas de disques sur lesquels sont collés

des étiquettes ou des autocollants.

L’utilisation de tels disques peut entraîner les

problèmes de fonctionnement suivants :

– impossibilité d’éjecter un disque parce que

l’étiquette ou l’autocollant se décolle et bloque

le mécanisme d’éjection ;

– erreurs de lecture des données audio (par ex.,

sauts de lecture ou aucune lecture) provoquées

par une déformation du disque suite au

rétrécissement de l’étiquette ou de l’autocollant

sous l’effet de la chaleur.

• Les disques de forme non standard (ex. : en forme

de cœur, de carré ou d’étoile) ne peuvent pas être

lus avec cet appareil. Vous risquez d’endommager

votre appareil si vous essayez de le faire.

N’utilisez pas de tels disques.

• Ce lecteur ne permet pas la lecture des CD de 8 cm

/4 po).

• Avant la lecture, nettoyez les

disques avec un chiffon de

nettoyage disponible dans le

commerce. Essuyez chaque

disque en partant du centre vers

l’extérieur. N’utilisez pas de

solvants, tels que de l’essence,

du diluant, des produits de

nettoyage vendus dans le

commerce ou des vaporisateurs

antistatiques destinés aux

disques analogiques.

Remarques sur les disques CD-R/

CD-RW

• En fonction de l’appareil utilisé pour

l’enregistrement ou de l’état du disque, il est

possible que ce lecteur ne puisse pas lire certains

disques CD-R/CD-RW.

• Cet appareil ne permet pas la lecture des CD-R/

CD-RW non finalisés.

Disques de musique encodés avec

une technologie de protection des

droits d’auteur

Cet appareil est conçu pour la lecture des disques

conformes à la norme Compact Disc (CD).

Dernièrement, certaines maisons de disques ont

lancé sur le marché divers types de disques de

musique encodés avec des technologies de

protection des droits d’auteur. Notez que parmi ces

disques, certains ne sont pas conformes à la norme

CD et risque de ne pas pouvoir être lus par ce

produit.

À propos des fichiers MP3/WMA

MP3, qui signifie MPEG-1 Audio Layer-3, est une

norme de format de compression des fichiers audio.

Elle permet la compression des fichiers audio à

environ 1/10 de leur taille d’origine.

WMA, qui signifie Windows Media Audio, est une

autre norme de format de compression des fichiers

audio. Elle permet la compression des données de

CD audio à environ 1/22* de leur taille d’origine.

suite à la page suivante t

Remarque sur les DualDiscs

Un DualDisc est un disque double face qui

comporte les données d’un DVD sur une face et

des données audio numériques sur l’autre face.

La face du contenu audio des DualDiscs n’étant

pas conforme à la norme Compact Disc (CD), la

lecture de ces disques sur cet appareil n’est pas

garantie.

* uniquement pour 64 kbit/s

• L’appareil est compatible avec le format ISO 9660

niveau 1 ou niveau 2, le format d’extension Joliet

ou Romeo et les multisessions.

• Nombre maximal de :

– dossiers (albums) : 150 (y compris le répertoire

racine et les dossiers vides).

– fichiers MP3/WMA (plages) et de dossiers

contenus sur un disque : 300 (ou moins si le nom

d’un dossier ou d’un fichier est très long).

– caractères affichables pour un nom de dossier/

fichier : 32 (Joliet) ou 64 (Romeo).

– Les versions des étiquettes ID3 1.0, 1.1, 2.2, 2.3

et 2.4 s’appliquent uniquement au format MP3.

L’étiquette ID3 comporte 15/30 caractères (1.0

et 1.1) ou 63/126 caractères (2.2, 2.3 et 2.4).

L’étiquette WMA comporte 63 caractères.

Ordre de lecture des fichiers MP3/

WMA

Remarques

• Lors de l’identification d’un fichier MP3/WMA, veillez

à ajouter l’extension « .mp3 »/« .wma » au nom de

chaque fichier.

• Pendant la lecture d’un fichier MP3/WMA VBR (débit

binaire variable) ou pendant l’avance/le retour

rapide, le temps de lecture écoulé affiché peut ne

pas être correct.

• Lorsque le disque est enregistré en multisession,

seule la première plage du format de la première

session est identifiée et lue (tous les autres formats

sont ignorés). La priorité du format est la suivante :

CD-DA, CD ATRAC et MP3/WMA.

– Lorsque la première plage est un CD-DA, seul le

CD-DA de la première session est lu.

– Lorsque la première plage n’est pas un CD-DA,

une session CD ATRAC ou MP3/WMA est lue. Si

le disque ne contient aucune donnée dans ces

formats, l’indication « NO Music » s’affiche.

Remarques sur les MP3

• Veillez à finaliser le disque avant de l’utiliser sur

l’appareil.

• Si vous lisez un fichier MP3 d’un débit binaire de

320 kbit/s par exemple, le son risque d’être

intermittent.

Remarques sur les WMA

• Les fichiers comprimés sans perte ne peuvent pas

être lus avec cet appareil.

• Les fichiers protégés par une technologie de

protection des droits d’auteur ne peuvent pas être

lus.

À propos des CD ATRAC

Format ATRAC3plus

ATRAC3, qui signifie Adaptive Transform Acoustic

Coding3, est une technologie de compression audio.

Elle permet la compression des fichiers audio à

environ 1/10 de leur taille d’origine. ATRAC3plus

est un format étendu de ATRAC3 et permet la

compression des données des CD audio à environ

1/20 de leur taille d’origine. Cet appareil accepte à

la fois les formats ATRAC3 et ATRAC3plus.

CD ATRAC

Le format CD ATRAC enregistre des données de

CD audio compressés au format ATRAC3 ou

ATRAC3plus à l’aide de logiciels autorisés comme

SonicStage version 2.0 ou ultérieure ou SonicStage

Simple Burner.

• Nombre maximal de :

– dossiers (groupes) : 255

– fichiers (plages) : 999

• Les caractères du nom de dossier/fichier et les

informations textuelles de SonicStage sont

affichés.

Pour plus de détails sur CD ATRAC, reportez-vous

au manuel SonicStage ou SonicStage Simple

Burner.

Remarque

Veillez à créer le CD ATRAC à l’aide d’un logiciel

autorisé SonicStage version 2.0 ou ultérieure, ou

SonicStage Simple Burner 1.0 ou 1.1.

Si vous avez des questions ou des problèmes

concernant cet appareil qui ne sont pas abordés dans

ce mode d’emploi, communiquez avec votre

détaillant Sony.

Entretien

Remplacement de la pile au lithium

de la télécommande

Dans des conditions d’utilisation normales, la pile

dure environ 1 an. (En fonction des conditions

d’utilisation, sa durée de vie peut être plus courte.)

Lorsque la pile est faible, la portée de la mini-

télécommande diminue. Remplacez la pile par une

nouvelle pile au lithium CR2025. L’utilisation de

tout autre type de pile entraîne un risque d’incendie

ou d’explosion.

Dossier

(album)

Fichier MP3/

WMA (plage)

MP3/WMA

pôle + vers le haut

Remarques sur la pile au lithium

• Tenez la pile au lithium hors de portée des enfants.

En cas d’ingestion de la pile, consultez

immédiatement un médecin.

• Essuyez la pile avec un chiffon sec pour assurer un

bon contact.

• Veillez à respecter la polarité lors de l’installation de

la pile.

• Ne tenez pas la pile avec des pinces métalliques,

car cela peut entraîner un court-circuit.

Remplacement du

fusible

Lorsque vous remplacez le

fusible, veillez à utiliser un

fusible dont la capacité, en

ampères, correspond à la valeur

indiquée sur l’ancien fusible. Si

le fusible fond, vérifiez le

branchement de l’alimentation

et remplacez le fusible. Si le

nouveau fusible fond

également, il est possible que

l’appareil soit défectueux. Dans ce cas,

communiquez avec votre détaillant Sony le plus

proche.

Nettoyage des connecteurs

L’appareil peut ne pas fonctionner correctement si

les connecteurs entre l’appareil et la façade sont

encrassés. Pour éviter cette situation, retirez la

façade (page 4) et nettoyez les connecteurs avec un

coton-tige imbibé d’alcool. N’exercez pas de

pression excessive. Sinon vous risquez

d’endommager les connecteurs.

Remarques

• Pour plus de sécurité, coupez le moteur avant de

nettoyer les connecteurs et retirez la clé du contact.

• Ne touchez jamais les connecteurs directement

avec les doigts ou avec un objet métallique.

Démontage de l’appareil

1 Retirez le cadre de sûreté.

1Retirez la façade (page 4).

2Insérez les clés de déblocage

simultanément dans le cadre de sûreté.

3Tirez sur les clés de déblocage pour retirer

le cadre de sûreté.

2 Retirez l’appareil.

1Insérez simultanément les deux clés de

déblocage jusqu’au déclic.

2Tirez sur les clés de déblocage pour

dégager l’appareil.

3Faites glisser l’appareil en dehors de son

support.

ATTENTION

Utilisée de façon incorrecte, la pile peut

exploser. Ne pas la recharger, la démonter ni

la jeter au feu.

Fusible (10 A)

Appareil principal

Arrière de la façade

Orientez les clés de

déblocage comme illustré.

Crochet tourné

vers l’intérieur.

Caractéristiques techniques

Lecteur CD

Rapport signal/bruit : 120 dB

Réponse en fréquence : 10 à 20 000 Hz

Pleurage et scintillement : inférieurs à la limite

mesurable

Radio

Plage de syntonisation : 87,5 à 107,9 MHz

Borne d’antenne : connecteur d’antenne externe

Moyenne fréquence : 10,7 MHz/450 kHz

Sensibilité utile : 9 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 67 dB (stéréo), 69 dB (mono)

Distorsion harmonique à 1 kHz : 0,5 % (stéréo),

0,3 % (mono)

Séparation : 35 dB à 1 kHz

Réponse en fréquence : 30 à 15 000 Hz

Plage de syntonisation : 530 à 1 710 kHz

Borne d’antenne : connecteur d’antenne externe

Moyenne fréquence : 10,7 MHz/450 kHz

Sensibilité : 30 µV

Amplificateur de puissance

Sorties : sorties haut-parleurs (connecteurs de sécurité)

Impédance des haut-parleurs : 4 à 8 ohms

Puissance de sortie maximale : 52 W × 4 (à 4 ohms)

Généralités

Sorties :

Borne de sorties audio (avant/arrière)

Borne de sortie du caisson de graves (mono)

Borne de commande de relais d’antenne électrique

Borne de commande d’amplificateur de puissance

Entrées :

Borne de commande ATT téléphone

Borne de commande de l’éclairage

Borne d’entrée de commande BUS

Borne d’entrée audio BUS/AUX IN

Borne d’entrée de télécommande

Borne d’entrée de l’antenne

Intensité sonore :

+8 dB à 100 Hz

0 dB à 10 kHz

Alimentation requise : batterie de voiture 12 V CC

(masse négative)

Dimensions : environ 178 × 50 × 180 mm

/8 × 2 × 7

/8 po) (l/h/p)

Dimensions de montage : environ 182 × 53 × 162 mm

/4 × 2

/8 × 6

/2 po) (l/h/p)

Poids : environ 1,3 kg (3 livres 5 onces)

Accessoires fournis :

Mini-télécommande : RM-X152

Composants destinés à l’installation et aux

raccordements (1 jeu)

Équipements/accessoires en option :

Satellite de commande : RM-X4S

Câble BUS (fourni avec un câble à broche RCA) :

RC-61 (1 m), RC-62 (2 m)

Changeur CD (10 disques) : CDX-757MX

Changeur CD (6 disques) : CDX-T69

Changeur MD (6 disques) : MDX-66XLP

Sélecteur de source : XA-C30

Sélecteur AUX-IN : XA-300

Il est possible que votre détaillant ne dispose pas de

certains accessoires énoncés ci-dessus. Veuillez

vous adresser à lui pour tout renseignement

complémentaire.

Remarque

Cet appareil ne doit pas être branché à un

préamplificateur numérique ni à un égaliseur

compatible avec le système Sony BUS.

La conception et les caractéristiques techniques sont

sujettes à modifications sans préavis.

Dépannage

La liste de contrôles suivante vous aidera à remédier

aux problèmes que vous pourriez rencontrer avec cet

appareil.

Avant de passer en revue la liste de contrôles ci-

dessous, vérifiez les procédures de raccordement et

d’utilisation.

Généralités

L’appareil n’est pas alimenté.

• Vérifiez le raccordement. Si tout est en ordre, vérifiez

le fusible.

• Si l’appareil est mis hors tension et que l’affichage

disparaît, il est alors impossible de commander

l’appareil avec la télécommande.

tMettez l’appareil sous tension.

L’antenne électrique ne se déploie pas.

L’antenne électrique ne dispose pas d’un boîtier de

relais.

Brevets américains et internationaux sous licence

de Dolby Laboratories.

Licence de la technologie de codage audio MPEG

Layer-3 et des brevets obtenue de Fraunhofer IIS et

Thomson.

• De la soudure sans plomb est utilisée pour le

soudage de certaines pièces. (plus de 80 %)

• Aucun retardateur de flamme halogéné n’est utilisé

dans certaines cartes à circuits imprimés.

• Aucun retardateur de flamme halogéné n’est utilisé

dans la composition des coques.

• Imprimée avec de l’encre à base d’huile végétale

sans COV (composés organiques volatils).

• Du polystyrène expansé pour cales d’emballage

n’est pas utilisé dans l’emballage.

Aucun son n’est émis.

• Le volume est trop faible.

• La fonction ATT est activée ou la fonction ATT

téléphone (lorsque le câble d’interface d’un

téléphone de voiture est raccordé au fil ATT) est

activée.

• La position du contrôle de l’équilibre n’est pas réglée

pour un système à 2 haut-parleurs.

• Le changeur CD n’est pas compatible avec le format

de disque (MP3/WMA/CD ATRAC).

tLecture avec un changeur CD compatible MP3

Sony ou cet appareil.

Aucun bip n’est émis.

• Le bip est désactivé (page 15).

• Un amplificateur de puissance en option est raccordé

et vous n’utilisez pas l’amplificateur intégré.

Le contenu de la mémoire a été effacé.

• La touche RESET a été enfoncée.

tRecommencez la procédure d’enregistrement

dans la mémoire.

• Le câble d’alimentation ou la batterie a été

déconnecté.

• Le câble d’alimentation n’est pas raccordé

correctement.

Les stations mémorisées sont effacées et

l’heure est remise à zéro.

Le fusible a fondu.

Émission de bruits parasites lorsque la

position de la clé de contact est modifiée.

Les câbles ne sont pas raccordés correctement au

connecteur d’alimentation du véhicule destiné aux

accessoires.

L’affichage disparaît de la fenêtre d’affichage

ou il n’apparaît pas.

• Le gradateur est réglé à « Dimmer on » (page 16).

• L’affichage disparaît si vous maintenez la touche

(OFF) enfoncée.

tMaintenez de nouveau la touche (OFF) de

l’appareil enfoncée jusqu’à ce que l’affichage

apparaisse.

• Les connecteurs sont sales (page 21).

La fonction DSO 3D est inopérante.

Selon le type de l’habitacle du véhicule ou le type de

musique, il est possible que la fonction DSO 3D ne

donne pas l’effet souhaité.

Les réglages de Custom en mode HDEQ, DSO

3D et I-TA ne sont pas enregistrés.

• La procédure de réglage n’est pas terminée.

• Les réglages ne seront pas enregistrés même si

l’icône en forme de crayon apparaît.

Les images changent automatiquement.

En mode Auto Image (Image automatique), l’image

sélectionnée ne peut pas être affichée.

tPour afficher une image sélectionnée uniquement,

réglez « Auto Image off » (page 15).

Aucune rubrique ne s’affiche.

tRéglez l’appareil à « Information All » (page 16).

Lecture de CD et de MD

Impossible d’introduire le disque.

• Un autre disque est déjà en place.

• Le disque a été introduit de force à l’envers ou dans le

mauvais sens.

La lecture du disque ne commence pas.

• Le disque est défectueux ou sale.

• Les CD-R/CD-RW ne sont pas destinés à un usage

audio (page 19).

Impossible de lire des fichiers MP3/WMA.

Le disque n’est pas compatible avec le format MP3/

WMA ni la version (page 19).

Certains fichiers MP3/WMA exigent un délai

plus long que d’autres avant le début de la

lecture.

La lecture des types de disques suivants exige un délai

de démarrage plus long :

– disques comportant une hiérarchie de dossiers

complexe ;

– disques enregistrés en multisession ;

– disques auxquels il est possible d’ajouter des

données.

Impossible de lire le CD ATRAC.

• Le disque n’a pas été créé à l’aide d’un logiciel

autorisé tel que SonicStage ou SonicStage Simple

Burner.

• Les plages qui ne font pas partie du groupe ne

peuvent pas être lues.

Les rubriques d’affichage ne défilent pas.

• Pour certains disques contenant un grand nombre de

caractères, la fonction de défilement peut être

inopérante.

• La fonction « Auto Scroll » est réglée à off.

tRéglez-la à « Auto Scroll on » (page 16) ou

appuyez sur (SCRL).

Le son saute.

• L’appareil est mal installé.

tInstallez l’appareil suivant un angle de moins de

45° dans un endroit stable du véhicule.

• Le disque est défectueux ou sale.

Les touches de commande ne fonctionnent

pas.

Impossible d’éjecter le disque.

Appuyez sur la touche RESET (page 4).

« MS » ou « MD » n’apparaît pas sur l’affichage

de la source lorsque vous raccordez en même

temps l’appareil MGS-X1 et un changeur MD en

option.

Cet appareil reconnaît le MGS-X1 comme étant un

lecteur MD.

tAppuyez sur (SOURCE) jusqu’à ce que « MS » ou

« MD » apparaisse, puis appuyez plusieurs fois sur

(MODE).

suite à la page suivante t

Affichage des erreurs et messages

*1 Si une erreur se produit lors de la lecture d’un CD

ou MD, le numéro de disque du CD ou du MD ne

s’affiche pas.

Réception radio

Impossible de capter des stations.

Le son est parasité.

• Raccordez un câble de commande d’antenne

électrique (bleu) ou un câble d’alimentation

d’accessoire (rouge) au câble d’alimentation de

l’amplificateur d’antenne du véhicule (uniquement si

votre véhicule est équipé d’une antenne FM/AM

intégrée dans la fenêtre arrière ou latérale).

• Vérifiez le raccordement de l’antenne du véhicule.

• L’antenne automatique ne se déploie pas.

tVérifiez le raccordement du câble de commande

de l’antenne électrique.

• Vérifiez la fréquence.

• Lorsque le mode DSO 3D est activé, le son est

parfois perturbé par des parasites.

tRéglez le mode DSO 3D à « off » (page 11).

Impossible de capter une station préréglée.

• Enregistrez la fréquence correcte dans la mémoire.

• Le signal capté est trop faible.

Le réglage automatique des stations est

impossible.

• Le mode de recherche locale est réglé à « on ».

tRéglez-le à « off » (page 16).

• Le signal capté est trop faible.

tRéglez la fréquence manuellement.

En cours de réception FM, l’indication « ST »

clignote.

• Réglez la fréquence correctement.

• Le signal capté est trop faible.

tRéglez « Mono on » (page 16).

Un programme FM en stéréo est émis en

monaural.

L’appareil est en mode de réception mono.

tRéglez l’appareil à « Mono off » (page 16).

Blank*

Aucune plage n’a été enregistrée sur un MD.*

tInsérez un MD contenant des plages enregistrées.

Error*

• Le disque est sale ou inséré à l’envers.*

tNettoyez le disque ou insérez-le correctement.

• Un disque vierge a été inséré.

• Le disque ne peut pas être lu en raison de certains

problèmes.

tInsérez un autre disque.

Failure

Le raccordement des haut-parleurs ou des

amplificateurs est incorrect.

tReportez-vous au guide d’installation de cet

appareil et vérifiez le raccordement.

Load

Le changeur charge le disque.

tAttendez que le chargement soit terminé.

Local Seek +/–

Le mode de recherche locale est activé en cours de

recherche automatique des fréquences.

NO Album Name

Aucun nom d’album ne figure dans la plage.

NO Disc

Le disque n’a pas été inséré dans le changeur CD/MD.

tInsérez un disque dans le changeur.

NO Disc Name

Aucun nom de disque ne figure dans la plage.

NO Group Name

Aucun nom de groupe ne figure dans la plage.

NO ID3 Tag

Aucune information des étiquettes ID3 ne figure dans

le fichier MP3.

NO Information

Aucune information textuelle ne figure dans le fichier

WMA/ATRAC3/ATRAC3plus.

NO Magazine

Le chargeur n’a pas été inséré dans le changeur CD.

tInsérez le chargeur dans le changeur.

NO Music

Le disque inséré n’est pas un fichier audio.

tInsérez un CD audio dans cet appareil ou dans le

changeur compatible MP3.

NO Track Name

Aucun nom de plage ne figure dans la plage.

Not Read

Les informations du disque n’ont pas encore été lues

par l’appareil.

tChargez le disque, puis sélectionnez-le dans la liste.

Not Ready

Le couvercle du changeur MD est ouvert ou les MD ne

sont pas insérés correctement.

tFermez le couvercle ou insérez correctement les

MD.

Offset

Il se peut que l’appareil soit défectueux.

tVérifiez le raccordement. Si le message d’erreur ne

disparaît pas de l’affichage, communiquez avec

votre détaillant Sony le plus proche.

Read

L’appareil lit toutes les informations concernant

l’album/le groupe et les plages du disque.

tAttendez qu’il ait terminé et la lecture commence

automatiquement. Selon la structure du disque, cela

peut prendre plus d’une minute.

Push Reset

Le lecteur CD et le changeur CD/MD ne peuvent pas

fonctionner en raison de problèmes.

tAppuyez sur la touche RESET (page 4).

« » ou « »

Pendant l’avance ou le retour rapide, vous avez atteint

le début ou la fin du disque et vous ne pouvez pas aller

plus loin.

« »

Les caractères ne peuvent pas être affichés sur

l’appareil.

*2 Le numéro du disque qui a provoqué l’erreur

s’affiche à l’écran.

Si ces solutions ne permettent pas d’améliorer la

situation, communiquez avec votre détaillant Sony

le plus proche.

Si vous portez l’appareil à réparer en raison d’un

problème de lecture de CD, apportez le disque

utilisé au moment où le problème s’est produit.

Tableau de conversion

pouce

cm cm cm

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400 157,5

153,5

149,6

145,7

141,7

137,8

133,9

129,9

126,0

122,0

118,1

114,2

110,2

106,3

102,4

98,4

94,5

90,6

86,6

82,7

78,7

74,8

70,9

66,9

63,0

59,1

55,1

51,2

47,2

43,3

39,4

35,4

31,5

27,6

23,6

19,7

15,7

11,8

7,9

3,9

pouce pouce pouce

Bienvenido

Gracias por adquirir este reproductor de discos

compactos Sony. Mientras maneja puede

disfrutar de las funciones siguientes:

• Reproducción de CD

Puede reproducir CD-DA (incluidos CD

TEXT*), CD-R/CD-RW (archivos MP3/WMA,

incluidos también Multi Session (

página 19)) y

CD de ATRAC (formato ATRAC3 y

ATRAC3plus (

página 20)).

• Recepción de radio

BTM (Memoria de la mejor sintonía): la unidad

selecciona las emisoras que emiten la señal más

intensa y las almacena.

• Ajuste de sonido X-DSP

El nuevo motor de sonido Sony crea un campo

de sonido ideal en el automóvil mediante el

procesamiento digital de la señal.

• Configuración de imagen

Es posible establecer distintas imágenes en la

unidad.

– Creador de espacio: crea patrones animados en

pantalla sincronizados con la música.

• Funcionamiento de una unidad

opcional

Esta unidad, además de la reproducción,

permite controlar los cambiadores de CD/MD

opcionales y los dispositivos portátiles

opcionales de Sony.

* Un disco CD TEXT es un CD-DA que incluye

información como el nombre del disco, del artista y

de la pista.

SonicStage y su logotipo son marcas comerciales

de Sony Corporation.

ATRAC, ATRAC3, ATRAC3plus y sus

respectivos logotipos son marcas comerciales de

Sony Corporation.

Tipo de discos Etiqueta del disco

CD-DA

MP3

WMA

CD de ATRAC

Para obtener información sobre la instalación

y las conexiones, consulte el manual de

instalación/conexiones suministrado.

Advertencia: si el encendido del

automóvil no dispone de una posición

ACC

Tras apagar el motor, mantenga presionado

(OFF) en la unidad hasta que se apague la

pantalla.

Si no lo hace, la pantalla no se desactiva y se

desgasta la batería.

Bajo licencia de BBE Sound,

Inc.

El proceso BBE MP mejora

el sonido comprimido digitalmente (por

ejemplo, archivos MP3) mediante la

restauración y el realce de los armónicos más

altos perdidos durante la compresión. BBE MP

actúa generando armónicos nivelados a partir

del material original, recuperando de manera

eficaz la calidez, el detalle y el matiz.

El logotipo “SAT Radio

Ready” indica que este

producto controla un módulo

de sintonizador de radio por

satélite (se vende por separado). Si desea

obtener más detalles sobre el módulo de

sintonizador de radio por satélite, póngase en

contacto con el distribuidor Sony autorizado

más cercano.

“SAT Radio”, “SAT Radio Ready”, los

logotipos de SAT Radio, SAT Radio Ready y

todas las marcas relacionadas son marcas

comerciales de Sirius Satellite Radio Inc. y

XM Satellite Radio Inc.

Microsoft, Windows Media

y el logotipo de Windows

son marcas comerciales o

marcas comerciales

registradas de Microsoft Corporation en

Estados Unidos o en otros países.

Tabla de contenido

Procedimientos iniciales

Restauración de la unidad . . . . . . . . . . . . . . . . . 4

Ajuste del reloj . . . . . . . . . . . . . . . . . . . . . . . . . 4

Extracción del panel frontal. . . . . . . . . . . . . . . . 4

Colocación del panel frontal . . . . . . . . . . . . . 5

Inserción del disco en la unidad . . . . . . . . . . . . 5

Expulsión del disco. . . . . . . . . . . . . . . . . . . . 5

Ubicación de los controles y

operaciones básicas

Unidad principal . . . . . . . . . . . . . . . . . . . . . . 6

Control remoto de tarjeta RM-X152. . . . . . . 6

Elementos de la pantalla . . . . . . . . . . . . . . . . 8

Reproducción repetida y aleatoria . . . . . . . . 8

Radio

Almacenamiento y recepción de emisoras . . . . 9

Almacenamiento automático — BTM . . . . . 9

Almacenamiento manual . . . . . . . . . . . . . . . 9

Recepción de las emisoras almacenadas. . . . 9

Sintonización automática . . . . . . . . . . . . . . . 9

Sintonización de una emisora mediante

una lista — LIST. . . . . . . . . . . . . . . . . . . . . . 9

Disfrute del mejor sonido

— X-DSP

HDEQ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

DSO 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Alineación de tiempo inteligent

— I-TA. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

BBE MP . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ajuste sencillo de X-DSP . . . . . . . . . . . . . . . . 11

Ajuste del ecualizador — HDEQ. . . . . . . . 11

Ajuste de DSO 3D e I-TA . . . . . . . . . . . . . 11

Ajuste de BBE MP. . . . . . . . . . . . . . . . . . . 11

Optimización del sonido

— MENU Sound . . . . . . . . . . . . . . . . . . . . . . 11

Sintonización HDEQ . . . . . . . . . . . . . . . . . 12

Sintonización DSO 3D. . . . . . . . . . . . . . . . 12

Sintonización I-TA. . . . . . . . . . . . . . . . . . . 12

Ajuste preciso del sonido . . . . . . . . . . . . . . 14

Otras funciones

Cambio de los ajustes de sonido. . . . . . . . . . . 15

Ajuste de las características del sonido

— Balance/Fader/Sub Woofer . . . . . . . . . . 15

Ajuste de elementos de menú — MENU . . . . 15

Uso de un equipo opcional . . . . . . . . . . . . . . . 17

Cambiador de CD/MD . . . . . . . . . . . . . . . . 17

Equipo auxiliar de audio . . . . . . . . . . . . . . 18

Mando rotatorio RM-X4S . . . . . . . . . . . . . 18

Información complementaria

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Notas sobre los discos . . . . . . . . . . . . . . . . 19

Acerca de los archivos MP3/WMA . . . . . . 19

Acerca de los CD de ATRAC . . . . . . . . . . 20

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . 20

Extracción de la unidad. . . . . . . . . . . . . . . . . . 21

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . 22

Solución de problemas . . . . . . . . . . . . . . . . . . 22

Mensajes/indicaciones de error . . . . . . . . . 24

Tabla de conversión . . . . . . . . . . . . . . . . . . . . 25

Procedimientos iniciales

Restauración de la unidad

Antes de utilizar la unidad por primera vez, o

después de sustituir la batería del automóvil o de

cambiar las conexiones, debe restaurarla.

Extraiga el panel frontal y presione el botón

RESET con un objeto puntiagudo, como, por

ejemplo, un bolígrafo.

Nota

Al presionar el botón RESET, se borrará el ajuste del

reloj y algunos contenidos memorizados. La memoria

personalizada de HDEQ, DSO 3D e alineación de

tiempo inteligent (I-TA) no se borrará (

página 11).

Ajuste del reloj

El reloj emplea una indicación digital de

12 horas.

1 Presione (MENU).

2 Presione (GP/ALBM) +/– varias veces

hasta que se muestre “SETUP” y

presione (ENTER).

3 Presione (GP/ALBM) +/– varias veces

hasta que se muestre “Clock Adjust” y

presione (ENTER).

Aparecerá la pantalla de ajuste del reloj.

4 Presione (GP/ALBM) +/– varias veces

para ajustar las horas y los minutos.

Para mover la indicación digital, presione

(SEEK)

–/+.

5 Una vez ajustados los minutos,

presione (ENTER).

El reloj se pone en funcionamiento.

Con el control remoto de tarjeta

En los pasos del 2 al 4: presione M o m en lugar del

botón (GP/ALBM) +/–; en el paso 4, presione < o ,

en lugar de (SEEK) –/+.

Extracción del panel frontal

Puede extraer el panel frontal de la unidad para

evitar que la roben.

Alarma de precaución

Si gira el interruptor de encendido hasta la

posición OFF sin haber extraído el panel frontal,

la alarma de precaución sonará durante unos

segundos.

La alarma sonará únicamente si se utiliza el

amplificador incorporado.

1 Presione (OFF).

La unidad se apaga.

2 Presione (OPEN).

El panel frontal se voltea hacia abajo.

3 Deslice el panel frontal hacia la

derecha y tire suavemente de su

extremo izquierdo para extraerlo.

Notas

• No deje caer ni ejerza excesiva presión sobre el

panel frontal y la pantalla.

• No someta el panel frontal al calor ni a temperaturas

altas o excesiva humedad. Evite dejarlo en un

automóvil estacionado o sobre el tablero o la

bandeja trasera.

Botón RESET

Colocación del panel frontal

Coloque el orificio A del panel frontal en el eje

B de la unidad y, a continuación, presione

ligeramente el lado izquierdo hacia adentro.

Presione (SOURCE) en la unidad (o inserte un

disco) para utilizarla.

Nota

No coloque nada sobre la superficie interior del panel

frontal.

Inserción del disco en la unidad

1 Presione (OPEN).

2 Inserte el disco (con la etiqueta

orientada hacia arriba).

3 Cierre el panel frontal.

La reproducción se inicia automáticamente.

Expulsión del disco

1 Presione (OPEN).

2 Presione Z.

El disco se expulsa.

3 Cierre el panel frontal.

Ubicación de los controles y operaciones básicas

Unidad principal

Panel frontal extraído

Control remoto de tarjeta

RM-X152

Consulte las páginas indicadas para obtener

información detallada. Los botones

correspondientes en el control remoto de tarjeta

controlan las mismas funciones que los de la

unidad.

A Botones SEEK –/+

CD:

Para omitir pistas (presionar); para omitir

pistas en forma continua (presionar y volver

a presionar dentro de 1 segundo y mantener);

para avanzar o retroceder una pista

rápidamente (mantener presionado).

Radio:

Para sintonizar emisoras en forma

automática (presionar); para localizar una

emisora en forma manual (mantener

presionado).

B Botón OFF

Para apagar o detener la fuente.

C Receptor

Para recibir señales desde el control remoto

de tarjeta.

ENTER

SOURCE

1 2 3 4 5 6

OFF

OPEN

HDEQ

BBE

BBE MP

SEEK– SEEK+

DSPL

GP/ALBM

MODE SCRL

REP SHUF

PAU SE

PUSH SOUND


CDX-GT705DX

12345 8769q

;

qgqs qd qf qjqh

RESET

qk ql w;

OFF

DSPL

REP SHUF

SCRL

SOURCE SOUND

MODE

PAUSE

132

465

ATT

VOL

–

ENTER

LIST/

CAT

D Selector de control VOL (volumen)/

botón SOUND

Para ajustar el volumen (girar); para

seleccionar elementos de sonido (presionar).

E Botones GP*

/ALBM*

+/–*

Para seleccionar emisoras almacenadas en

memoria/omitir grupos (presionar); para

omitir grupos en forma continua (mantener

presionado).

F Botón MENU

Para entrar en el menú.

G Pantalla

H Botón BBE MP 2, 11

Para activar la función BBE MP.

I Botón OPEN 5

J Botón IMAGE 2

Para seleccionar la imagen de la pantalla.

Modo de película de 1 a 3 t

modo analizador de espectros de 1 a 5 t

modo creador de espacio t

modo de papel tapiz de 1 a 3 t

modo de reproducción/recepción normal

K Botón DSPL (pantalla) 8

Para cambiar un elemento de pantalla.

L Botón ENTER

Para finalizar la configuración.

M Botón SOURCE

Para encender o cambiar la fuente

(Radio/CD/MD*

/AUX/SAT*

N Botón MODE 9, 17

Para seleccionar la banda de radio (FM/AM)

o seleccionar la unidad*

O Botones numéricos

Radio:

Para recibir las emisoras almacenadas

(presionar); para almacenar emisoras

(mantener presionado).

CD/MD*

(1): REP 8, 17

(2): SHUF 8, 17

(6): PAUSE*

Para hacer una pausa en la reproducción.

Para cancelar esta función, vuelva a

presionarlo.

P Botón SCRL (desplazamiento) 8

Para desplazar el elemento de la pantalla.

Q Botón HDEQ 10, 11

Para seleccionar un tipo de ecualizador (Flat,

Xplod, Refined Vocal, Over Drive, Virtual

Sub, Natural Cruise o Rear Drive)

R Botón RESET 4

S Botón Z (expulsar) 5

Para expulsar el disco.

T Ranura del disco 5

Para insertar el disco.

Los botones siguientes del control remoto de

tarjeta también presentan botones y funciones

distintos de los de la unidad.

wa Botones </, (SEEK –/+)

Para controlar el CD o la radio de la misma

manera que con (SEEK) –/+ en la unidad.

ws Botón VOL (volumen) +/–

Para ajustar el volumen.

wd Botón ATT (atenuación)

Para atenuar el sonido. Para cancelar esta

función, vuelva a presionarlo.

wf Botón SOUND

Para seleccionar elementos de sonido.

wg Botón LIST/CAT*

9, 17

Para mostrar una lista.

wh Botones M/m (+/–)

Para controlar el CD de igual manera que

con (GP/ALBM) +/– en la unidad.

*1 Cuando se reproduce un CD de ATRAC.

*2 Cuando se reproduce un archivo MP3/WMA.

*3 Si se conectó el cambiador, la operación es

diferente. Consulte la página 17.

*4 Si se conectó un cambiador de CD/MD.

*5 Si se conectó un cambiador de MD.

*6 Si se conectó el sintonizador SAT.

*7 Si se reproduce en esta unidad.

Nota

Si la unidad está apagada y desaparece la indicación

de pantalla, no se podrá utilizar con el control remoto

de tarjeta salvo que se presione (SOURCE) en la

unidad o se inserte un disco para activarla en primer

lugar.

Sugerencia

Si desea obtener información adicional sobre cómo

sustituir la pila,

consulte “Sustitución de la pila de litio

del control remoto de tarjeta” en la página 20.

Si desea obtener información adicional sobre

cómo seleccionar un cambiador de CD/MD,

consulte la

página 17.

Elementos de la pantalla

Ejemplo: al presionar (IMAGE) varias veces

para seleccionar el modo de reproducción normal

(

página 7).

A Indicación de Fuente, MP3/WMA/

ATRAC3plus

B Reloj

C Número de álbum/grupo/Número de pista/

Tiempo de reproducción transcurrido,

Nombre del disco/artista, Nombre del grupo/

álbum, Nombre de la pista, Información de

texto*

* Cuando se reproduce un archivo MP3, se muestra

el indicador ID3, cuando se reproduce un CD de

ATRAC, se muestra la información de texto grabada

por SonicStage u otros programas y, al reproducir

archivos WMA, se muestra el indicador WMA.

Para cambiar los elementos de pantalla C,

presione (DSPL); para desplazar los elementos

de pantalla

, presione (SCRL) o ajuste “Auto

Scroll on” (

página 16).

Sugerencia

Los elementos que se muestran variarán en función

del tipo de disco, el formato de grabación y los

ajustes. Si desea conocer más detalles acerca de los

archivos MP3/WMA, consulte la

página 19; para

obtener información sobre los CD de ATRAC, consulte

página 20.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione

(1) (REP) o (2) (SHUF) varias veces

hasta que aparezca el ajuste deseado.

*1 Cuando se reproduce un archivo MP3/WMA.

*2 Cuando se reproduce un CD de ATRAC.

Para volver al modo de reproducción normal,

seleccione “Repeat off” o “Shuffle off”.

Seleccione Para reproducir

Repeat Track pistas en forma repetida.

Repeat Album*

álbumes en forma repetida

Repeat Group*

grupos en forma repetida.

Shuffle Album*

álbumes en orden aleatorio.

Shuffle Group*

grupos en orden aleatorio.

Shuffle Disc discos en orden aleatorio.

Radio

Almacenamiento y recepción

de emisoras

Precaución

Para sintonizar emisoras mientras maneja, utilice

la función Memoria de la mejor sintonía (BTM)

para evitar accidentes.

Almacenamiento automático

— BTM

1 Presione (SOURCE) varias veces hasta

que aparezca “TUNER”.

Para cambiar de banda, presione (MODE)

varias veces. Puede seleccionar entre FM1,

FM2, FM3, AM1 y AM2.

2 Presione (MENU).

3 Presione (GP/ALBM) +/– varias veces

hasta que se muestre “RECEIVE

MODE” y presione (ENTER).

4 Presione (GP/ALBM) +/– varias veces

hasta que se muestre “BTM” y

presione (ENTER).

La unidad almacena las emisoras en el orden

de frecuencia en los botones numéricos.

La unidad emite un pitido al almacenar el

ajuste.

Con el control remoto de tarjeta

En los pasos 3 y 4: presione M o m en lugar de

(GP/ALBM) –/+.

Almacenamiento manual

1 Mientras recibe la emisora que desea

almacenar, mantenga presionado un

botón numérico (del (1) al (6)) hasta

que aparezca “MEM”.

La indicación de botón numérico aparece en

pantalla.

Nota

Si intenta almacenar otra emisora en el mismo botón

numérico, se reemplazará la que estaba almacenada

previamente.

Recepción de las emisoras

almacenadas

1 Seleccione la banda y, a continuación,

presione un botón numérico (del (1)

al (6)).

Sintonización automática

1 Seleccione la banda y presione

(SEEK) –/+ hasta que aparezca “Seek”

y, a continuación, presione (SEEK) –/+

para buscar la emisora.

La búsqueda se detiene cuando la unidad

recibe una emisora. Repita el procedimiento

hasta recibir la emisora deseada.

Sugerencia

Si conoce la frecuencia de la emisora que desea

escuchar, mantenga presionado (SEEK) –/+ para

localizar la frecuencia aproximada y, a continuación,

presione (SEEK) –/+ varias veces para ajustar la

frecuencia deseada con mayor precisión

(sintonización manual).

Sintonización de una emisora

mediante una lista — LIST

Es posible generar una lista de frecuencias.

1 Seleccione la banda y, a continuación,

presione (MENU).

2 Presione (GP/ALBM) +/– varias veces

hasta que se muestre “LIST” y, a

continuación, presione (ENTER).

Aparecerá la frecuencia.

3 Presione (GP/ALBM) +/– varias veces

hasta que aparezca la emisora que

desee.

4 Presione (ENTER) para recibir la

emisora.

La pantalla vuelve al modo de recepción

normal.

Con el control remoto de tarjeta

Seleccione la banda y, a continuación, presione

(LIST). Presione M o m varias veces hasta que

aparezca la emisora deseada y, a continuación,

presione (ENTER).

Disfrute del mejor sonido

— X-DSP

X-DSP, el nuevo motor de sonido Sony crea un

campo de sonido ideal en el automóvil mediante

el procesamiento digital de la señal. X-DSP

contiene las siguientes funciones: HDEQ, DSO

3D, alineación de tiempo inteligente (cuyas

siglas son I-TA) y BBE MP.

Consulte las descripciones de cada función a

continuación. Existen dos métodos de ajuste, uno

que permite la configuración sencilla para los

usuarios poco exigentes y uno más preciso para

los más exigentes.

Para llevar a cabo la configuración sencilla mediante

la selección de un ajuste predeterminado, consulte

“Ajuste sencillo de X-DSP” (página 11).

Para llevar a cabo un ajuste más preciso, consulte

“Optimización del sonido — MENU Sound”

(página 11) y “Ajuste preciso del sonido”

(página 14).

Notas

• El sonido X-DSP se consigue mediante la utilización

de cuatro canales, compuestos por dos altavoces

frontales y dos posteriores. Si utiliza únicamente los

altavoces frontales o posteriores, el efecto será igual

de pronunciado.

• El grado en que notará el efecto dependerá del tipo

de vehículo y de altavoces.

HDEQ

El ecualizador independiente de cuatro canales y

13 bandas permite adaptar la música a sus

preferencias.

Sugerencia

Consulte “Sintonización HDEQ” (página 12) para

realizar la personalización de manera más precisa.

DSO 3D

DSO 3D es una tecnología de sonido virtual 3D

que reduce los problemas producidos por unos

altavoces de poca calidad. Crea un marco de

sonido virtual de 3 dimensiones (elevación,

ancho y profundidad) entre los altavoces y el

oyente.

Imagen del altavoz virtual

Sugerencia

Consulte “Sintonización DSO 3D” (página 12) para

realizar la personalización de manera más precisa.

Preajuste Efecto

Xplod

Resalta el sonido dinámico

total.

Refined Vocal

Enriquece y mejora la parte

vocal.

Over Drive

Crea un sonido vivo y

brillante.

Virtual Sub

Crea un sonido de graves

sólido y profundo.

Natural Cruise

Mejora los sonidos ocultados

por el ruido de la carretera.

Rear Drive

Mejora el sonido del altavoz

posterior.

Flat

No se produce ningún efecto

Elemento Efecto

STD

El sonido del altavoz de la

puerta delantera se escucha a la

altura de los oídos. 1

Wide Ofrece un sonido de baja

frecuencia más amplio que el

efecto STD. 2

Deep El sonido parece provenir de

delante del STD. 3

Alineación de tiempo inteligent

— I-TA

Es posible ajustar la localización del sonido para

que se ajuste a su posición de audición. Mediante

el cálculo de la distancia existente entre el

asiento y el altavoz, la unidad es capaz de

cambiar la localización mediante el retraso de la

salida del sonido desde cada altavoz. La unidad

es capaz de simular un campo de sonido natural y

producir la sensación de estar situado en el

centro del mismo independientemente del lugar

en el que se siente.

Sugerencia

Consulte “Sintonización I-TA” (página 12) para ajustar

con mayor precisión el sonido del automóvil. El ajuste

entre cada altavoz y su posición de audición puede

realizarse en incrementos de 2 cm.

BBE MP

BBE MP mejora el sonido comprimido

digitalmente de todas las fuentes (página 2, 11).

Ajuste sencillo de X-DSP

Es posible realizar la configuración de varias

formas, mediante la selección del preajuste de

HDEQ, DSO 3D, I-TA y BBE MP.

Ajuste del ecualizador — HDEQ

1 Presione (HDEQ) varias veces para

seleccionar el elemento deseado.

Después de unos 3 segundos, se completa el

ajuste y la pantalla vuelve al modo de

recepción/reproducción normal.

Ajuste de DSO 3D e I-TA

1 Presione (SOUND) varias veces para

seleccionar el elemento que desee

durante la reproducción.

Los elementos cambian de la manera

DSO 3D t I-TA t Balance t

Fader t Sub Woofer

2 Gire el selector de control de volumen

para seleccionar el ajuste.

Una vez transcurridos unos 3 segundos, el

ajuste finaliza.

Con el control remoto de tarjeta

En el paso 2: presione < o , para ajustar la

sintonización DSO 3D e I-TA de manera precisa.

Consulte la

página 12 para obtener más información.

Ajuste de BBE MP

1 Presione (BBE MP).

2 Seleccione “ON”.

Después de unos 3 segundos, se completa el

ajuste y la pantalla vuelve al modo de

recepción/reproducción normal.

Optimización del sonido

— MENU Sound

Es posible optimizar de manera precisa el ajuste

de HDEQ, DSO 3D e I-TA conforme a sus

preferencias y en función del interior de su

automóvil mediante el MENU Sound.

Asimismo, consulte “Ajuste preciso del sonido”

(página 14). El método del menú es común para

cada una de las funciones - aprenda el

procedimiento siguiente y diríjase a cada

función.

1 Presione (MENU) durante la

reproducción.

2 Presione (GP/ALBM) +/– varias veces

hasta que aparezca “SOUND”.

3 Presione (ENTER).

4 Presione (GP/ALBM) +/– varias veces

para seleccionar un elemento y

presione (ENTER).

5 Repita el paso 4 para ajustar los

demás elementos.

6 Presione (MENU).

El ajuste finalizó.

Display Explicación

Activa la función BBE MP

OFF

Desactiva la función BBE MP

Elemento Posición

Front-L

Frontal

izquierdo 1

Front-R

Frontal

derecho 2

Front

Entre los

asientos

delanteros 3

All

En el medio del

automóvil 4

continúa en la página siguiente t

Con el control remoto de tarjeta

En los pasos 2 y 4: presione M o m para ajustar el

elemento seleccionado.

Sintonización HDEQ

Es posible ajustar de manera precisa el nivel de

frecuencia y de volumen de la curva del

ecualizador. La sintonización se realiza en 4

canales: frontal izquierdo/derecho y posterior

izquierdo/derecho.

1 Seleccione “SOUND” t “HDEQ” en el

modo MENU.

2 Seleccione “Custom1”, “Custom2” o

“Custom3” para almacenarlo.

3 Seleccione la curva del ecualizador

que desee ajustar.

Si modifica la curva del ecualizador en el

ajuste personalizado seleccionado, a

continuación aparecerá el icono de un lápiz

del modo siguiente “Custom1” t

“Custom1 ”.

4 Seleccione el altavoz que desee

ajustar.

5 Ajuste la curva del ecualizador que se

ajuste a sus preferencias.

1Presione (SEEK) –/+ varias veces para

seleccionar la frecuencia que desee ajustar

(ajustable de 63 Hz a 16 kHz en 13

bandas).

2Presione (GP/ALBM) +/– para ajustar el

nivel de la frecuencia seleccionada (en

intervalos de 1 dB desde –6 dB hasta

+6 dB).

3Repita los pasos 1 y 2 para ajustar otras

bandas de la curva de ecualizador.

6 Confirme los ajustes mediante la

pantalla de confirmación y guarde el

valor introducido.

7 Repita los pasos 3 al 6 hasta ajustar

todos los altavoces.

Nota

El icono del lápiz aparece únicamente después de

seleccionar el preajuste en el paso 3, sin embargo,

hasta que se guarde en el paso 6, no se aplicará el

ajuste.

Sugerencia

Seleccione “Reset” en el paso 4 para restablecer el

ajuste predeterminado (Flat).

Con el control remoto de tarjeta

En el paso 1 del paso 5: presione < o , para

ajustar la frecuencia; en el paso 2: presione M o m

para ajustar el nivel.

Sintonización DSO 3D

El ancho, altura y profundidad del marco de

sonido virtual puede ajustarse conforme a sus

preferencias.

1 Seleccione “SOUND” t “DSO 3D” en

el modo MENU.

2 Seleccione “Custom1”, “Custom2” o

“Custom3” para almacenarlo.

3 Seleccione “STD”, “Wide” o “Deep”.

Si modifica el preajuste en el ajuste

personalizado seleccionado, a continuación

aparecerá el icono de un lápiz del modo

siguiente “Custom1” t “Custom1

”.

4 Seleccione uno de los 3 modos de

parámetro que desee ajustar:

“Elevation”, “Width” o “Depth”.

5 Ajuste la posición entre 1 y 8.

6 Confirme los ajustes mediante la

pantalla de confirmación y guarde el

valor introducido.

7 Repita los pasos 3 al 6 hasta que haya

ajustado todos los modos de

parámetro.

Nota

El icono del lápiz aparece únicamente después de

seleccionar el preajuste en el paso 3, sin embargo,

hasta que se guarde en el paso 6, no se aplicará el

ajuste.

Sugerencia

Seleccione “Reset” en el paso 4 para restablecer el

ajuste predeterminado (off).

Sintonización I-TA

La sintonización I-TA establece un determinado

retraso en la llegada del sonido al oyente del

automóvil. Existen dos modos: modo Smart y

modo Pro.

Modo Smart

El modo Smart permite seleccionar una de las 4

posiciones preajustadas que a continuación podrá

ajustar con precisión.

1 Seleccione “SOUND” t “I-TA” t “Smart

Mode” en el modo MENU.

2 Seleccione el modo preajustado que desee

configurar.

3 Ajuste la posición de manera precisa.

4 Presione (ENTER) para completar el ajuste.

Modo Pro

Este modo está pensado para los usuarios que

desean ser más creativos a la hora de dar forma al

sonido. Mida la distancia existente entre su

posición de audición y cada altavoz. Necesitará

introducir estas distancias para que pueda

aplicarse el retraso correcto.

1 Seleccione “SOUND” t “I-TA” t “Pro

Mode” en el modo MENU.

2 Seleccione “Custom1”, “Custom2” o

“Custom3” para almacenarlo.

3 Seleccione la posición del altavoz.

4 Introduzca la distancia existente entre la

posición del altavoz y la posición de audición.

Cada vez que haga clic en (SEEK) –/+ se

modificará la distancia en 2 cm. Cada vez que

presione M o m en el control remoto de tarjeta,

se introducirá un cambio de 2 cm en la

distancia y si los mantiene pulsados, se

cambiará en intervalos de 10 cm.

5 Confirme los ajustes realizados mediante la

pantalla de confirmación y guarde el valor

introducido.

“Custom1”, “Custom2” y “Custom3”

aparecerán con el icono de un lápiz después de

ser almacenados, por ejemplo,

“Custom1 ”.

6 Repita los pasos 3 al 5 hasta ajustar las

posiciones de todos los altavoces.

Nota

El ajuste no se aplicará hasta que se guarde en el

paso 5.

Sugerencias

• Seleccione “Initialize” en el paso 3 para restaurar los

valores predeterminados.

• Consulte la tabla de conversiones para obtener los

equivalentes de los cm y las pulgadas (

página 25).

continúa en la página siguiente t

Ajuste preciso del sonido

Esta sección explica cómo crear un campo de audición ideal dentro del automóvil mediante el uso de las

funciones I-TA Pro mode y HDEQ.

* La localización del sonido es la impresión de que los sonidos emanan desde unos puntos específicos situados

en el interior del entorno de audición.

Ejemplo de localización de la parte vocal del sonido* en la posición de audición

del asiento delantero izquierdo.

1 Ajuste el ecualizador en Flat. El

resto de funciones de sonido deben

estar desactivadas.

2 Mida la distancia existente entre su

posición de audición y cada altavoz.

1 Introduzca los valores mediante el

modo I-TA Pro.

2 Ajuste FADER en su valor máximo

de F y ajuste los valores

correspondientes a la distancia de los

altavoces delanteros.

[Ajuste Front L-R]

3 Ajuste FADER en su valor máximo

de R y ajuste los valores

correspondientes a la distancia de los

altavoces posteriores.

[Ajuste Rear L-R]

4 Vuelva a establecer el ajuste de

FADER en la posición central y

ajuste el balance entre la parte

frontal y posterior mediante el ajuste

de los valores correspondientes a la

distancia de los altavoces

posteriores.

[Ajuste Front - Rear]

1 Establezca el ajuste de FADER en el

valor máximo de F y ajuste los

altavoces frontales izquierdo y

derecho en función de la curva del

ecualizador prefijada (Refined

Vo c a l ) .

2 Establezca el ajuste de FADER en el

valor máximo de R y ajuste los

altavoces posteriores izquierdo y

derecho en función de la curva del

ecualizador prefijada (Refined

Vo c a l ) .

3 Vuelva a establecer el ajuste de

FADER en el centro.

Inicio

Ajuste

avanzado

Modo I-TA Pro

HDEQ

Final

Introduzca el valor correspondiente a la distancia

medido según el procedimiento del modo I-TA

Pro y, a continuación, guárdelo.

Paso 1: Ajuste el valor de la distancia del altavoz

opuesto y deje el valor de la distancia del altavoz

más cercano tal como está.

Paso 2: El aumento del valor correspondiente a

la distancia de un altavoz acerca la localización

del sonido al altavoz.

Por ejemplo, para escuchar sonido en el asiento

delantero izquierdo, ajuste el valor de la distancia

del altavoz más lejano a usted (en este caso, el

altavoz derecho). Para mover la localización del

sonido hacia la derecha, aumente el valor del

altavoz derecho y viceversa.

De igual modo, ajuste el balance del altavoz

delantero y posterior. La localización del sonido

se ha movido hacia el asiento delantero, por

tanto, tendrá que ajustar el valor de la distancia

del altavoz posterior. Para mover la localización

hacia delante, disminuya el valor de la distancia

de los altavoces posteriores y viceversa.

Sugerencia: realice los ajustes que desee

mientras escucha música. Por ejemplo, para dar

énfasis a la parte vocal, ajuste el nivel de sonido

de las frecuencias de 500 Hz a 2,5 kHz (rango de

voz normal).

Otras funciones

Cambio de los ajustes de

sonido

Ajuste de las características del

sonido — Balance/Fader/Sub

Woofer

Puede ajustar el balance, el equilibrio y el

volumen del altavoz potenciador de graves.

1 Seleccione una fuente y, a

continuación, presione (SOUND)

varias veces hasta seleccionar el

elemento deseado.

El elemento cambia de la manera siguiente:

DSO 3D t I-TA t

Balance (izquierdo-derecho) t

Fader (posterior-frontal) t Sub Woofer

(volumen del altavoz potenciador de graves)*

* “ − ∞” se muestra en el valor más bajo y se

puede ajustar hasta en 20 intervalos.

2 Gire el selector de control VOL para

ajustar el elemento seleccionado.

Después de unos 3 segundos, se completa el

ajuste y la pantalla vuelve al modo de

reproducción/recepción normal.

Con el control remoto de tarjeta

En el paso 2, para ajustar el elemento deseado,

presione < o ,.

Ajuste de elementos de menú

— MENU

1 Presione (MENU).

2 Presione (GP/ALBM) +/– varias veces

hasta que se muestre el elemento de

menú que desee y presione (ENTER).

Los elementos cambian de la manera

SETUP y DISPLAY y RECEIVE

MODE y SOUND y LIST

3 Presione (GP/ALBM) +/– varias veces

hasta que se muestre el elemento de

ajuste que desee y presione (ENTER).

La indicación digital se mueve hacia el lateral

derecho (selección de ajuste).

4 Presione (SEEK) –/+ para seleccionar

el ajuste y presione (ENTER).

El ajuste finalizó.

5 Presione (MENU).

La pantalla vuelve al modo de reproducción/

recepción normal.

Nota

Los elementos que se muestran en pantalla variarán

en función de la fuente y del ajuste.

Con el control remoto de tarjeta

En los pasos 2 y 3, presione M o m en lugar del botón

(GP/ALBM) +/–; en los pasos 2, 3 y 4, presione < o

, en lugar de (ENTER).

Se pueden ajustar los elementos siguientes

(consulte la referencia de página para conocer los

detalles):

“z” indica el ajuste predeterminado.

SETUP

DISPLAY

Clock Adjust (página 4)

Beep

Para ajustar “on” (

z) u “off”.

RM (Mando rotatorio)

Para cambiar el sentido de funcionamiento de

los controles del mando rotatorio.

– “NORM” (

z): para usar el mando rotatorio en

la posición de fábrica.

– “REV”: cuando monte el mando rotatorio del

lado derecho de la columna de la dirección.

AUX-Audio*

Para ajuster la pantalla de la fuente AUX en

“on” (

z) u “off” (página 18).

Auto Image

Con el modo Auto Image se muestra cada una

de las imágenes de la pantalla de forma

automática (cada 10 segundos).

– “off”: para no cambiar la imagen

automáticamente.

– “SA”: para pasar repetidamente las imágenes

de la pantalla del modo analizador de

espectros.

– “Movie”: para pasar repetidamente las

imágenes de la pantalla de modo película.

– “All” (

z): para pasar repetidamente las

imágenes de todos los modos de visualización.

continúa en la página siguiente t

RECEIVE MODE

SOUND

LIST

*1 Cuando la unidad está apagada.

*2 Cuando se recibe FM.

*3 En tales casos, es posible que algunas emisiones

de FM en estéreo se reciban en monoaural aunque

se encuentren en el modo de recepción estéreo.

Information (Información en pantalla)

Para mostrar los elementos (en función de la

fuente, etc.) en el medio de la pantalla mientras

se muestra una imagen.

–“Simple”(

z): para no mostrar los elementos.

– “All”: para mostrar todos los elementos.

– “Clear”: para que los elementos desaparezcan

automáticamente. (Excepto la indicación

digital.)

Demo*

(Demostración)

Para ajustar “off” u “on” (z).

Dimmer

Para cambiar el brillo de la pantalla.

– “off”: para desactivar el atenuador.

–“Auto” (

z): para atenuar la pantalla

automáticamente cuando se encienden las

luces.

– “on”: para atenuar la pantalla.

Auto Scroll

Para desplazar automáticamente los elementos

largos en pantalla cuando se cambia de disco/

álbum/grupo/pista.

–“off” (

z): para no desplazarlo.

– “on”: para desplazarlo.

Local (Modo de búsqueda local)

–“off” (z): para sintonizar con una recepción

normal.

– “on”: para sintonizar únicamente las emisoras

con una señal más intensa.

Mono (Modo monoaural)*

Seleccione el modo de recepción monoaural

para mejorar una recepción de FM de mala

calidad.

–“off” (

z): para escuchar emisiones estéreo en

estéreo.

– “on”: para escuchar emisiones estéreo en

monoaural.

–“Auto” (z): para reducir automáticamente la

frecuencia de recepción y eliminar el ruido.

– “Wide”*

: para escuchar siempre las

emisiones estéreo de FM en estéreo y con una

recepción total de la señal de la frecuencia.

BTM (página 9)

HDEQ (página 12)

DSO 3D (página 12)

I-TA (página 12)

Front HPF (Filtro de paso alto)

Para seleccionar la frecuencia de corte del

delantero: “off” (

z), “63Hz”, “78Hz”, “100Hz”,

“125Hz” o “160Hz”.

Rear HPF (Filtro de paso alto)

Para seleccionar la frecuencia de corte del

altavoz posterior: “off” (

z), “63Hz”, “78Hz”,

“100Hz”, “125Hz” o “160Hz”.

LPF (Filtro de paso bajo)

Para seleccionar la frecuencia de corte del

altavoz potenciador de graves: “off” (

z),

“63Hz”, “78Hz”, “100Hz”, “125Hz” o

“160Hz”.

Loudness (Sonoridad)

Para permitirle escuchar el sonido con claridad a

niveles de volumen bajos.

–“off” (

z): para no reforzar bajos y agudos.

– “on”: para reforzar bajos y agudos.

AUX Level

Para ajustar el nivel de volumen de cada equipo

auxiliar conectado. Este ajuste evita la

necesidad de ajustar el nivel de volumen entre

fuentes (página 18).

Al utilizar la radio o el cambiador de CD/MD,

se muestra la frecuencia de la emisora, o el

número de CD/MD o el nombre de la pista.

Uso de un equipo opcional

Cambiador de CD/MD

Selección del cambiador

1 Presione (SOURCE) varias veces hasta que

aparezca “CD” o “MD”.

2 Presione (MODE) varias veces hasta que

aparezca el cambiador deseado.

Se inicia la reproducción.

*1 Al reproducir archivos MP3.

*2 Cuando se reproduce un disco MDLP.

Omisión de álbumes y discos

1 Durante la reproducción, presione

(GP/ALBM) +/–.

Reproducción repetida y aleatoria

1 Durante la reproducción, presione (1) (REP)

o (2) (SHUF) varias veces hasta que aparezca

el ajuste deseado.

*1 Si se conectaron uno o más cambiadores de CD/

MD.

*2 Si se conectaron uno o más cambiadores de CD, o

dos o más cambiadores de MD.

Para volver al modo de reproducción normal,

seleccione “Repeat off” o “Shuffle off”.

Sugerencia

“Shuffle All” no establecerá las pistas en orden

aleatorio entre unidades de CD y cambiadores de MD.

Localización de discos por nombre

— LIST

Es posible seleccionar discos de la lista si hay

conectado un cambiador de CD con función CD

TEXT o un cambiador de MD.

Si asigna un nombre al disco, el nombre aparece

en la lista.

1 Durante la reproducción, presione (MENU).

2 Presione (GP/ALBM) +/– varias veces hasta

que se muestre “LIST” y presione (ENTER).

Aparece el número o el nombre del disco.

3 Presione (GP/ALBM) +/– varias veces hasta

que aparezca el disco que desee.

4 Presione (ENTER) para reproducir el disco.

La pantalla vuelve al modo de reproducción

normal.

Con el control remoto de tarjeta

Durante la reproducción, presione (LIST). Presione M

o m varias veces hasta que aparezca el disco

deseado y, a continuación, presione (ENTER).

Para omitir Presione (GP/ALBM)

álbumes y suéltelo (manténgalo

presionado durante un

momento).

álbumes en forma

continua

a los 2 segundos de haberlo

soltado por primera vez.

discos varias veces.

discos en forma

continua

y, a continuación, vuelva a

presionarlo dentro de 2

segundos y manténgalo

presionado.

Seleccione Para reproducir

Repeat Disc*

un disco varias veces.

Shuffle

Changer*

las pistas del cambiador en

orden aleatorio.

Shuffle All*

las pistas de todas las unidades

en orden aleatorio.

Número de disco/álbum

Número de la unidad, indicación MP3*

Indicación LP2/LP4*

continúa en la página siguiente t

Equipo auxiliar de audio

Es posible conectar dispositivos portátiles

opcionales de Sony al terminal BUS AUDIO IN/

AUX IN de la unidad. Si el cambiador u otro

dispositivo no está conectado al terminal, la

unidad permite escuchar el dispositivo portátil

desde los altavoces del automóvil.

Nota

Al conectar un dispositivo portátil, asegúrese de que

BUS CONTROL IN no esté conectado. Si se ha

conectado un dispositivo a BUS CONTROL IN, no

será posible seleccionar “AUX” con (SOURCE).

Sugerencia

Al conectar un dispositivo portátil y un cambiador,

utilice el selector AUX-IN opcional.

Selección del equipo auxiliar

1 Presione (SOURCE) varias veces hasta que

aparezca “AUX”.

Utilice el propio dispositivo portátil.

Ajuste del nivel de volumen

Asegúrese de ajustar el volumen de cada

dispositivo de audio conectado antes de iniciar la

reproducción.

1 Baje el volumen de la unidad.

2 Presione (SOURCE) varias veces hasta que

aparezca “AUX”.

3 Inicie la reproducción del dispositivo de audio

portátil a un volumen moderado.

4 Ajuste el volumen de escucha habitual en la

unidad.

5 Siga las instrucciones facilitadas en “Ajuste de

elementos de menú — MENU” para ajustar el

nivel de volumen (página 15). El nivel de

entrada puede ajustarse de –6 dB a +6 dB.

Mando rotatorio RM-X4S

Colocación de la etiqueta

Coloque la etiqueta de indicación según el modo

en que instale el mando rotatorio.

Ubicación de los controles

Los botones correspondientes en el mando

rotatorio controlan las mismas funciones que los

de esta unidad y los del control remoto de tarjeta.

La operación de los controles siguientes del

mando rotatorio es distinta que en la unidad.

• Control PRESET/DISC

Para controlar la radio o el CD, de la misma

manera que con M o m del control remoto de

tarjeta (presionar y girar).

• Control VOL (volumen)

Funciona de igual manera que el selector de

control de volumen en la unidad (girar).

• Control SEEK/AMS

Para controlar la radio o el CD, de la misma

manera que con < o , del control remoto de

tarjeta (girar o girar y mantener).

Cambio del sentido de

funcionamiento

El sentido de funcionamiento de los controles

está ajustado de fábrica como se muestra a

continuación.

Si necesita instalar el mando rotatorio en el lado

derecho de la columna de la dirección, puede

invertir el sentido de funcionamiento.

1 Mientras presiona el control VOL, mantenga

presionado (SOUND).

SOUND

DSPL

MODE

SOUND

DSPL

MODE

OFF

ATT

SOUND

SOURCE

DSPL

MODE

OFF

VOL

SEEK/AMS

PRESET/

DISC

Para aumentar

Para disminuir

Información complementaria

Precauciones

• Si estaciona el automóvil bajo la luz directa del

sol, deje que la unidad se enfríe antes de usarla.

• La antena motorizada se extenderá

automáticamente mientras la unidad se encuentra

en funcionamiento.

Condensación de humedad

En días lluviosos o en zonas muy húmedas, es

posible que se condense humedad en el interior de

las lentes y la pantalla de la unidad. Si esto ocurre, la

unidad no funcionará en forma correcta. En tal caso,

extraiga el disco y espere una hora

aproximadamente hasta que se haya evaporado la

humedad.

Para mantener una alta calidad de

sonido

Asegúrese de no derramar jugos ni refrescos sobre

la unidad o los discos.

Notas sobre los discos

• Para mantener los discos limpios, no toque su

superficie. Tómelos por los bordes.

• Guarde los discos en sus cajas o en los cargadores

de discos cuando no los use.

• No someta los discos al calor ni a altas

temperaturas. Evite dejarlos en un automóvil

estacionado, o sobre el tablero o la bandeja trasera.

• No adhiera etiquetas ni utilice discos con residuos

de pegamento o tinta. Tales discos pueden dejar de

girar durante el uso, lo que provocaría una falla de

funcionamiento, o incluso podrían dañarse.

• No use discos con etiquetas o autoadhesivos.

Su uso puede producir las siguientes fallas de

funcionamiento:

– Imposibilidad de expulsar el disco (dado que se

despegó la etiqueta o el autoadhesivo y se

obstruye el mecanismo de expulsión).

– Imposibilidad de leer los datos de audio en

forma correcta (por ejemplo, se interrumpe la

reproducción o simplemente no la hay) debido a

que el calor contrae el autoadhesivo o la etiqueta

y hace que el disco se deforme.

• No se pueden reproducir en esta unidad discos con

formas no estandarizadas (por ejemplo, formas de

corazón, cuadrado o estrella). Si lo intenta, puede

dañar la unidad. No use este tipo de discos.

• No es posible reproducir discos compactos de

8 cm.

• Antes de reproducir discos,

límpielos con un paño de

limpieza disponible en el

mercado. Hágalo desde el

centro hacia los bordes. No

utilice disolventes como

bencina, diluyentes, productos

de limpieza comerciales ni

aerosoles antiestáticos para

discos analógicos.

Notas sobre los discos CD-R/CD-RW

• Según el estado del disco o el equipo utilizado

para su grabación, es posible que algunos discos

CD-R/CD-RW no puedan reproducirse en esta

unidad.

• No es posible reproducir un disco CD-R/un

CD-RW que no esté finalizado.

Discos de música codificados con

tecnologías de protección de los

derechos de autor

Este producto ha sido diseñado para reproducir

discos que cumplen con el estándar Compact Disc

(CD).

Recientemente, algunas compañías discográficas

comercializan discos de música codificados con

tecnologías de protección de derechos de autor.

Tenga en cuenta que, entre estos discos, algunos no

cumplen con el estándar CD, por lo que no podrán

reproducirse con este producto.

Acerca de los archivos MP3/WMA

MP3, que significa MPEG-1 Audio Layer-3, es un

formato estándar que permite comprimir archivos de

música. Comprime los datos de CD de audio a

aproximadamente 1/10 de su tamaño original.

WMA, que significa Windows Media Audio, es otro

formato de compresión estándar de archivos de

música. Comprime los datos de CD de audio a

aproximadamente 1/22* de su tamaño original.

* sólo para los archivos con velocidad de 64 kbps

• La unidad es compatible con la norma ISO 9660

de formato de nivel 1/nivel 2, con la norma Joliet/

Romeo en cuanto al formato de expansión y con

Multi Session.

• Cantidad máxima de:

– carpetas (álbumes): 150 (incluidas la carpeta raíz

y las carpetas vacías).

continúa en la página siguiente t

Nota sobre discos DualDisc

Un DualDisc es un disco de dos caras que combina

material grabado en DVD en una cara con material

de audio digital en la otra cara. Sin embargo, como

el lado del material de audio no cumple con la

norma Compact Disc (CD), no es seguro que la

reproducción pueda hacerse en este producto.

– archivos MP3/WMA (pistas) y carpetas

contenidas en un disco: 300 (si un nombre de

archivo o carpeta contiene muchos caracteres,

este número puede ser inferior a 300).

– caracteres que se pueden visualizar en el nombre

de una carpeta o archivo: 32 (Joliet) o 64

(Romeo).

– Las versiones 1.0, 1.1, 2.2, 2.3 y 2.4 del

indicador ID3 se aplican únicamente a archivos

MP3. El indicador ID3 puede tener entre 15/30

caracteres (versiones 1.0 y 1.1) o entre 63/126

(versiones 2.2, 2.3 y 2.4). El indicador de WMA

tiene 63 caracteres.

Orden de reproducción de los

archivos MP3/WMA

Notas

• Al asignar un nombre a un archivo MP3/

WMA,

asegúrese de añadir la extensión “.mp3”/“.wma” al

nombre de archivo.

• Durante la reproducción de un archivo MP3/WMA

de VBR (velocidad de bits variable), o al avanzar o

retroceder rápidamente, es posible que el tiempo de

reproducción transcurrido no se muestre con

precisión.

• Si el disco se grabó en Multi Session, sólo se

reconoce y reproduce la primera pista del formato

de la primera sesión (cualquier otro formato se

omitirá). La prioridad del formato es CD-DA, CD de

ATRAC y MP3/WMA.

– Cuando la primera pista es un CD-DA, sólo se

reproduce el CD-DA de la primera sesión.

– Cuando la primera pista no es un CD-DA, se

reproduce una sesión de CD de ATRAC o MP3/

WMA. Si el disco no contiene datos en ninguno de

estos formatos, aparece “NO Music”.

Notas sobre MP3

• Asegúrese de finalizar el disco antes de utilizarlo en

la unidad.

• Si reproduce un archivo MP3 de alta velocidad de

bits, como 320 kbps, el sonido puede ser

discontinuo.

Notas sobre WMA

• No es posible reproducir archivos con compresión

sin pérdidas.

• No es posible reproducir archivos protegidos por

derechos de autor.

Acerca de los CD de ATRAC

Formato ATRAC3plus

ATRAC3, que significa Adaptive Transform

Acoustic Coding3, es una tecnología de compresión

de audio. Comprime los datos de CD de audio a

aproximadamente 1/10 de su tamaño original.

ATRAC3plus, un formato extendido de ATRAC3,

comprime los datos de CD de audio a

aproximadamente 1/20 de su tamaño original. La

unidad admite los formatos ATRAC3 y

ATRAC3plus.

CD de ATRAC

El CD de ATRAC contiene datos grabados de CD de

audio que se comprimen al formato ATRAC3 o

ATRAC3plus mediante el uso de software

autorizado, como SonicStage 2.0 o posterior, o

SonicStage Simple Burner.

• Cantidad máxima de:

– carpetas (grupos): 255

– archivos (pistas): 999

• Se muestran los caracteres correspondientes al

nombre de una carpeta o archivo y la información

de texto grabada por SonicStage.

Si desea conocer más detalles acerca de los CD de

ATRAC, consulte el manual de SonicStage o

SonicStage Simple Burner.

Nota

Asegúrese de crear el CD de ATRAC con el software

autorizado, como SonicStage 2.0 o posterior, o

SonicStage Simple Burner 1.0 ó 1.1.

Si desea realizar alguna consulta o solucionar algún

problema relativo a la unidad que no se trate en este

manual, póngase en contacto con el distribuidor

Sony más cercano.

Mantenimiento

Sustitución de la pila de litio del

control remoto de tarjeta

En condiciones normales, la pila dura

aproximadamente 1 año (la duración puede ser

menor en función de las condiciones de uso).

El alcance del control remoto de tarjeta disminuye a

medida que se agota la pila. Sustitúyala por una pila

de litio CR2025 nueva. El uso de cualquier otra pila

podría provocar un incendio o una explosión.

Carpeta

(álbum)

Archivo MP3/

WMA (pista)

MP3/WMA

Lado + hacia arriba

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los

niños. Si se ingiriese, póngase en contacto

inmediatamente con un médico.

• Limpie la pila con un paño seco para garantizar un

contacto óptimo.

• Asegúrese de observar la polaridad correcta al

instalarla.

• No agarre la pila con pinzas metálicas, ya que

puede producirse un cortocircuito.

Sustitución del fusible

Al sustituir el fusible, asegúrese

de utilizar uno cuyo amperaje

coincida con el especificado en

el original. Si el fusible se

funde, verifique la conexión de

alimentación y sustitúyalo. Si el

fusible vuelve a fundirse

después de sustituirlo, es

posible que exista alguna falla

de funcionamiento interno. En

tal caso, póngase en contacto

con el distribuidor Sony más cercano.

Limpieza de los conectores

Es posible que la unidad no funcione correctamente

si los conectores entre ésta y el panel frontal están

sucios. Para evitarlo, extraiga el panel frontal

(página 4) y limpie los conectores con un hisopo de

algodón humedecido en alcohol. No aplique

demasiada fuerza, ya que podría dañar los

conectores.

Notas

• Por razones de seguridad, apague el motor antes de

limpiar los conectores y extraiga la llave del

interruptor de encendido.

• No toque nunca los conectores directamente con los

dedos ni con ningún dispositivo metálico.

Extracción de la unidad

1 Extraiga el marco de protección.

1Extraiga el panel frontal (página 4).

2Fije las llaves de liberación al marco de

protección.

3Tire de las llaves de liberación para extraer

el marco de protección.

2 Extraiga la unidad.

1Inserte las dos llaves de liberación

simultáneamente hasta escuchar un clic.

2Tire de las llaves de liberación para extraer

la unidad.

3Deslice la unidad para extraerla del marco.

ADVERTENCIA

La pila puede explotar si no se emplea

adecuadamente.

No recargue la pila; tampoco la desmonte ni

la arroje al fuego.

Fusible (10 A)

Unidad principal

Parte posterior

del panel frontal

Oriente las llaves de liberación

como se indica en la ilustración.

El gancho debe

mirar hacia

adentro.

Especificaciones

Sección del reproductor de CD

Relación señal-ruido: 120 dB

Respuesta de frecuencia: de 10 a 20 000 Hz

Fluctuación y trémolo: inferior al límite medible

Sección del sintonizador

Margen de sintonización: de 87,5 a 107,9 MHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad útil: 9 dBf

Selectividad: 75 dB a 400 kHz

Relación señal-ruido: 67 dB (estéreo), 69 dB (mono)

Distorsión armónica a 1 kHz: 0,5 % (estéreo),

0,3 % (mono)

Separación: 35 dB a 1 kHz

Respuesta de frecuencia: de 30 a 15 000 Hz

Margen de sintonización: de 530 a 1 710 kHz

Terminal de antena: conector de antena externa

Frecuencia intermedia: 10,7 MHz/450 kHz

Sensibilidad: 30 µV

Sección del amplificador de potencia

Salidas: salidas de altavoz (conectores de sellado

seguro)

Impedancia de altavoces: de 4 a 8 Ω

Salida máxima de potencia: 52 W × 4 (a 4 Ω)

Generales

Salidas:

Terminal de salidas de audio (frontal/posterior)

Terminal de salida del altavoz potenciador de

graves (mono)

Terminal de control del relé de la antena

motorizada

Terminal de control del amplificador de potencia

Entradas:

Terminal de control ATT de teléfono

Terminal de control de iluminación

Terminal de entrada de control BUS

Terminal de audio BUS/terminal AUX IN

Terminal de entrada del control remoto

Terminal de entrada de la antena

Sonoridad:

+8 dB a 100 Hz

0 dB a 10 kHz

Requisitos de alimentación: batería de automóvil de

cc de 12 V (masa negativa)

Dimensiones: aprox. 178 × 50 × 180 mm (an/al/prf)

Dimensiones de montaje:

aprox. 182 × 53 × 162 mm (an/al/prf)

Peso: aprox. 1,3 kg

Accesorios suministrados:

Control remoto de tarjeta: RM-X152

Componentes de instalación y conexiones

(1 juego)

Equipo y accesorios opcionales:

Mando rotatorio: RM-X4S

Cable BUS (suministrado con un cable con

terminales RCA): RC-61 (1 m), RC-62 (2 m)

Cambiador de CD (10 discos): CDX-757MX

Cambiador de CD (6 discos): CDX-T69

Cambiador de MD (6 discos): MDX-66XLP

Selector de fuente: XA-C30

Selector AUX-IN: XA-300

Es posible que su distribuidor no comercialice

algunos de los accesorios que figuran en la lista

anterior. Consulte al distribuidor para obtener

información detallada.

Nota

Esta unidad no puede conectarse a un

preamplificador digital ni a un ecualizador que sea

compatible con el sistema BUS de Sony.

El diseño y las especificaciones están sujetos a

cambios sin previo aviso.

Solución de problemas

La siguiente lista de comprobación le ayudará a

solucionar los problemas que puedan producirse con

la unidad.

Antes de consultarla, revise los procedimientos de

conexión y de funcionamiento.

Generales

La unidad no recibe alimentación.

• Revise la conexión. Si todo está en orden, compruebe

el fusible.

• Si la unidad está apagada y desaparece la indicación

de pantalla, no se puede utilizar con el control

remoto.

tEncienda la unidad.

La antena motorizada no se extiende.

La antena motorizada no dispone de una caja de relé.

Patentes de los EE.UU. y otros países usados con

licencia de Dolby Laboratories.

Tecnología de codificación de audio MPEG

Layer-3 y pantentes bajo licencia de Fraunhofer IIS

y Thomson.

• Se ha utilizado soldadura sin plomo para soldar

ciertos componentes. (más del 80 %)

• Ciertas placas del circuito impreso no contienen

retardantes de llama halogenados.

• Las carcasas no contienen retardantes de llama

halogenados.

• Impreso con tinta de aceites vegetales, libre de

COV (Compuestos Orgánicos Volátiles).

• No se ha utilizado goma esponjosa de poliestireno

para el material de relleno y protección.

No se emite el sonido.

• El volumen es demasiado bajo.

• Está activada la función ATT o la función ATT de

teléfono (cuando se conecta el cable de interfaz de un

teléfono para automóvil al cable ATT).

• La posición del control de equilibrio no está ajustada

para un sistema de 2 altavoces.

• El cambiador de CD no es compatible con el formato

del disco (MP3/WMA/CD de ATRAC).

tReproduzca con un cambiador de CD de Sony

compatible con MP3 o con esta unidad.

No se escuchan pitidos.

• El sonido de los pitidos está cancelado (página 15).

• Se encuentra conectado un amplificador de potencia

opcional y no está usando el amplificador

incorporado.

El contenido de la memoria se borró.

• Presionó el botón RESET.

tVuelva a almacenar los datos en la memoria.

• Se desconectó el cable de conexión de alimentación o

la pila.

• El cable de conexión de la alimentación no está

conectado en forma correcta.

Las emisoras almacenadas y la hora correcta

se borraron.

Se fundió el fusible.

Se escucha ruido cuando se cambia la

posición de la llave de encendido.

Los cables no se conectaron en forma correcta al

conector de alimentación auxiliar del automóvil.

Las indicaciones desaparecen de la pantalla o

no aparecen en ella.

• El atenuador está ajustado en “Dimmer on”

(página 16).

• La pantalla se apaga si mantiene presionado (OFF).

tMantenga presionado (OFF) en la unidad hasta

que se ilumine la pantalla.

• Los conectores están sucios (página 21).

La opción DSO 3D no funciona.

Según el tipo de interior del automóvil o el tipo de

música, DSO 3D puede no producir el efecto deseado.

Los ajustes de Custom a HDEQ, DSO 3D e I-TA

no se guardan.

• El procedimiento de ajuste no se ha completado.

• Los ajustes no se guardarán aunque aparezca el icono

del lápiz.

Las imágenes cambian automáticamente.

En modo Auto Image (imagen automática), no se

puede visualizar la imagen seleccionada.

tPara visualizar únicamente la imagen seleccionada,

ajuste en “Auto Image off” (página 15).

No se visualiza ningún elemento de la pantalla.

tAjústela en “Information All” (página 16).

Reproducción de CD/MD

No es posible insertar el disco.

• Ya hay un disco insertado.

• El disco se insertó a la fuerza al revés o en forma

incorrecta.

No se inicia la reproducción.

• Disco defectuoso o sucio.

• Los discos CD-R/CD-RW no son para audio

(página 19).

No es posible reproducir archivos MP3/WMA.

El disco no es compatible con el formato y la versión

de los archivos MP3/WMA (página 19).

Los archivos MP3/WMA tardan más tiempo en

reproducirse que los demás.

El inicio de la reproducción de los siguientes discos

tarda algo más de tiempo.

– disco grabado con una estructura de árbol complicada.

– disco grabado en Multi Session.

– disco al que es posible añadir datos.

No se puede reproducir el CD de ATRAC.

• El disco no se creó con software autorizado como

SonicStage o SonicStage Simple Burner.

• No es posible reproducir pistas que no están incluidas

en el grupo.

Los elementos de pantalla no se desplazan.

• En el caso de discos con muchos caracteres, es

posible que éstos no se desplacen.

• La opción “Auto Scroll” está desactivada.

tAjústela en “Auto Scroll on” (página 16) o

presione (SCRL).

Se producen saltos de sonido.

• La instalación no es correcta.

tInstale la unidad en un ángulo inferior a 45° en

una parte firme del automóvil.

• Disco defectuoso o sucio.

Los botones de operación no funcionan.

El disco no se expulsa.

Presione el botón RESET (página 4).

“MS” o “MD” no aparecen en la pantalla de

origen cuando se conectan el MGS-X1 y el

cambiador MD opcionales.

Esta unidad reconoce MGS-X1 como una unidad de

MD.

tPresione (SOURCE) hasta que aparezca “MS” o

“MD” y, a continuación, presione (MODE) varias

veces.

Recepción de radio

No es posible recibir las emisoras.

Hay ruidos que obstaculizan el sonido.

• Conecte un cable de control de antena motorizada

(azul) o un cable de fuente de alimentación auxiliar

(rojo) al cable de suministro de alimentación del

amplificador de antena del automóvil (sólo cuando el

automóvil tenga una antena de FM/AM incorporada

en el cristal trasero o lateral).

• Compruebe la conexión de la antena del automóvil.

• La antena automática no se extiende.

tCompruebe la conexión del cable de control de

antena motorizada.

• Revise la frecuencia.

• Cuando el modo DSO 3D está activado, el sonido se

escucha ocasionalmente con ruido.

• Ajuste el modo DSO 3D en “off” (página 11).

continúa en la página siguiente t

Mensajes/indicaciones de error

*1 Si se produce un error durante la reproducción de

un CD o MD, el número de disco del CD o MD no

aparece en pantalla.

*2 La pantalla muestra el número del disco que causa

el error.

Si estas soluciones no ayudan a mejorar la situación,

póngase en contacto con el distribuidor Sony más

cercano.

Si entrega la unidad para su reparación a causa de

problemas en la reproducción de CD, lleve el disco

que se utilizó cuando se produjo el problema.

No es posible utilizar la sintonización

programada.

• Almacene la frecuencia correcta en la memoria.

• La señal de emisión es demasiado débil.

No es posible utilizar la sintonización

automática.

• El modo de búsqueda local está ajustado en “on”.

tAjústelo en “Local off” (página 16).

• La señal de emisión es demasiado débil.

tUse la sintonización manual.

Durante la reproducción de FM, la indicación

“ST” parpadea.

• Sintonice la frecuencia con precisión.

• La señal de emisión es demasiado débil.

tAjuste “Mono on” (página 16).

Un programa de FM emitido en estéreo se

escucha en monoaural.

La unidad se encuentra en el modo de recepción

monoaural.

tAjuste “Mono off” (página 16).

Blank*

No hay pistas grabadas en el MD.*

tReproduzca un MD que tenga pistas grabadas.

Error*

• El disco está sucio o se insertó al revés.*

tLímpielo o insértelo en forma correcta.

• Se insertó un disco vacío.

• El disco no se reproduce debido a algún problema.

tInserte otro disco.

Failure

La conexión de los altavoces y amplificadores es

incorrecta.

tConsulte el manual de instalación de este modelo

para revisar la conexión.

Load

El cambiador está cargando el disco.

tEspere hasta que finalice.

Local Seek +/–

El modo de búsqueda local está activado durante la

sintonización automática.

NO Album Name

No se escribió ningún nombre de álbum en la pista.

NO Disc

El disco no está insertado en el cambiador de CD/MD.

tInserte los discos en el cambiador.

NO Disc Name

No se escribió ningún nombre de disco en la pista.

NO Group Name

No se escribió ningún nombre de grupo en la pista.

NO ID3 Tag

No se grabó la información del indicador ID3 en el

archivo MP3.

NO Information

No se grabó información de texto en el archivo WMA/

ATRAC3/ATRAC3plus.

NO Magazine

El cargador de discos no está insertado en el cambiador

de CD.

tInserte el cargador en el cambiador.

NO Music

El disco no es un archivo de música.

tInserte un CD de música en esta unidad o en un

cambiador con capacidad para reproducir MP3.

NO Track Name

No se escribió ningún nombre de pista en la pista.

Not Read

La unidad no puede leer la información del disco.

tCargue el disco y, a continuación, selecciónelo en

la lista.

Not Ready

La tapa del cambiador de MD está abierta o los MD no

están insertados correctamente.

tCierre la tapa o inserte los MD correctamente.

Offset

Es posible que se haya producido una falla interna.

tRevise la conexión. Si el indicador de error

permanece en pantalla, póngase en contacto con el

distribuidor Sony más cercano.

Read

La unidad está leyendo toda la información de pistas y

de álbumes/grupos del disco.

tEspere hasta que finalice la lectura y se inicie la

reproducción automáticamente. Es posible que

demore más de un minuto en función de la

estructura del disco.

Push Reset

La unidad de CD y el cambiador de CD/MD no pueden

utilizarse debido a algún problema.

tPresione el botón RESET (página 4).

“ ” o “ ”

Durante la operación de avance o retroceso rápido,

llegó al principio o al final del disco, por lo que no es

posible continuar.

“ ”

No se puede mostrar el carácter con la unidad.

Tabla de conversión

cm inch cm inch cm inch cm inch

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400 157,5

153,5

149,6

145,7

141,7

137,8

133,9

129,9

126,0

122,0

118,1

114,2

110,2

106,3

102,4

98,4

94,5

90,6

86,6

82,7

78,7

74,8

70,9

66,9

63,0

59,1

55,1

51,2

47,2

43,3

39,4

35,4

31,5

27,6

23,6

19,7

15,7

11,8

7,9

3,9

Sony Corporation Printed in Thailand

If you have any questions/problems

regarding this product, try the following:

Read Troubleshooting in these

Operating Instructions.

Reset the unit.

Note: Stored data may be erased.

Please contact (U.S.A. only);

Call

1-800-222-7669

URL

http://www.SONY.com

Sony CDX-GT705DX Cd Player With Mp3/wma Playback

Product's Documents

User Manual

Specifications

Sony CDX-GT705DX Questions and Answers

Related Products

Sony CDX-M800 Car Cd Player

Sony D-822K Car Discman CD Compact Player bundle

Sony D-838K Car Discman CD Compact Player

Sony D-802K Car Discman Portable CD Player

Sony DVX-11A Car Mp3/dvd/cd Single Player

Sony CDX-R77 AM/FM Car CD Compact Disc Players
