SAVE THESE INSTRUCTIONS
Properly ground dryer to conform with all
governing codes and ordinances. Follow details
in Installation Instructions.
Install or store where it will not be exposed to
temperatures below freezing or exposed to water
or weather.
Connect to a properly rated, protected and sized
power supply circuit to avoid electrical overload.
Remove all sharp packing items and dispose of
all shipping materials properly.
Exhaust/Ducting
Dryers MUST be exhausted to the outside to
prevent large amounts of moisture and lint from
being blown into the room.
Use only rigid metal 4”diameter ductwork inside
the dryer cabinet. Use only UL approved rigid
metal or flexible metal 4-in diameter ductwork for
exhausting to the outdoors. Never use plastic or
other combustible, easy-to-puncture ductwork.
USE OF PLASTIC OR OTHER COMBUSTIBLE
DUCTWORK CAN CAUSE A FIRE. PUNCTURED
DUCTWORK CAN CAUSE A FIRE IF IT COLLAPSES
OR BECOMES OTHERWISE RESTRICTED IN USE OR
DURING INSTALLATION.
For complete details, follow the Installation
Instructions.
2
1
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
For your safety, the information in this manual must be followed to minimize the risk
of fire or explosion, electric shock, or to prevent property damage, personal injury,
or death.
WHAT TO DO IF YOU SMELL GAS:
Do not try to light a match, or
cigarette, or turn on any gas or
electrical appliance.
Do not touch any electrical switch;
do not use any phone in your building.
Clear the room, building or area
of all occupants.
Immediately call your gas supplier
from a neighbor’s phone. Follow the
gas supplier’s instructions carefully.
If you cannot reach your gas supplier,
call the fire department.
5
4
3
2
1
California Safe Drinking Water and Toxic Enforcement Act
This act requires the governor of California to publish a list of substances known to the state to cause
cancer, birth defects or other reproductive harm and requires businesses to warn customers of potential
exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,
formaldehyde and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.
Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be
minimized further by properly venting the dryer to the outdoors.
PROPER INSTALLATION
This dryer must be properly installed and located in accordance with the Installation Instructions
before it is used. Installation Instructions are included in the back of this manual.
Do not store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
Installation and service must be
performed by a qualified installer,
service agency or the gas supplier.
2
3
WARNING!
YOUR LAUNDRY AREA
Keep the area underneath and around your
appliances free of combustible materials,
(lint, paper, rags, etc.), gasoline, chemicals
and other flammable vapors and liquids.
Keep the floor around your appliances clean
and dry to reduce the possibility of slipping.
Close supervision is necessary if this appliance is
used by or near children. Do not allow children to
play on, with or inside this or any other appliance.
Keep the area around the exhaust opening
and adjacent surrounding areas free from the
accumulation of lint, dust and dirt.
Keep all laundry aids (such as detergents,
bleaches, etc.) out of the reach of children,
preferably in a locked cabinet. Observe all
warnings on container labels to avoid injury.
Never climb on or stand on the dryer top.
WHEN USING YOUR DRYER
Never reach into the dryer while the drum is moving.
Before loading, unloading or adding clothes, wait until
the drum has completely stopped.
Clean the lint filter before each load to prevent lint
accumulation inside the dryer or in the room. DO
NOT OPERATE THE DRYER WITHOUT THE LINT
FILTER IN PLACE.
Do not wash or dry articles that have been
cleaned in, washed in, soaked in or spotted
with combustible or explosive substances (such as
wax, oil, paint, gasoline, degreasers, dry-cleaning
solvents, kerosene, etc.). These substances give
off vapors that may ignite or explode. Do not add
these substances to the wash water. Do not use
or place these substances around your washer
or dryer during operation.
Do not place items exposed to cooking oils in
your dryer. Items contaminated with cooking oils
may contribute to a chemical reaction that could
cause a clothes load to catch fire.
Any article on which you have used a cleaning
solvent or that contains flammable materials
(such as cleaning cloths, mops, towels used in
beauty salons, restaurants or barber shops, etc.)
must not be placed in or near the dryer until
solvents or flammable materials have been
removed. There are many highly flammable items
used in homes such as acetone, denatured alcohol,
gasoline, kerosene, some household cleaners,
some spot removers, turpentines, waxes, wax
removers and products containing petroleum
distillates.
The laundry process can reduce the flame
retardancy of fabrics. To avoid such a result,
carefully follow the garment manufacturer’s
care instructions.
Do not dry articles containing rubber, plastic
or similar materials such as padded bras, tennis
shoes, galoshes, bath mats, rugs, bibs, baby pants,
plastic bags, pillows, etc. that may melt or burn.
Some rubber materials, when heated, can under
certain circumstances produce fire by spontaneous
combustion.
Do not store plastic, paper or clothing that may
burn or melt on top of the dryer during operation.
Garments labeled Dry Away from Heat or Do Not
Tumble Dry (such as life jackets containing Kapok)
must not be put in your dryer.
Do not dry fiberglass articles in your dryer. Skin
irritation could result from the remaining particles
that may be picked up by clothing during
subsequent dryer uses.
To minimize the possibility of electric shock, unplug
this appliance from the power supply or disconnect
the dryer at the household distribution panel by
removing the fuse or switching off the circuit
breaker before attempting any maintenance or
cleaning (except the removal and cleaning of the
lint filter). NOTE: Pressing START/PAUSE or POWER
does NOT disconnect the appliance from the power
supply.
If you see water on the floor around the dryer, call
for service.
Do not obstruct the flow of ventilating air. Do not
stack or place laundry or throw rugs against the
front or back of the dryer.
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING. GEAppliances.com
WHEN NOT USING YOUR DRYER
Grasp the plug firmly when disconnecting this
appliance to avoid damage to the cord while
pulling. Place the cord away from traffic areas
so it will not be stepped on, tripped over or
subjected to damage.
Do not attempt to repair or replace any part of
this appliance or attempt any servicing unless
specifically recommended in this Owner’s Manual
or in published user-repair instructions that you
understand and have the skills to carry out.
Before discarding a dryer, or removing it from
service, remove the dryer door to prevent children
from hiding inside.
Do not tamper with controls.
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
WARNING!
WHEN USING YOUR DRYER (cont.)
Never attempt to operate this appliance if it is
damaged, malfunctioning, partially disassembled,
or has missing or broken parts, including a
damaged cord or plug.
The interior of the machine and the exhaust duct
connection inside the dryer should be cleaned at
least once a year by a qualified technician. See
the Sorting and Loading Hints section on page 12.
If yours is a gas dryer, it is equipped with an
automatic electric ignition and does not have
a pilot light. DO NOT ATTEMPT TO LIGHT WITH
A MATCH. Burns may result from having your hand
in the vicinity of the burner when the automatic
ignition turns on.
Do not open the dryer door during steam cycles.
The steam is very hot and it will continue to
exhaust from the port for several seconds after
opening. Do not touch the steam port after a
steam cycle.
Do not use a steam cycle with items such
as wool, leather, silk, lingerie, foam products
or electric blankets.
Do not use steam cycles on new clothes without
first washing.
You may wish to soften your laundered fabrics
or reduce the static electricity in them by using
a dryer-applied fabric softener or an anti-static
conditioner. We recommend you use either
a fabric softener in the wash cycle, according
to the manufacturer’s instructions for those
products, or try a dryer-added product for which
the manufacturer gives written assurance on
the package that their product can be safely
used in your dryer. Service or performance
problems caused by use of these products are
the responsibility of the manufacturers of those
products and are not covered under the warranty
of this appliance.
Never attempt to use the Steam Dewrinkle or
Steam Refresh cycles without clothes in the drum.
Additionally, it is highly recommended to select
the appropriate load size for best results. Selecting
large load cycles for small loads may result in
wetting of clothes, and selecting small load cycles
for large loads may result in poor dewrinkling
performance.
Do not spray any type of aerosol into, on, or near
dryer at any trime. Do not use any type of spray
cleaner when cleaning dryer interior. Hazardous
fumes or electrical shock could occur.
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
4
5
WARNING! To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY
INSTRUCTIONS before operating this appliance.

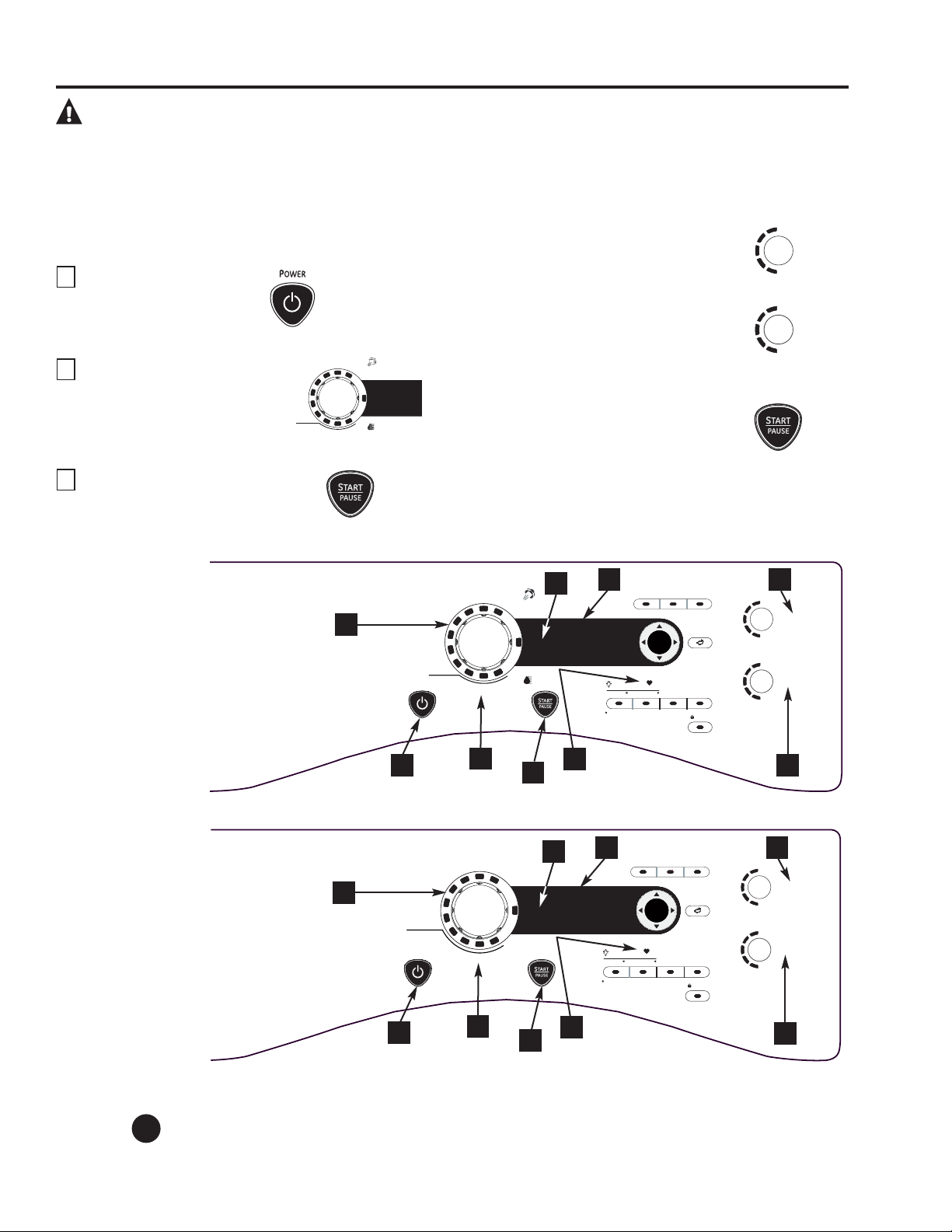

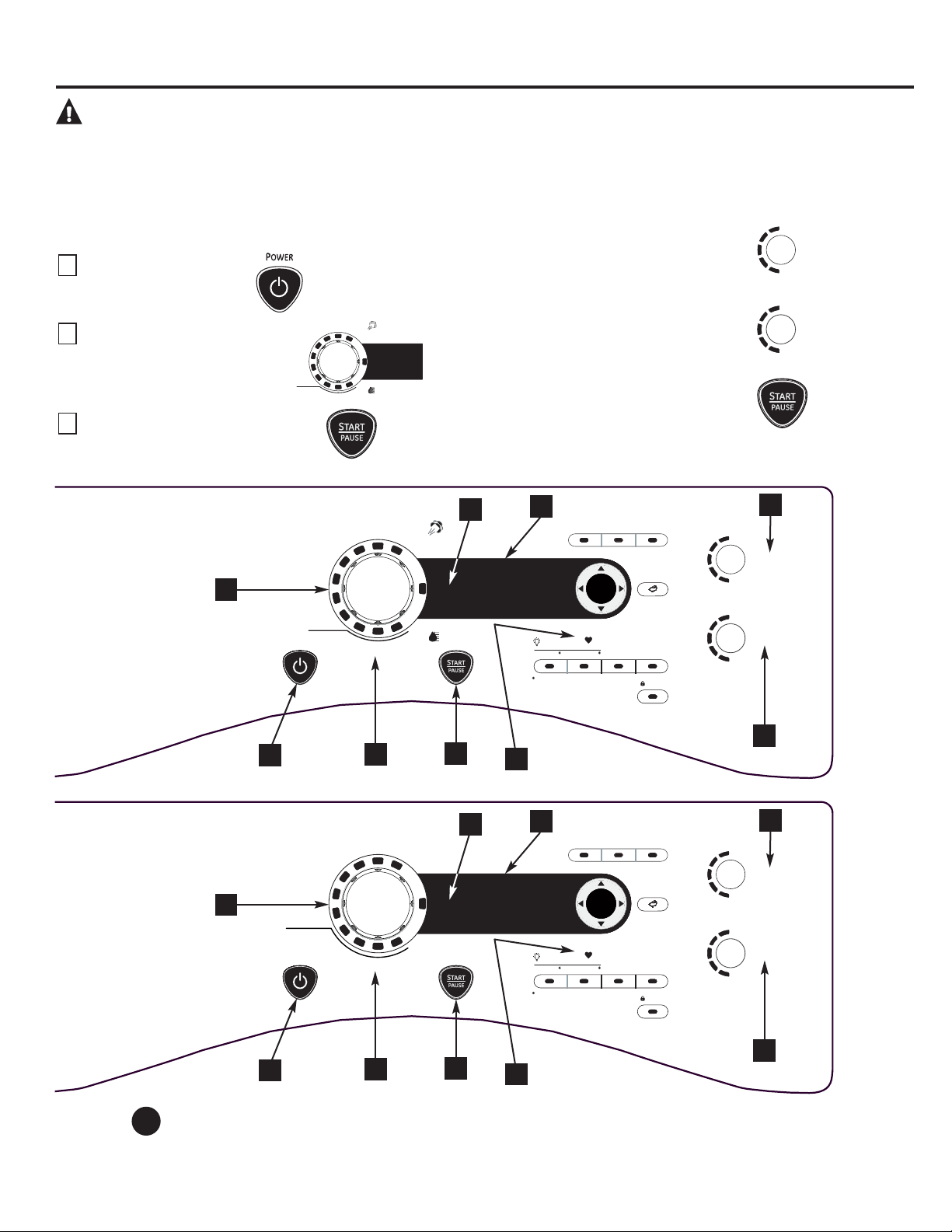

About the dryer control panel.
GEAppliances.com
Throughout this manual, features and appearance may vary from your model.
Quick Start
S
TEAM
R
EFRESH
S
PEED
D
RY
W
ARM
U
P
A
CTIVE
W
EAR
W
RINKLE
F
REE
D
ELICATES
N
ORMAL /
M
IXED
L
OADS
SENSOR DRY
TIME DRY
C
OTTONS
SPECIALTY
CYCLES
T
IMED
D
RY
S
TEAM
D
EWRINKLE
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
M
ORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
STEAMREFRESH
SPEED DRY
WARM UP
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
SENSOR DRY
TIME DRY
TIMED DRY
STEAM
DEWRINKLE
COTTONS
1
2
3
4
5
6
7
8
9
If the screen is dark, press the POWER button to “wake up”
the display.
Press the
POWER
button.
1
Select a cycle by turning the
Cycle K n o b .
2
If you selected a SENSOR CYCLE – just
press the START/PAUSE button.
3
If you selected a TIME DRY CYCLE -
select your heat setting and the
amount of time you want your
items to dry by using the cursor
buttons. Then press the
START/PAUSE button.
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
SPEED DRY
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
COTTONS
SENSOR DRY
TIME DRY
DEWRINKLE
WARM UP
TIMED DRY
AIR FLUFF
NO HEAT
1
2
3
4
5
6
7
8
9
Models: PFDS450 / PFDS455 / PFMS450 / PFMS455
Models: PFDN440 / PFDN445 / PFMN440 / PFMN445
Power
Press to “wake up” the display. If the display is active, press to turn the dryer off.
NOTE: Pressing POWER does not disconnect the appliance from the power supply.
1
2
About the dryer control panel.
Dry Cycles
The dry cycle controls the cycle time for the drying process. The chart below will help you match
the dry setting with the loads.
Sensor Cycles
COTTONS For cottons and most linens.
NORMAL/ For loads consisting of cottons and poly-blends.
MIXED LOAD
WRINKLE FREE For wrinkle-free/easy care and permanent press items.
ACTIVE WEAR Clothing worn for active sports exercise and some casual wear. Fabrics include new
technology finishes and stretch fibers such as Spandex.
DELICATES For lingerie and special-care fabrics.
SPEED DRY For small loads that are needed in a hurry, such as sports or school uniforms. Can also be
used if the previous cycle left some items damp, such as collars or waistbands.
Timed Dry Cycles
STEAM For slightly wrinkled dry garments. Significantly reduces wrinkles on 1–5 garments.
REFRESH Selecting a higher number of garments for the cycle (e.g., selecting 5-garment load for a 1-garment load) may
result in excessive wetting of clothes. After the STEAM REFRESH Cycle, the unit will beep and display “Garments
Ready” and “0:00.” If the unit is not turned off or if the door is not opened, the dryer will continue to tumble for 30
minutes. At the end of 30 minutes, it will display “0:00” and “Cycle Complete.”
NOTE: When STEAM REFRESH is selected, “EXTENDED TUMBLE” will automatically turn on and cannot be
turned off.
A single extremely light fabric item may need to have an additional item included in the steam refresh cycle to
achieve optimum results.
DEWRINKLE For removing wrinkles from items that are dry or slightly damp. This cycle is not reccomended for delicate
(on some models) fabrics.
STEAM For use with larger loads than STEAM REFRESH. Ideal for loads left in dryer for an extended
DEWRINKLE time. Selecting a larger cycle than needed (e.g., selecting Large Load for a half-full dryer)
(on some models) may result in excessive wetting of clothes.
WARM UP Provides 10 minutes of warming time to warm up clothes.
My Cycle (on some models)
MY CYCLE Press to use, create or modify custom dry cycles.
Timed Dry
Use to set your own dry time. TIMED DRY is also recommended for small loads.
To use TIMED DRY:
1. Turn dry cycle dial to TIMED DRY.
2. Select the drying time by pressing the and buttons. You can increase the time in 10-minute increments up to 2
hours, 5 minutes.
3. Select the DRY TEMP.
4. Close the door.
5. Press START/PAUSE.
Sensor Dry
The sensor continuously monitors the amount of moisture in the load. When the moisture in your clothes reaches your
selected dry level, the dryer will stop.
EXTRA DRY Use for heavy-duty fabrics or items that should be very dry, such as towels.
MORE DRY Use for heavy or mixed type of fabrics.
DRY Use for normal dryness level suitable for most loads. This is the preferred cycle
for energy saving.
LESS DRY Use for lighter fabric (ideal for ironing).
DAMP For leaving items partially damp.
3
4
(on some models)
6
7
GEAppliances.com

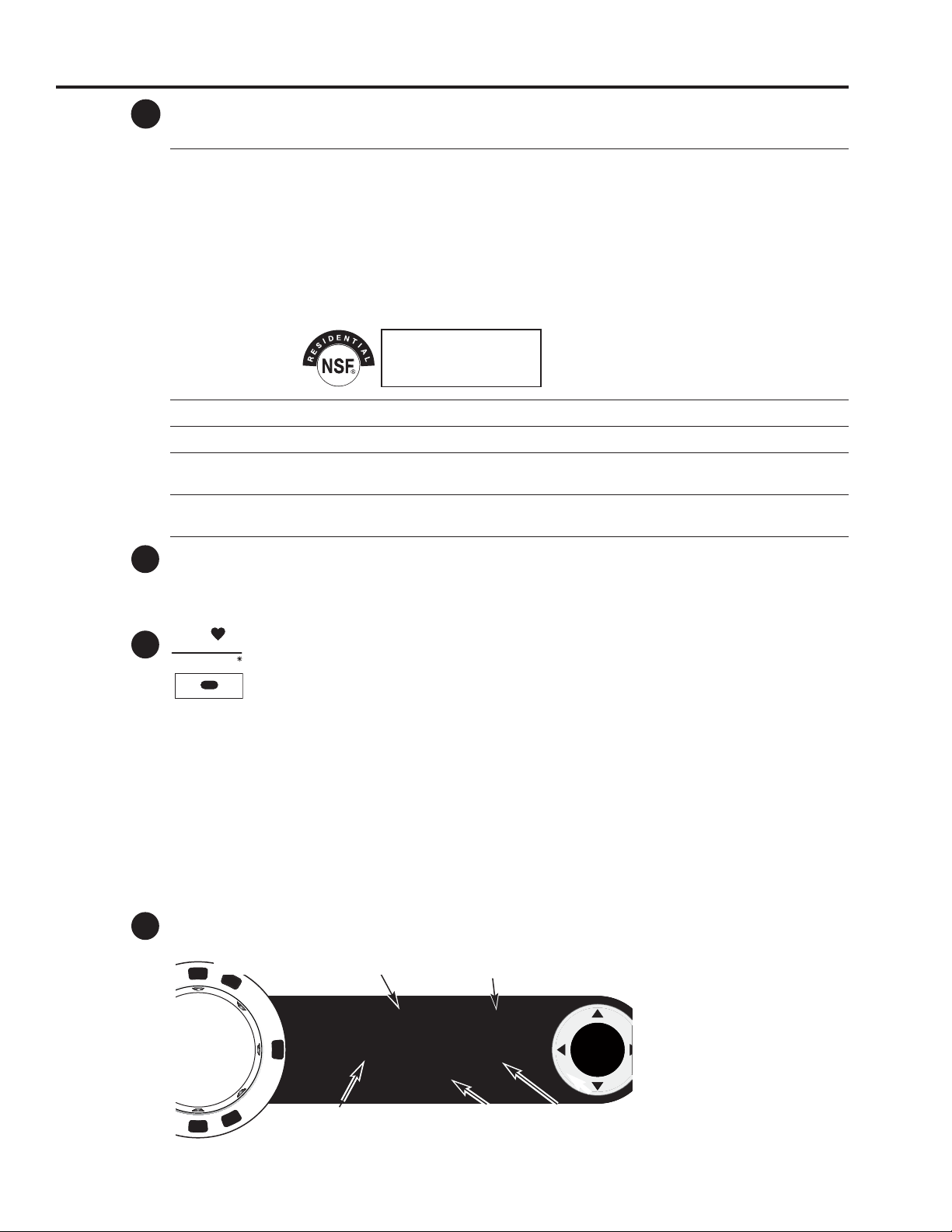

Dry Temp
You can change the temperature of your dry cycle.
ANTI-BACTERIAL This option may only be used with COTTONS or MIXED LOAD cycles. This option reduces
certain types of bacteria by 99.9%, including: Staphylococcus aureus, Pseudomonas
aeruginosa and Klebsiella pneumoniae*. The anti-bacterial process occurs when high
heat is used during a portion of this drying cycle.
NOTE: Do not use this cycle on delicate fabrics.
* The Anti-Bacterial Cycle is Certified by NSF International (formerly National Sanitation
Foundation) to NSF Protocol P154 Sanitization Performance of Residential Clothes Dryers.
HIGH For regular to heavy cottons.
MEDIUM For synthetics, blends and items labeled permanent press.
LOW For delicates, synthetics and items labeled Tumble Dry Low.
EXTRA LOW For lingerie and special-care fabrics.
START/PAUSE
Press to start a dry cycle. If the dryer is running, press it once and it will pause the dryer.
Press it again to resume the dry cycle.
My Cycle (on some models)
Set up your favorite combination of settings and save them here for one touch recall.
These custom settings can be set while a cycle is in progress.
To store a MY CYCLE combination of settings:
1. Select your drying cycle.
2. Change DRY TEMP and SENSOR DRY settings to fit your needs.
3. Select any drying OPTIONS you want.
4. Press and hold the MY CYCLE button for 3 seconds to store your selection. A beep will sound
the button will light up, and the unit will display “My cycle is now programed with the current cycle
settings”.
To recall your stored MY CYCLE combination:
Press the MY CYCLE button before drying a load. The light in the center of the button will light up when
MY CYCLE is selected.
To change your stored MY CYCLE combination:
Follow Steps 1–4 in “To store a MY CYCLE combination of settings.”
Display
“CLEAN LINT FILTER” (message)
This message appears periodically. It is only a reminder.
5
6
8
ENTER
SPECIALTY
CYCLES
SPECIALTY CYCLE 1:10
Comforters
Delay Time 1:00
Clean Lint Filter
0
Special Cycle Status OR
Dryer Rack OR Timed Dry
Est. Cycle Time
OR Time to Dry
Delay Time
Status
Lint Filter
Status Screen
7
DELAY TIME
STORE MY CYCLE
MY
CYCLE
After the POWER button is
pressed, the CLEAN LINT FILTER
message could appear if the
previous cycle was not finished.
This message will disappear
after the START button is
pressed. Even though you have
already cleaned the filter (before
the POWER button was pressed),
the CLEAN LINT FILTER message
will still be displayed until the
START button is activated.
About the dryer control panel.
Specialty Cycles
1. Turn the CYCLE knob to SPECIALTY CYCLES. A list of cycle options will appear in the display.
2. Using the cursor buttons, select a CATEGORY.
3. Using the cursor buttons, select a CYCLE.
Press the BACK button to take you back to the CATEGORIES.
4. Press ENTER to select.
5. Press the START/PAUSE button.
SPECIALTY CYCLES include:
Garment
Coats
Hosiery/Bras (use mesh bag)
Jeans
Khakis
Bed and Bath
Blankets (Cotton)
Comforters
Sheets
Towels
Specialty Cycles
Air Fluff
Dryel
Fleece
Fragile Cottons
Performance Fabrics
Pet Bedding
Play Clothes
Rack Dry
Sleeping Bag
Throw Rugs
9
Washer Communicated Cycles
To turn on communication, press the
SETTINGS button on the washer control
panel. When “DRYER LINK” appears in the
display, press ENTER. Using the arrow keys,
select ON; then press ENTER.
When the washer cycle is completed, the
washer will communicate with the dryer
when any button on the control panel is
touched or the door is opened.
The washer will display, “TRANSFERRING
CYCLE INFORMATION TO THE DRYER” and
the dryer will display, “RECEIVING CYCLE
INFORMATION TO THE DRYER”.
The dryer will only communicate with the
washer if the dryer is not running a cycle.
If the washer starts a new cycle before the
dryer has a chance to communicate with
it, the information will be lost.
8
9
About cycle options.
NOTE: Not all features are available on all dryer models. GEAppliances.com
Extended Tumble
Minimizes wrinkles by adding approximately 60
minutes of no-heat tumbling after clothes are
dry.
The light in center of the button will light up when
EXTENDED TUMBLE is on.
Extended Tumble is automatically selected
for the SteamRefresh cycle and cannot
be deselected. Dryer will beep and display
“Garments Ready” when SteamRefresh is
complete. The dryer will continue in Extended
Tumble until the door is opened.
Damp Alert
This option causes the dryer to beep when
clothes have dried to a damp level. Remove
items that you wish to hang dry. The DAMP
ALERT will only beep when this option is selected.
Removing clothes and hanging them when they
are damp can reduce the need to iron some
items.
The light in center of the button will light up
when DAMP ALERT is on.
Drum Light
Press this button to turn on the light in the dryer.
Press the button again to turn the light off.
This only controls the light when the door is shut.
NOTE: The light will turn off by itself after one
minute when the door is shut.
When the door is opened, the light comes on
automatically.
The light in center of the button will light up
when DRUM LIGHT is on.
NOTE: Hold down the DRUM LIGHT button for 3
seconds to access the SETTINGS menu. (See
page 10 for more details)
Delay Start
Use to delay the start of your dryer.
1. Choose your dry cycle and any options.
2. Press DELAY START. You can change the
delay time in 1/2-hour increments, using the
or arrow pads.
3. Press the START/PAUSE button to start the
countdown.
The countdown time will be shown in the
ESTIMATED TIME REMAINING display.
NOTES:
If the door is opened while the dryer is in
DELAY, the countdown time will not restart
unless the door is closed and START/PAUSE
button has been pressed again.
You can delay the start of a dry cycle up to
24 hours.
The light in center of the button will light up
when DELAY START is on.
e-Dry
Reduces the total energy consumption of specific
dryer cycles by adjusting certain heat settings.
NOTE: Cycle times will change when e-DRY is
selected
This cycle can be used with DELICATES, ACTIVE
WEAR, EASY CARE, NORMAL/MIXED LOADS and
COTTONS.
EXTENDED
TUMBLE
D
AMP
ALERT
D
RUM
LIGHT
SETTINGS
e
DRY
Lock

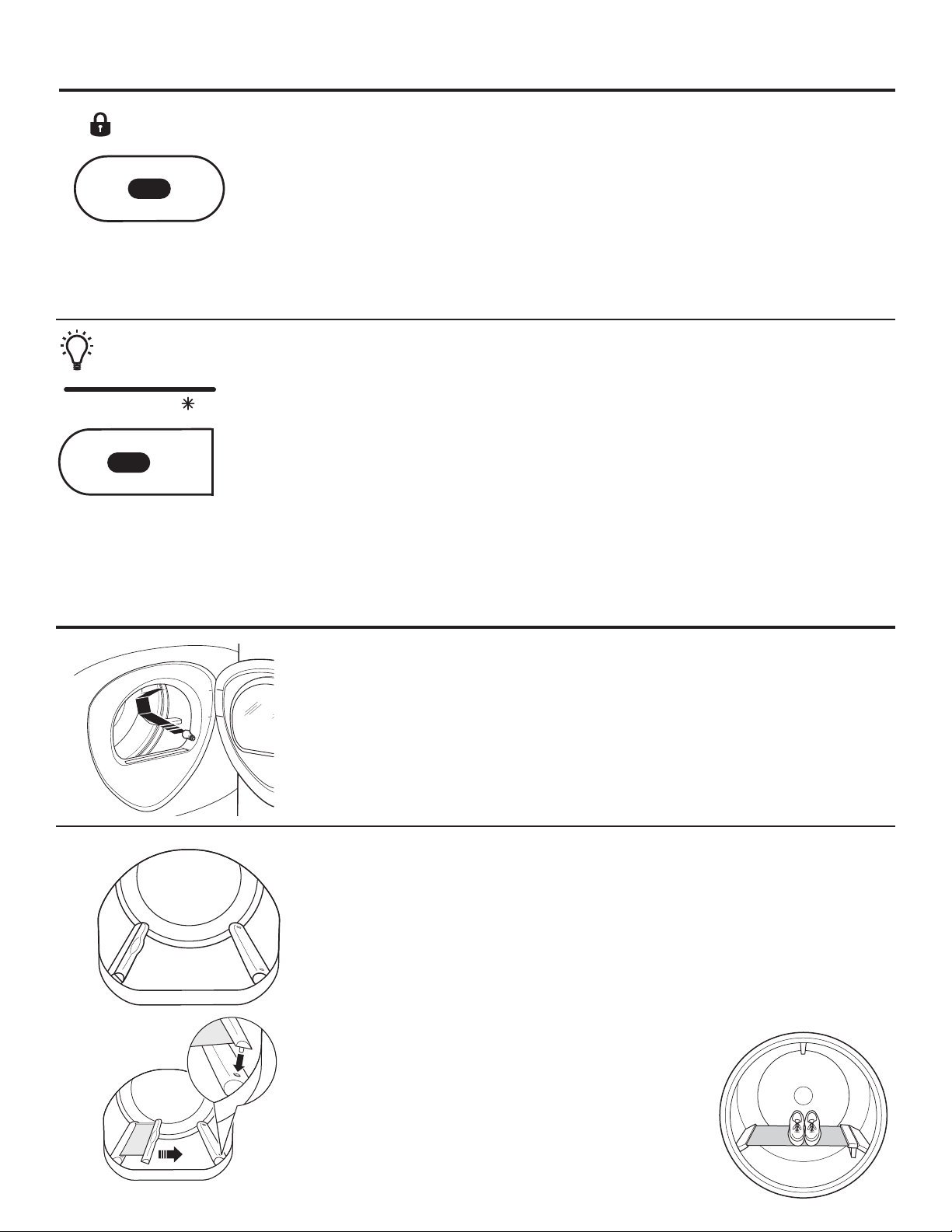

You can lock the controls to prevent any
selections from being made. Or you can lock the
controls after you have started a cycle.
Children cannot accidentally start the dryer
by touching pads with this option selected.
To lock the dryer, press the LOCK button.
To unlock the dryer, press and hold the LOCK
button for 3 seconds.
The light in center of the LOCK button will light up
when the controls are locked.
Even though the controls are locked, the POWER
button is still active in case you have to turn the
unit off.
Push to Lock Control
Hold 3 Secs to Unlock
LOCK
Built-In Rack Dry System
A handy drying rack may be used for drying items such as tennis shoes. Place items flat on the
drying rack and block such items as wool sweaters and delicate fabrics. Dry with low heat.
To install the Built-In Rack Dry System
1. Make sure the drum of the dryer is oriented so the rack drying system is on the left side of the
dryer.
2. Pull the drying rack screen out from the left side and engage the handle “posts” in the opposite
baffle slots.
3. Place the garment on the rack and close the door.
4. Press the DRYER RACK button.
5. Select desired time.
6. Press the START/PAUSE button.
NOTE:
Do not use this drying rack when there are other clothes in the dryer.
Make sure to detach the drying rack at the end of the cycle and fully retract the screen back
into the baffle.
Engage the handle posts
Settings
Under the SETTINGS option, you can
adjust the volume or the brightness of
the display.
VOLUME
End of Cycle (signal) volume can be set from
HIGH, MED, LOW or OFF.
Control Sounds volume can be set from
HIGH, MED, LOW or OFF.
DISPLAY BRIGHTNESS can be set from HIGH,
MED or LOW.
After you have made your selection,
press ENTER.
NOTE: To access the SETTINGS menu, hold
down the DRUM LIGHT button for 3 seconds.
About dryer features.
Drum Lamp
Before replacing the light bulb, be sure to unplug the dryer power cord or disconnect the dryer at
the household distribution panel by removing the fuse or switching off the circuit breaker. Reach
above dryer
opening from inside the drum. Remove the
bulb and replace with the same size bulb.
About cycle options.
NOTE: Not all features are available on all dryer models.
D
RUM
LIGHT
SETTINGS
Press & hold for 3
seconds for secondary
options
10
11
About dryer features (cont.). GEAppliances.com
To Use the Built-In Hook
for Hanging Garments
1. Make sure the drum of the dryer is
oriented so the hook is on the top
center of the dryer.
2. Using your finger, pull the hook out
of the baffle.
3. Hang the garment on a hanger, hang
the hanger on the hook and close the
door.
4. Press the DRYER RACK button.
5. Select the desired time.
6. Press the START/PAUSE button.
Reverse Tumble
™
All Profile front-load matching dryers are equipped with the Reverse Tumble
™
feature,
as part of the Duo Dry Plus system
™
. By reversing the direction of drum rotation
during the drying cycle, your dryer will tangle the clothes load less, dry more evenly
and improve drying times. Typical loads such as bed and bath mixed loads, where
sheets, towels and pillow cases are laundered together, benefit from this capability.
When the dryer reverses direction, there will be a slight pause and sound change. This
is normal. All dryer cycles utilize this feature, except when the rack dry option is
selected, in which case the drum does not tumble.
Using the dryer.
Always follow fabric manufacturer’s care label when laundering.
Sorting and Loading Hints
As a general rule, if clothes are sorted properly for
the washer, they are sorted properly for the dryer. Try
also to sort items according to size. For example, do
not dry a sheet with socks or other small items.
Do not add fabric softener sheets once the load has
become warm. They may cause fabric softener
stains. Bounce
®
Fabric Conditioner Dryer Sheets have
been approved for use in this dryer when used in
accordance with the manufacturer’s instructions.
See below for lint filter cleaning instructions.
Do not overload. This wastes energy and causes
wrinkling.
Do not dry the following items: fiberglass items,
woolens, rubber-coated items, plastics, items with
plastic trim and foam-filled items.
Using the dryer.
Care and Cleaning of the Dryer
Dryer Interior and Duct: The interior of
the appliance and exhaust duct should be
cleaned once a year by qualified service
personnel.
The Exterior: Wipe or dust any spills or
washing compounds with a damp cloth.
Dryer control panel and finishes may be
damaged by some laundry pretreatment
soil and stain remover products. Apply
these products away from the dryer. The
fabric may then be washed and dried
normally. Damage to your dryer caused by
these products is not covered by your
warranty.
Do not touch the surface or the display
with sharp objects.
The Lint Filter: Clean the lint filter before
each use. Remove by pulling straight up.
Run your fingers across the filter. A waxy
buildup may form on the lint filter from
using dryer-added fabric softener sheets.
To remove this buildup, wash the lint
screen in warm, soapy water. Dry
thoroughly and replace. Do not operate
the dryer without the lint filter in place.
Vacuum the lint from the dryer lint filter if
you notice a change in dryer performance.
Stainless Steel: To clean stainless steel
surfaces, use a damp cloth with a mild,
nonabrasive cleaner suitable for stainless
steel surfaces. Remove the cleaner
residue, and then dry with a clean cloth.
The stainless steel used to make the dryer drum
provides the highest reliability available in a GE
dryer. If the dryer drum should be scratched or
dented during normal use, the drum will not
rust or corrode. These surface blemishes will not
affect the function or durability of the drum.
The Exhaust Hood: Check with a mirror
that the inside flaps of the hood move
freely when operating. Make sure that
there is no wildlife (birds, insects, etc.)
nesting inside the duct or hood.

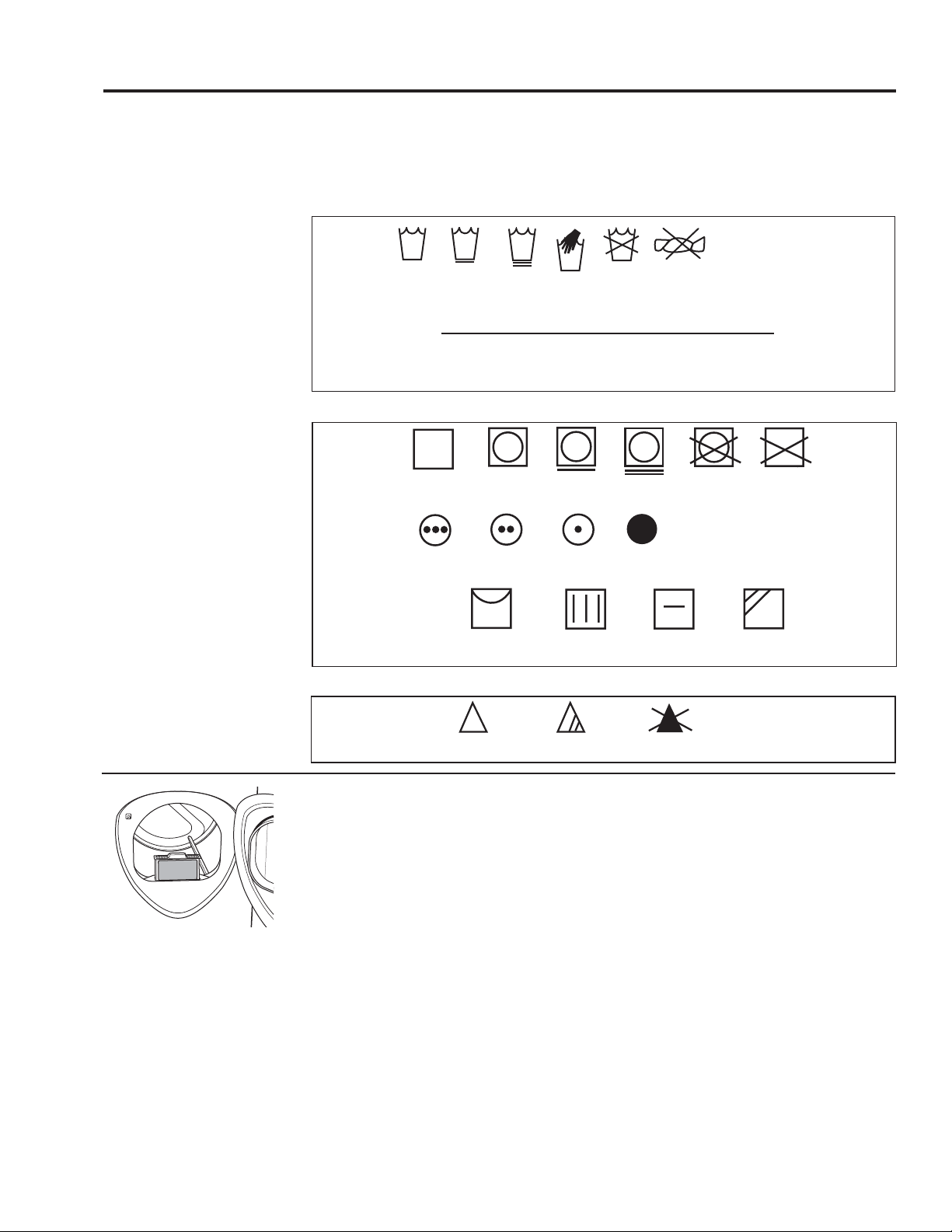

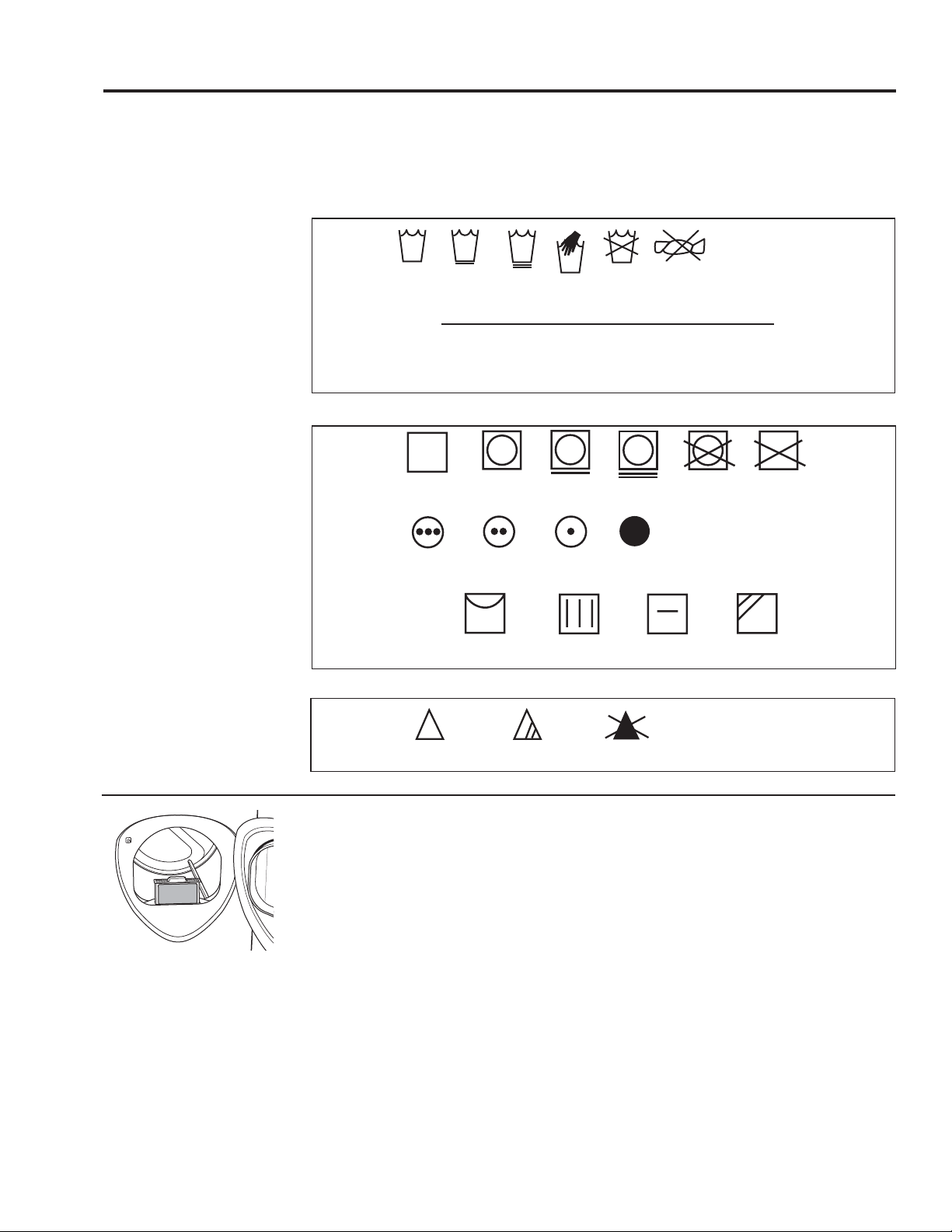

Tumble
dry
Dry
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Do not tumble dry
Do not dry
(used with
do not wash)
Heat
setting
High
Medium
Low
No heat/air
Special
instructions
Line dry/
hang to dry
Drip dry
Dry flat
In the shade
Dry Labels
Bleach Labels
Wash Labels
Fabric Care Labels

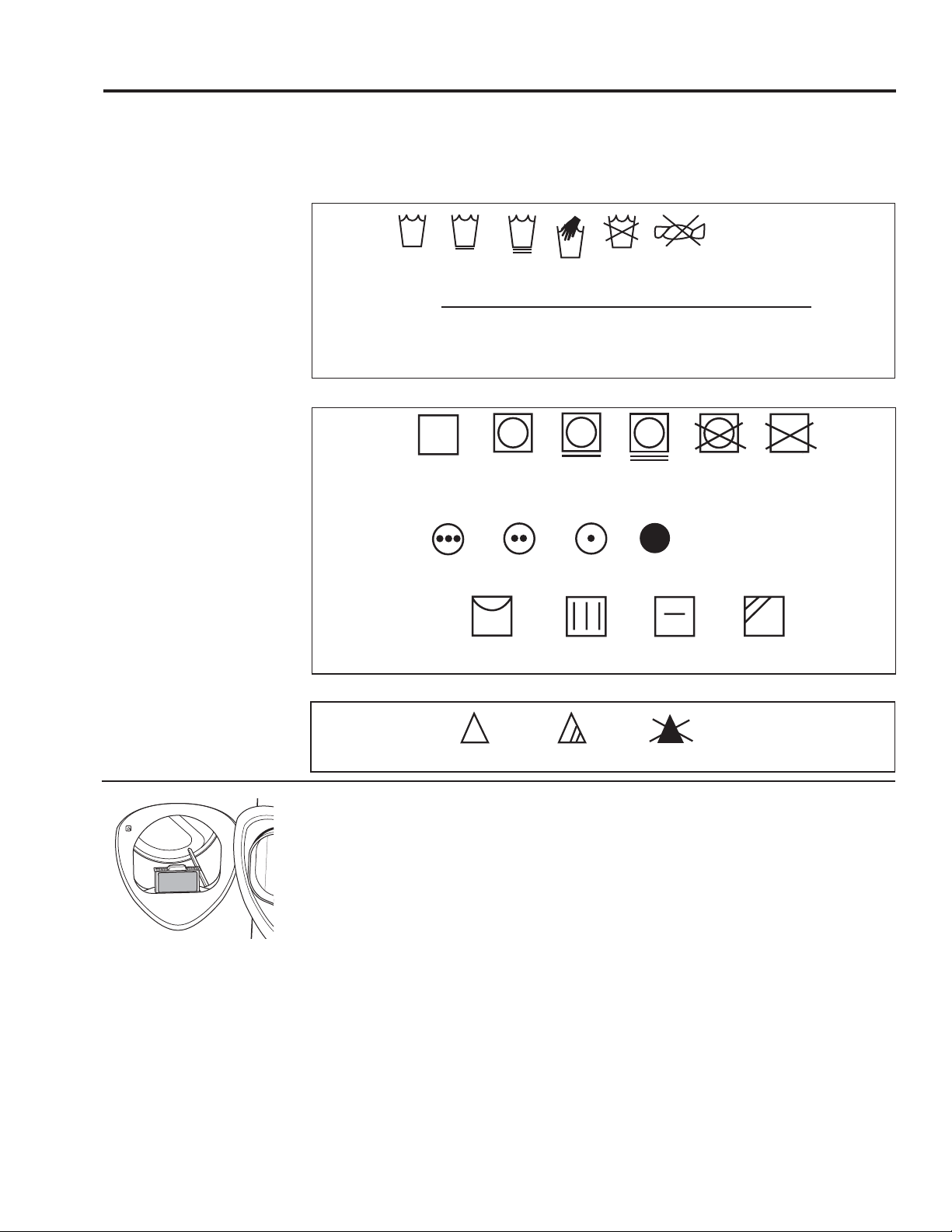

Below are fabric care label “symbols” that
affect the clothing you will be laundering.
12
Machine
wash
cycle
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Hand wash
Do not wash Do not wring
Front load
target water
temperature
Target Automatic
Category Water Temperature Temperature Control
Tap Cold Inlet Water Temperature Not used
Cold 27°C/80°F Used
Warm 40°C/105°F Used
Hot 50°C/120°F Used
Sanitize 70°C/160°F Used
Bleach
symbols
Any bleach
(when needed)
Only non-chlorine bleach
(when needed)
Do not bleach
13
Models PFDS450, PFDS455, PFDN440, PFDN445 are compatible with the
GE Smart Appliance Module (SAM) which can be purchased separately.
Contact your local utility or visit www.GEAppliances.com/smart-appliances
to see if your area is using Demand Response (DR) technology.

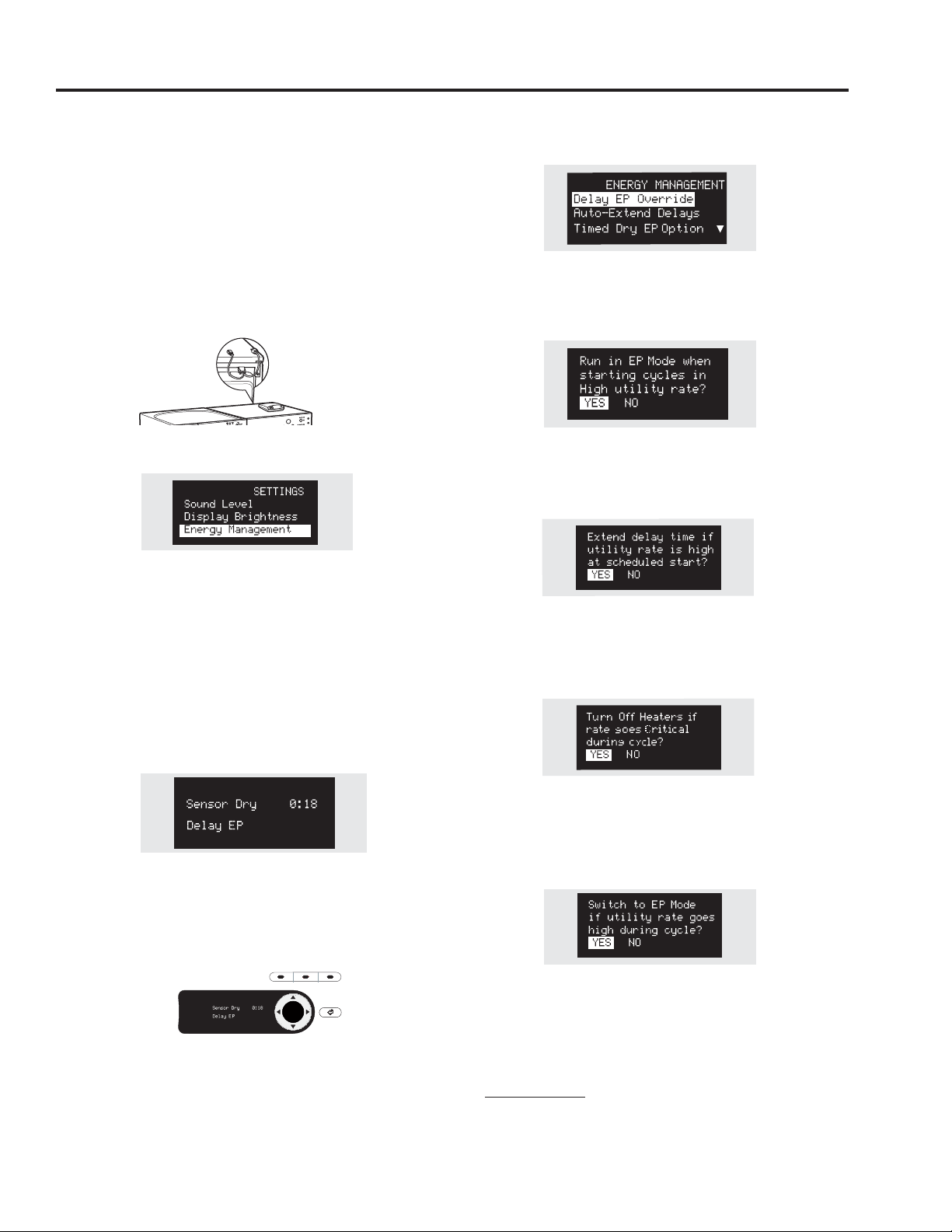

Installation
The preferred location for the module installation is on top of the clothes
dryer. Details on how to connect the cables to the module are in the
instructions that come with the module.

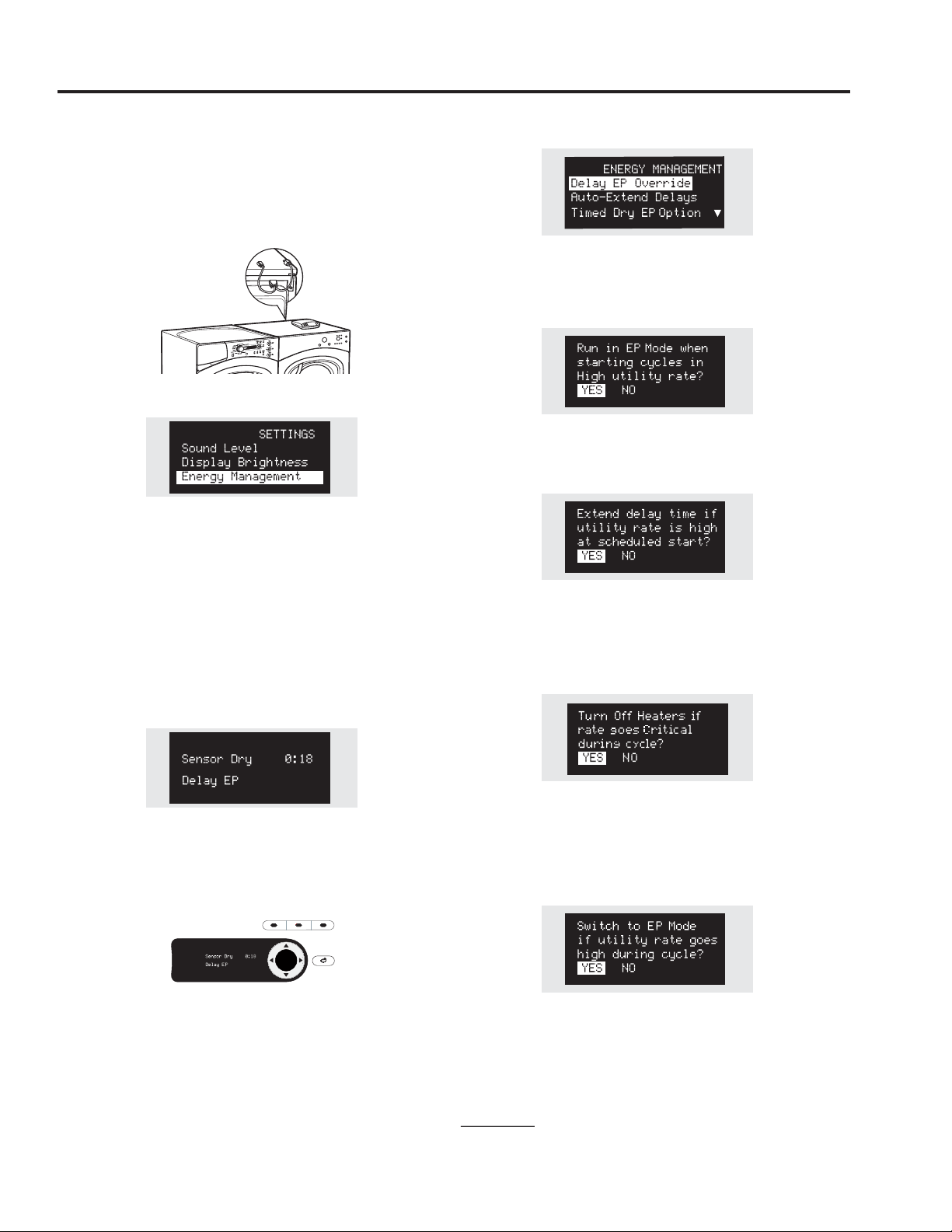

Wait 5 minutes; then press the Settings button. Scroll and look for the
energy management screen as seen below.
This screen means the module is attached correctly and you can begin to
use your Smart Appliance following the instructions below.
If the Energy Management Screen is not available, refer to the SAM
module troubleshooting guide.
Quick Guide
There are 4 power levels available: Critical, High, Medium and Low. On the
Medium and Low levels, the unit runs as normal.
The following steps show how the unit reacts during startup
at Critical and High power levels.
Option 1 (Delay EP)
During startups at Critical and High levels, the unit will delay
starting until the level becomes Medium or Low. Press the START/PAUSE
button.
Option 2 (Override Delay EP)
To start the unit when Delay EP is shown, press the DELAY START button
to turn the delay off. Then press START/PAUSE to begin the cycle.
During a Critical Rate period, the Critical Response Mode** will also be
activated to maximize energy savings. EP will be displayed.
Option 3 (Override "e" DRY)
After overriding the delay function, pressing the “e”DRY button will disable
the “e”DRY setting. Pressing the START/PAUSE key will begin the selected
cycle.
During a Critical Rate period, the Critical Response Mode** will be
activated to maximize energy savings. EP will be displayed.
**Note: The Critical Response Mode can be disabled at any time by
pressing and holding the “e”DRY Button for 3 seconds. EP will be removed
from the display
Settings Menu
Press SETTINGS; then select Energy Management.
Delay EP Override
If you are starting a cycle in a Critical or High utility rate, this option allows
the unit to automatically run on an EP Cycle. This setting will operate with
less energy than normal cycles. Default setting is YES.
Auto-Extend Delays
If a timed delay is selected, this option allows for the scheduled start to
extend if the utility rate is Critical or High at the scheduled start. The
default setting will automatically extend these cycles.
Critical Rate Option
This option allows your smart appliance to respond to Critical Rate
information by automatically engaging the Critical Response Mode. The
Critical Response Mode is designed to maximize energy savings when a
cycle is run during a Critical Rate period. The default setting is YES. Setting
this option to NO will disable the Critical Response Mode.
Timed Dry EP Option
If the unit is running in Timed Dry Mode and the utility rate switches to
Critical or High, the unit will conserve energy by decreasing heat if YES
(default) is selected. If NO is selected, the unit will operate normally.
NOTE: When YES (default) is selected, your load may be damp
at the end of the cycle.
In order for the Smart Appliance features on the appliance to work,
additional equipment is required to be installed to interface with the local
utility. Such equipment may be sold separately and/or is available through
your utility as part of the pilot test program. Check with your utility
company to see if a pilot test program is available in your area and for full
details.
PLEASE NOTE
: If you move to an area where the program is not available,
the demand response features cannot be activated and utilized on the
appliance. The appliance will function as normal after the demand
response equipment has been deactivated or disconnected.
SMART APPLIANCE (on some models) GEAppliances.com
ENTER
DELAY
STAR T
e
DRY
DRYER
RACK
BACKBACK
Installation Dryer
Instructions
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT – Save these instructions for local
electrical inspector’s use.
•
IMPORTANT – Observe all governing codes and
ordinances.
• Install the clothes dryer according to the manufacturer’s
instructions and local codes.
• Note to Installer – Be sure to leave these instructions
with the Consumer.
• Note to Consumer – Keep these instructions for future
reference.
• Clothes dryer installation must be performed by a
qualified installer.
• This dryer must be exhausted to the outdoors.
• Before the old dryer is removed from service or
discarded, remove the dryer door.
• Service information and the wiring diagram are located
in the control console.
• Do not allow children on or in the appliance. Close
supervision of children is necessary when the appliance
is used near children.
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not
covered under the Warranty
.
• Install the dryer where the temperature is above 50°F
for satisfactory operation of the dryer control system.
• Remove and discard existing plastic or metal foil duct
and replace with UL-listed duct.
Questions? Call 800.GE.CARES (800.432.2737) or visit our Web site at: GEAppliances.com
In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca

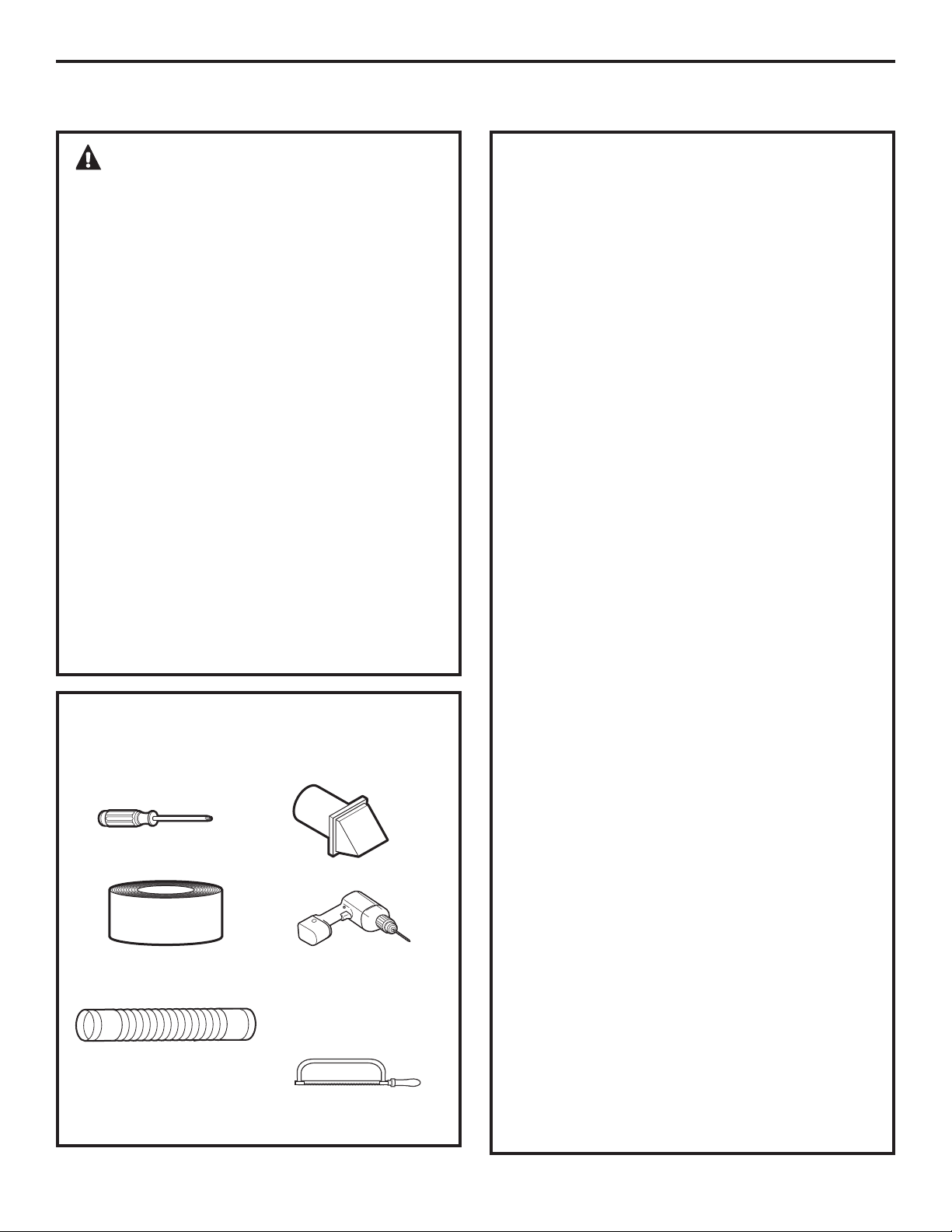

FOR YOUR SAFETY:
WARNING –
Risk of Fire
• To reduce the risk of severe injury or death, follow
all installation instructions.
• Clothes dryer installation must be performed by a
qualified installer.
• Install the clothes dryer according to these
instructions and in accordance with local codes.
• This dryer must be exhausted to the outdoors.
• Use only rigid metal 4
”
diameter ductwork inside the
dryer cabinet and use only UL approved transition
ducting between the dryer and the home duct.
• DO NOT install a clothes dryer with flexible plastic
ducting materials. If flexible metal (semi-rigid or
foil-type) duct is installed, it must be UL-listed and
installed in accordance with the instructions found
in “Connecting the Dryer to House Vent” on page 26
of this manual. Flexible ducting materials are known
to collapse, be easily crushed and trap lint. These
conditions will obstruct dryer airflow and increase
the risk of fire.
• Do not install or store this appliance in any location
where it could be exposed to water and/or weather.
• Save these instructions. (Installers: Be sure to leave
these instructions with the customer.)
FOR GAS MODELS ONLY:
NOTE: Installation and service of this dryer must be
performed by a qualified installer, service agency or
the gas supplier.
In the Commonwealth of Massachusetts:
• This product must be installed by a licensed
plumber or gas fitter.
• When using ball-type gas shut-off valves, they
shall be T-handle-type.
• A flexible gas connector, when used, must not
exceed 3 feet.
CALIFORNIA SAFE DRINKING WATER AND
TOXIC ENFORCEMENT ACT
This act requires the governor of California to publish a
list of substances known to the state to cause cancer,
birth defects or other reproductive harm and requires
businesses to warn customers of potential exposure to
such substances. Gas appliances can cause minor
exposure to four of these substances, namely benzene,
carbon monoxide, formaldehyde and soot, caused
primarily by the incomplete combustion of natural gas or
LP fuels. Properly adjusted dryers will minimize
incomplete combustion. Exposure to these substances
can be minimized further by properly venting the dryer
to the outdoors.
14
PFDS450 / PFDS455 /PFDN440 / PFDN445 /
PFMS450 / PFMS455 / PFMN440 / PFMN445
15
Installation Instructions
UNPACKING YOUR DRYER
Tilt the dryer sideways and remove the foam
shipping pads by pulling at the sides and breaking
them away from the dryer legs. Be sure to remove
all of the foam pieces around the legs.
Remove the bag containing the literature and serial
cable.

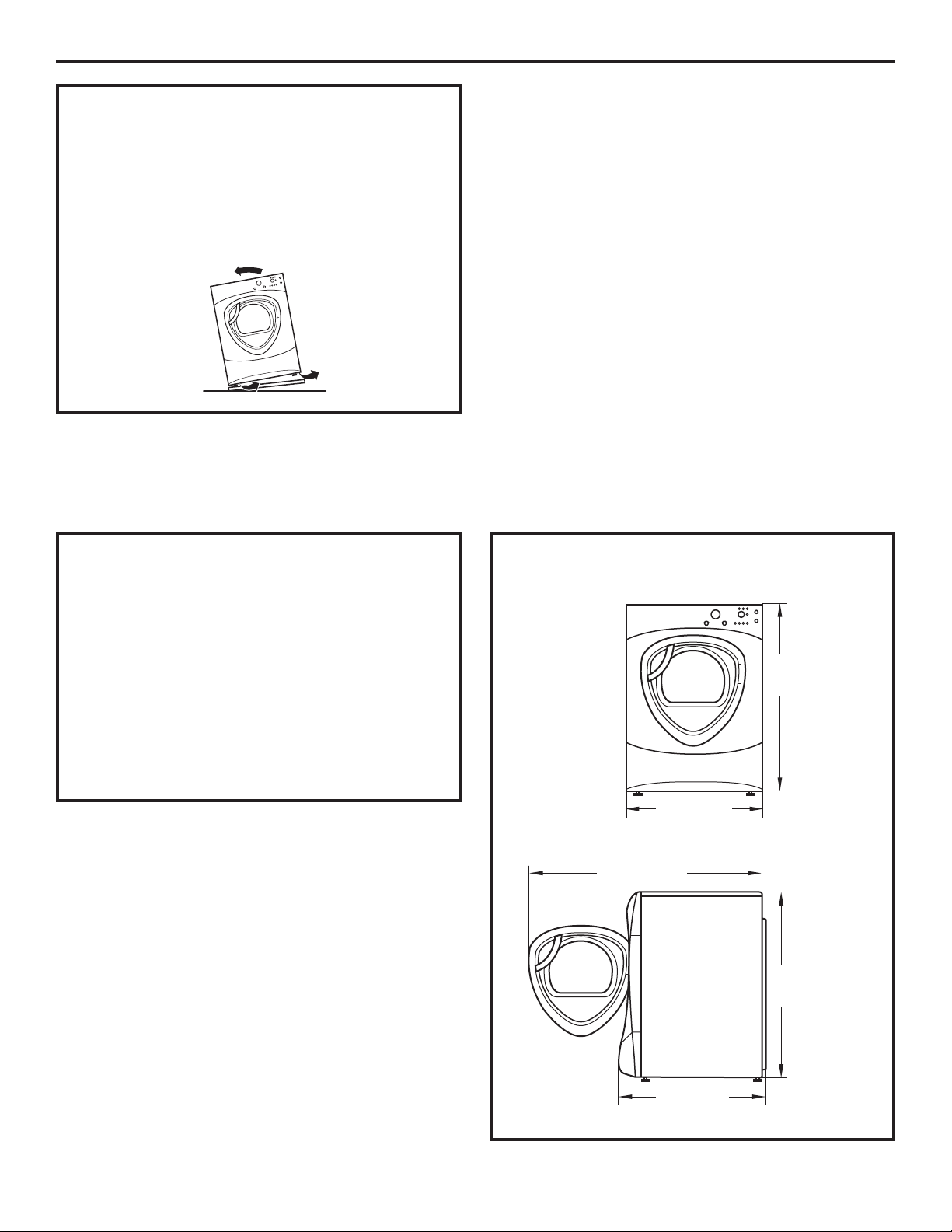

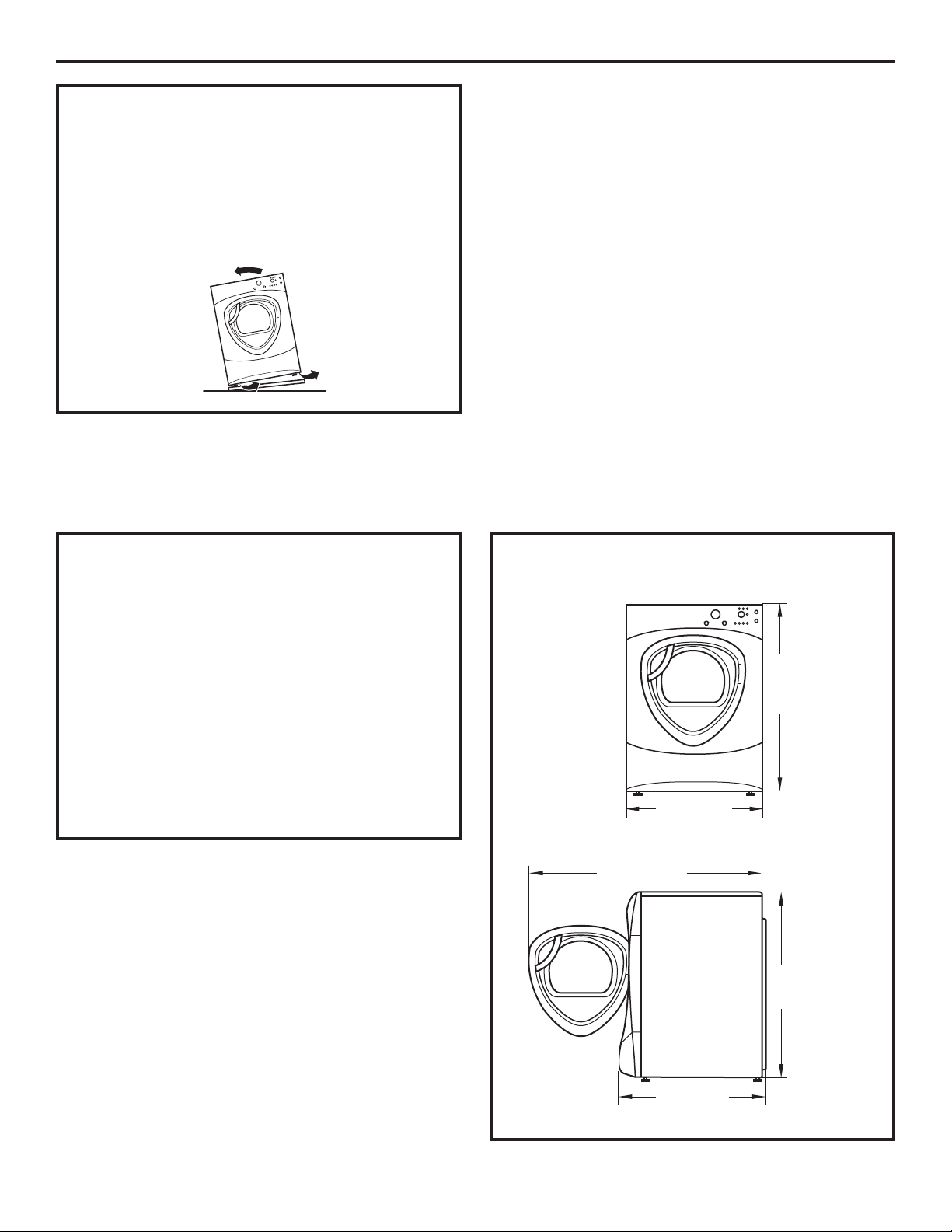

DRYER DIMENSIONS
51″
(129.5 cm)
39.1″
(993 cm)
32.34″
(847 cm)
27″
(68.6 cm)
39.1″
(993 cm)
27”
(68.6 cm)
39.5”
(100.3 cm)
33.5”
(85.1 cm)
39.5”
(100.3 cm)
Side View
Front View
LOCATION OF YOUR DRYER
MINIMUM CLEARANCE OTHER THAN
ALCOVE OR CLOSET INSTALLATION
Minimum clearance to combustible surfaces and
for air openings are:
• 0 inch clearance both sides
• 1 inch front
• 3 inches rear
Consideration must be given to provide adequate
clearance for proper operation and service.
53”
(134.6 cm)
Installation Instructions
REQUIREMENTS FOR ALCOVE OR
CLOSET INSTALLATION
• Your dryer is approved for installation in
an alcove or closet, as stated on a label on
the dryer back.
• The dryer MUST be vented to the outdoors. See
the EXHAUSTING THE DRYER section.
• Minimum clearance between dryer cabinet and
adjacent walls or other surfaces is:
0” either side
3” front and rear
• Minimum vertical space from floor to overhead
shelves, cabinets, ceilings, etc., is 52”.
• Closet doors must be louvered or otherwise
ventilated and have at least 60 square inches
of open area equally distributed. If the closet
contains both a washer and a dryer, doors must
contain a minimum of 120 square inches of open
area equally distributed.
• The closet should be vented to the outdoors
to prevent gas pocketing in case of gas in the
supply line.
• No other fuel-burning appliance shall be
installed in the same closet with the dryer
(gas models only).
NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT
THE REAR OF THE DRYER, MINIMUM CLEARANCE
FROM THE WALL IS 5.5 INCHES.
BATHROOM OR BEDROOM
INSTALLATION
• The dryer MUST be vented to the outdoors. See
EXHAUSTING THE DRYER.
• The installation must conform with local codes or,
in the absence of local codes, with the NATIONAL
ELECTRICAL CODE, ANSI/NFPA NO. 70 (for electric
dryers) or NATIONAL FUEL GAS CODE, ANSI Z223
(for gas dryers).
MOBILE OR MANUFACTURED HOME
INSTALLATION
• The installation must conform to the
MANUFACTURED HOME CONSTRUCTION & SAFETY
STANDARD, TITLE 24, PART 32–80 or, when such
standard is not applicable, with AMERICAN
NATIONAL STANDARD FOR MOBILE HOME,
NO. 501B.
• The dryer MUST be vented to the outdoors with
the termination securely fastened to the mobile
home structure. (See EXHAUSTING THE DRYER.)
• The vent MUST NOT be terminated beneath a
mobile or manufactured home.
• The vent duct material MUST BE METAL.
• FOR GAS MODELS ONLY: KIT 14-D346-33 MUST be
used to attach the dryer securely to the structure.
• FOR GAS MODELS ONLY: The vent MUST NOT be
connected to any other duct, vent or chimney.
• Do not use sheet metal screws or other
refastening devices which extend into the interior
of the exhaust vent.
• Provide an opening with a free area of at least
25 sq. in. for introduction of outside air into the
dryer room.
16
GARAGE INSTALLATION (IF ALLOWED BY
LOCAL CODES)
• Dryers installed in garages must be elevated 18
inches (46cm) above the floor.
17
Installation Instructions

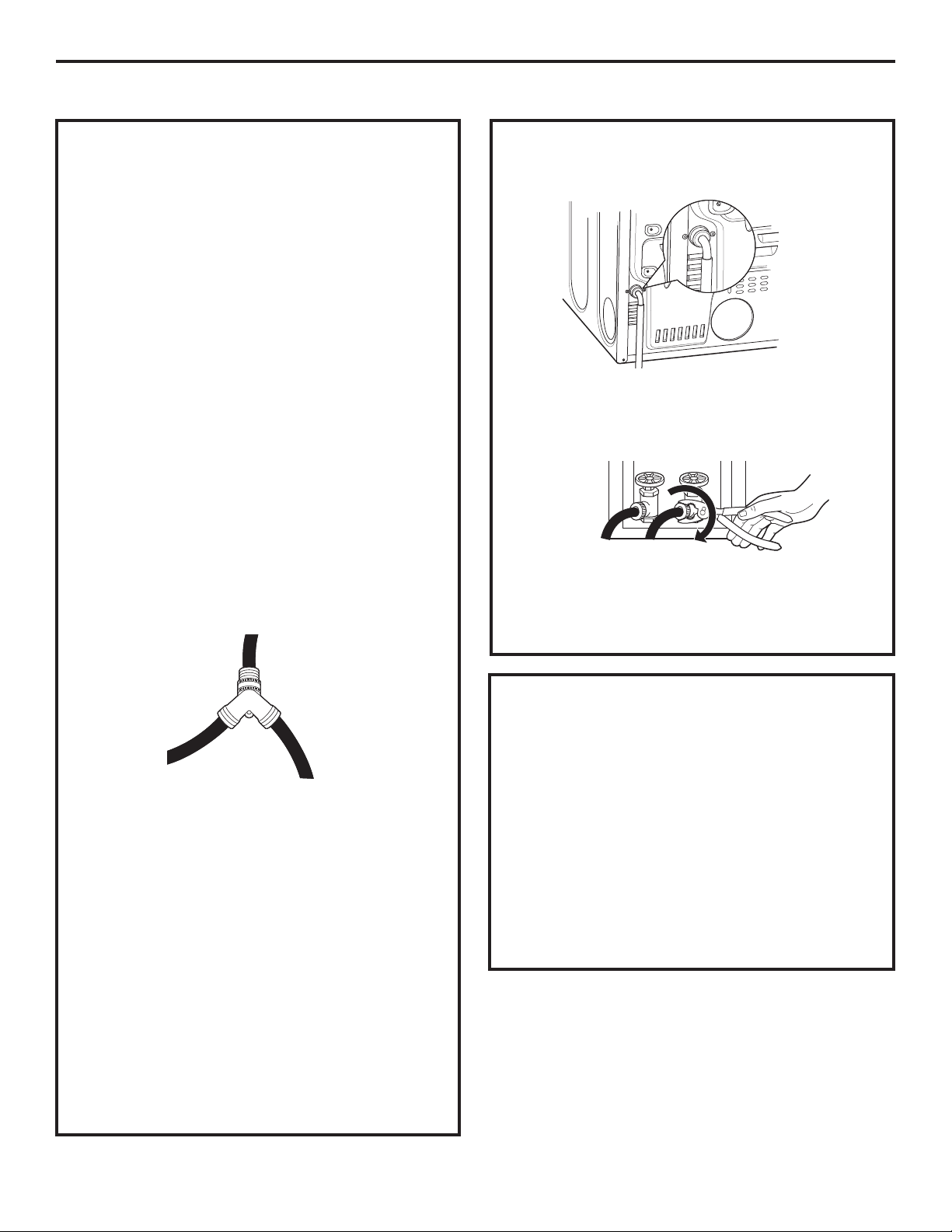

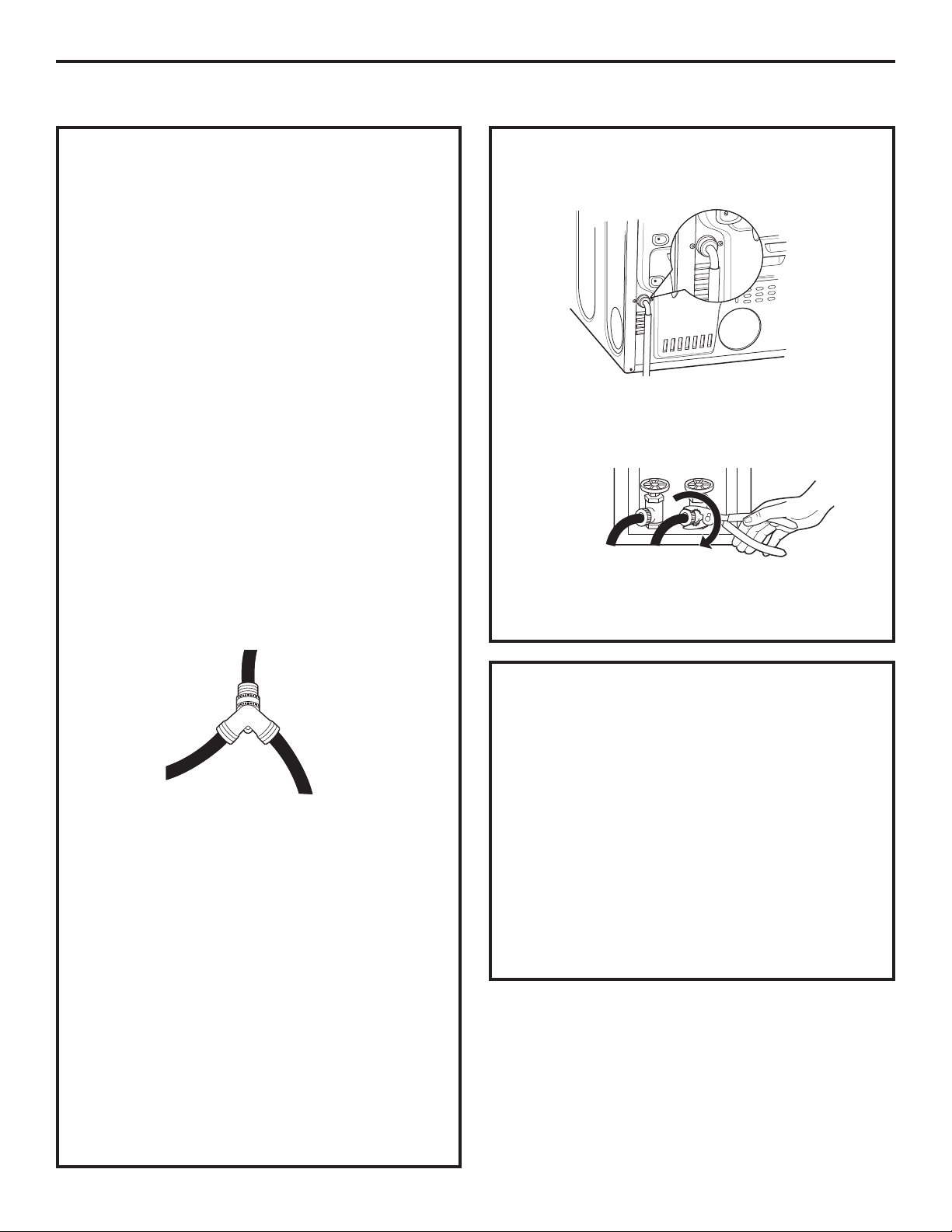

CONNECTING INLET HOSES
CONNECTING INLET HOSES
To produce steam, the dryer must connect to
the cold water supply. Since the washer must
also connect to the cold water, a “Y” connector
is inserted to allow both inlet hoses to make that
connection at the same time.
NOTE: Use the new inlet hoses provided; never
use old hoses.
1. Turn the cold water faucet off. Remove the
washer inlet hose from the washer fill valve
connector (cold).
2. Ensure the rubber flat washer is in place and
screw the female coupling of the short hose
onto the washer fill valve connector. Tighten
by hand until firmly seated.
3. Attach the female end of the ‘’Y’’ connector
to the male coupling of the short hose. Ensure
the rubber flat washer is in place. Tighten
by hand until firmly seated.
4. Insert the filter screen in the coupling of the
washer’s inlet hose. If a rubber flat washer
is already in place remove it before installing
the filter screen. Attach this coupling to one male
end of the ‘’Y’’ connector. Tighten by hand until
firmly seated.
5. Ensure the rubber flat washer is in place and
attach the dryer’s long inlet hose to the other
male end of the ‘’Y’’ connector. Tighten by hand
until firmly seated.
6. Ensure the rubber flat washer is in place and
attach the other end of the dryer’s long inlet
hose to the fill valve connector at the bottom
of the dryer back panel. Tighten by hand until
firmly seated.
CONNECTING INLET HOSES (cont.)
7. Using pliers, tighten all the couplings with
an additional two–thirds turn.
NOTE: Do not overtighten. Damage to the couplings
may result.
8. Turn the water faucet on.
9. Check for leaks around the ‘’Y’’ connector,
faucet and hose couplings.
WATER SUPPLY REQUIREMENTS
Hot and cold water faucets MUST be installed
within 42 in. (107 cm) of your washer’s water inlet.
The faucets MUST be 3/4 in. (1.9 cm) garden
hose-type so inlet hoses can be connected. Water
pressure MUST be between 10 and 120 pounds
per square inch. Your water department can
advise you of your water pressure.
NOTE: A water softener is recommended to reduce
buildup of scale inside the steam generator
if the home water supply is very hard.

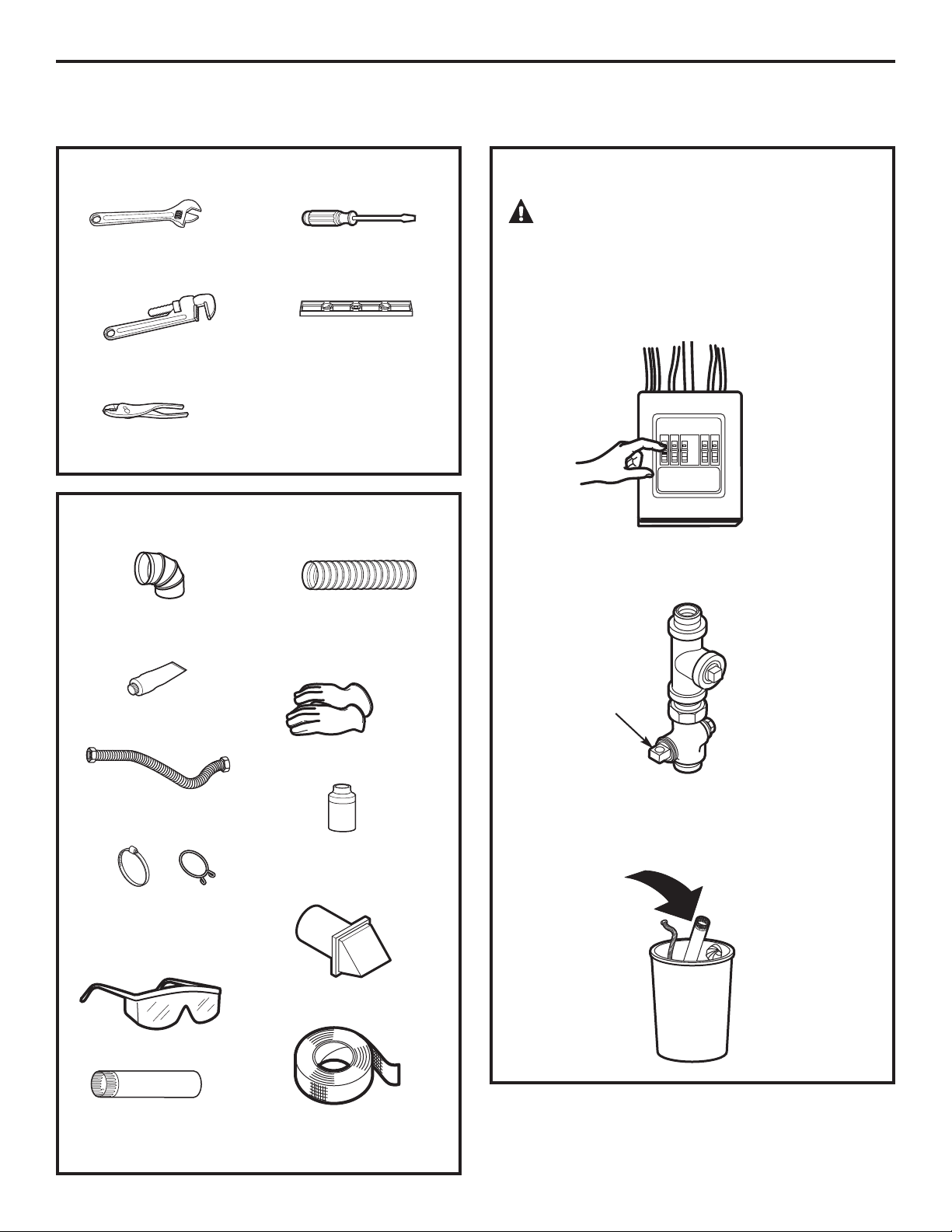

10” Adjustable
wrenches (2)
8” Pipe wrench
Slip-joint pliers
Flat-blade
screwdriver
Level
Installation Instructions

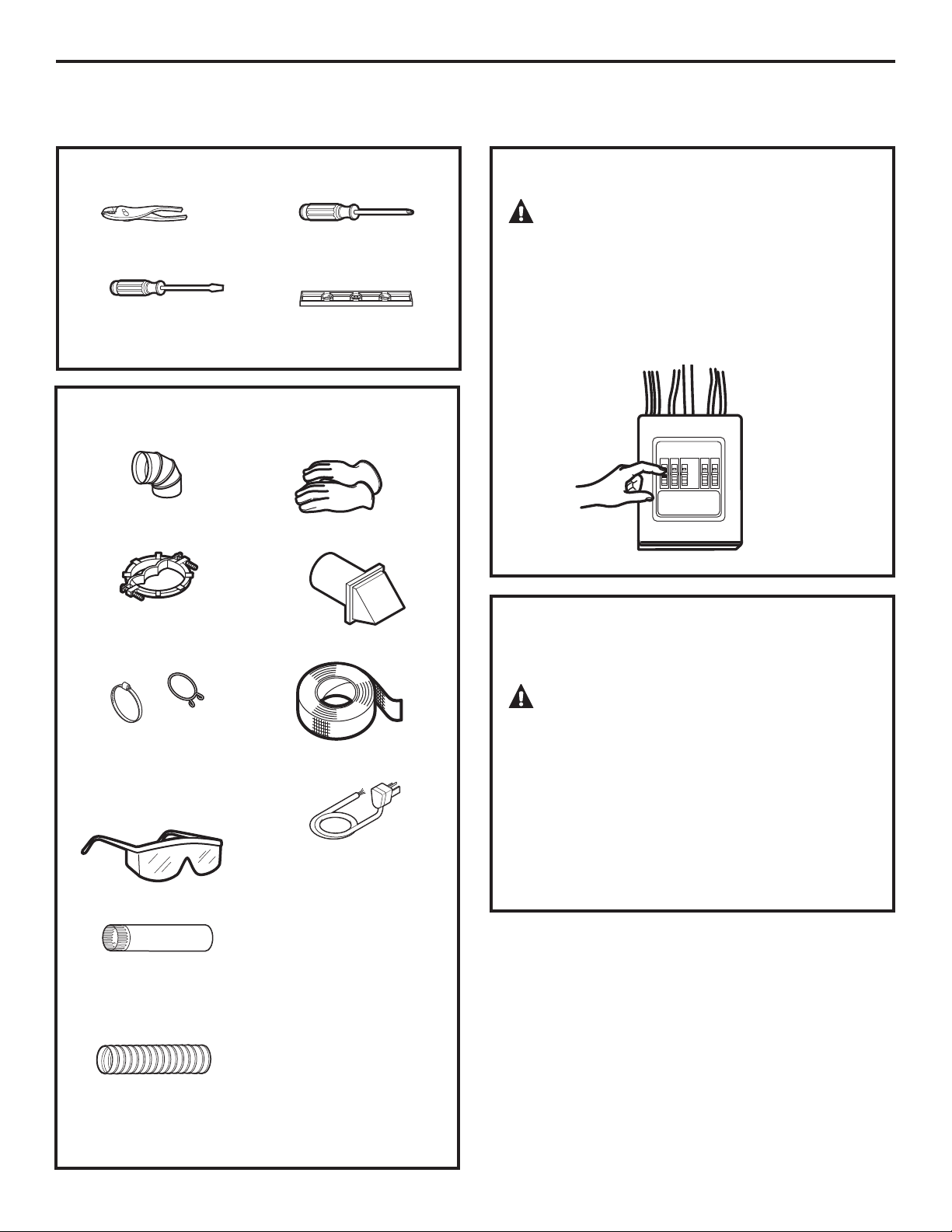

TOOLS YOU WILL NEED
CONNECTING A GAS DRYER (skip for electric dryers)
FOR YOUR SAFETY:
WARNING
Before beginning the installation, turn off
the circuit breaker(s) or remove the dryer’s circuit
fuse(s) at the electrical box. Be sure the dryer cord
is unplugged from the wall.
Turn the dryer’s gas shut-off valve in the supply
line to the OFF position.
Disconnect and discard old flexible gas connector
and ducting material.
Shut-
off
Valve

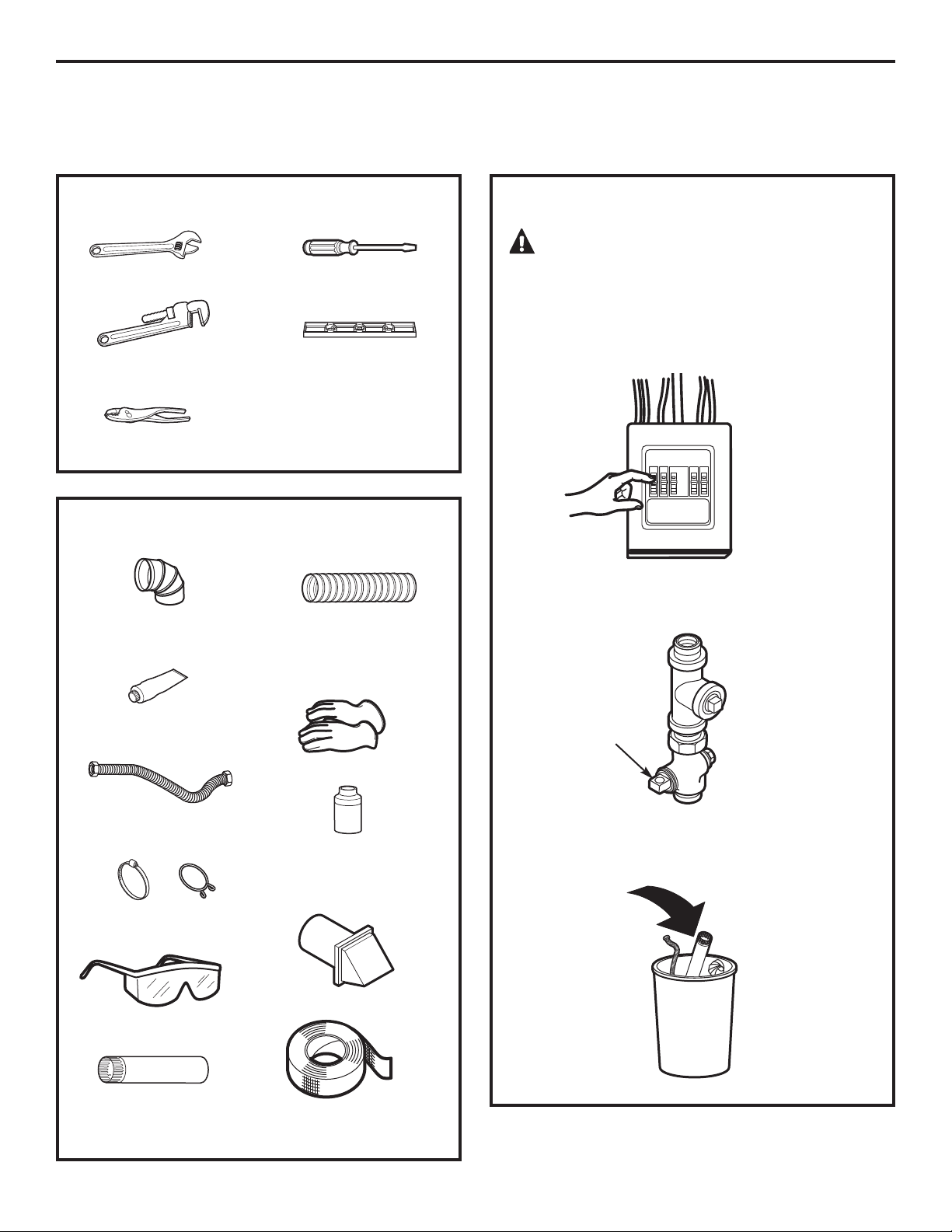

MATERIALS YOU WILL NEED
4” dia. metal elbow
Pipe compound
Flexible gas line
connector
Duct clamps (2) or
Spring clamps (2)
Safety glasses
4” dia. metal duct
(recommended)
4” dia., UL-listed
flexible metal duct (if
needed)
Gloves
Soap solution for
leak detection
Exhaust hood
Duct tape
18
19
Installation Instructions
GAS REQUIREMENTS
WARNING
• Installation must conform to local codes
and ordinances, or in their absence, the
NATIONAL FUEL GAS CODE, ANSI Z223.
• This gas dryer is equipped with a Valve and
Burner Assembly for use only with natural gas.
Using conversion kit 14-A048, your local service
organization can convert this dryer for use with
propane (LP) gas. ALL CONVERSIONS MUST BE
MADE BY PROPERLY TRAINED AND QUALIFIED
PERSONNEL AND IN ACCORDANCE WITH LOCAL
CODES AND ORDINANCE REQUIREMENTS.
• The dryer must be disconnected from the gas
supply piping system during any pressure testing
of that system at a test pressure in excess of
0.5 PSI (3.4 KPa).
• The dryer must be isolated from the gas supply
piping system by closing the equipment shut-off
valve during any pressure testing of the gas
supply piping of test pressure equal to or less
than 0.5 PSI (3.4KPa).
DRYER GAS SUPPLY CONNECTION
3/8” NPT MALE THREAD GAS SUPPLY
NOTE: Add to vertical dimension
the distance between cabinet
bottom to floor.
GAS SUPPLY
• A 1/8” National Pipe Taper thread plugged
tapping, accessible for test gauge connection,
must be installed immediately upstream of the
gas supply connection to the dryer. Contact your
local gas utility should you have questions on the
installation of the plugged tapping.
• Supply line is to be 1/2” rigid pipe and equipped
with an accessible shutoff within 6 feet of, and in
the same room with, the dryer.
• Use pipe thread compound appropriate for
natural or LP gas or use Teflon
®
tape.
• Connect flexible metal connector to dryer and gas
supply.
IN THE COMMONWEALTH
OF MASSACHUSETTS
• This product must be installed by a licensed
plumber or gas fitter.
• When using ball-type gas shut-off valves, they
shall be the T-handle type.
• A flexible gas connector, when used, must not
exceed 3 feet.
2
5
⁄8” (6.7 cm)
2”
(5.1 cm)
ADJUSTING FOR ELEVATION
• Gas clothes dryers input ratings are based on
sea level operation and need not be adjusted
for operation at or below 2000 ft. elevation.
For operation at elevations above 2000 ft., input
ratings should be reduced at a rate of 4 percent
for each 1000 ft. above sea level.
• Installation must conform to local codes and
ordinances or, in their absence, the NATIONAL
FUEL GAS CODE, ANSI Z223.
You must use with this dryer a flexible metal
connector (listed connector ANSI Z21.24 / CSA 6.10).
The length of the connect shall not exceed 3 ft.
Install a 1/8” NPT plugged tapping to the dryer
gas line shut-off valve for checking gas inlet
pressure.
Install a flare union adapter to the plugged
tapping.
NOTE: Apply pipe compound or Teflon
®
tape to
the threads of the adapter and plugged tapping.

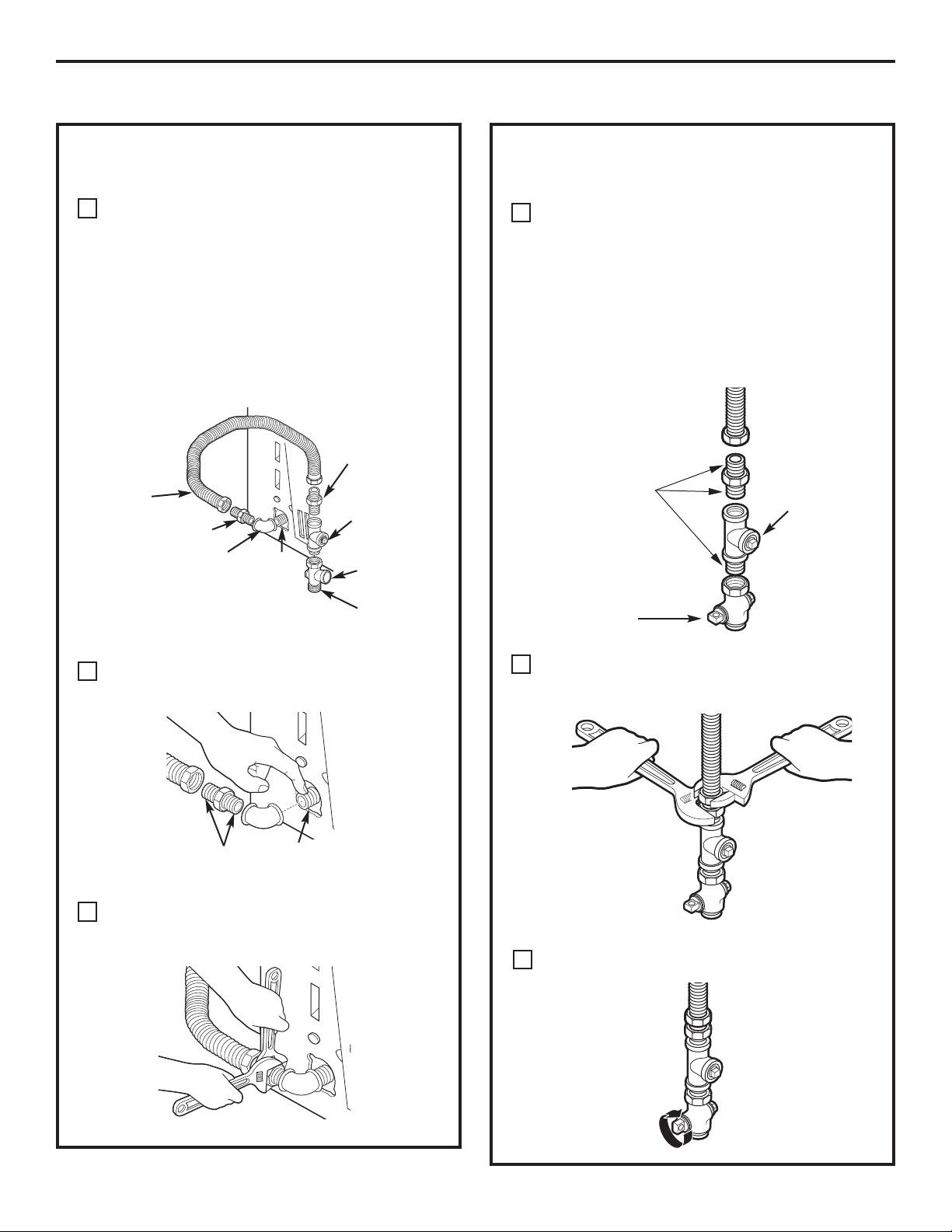

Installation Instructions
Attach the flexible metal gas line connector to
the adapter.
B
Tighten the flexible gas line connection, using
two adjustable wrenches.
C
D
Tighten all connections, using two adjustable
wrenches. Do not overtighten.
E
CONNECTING THE DRYER
TO THE GAS SUPPLY (cont.)
Apply pipe compound
or Teflon
®
tape to all
male threads.
Open the gas shut-off valve.
F
Shut-Off
Valve
Plugged
Tapping

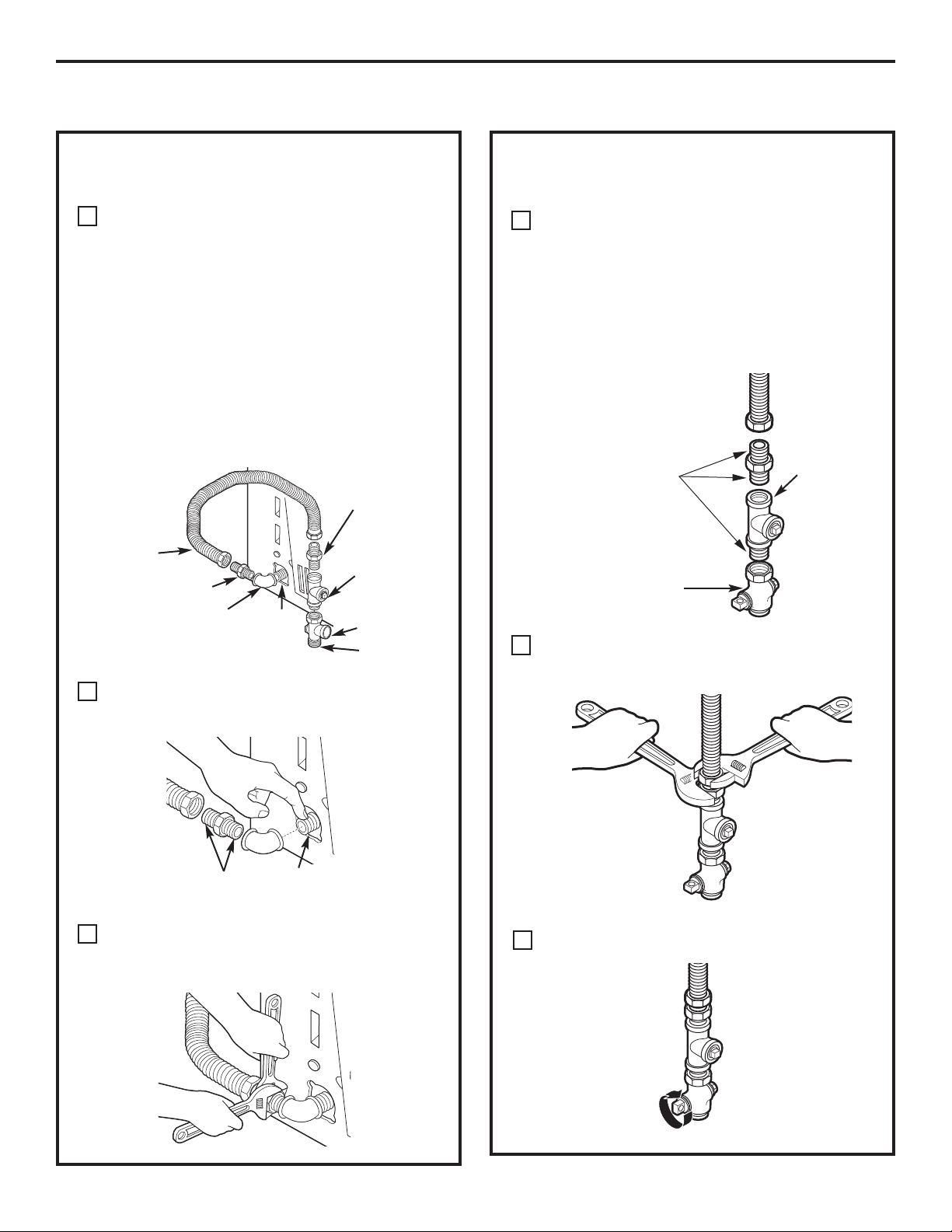

CONNECTING THE DRYER
TO THE GAS SUPPLY
Install a female 3/8” NPT elbow at the end
of the dryer gas inlet.
Install a 3/8” flare union adapter to the female
elbow.
IMPORTANT: Use a pipe wrench to securely
hold on to the end of the dryer gas inlet
to prevent twisting the inlet.
NOTE: Apply pipe compound or Teflon
®
tape to
the threads of the adapter and dryer gas inlet.
Elbow
A
Adapter
Items not supplied
Adapter
1/8” NPT
Pipe Plug for
Checking Gas
Inlet Pressure
Shut-Off Valve
Pipe size at
least 1/2”
3/8” NPT
New Metal
Flexible Gas
Line Connector
Apply pipe compound to the
adapter and dryer gas inlet.
CONNECTING A GAS DRYER (cont.)
20
21
Installation Instructions

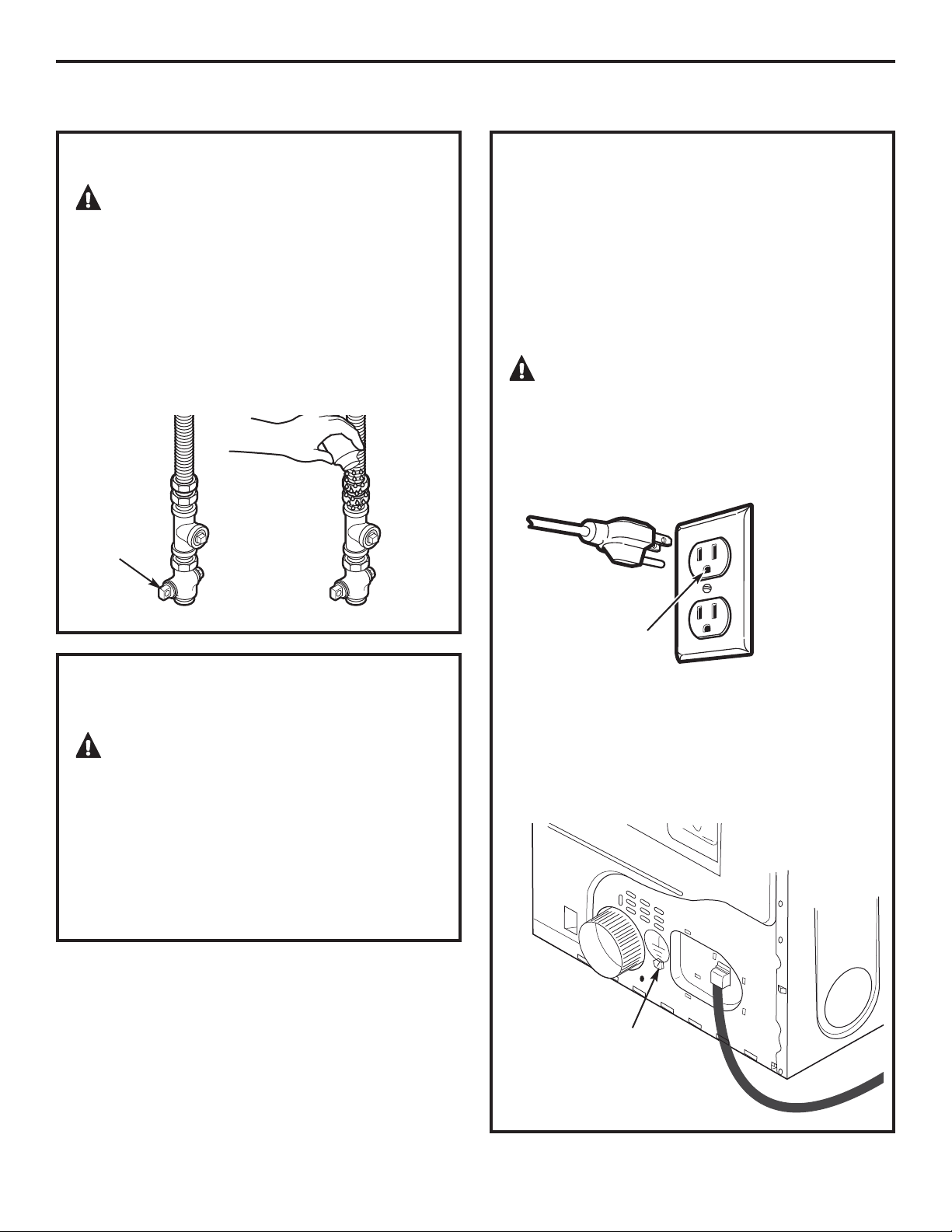

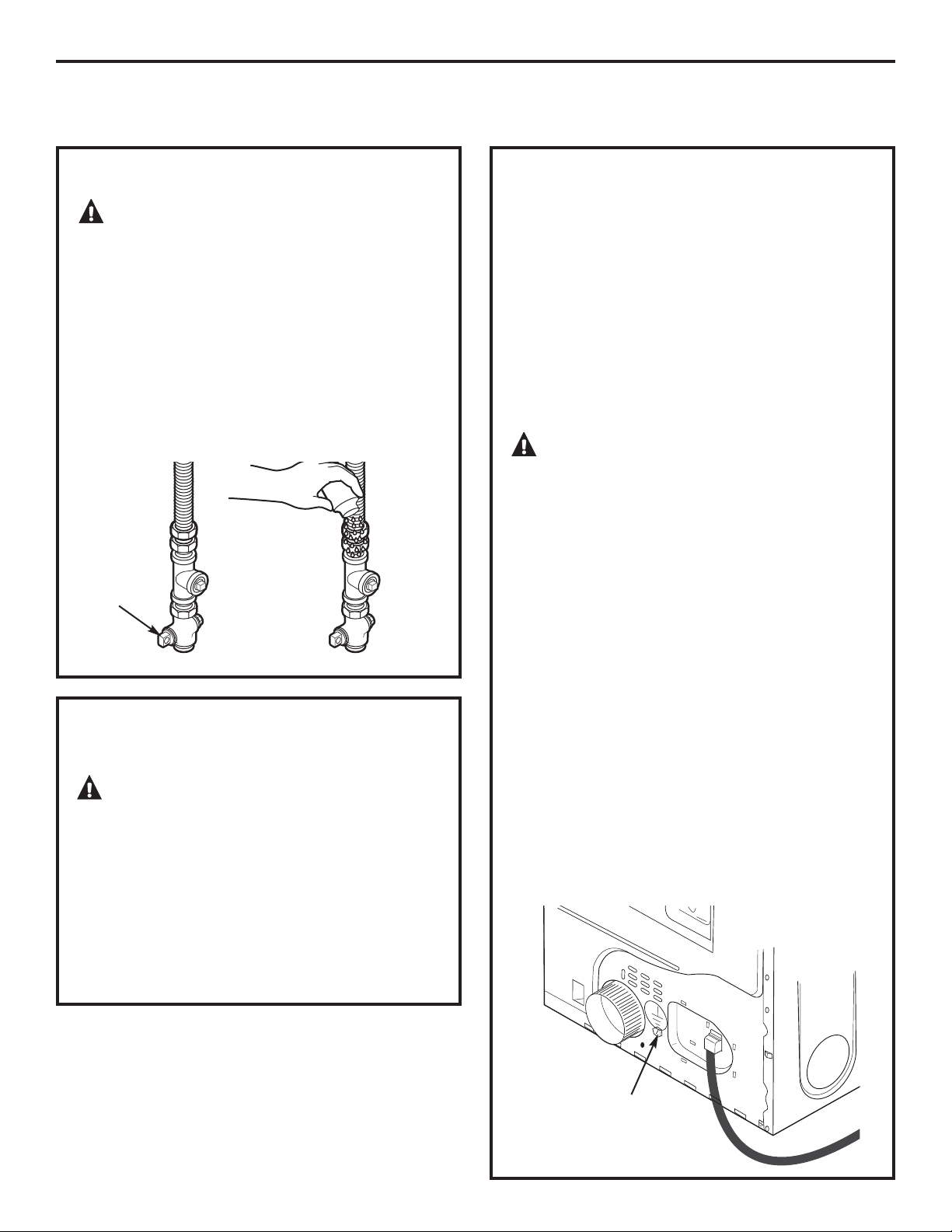

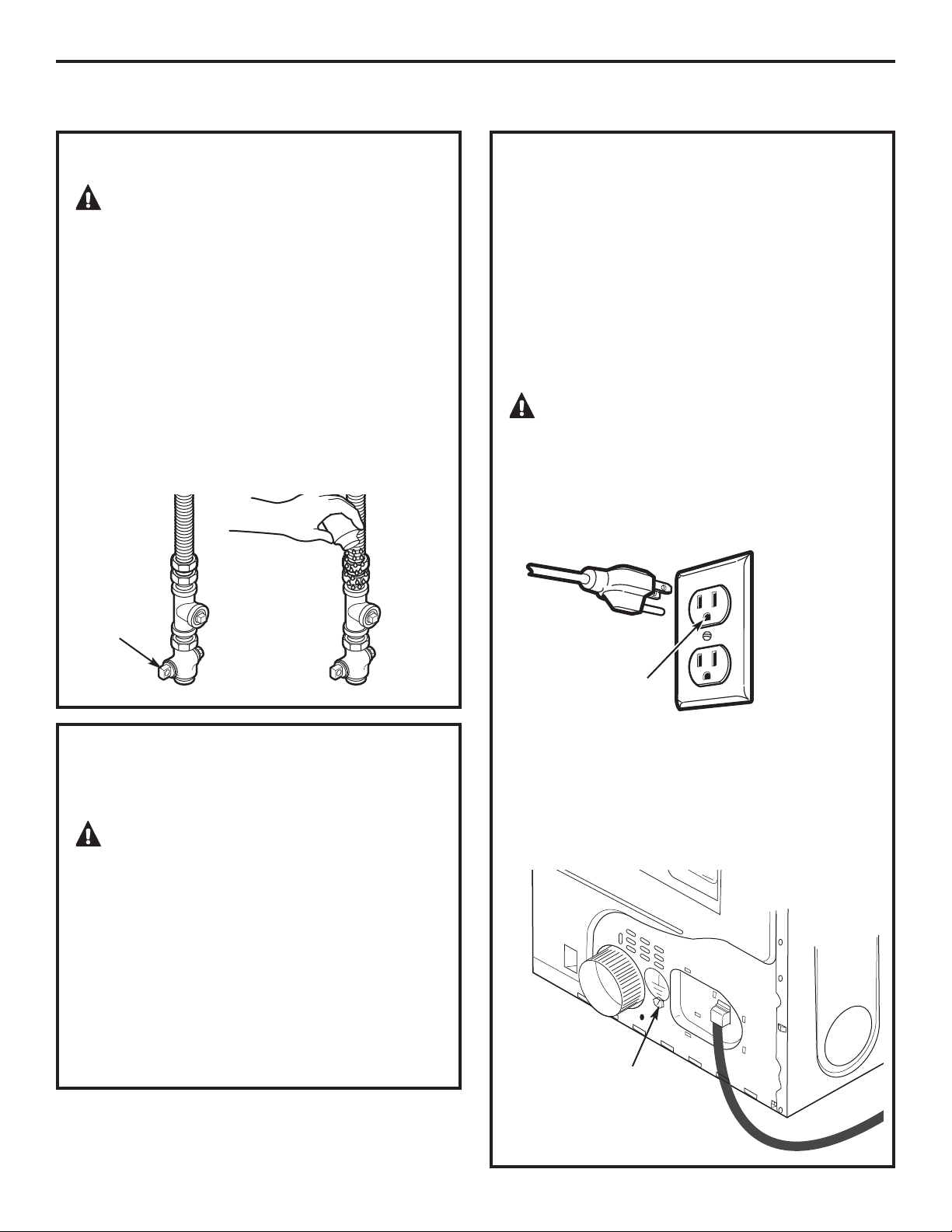

TEST FOR LEAKS
WARNING – Never use an
open flame to test for gas leaks.
Check all connections for leaks with soapy solution
or equivalent.
Apply a soap solution. The leak test solution must
not contain ammonia, which could cause damage
to the brass fittings.
If leaks are found, close the valve, retighten the
joint and repeat the soap test.
Open Gas
Valve
ELECTRICAL CONNECTION
INFORMATION FOR GAS DRYERS
WARNING – To reduce the risk of
fire, electrical shock and personal injury:
• Do not use an extension cord or an adapter plug
with this appliance.
• The dryer must be electrically grounded in
accordance with local codes and ordinances,
or in the absence of local codes, in accordance
with the NATIONAL ELECTRICAL CODE, ANSI/NFPA
NO. 70.
ELECTRICAL REQUIREMENTS
FOR GAS DRYERS
This appliance must be supplied with 120V, 60Hz,
and connected to a properly grounded branch
circuit, protected by a 15- or 20-amp circuit
breaker or time-delay fuse.
If electrical supply provided does not meet
the above specifications, it is recommended that
a licensed electrician install an approved outlet.
WARNING – This dryer is equipped
with a three-prong (grounding) plug for your
protection against shock hazard and should be
plugged directly into a properly grounded three-
prong receptacle. Do not cut or remove the
grounding terminal from this plug.
Ensure proper
ground exists
before use.
If local codes permit, an external ground wire (not
provided), which meets local codes, may be added
by attaching to the green ground screw on the rear
of the dryer, and to an alternate established ground.
Ensure proper ground exists before use.
Ground
Screw

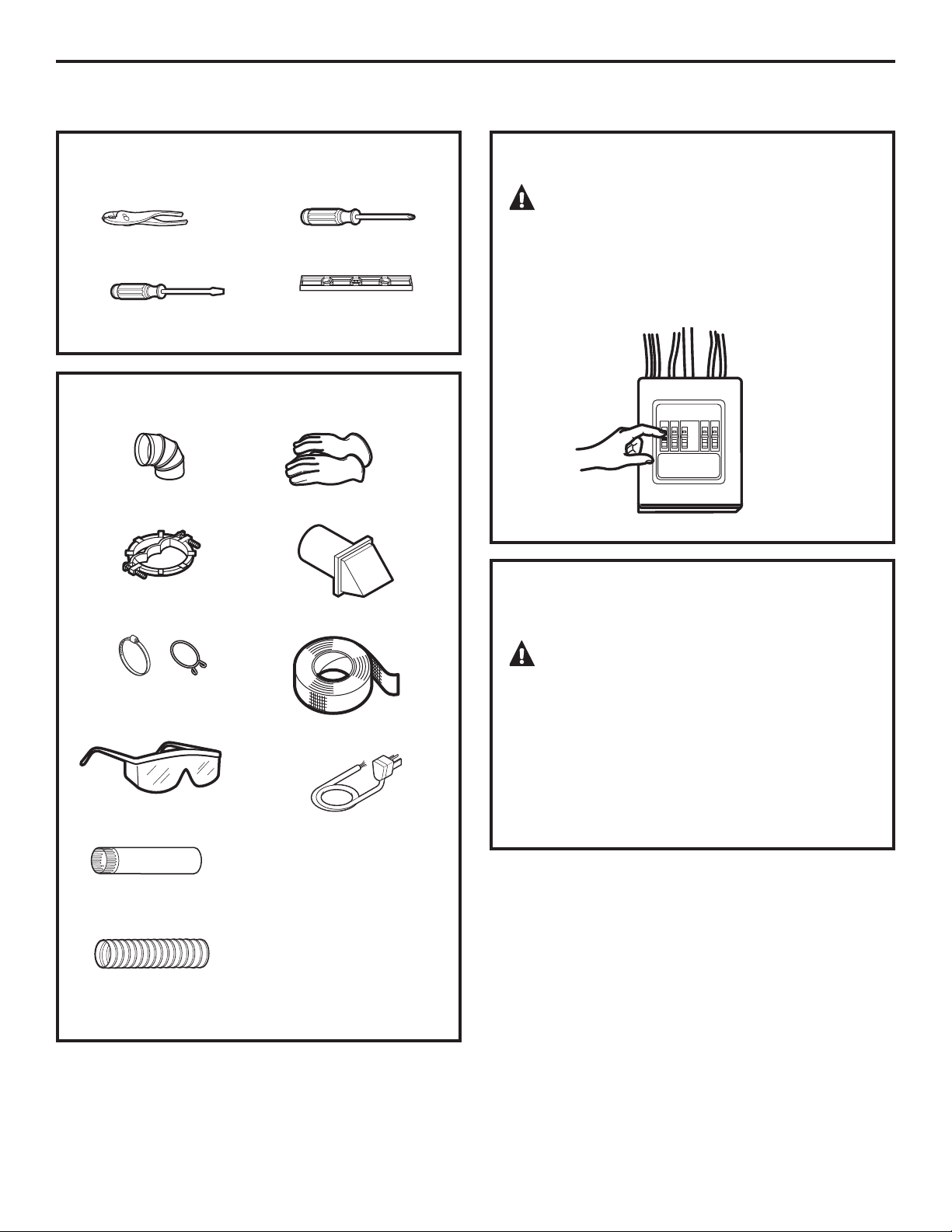

Installation Instructions
CONNECTING AN ELECTRIC DRYER (skip for gas dryers)
ELECTRICAL CONNECTION
INFORMATION FOR ELECTRIC DRYERS
WARNING – To reduce the risk of
fire, electrical shock and personal injury:
• Do not use an extension cord or an adapter plug
with this appliance.
• The dryer must be electrically grounded in
accordance with local codes and ordinances
or, in the absence of local codes, in accordance
with the NATIONAL ELECTRICAL CODE,
ANSI/NFPA NO. 70.
FOR YOUR SAFETY:
WARNING
Before making the electrical connection, turn off
the circuit breaker(s) or remove the dryer’s circuit
fuse(s) at the electrical box. Be sure the dryer cord
is unplugged from the wall. NEVER LEAVE THE
ACCESS COVER OFF THE TERMINAL BLOCK.
Slip-joint pliers
Flat-blade
screwdriver
Phillips screwdriver
Level
TOOLS YOU WILL NEED
MATERIALS YOU WILL NEED
4” dia. metal elbow
3/4” strain relief
(UL recognized)
4” duct clamps (2) or
4” spring clamps (2)
Safety glasses
4” dia. metal duct
(recommended)
4” dia., UL-listed
flexible metal duct (if
needed)
Gloves
Exhaust hood
Duct tape
Dryer power cord kit
(not provided with
dryer)
UL rated 120/240V, 30A
with 3 or 4 prongs.
Identify the plug type as
per the house
receptacle before
purchasing line cord.
22
23
Installation Instructions
ELECTRICAL REQUIREMENTS
FOR ELECTRIC DRYERS
This dryer must be connected to an individual
branch circuit, protected by the required time-
delay fuses or circuit breakers. A three- or four-
wire, single-phase, 120/240V or 120/208V, 60Hz,
30-amp circuit is required.
If the electric supply does not meet the above
specifications, then call a licensed electrician.
GROUNDING INSTRUCTIONS
This dryer must be connected to a grounded metal,
permanent wiring system, or an equipment-
grounding conductor must be run with the circuit
conductors and connected to the equipment
grounding terminal on the appliance.

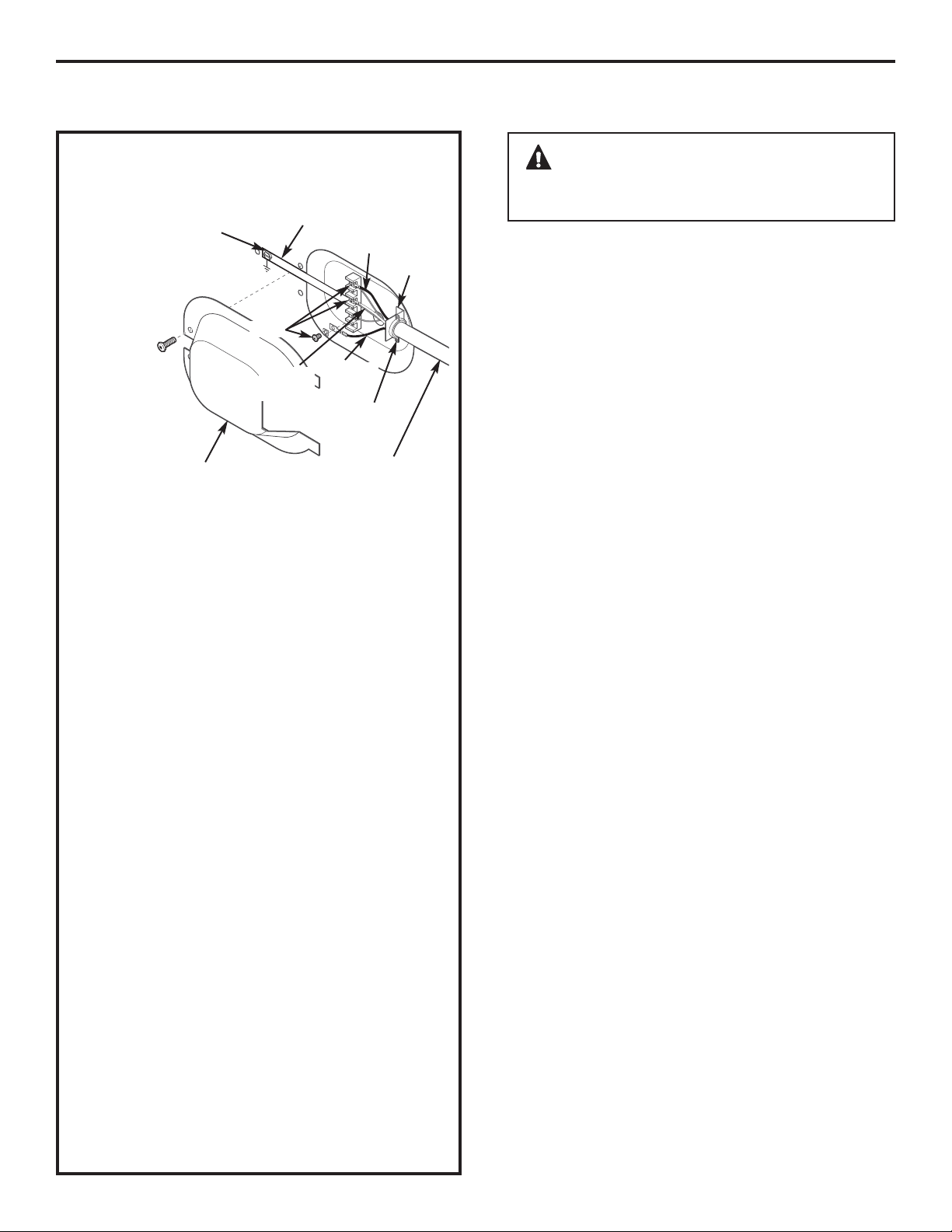

CONNECTING DRYER USING 4-WIRE
CONNECTION (MUST BE USED FOR
MOBILE HOME INSTALLATION)
NOTE: Since January 1, 1996, the National Electrical
Code requires that new constructions utilize a
4-wire connection to an electric dryer. A 4-wire cord
must also be used where local codes do not permit
grounding through the neutral.
3-wire connection is NOT for use on new
construction.
Remove ground
strap and
discard. Keep
green ground
screw
Hot Wire
Relocate green
ground screw here
Green Wire
Strain Relief
Bracket
3/4” UL Recognized
Strain Relief
Hot Wire
Neutral
(white)
Screws (3)
Cover
4 #10 AWG minimum copper
conductors or 120/240V 30A
power supply cord kit marked for
use with dryers and provided with
closed loop or spade terminals
with upturned ends (not supplied)
CONNECTING DRYER USING 4-WIRE
CONNECTION (MUST BE USED FOR
MOBILE HOME INSTALLATION) (cont.)
WARNING – NEVER LEAVE THE
COVER OFF OF THE TERMINAL BLOCK.
1. Turn off the circuit breaker(s) (30 amp) or remove
the dryer’s circuit fuse at the electrical box.
2. Be sure the dryer cord is unplugged from
the wall receptacle.
3. Remove the power cord cover located at
the lower back.
4. Remove and discard ground strap. Keep
the green ground screw for Step 7.
5. Install 3/4 in. UL-recognized strain relief to power
cord entry hole. Bring power cord through strain
relief.
6. Connect power cord as follows:
A. Connect the 2 hot lines to the outer screws
of the terminal block (marked L1 and L2).
B. Connect the neutral (white) line to the center
of the terminal block (marked N).
7. Attach ground wire of power cord with the green
ground screw (hole above strain relief bracket).
Tighten all terminal block screws (3) securely.
8. Properly secure power cord to strain relief.
9. Reinstall the cover.

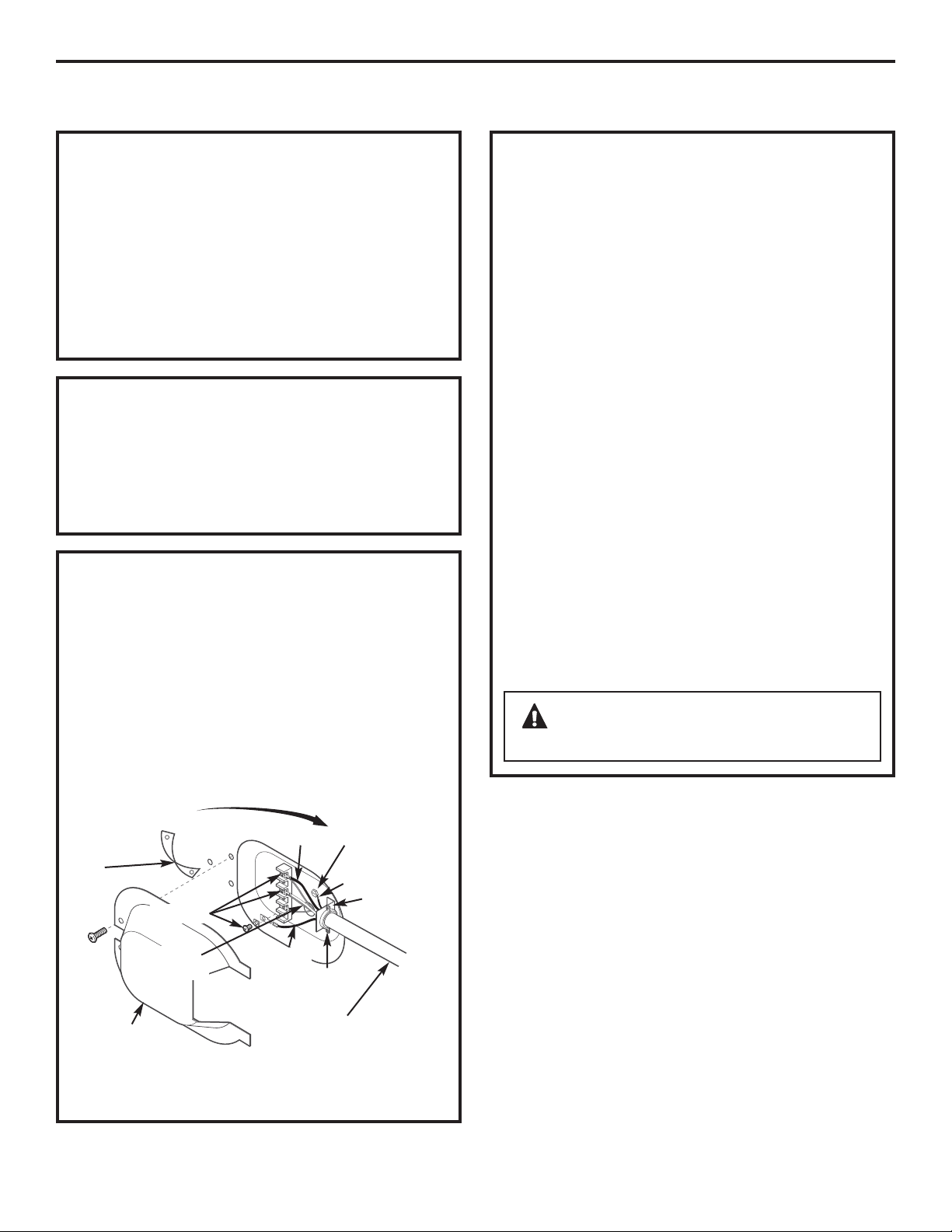

Installation Instructions
If required,
by local
code, install
external
ground (not
provided) to
grounded
metal, cold
water pipe,
or other
established
ground
determined
by a
qualified
electrician.
Hot Wire
Strain
Relief
Bracket
3/4” UL
Recognized
Strain Relief
Hot
Wire
Neutral
(white)
Screws (3)
Cover
3 #10 AWG minimum copper
conductors or 120/240V 30A
power supply cord kit marked for
use with dryers and provided with
closed loop or spade terminals
with upturned ends (not supplied)
Green Ground
Screw
Ground
Strap

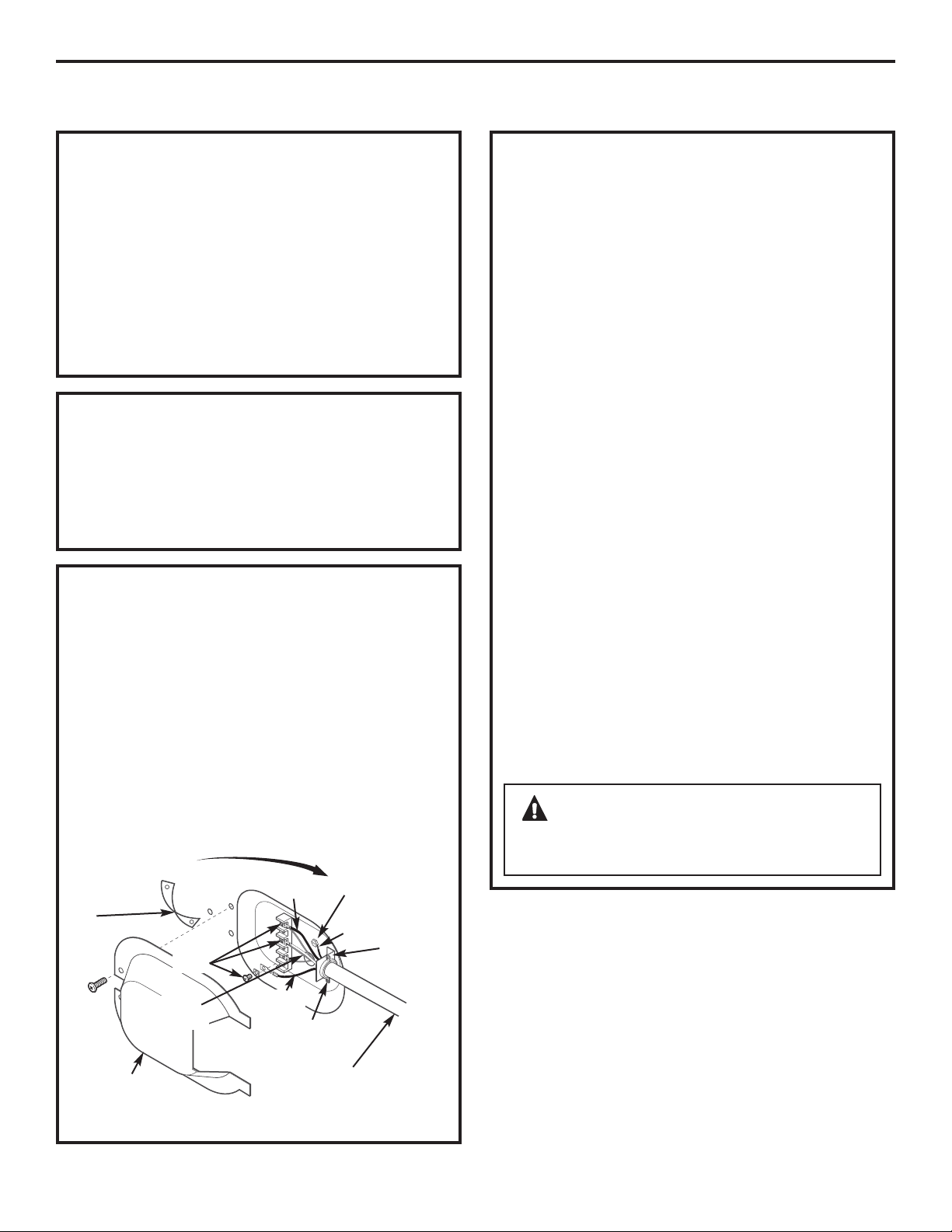

CONNECTING DRYER USING 3-WIRE
CONNECTION
1. Turn off the circuit breaker(s) (30 amp) or remove
the dryer’s circuit fuse at the electrical box.
2. Be sure the dryer cord is unplugged from the
wall receptacle.
3. Remove the power cord cover located at the
lower back.
4. Install 3/4-in. UL-recognized strain relief to power
cord entry hole. Bring power cord through strain
relief.
5. Connect power cord as follows:
A. Connect the 2 hot lines to the outer screws
of the terminal block (marked L1 and L2).
B. Connect the neutral (white) line to the center
of the terminal block (marked N).
6. Be sure ground strap is connected to neutral
(center) terminal of block and to green ground
screw on cabinet rear. Tighten all terminal block
screws (3) securely.
7. Properly secure power cord to strain relief.
8. Reinstall the cover.
WARNING – NEVER LEAVE THE
COVER OFF OF THE TERMINAL BLOCK.
CONNECTING AN ELECTRIC DRYER (cont.)
24
3-wire Connection
Not for use in Canada.
DO NOT use for Mobile Home Installations.
NOT for use on new construction.
NOT for use on recreational vehicles.
NOT for use in areas where local codes prohibit
grounding through the neutral conduction.
25
Installation Instructions

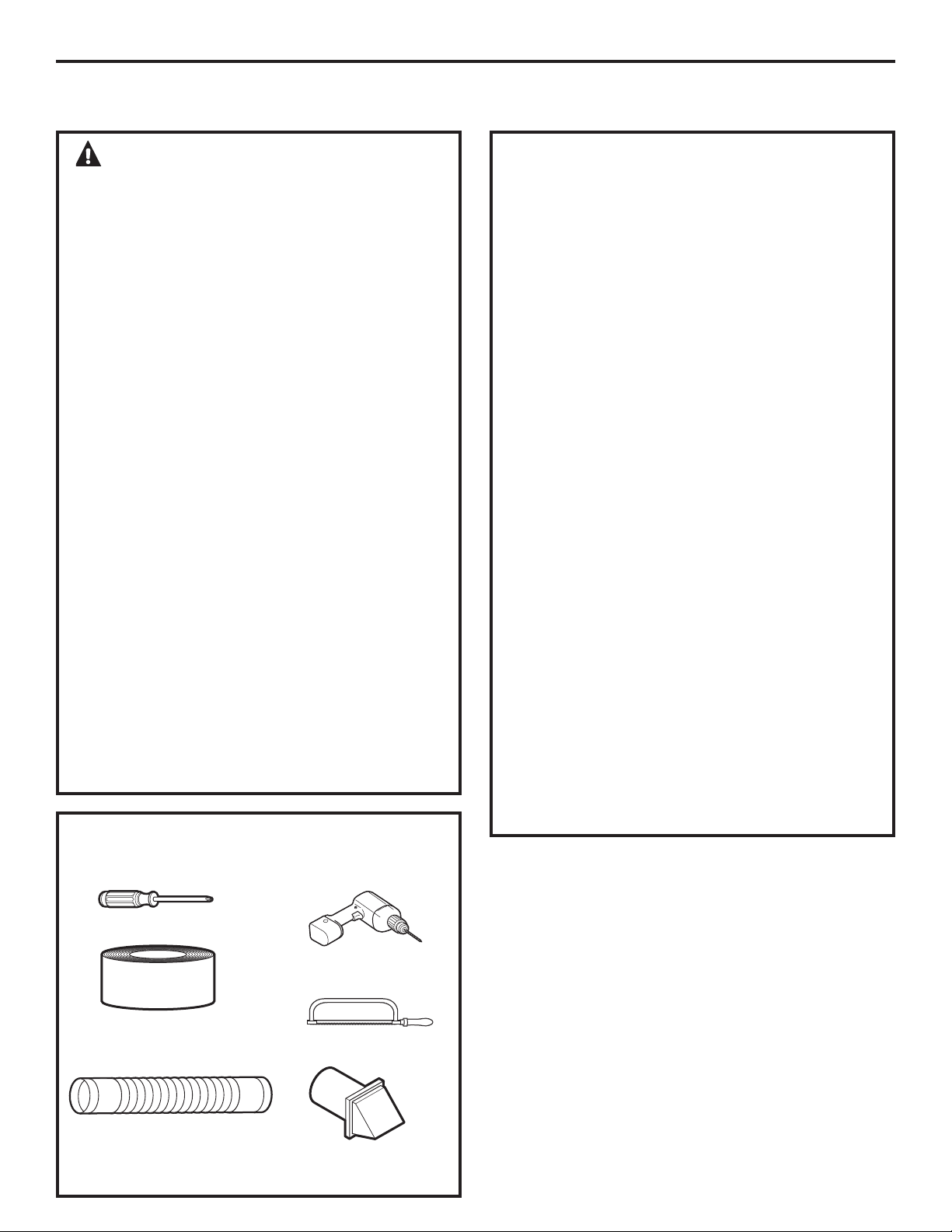

EXHAUSTING THE DRYER
WARNING – To reduce the
risk of fire or personal injury:
• This clothes dryer must be exhausted to the outdoors.
• Use only 4
”
rigid metal ducting for the home exhaust
duct.
• Use only 4
”
rigid metal or UL-listed flexible metal (semi-
rigid or foil-type) duct to connect the dryer to the home
exhaust duct. It must be installed in accordance with the
instructions found in “Connecting the Dryer to House
Vent” on page 26 of this manual.
• Do not terminate exhaust in a chimney, a wall, a ceiling,
gas vent, crawl space, attic, under an enclosed floor, or in
any other concealed space of a building. The
accumulated lint could cause a potential fire hazard.
• Never terminate the exhaust into a common duct with a
kitchen exhaust system. A combination of grease and lint
creates a potential fire hazard.
• Do not use duct longer than specified in the exhaust
length table. Longer ducts can accumulate lint, creating a
potential fire hazard.
• Never install a screen in or over the exhaust duct. This will
cause lint to accumulate, creating a potential fire hazard.
• Do not assemble ductwork with any fasteners that extend
into the duct. These fasteners can accumulate lint,
creating a potential fire hazard.
• Do not obstruct incoming or exhausted air.
• Provide an access for inspection and cleaning of
the exhaust system, especially at turns and joints. Exhaust
system shall be inspected and cleaned at least once a
year.
• This dryer comes ready for rear exhausting. If space is
limited, use the instructions on pages 29–31 to exhaust
directly from the sides or bottom of the cabinet.
TOOLS AND MATERIALS YOU WILL
NEED TO INSTALL EXHAUST DUCT
Phillips-head screwdriver
Duct tape or duct
clamp
Rigid or UL-listed
flexible metal 4” (10.2
cm) duct
Drill with 1/8” drill bit
(for bottom venting)
Hacksaw
Vent hood
EXHAUST SYSTEM CHECKLIST
HOOD OR WALL CAP
• Terminate in a manner to prevent back drafts or
entry of birds or other wildlife.
• Termination should present minimal resistance to
the exhaust airflow and should require little or no
maintenance to prevent clogging.
• Never install a screen in or over the exhaust duct.
• Wall caps must be installed at least 12” above
ground level or any other obstruction with the
opening pointed down.
SEPARATION OF TURNS
• For best performance, separate all turns by
at least 4 ft. of straight duct, including distance
between last turn and dampened wall cap.
SEALING OF JOINTS
• All joints should be tight to avoid leaks. The male
end of each section of duct must point away
from the dryer.
• Do not assemble the ductwork with fasteners that
extend into the duct. They will serve as a collection
point for lint.
• Duct joints should be made air- and moisture-tight
by wrapping the overlapped joints with duct tape
or aluminum tape.
• Horizontal runs should slope down towards the
outdoors 1/4” per foot.
INSULATION
• Ductwork that runs through an unheated area
or is near air conditioning should be insulated
to reduce condensation and lint buildup.
EXHAUSTING THE DRYER (cont.)

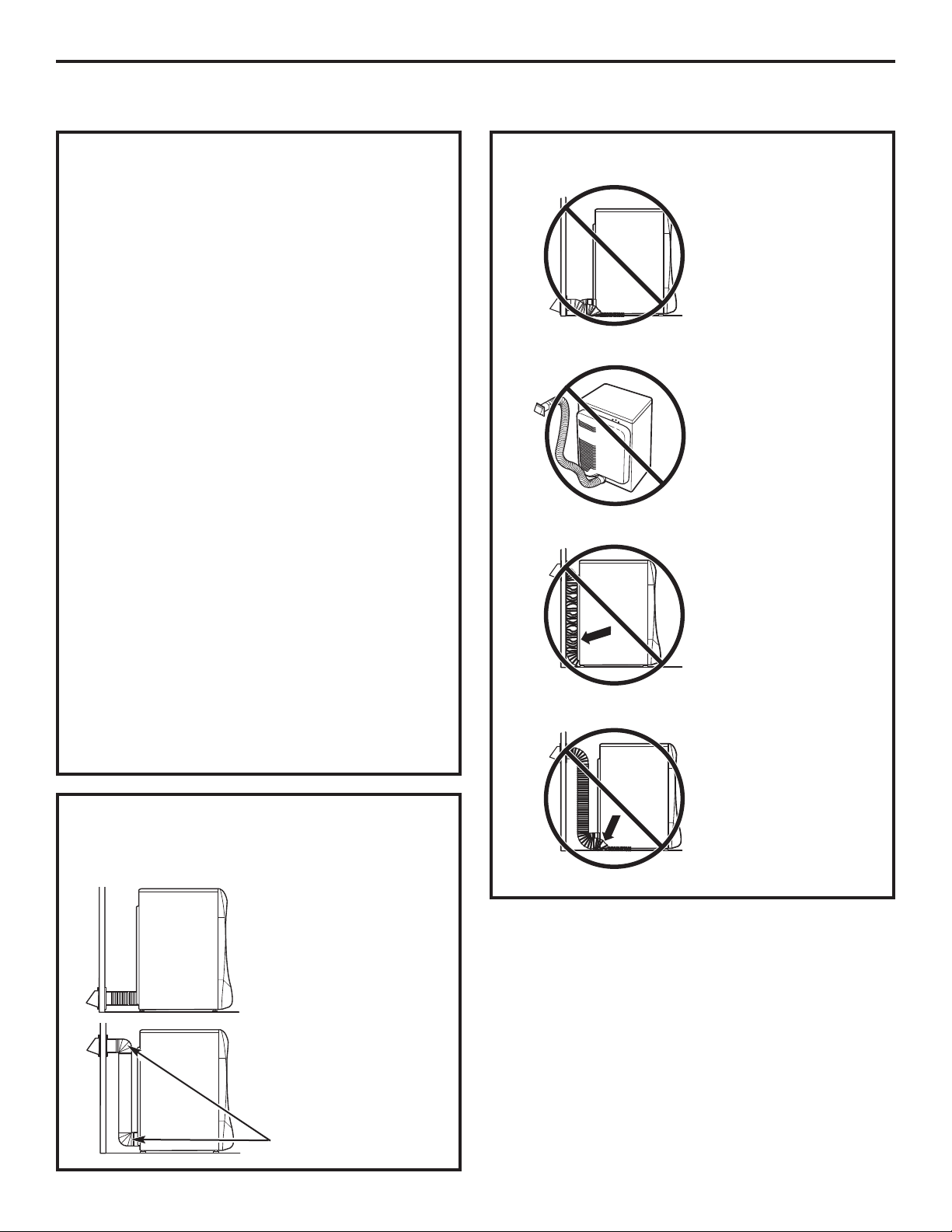

Installation Instructions

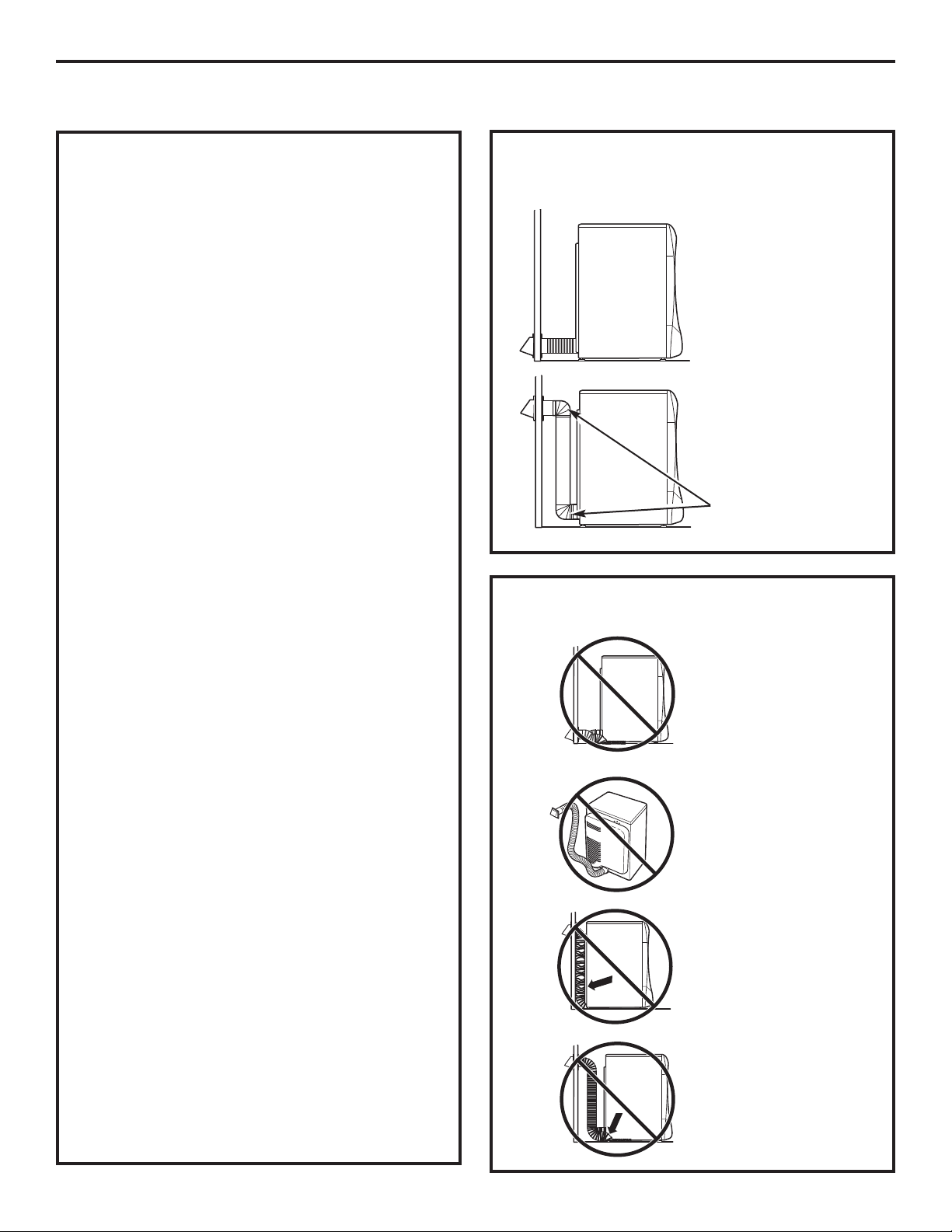

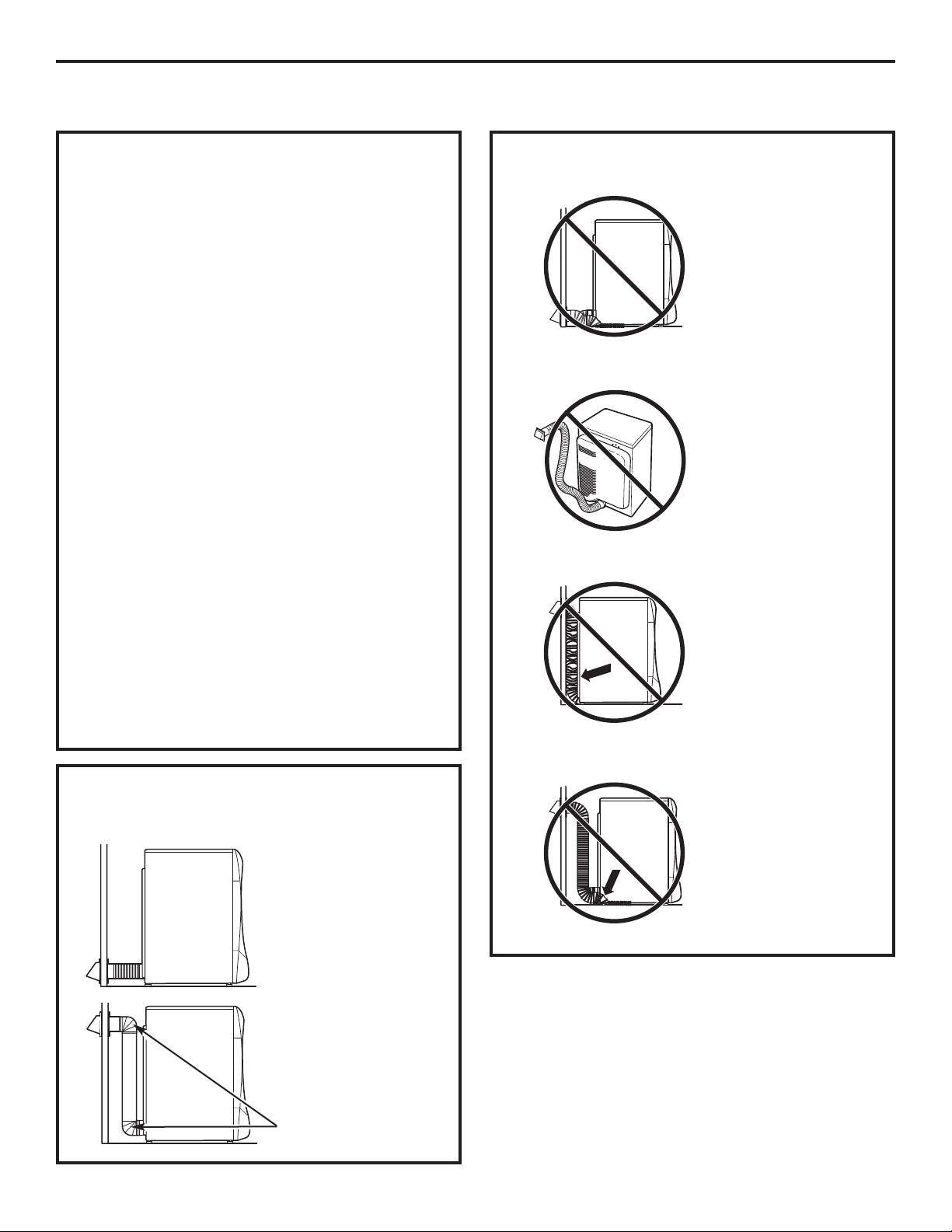

CONNECTING THE DRYER TO
HOUSE VENT
RIGID METAL TRANSITION DUCT
• For best drying performance, a rigid metal
transition duct is recommended.
• Rigid metal transition ducts reduce the risk of
crushing and kinking.
UL-LISTED FLEXIBLE METAL (SEMI-RIGID)
TRANSITION DUCT
• If rigid metal duct cannot be used, then UL-listed
flexible metal (semi-rigid) ducting can be used
(Kit WX08X10077).
• Never install flexible metal duct in walls, ceilings,
floors or other enclosed spaces.
• Total length of flexible metal duct should not
exceed 8 feet (2.4 m).
• For many applications, installing elbows at both
the dryer and the wall is highly recommended (see
illustrations at right). Elbows allow the dryer to sit
close to the wall without kinking and/or crushing
the transition duct, maximizing drying performance.
• Avoid resting the duct on sharp objects.
UL-LISTED FLEXIBLE METAL (FOIL-TYPE)
TRANSITION DUCT
• In special installations, it may be necessary to
connect the dryer to the house vent using a flexible
metal (foil-type) duct. A UL-listed flexible metal
(foil-type) duct may be used ONLY in installations
where rigid metal or flexible metal (semi-rigid)
ducting cannot be used AND where a 4
”
diameter
can be maintained throughout the entire length
of the transition duct.
• In Canada and the United States, only the flexible
metal (foil-type) ducts that comply with the “Outline
for Clothes Dryer Transition Duct Subject 2158A”
shall be used.
• Never install flexible metal duct in walls, ceilings,
floors or other enclosed spaces.
• Total length of flexible metal duct should not
exceed 8 feet (2.4 m).
• Avoid resting the duct on sharp objects.
• For best drying performance:
1. Slide one end of the duct over the clothes
dryer outlet pipe.
2. Secure the duct with a clamp.
3. With the dryer in its permanent position,
extend the duct to its full length. Allow 2
”
of
duct to overlap the exhaust pipe. Cut off and
remove excess duct. Keep the duct as straight
as possible for maximum airflow.
4. Secure the duct to the exhaust pipe with the
other clamp.
FOR TRANSITION VENTING
(DRYER TO WALL), DO:
•DO cut duct
as short as
possible and
install straight
into wall.
•DO use elbows
when turns are
necessary.
DO NOT:
•DO NOT bend or
collapse ducting.
Use elbows if
turns are
necessary.
•DO NOT use
excessive
exhaust length.
Cut duct as short
as possible.
•DO NOT crush
duct against
the wall.
•DO NOT set
dryer on duct.
Elbows
26
27

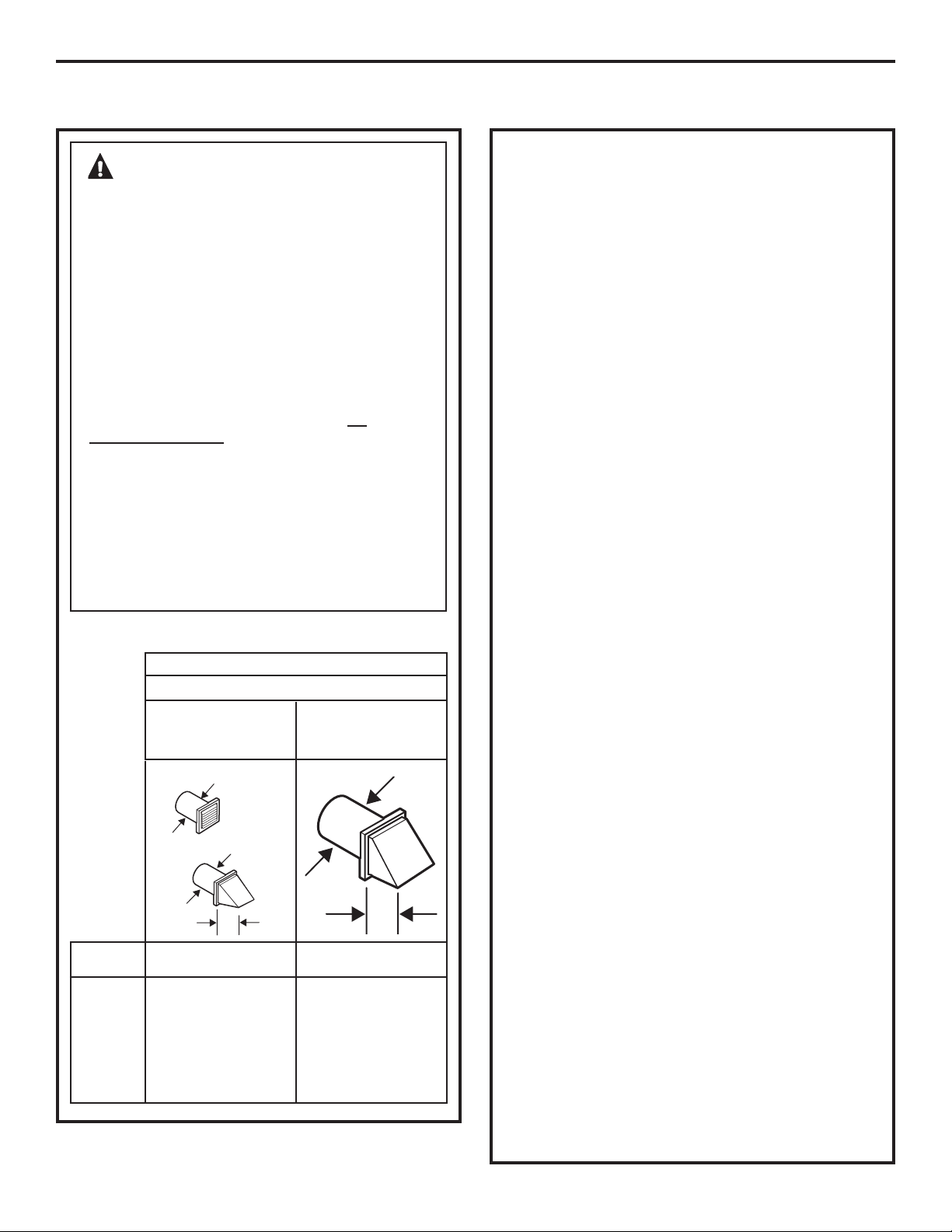

Installation Instructions
EXHAUST SYSTEM CHECKLIST
HOOD OR WALL CAP
• Terminate in a manner to prevent back drafts
or entry of birds or other wildlife.
• Termination should present minimal resistance
to the exhaust airflow and should require little
or no maintenance to prevent clogging.
• Never install a screen in or over the exhaust
duct. This could cause lint buildup.
• Wall caps must be installed at least 12” above
ground level or any other obstruction with the
opening pointed down.
SEPARATION OF TURNS
For best performance, separate all turns
by at least 4 ft. of straight duct, including
the distance between the last turn and
the exhaust hood.
TURNS OTHER THAN 90º
• One turn of 45º or less may be ignored.
• Two 45º turns should be treated as one
90º turn.
• Each turn over 45º should be treated as
one 90º turn.
SEALING OF JOINTS
• All joints should be tight to avoid leaks.
The male end of each section of duct must
point away from the dryer.
• Do not assemble the ductwork with fasteners
that extend into the duct. They will serve as
a collection point for lint.
• Duct joints can be made air- and moisture-tight
by wrapping the overlapped joints with duct
tape.
• Horizontal runs should slope down toward
the outdoors 1/4” per foot.
INSULATION
Ductwork that runs through an unheated area
or is near air conditioning should be insulated
to reduce condensation and lint buildup.

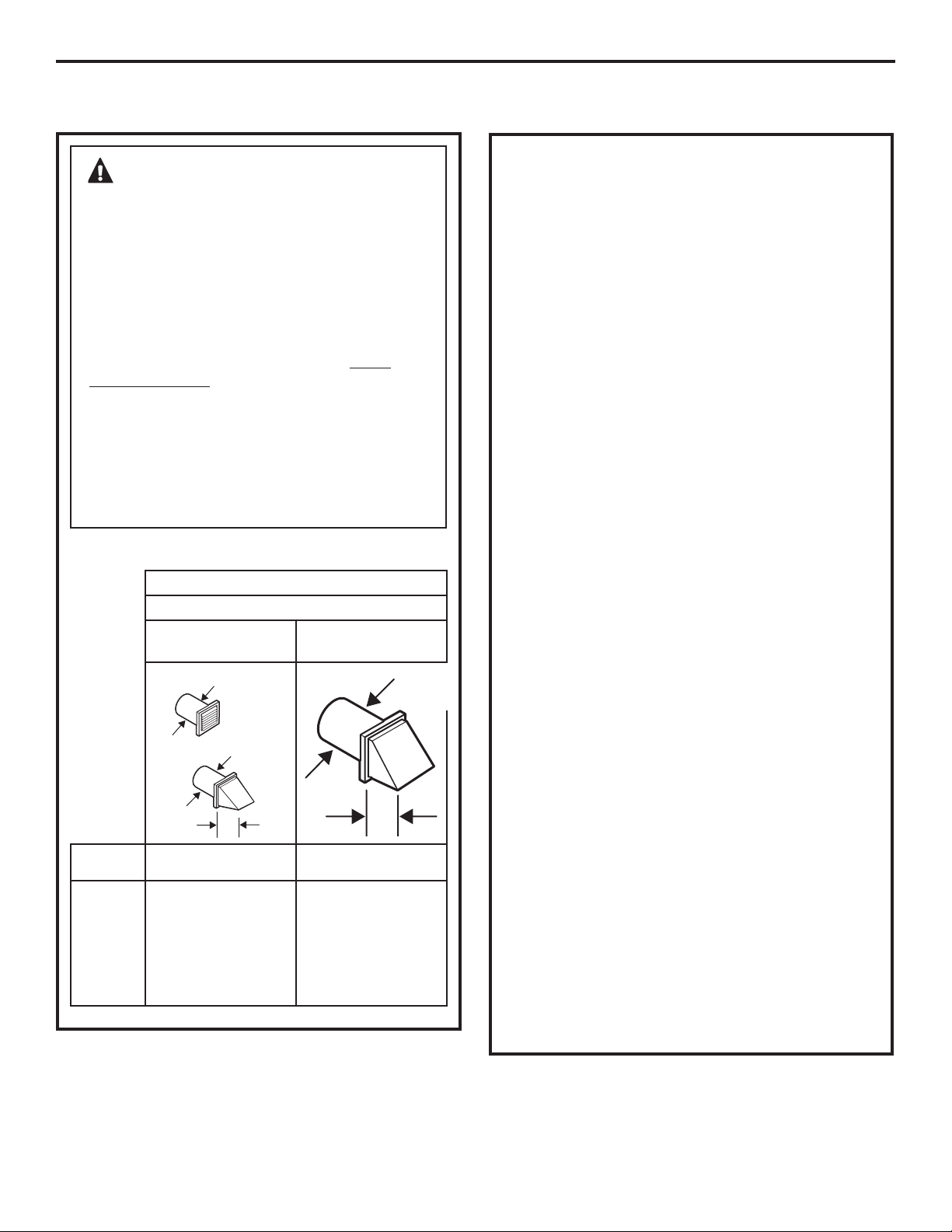

WARNING – USE ONLY METAL
4” DUCT. DO NOT USE DUCT LONGER THAN
SPECIFIED IN THE EXHAUST LENGTH TABLE.
Using exhaust longer than specified length will:
• Increase the drying times and the energy cost.
• Reduce the dryer life.
• Accumulate lint, creating a potential
fire hazard.
The correct exhaust installation is YOUR
RESPONSIBILITY.
Problems due to incorrect installation
are not covered by the warranty.
The MAXIMUM ALLOWABLE length of
the exhaust system depends upon the type
of duct, number of turns, the type of exhaust
hood (wall cap) and all conditions noted below.

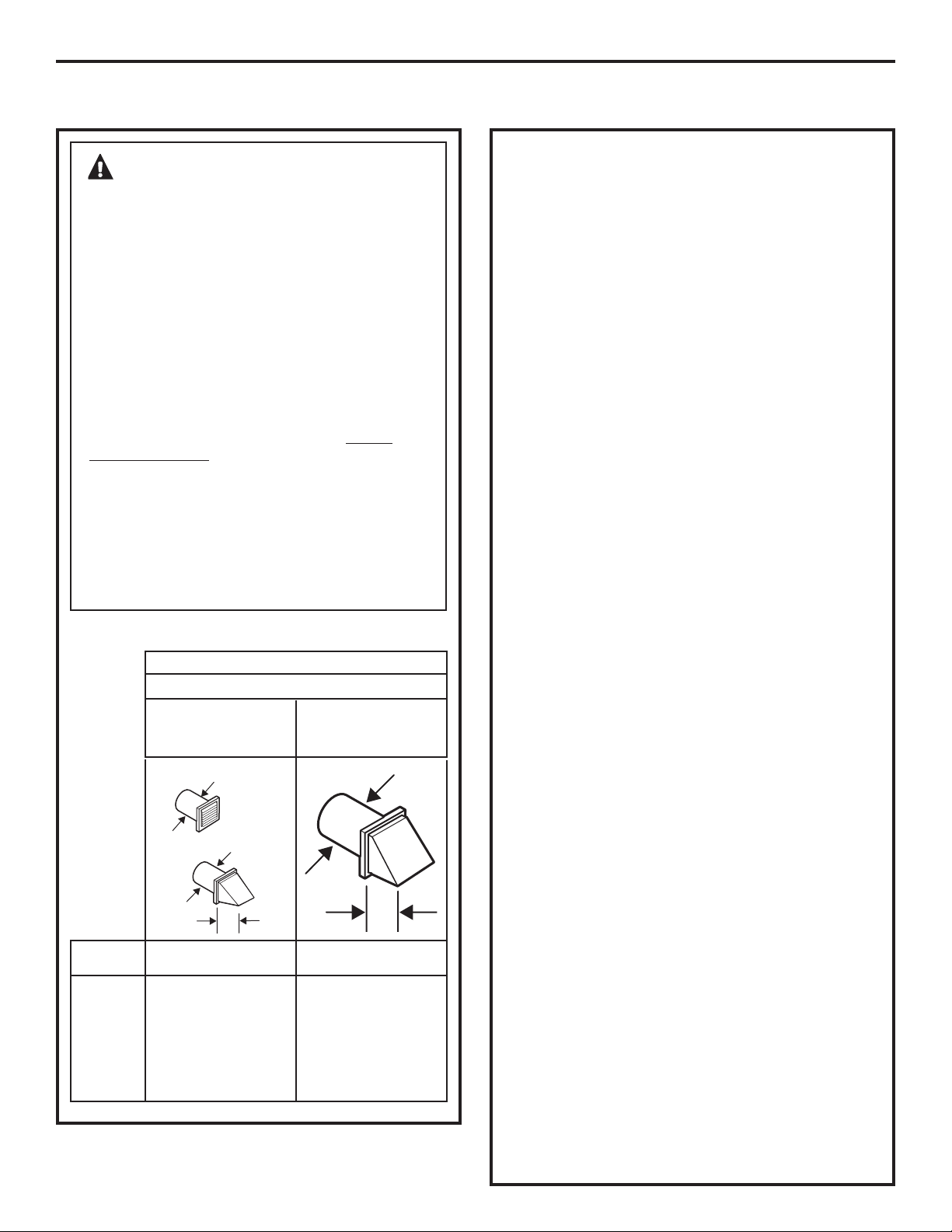

EXHAUST LENGTH
RECOMMENDED MAXIMUM LENGTH
Exhaust Hood Types
Recommended Use only for short-
run installations
No. of 90º Rigid Rigid
Elbows Metal Metal
0 150 Feet 125 Feet
1 135 Feet 115 Feet
2 125 Feet 105 Feet
3 115 Feet 95 Feet
4 105 Feet 85 Feet
5 95 Feet 75 Feet
4
”
DIA
4
”
2
1
⁄2”
4
”
DIA
4
”
DIA
EXHAUSTING THE DRYER (cont.)

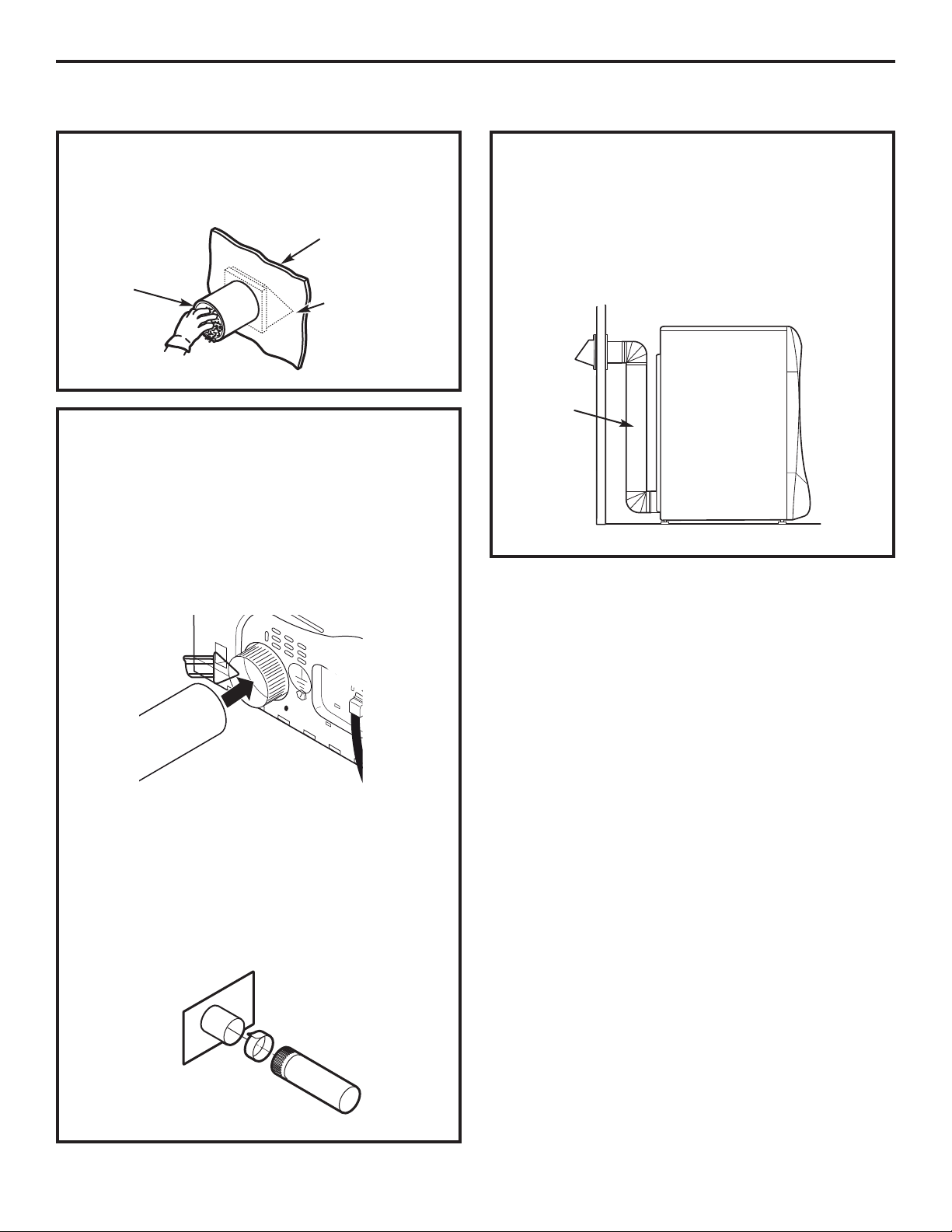

Installation Instructions

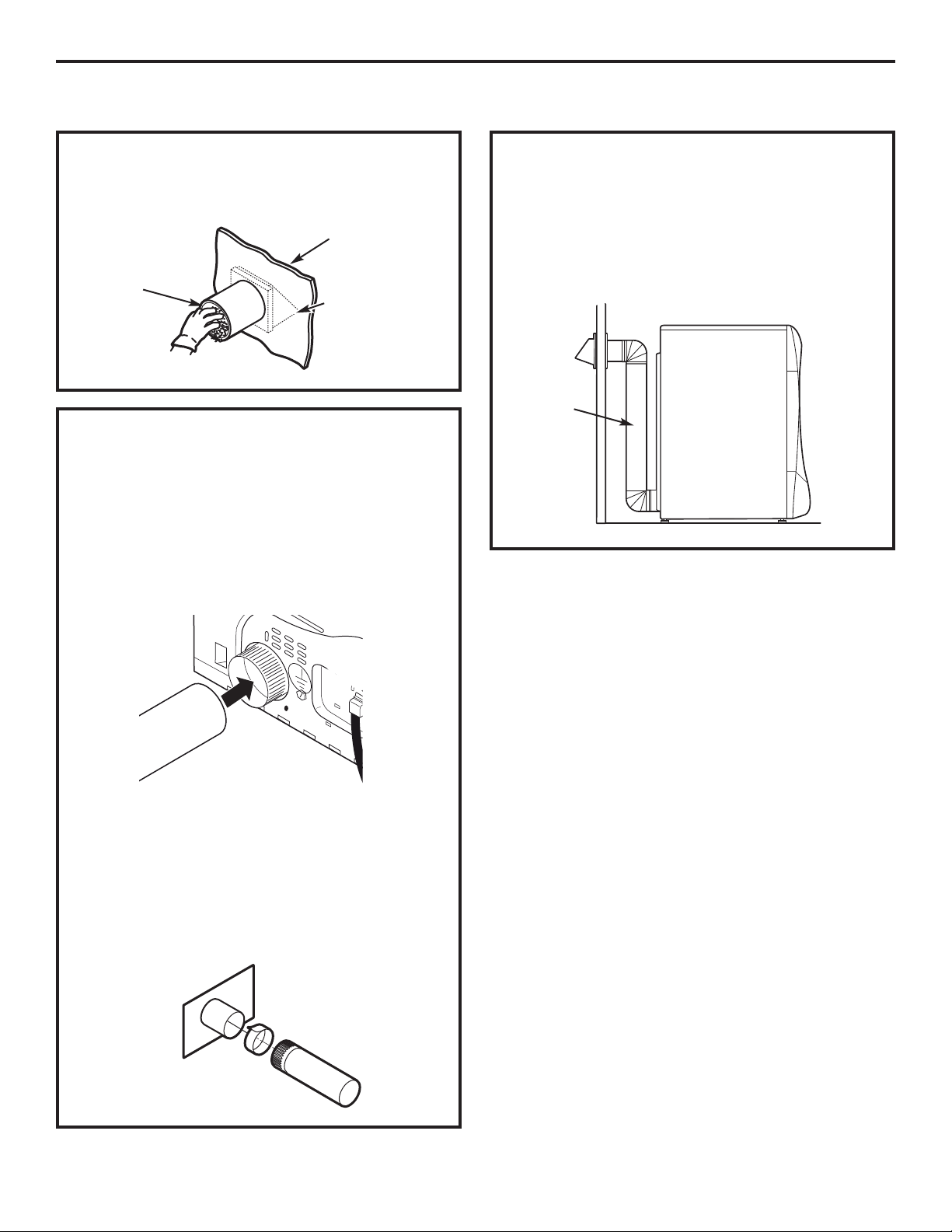

BEFORE YOU BEGIN
• Remove and discard existing plastic or metal foil
duct and replace with UL-listed duct.
• Remove any lint from the wall exhaust opening.
Internal
Duct
Opening
Wall
Check that exhaust
hood damper opens
and closes freely.
STANDARD REAR EXHAUST
We recommend that you install your
dryer before installing your washer. This
will permit direct access for easier exhaust
connection.
Slide the end of the exhaust duct on the back
of the dryer and secure with duct tape or
a hose clamp.
NOTE: We strongly recommend using rigid metal
exhaust duct.
• For straight-line installation, connect the dryer
exhaust to the wall, using duct tape.
RECOMMENDED CONFIGURATION
TO MINIMIZE EXHAUST BLOCKAGE
Using duct elbows will prevent duct kinking and
collapsing.
Duct
Transition
Ducting
Wall Side
Dryer
Side
28
29
WARNING – BEFORE PERFORMING
THIS EXHAUST INSTALLATION, BE SURE TO
DISCONNECT THE DRYER FROM ITS ELECTRICAL
SUPPLY. PROTECT YOUR HANDS AND ARMS
FROM SHARP EDGES WHEN WORKING INSIDE
THE CABINET. BE SURE TO WEAR GLOVES.
Installation Instructions

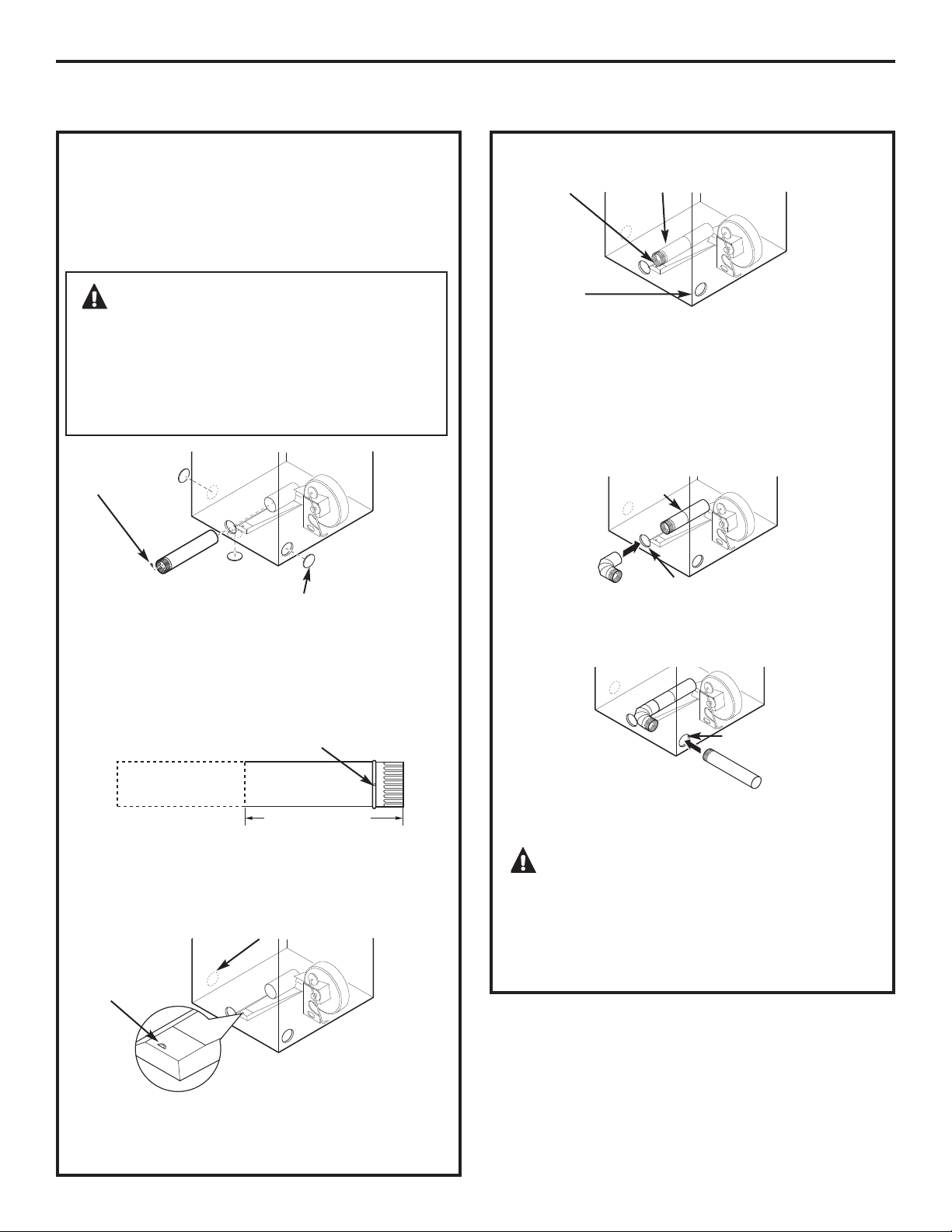

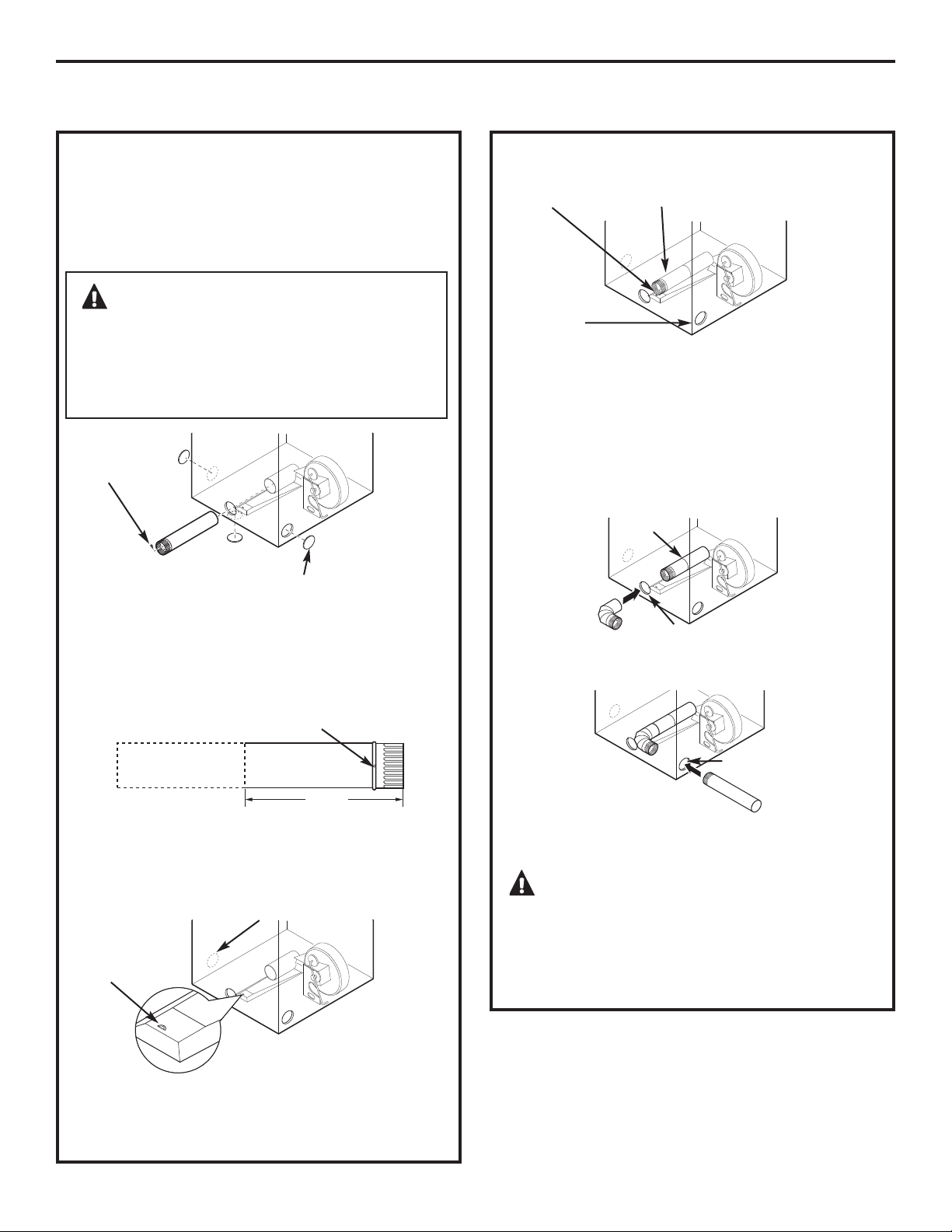

SIDE VENTING:
Dryer Exhaust to right of cabinet for Electric
models only.
Dryer Exhaust to left of cabinet for Gas and
Electric models.
Detach and remove the bottom, right or left side
knockout as desired. Remove the screw inside the
dryer exhaust duct and save. Pull the duct out of
the dryer.
Remove
screw
and save
Remove desired
knockout (one only)
Fixing hole
Cut the duct as shown and keep portion A.
TAB LOCATION
Bend tab
up 45°
Through the rear opening, locate the tab in the
middle of the appliance base. Lift the tab to about
45°, using a flat-blade screwdriver.
ADDING A NEW DUCT
Reconnect the cut portion (A) of the duct to the
blower housing. Make sure that the shortened duct
is aligned with the tab in the base. Use the screw
saved previously to secure the duct in place
through the tab on the appliance base.
ADDING ELBOW AND DUCT FOR EXHAUST
TO LEFT OR RIGHT SIDE OF CABINET
• Insert the 4” elbow through the rear opening and
connect the elbow to the dryer internal duct.
• Insert the 4” duct through the side opening
and connect it to the elbow.
CAUTION: Do not pull or damage the
electrical wires and do not remove the vinyl cover
from the electrical components inside the dryer
when inserting the duct. A slight interference
may occur between the exhaust and the wire
components.
Portion “A”
Left side
exhaust
Fixing hole
Internal duct
Not for gas
A
13
1
⁄2”
Right
Left
Bottom
Rear opening
Side opening
EXHAUSTING THE DRYER (cont.)
WARNING – NEVER LEAVE
THE BACK OPENING WITHOUT THE PLATE.
(Kit WE1M454)
Installation Instructions

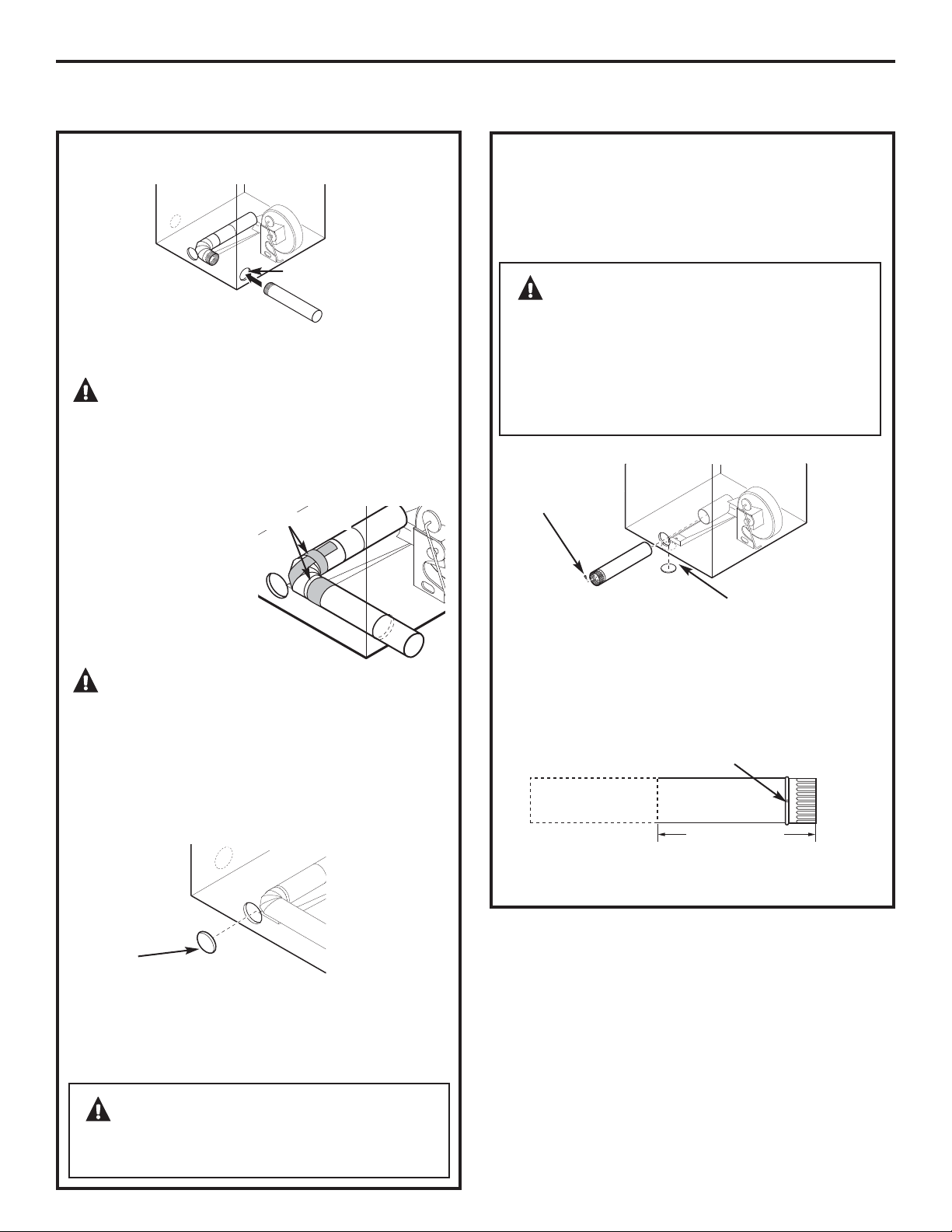

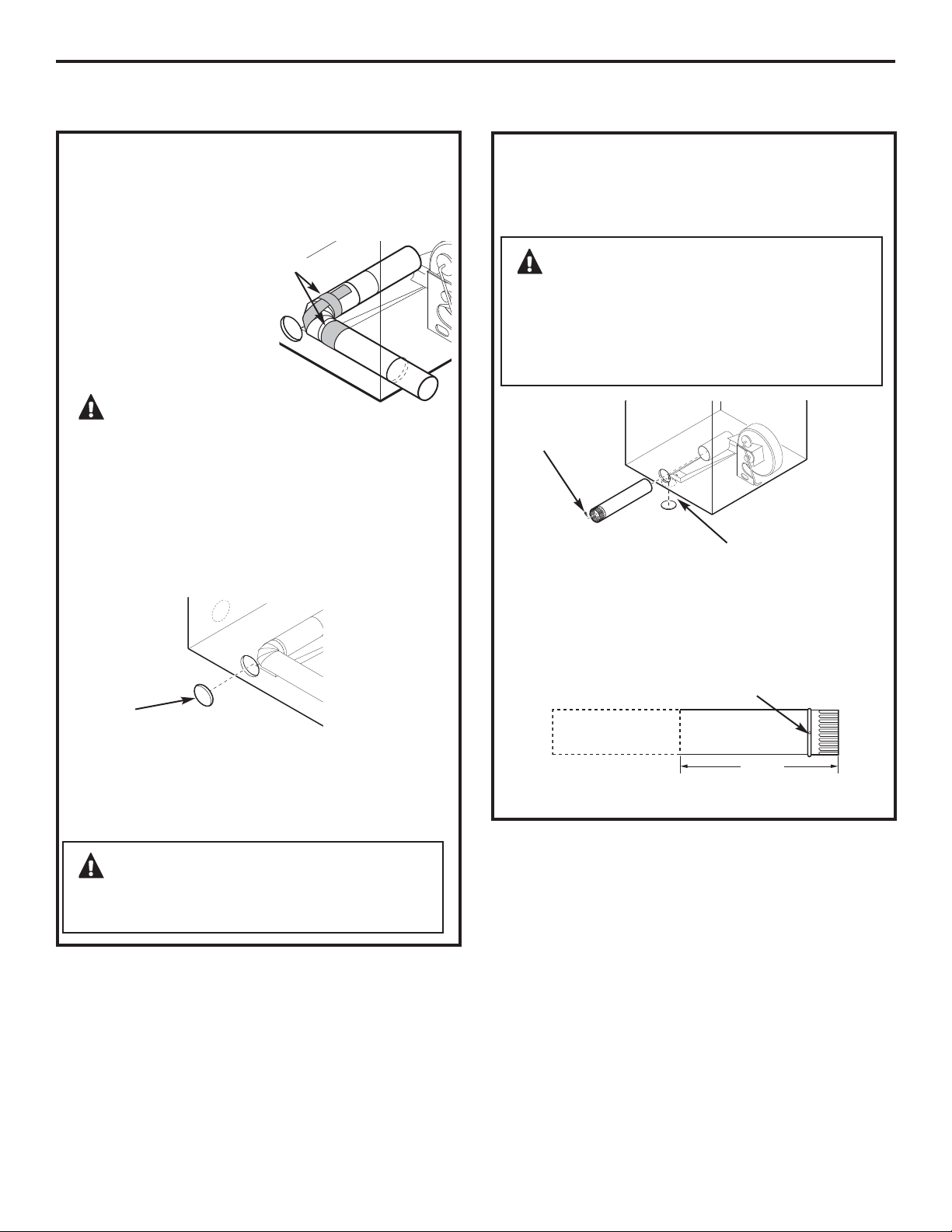

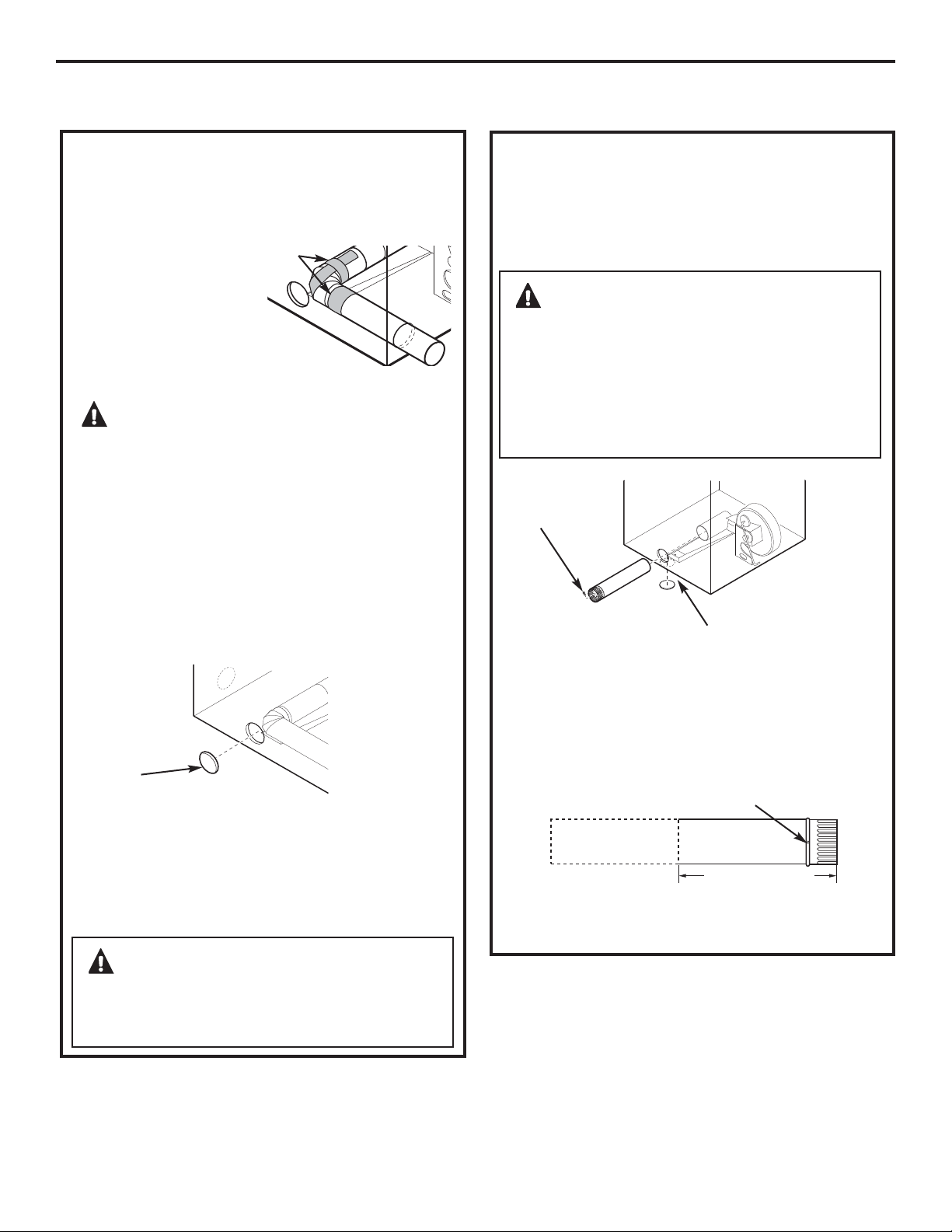

SIDE VENTING (cont.)
Connect standard metal elbows and ducts to
complete the exhaust system. Cover back opening
with a plate (Kit WE1M454) available from your
local service provider. Place dryer in final location.
ADDING COVER PLATE TO REAR OF CABINET
(SIDE EXHAUST)
ADDING ELBOW AND DUCT FOR EXHAUST
TO LEFT OR RIGHT SIDE OF CABINET (cont.)
Plate
(Kit WE1M454)
• Apply duct tape as
shown on the joint
between the dryer
internal duct and
the elbow, and also
the joint between the
elbow and the side duct.
CAUTION: Use
4" rigid metal ducting only inside the dryer.
Internal duct joints must be secured with tape,
otherwise they may separate and cause a safety
hazard.
Duct tape
WARNING – BEFORE PERFORMING
THIS EXHAUST INSTALLATION, BE SURE TO
DISCONNECT THE DRYER FROM ITS ELECTRICAL
SUPPLY. PROTECT YOUR HANDS AND ARMS
FROM SHARP EDGES WHEN WORKING INSIDE
THE CABINET. BE SURE TO WEAR GLOVES.
BOTTOM VENTING:
Dryer Exhaust to the bottom of cabinet
for Gas and Electric models.
Remove the screw inside the dryer exhaust duct
and save. Pull the duct out of the dryer. Detach
and remove the bottom knockout.
Remove
screw
and save
Remove desired
knockout (one only)
Fixing hole
Cut the duct as shown and keep portion A.
A
13
1
⁄4”
Bottom
30
31
WARNING – NEVER LEAVE
THE BACK OPENING WITHOUT THE PLATE.
(Kit WE1M454)
Dryer Exhaust to the bottom of cabinet
for Gas and Electric models.

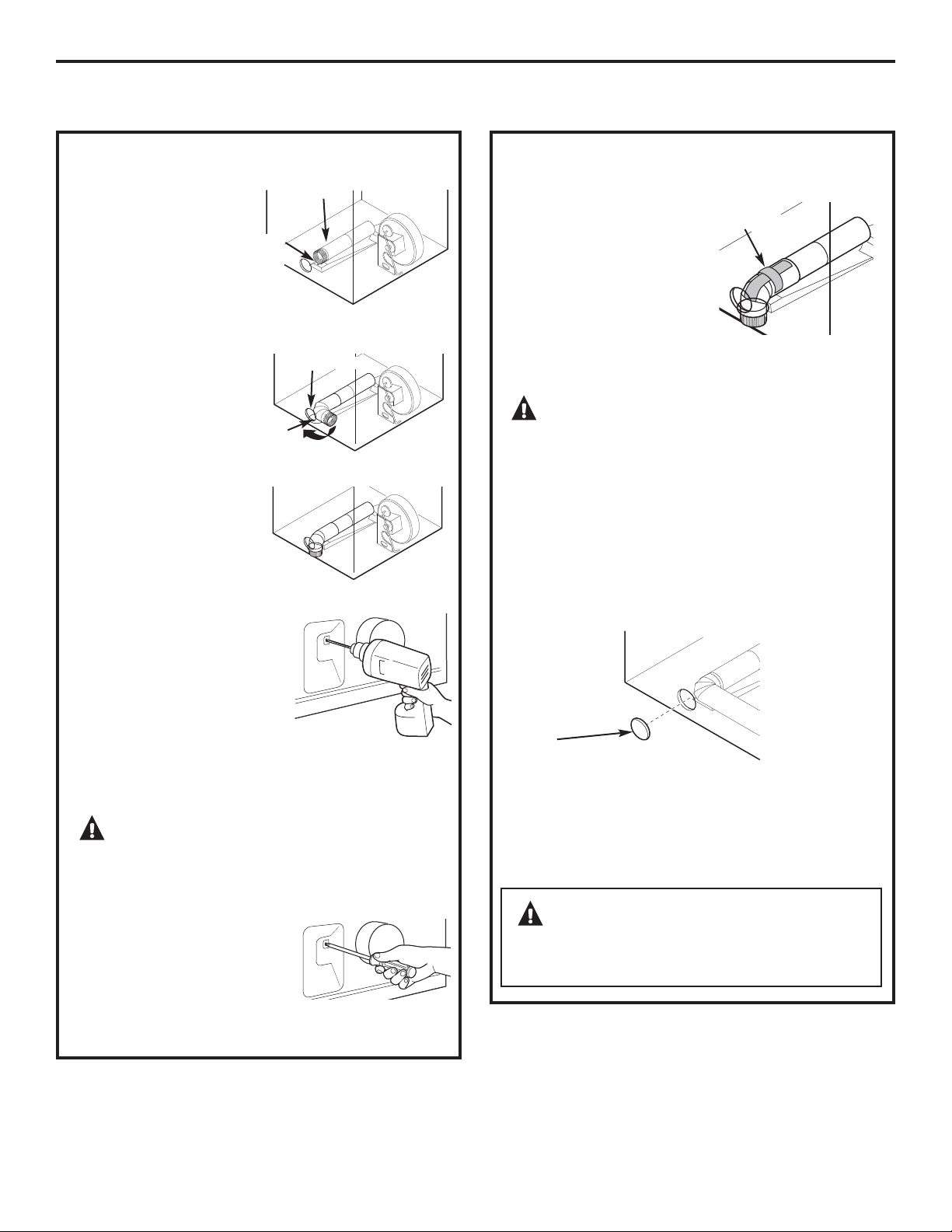

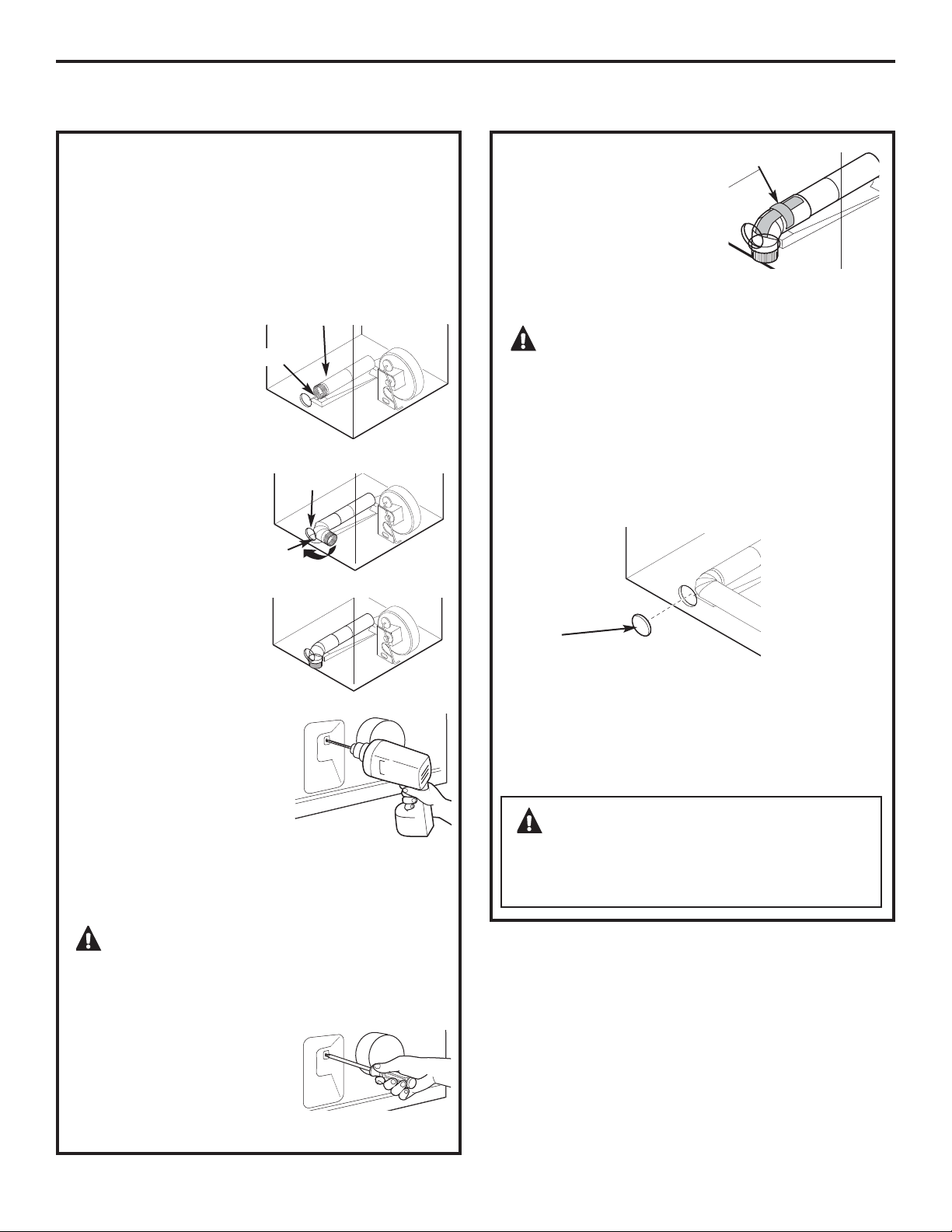

BOTTOM VENTING (cont.)
Connect standard metal elbows and ducts to
complete the exhaust system. Cover back opening
with a plate (Kit WE1M454) available from your
local service provider. Place dryer in final location.
ADDING COVER PLATE TO REAR OF CABINET
(BOTTOM EXHAUST)
Plate
(Kit WE1M454)
Installation Instructions
ADDING A NEW DUCT
• Reconnect the cut
portion A of the
duct to the blower
housing.
• Tape the elbow
in a 90-degree
position to
prevent rotation.
• Insert the elbow
through the rear hole
and connect it to
portion A. Rotate
the elbow through
the bottom opening.
• While holding down
the pipe and elbow, using
your hand through the rear
opening, drill a 1/8” hole
through the bottom tab
hole and the pipe as
shown in the illustration.
NOTE: Make sure the hole is drilled all the way
through the elbow and pipe.
CAUTION: Be sure not to pull or
damage the electrical wires inside the dryer
when inserting the duct.
• While still holding down
the pipe and elbow from
the rear opening, screw
the pipes in place with
the previously saved screw.
• Apply duct tape
as shown on the joint
between the dryer internal
duct and the elbow.
NOTE: Make sure the tape
covers the screw hole in
portion A where it connects
to the elbow.
CAUTION: Internal duct joints must
be secured with tape; otherwise, they may
separate and cause a safety hazard.
Duct tape
Rear hole
Bottom
opening
Bottom view
Portion “A”
Fixing hole
Installation Instructions

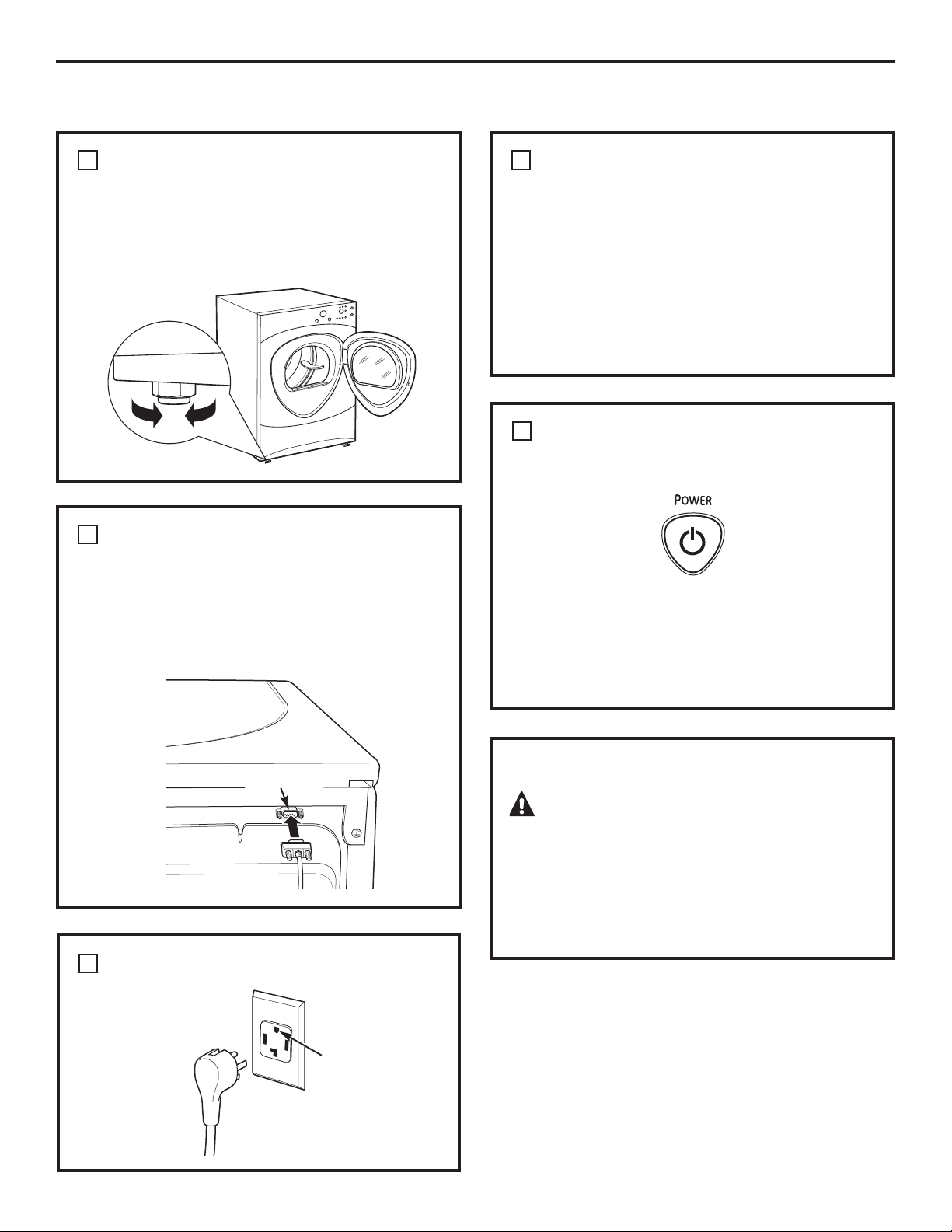

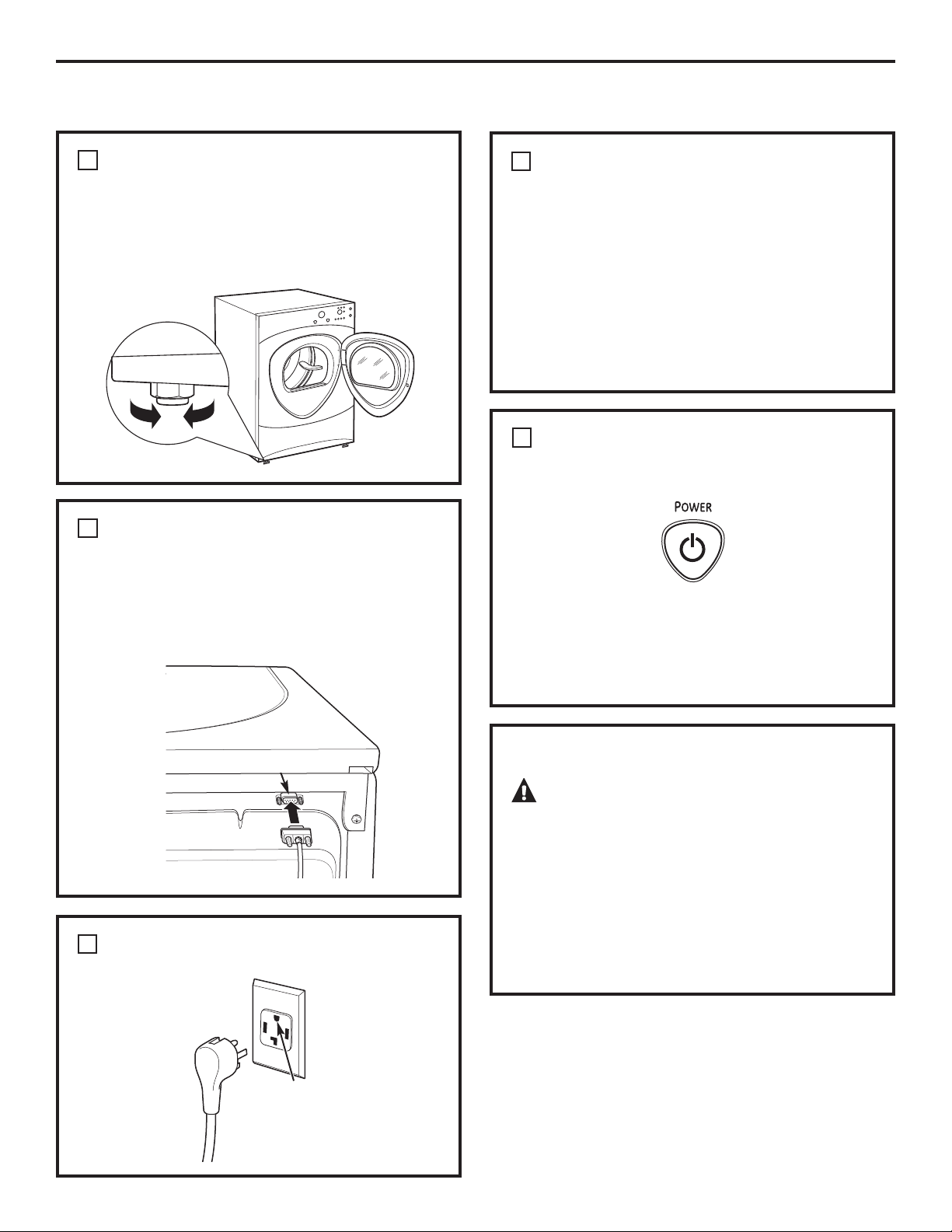

LEVEL THE DRYER
Stand the dryer upright near the final location and
adjust the four leveling legs at the corners to ensure
that the dryer is level from side to side and front
to rear.
Lower
Raise
ATTACH SERIAL CABLE
Attach the serial cable for washer and dryer
connection to the serial port on the back of
the dryer.
Attach the other end of the cable to the washer
before pushing the washer into its final position.
PLUG DRYER IN
Ensure proper
ground exists
before use.
Rear of
Dryer
1
2
FINAL SETUP
3
Serial Port
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of malfunction or breakdown, grounding will
reduce the risk of electric shock by providing
a path of least resistance for electric current.
This appliance is equipped with a cord having an
equipment-grounding conductor and a grounding
plug. The plug must be plugged into an appropriate
outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
4
DRYER STARTUP
Press the POWER button.
NOTE: If the dryer has been exposed to
temperatures below freezing for an extended
period of time, allow it to warm up before pressing
POWER. Otherwise, the display will not come on.
The dryer is now ready for use.
5
SERVICING
WARNING – Label all wires prior
to disconnection when servicing controls. Wiring
errors can cause improper and dangerous
operation after servicing/installation.
For replacement parts and other information,
refer to the back cover for servicing phone
numbers.
32
33
Phillips-head screwdriver
or quadrex head screwdriver
Putty knife or thin-blade screwdriver
Pliers
Installation Instructions
REVERSING THE DOOR SWING (if desired)
IMPORTANT NOTES
• Read the instructions all the way through before
starting.
• Handle parts carefully to avoid scratching paint.
• Provide a non-scratching work surface for
the doors.
• Set screws down by their related parts to avoid
using them in the wrong places.
• All screws must be hand-tightened.
• Normal completion time to reverse the door
swing is 30–60 minutes.
IMPORTANT: Once you begin, do not move the
cabinet until door-swing reversal is completed.
These instructions are for changing the hinges
from the right side to the left side—if you ever want
to switch them back to the right side, follow these
same instructions and reverse all references
to the left and right.

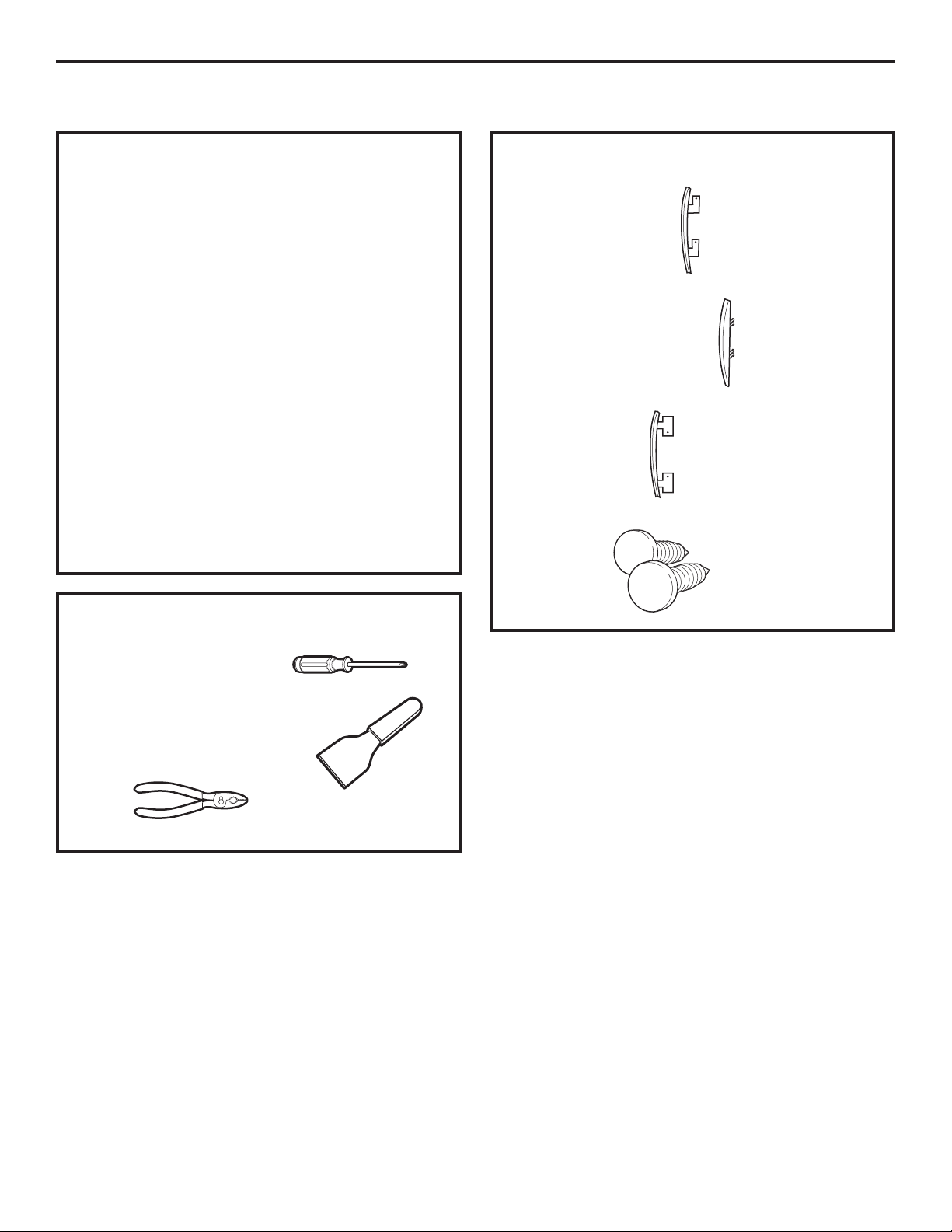

TOOLS YOU WILL NEED
STANDARD REVERSIBILITY KIT
Chrome door cap
Chrome door hinge cap
Inner door cap
2 Plug buttons

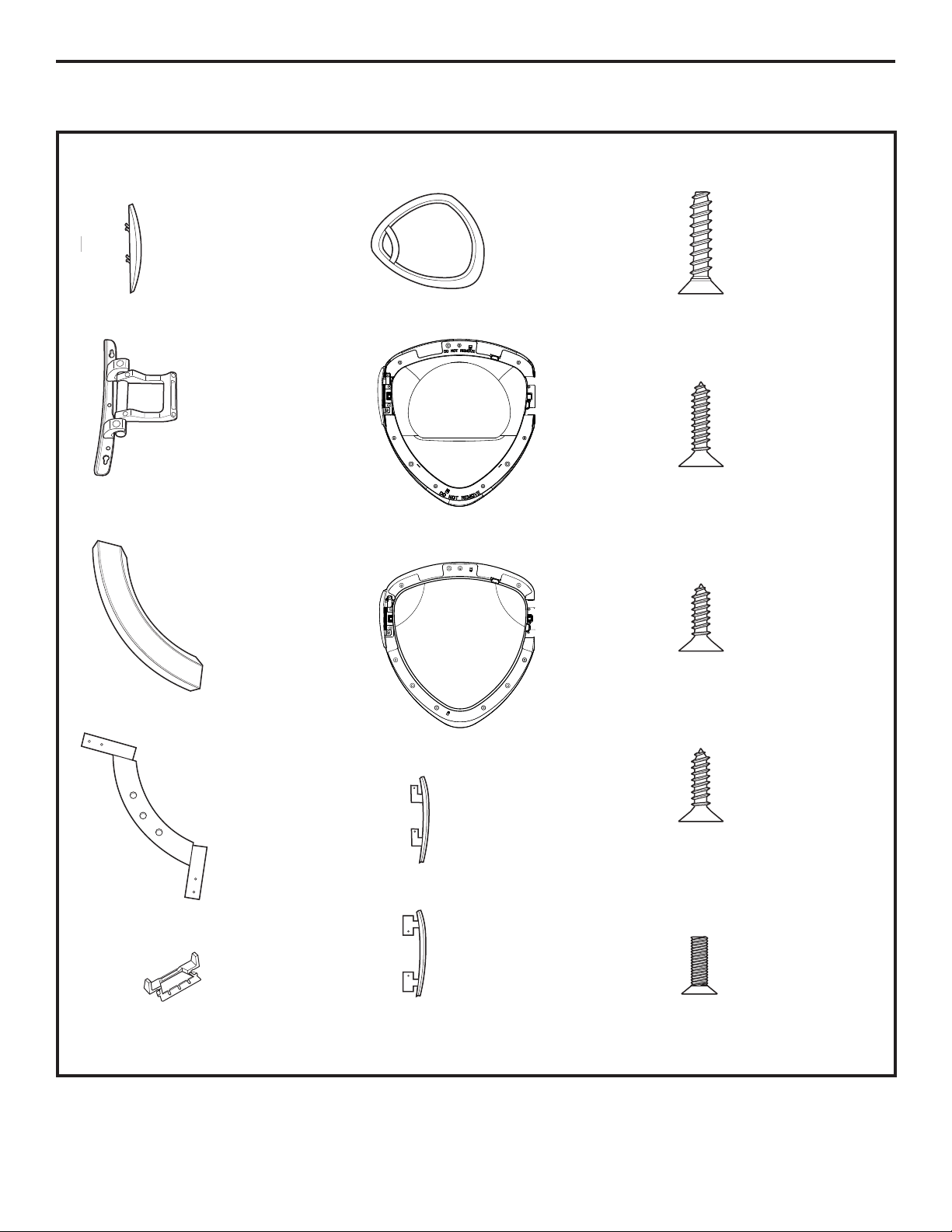

REVERSING THE DOOR SWING (if desired)

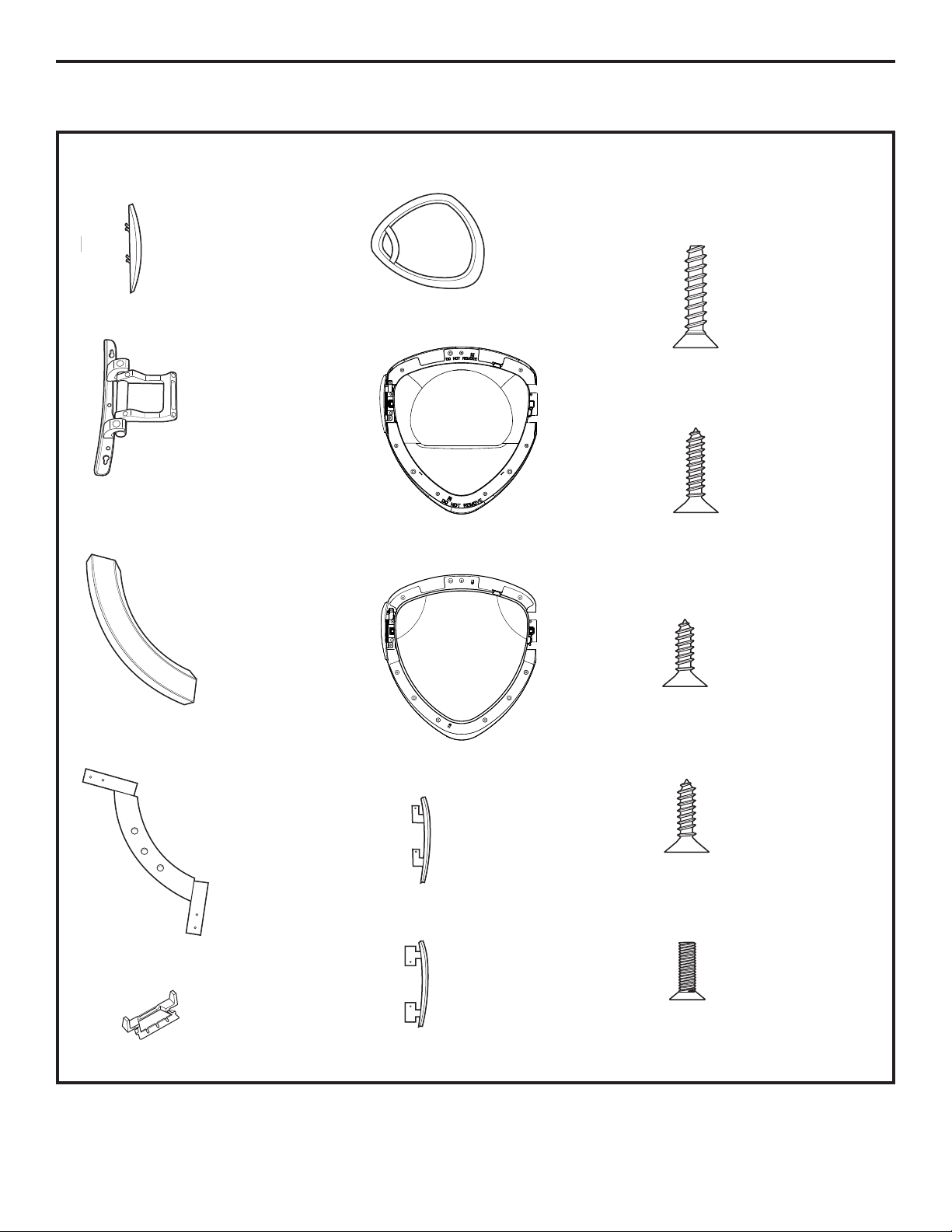

DOOR PARTS
Hinge cap
Hinge assembly
Outer handle
Inner handle
2 Handle caps
Chrome door cover
Inner cover (Mask)
Outer window
Chrome door cap
Inner door cap
A Large tapping screws
7 – #10 x 1.125”
B Large tapping screws
2 – #10 x 0.750”
C Small tapping screw
1 – #8 x 0.375”
D Small tapping screws
11 – #8 x 0.625”
E Machine screws
4 – #8 x 0.50”
Installation Instructions
34
35

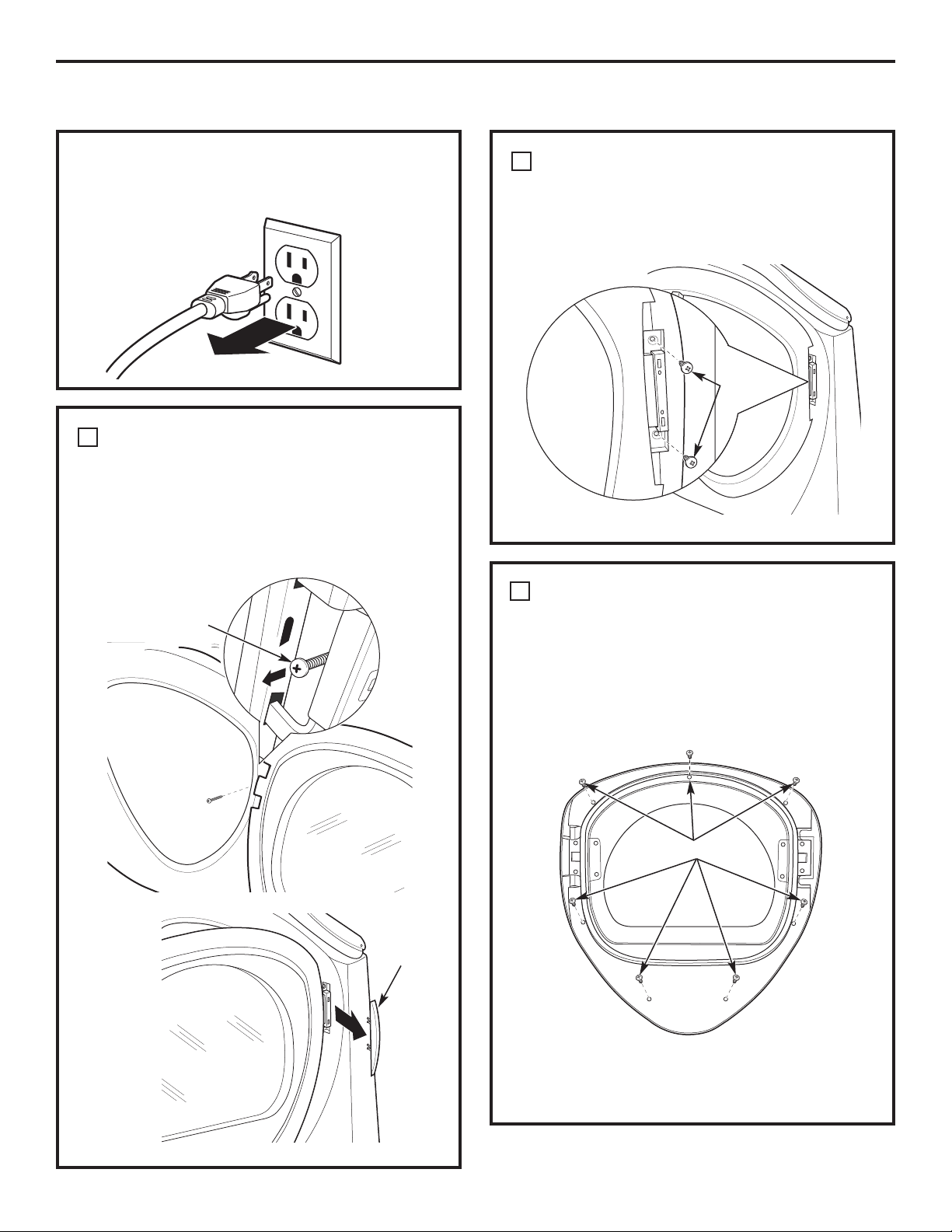

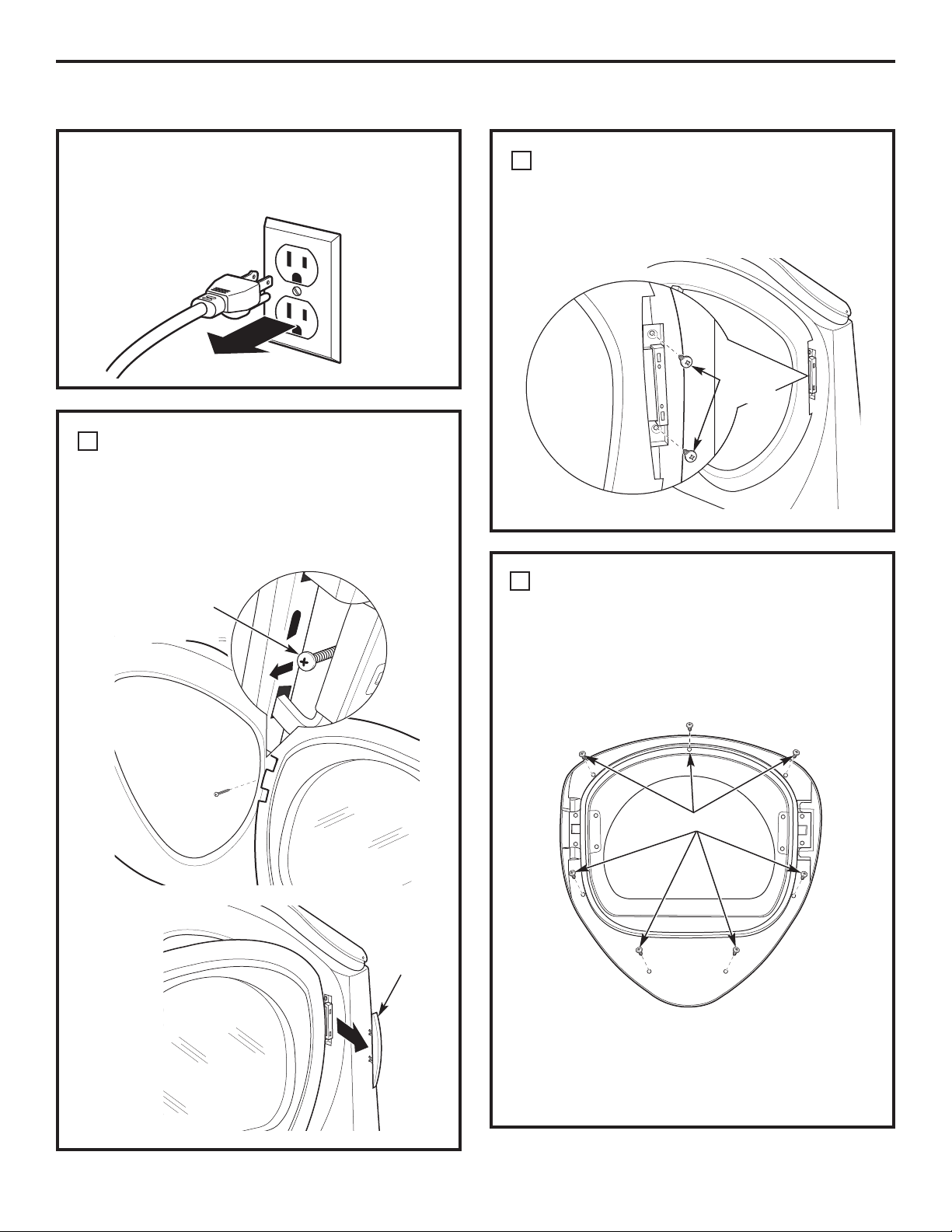

REMOVE THE DOOR ASSEMBLY
Remove the side hinge cap by opening
the dryer door and removing the screw from
behind the hinge (#8 x .375” tapping screw). Then
using your hand, pop the hinge cap off the dryer.
Hinge
cap
1
DISASSEMBLE THE DOOR ASSEMBLY
Lay the door down on a soft, protected, flat
surface so that the inner part faces upward
(door resting on the handle side).
Remove the 7 screws (#10 x 1.125” tapping
screws) located around the perimeter of the door.
2
Turn the door assembly over and separate
the chrome cover from the inner door. Put
the inner door aside on a soft, protected flat
surface.
7 x A Screws
Installation Instructions
BEFORE YOU START
Unplug the dryer from its electrical outlet.
REMOVE THE DOOR ASSEMBLY (cont.)
1
Close and hold the door, remove the 2 hinge screws
(#10 x 0.75” tapping screws). Pull the door away
from the dryer front panel.
2 x B
Screws
1 x C Screw
REVERSING THE DOOR SWING (if desired)
REVERSING THE DOOR SWING (if desired)
Installation Instructions

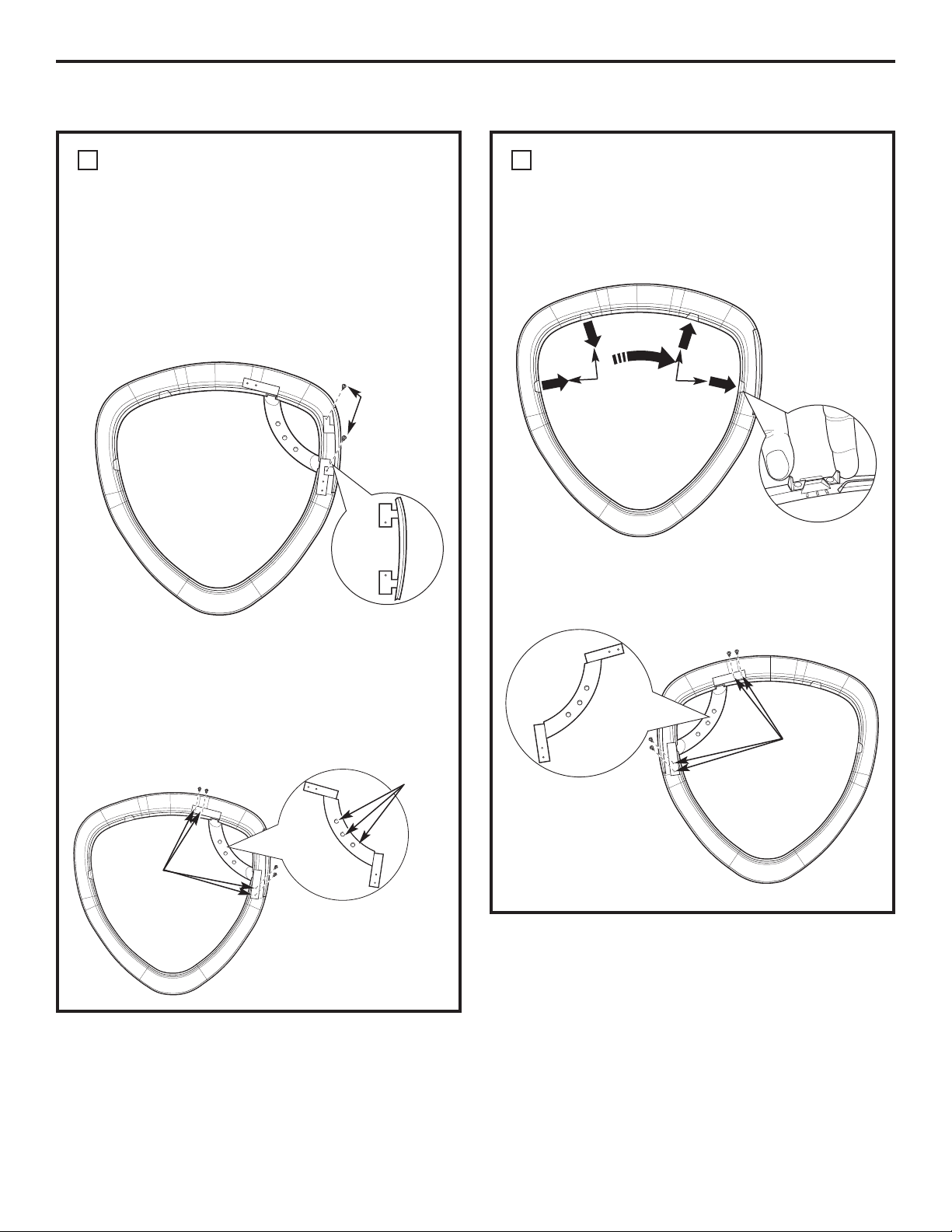

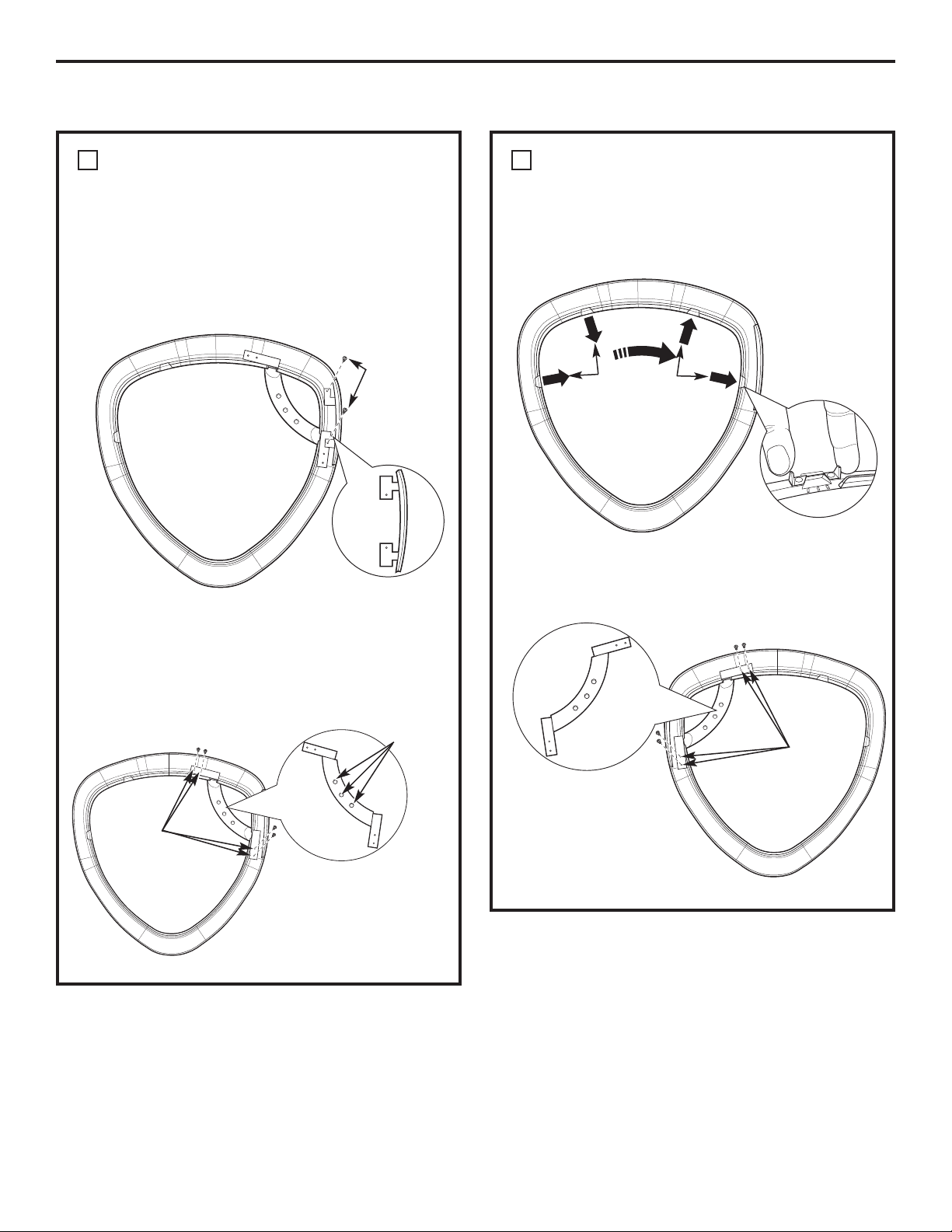

REVERSE DOOR HANDLE
AND CAPS
A Lay the chrome cover down on a soft,
protected, flat surface so that the inner part
faces upward (resting on the handle side).
Disassemble the door cap from the chrome
cover on the handle side by removing 2 screws
(#8 x 0.625” tapping screws).
Door cap
3
D Assemble the inner handle onto the opposite side
of the chrome cover, using 4 screws
(#8 x 0.625” tapping screws).
REVERSE DOOR HANDLE
AND CAPS (CONT.)
C Pop the 2 handle caps out toward you and
reassemble on the opposite side of the chrome
cover, where you removed the outer handle.
Handle caps
3
B Disassemble the outer handle from the inner
handle by removing 3 screws (#8 x 0.625”
tapping screws). Disassemble the inner handle
from the chrome cover by removing 4 screws
(#8 x 0.625” tapping screws).
2 x D
Screws
Remove
4 x D screws
(Inner handle)
Replace
4 x D
screws
(Inner
handle)
Inner
handle
3 x D
Screws
(Outer
handle)
Inner
handle
36
37

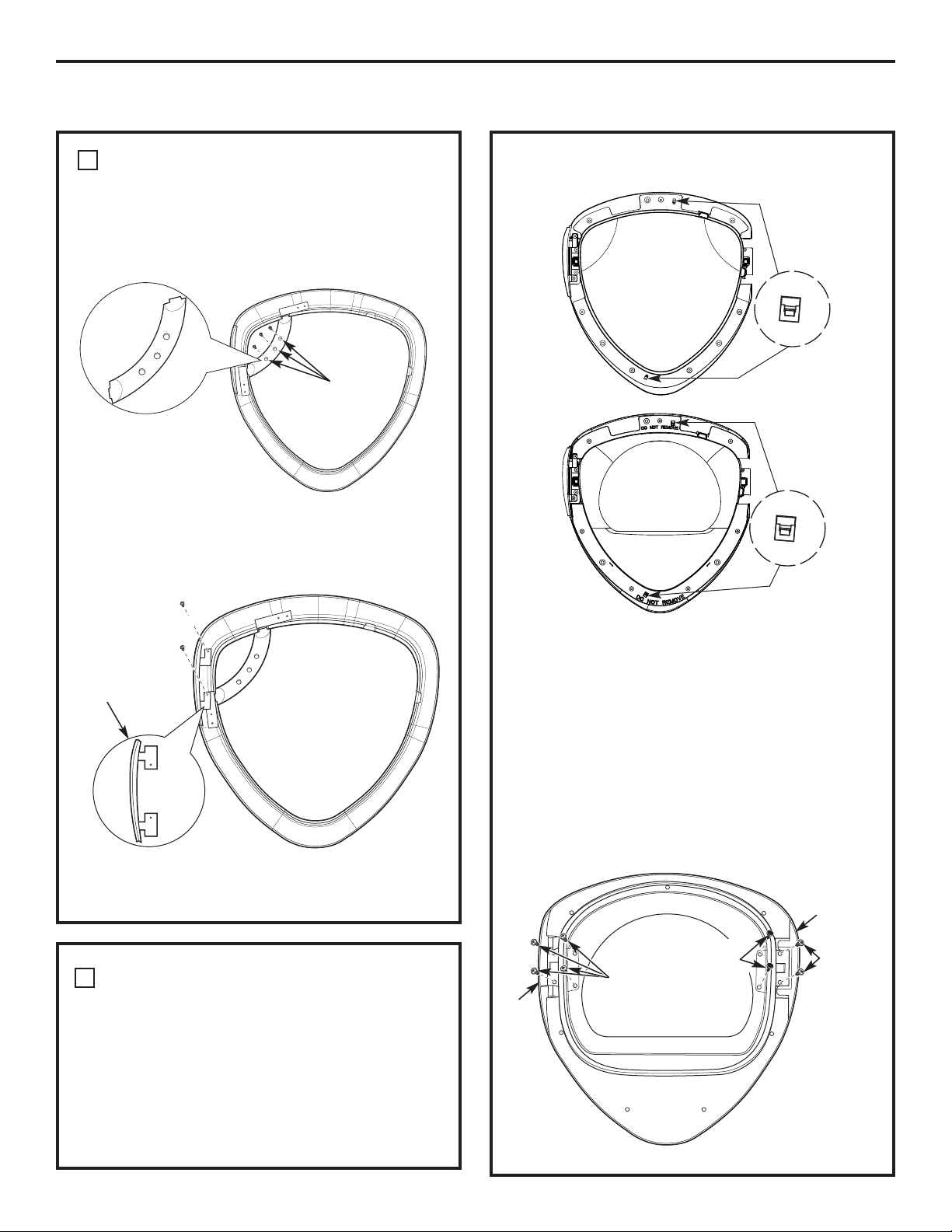

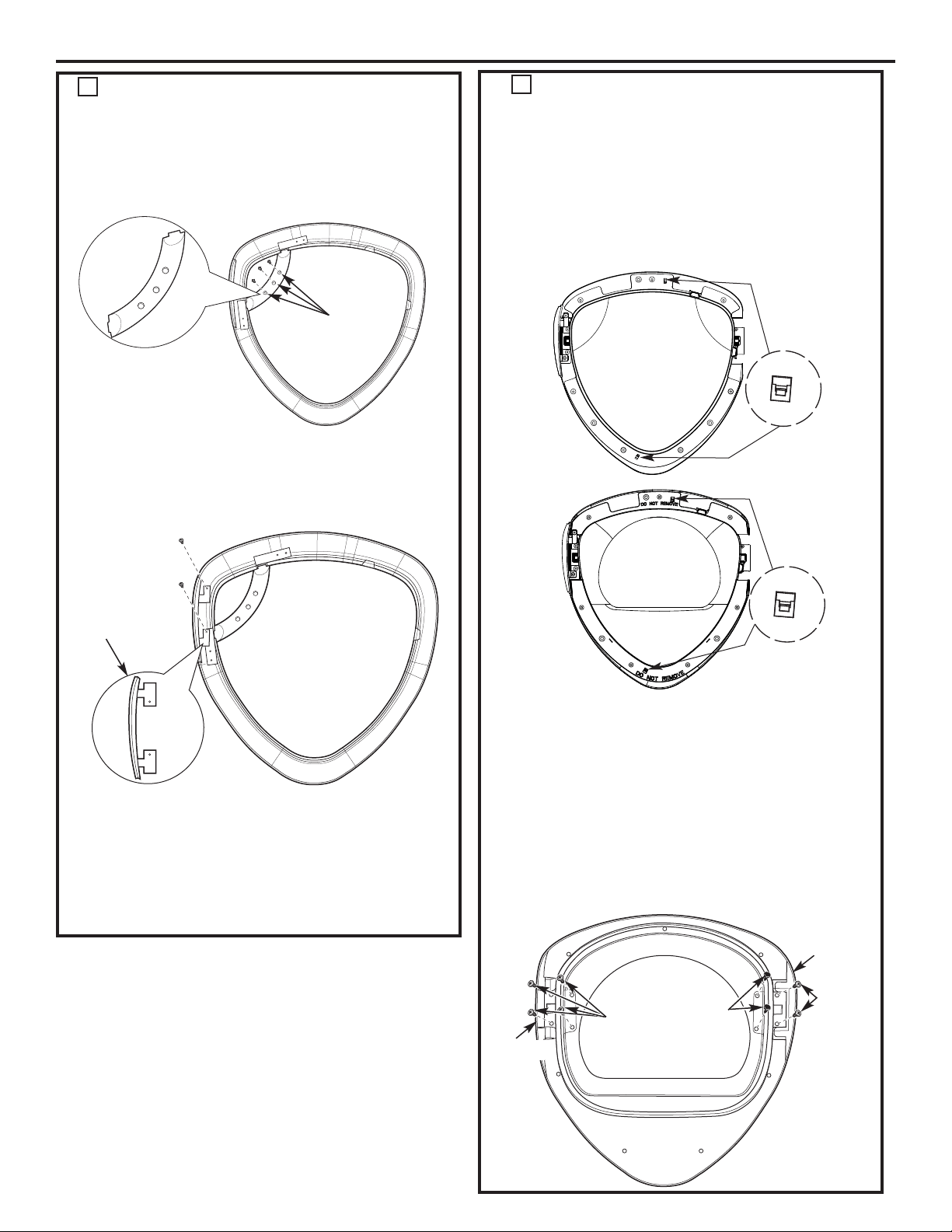

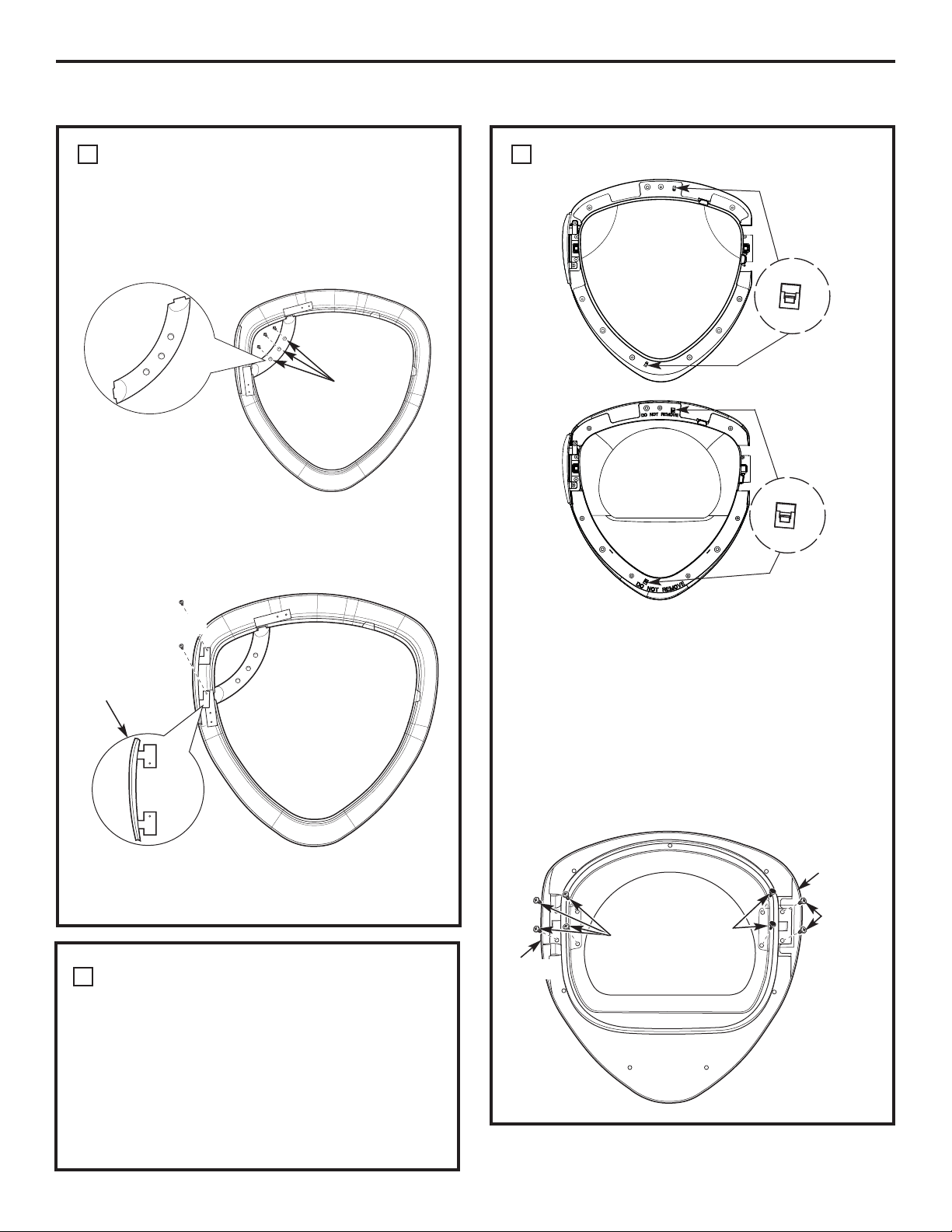

REVERSE DOOR HANDLE
AND CAPS (CONT.)
Put the chrome cover aside on a soft, protected
flat surface.
Door cap
3
F Assemble the new right-side door cap
(from reversibility kit), using 2 screws
(#8 x 0.625” tapping screws).
REVERSE HINGE AND CAPS (CONT.)
Hinge
Remove
4 x E screws
2 x D
Screws
Installation Instructions
2 x D Screws
Inner
door cap
3 x D
Screws
(inner
handle)
E Reassemble the outer handle to the inner handle,
using 3 screws (#8 x 0.625” tapping screws).
Outer
handle

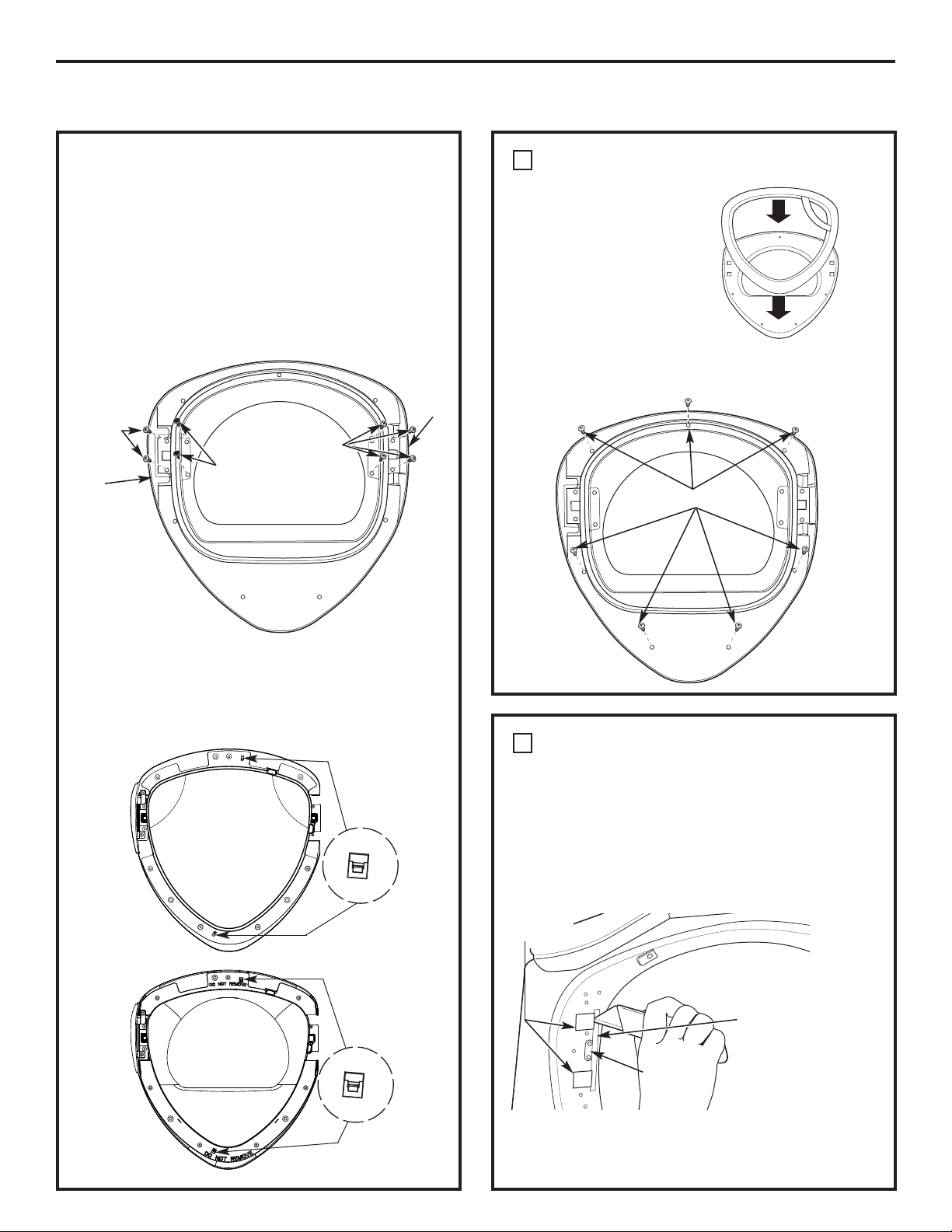

REVERSE HINGE AND CAPS
• Lay the inner door down on a soft , protected flat
surface so that the inner part faces down.
Disassemble the outer window by opening 2
snaps, lay the outer window on a soft, protected
flat surface.
• Disassemble the inner cover (mask) by opening 2
snaps, lay the inner cover (mask) on a soft,
protected flat surface.
4
Outer window
Inner cover
(Mask)
• Turn the inner door on a soft , protected flat
surface so that the inner part faces up.
• Remove the screws, nuts and washers on the
opposite side of the hinge, using a quadrex
screwdriver.
• Disassemble the inner door cap from the inner
door by removing 2 screws (#8 x 0.75” tapping
screws).
• Disassemble the hinge from the inner door
by removing 4 screws (#8-32 x 0.50” machine
screws).
2 screws,
2 nuts and
2 washers
Snap
Snap
Replace
4 x E
screws
Replace
2 x D
screws
Inner
door
cap
Replace
2 screws,
2 nuts and
2 washers
Installation Instructions

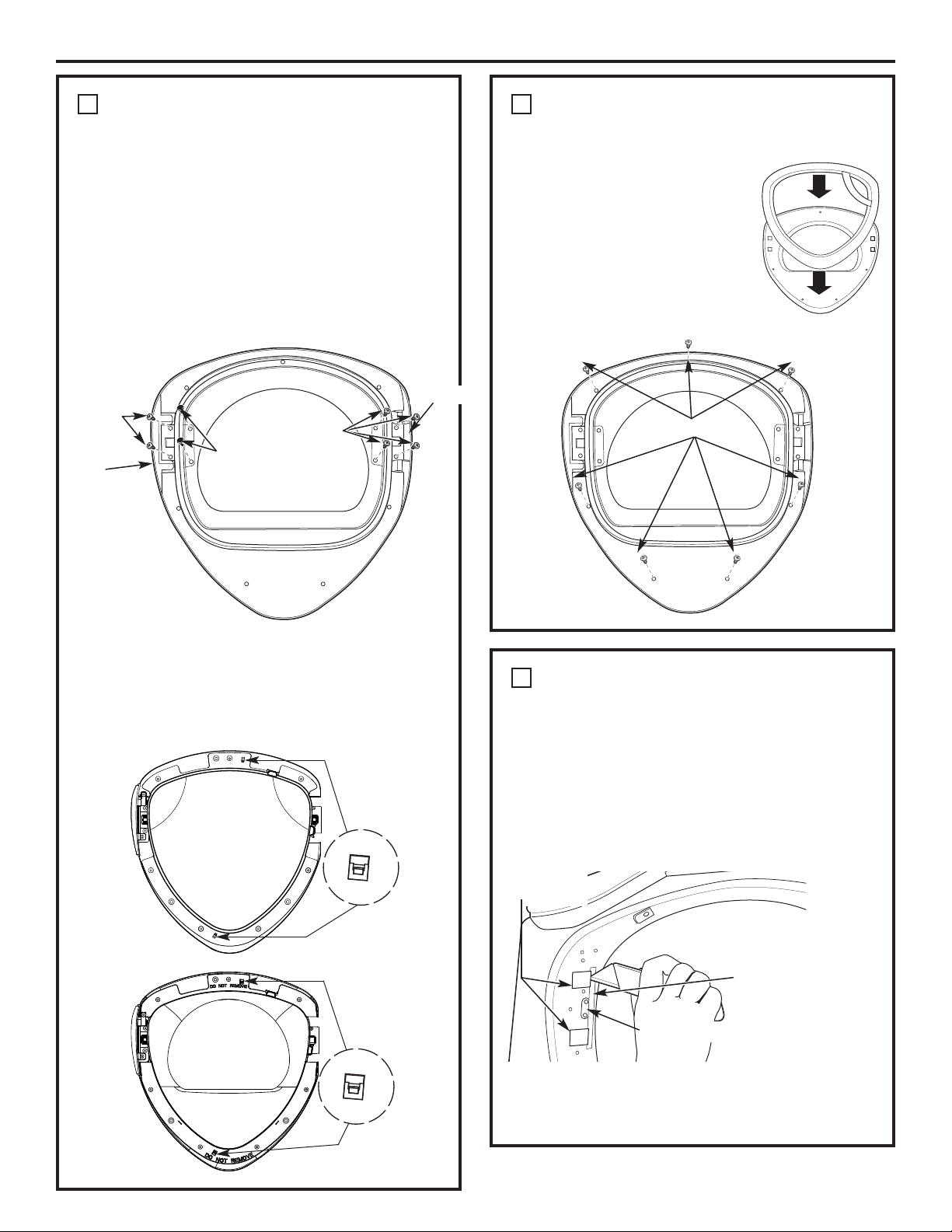

REASSEMBLE DOOR ASSEMBLY
Turn the inner door
over and place on
a soft, protected
flat surface so that
the inner part is facing
down. Assemble
the chrome cover
to the inner door by
placing them together.
Flip the door assembly over and assemble, using
7 screws (#10 x 1.125” tapping screws).
5
7 x A Screws
REVERSE FRONT PANEL PLUG
BUTTONS AND STRIKE PLATE
Remove the 2 plug buttons on the dryer front
panel, using a putty knife or other flat tool as
shown, and reinstall on the opposite side. Switch
the strike bracket and its cover by removing
2 screws (#8 x 0.625” tapping screws) for each
and reinstalling on opposite sides.
6
Strike
bracket
2 Plug
buttons
Protective
piece of tape
NOTE: Apply a protective piece of tape to the side
of the plug button where the putty knife blade will
be inserted to prevent scratching.
REVERSING THE DOOR SWING (if desired)
38
REVERSE HINGE AND CAPS (CONT.)
Outer window
Inner cover
(Mask)
Hinge
Snap
Snap
• Assemble the hinge to the opposite side
of the inner door, using 4 screws (#8-32 x 0.50”
machine screws).
• Assemble the new inner door cap (from
reversibility kit) on the opposite side of the hinge,
using 2 screws (#8 x 0.75” tapping screws).
• Install the the screws, nuts and washers on the
opposite side of the hinge in the 2 remaining
holes.
• Flip the inner door so that the inner part faces
down. Assemble the inner cover (mask), be sure
the snaps have clamped the inner cover.
Assemble the outer window, be sure the 2 snaps
have clamped the outer window.
39

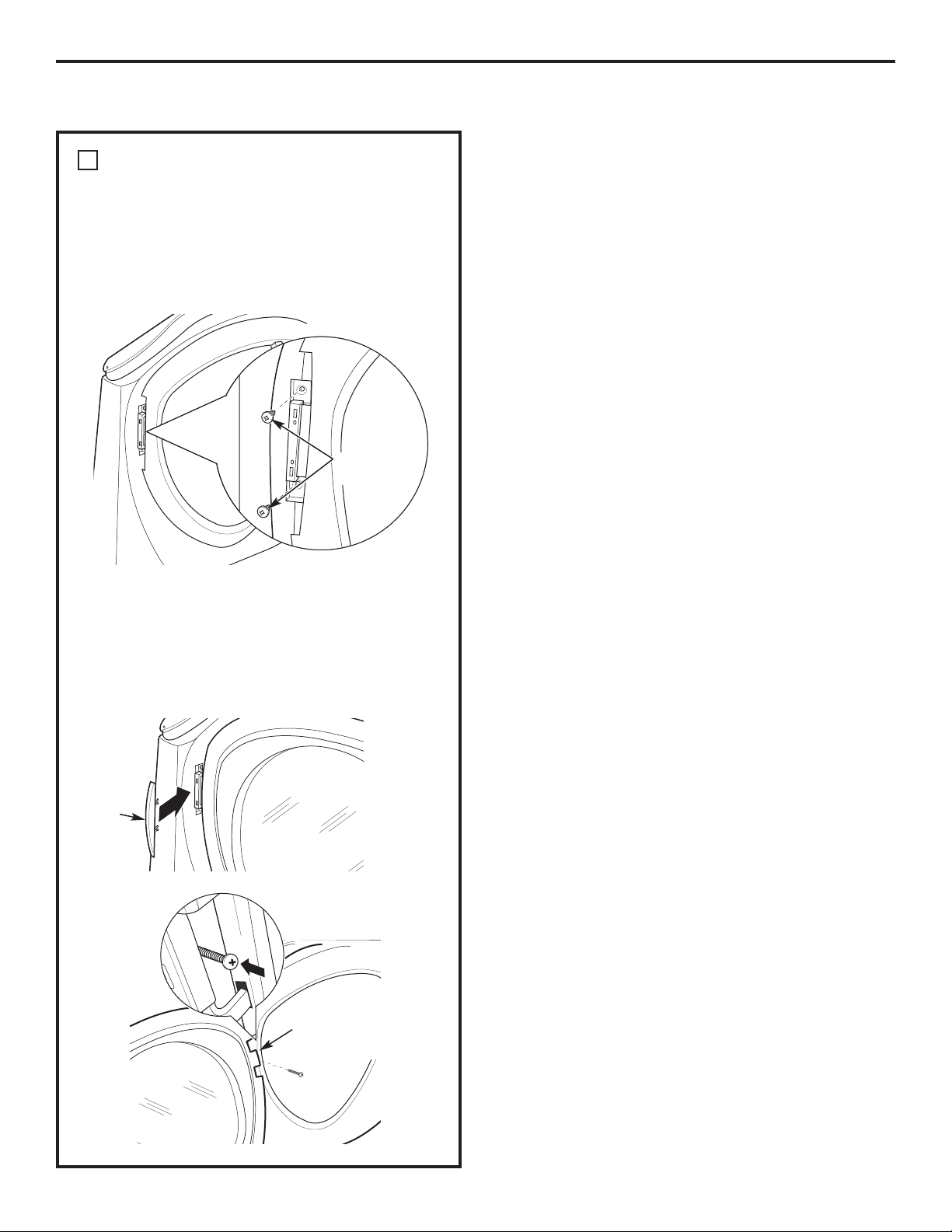

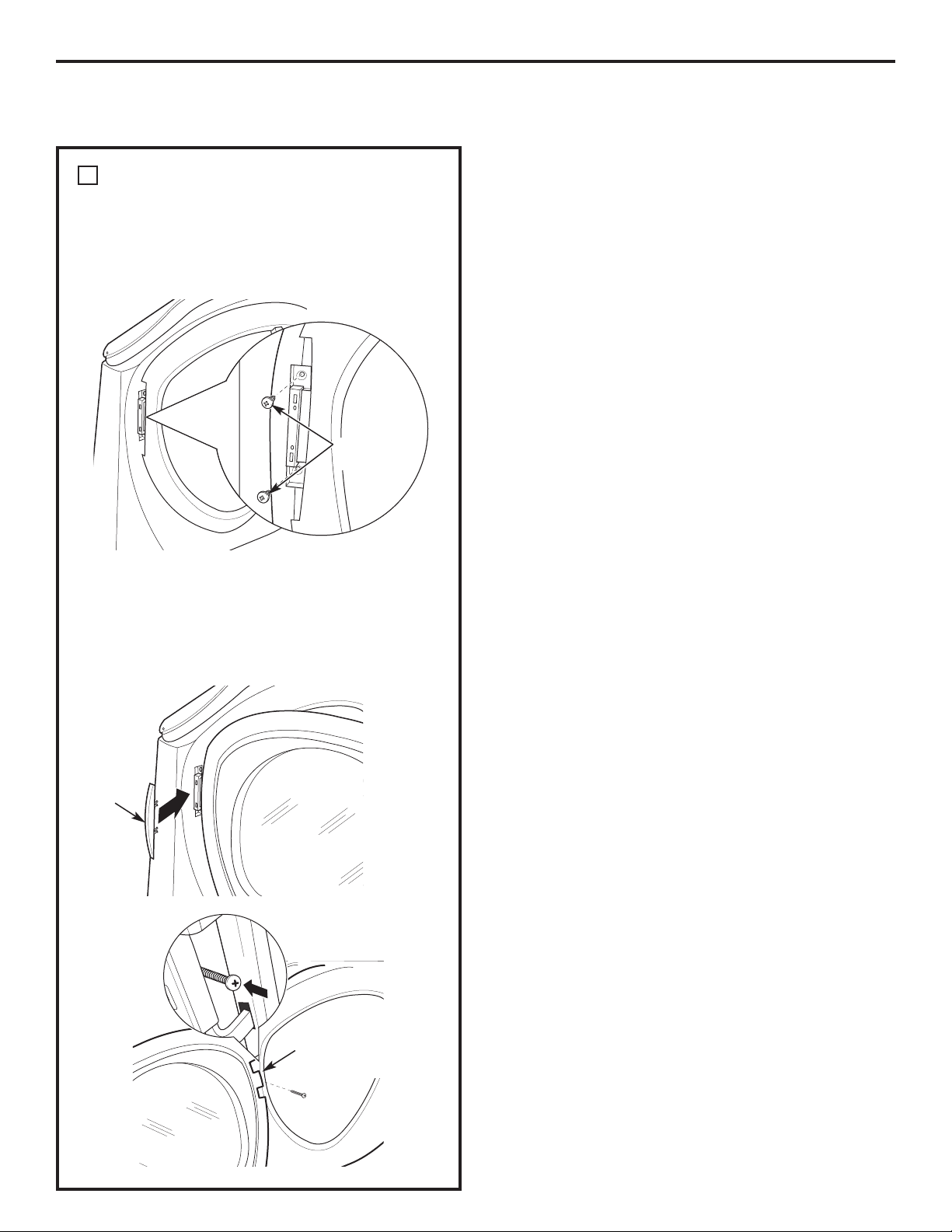

REINSTALL DOOR ASSEMBLY
Place the door back on the dryer front panel,
making sure the latch is engaged and the hinge
is sitting in the two openings in the dryer front.
Assemble the door to the front cabinet, using
2 screws (#10 x 0.75” tapping screws).
Install 2 x B
screws
7
Install the new left-hand hinge cap (from the
reversibility kit) onto the hinge, by opening the dryer
door and screwing the hinge cap into place.
NOTE: Save the remaining caps and covers in case
you want to reverse the hinge again.
1 x C Screw
in hinge cap
Hinge cap
REVERSING THE DOOR SWING (if desired)
Installation Instructions
40
STACKING THE WASHER AND DRYER (if desired)
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT – Save these instructions
for local electrical inspector’s use.
•
IMPORTANT – Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Service must be performed by a qualified
installer.
• Proper installation is the responsibility of
the installer.
FOR YOUR SAFETY:
WARNING –
• Electric Shock Hazard. Disconnect power before
installing. Failure to do so could result in serious
injury or death.
• Potential Personal Injury. More than two people
are recommended to lift the dryer into position
because of its weight and size. Failure to do so
could result in personal injury or death.
• Avoid Tipping and Rupture of Utility Services.
Dryer must be securely attached to the washer.
DO NOT place the washer on top of the dryer.
Failure to do so could result in personal
injury/death or property damage.
• Mobile Home or Manufactured Home
Installation – Stacking of a gas dryer is not
permitted in a mobile home or manufactured
home.
MINIMUM CLEARANCE OTHER THAN
ALCOVE OR CLOSET INSTALLATION
Minimum clearance to combustible surfaces
and for air opening are: 0” both sides, 1” front
and 3” rear. Consideration must be given to provide
adequate clearance for installation and service.
REQUIREMENTS FOR ALCOVE OR
CLOSET INSTALLATION
• Your dryer is approved for installation in
an alcove or closet, as stated on a label on
the dryer back.
• The dryer MUST be vented to the outdoors. See
the EXHAUSTING THE DRYER section.
• Minimum clearance between dryer cabinet and
adjacent walls or other surfaces is:
0” either side
3” front and rear
• Minimum vertical space from floor to overhead
shelves, cabinets, ceilings, etc., is 52”.
• Closet doors must be louvered or otherwise
ventilated and have at least 60 square inches
of open area equally distributed. If the closet
contains both a washer and a dryer, doors must
contain a minimum of 120 square inches of open
area equally distributed.
• The closet should be vented to the outdoors
to prevent gas pocketing in case of gas in the
supply line.
• No other fuel-burning appliance shall be
installed in the same closet with the dryer
(gas models only).
NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT
THE REAR OF THE DRYER, MINIMUM CLEARANCE
FROM THE WALL IS 5.5 INCHES.
Installation Instructions
STACKING THE WASHER AND
DRYER (if desired) (cont.)
Installation Instructions

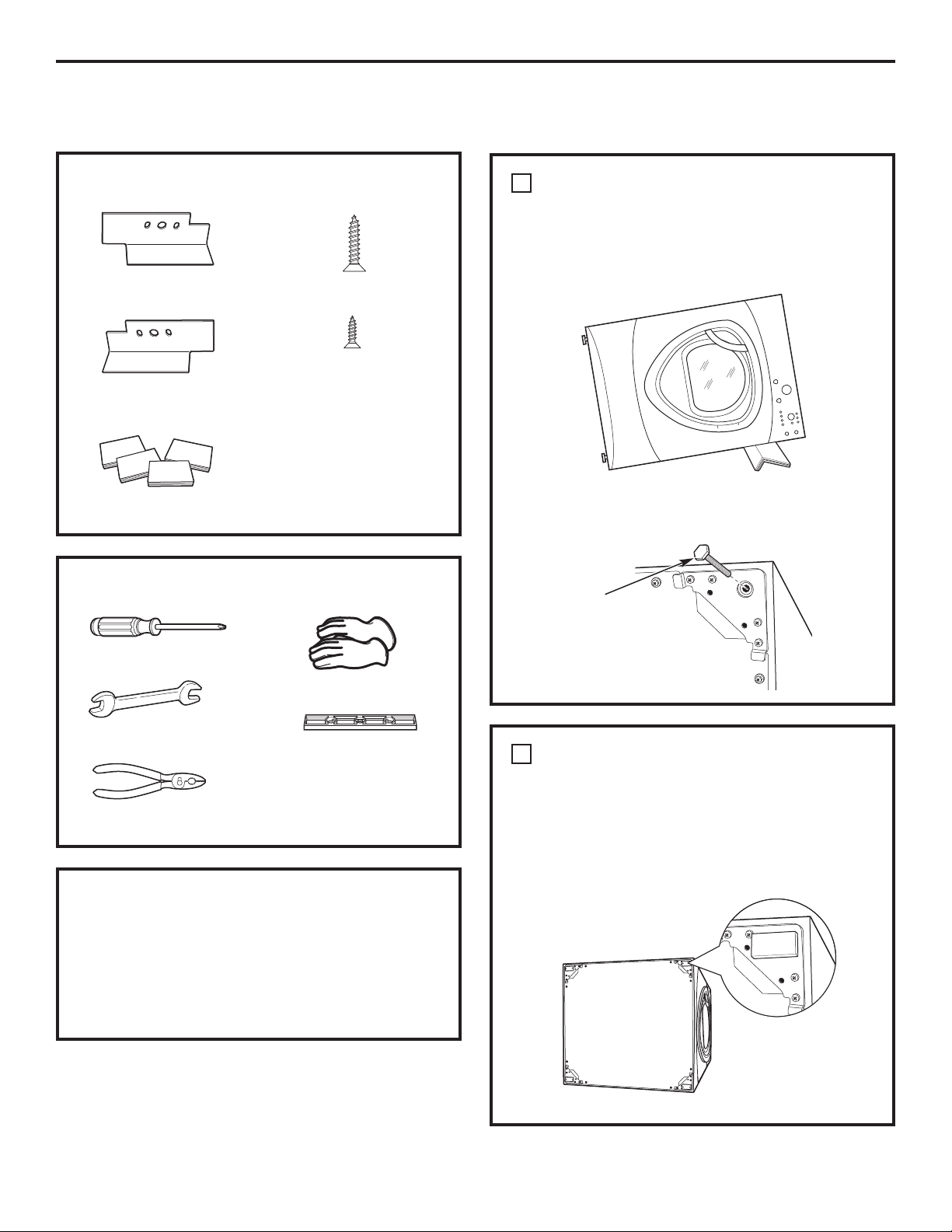

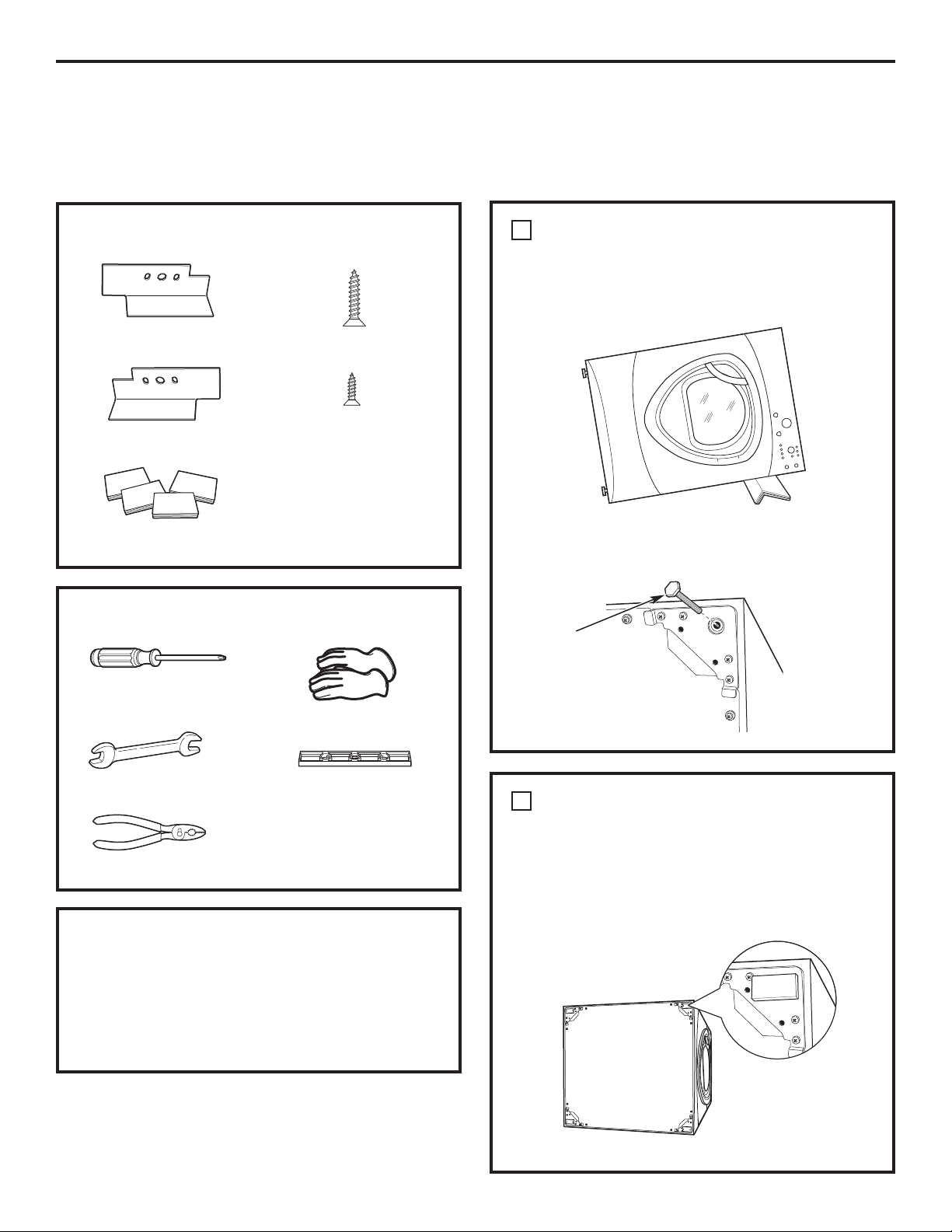

INSTALLATION PREPARATION
Remove the packaging.
Flatten the product carton to use as a pad to lay
the dryer down on its side. Continue using the
carton to protect the finished floor in front of
the installation location.
KIT GE FL STACK CONTENTS
Right hand bracket
Left hand bracket
4 rubber pads
4 #12 x 1” screws
4 #8 x 1/2” screws
TOOLS YOU WILL NEED
Phillips screwdriver
Open-ended wrench
Pliers
Gloves
Level
INSTALLING THE STACK
BRACKET KIT
REMOVE THE DRYER LEVELING LEGS
A. Carefully lay the dryer on its side. Use the
packing material so you don’t scratch the finish
on the dryer.
1
B. Use an open-end wrench or pliers to remove
the dryer leveling legs.
Back out and remove
all 4 leveling legs
INSTALL RUBBER PADS
TO DRYER BASE
Locate the 4 rubber pads in the parts package.
Remove the adhesive backing and firmly place
over on the bracket where you removed the
leveling legs.
2
41
42
INSTALL BRACKET TO DRYER
A. Align the holes in the left bracket with the holes
in the bottom left corner of the dryer. Use a
Phillips screwdriver to install the 2 #12 x 1”
tapping screws.
B. Repeat the above step with the right bracket
on the bottom right corner of the dryer.
C. Set the dryer upright.
NOTE: Make sure to set the dryer on a piece of
packing material so the brackets that are attached
to the bottom of the dryer do not damage the floor.
3
INSTALL DRYER AND BRACKET
ON WASHER
A. Lift the dryer on top of the washer. Be careful
not to scratch the top of the washer with the
brackets. Protect the washer control panel with
cardboard or other protection. Be sure to lift
the dryer high enough to clear the washer
control panel.
WARNING – Potential
Personal Injury. More than two people are
recommended to lift the dryer into position
because of its weight and size. Failure to do
so could result in personal injury or death.
B. Align the holes in the bracket with the holes
in the back of the washer. Using a Phillips
screwdriver, attach the 2 #8 x 1/2” tapping
screws. Repeat on both sides of the washer
.
4
FINALIZE THE INSTALLATION
A. Refer to the washer Installation Instructions
to complete the washer installation.
B. Refer to the dryer Installation Instructions
to complete the dryer installation.
C. Carefully slide or walk the stacked washer and
dryer into place. Use felt pads or other sliding
device to assist moving and to protect flooring.
WARNING – Potential Personal
Injury. Do not push on the dryer once installed
to top of the washer. Pushing on the dryer may
result in pinched fingers.
5
Place
hands
here
Place
hands
here
Installation Instructions
Installation Instructions
REMOVE THE LEVELING LEGS
Carefully lay the washer or dryer on its side
to access the leveling legs on the bottom of
the appliance.
IMPORTANT: Do not lay the washer or dryer on
its back! Do not remove the shipping bolts on the
back side of the washer. The bolts must remain in
place until the washer is returned to an upright
position.
Use an open-end wrench to remove the
washer or dryer leveling legs.
B
A
1
INSTALLATION PREPARATION
Remove the packaging.
The drawer divider is taped at the top of the
shipping carton. Remove the divider and set aside
for final installation.
Flatten the product carton to use as a pad to lay
the washer or dryer down on its side. Continue using
the carton to protect the finished floor in front of the
installation location.
CAUTION — Due to the size and weight of
these products, and to reduce the risk of personal
injury or damage to the product, TWO PEOPLE ARE
REQUIRED FOR PROPER INSTALLATION.
INSTALLING THE PEDESTAL (if desired)
KIT CONTENTS
4 Support pads
4 Mounting screws
Drawer divider
TOOLS YOU WILL NEED
Phillips-head
screwdriver
9/16” Open-end
wrench or adjustable
wrench
7 mm Socket wrench
Back out and remove
all 4 leveling legs
43
44

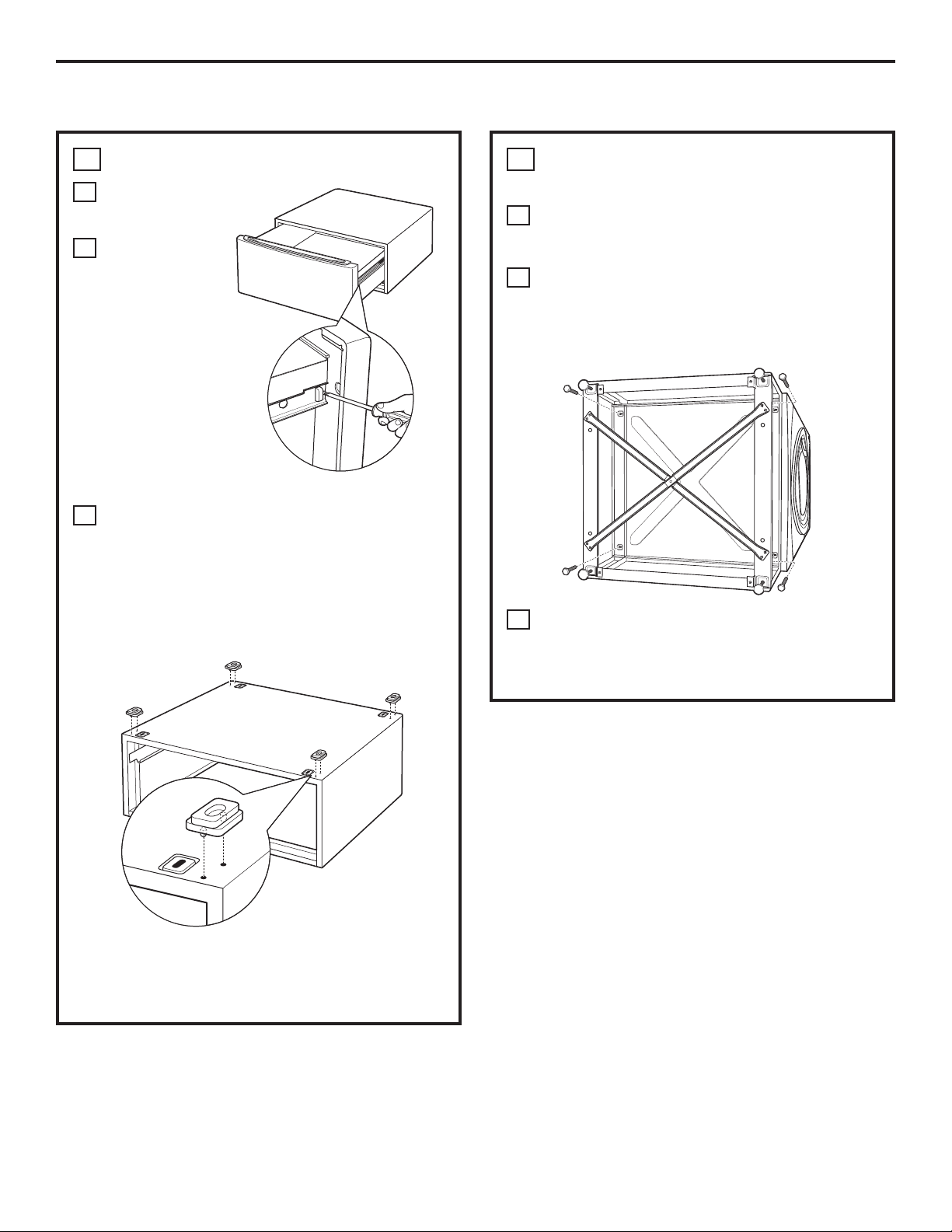

INSTALL THE PEDESTAL
TO THE WASHER OR DRYER
Place the pedestal against the bottom
of the unit. Check to be sure the drawer front
is at the front of the washer.
Align the holes in the pedestal with the
holes in the bottom of the unit. Use a Phillips
screwdriver to install the 4 bolts through the
pedestal and into the unit—do not tighten.
Slide the pedestal toward the unit, until it is
aligned front to back. Use a 7 mm socket
wrench to securely tighten the bolts.
C
B
A
3
PREPARE THE PEDESTAL
Pull the drawer
out as far as it
will go.
Remove screws
from drawer
slides. Slide
drawer out of
the base and
set aside.
FOR DRYERS ONLY:
Locate the 4 support pads from the parts
package. Each pad has 2 protrusions that fit
into the holes on top of the pedestal. Press the
rubber pads into each set of corner holes on
the top of the pedestal as shown.
NOTE: The support pads should be installed on
the dryer only. DO NOT INSTALL THESE PADS ON
THE WASHER PEDESTAL.
C
B
2
A
Installation Instructions
Installation Instructions

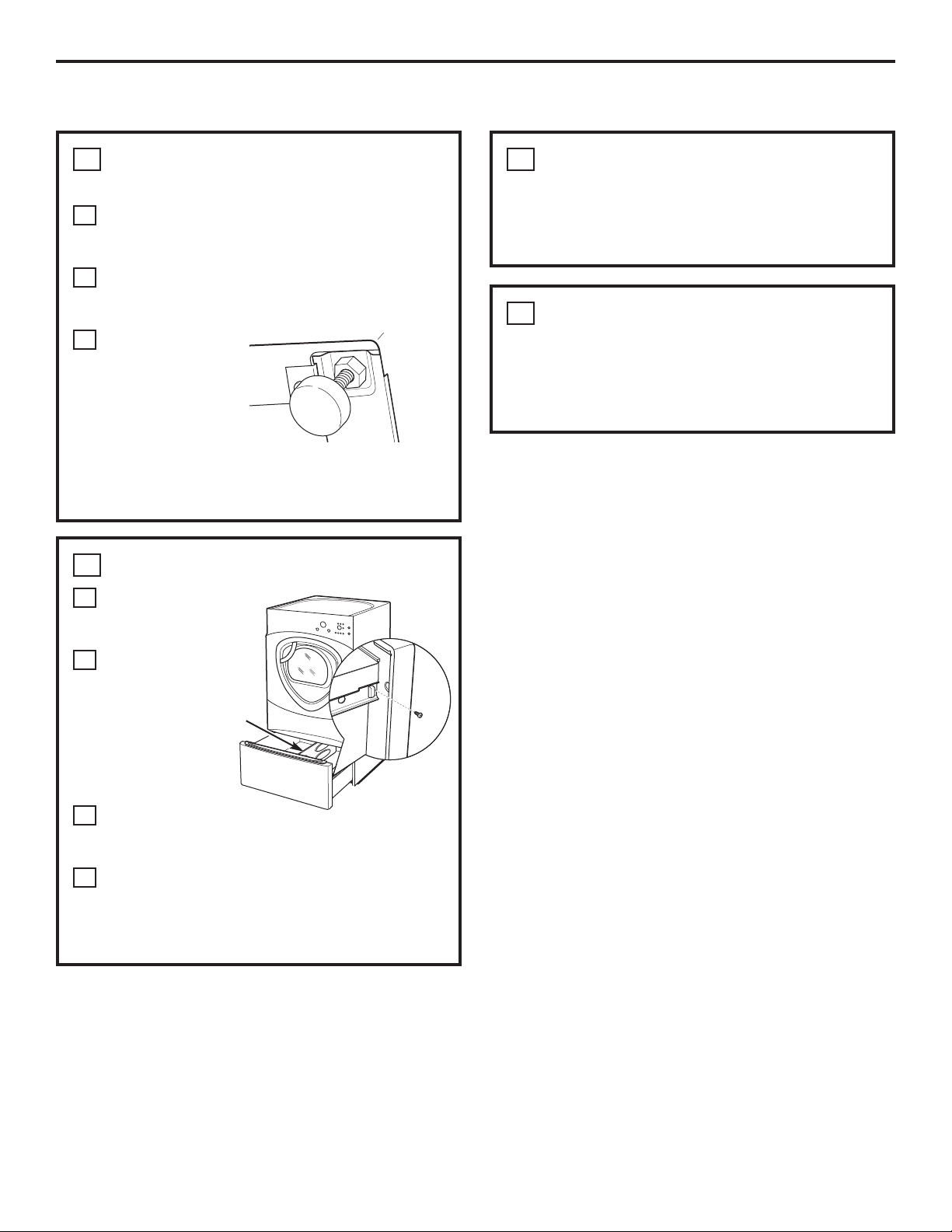

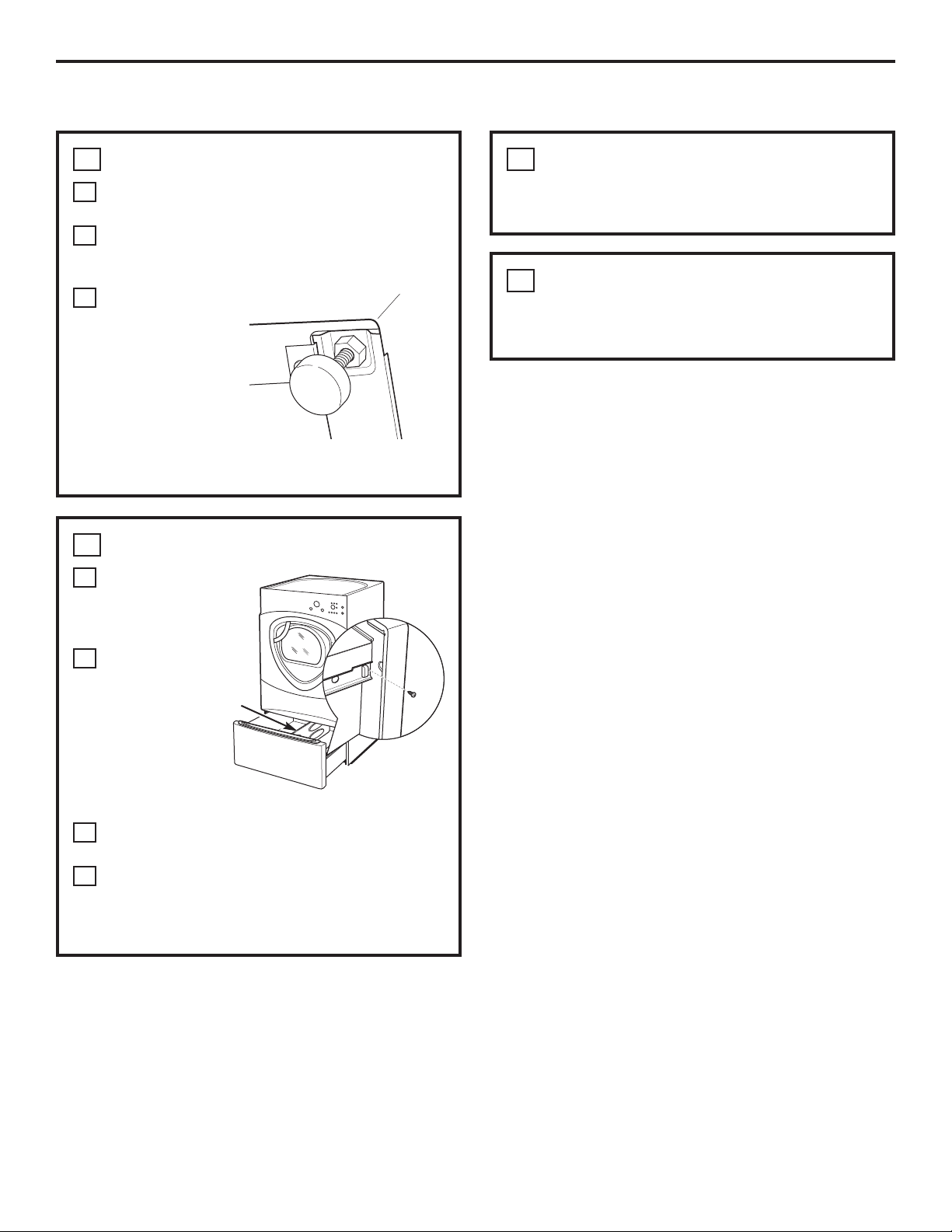

LEVEL THE WASHER OR DRYER
Stand the washer or dryer upright. Move it
close to its final location.
Make sure that the washer or dryer is level
by placing a level on top. Check side to side
and front to back.
Use an open
ended wrench
to adjust the
legs in and out.
Tighten the lock
nut against
the bottom
of the pedestal.
NOTE: To minimize vibration, the locking nuts
must be tight.
C
B
4
A
REMOVE SHIPPING SCREWS
Remove the 4 shipping screws on the back side
of the washer.
6
REINSTALL THE DRAWER
Check to
be sure the
slides are
closed.
Slide the
drawer
into the
opening.
Align the
drawer
supports to the
slides on each
side.
Reinstall the original screws into each drawer
slide. Tighten both screws.
Open the drawer fully. Slide drawer divider
into slots in the center of the drawer. The
drawer should slide smoothly when you push
it closed.
B
D
C
5
A
FINALIZE THE INSTALLATION
Refer to the washer or dryer Installation Instructions
to complete the installation.
7
Drawer
Divider
INSTALLING THE PEDESTAL (if desired) (cont.)
45
46
Troubleshooting Tips
Save time and money! Review the charts on the following pages,
or visit GEAppliances.com. You may not need to call for service.
Before you call for service…
PROBLEM Possible Causes What To Do
Dryer shakes or Some shaking/noise is normal. • Move dryer to an even floor space, or adjust leveling legs
makes noise Dryer may be sitting unevenly as necessary until even.
Clothes take too long Improper or obstructed ducting • Check the Installation Instructions to make sure the
to dry dryer venting is correct.
• Make sure ducting is clean, free of kinks and
unobstructed.
• Check to see if outside wall damper operates easily.
Improper sorting • Separate heavy items from lightweight items (generally,
a well-sorted washer load is a well-sorted dryer load).
Large loads of heavy fabrics • Large, heavy fabrics contain more moisture and take
(like beach towels) longer to dry. Separate large, heavy fabrics into smaller
loads to speed drying time.
Controls improperly set • Match control settings to the load you are drying.
Lint filter is full • Clean lint filter before every load.
Blown fuses or tripped circuit • Replace fuses or reset circuit breakers. Since most
breaker dryers use 2 fuses/breakers, make sure both are
operating.
Overloading/combining loads • Do not put more than one washer load in the dryer at
a time.
Underloading • If you are drying only one or two items, add a few items
to ensure proper tumbling.
The DRY dryness level Load consists of a mixture • When combining heavy and light fabrics in a load,
was chosen but load is of heavy and light fabrics choose MORE DRY.
still damp
Exhaust system is blocked • Inspect and clean exhaust system.
Control pads not Controls accidentally put in • Press START/PAUSE.
responding service mode
Controls accidentally put in • Hold the LOCK button for 3 seconds to unlock the dryer.
lock mode
Controls performed an • Reset the in-house breaker.
incorrect operation
Dryer doesn’t start Control panel is “asleep” • This is normal. Press POWER to activate the control panel.
Dryer is unplugged • Make sure the dryer plug is pushed completely into
the outlet.
Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and
is tripped replace fuse or reset breaker. NOTE: Electric dryers
use two fuses or breakers.
Dryer was accidentally paused • If the light on the START/PAUSE button is flashing,
when starting Delay Start the dryer is paused. Press START/PAUSE to restart
the countdown.
No numbers displayed Dryer is continuously • This is normal. When the dryer senses a low level of
during cycle, only lights monitoring the amount of moisture in the load, the dryer will display the dry time
moisture in the clothes remaining.
47
Before you call for service… GEAppliances.com
PROBLEM Possible Causes What To Do
Time Remaining The estimated time may change • This is normal.
jumped to a when a smaller load than usual
lower number is drying
Cannot make a The DRYNESS LEVEL, TEMP • This is normal.
selection and the or OPTION that you are
dryer beeps twice trying to select is incompatible
with the chosen dry cycle
Dryer is running but The EXTEND TUMBLE • This is normal. During extended tumbling, the time
00 is displayed in option was chosen remaining is not displayed. The extended tumbling
Time Remaining option lasts approximately 20 minutes.
Clean Lint Filter (message) POWER button was activated • Press START/PAUSE to begin a dry cycle and the message
will disappear.
Dryer doesn’t heat Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and
is tripped; the dryer may tumble replace both fuses or reset both breakers. Your dryer
but not heat may tumble if only one fuse is blown or one breaker
tripped.
Gas service is off • Make sure gas shutoff at dryer and main shutoff are
fully open.
LP gas supply tank is empty • Refill or replace tank. Dryer should heat when utility
or there has been a utility service is restored.
interruption of natural gas
(gas models)
Inconsistent drying times Type of heat • Drying time will vary according to the type of heat used.
If you recently changed from an electric to a gas
(natural or LP) dryer, or vice versa, the drying time
could be different.
Type of load and • The load size, types of fabric, wetness of clothes and the
drying conditions length and condition of the exhaust system will affect
drying times.
Glow at the rear Heaters behind the drum • This is normal. Under certain drying conditions and
of the drum room ambient lighting, the glow of the heaters may be
visible at the rear of the drum.
Clothes are still wet The door was opened mid-cycle. • A dry cycle must be reselected each time a new load
and dryer shut off The load was then removed from is put in.
after a short time the dryer and a new load put in
without selecting a new cycle
Small load • When drying 3 items or less, choose SPEED DRY or
TIMED DRY.
Load was already dry except • Choose SPEED DRY or TIMED DRY to dry damp collars
for collars and waistbands and waistbands. In the future, when drying a load with
collars and waistbands, choose MORE DRY.
Dryer is not level • Move dryer to an even floor space or adjust leveling legs
as necessary until even.
Clothes are wrinkled Overdrying • Select a shorter drying time.
• Remove items while they still hold a slight amount of
moisture. Select a LESS DRY or DAMP setting.
Letting items sit in dryer after • Remove items when cycle ends and fold or hang
cycle ends immediately, or use the EXTEND TUMBLE option.
Overloading • Separate large loads into smaller ones.
PROBLEM Possible Causes What To Do
Clothes shrink Some fabrics will naturally shrink • To avoid shrinkage, follow garment care labels exactly.
when washed. Others can be
safely washed, but will shrink
• Some items may be pressed back into shape after drying.
in the dryer
• If you are concerned about shrinkage in a particular
item, do not machine wash or tumble dry it.
Greasy spots on clothes Improper use of fabric softener • Follow directions on fabric softener package.
Drying dirty items • Use your dryer to dry only clean items. Dirty items can
with clean ones stain clean items and the dryer.
Clothes were not • Sometimes stains which cannot be seen when the
completely clean clothes are wet appear after drying. Use proper washing
procedures before drying.
Lint on clothes Lint filter is full • Clean lint screen before each load.
Improper sorting • Sort lint producers (like chenille) from lint collectors
(like corduroy).
Static electricity can attract lint • See suggestions in this section under STATIC.
Overloading • Separate large loads into smaller ones.
Paper, tissue, etc., left in pockets • Empty all pockets before laundering clothes.
Static occurs No fabric softener was used • Try a fabric softener.
• Bounce
®
Fabric Conditioner Dryer Sheets have been
approved for use in all GE Dryers when used in
accordance with the manufacturer’s instructions.
Overdrying • Try a fabric softener.
• Adjust setting to LESS DRY or DAMP.
Synthetics, permanent press • Try a fabric softener.
and blends can cause static
Collars and waistbands The dryness monitor senses • Choose SPEED DRY or TIMED DRY to dry damp collars
still wet at end of cycle that the body of the clothes and waistbands. In the future, when drying a load with
is dry collars and waistbands, choose MORE DRY.
Slight variation This is normal • Due to the metallic properties of paint used for this unique
in metallic color product, slight variations of color may occur due to
viewing angles and lighting conditions.
Door is too foggy to see Steam condenses on inner door • This is normal.
clothes during a steam
cycle
Water seen on inside of Steam condenses on these • This is normal.
door and top of lint filter surfaces
when opening door after
steam cycle
Small areas on clothes are Steam condenses on inner drum • Select a shorter cycle.
damp after steam cycle
Cycle or cycle time selected too • Manually reduce cycle time for given cycle.
long for size of load
Before you call for service…
48
PROBLEM Possible Causes What To Do
Small amount of water Inadequate load size for steam • Select a shorter cycle. Manually reduce cycle time
on floor in front of dryer cycle selected, excess steam for given cycle.
condenses inside cabinet and
leaks out
Water on floor in back Loose water hose connection to • Tighten connection.
of dryer valve
Hose missing rubber washer at • Install rubber washer provided with hose.
connection with valve
Dryer makes water Water valve is open filling steam • This is normal.
noises generator
Steam generator is dispensing • This is normal.
steam into drum
Water drips from door Steam condenses on inner door • This is normal.
when opened after
a Steam Cycle
Cannot see steam at Steam released at different • This is normal.
beginning of cycle
Cannot see steam at any The steam nozzle might be • CAll 800.GE.CARES to order nozzle replacement kit
time during cycle clogged with debris from your WE25M71 or to request a technician to replace this for you.
water supply
Garments still wrinkled Too many garments • Load fewer garments; manually increase time.
after steam cycle
Dryer continues to Extend Tumble was selected • Ensure Extend Tumble option is not selected.
tumble after display
says Complete
49
Before you call for service… GEAppliances.com
Service trips to your home to teach you how to use
the product.
Improper installation, delivery or maintenance.
Failure of the product if it is abused, misused or used for
other than the intended purpose or used commercially.
Replacement of the light bulb after its expected
useful life.
Replacement of house fuses or resetting of circuit
breakers.
Damage to the product caused by accident, fire, floods
or acts of God.
Incidental or consequential damage caused by possible
defects with this appliance.
Damage caused after delivery.
Product not accessible to provide required service.
Defects or damage due to operation in freezing
temperatures.
Products which are not defective or broken, or which are
working as described in the Owner’s Manual.
What Is Not Covered (in the United States):
This warranty is extended to the original purchaser and any succeeding owner for products purchased
for home use within the USA. If the product is located in an area where service by a GE Authorized Servicer
is not available, you may be responsible for a trip charge or you may be required to bring the product to an
Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls
to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know
what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. To schedule
service, on-line, visit us at GEAppliances.com, or call
800.GE.CARES (800.432.2737).
Please have serial number and model number available when
calling for service.
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
GE Dryer Warranty. (For customers in the United States)
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided
in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability
or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.
For The Period Of: We Will Replace:
One Year Any part of the dryer which fails due to a defect in materials or workmanship. During this
From the date of the limited one-year warranty, GE will also provide, free of charge, all labor and related service costs
original purchase to replace the defective part.
Second Year Any part of the dryer which fails due to a defect in materials or workmanship. During this
From the date of the additional one-year limited warranty, you will be responsible for any labor or related service costs.
original purchase
Second through The extra-large or super-capacity dryer drum and main electronic control board if any of these
Fifth Year parts should fail due to a defect in materials or workmanship. During this additional four-year
From the date of the limited warranty, you will be responsible for any labor or related service costs.
original purchase
50
GE Dryer Warranty. (For customers in Canada)
All warranty service provided by our Factory Service Centres or an authorized
technician. For service, call 1.800.561.3344.
Please have serial number and model number available when calling for service.
Warrantor: MABE CANADA INC.
WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.
This warranty is extended to the original purchaser and any succeeding owner for products purchased in
Canada for home use within Canada. In-home warranty service will be provided in areas where it is available
and deemed reasonable by Mabe to provide.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular
purpose, are limited to one year or the shortest period allowed by law.
Service trips to your home to teach you how to use
the product.
Improper installation, delivery or maintenance.
Failure of the product if it is abused, misused or used for
other than the intended purpose or used commercially.
Replacement of the light bulb after its expected
useful life.
Replacement of house fuses or resetting of circuit
breakers.
Damage to the product caused by accident, fire, floods
or acts of God.
Incidental or consequential damage caused by possible
defects with this appliance.
Damage caused after delivery.
Product not accessible to provide required service.
Defects or damage due to operation in freezing
temperatures.
Products which are not defective or broken, or which are
working as described in the Owner’s Manual.
What Is Not Covered (in Canada):
For The Period Of: We Will Replace:
One Year Any part of the dryer which fails due to a defect in materials or workmanship. During this
From the date of the limited one-year warranty, GE will also provide, free of charge, all labor and related service costs
original purchase to replace the defective part.
Second Year Any part of the dryer which fails due to a defect in materials or workmanship. During this
From the date of the additional one-year limited warranty, you will be responsible for any labor or related service costs.
original purchase
Second through The extra-large or super-capacity dryer drum and main electronic control board if any of these
Fifth Year parts should fail due to a defect in materials or workmanship. During this additional four-year
From the date of the limited warranty, you will be responsible for any labor or related service costs.
original purchase
51
Mesures de sécurité . . . . . . . 53–55
Foncionnement
Appareil intelligent . . . . . . . . . . . . . . . . . .64
Caractéristiques . . . . . . . . . . . . . . . .61, 62
Guide de démarrage . . . . . . . . . . . . . . .56
Option réglage . . . . . . . . . . . . . . . . . . . . . .61
Options de cycle . . . . . . . . . . . . . . . .60, 61
Panneau de contrôle . . . . . . . . . . .56–59
Utilisation de la sécheuse . . . . . . . . . .62
Installation
Avant de commencer . . . . . . . . . . .65, 66
Branchement des boyaux
d‘arrivée . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
Emplacement
de votre sécheuse . . . . . . . . . . . . . .66, 67
Évacuation de la sécheuse . . . . .76–82
Installation du socle . . . . . . . . . . . .94–96
Installation finale . . . . . . . . . . . . . . . . . . .83
Inversion de l’ouverture
de la porte . . . . . . . . . . . . . . . . . . . . . .84–90
Raccordement
d’une sécheuse à gaz . . . . . . . . . . .69–72
Raccordement
d’une sécheuse électrique . . . . . .73–75
Superposer la sécheuse
à la laveuse . . . . . . . . . . . . . . . . . . . .91–93
Conseils de dépannage . .97–100
Soutien au consommateur
Garantie (Canada) . . . . . . . . . . . . . . . . 102
Garantie (É
tats-Unis) . . . . . . . . . . . . . 101
Soutien au
consommateur . . . . . . . . . . . . . . . . . . . 103
Inscrivez ici les numéros
de modèle et de série :
Modèle N° ________________
Série N° __________________
Ces informations figurent
sur l’étiquette située à l’avant
de la sécheuse, derrière la porte.
52
CONSERVEZ CES DIRECTIVES
Mettez l’appareil à la terre conformément à tous
les codes et règlements en vigueur. Suivez les Directives
d’installation.
Installez ou entreposez l’appareil dans une pièce
où la température est supérieure à 0°C, et où il sera
à l’abri des intempéries.
Branchez l’appareil sur un circuit protégé et de capacité
appropriée afin d’éviter toute surcharge électrique.
Retirez tous les articles d’emballage tranchants et jetez
tous les matériaux de transport.
Conduit d’évacuation :
L’air des sécheuses DOIT être évacué à l’extérieur pour
empêcher que de grandes quantités d’humidité et de
charpie soient envoyées dans la pièce.
Utilisez uniquement un conduit rigide en métal de 10
cm de diamètre à l'intérieur du placard de la sécheuse.
Utilisez uniquement une un conduit métallioque de 10
cm de diamètre flexible ou rigide agréée UL pour
l'échappement vers l'extérieur. N'utilisez jamais de un
conduit facile à perforer, en plastique ou autre matériau
combustible. L’UTILISATION D'UN CONDUIT EN
PLASTIQUE OU EN UN AUTRE MATÉRIEL COMBUSTIBLE
PEUT CAUSER UN INCENDIE. LE CONDUIT PERFORÉ
PEUT CAUSER UN INCENDIE S’IL S'EFFONDRE OU SE
BOUCHE AU COURS DE L'UTILISATION OU DE
L'INSTALLATION.
Pour des détails complets, suivez les Instructions
d’installation.
2
1
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
AVERTISSEMENT!
Pour votre sécurité, suivez les directives fournies dans le présent manuel afin
de minimiser les risques d’incendie, d’explosion et de chocs électriques et prévenir
des dégâts matériels et des blessures graves ou mortelles.
SI VOUS REMARQUEZ UNE ODEUR DE GAZ :
N’allumez pas d’allumette ou de
cigarette, ou ne faites fonctionner
aucun appareil à gaz ou électrique.
N’actionnez aucun interrupteur;
n’utilisez aucun téléphone dans votre
édifice.
Évacuez la pièce, l’édifice ou
les environs.
Appelez immédiatement votre
fournisseur de gaz en utilisant
le téléphone d’un voisin. Suivez
les directives qu’il vous donnera.
Si vous ne pouvez joindre votre
fournisseur de gaz, appelez
les pompiers.
5
4
3
2
1
Loi californienne sur le contrôle des substances toxiques et de l’eau potable
Cette loi exige que le gouverneur de Californie publie une liste de substances reconnues par l’état comme étant
cancérigènes, responsables de malformations congénitales ou des autres effets nuisibles sur les organes reproducteurs,
et que les entreprises avertissent les clients de l’exposition potentielle à ces substances.
Les appareils ménagers fonctionnant au gaz peuvent causer une exposition mineure à quatre de ces substances, à savoir
le benzène, le monoxyde de carbone, le formaldéhyde et la suie, principalement en raison de la combustion incomplète
du gaz naturel ou du gaz de pétrole liquéfié.
Le réglage adéquat de la sécheuse réduira au maximum la combustion incomplète. L’exposition à ces substances peut
être encore réduite davantage en assurant une évacuation adéquate de la sécheuse vers l’extérieur.
UNE INSTALLATION ADÉQUATE
Avant d’utiliser votre sécheuse, assurez-vous qu’elle a été adéquatement installée, conformément
aux Instructions d’installation. Les consignes d’installation figurent au dos de ce manuel.
N’entreposez pas ou n’utilisez pas
d’essence ou autres vapeurs ou
liquides inflammables à proximité
de cet appareil ou de tout autre
électroménager.
L’installation et les réparations doivent
être effectuées par un installateur
qualifié, une entreprise de réparation
ou votre fournisseur de gaz.
53
54
AVERTISSEMENT!
AUTOUR DE VOTRE SÉCHEUSE
Conservez la zone sous et autour de vos appareils libre
de tous matériaux combustibles (charpies, papiers,
chiffons, etc.), essence, produits chimiques et autres gaz
et liquides inflammables.
Gardez le sol propre et sec à proximité de vos
électroménagers afin de ne pas glisser.
Il faut exercer une étroite surveillance lorsque
vous faites fonctionner cet appareil en présence
d’enfants. Ne les laissez pas jouer sur, avec ou
dans cet appareil ou dans tout autre appareil.
Assurez-vous qu’il n’y ait aucune accumulation
de charpie, de poussière ou de saleté autour
et à proximité de l’orifice d’évacuation.
Gardez tous les produits pour la lessive (comme
les détersifs, les javellisants, etc.) hors de la portée des
enfants, de préférence dans une armoire fermée à clef.
Suivez toutes les mises en garde sur les étiquettes pour
éviter des blessures.
Ne montez jamais sur le dessus de la sécheuse.
LORSQUE VOUS UTILISEZ LA SÉCHEUSE
Ne vous penchez jamais dans la sécheuse pendant
que le tambour tourne. Avant de charger ou de
décharger la sécheuse ou d’y ajouter des vêtements,
attendez que le tambour se soit complètement arrêté.
Avant chaque séchage, nettoyez le filtre à charpie afin
de prévenir l’accumulation de charpie à l’intérieur
de la sécheuse ou dans la pièce. NE FAITES PAS
FONCTIONNER LA SÉCHEUSE SANS LE FILTRE
À CHARPIE.
Ne lavez pas ou ne faites pas sécher des articles qui ont
été lavés avec des produits combustibles ou explosifs,
ou qui ont été trempés dans ces produits ou qui en sont
tachés (cire, peinture, huile, essence, dégraissants,
solvants pour le nettoyage à sec, kérosène, etc.). Ces
substances émettent des vapeurs qui peuvent prendre
feu ou exploser. Ne versez pas ces substances dans l’eau
de la laveuse. N’utilisez pas ces substances à proximité
de votre laveuse ou de votre sécheuse pendant qu’elles
fonctionnent.
Ne rangez pas dans votre sécheuse des articles qui
ont été en contact avec des huiles de cuisson; ceux-ci
peuvent provoquer une réaction chimique susceptible
de faire s’enflammer vos vêtements.
Il ne faut pas mettre dans la sécheuse, ou à proximité
de celle-ci, tout article ayant été utilisé avec un solvant
dégraissant ou contenant une substance inflammable
(comme des chiffons de nettoyage, des vadrouilles,
des serviettes utilisées dans les salons de coiffure, etc.),
à moins qu’ils aient été débarrassés de toute trace et
de toute vapeur de substance inflammable. On utilise
à la maison de nombreux produits inflammables :
acétone, alcool dénaturé, essence, kérosène, nettoyants
ménagers, détachants, térébenthine, cire, décapants,
contenant du distillat de pétrole.
La lessive peut atténuer les propriétés ignifugeantes
des tissus. Pour éviter cette situation, suivez à la lettre
les directives données par le fabricant du vêtement.
Ne faites pas sécher des articles contenant du
caoutchouc, du plastique, de la mousse ou autres
matériaux similaires (comme des soutiens-gorge
préformés, des chaussures de tennis, des caoutchoucs,
des tapis de bain, des carpettes, des bavoirs, des culottes
de bébé, des sacs de plastique, des oreillers, etc.), car ces
matériaux peuvent fondre ou brûler. De plus, dans
certaines circonstances, certains matériaux de
caoutchouc peuvent causer un incendie par combustion
spontanée lorsqu’ils sont chauffés.
Ne rangez pas des articles qui peuvent fondre ou brûler,
comme du plastique, du papier, ou des vêtements sur
le dessus de la sécheuse pendant qu’elle fonctionne.
Les vêtements portant la mention «Faire sécher loin
de la chaleur» ou «Ne pas faire sécher par culbutage»
(comme les gilets de sauvetage contenant du Kapok)
ne doivent pas être séchés dans votre sécheuse.
Ne faites pas sécher d’articles en fibre de verre
dans votre sécheuse. Les particules qui restent dans
la sécheuse et qui pourraient être recueillies par
les vêtements lors d’un séchage subséquent risquent
de causer des irritations cutanées.
Pour réduire les risques de chocs électriques,
débranchez toujours l’appareil ou coupez l’alimentation
électrique au panneau de distribution en enlevant
le fusible ou en déclenchant le disjoncteur avant de
le réparer ou de le nettoyer (sauf pour enlever et
nettoyer le filtre à charpie). REMARQUE : Le fait d’appuyer
sur START/PAUSE (MISE EN MARCHE/PAUSE) ou POWER
(ALIMENTATION) NE coupe PAS l’alimentation électrique
à l’appareil.
Si vous apercevez de l’eau sur le plancher autour
de la sécheuse, appelez le service à la clientèle.
N’obstruez pas le flux de l’air de ventilation. N’empilez
pas, ne placez pas du linge ou des tapis devant ou à
l’arrière de la sécheuse.
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
www.electromenagersge.ca
LORSQUE VOTRE SÉCHEUSE N’EST PAS EN MARCHE
Lorsque vous débranchez l’appareil, tirez sur
la fiche et non pas sur le cordon afin d’éviter
d’endommager le cordon d’alimentation. Installez
le cordon de sorte que personne ne marche ou
ne trébuche dessus, ou qu’il ne soit pas exposé
à des dommages.
Ne réparez ou ne remplacez aucune pièce de cet
appareil, à moins que cela ne soit spécifiquement
recommandé dans le présent manuel ou dans
des directives de réparation que vous comprenez
et que vous êtes en mesure de suivre.
Avant de jeter ou d’entreposer une sécheuse,
enlevez toujours la porte afin d’empêcher
les enfants de se cacher à l’intérieur.
Ne trafiquez pas les commandes de l’appareil.
VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES
DE SÉCURITÉ.
CONSERVEZ CES DIRECTIVES
55
AVERTISSEMENT!
LORSQUE VOUS UTILISEZ LA SÉCHEUSE (SUITE)
Ne faites pas fonctionner l’appareil s’il est
endommagé, défectueux, partiellement
démonté ou si des pièces sont manquantes
ou défectueuses, ou si le cordon d’alimentation
ou la fiche sont endommagés.
L’intérieur de l’appareil et le raccord du conduit
d’évacuation à l’intérieur de la sécheuse doivent
être nettoyés une fois par an par une personne
qualifiée. Voyez les Conseils pour le tri
et le chargement en page 62.
Si votre sécheuse fonctionne au gaz, elle est
pourvue d’un système d’allumage électrique
automatique et ne possède pas de veilleuse.
N’ESSAYEZ PAS DE L’ALLUMER AVEC UNE
ALLUMETTE. Vous risquez de vous brûler si vous
approchez votre main du brûleur et que le dispositif
d’allumage automatique s’allume.
Ne pas ouvrir la porte de la sécheuse durant
les cycles de vapeur. La vapeur est très chaude,
et continuera de s’échapper du port plusieurs
secondes après l’ouverture de la porte. Ne pas
toucher le port de vapeur après un cycle de
vapeur.
Ne pas utiliser le cycle vapeur avec des items
tel que : laine, cuir, soie, lingerie, produits mousse
ou couvertures électriques.
Ne pas utiliser les cycles vapeur avec les nouveaux
vêtements sans un premier lavage.
Il est possible que vous désiriez assouplir votre
lessive ou réduire le collement électrostatique
en utilisant un assouplissant textile dans votre
sécheuse ou un produit antistatique. Nous vous
recommandons d’utiliser un assouplissant liquide
au cours du programme de lavage, conformément
aux directives du fabricant de ce type de produit,
ou de faire l’essai d’un assouplissant textile pour
la sécheuse, pour lequel le fabricant certifie sur
l’emballage que son produit peut être utilisé en
toute sécurité dans la sécheuse. La responsabilité
des problèmes de rendement ou de
fonctionnement qui ne sont pas couverts par
la garantie de cet appareil et sont attribuables
à l’utilisation de ces produits relève du fabricant
de ces produits.
Ne jamais tenter d’utiliser les cycles Steam
Dewrinkle (Vapeur Anti Froissage) ou Steam
Refresh (Vapeur Rafraîchissante) sans vêtements
dans le tambour. De plus, il est hautement
recommandé de sélectionner la bonne taille de
brassée pour de meilleurs résultats. Sélectionner
des cycles pour de grosses brassées pour des
petites brassées pourrait mouiller les vêtements et
sélectionner des cycles de petites brassées pour
des grosses brassées pourrait résulter en une
mauvaise performance d’anti froissage.
Ne pulvérisez jamais tout type d’aérosol dans, sur
ou à coté de la sécheuse. N’utilisez aucun type de
nettoyant en atomiseur quand vous nettoyez
l’intérieur de la sécheuse. Des fumes dangereuses
ou un choc électrique pourraient se produire.
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
AVERTISSEMENT! Afin de réduire le risque d’incendie, de décharge électrique, ou de blessure,
lisez les MESURES DE SÉCURITÉ IMPORTANTES avant de mettre cet
appareil en marche.
À propos du panneau de contrôle de la sécheuse.
www.electromenagersge.ca
Dans ce manuel, les caractéristiques et l’apparence peuvent varier selon votre modèle.
Démarrage
Si l’écran est noir, appuyez sur la touche POWER
(ALIMENTATION) afin de réactiver l’affichage.
Appuyez sur
la touche
POWER (ALIMENTATION)
.
Sélectionnez un cycle
en tournant
le bouton
Cycle.
Si vous avez sélectionné SENSOR
CYCLE (CYCLE PAR CAPTEUR) –
appuyez simplement sur
la touche
START/PAUSE (MISE EN
MARCHE/PAUSE).
Si vous avez sélectionné TIMED DRY
CYCLE (CYCLE DE SÉCHAGE MINUTÉ) –
sélectionnez le réglage de chaleur
et la durée que vous désirez pour
le séchage de vos articles en utilisant
les touches du curseur. Appuyez
ensuite sur la touche START/PAUSE
(MISE EN MARCHE/PAUSE).
3
2
1
56
STEAMREFRESH
SPEED DRY
WARM UP
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
SENSOR DRY
TIME DRY
COTTONS
SPECIALTY
CYCLES
TIMED DRY
STEAM
DEWRINKLE
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
Power (alimentation)
Appuyez sur cette touche pour « allumer » l’écran. Si l’écran est actif, appuyez pour éteindre
la sécheuse.
REMARQUE : Le fait d’appuyer sur POWER (ALIMENTATION) ne coupe pas l’alimentation électrique
à l’appareil.
1
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
STEAMREFRESH
SPEED DRY
WARM UP
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
SENSOR DRY
TIME DRY
TIMED DRY
STEAM
DEWRINKLE
COTTONS
1
2
3
4
5
6
7
8
9
Modèles : PFDS450 / PFDS455 / PFMS450 / PFMS455
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
SPEED DRY
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
COTTONS
SENSOR DRY
TIME DRY
DEWRINKLE
WARM UP
TIMED DRY
AIR FLUFF
NO HEAT
Models: PFDN440 / PFDN445 / PFMN440 / PFMN445
1
2
3
4
5
6
7
8
9
2
A propos du panneau de contrôle de la sécheuse.
Dry Cycles (cycles de séchage)
Le cycle de séchage contrôle la durée du processus de séchage. Le tableau ci-dessous vous aidera à trouver le
bon réglage de séchage en fonction de votre brassée.
Cycles par capteur
COTTONS (cotons) Pour les cotons et la plupart des articles en toile.
NORMAL/ Pour les brassées constituées de cotons et de mélanges de polyester.
MIXED LOAD
(charge normale/
mixte)
WRINKLE FREE Pour les articles infroissables/entretien facile et sans repassage.
(infroissables)
ACTIVE WEAR Pour les vêtements de sports, d’exercice et certains vêtements décontractés. Les tissus
(vêtements bénéficient de finitions en nouvelle technologie et sont composés de fibres élastiques
de sport) comme le Spandex.
DELICATES Pour la lingerie et les tissus délicats.
(délicats)
SPEED DRY Pour les petites brassées qui doivent être séchées rapidement, comme les tenues de
(séchage rapide) sport ou les uniformes d’école. Ce cycle peut aussi être utilisé si le cycle précédent a laissé
quelques articles encore humides, comme des cols ou des ceintures.
Timed Dry Cycles (cycles de séchage minuté)
STEAM Pour des vêtements secs légèrement froissés. Réduit de façon significative les plis sur 1 à 5
REFRESH vêtements. Sélectionnez un plus grand nombre de vêtements pour le cycle (par exemple,
(vapeur sélectionner une brassée de 5 morceaux de vêtements pour une brassée de 1 morceaux de
rafraîchissante) vêtement) pourrait mouiller les vêtements. Après le Cycle SteamRefresh, l’unité émettra un
(sur certains bip et affichera “Garments Ready” (Vêtements Prêts) et « 0 :00 ». Si l’unité n’est pas fermée
modèles) ou si la porte n’est pas ouve rte, la sécheuse continuera le culbutage pendant 30 minutes.
À la fin des 30 minutes, il sera affiché « 0 :00 » et « Cycle Complete » (« 0 :00 » et
« Cycle terminé »).
REMARQUE : Lorsque STEAM REFRESH (Rafraîchissement à la vapeur) est sélectionné,
EXTENDED TUMBLE (culbutage prolongé) s'active automatiquement et ne peut pas être
désactivé.
Un seul article de tissu extrêmement léger peut nécessiter d’ajouter un article
supplémentaire au cycle de vapeur rafraîchissante pour atteindre des résultats optimaux.
DEWRINKLE Pour défroisser des articles secs ou légèrement humides. Ce cycle n'est pas recommandé pour les
(Défroissage) tissus délicats.
(sur certains modèles)
STEAM DEWRINKLE Pour utiliser avec des brassées plus grosses que le STEAM REFRESH. Idéal pour des brassées
(défroisser) de vêtements qui ont été laissées dans la sécheuse pendant une longue période de temps.
(sur certains Sélectionnez un cycle plus important que nécessaire (par exemple, sélectionner Grosse
modèles) Brassée pour une sécheuse à moitié pleine) pourrait mouiller les vêtements.
WARM UP Fournit 10 minutes de préchauffage des vêtements.
(préchauffage)
My Cycle (mon cycle) (sur certains modèles)
MY CYCLE Appuyez sur cette touche pour créer, modifier ou utiliser des cycles de séchage
(mon cycle) personnalisés.
Timed Dry (séchage minuté)
Cette commande permet de définir son propre temps de séchage. La fonction TIMED DRY (SÉCHAGE MINUTÉ) est
aussi recommandée pour les petites brassées.
Pour utiliser TIMED DRY (SÉCHAGE MINUTÉ) :
1. Tournez le cadran du cycle de séchage sur TIMED DRY.
2. Sélectionnez le temps de séchage en appuyant sur les touches
et . Vous pouvez augmenter
la durée par intervalle de 10 minutes, et ce jusqu’à 2 heures et demie.
3. Sélectionnez la température de séchage (DRY TEMP).
4. Fermez la porte.
5. Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE).
Sensor Dry Level (détection du niveau d’humidité)
Le détecteur surveille en permanence le niveau d’humidité dans le linge. Quand l’humidité dans
vos vêtements atteint le niveau de séchage que vous avez choisi, la sécheuse s’arrête.
EXTRA DRY Utilisé pour les tissus résistants ou les articles qui ont besoin d’être très secs,
(extra sec) comme par exemple les serviettes.
MORE DRY (plus sec) Utilisé pour les types de tissus lourds ou mélangés.
DRY (sec) Utilisé pour un niveau de séchage normal adapté à la plupart des brassées. C’est le cycle
recommandé pour un fonctionnement en économie d’énergie.
LESS DRY (moins sec) Utilisé pour les tissus plus légers (idéal pour le repassage).
DAMP (humide) Pour laisser les articles partiellement humides.
3
4
57
58
www.electromenagersge.ca
Dry Temp (température de séchage)
Vous pouvez modifier la température de votre cycle de séchage.
ANTI-BACTERIAL Cette option peut uniquement être utilisée avec les cycles COTTONS (COTONS) ou MIXED
(anti-bactérien) LOAD (CHARGE MIXTE). Cette option permet de diminuer de 99,9 % la possibilité que
certains types de bactéries soient présentes, parmi lesquelles : Staphylococcus aureus,
Pseudomonas aeruginosa et Klebsiella pneumoniae*. Le processus antibactérien se produit
quand des températures élevées sont mises en oeuvre pendant une partie de ce cycle de
séchage.
REMARQUE : N’utilisez pas ce cycle pour des tissus délicats.
* Le cycle antibactérien (Anti-Bacterial) est certifié par NSF International (autrefois appelé
National Sanitation Foundation) conformément au Protocol P154 de NSF sur les
performances sanitaires des sécheuses domestiques.
HIGH (haute) Pour les cotons normaux à lourds.
MEDIUM (moyenne) Pour les synthétiques, les mélanges et les articles étiquetés sans repassage.
LOW (basse) Pour les tissus délicats, synthétiques et les articles étiquetés Tumble Dry Low (séchage par
culbutage à basse température).
EXTRA LOW Pour la lingerie et les tissus délicats.
(extra basse)
START/PAUSE (MISE EN MARCHE/PAUSE)
Appuyez sur cette touche pour lancer un cycle de séchage. Si la sécheuse est déjà en fonctionnement, le fait
d’appuyer sur cette touche interrompt le cycle en cours. Appuyez encore sur la touche pour reprendre le cycle
de séchage.
My Cycle (mon cycle) (sur certains modèles)
Configurez votre propre combinaison de réglages et enregistrez-la ici pour ensuite la lancer d’une
touche. Cette configuration personnalisée peut être définie pendant qu’un cycle est en cours.
Pour enregistrer une combinaison de réglages MY CYCLE (MON CYCLE) :
1. Sélectionnez un cycle de séchage.
2. Changez les réglages DRY TEMP et SENSOR DRY LEVEL afin de répondre à vos besoins.
3. Sélectionnez toutes les OPTIONS de séchage souhaitées.
4. Appuyez sur la touche MY CYCLE (MON CYCLE) et maintenez-la enfoncée pendant trois secondes pour
sauvegarder votre sélection. Un bip sonore retentit, le bouton s'allume et le module affiche “My cycle is now
programed with the current cycle settings” (mon cycle est maintenant programmé avec les réglages de cycle
actuels).
Pour lancer votre combinaison MY CYCLE (MON CYCLE) enregistrée :
Appuyez sur la touche MY CYCLE (MON CYCLE) avant de sécher une brassée. La lumière autour de la touche
s’illuminera quand MY CYCLE (MON CYCLE) est sélectionné.
Pour modifier votre combinaison MY CYCLE (MON CYCLE) enregistrée :
Suivez les étapes 1 à 4 dans la section « Pour enregistrer une combinaison de réglages MY CYCLE (MON CYCLE) ».
Display (affichage)
« CLEAN LINT FILTER » (Nettoyer le filtre à charpie) (message)
Ce message s'affiche régulièrement. Ce n'est qu'un rappel.
5
6
8
7
Protocole P154 de NSF
sur les performances sanitaires
des sécheuses domestiques
STORE MY CYCLE
MY
CYCLE
ENTER
SPECIALTY
CYCLES
SPECIALTY CYCLE 1:10
Comforters
Delay Time 1:00
Clean Lint Filter
0
Statut du cycle spécial OU Grill
de séchage OU Séchage minuté
Durée de cycle estimée OU
durée de séchage restante
Statut du délai
d’attente
Affichage du statut
du filtre à charpie
DÉLAI
D’ATTENTE
Après avoir appuyé sur le bouton
POWER, le message CLEAN
FILTER pourrait apparaitre si le
cycle antérieur n’avait pas fini. Ce
message disparaitra après avoir
appuyé sur le bouton START.
Même si vous avez déjà nettoyé le
filtre (avant d’appuyer sur le
bouton POWER) le message
CLEAN LINT FILTER sera encore
affiché jusqu’à ce que le bouton
START soit activé.
59
A propos du panneau de contrôle de la sécheuse.
Specialty Cycles (cycles spéciaux)
1. Tournez le bouton CYCLE sur SPECIAL CYCLES. Une liste d’options de cycle apparaîtra à l’écran.
2. Sélectionnez une CATEGORY (CATÉGORIE) en appuyant les touches de curseur.
3. Sélectionnez un CYCLE en appuyant les touches de curseur.
Appuyez sur la touche BACK (RETOUR) pour retourner aux CATÉGORIES.
4. Appuyez sur ENTER (ENTRÉE) pour effectuer une sélection.
5. Appuyez sur la touche START/PAUSE (MISE EN MARCHE/PAUSE).
Les cycles spéciaux (SPECIALTY CYCLES) comprennent :
Vêtements
Bas/soutiens-gorge (utilisez un filet)
Jeans
Kakis
Manteaux
Literie et salle de bain
Couvertures (coton)
Draps
Édredons
Serviettes
Autres articles spéciaux
Action bouffante
Coton fragile
Dryel
Grille de séchage
Literie pour animaux domestiques
Molleton
Petits tapis
Sac de couchage
Séchoir
Tissus performants
Vêtements de Jeux
9
Cycles reliés à la laveuse
Pour mettre la communication en route,
appuyez sur la touche SETTINGS
(RÉGLAGES) sur le panneau de commande
de la laveuse. Quand « DRYER LINK »
(connexion à la sécheuse) apparaît
à l’écran, appuyez sur ENTER (ENTRÉE).
Sélectionnez ON en utilisant les flèches ;
appuyez ensuite sur ENTER.
Quand le cycle de la laveuse est terminé,
ce dernier communiquera avec la sécheuse
quand n’importe quelle touche du panneau
de commande est enfoncée ou quand
la porte est ouverte.
La laveuse affichera « TRANSFERRING
CYCLE INFORMATION TO THE DRYER »
(Transfert des informations du cycle vers la
sécheuse en cours) et la sécheuse affichera
« RECEIVING CYCLE INFORMATION
TO THE DRYER » (Réception des informations
du cycle par la sécheuse en cours).
La sécheuse communiquera uniquement
avec la laveuse s’il n’y a aucun cycle
en cours.
Si la laveuse démarre un nouveau
cycle avant que la sécheuse n’ait pu
communiquer avec elle, les informations
seront perdues.
Options de cycle.
REMARQUE :
Certaines caractéristiques peuvent ne pas être offertes sur tous les modèles de sécheuses.
www.electromenagersge.ca
Extend Tumble (Culbutage prolongé)
Réduit les faux plis au maximum en ajoutant
environ 60 minutes de culbutage sans chaleur
une fois que les vêtements sont secs.
La lumière au centre du bouton s'allume lorsque
EXTENDED TUMBLE (culbutage prolongé) est
activé.
Extend Tumble (Culbutage Prolongé) est
automatiquement sélectionné pour le cycle
SteamRefresh et ne pas pas être dé-sélectionner.
La sécheuse émettra un bip et affichera
« Garments Ready » (Vêtements Prêt) lorsque
le cycle SteamRefresh est terminé. La sécheuse
continuera en Extend Tumble jusqu’à la porte
soit ouverte.
Damp Alert (Alerte d'humidité)
Cette option fait sonner la sécheuse quand
les vêtements ont été séchés jusqu’à un certain
niveau d’humidité. Retirez les articles que vous
souhaitez étendre pour sécher. DAMP ALERT
(L’ALERTE DU NIVEAU D’HUMIDITÉ) retentira
uniquement quand cette option est sélectionnée.
Le fait de retirer les vêtements et les étendre
quand ils sont humides peut diminuer le besoin
de repasser certains articles.
La lumière au centre du bouton s'allume lorsque
DAMP ALERT (alerte linge humide) est activé
Drum Light (Lumière du tambour)
Appuyez sur cette touche pour allumer la lumière
de la sécheuse.
Appuyez à nouveau sur cette touche pour
éteindre la lumière.
Ceci contrôle la lumière uniquement quand
la porte est fermée.
REMARQUE : La lumière s’éteindra
automatiquement après une minute lorsque la
porte est fermée.
Quand la porte est ouverte, la lumière s’allume
automatiquement.
La lumière au centre du bouton s'allume lorsque
DRUM LIGHT (lumière de tambour) est activée.
REMARQUE : Maintenez le bouton DRUM LIGHT
appuyé pendant 3 secondes pour accéder au menu
SETTINGS (réglages). (Plus de détails page 10).
Delay Start (Mise en marche différée)
Utilisez pour retarder le démarrage de votre
sécheuse.
1. Sélectionnez votre cycle de séchage et toutes
les options.
2. Appuyez sur DELAY START (MISE EN MARCHE
DIFFÉRÉE). Vous pouvez changer le délai
d’attente par intervalles de 30 minutes en
utilisant les flèches ou .
3. Appuyez sur la touche START/PAUSE
(MISE EN MARCHE/PAUSE) pour lancer
le compte à rebours.
Le compte à rebours sera indiqué sur l’affichage
« ESTIMATED TIME REMAINING » (TEMPS
RESTANT ESTIMÉ).
REMARQUES :
Si la porte est ouverte alors que
la sécheuse est en mode DELAY (MISE EN
MARCHE DIFFÉRÉE), le compte à rebours
ne redémarrera pas sauf si la porte est
fermée et que la touche START/PAUSE (MISE
EN MARCHE/PAUSE) est à nouveau enfoncée.
Vous pouvez retarder le démarrage d’un
cycle de séchage jusqu’à 24 heures.
La lumière au centre du bouton s'allume lorsque
DELAY START (mise en marche différée) est activé.
60
EXTENDED
TUMBLE
D
AMP
ALERT
D
RUM
LIGHT
SETTINGS
e
DRY
e-Dry
Réduit la consommation totale d'énergie des
cycles spécifiques de la sécheuse en ajustant
certains réglages de température.
REMARQUE : Les durées de cycle changent
lorsque e-DRy est sélectionné.
Ce cycle peut être utilisé avec les tissus DÉLICATS,
SPORT, EASY CARE, les CHARGES
NORMALES/MÉLANGÉES et les COTONS.
Settings (Réglage)
Dans l’option SETTINGS (RÉGLAGE), vous
pouvez ajuster le volume ou la luminosité
de l’affichage.
VOLUME
Le volume du signal de fin de cycle peut
être réglé sur HIGH (HAUT), MED
(MOYEN), LOW (BAS) ou OFF (ARRÊT).
Le volume de la tonalité des
commandes peut être réglé sur HIGH,
MED, LOW ou OFF.
La luminosité de l’affichage (DISPLAY
BRIGHTNESS) peut être réglée sur HIGH,
MED ou LOW.
Une fois que vous avez effectué votre
sélection, appuyez sur ENTER (ENTRÉE).
REMARQUE : Maintenez le bouton DRUM
LIGHT appuyé pendant 3 secondes pour
accéder au menu SETTINGS (réglages).
61
À propos des caractéristiques de la sécheuse.
« Built-In Rack Dry System »
Un support de séchage pratique peut être utilisé pour sécher des articles comme
les chaussures de tennis. Placez les articles à plat sur le support
de séchage et bloquez les pulls en laine ou les tissus délicats. Séchez à faible
chaleur.
Pour installer le « Built-In Rack Dry System »
1. Assurez-vous que le tambour de la sécheuse est orienté de sorte que le système
de support de séchage se trouve sur le côté gauche de la sécheuse.
2. Tirez sur le support de séchage du côté gauche et engagez les “tiges” de la
poignée dans les fentes se trouvant à l’opposé.
3. Placez le vêtement sur le support et fermez la porte.
4. Appuyez sur la touche DRYER RACK (GRILLE DE
SÉCHAGE).
5. Sélectionnez le temps désiré.
6. Appuyez sur la touche START/PAUSE (MISE EN
MARCHE/PAUSE).
REMARQUE :
N’utilisez pas ce support de séchage quand
d’autres vêtements sont dans la sécheuse.
Assurez-vous de détacher le support de séchage à
la fin du cycle
et rabattez entièrement le support de séchage à l’intérieur du déflecteur.
Lumière de tambour
Avant de remplacer l’ampoule, assurez-vous de débrancher le cordon d’alimentation
de la sécheuse ou de couper l’alimentation au panneau de distribution électrique en
enlevant le fusible ou en déclenchant le disjoncteur. Accédez au dessus de
l’ouverture de la sécheuse depuis l’intérieur du tambour. Retirez l’ampoule et
remplacez-la par une ampoule de même taille.
Options de cycle.
REMARQUE :
Certaines caractéristiques peuvent ne pas être offertes sur tous les modèles de sécheuses.
Enfoncez les potences
Bouton de verrouillage
Appuyez 3 secondes pour déverrouille
r
L
OCK
D
RUM
LIGHT
SETTINGS
Lock (Verrouillage)
Vous pouvez verrouiller les commandes pour
en éviter la sélection. Ou vous pouvez verrouiller les
commandes après le démarrage d’un cycle.
Avec cette option sélectionnée, les enfants ne peuvent
plus démarrer la sécheuse accidentellement en
appuyant sur les touches.
Pour verrouiller la sécheuse, appuyez sur la touche
LOCK (VERROUILLAGE). Pour déverrouiller la
sécheuse, appuyez sur la touche LOCK et maintenez-
la enfoncée pendant 3 secondes.
La lumière au centre du bouton de verrouillage
LOCK s'allume lorsque les commandes sont
verrouillées..
Le voyant autour de la touche LOCK s’illuminera
quand les commandes sont verrouillées.
Même si les commandes sont verrouillées,
la touche POWER (ALIMENTATION) est encore active
au cas où vous auriez besoin d’éteindre l’unité.
Appuyez et maintenez appuyé
pendant 3 secondes pour des
options secondaires
À propos des caractéristiques de la sécheuse. www.electromenagersge.ca
Utilisation du crochet
incorporé pour accrocher
des vêtements
1. Assurez-vous que le tambour
de la sécheuse est orienté de
sorte que le crochet soit situé
sur la partie supérieure centrale
de la sécheuse.
2. En utilisant votre doigt, retirez
le crochet de la fente.
3. Accrochez le vêtement sur
un cintre, accrochez ce dernier
sur le crochet et fermez la porte.
4. Appuyez sur la touche DRYER
RACK (GRILLE DE SÉCHAGE).
5. Sélectionnez le temps désiré.
6. Appuyez sur la touche
START/PAUSE (MISE EN MARCHE/
PAUSE).
Reverse Tumble
MC
Toutes les sécheuses à chargement frontal Profile sont dotées de
la fonction Reverse Tumble
MC
, une option incorporée au système Duo Dry
Plus
MC
. En inversant le sens de rotation du tambour pendant le cycle de
séchage, votre sécheuse mélangera moins votre linge, le séchera de façon
plus homogène et écourtera le séchage. Les charges habituelles telles
que celles composées de draps, de serviettes de bain et de housses sont
les premières à profiter de cette fonctionnalité. Lorsque la sécheuse inverse
le culbutage, une courte pause s’amorce et le bruit émis par la machine
change. Ne vous inquiétez pas, c’est normal. Tous les cycles de la sécheuse
utilisent cette fonctionnalité, sauf lorsque l’option de séchage à l’aide
du support ou de la grille de séchage est sélectionnée, auquel cas le tambour
ne tourne pas.
62
Utilisation de la sécheuse.
Suivez toujours l’étiquette du fabricant de tissus pour laver.
Conseils pour le tri
et le chargement
En règle générale, lorsque les vêtements sont
correctement triés pour le lavage, ils le sont aussi
pour le séchage. Essayez aussi de trier les articles
en fonction de leur taille. Par exemple, ne séchez
pas un drap avec des chaussettes ou d’autres
petits articles.
N’ajoutez pas votre feuille d’assouplissant
textile lorsque la brassée a commencé à
chauffer, car elle risque de provoquer des taches
d’assouplissant. Les feuilles d’assouplissant
de tissus Bounce
MD
pour sécheuses ont été
approuvées pour cette sécheuse si elles sont
utilisées conformément aux instructions
du fabricant.
Voir ci-dessous pour les consignes de nettoyage
du filtre à charpie.
Ne surchargez pas. Ceci consomme inutilement
de l’énergie et cause des faux plis.
Ne séchez pas les articles suivants : Articles
en fibre de verre, lainages, articles recouverts
de caoutchouc, plastiques, articles dotés
d’une garniture en plastique, articles remplis
de mousse de caoutchouc.
63
Utilisation de la sécheuse.
Entretien et nettoyage
de la sécheuse
Intérieur de la sécheuse et conduit :
L’intérieur de la machine et du conduit
d’évacuation doit être nettoyé une fois par
an par du personnel de service qualifié.
Extérieur : Essuyez les produits de lessive
renversés, et enlevez la poussière avec un linge
humide. Le fini et le panneau de contrôle
de la sécheuse peuvent être endommagés
par certains produits de traitement préliminaire
et détachants. Appliquez ces produits loin
de la sécheuse. Vous pouvez ensuite laver
et faire sécher les vêtements normalement.
Les dommages causés à votre sécheuse par
ces produits ne sont pas couverts par votre
garantie.
Ne touchez pas la surface ou l’écran avec
des objets pointus.
Filtre à charpie : Nettoyez le filtre à charpie
avant chaque utilisation. Sortez-le en le tirant
vers le haut. Faites passer vos doigts sur
le filtre. Un amas cireux peut se former sur
le filtre à charpie à cause de l’utilisation des
feuilles d’assouplissant textile. Pour éliminer cet
amas, lavez le filtre à l’eau chaude savonneuse.
Séchez-le soigneusement et replacez-le.
N’utilisez pas la sécheuse sans le filtre
à charpie en place.
Aspirez la charpie de la zone du filtre à charpie
si vous remarquez une modification des
performances de la sécheuse.
Acier inoxydable : Pour nettoyer les surfaces
en acier inoxydable, utilisez un chiffon
humidifié avec un nettoyant doux et non
abrasif, adapté aux surfaces en acier
inoxydable. Éliminez les résidus de nettoyant,
puis séchez avec un chiffon propre.
L’acier inoxydable utilisé pour fabriquer
le tambour de séchage fournit la plus haute
fiabilité disponible dans une sécheuse GE.
Si le tambour de séchage est rayé ou ébréché
pendant une utilisation normale, le tambour
ne rouillera pas ou ne se corrodera pas.
Ces défauts de surface n’affecteront pas
le fonctionnement ou la durabilité du tambour.
Évent d’evacuation : Vérifiez avec un miroir
que les volets à l’intérieur de l’évent se
déplacent librement lors du fonctionnement.
Assurez-vous qu’aucun animal (oiseaux,
insectes, etc.) ne s’est introduit dans le conduit
ou l’évent.
Tumble
dry
Dry
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Do not tumble dry
Do not dry
(used with
do not wash)
Heat
setting
High
Medium
Low
No heat/air
Special
instructions
Line dry/
hang to dry
Drip dry
Dry flat
In the shade
ÉTIQUETTES DE SÉCHAGE
ETIQUETTES DE LAVAGE
Étiquettes d’entretien de tissu
Ci-dessous figurent les « symboles » des
étiquettes d’entretien de tissu qui concernent
le linge à sécher.
Séchage
Séchage
par
culbutage
Réglage
de chaleur
Instructions
spéciales
Normal
Sans repassage/
infroissables
Doux/délicat
Ne pas sécher
par culbutage
Haut
Moyen Bas Pas de chaleur/
aération
Sécher en suspendant
après essorage
Sécher par
égouttage
Sécher à plat
Sécher à l’ombre
Ne pas sécher
(utilisé avec
ne pas laver)
Machine
wash
cycle
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Hand wash
Do not wash Do not wring
Front load
target water
temperature
Target Automatic
Category Water Temperature Temperature Control
Tap Cold Inlet Water Temperature Not used
Cold 27°C/80°F Used
Warm 40°C/105°F Used
Hot 50°C/120°F Used
Sanitize 70°C/160°F Used
AGENT DE BLANCHIMENT
Bleach
symbols
Any bleach
(when needed)
Only non-chlorine bleach
(when needed)
Do not bleach
Symboles pour
agent de
blanchiment
Tout type d’agent de
blanchiment (si nécessaire)
Agent de blanchiment
non chloré
Ne pas utiliser d’agent
de blanchiment
Les modèles PFDS450, PFDS455, PFDN440, PFDN445 sont
compatibles avec le module d’appareil intelligent (SAM) GE qui peut
être acheté séparément. Contactez la compagnie d’électricité locale
ou rendez-vous à www.GEAppliances.com/smart-appliances pour
voir si votre zone utilise la technologie de réponse à la demande.
Installation
L’endroit préféré pour l’installation de module est sur la sécheuse
de vêtements.
Les instructions fournies avec le module incluent les détails sur
la façon de brancher les câbles au module.
Attendez 5 minutes, puis appuyez sur le bouton Settings (Réglages).
Faites défiler le menu jusqu’à l’affichage de « Energy management »
(gestion de la consommation électrique), comme indiqué ci-dessous.
Cet écran signifie que le module est correctement fixé et que vous
pouvez commencer à utiliser l’appareil intelligent en suivant les
instructions ci-dessous.
Si l’écran de gestion d’énergie n’est pas disponible, reportez-vous au
guide de dépannage du module SAM.
Guide Rapide
4 niveaux énergétiques sont disponibles : Critical (critique), High
(élevé), Medium (moyen) et Low (faible). Aux niveaux Medium (moyen)
et Low (faible), l’appareil fonctionne normalement. Les étapes
suivantes indiquent la façon dont l’unité réagit lors de la mise en
marche aux niveaux énergétiques Critical (critique) et High (élevé).
Option 1 (Delay EP – Départ Différé EP)
Au moment de la mise en marche lors des niveaux Critical (critique)
et High (élevé), l’appareil retardera la mise en marche en attendant le
retour à un niveau Medium (moyen) ou Low (faible). Appuyez sur le
bouton START/PAUSE (Marche/pause).
Option 2 (Override Delay EP – Annuler Départ Différé EP)
Pour mettre en marche unité lorsqu’elle affiche Delay
Eco (Départ Différé ÉP), appuyez sur le bouton DELAY START (Mise en
marche différée) pour annuler le départ différé. Puis, appuyez sur
START/PAUSE (Marche/pause) pour lancer un cycle de lavage.
Pendant une période de tarif critique, le mode de réponse critique**
sera aussi activé pour maximiser les économies d’énergie. EP sera
affiché.
Option 3 (Annuler « e » DRy)
Après annulation de la fonction de délai, appuyer sur le bouton « e »DRy
désactive le réglage « e »DRy. Appuyer sur la touche START/PAUSE
commence le cycle sélectionné.
Pendant une période de tarif critique, le mode de réponse critique** sera
activé pour maximiser les économies d’énergie. EP sera affiché.
**Remarque : Le mode de réponse critique peut être désactivé à tout
moment en appuyant sur le bouton « e »Dry et en le maintenant appuyé
pendant 3 secondes. EP ne sera plus affiché.
Menu de Réglage
Appuyez sur SETTINGS (réglages) puis sélectionnez Energy Management
(Gestion de la Consommation Électrique).
Delay EP Override (Annulation Départ Différé EP)
Si vous lancez un cycle lors des tarifs Critique (critique) ou High (élevé), grâce à cette
option, l'appareil fonctionne automatiquement en Cycle Eco. Ce réglage vous
permet d'utiliser moins d'énergie qu'avec un cycle normal. Le réglage par défaut est
YES (Oui).
Auto-Extend Delays (Prolongation automatique du délai)
Si un départ différé est sélectionné, cette option permet de prolonger le délai
si le tarif au moment de la mise en marche est Critical (critique) ou High
(Élevé). Le réglage par défaut prolonge automatiquement ces cycles.
Option Critical Rate (tarif critique)
Cette option permet à l'appareil intelligent de répondre à l'information de
tarif critique en engageant automatiquement le mode de réponse critique.
Le mode Critical Response (réponse critique) est conçu pour maximiser les
économies d’énergie lorsqu’un cycle est exécuté pendant une période de
tarif critique. Le réglage par défaut est YES (oui). Régler cette option sur NO
(non) désactive le mode Critical Response (Réponse critique) d'appareil
intelligent.
Séchage Minuté Option EP
Si l’appareil fonctionne dans le mode Timed Dry (Séchage Minuté) et le
tarif devient Critical (critique) ou High (élevé), l’appareil préservera de
l’énergie en diminuant la chaleur
si YES (Oui) (défaut) est sélectionné. Si NO est sélectionné,
l’appareil fonctionnera normalement.
NOTE : Quand YES (Oui) ( défaut) est sélectionné, votre charge peut être
humide à la fin du cycle.
Pour que les fonctionnalités d'appareil intelligent soient opérationnelles, un
équipement supplémentaire doit être installé à l’interface avec vos services
publics. Cet équipement peut être vendu séparément et/ou est disponible
auprès de vos services publics dans le cadre de ce programme d’essai pilote.
Vérifiez auprès de vos services publics si le programme d’essai pilote est
disponible dans votre zone ainsi que pour obtenir de plus amples
informations.
VEUILLEZ NOTER :
À la fin du programme d’essai pilote ou
si vous déménagez dans une zone où le programme n'est pas disponible, les
fonctions de réponse à la demande ne pourront être activées ni utilisées sur
votre appareil. L’appareil fonctionnera normalement après que l’équipement
de réponse à la demande ait été désactivé ou déconnecté.
APPAREIL INTELLIGENT. (sur certains modèles) www.electromenagersge.ca
64
ENTER
DELAY
STAR T
e
DRY
DRYER
RACK
BACKBACK
AVANT DE COMMENCER
Lisez attentivement ces instructions dans leur
intégralité.
•
IMPORTANT – Gardez ces instructions
pour l'usage de l' inspecteur électrique local..
•
IMPORTANT – Observez toutes les
réglementations et ordonnances en vigueur.
• Installez la sécheuse conformément aux
instructions du fabricant et aux réglementations
locales..
• Remarque pour l’installateur – Assurez-vous de
laisser ces instructions au client.
• Remarque pour le consommateur - Gardez ces
instructions à titre de référence ultérieure.
• L'installation de la sécheuse doit être effectuée
par un installateur qualifié.
• Cette sécheuse doit être mise à l'évent à
l'extérieur.
• Retirez la porte de la vieille sécheuse avant de la
mettre au rebut ou hors service.
• Les renseignements d'entretien et le schéma de
câblage se trouvent dans la console de
commande.
• Ne laissez pas les enfants monter sur l'appareil
ou entrer dans celui-ci. Une surveillance étroite
des enfants doit être exercée lorsque l'appareil
est utilisé à leur proximité.
• La responsabilité d'installer correctement
l'appareil relève de l'installateur.
• Toute défaillance de l'appareil suite à une
installation incorrecte n'est pas couverte par la
garantie.
• Installez la sécheuse là où la température est
supérieure à 10,00 (50 F) pour assurer le bon
fonctionnement du système de commande de la
sécheuse.
• Retirez et jetez les conduits en feuille métallique
ou en plastique existants et remplacez-les par un
conduit homologué UL.
Instructions
Sécheuse
d’installation
65
Si vous avez des questions, appelez 800.GE.CARES ou visitez notre site web: www.GEAppliances.com
Au Canada, appelez le 1.800.561.3344 ou visitez www.electromenagersge.ca
POUR VOTRE SÉCURITÉ :
AVERTISSEMENT –
Risque d’incendie
• Pour réduire le risque de blessure grave, voire de
mort, suivez toutes les instructions d'installation.
• L'installation de la sécheuse doit être effectuée par
un installateur qualifié.
• Installez la sécheuse conformément aux
instructions du fabricant et aux réglementations
locales.
• Cette sécheuse doit être mise à l'évent à l'extérieur.
• N'utilisez que des conduits métalliques rigides de 10
cm de diamètre à l'intérieur du placard de la
sécheuse et utilisez uniquement du conduit de
transition homologué UL entre la sécheuse et le
conduit de la maison.
• N'installez PAS de sécheuse avec des conduits en
plastique flexible. Si un conduit métallique flexible
(semi-rigide ou du type feuille métallique) est
installé, il doit être homologué UL et installé
conformément aux instructions figurant dans
"Connecter la sécheuse à l'évent de la maison"
page 26 de ce manuel. Les conduits flexibles ont
tendance à s'affaisser, à être facilement écrasés et
à piéger la charpie. Ces conditions bouchent le
débit d'air de la sécheuse et augmentent le risque
d'incendie.
• N'installez et ne remisez pas cet appareil dans un
lieu où il peut être exposé à l'eau ou aux
intempéries.
• Gardez ces instructions. (Installateurs : Assurez-vous
de laisser ces instructions au client.
POUR LES MODÈLES À GAZ
UNIQUEMENT :
REMARQUE : L’installation et la maintenance de cette
sécheuse doivent être réalisées par un installateur qualifié,
une agence de service ou le fournisseur de gaz.
Dans le Commonwealth du Massachusetts :
• Ce produit doit être installé par un plombier
ou un monteur d’installations au gaz licencié.
• Si vous utilisez des robinets d’arrêt du gaz à bille,
ils doivent avoir une poignée en T.
• Si vous utilisez un raccord de gaz souple, il ne doit pas
dépasser 1 m (3 pieds).
PFDS450 / PFDS455 /PFDN440 / PFDN445 /
PFMS450 / PFMS455 / PFMN440 / PFMN445
Instructions d’installation
66
DÉBALLAGE DE VOTRE SÉCHEUSE
Inclinez la sécheuse latéralement et enlevez
les coussinets d’expédition en mousse en
les poussant sur les côtés et en les détachant
des pattes de la sécheuse. Assurez-vous d’enlevez
toutes les pièces en mousse autour des pattes.
Enlevez le sac contenant la grille de séchage,
la documentation et le câble série.
DIMENSIONS DE LA SÉCHEUSE
51″
(129.5 cm)
39.1″
(993 cm)
32.34″
(847 cm)
27″
(68.6 cm)
39.1″
(993 cm)
68,6 cm
(27 po)
100,3 cm
(39,5 po)
85,1 cm
(33,5 po)
100,3 cm
(39,5 po)
Vue
latérale
Vue avant
EMPLACEMENT DE VOTRE SÉCHEUSE
DÉGAGEMENTS MINIMUMS AUTRES
QUE POUR UNE INSTALLATION
ENCASTRÉE
Les dégagements minimums rapport aux surfaces
combustibles et pour les orifices d’aération sont
les suivants :
• un dégagement de 0 mm (0 po) des deux côtés
• 25 mm (1 po) à l’avant
• 75 mm (3 po) à l’arrière
Il est nécessaire de prévoir des dégagements
appropriés pour le fonctionnement et l’entretien
de la machine.
134,6 cm
(53 po)
67
Instructions d’installation
EXIGENCES RELATIVES
À UNE INSTALLATION ENCASTRÉE
• Votre sécheuse est homologuée pour une
installation dans une alcôve ou dans un placard,
comme l’indique l’étiquette figurant au dos
de la sécheuse.
• L’air de la sécheuse DOIT être évacué vers
l’extérieur. Consultez la section ÉVACUATION
DE LA SÉCHEUSE.
• L’espace minimum entre la sécheuse et les murs
adjacents ou d’autres surfaces est le suivant :
0 mm (0 po) des deux côtés
75 mm (3 po) avant et arrière
• La distance verticale minimum du sol aux
étagères suspendues, armoires, plafonds, etc.
de 132 cm (52 po).
• Les portes du placard doivent être perforées ou
ventilées et doivent disposer d’un espace ouvert
réparti de façon homogène d’au moins 1,5 m
2
(60 po carrés) de superficie. Si une laveuse
et une sécheuse ont été installées dans le
placard, les portes doivent disposer d’un d’espace
ouvert réparti de façon homogène d’au moins
3 m
2
(120 po carrés).
• L’air du placard doit être évacué vers l’extérieur
afin d’éviter la formation de poches de gaz si
le tuyau d’alimentation de gaz transporte du gaz.
• Aucun autre appareil à combustible ne doit être
installé dans le placard dans lequel se trouve
la sécheuse (modèles à gaz uniquement).
REMARQUE : SI LE TUYAU D’ÉVACUATION EST SITUÉ
À L’ARRIÈRE DE LA SÉCHEUSE, L’ESPACE MINIMUM
PAR RAPPORT AU MUR EST DE 14 CM (5,5 PO).
INSTALLATION DANS UNE SALLE
DE BAIN OU UNE CHAMBRE
• L’air de la sécheuse DOIT être évacué vers
l’extérieur. Consultez la section ÉVACUATION
DE LA SÉCHEUSE.
• L’installation doit être conforme aux normes
locales ou, en l’absence de normes locales,
avec le CODE NATIONAL DE L’ÉLECTRICITÉ,
ANSI/NFPA N° 70 (pour les sécheuses électriques)
ou le CODE NATIONAL DU GAZ, ANSI Z223 (pour
les sécheuses à gaz).
INSTALLATION DANS UNE MAISON
MOBILE OU PRÉFABRIQUÉE
• L’installation doit être conforme à la NORME
DE SÉCURITÉ POUR LA CONSTRUCTION
DE MAISONS FABRIQUÉES, TITRE 24, PARTIE
32–80 ou, si la norme n’est pas applicable,
à la NORME NATIONALE AMÉRICAINE POUR
LES MAISONS MOBILES N° 501B.
• L’air de la sécheuse DOIT être évacué vers
l’extérieur avec les raccordements correctement
fixés à la structure de la maison mobile.
(Voyez ÉVACUATION DE LA SÉCHEUSE.)
• La ventilation NE DOIT PAS déboucher sous
une maison mobile ou fabriquée.
• Le matériau du tuyau de ventilation DOIT ÊTRE
LE MÉTAL.
• POUR LES MODÈLES À GAZ UNIQUEMENT :
L’ensemble 14-D346-33 DOIT être utilisé pour
raccorder la sécheuse à la structure.
• POUR LES MODÈLES À GAZ UNIQUEMENT :
La ventilation NE DOIT PAS être raccordée
à tout autre tuyau, évent ou cheminée.
• N’utilisez pas de vis à tôle ni d’autres dispositifs
de serrage qui dépassent à l’intérieur de l’évent
d’évacuation.
• Prévoyez une ouverture dotée d’une zone
ouverte de 63 cm
2
(25 pouces carrés) pour
l’infiltration d’air extérieur dans la pièce
de la sécheuse.
INSTALLATION DANS UN GARAGE (SI
PERMIS PAR DES CODES LOCAUX)
• Les sécheuses installées dans des garages
doivent être élevées à 46 cm au-dessus du sol.
68
Instructions d’installation
BRANCHEMENT DES BOYAUX D’ARRIVÉE
BRANCHEMENT DES BOYAUX D’ARRIVÉE
Pour produire de la vapeur, la sécheuse doit
être branchée à une alimentation d’eau froide.
Puisque la laveuse doit aussi être branchée à une
alimentation d’eau froide, un connecteur en « Y »
est inséré, afin de permettre aux boyaux d’arrivée
d’être brancher au même moment.
REMARQUE : Utilisez les boyaux d’arrivée fournis,
ne jamais utiliser de vieux boyaux.
1. Fermez le robinet d’eau froide. Débranchez
le boyau d’arrivée du connecteur du robinet
de remplissage (froid).
2. Assurez-vous que la rondelle plate en
caoutchouc est en place et vissez le raccord
femelle du boyau court sur le connecteur du
robinet de remplissage de la laveuse. Resserrez
à la main jusqu’à ce qu’il soit bien serré.
Resserrez à la main jusqu’à ce qu’il soit bien
serré.
3. Raccordez l’extrémité femelle du connecteur
en « Y » au raccord mâle du boyau court.
Assurez-vous que la rondelle plate en
caoutchouc est en place. Resserrez à la main
jusqu’à ce qu’il soit bien vissé.
4. Insérez la grille de filtre dans le raccord du boyau
d’arrivée de la laveuse. Si une rondelle plate en
caoutchouc est déjà en place, retirez-la avant
d'installer la grille de filtre. Raccordez ce raccord
à une extrémité mâle du connecteur en « Y ».
Resserrez à la main jusqu’à ce qu’il soit bien serré.
5. Assurez-vous que la rondelle plate en
caoutchouc est en place et raccordez le boyau
d’arrivée long de la sécheuse à l’autre extrémité
mâle du connecteur en « Y ». Resserrez à la
main jusqu’à ce qu’il soit bien serré.
6. Assurez-vous que la rondelle plate en
caoutchouc est en place et raccordez l’autre
extrémité du boyau d’arrivée long de la
sécheuse au connecteur du robinet de
remplissage dans le bas du panneau arrière
de la sécheuse. Resserrez à la main jusqu’à
ce qu’il soit bien serré.
BRANCHEMENT DES BOYAUX D’ARRIVÉE
(suite)
7. En utilisant des pinces, resserrez toutes les
connexions avec un tour au deux-tiers.
REMARQUE : Ne pas trop serrer. Vous pourriez
endommager les connexions.
8. Ouvrez le robinet d’eau.
9. Vérifiez l’absence de fuites autour du connecteur
en « Y », du robinet et des raccords de boyau.
EXIGENCES DE L’ALIMENTATION D’EAU
Les robinets d’eau chaude et d’eau froide DOIVENT
être installés à une distance d’au moins 42 po
(107 cm) du boyau d’eau de la laveuse. Les robinets
DOIVENT être de type boyau de jardin de 3/4 po
(1,9 cm) pour que les boyaux d’arrivée puissent
être branchés. La pression de l’eau DOIT être entre
10 et 120 livres par pouce carré. Votre département
d’eau peut vous laisser savoir ce qu’est votre
pression d’eau.
REMARQUE : Un adoucisseur d’eau est
recommandé pour réduire l’accumulation
de déport à l’intérieur du générateur de vapeur
si l’alimentation d’eau de la maison est très dure.
Clés à molette (2) 10 po
Clé à tuyau 8 po
Pince à joint coulissant
Tournevis à tête plate
Niveau
69
Instructions d’installation
OUTILS NÉCESSAIRES
RACCORDEMENT D’UNE SÉCHEUSE À GAZ
(non applicable aux sécheuses électriques)
POUR VOTRE SÉCURITÉ :
AVERTISSEMENT
Avant de démarrer l’installation, déclenchez
le disjoncteur ou enlevez le fusible de la sécheuse
au panneau de distribution électrique. Assurez-
vous que le cordon d’alimentation de la sécheuse
est débranché de la prise murale.
Fermez la vanne d’arrêt du gaz de la sécheuse
de la conduite d’alimentation.
Démontez et jetez l’ancien connecteur de gaz
flexible et l’ancien conduit.
Vanne
d’arrêt
MATÉRIEL NÉCESSAIRE
Coude métallique 4 po
de diamètre
Mastic pour joints
de tuyaux
Tuyau de
raccordement souple
Colliers de conduit (2)
ou brides à ressort (2)
Lunettes de protection
Tuyau métallique 4 po
de diamètre
(recommandé)
Tuyau métallique
souple 4 po de
diamètre
(si nécessaire)
Gants
Solution savonneuse
pour la détection
de fuites
Évent d’évacuation
Ruban adhésif
70
Instructions d’installation
EXIGENCES RELATIVES AU GAZ
AVERTISSEMENT
• L’installation doit être conforme aux normes et
aux réglementations locales, ou sinon au CODE
NATIONAL DU GAZ, ANSI Z223.
• Cette sécheuse à gaz est équipée d’un ensemble
brûleur et vanne à utiliser uniquement avec
du gaz naturel. Grâce à l’ensemble de conversion
14-A048, votre agence de service locale
peut transformer cette sécheuse pour une
utilisation avec du gaz propane (LP). TOUTES
LES TRANSFORMATIONS DOIVENT ÊTRE
RÉALISÉES PAR DU PERSONNEL FORMÉ ET
QUALIFIÉ, EN CONFORMITÉ AVEC LES EXIGENCES
DES NORMES ET DES RÉGLEMENTATIONS
LOCALES.
• La sécheuse doit être débranchée du système
d’alimentation en gaz pendant tout essai
de pression de cet système, avec une pression
d’essai supérieure à 0,5 lb/po
2
(3,4 KPa).
• La sécheuse doit être isolée du système
d’alimentation en gaz en fermant la vanne
d’arrêt, pendant tout essai de pression des
conduites de gaz avec une pression d’essai
égale ou supérieure à 0,5 lb/po
2
(3,4 KPa).
RACCORDEMENT DE L’ALIMENTATION
EN GAZ DE LA SÉCHEUSE
ALIMENTATION EN GAZ À FILETAGE MÂLE NPT 3/8 po
REMARQUE : Ajoutez à la dimension
verticale la distance entre le fond
de la carrosserie et le sol.
ALIMENTATION EN GAZ
• Un robinet de raccordement à filetage National
Pipe Taper 3,2 mm (1/8 po), accessible pour
le raccordement d’un manomètre, doit être
installé immédiatement en amont du raccord
d’alimentation en gaz de la sécheuse. Contactez
votre service de gaz local si vous avez des
questions sur l’installation d’un robinet de
raccordement.
• La conduite d’alimentation doit être composée
d’un tube rigide de 12,7 mm (1/2 po) et équipée
d’une vanne d’arrêt à moins de 1,8 m (6 pieds) de
la sécheuse et dans la même pièce.
• Utilisez un mastic d’étanchéité approprié au gaz
naturel ou au gaz de petrole liquéfié ou utilisez
du ruban Teflon
MD
.
• Raccordez le tuyau de raccordement métallique
souple à la sécheuse et à l’alimentation en gaz.
DANS LE COMMONWEALTH
DU MASSACHUSETTS
• Ce produit doit être installé par un plombier
ou un monteur d’installations au gaz licencié.
• Si vous utilisez des robinets d’arrêt du gaz à bille,
ils doivent avoir une poignée en T.
• Si vous utilisez un raccord de gaz souple, il ne doit
pas dépasser 1 m (3 pieds).
6,7 cm (2
5
⁄8 po)
5,1 cm
(2 po)
Vous devez utiliser un connecteur flexible en
métal certifié par ANSI Z21.24/CSA 6.10. La
longueur du connecteur ne doit pas excéder 3
pieds.
Installez un obturateur 1/8 po NPT sur la vanne
d’arrêt de la ligne de gaz de la sécheuse pour
vérifier la pression d’entrée du gaz.
Installez un raccord adaptateur à l’obturateur.
REMARQUE : Appliquez un mastic d’étanchéité
ou du ruban Teflon
MD
sur les filetages
de l’adaptateur et de l’obturateur.
Instructions d’installation
Fixez le tuyau de raccordement métallique
souple à l’adaptateur.
B
Serrez le raccord du tuyau de raccordement
souple à l’aide de deux clés à molette.
C
D
Serrez tous les raccords à l’aide des deux clés
à molette. Ne serrez pas trop fort.
E
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ (SUITE)
Appliquez un mastic
d’étanchéité ou du
ruban Teflon
MD
sur tous
les filetages mâles.
Ouvrez la vanne d’arrêt de gaz.
F
Vanne d’arrêt
Obturateur
RACCORDEMENT DE LA SÉCHEUSE
À L’ALIMENTATION EN GAZ
Installez un coude femelle 3/8 po NPT
à l’extrémité du raccord d’entrée de gaz
de la sécheuse.
Installez un raccord adaptateur 3/8 po sur
le coude femelle.
IMPORTANT : Utilisez une clé à tuyau pour tenir
fermement l’extrémité du raccord d’entrée
de gaz de la sécheuse pour éviter de
l’endommager.
REMARQUE : Appliquez un mastic d’étanchéité
ou du ruban Teflon
MD
sur les filetages de
l’adaptateur et du raccord d’entrée de gaz
de la sécheuse.
Coude
A
Adaptateur
Matériel non fourni
Adaptateur
Obturateur de
1/8 po NPT pour
vérification
de la pression
à l’entrée de gaz
Vanne d’arrêt
Tuyau d’au
moins 1/2 po
3/8 po NPT
Tuyau de
raccordement souple
métallique neuf
Appliquez du mastic sur l’adaptateur
et l’entrée de gaz de la sécheuse.
71
RACCORDEMENT D’UNE SÉCHEUSE À GAZ (suite)
Instructions d’installation
72
DÉTECTION DES FUITES
AVERTISSEMENT – N’utilisez
jamais une flamme nue pour vérifier la présence
de fuites de gaz.
Contrôlez la présence de fuites sur tous
les raccordements avec une solution savonneuse
ou similaire.
Appliquez une solution savonneuse. La solution
de détection des fuites ne doit pas contenir
d’ammoniaque, ce qui pourrait endommager
les raccords en laiton.
Si des fuites sont détectées, fermez la vanne,
resserrez le raccord en cause et répétez
la procédure de détection de fuites.
Ouvrez la
vanne de gaz
INFORMATIONS DE BRANCHEMENT
ÉLECTRIQUE POUR LES SÉCHEUSES
À GAZ
AVERTISSEMENT –
Pour réduire le risque d’incendie, de choc
électrique et de blessure :
• N’utilisez pas de rallonge électrique
ou d’adaptateur de prise avec cette machine.
• La sécheuse doit être électriquement mise
à la terre conformément aux normes et aux
réglementations locales, ou en l’absence
de normes locales, conformément au CODE
NATIONAL DE L’ÉLECTRICITÉ, ANSI/NFPA N° 70,
ou au Canada la norme CSA C22.1 du Code
canadien de l’électricité, 1
re
partie.
EXIGENCES RELATIVES À L’ÉLECTRICITÉ
POUR LES SÉCHEUSES À GAZ
Cette machine doit être alimentée avec
du courant de 120 V, 60 Hz, et raccordée
à un circuit domestique correctement mis à la terre,
protégé par un disjoncteur de 15 ou 20 ampères
ou un fusible temporisé.
Si l’alimentation électrique fournie n’est pas
conforme aux exigences ci-dessus, il est
recommandé de faire installer une prise
homologuée par un électricien qualifié.
AVERTISSEMENT – Cette
sécheuse est équipée d’une fiche à trois broches
(mise à la terre) pour votre protection contre
le risque de choc électrique et elle doit être
branchée directement dans un prise à trois broches
correctement mise à la terre. Ne coupez pas ou
n’enlevez pas la broche de terre de cette fiche.
Assurez-vous au
préalable qu’une mise
à la terre existe bien
et qu’elle fonctionne
correctement.
Si les normes locales le permettent, un fil de terre
externe (non fourni) conforme aux normes locales
peut être ajouté en le fixant à la vis verte de mise
à la terre, située à l’arrière de la sécheuse, pour
établir une mise à la terre alternative.
Vérifiez si la mise à la terre est adéquate avant
utilisation.
Vis de mise
à la terre
Instructions d’installation
73
RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE
(non applicable aux sécheuses à gaz)
RENSEIGNEMENTS SUR LES RACCORDS
ÉLECTRIQUES POUR SÉCHEUSES
ÉLECTRIQUES
AVERTISSEMENT – Pour réduire
les risques d’incendie, de chocs électriques ou de
blessure :
• N’utilisez pas de rallonge électrique
ou d’adaptateur de prise avec cette machine.
• Cette sécheuse doit être mise à la terre en
conformité avec les codes et règlements locaux,
ou en l’absence de codes locaux, en conformité
avec le CODE NATIONAL DE L’ÉLECTRICITÉ,
ANSI/NFPA N° 70, ou au Canada la norme CSA
C22.1 du Code canadien de l’électricité, 1
re
partie.
POUR VOTRE SÉCURITÉ :
AVERTISSEMENT
Avant d’effectuer le branchement électrique,
déclenchez le disjoncteur ou enlevez le fusible
de la sécheuse au panneau de distribution
électrique. Assurez-vous que le cordon
d’alimentation de la sécheuse est débranché
de la prise murale. NE LAISSEZ JAMAIS LE CAPOT
DE LA PLAQUE À BORNES ENLEVÉ.
Pince à joint coulissant
Tournevis à tête
plate
Tournevis cruciforme
Niveau
OUTILS NÉCESSAIRES
MATÉRIEL NÉCESSAIRE
Coude métallique 4
po diamètre
Réducteur de tension
3/4 po (UL)
Colliers de conduit
4 po (2) ou brides
à ressort 4 po (2)
Lunettes de
protection
Tuyau métallique
4 po de diamètre
(recommandé)
Tuyau métallique
souple 4 po de
diamètre
(si nécessaire)
Gants
L’event d’évacuation
Ruban adhésif
Cordon
d’alimentation
de la sécheuse (non
livré avec l’appareil)
Conforme à la norme
UL 120/240 V, 30 A
avec
3 ou 4 broches.
Identifiez
le type de fiche selon
la prise murale de votre
domicile avant
d’acheter
le cordon.
Instructions d’installation
74
EXIGENCES RELATIVES À L’ÉLECTRICITÉ
POUR LES SÉCHEUSES ÉLECTRIQUES
Cette sécheuse doit être raccordée à un circuit
domestique indépendant, protégé par un
disjoncteur ou un fusible temporisé. Un circuit
monophasé de 120/240 V ou 120/208V, 60 Hz et 30
ampères, à trois ou quatre fils, est nécessaire.
Si l’alimentation électrique fournie n’est pas
conforme aux exigences ci-dessus, contactez
alors un électricien qualifié.
INSTRUCTIONS DE MISE À LA TERRE
La sécheuse doit être branchée à un réseau
de fils en métal permanents et mis à la terre;
ou un conducteur de mise à la terre doit suivre
les conducteurs du circuit et être branché
à la borne de mise à la terre sur la sécheuse.
BRANCHEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 4 FILS
(À UTILISER POUR L’INSTALLATION
DANS UNE MAISON MOBILE)
REMARQUE : Depuis le 1
er
janvier 1996, le Code
national de l’électricité impose aux nouvelles
constructions d’utiliser un raccordement à 4 fils
pour une sécheuse électrique. Un cordon à 4 fils
doit aussi être utilisé lorsque les normes locales
n’autorisent pas une mise à la terre via le neutre.
Un raccordement à 3 fils NE doit PAS être utilisé
dans une nouvelle construction.
Retirez et jetez
la languette de
mise à la terre.
Conservez la vis
de mise à la
terre verte
Fil sous
tension
Réinstallez la vis de
mise à la terre verte
à cet endroit
Fil vert
Support
du réducteur
de tension
Réducteur de
tension 3/4 po (UL)
Fil sous
tension
Neutre
(blanc)
Vis (3)
Couvercle
4 conducteurs en cuivre N° 10
minimum
ou cordon d’alimentation de 120/240
V 30 A pour sécheuse muni de cosses
ouvertes ou à anneau (non fourni)
BRANCHEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 4 FILS
(À UTILISER POUR L’INSTALLATION
DANS UNE MAISON MOBILE) (suite)
AVERTISSEMENT –
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ
DE LA PLAQUE À BORNES.
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation
situé à l’arrière.
4. Retirez et jetez la languette de mis à la terre.
Conserver la vis verte de mise à la terre pour
l’étape 7.
5. Insérez un réducteur de tension conforme
UL 3/4 po dans le trou d’entrée du cordon. Faites
passer le cordon d’alimentation dans le réducteur
de tension.
6. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre
de la plaque à bornes (N).
7. Branchez le fil de terre du cordon à la vis verte de
mise à la terre (trou placé au-dessus du support
du réducteur de tension). Serrez toutes les vis de
la plaque à bornes (3) fermement.
8. Fixez le cordon d’alimentation dans le réducteur
de tension.
9. Réinstallez le couvercle.
Instructions d’installation
75
Faites installer,
si le code local
l’exige, une
mise à la terre
externe (non
fournie) sur un
tuyau d’eau
froide
métallique mis
à la terre
ou toute autre
mise à la terre
par un
électricien
qualifié.
Fil sous
tension
Support
du
réducteur
de tension
Réducteur
de tension
3/4 po (UL)
Fil sous
tension
Neutre
(blanc)
Vis (3)
Couvercle
3 conducteurs en cuivre N° 10
minimum ou cordon d’alimentation
de 120/240 V 30 A pour sécheuse
muni de cosses ouvertes ou à
anneau (non fourni)
Vis verte de mise
à la terre
Languette de
mise à la terre
RACCORDEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 3 FILS
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2. Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3. Retirez le couvercle du cordon d’alimentation
situé à l’arrière.
4. Insérez un réducteur de tension conforme
UL 3/4 po dans le trou d’entrée du cordon. Faites
passer le cordon d’alimentation dans le réducteur
de tension.
5. Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre
de la plaque à bornes (N).
6. Veillez à ce que la languette de mise à la terre
soit connectée à la borne neutre (centre)
de la plaque à bornes et à la vis verte de mise
à la terre sur le boîtier. Serrez toutes les vis
de la plaque à bornes (3) fermement.
7. Fixez le cordon d’alimentation dans le réducteur
de tension.
8. Réinstallez le couvercle.
AVERTISSEMENT –
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ
DE LA PLAQUE À BORNES.
RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)
Connexion à 3 fils
Ne peut pas être utilisée au Canada.
Ne peut pas être utilisée dans une maison mobile.
Ne peut pas être utilisée dans les nouvelles
constructions.
Ne peut pas être utilisée dans les véhicules
récréatifs.
Ne peut pas être utilisée dans les régions où les
codes locaux interdisent la mise à la terre par le
biais du câble neutre.
Instructions d’installation
76
ÉVACUATION DE LA SÉCHEUSE
AVERTISSEMENT – Pour réduire
le risque d’incendie et de blessure :
• L’air de cette sécheuse doit être évacué
à l’extérieur.
• Utilisez un conduit métallique.
• Ne faites pas aboutir l’évacuation dans
une cheminée, une ventilation de gaz, sous
un sol confiné, dans un vide sanitaire, un mur,
un plafond, dans un grenier ou tout autre
espace confiné d’un bâtiment. L’accumulation de
charpie peut créer un risque potentiel d’incendie.
• Prévoyez libre un accès pour l’inspection et le
nettoyage du système d’évacuation, notamment
pour les coudes. Inspectez et nettoyez le système
au moins une fois par an.
L’accumulation de
charpie peut créer un risque potentiel d’incendie.
• Ne terminez jamais l’évacuation dans un conduit
commun avec une évacuation de cuisine. Une
combinaison de charpie et de graisse peut créer
un risque potentiel d’incendie.
• N’obstruez pas l’entrée ou l’évacuation de l’air.
• La sécheuse est préparée pour une évacuation
de l’air par l’arrière. Si l’espace est insuffisant,
utilisez les instructions figurant sur les pages
79–81 pour évacuer l’air par les côtés ou le
dessous de la carrosserie.
OUTILS ET MATÉRIEL NÉCESSAIRES
À L’INSTALLATION DU CONDUIT
D’ÉVACUATION
Tournevis cruciforme
Ruban de toile ou
colliers pour conduit
Conduit métallique
rigide ou souple
homologué UL de 10,2
cm (4 po)
Évent d’évacuation
Percez à l’aide
d’un foret de 1/8 po
(pour évacuation par
le dessous)
Scie à métaux
LISTE DE VÉRIFICATION DU SYSTÈME
D’ÉVACUATION
ÉVENT MURAL
• Terminez le conduit de façon à éviter les retours
d’air ou l’entrée d’oiseaux ou d’autres animaux.
• La terminaison doit présenter une résistance
minimale au flux d’air évacué et nécessiter
peu ou pas de maintenance pour empêcher
les obstructions.
• N’installez jamais un filtre dans ou sur le conduit
d’évacuation.
• Les évents muraux doivent être installés
à au moins 30,5 cm (12 po) au-dessus du niveau
du sol ou toute autre obstruction avec l’ouverture
dirigée vers le bas.
• Si des aérations de toiture ou des ventilations
ajourées sont utilisées, elles doivent être
équivalentes à un évent mural à volet de
10,2 cm (4 po) pour ce qui concerne la résistance
au flux d’air, la prévention des retours d’air
et la maintenance nécessaire pour empêcher
les obstructions.
SÉPARATIONS DES COUDES
• Pour de meilleures performances, séparez
tous les coudes par un conduit droit d’au moins
1,2 m (4 pieds), y compris sur la distance entre
le dernier coude et
le couvert du tuyau
d’échappement
.
ÉTANCHÉITÉ DES JOINTS
• Tous les joints doivent être serrés pour éviter
les fuites. L’extrémité mâle de chaque section
du conduit doit être dirigée vers l’extérieur
par rapport à la sécheuse.
• N’assemblez pas les conduits avec des fixations
qui pénètrent dans le conduit. Elles serviraient
de point de collecte pour la charpie.
• Les joints de conduit doivent être étanches
à l’air et à la poussière, recouverts de ruban
de toile ou en aluminium.
• Les conduits horizontaux doivent être inclinés
vers l’extérieur de 6 mm (1/4 po) par pied
de longueur.
ISOLATION
• Les conduits qui traversent une zone
non chauffée ou situés à proximité d’un
climatiseur doivent être isolés pour réduire
la condensation et la création de charpie.
ÉVACUATION DE LA SÉCHEUSE (suite)
Instructions d’installation
77
UTILISATION D’UN CONDUIT
MÉTALLIQUE SOUPLE POUR
L’ÉVACUATION TRANSITOIRE
L’utilisation de conduits métalliques rigides ou
semi-rigides est recommandée pour l’évacuation
transitoire entre la sécheuse et le mur. Dans les
installations spéciales où il est impossible d’effectuer
un raccordement conforme aux recommandations
précédentes, alors un conduit métallique souple
transitoire homologué UL peut être utilisé entre
la sécheuse et le mur uniquement. L’utilisation de
ce type de conduit affectera la durée du séchage.
Le fabricant ne reconnaît que ces types de conduits
souples comme étant spécialement conçus pour être
utilisés avec la machine. Aux États-Unis, le conduit doit
être conforme à la norme Outline for Clothes Dryer
Transition Duct (Directives générales concernant
le conduit de transition des sécheuses de linge,
chapitre 2158A).
Si un conduit métallique souple transitoire se révèle
nécessaire, les consignes suivantes doivent être
respectées :
• Utilisez la plus petite longueur possible. La longueur
totale de conduit métallique souple ne dépassera pas 2.4 m.
• Étirez le conduit à sa longueur maximale.
• Ne l’écrasez pas ou ne le pliez pas.
• N’utilisez jamais de conduit métallique souple dans
le mur ou à l’intérieur de la sécheuse.
• Évitez de poser le conduit sur des objets pointus.
• L’évacuation doit être conforme aux normes locales
de construction.
POUR L’ÉVACUATION TRANSITOIRE
(DE LA SÉCHEUSE AU MUR), FAITES :
•COUPEZ
le conduit aussi
court que possible
et installez-le droit
vers le mur.
•UTILISEZ des
coudes lorsque
des changements
de direction sont
nécessaires.
NE FAITES PAS :
•N’ÉCRASEZ PAS
ou ne pliez pas
le conduit. Utilisez
des coudes lorsque
des changements
de direction sont
nécessaires.
•N’UTILISEZ PAS une
longueur excessive
de conduit. Coupez
le conduit aussi court
que possible.
•N’ÉCRASEZ PAS
le conduit contre
le mur.
•N’INSTALLEZ PAS
la sécheuse sur
le conduit.
Coudes
Instructions d’installation
LISTE DE VÉRIFICATION DU SYSTÈME
D’ÉVACUATION
ÉVENT MURAL
• Terminez le conduit de façon à éviter les retours
d’air ou l’entrée d’oiseaux ou d’autres animaux.
• La terminaison doit présenter une résistance
minimale au flux d’air évacué et nécessiter
peu ou pas de maintenance pour empêcher
les obstructions.
• N’installez jamais un filtre dans ou sur
le conduit d’évacuation. Ceci pourrait causer une
accumulation de charpie.
• Les évents muraux doivent être installés
à au moins 30,5 cm (12 po) au-dessus du niveau
du sol ou toute autre obstruction avec l’ouverture
dirigée vers le bas.
• Si des aérations de toiture ou des ventilations
ajourées sont utilisées, elles doivent être
équivalentes à un évent mural à volet de
10,2 cm (4 po) pour ce qui concerne la résistance
au flux d’air, la prévention des retours d’air
et la maintenance nécessaire pour empêcher
les obstructions.
SÉPARATIONS DES COUDES
Pour de meilleures performances, séparez tous
les tours par au moins 4 pi de conduits droit,
incluant la distance entre le dernier tour et
le couvert du tuyau d’échappement.
AUTRES TOURS QUE 90º
• Un tour de 45º ou moins peut être ignoré.
• Deux tours de 45º devraient être considérés
comme un tour de 90º.
• Chaque tour de plus de 45º devrait être traité
comme un tour de 90º.
ÉTANCHÉITÉ DES JOINTS
• Tous les joints doivent être serrés pour éviter
les fuites. L’extrémité mâle de chaque section
du conduit doit être dirigée vers l’extérieur
par rapport à la sécheuse.
• N’assemblez pas les conduits avec des fixations
qui pénètrent dans le conduit. Elles serviraient
de point de collecte pour la charpie.
• Les joints de conduit doivent être étanches
à l’air et à la poussière, recouverts de ruban
de toile.
• Des séries horizontales devraient se diriger vers
le bas, vers l’extérieur 1/4 po par pied.
ISOLATION
• Les conduits qui traversent une zone
non chauffée ou situés à proximité d’un
climatiseur doivent être isolés pour réduire
la condensation et la création de charpie.
AVERTISSEMENT – N’UTILISEZ
QUE DES CONDUITS DE MÉTAL
DE 4 PO. NE PAS UTILISEZ DES CONDUITS
PLUS LONG QUE CE QUI EST SPÉCIFIÉ DANS
LE TABLEAU DE LONGUEUR D’ÉCHAPPEMENT.
Utilisez des tuyaux d’échappement plus
long que ce qui est spécifié aura comme
conséquence :
• Augmentera les temps de séchage et les coûts
d’énergie.
• Réduira la durée de vie de la sécheuse.
• Accumulation de la charpie, créant un danger
potentiel de feu.
L’installation correcte du tuyau est VOTRE
RESPONSABILITÉ.
Les problèmes causés par une mauvaise
installation ne sont pas couverts par la garantie.
La longueur du système d’échappement MAXIMUM
PERMISE dépend du type de conduits, du nombre
de tours, du type de couvert de tuyau
d’échappement (couvert mural) et de toutes les
conditions mentionnées ci-dessus.
LONGUEUR DU TUYAU D’ÉCHAPPEMENT
LONGUEUR MAXIMUM RECOMMANDÉ
Types de couverts de tuyau d’échappement
Recommandé Utilisation pour des
installations de courte
durée seulement
Nombre de Métal Métal
Coudes à 90º rigide rigide
0 150 pieds 125 pieds
1 135 pieds 115 pieds
2 125 pieds 105 pieds
3 115 pieds 95 pieds
4 105 pieds 85 pieds
5 95 pieds 75 pieds
4 po
2
1
⁄2 po
4 po de
diamètre
4 po de
diamètre
4 po de
diamètre
78
ÉVACUATION DE LA SÉCHEUSE (suite)
Instructions d’installation
79
AVANT DE COMMENCER
Enlevez toute charpie de l’ouverture d’évacuation
murale.
Ouverture
du conduit
interne
Mur
Vérifiez que le volet
de l’évent mural s’ouvre et
se ferme librement.
ÉVACUATION ARRIÈRE STANDARD
Nous vous recommandons d’installer votre
sécheuse avant d’installer votre laveuse.
Cela permettra un accès direct pour faciliter
le raccordement de l’évacuation.
Insérez l’extrémité du conduit d’évacuation sur
le raccord arrière de la sécheuse et fixez-la avec
du ruban de toile ou un collier de fixation.
REMARQUE : Nous vous recommandons fortement
d’utiliser un conduit d’évacuation rigide et en métal.
Si vous utilisez un conduit métallique semi-rigide,
coupez-le à la bonne longueur et évitez d’écraser
le conduit derrière la sécheuse.
• Pour une installation droite, raccordez le conduit
d’évacuation de la sécheuse au mur l’aide
de ruban en toile.
CONFIGURATION RECOMMANDÉE
POUR MINIMISER UN BLOCAGE
DU CONDUIT
L’utilisation de coudes empêchera les conduits
de se déformer et de s’écraser.
Conduit
Conduit
transitoire
Côté mur
Côté
sécheuse
AVERTISSEMENT –
AVANT DE PROCÉDER À L’INSTALLATION
DE L’ÉVACUATION, VEILLEZ À COUPER L’ALIMENTATION
ÉLECTRIQUE DE LA SÉCHEUSE. PROTÉGEZ VOS MAINS
ET VOS BRAS DES PARTIES COUPANTES LORQUE VOUS
TRAVAILLEZ SUR LA CARROSSERIE. MUNISSEZ-VOUS
DE GANTS.
Instructions d’installation
80
ÉVACUATION LATÉRALE :
Orifice d’évacuation de la sécheuse sur la droite
de la carrosserie sur les modèles fonctionnant à l’électricité
uniquement.
Orifice d’évacuation de la sécheuse sur la gauche de la carrosserie
sur les modèles fonctionnant au gaz et à l’électricité.
Enlevez la débouchure gauche, droite ou
du dessous. Retirez la vis située à l’intérieur
du tuyau d’évacuation de la sécheuse
et conservez-la. Retirez le tuyau de la sécheuse.
Retirez la vis
et mettez-la
de côté
Retirez la débouchure
appropriée (une seule)
Trou de fixation
Coupez le tuyau comme indiqué et conservez
la portion A.
EMPLACEMENT DE LA LANGUETTE
Pliez la
languette
à un angle
de 45°
À travers l’orifice arrière, repérez la languette
au milieu de la base de l’appareil. Soulevez la
languette à 45° à l’aide d’un tournevis à tête plate.
AJOUTER UN NOUVEAU CONDUIT
Rebranchez la portion découpée (A) du conduit
au boîtier du ventilateur. Veillez à ce que le conduit
raccourci soit aligné sur la languette dans la base.
Utilisez la vis mise de côté précédemment pour fixer
le conduit à la languette sur la base de l’appareil.
AJOUTER UN COUDE ET UN CONDUIT POUR L’ÉVACUATION
SUR LA GAUCHE ET LA DROITE DE L’APPAREIL
• Introduisez le coude de 4 po dans l’orifice arrière
et connectez le coude au tuyau interne de la
sécheuse.
• Introduisez le conduit de 4 po dans l’orifice latéral
et connectez-le au coude.
MISE EN GARDE : Ne pas tirer ou
endommager les fils électriques et ne pas retirer
le couvert de vinyle des pièces électriques à
l’intérieur de la sécheuse lors de l’insertion du
conduit. Une légère interférence peut se produire
entre l’évacuation et les composants de fil.
Portion « A »
Évacuation
côté gauche
Trou de fixation
Tuyau interne
Non applicable au gaz
A
34,3 cm (13
1
⁄2 po)
Droite
Gauche
Dessous
Orifice arrière
Orifice latéral
ÉVACUATION DE LA SÉCHEUSE (suite)
AVERTISSEMENT –
IL FAUT TOUJOURS LAISSER LA PLAQUE
D’OBTURATION SUR L’ORIFICE À L’ARRIÈRE
DE LA SÉCHEUSE. (Ensemble WE1M454)
Instructions d’installation
81
ÉVACUATION LATÉRALE (suite)
Connectez les coudes et les conduits
métalliques pour terminer l’installation
du système d’évacuation. Recouvrez l’orifice arrière
d’une plaque (Ensemble WE1M454) disponible
auprès de votre fournisseur local. Placez
la sécheuse à son emplacement final.
AJOUTER UNE PLAQUE D’OBTURATION
À L’ARRIÈRE DE LA CARROSSERIE
(ÉVACUATION LATÉRALE)
Plaque
(Ensemble WE1M454)
AJOUTER UN COUDE ET UN CONDUIT POUR L’ÉVACUATION
SUR LA GAUCHE ET LA DROITE DE L’APPAREIL (suite)
• Appliquez du ruban
adhésif comme
indiqué sur le joint
entre le tuyau interne
de la sécheuse et
le coude, et également
sur le joint entre le
coude et le tuyau
latéral.
ATTENTION: UTILISEZ UN CONDUIT
MÉTALLIQUE RIGIDE DE 10 CM UNIQUEMENT À
L'INTÉRIEUR DE LA SÉCHEUSE.
LES JONCTIONS DE CANALISATION INTERNE DOIVENT
ÊTRE BLOQUÉES AVEC UN RUBAN ADHÉSIF, SINON
ELLES PEUVENT SE SÉPARER ET POSER UN DANGER
POUR LA SÉCURITÉ.
Ruban adhésif
AVERTISSEMENT –
AVANT DE PROCÉDER A L’INSTALLATION
DU SYSTEME D’ÉVACUATION, VEILLEZ À COUPER
L’ALIMENTATION ÉLECTRIQUE DE LA SÉCHEUSE.
PROTÉGEZ VOS MAINS ET VOS BRAS DES
PARTIES COUPANTES LORQUE VOUS TRAVAILLEZ
SUR LA CARROSSERIE. MUNISSEZ-VOUS
DE GANTS.
ÉVACUATION PAR LE DESSOUS :
Orifice d’évacuation de la sécheuse
par le dessous de la carrosserie
sur les modèles fonctionnant au gaz
et à l’électricité.
Retirez la vis située à l’intérieur du tuyau
d’évacuation de la sécheuse et conservez-la.
Retirez le tuyau de la sécheuse. Enlevez
la débouchure du dessous.
Retirez la vis
et mettez-la
de côté
Retirez la débouchure
appropriée (une seule)
Trou de fixation
Coupez le tuyau comme indiqué et conservez
la portion A.
A
33,7 cm (13
1
⁄4 po)
Dessous
AVERTISSEMENT –
IL FAUT TOUJOURS LAISSER LA PLAQUE
D’OBTURATION SUR L’ORIFICE À L’ARRIÈRE
DE LA SÉCHEUSE.
(Ensemble WE1M454)
ÉVACUATION PAR LE DESSOUS (suite)
Orifice d’évacuation de la sécheuse
par le dessous de la carrosserie
sur les modèles fonctionnant au gaz
et à l’électricité.
Connectez les coudes et les conduits
métalliques pour terminer l’installation du système
d’évacuation. Recouvrez l’orifice arrière d’une
plaque (Ensemble WE1M454) disponible auprès
de votre fournisseur local. Placez la sécheuse
à son emplacement final.
AJOUTER UNE PLAQUE D’OBTURATION
À L’ARRIÈRE DE LA CARROSSERIE
(ÉVACUATION PAR LE DESSOUS)
Plaque
(Ensemble WE1M454)
Instructions d’installation
82
AJOUTER UN NOUVEAU CONDUIT
• Rebranchez
la portion découpée
A du conduit
au boîtier
du ventilateur.
• Placez du ruban
adhésif sur le coude
dans un angle de
90 degrés afin d’éviter
toute rotation.
• Introduisez le coude
dans l’orifice arrière
et connectez-le à
la portion A. Pivotez
le coude vers l’orifice
du dessous.
• Tout en tenant le tuyau
et le coude à l’aide
de vos mains via l’orifice
arrière, percez un trou
de 1/8 po à travers le trou
de la languette inférieure
et le tuyau conformément
à l’illustration.
REMARQUE : Assurez-vous que la perceuse
a traversé le tuyau et le coude.
MISE EN GARDE :Prenez soin de ne
pas tirer ou endommager les fils électriques placés
à l’intérieur de la sécheuse lors de l’insertion
du conduit.
• Tout en tenant le tuyau
et le coude par l’orifice
arrière, vissez les tuyaux
en place à l’aide de la vis
précédemment mise
de côté.
Orifice
arrière
Orifice
du dessous
Vue de dessous
Portion « A »
Trou de fixation
• Appliquez du ruban adhésif
sur le joint entre le tuyau
interne de la sécheuse
et le coude.
REMARQUE : Assurez-vous
que le ruban recouvre le trou
de vis de la portion A à
l’endroit où il se raccorde
au coude.
MISE EN GARDE :Les joints du
conduit interne doivent être fixés avec du ruban
adhésif afin d’éviter qu’ils ne se détachent et que
ceci n’entraîne un risque pour la sécurité.
Ruban adhésif
DÉMARRAGE DE LA SÉCHEUSE
Appuyez sur la touche POWER (ALIMENTATION).
REMARQUE : Si la sécheuse a été exposée
à des températures inférieures au point de
congélation pendant une période prolongée,
laissez-la se réchauffer avant d’appuyer sur
POWER (ALIMENTATION). Sinon, l’écran ne
s’allumera pas.
La sécheuse est maintenant prête à l’emploi.
MAINTENANCE
AVERTISSEMENT –
Étiquetez tous les câbles avant de les débrancher
pour les réparations. Les erreurs de câblage
peuvent provoquer un fonctionnement
inapproprié et dangereux après
une installation/réparation.
Pour les pièces de rechange et les autres
informations, consultez la page 100 du manuel
d’utilisation pour connaître les numéros
de téléphone du service après-vente.
5
Instructions d’installation
METTEZ LA SÉCHEUSE DE NIVEAU
Placez la sécheuse à proximité de l’emplacement
final. Réglez les quatre pattes de nivellement
pour la mettre de niveau de gauche à droite,
et de l’avant vers l‘arrière.
Baisser
Monter
BRANCHEMENT DU CÂBLE SÉRIE
Branchez le câble série pour le raccordement
de la laveuse et de la sécheuse dans le port série
placé à l’arrière de la sécheuse.
Branchez l’autre extrémité du câble sur la laveuse
avant de pousser la laveuse à son emplacement
final.
BRANCHEZ LA SÉCHEUSE
Assurez-vous au
préalable qu’une
mise à la terre
existe bien
et qu’elle fonctionne
correctement.
Arrière de
la sécheuse
1
2
INSTALLATION FINALE
3
Port série
INSTRUCTIONS DE MISE À LA TERRE
Vous devez mettre à la terre cet appareil
électroménager. En cas de panne ou de mauvais
fonctionnement, cette mise à la terre réduira
le risque de secousse électrique en fournissant
au courant un passage de moindre résistance.
Cet appareil est équipé d’un cordon qui est
muni d’un conducteur et d’une fiche de mise
à la terre. Cette fiche doit être branchée dans
une bonne prise, bien installée et mise à la terre
conformément à tous les codes et à toutes les
ordonnances locales.
4
83
Instructions d’installation
84
REMARQUES IMPORTANTES
• Lisez l’ensemble des instructions avant
de commencer.
• Manipulez les pièces avec soin afin d’éviter
d’abîmer la peinture.
• Prévoyez une surface non abrasive pour
les portes.
• Posez les vis à côté de leurs pièces respectives
afin d’éviter de les utiliser aux mauvais endroits.
• Toutes les vis doivent être vissées à la main.
• La procédure d’inversion de l’ouverture
de la porte dure de 30 à 60 minutes.
IMPORTANT : Après avoir commencé, ne déplacez
pas la sécheuse avant que l’inversion de l’ouverture
de la porte n’ait été effectuée.
Ces instructions permettent de transférer les
charnières du côté droit vers le côté gauche.
Si vous souhaitez les réinstaller du côté droit,
veuillez suivre ces mêmes instructions et inversez
toutes les références aux termes gauche et droite.
OUTILS NÉCESSAIRES
Couvercle de porte chromé
Couvre-charnière
de porte chromé
Couvercle de contre-porte
2 capuchons
Tournevis cruciforme
ou tournevis à tête quadrex
Couteau à mastic ou tournevis à fine lame
Pince
ENSEMBLE D’INVERSION STANDARD
INVERSION DE L’OUVERTURE DE LA PORTE (optionnel)
INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)
PIÈCES DE LA PORTE
Couvre-charnière
Charnière
Poignée externe
Poignée interne
2 capuchons de poignée
Couvercle de porte chromé
Couvercle intérieur (cache)
Hublot
Couvercle de porte chromé
Couvercle de contre-porte
A Grandes vis taraudeuses
7 – #10 x 1,125 po
B Grandes vis taraudeuses
2 – #10 x 0,75 po
C Petite vis taraudeuse
1 – #8 x 0,375 po
D Petites vis taraudeuses
11 – #8 x 0,625 po
E Vis à métaux
4 – #8 x 0,50 po
Instructions d’installation
85
Instructions d’installation
86
COMMENT RETIRER LA PORTE
Retirez le couvre-charnière latéral en ouvrant
la porte de la sécheuse et en retirant la vis placée
derrière la charnière (vis taraudeuse #8 x 0,375 po).
Retirez à la main le couvre-charnière de la
sécheuse.
Couvre-
charnière
1
COMMENT DÉMONTER LA PORTE
Déposez la porte sur une surface plane, lisse
et protégée de sorte que la partie intérieure
soit placée vers le haut (la porte est couchée
sur le côté de la poignée).
Retirez les 7 vis (vis taraudeuses #10 x 1,125 po)
situées autour du périmètre de la porte.
2
Retournez la porte et séparez le couvercle chromé
de la contre-porte. Déposez la contre-porte
sur une surface plane, lisse et protégée.
7 x A Vis
AVANT DE COMMENCER
Débranchez la sécheuse de sa prise électrique.
COMMENT RETIRER LA PORTE (SUITE)
1
Fermer et tenir la porte, déposez les 2 vis de
charnière (vis autotaraudeuses No 10 x 0,75 po).
Retirez la porte du panneau avant de la sécheuse.
2 x B Vis
1 x C Vis
INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)
COMMENT INVERSER LA POIGNÉE
ET LES COUVERCLES DE LA PORTE
A Déposez le couvercle chromé sur une surface
plane, lisse et protégée de sorte que la partie
intérieure soit placée vers le haut (s’appuyant
sur le côté de la poignée). Démontez le couvercle
de la porte du couvercle en chrome du côté
de la poignée en retirant 2 vis (vis taraudeuses
#8 x 0,625 po).
3
D Assemblez la poignée intérieur sur le côté
opposé du couvercle en chrome, en utilisant 4 vis
(vis autotaraudeuses No 8 x 0,625 po).
COMMENT INVERSER LA POIGNÉE ET
LES COUVERCLES DE LA PORTE (SUITE)
C Faites sortir les deux 2 capuchons de poignée
vers vous et réinstallez-les sur le côté opposé
du couvercle en chrome où vous avez enlevé
la poignée externe.
3
B Démontez la poignée extérieure de la poignée
intérieure en déposant 3 vis (vis autotaraudeuses
No 8 x 0,625 po). Démontez la poignée intérieure
du couvercle en chrome en déposant 4 vis (vis
autotaraudeuses No 8 x 0,625 po).
Couvercle
de porte
2 x D Vis
Retirez
4 x D vis
(Poignée
intérieure)
Poignée
intérieure
3 x D Vis
(Poignée
extérieure)
Capuchons
de poignée
Réinstallez
4 x D vis
(Poignée
intérieure)
Poignée
intérieure
Instructions d’installation
87
Instructions d’installation
COMMENT INVERSER LA POIGNÉE ET
LES COUVERCLES DE LA PORTE (SUITE)
Déposez le couvercle en chrome sur une surface
plane, lisse et protégée.
3
F Installez le nouveau couvercle de porte du côté
droit (de l’ensemble d’inversion) à l’aide des 2 vis
(vis taraudeuses #8 x 0,625 po).
COMMENT INVERSER LA CHARNIÈRE
ET LES COUVERCLES
• Posez la porte intérieure face vers le bas sur une
surface plate protégér, douce pour que la partie
intérieure soit tournée vers le bas.
Démontez le hublot en ouvrant 2 fermoirs, posez
le hublot sur une surface plate protégée, douce.
• Démontez le couvercle intérieur (cache) en
ouvrant 2 fermoirs, posez le couvercle intérieur
(cache) sur une surface plate protégée, douce.
4
E Réinstallez la poignée interne sur la poignée
externe à l’aide des 3 vis (vis taraudeuses
#8 x 0,625 po).
Couvercle de porte
2 x D Vis
3 x D Vis
(Poignée
interne)
Poignée
extérieure
88
• Tournez la porte intérieure sur une surface
plate protégée, douce pour que la partie
intérieure soit tournée vers le haut.
• Déposez les vis, écrous et rondelles du côté
opposé de la charnière, avec un tournevis
quadrex.
• Démontez le couvercle de la porte intérieure
de la contre-porte en retirant 2 vis
(vis taraudeuses #8 x 0,75 po).
• Démontez la charnière de la porte interne
en retirant 4 vis (vis taraud #8-32 x 0,50 po).
Hublot
Couvercle
intérieur (cache)
Fermoir
Fermoir
Charnière
Retirez
4 x E vis
2 x D Vis
Couvercle
de porte
intérieure
2 vis,
2 écrous
et 2
rondelles
Instructions d’installation
INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)
89

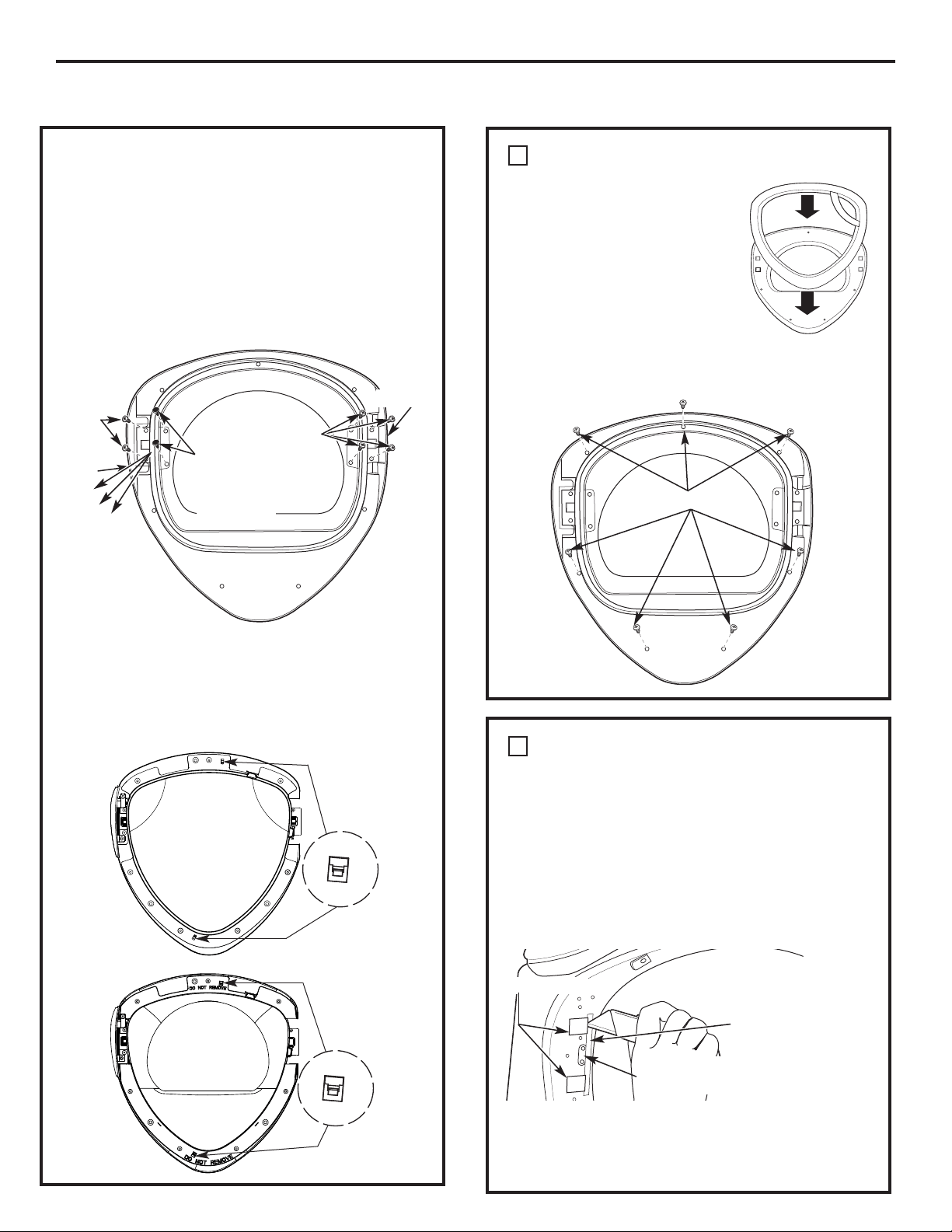

REVERSE HINGE AND CAPS (CONT.)
Hublot
Couvercle
intérieur
(cache)
• Installez la charnière sur le côté opposé
de la contre-porte à l’aide de 4 vis
(vis taraudeuses #8 x 0,50 po).
• Installez le nouveau couvercle de la porte
intérieure (de l’ensemble d’inversion) sur le côté
opposé de la charnière à l’aide de 2 vis
(vis taraudeuses #8 x 0,75 po).
• Installez les vis, écrous et rondelles du côté
opposé de la charnière dans les 2 trous restants.
• Retournez la porte intérieure pour que la pièce
intérieure soit tournée vers le bas. Assemblez le
couvercle intérieur (cache), assurez-vous que les
fermoirs ont pincé le couvercle intérieur. Assemblez
le hublot, assurez-vous que les 2 fermoirs ont pincé
le hublot.
Replacez2
x D vis
Replacez
4 x E vis
Couvercle
de porte
intérieure
Charnière
Remettez en
place 2 vis,
2 écrous et
2 rondelles
Fermoir
Fermoir
COMMENT RÉINSTALLER LA PORTE
Retournez la contre-porte et
placez-la sur une surface lisse,
plane et protégée de sorte que
la partie intérieure soit placée
vers le bas. Assemblez
le couvercle en chrome
sur la contre-porte en
les plaçant l’un contre l’autre.
Inversez la porte et procédez à
son assemblage en utilisant 7 vis
(vis taraudeuses #10 x 1,125 po).
5
7 x A vis
COMMENT INVERSER
LES CAPUCHONS ET LA GÂCHE
DU PANNEAU AVANT
Retirez les 2 capuchons du panneau avant
de la sécheuse, à l’aide d’un couteau à mastic
ou de tout autre outil plat comme illustré, et
réinstallez-les sur le côté opposé. Pivotez la gâche
et son couvercle en retirant 2 vis (vis taraudeuses
#8 x 0,625 po) et en les réinstallant sur le côté
opposé.
6
REMARQUE : Posez un morceau de ruban
gommé sur le côté du capuchon sous lequel
la lame du couteau à mastic sera introduite
afin d’éviter les rayures.
Support
de la gâche
2 Capuchons
Morceau de
ruban gommé
COMMENT RÉINSTALLER LA PORTE
Placez la porte sur le panneau avant de la
sécheuse, en vous assurant que le loquet est
engagé et que la charnière repose dans les deux
orifices de l’avant de la sécheuse. Installez
la porte sur la carrosserie avant à l’aide des 2 vis
(vis taraudeuses #10 x 0,75 po).
Installez 2 x
B les vis
7
Installez le nouveau couvre-charnière de gauche
(de l’ensemble d’inversion) sur la charnière,
en ouvrant la porte de la sécheuse et
en vissant le couvre-charnière.
REMARQUE : Conservez les capuchons restants
si vous souhaitez inverser la charnière à nouveau.
1 x C Vis pour
couvre-charnière
Couvre-
charnière
Instructions d’installation
90
INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)
Instructions d’installation
91
AVANT DE COMMENCER
Lisez ces instructions entièrement
et soigneusement.
•
IMPORTANT – Conservez
ces instructions pour l’inspecteur local.
•
IMPORTANT – Observez tous les codes
et les ordonnances en vigueur.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez
ces instructions à titre de référence.
• L’installation de la sécheuse doit être effectuée
par un installateur qualifié.
• L’installateur est responsable de bien installer
cet appareil.
POUR VOTRE SÉCURITÉ :
AVERTISSEMENT –
• Risque de décharge électrique. Coupez
l’alimentation électrique avant de procéder
à l’installation. Vous risquez de vous blesser
gravement si vous ne le faites pas.
• Blessure corporelle potentielle. La sécheuse
doit être soulevée par deux personnes en raison
de son poids et de sa taille. Vous risquez
de vous blesser gravement, voire mortellement
si vous ne tenez pas compte de cette
recommandation.
• Évitez le basculement et le débranchement
des services publics. La sécheuse doit être
correctement fixée à la laveuse. NE placez PAS
la laveuse au dessus de la sécheuse. Vous risquez
de vous blesser gravement, voire mortellement
ou des dommages matériels si vous ne tenez pas
compte de cette recommandation.
• Maison mobile ou préfabriquée Installation –
La superposition d’une sécheuse au gaz dans
une maison mobile ou préfabriquée n’est pas
autorisée.
DÉGAGEMENTS MINIMUMS AUTRES QUE
POUR UNE INSTALLATION ENCASTRÉE
Les dégagements minimums par rapport aux
surfaces inflammables et pour l’orifice d’aération
sont les suivants : 0 po des deux côtés, 25 mm
(1 po) à l’avant et 75 mm (3 po) à l’arrière. Veillez
à prévoir des dégagements suffisants pour toute
installation et réparation.
EXIGENCES RELATIVES
À UNE INSTALLATION ENCASTRÉE
• Votre sécheuse a été conçue pour être installée
dans une alcôve ou un placard, comme l’indique
une étiquette figurant sur l’arrière de la sécheuse.
• L’air de la sécheuse DOIT être évacué vers
l’extérieur. Se reporter au chapitre ÉVACUATION
DE LA SÉCHEUSE.
• L’espace minimum entre la carrosserie
de la sécheuse et les murs adjacents ou
d’autres surfaces :
0 mm (0 po) des deux côtés
75 mm (3 po) avant et arrière
• Distance verticale minimum du sol aux étagères
suspendues, armoires, plafonds, etc. de 132 cm
(52 po).
• Les portes du placard doivent être perforées
ou bien ventilées et disposer d’au moins 150 cm
2
(60 pouces carrés) d’espace ouvert réparti
de façon homogène. Si le placard abrite
une laveuse et une sécheuse, les portes
doivent disposer de 3 m
2
(120 pouces carrés)
au minimum d’espace ouvert réparti de façon
homogène.
• L’air du placard doit être évacué vers l’extérieur
afin d’éviter la formation de poches de gaz si le
tuyau d’alimentation de gaz transporte du gaz.
• Aucun autre appareil à combustible ne doit être
installé dans le même placard que la sécheuse
(modèles fonctionnant au gaz uniquement).
REMARQUE : SI LE TUYAU D’ÉVACUATION EST SITUÉ
À L’ARRIÈRE DE LA SÉCHEUSE, L’ESPACE MINIMUM
PAR RAPPORT AU MUR EST DE 14 cm (5,5 POUCES).
COMMENT SUPERPOSER LA SÉCHEUSE À LA LAVEUSE (optionnel)
COMMENT SUPERPOSER LA SÉCHEUSE
À LA LAVEUSE (optionnel)
(suite)
COMMENT PRÉPARER L’INSTALLATION
Retirez l’emballage.
Aplatissez le carton pour l’utiliser comme cale pour
coucher la sécheuse sur le côté. Utilisez le carton
pour protéger également le sol en face de l’endroit
choisi pour l’installation.
CONTENU DE L’ENSEMBLE GE FL STACK
Support droit
Support gauche
4 cales en
caoutchouc
4 vis #12 x 1 po
4 vis #8 x 1/2 po
OUTILS NÉCESSAIRES
Tournevis cruciforme
Clé à fourche
Pince
Gants
Niveau
COMMENT INSTALLER L’ENSEMBLE
DE SUPPORT DE SUPERPOSITION
COMMENT RETIRER LES PIEDS
DE NIVELLEMENT DE LA SÉCHEUSE
A. Posez avec précaution la sécheuse sur le côté.
Utilisez le matériau d’emballage de manière
à ne pas égratigner le fini de la sécheuse.
1
B. Utilisez une clé à fourche ou une pince pour
retirer les pieds de la sécheuse.
Faites sortir et retirez
les 4 pieds
COMMENT INSTALLER LES CALES
EN CAOUTCHOUC SUR LA BASE
DE LA SÉCHEUSE
Saisissez-vous des 4 cales en caoutchouc situées
dans le paquet contenant toutes les pièces. Retirez
la pellicule protectrice et collez les cales dans les
coins où vous avez retiré les pieds de nivellement.
2
Instructions d’installation
92
Instructions d’installation
93
COMMENT INSTALLER LE SUPPORT
SUR LA SÉCHEUSE
A. Alignez les trous du support gauche sur ceux
situés dans le coin inférieur gauche de l’appareil.
Utilisez un tournevis cruciforme pour installer
les 2 vis taraudeuses #12 x 1 po.
B. Répétez l’étape ci-dessus avec le support droit
sur le coin inférieur droit de la sécheuse.
C. Remettez la sécheuse debout.
REMARQUE : Veillez à placer la sécheuse sur
une partie de l’emballage de sorte que les supports
fixés au bas de la sécheuse n’endommagent pas
le sol.
3
COMMENT INSTALLER LA SÉCHEUSE
ET LE SUPPORT SUR LA LAVEUSE
A. Placez la sécheuse au-dessus de la laveuse.
Prenez soin de ne pas égratigner le dessus
de la laveuse avec les supports. Protégez le
panneau de contrôle avec du carton ou tout
autre protection. Prenez soin de soulever la
sécheuse à une hauteur suffisante de manière
à ne pas masquer le panneau de contrôle
de la laveuse.
AVERTISSEMENT – Blessure
corporelle potentielle. Deux personnes sont
nécessaires pour soulever la sécheuse en raison
de son poids et de sa taille. Vous risquez de vous
blesser gravement, voire mortellement si vous
ne tenez pas compte de cette recommandation.
B. Alignez les trous du support sur ceux situés
à l’arrière de la laveuse. À l’aide d’un tournevis
cruciforme, vissez les 2 vis taraudeuses #8 x
1/2 po. Répétez l’opération pour les deux côtés
de la laveuse.
4
COMMENT TERMINER L’INSTALLATION
A. Reportez-vous aux consignes d’installation pour
terminer l’installation de la laveuse.
B. Reportez-vous aux consignes d’installation pour
terminer l’installation de la sécheuse.
C. Poussez avec précaution la laveuse et la
sécheuse superposées à leur emplacement
définitif. Utilisez des cales en feutre ou tout
autre dispositif coulissant pour faciliter le
déplacement et protéger le revêtement du sol.
AVERTISSEMENT – Blessure
corporelle potentielle. Ne poussez pas sur
la sécheuse lorsqu’elle est installée au-dessus
de la laveuse. Si vous poussez sur la sécheuse,
vous risquez de vous coincer vos doigts.
5
Placez
vos
mains ici
Placez
vos
mains ici
COMMENT RETIRER LES PIEDS
Déposez avec précaution la laveuse
ou la sécheuse sur le côté pour accéder
aux pieds situés au bas de l’appareil.
IMPORTANT : Ne déposez pas la sécheuse
ou la laveuse sur sa partie arrière ! Ne retirez
pas les boulons de transport situés à l’arrière
de la laveuse. Les boulons doivent rester en place
jusqu’à ce que la laveuse soit remise debout.
Utilisez une clé à fourche pour retirer les pieds
de la laveuse ou de la sécheuse.
B
A
1
COMMENT PRÉPARER L’INSTALLATION
Retirez l’emballage.
La cloison du tiroir est collée à l’aide de ruban
adhésif sur le dessus du carton d’emballage.
Retirez la cloison et mettez-la de côté pour
l’installation finale.
Aplatissez le carton pour l’utiliser comme cale pour
poser la sécheuse sur le côté. Utilisez le carton
pour protéger également le sol en face de l’endroit
choisi pour l’installation.
MISE EN GARDE — En raison de la
taille et du poids de ces appareils et afin de réduire
le risque de blessure ou de dommage matériel,
L’INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DEUX
PERSONNES.
INSTALLATION DU SOCLE (optionnel)
CONTENU D’ENSEMBLE
4 cales de support
4 vis d’assemblage
Cloison du tiroir
OUTILS NÉCESSAIRES
Tournevis cruciforme
Clé à fourche 9/16 po
ou clé à molette
Clé à douille 7 mm
Faites sortir et retirez
les 4 pieds
Instructions d’installation
94
Instructions d’installation
95
COMMENT INSTALLER LE SOCLE
SUR LA LAVEUSE OU LA SÉCHEUSE
Placez le socle au bas de l’appareil.
Veillez à ce que l’avant du tiroir soit
placé à l’avant de la laveuse.
Alignez les trous du socle sur ceux situés
au bas de l’appareil. Utilisez un tournevis
cruciforme pour installer les 4 boulons
dans le socle et la base de l’appareil.
Ne les serrez pas.
Faites glisser le socle vers l’appareil,
jusqu’à ce qu’il soit aligné de l’avant sur
l’arrière. Utilisez une clé à douille 7 mm
pour serrer les boulons.
C
B
A
3
COMMENT PRÉPARER LE SOCLE
Tirez le tiroir
au maximum.
Retirez les vis
des glissières
du tiroir. Faites
sortir le tiroir
hors de la base
et laissez-le
de côté.
POUR LES SÉCHEUSES UNIQUEMENT :
Saisissez-vous des 4 cales de support
dans le paquet contenant toutes les pièces.
Chaque cale possède 2 protubérances qui
s’insèrent dans les trous situés sur le socle.
Enfoncez les cales en caoutchouc dans
les trous dans chaque coin sur le dessus
du socle comme indiqué.
REMARQUE : Les cales de support ne doivent être
installées que sur la sécheuse. N’INSTALLEZ PAS
CES CALES SUR LE SOCLE DE LA LAVEUSE.
C
B
2
A
COMMENT METTRE LA LAVEUSE
OU LA SÉCHEUSE DE NIVEAU
Placez la laveuse ou la sécheuse debout.
Placez-la proximité de l’endroit où vous avez
prévu de l’installer.
Assurez-vous que l’appareil est de niveau
en plaçant un niveau dessus. Vérifiez le niveau
de gauche à droite, et de l’avant vers l’arrière.
Utilisez une clé
à fourche pour
régler les pieds.
Vissez l’écrou de
blocage au bas
du socle.
REMARQUE : Afin de réduire les vibrations,
les écrous de blocage doivent être serrés
au maximum.
C
B
4
A
COMMENT RETIRER LES VIS
DE TRANSPORT
Retirez les 4 vis de transport situées à l’arrière
de la laveuse.
6
COMMENT RÉINSTALLER LE TIROIR
Vérifiez si
les glissières
sont fermées.
Faites coulisser
le tiroir dans
l’ouverture.
Alignez les
supports
du tiroir sur
les glissières
de chaque côté.
Réinstallez les
vis dans chaque glissière de tiroir.
Serrez les deux vis.
Ouvrez complètement le tiroir. Faites glisser
la cloison dans les rainures situées au centre
du tiroir. Le tiroir doit coulisser en douceur
lorsque vous le poussez vers le fond.
B
D
C
5
A
COMMENT TERMINER
L’INSTALLATION
Reportez-vous aux consignes d’installation
de la laveuse ou de la sécheuse pour l’installer
correctement.
7
Cloison
Instructions d’installation
96
INSTALLATION DU SOCLE (optionnel) (suite)
97
Avant d’appeler un réparateur…
Problème Causes possibles Correctifs
La sécheuse émet Le bruit/ou les secousses sont • Placez l’appareil sur une surface plane, ou ajustez les pieds
des secousses et des bruits normaux. La sécheuse est peut-être au besoin jusqu’à ce qu’il soit bien de niveau.
placée sur une surface inégale
Le séchage est trop long Des conduits inadéquats ou bouchés • Consultez les consignes d’installation afin de vous assurer
que l’évacuation de l’air de la sécheuse est correcte.
• Veillez à ce que le conduit soit propre, non déformé et non
bouché.
• Assurez-vous que l’évent mural extérieur fonctionne sans
problème.
Tri erroné • Séparez les articles lourds des légers (en général un linge
correctement trié dans la laveuse l’est aussi dans la sécheuse).
Charges de tissus lourds • Les tissus lourds et de grande taille contiennent de l’humidité
(serviettes par exemple) et tardent davantage à sécher. Répartissez les tissus lourds
et de grande taille en de plus petites charges pour accélérer
le séchage.
Les commandes sont mal réglées • Réglez les commandes conformément à la charge que vous
séchez.
Le filtre à charpie est plein • Nettoyez le filtre à charpie avant chaque utilisation.
Fusibles grillés ou disjoncteur • Remplacez les fusibles ou réenclenchez les disjoncteurs.
déclenché La plupart des sécheuse étant équipées de 2 fusibles/disjoncteurs,
assurez-vous que les deux fonctionnent.
Surcharge/charges mixtes • Ne mettez pas plusieurs charges dans la sécheuse à la fois.
Charge insuffisante • Si vous ne séchez qu’un ou deux articles, ajoutez d’autres
vêtements afin d’obtenir un bon culbutage.
Le niveau de séchage DRY La brassée est composée • Lorsque vous mélangez les tissus lourds et légers,
a été sélectionné mais de vêtements lourds et légers sélectionnez MORE DRY (PLUS SEC).
le linge est toujours humide
Le système d’évacuation est bloqué • Inspectez et nettoyez-le.
Les touches de commande
Les commandes ont été accidentellement
• Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE).
ne répondent pas réglées au mode réparation
Les commandes ont été accidentellement
• Maintenez la touche LOCK (VERROUILLAGE) enfoncée pendant
réglées au mode verrouillage 3 secondes pour déverrouiller la sécheuse.
Les commandes fonctionnement mal • Réenclenchez le disjoncteur de votre domicile.
La sécheuse Le panneau de contrôle • C’est normal. Appuyez sur POWER (ALIMENTATION) pour activer
ne démarre pas est en « veille » le panneau de contrôle.
La sécheuse est débranchée • Veillez à ce que la fiche de la sécheuse soit entièrement branchée
dans la prise.
Fusible grillé/disjoncteur déclenché • Vérifiez le fusible disjoncteur et remplacez le fusible
ou réenclenchez le disjoncteur. REMARQUE : Les sécheuses
électriques utilisent deux fusibles ou disjoncteurs.
La sécheuse a été arrêtée • Si la lumière de la touche START/PAUSE (MISE EN
par inadvertance au moment MARCHE/PAUSE) clignote, la sécheuse est arrêtée.
de régler la fonction Delay Start Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE) pour lancer
(Mise en marche différée) le compte à rebours.
Aucun chiffre n’apparaît La sécheuse évalue la quantité • C’est normal. Lorsque la sécheuse détectera un faible niveau
pendant le cycle, il ne fait d’humidité du linge d’humidité dans le linge, elle affichera le temps de séchage
que s’allumer restant.
Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux ci-dessous et vous pourrez
peut-être éviter de faire appel à un réparateur.
Avant d’appeler un réparateur… www.electromenagersge.ca
Problème Causes possibles Correctifs
Le temps restant a Le temps estimé risque de • C’est normal.
diminué changer lorsqu’une charge
plus petite est en train de sécher
Impossible de procéder
L’option DRYNESS LEVEL
• C’est normal.
à une sélection et
(NIVEAU DE SÉCHAGE),
TEMP
la sécheuse émet (TEMPERATURE) ou l’OPTION
un double bip que vous tentez de sélectionner
est incompatible avec le cycle
de séchage sélectionné
La sécheuse fonctionne L’option EXTEND TUMBLE • C’est normal. Pendant un culbutage prolongé, le temps
mais 00 est le temps (CULBUTAGE PROLONGÉ) a été restant n’est pas affiché. L’option de culbutage
restant affiché sélectionnée prolongé dure environ 20 minutes.
Nettoyez le filtre Le bouton POWER (ALIMENTATION) • Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE)
pour à charpie (message) a été activé lancer un cycle de séchage et le message disparaîtra.
La sécheuse Fusible grillé/disjoncteur • Vérifiez le fusible disjoncteur et remplacez le fusible
ne chauffe pas déclenché, la sécheuse peut ou réenclenchez le disjoncteur. Votre sécheuse
tourner mais ne chauffe pas peut tourner si un fusible est grillé ou un disjoncteur
est déclenché.
L’alimentation de gaz est • Assurez-vous que le robinet d’arrêt du gaz sur
coupée la sécheuse et que le robinet principal sont ouverts.
Le réservoir de gaz propane • Faites le plein ou remplacez le réservoir. La sécheuse
est vide ou il y a eu une coupure chauffe lorsque l’alimentation en gaz est restaurée.
de gaz naturel (modèles à gaz)
Temps de séchage Type de chaleur • Le temps de séchage variera en fonction du type de
non uniformes chauffage utilisé. Si vous avez récemment remplacé votre
sécheuse électrique par un modèle à gaz propane, ou
vice-versa, le temps de séchage peut ne pas être le même.
Type de charge et conditions • La taille du linge, les types de tissus, l’humidité du linge
de séchage et la longueur et l’état du système d’évacuation auront
une influence sur le temps de séchage.
Lueur à l’arrière Éléments chauffants derrière • C’est normal. Dans certaines conditions de séchage et
du tambour le tambour d’éclairage de la pièce, la lueur des éléments peut être
visible à l’arrière du tambour.
Le linge est toujours La porte a été ouverte au milieu • Un cycle de séchage doit être sélectionné chaque fois
humide et la sécheuse du cycle. Le linge a été ensuite qu’une nouvelle brassée est placée dans l’appareil.
s’est arrêtée après retiré de la sécheuse et une nouvelle
quelques instants charge introduite sans sélectionner
un nouveau cycle
Charge petite • Si vous séchez 3 articles au plus, sélectionnez SPEED DRY
(SÉCHAGE RAPIDE) ou TIMED DRY (SÉCHAGE MINUTÉ).
Le linge est déjà sec à l’exception • Sélectionner SPEED DRY (SÉCHAGE RAPIDE) ou TIMED DRY
des cols et les ceintures (SÉCHAGE MINUTÉ) pour sécher des cols et des ceintures.
À l’avenir, lorsque vous séchez des articles possédant
des cols et des ceintures, sélectionnez plutôt MORE DRY
(PLUS SEC).
La sécheuse n’est pas placée • Placez l’appareil sur une surface plane, ou ajustez les pieds
sur une surface plane au besoin jusqu’à ce qu’il soit bien de niveau.
Le linge est froissé Séchage excessif • Sélectionnez un temps de séchage plus court.
• Retirez du linge pendant qu’il est encore légèrement
humide. Sélectionnez les options LESS DRY (MOINS SEC)
ou DAMP (HUMIDE).
Linge laissé dans la sécheuse • Retirez le linge une fois le cycle terminé, pliez et suspendez-
alors que le cycle est fini le immédiatement, ou utilisez l’option EXTEND TUMBLE
(CULBUTAGE PROLONGÉ).
Surcharge • Répartissez les tissus lourds et de grande taille
en de plus petites charges.
98
Conseils de dépannage
.
Problème Causes possibles Correctifs
Le linge a rétréci Certains tissus rétréciront • Afin d’éviter tout rétrécissement, suivez les indications
naturellement au lavage. figurant sur les étiquettes des vêtements.
D’autres peuvent être lavés
• Certains vêtements doivent être étirés après le séchage
sans problème, mais rétréciront
afin qu’ils retrouvent leur forme d’origine.
dans la sécheuse
• Si vous avez peur qu’un vêtement rétrécisse, ne le lavez pas
à la machine ou ne le séchez pas dans la sécheuse.
Des tâches de gras Une utilisation inadéquate • Suivez le mode d’emploi figurant sur l’emballage
sur le linge de l’assouplissant de l’assouplissant.
Séchage de linge propre • Utilisez votre sécheuse pour ne sécher que du linge
avec du linge sale propre. Le linge sale risque de tacher le linge propre
et la sécheuse.
Le linge n’était pas • Il arrive parfois que des taches ne soient pas visibles
complètement propre lorsque le linge est humide et apparaissent après
le séchage. Utilisez des procédures de lavage adéquates
avant le séchage.
De la charpie sur le linge Le filtre à charpie est plein • Nettoyez le filtre à charpie avant chaque utilisation.
Tri erroné • Triez les tissus producteurs de charpie (chenille par
exemple) des tissus collecteurs de charpie (le velours côtelé
par exemple).
L’électricité statique peut attirer • Se reporter aux suggestions de la section
la charpie ÉLECTRICITÉ STATIQUE.
Surcharge • Répartissez les tissus lourds et de grande taille en de plus
petites charges.
Papier, mouchoir, etc., oubliés • Videz toutes les poches avant de laver le linge.
dans les poches
Électricité statique Aucun assouplissant n’a été utilisé • Essayez un assouplissant.
• Les feuilles d’assouplissant textile de marque Bounce
MD
ont été approuvées pour toutes les sécheuses GE
lorsqu’elles sont utilisées conformément aux instructions
du fabricant.
Séchage excessif • Essayez un assouplissant.
• Réglez l’option LESS DRY (MOINS SEC)
ou DAMP (HUMIDE).
Les synthétiques, les mélanges • Essayez un assouplissant.
et les infroissables peuvent
provoquer de l’électricité statique
Les cols et les ceintures Le capteur d’humidité • Sélectionnez SPEED DRY (SÉCHAGE RAPIDE)
sont toujours humides détecte que la majeure partie ou TIMED DRY (SÉCHAGE MINUTÉ) pour sécher
à la fin du cycle du linge est sèche les cols et les ceintures humides. À l’avenir, lorsque vous
séchez des articles possédant des cols et des ceintures,
sélectionnez plutôt MORE DRY (PLUS SEC).
Légère variation C’est normal • En raison des propriétés métalliques de la peinture utilisée
de la couleur métallique pour ce produit, de légères variations de couleur peuvent
se produire en raison des conditions d’éclairage et
des angles d’observation.
99
Avant d’appeler un réparateur…
100
Avant d’appeler un réparateur… www.electromenagersge.ca
Problème Causes possibles Correctifs
La porte est trop La vapeur se condense • C’est normal.
embuée pour apercevoir sur la porte intérieure
les vêtements durant
un cycle vapeur
L’eau visible à l’intérieur La vapeur se condense • C’est normal.
de la porte et sur le haut sur ces surfaces
du filtre à charpie lors
de l’ouverture de la porte
après un cycle vapeur
De petites zones sont La vapeur se condense • Sélectionnez un cycle plus court.
humides sur les vêtements sur le tambour intérieur
après un cycle vapeur
Le cycle ou la durée du cycle • Réduire manuellement la durée du cycle pour ledit cycle.
sélectionné est trop long pour
la grosseur de la brassée
De petites quantités Une mauvaise grosseur • Sélectionnez un cycle plus court. Réduisez manuellement
d’eau sont retrouvées de brassée pour le cycle vapeur la durée du cycle pour ledit cycle.
sur le plancher, devant a été sélectionnée, un excès
la sécheuse de vapeur se condense
à l’intérieur du cabinet et fuit
De l’eau sur le plancher, Une connexion du tuyau d’eau • Resserrez la connexion.
derrière la sécheuse à la valve n’est pas assez serrée
Une rondelle de caoutchouc • Installez la rondelle de caoutchouc fournie avec le boyau.
du boyau est manquante sur
la connexion avec la valve
La sécheuse émet des La valve d’eau est ouverte, • C’est normal.
bruits d’eau remplissant le générateur
de vapeur
Le générateur de vapeur émet • C’est normal.
de la vapeur dans le tambour
De l’eau dégouline de La vapeur se condense • C’est normal.
la porte lorsque cette sur la porte intérieure
dernière est ouverte
après un Cycle Vapeur
Ne peut voir la vapeur La vapeur est relâchée à différents • C’est normal.
au début du cycle moments durant le cycle
Impossible de voir de Le bec vapeur peut être bouché • Appelez 800.GE.CARES pour commander le nécessaire de
la vapeur n'importe de débris de l'arrivée d'eau. rechange de bec WE25M71 ou pour demander
quand pendant le cycle à un technicien de le remplacer pour vous
Les vêtements sont Trop de vêtements • Insérez moins de vêtements ; augmentez manuellement
encore froissés après la durée du cycle.
un cycle vapeur
La sécheuse continue Extend Tumble a été sélectionnée • Assurez-vous que l’option Extend Tumble n’est pas
le culbutage après sélectionnée.
l’affichage qui dit
Complete (Terminer)
Les frais de déplacements à votre maison pour vous
apprendre à utiliser votre produit.
Une mauvaise installation, livraison ou entretien.
Une panne du produit si celui-ci est maltraité, mal utilisé
ou utilisé à des fins autres que celles auxquelles il est
destiné, ou utilisé commercialement.
Remplacement de l’ampoule lumineuse après sa
durée de vie utile prévue.
Le remplacement de fusibles de la maison ou le
réenclenchement des disjoncteurs.
Des dommages au produit causés par un accident,
un incendie, une inondation ou une catastrophe
naturelle.
Tout dommage indirect ou consécutif causé par des
pannes possibles de cet appareil électroménager.
Des dommages après la livraison.
Le service s’il est impossible d’avoir accès au produit
pour l’effectuer.
Défauts ou dommages causés par l’utilisation aux
températures en-dessous de zéro C.
Produits qui ne sont pas défectueux ou endommagés ou
qui fonctionnent tel que décrit dans le manuel de
l’utilisateur.
Ce qui n’est pas couvert (au les États-Unis) :
Cette garantie est offerte à l’acheteur initial et à tout propriétaire subséquent d’un produit acheté aux
États-Unis à des fins d’usage domestique. Si le produit est situé dans une localité où un réparateur autorisé
GE n’est pas disponible, vous pourriez encourir des frais de déplacement ou devoir acheminer le produit
à un réparateur autorisé GE pour faire réparer l’appareil. En Alaska, cette garantie exclut les frais d’expédition
et les visites de service à votre domicile.
Certains États ou provinces ne permettent pas l'exclusion ou la restriction des dommages accessoires
ou indirects. Certains droits particuliers vous sont dévolus en vertu de la présente garantie et peuvent
s'accompagner d'autres droits qui varient selon votre lieu de résidence. Pour connaître la nature exacte
de vos droits, consultez l’organisme de protection du consommateur de votre région, ou encore le bureau
du procureur général de l’État.
Garant : General Electric Company. Louisville, KY 40225
Tout le service sous garantie est fourni par nos Centres
de service ou par un technicien autorisé. Pour le service,
appelez le 1.800.561.3344.
Veuillez fournir le numéro de série et le numéro de modèle
lorsque vous appelez pour obtenir le service.
Attachez votre reçu ici.
Une preuve de la date d’achat
d’origine est nécessaire pour
obtenir le service sous garantie.
Garantie de la sécheuse GE. (Pour des clients au les États-Unis)
EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon
les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de
qualité marchande et de convenance, sont limitées à une année ou à la période la plus courte autorisée
par la législation.
Pour une période de : Nous remplacerons :
Un an Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux
À partir de la date d’achat ou de fabrication. Pendant cette garantie limitée d’un an, GE prendra en charge également,
d’origine gratuitement, tous les frais de main-d’oeuvre et les frais connexes de service pour remplacer
la pièce défectueuse.
Deuxième année Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux
À partir de la date d’achat ou de fabrication. Pendant cette garantie limitée supplémentaire d’un an, les frais de service
d’origine ou de main-d’oeuvre correspondants seront à votre charge.
Deux à cinq ans Le tambour extra ou super de la sécheuse et le circuit électronique principal si l’une de ces
À partir de la date d’achat pièces tombe en panne à cause d’un vice de matériaux ou de main-d’oeuvre. Pendant cette
d’origine garantie limitée supplémentaire de quatre ans, les frais de service ou de main-d’oeuvre
correspondants seront à votre charge.
101
Garantie de la sécheuse GE. (Pour des clients au Canada)
Tout le service sous garantie est fourni par nos Centres de service ou par un technicien autorisé.
Pour le service, appelez le 1.800.561.3344.
Veuillez fournir le numéro de série et le numéro de modèle lorsque vous appelez pour obtenir le service.
Les frais de déplacements à votre maison pour vous
apprendre à utiliser votre produit.
Une mauvaise installation, livraison ou entretien.
Une panne du produit si celui-ci est maltraité, mal utilisé
ou utilisé à des fins autres que celles auxquelles il est
destiné, ou utilisé commercialement.
Remplacement de l’ampoule lumineuse après
sa durée de vie utile prévue.
Le remplacement de fusibles de la maison
ou le réenclenchement des disjoncteurs.
Des dommages au produit causés par un accident, un
incendie, une inondation ou une catastrophe naturelle.
Tout dommage indirect ou consécutif causé par des
pannes possibles de cet appareil électroménager.
Des dommages après la livraison.
Le service s’il est impossible d’avoir accès au produit
pour l’effectuer.
Défauts ou dommages causés par l’utilisation aux
températures en-dessous de zéro C.
Produits qui ne sont pas défectueux ou endommagés ou
qui fonctionnent tel que décrit dans le manuel de
l’utilisateur.
Ce qui n’est pas couvert :
Garant : MABE CANADA INC.
LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.
Pour une période de : Nous remplacerons :
Un an Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux ou
À partir de la date de fabrication. Pendant cette garantie limitée de un an, GE prendra en charge également,
d’achat d’origine gratuitement, tous les frais de main-d’œuvre et les frais connexes de service pour remplacer
la pièce défectueuse.
Deuxième année Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux ou
À partir de la date de fabrication. Pendant cette garantie limitée supplémentaire d’un an, les frais de service ou
d’achat d’origine de main-d’œuvre correspondants seront à votre charge.
Deux à cinq ans Le tambour extra ou super de la sécheuse et le circuit électronique principal si l’une de
À partir de la date ces pièces tombe en panne à cause d’un vice de matériaux ou de main-d’œuvre. Pendant cette
d’achat d’origine garantie limitée supplémentaire de quatre ans, les frais de service ou de main-d’œuvre
correspondants seront à votre charge.
Cette garantie est offerte à l’acheteur original et à tout autre propriétaire suivant pour les produits achetés au
Canada pour une utilisation domestique au Canada. Le service à domicile en vertu de la garantie sera fourni
dans les régions où il est disponible et où Mabe estime raisonnable de le fournir.
EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit
selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties
de qualité marchande et de convenance, sont limitées à une année ou à la période la plus courte
autorisée par la législation.
103
Soutien au consommateur.
Site Web appareils électroménagers GE
Aux É.-U. : GEAppliances.com
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Visitez notre site Web
consacré aux appareils électroménagers GE, et ce 24 heures par jour, tous les jours de l’année! Pour des raisons de
commodité et pour accélérer le service, vous pouvez maintenant télécharger les manuels du propriétaire, commander
des pièces et même programmer les visites de service en ligne. Au Canada: www.GEAppliances.ca
Service de réparation Aux É.-U. : GEAppliances.com
Un service de réparation expert GE se trouve à quelques pas de chez vous. Visitez notre site et programmez, à votre
convenance, une visite de service à n’importe quel jour de l’année! Ou composez le 800.GE.CARES (800.432.2737)
durant les heures normales de bureau.
Au Canada, composez le 1.800.561.3344
Studio de conception universel Aux É.-U. : GEAppliances.com
GE appuie le concept de design universel—des produits, des services et des environnements qui peuvent être utilisés
par des personnes de tous âges, tailles et capacités. Nous reconnaissons le besoin de concevoir des produits pour
un vaste éventail d’aptitudes et déficiences mentales et physiques. Visitez notre site Web aujourd’hui pour obtenir plus
de renseignements sur l’application du design universel par GE, y compris des conceptions de cuisine pour les
personnes handicapées. Dans le cas de personnes malentendantes, veuillez composer le 800.TDD.GEAC (800.833.4322).
Au Canada, contactez : Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie Aux É.-U. : GEAppliances.com
Achetez un contrat d’entretien GE et informez-vous des rabais spéciaux en vigueur pendant toute la durée de votre
garantie. Vous pouvez vous le procurer en ligne ou en composant le 800.GE.CARES (800.432.2737) durant les heures
normales de bureau. Les services à domicile GE seront toujours disponibles après l’expiration de la garantie.
Au Canada, composez le 1.888.261.2133
Pièces et accessoires Aux É.-U. : GEAppliances.com
Les personnes ayant les compétences requises pour réparer elles-mêmes leurs appareils peuvent recevoir directement
à la maison des pièces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne
dès aujourd’hui, 24 heures sur 24 tous les jours, ou en téléphonant au 800.626.2002 durant les heures normales
de bureau.
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut effectuer.
Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence :
une réparation ou un entretien mal effectués peuvent rendre l’utilisation de l’appareil dangereuse.
Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le plus
proche, ou composer le 1.800.661.1616.
Communiquez avec nous Aux É.-U. : GEAppliances.com
Si vous n’êtes pas satisfait du service après-vente de GE, communiquez avec nous sur notre site Web en fournissant
tous les détails et votre numéro de téléphone, ou écrivez à : General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Au Canada: www.GEAppliances.ca, ou écrivez à : Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Enregistrez votre électroménager Aux É.-U. : GEAppliances.com
Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux! L’enregistrement de votre produit
dans les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de votre
garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d’enregistrement pré-imprimée qui
se trouve dans l’emballage de votre appareil. Au Canada: www.GEAppliances.ca
Instrucciones
de seguridad . . . . . . . . . . . . .105–107
Instrucciones de funcionamiento
Características
de la secadora . . . . . . . . . . . . . . .113, 114
Cómo usar la secadora . . . . . . . . . . .114
Controles . . . . . . . . . . . . . . . . . . . . .108–111
Guía de inicio rápido . . . . . . . . . . . . . .108
Opciones de ciclo . . . . . . . . . . . .112, 113
Aparato Inteligente . . . . . . . . . . . . . . .116
Instrucciones de instalación
Antes de comenzar . . . . . . . . . .117, 118
Cómo apilar la lavadora
y la secadora . . . . . . . . . . . . . . . .143–144
Cómo conectar mangueras
de entrada . . . . . . . . . . . . . . . . . . . . . . . .120
Cómo conectar
una secadora eléctrica . . . . . .124–127
Cómo conectar
una secadora a gas . . . . . . . . .121–123
Cómo instalar el pedestal . . .146–148
Cómo invertir la apertura
de la puerta . . . . . . . . . . . . . . . . .136–142
Configuración final . . . . . . . . . . . . . . .135
Salida al exterior
de la secadora . . . . . . . . . . . . . . .128–134
Ubicación de la secadora . . . .118, 119
Consejos para solución
de problemas . . . . . . . . . . . .148–151
Soporte al consumidor
Garantía (Canadá) . . . . . . . . . . . . . . . 153
Garantía (Estados Unidos) . . . . . . . . 154
Soporte al consumidor . . . . . . . . . . . 155
Escriba los números de
modelo y de serie aquí:
Modelo # ______________
Serie # ________________
Se encuentran en una etiqueta
en el frente de la secadora
detrás de la puerta.
104
GUARDE ESTAS INSTRUCCIONES
Conecte a tierra la secadora para cumplir con los
códigos y ordenanzas vigentes. Siga los detalles
de las Instrucciones de instalación.
Almacene e instale el artefacto donde no sufra
temperaturas bajo cero o condiciones climáticas
externas.
Conecte a un circuito de suministro de energía
con clasificación, protección y tamaño adecuados
para evitar una sobrecarga eléctrica.
Quite todos los elementos de empaque filosos
y elimine todos los materiales de empaque
correctamente.
Salida al exterior/Conductos
Las secadoras DEBEN tener una salida al exterior
para evitar que grandes cantidades de humedad
y pelusas queden dentro de la habitación.
Use sólo conductos de metal rígido de 4” de
diámetro dentro del gabinete de la secadora.
Utilice sólo conductos de metal rígido o flexible de
4 pulgadas de diámetro aprobados por UL para
la salida al exterior. Nunca use conductos de
plástico u otros conductos combustibles fáciles
de perforar. EL USO DE DUCTOS PLÁSTICOS U
OTROS DUCTOS DE MATERIALES COMBUSTIBLES
PODRÍA CAUSAR UN INCENDIO. LOS DUCTOS
PERFORADOS PODRÍAN CAUSAR UN INCENDIO SI
COLAPSAN O SI OCURRE ALGUNA OBSTRUCCIÓN
DURANTE EL USO O DURANTE LA INSTALACIÓN.
Para detalles completos, siga las Instrucciones de
instalación.
2
1
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
Para su seguridad, debe cumplirse con la información de este manual a fin
de minimizar el riesgo de incendio o explosión, descarga eléctrica o para prevenir
daños a la propiedad, lesiones personales o la muerte.
QUÉ HACER SI HUELE GAS:
No trate de encender un fósforo,
cigarrillo o accionar cualquier
artefacto a gas o eléctrico.
No toque ningún interruptor eléctrico,
ni utilice ningún teléfono en su edificio.
Evacue la habitación, edificio o área
de todos sus ocupantes.
Inmediatamente llame a su proveedor
de gas desde el teléfono de un vecino.
Siga cuidadosamente las instrucciones
del proveedor de gas.
Si no puede comunicarse con
el proveedor de gas, llame al
departamento de bomberos.
5
4
3
2
1
Ley sobre agua potable inocua y tratamiento de residuos tóxicos de California
Esta ley exige que el Gobernador de California publique una lista de sustancias que según el estado
provoquen cáncer, defectos congénitos u otros daños reproductivos, y exige a las empresas que adviertan
a los clientes sobre la exposición potencial a dichas sustancias.
Los artefactos de gas pueden provocar una exposición mínima a estas sustancias, a saber, benceno, monóxido
de carbono, formaldehído y hollín, generados principalmente por la combustión incompleta de gas natural o
combustibles LP.
Las secadoras bien ajustadas minimizarán la combustión incompleta. La exposición a estas sustancias puede
minimizarse aún más mediante una ventilación adecuada hacia el exterior.
INSTALACIÓN ADECUADA
Esta secadora debe instalarse de manera adecuada y ubicarse de acuerdo con las Instrucciones
de Instalación antes de comenzar el uso. Las Instrucciones de instalación están incluidas
en la parte trasera de esta manual.
No almacene o use gasolina u otros
vapores o líquidos inflamables cerca
de este o cualquier otro artefacto.
La instalación y servicio técnico deben
realizarlos un instalador calificado, una
agencia de servicio o el proveedor de gas.
105
¡ADVERTENCIA!
¡ADVERTENCIA!
SU ÁREA DE LAVADERO
Mantenga el área debajo y alrededor de sus
artefactos libre de materiales combustibles
(pelusas, papel, trapos, etc.), gasolina, químicos
y otros vapores y líquidos inflamables.
Mantenga el piso cercano a sus artefactos limpio
y seco para reducir la posibilidad de resbalarse.
Se requiere una supervisión estricta cuando
cualquier artefacto es utilizado por niños o en su
cercanía. No permita que los niños jueguen sobre,
con o dentro de este o cualquier otro artefacto.
Mantenga el área alrededor de la salida y las áreas
cercanas libres de acumulación de pelusas, polvillo
y suciedad.
Mantenga los elementos de lavado (tales como
detergentes, lejías, etc.) fuera del alcance de los
niños, preferentemente en un gabinete cerrado
con llave. Cumpla con todas las advertencias
de las etiquetas para evitar lesiones.
Nunca se suba o pare sobre la secadora.
CUANDO USE SU SECADORA
Nunca introduzca las manos dentro de la secadora
mientras el tambor esté en movimiento. Antes
de cargar, descargar o agregar ropa, espere a
que el tambor se haya detenido por completo.
Limpie el filtro de pelusa antes de cada carga
para evitar la acumulación de pelusa dentro
de la secadora o dentro de la habitación.
NO HAGA FUNCIONAR LA SECADORA SIN
EL FILTRO DE PELUSAS EN SU LUGAR.
No lave o seque artículos que se hayan limpiado,
lavado, sumergido o manchado con sustancias
combustibles o explosivas (tales como cera, aceite,
pintura, gasolina, desgrasantes, solventes para
limpieza en seco, querosén, etc.). Estas sustancias
emiten vapores que pueden encenderse o explotar.
No agregue estas sustancias al agua del lavado.
No utilice o coloque estas sustancias alrededor de
su lavadora o secadora durante el funcionamiento.
No coloque elementos expuestos a aceites
comestibles dentro de su secadora. Los elementos
contaminados con aceites para cocinar pueden
generar una reacción química que podría provocar
que una carga de ropa se prenda fuego.
Cualquier artículo que se haya utilizado con
solventes de limpieza o que contenga materiales
inflamables (tales como trapos de limpieza,
trapeadores, toallas utilizadas en salones de
belleza, restaurantes o peluquerías, etc.) no deben
colocarse dentro o cerca de la secadora hasta que
los solventes o materiales inflamables se hayan
eliminado. Existen muchos productos altamente
inflamables en los hogares, tales como acetona,
alcohol desnaturalizado, gasolina, querosén,
algunos limpiadores domésticos, algunos
removedores de manchas, aguarrás, ceras,
removedores de cera y productos que contienen
destilados de petróleo.
El proceso de lavado puede reducir la resistencia
al fuego de las telas. Para evitarlo, siga
detenidamente las instrucciones de cuidado
del fabricante de la prenda.
No seque artículos que contengan goma, plástico
o materiales similares, tales como sostenes con
relleno, zapatillas, galochas, alfombrillas de baño,
alfombras, baberos, pantalones para bebés, bolsas
plásticas, almohadas, etc. que podrían derretirse
o quemarse. Cuando se calientan, algunos
materiales de goma pueden, en algunas
circunstancias, producir un incendio por
combustión espontánea.
No almacene plástico, papel o prendas que puedan
quemarse o derretirse sobre la secadora durante
el funcionamiento.
Las prendas con etiquetas como Secar alejado del
calor o No secar en secadora (como los chalecos
salvavidas que contienen Kapok) no debe
colocarse en su secadora.
No seque artículos de fibra de vidrio en la
secadora. Puede producirse irritación en la piel
debido a las partículas que se pegan a la ropa
durante usos posteriores.
Para minimizar la posibilidad de una descarga
eléctrica, desenchufe este artefacto del suministro
de energía o desconecte la secadora desde
el panel de distribución doméstico quitando
los fusibles o apagado el disyuntor antes
de realizar mantenimiento o limpiar (excepto
la remoción y limpieza del filtro de pelusas).
NOTA: Presionar START/PAUSE (inicio/pausa)
o POWER (encendido) NO desconecta el artefacto
del suministro de energía.
Si ve agua sobre el piso alrededor de la secadora,
llame al servicio técnico.
No obstruya el flujo del aire ventilado. No apile, no
coloque ropa, no eche alfombras al frente o al
respaldo de la secadora.
GEAppliances.com
106
CUANDO NO USA SU SECADORA
Tome el enchufe con firmeza cuando desconecte
este artefacto para no dañar el cable mientras tira
del mismo. Coloque el cable alejado de áreas
de tránsito para que nadie lo pise, lo dañe
o se tropiece con él.
No trate de reparar o cambiar ninguna pieza
de este artefacto ni trate de efectuar arreglos
a menos que se recomiende en este Manual
de usuario o en instrucciones de reparación
publicadas que usted comprenda y cuente
con las habilidades para efectuarlas.
Antes de deshacerse de la secadora, o quitarla
del servicio, quite la puerta para evitar que
los niños se escondan en su interior.
No altere o modifique los controles.
GUARDE ESTAS INSTRUCCIONES
107
¡ADVERTENCIA!
CUANDO USE SU SECADORA (cont.)
Nunca trate de utilizar este artefacto si está
dañado, parcialmente desarmado, funciona mal,
o tiene piezas rotas o faltantes, incluyendo
un cable o enchufe dañados.
Un técnico calificado debe limpiar la parte interna
de la máquina y la conexión del conducto de salida
dentro de la secadora por lo menos una vez al año.
Ver la sección Consejos de clasificación y carga
de la página 112.
Si su secadora es a gas, ésta se encuentra
equipada con un encendido automático
eléctrico y no tiene una luz piloto. NO TRATE
DE ENCENDERLA CON UN FÓSFORO. Puede
sufrir quemaduras por tener su mano muy cerca
del quemador cuando se acciona el encendido
automático.
No abra la puerta de la secadora durante ciclos
de vapor. El vapor está muy caliente y seguirá
saliendo de la boca durante varios segundos
después de la apertura. No toque la boca
de vapor después del ciclo de vapor.
No utilice el ciclo de vapor con elementos tales
como lana, cuero, seda, lencería, productos de
espuma o colchas eléctricas.
No utilice ciclos de vapor en prendas nuevas sin
lavarlas primero.
Quizás desee suavizar las telas o reducir
la electricidad estática de ellas utilizando
un suavizante de telas aplicado en la secadora
o un acondicionador anti-estática.
Recomendamos que use un suavizante de telas
en el ciclo de lavado, de acuerdo con las
instrucciones del fabricante de dichos productos,
o que pruebe un producto para uso en secadoras
del cual el fabricante ofrezca una garantía escrita
en el paquete de que su producto puede usarse
en forma segura en la secadora. Los arreglos
o problemas de funcionamiento provocados por
el uso de tales productos son responsabilidad
de los fabricantes de dichos productos y no
se encuentran cubiertos por la garantía de este
artefacto.
Nunca trate de utilizar los ciclos de estirar por
vapor o renovación por vapor sin prendas en el
tambor. Además, se recomienda enfáticamente
seleccionar el tamaño de carga apropiado para
mejores resultados. Seleccionar ciclos de cargas
grandes para cargas pequeñas puede mojar las
ropas y seleccionar ciclos de cargas pequeñas
para cargas grandes puede generar un
desempeño pobre de estiramiento.
Nunca atomice cualquier tipo de aerosol en, sobre
o cerca de la secadora. No use ningun tipo de
limpiador aerosol al limpiar el interior de la
secadora. Humos peligrosos o choque eléctrico
pueden ocurrir.
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD
CUIDADOSAMENTE
¡ADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas,
lea las INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de utilizar
este aparato.
Sobre el panel de control de la secadora.
GEAppliances.com
A lo largo de este manual, las características y apariencia pueden ser diferentes
a las de su modelo.
Inicio rápido
Si la pantalla está oscura, presione el botón POWER
(encendido) para “despertar” la pantalla.
Presione el botón POWER.
Seleccione un ciclo girando
la perilla Cycle (ciclo).
Si seleccionó SENSOR CYCLE (ciclo
con sensor) sólo presione el botón
START/PAUSE (inicio/pausa).
Si seleccionó un TIMED DRY CYCLE
(ciclo de secado temporizado), elija
su configuración de calor y el tiempo
de secado que prefiere mediante los
botones del cursor. Luego presione
el botón START/PAUSE.
3
2
1
108
Power (encendido)
Presione para “despertar” la pantalla. Si la pantalla está activa, presione para apagar la secadora.
NOTA: Presionar POWER no desconecta el artefacto del suministro de energía.
1
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
STEAMREFRESH
SPEED DRY
WARM UP
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
SENSOR DRY
TIME DRY
TIMED DRY
STEAM
DEWRINKLE
COTTONS
1
2
3
4
5
6
7
8
9
Modelos: PFDS450 / PFDS455 / PFMS450 / PFMS455
ENTER
HIGH
MEDIUM
LOW
EXTRA LOW
ANTI -
BACTERIAL
DRY
TEMP
SENSOR
DRY
MORE DRY
DRY
LESS DRY
DAMP
EXTRA DRY
POWER
DELAY
STAR T
Push to Lock Control
Hold 3 Secs to Unlock
e
DRY
DRYER
RACK
LOCK
BACKBACK
SPECIALTY
CYCLES
PRESS & HOLD 3 seconds for secondary OPTIONS
STORE MY CYCLE
EXTENDED
TUMBLE
DRUM
LIGHT
SETTINGS
MY
CYCLE
DAMP
ALERT
SPEED DRY
ACTIVE WEAR
WRINKLE FREE
DELICATES
NORMAL /
MIXED LOADS
COTTONS
SENSOR DRY
TIME DRY
DEWRINKLE
WARM UP
TIMED DRY
AIR FLUFF
NO HEAT
Modelos: PFDN440 / PFDN445 / PFMN440 / PFMN445
1
2
3
4
5
6
7
8
9
S
TEAM
R
EFRESH
S
PEED
D
RY
W
ARM
U
P
A
CTIVE
W
EAR
W
RINKLE
F
REE
D
ELICATES
N
ORMAL /
M
IXED
L
OADS
SENSOR DRY
TIME DRY
C
OTTONS
SPECIALTY
CYCLES
T
IMED
D
RY
S
TEAM
D
EWRINKLE
2
Sobre el panel de control de la secadora.
Dry Cycles (ciclos de secado)
El ciclo de secado controla el tiempo del ciclo para el proceso de secado. La tabla siguiente lo ayudará a combinar
la configuración de secado con las cargas.
Sensor Cycles (ciclos con sensor)
COTTONS (algodones) Para algodones y la mayoría de los linos.
NORMAL/ Para cargas que cuentan con algodones y mezclas de poliéster.
MIXED LOAD
(carga normal/mixta)
WRINKLE FREE Para prendas libres de arrugas/cuidado sencillo y de planchado permanente.
(libre de arrugas)
ACTIVE WEAR Prendas utilizadas para ejercicio físico activo y algunas prendas informales. Las telas
(ropa deportiva) incluyen acabados de tecnología nueva y fibras elásticas como el Spandex.
DELICATES Para lencería y telas delicadas.
(delicados)
SPEED DRY Para cargas pequeñas que se necesitan cuando antes, como uniformes deportivos o
(secado rápido) escolares. También puede usarse si el ciclo anterior dejó húmedas algunas partes, como
cuellos o cinturas.
Timed Dry Cycles (ciclos de secado temporizado)
STEAM REFRESH Para prendas secas ligeramente arrugadas. Reduce significativamente las arrugas en 1–5
(renovación prendas. Seleccionar una cantidad más elevada de prendas para el ciclo (Ej., seleccionar
por vapor) una carga de 5 prendas para una carga de 1 prenda) puede dejar las ropas muy húmedas.
Después del ciclo SteamRefresh (renovación por vapor), la unidad emitirá un pitido y
mostrará “Garments Ready” (prendas listas) y “0:00”. Si la unidad no se apaga o si la puerta
no se abre, la secadora seguirá girando por 30 minutos. Al finalizar los 30 minutos,
aparecerá en la pantalla “0:00” y “Cycle Complete” (“0:00” y “ciclo completo”).
NOTA: Cuando se selecciona STEAM REFRESH (renovación por vapor), se accionará
“EXTENDED TUMBLE” (secado prolongado) en forma automática y no podrá apagarse.
En el ciclo de renovación por vapor puede hacer falta que se agregue una prenda adicional
a una prenda única de tela extremadamente liviana para lograr resultados óptimos.
DEWRINKLE Para quitar arrugas de prendas que se encuentran secas o apenas húmedas.
(quita arrugasr) No se recomienda este ciclo para telas delicadas.
STEAM DEWRINKLE Para usar con cargas más importantes que las de RENOVACIÓN POR VAPOR. Ideal para
(estirar por vapor) cargas que se dejan en la secadora durante períodos prolongados. Seleccionar un ciclo
mayor al necesario (Ej., seleccionar una carga grande para una secadora llena por la mitad)
puede dejar las ropas excesivamente húmedas.
WARM UP Brinda 10 minutos de calentamiento de las ropas.
(calentamiento)
My Cycle (mi ciclo) (en algunos modelos)
MY CYCLE Presione para usar, crear o modificar ciclos de secado personales.
(mi ciclo)
Timed Dry (secado temporizado)
Utilícelo para configurar su propio tiempo de secado. TIMED DRY también se recomienda
para pequeñas cargas.
Para usar TIMED DRY:
1. Gire la perilla de ciclo de secado a TIMED DRY.
2. Seleccione el tiempo de secado presionando los botones y . Usted puede incrementar el tiempo
en unidades de 10 minutos hasta 2 1/2 horas.
3. Seleccione DRY TEMP (temperatura de secado).
4. Cierre la puerta.
5. Presione START/PAUSE (inicio/pausa).
Sensor Dry Level (nivel de secado con sensor)
El sensor continuamente monitorea la cantidad de humedad de la carga. Cuando la humedad de sus
ropas alcanza su nivel de secado seleccionado, la secadora se detendrá.
EXTRA DRY Para telas muy resistentes o prendas que deben estar muy secas, como las toallas.
(secado extra)
MORE DRY (más seco) Úselo para telas pesadas o de tipo mixto.
DRY (seco) Úselo para un nivel de secado normal adecuado para la mayoría de las cargas.
Este es el ciclo preferido para ahorrar energía.
LESS DRY (menos seco) Úselo para telas más livianas (ideal para planchado).
DAMP (húmedo) Para dejar las prendas parcialmente húmedas.
3
4
109
(en algunos modelos)
(en algunos modelos)
110
GEAppliances.com
Dry Temp (temperatura de secado)
Usted puede cambiar la temperatura de su ciclo de secado.
ANTI-BACTERIAL Esta opción sólo puede usarse con los ciclos COTTONS (algodones) o MIXED LOAD (carga
mixta). Esta opción reduce el 99,9% de ciertos tipos de bacterias, por ejemplo:
Staphylococcus aureus, Pseudomonas aeruginosa y Klebsiella pneumoniae*. El proceso
antibacterial ocurre cuando se utiliza calor elevado durante una parte del ciclo de secado.
NOTA: No use este ciclo con telas delicadas.
* El ciclo anti-bacterial esté certificado por NSF International (antes National Sanitation
Foundation) de acuerdo con el protocolo NSF P154 Sanitization Performance of Residential
Clothes Dryers (Desinfección de secadoras residenciales).
HIGH Para algodones normales a pesados.
MEDIUM Para sintéticos, mezclas y prendas marcadas como planchado permanente.
LOW Para delicados, sintéticos y prendas marcadas como Tumble Dry Low (secado bajo en
secadora).
EXTRA LOW Para lencería y telas delicadas.
START/PAUSE (inicio/pausa)
Presione para comenzar un ciclo de secado. Si la secadora está funcionando, presiónelo una vez
y la secadora se detendrá. Presiónelo de nuevo para volver al ciclo de secado.
My Cycle (mi ciclo) (en algunos modelos)
Ingrese su combinación favorita de configuraciones y guárdelas aquí para poder acceder
a ellas con un toque. Estas configuraciones personales pueden ingresarse mientras un
ciclo está en funcionamiento.
Para guardar una combinación de configuraciones MY CYCLE:
1. Seleccione su ciclo de secado.
2. Cambie las configuraciones de DRY TEMP y SENSOR DRY LEVEL para ajustarse a sus necesidades.
3. Seleccione cualquier opción de secado que desee en OPTIONS.
4. Presione y sostenga el botón MY CYCLE durante tres segundos para conservar su selección. Sonará
un pitido y el botón se encenderá. Sonará un pitido, el botón se encenderá y la unidad mostrará “Mi
ciclo ahora está programado con las configuraciones de ciclo actuales”.
Para recordar su combinación conservada MY CYCLE:
Presione el botón MY CYCLE antes de secar una carga. La luz de alrededor del botón se encenderá
cuando se selecciona MY CYCLE.
Para cambiar su combinación conservada MY CYCLE:
Siga los pasos de 1–4 de “Para guardar una combinación de configuraciones MY CYCLE”.
Pantalla
“CLEAN LINT
FILTER” (message) (limpiar filtro de pelusas) (mensaje)
Este mensaje se mantiene durante 15 minutos después de la finalización
del ciclo. Este mensaje aparece en forma periódica. Es sólo un recordatorio.
5
6
8
7
STORE MY CYCLE
MY
CYCLE
ENTER
SPECIALTY
CYCLES
SPECIALTY CYCLE 1:10
Comforters
Delay Time 1:00
Clean Lint Filter
0
Pantalla de condición
de filtro de pelusas
TIEMPO DE
RETARDO
Condición de
tiempo de retardo
Tiempo de ciclo establecido
O tiempo para secar
Condición de ciclo especial O secado
por tendedero O secado temporizado
Después de presionar el
botone POWER, el mensaje
CLEAN LINT FILTER podría
aparecer si el previo ciclo no
esté terminado. Este mensaje
desaparecerá al oprimir el
botone START. Aunque ya
limpió el filtro (antes que el
botone POWER esté
oprimido), el mensaje CLEAN
LINT FILTER estará todavía
en la pantalla hasta que el
botone START esté activado).
111
Sobre el panel de control de la secadora.
Specialty Cycles (ciclos especiales)
1. Gire la perilla CYCLE (ciclo) a SPECIAL CYCLES (ciclos especiales). Aparecerá en la pantalla una lista
de opciones de ciclo.
2. Mediante los botones del cursor, seleccione una categoría (CATEGORY).
3. Mediante los botones del cursor, seleccione un ciclo (CYCLE).
Presione el botón BACK (atrás) para volver a las categorías.
4. Presione ENTER (ingresar) para seleccionar.
5. Presione el botón START/PAUSE (inicio/pausa).
Los ciclos especiales (SPECIALTY CYCLES) incluyen:
Prendas
Abrigos
Jeans
Khakis
Medias/Sostenes (use una bolsa de red)
Cama y baño
Edredones
Mantas (Algodón)
Sábanas
Toallas
Otras especialidades
Algodón delicado
Bolsas de dormir
Camas de mascotas
Corderito
Dryel
Mantas de viaje
Prendas de juego
Secado con aire
Secado en bandeja
Secado por tendedero
Telas para deporte
9
Ciclos con comunicación con la lavadora
Para activar la comunicación, presione
el botón SETTINGS (configuraciones)
del panel de control de la lavadora. Cuando
aparece “DRYER LINK” (conexión con
secadora) en la pantalla, presione
ENTER. Utilizando las flechas, seleccione
ON (encendido) y luego presione ENTER.
Cuando finaliza el ciclo de la lavadora,
ésta se comunicará con la secadora
cuando se presione cualquier botón
del panel de control o se abra la puerta.
La lavadora mostrará la siguiente leyenda:
“TRANSFERRING CYCLE INFORMATION
TO THE DRYER” (transfiriendo información
del ciclo a la secadora) y la secadora
mostrará: “RECEIVING CYCLE INFORMATION
TO THE DRYER” (secadora recibiendo
información del ciclo).
La secadora se comunicará
con la lavadora sólo si la secadora
no está operando un ciclo.
Si la lavadora comienza un nuevo
ciclo antes de que la secadora puede
comunicarse con ella, la información
se perderá.
Sobre las opciones de ciclo.
NOTA: No todas las características se encuentran disponibles en todos los modelos de secadora. GEAppliances.com
Extend Tumble (secado prolongado)
Minimiza las arrugas al agregar
aproximadamente 60 minutos de secado sin
calor después de que las prendas están
secas.
La luz del centro del botón se encenderá
cuando EXTENDED TUMBLE (secado
prolongado) esté accionado.
La rotación extendida se selecciona
automáticamente para el ciclo SteamRefresh
(renovación por vapor) y no puede cancelarse
su selección. La secadora emitirá un pitido y
mostrará “Garments Ready” (prendas listas)
cuando la renovación por vapor haya
finalizado. La secadora continuará con la
rotación extendida hasta que se abra la
puerta.
Damp Alert (alerta de humedad)
Esta opción hace que la secadora emita un
pitido cuando las prendas se han secado
hasta un nivel húmedo. Retire las prendas
que quiere colgar. DAMP ALERT sólo sonará
cuando se selecciona esta opción.
Quitar algunas prendas y colgarlas cuando
están húmedas puede reducir la necesidad
de plancharlas.
La luz del centro del botón se encenderá
cuando DAMP ALERT (alerta de humedad)
esté accionado.
Drum Light (luz del tambor)
Presione este botón para encender la luz
de la secadora.
Presione el botón de nuevo para apagar la luz.
Esto sólo controla la luz cuando la puerta
está cerrada. NOTA: Cuando se cierre
la puerta, la luz se apagará sola después
de un minuto. Cuando se abre la puerta, la
luz se enciende automáticamente.
La luz del centro del botón se encenderá
cuando DRUM LIGHT (luz del tambor) esté
accionado.
NOTA: Mantenga presionado el botón
DRUM LIGHT (luz del tambor) durante 3
segundos para acceder al menú SETTINGS
(configuraciones). (Ver página 10 para más
detalles).
.
Delay Start (inicio retardado)
Utilícelo para retardar el inicio de su
secadora.
1. Elija un ciclo de secado y cualquier otra
opción.
2. Presione DELAY START. Usted puede
cambiar el tiempo de inicio retardado
en unidades de 1/2 hora utilizando
los botones de flecha o .
3. Presione START/PAUSE (inicio/pausa)
para iniciar la cuenta regresiva.
El tiempo restante podrá verse en la pantalla
de ESTIMATED TIME REMAINING (tiempo
restante estimado).
NOTAS:
Si la puerta se abre mientras
la secadora se encuentra en DELAY
(retardo), la cuenta regresiva no volverá
a iniciarse a menos que la puerta esté
cerrada y el botón START/PAUSE
se haya presionado de nuevo.
Se puede retardar el inicio de un ciclo
de secado hasta 24 horas.
La luz del centro del botón se encenderá
cuando DELAY START (inicio retardado) esté
accionado.
112
e-Dry (secado ecológico)
Reduce el consumo total de energía de ciclos
específicos de la secadora mediante el ajuste
de ciertas configuraciones de calor.
NOTA: Los tiempos de los ciclos cambiarán
cuando se selecciona e-DRY.
Este ciclo puede utilizarse con DELICATES
(delicadas), ACTIVE WEAR (prendas
deportivas), EASY CARE (cuidado fácil),
NORMAL/MIXED LOADS (cargas
normales/mixtas) y COTTONS (algodones).
EXTENDED
TUMBLE
D
AMP
ALERT
D
RUM
LIGHT
SETTINGS
e
DRY
Settings (configuraciones)
Bajo la opción SETTINGS, usted puede ajustar
el volumen o el brillo de la pantalla.
VOLUMEN
El volumen del final de ciclo (señal) puede
configurarse en HIGH (alto), MED (mediano),
LOW (bajo) o OFF (apagado).
El volumen de sonidos del control puede
configurarse en HIGH, MED, LOW o OFF.
DISPLAY BRIGHTNESS (brillo de la pantalla)
puede configurarse como HIGH, MED
o LOW.
NOTA: Para acceder al menú SETTINGS
(configuraciones), mantenga presionado el
botón DRUM LIGHT (luz del tambor) durante
3 segundos.
113
Sobre las características de la secadora.
Built-In Rack Dry System (sistema de tendedero incorporado)
Un útil tendedero puede usarse para secar elementos tales como zapatillas. Coloque
las prendas en forma horizontal sobre el tendedero y bloquee prendas como suéters
de lana y telas delicadas. Seque con calor bajo.
Para instalar el Built-In Rack Dry System
1. Constate que el tambor de la secadora esté orientado de modo que el sistema de
secado de tendedero se encuentre sobre el lado izquierdo de la secadora.
2. Saque la pantalla del tendedero del lado izquierdo y trabe las “varillas” de la manija
en las ranuras opuestas del deflector.
3. Coloque la prenda sobre el tendedero y cierre la puerta.
4. Presione el botón DRYER RACK (secado por tendedero).
5. Seleccione el tiempo deseado con el botón TIME.
6. Presione el botón START/PAUSE (inicio/pausa).
NOTA:
No use este tendedero cuando haya otras prendas en la
secadora.
Asegúrese de desconectar el tendedero al finalizar el
ciclo y retraiga
por completo la pantalla dentro del deflector.
Lámpara del tambor
Antes de colocar la bombilla de luz, asegúrese de desenchufar el cable de energía
de la secadora o desconectar la secadora del panel de distribución hogareño
quitando los fusibles o apagando el disyuntor. Busque por encima de la abertura de
la secadora dentro del tambor. Quite la bombilla y cámbiela por una del mismo
tamaño.
Sobre las opciones de ciclo.
NOTA: No todas las características se encuentran disponibles en todos los modelos de secadora.
Enganche las varillas
Lock (bloqueo)
Se pueden bloquear los controles para evitar que
se hagan otras selecciones. O se pueden
bloquear los controles después de iniciado
un ciclo.
Cuando se selecciona esta opción, los niños no
pueden encender la secadora accidentalmente
presionando los botones.
Para bloquear la secadora, presione el botón
LOCK. Para desbloquear la secadora, presione y
sostenga el botón LOCK durante 3 segundos.
La luz del centro del botón LOCK se encenderá
cuando los controles estén bloqueados.
Aunque los controles estén bloqueados,
el botón POWER (encendido) se encuentra activo
en caso de que necesite apagar
la unidad.
Presione para bloquear el control
Sostenga durante 3 segundos para desbloqu
e
LOCK
D
RUM
LIGHT
SETTINGS
Presione y sostenga
durante 3 segundos para
opciones secundarias
114
Sobre las características de la secadora. GEAppliances.com
Cómo usar el gancho
incorporado para colgar
prendas
1. Constate que el tambor
de la secadora esté orientado
de modo que el gancho
se encuentre sobre el centro
de la secadora.
2. Utilizando un dedo, quite el gancho
del deflector.
3. Cuelgue la prenda de una percha,
cuelgue la percha de un gancho
y cierre la puerta.
4. Presione el botón DRYER RACK
(secado por tendedero).
5. Seleccione el tiempo deseado.
6. Presione el botón START/PAUSE
(inicio/pausa).
Reverse Tumble
™
(Secado reverso)
Todas las secadoras Profile de carga frontal se encuentran equipadas con
la característica de Reverse Tumble
™
, como parte del sistema Duo Dry Plus
™
.
Al invertir la dirección de rotación del tambor durante el ciclo de secado,
la secadora enredará menos la carga de ropa, secará de forma más pareja
y reducirá los tiempos de secado. Las cargas típicas tales como ropa de cama
y de baño, en las que las sábanas, toallas y fundas de almohadas se lavan
juntas, sacan provecho de esta característica. Cuando la secadora invierte
la dirección, habrá una pequeña pausa y un cambio de sonido. Esto es normal.
Todos los ciclos de la secadora utilizan esta característica, excepto cuando
se selecciona la opción de tendedero, en cuyo caso el tambor no gira.
Cómo usar la secadora.
Siempre siga las instrucciones de la etiqueta del fabricante de la prenda cuando realice los lavados.
Cómo usar la secadora.
Siempre siga las instrucciones de la etiqueta del fabricante de la prenda cuando realice los lavados.
Consejos de clasificación y carga
Como regla general, si las prendas están bien
clasificadas para la lavadora, estarán bien
clasificadas para la secadora. También trate
de clasificar las prendas de acuerdo al
tamaño. Por ejemplo, no seque una sábana
con medias u otros elementos pequeños.
No agregue suavizante de telas
una vez que la carga se ha calentado.
Esto puede provocar manchas de suavizante.
El acondicionador de telas Bounce
®
en hojas para secadoras ha sido aprobado
para su uso en esta secadora cuando
se utiliza de acuerdo con las instrucciones
del fabricante.
Ver abajo para las instrucciones de limpieza
del filtro de pelusas.
No la sobrecargue. Eso malgasta energía
y provoca arrugas.
No seque los siguientes elementos:
Productos de fibra de vidrio, prendas de lana,
productos revestidos en caucho, plásticos,
productos con ribetes plásticos y rellenos
con espuma.
115
Cómo usar la secadora.
Cuidado y limpieza de la secadora
Interior y conducto de la secadora: Un técnico
calificado debe limpiar la parte interna del
artefacto y el conducto de salida una vez por año.
Parte externa: Limpie los derrames o compuestos
de limpieza con un paño húmedo. El panel de
control y los acabados de la secadora pueden
resultar dañados por productos removedores de
manchas y suciedad utilizados como tratamiento
previo al lavado. Aplique estos productos lejos de
la secadora. La tela luego puede lavarse y secarse
de manera normal. Los daños provocados a su
secadora por estos productos no están cubiertos
por la garantía.
No toque la superficie o la pantalla con objetos
afilados.
El filtro de pelusas: Limpie el filtro de pelusas
antes de cada uso. Quítelo tirando hacia arriba.
Pase los dedos por el filtro. Puede formarse una
acumulación cerosa en el filtro de pelusas por
utilizar suavizantes de telas para secadora en
hojas. Para quitar esta acumulación, lave el filtro
de pelusas en agua tibia jabonosa. Seque bien y
vuelva a colocar. No opere la secadora sin el filtro
de pelusas en su lugar.
Pase la aspiradora al filtro de pelusas si nota un
cambio en el desempeño de la secadora.
Acero inoxidable: Para limpiar superficies
de acero inoxidable, utilice un paño húmedo
con un limpiador suave y no abrasivo para
superficies de acero inoxidable. Quite los restos
de limpiador y luego seque con un paño limpio.
El acero inoxidable utilizado para fabricar
el tambor de la secadora ofrece la mayor
confiabilidad de una secadora GE. Si el tambor
de la secadora se raya o abolla durante un uso
normal, éste no se oxidará o corroerá. Estas
imperfecciones de la superficie no afectan
la función o durabilidad del tambor.
La campana de salida: Verifique con un espejo
que las solapas internas de la campana se
muevan libremente durante el funcionamiento.
Verifique que no haya vida silvestre (pájaros,
insectos, etc.) dentro del conducto o la campana.
Tumble
dry
Dry
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Do not tumble dry
Do not dry
(used with
do not wash)
Heat
setting
High
Medium
Low
No heat/air
Special
instructions
Line dry/
hang to dry
Drip dry
Dry flat
In the shade
ETIQUETAS DE SECADO
Etiquetas sobre cuidado
de las telas
A continuación incluimos los “símbolos” de
las etiquetas sobre cuidado de las telas que
podrían afectar a las ropas que está lavando.
Secado
Secado en
secadora
Normal
No secar en
secadora
Configuración
de calor
Alto Medio Bajo Sin calor/aire
Instrucciones
especiales
Colgar para
secar
Secado por
goteo
Secar
extendido
À la sombra
Suave/
delicado
Planchado
permanente/
resistente a
las arrugas
No secar
(utilizado con
no lavar)
ETIQUETAS DE LAVADO
Machine
wash
cycle
Normal
Permanent Press/
wrinkle resistant
Gentle/
delicate
Hand wash
Do not wash Do not wring
Temperatura
objetivo del
agua en
carga frontal
Temperatura Control automático
Categoría objetivo del agua de temperatura
Agua fría del grifo Temperatura del agua de entrada No utilizado
Fría 27°C/80°F Utilizado
Tibia 40°C/105°F Utilizado
Caliente 50°C/120°F Utilizado
Desinfectar 70°C/160°F Utilizado
ETIQUETAS DE LA LEJÍA
Símbolos de
blanqueador
Cualquier blanqueador
(cuando se necesita)
Sólo blanqueador sin cloro
(cuando se necesita)
No use blanqueador
Los modelos PFDS450, PFDS455, PFDN440 y PFDN445 son compatibles con GE
Smart Appliance Module (SAM) (Módulo de Aparato Inteligente de GE) que puede
adquirirse en forma separada. Comuníquese con su empresa local de servicios
públicos o visite www.GEAppliances.com/smart-appliances para ver si en su área
se está utilizando la tecnología de Respuesta ante Demanda (DR).
Las siguientes características de respuesta ante demanda se encuentran
disponibles como parte de un programa de prueba piloto con la empresa local de
servicio público a fin de ayudar a
los consumidores a reducir el uso de electricidad durante el pico
de demanda.
Instalación
La ubicación preferida para la instalación del módulo es sobre la secadora de
ropa.
Adjuntos con las instrucciones que vienen con el módulo encontrará detalles de
cómo conectar los cables.
Espere 5 minutos; luego presione el botón “Settings” (configuraciones).
Desplácese por la pantalla y busque la pantalla
de administración de energía cono puede verse abajo.
Esta pantalla significa que el módulo se encuentra bien conectado y que usted
puede comenzar a utilizar su aparato inteligente siguiendo las instrucciones de
abajo.
Si la pantalla de administración de energía no se encuentra disponible, consulte
la guía de identificación y solución de problemas del módulo de SAM.
Guía Rápida
Existen 4 niveles de energía disponibles: Critical (crítico), High (alto), Medium
(medio) y Low (bajo). En los niveles Medium (medio) y Low (bajo), la unidad
funciona de manera normal. Los siguientes pasos muestran cómo reacciona la
unidad durante el inicio en los niveles de energía Critical (crítico) y High (alto).
Opción 1 (Delay Eco) (Retardo ecológico)
Durante los inicios en los niveles Critical (crítico) y High (alto), a unidad retardará el
inicio hasta que los niveles alcancen Medium (medio)
o Low (bajo). Presione el botón START/PAUSE (iniciar/pausa).
Opción 2 (Override Delay EP) (Cancelar retardo ecológico)
Para accionar la unidad cuando puede verse Delay EP (retardo ecológico),
presione el botón DELAY START (inicio retardado) para apagar el retardo. Luego
presione START/PAUSE (iniciar/pausa)
para comenzar el lavado. Durante un período de nivel crítico, también se activará
el Modo Crítico de Respuesta** para potenciar al máximo el ahorro de energía.
Podrá verse EP.
Opción 3 (Cancelar “e” DRY) (SECADO “e”)
Después de cancelar la función de retardo, presione el botón “e” DRY para
desactivar la configuración “e” DRY. Presionar la tecla START/PAUSE (inicio/pausa)
iniciará el ciclo seleccionado.
Durante un período de nivel crítico, se activará el Modo Crítico de Respuesta**
para potenciar al máximo el ahorro de energía. Podrá verse EP.
**Nota: El Modo Crítico de Respuesta puede desactivarse en cualquier momento
presionando y sosteniendo el botón “e” DRY durante 3 segundos. EP
desaparecerá de la pantalla.
Menú de Configuraciones
Presione SETTINGS (configuraciones); luego seleccione “Energy Management”
(administración de energía).
Delay EP Override (Cancelar retardo ecológico)
Si usted está comenzando un ciclo con un nivel de energía
de la empresa de servicio público Critical (crítico) o High (alto), esta opción permite
que la unidad funcione automáticamente en EP Cycle (ciclo ecológico). Esta
configuración actúe con menos energía que los ciclos normales. La configuración
predeterminada es YES (sí).
Auto-Extend Delays (Retardos de prolongación automática)
Si se selecciona un retardo temporizado, esta opción permite
la prolongación del inicio programado si el nivel de energía
de la empresa de servicio público se encuentra en Critical (crítico)
o High (alto) en el inicio programado. La configuración predeterminada
prolongará estos ciclos en forma automática.
Critical Rate Option (Opción de Nivel Crítico)
Esta opción le permite a su aparato inteligente responder a una información de
nivel crítico activando automáticamente el Modo Crítico de Respuesta. El Modo
de Respuesta ante nivel Crítico se encuentra diseñado para potenciar al máximo
el ahorro de energía cuando un ciclo está funcionando durante un período de
nivel crítico. La configuración predeterminada es YES (sí). Configurar esta opción
en NO desactivará el Modo de Respuesta ante nivel Crítico.
Timed Dry EP Option (Opción de secado temporizado ecológico)
Si la unidad está funcionando en el Modo Timed Dry (secado temporizado) y nivel
de energía de la empresa de servicio público pasa a Critical (crítico) o High (alto),
la unidad conservará la energía reduciendo el calor si se selecciona YES (sí)
(predeterminado). Si se selecciona NO, la unidad funcionará normalmente.
NOTA: Cuando se selecciona YES (sí) (predeterminado), la carga puede quedar
húmeda al final del ciclo.
Para que las características de aparato inteligente de su electrodoméstico
funcionen, debe instalarse equipamiento adicional para poder conectarse con la
empresa local de servicio público. Ese equipamiento puede venderse por
separado y/o se encuentra disponible a través de su empresa de servicio público
como parte de un programa de prueba piloto. Consulte a su empresa de servicio
público sobre la existencia de un programa de prueba piloto en
su área y solicite todos los detalles.
NOTA IMPORTANTE
: Al finalizar el programa de prueba piloto
o si usted se muda a un área donde el programa no se encuentra disponible, las
características de respuesta ante demanda
no pueden activarse o utilizarse en el aparato. El aparato funcionará de modo
normal después de que el equipamiento de respuesta ante demanda se haya
desactivado o desconectado.
APARATO INTELIGENTE. (en algunos modelos) GEAppliances.com
116
ENTER
DELAY
STAR T
e
DRY
DRYER
RACK
BACKBACK
ANTES DE COMENZAR
Lea estas instrucciones por completo y con
detenimiento.
•
IMPORTANTE – Guarde estas
instrucciones para el uso de inspectores
eléctricos locales.
•
IMPORTANTE – Cumpla con todos los
códigos y ordenanzas vigentes.
• Instale la secadora de acuerdo con las
instrucciones del fabricante y los códigos locales.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al usuario – Conserve estas instrucciones
para referencia futura.
• La instalación de la secadora debe efectuarla un
instalador calificado.
• Esta secadora debe tener una salida al exterior.
• Antes de que la secadora antigua sea retirada del
servicio o eliminada, quítele la puerta.
• La información sobre reparaciones y el diagrama
del cableado se encuentran en la consola de
control.
• No permita que niños se suban o se metan dentro
del artefacto. Se requiere una supervisión estricta
cuando el aparato es utilizado cerca de niños.s.
• El instalador tiene la responsabilidad de efectuar
una instalación adecuada.
• La garantía no cubre las fallas del producto
debido a una instalación incorrecta. .
• Instale la secadora en lugares donde la
temperatura sea mayor a 50°F para un
funcionamiento satisfactorio del sistema de
control de la secadora.
• Quite y descarte el conducto existente de plástico
o de papel de aluminio y coloque un conducto
aprobado por UL.
Instrucciones
Secadora
de instalación
117
Si tiene alguna pregunta, llame a 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com
En Canadá, llame a 1.800.561.3344 o visite www.GEAppliances.ca
ADVERTENCIA:
Riesgo de incendio
• Para reducir el riesgo de una lesión grave o de
muerte, cumpla con todas las instrucciones de
instalación.
•
La instalación de la secadora debe efectuarla un
instalador calificado.
• Instale la secadora de ropa de acuerdo con estas
instrucciones y en cumplimiento con los códigos
locales
• Esta secadora debe tener una salida al exterior.
• Utilice sólo un conducto rígido de metal de un
diámetro de 4” dentro del gabinete de la secadora
y use sólo un conducto de transición aprobado por
UL entre la secadora y el conducto doméstico.
• NO instale una secadora de ropa con conductos de
plástico flexible. Si se instala un conducto flexible
de metal (semi rígido o de tipo papel de aluminio),
debe estar aprobado por UL e instalarse de
acuerdo con las instrucciones de “Cómo conectar
la secadora a la ventilación doméstica” de la
página 26 de este manual. Los materiales de los
conductos flexibles a menudo se desploman, se
aplastan y atrapan pelusas. Estas condiciones
obstruyen la corriente de aire de la secadora e
incrementan el riesgo de incendio.
• No instale o almacene este aparato en un lugar
donde se vea expuesto al agua y/o a las
inclemencias del tiempo.
• Guarde estas instrucciones. (Instaladores:
Asegúrense de dejar estas instrucciones al
consumidor).
SÓLO PARA MODELOS A GAS:
NOTA: La instalación y servicio técnico de esta
secadora deben realizarlos un instalador
calificado, una agencia de servicios o
el proveedor de gas.
En la Mancomunidad de Massachusetts:
• Este producto debe instalarlo un plomero
matriculado o un instalador de gas.
• Cuando use válvulas esféricas de apagado
de gas, deberán ser del tipo de manija en T.
• Si se usa una conexión flexible para gas, ésta
no debe superar los 3 pies.
PARA SU SEGURIDAD:
PFDS450 / PFDS455 /PFDN440 / PFDN445 /
PFMS450 / PFMS455 / PFMN440 / PFMN445
Instrucciones de instalación
118
CÓMO DESEMPACAR LA SECADORA
Incline la secadora de costado y saque los paños
de espuma de embalaje tirando de los costados y
quitándolos de las patas de la secadora. Asegúrese
de quitar todas las piezas de espuma de las patas.
Saque la bolsa que contiene la información y cable
serial.
DIMENSIONES DE LA SECADORA
51″
(129.5 cm)
39.1″
(993 cm)
32.34″
(847 cm)
27″
(68.6 cm)
39.1″
(993 cm)
27”
(68,6 cm)
39,5”
(100,3 cm)
33,5”
(85,1 cm)
39,5”
(100,3 cm)
Visión lateral
Visión frontal
UBICACIÓN DE SU SECADORA
ESPACIO LIBRE MÍNIMO EN OTROS
ESPACIOS QUE NO SEAN INSTALACIONES
EN NICHOS O ARMARIOS
Los espacios libres mínimos respecto de superficies
combustibles y de aberturas de aire son:
• Un espacio libre de 0 pulgadas sobre ambos
lados
• 1 pulgada hacia el frente
• 3 pulgadas hacia atrás
Debe tenerse en cuenta un espacio libre adecuado
para un funcionamiento y reparación correctos.
53”
(134,6 cm)
119
Instrucciones de instalación
REQUERIMIENTOS PARA INSTALACIÓN
EN NICHOS O ARMARIOS
• Su secadora puede instalarse en un nicho
o armario, como se indica en la etiqueta
de la parte trasera del aparato.
• Esta secadora DEBE tener una ventilación
al exterior. Ver la sección SALIDA AL EXTERIOR
DE LA SECADORA.
• El espacio libre mínimo entre el armario
de la secadora y las paredes adyacentes
u otras superficies es:
0” sobre ambos lados
3” sobre el frente y la parte trasera
• El espacio vertical mínimo desde el piso
a los estantes superiores, gabinetes, cielorrasos,
etc., es de 52”.
• Las puertas del armario deben contar con
rejillas u otro tipo de ventilación y tener por
lo menos 60 pulgadas cuadradas de espacio
abierto igualmente distribuido. Si el armario
incluye una lavadora y una secadora, las
puertas deben contener un mínimo de 120
pulgadas cuadradas de espacio abierto
distribuido uniformemente.
• El armario debe tener ventilación hacia el
exterior para evitar la acumulación de gas en
caso de que haya gas en la línea de suministro.
• No deberán instalarse otros artefactos
a combustible en el mismo armario con
la secadora (sólo modelos a gas).
NOTA: CUANDO EL CONDUCTO DE SALIDA ESTÁ
UBICADO EN LA PARTE TRASERA DE LA SECADORA,
EL ESPACIO LIBRE MÍNIMO DESDE LA PARED DEBE
SER 5.5 PULGADAS.
INSTALACIÓN EN BAÑOS
O DORMITORIOS
• Esta secadora DEBE tener una ventilación
al exterior. Ver SALIDA AL EXTERIOR
DE LA SECADORA.
• La instalación debe cumplir con los códigos
locales o, si no los hubiera, con el CÓDIGO
NACIONAL ELÉTRICO, ANSI/NFPA NC. 70 (para
secadoras eléctricas) o el CÓDIGO NACIONAL
DE GAS, ANSI Z223 (para secadoras a gas).
INSTALACIÓN EN CASAS MÓVILES
O PREFABRICADAS
• La instalación debe cumplir con la NORMA
SOBRE CONSTRUCCIÓN Y SEGURIDAD DE CASAS
PREFABRICADAS, TÍTULO 24, PARTE 32-80 o,
cuando dicha norma no sea aplicable,
con la NORMA NACIONAL ESTADOUNIDENSE
PARA CASAS MÓVILES, Nº 501B.
• La secadora DEBE tener ventilación al exterior
con la terminación bien sujeta a la estructura
de la casa móvil. (Ver SALIDA AL EXTERIOR
DE LA SECADORA).
• La ventilación NO DEBE terminar debajo
de una casa móvil o prefabricada.
• El material del conducto de ventilación
DEBE SER METAL.
• SÓLO PARA MODELOS A GAS: DEBE utilizarse
el KIT 14-D346-33 para conectar bien
la secadora a la estructura.
• SÓLO PARA MODELOS A GAS: La ventilación
NO DEBE conectarse a ningún otro conducto,
ventilación o chimenea.
• No utilice tornillos para placas de metal u otros
dispositivos de sujeción que se extiendan
al interior de la ventilación de salida.
• Debe contar con una abertura con un espacio
libre de por lo menos 25 pulgadas cuadradas
para el ingreso de aire exterior dentro del cuarto
de la secadora.
INSTALACIÓN EN GARAJES (SI PERMITIDO
POR LOS CÓDIGOS LOCALES)
• Las secadoras instaladas en garajes deben
elevarse 18 pulgadas (46 cm) desde el piso
.
120
Instrucciones de instalación
CÓMO CONECTAR MANGUERAS DE ENTRADA
CÓMO CONECTAR MANGUERAS
DE ENTRADA
Para producir vapor, la secadora debe conectarse
al suministro de agua fría. Ya que la lavadora
también debe conectarse al agua fría, debe
introducirse un conector en “Y” para permitir
que ambas mangueras de entrada puedan
utilizarse al mismo tiempo.
NOTA: Utilice las nuevas mangueras de entrada
provistas; nunca utilice mangueras viejas.
1. Cierre el grifo de agua fría. Quite la manguera
de entrada de la lavadora del conector de la
válvula de llenado (fría).
2. Asegúrese de que la arandela plana de goma
se encuentre en su lugar y ajuste la unión
hembra de la manguera corta en el conector
de la válvula de llenado de la lavadora. Ajuste
a mano hasta que estén firmemente asentada.
3. Sujete el extremo hembra del conector en “Y”
a la unión macho de la manguera corta.
Asegúrese de que la arandela plana de goma
se encuentre en su lugar. Ajuste a mano hasta
que esté firmemente asentada.
4. Introduzca el filtro en la unión de la manguera
de entrada de la lavadora. Si la arandela plana
de goma ya se encuentra en su lugar, quítela
antes de instalar el filtro. Sujete esta unión
a un extremo macho del conector en “Y”. Ajuste
a mano hasta que esté firmemente asentada.
5. Asegúrese de que la arandela plana de goma
se encuentre en su lugar y sujete la manguera
larga de entrada de la secadora al otro extremo
macho del conector en “Y”. Ajuste a mano hasta
que esté firmemente asentada.
6. Asegúrese de que la arandela plana de goma
se encuentre en su lugar y sujete el otro extremo
de la manguera larga de entrada al conector
de la válvula de llenado en la parte inferior del
panel trasero de la secadora. Ajuste a mano
hasta que esté firmemente asentada.
CÓMO CONECTAR MANGUERAS
DE ENTRADA (cont.)
7. Utilizando alicates, ajuste todas las uniones con
un giro adicional de dos tercios.
NOTA: No ajuste de más. Pueden dañarse las
uniones.
8. Abra el grifo de agua.
9. Controle la presencia de pérdidas alrededor
del conector en “Y”, el grifo y las uniones
de las mangueras.
REQUISITOS DE SUMINISTRO DE AGUA
Los grifos de agua caliente y fría DEBEN instalarse
dentro de las 42 pulg. (107 cm) de la entrada de
agua de la lavadora. Los grifos DEBEN ser del tipo
de manguera de jardín de 3/4 pulg. (1.9 cm) para
que las mangueras de entrada puedan conectarse.
La presión de agua DEBE hallarse entre 10 y 120
libras por pulgada cuadrada. La compañía de agua
puede informarle sobre la presión de agua.
NOTA: Se recomienda el uso de un suavizante de
agua para reducir la acumulación de sarro dentro
del generador de vapor si el suministro doméstico
contiene agua muy dura.
CÓMO CONECTAR UNA SECADORA A GAS
(si se cuenta con una secadora eléctrica, saltear este paso)
Llaves ajustables
de 10” (2)
Llave para tubos de
8”
Pinzas
Destornillador
de lados planos
Nivel
121
Instrucciones de instalación
HERRAMIENTAS NECESARIAS
PARA SU SEGURIDAD:
ADVERTENCIA:
Antes de comenzar la instalación, apague
el disyuntor o quite los fusibles de la secadora
de la caja eléctrica. Verifique que el cable
de la secadora esté desenchufado
del tomacorriente.
Gire a la posición OFF (apagado) la válvula de gas
de la secadora de la línea de suministro.
Desconecte y elimine el conector flexible de gas
y el material del conducto.
Válvula
de cierre
MATERIALES NECESARIOS
Codo de metal de
4” diámetro
Compuesto para
tuberías
Conector de tubería
de gas flexible
Abrazaderas de
tubería (2) o
abrazaderas de
resorte (2)
Gafas de seguridad
Conducto de metal de
4” diámetro
(recomendado)
Conducto de metal
flexible de 4”
diámetro (si fuese
necesario)
Guantes
Solución jabonosa
para detección de
pérdidas
Campana de salida
Cinta aislante
122
Instrucciones de instalación
REQUERIMIENTOS DE GAS
ADVERTENCIA:
• La instalación debe cumplir con códigos o
ordenanzas locales, o si no las hubiera, con
el CÓDIGO NACIONAL DE GAS, ANSI Z223.
• Esta secadora a gas está equipada con un
montaje de válvula y quemador para utilizar
sólo con gas natural. Mediante el kit de
conversión 14-A048, la organización de
atención local puede convertir esta secadora
para su uso con gas propano (LP). TODAS LAS
CONVERSIONES DEBEN LLEVARLAS A CABO
PERSONAL CAPACITADO Y CALIFICADO EN
CUMPLIMIENTO CON CÓDIGOS LOCALES Y
REQUERIMIENTOS DE ORDENANZAS.
• La secadora debe desconectarse del sistema de
tubería de suministro de gas durante cualquier
prueba de presión del sistema con una presión
de prueba mayor a 0.5 PSI (3.4 KPa).
• La secadora debe aislarse del sistema de
tubería de suministro de gas cerrando la válvula
de cierre del equipo durante cualquier puesta
a prueba del sistema en presiones de prueba
iguales o menores a 0.5 PSI (3.4KPa).
CONEXIÓN DE SUMINISTRO DE GAS
DE LA SECADORA
SUMINISTRO DE GAS ROSCA MACHO NPT DE 3/8”
NOTA: Agregue a la dimensión
vertical la distancia entre la parte
inferior del gabinete y el piso.
SUMINISTRO DE GAS
• Debe instalarse una toma a rosca de 1/8” NPT,
accesible para una conexión del manómetro de
prueba, inmediatamente en sentido ascendente
de la conexión de suministro de gas hacia
la secadora. Si tiene dudas sobre la instalación
de la toma, comuníquese con su empresa
proveedora de gas local.
• La línea de suministro debe ser de tubería rígida
de 1/2” y debe contar con un cierre accesible
dentro de los 6 pies de la secadora, dentro
de la misma habitación donde se encuentra
la misma.
• Utilice compuesto para rosca de tubería
apropiado para gas natural o LP o utilice cinta
de Teflon
®
.
• Una el conector de metal flexible a la secadora
y al suministro de gas.
EN LA MANCOMUNIDAD
DE MASSACHUSETTS
• Este producto debe instalarlo un plomero
matriculado o un instalador de gas.
• Cuando use válvulas esféricas de apagado
de gas, deberán ser del tipo de manija en T.
• Si se usa una conexión flexible para gas, ésta
no debe superar los 3 pies.
2
5
⁄8” (6,7 cm)
2”
(5,1 cm)
Debe utilizar un conector flexible metálico
listado por ANSI Z21.24/CSA 6.10. La longitud del
conector no excederá 3 pies.
Instale una toma a rosca de 1/8” NPT
en la válvula de apagado de la tubería de gas
de la secadora para controlar la presión
de gas en la entrada.
Instale un adaptador de unión cónica
en la toma a rosca.
NOTA: Aplique compuesto para tubería o cinta
Teflon
®
a las roscas del adaptador y a la toma.
Instrucciones de instalación
Una el conector de tubería de gas de metal
flexible al adaptador.
B
Ajuste la conexión de tubería flexible de gas,
utilizando dos llaves ajustables.
C
D
Ajuste todas las conexiones mediante
dos llaves ajustables. No ajuste de más.
E
CÓMO CONECTAR LA SECADORA
AL SUMINISTRO DE GAS (cont.)
Aplique compuesto para
tubería o cinta Teflon
®
en
todas las roscas macho.
Cierre la válvula de apagado del gas.
F
Válvula de apagado
Toma a
rosca
CÓMO CONECTAR LA SECADORA
AL SUMINISTRO DE GAS
Instale un codo hembra NPT de 3/8” al final
de la entrada de gas de la secadora.
Instale un adaptador de unión cónica
de 3/8” al codo hembra.
IMPORTANTE: Utilice una llave para tubos para
sostener bien el extremo de la entrada de gas
de la secadora para no doblar la entrada.
NOTA: Aplique compuesto para tubería o cinta
Teflon
®
a las roscas del adaptador y la entrada
de gas de la secadora.
Codo
A
Adaptador
Elementos no incluidos
Adaptador
Tapón de tubería
de 1/8” NPT
para controlar
la presión de gas
en la entrada
Válvula
de apagado
Tamaño de
tubería de por
lo menos 1/2”
3/8” NPT
Nuevo conector
de línea de gas
de metal
Aplique compuesto para tubería al adaptador
y a la entrada de gas de la secadora.
123
CÓMO CONECTAR UNA SECADORA A GAS (cont.)
CÓMO CONECTAR UNA SECADORA ELECTRICA
(si se cuenta con una secadora a gas, saltear este paso)
Instrucciones de instalación
124
PRUEBA DE PÉRDIDAS
Abra la
válvula
de gas
CONEXIÓN ELÉCTRICA INFORMACIÓN
SOBRE LAS SECADORAS A GAS
ADVERTENCIA: Para reducir
el riesgo de incendio, descarga eléctrica
y lesiones personales:
• No utilice un cable de extensión o un enchufe
adaptador con este artefacto.
• La secadora debe contar con una conexión
eléctrica a tierra en cumplimiento con los
códigos y ordenanzas locales, o si éstos
no existieran, de acuerdo con el CÓDIGO
ELÉCTRICO NACIONAL, ANSI/NFPA Nº. 70.
REQUERIMIENTOS ELÉCTRICOS
PARA SECADORAS A GAS
Este artefacto debe contar con un suministro
de 120V, 60Hz, debe estar conectado a un circuito
derivado individual con una adecuada conexión
a tierra y deben contar con la protección
de un disyuntor o fusible de tiempo retardado
de 15 o 20 amperios.
Si el suministro eléctrico provisto no cumple con
las especificaciones anteriores, se recomienda
que un electricista matriculado instales
un tomacorriente aprobado.
ADVERTENCIA: Esta secadora se
encuentra equipada con un enchufe de tres patas
(a tierra) como protección contra las descargas
eléctricas y debe enchufarse directamente en
un tomacorriente de tres patas con adecuada
conexión a tierra. No corte o quite la terminal de
conexión a tierra del enchufe.
Si los códigos locales lo permiten, puede agregarse
un cable a tierra externo (no provisto), que cumpla
con los códigos locales, conectándolo al tornillo
verde a tierra de la parte trasera de la secadora
y a una conexión a tierra alternativa.
Verifique que haya una conexión a tierra
adecuada antes del uso.
Tornillo de
conexión a tierra
Verifique que haya
una conexión a tierra
adecuada antes del uso.
ADVERTENCIA: Nunca utilice
una llama abierta para detectar pérdidas de gas.
Controle todas las conexiones con una solución
jabonosa o un elemento equivalente.
Aplique una solución jabonosa. La solución para
controlar pérdidas no debe contener amoníaco,
ya que este producto puede dañar los accesorios
de bronce.
Si se detectan pérdidas, cierre la válvula, vuelva
a ajustar la junta y repita la prueba de la solución
jabonosa. and repeat the soap test.
Codo de metal de
4” de diámetro
Alivio de tensión de
3/4” (reconocido por
UL)
Abrazaderas de
tubería de 4” (2) o
abrazaderas de
resorte de 4” (2)
Gafas de seguridad
Conducto de metal
de 4” de diámetro
(recomendado)
Conducto de metal
flexible de 4”
de diámetro
(si fuese necesario)
Guantes
Campana de salida
Cinta aislante
Kit de cable de
energía de la
secadora (no incluido
con la
secadora)
Clasificado UL,
de 120/240V, 30A con
3 o 4 patas. Identifique
el tipo de enchufe
según
el tomacorriente
de la vivienda antes
de comprar el cable.
CÓMO CONECTAR UNA SECADORA ELECTRICA (cont.)
Instrucciones de instalación
125
CONEXIÓN ELÉCTRICA INFORMACIÓN
SOBRE LAS SECADORAS ELÉCTRICAS
ADVERTENCIA: Para reducir el
riesgo de incendio, descarga eléctrica y lesiones
personales:
• No utilice un cable de extensión o un enchufe
adaptador con este artefacto.
• La secadora debe contar con una conexión
eléctrica a tierra en cumplimiento con
los códigos y ordenanzas locales, o si éstos
no existieran, de acuerdo con el CÓDIGO
ELÉCTRICO NACIONAL, ANSI/NFPA Nº. 70.
PARA SU SEGURIDAD:
ADVERTENCIA:
Antes de efectuar la conexión eléctrica, desactive
los disyuntores o quite los fusibles del circuito
de la secadora de la caja eléctrica. Verifique
que el cable de la secadora esté desenchufado
del tomacorriente. NUNCA OLVIDE DE VOLVER
A COLOCAR LA TAPA DE ACCESO DEL BLOQUE
TERMINAL.
Pinzas
Destornillador de
lados planos
Destornillador Phillips
Nivel
MATERIALES NECESARIOS
HERRAMIENTAS NECESARIAS
CÓMO CONECTAR LA SECADORA
USANDO UNA CONEXIÓN DE 4 CABLES
(DEBE UTILIZARSE EN INSTALACIONES
DE CASAS RODANTES)
NOTA:
Desde el 1 de enero de 1996, el Código Eléctrico
Nacional exige que las nuevas construcciones utilicen
una conexión de 4 cables a una secadora eléctrica.
También debe usarse un cable de 4 alambres cuando
los códigos locales no permiten una conexión a tierra
a través de cable neutral.
NO debe usarse una conexión de tres cables en
una construcción nueva.
Quite la cinta
de conexión a
tierra y
descártela.
Conserve el
tornillo
verde de
conexión
a tierra.
Cable vivo
Coloque aquí
el tornillo verde
de conexión a
tierra
Cable verde
Soporte
de alivio
de tensión
Alivio de tensión de
3/4” reconocido por UL
Cable vivo
Neutral
(blanco)
Tornillos (3)
Tapa
4 conductores de cobre #10 AWG
mínimo o kit de cable de
suministro de energía de
120/240V 30A marcado para su
uso con secadoras
y provisto con terminales de bucle
cerrado o hembra con extremos
hacia arriba (no provistos).
Instrucciones de instalación
126
REQUERIMIENTOS ELÉCTRICOS
PARA SECADORAS ELÉCTRICAS
Esta secadora debe conectarse a un circuito
derivado individual, con la protección de un
disyuntor o fusible de tiempo retardado. Se
requiere un circuito de tres o cuatro cables, fase
única, 120/240V ó 120/208V, 60Hz y 30 amperios.
Si el suministro eléctrico no cumple con dichas
especificaciones, entonces llame a un electricista
matriculado.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Esta secadora debe conectarse a un sistema de cableado
permanente con conexión a tierra o debe utilizarse
un conductor de conexión a tierra del equipamiento
con los conductores de circuito y conectarse
a la terminal de conexión a tierra del artefacto.
CÓMO CONECTAR LA SECADORA
USANDO UNA CONEXIÓN DE 4 CABLES
(DEBE UTILIZARSE EN INSTALACIONES
DE CASAS RODANTES) (cont.)
ADVERTENCIA:
NUNCA OLVIDE DE VOLVER A COLOCAR
LA TAPA DEL BLOQUE TERMINAL.
1. Desactive el disyuntor (30 amperios)
o quite el fusible del circuito de la secadora
de la caja eléctrica.
2. Verifique que el cable de la secadora esté
desenchufado del tomacorriente.
3. Quite la tapa del cable de energía ubicada
en la parte trasera inferior.
4. Quite y descarte la cinta de conexión a tierra.
Conserve el tornillo verde de conexión a tierra
para el paso 7.
5. Instale un alivio de tensión de 3/4 pulgadas
reconocido por UL en el orificio de entrada
del cable de energía. Pase el cable de energía
a través del alivio de tensión.
6. Conecte el cable de energía de la siguiente
manera:
A. Conecte los dos cables vivos a los tornillos
externos del bloque terminal (marcado
L1 y L2).
B. Conecte el cable neutral (blanco) al centro
del bloque terminal (marcado N).
7. Conecte el cable a tierra del cable de energía
con el tornillo verde de conexión a tierra (orificio
sobre el soporte de alivio de tensión). Ajuste
por firmemente todos los tornillos (3) del bloque
terminal.
8. Ajuste bien el cable de energía al alivio
de tensión.
9. Vuelva a instalar la tapa.
Instrucciones de instalación
Si así lo
requirieran
los códigos
locales, instale
una conexión a
tierra externa
(no provista)
a metal con
conexión a
tierra, tuberías
de agua fría
con conexión
a tierra u otra
conexión
a tierra
establecida por
un electricista
calificado.
Cable
vivo
Soporte
de alivio
de
tensión
Alivio de
tensión de 3/4”
reconocido
por UL
Cable
vivo
Neutral
(blanco)
Tornillos (3)
Tapa
3 conductores de cobre #10 AWG
mínimo o kit de cable de suministro de
energía
de 120/240V 30A marcado para su uso
con secadoras y provisto con terminales
de bucle cerrado o hembra con
extremos hacia arriba (no provistos).
Tornillo verde de
conexión a tierra
Cinta de
conexión a tierra
CÓMO CONECTAR LA SECADORA
UTILIZANDO UNA CONEXIÓN
DE 3 CABLES
1. Desactive el disyuntor (30 amperios) o quite
el fusible del circuito de la secadora de
la caja eléctrica.
2. Verifique que el cable de la secadora esté
desenchufado del tomacorriente.
3. Quite la tapa del cable de energía ubicada
en la parte trasera inferior.
4. Instale un alivio de tensión de 3/4 pulgadas
reconocido por UL en el orificio de entrada
del cable de energía. Pase el cable de energía
a través del alivio de tensión.
5. Conecte el cable de energía de la siguiente
manera:
A. Conecte los dos cables vivos a los tornillos
externos del bloque terminal (marcado
L1 y L2).
B. Conecte el cable neutral (blanco) al centro
del bloque terminal (marcado N).
127
ADVERTENCIA:
NUNCA OLVIDE DE VOLVER A COLOCAR
LA TAPA DEL BLOQUE TERMINAL.
CÓMO CONECTAR LA SECADORA
UTILIZANDO UNA CONEXIÓN
DE 3 CABLES (cont.)
6. Asegúrese de que la cinta de conexión a tierra esté
conectada a la terminal neutral (central) del bloque
y al tornillo verde de conexión a tierra de la parte
trasera del gabinete. Ajuste por firmemente todos
los tornillos (3) del bloque terminal.
7. Ajuste bien el cable de energía al alivio
de tensión.
8. Vuelva a instalar la tapa.
CÓMO CONECTAR UNA SECADORA ELECTRICA (cont.)
Conexión de 3 cables
NO usar en Canadá.
NO usar en instalaciones en casas móviles.
NO usar en casas nuevas.
NO usar en vehículos recreativos.
NO usar en áreas donde los códigos locales
prohíben la connexión eléctrica a tierra por el
medio del cable neutral.
Perfore con una broca
de 1/8” drill bit (para
ventilación inferior)
Sierra para metales
Instrucciones de instalación
128
SALIDA AL EXTERIOR DE LA SECADORA
ADVERTENCIA: Para reducir
el riesgo de incendio o lesiones personales:
• Esta secadora debe tener una salida al exterior.
• Sólo use un conducto de metal.
• No instale la boca de salida dentro de una
chimenea, ventilación de gas, bajo un piso
con cerramiento, espacio entre pisos, pared,
cielorraso, dentro de un ático, u otro espacio
oculto de un edificio. La accumulacion de pelusa
podría provocar un riesgo potencial de incendio.
• Incluya un acceso para inspección y limpieza
del sistema de salida, especialmente en
las curvas. Inspeccione y limpie el conducto por lo
menos una vez al año.
La accumulacion de pelusa
podría provocar un riesgo potencial de incendio.
• Nunca instale la boca de salida de la secadora
dentro de un conducto común con la salida de
la cocina. La combinación de pelusas y grasa
podría provocar un riesgo potencial de incendio.
• No obstruya el aire que entra y sale.
• Esta secadora viene lista para una boca de
salida por la parte trasera. Si el espacio es
limitado, utilice las instrucciones de las páginas
131–133 para poder instalar la salida desde
los lados o la parte inferior del gabinete.
Destornillador phillips
Cinta aislante o
abrazaderas de tubería
LISTA DE CONTROL DEL SISTEMA
DE SALIDA
CAMPANA O CUBIERTA DE PARED
• Instale la salida de modo de evitar contracorrientes
o el ingreso de pájaros u otros insectos o animales.
• La boca de salida debe presentar una resistencia
mínima al flujo de salida y debe requerir poco
mantenimiento para evitar las obstrucciones.
• Nunca instale un filtro dentro o sobre
el conducto de salida.
• Las cubiertas de pared deben instalarse por lo
menos a 12” sobre el nivel del suelo o cualquier
otra obstrucción con la abertura apuntando
hacia abajo.
• Si se utilizan ventilaciones de techo o cámaras
con rejillas, éstos deben ser equivalentes a una
cubierta de pared con regulador de tiro de 4”
en cuanto a corrientes de aire, prevención de
contracorrientes y mantenimiento requerido
para evitar obstrucciones.
SEPARACIÓN DE CURVAS
• Para un mejor desempeño, separe todas
las curvas con 4 pies de conducto recto como
mínimo, incluyendo la distancia entre la última
curva y la cubierta de pared con regulador
de tiro.
SELLADO DE JUNTAS
• Todas las juntas deben estar bien selladas
para evitar pérdidas. El extremo macho de cada
sección de conducto debe apuntar en dirección
opuesta de la secadora.
• No arme la red de conductos con sujeciones que
se extiendan dentro del conducto. Funcionarán
como un punto de acumulación de pelusas.
• Las juntas de los conductos deben ser
herméticas al aire y a la humedad mediante
la superposición de juntas con cinta aislante
o cinta de aluminio.
• Los tramos horizontales deben tener
una inclinación hacia el exterior de 1/4” por pie.
AISLACIÓN
• Los conductos instalados a través de una área sin
calefacción o ubicados cerca de un acondicionador
de aire deben aislarse para reducir la condensación
y la acumulación de pelusas.
HERRAMIENTAS Y MATERIALES
NECESARIOS PARA INSTALAR
UN CONDUCTO DE SALIDA
Conducto de metal de 4” (10,2
cm) flexible o rígido listado UL
Campana de ventilación
SALIDA AL EXTERIOR DE LA SECADORA (cont.)
Instrucciones de instalación
129
CÓMO UTILIZAR CONDUCTOS DE
METAL FLEXIBLES PARA VENTILACIÓN
DE TRANSICIÓN
Se recomiendan los conductos de metal rígidos o
semi-rígidos como conductos de transición entre
la secadora y la pared. En instalaciones especiales
donde resulta imposible efectuar una conexión con
las recomendaciones anteriores, entonces puede
utilizarse un conducto de transición de metal flexible
listado UL entre la secadora y la conexión de la pared
solamente. El uso de este tipo de conducto afectará
el tiempo de secado. Sólo deben utilizarse los
conductos flexibles del tipo de aluminio especialmente
identificados por el fabricante para poder ser usados
con el artefacto. En los Estados Unidos, el conducto
debe cumplir con las indicaciones para conductos
de transición en secadoras de ropa, tema 2158A.
Si resulta necesario un conducto de transición
de metal flexible, deben seguirse las siguientes
instrucciones:
• Utilice la longitud más corta posible. La longitud
total del conducto de metal flexible no deberá
superar los 2.4 m.
• Estire el conducto hasta su longitud máxima.
• No lo aplaste o pliegue.
• Nunca utilice un conducto de metal flexible
dentro de la pared o dentro de la secadora.
• No coloque el conducto sobre objetos afilados.
• La ventilación debe cumplir con los códigos
de edificación locales.
•CORTE el
conducto lo más
corto posible e
instálelo derecho
en la pared.
•UTILICE codos
cuando hagan
falta curvas.
•NO doble o pliegue
los conductos. Utilice
codos si algunos
codos resultan
necesarios.
•NO aplaste
el conducto contra
la pared.
•NO coloque
la secadora en
el conducto.
Codos
NO HAGA LO SIGUIENTE:
•NO utilice una
longitud de salida
excesiva. Corte
los conductos con
la longitud más
corta posible.
PARA VENTILACIÓN DE TRANSICIÓN
(SECADORA A PARED), HAGA LO
SIGUIENTE:
Instrucciones de instalación
LISTA DE CONTROL DEL SISTEMA
DE SALIDA
CAMPANA O CUBIERTA DE PARED
• Instale la salida de modo de evitar contracorrientes
o el ingreso de pájaros u otros insectos o animales.
• La boca de salida debe presentar una resistencia
mínima al flujo de salida y debe requerir poco
mantenimiento para evitar las obstrucciones.
• Nunca instale un filtro dentro o sobre
el conducto de salida. Esto podría provocar
una acumulación de pelusa.
• Las cubiertas de pared deben instalarse por lo
menos a 12” sobre el nivel del suelo o cualquier
otra obstrucción con la abertura apuntando
hacia abajo.
• Si se utilizan ventilaciones de techo o cámaras
con rejillas, éstos deben ser equivalentes a una
cubierta de pared con regulador de tiro de 4”
en cuanto a corrientes de aire, prevención de
contracorrientes y mantenimiento requerido
para evitar obstrucciones.
SEPARACIÓN DE CURVAS
Para un mejor desempeño, separe todas las
curvas con 4 pies de conducto recto
como mínimo,
incluyendo la distancia entre la última curva y la
campana de salida.
GIROS QUE NO SON DE 90º
• Un giro de 45º o menos puede ignorarse.
• Dos giros de 45º deben tratarse como
un giro de 90º.
• Todos los giros de más de 45º deben tratarse
como un giro de 90º.
SELLADO DE JUNTAS
• Todas las juntas deben estar bien selladas
para evitar pérdidas. El extremo macho de cada
sección de conducto debe apuntar en dirección
opuesta de la secadora.
• No arme la red de conductos con sujeciones que
se extiendan dentro del conducto. Funcionarán
como un punto de acumulación de pelusas.
• Las juntas de los conductos deben ser
herméticas al aire y a la humedad mediante
la superposición de juntas con cinta aislante.
• Los tramos horizontales deben tener una
inclinación hacia el exterior de 1/4” por pie.
AISLACIÓN
• Los conductos instalados a través de una área sin
calefacción o ubicados cerca de un acondicionador
de aire deben aislarse para reducir la condensación
y la acumulación de pelusas.
ADVERTENCIA – SÓLO USE
UN CONDUCTO DE METAL DE 4”. NO UTILICE
UN CONDUCTO DE UNA LONGITUD MAYOR A
LA ESPECIFICADA EN LA TABLA DE LONGITUD
DE SALIDA.
Al utilizar una salida de mayor longitud
a la especificada se:
• Incrementarán los tiempos de secado
y el costo de energía.
• Reducirá la vida útil de la secadora.
• Acumulará pelusa, lo que podría generar
un riesgo potencial de incendio.
La correcta instalación de salida es SU
RESPONSABILIDAD.
Los problemas generados por una instalación
incorrecta no se encuentran cubiertos por
la garantía.
La longitud MÁXIMA PERMITIDA del sistema de
salida depende del tipo de conducto, la cantidad
de curvas, la clase de campana de salida (cubierta
de pared) y todas las condiciones indicadas a
continuación.
LONGITUD DE SALIDA
LONGITUD MÁXIMA RECOMENDADA
Tipos de campana de salida
Recomendado Utilizar sólo en
instalaciones de
trayecto corto
Cant. de Metal Metal
codos de 90º rígido rígido
0 150 pies 125 pies
1 135 pies 115 pies
2 125 pies 105 pies
3 115 pies 95 pies
4 105 pies 85 pies
5 95 pies 75 pies
4
”
2
1
⁄2”
4
”
DIA
4
”
DIA
4
”
DIA
130
Instrucciones de instalación
131
ANTES DE COMENZAR
Quite las pelusas de la abertura de salida
de la pared.
Abertura de
conducto
interno
Pared
Verifique que
el regulador de tiro
de la campana
de salida se abra
y cierre libremente.
SALIDA TRASERA ESTÁNDAR
Recomendamos instalar la secadora antes
que la lavadora. Esto permitirá un acceso directo
para poder efectuar la conexión de salida.
Deslice el extremo del conducto de salida hacia
la parte trasera de la secadora y sujete con cinta
aislante o una abrazadera de mangueras.
NOTA: Recomendamos el uso de un conducto
de salida rígido de metal. Si utiliza un conducto
semi-rígido de metal, córtelo con la longitud
adecuada y trate de que no se aplaste detrás
de la secadora.
• Para una instalación en línea recta, conecte
la salida de la secadora a la pared con cinta
aislante.
CONFIGURACIÓN RECOMENDADA
PARA MINIMIZAR LAS OBSTRUCCIONES
DE LA SALIDA
El uso de codos evitará que los conductos
se tuerzan y caigan.
Conducto
Conducto de
transición
Lado de la pared
Lado
de la
secadora
SALIDA AL EXTERIOR DE LA SECADORA (cont.)
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN
DE SALIDA, ASEGÚRESE DE DESCONECTAR
LA SECADORA DEL SUMINISTRO ELÉCTRICO.
PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS
AFILADOS CUANDO TRABAJE DENTRO DEL
GABINETE. ASEGÚRESE DE USAR GUANTES.
Instrucciones de instalación
132
VENTILACIÓN LATERAL
La secadora cuenta con una salida hacia la
derecha del gabinete sólo en modelos eléctricos.
La secadora cuenta con una salida hacia
la izquierda del gabinete en modelos a gas
y eléctricos.
Despegue y quite la tapa inferior, derecha o
izquierda, según corresponda. Quite el tornillo
ubicado dentro del conducto de salida
de la secadora y consérvelo. Saque
el conducto de la secadora.
Quite el
tornillo y
consérvelo
Quite la tapa
deseada (sólo una)
Orificio de montaje
Corte el conducto como puede verse y conserve
la porción A.
UBICACIÓN DE LA LENGÜETA
Gire la lengüeta
hasta 45°
A través de la abertura trasera, ubique la lengüeta
en el medio de la base del artefacto. Levante
la lengüeta hasta alrededor de 45°, utilizando
un destornillador de lados planos.
CÓMO AGREGAR UN CONDUCTO NUEVO
Vuelva a conectar la porción cortada “A” del conducto
a la caja del ventilador. Asegúrese de que el conducto
más corto se encuentre alineado con la lengüeta
de la base. Utilice el tornillo conservado con
anterioridad para sujetar el conducto en su lugar
a través de la lengüeta de la base del artefacto.
CÓMO AGREGAR CODOS Y CONDUCTOS
DE SALIDA HACIA LA IZQUIERDA O DERECHA
DEL GABINETE
•
Introduzca el codo de 4” a través de la abertura
trasera y conéctelo al conducto interno de la secadora.
Porción “A”
Salida del lado
izquierdo
Orificio de montaje
Conducto interno
No para gas
A
13
1
⁄2 34.3 cm
Derecha
Izquierda
Parte inferior
Abertura trasera
Instrucciones de instalación
133
VENTILACIÓN LATERAL (cont.)
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR.
(Kit WE1M454)
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa (Kit WE1M454),
disponible en su proveedor de servicios local.
Coloque la secadora en su ubicación final.
Placa
(Kit WE1M454)
Abertura lateral
• Aplique cinta aislante
como puede verse
en la junta entre
el conducto interno
de la secadora y el
codo, y también en
la junta entre el codo
y el conducto lateral.
PRECAUCIÓN: Las juntas del
conducto interno deben sujetarse con cinta; caso
contrario, pueden separarse y provocar un riesgo
de seguridad.
Cinta aislante
CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA LATERAL)
• Introduzca el conducto de 4” a través
de la abertura lateral y conéctelo al codo.
PRECAUCIÓN:UTILICE UN
CONDUCTO DE METAL RÍGIDO DE 4" SÓLO DENTRO
DE LA SECADORA. LAS JUNTAS DEL CONDUCTO
INTERNO DEBEN SUJETARSE CON CINTA; CASO
CONTRARIO, PUEDEN SEPARARSE Y PROVOCAR UN
RIESGO DE SEGURIDAD.
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN
DE SALIDA, ASEGÚRESE DE DESCONECTAR
LA SECADORA DEL SUMINISTRO ELÉCTRICO.
PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS
AFILADOS CUANDO TRABAJE DENTRO DEL
GABINETE. ASEGÚRESE DE USAR GUANTES.
VENTILACIÓN POR LA PARTE INFERIOR
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
Quite el tornillo ubicado dentro del conducto
de salida de la secadora y consérvelo. Saque
el conducto de la secadora. Desconecte
y quite la tapa inferior.
Quite el
tornillo y
consérvelo
Quite la tapa
deseada (sólo una)
Orificio de montaje
Corte el conducto como puede verse y conserve
la porción A.
A
13
1
⁄4 33.7 cm
Parte
inferior
SALIDA AL EXTERIOR DE LA SECADORA (cont.)
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR.
(Kit WE1M454)
VENTILACIÓN POR LA PARTE INFERIOR
(cont.)
• Aplique cinta aislante
como puede verse en la
junta entre el conducto
interno de la secadora
y el codo.
NOTA: Asegúrese de que
la cinta cubra el orificio
del tornillo de la porción A donde se conecta con
el codo.
PRECAUCIÓN: Las juntas del
conducto interno deben sujetarse con cinta; caso
contrario, pueden separarse y provocar un riesgo
de seguridad.
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa (Kit WE1M454),
disponible en su proveedor de servicios local.
Coloque la secadora en su ubicación final.
Placa
(Kit WE1M454)
Instrucciones de instalación
134
Cinta
aislante
CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA POR LA PARTE INFERIOR)
CÓMO AGREGAR UN CONDUCTO NUEVO
• Vuelva a conectar
la porción cortada “A”
del conducto a la caja
del ventilador.
• Sujete el codo
con cinta en
una posición
de 90 grados
para evitar la rotación.
• Introduzca el codo
a través del orificio
trasero y conéctelo
a la porción “A”.
Gire el codo
a través de
la abertura inferior.
• Mientras sostiene la tubería
y codo, utilizando su mano
a través de la abertura
trasera, perfore un orificio
de 1/8” a través del orificio
de la lengüeta inferior
y la tubería como puede
verse en la ilustración.
NOTA: Asegúrese de que el orificio atraviese bien
el codo y la tubería.
PRECAUCIÓN: Asegúrese de no
tirar o dañar los cables eléctricos ubicados
dentro de la secadora cuando introduzca el
conducto.
• Mientras todavía sostiene
la tubería y codo de
la abertura trasera,
atornille las tuberías
en su lugar con el tornillo
conservado con anterioridad.
Abertura
de la parte
inferior
Visión inferior
Porción “A”
Orificio de
montaje
Orificio trasero
Instrucciones de instalación
NIVELE LA SECADORA
Coloque la secadora en posición vertical cerca
de la ubicación definitiva y ajuste las cuatro patas
niveladoras para garantizar que la secadora
se encuentre nivelada de lado a lado y del frente
a la parte trasera.
Bajar
Elevar
CONECTE EL CABLE SERIAL
Sujete el cable serial de la conexión de lavadora
y secadora al puerto serial ubicado en la parte trasera
de la secadora.
Conecte el otro extremo del cable a la lavadora antes
de colocar la lavadora en su posición definitiva.
ENCHUFE LA SECADORA
Verifique que haya
una conexión a tierra
adecuada antes del uso.
Parte
trasera de
la lavadora
1
2
CONFIGURACIÓN FINAL
3
Puerto serial
INICIO DE LA SECADORA
Presione el botón POWER (encendido).
NOTA: Si la secadora ha sido expuesta a temperaturas
bajo cero por un período prolongado, deje que suba
la temperatura antes de presionar POWER. De otra
manera, la pantalla no se encenderá.
Su secadora ya está lista para usar.
REPARACIÓN
ADVERTENCIA:
Etiquete todos los cables antes
de la desconexión cuando haga reparaciones
de los controles. Los errores de cableado
pueden provocar un funcionamiento
inadecuado y peligroso después
de la reparación/instalación.
Para piezas de repuesto y otra información,
diríjase a la página 151 para obtener números
telefónicos de servicio.
4
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico se debe conectar a tierra.
En caso de mal funcionamiento o avería, la conexión
a tierra reducirá el riesgo de descarga eléctrica,
al brindar un camino de menor resistencia para
la corriente eléctrica. El electrodoméstico se
encuentra equipado con un cable que posee
un equipo de conducción a tierra y un enchufe
de conexión a tierra. El enchufe se debe colocar
en un tomacorriente instalado de forma adecuada
y se deberá conectar a tierra de acuerdo con todos
los códigos y ordenanzas locales.
4
135
Instrucciones de instalación
136
CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)
NOTAS IMPORTANTES
• Lea todas las instrucciones antes de comenzar.
• Manipule las piezas con cuidado para no rayar
la pintura.
• Coloque las puertas sobre una superficie
de trabajo que no raye.
• Separe los tornillos por sus piezas relacionadas
para evitar usarlos en lugares equivocados.
• Todos los tornillos deben ajustarse a mano.
• El tiempo normal utilizado para invertir
la apertura de la puerta es de 30–60 minutos.
IMPORTANTE: Una vez que haya comenzado,
no mueva el gabinete hasta haber finalizado
la inversión de la apertura de la puerta.
Estas instrucciones son para cambiar las bisagras
del lado derecho al lado izquierdo; si alguna
vez desea cambiarlas de nuevo al lado derecho,
siga las mismas instrucciones e invierta todas
las referencias de izquierda a derecha.
HERRAMIENTAS NECESARIAS
KIT ESTÁNDAR DE REVERSIBILIDAD
Tapa de puerta de cromo
Tapa de bisagra de puerta
de cromo
Tapa de puerta interna
2 botones obturadores
Destornillador Phillips
o destornillador quadrex
Espátula o destornillador de lados finos
Pinzas
CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)
PIEZAS DE LA PUERTA
Tapa de la bisagra
Montaje de bisagra
Manija exterior
Manija interior
2 tapas de la manija
Cubierta de puerta de cromo
Cubierta interior (máscara)
Ventana exterior
Tapa de puerta de cromo
Tapa de puerta interna
A Tornillos auto-roscantes
grandes
7 – #10 x 1.125”
B Tornillos auto-roscantes
grandes
2 – #10 x 0.750”
C Tornillo auto-roscante
pequeño
1 – #8 x 0.375”
D Tornillos auto-roscantes
pequeños
11 – #8 x 0.625”
E Tornillos mecánicos
4 – #8 x 0.50”
Instrucciones de instalación
137
QUITE EL MONTAJE DE LA PUERTA
Quite la tapa de la bisagra lateral abriendo
la puerta de la secadora y quitando el tornillo
de la parte trasera de la bisagra (tornillo
auto-roscante #8 x .375”). Luego, usando
la mano, quite la tapa de la bisagra de la secadora.
Tapa
de la
bisagra
1
DESARME EL MONTAJE
DE LA PUERTA
Coloque la puerta sobre una superficie plana,
suave y protegida de modo que la parte interior
mire hacia arriba (la puerta descansa sobre el lado
de la manija).
Quite los 7 tornillos (tornillos auto-roscantes
#10 x 1.125”) ubicados alrededor del perímetro
de la puerta.
2
Dé vuelta el montaje de la puerta y separe la tapa
de cromo de la puerta interior. Coloque la puerta
interior en una superficie plana, suave y protegida.
7 x A Tornillos
Instrucciones de instalación
138
ANTES DE COMENZAR
Desenchufe la secadora del tomacorriente.
QUITE EL MONTAJE DE LA PUERTA (cont.)
1
Cierre y sostenga la puerta, quite los 2 tornillos de
la bisagra (tornillos auto-roscantes #10 x 0.75″).
Aleje la puerta del panel frontal de la secadora.
2 x B
Tornillos
1 x C Tornillos
CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)
Instrucciones de instalación
139
CÓMO INVERTIR LA MANIJA
Y LAS TAPAS DE LA PUERTA
3
CÓMO INVERTIR LA MANIJA
Y LAS TAPAS DE LA PUERTA
C Quite las 2 tapas de la manija y vuelva a armar
en el lado opuesto de la cubierta de cromo,
donde se quitó la manija exterior.
3
B Desarme la manija exterior de la manija interior
quitando 3 tornillos (tornillos auto-roscantes #8 x
0.625″) Desarme la manija interior de la cubierta
de cromo quitando 4 tornillos (tornillos auto-
roscantes #8 x 0.625″)..
A Coloque la cubierta de cromo sobre una
superficie plana, suave y protegida de modo
que la parte interior mire hacia arriba (apoyada
sobre el lado de la manija). Desarme la tapa
de la puerta de la cubierta de cromo del lado
de la manija quitando 2 tornillos (tornillos
auto-roscantes #8 x 0.625”).
D Coloque la manija interior en el lado opuesto de
la cubierta de cromo utilizando 4 tornillos
(tornillos auto-roscantes #8 x 0.625″).
Tapa
de la
puerta
2 x D Tornillos
Quite
4 x D tornillos
(Manija interior)
Manija
interior
3 x D
Tornillos
(manija
exterior)
Tapas de la
manija
Vuelva a
colocar
4 x D
tornillos
(manija
interior)
Manija
interior
CÓMO INVERTIR LA MANIJA
Y LAS TAPAS DE LA PUERTA (CONT.)
Coloque la cubierta de cromo en una superficie
plana, suave y protegida.
3
F Arme la nueva tapa de la puerta del lado
derecho (del kit de reversibilidad), utilizando
2 tornillos (tornillos auto-roscantes #8 x 0.625”).
CÓMO INVERTIR LAS BISAGRAS Y TAPAS
4
• Gire la puerta interior sobre una superficie plana,
suave y protegida de modo que la parte interior
mire hacia arriba.
•
Quite los tornillos, tuercas y arandelas del lado opuesto de
la bisagra utilizando un destornillador quadrex.
•
Arme la nueva tapa de la puerta interna (del kit de
reversibilidad) sobre el lado opuesto de la bisagra,
utilizando 2 tornillos (tornillos auto-roscantes #8 x 0.75”).
• Coloque la bisagra en el lado opuesto de la puerta
interna utilizando 4 tornillos (tornillos mecánicos
#8-32 x 0.50”).
Instrucciones de instalación
140
E Vuelva a armar la manija externa de la cubierta
de cromo, utilizando 3 tornillos (tornillos
auto-roscantes #8 x 0.625”).
3 x D
Tornillos
(manija
interna)
Tapa de la
puerta
2 x D Tornillos
Manija
exterior
Bisagra
Quite
4 x E
tornillos
2 x D
Tornillos
Tapa de
puerta
interna
CÓMO INVERTIR LAS BISAGRAS Y TAPAS
• Coloque la puerta interior sobre una superficie
plana, suave y protegida de modo que la parte
interior mire hacia abajo. Desarme la ventana
exterior abriendo 2 trabas, coloque la ventana
exterior sobre una superficie plana, suave y
protegida.
• Desarme la cubierta interior (máscara) abriendo 2
trabas, coloque la cubierta interior (máscara)
sobre una superficie plana, suave y protegida.
4
Ventana exterior
Cubierta
interior
(máscara)
Traba
Traba
2 tornillos,
2 tuercas y
2 arandelas
Dé vuelta la puerta interior y
colóquela sobre una superficie
plana, suave y protegida de
modo que la parte interior mire
hacia abajo. Sujete la cubierta
de cromo a la puerta interior
colocándolas juntas. Dé vuelta
el montaje de la puerta y ármelo
utilizando 7 tornillos (tornillos
auto-roscantes #10 x 1.125”).
CÓMO VOLVER A COLOCAR
EL MONTAJE DE LA PUERTA
5
7 x A Tornillos
CÓMO INVERTIR LOS BOTONES
OBTURADORES DEL PANEL
FRONTAL Y LA PLACA DE CERRADO
6
Quite los 2 botones obturadores del panel frontal
de la secadora utilizando una espátula u otra
herramienta plana como se muestra y vuelva a instalarlos
en el lado opuesto. Cambie el soporte de cerrado y su
cubierta quitando 2 tornillos (tornillos auto-roscantes #8 x
0.625”) en cada uno y reinstalándolos en lados opuestos.
NOTA: Aplique un trozo de cinta protectora al costado
del botón obturador donde se introducirá la hoja
de la espátula para evitar rayones.
Soporte
de cerrado
2 botones
obturadores
Trozo de cinta
protectora
Instrucciones de instalación
CÓMO INVERTIR LA MANIJA
Y LAS TAPAS DE LA PUERTA (CONT.)
4
• Coloque la bisagra en el lado opuesto
de la puerta interna utilizando 4 tornillos
(tornillos mecánicos #8-32 x 0.50”).
•
Arme la nueva tapa de la puerta interna (del kit
de reversibilidad) sobre el lado opuesto de la bisagra,
utilizando 2 tornillos (tornillos auto-roscantes #8 x 0.75”).
• Instale los tornillos, tuercas y arandelas sobre el
lado opuesto de la bisagra en los 2 orificios
restantes.
• Dé vuelta la puerta interior para que la parte
interior se dirija hacia abajo. Arma la cubierta
interior (máscara) y asegúrese de que las trabas
se hayan fijado a la cubierta interior. Arma la
ventana exterior y asegúrese de que las 2 trabas
se hayan fijado a la ventana exterior.
Vuelva a
colocar
2 x D
tornillos
Bisagra
Vuelva a
colocar
4 x E
tornillos
Tapa
de puerta
interna
Vuelva a
colocar los
2 tornillos,
2 tuercas y
2 arandelas
Ventana exterior
Cubierta
interior
(máscara)
Traba
Traba
Instrucciones de instalación
142
CÓMO REINSTALAR EL MONTAJE
DE LA PUERTA
Instale 2 x B
los tornillos
7
Instale la nueva tapa de la bisagra de la izquierda
(del kit de reversibilidad) en la bisagra abriendo
la puerta de la secadora y atornillando la tapa
de la bisagra en su lugar.
NOTA: Conserve las tapas y cubiertas sobrantes
por si alguna vez quiere volver a invertir la bisagra.
Coloque la puerta en el panel frontal
de la secadora, verificando que la traba esté
activada y que la bisagra se encuentre ubicada
en las dos aberturas del frente de la secadora.
Sujete la puerta al gabinete frontal utilizando
2 tornillos (tornillos auto-roscantes #10 x 0.75”).
1 x C Tornillos
en tapa de la bisagra
Tapa de
la bisagra
CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)
CÓMO APILAR LA LAVADORA Y LA SECADORA (si así lo desea)
ANTES DE COMENZAR
Lea detenidamente todas las instrucciones.
•
IMPORTANTE – Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE – Cumpla todos
los códigos y ordenanzas regulatorias.
• Nota al instalador – Asegúrese de dejar
estas instrucciones al usuario.
• Nota al usuario – Guarde estas instrucciones
para consultas futuras.
• La instalación debe efectuarla un instalador
calificado.
• La instalación adecuada es responsabilidad
del instalador.
PARA SU SEGURIDAD:
ADVERTENCIA:
• Peligro de descarga eléctrica. Desconecte
la energía antes de instalar. No hacerlo puede
provocar una lesión personal grave o la muerte.
• Lesiones personales potenciales.
Se recomienda que más de dos personas
levanten la secadora hasta su posición
debido a su peso y tamaño. No hacerlo puede
provocar una lesión personal o la muerte.
• Evite la inclinación y ruptura de los servicios
públicos. La secadora debe estar bien sujeta
a la lavadora. NO coloque la lavadora sobre
la secadora. Hacerlo puede provocar una lesión
personal/la muerte o daños a la propiedad.
• Instalación en casas rodantes o casas
prefabricadas – No se permite apilar
una secadora a gas en casas rodantes
o casas prefabricadas.
ESPACIO LIBRE MÍNIMO
EN OTROS ESPACIOS QUE NO SEAN
INSTALACIONES EN NICHOS
O ARMARIOS
Los espacios libres mínimos respecto de
superficies combustibles y de aberturas de aire
son: 0” a ambos lados, 1” en el frente y 3”
en la parte trasera. Debe tenerse en cuenta
un espacio libre adecuado para un funcionamiento
y reparación correctos.
REQUERIMIENTOS PARA INSTALACIÓN
EN NICHOS O ARMARIOS
• Su secadora puede instalarse en un nicho
o armario, como se indica en la etiqueta
de la parte trasera del aparato.
• Esta secadora DEBE tener una ventilación
al exterior. Ver la sección SALIDA AL EXTERIOR
DE LA SECADORA.
• El espacio libre mínimo entre el armario
de la secadora y las paredes adyacentes
u otras superficies es:
0” sobre ambos lados
3” sobre el frente y la parte trasera
• El espacio vertical mínimo desde el piso a
los estantes superiores, gabinetes, cielorrasos,
etc., es de 52”.
• Las puertas del armario deben contar con
rejillas u otro tipo de ventilación y tener por
lo menos 60 pulgadas cuadradas de espacio
abierto igualmente distribuido. Si el armario
incluye una lavadora y una secadora,
las puertas deben contener un mínimo
de 120 pulgadas cuadradas de espacio
abierto distribuido uniformemente.
• El armario debe tener ventilación hacia el
exterior para evitar la acumulación de gas en
caso de que haya gas en la línea de suministro.
• No deberán instalarse otros artefactos
a combustible en el mismo armario con
la secadora (sólo modelos a gas).
NOTA: CUANDO EL CONDUCTO DE SALIDA ESTÁ
UBICADO EN LA PARTE TRASERA DE LA SECADORA,
EL ESPACIO LIBRE MÍNIMO DESDE LA PARED DEBE
SER 5.5 PULGADAS.
Instrucciones de instalación
143
CÓMO APILAR LA LAVADORA Y LA
SECADORA (si así lo desea) (cont.)
Instrucciones de instalación
144
PREPARACIÓN PARA LA INSTALACIÓN
Quite el envoltorio.
Aplaste el cartón del producto para poder utilizarlo
para colocar la secadora de costado. Siga usando
el cartón para proteger el piso frente al lugar
de instalación.
CONTENIDOS DEL KIT GE FL STACK
Soporte de lado
derecho
Soporte de lado
izquierdo
4 almohadillas de goma
4 tornillos #12 x 1”
4 tornillos #8 x 1/2”
HERRAMIENTAS NECESARIAS
Destornillador Phillips
Llave de extremo abierto
Pinzas
Guantes
Nivel
CÓMO INSTALAR EL KIT
DE SOPORTE DE APILADO
CÓMO QUITAR LAS PATAS
NIVELADORAS DE LA SECADORA
A. Con cuidado coloque la secadora sobre su lado.
Utilice el material de empaque para no rayar
el acabado de la secadora.
1
B. Utilice una llave de extremo abierto o pinzas para
quitar las patas niveladoras de la secadora.
INSTALE ALMOHADILLAS DE GOMA
EN LA BASE DE LA SECADORA
Ubique las 4 almohadillas de goma en el paquete
de piezas. Quite el papel que recubre el adhesivo
y colóquelas firmemente sobre el soporte donde
quitó las patas niveladoras.
2
Quite las 4 patas
niveladoras
CÓMO INSTALAR EL SOPORTE
EN LA SECADORA
3
CÓMO INSTALAR LA SECADORA
Y EL SOPORTE EN LA LAVADORA
4
FINALICE LA INSTALACIÓN
A. Consulte las Instrucciones de instalación
de la lavadora para completar la instalación
de la lavadora.
B. Consulte las Instrucciones de instalación
de la secadora para completar la instalación
de la secadora.
C. Con cuidado deslice o desplace la lavadora
y secadora apiladas a su lugar. Utilice
almohadillas u otro dispositivo para ayudar a
deslizar los artefactos y para proteger el piso.
ADVERTENCIA:
Lesiones personales potenciales. No empuje
la secadora una vez que se haya instalado
sobre la lavadora. Si empuja la secadora puede
pellizcarse los dedos.
5
Coloque
las
manos
aquí
Coloque
las
manos
aquí
Instrucciones de instalación
145
A.
Levante la secadora sobre la lavadora. Tenga
cuidado de no rayar la parte superior de la
lavadora con los soportes. Proteja el panel de
control de la lavadora con cartón u otra protección.
Asegúrese de levantar la secadora lo suficiente
para liberar el panel de control de la lavadora.
ADVERTENCIA:
Lesiones personales potenciales. Se recomienda
que más de dos personas levanten la secadora hasta
su posición debido a su peso y tamaño. No hacerlo
puede provocar una lesión personal o la muerte.
B. Alinee los orificios del soporte con los orificios
de la parte trasera de la lavadora. Con
un destornillador Phillips, sujete los 2 tornillos
auto-roscantes #8 x 1/2”. Repita en ambos
lados de la lavadora.
A. Alinee los orificios del soporte izquierdo con
los orificios del extremo inferior izquierdo de la
secadora. Utilice un destornillador Phillips para
instalar los 2 tornillos auto-roscantes #12 x 1”.
B. Repita el paso anterior con el soporte derecho
en el extremo inferior derecho de la secadora.
C. Coloque la secadora en posición vertical.
NOTA: Asegúrese de que la secadora se encuentre
sobre un pedazo de material de empaque para
que los soportes sujetos a la parte inferior
de la secadora no dañen el piso.
Instrucciones de instalación
146
CÓMO QUITAR LAS PATAS
NIVELADORAS
Con cuidado coloque la lavadora o secadora
de costado para tener acceso a las patas
niveladoras ubicadas en la parte inferior
del artefacto.
IMPORTANTE: ¡No apoye la lavadora
o la secadora sobre la parte trasera! No quite
los pernos de embalaje ubicados en la parte
trasera de la lavadora. Los pernos deben
conservarse en su lugar hasta que la lavadora
vuelva a la posición vertical.
Utilice una llave de extremo abierto para
quitar las patas niveladoras de la lavadora
o secadora.
B
A
1
PREPARACIÓN PARA LA INSTALACIÓN
Quite el envoltorio.
La división de cajón se encuentra adherida en
la parte superior de la caja de embalaje. Quite
la división y consérvela para la instalación final.
Aplaste el cartón del producto para poder utilizarlo
para colocar la lavadora o secadora de costado.
Siga usando el cartón para proteger el piso frente
al lugar de instalación.
ADVERTENCIA: Debido al peso
y tamaño de estos productos, y para reducir
el riesgo de lesiones personales o daños al producto,
SE NECESITAN DOS PERSONAS PARA REALIZAR
UNA INSTALACIÓN CORRECTA.
CÓMO INSTALAR EL PEDESTAL (si así lo desea)
CONTENIDOS DEL KIT
4 almohadillas de
apoyo
4 tornillos de montaje
División de cajón
HERRAMIENTAS NECESARIAS
Destornillador Phillips
Llave de extremo
abierto de 9/16” o
llave ajustable
Llave de casquillo
de 7 mm”
Quite las 4 patas
niveladoras
CÓMO INSTALAR EL PEDESTAL
EN LA LAVADORA O SECADORA
Coloque el pedestal contra la parte inferior
de la unidad. Controle que el frente del cajón
se encuentre en el frente de la lavadora.
Alinee los orificios del pedestal con los
orificios de la parte inferior de la unidad.
Utilice
un destornillador Phillips para instalar
los 4 pernos a través del pedestal
y dentro de la unidad; no ajuste.
Deslice el pedestal hacia la unidad, hasta
que se encuentre alineada de frente a parte
trasera. Utilice una llave de casquillo de
7 mm para ajustar bien los pernos.
C
B
A
3
PREPARE EL PEDESTAL
Abra el cajón
hasta el
máximo.
Quite los
tornillos de
los deslizadores
del cajón. Quite
el cajón de
la base y deje
a un costado.
SÓLO PARA SECADORAS:
Ubique las 4 almohadillas de apoyo en el
paquete de piezas. Cada almohadilla cuenta
con 2 protuberancias que encastran en
los orificios de la parte superior del pedestal.
Presione las almohadillas de goma dentro de
cada grupo de orificios de la parte superior
del pedestal como puede verse.
NOTA: Las almohadillas de apoyo deben
instalarse sólo en la secadora. NO INSTALE
ESTAS ALMOHADILLAS EN EL PEDESTAL
DE LA LAVADORA.
C
B
2
A
Instrucciones de instalación
147
Instrucciones de instalación
148
CÓMO INSTALAR EL PEDESTAL (si así lo desea) (cont.)
CÓMO NIVELAR LA LAVADORA
O SECADORA
Coloque la lavadora o secadora en posición
vertical. Colóquela cerca de su ubicación
definitiva.
Verifique que la lavadora o secadora estén
niveladas colocando un nivel en la parte
superior. Controle de lado a lado y del frente
a la parte trasera.
Utilice una llave
de extremo abierto
para ajustar las
patas. Ajuste la
tuerca de fijación
contra la parte
inferior del pedestal.
NOTA: Para minimizar la
vibración, las tuercas de
fijación deben estar bien ajustadas.
C
B
4
A
QUITE LOS TORNILLOS DE EMPAQUE
Quite los 4 tornillos de embalaje ubicados en la parte
trasera de la lavadora.
6
CÓMO VOLVER A INSTALAR
EL CAJÓN
Verifique que
los deslizadores
estén cerrados.
Abra el
cajón. Alinee
los soportes
del cajón
con los
deslizadores
de cada lado.
Vuelva a
instalar los
tornillos
originales dentro de cada deslizador. Ajuste
los dos tornillos.
Abra el cajón por completo. Deslice la división
del cajón dentro de las ranuras del centro del
cajón. El cajón debe deslizarse suavemente
cuando se lo cierra.
B
D
C
5
A
FINALICE LA INSTALACIÓN
Consulte las Instrucciones de instalación
de la lavadora o secadora para finalizar
la instalación.
7
División
del
cajón
Consejos para la solución de problemas
¡Ahorre tiempo y dinero! Consulte primero las tablas de las páginas
siguientes y quizás no necesite llamar al servicio de asistencia técnica..
Problema Causas posibles Solución
La secadora se mueve El movimiento/ruido es normal. • Desplace la secadora a un lugar nivelado, o ajuste
o hace ruido La secadora puede estar colocada las patas niveladoras según sea necesario.
en un lugar desnivelado
Las prendas tardan Conducto inadecuado u obstruido • Controle las Instrucciones de instalación para verificar que
mucho en secarse la ventilación de la secadora sea la correcta.
• Verifique que el conducto se encuentre limpio, libre
de abolladuras y sin obstrucciones.
•
Controle que el regulador de tiro externo de pared funcione bien.
Clasificación inadecuada • Separe prendas pesadas de livianas (generalmente, una
carga bien clasificada para la lavadora es una carga bien
clasificada para la secadora).
Cargas grandes de telas pesadas • Las telas grandes y pesadas contienen más humedad y
(como toallas de playa) tardan más en secarse. Separe las telas grandes y pesadas
en cargas más pequeñas para acelerar el tiempo de secado.
Los controles están mal • Ajuste las configuraciones de control a la carga que esté
configurados secando.
El filtro de pelusas está lleno • Limpie el filtro de pelusas antes de cada carga.
Fusible quemado o disyuntor • Cambie los fusibles o reconfigure los disyuntores. Ya que
accionado la mayoría de las secadoras utilizan 2 fusibles/disyuntores,
asegúrese de que ambos estén funcionando.
Carga excesiva/cargas • No coloque más de una carga en la secadora por vez.
combinadas
Poca carga • Si va secar sólo una o dos prendas, agregue algunas
más para asegurar un secado correcto.
Las teclas de control Los controles se accionaron • Presione START/PAUSE (inicio/pausa).
no responden accidentalmente en el modo
de servicio
Los controles se accionaron • Sostenga el botón LOCK (bloqueo) durante 3 segundos
accidentalmente en el modo para desbloquear la secadora.
de de bloqueo
Los controles efectuaron una • Reconfigure el disyuntor.
operación incorrecta
La secadora no se El panel de control está “dormido” • Esto es normal. Presione POWER (encendido) para activar
enciende el panel de control.
La secadora está desenchufada • Verifique que el enchufe de la secadora esté bien colocado
en el tomacorriente.
Fusible quemado/disyuntor • Verifique la caja de fusibles/disyuntor del edificio y cambie
accionado el fusible o reconfigure el disyuntor. NOTA: Las secadoras
eléctricas utilizan dos fusibles o disyuntores.
La secadora se puso en pausa • Si la luz del botón START/PAUSE destella, la secadora se
accidentalmente cuando se iniciaba
encuentra en pausa. Presione START/PAUSE para volver
Delay Start (inicio retardado) a iniciar la cuenta regresiva.
Antes de llamar al servicio de asistencia técnica…
149
Problema Causas posibles Solución
Las prendas están Secado excesivo • Seleccione un tiempo de secado más corto.
arrugadas
• Quite las prendas cuando todavía tienen una pequeña
cantidad de humedad. Seleccione una configuración
LESS DRY (menor seco) o DAMP (húmedo).
Se han dejado las prendas • Retire la ropa cuando finalice el ciclo y dóblela o cuélguela
en la secadora después inmediatamente, o utilice la opción EXTEND TUMBLE
de finalizado el ciclo (secado prolongado).
Carga excesiva • Divida las cargas más grandes en cargas más pequeñas.
Las prendas encogen Algunas telas encogen • Para que no encojan, siga las instrucciones de cuidado
naturalmente cuando se las lava. de la prenda al pie de la letra.
Otras pueden lavarse sin
• Algunas prendas pueden plancharse y volver a su forma
problemas, pero encogerán
original después del secado.
en la secadora
• Si tiene miedo de que una prenda determinada encoja,
no la lave a máquina ni la seque con secadora.
Manchas grasosas Uso indebido del suavizante • Siga las instrucciones del paquete de suavizante.
en la ropa
Secar prendas sucias con limpias • Use su secadora sólo para secar ropa limpia. La ropa sucia
puede manchar prendas y la secadora.
La ropa no estaba • A veces las manchas no se ven cuando la ropa está
completamente limpia mojada pero aparecen después del secado. Utilice
procedimiento de lavado adecuados antes del secado.
Pelusas en la ropa El filtro de pelusas está lleno • Limpie el filtro de pelusas antes de cada carga.
Clasificación inadecuada • Separe las telas que producen pelusas (como el chenille)
de las que atraen pelusas (como el corderoy).
La electricidad estática puede • Ver sugerencias en esta sección bajo ESTÁTICA.
atraer pelusas
Carga excesiva • Divida las cargas más grandes en cargas más pequeñas.
Se ha dejado en los bolsillos • Vacíe todos los bolsillos antes de lavar la ropa.
papel, pañuelos de papel, etc.
Se produce estática No se utilizó suavizante • Use suavizante de ropa.
• El acondicionador de telas Bounce
®
en hojas ha sido
aprobado para su uso en todas las secadoras GE cuando
se utiliza de acuerdo con las instrucciones del fabricante.
Secado excesivo • Use suavizante de ropa.
• Ajuste la configuración a LESS DRY o DAMP.
Las telas sintéticas, el • Use suavizante de ropa.
planchado permanente y las
mezclas pueden provocar estática
Los cuellos y las cinturas
El monitor de secado detecta • Seleccione SPEED DRY (secado rápido) o TIMED DRY
todavía están húmedos que la mayoría de las prendas (secado temporizado) para secar cuellos y cinturas.
al finalizar el ciclo se encuentran secas En el futuro, cuando seque una carga con cuellos
y cinturas, seleccione MORE DRY (más seco).
Pequeña variación del Esto es normal • Debido a las propiedades metálicas de la pintura utilizada
color metálico con este producto único, pueden ocurrir pequeñas
variaciones de color debido ángulos de visualización
y condiciones de iluminación.
Antes de llamar al servicio de asistencia técnica… GEAppliances.com
Consejos para la solución de problemas
.
150
Antes de llamar al servicio de asistencia técnica…
Problema Causas posibles Solución
Se seleccionó el nivel de La carga incluye una mezcla • Cuando combine telas pesadas y livianas, seleccione
secado DRY (seco) pero de telas pesadas y livianas MORE DRY (más seco).
la carga sigue húmeda
El sistema de salida se encuentra • Inspeccione y limpie el sistema de salida.
bloqueado
No se ven números La secadora monitorea • Esto es normal. Cuando la secadora detecta un nivel
durante el ciclo, sólo luces continuamente la cantidad bajo de humedad en la carga, ésta mostrará el tiempo
de humedad de las ropas restante de secado.
El tiempo restante saltó
El tiempo estimado puede cambiar
• Esto es normal.
a un número más bajo
cuando se está secando una carga
más pequeña de lo normal
No se puede hacer una El nivel de secado, la temperatura • Esto es normal.
selección y la secadora o la opción que trata de
emite dos pitidos seleccionar es incompatible con
el ciclo de secado seleccionado
La secadora funciona Se seleccionó la opción • Esto es normal. Durante el secado prolongado, no puede
pero se ve 00 en el EXTEND TUMBLE verse el tiempo restante. La opción de secado prolongado
tiempo restante (secado prolongado) dura aproximadamente 20 minutos.
Clean Lint Filter Se activó el botón POWER • Presione START/PAUSE (inicio/pausa) para comenzar
(mensaje) (encendido) un ciclo de secado y el mensaje desaparecerá.
La secadora no calienta Fusible quemado/disyuntor • Verifique la caja de fusibles/disyuntor del edificio y
accionado; la secadora gira cambie ambos fusibles o reconfigure ambos disyuntores.
pero no calienta La secadora puede girar si sólo se ha quemado un fusible
o se ha accionado un disyuntor.
El suministro de gas no funciona • Verifique que la boca de gas de la secadora y la boca
principal se encuentren abiertas.
El tanque de suministro de gas • Rellene o cambie el tanque. La secadora debe calentarse
PL está vacío o ha habido una cuando se reestablezca el servicio.
interrupción del servicio de gas
natural (en modelos a gas)
Tiempos de secado Tipo de calor • El tiempo de secado cambia se acuerdo con el tipo de calor
desiguales utilizado. Si recientemente ha cambiado de una secadora
eléctrica a una a gas (natural o PL), o viceversa, los tiempos
de secado pueden cambiar.
Tipo de carga y condiciones • El tamaño de carga, tipos de telas, humedad de las
de secado prendas y la longitud y condición del sistema de salida
afecta los tiempos de secado.
Brillo en la parte Calentadores detrás del tambor • Esto es normal. En ciertas condiciones de secado
trasera del tambor e iluminación ambiente, el brillo de los calentadores puede
verse en la parte trasera del tambor.
Las prendas siguen La puerta se abrió en la mitad • Debe seleccionarse un ciclo de secado cada vez que
húmedas y la secadora del ciclo. Luego se quitó la carga se ingresa una carga.
se apagó después de un de la secadora y se colocó una
período corto nueva carga sin seleccionar un
nuevo ciclo
Carga pequeña • Cuando se sequen 3 prendas o menos, seleccione SPEED
DRY (secado rápido) o TIMED DRY (secado temporizado).
La carga ya estaba seca • Seleccione SPEED DRY o TIMED DRY para secar cuellos y
con excepción de los cuellos cinturas. En el futuro, cuando seque una carga con
y las cinturas cuellos y cinturas, seleccione MORE DRY.
La secadora está desnivelada • Desplace la secadora a un lugar nivelado o ajuste las patas
niveladoras según sea necesario.
151
Problema Causas posibles Solución
Durante un ciclo de vapor El vapor se condensa en • Esto es normal.
no pueden verse las la puerta interna
prendas porque la puerta
está muy cubierta por vapor
Se ve agua dentro de la El vapor se condensa sobre • Esto es normal.
puerta y sobre el filtro estas superficies
de pelusa cuando se
abre la puerta después
del ciclo de vapor
Pequeñas áreas de El vapor se condensa • Seleccione un ciclo más corto.
las prendas se encuentran en el tambor interno
húmedas después del
El ciclo o tiempo del ciclo • Reduzca manualmente el tiempo del ciclo.
ciclo de vapor
seleccionado es muy largo
para el tamaño de la carga
Hay una pequeña cantidad Tamaño de carga inadecuado • Seleccione un ciclo más corto. Reduzca manualmente
de agua sobre el piso para el ciclo de vapor el tiempo del ciclo.
frente a la secadora seleccionado, el vapor excedente
se condensa dentro del gabinete
y se escapa
Hay agua en el piso en La conexión de manguera de agua • Ajuste la conexión.
la parte trasera de a la válvula se encuentra floja
la secadora
La manguera no cuenta • Instale la arandela de goma provista con la manguera.
con la arandela de goma en
la conexión con la válvula
La secadora hace ruido La válvula de agua está • Esto es normal.
a agua abierta llenando el generador
de vapor
El generador de vapor está • Esto es normal.
suministrando vapor al tambor
Cae agua de la puerta El vapor se condensa en • Esto es normal.
cuando se la abre la puerta interna
después de un ciclo
de vapor
No puede verse vapor El vapor se libera en un • Esto es normal.
al comienzo del ciclo momento diferente en el ciclo
No se ve vapor en La boquilla de vapor puede • Llame al 800.GE.CARES para solicitar el kit de reemplazo
ningún momento estar bloqueada con suciedad de boquilla WE25M71 o para solicitar un técnico que lo
durante el ciclo proveniente del suministro de agua reemplace por usted.
Las prendas siguen Demasiadas prendas • Cargue menos prendas; incremente el tiempo
arrugadas después manualmente.
del ciclo de vapor
La secadora continúa Se seleccionó la rotación • Asegúrese de que la opción de rotación extendida
la rotación después extendida no esté seleccionada.
de que la pantalla
dice Complete (finalizado)
152
Antes de llamar al servicio de asistencia técnica… GEAppliances.com
153
Garantía de la secadora GE. (Para clientes de Canadá)
Todos los servicios técnicos de garantía son provistos por nuestros Centros de Servicio
de Fábrica, o un técnico autorizado. Para servicio técnico, llame al 1.800.561.3344.
Tenga el número de serie y de modelo a mano cuando llame para solicitar un servicio técnico.
Garante: MABE CANADA INC.
EL GARANTE NO ES RESPONSABLE DE LOS DAÑOS CONSECUENTES.
Esta garantía se extiende al comprador original y cualquier dueño posterior para productos adquiridos
en Canadá para uso doméstico dentro de Canadá. El servicio de garantía en el hogar será provisto en áreas
donde se encuentre disponible y Mabe lo considere razonable.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo recurso es la reparación del producto como se establece
en la presente Garantía Limitada. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para
un objetivo particular, se encuentran limitadas a un año o al período más corto permitido por la ley.
Visitas a su hogar para enseñarle a usar el producto.
Instalación, entrega o mantenimiento inadecuados.
Fallas del producto debido a abuso, uso indebido, uso
diferente para el que fue diseñado, o uso comercial.
Recambio de la bombilla de luz después de su vida
útil esperada.
Reemplazo de fusibles domésticos o la reconfiguración
de los interruptores de circuito.
Daños al producto provocados por accidentes, incendios,
inundaciones o fuerza mayor.
Daños incidentales o resultantes provocados por posibles
defectos en este artefacto.
Daños provocados después de la entrega.
Producto no accesible para prestar el servicio técnico
solicitado.
Defectos o daños causados por la operación en
temperaturas bajo cero C.
Productos que no están defectuosos o dañados o que
funcionan según la descripción del Manual del usuario.
No se encuentra cubierto (en Canadá):
Por el período de: Reemplazaremos:
Un año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano de obra.
Desde la fecha Durante esta garantía limitada de un año, GE también ofrece, en forma gratuita, toda la mano
de compra original de obra y los costos de servicio para reemplazar la pieza defectuosa.
Segundo año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano de obra.
Desde la fecha Durante esta garantía limitada adicional de un año, usted será responsable de cualquier clase
de compra original de costos de mano de obra o de servicios relacionados.
Del segundo El tambor de secado extra-grande o de súper capacidad y placa electrónica principal de control
al quinto año si alguna de estas piezas fallara debido a un defecto de materiales o mano de obra. Durante esta
Desde la fecha garantía limitada adicional de cuatro años usted será responsable de cualquier clase de costos
de compra original de mano de obra o de servicios relacionados.
154
Garante: General Electric Company. Louisville, KY 40225
Período: Se sustituirá:
Garantía de la secadora GE. (Para clientes de Estados Unidos)
Todos los servicios de garantía se ofrecen a través de nuestros
centros de asistencia técnica o un técnico autorizado de Customer
Care
®
. Para programar servicio de asistencia técnica, en línea,
visite la página GEAppliances.com o llame al 800.GE.CARES
(1.800.432.2737). Cuando llame para solicitar servicio, por favor
tenga a mano el número de serie y el número de modelo.
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría
solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska,
la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber
cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador
(Attorney General) en su localidad.
Engrape el recibo aquí.
Se necesita el comprobante
con la fecha de compra original
para que la garantía cubra los
servicios.
Un año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano
Desde la fecha de de obra. Durante esta garantía limitada de un año, GE también ofrece, en forma gratuita,
compra original toda la mano de obra y los costos de servicio para reemplazar la pieza defectuosa.
Segundo año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano de obra.
Desde la fecha de Durante esta garantía limitada adicional de un año, usted será responsable de cualquier clase
compra original de costos de mano de obra o de servicios relacionados.
Del segundo al El tambor de secado extra grande o de súper capacidad y la placa electrónica principal de
quinto año control si alguna de estas piezas fallara debido a un defecto de materiales o mano de obra. Durante
Desde la fecha de esta garantía limitada adicional de cuatro años, usted será responsable de cualquier clase de costos
compra original de mano de obra o de servicios relacionados.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto,
tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías
implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o
el período de tiempo más breve permitido por la ley.
Visitas a su hogar para enseñarle a usar el producto.
Instalación, entrega o mantenimiento inadecuados.
Fallas del producto debido a abuso, uso indebido, uso
diferente para el que fue diseñado, o uso comercial.
Recambio de la bombilla de luz después de su vida
útil esperada.
Reemplazo de fusibles domésticos o la reconfiguración
de los interruptores de circuito.
Daños al producto provocados por accidentes, incendios,
inundaciones o fuerza mayor.
Daños incidentales o resultantes provocados por posibles
defectos en este artefacto.
Daños provocados después de la entrega.
Producto no accesible para prestar el servicio técnico
solicitado.
Defectos o daños causados por la operación en
temperaturas bajo cero C.
Productos que no están defectuosos o dañados o que
funcionan según la descripción del Manual del usuario.
No se encuentra cubierto:
Apoyo al cliente.
Sitio Web de GE Appliances
En los EE.UU.: GEAppliances.com
¿Tiene una consulta o necesita ayuda con su aparato? ¡Visite el Sitio Web de GE Appliances las 24 horas al día,
todos los días del año! Para una mayor comodidad y un servicio más rápido, ahora usted puede bajar los Manuales
del Propietario, solicitar piezas o programar atención on-line. En Canadá: www.GEAppliances.ca
Programe una reparación En los EE.UU.: GEAppliances.com
El servicio experto de reparación de GE está sólo a un paso de su hogar. ¡Programe on-line el servicio técnico
a su conveniencia cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horario normal de trabajo.
En Canadá, llame al 1.800.561.3344
Estudio de diseño para la vida real En los EE.UU.: GEAppliances.com
GE apoya el concepto de Diseño Universal: Productos, servicios y ambientes que pueden ser utilizados por personas
de todas las edades, tamaños y capacidades. Reconocemos la necesidad de la creación de diseños para una amplia
gama de capacidades y limitaciones físicas y mentales. Para más detalles sobre las aplicaciones de Diseño Universal
de GE, incluyendo ideas de diseño de cocina para personas con discapacidades, visite el Sitio Web hoy mismo. Para
las personas con problemas auditivos, llame al 800.TDD.GEAC (800.833.4322).
En Canadá, comuníquese con: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Garantías extendidas En los EE.UU.: GEAppliances.com
Adquiera una garantía extendida de GE y averigüe sobre descuentos especiales disponibles durante la vigencia
de su garantía. Usted puede adquirirla on-line en cualquier momento, o llamar al 800.626.2224 en horario normal
de trabajo. El Servicio Doméstico al Consumidor de GE también lo ayudará después de que su garantía haya expirado.
En Canadá, llame al 1.888.261.2133
Piezas y accesorios En los EE.UU.: GEAppliances.com
Las personas calificadas para arreglar sus propios aparatos pueden recibir las piezas o accesorios directamente
en sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Solicítelos on-line hoy mismo, las 24 horas
del día o por teléfono al 800.626.2002 en horario normal de trabajo.
Las instrucciones incluidas en este manual cubren los procedimientos a realizar por cualquier usuario. Personal
de servicio técnico calificado debe efectuar otra clase de arreglos. Debe tenerse mucho cuidado, porque los
arreglos inadecuados pueden provocar un funcionamiento poco seguro.
Los clientes de Canadá deben consultar las páginas amarillas para encontrar el centro de servicio Mabe más cercano,
o deben llamar al 1.800.661.1616.
Comuníquese con nosotros En los EE.UU.: GEAppliances.com
Si no se encuentra satisfecho con el servicio que recibe de GE, comuníquese con nosotros a través del Sitio Web con
todos los detalles, incluyendo número de teléfono, o escríbanos a: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
En Canadá: www.GEAppliances.ca, o escriba a: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Registre su aparato En los EE.UU.: GEAppliances.com
Registre su nuevo aparato on-line, ¡como le resulte más conveniente! Una inscripción de producto oportuna
mejorará y acelerará las comunicaciones y el servicio según los términos de la presente garantía, si surgiera
la necesidad. Usted también puede enviar por correo la tarjeta de inscripción pre-impresa incluida con el material
de empaque. En Canadá: www.GEAppliances.ca
155
Consumer Support.
GE Appliances Website
In the U.S.: GEAppliances.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts or even schedule service on-line. In Canada: www.GEAppliances.ca
Schedule Service In the U.S.: GEAppliances.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.
In Canada, call 1.800.561.3344
Real Life Design Studio In the U.S.: GEAppliances.com
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities,
check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties In the U.S.: GEAppliances.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home
Services will still be there after your warranty expires. In Canada, call 1.888.261.2133
Parts and Accessories In the U.S.: GEAppliances.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally
should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause
unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.661.1616.
Contact Us In the U.S.: GEAppliances.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your
phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
For questions on installation call 1-800-626-2000 (US) and 1-800-561-3344 (Canada).
Register Your Appliance In the U.S.: GEAppliances.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also
mail in the pre-printed registration card included in the packing material. In Canada: www.GEAppliances.ca
Printed in Canada
