Instructions
Surface de cuisson à
d'installation
induction de 30 po
OUTILS DONT VOUS AUREZ BESOIN
AVANT DE COMMENCER
Lisez attentivement toutes ces instructions.
IMPORTANT Conservez ces instructions pour
l'inspecteur local.
IMPORTANT Respectez tous les codes et
règlements en vigueur.
Remarque destinée à l'installateur Assurez-vous de
laisser ces instructions au consommateur.
Remarque destinée au consommateur Conservez
ces instructions pour vous y reporter ultérieurement.
Une panne du produit due à une mauvaise installation
n'est pas couverte par la garantie.
AVERTISSEMENT Cet appareil
doit être correctement mis à la terre.
AVERTISSEMENT DESTINÉ À
L'INSTALLATEUR
TOUTES LES SURFACES DE CUISSON
DOIVENT ÊTRE RACCORDÉES PAR CÂBLE (EN
LIGNE DIRECTE) À UNE BOÎTE DE JONCTION
HOMOLOGUÉE. L'UTILISATION D'UN DISPOSITIF
FICHE ET PRISE COMBINÉES EST INTERDITE
POUR CE TYPE D'APPAREIL.
L'installateur est responsable de la qualité de
l'installation. Une panne du produit due à une
mauvaise installation n'est PAS couverte par
la garantie.
Scie sauteuse
Crayon
Lunettes de sécurité
Perceuse manuelle
ou électrique et
foret de 1/8 po
Règle normale
ou de vérification
Tournevis Phillips
Si vous avez des questions, téléphonez au 800.GE.CARES ou consultez notre site Web à : GEAppliances.com.
Au Canada, composez le 800 561-3344 ou visitez notre site Web à : electromenagersge.ca.
Tournevis à douille
de 1/4 po
MATÉRIEL DONT VOUS AUREZ BESOIN
Grands
capuchons de
connexion
Boîte de jonction (de
taille adéquate pour les
conduits selon les codes
de l'électricité locaux)
Raccord à pression
à 90° ou droit pour
conduit de 1 po
PIÈCES INCLUSES
Déflecteur
(pour toutes les installations sauf les
installations au-dessus d'un four)
2 vis à tête hexagonale
Joint de néoprène
WB06K5042
2 supports
de fixation
4 vis Phillips
WB01X1137
31-10986-2 09-15 GE
1 po = 2,5 cm; 1 pi = 0,3 m
background
2
31-10986-2
Instructions d'installation
CONSIGNES DE SÉCURITÉ IMPORTANTES
POUR VOTRE SÉCURITÉ
Pour votre sécurité, enlevez le fusible ou déclenchez le
disjoncteur au panneau de distribution électrique avant
d'entreprendre l'installation. Dans le cas contraire, vous
vous exposeriez à des blessures graves, voire mortelles.
Assurez-vous que votre surface de cuisson est
correctement installée par un installateur ou un
technicien qualifié.
Pour éliminer les risques de brûlure ou d'incendie dus
au fait de se pencher au-dessus des éléments de
surface, il est préférable d'éviter tout rangement dans
les armoires au-dessus de la surface de cuisson. Si
toutefois vous avez besoin d'armoires pour plus d'espace
de rangement, le risque peut être réduit par l'installation
d'une hotte de cuisinière dont la longueur devra être
supérieure d'au moins 5 po à celle des armoires. La
profondeur des armoires installées au-dessus de la
surface de cuisson ne doit pas dépasser 13 po.
Assurez-vous que les armoires et les revêtements
muraux autour de la surface de cuisson peuvent
supporter les températures générées par celle-ci (jusqu'à
200 °F/93,3 °C).
La surface de cuisson devrait être facile d'accès et
éclairée par la lumière du jour.
Coupez toujours l'alimentation de la surface de cuisson
avant de procéder à la réparation ou l'entretien de
celle-ci. Pour cela, enlevez le fusible ou déclenchez le
disjoncteur. Dans le cas contraire, vous vous exposeriez
à un choc électrique grave ou mortel. Sachez où se
trouve le sectionneur principal. Si vous ne connaissez
pas son emplacement, demandez à un électricien
de vous l'indiquer.
EXIGENCES ÉLECTRIQUES
Cet appareil doit être alimenté avec la tension et la
fréquence appropriées et connecté à un circuit de dérivation
individuel correctement mis à la terre, protégé par un
disjoncteur ou un fusible temporisé comme indiqué sur la
plaque signalétique.
Nous vous recommandons d'avoir recours aux services
d'un électricien qualifié pour effectuer le câblage électrique
et le raccordement de votre surface de cuisson. Une fois
l'installation terminée, demandez à l'électricien de vous
montrer l'emplacement du sectionneur principal.
Le câblage doit être conforme au Code national de l'électricité
et à tous les codes de l'électricité locaux. Vous pouvez
obtenir une copie de la dernière édition du Code national de
l'électricité (ANSI/NFPA 70) par demande écrite à :
National Fire Protection Association
Batterymarch Park
Quincy, MA 02269, États-Unis
Au Canada, le câblage doit être conforme au Code
canadien de l'électricité (CCE).
Le câblage de la surface de cuisson ne convient qu'au
raccordement de fils en cuivre. Si votre domicile possède
un câblage en aluminium, utilisez des connecteurs
homologués UL, conçus pour le raccordement du cuivre
à l'aluminium. Au Canada, vous devez utiliser des
connecteurs homologués CSA conçus pour le raccordement
du cuivre à l'aluminium.
Vous devez vous servir d'un système électrique bifilaire, à trois
conducteurs, de 208/240 V CA et 60 hertz. Cet appareil ne
nécessite pas de fil blanc (neutre).
Reportez-vous à la plaque signalétique de votre surface de
cuisson pour voir sa puissance en kW.
Ces surfaces de cuisson nécessitent une alimentation de
40 ampères.
Emplacement de la plaque signalétique
1 po = 2,5 cm; 1 pi = 0,3 m
background
31-10986-2
3
Instructions d'installation
LISTE DE VÉRIFICATION AVANT INSTALLATION
AVANT DE COMMENCER
AVERTISSEMENT L'alimentation
électrique de la surface de cuisson doit être coupée lorsque
les raccordements sont effectués. Dans le cas contraire,
vous vous exposeriez à des blessures graves, voire
mortelles.
A
Lorsque vous préparez l'ouverture pour l'installation
de la surface de cuisson, assurez-vous que l'intérieur
de l'armoire et la surface de cuisson ne se gêneront
pas. (Consultez la section sur la préparation de
l'ouverture.)
B
Retirez les matériaux d'emballage et l'enveloppe de la
documentation de la surface de cuisson avant de
procéder à l'installation.
C
Veillez à mettre toute la documentation, le manuel de
l'utilisateur, les instructions d'installation, etc. dans un
lieu sûr afin de pouvoir vous y reporter ultérieurement.
D
Assurez-vous d'avoir tous les outils et les matériaux
dont vous avez besoin avant de commencer
l'installation de la surface de cuisson.
E
Votre domicile doit disposer de l'alimentation
électrique appropriée pour une utilisation appropriée
et en toute sécurité de votre surface de cuisson.
(Consultez la section sur les exigences électriques.)
F
Lorsque vous installez votre surface de cuisson,
veillez à respecter scrupuleusement tous les codes et
règlements locaux en vigueur.
G
Assurez-vous que les revêtements muraux, le
comptoir et les armoires autour de la surface de
cuisson peuvent supporter les températures générées
par celle-ci (jusqu'à 200 °F/93,3 °C).
H
Installation de la surface de cuisson en
combinaison avec d'autres appareils. Les deux
appareils doivent être installés conformément à leurs
propres instructions d'installation. Il faut tenir compte
des exigences distinctes en matière d'alimentation
électrique et d'emplacement de l'installation :
Au-dessus d'un ou de deux fours encastrés :
Seulement certains modèles peuvent
être installés au-dessus d'un four encastré. Le four
encastré et la surface de cuisson portent tous deux
une étiquette indiquant les modèles approuvés pour
l'utilisation combinée.
Au-dessus d'un four à micro-ondes :
Consultez les instructions d'installation du four
à micro-ondes pour savoir comment l'installer
sous une surface de cuisson. Pour connaître la
dimension verticale de la surface de cuisson,
consultez la section « Dimensions approximatives
de la surface de cuisson ».
En combinaison avec un évent à tirage descendant
télescopique :
Consultez les instructions d'installation de l'évent
à tirage descendant télescopique pour savoir
comment l'installer derrière une surface de cuisson.
Le comptoir doit avoir une surface plane et
profonde pour accommoder l'installation combinée
de la surface de cuisson et de l'évent.
Prévoyez un dégagement de 12 po entre les
entrées d'air et le bas de l'unité.
Au-dessus d'un tiroir-réchaud :
Consultez les instructions d'installation du tiroir-
réchaud pour savoir comment l'installer sous une
surface de cuisson. Pour connaître la dimension
verticale de la surface de cuisson, consultez la
section « Dimensions approximatives de la surface
de cuisson ».
I
Trousse de montage encastré Monogram
Les surfaces de cuisson devant être montées au
ras du comptoir nécessitent de commander la
trousse numéro Jxflush1. La trousse de montage
encastré comprend des instructions de découpage
supplémentaires pour le montage encastré du
produit dans le comptoir.
1 po = 2,5 cm; 1 pi = 0,3 m
background
31-10986-2
4
Instructions d'installation

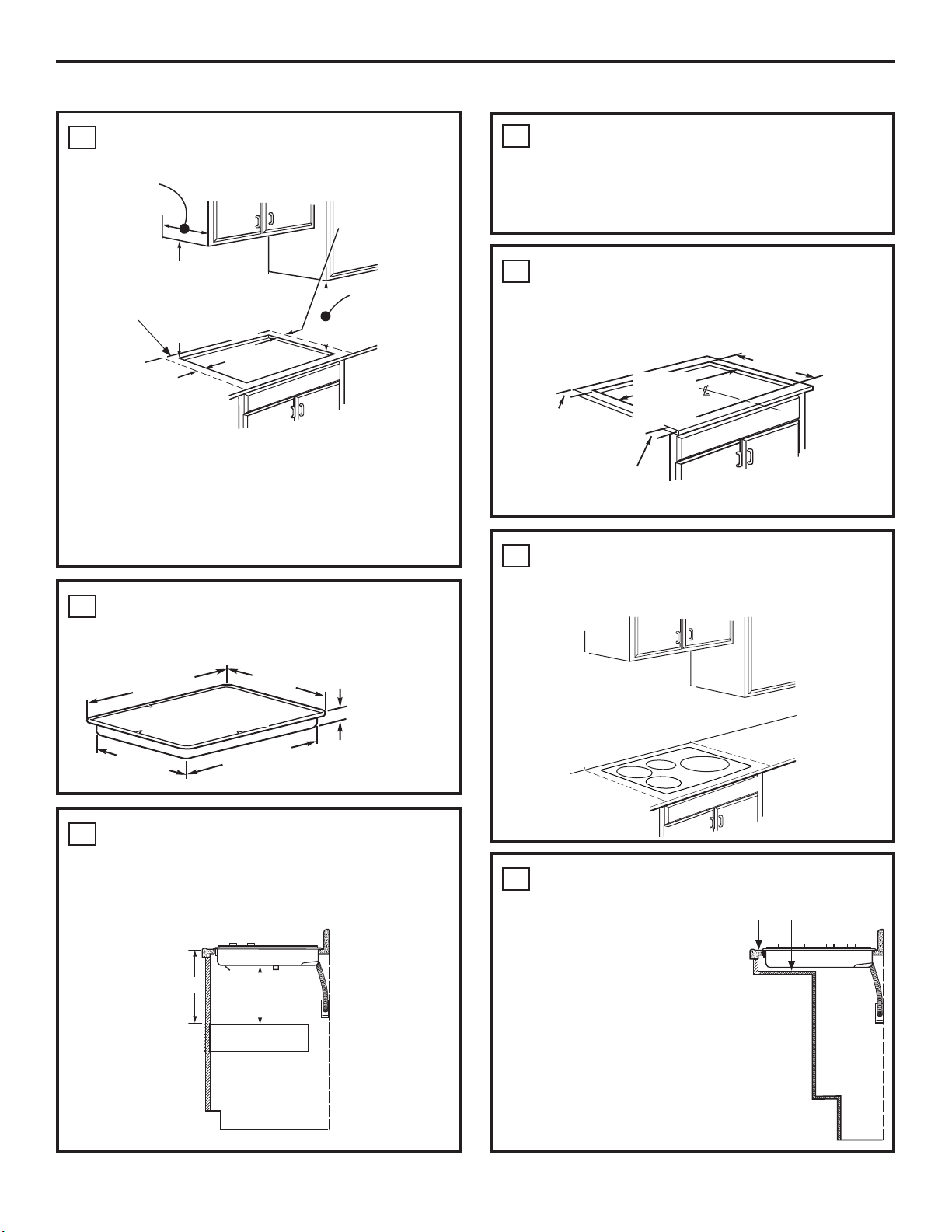

1
Les dégagements MINIMUMS
ci-dessous doivent être respectés.
PRÉPARATION DE L'OUVERTURE
2
DIMENSIONS APPROXIMATIVES DE
LA SURFACE DE CUISSON
21 po
28-1/4 po
Surface de cuisson
29-3/4 po
(29-7/8 po – acier
inoxydable)
19-3/8 po
4-5/8 po au
déflecteur près du
centre de l'appareil
3-1/4 po à l'arrière
S'il ne vous est pas possible de laisser un dégagement
de 30 po entre la surface de cuisson et les armoires en
matériau combustible ou métal, vous devez laisser un
dégagement minimum de 24 po et protéger le dessous
des armoires au-dessus de la surface de cuisson avec du
carton fort isolant d'au moins 1/4 po d'épaisseur recouvert
d'une feuille de métal d'au moins 0,0122 po d'épaisseur.
4
DIMENSIONS DE LA DÉCOUPE
DU COMPTOIR
Pour plus de précision, il est préférable de faire un gabarit
avant de procéder à la découpe du comptoir.
2-1/2 po min. entre l'avant
de la découpe et le
rebord avant du comptoir
Profondeur de la découpe
de 19-5/8 po à 19-3/4 po
Largeur de
la découpe
de 28-1/2 po
à 28-5/8 po
1-3/4 po min. entre la
découpe et le mur derrière
la surface de cuisson
Utilisez une base d'armoire de
30 po de largeur ou plus.
3
DÉGAGEMENTS VERTICAUX
Prévoyez un dégagement vertical minimum de 3 po pour
une lame d'air entre le bas de la surface de cuisson (ou une
profondeur minimum de 5-7/8 po de la surface du comptoir)
et toute surface combustible, comme un tiroir d'armoire.
TIROIR
3 po
5-7/8 po
6
INSTALLATION ACCESSIBLE AUX
PERSONNES HANDICAPÉES
CONFORMÉMENT À
L'ADA (AMERICANS
WITH DISABILITIES
ACT) SEULEMENT :
Prévoyez une profondeur minimum de
5 po entre le comptoir et une enceinte.
REMARQUE : L'enceinte doit être construite en
bois d'au moins 1/4 po d'épaisseur. Un panneau
d'accès est également requis pour la boîte de
jonction, les supports de fixation et l'entretien.
5 po
3
DÉGAGEMENTS VERTICAUX (suite)
La surface de cuisson nécessite une aire de refroidissement
de 7 pi³ (2 m³) sous le comptoir (prévoir un dégagement
de 5 pi à l'horizontale de l'armoire pour la ventilation). Le
séparateur en bois doit être situé directement sous l'appareil.
1 po = 2,5 cm; 1 pi = 0,3 m
13 po MAX.
Profondeur
des armoires
supérieures non
protégées
2 po MIN. de dégagement
entre la découpe et la paroi
latérale à gauche de l'appareil
15 po MIN. de hauteur
entre le comptoir et
l’armoire latérale la
plus proche (de
chaque côté)
2 po MIN. Dégagement
entre la découpe et la
paroi latérale à droite
de l'appareil
Consultez
l'étiquette à
côté de la plaque
signalétique
pour le
dégagement
minimum
du mur arrière.
30 po MIN.
Dégagement entre
le comptoir et toute
surface supérieure
non protégée
5
Assurez-vous que les revêtements muraux, le comptoir
et les armoires autour de la surface de cuisson
peuvent supporter les températures générées par
celle-ci (jusqu'à 200 °F/93,3 °C).
Les revêtements muraux, les
armoires et le comptoir doivent
résister à une chaleur pouvant
aller jusqu'à 200 °F (93,3 °C).
background
31-10986-2
5

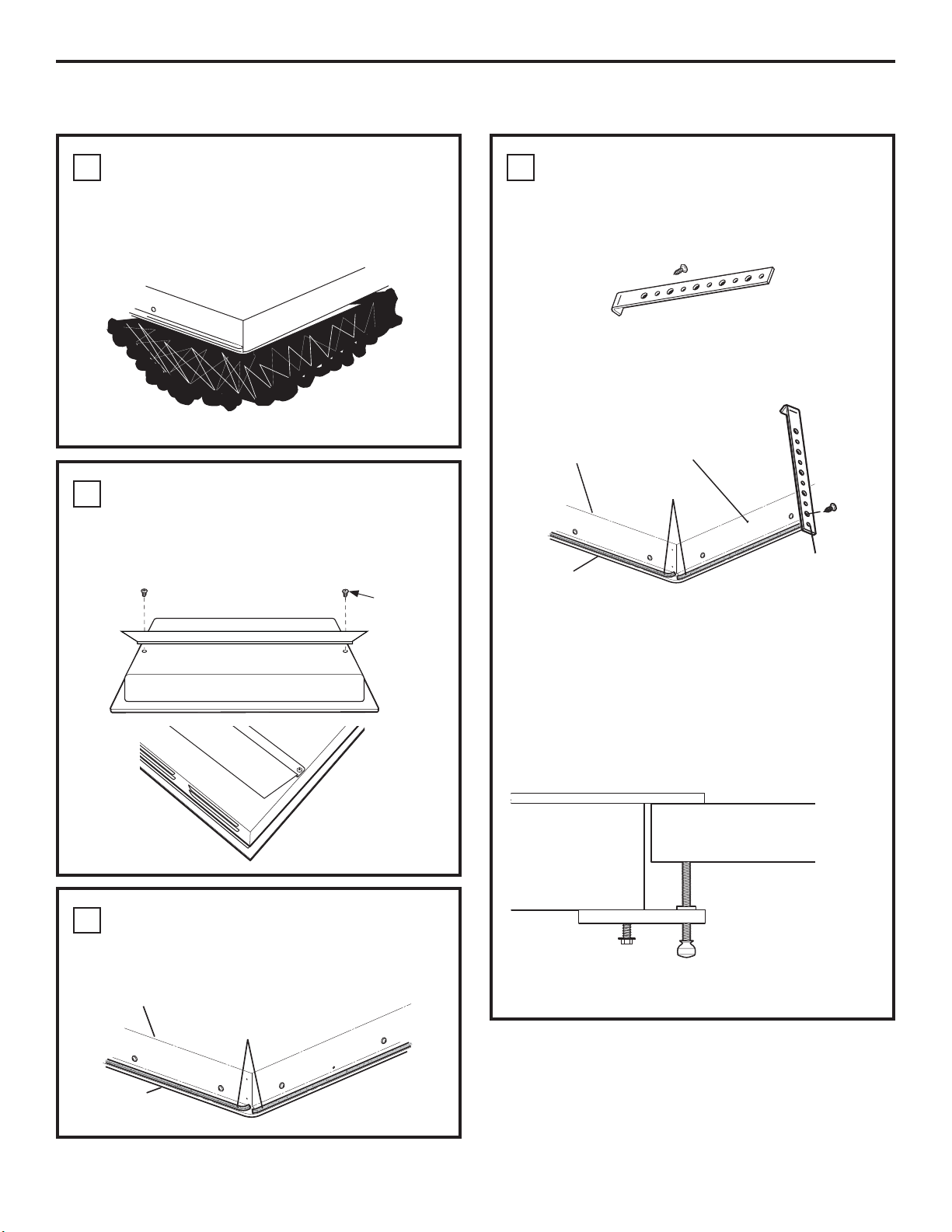

INSTALLATION DE LA SURFACE DE CUISSON
Instructions d'installation
1
PROTÉGER LA SURFACE
DE CUISSON
Posez une serviette ou une nappe sur le comptoir.
Retournez la surface de cuisson sur la surface protégée.
3
FIXER LE JOINT DE NÉOPRÈNE
Collez le joint de néoprène sur le bord extérieur de la
plaque de verre. Ne superposez pas le joint.
Dessous de la
surface de cuisson
Nappe sous la surface de cuisson
Dessous de la surface de cuisson
Joint de néoprène
Verre de la surface
de cuisson
2
INSTALLER LE DÉFLECTEUR
Fixez le déflecteur à la surface de cuisson avec des vis.
REMARQUE : N'installez pas le déflecteur lorsque la
surface de cuisson est installée au-dessus d'un four simple.
Vis à tête
hexagonale
4
LOCALISER LES PIÈCES
DE MONTAGE
Retirez les supports de fixation et les vis de l'enveloppe de
la documentation.
Vissez le support de fixation sur le côté de la surface de
cuisson. Répétez l'opération de l'autre côté.
Installation alternative :
Vous pouvez commander auprès de votre détaillant
une autre trousse d'installation (numéro WB01X24570)
comprenant des écrous à oreilles et des supports. Consultez
le schéma pour des instructions.
Ouvrez la porte de l'armoire. Installez la deuxième vis dans
le support et serrez-la. Serrez ensuite la première vis. Installez
la vis de serrage et serrez-la jusqu'à ce qu'elle touche au fond
du comptoir.
IMPORTANT : Serrez la vis de serrage jusqu'à ce qu'elle
touche au fond du comptoir. Ne serrez pas trop.
Vis de montage
Support de
fixation
Avant-trou
Dessous de la surface
de cuisson
Verre de la surface
de cuisson
Joint de néoprène
Surface de cuisson
Comptoir
1 po = 2,5 cm; 1 pi = 0,3 m
background
6
31-10986-2
Instructions d'installation

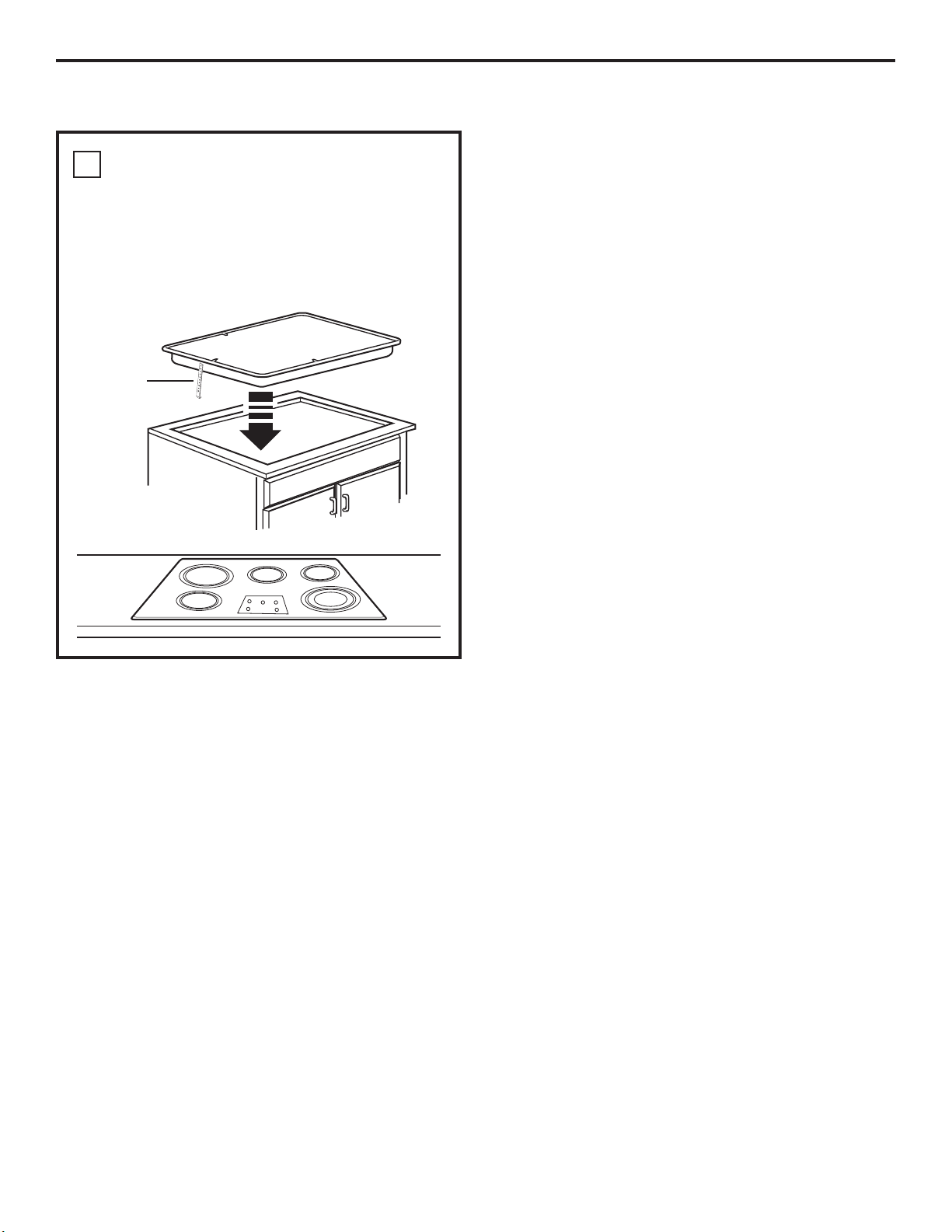

5
INSÉRER LA SURFACE DE
CUISSON DANS L'OUVERTURE
Installez la surface de cuisson dans l'ouverture découpée
en la centrant. Assurez-vous que la surface de cuisson est
parallèle au bord avant du comptoir. Vérifiez une dernière
fois que les dégagements ont été respectés.
Fixez les supports de fixation à l'armoire.
INSTALLATION DE LA SURFACE DE CUISSON (suite)
Support de
fixation
Surface de cuisson
1 po = 2,5 cm; 1 pi = 0,3 m
background
31-10986-2
7

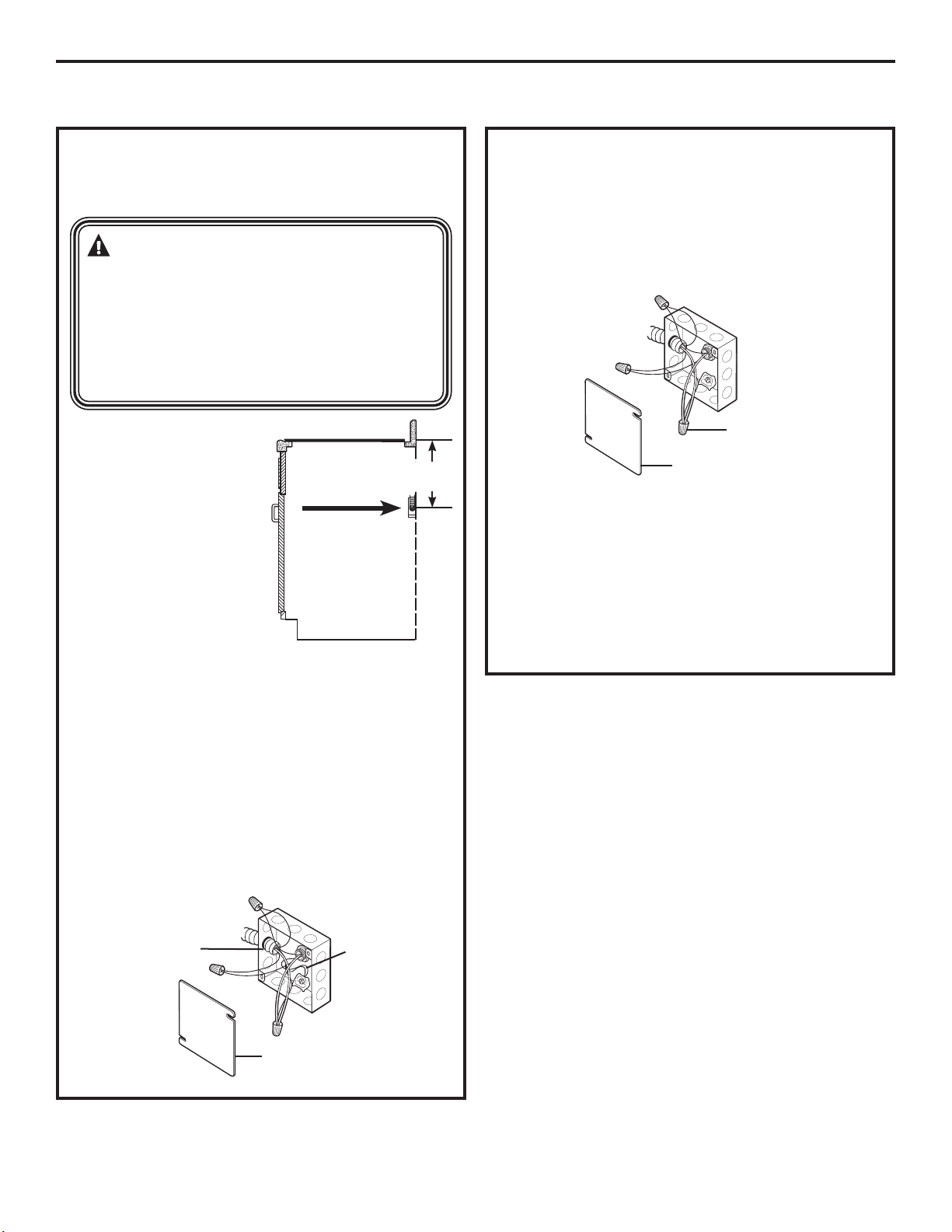

RACCORDEMENTS ÉLECTRIQUES
Instructions d'installation
Lorsque vous faites un raccordement à un circuit de dérivation
à trois conducteurs, si les codes locaux le permettent :
a. Raccordez le fil de terre vert de la surface de cuisson au
fil de mise à la terre (vert) du circuit de dérivation avec un
capuchon de connexion.
b. Raccordez le fil rouge de la surface de cuisson au fil
rouge du circuit de dérivation avec un capuchon de
connexion, conformément aux codes locaux.
c. Raccordez le fil noir de la surface de cuisson au fil noir
du circuit de dérivation avec un capuchon de connexion,
conformément aux codes locaux. Si les fils rouge, noir ou
blanc du domicile sont des conducteurs en aluminium,
reportez-vous à l'AVERTISSEMENT.
d. Installez le couvercle de la boîte de jonction.
NOUVELLE CONSTRUCTION ET
RACCORDEMENT À UN CIRCUIT
DE DÉRIVATION
Lorsque vous raccordez des
fils, utilisez le câble dans sa
totalité. Le câble ne doit pas
être raccourci (sauf si requis
par les codes locaux). La
longueur du câble est de 4 pi.
Une fois la surface de cuisson
en place, ouvrez la porte de
l'armoire. Insérez les fils du
câble dans l'ouverture de la
boîte de jonction. Le collier
de serrage du câble doit être
bien fixé à la boîte de jonction
et le câble souple doit être
fermement attaché au collier de serrage.
Lorsque vous faites l'installation dans une
nouvelle construction,
une maison mobile,
un véhicule récréatif, ou
lorsque les codes locaux ne permettent pas la mise à la
terre par le biais du conducteur neutre :
a. Insérez le câble dans le serre-câble et serrez-le.
b. Attachez le fil de terre de l'appareil (fil vert ou fil de
cuivre nu) conformément aux codes locaux. Si le fil
de terre du domicile est en aluminium, reportez-vous
à l'AVERTISSEMENT.
Couvercle de la boîte de jonction
Fils de terre et neutre
AVERTISSEMENT :
Un raccordement incorrect du câblage en
aluminium du domicile à des fils en cuivre
présente un risque de nature électrique et
peut entraîner un incendie. N'utilisez que des
connecteurs conçus pour le raccordement du
cuivre à l'aluminium et suivez attentivement
les instructions de leur fabricant.
RACCORDEMENT À UN CIRCUIT DE
DÉRIVATION À TROIS CONDUCTEURS
Installez la boîte de
jonction de manière
à ce qu'elle soit
accessible par l'avant
de l'armoire.
16 po
min.
Fil de terre
Couvercle de la
boîte de jonction
Serre-câble
1 po = 2,5 cm; 1 pi = 0,3 m
background
8
31-10986-2
Instructions d'installation
LISTES DE VÉRIFICATION
1
LISTE DE VÉRIFICATION
AVANT ESSAI
A
Retirez toute la pellicule protectrice (le cas échéant)
et tous les autocollants.
B
Vérifiez que les fils sont bien fixés et qu'ils ne sont
pas coincés ou en contact avec des pièces mobiles.
C
Vérifiez que l'appareil est de niveau.
D
Vérifiez que la surface de cuisson a été correctement
mise à la terre.
2
LISTE DE VÉRIFICATION DU
FONCTIONNEMENT
A
Retirez tous les objets reposant sur la surface
de cuisson.
B
Mettez la surface de cuisson sous tension. (Reportez-
vous à votre Manuel de l'utilisateur). Vérifiez que tous
les brûleurs fonctionnent bien.
C
Vérifiez que le disjoncteur est enclenché ou que le
fusible du circuit n'est pas grillé.
D
Vérifiez que le conduit est bien raccordé à la boîte
de jonction.
REMARQUE DESTINÉE À L'ÉLECTRICIEN :
Les fils fournis avec cet appareil sont homologués
UL pour un raccordement à des systèmes électriques
résidentiels de calibre supérieur. L'isolation de ces fils
est certifiée pour une utilisation à des températures
très supérieures à la température nominale d'un
système électrique résidentiel. La capacité de transport
actuelle du conducteur dépend du calibre du câble et
de la température nominale de son isolation.
REMARQUE : CÂBLAGE EN ALUMINIUM
AVERTISSEMENT :
UNE MAUVAISE CONNEXION DU CÂBLAGE DE
LA MAISON EN ALUMINIUM AUX FILS DE CUIVRE
PEUT ENTRAÎNER UN PROBLÈME GRAVE.
Épissez les fils de cuivre au câblage en aluminium
à l'aide de connecteurs spéciaux conçus
et homologués UL pour joindre le cuivre à
l'aluminium en suivant attentivement la procédure
de connexion recommandée par le fabricant.
REMARQUE : Les fils utilisés, l'emplacement des
raccords et l'enceinte dans laquelle ils sont mis (etc.)
doivent être conformes à une bonne installation
électrique et aux codes locaux.
1 po = 2,5 cm; 1 pi = 0,3 m

Specifications

Indexed Terms: GE Profile Series, 30 Inch

GE - General Electric PHP9030DJ3BB Questions and Answers

Questions and Answers

Related Products
