Instructions
d’installation
Four à micro-ondes
à hotte intégrée
Lisez attentivement toutes ces instructions.
• IMPORTANT – Conservez ces instructions
pour l’inspecteur local.
• IMPORTANT – Respectez tous les codes et
règlements en vigueur.
• Remarque destinée à l’installateur – Assurez-
vous de laisser ces instructions au consommateur.
• Remarque destinée au consommateur –
Conservez ces instructions pour vous y reporter
ultérieurement.
• Niveau de compétence – L’installation de cet appareil
nécessite des compétences de base en mécanique et en
électricité.
• L’installateur est responsable de la qualité de l’installation.
• Une panne causée par une mauvaise installation n’est pas
couverte par la garantie du produit.
VEUILLEZ LIRE ATTENTIVEMENT.
CONSERVEZ CES INSTRUCTIONS.
AVANT DE COMMENCER
Des questions? Appelez au
ou
1-800-561-3344
electromenagersge.ca
visitez notre site Web à ladresse suivante:
2
Instructions d’installation
INDEX :
Renseignements généraux
Mesures de sécurité importantes ......................................3
Exigences électriques ........................................................3
Guide d’installation étape par étape
Établissement de l’emplacement
Fixation de la plaque de montage au mur ....12
Préparation de l’armoire supérieure ............13
Préparation du mur arrière pour
Adaptation du ventilateur du four
à micro-ondes pour l’évacuation
B
A
Avant d’utiliser votre four à micro-ondes ........................23
C
Vérification du fonctionnement
Évacuation à l’extérieur par le dessus ..............12-15
Ajustement du ventilateur
du registre........................................................14
Ajustement de l’adaptateur d’évacuation......15
Connexion au conduit....................................15
Évacuation à l’extérieur par l’arrière ................16-19
l’évacuation à l’extérieur par l’arrière ..........16
Enlèvement de l’plaque du ventilateur
.............16
Préparation de l’armoire supérieure ............17
Fixation de la plaque de montage au mur ....17
Installation du four à micro-ondes ................19
Recyclage d’air ....................................................20-22
Fixation de la plaque de montage au mur ....20
Préparation de l’armoire supérieure ............20
Vérification de l’plaque du ventilateur
..........21
Installation ou changemeut
du filtre à charbon ......................22....................
.10-11Évacuation de la hotte ........................................... ..
Dommages - Expédition/installation ................................4
Pièces comprises ..............................................................4
Outils nécessaires..............................................................5
Dégagements pour l’installation ........................................5
6-8Installation de la plaque de montage ..............................
Enlèvement de la plaque de montage .................... 6
Localisation des montants........................................ 6
de la plaque murale.................................................. 7
8Alignement de la plaque murale .............................
6
-22Types d’installation .....................................................
..
........................... 13-14
Installation du four à micro-ondes .......... 14-15
à l’extérieur par l’arrière .......................... 17-18
Installation du four à micro-ondes ........ 21-22
3

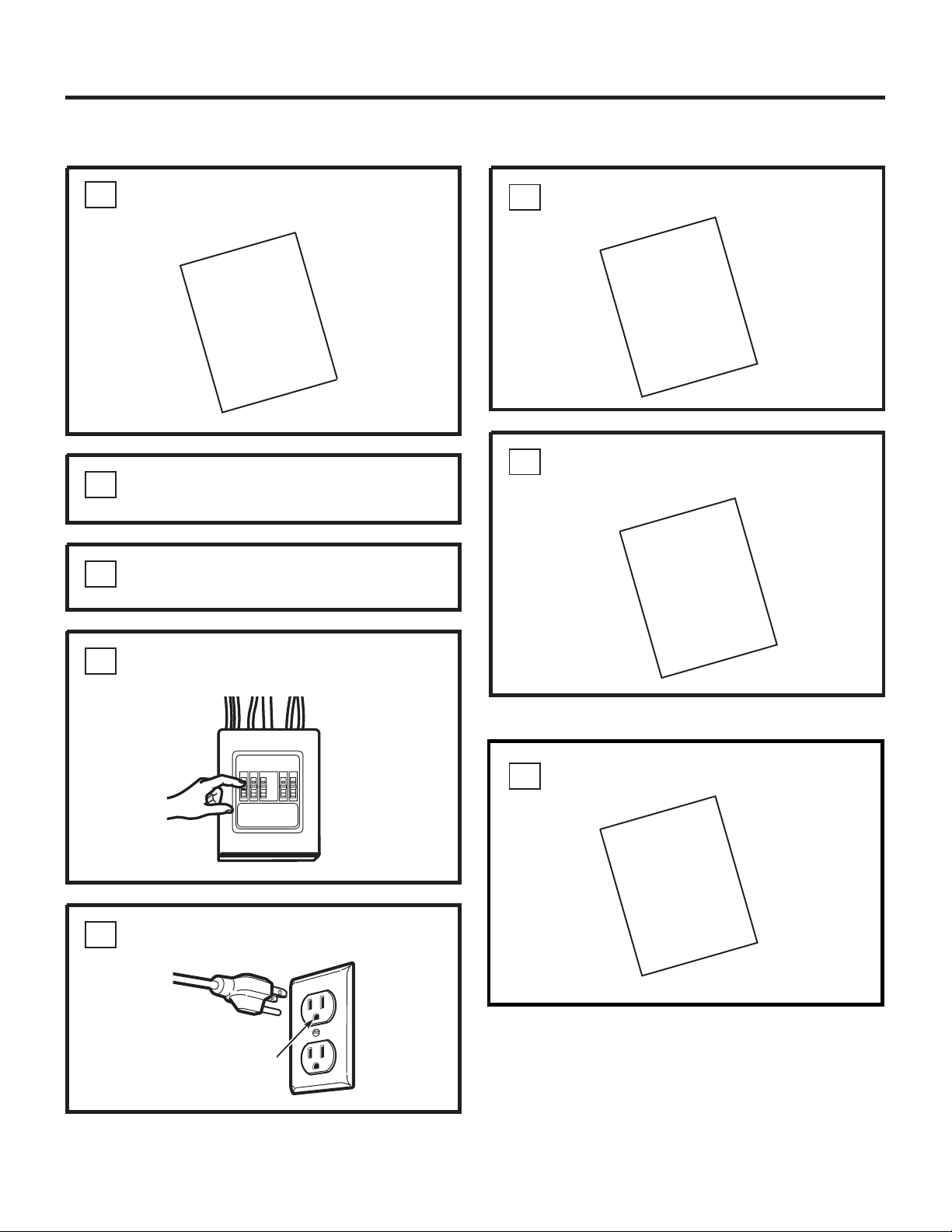

Instructions d’installation
Ce produit nécessite une prise de courant à trois alvéoles
mise à la terre. Avant d’entreprendre l’installation,
l’installateur doit vérifier la continuité de la mise à la terre
de la boîte de la prise de courant pour s’assurer que cette
dernière est correctement mise à la terre. Si ce n’est pas le
cas, ou si la boîte ne répond pas aux exigences électriques
indiquées (à la section EXIGENCES ÉLECTRIQUES), il faut
faire appel à un électricien qualifié pour corriger tout
défaut.

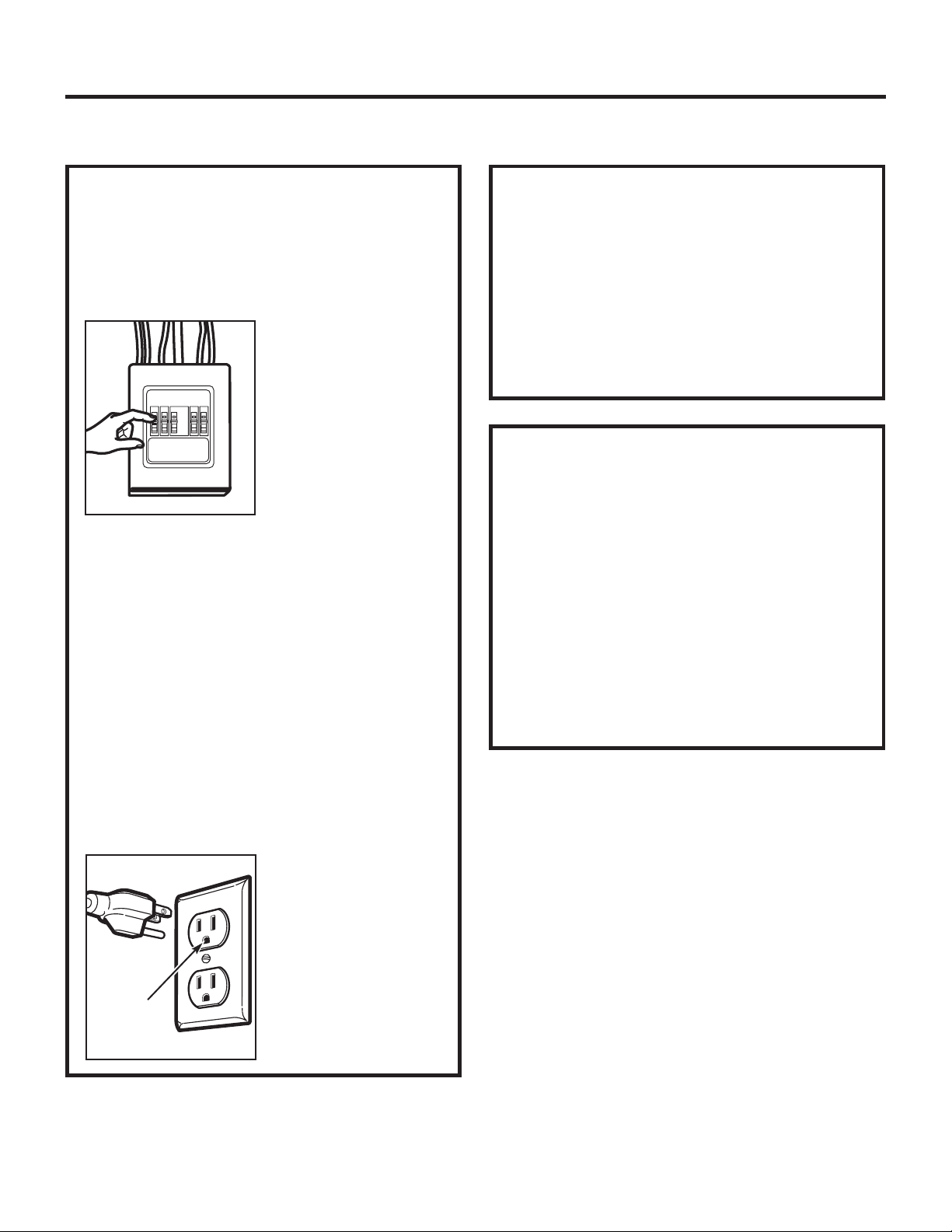

ATTENTION: Pour votre
sécurité, enlevez le fusible ou
déclenchez le disjoncteur au
panneau de distribution
principal avant
d’entreprendre l’installation,
afin d’éviter toute blessure
grave ou mortelle imputable
à un choc électrique.
ATTENTION : Pour votre sécurité, la surface de montage
doit être en mesure de supporter la charge des armoires,
ainsi qu’un poids supplémentaire de 28,5 à 38,5 kg (63 à
85 lb) correspondant au poids du produit, et la charge du
four qui peut atteindre 22,7 kg (50 lb), pour un poids total
de 51,3 à 61,2 kg (113 à 135 lb).
ATTENTION : Pour votre sécurité, ce produit ne doit pas
être installé avec des armoires aménagées en îlot ou en
péninsule. Il doit être fixé À LA FOIS à une armoire
supérieure ET à un mur.
REMARQUE : Pour faciliter l’installation et pour votre
sécurité, l’installation de ce produit doit être effectuée par
deux personnes.
IMPORTANT – VEUILLEZ LIRE ATTENTIVEMENT.
POUR VOTRE SÉCURITÉ, CET APPAREIL DOIT ÊTRE
CORRECTEMENT MIS À LA
TERRE POUR ÉVITER UN
CHOC GRAVE OU
MORTEL.
Pour diminuer les risques de
choc électrique, le cordon
d’alimentation de cet appareil
est muni d’une fiche à trois
broches (mise à la terre) qui
correspond à une prise
murale à trois alvéoles, mise
à la terre.
MESURES DE SÉCURITÉ IMPORTANTES
Assurez-vous
qu’une mise
à la terre
appropriée est en
place avant toute utilisation
Demandez à un électricien qualifié de vérifier la prise
murale et le circuit électrique pour vous assurer que la prise
est correctement mise à la terre.
Si la prise murale est du type standard à deux alvéoles, il est
très important de la faire remplacer par une prise à trois
alvéoles correctement mise à la terre en vous adressant à un
électricien qualifié.
NE COUPEZ, NE DÉFORMEZ ET NE RETIREZ EN
AUCUN CAS UNE DES BROCHES DE LA FICHE DU
CORDON D’ALIMENTATION. N’UTILISEZ PAS DE
RALLONGE.
EXIGENCES
ÉLECTRIQUES
Les caractéristiques nominales de ce produit sont : 120 V
CA, 60 Hz, 15 A et 1,6 kW. Ce produit doit être branché à
un circuit d’alimentation de tension et de fréquence
appropriées. La grosseur des fils doit être conforme aux
exigences du Code national d’électricité ou du code local en
vigueur pour cette puissance nominale. La fiche du cordon
d’alimentation doit être branchée dans une prise de courant
distincte mise à la terre, de 15 ou 20 ampères. La boîte de la
prise doit être aménagée dans l’armoire située au-dessus du
four à micro-ondes. La boîte de la prise et le circuit
d’alimentation doivent être installés par un électricien
qualifié, conformément aux normes du Code national
d’électricité ou du code local en vigueur.
4
Instructions d’installation
DOMMAGES —
EXPÉDITION/
INSTALLATION
• Si l’appareil est endommagé durant le
transport, retournez-le au magasin où vous l’avez
acheté pour réparation ou remplacement.
• Si l’appareil est endommagé par le client, la réparation ou
le remplacement reste à la charge du client.
• Si l’appareil est endommagé par l’installateur (s’il s’agit
d’une personne différente du client), la réparation ou le
remplacement doivent faire l’objet d’une entente entre le
client et l’installateur.

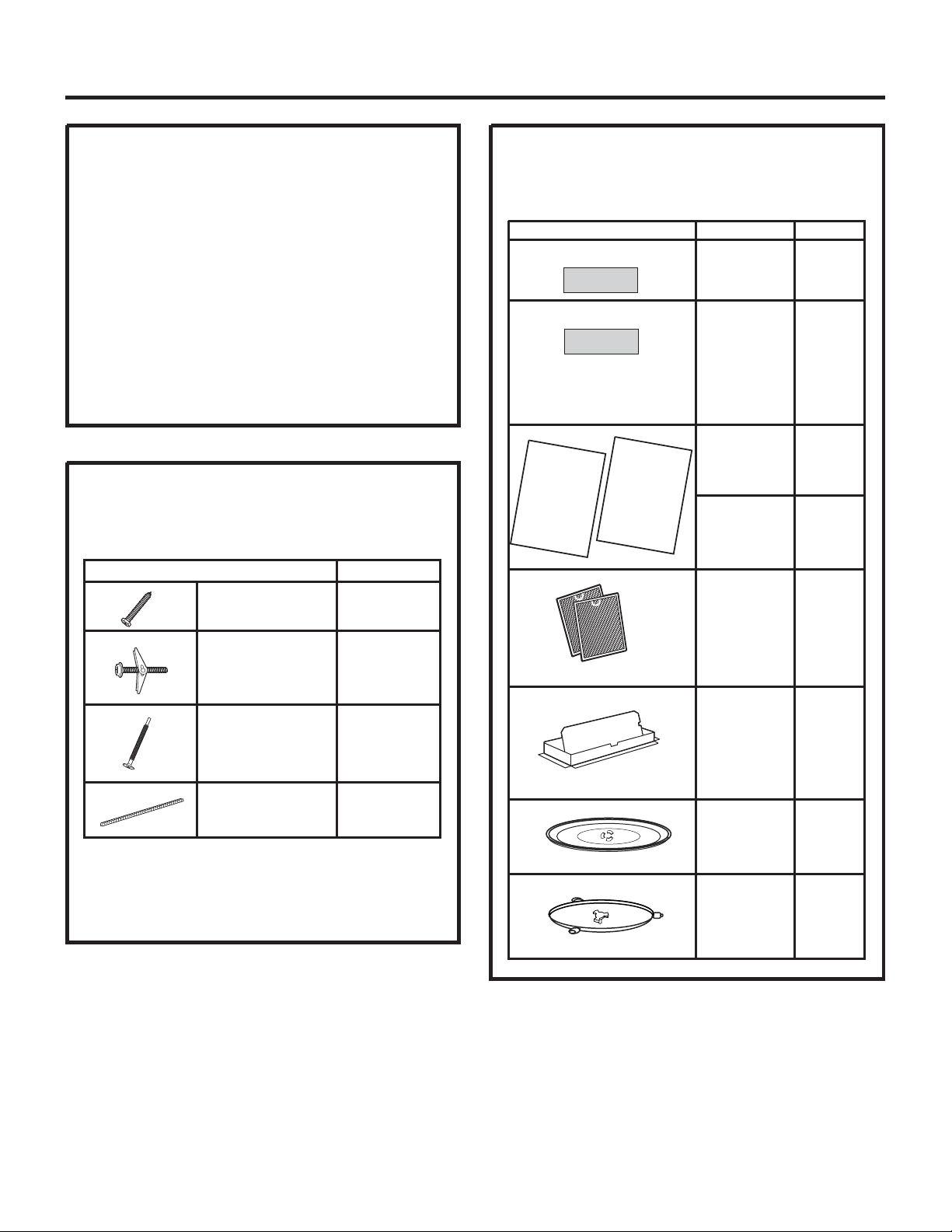

Vous trouverez les pièces de quincaillerie dans un sachet
fourni avec l’appareil. Vérifiez que vous avez reçu toutes
ces pièces.
REMARQUE : Des pièces supplémentaires sont incluses.
PIÈCES COMPRISES
SACHET DE QUINCAILLERIE
PIÈCE QUANTITÉ
Vis à bois
(1/4x2 po)
Boulons à ailettes
(et écrous à oreilles)
(3/16 x 3 po)
Vis à métaux à
auto-alignement
(1/4 po - 28 x 3-1/4 po)
Passe-fil en nylon (pour
armoires en métal)
2
3
2
1
PIÈCE
QUANTITÉ
Instructions
d’installation
Filtres à
graisses
emballés
séparément
1
1
2
PIÈCES COMPRISES
(SUITE)
SACHET DE QUINCAILLERIE
1
Adaptateur
de conduit
d’évacuation
1
Plateau en verre
1
Anneau de
plateau tournant
Gabarit pour
armoire
supérieure
Gabarit pour
mur arriére
combiné
1
1
Mode d’emploi et
d’entretien
IN
S
T
R
U
C
T
IO
N
S
D
’IN
S
TA
L
L
AT
IO
N
Mode d’emploi et
d’entretien
5
Instructions d’installation

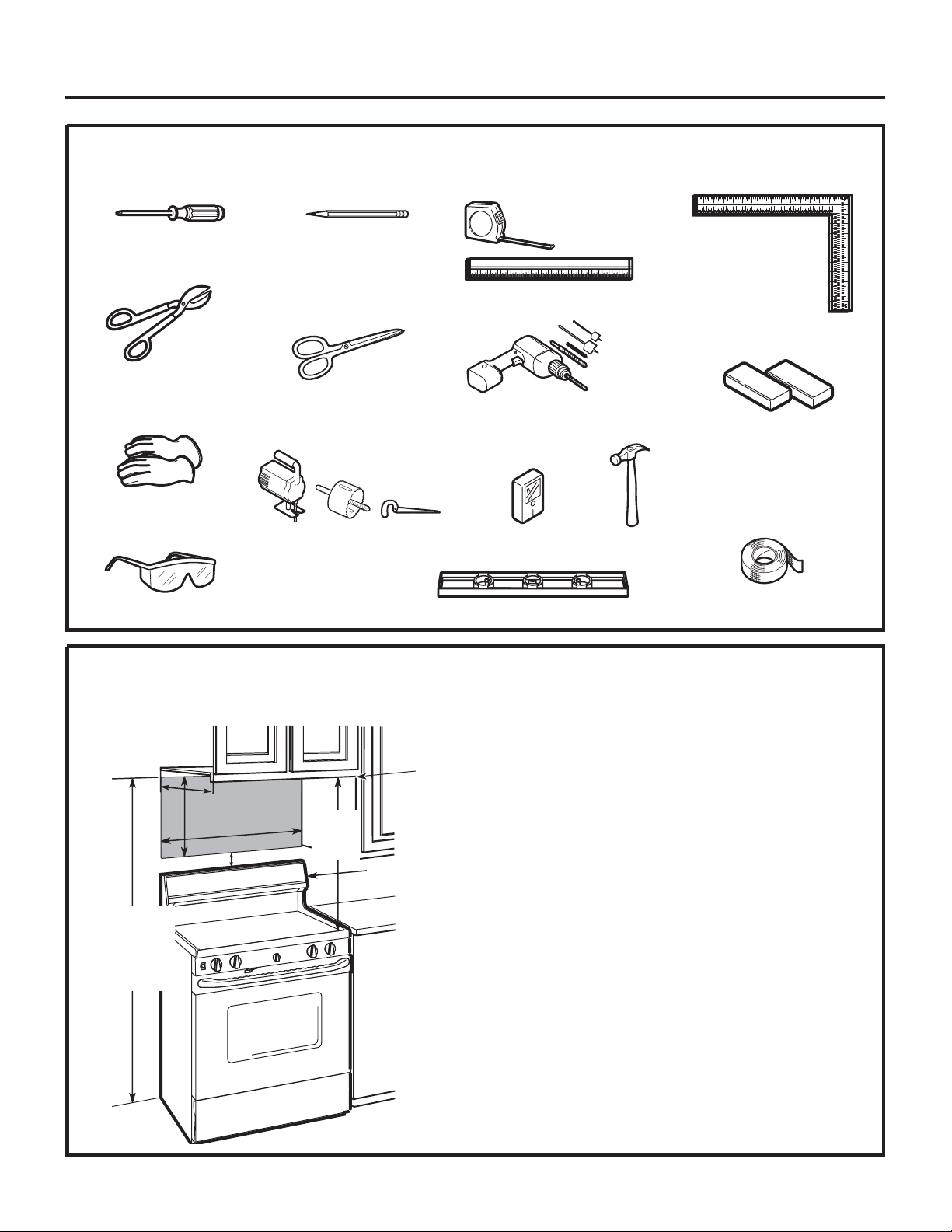

DÉGAGEMENTS POUR L’INSTALLATION
Tournevis Phillips n
o
1
Règle ou ruban à mesurer
et règle droite
Équerre de menuisier
(facultative)
Cisailles de ferblantier
(pour couper le registre,
si nécessaire)
Ciseaux (pour couper le
gabarit, si nécessaire)
Perceuse électrique avec forets
de 3/16, 1/2 et 5/8 po
Crayon
Gants
Lunettes de sécurité
30“
(76,2 cm)
min.
Dosseret
16-1/2 po (41,9 cm)
30 po (76,2 cm)
2
p
o
(
5
,
1
c
m
)
Au moins 66 po
(167,6 cm) entre
le sol et le
dessus du four
à micro-ondes
Rebord inférieur de
l’armoire à 30 po
(76,2 cm) minimum
de la surface
de cuisson
Scie (sauteuse, trépan ou à guichet)
Localisateur de
montant
Marteau (facultatif)
Niveau
Ruban adhésif en toile et ruban-cache
Entretoises d’assemblage ou pièces
de bois de récupération, si besoin
est, pour l’espacement avec
l’’armoire supérieure (utilisées pour
l’installation sous une armoire dont
le fond est doté d’un rebord)
ou
REMARQUES :
armoires, sans obstructions.
• Si l’évacuation de l’air de votre four à micro-ondes
s’effectue vers l’extérieur, consultez la section
« Évacuation de la hotte pour la préparation du conduit
d’évacuation ».
• Lorsque vous installez le four à micro-ondes sous des
armoires dont le fond est lisse et plat, suivez
attentivement les instructions du gabarit pour armoire
d’alimentation.
OUTILS NÉCESSAIRES
13 po (33 cm)
Maximale
supérieure concernant le d gagement du cordon
de gabarit montage
• Il faut un espace d
’
au moins 30 po (76,2 cm) entre les
Comme un guide d installation, voir page 24 pour l information
’
6
Instructions d’installation

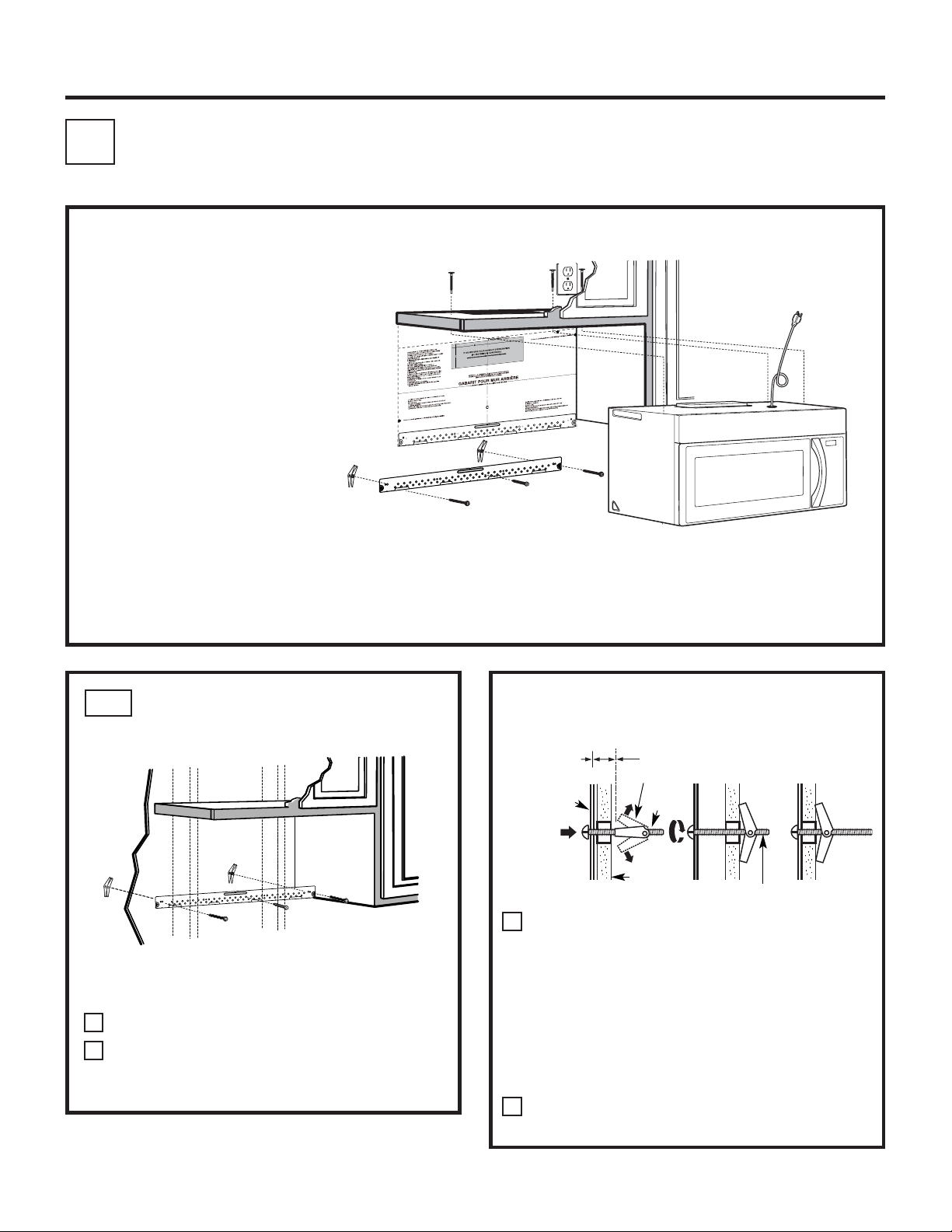

INSTALLATION DE LA PLAQUE DE MONTAGE
1

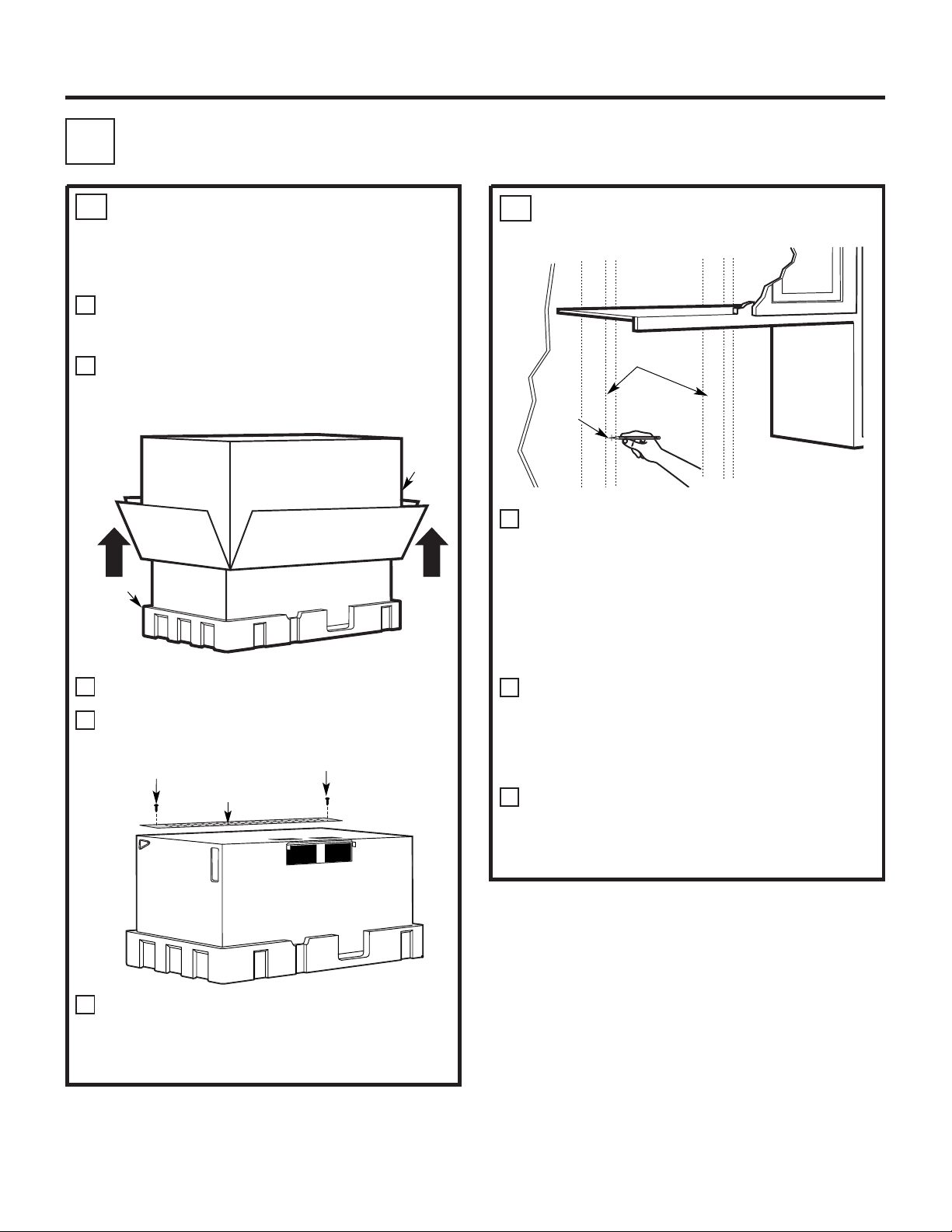

LOCALISATION DES MONTANTS
B.
Localisez les montants en utilisant une des méthodes
suivantes :
A. Localisateur de montant – dispositif
magnétique permettant de localiser les clous.
OU
B. Utilisez un marteau pour frapper légèrement sur la
surface de montage jusqu’a ce que vous
n’entendiez plus un son creux. Cela signifie que
vous avez trouvé un montant.
Après avoir localisé le(s) montant(s), trouvez-en le
centre en sondant le mur à l’aide d’un petit clou afin de
trouver les rebords du montant. Puis faites une marque
à mi-chemin entre les deux bords. Le centre de tout
montant adjacent doit se trouver à 16 po (40,6 cm) ou
24 po (61 cm) de cette marque.
Tracez une ligne verticale marquant le milieu des
montants.
LE FOUR À MICRO-ONDES DOIT ÊTRE FIXÉ À
AU MOINS UN MONTANT DU MUR.
3
2
1
Boîte
Polystyrène
Centre
Montants
Tirez la boîte vers le haut pour dégager le four.
4
3
Enlevez les vis de la plaque de montage. Cette plaque sera
utilisée comme gabarit pour le mur arrière et pour le
montage. Remettez en place les vis retirées
préalablement.
5
ENLÈVEMENT DU FOUR À
MICRO-ONDES DE LA BOÎTE/
ENLÈVEMENT DE LA PLAQUE
DE MONTAGE
Retirez les directives d’installation, les filtres, le plateau
protection en polystyrène du devant du four.
Repliez complètement les quatre rabats contre les côtés
de la boîte. Ensuite, retournez le four et la boîte avec
précaution. Le four devrait reposer sur le polystyrène.
2
1
A.
en verre et le sachet de quincaillerie. N’enlevez pas la
Coupez le centre du sac en plastique pour retirer la plaque
de montage
Vis
Plaque de
montage
Vis
7
Instructions d’installation
Vos armoires peuvent être dotées de garnitures
décoratives qui entravent l’installation du micro-ondes.
Enlevez l’élément décoratif pour installer convenablement
le four à micro-ondes et pour vous assurer qu’il est de
niveau.
LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU.
Utilisez un niveau pour vous assurer que le fond de
l’armoire est de niveau.
Si les armoires sont dotées uniquement d’un rebord avant,
sans rebord sur les côtés ou à l’arrière, installez la plaque de
montage plus bas, à la même distance que le rebord avant
de l’armoire. Ainsi, le four sera de niveau.
Mesurez la hauteur intérieure du rebord avant de
l’armoire.
Tracez une ligne horizontale sous le fond de l’armoire,
sur le mur arrière à une distance équivalente à la
longueur intérieure du rebord avant de l’armoire.
Pour l’installation sous une armoire dotée d’un rebord
avant uniquement, alignez les languettes de montage
sur cette ligne horizontale, sans qu’elles touchent le
fond de l’armoire, tel que décrit à l’étape D.
3
2
1

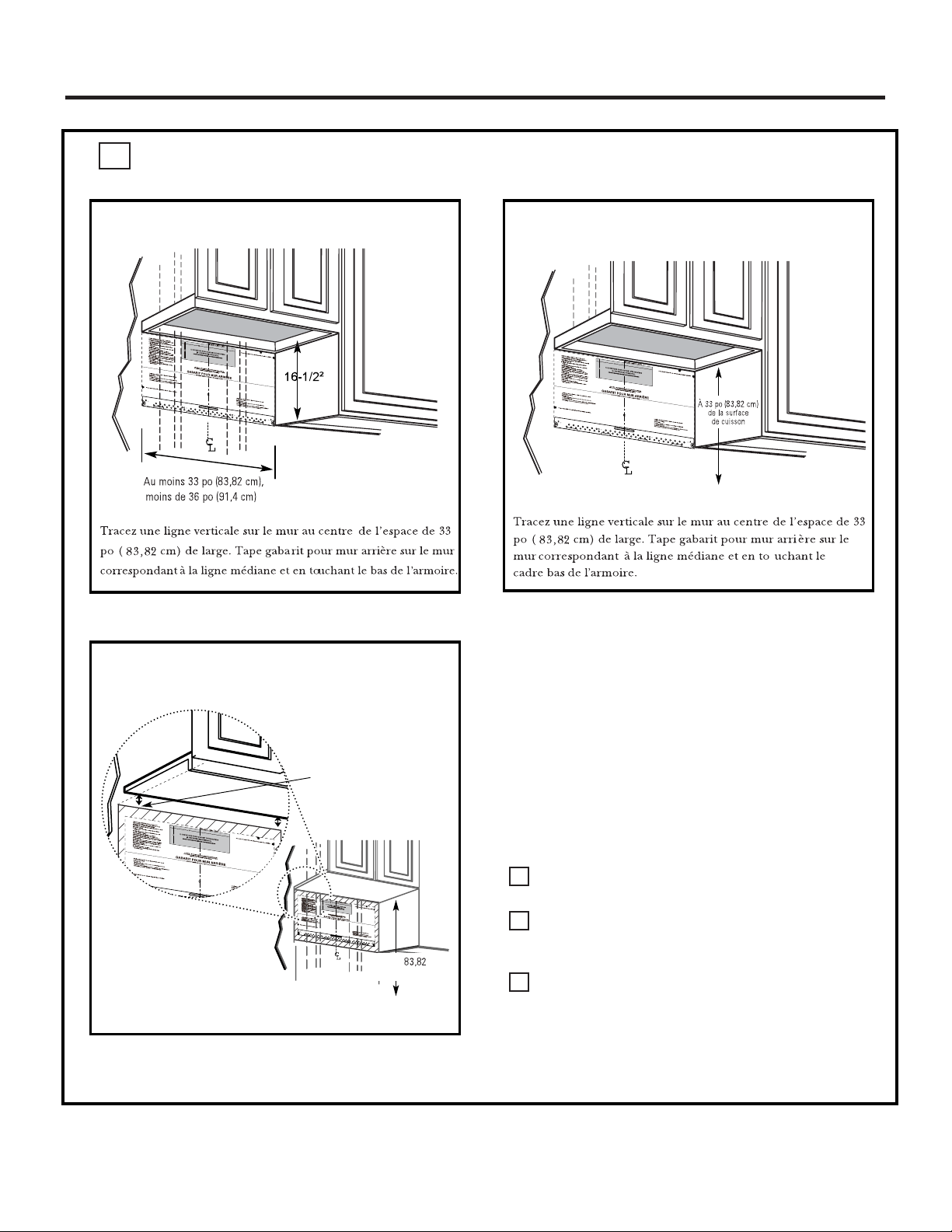

ÉTABLISSEMENT DE L’EMPLACEMENT DE LA PLAQUE MURALE SOUS
VOTRE ARMOIRE
C.
Emplacement de la plaque —
sous une armoire à fond plat
Emplacement de la plaque - sous une
armoire dotée d’un rebord avant
Emplacement de la plaque —
sous une armoire dotée d’un rebord
la surface de cuisson
À 3 po ( cm) de 3
Tracez une ligne sur le
profondeur de le
surplomb avant
è
mur arri re égale à la
8
Instructions d’installation
3
2
1
REMARQUE :
Si aucun des trous C et D ne se trouve dans
un montant, trouvez un montant dans la zone E et tracez
un cinquième cercle pour l’aligner sur un montant. Il est
important qu’au moins une vis à bois soit fixée solidement
dans un montant pour soutenir le poids du four à micro-
ondes.
Mettez la plaque de montage de côté.
REMARQUE : NE FIXEZ PAS LA PLAQUE DE
MONTAGE MAINTENANT.
ATTENTION : Portez
des gants pour éviter
de vous blesser sur les
bords coupants.

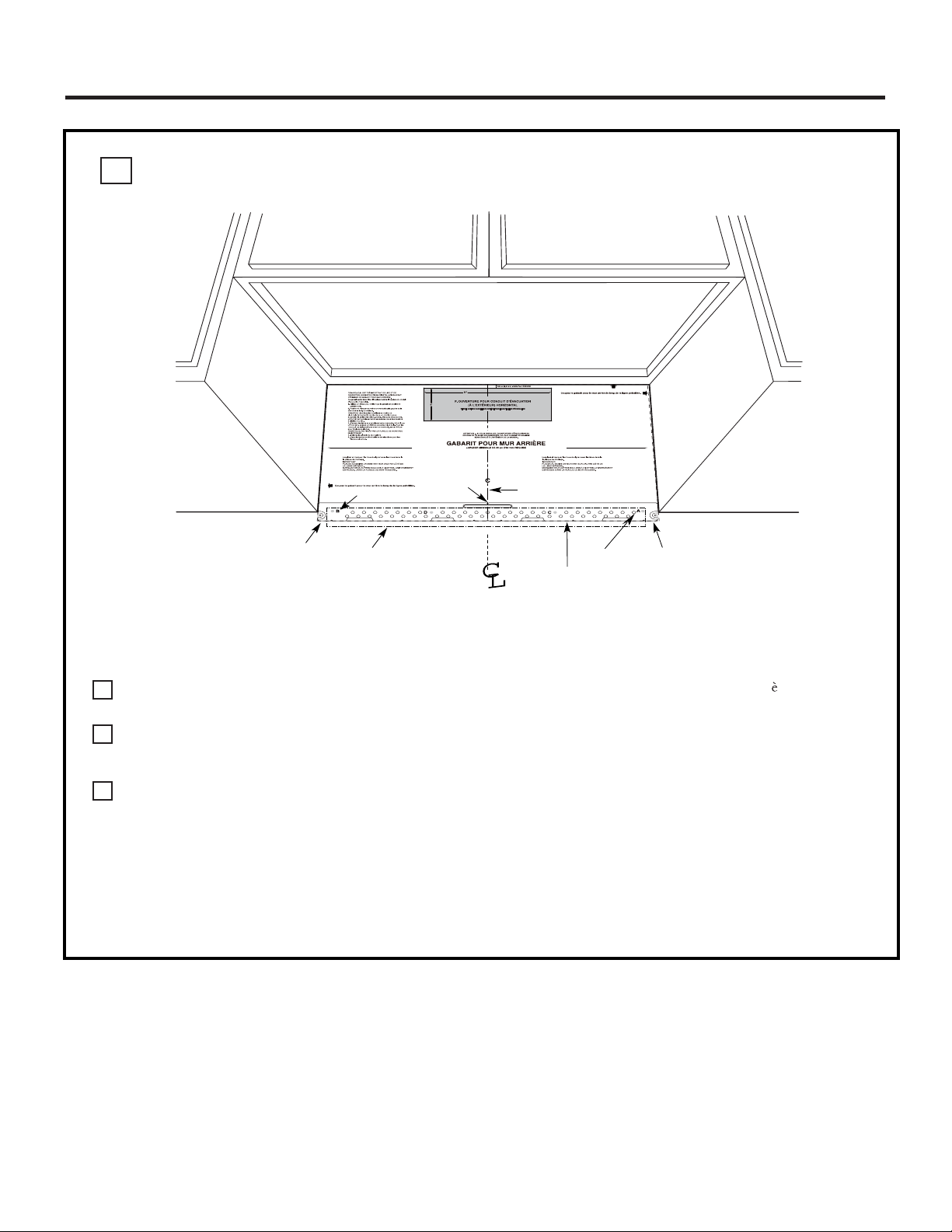

ALIGNEMENT DE LA PLAQUE MURALE
D.
Tracez une ligne horizontale sur le mur de
La ligne horizontale
La ligne horizontale
Trou A
Trou B
Zone E
Encoches de la
ligne centrale
Tracez une ligne horizontale sur le mur de fond de Gabarit
pour mur arrière .
"
"
vis
à
du
trou
Percez un 5 /
8
po trous pour les boulons
de 3 po ( , 2 cm) de large.33
8
Tracez une ligne verticale sur le mur au centre de l’espace
8
zone E
.
à ailettes sur les
2 sites
est la
même que celle du montant, percez un 3 / 16
po trou pour
le
à ailettes ne
peut pas être utilisé
d`armoire sup
é
rieure
Tracez une ligne verticale
sur le mur du Centre
(trou A, trou B), mais si l emplacement
bois . En d autres termes, les boulons
’
’
à l emplacement du montant.
’
fond de "Gabarit pour mur arrière "
Les trous A et B sont à lint rieur de la
9
Instructions d’installation
TYPES D’INSTALLATION (Choisissez A, B ou C)
2
Ce four à micro-ondes est conçu pour s’adapter aux trois types
d’évacuation suivants :
A. Évacuation à l’extérieur par le dessus (conduit vertical)
B. Évacuation à l’extérieur par l’arrière (conduit horizontal)
C. Recyclage (sans conduit)
Sur les modèles conçus pour le
recyclage d’air, un filtre à
charbon jetable est installé en
usine pour retenir la fumée et les
odeurs.
REMARQUE : Ce four à micro-ondes est équipé à l’usine en vue
rendez-vous à cette section.
ÉVACUATION À L’EXTÉRIEUR PAR
LE DESSUS (CONDUIT VERTICAL)
A
ÉVACUATION À L’EXTÉRIEUR PAR
L’ARRIÈRE (CONDUIT HORIZONTAL)
B
RECYCLAGE D’AIR
(ÉVACUATION SANS CONDUIT)
C
Adaptateur en place
pour une évacuation à
l’extérieur par le dessus
Consultez la page 12
L’adaptateur doit être placé à
l’arrière pour une évacuation à
l’extérieur par l’arrière
d’une .
Recyclage
Choisissez le type d’évacuation approprié à votre installation et
Consultez la page 16
Consultez la page 20
10

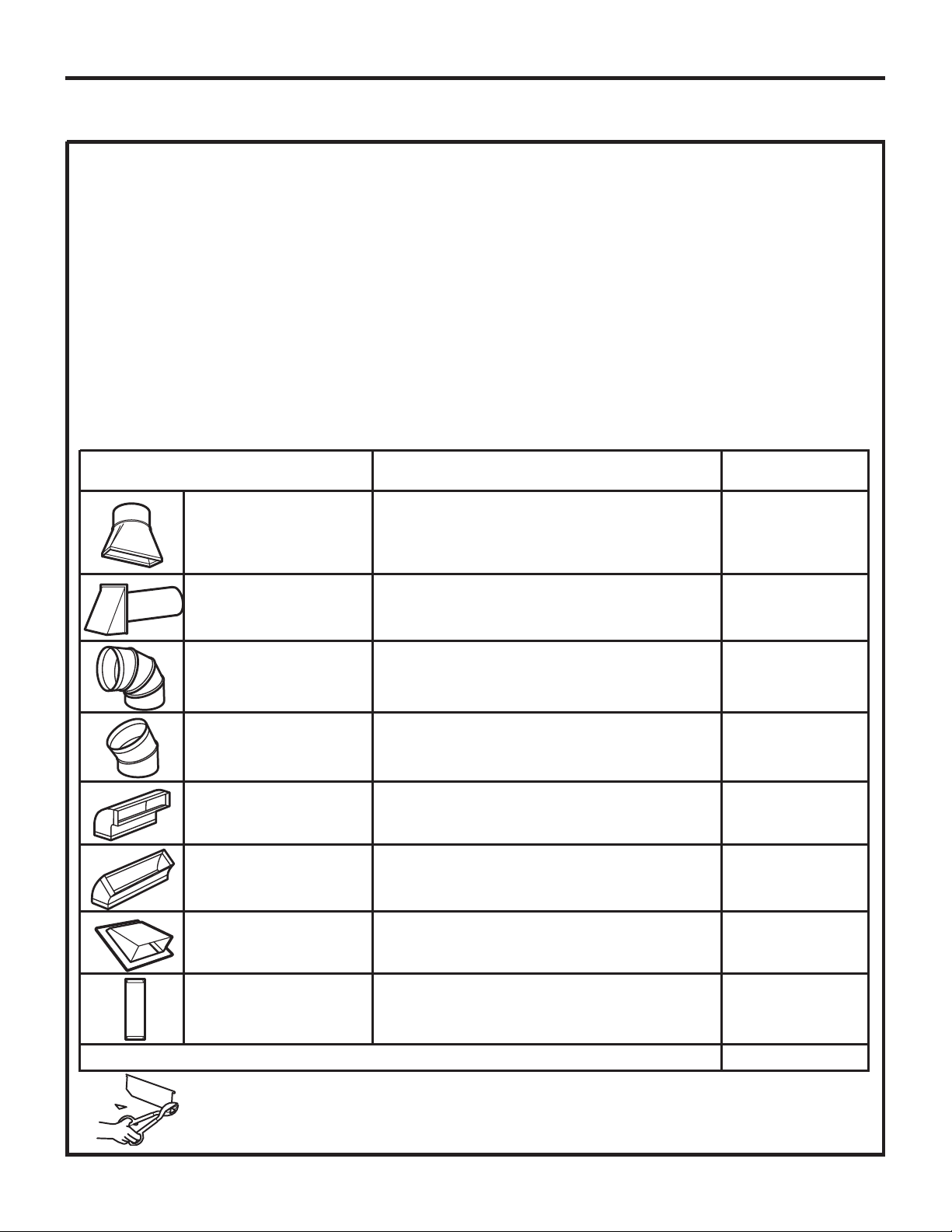

Instructions d’installation
REMARQUE : Si vous devez installer des conduits, notez que la
longueur totale du conduit rectangulaire de 3-1/4 po x 10 po
(8,2 x 25,4 cm) ou du conduit rond de 6 po (15,2 cm)/
diamètre ne doit pas être supérieure à 120 pi
longueur équivalente.
L’évacuation vers l’extérieur requiert un CONDUIT
D’ÉVACUATION POUR HOTTE. Lisez attentivement ce qui
suit.
REMARQUE : Il est important que l’évacuation soit installée en
utilisant le chemin le plus direct et avec le moins de coudes
possible. Cela assure une bonne évacuation et aide a prévenir
les blocages. Assurez-vous également que les registres bougent
librement et que rien ne bloque les conduits.
Connexion au conduit :
La sortie d’évacuation de la hotte a été conçue pour être
raccordée à un conduit rectangulaire standard de 3-1/4 x 10 po
(8,2 x 25,4 cm).
Si vous avez besoin d’un conduit rond, il faut utiliser un
adaptateur de transition.
Longueur maximale du conduit :
Pour une circulation d’air satisfaisante, la longueur totale du
conduit rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm) ou du
conduit rond de 6 po (15,2 cm)/ de diamètre ne
excéder une longueur équivalente à 120 pi (36,5 m).
Les coudes, adaptateurs de transition,
évents muraux ou de toiture, etc.
offrent une
résistance supplémentaire à la circulation de l’air et sont
équivalents à une section de conduit droit plus longue que leur
dimension réelle. Lorsque vous calculez la longueur totale du
conduit, ajoutez les longueurs équivalentes de tous les
adaptateurs de transition et des coudes, ainsi que la longueur
de toutes les sections de conduit droit. Vous trouverez dans le
tableau ci-dessous la longueur équivalente approximative en
pieds et en mètres de certains types de conduits.
* IMPORTANT : Si vous utilisez un adaptateur de
transition, il faudra couper les coins inférieurs du
registre aux dimensions de l’adaptateur à l’aide de
cisailles pour que le registre puisse bouger.
Les longueurs équivalentes des pièces de conduits sont basées sur
des essais réels et représentent les longueurs nécessaires à une
bonne ventilation pour n’importe quelle hotte.
Longueur totale
LONGUEUR
ÉQUIVALENTE
pi ou m
pi ou m
pi ou m
pi ou m
pi ou m
pi ou m
pi ou m
pi ou m
pi ou m
NOMBRE
UTILISÉ
()
()
()
()
()
()
()
()
=
=
=
=
=
=
=
=
=
=
x
x
x
x
x
x
x
x
x
LONGUEUR
ÉQUIVALENTE
5 pi (1,5 m)
40 pi (12,2 m)
10 pi (3 m)
5 pi (1,5 m)
25 pi (7,6 m)
5 pi (1,5 m)
24 pi (7,3 m)
1 pi (0,3 m)
Adaptateur de transition*
Évent mural
Coude de 90°
Coude de 45°
Coude de 90°
Coude de 45°
Évent de toiture
Conduit droit rond de 6 po
(15,2 cm) ou rectangulaire de
3-1/4 x 10 po (8,2 x 25,4 cm)

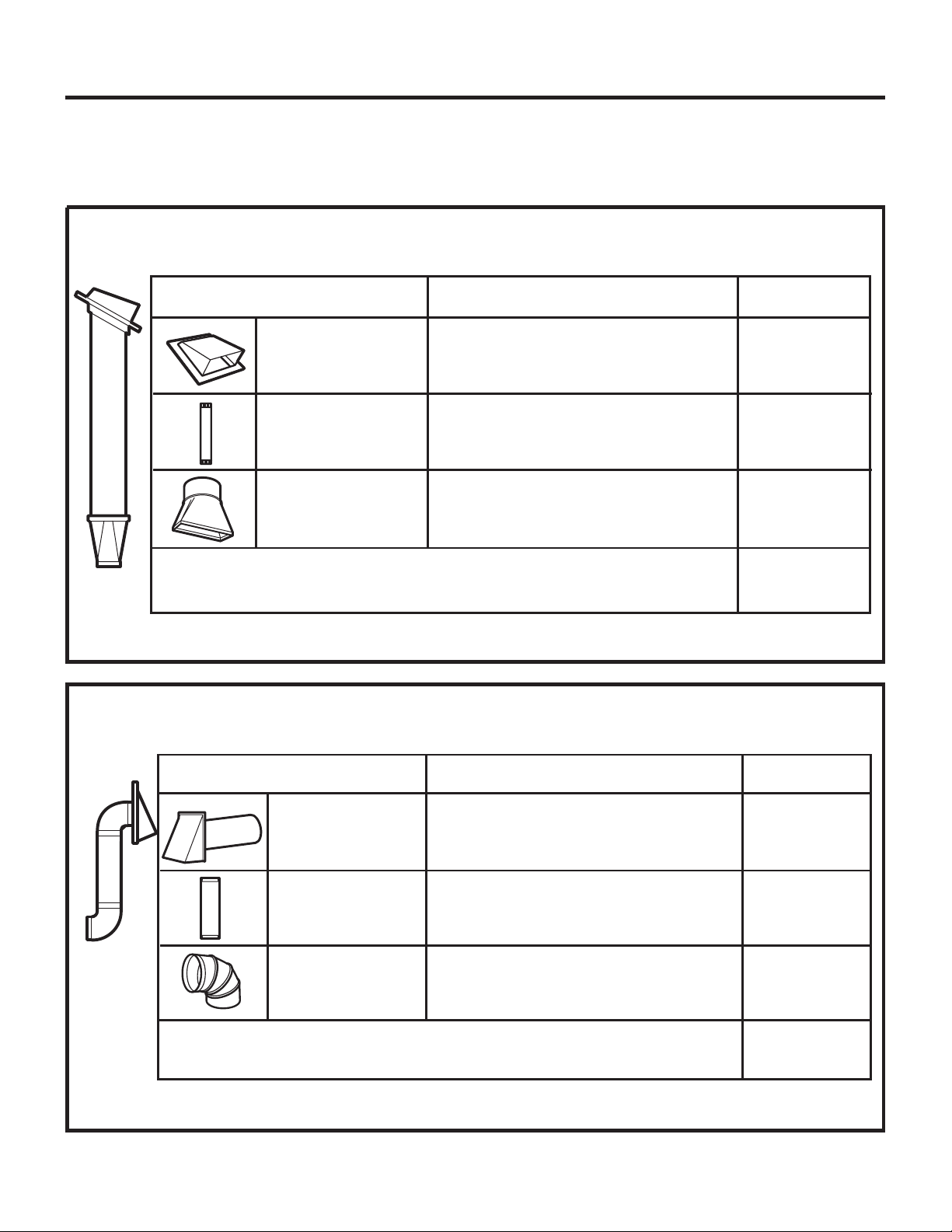

PIÈCES DE CONDUIT
INSTRUCTIONS POUR L`INSTALLATION EXTERIEURE
DE CODUITS D`ECHAPPEMENT.
po
(1 cm)
5
0,5
de
(36
,
5
m)
de
po (1 m)5 0,5c
doit pas
Un 5 (10.5cm)/6 (15.2cm)
diamètre de conduit
est acceptable dutiliser.
"
"
11
Instructions d’installation
ÉVACUATION DE LA HOTTE
REMARQUE : Ne lisez les deux pages suivantes que si vous décidez d’évacuer l’air du ventilateur à l’extérieur.
Si vous décidez de recycler l’air dans la pièce, rendez-vous à la page 20.
ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d’installation de conduit.
Évent de toiture
Conduit droit de 12 pi (3,6 m)
(rond de 6 po/15,2 cm)
Adaptateur de transition*
Les longueurs équivalentes des pièces de conduits sont basées sur
des essais réels et représentent les longueurs nécessaires à une bonne
ventilation pour n’importe quelle hotte.
* IMPORTANT : Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du
registre aux dimensions de l’adaptateur à l’aide de cisailles pour que le registre puisse bouger.
PIÈCES DE CONDUIT
LONGUEUR
ÉQUIVALENTE
24 pi (7,3 m)
12 pi (3,6 m)
5 pi (1,5 m)
x
x
x
x
=
=
=
=
=
NOMBRE
UTILISÉ
(1)
(1)
(1)
Longueur totale
LONGUEUR
ÉQUIVALENTE
24 pi (7,3 m)
12 pi (3,6 m)
5 pi (1,5 m)
41 pi (12,5 m)
Évent mural
Conduit droit de 3 pi (0,91 m)
(rectangulaire 1/4 x 10 po/
8,2 x 25,4 cm)
Coude de 90°
Les longueurs équivalentes des pièces de conduits sont basées sur des essais
réels et représentent les longueurs nécessaires à une bonne ventilation pour
n’importe quelle hotte.
REMARQUE : Dans le cas d’une évacuation par l’arrière, veillez à aligner le conduit d’évacuation sur les espaces entre les montants,
ou à préparer le mur au moment de la construction en laissant assez d’espace entre les montants pour recevoir le conduit.
PIÈCES DE CONDUIT
LONGUEUR
ÉQUIVALENTE
40 pi (12,2 m)
3 pi (0,9 m)
10 pi (3 m)
x
x
x
x
=
=
=
=
=
NOMBRE
UTILISÉ
(2)
(1)
(2)
Longueur totale
LONGUEUR
ÉQUIVALENTE
40 pi (12,2 m)
3 pi (0,9 m)
20 pi (3 m)
63 pi (19,2 m)
ÉVACUATION À L’EXTÉRIEUR PAR L’ARRIÈRE (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d’installation de conduit.
12
Instructions d’installation
ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS
(Conduit vertical)
A
VUE D’ENSEMBLE
DE L’INSTALLATION
A1. Fixation de la plaque
de montage au mur
A2. Préparation de l’armoire
supérieure
A3.
Vérification du
fonctionnement du registre
A4.
Installation du four
à micro-ondes
A5.
Ajustement de l’adaptateur
d’évacuation
A6.
Connexion au conduit

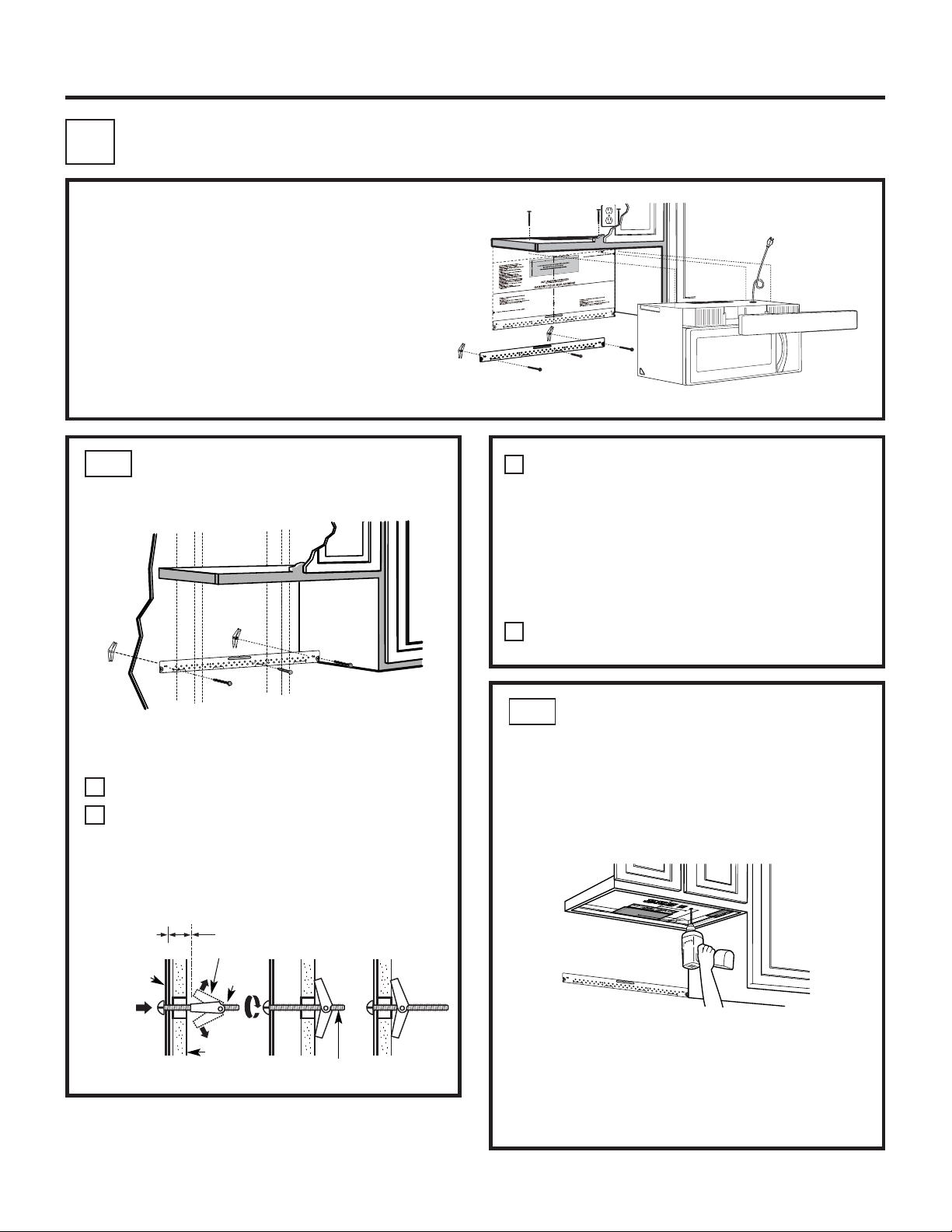

Pour utiliser les boulons à ailettes :
FIXATION DE LA PLAQUE
DE MONTAGE AU MUR
A1.
Fixez la plaque au mur à l’aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à 3/4 po (19 mm) sur chaque boulon.
2
1
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que la plaque est bien centrée sous
l’armoire et que les languettes de la plaque de montage
touchent le dessous de l’armoire lorsque vous poussez la
plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l’arrière de la plaque de montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter
le serrage des boulons.
4
3
Espace pour les
ailettes supérieur à
l’épaisseur du mur
Écrou à ailettes
Boulon à
ailettes
Mur
Extrémité
du boulon
REMARQUES IMPORTANTES :
• Assurez-vous que les vis du moteur du ventilateur et de la
plaque du ventilateur sont solidement vissées lorsque vous
les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés,
fixés et qu’ils ne sont pas coincés.
A7.
Ajustement du ventilateur
13
Instructions d’installation
UTILISATION DU GABARIT
POUR ARMOIRE SUPÉRIEURE
POUR LA PRÉPARATION DE
L’ARMOIRE SUPÉRIEURE
A2.
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand pour y
faire passer le cordon d’alimentation et une ouverture assez
grande pour l’adaptateur d’évacuation.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de ruban
adhésif.
• Percez les trous, en suivant les directives du GABARIT
POUR ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité lorsque vous
percez des trous dans le fond de l’armoire.
A3.
2
1
3
4
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES
POUR L’ÉVACUATION À
L’EXTÉRIEUR PAR LE DESSUS
Enlevez et conservez la vis qui retient le moteur
du ventilateur au four à micro-ondes.
Arrière du four
à micro-ondes
Plaque du
ventilateur
V
is du moteur
du ventilateur
Enlevez la vis qui retient la plaque du ventilateur sur le
four à micro-ondes. Enlevez et conservez la vis qui retient
le moteur du ventilateur sur le four à micro-ondes.
Enlevez délicatement l’ensemble du ventilateur. Les
fils seront assez longs pour vous permettre d’adapter
le ventilateur.
Arrière du four
à micro-ondes
Extrémité A
Extrémité B
Tournez le moteur de 90° afin que les ouvertures des
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Avant la modification
Après la modification
pales du ventilateur
orientées vers le haut.
Replacez l’ensemble du ventilateur dans l’ouverture.
des pales du ventilateur
orientées vers le haut
APRÈS : Ouvertures
Arrière du four
à micro-ondes
ATTENTION : Ne tirez pas sur les fils de l’ensemble
du ventilateur et ne les étirez pas. Assurez-vous que les
fils ne sont pas coincés et qu’il sont fixés solidement.

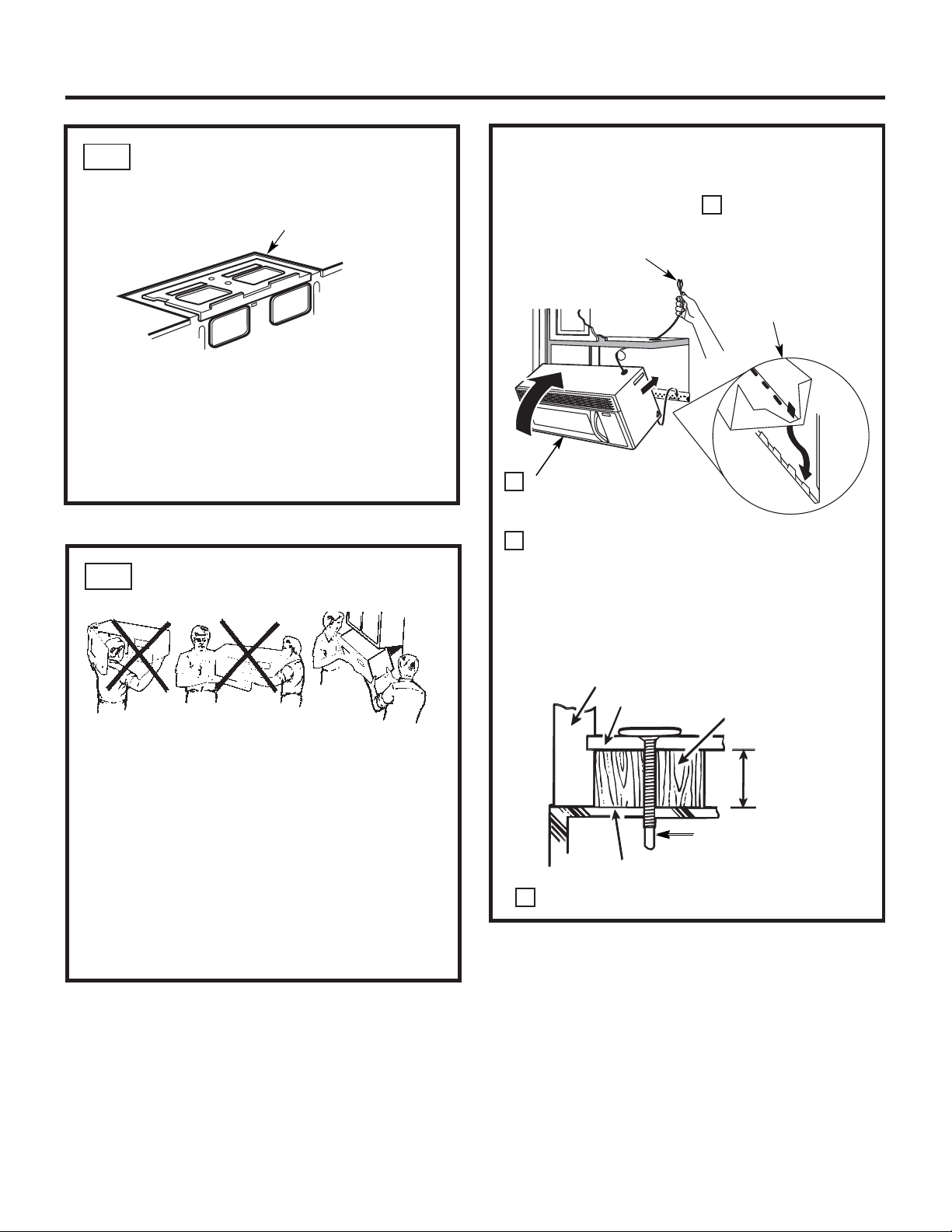

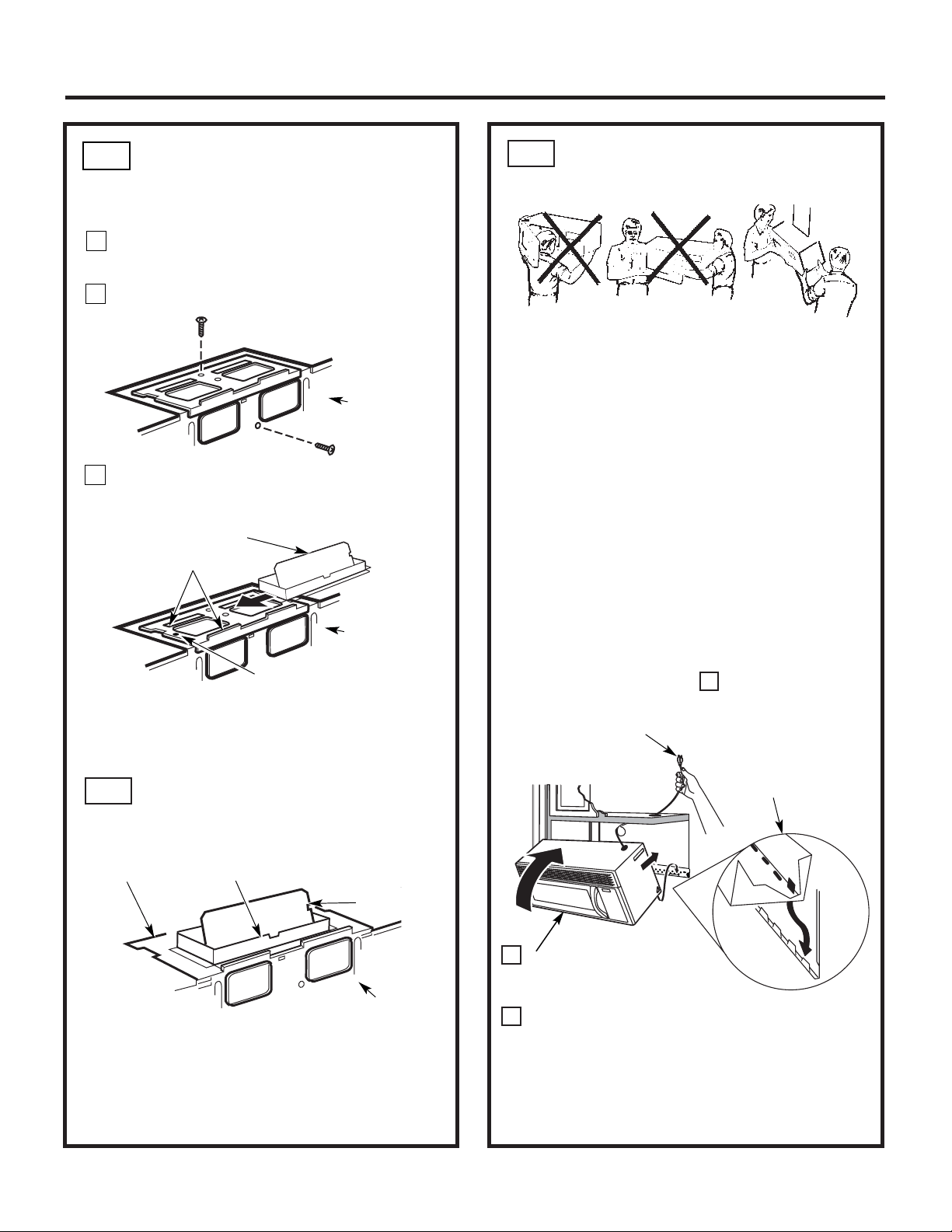

Instructions d’installation
INSTALLATION DU FOUR
À MICRO-ONDES
REMARQUE : Lors de
l’installation du four à micro-
ondes, faites passer le cordon
d’alimentation à travers le trou
situé dans le fond de l’armoire
supérieure. Gardez-le bien
serré durant les étapes 1 à 3.
Ne coincez pas le cordon
et ne vous en servez pas
pour soulever le four.
Soulevez le four,
penchez-le vers l’avant,
et accrochez les fentes
situées sur le bord
inférieur à l’arrière
du four sur les quatre
languettes inférieures
de la plaque de montage.
1
Relevez le devant du four
pour le mettre contre le
dessous de l’armoire.
2
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets à
la vis après que les filets aient été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que le
cordon d’alimentation est bien serré. Faites attention de
ne pas le coincer, particulièrement au moment
d’installer le four sous l’armoire.
3
POUR VOTRE SÉCURITÉ ET POUR FACILITER
L’INSTALLATION, L’INSTALLATION DE CE FOUR DOIT
ÊTRE EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas la
poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un passe-
fil en nylon autour de l’orifice du cordon d’alimentation pour
empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire dotée
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas d’entretoises,
des dommages peuvent être causés au boîtier au
moment du resserrage des vis.
VÉRIFICATION DU
FONCTIONNEMENT
DU REGISTRE
• Assurez-vous que le ruban adhésif qui retient le registre a
été enlevé et que le registre bouge librement avant
d’installer le four.
• Vous devrez effectuer les ajustements nécessaires pour vous
assurer que le conduit du four est bien aligné sur le
conduit d’évacuation du domicile après l’installation du
four.
Plaque du
ventilateur
Registre
Arrière du four
à micro-ondes
Adaptateur de conduit
d’évacuation
A4.
A3.
5
6
7
14
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES
POUR L’ÉVACUATION À
L’EXTÉRIEUR PAR LE DESSUS
Fixez l’ensemble de ventilateur au four à micro-ondes
est bien serrée.
Replacez la plaque du ventilateur en utilisant la vis de
l’étape 1. Assurez-vous que la vis est bien serrée.
en utilisant la vis de l’étape 1. Assurez-vous que la vis
à micro-ondes
Arrière du four
à micro-ondes
Adaptateur
Guide
Fentes de blocage
Insérez-le jusqu’à ce qu’il soit dans les fentes de
blocage inférieures. Assurez-vous que la charnière
A5.
Fixez l’adaptateur d’évacuation en haut du plaque du
Arrière du four
ventilateur en le coulissant dans les guides situés, à la
partie supérieure arrière du plaque du ventilateur.
du registre est installée et que le
registre bouge
librement.
Instructions d’installation
INSTALLATION DU FOUR
À MICRO-ONDES (suite)
Avant de l’armoire
Étagère inférieure de l’armoire
Entretoise
Vis à auto-alignement
Dessus du four à micro-ondes
Équivalent
à la hauteur
du rebord
de l’armoire
Fixez le four à micro-ondes à l’armoire supérieure.
4
Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l’avant du four à micro-ondes et poussez-le contre le
mur et l’armoire supérieure.)
7
Installez les filtres. Consultez le Manuel de l’utilisateur
emballé avec le four.
8
Insérez deux vis à auto-alignement
à travers les trous de l’armoire
supérieure. Faites faire deux tours
complets à chaque vis.
5
Serrez complètement
la vis du centre.
6
AJUSTEMENT DE
L’ADAPTATEUR D’ÉVACUATION
Plaque du ventilateur
Registre
Arrière du four
à micro-ondes
Pour un ajustement de
l’avant à l’arrière ou de côté
à côté, glissez l’adaptateur
d’évacuation tel que requis
Ouvrez l’armoire supérieure et ajustez l’adaptateur
d’évacuation pour le relier au conduit d’évacuation
du domicile.
CONNEXION AU CONDUIT
Conduit du domicile
Tirez sur le conduit du domicile pour le raccorder à
l’adaptateur d’évacuation.
2
1
A5.
A6.
A7.
15
Scellez les joints du conduit d’évacuation à l’aide de ruban
adhésif en toile convenant à des températures élevées.
Instructions d’installation
ÉVACUATION À L’EXTÉRIEUR PAR L’ARRIÈRE
(Conduit horizontal)
B
VUE D’ENSEMBLE
DE L’INSTALLATION
B1. Préparation du mur arrière
B3. Fixation de la plaque de montage au mur
B4. Préparation de l’armoire supérieure
B5. Ajustement du ventilateur
B6. Installation du four à micro-ondes
REMARQUES IMPORTANTES :
• Assurez-vous que les vis du moteur du
ventilateur et de la plaque du ventilateur
sont solidement vissées lorsque vous les
remettez en place. Cela évitera les
vibrations excessives.
• Assurez-vous que les fils du moteur sont
bien acheminés, fixés et qu’ils ne sont pas
coincés.
• Lisez les instructions figurant sur le GABARIT POUR
MUR ARRIÈRE.
• Collez-le au mur arrière avec du ruban adhésif, en
l’alignant sur les trous préalablement percés pour les
trous A et B de la plaque de montage.
• Percez l’ouverture en suivant les instructions sur le
GABARIT POUR MUR ARRIÈRE.
PRÉPARATION DU MUR
ARRIÈRE POUR L’ÉVACUATION
À L’EXTÉRIEUR PAR L’ARRIÈRE
Vous devez percer une ouverture dans le mur arrière
pour l’évacuation à l’extérieur.
B1.
B2.
ENLÈVEMENT DE
Enlevez et conservez la vis qui retient la plaque du
ventilateur au four à micro-ondes. Soulevez la plaque
du ventilateur.
Plaque du ventilateur
Arrière du four
à micro-ondes
L’PLAQUE DU VENTILATEUR
B2. Enlèvement de l’plaque du ventilateur
16
Instructions d’installation
FIXATION DE LA PLAQUE
DE MONTAGE AU MUR
B3.
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES
POUR L’ÉVACUATION À
L’EXTÉRIEUR PAR L’ARRIÈRE
B5.
Pour utiliser les boulons à ailettes :
Enlevez et conservez la vis qui retient le moteur
du ventilateur au four à micro-ondes.
1
Enlevez délicatement l’ensemble du ventilateur. Les
fils seront assez longs pour vous permettre d’ajuster
la position du ventilateur.
2
Moteur du ventilateur
Espace pour les ailettes
supérieur à l’épaisseur du mur
Écrou à ailettes
Boulon à
ailettes
Plaque de
montage
Mur
Extrémité
du boulon
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur
Extrémité B
Extrémité A
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que la plaque est bien centrée sous
l’armoire et que les languettes de la plaque de montage
touchent le dessous de l’armoire lorsque vous poussez la
plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l’arrière de la plaque de montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter
le serrage des boulons.
4
3
Fixez la plaque au mur à l’aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque
à un montant.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à 3/4 po (19 mm) sur chaque boulon.
2
1
UTILISATION DU GABARIT
POUR ARMOIRE SUPÉRIEURE
POUR LA PRÉPARATION DE
L’ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand pour y
faire passer le cordon d’alimentation.
B4.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de ruban
adhésif.
• Percez les trous, en suivant les directives du GABARIT
POUR ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité lorsque vous
percez des trous dans le fond de l’armoire.
pales du ventilateur
orientées vers l’avant
AVANT : Ouvertures des
17
Instructions d’installation
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES POUR
L’ÉVACUATION À L’EXTÉRIEUR
PAR L’ARRIÈRE (suite)
B5.
Retournez l’ensemble du ventilateur dans le sens
contraire des aiguilles d’une montre, sur 180°.
Enlevez délicatement les fils des encoches. Replacez les
fils dans les encoches de l’autre côté de l’ensemble du
ventilateur.
Replacez l’ensemble du ventilateur dans l’ouverture.
Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l’arrière du
four à micro-ondes.
Replacez la plaque du ventilateur au même endroit
qu’avant avec la vis. Assurez-vous que la vis est bien
serrée.
Fixez l’adaptateur d’évacuation à l’arrière du four en
le coulissant dans les guides situés au centre, à la
partie supérieure arrière du four.
Insérez-le jusqu’à ce qu’il soit dans les fentes de
blocage inférieures. Assurez-vous que la charnière
du registre est installée sur le dessus et que le
registre bouge librement.
Avant la rotation
Avant la modification

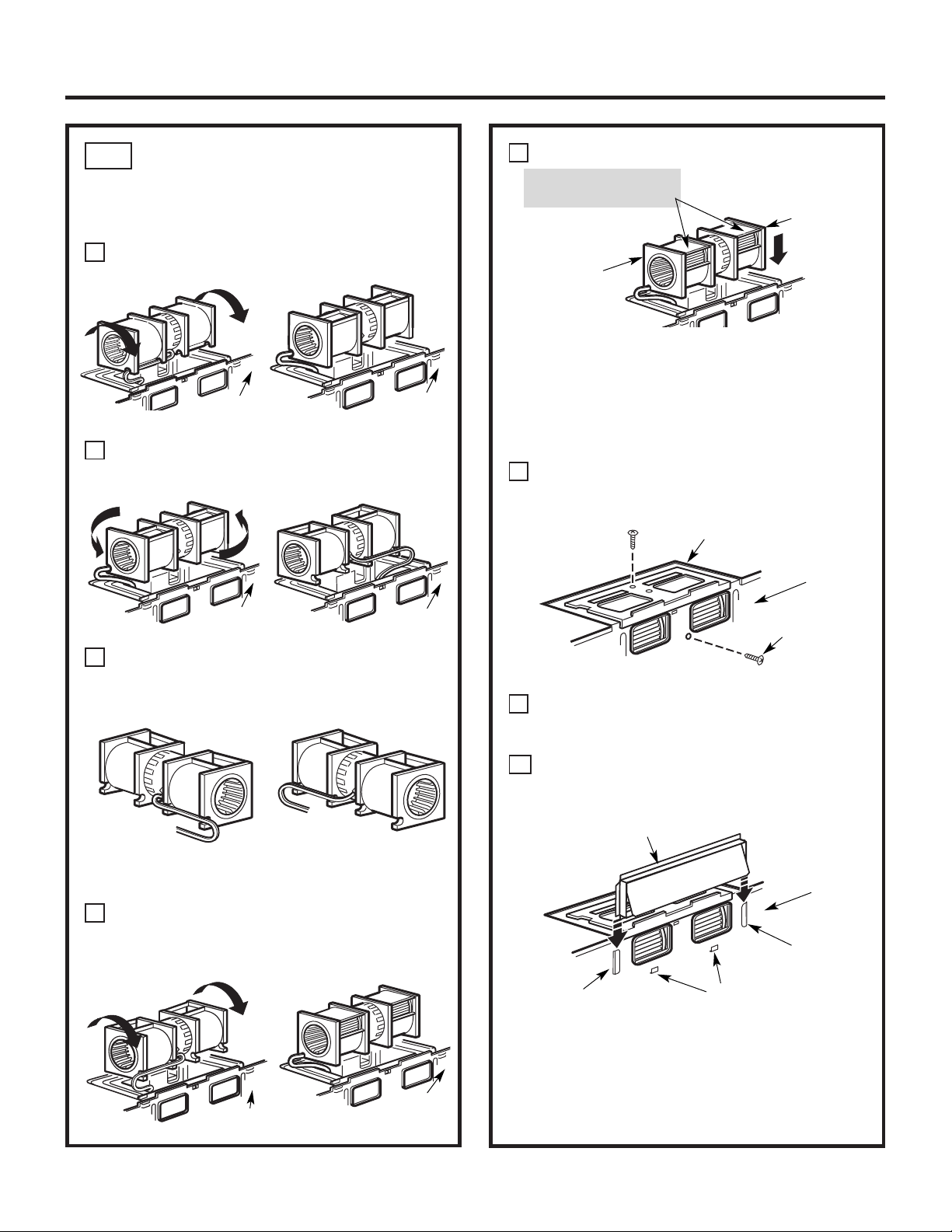

Avant le roulement
Après le roulement

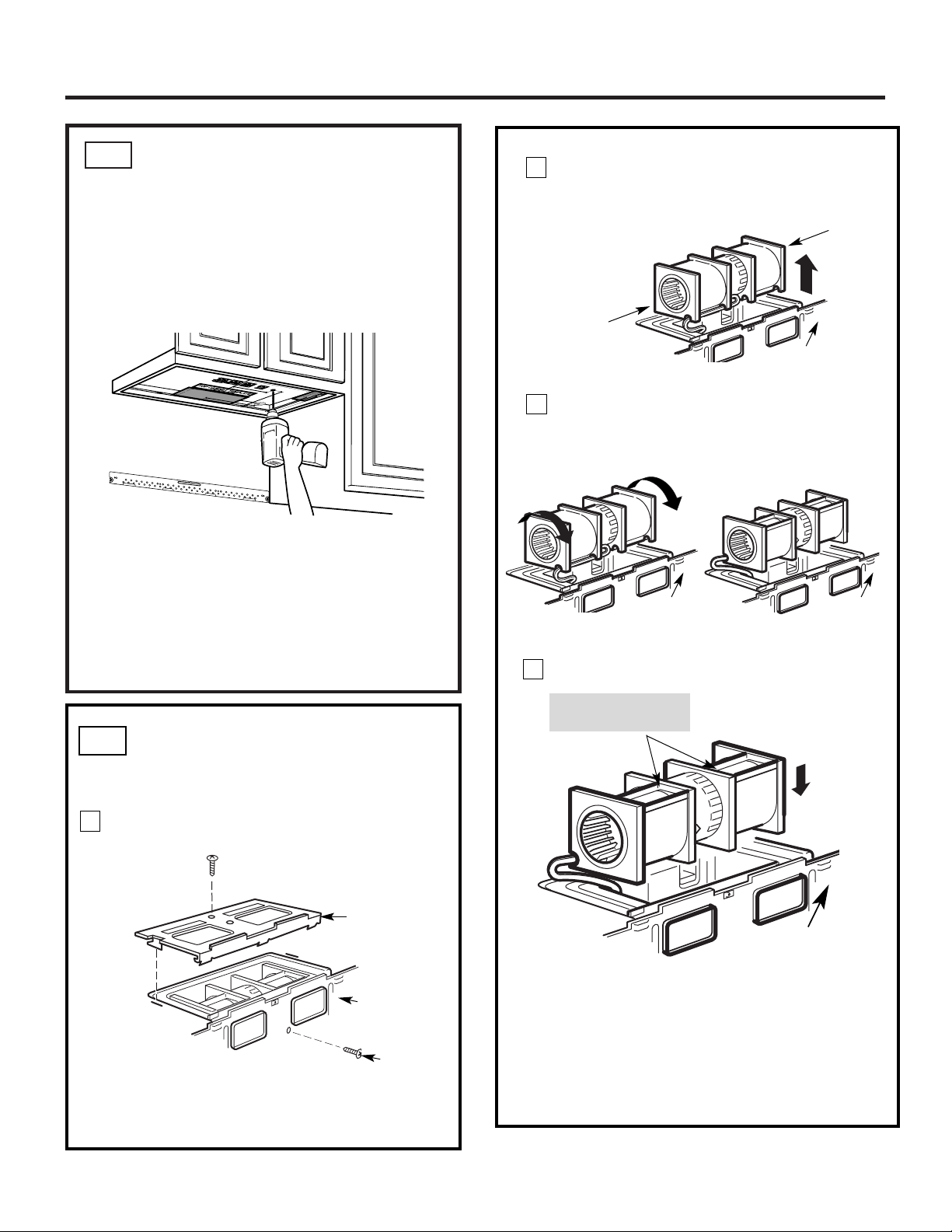

Les fils sont acheminés à travers
le côté droit
Les fils sont acheminés à travers
le côté gauche
Après la modification
Après la rotation
Extrémité A
Extrémité B
Plaque du ventilateur
Adaptateur
Guide
Guide
Fentes de blocage
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
APRÈS : Ouvertures des pales
du ventilateur orientées vers
l’arrière
ATTENTION : Ne tirez pas sur les fils de l’ensemble
du ventilateur et ne les étirez pas. Assurez-vous que les
fils ne sont pas coincés et qu’il sont fixés solidement.
REMARQUE : Les ouvertures de l’ensemble du
ventilateur doivent correspondre aux ouvertures
de ventilation à l’arrière du four à micro-ondes.
Fixez l’ensemble de ventilateur au four à micro-ondes
en utilisant la vis d’origine.
3
Arrière du four
à micro-ondes
Arrière du four
à micro-ondes
Avant la rotation
Après la rotation
Tournez le moteur de 90°.
4
5
6
7
8
9
10
18
Instructions d’installation
INSTALLATION DU FOUR
À MICRO-ONDES
B6.
REMARQUE : Lors de
l’installation du four à micro-
ondes, faites passer le cordon
d’alimentation à travers le trou
situé dans le fond de l’armoire
supérieure. Gardez-le bien
serré durant les étapes 1 à 3.
Ne coincez pas le cordon ou
ne soulevez pas le four
en tirant sur le cordon.

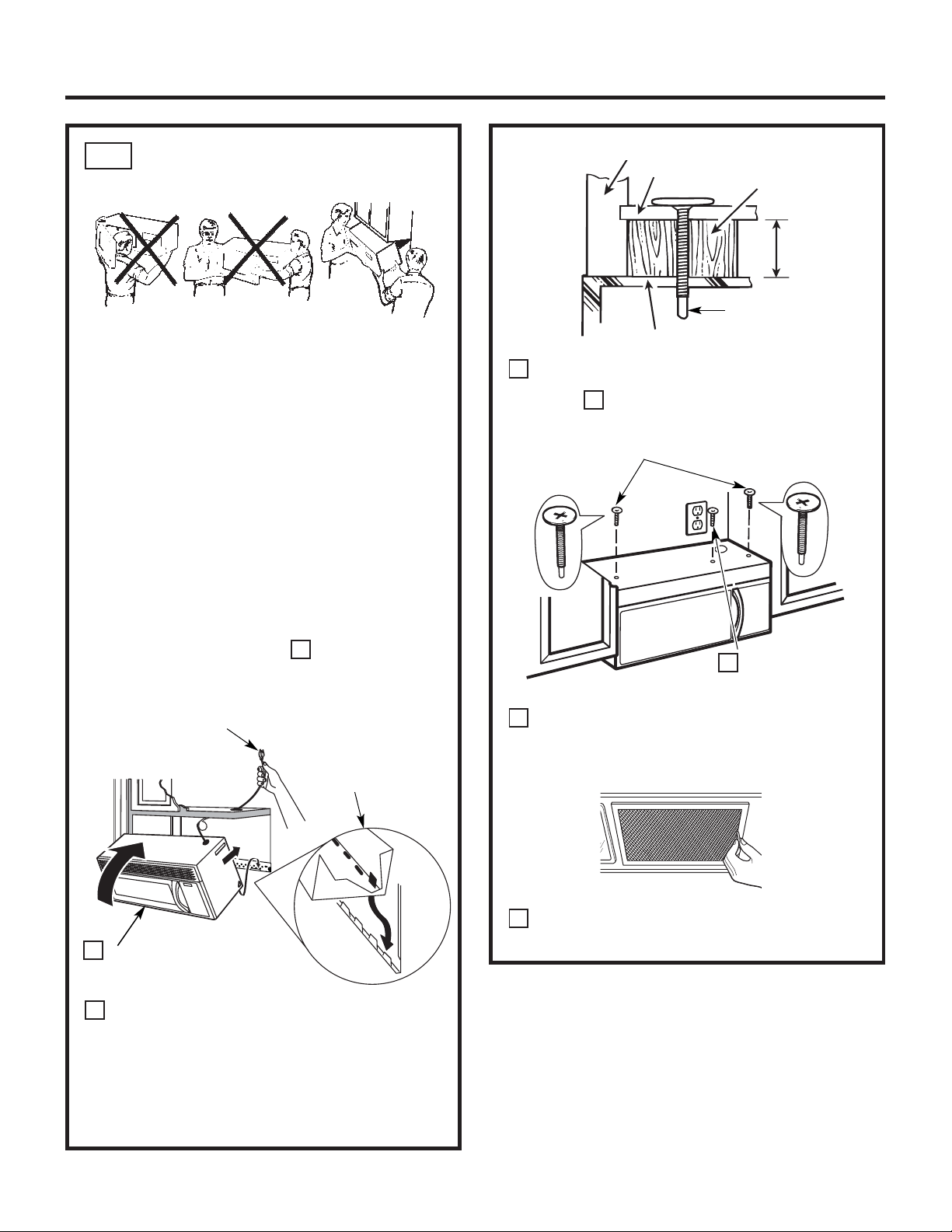

Soulevez le four,
penchez-le vers
l’avant et accrochez
les fentes situées sur
le bord inférieur à
l’arrière du four sur
les quatre languettes
inférieures de la
plaque de montage.
1
Relevez le devant du four
pour le mettre contre le
dessous de l’armoire.
2
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets
à la vis après que les filets aient été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que
le cordon d’alimentation est bien serré. Faites
attention de ne pas le coincer, particulièrement au
moment d’installer le four sous l’armoire.
3
Fixez le four à micro-ondes à l’armoire supérieure.
4
Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l’avant du four à micro-ondes et poussez-le contre le
mur et l’armoire supérieure.)
7
Installez les filtres. Consultez le Manuel de l’utilisateur
emballé avec le four.
8
Insérez deux vis à auto-alignement
à travers les trous de l’armoire
supérieure. Faites faire deux tours
complets à chaque vis.
5
Serrez complètement
la vis du centre.
6
Avant de l’armoire
Étagère inférieure de l’armoire
Entretoise
Vis à auto-alignement
Dessus du four à micro-ondes
Équivalent à
la profondeur
du rebord de
l’armoire
POUR VOTRE SÉCURITÉ ET POUR FACILITER
L’INSTALLATION, L’INSTALLATION DE CE FOUR
DOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas
la poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un
passe-fil en nylon autour de l’orifice du cordon
d’alimentation pour empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire dotée
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas
d’entretoises, des dommages peuvent être causés
au boîtier au moment de resserrer les vis.
19
Instructions d’installation

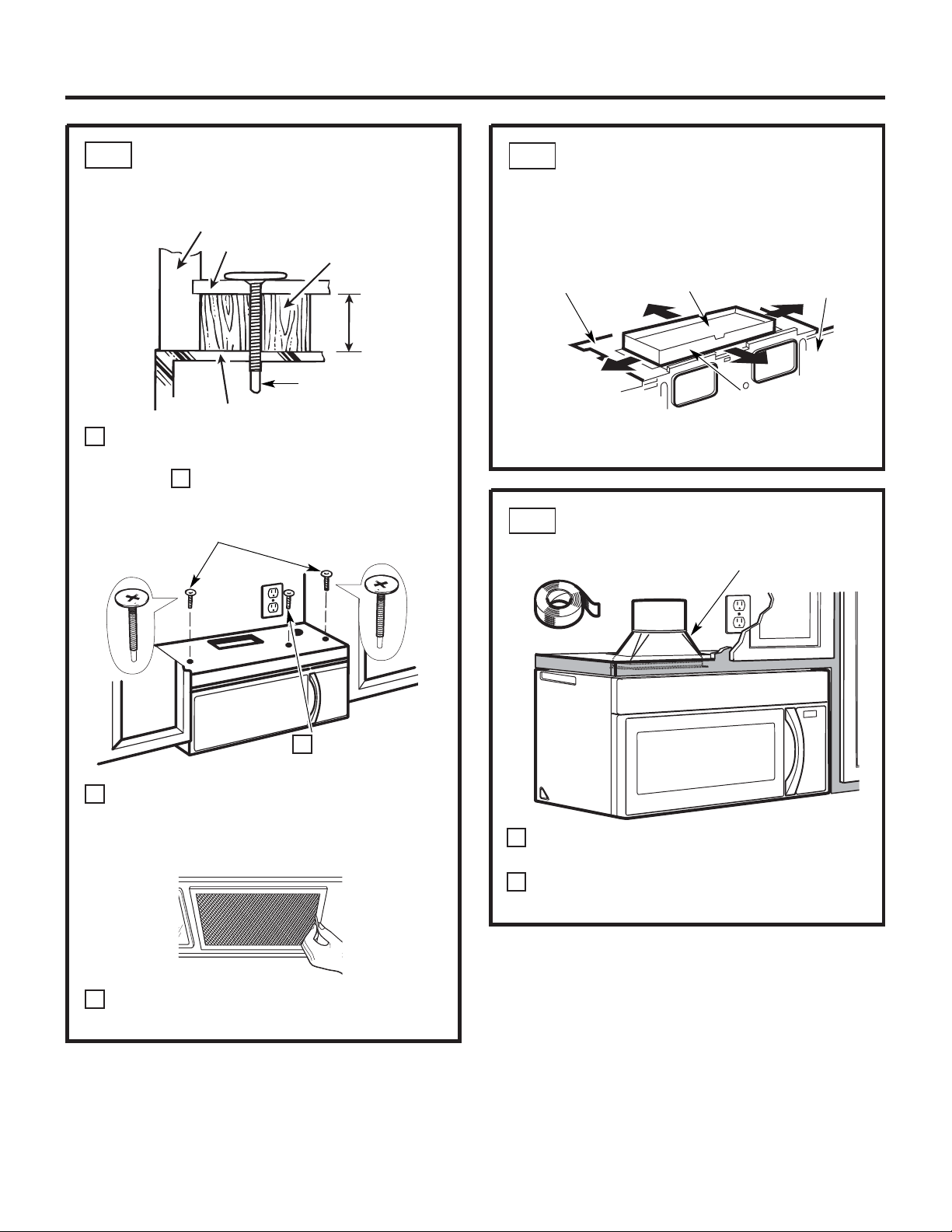

RECYCLAGE D’AIR (évacuation sans conduit)
C
FIXATION DE LA PLAQUE
DE MONTAGE AU MUR
C1.
UTILISATION DU GABARIT
POUR ARMOIRE SUPÉRIEURE
POUR LA PRÉPARATION DE
L’ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien
supérieures, ainsi qu’un trou suffisamment grand pour y
faire passer le cordon d’alimentation.
C2.
Espace pour les ailettes
supérieur à l’épaisseur
du mur
Écrou à ailettes
Boulon à
ailettes
Plaque de
montage
Mur
Extrémité
du boulon

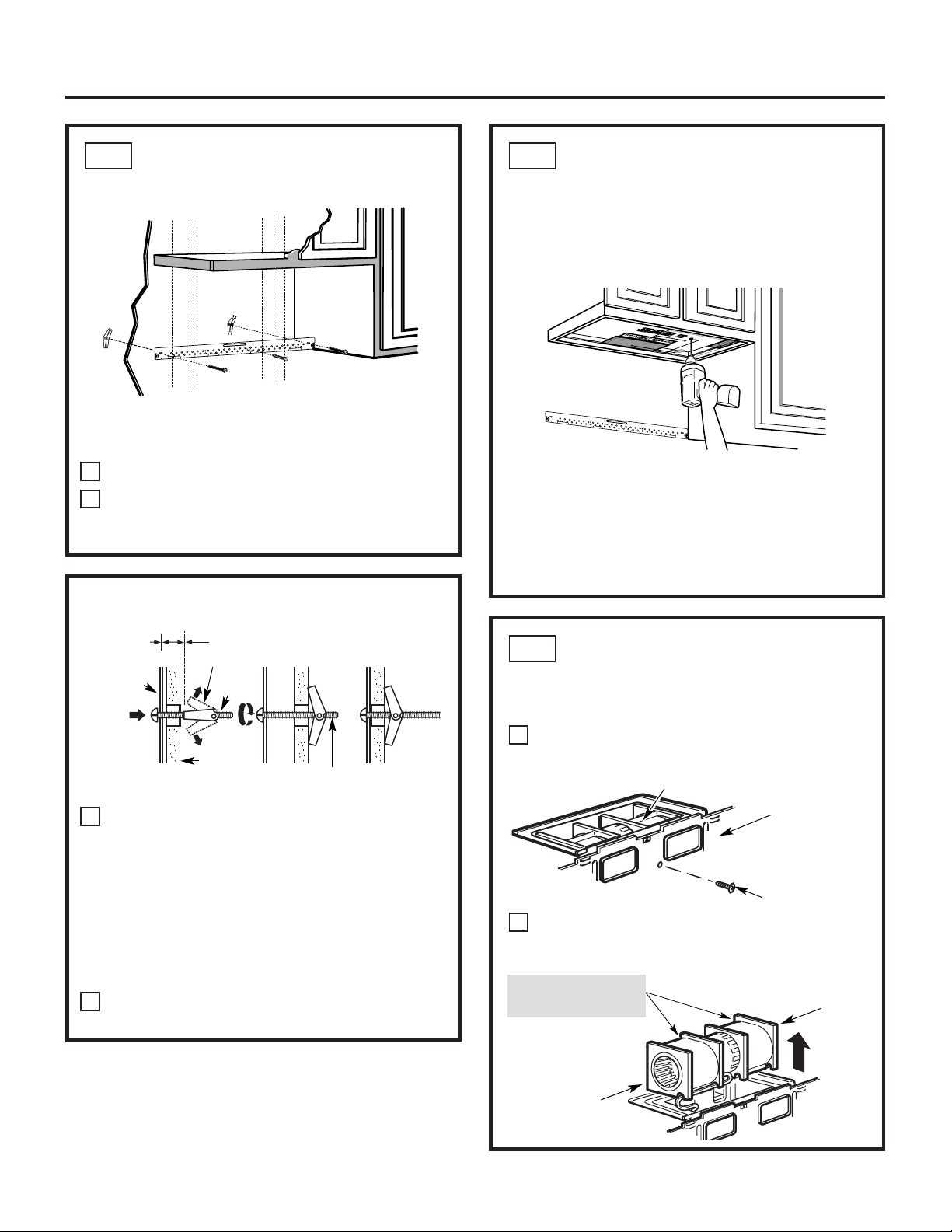

Pour utiliser les boulons à ailettes :
Placez la plaque de montage contre le mur et insérez les
écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et la
vis à bois, assurez-vous que la plaque est bien centrée sous
l’armoire et que les languettes de la plaque de montage
touchent le dessous de l’armoire lorsque vous poussez la
plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l’arrière de la plaque de montage et le mur.
Serrez tous les boulons. Tirez sur la plaque pour faciliter
le serrage des boulons.
4
3

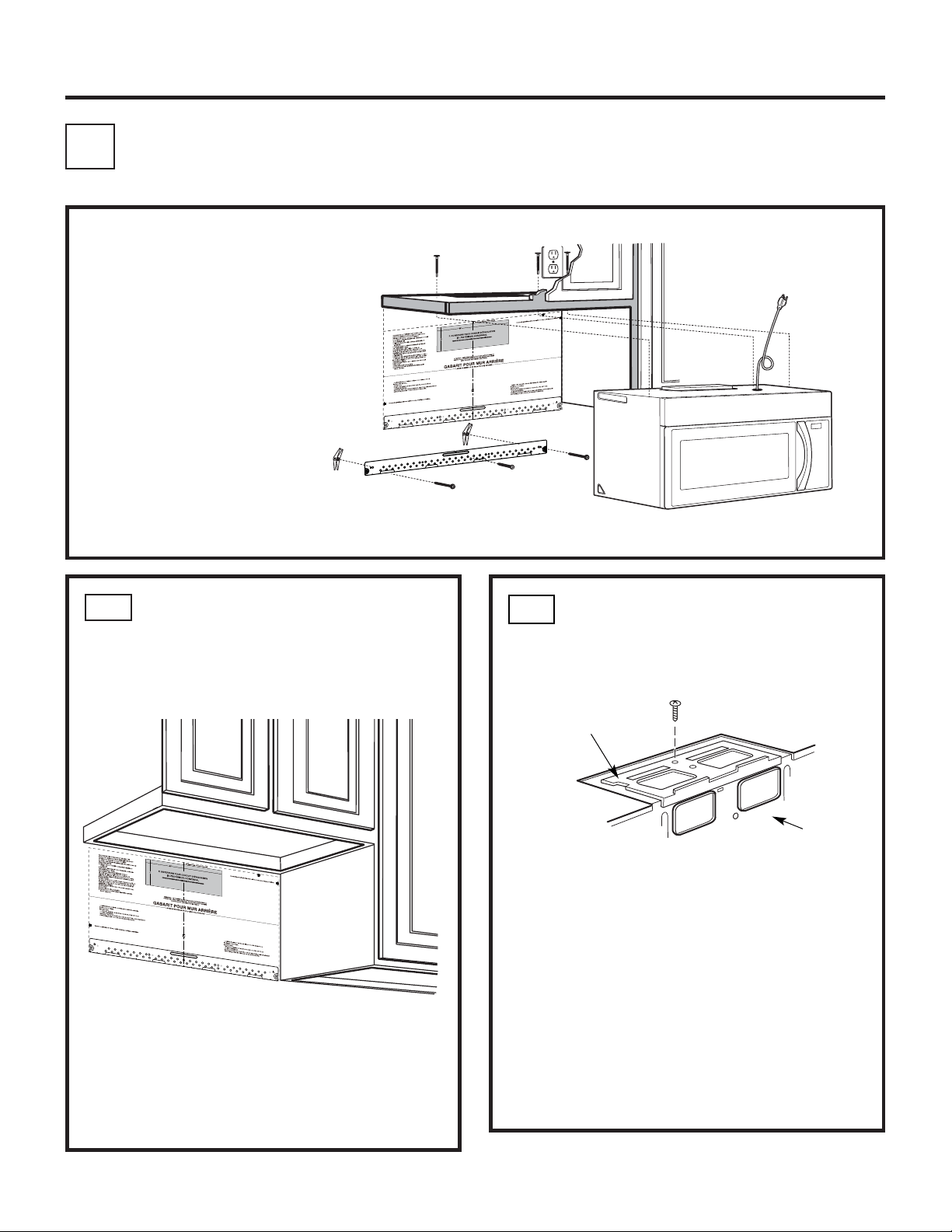

VUE D’ENSEMBLE DE L’INSTALLATION
C1. Fixation de la plaque de montage au mur
C2. Préparation de l’armoire supérieure
C4.
C5.
Installation du four à micro-ondes
REMARQUES IMPORTANTES :
• Assurez-vous que les vis du moteur du ventilateur et de la
plaque du ventilateur sont solidement vissées lorsque vous
les remettez en place. Cela évitera les vibrations excessives.
• Assurez-vous que les fils du moteur sont bien acheminés,
fixés et qu’ils ne sont pas coincés.
Fixez la plaque au mur à l’aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
Enlevez les écrous à ailettes des boulons.
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à
ailettes, à 3/4 po (19 mm) sur chaque boulon.
2
1
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de ruban
adhésif.
• Percez les trous, en suivant les instructions du
GABARIT POUR ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité lorsque
vous percez des trous dans le fond de l’armoire.
C3. Vérification de l’plaque du ventilateur
Installation ou changemeut du filtre à charbon
20
21
Instructions d’installation
INSTALLATION DU FOUR
À MICRO-ONDES
REMARQUE : Lors de
l’installation du four à micro-
ondes, faites passer le cordon
d’alimentation à travers le trou
situé dans le fond de l’armoire
supérieure. Gardez-le bien serré
durant les étapes 1 à 3. Ne
coincez pas le cordon ou
ne soulevez pas le four
en tirant sur le cordon.
Soulevez le four à micro-
ondes, penchez-le vers
l’avant et accrochez les
fentes du bord inférieur
de l’arrière du four sur
les quatre languettes
inférieures de la plaque
de montage.
1
Relevez le devant du four
pour le mettre contre le
dessous de l’armoire.
2
Insérez une vis à auto-alignement dans le trou situé au
centre de l’armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets à
la vis après que les filets aient été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que le
cordon d’alimentation est bien serré. Faites attention de
ne pas le coincer, particulièrement au moment
d’installer le four sous l’armoire.
3
Avant de l’armoire
Étagère inférieure de l’armoire
Entretoise
Vis à auto-alignement
Dessus du four à micro-ondes
Équivalent à la profondeur
du rebord de l’armoire
Fixez le four à micro-ondes à l’armoire supérieure.
4
POUR VOTRE SÉCURITÉ ET POUR FACILITER
L’INSTALLATION, L’INSTALLATION DE CE FOUR DOIT
ÊTRE EFFECTUÉE PAR DEUX PERSONNES.
IMPORTANT : Ne saisissez pas ou n’utilisez pas
la poignée du four durant l’installation.
REMARQUE : Si vos armoires sont en métal, installez un
passe-fil en nylon autour de l’orifice du cordon
d’alimentation pour empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire dotée
d’un rebord avant, nous vous recommandons d’utiliser des
entretoises.
IMPORTANT : Si vous n’utilisez pas
d’entretoises, des dommages peuvent être causés
au boîtier au moment de resserrer les vis.
C3.
VÉRIFICATION DE L’PLAQUE
DU VENTILATEUR
Plaque du
ventilateur
• Placez le four à micro-ondes en position debout, le dessus
de l’appareil sur le dessus.
• Inspectiez pour affirmer le ventilateur metal est installez
dans la cavit .
é
C4.
22

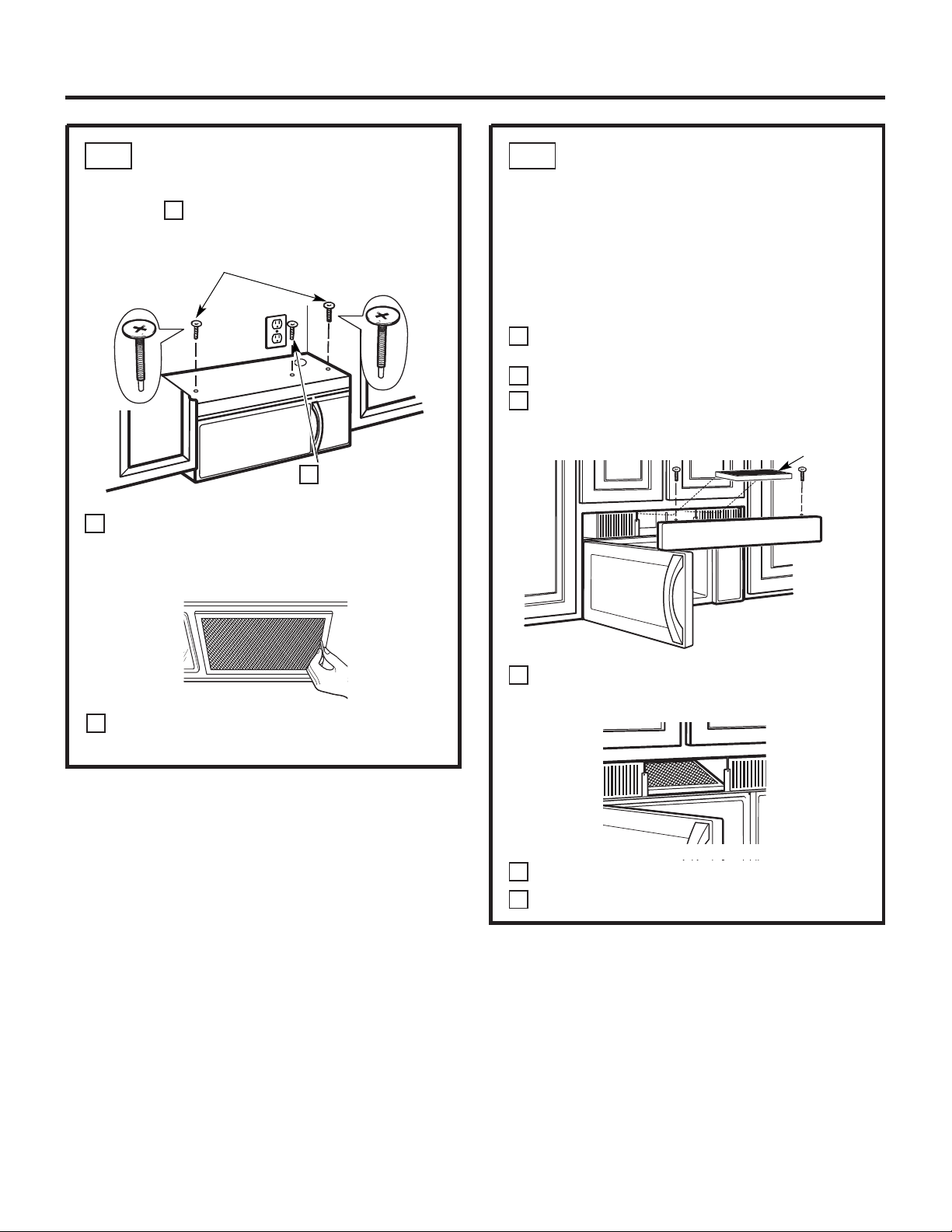

Instructions d’installation
Insérez deux vis à auto-alignement
à travers les trous de l’armoire
supérieure. Faites faire deux tours
complets à chaque vis.
5
Serrez complètement
la vis du centre.
6
INSTALLATION DU FOUR
À MICRO-ONDES (suite)
REMARQUE : Le filtre à charbon est installé en usine sur
les modèles à recyclage d’air. Suivez ces étapes pour
remplacer un filtre ou pour installer un filtre après avoir
transformé un modèle avec conduit en un modèle à
recyclage d’air.
d’un tournevis Phillips n° 1.
Ouvrez complètement la porte.
Enlevez la grille.
Retirez complètement la grille en la tirant en ligne
droite.
3
2
1
Filtre à
charbon
Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l’avant du four à micro-ondes et poussez-le contre le
mur et l’armoire supérieure.)
7
Installez les filtres. Consultez le Manuel de l’utilisateur
emballé avec le four.
8
C4. C5.
Enlevez les vis sur le dessus de la grille le haut à l’aide
À CHARBON
INSTALLATION OU
CHANGEMEUT DU FILTRE
Insérez
4
Réinstallez la grille et les vis.
Fermez la porte.
6
5
Installez le filtre à charbon : insérer le filtre dans l’unité
vers le haut, puis tirer vers le bas. Lorsqu’il est bien
installé, le treillis métallique du filtre est visible de l’avant.
23
Instructions d’installation
AVANT D’UTILISER VOTRE FOUR À MICRO-ONDES
Assurez-vous que le four à micro-ondes a été
installé conformément aux instructions.
1.
6.
CONSERVEZ LES INSTRUCTIONS
D’INSTALLATION POUR VOTRE
INSPECTEUR LOCAL.
7.
Enlevez tout le matériel d’emballage du four
à micro-ondes.
2.
Installez le plateau tournant et son support
dans le four à micro-ondes.
3.
Réinstallez le fusible ou réenclenchez le disjoncteur
du panneau de distribution principal.
4.
Assurez-vous qu’une mise
à la terre appropriée est en
place avant toute utilisation.
INSTRUCTIONS
D’INSTALLATION
INSTRUCTIONS
D’INSTALLATION
MANUEL DE
L’UTILISATEUR
Branchez le cordon d’alimentation sur une prise
de courant réservée de 15 à 20 A.
5.
8.
DU PRODUIT
la carte d’enregistrement du produit.
Remplissez
Lisez le manuel d’utilisation et d’entretien.
CARTE
D’ENREGISTREMENT
Imprimé en Chine
PN: 261800311160
24
P/N 29-5807
