Sony CPF-IP001 Cradle Audio System For Ipod User Manual

2-891-897-21(1)

Cradle Audio

Operating Instructions

Mode d’emploi

Manual de instrucciones

Bedienungsanleitung

Gebruiksaanwijzing

Istruzioni per l’uso

Bruksanvisning

Instrukcja obsługi

Brugsanvisning

Käyttöohjeet

Instruções de operação

Инструкция по эксплуатации

CPF-iP001

To reduce the risk of fire or electric shock, do not expose

this apparatus to rain or moisture.

To prevent fire or shock hazard, do not place objects filled

with liquids, such as vases, on the apparatus.

To prevent fire, do not cover the ventilation of the

apparatus with newspapers, table-cloths, curtains, etc. And

don’t place lighted candles on the apparatus.

Do not install the appliance in a confined space, such as a

bookcase or built-in cabinet.

The nameplate is located on the bottom exterior.

CAUTION

Danger of explosion if battery is incorrectly replaced.

Replace only with the same or equivalent type

recommended by the manufacturer. Discard used batteries

according to the manufacturer’s instructions.

Don’t throw away the battery with

general house waste, dispose of it

correctly as chemical waste.

Do not expose the battery to excessive heat such as direct

sunlight, fire or the like.

Notice for the customers in the United Kingdom

A moulded plug complying with BS1363 is fitted to this

equipment for your safety and convenience.

Should the fuse in the plug supplied need to be replaced, a

fuse of the same rating as the supplied one and approved by

ASTA or BSI to BS1362, (i.e., marked with or

mark) must be used.

If the plug supplied with this equipment has a detachable

fuse cover, be sure to attach the fuse cover after you change

the fuse. Never use the plug without the fuse cover.

If you should lose the fuse cover, please contact your

nearest Sony service station.

Disposal of Old Electrical &

Electronic Equipment

(Applicable in the European

Union and other European

countries with separate

collection systems)

This symbol on the product or on its packaging indicates

that this product shall not be treated as household waste.

Instead it shall be handed over to the applicable collection

point for the recycling of electrical and electronic

equipment. By ensuring this product is disposed of

correctly, you will help prevent potential negative

consequences for the environment and human health,

which could otherwise be caused by inappropriate waste

handling of this product. The recycling of materials will

help to conserve natural resources. For more detailed

information about recycling of this product, please contact

your local Civic Office, your household waste disposal

service or the shop where you purchased the product.

• iPod is a trademark of Apple Computer, Inc., registered

in the U.S. and other countries.

• All other trademarks and registered trademarks are

trademarks or registered trademarks of their respective

holders. In this manual, ™ and

marks are not specified.

Precautions

On safety

• AC power cord must be changed only at the qualified

service shop.

• Use only the supplied

subwoofer. Do not use any

other AC power adaptor.

On placement

• Do not place the system in an inclined position.

• Do not place the system in locations that are hot and

subject to direct sunlight, dusty, very humid, or

extremely cold.

• Use caution when placing the unit or subwoofer on a

specially treated (waxed, oiled, polished, etc.) floor,

as staining or discoloration may result.

On cleaning

Clean the cabinets with a soft cloth lightly moistened

with a mild detergent solution or water. Do not use any

type of abrasive pad, scouring powder or solvent such

as alcohol or benzene.

Table of Contents

Checking Supplied Items ...............................3

Installation .....................................................4

Listening to Music .........................................6

Troubleshooting .............................................9

Specifications .................................................9

WARNING

Compatible iPod models

The compatible iPod models are as follows.

Polarity of the plug

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

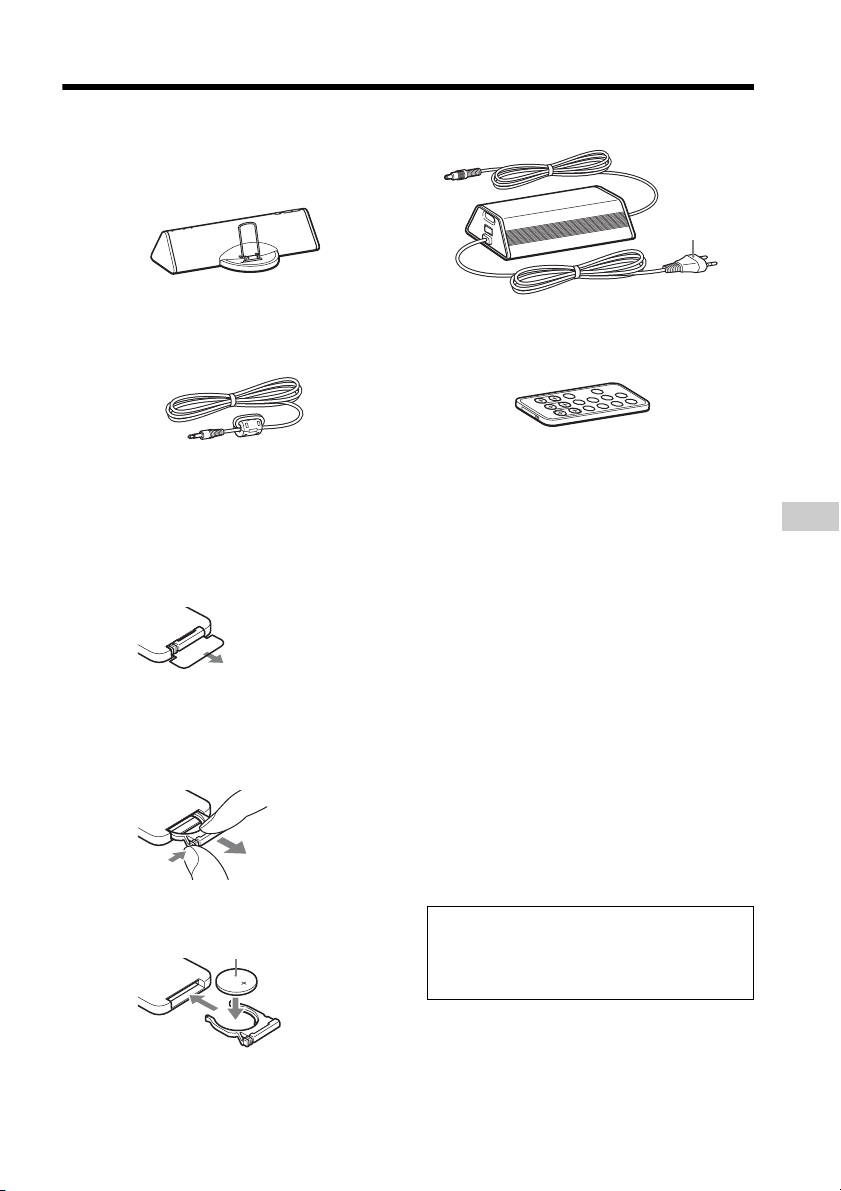

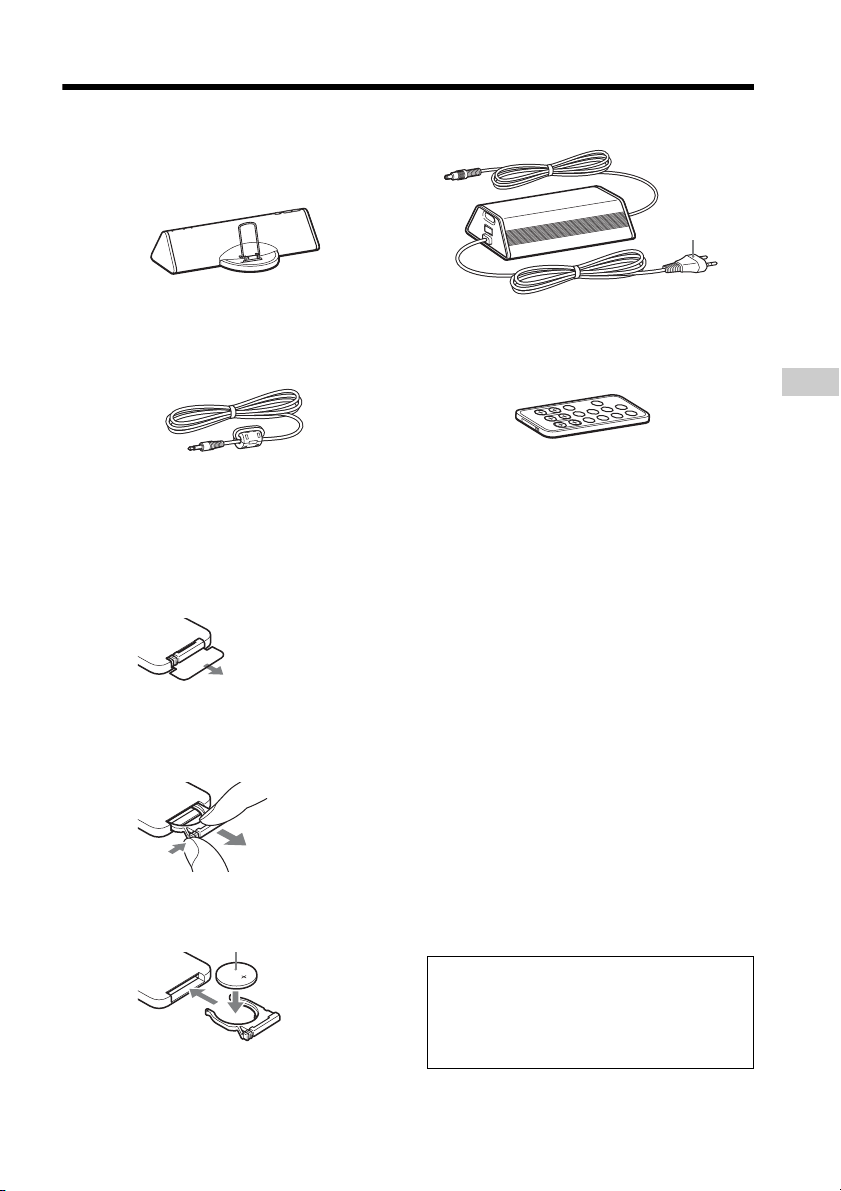

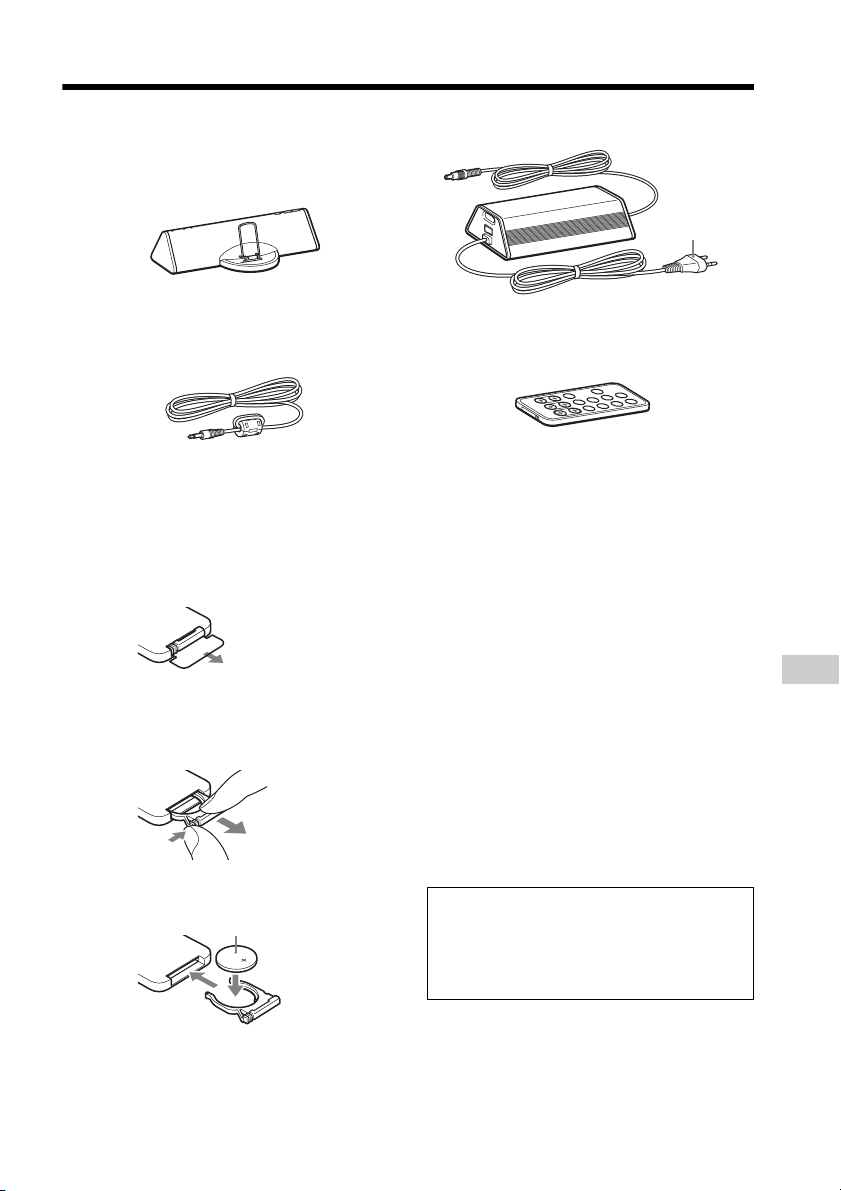

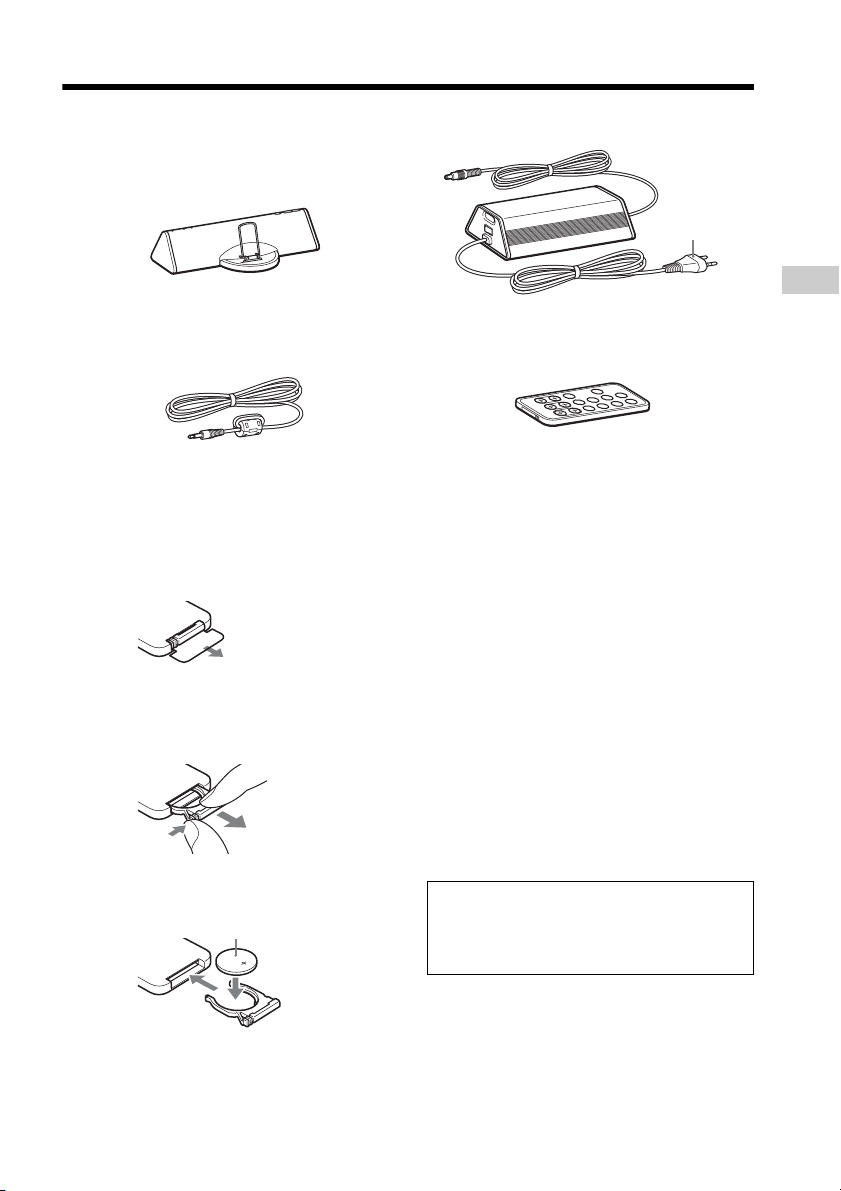

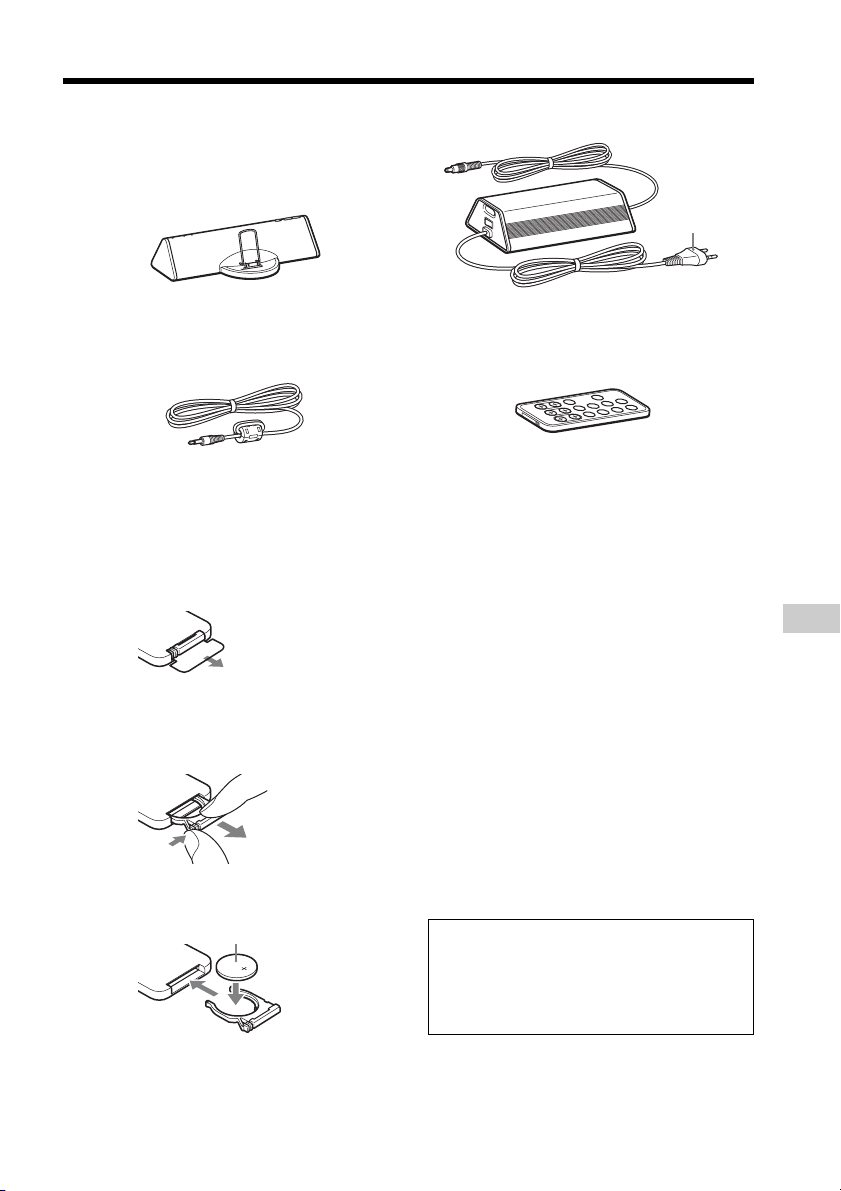

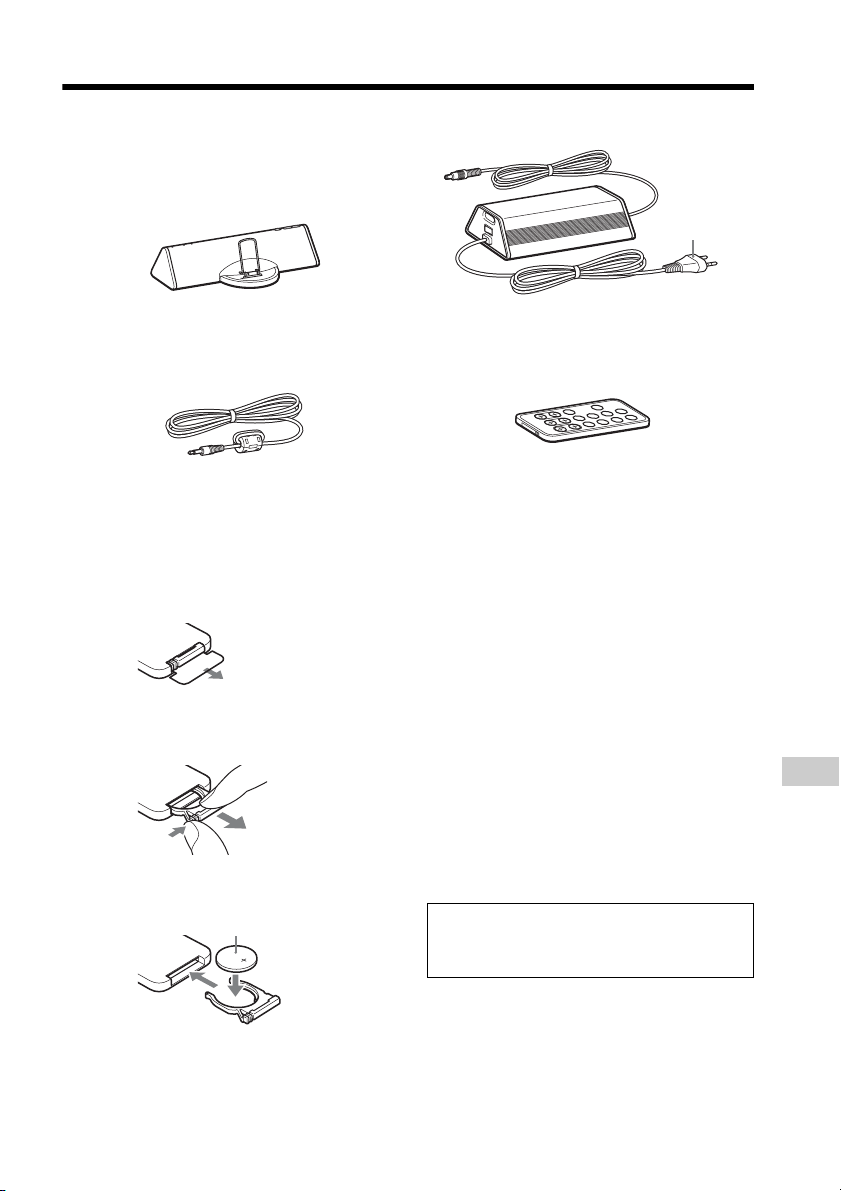

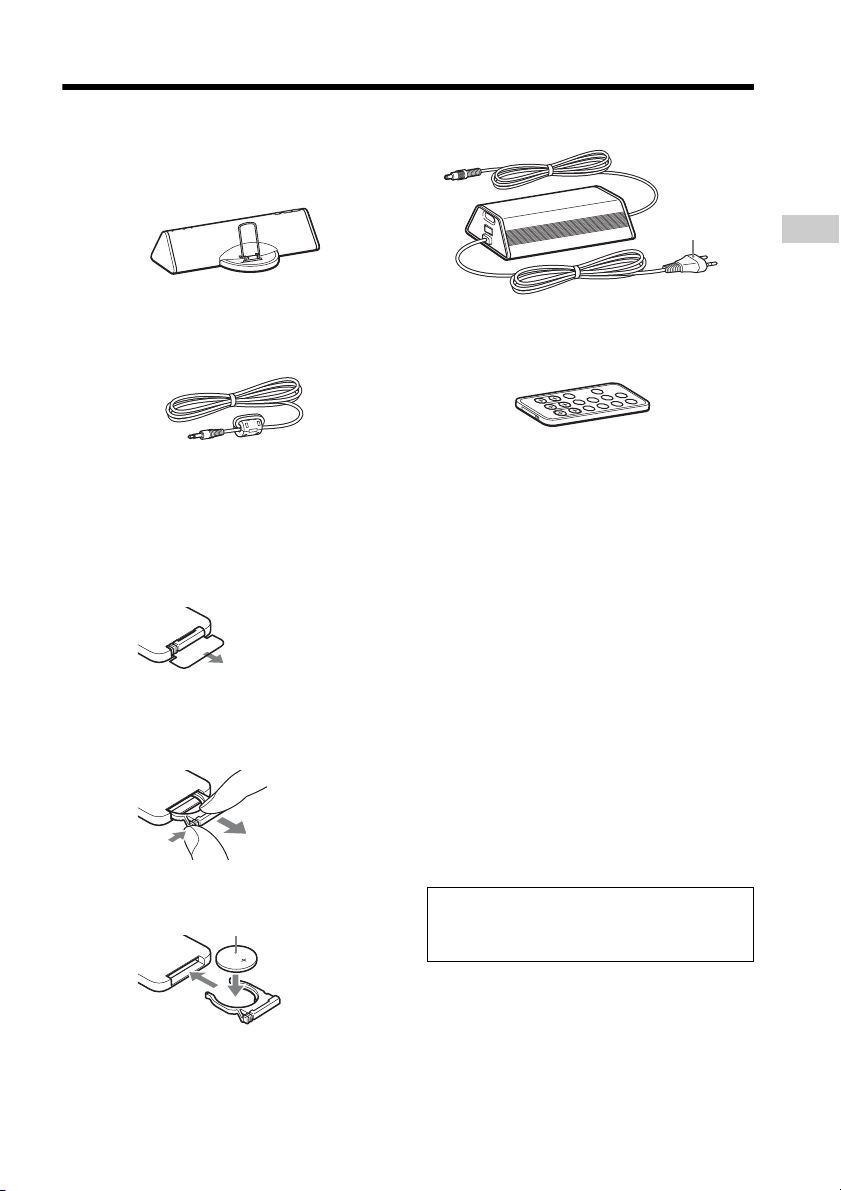

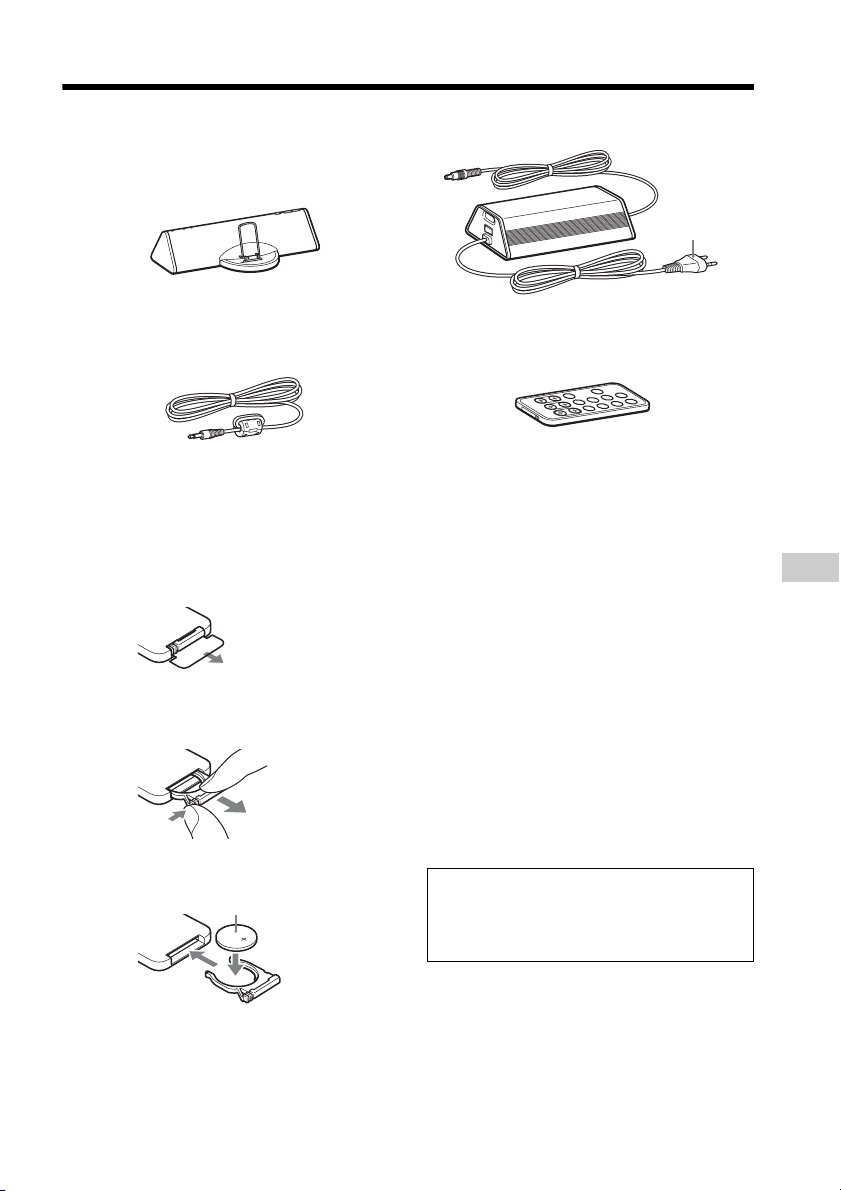

Checking Supplied Items

Preparing the remote

Pull out the insulating sheet to allow power to

flow from the battery.

The remote already contains a battery.

To replace the battery, follow the instructions

below.

1 Slide out and remove the battery case.

2 Insert a new lithium battery with the + side

facing up.

3 Slide the battery case back in.

Note

If you do not use the remote for a long period of time,

remove the battery to avoid possible damage from

battery leakage and corrosion.

Notes on lithium battery

• Keep the lithium battery out of the reach of children.

Should the battery be swallowed, immediately

consult a doctor.

• Wipe the battery with a dry cloth to assure a good

contact.

• Be sure to observe the correct polarity when

installing the battery.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

Tip

When the remote can no longer operate the system,

replace the battery with a new one.

Main unit (Active speaker)

(See page 2 for compatible iPod models.)

Subwoofer

* The shape of the plug differs depending on the area.

LINE IN cable Remote

CR2025 lithium battery

WARNING

Battery may explode if you mistreated.

Do not recharge, disassemble or dispose of in fire.

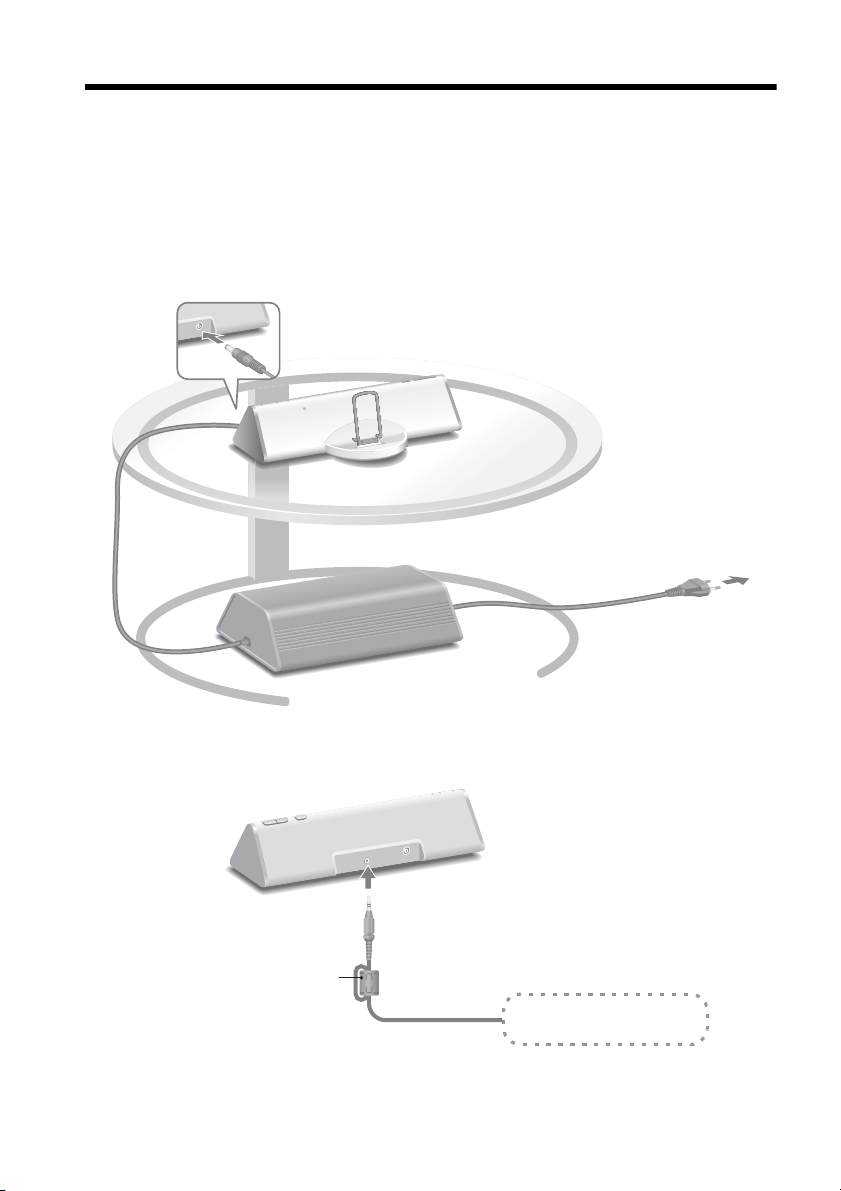

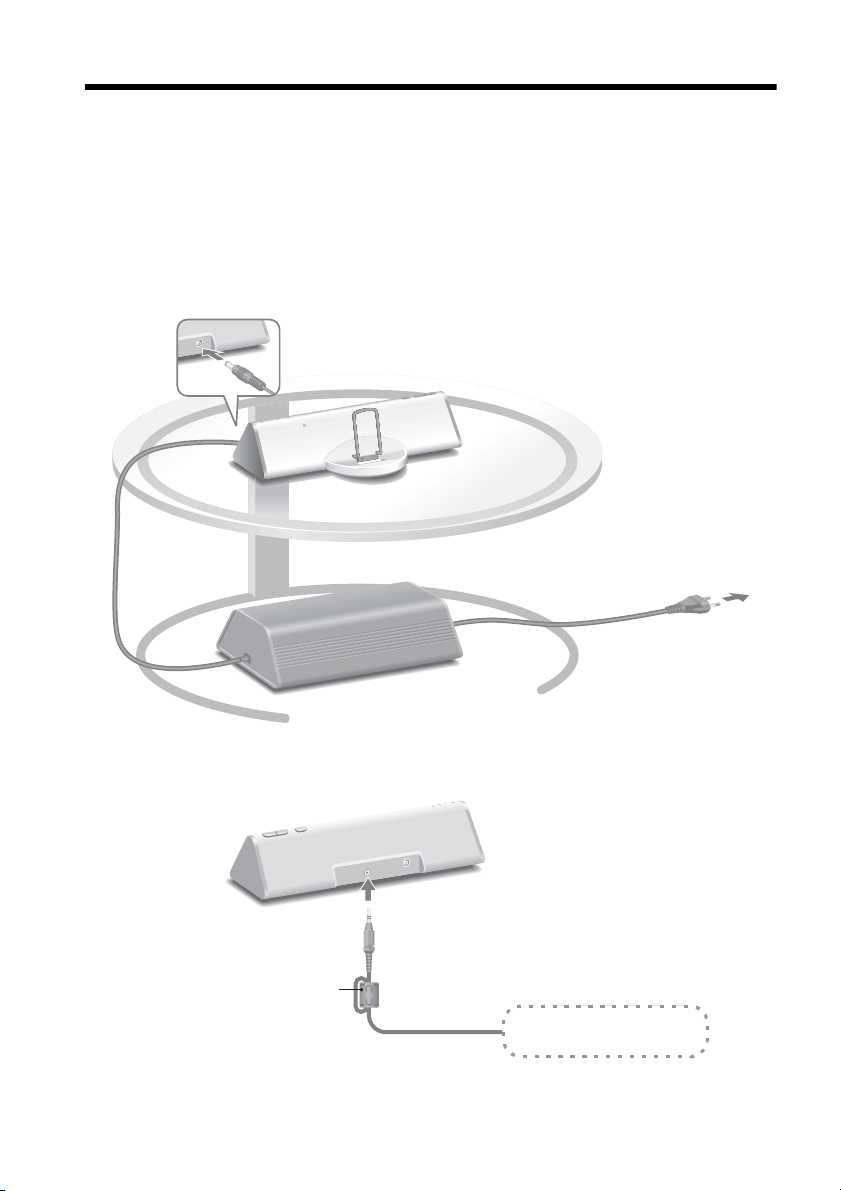

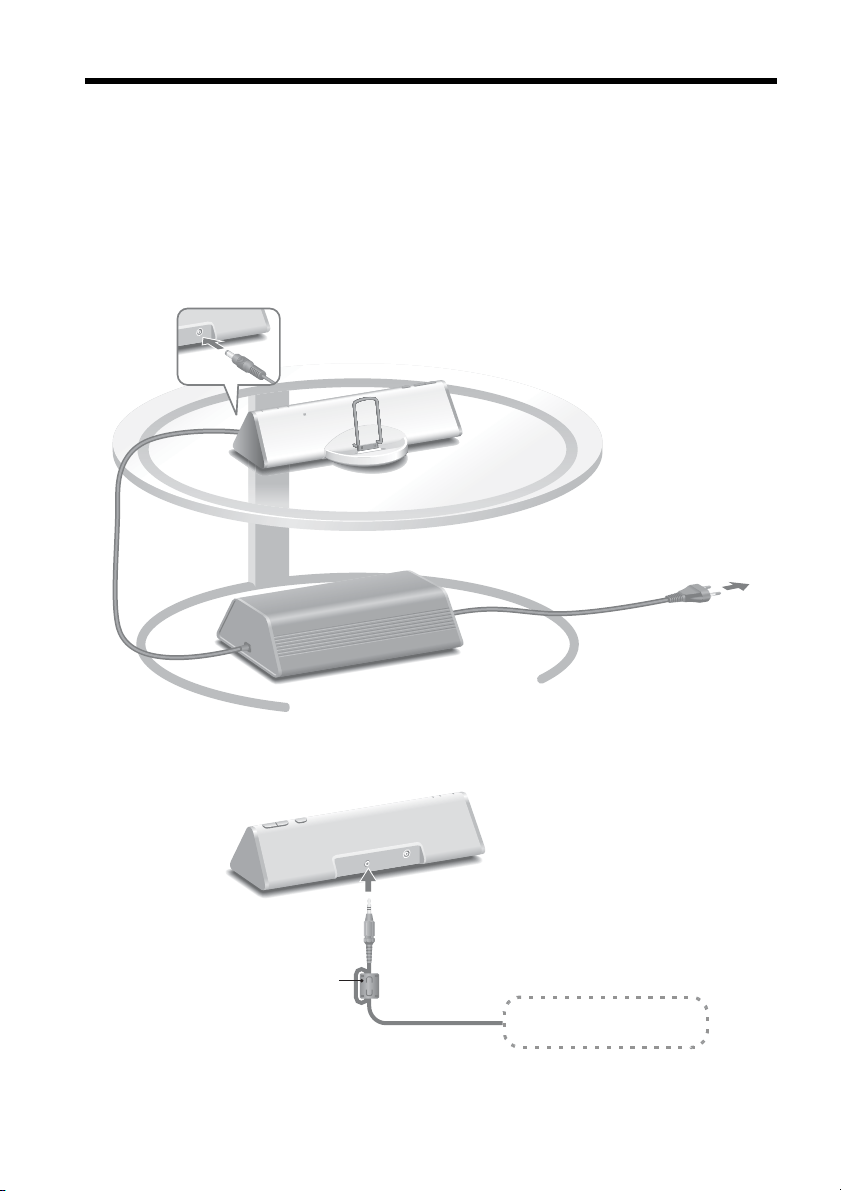

Installation

The illustration below is an example of how to position the system. You can place the subwoofer

anywhere on the floor.

Notes

• Do not use the subwoofer for any other device.

• Do not connect any other AC adaptor to the main unit.

• The system is not designed to be used as a portable device.

• Do not place the main unit directly on the subwoofer.

You can connect portable audio players to the system. Connect the player to the LINE IN jack using

the supplied LINE IN cable.

2 To the wall outlet

1 To DC IN jack

Portable audio player, etc.

To LINE IN jack

LINE IN cable

(supplied)

Connect the end with the ferrite

core to the LINE IN jack.

Adjusting the rear support

Adjust the rear support forward or backward so that it fits against the back of the connected iPod. (See

page 2 for compatible iPod models.)

Notes

• Hold the rear support on both sides at the bottom when adjusting the position.

• Although the rear support can be detached, do not do so. The tips of the support can cause an injury if it is detached.

Adjusting the connector

Adjust the connector to the right or left so that the iPod is in the center of the speaker.

Notes

• Make sure the subwoofer is turned off when you adjust the connector.

• Do not slide the connector with an iPod set on the connector. Doing so may cause a malfunction.

• Even if the iPod isn’t exactly in the center of the speaker, you can still operate it.

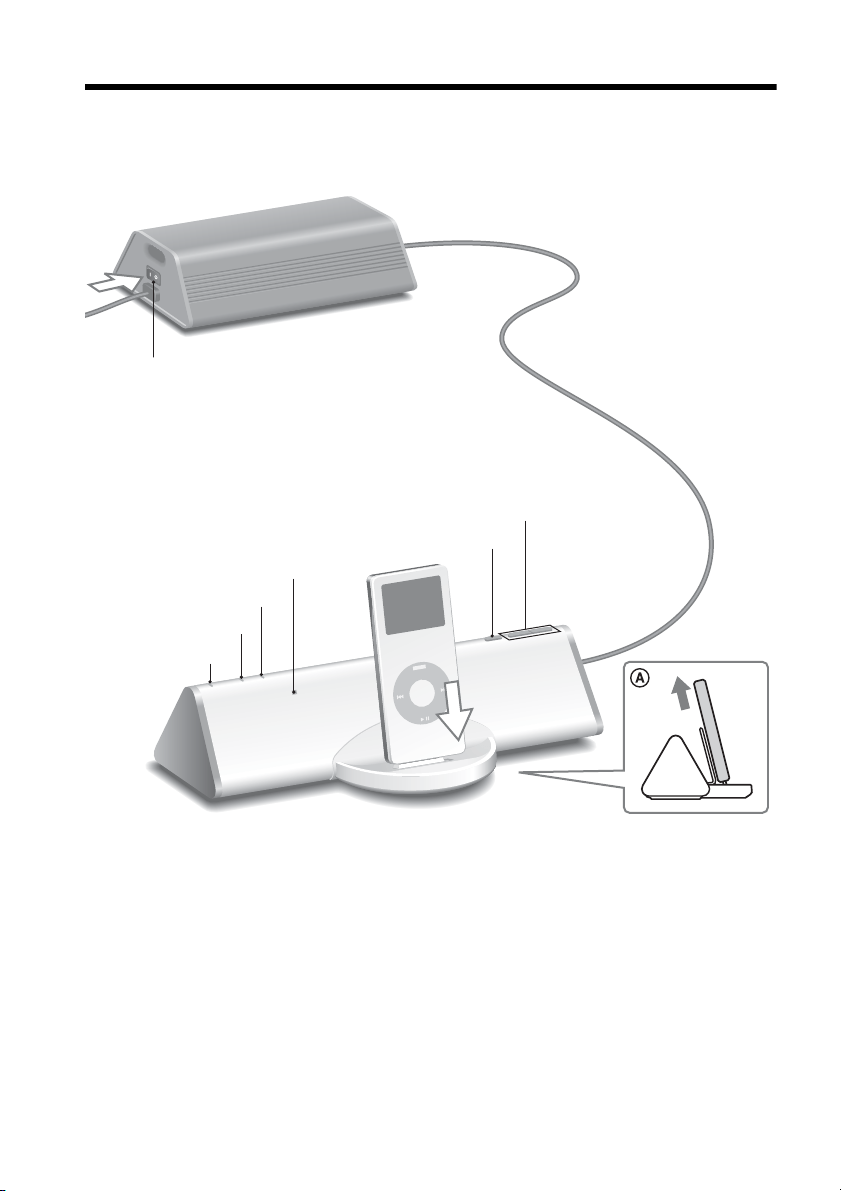

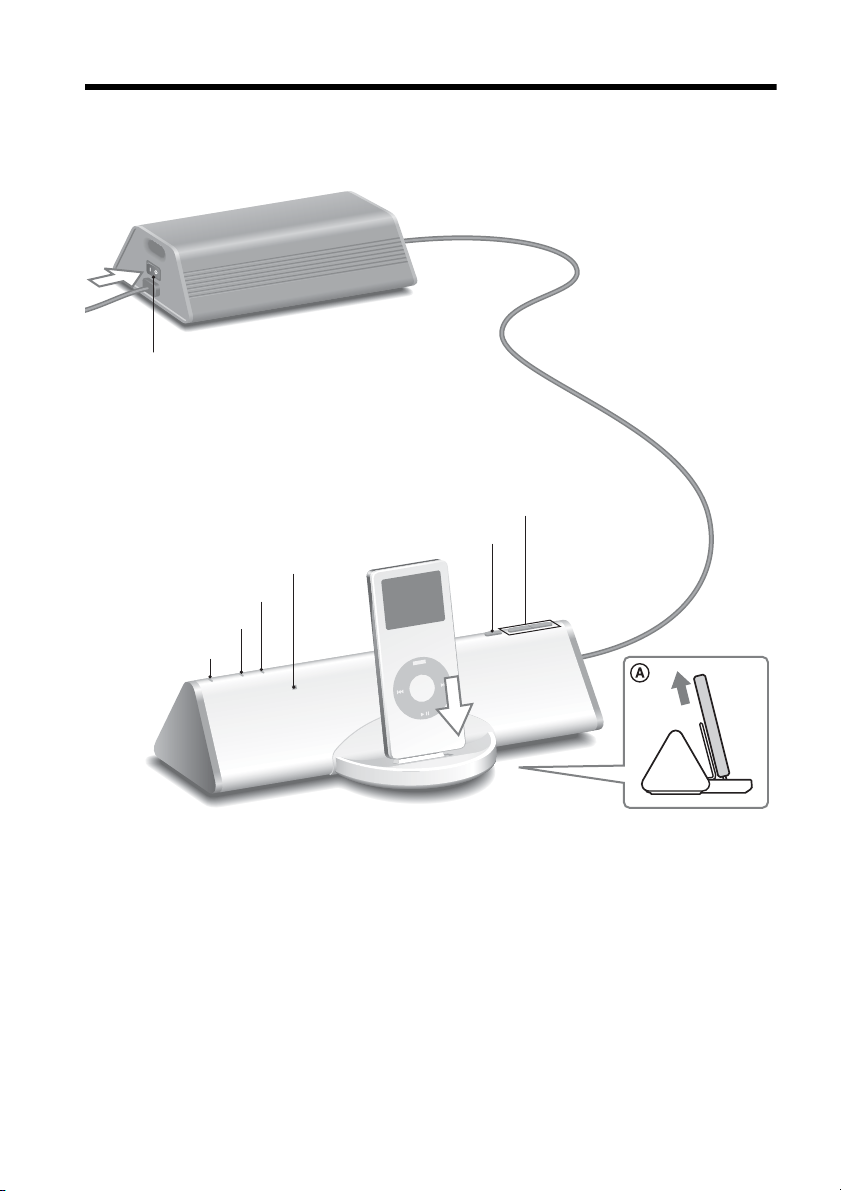

Listening to Music

Turn on the power switch ?/a on the subwoofer.

The ON indicator on the main unit lights up.

2 Press FUNCTION to switch the function from LINE to the iPod.

The LINE indicator turns off.

ON indicator

SURROUND indicator

Remote sensor (inside)

Power switch ?/a (on/off)

LINE indicator

FUNCTION

VOLUME +/–

3 Select songs and start play on your iPod (see page 2 for compatible models), and put

the iPod into the main unit’s connector.

The system charges the battery of iPod at the same time.

Use the remote or your iPod to play, stop and perform other operations.

When operating the iPod while it is in the connector, brace it with your other hand.

4 Adjust the volume using VOLUME +/– on the main unit.

Updating iPod software

Update your iPod to use the latest software before you use it.

Notes

• When the power switch ?/a is turned off, the AC power shuts down.

• Install this system so that the power switch ?/a can be turned off immediately in the event of trouble.

• When taking out or putting in the iPod, keep it straight and parallel with the rear support (A).

• Do not carry the system with an iPod set on the connector. Doing so may cause a malfunction.

• When taking out or putting in the iPod, brace the main unit with one hand and take care not to press the controls of

the iPod by mistake.

• The volume cannot be adjusted using the volume control on the iPod when it is connected to the system. Press

VOLUME + or – on the main unit to adjust the volume.

• Remove the protect case of the iPod before you insert it on the main unit.

To use the system as a battery charger

Turn on the subwoofer and put the iPod into the main unit’s connector. Battery charging starts

automatically. The charging conditions appear in the iPod display. For details, see the user’s guide of

your iPod.

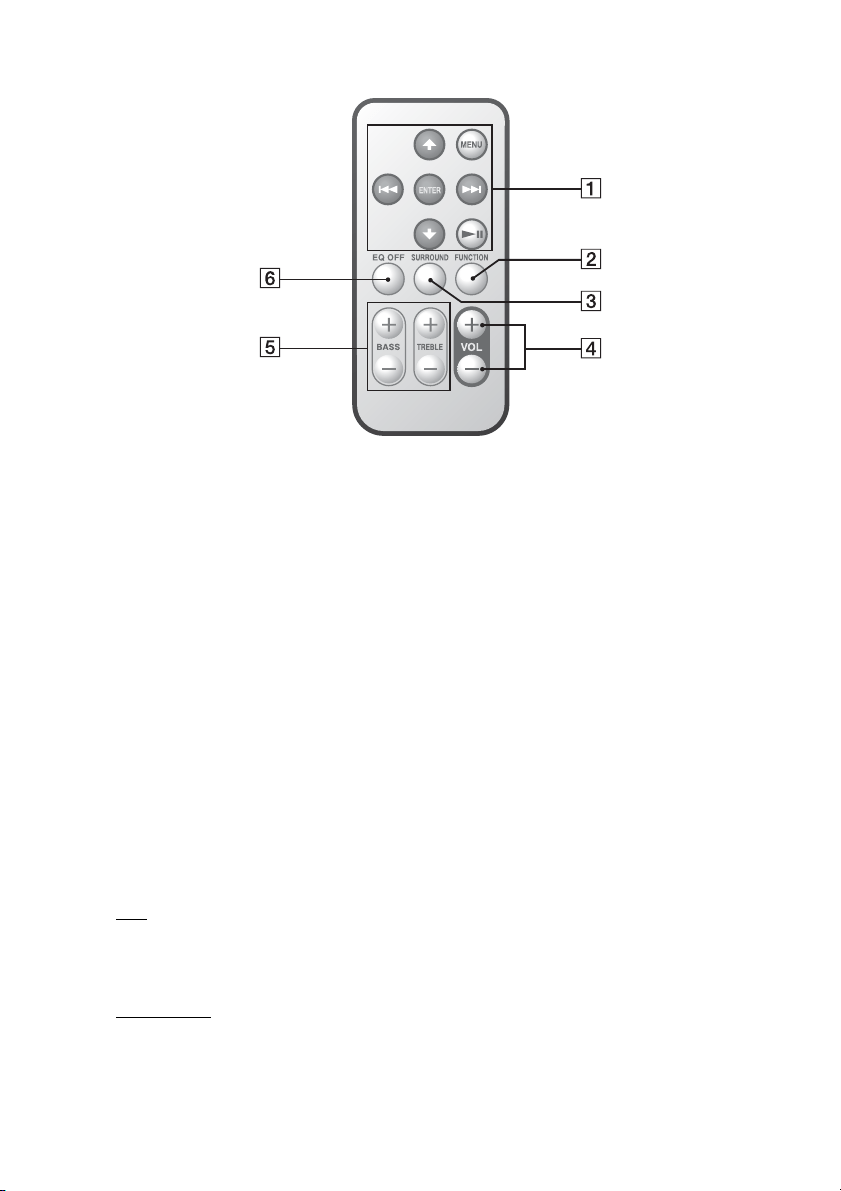

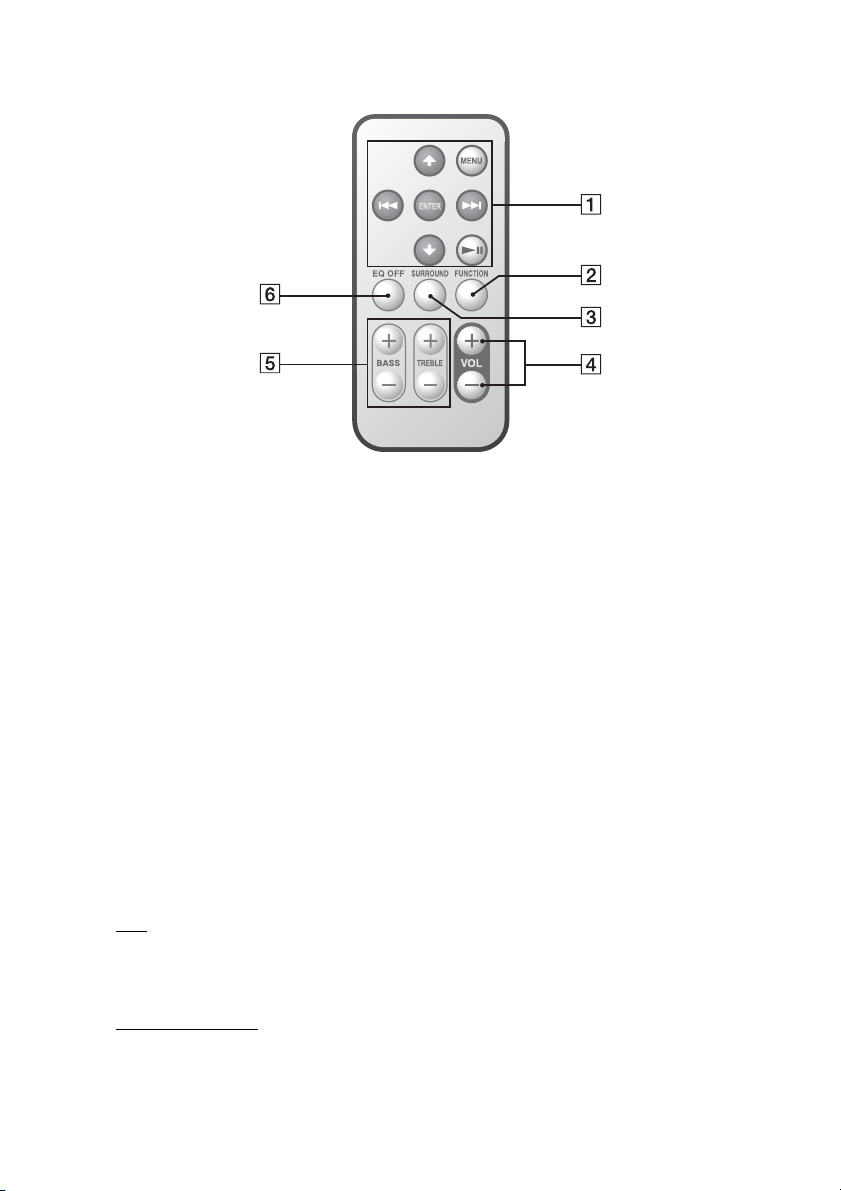

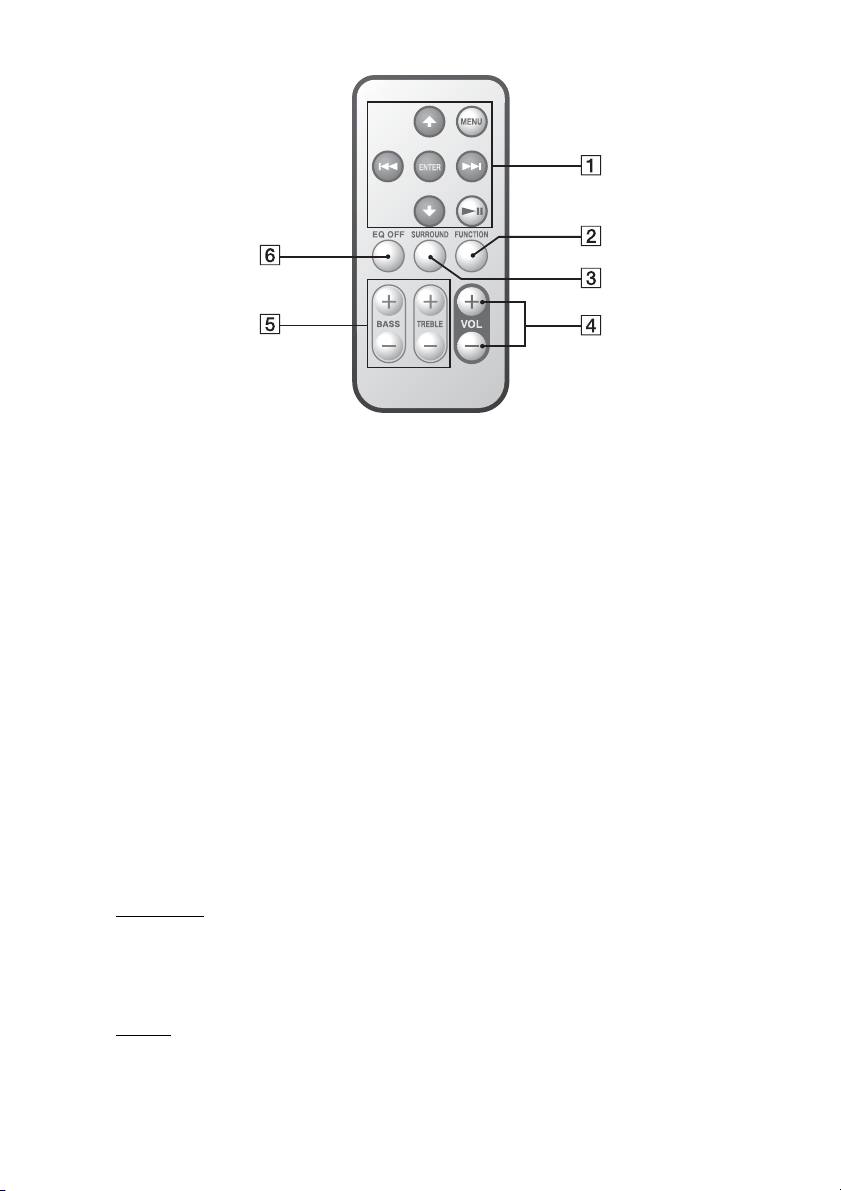

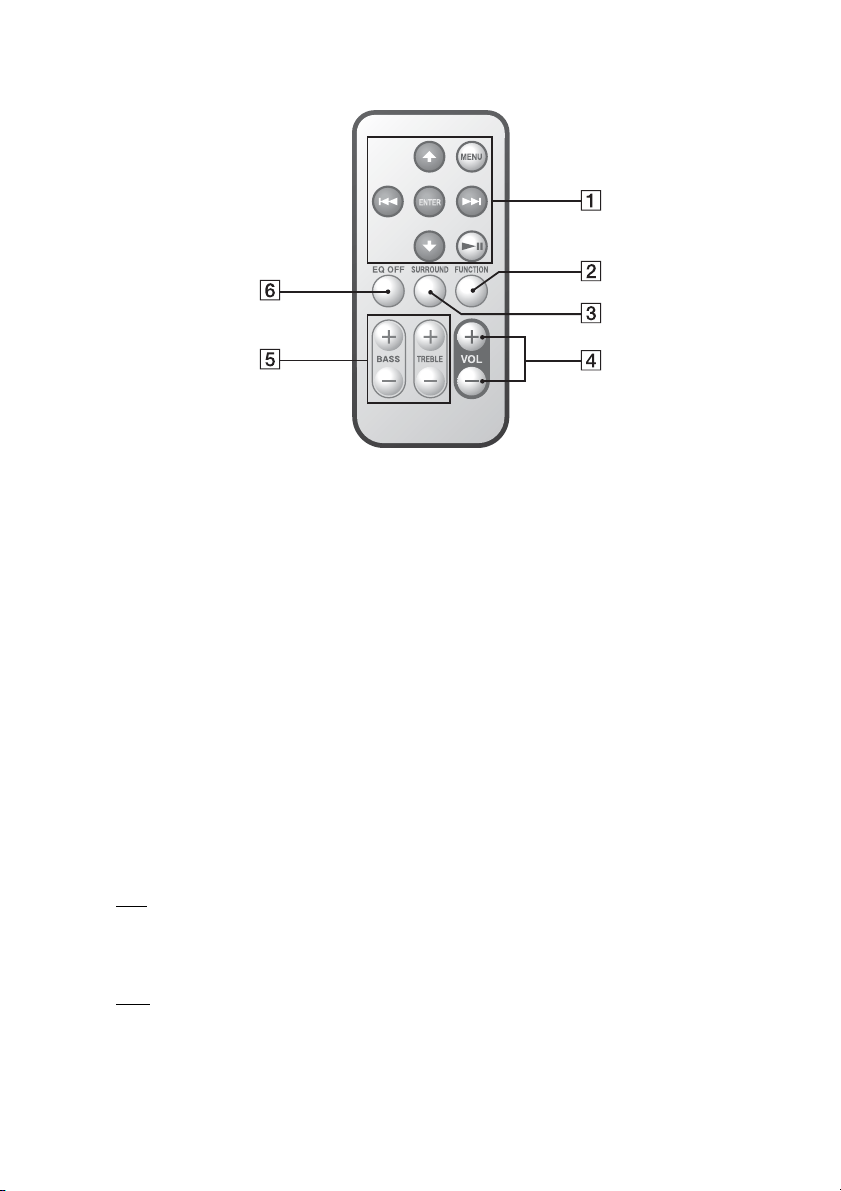

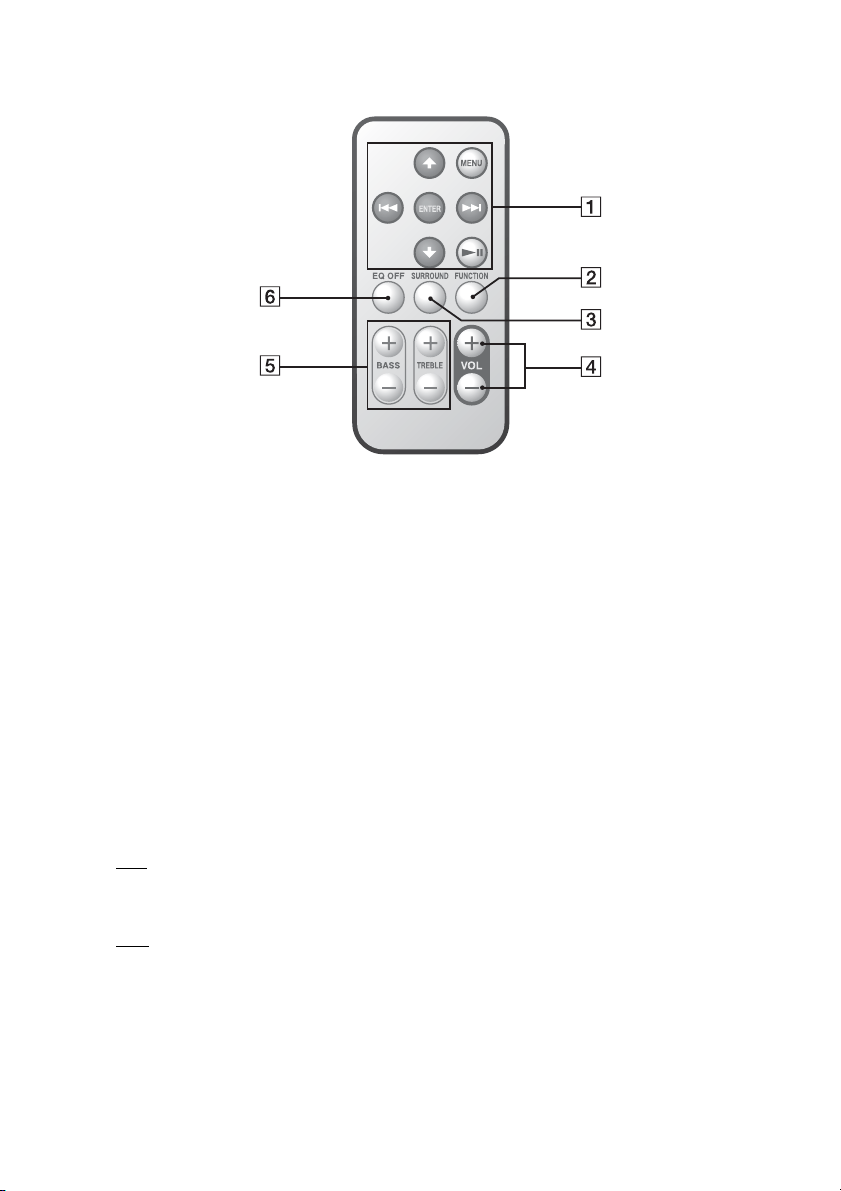

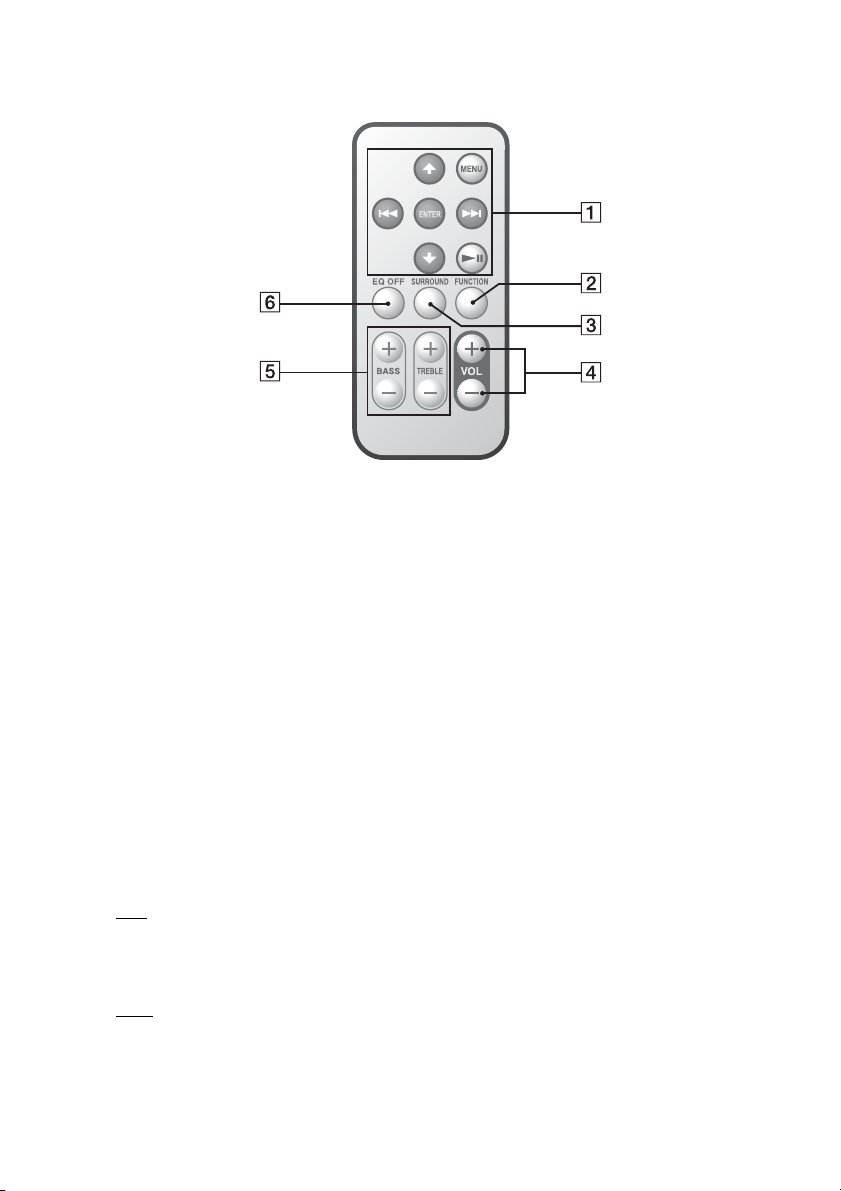

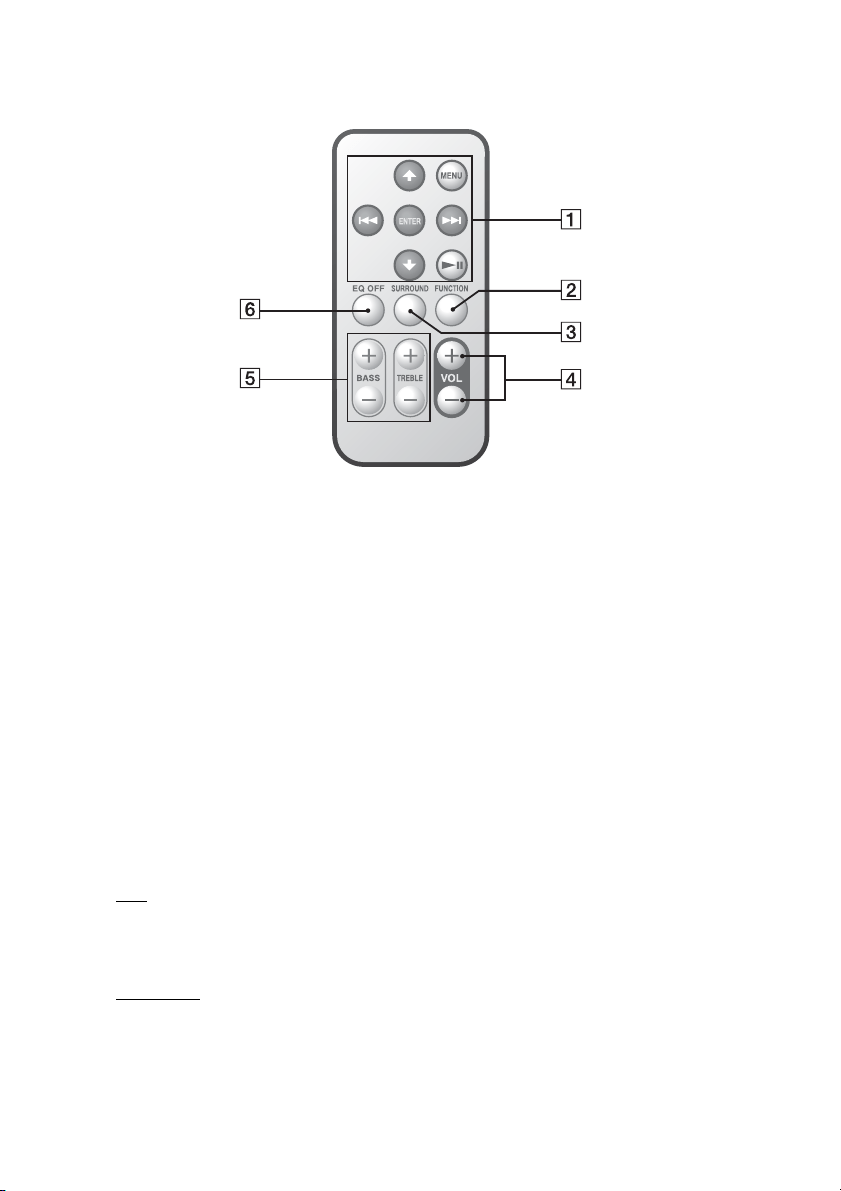

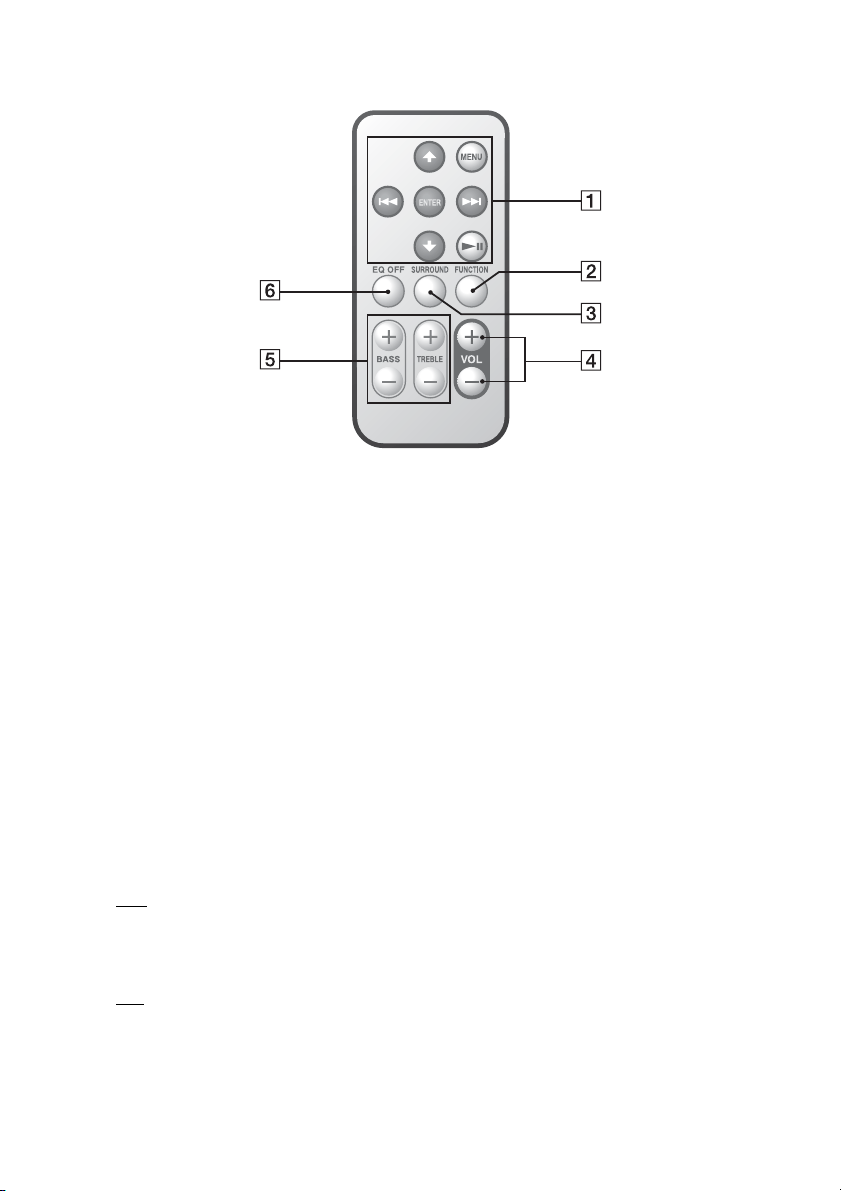

Using the remote

The default settings are underlined.

1 M/m*: Works much like running your

thumb around the Click Wheel on the iPod

anticlockwise (clockwise).

./>*: Hold down to fast-rewind

(fast-forward), or press and release to skip

to the beginning of the current (or next)

song.

ENTER*: Works much like the center

button on the iPod.

MENU*: Works much like the Menu

button on the iPod.

NX*: Hold down to turn the iPod off, or

press and release to playback or pause.

2 FUNCTION: Switches the input source.

iPod

y LINE** (The LINE indicator

lights up.)

3 SURROUND: Turns the surround sound

effect on and off.

OFF

y ON (The SURROUND indicator

lights up.)

4 VOL +/–: Adjusts the volume. (20 levels)

5 BASS +/–: Adjusts the bass. (±3 steps)

TREBLE +/–: Adjusts the treble.

(±3 steps)

6 EQ OFF: Resets the bass and treble.

* See the user’s guide of your iPod for information on

the operation of the button.

** When the function is set to LINE, you can operate

the iPod, but you cannot listen to music on it. Make

sure the function is set to iPod when you want to

listen to music on your iPod.

To listen to music on a portable

audio player

Switch the function to LINE in step 2, and then

start play on your portable audio player. The

LINE indicator lights up.

Note

The buttons 1 of the remote do not function for

portable audio players other than iPod models

compatible with this system.

Tip

You can listen to music on iPod models other than

those listed as compatible iPod models (see page 2 for

compatible models) by connecting the iPod to the

LINE IN jack using the supplied LINE IN cable.

Troubleshooting

Should you encounter a problem with your system,

find your problem in the troubleshooting checklist

below and take the indicated corrective action. If the

problem persists, contact your Sony dealer.

Note that if service personnel changes some parts

during repair, these parts may be retained.

When bringing the system in for repairs, be sure to

bring in the entire system.

This product is a system product, and the entire system

is needed to determine the location requiring repair.

The ON indicator flashes.

• The system is in protect mode. Turn the subwoofer

off and on.

There is no sound.

• Make sure the subwoofer is on.

• Check the connections.

• Press VOLUME + on the main unit. If the volume is

still low even after the system’s volume is turned up

to the maximum level, adjust the volume of the

connected portable audio player (when using the

LINE IN jack).

• Remove the protect case of the iPod*, and make sure

the iPod is securely connected.

• Make sure the iPod* is playing music.

• Check that the correct function is selected.

• When there is no sound from the subwoofer, turn the

subwoofer off, and then turn it on again.

The remote does not function.

• Remove any obstacles.

• Point the remote at the main unit’s sensor.

• Replace the battery.

• Locate the system away from fluorescent lights.

• Connect the iPod to the connector securely.

There is a severe hum or noise.

• Move the system away from the source of noise.

• Connect the system to a different mains.

The sound is distorted.

• Press VOLUME – on the main unit to reduce the

volume.

• Set the sound mode of the iPod to off or flat sound

quality.

FAQ

Can I use the buttons on the main unit to

operate the iPod*?

You cannot use the buttons on the main unit to

operate the iPod. Use the remote to operate the iPod.

Do I need to operate the iPod* to listen to

music?

You can also use the remote to listen to music. For

details about the operation of your iPod, refer to the

user’s guide.

* See page 2 for compatible iPod models.

Specifications

Main unit

Continuous RMS power output (reference):

5 W + 5 W

(1 kHz, 10% THD)

Inputs

iPod (dock connector): See page 2 for compatible

iPod models.

LINE: input mini jack (stereo)

Speaker units: 28 mm dia.

Rated impedance (L/R): 8 Ω

Dimensions (w/h/d): Approx. 206 × 58 × 91 mm

Mass: Approx. 0.45 kg

Operating temperature: 10°C to 35°C

Power requirements: DC IN: 12 V, 1.0 A

Subwoofer

Continuous RMS power output (reference):

15 W (100 Hz, 10% THD)

Speaker units: 70 mm dia.

Rated impedance (SW): 4 Ω

Dimensions (w/h/d): Approx. 218 × 74 ×

131 mm, incl. projecting

parts

Mass: Approx. 1.3 kg

Operating temperature: 10°C to 35°C

Power requirements: AC 220 V-240 V, 18 W,

50/60 Hz

(DC OUT: 12 V, 1.0 A)

Design and specifications are subject to change

without notice.

Afin de réduire les risques d’incendie ou d’choc

électrique, n’exposez pas cet appareil à la pluie ni à

l’humidité.

Ne placez pas de récipients remplis de liquides (vases, etc.)

sur l’appareil. Ceci ferait courir un risque d’incendie ou

d’électrocution.

Pour ne pas risquer un incendie, ne couvrez pas les orifices

d’aération de l’appareil avec des journaux, nappes,

rideaux, etc. Et ne placez pas de bougies allumées sur

l’appareil.

N’installez pas l’appareil dans un endroit exigu tel qu’une

bibliothèque ou un meuble encastré.

La plaque signalétique se trouve sur la face inférieure de

l’appareil.

ATTENTION

La pile peut exploser si elle n’est pas correctement

remplacée. N’utilisez qu’une pile de type identique à la pile

d’origine ou d’un type équivalent recommandé par le

fabricant. Respectez les instructions du fabricant pour la

mise au rebut de la pile.

Ne jetez pas les piles avec les ordures

ménagères. Débarassez-vous en

correctement comme des déchets

chimiques.

N’exposez pas la pile à une chaleur excessive telle que

rayons directs du soleil ou feu.

Traitement des appareils

électriques et électroniques

en fin de vie (Applicable dans

les pays de l’Union Européenne

et aux autres pays européens

disposant de systèmes de

collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage,

indique que ce produit ne doit pas être traité avec les

déchets ménagers. Il doit être remis à un point de collecte

approprié pour le recyclage des équipements électriques et

électroniques. En s’assurant que ce produit est bien mis au

rebut de manière appropriée, vous aiderez à prévenir les

conséquences négatives potentielles pour l’environnement

et la santé humaine. Le recyclage des matériaux aidera à

préserver les ressources naturelles. Pour toute information

supplémentaire au sujet du recyclage de ce produit, vous

pouvez contacter votre municipalité, votre déchetterie ou

le magasin où vous avez acheté le produit.

• iPod est une marque de Apple Computer, Inc., déposée

aux États-Unis et dans d’autres pays.

• Toutes les autres marques et marques déposées sont des

marques ou des marques déposées de leurs détenteurs

respectifs. Les marques ™ et

n’apparaissent pas dans

ce manuel.

Précautions

Sécurité

• Le cordon d’alimentation ne doit être remplacé que

dans un centre de service après-vente qualifié.

• Utilisez exclusivement le subwoofer fourni.

N’utilisez aucun autre adaptateur CA.

Lieu d’installation

• Ne placez pas le système en position inclinée.

• Ne placez pas le système dans des endroits chauds ou

soumis aux rayons directs du soleil, à la poussière, à

une forte humidité ou à de très basses températures.

• Procédez avec précaution lorsque vous placez

l’ensemble principal ou le subwoofer sur une surface

spécialement traitée (avec de la cire, huile, produit à

polir, etc.) car il risque d’être tâché ou décoloré.

Nettoyage

Nettoyez les boîtiers avec un chiffon doux légèrement

imbibé d’une solution détergente douce ou d’eau.

N’utilisez pas de tampons abrasifs, de poudres à

récurer ou de solvants tels qu’alcool ou benzène.

Table des matières

Vérification des pièces fournies .....................3

Installation .....................................................4

Écoute de musique .........................................6

Guide de dépannage .......................................9

Spécifications .................................................9

AVERTISSEMENT

Modèles de iPod compatibles

Les modèles de iPod compatibles sont les suivants.

Polarité de la fiche

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Vérification des pièces fournies

Préparation de la télécommande

Retirez la languette isolante afin de permettre au

courant de passer depuis la pile.

Il y a déjà une pile dans la télécommande.

Pour remplacer la pile, procédez comme il est

indiqué ci-dessous.

1 Tirez le porte-pile et sortez-le.

2 Insérez une pile au lithium neuve avec la

marque + tournée vers le haut.

3 Remettez le porte-pile en place.

Remarque

Si vous prévoyez que la télécommande restera

longtemps inutilisée, retirez la pile pour éviter qu’elle

ne coule et cause des dommages ou une corrosion.

Remarques sur la pile au lithium

• Gardez la pile au lithium hors de portée des enfants.

Si la pile est accidentellement avalée, consultez

immédiatement un médecin.

• Essuyez la pile avec un chiffon sec pour assurer un

bon contact.

• Veillez à ce que la polarité soit correcte lors de la

mise en place de la pile.

• Ne prenez pas la pile avec des pincettes métalliques.

Ceci pourrait provoquer un court-circuit.

Conseil

Si la télécommande ne peut plus commander le

systéme, remplacez la pile par une neuve.

Ensemble principal (Haut-parleur actif)

(Pour les modèles d’iPod compatibles, voir page 2.)

Subwoofer

* La forme de la fiche peut différer selon les zones.

Câble LINE IN Télécommande

Pile au lithium CR2025

AVERTISSEMENT

La pile peut exploser si vous la malmenez.

Ne la rechargez pas, ne la démontez pas et ne la

jetez pas au feu.

Installation

L’illustration ci-dessous donne un exemple de la manière de positionner le système. Vous pouvez

placer le subwoofer n’importe où sur le sol.

Remarques

• N’utilisez pas le subwoofer pour un autre appareil.

• Ne raccordez pas un autre adaptateur secteur à l’ensemble principal.

• Ce système n’est pas destiné à être utilisé comme un dispositif portable.

• Ne placez pas l’ensemble principal directement sur le subwoofer.

Vous pouvez raccorder un lecteur audio portable au système. Branchez-le à la prise LINE IN à l’aide

du câble LINE IN fourni.

2 Vers la prise murale

1 Vers prise DC IN

Lecteur audio portable, etc.

Vers prise LINE IN

Câble LINE IN

(fourni)

Branchez l’extrémité

comportant le noyau de

ferrite à la prise LINE IN.

Réglage du support arrière

Réglez le support arrière vers l’avant ou l’arrière de sorte qu’il s’adapte contre le dos du iPod connecté.

(Pour les modèles d’iPod compatibles, voir page 2.)

Remarques

• Tenez le support arrière des deux côtés, en bas, pour régler la position.

• Bien que le support arrière puisse être détaché, ne le faites pas. Les extrémités du support peuvent provoquer des

blessures s’il est détaché.

Réglage du connecteur

Réglez le connecteur vers la droite ou la gauche de sorte que le iPod soit au centre du haut-parleur.

Remarques

• Assurez-vous que le subwoofer est sur arrêt lorsque vous réglez le connecteur.

• Ne faites pas glisser le connecteur avec un iPod placé sur le connecteur. Cela pourrait provoquer un

dysfonctionnement.

• Même si le iPod n’est pas exactement au centre du haut-parleur, vous pouvez toutefois le commander.

Écoute de musique

Placez l’interrupteur d’alimentation ?/a du subwoofer sur marche.

Le témoin ON de l’ensemble principal s’allume.

2 Appuyez sur FUNCTION pour passer de la fonction LINE à la fonction iPod.

Le témoin LINE s’éteint.

Témoin ON

Témoin SURROUND

Capteur de télécommande

(à l’intérieur)

Interrupteur d’alimentation ?/a (marche/arrêt)

Témoin LINE

FUNCTION

VOLUME +/–

3 Sélectionnez les morceaux de musique et lancez la lecture sur votre iPod (pour les

modèles compatibles, voir page 2), puis placez celui-ci sur le connecteur de l’ensemble

principal.

Le système charge simultanément la batterie du iPod.

Utilisez la télécommande ou le iPod pour commander des opérations telles que lecture, arrêt, etc.

Lorsque vous utilisez les commandes du iPod alors qu’il se trouve sur le connecteur, soutenez-le

de l’autre main.

4 Réglez le volume à l’aide de VOLUME +/– de l’ensemble principal.

Mise à jour du logiciel iPod

Mettez à jour votre iPod pour utiliser le tout dernier logiciel avant de l’utiliser.

Remarques

• Lorsque l’interrupteur d’alimentation ?/a est sur arrêt, l’alimentation secteur est coupée.

• Installez le système de façon à pouvoir couper immédiatement le courant à l’interrupteur d’alimentation ?/a en

cas de problème.

• Lorsque vous retirez ou mettez en place le iPod, maintenez-le droit et parallèle avec le support arrière (A).

• Ne transportez pas le système avec un iPod placé sur le connecteur. Ceci pourrait provoquer un dysfonctionnement.

• Lorsque vous retirez ou mettez en place le iPod, soutenez l’ensemble principal avec une main et faites attention de

ne pas appuyer sur les commandes du iPod par inadvertance.

• Il n’est pas possible de régler le volume à l’aide de la commande de volume du iPod lorsqu’il est connecté au

système. Appuyez sur VOLUME + ou – de l’ensemble principal pour régler le volume.

• Avant d’insérer l’iPod sur l’ensemble principal, retirez son étui protecteur.

Pour utiliser le système comme chargeur de batterie

Placez le subwoofer sur marche et mettez le iPod sur le connecteur de l’ensemble principal. La charge

de la batterie commence automatiquement. Les conditions de charge apparaissent sur l’affichage du

iPod. Voir le mode d’emploi de votre iPod pour plus d’informations.

Utilisation de la télécommande

Les options par défaut sont soulignées.

1 M/m* : Fonctionnent comme lorsque vous

déplacez le pouce dans le sens inverse des

aiguilles d’une montre (dans le sens des

aiguilles d’une montre) sur la molette

cliquable de l’iPod.

./>* : Maintenez enfoncé pour un

retour rapide (avance rapide) ou appuyez et

relâchez pour sauter au début du morceau

de musique en cours (ou suivant).

ENTER* : Opération similaire à celle de la

touche centrale du iPod.

MENU* : Opération similaire à celle de la

touche Menu du iPod.

NX* : Maintenez enfoncé pour mettre le

iPod sur arrêt ou appuyez et relâchez pour la

lecture ou la pause.

2 FUNCTION : Permet de sélectionner la

source d’entrée.

iPod

y LINE** (Le témoin LINE

s’allume.)

3 SURROUND : Permet d’activer et

désactiver l’effet de son surround.

DÉSACTIVÉ

y ACTIVÉ (Le témoin

SURROUND s’allume.)

4 VOL +/– : Permet de régler le volume.

(20 niveaux)

5 BASS +/– : Permet de régler des graves.

(± 3 niveaux)

TREBLE +/– : Permet de régler les aiguës.

(± 3 niveaux)

6 EQ OFF : Permet de réinitialiser les graves

et les aiguës.

* Voir le mode d’emploi de votre iPod pour plus

d’informations sur le fonctionnement de la touche.

** Lorsque la fonction est réglée sur LINE, vous

pouvez commander le iPod, mais vous ne pouvez

pas écouter sa musique. Assurez-vous que la

fonction est réglée sur iPod lorsque vous voulez

écouter de la musique de votre iPod.

Pour écouter la musique d’un

lecteur audio portable

Sélectionnez la fonction LINE à l’étape 2, puis

lancez la lecture sur votre lecteur audio portable.

Le témoin LINE s’allume.

Remarque

Les touches 1 de la télécommande ne fonctionnent

pas pour des lecteurs audio portables autres que les

modèles iPod compatibles avec ce système.

Conseil

Vous pouvez écouter de la musique sur des modèles de

iPod autres que ceux indiqués comme modèles iPod

compatibles (pour les modèles compatibles, voir

page 2) en connectant le iPod à la prise LINE IN à

l’aide du câble LINE IN fourni.

Guide de dépannage

En cas de problème avec ce système, recherchez votre

problème dans la liste des contrôles ci-dessous et

appliquez le remède indiqué. Si le problème persiste,

adressez-vous à votre revendeur Sony.

Remarquez que si le technicien remplace des pièces au

cours d’une réparation, elles ne vous sont pas

nécessairement rendues.

Lorsque vous renvoyez le système à des fins de

réparation, veillez à retourner le système complet.

Ce produit étant un produit système, l’intégralité de

celui-ci est requise pour déterminer l’emplacement qui

nécessite une réparation.

Le témoin ON clignote.

• Le système est en mode protégé. Placez le subwoofer

sur arrêt, puis remettez-le sur marche.

Il n’y a pas de son.

• Assurez-vous que le subwoofer est sur marche.

• Vérifiez les connexions.

• Appuyez sur VOLUME + de l’ensemble principal. Si

le niveau du son reste bas, même après que vous avez

augmenté le volume du système au maximum, réglez

le volume du lecteur audio portable connecté (Lors

de l’utilisation de la prise LINE IN).

• Retirez l’étui protecteur de l’iPod* et assurez-vous

que l’iPod est correctement connecté.

• Assurez-vous que le iPod* lit de la musique.

• Vérifiez que la fonction correcte est sélectionnée.

• Lorsqu’il n’y a pas de son du subwoofer, placez le

subwoofer sur arrêt, puis remettez-le sur marche.

La télécommande ne fonctionne pas.

• Enlevez tout obstacle.

• Dirigez la télécommande vers le capteur de

l’ensemble principal.

• Remplacez la pile.

• Éloignez le système des lampes fluorescentes.

• Connectez solidement le iPod au connecteur.

Il y a un ronflement ou des parasites

importants.

• Éloignez le système de la source de parasites.

• Branchez le système à une autre prise secteur.

Il y a une distorsion du son.

• Appuyez sur VOLUME – de l’ensemble principal

pour réduire le volume.

• Réglez le mode sonore du iPod sur désactivé ou sur

la qualité de son plate.

FAQ

Puis-je utiliser les touches de l’ensemble

principal pour commander le iPod* ?

Vous ne pouvez pas utiliser les touches de

l’ensemble principal pour commander le iPod.

Utilisez la télécommande pour commander le iPod.

Dois-je utiliser le iPod* pour écouter de la

musique ?

Vous pouvez aussi utiliser la télécommande pour

écouter de la musique. Pour plus d’informations sur

l’utilisation de votre iPod, consultez son mode

d’emploi.

* Pour les modèles d’iPod compatibles, voir page 2.

Spécifications

Ensemble principal

Puissance de sortie efficace en continu (référence) :

5 W + 5 W

(1 kHz, 10 % DHT)

Entrées

iPod (connecteur synchro) :

Pour les modèles d’iPod

compatibles, voir page 2.

LINE : prise mini-jack (stéréo)

Haut-parleurs : 28 mm de dia.

Impédance nominale (G/D) :

8 Ω

Dimensions (l/h/p) : Env. 206 × 58 × 91 mm

Poids : Env. 0,45 kg

Température de fonctionnement :

10 °C à 35 °C

Alimentation : Entrée CC : 12 V, 1,0 A

Subwoofer

Puissance de sortie efficace en continu (référence) :

15 W (100 Hz, 10 % DHT)

Haut-parleurs : 70 mm de dia.

Impédance nominale (SW) :

4 Ω

Dimensions (l/h/p) : Env. 218 × 74 × 131 mm,

parties saillantes

comprises

Poids : Env. 1,3 kg

Température de fonctionnement :

10 °C à 35 °C

Alimentation : 220 V – 240 V CA, 18 W,

50/60 Hz

(Sortie CC : 12 V, 1,0 A)

La conception et les spécifications peuvent être

modifiées sans préavis.

Para reducir el riesgo de incendios o electrocución, no

exponga el aparato a la lluvia ni a la humedad.

Para evitar el riesgo de incendios o de descargas eléctricas,

no ponga objetos que contengan líquidos, tal como

jarrones, encima del aparato.

Para evitar incendios, no cubra los orificios de ventilación

del aparato con periódicos, manteles, cortinas, etc. Y no

ponga velas encendidas sobre el aparato.

No instale la unidad en un lugar de espacio reducido, tal

como en una estantería para libros o vitrina empotrada.

La placa de características está ubicada en la parte inferior

exterior.

PRECAUCIÓN

Peligro de explosión si la pila no es reemplazada

correctamente. Reemplácela solamente con una de tipo

idéntico o equivalente recomendada por el fabricante. Tire

las pilas usadas de acuerdo con las instrucciones del

fabricante.

No tire las pilas con la basura normal

del hogar, deshágase de ellas

correctamente como desechos

químicos.

No exponga la batería a calor excesivo como el de la luz

solar directa, fuego o similares.

Tratamiento de los equipos

eléctricos y electrónicos al

final de su vida útil (aplicable

en la Unión Europea y en

países europeos con sistemas

de recogida selectiva de

residuos)

Este símbolo en el equipo o el embalaje indica que el

presente producto no puede ser tratado como residuos

domésticos normales, sino que debe entregarse en el

correspondiente punto de recogida de equipos eléctricos y

electrónicos. Al asegurarse de que este producto se desecha

correctamente, Ud. ayuda a prevenir las consecuencias

negativas para el medio ambiente y la salud humana que

podrían derivarse de la incorrecta manipulación en el

momento de deshacerse de este producto. El reciclaje de

materiales ayuda a conservar los recursos naturales. Para

recibir información detallada sobre el reciclaje de este

producto, póngase en contacto con el ayuntamiento, el

punto de recogida más cercano o el establecimiento donde

ha adquirido el producto.

• iPod es una marca comercial de Apple Computer, Inc.,

registrada en Estados Unidos y otros países.

• Todas las demás marcas comerciales y marcas

comerciales registradas son marcas comerciales o marcas

comerciales registradas de sus respectivos propietarios.

En este manual no se muestran las marcas ™ y

Precauciones

Seguridad

• El cable de alimentación de CA deberá ser cambiado

solamente en un taller de servicio cualificado.

• Use únicamente el altavoz potenciador de graves

suministrado. No use ningún otro adaptador de CA.

Instalación

• No ponga el sistema en una posición inclinada.

• No coloque el sistema en lugares que sean calurosos

y expuestos a los rayos directos del sol, polvorientos,

muy húmedos, o demasiado fríos.

• Tenga cuidado si coloca la unidad o el altavoz

potenciador de graves en un suelo tratado de manera

especial (encerado, barnizado con aceite, pulido,

etc.), ya que es posible que aparezcan manchas o se

descolore.

Para la limpieza

Limpie el exterior con un paño suave ligeramente

humedecido con una solución detergente ligera o agua.

No utilice ningún tipo de estropajo abrasivo, polvo

limpiador o disolventes tales como alcohol o bencina.

Índice

Comprobación de los artículos

suministrados .................................................3

Instalación ......................................................4

Para escuchar música .....................................6

Solución de problemas ...................................9

Especificaciones .............................................9

ADVERTENCIA

Modelos iPod compatibles

Los modelos iPod compatibles son los siguientes.

Polaridad del enchufe

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Comprobación de los artículos suministrados

Preparación del mando a distancia

Extraiga la lámina aislante y así permitir que

fluya la corriente de la pila.

El mando a distancia ya tiene una pila.

Para cambiar la pila, siga las instrucciones de

abajo.

1 Deslice el portapila hacia fuera y extráigalo.

2 Inserte una pila de litio nueva con el lado +

hacia arriba.

3 Deslice el portapila otra vez al interior.

Nota

Si no va a utilizar el mando a distancia durante un largo

periodo de tiempo, retírele las pilas para evitar posibles

daños debidos a fugas y corrosión de las pilas.

Notas sobre la pila de litio

• Mantenga la pila de litio fuera del alcance de los

niños. Si alguien tragase la pila, consulte a un médico

inmediatamente.

• Limpie la pila con un paño seco para asegurar un

buen contacto.

• Asegúrese de observar la polaridad correcta cuando

instale la pila.

• No sujete la pila con pinzas metálicas, de lo contrario

podría producirse un cortocircuito.

Observación

Cuando el mando a distancia no pueda controlar el

sistema, sustituya la pila con otra nueva.

Unidad principal (Altavoz activo)

(Para ver modelos iPod compatibles consulte la

página 2.)

Altavoz potenciador de graves

* La forma de la clavija varía dependiendo del área.

Cable LINE IN Mando a distancia

Pila de litio CR2025

ADVERTENCIA

La pila puede explotar si la trata mal.

No la cargue, desarme ni la arroje al fuego.

Instalación

La ilustración de abajo es un ejemplo de cómo ubicar el sistema. Puede poner el altavoz potenciador

de graves dondequiera en el suelo.

Notas

• No utilice el altavoz potenciador de graves con ningún otro dispositivo.

• No conecte ningún otro adaptador de CA a la unidad principal.

• El sistema no está diseñado para ser usado como dispositivo portátil.

• No ponga la unidad principal directamente encima del altavoz potenciador de graves.

Puede conectar reproductores de audio portátiles al sistema. Conecte el reproductor a la toma LINE IN

utilizando el cable LINE IN suministrado.

2 A una toma de

corriente de la pared

1 A la toma DC IN

Reproductor de audio

portátil, etc.

A la toma LINE IN

Cable LINE IN

(suministrado)

Conecte el extremo con

el núcleo de ferrita a la

toma LINE IN.

Ajuste del soporte trasero

Ajuste el soporte trasero hacia delante o hacia atrás de forma que encaje contra la parte trasera del iPod

conectado. (Para ver modelos iPod compatibles consulte la página 2.)

Notas

• Sujete el soporte trasero por ambos lados en la parte inferior cuando vaya a ajustar la posición.

• Aunque el soporte trasero puede quitarse, no lo haga. Las puntas del soporte pueden ocasionar heridas si se quita.

Ajuste del conector

Ajuste el conector hacia la derecha o izquierda de forma que el iPod quede en el centro del altavoz.

Notas

• Asegúrese de que el altavoz potenciador de graves está apagado cuando ajuste el conector.

• No deslice el conector con un iPod puesto en el conector. Si lo hace podrá ocasionar un mal funcionamiento.

• Aunque el iPod no esté exactamente en el centro, aún podrá utilizarlo.

Para escuchar música

Active el interruptor de alimentación ?/a del altavoz potenciador de graves.

El indicador ON de la unidad principal se ilumina.

2 Pulse FUNCTION para cambiar la función de LINE al iPod.

El indicador LINE se apaga.

FUNCTION

Indicador ON

Indicador SURROUND

Sensor de señales del mando

a distancia (dentro)

VOLUME +/–

Interruptor de alimentación ?/a (encender/apagar)

Indicador LINE

3 Seleccione canciones e inicie la reproducción en su iPod (consulte la página 2 para ver

modelos compatibles), y ponga el iPod en el conector de la unidad principal.

El sistema carga la batería del iPod al mismo tiempo.

Utilice el mando a distancia o su iPod para reproducir, detener y realizar otras operaciones.

Cuando realice operaciones en el iPod estando éste en el conector, sujételo con la otra mano.

4 Ajuste el volumen utilizando VOLUME +/– de la unidad principal.

Actualización del software del iPod

Actualice su iPod para usar el software más reciente antes de utilizarlo.

Notas

• Cuando se desactiva el interruptor de alimentación ?/a, se desconecta la alimentación de CA.

• Instale el sistema de forma que el interruptor de alimentación ?/a pueda ser desactivado inmediatamente en caso

de surgir algún problema.

• Cuando extraiga o ponga el iPod, manténgalo en línea recta y paralelo con respecto al soporte trasero (A).

• No mueva el sistema con un iPod puesto en el conector. Si lo hace podrá ocasionar un mal funcionamiento.

• Cuando extraiga o ponga el iPod, sujete la unidad principal con una mano y tenga cuidado de no pulsar los controles

del iPod sin querer.

• El volumen no se puede ajustar utilizando el control de volumen del iPod cuando éste está conectado al sistema.

Pulse VOLUME + o – en la unidad principal para ajustar el volumen.

• Quite la funda de protección del iPod antes de insertarlo en la unidad principal.

Para utilizar el sistema como cargador de batería

Encienda el altavoz potenciador de graves y ponga el iPod en el conector de la unidad principal. La

batería comienza a cargarse automáticamente. Las condiciones de la carga aparecen en el visualizador

del iPod. Para más detalles, consulte la guía del usuario de su iPod.

Utilización del mando a distancia

Las configuraciones predeterminadas están subrayadas.

1 M/m*: Funciona de forma muy parecida a

como cuando pasa el pulgar por la Click

Wheel del iPod hacia la izquierda

(derecha).

./>*: Manténgalo pulsado para

retroceso rápido (avance rápido), o pulse y

suelte para saltar al principio de la canción

actual (o siguiente).

ENTER*: Funciona de forma muy

parecida al botón del centro del iPod.

MENU*: Funciona de forma muy parecida

al botón de menú del iPod.

NX*: Manténgalo pulsado para apagar el

iPod, o pulse y suelte para reproducir o

pausar.

2 FUNCTION: Cambia la fuente de entrada.

iPod

y LINE** (Se enciende el indicador

LINE.)

3 SURROUND: Activa y desactiva el efecto

de sonido envolvente.

DESACTIVAR

y ACTIVAR (El

indicador SURROUND se iluminará.)

4 VOL +/–: Ajusta el volumen. (20 niveles)

5 BASS +/–: Ajusta los graves. (±3 pasos)

TREBLE +/–: Ajusta los agudos.

(±3 pasos)

6 EQ OFF: Restaura los graves y agudos.

* Para ver información sobre la operación del botón,

consulte la guía del usuario de su iPod.

** Cuando la función está ajustada a LINE, se puede

operar el iPod, pero no se puede escuchar música de

él. Asegúrese de que la función está ajustada a iPod

cuando quiera escuchar música de su iPod.

Para escuchar música de un

reproductor de audio portátil

Cambie la función a LINE en el paso 2, y

después inicie la reproducción en su reproductor

de audio portátil. El indicador LINE se

iluminará.

Nota

Los botones 1 del mando a distancia no funcionan

con reproductores de audio portátiles distintos de los

modelos iPod compatibles con este sistema.

Observación

Puede escuchar música de modelos iPod distintos a los

que aparecen en la lista como modelos iPod

compatibles (consulte la página 2 para ver los modelos

compatibles) conectando el iPod a la toma LINE IN

utilizando el cable de LINE IN suministrado.

Solución de problemas

Si surgiera algún problema con su sistema, localice el

problema en la lista de solución de problemas de abajo

y realice la acción correctiva indicada. Si el problema

persiste, póngase en contacto con su distribuidor de

Sony.

El personal técnico puede quedarse con las piezas que

hayan sido reemplazadas durante la reparación.

Cuando lleve a reparar el sistema, asegúrese de llevarlo

completo.

Este producto está formado por un sistema y se

necesita el sistema completo para determinar la

ubicación que precisa reparación.

El indicador ON parpadea.

• El sistema está en el modo de protección. Apague y

encienda el altavoz potenciador de graves.

No hay sonido.

• Asegúrese de que el altavoz potenciador de graves

está encendido.

• Compruebe las conexiones.

• Pulse VOLUME + de la unidad principal. Si el

volumen sigue siendo bajo aun después de haber

subido el volumen del sistema hasta el nivel máximo,

ajuste el volumen del reproductor de audio portátil

conectado (cuando se utilice la toma LINE IN).

• Quite la funda de protección del iPod*, y asegúrese

de que el iPod está firmemente conectado.

• Asegúrese de que el iPod* está reproduciendo

música.

• Compruebe que está seleccionada la función correcta.

• Cuando no salga sonido por el altavoz potenciador de

graves, apague el altavoz potenciador de graves, y

después vuelva a encenderlo.

El mando a distancia no funciona.

• Retire cualquier obstáculo que haya.

• Apunte el mando a distancia hacia el sensor de la

unidad principal.

• Sustituya la pila.

• Sitúe el sistema alejado de luces fluorescentes.

• Conecte el iPod al conector firmemente.

Hay un zumbido o ruido intenso.

• Separe el sistema de la fuente de ruido.

• Conecte el sistema a una toma de corriente diferente.

El sonido está distorsionado.

• Pulse VOLUME – en la unidad principal para reducir

el volumen.

• Ajuste el modo de sonido del iPod a desactivado o a

calidad de sonido plana.

Preguntas más frecuentes

¿Puedo utilizar los botones de la unidad

principal para operar el iPod*?

Los botones de la unidad principal no pueden

utilizarse para operar el iPod. Utilice el mando a

distancia para operar el iPod.

¿Necesito operar el iPod* para escuchar

música?

También puede utilizar el mando a distancia para

escuchar música. Para ver detalles sobre la operación de

su iPod, consulte la guía de usuario.

* Para ver modelos iPod compatibles consulte la página 2.

Especificaciones

Unidad principal

Salida de potencia eficaz RMS continua (referencia):

5 W + 5 W

(1 kHz, 10% de distorsión

armónica total (THD))

Entradas

iPod (conector de acoplamiento):

Para ver modelos iPod

compatibles consulte la

página 2.

LINE: minitoma de entrada

(estéreo)

Unidades de altavoz: 28 mm diá.

Impedancia nominal (Izda./Dcha.):

8 Ω

Dimensiones (an/al/pr): Aprox. 206 × 58 × 91 mm

Peso: Aprox. 0,45 kg

Temperatura de funcionamiento:

10°C a 35°C

Requisitos de alimentación:

Entrada CC: 12 V, 1,0 A

Altavoz potenciador de graves

Salida de potencia eficaz RMS continua (referencia):

15 W (100 Hz, 10% de

distorsión armónica total

(THD))

Unidades de altavoz: 70 mm diá.

Impedancia nominal (SW):4 Ω

Dimensiones (an/al/pr): Aprox. 218 × 74 × 131 mm,

incluidas las partes salientes

Peso: Aprox. 1,3 kg

Temperatura de funcionamiento:

10°C a 35°C

Requisitos de alimentación:

220 V – 240 V CA, 18 W,

50/60 Hz

(Salida CC: 12 V, 1,0 A)

El diseño y las especificaciones están sujetos a

cambios sin previo aviso.

Um das Risiko eines Feuers oder elektrischen Schlags

zu verringern, setzen Sie dieses Gerät keinem Regen

und keiner Feuchtigkeit aus.

Um Feuer- oder Stromschlaggefahr zu vermeiden, stellen

Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie

z.B. Vasen, auf das Gerät.

Um einen Brand zu verhüten, dürfen die

Ventilationsöffnungen des Gerätes nicht mit einer Zeitung,

einer Tischdecke, einem Vorhang usw. abgedeckt werden.

Stellen Sie auch keine brennenden Kerzen auf das Gerät.

Stellen Sie das Gerät nicht in einem engen Raum, wie z.B.

einem Bücherregal oder Einbauschrank auf.

Das Typenschild befindet sich an der Unterseite.

VORSICHT

Bei falschem Auswechseln besteht Explosionsgefahr.

Ersetzen Sie die Batterie nur durch eine vom Hersteller

empfohlene Batterie des gleichen oder entsprechenden

Typs. Entsorgen Sie verbrauchte Batterien gemäß den

Herstelleranweisungen.

Werfen Sie Batterien nicht in den

Hausmüll, sondern entsorgen Sie sie

vorschriftsmäßig als Chemiemüll.

Setzen Sie die Batterie keiner übermäßigen Wärme aus,

z. B. durch direktes Sonnenlicht, Feuer oder dergleichen.

Entsorgungshinweis: Bitte werfen Sie nur entladene

Batterien in die Sammelboxen beim Handel oder den

Kommunen. Entladen sind Batterien in der Regel dann,

wenn das Gerät abschaltet und signalisiert „Batterie leer“

oder nach längerer Gebrauchsdauer der Batterien „nicht

mehr einwandfrei funktioniert“. Um sicherzugehen, kleben

Sie die Batteriepole z.B. mit einem Klebestreifen ab oder

geben Sie die Batterien einzeln in einen Plastikbeutel.

Entsorgung von gebrauchten

elektrischen und elektronischen

Geräten (anzuwenden in den

Ländern der Europäischen Union

und anderen europäischen

Ländern mit einem separaten

Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist

darauf hin, dass dieses Produkt nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einer

Annahmestelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch Ihren

Beitrag zum korrekten Entsorgen dieses Produkts schützen

Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen

gefährdet. Materialrecycling hilft, den Verbrauch von

Rohstoffen zu verringern. Weitere Informationen über das

Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde,

den kommunalen Entsorgungsbetrieben oder dem Geschäft,

in dem Sie das Produkt gekauft haben.

• iPod ist ein eingetragenes Warenzeichen von Apple Computer

Inc. in den Vereinigten Staaten und in anderen Ländern.

• Alle anderen Warenzeichen und eingetragenen

Warenzeichen sind Warenzeichen oder eingetragene

Warenzeichen der entsprechenden Eigentümer. In diesem

Handbuch werden die Zeichen ™ und

nicht angeführt.

Vorsichtsmaßnahmen

Info zur Sicherheit

• Das Netzkabel darf nur von einer qualifizierten

Kundendienststelle ausgewechselt werden.

• Verwenden Sie ausschließlich den mitgelieferten

Subwoofer. Benutzen Sie kein anderes Netzteil.

Zur Aufstellung

• Stellen Sie die Anlage nicht auf eine schiefe Unterlage.

• Stellen Sie das System nicht an Orten auf, die

Wärme, direktem Sonnenlicht, Staub, hoher

Luftfeuchtigkeit oder extremer Kälte ausgesetzt sind.

• Lassen Sie bei der Aufstellung des Hauptgerätes oder

den Subwoofer auf besonders behandelten

(gewachsten, geölten, polierten usw.) Fußböden

Vorsicht walten, da es zu Fleckenbildung oder

Verfärbung kommen kann.

Reinigung

Reinigen Sie das Gehäuse mit einem weichen Tuch,

das Sie leicht mit einer milden Reinigungslösung oder

Wasser angefeuchtet haben. Verwenden Sie keine

Schleifkissen, Scheuerpulver oder Lösungsmittel, wie

Alkohol oder Benzin.

Inhaltsverzeichnis

Überprüfen der mitgelieferten Teile ..............3

Installation .....................................................4

Wiedergeben von Musik ................................6

Fehlerbehebung ..............................................9

Technische Daten ...........................................9

WARNUNG

Kompatible iPod-Modelle

Die kompatiblen iPod-Modelle sind wie folgt.

Polarität des Steckers

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Überprüfen der mitgelieferten Teile

Vorbereitung der Fernbedienung

Ziehen Sie die Isolierfolie heraus, damit die

Batterie elektrischen Kontakt hat.

Die Fernbedienung enthält bereits eine Batterie.

Um die Batterie auszuwechseln, gehen Sie

folgendermaßen vor.

1 Ziehen Sie den Batteriehalter heraus.

2 Legen Sie eine neue Lithiumbatterie mit

obenliegendem Pluspol (+) ein.

3 Schieben Sie den Batteriehalter wieder ein.

Hinweis

Wenn Sie die Fernbedienung längere Zeit nicht

benutzen, nehmen Sie die Batterie heraus, um

mögliche Beschädigung durch Auslaufen der Batterie

und Korrosion zu vermeiden.

Anmerkungen zur Lithiumbatterie

• Halten Sie die Lithiumbatterie außer Reichweite von

Kindern. Sollte die Batterie versehentlich

verschluckt werden, konsultieren Sie sofort einen

Arzt.

• Wischen Sie die Batterie mit einem trockenen Tuch

ab, um guten Kontakt zu gewährleisten.

• Achten Sie beim Einlegen der Batterie auf korrekte

Polarität.

• Halten Sie die Batterie nicht mit einer metallenen

Pinzette, weil es sonst zu einem Kurzschluss

kommen kann.

Tipp

Wenn das Gerät nicht mehr auf die Fernbedienung

anspricht, ersetzen Sie die Batterie durch eine neue.

Hauptgerät (Aktivlautsprecher)

(Liste der kompatiblen iPod-Modelle auf Seite 2.)

Subwoofer

* Die Form des Steckers ist je nach Region

unterschiedlich.

LINE IN-Kabel Fernbedienung

Lithiumbatterie CR2025

WARNUNG

Bei unsachgemäßer Behandlung kann die Batterie

explodieren.

Unterlassen Sie Aufladen, Zerlegen oder

Wegwerfen ins Feuer.

Installation

Die nachstehende Abbildung zeigt ein Beispiel der Aufstellung des Systems. Sie können den

Subwoofer an einer beliebigen Stelle auf den Boden stellen.

Hinweise

• Verwenden Sie den Subwoofer nicht für irgendein anderes Gerät.

• Schließen Sie kein anderes Netzgerät an das Hauptgerät an.

• Das System ist nicht für den Einsatz als tragbares Gerät ausgelegt.

• Stellen Sie das Hauptgerät nicht direkt auf den Subwoofer.

Sie können tragbare Audioplayer an das System anschließen. Schließen Sie den Player über das

mitgelieferte LINE IN-Kabel an die Buchse LINE IN an.

2 An eine Netzsteckdose

1 An die Buchse DC IN

Tragbarer Audioplayer usw.

An die Buchse LINE IN

LINE IN-Kabel

(mitgeliefert)

Schließen Sie das Ende

mit dem Ferritring an die

Buchse LINE IN an.

Einstellen der hinteren Stütze

Neigen Sie die hintere Stütze nach vorn oder hinten, sodass sie an der Rückseite des angeschlossenen

iPod anliegt. (Liste der kompatiblen iPod-Modelle auf Seite 2.)

Hinweise

• Halten Sie die hintere Stütze zum Einstellen der Position unten auf beiden Seiten.

• Obwohl die hintere Stütze abnehmbar ist, sollte sie nicht abgenommen werden. Die Spitzen der Stütze können eine

Verletzung verursachen, wenn die Stütze abgenommen wird.

Einstellen des Anschlusses

Verschieben Sie den Anschluss nach rechts oder links, sodass sich der iPod in der Mitte des

Lautsprechers befindet.

Hinweise

• Vergewissern Sie sich, dass der Subwoofer ausgeschaltet ist, bevor Sie den Anschluss einstellen.

• Verschieben Sie den Anschluss nicht bei angeschlossenem iPod. Anderenfalls kann es zu einer Funktionsstörung

kommen.

• Der iPod kann auch bedient werden, wenn er sich nicht genau in der Mitte des Lautsprechers befindet.

Wiedergeben von Musik

Schalten Sie den Netzschalter ?/a am Subwoofer ein.

Die Lampe ON am Hauptgerät leuchtet auf.

2 Drücken Sie FUNCTION, um die Funktion von LINE auf den iPod umzuschalten.

Die Lampe LINE erlischt.

FUNCTION

Lampe ON

Lampe SURROUND

Fernbedienungssensor (innen)

VOLUME +/–

Netzschalter ?/a (Ein/Aus)

Lampe LINE

3 Wählen Sie an Ihrem iPod (Liste der kompatiblen Modelle auf Seite 2) Songs aus, starten

Sie die Wiedergabe, und setzen Sie den iPod in den Anschluss des Hauptgerätes ein.

Gleichzeitig lädt das System den Akku des iPod auf.

Bedienen Sie die Fernbedienung oder Ihren iPod zum Starten/Stoppen der Wiedergabe und zur

Durchführung anderer Operationen.

Wenn Sie den in den Anschluss eingesetzten iPod bedienen, stützen Sie ihn mit der anderen Hand

ab.

4 Stellen Sie die Lautstärke mit VOLUME +/– am Hauptgerät ein.

Aktualisieren der iPod-Software

Aktualisieren Sie Ihren iPod vor Gebrauch auf die neuste Software.

Hinweise

• Wenn der Netzschalter ?/a ausgeschaltet wird, wird die Netzstromversorgung unterbrochen.

• Installieren Sie dieses System so, dass der Netzschalter ?/a im Störungsfall sofort ausgeschaltet werden kann.

• Achten Sie beim Herausnehmen oder Einsetzen des iPod darauf, dass er gerade und parallel zur hinteren Stütze

(A) ist.

• Tragen Sie das System nicht mit einem in den Anschluss eingesetzten iPod umher. Anderenfalls kann es zu einer

Funktionsstörung kommen.

• Wenn Sie den iPod herausnehmen oder einsetzen, stützen Sie das Hauptgerät mit einer Hand ab, und achten Sie

darauf, dass Sie nicht versehentlich die Bedienelemente des iPod drücken.

• Die Lautstärke kann nicht mit dem Lautstärkeregler am iPod eingestellt werden, wenn er an die Anlage

angeschlossen ist. Drücken Sie VOLUME + oder – am Hauptgerät, um die Lautstärke einzustellen.

• Entfernen Sie die Schutzhülle des iPod, bevor Sie ihn in das Hauptgerät einsetzen.

So benutzen Sie das System als Ladegerät

Schalten Sie den Subwoofer ein, und setzen Sie den iPod in den Anschluss des Hauptgerätes ein. Der

Ladevorgang beginnt automatisch. Der Ladezustand wird im Display des iPod angezeigt. Einzelheiten

entnehmen Sie bitte der Bedienungsanleitung Ihres iPod.

Verwendung der Fernbedienung

Die Standardeinstellung ist unterstrichen.

1 M/m*: Funktioniert ähnlich, wie wenn Sie

mit Ihrem Daumen links herum (rechts

herum) über das Click Wheel am iPod

streichen.

./>*: Zum Rückspulen (Vorspulen)

gedrückt halten, oder kurz antippen, um

zum Anfang des aktuellen (oder nächsten)

Songs zu springen.

ENTER*: Funktioniert ähnlich wie die

Mitteltaste am iPod.

MENU*: Funktioniert ähnlich wie die

Menütaste am iPod.

NX*: Zum Ausschalten des iPod

gedrückt halten, oder zum Starten oder

Unterbrechen der Wiedergabe antippen.

2 FUNCTION: Dient zum Umschalten der

Eingangsquelle.

iPod

y LINE** (Die Lampe LINE

leuchtet auf.)

3 SURROUND: Dient zum Ein- und

Ausschalten des Surroundeffekts.

AUS

y EIN (Die Lampe SURROUND

leuchtet auf.)

4 VOL +/–: Dient zum Einstellen der

Lautstärke. (20 Stufen)

5 BASS +/–: Dient zum Einstellen der

Bässe. (±3 Stufen)

TREBLE +/–: Dient zum Einstellen der

Höhen. (±3 Stufen)

6 EQ OFF: Dient zum Zurückstellen der

Bässe und Höhen.

* Informationen zur Funktion der Taste entnehmen

Sie bitte der Bedienungsanleitung Ihres iPod.

** Wenn die Funktion auf LINE eingestellt ist, können

Sie den iPod bedienen, aber keine Musik mit ihm

hören. Vergewissern Sie sich, dass die Funktion auf

iPod eingestellt ist, wenn Sie Musik auf Ihrem iPod

hören wollen.

So geben Sie Musik mit einem

tragbaren Audioplayer wieder

Schalten Sie die Funktion in Schritt 2 auf LINE

um, und starten Sie dann die Wiedergabe an

Ihrem tragbaren Audioplayer. Die Lampe LINE

leuchtet auf.

Hinweis

Die Tasten 1 der Fernbedienung funktionieren nicht

für tragbare Audioplayer außer den mit dieser Anlage

kompatiblen iPod-Modellen.

Tipp

Sie können Musik auch auf anderen iPod-Modellen

außer den als kompatibel aufgelisteten iPod-Modellen

hören (Liste der kompatiblen Modelle auf Seite 2),

indem Sie den iPod mit dem mitgelieferten LINE IN-

Kabel an die Buchse LINE IN anschließen.

Fehlerbehebung

Sollten Sie ein Problem mit Ihrem System haben, suchen

Sie das Problem in der nachstehenden Fehlerbehebungs-

Checkliste, und ergreifen Sie die angegebene

Abhilfemaßnahme. Sollte das Problem bestehen bleiben,

wenden Sie sich an Ihren Sony-Händler.

Wenn während einer Reparatur Teile von

Wartungstechnikern ausgetauscht werden, werden diese

Teile von ihnen eventuell einbehalten.

Reichen Sie gegebenenfalls die gesamte Anlage zur

Reparatur ein, nicht einzelne Teile.

Bei diesem Produkt handelt es sich um eine

Komplettanlage und die gesamte Anlage wird benötigt,

um Fehler zu ermitteln.

Die Lampe ON blinkt.

• Das System befindet sich im Schutzmodus. Schalten

Sie den Subwoofer aus und wieder ein.

Kein Ton.

• Vergewissern Sie sich, dass der Subwoofer

eingeschaltet ist.

• Überprüfen Sie die Anschlüsse.

• Drücken Sie VOLUME + am Hauptgerät. Falls die

Lautstärke noch immer niedrig ist, obwohl Sie die

Systemlautstärke auf den Maximalpegel erhöht

haben, stellen Sie die Lautstärke des

angeschlossenen tragbaren Audioplayers ein (bei

Verwendung der Buchse LINE IN).

• Entfernen Sie die Schutzhülle des iPod*, und

vergewissern Sie sich, dass der iPod einwandfrei

angeschlossen ist.

• Vergewissern Sie sich, dass der iPod* Musik wiedergibt.

• Prüfen Sie, ob die korrekte Funktion gewählt wurde.

• Wenn kein Ton vom Subwoofer zu hören ist,

schalten Sie den Subwoofer aus und wieder ein.

Die Fernbedienung funktioniert nicht.

• Beseitigen Sie etwaige Hindernisse.

• Richten Sie die Fernbedienung auf den Sensor des

Hauptgerätes.

• Wechseln Sie die Batterie aus.

• Stellen Sie das System von Leuchtstofflampen

entfernt auf.

• Schließen Sie den iPod sicher an den Anschluss an.

Starkes Brummen oder Rauschen.

• Stellen Sie die Anlage weiter entfernt von der

Störquelle auf.

• Schließen Sie das System an eine andere

Netzsteckdose an.

Der Ton ist verzerrt.

• Drücken Sie VOLUME – am Hauptgerät, um die

Lautstärke zu verringern.

• Schalten Sie den Klangmodus des iPod aus, oder

stellen Sie ihn auf flache Klangqualität ein.

Häufig gestellte Fragen

Kann ich den iPod* mit den Tasten am

Hauptgerät bedienen?

Der iPod kann nicht mit den Tasten am Hauptgerät

bedient werden. Benutzen Sie die Fernbedienung

zur Bedienung des iPod.

Muss ich den iPod* bedienen, um Musik zu

hören?

Sie können auch die Fernbedienung benutzen, um

Musik zu hören. Einzelheiten zur Bedienung Ihres

iPod entnehmen Sie bitte dessen

Bedienungsanleitung.

* Liste der kompatiblen iPod-Modelle auf Seite 2.

Technische Daten

Hauptgerät

Sinus-Dauertonleistung (Bezugswert):

5 W + 5 W

(1 kHz, 10%

Gesamtklirrfaktor)

Eingänge

iPod (Dock-Anschluss): Liste der kompatiblen

iPod-Modelle auf Seite 2.

LINE: Eingang (Stereo-

Minibuchse)

Lautsprechereinheiten: 28 mm Durchm.

Nennimpedanz (L/R): 8 Ω

Abmessungen (B/H/T): ca. 206 × 58 × 91 mm

Gewicht: ca. 0,45 kg

Betriebstemperatur: 10°C bis 35°C

Stromversorgung: Gleichstromeingang:

12 V, 1,0 A

Subwoofer

Sinus-Dauertonleistung (Bezugswert):

15 W (100 Hz, 10%

Gesamtklirrfaktor)

Lautsprechereinheiten: 70 mm Durchm.

Nennimpedanz (SW): 4 Ω

Abmessungen (B/H/T): ca. 218 × 74 × 131 mm,

einschließlich

vorstehender Teile

Gewicht: ca. 1,3 kg

Betriebstemperatur: 10°C bis 35°C

Stromversorgung: 220 V – 240 V

Wechselstrom, 18 W,

50/60 Hz

(Gleichstromausgang:

12 V, 1,0 A)

Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

Stel het toestel niet bloot aan regen of vocht om het

risico op brand of elektrocutie te verminderen.

Om gevaar van brand of elektrische schok te voorkomen,

mogen er geen met water gevulde voorwerpen zoals vazen

op het apparaat worden geplaatst.

Om brand te voorkomen, mag u de ventilatieopeningen van

het apparaat niet afdekken met kranten, tafelkleden,

gordijnen, enz. Tevens mag u geen aangestoken kaarsen op

het apparaat zetten.

Installeer de stereo-installatie niet in een krappe ruimte,

zoals een boekenkast of ingebouwde kast.

De typeplaat bevindt zich buiten op de onderkant.

LET OP

Indien de batterij verkeerd is geplaatst, kan deze

ontploffen. Vervang de batterij uitsluitend door één van

hetzelfde type of een gelijkwaardig type dat door de

fabrikant is aanbevolen. Gebruikte batterijen dienen

overeenkomstig de aanwijzingen van de fabrikant te

worden weggedaan.

Gooi de batterij niet weg maar lever

deze in als klein chemisch afval

(KCA).

Stel de batterij niet bloot aan extreme warmte, zoals direct

zonlicht, vuur en dergelijke.

Verwijdering van oude

elektrische en elektronische

apparaten (Toepasbaar in de

Europese Unie en andere

Europese landen met

gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop

dat dit product niet als huishoudelijk afval mag worden

behandeld. Het moet echter naar een plaats worden

gebracht waar elektrische en elektronische apparatuur

wordt gerecycled. Als u ervoor zorgt dat dit product op de

correcte manier wordt verwijderd, voorkomt u voor mens

en milieu negatieve gevolgen die zich zouden kunnen

voordoen in geval van verkeerde afvalbehandeling. De

recycling van materialen draagt bij tot het vrijwaren van

natuurlijke bronnen. Voor meer details in verband met het

recyclen van dit product, neemt u contact op met de

gemeentelijke instanties, het bedrijf of de dienst belast met

de verwijdering van huishoudafval of de winkel waar u het

product hebt gekocht.

• iPod is een handelsmerk van Apple Computer, Inc.,

gedeponeerd in de Verenigde Staten en andere landen.

• Alle andere handelsmerken en gedeponeerde

handelsmerken zijn handelsmerken of gedeponeerde

handelsmerken van de respectieve eigenaars. In deze

handleiding zijn de symbolen ™ en

niet nader gespecifi

ceerd.

Voorzorgsmaatregelen

Voor uw veiligheid

• Het netsnoer mag uitsluitend door een erkend

servicecentrum worden vernieuwd.

• Gebruik uitsluitend de bijgeleverde subwoofer.

Gebruik geen andere netspanningsadapter.

Installeren

• Installeer het systeem niet in een hellende positie.

• Plaats het systeem niet op locaties die heet zijn, aan

direct zonlicht blootgesteld zijn, stoffig zijn, zeer

vochtig zijn, of extreem koud zijn.

• Wees voorzichtig met het plaatsen van het

hoofdapparaat of de subwoofer op een speciaal

behandelde vloer (met was, olie, lak, enz.), omdat

vlekken of verkleuring kunnen optreden.

Reinigen

Reinig de behuizingen met een zachte doek die licht is

bevochtigd met een mild reinigingsmiddel of water.

Gebruik geen schuurspons, schuurmiddel of

oplosmiddel zoals alcohol of benzine.

Inhoudsopgave

Geleverde onderdelen controleren .................3

Opstellen ........................................................4

Luisteren naar muziek ....................................6

Problemen oplossen .......................................9

Technische gegevens .....................................9

WAARSCHUWING

Compatibele iPod-modellen

De volgende iPod-modellen zijn compatibel:

Stekkerpolariteit

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Geleverde onderdelen controleren

Voorbereiding van de afstandsbediening

Trek de isolatieplaat eruit zodat de batterij

stroom kan leveren.

In de afstandsbediening zit reeds een batterij.

Volg onderstaande instructies om de batterij te

vervangen.

1 Schuif de batterijhouder eruit en verwijder

deze.

2 Plaats een nieuwe lithiumbatterij met de +

kant naar boven gericht.

3 Schuif de batterijhouder er weer in.

Opmerking

Indien u de afstandsbediening lange tijd niet denkt te

gebruiken, dient u de batterij te verwijderen om

mogelijke beschadiging door batterijlekkage en

corrosie te voorkomen.

Opmerkingen betreffende de

lithiumbatterij

• Houd de lithiumbatterij buiten het bereik van

kinderen. Bij inslikken van de batterij dient

onmiddellijk een arts te worden geraadpleegd.

• Veeg de batterij schoon met een droge doek om

verzekerd te zijn van een goed contact.

• Neem bij het plaatsen van de batterij altijd de juiste

polariteit in acht.

• Houd de batterij niet vast met een metalen pincet

aangezien hierdoor kortsluiting kan optreden.

Tip

Als bediening van het systeem met behulp van de

afstandsbediening niet meer mogelijk is, moet u de

batterij vervangen door een nieuw exemplaar.

Hoofdapparaat (Actieve luidspreker)

(Zie pagina 2 voor de compatibele iPod-modellen.)

Subwoofer

* De vorm van de stekker verschilt afhankelijk van uw

land/gebied.

LINE IN-kabel Afstandsbediening

Lithiumbatterij CR2025

WAARSCHUWING

Als u met batterijen op de verkeerde wijze omgaat,

kunnen ze exploderen.

De batterij mag niet worden opgeladen,

gedemonteerd of in het vuur worden gegooid.

Opstellen

Onderstaande afbeelding is een voorbeeld van hoe u het systeem kunt opstellen. U kunt de subwoofer

overal op de vloer plaatsen.

Opmerkingen

• Gebruik de subwoofer niet met enig ander apparaat.

• Sluit nooit een andere netspanningsadapter aan op het apparaat.

• Het systeem is niet bedoeld om als draagbaar apparaat te worden gebruikt.

• Plaats het hoofdapparaat niet bovenop de subwoofer.

U kunt draagbare audiospelers aansluiten op het systeem. Sluit de speler aan op de LINE IN-aansluiting

met behulp van de bijgeleverde LINE IN-kabel.

2 Naar het stopcontact

1 Naar de DC IN-aansluiting

Draagbare audiospeler, enz.

Naar de LINE IN-

aansluiting

LINE IN-kabel

(bijgeleverd)

Sluit het uiteinde met de

ferrietkern aan op de

LINE IN-aansluiting.

De achtersteun afstellen

Beweeg de achtersteun naar voren of achteren zodat deze tegen de achterkant van de aangesloten

iPod valt. (Zie pagina 2 voor compatibele iPod-modellen.)

Opmerkingen

• Houd de achtersteun aan beide kanten onderaan vast wanneer u de stand afstelt.

• Ondanks dat de achtersteun eraf gehaald kan worden, moet u dit niet doen. De punten van de achtersteun kunnen

verwondingen veroorzaken als de achtersteun eraf gehaald wordt.

De aansluiting afstellen

Beweeg de aansluiting naar links of rechts zodat de iPod in het midden van de luidspreker staat.

Opmerkingen

• Zorg ervoor dat de subwoofer uitgeschakeld is wanneer u de aansluiting afstelt.

• Verschuif de aansluiting niet terwijl een iPod op de aansluiting staat. Als u dit doet, kan een storing optreden.

• Ook als de iPod niet precies in het midden van de luidspreker staat, kunt u deze nog steeds gebruiken.

Luisteren naar muziek

Zet de aan/uit-schakelaar ?/a van de subwoofer in de stand "aan".

De ON-indicator op het hoofdapparaat gaat aan.

2 Druk op FUNCTION om de functie om te schakelen van LINE naar de iPod.

De LINE indicator gaat uit.

FUNCTION

ON-indicator

SURROUND-indicator

Afstandsbedieningssensor (binnenin)

VOLUME +/–

Aan/uit-schakelaar ?/a

LINE-indicator

3 Selecteer de muziek en begin met het afspelen ervan op de iPod (zie pagina 2 voor

compatibele modellen) en plaats vervolgens de iPod in de aansluiting op het

hoofdapparaat.

Het systeem laadt tegelijkertijd de batterij van de iPod op.

Voer het afspelen, stoppen en andere bedieningen uit op uw iPod of de afstandsbediening.

Als u de iPod bedient terwijl deze op de aansluiting is geplaatst, houdt u deze met uw andere hand

vast.

4 Stel het volumeniveau in met VOLUME +/– op het hoofdapparaat.

De iPod-software updaten

Update uw iPod naar de meest recente software voordat u hem gebruikt.

Opmerkingen

• Als het apparaat met de aan/uit-schakelaar ?/a wordt uitgeschakeld, wordt de wisselstroom onderbroken.

• Stel dit systeem zodanig op dat het onmiddellijk met de aan/uit-schakelaar ?/a kan worden uitgeschakeld in geval

van nood.

• Wanneer u de iPod eraf haalt of erop zet, houdt u deze recht en evenwijdig aan de achtersteun, zoals afgebeeld (A).

• Draag het systeem niet terwijl een iPod op de aansluiting is geplaatst. Als u dit doet, kan een storing optreden.

• Wanneer u de iPod op het hoofdapparaat plaatst of eraf haalt, houdt u deze met een hand vast en let u erop niet per

ongeluk op de bedieningsorganen van de iPod te drukken.

• Het volumeniveau kan niet worden ingesteld met behulp van de volumeregelaar van de iPod terwijl deze is

aangesloten op het systeem. Druk op VOLUME + of – op het hoofdapparaat om het volumeniveau in te stellen.

• Verwijder de beschermhuls van de iPod voordat u deze op het hoofdapparaat plaatst.

Het systeem als acculader gebruiken

Schakel de subwoofer in en plaats de iPod op de aansluiting van het hoofdapparaat. De batterij wordt

automatisch opgeladen. De laadomstandigheden worden op het display van de iPod aangegeven.

Raadpleeg de gebruiksaanwijzing van de iPod voor meer informatie.

De afstandsbediening gebruiken

De standaardinstellingen zijn onderstreept.

1 M/m*: Werkt op dezelfde manier als

wanneer u met uw duim linksom

(rechtsom) rond het klikwiel van de iPod

beweegt.

./>*: Ingedrukt houden om snel

achteruit (vooruit) te spoelen, of indrukken

en loslaten om te verspringen naar het begin

van de huidige (of volgende) track.

ENTER*: Werkt op dezelfde manier als de

middentoets van de iPod.

MENU*: Werkt op dezelfde manier als de

menutoets van de iPod.

NX*: Ingedrukt houden om de iPod uit te

schakelen, of indrukkenen loslaten om weer

te geven of te pauzeren.

2 FUNCTION: Hiermee verandert u de

ingangsbron.

iPod

y LINE** (De LINE indicator gaat

aan.)

3 SURROUND: Hiermee schakelt u het

surround-geluidseffect aan en uit.

UIT

y AAN (De SURROUND-indicator

gaat aan.)

4 VOL +/–: Hiermee stelt u het

volumeniveau in. (op 20 niveaus)

5 BASS +/–: Hiermee stelt u de lage tonen

in. (in ±3 stappen)

TREBLE +/–: Hiermee stelt u de hoge

tonen in. (in ±3 stappen)

6 EQ OFF: Hiermee stelt u de lage en hoge

tonen terug op de standaardinstelling.

* Raadpleeg de gebruiksaanwijzing van uw iPod

voor informatie over de werking van de toets.

** Wanneer de functie is ingesteld op LINE, kunt u de

iPod bedienen, maar kunt u niet luisteren naar de

muziek van de iPod. Zorg ervoor dat de functie is

ingesteld op iPod wanneer u wilt luisteren naar de

muziek van uw iPod.

Luisteren naar muziek van een

draagbare audiospeler

Verander in stap 2 de ingangsbron naar LINE en

begin vervolgens de muziek af te spelen op de

draagbare audiospeler. De LINE-indicator gaat

aan.

Opmerking

De knoppen 1 van de afstandsbediening werken niet

bij andere draagbare audiospelers dan de iPod-

modellen die compatibel zijn met dit systeem.

Tip

U kunt luisteren naar muziek van andere iPod's dan

vermeld als compatibele iPod's (zie pagina 2 voor

compatibele modellen) door de iPod aan te sluiten op

de LINE IN-aansluiting met behulp van de

bijgeleverde LINE IN-kabel.

Problemen oplossen

Mocht zich een probleem met uw systeem voordoen,

dan zoekt u in de onderstaande controlelijst uw

probleem op en neemt u de aangegeven maatregelen.

Als het probleem aanhoudt, neemt u contact op met uw

Sony-handelaar.

Merk op dat wanneer het onderhoudspersoneel beslist

om tijdens een reparatie onderdelen te vervangen, deze

onderdelen eventueel kunnen worden ingehouden.

Als u het systeem voor een reparatie terugbrengt, moet

u ervoor zorgen dat u alle onderdelen van het systeem

meebrengt.

Dit product is een systeemproduct en bijgevolg moet het

volledige systeem worden teruggebracht om te kunnen

nagaan welk onderdeel gerepareerd moet worden.

De ON-indicator knippert.

• Het systeem staat in de beveiligingsstand. Schakel de

subwoofer uit en weer aan.

Er is geen geluid.

• Controleer dat de subwoofer is ingeschakeld.

• Controleer de aansluitingen.

• Druk op VOLUME + op het hoofdapparaat. Als het

volumeniveau nog steeds laag is, ondanks dat u de

volumeregelaar van het systeem op het

maximumniveau hebt ingesteld, stelt u het

volumeniveau in op de aangesloten draagbare

muziekspeler (bij gebruik van de LINE IN-aansluiting).

• Verwijder de beschermhuls vanaf de iPod* en zorg

ervoor dat de iPod stevig is aangesloten.

• Controleer dat de iPod* muziek afspeelt.

• Controleer dat de juiste functie is gekozen.

• Als er geen geluid uit de subwoofer komt, schakelt u

de subwoofer uit en daarna weer aan.

De afstandsbediening werkt niet.

• Verwijder alle obstakels.

• Richt de afstandsbediening op de

afstandsbedieningssensor op het hoofdapparaat.

• Vervang de batterij.

• Plaats het systeem uit de buurt van tl-verlichting.

• Sluit de iPod stevig aan op de aansluiting.

Er is een zware bromtoon of veel ruis.

• Zet het systeem verder weg van de storingsbron.

• Sluit het systeem aan op een ander stopcontact.

Het geluid is vervormd.

• Druk op VOLUME – op het hoofdapparaat om het

volumeniveau te verlagen.

• Stel de geluidsfunctie van de iPod in op de normale

of vlakke geluidskwaliteit.

Veelgestelde vragen

Kan ik de toetsen op het hoofdapparaat

gebruiken op de iPod* te bedienen?

U kunt de toetsen op het hoofdapparaat niet

gebruiken om de iPod te bedienen. Gebruik de

afstandsbediening om de iPod te bedienen.

Moet ik de bedieningsorganen van de iPod*

gebruiken om naar muziek te luisteren?

U kunt ook de afstandsbediening gebruiken om de

iPod te bedienen. Voor meer informatie over de

bediening van uw iPod, raadpleegt u de

gebruiksaanwijzing.

* Zie pagina 2 voor compatibele iPod-modellen.

Technische gegevens

Hoofdapparaat

Continu RMS-uitgangsvermogen (referentie):

5 W + 5 W

(1 kHz, 10% THV)

Ingangen

iPod (dock-aansluiting): Zie pagina 2 voor

compatibele iPod-

modellen.

LINE: mini-ingangsaansluiting

(stereo)

Luidsprekereenheden: 28 mm diameter

Nominale impedantie (L/R):

8 Ω

Afmetingen (b/h/d): Ong. 206 × 58 × 91 mm

Gewicht: Ong. 0,45 kg

Bedrijfstemperatuur: 10°C tot 35°C

Stroomvereisten: Gelijkstroomingang:

12 V, 1,0 A

Subwoofer

Continu RMS-uitgangsvermogen (referentie):

15 W (100 Hz, 10% THV)

Luidsprekereenheden: 70 mm diameter

Nominale impedantie (SW):

4 Ω

Afmetingen (b/h/d): Ong. 218 × 74 × 131 mm,

incl. uitstekende

onderdelen

Gewicht: Ong. 1,3 kg

Bedrijfstemperatuur: 10°C tot 35°C

Stroomvereisten: 220 V – 240 V

wisselstroom, 18 W,

50/60 Hz

(Gelijkstroomuitgang:

12 V, 1,0 A)

Het ontwerp en de technische gegevens kunnen zonder

voorafgaande kennisgeving worden veranderd.

Per ridurre il rischio di incendi o di scosse elettriche,

non esporre l’apparecchio a pioggia o umidità.

Per evitare i pericoli di incendio o scosse, non mettere

sull’apparecchio gli oggetti che contengono liquidi, come i

vasi.

Per evitare l’incendio, non coprire le aperture per la

ventilazione dell’apparecchio con giornali, tovaglie, tende,

ecc. e non mettere le candele accese sull’apparecchio.

Non installare questo apparecchio in uno spazio ristretto,

come una libreria o un armadietto a muro.

La targhetta è collocata all’esterno sul fondo.

ATTENZIONE

C’è pericolo di esplosione se la batteria è sostituita in modo

sbagliato. Sostituire soltanto con lo stesso tipo o uno

equivalente consigliato dal produttore. Eliminare le

batterie usate secondo le istruzioni del produttore.

Non buttare via la pila con i rifiuti

domestici generici, ma smaltirla

correttamente come i rifiuti chimici.

Non esporre la batteria al calore eccessivo come la luce

diretta del sole, il fuoco o simili.

Trattamento del dispositivo

elettrico od elettronico a fine

vita (applicabile in tutti i paesi

dell’Unione Europea e in altri

paesi europei con sistema di

raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che

il prodotto non deve essere considerato come un normale

rifiuto domestico, ma deve invece essere consegnato ad un

punto di raccolta appropriato per il riciclo di apparecchi

elettrici ed elettronici. Assicurandovi che questo prodotto

sia smaltito correttamente, voi contribuirete a prevenire

potenziali conseguenze negative per l’ambiente e per la

salute che potrebbero altrimenti essere causate dal suo

smaltimento inadeguato. Il riciclaggio dei materiali aiuta a

conservare le risorse naturali. Per informazioni più

dettagliate circa il riciclaggio di questo prodotto, potete

contattare l’ufficio comunale, il servizio locale di

smaltimento rifiuti oppure il negozio dove l’avete

acquistato.

• iPod è un marchio di fabbrica di Apple Computer, Inc.,

registrato negli Stati Uniti e in altri paesi.

• Tutti gli altri marchi e marchi registrati appartengono ai

rispettivi proprietari. In questo manuale, i simboli ™ e

non vengono specificati.

Precauzioni

Riguardo alla sicurezza

• Il cavo di alimentazione CA deve essere sostituito

soltanto presso un centro di assistenza qualificato.

• Usare solo il subwoofer in dotazione. Non usare

nessun altro adattatore di alimentazione CA.

Riguardo alla sistemazione

• Non collocare il sistema in una posizione inclinata.

• Non collocare il sistema in luoghi caldi e soggetti alla

luce solare diretta, polverosi, molto umidi o

estremamente freddi.

• Fare attenzione quando si posiziona l’unità o il

subwoofer su un pavimento trattato con prodotti

speciali (cera, olio, lucido, ecc.), in quanto si possono

macchiare o scolorire.

Riguardo alla pulizia

Pulire i rivestimenti esterni con un panno morbido

leggermente inumidito con una soluzione detergente

delicata o acqua. Non utilizzare alcun tipo di spugnetta

o polvere abrasiva, né solvente come alcol o benzene.

Indice

Verifica degli elementi in dotazione ..............3

Installazione ...................................................4

Ascolto della musica ......................................6

Soluzione dei problemi ..................................9

Dati tecnici .....................................................9

ATTENZIONE

Modelli iPod compatibili

I modelli iPod compatibili sono i seguenti.

Polarità della spina

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Verifica degli elementi in dotazione

Preparazione del telecomando

Estrarre il foglio isolante per consentire il flusso

della corrente dalla batteria.

Il telecomando contiene già una batteria.

Per sostituire la batteria, seguire le istruzioni

sotto.

1 Rimuovere lo scomparto della batteria

facendolo scorrere fuori.

2 Inserire una batteria al litio nuova con il lato

+ rivolto in alto.

3 Reinserire lo scomparto della batteria

facendolo scorrere dentro.

Nota

Se non si usa il telecomando per un lungo periodo di

tempo, togliere la batteria per evitare possibili danni

causati dalla perdita di fluido della batteria e dalla

corrosione.

Note sulla batteria al litio

• Tenere la batteria al litio lontano dalla portata dei

bambini. Se la batteria dovesse essere ingoiata,

rivolgersi immediatamente ad un medico.

• Pulire la batteria con un panno asciutto per garantire

un buon contatto.

• Assicurarsi di osservare la polarità corretta quando si

installa la batteria.

• Non tenere la batteria con le pinzette metalliche,

altrimenti può verificarsi un cortocircuito.

Suggerimento

Quando il telecomando non può più azionare il

sistema, sostituire la batteria con un’altra nuova.

Unità principale (Diffusore attivo)

(Vedere a pagina 2 per i modelli iPod compatibili.)

Subwoofer

* La forma della spina è diversa a seconda della zona.

Cavo LINE IN Telecomando

Batteria al litio CR2025

ATTENZIONE

La batteria può esplodere se viene maltrattata.

Non ricaricarla, smontarla o smaltirla gettandola

nel fuoco.

Installazione

La seguente illustrazione è un esempio di come posizionare il sistema. È possibile mettere il subwoofer

in qualsiasi posto sul pavimento.

Note

• Non usare il subwoofer per un altro dispositivo.

• Non collegare un altro adattatore CA all’unità principale.

• Il sistema non è progettato per essere usato come un dispositivo portatile.

• Non mettere l’unità principale direttamente sul subwoofer.

È possibile collegare i lettori audio portatili al sistema. Collegare il lettore alla presa LINE IN usando

il cavo LINE IN in dotazione.

2 Alla presa a muro

1 Alla presa DC IN

Lettore audio portatile, ecc.

Alla presa LINE IN

Cavo LINE IN

(in dotazione)

Collegare l’estremità

con il nucleo di ferrite

alla presa LINE IN.

Regolazione del supporto posteriore

Regolare il supporto posteriore in avanti o all’indietro in modo che sia installato contro il retro

dell’iPod collegato. (Vedere a pagina 2 per i modelli iPod compatibili.)

Note

• Quando si regola la posizione tenere il supporto posteriore in fondo su entrambi i lati.

• Anche se il supporto posteriore può essere staccato, si prega di non farlo. Se questo viene staccato, le punte del

supporto possono causare lesioni.

Regolazione del connettore

Regolare il connettore a destra o a sinistra in modo che l’iPod sia al centro del diffusore.

Note

• Accertarsi che il subwoofer sia spento quando si regola il connettore.

• Non far scorrere il connettore con un iPod installato sul connettore. In caso contrario si potrebbe causare un

malfunzionamento.

• Anche se l’iPod non è esattamente al centro del diffusore, è ancora possibile azionarlo.

Ascolto della musica

Attivare l’interruttore di alimentazione ?/a sul subwoofer.

L’indicatore ON sull’unità principale si illumina.

2 Premere FUNCTION per cambiare la funzione da LINE all’iPod.

L’indicatore LINE si spegne.

FUNCTION

Indicatore ON

Indicatore SURROUND

Sensore per comando a distanza

(all’interno)

VOLUME +/–

Interruttore di alimentazione ?/a (attivazione/disattivazione)

Indicatore LINE

3 Selezionare le canzoni, avviare la riproduzione sull’iPod (vedere a pagina 2 per i modelli

compatibili) e mettere l’iPod nel connettore dell’unità principale.

Il sistema carica contemporaneamente la batteria dell’iPod.

Usare il telecomando o l’iPod per riprodurre, interrompere ed eseguire le altre operazioni.

Quando si aziona l’iPod mentre è nel connettore, tenerlo fermo con l’altra mano.

4 Regolare il volume usando VOLUME +/– sull’unità principale.

Aggiornamento del software iPod

Aggiornare l’iPod per usare il software più recente prima di usarlo.

Note

• Quando si spegne l’interruttore di alimentazione ?/a, l’alimentazione CA viene disinserita.

• Installare questo sistema in modo che l’interruttore di alimentazione ?/a possa essere subito spento in caso di

problemi.

• Quando si estrae o si inserisce l’iPod, tenerlo diritto e parallelo al supporto posteriore (A).

• Non trasportare il sistema con un iPod installato sul connettore. In caso contrario si potrebbe causare un

malfunzionamento.

• Quando si estrae o si inserisce l’iPod, tenere ferma l’unità principale con una mano e fare attenzione a non premere

per errore i comandi dell’iPod.

• Il volume non può essere regolato usando il comando del volume sull’iPod quando è collegato al sistema. Premere

VOLUME + o – sull’unità principale per regolare il volume.

• Rimuovere la custodia protettiva dell’iPod prima di inserirlo sull’unità principale.

Per usare il sistema come un caricabatterie

Accendere il subwoofer e mettere l’iPod nel connettore dell’unità principale. La carica della batteria si

avvia automaticamente. Le condizioni della carica appaiono sul display dell’iPod. Per i dettagli, vedere

la guida dell’utente dell’iPod.

Uso del telecomando

Le impostazioni predefinite sono sottolineate.

1 M/m*: Funziona più o meno come spostare

il pollice intorno alla Click Wheel (ghiera

cliccabile) sull’iPod in senso antiorario

(orario).

./>*: Mantenere premuto per

riavvolgere rapidamente (avanzare

rapidamente) o premere e rilasciare per

saltare all’inizio della canzone attuale (o

successiva).

ENTER*: Funziona più o meno come il

tasto centrale sull’iPod.

MENU*: Funziona più o meno come il

tasto Menu sull’iPod.

NX*: Mantenere premuto per spegnere

l’iPod o premere e rilasciare per la

riproduzione o la pausa.

2 FUNCTION: Cambia la sorgente di

ingresso.

iPod

y LINE** (L’indicatore LINE si

illumina.)

3 SURROUND: Attiva e disattiva l’effetto

del suono Surround.

DISATTIVAZIONE

y ATTIVAZIONE

(L’indicatore SURROUND si illumina.)

4 VOL +/–: Regola il volume. (20 livelli)

5 BASS +/–: Regola i bassi. (±3 passi)

TREBLE +/–: Regola gli acuti. (±3 passi)

6 EQ OFF: Ripristina i bassi e gli acuti.

* Vedere la guida dell’utente dell’iPod per le

informazioni sul funzionamento del tasto.

** Quando la funzione è impostata su LINE, è

possibile azionare l’iPod, ma non è possibile

ascoltarvi la musica. Accertarsi che la funzione sia

impostata su iPod quando si desidera ascoltare la

musica sull’iPod.

Per ascoltare la musica su un

lettore audio portatile

Cambiare la funzione a LINE al punto 2 e poi

avviare la riproduzione sul lettore audio

portatile. L’indicatore LINE si illumina.

Nota

I tasti 1 del telecomando non funzionano per i lettori

audio portatili diversi dai modelli iPod compatibili con

questo sistema.

Suggerimento

È possibile ascoltare la musica sui modelli iPod diversi

da quelli elencati come modelli iPod compatibili

(vedere a pagina 2 per i modelli compatibili)

collegando l’iPod alla presa LINE IN usando il cavo

LINE IN in dotazione.

Soluzione dei problemi

Se si verifica un problema con il sistema, trovare il

problema nella seguente lista di controllo per la

soluzione dei problemi e ricorrere al rimedio indicato.

Se il problema persiste, rivolgersi al proprio

rivenditore Sony.

Se il personale addetto all’assistenza cambia delle parti

durante la riparazione, tali parti potrebbero essere

trattenute.

Assicurarsi di portare a riparare l’intero apparecchio.

Si tratta di un impianto, per cui è necessario tutto

l’apparecchio per determinare il luogo in cui effettuare

la riparazione.

L’indicatore ON lampeggia.

• Il sistema è nel modo di protezione. Accendere e

spegnere il subwoofer.

Non c’è il suono.

• Accertarsi che il subwoofer sia acceso.

• Controllare i collegamenti.

• Premere VOLUME + sull’unità principale. Se il

volume è ancora basso anche dopo aver alzato al

livello massimo il volume del sistema, regolare il

volume del lettore audio portatile collegato (quando

si usa la presa LINE IN).

• Rimuovere la custodia protettiva dell’iPod* ed

accertarsi che l’iPod sia collegato saldamente.

• Accertarsi che l’iPod* stia riproducendo la musica.

• Controllare che sia selezionata la funzione corretta.

• Quando non c’è il suono dal subwoofer, spegnere il

subwoofer e poi riaccenderlo.

Il telecomando non funziona.

• Rimuovere gli ostacoli.

• Puntare il telecomando verso il sensore per comando

a distanza.

• Sostituire la batteria.

• Allontanare il sistema dalle luci a fluorescenza.

• Collegare saldamente l’iPod al connettore.

C’è un forte ronzio o rumore.

• Allontanare il sistema dalla sorgente di rumore.

• Collegare il sistema ad una presa di corrente diversa.

Il suono è distorto.

• Premere VOLUME – sull’unità principale per

abbassare il volume.

• Impostare il modo del suono dell’iPod sulla

disattivazione o sulla qualità del suono piatta.

Domande più comuni

È possibile usare i tasti sull’unità principale

per azionare l’iPod*?

Non è possibile usare i tasti sull’unità principale per

azionare l’iPod. Usare il telecomando per azionare

l’iPod.

È necessario azionare l’iPod* per ascoltare la

musica?

È anche possibile usare il telecomando per ascoltare

la musica. Per i dettagli sul funzionamento

dell’iPod, consultare la guida dell’utente.

* Vedere a pagina 2 per i modelli iPod compatibili.

Dati tecnici

Unità principale

Potenza di uscita continua RMS (riferimento):

5 W + 5 W

(1 kHz, distorsione

armonica totale del 10%)

Ingressi

iPod (connettore dock): Vedere a pagina 2 per i

modelli iPod compatibili.

LINE: minipresa di ingresso

(stereo)

Unità di diffusori: 28 mm diam.

Impedenza nominale (L/R):

8 Ω

Dimensioni (l/a/p): Circa 206 × 58 × 91 mm

Peso: Circa 0,45 kg

Temperatura di utilizzo: Da 10°C a 35°C

Requisiti di alimentazione:

CC IN: 12 V, 1,0 A

Subwoofer

Potenza di uscita continua RMS (riferimento):

15 W (100 Hz, distorsione

armonica totale del 10%)

Unità di diffusori: 70 mm diam.

Impedenza nominale (SW):

4 Ω

Dimensioni (l/a/p): Circa 218 × 74 × 131 mm,

incluse le parti sporgenti

Peso: Circa 1,3 kg

Temperatura di utilizzo: Da 10°C a 35°C

Requisiti di alimentazione:

220 V – 240 V CA, 18 W,

50/60 Hz

(CC OUT: 12 V, 1,0 A)

Dati tecnici e formato sono soggetti a modifiche senza

preavviso.

Utsätt inte enheten för regn eller fukt, för att undvika

risk för brand och elektriska stötar.

Ställ aldrig vätskefyllda behållare som t.ex. blomvaser

ovanpå anläggningen, eftersom det medför risk för brand

eller elstötar.

Se till att anläggningens ventilationshål inte är förtäckta av

tidningar, dukar, gardiner eller liknande. Det medför risk

för brand. Ställ heller aldrig tända stearinljus ovanpå

anläggningen.

Installera inte anläggningen i ett slutet utrymme som t.ex. i

en bokhylla eller inuti ett skåp.

Märkplattan sitter på undersidan.

VARNING

Explosionsfara vid felaktigt batteribyte. Anvand samma

batterityp eller en likvardig typ som rekommenderas av

apparattillverkaren. Kassera anvant batteri enligt gallande

foreskrifter.

Kasta aldrig batterier bland vanliga

sopor, utan ta hand om dem enligt

gällande bestämmelser för

miljöfarligt avfall.

Utsätt inte batteriet för alltför hög värme t.ex. från direkt

solljus, eld eller liknande.

Omhändertagande av gamla

elektriska och elektroniska

produkter (Användbar i den

Europeiska Unionen och andra

Europeiska länder med

separata insamlingssystem)

Symbolen på produkten eller emballaget anger att

produkten inte får hanteras som hushållsavfall. Den skall i

stället lämnas in på uppsamlingsplats för återvinning av el-

och elektronikkomponenter. Genom att säkerställa att

produkten hanteras på rätt sätt bidrar du till att förebygga

eventuella negativa miljö- och hälsoeffekter som kan

uppstå om produkten kasseras som vanligt avfall.

Återvinning av material hjälper till att bibehålla naturens

resurser. För ytterligare upplysningar om återvinning bör

du kontakta lokala myndigheter eller sophämtningstjänst

eller affären där du köpte varan.

• iPod är ett varumärke som tillhör Apple Computer, Inc.

och är registrerat i USA och andra länder.

• Alla andra varumärken och registrerade varumärken är

varumärken eller registrerade varumärken som tillhör

sina respektive ägare. ™ och

har inte satts ut i den här

bruksanvisningen.

Försiktighetsåtgärder

Angående säkerhet

• Nätkabelbyte får endast utföras av en kvalificerad

serviceverkstad.

• Använd endast den medföljande subwoofern.

Använd ingen annan nätadapter.

Angående placeringen

• Ställ inte anläggningen på en lutande yta.

• Ställ inte anläggningen på alltför varma eller kalla

platser, eller platser där den utsätts för direkt solljus,

damm eller hög luftfuktighet.

• Var försiktig med ställa huvudenheten eller

subwoofern på ett specialbehandlat (vaxat, oljat,

bonat, osv.) golv, eftersom det kan finnas risk att det

uppstår fläckar.

Angående rengöring

Rengör höljena med en mjuk duk som fuktats med mild

rengöringslösning eller vatten. Använd aldrig någon

form av skursvampar, skurpulver, eller kemikalier som

sprit eller bensen.

Innehållsförteckning

Kontroll av medföljande tillbehör ..................3

Installation .....................................................4

Lyssna på musik .............................................6

Felsökning ......................................................9

Tekniska data .................................................9

VARNING

Kompatibla iPod-modeller

Följande iPod-modeller är kompatibla med den här

anläggningen.

Kontaktens poler

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Kontroll av medföljande tillbehör

Fjärrkontrollförberedelser

Dra ut skyddsarket ur fjärrkontrollen så att

strömmen kan flöda från batteriet.

Det sitter redan ett batteri i fjärrkontrollen.

Gör på nedanstående sätt för att byta batteri.

1 Dra ut batterihållaren.

2 Sätt i ett nytt litiumbatteri med +-sidan vänd

uppåt.

3 Skjut in batterihållaren igen.

Observera

Ta ut batteriet om fjärrkontrollen inte ska användas på

länge för att undvika risk för skador på grund av

batteriläckage eller korrosion.

Att observera angående litiumbatteriet

• Förvara litiumbatteriet utom räckhåll för barn.

Kontakta genast läkare om ett barn skulle råka svälja

batteriet.

• Torka av batteriet med en torr duk för att garantera

god kontakt.

• Var ytterst noga med att sätta i batteriet på rätt håll.

• Håll inte batteriet med en metallpincett eftersom det

kan leda till kortslutning.

Tips

Byt ut batteriet när det inte går att styra anläggningen

med fjärrkontrollen längre.

Huvudenhet (Aktiv högtalare)

(Se sidan 2 angående kompatibla iPod-modeller.)

Subwoofer

* Kontaktens utformning varierar i olika områden.

LINE IN-kabel Fjärrkontroll

Litiumbatteri av typ CR2025

VARNING

Batteriet kan explodera om det hanteras felaktigt.

Försök inte återuppladda, ta isär eller elda upp

batteriet.

Installation

I nedanstående figur visas ett exempel på hur anläggningen kan placeras. Subwoofern går att ställa var

som helst på golvet.

Observera

• Använd inte den här subwoofern tillsammans med några andra apparater.

• Anslut ingen annan nätadapter till huvudenheten.

• Den här anläggningen är inte avsedd att användas som en bärbar ljudanläggning.

• Ställ inte huvudenheten direkt ovanpå subwoofern.

Det går att ansluta bärbara musikspelare till anläggningen. Anslut apparaten till LINE IN-ingången

med hjälp av den medföljande LINE IN-kabeln.

2 Till ett vägguttag

1 Till DC IN-ingången

Bärbar musikspelare e.d.

Till LINE IN-ingången

LINE IN-kabel

(medföljer)

Anslut änden med ferritkärnan

till LINE IN-ingången.

Justering av det bakre stödet

Justera det bakre stödet framåt eller bakåt så att det passar mot baksidan på den anslutna iPod-spelaren.

(Se sidan 2 angående kompatibla iPod-modeller.)

Observera

• Håll nedtill på båda sidorna på det bakre stödet när du flyttar det.

• Det bakre stödet går visserligen att ta av, men gör inte det. Om det tas av kan dess spetsar orsaka personskador.

Justering av kontakten

Flytta kontakten åt höger eller vänster så att iPod-spelaren hamnar mitt för högtalaren.

Observera

• Kontrollera att subwoofern är avstängd innan du justerar kontakten.

• Flytta inte på kontakten medan en iPod-spelare är isatt i kontakten. Det kan leda till fel.

• iPod-spelaren går att använda även om den inte är placerad precis i mitten på högtalaren.

Lyssna på musik

Slå på strömbrytaren ?/a på subwoofern.

ON-indikatorn på huvudenheten tänds.

2 Tryck på FUNCTION för att växla mellan LINE-läget och iPod-läget.

LINE-indikatorn släcks.

FUNCTION

ON-indikator

SURROUND-indikator

Fjärrkontrollsensor (inuti)

VOLUME +/–

Strömbrytare ?/a (på/av)

LINE-indikator

3 Välj låtar och börja spela dem på din iPod-spelare (se sidan 2 angående kompatibla

modeller) och sätt i iPod-spelaren i kontakten på huvudenheten.

Anläggningen laddar samtidigt upp batteriet i iPod-spelaren.

Använd fjärrkontrollen eller kontrollerna på iPod-spelaren för att starta och stoppa uppspelningen

och utföra andra manövrer.

Stöd iPod-spelaren med den andra handen om du använder kontrollerna på den medan den är isatt

i kontakten.

4 Justera volymen med VOLUME +/– på huvudenheten.

Uppdatering av iPod-mjukvaran

Uppdatera din iPod-spelare så att den använder den senaste mjukvaruversionen innan du börjar

använda den.

Observera

• När man stänger av strömbrytaren ?/a bryts nätströmmen.

• Installera anläggningen på ett sådant sätt att det omedelbart går att stänga av strömbrytaren ?/a om det skulle

uppstå något problem.

• Håll iPod-spelaren rakt och parallellt med det bakre stödet när du sätter i eller tar ut den (A).

• Bär inte omkring anläggningen med en iPod-spelare isatt i kontakten. Det kan leda till fel.

• Stöd huvudenheten med ena handen när du tar ut eller sätter i iPod-spelaren, och var försiktig så att du inte råkar

trycka på kontrollerna på iPod-spelaren av misstag.

• Volymen går inte att justera med volymkontrollen på iPod-spelaren när den är ansluten till anläggningen. Tryck på

VOLUME + eller – på huvudenheten för att justera volymen.

• Ta av skyddshöljet från iPod-spelaren innan du sätter i den i huvudenheten.

För att använda den här anläggningen som batteriladdare

Slå på subwoofern och sätt i iPod-spelaren i kontakten på huvudenheten. Batteriet börjar automatiskt

laddas upp. Uppladdningstillståndet visas på iPod-spelaren display. Se bruksanvisningen till din iPod-

spelare för närmare detaljer.

Hur man använder fjärrkontrollen

Standardinställningarna är understrukna.

1 M/m*: Fungerar på i stort sett samma sätt

som när man vrider klickhjulet på iPod-

spelaren moturs (medurs).

./>*: Håll knappen intryckt för att

snabbspola bakåt (framåt), eller tryck in den

och släpp den för att hoppa tillbaka till

början på nuvarande låt (respektive fram till

början på nästa låt).

ENTER*: Fungerar på i stort sett samma

sätt som mittknappen på iPod-spelaren.

MENU*: Fungerar på i stort sett samma sätt

som menyknappen på iPod-spelaren.

NX*: Håll knappen intryckt för att stänga

av iPod-spelaren, eller tryck in den och

släpp den igen för att starta eller pausa

uppspelningen.

2 FUNCTION: Används för att växla mellan

ingångarna.

iPod-spelaren

y LINE**

(LINE-indikatorn tänds.)

3 SURROUND: Används för att slå på och

stänga av surroundeffekten.

y PÅ (SURROUND-indikatorn

tänds.)

4 VOL +/–: Används för att justera volymen

(20 nivåer).

5 BASS +/–: Används för att justera basen

(±3 steg).

TREBLE +/–: Används för att justera

diskanten (±3 steg).

6 EQ OFF: Används för att återställa bas-

och diskantinställningarna.

* Se bruksanvisningen till din iPod-spelare för

närmare information om hur den här knappen

används.

** När funktionsläget är inställt på LINE går det att

styra iPod-spelaren, men det går inte att lyssna till

musik på den. Kontrollera att funktionsläget är

inställt på iPod-spelaren när du vill lyssna på musik

på din iPod-spelare.

För att lyssna på musik på en

bärbar musikspelare

Gå över till LINE-läget i steg 2 och starta sedan

spelningen på din bärbara musikspelare. LINE-

indikatorn tänds.

Observera

Knapparna 1 på fjärrkontrollen fungerar inte för

andra bärbara musikspelare än de iPod-modeller som

är kompatibla med den här anläggningen.

Tips

Det går att lyssna på musik på andra iPod-modeller än

de som är listade som kompatibla iPod-modeller (se

sidan 2 angående kompatibla modeller) genom att

ansluta iPod-spelaren till LINE IN-ingången med hjälp

av den medföljande LINE IN-kabeln.

Felsökning

Om det skulle uppstå något problem med den här

anläggningen, så leta reda på problemet i nedanstående

felsökningslista och vidta motsvarande åtgärder. Om

du trots allt inte lyckas lösa problemet så kontakta din

Sony-handlare.

Observera att om servicepersonal byter ut några delar

under reparationen, kan man behålla dessa delar.

Se till att ta med samtliga delar av systemet när du

lämnar in det för reparation.

Den här produkten är en systemprodukt, och hela

systemet behövs för att avgöra var felet är lokaliserat.

ON-indikatorn blinkar.

• Anläggningen är i skyddsläge. Stäng av subwoofern

och slå på den igen.

Det hörs inget ljud.

• Kontrollera att subwoofern är påslagen.

• Kontrollera anslutningarna.

• Tryck på VOLUME + på huvudenheten. Om

volymen fortfarande är för låg trots att anläggningens

volym är uppskruvad till max, så justera volymen på

den anslutna bärbara musikspelaren (när LINE IN-

ingången används).

• Ta av skyddshöljet från iPod-spelaren* och

kontrollera att den är ordentligt ansluten.

• Kontrollera att det spelas musik på iPod-spelaren*.

• Kontrollera att rätt funktion är vald.

• Om det inte hörs något ljud från subwoofern, så stäng

av subwoofern och slå på den igen.

Fjärrkontrollen fungerar inte.

• Flytta undan eventuella hinder.

• Rikta fjärrkontrollen rakt mot sensorn på

huvudenheten.

• Byt batteri.

• Flytta undan anläggningen från alla lysrör.

• Anslut iPod-spelaren ordentligt till kontakten.

Det brummar eller brusar kraftigt.

• Flytta anläggningen längre bort från störningskällan.

• Anslut anläggningen till ett annat vägguttag.

Ljudet är förvrängt.

• Tryck på VOLUME – på huvudenheten för att skruva

ner volymen.

• Stäng av iPod-spelaren ljudeffektläge eller ställ in

det på rak frekvensgång.

FAQ

Går det att använda knapparna på

huvudenheten för att styra iPod-spelaren*?

Det går inte att styra iPod-spelaren med knapparna

på huvudenheten. Använd fjärrkontrollen för att

styra iPod-spelaren.

Behöver man använda kontrollerna på iPod-

spelaren* för att lyssna på musik?

Det går även att använda fjärrkontrollen för att

lyssna på musik. Se bruksanvisningen till din iPod-

spelare för närmare detaljer om hur den används.

* Se sidan 2 angående kompatibla iPod-modeller.

Tekniska data

Huvudenhet

Kontinuerlig uteffekt (RMS, referensvärde):

5 W + 5 W

(1 kHz, 10% THD)

Ingångar

iPod-spelaren (dockningskontakt):

Se sidan 2 angående

kompatibla iPod-modeller.

LINE: ingång för minikontakt

(stereo)

Högtalare: 28 mm diam.

Märkimpedans (H/V): 8 Ω

Yttermått (b/h/d): Ca. 206 × 58 × 91 mm

Vikt: Ca. 0,45 kg

Användningstemperatur: 10°C till 35°C

Strömkrav: Likström in: 12 V, 1,0 A

Subwoofer

Kontinuerlig uteffekt (RMS, referensvärde):

15 W (100 Hz, 10% THD)

Högtalare: 70 mm diam.

Märkimpedans (SW): 4 Ω

Yttermått (b/h/d): Ca. 218 × 74 × 131 mm,

inklusive utstickande delar

Vikt: Ca. 1,3 kg

Användningstemperatur: 10°C till 35°C

Strömkrav: 220 V – 240 V växelström,

18 W, 50/60 Hz

(Likström ut: 12 V, 1,0 A)

Rätt till ändringar förbehålles.

Aby zapobiec niebezpieczeństwu pożaru lub

porażenia prądem elektrycznym, nie należy narażać

tego urządzenia na działanie deszczu lub wilgoci.

Stawianie na zestawie naczyń z płynami, np. wazonów,

może być przyczyną pożaru lub porażenia prądem.

Aby uniknąć pożaru nie zakrywaj otworów

wentylacyjnych aparatu gazetami, serwetami, zasłonami,

itp. Nie stawiaj również zapalonych świec na aparacie.

Nie ustawiaj urządzenia w zamkniętej przestrzeni,

takiej jak biblioteczka lub wbudowana szafka.

Tabliczka znamionowa znajduje się na spodzie obudowy.

UWAGA

Jeżeli bateria zostanie wymieniona w niewłaściwy

sposób, powstanie niebezpieczeństwo jej rozsadzenia.

Wymień jedynie na ten sam lub podobny rodzaj,

zalecany przez producenta. Zużyte baterie wyrzucaj

zgodnie ze wskazówkami producenta.

Nie wrzucaj baterii do zwykłych

domowych śmieci, wyrzucając

oznacz je jako śmieci chemiczne.

Baterię należy chronić przed wysoką temperaturą,

działaniem słońca, ognia itp.

Pozbycie się zużytego sprzętu

(stosowane w krajach Unii

Europejskiej i w pozostałych

krajach europejskich

stosujących własne systemy

zbiórki)

Ten symbol na produkcie lub jego opakowaniu

oznacza, że produkt nie może być traktowany jako

odpad komunalny, lecz powinno się go dostarczyć do

odpowiedniego punktu zbiórki sprzętu elektrycznego i

elektronicznego, w celu recyklingu. Odpowiednie

zadysponowanie zużytego produktu zapobiega

potencjalnym negatywnym wpływom na środowisko

oraz zdrowie ludzi, jakie mogłyby wystąpić w

przypadku niewłaściwego zagospodarowania

odpadów. Recykling materiałów pomoże w ochronie

środowiska naturalnego. W celu uzyskania bardziej

szczegółowych informacji na temat recyklingu tego

produktu, należy skontaktować się z lokalną jednostką

samorządu terytorialnego, ze służbami

zagospodarowywania odpadów lub ze sklepem, w

którym zakupiony został ten produkt.

•iPod jest znakiem towarowym firmy Apple

Computer, Inc., zastrzeżonym w Stanach

Zjednoczonych i w innych krajach.

•Wszystkie pozostałe znaki towarowe lub zastrzeżone

znaki towarowe są znakami towarowymi lub

zastrzeżonymi znakami towarowymi odpowiednich

właścicieli. W niniejszej instrukcji znaki ™ i

nie są

wymieniane.

Środki ostrożności

O bezpieczeństwie

• Przewód sieciowy może zostać wymieniony

jedynie w upoważnionej stacji serwisu.

• Używaj jedynie dostarczonego subwoofera. Nie

używaj żadnego innego zasilacza sieciowego.

O wyborze miejsca

• Nie stawiaj zestawu w pozycji przechylonej.

• Nie umieszczaj systemu w miejscach gorących i

nasłonecznionych, zakurzonych, bardzo

wilgotnych lub bardzo zimnych.

• Weź pod uwagę, że umieszczenie tego

urządzenia lub subwoofera na podłodze o

specjalnym wykończeniu (woskowanej,

olejowanej, polerowanej itp.) może spowodować

plamy lub odbarwienie.

O czyszczeniu

Wyczyść obudowy miękką ściereczką lekko

zwilżoną łagodnym roztworem detergentu lub

wodą. Nie używaj żadnego rodzaju ostrych myjek,

proszku do szorowania ani środków takich jak

alkohol lub benzen.

Spis treści

Sprawdzenie zawartości opakowania ........3

Instalacja .......................................................4

Słuchanie muzyki .........................................6

W razie trudności .........................................9

Dane techniczne ..........................................9

OSTRZEŻENIE

Obsługiwane modele odtwarzacza iPod

Obsługiwane modele odtwarzacza iPod są

następujące.

Biegunowość wtyczki

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Sprawdzenie zawartości opakowania

Przygotowanie pilota

Wyciągnij pasek izolacyjny, aby umożliwić

dopływ energii z baterii.

Bateria znajduje się w pilocie.

Aby wymienić baterię, postępuj według

instrukcji poniżej.

1 Wysuń i wyjmij pojemnik baterii.

2 Włóż nową baterię litową, stroną oznaczoną

+ skierowaną do góry.

3 Wsuń z powrotem pojemnik baterii.

Uwaga

Jeżeli nie będziesz używać pilota przez dłuższy

czas, wyjmij baterię aby zapobiec ewentualnym

uszkodzeniom z powodu wycieku z baterii i

korozji.

Uwagi dotyczące baterii litowej

• Baterię litową przechowuj poza zasięgiem dzieci.

Jeżeli dojdzie do połknięcia baterii, natychmiast

skontaktuj się z lekarzem.

• Wytrzyj baterię suchą ściereczką aby dobrze

kontaktowała.

• Pamiętaj o przestrzeganiu właściwego ułożenia

biegunów podczas wkładania baterii.

• Nie chwytaj baterii metalowymi szczypcami,

może to spowodować spięcie.

Wskazówka

Gdy pilot przestaje operować systemem, wymień

baterię na nową.

Urządzenie główne (Aktywny głośnik)

(Zobacz obsługiwane modele odtwarzacza iPod na

stronie 2.)

Subwoofer

* Kształt wtyczki jest różny, zależnie od regionu.

Kabel LINE IN Pilot

Bateria litowa CR2025

OSTRZEŻENIE

Bateria może wybuchnąć przy niewłaściwym

używaniu.

Nie ładuj ponownie, nie demontuj i nie

wyrzucaj do ognia.

Instalacja

Poniższa ilustracja jest przykładem umieszczenia systemu. Możesz postawić subwoofer w

dowolnym miejscu na podłodze.

Uwagi

• Nie używaj subwoofera z żadnym innym urządzeniem.

• Nie podłączaj innego zasilacza sieciowego do głównego urządzenia.

• System nie jest przeznaczony do użytku jako urządzenie przenośne.

• Nie stawiaj urządzenia głównego bezpośrednio na subwooferze.

Do tego systemu możesz podłączać przenośne odtwarzacze audio. Podłącz odtwarzacz do

złącza LINE IN, używając dostarczonego kabla LINE IN.

2 Do gniazdka ściennego

1 Do złącza DC IN

Przenośny odtwarzacz audio,

itp.

Do złącza LINE IN

Kabel LINE IN

(w zestawie)

Koniec, na którym znajduje

się rdzeń ferrytowy podłącz

do złącza LINE IN.

Regulacja tylnego podparcia

Przechyl tylne podparcie w przód lub w tył, aby przylegało do tyłu podłączonego odtwarzacza

iPod. (Zobacz obsługiwane modele odtwarzacza iPod na stronie 2.)

Uwagi

• Przytrzymaj tylne podparcie po obu stronach na dole, gdy regulujesz jego pozycję.

• Tylne podparcie może zostać odłączone, ale nie należy tego robić. Końcówkami podparcia można się

skaleczyć, gdy jest ono odłączone.

Regulacja złącza

Przesuń złącze na prawo lub na lewo, aby odtwarzacz iPod znajdował się na środku głośnika.

Uwagi

• Upewnij się, że subwoofer jest wyłączony podczas regulacji złącza.

• Nie przesuwaj złącza, gdy odtwarzacz iPod znajduje się w złączu. Może to spowodować awarię.

• Nawet jeżeli odtwarzacz iPod nie znajduje się dokładnie na środku głośnika, nadal możesz nim operować.

Słuchanie muzyki

Włącz przełącznik zasilania ?/a na subwooferze.

Wskaźnik ON na urządzeniu głównym zapali się.

2 Naciśnij FUNCTION, aby przełączyć funkcję z LINE na odtwarzacz iPod.

Wskaźnik LINE wyłączy się.

FUNCTION

Wskaźnik ON

Wskaźnik SURROUND

Czujnik zdalnego sterowania

(wewnątrz)

VOLUME +/–

Przełącznik zasilania ?/a (włączanie/wyłączanie)

Wskaźnik LINE

3 Wybierz piosenki i zacznij odtwarzanie na odtwarzaczu iPod (zobacz obsługiwane

modele na stronie 2), po czym włóż odtwarzacz iPod do złącza urządzenia głównego.

System jednocześnie ładuje akumulator odtwarzacza iPod.

Użyj pilota lub odtwarzacza iPod, aby odtwarzać, zatrzymywać i wykonywać inne operacje.

Jeżeli operujesz odtwarzaczem iPod gdy znajduje się w złączu, podtrzymaj go drugą ręką.

4 Wyreguluj głośność za pomocą VOLUME +/– na urządzeniu głównym.

Aktualizacja oprogramowania odtwarzacza iPod

Przed użyciem zaktualizuj odtwarzacz iPod, aby korzystać z najnowszego oprogramowania.

Uwagi

• Gdy przełącznik zasilania ?/a jest wyłączony, zasilanie AC zostaje odcięte.

• Zainstaluj ten system w taki sposób, aby przełącznik zasilania ?/a mógł być natychmiast wyłączony w razie

problemu.

• Gdy wyjmujesz lub wkładasz odtwarzacz iPod, trzymaj go prosto i w pozycji równoległej do tylnego

podparcia (A).

• Nie przenoś systemu z odtwarzaczem iPod znajdującym się w złączu. Może to spowodować awarię.

• Gdy wyjmujesz lub wkładasz odtwarzacz iPod, podtrzymaj urządzenie główne jedną ręką i uważaj, aby nie

nacisnąć regulatorów na odtwarzaczu iPod przez pomyłkę.

• Głośność nie może być nastawiona regulatorem głośności na odtwarzaczu iPod, gdy jest on podłączony do

systemu. Naciśnij VOLUME + lub – na urządzeniu głównym, aby wyregulować głośność.

• Przed umieszczeniem odtwarzacza iPod na urządzeniu głównym, wyjmij go z futerału ochronnego.

Aby użyć systemu jako ładowarki akumulatora

Włącz odtwarzacz iPod i umieść go w złączu urządzenia głównego. Ładowanie akumulatora

zacznie się automatycznie. Stan ładowania pojawi się na wyświetleniu odtwarzacza iPod.

Szczegółowe informacje znajdziesz w instrukcji obsługi odtwarzacza iPod.

Używanie pilota

Ustawienia domyślne są podkreślone.

1 M/m*: Działa bardzo podobnie do

przesuwania kciukiem klikalnego kółka

Click Wheel na odtwarzaczu iPod,

zgodnie z ruchem wskazówek zegara lub

odwrotnie.

./ >*: Naciśnij i przytrzymaj, aby

szybko przewinąć do tyłu (do przodu),

lub naciśnij i zwolnij, aby przejść do

początku bieżącej (lub następnej)

piosenki.

ENTER*: Działa bardzo podobnie do

środkowego przycisku na odtwarzaczu

iPod.

MENU*: Działa bardzo podobnie do

przycisku Menu na odtwarzaczu iPod.

NX*: Naciśnij i przytrzymaj, aby

wyłączyć odtwarzacz iPod lub naciśnij i

zwolnij, aby odtworzyć lub zrobić pauzę.

2 FUNCTION: Przełącza źródło wejścia.

Odtwarzacz iPod

y LINE**

(Wskaźnik LINE zaświeci się.)

3 SURROUND: Włącza i wyłącza efekt

dźwięku dookólnego.

WYŁĄCZONY

y WŁĄCZONY

(Zapali się wskaźnik SURROUND.)

4 VOL +/–: Nastawia głośność.

(20 poziomów)

5 BASS +/–: Reguluje tony niskie.

(±3 stopnie)

TREBLE +/–: Reguluje tony wysokie.

(±3 stopnie)

6 EQ OFF: Zeruje tony niskie i wysokie.

* Informacje o operowaniu tym przyciskiem

znajdziesz w instrukcji obsługi odtwarzacza

iPod.

** Gdy funkcja jest nastawiona na LINE, możesz

operować odtwarzaczem iPod, ale nie możesz

słuchać z niego muzyki. Pamiętaj, jeśli chcesz

słuchać muzyki z odtwarzacza iPod, nastaw

funkcję na odtwarzacz iPod.

Aby słuchać muzyki z przenośnego

odtwarzacza audio

Przełącz funkcję na LINE w kroku 2 i

następnie zacznij odtwarzanie na

przenośnym odtwarzaczu audio. Zapali się

wskaźnik LINE.

Uwaga

Przyciski 1 pilota nie działają dla przenośnych

odtwarzaczy audio innych niż modele odtwarzacza

iPod, które są obsługiwane przez ten system.

Wskazówka

Możesz słuchać muzyki z modeli odtwarzacza iPod

innych niż modele odtwarzacza iPod obsługiwane

przez ten system (zobacz obsługiwane modele na

stronie 2), jeśli podłączysz odtwarzacz iPod do

gniazda LINE IN, używając dostarczonego kabla

LINE IN.

W razie trudności

Jeżeli napotkasz na problem z systemem, znajdź

ten problem na liście usuwania problemów poniżej

i podejmij wskazane działanie korygujące. Jeżeli

problem nie daje się usunąć, skontaktuj się ze

swoim sprzedawcą Sony.

Możesz zatrzymać części wymienione przez

personel serwisowy w trakcie naprawy.

Oddawany do naprawy zestaw musi być

kompletny.

Ten produkt składa się z wielu komponentów,

dlatego też do lokalizacji problemu potrzebny jest

cały zestaw.

Miga wskaźnik ON.

• System jest w trybie ochronnym. Wyłącz i włącz

subwoofer.

Brak jest dźwięku.

• Upewnij się, że subwoofer jest włączony.

• Sprawdź połączenia.

• Naciśnij VOLUME + na urządzeniu głównym.

Jeżeli głośność jest nadal niska przy nastawieniu

głośności na maksymalną, nastaw głośność

podłączonego, przenośnego odtwarzacza audio

(gdy używasz gniazda LINE IN).

• Zdejmij futerał ochronny odtwarzacza iPod* i

sprawdź, czy odtwarzacz iPod jest prawidłowo

podłączony.

• Sprawdź, czy odtwarzacz iPod* odtwarza

muzykę.

• Sprawdź, czy wybrana została prawidłowa

funkcja.

• Gdy brak jest dźwięku z subwoofera, wyłącz go i

włącz z powrotem.

Pilot nie działa.

• Usuń przeszkody.

• Skieruj pilota na czujnik urządzenia głównego.

• Wymień baterię.

• Umieść system z dala od świetlówek.

• Prawidłowo podłącz odtwarzacz iPod do złącza.

Występuje duży przydźwięk lub zakłócenia.

• Odsuń zestaw od źródła zakłóceń.

• Podłącz system do innego gniazdka ściennego.

Dźwięk jest zniekształcony.

• Naciśnij VOLUME – na urządzeniu głównym,

aby zmniejszyć głośność.

• Nastaw tryb dźwięku odtwarzacza iPod na

wyłączony lub na dźwięk płaski.

FAQ (Najczęściej zadawane

pytania)

Czy można używać przycisków na urządzeniu

głównym do operowania odtwarzaczem iPod*?

Nie można używać przycisków na urządzeniu

głównym do operowania odtwarzaczem iPod.

Aby operować odtwarzaczem iPod, użyj pilota.

Czy konieczne jest operowanie

odtwarzaczem iPod*, aby słuchać muzyki?

Możesz także użyć pilota, aby słuchać muzyki.

Szczegółowe informacje o operowaniu

odtwarzaczem iPod znajdziesz w jego instrukcji

obsługi.

* Zobacz obsługiwane modele odtwarzacza iPod

na stronie 2.

Dane techniczne

Urządzenie główne

Wyjście ciągłe mocy skutecznej RMS (odniesienia):

5 W + 5 W

(1 kHz, 10%

całk. znieksz.

harm.

)

Wejścia

iPod (złącze dokujące): Zobacz obsługiwane

modele odtwarzacza iPod

na stronie 2.

LINE: wejście typu mini jack

(stereofoniczne)

Głośniki: średnica 28 mm

Impedancja znamionowa (L/Pr.):

Wymiary (szer./wys./dł.):

W przybliż. 206 × 58 ×

91 mm

Masa: W przybliż. 0,45 kg

Temperatura pracy: 10°C do 35°C

Zasilanie: Wejście zasilacza: 12 V,

1,0 A

Subwoofer

Wyjście ciągłe mocy skutecznej RMS (odniesienia):

15 W (100 Hz, 10% całk.

znieksz. harm.)

Głośniki: średnica 70 mm

Impedancja znamionowa (SW):

Wymiary (szer./wys./dł.):

W przybliż. 218 × 74 ×

131 mm, w tym części

wystające

Masa: W przybliż. 1,3 kg

Temperatura pracy: 10°C do 35°C

Zasilanie: 220 V – 240 V prądu

zmiennego, 18 W,

50/60 Hz

(Wyjście zasilacza: 12 V,

1,0 A)

Konstrukcja i dane techniczne mogą ulec zmianie

bez uprzedzenia.

For at undgå faren for brand eller elektrisk stød må

apparatet ikke udsættes for regn eller fugt.

For at forebygge brand og fare for elektrisk stød må der

aldrig anbringes genstande indeholdende væske,

eksempelvis vaser, på apparatet.

For at undgå brand må apparatets ventilation aldrig

blokeres af aviser, duge, gardiner eller lignende. Og

anbring aldrig tændte, levende lys på apparatet.

Enheden må ikke installeres på et indelukket sted, f.eks. i

en bogreol eller i et indbygget skab.

Mærkeskiltet er placeret på undersiden af anlægget.

ADVARSEL!

Lithiumbatteri - Eksplosionsfare ved fejlagtig handtering.

Udskiftning ma kun ske med batteri af samme fabrikat og

type. Lever det brugte batteri tilbage til laverandoren.

Smid ikke batteriet ud sammen med

almindeligt husholdningsaffald.

Bortskaf batteriet i henhold til

gældende regler for kemisk affald.

Batteriet må ikke udsættes for overopvarmning, f.eks. fra

direkte sollys, ild eller lignende.

Håndtering af udtjente

elektriske og elektroniske

produkter (Gælder for den

Europæiske Union og andre

europæiske lande med

separate

indsamlingssystemer)

Dette symbol på produktet eller emballagen angiver, at

produktet ikke må behandles som husholdningsaffald. Det

skal i stedet indleveres på en deponeringsplads specielt

indrettet til modtagelse og oparbejdning af elektriske og

elektroniske produkter. Ved at sikre at produktet

bortskaffes korrekt, forebygges de eventuelle negative

miljø- og sundhedsskadelige påvirkninger, som en

ukorrekt affaldshåndtering af produktet kan forårsage.

Genindvinding af materialer vil medvirke til at bevare

naturens ressourcer. Yderligere information om

genindvindingen af dette produkt kan fås hos

myndighederne, det lokale renovationsselskab eller

butikken, hvor produktet blev købt.

• iPod er et varemærke tilhørende Apple Computer, Inc.,

registreret i USA og/eller andre lande.

• Alle andre varemærker og registrerede varemærker er

varemærker eller registrerede varemærker tilhørende

deres respektive ejere. I denne vejledning er ™ og

mærker ikke angivet.

Forholdsregler

Om sikkerhed

• Netledningen må kun udskiftes på et kvalificeret

værksted.

• Brug kun den medfølgende subwoofer. Andre

vekselstrømsadaptere må ikke anvendes.

Om placering

• Placer ikke systemet, hvor det ikke står vandret.

• Undlad at placere systemet på steder, hvor der er

meget varmt, direkte sollys, støv, fugtigt eller meget

koldt.

• Vær forsigtig, når enheden eller subwooferen

placeres på overflader, som er blevet

specialbehandlet (med voks, olie, politur osv.), da

der kan forekomme pletter eller misfarvning.

Om rengøring

Rengør kabinetterne med en blød klud fugtet med en

mild renseopløsning eller vand. Anvend ikke nogen

form for slibemidler, skurepulver eller

opløsningsmidler som f.eks. alkohol eller rensebenzin.

Indholdsfortegnelse

Kontrol af medfølgende tilbehør ....................3

Installation .....................................................4

Lyt til musik ...................................................6

Fejlfinding ......................................................9

Tekniske data .................................................9

ADVARSEL

Kompatible iPod-modeller

De kompatible iPod-modeller er følgende.

Polaritet for stikket

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Kontrol af medfølgende tilbehør

Klargøring af fjernbetjeningen

Træk det isolerende lag af, så batteriet kan

levere strøm.

Fjernbetjeningen indeholder allerede et batteri.

Følg instruktionerne nedenfor for at udskifte

batteriet.

1 Skyd ud og fjern batteriholderen.

2 Isæt et nyt lithiumbatteri med + siden vendt

opad.

3 Skyd batteriholderen ind og tilbage på plads.

Bemærk

Hvis du ikke bruger fjernbetjeningen i længere tid, skal

du fjerne batteriet for at undgå beskadigelser som følge

af batterilækage og korrosion.

Bemærkninger om lithiumbatteriet

• Hold altid lithiumbatteriet uden for børns

rækkevidde. Søg straks lægehjælp, hvis batteriet

skulle blive slugt.

• Aftør batteriet med en tør klud for at sikre god

kontakt.

• Sørg for at batteriet installeres med polerne vendt

rigtigt.

• Hold ikke batteriet med en metalpincet, da dette kan

forårsage kortslutning.

Tip

Når fjernbetjeningen ikke længere kan betjene

systemet, skal batteriet udskiftes med et nyt batteri.

Hovedenhed (Aktiv højttaler)

(Se side 2 for kompatible iPod-modeller.)

Subwoofer

* Stikkets form varierer afhængigt af området.

LINE IN-kabel Fjernbetjening

Lithiumbatteri CR2025

ADVARSEL

Batteriet kan eksplodere, hvis det behandles

forkert.

Undlad at genoplade batteriet, skille det ad eller

brænde det.

Installation

Illustrationen herunder er et eksempel på, hvordan systemet skal placeres. Subwooferen kan placeres

ethvert sted på gulvet.

Bemærk

• Brug ikke subwooferen til andre enheder.

• Andre vekselstrømsadaptere må ikke sluttes til hovedenheden.

• Systemet er ikke designet til at blive brugt som en bærbar enhed.

• Undlad at placere hovedenheden direkte oven på subwooferen.

Du kan slutte bærbare lydafspillere til systemet. Slut afspilleren til LINE IN-stikket ved hjælp af det

medfølgende LINE IN-kabel.

2 Til stikkontakt i væggen

1 Til DC IN-stikket

Bærbar lydafspiller osv.

Til LINE IN-stikket

LINE IN-kabel

(medfølger)

Slut enden med

ferritkernen til LINE

IN-stikket.

Justering af bageste støtteenhed

Flyt den bageste støtteenhed fremad eller bagud, så den støtter mod bagkanten af den tilsluttede iPod.

(Se side 2 for kompatible iPod-modeller.)

Bemærk

• Hold fast nederst på den bageste støtteenhed i begge sider, når du justerer placeringen.

• Den bageste støtteenhed kan afmonteres, men du bør ikke gøre det. Støtteenhedens spidser kan forårsage

personskade, hvis den afmonteres.

Justering af stikket

Flyt stikket mod højre eller venstre, så din iPod er midt for højttaleren.

Bemærk

• Kontroller, at subwooferen er slukket, når du justerer stikket.

• Skub ikke stikket, mens en iPod er sat i stikket. I modsat fald kan det medføre funktionsfejl.

• Selv hvis din iPod ikke er placeret præcist midt for højttaleren, kan du stadig betjene den.

Lyt til musik

Drej på tænd-/slukknappen ?/a på subwooferen.

ON-indikatoren på hovedenheden lyser.

2 Tryk på FUNCTION for at ændre funktionen fra LINE til din iPod.

LINE-indikatoren slukkes.

FUNCTION

ON-indikator

SURROUND-indikator

Modtagesensor (indvendig)

VOLUME +/–

Afbryderknap ?/a (tænd/sluk)

LINE-indikator

3 Vælg sange, og begynd afspilningen på din iPod (se kompatible modeller på side 2), og

placer derefter din iPod i hovedenhedens stik.

Systemet oplader samtidig batteriet til din iPod.

Brug fjernbetjeningen til din iPod til at afspille, stoppe og udføre andre betjeninger.

Når du betjener din iPod, mens den er placeret i stikket, skal du støtte den med den anden hånd.

4 Juster lydstyrken med knappen VOLUME +/– på hovedenheden.

Opdatering af iPod-software

Opdater din iPod til den nyeste software, før du bruger den.

Bemærk

• Når der slukkes for tænd-/slukknappen ?/a, afbrydes vekselstrømmen.

• Installer dette system, så der straks kan slukkes for afbryderknappen ?/a, hvis der opstår problemer.

• Når du tager din iPod ud eller sætter den ind, skal du holde den lige og parallelt med den bageste støtteenhed (A).

• Flyt ikke rundt på systemet med en iPod sat i stikket. I modsat fald kan det medføre funktionsfejl.

• Når du tager din iPod ud eller sætter den ind, skal du beskytte hovedenheden med den ene hånd og passe på, at du

ikke kommer til at trykke på knapperne på din iPod ved en fejltagelse.

• Lydstyrken kan ikke justeres med lydstyrkeknappen på iPod-afspilleren, når den er sluttet til systemet. Tryk på

VOLUME + eller – på hovedenheden for at justere lydstyrken.

• Fjern beskyttelsesetuiet fra din iPod, før du indsætter den i hovedenheden.

Sådan bruges systemet som batterioplader

Tænd for subwooferen, og placer din iPod i hovedenhedens stik. Opladningen af batteriet begynder

automatisk. Ladeforholdene vises i displayet på din iPod. Du kan finde flere oplysninger i

brugervejledningen til din iPod.

Brug af fjernbetjeningen

Standardindstillingerne er understregede.

1 M/m*: Fungerer ved, at du med

tommelfingeren drejer klikhjulet på din

iPod mod uret (med uret).

./>*: Hold nede for at spole hurtigt

tilbage (fremad), eller tryk og slip for at

springe til begyndelsen af den aktuelle

(eller næste) sang.

ENTER*: Fungerer ligesom

midterknappen på din iPod.

MENU*: Fungerer ligesom Menu-knappen

på din iPod.

NX*: Hold nede for at slukke din iPod,

eller tryk og slip for at afspille eller standse

midlertidigt.

2 FUNCTION: Skifter indgangskilde.

iPod

y LINE** (Indikatoren LINE lyser.)

3 SURROUND: Slår surround lyden til og

fra.

FRA

y TIL (SURROUND-indikatoren

lyser.)

4 VOL +/–: Justerer lydstyrken.

(20 niveauer)

5 BASS +/–: Justerer bassen. (±3 trin)

TREBLE +/–: Justerer diskanten. (±3 trin)

6 EQ OFF: Nulstiller bas og diskant.

* Se i brugervejledningen til din iPod for oplysninger

om betjening af knappen.

** Når funktionen er angivet til LINE, kan du betjene

din iPod, men du kan ikke lytte til musik på den.

Kontroller, at funktionen er indstillet til iPod, når du

ønsker at lytte til musik på din iPod.

Lyt til musik på en bærbar

lydafspiller

Skift funktionen til LINE i trin 2, og begynd

afspilningen på den bærbare lydafspiller. LINE-

indikatoren lyser.

Bemærk

Knapperne 1 på fjernbetjeningen fungerer ikke for

andre bærbare lydafspillere end iPod-modeller, som er

kompatible med dette system.

Tip

Du kan lytte til musik på andre iPod-modeller end de,

der angives som kompatible iPod-modeller (se side 2

for kompatible modeller) ved at tilslutte din iPod til

LINE IN-stikket med det medfølgende LINE IN-kabel.

Fejlfinding

Hvis der opstår et problem med dit system, kan du

finde problemet i tjeklisten til fejlfinding herunder og

udføre de foreslåede handlinger for at løse problemet.

Kontakt Sony-forhandleren, hvis problemet ikke kan

løses.

Bemærk, at hvis servicepersonale ændrer visse dele

under reparation, beholdes disse dele muligvis.

Hvis systemet skal repareres, skal du sørge for at

medbringe hele systemet.

Dette produkt er et systemprodukt, og lokalisering af

reparationsstedet kræver, at hele systemet er

tilgængeligt.

ON-indikatoren blinker.

• Systemet er i beskyttet tilstand. Sluk og tænd for

subwooferen.

Der er ingen lyd.

• Kontroller, at der er tændt for subwooferen.

• Kontroller forbindelserne.

• Tryk på VOLUME + på hovedenheden. Hvis

lydstyrken stadig er lav, også når systemets

lydstyrkeknap er skruet op til maksimum, skal du

justere lydstyrken på den tilsluttede bærbare

lydafspiller (når du bruger LINE IN-stikket).

• Fjern beskyttelsesetuiet fra din iPod*, og kontroller,

at din iPod er sikkert tilsluttet.

• Kontroller, at din iPod* afspiller musik.

• Kontroller, at den korrekte funktion er valgt.

• Når der ikke er nogen lyd fra subwooferen, skal du

slukke subwooferen og tænde den igen.

Fjernbetjeningen virker ikke.

• Fjern alle forhindringer.

• Peg fjernbetjeningen mod hovedenhedens sensor.

• Udskift batteriet.

• Placer systemet på afstand af fluorescerende lys.

• Tilslut din iPod forsvarligt til stikket.

Der lyder en kraftig brummen eller støj.

• Flyt systemet væk fra støjkilden.

• Tilslut systemet til en anden stikkontakt.

Lyden er forvrænget.

• Tryk på VOLUME – på hovedenheden for at dæmpe

lydstyrken.

• Slå lyden for din iPod fra, eller indstil den til flad

lydkvalitet.

Ofte stillede spørgsmål

Kan jeg bruge knapperne på hovedenheden til

at betjene min iPod*?

Du kan ikke bruge knapperne på hovedenheden til at

betjene din iPod. Brug fjernbetjeningen til at betjene

din iPod.

Skal jeg betjene min iPod* for at lytte til

musik?

Du kan også bruge fjernbetjeningen til at lytte til

musik. En nærmere beskrivelse af betjeningen af din

iPod kan du finde i brugervejledningen.

* Se side 2 for kompatible iPod-modeller.

Tekniske data

Hovedenhed

Fortsat RMS-effektudgang (reference):

5 W + 5 W

(1 kHz, 10% THD)

Indgange

iPod (dockingstik): Se side 2 for kompatible

iPod-modeller.

LINE: Indgangs-minijackstik

(stereo)

Højttalerenheder: 28 mm dia.

Nominel impedans (V/H): 8 Ω

Mål (b/h/d): Ca. 206 × 58 × 91 mm

Vægt: Ca. 0,45 kg

Driftstemperatur: 10°C til 35°C

Strømforsyning: DC IN: 12 V, 1,0 A

Subwoofer

Fortsat RMS-effektudgang (reference):

15 W (100 Hz, 10% THD)

Højttalerenheder: 70 mm dia.

Nominel impedans (SW): 4 Ω

Mål (b/h/d): Ca. 218 × 74 × 131 mm,

inkl. fremspringende dele

Vægt: Ca. 1,3 kg

Driftstemperatur: 10°C til 35°C

Strømforsyning: 220 V – 240 V AC, 18 W,

50/60 Hz

(DC OUT: 12 V, 1,0 A)

Design og specifikationer kan ændres uden varsel.

Suojaa laite sateelta ja kosteudelta sähköisku- ja

tulipalovaaran vuoksi.

Älä aseta nestettä sisältäviä esineitä, kuten maljakoita,

laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi.

Älä peitä laitteen ilma-aukkoja sanomalehdillä,

pöytäliinoilla, verhoilla tms. estääksesi tulipalon. Älä

sijoita palavia kynttilöitä laitteen päälle.

Älä sijoita laitetta ahtaaseen paikkaan, kuten kirjahyllyyn

tai umpinaiseen kaappiin.

Arvokilpi on ulkopohjassa.

VAROITUS

Paristo voi rajahtaa, jos se on virheellisesti asennettu.

Vaihda paristo ainoastaan laitevalmistajan suosittelemaan

tyyppiin. Havita kaytetty paristo valmistajan ohjeiden

mukaisesti.

Älä laita paristoa tavallisten

talousjätteiden sekaan. Hävitä se

oikein kemiallisena jätteenä.

Paristoa ei saa altistaa liialliselle kuumuudelle, kuten

suoralle auringonvalolle, tulelle tai muulle vastaavalle.

Käytöstä poistetun sähkö- ja

elektroniikkalaitteen hävitys

(Euroopan Unioni ja muiden

Euroopan maiden

keräysjärjestelmät)

Symboli, joka on merkitty Tuotteeseen tai sen

pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä

talousjätteenä. Tuote on sen sijaan luovutettava sopivaan

sähkö-ja elektroniikkalaitteiden kierrätyksestä

huolehtivaan keräyspisteeseen. Tämän tuotteen

asianmukaisen hävittämisen varmistamisella autetaan

estämään sen mahdolliset ympäristöön ja terveyteen

kohdistuvat haittavaikutukset, joita voi aiheutua muussa

tapauksessa tämän tuotteen epäasianmukaisesta

jätekäsittelystä. Materiaalien kierrätys säästää

luonnonvaroja. Tarkempia tietoja tämän tuotteen

kierrättämisestä saat paikallisilta ympäristöviranomaisilta.

• iPod on Apple Computer, Inc:n Yhdysvalloissa ja muissa

maissa rekisteröity tavaramerkki.

• Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit

ovat omistajiensa tavaramerkkejä tai rekisteröityjä

tavaramerkkejä. Merkkejä ™ ja

ei ole käytetty tässä

käyttöohjeessa.

Varotoimet

Turvallisuus

• Virtajohdon vaihtaminen on jätettävä aina alan

huoltoliikkeen tehtäväksi.

• Käytä vain varusteisiin kuuluvaa subwooferia. Älä

käytä mitään muuta verkkolaitetta.

Sijoitus

• Älä sijoita järjestelmää kaltevaan asentoon.

• Älä altista järjestelmää voimakkaalle lämmölle,

suoralle auringonvalolle, pölylle, kosteudelle tai

äärimmäiselle kylmyydelle.

• Ole varovainen sijoittaessasi subwooferin

erityiskäsitellylle (vahatulle, öljytylle, kiillotetulle

tms.) lattialle, koska tämä voi aiheuttaa tahroja tai

värivirheitä.

Puhdistaminen

Puhdista kotelo laimeaan puhdistusliuokseen tai

veteen kostutetulla pehmeällä liinalla. Älä käytä

mitään hankauslaippaa, hankausjauhetta tai liuotinta

kuten alkoholia tai bensiiniä.

Sisällysluettelo

Vakiovarusteiden tarkistaminen ....................3

Asennus ..........................................................4

Musiikin kuunteleminen ................................6

Vianetsintä .....................................................9

Tekniset tiedot ................................................9

VAROITUS

Yhteensopivat iPod-mallit

Yhteensopivia iPod-malleja ovat seuraavat.

Liittimen napaisuus

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Vakiovarusteiden tarkistaminen

Kaukosäätimen valmistelu

Vedä eristysliuska irti, jotta paristovirta pääsee

kulkemaan.

Kaukosäätimessä on paristo valmiina.

Kun haluat vaihtaa pariston, toimi alla olevien

ohjeiden mukaisesti.

1 Vedä ulos ja irrota paristokotelo.

2 Aseta paikalleen uusi litiumparisto + -puoli

ylöspäin.

3 Työnnä paristokotelo takaisin paikalleen.

Huomautus

Jos kaukosäädintä ei käytetä pitkään aikaan, irrota

paristo välttyäksesi mahdollisen paristovuodon

aiheuttamalta vahingolta ja korroosiolta.

Huomautuksia litiumparistosta

• Pidä litiumparisto lasten ulottumattomissa. Jos

paristo niellään, ota välittömästi yhteys lääkäriin.

• Pyyhi paristo kuivalla liinalla varmistaaksesi hyvän

kosketuksen.

• Varmista ennen pariston kiinnittämistä, että navat

tulevat oikein päin.

• Älä pidä paristoa metallisilla pinseteillä, koska tämä

voi aiheuttaa oikosulun.

Vihje

Jos järjestelmää ei voi ohjata kaukosäätimellä, vaihda

paristo uuteen.

Pääyksikkö (Käytössä oleva kaiutin)

(Katso yhteensopivat iPod-mallit sivulta 2.)

Subwoofer

* Pistokkeen muoto vaihtelee alueen mukaan.

LINE IN -johto Kaukosäädin

Litiumparisto CR2025

VAROITUS

Paristo voi räjähtää huolimattoman käsittelyn

seurauksena.

Älä lataa uudelleen, pura osiinsa äläkä hävitä

tulessa.

Asennus

Alla oleva kuva on esimerkki siitä, kuinka järjestelmä voidaan sijoittaa. Voit sijoittaa subwooferin

minne tahansa lattialla.

Huomautuksia

• Älä käytä subwooferia minkään muun laitteen kanssa.

• Älä liitä mitään muuta verkkolaitetta päälaitteeseen.

• Järjestelmää ei ole suunniteltu käytettäväksi kannettavana laitteena.

• Älä aseta pääyksikköä suoraan subwooferin päälle.

Järjestelmään voidaan liittää kannettavia audiosoittimia. Liitä soitin LINE IN -liittimeen varusteisiin

kuuluvalla LINE IN -johdolla.

2 Pistorasiaan

1 DC IN-liittimeen

Kannettava audiosoitin tms.

LINE IN -liittimeen

LINE IN -johto

(kuuluu varusteisiin)

Liitä ferriittisydämellä

varustettu pää

LINE IN -liittimeen.

Takatuen säätäminen

Säädä takatukea eteen- tai taaksepäin niin, että se sopii kytketyn iPod-soittimen takaosaa vasten. (Katso

yhteensopivat iPod-mallit sivulta 2.)

Huomautuksia

• Pidä takatuesta kiinni kummaltakin puolelta säätäessäsi sen asentoa.

• Vaikka takatuki voidaankin irrottaa, älä kuitenkaan irrota sitä. Irrotetun tuen kärjet voivat aiheuttaa tapaturman.

Liittimen säätäminen

Säädä liitintä oikealle tai vasemmalle niin, että iPod on kaiuttimen keskellä.

Huomautuksia

• Varmista, että lisäbassokaitutin on pois päältä, kun säädät liitintä.

• Älä säädä liitintä iPod-soittimen ollessa kiinni siinä. Tämä voi aiheuttaa toimintahäiriöitä.

• Vaikka iPod ei olisikaan aivan keskellä kaiutinta, voit siitä huolimatta käyttää sitä.

Musiikin kuunteleminen

Käännä subwooferin virtakytkin ?/a päälle.

Pääyksikössä oleva ON-merkkivalo syttyy.

2 Vaihda toiminta LINE-tilasta iPod-soittimeen painamalla FUNCTION-painiketta.

LINE-merkkivalo sammuu.

FUNCTION

ON-merkkivalo

SURROUND-merkkivalo

Kaukosäätimen tunnistin (sisällä)

VOLUME +/–

Virtakytkin ?/a (päällä/pois)

LINE-merkkivalo

3 Valitse musiikkikappaleet ja aloita niiden soittaminen iPod-soittimella (katso

yhteensopivat mallit sivulta 2) ja aseta iPod pääyksikön liittimeen.

Järjestelmä lataa iPod-soittimen akun samanaikaisesti.

Käytä kaukosäädintä tai iPod-soitinta toiston käynnistämiseen, lopettamiseen ja muiden

toimintojen suorittamiseen.

Kun käytät iPod-soitinta sen ollessa liittimessä, tue sitä toisella kädellä.

4 Säädä äänenvoimakkuutta pääyksikössä olevasta VOLUME +/– -säätimestä.

iPod-ohjelmiston päivittäminen

Päivitä iPod-soittimesi ennen käyttöä, jotta voit käyttää uusimpia ohjelmistoja.

Huomautuksia

• Virtalähteestä katkeaa virta, kun virtakytkin ?/a pannaan pois päältä.

• Asenna järjestelmä siten, että virtakytkin ?/a voidaan panna pois päältä heti ongelman ilmaantuessa.

• Kun otat iPod-soittimen pois tai asetat sen paikalleen, pidä sitä suorassa takatuen suuntaisesti (A).

• Älä kanna järjestelmää iPod-soittimen ollessa liittimessä. Tämä voi aiheuttaa toimintahäiriöitä.

• Kun poistat tai asetat paikalleen iPod-soitinta, tue pääyksikköä toisella kädelläsi ja varo, ettet paina vahingossa

iPod-soittimen säätimiä.

• Äänenvoimakkuutta ei voi säätää iPod-soittimen äänenvoimakkuudensäätimellä, kun soitin on kytkettynä

järjestelmään. Säädä äänenvoimakkuutta painamalla pääyksikössä VOLUME + tai –.

• Poista iPod-soittimen suojakotelo, ennen kuin asetat sen pääyksikköön.

Kun haluat käyttää järjestelmää akun laturina

Kytke lisäbassokaiutin päälle ja aseta iPod pääyksikön liittimeen. Akun lataus käynnistyy

automaattisesti. Lataustilat näkyvät iPod-soittimen näytössä. Katso lisätietoja iPod-soittimen

käyttöoppaasta.

Kaukosäätimen käyttäminen

Oletusasetukset on alleviivattu.

1 M/m*: Toimii samalla tavalla kuin

liikuttaisit peukaloasi vastapäivään

(myötäpäivään) iPod-soittimen

klikkauspyörällä.

./>*: Voit kelata nopeasti

taaksepäin (eteenpäin) pitämällä painiketta

painettuna tai hypätä nykyisen (tai

seuraavan) kappaleen alkuun painamalla

painiketta ja vapauttamalla sen.

ENTER*: Toimii kuten iPod-soittimen

keskipainike.

MENU*: Toimii kuten iPod-soittimen

Menu (valikko) -painike.

NX*: Kytke iPod pois päältä pitämällä

tätä painiketta painettuna tai paina ja

vapauta valitaksesi toiston tai tauon.

2 FUNCTION: Vaihtaa tulolähdettä.

iPod

y LINE** (LINE-merkkivalo

syttyy.)

3 SURROUND: Kytkee surround-

äänitehosteen päälle ja pois.

POIS

y PÄÄLLE (SURROUND-

merkkivalo syttyy.)

4 VOL +/–: Säätää äänenvoimakkuutta.

(20 tasoa)

5 BASS +/–: Säätää bassoa. (±3 vaihetta)

TREBLE +/–: Säätää diskanttia.

(±3 vaihetta)

6 EQ OFF: Nollaa basson ja diskantin.

* Katso painikkeen käyttöä koskevia tietoja iPod-

soittimen käyttöoppaasta.

** Kun toiminta-asetuksena on LINE, voit käyttää

iPod-soitinta mutta et voi kuunnella musiikkia sillä.

Varmista, että asetuksena on iPod, kun haluat

kuunnella musiikkia iPod-soittimellasi.

Kun haluat kuunnella musiikkia

kannettavalla audiosoittimella

Vaihda vaiheessa 2 tuloksi LINE ja aloita sitten

toistaminen kannettavalla audiosoittimella.

LINE-merkkivalo syttyy.

Huomautus

Kaukosäätimen painikkeet 1 eivät toimi muita

kannettavia soittimia kuin tämän järjestelmän kanssa

yhteensopivia iPod-malleja käytettäessä.

Vihje

Voit kuunnella musiikkia muilla kuin luetelluilla

yhteensopivilla iPod-malleilla (katso yhteensopivat

mallit sivulta 2) yhdistämällä iPod-soittimen LINE IN

-liittimeen mukana toimitetulla LINE IN -kaapelilla.

Vianetsintä

Jos järjestelmän käytössä ilmenee ongelmia, etsi

ongelma alla olevista vianmäärityksistä ja ryhdy

tarvittaviin toimenpiteisiin. Jos ongelma jatkuu, ota

yhteys Sony-jälleenmyyjään.

Huomaa, että jos huollossa vaihdetaan joitakin osia

korjauksen vuoksi, nämä osat saatetaan ottaa talteen.

Kun tuot järjestelmän huoltoon, muista tuoda kaikki

osat.

Tämä tuote on järjestelmätuote, joten kaikki osat

tarvitaan, jotta viallinen osa saadaan selville.

ON-merkkivalo vilkkuu.

• Järjestelmä on suojatussa tilassa. Kytke subwoofer

pois päältä ja päälle.

Ei ääntä.

• Varmista, että subwoofer on päällä.

• Tarkista liitännät.

• Paina VOLUME + pääyksikössä. Jos

äänenvoimakkuus on yhä liian pieni, vaikka

järjestelmän äänenvoimakkuus on asetettu

suurimmalle voimakkuudelle, säädä kytketyn

kannettavan soittimen äänenvoimakkuutta (kun

käytetään LINE IN -liitintä).

• Irrota iPod*-soittimen suojakotelo ja varmista, että

iPod on kytketty kunnolla.

• Varmista, että iPod* soittaa musiikkia.

• Tarkasta, että valittuna on oikea toiminto.

• Jos lisäbassokaiuttimesta ei kuulu ääntä, katkaise sen

virta ja kytke virta sitten uudelleen päälle.

Kaukosäädin ei toimi.

• Poista kaikki esteet.

• Osoita kaukosäätimellä päälaitteen tunnistimeen.

• Vaihda paristo.

• Sijoita järjestelmä kauas loistevalaisimista.

• Liitä iPod liittimeen tukevasti.

Huomattava surina tai kohina.

• Siirrä järjestelmä kauemmas kohinalähteestä.

• Liitä järjestelmä toiseen pistorasiaan.

Ääni on vääristynyt.

• Pienennä äänenvoimakkuutta painamalla

pääyksikössä VOLUME –.

• Aseta iPod-soittimen äänitilaksi pois tai tasainen

äänenlaatu.

Usein kysyttyä

Voinko käyttää iPod*-soitinta pääyksikössä

olevilla painikkeilla?

iPod-soitinta ei voi käyttää pääyksikössä olevilla

painikkeilla. Käytä iPod-soitinta kaukosäätimen

avulla.

Onko minun käytettävä iPod*-soittimen

säätimiä voidakseni kuunnella musiikkia?

Voit kuunnella musiikkia myös kaukosäätimen

avulla. Katso iPod-soittimen käyttöä koskevia

tarkempia tietoja käyttöoppaasta.

* Katso yhteensopivat iPod-mallit sivulta 2.

Tekniset tiedot

Päälaite

Jatkuva RMS-lähtöteho (vertailuarvo):

5 W + 5 W

(1 kHz, 10% harmoninen

kokonaissärö)

Tuloliitännät

iPod (telakkaliitin): Katso yhteensopivat iPod-

mallit sivulta 2.

LINE: tulo-miniliitin (stereo)

Kaiutinyksiköt: 28 mm halk.

Nimellisimpedanssi (O/V):

8 Ω

Mitat (l/k/s): Noin 206 × 58 × 91 mm

Paino: Noin 0,45 kg

Käyttölämpötila: 10°C – 35°C

Virtalähde: Tasavirtatulo: 12 V, 1,0 A

Subwoofer

Jatkuva RMS-lähtöteho (vertailuarvo):

15 W (100 Hz, 10%

harmoninen kokonaissärö)

Kaiutinyksiköt: 70 mm halk.

Nimellisimpedanssi (lisäbasso):

4 Ω

Mitat (l/k/s): Noin 218 × 74 × 131 mm,

ulkonevat osat mukaan

lukien

Paino: Noin 1,3 kg

Käyttölämpötila: 10°C – 35°C

Virtalähde: Vaihtovirta 220 V – 240 V,

18 W, 50/60 Hz

(Tasavirtalähtö: 12 V,

1,0 A)

Pidätämme oikeuden muuttaa ulkoasua ja teknisiä

ominaisuuksia ilman erillistä ilmoitusta.

Para evitar o risco de incêndio ou choque eléctrico, não

exponha o aparelho à chuva nem à humidade.

Para evitar incêndio ou choque eléctrico não coloque em

cima do aparelho objectos com água, tal como jarras.

Para evitar incêndio, não cubra as ventilações do aparelho

com jornais, toalhas, cortinas, etc. E não coloque velas

acesas sobre o aparelho.

Não instale o aparelho em espaços fechados, tais como

estantes ou arquivos.

A placa de identificação está localizada na parte externa

inferior.

CUIDADO

Perigo de explosão se a pilha for substituída

incorrectamente. Substitua-a só pelo mesmo tipo ou

equivalente recomendado pelo fabricante. Deite fora as

pilhas usadas de acordo com as instruções do fabricante.

Não deite as pilhas para o lixo,

disponha delas correctamente como

desperdícios químicos.

Não exponha a bateria ao calor excessivo tal como luz solar

directa, fogo ou algo assim.

Tratamento de Equipamentos

Eléctricos e Electrónicos no

final da sua vida útil (Aplicável

na União Europeia e em países

Europeus com sistemas de

recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem,

indica que este não deve ser tratado como resíduo urbano

indiferenciado. Deve sim ser colocado num ponto de

recolha destinado a resíduos de equipamentos eléctricos e

electrónicos. Assegurando-se que este produto é

correctamente depositado, irá prevenir potenciais

consequências negativas para o ambiente bem como para a

saúde, que de outra forma poderiam ocorrer pelo mau

manuseamento destes produtos. A reciclagem dos

materiais contribuirá para a conservação dos recursos

naturais. Para obter informação mais detalhada sobre a

reciclagem deste produto, por favor contacte o município

onde reside, os serviços de recolha de resíduos da sua área

ou a loja onde adquiriu o produto.

• iPod é uma marca comercial da Apple Computer, Inc.,

registada nos EUA e noutros países.

• Todas as outras marcas comerciais e marcas registadas

são marcas comerciais ou marcas registadas dos

respectivos proprietários. Neste manual, as marcas ™ e

não estão especificadas.

Precauções

Segurança

• O cabo de alimentação CA deve ser mudado somente

em loja de assistência habilitada para tal.

• Use apenas o subwoofer fornecido. Não use qualquer

outro adaptador CA.

Colocação

• Não coloque o sistema numa posição inclinada.

• Não coloque o sistema em locais que estejam quentes

e sujeitos à luz solar directa, a poeira, muita

humidade ou temperaturas muito frias.

• Tenha cuidado quando colocar a unidade ou o

subwoofer num piso de tratamento especial

(encerado, oleado, polido, etc.) dado poder resultar

em manchas ou descoloração.

Sobre a limpeza

Limpe as caixas com um pano macio ligeiramente

humedecido com uma solução de detergente leve ou

água. Não use qualquer tipo de esfregão abrasivo, pó

de esfregar ou solvente como álcool ou benzeno.

Índice

Verificar os itens fornecidos ..........................3

Instalação .......................................................4

Ouvir música ..................................................6

Resolução de problemas ................................9

Especificações ................................................9

ADVERTÊNCIA

Modelos de iPod compatíveis

Os modelos de iPod compatíveis são os seguintes.

Polaridade da ficha

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Verificar os itens fornecidos

Preparar o telecomando

Retire a folha de isolamento para permitir o

fluxo de potência da pilha.

O telecomando já tem uma pilha.

Para substituir a pilha, siga as instruções abaixo.

1 Deslize para fora e retire a caixa da pilha.

2 Coloque uma nova pilha de lítio com o lado

+ virado para cima.

3 Volte a colocar a caixa da pilha.

Nota

Se não utilizar o telecomando por longo período de

tempo, retire a pilha para evitar possíveis danos da fuga

ou corrosão da pilha.

Notas sobre a pilha de lítio

• Mantenha a pilha de lítio fora do alcance de crianças.

Se a pilha for engolida, consulte imediatamente um

médico.

• Limpe a pilha com um pano seco para assegurar um

bom contacto.

• Certifique-se de que observa a correcta polaridade

quando instala a pilha.

• Não agarre na pilha com pinças de metal pois pode

ocorrer um curto-circuito.

Conselho

Quando o telecomando já não operar o sistema,

substitua a pilha por uma nova.

Unidade principal (Altifalante activo)

(Consulte a página 2 para ver modelos de iPod

compatíveis.)

Subwoofer

* O formato da ficha difere dependendo da área.

Cabo LINE IN Telecomando

Pilha de lítio CR2025

ADVERTÊNCIA

A pilha pode explodir se for mal tratada.

Não a recarregue, abra ou deite para o lume.

Instalação

A ilustração abaixo é um exemplo de como posicionar o sistema. Pode colocar o subwoofer em

qualquer lugar do piso.

Notas

• Não use o subwoofer em qualquer outro dispositivo.

• Não ligue qualquer outro adaptador CA à unidade principal.

• O sistema não foi concebido para ser utilizado como um dispositivo portátil.

• Não coloque a unidade principal directamente sobre o subwoofer.

Pode ligar leitores de áudio portáteis ao sistema. Ligue o leitor à tomada LINE IN usando o cabo

LINE IN fornecido.

2 À saída de parede

1 À tomada DC IN

Leitor de áudio portátil, etc.

À tomada LINE IN

Cabo LINE IN

(fornecido)

Ligue a extremidade

com o núcleo de ferrite

à tomada LINE IN.

Ajustar o suporte traseiro

Ajuste o suporte traseiro para a frente ou para trás para que assente contra a parte posterior do iPod

ligado. (Consulte a página 2 para ver modelos de iPod compatíveis.)

Notas

• Segure o suporte traseiro de ambos os lados na parte inferior quando ajustar a posição.

• Embora o suporte traseiro possa ser separado, não o faça. As pontas do suporte pode provocar uma lesão se este

for separado.

Ajustar o conector

Ajuste o conector para a direita ou para a esquerda para que o iPod fique no centro do altifalante.

Notas

• Certifique-se de que o subwoofer está desligado quando ajusta o conector.

• Não deslize o conector com um iPod fixado no conector. Ao fazê-lo pode provocar uma avaria.

• Mesmo se o iPod não estiver exactamente no centro do altifalante, pode todavia operá-lo.

Ouvir música

Ligue o interruptor de alimentação ?/a do subwoofer.

O indicador ON na unidade principal acende-se.

2 Prima FUNCTION para comutar a função de LINE para o iPod.

O indicador LINE desliga.

FUNCTION

Indicador ON

Indicador SURROUND

Sensor do telecomando (no interior)

VOLUME +/–

Interruptor de alimentação ?/a

(ligar/desligar)

Indicador LINE

3 Seleccione as canções e comece a reproduzir no seu iPod (consulte a página 2 para ver

modelos compatíveis), e coloque o iPod no conector da unidade principal.

O sistema carrega a bateria do iPod ao mesmo tempo.

Use o telecomando ou o seu iPod para reproduzir, parar e executar outras operações.

Quando operar o iPod enquanto este estiver no conector, segure-o com a outra mão.

4 Ajuste o volume usando VOLUME +/– na unidade principal.

Actualizar o software do iPod

Actualize o seu iPod para usar o software mais recente antes de o utilizar.

Notas

• Quando o interruptor de alimentação ?/a for desligado, a alimentação CA encerra.

• Instale este sistema para que o interruptor de alimentação ?/a possa ser desligado imediatamente no caso de

problemas.

• Quando retira ou coloca o iPod, mantenha-o direito e paralelo com o suporte traseiro (A).

• Não transporte o sistema com um iPod fixado no conector. Ao fazê-lo pode provocar uma avaria.

• Quando retira ou coloca o iPod, segure a unidade principal com uma mão e tenha cuidado para não premir por

engano os comandos do iPod.

• O volume não pode ser ajustado usando o comando de volume no iPod quando este estiver ligado ao sistema. Prima

VOLUME + ou – na unidade principal para ajustar o volume.

• Retire a caixa de protecção do iPod antes de o inserir na unidade principal.

Para usar o sistema como carregador de baterias

Ligue o subwoofer e coloque o iPod no conector da unidade principal. O carregamento da bateria inicia

automaticamente. As condições de carregamento aparecem no visor do iPod. Para mais detalhes,

consulte o guia do utilizador do seu iPod.

Utilização do telecomando

As definições predefinidas estão sublinhadas.

1 M/m*: Funciona como passar o seu polegar

pela Click Wheel no iPod no sentido

contrário ao dos ponteiros do relógio

(sentido dos ponteiros do relógio).

./>*: Mantenha premido para

rebobinagem rápida (avanço rápido) ou

prima e solte para saltar para o início da

actual (ou seguinte) canção.

ENTER*: Funciona como o botão do

centro no iPod.

MENU*: Funciona como o botão do Menu

no iPod.

NX*: Mantenha premido para desligar o

iPod, ou prima e solte para reproduzir ou

pausar.

2 FUNCTION: Comuta a fonte de entrada.

iPod

y LINE** (O indicador LINE

acende-se.)

3 SURROUND: Liga e desliga o efeito do

som surround.

DESLIGAR

y LIGAR (O indicador

SURROUND acende-se.)

4 VOL +/–: Ajusta o volume. (20 níveis)

5 BASS +/–: Ajusta os graves. (±3 fases)

TREBLE +/–: Ajusta os agudos. (±3 fases)

6 EQ OFF: Repõe os graves e agudos.

* Consulte o guia do utilizador do seu iPod para mais

informações sobre a operação do botão.

** Quando a função estiver regulada em LINE, pode

operar o iPod, mas não pode ouvir música nele.

Certifique-se de que a função está regulada em iPod

quando quiser ouvir música no seu iPod.

Para ouvir música num leitor de

áudio portátil

Comute a função para LINE no passo 2, e depois

inicie a reprodução no seu leitor de áudio

portátil. O indicador LINE acende-se.

Nota

Os botões 1 do telecomando não funcionam em

leitores de áudio portáteis sem ser modelos de iPod

compatíveis com este sistema.

Conselho

Pode ouvir música em modelos de iPod sem ser

aqueles listados como modelos de iPod compatíveis

(consulte a página 2 para ver modelos compatíveis)

ligando o iPod à tomada LINE IN usando o cabo

fornecido LINE IN.

Resolução de problemas

Caso se depare com problemas no seu sistema,

descubra o seu problema na lista de controlo da

resolução de problemas abaixo e tome as medidas

correctivas indicadas. Se o problema persistir, contacte

o seu concessionário Sony.

Note que se o pessoal de assistência mudar partes

durante a reparação, essas partes podem ser retidas.

Quando trouxer o sistema para reparação, certifique-se

de que traz todo o sistema.

Este produto é um sistema e é necessário todo o

sistema para determinar o componente que precisa de

reparação.

O indicador ON pisca.

• O sistema está no modo de protecção. Ligue e

desligue o subwoofer.

Ausência de som.

• Certifique-se de que o subwoofer está ligado.

• Verifique as ligações.

• Prima VOLUME + na unidade principal. Se o

volume ainda for baixo mesmo após o volume do

sistema ter sido aumentado até ao nível máximo,

ajuste o volume do leitor de áudio portátil ligado

(quando usa a tomada LINE IN).

• Retire a caixa de protecção do iPod*, e certifique-se

de que o iPod está ligado com firmeza.

• Certifique-se de que o iPod* está a reproduzir

música.

• Verifique se a função correcta está seleccionada.

• Quando não sai som do subwoofer, desligue-o e volte

a ligá-lo.

O telecomando não funciona.

• Remova quaisquer obstáculos.

• Aponte o telecomando ao sensor da unidade

principal.

• Substitua a pilha.

• Coloque o sistema longe das luzes fluorescentes.

• Ligue o iPod ao conector com firmeza.

Há um forte zumbido ou ruído.

• Afaste o sistema da fonte de ruído.

• Ligue o sistema a uma rede diferente.

O som está distorcido.

• Prima VOLUME – na unidade principal para reduzir

o volume.

• Regule o modo de som do iPod para desligado ou

qualidade de som uniforme.

FAQ (Perguntas Mais Frequentes)

Posso usar os botões na unidade principal

para operar o iPod*?

Não pode usar os botões na unidade principal para

operar o iPod. Use o telecomando para operar o

iPod.

Preciso de operar o iPod* para ouvir música?

Pode também usar o telecomando para ouvir

música. Para detalhes acerca da operação do seu

iPod, consulte o guia do utilizador.

* Consulte a página 2 para ver modelos de iPod

compatíveis.

Especificações

Unidade principal

Potência de saída contínua RMS (referência):

5 W + 5 W

(1 kHz, 10% THD)

Entradas

iPod (conector de acoplagem):

Consulte a página 2 para

ver modelos de iPod

compatíveis.

LINE: minitomada de entrada

(estéreo)

Unidades de altifalante: 28 mm dia.

Impedância nominal (E/D):

8 Ω

Dimensões (l/a/p): Aprox. 206 × 58 × 91 mm

Peso: Aprox. 0,45 kg

Temperatura de operação: 10°C a 35°C

Requisitos de potência: Entrada CC: 12 V, 1,0 A

Subwoofer

Potência de saída contínua RMS (referência):

15 W (100 Hz, 10% THD)

Unidades de altifalante: 70 mm dia.

Impedância nominal (SW):

4 Ω

Dimensões (l/a/p): Aprox. 218 × 74 ×

131 mm, incl. partes

projectadas

Peso: Aprox. 1,3 kg

Temperatura de operação: 10°C a 35°C

Requisitos de potência: 220 V – 240 V CA, 18 W,

50/60 Hz

(Saída CC: 12 V, 1,0 A)

Design e especificações sujeitos a alterações sem aviso

prévio.

Во избежание пожара или поражения

электрическим током нельзя подвергать аппарат

воздействиям дождя и влаги.

Во избежание опасности возгорания или

поражения электрическим током не ставьте на

аппарат предметы, наполненные водой, такие как

вазы.

Во избежание возгорания не закрывайте

вентиляционные отверстия аппарата газетами,

скатертями, занавесками, и т.п. И не располагайте

на аппарате зажженные свечи.

Не устанавливайте аппарат в закрытом месте,

таком, как книжная полка или встроенный шкаф.

Паспортная табличка расположена на нижней

панели устройства.

ВНИМАНИЕ

Если батарейку заменить не соответствующим

образом, существует опасность взрыва. Следует

заменять на батарейку такого же или

эквивалентного типа, рекомендуемого фирмой-

изготовителем. Утилизируйте использованные

батарейки в соответствии с инструкциями фирмы-

изготовителя.

Не выбрасывайте батарейки

вместе с обычным домашним

мусором, ликвидируйте их

надлежащим образом как

химические отходы.

Не подвергайте батарейку чрезмерному нагреву,

например, прямым солнечным светом, огнем и т.п.

Утилизация электрического и

электронного оборудования

(директива применяется в

странах Евросоюза и других

европейских странах, где

действуют системы раздельного

сбора отходов)

• iPod является зарегистрированным товарным

знаком Apple Computer, Inc. в США и других

странах.

•Bce пpочиe товapныe знaки и

зapeгиcтpиpовaнныe товapныe знaки являютcя

cобcтвeнноcтью cоотвeтcтвyющиx компaний.

Знaки ™ и

нe пpиводятcя в дaнном pyководcтвe.

Меры предосторожности

О мерах безопасности

• Замену сетевого шнура переменного тока

следует выполнять только в мастерской

квалифицированного техобслуживания.

• Используйте только прилагаемый сабвуфер.

Не используйте никакие другие сетевые

адаптеры.

О расположении

• Не располагайте систему в наклонном

положении.

• Не размещайте систему в жарких местах,

подверженных воздействию прямого

солнечного света, а также в пыльных, очень

влажных или чрезмерно холодных местах.

• Будьте осторожны при размещении модуля

или сабвуфера на специально обработанном

(вощеном, промасленном, полированном и

т.п.) полу, так как это может привести к

изменению цвета.

По очистке

Для очистки корпуса используйте мягкую

ткань, слегка увлажненную слабым раствором

моющего средства или водой. Не используйте

никакие абразивные материалы, чистящие

порошки или растворители, как, например,

спирт или бензин.

Оглавление

Проверка прилагаемых

принадлежностей .......................................3

Установка ....................................................4

Прослушивание музыки ...........................6

Отыскание и устранение

неисправностей ..........................................9

Технические характеристики .................9

ПРЕДУПРЕЖДЕНИЕ

Модели, совместимые с плеером iPod

К совместимым с плеером iPod относятся

следующие модели.

Полярность штекера

iPod nano

2nd generation

(aluminium)

iPod

5th generation

(video)

iPod nano

1st generation

iPod

4th generation

(color display)

iPod

4th generation

iPod mini

1st generation

Проверка прилагаемых принадлежностей

Подготовка пульта ДУ к работе

Удалите изоляционную прокладку для

обеспечения контакта с батарейкой.

В пульте ДУ уже имеется батарейка.

Для замены батарейки следуйте

приведенной ниже инструкции.

1 Выдвиньте и снимите держатель

батарейки.

2 Вставьте новую литиевую батарейку

стороной со знаком +, обращенной

вверх.

3 Вставьте на место держатель

батарейки.

Примечание

Если в течение длительного периода времени

Вы не будете пользоваться пультом ДУ, выньте

батарейку, чтобы избежать возможного

повреждения пульта из-за утечки внутреннего

вещества из батарейки и коррозии.

Примечания относительно литиевой

батарейки

• Храните батарейку в недоступном для детей месте.

В случае, если кто-либо проглотил батарейку,

следует немедленно обратиться к врачу.

• Для обеспечения хорошего контакта

протрите батарейку сухой тканью.

• При установке батарейки убедитесь в

соблюдении полярности.

• Не берите батарейку металлическим

пинцетом, так как это может привести к

короткому замыканию.

К Вашему сведению

Если системой уже нельзя управлять с

помощью пульта ДУ, замените батарейку на

новую.

Основной модуль (Активная акустическая

система) (См. стр. 2 для моделей, совместимых с

плеером iPod.)

Сабвуфер

* Форма штекера отличается в зависимости от

региона.

Кабель LINE IN Пульт ДУ

Литиевая батарейка CR2025

ПРЕДУПРЕЖДЕНИЕ

При неправильном обращении батарейка

может взорваться.

Не заряжайте, не разбирайте и не бросайте

ее в огонь.

Установка

На рисунке внизу показан пример расположения системы. Вы можете разместить

сабвуфер в любом месте на полу.

Примечания

• Не используйте сабвуфер для какого-либо другого устройства.

• Не подсоединяйте к основному модулю никакой другой сетевой адаптер.

• Эта система не предназначена для использования в качестве портативного устройства.

• Не располагайте основной модуль непосредственно на сабвуфере.

Вы можете подсоединять к системе портативные аудиоплееры. Подсоедините плеер к

гнезду LINE IN с помощью прилагаемого кабеля LINE IN.

2 К сетевой розетке

1 К гнезду DC IN

Портативный аудиоплеер

и т.п.

К гнезду LINE IN

Кабель LINE IN

(прилагается)

Подсоедините конец с

ферритовым сердечником

к гнезду LINE IN.

Регулировка задней подставки

Отрегулируйте заднюю подставку в направлении вперед или назад, так, чтобы она

плотно подошла к задней стороне подсоединенного плеера iPod. (См. стр. 2 для моделей,

совместимых с плеером iPod.)

Примечания

• Держите заднюю подставку с обеих сторон снизу при регулировке ее положения.

• Несмотря на то, что задняя подставка может быть отсоединена, не делайте этого. Наконечники

подставки могут причинить травму, если ее отсоединить.

Регулировка разъема

Отрегулируйте разъем влево или вправо так, чтобы плеер iPod расположился в центре

акустической системы.

Примечания

• Во время регулировки разъема сабвуфер должен быть выключен.

• Не двигайте разъем при подсоединенном к нему плеере iPod. Это может привести к неисправности.

• Даже если плеер iPod будет находиться не в центре акустической системы, им все же можно

управлять.

Прослушивание музыки

Включите выключатель питания ?/a на сабвуфере.

На основном модуле высветится индикатор ON.

2 Нажмите кнопку FUNCTION для переключения из режима LINE в режим плеера

iPod.

Индикатор LINE погаснет.

FUNCTION

Индикатор ON

Индикатор SURROUND

Датчик дистанционного

управления (встроенный)

VOLUME +/–

Выключатель питания ?/a (вкл/выкл)

Индикатор LINE

3 Выберите песни и начните воспроизведение на плеере iPod (см. стр. 2 для

совместимых моделей), а затем установите плеер iPod в разъем основного

модуля.

Система будет одновременно заряжать батарею плеера iPod.

Используйте пульт дистанционного управления или плеер iPod для воспроизведения,

остановки и выполнения других операций.

При управлении плеером iPod в то время, когда он находится в разъеме основного модуля,

придерживайте его рукой.

4 Отрегулируйте громкость с помощью кнопок VOLUME +/– на основном модуле.

Обновление программного обеспечения для плеера iPod

Перед использованием плеера iPod обновите его программное обеспечение, чтобы

использовать его последнюю версию.

Примечания

• Если выключатель питания ?/a повернуть в выключенное положение, источник питания

переменного тока будет отключен.

• Установите эту систему так, чтобы в случае сбоя в работе выключатель питания ?/a можно было

повернуть в выключенное положение немедленно.

• При снятии или установке в плеер iPod держите ее прямо или параллельно задней подставке, как

показано на рисунке (A).

• Не переносите систему в то время, когда в разъеме находится плеер iPod. Это может привести к

неисправности.

• При снятии или установке в плеер iPod придерживайте основной аппарат одной рукой и будьте

осторожны, чтобы ошибочно не нажать регуляторы плеера iPod.

• Громкость нельзя регулировать с помощью регулятора на плеере iPod, если он подсоединен к

системе. Нажимайте кнопку VOLUME + или – на основном модуле для регулировки громкости.

• Перед установкой плеера iPod в основной модуль снимите с него защитный футляр.

Для использования системы в качестве зарядного устройства батареи

Включите сабвуфер и установите плеер iPod в разъем основного модуля. Зарядка

батареи начнется автоматически. Состояние зарядки отображается на дисплее плеера

iPod. Подробнее см. руководство пользователя плеера iPod.

Использование пульта ДУ

Установки по умолчанию подчеркнуты.

1 M/m*: Регулировка подобно

прокрутке большим пальцем руки

манипулятора Click Wheel на плеере

iPod против часовой стрелки (по

часовой стрелке).

./>*: Держите нажатой кнопку

перемотки назад (перемотки вперед)

или нажмите и отпустите кнопку для

перехода к началу текущей (или

следующей) песни.

ENTER*: Регулировка аналогично

центральной кнопке на плеере iPod.

MENU*: Регулировка аналогично

кнопке Menu на плеере iPod.

NX*: Держите кнопку нажатой для

выключения плеера iPod или

нажмите и отпустите кнопку для

воспроизведения или паузы.

2 FUNCTION: Переключение

источника входного сигнала.

Плеер

iPod y LINE**

(Высвечивается индикатор LINE.)

3 SURROUND: Включение и

выключение эффекта окружающего

звука.

ВЫКЛ

y ВКЛ (Высветится

индикатор SURROUND.)

4 VOL +/–: Регулировка громкости.

(20 уровней)

5 BASS +/–: Регулировка низких

частот. (±3 шага)

TREBLE +/–: Регулировка высоких

частот. (±3 шага)

6 EQ OFF: Возврат к исходным

установкам низких и высоких частот.

* См. руководство пользователя плеера iPod

для ознакомления с назначением кнопок.

** При переключении в режим LINE Вы

можете управлять плеером iPod, но слушать

музыку на нем не сможете. Прежде чем

слушать музыку на плеере iPod, убедитесь в

переключении на режим плеера iPod.

Для прослушивания музыки на

портативном аудиоплеере

Переключитесь в режим LINE в пункте 2,

а затем начните воспроизведение на

Вашем портативном аудиоплеере.

Высветится индикатор LINE.

Примечание

Кнопки 1 пульта дистанционного управления

не функционируют для портативных

аудиоплееров, отличающихся от моделей

плееров iPod, совместимых с данной системой.

К Вашему сведению

Вы можете слушать музыку на других моделях

плеера iPod, которые не относятся к типу

совместимых моделей с плеером iPod (см. стр. 2

для совместимых моделей), подсоединив плеер

iPod к гнезду LINE IN с помощью

прилагаемого кабеля LINE IN.

Отыскание и устранение

неисправностей

Если Вы столкнетесь с проблемой при

эксплуатации системы, найдите ее в

приведенном ниже списке неисправностей и

выполните соответствующее действие по ее

устранению. Если проблема не будет

устранена, обратитесь к дилеру компании Sony.

Имейте в виду, что в случае замены некоторых

деталей во время ремонта, эти детали могут

быть оставлены у обслуживающего персонала.

При сдаче системы в ремонт убедитесь в том,

что система сдается в полном комплекте.

Данное изделие представляет собой

комплексную систему, поэтому для поиска и

устранения неисправности необходима вся

система.

Мигает индикатор ON.

• Система находится в защитном режиме.

Выключите и снова включите сабвуфер.

Нет звука.

• Убедитесь, что сабвуфер включен.

• Проверьте соединения.

• Нажимайте кнопку VOLUME + на основном

модуле. Если громкость будет недостаточной

даже после установки максимального уровня

громкости системы, отрегулируйте громкость на

подсоединенном портативном аудиоплеере (при

использовании гнезда LINE IN).

• Снимите защитный футляр с плеера iPod* и

проверьте, надежно ли подсоединен плеер iPod.

• Проверьте, воспроизводит ли плеер iPod* музыку.

• Убедитесь в том, что выбрана правильная

функция.

• Если нет звука из сабвуфера, выключите его, а

затем снова включите.

Не функционирует пульт дистанционного

управления.

• Уберите все препятствия.

• Направьте пульт ДУ на датчик основного модуля.

• Замените батарейку.

• Удалите систему от флуоресцентных ламп.

• Надежно подсоедините плеер iPod к разъему.

Слышен сильный гул или шум.

• Переместите систему подальше от источника шума.

• Подсоедините систему к другой сетевой розетке.

Искаженный звук.

• Нажимайте кнопку VOLUME

–

на основном

модуле для уменьшения громкости.

• Установите режим звука плеера iPod в

выключенное положение или режим

естественного звука.

Часто задаваемые вопросы

Можно ли использовать кнопки на основном

модуле для управления плеером iPod*?

Вы не можете использовать кнопки на

основном модуле для управления плеером iPod.

Используйте пульт дистанционного управления

для управления плеером iPod.

Нужно ли управлять плеером iPod* для

прослушивания музыки?

Пульт дистанционного управления можно также

использовать для прослушивания музыки.

Подробные сведения об управлении Вашим плеером

iPod приведены в руководстве пользователя.

* См. стр. 2 для моделей, совместимых с плеером iPod.

Технические

характеристики

Основной модуль

Постоянная среднеквадратичная выходная

мощность (для справок):

5 Вт + 5 Вт (1 кГц, 10%

коэффициент

нелинейных искажений

)

Входы

Плеер iPod (разъем дока):

См. стр. 2 для моделей,

совместимых с плеером

iPod.

LINE: мини-гнездо входного

сигнала (стерео)

Динамики: диам. 28 мм

Номинальный импеданс (L/R):

8 Ом

Размеры (ш/в/г): Приблиз. 206 × 58 × 91 мм

Масса: Приблиз. 0,45 кг

Рабочая температура: От 10°C до 35°C

Требования к источнику питания:

Вход постоянного тока:

12 В; 1,0 A

Сабвуфер

Постоянная среднеквадратичная выходная

мощность (для справок):

15 Вт (100 Гц, 10%

коэффициент

нелинейных искажений)

Динамики: диам. 70 мм

Номинальный импеданс (SW):

4 Ом

Размеры (ш/в/г): Приблиз. 218 × 74 ×

131 мм, включая

выступающие части

Масса: Приблиз. 1,3 кг

Рабочая температура: От 10°C до 35°C

Требования к источнику питания:

220 В – 240 В

переменного тока; 18

Вт

;

50/60 Гц

(Выход постоянного

тока: 12 В; 1,0 A)

Конструкция и технические характеристики могут

быть изменены без уведомления.

Sony Corporation Printed in Malaysia

Sony CPF-IP001 Cradle Audio System For Ipod

Product's Documents

User Manual

Specifications

Sony CPF-IP001 Questions and Answers

Related Products

Rocketfish RF-2990 2.0 Powered Audio System with MP3 Player Cradle Multi

Rocketfish RF-3800 2.1 Powered Audio System with MP3 Player Cradle (3Piece) Multi
