TOOLS YOU WILL NEED
MATERIALS YOU WILL NEED
295D1832P001
29-6054
(01-15 GE)
Installation
24” Electric Cooktop - Radiant
Instructions
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT Save these instructions
for local inspector’s use.
•
IMPORTANT Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
ton si noitallatsni reporpmi ot eud eruliaf tcudorP •
covered under the Warranty.
WARNING This appliance must be
properly grounded.
•
ATTENTION INSTALLER ALL
COOKTOPS MUST BE HARD WIRED (DIRECT
WIRED) INTO AN APPROVED JUNCTION BOX. A
“PLUG AND RECEPTACLE” IS NOT PERMITTED
ON THESE PRODUCTS.
eht fo ytilibisnopser eht si noitallatsni reporP •
installer and product failure due to improper
installation is NOT covered under warranty.
Wire Nuts
Junction Box
Saber Saw
Pencil
Safety Glasses
1/8” Drill Bit & Electric or
Hand Drill
Ruler or Straightedge
Phillips Head
Screwdriver
In Canada, call 1-800.361.3400 or visit our website at: www.moffatappliances.ca.
PARTS INCLUDED
2 Hold Down
Brackets
4 Screws
Foam Tape
90º or Straight
Squeeze Connector
for 1” Conduit
2
Installation Instructions
FOR YOUR SAFETY
• For Personal Safety, remove house fuse or open
circuit breaker before beginning installation.
Failure to do so could result in serious injury or
death.
• Be sure your cooktop is installed properly by a
qualified installer or service technician.
• To eliminate the risk of burns or fire due to
reaching over heated surface elements, cabinet
storage located above the surface units should
be avoided. If cabinet storage space is to be
provided, the risk can be reduced by installing a
range hood that projects horizontally a minimum
of 5" beyond the bottom of the cabinets. Cabinet
installation above the cooktop may be no deeper
than 13".
• Make sure the cabinets and wall coverings
around the cooktop can withstand the
temperatures (up to 200°F) generated y the
cooktop.
• The cooktop should be easy to reach and lighted
with natural light during the day.
• Always disconnect the electrical service to
the cooktop before repairing or servicing the
cooktop. This can be done by disconnecting the
fuse or circuit breaker. Failure to do this could
result in a dangerous or fatal shock. Know where
your main disconnect switch is located. If you do
not know, have y
our electrician show you.
IMPORTANT SAFETY INSTRUCTIONS
ELECTRICAL REQUIREMENTS
This appliance must be supplied with the proper
voltage and frequency, and connected to an
individual, properly grounded branch circuit,
protected by a circuit breaker or a time delay fuse
as noted on name plate.
We recommend you have the electrical wiring and
hookup of your cooktop connected by a qualified
electrician. After installation, have the electrician
show you where your main cooktop disconnect is
located.
The cooktop conduit wiring is approved for copper
wire connection only, and if you have aluminum
house wiring, you must use special UL approved
connectors for joining copper to aluminum.
You must use a two-wire, three conductor 208/240
VAC, 60 Hertz electrical system. A white (neutral)
wire is not needed for this unit. The cooktop must
be installed in a circuit that does not exceed 125
VAC nominal to ground.

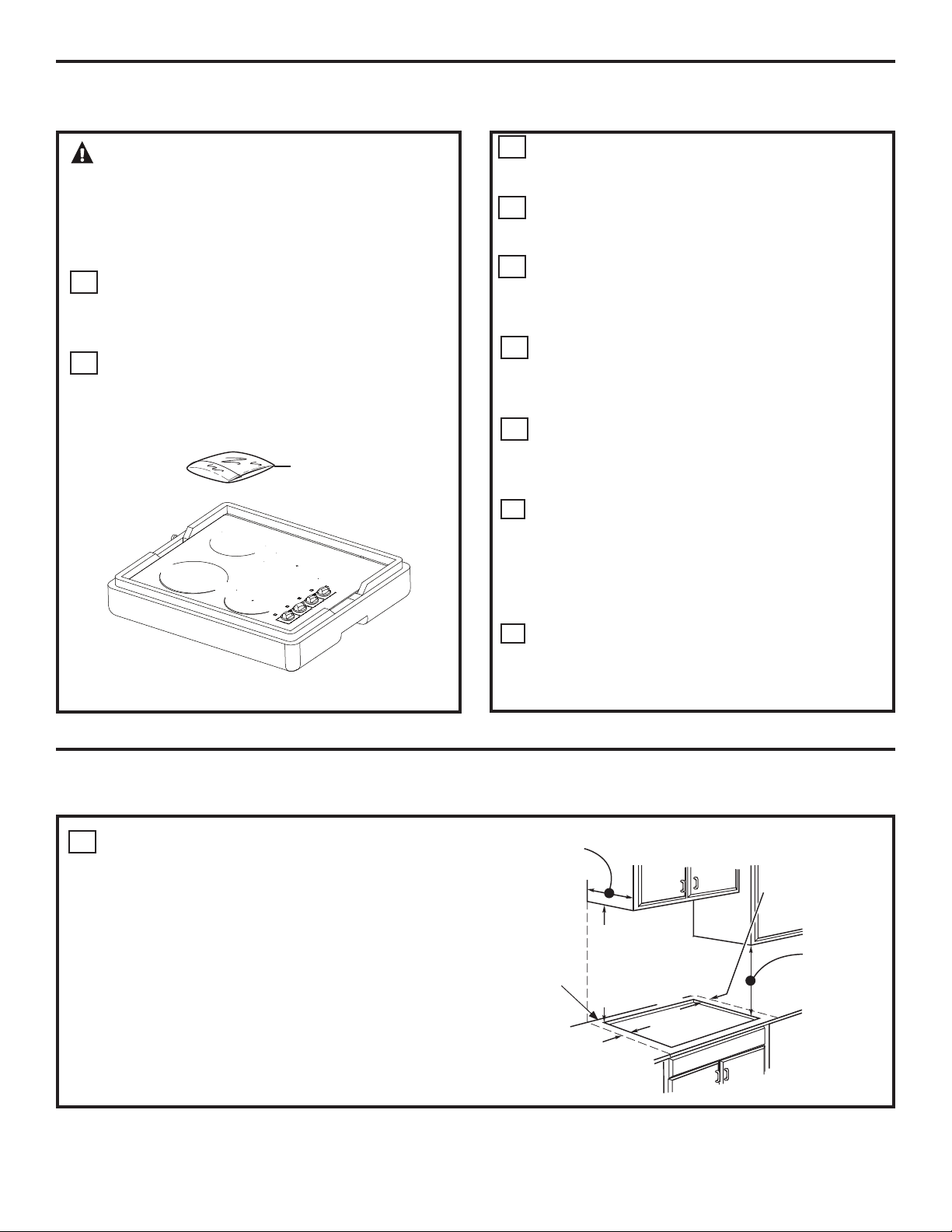

Refer to the name plate on your cooktop for the
KW rating for your cooktop.
Name plate location
WARNING – The electrical power to
the cooktop supply line must be shut off while
connections are being made. Failure to do so
could result in serious injury or death.
A
When preparing cooktop opening, make sure the
inside of the cabinet and the cooktop do not
interfere with each other. (See section on
preparing the opening.)
B
Remove packaging materials and literature
package from the cooktop before beginning
installation.
C
Be sure to place all literature, Installations, etc.
in a safe place for future reference.
D
Make sure you have all the tools and materials
you need before starting the installation of the
cooktop.
E
Your home must provide the adequate electrical
service needed to safely and properly use your
cooktop. (Refer to section on electrical
requirements.)
Installation Instructions
PRE-INSTALLATION CHECKLIST
F
When installing your cooktop in your home,
make sure all local codes and ordinances are
followed exactly as stated.
G
Make sure the wall coverings, countertop and
cabinets around the cooktop can withstand
heat (up to 200°F) generated by the cooktop.
H
I
Installing cooktop in combination with other
products. Both products must be installed
according to their specific product installation
instructions. Consideration must be given the
separate electrical requirements and
locations.
This cooktop May be installed directly above
wall oven model MCRS20. Refer to the installation
literature for the units for such installation.
1
The following MINIMUM clearance dimensions
must be maintained.
PREPARING THE OPENING
If a 30" clearance between the cooking surface and
overhead combustible materials or metal cabinets
cannot be maintained, a minimum clearance of 24"
is required and the underside of the cabinets above
the cooktop must be protected with not less than 1/4"
insulating millboard covered with sheet metal not less
than 0.0122" thick.
3
13" MAX. Depth of unprotected
overhead cabinets
30" MIN.
Clearance from
countertop to
unprotected
overhead
surface
2" MIN. Clearance
from cutout to side
wall on the left of
the unit
15" MIN. Height
from countertop to
nearest cabinet on
either side of unit
1-1/2" MIN.
Clearance from
cutout to side wall
on the right of the
unit
Literature Package
(Located under unit)
See label
next to
nameplate
for
minimum
clearance
to wall.
4
CUTOUT DIMENSIONS
OF THE COUNTERTOP
To insure accuracy, it is best to make a template
when cutting the opening in the counter.
4
Installation Instructions

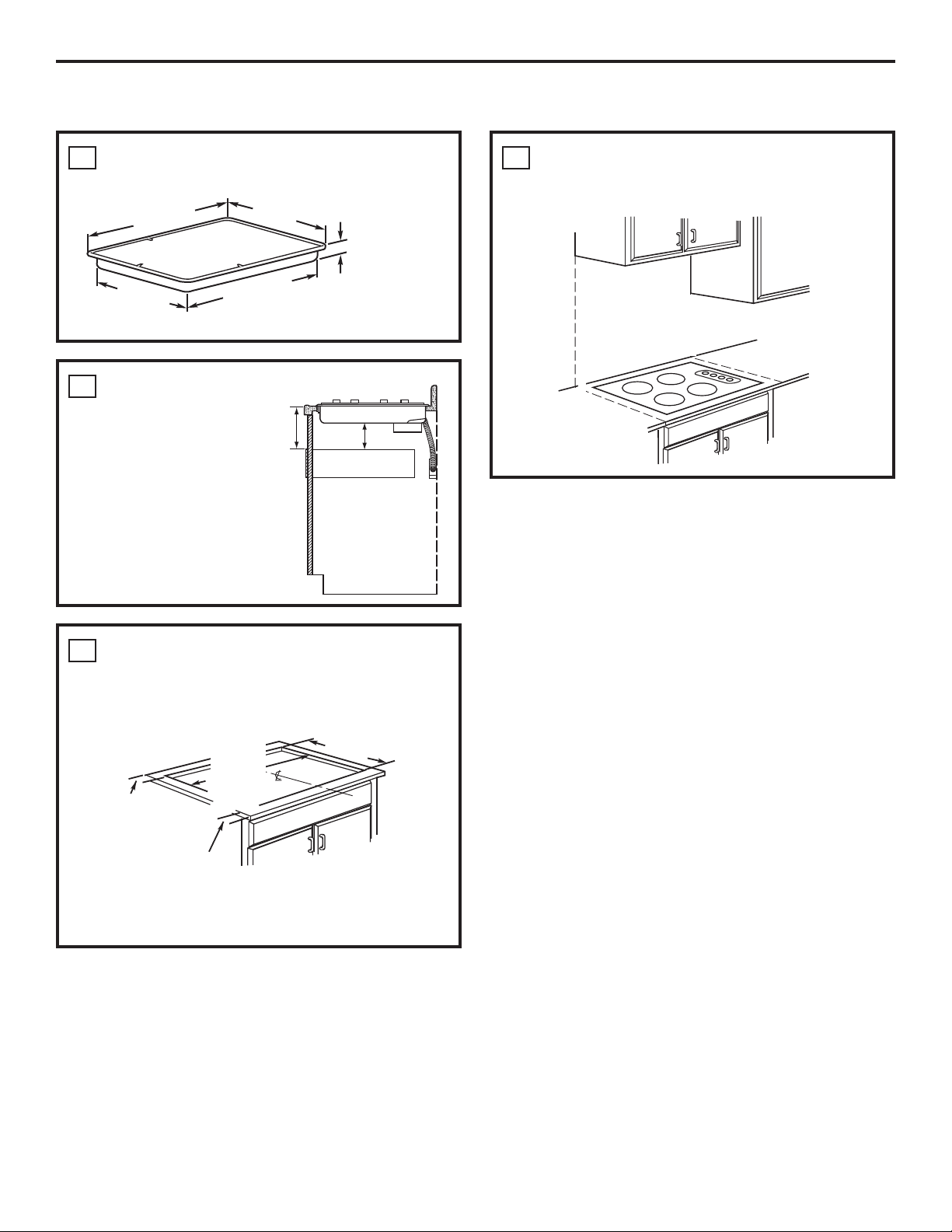

PREPARING THE OPENING (Cont)
5
Make sure the wall coverings, countertop and
cabinets around the cooktop can withstand
heat (up to 200°F) generated by cooktop.
2-1/2" Min. from front edge
of cutout and front edge of
countertop
19-1/2" to 19-3/4”
width of cut
22-1/8" to
22-3/8”
length of
cut
2" Min. Between
cutout and the wall
behind the cooktop
Wall covering,
cabinets and
countertop must
withstand heat up
to 200°F.
2
APPROXIMATE COOKTOP
DIMENSIONS
3
VERTICAL CLEARANCE
Allow 5” minimum
vertical clearance
from the cooktop
bottom (or 8-1/2”
minimum depth from
the countertop) to any
combustible surfaces,
such as a cabinet
drawer.
DRAWER
21.85"
Cooktop
24.00"
19-1/4"
2-1/4" Front
4-3/16" Rear
at the conduit
location
20-1/2"
5"
8-1/2"
4-1/8"
5
Installation Instructions
1

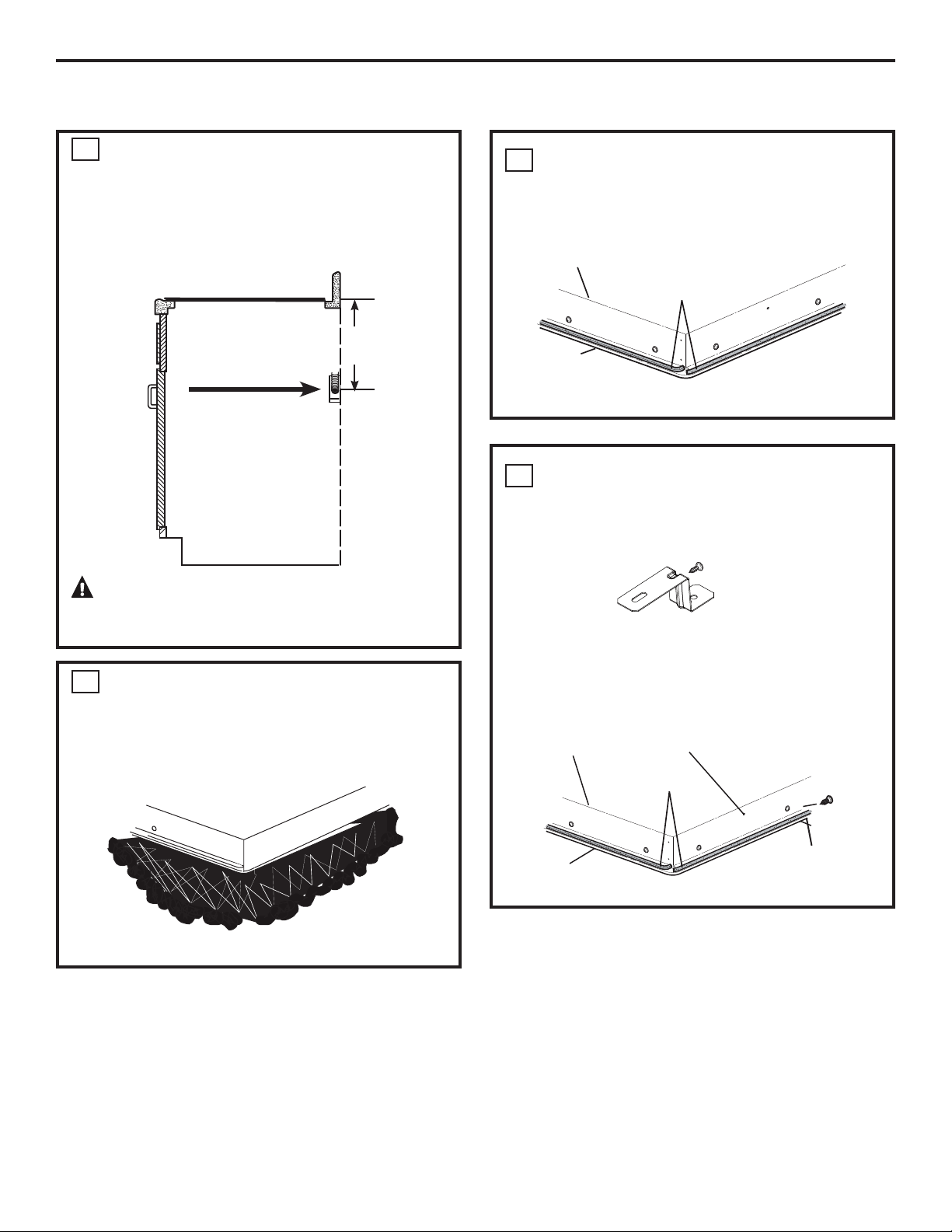

INSTALLING THE JUNCTION BOX
Install an approved junction box where it will be
easily reached through the front of the cabinet
where the cooktop will be located. The cooktop
conduit is 4 feet long.
IMPORTANT: The junction box must be
located where it will allow considerable slack in
the conduit for serviceability.
INSTALLING THE COOKTOP
3
ATTACH FOAM TAPE
Apply the foam tape around the outer edge of the
glass. Do not overlap the foam tape.
4
LOCATE MOUNTING PARTS
Remove the hold down brackets and screws from
the literature package.
Screw the hold down bracket to the side
of the cooktop unit. Repeat for opposite side of
cooktop.
Install junction box so that
it can be reached through
the front of the cabinet.
16”
Min.
2
PROTECT SURFACE OF COOKTOP
Place a towel or tablecloth onto the countertop.
Lay the cooktop upside down onto the protected
surface.
Bottom of Cooktop
Cloth under Cooktop
Bottom of Cooktop
Foam Tape
Cooktop
Glass
Mounting Screw
Hold Down
Bracket
Pre-Drilled Hole
Bottom of Cooktop
Cooktop Glass
Foam Tape
A
When making the wire connections, use the
entire length of conduit provided. The conduit
must not be shortened.
B
With the cooktop in place, open the front of
the cabinet door.
C
Insert the wires from the conduit through the
opening of the junction box.
D
Connect the red and black leads from the
cooktop conduit to the corresponding leads in
the junction box.
E
Once the connections are made, secure wires
together using wire nuts.
6
Installation Instructions
5

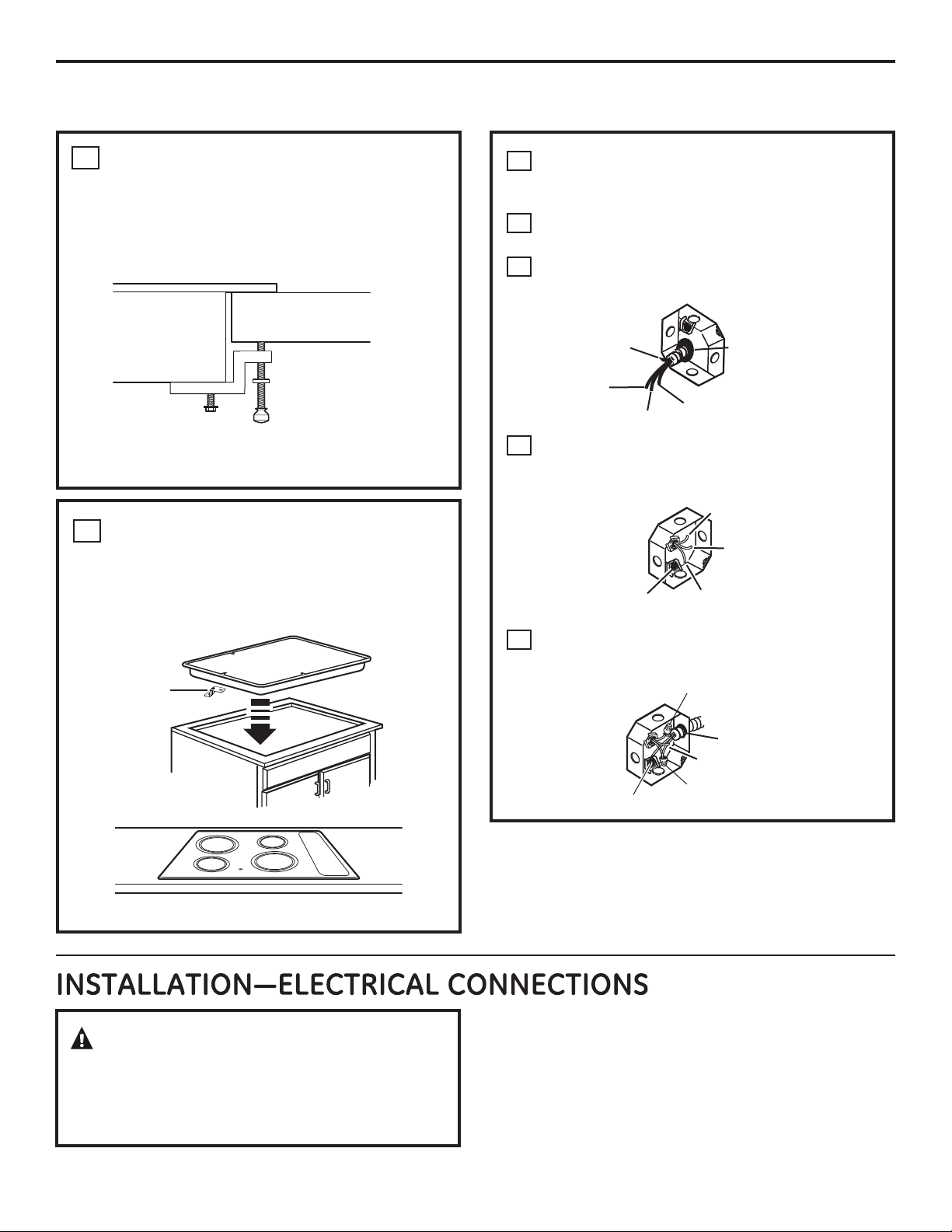

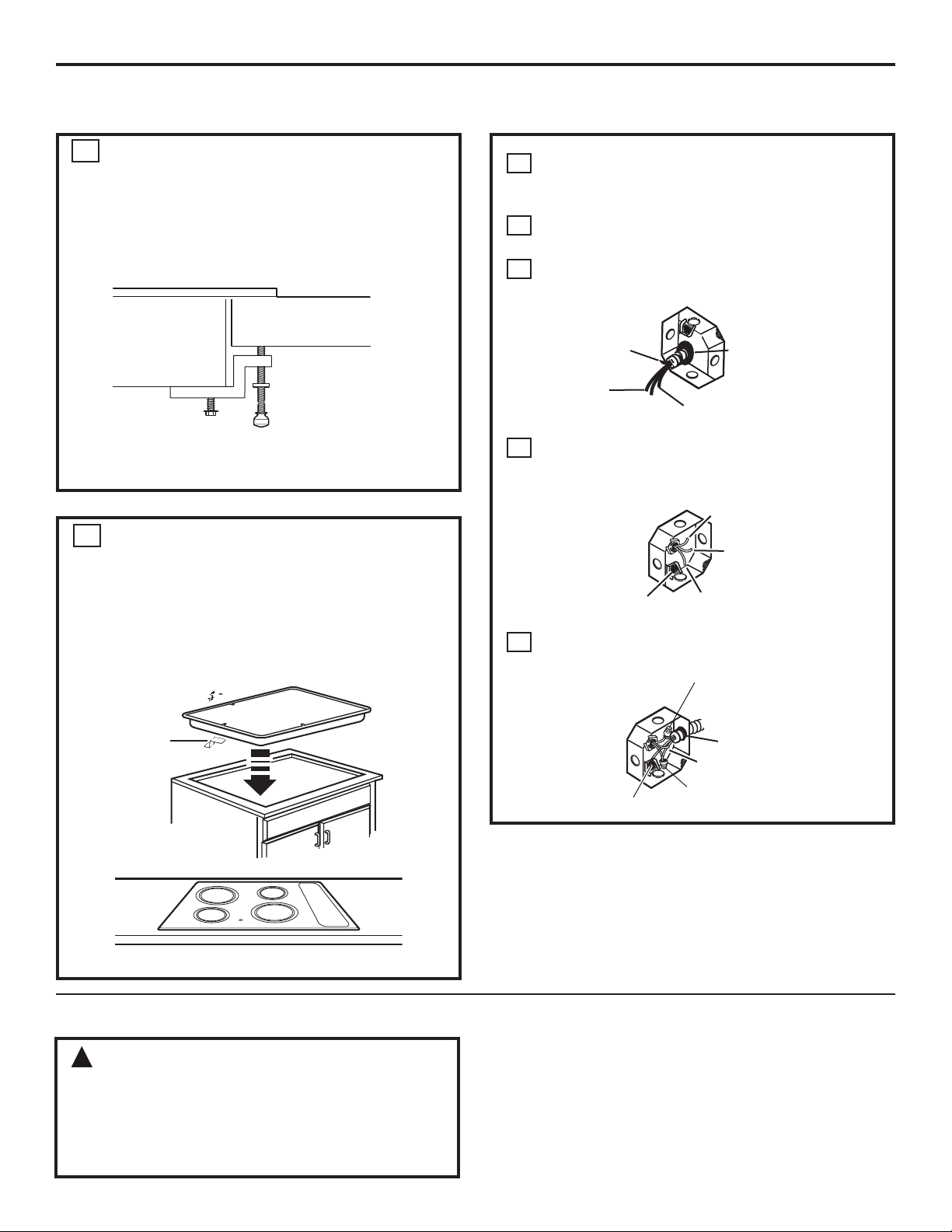

INSERT COOKTOP INTO CUTOUT
Insert the cooktop centered into the cutout
opening. Make sure the front edge of the
countertop is parallel to the cooktop. Make final
check that all required clearances are met.
Attach Hold Down Brackets to cabinet.
INSTALLING THE COOKTOP (CONT.)
Hold Down
Bracket
Cooktop
Strain Relief Clamp
Black
Red
Ground
Strain Relief Clamp
Black
Red
Ground
Black
Red
Ground wire
location
4
LOCATE MOUNTING PARTS (Cont.)
Alternate Installation:
Open the cabinet door. Install the second screw
through the bracket and tighten. Then tighten the
first screw. Install thumbscrew until it touches the
bottom of the countertop.
IMPORTANT: Turn the thumbscrew until it touches
the bottom of the countertop. Do not overtighten.
Cooktop Countertop
White
White
White
IMPORTANT: If the cooktop is being
installed into a blind counter (one with no cabinet
opening below), wire connections must be made
before putting the cooktop into the cutout
opening.
Installation Instructions
1
PRE-TEST CHECKLIST
A
Remove all protective film, if present, and any
stickers.
B
Check to be sure that all wiring is secure and
not pinched or in contact with moving parts.
C
Check level of appliance.
D
Check that the cooktop is properly grounded.
CHECKLISTS
2
OPERATION CHECKLIST
A
Remove all items from the top of the cooktop
surface.
B
Turn on the power to the cooktop.(Refer to
your Owner’s Manual.) Verify that all surface
burners operate properly.
C
Check that the circuit breaker is not tripped
nor the house fuse blown.
D
Check that conduit is securely connected to
the junction box.
NOTE TO ELECTRICIAN:
The power leads supplied with this appliance are
UL recognized for connections to larger gauge
household wiring. The insulation of these leads
is rated at temperatures much higher than
the temperature rating of household wiring.
The current carrying capacity of a conductor
is governed by the wire gauge and also the
temperature rating of the insulation around the
wire.
NOTE: ALUMINUM WIRING
• WARNING:
IMPROPER CONNECTION OF ALUMINUM
HOUSE WIRING TO THE COPPER LEADS CAN
RESULT IN A SERIOUS PROBLEM.
• Splice copper wires to aluminum wiring
using special connectors designed and UL
approved for joining copper to aluminum
and follow the manufacturer’s recommended
connector procedure closely.
NOTE: Wire used, location and enclosure of
splices, etc., must conform to good wiring
practice and local codes.
7
1
OUTILS DONT VOUS AUREZ BESOIN
MATÉRIAUX DONT VOUS AUREZ BESOIN
295D1832P001
29-6054
(01-15 GE)
Instructions
d’Installation
Surface de Cuisson Électrique
de 24" - Rayonnante
AVANT DE COMMENCER
Lisez ces instructions complètement et attentivement.
•
IMPORTANT
Gardez ces instructions
pour l’usage de l’inspecteur local.
•
IMPORTANT Observez tous les codes et
ordonnances en vigueur.
• Note à l’installateur
–
Laissez ces instructions au
client.
• Note au client –
Gardez ces instructions pour
consultation ultérieure.
Une panne du produit due à une installation
incorrecte n’est pas couverte par la garantie.
•
AVERTISSEMENT
Cet appareil doit
être mis à la terre correctement.
•
ATTENTION INSTALLATEUR
TOUTES LES SURFACES DE CUISSON DOIVENT
ÊTRE CÂBLÉES (RELIÉES DIRECTEMENT À
L’ÉLECTRICITÉ) DANS UNE BOITE DE
RACCORDEMENT APPROUVÉE. UNE « FICHE ET
RÉCEPTACLE » N’EST PAS PERMIS POUR CES
PRODUITS.
C’est à l’installateur qu’incombe la responsabilité
d’une installation correcte et une panne du produit
due à une installation incorrecte n’est PAS couverte
par la garantie.
•
Écrous de fil
électrique
Boite de
Raccordement
Scie Sauteuse
Crayon
Lunettes de Sécurité
Mèche de 1/8" & perceuse
électrique ou à percussion
Règle
Tournevis Cruciforme Phillips
Au Canada, appelez au 1-800-361-3400 ou visitez notre site internet : www.electromenagersmoffat.ca.
PIÈCES INCLUSES
2 supports de
fixation
4 Vis
Ruban Adhésif Mousse
Embout 90º ou droit
à pression pour
conduit de 1"
2
Instructions d’Installation
POUR VOTRE SÉCURITÉ
•
Pour votre sécurité personnelle, enlevez le fusible de
la maison ou ouvrez le disjoncteur avant de
commencer l’installation. La non-observance de la
présente directive pourrait entrainer des blessures
graves ou la mort.
Assurez-vous que votre surface de cuisson a été
correctement installée par un installateur qualifié ou
un technicien d’entretien.
Pour éliminer le risque de brulures ou d’incendie
pouvant survenir en tendant le bras au-dessus des
éléments chauds, les armoires de rangement situées
au-dessus des unités de surface devraient être
évitées. Si l’espace de rangement des armoires doit
être fourni, le risque peut être réduit en installant une
hotte afin de projeter horizontalement un minimum
de 5" au-delà du bas des armoires. L’installation des
armoires au-dessus de la surface de cuisson ne peut
être plus profonde que 13".
Assurez-vous que les revêtements d’armoires et
muraux autour de la surface de cuisson peuvent
résister aux températures (jusqu’à 200ºF) produites
par la surface de cuisson.
La surface de cuisson devrait être facile à atteindre et
éclairée en lumière naturelle pendant la journée.
Débranchez toujours le circuit électrique de la surface
de cuisson avant une réparation ou l’entretien de la
surface de cuisson. Ceci peut être fait en débranchant
le fusible ou le disjoncteur. La non-observance de la
présente directive pourrait entrainer un choc
dangereux ou fatal. Sachez où est situé votre principal
interrupteur de débranchement. Si vous ne le savez
pas, demandez à votre électricien de vous le montrer.
•
•
•
•
•
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
BESOINS ÉLECTRIQUES
Cet appareil doit être approvisionné avec la tension et la
fréquence correcte, et raccordé à un circuit de
dérivation individuel correctement mis à la terre,
protégé par un disjoncteur ou un fusible temporisé
comme le mentionne la plaque de nom.
Nous vous recommandons de faire raccorder le câblage
électrique et la connexion de votre surface de cuisson
par un électricien qualifié.
Le câblage du conduit de la surface de cuisson est
approuvé pour le raccord de fils électriques en cuivre
seulement, et si vous avez un câblage résidentiel en
aluminium, vous devez utiliser des embouts spéciaux
approuvés UL pour raccorder le cuivre à l’aluminium.
Vous devez utiliser un système électrique de deux fils
électriques, trois embouts 208/240 VAC de 60 Hertz. Un
fil électrique blanc (neutre) n’est pas obligatoire pour
cette unité. La surface de cuisson doit être installée sur
un circuit qui ne dépasse pas 125 VAC nominal à la terre.
Consultez la plaque de nom sur votre surface de cuisson
pour la cote KW pour votre surface de cuisson.
Emplacement de la Plaque de Nom
AVERTISSEMENT – Le courant
électrique à la ligne d’approvisionnement de la
surface de cuisson doit être coupé pendant que
les raccords sont faits. La non-observance de la
présente directive pourrait entrainer des
blessures graves ou la mort.
A
Lorsque vous préparez l’ouverture de la surface de
cuisson, assurez-vous que l’intérieur de l’armoire
ne touche pas à la surface de cuisson. (Voir la
section sur la préparation de l’ouverture.)
B
Enlevez les matériaux d’emballage et la
documentation de la surface de cuisson avant de
commencer l’installation.
C
Assurez-vous de mettre toute la documentation,
Installations, etc. dans un endroit sûr pour toute
référence future.
D
Assurez-vous d’avoir tous les outils et les matériaux
dont vous avez besoin avant de commencer
l’installation de la surface de cuisson.
E
Votre domicile doit fournir l’électricité acceptable
exigée pour utiliser prudemment et correctement
votre surface de cuisson. (Consultez la section sur
les besoins électriques.)
Instructions d’Installation
LISTE DE CONTRÔLE DE PRÉ-INSTALLATION
F
Lorsque vous installez votre surface de cuisson à
votre domicile, assurez-vous que tous les codes
et ordonnances locaux sont suivis exactement
comme stipulé.
G
Assurez-vous que les revêtements muraux,
dessus de comptoir et armoires autour de la
surface de cuisson peuvent résister à la chaleur
(jusqu’à 200ºF) produite par la surface de cuisson.
H
I
Installer une surface de cuisson en combinaison
avec d’autres produits. Les deux produits doivent
être installés selon leurs instructions spécifiques
d’installation. Une attention particulière doit être
portée étant donné les besoins électriques et
emplacements séparés.
Cette surface de cuisson peut être installé
directement au-dessus modèle de four MCRS20.
Reportez-vous à la documentation d'installation
pour les unités pour une telle installation.
1
Les dimensions MINIMALES suivantes doivent être
respectées.
PRÉPARER L’OUVERTURE
Si un espace de 30" ne peut être respecté entre la surface
de cuisson et les matériaux combustibles ou armoires de
métal placés au-dessus, un espace minimum de 24" est
requis et le dessous des armoires au-dessus de la surface
de cuisson doit être protégé avec au moins 1/4" de
polymère isolant recouvert d’une plaque de métal d’au
moins 0.0122" d’épaisseur.
3
Profondeur MAXIMALE de 13"
d’armoires sans protection
placées au-dessus
Espace MINIMUM
de 30" du dessus
de comptoir à la
surface non
protégée placée
au-dessus
Espace MINIMUM de
2" de la découpe au
mur du côté gauche de
l’unité
Hauteur minimum de
15" du dessus de
comptoir à l’armoire
la plus proche de l’un
ou l’autre côté
de l’unité
Espace MINIMUM de
1-1/2" de la découpe au
mur du côté droit de
l’unité
Documentation
(Située sous l'unité)
Voir l’étiquette
à côté de la
plaque de nom
pour l’espace
minimum
au mur.
4
DIMENSIONS DE LA DÉCOUPE DE LA
SURFACE DE CUISSON
Pour assurer la précision, il vaux mieux faire un
gabarit pour couper l’ouverture dans le comptoir.
4
Instructions d’Installation
PRÉPARER L’OUVERTURE (Suite)
5
Assurez-vous que les revêtements muraux,
dessus de comptoir et armoires autour de la
surface de cuisson peuvent résister à la chaleur
(jusqu’à 200ºF) produite par la surface de cuisson.
2-1/2" minimum du bord
avant de la découpe et bord
avant du dessus de
comptoir
Largeur de coupe de
19-1/2" à 19-3/4"
Longueur
de coupe
de
22-1/8" à
22-3/8"
2" minimum entre la
découpe et le mur derrière
la surface de cuisson
Le revêtement
mural, les armoires
et les dessus de
comptoir doivent
résister à la chaleur
jusqu’à 200ºF.
2
DIMENSIONS APPROXIMATIVES DE LA
SURFACE DE CUISSON
3
ESPACE VERTICAL
Prévoyez un espace
vertical minimum de 5"
depuis la partie
inférieure de la surface
de cuisson (ou une
profondeur minimum
de 8-1/2" depuis le
dessus de comptoir)
jusqu’à toutes surfaces
combustibles, telles
que le tiroir de l’armoire.
TIROIR
21.85"
Surface de Cuisson
24.00"
19-1/4"
2-1/4" Avant
4-3/16" Arrière
à l'emplacement
du conduit
20-1/2"
5"
8-1/2"
4-1/8"
5
Instructions d’Installation
1
INSTALLER LA BOITE DE
RACCORDEMENT
Installez une boite de raccordement approuvée qui
sera facilement atteignable par le devant de l’armoire
où la surface de cuisson sera située. Le conduit de la
surface de cuisson mesure 4 pieds.
IMPORTANT : La boite de raccordement
doit être située où elle permettra un lâche
considérable dans le conduit pour l’entretien.
INSTALLER LA SURFACE DE CUISSON
3
Fixer le Ruban Adhésif Mousse
Mettre le ruban adhésif mousse autour du bord
externe du verre. Ne chevauchez pas le ruban
adhésif mousse.
4
LOCALISER LES PIÈCES DE SUPPORT
Enlevez les supports de fixation et vis de la
documentation.
Vissez le support de fixation sur le côté de la surface
de cuisson. Répétez pour le côté opposé de la surface
de cuisson.
Installez la boite de
raccordement pour qu’elle
puisse être atteignable par
le devant de l’armoire.
Minimum
de 16"
2
PROTÉGER LA SUPERFICIE DE LA
SURFACE DE CUISSON
Mettez une serviette ou nappe sur le dessus de
comptoir. Posez la surface de cuisson à l’envers sur la
surface protégée.
Partie Inférieure de la Surface de Cuisson
Tissu sous la Surface de Cuisson
Partie Inférieure de la Surface de Cuisson
Ruban Adhésif Mousse
Surface de Cuisson
en Verre
Vis de Support
Support de Fixation
Trou Pré-Percé
Partie Inférieure de la Surface
de Cuisson
Surface de Cuisson en Verre
Ruban Adhésif Mousse
A
Lorsque vous faites le raccord des fils
électriques, utilisez toute la longueur fournie du
conduit. Le conduit ne doit pas être raccourci.
B
Avec la surface de cuisson en place, ouvrez
l’avant de la porte d’armoire.
C
Insérez les fils électriques du conduit à travers
l’ouverture de la boite de raccordement.
D
Raccordez les têtes rouge et noire du conduit de
la surface de cuisson aux têtes correspondantes
dans la boite de raccordement.
E
Une fois que les raccords sont faits, attachez les
fils électriques ensemble en utilisant des écrous
de fil électrique.
6
Instructions d’Installation
5
INSÉRER LA SURFACE DE CUISSON
DANS LA DÉCOUPE
Insérez la surface de cuisson centrée dans l’ouverture
de la découpe. Assurez-vous que le bord avant du
dessus du comptoir est parallèle à la surface de
cuisson. Faites une dernière vérification pour vous
assurez que tous les espaces requis sont conformes.
Fixez les Supports de Fixation à l’armoire.
INSTALLER LA SURFACE DE CUISSON (Suite)
Support de Fixation
Surface de Cuisson
Dispositif de soulagement de
la tension
Noir
Rouge
Terre
Dispositif de soulagement de la
tension
Noir
Rouge
Terre
Noir
Rouge
Emplacement du fil de terre
4
LOCALISER LES PIÈCES DE SUPPORT
(Suite)
Installation Alternative :
Ouvrez la porte de l’armoire. Installez la seconde vis
à travers le support et serrez. Puis vissez la première
vis. Installez une vis à ailette jusqu’à ce qu’elle touche
la partie inférieure du dessus du comptoir.
IMPORTANT : Tournez la vis à ailette jusqu’à ce qu’elle
touche la partie inférieure du dessus de comptoir. Ne
pas trop serrer.
Surface de Cuisson
Dessus de comptoir
Blanc
Blanc
Blanc
IMPORTANT : Si la surface de cuisson
est installée dans un comptoir sans ouverture
d’armoire en-dessous, les raccords des fils
électriques doivent être faits avant de mettre la
surface de cuisson dans l’ouverture de la
découpe.
INSTALLATION - RACCORDS ÉLECTRIQUES
Instructions d’Installation
1
LISTE DE CONTRÔLE DE PRÉ-ESSAI
A
Enlevez toute la pellicule protectrice, si présente,
et tous les autocollants.
B
Vérifiez que tous les fils électriques sont attachés
et non coincés ou en contact avec des pièces
mobiles.
C
Nivelez l’appareil.
D
Vérifiez que la surface de cuisson a été
correctement mise à la terre.
LISTES DE CONTRÔLE
2
LISTE DE CONTRÔLE DE
FONCTIONNEMENT
A
Enlevez tous les objets de la superficie de la
surface de cuisson.
B
Allumez la surface de cuisson. Consultez votre
Guide de l’Utilisateur. Vérifiez que tous les
bruleurs de surface fonctionnent correctement.
C
Vérifiez que le disjoncteur n’est pas déclenché ou
que le fusible ne soit grillé.
D
Vérifiez que le conduit est raccordé fermement à
la boite de raccordement.
NOTE À L’ÉLECTRICIEN :
Les fils électriques fournis avec cet appareil sont
reconnus UL pour des raccords à des fils
électriques domestiques à calibre plus large.
L’isolant de ces fils a une cote de températures
beaucoup plus élevées que la cote de la
température des fils électriques domestiques.
La capacité actuelle de transport d’un conducteur
est régie par le calibre du fil électrique et
également par la cote de la température de
l’isolant autour du fil électrique.
NOTE : FILS EN ALUMINIUM
• AVERTISSEMENT :
UN RACCORD INCORRECT DE CÂBLAGE
DOMESTIQUE EN ALUMINIUM AU FILS EN CUIVRE
PEUT ENTRAINER UN SÉRIEUX PROBLÈME.
• Épissez les fils électriques en cuivre au câblage
en aluminium en utilisant des embouts spéciaux
conçus et approuvés UL pour joindre le cuivre à
l’aluminium et suivez attentivement les
procédures conseillées par le fabricant des
embouts.
NOTE : L’utilisation des fils électriques,
l’emplacement et la jonction de l’épissage, etc.,
doivent se conformer à un bon travail de câblage
et aux codes locaux.
7
