Welcome to Bowers & Wilkins and the CWM3 Series

Thank you for choosing Bowers & Wilkins. When John Bowers

rst established our company he did so in the belief that

imaginative design, innovative engineering and advanced

technology were keys that could unlock the enjoyment of audio

in the home. His belief is one that we continue to share and it

inspires every product we design.

ENGLISH

Contents

ENGLISH 2

1. Unpacking 3

2. CWM3 Series Basics

3. Positioning CWM3

Series Speakers 3

4. Installing CWM3

Series Speakers 4

5. Using a Pre-mount Kit

6. Using a Back-box Kit

ENGLISH

1. Unpacking

CWM3 Series in-wall speakers are designed to offer

easy installation and high quality audio reproduction

for discrete custom install applications. They are

particularly suitable for use in humid environments

such as swimming pools. This manual describes

the installation of CWM3 Series speakers within

conventional stud and sheetrock (joist and

plasterboard) walls. It begins by listing the contents

of the carton:

1. Two CWM3 Series speakers

2. Two CWM3 Series speaker grilles

3. Two aperture templates

4. Two paint masks

5. Quick Start Guide

6. Warranty information

2. CWM3 Series Basics

CWM3 Series in-wall speakers comprise a bafe

carrying the speaker drivers, crossover circuit and

connectors, and a magnetically secured grille. The

bafe is secured in the wall aperture by dog-clamps

that swing outwards and tighten.

CWM3 Series in-wall speakers require wall aperture

and minimum depth clearance as follows:

Model CWM362

Aperture Height 275mm (10.9 in)

Aperture Width 181mm (7.2 in)

Minimum Depth Clearance 76mm (3 in)

Note: If CWM3 Series speakers are to be

installed in “new build” projects, pre-mount kits

and back boxes are available. Use of pre-mount

kits is described in Section 5. Use of back-boxes

is described in the separate CI300 Back-box

Installation document.

Before installing CWM3 Series speakers you should

ensure that the wall locations chosen are free of

obstructions such as pipe work, ducting or wiring

that will interfere with the installation. In existing

dry-wall construction, use a stud-nding tool to help

you map the wall construction and a pipe detector to

scan the proposed installation locations.

3. Positioning CWM3 Series Speakers

The appropriate position for CWM3 Series speakers

within the listening environment will depend on their

specic application:

General Background Audio Applications:

For applications where single CWM3 Series speakers

are required to operate independently to provide

background audio, they can be located substantially

as installation convenience and architecture dictate.

The only acoustic constraint to bear in mind is that

corner locations will result in signicantly emphasised

low frequencies and should be avoided.

Stereo Audio Applications:

For applications where a pair of CWM3 Series

speakers is to be used for conventional stereo

reproduction, they should be located between 3m

(10 ft) and 5m (16.5ft) apart and a similar distance

in front of the listening area. Try to avoid corner

locations for the speakers and to ensure that

acoustic environment around each speaker is similar.

Note: Different acoustic environments might

be, for example, a bare wall and a heavily

curtained window.

Multi-channel Audio Applications

For applications where multiple CWM3 Series

speakers are to be used for multi-channel audio

visual systems, the left and right front speakers

should be located either side of the screen

approximately 0.5m (20 in) away. The centre channel

speaker should be located either directly above or

below the screen or, in the case of an acoustically

transparent screen, directly behind. Surround

channel CWM3 Series speakers should be located

just behind and either side of the listening position.

Try to avoid corner locations for any of the speakers

and to ensure that the acoustic environment around

each front and surround speaker is similar.

Note: Different acoustic environments might

be, for example, a bare wall and a heavily

curtained window.

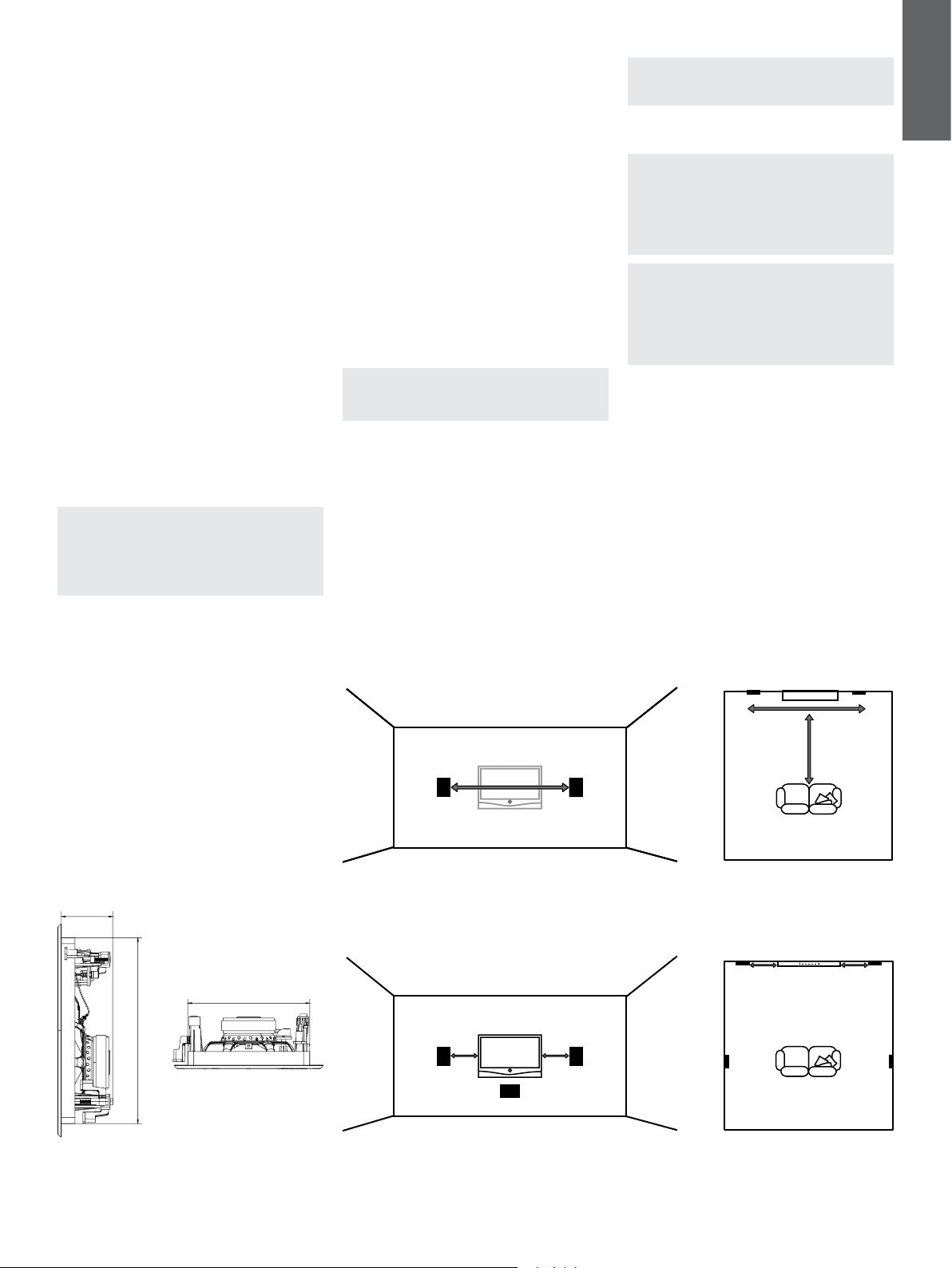

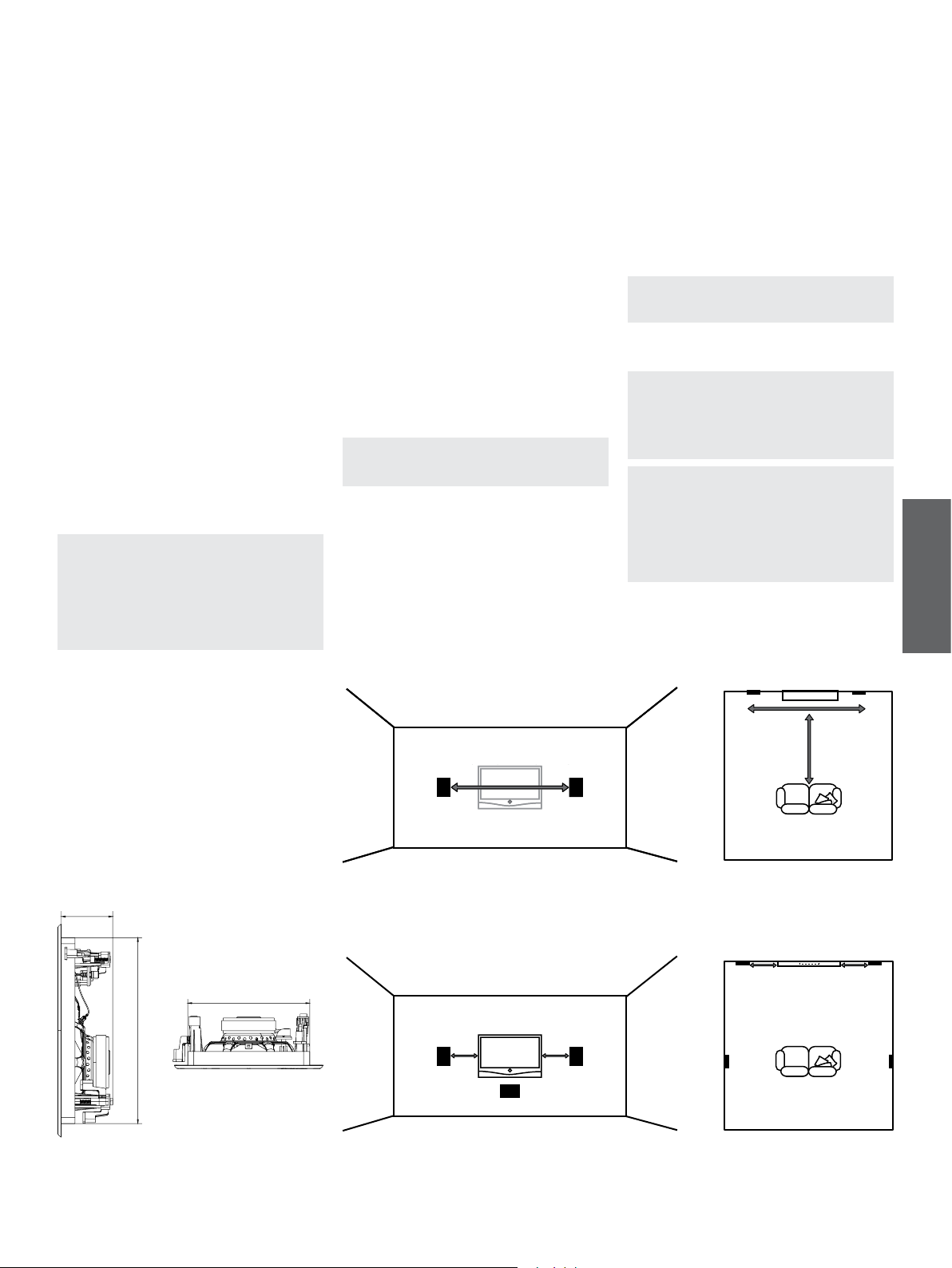

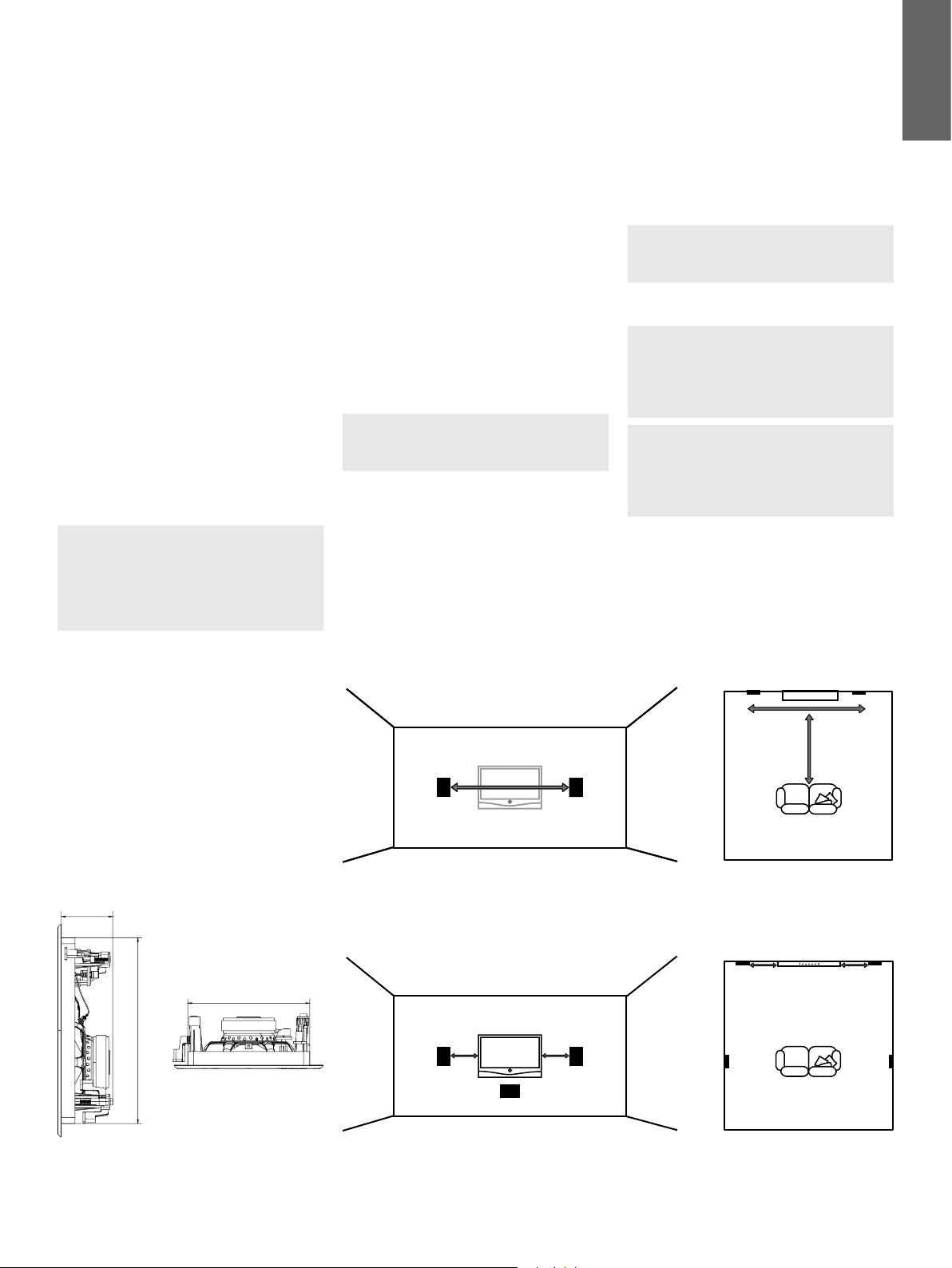

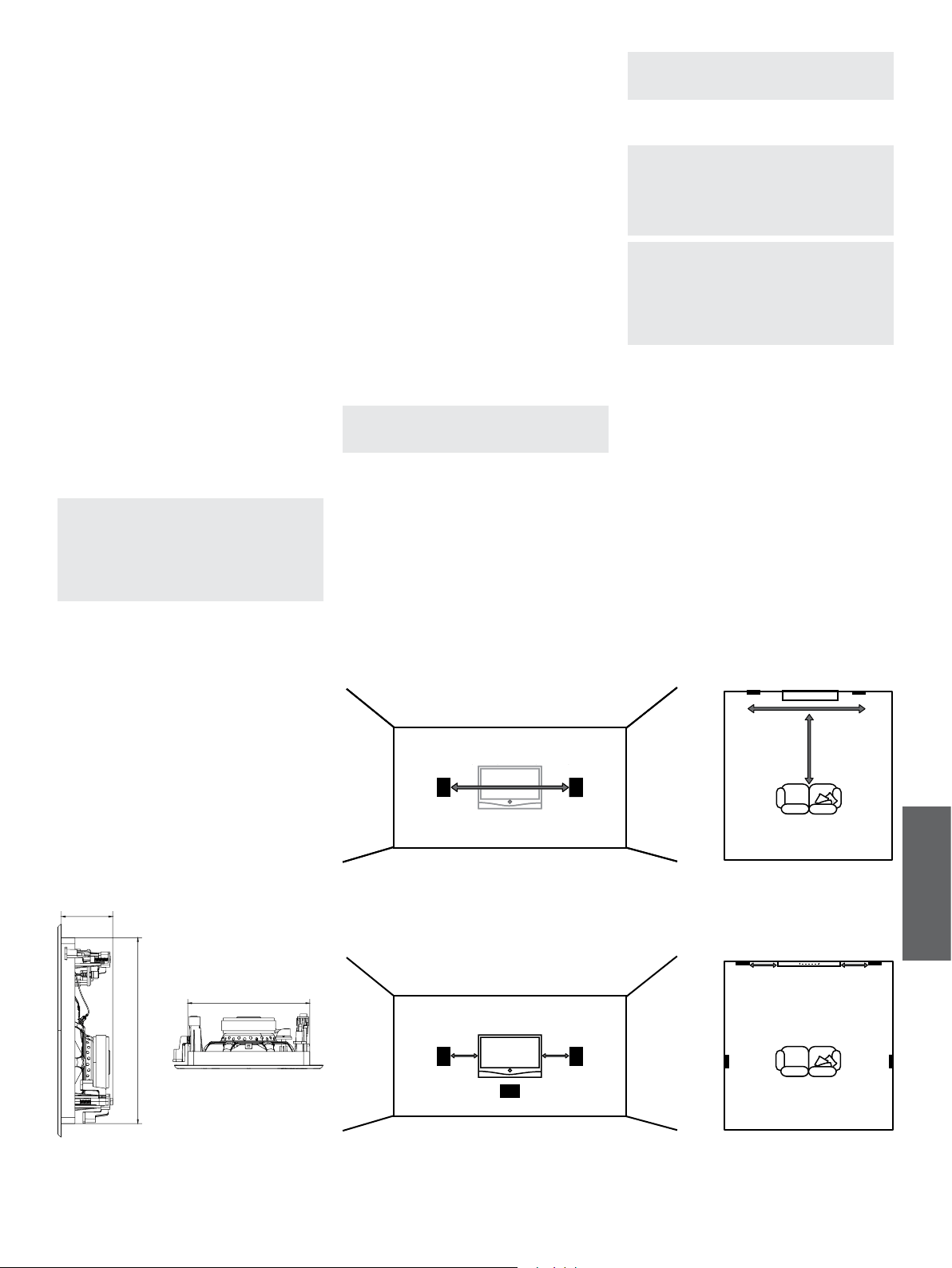

Diagram 2 illustrates the general speaker location

guidelines.

Note: The nature of the installation of in-wall

speakers means that it is sometimes impractical

to locate them in the acoustically ideal positions.

In these cases they should be located as close

as is practical to the ideal positions. Your local

Bowers & Wilkins retailer will be able to offer

advice if required.

Note: CWM3 Series drive units create

stray magnetic elds. We recommend that

magnetically sensitive items such as CRT

screens and magnetic cards for example, are

kept at least 0.5m (20 in) from the speaker.

LCD and plasma screens are not affected by

magnetic elds.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Diagram 2

Positioning

Diagram 1

Aperture and height clearance

3m (10 ft) - 5m (16.5 ft)

0.5m (20in)0.5m (20in)

3m (10 ft) -

5m (16.5 ft)

181mm (7.2in)

275mm (10.9in)

76mm (3in)

Stereo Audio Applications

Multi-channel Audio Applications

ENGLISH

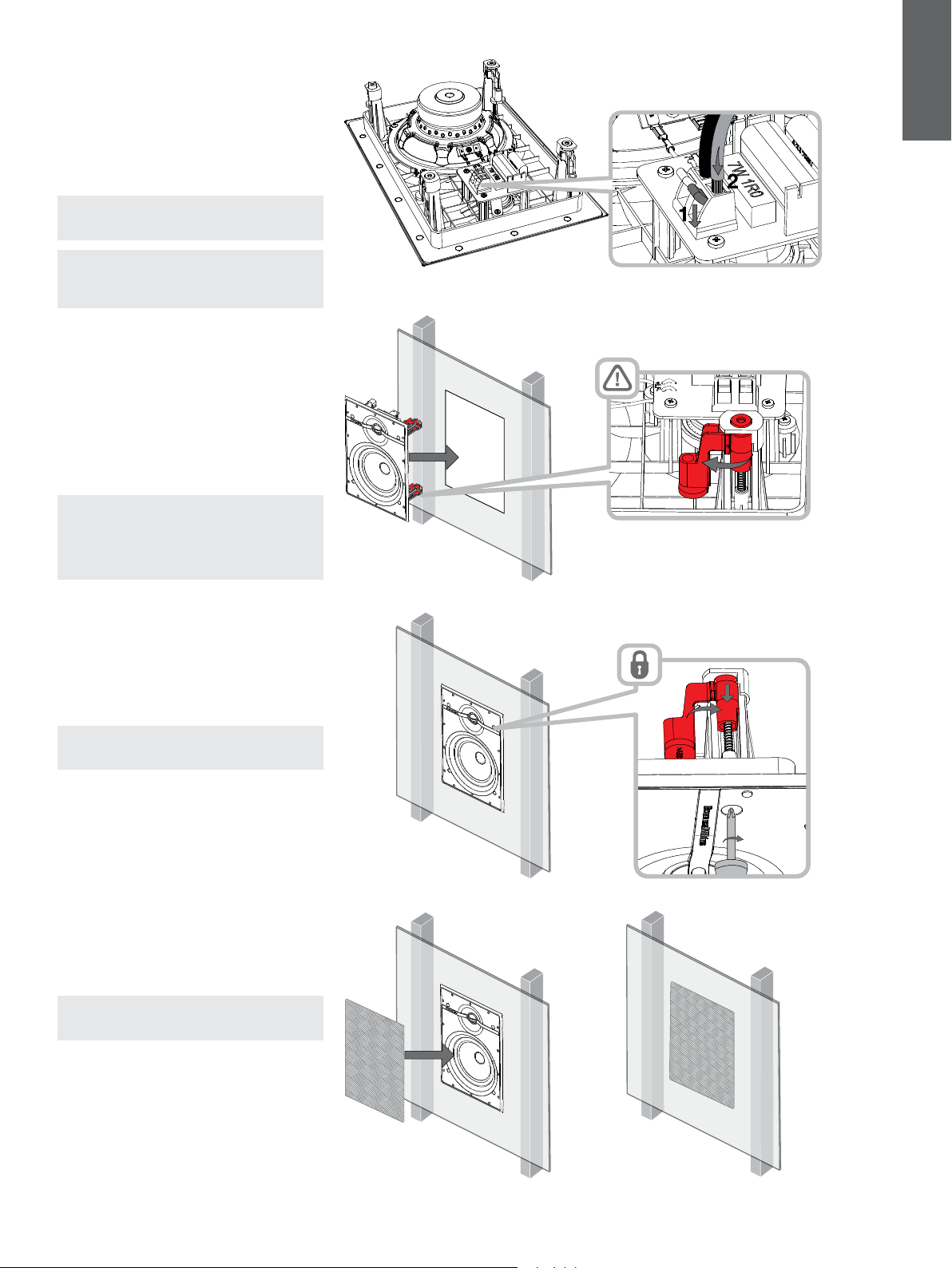

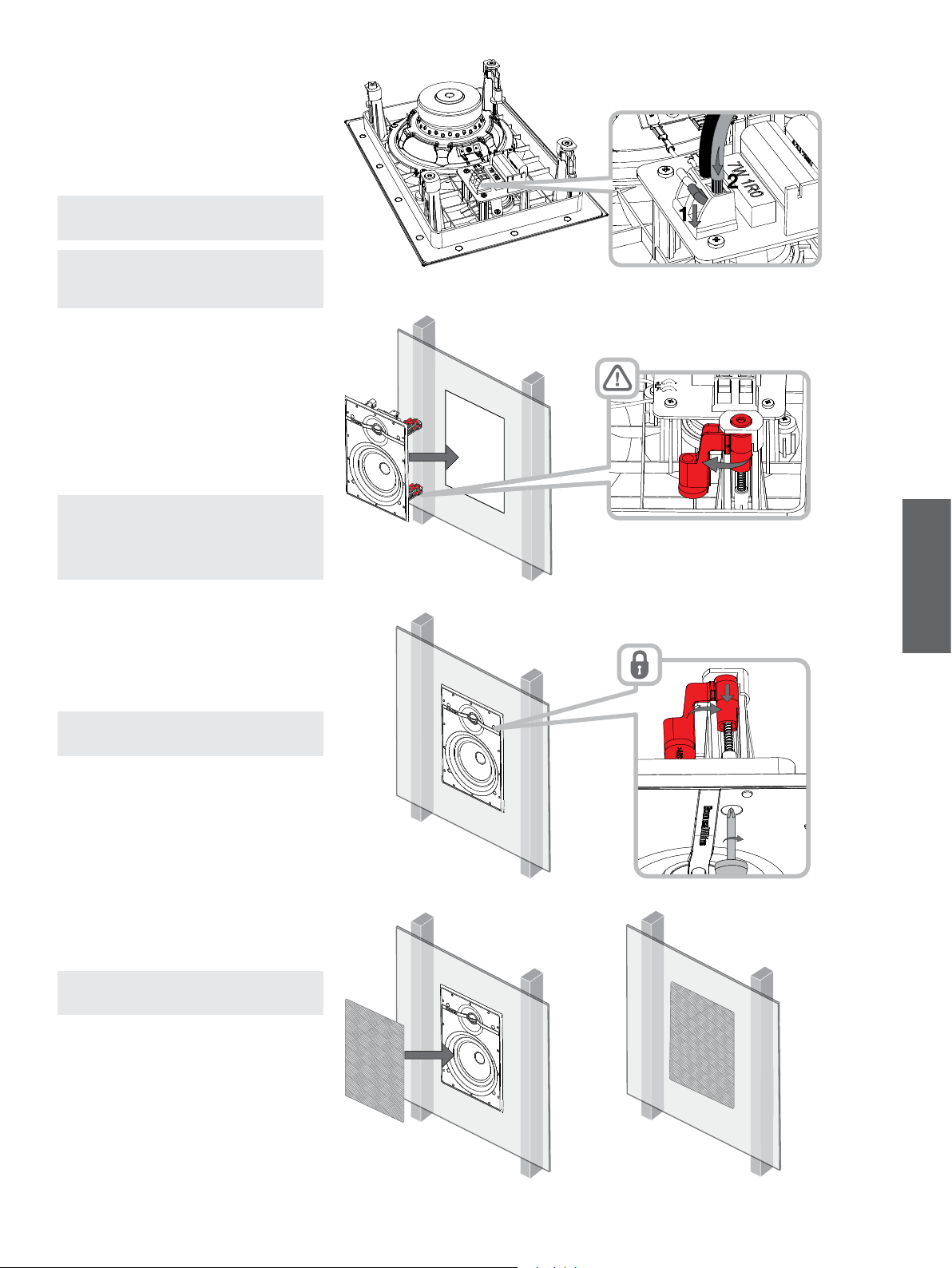

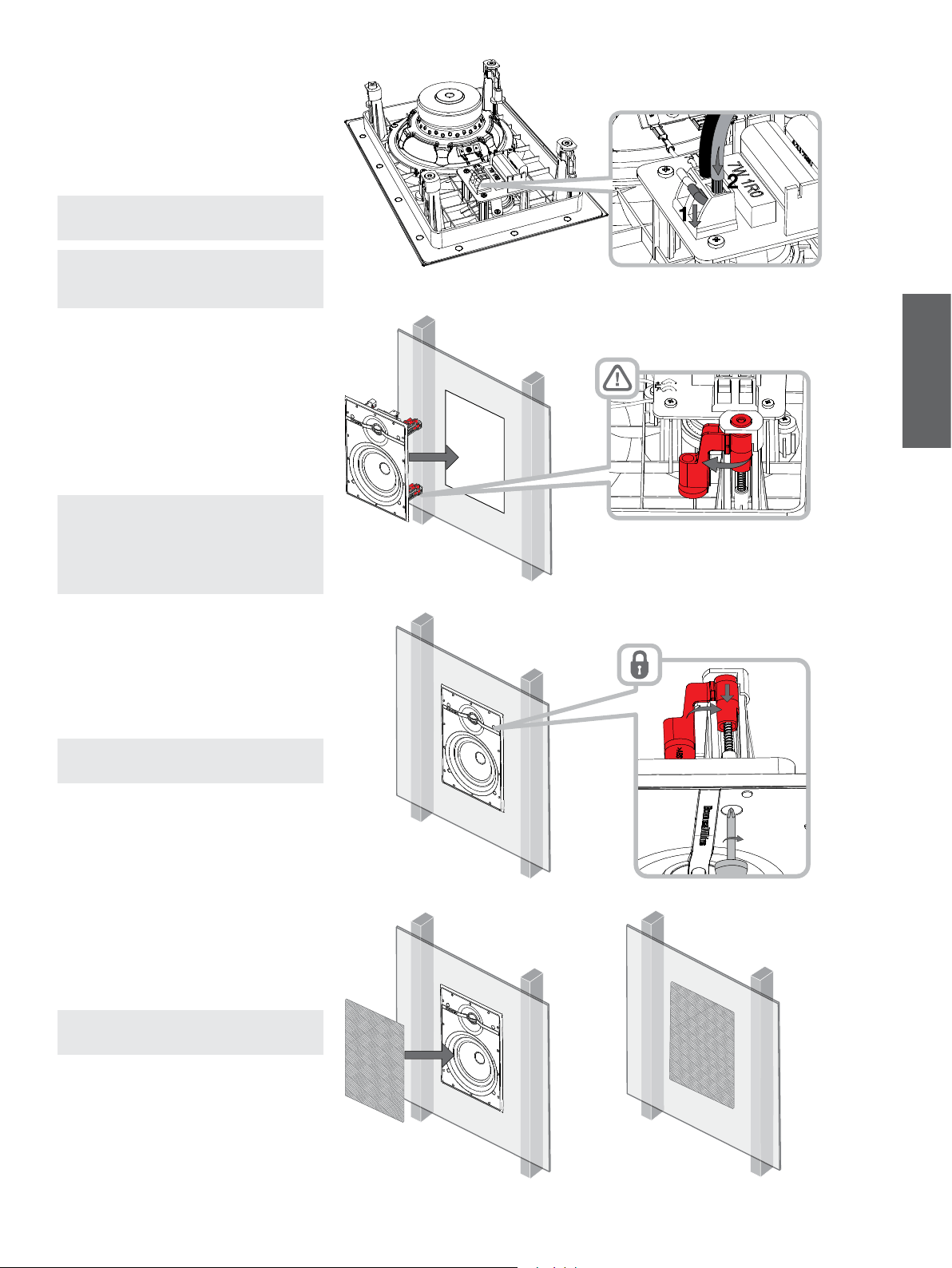

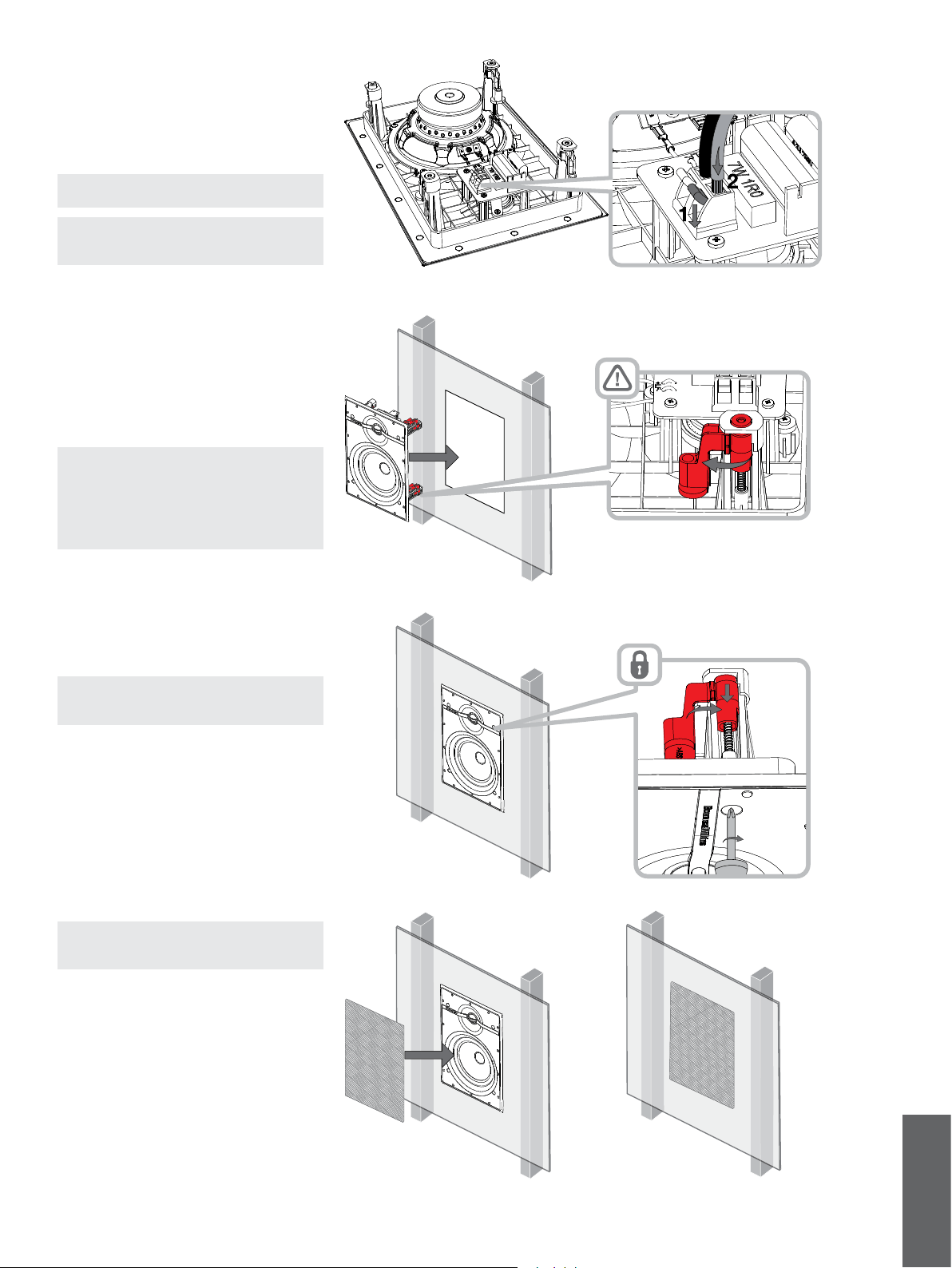

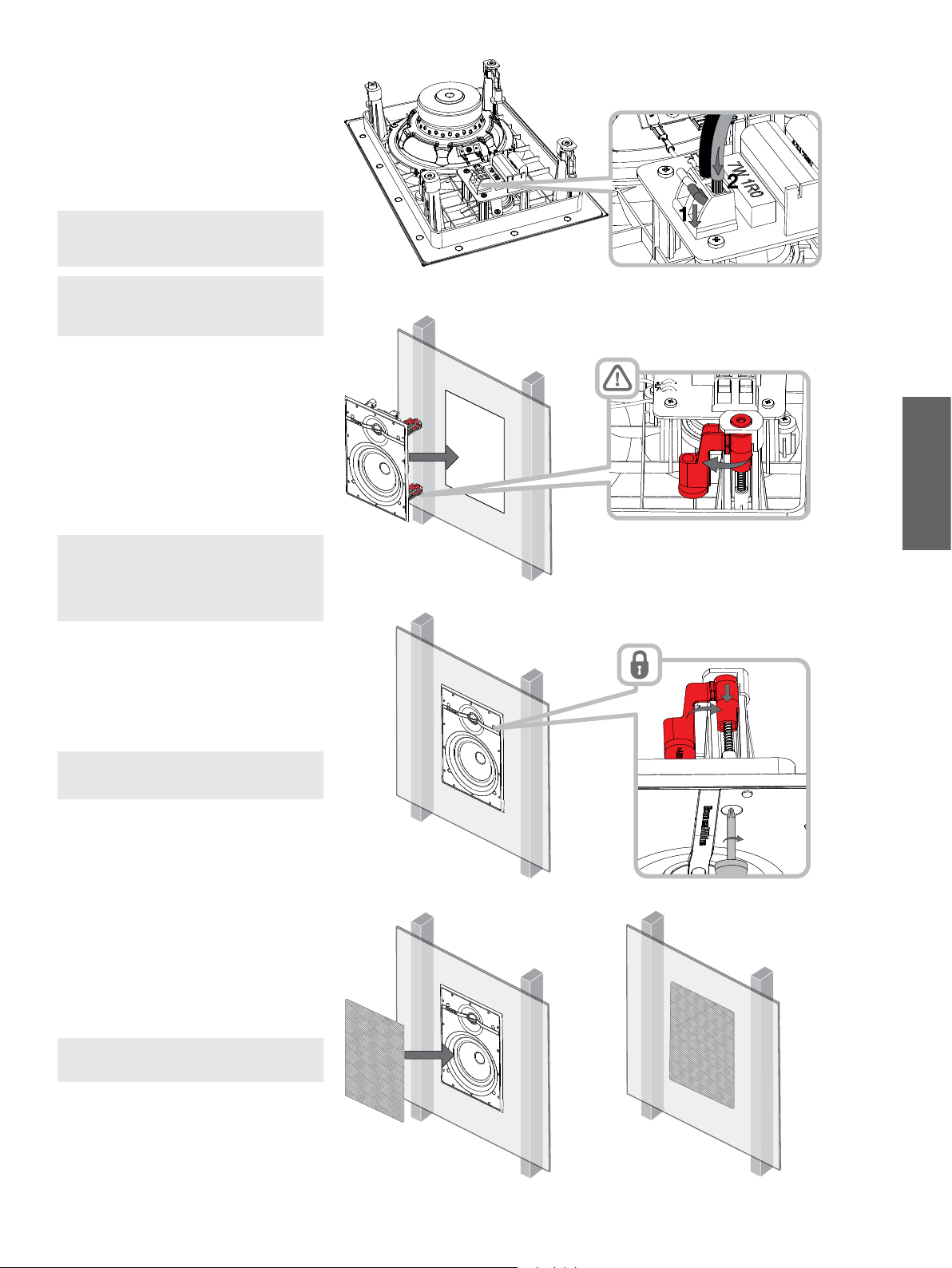

Diagram 3

Cable connection

4. Installing CWM3 Series Speakers

To install a CWM3 Series speaker, proceed as

described in the following paragraphs:

4.1 Using the supplied aperture template, mark a

cut line on the wall. Check the cut line denes the

correct aperture dimensions. Cut along the line with

an appropriate tool to create a rectangular aperture

in the wall.

Note: Ensure that there is enough free space

internally adjacent to the aperture for the dog

clamps.

Note: To reduce the possibility of the wall buzzing

or rattling, adhesive mastic can be applied

between the studs and sheetrock in the vicinity

of the speaker aperture.

4.2 If speaker cable is already present in the wall,

feed the cable through the aperture. If speaker

cables are not already installed, this should be done

at this stage. It is likely that you will need to gain

access through the oor above to route the cables

down through the wall space.

Leave enough spare cable through the aperture to

ease connection to the speaker, but not so much

that it is likely to buzz or rattle when pushed back

into the wall space. Approximately 1.0m (3 ft) is

appropriate.

Note: Always use high quality, low resistance

speaker cable. Low resistance is especially

important if the length of cable from amplier

to speaker exceeds 5m. Your local Bowers &

Wilkins retailer will be able to offer advice on

speaker cable selection if required.

4.3 Now connect the speaker cable to the spring

terminals on the crossover board. Ensure that the

speaker connection polarity is correct: the cable

connected to the positive terminal on the amplier

should be connected to the red spring terminal

on the speaker. Similarly, the cable connected

to the negative terminal on the amplier should

be connected to the black spring terminal on the

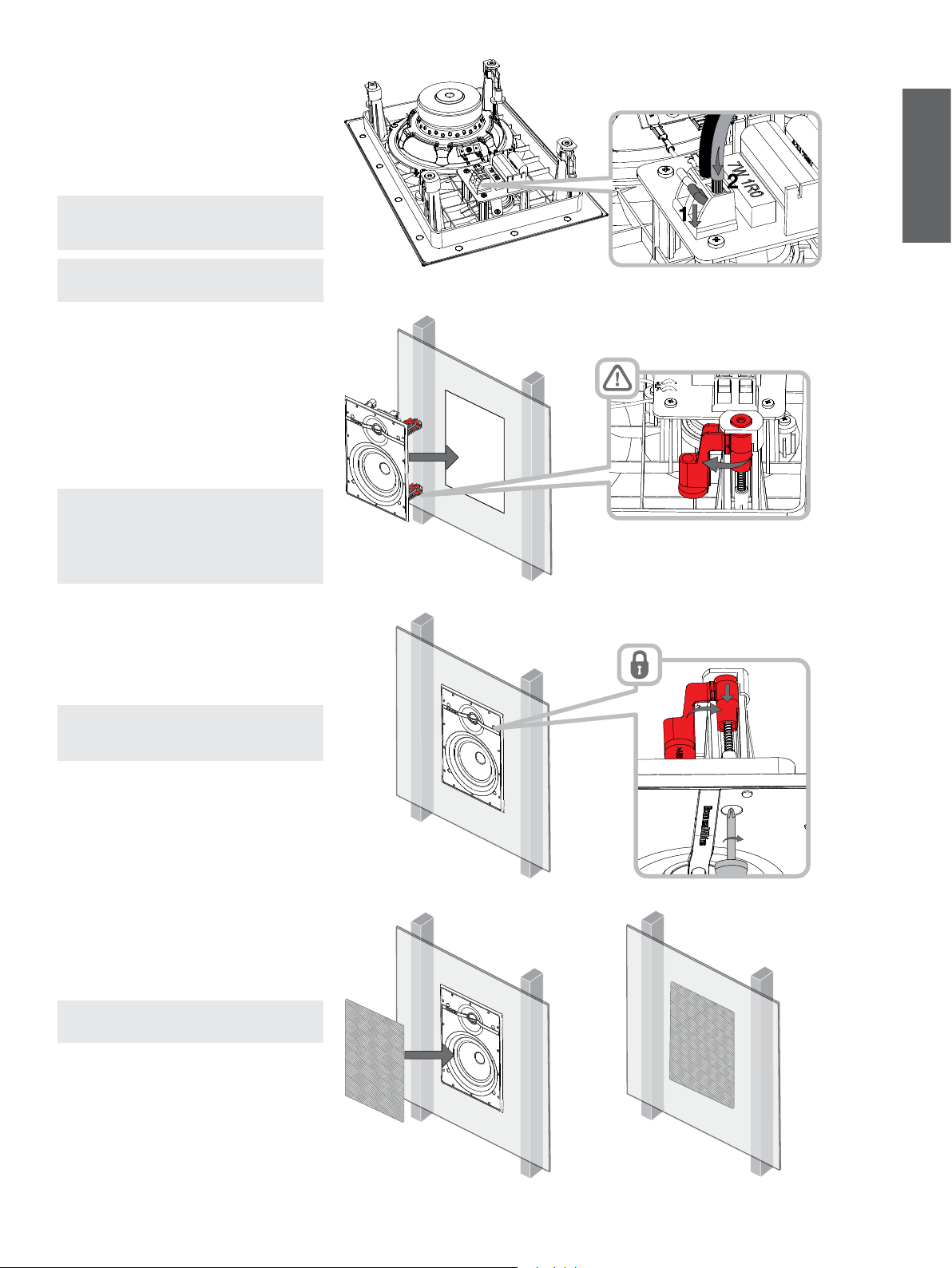

speaker. Diagram 3 illustrates cable connection.

Note: If an amplier is already connected to the

cable it should be switched off while connections

are being made to the back box.

4.4 With the speaker connected to the cable, it

can be inserted into the wall aperture. Ensure that

the four dog clamps are rotated inwards so that

they can pass through the aperture, and then hold

the speaker ange ush to the wall. Take care that

the connection cable does not become trapped

anywhere.

To secure the speaker use a Phillips screwdriver

inserted through the dog-clamp access holes in the

front of the speaker. Take great care not to damage

the speaker drive units with the screwdriver. Engage

the screwdriver with each dog-clamp screw in turn

and tighten them. Diagram 4 illustrates inserting and

securing the speaker.

Note: If the wall is to be painted after the

speakers have been installed, the supplied paint

mask should be used.

4.5 The grille can now be tted. The grille is held in

place magnetically so simply needs to be aligned

with the groove in the frame ange where it will click

into place. Diagram 5 illustrates tting the grille.

The CWM3 Series speaker is now installed and

ready for use.

Diagram 4

Secure the speaker

Diagram 5

Fitting the grille

5. Using a Pre-mount Kit

Custom install pre-mount kits enable the locations of

in-ceiling and in-wall speakers to be dened before

the sheetrock (plasterboard) is tted to the studs

(joists). Routing and cutting of speaker cable is also

made easier using pre-mount kits. A pre-mount kit

(PMK) comprises a plastic moulding that denes

the aperture size of the specic speaker model, two

perforated metal straps and four plastic clips.

To use a PMK, rst attach one strap to each side

of the moulding using the plastic clips. The PMK

assembly can now be attached to the studwork

by nailing the metal straps to the studs so that

the plastic moulding is located at the appropriate

position.

When the sheetrock (plasterboard) is subsequently

tted (marked on the outside to denote the position

of the pre-mount kit) the PMK plastic moulding

serves as an internal cut guide that signicantly

eases cutting the speaker aperture.

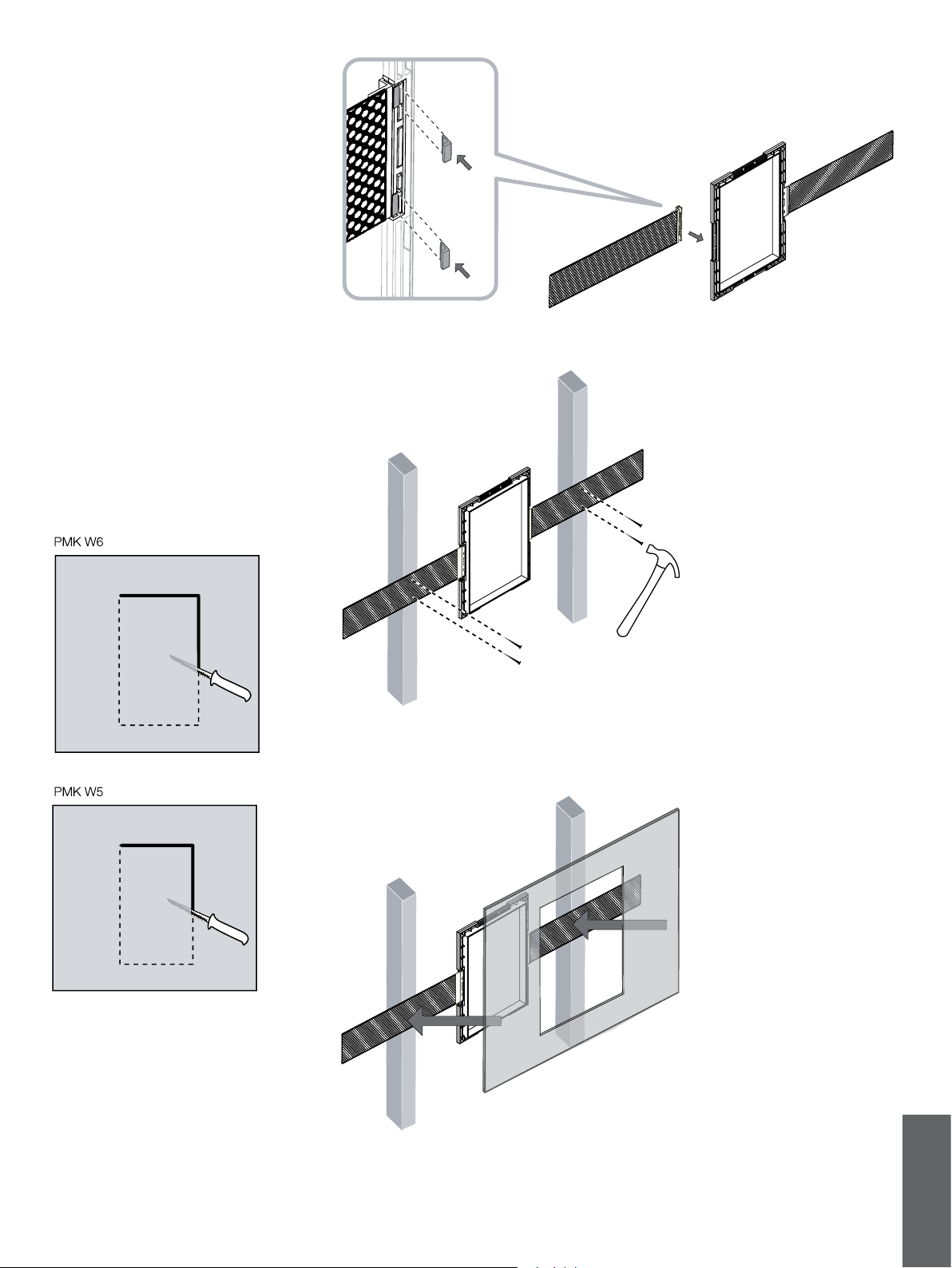

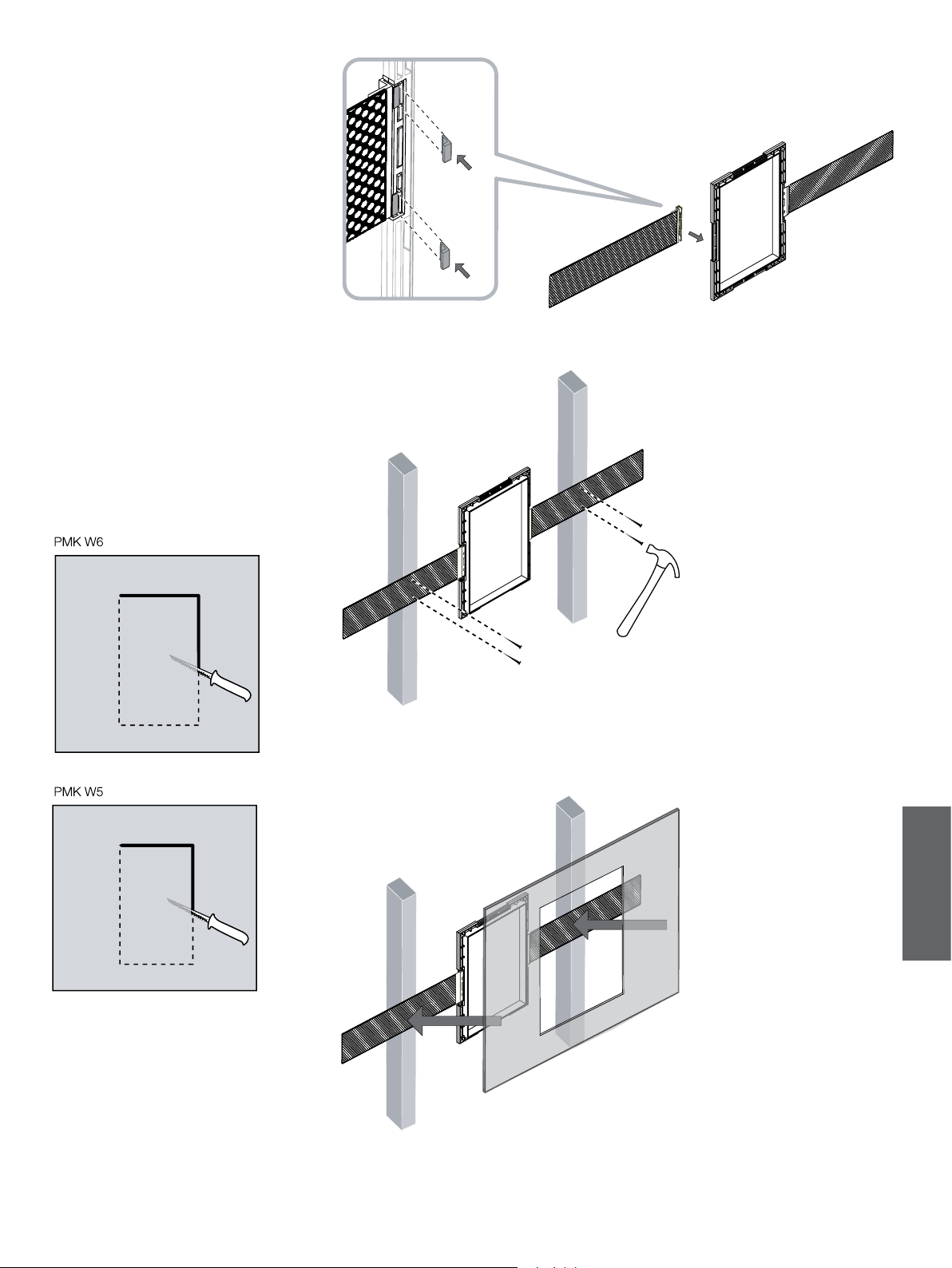

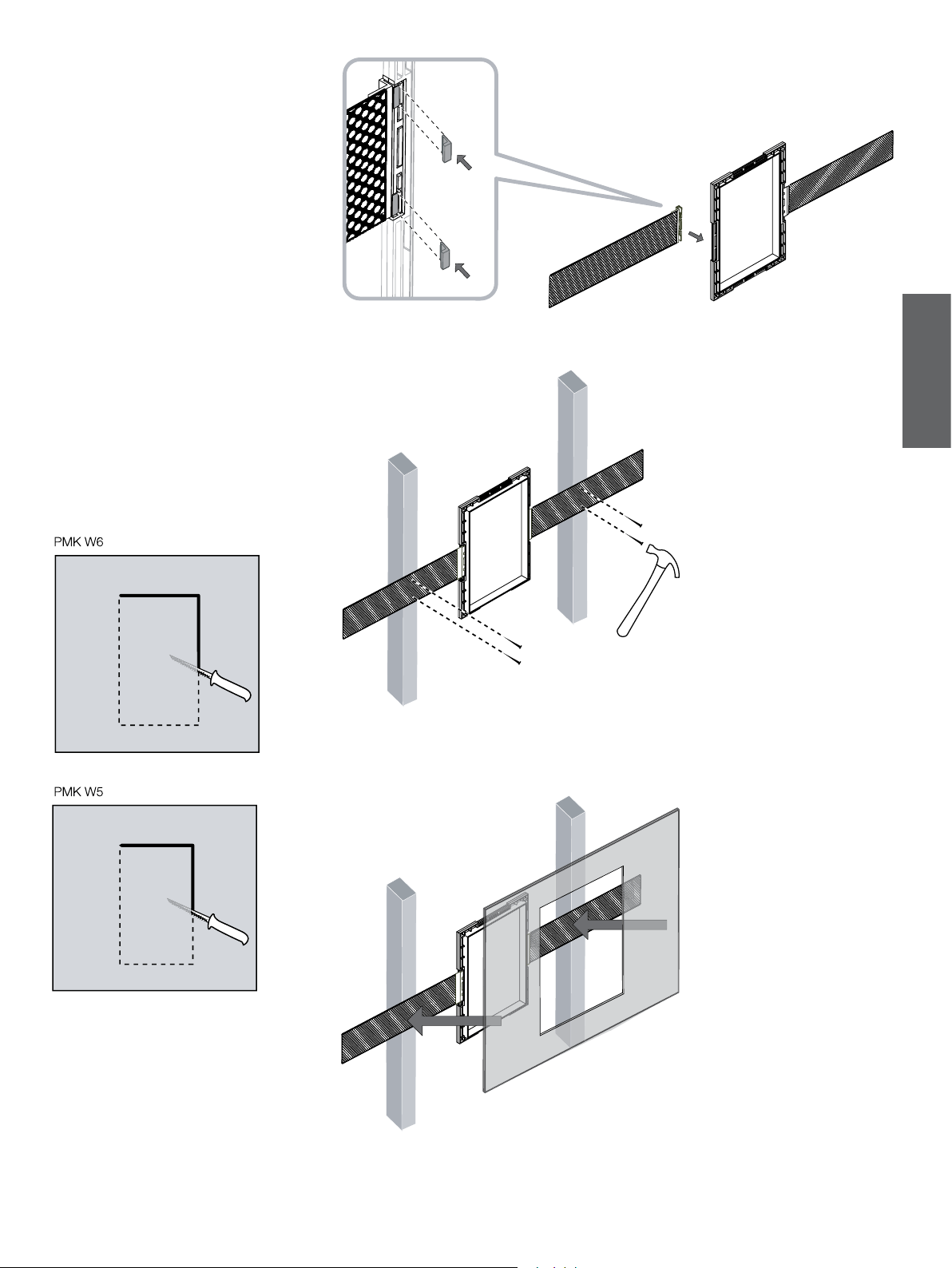

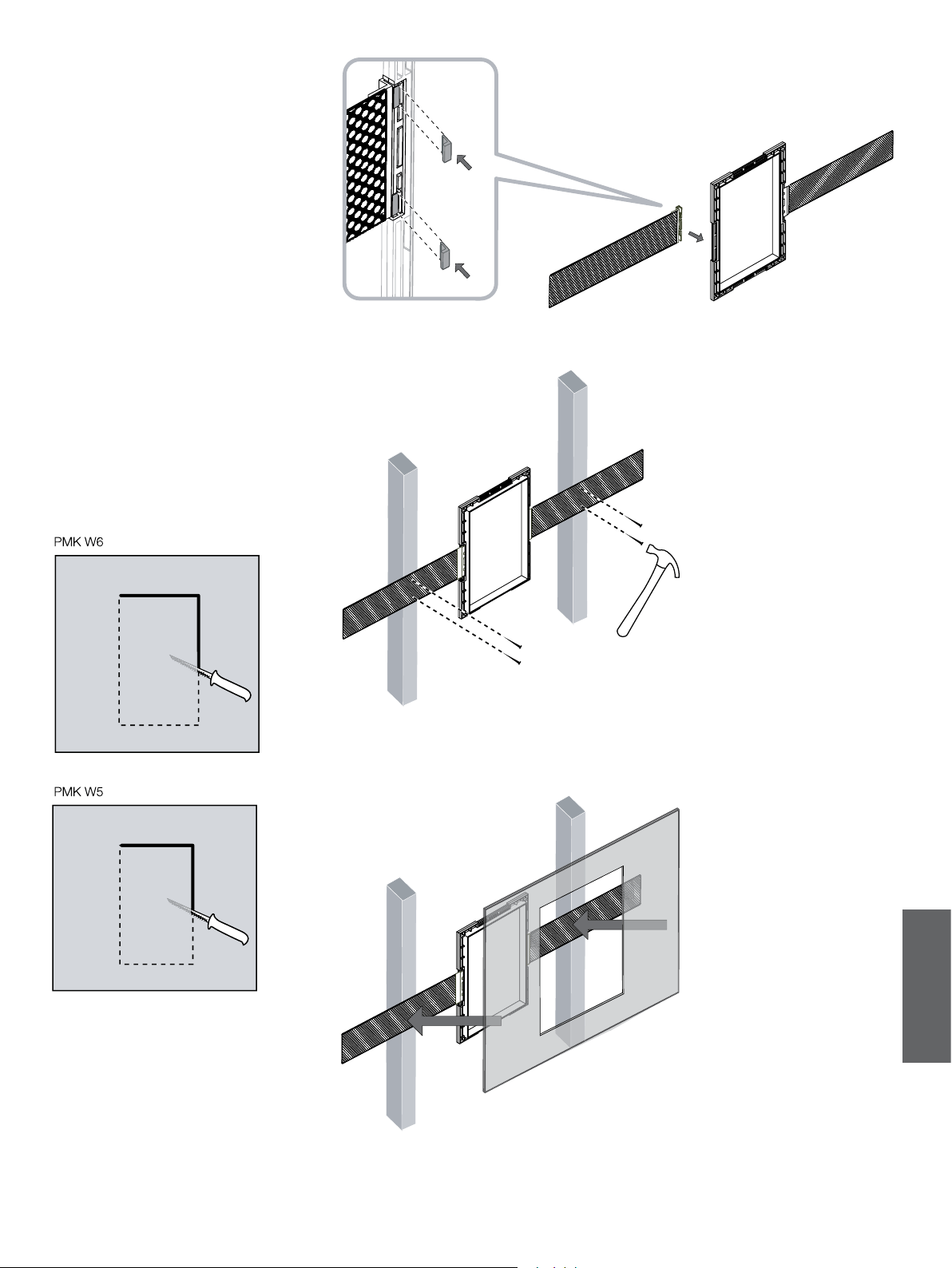

Diagrams 6-9 illustrate PMK installation.

ENGLISH

Diagram 6

PMK strap attachment

Diagram 7

PMK stud (joist) installation

Diagram 9

Sheetrock (plasterboard) installation

Diagram 8

PMK cutout dimensions

189mm (7.4in)

159mm (6.3in)

234mm (9.2in) 285mm (11.2in)

6. Using a Back-box Kit

Custom install back-box kits comprise a re-proof

box that can be tted behind in-wall or ceiling

speakers before the sheetrock (plasterboard) is tted

to the studs (joists). As well as enabling compliance

with re regulations, back-boxes also help optimise

speaker performance by providing a dened acoustic

loading volume. A minimum clearance depth of

90mm from the outer stud (joist) plane to any rear

obstruction is required to t a back-box.

Back-boxes incorporate holed side anges that are

intended to be nailed to adjoining studs (joists). All

the nail holes should be used to help minimise the

risk of the ange vibrating against the stud (joist)

when the speaker is in use.

Speaker cable is bought into back-boxes via sealing

glands. Once the cable has been brought through

the gland, and the gland tightened, re-retardant

sealing mastic should be used to seal the assembly.

Ensure that a generous length of cable is available

in the back-box before the gland is sealed. A cable

clamp adjacent to the gland provides cable strain

relief.

When the sheetrock (plasterboard) is tted over the

back box a generous bead of re-retardant sealing

mastic should be applied to the back box anges

in order to seal the assembly and minimise the

possibility of vibration when the speaker is in use.

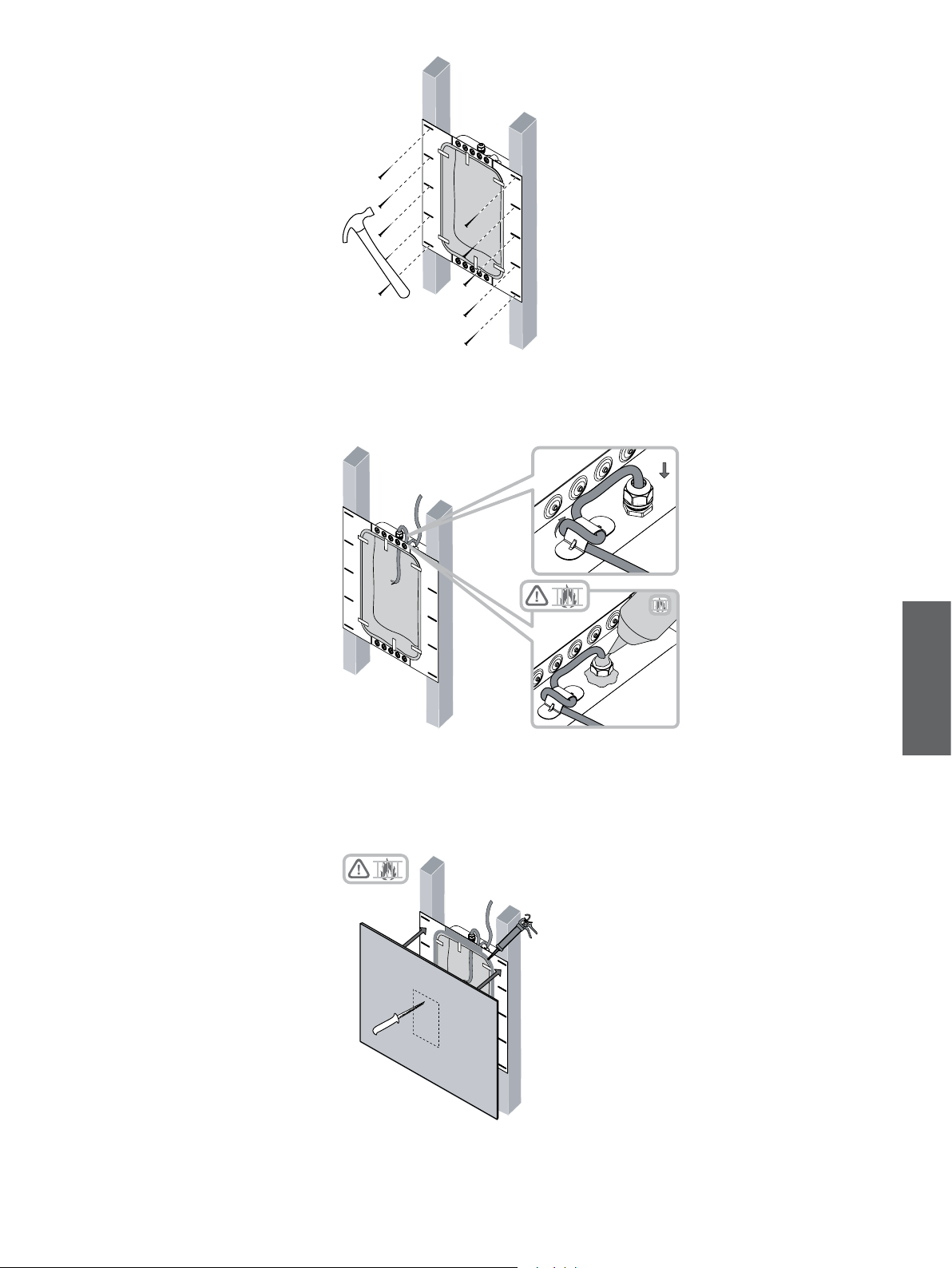

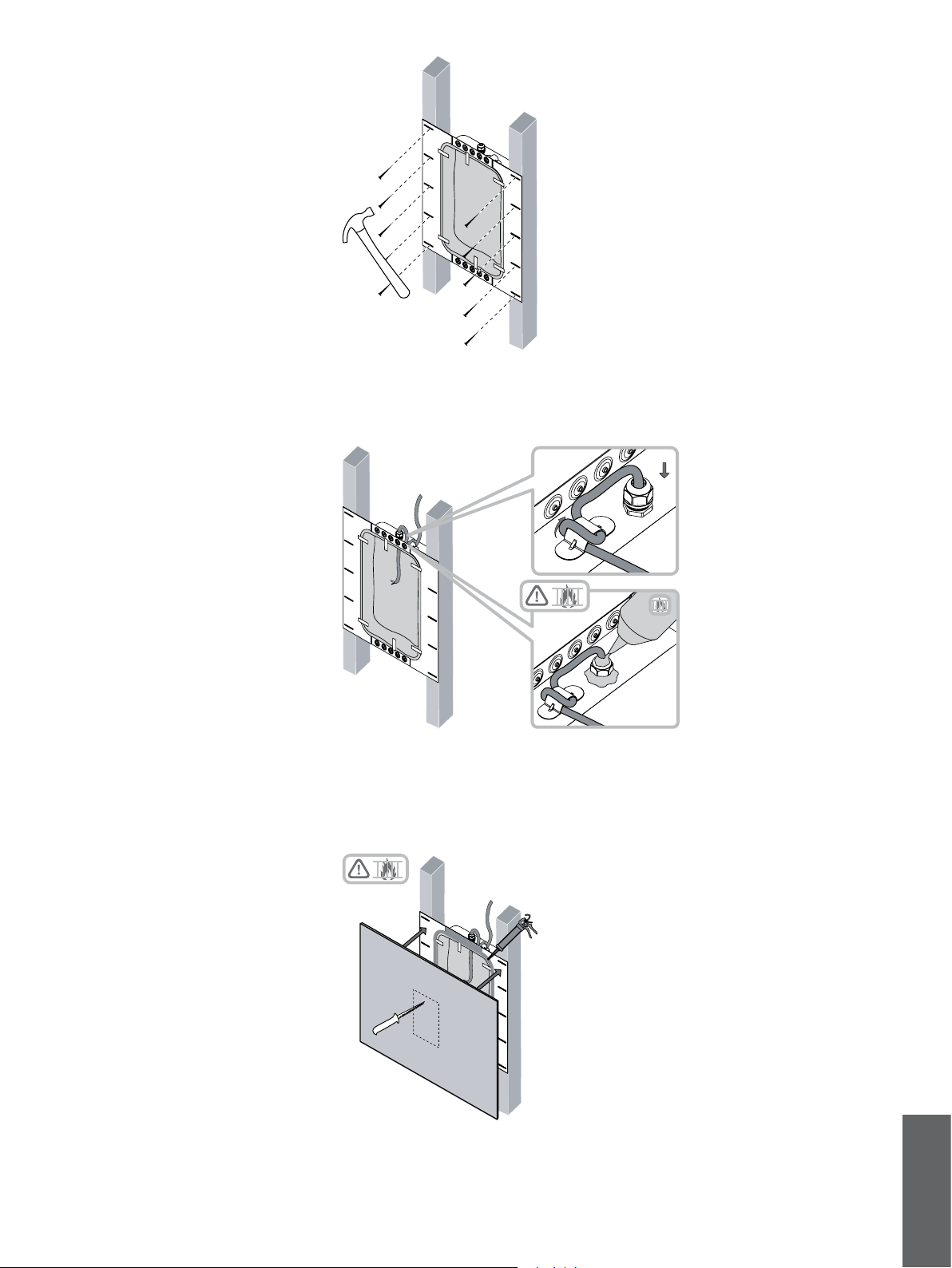

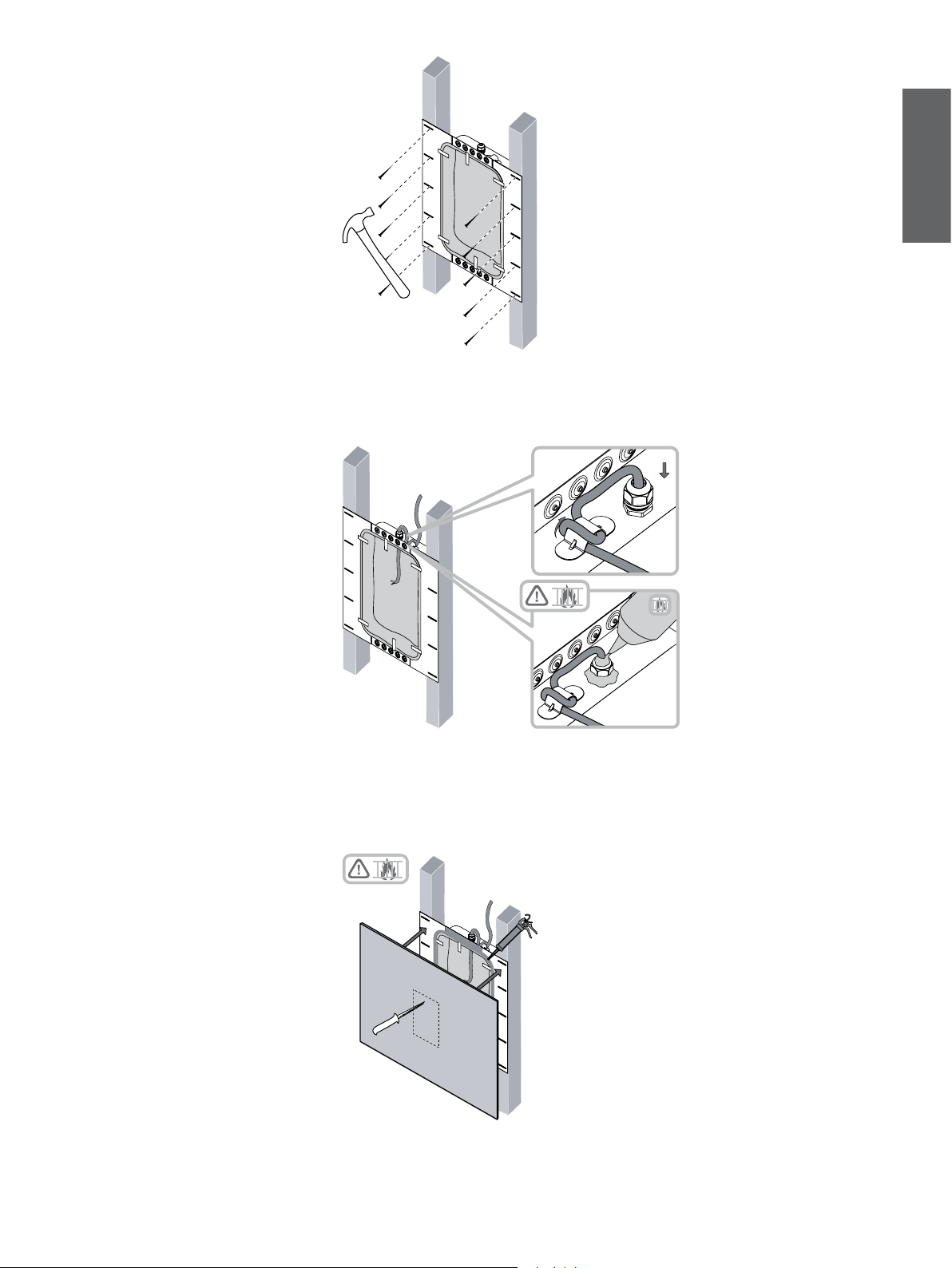

Diagrams 10-12 illustrate back-box installation.

ENGLISH

Diagram 10

Back-box stud (joists) installation

Diagram 11

Cable installation

Diagram 12

Sheetrock (plasterboard) installation

FRANÇAIS

www.bowers-wilkins.com

Bienvenue dans le monde Bowers et Wilkins

et à la CWM3 Series

Nous vous remercions d’avoir choisi Bowers & Wilkins.

Lorsque John Bowers a créé sa société, il savait déjà

qu’un design imaginatif, une conception innovante et

une technologie avancée seraient les clés du plaisir de

l’écoute de la musique chez soi. C’est cette philosophie

qui, aujourd’hui, continue de nous inspirer pour la

conception de chaque nouvel appareil.

FRANÇAIS

Contents

FRANÇAIS 7

1. Déballage 8

2. Principes de base des

enceintes CWM3 Series

3. Positionnement des

enceintes CWM3 Series

4. Installation des

enceintes CWM3 Series

5. Utilisation du kit de

Pré-montage 10

6. Utilisation d’un kit

Back-box 11

FRANÇAIS

1. Déballage

Les enceintes encastrables CWM3 Series sont

d’une installation très simple et garantissent une

reproduction sonore de très haute qualité pour tous

les types d’applications. Elles sont particulièrement

appropriées pour un usage dans les environnements

humides tels que les piscines. Ce manuel décrit

l’installation des enceintes CWM3 dans les matériaux

conventionnels, pleins ou constitués de panneaux de

doublage. Commencez par repérer tous les éléments

présents dans le carton d’emballage :

1. Deux enceintes CWM3 Series

2. Deux grilles pour enceintes CWM3 Series

3. Deux calibres pour ouverture

4. Deux masques pour peinture

5. Guide de démarrage rapide

6. Informations concernant la garantie

2. Principes de base des enceintes CWM3

Series

Les enceintes encastrables CWM3 Series sont

composées d’un bafe principal, supportant les

haut-parleurs proprement dits et le ltre, d’un cadre

intégré, d’un encadrement frontal et d’une grille

à xation magnétique. Le cadre est relié par des

connecteurs latéraux aux câbles des haut-parleurs,

de telle manière que le bafe soit automatiquement

connecté quand il est placé dans le cadre.

Les enceintes CWM3 Series nécessitent une

ouverture d’encastrement indiquée dans le tableau

Modèle CWM362

Hauteur ouverture 275 mm

Largeur ouverture 181 mm

Profondeur d’encastrement minimale 76 mm

Note : Si plusieurs enceintes CWM3 Series

doivent être installées pendant la construction

d’un immeuble ou d’une maison neuve, des kits

pré-montés et des coffrets arrière spéciques

existent. Contactez votre revendeur local Bowers

et Wilkins pour plus d’informations.

Avant d’installer les enceintes CWM3 Series,

vous devez vous assurer que les emplacements

correspondants dans le mur sont libres de toute

obstruction comme le passage d’un conduit

d’aération, ou de tout câble risquant d’interférer

avec l’installation. Dans les installations en

construction pleine préexistante, utilisez les outils

adéquats pour vous aider dans la détermination

des endroits adéquats, et l’absence de passage de

tuyaux ou câbles.

3. Positionnement des enceintes CWM3

Series

La position idéale des enceintes CWM3 Series

dépend de l’environnement acoustique et de leur

application spécique :

Applications audio générales :

Dans les utilisations où chaque enceinte CWM3

Series est prévue pour fonctionner indépendamment

des autres, pour la diffusion d’un fond sonore

par exemple, elles pourront être disposées de

manière très souple, en fonction de vos goûts et

des nécessités architecturales. La seule contrainte

purement acoustique consiste alors à éviter les

angles de la pièce, position risquant d’augmenter

articiellement les résonances et le niveau général

dans les fréquences graves.

Applications audio stéréo :

Pour les applications nécessitant une paire

d’enceintes CWM3 Series, pour la reproduction du

même signal en stéréo, les deux enceintes devront

être séparées d’une distance comprise entre 3 m

et 5 m, et se trouver à égale distance de la zone

principale d’écoute. Essayez là aussi d’éviter les

positions trop dans les angles de la pièce, et de

conserver pour les deux enceintes un environnement

acoustique proche similaire.

Note : Un environnement acoustique différent

sera constitué, par exemple, d’un mur nu pour

une enceinte et d’une fenêtre amortie par un

épais rideau pour l’autre enceinte.

Applications audio multicanal :

Pour les applications où plusieurs enceintes CWM3

sont utilisées simultanément dans des systèmes

audiovisuels multicanal, les enceintes avant latérales

doivent se trouver approximativement à 0,5 m du

plan formé par l’écran. L’enceinte centrale sera

installée directement au-dessus ou sous l’écran

ou, si ce dernier est acoustiquement transparent,

directement derrière lui. Les enceintes Surround

CWM3 Series doivent se trouver derrière et/ou sur

les côtés de la zone d’écoute principale. Essayez

d’éviter les positions trop dans les angles de la

pièce, et de conserver pour toutes les enceintes un

environnement acoustique similaire.

Note : Un environnement acoustique différent

sera constitué, par exemple, d’un mur nu pour

une enceinte et d’une fenêtre amortie par un

épais rideau pour une autre enceinte.

Le schéma 2 illustre le positionnement général des

enceintes

Note : Le principe même de l’encastrement des

enceintes fait qu’il est souvent difcile de pouvoir

choisir la position acoustique idéale. Dans ce

cas, il faut choisir l’emplacement le plus proche

des conditions idéales prédéterminées. Votre

revendeur Bowers et Wilkins est à même de

vous aider dans la recherche de cette meilleure

position.

Note : Les enceintes CWM3 Series génèrent

un certain champ magnétique. Nous vous

recommandons donc de les éloigner d’au moins

0,5 m des appareils sensibles à ces champs

magnétiques, tels que les tubes cathodiques

des téléviseurs, ou les cartes magnétiques.

Les écrans LCD, OLED ou plasma ne sont pas

sensibles aux champs magnétiques.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Schéma 2

Positionnement

Schéma 1

Ouverture et profondeur d'encastrement

3 m - 5 m

0,5 m0,5 m

0,5m0,5m

3 m - 5 m

181 mm

275 mm

76 mm

Applications audio stéréo

Applications audio multicanal

FRANÇAIS

Schéma 3

Branchement des câbles

4. Installation des enceintes CWM3 Series

Pour installer correctement une enceinte CWM3

Series, veuillez suivre les conseils donnés dans les

paragraphes suivants :

4.1 En utilisant le gabarit fourni, tracez une ligne sur

le mur existant. Vériez que cette ligne correspond

bien aux dimensions correctes. Découpez alors en

suivant cette ligne avec un outil approprié, pour

pratiquer une ouverture carrée dans le mur.

Note : Assurez-vous qu’il y a bien une distance

sufsante entre l’ouverture pratiquée et ses

bords pour les « QuickDogs » (crochets à ressort

de xation des enceintes).

Note : Pour éviter tout risque de vibration, un

mastic adhésif peut être appliqué sur toute la

périphérie de l’ouverture.

4.2 Si le câble de liaison électrique relié à

l’amplicateur est déjà passé dans l’ouverture, tirez-

le légèrement dans celle-ci. S’il n’est pas encore

accessible, il faut dès maintenant prévoir de tirer les

câbles nécessaires dans le mur, jusqu’à la ou les

ouvertures d’encastrement des enceintes.

Laissez sufsamment de longueur de câble pour

pouvoir brancher facilement les prises à l’arrière

du cadre de l’enceinte, mais vériez tout de même

qu’ensuite le câble ne pourra pas vibrer dans

l’espace dégagé dans le mur. Une longueur totale

d’un mètre est généralement sufsante.

Note : Toujours utilisez du câble de qualité, à

très faible impédance. Cette faible impédance

intrinsèque est d’autant plus importante que la

longueur de câble nécessaire est importante, au

delà de 5 m. Votre revendeur Bowers et Wilkins

est à même de vous aider dans la recherche du

meilleur câble possible.

4.3 Branchez maintenant le câble sur les bornes

à ressort sur le coté du cadre. Vériez la bonne

polarité du branchement : le câble en provenance de

la borne positive de l’amplicateur doit être branché

sur la borne rouge du cadre. De même, le câble de

la borne négative de l’amplicateur doit être branché

sur la borne noire du cadre. Le schéma 3 illustre

cette procédure de branchement.

Note : Si le câble est déjà branché sur

l’amplicateur, il faut éteindre l’amplicateur

pendant que les connexions sont réalisées au

cadre.

4.4 Le cadre étant désormais connecté, il peut

être encastré dans l’ouverture. Assurer vous que

les QuickDogs (crochets de xation à ressorts)

sont tournés de façon qu’ils puissent passer dans

l’ouverture. Puis insérer le cadre vers le haut que

telle sorte que la bride soit bien au ras du mur.

Vériez aussi que le câble n’est pas pincé dans

l’ouverture pendant cette opération.

Pour sécuriser la xation de l’enceinte utilisez un

tournevis Philips que vous insèrerez dans les trous

d’accès des QuickDogs. Faites très attention à

ne pas abimer les haut-parleurs avec le tournevis.

Une fois que le tournevis est inséré tournez-le

pour bloquer les QuickDogs. Le schéma 4 illustre

l’insertion et la sécurisation de la xation du cadre

de l’enceinte.

Note : Si le mur doit être peint alors que les

enceintes sont installées, il vous faudra utiliser le

masque à peinture qui est fourni.

4.5 La grille peut maintenant être mise en

place. Comme elle est maintenue en place

magnétiquement vous avez juste besoin de l’aligner

avec la rainure du bord de la bride, où elle restera

xée. Le schéma 5 illustre la mise en place de la

grille.

L’enceinte CWM3 Series est maintenant installée et

prête à être utilisée.

Schéma 4

Sécurisation de la

xation de l'enceinte

Schéma 5

Mise en place de la grille

FRANÇAIS

5. Utilisation du kit de Pré-montage

Les kits d’installation de Pré-montage permettent

de matérialiser l’emplacement des enceintes

encastrées au mur ou au plafond, avant que les

plaques de plâtres ne soient xées sur leur structure

de poutrelles métalliques. Le cheminement et la

coupe à la bonne taille des câbles de haut-parleur

sont en outre facilités de part l’utilisation des kits de

pré-montage. Ces kits de pré-montage (PMK) sont

constitués d’une structure plastique dénissant la

taille d'ouverture du modèle spécique de l’enceinte,

de deux rubans perforés en métal et de quatre

agrafes en plastique.

Pour utiliser un kit PMK, xez les rubans perforés

de chaque coté du bâti, à l’aide des agrafes en

plastique. L’assemblage PMK peut alors être xé à

la structure en vissant les rubans métalliques aux

poutrelles de telle façon que le bâti en plastique se

retrouve positionné à l’emplacement voulu.

Ensuite, lorsque la plaque de plâtre est xée à la

structure (on matérialisera sur la face extérieure la

position du lit de pré-montage, le bâti en plastique

PMK servira de guide interne pour la coupe, ce qui

simpliera de façon signicative de découpage de

l'ouverture pour le haut-parleur.

Les schémas 6 à 9 illustrent l'installation du kit PMK.

Schéma 6

Agrafes de xation du kit de pré-montage (PMK)

Schéma 7

Installation du kit PMK sur la structure métallique

Schéma 9

Fixation de la plaque de plâtre de nition

Schéma 8

Gabarits de découpe pour le kit PMK

189 mm

159 mm

234 mm 285 mm

FRANÇAIS

6. Utilisation d’un kit Back-box

Le kit d’installation Back-box est constitué d’un

boitier ignifuge pouvant être utilisé pour encastrer

des enceintes au mur ou au plafond, avant que les

plaques de plâtres ne soient xées sur la structure

de poutrelles métalliques. En même temps que

d’assurer la conformité avec les normes anti-feu,

les boitiers Back-box optimisent les performances

de l’enceinte acoustique en leur fournissant un

volume de charge acoustique déni. Une profondeur

d’encastrement de 90 millimètres est requis entre

la face externe de la poutrelle métallique et le mur

arrière pour pouvoir adapter une Back-box.

Les Back-boxes intègrent des brides latérales

perforées prévues pour être vissées aux poutrelles

qui sont adjacentes. Tous les trous devraient

être utilisés pour réduire au minimum le risque

de vibrations entre la bride et la poutrelle quand

l’enceinte est en fonctionnement.

Les câbles d’enceintes seront passés à l’arrière des

back-boxes au travers de presse-étoupes. Une fois

que le câble est passé dans le presse-étoupe, et que

celui-ci est parfaitement serré, un mastic ignifuge

de xation sera utilisé pour sceller l'assemblage.

Assurez d’une longueur de câble sufsante à l’arrière

de la Back-box avant de sceller le passage de câble.

Un collier situé à coté du presse-étoupe évite de

trop plier le câble.

Avant que la plaque de plâtre ne soit xée devant

la Back-box, utilisez une bonne quantité de mastic

ignifuge au niveau des brides arrières de la Back-box

an de bien sceller l’ensemble et de minimiser les

vibrations quand l’enceinte est en fonctionnement.

Les schémas 10 à 12 illustrent la mise en œuvre

d’une Back-box.

Schéma 10

Mise en place de la Back-box sur la structure

Schéma 11

Passage des câbles

Schéma 12

Mise en place de la plaque de plâtre de nition

DEUTSCH

www.bowers-wilkins.com

Willkommen bei Bowers & Wilkins und der CWM3-Serie

Der Firmengründer John Bowers war der Meinung, dass

ein wunderschönes Design, eine innovative Konstruktion

und ausgeklügelte Technologien die Schlüssel zu Audio-

Entertainment der Extraklasse in Ihrem Zuhause sind. Wir

teilen seine Meinung und jedes von uns entwickelte Produkt

basiert darauf.

DEUTSCH

Contents

DEUTSCH 12

1. Auspacken 13

2. Grundlegende

Informationen zur

CWM3-Serie 13

3. Positionierung der

Lautsprecher der CWM3-

Serie 13

4. Installation der

Lautsprecher der CWM3-

Serie 14

5. Verwendung eines

Pre-mount Kits 15

6. Verwendung einer

Einbaubox 16

DEUTSCH

1. Auspacken

Die Wandeinbaulautsprecher der CWM3-Serie sind für

einen einfachen Einbau konzipiert und garantieren in

unterschiedlichen Custom Install-Anwendungen eine

erstklassige Audiowiedergabe. Sie sind besonders

für den Einsatz in feuchten Umgebungen geeignet,

wie beispielsweise in der Nähe eines Swimmingpools.

Diese Bedienungsanleitung beschreibt den Einbau

der CWM3-Lautsprecher in herkömmliche Wände mit

Balken und Rigipsplatten. Sie beginnt mit dem Inhalt

des CWM3-Versandkartons:

• Zwei CWM3-Lautsprecher

• Zwei CWM3-Abdeckungen

• Zwei Schablonen für die Öffnung

• Zwei Lackiermasken

• Kurzanleitung

• Garantieunterlagen

2. Grundlegende Informationen zur

CWM3-Serie

Die Wandeinbaulautsprecher der CWM3-Serie

verfügen über eine Schallwand mit Chassis,

Frequenzweiche sowie Anschlüssen und über eine

Abdeckung, die magnetisch befestigt wird. Die

Schallwand wird mithilfe von Schnellbefestigungen

in der Wandöffnung gesichert, die sich nach außen

drehen und die Konstruktion dadurch befestigen.

Für die Lautsprecher der CWM3-Serie sind die

folgenden Einbauöffnungen erforderlich:

Modell CWM362

Höhe der Öffnung 275 mm

Breite der Öffnung 181 mm

Einbautiefe 76 mm

Hinweis: Für den Einbau der CWM3-

Lautsprecher in eine neue Konstruktion sind

Pre-mount Kits und Einbauboxen erhältlich. Die

Nutzung der Pre-mount Kits ist in Kapitel 5 in

dieser Bedienungsanleitung beschrieben. Die

Nutzung der Einbauboxen ist in dem separaten

Installationshandbuch für die CI300-Einbaubox

beschrieben.

Bevor Sie die Lautsprecher der CWM3-Serie

einbauen, stellen Sie sicher, dass die gewählten

Einbaupositionen frei von Installationen wie

Rohrleitungen, Kabelschächten oder elektrischen

Anschlüssen sind, die den Einbau behindern.

In einer bestehenden Wandkonstruktion aus

Trockenbauplatten nutzen Sie einen Balkensucher

zur Untersuchung der Wandkonstruktion und

einen Kabeldetektor, um die gewünschten

Einbaupositionen nach Kabeln oder Metall

abzusuchen.

3. Positionierung der Lautsprecher der

CWM3-Serie

Die geeignete Position der Lautsprecher der

CWM3-Serie innerhalb der Hörumgebung hängt vom

jeweiligen Einsatzbereich ab:

Allgemeine Hintergrundinformationen zu den

Audioanwendungen:

Bei Anwendungen, in denen einzelne Lautsprecher

der CWM3-Serie unabhängig voneinander

betrieben werden und für die Hintergrundmusik

sorgen, können die Lautsprecher im Wesentlichen

entsprechend installationsbezogener und

architektonischer Vorgaben positioniert werden.

In puncto Akustik sollten Sie nur beachten, dass

tiefe Frequenzen bei Einbau in die Ecken erheblich

verstärkt werden, was zu verhindern ist.

Stereo-Audioanwendungen:

In Anwendungen, in denen ein Paar Lautsprecher

der CWM3-Serie zur herkömmlichen Stereo-

Wiedergabe eingesetzt wird, sollte der Abstand

zwischen ihnen zwischen 3 und 5 m liegen und

ein ähnlicher Abstand zur Hörposition bestehen.

Vermeiden Sie eine Positionierung in den Ecken und

sorgen Sie um die einzelnen Lautsprecher herum für

gleiche akustische Verhältnisse. Die Abbildung oben

zeigt diesen Anwendungsfall.

Hinweis: Für unterschiedliche akustische

Verhältnisse können beispielsweise eine

kahle Wand und ein mit schweren Vorhängen

versehenes Fenster sorgen.

Mehrkanal-Audioanwendungen:

In Anwendungen, in denen mehrere Lautsprecher

der CWM3-Serie für Mehrkanal-A/V-Systeme genutzt

werden, ist der Centerlautsprecher auf der Mittellinie

des Bildschirms zu positionieren, während die

Frontlautsprecher seitlich in einem Abstand von ca.

0,5 m zu den Seiten des Bildschirms einzubauen

sind. Die für die Surroundkanäle zuständigen

CWM3-Lautsprecher sind kurz hinter und an jeder

Seite der Hörposition zu platzieren. Vermeiden Sie

eine Positionierung in den Ecken und sorgen Sie

dafür, dass die akustischen Verhältnisse für alle

Front- und Surroundlautsprecher gleich sind.

Hinweis: Für unterschiedliche akustische

Verhältnisse können beispielsweise eine

kahle Wand und ein mit schweren Vorhängen

versehenes Fenster sorgen.

In Abbildung 2 sind die allgemein möglichen

Lautsprecherpositionen dargestellt.

Hinweis: Aus installationsbedingten Gründen

können Wandeinbaulautsprecher manchmal

nicht an einer akustisch idealen Stelle eingebaut

werden. In diesen Fällen sollte der Einbau

möglichst in der Nähe der idealen Stelle erfolgen.

Ihr Bowers & Wilkins-Fachhändler berät Sie

gerne.

Hinweis: Die Chassis der CWM3-Serie erzeugen

magnetische Streufelder. Daher empfehlen wir,

einen Mindestabstand von 0,5 m zu magnetisch

empndlichen Artikeln (beispielsweise CRT-

Bildschirmen und Magnetkarten) zu bewahren.

LCD- und Plasma-Bildschirme werden von

magnetischen Streufeldern nicht beeinusst.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Abbildung 2

Positionierung

Abbildung 1

Öffnung und Einbautiefe

3 m - 5 m

0,5 m0,5 m

3 m - 5 m

181 mm

275 mm

76 mm

Stereo-Audioanwendungen

Mehrkanal-Audioanwendungen

DEUTSCH

Abbildung 3

Anschließen des Kabels

4. Installation der Lautsprecher der

CWM3-Serie

Führen Sie den Einbau der Lautsprecher der CWM3-

Serie wie in den folgenden Abschnitten beschrieben

durch:

4.1 Verwenden Sie die beiliegende Schablone und

markieren Sie an der Wand die Trennungslinie für die

Öffnung. Prüfen Sie, ob die Linie die für die Öffnung

erforderlichen Abmessungen besitzt. Schneiden Sie

mit einem entsprechenden Werkzeug an der Linie

entlang, um in die Wand eine rechteckige Öffnung

einzubringen.

Hinweis: Stellen Sie sicher, dass innen in der

Nähe der Öffnung genügend Freiraum für die

Schnellbefestigungen vorhanden ist.

Hinweis: Um ein Mitschwingen der Wand

und damit Geräusche zu reduzieren,

kann Mastixkleber in der Nähe der

Lautsprecheröffnung zwischen Balken und

Rigipsplatte aufgebracht werden.

4.2 Liegt das Lautsprecherkabel bereits in der

Wand, ziehen Sie es durch die Öffnung. Sind die

Lautsprecherkabel noch nicht installiert, so ist dies

der richtige Zeitpunkt dafür. Es ist wahrscheinlich,

dass Sie sich durch den Boden oben Zugang

verschaffen müssen, um die Kabel durch die

Wandöffnung zu führen.

Führen Sie genügend freies Kabel durch die

Öffnung, um den Anschluss an den Lautsprecher

zu erleichtern, aber nicht so viel, dass das Kabel

Geräusche verursacht, wenn es sich wieder in der

Wandöffnung bendet. Eine Kabellänge von ca.

1,0 m ist ein guter Richtwert.

Hinweis: Verwenden Sie stets hochwertiges,

niederohmiges Lautsprecherkabel. Dies ist

besonders wichtig, wenn das Kabel vom

Verstärker zum Lautsprecher länger als 5 m ist.

Fragen Sie diesbezüglich Ihren autorisierten

Bowers & Wilkins-Fachhändler.

4.3 Schließen Sie nun das Lautsprecherkabel an die

Anschlussklemmen an der Frequenzweiche an. Achten

Sie beim Anschließen auf die korrekte Polarität. Stellen

Sie sicher, dass die positive Anschlussklemme am

Verstärker mit der roten Klemme am Lautsprecher

verbunden wird und die negative Anschlussklemme

am Verstärker mit der schwarzen Klemme am

Lautsprecher. Siehe Abbildung 3.

Hinweis: Ist der Verstärker bereits mit dem Kabel

verbunden, sollte er abgeschaltet sein, wenn die

Verbindungen zur Einbaubox hergestellt werden.

4.4 Ist der Lautsprecher an das Kabel

angeschlossen, so kann er in die Wandöffnung

gehoben werden. Stellen Sie sicher, dass die vier

Schnellbefestigungen nach innen gedreht sind,

so dass sie durch die Öffnung passen. Halten

Sie den Lautsprecher anschließend so, dass der

Flansch bündig mit der Wand abschließt. Achten Sie

darauf, dass das Anschlusskabel an keiner Stelle

eingeklemmt wird.

Verwenden Sie zur Befestigung des Lautsprechers

einen Kreuzschlitzschraubendreher. Führen Sie ihn

durch die Zugangslöcher der Schnellbefestigungen

an der Vorderseite des Lautsprechers. Achten

Sie darauf, dass Sie die Lautsprecherchassis

nicht mit dem Schraubenzieher beschädigen.

Ziehen Sie nacheinander die Schrauben der

Schnellbefestigungen fest. In Abbildung 4 ist

dargestellt, wie Sie den Lautsprecher einsetzen und

befestigen können.

Hinweis: Soll die Wand nach der Installation der

Lautsprecher gestrichen werden, so verwenden

Sie dazu die beiliegende Lackiermaske.

4.5 Jetzt kann die Abdeckung angebracht werden.

Sie wird magnetisch in Position gehalten. Richten Sie

sie einfach entsprechend der Nut im Rahmenansch

aus, wo sie einrastet. In Abbildung 5 ist das

Anbringen der Abdeckung dargestellt.

Der Lautsprecher der CWM3-Serie ist jetzt installiert

und kann in Betrieb genommen werden.

Abbildung 4

Einsetzen und Befestigen

des Lautsprechers

Abbildung 5

Anbringen der Abdeckung

DEUTSCH

5. Verwendung eines Pre-mount Kits

Durch die Pre-mount Kits kann in Custom

Installation-Anwendungen die Position der Decken-

und Wandeinbaulautsprecher festgelegt werden,

bevor die Rigipsplatte (Gipskartonplatte) an den

Balken befestigt wird. Auch das Verlegen und Kürzen

der Lautsprecherkabel wird durch die Pre-mount

Kits erleichtert. Ein Pre-mount Kit (PMK) besteht

aus einem Kunststoffteil, durch das die Größe

der Öffnung für das jeweilige Lautsprechermodell

festgelegt wird, aus zwei gelochten Metallstreifen

und vier Plastik-Clips.

Um das PMK nutzen zu können, müssen Sie

zunächst mithilfe der Plastik-Clips an zwei Seiten

des Kunststoffteils jeweils einen Streifen anbringen.

Die PMK-Einheit kann nun befestigt werden, in dem

Sie die Metallstreifen an die Balken nageln, so dass

das Kunststoffteil entsprechend in Position gebracht

wird.

Wird anschließend die Rigipsplatte (auf der

Außenseite markiert, um die Position des Pre-mount

Kits anzugeben) angebracht, dient das Kunststoffteil

des PMK als interne Orientierungshilfe, die das

Ausschneiden der Lautsprecheröffnung erheblich

erleichtert.

In den Abbildungen 6 bis 9 ist die Installation des

PMK dargestellt.

Abbildung 6

Befestigung des PMK-Streifens

Abbildung 7

Befestigung des PMK an den Balken

Abbildung 9

Anbringen der Rigipsplatte (Gipskartonplatte)

Abbildung 8

PMK-Ausschnittsmaß

189 mm

159 mm

234 mm 285 mm

DEUTSCH

6. Verwendung einer Einbaubox

Zum Kit der Einbaubox gehört eine feuerfeste

Box, die hinter den Wand- bzw. Deckeneinbau-

lautsprechern angebracht werden kann, bevor die

Rigipsplatte an den Balken befestigt wird. Zum einen

entspricht diese den Feuerschutzbestimmungen,

zum anderen optimiert sie die Klangqualität

des Lautsprechers, indem sie ein festgelegtes

akustisches Volumen zur Verfügung stellt. Um die

Einbaubox installieren zu können, ist zwischen der

äußeren Balkenebene und einem rückwärtigen

Hindernis ein Mindestabstand von 90 mm

erforderlich.

Die Einbauboxen besitzen an den Seiten mit Löchern

versehene Flansche, die an die benachbarten

Balken genagelt werden. Schlagen Sie jeweils einen

Nagel durch jedes zur Verfügung stehende Loch,

um während des Lautsprecherbetriebs die Gefahr

zu minimieren, dass der Flansch gegen den Balken

schlägt.

Das Lautsprecherkabel wird über eine Verschrau-

bung in die Einbaubox geführt. Ist dies geschehen,

ziehen Sie die Kabelverschraubung fest und

verwenden feuerhemmenden Mastix, um die Einheit

damit abzudichten. Stellen Sie vor dem Abdichten

sicher, dass das in der Einbaubox bendliche Kabel

lang genug ist. Neben der Kabelverschraubung

bendet sich zur Zugentlastung eine Kabelklemme.

Ist die Rigipsplatte über der Einbaubox befestigt,

sollten Sie die Einheit mit einer großzügigen Menge

an feuerhemmendem Mastix abdichten, um

Vibrationen während des Lautsprecherbetriebs auf

ein Minimum zu reduzieren.

In den Abbildungen 10 bis 12 ist die Installation der

Einbaubox dargestellt.

Abbildung 10

Befestigung der Einbaubox an einer Balkenkonstruktion

Abbildung 11

Installation des Kabels

Abbildung 12

Anbringen der Rigipsplatte (Gipskartonplatte)

PORTUGUÊS

www.bowers-wilkins.com

Bem-vindo à Bowers & Wilkins e à Série CWM3

Obrigado por escolher Bowers & Wilkins. Quando John Bowers

fundou a nossa empresa, fê-lo na convicção de que um design

criativo, um projecto inovador e uma tecnologia avançada seriam

as chaves que podiam desbloquear a apreciação do som em

ambiente doméstico. A sua visão é a que continuamos a partilhar

e que inspira cada um dos produtos que produzimos.

PORTUGUÊS

Contents

PORTUGUÊS 12

1. Desembalagem 13

2. Informações básicas

da série CWM3 13

3. Posicionamento das

colunas da série CWM3

4. Instalação de Colunas

Série CCM3 14

5. Utilizando um Kit de

pré-montagem 15

6. Utilizando um Kit de

Caixa traseira 16

PORTUGUÊS

1. Desembalagem

A Série CWM3 de colunas de parede foi projectada

para oferecer uma fácil instalação e reprodução de

áudio de alta qualidade em aplicações discretas

de instalações personalizadas. A mesma é

particularmente adequada para uso em ambiente

húmido, como piscinas. Este manual descreve

a instalação das colunas da série CWM3 dentro

paredes falsas (pladur e gesso cartonado). O início

indica o conteúdo da embalagem:

1. Duas colunas da série CWM3

2. Duas grelhas para colunas CWM3

3. Dois templates para recorte

4. Duas máscaras de pintura

5. Guia de Início Rápido

6. Informações sobre a garantia

2. Informações básicas da série CWM3

As colunas da série CWM3 de montagem em parede

são compostas por um frontal com as unidades,

crossover e terminais, e uma grelha de colocação

magnética. O frontal é colocado na parede por

braçadeiras que giram para fora e efectuam o

aperto.

As colunas da série CWM3 requerem aberturas na

parede e dimensões de profundidade descritas na

tabela seguinte:

Modelo CWM362

Altura da Abertura 275mm (10.9 in)

Largura da Abertura 181mm (7.2 in)

Profundidade Mínima Necessária 76mm (3 in)

Nota: Se as colunas da série CWM3 forem

instaladas em "novos" projectos, estão

disponíveis kits de pré-montagem e caixas

traseiras. O uso de kits de pré-montagem é

descrito na Secção 5. O uso de caixas traseiras

é descrito no documento separado de instalação

da caixa traseira CI300.

Antes de instalar as colunas da Série CWM3

assegure-se de que a localização escolhida não

apresenta obstáculos, como canos ou cabos, que

interram com a instalação. Em paredes existentes,

use um detector adequado de barrotes e de tubos

para ajudar à construção de um mapa das zonas

destinadas à instalação.

3. Posicionamento das colunas da série

CWM3

A posição apropriada para as colunas da série

CWM3 dentro do ambiente de audição dependerá

da sua aplicação especíca:

Aplicações gerais de som ambiente:

Em aplicações onde colunas da Série CWM3 são

necessárias para funcionar de forma independente

para produção de som ambiente, poderão

ser localizadas no essencial de acordo com a

conveniência da instalação e as exigências da

arquitectura. O único constrangimento acústico a ter

em atenção tem a ver com a localização junto aos

cantos que aumenta o ganho das frequências baixas

e deve ser evitado.

Aplicações de áudio estéreo:

Em aplicações onde for usado um par de colunas da

Série CWM3 para reprodução estéreo convencional,

estas devem ser colocadas com uma separação

entre 3m e 5m e a uma distância semelhante da

posição de audição. Tente evitar a colocação das

colunas aos cantos e assegure-se de que existe

uma ambiência acústica semelhante junto a cada

uma das colunas.

Nota: Diferentes ambientes acústicos podem ser

por exemplo, uma parede nua e uma janela com

uma cortina pesada.

Aplicações de áudio multicanal

Para aplicações onde sejam usadas várias colunas

de Série CWM3 com sistemas audiovisuais

multicanal, as colunas frontais e central devem ser

colocadas cerca de 0,5 metros afastadas do plano

do ecrã. A coluna central deve estar directamente

acima ou em baixo do ecrã, ou em caso de

utilização de uma tela acusticamente transparente,

directamente na sua traseira. As colunas CWM3 dos

canais surround devem ser colocadas logo atrás e

de ambos os lados da posição de audição. Tente

evitar a colocação aos cantos de qualquer uma

das colunas e assegure-se de que a ambiência é

semelhante junto a cada uma das colunas frontais

e surround.

Nota: Diferentes ambientes acústicos podem ser

por exemplo, uma parede nua e uma janela com

uma cortina pesada.

O Diagrama 2 ilustra os guias gerais para colocação

das colunas

Nota: A natureza da instalação de colunas na

parede signica que por vezes é impraticável

a colocação das mesmas na posição acústica

ideal. Nestes casos elas devem ser colocadas

o mais próximo possível dessa posição. O seu

revendedor local da Bowers & Wilkins poderá

aconselhá-lo em caso de necessidade.

Nota: Os altifalantes da Série CWM3 produzem

campos magnéticos parasitas. Recomendamos

que os equipamentos sensíveis a campos

magnéticos, como por exemplo os monitores

CRT e os cartões magnéticos, sejam mantidos

a pelo menos 0,5 metros das colunas. Os

monitores LCD, e plasma não são afectados por

campos magnéticos.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Diagrama 2

Posicionamento

Diagrama 1

Espaço de abertura e profundidade necessários

3 m (10 ft) - 5 m (16,5 ft)

0,5 m (20")0,5 m (20")

0,5m (20")0,5m (20")

3 m (10 ft) -

5 m (16,5 ft)

181 mm (7,2")

275 mm (10,9")

76 mm (3")

Aplicações de áudio estéreo

Aplicações de áudio multicanal

PORTUGUÊS

Diagrama 3

Ligação da cablagem

4. Instalação de Colunas Série CCM3

Para instalar as colunas da série CWM3, proceda

como descrito nos parágrafos seguintes:

4.1 Usando o template de corte fornecido, marque

uma linha de corte na parede. Verique se a linha de

corte dene as dimensões de abertura correctas. Corte

ao longo da linha com uma ferramenta adequada para

criar uma abertura rectangular na parede.

Nota: Verique se internamente há espaço livre

suciente junto à abertura, para a rotação das

braçadeiras de aperto.

Nota: Para reduzir a possibilidade de aparecimento

de ruídos ou vibrações, pode ser usado mastique

adesivo entre as xações e o revestimento na zona

envolvente da abertura para as colunas.

4.2 Se o cabo de colunas já estiver presente na

parede, passe-o através da abertura. Se os cabos

de colunas ainda não estiverem instalados isso

deve ser levado a cabo nesta fase. É provável que

necessite de aceder à parede pelo chão acima para

passar a cablagem.

Deixe cabo suciente através da abertura para

facilitar a ligação à caixa posterior da coluna, mas

não tanto que possa vibrar quando puxado para o

interior da parede. O comprimento adequado será

de cerca de 1 metro.

Nota: Use sempre um cabo de colunas de

alta-qualidade e baixa resistência interna. A

baixa resistência é particularmente importante

se a distância entre o amplicador e as colunas

exceder os 5 metros. O seu revendedor Bowers

& Wilkins local poderá, se necessário, aconselhar

sobre o tipo de cabo a usar.

4.3 Agora, ligue os cabos de coluna aos terminais

de mola na placa do crossover. Assegure-se que

a polaridade da ligação da coluna está correcta:

o cabo ligado ao terminal positivo no amplicador

deverá ser ligado ao terminal de mola vermelho na

coluna. De forma similar, o cabo ligado ao terminal

negativo no amplicador deverá ser ligado ao

terminal de mola preto na coluna. O diagrama 3

mostra a ligação do cabo.

Nota: Se o amplicador já estiver ligado ao cabo,

deve desligar a alimentação daquele durante as

ligações à caixa traseira.

4.4 Com a coluna ligada ao cabo, esta pode ser

colocada na abertura da parede. Assegure-se que

as quatro braçadeiras estão viradas para dentro

de forma a poderem passar pela abertura e então

xe a glândula de passagem da coluna à parede.

Assegure-se que o cabo de ligação não ca preso

em lado nenhum.

Para segurar a coluna, use uma chave de fendas

Phillips inserida através dos furos de xação das

braçadeiras no frontal da coluna. Tome muito cuidado

para não danicar as unidades com a chave de

fendas. Encaixe a chave de fendas com cada parafuso

de xação da braçadeira aparafuse e aperte-os. O

diagrama 4 ilustra a inserção e xação da coluna.

Nota: Se o tecto for para ser pintado após as

colunas serem instaladas, deve ser utilizada a

máscara de pintura fornecida.

4.5 A grelha pode agora ser colocada. A grelha é

mantida no lugar magneticamente, apenas precisa

de ser simplesmente alinhada com a ranhura da do

limite da moldura onde vai encaixar. O diagrama 5

ilustra a montagem da grelha.

A coluna da série CWM3 está agora instalada e

pronta a usar.

Diagrama 4

Segurando a coluna

Diagrama 5

Montagem da grelha

PORTUGUÊS

5. Utilizando um Kit de pré-montagem

Os kits de pré-montagem em instalações

personalizadas permitem que as localizações de

colunas de embutir no tecto e na parede sejam pré-

denidas antes das placas de pladúr e gesso serem

aplicadas às vigas. A passagem e corte do cabo de

coluna também são facilitadas através do uso dos

kits de pré-montagem. Um kit de pré-montagem

(PMK) compreende um molde de plástico que

dene o tamanho da abertura do modelo de coluna

especíco, duas tiras de metal perfurado e quatro

clips de plástico.

Para usar um PMK, coloque uma tira a cada lado

do molde usando os clipes de plástico. O conjunto

PMK pode agora ser anexado à estrutura base

da parede falsa pregando as tiras de metal de

modo que o molde de plástico que na posição

apropriada.

Quando a placa de pladur é subsequentemente

aplicada (marcada no exterior para designar a

posição do kit de pré-montagem) o molde plástico

do PMK serve como um guia de corte interno, o

que facilita signicativamente a abertura de corte da

coluna.

Os diagramas 6 a 9 ilustram a instalação do PMK.

Diagrama 6

Fixando as faixas do PMK

Diagrama 7

Instalação do PMK às vigas do pladur

Diagrama 9

Instalação da placa de pladur

Diagrama 8

Dimensões de corte do PMK

189mm (7.4in)

159mm (6.3in)

234mm (9.2in) 285mm (11.2in)

PORTUGUÊS

6. Utilizando um Kit de Caixa traseira

Os kits de caixa traseira de instalação personalizada

são compostos por uma caixa à prova de fogo que

pode ser montada na parede ou tecto por trás das

colunas antes da aplicação das placas de pladur

ou gesso serem montados às vigas. Para além de

possibilitar a conformidade com os regulamentos de

fogo, as caixas traseiras também ajudam a optimizar

o desempenho da coluna, fornecendo um volume de

carga acústica denida. Uma profundidade mínima

de 90 milímetros desde o exterior do plano da viga

até qualquer obstrução traseira é necessária para

poder instalar uma caixa traseira.

As caixas traseiras incorporam abas laterais que se

destinam a ser pregadas às vigas adjacentes. Todos

os furos devem ser usados para ajudar a minimizar

o risco de vibração das abas laterais contra a viga,

quando a coluna estiver em uso.

O cabo de coluna entra na caixa traseira pelas

glândulas de vedação. Uma vez o cabo introduzido

pela glândula, e esta seja apertada, mastic

retardador de fogo deve ser utilizado para selar o

conjunto. Garanta que um comprimento generoso

de cabo está disponível na parte de trás da caixa

traseira antes da glândula estar selada. A braçadeira

do cabo adjacente à glândula proporciona alívio da

tensão dos cabos.

Quando o gesso é aplicado sobre a caixa traseira

um pedaço generoso de mástique isolador e

retardante de fogo deve ser aplicado em redor das

abas laterais de forma a selar o conjunto e minimizar

a possibilidade de vibração quando a coluna for

utilizada.

Os diagramas 10 a 12 ilustram a instalação da caixa

traseira.

Diagrama 10

Instalação da Caixa Traseira às vigas do pladur

Diagrama 11

Instalação da cablagem

Diagrama 12

Instalação da placa de pladur

ITALIANO

www.bowers-wilkins.com

Benvenuto e grazie per aver scelto i diffusori

Bowers & Wilkins della Serie CWM3.

Quando John Bowers fondò la nostra società, era

convinto che design attraente, capacità d’innovare e

tecnologie all’avanguardia fossero i fattori vincenti per

la riproduzione audio domestica. Le sue idee sono

ancor oggi condivise da noi tutti e fonte d’ispirazione

per ogni nuovo modello che progettiamo.

ITALIANO

Contents

ITALIANO 17

1. Rimozione dall’imballo

2. Informazioni di base

sulle Serie CWM3 18

3. Posizionamento dei

diffusori della Serie

CCM3 18

4. Installazione dei

diffusori della Serie

CWM3 19

5. Utilizzo del kit di

premontaggio 20

6. Utilizzo della scatola

da incasso 21

ITALIANO

1. Rimozione dall’imballo

I diffusori da parete della Serie CWM3 sono

progettati per offrire una facile installazione ed

un’elevata qualità sonora. Essi sono particolarmente

indicati per l’utilizzo in ambienti umidi, come, ad

esempio, piscine coperte. Questo manuale descrive

l’installazione dei diffusori entro pareti in cartongesso

realizzate con un telaio in legno o metallo ed inizia

con l’elenco del contenuto della confezione.

1. Due diffusori della Serie CWM3

2. Due griglie per i diffusori

3. Una dima di foratura

4. Due maschere di verniciatura

5. Guida rapida d’utilizzo

6. Informazioni sulla garanzia

2. Informazioni di base sulle Serie CWM3

I diffusori da parete della Serie CWM3 sono

composti da un pannello su cui sono installati

altoparlanti, crossover e connettori e da una griglia

a ssaggio magnetico. Il pannello viene bloccato

alla parete tramite dei dispositivi di ritenuta laterali

che scattano in posizione esterna e vengono quindi

serrati.

I diffusori della Serie CWM3 richiedono un foro e

spazio libero in profondità delle dimensioni indicate

nella seguente tabella:

Modello CWM362

Altezza apertura 275 mm

Larghezza apertura 181 mm

Spazio minimo in altezza 76 mm

Nota: Se i diffusori della Serie CWM3 devono

essere installati entro pareti in costruzione,

sono disponibili kit di premontaggio ed

apposite scatole da incasso. L’utilizzo del kit

di premontaggio è descritto alla Sezione 5 di

questo manuale, mentre quello delle scatole da

incasso in uno specico documento a parte.

Prima di installare i diffusori è necessario assicurarsi

che la posizione scelta sia libera da ostacoli come

tubazioni, canalizzazioni o cablaggi che possano

interferire con l’installazione. Nel caso di pareti in

cartongesso esistenti, utilizzare uno strumento

per individuare il telaio dei pannelli ed un rilevatore

di metalli per controllare l’eventuale presenza di

tubazioni.

3. Posizionamento dei diffusori della Serie

CCM3

La posizione più appropriata per i diffusori della

Serie CWM3 nell’ambiente di ascolto dipende dalla

specica applicazione:

Riproduzione musica di sottofondo:

Per applicazioni in cui sono richiesti singoli diffusori

per fornire musica di sottofondo, essi possono

venir posizionati in base alla disponibilità di spazio

o in funzione delle caratteristiche del locale.

Sotto il prolo acustico, l’unico aspetto da tener

presente riguarda il posizionamento negli angoli.

Questa condizione infatti tende ad enfatizzare

eccessivamente le basse frequenze e ciò andrebbe

evitato.

Riproduzione audio stereo:

Per applicazioni in cui è richiesta una coppia di

diffusori per la riproduzione stereofonica, essi

devono essere collocati ad una distanza tra

loro compresa tra 3 m e 5 m e ad un’analoga

distanza dall’area di ascolto. Si cerchi di evitare

il posizionamento negli angoli ed assicurarsi che

l’ambiente acustico in prossimità di ciascun diffusore

sia il meno diverso possibile.

Nota: Ambienti acustici diversi possono essere,

ad esempio, un muro liscio ed una nestra

coperta con tendaggio pesante.

Ripoduzione audio multicanale:

Per applicazioni in cui sono richiesti più diffusori da

inserire in sistemi audio/video multicanale, quelli

relativi ai canali frontali sinistro e destro devono

essere posizionati ai lati dello schermo, distanti circa

0,5 m. Il diffusore centrale può indifferentemente

essere collocato sopra o sotto lo schermo, oppure

dietro nel caso si disponga di uno schermo di

proiezione acusticamente trasparente. I diffusori

relativi ai canali surround devono essere collocati

dietro e lateralmente alla posizione di ascolto. Si

cerchi di evitare il posizionamento negli angoli e di

assicurarsi che l’ambiente acustico in prossimità di

ciascun diffusore sia il meno diverso possibile.

Nota: Ambienti acustici diversi possono essere,

ad esempio, un muro liscio ed una nestra

coperta con tendaggio pesante.

La gura 2 illustra il posizionamento dei diffusori in

funzione delle differenti applicazioni

Nota: L’installazione a parete talvolta rende

complicato collocare i diffusori in una precisa

posizione ideale sotto il prolo acustico. In questi

casi si dovrebbe cercare di rimanere quanto

più vicino possibile al punto ottimale. Il vostro

rivenditore Bowers & Wilkins, se necessario,

potrà fornire consigli in merito.

Nota: Gli altoparlanti generano campi magnetici

dispersi. Si raccomanda di tenere lontano

almeno 0,5 m dai diffusori componenti sensibili

come, ad esempio, schermi CRT e carte

magnetiche. Al contrario TV o monitor LCD,

OLED o al plasma non risentono dei campi

magnetici.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Figura 2

Posizionamento dei diffusori

Figura 1

Dimensioni foro e spazio libero richiesto

3 m - 5 m

0,5 m0,5 m

0,5m0,5m

3 m - 5 m

181 mm

275 mm

76 mm

Riproduzione audio stereo

Ripoduzione audio multicanale

ITALIANO

Figura 3

Collegamento dei cavi

4. Installazione dei diffusori della Serie

CWM3

Per installare i diffusori della Serie CWM3 procedere

come descritto nei successivi paragra:

4.1 Utilizzando la dima in dotazione, tracciare una

linea di taglio sulla parete. Vericare che il foro sia

della dimensione esatta. Effettuare il taglio lungo

la linea con un attrezzo idoneo a praticare un foro

rettangolare.

Nota: Assicurarsi che vi sia abbastanza spazio

libero all’interno dell’apertura afnché i ganci di

ritenuta possano ruotare liberamente in posizione

esterna.

Nota: Per ridurre la possibilità che la parete

possa vibrare o comunque generare rumore, può

essere applicato un composto adesivo tra telaio

e lastra di cartongesso in prossimità del foro.

4.2 Se il cavo del diffusore è già presente all’interno

della parete, tirarlo attraverso l’apertura. Se i cavi

non sono ancora stati posati, provvedere a farlo in

questa fase. È probabile che si renda necessario

portarlo dal basso tramite opportune tracce nel

muro.

Lasciare sufciente cavo libero entro l’apertura

per facilitare il collegamento col diffusore, ma

non troppo, dal momento che potrebbe generare

vibrazioni o rumori una volta spinto all’interno della

cavità. Circa 1 m di cavo in più dell’esatta misura è

una lunghezza adeguata.

Nota: Utilizzate sempre cavi per diffusori di alta

qualità e bassa resistenza. La bassa resistenza

è molto importante se la lunghezza del cavo

dall’amplicatore al diffusore supera i 5 m. Il

vostro rivenditore Bowers & Wilkins sarà in grado

di consigliare il cavo più idoneo.

4.3 Collegare ora il cavo ai terminali a molla sul

retro del diffusore. Assicurarsi che la polarità delle

connessioni sia corretta: il conduttore proveniente

dal terminale positivo dell’amplicatore deve essere

inserito nel terminale a molla rosso, mentre quello

proveniente dal terminale negativo deve essere

inserito nel terminale a molla nero. La Figura 3 illustra

il collegamento col diffusore.

Nota: Se il cavo è già connesso ad un

amplicatore, questo deve essere lasciato spento

mentre si effettuano i collegamenti col diffusore.

4.4 Una volta collegato il cavo, è possibile inserire il

diffusore nel foro. Assicurarsi che i quattro ganci di

ritenuta siano ruotati all’interno così da consentire

il loro passaggio nell’apertura, quindi introdurre

il diffusore no a far combaciare la angia con la

parete. Prestare attenzione afnché il cavo non

rimanga incastrato da qualche parte.

Fissare il diffusore utilizzando un cacciavite a croce

per azionare i ganci di ritenuta attraverso le aperture

frontali. Prestare molta attenzione a non danneggiare

gli altoparlanti con la punta del cacciavite. Ruotare

i ganci tramite le viti e proseguire a girarle in senso

orario no a serrarle completamente. La Figura 4

illustra l’inserimento del diffusore nell’apertura ed il

suo ssaggio alla parete.

Nota: Se la parete deve essere tinteggiata dopo

l’installazione dei diffusori, utilizzare le maschere

di verniciatura fornite.

4.5 È ora possibile installare la griglia. Essa viene

assicurata al diffusore tramite piccoli magneti. È

sufciente quindi allinearla alla scanalatura presente

sulla angia afnché scatti in posizione. La Figura 5

illustra il montaggio della griglia.

Il diffusore è ora installato e pronto all’uso.

Figura 4

Inserimento e ssaggio

del diffusore

Figura 5

Montaggio della griglia

ITALIANO

5. Utilizzo del kit di premontaggio

Il kit di premontaggio (PMK) permette di denire

la posizione del diffusore durante la costruzione

della parete prima della posa in opera dei

pannelli di cartongesso e facilita la stesura dei

cavi di collegamento nella giusta lunghezza. Il kit

comprende un elemento in plastica stampata che

denisce le dimensioni del foro necessario ad uno

specico modello di diffusore, due bande metalliche

perforate e quattro clip in plastica.

Per utilizzare il PMK, ssare come prima cosa le

bande metalliche a ciascun lato dello stampo in

plastica tramite le clip. Il pezzo così assemblato

può ora essere ssato all’intelaiatura della parete

tramite chiodi o viti in modo tale che l’elemento che

denisce la posizione del diffusore si trovi nel punto

previsto.

Quando il pannello in cartongesso verrà

successivamente posto in opera (dopo aver

opportunamente segnato sul lato a vista la posizione

del PMK), l’elemento in plastica che denisce le

dimensioni del foro necessario al montaggio del

diffusore servirà come guida interna, facilitando

così notevolmente il taglio dell’esatta apertura sul

pannello.

Le Figure da 6 a 9 illustrano l’installazione del kit di

premontaggio.

Figura 6

Montaggio delle bande metalliche

Figura 7

Fissaggio del PMK all’intelaiatura

Figura 9

Posa in opera del pannello in cartongesso

Figura 8

Dimensioni del foro per l’uso del PMK

189 mm

159 mm

234 mm 285 mm

ITALIANO

6. Utilizzo della scatola da incasso

Il kit da incasso comprende una scatola realizzata

in materiale ignifugo da installare sul telaio della

parete, prima della messa in opera dei pannelli

in cartongesso. Oltre ad ottemperare alle norme

antincendio, la scatola posteriore da incasso

contribuisce a migliorare l’isolamento acustico e ad

ottimizzare le prestazioni del diffusore garantendo

un volume di lavoro ben denito all’altoparlante

principale. Per la sua installazione è necessario

disporre di uno spazio libero pari a 90 mm.

La scatola è dotata di ange preforate sui lati che

permettono di ssarla all’intelaiatura della parete

tramite chiodi o viti. Per prevenire il rischio di

vibrazioni contro il telaio durante il funzionamento del

diffusore, si consiglia di ssarla utilizzando tutti fori

presenti sulle ange.

Il cavo di collegamento viene fatto entrare nella

scatola attraverso un passacavo. Una volta

posizionato e bloccato il cavo serrando la vite

è necessario sigillare il punto d’ingresso con un

adesivo contenente additivi ritardanti di amma.

Assicurarsi che nella scatola vi sia sufciente cavo

per un agevole collegamento col diffusore prima di

applicare il sigillante. In prossimità del passacavo un

dispositivo di blocco consente di trattenere il cavo

ed evitare che possa slarsi.

Prima di posizionare il pannello in cartongesso

applicare sulla ange della scatola un generoso

strato di adesivo contenente additivi ritardanti di

amma per sigillare il tutto e minimizzare l’insorgenza

di vibrazioni durante il funzionamento del diffusore.

Le Figure da 10 a 12 illustrano l’installazione della

scatola da incasso.

Figura 10

Fissaggio della scatola all’intelaiatura

Figura 11

Fissaggio del cavo

Figura 12

Posa in opera del pannello in cartongesso..

NEDERLANDS

www.bowers-wilkins.com

Welkom bij Bowers & Wilkins en de CWM3 Serie

Dank u voor het kiezen van Bowers & Wilkins. Toen John Bowers

het bedrijf oprichtte, was hij ervan overtuigd dat een fantasievol

ontwerp, innovatieve techniek en moderne technologie

de sleutels vormden tot muziekbeleving thuis. Het is deze

overtuiging waar we nog steeds van uitgaan en die de inspiratie

vormt voor elk product dat we ontwerpen.

NEDERLANDS

Contents

NEDERLANDS 22

1. Uitpakken 23

2. CWM3 Serie

Uitgangspunten 23

3. Opstelling van

de CWM3 Serie

Luidsprekers 23

4. Installeren CWM3

Serie Luidsprekers 24

5. Gebruik Voormontage

Set 25

6. Gebruik Achterkast

Set 26

NEDERLANDS

1. Uitpakken

Het ontwerp van de CWM3 Serie wand

luidsprekers is gericht op gemakkelijke installatie

en hoogwaardige audio reproductie in een discrete

opstelling. Zij zijn bijzonder geschikt voor gebruik

in een vochtige omgeving zoals een zwembad. In

deze handleiding wordt beschreven hoe de CWM3

Serie luidsprekers worden geïnstalleerd in bestaande

systeemplafonds (balkjes en pleisterwerk). Eerst de

inhoud van de CWM3 doos:

1. Twee CWM3 Serie luidsprekers

2. Twee CWM3 grills

3. Eén sjabloon voor de opening

4. Twee verfmaskers

5. Eén beknopte handleiding

6. Informatie over garantie

2. CWM3 Serie Uitgangspunten

De CWM3 Serie luidsprekers bestaan uit een

bafe – frontplaat – waarop de luidsprekers, het

wissellter en de aansluitingen zijn gemonteerd en

een magnetisch bevestigde grill. De bafe wordt

in de wand bevestigd met naar buiten uitklapbare

klemmen.

De CWM3 Serie wand luidsprekers hebben de

volgende opening en diepte nodig:

Model CWM362

Hoogte Opening 275 mm (10,9”)

Breedte Opening 181 mm (7,2”)

Minimale Inbouwhoogte 76 mm (3”)

Opmerking: wanneer CWM3 luidsprekers

worden geïnstalleerd in een nieuwbouw

project, zijn daarvoor voorgemonteerde sets

en achterkasten leverbaar. Het gebruik van

voormontage sets is beschreven in paragraaf 5.

Het gebruik van achterkasten wordt beschreven

in de afzonderlijke CI300 Achterkast Installatie

Handleiding.

Voordat u de CWM3 Serie luidsprekers installeert,

dient eerst gecontroleerd te worden of de gekozen

plaats vrij is van leidingen en bedrading die de

installatie in de weg kunnen staan. In bestaande

tussenwanden kan een speciale sensor voor

steunbalken worden gebruikt om deze op te sporen

en een leidingen detector om de gekozen plaats te

controleren.

3. Opstelling van de CWM3 Serie

Luidsprekers

De juiste opstelling van de CWM3 Serie luidsprekers

in de luisterruimte wordt bepaald door de specieke

toepassing:

Algemene Achtergrond Audio Toepassingen

In toepassingen waar afzonderlijke CWM3 Serie

luidsprekers onafhankelijk worden gebruikt voor

achtergrondmuziek, kunnen zij in principe worden

geplaatst daar waar dat installatietechnisch of

qua inrichting het beste uitkomt. Het enige punt

waar rekening mee moet worden gehouden, is dat

opstelling in een hoek wezenlijk meer lage frequentie

geeft en daarom vermeden dient te worden.

Stereo Toepassingen

In toepassingen waar een paar CWM3 Serie

luidsprekers worden gebruikt voor conventionele

stereoweergave, dienen zij 3 tot 5 m (10 tot 16,5 ft)

uit elkaar te worden geplaatst en op ongeveer

dezelfde afstand van de luisterpositie te zijn. Probeer

opstelling in een hoek te vermijden en probeer

de akoestische omgeving van elke luidspreker

zo identiek mogelijk te houden. Zie de afbeelding

hierboven.

Opmerking: verschillende akoestische

omgevingen zijn bijvoorbeeld een kale wand en

een raam met een zwaar gordijn.

Meerkanalen Audio Toepassingen

Bij toepassingen waar meerdere CWM3 Serie

luidsprekers worden toegepast in meerkanalen

audio/videosystemen, dienen de center en front

luidspreker ongeveer 0,5 m (20”) voor het vlak van

het beeldscherm te worden geplaatst. De center

luidspreker dient horizontaal op de hartlijn van

het beeldscherm te worden geplaatst en de front

luidsprekers binnen ca. 0,5 m (20”) ter weerszijden

van het beeldscherm. De surround CWM3 Serie

luidsprekers worden juist achter aan beide zijden

van de luisterpositie opgesteld. Probeer opstelling

in een hoek te vermijden en probeer de akoestische

omgeving van elke front en surround luidspreker zo

identiek mogelijk te houden.

Opmerking: verschillende akoestische

omgevingen zijn bijvoorbeeld een kale wand en

een raam met een zwaar gordijn.

In afbeelding 2 ziet u de algemene richtlijnen voor de

opstelling.

Opmerking: kenmerk van het installeren van

wand luidsprekers is dat het soms onpraktisch is

ze op de akoestisch ideale plaats te installeren.

Monteer ze in die gevallen zo dicht als mogelijk

bij de ideale plaats. Raadpleeg zonodig uw

Bowers & Wilkins leverancier voor advies.

Opmerking: de eenheden van de CWM3 Serie

luidsprekers hebben een magnetisch strooiveld.

We raden u daarom aan magnetisch gevoelige

zaken zoals beeldbuizen en magnetische kaarten,

cassettes en dergelijke, minimaal 0,5 m (20”)

bij de luidspreker vandaan te houden. LCD- en

plasmaschermen zijn niet gevoelig voor dat

magnetisch strooiveld.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Afbeelding 2

Opstelling

Afbeelding 1

Benodigde ruimte boven en achter

3 m (10 ft) - 5 m (16,5 ft)

0,5 m (20")0,5 m (20")

0,5m (20")0,5m (20")

3 m (10 ft) -

5 m (16,5 ft)

181 mm (7,2")

275 mm (10,9")

76 mm (3")

Stereo Toepassingen

Meerkanalen Audio Toepassingen

NEDERLANDS

Afbeelding 3

Kabelaansluiting

4. Installeren CWM3 Serie Luidsprekers

Om een CWM3 Serie luidspreker te installeren gaat u

te werk als in de volgende paragrafen beschreven:

4.1 Met behulp van het bijgevoegde sjabloon

markeert u de te maken uitsnede in de wand.

Controleer of de markering de juiste diameter heeft.

Maak op de markering een rechthoekige opening in

de wand.

Opmerking: zorg ervoor dat er rond de opening

voldoende ruimte is voor de klemmen waarmee

de bafe wordt vastgezet.

Opmerking: om de kans op brom of rammelen

achter de wand zo klein mogelijk te maken, is het

verstandig mastiek of kit aan te brengen tussen

de balken en het plaatwerk rond de luidspreker.

4.2 Wanneer achter de wand al luidsprekerkabel

aanwezig is, trekt u deze kabel door de opening. Zijn

de luidsprekerkabels nog niet geïnstalleerd, doe dat

dan nu. De mogelijkheid bestaat dat u toegang zult

moeten krijgen via de vloer erboven om de kabels

naar de opening in de wand te leiden.

Laat voldoende kabellengte door de opening om

de luidsprekers te kunnen aansluiten, maar niet

teveel daar dit rammelen of andere bijgeluiden kan

veroorzaken wanneer de luidsprekers in de wand

zitten. Ongeveer 1,0 m (3 ft) is voldoende.

Opmerking: gebruik altijd hoogwaardige

luidsprekerkabel met een geringe weerstand. Een

geringe weerstand is vooral belangrijk wanneer

de lengte van de kabel groter is dan 5 m. Uw

Bowers & Wilkins leverancier kan u adviseren

over de meest geschikte kabel.

4.3 Verbind nu de luidsprekerkabel met de klemmen

aan de zijkant van de bafe. Overtuig u ervan dat de

polariteit correct is: de ader die is verbonden met

de positieve aansluiting van de versterker dient te

worden verbonden met de rode klem op het frame.

Op dezelfde wijze wordt de negatieve pool van de

versterker verbonden met de zwarte klem op het

frame. In afbeelding 3 ziet u de juiste aansluitingen.

Opmerking: wanneer de kabel al op de versterker

is aangesloten, deze uitschakelen voordat u de

verbindingen met de achterkast maakt.

4.4 Nu het frame is aangesloten kan deze in de

opening in de wand worden geschoven. Controleer

of de vier uitklapbare klemmen naar binnen zijn

gedraaid zodat het geheel door de opening kan

en ligt de luidspreker op zodat deze gelijk komt

te liggen met de wand. Let erop dat de kabel niet

ergens klem komt te zitten.

Om de luidspreker vast te zetten gebruikt u een

kruiskop schroevendraaier die u door de openingen

in de klemmen in het front steekt. Let erop dat

u de luidsprekereenheden niet beschadigt met

de schroevendraaier. Draai u één voor één de

uitklapbare klemmen vast. Zie hiervoor afbeelding 4.

Opmerking: wanneer de wand geschilderd wordt

nadat de luidsprekers zijn gemonteerd, kunt u

daarvoor het bijgevoegde verfmasker gebruiken.

4.5 Nu kan de grill worden aangebracht. Deze

wordt magnetisch op zijn plaats gehouden; houd

de grill in lijn met de groef in de rand van het frame

en klik hem op zijn plaats. In afbeelding 5 ziet u het

aanbrengen van de grill.

De CWM3 Serie luidspreker is nu gereed voor

gebruik.

Afbeelding 4

Vastzetten luidspreker

Afbeelding 5

Aanbrengen van de grill

NEDERLANDS

5. Gebruik Voormontage Set

Deze speciale voormontage sets zijn bedoeld

om een ruimte in het plafond of in de wand te

deniëren voordat het stucwerk op de tengels wordt

aangebracht. Het trekken en op lengte maken van

de luidsprekerkabels gaat ook gemakkelijker met een

voormontage set. Een voormontage set (PMK) bevat

een plastic model dat de grootte van de opening van

het specieke model voorstelt, twee geperforeerde

metalen strips en vier plastic clips.

U gebruikt de PMK door één strip aan elke zijde van

het model aan te brengen met de plastic clips. De

PMK kan nu aan de tengels worden bevestigd door

de metalen strips op de tengels te spijkeren zodat

het plastic model op de plaats komt waar later de

luidspreker moet komen.

Wanneer tenslotte het stucwerk of de tegels worden

aangebracht (aan de buitenzijde gemarkeerd waar

de voormontage set moet komen) dan dient het

plastic model PMK als een interne richtlijn waardoor

het maken van de opening een stuk gemakkelijker

wordt.

De afbeeldingen 6 – 9 geven de PMK installatie weer.

Afbeelding 6

PMK strip bevestiging

Afbeelding 7

PMK steun aanbrengen

Afbeelding 9

Gipswand (pleisterwerk) installatie

Afbeelding 8

PMK afmetingen opening

189 mm (7,4")

159 mm (6,3")

234 mm (9,2") 285 mm (11,2")

NEDERLANDS

6. Gebruik Achterkast Set

De Custom achterkast set bestaat uit een

brandveilige kast die achter plafond- of

wandluidsprekers kan worden gemonteerd

voordat het pleisterwerk of andere afwerking wordt

aangebracht. Naast het voldoen aan de regels

voor brandpreventie, helpen achterkasten ook de

prestaties van de luidsprekers te verbeteren doordat

zij een tevoren bepaalde akoestische belasting

vormen. Een minimum diepte van 90 mm van de

onderste steunbalk tot de constructie daarachter is

nodig om een achterkast te kunnen aanbrengen.

In de zijkanten van de achterkast zijn gaatjes

aangebracht die bedoeld zijn voor het vastspijkeren

van de achterkast op de steunbalken. Gebruik vooral

alle gaatjes om te voorkomen dat de zijkanten gaan

trillen tegen de balken wanneer de luidspreker in

gebruik is.

De luidsprekerkabel komt de achterkast binnen

via een dichtgekitte doorvoer. Zodra de kabel daar

doorheen is gevoerd en de voorvoer vastgezet,

gebruikt u brandveilige kit om het af te sluiten. Zorg

voor ruim voldoende kabellengte in de achterkast

voordat u de doorvoer afwerkt. Een kabelklem

dichtbij de doorvoer zorgt voor kabelontlasting.

Wanneer het plafond (wand) wordt afgewerkt is het

belangrijk ook de randen van de achterkast met kit

o.i.d. af te werken om de kans op trillingen zo klein

mogelijk te maken wanneer de luidspreker wordt

gebruikt.

Afbeeldingen 10 – 12 laten de installatie van de

achterkast zien.

Afbeelding 10

Achterkast steunen installatie

Afbeelding 11

Kabelbevestiging

Afbeelding 12

Gipswand (pleisterwerk) installatie

PYCCКИЙ

www.bowers-wilkins.com

Добро пожаловать и благодарим вас за приобретение

акустики Серии CWM3 компании Bowers & Wilkins.

Наш основатель, Джон Бауэрс, верил в то, что творческий

подход в проектировании, новаторская конструкция

и передовые технологии смогут открыть людям путь к

подлинному звучанию в доме. Мы продолжаем разделять

его веру, и она вдохновляет нас при проектировании всех

новых продуктов.

PYCCКИЙ

Contents

PYCCКИЙ 27

1. Распаковка 28

2. Основные черты АС

Серии CWM3 28

3. Размещение АС

Серии CWM3 28

4. Установка АС Серии

CWM3 29

5. Использование

предмонтажного

комплекта 30

6. Использование

тыловой коробки 31

PYCCКИЙ

5. Использование предмонтажного

комплекта

Предмонтажный комплект для заказных

инсталляций позволяет заранее задать место

для потолочных и встраиваемых в стены АС,

до того, как гипсокартонные плиты будут

прикреплены к перегородкам. Прокладка и

обрезка колоночных кабелей также облегчается

благодаря таким предмонтажным комплектам.

Предмонтажный комплект (pre-mount kit – PMK)

состоит из пластмассового молдинга, который

задает размер проема для конкретной модели

АС, двух перфорированных металлических лент и

четырех пластиковых зажимов.

Чтобы использовать PMK, сначала прикрепите с

помощью пластиковых зажимов по одной ленте

к каждой из сторон молдинга. Теперь собранный

PMK можно прикрепить к перегородкам, прибив

к ним металлические ленты гвоздями так, чтобы

пластмассовый молдинг оказался в нужной

позиции.

Теперь, когда гипсокартонные плиты будут

подгоняться по месту (промаркированные

снаружи в тех местах, где должен оказаться

предмонтажный комплект) пластмассовый

молдинг PMK послужит указателем, где изнутри

надо вырезать проем, что существенное облегчит

работу.

На Рис. 6 – 9 проиллюстрирована установка PMK.

Рисунок 6

Прикрепление лент к PMK

Рисунок 7

Установка PMK на перегородки

Рисунок 9

Монтаж гипсокартонных плит

Рисунок 8

Размеры проема для PMK

189 мм (7.4 in)

159 мм (6.3 in)

234 мм (9.2 in) 285 мм (11.2 in)

PYCCКИЙ

6. Использование тыловой коробки

В набор тыловой кооробки для заказной

инсталляции входит сама пожаробезопасная

коробка, которую можно вставить за стеной или

потолком в который встроена АС, прежде чем

будет смонтирована по месту на перегородки

гипсокартонная плита. Кроме удовлетворения

требований пожарной безопасности, тыловая

коробка позволяет оптимизировать звучание АС,

обеспечив им заранее известный нагрузочный

объем. Для размещения тыловой коробки

требуется глубина не менее 90 мм от внешней

плоскости гипсокартонной плиты до любых

препятствий сзади.

На тыловых коробках предусмотрены боковые

фланцы с отверстиями, чтобы можно было

прибить их гвоздями к соседним перегородкам.

Необходимо использовать все подходящие

отверстия, чтобы минимизировать риск вибрации

фланца об перегородку при работе АС.

Колоночные кабели заводятся в тыловую

коробку через герметичные вводы. После того

как кабель пропущен через них и отверстие

затянуто, необходимо использовать огнеупорную

мастику, чтобы загерметизировать ввод.

Убедитесь, что достаточный конец кабеля

оставлен внутри тыловой коробки, прежде чем

заделывать отверстие. Прижим для кабеля,

расположенный рядом с вводом, служит для

разгрузки кабеля от напряжений.

После того как гипсокартонная плита

установлена над тыловой коробкой, следует

положить достаточное количество огнеупорной

мастики на фланцы коробки, чтобы

загерметизировать сборку и минимизировать

возможность вибраций при работе АС.

На Рис. 10 – 12 проиллюстрирована установка

тыловой коробки.

Рисунок 10

Установка тыловой коробки на перегородки

Рисунок 11

Прокладка кабеля

Рисунок 12

Установка гипсокартонной плиты

ČESKY

www.bowers-wilkins.com

Vítejte u Bowers and Wilkins s reprosoustavami

řady CWM3

Děkujeme vám, že jste se rozhodli pro Bowers & Wilkins.

Když John Bowers zakládal svou ﬁrmu, věřil že zajímavý

design, inovativní výzkum a pokročilé technologie jsou

klíčem otevírajícím dveře domácí zábavě. My v jeho

myšlenkách pokračujeme a při vývoji každého produktu

se jimi inspirujeme.

ČESKY

Contents

ČESKY 32

1. Vybalení 33

2. Základní informace o

řadě CWM3 33

3. Umístění reprosoustav

řady CWM3 33

4. Instalace reprosouvav

řady CWM3 34

5. Použití Pre-mount Kitu

6. Použití Back-boxu

(zadní ozvučnice) 36

ČESKY

1. Vybalení

Do zdi vestavné (in-wall) reprosoustavy řady CWM3

jsou navrženy tak, aby poskytovaly vysoce kvalitní

reprodukci a přitom byly vizuálně v interiéru velmi

nenápadné. Jsou take vhodné pro použití ve vlhkém

prostředí, jako například u bazénů. Tento manuál

popisuje instalaci reprosoustav řady CWM3 do

klasických sádrokartonových stěn (tvořených ze

sádrokartonových panelů a jejich nosníků). Začněme

výčtem obsahu balení reprosoustav CWM3:

1. Dvě reprosoustavy řady CWM3

2. Dvě mřížky pro reprosoustavy CWM3

3. Dvě šablony pro instalační otvor

4. Dvě lakovací masky

5. Návod pro rychlou instalaci

6. Informace o záruce

2. Základní informace o řadě CWM3

Do stropu vestavné reprosoustavy řady CWM3 se

skládají z ozvučnice na které jsou namontovány

reproduktory s vyhybkou včetně terminálů a

magneticky upevnitelné mřížky. Montážní celek je

ve stěně uchycen pomocí úchytů, které se nejprve

vysunou do stran a pak se přitáhnou.

Poznámka: Jako zvláštní příslušenství lze

pro reprosoustavy řady CCM3 zakoupit také

čtvercovou mřížku. Pro více informací kontaktujte

svého prodejce Bowers & Wilkins.

Pro reprosoustavy řady CWM3 je ve stropu nutné

zhotovit montážní otvor s rozměry dle níže uvedené

tabulky:

Model CWM362

Výška otvoru 275mm (10.9 in)

Šířka otvoru 181mm (7.2 in)

Minimální hloubka 76mm (3 in)

Poznámka: Mají-li být reprosoustavy řady CWM3

instalovány v nově vznikající sádrokartonové

konstrukci, lze použít také samostatně prodávané

pre-mount kity a back-boxy. Použití tohoto

příslušenství je popsáno v kapitole 5. Pro více

informací kontaktujte svého prodejce Bowers &

Wilkins.

Před instalací reprosoustav řady CWM3 se

ubezpečte, zda se na vámi vybraném místě ve

stropě nebudou nacházet věci, které by instalaci

reprosoustavy překážely – například trubky,

elektrické vedení apod. Při instalaci do již existující

sádrokartonové konstrukce nejprve prověřte vybrané

místo pod sádrokartonem pomocí detektoru.

3. Umístění reprosoustav řady CWM3

Správné umístění reprosoustav řady CWM3 v

místnosti závisí na aplikaci, pro kterou budou určeny:

Plošné ozvučení jako zvuková kulisa:

Pro aplikace, kdy mají jednotlivé reprosoustavy

řady CWM3 hrát samostatně tak, aby vytvářely jen

zvukovou kulisu, lze pozice pro jejich umístění vybírat

jen dle požadavků architektury. Přesto však dávajte

pozor, aby se některé reprosoustavy nenacházely

příliš blízko rohů místnosti – vlivem odrazů by u nich

mohlo docházet k nepříjemnému zdůraznění basů.

Stereo aplikace:

Má-li být pár reprosoustav řady CWM3 použit pro

klasickou dvoukanálovou reprodukci, snažte se

reprosoustavy umístit tak, aby vzdálenost mezi

nimi byla 3m až 5m a aby byly stejně vzdáleny od

místa poslechu. Pokuste se také dodržet stejnou

vzdálenost od rohů místnosti, aby měly obě

reprosoustavy podobné akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou

být zpúsobeny také jinými materiály v blízkosti

reprosoustavy (okno, těžký závěs atd.).

Multikanálové aplikace

Pro multikanálovou instalaci (domácí kino) tvořenou

z reprosoustav řady CWM3 by přední (levá a

pravá) reprosoustavy měly být umístěny zhruba

0,5m od krajů zobrazovače. Centr pak umístěte

bezprostředně pod nebo nad obrazovku, používáte-li

jako zobrazovač průzvučné promítací plátno, může

být reprosoustava za ním, ideálně co nejblíže jeho

středu. Reprosoustavy řady CWM3 pro surroundové

kanály se umisťují za posluchače, případně po

stranách. Pokuste se také u všech reprosoustav

dodržet stejnou vzdálenost od rohů místnosti, aby

měly přední i surroundové reprosoustavy podobné

akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou

být zpúsobeny také jinými materiály v blízkosti

reprosoustavy (okno, těžký závěs atd.).

Na obrázku 2 je znázorněno nejběžnější umístění

reprosoustav.

Poznámka: Může se stát, že díky povaze do zdi

vestavných reprosoustav někdy nelze dodržet z

hlediska akustiky zcela ideální umístění. V těchto

případech se ale vždy snažte najít řešení, které

je ideálnímu umístění co nejblíže. Je-li potřeba,

poraďte se s vaším místním prodejcem Bowers

& Wilkins.

Poznámka: Reprosoustavy řady CWM3 produkují

stálé magnetické pole. Proto se nedoporučuje

k nim umisťovat do vzdálenosti menší než 0.5m

zařízení citlivá na magnetické vyzařování (např.

klasické vakuové obrazovky TV přijímačů).

LCD, či plazmové zobrazovače nebývají na toto

vyzařování citlivé.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Obrázek 2

Umístění

Obrázek 1

Rozměry montážního otvoru

3m - 5m

0,5m (20in)0,5m (20in)

3m - 5m

181mm (7.2 in)

275mm (10.9 in)

76mm (3 in)

Stereo aplikace

Multikanálové aplikace

ČESKY

Obrázek 3

Připojení kabelu

4. Instalace reprosouvav řady CWM3

Proces instalace reprosoustav řady CWM3 popisují

následující odstavce:

4.1 Podle dodávané šablony překreslete na stěnu

obrys instalačního otvoru. Ujistěte se, že vámi

nakreslené linky reprezentují správné rozměry.

Podle linek vyřízněte odpovídajícím nástrojem v

sádrokartonu pravoúhlý otvor.

Poznámka: Zajistěte, aby po stranách otvoru

bylo za sádrokartonem dostatek místa pro plné

vysunutí úchytů reprosoustavy.

Poznámka: Aby se snížilo riziko možných

rezonancí, aplikujte v blízkosti otvoru mezi

nosníky konstrukce a sádrokarton nějaký pružný

tmel.

4.2 Je-li reprokabel v dutině stěny již natažen,

provlékněte jej instalačním otvorem ven. Pokud ještě

natažen není, je dobré tak učinit právě v této fázi.

Pro spuštění kabelu k instalačnímu otvoru dutinou

stěny možná budete potřebovat také přístup od

stropu místnosti.

Z instalačního otvoru nechte vystupovat dostatečnou

délku kabelu pro snadné připojení reprosoustavy. Ne

však příliš, aby po zasunutí reprosoustavy do stěny

nezpůsoboval volný kabel rezonance. Většinou je

optimální ponechat zhruba 1m kabelu.

Poznámka: Vždy používejte jen kvalitní kabeláž s

nízkým odporem. Nízký odpor je důležitý zvláště

když délka kabelu od zesilovače k reprosoustavě

překračuje 5m. Je-li potřeba, konzultujte výběr

kabelu s vaším prodejcem Bowers and Wilkins.

4.3 Nyní reprokabel zapojte k terminálům na

straně ozvučnice. Dbejte, aby polarita zapojení byla

správně: Kabel od kladného terminálu zesilovače

musí být připojen k červeně označenému terminálu

na ozvučnici. Stejně tak kabel od záporného

terminálu zesilovače je třeba zapojit do černě

označeného terminálu na ozvučnici. Připojení kabelu

je znázorněno na obrázku 3.

Poznámka: Pokud je již při zapojování

reprosoustavy kabel připojen k zesilovači, je třeba

před připojováním rámečku zesilovač vypnout.

4.4 Je-li reprosoustava připojena ke kabelu, lze ji

vložit do instalačního otvoru ve stěně. Ujistěte se,

zda jsou čtyři výsuvné úchyty otočeny dovnitř a

tím je umožněn průchod reprosoustavy instalačním

otvorem. Pak reprosoustavu vsuňte do otvoru tak,

aby svým lemem dosedla na povrch stropu. Dávejte

přitom pozor, aby nedošlo ke skřípnutí kabelu.

Pro upevnění reprosoustavy použijte šroubovák se

zakončením typu Phillips. V otvorech na přední části

ozvučnice se nalézají šrouby vedoucí na zadní straně

k výsuvným ůchytům, S velkou opatrností postupně

všemi těmito šrouby pomocí šroubováku otáčejte

(dotahujte je). Při prvním pootočení dojde k vysunutí

úchytu nad zadní stranu sádrokartonu a při dalším

otáčení se úchyt k sádrokartonu přitahuje. Vložení

reprosoustavy do otvoru a její uchycení znázorňuje

obrázek 4.

Poznámka: Má-li být stěna natírána při již

namontované reprosoustavě, použijte k jejímu

zakrytí dodávanou lakovací masku.

4.5 Nyní lze upevnit mřížku. Mřížka drží na svém

místě magneticky, takže je třeba ji jen umístit

do drážky v přírubě, kde dosedne na své místo.

Uchycení mřížky znázorňuje obrázek 5.

Nyní je reprosoustava řady CWM3 nainstalována a

připravena k použití.

Obrázek 4

Zajištění reprosoustavy

Obrázek 5

Montáž mřížky

ČESKY

5. Použití Pre-mount Kitu

Pre-mount kity pro vestavné reprosostavy

umožňují deﬁnovat pozici reprosoustavy mezi

dvěma nosníky sádrokartonové konstrukce, ještě

před usazením sádrokartonové desky. Usnadňují

také instalaci kabeláže. Pre-mount kit (PMK) se

skládá z plastového výlisku jehož rozměr je dán

konkrétním modelem reprosoustavy, dvou kovových

perforovaných pásů a čtyř plastových spon.

Chcete-li pre-mount kit (PMK) použít, připevněte

nejprve pomocí plastových spon kovové pásy po

stranách plastového výlisku. Nyní lze smontovaný

PMK upevnit k nosníkům sádrokartonové

konstrukce. Najděte správnou pozici mezi vzpěrami

a pak kovové pásy PMK připevněte k nosníkům

sádrokartonové konstrukce pomocí hřebů.

Usadíte-li později sádrokartonový panel (na jehož

vněší straně je poznačené místo za kterým se bude

nacházet PMK), může vnitřní obrys plastového

výlisku pre-mount kitu posloužit jako vodítko pro

snadnější vyříznutí montážního otvoru,

Instalaci PMK znázorňují obrázky 6 až 9.

Obrázek 6

Připevnění perforovaných pásů

Obrázek 7

Připevnění PMK k nosníkům

Obrázek 9

Instalace sádrokartonového panelu

Obrázek 8

Rozměry montážního otvoru při použití PMK

189mm (7.4 in)

159mm (6.3 in)

234mm (9.2 in) 285mm (11.2 in)

ČESKY

6. Použití Back-boxu (zadní ozvučnice)

Back-box je protipožární kryt zadní strany

reprosoustavy, jenž zároveň plní funkci ozvučnice.

Jeho instalace je ovšem možná pouze ve fázi,

kdy na nosníky ještě není osazen sárokartonový

panel. Mimo to, že back-box umožňuje splnění

protipožárních předpisů, pomáhá také výslednému

zvuku reprosoustavy, protože deﬁnuje její správný

pracovní objem. Pro jeho instalaci je nutné počítat

s mezerou mezi sádrokartonovým panelem a zdí

minimálně 90 mm.

Back-box je po stranách vybaven děrovaným

lemem, umožňujícím jeho připevnění k nosníkům

sádrokartonové konstrukce pomocí hřebů. Pro

připevnění back-boxu využijte co nejvíce těchto

otvorů, aby jste předešli možným rezonancím.

Reproduktorový kabel vstupuje do back-boxu skrze

těsnící průchodku. Jakmile je kabel protažen a

průchodka dotáhnuta, může být pro utěsnění použit

ještě nehořlavý tmel. Před zaﬁxováním tmelem se

však ještě jednou ujistěte, že jste si uvnitř back boxu

ponechali dostatečně dlouhý kus kabelu. Vedle

průchodky je také kabelová svorka, umožňující

zaﬁxování kabelu tak, aby se zabránilo jeho vytržení

z průchodky.

Při usazování sádrokartonového panelu, použijte

mezi jeho zadní povrch lem back-boxu nehořlavý

pružný tmel, aby se předešlo možným rezonancím.

Instalaci back-boxu znázorňují obrázky 10 až 12.

Obrázek 10

Připevnění back-boxu k nosníkům

Obrázek 11

Instalace kabelu

Obrázek 12

Instalace sádrokartonového panelu

MAGYAR

www.bowers-wilkins.com

Üdvözli Önt a Bowers & Wilkins és a CWM3 sorozat

Köszönjük, hogy a Bowers & Wilkins-t választotta. Amikor

John Bowers megalapította a cégünket, abban a hitben

tette, hogy a kreatív dizájn, az innovatív tervezés és a fejlett

technológia a kulcsai az otthoni zenehallgatás élvezetének.

Az Ő hite az egyik ok, amiért mi folytatjuk és inspirál minket

minden termékünk tervezésénél.

MAGYAR

Contents

MAGYAR 37

1. Kicsomagolás 38

2. CWM3 sorozat alapok

3. A CWM3 sorozat

hangfalainak az

elhelyezése 38

4. A CWM3 sorozat

hangfalainak telepítése

5. Beépítő keret

használata 40

6. A hátsó doboz

használata 41

MAGYAR

1. Kicsomagolás

A CWM3 sorozat falba építhető hangsugárzókból

áll, melyek könnyedén beüzemelhetőek és kiváló

hangminőséggel rendelkeznek az otthoni egyedi

kiépítésű alkalmazásokhoz. A hangsugárzók

használhatók nedves, párás körülmények között

is, például uszodákban. Ez a leírás bemutatja a

CWM3 sorozatának a beépítését, hagyományos

könnyűszerkezetes és gipszkarton falakba is.

Elsőként azonban tekintse meg a doboz tartalmát:

1. Két CWM3 sorozatú hangsugárzó

2. Két CWM3 hangsugárzó rács

3. Két kivágási sablon

4. Két festő maszk

5. Gyors beállítás útmutató

6. Garancia információ

2. CWM3 sorozat alapok

A CWM3 sorozat beépíthető hangfalai magában

foglalják a hangszórókat, a keresztváltót, a

csatlakozókat és a mágnesesen rögzíthető előlapot.

A hangsugárzó a kiforduló kampóinak segítségével

rögzíthető a falhoz.

A CWM3 sorozat hangfalainak beépítéséhez

szükséges kivágási méretek és mélység a következő:

Modell CWM362

Nyílás magasság 275mm (10.9 in)

Nyílás szélesség 181mm (7.2 in)

Minimális fal mögötti mélység 76mm (3 in)

Megjegyzés: Ha CWM3 sorozat hangfalait még

építkezéskor szerelné be, beépítő keret és hátsó

doboz beszerelése is lehetséges. Használja az

5. bekezdésben ismertetett beépítő keretet.

Csak a mellékelt CI300 Back-box (hátsó doboz)

installációs füzetben ismertetett hátsó dobozt

használja.

Mielőtt beépítené a CWM3 sorozatú hangfalakat,

bizonyosodjon meg arról, hogy a kiválasztott

falfelület mögött nem helyezkednek el csövek,

vízvezeték vagy elektromos hálózat. Már kész

falazatnál használjon fémérzékelő műszert, melynek

segítségével feltérképezheti és megvizsgálhatja a fal

szerkezetét.

3. A CWM3 sorozat hangfalainak az

elhelyezése

A CWM3 sorozat hangfalainak megfelelő elhelyezése

a hallgatási környezettől függően változhat:

Általános háttérhangsugárzóként való

alkalmazások:

Azon alkalmazásoknál, ahol egy darab CWM3

sorozatú hangfal van installálva, független meghajtás

szükséges, és az elhelyezés nagymértékben

a beépítés helyétől és a helység építészeti

elrendezéstől függ. Az egyedüli akusztikus problémát

a kényszerűen sarokba épített hangfal okozhatja.

Ilyenkor a mély frekvenciák hangereje jelentősen

megnőhet, mely akár zavaróvá is válhat.

Sztereó audió alkalmazások:

Azon alkalmazásoknál, ahol egy pár CWM3 sorozatú

hangfal van beépítve, a hagyományos sztereó

rendszerek kiépítésének megfelelően a hangfalak

egymástól való távolsága lehetőleg 3m (10 ft) és

5m (16.5ft) között legyen és a hallgatási pozíciótól

pedig lehetőleg egyenlő távolságra. Próbálja elkerülni

a hangfalak sarokba való beépítését, a két hangfal

beépítési környezete pedig hasonló legyen.

Megjegyzés: Különböző akusztikai elemek

lehetnek például: csupasz falfelület és nehéz

függönnyel ellátott ablak stb.

Többcsatornás audio alkalmazások

Azon alkalmazásoknál, ahol számos CWM3

sorozatú hangfal van installálva, többcsatornás

audió-videó rendszerek kiépítésekor, a bal és jobb

első hangsugárzók a képernyő szélétől körülbelül

0.5m (20 in) távolságra legyenek. A center csatorna

közvetlen a képernyő fölött vagy alatt helyezkedjen

el, illetve ha hangáteresztő vásznat alkalmaz, akkor

közvetlenül a képernyő (vászon) mögött. A CWM3

háttér hangsugárzók a hallgatási pozíció mögé és

ahhoz mérten egyenlő távolságra helyezkedjenek

el. Próbálja elkerülni a hangfalak sarokba való

beépítését, a két hangfal beépítési környezete pedig

hasonló legyen.

Megjegyzés: Különböző akusztikai elemek

lehetnek például: csupasz falfelület és nehéz

függönnyel ellátott ablak stb.

A 2. ábra mutatja be az általános elhelyezési

tudnivalókat.

Megjegyzés: A falba építhető hangfalak

kialakításából adódóan, néha nehéz megtalálni

az ideális beépítési pozíciót. Ebben az esetben a

fent javasoltakhoz hasonlóan próbálja beépíteni a

hangfalakat. Amennyiben szükséges a Bowers &

Wilkins márkakereskedőjétől is kérhet tanácsot.

Megjegyzés: A CWM3 sorozat hangszórói szórt

mágneses térrel rendelkeznek. Javasoljuk, hogy

a mágneses mezőre érzékeny eszközök, például

CRT képernyők, mágneskártyák legalább 0.5m

(20 in) távolságra legyenek a hangfalaktól. Az

LCD, OLED és plazmaképernyőkre a mágneses

tér nincsen hatással.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

2. ábra

Elhelyezés

1. ábra

Kivágási méretek

3m (10 ft) - 5m (16.5 ft)

0.5m (20in)0.5m (20in)

3m (10 ft) -

5m (16.5 ft)

181mm (7.2in)

275mm (10.9in)

76mm (3in)

Sztereó audió alkalmazások

Többcsatornás audio alkalmazások

MAGYAR

3. ábra

Kábel csatlakoztatás

4. A CWM3 sorozat hangfalainak

telepítése

Az alábbi fejezetek a CWM3 sorozat hangfalainak

telepítési folyamatát mutatják be:

4.1 A mellékelt kivágási méretsablon segítségével

rajzolja fel a falra a kivágási méreteket. Ellenőrizze

a méretek pontosságát. A vonalak mentén haladva,

egy alkalmas szerszámmal vágja ki a falból a nyílást.

Megjegyzés: Bizonyosodjon meg arról, hogy

a nyílásban elegendő hely legyen, a keret

kampóinak teljes kifordulásához.

Megjegyzés: A zörgő hangok kialakulásának

elkerülése érdekében, a nyílás körüli merevítő

oszlopokat és a gipszkarton falat ragassza össze.

4.2 Ha a hangsugárzó vezeték már be van húzva

a falba, egy szakaszon húzza ki a kivágott nyíláson.

Ha még nincs behúzva kábel a falba, azt lehetőleg

ebben a szakaszban tegye meg. Előfordulhat, hogy

hozzáférést kell biztosítania a padlón keresztül, hogy

irányítani lehessen a falban lévő kábeleket.

Hagyjon szabadon elegendő hangszóróvezetéket,

hogy azt a hangsugárzóhoz könnyen tudja

csatlakoztatni, de ne túl sokat, mert a feleslegesen

lógó vezeték, a beépítés után zizegő, zörgő

hangokat okozhat. Nagyjából 1m a bekötéshez

szükséges vezetékhossz.

Megjegyzés: Mindig jó minőségű, alacsony

ellenállású hangszórókábelt használjon. Az

alacsony ellenállás különösen fontos tényező, ha

az erősítő és a hangfalak bekötéséhez szükséges

vezetékhossz meghaladja az 5 métert. A helyi

Bowers & Wilkins márkakereskedője segíthet a

megfelelő hangsugárzó kábel kiválasztásában.

4.3 Most csatlakoztassa a hangszóró vezetéket a

rugós aljzatba, ami a keresztváltó mellett található

meg. Győződjön meg arról, hogy vezetéket a

polaritásnak megfelelően kötötte be. Ha a vezeték

egyik oldala az erősítő pozitív csatlakozójára

van kötve, akkor a hangsugárzó piros színű

aljzatába kell, hogy csatlakozzon. Hasonlóképpen,

ha a vezeték másik oldala az erősítő negatív

csatlakozójára van kötve, akkor a hangsugárzó

fekete színű aljzatába kell, hogy csatlakozzon.

A 3. ábra illusztrálja a bekötést.

Megjegyzés: Ha az erősítőbe már be van kötve

a hangszóró vezeték, kapcsolja azt ki és csak

ezután csatlakoztassa a hangsugárzóhoz a

kábelt.

4.4 A csatlakoztatott hangsugárzót most már

behelyezheti a kivágott nyílásba. Győződjön meg

arról, hogy a négy kampó, be van hajtva, ellenkező

esetben nem tudja behelyezni a hangsugárzót

a nyílásba. Ezután helyezze be a hangsugárzót,

úgy hogy a pereme szorosan illeszkedjen a fal

síkjához. Ügyeljen arra, hogy nehogy begyűrődjön a

hangszóróvezeték.

A kampók behajtásához Phillips végződésű

csavarhúzót használjon. Különösen ügyeljen arra,

hogy a csavarhúzóval ne sértse meg a hangszórókat.

Ezután mindegyik kampót szorosan húzza meg. A

4. ábra illusztrálja a hangsugárzó behelyezését és

rögzítését.

Megjegyzés: Ha a fal a hangsugárzó beépítése

után kerül lefestésre, használja a mellékelt festő

maszkot.

4.5 A hangfal takaró rács most már felhelyezhető

a front panelra. A rács mágnesesen kapcsolódik a

hangfalhoz, így egyszerűen csak a keret pereméhez

kell illeszteni a rácsot, és az automatikusan rögzül.

Az 5. ábra mutatja be az rács felhelyezését.

A CWM3 sorozatú hangsugárzó készen áll a

használatra.

4. ábra

A hangsugárzó rögzítése

5. ábra

A rács felhelyezése

MAGYAR

5. Beépítő keret használata

A mennyezetbe vagy a falba építhető hangsugárzók

beépíthető kereteit a gipszkarton falazat a merevítő

oszlopokhoz való rögzítése előtt kell alkalmazni.

A hangsugárzókábel behúzása és levágása

megkönnyíti a beépítő keret használatát. A beépítő

keret (PreMountKit) magában foglal egy műanyag

elemet, mely az adott hangszóró kivágási méretével

rendelkezik, két perforált fém pántot és négy

műanyag csíptetőt.

A PMK használatához, először a műanyag csiptetők

segítségével rögzítse a fém pántokat. Ezután illessze

a beépítő keretet a merevítő gerendákhoz, majd

szögelje oda a pántokat, úgy, hogy a műanyag

középső elem az Önnek megfelelő helyre kerüljön.

Mikor a gipszkartont utólag felszereli (kívülről fel van

tüntetve a beépítő keret helyzete) a PMK középső

műanyag eleme nyújt segítséget a kivágáshoz, amely

jelentősen megkönnyíti a hangszóró nyílásának

kialakítását.

A 6. – 9. ábrák mutatják be a PMK (beépítő keret)

beszerelését.

6. ábra

A pántok rögzítése

7. ábra

A gerendákhoz való rögzítés

9. ábra

A gipszkarton (falburkoló) lap rögzítése

8. ábra

A beéítő keret kivágási méretei

189mm (7.4in)

159mm (6.3in)

234mm (9.2in) 285mm (11.2in)

MAGYAR

6. A hátsó doboz használata

A készlet tartalmaz egy tűzálló hátsó dobozt,

melyet a gipszkarton mennyezet vagy a fal mögé

kell beépíteni, a hangsugárzók beszerelése előtt.

A dobozt a merevítő gerendákhoz kell rögzíteni.

Használata lehetővé teszi a tűzvédelmi szabályok

betartását és az optimalizált belső űrtartalma miatt

a beépített hangsugárzó előadásmódja jobb lesz.

A minimális beépítési mélység 90mm a gerenda

külső felületétől mérve és a doboz mögött sík,

akadálymentes felület szükséges.

A hátsó dobozok az oldalsó peremükön furatokkal

vannak ellátva, ezeknek a segítségével lehet a

gerendákhoz szögelni a dobozt. Mindegyik furatba

helyezzen szöget, ezáltal is minimalizálva a gerendák

rezgését, ami a hangsugárzó működése közben

felléphet.

A hangsugárzó kábelt a beépítő doboz oldalán

található nyílásba kell behúzni. Miután behúzta

a kábelt, húzza meg a nyíláson elhelyezkedő

szorítógyűrűt, majd tűzálló anyaggal tömítse a

réseket. A tömítés előtt győződjön meg arról, hogy

elegendő kábelt húzott át a bekötéshez. A nyílás

mellett elhelyezkedő kábel bilincs segít elrendezni a

hangsugárzó kábelt.

Mikor a gipszkarton lapot felhelyezi a beépítő

dobozra, használjon bőségesen tűzálló tömítő

anyagot a gipszkarton lap és a beépítő doboz

pereme között annak érdekében, hogy minimalizálja

a hangsugárzó által keltett káros vibrációkat.

A 10. - 12. ábrák illusztrálják a beépítő doboz

beszerelését.

10. ábra

A hátsó doboz rögzítése a gerendákhoz

11. ábra

Bekábelezés

12. ábra

A gipszkarton (falburkoló) lap rögzítése

POLSKI

www.bowers-wilkins.com

Witamy w Bowers & Wilkins i przedstawiamy

produkty serii CWM3

Dziękujemy za wybór produktu ﬁrmy Bowers &

Wilkins. John Bowers założył swoją ﬁrmę, ponieważ

uważał, iż ciekawy wygląd, innowacyjna konstrukcja

i zaawansowana technologia są kluczami do

rozkoszowania się dźwiękiem w domowym zaciszu. Ta

właśnie wizja towarzyszy nam i inspiruje każdy produkt,

który tworzymy.

POLSKI

Contents

POLSKI 42

1. Rozpakowanie

kartonu 43

2. Podstawowe

informacje dotyczące

serii CWM3 43

3. Rozmieszczanie

głośników serii CWM3

4. Instalacja głośników

serii CWM3 44

5. Użycie zestawu

montażowego 45

6. Użycie zestawu z

back-boxem 46

POLSKI

1. Rozpakowanie kartonu

Seria CWM3 to głośniki ścienne stworzone, aby

zapewnić wysoką jakość dźwięku dla instalacji

audio, przy jednoczesnym łatwym sposobie

montażu. Głośniki przeznaczone są szczególnie

do wilgotnych pomieszczeń, takich jak np. baseny

kąpielowe. Niniejsza instrukcja przedstawia proces

montażu głośników serii CWM3 w konwencjonalnych

suﬁtach oraz płytach gipsowych. Zaczynamy od

wyszczególnienia zawartości kartonu z głośnikami:

1. Dwa głośniki serii CWM3

2. Dwie maskownice

3. Dwa wzorniki

4. Dwie maskownice do malowania

5. Przewodnik Quick Start Guide

6. Informacja o gwarancji

2. Podstawowe informacje dotyczące

serii CWM3

Głośniki ścienne serii CWM3 składają się z

konstrukcji utrzymującej głośniki, zwrotnicy i gniazd

oraz magnetycznie przyczepianej maskownicy.

Konstrukcję mocuje się w otworze w suﬁcie dzięki

klamrom uchylnym na zewnątrz i śrubom.

Wszystkie głośniki z serii CWM3 wymagają otworu

w ścianie o wymiarach i głębokości podanych w

tabelce:

Model CWM362

Długość otworu 275 mm

Szerokość otworu 181 mm

Minimalna głębokość otworu 76 mm

Uwaga: Jeśli głośniki serii CWM3 mają być

montowane w nowo powstałej ścianie,

oferujemy zestawy montażowe i backboxy.

Użycie zestawów montażowych opisano w

Sekcji 5. Użycie backboxów opisano w osobnym

dokumencie pt. „CI300 Back-Box Installation”.

Przed instalacją powinno się sprawdzić, czy miejsce

w ścianie, gdzie planujesz umieścić głośnik jest

pozbawione instalacji wodnych lub elektrycznych,

które mogłyby przeszkodzić w instalacji. W miejscu

montażu zeskanuj powierzchnię suﬁtu odpowiednim

detektorem.

3. Rozmieszczanie głośników serii CWM3

Odpowiednie rozmieszczenie głośników serii CWM3

w stosunku do przestrzeni odsłuchowej będzie

zależeć od zastosowania:

Ogólne informacje dotyczące zastosowania

audio:

W sytuacjach, gdy poszczególne głośniki mają

działać niezależnie od siebie, aby dostarczać dźwięk,

mogą one być rozmieszczone w zasadzie tak, jak

pozwala na to architektura pomieszczenia i wygoda

użytkowników. Należy jedynie zwrócić uwagę,

że umieszczenie głośnika w rogu pokoju wpłynie

znacznie na dźwięki o niskich częstotliwościach.

Powinno się unikać takiego rozmieszczenia.

Zastosowanie stereo:

W sytuacjach, gdzie głośniki są wykorzystywane w

parach, aby zapewnić dźwięk stereo, powinny one

zostać umieszczone w odległości od 3 do 5 metrów

od siebie oraz w podobnej odległości od miejsca

najczęstszego odsłuchu. Staraj się unikać rogów

pokoju lub innych zagłębień w architekturze i upewnij

się, że środowisko akustyczne wokół każdego z

głośników jest podobne.

Uwaga: Na środowisko akustyczne składa się

m.in. wyposażenie pomieszczenia, np. „goła”

ściana a ciężkie zasłony.

Zastosowanie wielokanałowe:

W sytuacjach, gdzie głośniki są używane do

wielokanałowych instalacji audiowizualnych, lewy

i prawy głośnik przedni powinny znajdować się w

odległości około 0,5 metra po obu bokach ekranu.

Głośnik centralny powinien znajdować się na

centralnej osi ekranu, bezpośrednio nad lub pod

ekranem, a w przypadku ekranów przezroczystych

nawet za ekranem. Głośniki surround powinny

znajdować się zaraz za miejscem najczęstszego

odsłuchu. Staraj się unikać umieszczania głośników

w rogach pokoju.

Uwaga: Wyposażenie pomieszczenia może mieć

wpływ na środowisko akustyczne, np. „goła”

ściana a kurtyny.

Rysunek 2 przedstawia wskazówki dotyczące

rozmieszczenia głośników.

Uwaga: Czasem umieszczanie głośników

ściennych w miejscach o idealnych warunkach

akustycznych jest niepraktyczne. Należy

wówczas umieścić głośniki jak najbliżej takich

miejsc, biorąc pod uwagę również praktyczność

danych rozwiązań. Twój lokalny dystrybutor firmy

Bowers & Wilkins udzieli Ci rad w tej kwestii.

Uwaga: Głośniki wytwarzają pole magnetyczne.

Zalecamy, aby urządzenia wrażliwe na takie pole,

jak ekrany CRT lub karty magnetyczne, były

trzymane przynajmniej 0,5 metra od głośników.

Ekrany plazmowe oraz LCD nie są wrażliwe na

takie pole.

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

Rysunek 2

Rozmieszczenie

Rysunek 1

Wymiary otworu

3 m - 5 m

0,5 m 0,5 m

3 m - 5 m

181 mm

275 mm

76 mm

Zastosowanie stereo

Zastosowanie wielokanałowe

POLSKI

Rysunek 3

Podłączenie przewodów

4. Instalacja głośników serii CWM3

Aby zainstalować głośniki serii CWM3 zastosuj się

do następujących wskazówek:

4.1 Używając dołączonego do zestawu wzornika,

zaznacz linie do wycięcia otworu w ścianie. Sprawdź

czy zaznaczone linie spełniają warunek podanych

wymiarów otworu. Wytnij okrągły otwór według linii

używając odpowiednich narzędzi.

Uwaga: Upewnij się, że wewnątrz otworu jest

wystarczająco miejsca, aby zmieściły się tam

klamry mocujące.

Uwaga: W celu zminimalizowania możliwości

rezonowania materiału, z którego wykonana jest

ściana, warto wypełnić szczeliny odpowiednim

środkiem do uszczelniania.

4.2 Po umieszczeniu przewodów głośnikowych

w otworze w ścianie, pociągnij przewód z otworu.

Jeśli przewody głośnikowe nie zostały jeszcze

zainstalowane, powinieneś zrobić to na tym etapie.

Często odpowiednie poprowadzenie kabli jest

możliwe przez podłogę na piętrze wyżej.

Zostaw trochę przewodu w otworze, aby łatwiej było

go podłączyć do głośnika, ale nie za dużo, żeby

nie powodował buczenia i rezonowania. Powinno

starczyć około 1 metra przewodu.

Uwaga: Zawsze używaj przewodów głośnikowych

wysokiej jakości o niskiej impedancji. Niska

impedancja przewodu jest ważna zwłaszcza

wtedy, gdy przewód jest dłuższy niż 5 metrów.

Twój lokalny dystrybutor firmy Bowers & Wilkins

będzie w stanie udzielić Ci rady w sprawie

przewodów głośnikowych.

4.3 Podłącz przewód głośnikowy do gniazd

na panelu zwrotnicy. Sprawdź, czy zgadza się

polaryzacja podłączonego przewodu: przewód

podłączony do gniazda + we wzmacniaczu

powinien być podłączony do czerwonego gniazda

w konstrukcji. Analogicznie, kabel podłączony do

gniazda – powinien być podłączony do czarnego

gniazda w konstrukcji. Rysunek 3 ilustruje

podłączenie kabli.

Uwaga: Jeśli wzmacniacz jest podłączony do

kabla, powinien zostać wyłączony podczas

podłączania do konstrukcji głośnika.

4.4 Po podłączeniu przewodów do głośnika, umieść

całą konstrukcję w otworze w ścianie. Upewnij

się, że cztery klamry mocujące są odwrócone do

wewnątrz otworu, aby mogły się tam zmieścić,

następnie podnieś konstrukcję w ten sposób, żeby

powierzchnia ramy głośnika przylegała do ściany.

Zwróć uwagę, aby przewody nie poplątały się

Aby zamocować konstrukcję użyj śrubokręta Phillips

i dokręć śruby w otworach na froncie głośnika.

Uważaj, aby nie zniszczyć membrany głośnika

śrubokrętem. Dokręć każdą śrubę. Rysunek

4 pokazuje włożenie głośnika w otwór i jego

zamocowanie.

Uwaga: Jeśli chcesz pomalować ścianę

po montażu głośników, pamiętaj, aby użyć

dołączonej do zestawu maskownicy do

malowania.

4.5 Teraz można zamocować maskownicę

do głośników. Maskownica jest mocowana do

głośników za pomocą magnesów. Wystarczy

ją przyłożyć do powierzchni rowka w ramie,

który „zaskoczy” na miejsce. Rysunek 5 ilustruje

montowanie maskownicy.

Głośnik serii CWM3 jest teraz zainstalowany i gotowy

do użycia.

Rysunek 4

Zamocowanie głośnika

Rysunek 5

Zamocowanie maskownicy

POLSKI

5. Użycie zestawu montażowego

Zestawy montażowe do instalacji pozwalają na

zdeﬁniowanie miejsca umieszczenia głośników

suﬁtowych i ściennych zanim jeszcze płyta gipsowa

zostanie zamocowana do stropu. Prowadzenie i

przycinanie przewodów jest również łatwiejsze w

przypadku użycia zestawu montażowego. Zestaw

montażowy (PMK) składa się z plastikowej formy,

która imituje otwór potrzebny do montażu danego

modelu głośnika, dwie metalowe listwy perforowane

i cztery plastikowe zaciski.

Aby użyć zestawu montażowego, przytwierdź po

jednej listwie po każdej ze stron formy używając do

tego plastikowych zacisków. Powstała konstrukcja

może być teraz zamocowana do belek za pomocą

metalowych listew, tak aby plastikowa forma znalazła

się w odpowiedniej pozycji.

Po zamocowaniu płyty gipsowej (zaznacz na

zewnątrz położenie zestawu montażowego

wewnątrz), plastkiowa forma służyć będzie jako

wskaźnik w jaki sposób wyciąć otwór na głośnik.

Rysunki od 6 do 9 przedstawiają instalację zestawu

montażowego.

Rysunek 6

Zamocowanie listew zestawu montażowego

Rysunek 7

Zamocowanie listew do ściany

Rysunek 9

Instalacja płyty gipsowej

Rysunek 8

Wymiary otworu zestawu montażowego

189 mm

159 mm

234 mm 285 mm

POLSKI

6. Użycie zestawu z back-boxem

Zestawy z back-boxem składają się z ognioodpornej

skrzynki, która może być umieszczona za głośnikami

ściennymi lub suﬁtowymi zanim do stropu

zostanie przytwierdzona płyta gipsowa. Oprócz

zabezpieczenia przed ogniem, back-box umożliwia

też poprawienie wydajności głośnika poprzez

dostarczenie akustycznej przestrzeni dla dźwięku.

Do instalacji back-boxa potrzebna jest głębokość

minimum 90mm.

Back-boxy zostały wyposażone w kołnierz, który

trzeba przytwierdzić do stropu. Wszystkie otwory na

gwoździe powinny zostać użyte, aby zminimalizować

ryzyko wibracji kołnierza podczas użycia głośnika.

Przewody głośnikowe powinny być przeciągnięte

do back-boxa przez uszczelnione dławice. Po

przeciągnięciu kabla przez dławicę i przykręceniu

dławicy należy uszczelnić konstrukcję

ognioodpornym wypełniaczem. Przed wypełnieniem

upewnij się, że w back-boxie jest odpowiednia

długość przewodu. Zacisk na kabel przylegający do

dławicy pomoże unieruchomić przewód.

Po umieszczeniu płyty gipsowej nad back-boxem

należy wypełnić luki w kołnierzu back-boxa

ognioodpornym wypełniaczem, aby zminimalizować

ryzyko wibracji podczas używania głośnika.

Rysunki od 10 do 12 pokazują instalację back-boxa.

Rysunek 10

Zamocowanie back-boxa

Rysunek 11

Podłączenie przewodów

Rysunek 12

Instalacja płyty gipsowej

简体中文

www.bowers-wilkins.com

欢迎来到Bowers & Wilkins及CWM3系列

感谢阁下购买Bowers & Wilkins产品。当我们的创办人

John Bowers先生最初创立本公司的时候，他坚信充满

想象的设计、创新的工程和先进的技术是开启家庭音响

娱乐大门的重要元素。我们依然坚持着他的信念，并赋

予我们所有产品设计灵感。

简体中文

Contents

简体中文 47

1. 拆箱 48

2. CWM3系列基本信息 48

3. CWM3系列扬声器的摆放

位置 48

4. 安装CWM3系列扬声器

5. 使用预装件 50

6. 使用背箱套件 51

简体中文

1. 拆箱

入墙式扬声器CWM3系列的设计为离散定制安装应用

提供简易安装，并重现高质量音效。特别适合在潮湿

的环境使用，如游泳池。本手册描述在常规板墙筋和

石膏水泥板（托梁和石膏灰泥板）墙壁内安装CWM3

系列扬声器的过程。首先列出了包装箱内的物品。

1. 两个CWM3系列扬声器

2. 两个CWM3系列扬声器面网

3. 两个开孔模板

4. 两个涂漆面罩

5. 快速入门指南

6. 保修信息

2. CWM3系列基本信息

CWM3系列入墙式扬声器由一个承载扬声器驱动单

元的障板、分频器电路和连接器、以及通过磁力固

定的面网组成。障板通过向外摆动并拧紧夹扣固定

在墙孔上。

CWM3系列扬声器所需的墙壁开孔尺寸及最少净深

如下：

型号 CWM362

孔高 275毫米 (10.9英寸)

孔宽 181毫米 (7.2英寸)

最少净深 76毫米 (3英寸)

注：如要把CWM3系列扬声器安装到“新构建”

的项目中，可购买预装件和背箱。预装件的使用

在第 5 部分中详述。背箱的使用在独立的CI300

背箱安装文档中详述。

在安装CWM3系列扬声器之前，应确保选择的墙壁位

置无障碍物妨碍安装，如管道、风管或线路。在现有

干墙构造中，使用板墙筋查找工具有助于测定墙壁构

造，并使用管道探测器扫描拟安装的位置。

3. CWM3系列扬声器的摆放位置

聆听环境中CWM3系列扬声器的理想位置取决于其

特定应用：

一般背景音响应用：

对于单一CWM3系列扬声器用于提供背景音响的应用

上，基本上可根据安装方便和建筑要求确定其位置。

要注意的唯一声学限制是，角落位置将导致明显加重

的低频，因而应避免。

立体声应用：

对于一对CWM3系列扬声器用于重现传统立体声的应

用上，它们应相距3米(10尺)与5米(16.5尺)之间，并

且与聆听区域前的距离相同。尽量避免在角落位置放

置扬声器，并确保每个扬声器周围的声学环境相似。

注：不同的声学环境如无陈设的墙壁和带有厚重

窗帘的窗口。

多声道应用：

对于将多个CWM3系列扬声器用于多声道AV系统的

应用上，前左和前右扬声器应位于屏幕两侧约0.5米

(20英寸)处。中置扬声器应直接位于屏幕上方或下

方，如使用透声屏幕时，中置扬声器则应直接位于屏

幕后方。CWM3系列环绕声道扬声器应位于聆听位

置的左右两侧及后方。尽量避免在角落位置放置任何

扬声器，并确保每个前置和环绕扬声器周围的声学

环境相似。

注：不同的声学环境如无陈设的墙壁和带有厚重

窗帘的窗口。

图 2 说明了一般扬声器位置的指引。

注：安装入墙式扬声器的本质是应放置在理想的

声学位置上，但有时并不可能。在这些情况下，

应将其放置在接近理想位置的地方。如有需要，

当地的Bowers & Wilkins零售商将能为阁下提供

建议。

注：CWM3系列的驱动单元可产生杂散磁场。我

们建议将对磁场过敏的物体，如CRT屏幕及电磁

卡等，放置离扬声器至少0.5米（20英寸）的地

方。LCD及等离子屏幕则不会受这种磁场影响。

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

图2

摆放位置

图１

开孔及高度空间

3米 (10尺) - 5米 (16.5尺)

0.5米 (20英寸)0.5米 (20英寸)

3米 (10尺) -

5米 (16.5尺)

181毫米 (7.2英寸)

275毫米 (10.9英寸)

76毫米 (3英寸)

立体声应用

多声道应用

简体中文

图3

接线连接

4. 安装CWM3系列扬声器

可按以下段落中所述进行安装CWM3系列扬声器：

4.1 使用提供的开孔模板，在墙壁上标记切割线。检

查切割线，确定正确的开孔尺寸。使用合适的工具沿

着这条线进行切割，在墙壁上开出一个长方形孔。

注：请确保开孔邻近的内部位置为夹扣保留足够

的空间。

注：为减少墙壁可能发出的嗡嗡或嘎啦声响，可

在扬声器开孔邻近的板墙筋和石膏水泥板间使用

些泥胶。

4.2 如果墙壁空腔中已藏有扬声器接线，则从此开孔

拉出接线。如果尚未设置扬声器接线，应在此阶段进

行。阁下可能需要通过上面的底板，使接线向下穿到

墙身空腔中。

预留足够的空闲接线穿过此孔，以便可轻松地与扬声

器连接，但不能预留过多，以免在被推回到空腔中时

发出嗡嗡或嘎啦声响。约1.0米(3尺)便可。

注：应时常使用高质量、低电阻的扬声器接线。

如果从放大器到扬声器的接线长度超过5米，低

电阻则尤其重要。如有需要，当地的Bowers &

Wilkins零售商将能为阁下提供接线选择的建议。

4.3 现在请将扬声器接线连接到分频器板上的弹簧接

线端。请确保扬声器连接的极性正确：连接到放大器

正极端的接线应与扬声器上的红色弹簧接线端连接。

同样，连接到放大器负极端的接线应与扬声器上的黑

色弹簧接线端连接。图 3 说明了接线连接过程。

注：如果放大器已经连接接线，进行背箱连接时

应关闭放大器。

4.4 当扬声器接上接线后，可将其插入到墙壁空腔

内。请确保四个夹扣向内旋转，使它们穿过开孔，

然后将扬声器凸缘固定在墙壁上。请注意不要陷入

接线。

要固定扬声器，请使用螺丝刀插入扬声器表面的夹扣

接触孔。请特别小心确保螺丝刀不会损坏扬声器驱动

单元。依次用螺丝刀拧紧每个夹扣螺钉。图 4 说明了

插入和固定扬声器。

注：如果在安装扬声器后涂漆墙壁，应使用附带

的涂漆面罩。

4.5 现在可安装面网。面网通过磁力固定位置，只需

按进与框架对齐的凸缘中的槽便可。图 5 说明了安装

面网的过程。

CWM3系列扬声器现已完成安装，可随时使用。

图4

固定扬声器

图5

安装面网

简体中文

5. 使用预装件

定制安装预装件可以在石膏板(石膏灰泥板)安装到

板墙筋(托梁)之前，确定天花式和入墙式扬声器的位

置。使用预安装件也可以更简单地布置和切割扬声

器接线。预装件 (PMK) 包括一个确定了指定扬声器

型号开孔大小的塑料模具、两个穿孔金属带和四个

塑料夹子。

要使用PMK，请首先使用塑料夹子将一个金属带连

接到模具的每一侧。现在通过将金属条钉到板墙筋

上，将PMK组件安装到墙上，从而使塑料模具位于合

适的位置。

当随后安装石膏板（石膏灰泥板）（标记在外侧，以

表示预装件的位置），PMK塑料模具作为一个内部切

割引导，大大简化了扬声器开孔切割。

图 6 至 9 说明了PMK安装的过程。

图6

PMK条连接

图7

PMK板墙筋(托梁)安装

图9

石膏板(石膏灰泥板)安装

图8

PMK开孔尺寸

189毫米 (7.4英寸)

159毫米 (6.3英寸)

234毫米 (9.2英寸) 285毫米 (11.2英寸)

简体中文

6. 使用背箱套件

定制安装背箱套件包括一个防火箱，在石膏板(石膏

灰泥板)安装到板墙筋(托梁)之前，可安装在入墙式或

天花式扬声器后面。除了符合消防法规，背箱也有助

于提供一个确定的声负载量而优化扬声器的性能。要

安装背箱，外部板墙筋(托梁)平面到任何后部障碍物

的最小净深为 90 毫米。

背箱两侧具有开孔凸缘，用于与板墙筋(托梁)钉合。

应使用所有钉眼，有助减少在使用扬声器时凸缘与板

墙筋(托梁)产生振动的风险。

应通过密封管将扬声器接线穿入背箱。一旦接线穿过

密封管并收紧管后，应使用防火的胶泥密封组件。密

封管之前，确保背箱中的接线长度有余。管旁边的接

线夹可减轻接线拉紧。

当背箱安装在石膏板(石膏灰泥板)之后，应为背箱凸

缘涂抹充足的防火胶泥，以密封组件并减少扬声器使

用时的振动。

图 10 至 12 说明了背箱的安装过程。

图10

背箱板墙筋(托梁)安装

图11

接线安装

图12

石膏板(石膏灰泥板)安装

日本語

www.bowers-wilkins.com

Bowers & WilkinsとCWM3シリーズのご紹介

Bowers & Wilkinsをお選びいただきありがとうございま

す。John Bowersは、Bowers & Wilkinsを設立した当

初、創意に富んだデザインと革新的な工業技術、そして先進

技術が、家庭でオーディオを存分に楽しむ鍵であると信じ

ていました。その信念は今に引き継がれており、Bowers &

Wilkinsが設計するあらゆる製品に命を吹き込んでいます。

日本語

Contents

日本語 52

1. 開梱 53

2. CWM3シリーズの基本

3. CWM3シリーズ・スピー

カーの位置 53

4. CWM3シリーズ・スピー

カーの取り付け 54

5. プレマウント・キットの使

い方 55

6. バックボックス・キットの

使い方 56

日本語

1. 開梱

壁埋め込み式スピーカーのCWM3シリーズは、用途に

応じたカスタム設置と高音質の音声再生を実現すべく

設計されているため、特にプールなどの湿気の多いとこ

ろでお使いいただくのに適しています。本マニュアルで

は、従来型のスタッドとシートロック（梁と石膏ボード）

を使用した壁へのCWM3シリーズ・埋め込み式スピー

カーの取り付け方法を説明します。最初に、同梱品を説

明します。

1. CWM3シリーズ・スピーカー 2

2. CWM3シリーズ・スピーカーグリル 2

3. 開口部用テンプレート 2

4. ペイントマスク 2

5. クイック・スタートガイド

6. 保証情報

2. CWM3シリーズの基本

壁埋め込み式スピーカー・CWM3シリーズは、スピーカ

ー・ドライバー、クロスオーバー回路とコネクターを搭載

したバッフルとマグネット取り付け式グリルで構成され

ています。バッフルは外側に回転して締めるクランプで

壁の開口部に固定します。

壁埋め込み式スピーカー・CWM3シリーズの場合、下表

に記されている壁の開口部と奥行き寸法が必要です。

モデル CWM362

開口部の高さ 275mm

開口部の幅 181mm

最小必要奥行き 76mm

注意: CWM3シリーズのスピーカーには、「新設」

で設置するためのプレマウント・キットとバックボッ

クスをご用意しています。プレマウント・キットの使

い方は第5項をご覧ください。バックボックスの使

い方は、別紙「CI300バックボックスの設置」をご覧

ください。

CWM3シリーズ・スピーカーを取り付ける前に、壁の取

り付け予定位置に取り付けの邪魔になる配管やダクト、

配線などの障害物がないことを確認してください。既存

の乾式壁構造では、スタッド探知器を使用して壁の構

造を把握し、配管探知器で取り付け予定位置をスキャ

ンしてください。

3. CWM3シリーズ・スピーカーの位置

リスニング環境におけるCWM3シリーズ・スピーカー

の適切な設置位置は、スピーカーの用途によって異な

ります。

一般的なバックグラウンド・オーディオとして使用する:

単体のCWM3シリーズ・スピーカーをバックグラウン

ド・オーディオ用に独立して使用する場合、設置の利便

性や構造条件に基づいてほぼどこにでも設置すること

ができます。音響的な制約で注意しなければならないこ

とは、コーナーに設置すると低周波数が著しく強調され

るため、コーナーへの設置は避けてください。

ステレオオーディオとして使用する:

1組のCWM3シリーズ・スピーカーを従来のステレオ再

生で使用する場合、2台のスピーカーを3 m（10フィー

ト）から5 m（16.5フィート）離し、リスニングエリアの正

面からも同様に離して設置してください。コーナーへの

設置は避け、各スピーカーの周辺の音響環境が同じに

なるようにしてください。

注意: 異なる音響環境とは、例えば一方は裸壁で、

もう一方は厚いカーテンのかかった窓のような状

況を指します。

マルチ・チャンネルオーディオとして使用する：

複数のCWM3シリーズ・スピーカーをマルチ・チャンネ

ル・オーディオビジュアル・システムで使用する場合、左

右のフロント・スピーカーは、スクリーンから約0.5 m

（20インチ）離してスクリーンの横に設置します。セン

ター・チャンネル・スピーカーは、スクリーンの真上か真

下、音響透過形スクリーンを使用する場合は、直接スク

リーンの後ろに設置してください。サラウンド・チャンネ

ルとして用いるCWM3シリーズ・スピーカーは、リスニン

グポジションの真後ろと左右側面に設置してください。

どのスピーカーもコーナーへの設置は避け、フロントお

よびサラウンド・スピーカーの各音響環境が同じになる

ようにしてください。

注意: 異なる音響環境とは、例えば一方は裸壁で、

もう一方は厚いカーテンのかかった窓のような状

況を指します。

一般的なスピーカーの設置位置のガイドラインは、図2

をご覧ください。

注意: 壁埋め込み式スピーカーは、その性質上、音

響的に最適な位置にスピーカーを設置することが

難しい場合もあります。その場合は、できる限り適切

な位置に近くなるよう設置してください。必要であれ

ば、お近くのBowers＆Wilkins販売店までお問い

合わせください。

注意: CWM3シリーズのドライブ・ユニットは漏洩

磁場を発生させます。ブラウン管画面や磁気カード

など磁気の影響を受けやすいものは、スピーカーか

ら少なくとも0.5 m（20インチ）以上離して置いてお

くことをお薦めします。液晶ディスプレイやプラズマ

ディスプレイは磁気の影響を受けません。

0.5m (20 in) 0.5m (20 in)

0.5m (20 in)

3m (10 ft) - 5m (16.5ft)3m (10 ft) - 5m (16.5ft)

3m (10 ft) -

5m (16.5ft)

図2

設置位置

図1

開口部と高さのクリアランス

3m (10 ft) - 5m (16.5 ft)

0.5m (20in)0.5m (20in)

3m (10 ft) -

5m (16.5 ft)

181mm (7.2in)

275mm (10.9in)

76mm (3in)

ステレオオーディオとして使用する

マルチ・チャンネルオーディオとして使用する

日本語

図3

ケーブルの接続

4. CWM3シリーズ・スピーカーの取り付け

CWM3シリーズ・スピーカーの取り付けは、以下の手順

で行なってください。

4.1 付属の開口部テンプレートを使用して、壁に切り

取り線を入れます。切り取り線と開口部寸法とが合って

いることを確認してください。適切な工具を使用して、切

り取り線に沿って壁に長方形の開口部を作ります。

注意: 開口部のすぐ内側にクランプが入る十分な空

間を確保してください。

注意: 壁で異音が発生する可能性を減らすため、ス

ピーカー用開口部の近くのスタッドとシートロック

の間に粘着性マスチック剤を塗るとよいでしょう。

4.2 壁の中に既にスピーカーケーブルがある場合は、

開口部から送り込んでください。スピーカーケーブル

がまだ取り付けられていない場合は、この段階で取り

付けます。ケーブルを壁の空洞部分に配線するために

は、上の階から作業を行なわなければならないことが

あります。

スピーカーに接続しやすいように、開口部から適切な

長さのケーブルを出しておきます。出しておくケーブル

が長すぎると壁の設置位置に戻した際に異音が発生

する原因になるので注意してください。適切な長さは約

1.0mです。

注意: スピーカーケーブルは、必ず高品質で抵抗

が少ないものを使用してください。抵抗が低いこ

とは、アンプからスピーカーまでのケーブルの長

さが5mを超える場合には特に重要です。スピー

カーケーブルについて、必要であれば、お近くの

Bowers＆Wilkins販売店までお問い合わせくだ

さい。

4.3 次に、スピーカーケーブルをクロスオーバーボー

ドにあるスプリング端子に接続します。スピーカーを正

しい極に接続するようにしてください。つまり、アンプの

プラス電極に接続したケーブルは、スピーカーの赤い

スプリング端子に、同様に、アンプのマイナス電極に接

続したケーブルは、スピーカーの黒いスプリング端子に

接続してください。ケーブルの接続については図3をご

覧ください。

注意: 既にアンプがケーブルに接続されている場合

は、バックボックスへの接続作業をしている間は電

源を切ってください。

4.4 スピーカーは、ケーブルを接続したら壁の開口部

にはめ込むことができます。開口部を通り抜けることが

できるように4つのクランプを内側に回転させ、次に、

スピーカーのフランジが壁と平らになるようにします。

接続ケーブルが何処にも引っかからないように注意し

てください。

スピーカーは、正面にあるクランプの覗き穴からプラス

のドライバーを指し込んで固定してください。その際、ド

ライバーでドライブ・ユニットに傷を付けないよう十分

に注意してください。ドライバーを各クランプのねじに順

番に当てて締めます。スピーカーに挿し込んで固定する

方法は図4をご覧ください。

注意: スピーカーの設置が終了した後に壁を塗装

する場合には、付属のペイントマスクをお使いくだ

さい。

4.5 ここでグリルを取り付けることができます。グリル

はマグネット式ですので、フレーム・フランジの溝に合わ

せ、カチッという音がすれば取り付け完了です。グリルの

はめ方は図5をご覧ください。

これでCWM3シリーズ・スピーカーの設置は完了です。

いつでもお使いいただけます。

図4

スピーカーの固定

図5

グリルの取り付け

日本語

5. プレマウント・キットの使い方

カスタム・インストレーション・プレマウント・キットを使

うと、シートロック（石膏ボード）をスタッド（梁）にはめ

る前に天井と壁のスピーカーの位置を決めることがで

きます。また、スピーカーケーブルのルート設定と切り出

しもプレマウント・キットを使えば簡単にできます。プレ

マウント・キット（PMK）は、特定のスピーカーモデルの

開口部のサイズを決めるプラスチックの型1つ、穴のあ

いた金属ひも2本、プラスチック製クリップ4個がセット

になっています。

PMKの使用方法は次のとおりです。まず、プラスチック

クリップで型の各辺にひもを1本固定します。次に、プラ

スチックの型が所定の位置にくるように金属のひもを

埋め込みボルト部分に打ち付けてPMKのアセンブリを

固定します。

続いてシートロック（石膏ボード）をはめるときには（プ

レマウント・キットの位置を示すために外側にマーク）

、PMKのプラスチックの型が内部の切り出しの目安と

なりスピーカーの開口部の切り出しがはるかに簡単に

できます。

PMKの設置については図6～9をご覧ください。

図6

PMK用ストラップの取り付け

図7

PMK用スタッド( 梁) の取り付け

図9

石膏ボードの取り付け

図8

PMKの切り取りサイズ

189mm (7.4in)

159mm (6.3in)

234mm (9.2in) 285mm (11.2in)

日本語

6. バックボックス・キットの使い方

カスタム・インストレーション・バックボックス・キットは、

シートロック（石膏ボード）をスタッド（梁）にはめる前

に、壁または天井スピーカーの後ろに取り付けることが

できる耐火ボックスです。バックボックスがあると、防火

関連法規が遵守できるだけでなく、所定の音響負荷が

かかることによってスピーカーの性能を最適に調整する

ことができます。バックボックスを取り付けるには、外側

のスタッド（梁）面から後ろの障害物までの奥行きが最

低90mm必要です。

バックボックスには、隣接するスタッド（梁）に打ち付け

るための、穴のあいたサイド・フランジがあります。スピー

カーを使用しているときにフランジが振動してスタッド（

梁）に当たるリスクをなるべく減らすため、釘穴はすべて

使用してください。

スピーカーケーブルは、ケーブルホルダーを経由してバ

ックボックスに引き込みます。ケーブルホルダーにケー

ブルを通してケーブルホルダー締め付けたら、その部分

を耐火性のマスチック剤で密閉してください。ケーブル

ホルダーを密閉する前に、バックボックスの中にあるケ

ーブルの長さが十分であることを確認してください。ケー

ブルホルダーに隣接したケーブル・クランプはケーブル

の張力を緩和します。

シートロック（石膏ボード）をバックボックスにはめると

きには、防火性のマスチック剤をバックボックスのフラ

ンジに沿って塗ってその部分を密閉し、スピーカーを使

用しているときに振動する可能性がなるべくないように

してください。

バックボックスの設置の仕方については図10～12を

ご覧ください。

図10

バック・ボックス用の梁の取り付け

図11

ケーブルの接続

図12

石膏ボードの取り付け

Bowers & Wilkins FP32319 Bowers & Wilkins CI 300 Series 6" White In-Wall Speakers (Pair) CWM362

Product's Documents

User Manual

Specifications

Bowers & Wilkins FP32319 Questions and Answers

Related Products

Yamaha NS-IW470 IN-WALL SPEAKERS PAIR

Yamaha NS-IW660 IN-WALL SPEAKERS PAIR

Polk RC85I 8" In-Wall Speakers Pair

Bose 191 Virtually Invisible in-wall speakers

Bose VIRTUALLY INVISIBLE 691 in-wall speakers

Bose VIRTUALLY INVISIBLE 891 in-wall speakers
