Name: Karcher 1.107-234.0 G 3050 OHC Pressure Washer, 11072340
Brand: Karcher
SKU: 1.107-234.0
Rating: 100 (1 reviews)

8.753-356.0 10/13

G 3050 OHC

English 2

Español 14

Français 27

2 English

Model Overview 3

Important Safety Instructions 4

Assembly Instructions 5

Operating Instructions 7

Using the Accessories 8

Working With Detergents 9

Taking a Break 9

Shutting Down & Clean-Up 10

Winterizing and Long-Term Storage 10

Maintenance Instructions 10

Cleaning Tips 11

Troubleshooting 12

Call: 1-800-537-4129 for help or visit our website:

www.karcherresidential.com

Please take a moment to register your pressure

washer online at:

www.karcher-register.com

Call: 01-800-024-13-13 for help or visit our

website: www.karcher.com.mx

Speciﬁ cations

Kärcher Customer Support USA/

Canada

Kärcher Customer Support

México

HIGH PRESSURE WASHER OPERATOR MANUAL

DANGER

Indicates “an imminently hazardous situation

which, if not avoided, will result in death or seri-

ous

injury.”

WARNING

Indicates “a potentially hazardous situation which,

if not avoided, could result in death or injury.”

CAUTION

Indicates “a potentially hazardous situation which, if

not avoided, may result in minor or moderate injury

or in property damage incidents.”

The owner and/or user must have an understand-

ing of the manufacturer’s operating instructions

and warnings before using this pressure washer.

Warning information should be emphasized and

understood. If the operator is not ﬂ uent in English,

the manufacturer’s instructions and warnings shall

be read to and discussed with the operator in the

operator’s native language by the purchaser/owner,

making sure that the operator comprehends its con-

tents. Owner and/or user must study and maintain

for future reference the manufacturer’s instructions

Owner/User Responsibility

Safety Alert Symbols

G 3050 OHC

Operating Pressure 3000 PSI

Water Volume 2.5 GPM

Detergent Suction 0.15 - 0.20 GPM

Engine Honda GC 190

Part No. 1.107-242.0

Serial No.

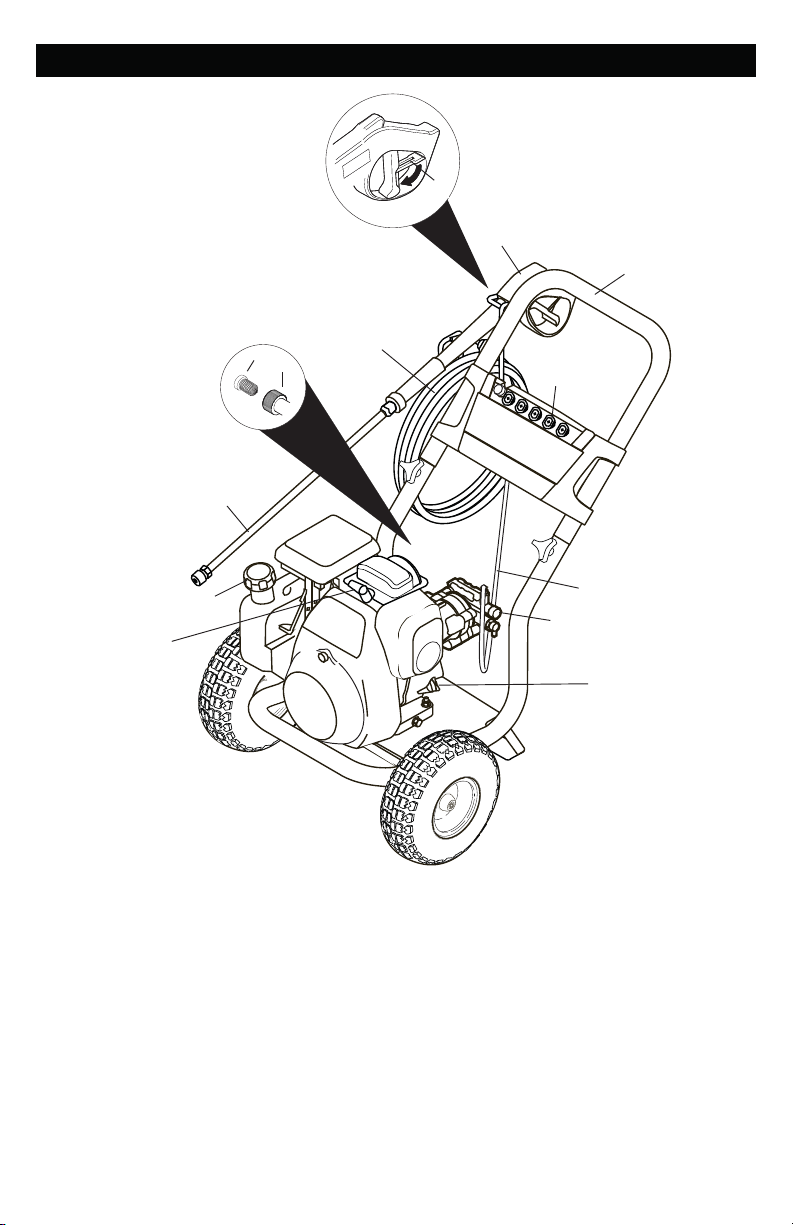

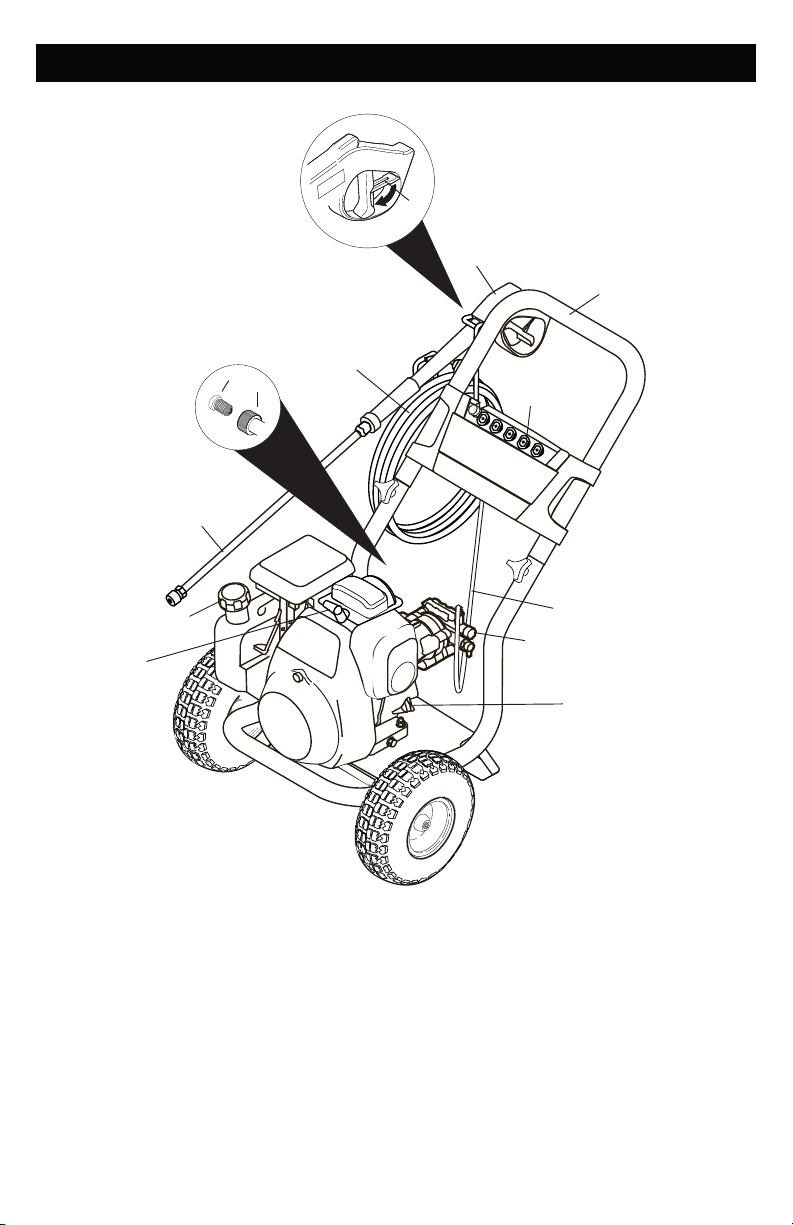

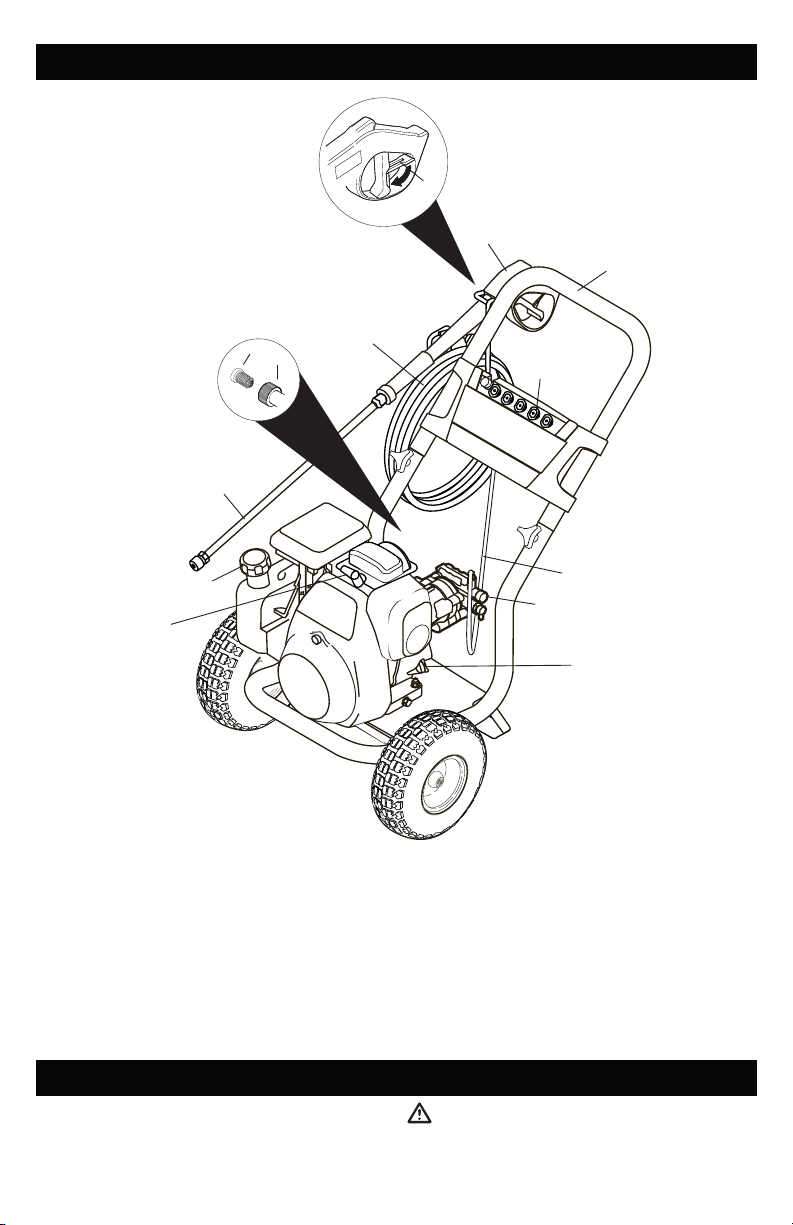

English 3

1 Handle

2 Trigger gun

3 Trigger gun safety lock

4 High pressure hose

5 Gas tank

6 Spray wand

7 Dipstick

8 Water inlet with garden hose connector

9 High pressure outlet

10 Detergent suction tube with ﬁ lter

11 Quick connect nozzles

12 Spark plug

13 Water inlet ﬁ lter

For engine details see engine manual.

MODEL OVERVIEW

IMPORTANT SAFETY INSTRUCTIONS

■ Read the operating instructions of the engine

manufacturer before start-up and follow the

safety instructions carefully.

WARNING

When using this product, basic precautions should

always be followed, including the following:

4 English

IMPORTANT SAFETY INSTRUCTIONS

■ Read all instructions before using product.

■

To reduce the risk of injury, close supervision

is necessary when a product is used near

children.

■ Know how to stop the product and bleed pres-

sures quickly. Be thoroughly familiar with the

controls.

■ Stay alert – watch what you are doing.

■

Do not operate when fatigued or under the

inﬂ uence of alcohol or drugs.

■ Keep operating area clear of all persons.

■

Do not overreach or stand on unstable sup-

port. Keep good footing and balance at all

times.

■ Wear safety goggles and ear protection.

■ Follow the maintenance instructions speciﬁ ed

in the manual.

■ To avoid risks, all repairs and replacement

of spare parts should only be carried out by

trained personnel.

■ Set the pressure reducer on the compressor

to 25 psi before correcting the tire pressure.

■ Tire pressure should not exceed max. 25 psi.

WARNING

Risk of Injection or Injury – Do Not Direct

Discharge Stream At Persons.

■ High pressure jets can be dangerous if mis-

used. The jet must not be directed at persons,

animals, electrical devices, or the unit itself.

DANGER

Do not spray electrical connections, electrical

outlets or ﬁ xtures.

WARNING

Risk Of Explosion –Do not spray ﬂ ammable

liquids. Operate only where open ﬂ ame or

torch is permitted.

■ Do not use acids, solvents, or any alkaline

or ﬂ ammable material in this product. These

products can cause physical injuries to the

operator and irreversible damage to the ma-

chine.

WARNING

Gun Kicks Back – Hold with both hands.

■ The Trigger Gun Safety Lock prevents the

trigger from accidentally being engaged. This

safety feature must be engaged when replac-

ing nozzles or not in use.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to

cause cancer, birth defects or other reproduc-

tive harm. Operation of this equipment may

create sparks that can start ﬁ res around dry

vegetation. A spark arrestor may be required.

Operator should contact local ﬁ re agencies for

laws or regulations.

CAUTION

Risk of Asphyxiation – Use this product only

in a well ventilated area.

■ Operate and fuel machine in a well ventilated

area, free of devices featuring an open pilot

or ﬂ ame such as boilers, water heaters, etc.

CAUTION

Risk of Fire – Do not add fuel when the prod-

uct is operating or still hot.

CAUTION

Risk of ﬁ re - Do not put container with ﬂ am-

mables products into the nozzle holder.

■ Do not operate if fuel has been spilled. In-

stead, move machine to different location and

avoid creating sparks.

■ This machine has hot surfaces which can

cause burns. Operate in a safe environment

and away from children.

■ Do not touch hot surfaces or allow acces-

sories to contact hot surfaces.

■ Do not leave machine running unattended.

■ Avoid tipping machine on its side.

SAVE THESE INSTRUCTIONS

English 5

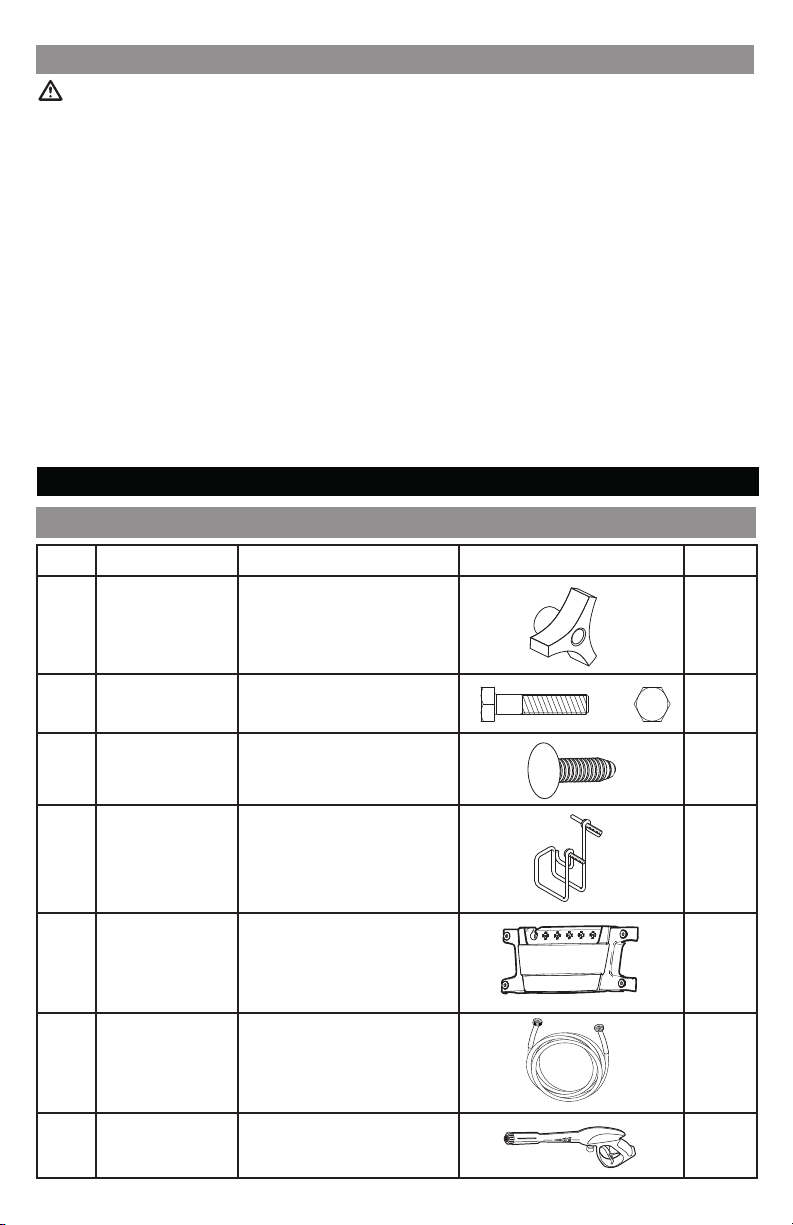

WATER SUPPLY (Cold Water Only)

CAUTION

When connecting to water supply mains, local

regulations of your municipal water company

must be observed. In some areas connecting

directly to public drinking water supply may

require a backﬂ ow prevention device. This is

to ensure that there is no feedback of chemi-

cals into the water supply. Use a water ﬁ lter to

avoid potential damage from dirt in the water

supply.

■ Garden hose must be at least 5/8 inch

diameter.

■ Flow rate of water supply must not fall below

2.5 GPM (gallons per minute)

■ Flow rate can be determined by running the

water for one minute into an empty 5-gallon

container.

■ The water supply temperature must not ex-

ceed 104°F/40°C.

■ Never use the pressure washer to draw in

water contaminated with solvents, e.g. paint

thinners, gasoline, oil, etc.

■ Always prevent debris from being drawn into

the unit by using a clean water source. Use

additional water ﬁ lter.

■ Do not operate pressure washer without the

water turned on.

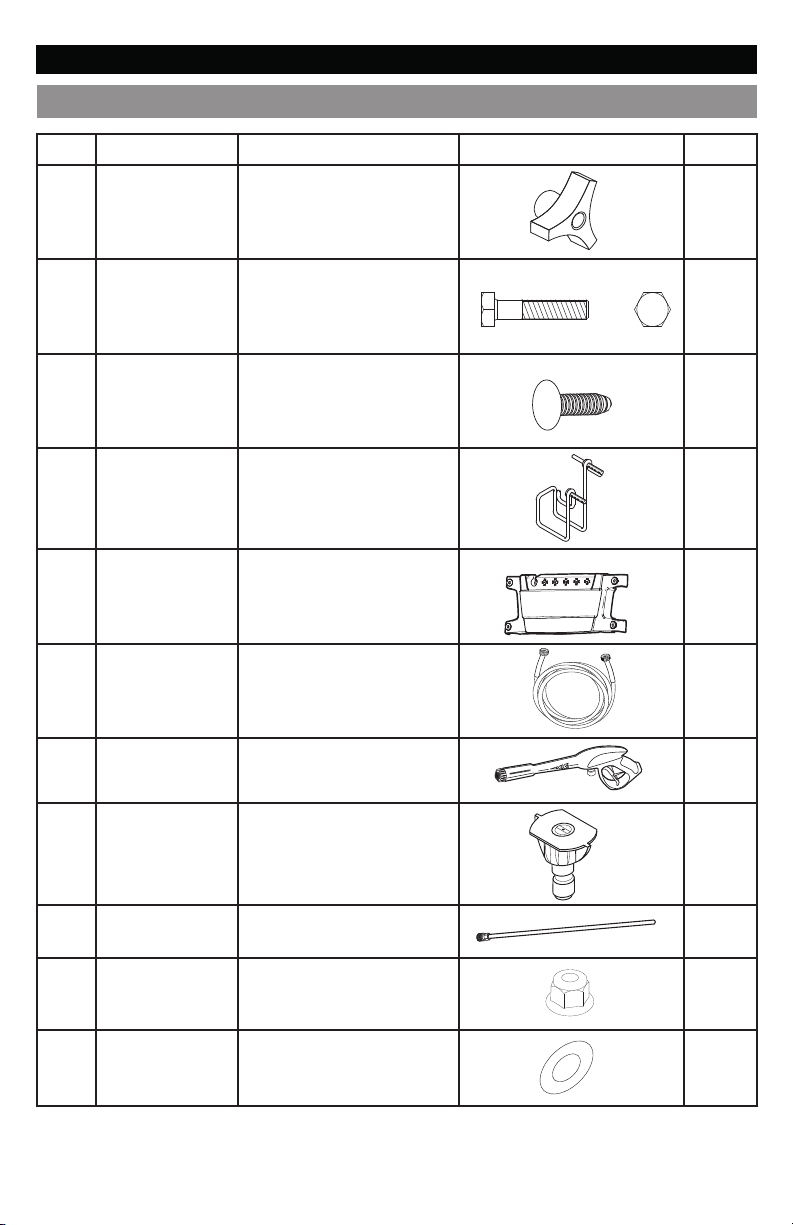

Hardware (included)

Description Purpose Illustration Qty

Knob Joint Assembly 2

1/4" Bolt Joint Assembly 2

Nylon Rivet Gun Holder Assembly 4

Gun/Hose

Storage

Gun Holder Assembly 1

Nozzle Holder Nozzle Holder Assembly 1

High Pressure

Hose

Spray Gun Assembly 1

Spray Gun Spray Gun Assembly 1

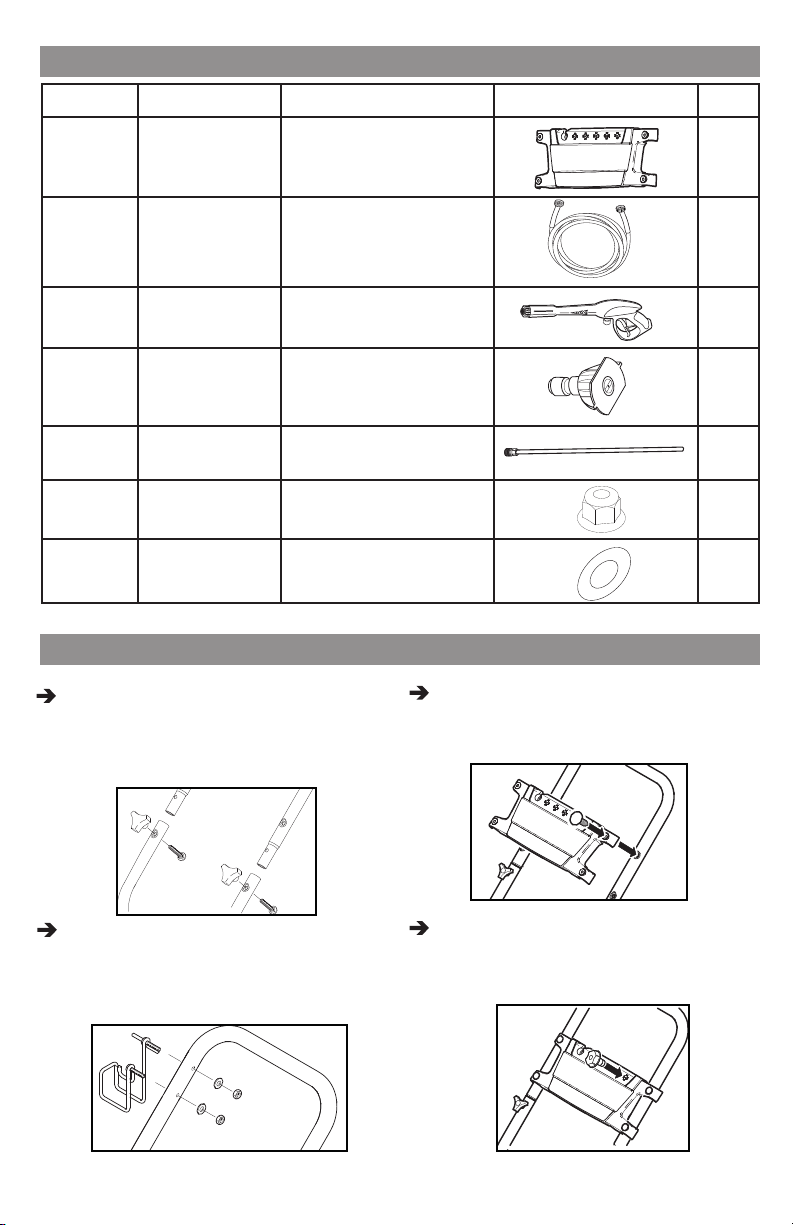

ASSEMBLY INSTRUCTIONS

6 English

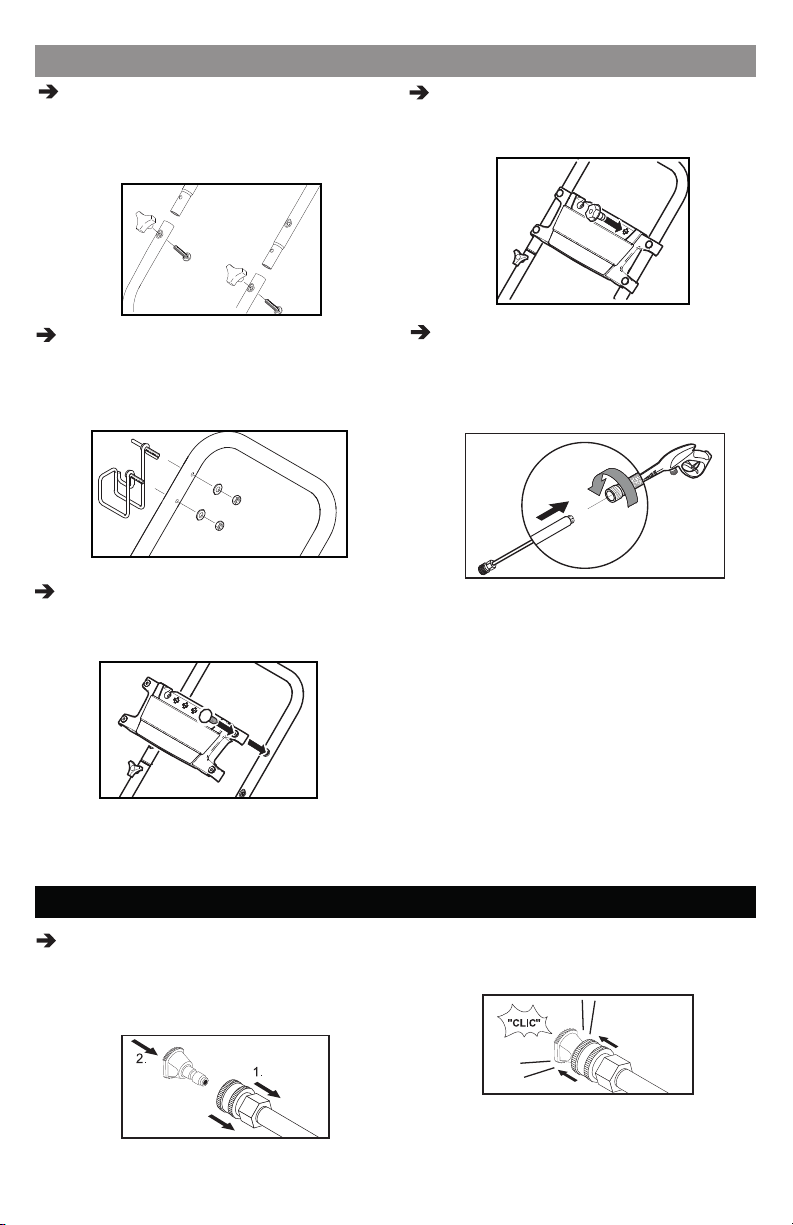

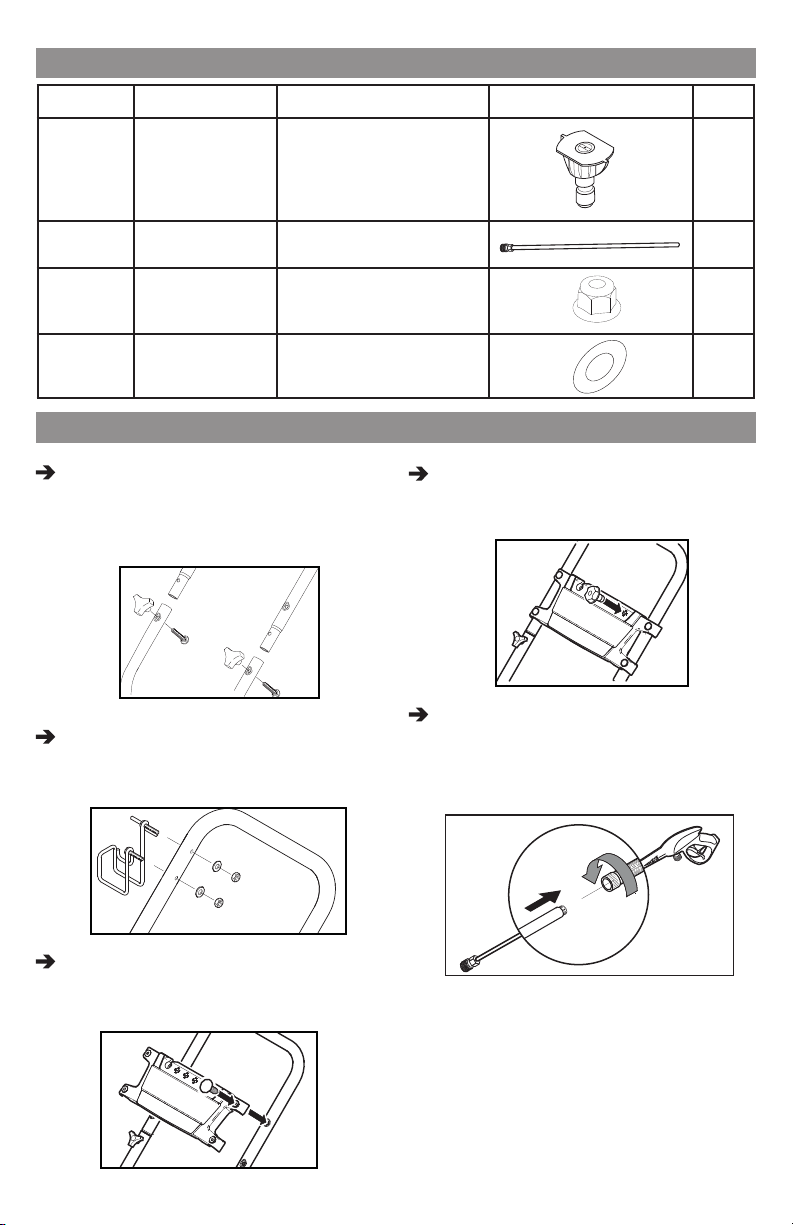

STEP 1:

Attach the handle to the frame of the pres-

sure washer. Align holes, insert bolts (B), and

tighten with knobs (A).

STEP 2:

Mount the gun/hose storage (D) to the handle

and tighten with nuts (J) and washer (K).

STEP 3:

Mount the nozzle holder (E) with enclosed

nylon rivets (C) to pressure washer

STEP 4:

Place the quick connect nozzles (H) in the

nozzle holder (E).

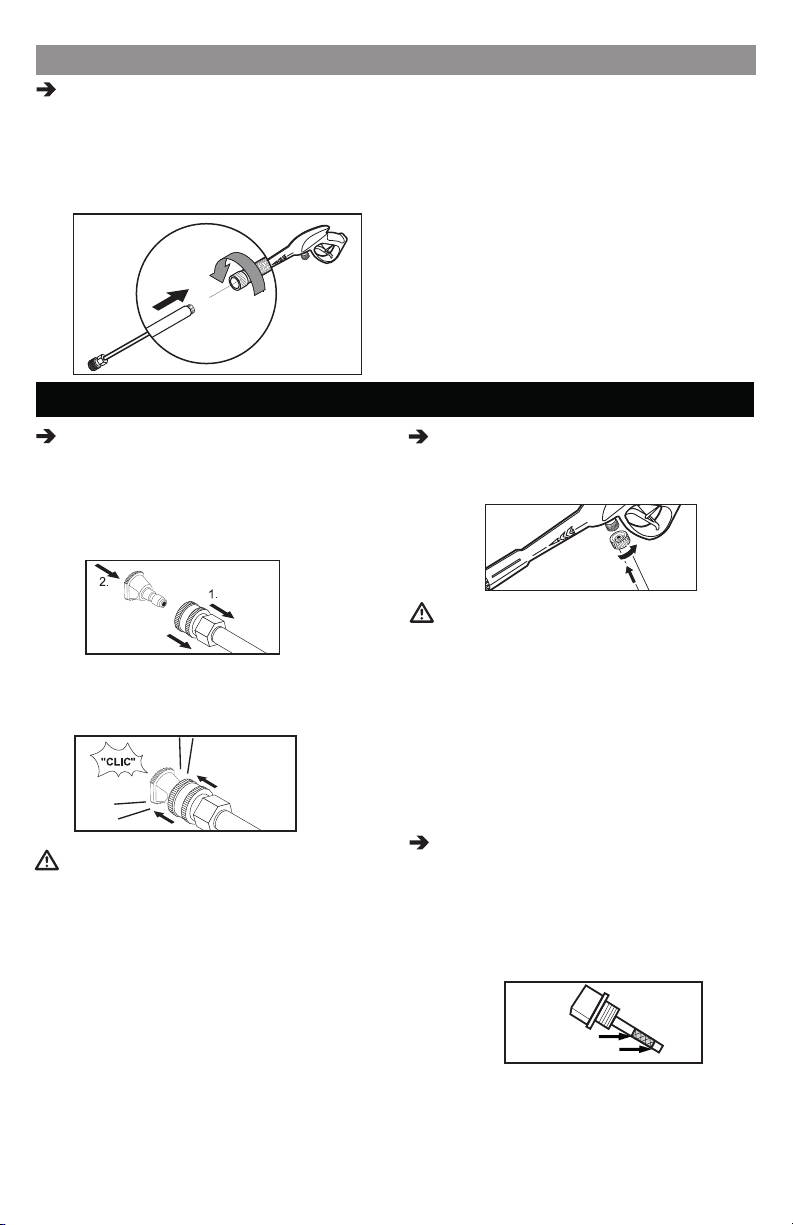

STEP 5:

Attach the wand (I) to the spray gun (G).

Push the wand (I) into the trigger gun (G) and

then thread the connection.

Description Purpose Illustration Qty

Quick

Connect

Nozzle

Kit

Nozzles Kit Assembly 1

Wand Wand Assembly 1

Nut Gun/Hose Storage

Assembly

Washer Gun/Hose Storage

Assembly

Hardware (included)

Assembling

English 7

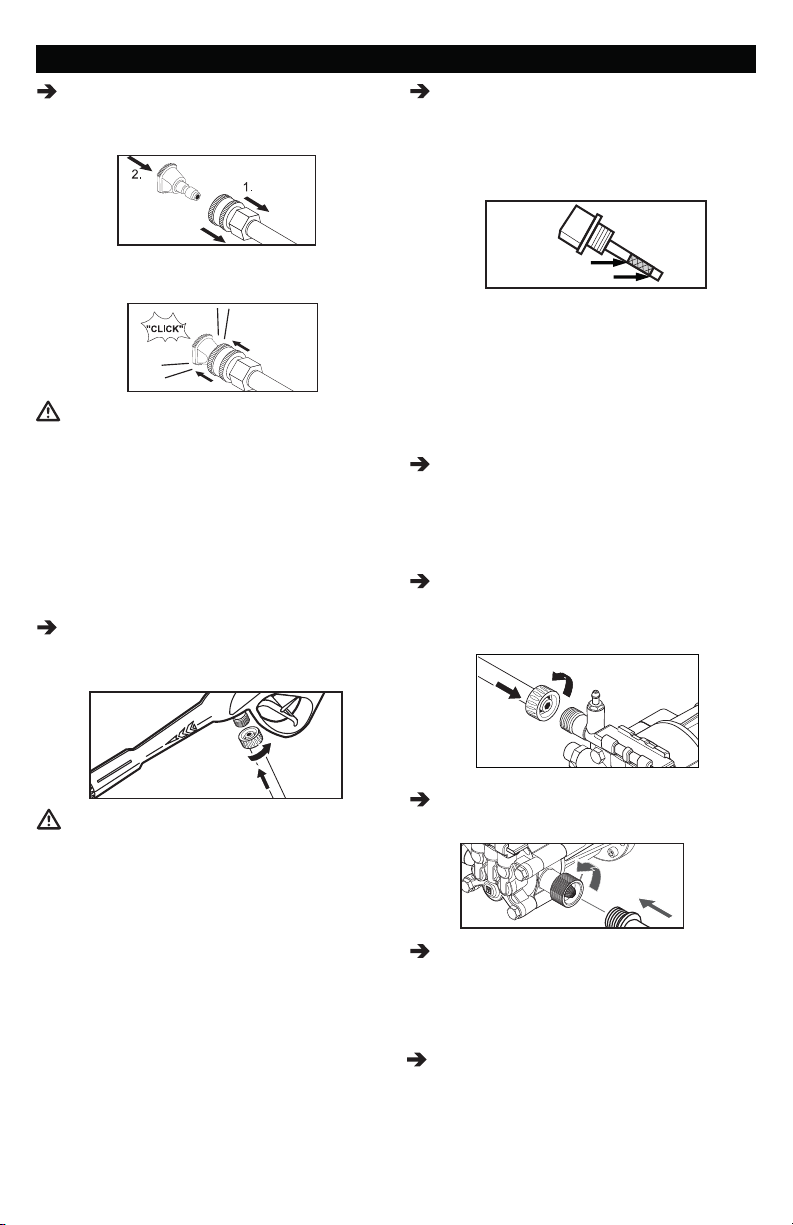

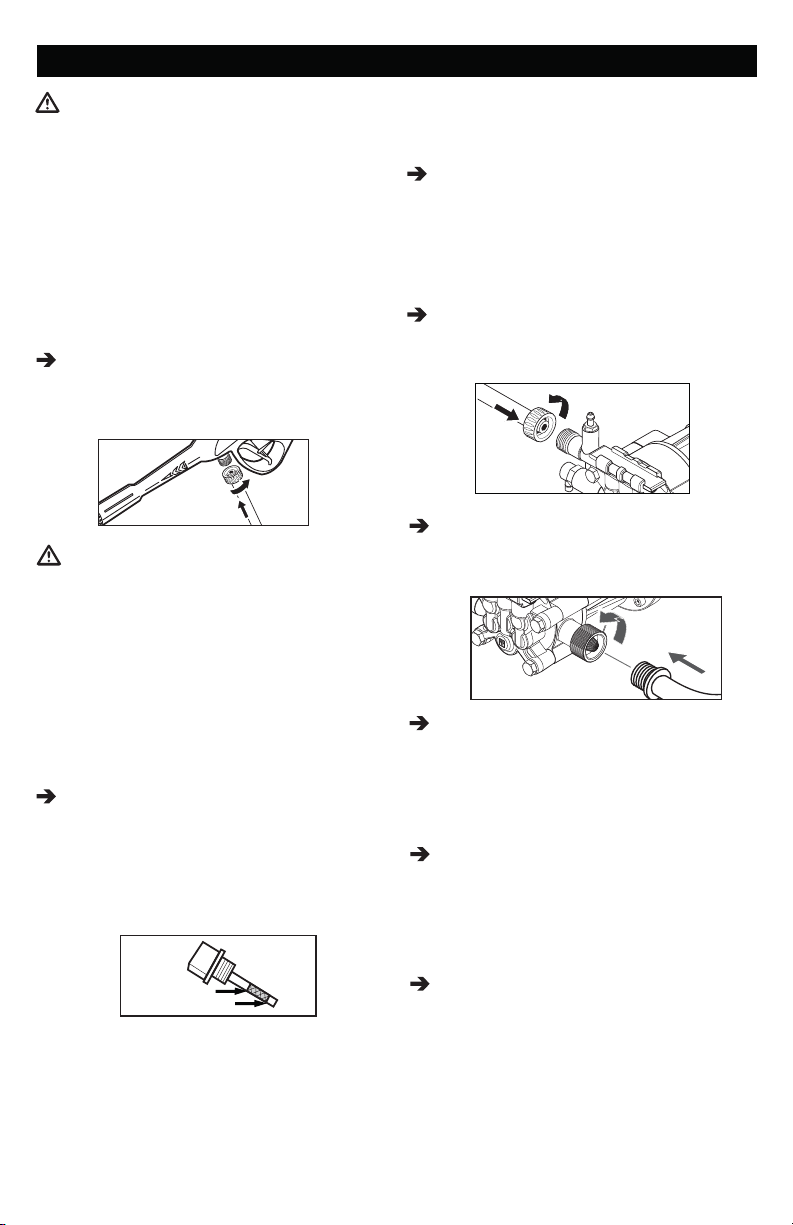

STEP 1:

Pull the spring-loaded collar of the wand back

to insert your choice of quick connect nozzle.

Release the collar and push the nozzle until-

the collar clicks.

CAUTION

High pressure in nozzle area.

Risk of injury caused by improperly locked

nozzle.

■ Make sure you hear a "click" when inserting

the nozzle tip in to the wand.

■ Pull the nozzle to make sure it is seated

properly before operating your unit.

STEP 2:

Attach the high pressure hose to the trigger

gun.

CAUTION

Engine Shipped without oil. Before starting

engine, ﬁ ll with oil. Do not over-ﬁ ll. Do not run

the engine with a high or low oil level as this

can cause engine damage.

If you have further questions regarding the

engine, please refer to the engine manual

included with the unit.

STEP 3:

Check oil level. Oil level should always be

between the "FULL" and "ADD" or "MAX" and

"MIN" marks on the dipstick as shown in the

picture below.

Be sure the machine is level when checking

the oil level. (Refer to the engines operating

manual for seasonal grades).

We recommend that the oil be changed after

the ﬁ rst 5 hours of use, then once every 50

hours.

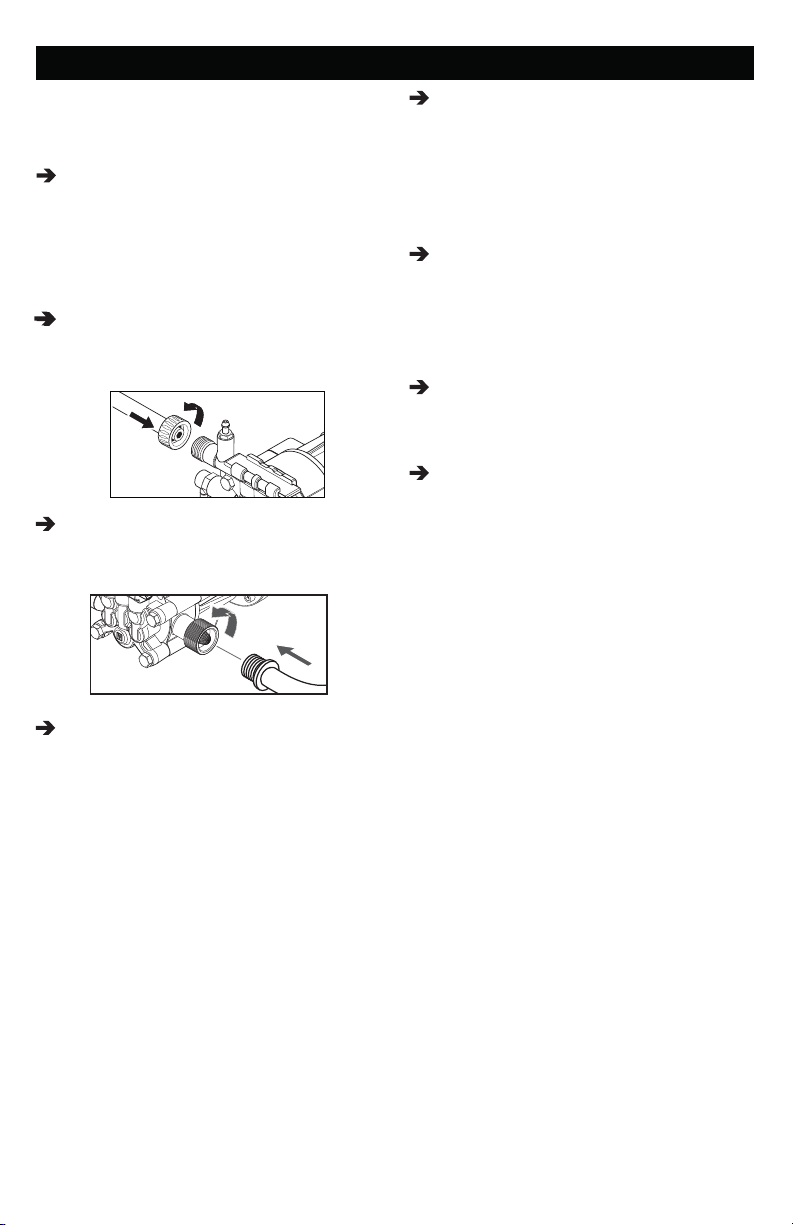

STEP 4:

Fill gas tank with unleaded gasoline.

Do not use leaded gasoline.

Do not add oil to the gasoline.

STEP 5:

Connect the high pressure hose to the high

pressure outlet on the pump

STEP 6:

Connect garden hose to unit`s water inlet.

STEP 7:

Connect garden hose to the cold water source

and turn water completely on.

Do not use hot water.

STEP 8:

Unlock the trigger gun safety lock. Trigger the

gun to eliminate trapped air, wait for a steady

ﬂ ow of water to emerge from the spray nozzle.

FULL / MAX

ADD / MIN

OPERATING INSTRUCTIONS

8 English

STEP 9:

Open fuel valve. Pull the choke rod to the ON

position (on a warm engine, leave the choke

rod in the OFF position).

STEP 10:

Move the engine stop switch to the ON posi-

tion.

OPERATING INSTRUCTIONS

USING THE ACCESSORIES

CAUTION

High pressure in nozzle area. Risk of injury

caused by improperly locked nozzle.

■ Make sure you hear the "click" when inserting

the nozzle tip into the quick connection.

■ Pull the nozzle to make sure it is seated

properly before operating your unit. (See

ASSEMBLY NSTRUCTIONS: Step 1)

WARNING

To avoid serious injury never point spray

nozzle at yourself, other persons or animals.

The color-coded quick connect nozzles provide a

wide array of spray widths from 0° to 65° and are

easily accessible when placed in the convenient

nozzle holder.

0° spray angle = Red nozzle

For particularly stubborn accumulation of grime.

Not recommended for soft materials like sidings,

decks, painted surfaces, cars.

25° spray angle = Green nozzle

For dirt accumulation over a large surface.

15° spray angle = Yellow nozzle

For dirt accumulation over a surface.

65° spray angle = Black nozzle

For operating with detergents or cleaning with

low pressure.

40° spray angle = White nozzle

For moderate dirt accumulation over a large

surface.

Quick connect nozzles

STEP 11:

Pull the starter handle. If the engine fails to

start after 3 pulls, squeeze the trigger gun to

release pressure, and repeat step.

After the engine warms up enough to run

smoothly move choke rod to OFF position.

For engine details see engine manual.

English 9

Detergents can only be applied with the black

detergent nozzle.

STEP 1:

Install the black detergent nozzle for deter-

gent application at low pressure.

STEP 2:

Fill a container with Kärcher detergent.Place

the ﬁ lter end of detergent suction tube into the

container.

STEP 1:

Move the engine stop switch to the OFF position.

STEP 2:

Release trigger and engage safety lock.

For engine details see engine manual.

Detergents

TAKING A BREAK ...ﬁ ve minutes or more

WORKING WITH DETERGENTS

CAUTION

This unit has been designed for use with cleaning

detergents recommended by the manufacturer.

The use of other cleaning detergent may affect the

operation of the machine and void the warranty.

Always Use Kärcher Detergent for Best Results

Kärcher biodegradable detergents are specially

formulated to protect the environment and your

pressure washer. The special formula won`t clog

the suction tube ﬁ lter and will protect the internal

parts of the pressure washer for a longer life. For

Kärcher Detergents, check your retailer or visit

our website:

www.karcherresidential.com

CAUTION

Never use:

– Bleach, chlorine products or other corrosive

chemicals

– Liquids containing solvents (i.e., paint thin-

ners, gasoline, oils.)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and will damage

the surface being cleaned.

Use of these items will void the warranty.

STEP 3:

With the engine running, pull trigger to operate

unit.

Liquid detergent is drawn into the unit and

mixed with water.

Apply detergent to work area.

Do not allow detergent to dry on surface.

STEP 4:

Always draw fresh water through the deter-

gent suction tube when the cleaning job is

done, to rinse/ﬂ ush any remaining detergents

from the injection system.

For best results see Cleaning Tips for speciﬁ c

information on how to clean different surfaces.

10 English

STEP 6:

Disconnect the garden hose from the water

inlet on the unit.

STEP 7:

Disconnect the high pressure hose from the

high pressure outlet. Store the high pressure

hose in the nozzle holder assembly.

STEP 1:

If detergents have been used, remove deter-

gent suction tube from container and insert

into 1 gallon of fresh water.

Siphon water at low pressure for one minute

to clear the line of residual detergent.

STEP 2:

Move the engine stop switch to the OFF posi-

tion. Close the fuel valve.

STEP 3:

Turn off the water source.

STEP 4:

Press trigger to release water pressure.

STEP 5:

Release trigger and engage gun safety lock.

SHUTTING DOWN & CLEAN-UP

Initial Use

All Kärcher pumps ship with oil already inside direct

from the factory. There is no need to add oil.

Pump Inspection

You should routinely make a visual inspection of

the pressure washer’s pump. If you notice oil leak-

ing around the pump seals, you should take the

pressure washer to a Kärcher-Authorized Service

Center for repair. (You can locate a service center

in your area online at: www.karcher-service.com).

Pump Maintenance

The pump on your Kärcher pressure washer does

not require maintenance. Any attempts to service

or alter the pump may damage your pressure

washer and void your product warranty.

Carry out maintenance tasks for the engine accord-

ing to the speciﬁ cations provided in the operating

instructions provided by engine manufacturer.

Kärcher pump

Engine

MAINTENANCE INSTRUCTIONS

1: Disconnect all water connections.

2: Turn on the machine for a few seconds, until

the water which had remained in the pump

exits, turn off immediately.

3: Do not allow high pressure hose to become

kinked.

4: Store the machine and accessories in a

room which does not reach freezing tempera-

tures. DO NOT store near furnace or other

sources of heat as it may dry the pump seals.

CAUTION

Failure to follow the above directions will

result in damage to the pump assembly and

accessories and will void the warranty.

It is highly recommended to use Kärcher's

Pump Guard (part number 9.558-998.0) be-

fore winter storage and during the cleaning

season to protect the pump from freezing and

premature wear.

WINTERIZING AND LONG-TERM STORAGE

English 11

CLEANING TIPS

(with or without detergent). Pre-rinse deck and

surrounding area with fresh water. If using Kärcher

Deck Wash, apply to surface at low pressure. For

best results, limit your work area to smaller sec-

tions of approximately 25 square feet. Allow Deck

Wash to remain on surface 1-3 minutes. Do not

allow detergent to dry on surface. Rinse at high

pressure in a long sweeping motion keeping the

spray nozzle approximately 3-6 inches from the

cleaning surface. Always clean from top to bottom

and from left to right. When moving on to a new

section of the cleaning surface, be sure to overlap

the previous section to eliminate stop marks and

ensure a more even cleaning result.

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pres-

sure Wash, apply to surface at low pressure (for

best results, limit your work area to sections of

approximately 6 feet and always apply detergent

from bottom to top). Allow detergent to remain on

surface 1-3 minutes. Do not allow detergent to dry

on surface, if surface appears to be drying, simply

wet down surface with fresh water. If needed, use

special wash brush attachment (not included) to

remove stubborn dirt. Rinse at high pressure from

top to bottom in an even sweeping motion keeping

the spray nozzle approximately 6 inches from the

cleaning surface.

Deck Cleaning

House Siding

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pres-

sure Wash or Degreaser, apply to surface at low

pressure. For best results, limit your work area to

smaller sections of approximately 25 square feet.

Allow Pressure Wash or Degreaser to remain on

surface 1-3 minutes. Do not allow detergent to dry

on surface. Rinse at high pressure in a sweeping

motion keeping the spray nozzle approximately 3-

6 inches from the cleaning surface. Always clean

from top to bottom and from left to right. For remov-

ing extremely stubborn stains, use a DirtBlaster®

Spray Nozzle (sold separately).

(with or without detergent). Pre-rinse vehicle

with fresh water. If using Kärcher Touchless Vehicle

Wash, apply to surface at low pressure. For best

results, clean one side of vehicle at a time and

always apply detergent from bottom to top, do not

allow detergent to dry on surface. If needed, use

special wash brush attachment (not included) to

remove stubborn dirt. Rinse at high pressure in

a sweeping motion keeping the spray nozzle ap-

proximately 6-8 inches from the cleaning surface

(distance should increase when rinsing pin-striping

or other sensitive surfaces). Always clean from top

to bottom and from left to right. For best results,

wipe surface dry with a chamois or soft dry cloth.

(with or without detergent). Pre-rinse cleaning

surface with fresh water. If using Kärcher Pressure

Wash or Degreaser, apply detergent at low pres-

sure. Allow Pressure Wash to remain on surface

1-3 minutes. Do not allow detergent to dry on

surface. Rinse at high pressure keeping the spray

nozzle approximately 3-6 inches from the cleaning

surface. For removing extremely stubborn dirt, it

may be necessary to move the spray nozzle even

closer to the surface for greater dirt cutting action.

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

■ Before cleaning any surface an inconspicuous

area should be cleaned to test spray pattern

and distance for maximum cleaning results.

■ If painted surfaces are peeling or chipping,

use extreme caution as pressure washer may

remove the loose paint from the surface.

■ When using on surfaces which might come in

contact with food, ﬂ ush surfaces with plenty

of drinking water.

■ For additional cleaning tips, visit our website

at www.karcherresidential.com

Recommendations

12 English

CLEANING TIPS

(with or without detergent). Pre-rinse furniture

and surrounding area with fresh water. If using

Pressure Wash, apply to surface at low pressure.

Allow Pressure Wash to remain on surface 1-3

minutes. Do not allow detergent to dry on surface.

If needed use special Wash Brush Attachment (not

included) to remove stubborn dirt. Rinse at high

pressure in a sweeping motion keeping the spray

nozzle approximately 3-6 inches from the cleaning

surface. For best results, clean from top to bottom

and from left to right.

Patio & Lawn Furniture

Optional accessories are available to further

enhance your cleaning capabilities. These acces-

sories are accurate as of the printing date of this

manual. Please check our website:

www.karcherresidential.com for pricing and up-

to-date information.

– Extension Hose

– DirtBlaster® Spray Nozzle

– Universal Wash Brush Kit

Optional Accessories

CAUTION

Remove the spark plug cable to prevent accidental

ignition of the engine before making any repair.

TROUBLESHOOTING

Symptom Cause Solution

ENGINE WILL NOT

START

No gasoline Fill gas tank

Choke is not in the correct

position

Slide choke lever out to closed position

Water pressure built up in

the machine

Squeeze the trigger to release the pressure

For additional engine problems refer to the engine manual.

UNIT DOES NOT

REACH HIGH

PRESSURE

Diameter of garden hose is

too small

Replace with a 5/8 inch or larger garden hose

Water supply is restricted Check garden hose for kinks, leaks and

blockage

Not enough inlet water

supply

Turn water on full force. Check garden hose

for kinks, leaks or blockage.

Water inlet ﬁ lter is clogged Remove ﬁ lter and rinse out in warm water

Black detergent nozzle is

attached

Remove black detergent nozzle and attach

high pressure nozzle

OUTPUT PRES-

SURE

VARIES HIGH AND

LOW

Not enough inlet water

supply.

Turn water on full force. Check garden hose

for kinks, leaks or blockage

Pump is sucking air Check that hoses and ﬁ ttings are air tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂ ow of

water emerges through the nozzle

Water inlet ﬁ lter is clogged Remove ﬁ lter and rinse out in warm water

Spray nozzle is obstructed Blow out or remove debris with a ﬁ ne needle

Calciﬁ ed gun, hose or

spray wand

Run distilled vinegar through detergent

suction tube.

English 13

If the symptom you are experiencing is not listed

above, or if the provided solutions do not solve your

issue, please visit our extensive online trouble-

shooting database at:

www.karcher-help.com

Symptom

Cause Solution

NO DETERGENT

Detergent suction tube not

properly

connected to the machine

Check connection

Detergent is too thick Dilute detergent, for best results use Kärcher

detergent

Filter on detergent suction

tube is clogged

Run warm water through ﬁ lter to remove

debris

Damaged or clogged deter-

gent suction tube

Remove obstruction or replace detergent

suction tube

A high pressure nozzle is

attached

Replace with black detergent nozzle

Spray nozzle is obstructed Blow out or remove debris with ﬁ ne needle

GARDEN HOSE

CONNECTION

LEAKS

Loose ﬁ ttings Tighten ﬁ ttings

Missing/worn rubber

washer

Insert new washer

SPRAY WAND

LEAKS

Spray wand not properly

attached

Turn the swivel nut of the gun clockwise until

connection is tight

Broken o-ring or plastic

insert

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

PUMP IS NOISY

Not enough gas or engine

oil

Check that hoses and ﬁ ttings are air tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂ ow of

water emerges through the nozzle

WATER LEAKS

FROM PUMP (UP

TO 10 DROP PER

MINUTE IS PER-

MISSIBLE)

Loose ﬁ ttings Check ﬁ ttings

Water seals are damaged

or worn.

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

Thermal protection device

is activated.

Thermal protection device will auto reset.

Do not run pump for more than 5 minutes

without spraying

OIL DRIP

Oil seals are damaged or

worn

Visit www.karcher-help.com or locate a ser-

vice center at www.karcher-service.com

TROUBLESHOOTING

14 Español

Especiﬁ caciones

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

Vista general del modelo 15

Instrucciones importantes de seguridad 16

Instrucciones de montaje 17

Instrucciones de funcionamiento 19

Utilización de los accesorios 21

Trabajar con detergentes 21

Tomarse un descanso 22

Apagado y limpieza 22

Protección en el invierno y almacenaje

prolongado 23

Instrucciones de mantenimiento 23

Consejos de limpieza 23

Localización y reparación de averías 25

PELIGRO

Indica “una situación de peligro inminente que,

si no se evita, puede causar lesiones graves e

incluso la muerte”.

ADVERTENCIA

Indica “una situación de peligro potencial que,

si no se evita, puede causar lesiones e incluso

la muerte”

ATENCIÓN

Indica “una situación de peligro potencial que, si

no se evita, puede causar lesiones de poca impor-

tancia o leves", o daños materiales.

El propietario y/o el usuario deben comprender

bien las instrucciones de servicio y advertencias

del fabricante antes de empezar a utilizar este

limpiador de alta presión. Debe prestarse especial

atención y tener muy claras las advertencias. Si el

operador no habla bien el español, el propietario/

comprador debe responsabilizarse de leer y co-

mentar las instrucciones y las advertencias en su

lengua natal, y asegurarse de que entienda a la

perfección su contenido. El propietario y/o el usu-

ario deben leer y guardar como referencia para el

futuro las instrucciones del fabricante.

Llame al: 1-800-537-4129 si necesita ayuda o visite

nuestra página Web:

www.karcherresidential.com

Por favor, dedique unos minutos a registrar su

aparato de lavado a presión en

www.karcher-register.com

Llame al: 01-800-024-13-13 si necesita ayuda o

visite nuestra página Web:

www.karcher.com.mx

Responsabilidades del

propietario/usuario

Servicio de asistencia al cliente

de Kärcher USA/Canada

Soporte Kärcher México

Símbolos de aviso

de seguridad

G 3050 OHC

Presión de trabajo 3000 PSI

Volumen de agua 2.5 GPM

Absorción de detergente 0.15 - 0.20 GPM

Motor Honda GC 190

No. de parte 1.107-242.0

No. de serie

Español 15

1 Asa de transporte

2 Pistola de disparo

3 Pestillo de seguridad de la pistola de disparo

4 Manguera de alta presión

5 Depósito de gasolina

6 Barra pulverizadora

7 Varilla del aceite

8 Toma de agua con conector para manguera

de jardín

VISTA GENERAL DEL MODELO

9 Salida de alta presión

10 Manguera de succión de detergente con ﬁ ltro

11 Boquillas de conexión rápida

12 Enchufe de chispa

13 Dispositivo de ﬁ ltrado en la entrada del agua

Consulte el manual del motor para más infor-

mación sobre el motor.

16 Español

PELIGRO

No pulverizar sobre conexiones eléctricas,

enchufes o aparatos.

ADVERTENCIA

Riesgo de explosión - no pulverizar sobre

líquidos inﬂ amables. Operar solamente donde

la llama o la antorcha sea permitida.

■ No usar ácidos, solventes, o cualquier material

inﬂ amable o alcalino en este producto. Estos

productos pueden causar heridas físicas al

operario y daños irreparables a la máquina.

ADVERTENCIA

La pistola rebota hacia atrás - sujetar con las

dos manos.

■ El seguro del gatillo de la pistola evita que el

gatillo salte de forma involuntaria. El dispositivo

de seguridad debera ser ganchado cuando se

esten reemplazando las boquillas o cuando no

se este usando.

ADVERTENCIA

Los humos de escape de este producto con-

tienen productos químicos que según el Estado

de California pueden causar cáncer, defectos de

nacimiento o reproducción. El funcionamiento

de este equipo puede producir chispas que

pueden provocar incendios forestales alrededor

de la vegetación seca. Un supresor de chispas

podría ser necesario. El operador debe contac-

tar a las agencias locales de bomberos para

leyes y regulaciones.

ATENCIÓN

Riesgo de asﬁ xia - usar este producto única-

mente en una zona bien ventilada.

■ Operar y reposar la máquina en una zona

bien ventilada, donde no haya dispositivos

con un piloto o llama abierta tales como bóiler,

calentadores de agua, etc.

ATENCIÓN

Riesgo de incendio - no agregar gasolina a la

máquina mientras esté en funcionamiento o aun

caliente.

ATENCIÓN

Riesgo de incendio - No colocar contenedores

con productos inﬂ amables en el soporte de

boquillas.

■ Antes de la puesta en marcha, leer el

manual de instrucción del fabricante del

motor, especialmente las indicaciones de

seguridad.

ADVERTENCIA

Al utilizar este producto, tome siempre las pre-

cauciones básicas, incluidas las siguientes:

■ Lea todas las instrucciones antes de usar el

producto.

■ Para reducir el riesgo de lesiones, es preciso

vigilar atentamente si se usa el producto cerca

de niños.

■ Es necesario saber cómo parar rápidamente

el producto y parar hemorragias. Estar famil-

iarizado con los mandos.

■ Estar atento, prestar atención a lo que se está

haciendo.

■ No ponga en funcionamiento el producto si está

cansado o está bajo la inﬂ uencia de alcohol o

drogas.

■ Mantenga la zona de trabajo libre de personas.

■ No sobrecargar o colocar sobre un soporte

inestable. Mantener el equilibrio en todo mo-

mento.

■ Utilizar gafas de seguridad y protección de oídos.

■ Seguir las instrucciones de mantenimiento

especiﬁ cadas en el manual.

■ Para evitar riesgos, es necesario que las repa-

raciones y el montaje de piezas de repuesto

sean realizados únicamente por personal

entrenado.

■ Antes de corregir la presión de los neumáticos,

ajustar el reductor de presión del compresor a

25 psi.

■ La presión de los neumáticos no debe superar

25 psi máx.

ADVERTENCIA

Riesgo de inyección o lesiones - no dirigir el

chorro directamente sobre personas.

■ Los chorros de alta presión pueden resultar

peligrosos si se usan de forma incorrecta. No

se debe dirigir el chorro a personas, animales,

dispositivos eléctricos o al equipo mismo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español 17

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ATENCIÓN

Cuando conecte al suministro de agua

principal, respete las normativas locales de

la compañía municipal de agua. En algunas

zonas de conexión directa al suministro

público de agua potable puede requerir un

dispositivo de prevención de ﬂ ujo. Esto para

asegurar que no entran productos químicos

al suministro de agua. Utilice un ﬁ ltro de agua

para evitar un daño potencial de la suciedad

en el suministro de agua.

■ La manguera del jardín debe tener al menos

un diámetro de 5/8 pulgadas.

■ El índice de ﬂ ujo de agua no deben ser infe-

rior a 9.5 L/Min (litros por minuto) (2.5 GPM

- galones por minuto).

■ El índice de ﬂ ujo se puede determinar si se

deja correr el agua durante un minuto en un

contenedor vacío de 18.9 litros (5 galones).

■ La temperatura de agua no debe exceder los

104°F/40°C.

■ No usar la limpiadora de alta presión para

agua contaminada con disolventes, por ejem-

plo para diluir pintura, gasolina, aceite etc.

■ Evitar que entren escombros en la unidad,

para ello use una fuente de agua limpia. Use

un ﬁ ltro adicional de agua.

■ No ponga en funcionamiento la limpiadora de

presión sin agua.

SUMINISTRO DE AGUA (Sólo agua fría)

Descripción Objetivo Dibujo Cant.

Perilla Ensamble de Junta 2

Perno 1/4"

Ensamble de Junta 2

Remache de

nylon

Ensamble de Soporte de

Pistola

Soporte de

Pistola

Ensamble de Soporte de

Pistola

INSTRUCCIONES DE MONTAJE

Partes (Incluidas)

■ No poner en funcionamiento si se ha derramado

gasolina. Mueva la máquina a otro lugar para

evitar que se produzcan chispas

■ La máquina tiene superﬁ cies calientes que

pueden causar quemaduras. Poner en funcio-

namiento el aparato en un ambiente seguro y

lejos de niños.

■ No tocar las superﬁ cies calientes o permitir a

los accesorios que estén en contacto con las

superﬁ cies calientes.

■ No dejar la máquina sin supervisión cuando

esté en funcionamiento.

■ Evitar inclinar la máquina hacia un lado.

CONSERVE ESTAS INSTRUCCIONES

18 Español

Description Purpose Illustration Qty

Portaboquillas Ensamble de Soporte

de Pistola

Manguera de

Alta Presión

Ensamble de Pistola

Dosiﬁ cadora

Pistola

Dosiﬁ cadora

Ensamble de Pistola

Dosiﬁ cadora

Kit de Boquillas

de Conexión

Rapida

Ensamble de Kit

Boquillas

Barra

Pulverizadora

Ensamble de Barra Pul-

verizadora

Tuerca Ensamble de Soporte

de Pistola

Arandela Ensamble de Soporte

de Pistola

Partes (Incluidas)

Montaje

PASO 1:

Conecte el mango al cuerpo de la limpiadora

a presión. Alinie los oriﬁ cios, inserte los per-

nos (B) y apriete con la perilla (A).

PASO 2:

Monte el soporte de la pistola (D) con las

tuercas (J) y arandelas (K) al mango de la

limpiadora a presión

PASO 3:

Monte el soporte de boquilla (E) la limpiadora

a presión con los remaches de nylon (C).

PASO 4:

Colocar las boquillas de conexión rápida (H)

en el soporte de boquilla (E).

Español 19

PASO 1:

Jalar el cuello con resorte hacia la barra

pulverizadora para insertar la boquilla de

conexión rápida elegida. Insertar la boquilla

rápida de conexión elegida.

Soltar el cuello y empujar la boquilla hasta

que encaje.

ATENCIÓN

Alta presión en la zona de la boquilla.

Riesgo de lesiones causados por una boquilla

mal cerrada.

■ Asegúrese de oir el "clic" al insertar la punta

de la boquilla en la barra

■ Tirar de la boquilla para asegurarse de que

está bien colocada antes de poner en func-

ionamiento la unidad.

PASO 2:

Conectar la manguera de alta presión a la

pistola dosiﬁ cadora.

ATENCIÓN

El motor es despachado sin aceite. Antes

de dar arranque al motor, aprovisiónelo de

aceite. No lo llene demasiado. No poner

en funcionamiento el motor con un nivel de

aceite demasiado bajo o demasiado alto ya

que se puede dañar el motor. Si tiene más

preguntas sobre el motor, consulte el manual

suministrado con el equipo.

PASO 3:

Comprobar el nivel de aceite. El nivel de

aceite tiene que estar siempre entre las

marcas "FULL" y "ADD" o "MAX" y "MIN" en

la varilla como se muestra en la imagen

siguiente.

Asegúrese de que la máquina esté nivelada

cuando compruebe el nivel de aceite. (Con-

sulte el manual de funcionamiento de la

máquina para los grados según la estación).

FULL / MAX

ADD / MIN

INSTRUCCIONES DE FUNCIONAMIENTO

PASO 5:

Conectar la barra pulverizadora con la pistola

dosiﬁ cadora.

Presione la barra (I) en la pistola (G) y luego

apriete la conexión.

Montaje

20 Español

PASO 8:

Desbloquee el pestillo de seguridad de la

pistola de disparo. Dispare la pistola para

eliminar el aire aprisionado y espere hasta

que salga un caudal de agua constante de

la boquilla pulverizadora.

PASO 9:

Abrir la válvula de combustible. Tirar del

estrangulador a la posición ON (en un motor

caliente, dejar el estrangulador en la posición

OFF).

PASO 10:

Mover el interruptor de parada del motor a la

posición ON.

PASO 11:

Tirar del mango de arranque. Si el motor no

arranca tras 3 intentos, apretar la pistola de

gatillo para soltar presión y repetir el paso.

Después de que el motor haya entrado en

calor lo suﬁ ciente para poder funcionar sin

problemas, mover el estrangulador a la

posición OFF.

Consulte el manual del motor para más infor-

mación sobre el motor.

Recomendamos cambiar el aceite tras las

primeras 5 horas de uso y después cada 50

horas.

PASO 4:

Llenar el tanque de gasolina con gasolina sin

plomo.

No usar gasolina con plomo.

No añada aceite a la gasolina.

PASO 5:

Conecte la manguera de alta presión a la

salida de alta presión de la bomba.

PASO 6:

Conecte la manguera de jardín a la toma de

agua fría.

PASO 7:

Conecte la manguera de jardín a la toma de

agua fría y abra el agua del todo.

No usar agua caliente.

INSTRUCCIONES DE FUNCIONAMIENTO

Español 21

UTILIZACIÓN DE LOS ACCESORIOS

Las boquillas de conexión rápida codiﬁ cadas por

colores ofrecen una gran variedad de anchos de

pulverización de 0º a 65º y son de fácil acceso

si se colocan en un práctico soporte de boquilla

0° ángulo pulverizador = Boquilla roja

15° ángulo pulverizador = Boquilla amarilla

Para suciedad sobre una superﬁ cie.

25° ángulo pulverizador = Boquilla verde

Para suciedad sobre una superﬁ cie grande.

40° ángulo pulverizador = Boquilla blanca

Para suciedad moderada sobre una superﬁ cie

grande.

Boquillas de conexión rápida

65° ángulo pulverizador = boquilla de deter-

gente negra

Para trabajar con detergente o limpiar con una

presión muy baja.

ATENCIÓN

Alta presión en la zona de la boquilla. Riesgo

de lesiones causados por una boquilla mal

cerrada.

■ Asegúrese de oir el "clic" al insertar la punta

de la boquilla en la barra.

■ Tirar de la boquilla para asegurarse de está

bien colocada antes de poner en funcio-

namiento la unidad.

(INSTRUCCIONES DE

MONTAJE: paso 1)

ADVERTENCIA

Para evitar heridas graves, nunca dirija la

boquilla pulverizadora hacia usted mismo,

hacia otras personas o hacia animales.

TRABAJAR CON DETERGENTES

Sólo se pueden aplicar detergentes con la

boquilla de detergente negra.

PASO 1:

Colocar la boquilla de detergente negra para

aplicar detergente a baja presión.

PASO 2:

Llene el recipiente con detergente Kärcher.

Coloque el extremo con ﬁ ltro del tubo de suc-

ción de detergente dentro del recipiente.

PASO 3:

Con el motor en marcha, tirar del gatillo para

poner el equipo en funcionamiento. El deter-

gente líquido se introduce en el equipo y se

mezcla con agua. Aplicar detergente al área

de trabajo. No permitir que el detergente se

seque sobre la superﬁ cie

PASO 4:

Dejar correr siempre agua fresca por el tubo

de absorción de detergente al acabar el

trabajo de limpieza para limpiar/extraer los

restos de detergente del sistema de inyección.

Para obtener mejores resultados, consulte la

seccion de consejos de limpieza.

22 Español

PASO 5:

Suelte el gatillo y accione el pestillo de se-

guridad de la pistola.

APAGADO Y LIMPIEZA

PASO 1:

Si se usaron detergentes, quitar el tubo de

absorción de detergente del contenedor e in-

troducir en 3.8 litros (1 galón) de agua limpia.

Sacar agua a baja presión durante un minuto.

PASO 2:

Mover el interruptor de parada del motor a la

posición OFF. Cerrar la válvula de combus-

tible.

PASO 3:

Cierre el grifo del agua.

PASO 4:

Presione el gatillo para liberar la presión del

agua.

PASO 6:

Desconecte la manguera de jardín de la toma

de agua de la unidad.

PASO 7:

Desconecte la manguera de alta presión de

la salida de alta presión.

Detergentes

ATENCIÓN

Siga las instrucciones de mantenimiento es-

peciﬁ cadas en el manual. Este aparato ha sido

diseñado para ser utilizado con detergentes de

limpieza del fabricante.

El uso de otros detergentes de limpieza puede

afectar al funcionamiento del aparato y hacer que

deje de tener validez la garantía

Utilice siempre detergente Kärcher para ob-

tener los mejores resultados

Los detergentes biodegradables de Kärcher han

sido especialmente formulados para proteger el

medio ambiente y el limpiador a presión. Su fór-

mula especial no obstruirá el ﬁ ltro del tubo de suc-

ción y protegerá las piezas internas del limpiador

de alta presión para que su vida útil sea más larga.

Para adquirir los detergentes Kärcher, diríjase a su

comerciante minorista o llame a nuestro centro de

asistencia si necesita ayuda.

www.karcherresidential.com

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan cloro u otro

tipo de productos químicos corrosivos

– Líquidos que contengan disolventes (p. ej.,

diluyentes de pintura, gasolina, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados dañarán

la unidad y dañarán la superﬁ cie que se limpie.

El uso de estos productos invalidará la ga-

rantía.

TOMARSE UN DESCANSO... de cinco minutos o más

PASO 1:

Mover el interruptor de parada del motor a la

posición OFF.

PASO 2:

Suelte el gatillo y accione el pestillo de se-

guridad de la pistola.

Consulte el manual del motor para más informació

sobre el motor

Español 23

PROTECCIÓN EN EL INVIERNO Y ALMACENAJE PROLONGADO

1: Desconecte todas las conexiones de

agua.

2: Encienda el aparato durante unos segun-

dos hasta que haya salido el agua que haya

quedado en la bomba, y apáguelo inmedi-

atamente.

3: Evite que la manguera de alta presión se

retuerza.

4: Almacene el aparato y los accesorios en

una habitación que no llegue a temperaturas

bajo cero. NO lo almacene cerca de hornos

ATENCIÓN

Si no se cumplen las instrucciones mencionadas

arriba, el grupo de la bomba y los accesorios su-

frirán daños y anulara su garantía. Es altamente

recomendable usar Lubricante/Anticongelante de

Kärcher (número de parte 9.558-998.0) antes del

almacenamiento invernal y durante las sesiones de

limpieza para proteger la bomba de la congelación

y del desgaste prematuro.

INSTRUCCIONES DE MANTENIMIENTO

u otras fuentes de calor, ya que se podrían secar

las juntas de estanqueidad de la bomba.

Uso inicial

Todas las bombas Kärcher viene con aceite

directamente de fábrica. No es necesario añadir

aceite.

Inspección de la bomba

Debe realizar una inspección visual de rutina de la

bomba de la limpiadora a presión. Si ve que pierde

aceite en las juntas de la bomba, lleve la limpia-

dora a presión a un servicio técnico autorizado

de Kärcher. (Puede localizar a un servicio técnico

en su zona online en www.karcher-service.com).

Bomba Kärcher

Mantenimiento de la bomba

La bomba de su limpiadora Kärcher no requiere

mantenimiento. Cualquier intento de revisar o

modiﬁ car la bomba puede dañar su limpiadora a

presión y anular su garantía.

Llevar a cabo las tareas de mantenimiento del mo-

tor de acuerdo con las especiﬁ caciones indicadas

en las instrucciones de funcionamiento del fabri-

cante del motor.

Motor

CONSEJOS DE LIMPIEZA

(con o sin detergente). Preenjuague la cubierta

y el área circundante con agua limpia. Si utiliza

Deck Wash de Kärcher, aplíquelo en la superﬁ cie

a baja presión. Para obtener mejores resultados,

divida el área de trabajo

e aprox. 2.3 m

(25 pies

Deje el Deck Wash sobre la superﬁ cie durante 1-3

minutos. No deje que se seque el detergente sobre

la superﬁ cie. Enjuague a alta presión mediante un

movimiento de barrido, manteniendo la boquilla

pulverizadora a aprox. 8-15 cm (3-6 pulgadas )

de la superﬁ cie a limpiar. Limpie siempre de arriba

a abajo y de izquierda a derecha. Cuando pase

a la siguiente sección de la superﬁ cie a limpiar,

asegúrese de solapar la nueva sección con la sec-

ción anterior para evitar que queden marcas de

parada y garantizar, así, un resultado homogéneo.

Limpieza de cubiertas

(con o sin detergente). Preenjuague la superﬁ cie

a limpiar con agua limpia. Si utiliza Pressure Wash

de Kärcher, aplíquelo a la superﬁ cie a baja presión

(para obtener mejores resultados, divida la zona

de trabajo en secciones de aproximadamente 1.8

metros (6 pies) y aplique siempre el detergente

de abajo a arriba. Deje el Pressure Wash sobre la

superﬁ cie durante 1-3 minutos. No deje secar el de-

tergente sobre la superﬁ cie. Si ve que la superﬁ cie

se va a secar, simplemente moje la superﬁ cie con

agua limpia. Si es necesario, utilice un accesorio

especial con cepillo de lavado (no incluido) para

quitar la suciedad difícil. Enjuague a alta presión

mediante un movimiento de barrido homogéneo,

manteniendo la boquilla pulverizadora a aprox. 15

centímetros de la superﬁ cie a limpiar.

Revestimiento de la casa

24 Español

Disponemos de accesorios de limpieza opciona-

les para mejorar la capacidad de limpieza. Estos

accesorios son precisos desde la fecha de im-

presión de este manual. Consulte nuestra página

Web www.karcherresidential.com para obtener

información acerca de precios e información ac-

tualizada.

– Extensión de Manguera

– Boquilla DirtBlaster®

– Kit de Cepillo Limpiador Universal

■ Antes de limpiar cualquier superﬁ cie, se debe

limpiar una parte de la misma que no se vea

para probar el ajuste del pulverizado y la

distancia para obtener los mejores resultados

de limpieza.

■ Si las superﬁ cies pintadas se están pelando

o desconchando, extreme las precauciones,

ya que el limpiador a presión podría arrancar

la pintura suelta de la superﬁ cie.

■ Cuando se utilice en superﬁ cies que puedan

entrar en contacto con comida, enjuáguelas

abundantemente con agua potable.

■ Para concejos adicionales de limpieza, visita

nuestra página web en:

www.karcherresidential.com

Recomendaciones

Accesorios opcionales

(con o sin detergente). Preenjuague la superﬁ cie

a limpiar con agua limpia. Si utiliza Pressure Wash

o Degreaser de Kärcher, aplíquelo en la superﬁ cie

a baja presión. Para obtener mejores resultados,

divida el área de trabajo en pequeñas secciones

de aprox. 2.3 m

(25 pies

). Deje el Pressure Wash

o Degreaser sobre la superﬁ cie durante 1-3 minu-

tos. No deje que se seque el detergente sobre la

superﬁ cie. Enjuague a alta presión mediante un

movimiento de barrido, manteniendo la boquilla

pulverizadora a aprox. 7-5 cm (3-6 pulgadas) de la

superﬁ cie a limpiar. Limpie siempre de arriba a abajo

y de izquierda a derecha. Para quitar manchas espe-

cialmente difíciles, utilice una boquilla DirtBlaster®

(se vende por separado).

Patios de cemento, ladrillos

y piedra

(con o sin detergente). Preenjuague el vehículo

con agua limpia. Si utiliza Touchless Vehicle Wash

de Kärcher, aplíquelo en la superﬁ cie a baja pre-

sión. Para obtener mejores resultados, limpie un

lado del vehículo cada vez y aplique siempre el

detergente de abajo a arriba. No deje que el de-

tergente se seque sobre la superﬁ cie. Si es nece-

sario, utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad difícil.

Enjuague a alta presión mediante un movimiento

de barrido y manteniendo la boquilla pulverizadora

a aprox. 15-20 cm (6-8 pulgadas) de la superﬁ cie

a limpiar (la distancia se debe incrementar en el

caso de que se enjuaguen superﬁ cies con ranuras

u otras superﬁ cies delicadas). Limpie siempre de

arriba a abajo y de izquierda a derecha. Para ob-

tener mejores resultados, seque la superﬁ cie con

una gamuza o un trapo suave y seco.

(con o sin detergente). Preenjuague la superﬁ cie

a limpiar con agua limpia. Si utiliza Pressure Wash

de Kärcher o Degreaser, aplique el detergente

a baja presión. Deje el Pressure Wash sobre la

superﬁ cie 1-3 minutos. No deje que el detergente

se seque sobre la superﬁ cie. Enjuague a alta

presión manteniendo la boquilla pulverizadora a

aprox. 8-15 cm (3-6 pulgadas) de la superﬁ cie a

limpiar. Para quitar suciedad especialmente difícil,

Autos, Barcas & Motocicletas

Parrillas, equipos con motor

exteriores y herramientas de jardín

(con o sin detergente). Preenjuague el mueble

y el área circundante con agua limpia. Si utiliza

Pressure Wash de Kärcher, aplíquelo a la super-

ﬁ cie a baja presión. Deje el Pressure Wash sobre

la superﬁ cie durante 1-3 minutos. No deje que se

seque el detergente sobre la superﬁ cie. Si es nece-

sario, utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad difícil.

Enjuague a alta presión mediante un movimiento

de barrido, manteniendo la boquilla pulverizadora

a aprox. 8-15 cm (3-6 pulgadas) de la superﬁ cie a

limpiar. Para obtener mejores resultados, limpie de

arriba a abajo y de izquierda a derecha.

Mobiliario de patios y jardines

CONSEJOS DE LIMPIEZA

puede ser necesario tener que poner la boquilla

pulverizadora más cerca para que la potencia de

limpieza sea mayor.

Español 25

Síntoma Causa Solución

EL MOTOR

ARRANCA

No hay gasolina Llenar el depósito de gasolina

El estrangulador no está en la

posición correcta

Deslizar la palanca del estrangulador de la

posición de cerrado

Presión de agua formada en la

máquina.

Apretar el gatillo para liberar presión

Si tiene más problemas con el motor consulte el manual del motor.

LA UNIDAD

NO LLEGA

LA ALTA

PRESIÓN.

El diámetro de la manguera de

jardín es demasiado pequeño.

Sustituir con una manguera de jardín de 5/8

pulgadas o más.

El suministro de agua está restrin-

gido.

Compruebe si la manguera de jardín tiene

grietas, fugas o si está obstruida

El suministro de agua de entrada

no es suﬁ ciente.

Abra el grifo de agua del todo. Compruebe si

la manguera de jardín tiene grietas, fugas o si

está obstruida

El ﬁ ltro de entrada de agua está

obstruido.

Quite el ﬁ ltro y enjuáguelo en agua caliente

La boquilla de detergente negra

está conectada.

Quitar la boquilla de detergente negra y colo-

car la boquilla para alta presión.

LA PRE-

SIÓN DE

SALIDA

VARÍA EN-

TRE ALTA Y

BAJA PRE-

SIÓN.

El suministro de agua de entrada

no es suﬁ ciente.

Abra el grifo de agua del todo. Compruebe

si la manguera de jardín tiene grietas, fugas

o si está obstruida.

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato

y purgue la bomba apretando la pistola de

disparo hasta que salga un caudal constante

de la boquilla

El ﬁ ltro de entrada de agua está

obstruido.

Remueva el ﬁ ltro y enjuáguelo en agua

caliente

La boquilla pulverizadora está

obstruida

Limpie con aire comprimido o quite la sucie-

dad con una aguja ﬁ na.

Pistola, manguera o barra pulver-

izadora calciﬁ cados

Vierta vinagre destilado por el tubo de suc-

ción de detergente

ATENCIÓN

Quitar el cable de enchufe de chispas para evitar

que el motor se encienda de forma involuntaria

antes de realizar cualquier reparación.

LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS

26 Español

Síntoma

Causa Solución

NO ENTRA

DETER-

GENTE.

El tubo de succión de detergente

no está correctamente conectado

al aparato.

Compruebe la conexión

El detergente está demasiado

espeso

Diluya el detergente. Para obtener mejores

resultados utilice detergente Kärcher

El ﬁ ltro del tubo de succión de

detergente está obstruido

Deje correr agua caliente por el ﬁ ltro para

quitar la suciedad

El tubo de succión de detergente

está dañado u obstruido

Quite la obstrucción o reemplace el tubo de

succión de detergente

Está colocada una boquilla de alta

presión

Sustituir por una boquilla de detergente negra.

La boquilla pulverizadora está

atascada.

Limpie con aire comprimido o quite la sucie-

dad con una aguja ﬁ na.

LA CONEX-

IÓN DE LA

MANGUERA

DE JARDÍN

FUGA.

Las conexiones están sueltas Apriete las conexiones.

No hay arandela de caucho o está

desgastada

Inserte una arandela nueva

LA BARRA

PULVERIZA-

DORA

FUGA

La barra pulverizadora no está

montado correctamente

Girar la ranura giratoria de la pistola en el

sentido de las agujas del reloj hasta ajustar

la conexión.

Anillo tórico o inserción de plástico

rotos.

Visite www.karcher-help.com o localice un cen-

tro de servicio en www.karcher-service.com

LA BOMBA

HACE

RUIDO.

La bomba está succionando aire Compruebe que las mangueras y conectores

están bien apretados. Apague el aparato

y purgue la bomba apretando la pistola de

disparo hasta que salga un caudal constante

de la boquilla

FUGA AGUA

DE LA

BOMBA

(HASTA 10

GOTAS POR

MINUTO ES

PERMIS-

IBLE).

Las conexiones están sueltas. Compruebe las conexiones

Las juntas de estanqueidad de

agua están dañadas o desgasta-

das

Visite www.karcher-help.com o localice un cen-

tro de servicio en www.karcher-service.com

La protección térmica del disposi-

tivo está activada.

La protección térmica del dispositivo se

reestablecerá automáticamente. No poner la

bomba en funcionamiento durante más de 5

minutos sin pulverizar

GOTEO DE

ACEITE

La juntas de estanqueidad de

aceite están dañadas o desgasta-

das.

Visite www.karcher-help.com o localice un cen-

tro de servicio en www.karcher-service.com

Si el síntoma que usted esta experimentando

no esta en la lista de arriba, o si las soluciones

aportadas no resuelven su problema, por favor

visite nuestra extensa base de datos en linea de

solución de problemas en:

www.karcher-help.com

Français 27

Spéciﬁ cations

MANUEL D'INSTRUCTIONS POUR LAVEUSE À HAUTE PRESSION

Aperçu du modèle 28

Mesures de sécurité importantes 29

Instructions d’assemblage 31

Instructions d’utilisation 32

Utilisation des accessoires 34

Travailler avec des détergents 35

Prendre une pause 36

Arrêt et entretien 36

Entreposage à long terme et

pour l'hiver 36

Instructions d'entretien 37

Conseils de nettoyage 38

Guide de dépannage 39

DANGER

Indique «une situation à risque imminent,

laquelle si elle n’est pas évitée, entraînera

des blessures sérieuses ou la mort».

AVERTISSEMENT

Indique «une situation à risque potentiel,

laquelle si elle n’est pas évitée, pourrait

entraîner des blessures ou la mort».

MISE EN GARDE

Indique «une situation à risque potentiel,

laquelle si elle n’est pas évitée, peut causer

des blessures mineures ou légères, ou des

dommages matériels».

Le propriétaire et/ou l'utilisateur doivent avoir une

compréhension des instructions d'utilisation et

d'avertissements du fabricant avant d'utiliser cette

laveuse à pression.

Les informations concernant les avertissements

devraient être soulignées et comprises. Si

l'opérateur ne maîtrise pas le français, les instruc-

tions et les avertissements du fabricant doivent

être lus et discutés par l'acheteur/propriétaire

avec l'opérateur dans sa langue maternelle, en

s'assurant que l'opérateur comprenne son contenu.

Le propriétaire et/ou l'utilisateur doivent étudier

et conserver les instructions du fabricant pour

références futures.

Veuillez appeler le : 1-800-537-4129 pour de

l'assistance ou veuillez visiter notre site Web :

www.karcherresidential.com

Veuillez prendre un moment pour enregistrer votre

laveuse à pression en ligne à :

www.karcher-register.com

Veuillez appeler le : 01-800-024-13-13 pour de

l'assistance ou veuillez visiter notre site Web :

www.karcher.com.mx

Responsabilités du propriétaire/

utilisateur

Symbole d'alerte de sécurité

Service à la clientèle Kärcher É.-U./

Canada

Service à la clientèle Kärcher

pour le Mexique

G 3050 OHC

Pression de

fonctionnement 3000 PSI

Débit d'eau 2.5 GPM

Aspiration de détergent 0.15 - 0.20 GPM

Moteur Honda GC 190

N° de pièce 1.107-242.0

N° de série

28 Français

1 Poignée

2 Poignée-pistolet

3 Verrouillage de sécurité de la poignée-pistolet

4 Tuyau à haute pression

5 Réservoir à essence

6 Lance

7 Jauge à huile

8 Entrée d'eau avec raccord pour tuyau

d'arrosage

APERÇU DU MODÈLE

9 Sortie haute pression

10 Tuyau d'aspiration du détergent avec ﬁ ltre

11 Buses à connexion rapide

12 Bougie d'allumage

13 Filtre dans l'entrée d'eau

Pour de plus amples informations à propos du

moteur, reportez-vous au manuel du moteur.

Français 29

AVERTISSEMENT

Risque d'injection ou de blessures - Ne diffu-

sez pas le jet directement sur des personnes.

■ Les jets à haute pression peuvent être dan-

gereux s'ils ne sont pas utilisés adéquate-

ment. Ils ne doivent pas être dirigés directe-

ment vers des personnes, des animaux, des

appareils électriques ou vers l'appareil.

DANGER

Ne vaporisez pas les raccordements élec-

triques, les prises de courant ou les lumi-

naires.

AVERTISSEMENT

Risque d'explosion - Ne vaporisez pas les

liquides inﬂ ammables. Utilisez uniquement

dans les endroits permettant les ﬂ ammes

nues ou les torches.

■ N'utilisez pas d'acides, de solvants ou toutes

matières inﬂ ammables ou alcalines avec ce

produit. Ces produits peuvent causer des

blessures à l'opérateur ainsi que des dom-

mages irréversibles à l'appareil.

AVERTISSEMENT

Effet de recul du pistolet – Tenez-le bien avec

les deux mains.

■ Le verrou de sécurité du pistolet à gâchette

prévient le déclenchement accidentel de la

gâchette. Cette caractéristique de sécurité

doit être engagée lorsque vous remplacez les

buses ou lorsqu'elles ne sont pas utilisées.

AVERTISSEMENT

Les émanations d'échappement émises par

ce produit contiennent des produits chimiques

reconnus par l'état de la Californie comme

étant cancérigènes, pouvant causer des

anomalies congénitales ou d'autres dom-

mages au système reproducteur. L'utilisation

de cet équipement peut causer des étincelles

pouvant provoquer des incendies autour de

■ Veuillez lire les instructions d'utilisation et

suivre attentivement les consignes de sécu-

rité du fabricant avant la mise en marche du

moteur.

AVERTISSEMENT

Lorsque vous utilisez ce produit, les précau-

tions de base devraient toujours être suivies,

incluant celles-ci :

■ Lisez toutes les instructions avant d'utiliser le

produit.

■ Pour réduire le risque de blessures, une

étroite surveillance est nécessaire lorsqu'un

appareil est utilisé à proximité d'un enfant.

■ Sachez comment rapidement arrêter et purger

la pression du produit. Soyez entièrement

familier avec les commandes.

■ Demeurez alerte - Portez attention à ce que

vous faites.

■ N'utilisez pas cet appareil lorsque vous êtes

fatigués ou sous l'inﬂ uence d'alcool ou de

drogues.

■ Assurez-vous qu'il n'y ait personne dans la

zone environnant l'utilisation.

■ Ne travaillez pas hors de portée ou ne montez

pas sur un support instable. Maintenez un bon

appui et restez en équilibre en tout temps.

■ Portez des lunettes de sécurité et un pro-

tecteur auditif.

■ Suivez les instructions d'entretien spéciﬁ ées

dans le manuel.

■ Pour éviter les risques, les réparations et

le remplacement de pièces de rechange

devraient être effectués par du personnel

qualiﬁ é seulement.

■ Avant de corriger la pression des pneus,

régler le réducteur de pression sur le com-

presseur sur 25 psi.

■ La pression des pneus ne doit pas dépasser

25 psi max.

MESURES DE SÉCURITÉ IMPORTANTES

30 Français

MISE EN GARDE

Lorsque vous vous branchez à une conduite

d'alimentation d'eau, vous devez respecter

les réglementations locales de votre service

municipal d'alimentation en eau potable. Dans

certains endroits, le branchement direct à

une conduite d'alimentation publique en eau

potable pourrait nécessiter un dispositif de

prévention pour refoulement d'eau. Cela per-

met de s'assurer qu'il n'y aura aucune rétroac-

tion de produits chimiques dans l'alimentation

d'eau. Utilisez un ﬁ ltre à eau pour prévenir les

dommages potentiels provoqués par la saleté

retrouvée dans l'alimentation d'eau.

■ Le tuyau d'arrosage doit avoir un diamètre

d'au moins 1,58 cm (5/8 po).

ALIMENTATION D'EAU (eau froide uniquement)

■ Le débit en alimentation d'eau ne doit pas

être inférieur à 9,5 lpm (litre par minute) (2,5

gpm - gallons par minute).

■ Le débit peut être déterminé en faisant couler

l'eau pendant une minute dans un contenant

vide de 18,9 litres (5 gallons).

■ La température en alimentation d'eau ne doit

pas être supérieure à 104 °F/40 °C.

■ N'utilisez jamais la laveuse à pression pour

puiser de l'eau contaminée avec des solvants,

par exemple du diluant à peinture, du carbu-

rant, de l'huile, etc.

■ Veuillez toujours empêcher les débris d'être

aspirés dans l'appareil en vous assurant

d'utiliser une source d'eau propre. Utilisez un

ﬁ ltre à eau additionnel.

■ N'utilisez pas la laveuse à pression sans que

le robinet d'eau ne soit ouvert.

MESURES DE SÉCURITÉ IMPORTANTES

végétations sèches. Un pare-étincelles peut

être requis. L'opérateur devrait contacter les

agences locales de services d'incendie pour

obtenir les lois et les réglementations.

MISE EN GARDE

Risque d'asphyxie – Utilisez ce produit seule-

ment dans un endroit bien aéré.

■ Utilisez et remplissez l'appareil avec du

carburant dans un endroit bien aéré, libre

d'appareils disposant d'une ﬂ amme pilote

ou d'une source de ﬂ amme telle chaudière,

chauffe-eau, etc.

MISE EN GARDE

Risque d'incendie – N'ajoutez pas de car-

burant lorsque l'appareil est en marche ou

chaud.

MISE EN GARDE

Risque d'incendie – Ne mettez pas un conten-

ant avec des produits inﬂ ammables dans le

porte-buse.

■ N'utilisez pas l'appareil si du carburant a été

renversé. Déplacez l'appareil dans un autre

endroit et évitez de provoquer des étincelles.

■ Cet appareil comporte des surfaces chaudes

pouvant causer des brûlures. Utilisez dans

un environnement sécuritaire et éloigné des

enfants.

■ Ne touchez pas aux surfaces chaudes ou ne

laissez pas les accessoires entrer en contact

avec les surfaces chaudes.

■ Ne laissez pas l'appareil en marche sans

surveillance.

■ Évitez de basculer l'appareil sur le côté.

CONSERVEZ CES INSTRUCTIONS

Français 31

Description Usage Illustration Qté.

Bouton 0,6

cm (1/4 po)

Assemblage pour joint 2

Boulon 6 mm

x 38 mm (1/4

po x 1-1/2

po)

Assemblage pour joint 2

Rivet en nylon Assemblage du porte-

pistolet

Porte-pistolet Assemblage du porte-

pistolet

Porte-buse Assemblage du porte-

buse

Tuyau à haute

pression

Assemblage du pistolet

de pulvérisation

Pistolet de

pulvérisation

Assemblage du pistolet

de pulvérisation

Trousse

pour buses

à raccord

rapide (4 pcs)

Assemblage de la trousse

pour buses

Lance Assemblage de la lance 1

Écrou de 1/4"

Assemblage du porte-

pistolet

Rondelle Assemblage du porte-

pistolet

INSTRUCTIONS D'ASSEMBLAGE

Matériel (inclus)

32 Français

Relâchez le collet et poussez la buse jusqu'à

ce que le collet s'enclenche.

INSTRUCTIONS D'UTILISATION

ÉTAPE 1:

Tirez le collet à ressorts de l'endos de la lance

pour y insérer votre choix de buses à raccord

rapide.

ÉTAPE 5:

Installez la lance (I) au pistolet de pulvérisa-

tion (G). Poussez la lance (I) à l'intérieur du

pistolet à gâchette (G) puis vissez le raccord.

L'assemblage

ÉTAPE 2:

Installez le porte-buse (D) à la poignée de

la laveuse à pression. Alignez les trous et

insérez le rivet en nylon (C).

ÉTAPE 4:

Placer la buse à connexion rapide (H) dans

le support de buse (E).

ÉTAPE 1:

Fixez la poignée au cadre de la laveuse à

pression. Alignez les trous, insérez les bou-

lons (B) et serrez avec les boutons (A).

ÉTAPE 3:

Monter le support de la buse (E) sur la poi-

gnée avec les rivets en nylon (C) joints.

Français 33

INSTRUCTIONS D'UTILISATION

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures si la buse n'est pas cor-

rectement enclenchée et verrouillée.

■ Assurez-vous d'entendre un « clic » lorsque

vous insérez l'extrémité de la buse dans la

lance.

■ Tirez sur la buse pour vous assurer qu'elle soit

correctement appuyée/insérée avant d'utiliser

l'appareil.

ÉTAPE 2:

Brancher le ﬂ exible haute pression sur le

pistolet.

MISE EN GARDE

Le moteur est expédié sans huile. Avant de

mettre le moteur en marche, veuillez y mettre

de l'huile. Ne remplissez pas trop. Ne faites

pas fonctionner le moteur avec un niveau

d'huile bas ou trop élevé puisque cela pour-

rait provoquer des dommages au moteur. Si

vous avez d'autres questions concernant le

moteur, veuillez vous référer au manuel du

moteur inclus avec l'appareil.

ÉTAPE 3:

Vériﬁ ez le niveau d'huile. Le niveau d'huile

devrait toujours se situer entre les lignes de

la jauge « PLEIN » et « AJOUTER » ou «

MAX » et « MIN », tel qu'indiqué dans

l'illustration ci-dessous.

Vériﬁ er que la machine est à l'horizontale lors

du contrôle du niveau d'huile. (Se reporter au

manuel d'utilisation du moteur pour connaître

les différentes qualités d'huile à utiliser en

fonction des saisons.)

PLEIN / MAX

AJOUTER / MIN

Nous recommandons de changer l'huile

au terme des 5 premières heures de fonc-

tionnement puis toutes les 50 heures.

ÉTAPE 4:

Remplir le réservoir à essence avec de

l'essence sans plomb.

Ne pas utiliser d'essence au plomb.

Ne pas ajouter d'huile à l'essence.

ÉTAPE 5:

Fixer le tuyau à haute pression à la sortie

haute pression de l’pompe.

ÉTAPE 6:

Branchez le tuyau d'arrosage à l'entrée d'eau

de l'appareil.

ÉTAPE 7:

Branchez le tuyau d'arrosage à la source

d'eau froide et ouvrez complètement le robi-

net.

N'utilisez pas d’eau chaude.

ÉTAPE 8:

Déverrouillez le verrou de sécurité du pistolet

à gâchette. Appuyez sur la gâchette du pis-

tolet pour évacuer l'air, puis attendez qu'un

débit d'eau constant sorte de la buse.

ÉTAPE 9:

Ouvrez le robinet de carburant. Tirez la tige du

volet de départ à la position MARCHE (ON)

(avec un moteur chaud, laissez la tige du volet

de départ à la position ARRÊT (OFF)).

34 Français

Les buses à raccord rapide par code de couleur

fournissent un large éventail de formats de jets

de vaporisation de 0° à 65°, et sont facilement

accessibles lorsqu'elles sont placées dans le

porte-buse pratique.

Angle de vaporisation à 0° = Buse rouge

Pour une accumulation de saleté particulièrement

tenace. Cet angle n'est pas recommandé pour les

matériaux souples comme les parements, les

terrasses, les surfaces peintes et les automobiles.

Angle de vaporisation à 15° = Buse jaune

Pour une accumulation de saleté sur des surfaces.

UTILISATION DES ACCESSOIRES

Buses à raccord rapide

Angle de vaporisation à 25° = Buse verte

Pour une accumulation de saleté sur de grandes

surfaces.

Angle de vaporisation à 40° = Buse blanche

Pour une accumulation modérée de saleté sur de

grandes surfaces.

Angle de vaporisation à 65° = Buse noire

Pour utiliser avec des détergents ou pour un net-

toyage à basse pression.

INSTRUCTIONS D'UTILISATION

ÉTAPE 10:

Déplacez l'interrupteur d'alimentation du

moteur à la position MARCHE (ON).

ÉTAPE 11:

Tirez la poignée du démarreur. Si le moteur

ne démarre pas après avoir tiré à 3 reprises,

pressez le pistolet à gâchette pour relâcher

la pression et répétez les étapes. Lorsque le

moteur est assez chaud pour pouvoir fonction-

ner sans heurts, déplacez la tige du volet de

départ à la position ARRÊT (OFF).

Pour des détails concernant le moteur, con-

sultez le manuel du moteur.

Français 35

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures si la buse n'est pas

correctement enclenchée et verrouillée.

■ Assurez-vous d'entendre un « clic » lorsque

vous insérez l'extrémité de la buse dans le

raccord rapide.

UTILISATION DES ACCESSOIRES

MISE EN GARDE

Cet appareil a été conçu pour être utilisé avec

les détergents de nettoyage recommandés par le

fabricant. L'utilisation de d'autres détergents, peut

affecter le fonctionnement de l'appareil et annuler

la garantie.

Veuillez toujours utiliser les détergents

Kärcher; pour de meilleurs résultats.

Détergents

■ Tirez sur la buse pour vous assurer qu'elle

soit correctement appuyée/insérée avant

d'utiliser l'appareil. (Consultez les INSTRUC-

TIONS D'UTILISATION : étape 1)

AVERTISSEMENT.

Pour éviter de graves blessures, ne dirigez

jamais la buse de pulvérisation vers vous,

vers d'autres personnes ou vers des animaux.

Les détergents biodégradables Kärcher sont spé-

cialement formulés pour protéger l'environnement

et votre laveuse à pression. La formule spéciale

ne bouchera pas le ﬁ ltre du tube et protègera les

pièces internes de la laveuse à pression pour

une durée de vie prolongée. Pour les détergents

Kärcher, consultez votre détaillant ou visitez notre

site Web :

www.karcherresidential.com

TRAVAILLER AVEC DES DÉTERGENTS

ÉTAPE 4:

Avec le moteur en marche, tirez sur la

gâchette pour utiliser l'appareil.

Le détergent liquide est aspiré dans l'appareil

et mélangé avec l'eau.

Appliquez le détergent à la zone de travail.

Ne laissez pas le détergent sécher sur la

surface.

ÉTAPE 5:

Toujours aspirer de l'eau douce à partir du

tube d'aspiration pour détergent lorsque le

nettoyage est terminé et pour rincer toutes

traces de détergent du système d'injection.

Pour de meilleurs résultats, consultez la

section Conseils de nettoyage pour des

informations spéciﬁ ques sur la façon de

nettoyer différentes surfaces.

Les détergents doivent être appliqués

uniquement avec la buse noire pour dé-

tergent.

ÉTAPE 1 :

Installer la buse à détergent noire pour

procéder à un nettoyage au détergent (fonc-

tionne à basse pression uniquement).

ÉTAPE 2:

Remplir un récipient avec du détergent

Kärcher. Insérer dans le récipient l'extrémité

du tuyau d'aspiration de détergent munie d'un

ﬁ ltre.

ÉTAPE 3:

Insérez fermement le tuyau d’aspiration dans

la pompe pour la laveuse à pression.

36 Français

4 : Rangez l'appareil et les accessoires dans

un endroit qui n'atteint pas des températures

de congélation.

NE RANGEZ PAS l'appareil près d'une

fournaise ou toute autre source de chaleur

puisque cela pourrait assécher les joints

d'étanchéité de la pompe.

ÉTAPE 1:

Si des détergents ont été utilisés, enlevez le

tube d'aspiration pour détergent du contenant

et insérez-le dans 3.8 litres (1 gallon) d'eau

douce. Siphonnez de l'eau à basse pression

pendant une minute pour enlever toute trace

de détergent dans la conduite.

ÉTAPE 2:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF). Fermez

le robinet de carburant.

ÉTAPE 3:

Fermez la source d'eau.

ÉTAPE 4:

Appuyez sur la gâchette pour relâcher la

pression d'eau.

ÉTAPE 5:

Relâchez la gâchette et mettez le verrou de

sécurité du pistolet.

ÉTAPE 6:

Débranchez le tuyau d'arrosage de l'entrée

d'eau de l'appareil.

ÉTAPE 7:

Débranchez le tuyau à haute pression de la

sortie à haute pression. Rangez le tuyau à

haute pression à l'intérieur de l'assemblage

du porte-buse.

ARRÊT ET ENTRETIEN

1 : Débranchez toutes les connexions d'eau.

2 : Mettez l'appareil en marche pour quelques

secondes, ceci pour éliminer l'eau restante

dans la pompe. Fermez immédiatement

l'appareil lorsqu'il n'y a plus d'eau à l'intérieur.

3 : Évitez que le tuyau à haute pression ne

subisse des torsions.

ENTREPOSAGE À LONG TERME ET POUR L'HIVER

ÉTAPE 1:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF).

ÉTAPE 2:

Relâchez la gâchette et mettez le verrou de

sécurité.

Pour des détails concernant le moteur,

consultez le manuel du moteur.

PRENDRE UNE PAUSE...cinq minutes ou plus

– Produits contenant de l'ammoniaque

– Produits à base d'acide

Ces produits chimiques nuiront à l'appareil

et endommageront la surface nettoyée.

L'utilisation de ces produits annulera la

garantie.

Détergents

ISE EN GARDE

Ne jamais utiliser :

– Eau de javel, produits contenant du chlore ou

d'autres produits chimiques corrosifs

– Liquides contenant des solvants (par exemple

du diluant à peinture, du carburant, de l'huile)

– Produits contenant du phosphate de trisodium

Français 37

MISE EN GARDE

Omettre de suivre les instructions ci-dessus pour-

rait endommager l'assemblage de la pompe ainsi

que les accessoires, et annulera la garantie. Il est

fortement recommandé d'utiliser le protège-pompe

ENTREPOSAGE À LONG TERME ET POUR L'HIVER

Utilisation initiale

Toutes les pompes Kärcher sont expédiées à partir

de l'usine avec de l'huile à l'intérieur. Il n'est pas

nécessaire d'y ajouter de l'huile.

Inspection de la pompe

Vous devriez régulièrement effectuer une inspec-

tion visuelle de la pompe pour la laveuse à pres-

sion. Si vous remarquez des fuites d'huile autour

des joints d'étanchéité de la pompe, vous devriez

apporter la laveuse à pression à un centre de

Entretien de la pompe

La pompe de votre laveuse à pression Kärcher

ne nécessite aucun entretien. Toute tentative pour

effectuer le service ou pour modiﬁ er la pompe

pourrait endommager votre laveuse à pression et

annuler votre garantie.

Effectuez les tâches d'entretien du moteur selon

les spéciﬁ cations prévues dans les instructions

d'utilisation fournies par le fabricant du moteur.

INSTRUCTIONS D'ENTRETIEN

Pompe Kärcher

Moteur

(Avec ou sans détergent). Effectuez un pré-rinçage

de la terrasse et des zones environnantes avec de

l'eau douce. Si vous utilisez le nettoyeur à terrasse

Kärcher, appliquez-le à basse pression. Pour de

meilleurs résultats, limitez votre zone de travail

à des petites sections d'environ 2,3 m

(25 pi

Veuillez laisser agir le nettoyeur à terrasse sur la

surface de 1 à 3 minutes. Ne laissez pas le déter-

gent sécher sur la surface. Rincez à haute pression

en effectuant un mouvement de balayage et en

gardant la buse de pulvérisation à environ 8 cm à

15 cm (3-6 po) de la surface à nettoyer. Toujours

nettoyer du haut vers le bas et de gauche à droite.

Lorsque vous vous déplacez pour nettoyer une

nouvelle section, assurez-vous de chevaucher la

section précédente aﬁ n de prévenir les marques

d'arrêts et pour assurer un nettoyage plus uniforme.

(Avec ou sans détergent). Pré-rincez la surface à

nettoyer avec de l'eau douce. Si vous utilisez la

laveuse à pression Kärcher, appliquez à basse

pression sur la surface (pour de meilleurs résul-

tats, limitez votre zone de travail à des sections

d'environ 1,8 mètre (6 pi) et toujours appliquer le

détergent du bas vers le haut. Veuillez laisser agir

le détergent sur la surface de 1 à 3 minutes. Ne

laissez pas le détergent sécher sur la surface; si la

surface semble sécher, vous n'avez qu'à la mouiller

avec de l'eau douce. Au besoin, utilisez une brosse

spéciale pour le nettoyage (non incluse) pour

enlever la saleté tenace. Rincez à haute pression

dans un mouvement de balayage du haut vers

le bas, tout en gardant la buse de pulvérisation

à environ 15 cm (6 po) de la surface à nettoyer.

Nettoyage de la terrasse

Parements de maison

CONSEILS DE NETTOYAGE

Kärcher (numéro de pièce 9.558-998.0) avant

d'entreposer l'appareil pour l'hiver et pendant la

saison de nettoyage aﬁ n de protéger la pompe du

gel et d'usure prématurée.

service autorisé Kärcher pour réparation. (Vous

pouvez trouver un centre de service de votre région

en ligne à : www.karcher-service.com).

38 Français

■ Avant de nettoyer une surface, une zone dis-

crète devrait être nettoyée pour tester la forme

du jet et la distance nécessaire pour obtenir

un nettoyage maximum.

■ Si les surfaces peintes s'écaillent ou s'effritent,

soyez très prudent puisque la laveuse à pres-

sion pourrait enlever les écailles de peinture

de la surface.

■ Lorsque vous utilisez l'appareil sur des sur-

faces pouvant entrer en contact avec le bois,

rincez les surfaces avec beaucoup d'eau

douce.

■ Pour des conseils de nettoyage additionnels,

veuillez visiter notre site Web

www.karcherresidential.com

Recommandations

Des accessoires optionnels sont disponibles pour

améliorer davantage vos capacités de nettoyage.

Ces accessoires sont exacts à la date d'impression

de ce manuel. Veuillez consulter notre site Web :

www.karcherresidential.com pour des prix et des

informations à jour.

– Rallonge de tuyau

– Buse de pulvérisation DirtBlaster

– Trousse de brosses universelles de nettoyage

Accessoires optionnels

(Avec ou sans détergent). Effectuez un pré-rinçage

des meubles et des zones environnantes avec de

l'eau douce. Si vous utilisez la laveuse à pression,

appliquez à la surface à basse pression. Veuillez

laisser agir la laveuse à pression sur la surface de 1

à 3 minutes. Ne laissez pas le détergent sécher sur

la surface. Au besoin, utilisez une brosse spéciale

pour le nettoyage (non incluse) pour enlever la saleté

tenace. Rincez à haute pression en effectuant un

mouvement de balayage et en gardant la buse de

pulvérisation à environ 7 cm à 15 cm (3-6 po) de

la surface à nettoyer. Pour de meilleurs résultats,

nettoyez du haut vers le bas et de gauche à droite.

Patio et meubles de jardin

(Avec ou sans détergent). Pré-rincez le véhicule

avec de l'eau douce. Si vous utilisez le nettoyeur

sans contact pour véhicule, appliquez-le à basse

pression. Pour de meilleurs résultats, nettoyez un

côté du véhicule à la fois et toujours appliquer le

détergent du bas vers le haut; ne laissez pas le

détergent sécher sur la surface. Au besoin, utilisez

une brosse spéciale pour le nettoyage (non incluse)

pour enlever la saleté tenace. Rincez à haute pres-

sion en effectuant un mouvement de balayage et en

gardant la buse de pulvérisation à environ 15 cm à

20 cm (6-8 po) de la surface à nettoyer (la distance

devrait accroître si vous rincez des décalques ou

des surfaces délicates). Toujours nettoyer du haut

vers le bas et de gauche à droite. Pour de meilleurs

résultats, essuyez la surface avec un chamois ou

un chiffon doux et sec.

(Avec ou sans détergent). Pré-rincez la surface

à nettoyer avec de l'eau douce. Si vous utilisez

la laveuse à pression Kärcher ou le dégraisseur,

appliquez le détergent à basse pression. Veuillez

laisser agir la laveuse à pression sur la surface de

1 à 3 minutes. Ne laissez pas le détergent sécher

sur la surface. Rincez à haute pression en gardant

la buse de pulvérisation à environ 7 cm à 15 cm (3-6

po) de la surface à nettoyer. Pour enlever les taches

très tenaces, il peut être nécessaire de déplacer la

buse de pulvérisation encore plus près de la surface

pour obtenir un nettoyage en profondeur de la saleté.

Automobiles, bateaux et motocy-

clettes

Barbecues, équipements motori-

sés d'extérieur et outils de jardin

CONSEILS DE NETTOYAGE

(Avec ou sans détergent). Pré-rincez la surface

à nettoyer avec de l'eau douce. Si vous utilisez

la laveuse à pression Kärcher ou le dégraisseur,

appliquez à la surface à basse pression. Pour de

meilleurs résultats, limitez votre zone de travail à des

petites sections d'environ 2,3 m2 (25 pi2).Veuillez

laisser agir la laveuse à pression ou le dégraisseur

sur la surface de 1 à 3 minutes. Ne laissez pas le

détergent sécher sur la surface. Rincez à haute pres-

sion en effectuant un mouvement de balayage et en

gardant la buse de pulvérisation à environ 8 cm à 15

cm (3-6 po) de la surface à nettoyer. Toujours net-

toyer du haut vers le bas et de gauche à droite. Pour

enlever les taches très tenaces, utilisez une buse

de pulvérisation DirtBlaster

(vendue séparément).

Patio de ciment, de briques et de

pierres

Français 39

MISE EN GARDE

Avant de procéder aux réparations, débrancher

toujours le câble de la bougie d’allumage aﬁ n

d'éviter tout démarrage accidentel du moteur.

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE SOLUTION

LE MOTEUR NE DÉ-

MARRE PAS

Il n'y a pas de carburant Remplissez le réservoir de carburant

Le volet de départ n'est pas à

la bonne position

Glissez le levier du volet de départ à la

position fermée

Une montée de pression

d'eau s'est accumulée dans

l'appareil

Pressez la gâchette pour relâcher la

pression

Pour des problèmes additionnels de moteur, reportez-vous au

manuel du moteur.

L'APPAREIL N'ATTEINT

PAS UNE HAUTE

PRESSION

Le diamètre du tuyau

d'arrosage est trop étroit

Remplacez par un tuyau d'arrosage de

1,58 cm (5/8 po) ou plus large

L'alimentation d'eau est

restreinte

Vériﬁ ez le tuyau d'arrosage pour des

torsions, des fuites et des obstructions

Capacité en alimentation

d'eau insufﬁ sante à l'entrée

Ouvrez le robinet d'eau au complet.

Vériﬁ ez le tuyau d'arrosage pour des

torsions, des fuites et des obstructions

Le ﬁ ltre à l'entrée d'eau est

bloqué

Enlevez le ﬁ ltre et rincez-le à l'eau tiède

La buse noire pour détergent

est installée

Enlevez la buse noire pour détergent et

installez la buse à haute pression

LA PRESSION DE SOR-

TIE VARIE DE HAUTE À

BASSE

Capacité en alimentation

d'eau insufﬁ sante à l'entrée

Ouvrez le robinet d'eau au complet.

Vériﬁ ez le tuyau d'arrosage pour des

torsions, des fuites et des obstructions

La pompe aspire de l'air Assurez-vous que les tuyaux et les

raccords sont bien serrés. Éteignez

l'appareil et purgez la pompe en pres-

sant la gâchette du pistolet jusqu'à ce

qu’un débit d’eau constant sorte de la

buse

Le ﬁ ltre à l'entrée d'eau est

bloqué

Enlevez le ﬁ ltre et rincez-le à l'eau tiède

La buse de pulvérisation est

obstruée

Soufﬂ ez ou enlevez les débris avec une

ﬁ ne aiguille

Pistolet, tuyau ou lance

calciﬁ ée

Faites passer du vinaigre distillé à trav-

ers le tube d'aspiration pour détergent

AUCUN DÉTERGENT

Le tube d'aspiration pour

détergent n'est pas correcte-

ment branché à l'appareil

Vériﬁ er le raccord

Le détergent est trop épais Diluez le détergent. Pour de meilleurs

résultats, utilisez le détergent Kärcher

SYMPTÔME

CAUSE SOLUTION

AUCUN DÉTERGENT

Le ﬁ ltre sur le tube

d'aspiration pour détergent

est bloqué

Faites couler de l'eau tiède à travers le

ﬁ ltre pour enlever les débris

Le tube d'aspiration pour

détergent est endommagé ou

bloqué

Enlevez l'obstruction ou remplacez le

tube d'aspiration pour détergent

Une buse à haute pression

est installée

Remplacez avez la buse noire pour

détergent

La buse de pulvérisation est

obstruée

Soufﬂ ez ou enlevez les débris avec une

ﬁ ne aiguille

FUITE DE LA CON-

NEXION DU TUYAU

D'ARROSAGE

Les raccords ne sont pas

serrés

Serrez les raccords

Rondelle de caoutchouc

manquante ou endommagée

Insérez une nouvelle rondelle

FUITE DE LA LANCE

D'ARROSAGE

La lance d'arrosage n'est pas

correctement installée

Tournez l'écrou tournant du pistolet

dans le sens des aiguilles d'une montre

jusqu'à ce que la connexion soit bien

serrée

Joint torique ou insert de

plastique brisé

Veuillez visiter www.karcher-help.com

ou trouver un centre de service à www.

karcher-service.com

LA POMPE EST BRUY-

ANTE

Il n'y a pas sufﬁ samment de

carburant ou d'huile à moteur

Assurez-vous que les tuyaux et les

raccords sont bien serrés. Éteignez

l'appareil et purgez la pompe en pres-

sant la gâchette du pistolet jusqu'à ce

qu’un débit d’eau constant sorte de la

buse

IL Y A UNE FUITE

D'EAU À PARTIR DE LA

POMPE (JUSQU'À 10

GOUTTES PAR MINUTE

EST ACCEPTABLE)

Les raccords ne sont pas

serrés

Vériﬁ ez les raccords

Les joints hydrauliques sont

endommagés ou usés

Veuillez visiter www.karcher-help.com

ou trouver un centre de service à www.

karcher-service.com

Le dispositif de protection

thermique est activé

Le dispositif de protection thermique se

réinitialisera automatiquement

Ne faites pas fonctionner la pompe plus

de 5 minutes sans pulvériser

FUITE D'HUILE

Les joints étanches à l'huile

sont endommagés ou usés

Veuillez visiter www.karcher-help.com

ou trouver un centre de service à www.

karcher-service.com

Si le problème que vous avez n'est pas énuméré dans la

liste ci-dessus, ou si les solutions fournies ne permettent

pas de résoudre le problème, veuillez visiter notre vaste

banque de données pour dépannage en ligne à :

www.karcher-help.com

High Pressure Washers

Limited 24 month warranty

Cold water gasoline pressure washers

This Kärcher product is warranted by Kärcher to be free of defects in workmanship and materials under

normal use.

Speciﬁ c warranty applies to:

• Pumps and engines are warranted for two (2) years on parts and labor. For Honda engines,

please see the enclosed Honda warranty information.

• Frames, handles and detergent tanks, as well as other structural components, carry a one (1)

year parts and labor warranty.

• Standard accessories and attachments are warranted for a ninety (90) day period.

• Any commercial, industrial or rental use of this equipment will reduce the warranty to ninety (90) days.

The warranty period is calculated from the date of purchase by the end user and covers cost for replace-

ment parts / equipment and warranty labor performed. In order to verify a warranty situation, the machine

must be evaluated by an Authorized Kärcher Service Center. A copy of the original purchase receipt or gift

receipt from the original retailer must also accompany the warranty claim. To locate the nearest authorized

Kärcher service center, please visit our website at www.karcher-service.com.

Kärcher’s obligation under this warranty shall strictly be limited, at Kärcher’s option, either to replace or

repair, through Kärcher direct or through an Authorized Kärcher Service Dealer without charge during the

warranty period any part, which in the opinion of the manufacturer, shows defect in workmanship or material.

Service will be scheduled according to the normal work ﬂ ow and business hours at the service center, and

availability of replacement parts. All decisions of Kärcher with regard to this limited warranty shall be ﬁ nal.

This warranty does not cover:

• Merchandise sold as reconditioned, used, demonstration or ﬂ oor models.

• Merchandise purchased on eBay and other online auction web sites.

• Damage caused by misuse, neglect, accident, abuse, improper handling, freezing, normal wear

and tear or non-compliance with operator’s manual.

• Damage caused by water sediment, contaminated water supply or use of chemicals and

detergents not approved by or recommended by Kärcher.

• Damage caused by acts of nature such as ﬂ oods, ﬁ res, earthquakes, lightning strikes, etc.

• Devices or accessories not distributed or approved by Kärcher. Any use of such said devices or

accessories will void implied warranty.

• Repairs made by the end user or any service center not authorized by Kärcher. Any such

tampering with Kärcher equipment or accessories will void the implied warranty.

• Any cost for shipping by the customer or authorized service center of the alleged defective part

or equipment.

This warranty applies only to parts and equipment manufactured by Kärcher. Equipment provided, but not

manufactured by Kärcher (such as gasoline engines) are subject to warranties and service through said

manufacturers’ service centers according to the terms and conditions provided by the respective original

equipment manufacturer. Kärcher is not authorized and has no responsibility to provide warranty service

for such equipment.

This warranty is non-transferable and applies only to products purchased through a Kärcher authorized

reseller in the United States and Canada. This warranty gives you speciﬁ c legal rights. You may have other

rights, which vary by country and state/province.

If you do not have internet access, please return the warranty registration card included in the accessory

bag. It is not necessary to use an envelope. Please remember to use a ﬁ rst-class postage stamp. The

Postal service will not deliver without a stamp.

Please register online at www.karcher-register.com. Online regis-

tration is quick, free and provides you with a conﬁ rmation email

for your records.

Nettoyeurs à Haute Pression

Garantie limitée à 24 mois

Nettoyeurs à haute pression l’eau froide à essence

Ce produit Kärcher est garanti par Kärcher contre tout défaut de fabrication et de main-d’oeuvre pour une

utilisation normale.

La garantie spéciﬁ que s’applique aux:

• Pompes et moteurs sont garantis pour deux (2) ans pour les pièces et main-d’oeuvre. Pour les

moteurs d'Honda, veuillez lire la ﬁ che de garantie d'Honda.

• Les châssis, les poignées et les composantes de la structure, garantie (1 an) pièces et main-

d’oeuvre.

• Les accessoires standard et les attaches sont garantis pour 90 jours.

• Toute utilisation commerciale, industrielle ou location de cet équipement réduira la

garantie de 90 jours.

La période de garantie est calculée à partir de la date d’achat par l’utilisateur et couvre le coût de remplace-

ment des pièces/équipement et la garantie de main-d’oeuvre effectuée.

Pour vériﬁ er une situation de garantie, l’appareil doit être évalué par un centre de service autorisé. La copie

originale du reçu d’achat ou reçu de cadeau doit également accompagner la réclamation de garantie. Pour

localiser le centre de service le plus près, visiter notre site web : www.karcher-service.com.

L’obligation de Kärcher selon cette garantie doit être strictement limitée à l’option Kärcher, soit de réparer

ou de remplacer directement par Kärcher ou par un distributeur autorisé sans charge durant la période de

garantie, toute pièce, qui, selon l’opinion du fabricant, montre un défaut de fabrication ou de matériel. Le

service de réparations sera cédulé durant la période de travail normal et durant les heures d’affaires au

centre de service et selon la disponibilité des pièces de remplacement. Toute décision de Kärcher en ce

qui concerne cette limite de garantie est ﬁ nale.

Cette garantie ne couvre pas:

• La marchandise vendue remise à neuf, usée, en démonstration et les modèles en montre.

• Marchandise achetée sur eBay ou à une vente aux enchères sur d’autres sites web.

• Dommage causé par une utilisation déraisonnable, par de la négligence, de l’abus,

une manutention inappropriée, par le gel, par usure normale ou par la non-conformité avec le

manuel d’utilisation.

• Dommage causé par sédiment d’eau, approvisionnement d’eau contaminée ou utilisation de

produits chimiques et de détergents non approuvés ou recommandés par Kärcher.

• Dommage causé par les actes de la nature, tels qu’inondations, tremblements de terre,

éclairs, etc.

• Mécanismes ou accessoires non distribués ou approuvés par Kärcher. L’utilisation de ces

mécanismes ou accessoires annulera la garantie.

• Les réparations effectuées par l’utilisateur ou tout autre centre de service non autorisé par

Kärcher. De plus, toute tentative pour ﬁ xer l’équipement ou les accessoires Kärcher, annulera

la garantie en question .

• Tout coût d’expédition par le client au centre de service autorisé de la pièce ou de l'équipement

prétendus défectueux.

Cette garantie s’applique seulement aux pièces et équipement manufacturés par Kärcher. L’équipement

fourni mais non manufacturé par Kärcher (tel que moteurs essences) sont sujets à des garanties et à un

service par les centres de services de ces manufacturiers selon les termes et les conditions offerts par le

fabricant respectif de l’équipement. Kärcher n’est pas autorisé et n’a aucune responsabilité pour offrir une

garantie de service pour de tels équipements.

Cette garantie est non-transférable et s’applique aux produits Kärcher achetés chez un distributeur autorisé

aux États-Unis ou au Canada. Cette garantie vous donne des droits légaux spéciﬁ ques. Vous pouvez avoir

d’autres droits qui varient selon le pays, l’état ou la province.

Si vous n’avez pas accès à l’internet, s’il vous plaît retourner la carte de garantie incluse dans le sachet

d'accessoires. N’oubliez pas d’apposer le timbre-poste première classe. Le service postal ne peut pas

livrer sans le timbre-poste.

Veuillez vous enregistrer en ligne à:

www.karcher-register.com. L’enregistrement en ligne est rapide et

vous conﬁ rme la réception de ces données par courriel.

Karcher 1.107-234.0 G 3050 OHC Pressure Washer, 11072340

Product's Documents

User Manual

Specifications

Karcher 1.107-234.0 Questions and Answers

Related Products

Karcher 16373110 Pressure Washer

Karcher 11073840 Pressure Washer

Karcher HD3101 High Pressure Washer

Karcher 1.324-032.0 Pressure Washer

Karcher K1900 Electric Pressure Washer

Karcher 16023170 HIGH-PRESSURE WASHER
