GEBRUIKSAANWIJZING
Veiligheid......................................................................2
Materiële schade voorkomen ......................................4
Milieubescherming en besparing................................5
Functies ........................................................................5
Uw apparaat leren kennen...........................................6
De Bediening in essentie.............................................6
Reiniging en onderhoud ..............................................7
Storingen verhelpen ....................................................8
Servicedienst................................................................9
Accessoires..................................................................9
Afvoeren .......................................................................9
MONTAGEHANDLEIDING ..........................................10
Veilige montage ..........................................................10
Veiligheid
Houd de informatie omtrent veiligheid aan, zo-
dat u het apparaat veilig kunt gebruiken.
Algemene aanwijzingen
Hier vindt u algemene informatie over deze
gebruiksaanwijzing.
¡ Lees deze gebruiksaanwijzing zorgvuldig
door. Alleen dan kunt u het apparaat veilig
en efficiënt gebruiken.
¡ Deze gebruiksaanwijzing is bestemd voor
de monteur en de gebruiker van het appa-
raat.
¡ Neem de veiligheidsvoorschriften en waar-
schuwingen in acht.
¡ Bewaar de gebruiksaanwijzing en de pro-
ductinformatie voor later gebruik of voor
volgende eigenaren.
¡ Controleer het apparaat na het uitpakken.
Sluit het apparaat in geval van transport-
schade niet aan.
Bestemming van het apparaat
Om het apparaat veilig en op de juiste manier
te gebruiken dient u de aanwijzingen over het
beoogd gebruik in acht te nemen.
De veiligheid is alleen gewaarborgd bij een
deskundige montage volgens de montage-
handleiding. De installateur is verantwoordelijk
voor een goede werking op de plaats van op-
stelling.
Gebruik het apparaat uitsluitend:
¡ conform deze gebruiksaanwijzing en mon-
tagehandleiding.
¡ om kookdamp af te zuigen.
¡ voor huishoudelijk gebruik en in gesloten
ruimtes binnen de huiselijke omgeving.
¡ tot een hoogte van 2000m boven zeeni-
veau.
Gebruik het apparaat niet:
¡ met een externe kookwekker.
Inperking van de gebruikers
Voorkom risico's voor kinderen en kwetsbare
personen.
Dit apparaat kan worden bediend door kinde-
ren vanaf 8 jaar en door personen met fysie-
ke, sensorische of geestelijke beperkingen of
met gebrekkige ervaring en/of kennis, indien
zij onder toezicht staan of zijn geïnstrueerd in
het veilige gebruik van het apparaat en de
daaruit resulterende gevaren hebben begre-
pen.
Kinderen mogen niet met het apparaat spe-
len.
Reiniging en gebruikersonderhoud mogen
niet worden uitgevoerd door kinderen, tenzij
ze 15jaar of ouder zijn en onder toezicht
staan.
Zorg ervoor dat kinderen die jonger zijn dan 8
jaar niet bij het apparaat of de aansluitkabel
kunnen komen.
Veilig gebruik
Neem bij gebruik van het apparaat de veilig-
heidsaanwijzingen in acht.
WAARSCHUWING‒Verstikkingsgevaar!
Kinderen kunnen verpakkingsmateriaal
over het hoofd trekken en hierin verstrikt
raken en stikken.
▶
Verpakkingsmateriaal uit de buurt van
kinderen houden.
▶
Laat kinderen niet met verpakkingsma-
teriaal spelen.
WAARSCHUWING‒Vergiftigingsgevaar!
Teruggezogen verbrandingsgassen kun-
nen leiden tot vergiftiging. Vuurbronnen
die de lucht in de ruimte verbruiken (bijv.
apparaten die op gas, olie, hout of kolen
Veiligheid nl
3
worden gestookt, geisers, warmwatertoe-
stellen) betrekken de verbrandingslucht
uit de opstellingsruimte en voeren de gas-
sen via een afvoer (bijv. schoorsteen) af
naar buiten. In combinatie met een inge-
schakelde afzuigkap wordt aan de keu-
ken en aan de ruimtes ernaast lucht ont-
trokken. Zonder voldoende luchttoevoer
ontstaat er een onderdruk. Giftige gassen
uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zor-
gen, wanneer het apparaat in luchtaf-
voermodus werkt, en er tegelijkertijd
vuurbron is die gebruikmaakt van de
aanwezige lucht.
▶
U kunt het apparaat alleen dan zonder
risico gebruiken wanneer de onderdruk
in de ruimte waarin de vuurbron zich
bevindt niet groter is dan 4 Pa (0,04
mbar). Dit kan worden bereikt wanneer
de voor de verbranding benodigde
lucht door niet afsluitbare openingen,
bijv. in deuren, ramen, in combinatie
met een ventilatiekast in de muur of
door andere technische voorzieningen,
kan worden toegevoerd. Een luchtaan-
voer/afvoer in de muur alleen is niet
voldoende om aan de minimale eisen
te voldoen.
▶
Raadpleeg in ieder geval het bedrijf dat
in uw huis zorgt voor de schoorsteen-
reiniging. Dit bedrijf is in staat het totale
ventilatiesysteem van uw huis te beoor-
delen en kan een voorstel doen voor
passende maatregelen op het gebied
van de luchttoevoer.
▶
Indien het apparaat alleen met recircu-
latie wordt gebruikt, is een onbeperkt
gebruik mogelijk.
WAARSCHUWING‒Risico van brand!
¡ De vetafzettingen in de vetfilters kunnen
ontbranden.
▶
Apparaat nooit zonder vetfilter gebrui-
ken.
▶
De vetfilters ca. om de 2maanden rei-
nigen.
▶
Nooit in de omgeving van het apparaat
met open vuur werken (bijv. flambe-
ren).
▶
Het apparaat alleen in de buurt van
een vuurbron voor vaste brandstoffen
(bijv. hout of kolen) installeren wanneer
de vuurbron een afgesloten, niet verwij-
derbare afscherming heeft. Er mogen
geen vonken wegspringen.
¡ Hete olie en vet ontvlammen erg snel.
▶
Hete olie en vet permanent in het oog
houden.
▶
Nooit brandende olie of vet met water
blussen. Schakel de kookzone uit.
Vlammen voorzichtig met een deksel,
smoordeksel of iets dergelijks verstik-
ken.
¡ Gaskookplaten waar geen pan op staat,
ontwikkelen tijdens het gebruik grote hitte.
Een ventilatieapparaat dat daarop is aan-
gebracht kan beschadigd of in brand ra-
ken.
▶
Gaskookplaten alleen met erop ge-
plaatste pan gebruiken.
¡ Bij gelijktijdig gebruik van meerdere gas-
kookzones ontwikkelt zich grote hitte. Een
ventilatieapparaat dat daarop is aange-
bracht kan beschadigd of in brand raken.
▶
Gaskookplaten alleen met erop ge-
plaatste pan gebruiken.
▶
De hoogste ventilatorstand instellen.
▶
Twee gaskookplaten nooit langer dan
15 minuten gelijktijdig op de hoogste
vlam gebruiken. Twee gaskookzones
komen overeen met één grote brander.
▶
Nooit grote branders met meer dan
5kW met grootste vlam langer dan 15
minuten gebruiken, bijv. wok.
WAARSCHUWING‒Gevaar voor
verbranding!
¡ Tijdens het gebruik worden de toeganke-
lijke onderdelen heet.
▶
De hete onderdelen nooit aanraken.
▶
Zorg ervoor dat er geen kinderen in de
buurt zijn.
¡ Het apparaat wordt heet tijdens het ge-
bruik.
▶
Laat het voor de reiniging afkoelen.
nl Materiële schade voorkomen
4
WAARSCHUWING‒Gevaar voor letsel!
¡ Bepaalde onderdelen van het apparaat
kunnen scherpe randen hebben.
▶
Binnenkant van het apparaat voorzich-
tig reinigen.
¡ Voorwerpen die op het apparaat geplaatst
zijn kunnen vallen.
▶
Plaats geen voorwerpen op het appa-
raat.
¡ Wijzigingen aan de elektrische of mecha-
nische opbouw zijn gevaarlijk en kunnen
leiden tot functiestoringen.
▶
Geen wijzigingen aan de elektrische of
mechanische opbouw aanbrengen.
¡ Het licht van LED-lampen is zeer fel en
kan de ogen beschadigen (risicogroep 1).
▶
Niet langer dan 100 seconden direct in
de ingeschakelde LED-lampen kijken.
WAARSCHUWING‒Gevaar voor een
elektrische schok!
¡ Een beschadigd apparaat of een bescha-
digd netsnoer is gevaarlijk.
▶
Nooit een beschadigde apparaat ge-
bruiken.
▶
Nooit aan het netsnoer trekken, om het
apparaat van het elektriciteitsnet te
scheiden. Altijd aan de stekker van het
netsnoer trekken.
▶
Wanneer het apparaat of het netsnoer
is beschadigd, dan direct de stekker
van het netsnoer uit het stopcontact ha-
len of de zekering in de meterkast uit-
schakelen.
▶
"Neem contact op met de service-
dienst." →Pagina9
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
¡ Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
▶
Er mogen uitsluitend originele reserve-
onderdelen worden gebruikt voor repa-
ratie van het apparaat.
▶
Als het netsnoer van dit apparaat be-
schadigd raakt, moet het ter vermijding
van risico's worden vervangen door de
fabrikant, de servicedienst of een ande-
re gekwalificeerde persoon.
¡ Binnendringend vocht kan een schok ver-
oorzaken.
▶
Vóór het reinigen de netstekker uit het
stopcontact halen of de zekering in de
meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreini-
ger gebruiken om het apparaat te reini-
gen.
WAARSCHUWING‒Explosiegevaar!
Sterk bijtende alkalische of sterk zuurhou-
dende reinigingsmiddelen in combinatie
met aluminiumdelen in de spoelruimte
van vaatwasmachine kunnen tot explosies
leiden.
▶
Nooit sterk bijtende alkalische of sterk
zuurhoudende reinigingsmiddelen ge-
bruiken. Vooral geen professionele of
industriële reinigingsmiddelen gebrui-
ken in combinatie met aluminiumdelen,
zoals bijv. vetfilters van afzuigkappen.
Materiële schade voorkomen
Ter voorkoming van materiële schade, aan het appa-
raat, de accessoires of keukenvoorwerpen dient u de
aanwijzingen in acht te nemen.
LET OP!
¡ Condenswater kan leiden tot corrosie.
▶
Om de condensvorming te vermijden, het appa-
raat bij het koken inschakelen.
¡ Als er vocht in de bedieningselementen dringt, kan
er schade ontstaan.
▶
Nooit bedieningselementen met een natte doek
reinigen.
¡ Verkeerde reiniging beschadigt de oppervlakken.
▶
Reinigingsinstructies in acht nemen.
▶
Geen scherpe of schurende reinigingsmiddelen
gebruiken.
▶
Roestvrijstalen oppervlakken uitsluitend reinigen
in de slijprichting.
▶
Nooit bedieningselementen met reinigingsmidde-
len voor roestvrij staal reinigen.
¡ Teruglopend condenswater kan het apparaat be-
schadigen.
▶
Het afvoerluchtknaal moet vanaf het apparaat
met minstens 1° helling zijn geïnstalleerd.
¡ Als u designelementen verkeerd belast, kunnen de-
ze afbreken.
▶
Niet aan designelementen trekken.
▶
Geen voorwerpen op designelementen plaatsen
of eraan ophangen.
Milieubescherming en besparing nl
5
Milieubescherming en besparing
Bescherm het milieu door het apparaat op een hulp-
bronnenbesparende manier te gebruiken en herbruik-
bare materialen op de juiste manier af te voeren.
Afvoeren van de verpakking
De verpakkingsmaterialen zijn milieuvriendelijk en kun-
nen worden hergebruikt.
▶
De afzonderlijke componenten op soort gescheiden
afvoeren.
Bij uw dealer en uw gemeente- of deelraadskantoor
kunt u informatie verkrijgen over de actuele afvoer-
methoden.
Energie besparen
Als u deze aanwijzingen opvolgt, verbruikt uw apparaat
minder stroom.
Bij het koken voldoende ventileren.
Het apparaat werkt efficiënter en met minder be-
drijfsgeluiden.
Pas de ventilatiestand aan de intensiteit van de kook-
damp aan.
Een lagere ventilatiestand betekent minder energie-
verbruik.
Gebruik de intensiefstand alleen wanneer dit nodig
is.
Kies bij intensieve kookdampen op tijd een hogere
ventilatiestand.
De geuren verdelen zich minder in de ruimte.
Schakel het apparaat uit wanneer dit niet langer nodig
is.
Het apparaat verbruikt geen energie.
Schakel de verlichting uit wanneer deze niet langer
nodig is.
De verlichting verbruikt geen energie.
De filter met de opgegeven intervallen reinigen of ver-
vangen.
Het rendement van het apparaat verhoogt.
Het kookdeksel erop plaatsen.
De kookdampen en de condens verminderen.
Functies
Gebruik met afvoerlucht
De aangezogen lucht wordt door de vetfilters gereinigd
en via een buizensysteem naar de buitenlucht afge-
voerd.
De lucht mag niet worden afgevoerd in
een schoorsteen die wordt gebruikt
voor afvoergassen van apparaten be-
stemd voor het verbranden van gas of
andere brandstoffen (dit geldt niet voor
ventilatieapparatuur).
¡ Komt de afvoerlucht terecht in een
rook- of afvoergasschoorsteen die
niet in gebruik is, dan dient hiervoor
toestemming van een vakbekwame
schoorsteenveger te worden verkre-
gen.
¡ Wordt de afvoerlucht door de buiten-
muur geleid, dan raden wij u aan
een telescoop-muurkast te gebrui-
ken.
Gebruik met circulatielucht
De aangezogen lucht wordt door de vetfilters en een
geurfilter gereinigd en weer teruggeleid in de ruimte.
Om geurtjes te voorkomen bij het ge-
bruik van circulatielucht, dient u een
geurfilter te monteren. De verschillende
manieren om het apparaat met circula-
tielucht te gebruiken, vindt u in onze ca-
talogus of kunt u navragen bij uw speci-
aalzaak. Het daartoe benodigde toebe-
horen is verkrijgbaar bij de speciaal-
zaak, de klantenservice of in de online-
shop.
nl Uw apparaat leren kennen
6
Uw apparaat leren kennen
Lees meer over de onderdelen van uw apparaat.
Bedieningselementen variant 1 en 2
Via de bedieningselementen kunt u alle functies van uw
apparaat instellen en informatie krijgen over de ge-
bruikstoestand.
Ventilatorstand1 inschakelen.
Ventilatorstand2 inschakelen.
Ventilatorstand3 inschakelen.
Verlichting inschakelen
Verlichting uitschakelen
Bedieningselementen variant 3
Via de bedieningselementen kunt u alle functies van uw
apparaat instellen en informatie krijgen over de ge-
bruikstoestand.
Apparaat in- of uitschakelen
Ventilatorstand verhogen
Ventilatorstand verlagen
Verlichting inschakelen of uitschakelen
De Bediening in essentie
Hier wordt de bediening van het apparaat in essentie
beschreven.
Bedieningspaneel variant 1 en 2
Apparaat inschakelen
▶
Het uitschuifbare filterdeel uittrekken.
a Het apparaat start in de gekozen ventilatorstand.
Apparaat uitschakelen
▶
Het uitschuifbare filterdeel tot aan de aanslag in-
schuiven.
Ventilatorstand instellen
▶
, of indrukken.
Verlichting inschakelen
De verlichting kunt u onafhankelijk van de ventilatie in-
schakelen en uitschakelen.
▶
indrukken.
Verlichting uitschakelen
▶
indrukken.
Bedieningspaneel variant 3
Apparaat inschakelen
1.
Het uitschuifbare filterdeel uittrekken.
2.
indrukken.
a Het apparaat start in ventilatorstand2.
Apparaat uitschakelen
1.
indrukken.
2.
Het uitschuifbare filterdeel inschuiven.
Ventilatorstand instellen
▶
of indrukken.
Intensiefstand inschakelen
Als zich een bijzonder sterke geur of damp ontwikkelt,
kunt u de intensiefstand gebruiken.
▶
zo vaak indrukken tot alle leds op het display zijn
verlicht.
a Het apparaat schakelt na ca. 6 minuten automatisch
in een lagere ventilatorstand.
Intensiefstand uitschakelen
▶
Om een willekeurige ventilatorstand in te stellen
indrukken.
Ventilatornaloop inschakelen
In de ventilatornaloop loopt het apparaat nog een tijdje
lang verder en het schakelt dan automatisch uit.
Voorwaarde:Het apparaat is ingeschakeld.
▶
Het uitschuifbare filterdeel inschuiven.
a Het apparaat wordt na ca. 10 minuten automatisch
uitgeschakeld.
Verlichting inschakelen
De verlichting kunt u onafhankelijk van de ventilatie in-
schakelen en uitschakelen.
▶
indrukken.
Reiniging en onderhoud nl
7
Reiniging en onderhoud
Reinig en onderhoud uw apparaat zorgvuldig om er
voor te zorgen dat het lang goed blijft werken.
Reinigingsmiddelen
Geschikte reinigingsmiddelen zijn verkrijgbaar bij de
klantenservice of in de online-shop.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
Binnendringend vocht kan een schok veroorzaken.
▶
Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Gevaar voor verbranding!
Het apparaat wordt heet tijdens het gebruik.
▶
Laat het voor de reiniging afkoelen.
LET OP!
Ongeschikte reinigingsmiddelen kunnen de oppervlak-
ken van het apparaat beschadigen.
▶
Geen scherpe of schurende reinigingsmiddelen ge-
bruiken.
▶
Geen sterk alcoholhoudende reinigingsmiddelen ge-
bruiken.
▶
Geen harde schuur- of afwassponsjes gebruiken.
▶
Geen speciale reinigingsmiddelen gebruiken voor
de warmtereiniging.
▶
Glasreinigers, schrapers of onderhoudsmiddelen
voor roestvrij staal alleen gebruiken wanneer deze
in de gebruiksaanwijzing voor het betreffende on-
derdeel worden aanbevolen.
▶
Vaatdoekjes voor het gebruik grondig uitwassen.
Apparaat schoonmaken
Maak het apparaat schoon zoals voorgeschreven, zo-
dat de verschillende onderdelen en oppervlakken niet
door een verkeerde reiniging of ongeschikte schoon-
maakmiddelen beschadigd raken.
WAARSCHUWING‒Explosiegevaar!
Sterk bijtende alkalische of sterk zuurhoudende reini-
gingsmiddelen in combinatie met aluminiumdelen in de
spoelruimte van vaatwasmachine kunnen tot explosies
leiden.
▶
Nooit sterk bijtende alkalische of sterk zuurhouden-
de reinigingsmiddelen gebruiken. Vooral geen pro-
fessionele of industriële reinigingsmiddelen gebrui-
ken in combinatie met aluminiumdelen, zoals bijv.
vetfilters van afzuigkappen.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
Binnendringend vocht kan een schok veroorzaken.
▶
Vóór het reinigen de netstekker uit het stopcontact
halen of de zekering in de meterkast uitschakelen.
▶
Geen stoomreiniger of hogedrukreiniger gebruiken
om het apparaat te reinigen.
WAARSCHUWING‒Gevaar voor verbranding!
Het apparaat wordt heet tijdens het gebruik.
▶
Laat het voor de reiniging afkoelen.
WAARSCHUWING‒Gevaar voor letsel!
Bepaalde onderdelen van het apparaat kunnen scher-
pe randen hebben.
▶
Binnenkant van het apparaat voorzichtig reinigen.
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina7
2.
Afhankelijk van het oppervlak als volgt schoonma-
ken:
‒ Roestvrijstalen oppervlakken met een vaatdoekje
en warm zeepsop in slijprichting reinigen.
‒ Gelakte oppervlakken met een vaatdoekje en
warm zeepsop reinigen.
‒ Aluminium met een zachte doek en glasreiniger
reinigen.
‒ Kunststof met een zachte doek en glasreiniger
reinigen.
‒ Glas met een zachte doek en glasreiniger reini-
gen.
3.
Met een zachte doek nadrogen.
4.
Bij roestvrijstalen oppervlakken een schoonmaak-
middel voor roestvrij staal heel dun opbrengen met
een zachte doek.
Het schoonmaakmiddel voor roestvrij staal is ver-
krijgbaar bij de klantenservice of in de onlineshop.

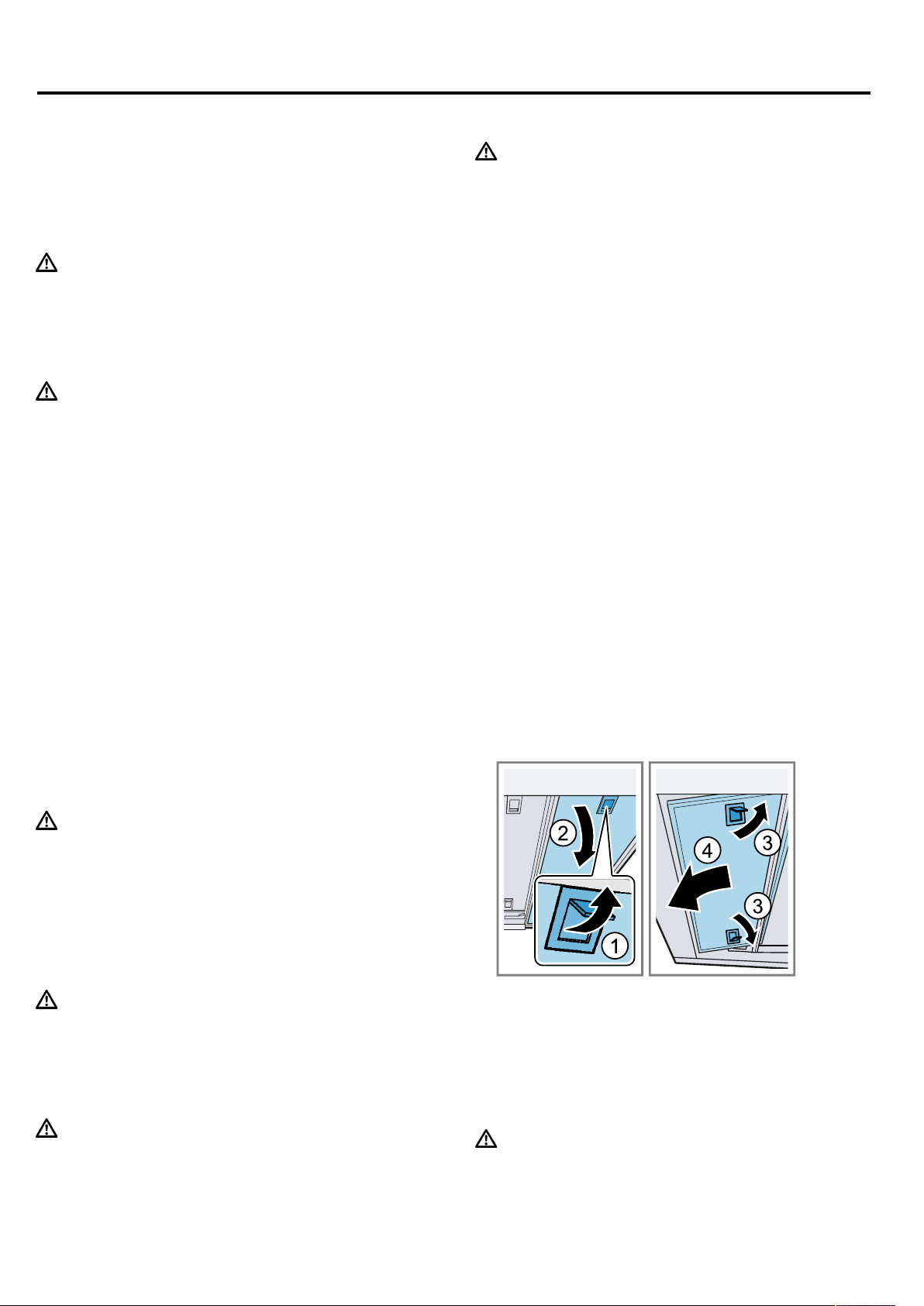

Vetfilter verwijderen
1.
Het uitschuifbaar filterdeel volledig uitschuiven.
2.
LET OP! Eraf vallende vetfilters kunnen de eronder
liggende kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
AanwijzingEerst de vetfilter in het uitschuifbare fil-
terdeel demonteren, dan de vetfilter in het apparaat
demonteren.
De vergrendelingen op de vetfilters openen.
3.
De vetfilters uit de houders nemen.
Om naar beneden druppelend vet te vermijden, de
vetfilters horizontaal houden.
Vetfilters in de vaatwasmachine reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Risico van brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
nl Storingen verhelpen
8
LET OP!
De vetfilters kunnen door inklemmen worden bescha-
digd.
▶
De vetfilters niet inklemmen.
AanwijzingBij de reiniging van de vetfilter in de vaat-
wasmachine kunnen lichte verkleuringen optreden. De
verkleuringen hebben geen invloed op de werking van
de vetfilters.
Voorwaarde:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina7
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina7
2.
De vetfilters los in de vaatwasmachine plaatsen.
Sterk verontreinigde vetfilters niet samen met ser-
viesgoed reinigen.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vaatwasmachine starten.
Bij de temperatuurinstelling maximaal 70 °C kiezen.
4.
De vetfilters laten afdruppelen.
Vetfilter met de hand reinigen
De vetfilters reinigen het vet uit de kookdampen. Regel-
matig gereinigde vetfilters zorgen voor een hoge vetaf-
scheidingsgraad.
WAARSCHUWING‒Risico van brand!
De vetafzettingen in de vetfilters kunnen ontbranden.
Voorwaarde:De vetfilters zijn gedemonteerd.
→"Vetfilter verwijderen", Pagina7
1.
De informatie over de reinigingsmiddelen in acht ne-
men.
→"Reinigingsmiddelen", Pagina7
2.
De vetfilters in een warm zeepsop weken.
Bij hardnekkig vuil een vetoplosmiddel gebruiken.
Vetoplosmiddel is verkrijgbaar bij de klantenservice
of in de online-shop.
3.
De vetfilters met een borstel reinigen.
4.
De vetfilters grondig uitspoelen.
5.
De vetfilters laten afdruppelen.
Vetfilters inbouwen
LET OP!
Eraf vallende vetfilters kunnen de eronder liggende
kookplaat beschadigen.
▶
Met een hand onder de vetfilter grijpen.
1.
De vetfilters inbrengen.
2.
De vetfilters naar boven klappen en de vergrendelin-
gen vastklikken.
3.
Zorg ervoor dat de vergrendelingen vastklikken.
Storingen verhelpen
Kleinere storingen aan het apparaat kunt u zelf verhel-
pen. Raadpleeg voordat u contact opneemt met de
klantenservice de informatie over het verhelpen van
storingen. Zo voorkomt u onnodige kosten.
WAARSCHUWING‒Gevaar voor letsel!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen geschoold vakpersoneel mag reparaties aan
het apparaat uitvoeren.
▶
Bel de servicedienst als het apparaat defect is.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakpersoneel mag repa-
raties aan het apparaat uitvoeren.
▶
Er mogen uitsluitend originele reserveonderdelen
worden gebruikt voor reparatie van het apparaat.
▶
Als het netsnoer van dit apparaat beschadigd raakt,
moet het ter vermijding van risico's worden vervan-
gen door de fabrikant, de servicedienst of een ande-
re gekwalificeerde persoon.
Functiestoringen
Storing Oorzaak Verhelpen van storingen
Apparaat werkt niet. Netstekker van de stroomkabel is
niet ingestoken.
▶
Apparaat aansluiten op het elektriciteits-
net.
Zekering is defect.
▶
Controleer de zekering in de meterkast.
Stroomvoorziening is uitgevallen.
▶
Controleer of de verlichting van de bin-
nenruimte of andere apparaten functione-
ren.
LED-verlichting functioneert niet. Verschillende oorzaken zijn mo-
gelijk.
▶
Defecte LED-lampen mogen alleen wor-
den vervangen door de fabrikant, zijn
klantenservice of een erkend vakman
(elektromonteur).
▶
Neem contact op met de klantenservice.
→"Servicedienst", Pagina9
Servicedienst nl
9
Servicedienst
Als u vragen hebt over het gebruik, een storing aan het
apparaat niet zelf kunt verhelpen of als het apparaat
moet worden gerepareerd, neem dan contact op met
onze servicedienst.
Veel problemen kunt u via de informatie voor het ver-
helpen van storingen in deze gebruiksaanwijzing of op
onze website zelf verhelpen. Als dit niet het geval is,
neem dan contact op met onze servicedienst.
We vinden altijd een passende oplossing en proberen
onnodig bezoek van de servicetechnicus te vermijden.
We zorgen ervoor dat het apparaat zowel binnen de
garantieperiode als na het verstrijken van de fabrieks-
garantie met originele reserveonderdelen door ge-
schoolde servicetechnici wordt gerepareerd.
Originele vervangende onderdelen die relevant zijn
voor de werking in overeenstemming met de desbetref-
fende Ecodesign-verordening kunt u voor de duur van
ten minste 10 jaar vanaf het moment van in de handel
brengen van het apparaat binnen de Europese Econo-
mische Ruimte bij onze servicedienst verkrijgen.
AanwijzingHet inschakelen van de servicedienst in het
kader van de fabrieksgarantievoorwaarden is gratis.
Gedetailleerde informatie over de garantieperiode en
garantievoorwaarden in uw land kunt u opvragen bij
onze servicedienst, uw dealer of op onze website.
Als u contact opneemt met de servicedienst, hebt u het
productnummer (E-Nr.) en het productienummer (FD)
van het apparaat nodig.
De contactgegevens van de servicedienst vindt u in de
meegeleverde servicedienstlijst of op onze website.
Productnummer (E-nr.) en productienummer
(FD)
Het productnummer (E-Nr.) en het productienummer
(FD) vindt u op het typeplaatje van het apparaat.
Het typeplaatje bevindt zich afhankelijk van het model:
¡ aan de binnenkant van het apparaat (daarvoor de
vetfilter demonteren).
¡ op de bovenkant van het apparaat.
Om uw apparaatgegevens en de servicedienst-tele-
foonnummers snel terug te kunnen vinden, kunt u de
gegevens noteren.
Accessoires
Gebruik alleen originele accessoires. Deze zijn speci-
aal op uw apparaat afgestemd. Hier krijgt u een over-
zicht van de accessoires behorende bij uw apparaat en
de manier waarop ze worden gebruikt.
Accessoires Bestelnummer
Koolfilter (vervanging) DSZ4551
Recirculatieset DSZ4545
Greeplijst rvs, 60 cm DSZ4685
Greeplijst rvs, 90 cm DSZ4985
Greeplijst zwart, 60 cm DSZ4686
Greeplijst zwart, 90 cm DSZ4986
Greeplijst wit, 60 cm DSZ4682
Greeplijst wit, 90 cm DSZ4982
Meer accessoires
Meer accessoires kunt u kopen bij de servicedienst, in
speciaalzaken of op het internet.
U vindt een uitgebreid aanbod voor uw apparaat in on-
ze folders of op internet:
www.bosch-home.com
Voor de verschillende apparaten zijn specifieke acces-
soires beschikbaar. Geef bij de aankoop altijd de pre-
cieze aanduiding (E-nr.) van uw apparaat op.
Welke accessoires beschikbaar zijn voor uw apparaat,
kunt u zien in de online-shop of navragen bij de klan-
tenservice.
Afvoeren
Wij leggen u hier uit hoe u afgedankte apparaten op de
juiste manier afvoert.
Afvoeren van uw oude apparaat
Door een milieuvriendelijke afvoer kunnen waardevolle
grondstoffen opnieuw worden gebruikt.
1.
De stekker van het netsnoer uit het stopcontact trek-
ken.
2.
Het netsnoer doorknippen.
3.
Het apparaat milieuvriendelijk afvoeren.
Dit apparaat is gekenmerkt in over-
eenstemming met de Europese richt-
lijn 2012/19/EU betreffende afge-
dankte elektrische en elektronische
apparatuur (waste electrical and elec-
tronic equipment - WEEE).
De richtlijn geeft het kader aan voor
de in de EU geldige terugneming en
verwerking van oude apparaten.
nl Montagehandleiding
10
Montagehandleiding
Houd rekening met deze informatie bij de montage van
het apparaat.
Inhoud van de verpakking
Controleer na het uitpakken alle onderdelen op trans-
portschade en de volledigheid van de levering.
Afhankelijk van de apparaatuitvoering
Veiligheidsafstanden
Neem de veiligheidsafstanden van het apparaat in
acht.
Veilige montage
Neem bij het monteren van het apparaat de
veiligheidsaanwijzingen in acht.
WAARSCHUWING‒Vergiftigingsgevaar!
Teruggezogen verbrandingsgassen kun-
nen leiden tot vergiftiging. Vuurbronnen
die de lucht in de ruimte verbruiken (bijv.
apparaten die op gas, olie, hout of kolen
worden gestookt, geisers, warmwatertoe-
stellen) betrekken de verbrandingslucht
uit de opstellingsruimte en voeren de gas-
sen via een afvoer (bijv. schoorsteen) af
naar buiten. In combinatie met een inge-
schakelde afzuigkap wordt aan de keu-
ken en aan de ruimtes ernaast lucht ont-
trokken. Zonder voldoende luchttoevoer
ontstaat er een onderdruk. Giftige gassen
uit de schoorsteen of het afvoerkanaal
worden teruggezogen in de woonruimte.
▶
Altijd voor voldoende luchttoevoer zor-
gen, wanneer het apparaat in luchtaf-
voermodus werkt, en er tegelijkertijd
vuurbron is die gebruikmaakt van de
aanwezige lucht.
▶
U kunt het apparaat alleen dan zonder
risico gebruiken wanneer de onderdruk
in de ruimte waarin de vuurbron zich
bevindt niet groter is dan 4 Pa (0,04
mbar). Dit kan worden bereikt wanneer
de voor de verbranding benodigde
lucht door niet afsluitbare openingen,
bijv. in deuren, ramen, in combinatie
met een ventilatiekast in de muur of
door andere technische voorzieningen,
kan worden toegevoerd. Een luchtaan-
voer/afvoer in de muur alleen is niet
voldoende om aan de minimale eisen
te voldoen.
▶
Raadpleeg in ieder geval het bedrijf dat
in uw huis zorgt voor de schoorsteen-
reiniging. Dit bedrijf is in staat het totale
ventilatiesysteem van uw huis te beoor-
delen en kan een voorstel doen voor
passende maatregelen op het gebied
van de luchttoevoer.
Montagehandleiding nl
11
▶
Indien het apparaat alleen met recircu-
latie wordt gebruikt, is een onbeperkt
gebruik mogelijk.
WAARSCHUWING‒Verstikkingsgevaar!
Kinderen kunnen verpakkingsmateriaal
over het hoofd trekken en hierin verstrikt
raken en stikken.
▶
Verpakkingsmateriaal uit de buurt van
kinderen houden.
▶
Laat kinderen niet met verpakkingsma-
teriaal spelen.
WAARSCHUWING‒Risico van brand!
¡ De vetafzettingen in het vetfilter kunnen
ontbranden.
▶
Om warmteophoping te voorkomen
dienen de voorgeschreven veiligheids-
afstanden te worden aangehouden.
▶
Houd u aan de aanwijzingen voor uw
kooktoestel. Wanneer gas- en elektri-
sche kookapparaten samen worden
gebruikt, geldt de grootste aangegeven
afstand.
▶
Het apparaat slechts aan één zijde di-
rect naast een hoge kast of tegen een
wand installeren. De afstand tot de ho-
ge kast of de wand moet minstens 50
mm bedragen.
¡ De vetafzettingen in het vetfilter kunnen
ontbranden.
▶
In de buurt van het apparaat nooit wer-
ken met een open vlam (bijv. flambe-
ren).
▶
Het apparaat alleen in de buurt van
een vuurbron voor vaste brandstoffen
(bijv. hout of kolen) installeren wanneer
er een afgesloten, niet verwijderbare af-
scherming aanwezig is. Er mogen geen
vonken wegspringen.
WAARSCHUWING‒Gevaar voor letsel!
¡ Bepaalde onderdelen in het toestel kun-
nen scherpe randen hebben.
▶
Draag veiligheidshandschoenen.
¡ Is het toestel niet naar behoren bevestigd,
dan kan het naar beneden vallen.
▶
Alle bevestigingsschroeven moeten
vast worden gemonteerd.
¡ Het toestel is zwaar.
▶
Om het apparaat te bewegen, zijn 2
personen vereist.
▶
Alleen geschikte hulpmiddelen gebrui-
ken.
¡ Wijzigingen aan de elektrische of mecha-
nische opbouw zijn gevaarlijk en kunnen
leiden tot functiestoringen.
▶
Geen wijzigingen aan de elektrische of
mechanische opbouw aanbrengen.
WAARSCHUWING‒Gevaar voor een
elektrische schok!
¡ Scherpe componenten binnen het appa-
raat kunnen de aansluitkabel beschadi-
gen.
▶
De aansluitkabel niet knikken of inklem-
men.
¡ Een beschadigd apparaat of een bescha-
digd netsnoer is gevaarlijk.
▶
Nooit een beschadigde apparaat ge-
bruiken.
▶
Nooit aan het netsnoer trekken, om het
apparaat van het elektriciteitsnet te
scheiden. Altijd aan de stekker van het
netsnoer trekken.
▶
Wanneer het apparaat of het netsnoer
is beschadigd, dan direct de stekker
van het netsnoer uit het stopcontact ha-
len of de zekering in de meterkast uit-
schakelen.
▶
"Neem contact op met de service-
dienst." →Pagina9
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
¡ Ondeskundige reparaties zijn gevaarlijk.
▶
Alleen daarvoor geschoold vakperso-
neel mag reparaties aan het apparaat
uitvoeren.
▶
Er mogen uitsluitend originele reserve-
onderdelen worden gebruikt voor repa-
ratie van het apparaat.
▶
Als het netsnoer van dit apparaat be-
schadigd raakt, moet het ter vermijding
van risico's worden vervangen door de
fabrikant, de servicedienst of een ande-
re gekwalificeerde persoon.
¡ Ondeskundige installaties zijn gevaarlijk.
▶
Het apparaat uitsluitend aansluiten en
gebruiken volgens de gegevens op het
typeplaatje.
▶
Het apparaat uitsluitend via een vol-
gens de voorschriften geïnstalleerd
stopcontact met randaarde op een
stroomnet met wisselstroom aansluiten.
nl Montagehandleiding
12
▶
Het randaardesysteem van de elektri-
sche huisinstallatie moet conform de
elektrotechnische voorschriften zijn ge-
ïnstalleerd.
▶
Nooit het apparaat via een externe
schakelinrichting voeden, bijvoorbeeld
een tijdschakelaar of besturing op af-
stand.
▶
Als het apparaat is ingebouwd, moet
de stekker van het netsnoer vrij toegan-
kelijk zijn. Als de vrije toegang niet mo-
gelijk is, moet in de vast geplaatste
elektrische installatie een alpolige
scheidingsinrichting volgens de voor-
waarden van de overspanningscatego-
rie III en volgens de installatievoor-
schriften worden ingebouwd.
▶
Bij het opstellen van het apparaat erop
letten dat het netsnoer niet wordt afge-
klemd of beschadigd.
Aanwijzingen m.b.t. de inbouwsituatie
¡ Dit apparaat in een keukenkast monteren.
Aanwijzingen m.b.t. de luchtafvoerleiding
De fabrikant van het apparaat geeft geen garantie bij
klachten die te wijten zijn aan het buizentraject.
¡ Een korte, rechte afvoerbuis met een zo groot mo-
gelijke buisdiameter gebruiken.
¡ Lange, ruwe afvoerbuizen, vele buisbochten of klei-
ne buisdiameters verminderen het afzuigvermogen
en verhogen het ventilatorgeluid.
¡ Een afvoerbuis van niet brandbaar materiaal gebrui-
ken.
¡ Om het teruglopen van condens te vermijden, de af-
voerbuis vanuit het apparaat met 1° verval monte-
ren.
Ronde buizen
Ronde buizen met een binnendiameter van 150 mm
(aanbevolen) of minstens 120mm gebruiken.
Vierkante buizen
Platte buizen waarvan de binnendoorsnede met de dia-
meter van de ronde buizen overeenkomt:
¡ diameter 150 mm komt overeen met ca.177cm².
¡ diameter 120 mm komt overeen met ca.113cm².
¡ Gebruik bij een afwijkende buisdiameter een afdicht-
strip.
¡ Geen platte buizen met scherpe bochten gebruiken.
Aanwijzingen voor de elektrische
aansluiting
Om het apparaat elektrisch veilig te kunnen aansluiten,
dient u deze aanwijzingen in acht te nemen.
WAARSCHUWING‒Gevaar voor een elektrische
schok!
¡ Het apparaat moet op elk gewenst moment van de
stroom kunnen worden afgesloten. Het mag alleen
op een geaarde contactdoos worden aangesloten
die volgens de voorschriften is geïnstalleerd.
▶
De netstekker van de netaansluitkabel moet na
de inbouw van het apparaat vrij toegankelijk zijn.
▶
Is dit niet mogelijk, dan moet in de vast ge-
plaatste elektrische installatie een alpolige schei-
dingsinrichting volgens de voorwaarden van de
overspanningscategorie III en volgens de op-
bouwvoorschriften worden ingebouwd.
▶
De vaste aansluiting mag alleen door een elektri-
cien worden aangelegd. Wij adviseren een aard-
lekschakelaar (FI-schakelaar) in de stroomkring
naar het apparaat te installeren.
¡ Scherpe componenten binnen het apparaat kunnen
de aansluitkabel beschadigen.
▶
De aansluitkabel niet knikken of inklemmen.
¡ De aansluitgegevens zijn op het typeplaatje in de
binnenruimte van het apparaat terug te vinden.
¡ Om het typeplaatje te zien, de vetfilter demonteren.
¡ De aansluitleiding is ca. 1,30 m lang.
¡ Dit apparaat voldoet aan de ontstoringsvoorschriften
van de EG.
¡ Het apparaat is conform de beschermingsklasse 1.
Daarom het apparaat alleen met een aarddraadaan-
sluiting gebruiken.
¡ Het apparaat tijdens de montage niet op de stroom
aansluiten.
¡ Ervoor zorgen dat de bescherming tegen aanraking
door de inbouw is gegarandeerd.
Algemene aanwijzingen
Neem deze algemene aanwijzingen bij de installatie in
acht.
¡ Bij de installatie moeten de actuele geldige bouw-
voorschriften en de voorschriften van de plaatselijke
stroom- en gasleverancier in acht worden genomen.
¡ Bij het afvoeren van afvoerlucht moeten de officiële
en wettelijke voorschriften, zoals bijv. de plaatselijke
bouwverordeningen, in acht worden genomen.
¡ De breedte van de afzuigkap moet minstens over-
eenkomen met de breedte van het kooktoestel.
¡ Om de kookdamp optimaal op te vangen, het appa-
raat in het midden boven de kookplaat monteren.
¡ Om het apparaat in het geval van service ongehin-
derd te bereiken, een gemakkelijk toegankelijke
montageplaats kiezen.
¡ De oppervlakken van het apparaat zijn gevoelig. Bij
de montage beschadigingen vermijden.
Installatie
Meubel controleren
1.
Controleren of het inbouwmeubel horizontaal staat
en voldoende draagvermogen heeft.
Het max. gewicht van het apparaat bedraagt 18kg.
2.
Controleren of het inbouwmeubel tot 90°C hittebe-
stendig is.
3.
Controleren of het inbouwmeubel ook na de uitsnij-
werkzaamheden nog stabiel is.
4.
Ervoor zorgen dat het inbouwmeubel aan de volgen-
de afmetingen voldoet:
Montagehandleiding nl
13
Breedte 600mm
Diepte min. 320mm
Hoogte min. 390mm

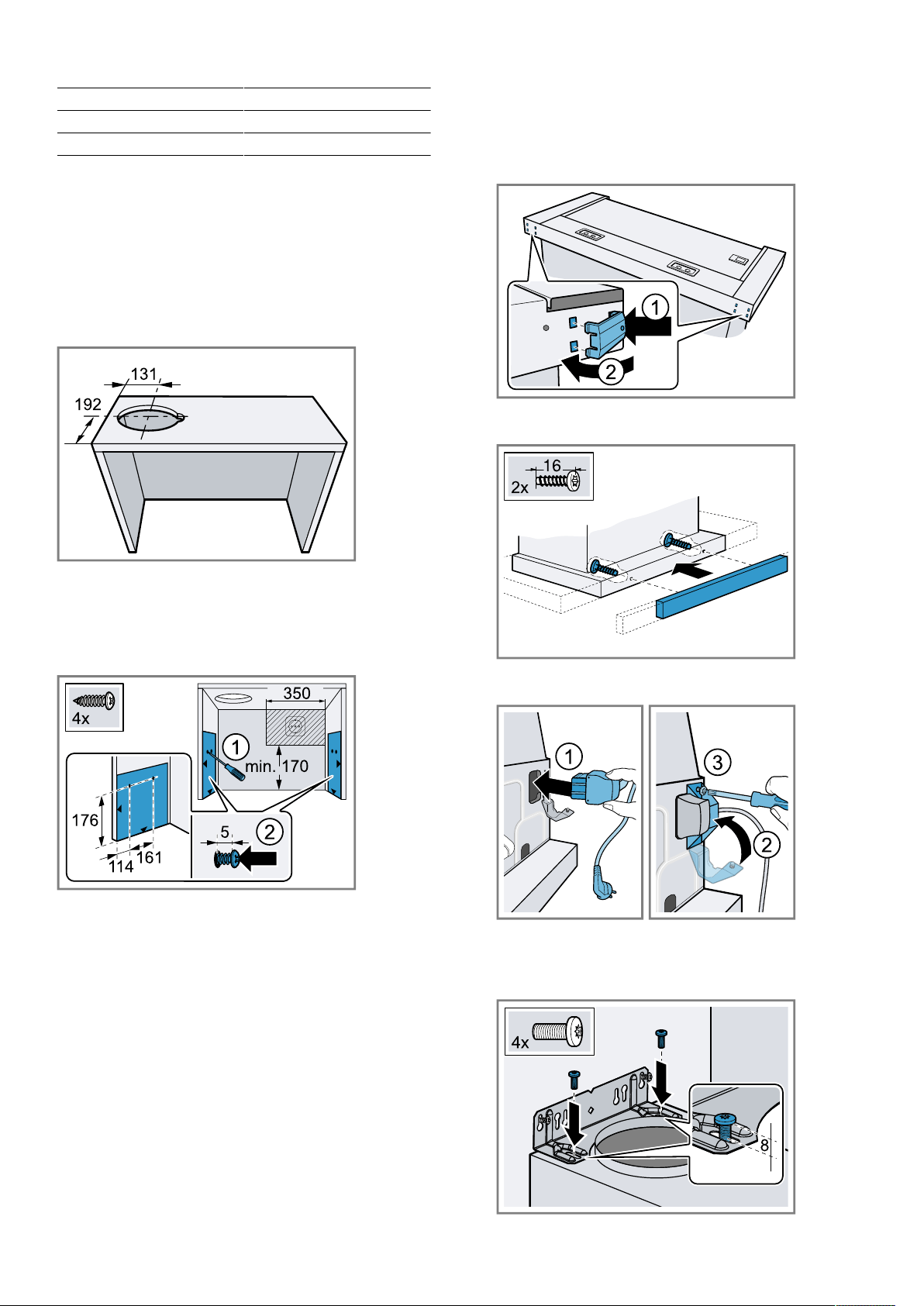

Meubel voorbereiden
Voorwaarde:Het meubel is geschikt voor de inbouw
→"Meubel controleren", Pagina12.
1.
Om schade te vermijden, de kookplaat afdekken.
2.
Ervoor zorgen dat na de uitsnijwerkzaamheden de
stabiliteit van het inbouwmeubel is gegarandeerd.
3.
Bij een kastdiepte van meer dan 310 mm een deel
van de achterwand verwijderen.
4.
De uitsparing voor de buisverbinding tot stand bren-
gen.
5.
Een eventueel aanwezige kastbodem dient te wor-
den verwijderd.
6.
De spanen verwijderen.
7.
Aan de binnenkant van de kast met meegeleverde
sjabloon de bevestigingspunten aftekenen en met
een priem gaatjes in maken.
8.
De 4 meegeleverde schroeven voor de bevesti-
gingshoeken tot op 5 mm afstand erin draaien.
Apparaat voorbereiden
1.
De houders voor de wandafsluitlijst aan de achterzij-
de van het apparaat van buiten in de uitsparingen
plaatsen en naar het midden van het apparaat toe
inklappen.
2.
De greeplijst met de bijgevoegde schroeven aan het
uitschuifbare filterdeel bevestigen.
3.
Aan het apparaat de meegeleverde voedingskabel
aansluiten en met de snoerontlasting borgen.
4.
Aan het apparaat de 2 bevestigingshoeken vast-
schroeven. Let op de positie van de schroeven. De
schroeven hierbij tot een afstand van 8 mm indraai-
en.
nl Montagehandleiding
14

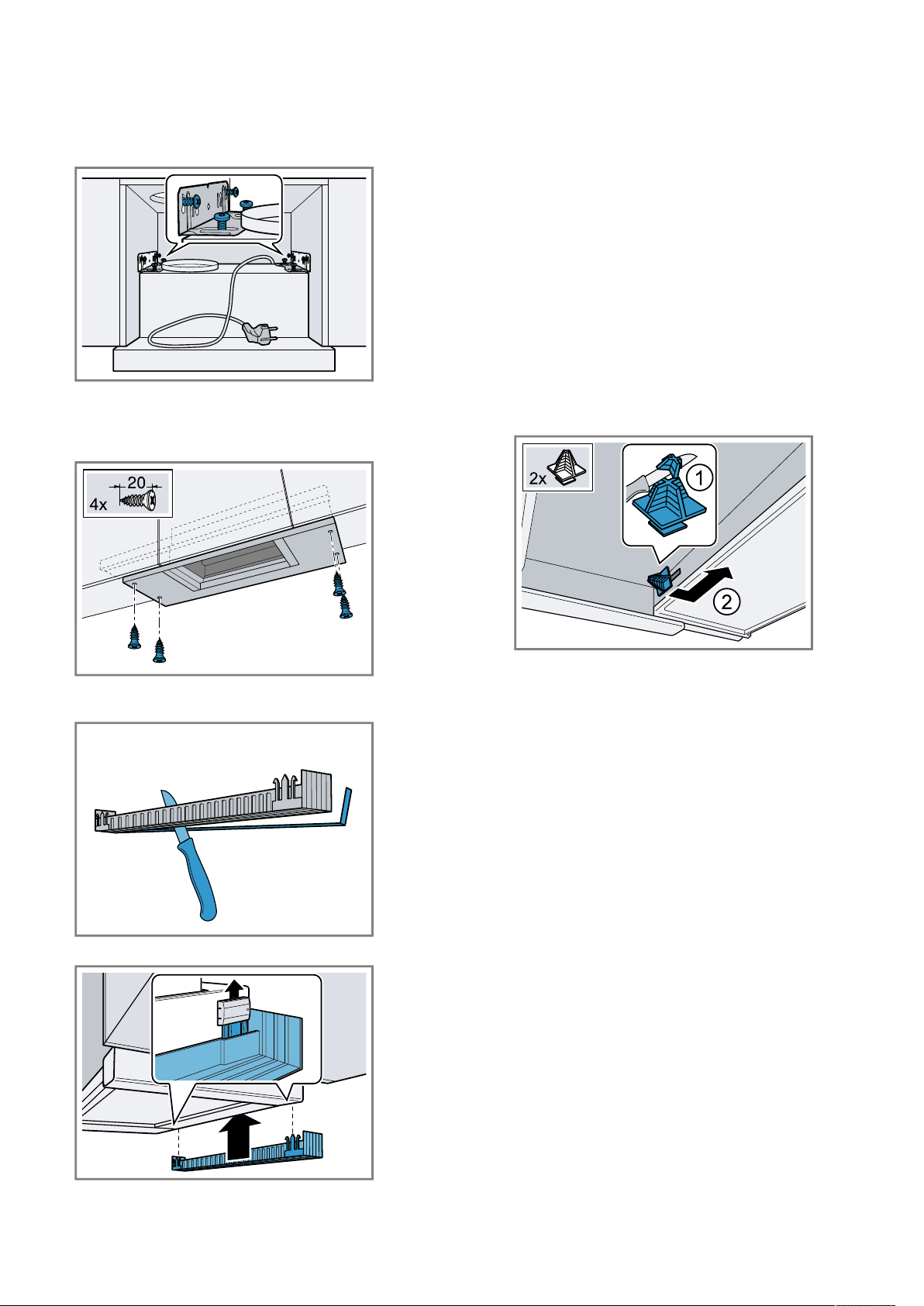

Apparaat monteren
1.
Het apparaat met de bevestigingshoeken aan de
schroeven in de kast hangen, uitlijnen en vast-
schroeven.
2.
Apparaatbreedte 90cm: het uitschuifbare filterdeel
volledig naar voren trekken. Het apparaat extra met
telkens 2 schroeven links en rechts van onderen
aan de zijkant van de bovenkasten vastschroeven.
3.
De wandafsluitlijst op de afstand tussen apparaat en
wand aanpassen.
4.
De wandafsluitlijst in de houders vastklikken.
5.
De vetfilters inbouwen.
6.
De buisverbinding maken.
7.
De elektrische aansluiting tot stand brengen.
Aanwijzing
U kunt de behuizing van de afzuigkap in de bovenkast
afdekken. Hierbij op het volgende letten:
¡ Het tussenschot mag niet tegen de behuizing aan-
liggen.
¡ De voorste afdekking mag niet aan de behuizing
zijn vastgemaakt.
¡ De toegang tot de behuizing voor de filterwissel en
de service moet mogelijk blijven.
Aanslag van het uitschuifbare filterdeel wijzigen
Bij enkele apparaatuitvoeringen kan de aanslag van
het uitschuifbare filterdeel worden gewijzigd. Bij deze
apparaten zijn afstandhouders bijgevoegd om de
greeplijst van het apparaat vlak op het inbouwmeubel
aan te sluiten.
1.
Het uitschuifbare filterdeel naar voren trekken.
2.
De afstandhouders tot de gewenste lengte inkorten
en in de daarvoor bestemde sleuven steken.
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service directory.
Robert Bosch Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München
GERMANY
www.bosch-home.com
*9001527959*
9001527959 (000603)
nl
