GE - General Electric PFDS450GLWW GE Profile 7.5 cu. ft. User Manual

Safety Instructions ........... 2–4

Operating Instructions

Controls ...........................5–8

Cycle Options ....................9, 10

Smart Appliance ....................13

Dryer Features ..................10, 11

Quick Start Guide ....................5

Settings Option ......................10

Using the Dryer .....................11

Installation Instructions

Before You Begin ................14, 15

Connecting the Inlet Hoses .........17

Connecting a Gas Dryer .........18–21

Connecting an

Electric Dryer ....................22–24

Exhausting the Dryer ............25–31

Final Setup ..........................32

Installing the Pedestal ...........43–45

Location of your Dryer ..........15, 16

Reversing the Door Swing .......33–39

Stacking the Washer

and Dryer .......................40–42

Troubleshooting Tips .......46–49

Consumer Support

Consumer Support ........ Back Cover

Warranty (Canada) ................. 51

Warranty (U.S.) ..................... 50

GEAppliances.com

Dryers

234D2010P001 49-90472 03-13 GE

Profile

Write the model and serial

numbers here:

Model # ______________

Serial # _______________

They are on the label on the front

of the dryer behind the door.

Owner’s Manual &

Installation Instructions

Sécheuses

Profile

Secadoras

Profile

Manuel d’utilisation et

d’installation

Manual del propietario e

instalación

La section française commence à la page 52

La sección en español empieza en la página 104

PFDS450

PFDS455

PFDN440

PFDN445

PFMS450

PFMS455

PFMN440

PFMN445

SAVE THESE INSTRUCTIONS

Printed in Mexico

 Properly ground dryer to conform with all governing

codes and ordinances. Follow details in Installation

Instructions.

 Install or store where it will not be exposed to

temperatures below freezing or exposed to water or

weather.

 Connect to a properly rated, protected and sized

power supply circuit to avoid electrical overload.

 Remove all sharp packing items and dispose of all

shipping materials properly.

Exhaust/Ducting

Dryers MUST be exhausted to the outside to prevent

large amounts of moisture and lint from being blown

into the room.

Use only rigid metal 4” diameter ductwork inside the

dryer cabinet. Use only UL approved rigid metal or

flexible metal 4-in diameter ductwork for exhausting

to the outdoors. Never use plastic or other

combustible, easy-to-puncture ductwork. USE OF

PLASTIC OR OTHER COMBUSTIBLE DUCTWORK CAN

CAUSE A FIRE. PUNCTURED DUCTWORK CAN CAUSE

A FIRE IF IT COLLAPSES OR BECOMES OTHERWISE

RESTRICTED IN USE OR DURING INSTALLATION.

For complete details, follow the Installation Instructions.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk

of fire or explosion, electric shock, or to prevent property damage, personal injury, or

death.

WHAT TO DO IF YOU SMELL GAS:

Do not try to light a match, or cigarette,

or turn on any gas or electrical

appliance.

Do not touch any electrical switch; do

not use any phone in your building.

Clear the room, building or area of all

occupants.

Immediately call your gas supplier

from a neighbor’s phone. Follow the

gas supplier’s instructions carefully.

If you cannot reach your gas supplier,

call the fire department.

California Safe Drinking Water and Toxic Enforcement Act

This act requires the governor of California to publish a list of substances known to the state to cause cancer,

birth defects or other reproductive harm and requires businesses to warn customers of potential exposure to

such substances.

Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,

formaldehyde and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.

Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be minimized

further by properly venting the dryer to the outdoors.

PROPER INSTALLATION

This dryer must be properly installed and located in accordance with the Installation Instructions

before it is used. Installation Instructions are included in the back of this manual.

 Do not store or use gasoline or other

flammable vapors and liquids in the

vicinity of this or any other appliance.

 Installation and service must be

performed by a qualified installer,

service agency or the gas supplier.

WARNING!

YOUR LAUNDRY AREA

 Keep the area underneath and around your

appliances free of combustible materials, (lint, paper,

rags, etc.), gasoline, chemicals and other flammable

vapors and liquids.

 Keep the floor around your appliances clean and dry

to reduce the possibility of slipping.

 Close supervision is necessary if this appliance is

used by or near children. Do not allow children to play

on, with or inside this or any other appliance.

 Keep the area around the exhaust opening

and adjacent surrounding areas free from the

accumulation of lint, dust and dirt.

 Keep all laundry aids (such as detergents, bleaches,

etc.) out of the reach of children, preferably in a

locked cabinet. Observe all warnings on container

labels to avoid injury.

 Never climb on or stand on the dryer top.

WHEN USING YOUR DRYER

 Never reach into the dryer while the drum is moving.

Before loading, unloading or adding clothes, wait until

the drum has completely stopped.

 Clean the lint filter before each load to prevent lint

accumulation inside the dryer or in the room. DO NOT

OPERATE THE DRYER WITHOUT THE LINT FILTER IN

PLACE.

 Do not wash or dry articles that have been cleaned in,

washed in, soaked in or spotted with combustible or

explosive substances (such as wax, oil, paint, gasoline,

degreasers, dry-cleaning solvents, kerosene, etc.).

These substances give off vapors that may ignite or

explode. Do not add these substances to the wash

water. Do not use or place these substances around

your washer or dryer during operation.

 Do not place items exposed to cooking oils in your

dryer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a

clothes load to catch fire.

 Any article on which you have used a cleaning

solvent or that contains flammable materials (such

as cleaning cloths, mops, towels used in beauty

salons, restaurants or barber shops, etc.) must not

be placed in or near the dryer until solvents or

flammable materials have been removed. There are

many highly flammable items used in homes such

as acetone, denatured alcohol, gasoline, kerosene,

some household cleaners, some spot removers,

turpentines, waxes, wax removers and products

containing petroleum distillates.

 The laundry process can reduce the flame retardancy

of fabrics. To avoid such a result, carefully follow the

garment manufacturer’s care instructions.

 Do not dry articles containing rubber, plastic or

similar materials such as padded bras, tennis

shoes, galoshes, bath mats, rugs, bibs, baby pants,

plastic bags, pillows, etc. that may melt or burn.

Some rubber materials, when heated, can under

certain circumstances produce fire by spontaneous

combustion.

 Do not store plastic, paper or clothing that may burn

or melt on top of the dryer during operation.

 Garments labeled Dry Away from Heat or Do Not

Tumble Dry (such as life jackets containing Kapok)

must not be put in your dryer.

 Do not dry fiberglass articles in your dryer. Skin

irritation could result from the remaining particles

that may be picked up by clothing during subsequent

dryer uses.

 To minimize the possibility of electric shock, unplug

this appliance from the power supply or disconnect

the dryer at the household distribution panel by

removing the fuse or switching off the circuit breaker

before attempting any maintenance or cleaning

(except the removal and cleaning of the lint filter).

NOTE: Pressing START/PAUSE or POWER does NOT

disconnect the appliance from the power supply.

 If you see water on the floor around the dryer, call for

service.

 Do not obstruct the flow of ventilating air. Do not

stack or place laundry or throw rugs against the front

or back of the dryer.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING. GEAppliances.com

WHEN NOT USING YOUR DRYER

 Grasp the plug firmly when disconnecting this

appliance to avoid damage to the cord while pulling.

Place the cord away from traffic areas so it will not be

stepped on, tripped over or subjected to damage.

 Do not attempt to repair or replace any part of this

appliance or attempt any servicing unless specifically

recommended in this Owner’s Manual or in published

user-repair instructions that you understand and have

the skills to carry out.

 Before discarding a dryer, or removing it from service,

remove the dryer door to prevent children from hiding

inside.

 Do not tamper with controls.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

WARNING!

WHEN USING YOUR DRYER (cont.)

 Never attempt to operate this appliance if it is damaged,

malfunctioning, partially disassembled, or has missing

or broken parts, including a damaged cord or plug.

 The interior of the machine and the exhaust duct

connection inside the dryer should be cleaned at least

once a year by a qualified technician. See the Sorting

and Loading Hints section on page 12.

 If yours is a gas dryer, it is equipped with an

automatic electric ignition and does not have

a pilot light. DO NOT ATTEMPT TO LIGHT WITH A

MATCH. Burns may result from having your hand in

the vicinity of the burner when the automatic ignition

turns on.

 Do not open the dryer door during steam cycles. The

steam is very hot and it will continue to exhaust from

the port for several seconds after opening. Do not

touch the steam port after a steam cycle.

 Do not use a steam cycle with items such as wool,

leather, silk, lingerie, foam products or electric blankets.

 Do not use steam cycles on new clothes without first

washing.

 You may wish to soften your laundered fabrics or

reduce the static electricity in them by using a dryer-

applied fabric softener or an anti-static conditioner.

We recommend you use either a fabric softener

in the wash cycle, according to the manufacturer’s

instructions for those products, or try a dryer-added

product for which the manufacturer gives written

assurance on the package that their product can

be safely used in your dryer. Service or performance

problems caused by use of these products are the

responsibility of the manufacturers of those products

and are not covered under the warranty of this

appliance.

 Never attempt to use the Steam Dewrinkle or Steam

Refresh cycles without clothes in the drum. Additionally,

it is highly recommended to select the appropriate

load size for best results. Selecting large load cycles

for small loads may result in wetting of clothes, and

selecting small load cycles for large loads may result

in poor dewrinkling performance.

 Do not spray any type of aerosol into, on, or near dryer

at any trime. Do not use any type of spray cleaner

when cleaning dryer interior. Hazardous fumes or

electrical shock could occur.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING! To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT

SAFETY INSTRUCTIONS before operating this appliance.

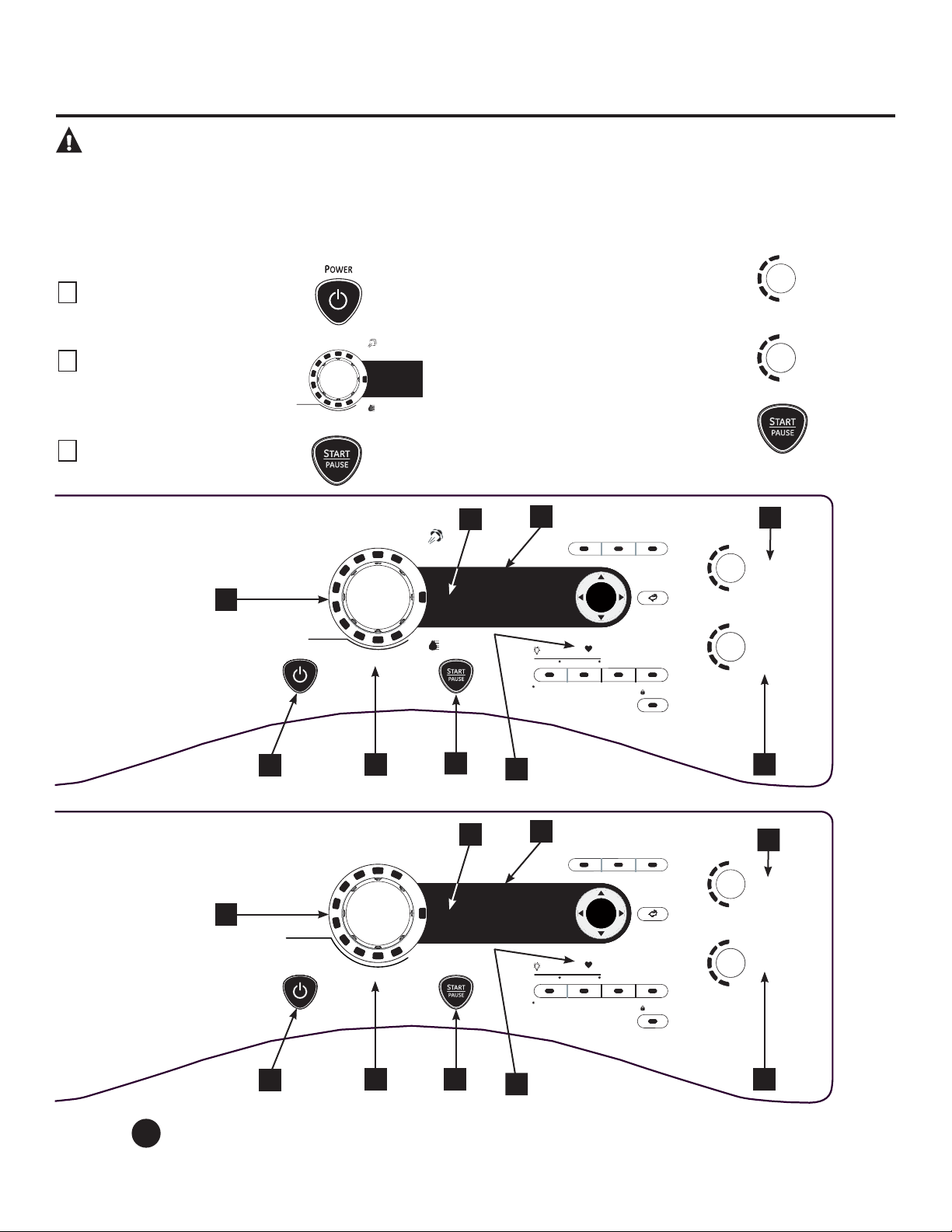

About the dryer control panel.

GEAppliances.com

Throughout this manual, features and appearance may vary from your model.

Quick Start

TEAM

EFRESH

PEED

ARM

CTIVE

EAR

RINKLE

REE

ELICATES

ORMAL /

IXED

OADS

SENSOR DRY

TIME DRY

OTTONS

SPECIALTY

CYCLES

IMED

TEAM

EWRINKLE

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

ORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

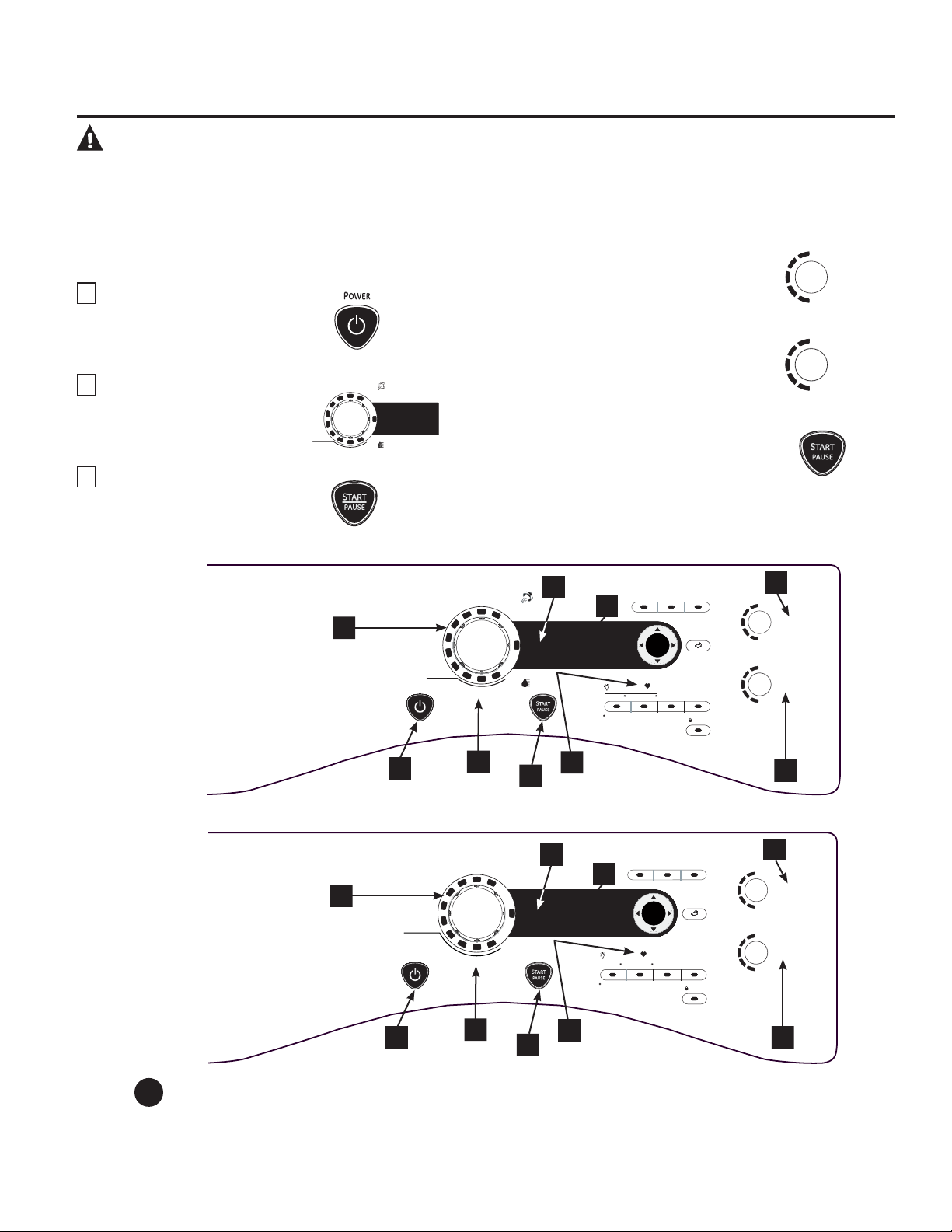

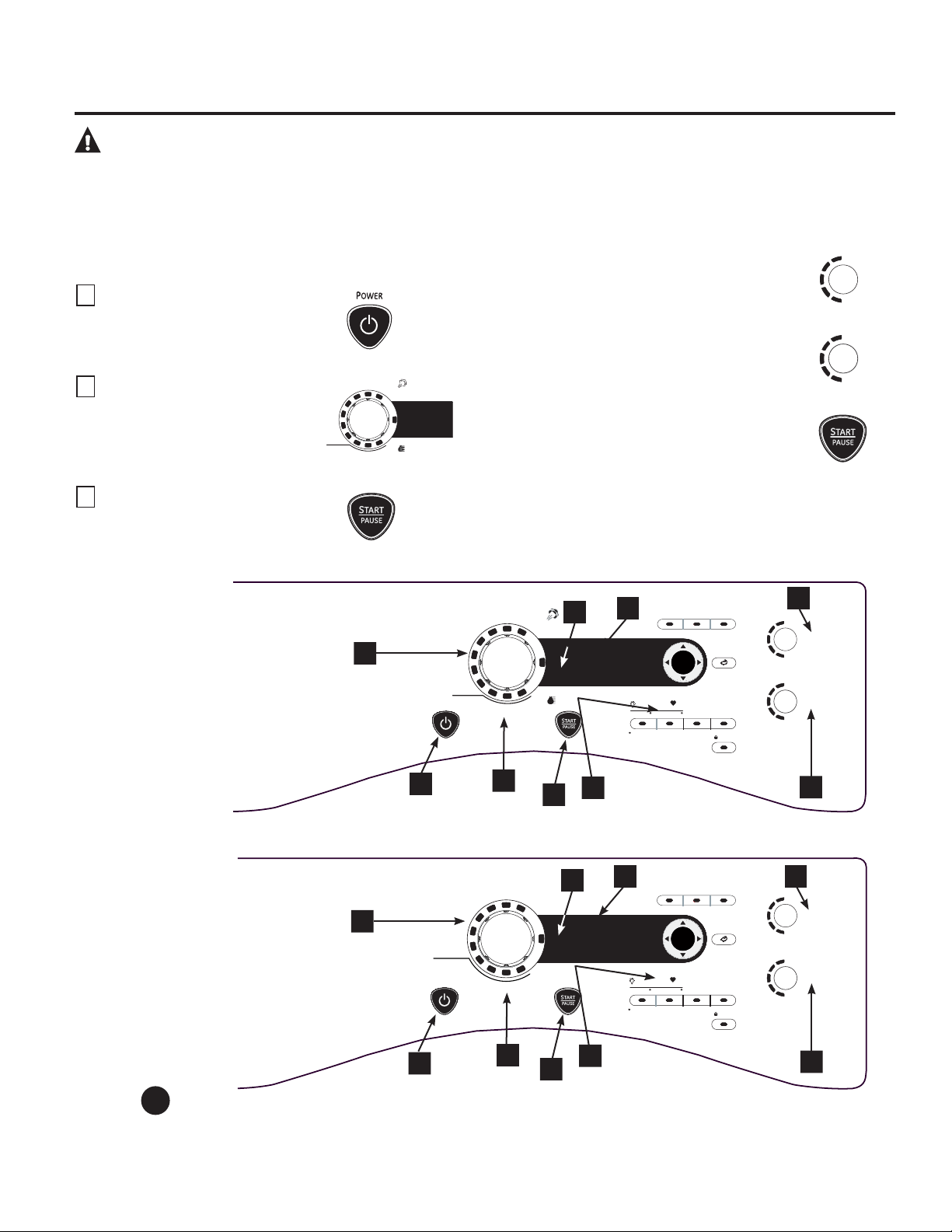

If the screen is dark, press the POWER button to “wake up”

the display.

Press the

POWER

button.

Select a cycle by turning the

Cycle Knob.

If you selected a SENSOR CYCLE –

just press the START/PAUSE button.

If you selected a TIME DRY CYCLE

-select your heat setting and the

amount of time you want your items

to dry by using the cursor buttons.

Then press the START/PAUSE button.

ENTER

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

POWER

DELAY

TAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

STEAMREFRESH

SPEED DRY

WARM UP

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

SENSOR DRY

TIME DRY

TIMED DRY

STEAM

DEWRINKLE

COTTONS

ENTER

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

POWER

DELAY

STAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

SPEED DRY

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

COTTONS

SENSOR DRY

TIME DRY

DEWRINKLE

WARM UP

TIMED DRY

AIR FLUFF

NO HEAT

Models: PFDS450 / PFDS455 / PFMS450 / PFMS455

Models: PFDN440 / PFDN445 / PFMN440 / PFMN445

Power

Press to “wake up” the display. If the display is active, press to turn the dryer off.

NOTE: Pressing POWER does not disconnect the appliance from the power supply.

About the dryer control panel.

Dry Cycles

The dry cycle controls the cycle time for the drying process. The chart below will help you match the dry setting with the

loads.

Sensor Cycles

COTTONS For cottons and most linens.

NORMAL/ For loads consisting of cottons and poly-blends.

MIXED LOAD

WRINKLE FREE For wrinkle-free/easy care and permanent press items.

ACTIVE WEAR Clothing worn for active sports exercise and some casual wear. Fabrics include new

technology finishes and stretch fibers such as Spandex.

DELICATES For lingerie and special-care fabrics.

SPEED DRY For small loads that are needed in a hurry, such as sports or school uniforms. Can also be

used if the previous cycle left some items damp, such as collars or waistbands.

Timed Dry Cycles

STEAM For slightly wrinkled dry garments. Significantly reduces wrinkles on 1–5 garments.

REFRESH Selecting a higher number of garments for the cycle (e.g., selecting 5-garment load for a 1-garment load) may result in excessive wetting

of clothes. After the STEAM REFRESH Cycle, the unit will beep and display “Garments Ready” and “0:00.” If the unit is not turned off or if the

door is not opened, the dryer will continue to tumble for 30 minutes. At the end of 30 minutes, it will display “0:00” and “Cycle Complete.”

NOTE: When STEAM REFRESH is selected, “EXTENDED TUMBLE” will automatically turn on and cannot be turned off.

A single extremely light fabric item may need to have an additional item included in the steam refresh cycle to achieve optimum results.

DEWRINKLE For removing wrinkles from items that are dry or slightly damp. This cycle is not reccomended for delicate

(on some models) fabrics.

STEAM For use with larger loads than STEAM REFRESH. Ideal for loads left in dryer for an extended

DEWRINKLE time. Selecting a larger cycle than needed (e.g., selecting Large Load for a half-full dryer)

(on some models) may result in excessive wetting of clothes.

WARM UP Provides 10 minutes of warming time to warm up clothes.

My Cycle (on some models)

MY CYCLE Press to use, create or modify custom dry cycles.

Timed Dry

Use to set your own dry time. TIMED DRY is also recommended for small loads.

To use TIMED DRY:

1. Turn dry cycle dial to TIMED DRY.

2. Select the drying time by pressing the S and T buttons. You can increase the time in 10-minute increments up to 2 hours, 5 minutes.

3. Select the DRY TEMP.

4. Close the door.

5. Press START/PAUSE.

Sensor Dry

The sensor continuously monitors the amount of moisture in the load. When the moisture in your clothes reaches your selected dry level, the dryer will stop.

EXTRA DRY Use for heavy-duty fabrics or items that should be very dry, such as towels.

MORE DRY Use for heavy or mixed type of fabrics.

DRY Use for normal dryness level suitable for most loads. This is the preferred cycle

for energy saving.

LESS DRY Use for lighter fabric (ideal for ironing).

DAMP For leaving items partially damp.

(on some models)

GEAppliances.com

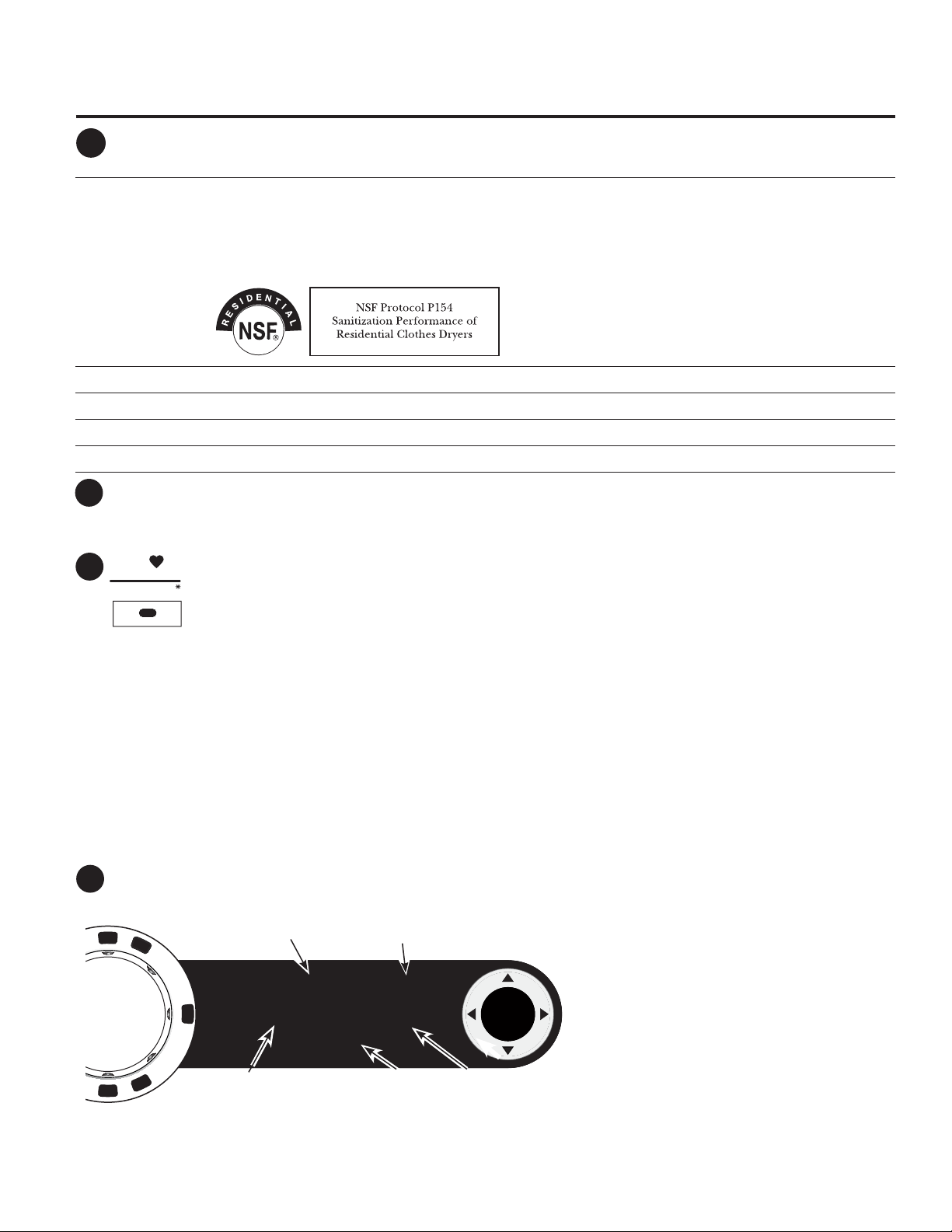

Dry Temp

You can change the temperature of your dry cycle.

ANTI-BACTERIAL This option may only be used with COTTONS or MIXED LOAD cycles. This option reduces certain types of bacteria by

99.9%, including: Staphylococcus aureus, Pseudomonas aeruginosa and Klebsiella pneumoniae*. The anti-bacterial

process occurs when high heat is used during a portion of this drying cycle.

NOTE: Do not use this cycle on delicate fabrics.

* The Anti-Bacterial Cycle is Certified by NSF International (formerly National Sanitation Foundation) to NSF Protocol

P154 Sanitization Performance of Residential Clothes Dryers.

HIGH For regular to heavy cottons.

MEDIUM For synthetics, blends and items labeled permanent press.

LOW For delicates, synthetics and items labeled Tumble Dry Low.

EXTRA LOW For lingerie and special-care fabrics.

START/PAUSE

Press to start a dry cycle. If the dryer is running, press it once and it will pause the dryer. Press it again to resume the dry

cycle.

My Cycle (on some models)

Set up your favorite combination of settings and save them here for one touch recall. These custom

settings can be set while a cycle is in progress.

To store a MY CYCLE combination of settings:

1. Select your drying cycle.

2. Change DRY TEMP and SENSOR DRY settings to fit your needs.

3. Select any drying OPTIONS you want.

4. Press and hold the MY CYCLE button for 3 seconds to store your selection. A beep will sound the button will light up, and

the unit will display “My cycle is now programed with the current cycle settings”.

To recall your stored MY CYCLE combination:

Press the MY CYCLE button before drying a load. The light in the center of the button will light up when MY CYCLE is selected.

To change your stored MY CYCLE combination:

Follow Steps 1–4 in “To store a MY CYCLE combination of settings.”

Display

“CLEAN LINT FILTER” (message)

This message appears periodically. It is only a reminder.

ENTER

SPECIALTY

CYCLES

SPECIALTY CYCLE 1:10

Comforters

Delay Time 1:00

Clean Lint Filter

Special Cycle Status OR

Dryer Rack OR Timed Dry

Est. Cycle Time

OR Time to Dry

Delay Time

Status

Lint Filter Status

Screen

DELAY TIME

STORE MY CYCLE

CYCLE

After the POWER button is pressed, the CLEAN

LINT FILTER message could appear if the

previous cycle was not finished. This message

will disappear after the START button is pressed.

Even though you have already cleaned the

filter (before the POWER button was pressed),

the CLEAN LINT FILTER message will still be

displayed until the START button is activated.

About the dryer control panel.

Specialty Cycles

1. Turn the CYCLE knob to SPECIALTY CYCLES. A list of cycle options will appear in the display.

2. Using the cursor buttons, select a CATEGORY.

3. Using the cursor buttons, select a CYCLE.

Press the BACK button to take you back to the CATEGORIES.

4. Press ENTER to select.

5. Press the START/PAUSE button.

SPECIALTY CYCLES include:

Garment

 Coats

 Hosiery/Bras (use mesh bag)

 Jeans

 Khakis

Bed and Bath

 Blankets (Cotton)

 Comforters

 Sheets

 Towels

Specialty Cycles

 Air Fluff

 Dryel

 Fleece

 Fragile Cottons

 Performance Fabrics

 Pet Bedding

 Play Clothes

 Rack Dry

 Sleeping Bag

 Throw Rugs

Washer Communicated Cycles

To turn on communication, press the SETTINGS button

on the washer control panel. When “DRYER LINK”

appears in the display, press ENTER. Using the arrow

keys, select ON; then press ENTER.

When the washer cycle is completed, the washer will

communicate with the dryer when any button on the

control panel is touched or the door is opened.

The washer will display, “TRANSFERRING CYCLE

INFORMATION TO THE DRYER” and the dryer will

display, “RECEIVING CYCLE INFORMATION TO THE

DRYER”.

The dryer will only communicate with the washer if

the dryer is not running a cycle.

If the washer starts a new cycle before the dryer has

a chance to communicate with it, the information will

be lost.

About cycle options.

NOTE: Not all features are available on all dryer models.

GEAppliances.com

Extended Tumble

Minimizes wrinkles by adding approximately 60

minutes of no-heat tumbling after clothes are

dry.

The light in center of the button will light up

when EXTENDED TUMBLE is on.

Extended Tumble is automatically selected for the

SteamRefresh cycle and cannot be deselected.

Dryer will beep and display “Garments Ready”

when SteamRefresh is complete. The dryer will

continue in Extended Tumble until the door is

opened.

Damp Alert

This option causes the dryer to beep when

clothes have dried to a damp level. Remove

items that you wish to hang dry. The DAMP

ALERT will only beep when this option is selected.

Removing clothes and hanging them when they

are damp can reduce the need to iron some

items.

The light in center of the button will light up

when DAMP ALERT is on.

Drum Light

Press this button to turn on the light in the dryer.

Press the button again to turn the light off.

This only controls the light when the door is shut.

NOTE: The light will turn off by itself after one

minute when the door is shut.

When the door is opened, the light comes on

automatically.

The light in center of the button will light up

when DRUM LIGHT is on.

NOTE: Hold down the DRUM LIGHT button for

3 seconds to access the SETTINGS menu. (See

page 10 for more details)

Delay Start

Use to delay the start of your dryer.

1. Choose your dry cycle and any options.

2. Press DELAY START. You can change the

delay time in 1/2-hour increments, using the

S or T arrow pads.

3. Press the START/PAUSE button to start the

countdown.

The countdown time will be shown in the

ESTIMATED TIME REMAINING display.

NOTES:

 If the door is opened while the dryer is

in DELAY, the countdown time will not

restart unless the door is closed and

START/PAUSE button has been pressed

again.

 You can delay the start of a dry cycle up

to 24 hours.

The light in center of the button will light up

when DELAY START is on.

e-Dry

Reduces the total energy consumption of

specific dryer cycles by adjusting certain heat

settings.

NOTE: Cycle times will change when e-DRY is

selected

This cycle can be used with DELICATES, ACTIVE

WEAR, EASY CARE, NORMAL/MIXED LOADS

and COTTONS.

EXTENDED

TUMBLE

AMP

ALERT

DRY

Lock

You can lock the controls to prevent any

selections from being made. Or you can lock

the controls after you have started a cycle.

Children cannot accidentally start the dryer by

touching pads with this option selected.

To lock the dryer, press the LOCK button. To

unlock the dryer, press and hold the LOCK

button for 3 seconds.

The light in center of the LOCK button will light

up when the controls are locked.

Even though the controls are locked, the POWER

button is still active in case you have to turn the

unit off.

Push to Lock Control

Hold 3 Secs to Unlock

LOCK

DRUM

LIGHT

SETTINGS

Built-In Rack Dry System

A handy drying rack may be used for drying items such as tennis shoes. Place items flat on the

drying rack and block such items as wool sweaters and delicate fabrics. Dry with low heat.

To install the Built-In Rack Dry System

1. Make sure the drum of the dryer is oriented so the rack drying system is on the left side of the

dryer.

2. Pull the drying rack screen out from the left side and engage the handle “posts” in the

opposite baffle slots.

3. Place the garment on the rack and close the door.

4. Press the DRYER RACK button.

5. Select desired time.

6. Press the START/PAUSE button.

NOTE:

 Do not use this drying rack when there are other clothes in the dryer.

 Make sure to detach the drying rack at the end of the cycle and fully retract the screen back

into the baffle.

Engage the handle posts

Settings

Under the SETTINGS option, you can

adjust the volume or the brightness of

the display.

VOLUME

 End of Cycle (signal) volume can be set from

HIGH, MED, LOW or OFF.

 Control Sounds volume can be set from

HIGH, MED, LOW or OFF.

DISPLAY BRIGHTNESS can be set from HIGH,

MED or LOW.

After you have made your selection, press

ENTER.

NOTE: To access the SETTINGS menu, hold

down the DRUM LIGHT button for 3 seconds.

About dryer features.

Drum Lamp

Before replacing the light bulb, be sure to unplug the dryer power cord or disconnect the dryer at

the household distribution panel by removing the fuse or switching off the circuit breaker. Reach

above dryer

opening from inside the drum. Remove the

bulb and replace with the same size bulb.

About cycle options.

NOTE: Not all features are available on all dryer models.

DRUM

LIGHT

SETTINGS

Press & hold for 3

seconds for secondary

options

About dryer features (cont.).

GEAppliances.com

To Use the Built-In Hook for

Hanging Garments

1. Make sure the drum of the dryer is

oriented so the hook is on the top

center of the dryer.

2. Using your finger, pull the hook out of

the baffle.

3. Hang the garment on a hanger, hang

the hanger on the hook and close the

door.

4. Press the DRYER RACK button.

5. Select the desired time.

6. Press the START/PAUSE button.

Reverse Tumble

™

All Profile front-load matching dryers are equipped with the Reverse Tumble

™

feature,

as part of the Duo Dry Plus system

™

. By reversing the direction of drum rotation during

the drying cycle, your dryer will tangle the clothes load less, dry more evenly and

improve drying times. Typical loads such as bed and bath mixed loads, where sheets,

towels and pillow cases are laundered together, benefit from this capability. When

the dryer reverses direction, there will be a slight pause and sound change. This is

normal. All dryer cycles utilize this feature, except when the rack dry option is selected,

in which case the drum does not tumble.

Using the dryer.

Always follow fabric manufacturer’s care label when laundering.

Sorting and Loading Hints

As a general rule, if clothes are sorted

properly for the washer, they are sorted

properly for the dryer. Try also to sort items

according to size. For example, do not dry a

sheet with socks or other small items.

Do not add fabric softener sheets once

the load has become warm. They may

cause fabric softener stains. Bounce

Fabric Conditioner Dryer Sheets have been

approved for use in this dryer when used

in accordance with the manufacturer’s

instructions.

See below for lint filter cleaning instructions.

Do not overload. This wastes energy and

causes wrinkling.

Do not dry the following items: fiberglass

items, woolens, rubber-coated items, plastics,

items with plastic trim and foam-filled items.

Using the dryer.

Care and Cleaning of the Dryer

Dryer Interior and Duct: The interior of

the appliance and exhaust duct should be

cleaned once a year by qualified service

personnel.

The Exterior: Wipe or dust any spills or

washing compounds with a damp cloth.

Dryer control panel and finishes may be

damaged by some laundry pretreatment

soil and stain remover products. Apply these

products away from the dryer. The fabric

may then be washed and dried normally.

Damage to your dryer caused by these

products is not covered by your warranty.

Do not touch the surface or the display with

sharp objects.

The Lint Filter: Clean the lint filter before

each use. Remove by pulling straight up.

Run your fingers across the filter. A waxy

buildup may form on the lint filter from

using dryer-added fabric softener sheets.

To remove this buildup, wash the lint screen

in warm, soapy water. Dry thoroughly and

replace. Do not operate the dryer without the

lint filter in place.

Vacuum the lint from the dryer lint filter if you

notice a change in dryer performance.

Stainless Steel: To clean stainless steel

surfaces, use a damp cloth with a mild,

nonabrasive cleaner suitable for stainless

steel surfaces. Remove the cleaner residue,

and then dry with a clean cloth.

The stainless steel used to make the dryer drum

provides the highest reliability available in a GE

dryer. If the dryer drum should be scratched or

dented during normal use, the drum will not rust

or corrode. These surface blemishes will not affect

the function or durability of the drum.

The Exhaust Hood: Check with a mirror that

the inside flaps of the hood move freely

when operating. Make sure that there is no

wildlife (birds, insects, etc.) nesting inside the

duct or hood.

Tumble

dry

Dry

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Do not tumble dry

Do not dry

(used with

do not wash)

Heat

setting

High

Medium

Low

No heat/air

Special

instructions

Line dry/

hang to dry

Drip dry

Dry flat

In the shade

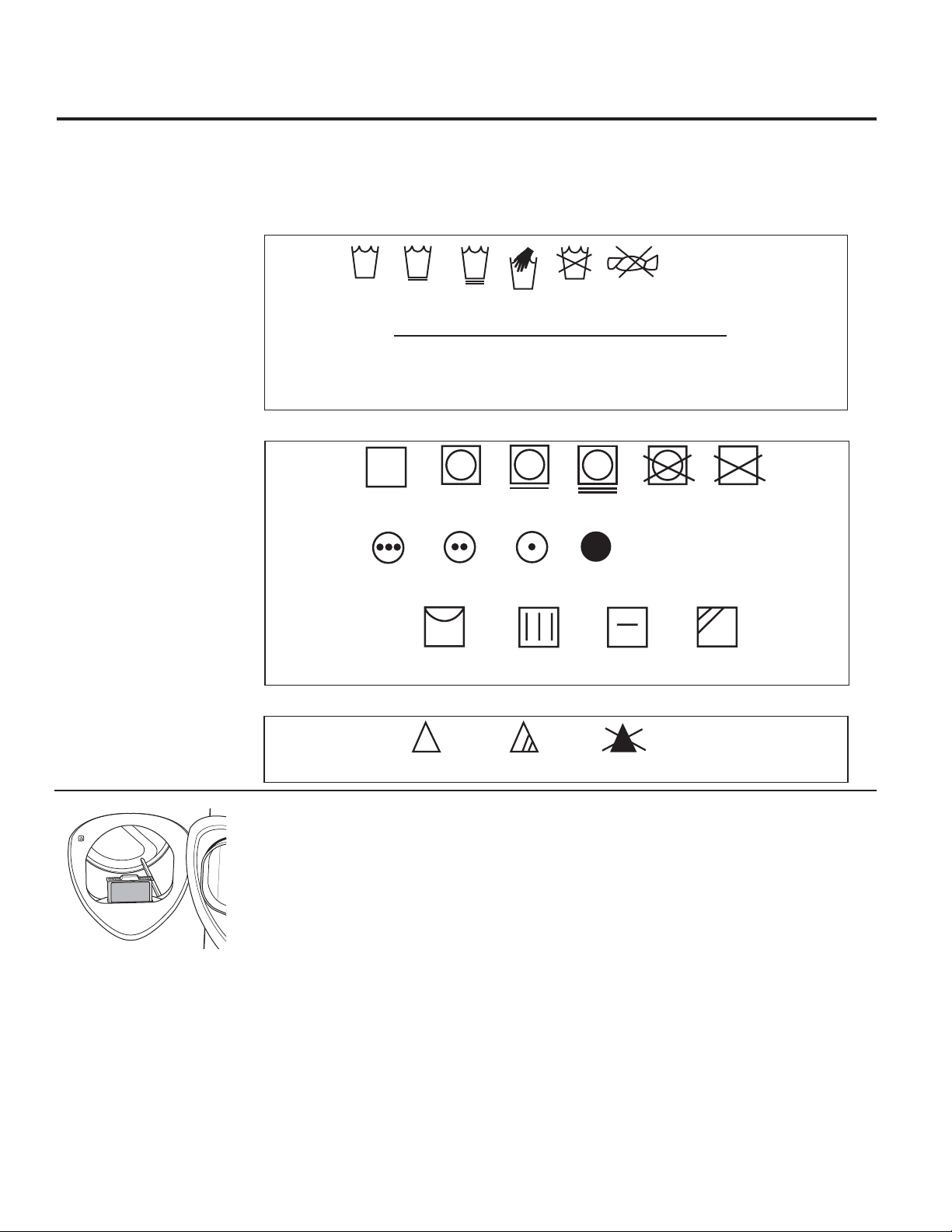

Dry Labels

Bleach Labels

Wash Labels

Fabric Care Labels

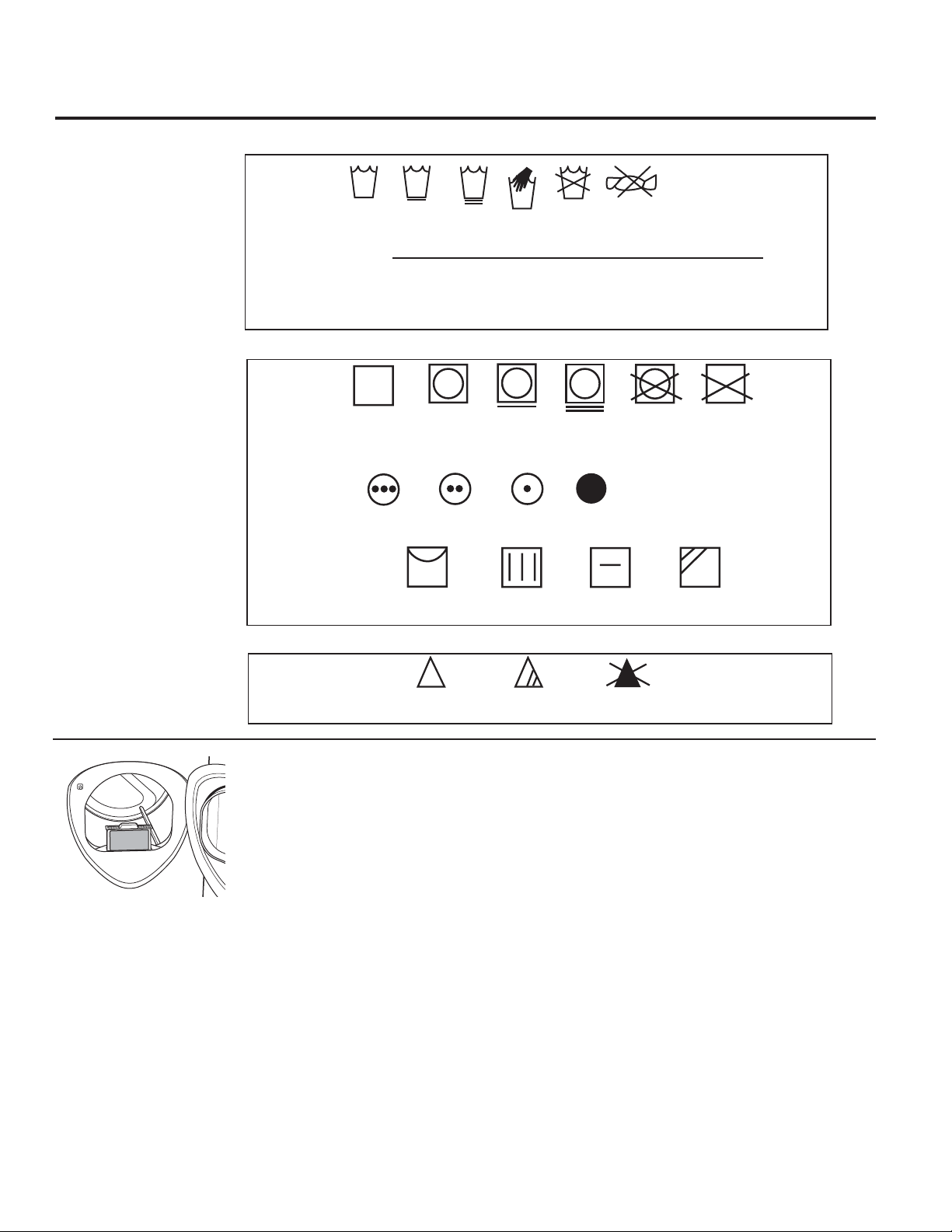

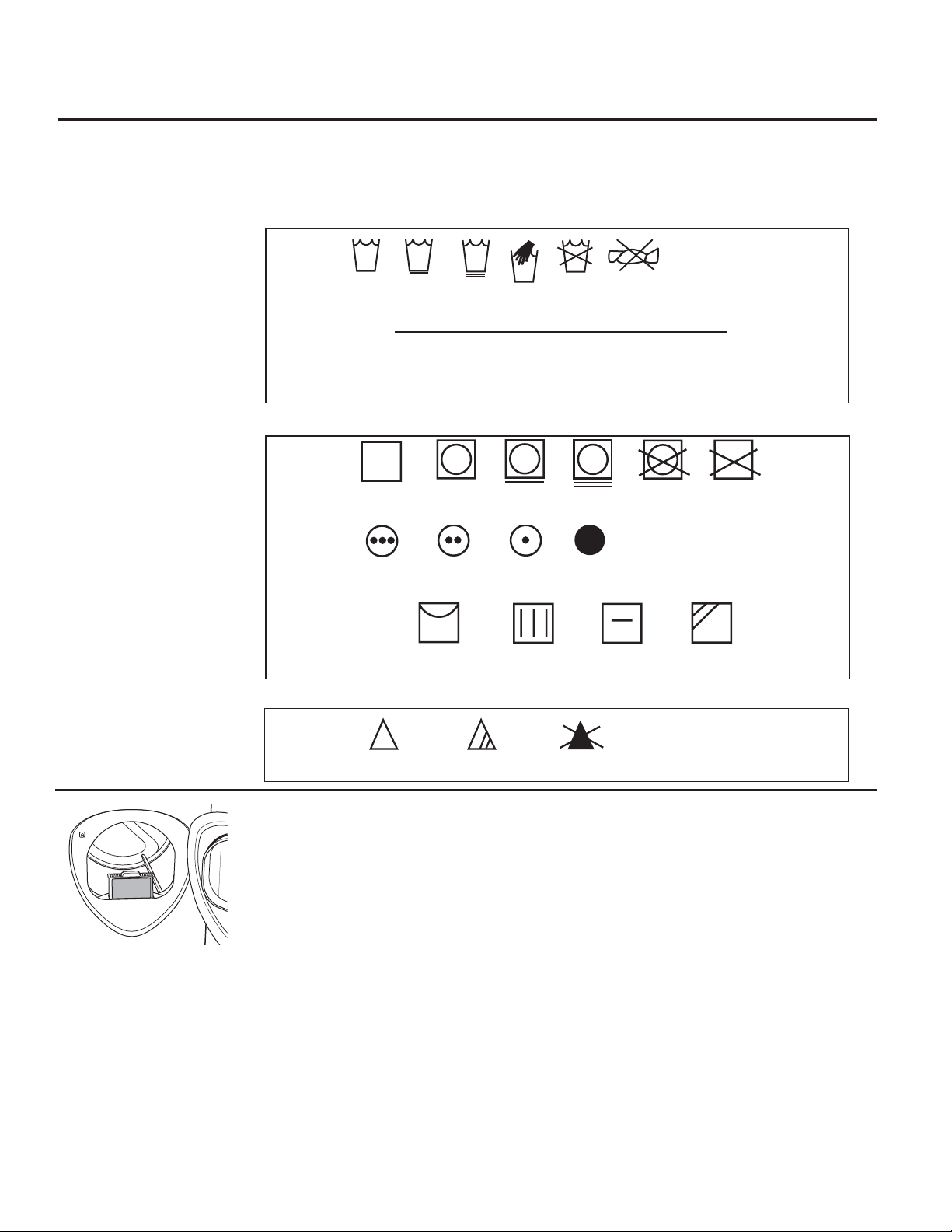

Below are fabric care label “symbols” that affect the clothing you will be laundering.

Machine

wash

cycle

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Hand wash

Do not wash Do not wring

Front load

target water

temperature

Target Automatic

Category Water Temperature Temperature Control

Tap Cold Inlet Water Temperature Not used

Cold 27°C/80°F Used

Warm 40°C/105°F Used

Hot 50°C/120°F Used

Sanitize 70°C/160°F Used

Bleach

symbols

Any bleach

(when needed)

Only non-chlorine bleach

(when needed)

Do not bleach

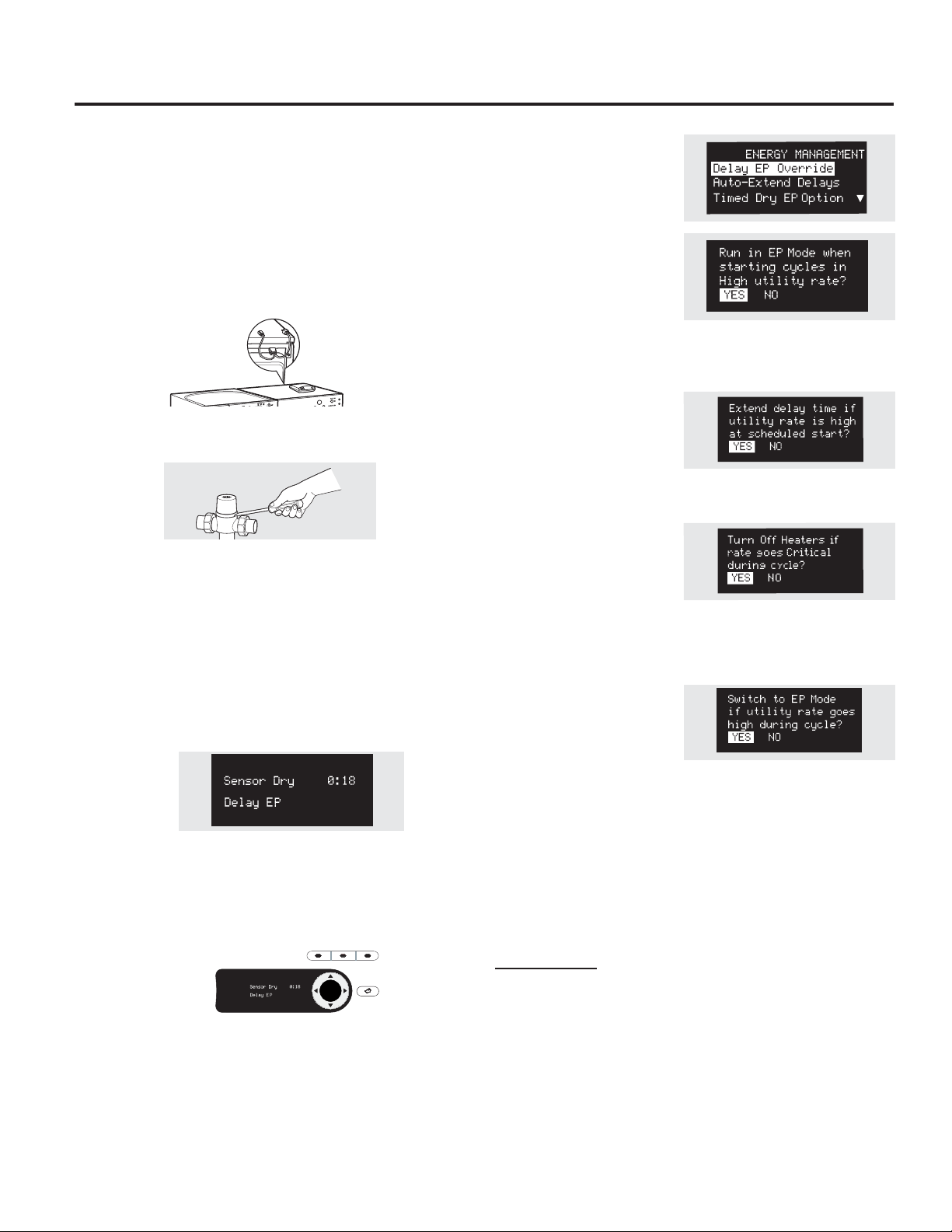

Models PFDS450, PFDS455, PFDN440, PFDN445 are compatible with the

GE Smart Appliance Module (SAM) which can be purchased separately.

Contact your local utility or visit www.GEAppliances.com/smart-appliances

to see if your area is using Demand Response (DR) technology.

Installation

The preferred location for the module installation is on top of the clothes

dryer. Details on how to connect the cables to the module are in the

instructions that come with the module.

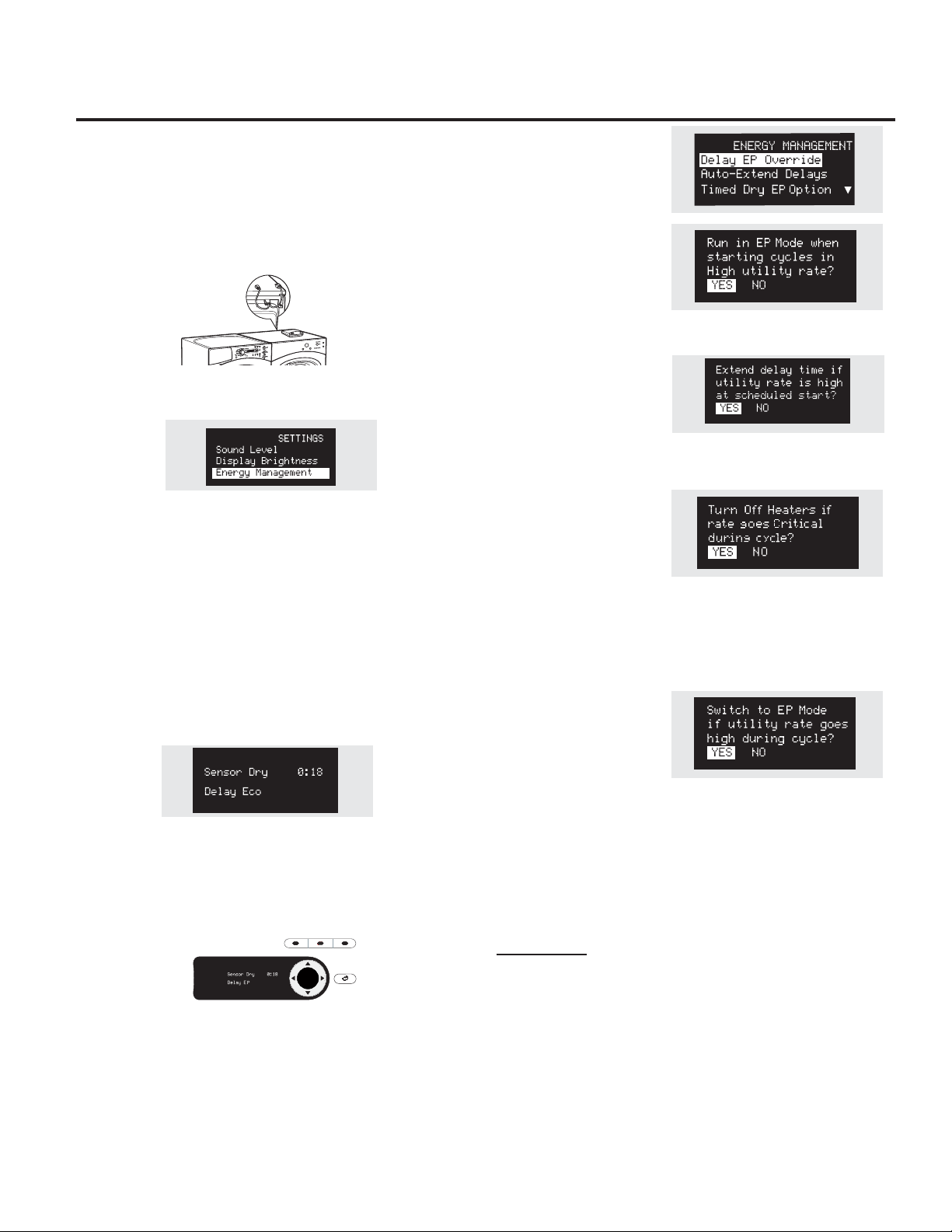

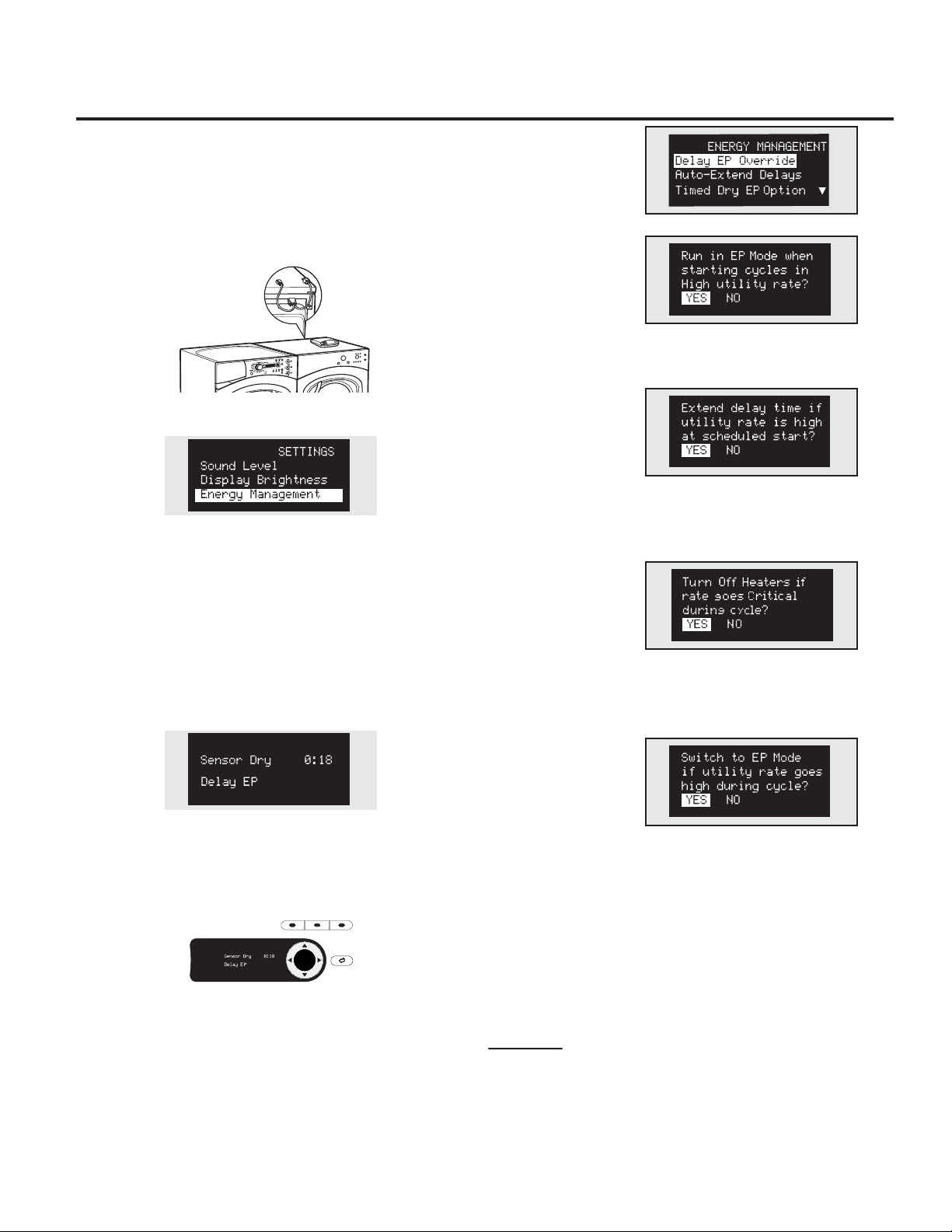

Wait 5 minutes; then press the Settings button. Scroll and look for the

energy management screen as seen below.

This screen means the module is attached correctly and you can begin to

use your Smart Appliance following the instructions below.

If the Energy Management Screen is not available, refer to the SAM module

troubleshooting guide.

Quick Guide

There are 4 power levels available: Critical, High, Medium and Low. On the

Medium and Low levels, the unit runs as normal. The following steps show

how the unit reacts during startup at Critical and High power levels.

Option 1 (Delay EP)

During startups at Critical and High levels, the unit will delay

starting until the level becomes Medium or Low. Press the START/PAUSE

button.

Option 2 (Override Delay EP)

To start the unit when Delay EP is shown, press the DELAY START button to

turn the delay off. Then press START/PAUSE to begin the cycle.

During a Critical Rate period, the Critical Response Mode** will also be

activated to maximize energy savings. EP will be displayed.

Option 3 (Override “e” DRY)

After overriding the delay function, pressing the “e”DRY button will disable

the “e”DRY setting. Pressing the START/PAUSE key will begin the selected

cycle.

During a Critical Rate period, the Critical Response Mode** will be activated

to maximize energy savings. EP will be displayed.

**Note: The Critical Response Mode can be disabled at any time by

pressing and holding the “e”DRY Button for 3 seconds. EP will be removed

from the display

Settings Menu

Press SETTINGS; then select

Energy Management.

Delay EP Override

If you are starting a cycle in

a Critical or High utility rate,

this option allows the unit

to automatically run on an

EP Cycle. This setting will

operate with less energy than normal cycles. Default setting is YES.

Auto-Extend Delays

If a timed delay is selected,

this option allows for the

scheduled start to extend

if the utility rate is Critical or

High at the scheduled start. The default setting will automatically extend

these cycles.

Critical Rate Option

This option allows your smart

appliance to respond to

Critical Rate information by

automatically engaging the

Critical Response Mode. The

Critical Response Mode is designed to maximize energy savings when a

cycle is run during a Critical Rate period. The default setting is YES. Setting

this option to NO will disable the Critical Response Mode.

Timed Dry EP Option

If the unit is running in Timed

Dry Mode and the utility rate

switches to Critical or High,

the unit will conserve energy

by decreasing heat if YES (default) is selected. If NO is selected, the unit will

operate normally.

NOTE: When YES (default) is selected, your load may be damp

at the end of the cycle.

In order for the Smart Appliance features on the appliance to work,

additional equipment is required to be installed to interface with the local

utility. Such equipment may be sold separately and/or is available through

your utility as part of the pilot test program. Check with your utility company

to see if a pilot test program is available in your area and for full details.

PLEASE NOTE: If you move to an area where the program is not available,

the demand response features cannot be activated and utilized on the

appliance. The appliance will function as normal after the demand response

equipment has been deactivated or disconnected.

SMART APPLIANCE (on some models) GEAppliances.com

ENTER

DELAY

STAR T

DRY

DRYER

RACK

BACKBACK

Installation Dryer

Instructions

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these instructions for local

electrical inspector’s use.

•

IMPORTANT – Observe all governing codes and

ordinances.

•

Install the clothes dryer according to the manufacturer’s

instructions and local codes.

•

Note to Installer – Be sure to leave these instructions

with the Consumer.

•

Note to Consumer – Keep these instructions for future

reference.

•

Clothes dryer installation must be performed by a

qualified installer.

•

This dryer must be exhausted to the outdoors.

•

Before the old dryer is removed from service or

discarded, remove the dryer door.

•

Service information and the wiring diagram are located

in the control console.

•

Do not allow children on or in the appliance. Close

supervision of children is necessary when the appliance

is used near children.

•

Proper installation is the responsibility of the installer.

•

Product failure due to improper installation is not

covered under the Warranty

• Install the dryer where the temperature is above 50°F

for satisfactory operation of the dryer control system.

• Remove and discard existing plastic or metal foil duct

and replace with UL-listed duct.

Questions? Call 800.GE.CARES (800.432.2737) or visit our Web site at: GEAppliances.com

In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca

FOR YOUR SAFETY:

WARNING –

Risk of Fire

•

To reduce the risk of severe injury or death, follow all

installation instructions.

•

Clothes dryer installation must be performed by a

qualified installer.

•

Install the clothes dryer according to these

instructions and in accordance with local codes.

•

This dryer must be exhausted to the outdoors.

•

Use only rigid metal 4

”

diameter ductwork inside the

dryer cabinet and use only UL approved transition

ducting between the dryer and the home duct.

•

DO NOT install a clothes dryer with flexible plastic

ducting materials. If flexible metal (semi-rigid or

foil-type) duct is installed, it must be UL-listed and

installed in accordance with the instructions found

in “Connecting the Dryer to House Vent” on page 26

of this manual. Flexible ducting materials are known

to collapse, be easily crushed and trap lint. These

conditions will obstruct dryer airflow and increase

the risk of fire.

•

Do not install or store this appliance in any location

where it could be exposed to water and/or weather.

•

Save these instructions. (Installers: Be sure to leave

these instructions with the customer.)

FOR GAS MODELS ONLY:

NOTE: Installation and service of this dryer must be

performed by a qualified installer, service agency or

the gas supplier.

In the Commonwealth of Massachusetts:

•

This product must be installed by a licensed

plumber or gas fitter.

•

When using ball-type gas shut-off valves, they

shall be T-handle-type.

•

A flexible gas connector, when used, must not

exceed 3 feet.

CALIFORNIA SAFE DRINKING WATER AND

TOXIC ENFORCEMENT ACT

This act requires the governor of California to publish a

list of substances known to the state to cause cancer,

birth defects or other reproductive harm and requires

businesses to warn customers of potential exposure to such

substances. Gas appliances can cause minor exposure to

four of these substances, namely benzene, carbon monoxide,

formaldehyde and soot, caused primarily by the incomplete

combustion of natural gas or LP fuels. Properly adjusted

dryers will minimize incomplete combustion. Exposure to

these substances can be minimized further by properly

venting the dryer to the outdoors.

PFDS450 / PFDS455 /PFDN440 / PFDN445 /

PFMS450 / PFMS455 / PFMN440 / PFMN445

Installation Instructions

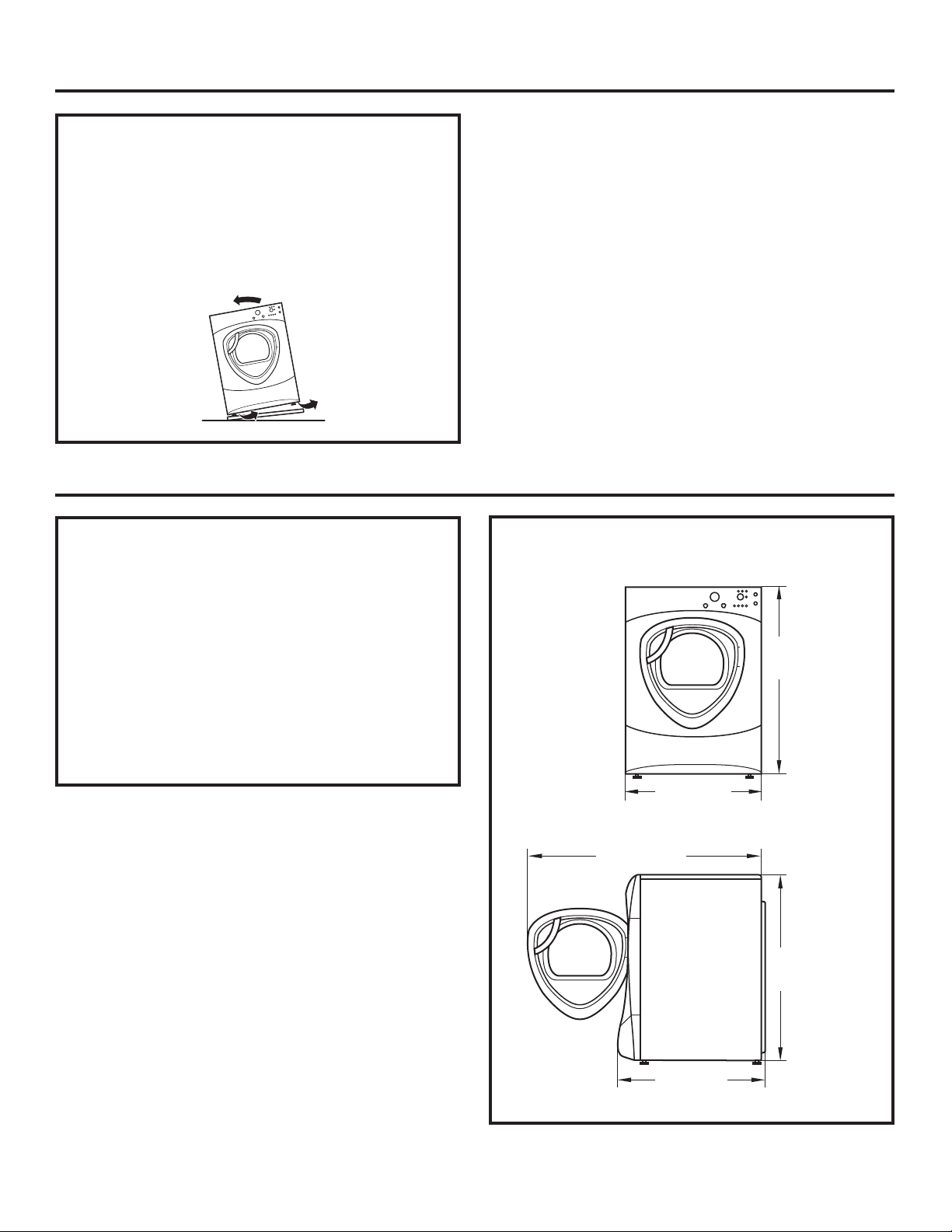

UNPACKING YOUR DRYER

Tilt the dryer sideways and remove the foam

shipping pads by pulling at the sides and breaking

them away from the dryer legs. Be sure to remove

all of the foam pieces around the legs.

Remove the bag containing the literature and serial

cable.

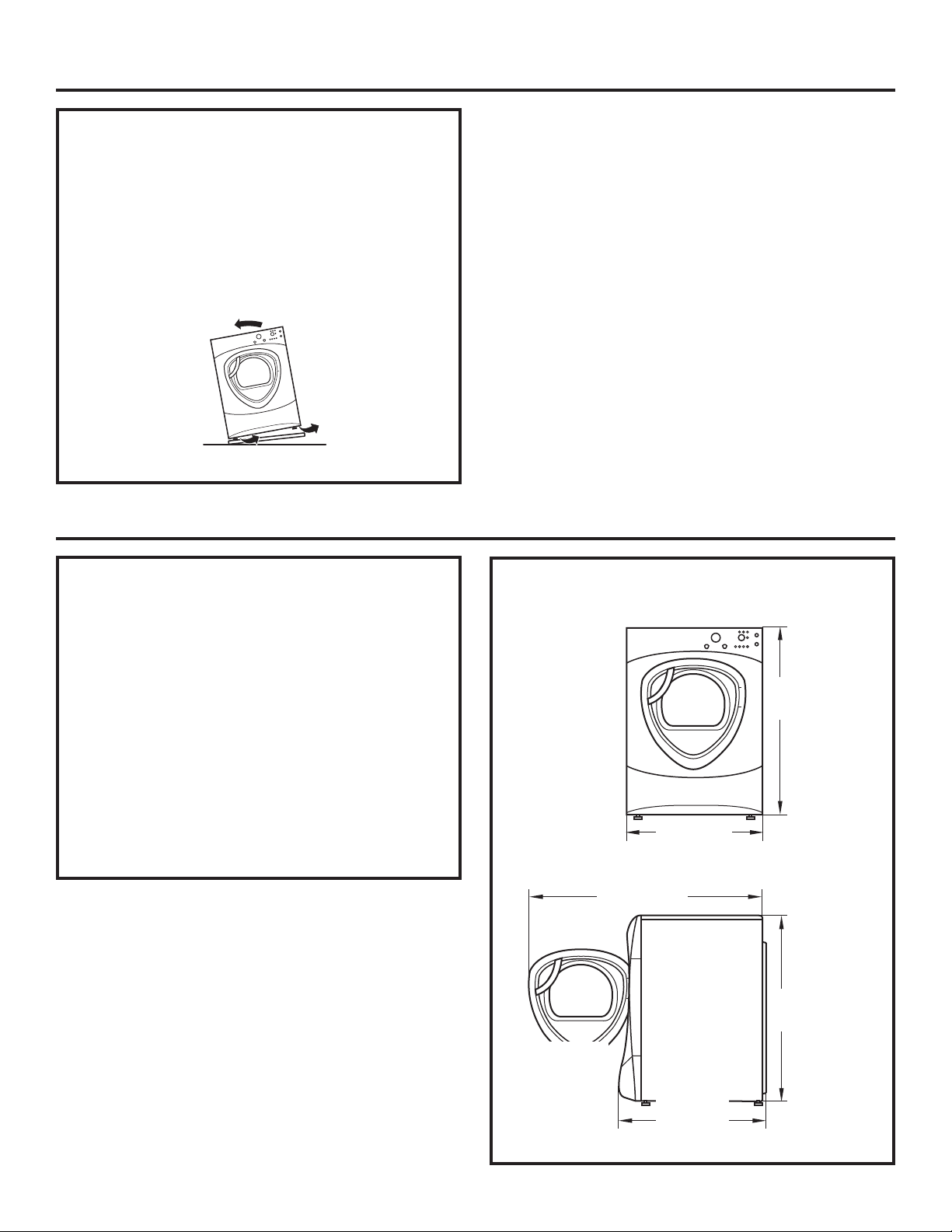

DRYER DIMENSIONS

51″

(129.5 cm)

39.1″

(993 cm)

32.34″

(847 cm)

27″

(68.6 cm)

39.1″

(993 cm)

27”

(68.6 cm)

39.5”

(100.3 cm)

33.5”

(85.1 cm)

39.5”

(100.3 cm)

Side View

Front View

LOCATION OF YOUR DRYER

MINIMUM CLEARANCE OTHER THAN

ALCOVE OR CLOSET INSTALLATION

Minimum clearance to combustible surfaces and for

air openings are:

•

0 inch clearance both sides

•

1 inch front

•

3 inches rear

Consideration must be given to provide adequate

clearance for proper operation and service.

53”

(134.6 cm)

Installation Instructions

REQUIREMENTS FOR ALCOVE OR

CLOSET INSTALLATION

• Your dryer is approved for installation in an

alcove or closet, as stated on a label on the dryer

back.

•

The dryer MUST be vented to the outdoors. See

the EXHAUSTING THE DRYER section.

•

Minimum clearance between dryer cabinet and

adjacent walls or other surfaces is:

0” either side

3” front and rear

•

Minimum vertical space from floor to overhead

shelves, cabinets, ceilings, etc., is 52”.

•

Closet doors must be louvered or otherwise

ventilated and have at least 60 square inches

of open area equally distributed. If the closet

contains both a washer and a dryer, doors must

contain a minimum of 120 square inches of open

area equally distributed.

•

The closet should be vented to the outdoors to

prevent gas pocketing in case of gas in the supply

line.

•

No other fuel-burning appliance shall be installed

in the same closet with the dryer (gas models

only).

NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT

THE REAR OF THE DRYER, MINIMUM CLEARANCE

FROM THE WALL IS 5.5 INCHES.

BATHROOM OR BEDROOM INSTALLATION

• The dryer MUST be vented to the outdoors. See

EXHAUSTING THE DRYER.

•

The installation must conform with local codes or,

in the absence of local codes, with the NATIONAL

ELECTRICAL CODE, ANSI/NFPA NO. 70 (for electric

dryers) or NATIONAL FUEL GAS CODE, ANSI Z223

(for gas dryers).

MOBILE OR MANUFACTURED HOME

INSTALLATION

• The installation must conform to the

MANUFACTURED HOME CONSTRUCTION &

SAFETY STANDARD, TITLE 24, PART 32–80 or, when

such standard is not applicable, with AMERICAN

NATIONAL STANDARD FOR MOBILE HOME, NO.

501B.

•

The dryer MUST be vented to the outdoors with

the termination securely fastened to the mobile

home structure. (See EXHAUSTING THE DRYER.)

•

The vent MUST NOT be terminated beneath a

mobile or manufactured home.

•

The vent duct material MUST BE METAL.

•

FOR GAS MODELS ONLY: KIT 14-D346-33 MUST be

used to attach the dryer securely to the structure.

•

FOR GAS MODELS ONLY: The vent MUST NOT be

connected to any other duct, vent or chimney.

•

Do not use sheet metal screws or other refastening

devices which extend into the interior of the

exhaust vent.

•

Provide an opening with a free area of at least 25

sq. in. for introduction of outside air into the dryer

room.

GARAGE INSTALLATION (IF ALLOWED

BY LOCAL CODES)

• Dryers installed in garages must be elevated 18

inches (46cm) above the floor.

Installation Instructions

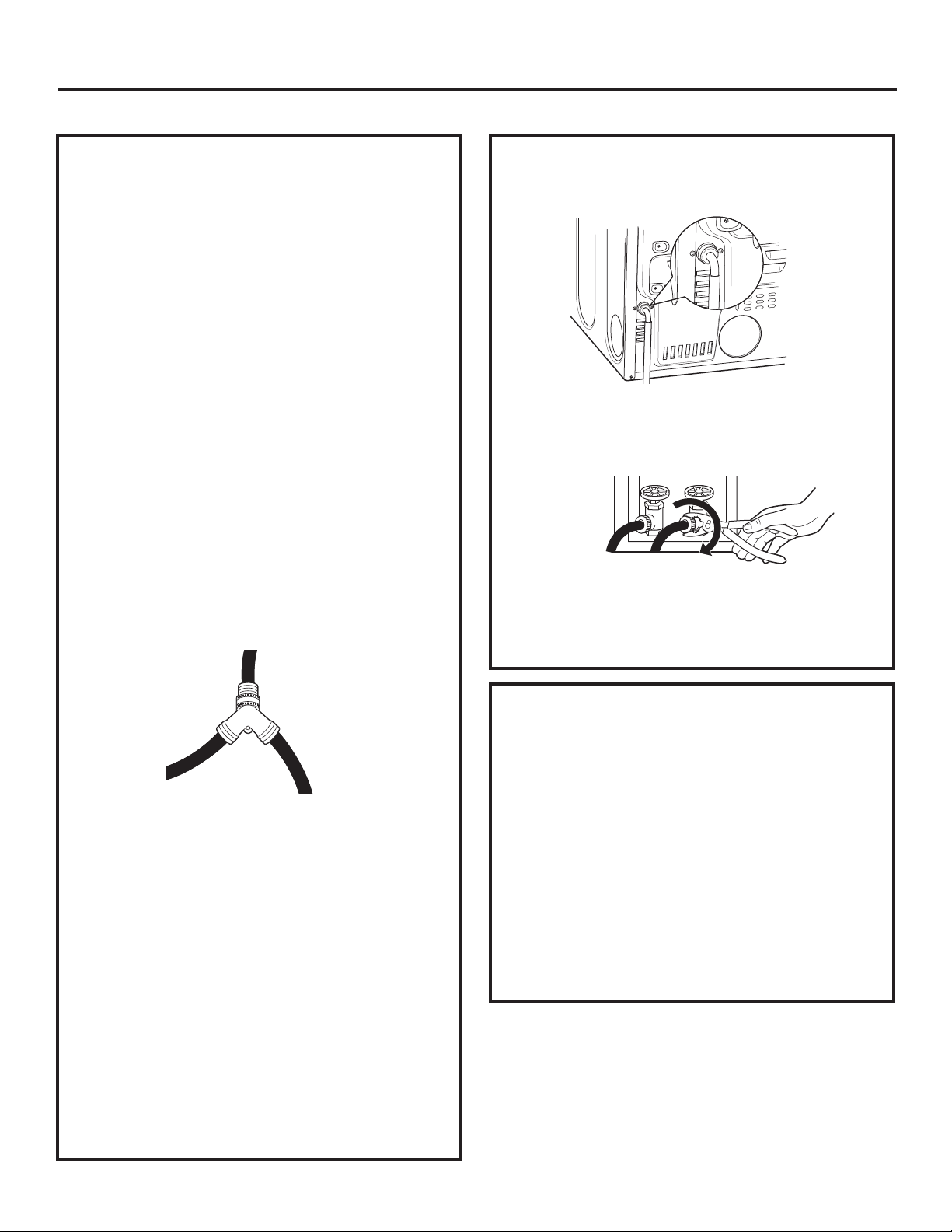

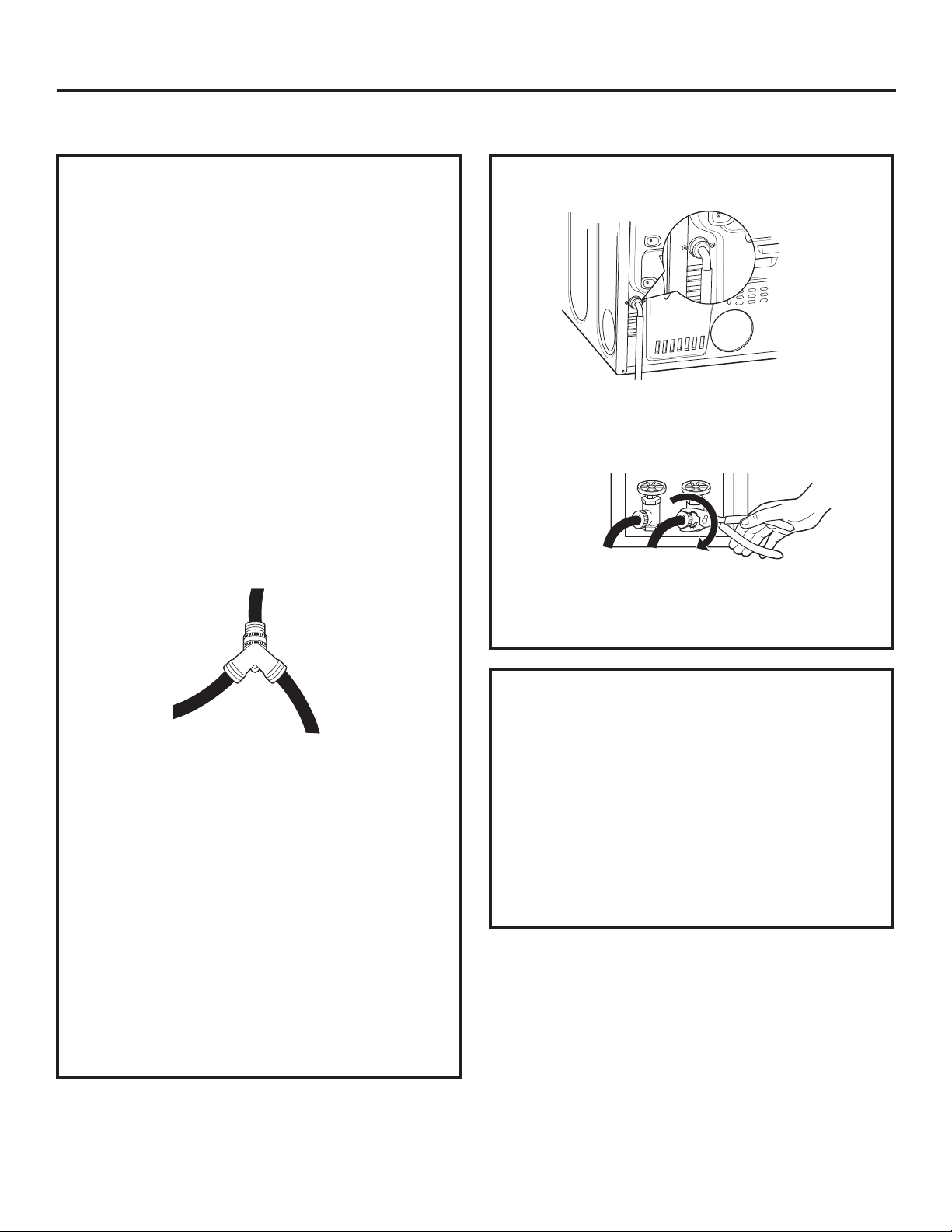

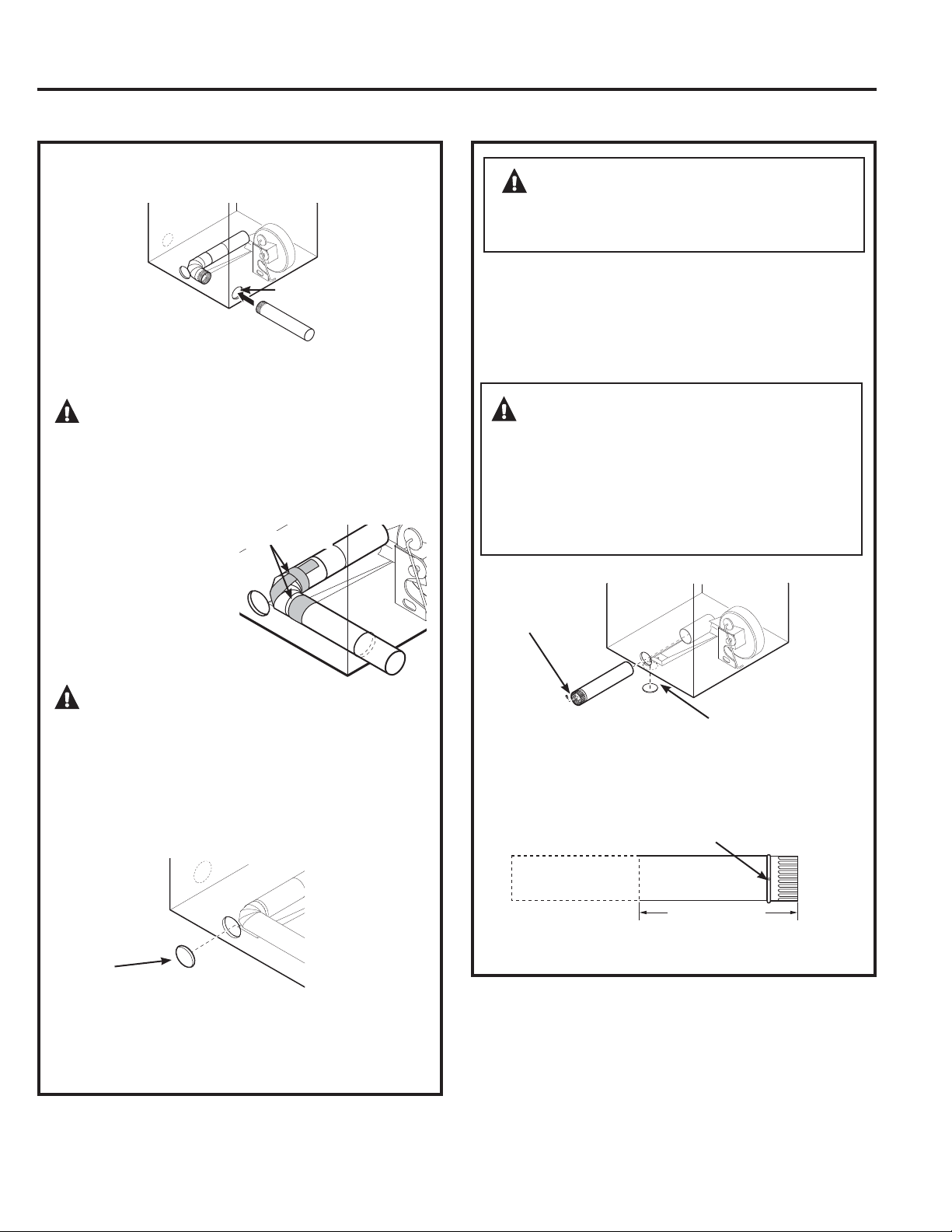

CONNECTING INLET HOSES

To produce steam, the dryer must connect to

the cold water supply. Since the washer must

also connect to the cold water, a “Y” connector

is inserted to allow both inlet hoses to make that

connection at the same time.

NOTE: Use the new inlet hoses provided; never use

old hoses.

1. Turn the cold water faucet off. Remove the

washer inlet hose from the washer fill valve

connector (cold).

2. Ensure the rubber flat washer is in place and

screw the female coupling of the short hose onto

the washer fill valve connector. Tighten by hand

until firmly seated.

3. Attach the female end of the ‘’Y’’ connector to

the male coupling of the short hose. Ensure the

rubber flat washer is in place. Tighten by hand

until firmly seated.

4. Insert the filter screen in the coupling of the

washer’s inlet hose. If a rubber flat washer is

already in place remove it before installing the

filter screen. Attach this coupling to one male end

of the ‘’Y’’ connector. Tighten by hand until firmly

seated.

5. Ensure the rubber flat washer is in place and

attach the dryer’s long inlet hose to the other

male end of the ‘’Y’’ connector. Tighten by hand

until firmly seated.

6. Ensure the rubber flat washer is in place and

attach the other end of the dryer’s long inlet

hose to the fill valve connector at the bottom of

the dryer back panel. Tighten by hand until firmly

seated.

CONNECTING INLET HOSES (cont.)

7. Using pliers, tighten all the couplings with an

additional two–thirds turn.

NOTE: Do not overtighten. Damage to the couplings

may result.

8. Turn the water faucet on.

9. Check for leaks around the ‘’Y’’ connector, faucet

and hose couplings.

WATER SUPPLY REQUIREMENTS

Hot and cold water faucets MUST be installed

within 42 in. (107 cm) of your washer’s water

inlet. The faucets MUST be 3/4 in. (1.9 cm) garden

hose-type so inlet hoses can be connected. Water

pressure MUST be between 10 and 120 pounds per

square inch. Your water department can advise you

of your water pressure.

NOTE: A water softener is recommended to reduce

buildup of scale inside the steam generator if the

home water supply is very hard.

 10” Adjustable

wrenches (2)



8” Pipe wrench



Slip-joint pliers



Flat-blade

screwdriver



Level

Installation Instructions

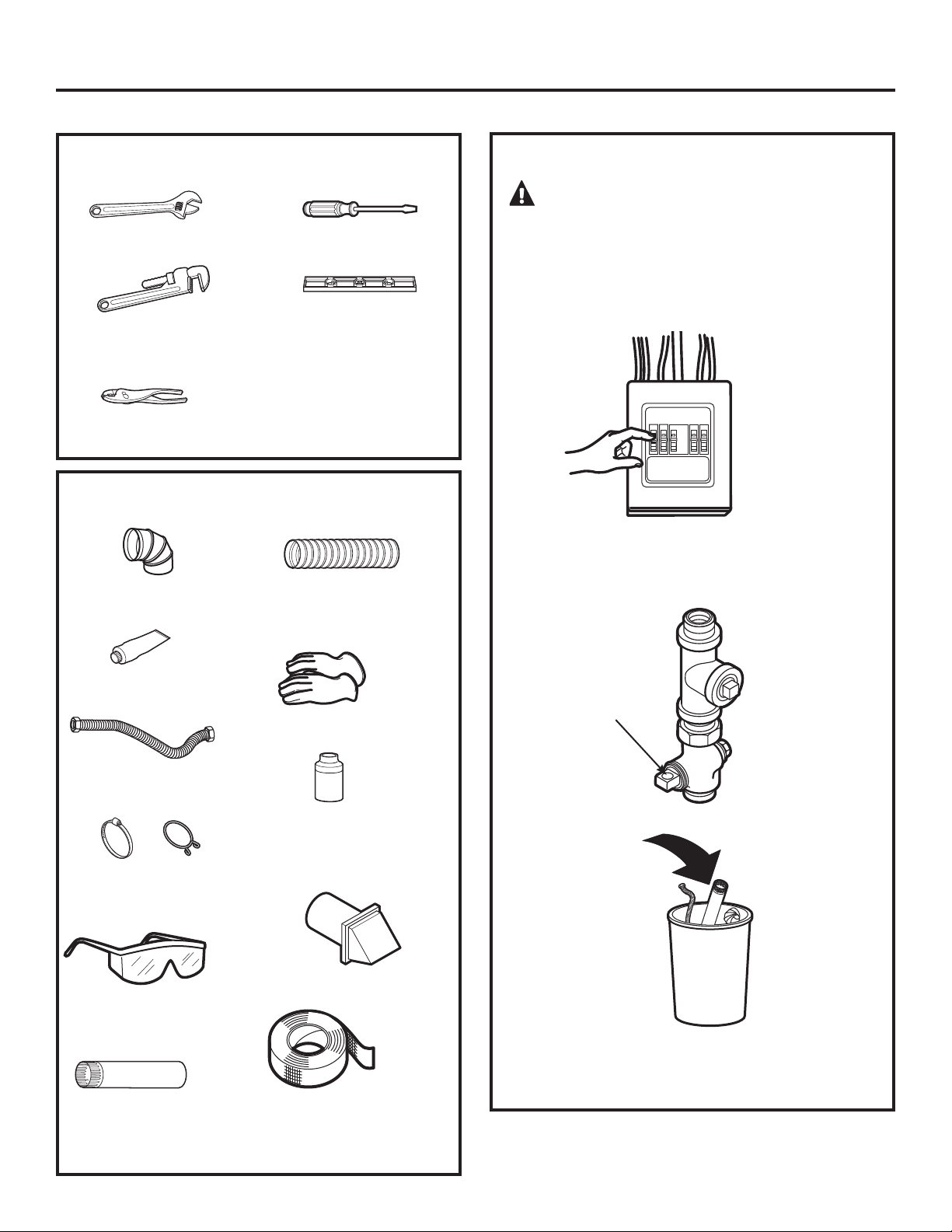

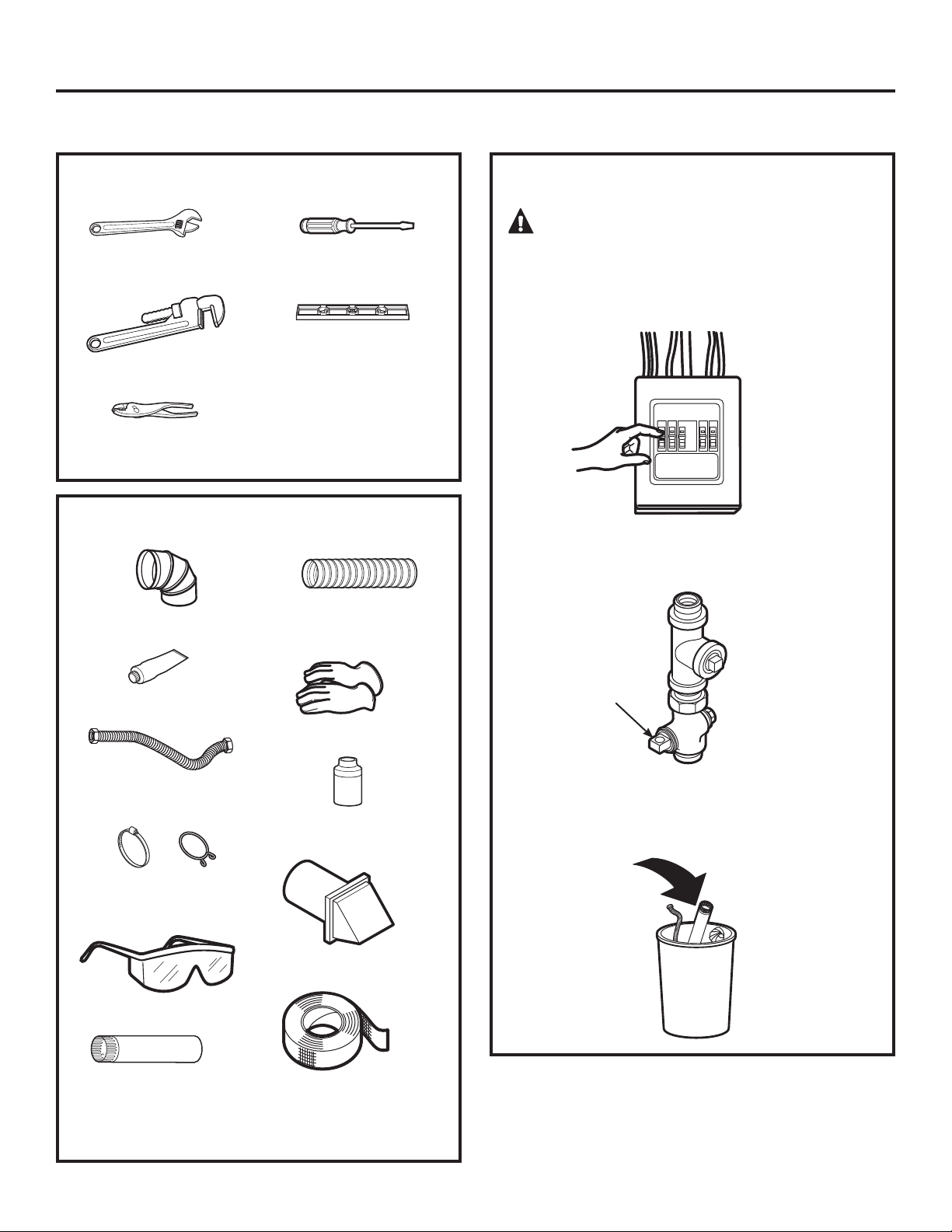

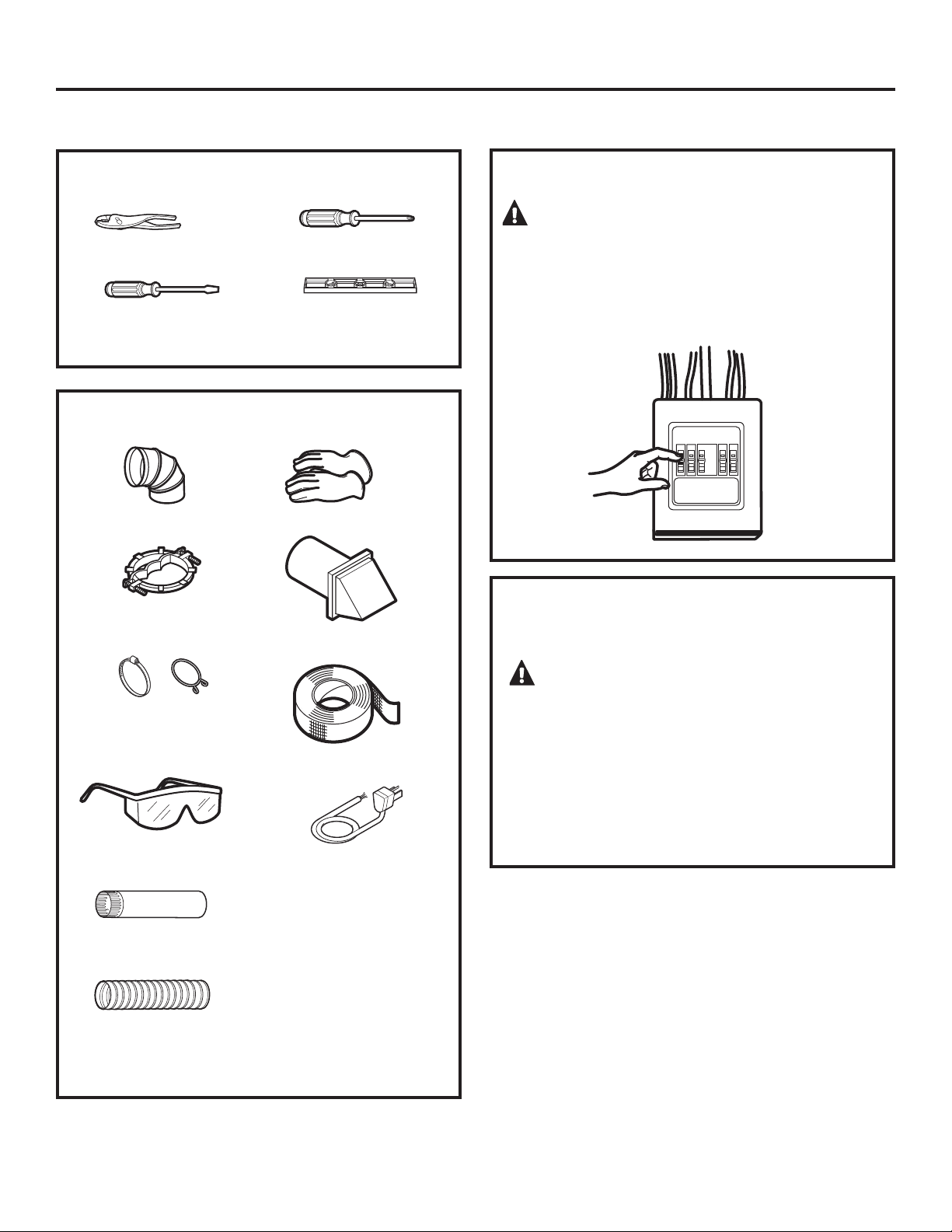

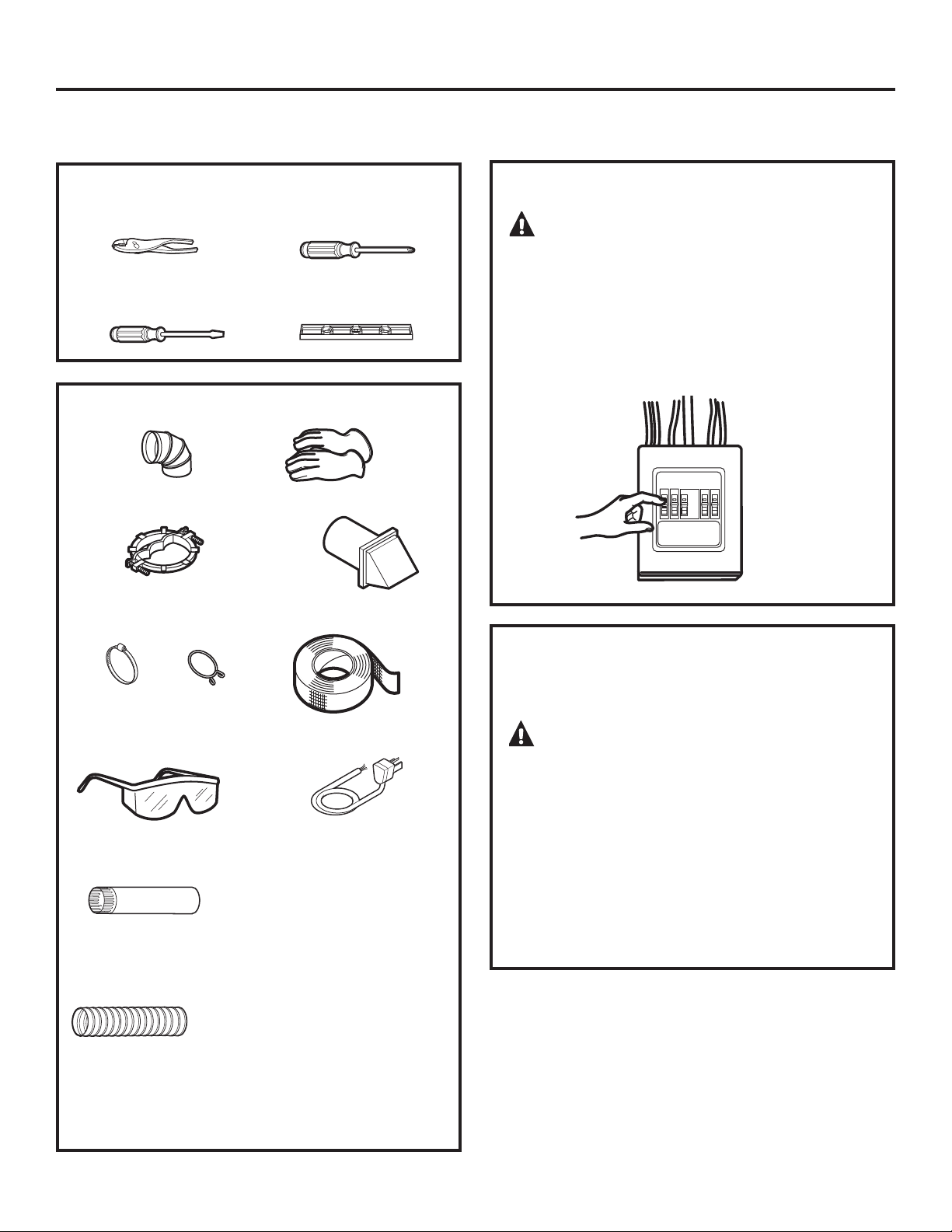

TOOLS YOU WILL NEED

CONNECTING A GAS DRYER (skip for electric dryers)

FOR YOUR SAFETY:

WARNING

Before beginning the installation, turn off

the circuit breaker(s) or remove the dryer’s circuit

fuse(s) at the electrical box. Be sure the dryer cord

is unplugged from the wall.

Turn the dryer’s gas shut-off valve in the supply

line to the OFF position.

Disconnect and discard old flexible gas connector

and ducting material.

Shut-off

Valve

MATERIALS YOU WILL NEED

 4” dia. metal elbow



Pipe compound



Flexible gas line

connector



Duct clamps (2) or

Spring clamps (2)



Safety glasses



4” dia. metal duct

(recommended)



4” dia., UL-listed

flexible metal duct (if

needed)



Gloves



Soap solution for

leak detection



Exhaust hood



Duct tape

Installation Instructions

GAS REQUIREMENTS

WARNING

• Installation must conform to local codes and

ordinances, or in their absence, with the National

Fuel Gas Code, ANSI Z223.1/NFPA 54, or the Natural

Gas and Propane Installation Code, CSA B149.1.

•

This gas dryer is equipped with a Valve and

Burner Assembly for use only with natural gas.

Using conversion kit 14-A048, your local service

organization can convert this dryer for use with

propane (LP) gas. ALL CONVERSIONS MUST BE MADE

BY PROPERLY TRAINED AND QUALIFIED PERSONNEL

AND IN ACCORDANCE WITH LOCAL CODES AND

ORDINANCE REQUIREMENTS.

•

The dryer must be disconnected from the gas supply

piping system during any pressure testing of that

system at a test pressure in excess of 0.5 PSI (3.4

KPa).

•

The dryer must be isolated from the gas supply

piping system by closing the equipment shut-off

valve during any pressure testing of the gas supply

piping of test pressure equal to or less than 0.5 PSI

(3.4KPa).

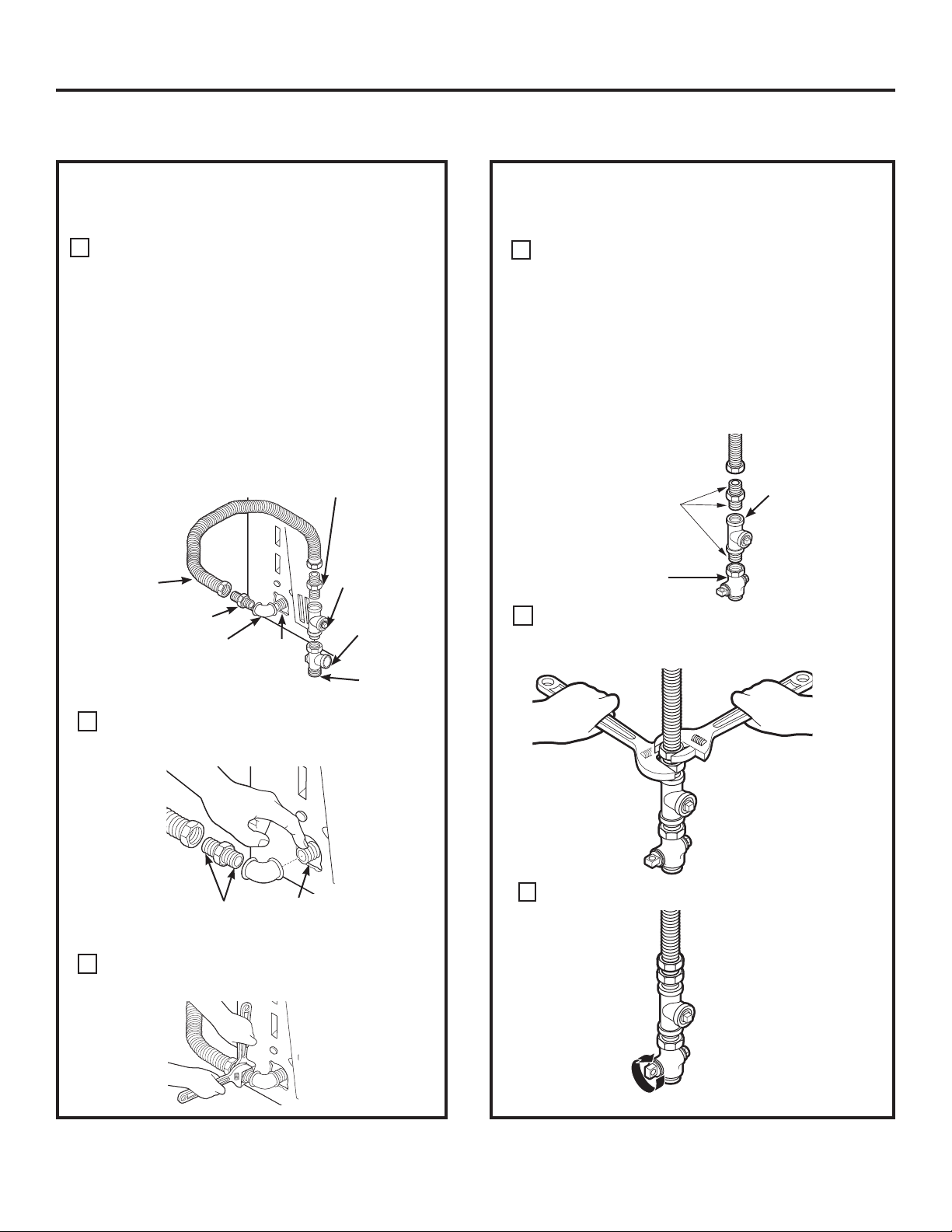

DRYER GAS SUPPLY CONNECTION

3/8” NPT MALE THREAD GAS SUPPLY

NOTE: Add to vertical dimension

the distance between cabinet

bottom to floor.

GAS SUPPLY

• A 1/8” National Pipe Taper thread plugged

tapping, accessible for test gauge connection,

must be installed immediately upstream of the

gas supply connection to the dryer. Contact

your local gas utility should you have questions

on the installation of the plugged tapping.

•

Supply line is to be 1/2” rigid pipe and equipped

with an accessible shutoff within 6 feet of, and

in the same room with, the dryer.

•

Use pipe thread compound appropriate for

natural or LP gas or use Teflon

tape.

•

Connect flexible metal connector to dryer and

gas supply.

IN THE COMMONWEALTH OF

MASSACHUSETTS

• This product must be installed by a licensed

plumber or gas fitter.

•

When using ball-type gas shut-off valves, they

shall be the T-handle type.

•

A flexible gas connector, when used, must not

exceed 3 feet.

ø8” (6.7 cm)

2” (5.1 cm)

ADJUSTING FOR ELEVATION

• Gas clothes dryers input ratings are based on

sea level operation and need not be adjusted

for operation at or below 2000 ft. elevation. For

operation at elevations above 2000 ft., input

ratings should be reduced at a rate of 4 percent

for each 1000 ft. above sea level.

•

Installation must conform to local codes and

ordinances or, in their absence, with the National

Fuel Gas Code, ANSI Z223.1/NFPA 54, or the

Natural Gas and Propane Installation Code, CSA

B149.1

You must use with this dryer a flexible metal

connector (listed connector ANSI Z21.24 / CSA 6.10).

The length of the connect shall not exceed 3 ft.

Install a 1/8” NPT plugged tapping to the dryer

gas line shut-off valve for checking gas inlet

pressure.

Install a flare union adapter to the plugged

tapping.

NOTE: Apply pipe compound or Teflon

tape

to the threads of the adapter and plugged

tapping.

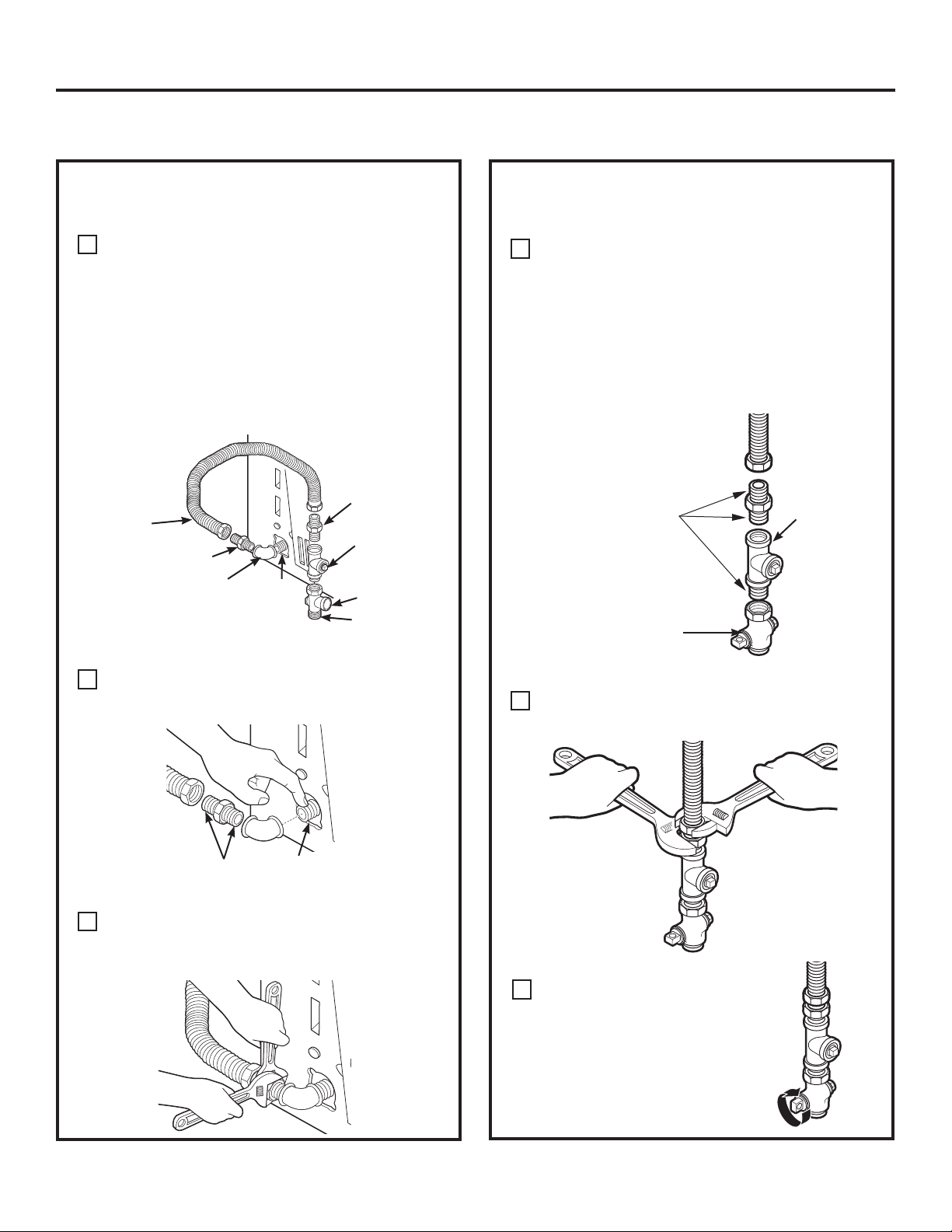

Installation Instructions

Attach the flexible metal gas line connector to

the adapter.

Tighten the flexible gas line connection, using

two adjustable wrenches.

Tighten all connections, using two adjustable

wrenches. Do not overtighten.

CONNECTING THE DRYER TO THE GAS

SUPPLY (cont.)

Apply pipe compound

or Teflon

tape to all

male threads.

Open the gas shut-off valve.

Shut-Off

Valve

Plugged

Tapping

CONNECTING THE DRYER TO THE GAS

SUPPLY

Install a female 3/8” NPT elbow at the end of the

dryer gas inlet.

Install a 3/8” flare union adapter to the female

elbow.

IMPORTANT: Use a pipe wrench to securely

hold on to the end of the dryer gas inlet to

prevent twisting the inlet.

NOTE: Apply pipe compound or Teflon

tape to

the threads of the adapter and dryer gas inlet.

Apply pipe compound to the

adapter and dryer gas inlet.

Elbow

Adapter

Items not supplied

Adapter

1/8” NPT

Pipe Plug for

Checking Gas

Inlet Pressure

Shut-Off Valve

Pipe size at

least 1/2”

3/8” NPT

New Metal

Flexible Gas

Line Connector

CONNECTING A GAS DRYER (cont.)

Installation Instructions

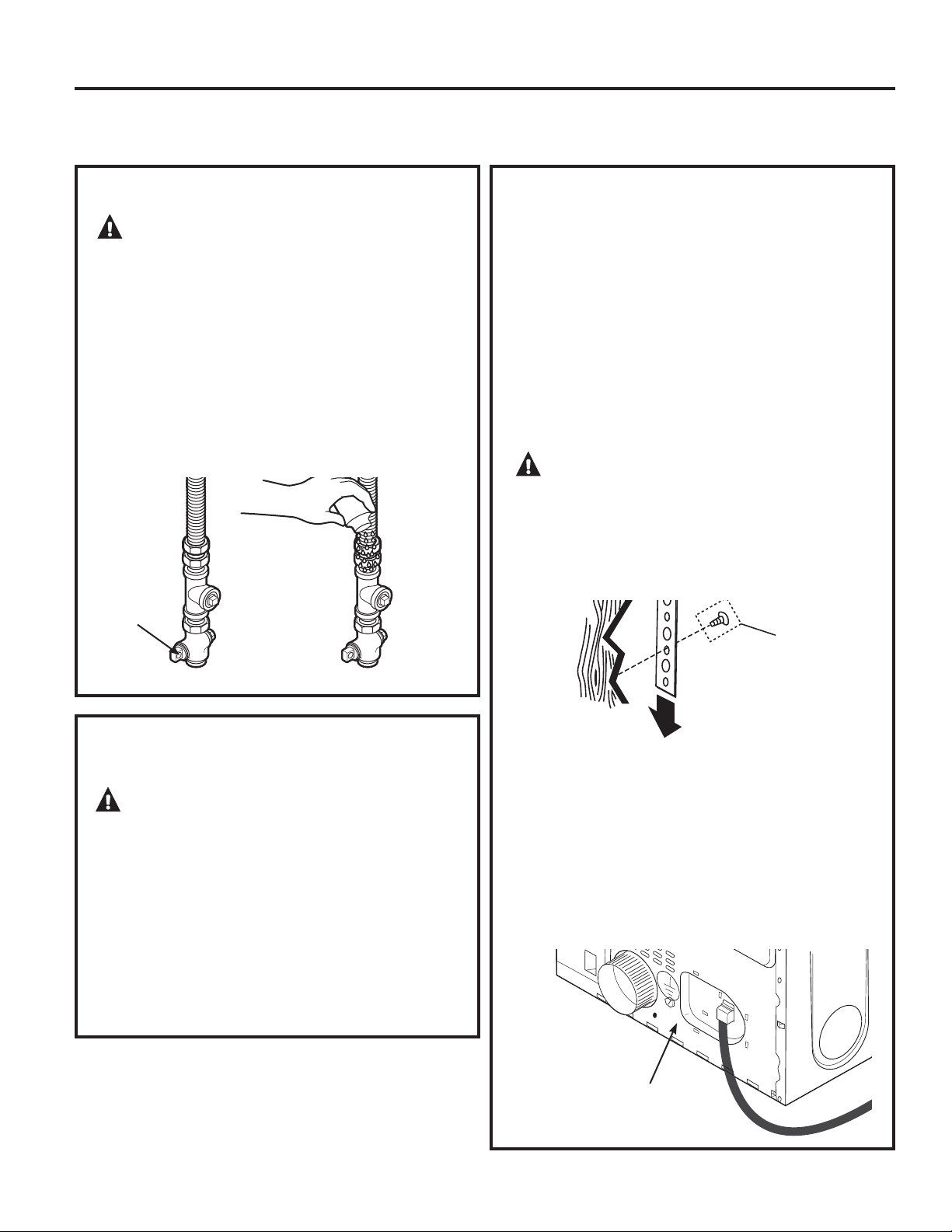

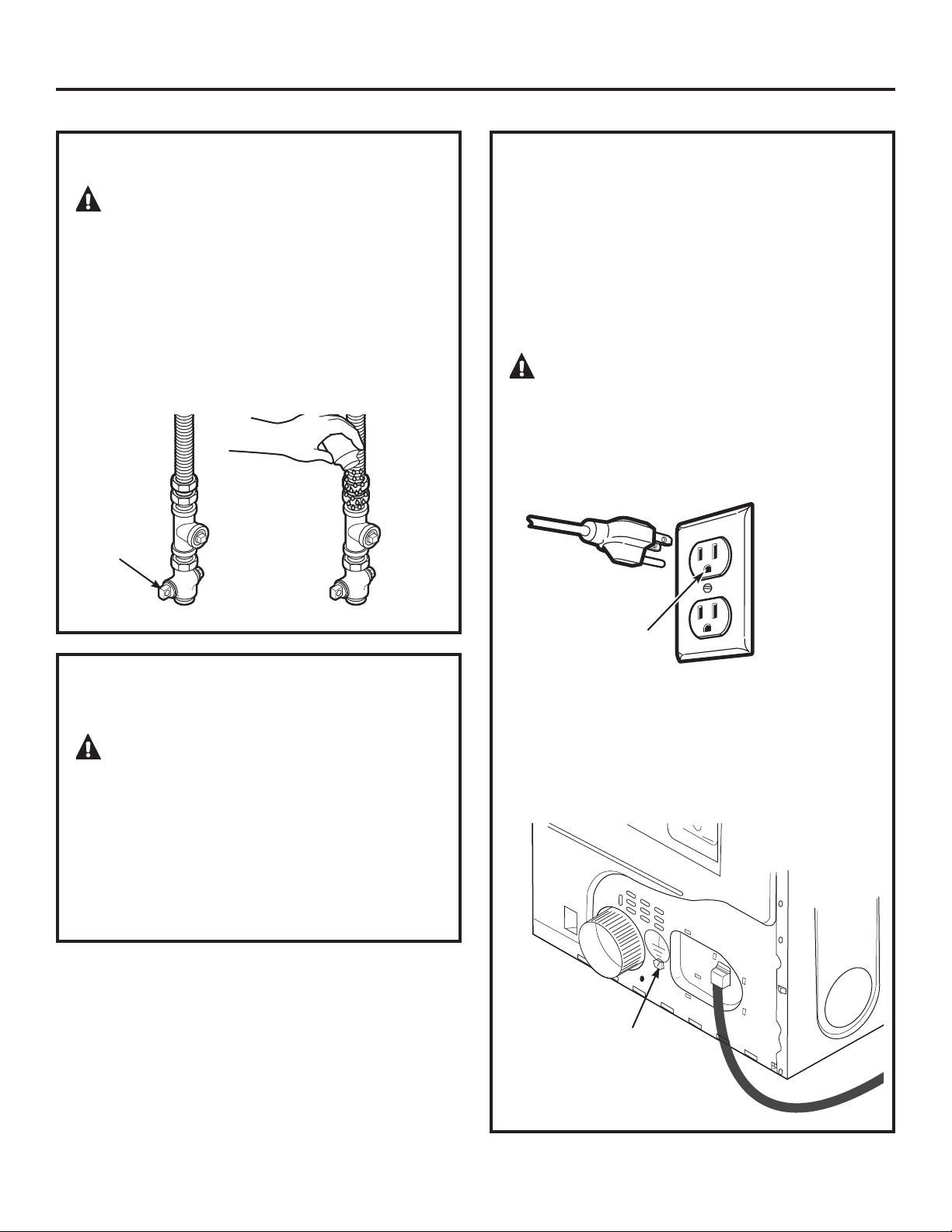

TEST FOR LEAKS

WARNING – Never use an open

flame to test for gas leaks.

Check all connections for leaks with soapy solution

or equivalent.

Apply a soap solution. The leak test solution must

not contain ammonia, which could cause damage

to the brass fittings.

If leaks are found, close the valve, retighten the joint

and repeat the soap test.

Open Gas

Valve

ELECTRICAL CONNECTION

INFORMATION FOR GAS DRYERS

WARNING – To reduce the risk of

fire, electrical shock and personal injury:

•

Do not use an extension cord or an adapter plug

with this appliance.

•

The dryer must be electrically grounded in

accordance with local codes and ordinances, or

in the absence of local codes, in accordance with

the NATIONAL ELECTRICAL CODE, ANSI/NFPA NO.

70 or Canadian Electrical Code, CSA C22.1

ELECTRICAL REQUIREMENTS FOR GAS

DRYERS

This appliance must be supplied with 120V, 60Hz,

and connected to a properly grounded branch

circuit, protected by a 15- or 20-amp circuit breaker

or time-delay fuse.

If electrical supply provided does not meet the

above specifications, it is recommended that a

licensed electrician install an approved outlet.

WARNING – This dryer is equipped

with a three-prong (grounding) plug for your

protection against shock hazard and should be

plugged directly into a properly grounded

three-prong receptacle. Do not cut or remove the

grounding terminal from this plug.

Ensure proper

ground exists

before use.

If local codes permit, an external ground wire (not

provided), which meets local codes, may be added

by attaching to the green ground screw on the rear

of the dryer, and to an alternate established ground.

Ensure proper ground exists before use.

Ground

Screw

Installation Instructions

CONNECTING AN ELECTRIC DRYER (skip for gas dryers)

ELECTRICAL CONNECTION

INFORMATION FOR ELECTRIC DRYERS

WARNING – To reduce the risk of

fire, electrical shock and personal injury:

•

Do not use an extension cord or an adapter plug

with this appliance.

•

The dryer must be electrically grounded in

accordance with local codes, or in the absence

of local codes, with the National Electrical Code,

ANSI/NFPA NO. 70 or Canadian Electrical Code,

CSA C22.1.

FOR YOUR SAFETY:

WARNING

Before making the electrical connection, turn off

the circuit breaker(s) or remove the dryer’s circuit

fuse(s) at the electrical box. Be sure the dryer cord

is unplugged from the wall. NEVER LEAVE THE

ACCESS COVER OFF THE TERMINAL BLOCK.

 Slip-joint pliers



Flat-blade crewdriver



Phillips screwdriver



Level

TOOLS YOU WILL NEED

MATERIALS YOU WILL NEED

 4” dia. metal elbow



3/4” strain relief

(UL recognized)



4”duct clamps (2) or

4”spring clamps (2)



Safety glasses



4” dia. metal duct

(recommended)



4” dia., UL-listed

flexible metal duct (if

needed)



Gloves



Exhaust hood



Duct tape



Dryer power cord kit

(not provided with

dryer)

UL rated 120/240V,

30A with 3 or 4 prongs.

Identify the plug type

as per the house

receptacle before

purchasing line cord.

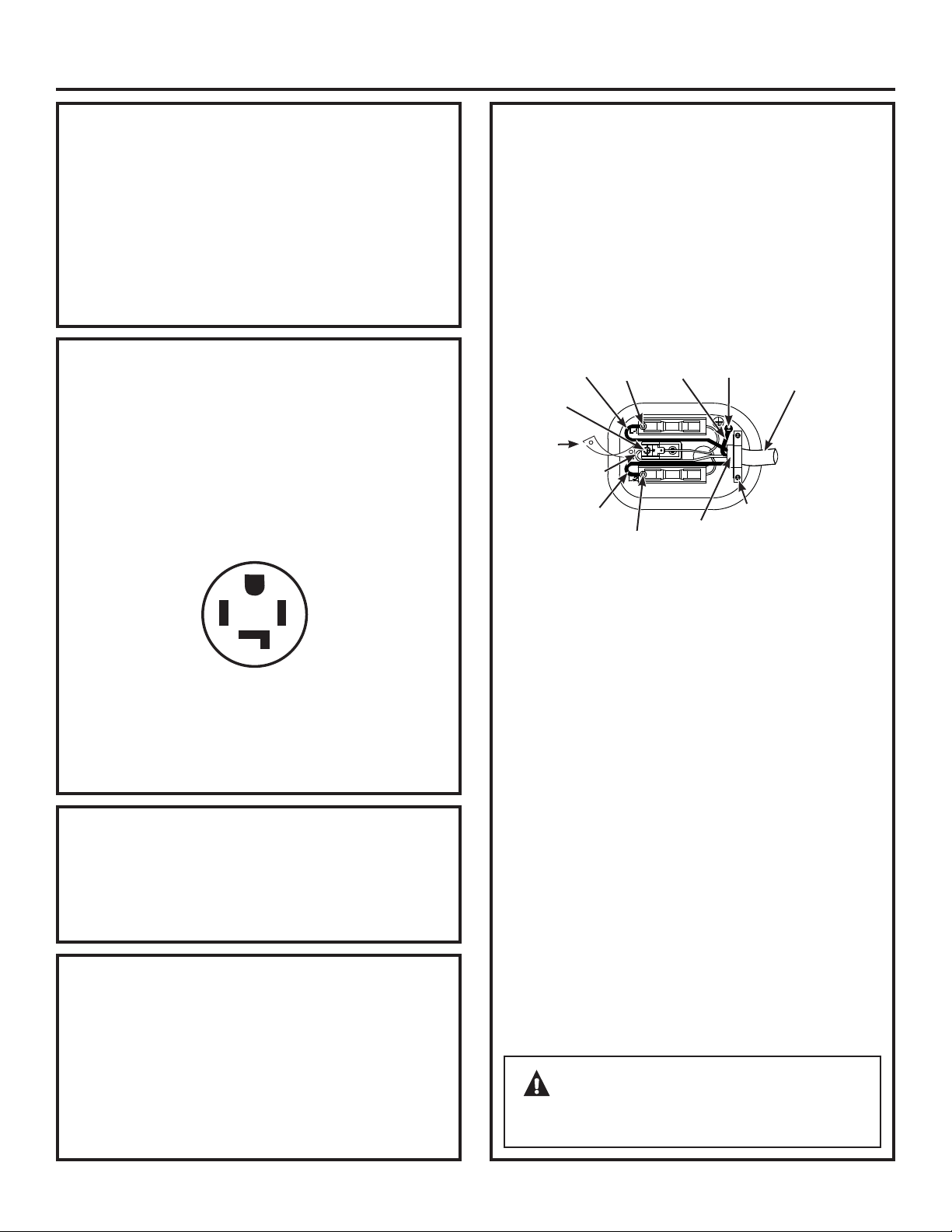

Installation Instructions

ELECTRICAL REQUIREMENTS FOR

ELECTRIC DRYERS

This dryer must be connected to an individual

branch circuit, protected by the required time-delay

fuses or circuit breakers. A three- or four-wire,

single-phase, 120/240V or 120/208V, 60Hz, 30-amp

circuit is required.

If the electric supply does not meet the above

specifications, then call a licensed electrician.

This dryer must be connected to a grounded

metal, permanent wiring system, or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment

grounding terminal on the appliance.

NOTE: Since January 1, 1996, the National Electrical

Code requires that new constructions utilize a

4-wire connection to an electric dryer. A 4-wire cord

must also be used where local codes do not permit

grounding through the neutral.

3-wire connection is NOT for use on new

construction.

WARNING – NEVER LEAVE THE

COVER OFF OF THE TERMINAL BLOCK.

1. Turn off the circuit breaker(s) (30 amp) or remove

the dryer’s circuit fuse at the electrical box.

Be sure the dryer cord is unplugged from the wall

receptacle.

Remove the power cord cover located at the

lower back.

Remove and discard ground strap. Keep the

green ground screw for Step 7.

Install 3/4 in. UL-recognized strain relief to power

cord entry hole. Bring power cord through strain

relief.

Connect power cord as follows:

A. Connect the 2 hot lines to the outer screws of

the terminal block (marked L1 and L2).

B. Connect the neutral (white) line to the center of

the terminal block (marked N).

Attach ground wire of power cord with the green

ground screw (hole above strain relief bracket).

Tighten all terminal block screws (3) securely.

Properly secure power cord to strain relief.

Reinstall the cover.

4 #10 AWG

minimum

copper

conductors

or 120/240V

30A

power

supply cord

kit

marked for use

with dryers

and provided

with closed

loop or spade

terminals with

upturned ends

(not supplied)

Hot Wire

Green

Wire

Relocatre

green ground

screw here

Neutral

(white)

3/4” UL

Recognized

Strain Relief

Strain

Relief

Bracket

Screw

Remove

ground strap

and discard.

Keep green

ground

screw.

CONNECTING DRYER USING 4-WIRE

CONNECTION (MUST BE USED FOR

MOBILE HOME INSTALLATION)

This appliance must be grounded. In the event

of malfunction or breakdown, grounding will

reduce the risk of electrical shock by providing

a path of least resistance for electrical current.

This appliance is equipped with a cord having an

equipment-grounding conductor and a grounding

plug. The plug must be plugged into an appropriate

outlet that is properly installed and grounded in

accordance with all local codes and ordinances.

ELECTRICAL REQUIREMENTS FOR

ELECTRIC DRYERS (CANADA)

This dryer must be connected to an individual

branch circuit, protected by the required time-delay

fuses or circuit breakers. The power supply must

be of 120/240 volts, 60Hz circuit with the wall

receptacle as shown below.

The power supply must be protected with 30 Amp

fuses or breakers. It must be well grounded and

conform to local codes.

TYPICAL 30 AMP

RECEPTACLE FOR DRYER

GROUNDING INSTRUCTIONS

(CANADA)

Installation Instructions

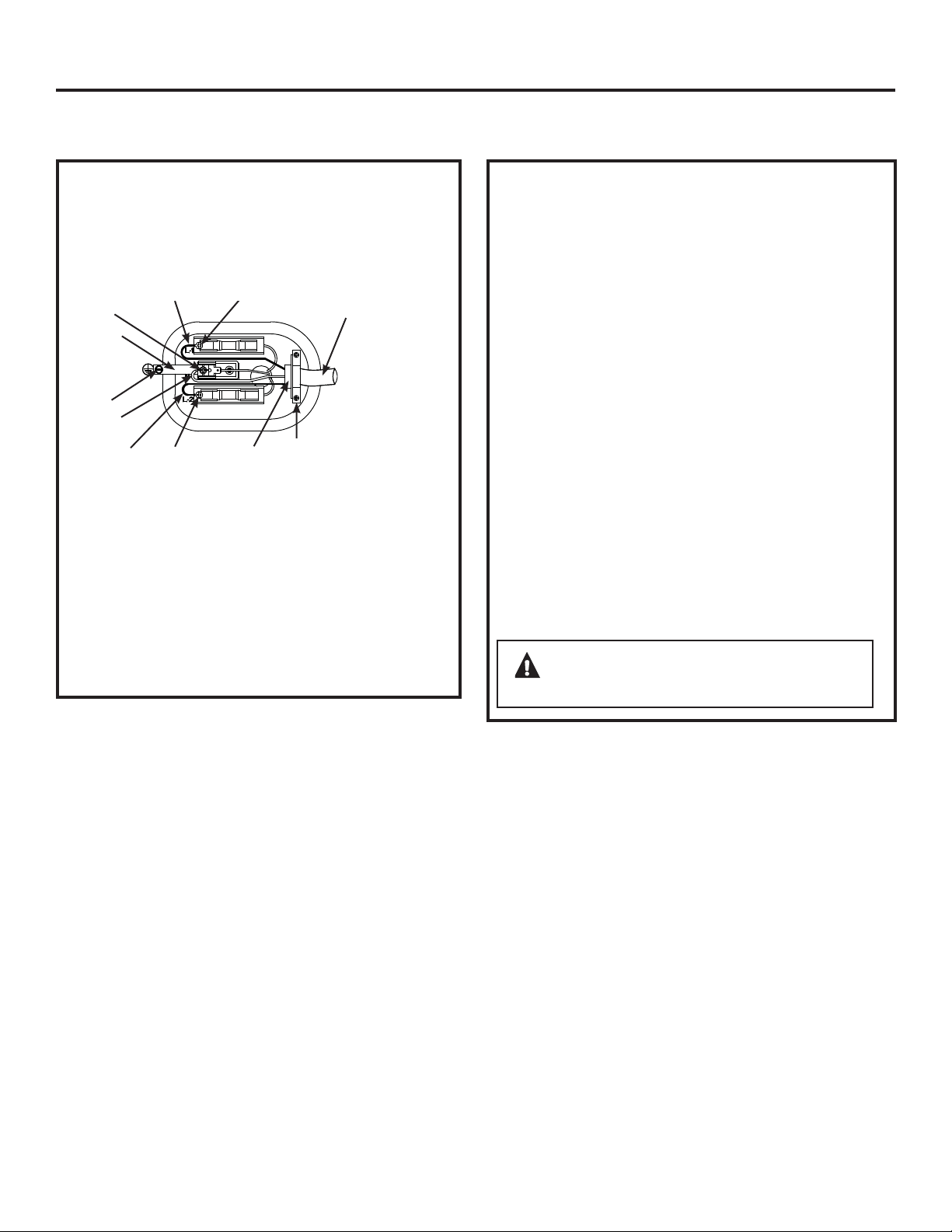

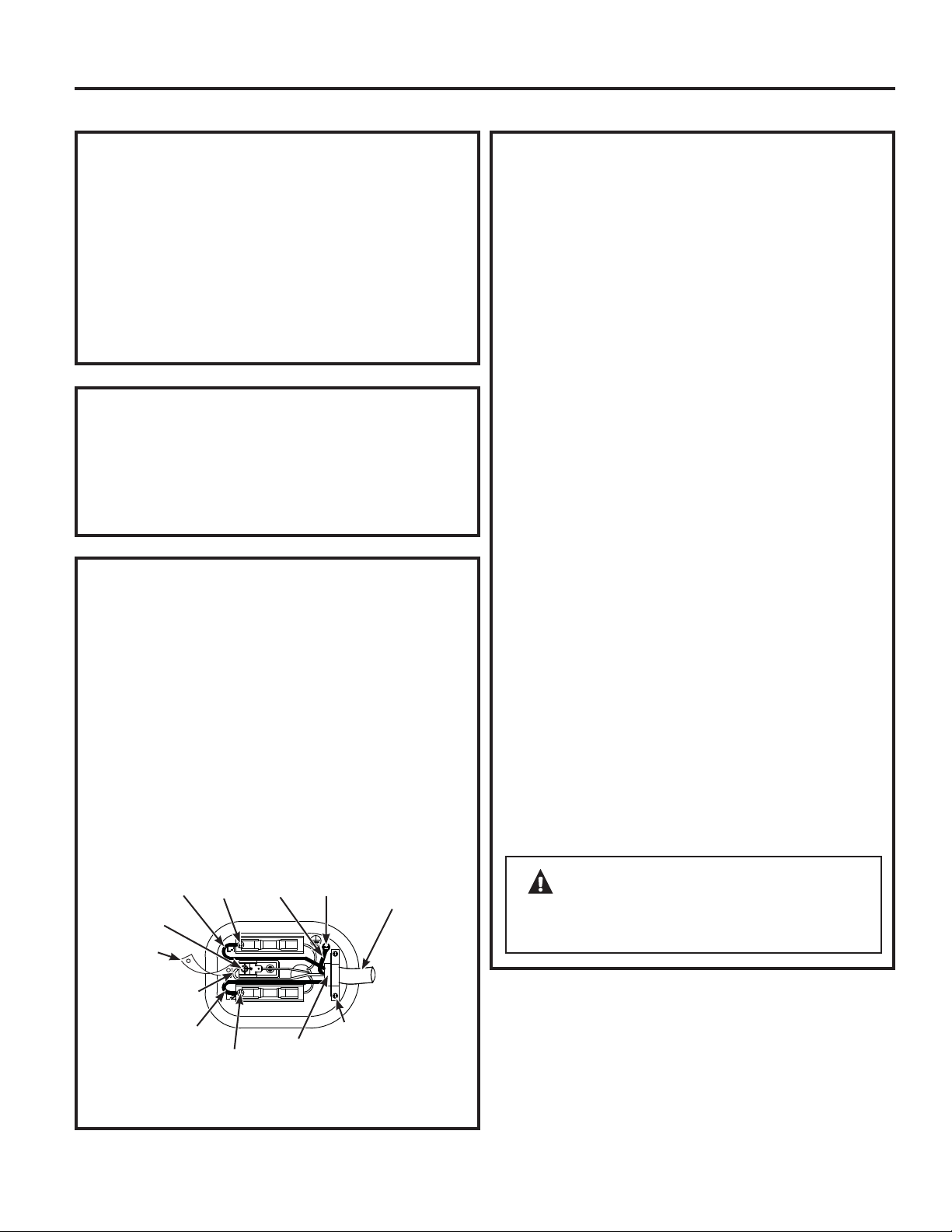

CONNECTING DRYER USING 3-WIRE

CONNECTION

CONNECTING DRYER USING 3-WIRE

CONNECTION (cont.)

WARNING – NEVER LEAVE THE

COVER OFF OF THE TERMINAL BLOCK.

CONNECTING AN ELECTRIC DRYER (cont.)

3-wire Connection

Not for use in Canada.

DO NOT use for Mobile Home Installations.

NOT for use on new construction.

NOT for use on recreational vehicles.

NOT for use in areas where local codes prohibit

grounding through the neutral conduction.

Turn off the circuit breaker(s) (30 amp) or remove

the dryer’s circuit fuse at the electrical box.

Be sure the dryer cord is unplugged from the wall

receptacle.

Remove the power cord cover located at the lower

back.

Install 3/4-in. UL-recognized strain relief to power

cord entry hole. Bring power cord through strain

relief.

Connect power cord as follows:

A. Connect the 2 hot lines to the outer screws of

the terminal block (marked L1 and L2).

B. Connect the neutral (white) line to the center of

the terminal block (marked N).

Be sure ground strap is connected to neutral

(center) terminal of block and to green ground

screw on cabinet rear. Tighten all terminal block

screws (3) securely.

Properly secure power cord to strain relief.

Reinstall the cover.

3 #10 AWG

minimum

copper

conductors or

120/240V 30A

power supply

cord kit marked

for use with

dryers and

provided with

closed loop or

spade terminals

with upturned

ends (not

supplied)

Hot Wire

Green

ground

screw

Neutral

(white)

3/4” UL

Recognized

Strain Relief

Strain

Relief

Bracket

Screw

If required, by local code, install external ground (not

provided) to grounded metal, cold water pipe, or other

established ground determined by a qualified electrician.

Ground

Strap

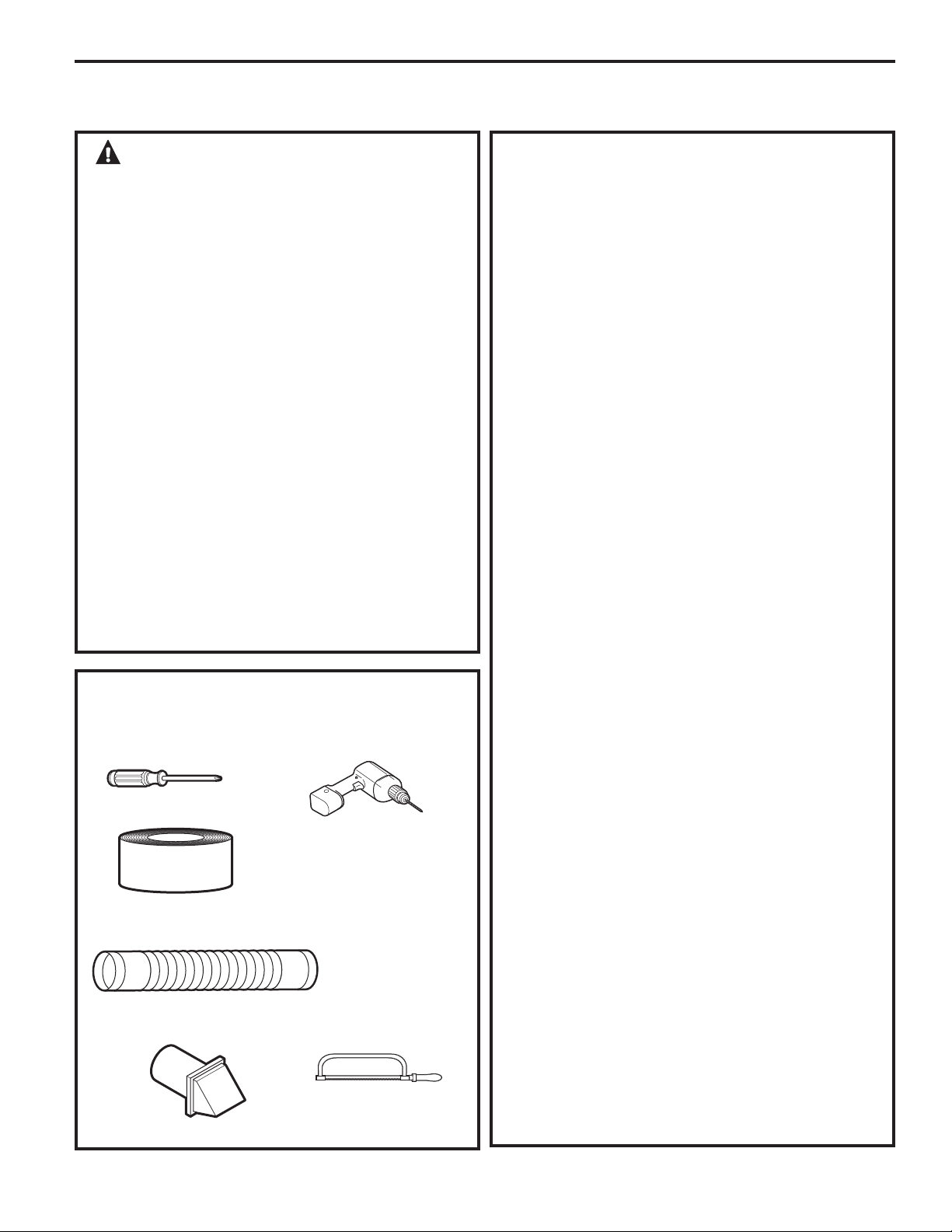

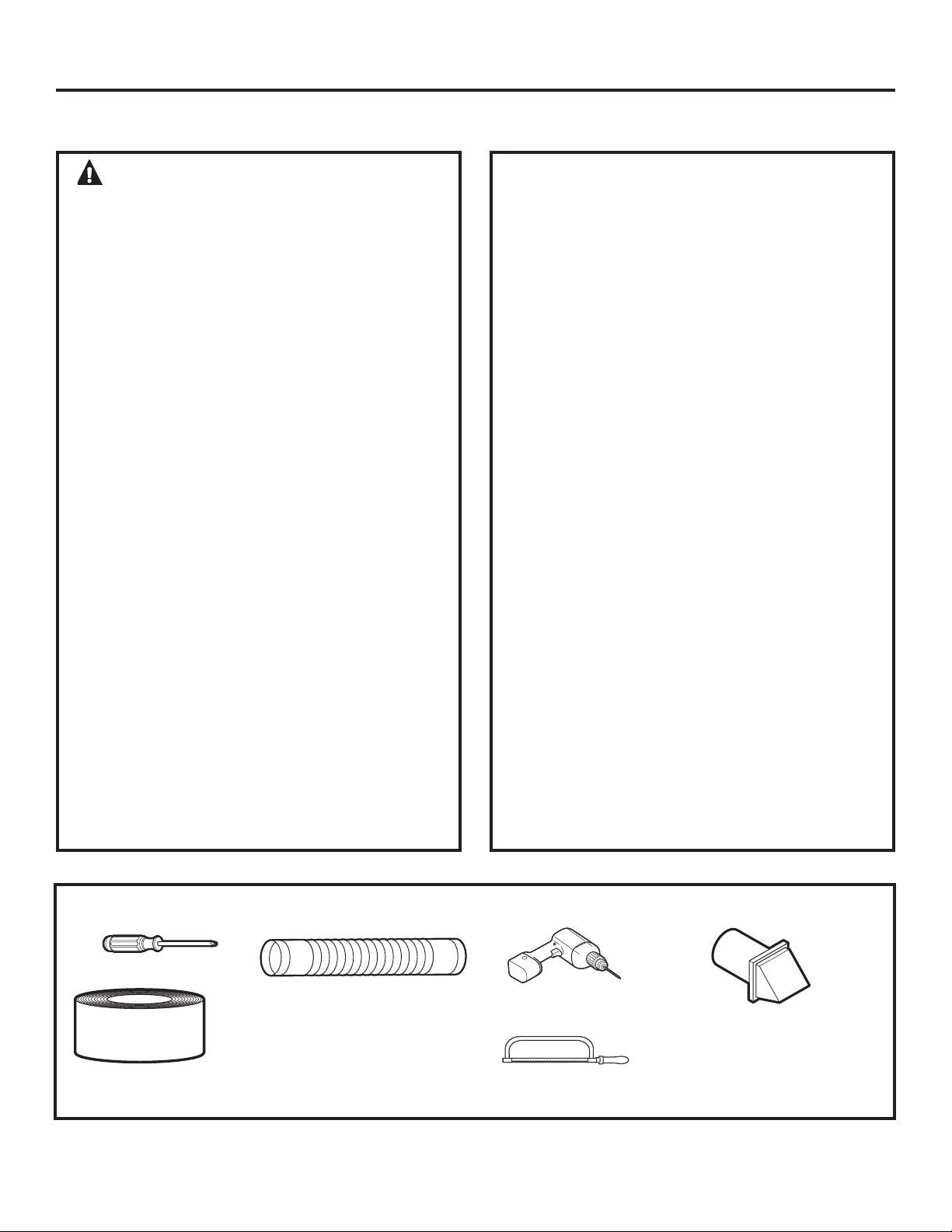

 Phillips-head screwdriver



Duct tape or duct

clamp



Rigid or UL-listed

flexible metal 4” (10.2

cm) duct



Drill with 1/8” drill bit

(for bottom venting)



Hacksaw



Vent hood

Installation Instructions

EXHAUSTING THE DRYER

WARNING – To reduce the risk of fire

or personal injury:

•

This clothes dryer must be exhausted to the outdoors.

•

Use only 4” rigid metal ducting for the home exhaust

duct.

•

Use only 4” rigid metal or UL-listed flexible metal

(semi-rigid or foil-type) duct to connect the dryer

to the home exhaust duct. It must be installed

in accordance with the instructions found in

“Connecting the Dryer to House Vent” on page 26 of

this manual.

•

Do not terminate exhaust in a chimney, a wall,

a ceiling, gas vent, crawl space, attic, under an

enclosed floor, or in any other concealed space

of a building. The accumulated lint could cause a

potential fire hazard.

•

Never terminate the exhaust into a common duct

with a kitchen exhaust system. A combination of

grease and lint creates a potential fire hazard.

•

Do not use duct longer than specified in the exhaust

length table. Longer ducts can accumulate lint,

creating a potential fire hazard.

•

Never install a screen in or over the exhaust duct. This

will cause lint to accumulate, creating a potential fire

hazard.

•

Do not assemble ductwork with any fasteners

that extend into the duct. These fasteners can

accumulate lint, creating a potential fire hazard.

•

Do not obstruct incoming or exhausted air.

•

Provide an access for inspection and cleaning of

the exhaust system, especially at turns and joints.

Exhaust system shall be inspected and cleaned at

least once a year.

•

This dryer comes ready for rear exhausting. If space

is limited, use the instructions on pages 29–31 to

exhaust directly from the sides or bottom of the

cabinet.

EXHAUST SYSTEM CHECKLIST

HOOD OR WALL CAP

•

Terminate in a manner to prevent back drafts or entry

of birds or other wildlife.

•

Termination should present minimal resistance to

the exhaust airflow and should require little or no

maintenance to prevent clogging.

•

Never install a screen in or over the exhaust duct.

•

Wall caps must be installed at least 12” above ground

level or any other obstruction with the opening pointed

down.

SEPARATION OF TURNS

•

For best performance, separate all turns by at least 4

ft. of straight duct, including distance between last turn

and dampened wall cap.

SEALING OF JOINTS

•

All joints should be tight to avoid leaks. The male end of

each section of duct must point away from the dryer.

•

Do not assemble the ductwork with fasteners that

extend into the duct. They will serve as a collection

point for lint.

•

Duct joints should be made air- and moisture-tight

by wrapping the overlapped joints with duct tape or

aluminum tape.

•

Horizontal runs should slope down towards the

outdoors 1/4” per foot.

INSULATION

•

Ductwork that runs through an unheated area or is

near air conditioning should be insulated to reduce

condensation and lint buildup.

TOOLS AND MATERIALS YOU WILL NEED TO INSTALL EXHAUST DUCT

EXHAUSTING THE DRYER (cont.)

Installation Instructions

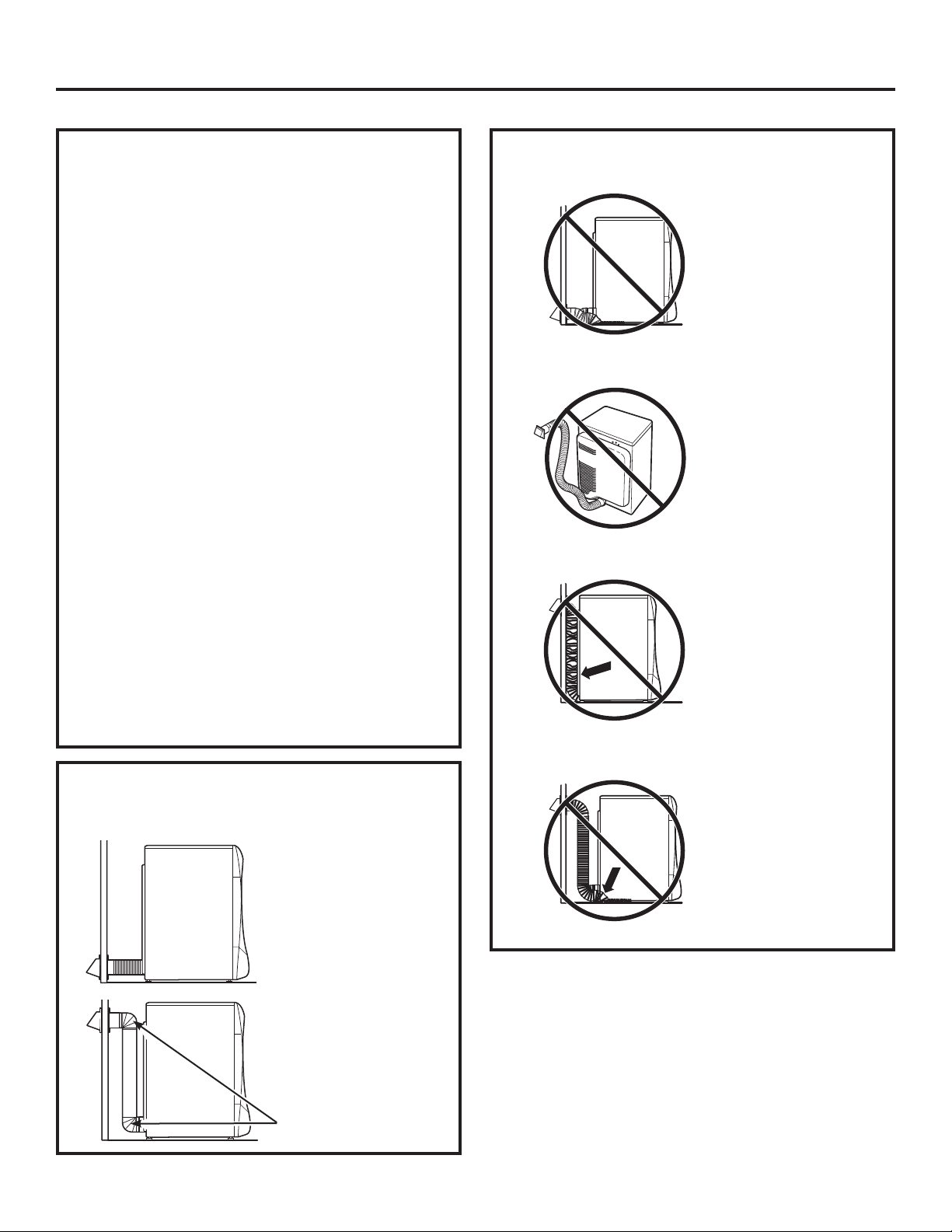

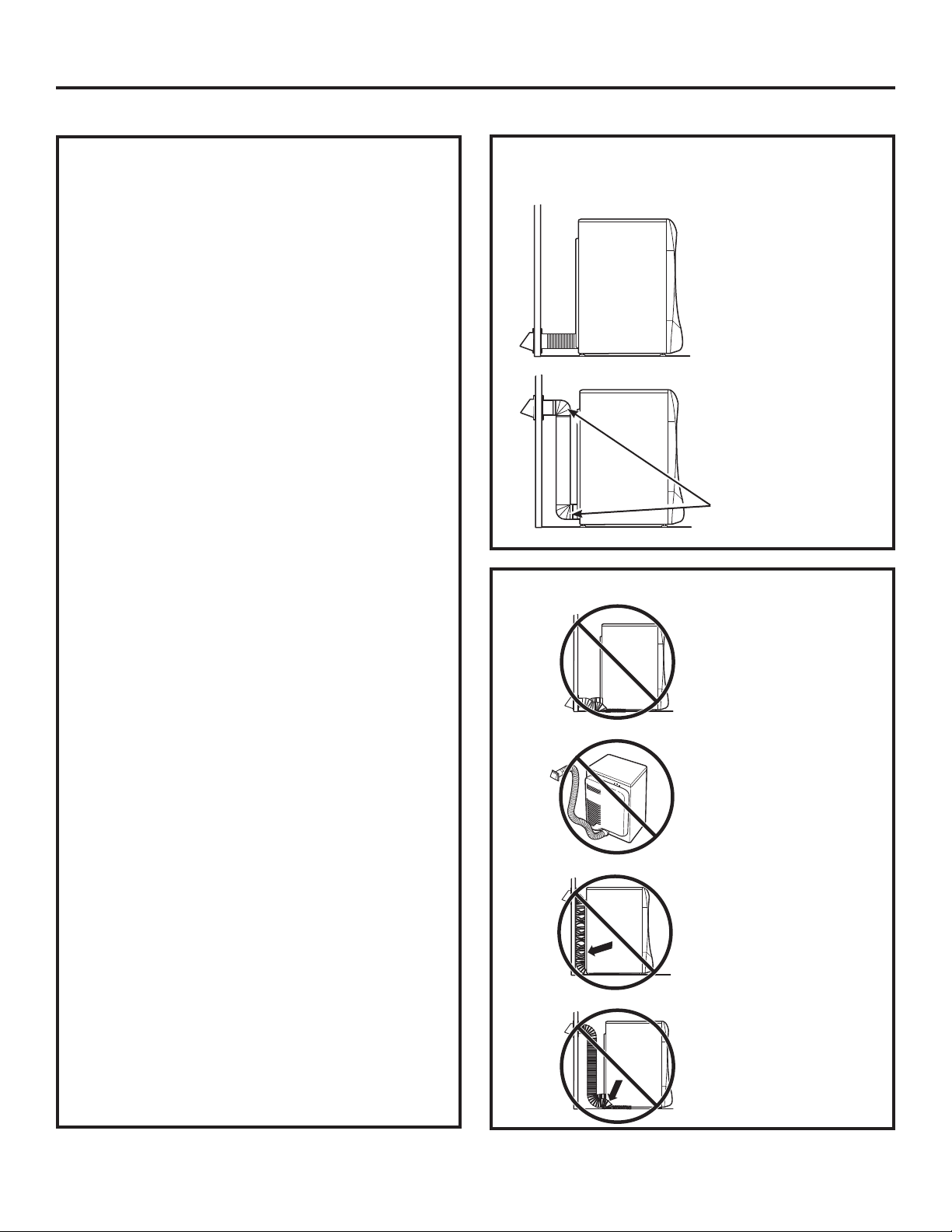

CONNECTING THE DRYER TO HOUSE

VENT

RIGID METAL TRANSITION DUCT

•

For best drying performance, a rigid metal transition

duct is recommended.

•

Rigid metal transition ducts reduce the risk of crushing

and kinking.

UL-LISTED FLEXIBLE METAL (SEMI-RIGID) TRANSITION

DUCT

•

If rigid metal duct cannot be used, then UL-listed

flexible metal (semi-rigid) ducting can be used (Kit

WX08X10077).

•

Never install flexible metal duct in walls, ceilings, floors

or other enclosed spaces.

•

Total length of flexible metal duct should not exceed 8

feet (2.4 m).

•

For many applications, installing elbows at both

the dryer and the wall is highly recommended (see

illustrations at right). Elbows allow the dryer to sit

close to the wall without kinking and/or crushing the

transition duct, maximizing drying performance.

•

Avoid resting the duct on sharp objects.

UL-LISTED FLEXIBLE METAL (FOIL-TYPE) TRANSITION

DUCT

•

In special installations, it may be necessary to connect

the dryer to the house vent using a flexible metal

(foil-type) duct. A UL-listed flexible metal (foil-type) duct

may be used ONLY in installations where rigid metal or

flexible metal (semi-rigid) ducting cannot be used AND

where a 4

”

diameter can be maintained throughout

the entire length of the transition duct.

•

In Canada and the United States, only the flexible

metal (foil-type) ducts that comply with the “Outline for

Clothes Dryer Transition Duct Subject 2158A” shall be

used.

•

Never install flexible metal duct in walls, ceilings, floors

or other enclosed spaces.

•

Total length of flexible metal duct should not exceed 8

feet (2.4 m).

•

Avoid resting the duct on sharp objects.

•

For best drying performance:

1. Slide one end of the duct over the clothes dryer

outlet pipe.

2. Secure the duct with a clamp.

3. With the dryer in its permanent position, extend

the duct to its full length. Allow 2

”

of duct to

overlap the exhaust pipe. Cut off and remove

excess duct. Keep the duct as straight as possible

for maximum airflow.

4. Secure the duct to the exhaust pipe with the

other clamp.

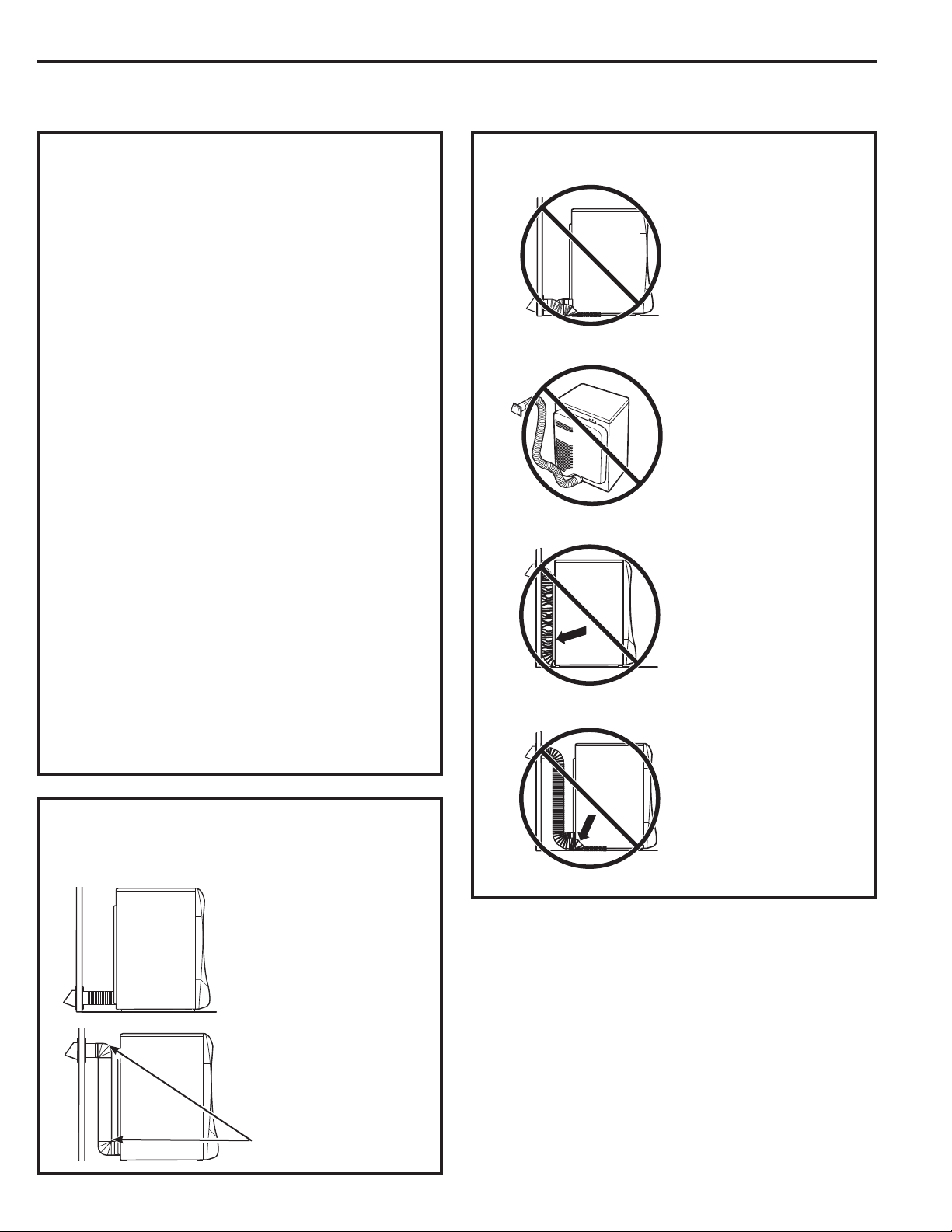

FOR TRANSITION VENTING (DRYER TO

WALL), DO:

• DO cut duct as

short as possible

and install

straight into wall.

•

DO use elbows

when turns are

necessary.

DO NOT:

Elbows

• DO NOT bend or

collapse ducting.

Use elbows

if turns are

necessary.

•

DO NOT use

excessive

exhaust length.

Cut duct as short

as possible.

• DO NOT crush

duct against the

wall.

•

DO NOT set

dryer on duct.

Installation Instructions

EXHAUST SYSTEM CHECKLIST

HOOD OR WALL CAP

•

Terminate in a manner to prevent back drafts or

entry of birds or other wildlife.

•

Termination should present minimal resistance

to the exhaust airflow and should require little or

no maintenance to prevent clogging.

•

Never install a screen in or over the exhaust

duct. This could cause lint buildup.

•

Wall caps must be installed at least 12” above

ground level or any other obstruction with the

opening pointed down.

SEPARATION OF TURNS

For best performance, separate all turns by at

least 4 ft. of straight duct, including the distance

between the last turn and the exhaust hood.

TURNS OTHER THAN 90º

• One turn of 45º or less may be ignored.

•

Two 45º turns should be treated as one 90º turn.

•

Each turn over 45º should be treated as one 90º

turn.

SEALING OF JOINTS

•

All joints should be tight to avoid leaks. The male

end of each section of duct must point away

from the dryer.

•

Do not assemble the ductwork with fasteners

that extend into the duct. They will serve as a

collection point for lint.

•

Duct joints can be made air- and moisture-tight

by wrapping the overlapped joints with duct

tape.

•

Horizontal runs should slope down toward the

outdoors 1/4” per foot.

INSULATION

Ductwork that runs through an unheated area or is

near air conditioning should be insulated to reduce

condensation and lint buildup.

WARNING – USE ONLY METAL 4”

DUCT. DO NOT USE DUCT LONGER THAN

SPECIFIED IN THE EXHAUST LENGTH TABLE.

Using exhaust longer than specified length will:

•

Increase the drying times and the energy cost.

•

Reduce the dryer life.

•

Accumulate lint, creating a potential fire

hazard.

The correct exhaust installation is YOUR

RESPONSIBILITY.

Problems due to incorrect installation are not

covered by the warranty.

The MAXIMUM ALLOWABLE length of the

exhaust system depends upon the type of duct,

number of turns, the type of exhaust hood (wall

cap) and all conditions noted below.

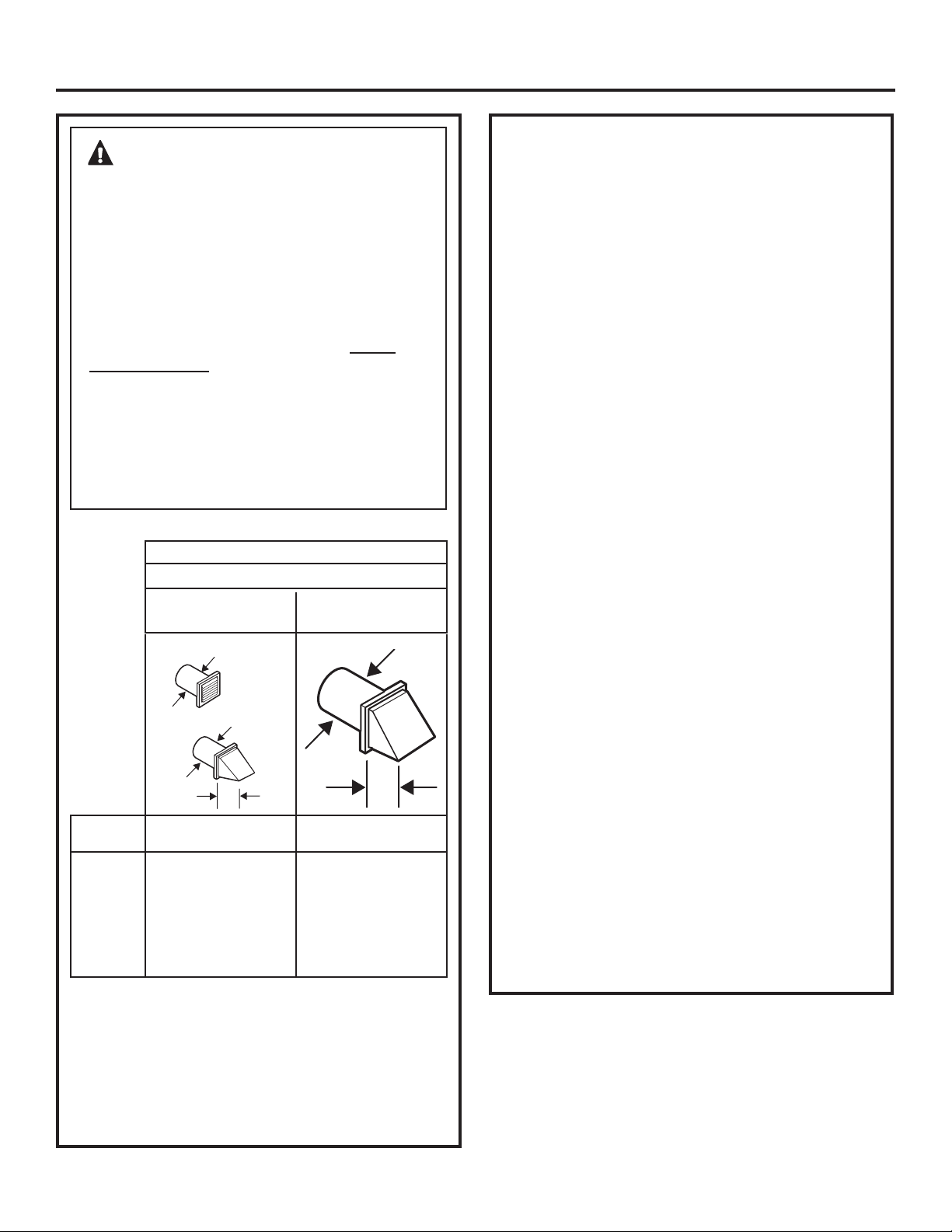

EXHAUST LENGTH

RECOMMENDED MAXIMUM LENGTH

Exhaust Hood Types

Recommended Use only for short- run

installations

No. of 90º Rigid Rigid

Elbows Metal Metal

0 150 Feet 125 Feet

1 135 Feet 115 Feet

2 125 Feet 105 Feet

3 115 Feet 95 Feet

4 105 Feet 85 Feet

5 95 Feet 75 Feet

”

DIA

”

ø2”

”

DIA

”

DIA

• For every extra 90° elbow, reduce the allowable vent

system length by 10 ft.

• Two 45° elbows will be treated like one 90° elbow.

• For the side exhaust installations, add one 90° elbow to

the chart.

• The total vent system length includes all the straight

portions and elbows of the system (transition duct

included).

EXHAUSTING THE DRYER (cont.)

Installation Instructions

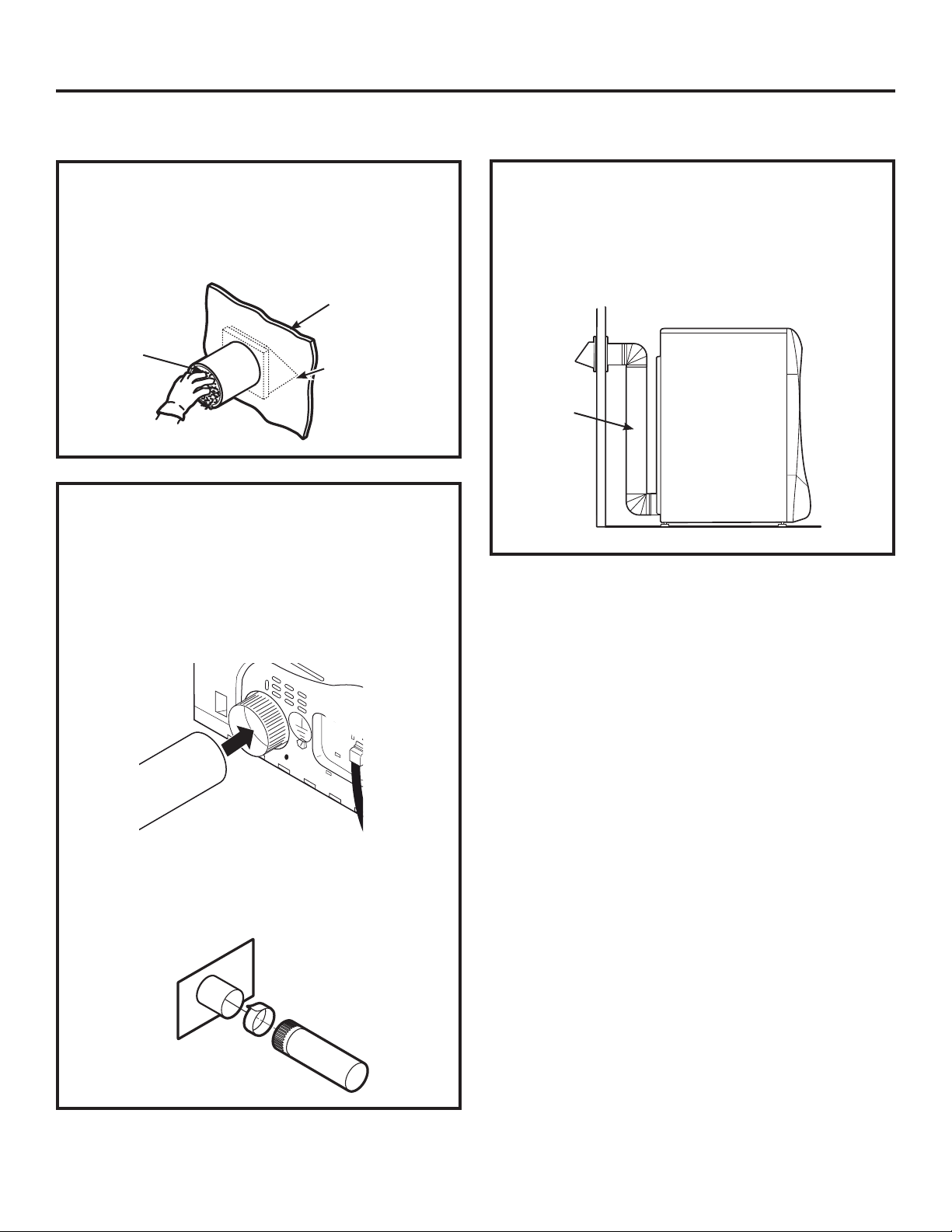

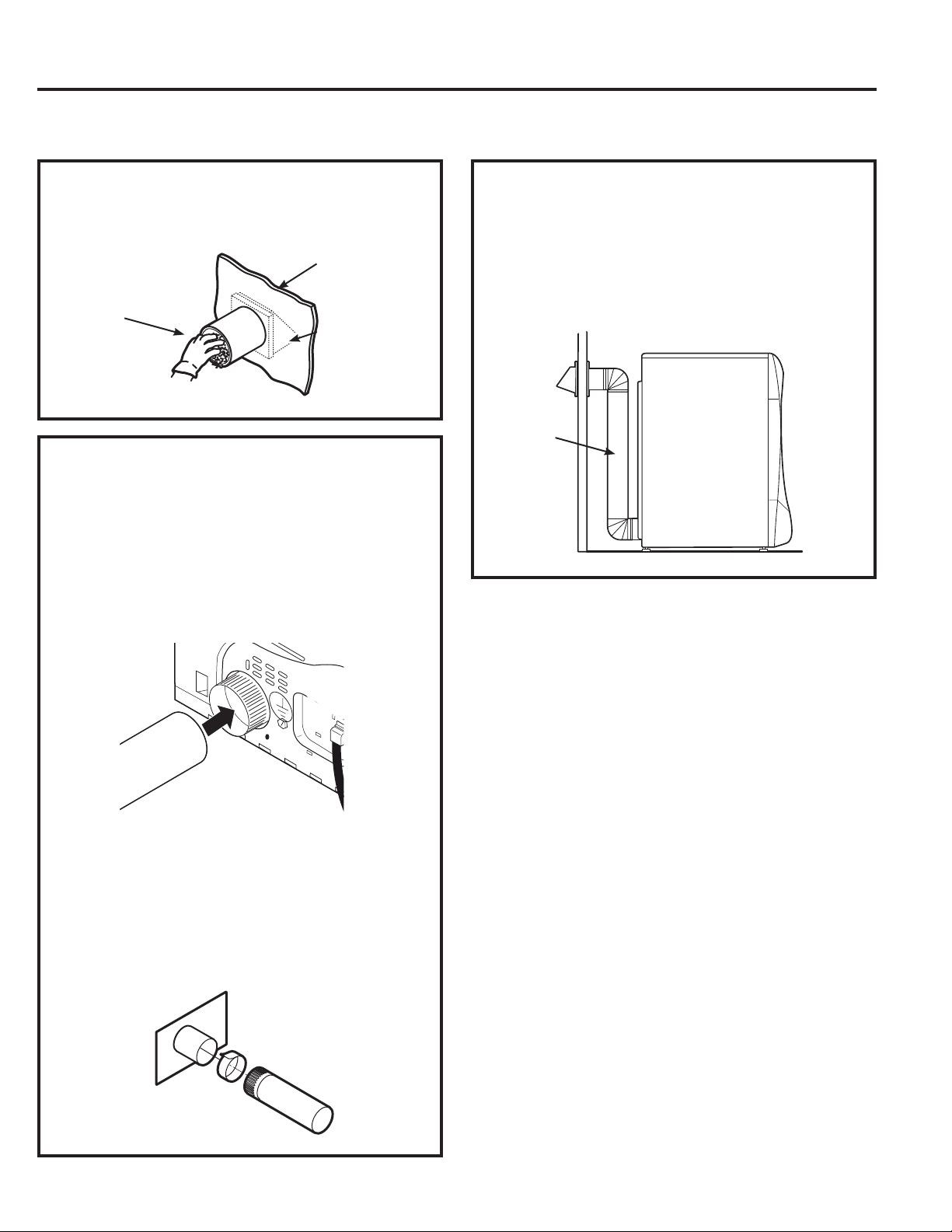

BEFORE YOU BEGIN

• Remove and discard existing plastic or metal foil

duct and replace with UL-listed duct.

•

Remove any lint from the wall exhaust opening.

Internal

Duct

Opening

Wall

Check that exhaust

hood damper opens

and closes freely.

STANDARD REAR EXHAUST

We recommend that you install your dryer before

installing your washer. This will permit direct

access for easier exhaust connection.

Slide the end of the exhaust duct on the back of the

dryer and secure with duct tape or a hose clamp.

NOTE: We strongly recommend using rigid metal

exhaust duct.

•

For straight-line installation, connect the dryer

exhaust to the wall, using duct tape.

RECOMMENDED CONFIGURATION TO

MINIMIZE EXHAUST BLOCKAGE

Using duct elbows will prevent duct kinking and

collapsing.

Duct

Transition

Ducting

Wall Side

Dryer

Side

WARNING – BEFORE PERFORMING

THIS EXHAUST INSTALLATION, BE SURE TO

DISCONNECT THE DRYER FROM ITS ELECTRICAL

SUPPLY. PROTECT YOUR HANDS AND ARMS

FROM SHARP EDGES WHEN WORKING INSIDE

THE CABINET. BE SURE TO WEAR GLOVES.

Installation Instructions

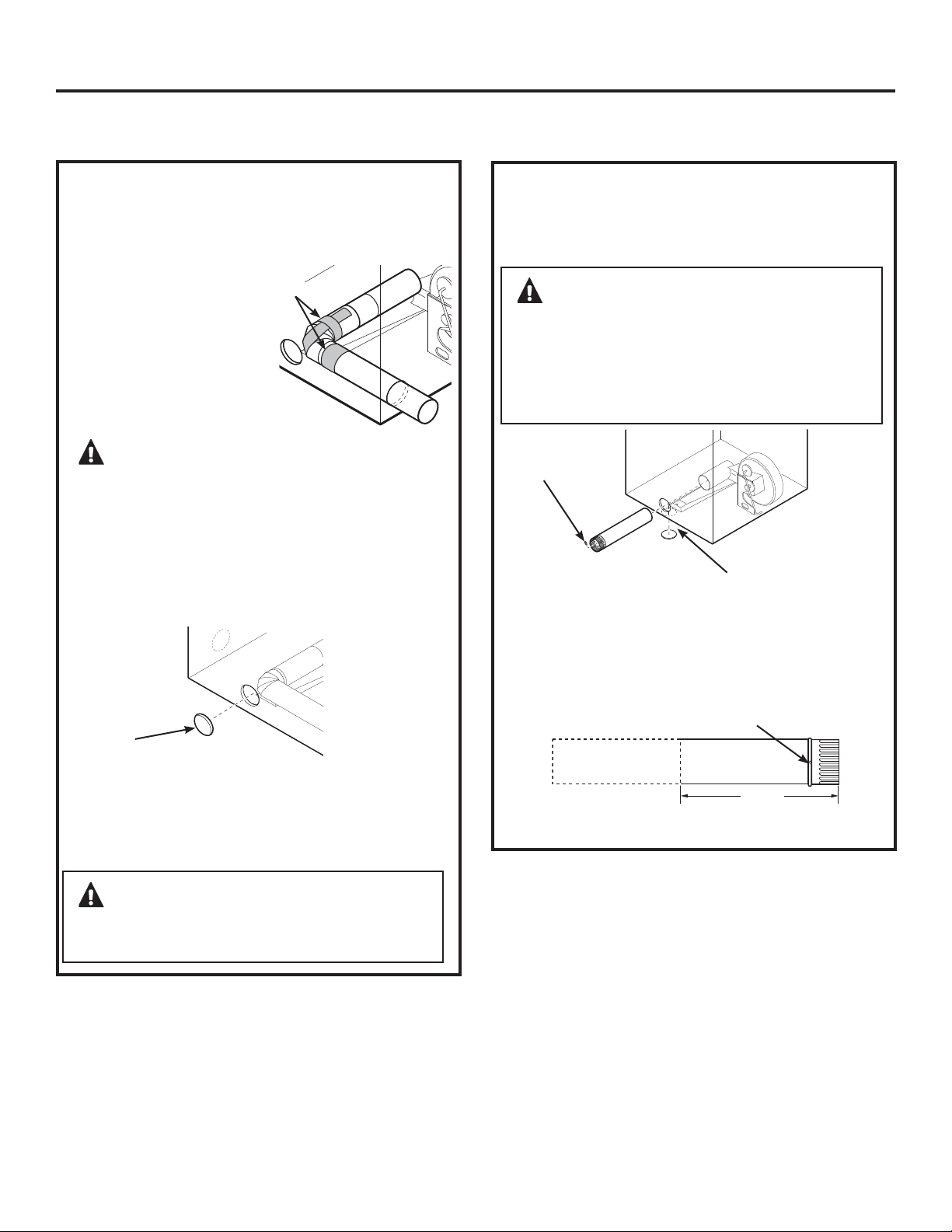

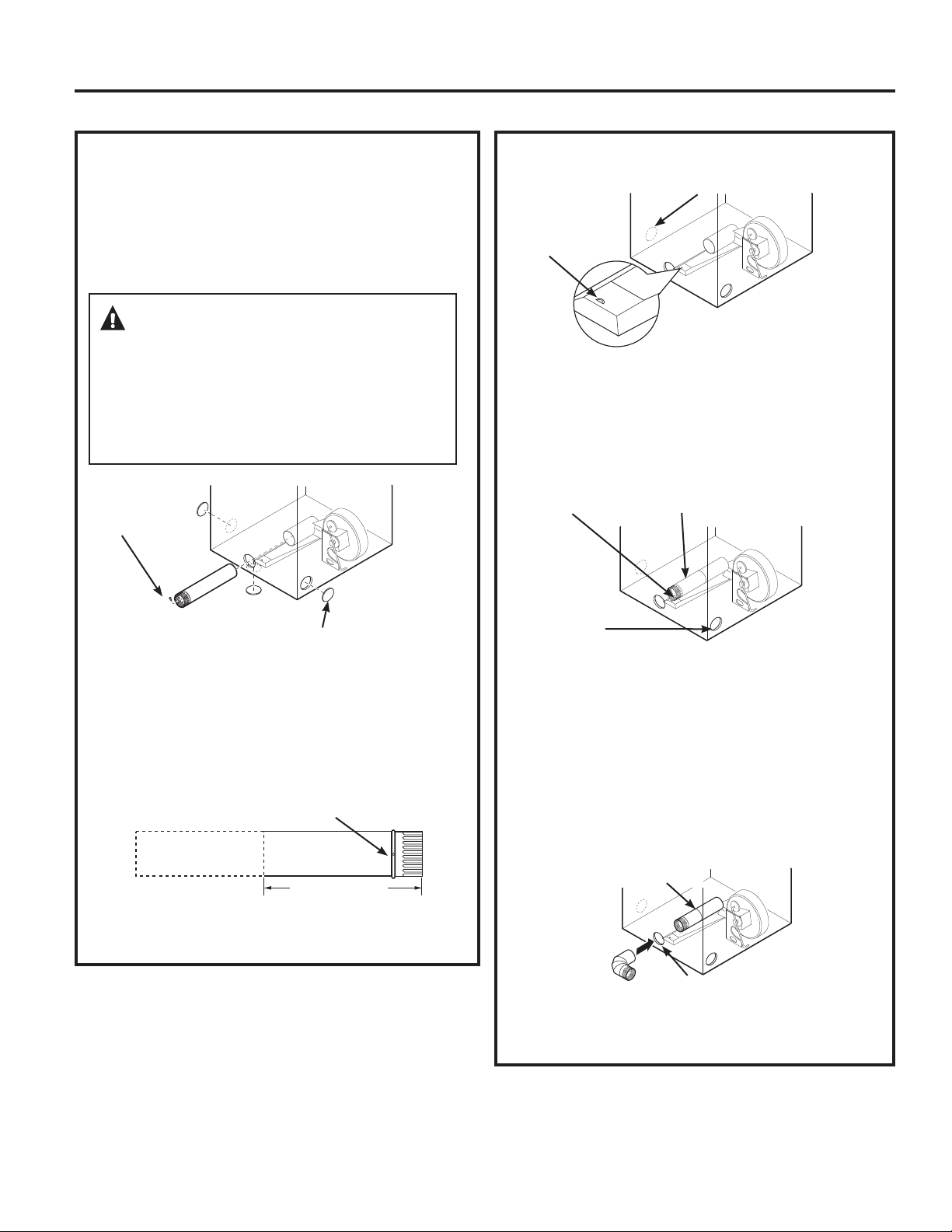

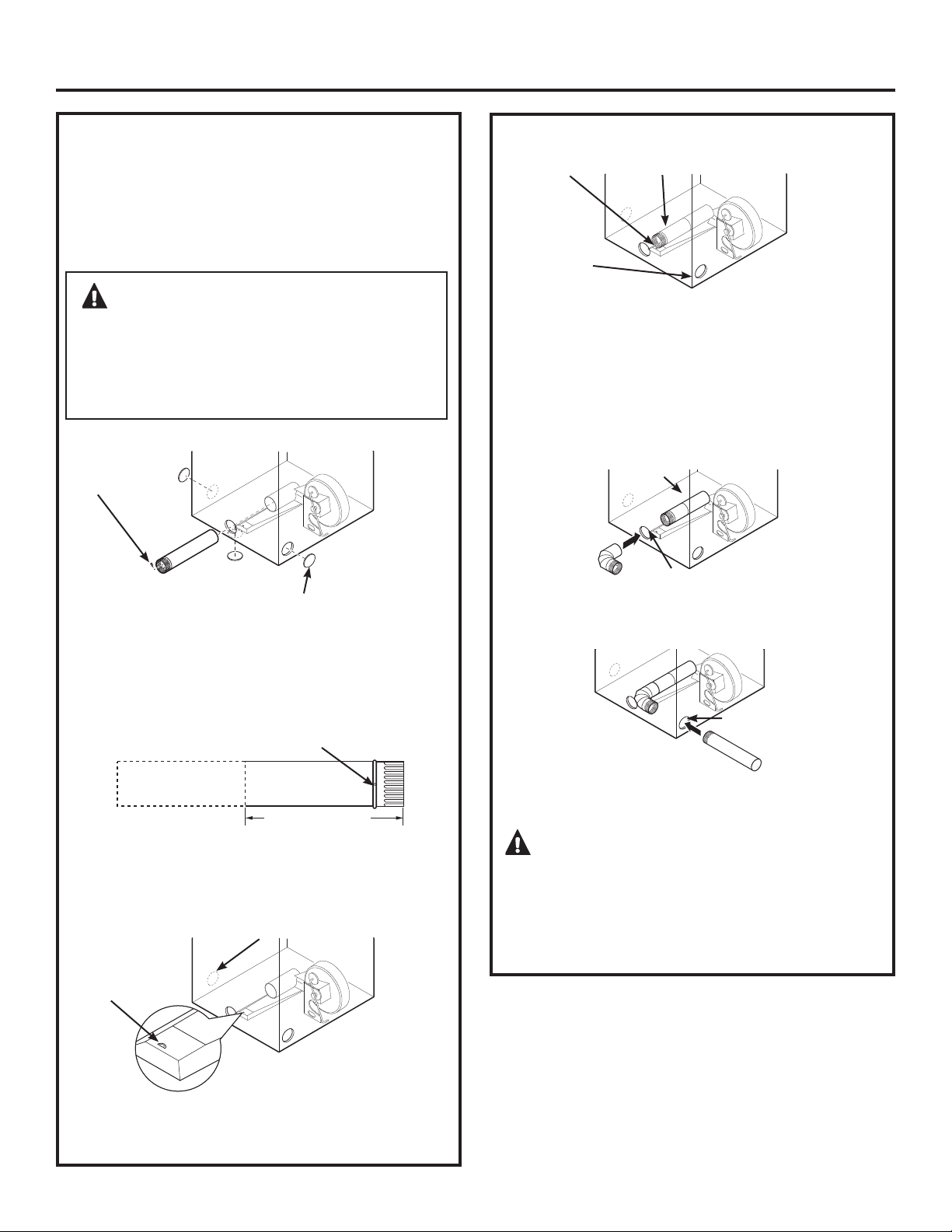

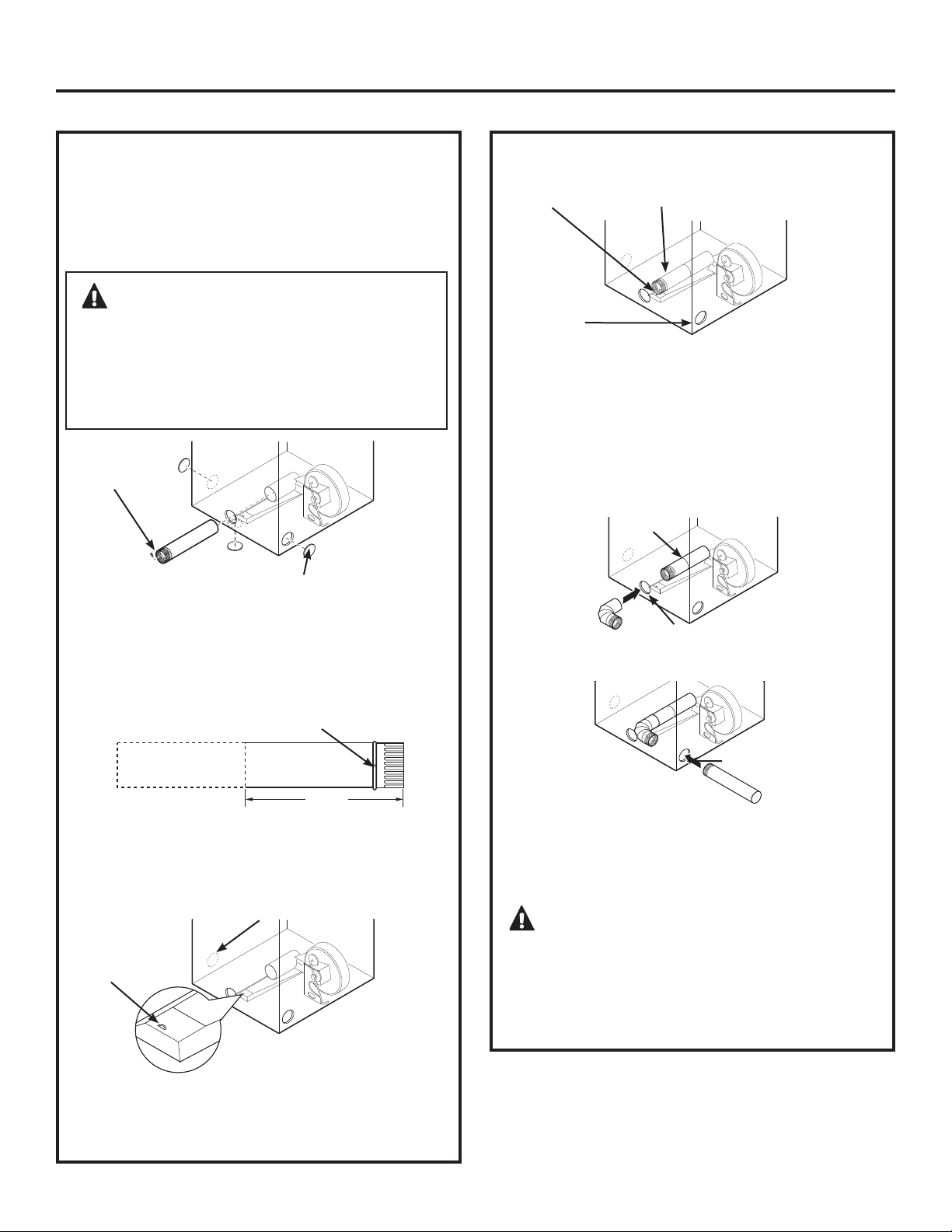

SIDE VENTING:

Dryer Exhaust to right of cabinet for Electric

models only.

Dryer Exhaust to left of cabinet for Gas and

Electric models.

Detach and remove the bottom, right or left side

knockout as desired. Remove the screw inside the

dryer exhaust duct and save. Pull the duct out of

the dryer.

Remove

screw

and save

Remove desired

knockout (one only)

Fixing hole

Cut the duct as shown and keep portion A.

TAB LOCATION

Bend tab

up 45°

Through the rear opening, locate the tab in the

middle of the appliance base. Lift the tab to about

45°,

using a flat-blade screwdriver.

ADDING A NEW DUCT

Reconnect the cut portion (A) of the duct to the

blower housing. Make sure that the shortened

duct is aligned with the tab in the base. Use the

screw saved previously to secure the duct in place

through the tab on the appliance base.

ADDING ELBOW AND DUCT FOR EXHAUST TO

LEFT OR RIGHT SIDE OF CABINET

• Insert the 4” elbow through the rear opening and

connect the elbow to the dryer internal duct.

•

Insert the 4” duct through the side opening and

connect it to the elbow.

CAUTION: Do not pull or damage the

electrical wires and do not remove the vinyl cover

from the electrical components inside the dryer

when inserting the duct. A slight interference may

occur between the exhaust and the wire

components.

Portion “A”

Left side

exhaust

Fixing hole

Internal duct

Not for gas

ø2”

Right

Left

Bottom

Rear opening

Side opening

EXHAUSTING THE DRYER (cont.)

WARNING – NEVER LEAVE THE

BACK OPENING WITHOUT THE PLATE.

(Kit

WE1M454)

Installation Instructions

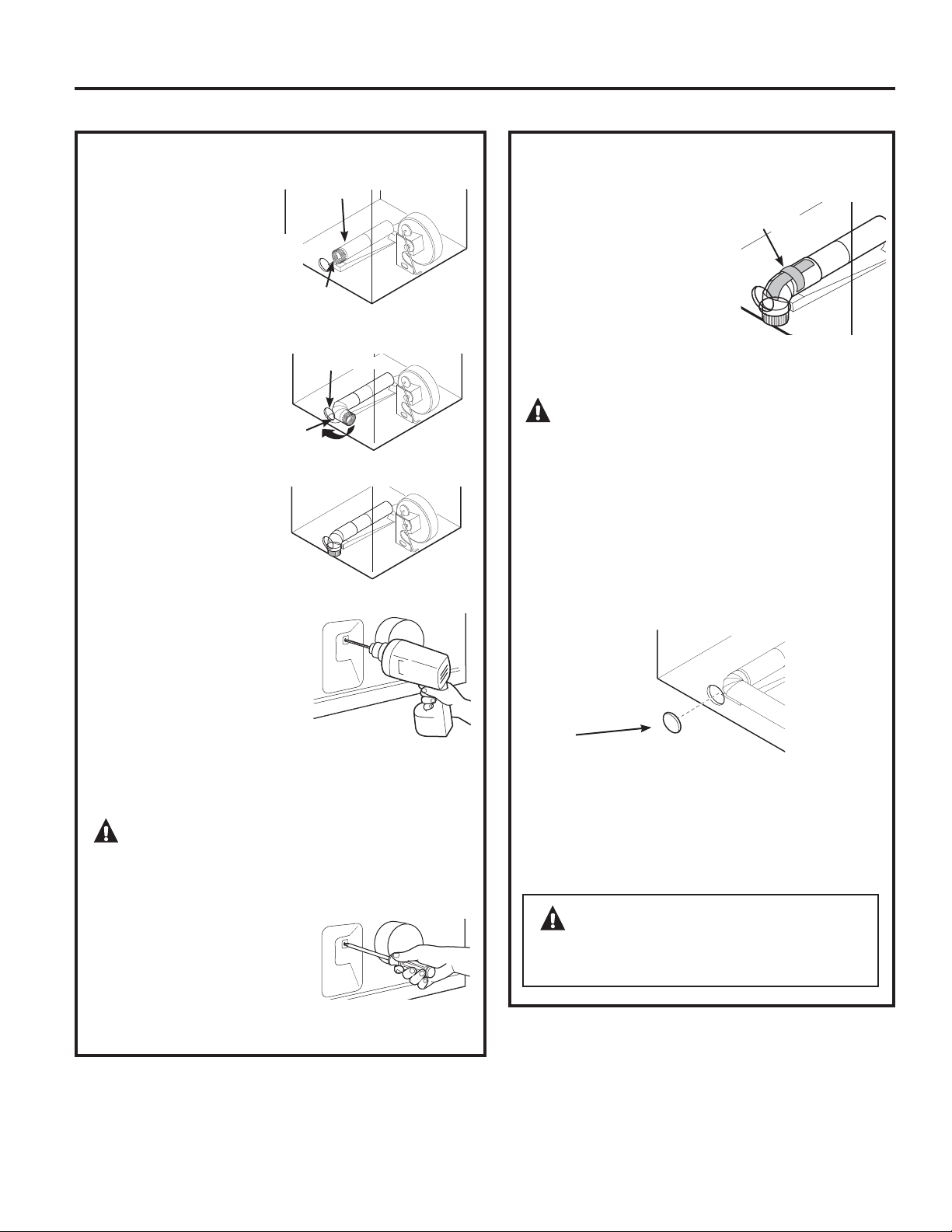

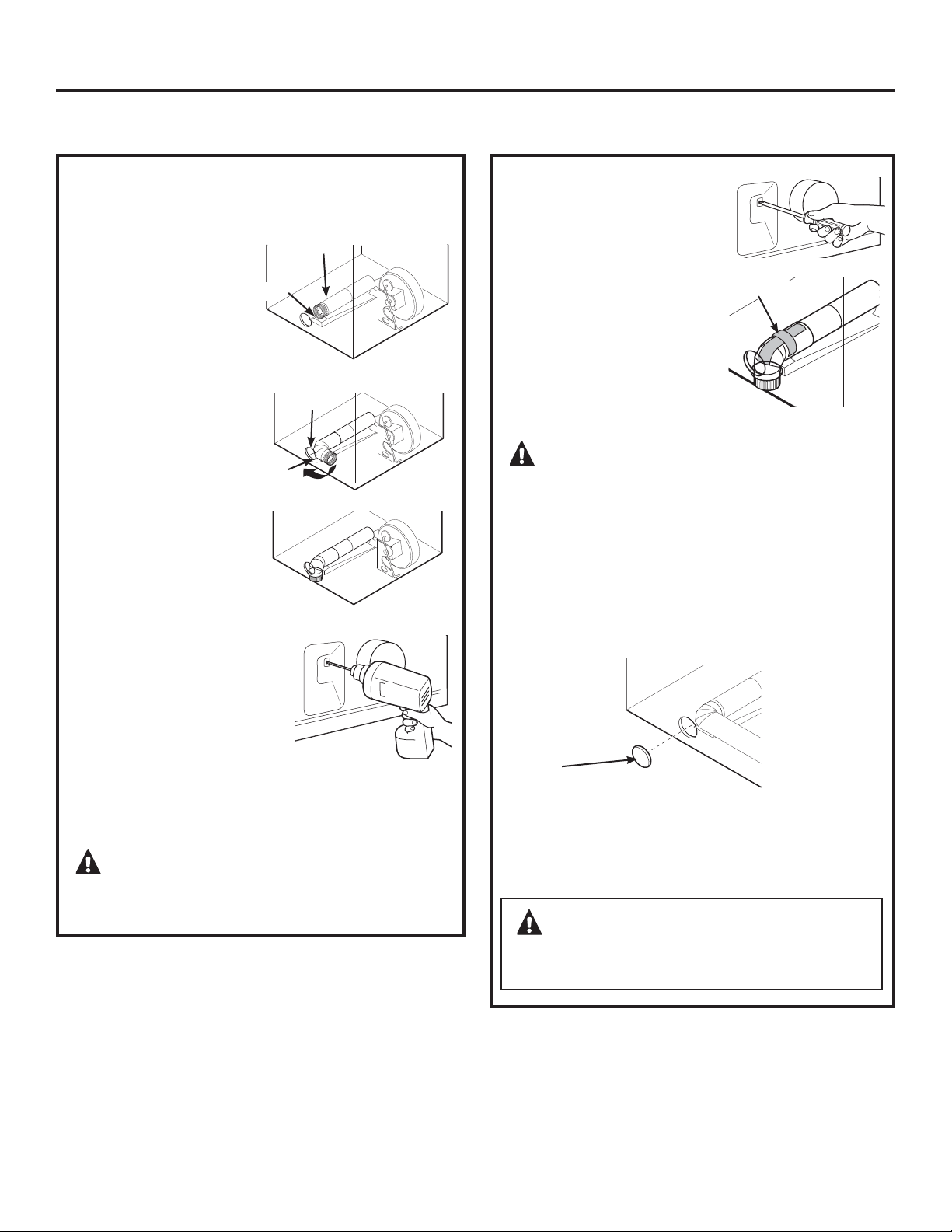

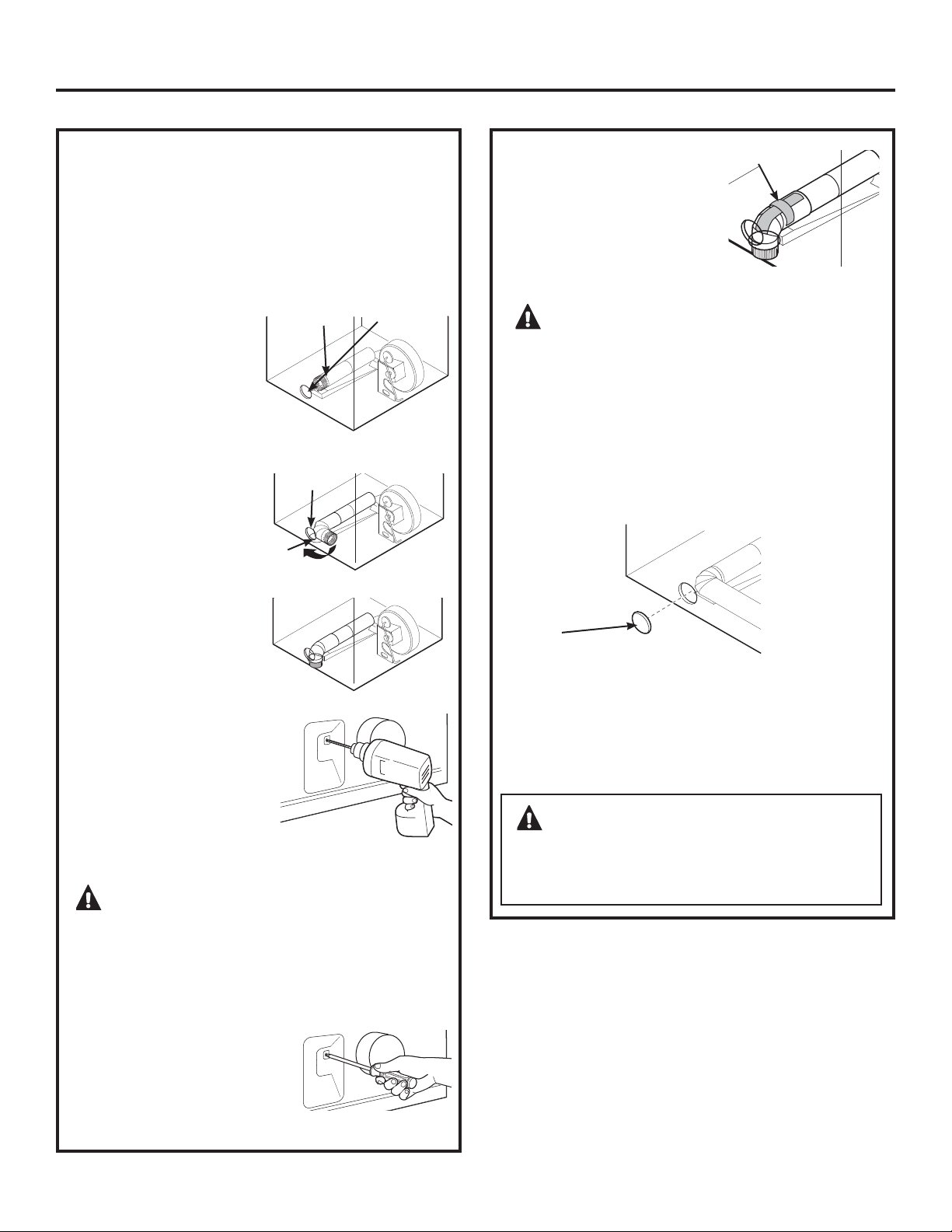

SIDE VENTING (cont.)

Connect standard metal elbows and ducts to

complete the exhaust system. Cover back opening

with a plate (Kit WE1M454) available from your

local service provider. Place dryer in final location.

ADDING COVER PLATE TO REAR OF CABINET

(SIDE EXHAUST)

ADDING ELBOW AND DUCT FOR EXHAUST TO

LEFT OR RIGHT SIDE OF CABINET (cont.)

Plate

(Kit WE1M454)

• Apply duct tape as

shown on the joint

between the dryer

internal duct and the

elbow, and also the

joint between the

elbow and the side

duct.

CAUTION: Use 4” rigid metal ducting

only inside the dryer. Internal duct joints must be

secured with tape, otherwise they may separate

and cause a safety hazard.

Duct tape

WARNING – BEFORE PERFORMING

THIS EXHAUST INSTALLATION, BE SURE TO

DISCONNECT THE DRYER FROM ITS ELECTRICAL

SUPPLY. PROTECT YOUR HANDS AND ARMS

FROM SHARP EDGES WHEN WORKING INSIDE

THE CABINET. BE SURE TO WEAR GLOVES.

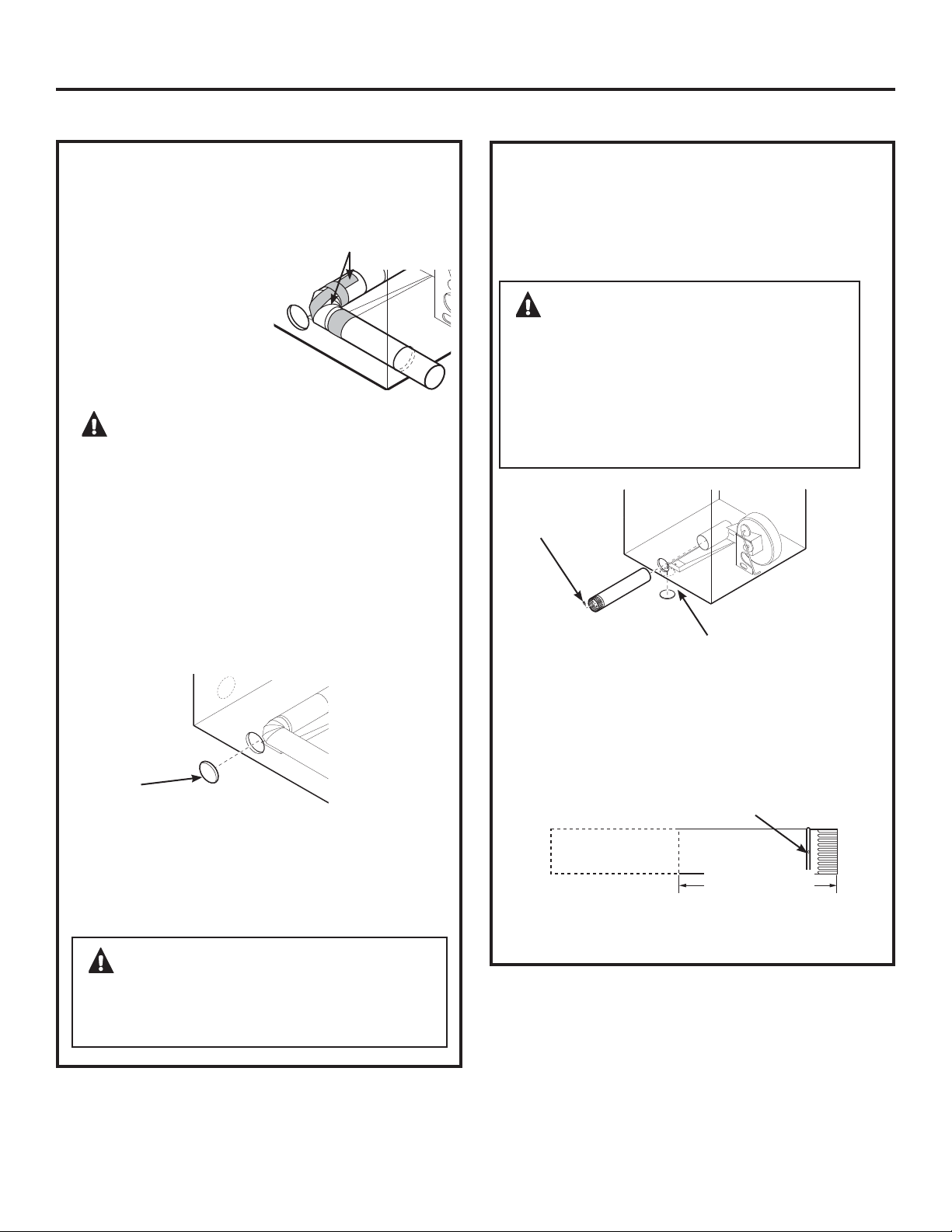

BOTTOM VENTING:

Dryer Exhaust to the bottom of cabinet for

Gas and Electric models.

Remove the screw inside the dryer exhaust duct

and save. Pull the duct out of the dryer. Detach and

remove the bottom knockout.

Remove

screw

and save

Remove desired

knockout (one only)

Fixing hole

Cut the duct as shown and keep portion A.

ø4”

Bottom

• Reconnect the cut

portion A of the

duct to the blower

housing.

•

Tape the elbow

in a 90-degree

position to prevent

rotation.

•

Insert the elbow

through the rear

hole and connect

it to portion A.

Rotate the elbow

through the

bottom opening.

•

While holding down

the pipe and elbow,

using your hand

through the rear

opening, drill a 1/8”

hole through the

bottom tab hole and

the pipe as shown

in the illustration.

NOTE: Make sure the hole is drilled all the way

through the elbow and pipe.

CAUTION: Be sure not to pull or

damage the electrical wires inside the dryer when

inserting the duct.

WARNING – NEVER LEAVE THE

BACK OPENING WITHOUT THE PLATE.

(Kit

WE1M454)

Dryer Exhaust to the bottom of cabinet for

Gas and Electric models.

BOTTOM VENTING (cont.)

Connect standard metal elbows and ducts to

complete the exhaust system. Cover back opening

with a plate (Kit WE1M454) available from your

local service provider. Place dryer in final location.

ADDING COVER PLATE TO REAR OF CABINET

(BOTTOM EXHAUST)

Plate

(Kit WE1M454)

Installation Instructions

• While still holding down

the pipe and elbow from

the rear opening, screw

the pipes in place with the

previously saved screw.

•

Apply duct tape as shown

on the joint between the

dryer internal duct and the

elbow.

NOTE: Make sure the tape

covers the screw hole in

portion A where it connects

to the elbow.

CAUTION: Internal duct joints must

be secured with tape; otherwise, they may

separate and cause a safety hazard.

Duct tape

Rear hole

Bottom

opening

Bottom view

Portion “A”

Fixing hole

ADDING A NEW DUCT

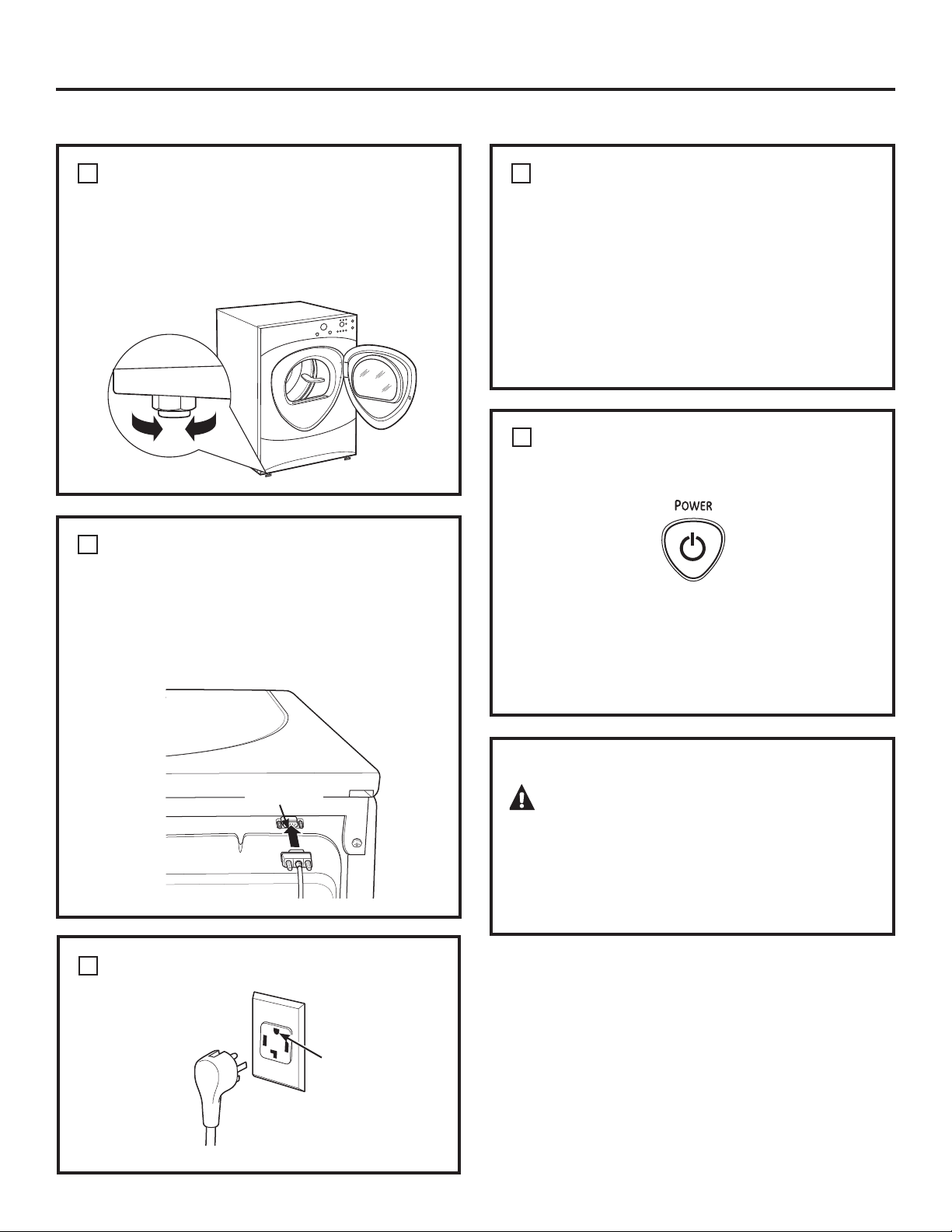

FINAL SETUP

Installation Instructions

LEVEL THE DRYER

Stand the dryer upright near the final location

and adjust the four leveling legs at the corners to

ensure that the dryer is level from side to side and

front to rear.

Lower

Raise

ATTACH SERIAL CABLE

Attach the serial cable for washer and dryer

connection to the serial port on the back of the

dryer.

Attach the other end of the cable to the washer

before pushing the washer into its final position.

PLUG DRYER IN

Ensure proper

ground exists

before use.

Rear of

Dryer

Serial Port

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of

malfunction or breakdown, grounding will reduce

the risk of electric shock by providing a path of

least resistance for electric current. This appliance

is equipped with a cord having an equipment-

grounding conductor and a grounding plug.

The plug must be plugged into an appropriate

outlet that is properly installed and grounded in

accordance with all local codes and ordinances.

DRYER STARTUP

Press the POWER button.

NOTE: If the dryer has been exposed to temperatures

below freezing for an extended period of time, allow

it to warm up before pressing POWER. Otherwise,

the display will not come on.

The dryer is now ready for use.

SERVICING

WARNING – Label all wires prior to

disconnection when servicing controls. Wiring

errors can cause improper and dangerous

operation after servicing/installation.

For replacement parts and other information, refer

to the back cover for servicing phone numbers.

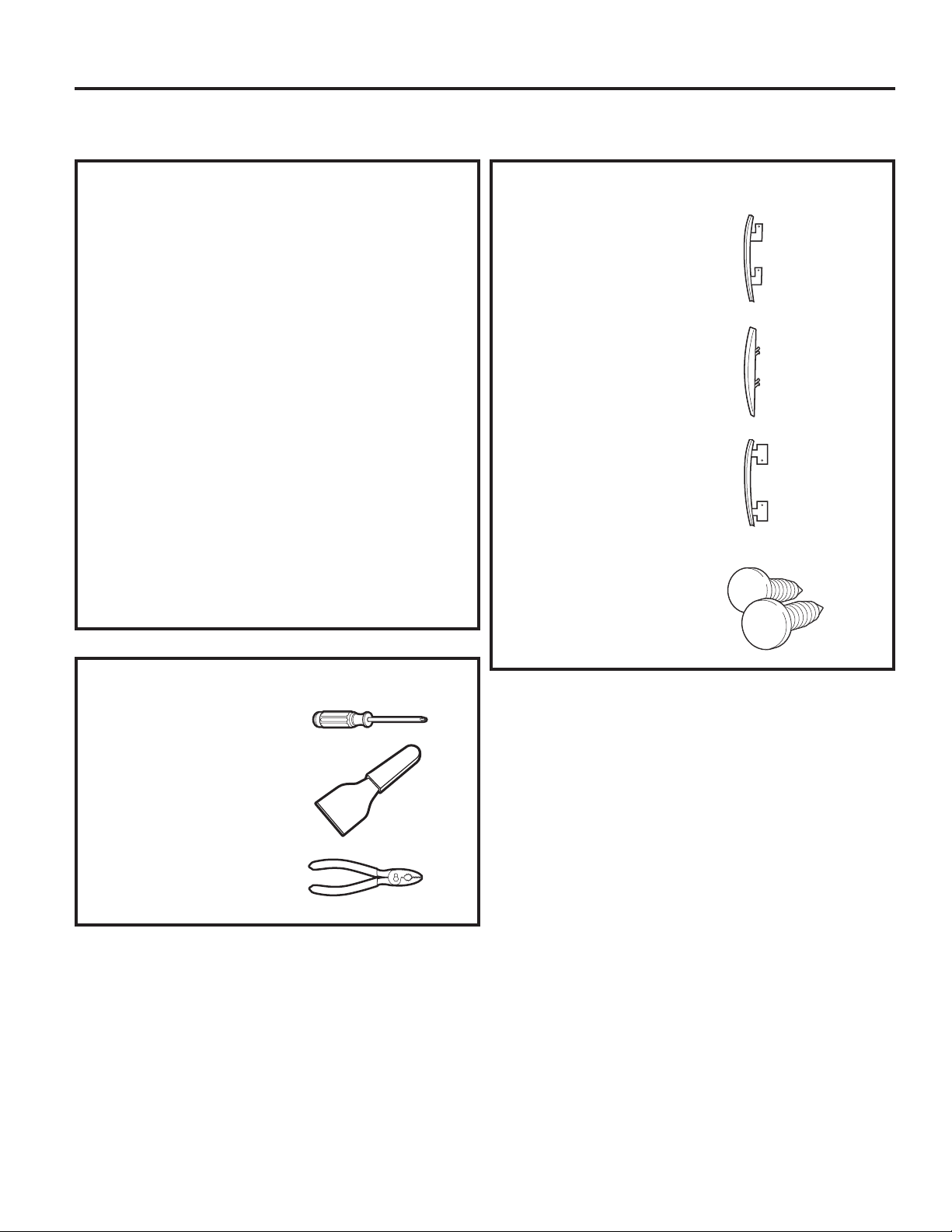

Phillips-head screwdriver or

quadrex head screwdriver

Putty knife or thin-blade

screwdriver

Pliers

Installation Instructions

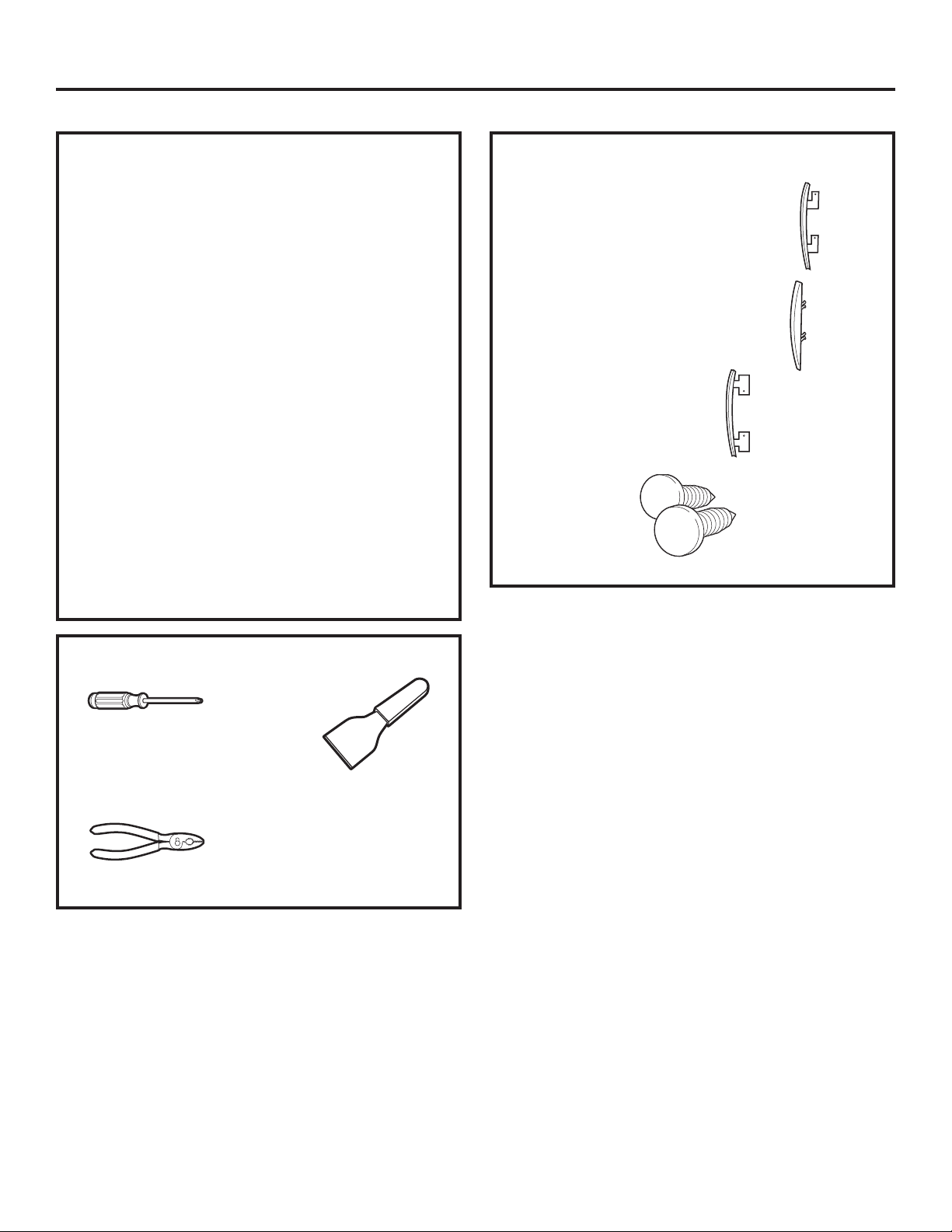

REVERSING THE DOOR SWING (if desired)

IMPORTANT NOTES

• Read the instructions all the way through before

starting.

• Handle parts carefully to avoid scratching paint.

• Provide a non-scratching work surface for

the doors.

• Set screws down by their related parts to avoid

using them in the wrong places.

• All screws must be hand-tightened.

• Normal completion time to reverse the door

swing is 30–60 minutes.

IMPORTANT: Once you begin, do not move the

cabinet until door-swing reversal is completed.

These instructions are for changing the hinges

IURP WKH ULJKW VLGH WR WKH OHIW VLGH³LI \RX HYHU

want to switch them back to the right side, follow

these same instructions and reverse all references

to the left and right.

TOOLS YOU WILL NEED

STANDARD REVERSIBILITY KIT

 Chrome door cap



Chrome door hinge cap



Inner door cap



2 Plug buttons

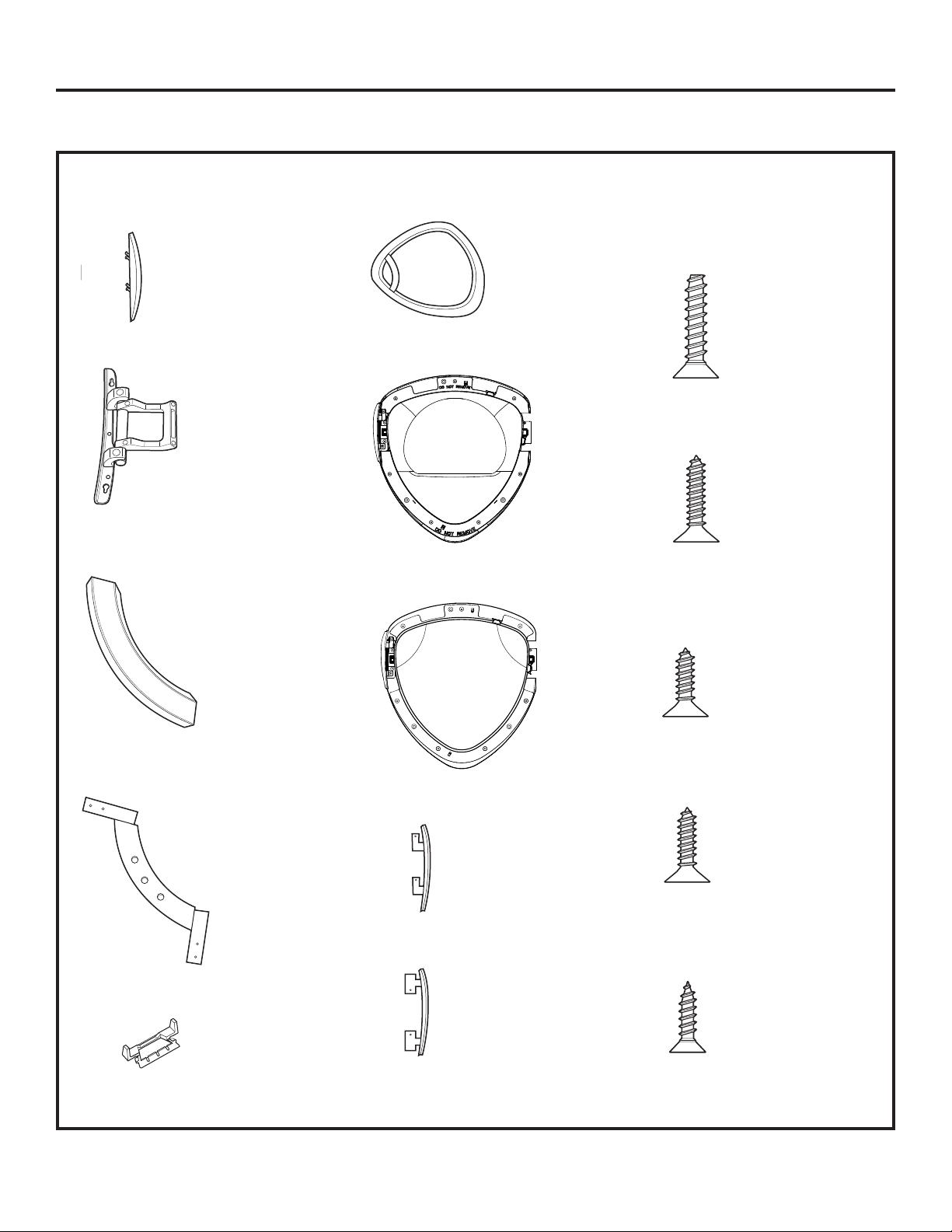

REVERSING THE DOOR SWING (if desired)

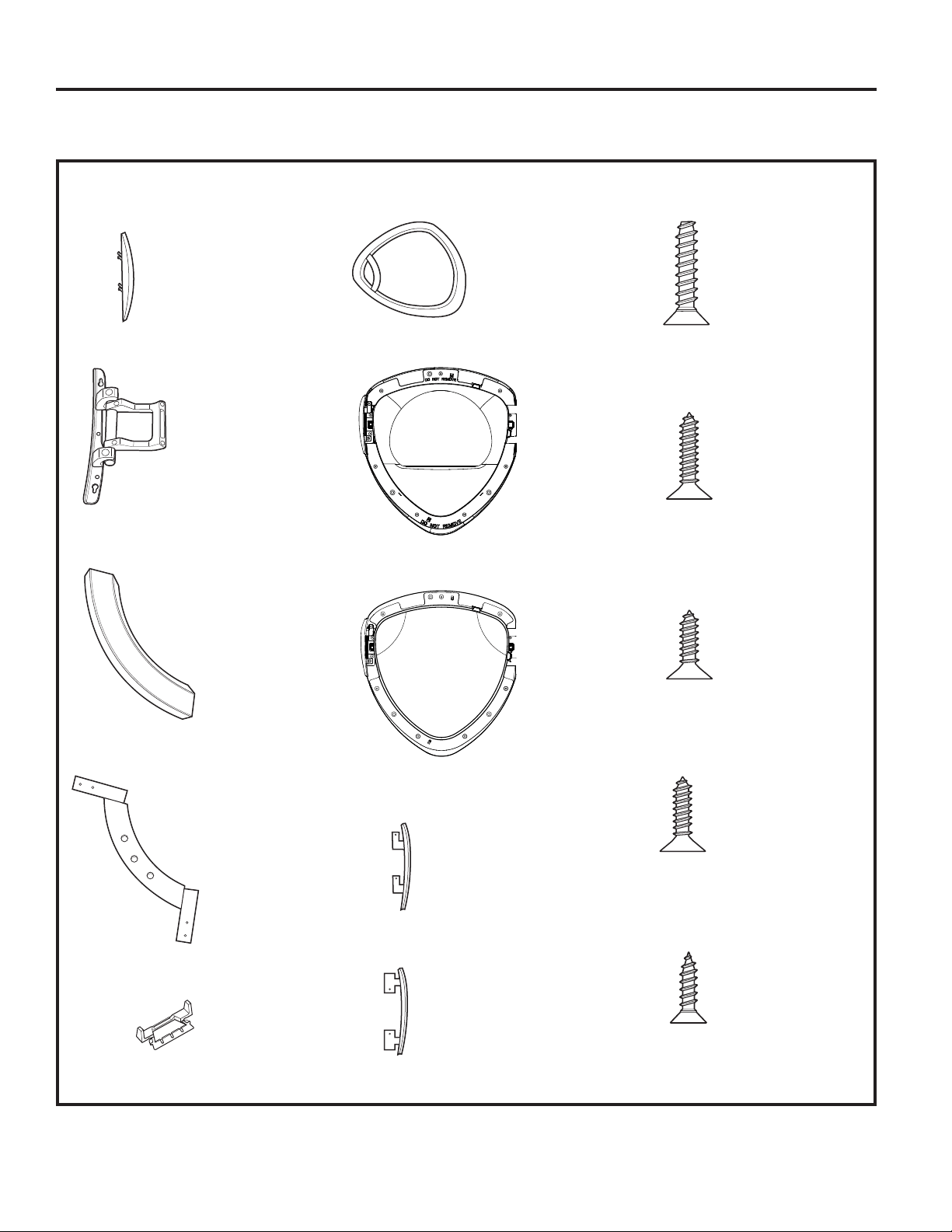

DOOR PARTS

 Hinge cap



Hinge assembly



Outer handle



Inner handle



2 Handle caps



Chrome door cover



Inner cover (Mask)



Outer window

 Chrome door cap



Inner door cap



A Large tapping screws

7 – #10 x 1.125”



B Large tapping screws

2 – #10 x 0.750”



C Small tapping screw

1 – #8 x 0.375”



D Small tapping screws

11 – #8 x 0.625”

 E Machine screws

4 – #8 x 0.50”

Installation Instructions

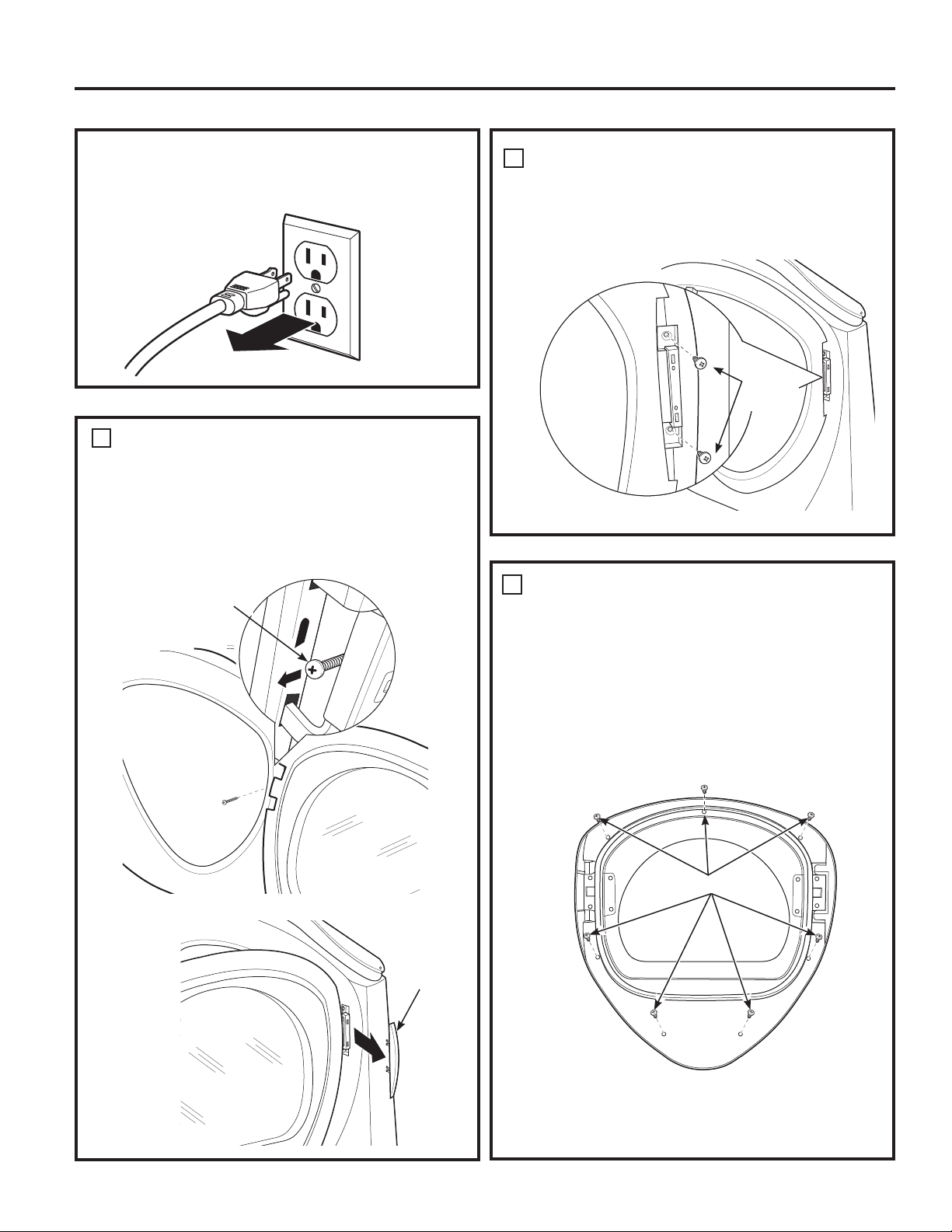

REMOVE THE DOOR ASSEMBLY

Remove the side hinge cap by opening the dryer

door and removing the screw from behind the

hinge (#8 x .375” tapping screw). Then using your

hand, pop the hinge cap off the dryer.

Hinge

cap

DISASSEMBLE THE DOOR ASSEMBLY

Turn the door assembly over and separate the

chrome cover from the inner door. Put the inner

door aside on a soft, protected flat surface.

Lay the door down on a soft, protected, flat surface

so that the inner part faces upward (door resting on

the handle side).

Remove the 7 screws (#10 x 1.125” tapping screws)

located around the perimeter of the door.

7 x A Screws

Installation Instructions

BEFORE YOU START

Unplug the dryer from its electrical outlet.

REMOVE THE DOOR ASSEMBLY (cont.)

Close and hold the door, remove the 2 hinge screws

(#10 x 0.75” tapping screws). Pull the door away

from the dryer front panel.

2 x B

Screws

1 x C Screw

REVERSING THE DOOR SWING (if desired)

Installation Instructions

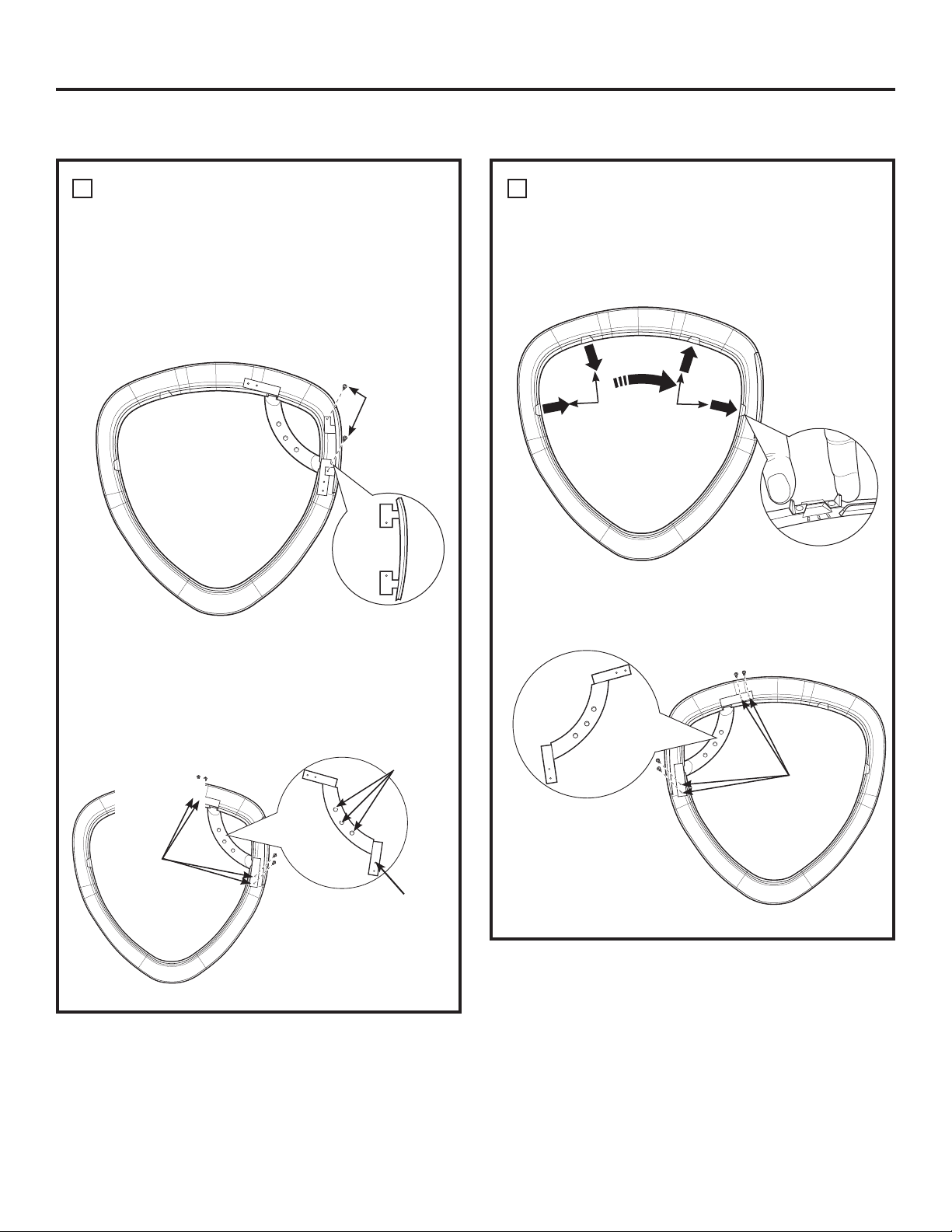

REVERSE DOOR HANDLE AND CAPS

A Lay the chrome cover down on a soft, protected,

flat surface so that the inner part faces upward

(resting on the handle side). Disassemble the

door cap from the chrome cover on the handle

side by removing 2 screws (#8 x 0.625” tapping

screws).

Door cap

D Assemble the inner handle onto the opposite

side of the chrome cover, using 4 screws (#8 x

0.625” tapping screws).

REVERSE DOOR HANDLE AND CAPS

(CONT.)

C Pop the 2 handle caps out toward you and

reassemble on the opposite side of the chrome

cover, where you removed the outer handle.

B Disassemble the outer handle from the inner

handle by removing 3 screws (#8 x 0.625” tapping

screws). Disassemble the inner handle from the

chrome cover by removing 4 screws (#8 x 0.625”

tapping screws).

2 x D

Screws

Remove

4 x D screws

(Inner handle)

Handle caps

Replace

4 x D

screws

(Inner

handle)

Inner

handle

3 x D

Screws

(Outer

handle)

Inner

handle

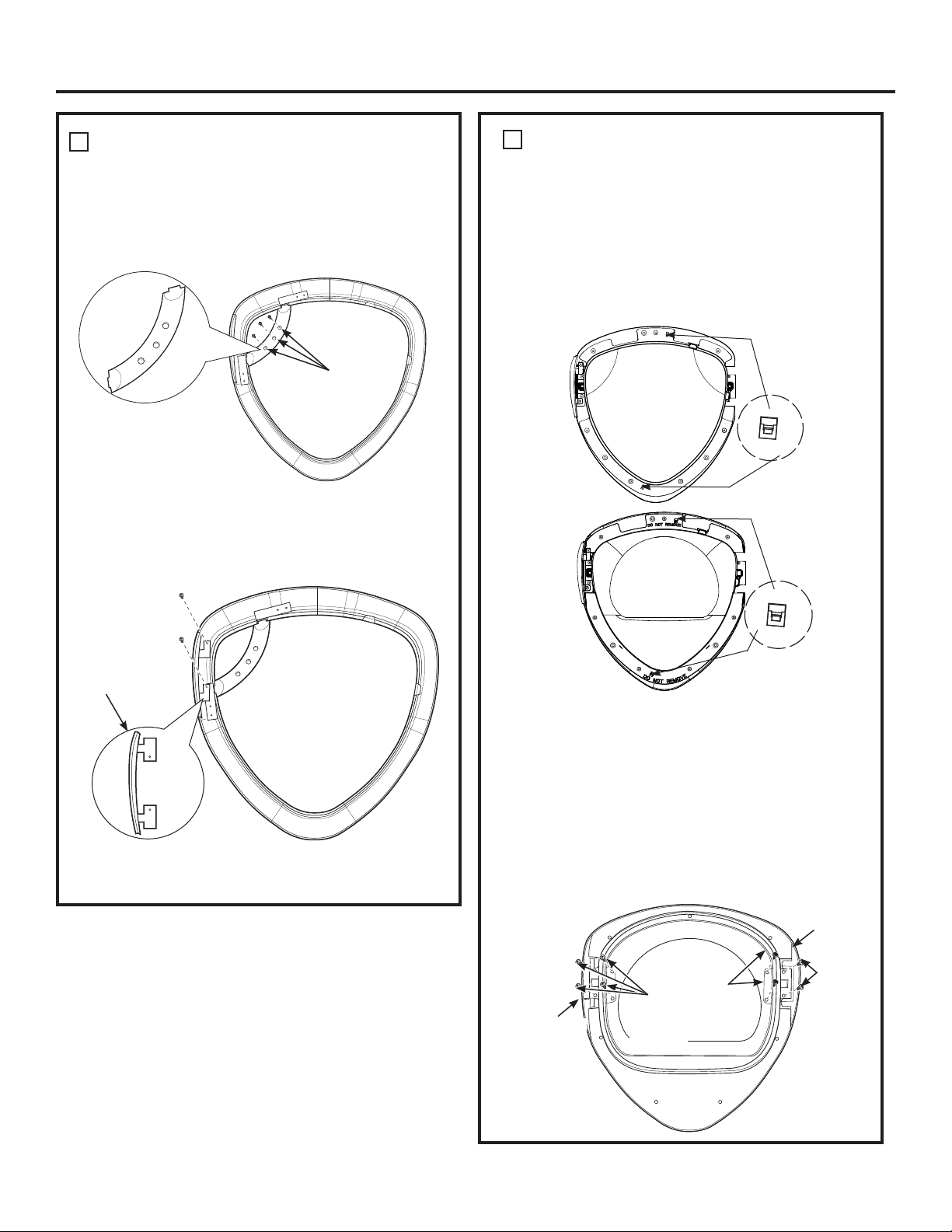

REVERSE DOOR HANDLE AND CAPS

(CONT.)

Put the chrome cover aside on a soft, protected

flat surface.

Door cap

F Assemble the new right-side door cap (from

reversibility kit), using 2 screws (#8 x 0.625” tapping

screws).

REVERSE HINGE AND CAPS (CONT.)

Installation Instructions

2 x D Screws

3 x D

Screws

(inner

handle)

E Reassemble the outer handle to the inner handle,

using 3 screws (#8 x 0.625” tapping screws).

Outer

handle

REVERSE HINGE AND CAPS

• Lay the inner door down on a soft , protected

flat surface so that the inner part faces down.

Disassemble the outer window by opening 2 snaps,

lay the outer window on a soft, protected flat

surface.

• Disassemble the inner cover (mask) by opening

2 snaps, lay the inner cover (mask) on a soft,

protected flat surface.

Outer window

Inner cover

(Mask)

• Turn the inner door on a soft , protected flat

surface so that the inner part faces up.

• Remove the screws, nuts and washers on the

opposite side of the hinge, using a quadrex

screwdriver.

• Disassemble the inner door cap from the inner

door by removing 2 screws (#8 x 0.75” tapping

screws).

• Disassemble the hinge from the inner door by

removing 4 screws (#8-32 x 0.50” machine screws).

Hinge

Remove

4 x E screws

2 x D

Screws

Inner

door cap

2 screws,

2 nuts and

2 washers

Snap

REVERSING THE DOOR SWING (if desired)

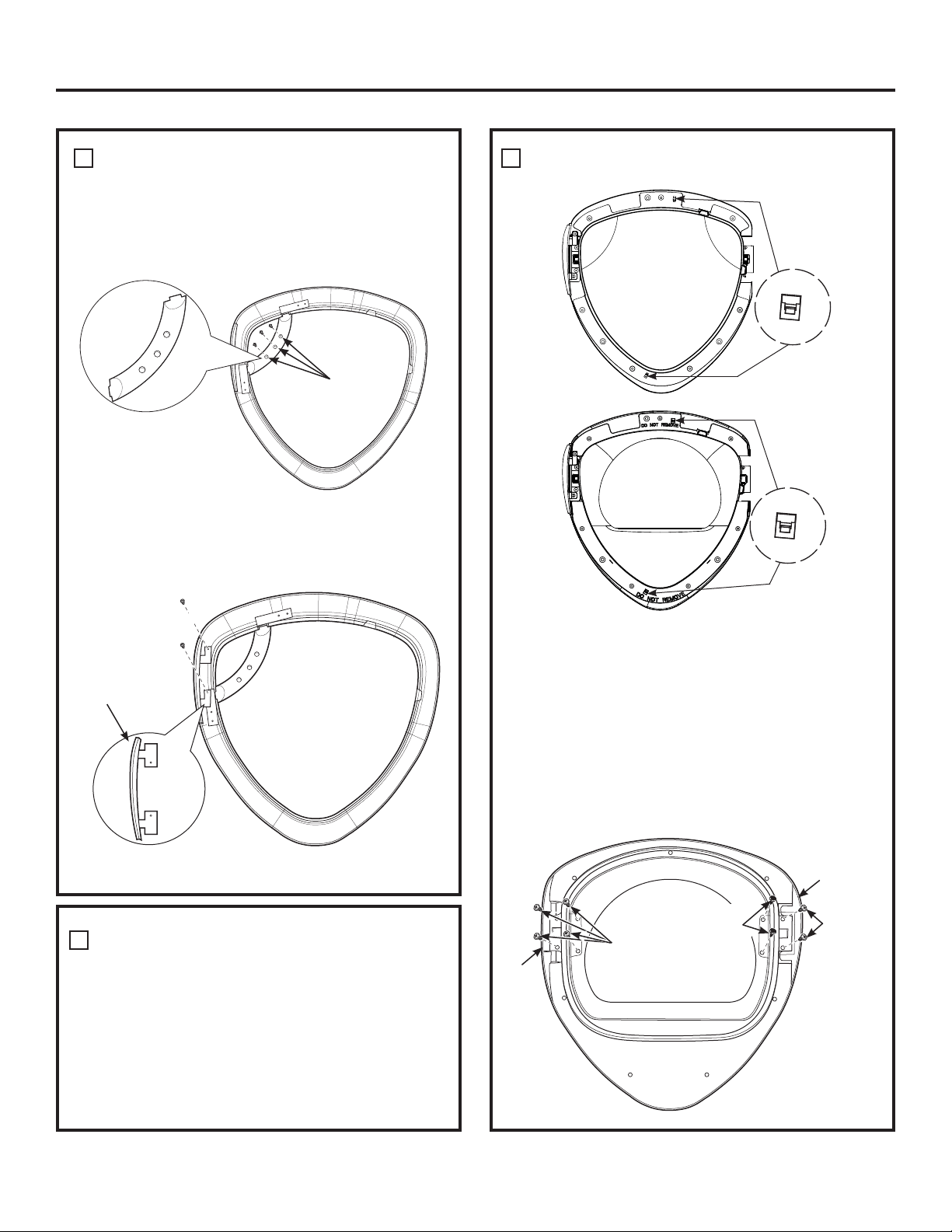

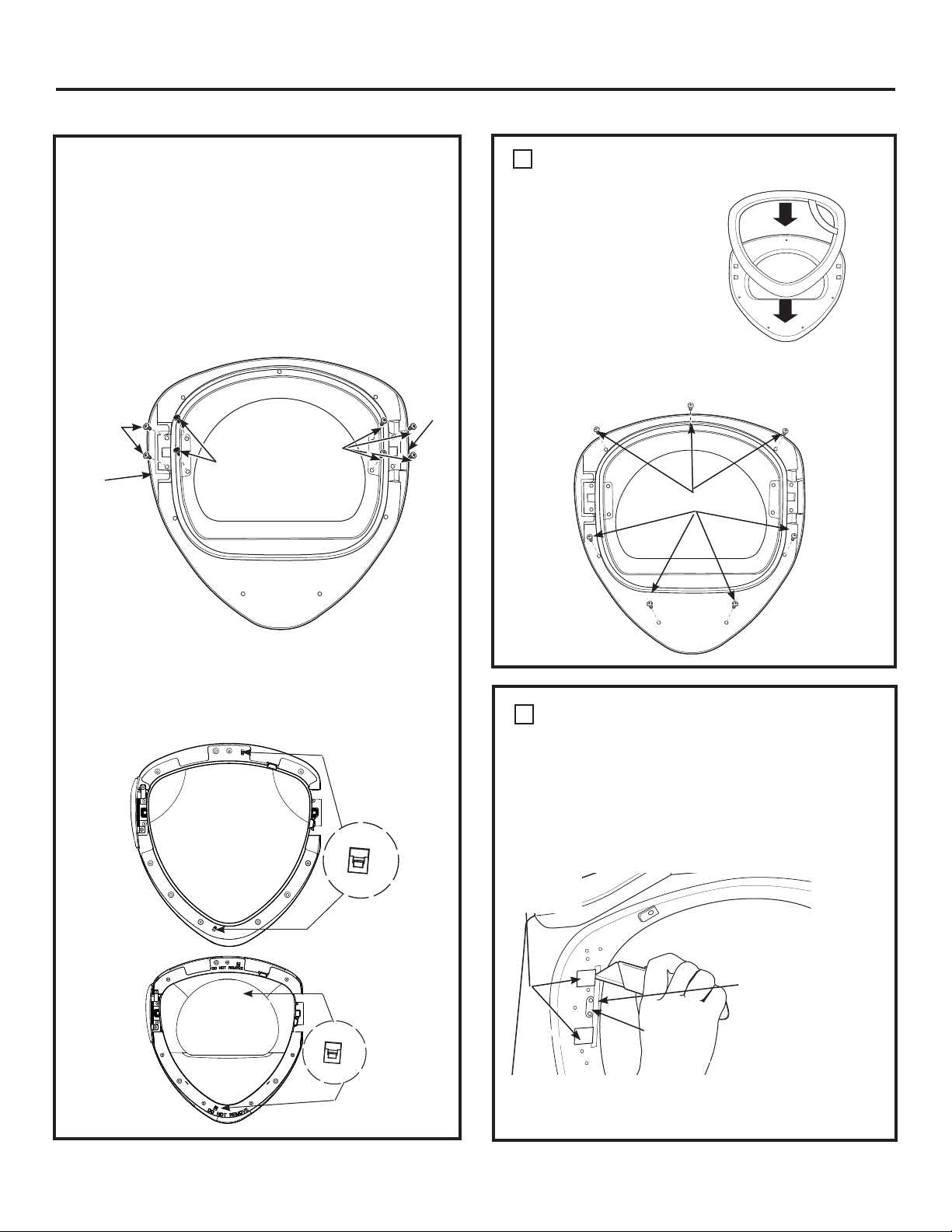

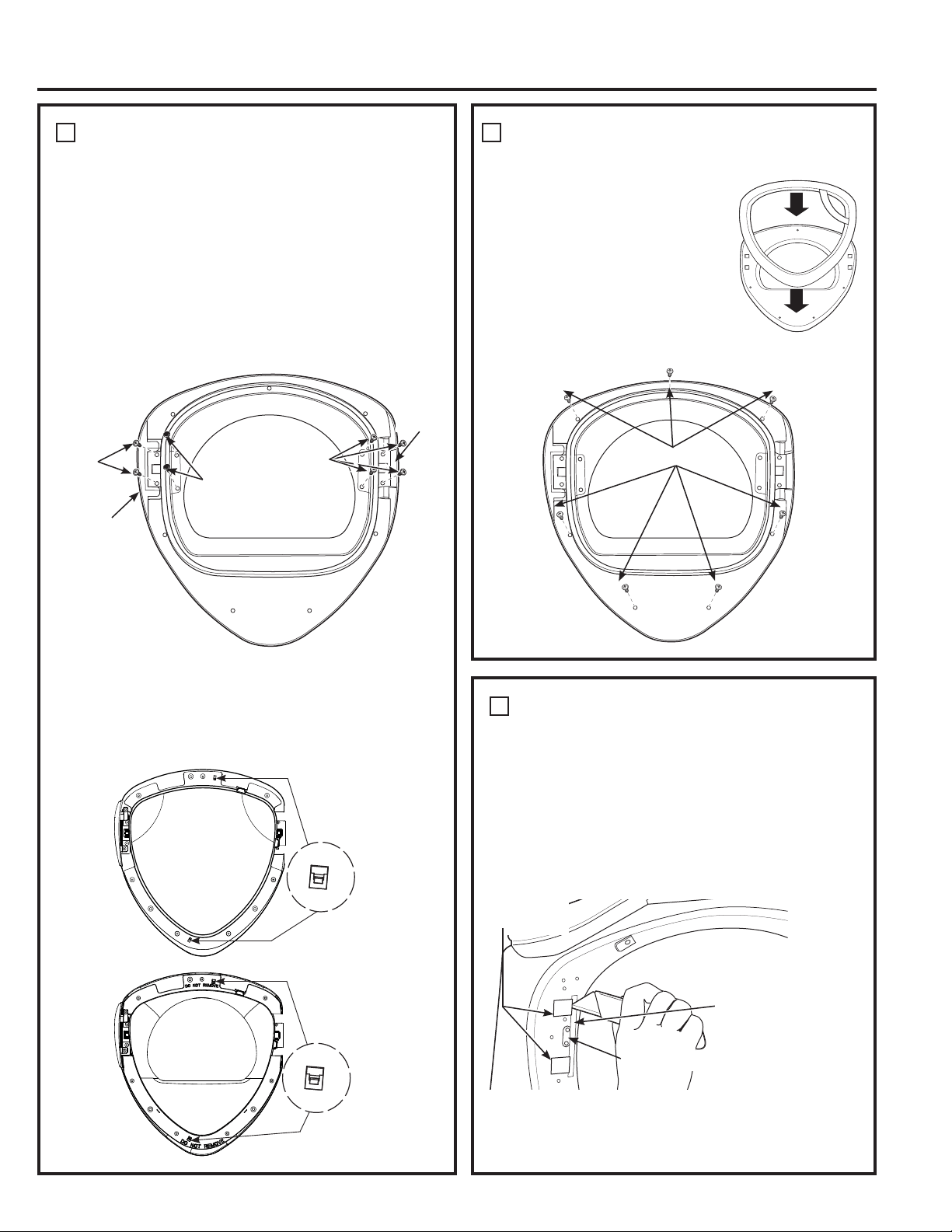

REVERSE HINGE AND CAPS (CONT.)

• Assemble the hinge to the opposite side of the

inner door, using 4 screws (#8-32 x 0.50” machine

screws).

• Assemble the new inner door cap (from reversibility

kit) on the opposite side of the hinge, using 2

screws (#8 x 0.75” tapping screws).

• Install the the screws, nuts and washers on the

opposite side of the hinge in the 2 remaining holes.

• Flip the inner door so that the inner part faces down.

Assemble the inner cover (mask), be sure the snaps

have clamped the inner cover. Assemble the outer

window, be sure the 2 snaps have clamped the outer

window.

Replace

4 x E

screws

Replace

2 x D

screws

Inner

door

cap

Replace

2 screws,

2 nuts and

2 washers

Installation Instructions

REASSEMBLE DOOR ASSEMBLY

Turn the inner door over

and place on a soft,

protected flat surface

so that the inner part is

facing down. Assemble

the chrome cover to the

inner door by placing

them together. Flip the

door assembly over and

assemble, using 7 screws

(#10 x 1.125” tapping

screws).

7 x A Screws

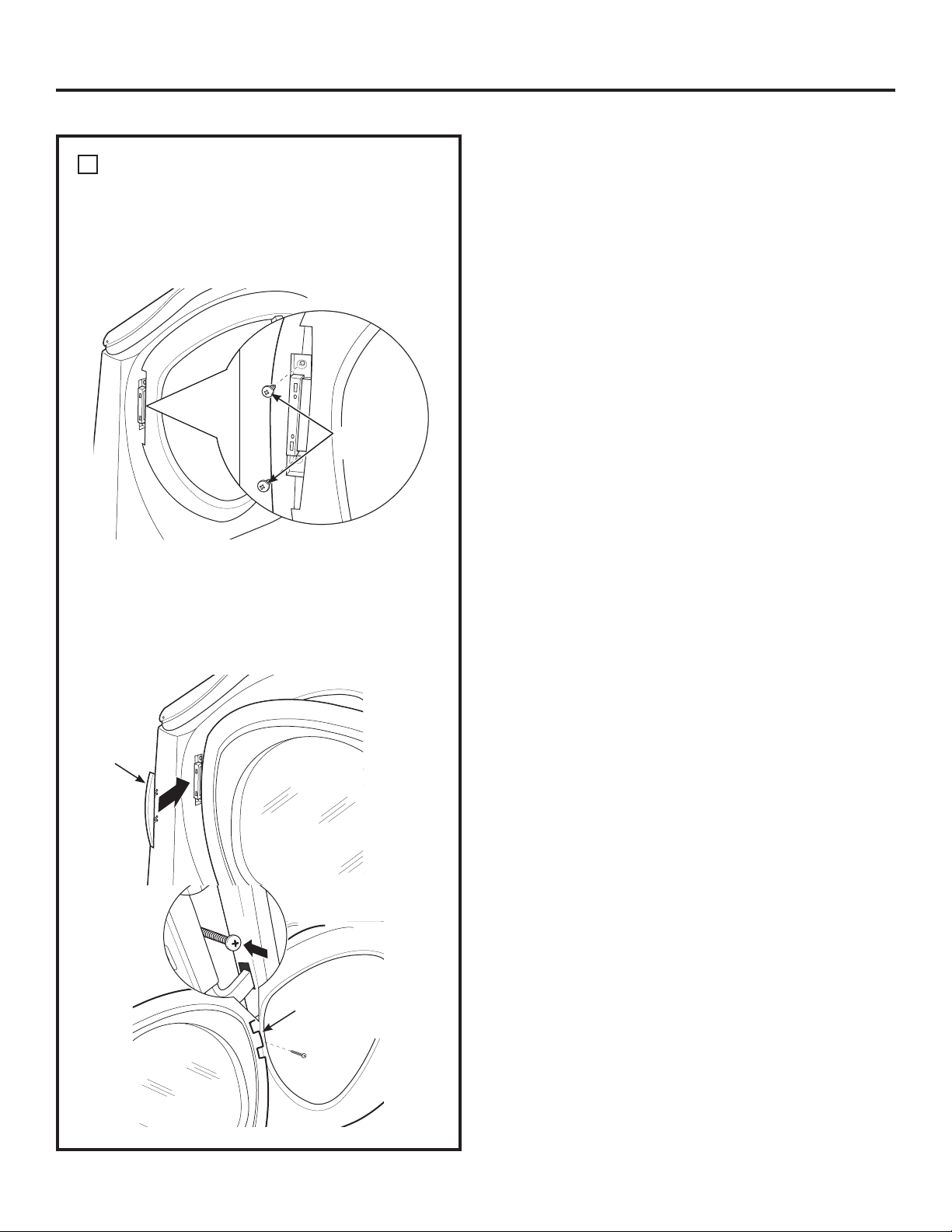

REVERSE FRONT PANEL PLUG

BUTTONS AND STRIKE PLATE

Remove the 2 plug buttons on the dryer front

panel, using a putty knife or other flat tool as

shown, and reinstall on the opposite side. Switch

the strike bracket and its cover by removing 2

screws (#8 x 0.625” tapping screws) for each and

reinstalling on opposite sides.

Strike

bracket

2 Plug

buttons

Protective

piece of tape

NOTE: Apply a protective piece of tape to the side

of the plug button where the putty knife blade will

be inserted to prevent scratching.

Outer window

Inner cover

(Mask)

Hinge

Snap

REVERSING THE DOOR SWING (if desired)

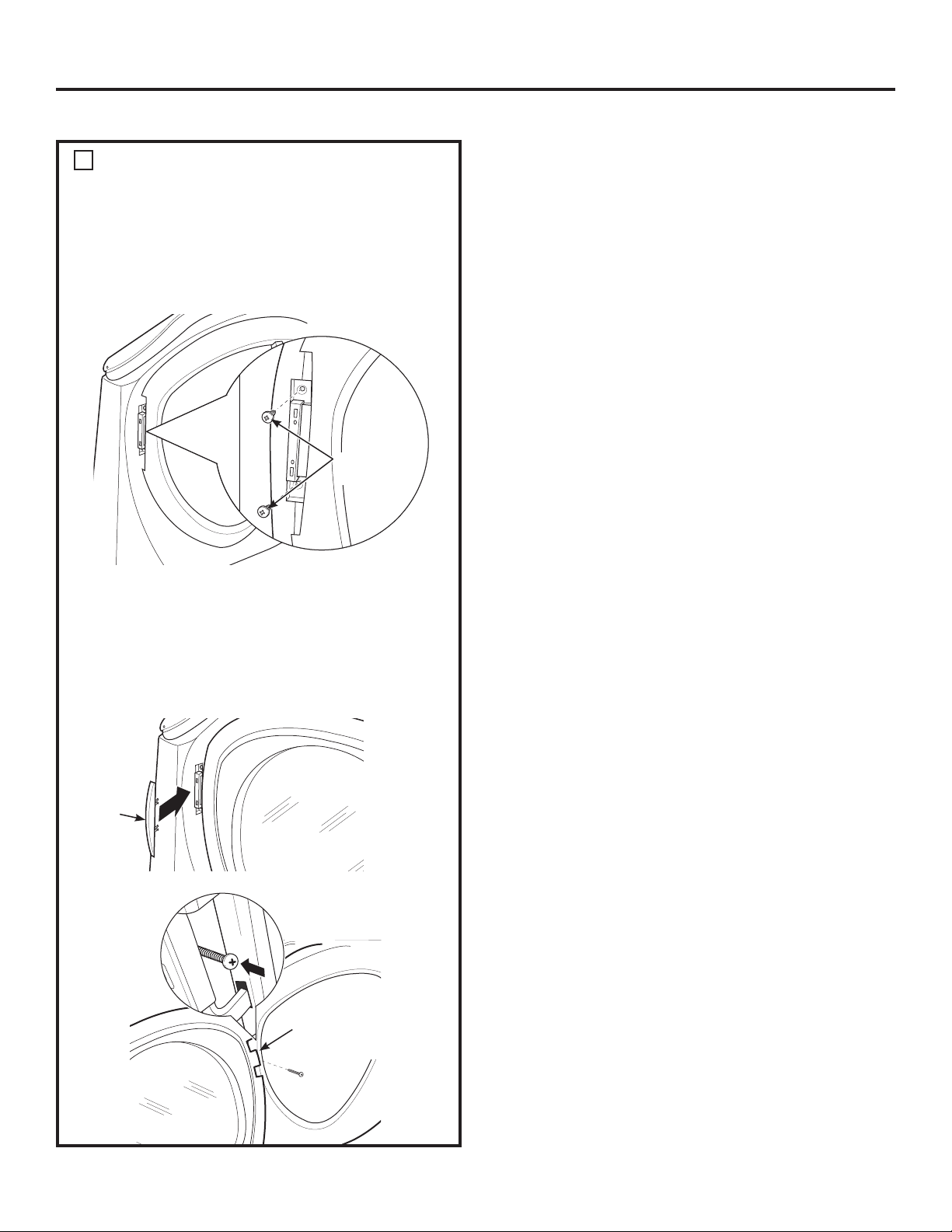

REINSTALL DOOR ASSEMBLY

Place the door back on the dryer front panel, making

sure the latch is engaged and the hinge is sitting in

the two openings in the dryer front. Assemble the

door to the front cabinet, using 2 screws (#10 x 0.75”

tapping screws).

Install 2 x B

screws

Install the new left-hand hinge cap (from the

reversibility kit) onto the hinge, by opening the

dryer door and screwing the hinge cap into place.

NOTE: Save the remaining caps and covers in

case you want to reverse the hinge again.

1 x C Screw

in hinge cap

Hinge cap

Installation Instructions

STACKING THE WASHER AND DRYER (if desired)

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these instructions for

local electrical inspector’s use.

•

IMPORTANT – Observe all governing

codes and ordinances.

•

Note to Installer – Be sure to leave these

instructions with the Consumer.

•

Note to Consumer – Keep these instructions for

future reference.

•

Service must be performed by a qualified installer.

•

Proper installation is the responsibility of the

installer.

FOR YOUR SAFETY:

WARNING

• Electric Shock Hazard. Disconnect power before

installing. Failure to do so could result in serious

injury or death.

• Potential Personal Injury. More than two people

are recommended to lift the dryer into position

because of its weight and size. Failure to do so

could result in personal injury or death.

• Avoid Tipping and Rupture of Utility Services.

Dryer must be securely attached to the washer.

DO NOT place the washer on top of the dryer.

Failure to do so could result in personal injury/

death or property damage.

• Mobile Home or Manufactured Home Installation

– Stacking of a gas dryer is not permitted in a

mobile home or manufactured home.

MINIMUM CLEARANCE OTHER THAN

ALCOVE OR CLOSET INSTALLATION

Minimum clearance to combustible surfaces and

for air opening are: 0” both sides, 1” front and

3” rear. Consideration must be given to provide

adequate clearance for installation and service.

REQUIREMENTS FOR ALCOVE OR

CLOSET INSTALLATION

• Your dryer is approved for installation in an

alcove or closet, as stated on a label on the dryer

back.

•

The dryer MUST be vented to the outdoors. See

the EXHAUSTING THE DRYER section.

•

Minimum clearance between dryer cabinet and

adjacent walls or other surfaces is:

0” either side

3” front and rear

•

Minimum vertical space from floor to overhead

shelves, cabinets, ceilings, etc., is 52”.

•

Closet doors must be louvered or otherwise

ventilated and have at least 60 square inches

of open area equally distributed. If the closet

contains both a washer and a dryer, doors must

contain a minimum of 120 square inches of open

area equally distributed.

•

The closet should be vented to the outdoors to

prevent gas pocketing in case of gas in the supply

line.

•

No other fuel-burning appliance shall be installed

in the same closet with the dryer (gas models

only).

NOTE: WHEN THE EXHAUST DUCT IS LOCATED AT

THE REAR OF THE DRYER, MINIMUM CLEARANCE

FROM THE WALL IS 5.5 INCHES.

Installation Instructions

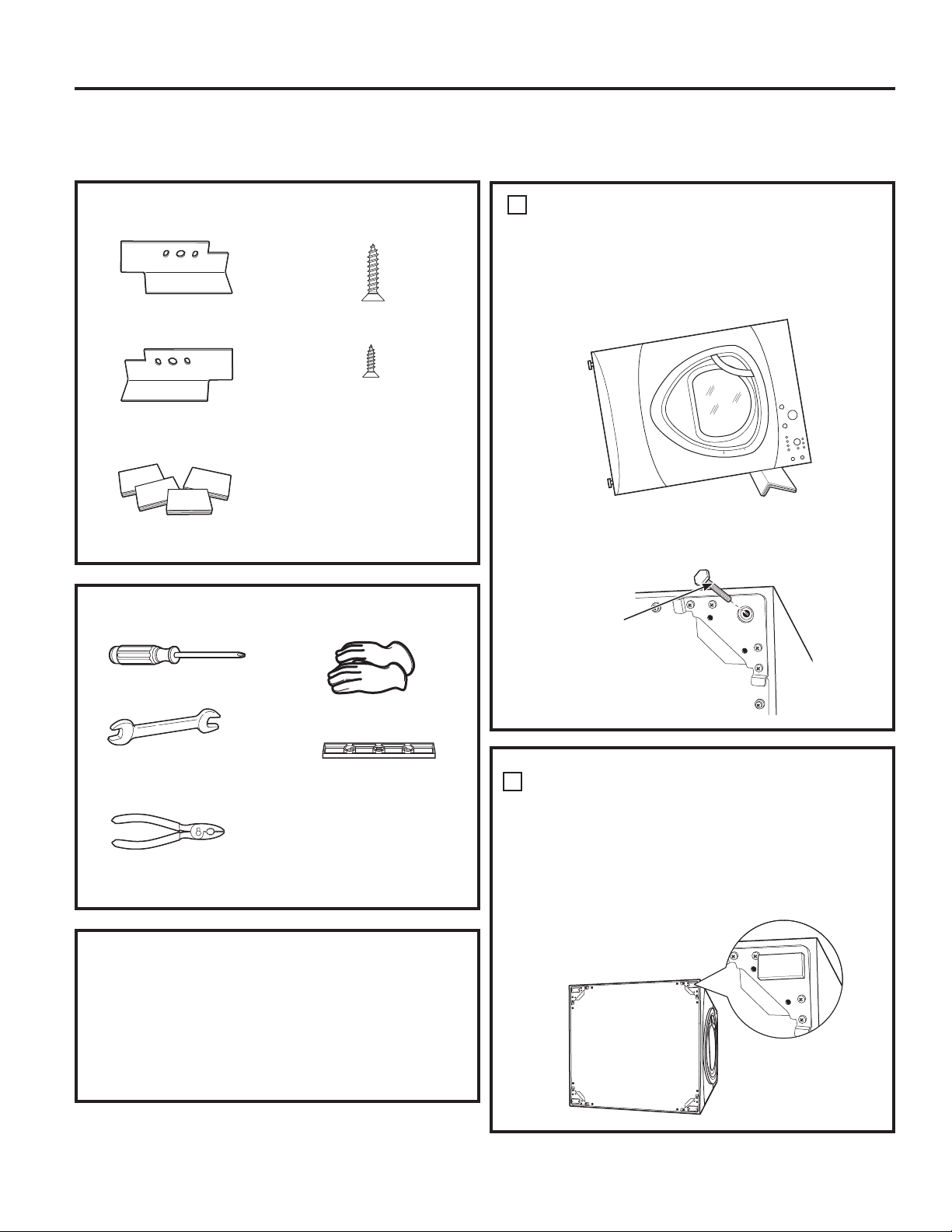

STACKING THE WASHER AND

DRYER (if desired) (cont.)

Installation Instructions

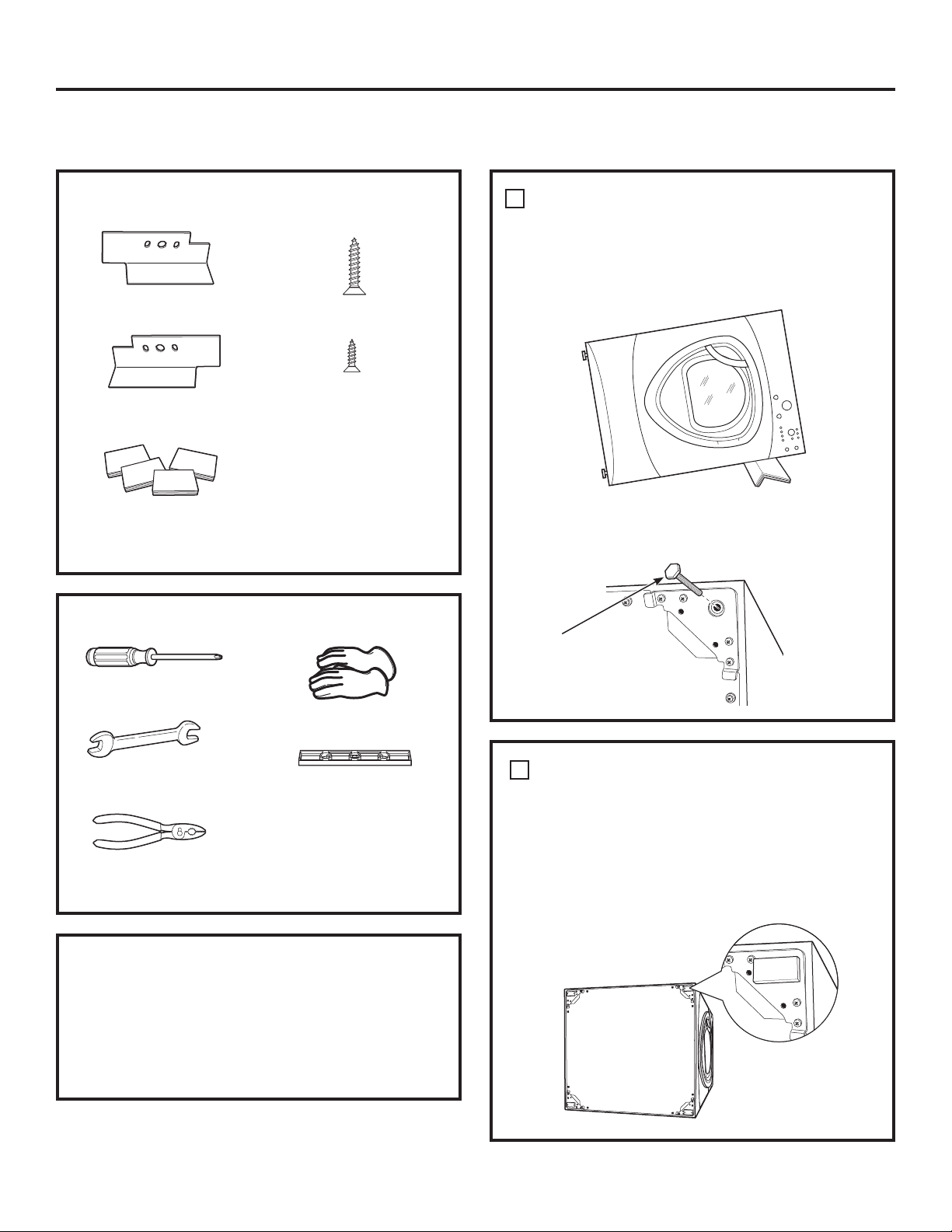

INSTALLATION PREPARATION

Remove the packaging.

Flatten the product carton to use as a pad to

lay the dryer down on its side. Continue using

the carton to protect the finished floor in front of

the installation location.

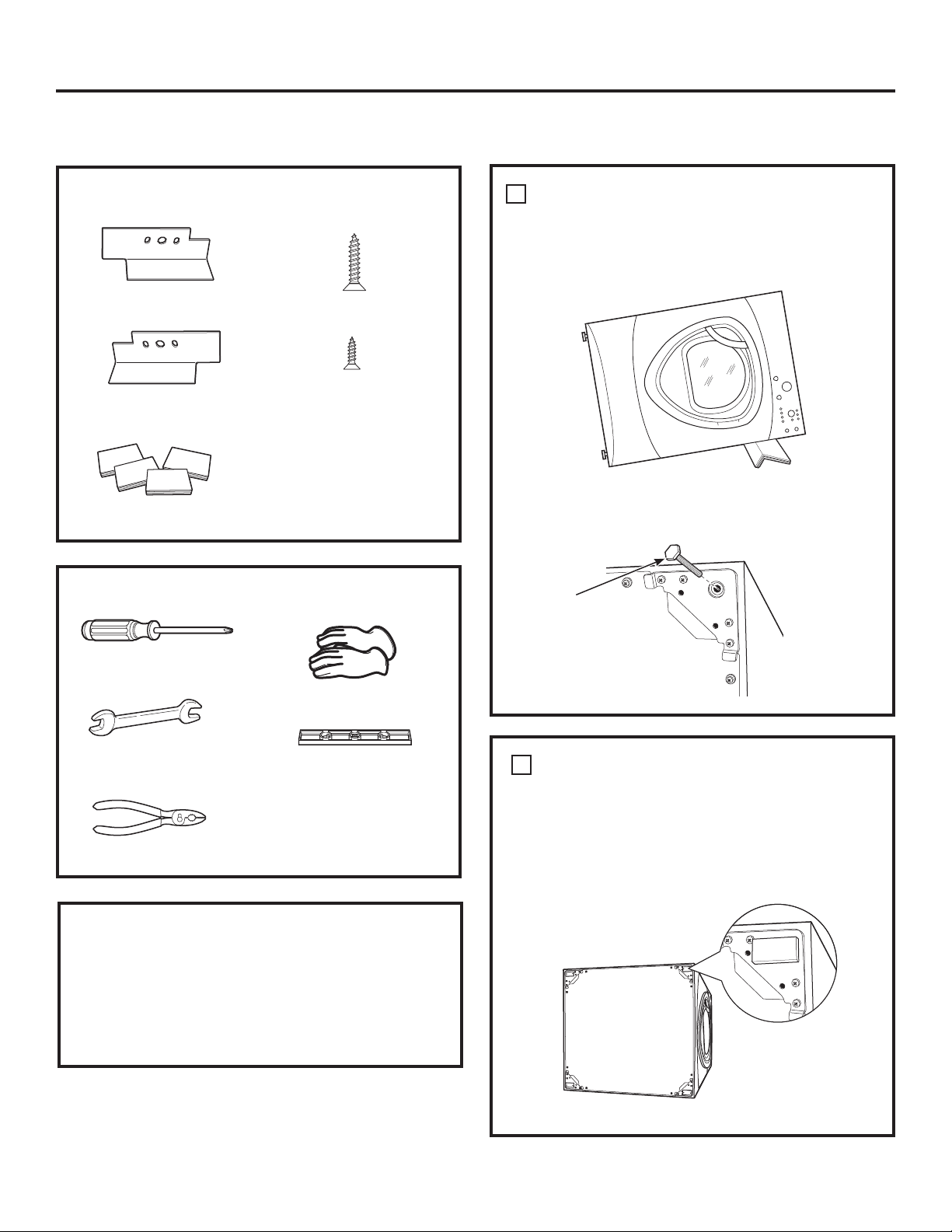

KIT GE FL STACK CONTENTS

 Right hand bracket



Left hand bracket



4 rubber pads



4 #12 x 1” screws



4 #8 x 1/2” screws

TOOLS YOU WILL NEED

 Phillips screwdriver



Open-ended wrench



Pliers



Gloves



Level

INSTALLING THE STACK BRACKET

KIT

REMOVE THE DRYER LEVELING LEGS

A. Carefully lay the dryer on its side. Use the packing

material so you don’t scratch the finish on the

dryer.

B. Use an open-end wrench or pliers to remove the

dryer leveling legs.

Back out and remove

all 4 leveling legs

INSTALL RUBBER PADS TO DRYER

BASE

Locate the 4 rubber pads in the parts package.

Remove the adhesive backing and firmly place

over on the bracket where you removed the

leveling legs.

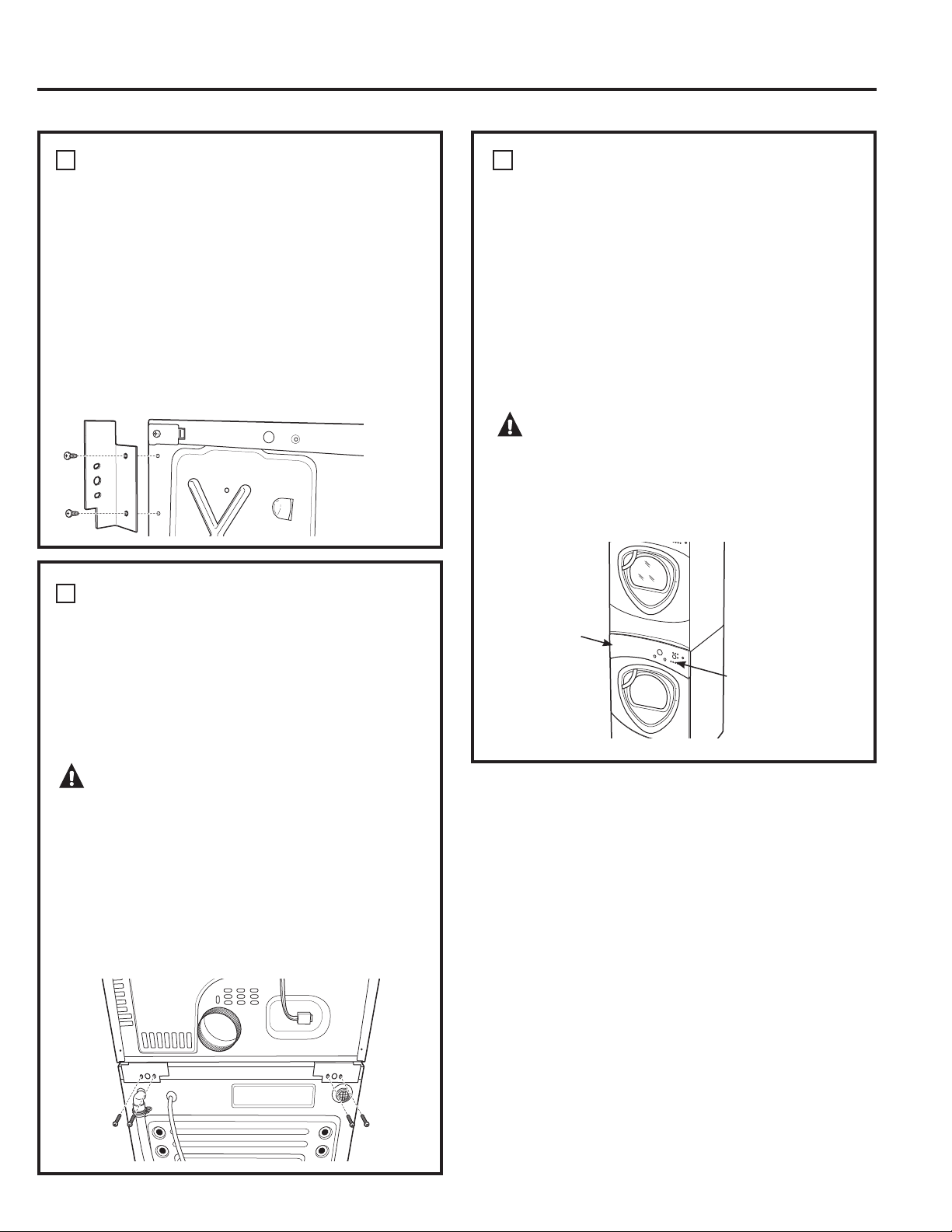

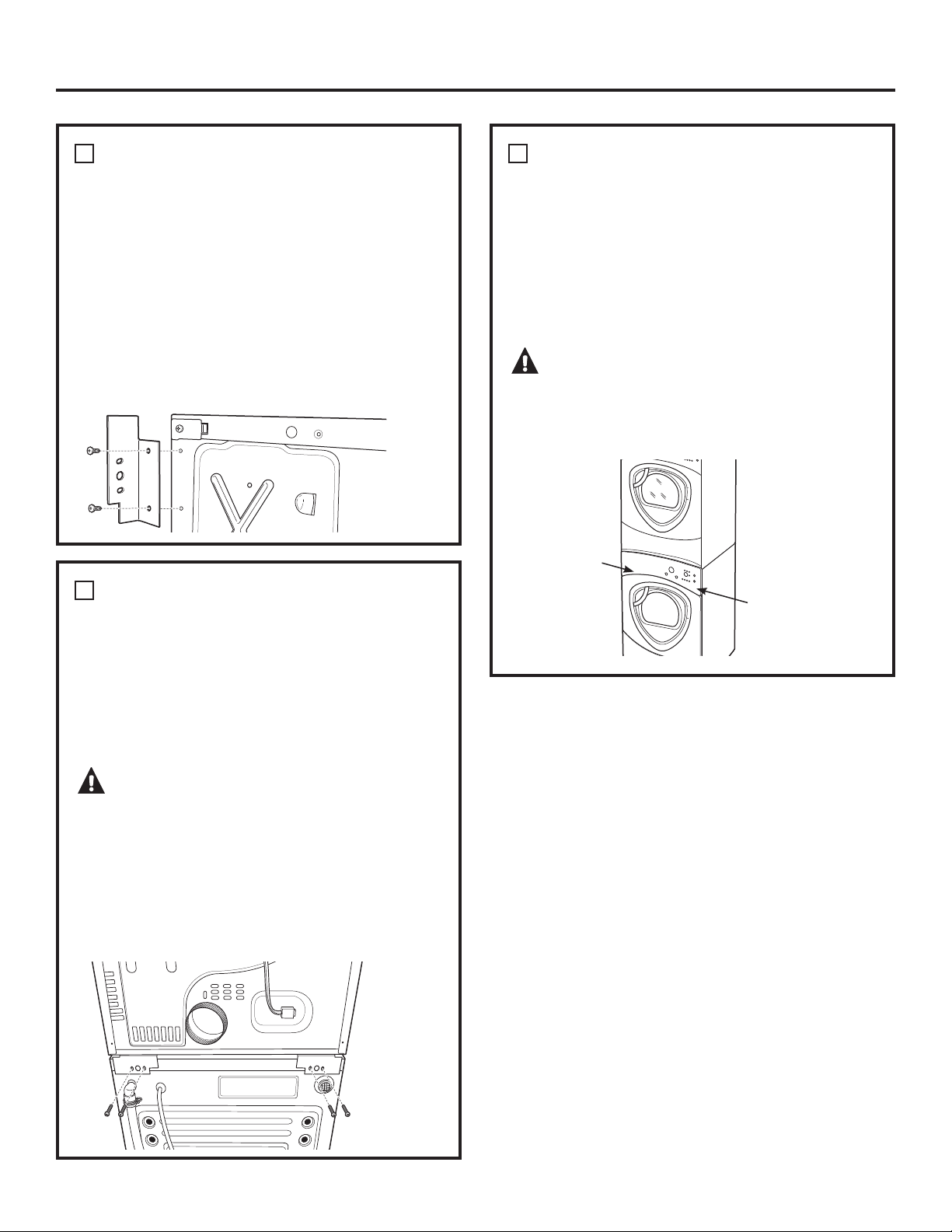

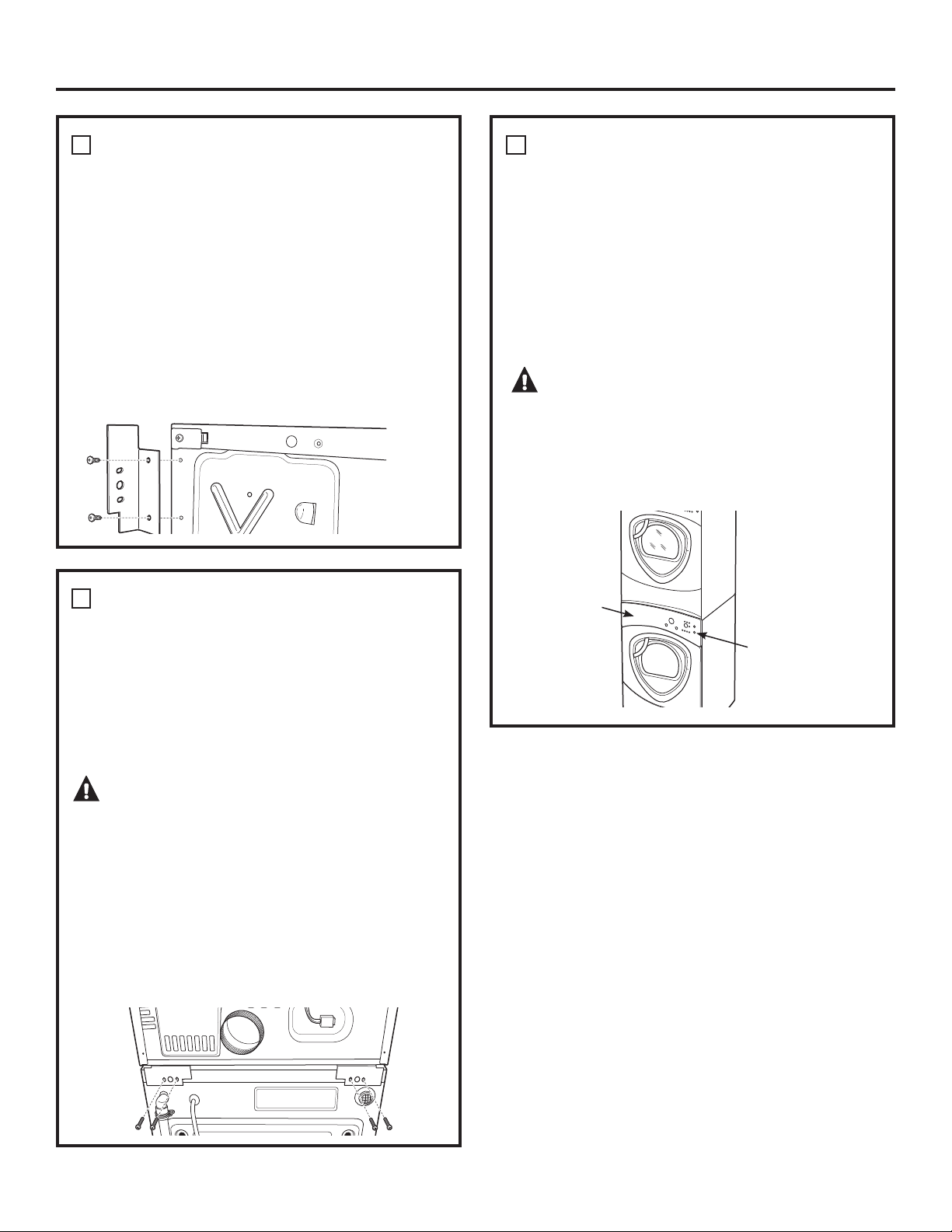

INSTALL BRACKET TO DRYER

A. Align the holes in the left bracket with the holes

in the bottom left corner of the dryer. Use a

Phillips screwdriver to install the 2 #12 x 1”

tapping screws.

B. Repeat the above step with the right bracket on

the bottom right corner of the dryer.

C. Set the dryer upright.

NOTE: Make sure to set the dryer on a piece of

packing material so the brackets that are attached

to the bottom of the dryer do not damage the floor.

INSTALL DRYER AND BRACKET ON

WASHER

A. Lift the dryer on top of the washer. Be careful

not to scratch the top of the washer with the

brackets. Protect the washer control panel with

cardboard or other protection. Be sure to lift the

dryer high enough to clear the washer control

panel.

WARNING – Potential Personal

Injury. More than two people are recommended

to lift the dryer into position because of its weight

and size. Failure to do so could result in personal

injury or death.

B. Align the holes in the bracket with the holes

in the back of the washer. Using a Phillips

screwdriver, attach the 2 #8 x 1/2” tapping

screws. Repeat on both sides of the washer

FINALIZE THE INSTALLATION

A. Refer to the washer Installation Instructions to

complete the washer installation.

B. Refer to the dryer Installation Instructions to

complete the dryer installation.

C. Carefully slide or walk the stacked washer and

dryer into place. Use felt pads or other sliding

device to assist moving and to protect flooring.

WARNING – Potential Personal

Injury. Do not push on the dryer once installed to

top of the washer. Pushing on the dryer may

result in pinched fingers.

Place

hands

here

Place

hands

here

Installation Instructions

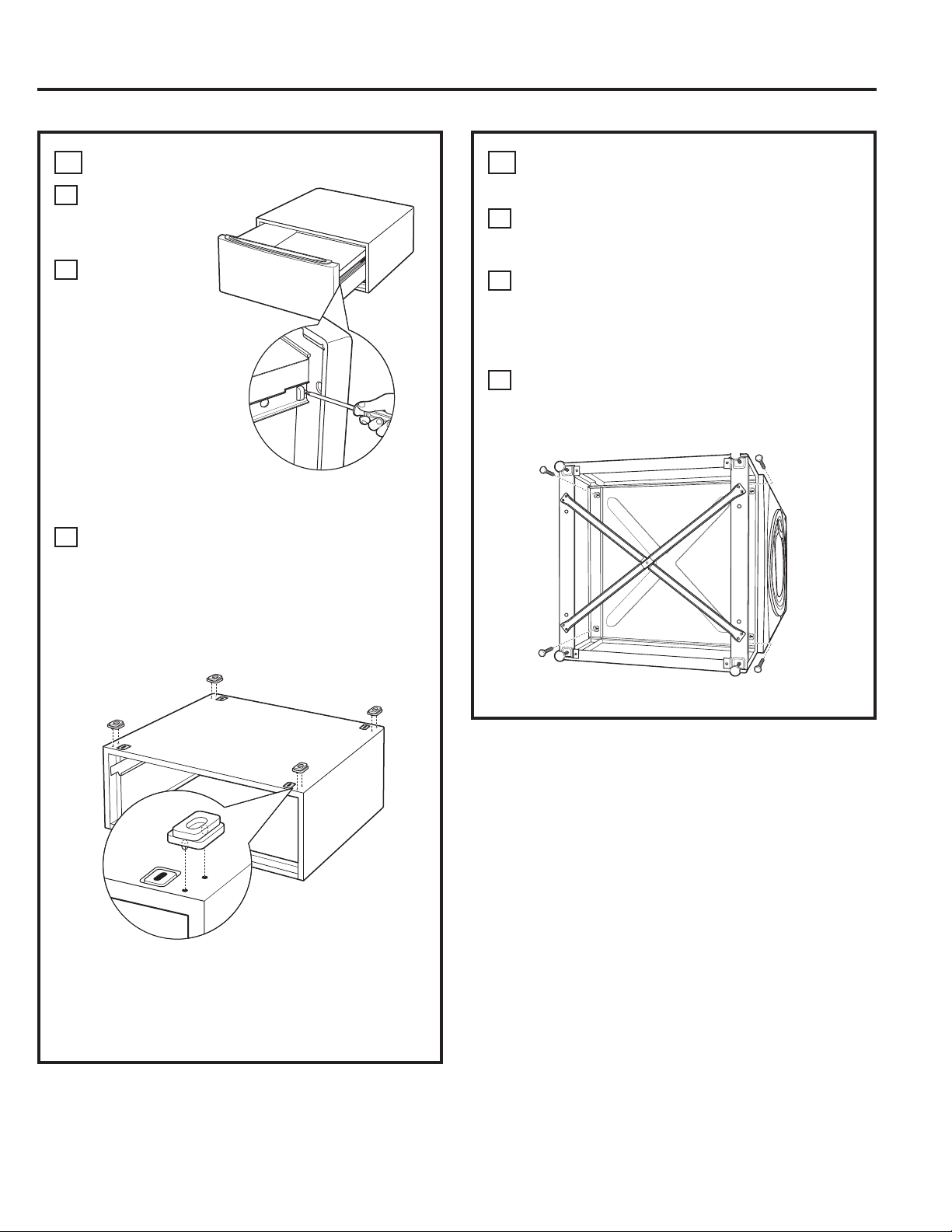

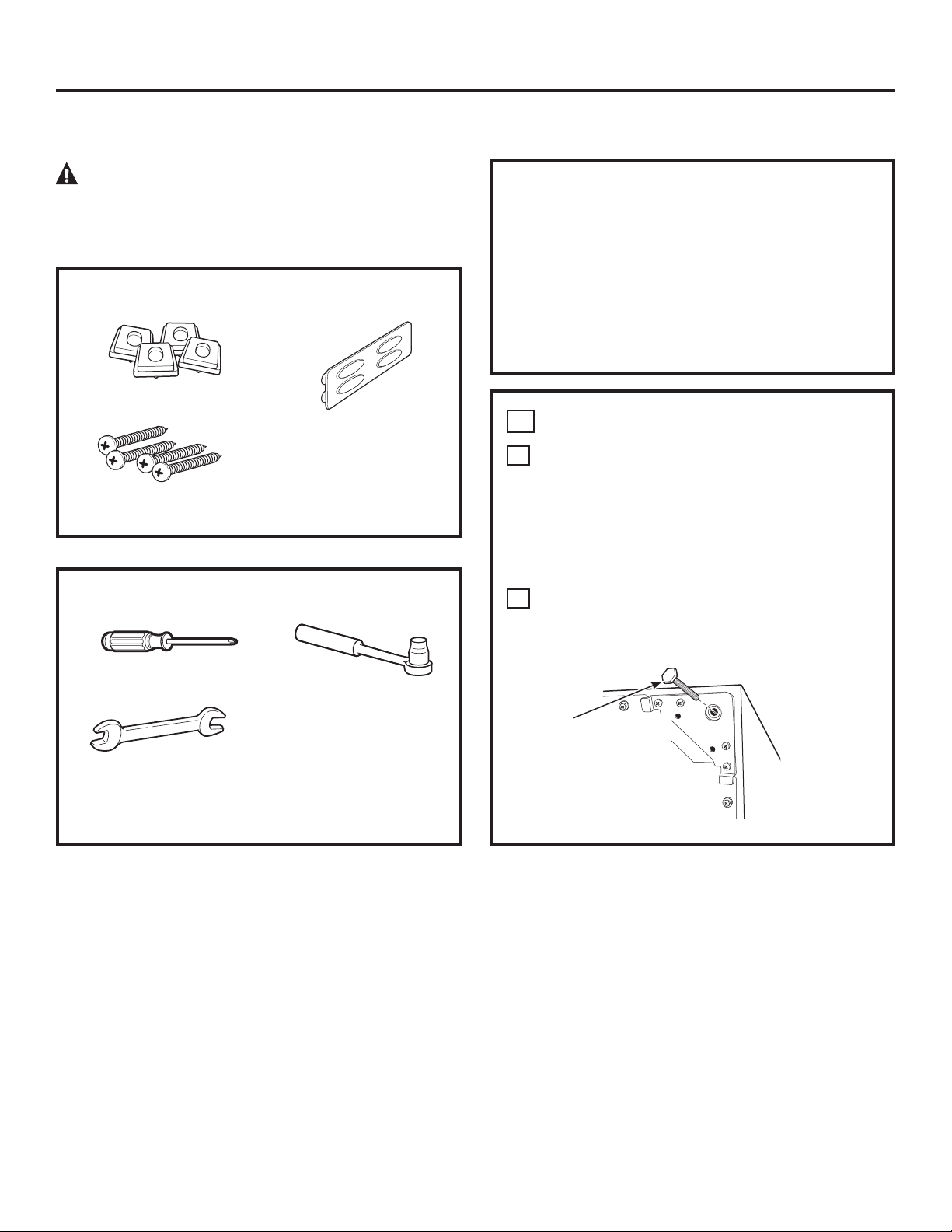

REMOVE THE LEVELING LEGS

Carefully lay the washer or dryer on its side to

access the leveling legs on the bottom of the

appliance.

IMPORTANT: Do not lay the washer or dryer on its

back! Do not remove the shipping bolts on the back

side of the washer. The bolts must remain in place

until the washer is returned to an upright position.

Use an open-end wrench to remove the washer

or dryer leveling legs.

INSTALLATION PREPARATION

Remove the packaging.

The drawer divider is taped at the top of the shipping

carton. Remove the divider and set aside for final

installation.

Flatten the product carton to use as a pad to lay

the washer or dryer down on its side. Continue using

the carton to protect the finished floor in front of the

installation location.

CAUTION ³'XHWRWKHVL]HDQGZHLJKWRI

these products, and to reduce the risk of personal

injury or damage to the product, TWO PEOPLE ARE

REQUIRED FOR PROPER INSTALLATION.

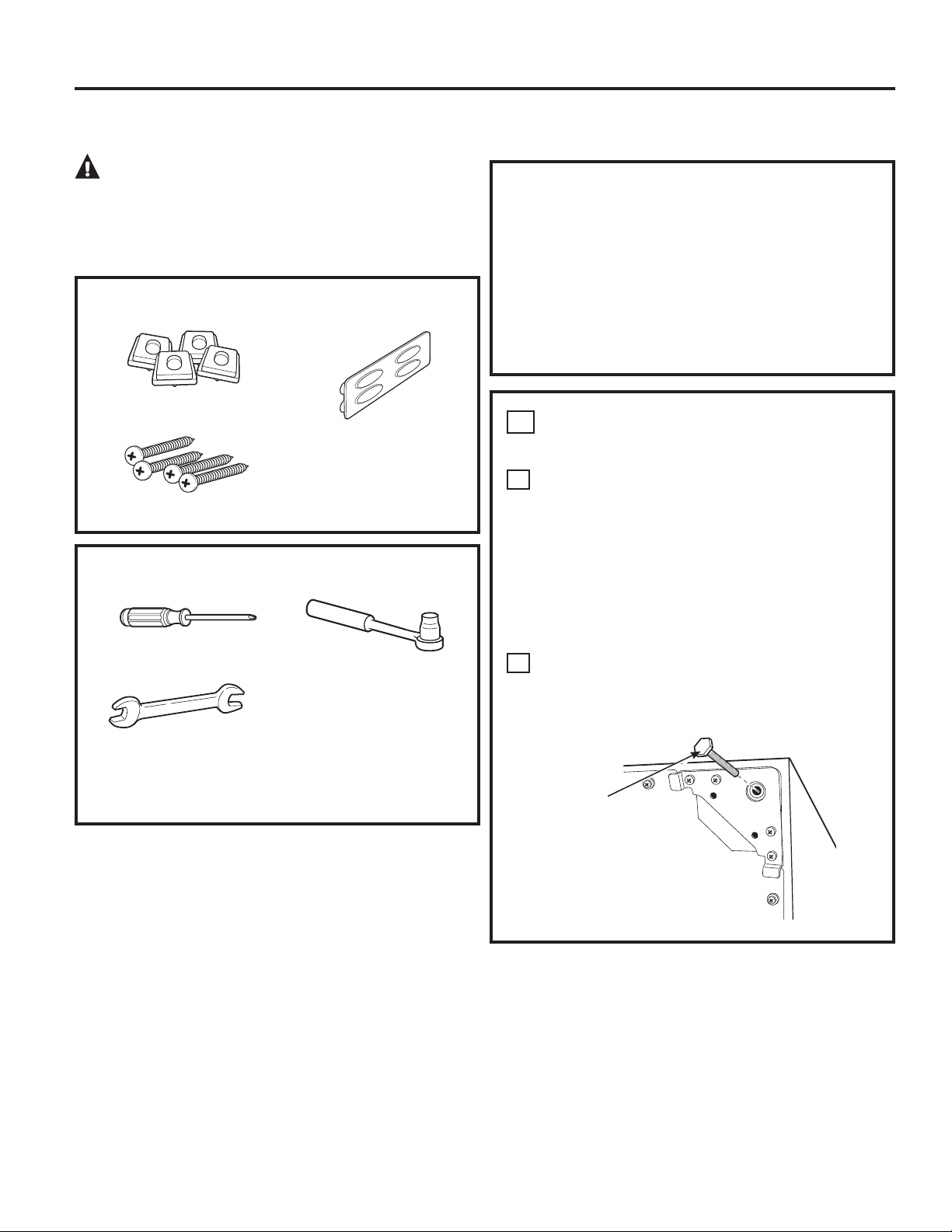

INSTALLING THE PEDESTAL (if desired)

KIT CONTENTS

 4 Support pads



4 Mounting screws



Drawer divider

TOOLS YOU WILL NEED

 Phillips-head

screwdriver



9/16” Open-end

wrench or adjustable

wrench



7 mm Socket wrench

Back out and remove

all 4 leveling legs

INSTALL THE PEDESTAL TO THE

WASHER OR DRYER

Place the pedestal against the bottom of the

unit. Check to be sure the drawer front is at the

front of the washer.

Align the holes in the pedestal with the holes in

the bottom of the unit. Use a Phillips screwdriver

to install the 4 bolts through the pedestal and

LQWRWKHXQLW³GRQRWWLJKWHQ

Slide the pedestal toward the unit, until it is

aligned front to back. Use a 7 mm socket

wrench to securely tighten the bolts.

PREPARE THE PEDESTAL

Pull the drawer

out as far as it

will go.

Remove

screws from

drawer slides.

Slide drawer

out of the

base and set

aside.

FOR DRYERS ONLY:

Locate the 4 support pads from the parts

package. Each pad has 2 protrusions that fit

into the holes on top of the pedestal. Press the

rubber pads into each set of corner holes on

the top of the pedestal as shown.

NOTE: The support pads should be installed on the

dryer only. DO NOT INSTALL THESE PADS ON THE

WASHER PEDESTAL.

Installation Instructions

INSTALLING THE PEDESTAL (if desired) (cont.)

Installation Instructions

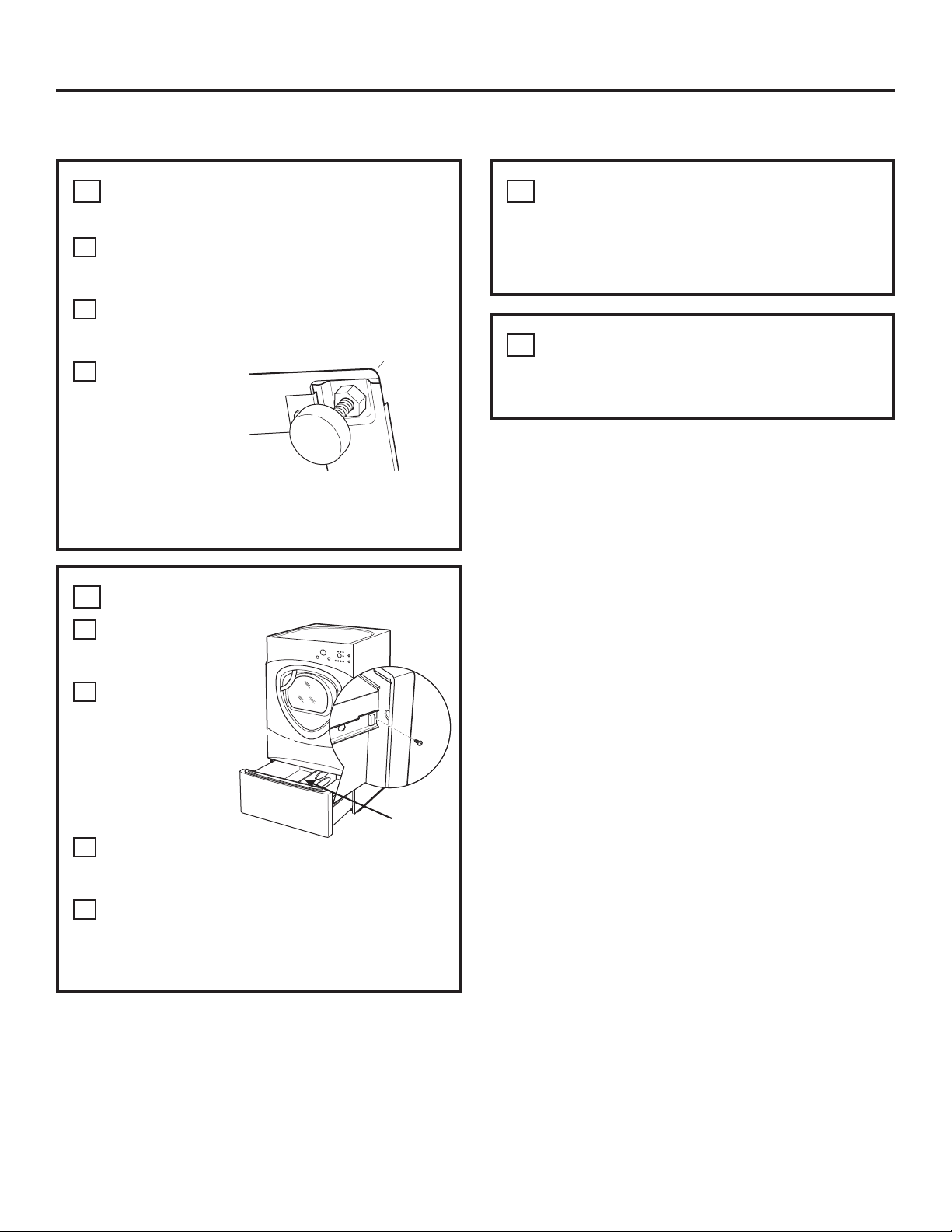

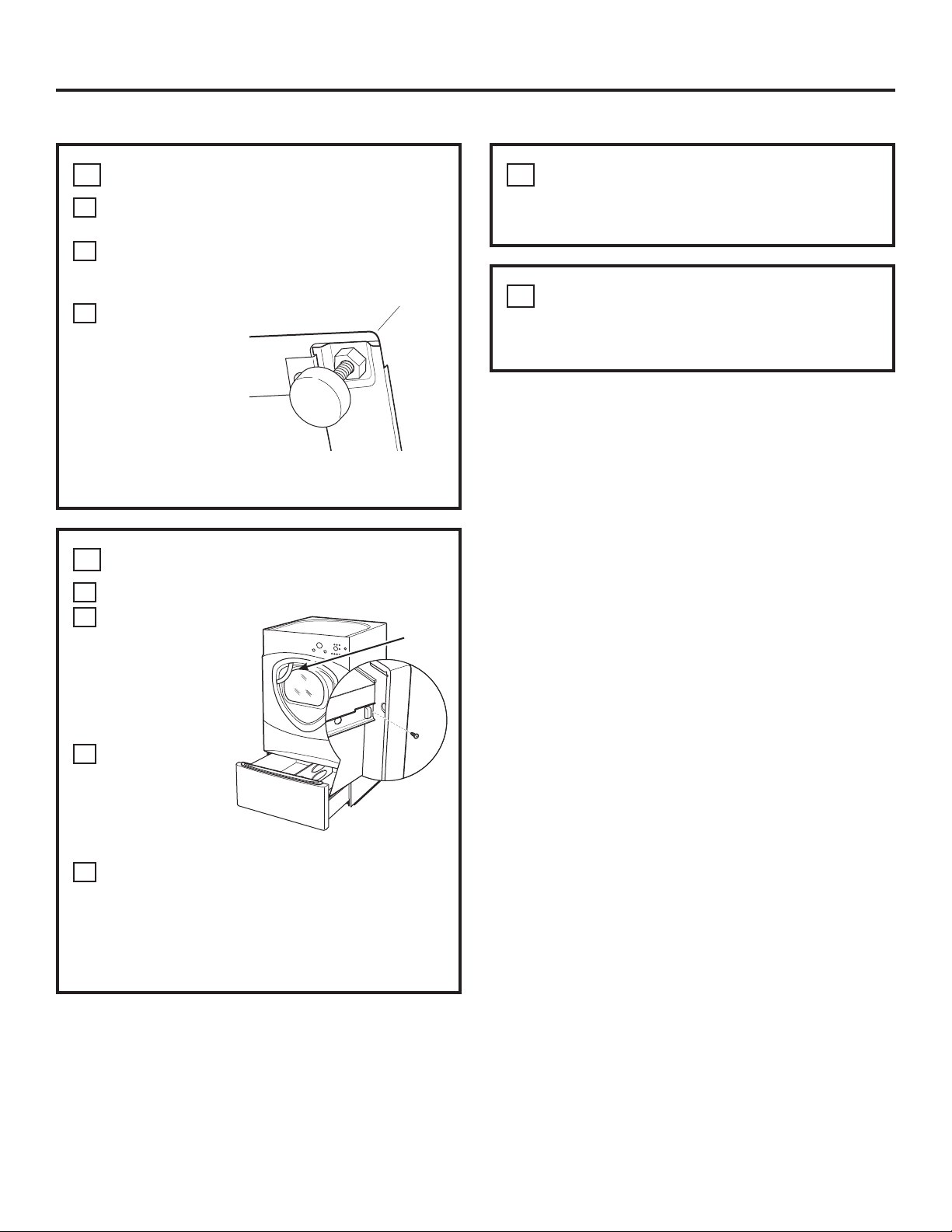

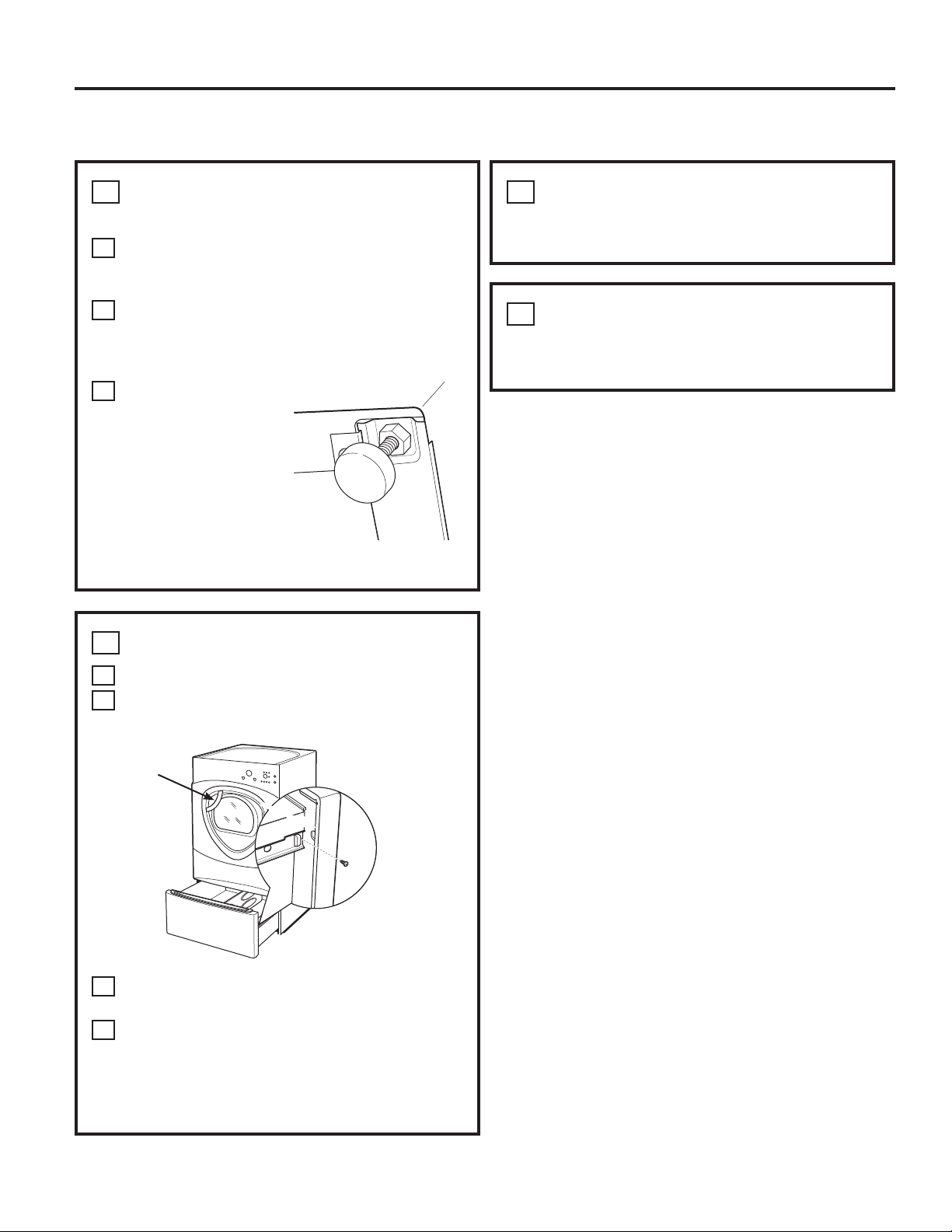

LEVEL THE WASHER OR DRYER

Stand the washer or dryer upright. Move it

close to its final location.

Make sure that the washer or dryer is level by

placing a level on top. Check side to side and

front to back.

Use an open

ended wrench

to adjust the

legs in and out.

Tighten the

lock nut against

the bottom of

the pedestal.

NOTE: To minimize vibration, the locking nuts must

be tight.

REMOVE SHIPPING SCREWS

Remove the 4 shipping screws on the back side of the

washer.

REINSTALL THE DRAWER

Check to be sure the slides are closed.

Slide the drawer

into the

opening. Align

the drawer

supports to the

slides on each

side.

Reinstall the

original screws

into each

drawer slide.

Tighten both

screws.

Open the drawer fully. Slide drawer divider

into slots in the center of the drawer. The

drawer should slide smoothly when you push

it closed.

FINALIZE THE INSTALLATION

Refer to the washer or dryer Installation Instructions

to complete the installation.

Drawer

Divider

Troubleshooting Tips

Save time and money! Review the charts on the following pages,

or visit GEAppliances.com. You may not need to call for service.

Before you call for service…

PROBLEM Possible Causes What To Do

Dryer shakes or Some shaking/noise is normal. • Move dryer to an even floor space, or adjust leveling legs

makes noise Dryer may be sitting unevenly as necessary until even.

Clothes take too long Improper or obstructed ducting • Check the Installation Instructions to make sure the

to dry dryer venting is correct.

• Make sure ducting is clean, free of kinks and

unobstructed.

• Check to see if outside wall damper operates easily.

Improper sorting • Separate heavy items from lightweight items (generally,

a well-sorted washer load is a well-sorted dryer load).

Large loads of heavy fabrics • Large, heavy fabrics contain more moisture and take

(like beach towels) longer to dry. Separate large, heavy fabrics into smaller

loads to speed drying time.

Controls improperly set • Match control settings to the load you are drying.

Lint filter is full • Clean lint filter before every load.

Blown fuses or tripped circuit • Replace fuses or reset circuit breakers. Since most

breaker dryers use 2 fuses/breakers, make sure both are

operating.

Overloading/combining loads • Do not put more than one washer load in the dryer at

a time.

Underloading • If you are drying only one or two items, add a few items

to ensure proper tumbling.

The DRY dryness level Load consists of a mixture • When combining heavy and light fabrics in a load,

was chosen but load is of heavy and light fabrics choose MORE DRY.

still damp

Exhaust system is blocked • Inspect and clean exhaust system.

Control pads not Controls accidentally put in • Press START/PAUSE.

responding service mode

Controls accidentally put in • Hold the LOCK button for 3 seconds to unlock the dryer.

lock mode

Controls performed an • Reset the in-house breaker.

incorrect operation

Dryer doesn’t start Control panel is “asleep” • This is normal. Press POWER to activate the control panel.

Dryer is unplugged • Make sure the dryer plug is pushed completely into

the outlet.

Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and

is tripped replace fuse or reset breaker. NOTE: Electric dryers

use two fuses or breakers.

Dryer was accidentally paused • If the light on the START/PAUSE button is flashing,

when starting Delay Start the dryer is paused. Press START/PAUSE to restart

the countdown.

No numbers displayed Dryer is continuously • This is normal. When the dryer senses a low level of

during cycle, only lights monitoring the amount of moisture in the load, the dryer will display the dry time

moisture in the clothes remaining.

Before you call for service… GEAppliances.com

PROBLEM Possible Causes What To Do

Time Remaining The estimated time may change • This is normal.

jumped to a when a smaller load than usual

lower number is drying

Cannot make a The DRYNESS LEVEL, TEMP • This is normal.

selection and the or OPTION that you are

dryer beeps twice trying to select is incompatible

with the chosen dry cycle

Dryer is running but The EXTEND TUMBLE • This is normal. During extended tumbling, the time

00 is displayed in option was chosen remaining is not displayed. The extended tumbling

Time Remaining option lasts approximately 20 minutes.

Clean Lint Filter (message) POWER button was activated • Press START/PAUSE to begin a dry cycle and the message

will disappear.

Dryer doesn’t heat Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and

is tripped; the dryer may tumble replace both fuses or reset both breakers. Your dryer

but not heat may tumble if only one fuse is blown or one breaker

tripped.

Gas service is off • Make sure gas shutoff at dryer and main shutoff are

fully open.

LP gas supply tank is empty • Refill or replace tank. Dryer should heat when utility

or there has been a utility service is restored.

interruption of natural gas

(gas models)

Inconsistent drying times Type of heat • Drying time will vary according to the type of heat used.

If you recently changed from an electric to a gas

(natural or LP) dryer, or vice versa, the drying time

could be different.

Type of load and • The load size, types of fabric, wetness of clothes and the

drying conditions length and condition of the exhaust system will affect

drying times.

Glow at the rear Heaters behind the drum • This is normal. Under certain drying conditions and

of the drum room ambient lighting, the glow of the heaters may be

visible at the rear of the drum.

Clothes are still wet The door was opened mid-cycle. • A dry cycle must be reselected each time a new load

and dryer shut off The load was then removed from is put in.

after a short time the dryer and a new load put in

without selecting a new cycle

Small load • When drying 3 items or less, choose SPEED DRY or

TIMED DRY.

Load was already dry except • Choose SPEED DRY or TIMED DRY to dry damp collars

for collars and waistbands and waistbands. In the future, when drying a load with

collars and waistbands, choose MORE DRY.

Dryer is not level • Move dryer to an even floor space or adjust leveling legs

as necessary until even.

Clothes are wrinkled Overdrying • Select a shorter drying time.

• Remove items while they still hold a slight amount of

moisture. Select a LESS DRY or DAMP setting.

Letting items sit in dryer after • Remove items when cycle ends and fold or hang

cycle ends immediately, or use the EXTEND TUMBLE option.

Overloading • Separate large loads into smaller ones.

PROBLEM Possible Causes What To Do

Clothes shrink Some fabrics will naturally shrink • To avoid shrinkage, follow garment care labels exactly.

when washed. Others can be

safely washed, but will shrink

• Some items may be pressed back into shape after drying.

in the dryer.

• If you are concerned about shrinkage in a particular

item, do not machine wash or tumble dry it.

Greasy spots on clothes Improper use of fabric softener • Follow directions on fabric softener package.

Drying dirty items • Use your dryer to dry only clean items. Dirty items can

with clean ones stain clean items and the dryer.

Clothes were not • Sometimes stains which cannot be seen when the

completely clean clothes are wet appear after drying. Use proper washing

procedures before drying.

Lint on clothes Lint filter is full • Clean lint screen before each load.

Improper sorting • Sort lint producers (like chenille) from lint collectors

(like corduroy).

Static electricity can attract lint • See suggestions in this section under STATIC.

Overloading • Separate large loads into smaller ones.

Paper, tissue, etc., left in pockets • Empty all pockets before laundering clothes.

Static occurs No fabric softener was used • Try a fabric softener.

• Bounce

Fabric Conditioner Dryer Sheets have been

approved for use in all GE Dryers when used in

accordance with the manufacturer’s instructions.

Overdrying • Try a fabric softener.

• Adjust setting to LESS DRY or DAMP.

Synthetics, permanent press • Try a fabric softener.

and blends can cause static

Collars and waistbands The dryness monitor senses • Choose SPEED DRY or TIMED DRY to dry damp collars

still wet at end of cycle that the body of the clothes and waistbands. In the future, when drying a load with

is dry collars and waistbands, choose MORE DRY.

Slight variation This is normal • Due to the metallic properties of paint used for this unique

in metallic color product, slight variations of color may occur due to

viewing angles and lighting conditions.

Door is too foggy to see Steam condenses on inner door • This is normal.

clothes during a steam

cycle

Water seen on inside of Steam condenses on these • This is normal.

door and top of lint filter surfaces

when opening door after

steam cycle

Small areas on clothes are Steam condenses on inner drum • Select a shorter cycle.

damp after steam cycle

Cycle or cycle time selected too • Manually reduce cycle time for given cycle.

long for size of load

Before you call for service…

PROBLEM Possible Causes What To Do

Small amount of water Inadequate load size for steam • Select a shorter cycle. Manually reduce cycle time

on floor in front of dryer cycle selected, excess steam for given cycle.

condenses inside cabinet and

leaks out

Water on floor in back Loose water hose connection to • Tighten connection.

of dryer valve

Hose missing rubber washer at • Install rubber washer provided with hose.

connection with valve

Dryer makes water Water valve is open filling steam • This is normal.

noises generator

Steam generator is dispensing • This is normal.

steam into drum

Water drips from door Steam condenses on inner door • This is normal.

when opened after

a Steam Cycle

Cannot see steam at Steam released at different • This is normal.

beginning of cycle

Cannot see steam at any The steam nozzle might be • CAll 800.GE.CARES to order nozzle replacement kit

time during cycle clogged with debris from your WE25M71 or to request a technician to replace this for you.

water supply

Garments still wrinkled Too many garments • Load fewer garments; manually increase time.

after steam cycle

Dryer continues to Extend Tumble was selected • Ensure Extend Tumble option is not selected.

tumble after display

says Complete

Before you call for service… GEAppliances.com

 Service trips to your home to teach you how to use the

product.

 Improper installation, delivery or maintenance.

 Failure of the product if it is abused, misused or used for

other than the intended purpose or used commercially.

 Replacement of the light bulb after its expected useful

life.

 Replacement of house fuses or resetting of circuit breakers.

 Damage to the product caused by accident, fire, floods or

acts of God.

 Incidental or consequential damage caused by possible

defects with this appliance.

 Damage caused after delivery.

 Product not accessible to provide required service.

 Defects or damage due to operation in freezing

temperatures.

 Products which are not defective or broken, or which are

working as described in the Owner’s Manual.

What Is Not Covered (in the United States):

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use

within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available, you

may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service location

for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal

rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

All warranty service provided by our Factory Service Centers, or

an authorized Customer Care

technician. To schedule service,

on-line, visit us at GEAppliances.com, or call 800.GE.CARES

(800.432.2737).

Please have serial number and model number available when

calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

GE Dryer Warranty. (For customers in the United States)

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQ

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

For The Period Of: We Will Replace:

One Year Any part of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the limited one-year warranty, GE will also provide, free of charge, all labor and related service costs

original purchase to replace the defective part.

Second Year Any part of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the additional one-year limited warranty, you will be responsible for any labor or related service costs.

original purchase

Second through The extra-large or super-capacity dryer drum and main electronic control board if any of these

Fifth Year parts should fail due to a defect in materials or workmanship. During this additional four-year

From the date of the limited warranty, you will be responsible for any labor or related service costs.

original purchase

GE Dryer Warranty. (For customers in Canada)

All warranty service provided by our Factory Service Centres or an authorized technician.

For service, call 1.800.561.3344.

Please have serial number and model number available when calling for service.

Warrantor: MABE CANADA INC.

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIALDAMAGES.

This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada

for home use within Canada. In-home warranty service will be provided in areas where it is available and deemed

reasonable by Mabe to provide.

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,

are limited to one year or the shortest period allowed by law.

 Service trips to your home to teach you how to use the

product.

 Improper installation, delivery or maintenance.

 Failure of the product if it is abused, misused or used for

other than the intended purpose or used commercially.

 Replacement of the light bulb after its expected useful

life.

 Replacement of house fuses or resetting of circuit breakers.

 Damage to the product caused by accident, fire, floods or

acts of God.

 Incidental or consequential damage caused by possible

defects with this appliance.

 Damage caused after delivery.

 Product not accessible to provide required service.

 Defects or damage due to operation in freezing

temperatures.

 Products which are not defective or broken, or which are

working as described in the Owner’s Manual.

What Is Not Covered (in Canada):

For The Period Of: We Will Replace:

One Year Any part of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the limited one-year warranty, GE will also provide, free of charge, all labor and related service costs

original purchase to replace the defective part.

Second Year Any part of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the additional one-year limited warranty, you will be responsible for any labor or related service costs.

original purchase

Second through The extra-large or super-capacity dryer drum and main electronic control board if any of these

Fifth Year parts should fail due to a defect in materials or workmanship. During this additional four-year

From the date of the limited warranty, you will be responsible for any labor or related service costs.

original purchase

Consumer Support.

Parts and Accessories

GEApplianceparts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

If you need to order replacement parts, we recommend that you only use GE factory specified parts. These

parts are designed to work with your appliance and are manufactured and tested to meet GE specifications.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

GE Appliances Website GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts or even schedule service on-line.

Schedule Service GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at

your convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

Real Life Design Studio GEAppliances.com

*(VXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEHXVHGE\

people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design

ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.

TDD.GEAC (800.833.4322).

Extended Warranties GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty

is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE

Consumer Home Services will still be there after your warranty expires.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFHTimely product registration will allow for

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail in the pre-printed registration card included in the packing material.

Mesures de sécurité ....... 53–55

Foncionnement

Appareil intelligent ..................64

Caractéristiques. . . . . . . . . . . . . . . . .61, 62

Guide de démarrage ................56

Option réglage ......................61

Options de cycle ................60, 61

Panneau de contrôle ............56–59

Utilisation de la sécheuse ..........62

Installation

Avant de commencer ...........65, 66

Branchement des boyaux

d‘arrivée ............................68

Emplacement

de votre sécheuse ..............66, 67

Évacuation de la sécheuse .....76–82

Installation du socle .............94–96

Installation finale ....................83

Inversion de l’ouverture

de la porte ......................84–90

Raccordement

d’une sécheuse à gaz ...........69–72

Raccordement

d’une sécheuse électrique ......73–75

Superposer la sécheuse

à la laveuse ....................91–93

Conseils de dépannage . . 97–100

Soutien au consommateur

Garantie (Canada) ................ 102

Garantie (É

tats-Unis) ............. 101

Soutien au

consommateur ................... 103

Inscrivez ici les numéros de

modèle et de série :

Modèle N° ________________

Série N° __________________

Ces informations figurent sur

l’étiquette située à l’avant de la

sécheuse, derrière la porte.

CONSERVEZ CES DIRECTIVES

 Mettez l’appareil à la terre conformément à tous les codes et

règlements en vigueur. Suivez les Directives d’installation.

 Installez ou entreposez l’appareil dans une pièce où la

température est supérieure à 0°C, et où il sera à l’abri des

intempéries.

 Branchez l’appareil sur un circuit protégé et de capacité

appropriée afin d’éviter toute surcharge électrique.

 Retirez tous les articles d’emballage tranchants et jetez tous

les matériaux de transport.

Conduit d’évacuation:

L’air des sécheuses DOIT être évacué à l’extérieur pour

empêcher que de grandes quantités d’humidité et de

charpie soient envoyées dans la pièce.

Utilisez uniquement un conduit rigide en métal de 10 cm de

diamètre à l’intérieur du placard de la sécheuse. Utilisez

uniquement une un conduit métallioque de 10 cm de

diamètre flexible ou rigide agréée UL pour l’échappement

vers l’extérieur. N’utilisez jamais de un conduit facile à

perforer, en plastique ou autre matériau combustible.

L’UTILISATION D’UN CONDUIT EN PLASTIQUE OU EN UN

AUTRE MATÉRIEL COMBUSTIBLE PEUT CAUSER UN

INCENDIE. LE CONDUIT PERFORÉ PEUT CAUSER UN

INCENDIE S’IL S’EFFONDRE OU SE BOUCHE AU COURS DE

L’UTILISATION OU DE L’INSTALLATION.

Pour des détails complets, suivez les Instructions d’installation.

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

Pour votre sécurité, suivez les directives fournies dans le présent manuel afin de

minimiser les risques d’incendie, d’explosion et de chocs électriques et prévenir des

dégâts matériels et des blessures graves ou mortelles.

SI VOUS REMARQUEZ UNE ODEUR DE GAZ :

N’allumez pas d’allumette ou de cigarette,

ou ne faites fonctionner aucun appareil à

gaz ou électrique.

N’actionnez aucun interrupteur; n’utilisez

aucun téléphone dans votre édifice.

Évacuez la pièce, l’édifice ou les environs.

Appelez immédiatement votre fournisseur

de gaz en utilisant le téléphone d’un

voisin. Suivez les directives qu’il vous

donnera.

Si vous ne pouvez joindre votre fournisseur

de gaz, appelez les pompiers.

Loi californienne sur le contrôle des substances toxiques et de l’eau potable

Cette loi exige que le gouverneur de Californie publie une liste de substances reconnues par l’état comme étant cancérigènes,

responsables de malformations congénitales ou des autres effets nuisibles sur les organes reproducteurs, et que les entreprises

avertissent les clients de l’exposition potentielle à ces substances.

Les appareils ménagers fonctionnant au gaz peuvent causer une exposition mineure à quatre de ces substances, à savoir le

benzène, le monoxyde de carbone, le formaldéhyde et la suie, principalement en raison de la combustion incomplète du gaz

naturel ou du gaz de pétrole liquéfié.

Le réglage adéquat de la sécheuse réduira au maximum la combustion incomplète. L’exposition à ces substances peut être

encore réduite davantage en assurant une évacuation adéquate de la sécheuse vers l’extérieur.

UNE INSTALLATION ADÉQUATE

Avant d’utiliser votre sécheuse, assurez-vous qu’elle a été adéquatement installée, conformément

aux Instructions d’installation. Les consignes d’installation figurent au dos de ce manuel.

 N’entreposez pas ou n’utilisez pas

d’essence ou autres vapeurs ou liquides

inflammables à proximité de cet appareil

ou de tout autre électroménager.

 L’installation et les réparations doivent

être effectuées par un installateur qualifié,

une entreprise de réparation ou votre

fournisseur de gaz.

AVERTISSEMENT!

AUTOUR DE VOTRE SÉCHEUSE

 Conservez la zone sous et autour de vos appareils libre de

tous matériaux combustibles (charpies, papiers, chiffons,

etc.), essence, produits chimiques et autres gaz et liquides

inflammables.

 Gardez le sol propre et sec à proximité de vos

électroménagers afin de ne pas glisser.

 Il faut exercer une étroite surveillance lorsque vous faites

fonctionner cet appareil en présence d’enfants. Ne les

laissez pas jouer sur, avec ou dans cet appareil ou dans

tout autre appareil.

 Assurez-vous qu’il n’y ait aucune accumulation de charpie,

de poussière ou de saleté autour et à proximité de l’orifice

d’évacuation.

 Gardez tous les produits pour la lessive (comme les

détersifs, les javellisants, etc.) hors de la portée des enfants,

de préférence dans une armoire fermée à clef. Suivez

toutes les mises en garde sur les étiquettes pour éviter des

blessures.

 Ne montez jamais sur le dessus de la sécheuse.

LORSQUE VOUS UTILISEZ LA SÉCHEUSE

 Ne vous penchez jamais dans la sécheuse pendant que

le tambour tourne. Avant de charger ou de décharger la

sécheuse ou d’y ajouter des vêtements, attendez que le

tambour se soit complètement arrêté.

 Avant chaque séchage, nettoyez le filtre à charpie afin

de prévenir l’accumulation de charpie à l’intérieur de la

sécheuse ou dans la pièce. NE FAITES PAS FONCTIONNER

LA SÉCHEUSE SANS LE FILTRE À CHARPIE.

 Ne lavez pas ou ne faites pas sécher des articles qui ont

été lavés avec des produits combustibles ou explosifs,

ou qui ont été trempés dans ces produits ou qui en sont

tachés (cire, peinture, huile, essence, dégraissants, solvants

pour le nettoyage à sec, kérosène, etc.). Ces substances

émettent des vapeurs qui peuvent prendre feu ou exploser.

Ne versez pas ces substances dans l’eau de la laveuse.

N’utilisez pas ces substances à proximité de votre laveuse

ou de votre sécheuse pendant qu’elles fonctionnent.

 Ne rangez pas dans votre sécheuse des articles qui ont

été en contact avec des huiles de cuisson; ceux-ci peuvent

provoquer une réaction chimique susceptible de faire

s’enflammer vos vêtements.

 Il ne faut pas mettre dans la sécheuse, ou à proximité

de celle-ci, tout article ayant été utilisé avec un solvant

dégraissant ou contenant une substance inflammable

(comme des chiffons de nettoyage, des vadrouilles, des

serviettes utilisées dans les salons de coiffure, etc.), à

moins qu’ils aient été débarrassés de toute trace et de

toute vapeur de substance inflammable. On utilise à la

maison de nombreux produits inflammables: acétone,

alcool dénaturé, essence, kérosène, nettoyants ménagers,

détachants, térébenthine, cire, décapants, contenant du

distillat de pétrole.

 La lessive peut atténuer les propriétés ignifugeantes des

tissus. Pour éviter cette situation, suivez à la lettre les

directives données par le fabricant du vêtement.

 Ne faites pas sécher des articles contenant du caoutchouc,

du plastique, de la mousse ou autres matériaux similaires

(comme des soutiens-gorge préformés, des chaussures de

tennis, des caoutchoucs, des tapis de bain, des carpettes,

des bavoirs, des culottes de bébé, des sacs de plastique,

des oreillers, etc.), car ces matériaux peuvent fondre ou

brûler. De plus, dans certaines circonstances, certains

matériaux de caoutchouc peuvent causer un incendie par

combustion spontanée lorsqu’ils sont chauffés.

 Ne rangez pas des articles qui peuvent fondre ou brûler,

comme du plastique, du papier, ou des vêtements sur le

dessus de la sécheuse pendant qu’elle fonctionne.

 Les vêtements portant la mention «Faire sécher loin de la

chaleur» ou «Ne pas faire sécher par culbutage» (comme

les gilets de sauvetage contenant du Kapok) ne doivent pas

être séchés dans votre sécheuse.

 Ne faites pas sécher d’articles en fibre de verre dans votre

sécheuse. Les particules qui restent dans la sécheuse et

qui pourraient être recueillies par les vêtements lors d’un

séchage subséquent risquent de causer des irritations

cutanées.

 Pour réduire les risques de chocs électriques, débranchez

toujours l’appareil ou coupez l’alimentation électrique au

panneau de distribution en enlevant le fusible ou en

déclenchant le disjoncteur avant de le réparer ou de le

nettoyer (sauf pour enlever et nettoyer le filtre à charpie).

REMARQUE: Le fait d’appuyer sur START/PAUSE (MISE EN

MARCHE/PAUSE) ou POWER (ALIMENTATION) NE coupe

PAS l’alimentation électrique à l’appareil.

 Si vous apercevez de l’eau sur le plancher autour de la

sécheuse, appelez le service à la clientèle.

 N’obstruez pas le flux de l’air de ventilation. N’empilez

pas, ne placez pas du linge ou des tapis devant ou à

l’arrière de la sécheuse.

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

www.electromenagersge.ca

LORSQUE VOTRE SÉCHEUSE N’EST PAS EN MARCHE

 Lorsque vous débranchez l’appareil, tirez sur la fiche

et non pas sur le cordon afin d’éviter d’endommager

le cordon d’alimentation. Installez le cordon de sorte

que personne ne marche ou ne trébuche dessus, ou

qu’il ne soit pas exposé à des dommages.

 Ne réparez ou ne remplacez aucune pièce de cet

appareil, à moins que cela ne soit spécifiquement

recommandé dans le présent manuel ou dans des

directives de réparation que vous comprenez et que

vous êtes en mesure de suivre.

 Avant de jeter ou d’entreposer une sécheuse, enlevez

toujours la porte afin d’empêcher les enfants de se

cacher à l’intérieur.

 Ne trafiquez pas les commandes de l’appareil.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES DE

SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

AVERTISSEMENT!

LORSQUE VOUS UTILISEZ LA SÉCHEUSE (SUITE)

 Ne faites pas fonctionner l’appareil s’il est endommagé,

défectueux, partiellement démonté ou si des pièces

sont manquantes ou défectueuses, ou si le cordon

d’alimentation ou la fiche sont endommagés.

 L’intérieur de l’appareil et le raccord du conduit

d’évacuation à l’intérieur de la sécheuse doivent être

nettoyés une fois par an par une personne qualifiée.

Voyez les Conseils pour le tri et le chargement en page

62.

 Si votre sécheuse fonctionne au gaz, elle est pourvue

d’un système d’allumage électrique automatique et

ne possède pas de veilleuse. N’ESSAYEZ PAS DE

L’ALLUMER AVEC UNE ALLUMETTE. Vous risquez de

vous brûler si vous approchez votre main du brûleur

et que le dispositif d’allumage automatique s’allume.

 Ne pas ouvrir la porte de la sécheuse durant les

cycles de vapeur. La vapeur est très chaude, et

continuera de s’échapper du port plusieurs secondes

après l’ouverture de la porte. Ne pas toucher le port de

vapeur après un cycle de vapeur.

 Ne pas utiliser le cycle vapeur avec des items tel

que: laine, cuir, soie, lingerie, produits mousse ou

couvertures électriques.

 Ne pas utiliser les cycles vapeur avec les nouveaux

vêtements sans un premier lavage.

 Il est possible que vous désiriez assouplir votre lessive

ou réduire le collement électrostatique en utilisant

un assouplissant textile dans votre sécheuse ou un

produit antistatique. Nous vous recommandons

d’utiliser un assouplissant liquide au cours du

programme de lavage, conformément aux directives

du fabricant de ce type de produit, ou de faire l’essai

d’un assouplissant textile pour la sécheuse, pour lequel

le fabricant certifie sur l’emballage que son produit

peut être utilisé en toute sécurité dans la sécheuse.

La responsabilité des problèmes de rendement ou

de fonctionnement qui ne sont pas couverts par

la garantie de cet appareil et sont attribuables à

l’utilisation de ces produits relève du fabricant de ces

produits.

 Ne jamais tenter d’utiliser les cycles Steam Dewrinkle

(Vapeur Anti Froissage) ou Steam Refresh (Vapeur

Rafraîchissante) sans vêtements dans le tambour. De

plus, il est hautement recommandé de sélectionner

la bonne taille de brassée pour de meilleurs résultats.

Sélectionner des cycles pour de grosses brassées pour

des petites brassées pourrait mouiller les vêtements et

sélectionner des cycles de petites brassées pour des

grosses brassées pourrait résulter en une mauvaise

performance d’anti froissage.

 Ne pulvérisez jamais tout type d’aérosol dans, sur

ou à coté de la sécheuse. N’utilisez aucun type

de nettoyant en atomiseur quand vous nettoyez

l’intérieur de la sécheuse. Des fumes dangereuses ou

un choc électrique pourraient se produire.

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT! Afin de réduire le risque d’incendie, de décharge électrique, ou de blessure,

lisez les MESURES DE SÉCURITÉ IMPORTANTES avant de mettre cet appareil en

marche.

À propos du panneau de contrôle de la sécheuse.

www.electromenagersge.ca

Dans ce manuel, les caractéristiques et l’apparence peuvent varier selon votre modèle.

Démarrage

Si l’écran est noir, appuyez sur la touche POWER

(ALIMENTATION) afin de réactiver l’affichage.

Appuyez sur

la touche POWER

(ALIMENTATION)

Sélectionnez un cycle en

tournant

le bouton

Cycle.

Si vous avez sélectionné SENSOR

CYCLE (CYCLE PAR CAPTEUR) –

appuyez simplement sur

la touche

START/PAUSE (MISE EN MARCHE/

PAUSE).

Si vous avez sélectionné TIMED DRY

CYCLE (CYCLE DE SÉCHAGE MINUTÉ)

– sélectionnez le réglage de chaleur

et la durée que vous désirez pour le

séchage de vos articles en utilisant les

touches du curseur. Appuyez ensuite

sur la touche START/PAUSE (MISE EN

MARCHE/PAUSE).

STEAMREFRESH

SPEED DRY

WARM UP

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

SENSOR DRY

TIME DRY

COTTONS

SPECIALTY

CYCLES

TIMED DRY

STEAM

DEWRINKLE

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

Power (alimentation)

Appuyez sur cette touche pour « allumer » l’écran. Si l’écran est actif, appuyez pour éteindre la sécheuse.

REMARQUE: Le fait d’appuyer sur POWER (ALIMENTATION) ne coupe pas l’alimentation électrique à

l’appareil.

ENTER

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

POWER

DELAY

STAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

STEAMREFRESH

SPEED DRY

WARM UP

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

SENSOR DRY

TIME DRY

TIMED DRY

STEAM

DEWRINKLE

COTTONS

Modèles : PFDS450 / PFDS455 / PFMS450 / PFMS455

ENTER

IGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

LESS DRY

DAMP

EXTRA DRY

POWER

DELAY

STAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

SPEED DRY

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

COTTONS

SENSOR DRY

TIME DRY

DEWRINKLE

WARM UP

TIMED DRY

AIR FLUFF

NO HEAT

Models: PFDN440 / PFDN445 / PFMN440 / PFMN445

A propos du panneau de contrôle de la sécheuse.

Dry Cycles (cycles de séchage)

Le cycle de séchage contrôle la durée du processus de séchage. Le tableau ci-dessous vous aidera à trouver le bon réglage

de séchage en fonction de votre brassée.

Cycles par capteur

COTTONS (cotons) Pour les cotons et la plupart des articles en toile.

NORMAL/ Pour les brassées constituées de cotons et de mélanges de polyester.

MIXED LOAD

(charge normale/

mixte)

WRINKLE FREE Pour les articles infroissables/entretien facile et sans repassage.

(infroissables)

ACTIVE WEAR Pour les vêtements de sports, d’exercice et certains vêtements décontractés. Les tissus

(vêtements bénéficient de finitions en nouvelle technologie et sont composés de fibres élastiques

de sport) comme le Spandex.

DELICATES Pour la lingerie et les tissus délicats.

(délicats)

SPEED DRY Pour les petites brassées qui doivent être séchées rapidement, comme les tenues de

(séchage rapide) sport ou les uniformes d’école. Ce cycle peut aussi être utilisé si le cycle précédent a laissé quelques

articles encore humides, comme des cols ou des ceintures.

Timed Dry Cycles (cycles de séchage minuté)

STEAM Pour des vêtements secs légèrement froissés. Réduit de façon significative les plis sur 1 à 5

REFRESH vêtements. Sélectionnez un plus grand nombre de vêtements pour le cycle (par exemple,

(vapeur sélectionner une brassée de 5 morceaux de vêtements pour une brassée de 1 morceaux de

rafraîchissante) vêtement) pourrait mouiller les vêtements. Après le Cycle SteamRefresh, l’unité émettra un

(sur certains bip et affichera “Garments Ready” (Vêtements Prêts) et « 0 :00 ». Si l’unité n’est pas fermée

modèles) ou si la porte n’est pas ouve rte, la sécheuse continuera le culbutage pendant 30 minutes.

À la fin des 30 minutes, il sera affiché « 0 :00 » et « Cycle Complete » (« 0 :00 » et

« Cycle terminé »).

REMARQUE: Lorsque STEAM REFRESH (Rafraîchissement à la vapeur) est sélectionné,

EXTENDED TUMBLE (culbutage prolongé) s’active automatiquement et ne peut pas être

désactivé.

Un seul article de tissu extrêmement léger peut nécessiter d’ajouter un article supplémentaire au

cycle de vapeur rafraîchissante pour atteindre des résultats optimaux.

DEWRINKLE Pour défroisser des articles secs ou légèrement humides. Ce cycle n’est pas recommandé pour les

(Défroissage) tissus délicats.

(sur certains

modèles)

STEAM DEWRINKLE Pour utiliser avec des brassées plus grosses que le STEAM REFRESH. Idéal pour des brassées

(défroisser) de vêtements qui ont été laissées dans la sécheuse pendant une longue période de temps.

(sur certains Sélectionnez un cycle plus important que nécessaire (par exemple, sélectionner Grosse

modèles) Brassée pour une sécheuse à moitié pleine) pourrait mouiller les vêtements.

WARM UP Fournit 10 minutes de préchauffage des vêtements.

(préchauffage)

My Cycle (mon cycle) (sur certains modèles)

MY CYCLE Appuyez sur cette touche pour créer, modifier ou utiliser des cycles de séchage

(mon cycle) personnalisés.

Timed Dry (séchage minuté)

Cette commande permet de définir son propre temps de séchage. La fonction TIMED DRY (SÉCHAGE MINUTÉ) est aussi

recommandée pour les petites brassées.

Pour utiliser TIMED DRY (SÉCHAGE MINUTÉ) :

1. Tournez le cadran du cycle de séchage sur TIMED DRY.

Sélectionnez le temps de séchage en appuyant sur les touches

S et T. Vous pouvez augmenter

la durée par intervalle de 10 minutes, et ce jusqu’à 2 heures et demie.

3. Sélectionnez la température de séchage (DRY TEMP).

4. Fermez la porte.

5. Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE).

Sensor Dry Level (détection du niveau d’humidité)

Le détecteur surveille en permanence le niveau d’humidité dans le linge. Quand l’humidité dans vos vêtements atteint le

niveau de séchage que vous avez choisi, la sécheuse s’arrête.

EXTRA DRY Utilisé pour les tissus résistants ou les articles qui ont besoin d’être très secs,

(extra sec) comme par exemple les serviettes.

MORE DRY (plus sec) Utilisé pour les types de tissus lourds ou mélangés.

DRY (sec) Utilisé pour un niveau de séchage normal adapté à la plupart des brassées. C’est le cycle

recommandé pour un fonctionnement en économie d’énergie.

LESS DRY (moins sec) Utilisé pour les tissus plus légers (idéal pour le repassage).

DAMP (humide) Pour laisser les articles partiellement humides.

www.electromenagersge.ca

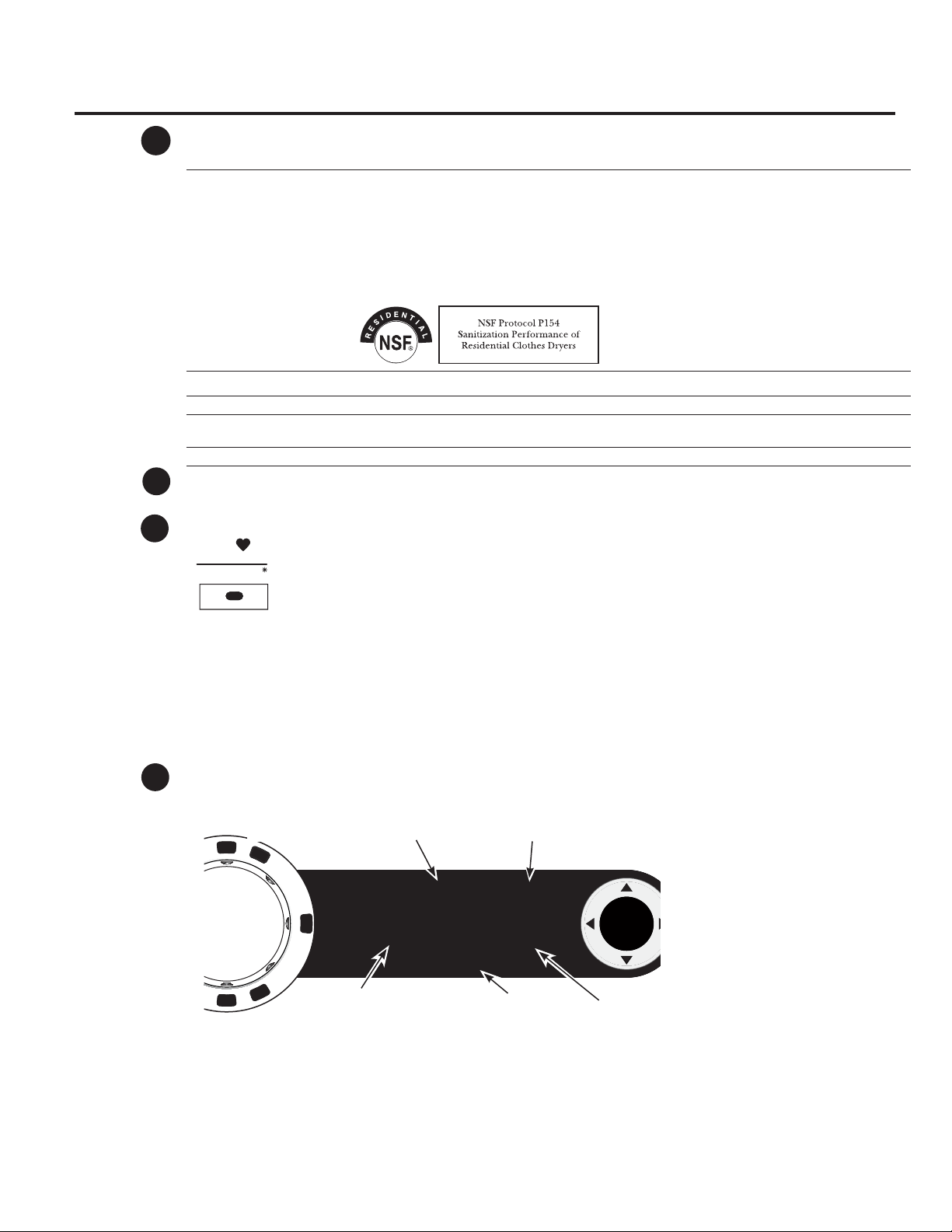

Dry Temp (température de séchage)

Vous pouvez modifier la température de votre cycle de séchage.

ANTI-BACTERIAL Cette option peut uniquement être utilisée avec les cycles COTTONS (COTONS) ou MIXED

(anti-bactérien) LOAD (CHARGE MIXTE). Cette option permet de diminuer de 99,9 % la possibilité que

certains types de bactéries soient présentes, parmi lesquelles : Staphylococcus aureus,

Pseudomonas aeruginosa et Klebsiella pneumoniae*. Le processus antibactérien se produit

quand des températures élevées sont mises en oeuvre pendant une partie de ce cycle de

séchage.

REMARQUE : N’utilisez pas ce cycle pour des tissus délicats.

* Le cycle antibactérien (Anti-Bacterial) est certifié par NSF International (autrefois

appelé National Sanitation Foundation) conformément au Protocol P154 de NSF sur les

performances sanitaires des sécheuses domestiques.

HIGH (haute) Pour les cotons normaux à lourds.

MEDIUM (moyenne) Pour les synthétiques, les mélanges et les articles étiquetés sans repassage.

LOW (basse) Pour les tissus délicats, synthétiques et les articles étiquetés Tumble Dry Low (séchage par

culbutage à basse température).

EXTRA LOW Pour la lingerie et les tissus délicats.

(extra basse)

START/PAUSE (MISE EN MARCHE/PAUSE)

Appuyez sur cette touche pour lancer un cycle de séchage. Si la sécheuse est déjà en fonctionnement, le fait

d’appuyer sur cette touche interrompt le cycle en cours. Appuyez encore sur la touche pour reprendre le cycle

de séchage.

My Cycle (mon cycle) (sur certains modèles)

Configurez votre propre combinaison de réglages et enregistrez-la ici pour ensuite la lancer d’une

touche. Cette configuration personnalisée peut être définie pendant qu’un cycle est en cours.

Pour enregistrer une combinaison de réglages MY CYCLE (MON CYCLE).

1. Sélectionnez un cycle de séchage.

2. Changez les réglages DRY TEMP et SENSOR DRY LEVEL afin de répondre à vos besoins.

3. Sélectionnez toutes les OPTIONS de séchage souhaitées.

4. Appuyez sur la touche MY CYCLE (MON CYCLE) et maintenez-la enfoncée pendant trois secondes pour

sauvegarder votre sélection. Un bip sonore retentit, le bouton s’allume et le module affiche “My cycle is now

programed with the current cycle settings” (mon cycle est maintenant programmé avec les réglages de cycle

actuels).

Pour lancer votre combinaison MY CYCLE (MON CYCLE) enregistrée :

Appuyez sur la touche MY CYCLE (MON CYCLE) avant de sécher une brassée. La lumière autour de la touche

s’illuminera quand MY CYCLE (MON CYCLE) est sélectionné.

Pour modifier votre combinaison MY CYCLE (MON CYCLE) enregistrée.

Suivez les étapes 1 à 4 dans la section « Pour enregistrer une combinaison de réglages MY CYCLE (MON CYCLE) ».

Display (affichage)

CLEAN LINT FILTER » (Nettoyer le filtre à charpie) (message)

Ce message s’affiche régulièrement. Ce n’est qu’un rappel.

Protocole P154 de NSF

sur les performances sanitaires

des sécheuses domestiques

STORE MY CYCLE

CYCLE

ENTER

SPECIALTY

CYCLES

SPECIALTY CYCLE 1:10

Comforters

Delay Time 1:00

Clean Lint Filter

Statut du cycle spécial OU Grill de

séchage OU Séchage minuté

Durée de cycle estimée OU

durée de séchage restante

Statut du délai

d’attente

Affichage du statut

du filtre à charpie

DÉLAI

D’ATTENTE

Après avoir appuyé sur le bouton

POWER, le message CLEAN

FILTER pourrait apparaitre si le

cycle antérieur n’avait pas fini. Ce

message disparaitra après avoir

appuyé sur le bouton START.

Même si vous avez déjà nettoyé

le filtre (avant d’appuyer sur

le bouton POWER) le message

CLEAN LINT FILTER sera encore

affiché jusqu’à ce que le bouton

START soit activé.

A propos du panneau de contrôle de la sécheuse.

Specialty Cycles (cycles spéciaux)

1. Tournez le bouton CYCLE sur SPECIAL CYCLES. Une liste d’options de cycle apparaîtra à l’écran.

2. Sélectionnez une CATEGORY (CATÉGORIE) en appuyant les touches de curseur.

3. Sélectionnez un CYCLE en appuyant les touches de curseur.

Appuyez sur la touche BACK (RETOUR) pour retourner aux CATÉGORIES.

4. Appuyez sur ENTER (ENTRÉE) pour effectuer une sélection.

5. Appuyez sur la touche START/PAUSE (MISE EN MARCHE/PAUSE).

Les cycles spéciaux (SPECIALTY CYCLES) comprennent :

Vêtements

 Bas/soutiens-gorge (utilisez un filet)

 Jeans

 Kakis

 Manteaux

Literie et salle de bain

 Couvertures (coton)

 Draps

 Édredons

 Serviettes

Autres articles spéciaux

 Action bouffante

 Coton fragile

 Dryel

 Grille de séchage

 Literie pour animaux domestiques

 Molleton

 Petits tapis

 Sac de couchage

 Séchoir

 Tissus performants

 Vêtements de Jeux

Cycles reliés à la laveuse

Pour mettre la communication en route, appuyez

sur la touche SETTINGS (RÉGLAGES) sur le panneau

de commande de la laveuse. Quand « DRYER LINK »

(connexion à la sécheuse) apparaît à l’écran, appuyez

sur ENTER (ENTRÉE). Sélectionnez ON en utilisant les

flèches ; appuyez ensuite sur ENTER.

Quand le cycle de la laveuse est terminé, ce dernier

communiquera avec la sécheuse quand n’importe

quelle touche du panneau de commande est enfoncée

ou quand la porte est ouverte.

La laveuse affichera « TRANSFERRING CYCLE

INFORMATION TO THE DRYER » (Transfert des

informations du cycle vers la sécheuse en cours) et la

sécheuse affichera « RECEIVING CYCLE INFORMATION

TO THE DRYER » (Réception des informations du cycle

par la sécheuse en cours).

La sécheuse communiquera uniquement avec la

laveuse s’il n’y a aucun cycle en cours.

Si la laveuse démarre un nouveau cycle avant que

la sécheuse n’ait pu communiquer avec elle, les

informations seront perdues.

Options de cycle.

REMARQUE:

Certaines caractéristiques peuvent ne pas être offertes sur tous les modèles de sécheuses.

www.electromenagersge.ca

Extend Tumble (Culbutage prolongé)

Réduit les faux plis au maximum en ajoutant environ

60 minutes de culbutage sans chaleur une fois que les

vêtements sont secs.

La lumière au centre du bouton s’allume lorsque

EXTENDED TUMBLE (culbutage prolongé) est activé.

Extend Tumble (Culbutage Prolongé) est

automatiquement sélectionné pour le cycle

SteamRefresh et ne pas pas être dé-sélectionner.

La sécheuse émettra un bip et affichera «

Garments Ready » (Vêtements Prêt) lorsque le cycle

SteamRefresh est terminé. La sécheuse continuera en

Extend Tumble jusqu’à la porte soit ouverte.

Damp Alert (Alerte d’humidité)

Cette option fait sonner la sécheuse quand les

vêtements ont été séchés jusqu’à un certain niveau

d’humidité. Retirez les articles que vous souhaitez

étendre pour sécher. DAMP ALERT (L’ALERTE DU

NIVEAU D’HUMIDITÉ) retentira uniquement quand

cette option est sélectionnée.

Le fait de retirer les vêtements et les étendre quand

ils sont humides peut diminuer le besoin de repasser

certains articles.

La lumière au centre du bouton s’allume lorsque

DAMP ALERT (alerte linge humide) est activé

Drum Light (Lumière du tambour)

Appuyez sur cette touche pour allumer la lumière de

la sécheuse.

Appuyez à nouveau sur cette touche pour éteindre

la lumière.

Ceci contrôle la lumière uniquement quand la porte

est fermée.

REMARQUE : La lumière s’éteindra automatiquement

après une minute lorsque la porte est fermée.

Quand la porte est ouverte, la lumière s’allume

automatiquement.

La lumière au centre du bouton s’allume lorsque

DRUM LIGHT (lumière de tambour) est activée.

REMARQUE: Maintenez le bouton DRUM LIGHT appuyé

pendant 3 secondes pour accéder au menu SETTINGS

(réglages). (Plus de détails page 10).

Delay Start (Mise en marche différée)

Utilisez pour retarder le démarrage de votre sécheuse.

1. Sélectionnez votre cycle de séchage et toutes les

options.

2. Appuyez sur DELAY START (MISE EN MARCHE

DIFFÉRÉE). Vous pouvez changer le délai d’attente

par intervalles de 30 minutes en utilisant les

flèches  ou .

3. Appuyez sur la touche START/PAUSE (MISE EN

MARCHE/PAUSE) pour lancer le compte à rebours.

Le compte à rebours sera indiqué sur l’affichage «

ESTIMATED TIME REMAINING » (TEMPS RESTANT

ESTIMÉ).

REMARQUES:

 Si la porte est ouverte alors que la sécheuse est

en mode DELAY (MISE EN MARCHE DIFFÉRÉE),

le compte à rebours ne redémarrera pas sauf

si la porte est fermée et que la touche START/

PAUSE (MISE EN MARCHE/PAUSE) est à nouveau

enfoncée.

 Vous pouvez retarder le démarrage d’un cycle

de séchage jusqu’à 24 heures.

La lumière au centre du bouton s’allume lorsque

DELAY START (mise en marche différée) est activé.

EXTENDED

TUMBLE

DAMP

ALERT

DRUM

LIGHT

SETTINGS

DRY

e-Dry

Réduit la consommation totale d’énergie des cycles

spécifiques de la sécheuse en ajustant certains

réglages de température.

REMARQUE: Les durées de cycle changent lorsque

e-DRy est sélectionné.

Ce cycle peut être utilisé avec les tissus DÉLICATS,

SPORT, EASY CARE, les CHARGES NORMALES/

MÉLANGÉES et les COTONS.

Settings (Réglage)

Dans l’option SETTINGS (RÉGLAGE), vous

pouvez ajuster le volume ou la luminosité de

l’affichage.

VOLUME

 Le volume du signal de fin de cycle peut

être réglé sur HIGH (HAUT), MED (MOYEN),

LOW (BAS) ou OFF (ARRÊT).

 Le volume de la tonalité des commandes

peut être réglé sur HIGH, MED, LOW ou

OFF.

La luminosité de l’affichage (DISPLAY

BRIGHTNESS) peut être réglée sur HIGH, MED

ou LOW.

Une fois que vous avez effectué votre

sélection, appuyez sur ENTER (ENTRÉE).

REMARQUE: Maintenez le bouton DRUM

LIGHT appuyé pendant 3 secondes pour

accéder au menu SETTINGS (réglages).

À propos des caractéristiques de la sécheuse.

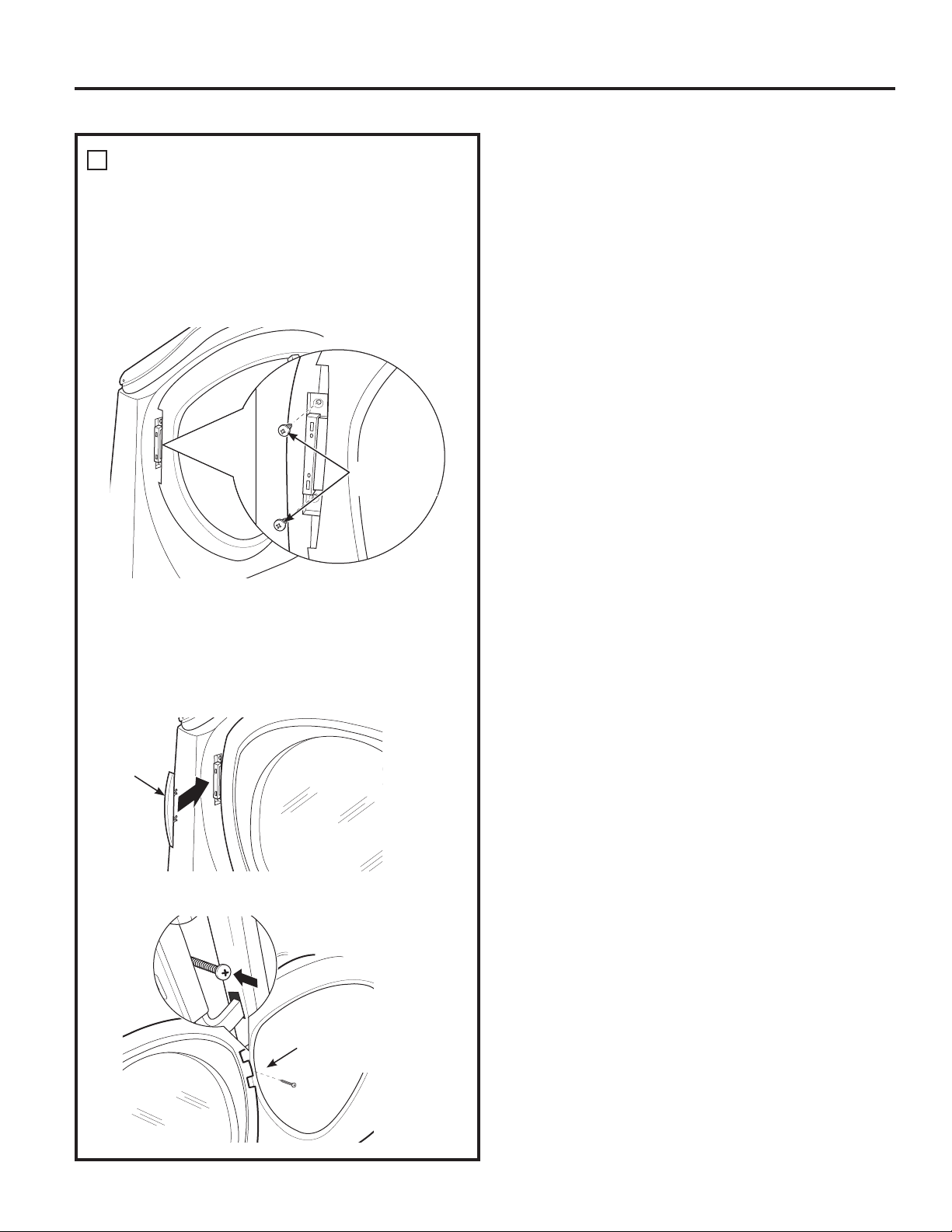

« Built-In Rack Dry System »

Un support de séchage pratique peut être utilisé pour sécher des articles comme les

chaussures de tennis. Placez les articles à plat sur le support de séchage et bloquez les

pulls en laine ou les tissus délicats. Séchez à faible chaleur.

Pour installer le « Built-In Rack Dry System »

1. Assurez-vous que le tambour de la sécheuse est orienté de sorte que le système de

support de séchage se trouve sur le côté gauche de la sécheuse.

2. Tirez sur le support de séchage du côté gauche et engagez les “tiges” de la poignée

dans les fentes se trouvant à l’opposé.

3. Placez le vêtement sur le support et fermez la porte.

4. Appuyez sur la touche DRYER RACK (GRILLE DE SÉCHAGE).

5. Sélectionnez le temps désiré.

6. Appuyez sur la touche START/PAUSE (MISE EN MARCHE/

PAUSE).

REMARQUE:

 N’utilisez pas ce support de séchage quand d’autres

vêtements sont dans la sécheuse.

 Assurez-vous de détacher le support de séchage à la fin

du cycle et rabattez entièrement le support de séchage à

l’intérieur du déflecteur.

Lumière de tambour

Avant de remplacer l’ampoule, assurez-vous de débrancher le cordon d’alimentation de la

sécheuse ou de couper l’alimentation au panneau de distribution électrique en enlevant le

fusible ou en déclenchant le disjoncteur. Accédez au dessus de l’ouverture de la sécheuse

depuis l’intérieur du tambour. Retirez l’ampoule et remplacez-la par une ampoule de

même taille.

Options de cycle.

REMARQUE:

Certaines caractéristiques peuvent ne pas être offertes sur tous les modèles de sécheuses.

Enfoncez les potences

Bouton de verrouillage

Appuyez 3 secondes pour déverrouill

LOCK

DRUM

LIGHT

SETTINGS

Lock (Verrouillage)

Vous pouvez verrouiller les commandes pour en éviter

la sélection. Ou vous pouvez verrouiller les commandes

après le démarrage d’un cycle.

Avec cette option sélectionnée, les enfants ne peuvent

plus démarrer la sécheuse accidentellement en

appuyant sur les touches.

Pour verrouiller la sécheuse, appuyez sur la touche

LOCK (VERROUILLAGE). Pour déverrouiller la sécheuse,

appuyez sur la touche LOCK et maintenez-la enfoncée

pendant 3 secondes.

La lumière au centre du bouton de verrouillage

LOCK s’allume lorsque les commandes sont

verrouillées.

Le voyant autour de la touche LOCK s’illuminera quand

les commandes sont verrouillées.

Même si les commandes sont verrouillées, la touche

POWER (ALIMENTATION) est encore active au cas où

vous auriez besoin d’éteindre l’unité.

Appuyez et maintenez appuyé

pendant 3 secondes pour des

options secondaires

À propos des caractéristiques de la sécheuse.

www.electromenagersge.ca

Utilisation du crochet incorporé

pour accrocher des vêtements

1. Assurez-vous que le tambour de la

sécheuse est orienté de sorte que le

crochet soit situé sur la partie supérieure

centrale de la sécheuse.

2. En utilisant votre doigt, retirez le crochet

de la fente.

3. Accrochez le vêtement sur un cintre,

accrochez ce derniersur le crochet et

fermez la porte.

4. Appuyez sur la touche DRYER RACK

(GRILLE DE SÉCHAGE).

5. Sélectionnez le temps désiré.

6. Appuyez sur la touche START/PAUSE (MISE

EN MARCHE/ PAUSE).

Reverse Tumble

Toutes les sécheuses à chargement frontal Profile sont dotées de la fonction Reverse

Tumble

, une option incorporée au système Duo Dry Plus

. En inversant le sens de rotation

du tambour pendant le cycle de séchage, votre sécheuse mélangera moins votre linge, le

séchera de façon plus homogène et écourtera le séchage. Les charges habituelles telles que

celles composées de draps, de serviettes de bain et de housses sont les premières à profiter

de cette fonctionnalité. Lorsque la sécheuse inverse le culbutage, une courte pause s’amorce

et le bruit émis par la machine change. Ne vous inquiétez pas, c’est normal. Tous les cycles de

la sécheuse utilisent cette fonctionnalité, sauf lorsque l’option de séchage à l’aide du support

ou de la grille de séchage est sélectionnée, auquel cas le tambour ne tourne pas.

Utilisation de la sécheuse.

Suivez toujours l’étiquette du fabricant de tissus pour laver.

Conseils pour le tri et le chargement

En règle générale, lorsque les vêtements sont

correctement triés pour le lavage, ils le sont

aussi pour le séchage. Essayez aussi de trier les

articles en fonction de leur taille. Par exemple,

ne séchez pas un drap avec des chaussettes ou

d’autres petits articles.

N’ajoutez pas votre feuille d’assouplissant textile

lorsque la brassée a commencé à chauffer,

car elle risque de provoquer des taches

d’assouplissant. Les feuilles d’assouplissant

de tissus Bounce

pour sécheuses ont été

approuvées pour cette sécheuse si elles sont

utilisées conformément aux instructions du

fabricant.

Voir ci-dessous pour les consignes de nettoyage

du filtre à charpie.

Ne surchargez pas. Ceci consomme inutilement

de l’énergie et cause des faux plis.

Ne séchez pas les articles suivants: Articles

en fibre de verre, lainages, articles recouverts

de caoutchouc, plastiques, articles dotés d’une

garniture en plastique, articles remplis de

mousse de caoutchouc.

Utilisation de la sécheuse.

Entretien et nettoyage de la sécheuse

Intérieur de la sécheuse et conduit: L’intérieur

de la machine et du conduit d’évacuation doit

être nettoyé une fois par an par du personnel de

service qualifié.

Extérieur: Essuyez les produits de lessive

renversés, et enlevez la poussière avec un linge

humide. Le fini et le panneau de contrôle de la

sécheuse peuvent être endommagés par certains

produits de traitement préliminaire et détachants.

Appliquez ces produits loin de la sécheuse. Vous

pouvez ensuite laver et faire sécher les vêtements

normalement. Les dommages causés à votre

sécheuse par ces produits ne sont pas couverts

par votre garantie.

Ne touchez pas la surface ou l’écran avec des

objets pointus.

Filtre à charpie: Nettoyez le filtre à charpie avant

chaque utilisation. Sortez-le en le tirant vers le

haut. Faites passer vos doigts sur le filtre. Un

amas cireux peut se former sur le filtre à charpie

à cause de l’utilisation des feuilles d’assouplissant

textile. Pour éliminer cet amas, lavez le filtre à l’eau

chaude savonneuse. Séchez-le soigneusement et

replacez-le. N’utilisez pas la sécheuse sans le filtre

à charpie en place.

Aspirez la charpie de la zone du filtre à charpie

si vous remarquez une modification des

performances de la sécheuse.

Acier inoxydable: Pour nettoyer les surfaces en

acier inoxydable, utilisez un chiffon humidifié avec

un nettoyant doux et non abrasif, adapté aux

surfaces en acier inoxydable. Éliminez les résidus

de nettoyant, puis séchez avec un chiffon propre.

L’acier inoxydable utilisé pour fabriquer le tambour

de séchage fournit la plus haute fiabilité disponible

dans une sécheuse GE. Si le tambour de séchage est

rayé ou ébréché pendant une utilisation normale,

le tambour ne rouillera pas ou ne se corrodera

pas. Ces défauts de surface n’affecteront pas le

fonctionnement ou la durabilité du tambour.

Évent d’evacuation: Vérifiez avec un miroir que

les volets à l’intérieur de l’évent se déplacent

librement lors du fonctionnement. Assurez-vous

qu’aucun animal (oiseaux, insectes, etc.) ne s’est

introduit dans le conduit ou l’évent.

Tumble

dry

Dry

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Do not tumble dry

Do not dry

(used with

do not wash)

Heat

setting

High

Medium

Low

No heat/air

Special

instructions

Line dry/

hang to dry

Drip dry

Dry flat

In the shade

ÉTIQUETTES DE SÉCHAGE

ETIQUETTES DE LAVAGE

Étiquettes d’entretien de tissu

Ci-dessous figurent les « symboles » des étiquettes d’entretien de tissu qui concernent le linge à

sécher.

Séchage

par

culbutage

Réglage

de chaleur

Instructions

spéciales

Normal

Sans repassage/

infroissables

Doux/délicat

Ne pas sécher

par culbutage

Haut

Moyen Bas Pas de chaleur/

aération

Sécher en suspendant

après essorage

Sécher par

égouttage

Sécher à plat

Sécher à l’ombre

Ne pas sécher

(utilisé avec

ne pas laver)

Machine

wash

cycle

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Hand wash

Do not wash Do not wring

Front load

target water

temperature

Target Automatic

Category Water Temperature Temperature Control

Tap Cold Inlet Water Temperature Not used

Cold 27°C/80°F Used

Warm 40°C/105°F Used

Hot 50°C/120°F Used

Sanitize 70°C/160°F Used

AGENT DE BLANCHIMENT

Bleach

symbols

Any bleach

(when needed)

Only non-chlorine bleach

(when needed)

Do not bleach

Symboles pour

agent de

blanchiment

Tout type d’agent de

blanchiment (si nécessaire)

Agent de blanchiment

non chloré

Ne pas utiliser d’agent

de blanchiment

Les modèles PFDS450, PFDS455, PFDN440, PFDN445 sont compatibles

avec le module d’appareil intelligent (SAM) GE qui peut être acheté

séparément. Contactez la compagnie d’électricité locale ou rendez-vous

à www.GEAppliances.com/smart-appliances pour voir si votre zone

utilise la technologie de réponse à la demande.

Installation

L’endroit préféré pour l’installation de module est sur la sécheuse de

vêtements.

Les instructions fournies avec le module incluent les détails sur la façon

de brancher les câbles au module.

Attendez 5

minutes, puis appuyez sur le bouton Settings (Réglages). Faites défiler

le menu jusqu’à l’affichage de « Energy management » (gestion de la

consommation électrique), comme indiqué ci-dessous.

Cet écran signifie que le module est correctement fixé et que vous

pouvez commencer à utiliser l’appareil intelligent en suivant les

instructions ci-dessous.

Si l’écran de gestion d’énergie n’est pas disponible, reportez-vous au

guide de dépannage du module SAM.

Guide Rapide

4 niveaux énergétiques sont disponibles : Critical (critique), High (élevé),

Medium (moyen) et Low (faible). Aux niveaux Medium (moyen) et

Low (faible), l’appareil fonctionne normalement. Les étapes suivantes

indiquent la façon dont l’unité réagit lors de la mise en marche aux

niveaux énergétiques Critical (critique) et High (élevé).

Option 1 (Delay EP – Départ Différé EP)

Au moment de la mise en marche lors des niveaux Critical (critique)

et High (élevé), l’appareil retardera la mise en marche en attendant

le retour à un niveau Medium (moyen) ou Low (faible). Appuyez sur le

bouton START/PAUSE (Marche/pause).

Option 2 (Override Delay EP – Annuler Départ Différé EP)

Pour mettre en marche unité lorsqu’elle affiche Delay Eco (Départ

Différé ÉP), appuyez sur le bouton DELAY START (Mise en marche

différée) pour annuler le départ différé. Puis, appuyez sur START/PAUSE

(Marche/pause) pour lancer un cycle de lavage. Pendant une période

de tarif critique, le mode de réponse critique** sera aussi activé pour

maximiser les économies d’énergie. EP sera affiché.

Option 3 (Annuler « e » DRy)

Après annulation de la fonction de délai, appuyer sur le bouton « e »DRy

désactive le réglage « e »DRy. Appuyer sur la touche START/PAUSE commence

le cycle sélectionné.

Pendant une période de tarif critique, le mode de réponse critique** sera activé

pour maximiser les économies d’énergie. EP sera affiché.

**Remarque : Le mode de réponse critique peut être désactivé à tout moment

en appuyant sur le bouton « e »Dry et en le maintenant appuyé pendant 3

secondes. EP ne sera plus affiché.

Menu de Réglage

Appuyez sur SETTINGS (réglages)

puis sélectionnez Energy

Management (Gestion de la

Consommation Électrique).

Delay EP Override (Annulation

Départ Différé EP)

Si vous lancez un cycle lors des tarifs

Critique (critique) ou High (élevé),

grâce à cette option, l’appareil

fonctionne automatiquement en

Cycle Eco. Ce réglage vous permet

d’utiliser moins d’énergie qu’avec un cycle normal. Le réglage par défaut est YES (Oui).

Auto-Extend Delays

(Prolongation automatique du

délai)

Si un départ différé est sélectionné,

cette option permet de prolonger

le délai si le tarif au moment de

la mise en marche est Critical (critique) ou High (Élevé). Le réglage par défaut

prolonge automatiquement ces cycles.

Option Critical Rate (tarif

critique)

Cette option permet à l’appareil

intelligent de répondre à

l’information de tarif critique en

engageant automatiquement le

mode de réponse critique. Le

mode Critical Response (réponse critique) est conçu pour maximiser les

économies d’énergie lorsqu’un cycle est exécuté pendant une période de tarif

critique. Le réglage par défaut est YES (oui). Régler cette option sur NO (non)

désactive le mode Critical Response (Réponse critique) d’appareil intelligent.

Séchage Minuté Option EP

Si l’appareil fonctionne dans

le mode Timed Dry (Séchage

Minuté) et le tarif devient

Critical (critique) ou High (élevé),

l’appareil préservera de l’énergie

en diminuant la chaleur si YES

(Oui) (défaut) est sélectionné. Si

NO est sélectionné, l’appareil fonctionnera normalement.

NOTE: Quand YES (Oui) ( défaut) est sélectionné, votre charge peut être

humide à la fin du cycle.

Pour que les fonctionnalités d’appareil intelligent soient opérationnelles, un

équipement supplémentaire doit être installé à l’interface avec vos services

publics. Cet équipement peut être vendu séparément et/ou est disponible auprès

de vos services publics dans le cadre de ce programme d’essai pilote. Vérifiez

auprès de vos services publics si le programme d’essai pilote est disponible dans

votre zone ainsi que pour obtenir de plus amples informations.

VEUILLEZ NOTER:

À la fin du programme d’essai pilote ou si vous déménagez

dans une zone où le programme n’est pas disponible, les fonctions de réponse

à la demande ne pourront être activées ni utilisées sur votre appareil. L’appareil

fonctionnera normalement après que l’équipement de réponse à la demande ait

été désactivé ou déconnecté.

APPAREIL INTELLIGENT. (sur certains modèles) www.electromenagersge.ca

ENTER

DELAY

STAR T

DRY

DRYER

RACK

BACKBACK

AVANT DE COMMENCER

Lisez attentivement ces instructions dans leur

intégralité.

•

IMPORTANT – Gardez ces instructions

pour l’usage de l’ inspecteur électrique local.

•

IMPORTANT – Observez toutes les

réglementations et ordonnances en vigueur.

• Installez la sécheuse conformément aux

instructions du fabricant et aux réglementations

locales..

• Remarque pour l’installateur – Assurez-vous de

laisser ces instructions au client.

• Remarque pour le consommateur - Gardez ces

instructions à titre de référence ultérieure.

• L’installation de la sécheuse doit être effectuée

par un installateur qualifié.

• Cette sécheuse doit être mise à l’évent à l’extérieur.

• Retirez la porte de la vieille sécheuse avant de la

mettre au rebut ou hors service.

• Les renseignements d’entretien et le schéma

de câblage se trouvent dans la console de

commande.

• Ne laissez pas les enfants monter sur l’appareil

ou entrer dans celui-ci. Une surveillance étroite

des enfants doit être exercée lorsque l’appareil

est utilisé à leur proximité.

• La responsabilité d’installer correctement

l’appareil relève de l’installateur.

• Toute défaillance de l’appareil suite à une

installation incorrecte n’est pas couverte par la

garantie.

• Installez la sécheuse là où la température est

supérieure à 10,00” (50 F) pour assurer le bon

fonctionnement du système de commande de la

sécheuse.

• Retirez et jetez les conduits en feuille métallique

ou en plastique existants et remplacez-les par un

conduit homologué UL.

Instructions

Sécheuse

d’installation

Si vous avez des questions, appelez 800.GE.CARES ou visitez notre site web: www.GEAppliances.com

Au Canada, appelez le 1.800.561.3344 ou visitez www.electromenagersge.ca

POUR VOTRE SÉCURITÉ:

AVERTISSEMENT – Risque

d’incendie

• Pour réduire le risque de blessure grave, voire de

mort, suivez toutes les instructions d’installation.

•

L’installation de la sécheuse doit être effectuée par

un installateur qualifié.

•

Installez la sécheuse conformément aux instructions

du fabricant et aux réglementations locales.

•

Cette sécheuse doit être mise à l’évent à l’extérieur.

•

N’utilisez que des conduits métalliques rigides de

10 cm de diamètre à l’intérieur du placard de la

sécheuse et utilisez uniquement du conduit de

transition homologué UL entre la sécheuse et le

conduit de la maison.

•

N’installez PAS de sécheuse avec des conduits

en plastique flexible. Si un conduit métallique

flexible (semi-rigide ou du type feuille métallique)

est installé, il doit être homologué UL et installé

conformément aux instructions figurant dans

“Connecter la sécheuse à l’évent de la maison”

page 26 de ce manuel. Les conduits flexibles ont

tendance à s’affaisser, à être facilement écrasés

et à piéger la charpie. Ces conditions bouchent le

débit d’air de la sécheuse et augmentent le risque

d’incendie.

•

N’installez et ne remisez pas cet appareil dans un

lieu où il peut être exposé à l’eau ou aux intempéries.

•

Gardez ces instructions. (Installateurs: Assurez-vous

de laisser ces instructions au client.

POUR LES MODÈLES À GAZ

UNIQUEMENT:

REMARQUE: L’installation et la maintenance de cette

sécheuse doivent être réalisées par un installateur qualifié,

une agence de service ou le fournisseur de gaz.

Dans le Commonwealth du Massachusetts :

•

Ce produit doit être installé par un plombier ou un

monteur d’installations au gaz licencié.

•

Si vous utilisez des robinets d’arrêt du gaz à bille, ils

doivent avoir une poignée en T.

•

Si vous utilisez un raccord de gaz souple, il ne doit pas

dépasser 1 m (3 pieds).

PFDS450 / PFDS455 /PFDN440 / PFDN445 /

PFMS450 / PFMS455 / PFMN440 / PFMN445

Instructions d’installation

DÉBALLAGE DE VOTRE SÉCHEUSE

Inclinez la sécheuse latéralement et enlevez les

coussinets d’expédition en mousse en les poussant

sur les côtés et en les détachant des pattes de la

sécheuse. Assurez-vous d’enlevez toutes les pièces

en mousse autour des pattes.

Enlevez le sac contenant la grille de séchage,la

documentation et le câble série.

DIMENSIONS DE LA SÉCHEUSE

51″

(129.5 cm)

39.1″

(993 cm)

32.34″

(847 cm)

27″

(68.6 cm)

39.1″

(993 cm)

68,6 cm

(27 po)

100,3 cm

(39,5 po)

85,1 cm

(33,5 po)

100,3 cm

(39,5 po)

Vue

latérale

Vue avant

EMPLACEMENT DE VOTRE SÉCHEUSE

DÉGAGEMENTS MINIMUMS AUTRES

QUE POUR UNE INSTALLATION

ENCASTRÉE

Les dégagements minimums rapport aux surfaces

combustibles et pour les orifices d’aération sont les

suivants :

•

un dégagement de 0 mm (0 po) des deux côtés

• 25 mm (1 po) à l’avant

• 75 mm (3 po) à l’arrière

Il est nécessaire de prévoir des dégagements

appropriés pour le fonctionnement et l’entretien de

la machine.

134,6 cm

(53 po)

Instructions d’installation

EXIGENCES RELATIVES À UNE

INSTALLATION ENCASTRÉE

• Votre sécheuse est homologuée pour une

installation dans une alcôve ou dans un placard,

comme l’indique l’étiquette figurant au dos de la

sécheuse.

•

L’air de la sécheuse DOIT être évacué vers

l’extérieur. Consultez la section ÉVACUATION DE

LA SÉCHEUSE.

•

L’espace minimum entre la sécheuse et les murs

adjacents ou d’autres surfaces est le suivant:

0 mm (0 po) des deux côtés

75 mm (3 po) avant et arrière

•

La distance verticale minimum du sol aux étagères

suspendues, armoires, plafonds, etc. de 132 cm (52

po).

•

Les portes du placard doivent être perforées ou

ventilées et doivent disposer d’un espace ouvert

réparti de façon homogène d’au moins 1,5 m

(60 po carrés) de superficie. Si une laveuse et

une sécheuse ont été installées dans le placard,

les portes doivent disposer d’un d’espace ouvert

réparti de façon homogène d’au moins 3 m

(120

po carrés).

•

L’air du placard doit être évacué vers l’extérieur

afin d’éviter la formation de poches de gaz si le

tuyau d’alimentation de gaz transporte du gaz.

•

Aucun autre appareil à combustible ne doit être

installé dans le placard dans lequel se trouve la

sécheuse (modèles à gaz uniquement).

REMARQUE: SI LE TUYAU D’ÉVACUATION EST SITUÉ À

L’ARRIÈRE DE LA SÉCHEUSE, L’ESPACE MINIMUM PAR

RAPPORT AU MUR EST DE 14 CM (5,5 PO).

INSTALLATION DANS UNE SALLE

DE BAIN OU UNE CHAMBRE

• L’air de la sécheuse DOIT être évacué vers

l’extérieur. Consultez la section ÉVACUATION DE

LA SÉCHEUSE.

•

L’installation doit être conforme aux normes

locales ou, en l’absence de normes locales, avec

le CODE NATIONAL DE L’ÉLECTRICITÉ, ANSI/NFPA

N° 70 (pour les sécheuses électriques) ou le CODE

NATIONAL DU GAZ, ANSI Z223 (pour les sécheuses

à gaz).

INSTALLATION DANS UNE MAISON

MOBILE OU PRÉFABRIQUÉE

• L’installation doit être conforme à la NORME

DE SÉCURITÉ POUR LA CONSTRUCTION DE

MAISONS FABRIQUÉES, TITRE 24, PARTIE 32–80

ou, si la norme n’est pas applicable, à la NORME

NATIONALE AMÉRICAINE POUR LES MAISONS

MOBILES N° 501B.

•

L’air de la sécheuse DOIT être évacué vers

l’extérieur avec les raccordements correctement

fixés à la structure de la maison mobile. (Voyez

ÉVACUATION DE LA SÉCHEUSE.)

•

La ventilation NE DOIT PAS déboucher sous une

maison mobile ou fabriquée.

•

Le matériau du tuyau de ventilation DOIT ÊTRE LE

MÉTAL.

•

POUR LES MODÈLES À GAZ UNIQUEMENT:

L’ensemble 14-D346-33 DOIT être utilisé pour

raccorder la sécheuse à la structure.

•

POUR LES MODÈLES À GAZ UNIQUEMENT:

La ventilation NE DOIT PAS être raccordée à tout

autre tuyau, évent ou cheminée.

•

N’utilisez pas de vis à tôle ni d’autres dispositifs

de serrage qui dépassent à l’intérieur de l’évent

d’évacuation.

•

Prévoyez une ouverture dotée d’une zone ouverte

de 63 cm

(25 pouces carrés) pour l’infiltration

d’air extérieur dans la pièce de la sécheuse.

INSTALLATION DANS UN GARAGE (SI

PERMIS PAR DES CODES LOCAUX)

• Les sécheuses installées dans des garages

doivent être élevées à 46 cm au-dessus du sol.

Instructions d’installation

BRANCHEMENT DES BOYAUX D’ARRIVÉE

Pour produire de la vapeur, la sécheuse doit être

branchée à une alimentation d’eau froide. Puisque la

laveuse doit aussi être branchée à une alimentation

d’eau froide, un connecteur en « Y » est inséré, afin

de permettre aux boyaux d’arrivée d’être brancher

au même moment.

REMARQUE: Utilisez les boyaux d’arrivée fournis, ne

jamais utiliser de vieux boyaux.

1. Fermez le robinet d’eau froide. Débranchez le

boyau d’arrivée du connecteur du robinet de

remplissage (froid).

2. Assurez-vous que la rondelle plate en caoutchouc

est en place et vissez le raccord femelle du boyau

court sur le connecteur du robinet de remplissage

de la laveuse. Resserrez à la main jusqu’à ce qu’il

soit bien serré. Resserrez à la main jusqu’à ce qu’il

soit bien serré.

3. Raccordez l’extrémité femelle du connecteur en

« Y » au raccord mâle du boyau court. Assurez-

vous que la rondelle plate en caoutchouc est en

place. Resserrez à la main jusqu’à ce qu’il soit

bien vissé.

4. Insérez la grille de filtre dans le raccord du boyau

d’arrivée de la laveuse. Si une rondelle plate en

caoutchouc est déjà en place, retirez-la avant

d’installer la grille de filtre. Raccordez ce raccord

à une extrémité mâle du connecteur en « Y ».

Resserrez à la main jusqu’à ce qu’il soit bien serré.

5. Assurez-vous que la rondelle plate en caoutchouc

est en place et raccordez le boyau d’arrivée long

de la sécheuse à l’autre extrémité mâle du

connecteur en « Y ». Resserrez à la main jusqu’à

ce qu’il soit bien serré.

6. Assurez-vous que la rondelle plate en caoutchouc

est en place et raccordez l’autre extrémité

du boyau d’arrivée long de la sécheuse au

connecteur du robinet de remplissage dans le

bas du panneau arrière de la sécheuse. Resserrez

à la main jusqu’à ce qu’il soit bien serré.

BRANCHEMENT DES BOYAUX D’ARRIVÉE

(suite)

7. En utilisant des pinces, resserrez toutes les

connexions avec un tour au deux-tiers.

REMARQUE: Ne pas trop serrer. Vous pourriez

endommager les connexions.

8. Ouvrez le robinet d’eau.

9. Vérifiez l’absence de fuites autour du connecteur

en « Y », du robinet et des raccords de boyau.

EXIGENCES DE L’ALIMENTATION D’EAU

Les robinets d’eau chaude et d’eau froide DOIVENT

être installés à une distance d’au moins 42 po (107

cm) du boyau d’eau de la laveuse. Les robinets

DOIVENT être de type boyau de jardin de 3/4 po

(1,9 cm) pour que les boyaux d’arrivée puissent être

branchés. La pression de l’eau DOIT être entre 10 et

120 livres par pouce carré. Votre département d’eau

peut vous laisser savoir ce qu’est votre pression

d’eau.

REMARQUE: Un adoucisseur d’eau est recommandé

pour réduire l’accumulation de déport à l’intérieur

du générateur de vapeur si l’alimentation d’eau de

la maison est très dure.

Instructions d’installation

RACCORDEMENT D’UNE SÉCHEUSE À GAZ (non applicable aux sécheuses électriques)

POUR VOTRE SÉCURITÉ :

AVERTISSEMENT

Avant de démarrer l’installation, déclenchez le

disjoncteur ou enlevez le fusible de la sécheuse au

panneau de distribution électrique. Assurez-vous

que le cordon d’alimentation de la sécheuse est

débranché de la prise murale.

Fermez la vanne d’arrêt du gaz de la sécheuse de la

conduite d’alimentation.

Démontez et jetez l’ancien connecteur de gaz

flexible et l’ancien conduit.

Vanne

d’arrêt

MATÉRIEL NÉCESSAIRE

 Coude métallique 4

po de diamètre



Mastic pour joints de

tuyaux



Tuyau de

raccordement souple



Colliers de conduit (2)

ou brides à ressort

(2)



Lunettes de

protection



Tuyau métallique

4 po de diamètre

(recommandé)



Tuyau métallique

souple 4 po de

diamètre (si

nécessaire)

 Gants



Solution savonneuse

pour la détection de

fuites



Évent d’évacuation



Ruban adhésif

 Clés à molette (2) 10 po

 Clé à tuyau 8 po



Pince à joint coulissant



Tournevis à tête plate



Niveau

OUTILS NÉCESSAIRES

Instructions d’installation

EXIGENCES RELATIVES AU GAZ

AVERTISSEMENT

• L’installation doit être conforme aux normes et

aux réglementations locales, ou sinon au CODE

NATIONAL DU GAZ, ANSI Z223. 1/NFPA 54, ou le

Code canadien d’installation du gaz naturel et du

propane CSA B149.1.

•

Cette sécheuse à gaz est équipée d’un ensemble

brûleur et vanne à utiliser uniquement avec du

gaz naturel. Grâce à l’ensemble de conversion

14-A048, votre agence de service locale

peut transformer cette sécheuse pour une

utilisation avec du gaz propane (LP). TOUTES LES

TRANSFORMATIONS DOIVENT ÊTRE RÉALISÉES

PAR DU PERSONNEL FORMÉ ET QUALIFIÉ, EN

CONFORMITÉ AVEC LES EXIGENCES DES NORMES

ET DES RÉGLEMENTATIONS LOCALES.

•

La sécheuse doit être débranchée du système

d’alimentation en gaz pendant tout essai de

pression de cet système, avec une pression

d’essai supérieure à 0,5 lb/po

(3,4 KPa).

•

La sécheuse doit être isolée du système

d’alimentation en gaz en fermant la vanne

d’arrêt, pendant tout essai de pression des

conduites de gaz avec une pression d’essai égale

ou supérieure à 0,5 lb/po

(3,4 KPa).

ALIMENTATION EN GAZ

• Un robinet de raccordement à filetage National

Pipe Taper 3,2 mm (1/8 po), accessible pour

le raccordement d’un manomètre, doit être

installé immédiatement en amont du raccord

d’alimentation en gaz de la sécheuse. Contactez

votre service de gaz local si vous avez des

questions sur l’installation d’un robinet de

raccordement.

•

La conduite d’alimentation doit être composée

d’un tube rigide de 12,7 mm (1/2 po) et équipée

d’une vanne d’arrêt à moins de 1,8 m (6 pieds)

de la sécheuse et dans la même pièce.

•

Utilisez un mastic d’étanchéité approprié au gaz

naturel ou au gaz de petrole liquéfié ou utilisez

du ruban Teflon

•

Raccordez le tuyau de raccordement métallique

souple à la sécheuse et à l’alimentation en gaz.

DANS LE COMMONWEALTH DU

MASSACHUSETTS

• Ce produit doit être installé par un plombier ou

un monteur d’installations au gaz licencié.

•

Si vous utilisez des robinets d’arrêt du gaz à bille,

ils doivent avoir une poignée en T.

•

Si vous utilisez un raccord de gaz souple, il ne

doit pas dépasser 1 m (3 pieds).

RACCORDEMENT DE L’ALIMENTATION

EN GAZ DE LA SÉCHEUSE

ALIMENTATION EN GAZ À FILETAGE MÂLE NPT 3/8 po

REMARQUE: Ajoutez à la dimension

verticale la distance entre le fond

de la carrosserie et le sol.

6,7 cm (2

ø8 po)

5,1 cm (2 po)

Vous devez utiliser un connecteur flexible en

métal certifié par ANSI Z21.24/CSA 6.10. La

longueur du connecteur ne doit pas excéder 3

pieds.

Installez un obturateur 1/8 po NPT sur la vanne

d’arrêt de la ligne de gaz de la sécheuse pour

vérifier la pression d’entrée du gaz.

Installez un raccord adaptateur à l’obturateur.

REMARQUE: Appliquez un mastic d’étanchéité

ou du ruban Teflon® sur les filetages de

l’adaptateur et de l’obturateur.

Instructions d’installation

Fixez le tuyau de raccordement métallique

souple à l’adaptateur.

Serrez le raccord du tuyau de raccordement

souple à l’aide de deux clés à molette.

Serrez tous les raccords à l’aide des deux

clés à molette. Ne serrez pas trop fort.

RACCORDEMENT DE LA SÉCHEUSE

À L’ALIMENTATION EN GAZ (suite)

Appliquez un mastic

d’étanchéité ou du

ruban Teflon

sur tous

les filetages mâles.

Ouvrez la vanne d’arrêt de gaz.

Vanne d’arrêt

Obturateur

RACCORDEMENT DE LA SÉCHEUSE À

L’ALIMENTATION EN GAZ

Installez un coude femelle 3/8 po NPT à

l’extrémité du raccord d’entrée de gaz de la

sécheuse.

Installez un raccord adaptateur 3/8 po sur le

coude femelle.

IMPORTANT: Utilisez une clé à tuyau pour

tenir fermement l’extrémité du raccord

d’entrée de gaz de la sécheuse pour éviter de

l’endommager.

REMARQUE: Appliquez un mastic d’étanchéité

ou du ruban Teflon® sur les filetages de

l’adaptateur et du raccord d’entrée de gaz de

la sécheuse.

Coude

Adaptateur

Matériel non fourni

Adaptateur

Obturateur

de 1/8 po

NPT pour

vérification de

la pression à

l’entrée de gaz

Vanne

d’arrêt

Tuyau d’au

moins 1/2

3/8 po NPT

Tuyau de

raccordement

souple

métallique neuf

Appliquez du mastic sur l’adaptateur

et l’entrée de gaz de la sécheuse.

RACCORDEMENT D’UNE SÉCHEUSE À GAZ (suite)

Instructions d’installation

DÉTECTION DES FUITES

AVERTISSEMENT – N’utilisez

jamais une flamme nue pour vérifier la présence

de fuites de gaz.

Contrôlez la présence de fuites sur tous les

raccordements avec une solution savonneuse ou

similaire.

Appliquez une solution savonneuse. La solution

de détection des fuites ne doit pas contenir

d’ammoniaque, ce qui pourrait endommager les

raccords en laiton.

Si des fuites sont détectées, fermez la vanne,

resserrez le raccord en cause et répétez la procédure

de détection de fuites.

Ouvrez la

vanne de gaz

EXIGENCES RELATIVES À L’ÉLECTRICITÉ

POUR LES SÉCHEUSES À GAZ

Cette machine doit être alimentée avec du

courant de 120 V, 60 Hz, et raccordée à un circuit

domestique correctement mis à la terre, protégé

par un disjoncteur de 15 ou 20 ampères ou un

fusible temporisé.

Si l’alimentation électrique fournie n’est pas conforme

aux exigences ci-dessus, il est recommandé de faire

installer une prise homologuée par un électricien

qualifié.

AVERTISSEMENT – Cette

sécheuse est équipée d’une fiche à trois broches

(mise à la terre) pour votre protection contre le

risque de choc électrique et elle doit être branchée

directement dans un prise à trois broches

correctement mise à la terre. Ne coupez pas ou

n’enlevez pas la broche de terre de cette fiche.

Assurez-vous au

préalable qu’une mise

à la terre existe bien

et qu’elle fonctionne

correctement.

Si les normes locales le permettent, un fil de terre

externe (non fourni) conforme aux normes locales

peut être ajouté en le fixant à la vis verte de mise

à la terre, située à l’arrière de la sécheuse, pour

établir une mise à la terre alternative.

Vérifiez si la mise à la terre est adéquate avant

utilisation.

Vis de mise

à la terre

INFORMATIONS DE BRANCHEMENT

ÉLECTRIQUE POUR LES SÉCHEUSES À

GAZ

AVERTISSEMENT – Pour réduire

le risque d’incendie, de choc électrique et de

blessure :

•

N’utilisez pas de rallonge électrique ou

d’adaptateur de prise avec cette machine.

•

La sécheuse doit être électriquement mise

à la terre conformément aux normes et aux

réglementations locales, ou en l’absence

de normes locales, conformément au CODE

NATIONAL DE L’ÉLECTRICITÉ, ANSI/NFPA N° 70, ou

au Canada la norme CSA C22.1 du Code canadien

de l’électricité, 1

partie.

Instructions d’installation

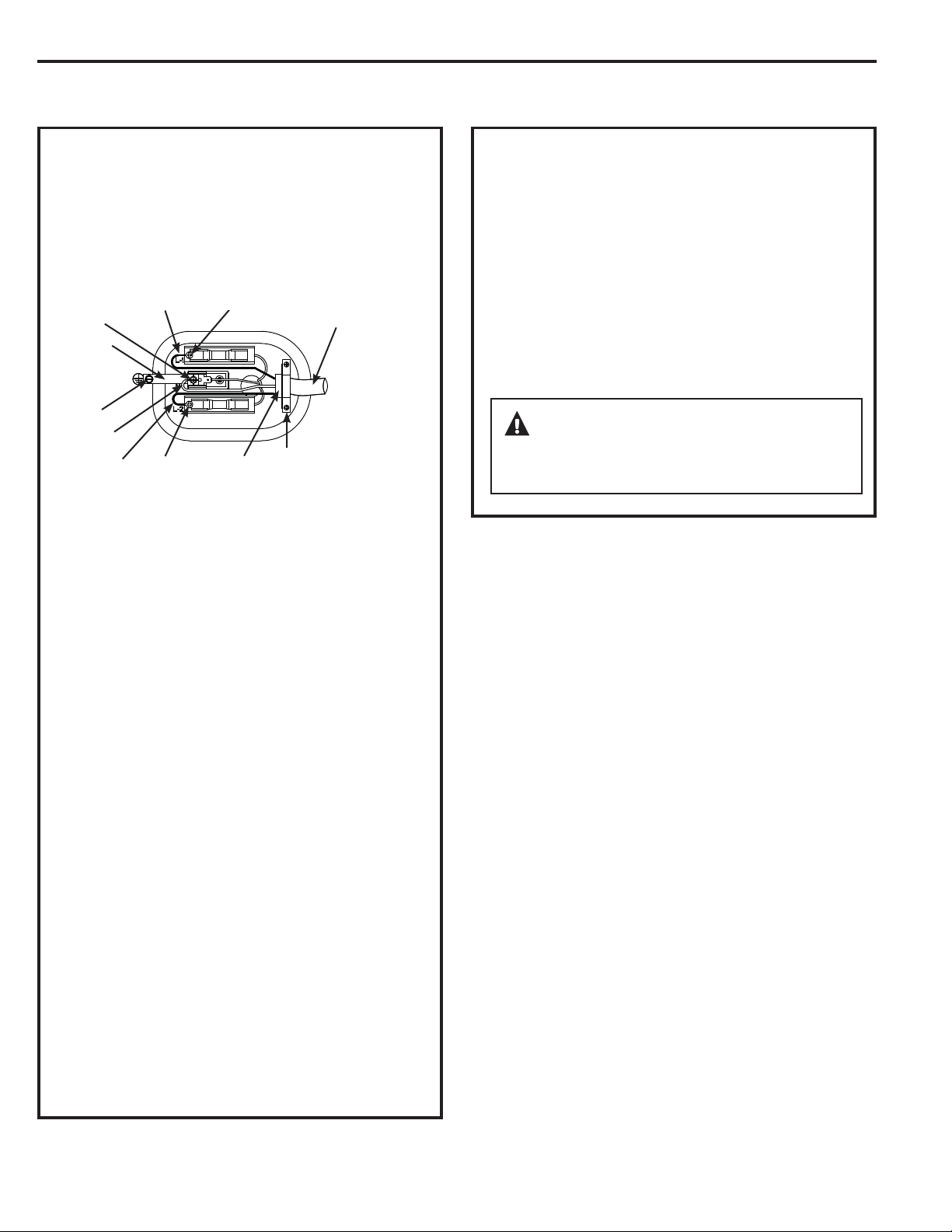

RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (non applicable aux

sécheuses à gaz)

RENSEIGNEMENTS SUR LES RACCORDS

ÉLECTRIQUES POUR SÉCHEUSES

ÉLECTRIQUES

POUR VOTRE SÉCURITÉ:

AVERTISSEMENT

Avant d’effectuer le branchement électrique,

déclenchez le disjoncteur ou enlevez le fusible de

la sécheuse au panneau de distribution électrique.

Assurez-vous que le cordon d’alimentation de la

sécheuse est débranché de la prise murale. NE

LAISSEZ JAMAIS LE CAPOT DE LA PLAQUE À BORNES

ENLEVÉ.

 Pince à joint coulissant



Tournevis à tête plate



Tournevis cruciforme



Niveau

OUTILS NÉCESSAIRES

 Coude métallique 4

po diamètre



Réducteur de tension

3/4 po (UL)



Colliers de conduit

4 po (2) ou brides à

ressort 4 po (2)



Lunettes de

protection



Tuyau métallique

4 po de diamètre

(recommandé)



Tuyau métallique

souple 4 po

de diamètre (si

nécessaire)



Gants



L’event d’évacuation



Ruban adhésif



Cordon

d’alimentation de la

sécheuse (non livré

avec l’appareil)

Conforme à la

norme UL 120/240

V, 30 A avec 3 ou 4

broches. Identifiez le

type de fiche selon

la prise murale de

votre domicile avant

d’acheter le cordon.

MATÉRIEL NÉCESSAIRE

AVERTISSEMENT – Pour réduire

les risques d’incendie, de chocs électriques ou de

blessure:

•

N’utilisez pas de rallonge électrique ou

d’adaptateur de prise avec cette machine.

•

Cette sécheuse doit être mise à la terre en

conformité avec les codes et règlements locaux,

ou en l’absence de codes locaux, en conformité

avec le CODE NATIONAL DE L’ÉLECTRICITÉ, ANSI/

NFPA° 70, ou au Canada la norme CSA C22.1 du

Code canadien de l’électricité, 1

partie.

Instructions d’installation

Cette sécheuse doit être raccordée à un circuit

domestique indépendant, protégé par un

disjoncteur ou un fusible temporisé. Un circuit

monophasé de 120/240 V ou 120/208V, 60 Hz et

30 ampères, à trois ou quatre fils, est nécessaire.

Si l’alimentation électrique fournie n’est pas

conforme aux exigences ci-dessus, contactez alors

un électricien qualifié.

La sécheuse doit être branchée à un réseau de

fils en métal permanents et mis à la terre; ou

un conducteur de mise à la terre doit suivre les

conducteurs du circuit et être branché à la borne de

mise à la terre sur la sécheuse.

REMARQUE: Depuis le 1

janvier 1996, le Code national de

l’électricité impose aux nouvelles constructions d’utiliser

un raccordement à 4 fils pour une sécheuse électrique.

Un cordon à 4 fils doit aussi être utilisé lorsque les normes

locales n’autorisent pas une mise à la terre via le neutre.

Un raccordement à 3 fils NE doit PAS être utilisé dans

une nouvelle construction.

AVERTISSEMENT – NE

LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ DE LA

PLAQUE À BORNES.

1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)

fusible(s) du circuit du tableau électrique.

Assurez-vous que le cordon de la sécheuse est

débranché de la prise murale.

Retirez le couvercle du cordon d’alimentation

situé à l’arrière.

Retirez et jetez la languette de mis à la terre.

Conserver la vis verte de mise à la terre pour

l’étape 7.

Insérez un réducteur de tension conforme UL 3/4

po dans le trou d’entrée du cordon. Faites passer

le cordon d’alimentation dans le réducteur de

tension.

Connectez le cordon d’alimentation comme suit:

A. Connectez les 2 fils sous tension aux vis

extérieures de la plaque à bornes (L1 et L2).

B. Connectez le fil neutre (blanc) au centre de la

plaque à bornes (N).

Branchez le fil de terre du cordon à la vis verte de

mise à la terre (trou placé au-dessus du support

du réducteur de tension). Serrez toutes les vis de

la plaque à bornes (3) fermement.

Fixez le cordon d’alimentation dans le réducteur

de tension.

Réinstallez le couvercle.

4 conducteurs

en cuivre N°

10 minimum

ou cordon

d’alimentation

de 120/240

V 30 A pour

sécheuse

muni de

cosses

ouvertes ou

à anneau

(non fourni)

Fil sous

tension

Fil

vert

Réinstallez la

vis de mise à

la terre verte

à cet endroit

Neutre

(blanc)

Réducteur

de tension

3/4 po (UL)

Support

réducteur

de tension

Vis

Retirez et

jetez la

languette

de mise

à la terre.

Conservez

la vis de

mise à

la terre

verte.

Vis

Fil sous

tension

BRANCHEMENT DE LA SÉCHEUSE À L’AIDE

D’UN CÂBLE À 4 FILS (À UTILISER POUR

L’INSTALLATION DANS UNE MAISON MOBILE)

Cette sécheuse doit être branchée à un circuit

individuel protégé par des fusibles à retardement

ou des disjoncteurs.

Le circuit électrique doit :

1-Étre de 120/240 volts ou 120/208 volts, de 60 Hz,

doté d’une prise murale comme celle ci-dessous :

2-Étre protégé par un disjoncteur ou des fusibles

de 30A.

3- Étre convenablement mis à la terre.

EXIGENCES RELATIVES À L’ÉLECTRICITÉ

POUR LES SÉCHEUSES ÉLECTRIQUES

EXIGENCES RELATIVES À L’ÉLECTRICITÉ

POUR LES SÉCHEUSES ÉLECTRIQUES

(CANADA)

PRISE TYPIQUE 30 AMP

POUR SECHEUSE

MISE À LA TERRE (CANADA)

Cet appareil doit être mis à la terre. Dans l’événement

d’une malfonction ou bris, la mise à la terre réduirait

le risque de choc électrique en fournissant une voie

de faible résistance électrique pour le courant.

Cet appareil est muni d’un cordon électrique équipé

d’un conducteur et prise servant à la terre. La prise

doit être connectée à un récepteur compatible,

conforme aux exigences et normes locales.

MISE À LA TERRE

Instructions d’installation

RACCORDEMENT DE LA SÉCHEUSE À

L’AIDE D’UN CÂBLE À 3 FILS

1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)

fusible(s) du circuit du tableau électrique.

Assurez-vous que le cordon de la sécheuse est

débranché de la prise murale.

Retirez le couvercle du cordon d’alimentation

situé à l’arrière.

Insérez un réducteur de tension conforme

UL 3/4 po dans le trou d’entrée du cordon.

Faites passer le cordon d’alimentation dans le

réducteur de tension.

Connectez le cordon d’alimentation comme

suit :

A. Connectez les 2 fils sous tension aux vis

extérieures de la plaque à bornes (L1 et L2).

B. Connectez le fil neutre (blanc) au centre de

la plaque à bornes (N).

Veillez à ce que la languette de mise à la terre

soit connectée à la borne neutre (centre) de la

plaque à bornes et à la vis verte de mise à la

terre sur le boîtier. Serrez toutes les vis de la

plaque à bornes (3) fermement.

Fixez le cordon d’alimentation dans le réducteur

de tension.

Réinstallez le couvercle.

AVERTISSEMENT – NE LAISSEZ

JAMAIS LE COUVERCLE ENLEVÉ DE LA PLAQUE À

BORNES.

RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)

Connexion à 3 fils

Ne peut pas être utilisée au Canada.

Ne peut pas être utilisée dans une maison mobile.

Ne peut pas être utilisée dans les nouvelles

constructions.

Ne peut pas être utilisée dans les véhicules

récréatifs.

Ne peut pas être utilisée dans les régions où les

codes locaux interdisent la mise à la terre par le

biais du câble neutre.

3 conducteurs

en cuivre N°

10 minimum

ou cordon

d’alimentation

de 120/240

V 30 A pour

sécheuse muni

de cosses

ouvertes ou à

anneau (non

fourni)

Fil sous tension

Fil sous

tension

Vis verte de

mise à la

terre

Neutre

(blanc)

Réducteur

de tension

3/4 po (UL)

Support

réducteur

de tension

Vis

Faites installer, si le code local l’exige, une mise à la terre

externe (non fournie) sur un tuyau d’eau froide métallique

mis à la terre ou toute autre mise à la terre par un électricien

qualifié.

Languette

de mise à

la terre

ÉVACUATION DE LA SÉCHEUSE

Instructions d’installation

AVERTISSEMENT – Pour réduire

le risque d’incendie et de blessure :

•

L’air de cette sécheuse doit être évacué à l’extérieur.

•

Utilisez un conduit métallique.

•

Ne faites pas aboutir l’évacuation dans une cheminée,

une ventilation de gaz, sous un sol confiné, dans

un vide sanitaire, un mur, un plafond, dans un

grenier ou tout autre espace confiné d’un bâtiment.

L’accumulation de charpie peut créer un risque

potentiel d’incendie.

•

Prévoyez libre un accès pour l’inspection et le

nettoyage du système d’évacuation, notamment

pour les coudes. Inspectez et nettoyez le système au

moins une fois par an.

L’accumulation de charpie peut

créer un risque potentiel d’incendie.

• Ne terminez jamais l’évacuation dans un conduit

commun avec une évacuation de cuisine. Une

combinaison de charpie et de graisse peut créer un

risque potentiel d’incendie.

•

N’obstruez pas l’entrée ou l’évacuation de l’air.

•

La sécheuse est préparée pour une évacuation de

l’air par l’arrière. Si l’espace est insuffisant, utilisez les

instructions figurant sur les pages 79–81 pour évacuer

l’air par les côtés ou le dessous de la carrosserie.

LISTE DE VÉRIFICATION DU SYSTÈME

D’ÉVACUATION

ÉVENT MURAL

•

Terminez le conduit de façon à éviter les retours

d’air ou l’entrée d’oiseaux ou d’autres animaux.

•

La terminaison doit présenter une résistance

minimale au flux d’air évacué et nécessiter peu

ou pas de maintenance pour empêcher les

obstructions.

•

N’installez jamais un filtre dans ou sur le conduit

d’évacuation.

•

Les évents muraux doivent être installés à au

moins 30,5 cm (12 po) au-dessus du niveau du

sol ou toute autre obstruction avec l’ouverture

dirigée vers le bas.

•

Si des aérations de toiture ou des ventilations

ajourées sont utilisées, elles doivent être

équivalentes à un évent mural à volet de 10,2

cm (4 po) pour ce qui concerne la résistance

au flux d’air, la prévention des retours d’air et

la maintenance nécessaire pour empêcher les

obstructions.

SÉPARATIONS DES COUDES

•

Pour de meilleures performances, séparez tous

les coudes par un conduit droit d’au moins 1,2 m

(4 pieds), y compris sur la distance entre le dernier

coude et

le couvert du tuyau d’échappement.

ÉTANCHÉITÉ DES JOINTS

•

Tous les joints doivent être serrés pour éviter

les fuites. L’extrémité mâle de chaque section

du conduit doit être dirigée vers l’extérieur par

rapport à la sécheuse.

•

N’assemblez pas les conduits avec des fixations

qui pénètrent dans le conduit. Elles serviraient de

point de collecte pour la charpie.

•

Les joints de conduit doivent être étanches à l’air

et à la poussière, recouverts de ruban de toile ou

en aluminium.

•

Les conduits horizontaux doivent être inclinés

vers l’extérieur de 6 mm (1/4 po) par pied de

longueur.

ISOLATION

•

Les conduits qui traversent une zone non

chauffée ou situés à proximité d’un climatiseur

doivent être isolés pour réduire la condensation

et la création de charpie.

OUTILS ET MATÉRIEL NÉCESSAIRES

À L’INSTALLATION DU CONDUIT

D’ÉVACUATION

 Tournevis cruciforme



Ruban de toile ou

colliers pour conduit



Conduit métallique

rigide ou souple

homologué UL de 10,2

cm (4 po)



Évent d’évacuation



Percez à l’aide d’un

foret de 1/8 po (pour

évacuation par le

dessous)



Scie à métaux

ÉVACUATION DE LA SÉCHEUSE (suite)

Instructions d’installation

UTILISATION D’UN CONDUIT

MÉTALLIQUE SOUPLE POUR

L’ÉVACUATION TRANSITOIRE

L’utilisation de conduits métalliques rigides ou semi-

rigides est recommandée pour l’évacuation transitoire

entre la sécheuse et le mur. Dans les installations

spéciales où il est impossible d’effectuer un raccordement

conforme aux recommandations précédentes, alors un

conduit métallique souple transitoire homologué UL

peut être utilisé entre la sécheuse et le mur uniquement.

L’utilisation de ce type de conduit affectera la durée du

séchage. Le fabricant ne reconnaît que ces types de

conduits souples comme étant spécialement conçus

pour être utilisés avec la machine. Aux États-Unis, le

conduit doit être conforme à la norme Outline for Clothes

Dryer Transition Duct (Directives générales concernant le

conduit de transition des sécheuses de linge, chapitre

2158A).

Si un conduit métallique souple transitoire se révèle

nécessaire, les consignes suivantes doivent être

respectées :

• Utilisez la plus petite longueur possible. La longueur

totale de conduit métallique souple ne dépassera pas 2.4 m.

• Étirez le conduit à sa longueur maximale.

• Ne l’écrasez pas ou ne le pliez pas.

• N’utilisez jamais de conduit métallique souple dans le

mur ou à l’intérieur de la sécheuse.

• Évitez de poser le conduit sur des objets pointus.

• L’évacuation doit être conforme aux normes locales

de construction.

POUR L’ÉVACUATION TRANSITOIRE (DE LA

SÉCHEUSE AU MUR), FAITES:

• COUPEZ

le conduit aussi

court que possible

et installez-le droit

vers le mur.

•

UTILISEZ des

coudes lorsque

des changements

de direction sont

nécessaires.

NE FAITES PAS:

• N’ÉCRASEZ PAS

ou ne pliez pas le

conduit. Utilisez

des coudes lorsque

des changements

de direction sont

nécessaires.

•

N’UTILISEZ PAS une

longueur excessive

de conduit. Coupez le

conduit aussi court que

possible.

• N’ÉCRASEZ PAS

le conduit contre le

mur.

•

N’INSTALLEZ PAS

la sécheuse sur le

conduit.

Coudes

Instructions d’installation

LISTE DE VÉRIFICATION DU SYSTÈME

D’ÉVACUATION

ÉVENT MURAL

• Terminez le conduit de façon à éviter les retours

d’air ou l’entrée d’oiseaux ou d’autres animaux.

• La terminaison doit présenter une résistance

minimale au flux d’air évacué et nécessiter peu

ou pas de maintenance pour empêcher les

obstructions.

• N’installez jamais un filtre dans ou sur le

conduit d’évacuation. Ceci pourrait causer une

accumulation de charpie.

• Les évents muraux doivent être installés à au

moins 30,5 cm (12 po) au-dessus du niveau du sol

ou toute autre obstruction avec l’ouverture dirigée

vers le bas.

• Si des aérations de toiture ou des ventilations

ajourées sont utilisées, elles doivent être

équivalentes à un évent mural à volet de 10,2 cm (4

po) pour ce qui concerne la résistance au flux d’air,

la prévention des retours d’air et la maintenance

nécessaire pour empêcher les obstructions.

SÉPARATIONS DES COUDES

Pour de meilleures performances, séparez tous les

tours par au moins 4 pi de conduits droit, incluant la

distance entre le dernier tour et le couvert du tuyau

d’échappement.

AUTRES TOURS QUE 90º

• Un tour de 45º ou moins peut être ignoré.

• Deux tours de 45º devraient être considérés

comme un tour de 90º.

• Chaque tour de plus de 45º devrait être traité

comme un tour de 90º.

ÉTANCHÉITÉ DES JOINTS

• Tous les joints doivent être serrés pour éviter les

fuites. L’extrémité mâle de chaque section du

conduit doit être dirigée vers l’extérieur par rapport

à la sécheuse.

• N’assemblez pas les conduits avec des fixations

qui pénètrent dans le conduit. Elles serviraient de

point de collecte pour la charpie.

• Les joints de conduit doivent être étanches à l’air et

à la poussière, recouverts de ruban de toile.

• Des séries horizontales devraient se diriger vers le

bas, vers l’extérieur 1/4 po par pied.

ISOLATION

•

Les conduits qui traversent une zone non

chauffée ou situés à proximité d’un climatiseur

doivent être isolés pour réduire la condensation

et la création de charpie.

AVERTISSEMENT – N’UTILISEZ

QUE DES CONDUITS DE MÉTAL DE 4 PO. NE PAS

UTILISEZ DES CONDUITS PLUS LONG QUE CE QUI

EST SPÉCIFIÉ DANS LE TABLEAU DE LONGUEUR

D’ÉCHAPPEMENT.

Utilisez des tuyaux d’échappement plus long que ce qui est

spécifié aura comme conséquence :

• Augmentera les temps de séchage et les coûts d’énergie.

• Réduira la durée de vie de la sécheuse.

• Accumulation de la charpie, créant un danger potentiel de

feu.

L’installation correcte du tuyau est VOTRE

RESPONSABILITÉ.

Les problèmes causés par une mauvaise installation

ne sont pas couverts par la garantie.

La longueur du système d’échappement MAXIMUM PERMISE

dépend du type de conduits, du nombre de tours, du type de

couvert de tuyau d’échappement (couvert mural) et de toutes

les conditions mentionnées ci-dessus.

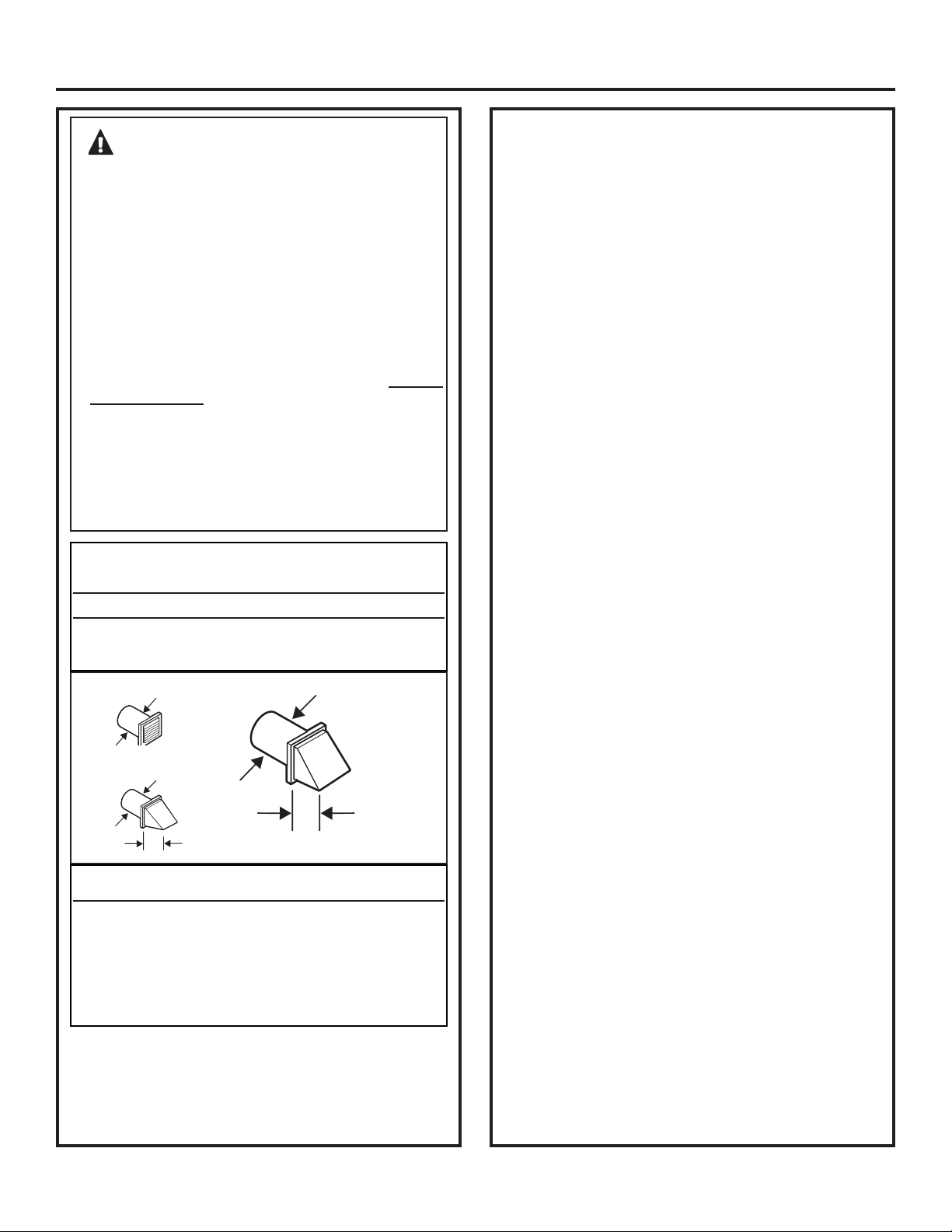

LONGUEUR DU TUYAU D’ÉCHAPPEMENT

LONGUEUR MAXIMUM RECOMMANDÉ

Types de couverts de tuyau d’échappement

Recommandé Utilisation pour des

installations de courte

durée seulement

Nombre de Métal Métal

Coudes à 90º rigide rigide

0 150 pieds 125 pieds

1 135 pieds 115 pieds

2 125 pieds 105 pieds

3 115 pieds 95 pieds

4 105 pieds 85 pieds

5 95 pieds 75 pieds

4 po

ø2 po

4 po de diamètre

• Pour chaque coude additionnel de 90°, réduire de 10 pieds la

longueur totale permise du système de ventilation.

• Deux coudes de 45° devront être considérés comme un coude

de 90°.

• Pour la ventilation latérale, ajouter un coude de 90° au tableau.

• La longueur totale du système de ventilation inclut toutes les

portions droites et tous les coudes du système (le tuyau de

transition inclus).

ÉVACUATION DE LA SÉCHEUSE (suite)

Instructions d’installation

AVANT DE COMMENCER

Enlevez toute charpie de l’ouverture d’évacuation

murale.

Ouverture

du conduit

interne

Mur

Vérifiez que le

volet de l’évent

mural s’ouvre

et se ferme

librement.

ÉVACUATION ARRIÈRE STANDARD

Nous vous recommandons d’installer votre

sécheuse avant d’installer votre laveuse. Cela

permettra un accès direct pour faciliter le

raccordement de l’évacuation.

Insérez l’extrémité du conduit d’évacuation sur le

raccord arrière de la sécheuse et fixez-la avec du

ruban de toile ou un collier de fixation.

REMARQUE: Nous vous recommandons fortement

d’utiliser un conduit d’évacuation rigide et en métal.

Si vous utilisez un conduit métallique semi-rigide,

coupez-le à la bonne longueur et évitez d’écraser le

conduit derrière la sécheuse.

•

Pour une installation droite, raccordez le conduit

d’évacuation de la sécheuse au mur l’aide de

ruban en toile.

CONFIGURATION RECOMMANDÉE

POUR MINIMISER UN BLOCAGE

DU CONDUIT

L’utilisation de coudes empêchera les conduits de

se déformer et de s’écraser.

Conduit

transitoire

Côté mur

Côté

sécheuse

AVERTISSEMENT –

AVANT DE

PROCÉDER À L’INSTALLATION DE L’ÉVACUATION,

VEILLEZ À COUPER L’ALIMENTATION ÉLECTRIQUE DE

LA SÉCHEUSE. PROTÉGEZ VOS MAINS ET VOS BRAS DES

PARTIES COUPANTES LORQUE VOUS TRAVAILLEZ SUR

LA CARROSSERIE. MUNISSEZ-VOUS DE GANTS.

Instructions d’installation

ÉVACUATION LATÉRALE:

Orifice d’évacuation de la sécheuse sur la droite de la

carrosserie sur les modèles fonctionnant à l’électricité

uniquement.

Orifice d’évacuation de la sécheuse sur la gauche de

la carrosserie sur les modèles fonctionnant au gaz et

à l’électricité.

Enlevez la débouchure gauche, droite ou du dessous.

Retirez la vis située à l’intérieur du tuyau d’évacuation

de la sécheuse et conservez-la. Retirez le tuyau de la

sécheuse.

Retirez la vis

et mettez-la

de côté

Retirez la débouchure

appropriée (une seule)

Trou de fixation

Coupez le tuyau comme indiqué et conservez

la portion A.

EMPLACEMENT DE LA LANGUETTE

Pliez la

languette

à un angle

de 45°

À travers l’orifice arrière, repérez la languette au

milieu de la base de l’appareil. Soulevez la languette

à 45° à l’aide d’un tournevis à tête plate.

AJOUTER UN NOUVEAU CONDUIT

Rebranchez la portion découpée (A) du conduit au

boîtier du ventilateur. Veillez à ce que le conduit

raccourci soit aligné sur la languette dans la base.

Utilisez la vis mise de côté précédemment pour fixer le

conduit à la languette sur la base de l’appareil.

AJOUTER UN COUDE ET UN CONDUIT POUR

L’ÉVACUATION SUR LA GAUCHE ET LA DROITE DE

L’APPAREIL

• Introduisez le coude de 4 po dans l’orifice arrière

et connectez le coude au tuyau interne de la

sécheuse.

• Introduisez le conduit de 4 po dans l’orifice latéral

et connectez-le au coude.

MISE EN GARDE: Ne pas tirer ou

endommager les fils électriques et ne pas retirer le

couvert de vinyle des pièces électriques à l’intérieur

de la sécheuse lors de l’insertion du conduit. Une

légère interférence peut se produire entre

l’évacuation et les composants de fil.

Portion « A »

Évacuation

côté gauche

Trou de fixation

Tuyau interne

Non applicable au gaz

34,3 cm (13

ø2 po)

Droite

Gauche

Dessous

Orifice arrière

Orifice latéral

ÉVACUATION DE LA SÉCHEUSE (suite)

Instructions d’installation

ÉVACUATION LATÉRALE (suite)

AVERTISSEMENT – IL FAUT

TOUJOURS LAISSER LA PLAQUE D’OBTURATION

SUR L’ORIFICE À L’ARRIÈRE DE LA SÉCHEUSE.

(Ensemble WE1M454)

Connectez les coudes et les conduits métalliques

pour terminer l’installation du système d’évacuation.

Recouvrez l’orifice arrière d’une plaque (Ensemble

WE1M454) disponible auprès de votre fournisseur

local. Placez la sécheuse à son emplacement final.

AJOUTER UNE PLAQUE D’OBTURATION À

L’ARRIÈRE DE LA CARROSSERIE (ÉVACUATION

LATÉRALE)

Plaque

(Ensemble WE1M454)

AJOUTER UN COUDE ET UN CONDUIT POUR

L’ÉVACUATION SUR LA GAUCHE ET LA DROITE

DE L’APPAREIL (suite)

• Appliquez du ruban

adhésif comme indiqué

sur le joint entre le

tuyau interne de la

sécheuse et le coude,

et également sur le

joint entre le coude et

le tuyau latéral.

ATTENTION: UTILISEZ UN CONDUIT

MÉTALLIQUE RIGIDE DE 10 CM UNIQUEMENT À

L’INTÉRIEUR DE LA SÉCHEUSE.

LES JONCTIONS DE CANALISATION INTERNE

DOIVENT ÊTRE BLOQUÉES AVEC UN RUBAN

ADHÉSIF, SINON ELLES PEUVENT SE SÉPARER ET

POSER UN DANGER POUR LA SÉCURITÉ.

Ruban adhésif

AVERTISSEMENT – AVANT

DE PROCÉDER A L’INSTALLATION DU

SYSTEME D’ÉVACUATION, VEILLEZ À COUPER

L’ALIMENTATION ÉLECTRIQUE DE LA

SÉCHEUSE. PROTÉGEZ VOS MAINS ET VOS

BRAS DES PARTIES COUPANTES LORQUE

VOUS TRAVAILLEZ SUR LA CARROSSERIE.

MUNISSEZ-VOUS DE GANTS.

ÉVACUATION PAR LE DESSOUS:

Orifice d’évacuation de la sécheuse par le

dessous de la carrosserie sur les modèles

fonctionnant au gaz et à l’électricité.

Retirez la vis située à l’intérieur du tuyau d’évacuation

de la sécheuse et conservez-la. Retirez le tuyau de

la sécheuse. Enlevez la débouchure du dessous.

Retirez la vis

et mettez-la

de côté

Retirez la débouchure

appropriée (une seule)

Trou de fixation

Coupez le tuyau comme indiqué et conservez la

portion A.

33,7 cm (13

ø4 po)

Dessous

• Rebranchez la portion

découpée A du conduit

u boîtier du ventilateur.

• Placez du ruban adhésif

sur le coude dans un

angle de 90 degrés afin

d’éviter toute rotation.

• Introduisez le coude

dans l’orifice arrière

et connectez-le à la

portion A. Pivotez le

coude vers l’orifice du

dessous.

• Tout en tenant le tuyau

et le coude à l’aide de

vos mains via l’orifice

arrière, percez un trou

de 1/8 po à travers le

trou de la languette

inférieure et le tuyau

conformément à

l’illustration.

REMARQUE: Assurez-vous

que la perceuse a traversé le tuyau et le coude.

MISE EN GARDE : Prenez soin de ne

pas tirer ou endommager les fils électriques placés à

l’intérieur de la sécheuse lors de l’insertion du

conduit.

AVERTISSEMENT – IL FAUT

TOUJOURS LAISSER LA PLAQUE D’OBTURATION

SUR L’ORIFICE À L’ARRIÈRE DE LA SÉCHEUSE.

(Ensemble WE1M454)

ÉVACUATION PAR LE DESSOUS (suite)

Orifice d’évacuation de la sécheuse par le

dessous de la carrosserie sur les modèles

fonctionnant au gaz et à l’électricité.

Connectez les coudes et les conduits métalliques

pour terminer l’installation du système d’évacuation.

Recouvrez l’orifice arrière d’une plaque (Ensemble

WE1M454) disponible auprès de votre fournisseur

local. Placez la sécheuse à son emplacement final.

AJOUTER UNE PLAQUE D’OBTURATION À

L’ARRIÈRE DE LA CARROSSERIE (ÉVACUATION

PAR LE DESSOUS)

Plaque

(Ensemble WE1M454)

Instructions d’installation

AJOUTER UN NOUVEAU CONDUIT

• Tout en tenant le tuyau

et le coude par l’orifice

arrière, vissez les tuyaux

en place à l’aide de la vis

précédemment mise de

côté.

Orifice

arrière

Orifice

du dessous

Vue de dessous

Portion « A »

Trou de

fixation

• Appliquez du ruban adhésif

sur le joint entre le tuyau

interne de la sécheuse et le

coude.

REMARQUE: Assurez-vous

que le ruban recouvre le

trou de vis de la portion A à

l’endroit où il se raccorde au coude.

MISE EN GARDE: Les joints du

conduit interne doivent être fixés avec du ruban

adhésif afin d’éviter qu’ils ne se détachent et que

ceci n’entraîne un risque pour la sécurité.

Ruban adhésif

DÉMARRAGE DE LA SÉCHEUSE

Appuyez sur la touche POWER (ALIMENTATION).

REMARQUE: Si la sécheuse a été exposée à des

températures inférieures au point de congélation

pendant une période prolongée, laissez-la

se réchauffer avant d’appuyer sur POWER

(ALIMENTATION). Sinon, l’écran ne s’allumera pas.

La sécheuse est maintenant prête à l’emploi.

MAINTENANCE

AVERTISSEMENT – Étiquetez

tous les câbles avant de les débrancher pour les

réparations. Les erreurs de câblage peuvent

provoquer un fonctionnement inapproprié et

dangereux après une installation/réparation.

Pour les pièces de rechange et les autres

informations, consultez la page 100 du manuel

d’utilisation pour connaître les numéros de

téléphone du service après-vente.

Instructions d’installation

METTEZ LA SÉCHEUSE DE NIVEAU

Placez la sécheuse à proximité de l’emplacement

final. Réglez les quatre pattes de nivellement pour la

mettre de niveau de gauche à droite, et de l’avant

vers l‘arrière.

Baisser

Monter

BRANCHEMENT DU CÂBLE SÉRIE

Branchez le câble série pour le raccordement de la

laveuse et de la sécheuse dans le port série placé à

l’arrière de la sécheuse.

Branchez l’autre extrémité du câble sur la laveuse

avant de pousser la laveuse à son emplacement

final.

BRANCHEZ LA SÉCHEUSE

Assurez-vous au

préalable qu’une

mise à la terre

existe bien et

qu’elle fonctionne

correctement.

INSTALLATION FINALE

Arrière de

la sécheuse

Port série

INSTRUCTIONS DE MISE À LA TERRE

Vous devez mettre à la terre cet appareil

électroménager. En cas de panne ou de mau vais

fonctionnement, cette mise à la terre réduira le

risque de secousse électrique en fournissant au

courant un passage de moindre résistance. Cet

appareil est équipé d’un cordon qui est muni d’un

conducteur et d’une fiche de mise à la terre. Cette

fiche doit être branchée dans une bonne prise,

bien installée et mise à la terre conformément à

tous les codes et à toutes les ordonnances locales.

Instructions d’installation

REMARQUES IMPORTANTES

• Lisez l’ensemble des instructions avant de

commencer.

• Manipulez les pièces avec soin afin d’éviter

d’abîmer la peinture.

• Prévoyez une surface non abrasive pour les

portes.

• Posez les vis à côté de leurs pièces respectives

afin d’éviter de les utiliser aux mauvais endroits.

• Toutes les vis doivent être vissées à la main.

• La procédure d’inversion de l’ouverture de la

porte dure de 30 à 60 minutes.

IMPORTANT: Après avoir commencé, ne déplacez

pas la sécheuse avant que l’inversion de l’ouverture

de la porte n’ait été effectuée.

Ces instructions permettent de transférer les

charnières du côté droit vers le côté gauche.

Si vous souhaitez les réinstaller du côté droit,

veuillez suivre ces mêmes instructions et inversez

toutes les références aux termes gauche et droite.

OUTILS NÉCESSAIRES

 Couvercle de porte chromé



Couvre-charnière de porte chromé



Couvercle de contre-porte

2 capuchons

 Tournevis

cruciforme ou

tournevis à tête

quadrex

ENSEMBLE D’INVERSION STANDARD

INVERSION DE L’OUVERTURE DE LA PORTE (optionnel)

 Couteau à mastic

ou tournevis à fine

lame



Pince

INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)

PIÈCES DE LA PORTE

 Couvre-charnière



Charnière



Poignée externe

 Poignée interne



2 capuchons de poignée



Couvercle de porte chromé



Couvercle intérieur (cache)

 Hublot



Couvercle de porte chromé

 Couvercle de contre-porte



A Grandes vis taraudeuses 7

– #10 x 1,125 po

 B Grandes vis taraudeuses 2

– #10 x 0,75 po

 C Petite vis taraudeuse 1 – #8

x 0,375 po



D Petites vis taraudeuses 11

– #8 x 0,625 po



E Vis à métaux 4 – #8 x 0,50

Instructions d’installation

COMMENT RETIRER LA PORTE

Retirez le couvre-charnière latéral en ouvrant la

porte de la sécheuse et en retirant la vis placée

derrière la charnière (vis taraudeuse #8 x 0,375

po). Retirez à la main le couvre-charnière de la

sécheuse.

Couvre-

charnière

COMMENT DÉMONTER LA PORTE

Déposez la porte sur une surface plane, lisse et

protégée de sorte que la partie intérieure soit

placée vers le haut (la porte est couchée sur le côté

de la poignée).

Retirez les 7 vis (vis taraudeuses #10 x 1,125 po)

situées autour du périmètre de la porte.

Retournez la porte et séparez le couvercle chromé

de la contre-porte. Déposez la contre-porte sur une

surface plane, lisse et protégée.

7 x A Vis

AVANT DE COMMENCER

Débranchez la sécheuse de sa prise électrique.

COMMENT RETIRER LA PORTE (SUITE)

Fermer et tenir la porte, déposez les 2 vis de

charnière (vis autotaraudeuses No 10 x 0,75 po).

Retirez la porte du panneau avant de la sécheuse.

2 x B Vis

1 x C Vis

INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)

COMMENT INVERSER LA POIGNÉE ET

LES COUVERCLES DE LA PORTE

A Déposez le couvercle chromé sur une surface

plane, lisse et protégée de sorte que la partie

intérieure soit placée vers le haut (s’appuyant sur

le côté de la poignée). Démontez le couvercle de

la porte du couvercle en chrome du côté de la

poignée en retirant 2 vis (vis taraudeuses #8 x

0,625 po).

D Assemblez la poignée intérieur sur le côté

opposé du couvercle en chrome, en utilisant 4

vis (vis autotaraudeuses No 8 x 0,625 po).

COMMENT INVERSER LA POIGNÉE ET

LES COUVERCLES DE LA PORTE (SUITE)

C Faites sortir les deux 2 capuchons de poignée

vers vous et réinstallez-les sur le côté opposé

du couvercle en chrome où vous avez enlevé la

poignée externe.

B Démontez la poignée extérieure de la poignée

intérieure en déposant 3 vis (vis autotaraudeuses

No 8 x 0,625 po). Démontez la poignée intérieure

du couvercle en chrome en déposant 4 vis (vis

autotaraudeuses No 8 x 0,625 po).

Couvercle

de porte

2 x D Vis

Retirez

4 x D vis

(Poignée

intérieure)

Poignée

intérieure

3 x D Vis

(Poignée

extérieure)

Capuchons

de poignée

Réinstallez

4 x D vis

(Poignée

intérieure)

Poignée

intérieure

Instructions d’installation

COMMENT INVERSER LA POIGNÉE ET

LES COUVERCLES DE LA PORTE (SUITE)

Déposez le couvercle en chrome sur une surface

plane, lisse et protégée.

F Installez le nouveau couvercle de porte du côté

droit (de l’ensemble d’inversion) à l’aide des 2 vis

(vis taraudeuses #8 x 0,625 po).

COMMENT INVERSER LA CHARNIÈRE

ET LES COUVERCLES

• Posez la porte intérieure face vers le bas sur une

surface plate protégér, douce pour que la partie

intérieure soit tournée vers le bas.

Démontez le hublot en ouvrant 2 fermoirs, posez

le hublot sur une surface plate protégée, douce.

• Démontez le couvercle intérieur (cache) en

ouvrant 2 fermoirs, posez le couvercle intérieur

(cache) sur une surface plate protégée, douce.

E Réinstallez la poignée interne sur la poignée

externe à l’aide des 3 vis (vis taraudeuses #8 x

0,625 po).

Couvercle de porte

2 x D Vis

3 x D Vis

(Poignée

interne)

Poignée

extérieure

• Tournez la porte intérieure sur une surface plate

protégée, douce pour que la partie intérieure

soit tournée vers le haut.

• Déposez les vis, écrous et rondelles du côté

opposé de la charnière, avec un tournevis

quadrex.

• Démontez le couvercle de la porte intérieure de

la contre-porte en retirant 2 vis (vis taraudeuses

#8 x 0,75 po).

• Démontez la charnière de la porte interne en

retirant 4 vis (vis taraud #8-32 x 0,50 po).

Hublot

Couvercle

intérieur (cache)

Fermoir

Retirez

4 x E vis

2 vis,

2 écrous

et 2

rondelles

Charnière

2 x D Vis

Couvercle

de porte

intérieure

Instructions d’installation

INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)

• Installez la charnière sur le côté opposé de la contre-

porte à l’aide de 4 vis (vis taraudeuses #8 x 0,50 po).

• Installez le nouveau couvercle de la porte intérieure

(de l’ensemble d’inversion) sur le côté opposé de la

charnière à l’aide de 2 vis (vis taraudeuses #8 x 0,75 po).

• Installez les vis, écrous et rondelles du côté opposé de la

charnière dans les 2 trous restants.

• Retournez la porte intérieure pour que la pièce intérieure

soit tournée vers le bas. Assemblez le couvercle intérieur

(cache), assurez-vous que les fermoirs ont pincé le

couvercle intérieur. Assemblez le hublot, assurez-vous

que les 2 fermoirs ont pincé le hublot.

Replacez2

x D vis

Replacez

4 x E vis

Couvercle

de porte

intérieure

Charnière

Remettez en

place 2 vis,

2 écrous et

2 rondelles

Hublot

Couvercle

intérieur

(cache)

Fermoir

COMMENT RÉINSTALLER LA PORTE

Retournez la contre-porte et

placez-la sur une surface lisse,

plane et protégée de sorte que la

partie intérieure soit placée vers

le bas. Assemblez le couvercle

en chrome sur la contre-porte

en les plaçant l’un contre l’autre.

Inversez la porte et procédez à

son assemblage en utilisant 7

vis (vis taraudeuses #10 x 1,125

po).

7 x A vis

COMMENT INVERSER LES CAPUCHONS

ET LA GÂCHE DU PANNEAU AVANT

Retirez les 2 capuchons du panneau avant de la

sécheuse, à l’aide d’un couteau à mastic ou de tout

autre outil plat comme illustré, et réinstallez-les sur

le côté opposé. Pivotez la gâche et son couvercle en

retirant 2 vis (vis taraudeuses #8 x 0,625 po) et en

les réinstallant sur le côté opposé.

REMARQUE: Posez un morceau de ruban gommé

sur le côté du capuchon sous lequel la lame du

couteau à mastic sera introduite afin d’éviter les

rayures.

Support

de la gâche

2 Capuchons

Morceau de

ruban gommé

REVERSE HINGE AND CAPS (CONT.)

COMMENT RÉINSTALLER LA PORTE

Placez la porte sur le panneau avant de la sécheuse,

en vous assurant que le loquet est engagé et que la

charnière repose dans les deux orifices de l’avant

de la sécheuse. Installez la porte sur la carrosserie

avant à l’aide des 2 vis (vis taraudeuses #10 x 0,75

po).

Installez 2 x

B les vis

Installez le nouveau couvre-charnière de gauche

(de l’ensemble d’inversion) sur la charnière, en

ouvrant la porte de la sécheuse et en vissant le

couvre-charnière.

REMARQUE: Conservez les capuchons restants si

vous souhaitez inverser la charnière à nouveau.

1 x C Vis pour

couvre-charnière

Couvre-

charnière

Instructions d’installation

INVERSION DE L’OUVERTURE DE LA PORTE (optionnel) (suite)

COMMENT SUPERPOSER LA SÉCHEUSE À LA LAVEUSE (optionnel)

Instructions d’installation

AVANT DE COMMENCER

Lisez ces instructions entièrement et

soigneusement.

•

IMPORTANT – Conservez ces

instructions pour l’inspecteur local.

•

IMPORTANT – Observez tous les codes

et les ordonnances en vigueur.

• Note à l’installateur – Assurez-vous de laisser

ces instructions au consommateur.

• Note au consommateur – Conservez ces

instructions à titre de référence.

•

L’installation de la sécheuse doit être effectuée

par un installateur qualifié.

• L’installateur est responsable de bien installer cet

appareil.

POUR VOTRE SÉCURITÉ:

AVERTISSEMENT

• Risque de décharge électrique. Coupez

l’alimentation électrique avant de procéder

à l’installation. Vous risquez de vous blesser

gravement si vous ne le faites pas.

• Blessure corporelle potentielle. La sécheuse

doit être soulevée par deux personnes en raison

de son poids et de sa taille. Vous risquez de vous

blesser gravement, voire mortellement si vous

ne tenez pas compte de cette recommandation.

• Évitez le basculement et le débranchement

des services publics. La sécheuse doit être

correctement fixée à la laveuse. NE placez PAS la

laveuse au dessus de la sécheuse. Vous risquez

de vous blesser gravement, voire mortellement

ou des dommages matériels si vous ne tenez pas

compte de cette recommandation.

• Maison mobile ou préfabriquée Installation –

La superposition d’une sécheuse au gaz dans

une maison mobile ou préfabriquée n’est pas

autorisée.

DÉGAGEMENTS MINIMUMS AUTRES QUE

POUR UNE INSTALLATION ENCASTRÉE

Les dégagements minimums par rapport aux

surfaces inflammables et pour l’orifice d’aération

sont les suivants : 0 po des deux côtés, 25 mm (1 po)

à l’avant et 75 mm (3 po) à l’arrière. Veillez à prévoir

des dégagements suffisants pour toute installation

et réparation.

EXIGENCES RELATIVES À UNE

INSTALLATION ENCASTRÉE

• Votre sécheuse a été conçue pour être installée

dans une alcôve ou un placard, comme l’indique

une étiquette figurant sur l’arrière de la sécheuse.

•

L’air de la sécheuse DOIT être évacué vers

l’extérieur. Se reporter au chapitre ÉVACUATION

DE LA SÉCHEUSE.

•

L’espace minimum entre la carrosserie de la

sécheuse et les murs adjacents ou d’autres

surfaces :

0 mm (0 po) des deux côtés

75 mm (3 po) avant et arrière

•

Distance verticale minimum du sol aux étagères

suspendues, armoires, plafonds, etc. de 132 cm

(52 po).

•

Les portes du placard doivent être perforées ou

bien ventilées et disposer d’au moins 150 cm

(60

pouces carrés) d’espace ouvert réparti de façon

homogène. Si le placard abrite une laveuse et

une sécheuse, les portes doivent disposer de 3 m

(120 pouces carrés) au minimum d’espace ouvert

réparti de façon homogène.

•

L’air du placard doit être évacué vers l’extérieur

afin d’éviter la formation de poches de gaz si le

tuyau d’alimentation de gaz transporte du gaz.

•

Aucun autre appareil à combustible ne doit être

installé dans le même placard que la sécheuse

(modèles fonctionnant au gaz uniquement).

REMARQUE: SI LE TUYAU D’ÉVACUATION EST SITUÉ

À L’ARRIÈRE DE LA SÉCHEUSE, L’ESPACE MINIMUM

PAR RAPPORT AU MUR EST DE 14 cm (5,5 POUCES).

COMMENT SUPERPOSER LA SÉCHEUSE

À LA LAVEUSE (optionnel)

(suite)

COMMENT PRÉPARER L’INSTALLATION

Retirez l’emballage.

Aplatissez le carton pour l’utiliser comme cale pour

coucher la sécheuse sur le côté. Utilisez le carton

pour protéger également le sol en face de l’endroit

choisi pour l’installation.

CONTENU DE L’ENSEMBLE GE FL STACK

 Support droit



Support gauche



4 cales en

caoutchouc



4 vis #12 x 1 po



4 vis #8 x 1/2 po

OUTILS NÉCESSAIRES

 Tournevis cruciforme



Clé à fourche



Pince



Gants



Niveau

COMMENT INSTALLER L’ENSEMBLE DE

SUPPORT DE SUPERPOSITION

COMMENT RETIRER LES PIEDS DE

NIVELLEMENT DE LA SÉCHEUSE

A. Posez avec précaution la sécheuse sur le côté.

Utilisez le matériau d’emballage de manière à

ne pas égratigner le fini de la sécheuse.

B. Utilisez une clé à fourche ou une pince pour

retirer les pieds de la sécheuse.

Faites sortir et retirez les

4 pieds

COMMENT INSTALLER LES CALES EN

CAOUTCHOUC SUR LA BASE DE LA

SÉCHEUSE

Saisissez-vous des 4 cales en caoutchouc situées

dans le paquet contenant toutes les pièces. Retirez

la pellicule protectrice et collez les cales dans les

coins où vous avez retiré les pieds de nivellement.

Instructions d’installation

COMMENT INSTALLER LE SUPPORT

SUR LA SÉCHEUSE

A. Alignez les trous du support gauche sur ceux

situés dans le coin inférieur gauche de l’appareil.

Utilisez un tournevis cruciforme pour installer les 2

vis taraudeuses #12 x 1 po.

B. Répétez l’étape ci-dessus avec le support droit

sur le coin inférieur droit de la sécheuse.

C. Remettez la sécheuse debout.

REMARQUE: Veillez à placer la sécheuse sur une

partie de l’emballage de sorte que les supports fixés

au bas de la sécheuse n’endommagent pas le sol.

COMMENT INSTALLER LA SÉCHEUSE

ET LE SUPPORT SUR LA LAVEUSE

A. Placez la sécheuse au-dessus de la laveuse.

Prenez soin de ne pas égratigner le dessus

de la laveuse avec les supports. Protégez le

panneau de contrôle avec du carton ou tout autre

protection. Prenez soin de soulever la sécheuse

à une hauteur suffisante de manière à ne pas

masquer le panneau de contrôle de la laveuse.

AVERTISSEMENT – Blessure

corporelle potentielle. Deux personnes sont

nécessaires pour soulever la sécheuse en raison de

son poids et de sa taille. Vous risquez de vous blesser

gravement, voire mortellement si vous ne tenez pas

compte de cette recommandation.

B. Alignez les trous du support sur ceux situés à

l’arrière de la laveuse. À l’aide d’un tournevis

cruciforme, vissez les 2 vis taraudeuses #8 x 1/2

po. Répétez l’opération pour les deux côtés de la

laveuse.

COMMENT TERMINER L’INSTALLATION

A. Reportez-vous aux consignes d’installation pour

terminer l’installation de la laveuse.

B. Reportez-vous aux consignes d’installation pour

terminer l’installation de la sécheuse.

C. Poussez avec précaution la laveuse et la

sécheuse superposées à leur emplacement

définitif. Utilisez des cales en feutre ou tout autre

dispositif coulissant pour faciliter le déplacement

et protéger le revêtement du sol.

AVERTISSEMENT – Blessure

corporelle potentielle. Ne poussez pas sur la

sécheuse lorsqu’elle est installée au-dessus de la

laveuse. Si vous poussez sur la sécheuse, vous

risquez de vous coincer vos doigts.

Placez

vos

mains ici

Placez

vos

mains ici

COMMENT RETIRER LES PIEDS

Déposez avec précaution la laveuse ou la

sécheuse sur le côté pour accéder aux pieds

situés au bas de l’appareil.

IMPORTANT: Ne déposez pas la sécheuse ou la

laveuse sur sa partie arrière ! Ne retirez pas les

boulons de transport situés à l’arrière de la laveuse.

Les boulons doivent rester en place jusqu’à ce que

la laveuse soit remise debout.

Utilisez une clé à fourche pour retirer les pieds

de la laveuse ou de la sécheuse.

COMMENT PRÉPARER L’INSTALLATION

Retirez l’emballage.

La cloison du tiroir est collée à l’aide de ruban

adhésif sur le dessus du carton d’emballage. Retirez

la cloison et mettez-la de côté pour l’installation

finale.

Aplatissez le carton pour l’utiliser comme cale pour

poser la sécheuse sur le côté. Utilisez le carton pour

protéger également le sol en face de l’endroit choisi

pour l’installation.

0,6((1*$5'(³ En raison de la

taille et du poids de ces appareils et afin de réduire le

risque de blessure ou de dommage matériel,

L’INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DEUX

PERSONNES.

INSTALLATION DU SOCLE (optionnel)

CONTENU D’ENSEMBLE

 4 cales de support



4 vis d’assemblage



Cloison du tiroir

OUTILS NÉCESSAIRES

 Tournevis cruciforme



Clé à fourche 9/16 po

ou clé à molette



Clé à douille 7 mm

Faites sortir et retirez

les 4 pieds

Instructions d’installation

COMMENT INSTALLER LE SOCLE SUR

LA LAVEUSE OU LA SÉCHEUSE

Placez le socle au bas de l’appareil. Veillez à ce

que l’avant du tiroir soit placé à l’avant de la

laveuse.

Alignez les trous du socle sur ceux situés au

bas de l’appareil. Utilisez un tournevis

cruciforme pour installer les 4 boulons dans le

socle et la base de l’appareil. Ne les serrez pas.

Faites glisser le socle vers l’appareil, jusqu’à ce

qu’il soit aligné de l’avant sur l’arrière. Utilisez

une clé à douille 7 mm pour serrer les boulons.

COMMENT PRÉPARER LE SOCLE

Tirez le tiroir au

maximum.

Retirez les vis

des glissières du

tiroir. Faites

sortir le tiroir

hors de la base

et laissez-le de

côté.

POUR LES SÉCHEUSES UNIQUEMENT:

Saisissez-vous des 4 cales de support dans le

paquet contenant toutes les pièces. Chaque

cale possède 2 protubérances qui s’insèrent

dans les trous situés sur le socle. Enfoncez les

cales en caoutchouc dans les trous dans

chaque coin sur le dessus du socle comme

indiqué.

REMARQUE: Les cales de support ne doivent être

installées que sur la sécheuse. N’INSTALLEZ PAS

CES CALES SUR LE SOCLE DE LA LAVEUSE.

COMMENT METTRE LA LAVEUSE OU

LA SÉCHEUSE DE NIVEAU

Placez la laveuse ou la sécheuse debout.

Placez-la proximité de l’endroit où vous avez

prévu de l’installer.

Assurez-vous que l’appareil est de niveau en

plaçant un niveau dessus. Vérifiez le niveau de

gauche à droite, et de l’avant vers l’arrière.

Utilisez une clé à

fourche pour

régler les pieds.

Vissez l’écrou de

blocage au bas

du socle.

REMARQUE: Afin de réduire les vibrations, les écrous

de blocage doivent être serrés au maximum.

COMMENT RETIRER LES VIS DE

TRANSPORT

Retirez les 4 vis de transport situées à l’arrière de la

laveuse.

COMMENT

RÉINSTALLER LE TIROIR

Vérifiez si les

glissières sont

fermées.

Faites coulisser

le tiroir dans

l’ouverture.

Alignez les

supports du

tiroir sur les

glissières de

chaque côté.

Réinstallez les

vis dans chaque

glissière de tiroir. Serrez les deux vis.

Ouvrez complètement le tiroir. Faites glisser la

cloison dans les rainures situées au centre du

tiroir. Le tiroir doit coulisser en douceur

lorsque vous le poussez vers le fond.

COMMENT TERMINER L’INSTALLATION

Reportez-vous aux consignes d’installation de la

laveuse ou de la sécheuse pour l’installer correctement.

Cloison

Instructions d’installation

INSTALLATION DU SOCLE (optionnel) (suite)

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

La sécheuse émet Le bruit/ou les secousses sont • Placez l’appareil sur une surface plane, ou ajustez les pieds

des secousses et des bruits normaux. La sécheuse est peut-être au besoin jusqu’à ce qu’il soit bien de niveau.

placée sur une surface inégale

Le séchage est trop long Des conduits inadéquats ou bouchés • Consultez les consignes d’installation afin de vous assurer

que l’évacuation de l’air de la sécheuse est correcte.

• Veillez à ce que le conduit soit propre, non déformé et non

bouché.

• Assurez-vous que l’évent mural extérieur fonctionne sans

problème.

Tri erroné • Séparez les articles lourds des légers (en général un linge correctement

trié dans la laveuse l’est aussi dans la sécheuse).

Charges de tissus lourds • Les tissus lourds et de grande taille contiennent de l’humidité

(serviettes par exemple) et tardent davantage à sécher. Répartissez les tissus lourds

et de grande taille en de plus petites charges pour accélérer

le séchage.

Les commandes sont mal réglées • Réglez les commandes conformément à la charge que vous séchez.

Le filtre à charpie est plein • Nettoyez le filtre à charpie avant chaque utilisation.

Fusibles grillés ou disjoncteur • Remplacez les fusibles ou réenclenchez les disjoncteurs.

déclenché La plupart des sécheuse étant équipées de 2 fusibles/disjoncteurs,

assurez-vous que les deux fonctionnent.

Surcharge/charges mixtes • Ne mettez pas plusieurs charges dans la sécheuse à la fois.

Charge insuffisante • Si vous ne séchez qu’un ou deux articles, ajoutez d’autres vêtements

afin d’obtenir un bon culbutage.

Le niveau de séchage DRY La brassée est composée • Lorsque vous mélangez les tissus lourds et légers,

a été sélectionné mais de vêtements lourds et légers sélectionnez MORE DRY (PLUS SEC).

le linge est toujours humide

Le système d’évacuation est bloqué • Inspectez et nettoyez-le.

Les touches de commande

Les commandes ont été accidentellement

• Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE).

ne répondent pas réglées au mode réparation

Les commandes ont été accidentellement

• Maintenez la touche LOCK (VERROUILLAGE) enfoncée pendant

réglées au mode verrouillage 3 secondes pour déverrouiller la sécheuse.

Les commandes fonctionnement mal • Réenclenchez le disjoncteur de votre domicile.

La sécheuse Le panneau de contrôle • C’est normal. Appuyez sur POWER (ALIMENTATION) pour activer

ne démarre pas est en « veille » le panneau de contrôle.

La sécheuse est débranchée • Veillez à ce que la fiche de la sécheuse soit entièrement branchée dans

la prise.

Fusible grillé/disjoncteur déclenché • Vérifiez le fusible disjoncteur et remplacez le fusible

ou réenclenchez le disjoncteur. REMARQUE: Les sécheuses électriques

utilisent deux fusibles ou disjoncteurs.

La sécheuse a été arrêtée • Si la lumière de la touche START/PAUSE (MISE EN

par inadvertance au moment MARCHE/PAUSE) clignote, la sécheuse est arrêtée.

de régler la fonction Delay Start Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE) pour lancer

(Mise en marche différée) le compte à rebours.

Aucun chiffre n’apparaît La sécheuse évalue la quantité • C’est normal. Lorsque la sécheuse détectera un faible niveau

pendant le cycle, il ne fait d’humidité du linge d’humidité dans le linge, elle affichera le temps de séchage

que s’allumer restant.

&RQVHLOVGHGpSDQQDJH³eFRQRPLVH]GXWHPSVHWGHO·DUJHQW

Consultez d’abord les tableaux ci-dessous et vous pourrez

peut-être éviter de faire appel à un réparateur.

Avant d’appeler un réparateur… www.electromenagersge.ca

Problème Causes possibles Correctifs

Le temps restant a Le temps estimé risque de • C’est normal.

diminué changer lorsqu’une charge

plus petite est en train de sécher

Impossible de procéder

L’option DRYNESS LEVEL

• C’est normal.

à une sélection et

(NIVEAU DE SÉCHAGE),

TEMP

la sécheuse émet (TEMPERATURE) ou l’OPTION

un double bip que vous tentez de sélectionner

est incompatible avec le cycle

de séchage sélectionné

La sécheuse fonctionne L’option EXTEND TUMBLE • C’est normal. Pendant un culbutage prolongé, le temps

mais 00 est le temps (CULBUTAGE PROLONGÉ) a été restant n’est pas affiché. L’option de culbutage

restant affiché sélectionnée prolongé dure environ 20 minutes.

Nettoyez le filtre Le bouton POWER (ALIMENTATION) • Appuyez sur START/PAUSE (MISE EN MARCHE/PAUSE) pour à charpie

(message) a été activé lancer un cycle de séchage et le message disparaîtra.

La sécheuse Fusible grillé/disjoncteur • Vérifiez le fusible disjoncteur et remplacez le fusible

ne chauffe pas déclenché, la sécheuse peut ou réenclenchez le disjoncteur. Votre sécheuse

tourner mais ne chauffe pas peut tourner si un fusible est grillé ou un disjoncteur

est déclenché.

L’alimentation de gaz est • Assurez-vous que le robinet d’arrêt du gaz sur

coupée la sécheuse et que le robinet principal sont ouverts.

Le réservoir de gaz propane • Faites le plein ou remplacez le réservoir. La sécheuse

est vide ou il y a eu une coupure chauffe lorsque l’alimentation en gaz est restaurée.

de gaz naturel (modèles à gaz)

Temps de séchage Type de chaleur • Le temps de séchage variera en fonction du type de

non uniformes chauffage utilisé. Si vous avez récemment remplacé votre sécheuse

électrique par un modèle à gaz propane, ou

vice-versa, le temps de séchage peut ne pas être le même.

Type de charge et conditions • La taille du linge, les types de tissus, l’humidité du linge

de séchage et la longueur et l’état du système d’évacuation auront

une influence sur le temps de séchage.

Lueur à l’arrière Éléments chauffants derrière • C’est normal. Dans certaines conditions de séchage et

du tambour le tambour d’éclairage de la pièce, la lueur des éléments peut être

visible à l’arrière du tambour.

Le linge est toujours La porte a été ouverte au milieu • Un cycle de séchage doit être sélectionné chaque fois

humide et la sécheuse du cycle. Le linge a été ensuite qu’une nouvelle brassée est placée dans l’appareil.

s’est arrêtée après retiré de la sécheuse et une nouvelle

quelques instants charge introduite sans sélectionner

un nouveau cycle

Charge petite • Si vous séchez 3 articles au plus, sélectionnez SPEED DRY (SÉCHAGE

RAPIDE) ou TIMED DRY (SÉCHAGE MINUTÉ).

Le linge est déjà sec à l’exception • Sélectionner SPEED DRY (SÉCHAGE RAPIDE) ou TIMED DRY

des cols et les ceintures (SÉCHAGE MINUTÉ) pour sécher des cols et des ceintures.

À l’avenir, lorsque vous séchez des articles possédant

des cols et des ceintures, sélectionnez plutôt MORE DRY (PLUS SEC).

La sécheuse n’est pas placée • Placez l’appareil sur une surface plane, ou ajustez les pieds

sur une surface plane au besoin jusqu’à ce qu’il soit bien de niveau.

Le linge est froissé Séchage excessif • Sélectionnez un temps de séchage plus court.

• Retirez du linge pendant qu’il est encore légèrement humide.

Sélectionnez les options LESS DRY (MOINS SEC)

ou DAMP (HUMIDE).

Linge laissé dans la sécheuse • Retirez le linge une fois le cycle terminé, pliez et suspendez-

alors que le cycle est fini le immédiatement, ou utilisez l’option EXTEND TUMBLE (CULBUTAGE

PROLONGÉ).

Surcharge • Répartissez les tissus lourds et de grande taille

en de plus petites charges.

Conseils de dépannage

Problème Causes possibles Correctifs

Le linge a rétréci Certains tissus rétréciront • Afin d’éviter tout rétrécissement, suivez les indications

naturellement au lavage. figurant sur les étiquettes des vêtements.

D’autres peuvent être lavés

• Certains vêtements doivent être étirés après le séchage

sans problème, mais rétréciront

afin qu’ils retrouvent leur forme d’origine.

dans la sécheuse

• Si vous avez peur qu’un vêtement rétrécisse, ne le lavez pas

à la machine ou ne le séchez pas dans la sécheuse.

Des tâches de gras Une utilisation inadéquate • Suivez le mode d’emploi figurant sur l’emballage

sur le linge de l’assouplissant de l’assouplissant.

Séchage de linge propre • Utilisez votre sécheuse pour ne sécher que du linge

avec du linge sale propre. Le linge sale risque de tacher le linge propre

et la sécheuse.

Le linge n’était pas • Il arrive parfois que des taches ne soient pas visibles

complètement propre lorsque le linge est humide et apparaissent après

le séchage. Utilisez des procédures de lavage adéquates avant

le séchage.

De la charpie sur le linge Le filtre à charpie est plein • Nettoyez le filtre à charpie avant chaque utilisation.

Tri erroné • Triez les tissus producteurs de charpie (chenille par exemple)

des tissus collecteurs de charpie (le velours côtelé par

exemple).

L’électricité statique peut attirer • Se reporter aux suggestions de la section

la charpie ÉLECTRICITÉ STATIQUE.

Surcharge • Répartissez les tissus lourds et de grande taille en de plus

petites charges.

Papier, mouchoir, etc., oubliés • Videz toutes les poches avant de laver le linge.

dans les poches

Électricité statique Aucun assouplissant n’a été utilisé • Essayez un assouplissant.

• Les feuilles d’assouplissant textile de marque Bounce

ont été approuvées pour toutes les sécheuses GE lorsqu’elles

sont utilisées conformément aux instructions

du fabricant.

Séchage excessif • Essayez un assouplissant.

• Réglez l’option LESS DRY (MOINS SEC)

ou DAMP (HUMIDE).

Les synthétiques, les mélanges • Essayez un assouplissant.

et les infroissables peuvent

provoquer de l’électricité statique

Les cols et les ceintures Le capteur d’humidité • Sélectionnez SPEED DRY (SÉCHAGE RAPIDE)

sont toujours humides détecte que la majeure partie ou TIMED DRY (SÉCHAGE MINUTÉ) pour sécher

à la fin du cycle du linge est sèche les cols et les ceintures humides. À l’avenir, lorsque vous

séchez des articles possédant des cols et des ceintures,

sélectionnez plutôt MORE DRY (PLUS SEC).

Légère variation C’est normal • En raison des propriétés métalliques de la peinture utilisée

de la couleur métallique pour ce produit, de légères variations de couleur peuvent se

produire en raison des conditions d’éclairage et

des angles d’observation.

100

Avant d’appeler un réparateur…

101

Avant d’appeler un réparateur… www.electromenagersge.ca

Problème Causes possibles Correctifs

La porte est trop La vapeur se condense • C’est normal.

embuée pour apercevoir sur la porte intérieure

les vêtements durant

un cycle vapeur

L’eau visible à l’intérieur La vapeur se condense • C’est normal.

de la porte et sur le haut sur ces surfaces

du filtre à charpie lors

de l’ouverture de la porte

après un cycle vapeur

De petites zones sont La vapeur se condense • Sélectionnez un cycle plus court.

humides sur les vêtements sur le tambour intérieur

après un cycle vapeur

Le cycle ou la durée du cycle • Réduire manuellement la durée du cycle pour ledit cycle.

sélectionné est trop long pour

la grosseur de la brassée

De petites quantités Une mauvaise grosseur • Sélectionnez un cycle plus court. Réduisez manuellement

d’eau sont retrouvées de brassée pour le cycle vapeur la durée du cycle pour ledit cycle.

sur le plancher, devant a été sélectionnée, un excès

la sécheuse de vapeur se condense

à l’intérieur du cabinet et fuit

De l’eau sur le plancher, Une connexion du tuyau d’eau • Resserrez la connexion.

derrière la sécheuse à la valve n’est pas assez serrée

Une rondelle de caoutchouc • Installez la rondelle de caoutchouc fournie avec le boyau.

du boyau est manquante sur

la connexion avec la valve

La sécheuse émet des La valve d’eau est ouverte, • C’est normal.

bruits d’eau remplissant le générateur

de vapeur

Le générateur de vapeur émet • C’est normal.

de la vapeur dans le tambour

De l’eau dégouline de La vapeur se condense • C’est normal.

la porte lorsque cette sur la porte intérieure

dernière est ouverte

après un Cycle Vapeur

Ne peut voir la vapeur La vapeur est relâchée à différents • C’est normal.

au début du cycle moments durant le cycle

Impossible de voir de Le bec vapeur peut être bouché • Appelez 800.GE.CARES pour commander le nécessaire de

la vapeur n’importe de débris de l’arrivée d’eau. rechange de bec WE25M71 ou pour demander

quand pendant le cycle à un technicien de le remplacer pour vous

Les vêtements sont Trop de vêtements • Insérez moins de vêtements ; augmentez manuellement

encore froissés après la durée du cycle.

un cycle vapeur

La sécheuse continue Extend Tumble a été sélectionnée • Assurez-vous que l’option Extend Tumble n’est pas

le culbutage après sélectionnée.

l’affichage qui dit

Complete (Terminer)

 Les frais de déplacements à votre maison pour vous

apprendre à utiliser votre produit.

 Une mauvaise installation, livraison ou entretien.

 Une panne du produit si celui-ci est maltraité, mal utilisé ou

utilisé à des fins autres que celles auxquelles il est destiné,

ou utilisé commercialement.

 Remplacement de l’ampoule lumineuse après sa durée

de vie utile prévue.

 Le remplacement de fusibles de la maison ou le

réenclenchement des disjoncteurs.

 Des dommages au produit causés par un accident, un

incendie, une inondation ou une catastrophe naturelle.

 Tout dommage indirect ou consécutif causé par des pannes

possibles de cet appareil électroménager.

 Des dommages après la livraison.

 Le service s’il est impossible d’avoir accès au produit pour

l’effectuer.

 Défauts ou dommages causés par l’utilisation aux

températures en-dessous de zéro C.

 Produits qui ne sont pas défectueux ou endommagés ou qui

fonctionnent tel que décrit dans le manuel de l’utilisateur.

Ce qui n’est pas couvert (au les États-Unis):

Cette garantie est offerte à l’acheteur initial et à tout propriétaire subséquent d’un produit acheté aux États-Unis

à des fins d’usage domestique. Si le produit est situé dans une localité où un réparateur autorisé GE n’est pas

disponible, vous pourriez encourir des frais de déplacement ou devoir acheminer le produit à un réparateur autorisé

GE pour faire réparer l’appareil. En Alaska, cette garantie exclut les frais d’expédition et les visites de service à votre

domicile.

Certains États ou provinces ne permettent pas l’exclusion ou la restriction des dommages accessoires ou indirects.

Certains droits particuliers vous sont dévolus en vertu de la présente garantie et peuvent s’accompagner d’autres

droits qui varient selon votre lieu de résidence. Pour connaître la nature exacte de vos droits, consultez l’organisme

de protection du consommateur de votre région, ou encore le bureau du procureur général de l’État.

Garant: General Electric Company. Louisville, KY 40225

Tout le service sous garantie est fourni par nos Centres de

service ou par un technicien autorisé. Pour le service, appelez le

1.800.561.3344.

Veuillez fournir le numéro de série et le numéro de modèle

lorsque vous appelez pour obtenir le service.

Attachez votre reçu ici. Une

preuve de la date d’achat

d’origine est nécessaire pour

obtenir le service sous garantie.

Garantie de la sécheuse GE. (Pour des clients au les États-Unis)

(;&/86,21'(*$5$17,(6,03/,&,7(6³9RWUHVHXOHWXQLTXHUHFRXUVHVWODUpSDUDWLRQGXSURGXLWVHORQ

les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de qualité

marchande et de convenance, sont limitées à une année ou à la période la plus courte autorisée par la

législation.

Pour une période de: Nous remplacerons:

Un an Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux

À partir de la date d’achat ou de fabrication. Pendant cette garantie limitée d’un an, GE prendra en charge également,

d’origine gratuitement, tous les frais de main-d’oeuvre et les frais connexes de service pour remplacer

la pièce défectueuse.

Deuxième année Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux

À partir de la date d’achat ou de fabrication. Pendant cette garantie limitée supplémentaire d’un an, les frais de service

d’origine ou de main-d’oeuvre correspondants seront à votre charge.

Deux à cinq ans Le tambour extra ou super de la sécheuse et le circuit électronique principal si l’une de ces

À partir de la date d’achat pièces tombe en panne à cause d’un vice de matériaux ou de main-d’oeuvre. Pendant cette

d’origine garantie limitée supplémentaire de quatre ans, les frais de service ou de main-d’oeuvre

correspondants seront à votre charge.

102

103

Garantie de la sécheuse GE. (Pour des clients au Canada)

Tout le service sous garantie est fourni par nos Centres de service ou par un technicien autorisé. Pour le

service, appelez le 1.800.561.3344.

Veuillez fournir le numéro de série et le numéro de modèle lorsque vous appelez pour obtenir le service.

 Les frais de déplacements à votre maison pour vous

apprendre à utiliser votre produit.

 Une mauvaise installation, livraison ou entretien.

 Une panne du produit si celui-ci est maltraité, mal utilisé ou

utilisé à des fins autres que celles auxquelles il est destiné, ou

utilisé commercialement.

 Remplacement de l’ampoule lumineuse après sa durée de vie

utile prévue.

 Le remplacement de fusibles de la maison ou le

réenclenchement des disjoncteurs.

 Des dommages au produit causés par un accident, un

incendie, une inondation ou une catastrophe naturelle.

 Tout dommage indirect ou consécutif causé par des pannes

possibles de cet appareil électroménager.

 Des dommages après la livraison.

 Le service s’il est impossible d’avoir accès au produit pour

l’effectuer.

 Défauts ou dommages causés par l’utilisation aux

températures en-dessous de zéro C.

 Produits qui ne sont pas défectueux ou endommagés ou qui

fonctionnent tel que décrit dans le manuel de l’utilisateur.

Ce qui n’est pas couvert:

Garant : MABE CANADA INC.

LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.

Pour une période de: Nous remplacerons:

Un an Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux ou

À partir de la date de fabrication. Pendant cette garantie limitée de un an, GE prendra en charge également,

d’achat d’origine gratuitement, tous les frais de main-d’œuvre et les frais connexes de service pour remplacer

la pièce défectueuse.

Deuxième année Toute pièce de la sécheuse qui se révèle défectueuse en raison d’un vice de matériaux ou

À partir de la date de fabrication. Pendant cette garantie limitée supplémentaire d’un an, les frais de service ou

d’achat d’origine de main-d’œuvre correspondants seront à votre charge.

Deux à cinq ans Le tambour extra ou super de la sécheuse et le circuit électronique principal si l’une de

À partir de la date ces pièces tombe en panne à cause d’un vice de matériaux ou de main-d’œuvre. Pendant cette

d’achat d’origine garantie limitée supplémentaire de quatre ans, les frais de service ou de main-d’œuvre

correspondants seront à votre charge.

Cette garantie est offerte à l’acheteur original et à tout autre propriétaire suivant pour les produits achetés au

Canada pour une utilisation domestique au Canada. Le service à domicile en vertu de la garantie sera fourni dans

les régions où il est disponible et où Mabe estime raisonnable de le fournir.

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon

les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de qualité

marchande et de convenance, sont limitées à une année ou à la période la plus courte autorisée par la

législation.

Soutien au consommateur.

Pièces et accessoires

Aux É.-U. : GEApplianceparts.com

Les personnes ayant les compétences requises pour réparer elles-mêmes leurs appareils peuvent recevoir directement

à la maison des pièces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne

dès aujourd’hui, 24 heures sur 24 tous les jours, ou en téléphonant au 800.626.2002 durant les heures normales de

bureau.

Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut effectuer.

Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence: une

réparation ou un entretien mal effectués peuvent rendre l’utilisation de l’appareil dangereuse.

Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le plus

proche, ou composer le 1.800.661.1616.

Site Web appareils électroménagers GE Aux É.-U.: GEAppliances.com

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Visitez notre site Web

consacré aux appareils électroménagers GE, et ce 24 heures par jour, tous les jours de l’année! Pour des raisons de

commodité et pour accélérer le service, vous pouvez maintenant télécharger les manuels du propriétaire, commander

des pièces et même programmer les visites de service en ligne.

Au Canada: www.GEAppliances.ca

Service de réparation Aux É.-U. : GEAppliances.com

Un service de réparation expert GE se trouve à quelques pas de chez vous. Visitez notre site et programmez, à votre

convenance, une visite de service à n’importe quel jour de l’année! Ou composez le 800.GE.CARES (800.432.2737)

durant les heures normales de bureau.

Au Canada, composez le 1.800.561.3344

Studio de conception universel Aux É.-U. : GEAppliances.com

*(DSSXLHOHFRQFHSWGHGHVLJQXQLYHUVHO³GHVSURGXLWVGHVVHUYLFHVHWGHVHQYLURQQHPHQWVTXLSHXYHQWrWUHXWLOLVpV

par des personnes de tous âges, tailles et capacités. Nous reconnaissons le besoin de concevoir des produits pour un

vaste éventail d’aptitudes et déficiences mentales et physiques. Visitez notre site Web aujourd’hui pour obtenir plus de

renseignements sur l’application du design universel par GE, y compris des conceptions de cuisine pour les personnes

handicapées. Dans le cas de personnes malentendantes, veuillez composer le 800.TDD.GEAC (800.833.4322).

Au Canada, contactez : Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie Aux É.-U. : GEAppliances.com

Achetez un contrat d’entretien GE et informez-vous des rabais spéciaux en vigueur pendant toute la durée de

votre garantie. Vous pouvez vous le procurer en ligne ou en composant le 800.GE.CARES (800.432.2737) durant les

heures normales de bureau. Les services à domicile GE seront toujours disponibles après l’expiration de la garantie.

Au Canada, composez le 1.888.261.2133

Communiquez avec nous Aux É.-U. : GEAppliances.com

Si vous n’êtes pas satisfait du service après-vente de GE, communiquez avec nous sur notre site Web en fournissant

tous les détails et votre numéro de téléphone, ou écrivez à : General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Au Canada: www.GEAppliances.ca, ou écrivez à : Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Enregistrez votre électroménager Aux É.-U. : GEAppliances.com

Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux! L’enregistrement de votre

produit dans les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de

votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d’enregistrement pré-imprimée qui

se trouve dans l’emballage de votre appareil.

Au Canada: www.GEAppliances.ca

104

Instrucciones

de seguridad

.............105–107

Instrucciones de funcionamiento

Características

de la secadora ..............113, 114

Cómo usar la secadora ...........114

Controles .....................108–111

Guía de inicio rápido .............108

Opciones de ciclo ............112, 113

Aparato Inteligente ...............116

Instrucciones de instalación

Antes de comenzar ..........117, 118

Cómo apilar la lavadora

y la secadora ................143–144

Cómo conectar mangueras

de entrada ........................120

Cómo conectar

una secadora eléctrica ......124–127

Cómo conectar

una secadora a gas .........121–123

Cómo instalar el pedestal . . . 146–148

Cómo invertir la apertura

de la puerta .................136–142

Configuración final ...............135

Salida al exterior

de la secadora ...............128–134

Ubicación de la secadora . . . 118, 119

Consejos para solución

de problemas ............148–151

Soporte al consumidor

Garantía (Canadá) ............... 153

Garantía (Estados Unidos) ........ 154

Soporte al consumidor ............ 155

Escriba los números de

modelo y de serie aquí:

Modelo # _____________

Serie # _______________

Se encuentran en una etiqueta

en el frente de la secadora

detrás de la puerta.

GUARDE ESTAS INSTRUCCIONES

106

 Conecte a tierra la secadora para cumplir con los

códigos y ordenanzas vigentes. Siga los detalles de

las Instrucciones de instalación.

 Almacene e instale el artefacto donde no sufra

temperaturas bajo cero o condiciones climáticas

externas.

 Conecte a un circuito de suministro de energía con

clasificación, protección y tamaño adecuados para

evitar una sobrecarga eléctrica.

 Quite todos los elementos de empaque filosos

y elimine todos los materiales de empaque

correctamente.

Salida al exterior/Conductos

Las secadoras DEBEN tener una salida al exterior

para evitar que grandes cantidades de humedad y

pelusas queden dentro de la habitación.

Use sólo conductos de metal rígido de 4” de

diámetro dentro del gabinete de la secadora.

Utilice sólo conductos de metal rígido o flexible de 4

pulgadas de diámetro aprobados por UL para la

salida al exterior. Nunca use conductos de plástico

u otros conductos combustibles fáciles de perforar.

EL USO DE DUCTOS PLÁSTICOS U OTROS DUCTOS

DE MATERIALES COMBUSTIBLES PODRÍA CAUSAR

UN INCENDIO. LOS DUCTOS PERFORADOS PODRÍAN

CAUSAR UN INCENDIO SI COLAPSAN O SI OCURRE

ALGUNA OBSTRUCCIÓN DURANTE EL USO O

DURANTE LA INSTALACIÓN.

Para detalles completos, siga las Instrucciones de

instalación.

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

QUÉ HACER SI HUELE GAS:

No trate de encender un fósforo, cigarrillo

o accionar cualquier artefacto a gas o

eléctrico.

No toque ningún interruptor eléctrico, ni

utilice ningún teléfono en su edificio.

Evacue la habitación, edificio o área de

todos sus ocupantes.

Inmediatamente llame a su proveedor

de gas desde el teléfono de un vecino.

Siga cuidadosamente las instrucciones

del proveedor de gas.

Si no puede comunicarse con el

proveedor de gas, llame al departamento

de bomberos.

Ley sobre agua potable inocua y tratamiento de residuos tóxicos de California

Esta ley exige que el Gobernador de California publique una lista de sustancias que según el estado provoquen

cáncer, defectos congénitos u otros daños reproductivos, y exige a las empresas que adviertan a los clientes

sobre la exposición potencial a dichas sustancias.

Los artefactos de gas pueden provocar una exposición mínima a estas sustancias, a saber, benceno, monóxido

de carbono, formaldehído y hollín, generados principalmente por la combustión incompleta de gas natural o

combustibles LP.

Las secadoras bien ajustadas minimizarán la combustión incompleta. La exposición a estas sustancias puede

minimizarse aún más mediante una ventilación adecuada hacia el exterior.

INSTALACIÓN ADECUADA

Esta secadora debe instalarse de manera adecuada y ubicarse de acuerdo con las Instrucciones de

Instalación antes de comenzar el uso. Las Instrucciones de instalación están incluidas en la parte

trasera de esta manual.

 No almacene o use gasolina u otros

vapores o líquidos inflamables cerca de

este o cualquier otro artefacto.



La instalación y servicio técnico deben

realizarlos un instalador calificado, una

agencia de servicio o el proveedor de gas.

Para su seguridad, debe cumplirse con la información de este manual a fin de

minimizar el riesgo de incendio o explosión, descarga eléctrica o para prevenir daños

a la propiedad, lesiones personales o la muerte.

¡ADVERTENCIA!

SU ÁREA DE LAVADERO

 Mantenga el área debajo y alrededor de sus artefactos

libre de materiales combustibles (pelusas, papel, trapos,

etc.), gasolina, químicos y otros vapores y líquidos

inflamables.

 Mantenga el piso cercano a sus artefactos limpio y seco

para reducir la posibilidad de resbalarse.

 Se requiere una supervisión estricta cuando cualquier

artefacto es utilizado por niños o en su cercanía. No

permita que los niños jueguen sobre, con o dentro de

este o cualquier otro artefacto.

 Mantenga el área alrededor de la salida y las áreas

cercanas libres de acumulación de pelusas, polvillo y

suciedad.

 Mantenga los elementos de lavado (tales como

detergentes, lejías, etc.) fuera del alcance de los niños,

preferentemente en un gabinete cerrado con llave.

Cumpla con todas las advertencias de las etiquetas

para evitar lesiones.

 Nunca se suba o pare sobre la secadora.

CUANDO USE SU SECADORA

 Nunca introduzca las manos dentro de la secadora

mientras el tambor esté en movimiento. Antes de

cargar, descargar o agregar ropa, espere a que el

tambor se haya detenido por completo.

 Limpie el filtro de pelusa antes de cada carga para

evitar la acumulación de pelusa dentro de la secadora

o dentro de la habitación. NO HAGA FUNCIONAR LA

SECADORA SIN EL FILTRO DE PELUSAS EN SU LUGAR.

 No lave o seque artículos que se hayan limpiado, lavado,

sumergido o manchado con sustancias combustibles o

explosivas (tales como cera, aceite, pintura, gasolina,

desgrasantes, solventes para limpieza en seco,

querosén, etc.). Estas sustancias emiten vapores que

pueden encenderse o explotar. No agregue estas

sustancias al agua del lavado. No utilice o coloque

estas sustancias alrededor de su lavadora o secadora

durante el funcionamiento.

 No coloque elementos expuestos a aceites comestibles

dentro de su secadora. Los elementos contaminados

con aceites para cocinar pueden generar una reacción

química que podría provocar que una carga de ropa se

prenda fuego.

 Cualquier artículo que se haya utilizado con solventes de

limpieza o que contenga materiales inflamables (tales

como trapos de limpieza, trapeadores, toallas utilizadas

en salones de belleza, restaurantes o peluquerías, etc.)

no deben colocarse dentro o cerca de la secadora

hasta que los solventes o materiales inflamables se

hayan eliminado. Existen muchos productos altamente

inflamables en los hogares, tales como acetona,

alcohol desnaturalizado, gasolina, querosén, algunos

limpiadores domésticos, algunos removedores de

manchas, aguarrás, ceras, removedores de cera y

productos que contienen destilados de petróleo.

 El proceso de lavado puede reducir la resistencia al

fuego de las telas. Para evitarlo, siga detenidamente las

instrucciones de cuidado del fabricante de la prenda.

 No seque artículos que contengan goma, plástico o

materiales similares, tales como sostenes con relleno,

zapatillas, galochas, alfombrillas de baño, alfombras,

baberos, pantalones para bebés, bolsas plásticas,

almohadas, etc. que podrían derretirse o quemarse.

Cuando se calientan, algunos materiales de goma

pueden, en algunas circunstancias, producir un incendio

por combustión espontánea.

 No almacene plástico, papel o prendas que puedan

quemarse o derretirse sobre la secadora durante el

funcionamiento.

 Las prendas con etiquetas como Secar alejado del

calor o No secar en secadora (como los chalecos

salvavidas que contienen Kapok) no debe colocarse en

su secadora.

 No seque artículos de fibra de vidrio en la secadora.

Puede producirse irritación en la piel debido a las

partículas que se pegan a la ropa durante usos

posteriores.

 Para minimizar la posibilidad de una descarga eléctrica,

desenchufe este artefacto del suministro de energía o

desconecte la secadora desde el panel de distribución

doméstico quitando los fusibles o apagado el disyuntor

antes de realizar mantenimiento o limpiar (excepto la

remoción y limpieza del filtro de pelusas).

NOTA: Presionar START/PAUSE (inicio/pausa) o POWER

(encendido) NO desconecta el artefacto del suministro

de energía.

 Si ve agua sobre el piso alrededor de la secadora, llame

al servicio técnico.

 No obstruya el flujo del aire ventilado. No apile, no

coloque ropa, no eche alfombras al frente o al respaldo

de la secadora.

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR. GEAppliances.com

107

108

CUANDO NO USA SU SECADORA

 Tome el enchufe con firmeza cuando desconecte

este artefacto para no dañar el cable mientras tira del

mismo. Coloque el cable alejado de áreas de tránsito

para que nadie lo pise, lo dañe o se tropiece con él.

 No trate de reparar o cambiar ninguna pieza de

este artefacto ni trate de efectuar arreglos a menos

que se recomiende en este Manual de usuario o

en instrucciones de reparación publicadas que

usted comprenda y cuente con las habilidades para

efectuarlas.

 Antes de deshacerse de la secadora, o quitarla del

servicio, quite la puerta para evitar que los niños se

escondan en su interior.

 No altere o modifique los controles.

¡ADVERTENCIA!

CUANDO USE SU SECADORA (cont.)

 Nunca trate de utilizar este artefacto si está dañado,

parcialmente desarmado, funciona mal, o tiene piezas

rotas o faltantes, incluyendo un cable o enchufe

dañados.

 Un técnico calificado debe limpiar la parte interna de la

máquina y la conexión del conducto de salida dentro

de la secadora por lo menos una vez al año. Ver la

sección Consejos de clasificación y carga de la página

112.

 Si su secadora es a gas, ésta se encuentra equipada

con un encendido automático eléctrico y no tiene

una luz piloto. NO TRATE DE ENCENDERLA CON UN

FÓSFORO. Puede sufrir quemaduras por tener su

mano muy cerca del quemador cuando se acciona el

encendido automático.

 No abra la puerta de la secadora durante ciclos de

vapor. El vapor está muy caliente y seguirá saliendo

de la boca durante varios segundos después de la

apertura. No toque la boca de vapor después del ciclo

de vapor.

 No utilice el ciclo de vapor con elementos tales como

lana, cuero, seda, lencería, productos de espuma o

colchas eléctricas.

 No utilice ciclos de vapor en prendas nuevas sin

lavarlas primero.

 Quizás desee suavizar las telas o reducir la electricidad

estática de ellas utilizando un suavizante de telas

aplicado en la secadora o un acondicionador anti-

estática. Recomendamos que use un suavizante

de telas en el ciclo de lavado, de acuerdo con las

instrucciones del fabricante de dichos productos, o

que pruebe un producto para uso en secadoras del

cual el fabricante ofrezca una garantía escrita en el

paquete de que su producto puede usarse en forma

segura en la secadora. Los arreglos o problemas

de funcionamiento provocados por el uso de tales

productos son responsabilidad de los fabricantes de

dichos productos y no se encuentran cubiertos por la

garantía de este artefacto.

 Nunca trate de utilizar los ciclos de estirar por vapor

o renovación por vapor sin prendas en el tambor.

Además, se recomienda enfáticamente seleccionar el

tamaño de carga apropiado para mejores resultados.

Seleccionar ciclos de cargas grandes para cargas

pequeñas puede mojar las ropas y seleccionar ciclos de

cargas pequeñas para cargas grandes puede generar

un desempeño pobre de estiramiento.

 Nunca atomice cualquier tipo de aerosol en, sobre o

cerca de la secadora. No use ningun tipo de limpiador

aerosol al limpiar el interior de la secadora. Humos

peligrosos o choque eléctrico pueden ocurrir.

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

GUARDE ESTAS INSTRUCCIONES

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE

ENTER

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

OWER

DELAY

STAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

SPEED DRY

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

COTTONS

SENSOR DRY

TIME DRY

DEWRINKLE

WARM UP

TIMED DRY

AIR FLUFF

NO HEAT

¡ADVERTENCIA! Para reducir el riesgo de incendio, descarga eléctrica o lesiones a personas, lea

las INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de utilizar este

aparato.

Sobre el panel de control de la secadora.

GEAppliances.com

A lo largo de este manual, las características y apariencia pueden ser diferentes a las de su

modelo.

Inicio rápido

Si la pantalla está oscura, presione el botón POWER (encendido)

para “despertar” la pantalla.

Presione el botón POWER.

Seleccione un ciclo girando la

perilla Cycle (ciclo).

Si seleccionó SENSOR CYCLE (ciclo con

sensor) sólo presione el botón START/

PAUSE (inicio/pausa).

Si seleccionó un TIMED DRY CYCLE (ciclo de

secado temporizado), elija su configuración

de calor y el tiempo de secado que prefiere

mediante los botones del cursor. Luego

presione el botón START/PAUSE.

Power (encendido)

Presione para “despertar” la pantalla. Si la pantalla está activa, presione para apagar la secadora.

NOTA: Presionar POWER no desconecta el artefacto del suministro de energía.

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

ENTER

HIGH

MEDIUM

LOW

EXTRA LOW

ANTI -

BACTERIAL

DRY

TEMP

SENSOR

DRY

MORE DRY

DRY

LESS DRY

DAMP

EXTRA DRY

POWER

DELAY

STAR T

Push to Lock Control

Hold 3 Secs to Unlock

DRY

DRYER

RACK

LOCK

BACKBACK

SPECIALTY

CYCLES

PRESS & HOLD 3 seconds for secondary OPTIONS

STORE MY CYCLE

EXTENDED

TUMBLE

DRUM

LIGHT

SETTINGS

CYCLE

DAMP

ALERT

STEAMREFRESH

SPEED DRY

WARM UP

ACTIVE WEAR

WRINKLE FREE

DELICATES

NORMAL /

MIXED LOADS

SENSOR DRY

TIME DRY

TIMED DRY

STEAM

DEWRINKLE

COTTONS

Modelos: PFDS450 / PFDS455 / PFMS450 / PFMS455

Modelos: PFDN440 / PFDN445 / PFMN440 / PFMN445

TEAM

EFRESH

PEED

ARM

CTIVE

EAR

RINKLE

REE

ELICATES

ORMAL /

IXED

OADS

SENSOR DRY

TIME DRY

OTTONS

SPECIALTY

CYCLES

IMED

TEAM

EWRINKLE

109

110

Sobre el panel de control de la secadora.

Dry Cycles (ciclos de secado)

El ciclo de secado controla el tiempo del ciclo para el proceso de secado. La tabla siguiente lo ayudará a combinar la

configuración de secado con las cargas.

Sensor Cycles (ciclos con sensor)

COTTONS (algodones) Para algodones y la mayoría de los linos.

NORMAL/ Para cargas que cuentan con algodones y mezclas de poliéster.

MIXED LOAD

(carga normal/mixta)

WRINKLE FREE Para prendas libres de arrugas/cuidado sencillo y de planchado permanente.

(libre de arrugas)

ACTIVE WEAR Prendas utilizadas para ejercicio físico activo y algunas prendas informales. Las telas

(ropa deportiva) incluyen acabados de tecnología nueva y fibras elásticas como el Spandex.

DELICATES Para lencería y telas delicadas.

(delicados)

SPEED DRY Para cargas pequeñas que se necesitan cuando antes, como uniformes deportivos o

(secado rápido) escolares. También puede usarse si el ciclo anterior dejó húmedas algunas partes, como

cuellos o cinturas.

Timed Dry Cycles (ciclos de secado temporizado)

STEAM REFRESH Para prendas secas ligeramente arrugadas. Reduce significativamente las arrugas en 1–5

(renovación prendas. Seleccionar una cantidad más elevada de prendas para el ciclo (Ej., seleccionar

por vapor) una carga de 5 prendas para una carga de 1 prenda) puede dejar las ropas muy húmedas.

Después del ciclo SteamRefresh (renovación por vapor), la unidad emitirá un pitido y

mostrará “Garments Ready” (prendas listas) y “0:00”. Si la unidad no se apaga o si la puerta

no se abre, la secadora seguirá girando por 30 minutos. Al finalizar los 30 minutos, aparecerá

en la pantalla “0:00” y “Cycle Complete” (“0:00” y “ciclo completo”).

NOTA: Cuando se selecciona STEAM REFRESH (renovación por vapor), se accionará “EXTENDED

TUMBLE” (secado prolongado) en forma automática y no podrá apagarse.

En el ciclo de renovación por vapor puede hacer falta que se agregue una prenda adicional a

una prenda única de tela extremadamente liviana para lograr resultados óptimos.

DEWRINKLE Para quitar arrugas de prendas que se encuentran secas o apenas húmedas.

(quita arrugasr) No se recomienda este ciclo para telas delicadas.

STEAM DEWRINKLE Para usar con cargas más importantes que las de RENOVACIÓN POR

VAPOR. Ideal para

(estirar por vapor) cargas que se dejan en la secadora durante períodos prolongados. Seleccionar un ciclo

mayor al necesario (Ej., seleccionar una carga grande para una secadora llena por la mitad)

puede dejar las ropas excesivamente húmedas.

WARM UP Brinda 10 minutos de calentamiento de las ropas.

(calentamiento)

My Cycle (mi ciclo) (en algunos modelos)

MY CYCLE Presione para usar, crear o modificar ciclos de secado personales.

(mi ciclo)

Timed Dry (secado temporizado)

Utilícelo para configurar su propio tiempo de secado. TIMED DRY también se recomienda

para pequeñas cargas.

Para usar TIMED DRY:

1. Gire la perilla de ciclo de secado a TIMED DRY.

2. Seleccione el tiempo de secado presionando los botones  y . Usted puede incrementar el tiempo en unidades

de 10 minutos hasta 2 1/2 horas.

3. Seleccione DRY TEMP (temperatura de secado).

4. Cierre la puerta.

5. Presione START/PAUSE (inicio/pausa).

Sensor Dry Level (nivel de secado con sensor)

El sensor continuamente monitorea la cantidad de humedad de la carga. Cuando la humedad de sus ropas alcanza

su nivel de secado seleccionado, la secadora se detendrá.

EXTRA DRY Para telas muy resistentes o prendas que deben estar muy secas, como las toallas.

(secado extra)

MORE DRY (más seco) Úselo para telas pesadas o de tipo mixto.

DRY (seco) Úselo para un nivel de secado normal adecuado para la mayoría de las cargas.

Este es el ciclo preferido para ahorrar energía.

LESS DRY (menos seco) Úselo para telas más livianas (ideal para planchado).

DAMP (húmedo) Para dejar las prendas parcialmente húmedas.

(en algunos modelos)

GEAppliances.com

Dry Temp (temperatura de secado)

Usted puede cambiar la temperatura de su ciclo de secado.

ANTI-BACTERIAL Esta opción sólo puede usarse con los ciclos COTTONS (algodones) o MIXED LOAD (carga

mixta). Esta opción reduce el 99,9% de ciertos tipos de bacterias, por ejemplo:

Staphylococcus aureus, Pseudomonas aeruginosa y Klebsiella pneumoniae*. El proceso

antibacterial ocurre cuando se utiliza calor elevado durante una parte del ciclo de secado.

NOTA: No use este ciclo con telas delicadas.

* El ciclo anti-bacterial esté certificado por NSF International (antes National Sanitation Foundation)

de acuerdo con el protocolo NSF P154 Sanitization Performance of Residential Clothes Dryers

(Desinfección de secadoras residenciales).

HIGH Para algodones normales a pesados.

MEDIUM Para sintéticos, mezclas y prendas marcadas como planchado permanente.

LOW Para delicados, sintéticos y prendas marcadas como Tumble Dry Low (secado bajo en

secadora).

EXTRA LOW Para lencería y telas delicadas.

START/PAUSE (inicio/pausa)

Presione para comenzar un ciclo de secado. Si la secadora está funcionando, presiónelo una vez

y la secadora se detendrá. Presiónelo de nuevo para volver al ciclo de secado.

My Cycle (mi ciclo) (en algunos modelos)

Ingrese su combinación favorita de configuraciones y guárdelas aquí para poder acceder a ellas con un

toque. Estas configuraciones personales pueden ingresarse mientras un ciclo está en funcionamiento.

Para guardar una combinación de configuraciones MY CYCLE:

1. Seleccione su ciclo de secado.

2. Cambie las configuraciones de DRY TEMP y SENSOR DRY LEVEL para ajustarse a sus necesidades.

3. Seleccione cualquier opción de secado que desee en OPTIONS.

4. Presione y sostenga el botón MY CYCLE durante tres segundos para conservar su selección. Sonará un

pitido y el botón se encenderá. Sonará un pitido, el botón se encenderá y la unidad mostrará “Mi ciclo

ahora está programado con las configuraciones de ciclo actuales”.

Para recordar su combinación conservada MY CYCLE:

Presione el botón MY CYCLE antes de secar una carga. La luz de alrededor del botón se encenderá cuando se selecciona

MY CYCLE.

Para cambiar su combinación conservada MY CYCLE:

Siga los pasos de 1–4 de “Para guardar una combinación de configuraciones MY CYCLE”.

Pantalla

“CLEAN LINT FILTER” (message) (limpiar filtro de pelusas) (mensaje)

Este mensaje se mantiene durante 15 minutos después de la finalización del ciclo.

Este mensaje aparece en forma periódica. Es sólo un recordatorio.

STORE MY CYCLE

CYCLE

ENTER

SPECIALTY

CYCLES

SPECIALTY CYCLE 1:10

Comforters

Delay Time 1:00

Clean Lint Filter

Pantalla de condición

de filtro de pelusas

TIEMPO DE

RETARDO

Condición de

tiempo de retardo

Tiempo de ciclo establecido

O tiempo para secar

Condición de ciclo especial O secado

por tendedero O secado temporizado

Después de presionar el

botone POWER, el mensaje

CLEAN LINT FILTER podría

aparecer si el previo ciclo no

esté terminado. Este mensaje

desaparecerá al oprimir

el botone START. Aunque

ya limpió el filtro (antes

que el botone POWER esté

oprimido), el mensaje CLEAN

LINT FILTER estará todavía

en la pantalla hasta que el

botone START esté activado).

111

112

Sobre el panel de control de la secadora.

Specialty Cycles (ciclos especiales)

1. Gire la perilla CYCLE (ciclo) a SPECIAL CYCLES (ciclos especiales). Aparecerá en la pantalla una lista de

opciones de ciclo.

2. Mediante los botones del cursor, seleccione una categoría (CATEGORY).

3. Mediante los botones del cursor, seleccione un ciclo (CYCLE).

Presione el botón BACK (atrás) para volver a las categorías.

4. Presione ENTER (ingresar) para seleccionar.

5. Presione el botón START/PAUSE (inicio/pausa).

Los ciclos especiales (SPECIALTY CYCLES) incluyen:

Prendas

 Abrigos

 Jeans

 Khakis

 Medias/Sostenes (use una bolsa de red)

Cama y baño

 Edredones

 Mantas (Algodón)

 Sábanas

 Toallas

Otras especialidades

 Algodón delicado

 Bolsas de dormir

 Camas de mascotas

 Corderito

 Dryel

 Mantas de viaje

 Prendas de juego

 Secado con aire

 Secado en bandeja

 Secado por tendedero

 Telas para deporte

Ciclos con comunicación con la lavadora

Para activar la comunicación, presione el botón

SETTINGS (configuraciones) del panel de control de la

lavadora. Cuando aparece “DRYER LINK” (conexión con

secadora) en la pantalla, presione ENTER. Utilizando

las flechas, seleccione ON (encendido) y luego presione

ENTER.

Cuando finaliza el ciclo de la lavadora, ésta se

comunicará con la secadora cuando se presione

cualquier botón del panel de control o se abra la

puerta.

La lavadora mostrará la siguiente leyenda:

“TRANSFERRING CYCLE INFORMATION TO THE DRYER”

(transfiriendo información del ciclo a la secadora) y la

secadora mostrará: “RECEIVING CYCLE INFORMATION

TO THE DRYER” (secadora recibiendo información del

ciclo).

La secadora se comunicará con la lavadora sólo si la

secadora no está operando un ciclo.

Si la lavadora comienza un nuevo ciclo antes de

que la secadora puede comunicarse con ella, la

información se perderá.

Sobre las opciones de ciclo.

NOTA: No todas las características se encuentran disponibles en todos los modelos de secadora.

GEAppliances.com

Extend Tumble (secado prolongado)

Minimiza las arrugas al agregar

aproximadamente 60 minutos de secado sin

calor después de que las prendas están secas.

La luz del centro del botón se encenderá cuando

EXTENDED TUMBLE (secado prolongado) esté

accionado.

La rotación extendida se selecciona

automáticamente para el ciclo SteamRefresh

(renovación por vapor) y no puede cancelarse

su selección. La secadora emitirá un pitido

y mostrará “Garments Ready” (prendas listas)

cuando la renovación por vapor haya finalizado.

La secadora continuará con la rotación

extendida hasta que se abra la puerta.

Damp Alert (alerta de humedad)

Esta opción hace que la secadora emita un

pitido cuando las prendas se han secado hasta

un nivel húmedo. Retire las prendas que quiere

colgar. DAMP ALERT sólo sonará cuando se

selecciona esta opción.

Quitar algunas prendas y colgarlas cuando

están húmedas puede reducir la necesidad de

plancharlas.

La luz del centro del botón se encenderá

cuando DAMP ALERT (alerta de humedad) esté

accionado.

Drum Light (luz del tambor)

Presione este botón para encender la luz de la

secadora.

Presione el botón de nuevo para apagar la luz.

Esto sólo controla la luz cuando la puerta está

cerrada. NOTA: Cuando se cierre la puerta, la

luz se apagará sola después de un minuto.

Cuando se abre la puerta, la luz se enciende

automáticamente.

La luz del centro del botón se encenderá

cuando DRUM LIGHT (luz del tambor) esté

accionado.

NOTA: Mantenga presionado el botón DRUM

LIGHT (luz del tambor) durante 3 segundos para

acceder al menú SETTINGS (configuraciones).

(Ver página 10 para más detalles).

Delay Start (inicio retardado)

Utilícelo para retardar el inicio de su secadora.

1. Elija un ciclo de secado y cualquier otra

opción.

2. Presione DELAY START. Usted puede cambiar

el tiempo de inicio retardado en unidades de

1/2 hora utilizando los botones de flecha  o

.

3. Presione START/PAUSE (inicio/pausa) para

iniciar la cuenta regresiva.

El tiempo restante podrá verse en la pantalla de

ESTIMATED TIME REMAINING (tiempo restante

estimado).

NOTAS:

 Si la puerta se abre mientras la secadora

se encuentra en DELAY (retardo), la cuenta

regresiva no volverá a iniciarse a menos

que la puerta esté cerrada y el botón

START/PAUSE se haya presionado de nuevo.

 Se puede retardar el inicio de un ciclo de

secado hasta 24 horas.

La luz del centro del botón se encenderá cuando

DELAY START (inicio retardado) esté accionado.

e-Dry (secado ecológico)

Reduce el consumo total de energía de ciclos

específicos de la secadora mediante el ajuste

de ciertas configuraciones de calor.

NOTA: Los tiempos de los ciclos cambiarán

cuando se selecciona e-DRY.

Este ciclo puede utilizarse con DELICATES

(delicadas), ACTIVE WEAR (prendas deportivas),

EASY CARE (cuidado fácil), NORMAL/MIXED

LOADS (cargas normales/mixtas) y COTTONS

(algodones).

XTENDED

TUMBLE

DAMP

ALERT

DRUM

LIGHT

SETTINGS

DRY

113

114

Settings (configuraciones)

Bajo la opción SETTINGS, usted puede ajustar

el volumen o el brillo de la pantalla.

VOLUMEN

 El volumen del final de ciclo (señal) puede

configurarse en HIGH (alto), MED (mediano),

LOW (bajo) o OFF (apagado).

 El volumen de sonidos del control puede

configurarse en HIGH, MED, LOW o OFF.

DISPLAY BRIGHTNESS (brillo de la pantalla)

puede configurarse como HIGH, MED o LOW.

NOTA: Para acceder al menú SETTINGS

(configuraciones), mantenga presionado el

botón DRUM LIGHT (luz del tambor) durante

3 segundos.

Sobre las características de la secadora.

Built-In Rack Dry System (sistema de tendedero incorporado)

Un útil tendedero puede usarse para secar elementos tales como zapatillas. Coloque las

prendas en forma horizontal sobre el tendedero y bloquee prendas como suéters de lana

y telas delicadas. Seque con calor bajo.

Para instalar el Built-In Rack Dry System

1. Constate que el tambor de la secadora esté orientado de modo que el sistema de

secado de tendedero se encuentre sobre el lado izquierdo de la secadora.

2. Saque la pantalla del tendedero del lado izquierdo y trabe las “varillas” de la manija en

las ranuras opuestas del deflector.

3. Coloque la prenda sobre el tendedero y cierre la puerta.

4. Presione el botón DRYER RACK (secado por tendedero).

5. Seleccione el tiempo deseado con el botón TIME.

6. Presione el botón START/PAUSE (inicio/pausa).

NOTA:

 No use este tendedero cuando haya otras prendas en la

secadora.

 Asegúrese de desconectar el tendedero al finalizar el ciclo y

retraiga por completo la pantalla dentro del deflector.

Lámpara del tambor

Antes de colocar la bombilla de luz, asegúrese de desenchufar el cable de energía de

la secadora o desconectar la secadora del panel de distribución hogareño quitando

los fusibles o apagando el disyuntor. Busque por encima de la abertura de la secadora

dentro del tambor. Quite la bombilla y cámbiela por una del mismo tamaño.

Sobre las opciones de ciclo.

NOTA: No todas las características se encuentran disponibles en todos los modelos de secadora.

Enganche las varillas

Lock (bloqueo)

Se pueden bloquear los controles para evitar

que se hagan otras selecciones. O se pueden

bloquear los controles después de iniciado un

ciclo.

Cuando se selecciona esta opción, los niños no

pueden encender la secadora accidentalmente

presionando los botones.

Para bloquear la secadora, presione el botón

LOCK. Para desbloquear la secadora, presione

y sostenga el botón LOCK durante 3 segundos.

La luz del centro del botón LOCK se encenderá

cuando los controles estén bloqueados.

Aunque los controles estén bloqueados, el botón

POWER (encendido) se encuentra activo en caso

de que necesite apagar la unidad.

Presione para bloquear el control

Sostenga durante 3 segundos para desbloquear

LOCK

RUM

LIGHT

SETTINGS

Presione y sostenga durante

3 segundos para opciones

secundarias

Sobre las características de la secadora.

GEAppliances.com

Cómo usar el gancho

incorporado para colgar prendas

1. Constate que el tambor de la

secadora esté orientado de modo

que el gancho se encuentre sobre el

centro de la secadora.

2. Utilizando un dedo, quite el gancho

del deflector.

3. Cuelgue la prenda de una percha,

cuelgue la percha de un gancho y

cierre la puerta.

4. Presione el botón DRYER RACK

(secado por tendedero).

5. Seleccione el tiempo deseado.

6. Presione el botón START/PAUSE

(inicio/pausa).

Reverse Tumble

™

(Secado reverso)

Todas las secadoras Profile de carga frontal se encuentran equipadas con la

característica de Reverse Tumble

™

, como parte del sistema Duo Dry Plus

™

. Al invertir

la dirección de rotación del tambor durante el ciclo de secado, la secadora enredará

menos la carga de ropa, secará de forma más pareja y reducirá los tiempos de

secado. Las cargas típicas tales como ropa de cama y de baño, en las que las

sábanas, toallas y fundas de almohadas se lavan juntas, sacan provecho de esta

característica. Cuando la secadora invierte la dirección, habrá una pequeña pausa

y un cambio de sonido. Esto es normal. Todos los ciclos de la secadora utilizan esta

característica, excepto cuando se selecciona la opción de tendedero, en cuyo caso

el tambor no gira.

Cómo usar la secadora.

Siempre siga las instrucciones de la etiqueta del fabricante de la prenda cuando realice los lavados.

Consejos de clasificación y

carga

Como regla general, si las prendas están

bien clasificadas para la lavadora, estarán

bien clasificadas para la secadora.

También trate de clasificar las prendas de

acuerdo al tamaño. Por ejemplo, no seque

una sábana con medias u otros elementos

pequeños.

No agregue suavizante de telas una

vez que la carga se ha calentado. Esto

puede provocar manchas de suavizante.

El acondicionador de telas Bounce

hojas para secadoras ha sido aprobado

para su uso en esta secadora cuando se

utiliza de acuerdo con las instrucciones del

fabricante.

Ver abajo para las instrucciones de

limpieza del filtro de pelusas.

No la sobrecargue. Eso malgasta energía

y provoca arrugas.

No seque los siguientes elementos:

Productos de fibra de vidrio, prendas de

lana, productos revestidos en caucho,

plásticos, productos con ribetes plásticos

y rellenos con espuma.

115

116

Cómo usar la secadora.

Cuidado y limpieza de la secadora

Interior y conducto de la secadora: Un técnico

calificado debe limpiar la parte interna del artefacto y

el conducto de salida una vez por año.

Parte externa: Limpie los derrames o compuestos de

limpieza con un paño húmedo. El panel de control y

los acabados de la secadora pueden resultar dañados

por productos removedores de manchas y suciedad

utilizados como tratamiento previo al lavado. Aplique

estos productos lejos de la secadora. La tela luego

puede lavarse y secarse de manera normal. Los daños

provocados a su secadora por estos productos no

están cubiertos por la garantía.

No toque la superficie o la pantalla con objetos afilados.

El filtro de pelusas: Limpie el filtro de pelusas antes de

cada uso. Quítelo tirando hacia arriba. Pase los dedos

por el filtro. Puede formarse una acumulación cerosa

en el filtro de pelusas por utilizar suavizantes de telas

para secadora en hojas. Para quitar esta acumulación,

lave el filtro de pelusas en agua tibia jabonosa. Seque

bien y vuelva a colocar. No opere la secadora sin el

filtro de pelusas en su lugar.

Pase la aspiradora al filtro de pelusas si nota un cambio

en el desempeño de la secadora.

Acero inoxidable: Para limpiar superficies de acero

inoxidable, utilice un paño húmedo con un limpiador

suave y no abrasivo para superficies de acero

inoxidable. Quite los restos de limpiador y luego seque

con un paño limpio.

El acero inoxidable utilizado para fabricar el tambor

de la secadora ofrece la mayor confiabilidad de una

secadora GE. Si el tambor de la secadora se raya o

abolla durante un uso normal, éste no se oxidará o

corroerá. Estas imperfecciones de la superficie no

afectan la función o durabilidad del tambor.

La campana de salida: Verifique con un espejo que las

solapas internas de la campana se muevan libremente

durante el funcionamiento. Verifique que no haya vida

silvestre (pájaros, insectos, etc.) dentro del conducto o

la campana.

Etiquetas sobre

cuidado de las telas

A continuación incluimos los

“símbolos” de las etiquetas

sobre cuidado de las telas

que podrían afectar a las

ropas que está lavando.

Etiquetas de Lavado

Tumble

dry

Dry

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Do not tumble dry

Do not dry

(used with

do not wash)

Heat

setting

High

Medium

Low

No heat/air

Special

instructions

Line dry/

hang to dry

Drip dry

Dry flat

In the shade

Etiquetas de Secado

Secado

Secado en

secadora

Normal

No secar en

secadora

Configuración

de calor

Alto Medio Bajo Sin calor/aire

Instrucciones

especiales

Colgar para

secar

Secado por

goteo

Secar

extendido

À la sombra

Suave/

delicado

Planchado

permanente/

resistente a

las arrugas

No secar

(utilizado con

no lavar)

Machine

wash

cycle

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Hand wash

Do not wash Do not wring

Temperatura

objetivo del

agua en

carga frontal

Temperatura Control automático

Categoría objetivo del agua de temperatura

Agua fría del grifo Temperatura del agua de entrada No utilizado

Fría 27°C/80°F Utilizado

Tibia 40°C/105°F Utilizado

Caliente 50°C/120°F Utilizado

Desinfectar 70°C/160°F Utilizado

Etiquetas de la Lejía

Símbolos de

blanqueador

Cualquier blanqueador

(cuando se necesita)

Sólo blanqueador sin cloro

(cuando se necesita)

No use blanqueador

Los modelos PFDS450, PFDS455, PFDN440 y PFDN445 son compatibles con

GE Smart Appliance Module (SAM) (Módulo de Aparato Inteligente de GE) que

puede adquirirse en forma separada. Comuníquese con su empresa local de

servicios públicos o visite www.GEAppliances.com/smart-appliances para ver si

en su área se está utilizando la tecnología de Respuesta ante Demanda (DR).

Las siguientes características de respuesta ante demanda se encuentran

disponibles como parte de un programa de prueba piloto con la empresa

local de servicio público a fin de ayudar a los consumidores a reducir el uso de

electricidad durante el pico de demanda.

Instalación

La ubicación preferida para la instalación del módulo es sobre la secadora

de ropa. Adjuntos con las instrucciones que vienen con el módulo encontrará

detalles de cómo conectar los cables.

Espere 5 minutos; luego presione el botón “Settings” (configuraciones).

Desplácese por la pantalla y busque la pantalla de administración de energía

cono puede verse abajo.

Esta pantalla significa que el módulo se encuentra bien conectado y que usted

puede comenzar a utilizar su aparato inteligente siguiendo las instrucciones de

abajo. Si la pantalla de administración de energía no se encuentra disponible,

consulte la guía de identificación y solución de problemas del módulo de SAM.

Guía Rápida

Existen 4 niveles de energía disponibles: Critical (crítico), High (alto), Medium

(medio) y Low (bajo). En los niveles Medium (medio) y Low (bajo), la unidad

funciona de manera normal. Los siguientes pasos muestran cómo reacciona la

unidad durante el inicio en los niveles de energía Critical (crítico) y High (alto).

Opción 1 (Delay Eco) (Retardo ecológico)

Durante los inicios en los niveles Critical (crítico) y High (alto), a unidad retardará

el inicio hasta que los niveles alcancen Medium (medio) o Low (bajo). Presione el

botón START/PAUSE (iniciar/pausa).

Opción 2 (Override Delay EP) (Cancelar retardo ecológico)

Para accionar la unidad cuando puede verse Delay EP (retardo ecológico),

presione el botón DELAY START (inicio retardado) para apagar el retardo. Luego

presione START/PAUSE (iniciar/pausa) para comenzar el lavado. Durante un

período de nivel crítico, también se activará el Modo Crítico de Respuesta**

para potenciar al máximo el ahorro de energía. Podrá verse EP.

Opción 3 (Cancelar “e” DRY) (SECADO “e”)

Después de cancelar la función de retardo, presione el botón “e” DRY para

desactivar la configuración “e” DRY. Presionar la tecla START/PAUSE (inicio/

pausa) iniciará el ciclo seleccionado.

Durante un período de nivel crítico, se activará el Modo Crítico de Respuesta**

para potenciar al máximo el ahorro de energía. Podrá verse EP.

**Nota: El Modo Crítico de Respuesta puede desactivarse en cualquier

momento presionando y sosteniendo el botón “e” DRY durante 3 segundos. EP

desaparecerá de la pantalla.

Menú de Configuraciones

Presione SETTINGS (configuraciones);

luego seleccione “Energy

Management” (administración de

energía).

Delay EP Override

(Cancelar retardo ecológico)

Si usted está comenzando un

ciclo con un nivel de energía de la

empresa de servicio público Critical

(crítico) o High (alto), esta opción

permite que la unidad funcione

automáticamente en EP Cycle (ciclo ecológico). Esta configuración actúe con

menos energía que los ciclos normales. La configuración predeterminada es

YES (sí).

Auto-Extend Delays (Retardos de

prolongación automática)

Si se selecciona un retardo

temporizado, esta opción permite la

prolongación del inicio programado

si el nivel de energía de la empresa

de servicio público se encuentra en Critical (crítico) o High (alto) en el inicio

programado. La configuración predeterminada prolongará estos ciclos en forma

automática.

Critical Rate Option (Opción de

Nivel Crítico)

Esta opción le permite a su

aparato inteligente responder a

una información de nivel crítico

activando automáticamente

el Modo Crítico de Respuesta. El Modo de Respuesta ante nivel Crítico se

encuentra diseñado para potenciar al máximo el ahorro de energía cuando

un ciclo está funcionando durante un período de nivel crítico. La configuración

predeterminada es YES (sí). Configurar esta opción en NO desactivará el Modo

de Respuesta ante nivel Crítico.

Timed Dry EP Option (Opción de

secado temporizado ecológico)

Si la unidad está funcionando

en el Modo Timed Dry (secado

temporizado) y nivel de energía de la

empresa de servicio público pasa a

Critical (crítico) o High (alto), la unidad conservará la energía reduciendo el calor si

se selecciona YES (sí) (predeterminado). Si se selecciona NO, la unidad funcionará

normalmente.

NOTA: Cuando se selecciona YES (sí) (predeterminado), la carga puede quedar

húmeda al final del ciclo.

Para que las características de aparato inteligente de su electrodoméstico

funcionen, debe instalarse equipamiento adicional para poder conectarse

con la empresa local de servicio público. Ese equipamiento puede venderse

por separado y/o se encuentra disponible a través de su empresa de servicio

público como parte de un programa de prueba piloto. Consulte a su empresa

de servicio público sobre la existencia de un programa de prueba piloto en

su área y solicite todos los detalles.

NOTA IMPORTANTE: Al finalizar el programa de prueba piloto o si usted se muda

a un área donde el programa no se encuentra disponible, las características

de respuesta ante demanda no pueden activarse o utilizarse en el aparato.

El aparato funcionará de modo normal después de que el equipamiento de

respuesta ante demanda se haya desactivado o desconectado.

APARATO INTELIGENTE. (en algunos modelos) GEAppliances.com

ENTER

DELAY

STAR T

DRY

DRYER

RACK

BACKBACK

117

Si tiene alguna pregunta, llame a 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en: GEAppliances.com

En Canadá, llame a 1.800.561.3344 o visite www.GEAppliances.ca

118

ANTES DE COMENZAR

Lea estas instrucciones por completo y con

detenimiento.

•

IMPORTANTE – Guarde estas

instrucciones para el uso de inspectores

eléctricos locales.

•

IMPORTANTE – Cumpla con todos los

códigos y ordenanzas vigentes.

•

Instale la secadora de acuerdo con las

instrucciones del fabricante y los códigos locales.

• Nota al instalador – Asegúrese de dejar estas

instrucciones con el consumidor.

• Nota al usuario – Conserve estas instrucciones

para referencia futura.

•

La instalación de la secadora debe efectuarla un

instalador calificado.

•

Esta secadora debe tener una salida al exterior.

•

Antes de que la secadora antigua sea retirada del

servicio o eliminada, quítele la puerta.

•

La información sobre reparaciones y el diagrama

del cableado se encuentran en la consola de

control.

•

No permita que niños se suban o se metan dentro

del artefacto. Se requiere una supervisión estricta

cuando el aparato es utilizado cerca de niños.s.

•

El instalador tiene la responsabilidad de efectuar

una instalación adecuada.

•

La garantía no cubre las fallas del producto

debido a una instalación incorrecta. .

• Instale la secadora en lugares donde la

temperatura sea mayor a 50°F para un

funcionamiento satisfactorio del sistema de

control de la secadora.

• Quite y descarte el conducto existente de plástico

o de papel de aluminio y coloque un conducto

aprobado por UL.

Instrucciones

Secadora

de instalación

ADVERTENCIA:

Riesgo de incendio

• Para reducir el riesgo de una lesión grave o de

muerte, cumpla con todas las instrucciones de

instalación.

•

La instalación de la secadora debe efectuarla un

instalador calificado.

• Instale la secadora de ropa de acuerdo con estas

instrucciones y en cumplimiento con los códigos

locales

•

Esta secadora debe tener una salida al exterior.

•

Utilice sólo un conducto rígido de metal de un

diámetro de 4” dentro del gabinete de la secadora

y use sólo un conducto de transición aprobado por

UL entre la secadora y el conducto doméstico.

•

NO instale una secadora de ropa con conductos de

plástico flexible. Si se instala un conducto flexible de

metal (semi rígido o de tipo papel de aluminio), debe

estar aprobado por UL e instalarse de acuerdo con

las instrucciones de “Cómo conectar la secadora a

la ventilación doméstica” de la página 26 de este

manual. Los materiales de los conductos flexibles

a menudo se desploman, se aplastan y atrapan

pelusas. Estas condiciones obstruyen la corriente

de aire de la secadora e incrementan el riesgo de

incendio.

•

No instale o almacene este aparato en un

lugar donde se vea expuesto al agua y/o a las

inclemencias del tiempo.

•

Guarde estas instrucciones. (Instaladores:

Asegúrense de dejar estas instrucciones al

consumidor).

SÓLO PARA MODELOS A GAS:

NOTA: La instalación y servicio técnico de esta

secadora deben realizarlos un instalador calificado,

una agencia de servicios o el proveedor de gas.

En la Mancomunidad de Massachusetts:

•

Este producto debe instalarlo un plomero

matriculado o un instalador de gas.

•

Cuando use válvulas esféricas de apagado de

gas, deberán ser del tipo de manija en T.

•

Si se usa una conexión flexible para gas, ésta no

debe superar los 3 pies.

PARA SU SEGURIDAD:

PFDS450 / PFDS455 /PFDN440 / PFDN445 /

PFMS450 / PFMS455 / PFMN440 / PFMN445

Instrucciones de instalación

CÓMO DESEMPACAR LA SECADORA

Incline la secadora de costado y saque los paños

de espuma de embalaje tirando de los costados y

quitándolos de las patas de la secadora. Asegúrese

de quitar todas las piezas de espuma de las patas.

Saque la bolsa que contiene la información y cable

serial.

DIMENSIONES DE LA SECADORA

51″

(129.5 cm)

39.1″

(993 cm)

32.34″

(847 cm)

27″

(68.6 cm)

39.1″

(993 cm)

27”

(68,6 cm)

39,5”

(100,3 cm)

33,5”

(85,1 cm)

39,5”

(100,3 cm)

Visión lateral

Visión frontal

UBICACIÓN DE SU SECADORA

ESPACIO LIBRE MÍNIMO EN OTROS

ESPACIOS QUE NO SEAN INSTALACIONES

EN NICHOS O ARMARIOS

Los espacios libres mínimos respecto de

superficies combustibles y de aberturas de aire

son:

•

Un espacio libre de 0 pulgadas sobre ambos

lados

•

1 pulgada hacia el frente

•

3 pulgadas hacia atrás

Debe tenerse en cuenta un espacio libre

adecuado para un funcionamiento y reparación

correctos.

53”

(134,6 cm)

119

120

Instrucciones de instalación

REQUERIMIENTOS PARA INSTALACIÓN

EN NICHOS O ARMARIOS

• Su secadora puede instalarse en un nicho o

armario, como se indica en la etiqueta de la parte

trasera del aparato.

•

Esta secadora DEBE tener una ventilación al

exterior. Ver la sección SALIDA AL EXTERIOR DE LA

SECADORA.

•

El espacio libre mínimo entre el armario de

la secadora y las paredes adyacentes u otras

superficies es:

0” sobre ambos lados

3” sobre el frente y la parte trasera

•

El espacio vertical mínimo desde el piso a los

estantes superiores, gabinetes, cielorrasos, etc.,

es de 52”.

•

Las puertas del armario deben contar con rejillas

u otro tipo de ventilación y tener por lo menos

60 pulgadas cuadradas de espacio abierto

igualmente distribuido. Si el armario incluye una

lavadora y una secadora, las puertas deben

contener un mínimo de 120 pulgadas cuadradas

de espacio abierto distribuido uniformemente.

•

El armario debe tener ventilación hacia el exterior

para evitar la acumulación de gas en caso de que

haya gas en la línea de suministro.

•

No deberán instalarse otros artefactos a

combustible en el mismo armario con la secadora

(sólo modelos a gas).

NOTA: CUANDO EL CONDUCTO DE SALIDA ESTÁ

UBICADO EN LA PARTE TRASERA DE LA SECADORA,

EL ESPACIO LIBRE MÍNIMO DESDE LA PARED DEBE

SER 5.5 PULGADAS.

INSTALACIÓN EN BAÑOS O

DORMITORIOS

• Esta secadora DEBE tener una ventilación

al exterior. Ver SALIDA AL EXTERIOR DE LA

SECADORA.

•

La instalación debe cumplir con los códigos

locales o, si no los hubiera, con el CÓDIGO

NACIONAL ELÉTRICO, ANSI/NFPA NC. 70 (para

secadoras eléctricas) o el CÓDIGO NACIONAL DE

GAS, ANSI Z223 (para secadoras a gas).

INSTALACIÓN EN CASAS MÓVILES O

PREFABRICADAS

• La instalación debe cumplir con la NORMA

SOBRE CONSTRUCCIÓN Y SEGURIDAD DE CASAS

PREFABRICADAS, TÍTULO 24, PARTE 32-80 o,

cuando dicha norma no sea aplicable, con la

NORMA NACIONAL ESTADOUNIDENSE PARA

CASAS MÓVILES, Nº 501B.

•

La secadora DEBE tener ventilación al exterior

con la terminación bien sujeta a la estructura

de la casa móvil. (Ver SALIDA AL EXTERIOR DE LA

SECADORA).

•

La ventilación NO DEBE terminar debajo de una

casa móvil o prefabricada.

•

El material del conducto de ventilación DEBE SER

METAL.

•

SÓLO PARA MODELOS A GAS: DEBE utilizarse el KIT

14-D346-33 para conectar bien la secadora a la

estructura.

•

SÓLO PARA MODELOS A GAS: La ventilación

NO DEBE conectarse a ningún otro conducto,

ventilación o chimenea.

•

No utilice tornillos para placas de metal u otros

dispositivos de sujeción que se extiendan al

interior de la ventilación de salida.

•

Debe contar con una abertura con un espacio

libre de por lo menos 25 pulgadas cuadradas

para el ingreso de aire exterior dentro del cuarto

de la secadora.

INSTALACIÓN EN GARAJES (SI PERMITIDO

POR LOS CÓDIGOS LOCALES)

•

Las secadoras instaladas en garajes deben

elevarse 18 pulgadas (46 cm) desde el piso

Instrucciones de instalación

CÓMO CONECTAR MANGUERAS DE ENTRADA

CÓMO CONECTAR MANGUERAS DE

ENTRADA

Para producir vapor, la secadora debe conectarse

al suministro de agua fría. Ya que la lavadora

también debe conectarse al agua fría, debe

introducirse un conector en “Y” para permitir que

ambas mangueras de entrada puedan utilizarse al

mismo tiempo.

NOTA: Utilice las nuevas mangueras de entrada

provistas; nunca utilice mangueras viejas.

1. Cierre el grifo de agua fría. Quite la manguera

de entrada de la lavadora del conector de la

válvula de llenado (fría).

2. Asegúrese de que la arandela plana de goma se

encuentre en su lugar y ajuste la unión hembra

de la manguera corta en el conector de la

válvula de llenado de la lavadora. Ajuste a mano

hasta que estén firmemente asentada.

3. Sujete el extremo hembra del conector en

“Y” a la unión macho de la manguera corta.

Asegúrese de que la arandela plana de goma se

encuentre en su lugar.

Ajuste a mano hasta que

esté firmemente asentada.

4. Introduzca el filtro en la unión de la manguera

de entrada de la lavadora. Si la arandela plana

de goma ya se encuentra en su lugar, quítela

antes de instalar el filtro. Sujete esta unión a

un extremo macho del conector en “Y”. Ajuste

a mano hasta que esté firmemente asentada.

5. Asegúrese de que la arandela plana de goma

se encuentre en su lugar y sujete la manguera

larga de entrada de la secadora al otro extremo

macho del conector en “Y”. Ajuste a mano hasta

que esté firmemente asentada.

6. Asegúrese de que la arandela plana de goma se

encuentre en su lugar y sujete el otro extremo

de la manguera larga de entrada al conector

de la válvula de llenado en la parte inferior del

panel trasero de la secadora. Ajuste a mano

hasta que esté firmemente asentada.

CÓMO CONECTAR MANGUERAS DE

ENTRADA (cont.)

7. Utilizando alicates, ajuste todas las uniones con

un giro adicional de dos tercios.

NOTA: No ajuste de más. Pueden dañarse las

uniones.

8. Abra el grifo de agua.

9. Controle la presencia de pérdidas alrededor

del conector en “Y”, el grifo y las uniones de las

mangueras.

REQUISITOS DE SUMINISTRO DE AGUA

Los grifos de agua caliente y fría DEBEN instalarse

dentro de las 42 pulg. (107 cm) de la entrada de

agua de la lavadora. Los grifos DEBEN ser del tipo de

manguera de jardín de 3/4 pulg. (1.9 cm) para que

las mangueras de entrada puedan conectarse. La

presión de agua DEBE hallarse entre 10 y 120 libras

por pulgada cuadrada. La compañía de agua puede

informarle sobre la presión de agua.

NOTA: Se recomienda el uso de un suavizante de

agua para reducir la acumulación de sarro dentro

del generador de vapor si el suministro doméstico

contiene agua muy dura.

121

122

CÓMO CONECTAR UNA SECADORA A GAS (si se cuenta con una

secadora eléctrica, saltear este paso)

 Llaves ajustables de

10” (2)



Llave para tubos de

8”



Destornillador de

lados planos



Nivel

Instrucciones de instalación

HERRAMIENTAS NECESARIAS

PARA SU SEGURIDAD:

ADVERTENCIA:

Antes de comenzar la instalación, apague el

disyuntor o quite los fusibles de la secadora de la

caja eléctrica. Verifique que el cable de la secadora

esté desenchufado del tomacorriente.

Gire a la posición OFF (apagado) la válvula de gas

de la secadora de la línea de suministro.

Desconecte y elimine el conector flexible de gas y

el material del conducto.

Válvula

de cierre

MATERIALES NECESARIOS

 Codo de metal de 4”

diámetro

 Compuesto para

tuberías

 Conector de tubería de

gas flexible

 Abrazaderas de tubería

(2) o abrazaderas de

resorte (2)

 Gafas de seguridad

 Conducto de metal de 4”

diámetro (recomendado)

 Conducto de metal

flexible de 4” diámetro

(si fuese necesario)

 Guantes

 Solución jabonosa para

detección de pérdidas

 Campana de salida

 Cinta aislante

 Pinzas

Instrucciones de instalación

REQUERIMIENTOS DE GAS

ADVERTENCIA:

• La instalación debe cumplir con códigos o

ordenanzas locales, o si no las hubiera, con el

CÓDIGO NACIONAL DE GAS, ANSI Z223.1/NFPA

54, o con el Código de Instalación de Gas Natural

y Propano CSA B149.1.

•

Esta secadora a gas está equipada con un

montaje de válvula y quemador para utilizar sólo

con gas natural. Mediante el kit de conversión

14-A048, la organización de atención local puede

convertir esta secadora para su uso con gas

propano (LP). TODAS LAS CONVERSIONES DEBEN

LLEVARLAS A CABO PERSONAL CAPACITADO Y

CALIFICADO EN CUMPLIMIENTO CON CÓDIGOS

LOCALES Y REQUERIMIENTOS DE ORDENANZAS.

•

La secadora debe desconectarse del sistema de

tubería de suministro de gas durante cualquier

prueba de presión del sistema con una presión

de prueba mayor a 0.5 PSI (3.4 KPa).

•

La secadora debe aislarse del sistema de tubería

de suministro de gas cerrando la válvula de cierre

del equipo durante cualquier puesta a prueba

del sistema en presiones de prueba iguales o

menores a 0.5 PSI (3.4KPa).

CONEXIÓN DE SUMINISTRO DE GAS DE

LA SECADORA

SUMINISTRO DE GAS ROSCA MACHO NPT

DE 3/8”

NOTA: Agregue a la dimensión

vertical la distancia entre la parte

inferior del gabinete y el piso.

SUMINISTRO DE GAS

• Debe instalarse una toma a rosca de 1/8” NPT,

accesible para una conexión del manómetro de

prueba, inmediatamente en sentido ascendente

de la conexión de suministro de gas hacia la

secadora. Si tiene dudas sobre la instalación de la

toma, comuníquese con su empresa proveedora

de gas local.

•

La línea de suministro debe ser de tubería rígida

de 1/2” y debe contar con un cierre accesible

dentro de los 6 pies de la secadora, dentro de la

misma habitación donde se encuentra la misma.

•

Utilice compuesto para rosca de tubería

apropiado para gas natural o LP o utilice cinta de

Teflon

•

Una el conector de metal flexible a la secadora y

al suministro de gas.

EN LA MANCOMUNIDAD DE

MASSACHUSETTS

• Este producto debe instalarlo un plomero

matriculado o un instalador de gas.

•

Cuando use válvulas esféricas de apagado de

gas, deberán ser del tipo de manija en T.

•

Si se usa una conexión flexible para gas, ésta no

debe superar los 3 pies.

ø8” (6,7 cm)

2” (5,1

cm)

Debe utilizar un conector flexible metálico

listado por ANSI Z21.24/CSA 6.10. La longitud del

conector no excederá 3 pies.

123

124

Instale una toma a rosca de 1/8” NPT en la

válvula de apagado de la tubería de gas de la

secadora para controlar la presión de gas en la

entrada.

Instale un adaptador de unión cónica en la toma

a rosca.

NOTA: Aplique compuesto para tubería o cinta

Teflon

a las roscas del adaptador y a la toma.

Instrucciones de instalación

Una el conector de tubería de gas de metal

flexible al adaptador.

Ajuste la conexión de tubería flexible de gas,

utilizando dos llaves ajustables.

Ajuste todas las conexiones mediante dos

llaves ajustables. No ajuste de más.

CÓMO CONECTAR LA SECADORA AL

SUMINISTRO DE GAS (cont.)

Cierre la válvula de apagado

del gas.

Aplique compuesto

para tubería o cinta

Teflon

en todas las

roscas macho.

Válvula de apagado

Toma a

rosca

CÓMO CONECTAR LA SECADORA AL

SUMINISTRO DE GAS

Instale un codo hembra NPT de 3/8” al final de la

entrada de gas de la secadora.

Instale un adaptador de unión cónica de 3/8” al

codo hembra.

IMPORTANTE: Utilice una llave para tubos para

sostener bien el extremo de la entrada de gas

de la secadora para no doblar la entrada.

NOTA: Aplique compuesto para tubería o cinta

Teflon

a las roscas del adaptador y la entrada

de gas de la secadora.

Aplique compuesto para tubería al adaptador

y a la entrada de gas de la secadora.

Codo

Adaptador

Elementos no incluidos

Adaptador

Tapón de tubería

de 1/8” NPT

para controlar la

presión de gas en

la entrada

Válvula

de apagado

Tamaño de

tubería de por

lo menos 1/2”

3/8” NPT

Nuevo

conector de

línea de gas

de metal

CÓMO CONECTAR UNA SECADORA A GAS (cont.)

Verifique que

haya una

conexión a tierra

adecuada antes

del uso.

CÓMO CONECTAR UNA SECADORA ELECTRICA

(si se cuenta con una secadora a gas, saltear este paso)

Instrucciones de instalación

PRUEBA DE PÉRDIDAS

Abra la

válvula

de gas

CONEXIÓN ELÉCTRICA INFORMACIÓN

SOBRE LAS SECADORAS A GAS

ADVERTENCIA: Para reducir el

riesgo de incendio, descarga eléctrica y lesiones

personales:

•

No utilice un cable de extensión o un enchufe

adaptador con este artefacto.

•

La secadora debe contar con una conexión

eléctrica a tierra en cumplimiento con los códigos

y ordenanzas locales, o si éstos no existieran, de

acuerdo con el CÓDIGO ELÉCTRICO NACIONAL,

ANSI/NFPA NO. 70 o el Código Eléctrico

Canadiense CSA C22.1.

REQUERIMIENTOS ELÉCTRICOS PARA

SECADORAS A GAS

Este artefacto debe contar con un suministro de

120V, 60Hz, debe estar conectado a un circuito

derivado individual con una adecuada conexión

a tierra y deben contar con la protección de un

disyuntor o fusible de tiempo retardado de 15 o

20 amperios.

Si el suministro eléctrico provisto no cumple con

las especificaciones anteriores, se recomienda

que un electricista matriculado instales un

tomacorriente aprobado.

ADVERTENCIA: Esta secadora se

encuentra equipada con un enchufe de tres patas

(a tierra) como protección contra las descargas

eléctricas y debe enchufarse directamente en

un tomacorriente de tres patas con adecuada

conexión a tierra. No corte o quite la terminal de

conexión a tierra del enchufe.

Si los códigos locales lo permiten, puede agregarse

un cable a tierra externo (no provisto), que cumpla

con los códigos locales, conectándolo al tornillo

verde a tierra de la parte trasera de la secadora y

a una conexión a tierra alternativa.

Verifique que haya una conexión a tierra

adecuada antes del uso.

Tornillo de

conexión a tierra

ADVERTENCIA: Nunca utilice una

llama abierta para detectar pérdidas de gas.

Controle todas las conexiones con una solución

jabonosa o un elemento equivalente.

Aplique una solución jabonosa. La solución para

controlar pérdidas no debe contener amoníaco, ya

que este producto puede dañar los accesorios de

bronce.

Si se detectan pérdidas, cierre la válvula, vuelva

a ajustar la junta y repita la prueba de la solución

jabonosa. and repeat the soap test.

125

126

PARA SU SEGURIDAD:

 Codo de metal de 4”

de diámetro



Alivio de tensión de

3/4” (reconocido por

UL)



Abrazaderas de

tubería de 4” (2)

o abrazaderas de

resorte de 4” (2)



Gafas de seguridad



Conducto de metal

de 4” de diámetro

(recomendado)



Conducto de metal

flexible de 4” de

diámetro (si fuese

necesario)



Guantes



Campana de salida



Cinta aislante



Kit de cable de

energía de la

secadora (no incluido

con la secadora)

Clasificado UL, de

120/240V, 30A con 3 o

4 patas. Identifique el

tipo de enchufe según

el tomacorriente de

la vivienda antes de

comprar el cable.

CÓMO CONECTAR UNA SECADORA ELECTRICA (cont.)

Instrucciones de instalación

CONEXIÓN ELÉCTRICA INFORMACIÓN

SOBRE LAS SECADORAS ELÉCTRICAS

ADVERTENCIA: Para reducir

el riesgo de incendio, descarga eléctrica y

lesiones personales:

•

No utilice un cable de extensión o un enchufe

adaptador con este artefacto.

•

La secadora debe contar con una conexión

eléctrica a tierra en cumplimiento con los

códigos y ordenanzas locales, o si éstos

no existieran, de acuerdo con el CÓDIGO

ELÉCTRICO NACIONAL, ANSI/NFPA NO. 70 o el

Código Eléctrico Canadiense CSA C22.1.

ADVERTENCIA:

Antes de efectuar la conexión eléctrica, desactive

los disyuntores o quite los fusibles del circuito

de la secadora de la caja eléctrica. Verifique

que el cable de la secadora esté desenchufado

del tomacorriente. NUNCA OLVIDE DE VOLVER

A COLOCAR LA TAPA DE ACCESO DEL BLOQUE

TERMINAL.

 Pinzas



Destornillador de

lados planos



Destornillador

Phillips



Nivel

MATERIALES NECESARIOS

HERRAMIENTAS NECESARIAS

CÓMO CONECTAR LA SECADORA

USANDO UNA CONEXIÓN DE 4 CABLES

(DEBE UTILIZARSE EN INSTALACIONES

DE CASAS RODANTES)

NOTA:

Desde el 1 de enero de 1996, el Código Eléctrico

Nacional exige que las nuevas construcciones utilicen una

conexión de 4 cables a una secadora eléctrica. También

debe usarse un cable de 4 alambres cuando los códigos

locales no permiten una conexión a tierra a través de cable

neutral.

NO debe usarse una conexión de tres cables en una

construcción nueva.

Instrucciones de instalación

REQUERIMIENTOS ELÉCTRICOS PARA

SECADORAS ELÉCTRICAS

Esta secadora debe conectarse a un circuito derivado

individual, con la protección de un disyuntor o

fusible de tiempo retardado. Se requiere un circuito

de tres o cuatro cables, fase única, 120/240V ó

120/208V, 60Hz y 30 amperios.

Si el suministro eléctrico no cumple con dichas

especificaciones, entonces llame a un electricista

matriculado.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Esta secadora debe conectarse a un sistema de cableado

permanente con conexión a tierra o debe utilizarse un

conductor de conexión a tierra del equipamiento con los

conductores de circuito y conectarse a la terminal de

conexión a tierra del artefacto.

CÓMO CONECTAR LA SECADORA

USANDO UNA CONEXIÓN DE 4 CABLES

(DEBE UTILIZARSE EN INSTALACIONES

DE CASAS RODANTES) (cont.)

ADVERTENCIA:

NUNCA OLVIDE DE VOLVER A COLOCAR LA

TAPA DEL BLOQUE TERMINAL.

1. Desactive el disyuntor (30 amperios) o quite el

fusible del circuito de la secadora de la caja

eléctrica.

Verifique que el cable de la secadora esté

desenchufado del tomacorriente.

Quite la tapa del cable de energía ubicada en la

parte trasera inferior.

Quite y descarte la cinta de conexión a tierra.

Conserve el tornillo verde de conexión a tierra

para el paso 7.

Instale un alivio de tensión de 3/4 pulgadas

reconocido por UL en el orificio de entrada del

cable de energía. Pase el cable de energía a

través del alivio de tensión.

Conecte el cable de energía de la siguiente

manera:

A. Conecte los dos cables vivos a los tornillos

externos del bloque terminal (marcado L1 y

L2).

B. Conecte el cable neutral (blanco) al centro

del bloque terminal (marcado N).

Conecte el cable a tierra del cable de energía

con el tornillo verde de conexión a tierra (orificio

sobre el soporte de alivio de tensión). Ajuste por

firmemente todos los tornillos (3) del bloque

terminal.

Ajuste bien el cable de energía al alivio de

tensión.

Vuelva a instalar la tapa.

127

4 conductores

de cobre

#10 AWG

mínimo o kit

de cable de

suministro

de energía de

120/240V 30A

marcado

para su

uso con

secadoras y

provisto con

terminales

de bucle

cerrado o

hembra con

extremos

hacia

arriba (no

provistos).

Cable

vivo

Cable

vivo

Cable

verde

Vuelva a

colocar el

tornillo verde

de conexión

a tierra aquí.

Neutral

(blanco)

Alivio de

tensión

de 3/4”

reconocido

por UL

Soporte

de alivio

de tensión

Tornillo

Quite la cinta

de conexión

a tierra y

descártela.

Conserve

el tornillo

verde de

conexión

a tierra.

128

Instrucciones de instalación

CÓMO CONECTAR LA SECADORA

UTILIZANDO UNA CONEXIÓN DE 3

CABLES

1. Desactive el disyuntor (30 amperios) o quite el

fusible del circuito de la secadora de la caja

eléctrica.

Verifique que el cable de la secadora esté

desenchufado del tomacorriente.

Quite la tapa del cable de energía ubicada en la

parte trasera inferior.

Instale un alivio de tensión de 3/4 pulgadas

reconocido por UL en el orificio de entrada del

cable de energía. Pase el cable de energía a

través del alivio de tensión.

Conecte el cable de energía de la siguiente

manera:

A. Conecte los dos cables vivos a los tornillos

externos del bloque terminal (marcado L1 y

L2).

B. Conecte el cable neutral (blanco) al centro del

bloque terminal (marcado N).

ADVERTENCIA:

NUNCA OLVIDE DE VOLVER A COLOCAR LA

TAPA DEL BLOQUE TERMINAL.

CÓMO CONECTAR LA SECADORA

UTILIZANDO UNA CONEXIÓN DE 3

CABLES (cont.)

6. Asegúrese de que la cinta de conexión a tierra

esté conectada a la terminal neutral (central) del

bloque y al tornillo verde de conexión a tierra de la

parte trasera del gabinete. Ajuste por firmemente

todos los tornillos (3) del bloque terminal.

Ajuste bien el cable de energía al alivio de

tensión.

Vuelva a instalar la tapa.

CÓMO CONECTAR UNA SECADORA ELECTRICA (cont.)

Conexión de 3 cables

NO usar en Canadá.

NO usar en instalaciones en casas móviles.

NO usar en casas nuevas.

NO usar en vehículos recreativos.

NO usar en áreas donde los códigos locales

prohíben la connexión eléctrica a tierra por el

medio del cable neutral.

3 conductores

de cobre #10

AWG mínimo

o kit de cable

de suministro

de energía de

120/240V 30A

marcado para

su uso con

secadoras y

provisto con

terminales de

bucle cerrado

o hembra con

extremos hacia

arriba (no

provistos).

Cable vivo

Cable

vivo

Tornillo

verde de

conexión

a tierra

Neutral

(blanco)

Alivio de

tensión

de 3/4”

reconocido

por UL

Soporte

alivio

tensión

Tornillo

Si así lo requirieran los códigos locales, instale una conexión

a tierra externa (no provista) a metal con conexión a tierra,

tuberías de agua fría con conexión a tierra u otra conexión a

tierra establecida por un electricista calificado.

Cinta de

conexión

a tierra

 Perfore con una broca

de 1/8” drill bit (para

ventilación inferior)

Instrucciones de instalación

SALIDA AL EXTERIOR DE LA SECADORA

ADVERTENCIA: Para reducir el

riesgo de incendio o lesiones personales:

•

Esta secadora debe tener una salida al exterior.

•

Sólo use un conducto de metal.

•

No instale la boca de salida dentro de una chimenea,

ventilación de gas, bajo un piso con cerramiento,

espacio entre pisos, pared, cielorraso, dentro de

un ático, u otro espacio oculto de un edificio. La

accumulacion de pelusa podría provocar un riesgo

potencial de incendio.

•

Incluya un acceso para inspección y limpieza del

sistema de salida, especialmente en las curvas.

Inspeccione y limpie el conducto por lo menos

una vez al año.

La accumulacion de pelusa podría

provocar un riesgo potencial de incendio.

• Nunca instale la boca de salida de la secadora

dentro de un conducto común con la salida de la

cocina. La combinación de pelusas y grasa podría

provocar un riesgo potencial de incendio.

•

No obstruya el aire que entra y sale.

•

Esta secadora viene lista para una boca de salida

por la parte trasera. Si el espacio es limitado,

utilice las instrucciones de las páginas 131–133

para poder instalar la salida desde los lados o la

parte inferior del gabinete.

LISTA DE CONTROL DEL SISTEMA DE

SALIDA

CAMPANA O CUBIERTA DE PARED

•

Instale la salida de modo de evitar contracorrientes

o el ingreso de pájaros u otros insectos o animales.

•

La boca de salida debe presentar una resistencia

mínima al flujo de salida y debe requerir poco

mantenimiento para evitar las obstrucciones.

•

Nunca instale un filtro dentro o sobre el

conducto de salida.

•

Las cubiertas de pared deben instalarse por lo

menos a 12” sobre el nivel del suelo o cualquier

otra obstrucción con la abertura apuntando

hacia abajo.

•

Si se utilizan ventilaciones de techo o cámaras

con rejillas, éstos deben ser equivalentes a una

cubierta de pared con regulador de tiro de 4”

en cuanto a corrientes de aire, prevención de

contracorrientes y mantenimiento requerido

para evitar obstrucciones.

SEPARACIÓN DE CURVAS

•

Para un mejor desempeño, separe todas las

curvas con 4 pies de conducto recto como

mínimo, incluyendo la distancia entre la última

curva y la cubierta de pared con regulador de

tiro.

SELLADO DE JUNTAS

•

Todas las juntas deben estar bien selladas para

evitar pérdidas. El extremo macho de cada

sección de conducto debe apuntar en dirección

opuesta de la secadora.

•

No arme la red de conductos con sujeciones que

se extiendan dentro del conducto. Funcionarán

como un punto de acumulación de pelusas.

•

Las juntas de los conductos deben ser

herméticas al aire y a la humedad mediante

la superposición de juntas con cinta aislante o

cinta de aluminio.

•

Los tramos horizontales deben tener una

inclinación hacia el exterior de 1/4” por pie.

AISLACIÓN

•

Los conductos instalados a través de una

área sin calefacción o ubicados cerca de un

acondicionador de aire deben aislarse para

reducir la condensación y la acumulación de

pelusas.

HERRAMIENTAS Y MATERIALES

NECESARIOS PARA INSTALAR UN

CONDUCTO DE SALIDA

 Conducto de metal de 4” (10,2

cm) flexible o rígido listado UL

 Campana de ventilación



Destornillador phillips



Sierra para metales



Cinta aislante o abrazaderas de

tubería

129

130

SALIDA AL EXTERIOR DE LA SECADORA (cont.)

Instrucciones de instalación

CÓMO UTILIZAR CONDUCTOS DE

METAL FLEXIBLES PARA VENTILACIÓN

DE TRANSICIÓN

Se recomiendan los conductos de metal rígidos o

semi-rígidos como conductos de transición entre

la secadora y la pared. En instalaciones especiales

donde resulta imposible efectuar una conexión con

las recomendaciones anteriores, entonces puede

utilizarse un conducto de transición de metal flexible

listado UL entre la secadora y la conexión de la pared

solamente. El uso de este tipo de conducto afectará

el tiempo de secado. Sólo deben utilizarse los

conductos flexibles del tipo de aluminio especialmente

identificados por el fabricante para poder ser usados

con el artefacto. En los Estados Unidos, el conducto

debe cumplir con las indicaciones para conductos

de transición en secadoras de ropa, tema 2158A.

Si resulta necesario un conducto de transición

de metal flexible, deben seguirse las siguientes

instrucciones:

•

Utilice la longitud más corta posible. La longitud

total del conducto de metal flexible no deberá

superar los 2.4 m.

•

Estire el conducto hasta su longitud máxima.

•

No lo aplaste o pliegue.

•

Nunca utilice un conducto de metal flexible

dentro de la pared o dentro de la secadora.

•

No coloque el conducto sobre objetos afilados.

•

La ventilación debe cumplir con los códigos

de edificación locales.

• CORTE el

conducto lo más

corto posible e

instálelo derecho

en la pared.

•

UTILICE codos

cuando hagan

falta curvas.

• NO doble o pliegue

los conductos. Utilice

codos si algunos

codos resultan

necesarios.

• NO aplaste

el conducto contra

la pared.

•

NO coloque

la secadora en

el conducto.

Codos

NO HAGA LO SIGUIENTE:

• NO utilice una

longitud de salida

excesiva. Corte

los conductos con

la longitud más corta

posible.

PARA VENTILACIÓN DE TRANSICIÓN

(SECADORA A PARED), HAGA LO

Instrucciones de instalación

LISTA DE CONTROL DEL SISTEMA DE

SALIDA

CAMPANA O CUBIERTA DE PARED

• Instale la salida de modo de evitar contracorrientes

o el ingreso de pájaros u otros insectos o animales.

• La boca de salida debe presentar una resistencia

mínima al flujo de salida y debe requerir poco

mantenimiento para evitar las obstrucciones.

• Nunca instale un filtro dentro o sobre el conducto

de salida. Esto podría provocar una acumulación

de pelusa.

• Las cubiertas de pared deben instalarse por lo

menos a 12” sobre el nivel del suelo o cualquier

otra obstrucción con la abertura apuntando

hacia abajo.

• Si se utilizan ventilaciones de techo o cámaras

con rejillas, éstos deben ser equivalentes a una

cubierta de pared con regulador de tiro de

4” en cuanto a corrientes de aire, prevención

de contracorrientes y mantenimiento requerido

para evitar obstrucciones.

SEPARACIÓN DE CURVAS

Para un mejor desempeño, separe todas las curvas

con 4 pies de conducto recto

como mínimo,

incluyendo la distancia entre la última curva y la

campana de salida.

GIROS QUE NO SON DE 90º

• Un giro de 45º o menos puede ignorarse.

• Dos giros de 45º deben tratarse como un giro de

90º.

• Todos los giros de más de 45º deben tratarse

como un giro de 90º.

SELLADO DE JUNTAS

• Todas las juntas deben estar bien selladas para

evitar pérdidas. El extremo macho de cada

sección de conducto debe apuntar en dirección

opuesta de la secadora.

• No arme la red de conductos con sujeciones que

se extiendan dentro del conducto. Funcionarán

como un punto de acumulación de pelusas.

• Las juntas de los conductos deben ser herméticas

al aire y a la humedad mediante la superposición

de juntas con cinta aislante.

• Los tramos horizontales deben tener una

inclinación hacia el exterior de 1/4” por pie.

AISLACIÓN

• Los conductos instalados a través de una área sin

calefacción o ubicados cerca de un acondicionador

de aire deben aislarse para reducir la condensación

y la acumulación de pelusas.

ADVERTENCIA – SÓLO USE

UN CONDUCTO DE METAL DE 4”. NO UTILICE

UN CONDUCTO DE UNA LONGITUD MAYOR A

LA ESPECIFICADA EN LA TABLA DE LONGITUD

DE SALIDA.

Al utilizar una salida de mayor longitud a la

especificada se:

• Incrementarán los tiempos de secado y el costo de

energía.

• Reducirá la vida útil de la secadora.

• Acumulará pelusa, lo que podría generar un riesgo

potencial de incendio.

La correcta instalación de salida es SU

RESPONSABILIDAD.

Los problemas generados por una instalación

incorrecta no se encuentran cubiertos por la

garantía.

La longitud MÁXIMA PERMITIDA del sistema de salida

depende del tipo de conducto, la cantidad de curvas,

la clase de campana de salida (cubierta de pared) y

todas las condiciones indicadas a continuación.

LONGITUD DE SALIDA

LONGITUD MÁXIMA RECOMENDADA

Tipos de campana de salida

Recomendado Utilizar sólo en

instalaciones de

trayecto corto

Cant. de Metal Metal

codos de 90º rígido rígido

0 150 pies 125 pies

1 135 pies 115 pies

2 125 pies 105 pies

3 115 pies 95 pies

4 105 pies 85 pies

5 95 pies 75 pies

”

DIA

”

DIA

”

DIA

• Para cada codo adicional de 90°, reduzca en 10 pies la

longitud permisible del sistema de escape.

• Dos codos de 45° deberán ser considerados como un codo de 90°.

• Para el escape lateral, agregue un codo de 90° a la tabla.

• La longitud total del sistema de escape incluye todas las

porciones rectas y todos los codos del sistema (incluyendo

el ducto de transición).

131

132

Instrucciones de instalación

ANTES DE COMENZAR

Quite las pelusas de la abertura de salida de la

pared.

Abertura de

conducto

interno

Pared

Verifique que el

regulador de tiro

de la campana de

salida se abra y

cierre libremente.

SALIDA TRASERA ESTÁNDAR

Recomendamos instalar la secadora antes que la

lavadora. Esto permitirá un acceso directo para

poder efectuar la conexión de salida.

Deslice el extremo del conducto de salida hacia

la parte trasera de la secadora y sujete con cinta

aislante o una abrazadera de mangueras.

NOTA: Recomendamos el uso de un conducto

de salida rígido de metal. Si utiliza un conducto

semi-rígido de metal, córtelo con la longitud

adecuada y trate de que no se aplaste detrás de la

secadora.

•

Para una instalación en línea recta, conecte

la salida de la secadora a la pared con cinta

aislante.

CONFIGURACIÓN RECOMENDADA PARA

MINIMIZAR LAS OBSTRUCCIONES DE LA

SALIDA

El uso de codos evitará que los conductos se

tuerzan y caigan.

Conducto

Conducto de

transición

Lado de la pared

Lado de la

secadora

SALIDA AL EXTERIOR DE LA SECADORA (cont.)

ADVERTENCIA:

ANTES DE EFECTUAR ESTA INSTALACIÓN DE

SALIDA, ASEGÚRESE DE DESCONECTAR LA

SECADORA DEL SUMINISTRO ELÉCTRICO.

PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS

AFILADOS CUANDO TRABAJE DENTRO DEL

GABINETE. ASEGÚRESE DE USAR GUANTES.

Instrucciones de instalación

VENTILACIÓN LATERAL

La secadora cuenta con una salida hacia la derecha

del gabinete sólo en modelos eléctricos.

La secadora cuenta con una salida hacia la

izquierda del gabinete en modelos a gas y

eléctricos.

Despegue y quite la tapa inferior, derecha o

izquierda, según corresponda. Quite el tornillo

ubicado dentro del conducto de salida de la

secadora y consérvelo. Saque el conducto de la

secadora.

Quite el

tornillo y

consérvelo

Quite la tapa

deseada (sólo una)

Orificio de montaje

Corte el conducto como puede verse y conserve la

porción A.

CÓMO AGREGAR UN CONDUCTO NUEVO

Vuelva a conectar la porción cortada “A” del conducto

a la caja del ventilador. Asegúrese de que el conducto

más corto se encuentre alineado con la lengüeta de

la base. Utilice el tornillo conservado con anterioridad

para sujetar el conducto en su lugar a través de la

lengüeta de la base del artefacto.

CÓMO AGREGAR CODOS Y CONDUCTOS DE

SALIDA HACIA LA IZQUIERDA O DERECHA

DEL GABINETE

•

Introduzca el codo de 4” a través de la abertura trasera

y conéctelo al conducto interno de la secadora.

Porción “A”

Salida del lado

izquierdo

Orificio de montaje

UBICACIÓN DE LA LENGÜETA

Gire la lengüeta

hasta 45°

A través de la abertura trasera, ubique la lengüeta

en el medio de la base del artefacto. Levante la

lengüeta hasta alrededor de 45°, utilizando un

destornillador de lados planos.

No para gas

ø2” 34.3 cm

Derecha

Izquierda

Parte inferior

Conducto interno

Abertura trasera

133

134

Instrucciones de instalación

VENTILACIÓN LATERAL (cont.)

Conecte los codos y conductos de metal estándar

para completar el sistema de salida. Cubra la abertura

trasera con la placa (Kit WE1M454), disponible en su

proveedor de servicios local. Coloque la secadora en

su ubicación final.

Placa (Kit

WE1M454)

Abertura lateral

• Aplique cinta aislante

como puede verse en la

junta entre el conducto

interno de la secadora y

el codo, y también en la

junta entre el codo y el

conducto lateral.

PRECAUCIÓN: Las juntas del

conducto interno deben sujetarse con cinta; caso

contrario, pueden separarse y provocar un riesgo de

seguridad.

Cinta aislante

ADVERTENCIA: NUNCA DEJE

LA ABERTURA TRASERA SIN LA PLACA EN SU

LUGAR.

(Kit WE1M454)

CÓMO AGREGAR LA PLACA DE CUBIERTA A

LA PARTE TRASERA DEL GABINETE (SALIDA

LATERAL)

• Introduzca el conducto de 4” a través de la

abertura lateral y conéctelo al codo.

PRECAUCIÓN: UTILICE UN

CONDUCTO DE METAL RÍGIDO DE 4” SÓLO DENTRO

DE LA SECADORA. LAS JUNTAS DEL CONDUCTO

INTERNO DEBEN SUJETARSE CON CINTA; CASO

CONTRARIO, PUEDEN SEPARARSE Y PROVOCAR UN

RIESGO DE SEGURIDAD.

ADVERTENCIA:

ANTES DE EFECTUAR ESTA INSTALACIÓN DE

SALIDA, ASEGÚRESE DE DESCONECTAR LA

SECADORA DEL SUMINISTRO ELÉCTRICO.

PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS

AFILADOS CUANDO TRABAJE DENTRO DEL

GABINETE. ASEGÚRESE DE USAR GUANTES.

VENTILACIÓN POR LA PARTE INFERIOR

La secadora cuenta con una salida por la

parte inferior del gabinete en modelos a gas y

eléctricos.

Quite el tornillo ubicado dentro del conducto de salida

de la secadora y consérvelo. Saque el conducto de la

secadora. Desconecte y quite la tapa inferior.

Quite el

tornillo y

consérvelo

Quite la tapa

deseada (sólo una)

Orificio de montaje

Corte el conducto como puede verse y conserve

la porción A.

ø4” 33.7 cm

Parte

inferior

SALIDA AL EXTERIOR DE LA SECADORA (cont.)

ADVERTENCIA: NUNCA

DEJE LA ABERTURA TRASERA SIN LA PLACA

EN SU LUGAR.

(Kit WE1M454)

VENTILACIÓN POR LA PARTE

INFERIOR (cont.)

• Aplique cinta aislante

como puede verse en la

junta entre el conducto

interno de la secadora y el

codo.

NOTA: Asegúrese de que

la cinta cubra el orificio del

tornillo de la porción A donde se conecta con el

codo.

PRECAUCIÓN: Las juntas del

conducto interno deben sujetarse con cinta;

caso contrario, pueden separarse y provocar un

riesgo de seguridad.

La secadora cuenta con una salida por la

parte inferior del gabinete en modelos a gas

y eléctricos.

Conecte los codos y conductos de metal estándar

para completar el sistema de salida. Cubra la

abertura trasera con la placa (Kit WE1M454),

disponible en su proveedor de servicios local.

Coloque la secadora en su ubicación final.

Placa

(Kit WE1M454)

Instrucciones de instalación

Cinta

aislante

CÓMO AGREGAR LA PLACA DE CUBIERTA A

LA PARTE TRASERA DEL GABINETE (SALIDA

POR LA PARTE INFERIOR)

CÓMO AGREGAR UN CONDUCTO NUEVO

• Vuelva a conectar la

porción cortada “A” del

conducto a la caja del

ventilador.

•

Sujete el codo con

cinta en una posición

de 90 grados para

evitar la rotación.

•

Introduzca el codo

a través del orificio

trasero y conéctelo

a la porción “A”. Gire

el codo a través de la

abertura inferior.

•

Mientras sostiene

la tubería y codo,

utilizando su mano a

través de la abertura

trasera, perfore

un orificio de 1/8” a

través del orificio de

la lengüeta inferior y

la tubería como puede

verse en la ilustración.

NOTA: Asegúrese de que el orificio atraviese bien el

codo y la tubería.

PRECAUCIÓN: Asegúrese de no

tirar o dañar los cables eléctricos ubicados dentro

de la secadora cuando introduzca el conducto.

•

Mientras todavía

sostiene la tubería y

codo de la abertura

trasera, atornille las

tuberías en su lugar con

el tornillo conservado

con anterioridad.

Abertura

de la parte

inferior

Visión inferior

Porción “A”

Orificio de

montaje

Orificio trasero

135

136

Instrucciones de instalación

NIVELE LA SECADORA

Coloque la secadora en posición vertical cerca de

la ubicación definitiva y ajuste las cuatro patas

niveladoras para garantizar que la secadora se

encuentre nivelada de lado a lado y del frente a la

parte trasera.

Bajar

Elevar

CONECTE EL CABLE SERIAL

Sujete el cable serial de la conexión de lavadora y

secadora al puerto serial ubicado en la parte trasera

de la secadora.

Conecte el otro extremo del cable a la lavadora antes

de colocar la lavadora en su posición definitiva.

ENCHUFE LA SECADORA

Verifique que haya

una conexión a tierra

adecuada antes del uso.

Parte

trasera de

la lavadora

CONFIGURACIÓN FINAL

Puerto serial

INICIO DE LA SECADORA

Presione el botón POWER (encendido).

NOTA: Si la secadora ha sido expuesta a temperaturas

bajo cero por un período prolongado, deje que suba

la temperatura antes de presionar POWER. De otra

manera, la pantalla no se encenderá.

Su secadora ya está lista para usar.

REPARACIÓN

ADVERTENCIA:

Etiquete todos los cables antes de la desconexión

cuando haga reparaciones de los controles.

Los errores de cableado pueden provocar un

funcionamiento inadecuado y peligroso después

de la reparación/instalación.

Para piezas de repuesto y otra información, diríjase

a la página 151 para obtener números telefónicos

de servicio.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este electrodoméstico se debe conectar a tierra. En

caso de mal funcionamiento o avería, la conexión

a tierra reducirá el riesgo de descarga eléctrica,

al brindar un camino de menor resistencia para la

corriente eléctrica. El electrodoméstico se encuentra

equipado con un cable que posee un equipo de

conducción a tierra y un enchufe de conexión a tierra.

El enchufe se debe colocar en un tomacorriente

instalado de forma adecuada y se deberá conectar a

tierra de acuerdo con todos los códigos y ordenanzas

locales.

Instrucciones de instalación

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

NOTAS IMPORTANTES

• Lea todas las instrucciones antes de comenzar.

• Manipule las piezas con cuidado para no rayar la

pintura.

• Coloque las puertas sobre una superficie de

trabajo que no raye.

• Separe los tornillos por sus piezas relacionadas

para evitar usarlos en lugares equivocados.

• Todos los tornillos deben ajustarse a mano.

• El tiempo normal utilizado para invertir la apertura

de la puerta es de 30–60 minutos.

IMPORTANTE: Una vez que haya comenzado,

no mueva el gabinete hasta haber finalizado la

inversión de la apertura de la puerta.

Estas instrucciones son para cambiar las bisagras

del lado derecho al lado izquierdo; si alguna vez

desea cambiarlas de nuevo al lado derecho, siga

las mismas instrucciones e invierta todas las

referencias de izquierda a derecha.

HERRAMIENTAS NECESARIAS

KIT ESTÁNDAR DE REVERSIBILIDAD

 Tapa de puerta de cromo



Tapa de bisagra de puerta de

cromo



Tapa de puerta interna



2 botones obturadores

 Destornillador Phillips o

destornillador quadrex



Espátula o destornillador de

lados finos



Pinzas

137

138

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

PIEZAS DE LA PUERTA

 Tapa de la bisagra



Montaje de bisagra



Manija exterior



Manija interior



2 tapas de la manija



Cubierta de puerta de cromo

 Cubierta interior (máscara)

 Ventana exterior



Tapa de puerta de cromo



Tapa de puerta interna



A Tornillos auto-roscantes

grandes

7 – #10 x 1.125”



B Tornillos auto-roscantes

grandes

2 – #10 x 0.750”



C Tornillo auto-roscante

pequeño

1 – #8 x 0.375”



D Tornillos auto-roscantes

pequeños

11 – #8 x 0.625”



E Tornillos mecánicos

4 – #8 x 0.50”

Instrucciones de instalación

QUITE EL MONTAJE DE LA PUERTA

Quite la tapa de la bisagra lateral abriendo la

puerta de la secadora y quitando el tornillo de la

parte trasera de la bisagra (tornillo auto-roscante

#8 x .375”). Luego, usando la mano, quite la tapa de

la bisagra de la secadora.

Tapa

de la

bisagra

DESARME EL MONTAJE DE LA

PUERTA

Coloque la puerta sobre una superficie plana,

suave y protegida de modo que la parte interior

mire hacia arriba (la puerta descansa sobre el lado

de la manija).

Quite los 7 tornillos (tornillos auto-roscantes #10

x 1.125”) ubicados alrededor del perímetro de la

puerta.

Dé vuelta el montaje de la puerta y separe la tapa

de cromo de la puerta interior. Coloque la puerta

interior en una superficie plana, suave y protegida.

7 x A Tornillos

Instrucciones de instalación

ANTES DE COMENZAR

Desenchufe la secadora del tomacorriente.

QUITE EL MONTAJE DE LA PUERTA (cont.)

Cierre y sostenga la puerta, quite los 2 tornillos de

la bisagra (tornillos auto-roscantes #10 x 0.75”).

Aleje la puerta del panel frontal de la secadora.

2 x B

Tornillos

1 x C Tornillos

139

140

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

Instrucciones de instalación

CÓMO INVERTIR LA MANIJA Y LAS

TAPAS DE LA PUERTA

CÓMO INVERTIR LA MANIJA Y LAS

TAPAS DE LA PUERTA

C Quite las 2 tapas de la manija y vuelva a armar

en el lado opuesto de la cubierta de cromo,

donde se quitó la manija exterior.

B Desarme la manija exterior de la manija interior

quitando 3 tornillos (tornillos auto-roscantes

#8 x 0.625”) Desarme la manija interior de la

cubierta de cromo quitando 4 tornillos (tornillos

auto-roscantes #8 x 0.625”).

D Coloque la manija interior en el lado opuesto

de la cubierta de cromo utilizando 4 tornillos

(tornillos auto-roscantes #8 x 0.625”).

Tapa

de la

puerta

2 x D Tornillos

Quite

4 x D tornillos

(Manija interior)

Manija

interior

3 x D Tornillos

(manija exterior)

Tapas de la

manija

Vuelva a

colocar

4 x D

tornillos

(manija

interior)

Manija

interior

A Coloque la cubierta de cromo sobre una superficie

plana, suave y protegida de modo que la parte

interior mire hacia arriba (apoyada sobre el lado

de la manija). Desarme la tapa de la puerta de la

cubierta de cromo del lado de la manija quitando

2 tornillos (tornillos auto-roscantes #8 x 0.625”).

CÓMO INVERTIR LA MANIJA Y LAS

TAPAS DE LA PUERTA (CONT.)

Coloque la cubierta de cromo en una superficie

plana, suave y protegida.

F Arme la nueva tapa de la puerta del lado

derecho (del kit de reversibilidad), utilizando 2

tornillos (tornillos auto-roscantes #8 x 0.625”).

CÓMO INVERTIR LAS BISAGRAS Y TAPAS

• Gire la puerta interior sobre una superficie plana,

suave y protegida de modo que la parte interior

mire hacia arriba.

•

Quite los tornillos, tuercas y arandelas del lado opuesto

de la bisagra utilizando un destornillador quadrex.

•

Arme la nueva tapa de la puerta interna (del kit de

reversibilidad) sobre el lado opuesto de la bisagra,

utilizando 2 tornillos (tornillos auto-roscantes #8 x 0.75”).

• Coloque la bisagra en el lado opuesto de la

puerta interna utilizando 4 tornillos (tornillos

mecánicos #8-32 x 0.50”).

Instrucciones de instalación

E Vuelva a armar la manija externa de la cubierta

de cromo, utilizando 3 tornillos (tornillos auto-

roscantes #8 x 0.625”).

3 x D

Tornillos

(manija

interna)

Tapa de la

puerta

2 x D Tornillos

Manija

exterior

CÓMO INVERTIR LAS BISAGRAS Y TAPAS

• Coloque la puerta interior sobre una superficie

plana, suave y protegida de modo que la parte

interior mire hacia abajo. Desarme la ventana

exterior abriendo 2 trabas, coloque la ventana

exterior sobre una superficie plana, suave y

protegida.

• Desarme la cubierta interior (máscara) abriendo 2

trabas, coloque la cubierta interior (máscara) sobre

una superficie plana, suave y protegida.

Ventana exterior

Cubierta

interior

(máscara)

Traba

Bisagra

Quite

4 x E

tornillos

2 x D

Tornillos

Tapa de

puerta

interna

2 tornillos,

2 tuercas y

2 arandelas

141

142

CÓMO VOLVER A COLOCAR EL

MONTAJE DE LA PUERTA

Dé vuelta la puerta interior y

colóquela sobre una superficie

plana, suave y protegida de modo

que la parte interior mire hacia

abajo. Sujete la cubierta de cromo

a la puerta interior colocándolas

juntas. Dé vuelta el montaje de

la puerta y ármelo utilizando 7

tornillos (tornillos auto-roscantes

#10 x 1.125”).

7 x A Tornillos

CÓMO INVERTIR LOS BOTONES

OBTURADORES DEL PANEL FRONTAL

Y LA PLACA DE CERRADO

Quite los 2 botones obturadores del panel frontal de la

secadora utilizando una espátula u otra herramienta

plana como se muestra y vuelva a instalarlos en el lado

opuesto. Cambie el soporte de cerrado y su cubierta

quitando 2 tornillos (tornillos auto-roscantes #8 x 0.625”)

en cada uno y reinstalándolos en lados opuestos.

NOTA: Aplique un trozo de cinta protectora al costado

del botón obturador donde se introducirá la hoja de la

espátula para evitar rayones.

Soporte

de cerrado

2 botones

obturadores

Trozo de cinta

protectora

Instrucciones de instalación

CÓMO INVERTIR LA MANIJA Y LAS

TAPAS DE LA PUERTA (CONT.)

• Coloque la bisagra en el lado opuesto de la puerta

interna utilizando 4 tornillos (tornillos mecánicos

#8-32 x 0.50”).

•

Arme la nueva tapa de la puerta interna (del kit de

reversibilidad) sobre el lado opuesto de la bisagra,

utilizando 2 tornillos (tornillos auto-roscantes #8 x 0.75”).

• Instale los tornillos, tuercas y arandelas sobre

el lado opuesto de la bisagra en los 2 orificios

restantes.

Vuelva a

colocar

2 x D

tornillos

Bisagra

Vuelva a

colocar

4 x E

tornillos

Tapa

de puerta

interna

Vuelva a

colocar los

2 tornillos,

2 tuercas y

2 arandelas

Ventana exterior

Cubierta

interior

(máscara)

Traba

• Dé vuelta la puerta interior para que la parte

interior se dirija hacia abajo. Arma la cubierta

interior (máscara) y asegúrese de que las trabas

se hayan fijado a la cubierta interior. Arma la

ventana exterior y asegúrese de que las 2 trabas

se hayan fijado a la ventana exterior.

Instrucciones de instalación

CÓMO REINSTALAR EL MONTAJE DE

LA PUERTA

Instale la nueva tapa de la bisagra de la izquierda

(del kit de reversibilidad) en la bisagra abriendo la

puerta de la secadora y atornillando la tapa de la

bisagra en su lugar.

NOTA: Conserve las tapas y cubiertas sobrantes por

si alguna vez quiere volver a invertir la bisagra.

Instale 2 x B

los tornillos

Coloque la puerta en el panel frontal de la secadora,

verificando que la traba esté activada y que la

bisagra se encuentre ubicada en las dos aberturas

del frente de la secadora. Sujete la puerta al

gabinete frontal utilizando 2 tornillos (tornillos auto-

roscantes #10 x 0.75”).

1 x C Tornillos

en tapa de la bisagra

Tapa de

la bisagra

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

143

144

CÓMO APILAR LA LAVADORA Y LA SECADORA (si así lo desea)

ANTES DE COMENZAR

Lea detenidamente todas las instrucciones.

•

IMPORTANTE – Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE – Cumpla todos los

códigos y ordenanzas regulatorias.

• Nota al instalador – Asegúrese de dejar estas

instrucciones al usuario.

• Nota al usuario – Guarde estas instrucciones

para consultas futuras.

• La instalación debe efectuarla un instalador

calificado.

• La instalación adecuada es responsabilidad del

instalador.

PARA SU SEGURIDAD:

ADVERTENCIA:

• Peligro de descarga eléctrica. Desconecte la

energía antes de instalar. No hacerlo puede

provocar una lesión personal grave o la muerte.

• Lesiones personales potenciales. Se recomienda

que más de dos personas levanten la secadora

hasta su posición debido a su peso y tamaño.

No hacerlo puede provocar una lesión personal

o la muerte.

• Evite la inclinación y ruptura de los servicios

públicos. La secadora debe estar bien sujeta

a la lavadora. NO coloque la lavadora sobre la

secadora. Hacerlo puede provocar una lesión

personal/la muerte o daños a la propiedad.

• Instalación en casas rodantes o casas

prefabricadas – No se permite apilar una secadora

a gas en casas rodantes o casas prefabricadas.

ESPACIO LIBRE MÍNIMO EN

OTROS ESPACIOS QUE NO SEAN

INSTALACIONES EN NICHOS O

ARMARIOS

Los espacios libres mínimos respecto de superficies

combustibles y de aberturas de aire son: 0” a ambos

lados, 1” en el frente y 3” en la parte trasera. Debe

tenerse en cuenta un espacio libre adecuado para

un funcionamiento y reparación correctos.

REQUERIMIENTOS PARA INSTALACIÓN

EN NICHOS O ARMARIOS

• Su secadora puede instalarse en un nicho o

armario, como se indica en la etiqueta de la parte

trasera del aparato.

•

Esta secadora DEBE tener una ventilación al

exterior. Ver la sección SALIDA AL EXTERIOR DE LA

SECADORA.

•

El espacio libre mínimo entre el armario de

la secadora y las paredes adyacentes u otras

superficies es:

0” sobre ambos lados

3” sobre el frente y la parte trasera

•

El espacio vertical mínimo desde el piso a sos,

etc., es de 52”.

•

Las puertas del armario deben contar con rejillas

u otro tipo de ventilación y tener por lo menos

60 pulgadas cuadradas de espacio abierto

igualmente distribuido. Si el armario incluye una

lavadora y una secadora, las puertas deben

contener un mínimo de 120 pulgadas cuadradas

de espacio abierto distribuido uniformemente.

•

El armario debe tener ventilación hacia el exterior

para evitar la acumulación de gas en caso de que

haya gas en la línea de suministro.

•

No deberán instalarse otros artefactos a

combustible en el mismo armario con la secadora

(sólo modelos a gas).

NOTA: CUANDO EL CONDUCTO DE SALIDA ESTÁ

UBICADO EN LA PARTE TRASERA DE LA SECADORA,

EL ESPACIO LIBRE MÍNIMO DESDE LA PARED DEBE

SER 5.5 PULGADAS.

Instrucciones de instalación

 Destornillador Phillips



Llave de extremo abierto



Pinzas



Guantes



Nivel

CÓMO APILAR LA LAVADORA Y LA

SECADORA (si así lo desea) (cont.)

Instrucciones de instalación

PREPARACIÓN PARA LA INSTALACIÓN

Quite el envoltorio.

Aplaste el cartón del producto para poder utilizarlo

para colocar la secadora de costado. Siga usando

el cartón para proteger el piso frente al lugar de

instalación.

CONTENIDOS DEL KIT GE FL STACK

 Soporte de lado

derecho



Soporte de lado

izquierdo



4 almohadillas de goma



4 tornillos #12 x 1”



4 tornillos #8 x 1/2”

HERRAMIENTAS NECESARIAS

CÓMO INSTALAR EL KIT DE

SOPORTE DE APILADO

CÓMO QUITAR LAS PATAS

NIVELADORAS DE LA SECADORA

A. Con cuidado coloque la secadora sobre su lado.

Utilice el material de empaque para no rayar

el acabado de la secadora.

B. Utilice una llave de extremo abierto o pinzas para

quitar las patas niveladoras de la secadora.

INSTALE ALMOHADILLAS DE GOMA

EN LA BASE DE LA SECADORA

Ubique las 4 almohadillas de goma en el paquete

de piezas. Quite el papel que recubre el adhesivo

y colóquelas firmemente sobre el soporte donde

quitó las patas niveladoras.

Quite las 4 patas

niveladoras

145

146

CÓMO INSTALAR EL SOPORTE EN LA

SECADORA

CÓMO INSTALAR LA SECADORA Y EL

SOPORTE EN LA LAVADORA

FINALICE LA INSTALACIÓN

A. Consulte las Instrucciones de instalación de la

lavadora para completar la instalación de la

lavadora.

B. Consulte las Instrucciones de instalación de la

secadora para completar la instalación de la

secadora.

C. Con cuidado deslice o desplace la lavadora

y secadora apiladas a su lugar. Utilice

almohadillas u otro dispositivo para ayudar a

deslizar los artefactos y para proteger el piso.

ADVERTENCIA:

Lesiones personales potenciales. No empuje la

secadora una vez que se haya instalado sobre

la lavadora. Si empuja la secadora puede

pellizcarse los dedos.

Coloque

las

manos

aquí

Coloque

las

manos

aquí

Instrucciones de instalación

Levante la secadora sobre la lavadora. Tenga

cuidado de no rayar la parte superior de la lavadora

con los soportes. Proteja el panel de control de la

lavadora con cartón u otra protección. Asegúrese

de levantar la secadora lo suficiente para liberar el

panel de control de la lavadora.

ADVERTENCIA:

Lesiones personales potenciales. Se recomienda que

más de dos personas levanten la secadora hasta su

posición debido a su peso y tamaño. No hacerlo

puede provocar una lesión personal o la muerte.

B. Alinee los orificios del soporte con los orificios

de la parte trasera de la lavadora. Con un

destornillador Phillips, sujete los 2 tornillos auto-

roscantes #8 x 1/2”. Repita en ambos lados de

la lavadora.

A. Alinee los orificios del soporte izquierdo con

los orificios del extremo inferior izquierdo de la

secadora. Utilice un destornillador Phillips para

instalar los 2 tornillos auto-roscantes #12 x 1”.

B. Repita el paso anterior con el soporte derecho

en el extremo inferior derecho de la secadora.

C. Coloque la secadora en posición vertical.

NOTA: Asegúrese de que la secadora se encuentre

sobre un pedazo de material de empaque para

que los soportes sujetos a la parte inferior de la

secadora no dañen el piso.

Instrucciones de instalación

CÓMO QUITAR LAS PATAS

NIVELADORAS

Con cuidado coloque la lavadora o secadora

de costado para tener acceso a las patas

niveladoras ubicadas en la parte inferior del

artefacto.

IMPORTANTE: ¡No apoye la lavadora o la secadora

sobre la parte trasera! No quite los pernos de

embalaje ubicados en la parte trasera de la lavadora.

Los pernos deben conservarse en su lugar hasta

que la lavadora vuelva a la posición vertical.

Utilice una llave de extremo abierto para quitar

las patas niveladoras de la lavadora o secadora.

PREPARACIÓN PARA LA INSTALACIÓN

Quite el envoltorio.

La división de cajón se encuentra adherida en la

parte superior de la caja de embalaje. Quite la

división y consérvela para la instalación final.

Aplaste el cartón del producto para poder utilizarlo

para colocar la lavadora o secadora de costado.

Siga usando el cartón para proteger el piso frente al

lugar de instalación.

ADVERTENCIA: Debido al peso y

tamaño de estos productos, y para reducir el riesgo de

lesiones personales o daños al producto, SE NECESITAN

DOS PERSONAS PARA REALIZAR UNA INSTALACIÓN

CORRECTA.

CÓMO INSTALAR EL PEDESTAL (si así lo desea)

CONTENIDOS DEL KIT

 4 almohadillas de

apoyo



4 tornillos de montaje



División de cajón

HERRAMIENTAS NECESARIAS

 Destornillador Phillips



Llave de extremo

abierto de 9/16” o

llave ajustable



Llave de casquillo de

7 mm”

Quite las 4 patas

niveladoras

147

148

CÓMO INSTALAR EL PEDESTAL EN

LA LAVADORA O SECADORA

Coloque el pedestal contra la parte inferior de

la unidad. Controle que el frente del cajón se

encuentre en el frente de la lavadora.

Alinee los orificios del pedestal con los orificios

de la parte inferior de la unidad. Utilice un

destornillador Phillips para instalar los 4 pernos

a través del pedestal y dentro de la unidad; no

ajuste.

Deslice el pedestal hacia la unidad, hasta que

se encuentre alineada de frente a parte trasera.

Utilice una llave de casquillo de 7 mm para

ajustar bien los pernos.

PREPARE EL PEDESTAL

Abra el cajón

hasta el

máximo.

Quite los

tornillos de los

deslizadores del

cajón. Quite el

cajón de la base

y deje a un

costado.

SÓLO PARA SECADORAS:

Ubique las 4 almohadillas de apoyo en el

paquete de piezas. Cada almohadilla cuenta

con 2 protuberancias que encastran en los

orificios de la parte superior del pedestal.

Presione las almohadillas de goma dentro de

cada grupo de orificios de la parte superior del

pedestal como puede verse.

NOTA: Las almohadillas de apoyo deben

instalarse sólo en la secadora. NO INSTALE ESTAS

ALMOHADILLAS EN EL PEDESTAL DE LA LAVADORA.

Instrucciones de instalación

CÓMO INSTALAR EL PEDESTAL (si así lo desea) (cont.)

CÓMO NIVELAR LA LAVADORA O

SECADORA

Coloque la lavadora o secadora en posición

vertical. Colóquela cerca de su ubicación

definitiva.

Verifique que la lavadora o secadora estén

niveladas colocando un nivel en la parte

superior. Controle de lado a lado y del frente a

la parte trasera.

Utilice una llave de

extremo abierto para

ajustar las patas.

Ajuste la tuerca de

fijación contra la

parte inferior del

pedestal.

NOTA: Para minimizar la

vibración, las tuercas de

fijación deben estar bien ajustadas.

QUITE LOS TORNILLOS DE EMPAQUE

Quite los 4 tornillos de embalaje ubicados en la parte

trasera de la lavadora.

CÓMO VOLVER A INSTALAR EL CAJÓN

Verifique que los deslizadores estén cerrados.

Abra el cajón. Alinee los soportes del cajón

con los deslizadores de cada lado.

Vuelva a instalar los tornillos originales dentro

de cada deslizador. Ajuste los dos tornillos.

Abra el cajón por completo. Deslice la división

del cajón dentro de las ranuras del centro del

cajón. El cajón debe deslizarse suavemente

cuando se lo cierra.

FINALICE LA INSTALACIÓN

Consulte las Instrucciones de instalación de la

lavadora o secadora para finalizar la instalación.

División

del

cajón

149

150

Consejos para la solución de problemas

¡Ahorre tiempo y dinero! Consulte primero las tablas de las páginas siguientes y

quizás no necesite llamar al servicio de asistencia técnica..

Problema Causas posibles Solución

La secadora se mueve El movimiento/ruido es normal. • Desplace la secadora a un lugar nivelado, o ajuste

o hace ruido La secadora puede estar colocada las patas niveladoras según sea necesario.

en un lugar desnivelado

Las prendas tardan Conducto inadecuado u obstruido • Controle las Instrucciones de instalación para verificar que

mucho en secarse la ventilación de la secadora sea la correcta.

• Verifique que el conducto se encuentre limpio, libre

de abolladuras y sin obstrucciones.

•

Controle que el regulador de tiro externo de pared funcione bien.

Clasificación inadecuada • Separe prendas pesadas de livianas (generalmente, una

carga bien clasificada para la lavadora es una carga bien

clasificada para la secadora).

Cargas grandes de telas pesadas • Las telas grandes y pesadas contienen más humedad y

(como toallas de playa) tardan más en secarse. Separe las telas grandes y pesadas

en cargas más pequeñas para acelerar el tiempo de secado.

Los controles están mal • Ajuste las configuraciones de control a la carga que esté

configurados secando.

El filtro de pelusas está lleno • Limpie el filtro de pelusas antes de cada carga.

Fusible quemado o disyuntor • Cambie los fusibles o reconfigure los disyuntores. Ya que

accionado la mayoría de las secadoras utilizan 2 fusibles/disyuntores,

asegúrese de que ambos estén funcionando.

Carga excesiva/cargas • No coloque más de una carga en la secadora por vez.

combinadas

Poca carga • Si va secar sólo una o dos prendas, agregue algunas

más para asegurar un secado correcto.

Las teclas de control Los controles se accionaron • Presione START/PAUSE (inicio/pausa).

no responden accidentalmente en el modo

de servicio

Los controles se accionaron • Sostenga el botón LOCK (bloqueo) durante 3 segundos

accidentalmente en el modo para desbloquear la secadora.

de de bloqueo

Los controles efectuaron una • Reconfigure el disyuntor.

operación incorrecta

La secadora no se El panel de control está “dormido” • Esto es normal. Presione POWER (encendido) para activar

enciende el panel de control.

La secadora está desenchufada • Verifique que el enchufe de la secadora esté bien colocado

en el tomacorriente.

Fusible quemado/disyuntor • Verifique la caja de fusibles/disyuntor del edificio y cambie

accionado el fusible o reconfigure el disyuntor. NOTA: Las secadoras

eléctricas utilizan dos fusibles o disyuntores.

La secadora se puso en pausa • Si la luz del botón START/PAUSE destella, la secadora se

accidentalmente cuando se iniciaba

encuentra en pausa. Presione START/PAUSE para volver

Delay Start (inicio retardado) a iniciar la cuenta regresiva.

Antes de llamar al servicio de asistencia técnica…

Problema Causas posibles Solución

Las prendas están Secado excesivo • Seleccione un tiempo de secado más corto.

arrugadas

• Quite las prendas cuando todavía tienen una pequeña

cantidad de humedad. Seleccione una configuración

LESS DRY (menor seco) o DAMP (húmedo).

Se han dejado las prendas • Retire la ropa cuando finalice el ciclo y dóblela o cuélguela

en la secadora después inmediatamente, o utilice la opción EXTEND TUMBLE

de finalizado el ciclo (secado prolongado).

Carga excesiva • Divida las cargas más grandes en cargas más pequeñas.

Las prendas encogen Algunas telas encogen • Para que no encojan, siga las instrucciones de cuidado

naturalmente cuando se las lava. de la prenda al pie de la letra.

Otras pueden lavarse sin

• Algunas prendas pueden plancharse y volver a su forma

problemas, pero encogerán

original después del secado.

en la secadora

• Si tiene miedo de que una prenda determinada encoja,

no la lave a máquina ni la seque con secadora.

Manchas grasosas Uso indebido del suavizante • Siga las instrucciones del paquete de suavizante.

en la ropa

Secar prendas sucias con limpias • Use su secadora sólo para secar ropa limpia. La ropa sucia

puede manchar prendas y la secadora.

La ropa no estaba • A veces las manchas no se ven cuando la ropa está

completamente limpia mojada pero aparecen después del secado. Utilice

procedimiento de lavado adecuados antes del secado.

Pelusas en la ropa El filtro de pelusas está lleno • Limpie el filtro de pelusas antes de cada carga.

Clasificación inadecuada • Separe las telas que producen pelusas (como el chenille)

de las que atraen pelusas (como el corderoy).

La electricidad estática puede • Ver sugerencias en esta sección bajo ESTÁTICA.

atraer pelusas

Carga excesiva • Divida las cargas más grandes en cargas más pequeñas.

Se ha dejado en los bolsillos • Vacíe todos los bolsillos antes de lavar la ropa.

papel, pañuelos de papel, etc.

Se produce estática No se utilizó suavizante • Use suavizante de ropa.

• El acondicionador de telas Bounce

en hojas ha sido

aprobado para su uso en todas las secadoras GE cuando

se utiliza de acuerdo con las instrucciones del fabricante.

Secado excesivo • Use suavizante de ropa.

• Ajuste la configuración a LESS DRY o DAMP.

Las telas sintéticas, el • Use suavizante de ropa.

planchado permanente y las

mezclas pueden provocar estática

Los cuellos y las cinturas

El monitor de secado detecta • Seleccione SPEED DRY (secado rápido) o TIMED DRY

todavía están húmedos que la mayoría de las prendas (secado temporizado) para secar cuellos y cinturas.

al finalizar el ciclo se encuentran secas En el futuro, cuando seque una carga con cuellos

y cinturas, seleccione MORE DRY (más seco).

Pequeña variación del Esto es normal • Debido a las propiedades metálicas de la pintura utilizada

color metálico con este producto único, pueden ocurrir pequeñas

variaciones de color debido ángulos de visualización

y condiciones de iluminación.

Antes de llamar al servicio de asistencia técnica… GEAppliances.com

Consejos para la solución de problemas.

151

Antes de llamar al servicio de asistencia técnica…

Problema Causas posibles Solución

Se seleccionó el nivel de La carga incluye una mezcla • Cuando combine telas pesadas y livianas, seleccione

secado DRY (seco) pero de telas pesadas y livianas MORE DRY (más seco).

la carga sigue húmeda

El sistema de salida se encuentra • Inspeccione y limpie el sistema de salida.

bloqueado

No se ven números La secadora monitorea • Esto es normal. Cuando la secadora detecta un nivel

durante el ciclo, sólo luces continuamente la cantidad bajo de humedad en la carga, ésta mostrará el tiempo

de humedad de las ropas restante de secado.

El tiempo restante saltó

El tiempo estimado puede cambiar

• Esto es normal.

a un número más bajo

cuando se está secando una carga

más pequeña de lo normal

No se puede hacer una El nivel de secado, la temperatura • Esto es normal.

selección y la secadora o la opción que trata de

emite dos pitidos seleccionar es incompatible con

el ciclo de secado seleccionado

La secadora funciona Se seleccionó la opción • Esto es normal. Durante el secado prolongado, no puede

pero se ve 00 en el EXTEND TUMBLE verse el tiempo restante. La opción de secado prolongado

tiempo restante (secado prolongado) dura aproximadamente 20 minutos.

Clean Lint Filter Se activó el botón POWER • Presione START/PAUSE (inicio/pausa) para comenzar

(mensaje) (encendido) un ciclo de secado y el mensaje desaparecerá.

La secadora no calienta Fusible quemado/disyuntor • Verifique la caja de fusibles/disyuntor del edificio y

accionado; la secadora gira cambie ambos fusibles o reconfigure ambos disyuntores.

pero no calienta La secadora puede girar si sólo se ha quemado un fusible

o se ha accionado un disyuntor.

El suministro de gas no funciona • Verifique que la boca de gas de la secadora y la boca

principal se encuentren abiertas.

El tanque de suministro de gas • Rellene o cambie el tanque. La secadora debe calentarse

PL está vacío o ha habido una cuando se reestablezca el servicio.

interrupción del servicio de gas

natural (en modelos a gas)

Tiempos de secado Tipo de calor • El tiempo de secado cambia se acuerdo con el tipo de calor

desiguales utilizado. Si recientemente ha cambiado de una secadora

eléctrica a una a gas (natural o PL), o viceversa, los tiempos

de secado pueden cambiar.

Tipo de carga y condiciones • El tamaño de carga, tipos de telas, humedad de las

de secado prendas y la longitud y condición del sistema de salida

afecta los tiempos de secado.

Brillo en la parte Calentadores detrás del tambor • Esto es normal. En ciertas condiciones de secado

trasera del tambor e iluminación ambiente, el brillo de los calentadores puede

verse en la parte trasera del tambor.

Las prendas siguen La puerta se abrió en la mitad • Debe seleccionarse un ciclo de secado cada vez que

húmedas y la secadora del ciclo. Luego se quitó la carga se ingresa una carga.

se apagó después de un de la secadora y se colocó una

período corto nueva carga sin seleccionar un

nuevo ciclo

Carga pequeña • Cuando se sequen 3 prendas o menos, seleccione SPEED

DRY (secado rápido) o TIMED DRY (secado temporizado).

La carga ya estaba seca • Seleccione SPEED DRY o TIMED DRY para secar cuellos y

con excepción de los cuellos cinturas. En el futuro, cuando seque una carga con

y las cinturas cuellos y cinturas, seleccione MORE DRY.

La secadora está desnivelada • Desplace la secadora a un lugar nivelado o ajuste las patas

niveladoras según sea necesario.

152

Problema Causas posibles Solución

Durante un ciclo de vapor El vapor se condensa en • Esto es normal.

no pueden verse las la puerta interna

prendas porque la puerta

está muy cubierta por vapor

Se ve agua dentro de la El vapor se condensa sobre • Esto es normal.

puerta y sobre el filtro estas superficies

de pelusa cuando se

abre la puerta después

del ciclo de vapor

Pequeñas áreas de El vapor se condensa • Seleccione un ciclo más corto.

las prendas se encuentran en el tambor interno

húmedas después del

El ciclo o tiempo del ciclo • Reduzca manualmente el tiempo del ciclo.

ciclo de vapor

seleccionado es muy largo

para el tamaño de la carga

Hay una pequeña cantidad Tamaño de carga inadecuado • Seleccione un ciclo más corto. Reduzca manualmente

de agua sobre el piso para el ciclo de vapor el tiempo del ciclo.

frente a la secadora seleccionado, el vapor excedente

se condensa dentro del gabinete

y se escapa

Hay agua en el piso en La conexión de manguera de agua • Ajuste la conexión.

la parte trasera de a la válvula se encuentra floja

la secadora

La manguera no cuenta • Instale la arandela de goma provista con la manguera.

con la arandela de goma en

la conexión con la válvula

La secadora hace ruido La válvula de agua está • Esto es normal.

a agua abierta llenando el generador

de vapor

El generador de vapor está • Esto es normal.

suministrando vapor al tambor

Cae agua de la puerta El vapor se condensa en • Esto es normal.

cuando se la abre la puerta interna

después de un ciclo

de vapor

No puede verse vapor El vapor se libera en un • Esto es normal.

al comienzo del ciclo momento diferente en el ciclo

No se ve vapor en La boquilla de vapor puede • Llame al 800.GE.CARES para solicitar el kit de reemplazo

ningún momento estar bloqueada con suciedad de boquilla WE25M71 o para solicitar un técnico que lo

durante el ciclo proveniente del suministro de agua reemplace por usted.

Las prendas siguen Demasiadas prendas • Cargue menos prendas; incremente el tiempo

arrugadas después manualmente.

del ciclo de vapor

La secadora continúa Se seleccionó la rotación • Asegúrese de que la opción de rotación extendida

la rotación después extendida no esté seleccionada.

de que la pantalla

dice Complete (finalizado)

Antes de llamar al servicio de asistencia técnica… GEAppliances.com

153

Nota…

154

155

Garante: General Electric Company. Louisville, KY 40225

Período: Se sustituirá:

Garantía de la secadora GE. (Para clientes de Estados Unidos)

Todos los servicios de garantía se ofrecen a través de nuestros centros

de asistencia técnica o un técnico autorizado de Customer Care

Para programar servicio de asistencia técnica, en línea, visite la página

GEAppliances.com o llame al 800.GE.CARES (1.800.432.2737). Cuando

llame para solicitar servicio, por favor tenga a mano el número de serie y

el número de modelo.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso

residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un

proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele

que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye

el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da

derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son

sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador (Attorney General)

en su localidad.

Engrape el recibo aquí.

Se necesita el comprobante

con la fecha de compra original

para que la garantía cubra los

servicios.

Un año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano

Desde la fecha de de obra. Durante esta garantía limitada de un año, GE también ofrece, en forma gratuita,

compra original toda la mano de obra y los costos de servicio para reemplazar la pieza defectuosa.

Segundo año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano de obra.

Desde la fecha de Durante esta garantía limitada adicional de un año, usted será responsable de cualquier clase

compra original de costos de mano de obra o de servicios relacionados.

Del segundo al El tambor de secado extra grande o de súper capacidad y la placa electrónica principal de

quinto año control si alguna de estas piezas fallara debido a un defecto de materiales o mano de obra. Durante

Desde la fecha de esta garantía limitada adicional de cuatro años, usted será responsable de cualquier clase de costos

compra original de mano de obra o de servicios relacionados.

(;&/86,Ï1'(*$5$17Ë$6,03/Ë&,7$6³6X~QLFR\H[FOXVLYRGHUHFKRHVODUHSDUDFLyQGHOSURGXFWRWDO\

como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas

de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo

más breve permitido por la ley.

 Visitas a su hogar para enseñarle a usar el producto.

 Instalación, entrega o mantenimiento inadecuados.

 Fallas del producto debido a abuso, uso indebido, uso

diferente para el que fue diseñado, o uso comercial.

 Recambio de la bombilla de luz después de su vida

útil esperada.

 Reemplazo de fusibles domésticos o la reconfiguración

de los interruptores de circuito.

 Daños al producto provocados por accidentes, incendios,

inundaciones o fuerza mayor.

 Daños incidentales o resultantes provocados por posibles

defectos en este artefacto.

 Daños provocados después de la entrega.

 Producto no accesible para prestar el servicio técnico

solicitado.

 Defectos o daños causados por la operación en

temperaturas bajo cero C.

 Productos que no están defectuosos o dañados o que

funcionan según la descripción del Manual del usuario.

No se encuentra cubierto:

Apoyo al cliente.

Sitio Web de GE Appliances

En los EE.UU.: GEAppliances.com

¿Tiene una consulta o necesita ayuda con su aparato? ¡Visite el Sitio Web de GE Appliances las 24 horas al día, todos

los días del año! Para una mayor comodidad y un servicio más rápido, ahora usted puede bajar los Manuales del

Propietario, solicitar piezas o programar atención on-line.

En Canadá: www.GEAppliances.ca.

Programe una reparación En los EE.UU.: GEAppliances.com

El servicio experto de reparación de GE está sólo a un paso de su hogar. ¡Programe on-line el servicio técnico a su

conveniencia cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horario normal de trabajo.

En Canadá, llame al 1.800.561.3344

Estudio de diseño para la vida real En los EE.UU.: GEAppliances.com

GE apoya el concepto de Diseño Universal: Productos, servicios y ambientes que pueden ser utilizados por personas

de todas las edades, tamaños y capacidades. Reconocemos la necesidad de la creación de diseños para una amplia

gama de capacidades y limitaciones físicas y mentales. Para más detalles sobre las aplicaciones de Diseño Universal

de GE, incluyendo ideas de diseño de cocina para personas con discapacidades, visite el Sitio Web hoy mismo. Para

las personas con problemas auditivos, llame al 800.TDD.GEAC (800.833.4322).

En Canadá, comuníquese con: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Garantías extendidas En los EE.UU.: GEAppliances.com

Adquiera una garantía extendida de GE y averigüe sobre descuentos especiales disponibles durante la vigencia de

su garantía. Usted puede adquirirla on-line en cualquier momento, o llamar al 800.626.2224 en horario normal de

trabajo. El Servicio Doméstico al Consumidor de GE también lo ayudará después de que su garantía haya expirado.

En Canadá, llame al 1.888.261.2133

Piezas y accesorios En los EE.UU.: GEApplianceparts.com

Las personas calificadas para arreglar sus propios aparatos pueden recibir las piezas o accesorios directamente en

sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Solicítelos on-line hoy mismo, las 24 horas del día

o por teléfono al 800.626.2002 en horario normal de trabajo.

Las instrucciones incluidas en este manual cubren los procedimientos a realizar por cualquier usuario. Personal de

servicio técnico calificado debe efectuar otra clase de arreglos. Debe tenerse mucho cuidado, porque los arreglos

inadecuados pueden provocar un funcionamiento poco seguro.

Los clientes de Canadá deben consultar las páginas amarillas para encontrar el centro de servicio Mabe más cercano,

o deben llamar al 1.800.661.1616.

Comuníquese con nosotros En los EE.UU.: GEAppliances.com

Si no se encuentra satisfecho con el servicio que recibe de GE, comuníquese con nosotros a través del Sitio Web con

todos los detalles, incluyendo número de teléfono, o escríbanos a: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

En Canadá: www.GEAppliances.ca, o escriba a: Director, Consumer Relations, Mabe

Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Registre su aparato En los EE.UU.: GEAppliances.com

Registre su nuevo aparato on-line, ¡como le resulte más conveniente! Una inscripción de producto oportuna

mejorará y acelerará las comunicaciones y el servicio según los términos de la presente garantía, si surgiera la

necesidad. Usted también puede enviar por correo la tarjeta de inscripción pre-impresa incluida con el material de

empaque. En Canadá: www.GEAppliances.ca

156

GE - General Electric PFDS450GLWW GE Profile 7.5 cu. ft. stainless steel capacity frontload dryer

Product's Documents

User Manual

Specifications

GE - General Electric PFDS450GLWW Questions and Answers

Related Products

GE - General Electric PFDS455GLMG GE Profile 7.5 cu. ft. stainless steel capacity frontload dryer
