Specifications
XS-V6942
Speaker Coaxial 4-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Super tweeter 2.5 cm
(1 in.) balance dome type
Maximum input power 260 watts
Rated input power 60 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 28 – 28,000 Hz
Mass Approx. 1,350 g
(2 lb. 15 oz.) per speaker
XS-V6932
Speaker Coaxial 3-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Maximum input power 220 watts
Rated input power 50 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 30 – 26,000 Hz
Mass Approx. 1,100 g
(2 lb. 7 oz.) per speaker
Design and specifications are subject to change
without notice.
Spécifications
XS-V6942
Haut-parleur Coaxial à 4 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Super tweeter 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
260 watts
Puissance admissible 60 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 28 à 28.000 Hz
Poids Env. 1,350 g (2 liv. 15 on.)
par haut-parleur
XS-V6932
Haut-parleur Coaxial à 3 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
220 watts
Puissance admissible 50 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 30 à 26.000 Hz
Poids Env. 1,100 g (2 liv. 7 on.) par
haut-parleur
La conception et les spécifications sont modifiables
sans préavis.
Especificaciones
XS-V6942
Altavoz Coaxial de 4 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Super agudos: 2,5 cm,
balanceado tipo cúpula
Potencia máxima de entrada
260 vatios
Potencia nominal de entrada
60 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 28 – 28.000 Hz
Peso Aprox. 1.350 g por altavoz
XS-V6932
Altavoz Coaxial de 3 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Potencia máxima de entrada
220 vatios
Potencia nominal de entrada
50 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso Aprox. 1.100 g por altavoz
Diseño y especificaciones sujetos a cambio sin
previo aviso.
3-239-703-11 (1)
Instructions
Mode d’emploi
Instrucciones
使用說明書
Sony Corporation © 2002 Printed in Thailand

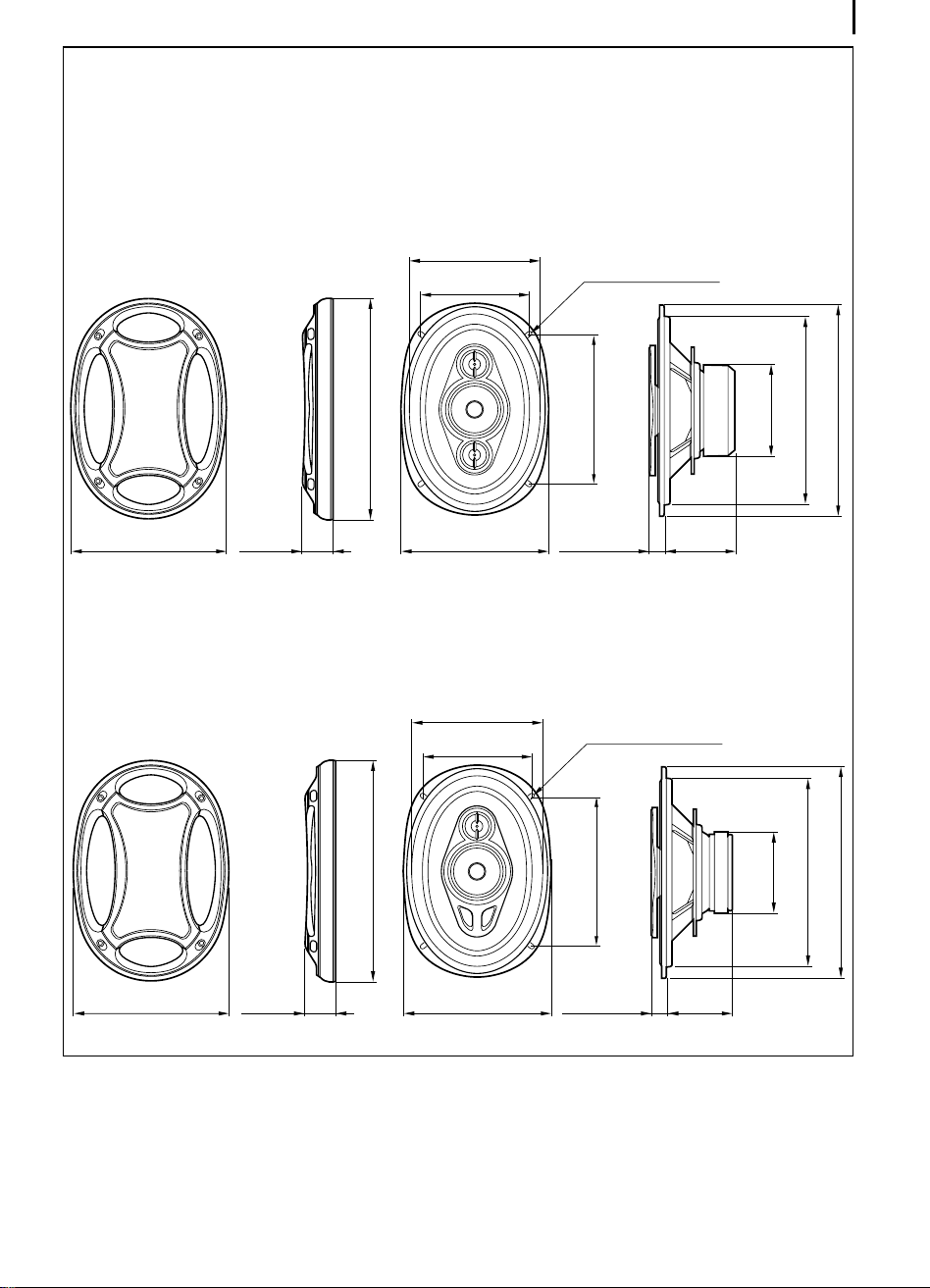

Dimensions
Dimensions
Dimensiones
尺寸
4-way Speaker
(XS-V6942)
3-way Speaker
(XS-V6932)
XS-V6942
XS-V6932
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
單位：mm
166 (6
5
/8)
XS-V6942
(4 way speaker)
34.4
(1
3
/8)
規格
XS-V6942
揚聲器 同軸型，4 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
超高音揚聲器 2.5 cm B.D.型
最大輸入功率 260 W
額定輸入功率 60 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 28-28,000 Hz
重量 大約 1,350 g 每個揚聲器
XS-V6932
揚聲器 同軸型，3 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
最大輸入功率 220 W
額定輸入功率 50 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 30-26,000 Hz
重量 大約 1,100 g 每個揚聲器
設計和規格有所變更時，恕不另行奉告
。
166 (6
5
/
8
)
16.5 (
21
/32)
79.5 (3
1
/4)
XS-V6932
(3 way speaker)
ø 90 (3
5
/
8
)
215 (8
1
/
2
)
166 (6
5
/
8
)
75 (3)
239 (9
1
/
2
)
118 (4
3
/4)
146 (5
3
/4)
5.5 × 9.5 (
7
/32 ×
3
/8)
250 (9
7
/
8
)
ø 105 (4
1
/
4
)
215 (8
1
/
2
)
239 (9
1
/
2
)
5.5 × 9.5 (
7
/32 ×
3
/8)
118 (4
3
/4)
146 (5
3
/4)
166 (6
5
/8)
34.4
(1
3
/8)
15 (
19
/32)
250 (9
7
/
8
)
182 (7
1
/4)
182 (7
1
/4)
Specifications
XS-V6942
Speaker Coaxial 4-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Super tweeter 2.5 cm
(1 in.) balance dome type
Maximum input power 260 watts
Rated input power 60 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 28 – 28,000 Hz
Mass Approx. 1,350 g
(2 lb. 15 oz.) per speaker
XS-V6932
Speaker Coaxial 3-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Maximum input power 220 watts
Rated input power 50 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 30 – 26,000 Hz
Mass Approx. 1,100 g
(2 lb. 7 oz.) per speaker
Design and specifications are subject to change
without notice.
Spécifications
XS-V6942
Haut-parleur Coaxial à 4 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Super tweeter 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
260 watts
Puissance admissible 60 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 28 à 28.000 Hz
Poids Env. 1,350 g (2 liv. 15 on.)
par haut-parleur
XS-V6932
Haut-parleur Coaxial à 3 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
220 watts
Puissance admissible 50 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 30 à 26.000 Hz
Poids Env. 1,100 g (2 liv. 7 on.) par
haut-parleur
La conception et les spécifications sont modifiables
sans préavis.
Especificaciones
XS-V6942
Altavoz Coaxial de 4 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Super agudos: 2,5 cm,
balanceado tipo cúpula
Potencia máxima de entrada
260 vatios
Potencia nominal de entrada
60 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 28 – 28.000 Hz
Peso Aprox. 1.350 g por altavoz
XS-V6932
Altavoz Coaxial de 3 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Potencia máxima de entrada
220 vatios
Potencia nominal de entrada
50 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso Aprox. 1.100 g por altavoz
Diseño y especificaciones sujetos a cambio sin
previo aviso.
3-239-703-11 (1)
Instructions
Mode d’emploi
Instrucciones
使用說明書
Sony Corporation © 2002 Printed in Thailand
Dimensions
Dimensions
Dimensiones
尺寸
4-way Speaker
(XS-V6942)
3-way Speaker
(XS-V6932)
XS-V6942
XS-V6932
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
單位：mm
166 (6
5
/8)
XS-V6942
(4 way speaker)
34.4
(1
3
/8)
規格
XS-V6942
揚聲器 同軸型，4 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
超高音揚聲器 2.5 cm B.D.型
最大輸入功率 260 W
額定輸入功率 60 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 28-28,000 Hz
重量 大約 1,350 g 每個揚聲器
XS-V6932
揚聲器 同軸型，3 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
最大輸入功率 220 W
額定輸入功率 50 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 30-26,000 Hz
重量 大約 1,100 g 每個揚聲器
設計和規格有所變更時，恕不另行奉告
。
166 (6
5
/
8
)
16.5 (
21
/32)
79.5 (3
1
/4)
XS-V6932
(3 way speaker)
ø 90 (3
5
/
8
)
215 (8
1
/
2
)
166 (6
5
/
8
)
75 (3)
239 (9
1
/
2
)
118 (4
3
/4)
146 (5
3
/4)
5.5 × 9.5 (
7
/32 ×
3
/8)
250 (9
7
/
8
)
ø 105 (4
1
/
4
)
215 (8
1
/
2
)
239 (9
1
/
2
)
5.5 × 9.5 (
7
/32 ×
3
/8)
118 (4
3
/4)
146 (5
3
/4)
166 (6
5
/8)
34.4
(1
3
/8)
15 (
19
/32)
250 (9
7
/
8
)
182 (7
1
/4)
182 (7
1
/4)
Specifications
XS-V6942
Speaker Coaxial 4-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Super tweeter 2.5 cm
(1 in.) balance dome type
Maximum input power 260 watts
Rated input power 60 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 28 – 28,000 Hz
Mass Approx. 1,350 g
(2 lb. 15 oz.) per speaker
XS-V6932
Speaker Coaxial 3-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Maximum input power 220 watts
Rated input power 50 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 30 – 26,000 Hz
Mass Approx. 1,100 g
(2 lb. 7 oz.) per speaker
Design and specifications are subject to change
without notice.
Spécifications
XS-V6942
Haut-parleur Coaxial à 4 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Super tweeter 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
260 watts
Puissance admissible 60 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 28 à 28.000 Hz
Poids Env. 1,350 g (2 liv. 15 on.)
par haut-parleur
XS-V6932
Haut-parleur Coaxial à 3 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
220 watts
Puissance admissible 50 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 30 à 26.000 Hz
Poids Env. 1,100 g (2 liv. 7 on.) par
haut-parleur
La conception et les spécifications sont modifiables
sans préavis.
Especificaciones
XS-V6942
Altavoz Coaxial de 4 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Super agudos: 2,5 cm,
balanceado tipo cúpula
Potencia máxima de entrada
260 vatios
Potencia nominal de entrada
60 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 28 – 28.000 Hz
Peso Aprox. 1.350 g por altavoz
XS-V6932
Altavoz Coaxial de 3 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Potencia máxima de entrada
220 vatios
Potencia nominal de entrada
50 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso Aprox. 1.100 g por altavoz
Diseño y especificaciones sujetos a cambio sin
previo aviso.
3-239-703-11 (1)
Instructions
Mode d’emploi
Instrucciones
使用說明書
Sony Corporation © 2002 Printed in Thailand
Dimensions
Dimensions
Dimensiones
尺寸
4-way Speaker
(XS-V6942)
3-way Speaker
(XS-V6932)
XS-V6942
XS-V6932
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
單位：mm
166 (6
5
/8)
XS-V6942
(4 way speaker)
34.4
(1
3
/8)
規格
XS-V6942
揚聲器 同軸型，4 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
超高音揚聲器 2.5 cm B.D.型
最大輸入功率 260 W
額定輸入功率 60 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 28-28,000 Hz
重量 大約 1,350 g 每個揚聲器
XS-V6932
揚聲器 同軸型，3 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
最大輸入功率 220 W
額定輸入功率 50 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 30-26,000 Hz
重量 大約 1,100 g 每個揚聲器
設計和規格有所變更時，恕不另行奉告
。
166 (6
5
/
8
)
16.5 (
21
/32)
79.5 (3
1
/4)
XS-V6932
(3 way speaker)
ø 90 (3
5
/
8
)
215 (8
1
/
2
)
166 (6
5
/
8
)
75 (3)
239 (9
1
/
2
)
118 (4
3
/4)
146 (5
3
/4)
5.5 × 9.5 (
7
/32 ×
3
/8)
250 (9
7
/
8
)
ø 105 (4
1
/
4
)
215 (8
1
/
2
)
239 (9
1
/
2
)
5.5 × 9.5 (
7
/32 ×
3
/8)
118 (4
3
/4)
146 (5
3
/4)
166 (6
5
/8)
34.4
(1
3
/8)
15 (
19
/32)
250 (9
7
/
8
)
182 (7
1
/4)
182 (7
1
/4)
Specifications
XS-V6942
Speaker Coaxial 4-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Super tweeter 2.5 cm
(1 in.) balance dome type
Maximum input power 260 watts
Rated input power 60 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 28 – 28,000 Hz
Mass Approx. 1,350 g
(2 lb. 15 oz.) per speaker
XS-V6932
Speaker Coaxial 3-way:
Woofer 16.6 × 23.9 cm
(6
5
/8 × 9
1
/2 in.) cone type
Midrange 6.6 cm
(2
5
/8 in.) cone type
Tweeter 2.5 cm (1 in.)
balance dome type
Maximum input power 220 watts
Rated input power 50 watts
Impedance 4 ohms
Sensitivity 91 dB/W/m
Frequency response 30 – 26,000 Hz
Mass Approx. 1,100 g
(2 lb. 7 oz.) per speaker
Design and specifications are subject to change
without notice.
Spécifications
XS-V6942
Haut-parleur Coaxial à 4 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Super tweeter 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
260 watts
Puissance admissible 60 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 28 à 28.000 Hz
Poids Env. 1,350 g (2 liv. 15 on.)
par haut-parleur
XS-V6932
Haut-parleur Coaxial à 3 voies:
Woofer de 16,6 × 23,9 cm
(6
5
/8 × 9
1
/2 po.) type
conique
Médium 6,6 cm (2
5
/8 po.)
type conique
Tweeter de 2,5 cm (1 po.)
type en dôme équilibre
Puissance d’entrée maximale
220 watts
Puissance admissible 50 watts
Impédance 4 ohms
Sensibilité 91 dB/W/m
Réponse en fréquence 30 à 26.000 Hz
Poids Env. 1,100 g (2 liv. 7 on.) par
haut-parleur
La conception et les spécifications sont modifiables
sans préavis.
Especificaciones
XS-V6942
Altavoz Coaxial de 4 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Super agudos: 2,5 cm,
balanceado tipo cúpula
Potencia máxima de entrada
260 vatios
Potencia nominal de entrada
60 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 28 – 28.000 Hz
Peso Aprox. 1.350 g por altavoz
XS-V6932
Altavoz Coaxial de 3 vías
Graves: 16,6 × 23,9 cm, tipo
cónico
Gama media: 6,6 cm, tipo
cónico
Agudos: 2,5 cm, balanceado
tipo cúpula
Potencia máxima de entrada
220 vatios
Potencia nominal de entrada
50 vatios
Impedancia 4 ohmios
Sensibilidad 91 dB/W/m
Respuesta en frecuencia 30 – 26.000 Hz
Peso Aprox. 1.100 g por altavoz
Diseño y especificaciones sujetos a cambio sin
previo aviso.
3-239-703-11 (1)
Instructions
Mode d’emploi
Instrucciones
使用說明書
Sony Corporation © 2002 Printed in Thailand
Dimensions
Dimensions
Dimensiones
尺寸
4-way Speaker
(XS-V6942)
3-way Speaker
(XS-V6932)
XS-V6942
XS-V6932
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
單位：mm
166 (6
5
/8)
XS-V6942
(4 way speaker)
34.4
(1
3
/8)
規格
XS-V6942
揚聲器 同軸型，4 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
超高音揚聲器 2.5 cm B.D.型
最大輸入功率 260 W
額定輸入功率 60 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 28-28,000 Hz
重量 大約 1,350 g 每個揚聲器
XS-V6932
揚聲器 同軸型，3 聲道
低音揚聲器 16.6×23.9 cm
錐型
中音揚聲器 6.6 cm 錐型
高音揚聲器 2.5 cm B.D.型
最大輸入功率 220 W
額定輸入功率 50 W
阻抗 4 Ω
靈敏度 91 dB/W/m
頻率響應 30-26,000 Hz
重量 大約 1,100 g 每個揚聲器
設計和規格有所變更時，恕不另行奉告
。
166 (6
5
/
8
)
16.5 (
21
/32)
79.5 (3
1
/4)
XS-V6932
(3 way speaker)
ø 90 (3
5
/
8
)
215 (8
1
/
2
)
166 (6
5
/
8
)
75 (3)
239 (9
1
/
2
)
118 (4
3
/4)
146 (5
3
/4)
5.5 × 9.5 (
7
/32 ×
3
/8)
250 (9
7
/
8
)
ø 105 (4
1
/
4
)
215 (8
1
/
2
)
239 (9
1
/
2
)
5.5 × 9.5 (
7
/32 ×
3
/8)
118 (4
3
/4)
146 (5
3
/4)
166 (6
5
/8)
34.4
(1
3
/8)
15 (
19
/32)
250 (9
7
/
8
)
182 (7
1
/4)
182 (7
1
/4)
Mounting
Montage
Before mounting
A depth of at least 79.5 mm/3
1
/4 in. *(75 mm/3
in.) is required for flush mounting. Measure the
depth of the area where you are to mount the
speaker, and ensure that the speaker is not
obstructing any other components of the car. Keep
the following in mind when choosing a mounting
location:
• Make sure that nothing is obstructing around the
mounting location of the rear tray where you are
to mount the speaker.
• A hole for mounting may already be cut out of
the inner panel of the rear tray. In this case, you
need to modify the board only.
• If you are to mount this speaker system in the
rear tray, make sure that the speaker terminals,
frame or magnet do not touch any inner parts of
the car, such as the torsion bar springs (when
you open or close the trunk lid), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as seat belts, head
rests, center brake lights, inner covers of the rear
wipers, curtains or air purifiers etc.
* (XS-V6932)
Avant le montage
Une profondeur d’au moins 79,5 mm/3
1
/4 po.
*(75 mm/3 po.) est nécessaire pour effectuer le
montage affleurant. Mesurez la profondeur de
l’emplacement où vous souhaitez monter le haut-
parleur et assurez-vous que ce dernier ne gêne en
rien les autres composants du véhicule. Prendre en
considération les points suivants lors du choix de
l’emplacement de montage:
• Assurez-vous qu’aucun objet ne gène à proximité
de l’emplacement de montage de la plage arrière
où vous envisagez de monter le haut-parleur.
• Il est possible qu’un trou ait déjà été découpé
dans le panneau intérieur de la plage arrière.
Dans ce cas, il vous suffit de modifier le panneau.
• Si vous envisagez de monter ce système de haut-
parleur dans la plage arrière, assurez-vous que
les bornes, le cadre ou les aimants du haut-
parleur ne sont pas en contact avec des pièces
internes du véhicule, telles que les ressorts à
barre de torsion (lorsque vous ouvrez ou fermez
le coffre), etc.
Assurez-vous également que la grille du haut-
parleur n’entre pas en contact avec des éléments
internes, tels que ceintures de sécurité, appuis-
tête, feux de stop centraux, garnitures intérieures
des essuie-glace arrière, rideaux ou filtres à air,
etc.
* (XS-V6932)
Antes del montaje
Para el montaje alineado, es necesaria una
profundidad mínima de 79,5 mm *(75 mm). Mida
la profundidad del lugar donde desea montar el
altavoz y compruebe que el altavoz no obstruya
ningún componente del automóvil. Antes de elegir
el lugar de montaje, se debe tener en cuenta lo
siguiente:
• Asegúrese de que no haya obstáculos en el lugar
de montaje de la bandeja posterior en la que
desea instalar el altavoz.
• Es posible que ya exista un orificio de montaje en
el panel interior de la bandeja posterior. En este
caso, sólo debe modificar el salpicadero.
• Si desea montar el sistema de altavoces en la
bandeja posterior, asegúrese de que los
terminales del altavoz, el marco o el imán no
están en contacto con los componentes interiores
del coche como, por ejemplo, los resortes de la
barra de torsión (cuando abra o cierre el
portaequipajes), etc.
Asegúrese también de que la rejilla del altavoz
no está en contacto con accesorios interiores
como, por ejemplo, los cinturones de seguridad,
los reposacabezas, las luces de frenos centrales,
las cubiertas interiores de los limpiaparabrisas
posteriores, cortinas o ambientadores, etc.
* (XS-V6932)
Montaje
安裝

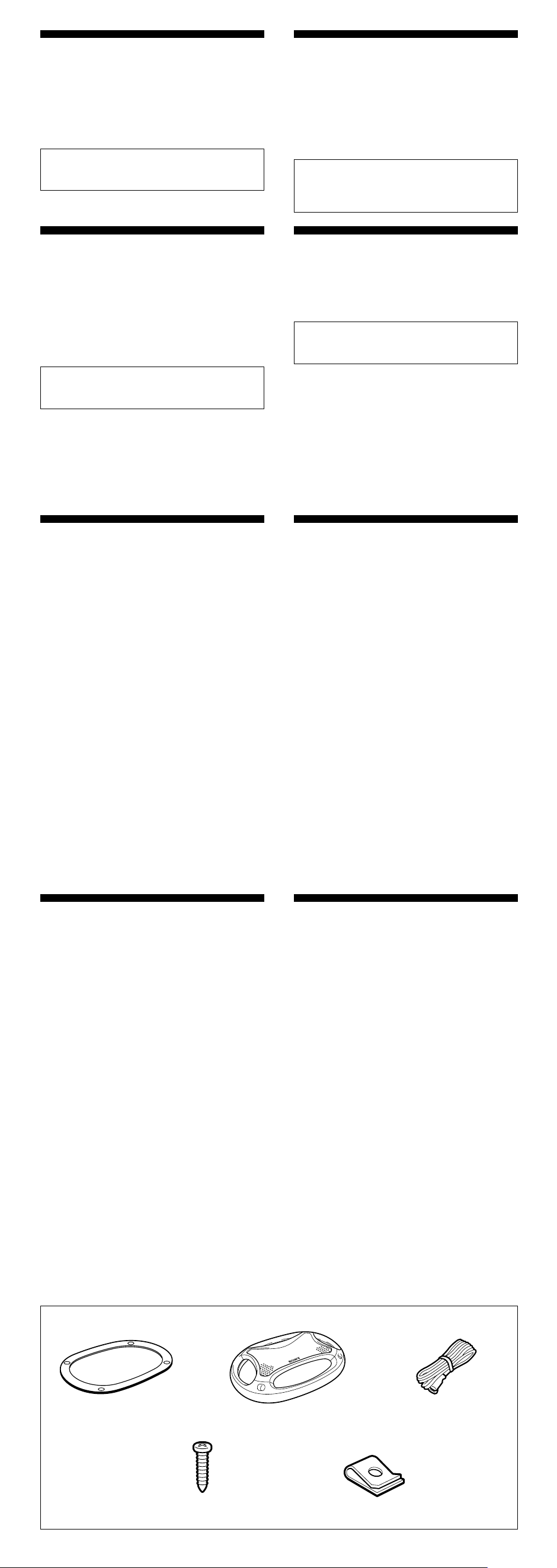

Parts List / Liste des pièces / Lista de las piezas / 零件一覽表
1
4
(× 2)
2
(× 8) (× 8)
5

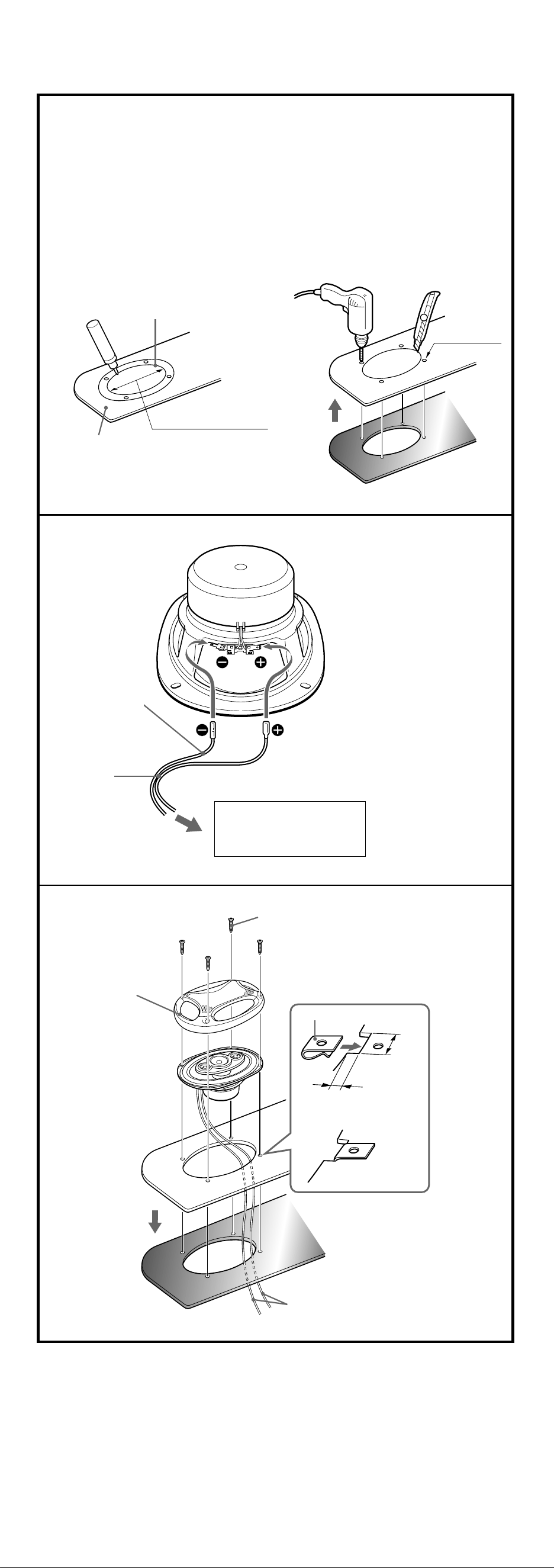

Mounting from the car interior (Top mounting)
Montage à partir de l’intérieur de l’habitacle (Montage supérieur)
Montaje desde el interior del automóvil (montaje superior)
從汽車內安裝（向下安裝）
Mark the four bolt holes and make them 3.3 mm* (
5
/32 in.) in diameter.
Marquer les quatre orifices des boulons et percer des trous de 3,3 mm* (
5
/32 po.)
de diamètre.
Marque los orificios de los cuatro pernos y hágalos 3,3 mm* de diámetro.
對四個螺絲孔位置做標記，並打 3.3 mm* 直徑的孔。
* When using 5: ø 5 mm (
7
/32 in.)
* Si vous utilisez 5: ø 5 mm (
7
/32 po.)
* Cuando utilice 5: 5 mm de diámetro
* 使用 5 時：ø 5 mm
1
3
c
1
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
功率放大器等
3
*
* White cord — Left speaker
Gray cord — Right speaker
* Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*
白色電線－左揚聲器
灰色電線－右揚聲器
2
Rear tray
Plage arrière
Bandeja posterior
後扥架
x
2
3
4
ø 4 × 35
Precautions
• Do not continuously use the speaker system
beyond the maximum power handling capacity.
• Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from damage
caused by the magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.
Précautions
• Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.
• Garder les bandes enregistrées, les montres et les
cartes de crédit utilisant un code magnétique à
l’écart du système de haut-parleurs pour éviter
tout dommage causé par les aimants des haut-
parleurs.
Si l’on ne peut trouver un emplacement
adéquat pour l’installation, prière de consulter
le concessionnaire Sony le plus procho.
Precauciones
• Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.
• Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causaría el imán de los altavoces.
Si no puede encontrar un emplazamiento
apropiado para el montage, consulte al
distribuidor de su automóvil o al proveedor de
Sony más próximo.
使用前須注意
• 請勿連續驅動揚聲器系統使超過功率使用容量。
• 錄影影磁帶，手錶，和利用磁碼的個人信用卡，
都必須遠離揚聲器系統放置以免記錄內容被揚聲器
中的磁鐵所損壞。
如果您找不到適當的安裝位置，即請洽詢您購入
車輛的商店或附近的 Sony 銷售店，然後才進行
安裝。
安裝以前
要使揚聲器和安裝面齊平時，至少須保留 79.5 mm
* (75 mm) 的深度。測量安裝揚聲器區域的深度，
並確信揚聲器不會妨礙汽車上的任何其它部件。選
擇安裝位置時，請注意下列事項：
• 確保您要安裝揚聲器的後扥架的安裝位置周圍沒有
任何障礙物。
• 後扥架的內面板上可能已經開有安裝孔。這種情況
下，只需更改底板。
• 若您打算將該揚聲器系統安裝在後扥架上，確保在
打開或關閉行李艙蓋時，揚聲器的接頭、框架或磁
體不會干擾扭桿彈簧等內部部件的動作。
此外，確保揚聲器的格柵不會碰到任何內部裝置，
例如座椅安全帶、頭靠、中央煞車燈、後雨刷內
蓋、窗帘或空氣濾淨器等。
*
(XS-V6932)
4 m
(× 2)
3
Black-striped cord
Cordon rayé noir
Cable con raya negra
黑條紋電線
ø 3.3 mm (
5
/32”)
147 × 216 mm (5
7
/8 × 8
5
/8”)
2.7 mm (
1
/8”)
13 mm
(
17
/
32
”)
5
Mounting
Montage
Before mounting
A depth of at least 79.5 mm/3
1
/4 in. *(75 mm/3
in.) is required for flush mounting. Measure the
depth of the area where you are to mount the
speaker, and ensure that the speaker is not
obstructing any other components of the car. Keep
the following in mind when choosing a mounting
location:
• Make sure that nothing is obstructing around the
mounting location of the rear tray where you are
to mount the speaker.
• A hole for mounting may already be cut out of
the inner panel of the rear tray. In this case, you
need to modify the board only.
• If you are to mount this speaker system in the
rear tray, make sure that the speaker terminals,
frame or magnet do not touch any inner parts of
the car, such as the torsion bar springs (when
you open or close the trunk lid), etc.
Also make sure that the speaker grille does not
touch any inner fittings, such as seat belts, head
rests, center brake lights, inner covers of the rear
wipers, curtains or air purifiers etc.
* (XS-V6932)
Avant le montage
Une profondeur d’au moins 79,5 mm/3
1
/4 po.
*(75 mm/3 po.) est nécessaire pour effectuer le
montage affleurant. Mesurez la profondeur de
l’emplacement où vous souhaitez monter le haut-
parleur et assurez-vous que ce dernier ne gêne en
rien les autres composants du véhicule. Prendre en
considération les points suivants lors du choix de
l’emplacement de montage:
• Assurez-vous qu’aucun objet ne gène à proximité
de l’emplacement de montage de la plage arrière
où vous envisagez de monter le haut-parleur.
• Il est possible qu’un trou ait déjà été découpé
dans le panneau intérieur de la plage arrière.
Dans ce cas, il vous suffit de modifier le panneau.
• Si vous envisagez de monter ce système de haut-
parleur dans la plage arrière, assurez-vous que
les bornes, le cadre ou les aimants du haut-
parleur ne sont pas en contact avec des pièces
internes du véhicule, telles que les ressorts à
barre de torsion (lorsque vous ouvrez ou fermez
le coffre), etc.
Assurez-vous également que la grille du haut-
parleur n’entre pas en contact avec des éléments
internes, tels que ceintures de sécurité, appuis-
tête, feux de stop centraux, garnitures intérieures
des essuie-glace arrière, rideaux ou filtres à air,
etc.
* (XS-V6932)
Antes del montaje
Para el montaje alineado, es necesaria una
profundidad mínima de 79,5 mm *(75 mm). Mida
la profundidad del lugar donde desea montar el
altavoz y compruebe que el altavoz no obstruya
ningún componente del automóvil. Antes de elegir
el lugar de montaje, se debe tener en cuenta lo
siguiente:
• Asegúrese de que no haya obstáculos en el lugar
de montaje de la bandeja posterior en la que
desea instalar el altavoz.
• Es posible que ya exista un orificio de montaje en
el panel interior de la bandeja posterior. En este
caso, sólo debe modificar el salpicadero.
• Si desea montar el sistema de altavoces en la
bandeja posterior, asegúrese de que los
terminales del altavoz, el marco o el imán no
están en contacto con los componentes interiores
del coche como, por ejemplo, los resortes de la
barra de torsión (cuando abra o cierre el
portaequipajes), etc.
Asegúrese también de que la rejilla del altavoz
no está en contacto con accesorios interiores
como, por ejemplo, los cinturones de seguridad,
los reposacabezas, las luces de frenos centrales,
las cubiertas interiores de los limpiaparabrisas
posteriores, cortinas o ambientadores, etc.
* (XS-V6932)
Montaje
安裝
Parts List / Liste des pièces / Lista de las piezas / 零件一覽表
1
4
(× 2)
2
(× 8) (× 8)
5
Mounting from the car interior (Top mounting)
Montage à partir de l’intérieur de l’habitacle (Montage supérieur)
Montaje desde el interior del automóvil (montaje superior)
從汽車內安裝（向下安裝）
Mark the four bolt holes and make them 3.3 mm* (
5
/32 in.) in diameter.
Marquer les quatre orifices des boulons et percer des trous de 3,3 mm* (
5
/32 po.)
de diamètre.
Marque los orificios de los cuatro pernos y hágalos 3,3 mm* de diámetro.
對四個螺絲孔位置做標記，並打 3.3 mm* 直徑的孔。
* When using 5: ø 5 mm (
7
/32 in.)
* Si vous utilisez 5: ø 5 mm (
7
/32 po.)
* Cuando utilice 5: 5 mm de diámetro
* 使用 5 時：ø 5 mm
1
3
c
1
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
功率放大器等
3
*
* White cord — Left speaker
Gray cord — Right speaker
* Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
* Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*
白色電線－左揚聲器
灰色電線－右揚聲器
2
Rear tray
Plage arrière
Bandeja posterior
後扥架
x
2
3
4
ø 4 × 35
Precautions
• Do not continuously use the speaker system
beyond the maximum power handling capacity.
• Keep recorded tapes, watches, and personal
credit cards using magnetic coding away from
the speaker system to protect them from damage
caused by the magnets in the speakers.
If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.
Précautions
• Eviter de soumettre en continu le système de
haut-parleurs à une puissance supérieure à la
puissance admissible.
• Garder les bandes enregistrées, les montres et les
cartes de crédit utilisant un code magnétique à
l’écart du système de haut-parleurs pour éviter
tout dommage causé par les aimants des haut-
parleurs.
Si l’on ne peut trouver un emplacement
adéquat pour l’installation, prière de consulter
le concessionnaire Sony le plus procho.
Precauciones
• Tenga cuidado de no activar el sistema de
altavoces de forma continua con una potencia
que sobrepase la potencia admisible.
• Mantenga alejados del sistema de altavoces las
cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causaría el imán de los altavoces.
Si no puede encontrar un emplazamiento
apropiado para el montage, consulte al
distribuidor de su automóvil o al proveedor de
Sony más próximo.
使用前須注意
• 請勿連續驅動揚聲器系統使超過功率使用容量。
• 錄影影磁帶，手錶，和利用磁碼的個人信用卡，
都必須遠離揚聲器系統放置以免記錄內容被揚聲器
中的磁鐵所損壞。
如果您找不到適當的安裝位置，即請洽詢您購入
車輛的商店或附近的 Sony 銷售店，然後才進行
安裝。
安裝以前
要使揚聲器和安裝面齊平時，至少須保留 79.5 mm
* (75 mm) 的深度。測量安裝揚聲器區域的深度，
並確信揚聲器不會妨礙汽車上的任何其它部件。選
擇安裝位置時，請注意下列事項：
• 確保您要安裝揚聲器的後扥架的安裝位置周圍沒有
任何障礙物。
• 後扥架的內面板上可能已經開有安裝孔。這種情況
下，只需更改底板。
• 若您打算將該揚聲器系統安裝在後扥架上，確保在
打開或關閉行李艙蓋時，揚聲器的接頭、框架或磁
體不會干擾扭桿彈簧等內部部件的動作。
此外，確保揚聲器的格柵不會碰到任何內部裝置，
例如座椅安全帶、頭靠、中央煞車燈、後雨刷內
蓋、窗帘或空氣濾淨器等。
*
(XS-V6932)
4 m
(× 2)
3
Black-striped cord
Cordon rayé noir
Cable con raya negra
黑條紋電線
ø 3.3 mm (
5
/32”)
147 × 216 mm (5
7
/8 × 8
5
/8”)
2.7 mm (
1
/8”)
13 mm
(
17
/
32
”)
5
