INSTALLATION
INSTRUCTIONS
30” Integrated Bottom Freezer Refrigerator
30” Integrated Bottom Freezer Wine Reserve
ENGLISH/FRANÇAIS/ESPAÑOL.
MONOGRAM.COM
2
31-1000169 Rev. 4
Safety Information
BEFORE YOU BEGIN
Read these instructions completely and carefully.
•
IMPORTANT – Save these instructions for
local inspector’s use. Observe all governing codes and
ordinances.
•
Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions with
your Owner’s Manual for future reference.
If you received a damaged unit, you should immediately
contact your dealer or builder.
Skill Level – Installation of this unit requires basic
mechanical, carpentry and plumbing skills. Proper
installation is the responsibility of the installer. Product
failure due to improper installation is not covered under
the Monogram Warranty. See the Owner’s Manual for
warranty information.
WARNING
Tip Over Hazard.
These appliances are top heavy, especially with any doors open, and must be secured to prevent tipping
forward which could result in death or serious injury. Read and follow the entire installation instructions for
securing the appliance with the anti-tip system.
WARNING
Explosion Hazard.
Keep flammable materials and vapors, such as gasoline, away from appliance. Failure to do so can result
in fire, explosion, or death.
WARNING
To reduce the risk associated with choking, do not allow children under 3 years of age to
have access to small parts during the installation of this product.
CAUTION
Lifting Hazard
This unit is very heavy. To reduce the risk of person injury during maneuvering and installing this appliance,
2 people are required for proper installation.
CAUTION
.HHSILQJHUVRXWRIWKH³SLQFKSRLQWƎDUHDVFOHDUDQFHVEHWZHHQWKHGRRUVDQGEHWZHHQWKH
doors and cabinet are necessarily small. Be careful closing doors when children are in the area.
WARNING
Electrical Shock Hazard.
Plug into a grounded 3-prong outlet.
Do not remove the ground prong.
Do not use an adapter.
Immediately discontinue use of a damaged supply cord.
If the supply cord is damaged it must be replaced by a
qualified service professional with an authorized service
part from the manufacturer.
Do not use an extension cord with this appliance.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Follow the instructions in the section Grounding the unit.
This appliance must be installed with a means in the
fixed house wiring or circuit breaker for disconnecting the
appliance from the electrical supply after installation.
For Monogram local service in your area, visit monogram.com or call 800.444.1845.
For Monogram service in Canada, visit monogram.ca or call 800.561.3344.
For Monogram Parts and Accessories, visit monogram.com or call 800.444.1845.
For Monogram Parts and Accessories in Canada, visit monogram.ca or call 800.661.1616.
3
31-1000169 Rev. 4
Safety Information
Contents
WARNING
EXPLOSION HAZARD Flammable Refrigerant
This appliance contains isobutane refrigerant,
R600a, a natural gas with high environmental
compatibility. However, it is also combustible.
Adhere to the warnings below to reduce the risk of
injury or property damage.
1) When handling, installing and operating the appliance,
care should be taken to avoid damage to the
refrigerant tubing.
2) Service shall only be performed by authorized service
personnel. Use only manufacturer-authorized service
SDUWVƎ
3) Dispose of unit in accordance with Federal and Local
Regulations. Flammable refrigerant and insulation
material used require special disposal procedures.
Contact your local authorities for the environmentally
safe disposal of your unit.
4) Keep ventilation openings in the appliance enclosures
or in the built-in structure clear of obstruction.
5) Do not use mechanical devices or other means to
accelerate the defrosting process.
6) Do not damage refrigerant circuit.
7) Do not use electrical appliances inside the food
storage compartment of the appliance.
Design Guide
Cabinet Enclosure Dimensions for
Fully Integrated Instructions 4
Unit Dimensions with 3/4” Panels 5
Cabinet Enclosure Dimensions for
Single or Multiple Units 6
The Installation Space (per unit) 7
Grounding the Unit 7
115° Door Swing 8
90° Door Swing 9
SS Panel Accessory & Dimensions 10
ƎFP&XVWRP3DQHO'LPHQVLRQV
Installation Instructions for Single Unit
Tools, Hardware, Materials 12
Step 1. Remove Packaging 13
Step 2. Install Anti-tip Bracket 14
Step 3. Connect Water Line 14
Step 4. Connect Power 14
Step 5. Slide Unit into Enclosure 15
Step 6. Remove Toekick and Vent 15
Step 7. Level Unit 15
Step 8. Install Toekick and Vent 16
Step 9. Reverse Door Swing 16
Step 10. Adjust Door Swing 17
Step 11. Install Door Bracket Covers 17
Step 12. Install Door and Drawer Panels 18
Step 13. Start Icemaker 19
Installation Instructions for Multiple Units
Tools, Hardware, Materials 20
Step 1. Remove Packaging 21
Step 2. Install Heater Unification Kit(S) to Unit 2 22
Step 3. Reverse Door Swing (Unit 1) 24
Step 4. Adjust Door Swing (Unit 1) 26
Step 5. Install Door Bracket Covers (Unit 1) 26
Step 6. Installing Other Units 26
Step 7. Join Units 26
Step 8. Install Anti-Tip Brackets 27
Step 9. Connect Water Line 27
Step 10. Connect Power 27
Step 11. Slide Units into Enclosures 28
Step 12. Install Hinge Guard 28
Step 13. Connect Heater 28
Step 14. Level Units 29
Step 15. Install Toekick And Vent 30
Step 16. Install Front Trim 30
Step 17. Install Door and Drawer Panels 31
Step 18. Start Icemaker 32
4
31-1000169 Rev. 4

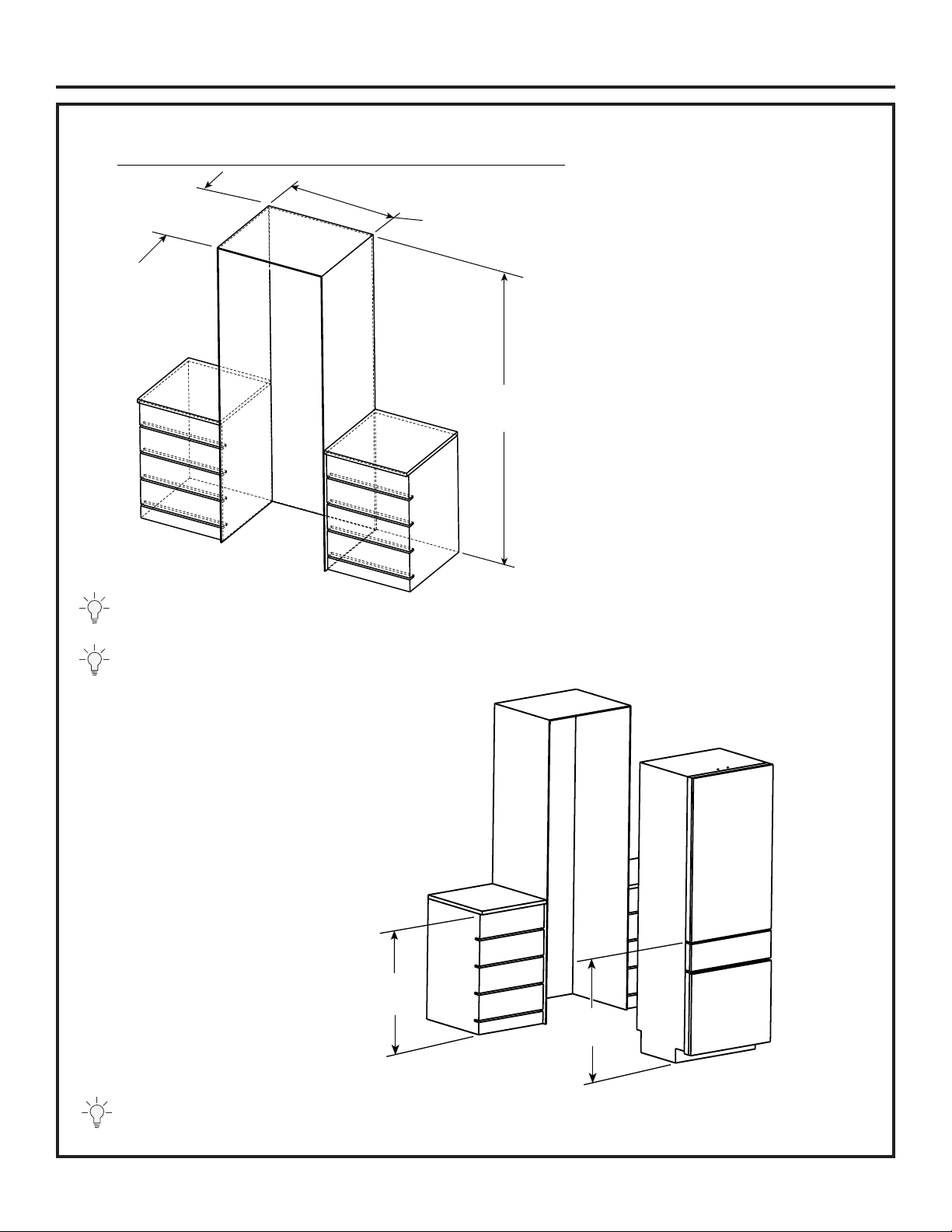

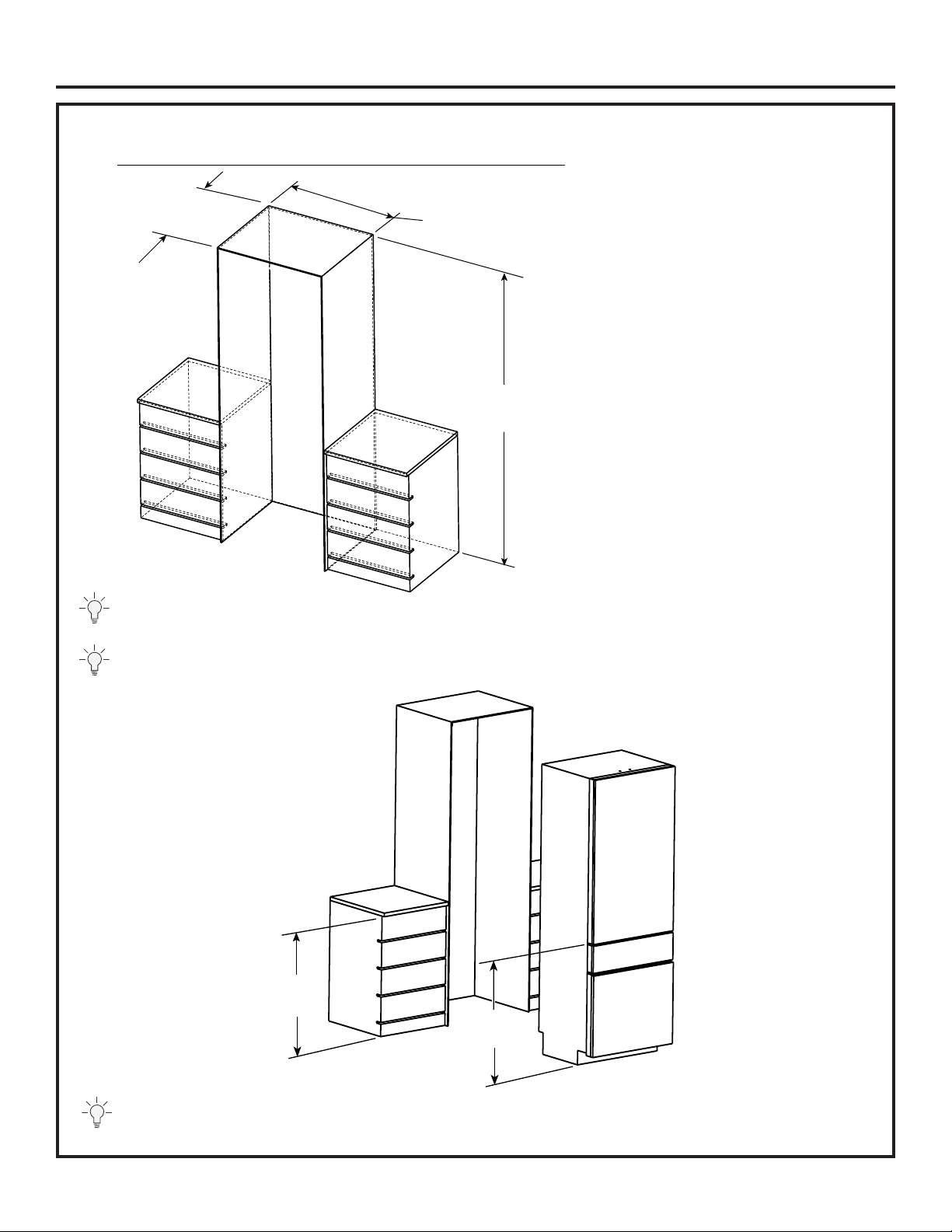

Design Guide (One Unit)
Cabinet Enclosure Dimensions For Fully Integrated Instructions
Height options
80" (203.2 cm)
or *84" (213.4 cm)
30" Finished Width
(76.2 cm)
25" min. depth
(63.5 cm)
7KHFXWRXWGHSWKPXVWEHƎIRU
flush installations.
• The front face of the unit fits flush
ZLWKƎFPGHSWKDGMDFHQW
cabinets.
7KHXQLWFDQILWLQWRDƎ
FPPLQLPXPƎFP
maximum high enclosure. The unit
LWVHOIFDQRQO\EHUDLVHGWRƎ
(204.2 cm).
• The refrigerator door panel can be
FRQVWUXFWHGWRILOODGGLWLRQDOKHLJKW
see Stainless Steel or Custom
Panel sections.
'HVLJQ7LS:HUHFRPPHQGILQLVKLQJWKHLQVLGHVXUIDFHRIWKHHQFORVXUHDPLQRIƎFPIURPWKH
front face.
'HVLJQ7LS,IXVLQJƎFPHQFORVXUHFRQVLGHUDGGLQJDILQLVKHGYDOHQFHDERYHWKHXQLWFDVH
34 3/8"
(87.3 cm)
34 3/8"
(87.3 cm)
Design Tip: It is possible to align your unit drawer with adjacent cabinetry for a completely integrated
look.
5
31-1000169 Rev. 4
Design Guide
Height adjustable
from
79-3/8” to 80-3/8” *
(201.6 cm - 204.2 cm)
23-3/4"
(60.3 cm)
29-3/4"
(75.6 cm)
1-1/4"
(3.2 cm)
3/4"
(19.1 mm)
1/8"
(3.2 mm)
4"
(10.2 cm)
6"
(15.2 cm)
Case
Door
Panel
Clearance
Front with Panels Side with Panels
8QLW'LPHQVLRQVZLWKƎ3DQHOV
Top with Panels
Install Clearances
Top
ƎPP
Each Side
ƎPP
Rear
ƎPP
7KH8QLWFDQEHDGMXVWHGWRILWLQWRDFDELQHWVSDFHWKDWLVƎFPWRƎ
(214.3 cm) with the appropriate door panel kit.
(Case and Door only)
6
31-1000169 Rev. 4
Design Guide

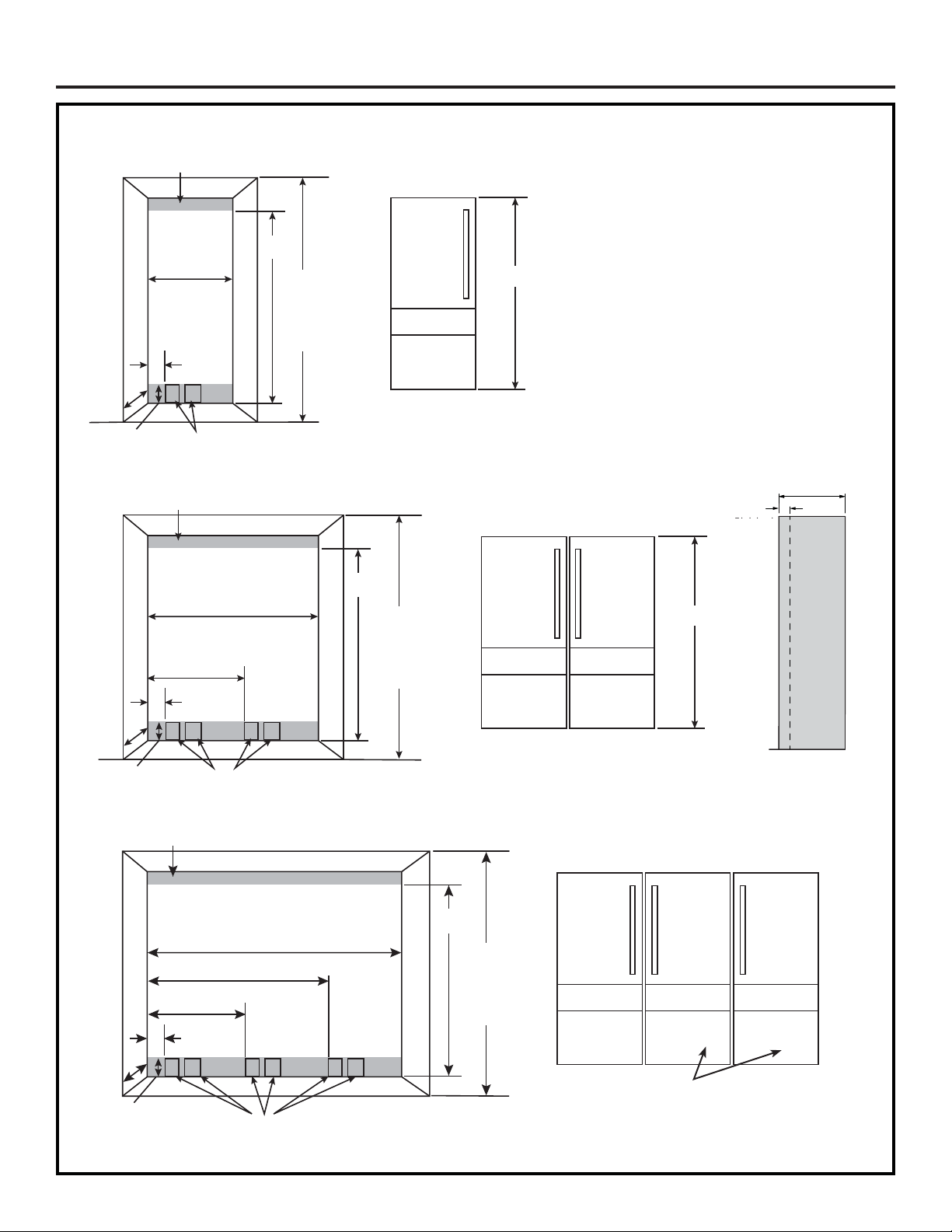

Cabinet Enclosure Dimensions for Single or Multiple Units
77”
(195.5 cm)
Hinge Side
Anti Tip Location - DO NOT
obstruct this area.
Electrical and Water
Area Connection
6” (15.2 cm)
Electrical Outlet and
Home Water Source
1 per product
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
30” (76.2 cm)
4-3/8”
(11 cm)
25”
(63.5 cm)
Product
Depth
Opening
Height
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
77”
(195.5 cm)
E
W
ONE PRODUCT INSTALLATION
TWO PRODUCTS INSTALLATION
77”
(195.5 cm)
Hinge Side
Hinge Side
Electrical and Water
Area Connection
6” (15.2 cm)
25”
(63.5 cm)
Product
Depth
Anti Tip Location - DO NOT
obstruct this area.
60” (152.4 cm)
Opening
Height
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
4-3/8”
(11 cm)
E
W
E
W
34-1/8”
(86.7 cm)
77”
(195.5 cm)
Electrical Outlet and
Home Water Source
1 per product
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
THREE PRODUCTS INSTALLATION
25”
(63.5 cm)
Product
Depth
Electrical Outlet and Home Water Source
1 per product
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
90” (228.6 cm)
Anti Tip Location - DO NOT
obstruct this area.
Electrical and Water
Area Connection
6” (15.2 cm)
Opening
Height
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
77”
(195.5 cm)
4-3/8”
(11 cm)
E
W
E
W
E
W
34-1/8”
(86.7 cm)
64”
(86.7 cm)
Hinge Side
Hinge Side
Hinge Side
NOTES:
• When two or three units are installed side
by side, an exterior heater must be applied
to the left exterior wall of the second and/
RUWKLUGXQLW6HH([WHULRU+HDWHU8QL¿FDWLRQ
Kit.
• Toekick dimension is 4” (10.2 cm) from the
ÀRRU
•7KHSURGXFWFDQ¿WLQWRD´
cm) minimum and up to 84 1/2” (214.6 cm)
maximum high enclosure.
• The unit can only be raised to 80-3/8”
(204.2 cm).
• The unit door panel can be constructed to
¿OODGGLWLRQDOKHLJKW6HHGRRUDGMXVWPHQW
section.
25
SIDE VIEW
25" (63.5)
3 1/2"
(8.9)
Finished
Return
Back
127(&RQ¿JXUDWLRQVZLWKXQLWVLQVWDOOHGKLQJHWRKDQGOH
will result in interference while opening doors. To enable
all three doors to open independently, additional clearance
between the hinge to handle units is required and the
middle door should be set to a 90 degree opening.
7
31-1000169 Rev. 4
Design Guide (One, Two, or Three Units)
THE INSTALLATION SPACE (Per Unit)
Water and Electrical Locations
Locate electrical and water supply connections in the areas shown on the Cabinet Dimensions section page.
WARNING
Connect to potable water supply only.
PREPARING INSTALL WATER LINE
• A cold water supply is required for automatic icemaker operation. The water pressure must be between 40 and 120
p.s.i. (275-827 kPa).
5RXWHƎFP2'FRSSHURU6PDUW&RQQHFW
™
plastic tubing between the house cold water line and the water
connection location.
• Tubing should be long enough to extend to the front of the enclosure.
• Water line can enter an opening through the floor or back wall.
• Install a shut-off valve between the icemaker water valve and cold water supply in the home.
NOTE:
• It is recommended that the water shut-off valve be placed in a location that is easily accessible. We do not advise
placing it behind the unit because of access difficulties. If it is necessary to install the valve behind the unit, it must
be located in the area shown on Design Guide.
• Saddle type shut-off valves are included in many water supply kits, but are not recommended for this application.
• The only GEA-approved plastic tubing is supplied in the SmartConnect
™
Refrigerator Tubing kits. Do not use any
other plastic water supply line because the line is under pressure at all times. Other types of plastic may crack or
rupture with age and cause water damage to your home. See water line kits on Assessories Page.
• Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use
is not permitted in Massachusetts. Consult with your licensed plumber.
Electrical Specifications
• A 115-volt, 60-Hz., 15- or 20-amp power supply is required. An individual properly grounded branch circuit or circuit
breaker is recommended.
• Install a properly grounded 3-prong electrical receptacle recessed into the back wall. Electrical must be located on
rear wall as shown in the Cabinet Dimensions section.
NOTE: GFI (ground fault interrupter) is not recommended.
GROUNDING THE UNIT
The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
three-prong (grounding) wall receptacle to minimize the
possibility of electric shock hazard from this appliance.
Have the wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly grounded.
Where a standard 2-prong wall outlet is encountered, it
is your personal responsibility and obligation to have it
replaced with a properly grounded 3-prong wall outlet.
DO NOT, UNDER ANY
CIRCUMSTANCES, CUT
OR REMOVE THE THIRD
(GROUND) PRONG FROM
THE POWER CORD.
DO NOT USE AN ADAPTER PLUG TO CONNECT THE
UNIT TO A 2-PRONG OUTLET.
DO NOT USE AN EXTENSION CORD WITH THIS
APPLIANCE.
WARNING
Electrical Shock
Hazard.
Failure to follow these instructions can
result in death, fire, or electrical shock.
8
31-1000169 Rev. 4
Design Guide (One, Two, or Three Units)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1" (2.5 cm)
3/4" (1.9 cm)
1-1/2"
(3.8 cm)
2-1/16" (5.4 cm)
1-1/4"
(3.2 cm)
1-3/8"
(3.5 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1/8" (3.2 mm)
Allow 17" (43.2 cm) minimum
clearance to a wall for a full
115° door swing.
Refrigerator
Stainless Steel or Custom Panels
Top View

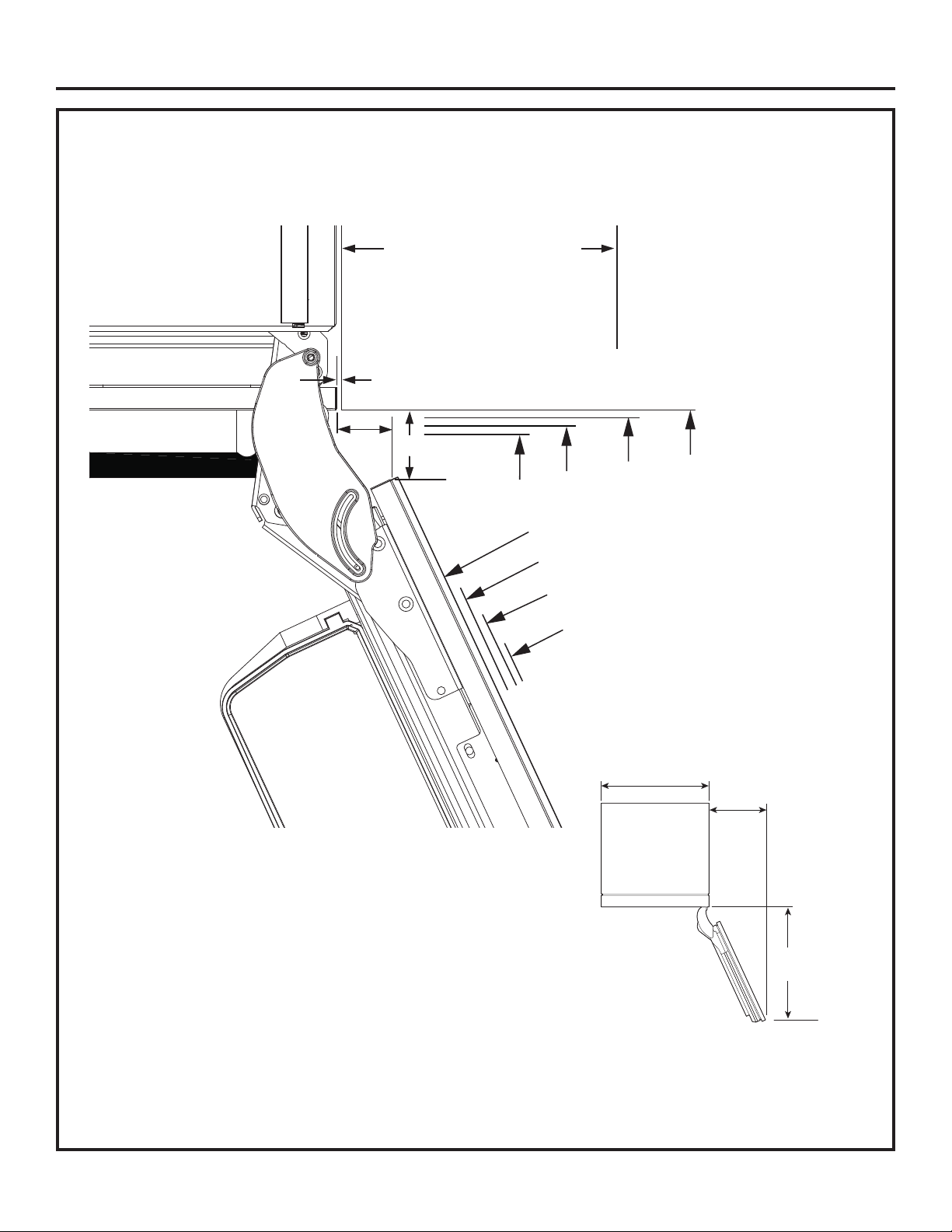

115° DOOR SWING
(factory setting)
Product Clearances
These units are equipped with a 2-position door stop. The
factory-set 115° door swing can be adjusted to 90° if clear-
ance to adjacent cabinets or walls is restricted.
For 90° Door swing see next page.
Not to scale
TOP VIEW
DIMENSIONS BASED
ON HANDLE HEIGHT
OF 2-9/16” (6.5)
DOOR OPEN 115°
29 1/4”
(74.3 cm)
29 15/16”
(76.0 cm)
16-9/16"
(42.1 cm)
Minimum
to a Wall
9
31-1000169 Rev. 4
Design Guide (One, Two, or Three Units)
For a 90º door swing
allow 4" (10.2 cm)
min. clearance to a
wall, for stainless
steel models.
1-1/2"
(3.8 cm)
2-1/4"
(5.7 cm)
1-1/4"
(3.2 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1-3/16"
(3 cm)
1" (2.5 cm)
3/4" (1.9 cm)
Refrigerator
1/8" (3.2 mm)
Stainless Steel or Custom Panels
Top View
90° DOOR SWING
(optional setting)
Not to scale
TOP VIEW
DOOR OPEN 90°
DIMENSIONS BASED
ON HANDLE HEIGHT
OF 2-9/16” (6.5)
33 1/4”
(84.5 cm)
29 1/4”
(74.3 cm)
5-1/8"
(13.0 cm)
Minimum
to a Wall
10
31-1000169 Rev. 4
Design Guide (One, Two, or Three Units)
SS PANEL ACCESSORY & DIMENSIONS
ƎFP7KLFN6ROLG'RRU3DQHO2SWLRQVDQGƎFP7KLFN)UDPHIRU*ODVV'RRU
(75.6 cm)
29-3/4"
4" (10.2 cm)
7-9/16"
(19.2 cm)
22-3/4"
(57.8 cm)
1/8" (3.2 mm) Min.*
Fresh
Food
Ice Drawer
Cabinets
Freezer/
Convertible
Drawer
45-3/8" (115.3 cm) for
80" (203.2 cm) Installation
49-3/8" (125.4 cm) for
84" (213.4 cm) Installation
(75.6 cm)
29-3/4"
23"
(58.4 cm)
Glass Panel
for Fresh Food
45-3/8"
(115.3 cm)
49-3/8"
3-3/8"
(8.6 cm)
6"
(15.2 cm)
6"
(15.2 cm)
80"
(203.2 cm)
Install.
10"
(25.4 cm)
84"
(213.4 cm)
Install.
ACCESSORIES/KITS
Kit Name Instruction PN
+HDWHU8QL¿FDWLRQ.LW ZUG30
Water Line 8’ (2.5m) WX08X10006
Water Line 15’ (4.6m) WX08X10015
Water Line 25’ (7.6m) WX08X10025
Stainless Steel Full Door and Drawer Panel Kits (Order for a Full Product)
NOTE: Each kit also contains matching top door, freezer and customizable
drawer panels, and toe kick.
FULL DOOR & DRAWER KIT ATTRIBUTES/REQUIREMENTS
Instructions PNDoor Front Type: Door Height Left or Right
Glass 80” Left ZKGSN809NLH
Glass 80” Right ZKGSN804NRH
Glass 84” Left ZKGSN849NLH
Glass 84” Right ZKGSN844NRH
Solid 80” Left ZKSSN809NLH
Solid 80” Right ZKSSN804NRH
Solid 84” Left ZKSSN849NLH
Solid 84” Right ZKSSN844NRH
Handles and Mountings Instructions PN
Minimalist Handle Full Kit ZKGC3H3CNSS
Minimalist Door Handle WR12X32600
Minimalist Handle (Drawer) WR12X32406
Statement Handle Full Kit ZKGC3H3PNSS
Statement Door Handle WR1232571
Statement Freezer Handle WR12X32599
Custom Panel Handle Stud Kit ZKPN
11
31-1000169 Rev. 4
Design Guide (One, Two, or Three Units)
3/4ƎFP&867203$1(/',0(16,216ƎFP+LJK)XOO\
Integrated Installation
ƎFP&867203$1(/',0(16,216ƎFP+LJK)XOO\
Integrated Installation
If you choose to install custom panels, they must be cut
to the dimensions shown. The panels will attach to the
door and drawers using a hook and bracket system.
EXTREMELY IMPORTANT: Custom wood panels
PXVWEHDWOHDVWƎFPWKLFNZKHUHKRRNVDQG
bracket hardware are attached. Refer to Templates
for hook and bracket location.
NOTE:7KLVSURGXFWLVGHVLJQHGWRKDQGOHƎFP
panels that are made of wood.
Ǝ[Ǝ[FPLVWKHPD[LPXP
opening for a glass window. The opening may be
smaller if desired.
If you choose to install custom panels, they must be cut
to the dimensions shown. The panels will attach to the
door and drawers using a hook and bracket system.
EXTREMELY IMPORTANT: Custom wood panels
PXVWEHDWOHDVWƎFPWKLFNZKHUHKRRNVDQG
bracket hardware are attached. Refer to Templates
for hook and bracket location.
NOTE:7KLVSURGXFWLVGHVLJQHGWRKDQGOHƎFP
panels that are made of wood.
Ǝ[Ǝ[FPLVWKHPD[LPXP
opening for a glass window. The opening may be
smaller if desired.
IMPORTANT NOTE: Maximum panel weight:
A Refrigerator Door Panel: 33 lbs.
B Freezer Drawer Panel: 9 lbs.
C Convertible Drawer Panel: 19 lbs.
IMPORTANT NOTE: Maximum panel weight:
A Refrigerator Door Panel: 33 lbs.
B Freezer Drawer Panel: 9 lbs.
C Convertible Drawer Panel: 19 lbs.
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
6”
(15.2 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
PANELS FOR SOLID DOOR
AND DRAWERS
PANELS FOR SOLID DOOR
AND DRAWERS
PANELS FOR
GLASS DOOR
PANELS FOR
GLASS DOOR
6W\OHVPXVWEHDPLQƎFPWR
cover aluminum door frame.
6W\OHVPXVWEHDPLQƎFPWR
cover aluminum door frame.
Design Tip: Some amount of each panel will be visible on the interior side
of the unit. It is recommended that both sides of each panel be finished.
Design Tip: If using custom panels, a custom toe kick should
be considered. The Bottom of case is white.
Design Tip: Some amount of each panel will
be visible on the interior side of the unit. It is
recommended that both sides of each panel
be finished.
Design Tip: If using custom panels, a custom
toe kick should be considered. The Bottom of
case is white.
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
10”
(25.4 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
12
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT
TOOLS REQUIRED
Ǝ$OOHQZUHQFK
• Utility knife
• Stepladder
• Bucket
• Level
• Appliance hand truck
• Tubing cutter
ƎRSHQHQGZUHQFK
ƎRSHQHQGZUHQFK
• #2 Phillips screwdriver
• Drill and bit set
ƎVRFNHW
• Safety glasses
• Pliers
ƎUDWFKHW
• Torx T-20, T-30 wrench
HARDWARE SUPPLIED
• Anti-tip bracket & screws
• Panel installation kit
• Door panel templates- Pub # 31-1000149, 31-1000150,
31-1000151, 31-1000152
• Water filter - Part # XWFE
• Drywall Anchors and screws
MATERIALS REQUIRED
ƎFRSSHUZDWHUOLQHWXELQJRU6PDUW&RQQHFW
Refrigerator Tubing kits
• Water shut-off valve
• Custom panels for refrigerator door, freezer drawer and
Convertible drawer
• Velcro w/adhesive if using custom toekick.
FLOORING
For proper installation, this unit must be placed on a level
surface of hard material that is at the same height as the
rest of the flooring. This surface should be strong enough
to support a fully loaded unit, or approximately 1,200 lbs.
NOTE: Protect the finish of the flooring. Cut a large sec-
tion of the cardboard carton and place under the unit
where you are working.
UNIT LOCATION
Ŷ Do not install the unit where the temperature will go
below 60°F (16°C). It will not run often enough to
maintain proper temperatures.
Ŷ Do not install the unit where temperatures will go above
100°F (37°C). It will not perform properly.
Ŷ Do not install the unit in a location exposed to water
(rain, etc.) or direct sunlight.
Ŷ Do not install the unit on a floor not strong enough to
support it fully loaded.
13
31-1000169 Rev. 4

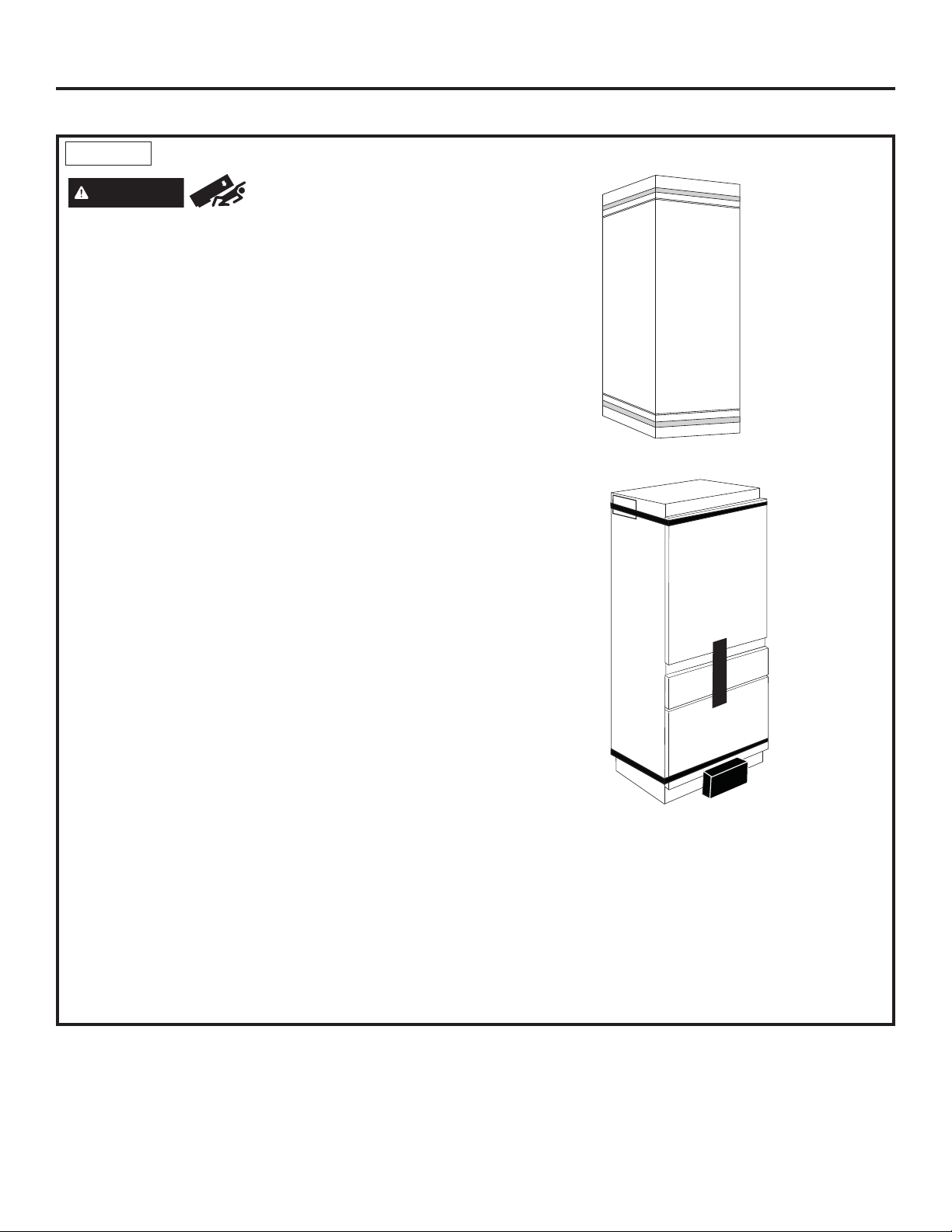

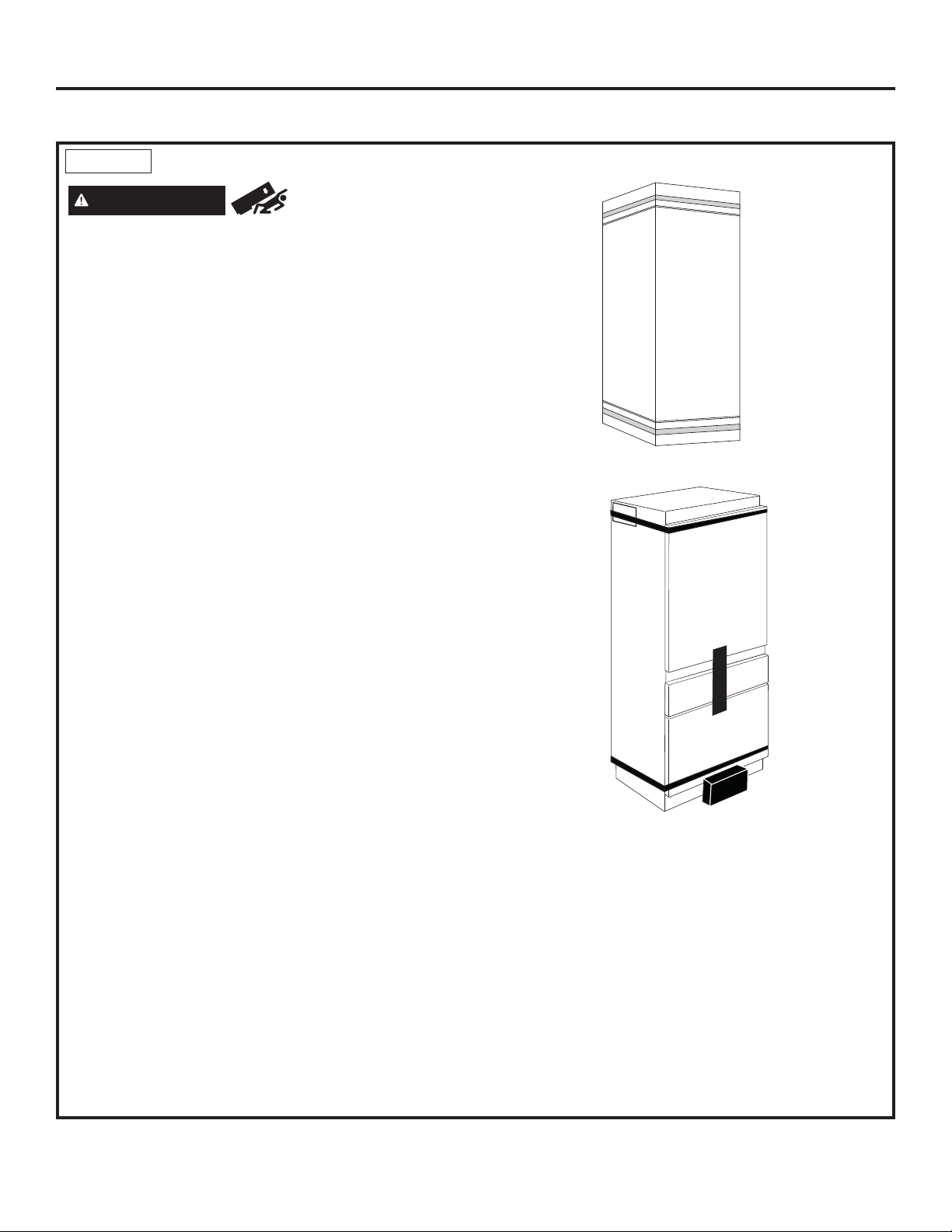

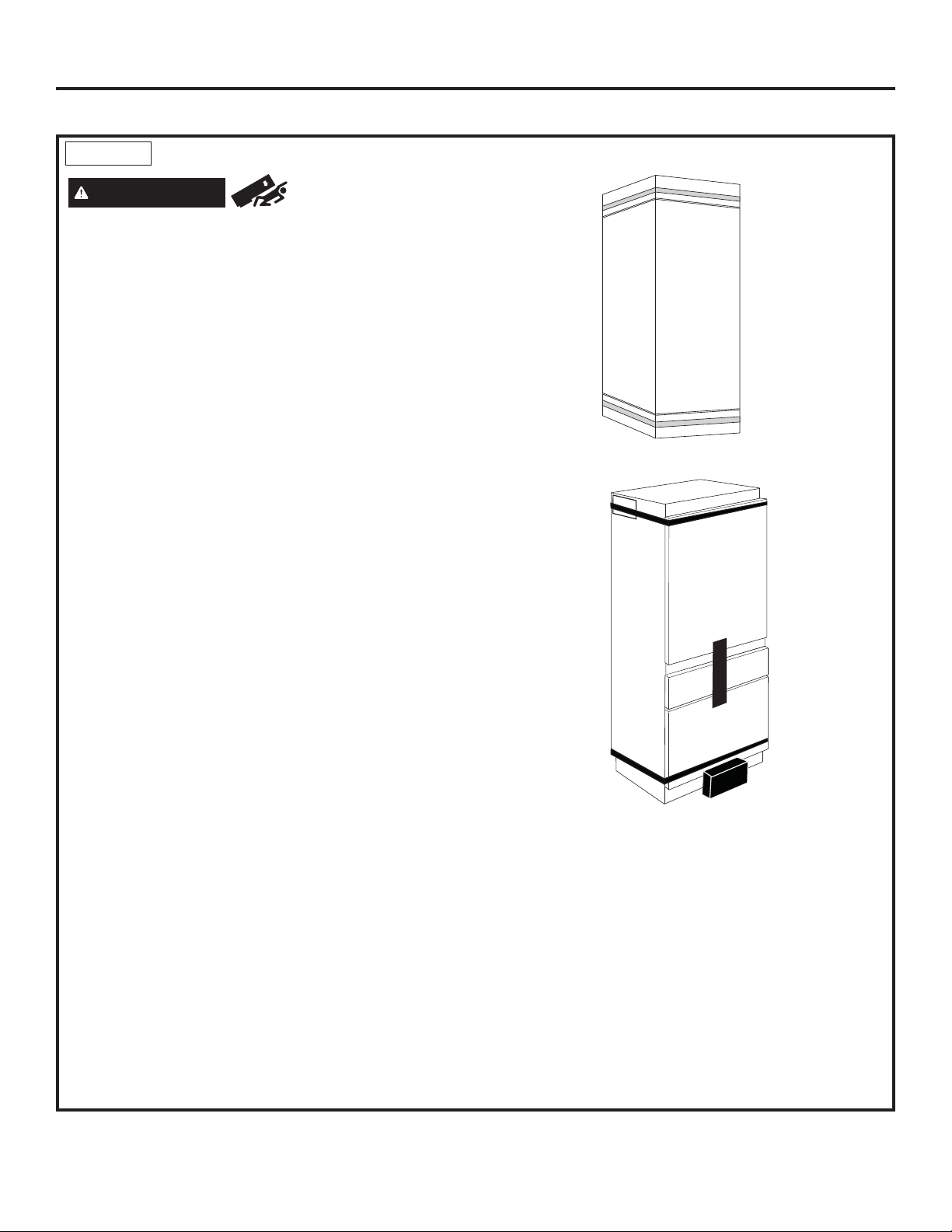

STEP 1 REMOVE PACKAGING
WARNING
Tip Over Hazard.
This appliance is top heavy. Use extreme caution
with moving to prevent tipping over which could
result in death or serious injury.
Ŷ Cut bands and tape on the top and bottom
of packaging with a utility knife.
Ŷ Unfold the cardboard seams and remove the top
of the packaging.
Ŷ Slide the remainder of the box off of the appliance. You
can use a box cutter to cut the remaining cardboard
being VERY CAREFUL not to scratch
the appliance.
Ŷ Remove the EPS supports from around the unit.
Ŷ DO NOT remove the door band or lower EPS banded
parts until unit is ready to go into enclosure.
Ŷ Remove anti-tip bracket and foam blanket from top of
unit and set aside for installation later.
Ŷ Keep front door band and door/drawer tape on unit
until product is installed to anti-tip bracket.
Ŷ Remove trim pieces taped to front of product and set
aside for installation later.
Ŷ Remove all packing tape except for warning labels and
tape with orange warning labels.
Ŷ Pull back, but DO NOT REMOVE, door/drawer tape.
Ŷ Open middle drawer and remove Owner’s Manual
packet which includes unit installation instructions.
Ŷ Close middle drawer and re-apply tape to keep the
door and drawers closed until product is installed to
anti-tip bracket.
Ŷ Cut EPS skid at the sides near the front from the back
of the unit.
Ŷ Push unit forward & remove rear portion of the EPS
skid.
Ŷ Carefully lower rear onto the floor.
Ŷ Lean unit back slightly & remove front portion of the
EPS skid.
Ŷ Discard all unused packaging materials appropriately.
Ŷ The unit can now be moved using an appliance hand
truck or rolled on a properly protected floor by 2
people.
Ŷ Leave any protective film on the unit until installation is
complete.
Installation Instructions
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT
14
31-1000169 Rev. 4
STEP 3 CONNECT WATER LINE
WARNING
Connect to potable water supply
only.
Ŷ Position appliance in front of enclosure.
Ŷ Locate and bring tubing to the front of the cabinet.
Ŷ Turn the water on to flush debris from line. Run about
DTXDUWRIZDWHUWKURXJKWXELQJLQWRDEXFNHWWKHQ
shut off water.
If needed cut the tubing to the proper length so it can
be attached to the water valve.
Copper Tubing:
Ŷ 6OLSDƎQXWDQGIHUUXOHRYHUERWKHQGVRIWKH
copper tubing. Insert tube into the union fitting on the
unit and tighten nut to union.
Ŷ Turn on the water to check for leaks.
SmartConnect™ Tubing:
ŶFollow the instructions provided with the tubing. Over
tightening may cause leaks. Turn on the water to
check for leaks.
NOTE: Coil excess tubing length behind the unit.
Installation Instructions
67(3,167$//$17,7,3
BRACKET

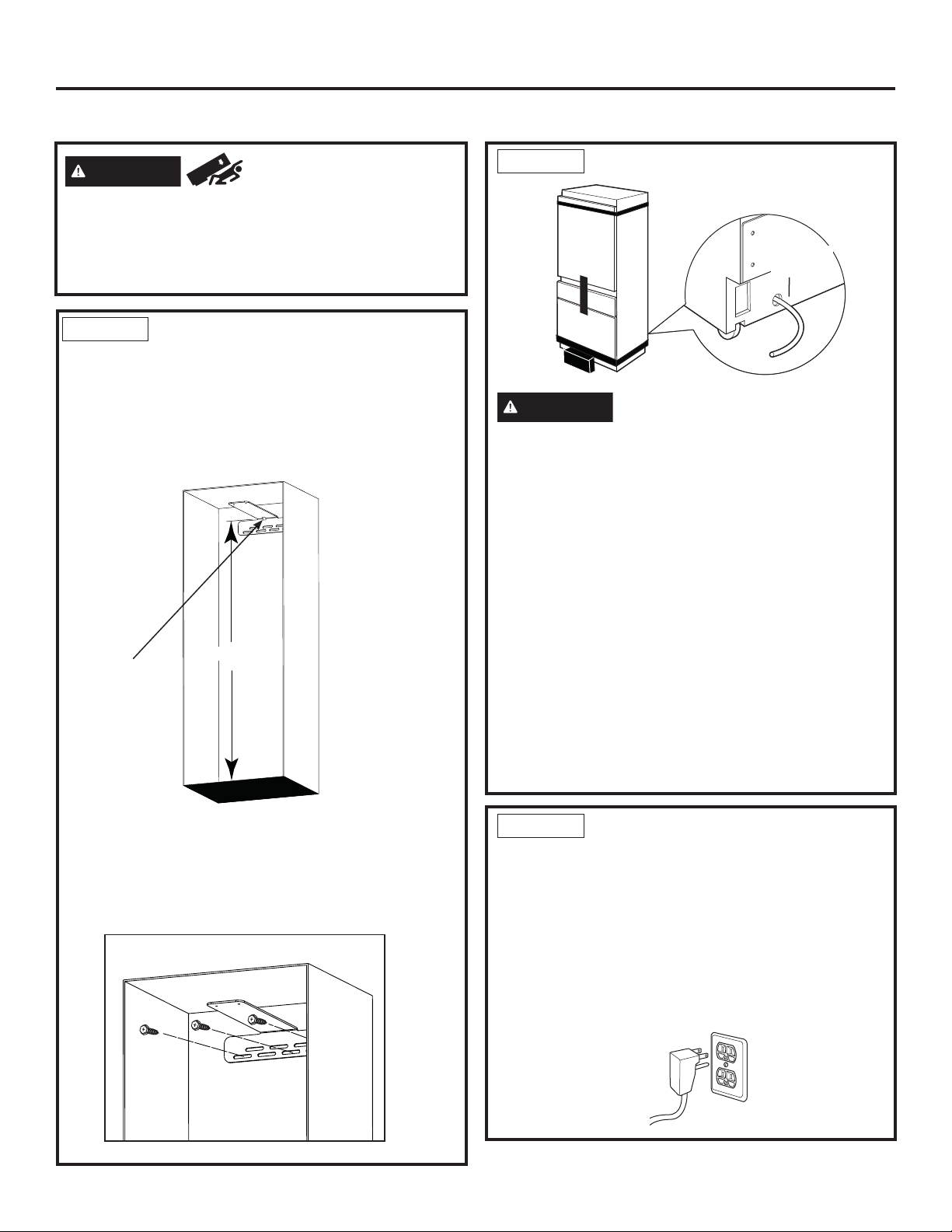

Ŷ,QVLGHWRSIDFHRIEUDFNHWVKRXOGEHLQVWDOOHGDWƎ
FP³6ORWƎLQEUDFNHWVKRXOGWREHSODFHGLQ
FHQWHURILQVWDOOVSDFHW\SLFDOO\Ǝ>FP@
Ŷ Mark (within slots, placement) stud and anchor
positions on brackets.
Ŷ Secure bracket using a combination of studs &
anchors.
Ŷ At least 1 stud must be engaged. However, please
engage as many studs as possible within the
enclosure. A minimum of three fasteners should be
used for proper installation.
WARNING
Tip Over Hazard.
These appliances are top heavy, especially with any
doors open, and must be secured to prevent tipping
forward which could result in death or serious injury.
Read and follow the entire installation instructions for
securing the appliance with the anti-tip system.
Water
Line Hole

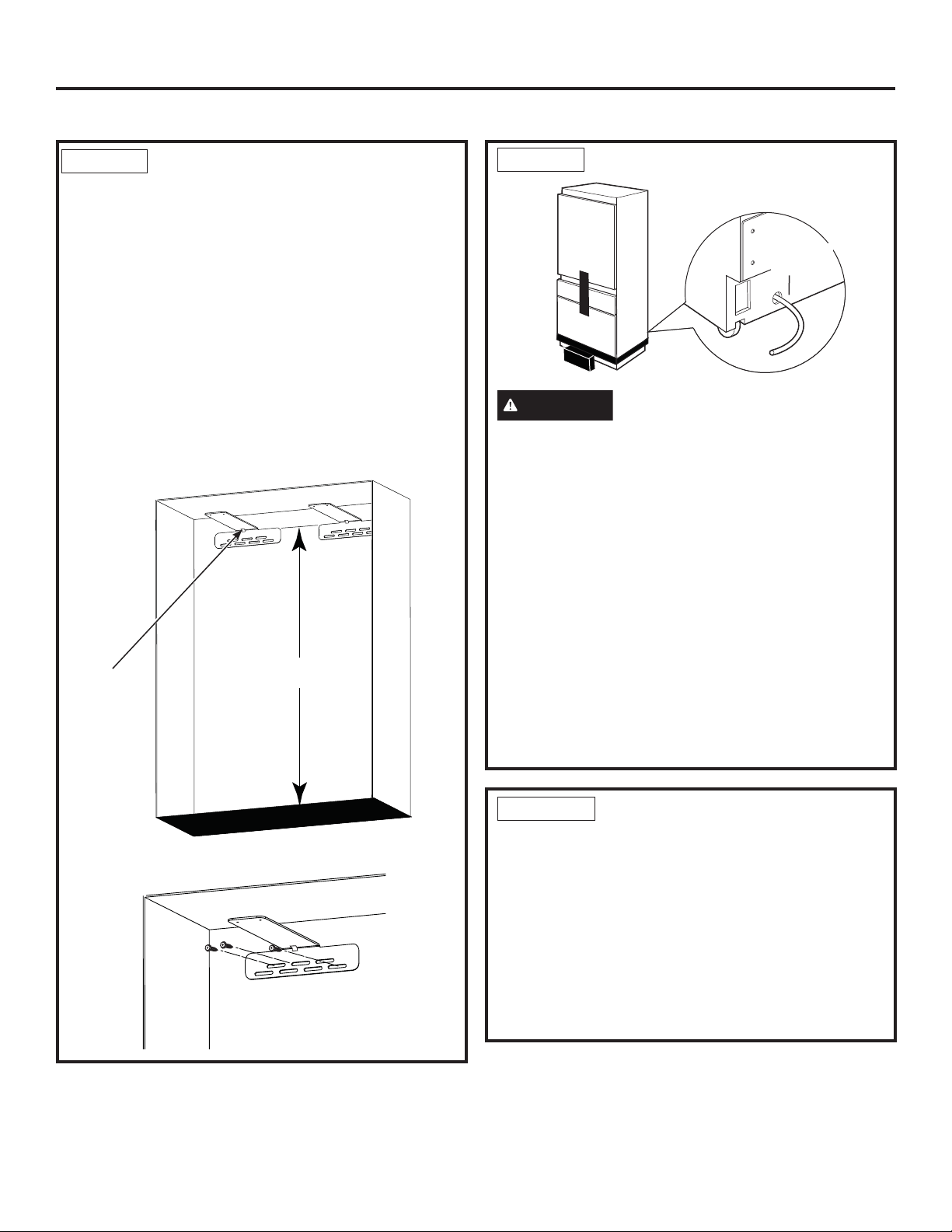

STEP 4 CONNECT POWER
Ŷ Plug the power cord into the socket.
Ŷ Check to make sure power to unit is on by opening
the ice drawer (FF door will be banded or taped shut)
to see if interior lights are on.
Ŷ The temperature controls are preset at 37°F for the
refrigerator section and 0°F in both the freezer drawer
and customizable drawer.
Ŷ Allow 24 hours to stabilize before making
adjustments.
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
Slot
80”
ƎFP
15
31-1000169 Rev. 4

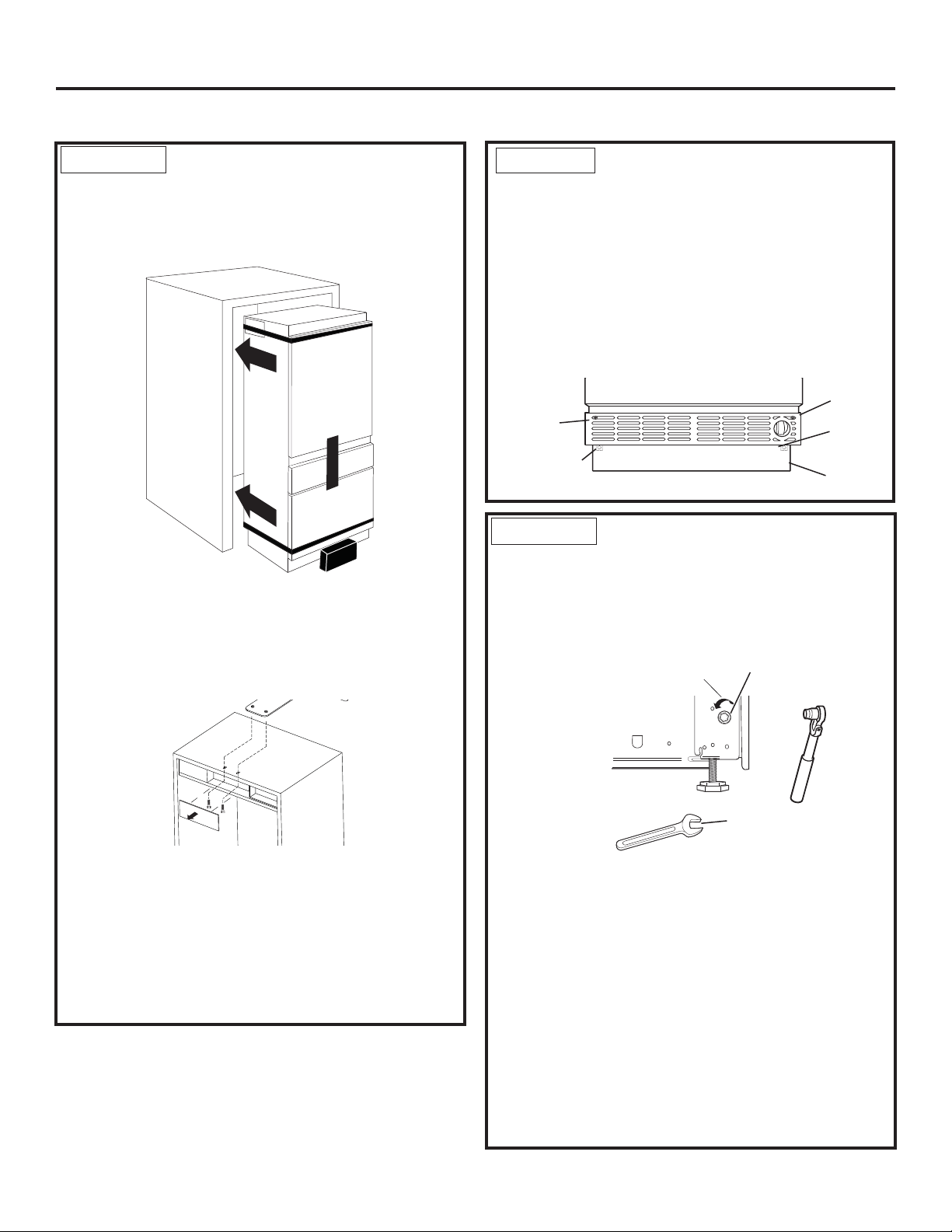

STEP 5 SLIDE UNIT INTO
ENCLOSURE
Roll the unit into the enclosure, being careful not to
pinch the water line or power cord.
Ŷ$ORQJIODWEDURU\DUGVWLFNPD\EHQHHGHGWRJXLGH
the front edge of the anti-tip bracket over the unit.
ŶIf space allows, you may also bend the front edge of
the bracket upward slightly, allowing it to clear the
back of the unit.
ŶRemove top-center trim cover from unit.
ŶSecure the unit to the Anti-tip bracket using both
machine screws & washers to engage the threaded
inserts in the anti-tip bracket.
ŶHand start the screws until unit is in desired location
within the install space.
ŶFinalize unit install by tightening the screws fully.
ŶReinstall Trim cover.
STEP 7 LEVEL UNIT
All models have 4-point leveling. The front is supported
E\OHYHOLQJOHJVWKHUHDULVVXSSRUWHGE\DGMXVWDEOH
wheels. Both are accessible from the front of the unit.
Ŷ7ROHYHOWKHEDFNRIWKHXQLWWXUQWKHƎKH[
nut located above the front wheels. Turn counter
clockwise to raise or clockwise to lower the unit.
Ŷ)RUIURQWOHYHOLQJXVHDƎRSHQHQGZUHQFK
ŶAdjust height of unit to match installation cutout
opening. The unit should be level and plumb with
cabinetry.
NOTICE: The rear leveling wheels and front leveling
OHJVDUHOLPLWHGWRDPD[LPXPKHLJKWDGMXVWPHQWRIƎ
,IWKHLQVWDOODWLRQUHTXLUHVPRUHWKDQƎKHLJKWWKH
installer should elevate the unit on a sheet of plywood
or runners. Cabinetry trim could also be added across
the top of the opening to shorten the opening.
,I\RXDWWHPSWWRUDLVHWKHXQLWPRUHWKDQƎ\RXZLOO
damage the front leveling legs and the rear leveling
wheels.
Installation Instructions
STEP 6 REMOVE TOEKICK AND
VENT
The toekick must be removed to access the leveling
leg system.
ŶRemove band around EPS block in front of toekick.
ŶRemove and dispose of EPS block.
ŶRemove the solid portion of the toekick by pulling
forward.
Ŷ Place the toekick, vent and screws out of the way so
you will have them for reinstallation.
Vent
Screw
Toekick
Vent
Screws
(behind
toekick)
Screw
Up
Leveling Leg
Up
Hex Nut Adjusts
Rear Wheels
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
16
31-1000169 Rev. 4

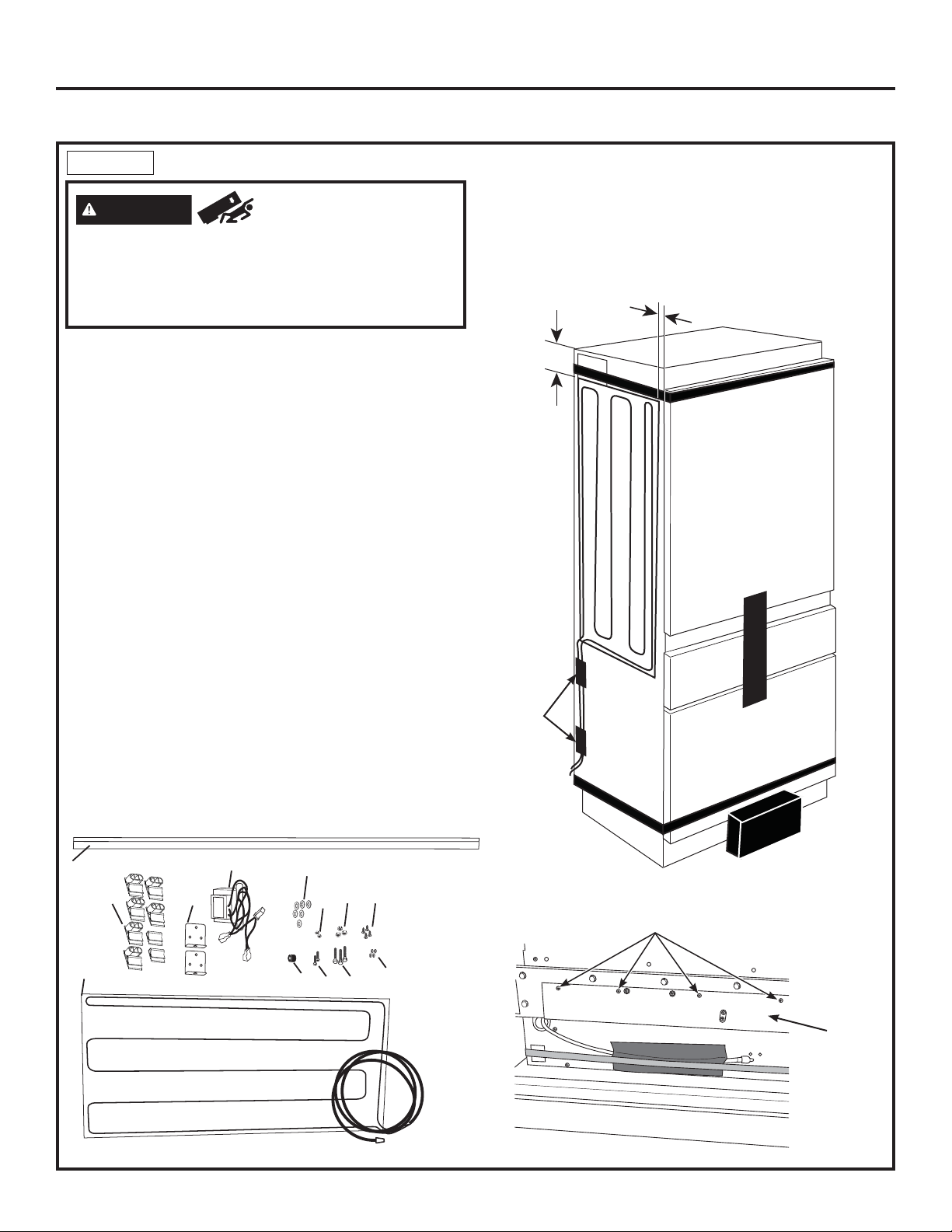

STEP 9 REVERSE DOOR SWING
(if needed) (cont.)
8VLQJDƎ$OOHQZUHQFKUHPRYHWKHVFUHZV
per hinge that secure the door to the unit. Have
someone hold the door while removing these screws
to keep the door from falling.
2SHQWKHKLQJHV8VLQJDƎ$OOHQZUHQFK
remove the 2 screws per hinge that secure the hinge
to the unit cabinet.
5. Remove the trim and hinge pocket from the top of
the unit and install on the opposite sides.
6. Remove the trim and hinge pocket from the bottom
of the refrigerator compartment. Remove the control
panel and gently place in the FZ drawer.
7. Reinstall the control panel.
8. The hinges will be reinstalled in opposite corners.
The hinge from the top will be turned over
and installed at the bottom of the refrigerator
compartment. The hinge from the bottom will be
turned over and installed at the top of the refrigerator
compartment.
9. Install the screws on the refrigerator compartment
cabinet in all 4 places. Screw them in about halfway.
Installation Instructions

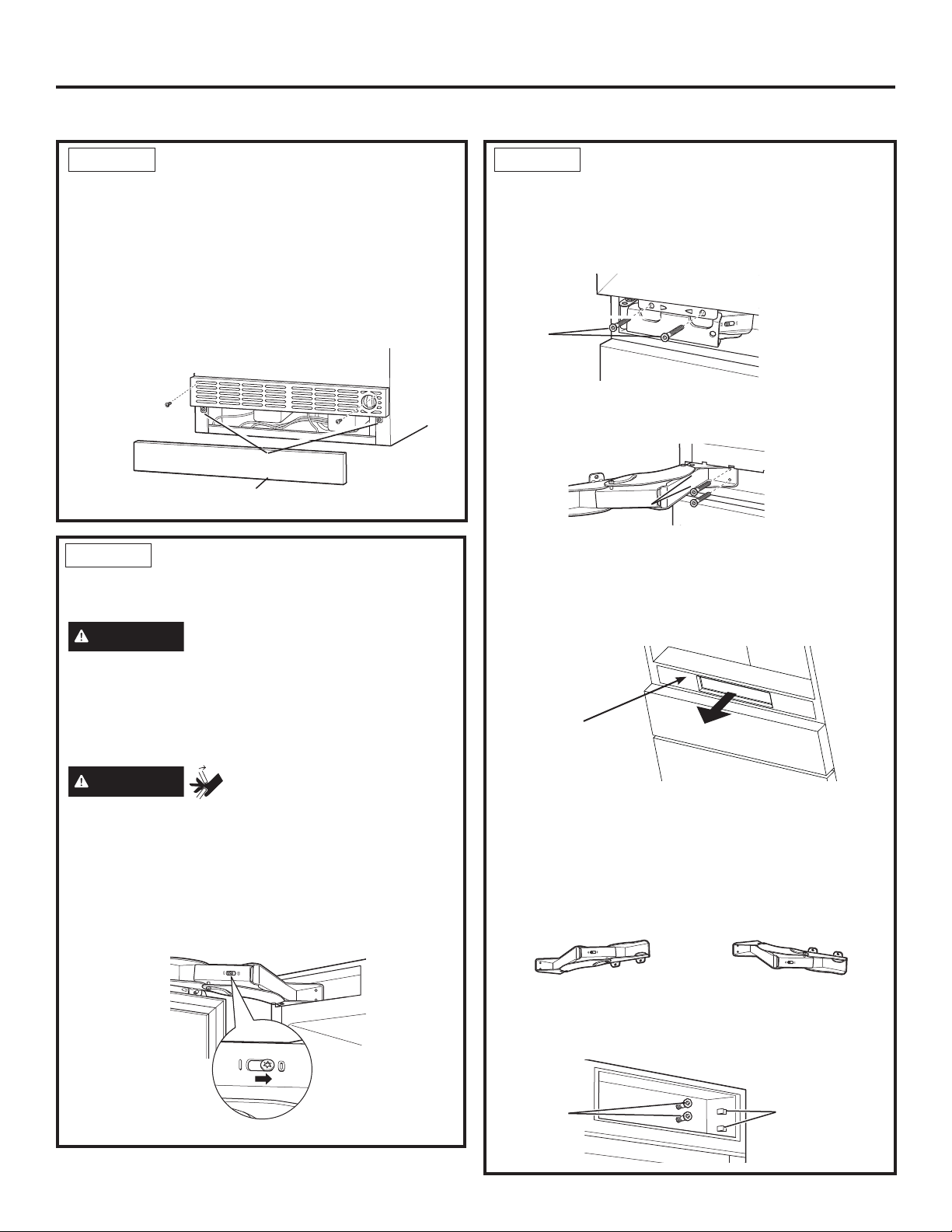

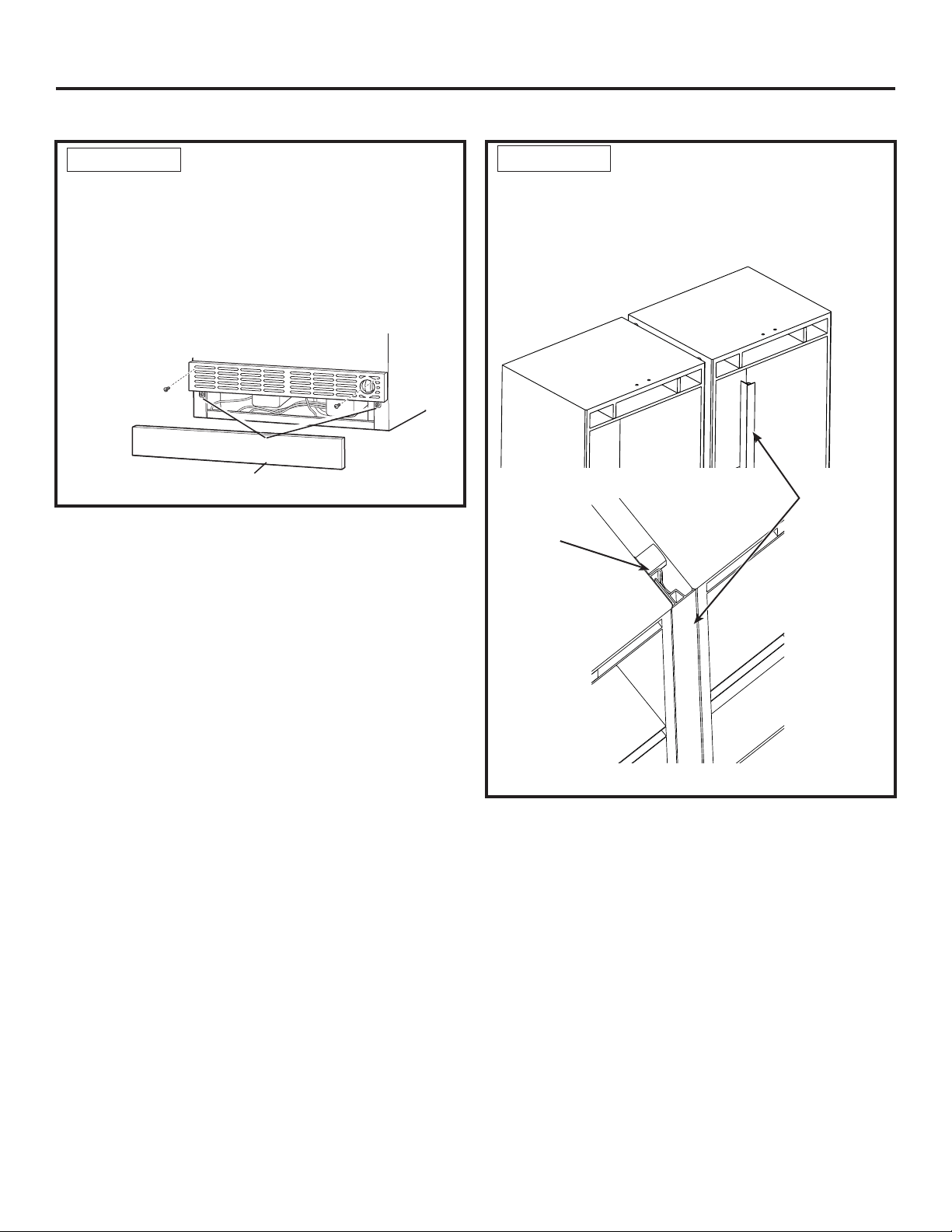

STEP 8 INSTALL TOEKICK AND
VENT
ŶLocate the toekick, vent and screws (removed
earlier).
ŶA custom toekick can be installed to match or
complement the surrounding cabinetry. Use the
supplied toekick as a template.
ŶReinstall the vent using the screws removed earlier.
ŶReinstall the toekick .
Supplied Toekick
Vent Holes

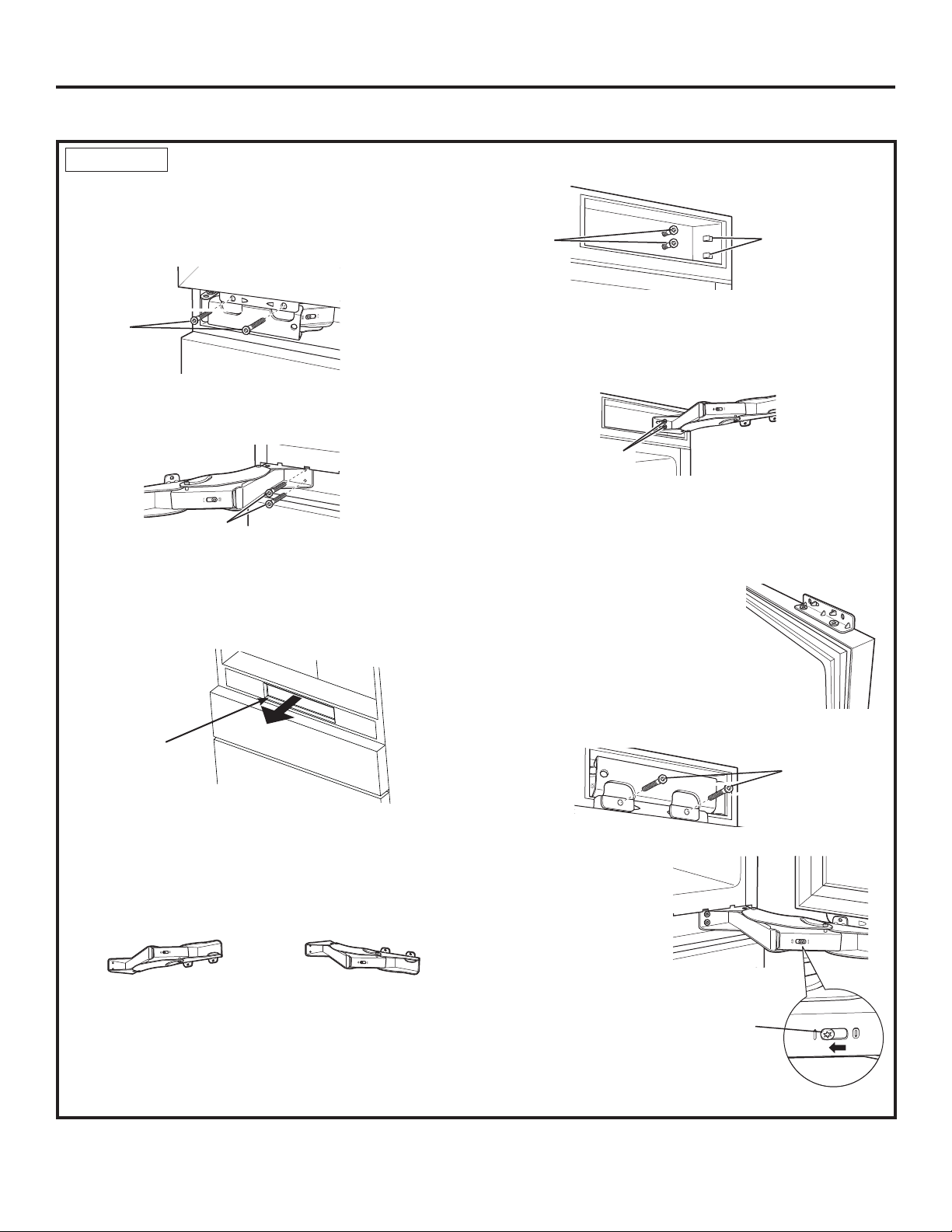

STEP 9 REVERSE DOOR SWING
(if needed)
Skip this step if door swing is satisfactory.
WARNING
Follow all steps when reversing
the door swing. Failure to follow these instructions,
leaving off parts, or overtightening screws, can
lead to the door falling off and result in injury and
property damage.
1. Remove the front tape from unit.
WARNING
Door Hinge Pinch
Point Hazard
This next step is important for safe handling of an
unloaded hinge. Do not skip step 2.
2. Release the hinge springs by using a Torx T-20
wrench to loosen the Torx screw from | to 0 on both
hinges. Close the door.
Top Hinge Bottom Hinge
Slots for
Tabs
Screws
Control Panel
Screws
Screws
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
17
31-1000169 Rev. 4
Installation Instructions
Screws
STEP 9 REVERSE DOOR SWING
(cont).

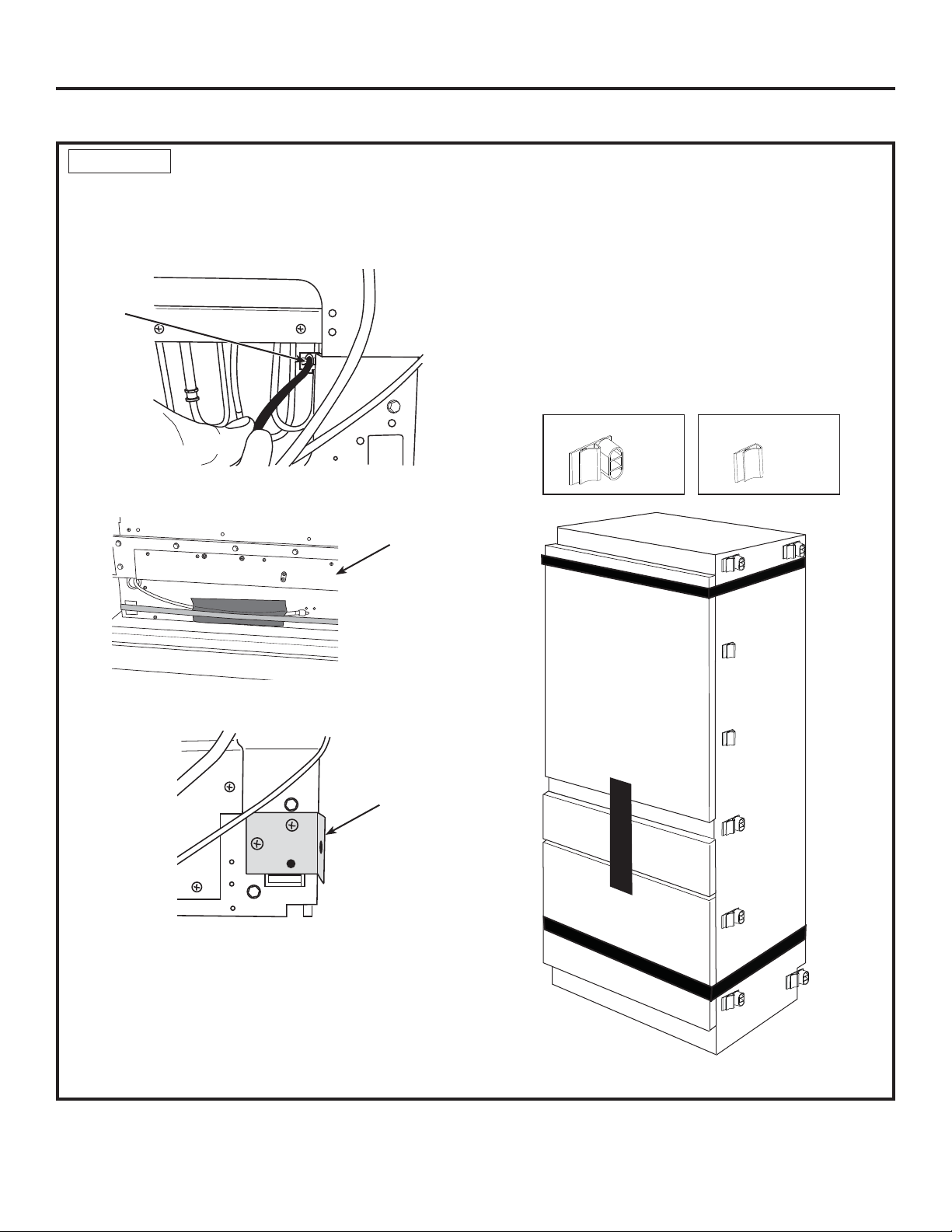

10. To install the top hinge, turn the hinge in the proper
direction—the section of the bracket that will be
attached to the door should be at the bottom of the
hinge. Slide the hinge over the screws and seat the
tabs into the hinge pocket. Tighten the screws.
11. To install the bottom hinge, turn the hinge in the
proper direction—the section of the bracket that will
attach to the door should be at the top of the hinge.
Slide the hinge over the screws and seat the tabs
into the hinge pocket. Tighten the screws. Close the
hinge.
12. Remove the hinge brackets from the door and rein-
stall them on the opposite end, top and bottom.
13. With another person holding the door in place, align
the holes in the door hinge bracket with the holes in
the hinge. Install the screws to the top hinge first.
14. Install screws on the bottom hinge next.
15. Using a Torx T-20
wrench, tighten the
tension on the hinge
springs by turning
the screws from 0
to |.

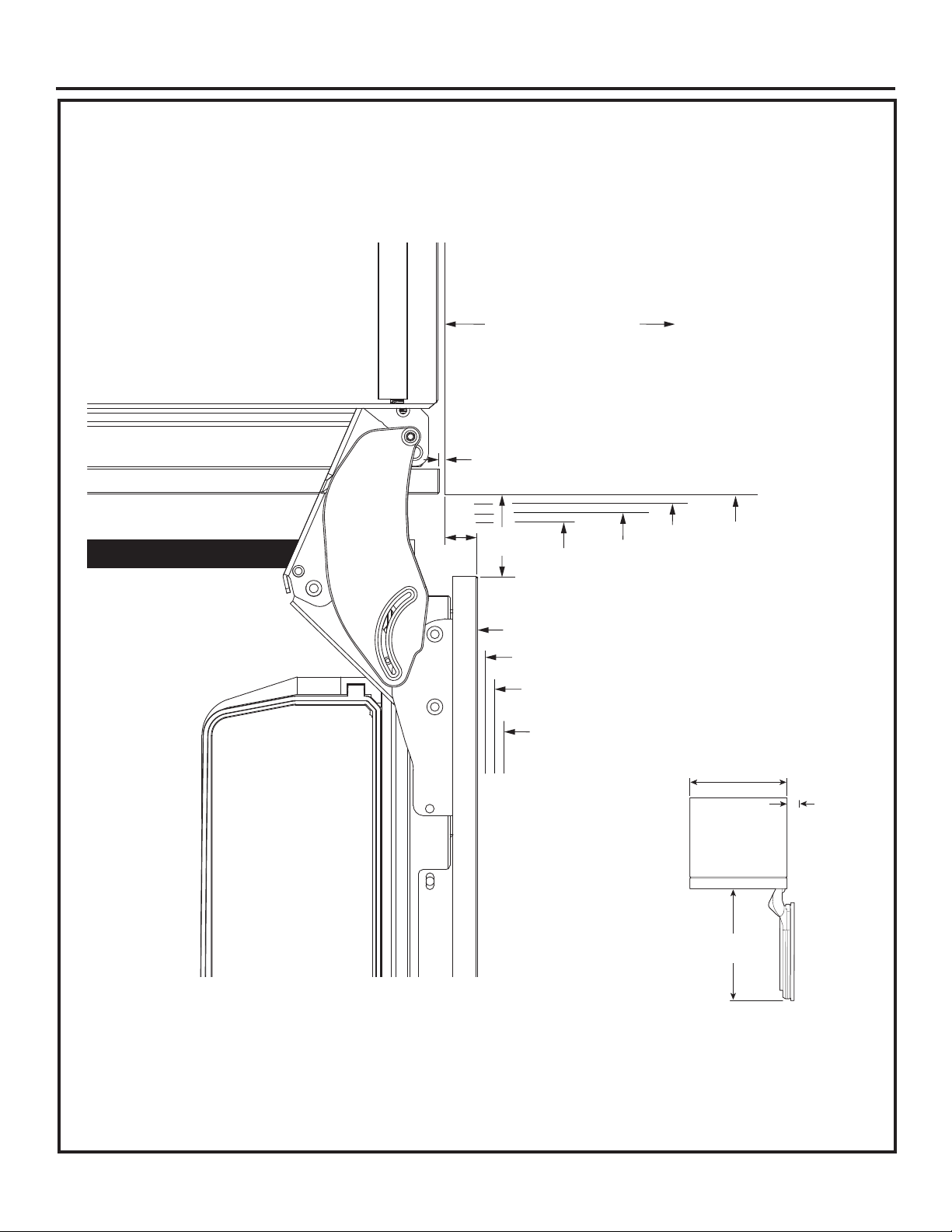

STEP 10 ADJUST DOOR SWING
(if needed)
NOTE: This unit has a 2-position door stop. When
space does not allow the door to swing to 115°, you
may limit the door swing to a 90°
Skip this step if door opening is satisfactory for your
installation situation.
Ŷ2SHQWKHUHIULJHUDWRUGRRUWRDFFHVVWKHWRSDQG
bottom hinges.
Ŷ/RRVHQWKHERWWRPKLQJHVFUHZVWKDWDWWDFKHGWRWKH
unit
Ŷ3XOOKLQJHIRUZDUGVOLJKWO\LQVHUWKLQJHSLQLQWRWKH
hole nearest the unit.
Ŷ<RXPD\QHHGWRXVHDVPDOOKDPPHUWRIXOO\VHDW
them in place.
Ŷ5HWLJKWHQKLQJHVFUHZV
ŶRepeat for top hinge.
STEP 11 INSTALL DOOR BRACKET
COVERS
Install covers to hide the brackets near the hinges on
the top and bottom of the door. The covers snap in
place.
Door
Screws
Use Torx
T-20 Wrench
Install 1 pin,
per hinge for 90°
door stop.
Hinge screws
Door Bracket
Cover
Hinge
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
18
31-1000169 Rev. 4
Installation Instructions

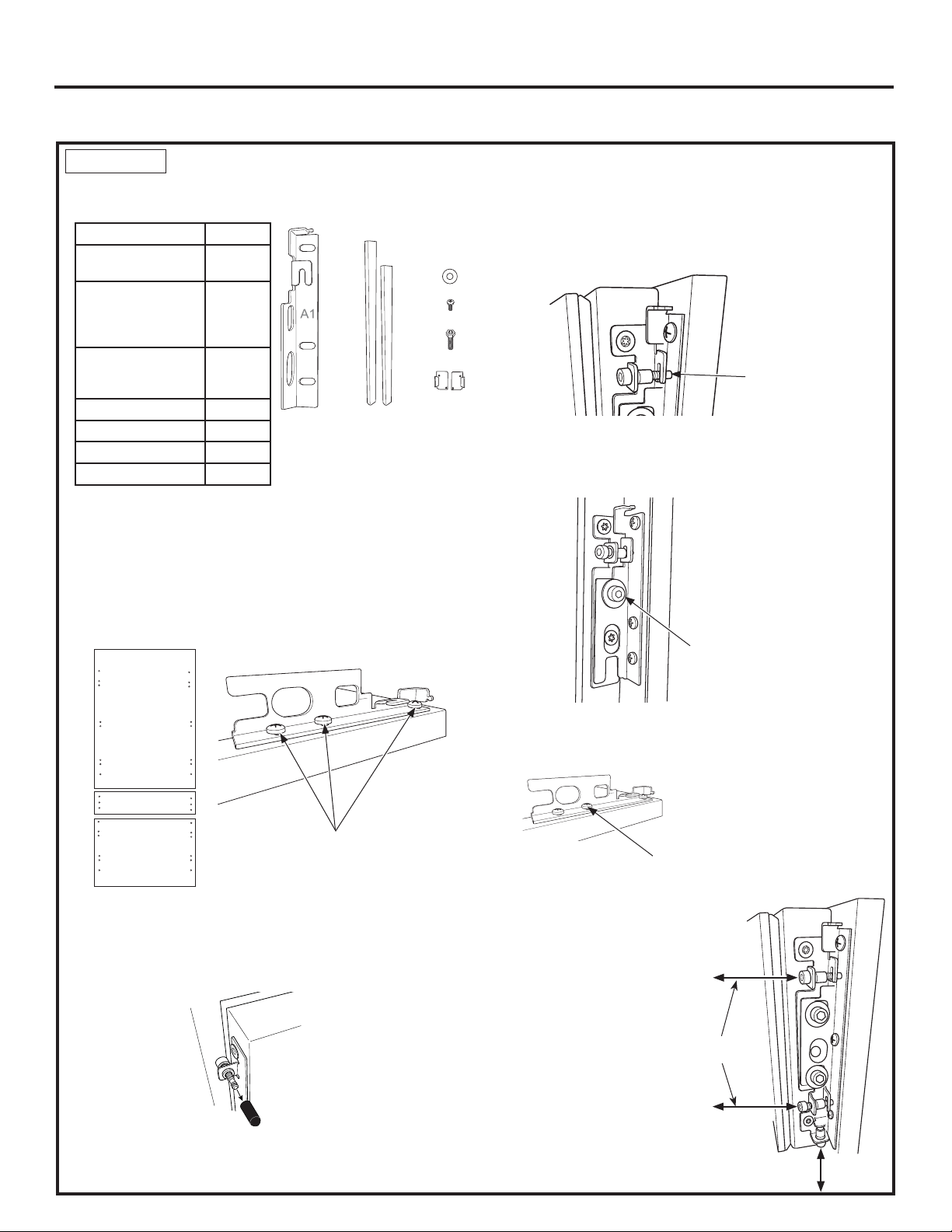

STEP 12 INSTALL DOOR AND DRAWER PANELS
1. Remove all door and drawer panel hardware and trim
from the unit.
2. Attach A1 - F1 brackets to the door panels in the
locations identified below. Custom panels must have
pre-drilled holes as shown in Door Panel Templates:
31-1000149, 31-1000150, 31-1000151, 31-1000152.
If you purchased an SS Panel Accessory, use the
Phillips machine screws to attach the brackets to the
SS door panels. For custom panels, use an appropriate
wood screw.
3. If you had custom handles made and they are not
currently attached to your panels, do so now.
4. Remove the screw caps from the adjustment pins on
the doors.
5. Open the refrigerator door to attach the refrigerator
panel.
6. Rest the refrigerator panel on the refrigerator door
by aligning the hooks on the panel brackets with the
adjustment pins on the door.
7. Fasten the panel to the refrigerator door in four
locations using the hardware shown below. Do not
tighten the screws. Screws will be tightened after panel
alignment.
8. Shift the panel side to side to ensure even gaps with
the adjacent cabinetry on both sides.
9. Use an allen wrench to
adjust the refrigerator
door panel depth
and height to align
with the adjacent
cabinetry. There must
be a minimum 1/8” gap
between the panel and
the adjacent cabinetry.
Item Quantity
Panel Brackets 12
Phillips Machine
Screws (for use
with SS Panel
Accessory)
34
Allen Hex Socket
Head Screws
12
Washers 12
Door Trim 6
Trim Caps 12
Allen Wrench 2
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Refrigerator
Panel
Customizable
Panel
Back View of Panels
Freezer
Panel
Do not tighten the screws, you will
do that after assembly process
and left to right alignment.
Align at top
and bottom
Screw and
Washer
Depth Adjustment
Vertical
Adjustment
Tighten one screw per bracket.
The other screws will be
tightened at the end of the
alignment process.
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
19
31-1000169 Rev. 4
Installation Instructions

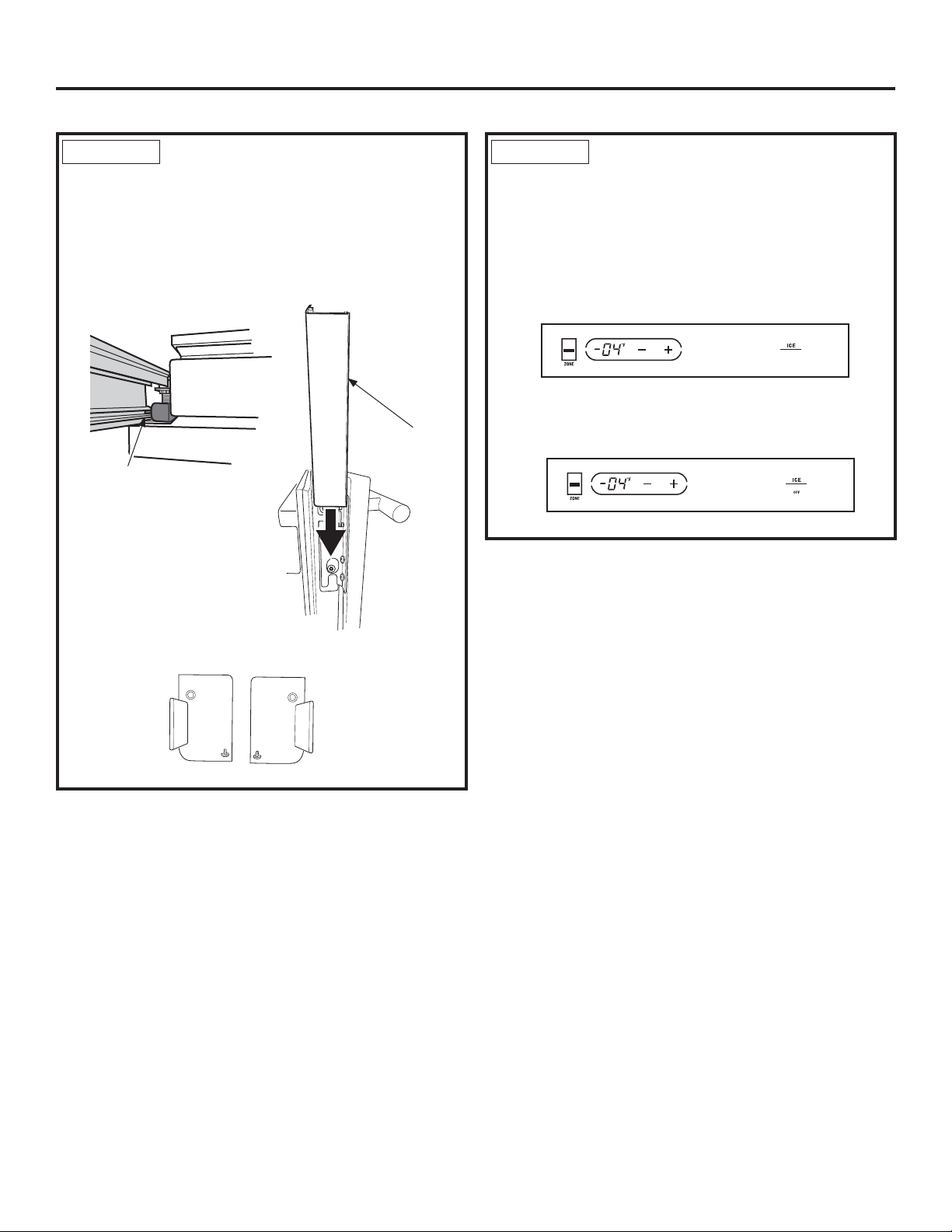

STEP 13 START ICEMAKER
Ŷ Press the zone indicator on the control pad twice
to select the freezer drawer. Press the ICE icon on
the right side of the control. A line will appear under
ICE to show that the icemaker is ON.
Ŷ Be sure nothing interferes with the sweep of the
feeler arm.
Ŷ Discard the first full bucket of ice cubes.
Ŷ To turn the icemaker off, press the ICE icon. The
word OFF appears below ICE to show that the
icemaker is OFF.
STEP 12 INSTALL DOOR AND
DRAWER PANELS
(cont.)
10. Repeat steps 5-9 for the freezer drawer.
11. Repeat steps 5-9 for the customizable drawer.
12. Tighten all screws once you are satisfied with the
panel alignment.
13. Slide on trim to hide the panel adjustment hardware.
14. Add trim caps to cover the ends of the trim.
Trim
R
L
Align trim with bracket
INSTALLATION INSTRUCTIONS FOR SINGLE UNIT (cont.)
20
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS
TOOLS REQUIRED
Ǝ$OOHQZUHQFK
• Utility knife
• Stepladder
• Bucket
• Level
• Appliance hand truck
• Tubing cutter
ƎRSHQHQGZUHQFK
ƎRSHQHQGZUHQFK
• #2 Phillips screwdriver
• Drill and bit set
ƎVRFNHW
• Safety glasses
• Pliers
ƎUDWFKHW
• Torx T-20, T-30 wrench
HARDWARE SUPPLIED PER UNIT
• Anti-tip bracket & screws
• Panel installation kit
• Door panel templates- Pub # 31-1000149, 31-1000150,
31-1000151, 31-1000152
• Water filter - Part # XWFE
• Drywall Anchors and screws
MATERIALS REQUIRED PER UNIT
ƎFRSSHUZDWHUOLQHWXELQJRU6PDUW&RQQHFW
Refrigerator Tubing kits
• Water shut-off valve
• Custom panels for refrigerator door, freezer drawer and
Convertible drawer
• Velcro w/adhesive if using custom toekick.
• ZUG30 Heater Unification Kit (1 Kit needed for each
additional unit.)
FLOORING
For proper installation, this unit must be placed on a level
surface of hard material that is at the same height as the
rest of the flooring. This surface should be strong enough
to support a fully loaded unit, or approximately 1,200 lbs.
NOTE: Protect the finish of the flooring. Cut a large sec-
tion of the cardboard carton and place under the unit
where you are working.
UNIT LOCATIONS
Ŷ Do not install the units where the temperature will go
below 60°F (16°C). They will not run often enough to
maintain proper temperatures.
Ŷ Do not install the units where temperatures will go
above 100°F (37°C). They will not perform properly.
Ŷ Do not install the units in a location exposed to water
(rain, etc.) or direct sunlight.
Ŷ Do not install units on a floor not strong enough to
support them fully loaded.
21
31-1000169 Rev. 4
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
67(35(029(3$&.$*,1*$//81,76
WARNING
Tip Over Hazard.
This appliance is top heavy. Use extreme caution
with moving to prevent tipping over which could
result in death or serious injury.
Ŷ Cut bands and tape on the top and bottom of
packaging with a utility knife.
Ŷ Unfold the cardboard seams and remove the top of the
packaging.
Ŷ Slide the remainder of the box off of the appliance. You
can use a box cutter to cut the remaining cardboard
being VERY CAREFUL not to scratch the appliance.
Ŷ Remove the EPS supports from around the unit.
Ŷ DO NOT remove the door band or lower EPS banded
parts until unit is ready to go into enclosure.
Ŷ Remove anti-tip bracket and foam blanket from top of
unit and set aside for installation later.
Ŷ Keep front door band and door/drawer tape on unit
until product is installed to anti-tip bracket.
Ŷ Remove trim pieces taped to front of product and set
aside for installation later.
Ŷ Remove all packing tape except for warning labels and
tape with orange warning labels.
Ŷ Pull back, but DO NOT REMOVE, door/drawer tape.
Ŷ Open middle drawer and remove Owner’s Manual
packet which includes unit installation instructions.
Ŷ Close middle drawer and re-apply tape to keep the
door and drawers closed until product is installed to
anti-tip bracket.
Ŷ Cut EPS skid at the sides near the front from the back
of the unit.
Ŷ Push unit forward & remove rear portion of the EPS
skid.
Ŷ Carefully lower rear onto the floor.
Ŷ Lean unit back slightly & remove front portion of the
EPS skid.
Ŷ Discard all unused packaging materials appropriately.
Ŷ The unit can now be moved using an appliance hand
truck or rolled on a properly protected floor by 2
people.
Ŷ Leave any protective film on the unit until installation is
complete.

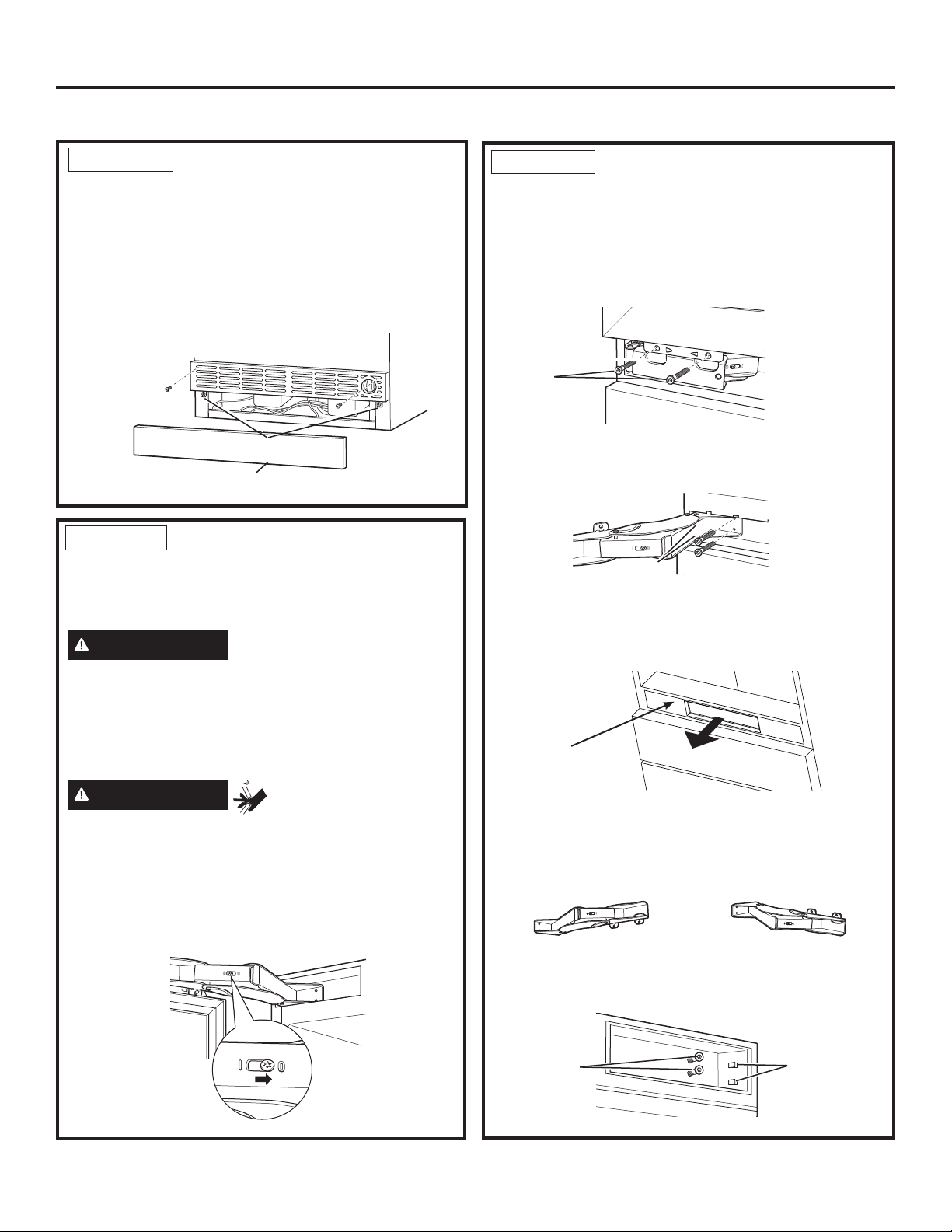

Installation Instructions
22
31-1000169 Rev. 4

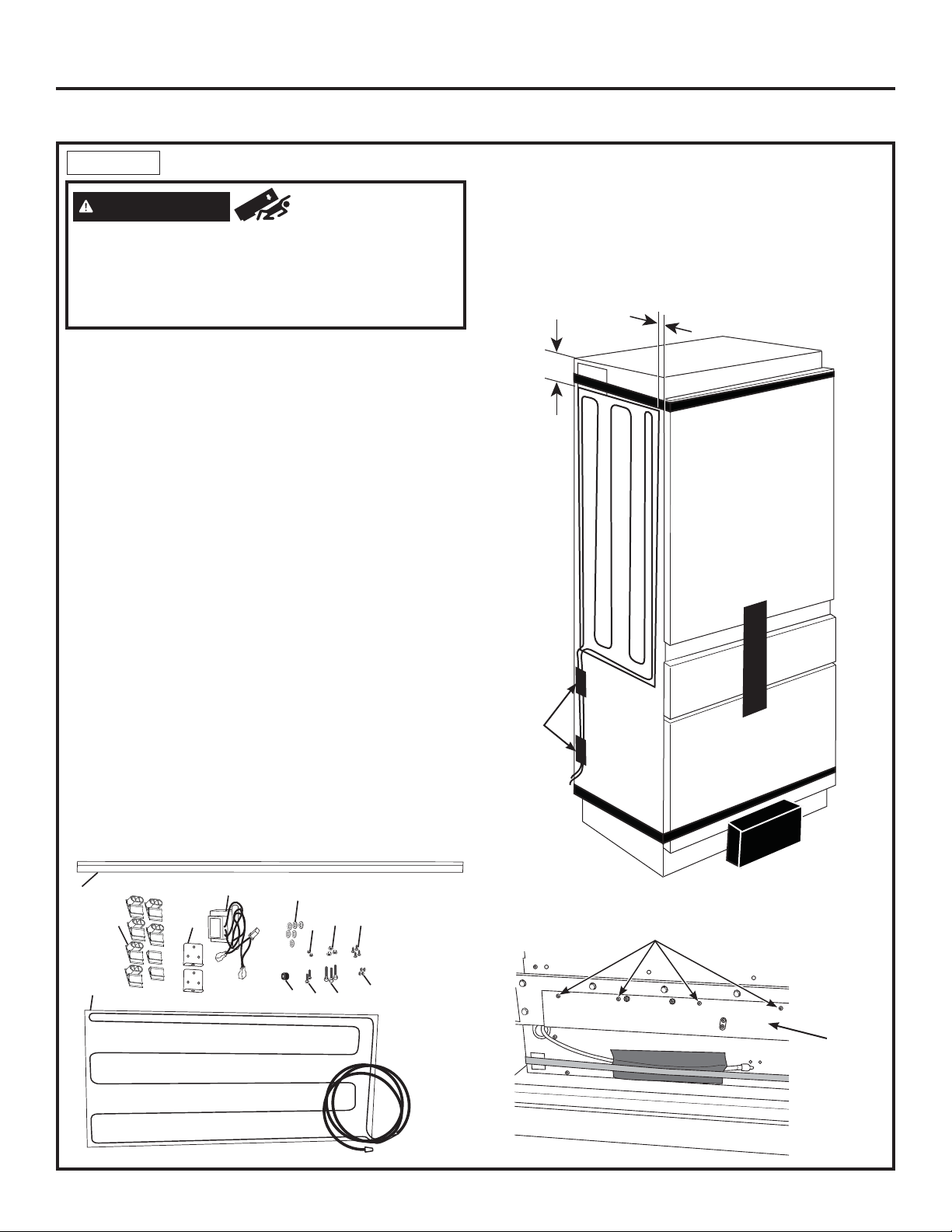

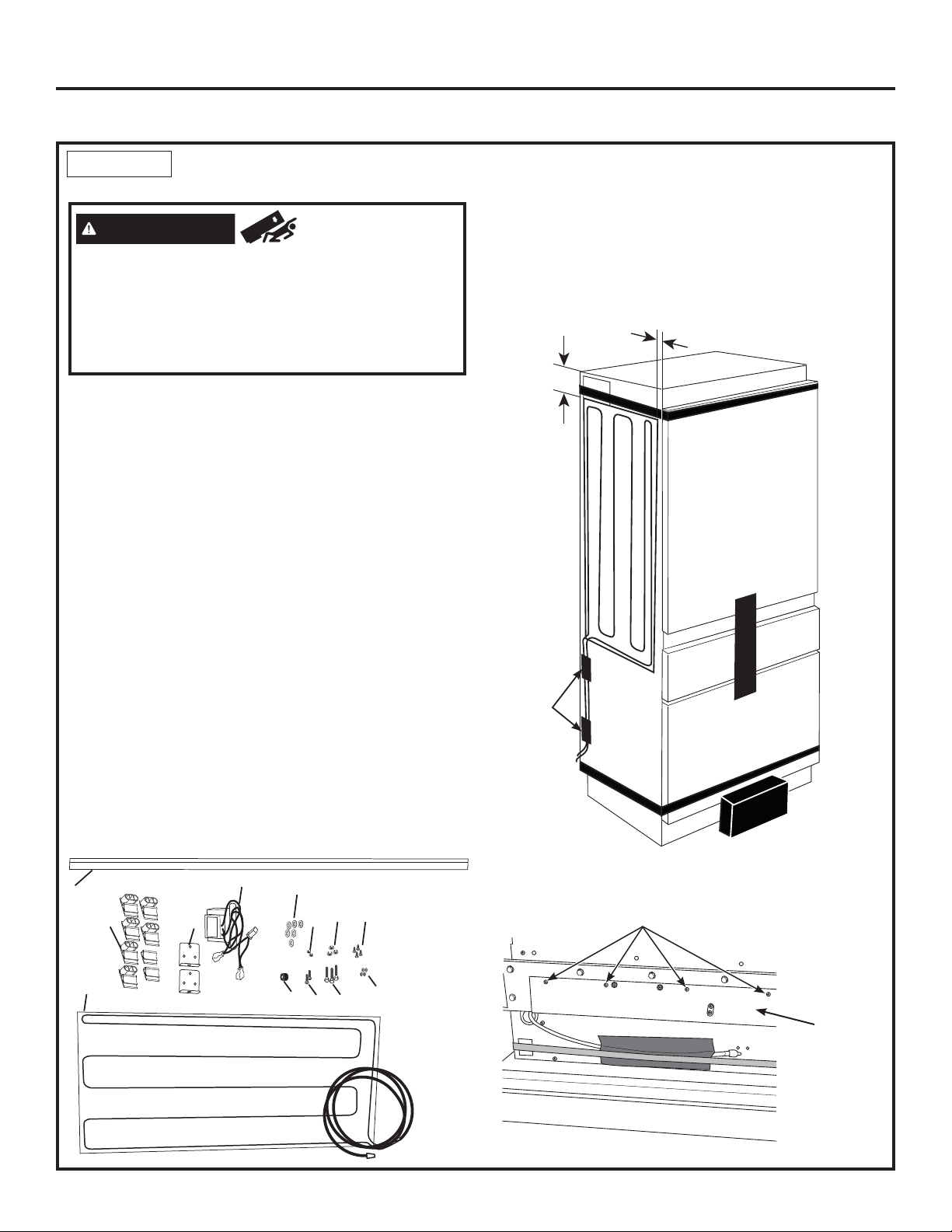

STEP 2 INSTALL HEATER UNIFICATION KIT(S) TO UNIT 2
Ŷ Do not remove the top door band or front door/drawer
tape.
Ŷ Remove any remaining stickers and tape from the left
side of the second unit to be able to properly install the
Heater Unification Kit. DO NOT remove the warning label.
Ŷ Wipe the surface with a dry, clean cloth.
Ŷ Open the Heater Unification Kit(s) and make sure
all parts are included. You will need one Heater
Unification Kit for each unit other than the first.
1. Trim cover (ABS) : 1 piece
2. Trim cover holder clips with double-sided adhesive
tape : 8 pieces (2 are different)
3. Back side bracket (metal corner piece) : 2 pieces
4. Screw M6x45 : 3 pieces
5. Nut M6-8 : 3 pieces
6. Washer 6-INOX : 6 pieces
7. Screw 4.8x13 (for bracket attachment) : 4 pieces
8. Strain relief (for heater wiring) : 1 piece
9. Screw M4x18 : 2 pieces
10. Washer A4-NR : 4 pieces
11. Nut M4x3-NR : 2 pieces
12. Heater : 1 piece
13. Transformer with Heater jumper harness - 1 piece
Ŷ Remove paper backing from heater and carefully apply
heater to left side of unit 2. Apply heater 3/8” (1 cm)
from the front edge and 4” (10 cm) from the top edge.
NOTE: Heater is always applied on the left side (when
facing the front) of the unit. Heater may cover the lower
portion of the warning label.
Ŷ Secure the heater harness with tape and remove the
back cover screws.
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
Installation Instructions
WARNING
Tip Over Hazard.
These appliances are top heavy, especially with any
doors open, and must be secured to prevent tipping
forward which could result in death or serious injury.
Read and follow the entire installation instructions for
securing the appliance with the anti-tip system.
1
2
3
4
10
9
8
5
11
7
6
13
12
4” (10 cm)
3/8”
(1 cm)
Tape
Screws
Back
Cover
23
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)

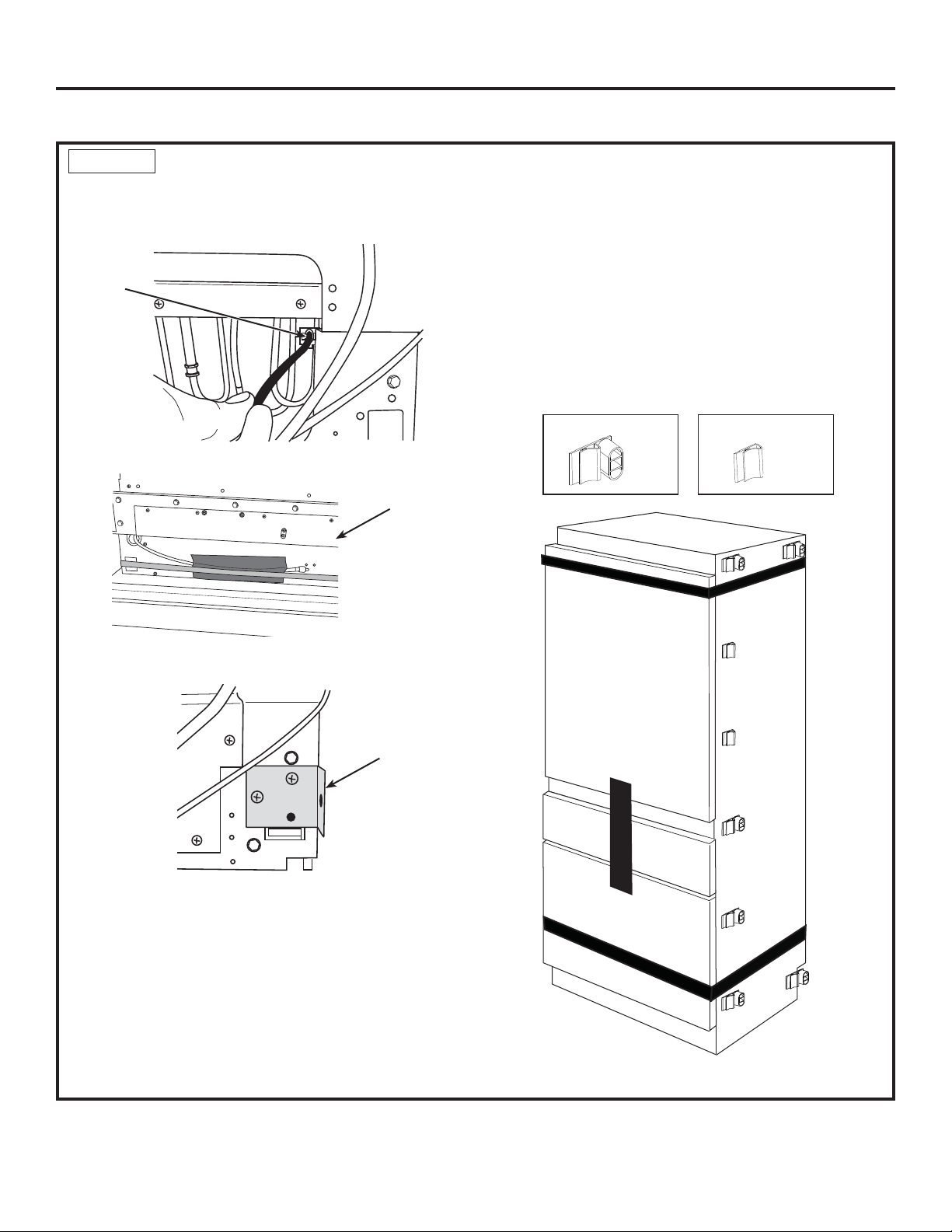

STEP 2 INSTALL HEATER UNIFICATION KIT(S) TO UNIT 2 (cont.)
Ŷ Place the heater harness into the hole using the strain
relief from the kit and push wiring connector towards
the front of the unit.
Ŷ Reattach back cover.
Ŷ Attach joining bracket to unit 2 using screws from
the kit.
Ŷ Remove tape and band from unit 1.
Ŷ Attach joining bracket to unit 1 using screws from
Heater Unification Kit.
Ŷ Attach trim cover holder clips to the left side of unit 1,
4mm from the front edge. Clip 1 should line up with
the hole at the upper left corner. Clip 4 should line
up just below the top door. Clips 2 and 3 should be
evenly spaced between the 2. Notice these clips are
GLႇHUHQWIURPWKHRWKHUV&OLSDWWDFKHVRQWKHERWWRP
front corner, 4mm from the front edge. Clip 5 should
be spaced evenly between clips 4 and 6. Clip 7 should
be attached to the upper right corner, 4mm from the
back edge. Clip 8 should be attached to the back edge
of the refrigerator lined up with the hole in the joining
bracket.

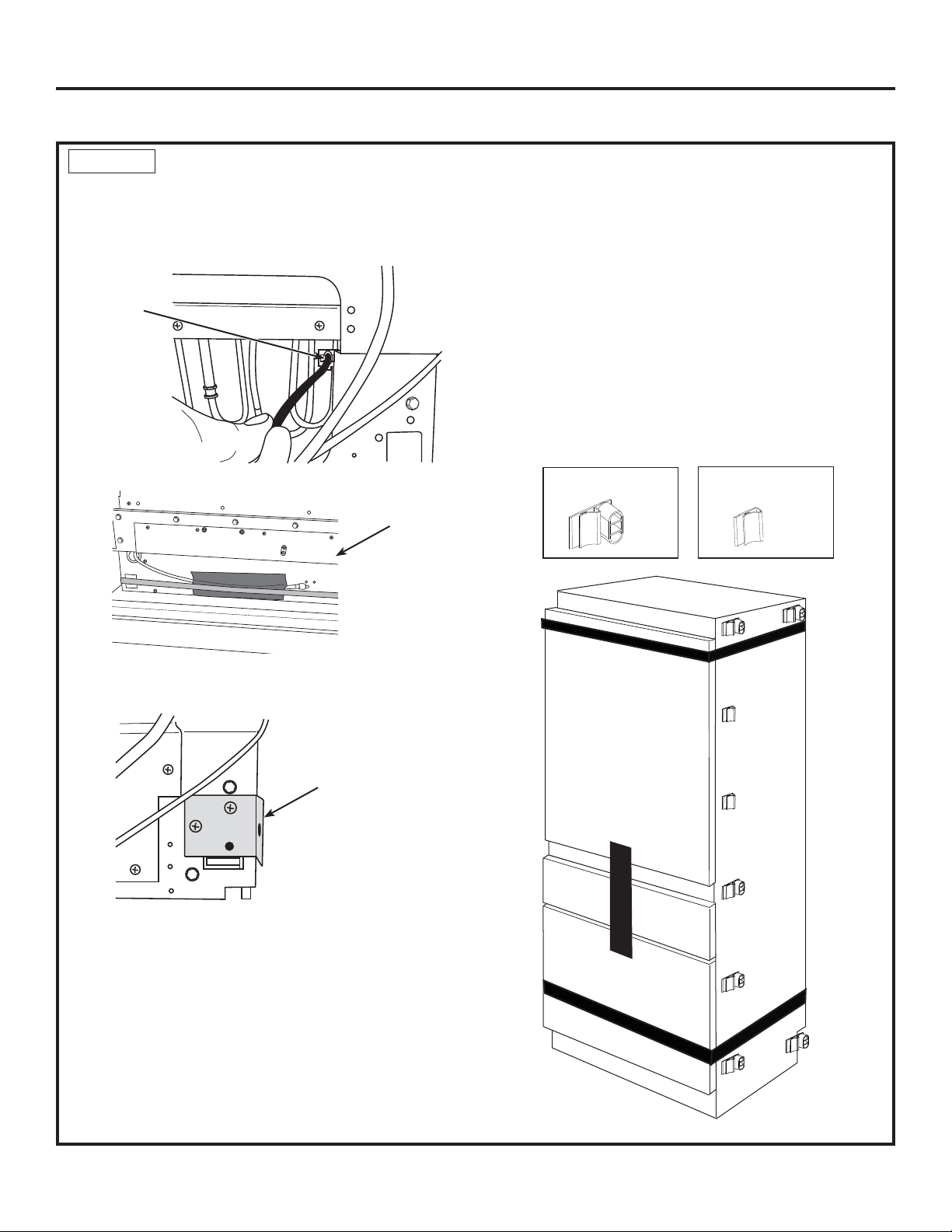

1
7
2
3
4
5
6
8
Spacer Clips Spacer Clips
1,4-8 2, 3
Joining
Bracket
Back Cover
Strain
Relief
24
31-1000169 Rev. 4
Installation Instructions

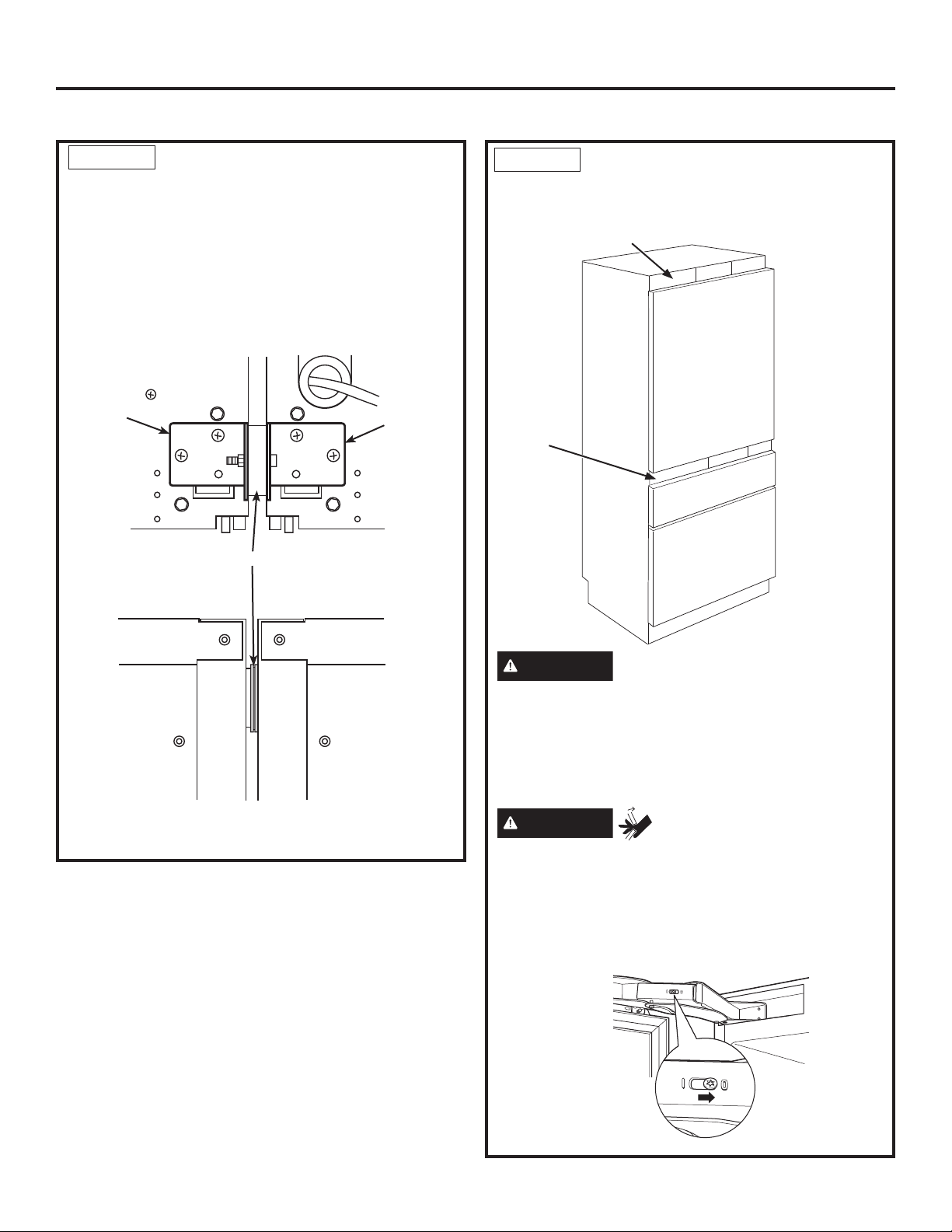

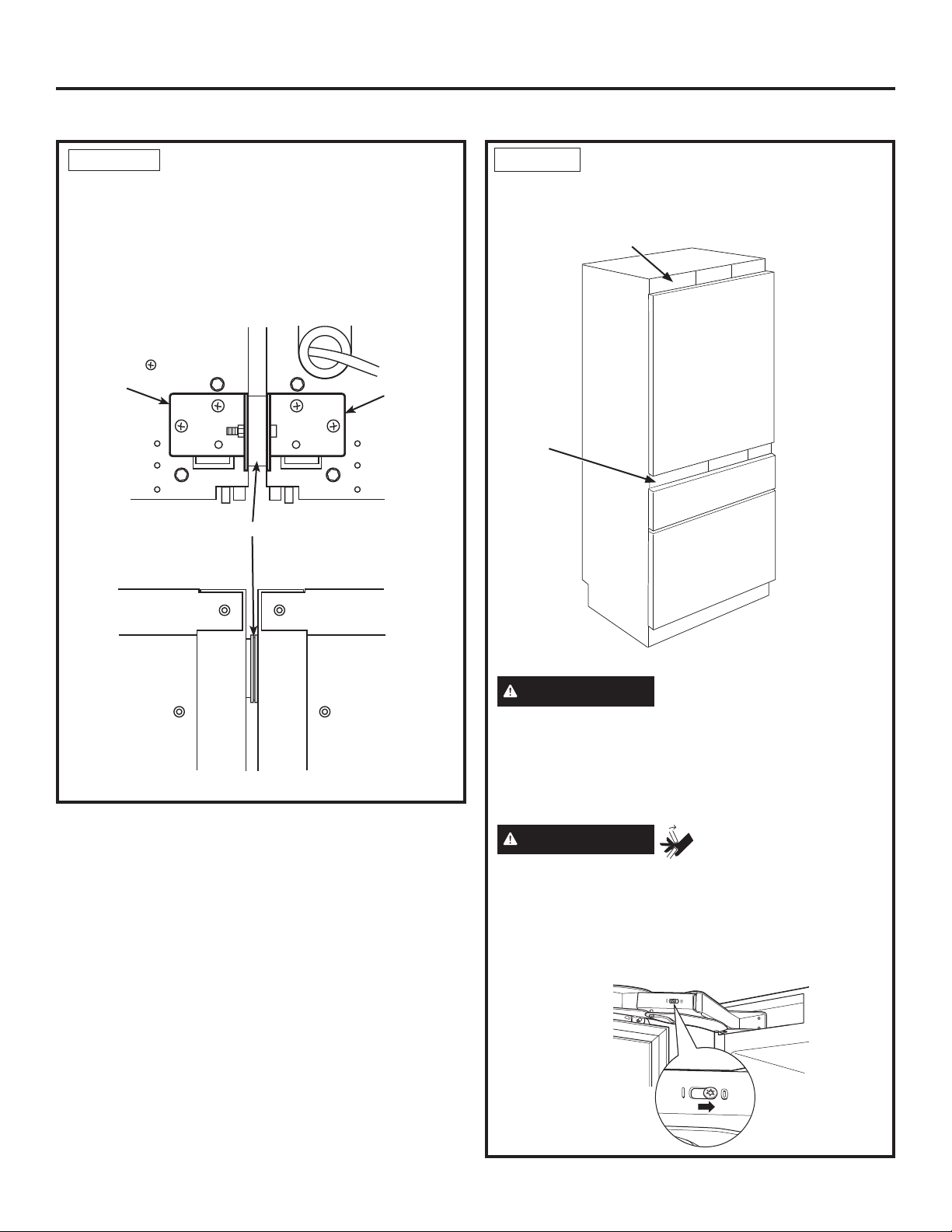

INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
STEP 2 INSTALL HEATER
UNIFICATION KIT(S) TO UNIT 2
(cont.)
Ŷ Move the two (or more) units together and align the
front.
Ŷ Attach units 1 and 2 at the back using screws and
nuts from the =8*+HDWHU8QL¿FDWLRQNLW-RLQDQ\
remaining units in the same way.
Joining
Bracket
Spacer Clip
Top of Unit Top of Unit
Joining
Bracket
STEP 3 REVERSE DOOR SWING
(UNIT 1)
Ŷ Remove the top and bottom trim covers from unit 1.
WARNING
Follow all steps when reversing
the door swing. Failure to follow these instructions,
leaving off parts, or overtightening screws, can
lead to the door falling off and result in injury and
property damage.
1. Pull the front tape down far enough to open the
refrigerator door.
WARNING
Door Hinge Pinch
Point Hazard
This next step is important for safe handling of an
unloaded hinge. Do not skip step 2.
2. Release the hinge springs by using a Torx T-20
wrench to loosen the Torx screw from | to 0 on both
hinges. Close the door.
Top Trim Cover
Bottom Trim
Cover
25
31-1000169 Rev. 4

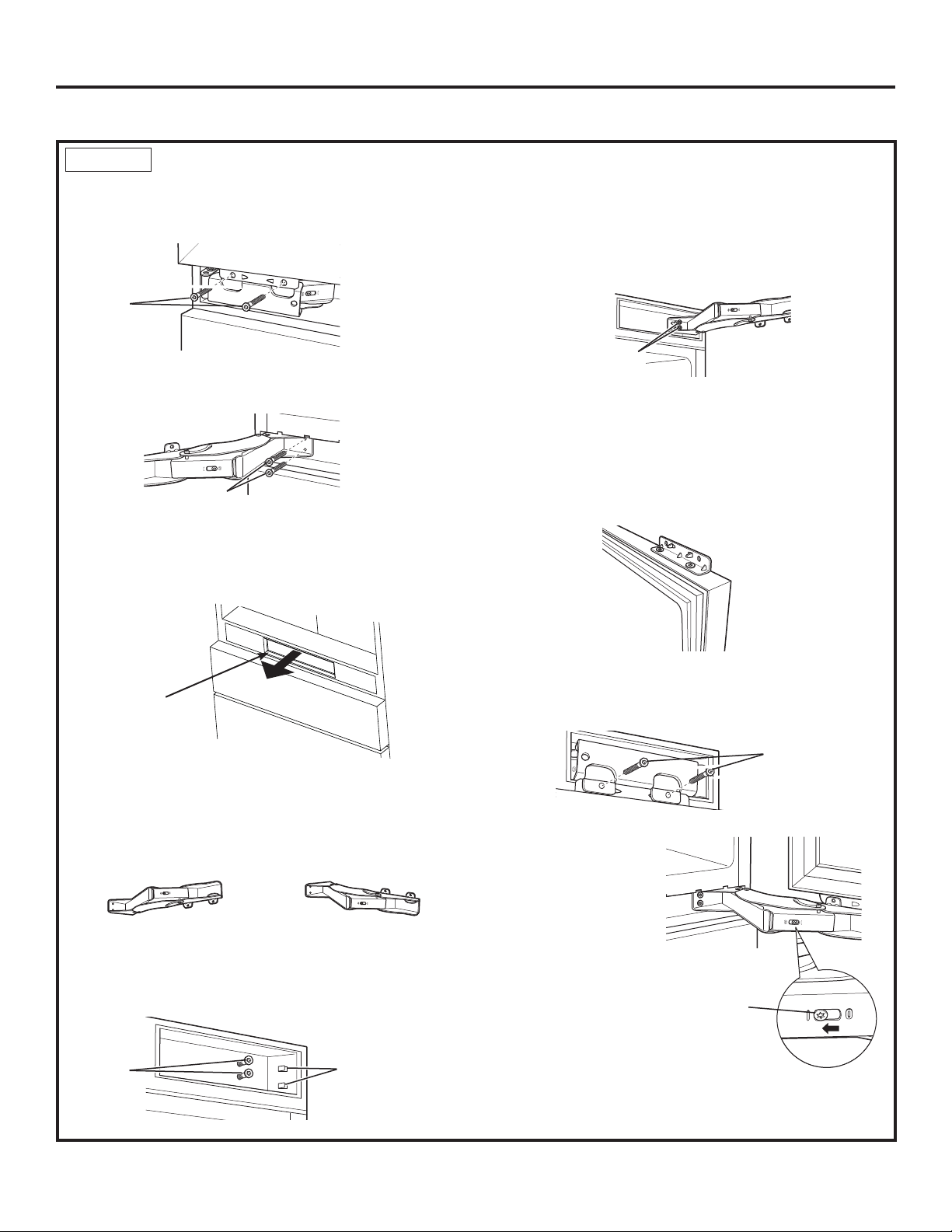

STEP 3 REVERSE DOOR SWING (UNIT 1) (Cont.)
8VLQJDƎ$OOHQZUHQFKUHPRYHWKHVFUHZVSHU
hinge that secure the door to the unit. Have someone
hold the door while removing these screws to keep
the door from falling.
2SHQWKHKLQJHV8VLQJDƎ$OOHQZUHQFKUHPRYH
the 2 screws per hinge that secure the hinge to the
unit cabinet.
5. Remove the trim and hinge pocket from the top of the
unit and install on the opposite sides.
6. Remove the trim and hinge pocket from the bottom
of the refrigerator compartment. Remove the control
panel and gently place in the FZ drawer.
7. Reinstall the control panel.
8. The hinges will be reinstalled in opposite corners. The
hinge from the top will be turned over and installed at
the bottom of the refrigerator compartment. The hinge
from the bottom will be turned over and installed at
the top of the refrigerator compartment.
9. Install the screws on the refrigerator compartment
cabinet in all 4 places. Screw them in about halfway.
10. To install the top hinge, turn the hinge in the proper
direction—the section of the bracket that will be
attached to the door should be at the bottom of the
hinge. Slide the hinge over the screws and seat the
tabs into the hinge pocket. Tighten the screws.
11. To install the bottom hinge, turn the hinge in the
proper direction—the section of the bracket that will
attach to the door should be at the top of the hinge.
Slide the hinge over the screws and seat the tabs
into the hinge pocket. Tighten the screws. Close the
hinge.
12. Remove the hinge brackets from
the door and reinstall them on the
opposite end, top and bottom.
13. With another person holding the
door in place, align the holes in
the door hinge bracket with the
holes in the hinge. Install the
screws to the top hinge first.
14. Install screws on the bottom hinge next.
15. Using a Torx T-20
wrench, tighten the
tension on the hinge
springs by turning the
screws from 0 to |.
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
Screws
Screws
Screws
Top Hinge Bottom Hinge
Slots for
Tabs
Screws
Control Panel
Door
Screws
Use Torx
T-20 Wrench
26
31-1000169 Rev. 4

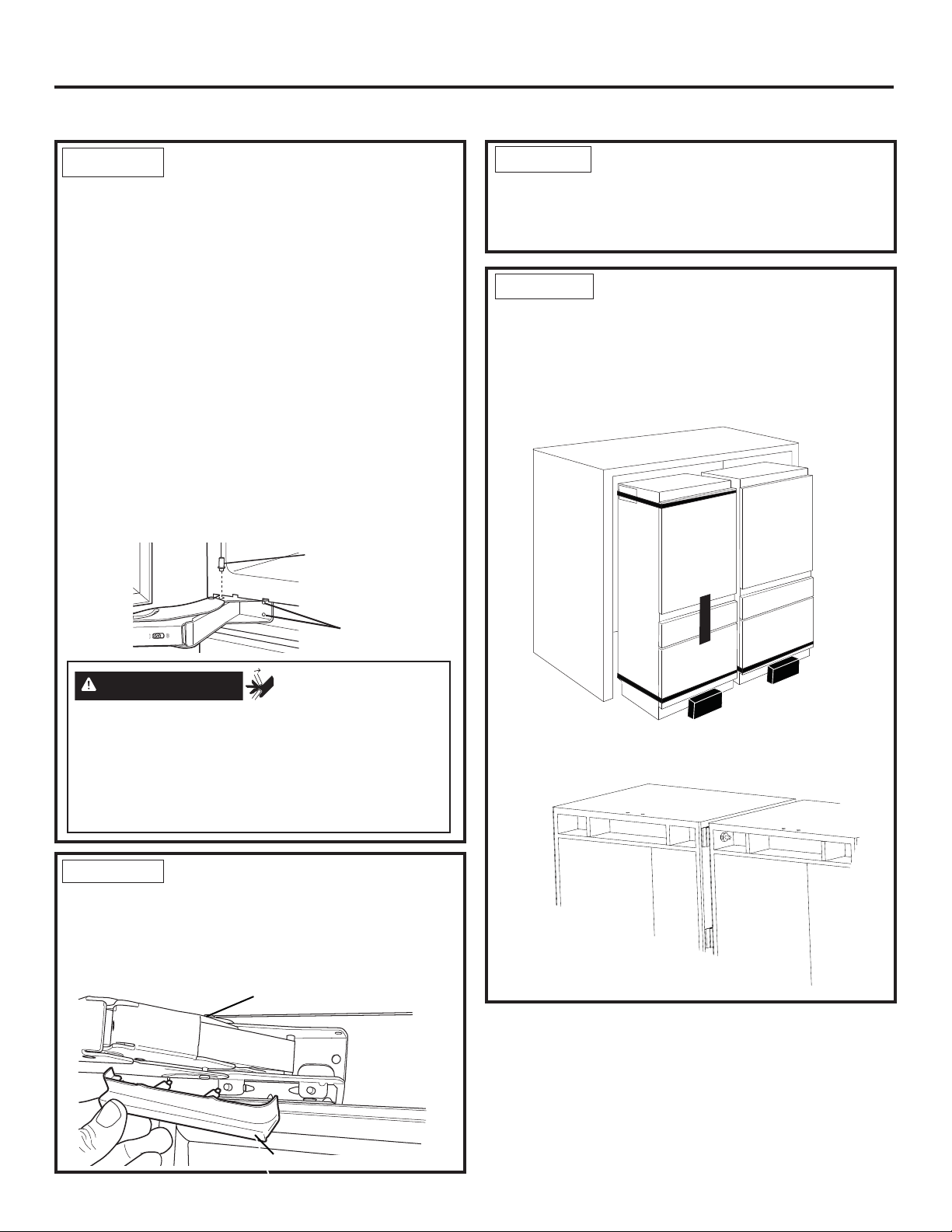

STEP 4 ADJUST DOOR SWING
(if needed)
NOTE: This unit has a 2-position door stop. When
space does not allow the door to swing to 115°,
you may limit the door swing to 90°. A 90° setting is
recommended for any installation where a unit has
another unit on both sides.
Skip this step if door opening is satisfactory for your
installation situation.
Ŷ2SHQWKHUHIULJHUDWRUGRRUWRDFFHVVWKHWRSDQG
bottom hinges.
Ŷ
Loosen the bottom hinge screws that attached to the unit
Ŷ3XOOKLQJHIRUZDUGVOLJKWO\LQVHUWKLQJHSLQLQWRWKH
hole nearest the unit.
Ŷ<RXPD\QHHGWRXVHDVPDOOKDPPHUWRIXOO\VHDW
them in place.
Ŷ5HWLJKWHQKLQJHVFUHZV
ŶRepeat for top hinge.
STEP 5 INSTALL DOOR BRACKET
COVERS (UNIT 1)
Install covers to hide the brackets near the hinges on the
top and bottom of the door. The covers snap in place.
Replace tape at the lower edge of the refrigerator door.

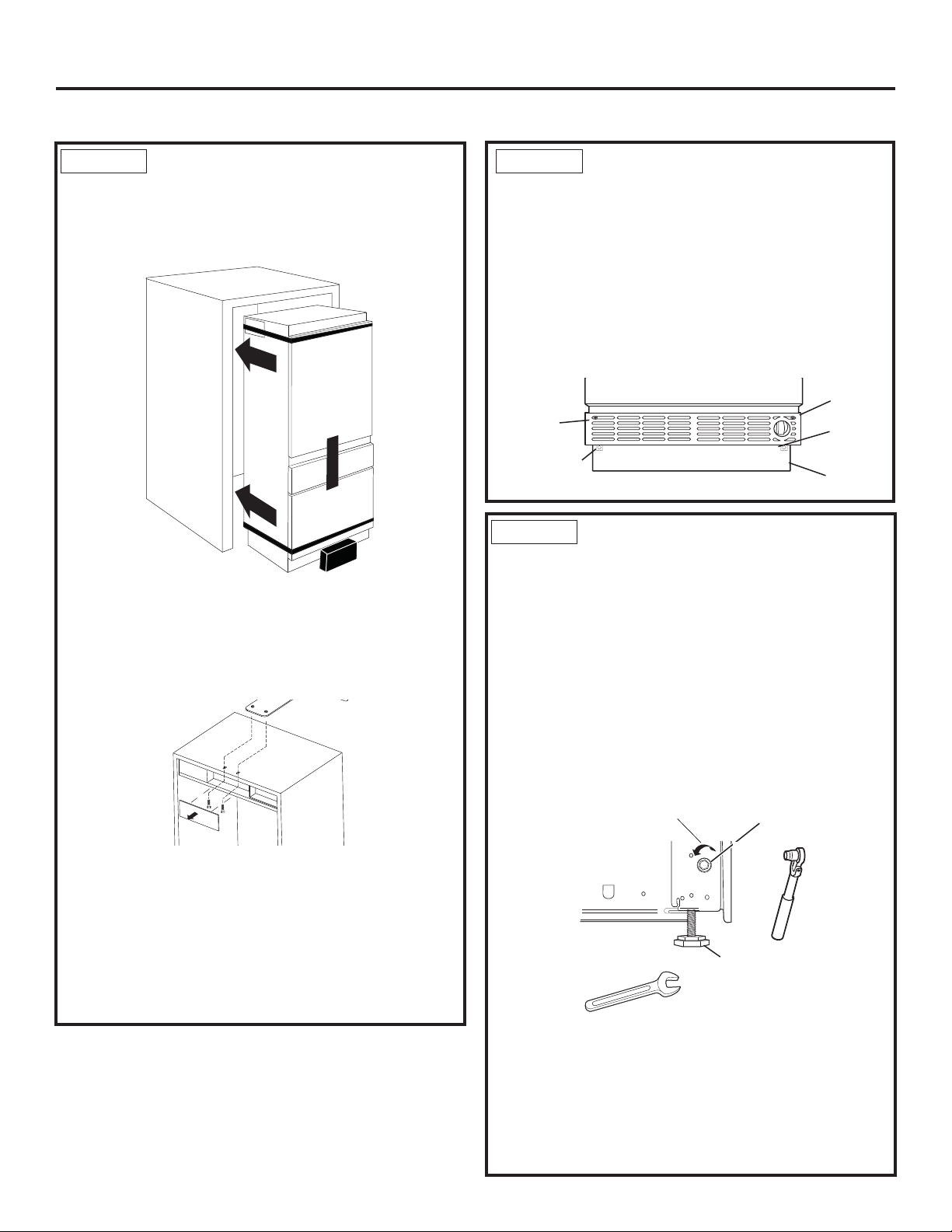

STEP 7 JOIN UNITS
1. Move units in front of cabinet enclosure next to each
other, with top holes lined up. Using bolts, washers
DQGQXWVIURP+HDWHU8QL¿FDWLRQ.LWMRLQWKHWZRXQLWV
together at the front - top and center. Tighten bolts
until spacer clips touch between units.
STEP 6 INSTALLING OTHER UNITS
Complete Steps 2 through 5 on any other units being
installed.
Install 1 pin,
per hinge for 90°
door stop.
Hinge screws
Door Bracket
Cover
Hinge
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
WARNING
Door Trim Pinch Point
Hazard
Improper installation can lead to a finger pinch point
hazard between the side door trim and the cabinets
when operating the door, especially with children.
To minimize this risk you must follow the installation
instructions for cabinet dimensions, trim assembly,
and door stop angle.
27
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)

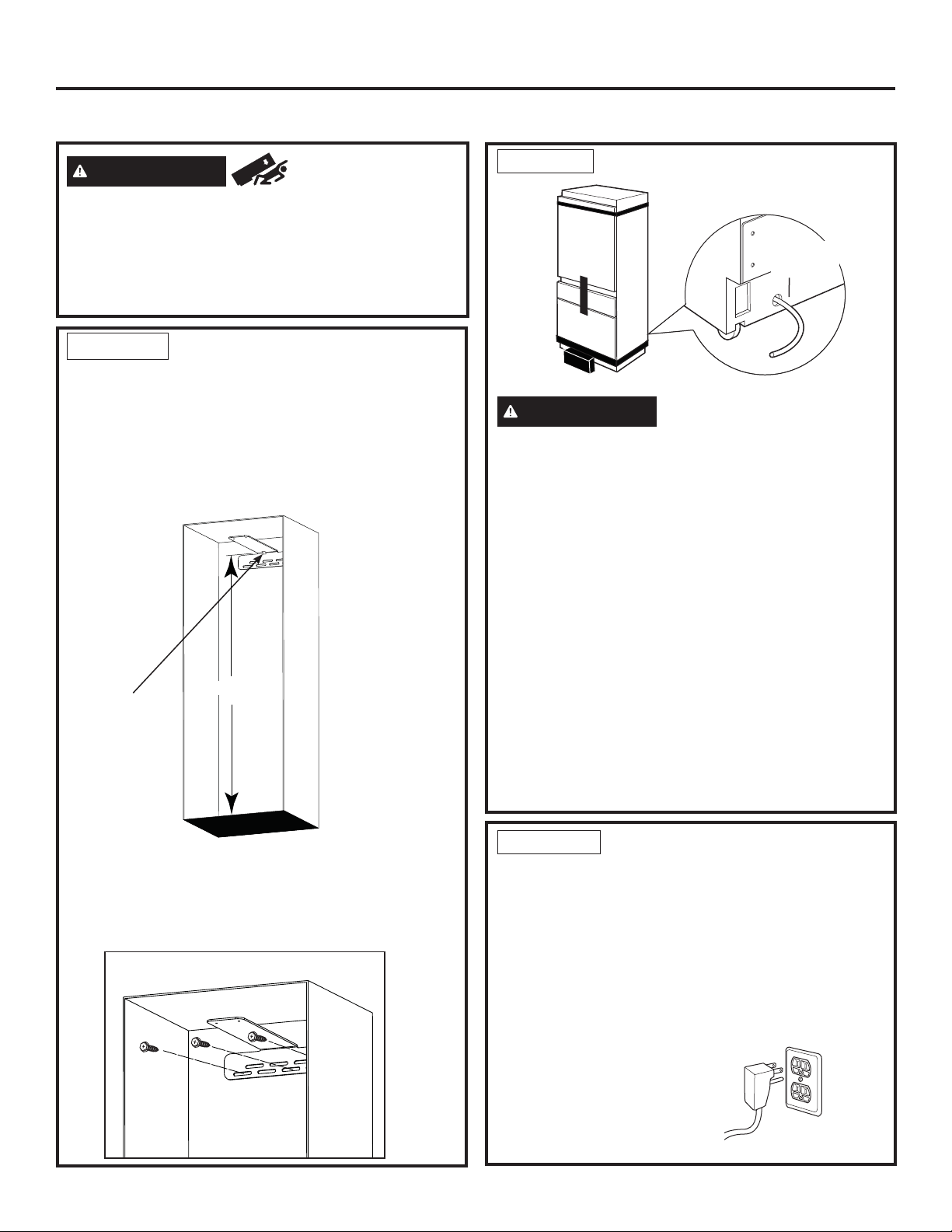

67(3,167$//$17,7,3
BRACKETS
Ŷ Locate Anti-tip brackets for all units.
Ŷ,QVLGHWRSIDFHRIEUDFNHWVKRXOGEHLQVWDOOHGDWƎ
FP³6ORWƎLQEUDFNHWVKRXOGWREHSODFHGLQ
FHQWHURILQVWDOOVSDFHW\SLFDOO\Ǝ>FP@IURP
the outside).
Ŷ Mark (within slots, placement) stud and anchor
positions on brackets.
Ŷ Secure brackets using a combination of studs &
anchors.
Ŷ At least 1 stud must be engaged per unit. However,
please engage as many studs as possible within the
enclosure. A minimum of three fasteners per bracket
should be used for proper installation.
80” (203.2 cm)
Slot
STEP 9 CONNECT WATER LINE
WARNING
Connect to potable water supply
only.
Ŷ Locate and bring tubing to the front of the cabinets.
Ŷ Turn the water on to flush debris from line. Run about
DTXDUWRIZDWHUWKURXJKWXELQJLQWRDEXFNHWWKHQ
shut off water.
If needed cut the tubing to the proper length so it can
be attached to the water valve.
Copper Tubing:
Ŷ 6OLSDƎQXWDQGIHUUXOHRYHUERWKHQGVRIWKH
copper tubing. Insert tube into the union fitting on the
unit and tighten nut to union.
Ŷ Turn on the water to check for leaks.
SmartConnect™ Tubing:
ŶFollow the instructions provided with the tubing. Over
tightening may cause leaks. Turn on the water to
check for leaks.
NOTE: Coil excess tubing length behind the unit.
Water
Line Hole
STEP 10 CONNECT POWER
Ŷ Plug the power cord into the socket.
Ŷ Check to make sure power to unit is on by opening
the ice drawer (drawer will be taped shut) to see if
interior lights are on.
Ŷ The temperature controls are preset at 37°F for the
refrigerator section and 0°F in both the freezer drawer
and customizable drawer.
Ŷ Allow 24 hours to stabilize before making
adjustments.
Ŷ Reapply tape to lower ice drawer.
28
31-1000169 Rev. 4
STEP 11 SLIDE UNITS INTO
ENCLOSURES
ŶRoll the units into the enclosure, being careful not to
pinch the water lines or power cords.
Ŷ5HPRYHDOOWDSHRQWKHIURQWRIHDFKXQLW
Ŷ$ORQJIODWEDURU\DUGVWLFNPD\EHQHHGHGWRJXLGH
the front edge of the anti-tip bracket over the unit.
ŶIf space allows, you may also bend the front edge of
the bracket upward slightly, allowing it to clear the
back of the unit.
ŶRemove top-center trim cover from units.
ŶSecure the unit to the Anti-tip bracket using both
machine screws & washers to engage the threaded
inserts in the anti-tip bracket.
ŶHand start the screws until unit is in desired location
within the install space.
ŶFinalize unit install by tightening the screws fully.
ŶReinstall trim covers.
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
STEP 12 INSTALL HINGE GUARD
ŶLocate panel attachment set in the bottom drawer.
Ŷ8VLQJVFUHZVSURYLGHGDWWDFKKLQJHJXDUGVWRWKH
upper and lower hinge side of the door.
Hinge Guard
STEP 13 CONNECT HEATER
Ŷ&XWWKHUHPDLQLQJEDQGVDQGUHPRYHWKH(36EORFNV
from the bottom of the units.
Ŷ5HPRYHWRHNLFNVDQGYHQWVIURPWKHERWWRPVRIWKH
units.
Ŷ/RFDWHDQGSOXJKHDWHUVLQWRHOHFWULFDOKDUQHVVHV
using jumper included with Heater Unification Kit.
Heater
Vent
Screw
Toekick
Vent
Screws
(behind
toekick)
Screw
29
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)

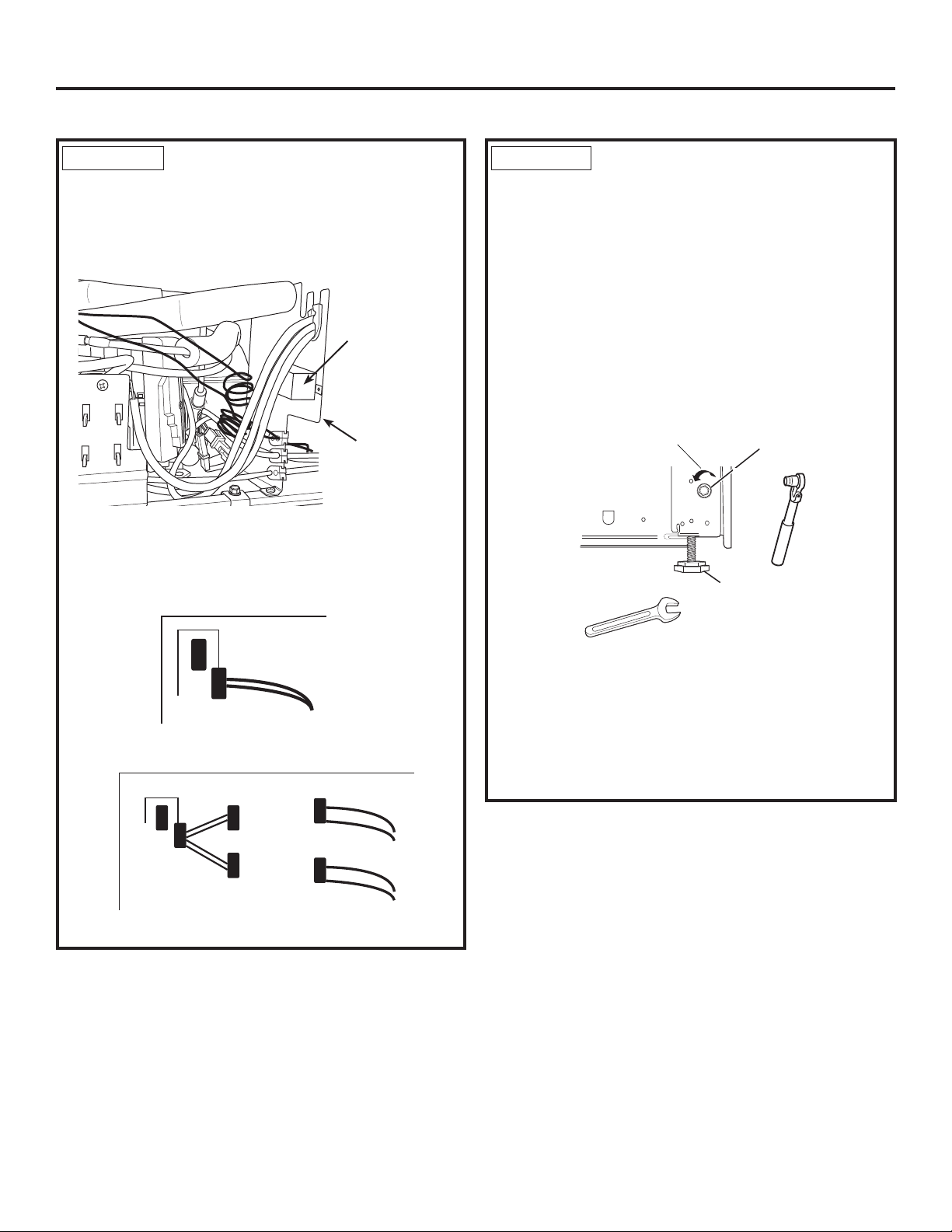

STEP 13 CONNECT HEATER (Cont.)
ŶLocate the vertical, metal plate behind the vent cover.
There are two holes in the plate for mounting the
transformer. Locate the transformer on the plate and
attach using bolts, nuts and washers supplied.
ŶIn front of unit, unplug the power cord and replace
with the ‘Y’ splitter supplied in the kit. On the ends of
the splitter, plug in the transformer (black and white
leads) and the power cord plug.
Metal plate
Transformer
Unplug main power cord
'Y' splitter
To transformer
Main power cord
STEP 14 LEVEL UNITS
All models have 4-point leveling. The front is supported
E\OHYHOLQJOHJVWKHUHDULVVXSSRUWHGE\DGMXVWDEOH
wheels. Both are accessible from the front of the unit.
Ŷ7ROHYHOWKHEDFNRIWKHXQLWWXUQWKHƎKH[
nut located above the front wheels. Turn counter
clockwise to raise or clockwise to lower the unit.
Ŷ)RUIURQWOHYHOLQJXVHDƎRSHQHQGZUHQFK
ŶAdjust height of unit to match installation cutout
opening. The unit should be level and plumb with
cabinetry.
NOTICE: The rear leveling wheels and front leveling
OHJVDUHOLPLWHGWRDPD[LPXPKHLJKWDGMXVWPHQWRIƎ
,IWKHLQVWDOODWLRQUHTXLUHVPRUHWKDQƎKHLJKWWKH
installer should elevate the unit on a sheet of plywood
or runners. Cabinetry trim could also be added across
the top of the opening to shorten the opening.
,I\RXDWWHPSWWRUDLVHWKHXQLWPRUHWKDQƎ\RXZLOO
damage the front leveling legs and the rear leveling
wheels.
Up
Leveling Leg
Up
Hex Nut Adjusts
Rear Wheels
30
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
STEP 16 INSTALL FRONT TRIM
Attach front trim piece, provided in the Heater
Unification Kit, along length of units from top to bottom
by snapping into the clips that were attached in step 2.
Trim cover
snaps into the
front spacer
clips
Spacer Clip
STEP 15 INSTALL TOEKICK AND
VENT
ŶLocate the toekick, vent and screws (removed
earlier).
ŶA custom toekick can be installed to match or
complement the surrounding cabinetry. Use the
supplied toekick as a template.
ŶReinstall the vent using the screws removed earlier.
ŶReinstall the toekick .
Supplied Toekick
Vent Holes
31
31-1000169 Rev. 4
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)

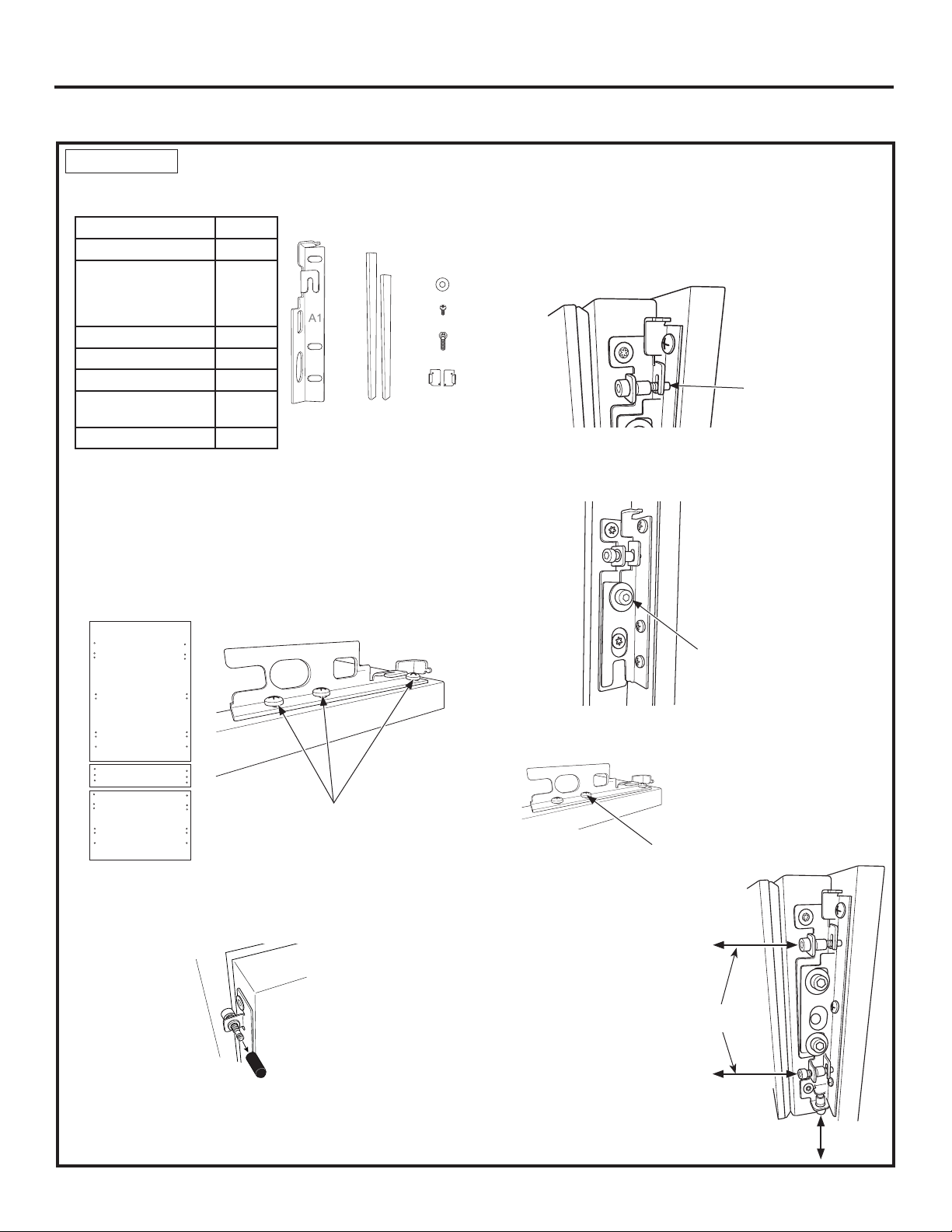

STEP 17 INSTALL DOOR AND DRAWER PANELS
1. Remove all door and drawer panel hardware and trim
from the unit.
2. Attach A1 - F1 brackets to the door panels in the
locations identified below. Custom panels must have
pre-drilled holes as shown in Door Panel Templates:
31-1000149, 31-1000150, 31-1000151, 31-1000152.
If you purchased an SS Panel Accessory, use the
Phillips machine screws to attach the brackets to the
SS door panels. For custom panels, use an appropriate
wood screw.
3. If you had custom handles made and they are not
currently attached to your panels, do so now.
4. Remove the screw caps from the adjustment pins on
the doors.
5. Open the refrigerator door to attach the refrigerator
panel.
6. Rest the refrigerator panel on the refrigerator door
by aligning the hooks on the panel brackets with the
adjustment pins on the door.
7. Fasten the panel to the refrigerator door in four
locations using the hardware shown below. Do not
tighten the screws. Screws will be tightened after panel
alignment.
8. Shift the panel side to side to ensure even gaps with
the adjacent cabinetry
on both sides.
9. Use an allen wrench to
adjust the refrigerator
door panel depth
and height to align
with the adjacent
cabinetry. There must
be a minimum 1/8” gap
between the panel and
the adjacent cabinetry.
Item Quantity
Panel Brackets 12
Phillips Machine
Screws (for use
with SS Panel
Accessory)
34
Allen Hex Socket
Head Screws
12
Washers 12
Door Trim 6
Trim Caps 12
Allen Wrench 2
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Refrigerator
Panel
Customizable
Panel
Back View of Panels
Freezer
Panel
Do not tighten the screws, you will
do that after assembly process
and left to right alignment.
Align at top
and bottom
Screw and
Washer
Depth Adjustment
Vertical
Adjustment
Tighten one screw per bracket.
The other screws will be
tightened at the end of the
alignment process.
32
31-1000169 Rev. 4
STEP 18 START ICEMAKER
Ŷ Press the zone indicator on the control pad twice
to select the freezer drawer. Press the ICE icon on
the right side of the control. A line will appear under
ICE to show that the icemaker is ON.
Ŷ Be sure nothing interferes with the sweep of the
feeler arm.
Ŷ Discard the first full bucket of ice cubes.
Ŷ To turn the icemaker off, press the ICE icon. The
word OFF appears below ICE to show that the
icemaker is OFF.
STEP 17 INSTALL DOOR AND
DRAWER PANELS
(cont.)
10. Repeat steps 5-9 for the freezer drawer.
11. Repeat steps 5-9 for the customizable drawer.
12. Tighten all screws once you are satisfied with the
panel alignment.
13. Slide on trim to hide the panel adjustment hardware.
14. Add trim caps to cover the ends of the trim.
Trim
R
L
Align trim with bracket
Installation Instructions
INSTALLATION INSTRUCTIONS FOR MULTIPLE UNITS (cont.)
Notes
31-1000169 Rev. 4
09-20 GEA
Printed in Slovenia
NOTE: While performing installations described in this
book, safety glasses or goggles should be worn.
NOTE: Product improvement is a continuing endeavor
at Monogram. Therefore, materials, appearance and
specifications are subject to change without notice.
INSTRUCTIONS
D’INSTALLATION
Réfrigérateur à congélateur en bas encastré de 30 po
Réserve de vin à congélateur en bas encastré de 30 po
FRANÇAIS
MONOGRAM.COM
2
31-1000169 Rev. 4
Consignes de Sécurité
AVANT DE COMMENCER
Veuillez lire toutes ces instructions attentivement.
• IMPORTANT – Conservez ces instructions à
l’usage de l’inspecteur local. Observez tous les codes et
décrets en vigueur.
•
Note à l’installateur – Assurez-vous de laisser ces
instructions au consommateur.
•
Note au consommateur - Conservez ces instructions
avec votre manuel d’utilisation pour
consultation ultérieure.
Si vous avez reçu un appareil endommagé, veuillez
communiquer immédiatement avec votre revendeur ou votre
entrepreneur.
Niveau de compétence – L’installation de cet appareil
exige des compétences de base en mécanique, menuiserie
et plomberie. La responsabilité d’une installation adéquate
relève de l’installateur. La garantie Monogram ne couvre
pas les défectuosités du produit causées par une installation
inadéquate. Consultez le manuel d’utilisation pour des
renseignements sur la garantie.
Pour joindre le service Monogram de votre région, visitez monogram.com ou appelez le 800.444.1845.
Pour le service Monogram au Canada, visitez monogram.ca ou appelez le 800.561.3344..
Pour le service des Pièces et accessoires Monogram, visitez monogram.ca ou appelez le 800.444.1845.
Pour le service des Pièces et accessoires Monogram au Canada, visitez monogram.ca ou appelez le
800.661.1616..
AVERTISSEMENT
Risque de basculement.
Ces électroménagers sont lourds du haut, notamment lorsqu’une porte est ouverte, de sorte qu’ils doivent être fixés pour prévenir
un basculement vers l’avant susceptible d’occasionner des blessures graves ou la mort. Lisez et observez la totalité des instruc-
tions d’installation pour connaître la façon de fixer l’électroménager sur le dispositif antibasculement.
AVERTISSEMENT
Risque d’explosion.
Gardez les matières et les vapeurs inflammables telles que l’essence à distance de l’électroménager. L’omission de prendre cette
précaution peut entraîner un incendie, une explosion ou la mort.
AVERTISSEMENT
Pour réduire le risque d’étouffement pendant l’installation de ce produit, ne pas laisser les petites pièces
à la portée des enfants âgés de moins de 3 ans.
AVERTISSEMENT
Risque lié à la manipulation d’un objet lourd
Cet appareil est très lourd. Afin de réduire le risque de blessure pendant la manipulation et l’installation de cet électroménager, la
participation de 2 personnes est nécessaire à l’exécution d’une installation correcte.
AVERTISSEMENT
Gardez vos doigts éloignés des points de pincement. Les espaces entre les portes et ceux entre les
portes et l’armoire sont particulièrement restreints. Soyez prudent lorsque vous fermez les portes en présence d’enfants.
AVERTISSEMENT
Risque d’électrocution.
Branchez l’appareil dans une prise à 3 broches mise à la terre.
N’enlevez pas la broche de mise à la terre.
N’utilisez pas un adaptateur.
Cessez immédiatement l’utilisation d’un cordon électrique
endommagé. Si le cordon électrique est endommagé, son rem-
placement doit être exécuté par un technicien en réparation qua-
lifié au moyen d’un cordon de rechange autorisé par le fabricant.
N’utilisez pas un cordon de rallonge avec cet électroménager.
Le non-respect de ces instructions peut occasionner un décès,
un incendie ou un choc électrique
Suivez les instructions de la section Mise à la terre de l’appareil.
Le circuit électrique auquel cet électroménager sera raccordé
doit comporter un disjoncteur ou un autre dispositif permettant
de couper l’alimentation électrique à l’appareil après l’installation.
3
31-1000169 Rev. 4
Guide de conception
Dimensions de l’enceinte pour instructions relatives
à un encastrement complet 4
Dimensions de l’unité avec panneaux 3/4 po 5
Dimensions de l’enceinte pour unité
simple ou unités multiples 6
L’espace d’installation (par unité) 7
Ouverture de porte à 115° 8
Ouverture de porte à 90° 9
Dimensions du panneau inox en accessoire 10
Dimensions du panneau personnalisé
3/4 po (1,9 cm) 11
Instructions d’installation pour unité simple
Outils, quincaillerie, matériaux 12
Étape 1. Retirer l’emballage 13
Étape 2. Installer la patte antibasculement 14
Étape 3. Connecter la conduite d’eau 14
Étape 4. Connecter l’alimentation électrique 14
Étape 5. Glisser l’unité dans l’enceinte 15
Étape 6. Retirer le coup-de-pied et l’évent 15
Étape 7. Mettre l’unité de niveau 15
Étape 8. Installer le coup-de-pied et l’évent 16
Étape 9. Inverser le sens d’ouverture de porte 16
Étape 10. Ajuster l’ouverture de porte 17
Étape 11. Installer les couvercles de support
de porte 17
Étape 12. Installer les panneaux de porte
et de tiroir 18
Étape 13. Démarrer la machine à glaçons 19
Instructions d’installation pour unités multiples
Outils, quincaillerie, matériaux 20
Étape 1. Retirer l’emballage 21
Étape 2. Installer la/les trousse(s) d’union
pour élément chauffant sur l’unité 2 22
Étape 3. Inverser le sens d’ouverture
de porte (Unité 1) 24
Étape 4. Ajuster l’ouverture de porte (Unité 1) 26
Étape 5. Installer les couvercles de support
de porte (Unité 1) 26
Étape 6. Installer les autres unités 26
Étape 7. Joindre les unités 26
Étape 8. Installer les pattes antibasculement 27
Étape 9. Connecter la conduite d’eau 27
Étape 10. Connecter l’alimentation électrique 27
Étape 11. Glisser les unités dans les enceintes 28
Étape 12. Installer le couvercle de charnière 28
Étape 13. Connecter l’élément chauffant 28
Étape 14. Mettre les unités de niveau 29
Étape 15. Installer le coup-de-pied et l’évent 30
Étape 16. Installer la garniture frontale 30
Étape 17. Installer les panneaux de porte
et de tiroir 31
Étape 18. Démarrer la machine à glaçons 32
Safety Information
Matières
AVERTISSEMENT
RISQUE D’EXPLOSION Fluide frigorigène inflammable
Cet électroménager contient le réfrigérant isobutane,
R600a, un gaz naturel à compatibilité élevée avec
l’environnement. Il s’agit cependant d’un combustible.
Observez les consignes de sécurité ci-dessous afin
de réduire le risque de blessure ou de dommage à la
propriété.
1) Lors de la manipulation, de l’installation et de l’utilisation de
cet appareil, prenez soin de ne pas endommager les tubes
de circulation du fluide frigorigène.
2) L’entretien ou la réparation doivent être effectués par un
personnel de service autorisé. Utilisez seulement des pièces
de rechange autorisées par le fabricant.
3) Mettez le réfrigérateur au rebut conformément aux
réglementations fédérales et locales. Le fluide frigorigène
inflammable et le matériel isolant utilisés nécessitent des
procédures de mise au rebut spéciales. Communiquez avec
les autorités locales compétentes pour la mise au rebut de
votre réfrigérateur sans danger pour l’environnement.
4) N’obstruez pas les évents dans l’enceinte prévue pour
l’appareil.
5) N’utilisez pas d’appareils ou autres moyens mécaniques
pour accélérer le processus de dégivrage.
6) N’endommagez pas le circuit du fluide frigorigène.
7) N’utilisez pas d’appareils électriques dans le compartiment
réfrigérateur de cet appareil.
4
31-1000169 Rev. 4
Guide de conception (une unité)
Dimensions de l’enceinte pour instructions relatives à un encastrement complet
Options de hauteur de 203
ou 213 cm (80 ou 84 po)
P
rofondeur minimum
d
e 64 cm (25 po)
Largeur hors-tout
de 76 cm (30 po)
L’ouverture découpée doit avoir une
profondeur minimale de 25 po pour
un montage sans renfoncement.
• La face avant du réfrigérateur doit
être au même niveau que les meubles
adjacents avec une profondeur
de 25 po.
• L’unité peut rentrer dans une enceinte
d’une hauteur minimale de 80 po
(203,2 cm) et maximale de 84 po
(213,4 cm). L’unité elle-même ne peut
se monter qu’à 80 3/8 po (204,2 cm).
• On peut construire le panneau de
porte du réfrigérateur de façon à
remplir la hauteur additionnelle;
consultez les sections sur les
panneaux personnalisés ou en acier
inoxydable.
Conseil de conception: Nous recommandons de faire terminer la surface intérieure de l’enceinte à une
distance minimale de 4 po de la face avant.
Conseil de conception: Si vous utilisez une enceinte de 84 po (213,4 cm), considérez d’ajouter un ban-
deau de finition au-dessus de la carrosserie de l’unité.
34 3/8"
(87.3 cm)
34 3/8"
(87.3 cm)
Conseil de conception: Il est possible d’aligner le tiroir de l’unité sur les armoires adjacentes pour
obtenir un aspect complètement intégré.
5
31-1000169 Rev. 4
Guide de conception
Height adjustable
from
79-3/8” to 80-3/8” *
(201.6 cm - 204.2 cm)
23-3/4"
(60.3 cm)
29-3/4"
(75.6 cm)
1-1/4"
(3.2 cm)
3/4"
(19.1 mm)
1/8"
(3.2 mm)
4"
(10.2 cm)
6"
(15.2 cm)
Cuve
Porte
Panneau
Dégagement
Avant avec panneaux Côté avec panneaux
Dimensions de l’unité avec panneaux 3/4 po
Dessus avec panneaux
* L’unité peut s’ajuster pour rentrer dans une enceinte de 83 3/8 po (211,8 cm) à 84 3/8 po
(214,3 cm) en utilisant la trousse de panneau de porte appropriée.
(Cuve et porte seulement)
Dégagements pour l’installation
Dessus
1/8po/ 3mm
Chaque côté
1/4po / 6mm
Arrière
1/2po / 12mm
Hauteur ajustable
de 79 3/8” à 80 3/8” *
(201,6 cm - 204,2 cm)
6
31-1000169 Rev. 4
Guide de conception
Dimensions de l’enceinte pour unité simple ou unités multiples
77”
(195.5 cm)
Côté charnière
Emplacement de la patte antibasculement
- N’obstruez PAS cette zone.
Zone de connexion
de l’alimentation électrique
et d’eau 6” (15.2 cm)
Sortie électrique
et source d'eau
- 1 par produit
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm
30” (76.2 cm)
4-3/8”
(11 cm)
25”
(63.5 cm)
prof. du
produit
Hauteur de
l’ouverture
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
77”
(195.5 cm)
E
W
INSTALLATION D’UN SEUL PRODUIT
INSTALLATION DE DEUX PRODUITS
77”
(195.5 cm)
Côté charnière
Côté charnière
Zone de connexion
de l’alimentation électrique
et d’eau
6” (15.2 cm)
25”
(63.5 cm)
prof.
du produit
Emplacement du dispositif antibasculement
- N’obstruez PAS cette zone.
60” (152.4 cm)
Hauteur de
l’ouverture
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
4-3/8”
(11 cm)
E
W
E
W
34-1/8”
(86.7 cm)
77”
(195.5 cm)
Sortie électrique
et source d'eau
- 1 par produit
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm
INSTALLATION DE TROIS PRODUITS
25”
(63.5 cm)
prof.
du produit
Sortie électrique
et source d'eau - 1 par produit
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm
90” (228.6 cm)
Emplacement du dispositif
antibasculement - N’obstruez PAS cette zone.
Zone de connexion
de l’alimentation électrique et d’eau
6” (15.2 cm)
Hauteur de
l’ouverture
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
77”
(195.5 cm)
4-3/8”
(11 cm)
E
W
E
W
E
W
34-1/8”
(86.7 cm)
64”
(86.7 cm)
Côté charnière
Côté charnière
Côté charnière
REMARQUES :
• Lorsque deux ou trois unités sont installées côte
jF{WHXQpOpPHQWFKDXႇDQWH[WpULHXUGRLWrWUH
posé sur la paroi extérieure gauche de la deu-
xième ou troisième unité. Voir la trousse d’union
SRXUpOpPHQWFKDXႇDQWH[WpULHXU
• La hauteur du coup-de-pied est 4 po (10,2 cm)
depuis le plancher.
• Le produit peut rentrer dans une enceinte d’une
hauteur minimale de 79 1/2 po (201,9 cm) et
maximale de 84 1/2 po (214,6 cm).
• L’unité ne peut se monter qu’à 80 3/8 po (204,2
cm).
• On peut construire le panneau de porte de l’uni-
té de façon à remplir la hauteur additionnelle.
Voyez la section sur l’ajustement de la porte.
REMARQUE : L’ouverture des portes sera entravée si des unités ont
été installées avec la poignée de l’une donnant sur le côté charnière
de l’autre. Pour permettre l’ouverture indépendante de toutes les
trois portes, un dégagement supplémentaire est nécessaire entre les
unités « poignée à charnière », et l’ouverture de la porte du milieu
doit être réglée à 90 degrés.
25
SIDE VIEW
25" (63.5)
3 1/2"
(8.9)
Finished
Return
Back
5HWRXU¿QL
L’arrière
VUE LATÉRALE
7
31-1000169 Rev. 4
Guide de conception (Une, deux ou trois unités)
THE INSTALLATION SPACE (Per Unit)
Water and Electrical Locations
Repérez les connexions de l’alimentation électrique et d’eau dans les zones illustrées sur la page des dimensions
d’enceinte.
AVERTISSEMENT
Raccordez l’appareil à une alimentation d’eau potable seulement.
PRÉPARATION DEL’INSTALLATION DU TUYAU D’EAU
• Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons automatique. La pression de l’alimentation
d’eau doit rester dans une gamme de pression entre 40 et 120 p.s.i. (275-827 kPa).
• Faites passer le tuyau d’1/4 po en cuivre ou le tuyau en plastique SmartConnect™ entre la conduite d’eau froide du domicile et
le raccord de branchement d’eau.
• Le tuyau doit être suffisamment long pour atteindre l’avant du réfrigérateur. Prévoyez une longueur de tuyau suffisante pour
prendre en compte la courbe menant au raccord à la conduite d’eau.
• Le tuyau d’eau peut passer par une ouverture dans le sol ou dans le mur
du fond.
• Installez un robinet entre le robinet de la machine à glaçons et le tuyau d’alimentation en eau froide du domicile.
REMARQUE:
• Le robinet doit être placé dans un endroit facilement accessible. Il n’est pas recommandé de le placer derrière l’appareil à cause
de l’accès difficile. S’il est nécessaire d’installer un robinet derrière l’appareil, il doit être installé dans les zones grisées du
schéma.
• Les robinets de type vanne à étrier sont souvent inclus dans les trousses de branchement de l’alimentation d’eau, mais ne sont
pas recommandés pour cette application.
• Les seuls tuyaux en plastique autorisés par GEA sont fournis avec la trousse de tuyauterie pour réfrigérateur SmartConnect™.
N’utilisez pas d’autres tuyaux d’alimentation d’eau en plastique, cette ligne étant sous pression en permanence. Certains types
de plastique peuvent se fissurer ou se rompre avec le vieillissement et causer des dégâts d’eau dans votre maison.
Voyez les
trousses de tuyau d’eau à la page des accessoires.
• L’installation sera conforme aux codes de plomberie 248CMR du Commonwealth du Massachusetts. L’utilisation de robinets-
vannes à étrier est interdite au Massachusetts. Demandez l’avis de votre plombier qualifié.Emplacement pour la patte anti-
basculement. N’obstruez pas cette zone.Branchement électrique et branchement à l’alimentation d’eau.Vue de face
de l’enceinte d’installation
.
Caractéristiques électriques
• Une alimentation électrique de 115 volts, 60 Hz et de 15 à 20 ampères est demandée. L’utilisation d’un circuit de dérivation
individuel correctement mis à la terre ou d’un disjoncteur est recommandée.
• Installez un boîtier électrique à 3 fiches correctement branché à la terre et encastré dans le mur du fond. Le câblage électrique
doit se situer sur le mur arrière comme illustré dans la section des dimensions d’enceinte.
REMARQUE: L’utilisation d’un disjoncteur de fuite de terre n’est pas recommandée.
MISE À LA TERRE DE L’UNITÉ
Le cordon d’alimentation de cet appareil est équipé d’une
fiche à trois broches (pour une mise à la terre) qui s’adapte à
la prise de courant standard à 3 broches (pour une mise à la
terre) pour minimiser les risques de chocs électriques par cet
appareil.Faites vérifier la prise murale et le circuit électrique par
un électricien qualifié pour s’assurer que le système est correc-
tement mis à la terre.
Dans le cas d’une prise biphasée, l’installateur a la respon-
sabilité et l’obligation de la remplacer par une prise triphasée
correctement mise à la terre.
Si une prise murale standard 2-broches, il est de votre respon-
sabilité personnelle et l’obligation de la faire remplacer par une
prise murale à 3 broches mise à la terre.
NE COUPEZ PAS OU
N’ENLEVEZ PAS, SOUS
AUCUN PRÉTEXTE, LA
TROISIÈME BROCHE DE MISE
À LA TERRE DU CORDON
D’ALIMENTATION.
N’UTILISEZ PAS
D’ADAPTATEUR POUR
BRANCHER LE RÉFRIGÉRATEUR À UNE PRISE BIPHASÉE.
N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.
AVERTISSEMENT
Risque d’électrocution
Le non-respect de ces instructions peut occasionner un
décès, un incendie ou un choc électrique
8
31-1000169 Rev. 4

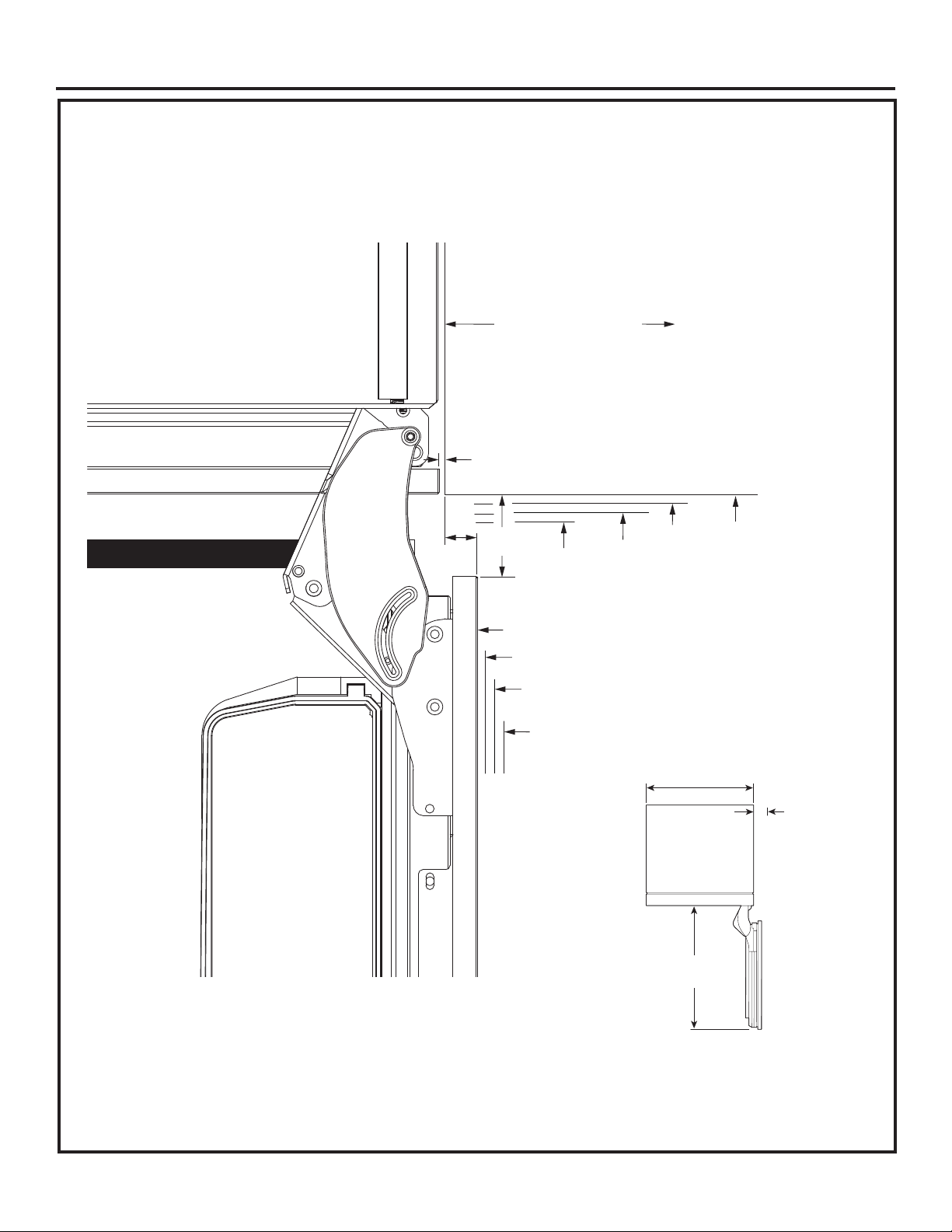

Guide de conception (Une, deux ou trois unités)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1" (2.5 cm)
3/4" (1.9 cm)
1-1/2"
(3.8 cm)
2-1/16" (5.4 cm)
1-1/4"
(3.2 cm)
1-3/8"
(3.5 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1/8" (3.2 mm)
Allow 17" (43.2 cm) minimum
clearance to a wall for a full
115° door swing.
Refrigerator
Acier inoxydable ou sur mesure
Coupe horizontale OUVERTURE DE
PORTE À 115°(réglage d’usine)
Dégagements du produit
Ces unités sont dotées d’une butée de porte à 2 positions.
L’ouverture de porte réglée en usine à 115° peut être réduite
à 90° si les dégagements par rapport aux meubles ou murs
adjacents sont restreints. Pour une ouverture de porte à 90°,
voyez la page suivante.
Non à l’échelle
VUE DE DESSUS
Dimensions basées sur
une hauteur de poignée
de 2 9/16” (6,5)
PORTE OUVERTE À 115°
29 1/4”
(74,3 cm)
29 15/16”
(76,0 cm)
16 9/16"
(42,1 cm)
minimum
à un mur
Allouez un dégagement
minimal de 17 po (43,2 cm) à
un mur pour une ouverture de
porte complète à 115°.
9
31-1000169 Rev. 4
Guide de conception (Une, deux ou trois unités)
For a 90º door swing
allow 4" (10.2 cm)
min. clearance to a
wall, for stainless
steel models.
1-1/2"
(3.8 cm)
2-1/4"
(5.7 cm)
1-1/4"
(3.2 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1-3/16"
(3 cm)
1" (2.5 cm)
3/4" (1.9 cm)
Refrigerator
1/8" (3.2 mm)
Acier inoxydable ou sur mesure
Coupe horizontale OUVERTURE DE
PORTE À 90°(réglages en option)
Non à l’échelle
VUE DE DESSUS
PORTE OUVERTE À 90°
Dimensions basées sur
une hauteur de poignée
de 2 9/16” (6,5)
33 1/4”
(84,5 cm)
29 1/4”
(74,3 cm)
5-1/8"
(13,0 cm)
minimum
à un mur
Pour une ouverture de
porte à 90º, allouez un
dégagement minimal
de 4 po (10,2 cm)
jusqu’au mur s’il s’agit
d’un modèle en acier
inoxydable.
10
31-1000169 Rev. 4
Guide de conception (Une, deux ou trois unités)
ACCESSOIRES ET DIMENSIONS DES PANNEAUX EN ACIER INOXYDABLE
Options de panneau de porte solide 3/4 po (1,9 cm) et de cadre de 3/4 po (1,9 cm) pour
porte en verre
ACCESSOIRES/TROUSSES
Nom de la trousse Numéro de pièce
7URXVVHG¶XQLRQSRXUpOpPHQWFKDXႇDQW ZUG30
Tuyau d’eau 8 pi (2,5 m) WX08X10006
Tuyau d’eau 15 pi (4,6 m) WX08X10015
Tuyau d’eau 25 pi (7,6 m) WX08X10025
Trousses de porte pleine et de panneau de tiroir en acier inoxydable (commander pour un produit complet)
REMARQUE : Chaque trousse contient aussi les pièces assorties suivantes : panneaux personnalisables
pour porte du haut, congélateur et tiroirs, et coup-de-pied.
ATTRIBUTS ET EXIGENCES DE LA TROUSSE POUR PORTE PLEINE ET TIROIR
Numéro de pièce
Devant de porte : Hauteur de
porte
Gauche ou droite
Verre 80” Gauche ZKGSN809NLH
Verre 80” Droite ZKGSN804NRH
Verre 84” Gauche ZKGSN849NLH
Verre 84” Droite ZKGSN844NRH
Solide 80” Gauche ZKSSN809NLH
Solide 80” Droite ZKSSN804NRH
Solide 84” Gauche ZKSSN849NLH
Solide 84” Droite ZKSSN844NRH
Poignées et montures Numéro de pièce
Trousse complète de poignées Minimalist ZKGC3H3CNSS
Trousse de porte Minimalist WR12X32600
Poignée Minimalist (tiroir) WR12X32406
Trousse complète de poignées Statement ZKGC3H3PNSS
Poignée de porte Statement WR1232571
Poignée de congélateur Statement WR12X32599
Trousse de goujon pour poignée de panneau ZKPN
(75.6 cm)
29-3/4"
23"
(58.4 cm)
Glass Panel
for Fresh Food
45-3/8"
(115.3 cm)
49-3/8"
3-3/8"
(8.6 cm)
6"
(15.2 cm)
6"
(15.2 cm)
80"
(203.2 cm)
Install.
10"
(25.4 cm)
84"
(213.4 cm)
Install.
Panneau de
verre pour
réfrigérateur
(75.6 cm)
29-3/4"
4" (10.2 cm)
7-9/16"
(19.2 cm)
22-3/4"
(57.8 cm)
1/8" (3.2 mm) Min.*
Fresh
Food
Ice Drawer
Cabinets
Freezer/
Convertible
Drawer
45-3/8" (115.3 cm) for
80" (203.2 cm) Installation
49-3/8" (125.4 cm) for
84" (213.4 cm) Installation
Tiroir
congélateur/
convertible
Tiroir à glaçons
Armarios
Réfrigérateur
45 3/8” (115,3 cm)
pour installation 80”
(203,2 cm), 49 3/8”
(125,4 cm) pour
installation 84”
(213,4 cm)
11
31-1000169 Rev. 4
Guide de conception (Une, deux ou trois unités)
DIMENSIONS D’UN PANNEAU SUR MESURE DE 3/4 po Installation totalement encastrée
de 80 po de hauteur
DIMENSIONS D’UN PANNEAU SUR MESURE DE ¾ po: Installation totalement encastrée de 84 po
de hauteur
En cas d’installation de panneaux sur mesure, ceux-ci doivent
être coupés aux dimensions indiquées. Les panneaux se
fixeront à la porte et aux tiroirs à l’aide d’un système de
crochets et de pattes.
TRÈS IMPORTANT: panneaux en bois sur mesure doit être
d’au moins 3 / 4 “d’épaisseur où les crochets et le matériel de
fixation sont attachés Reportez-vous à des modèles pour le
crochet et le lieu de fixation.
REMARQUE: Ce produit est conçu pour être utilisé avec
des panneaux en bois de ¾ po.Dimensions
maximales de l’ouverture pour une vitre en verre
: 33-3/8 po x 23 po. L’ouverture peut être plus
petite si vous le souhaitez.
En cas d’installation de panneaux sur mesure, ceux-ci doivent
être coupés aux dimensions indiquées. Les panneaux se
fixeront à la porte et aux tiroirs à l’aide d’un système de
crochets et de pattes.
TRÈS IMPORTANT: panneaux en bois sur mesure doit être
d’au moins 3 / 4 “d’épaisseur où les crochets et le matériel de
fixation sont attachés Reportez-vous à des modèles pour le
crochet et le lieu de fixation.
REMARQUE: Ce produit est conçu pour être utilisé avec
des panneaux en bois de ¾ po.Dimensions
maximales de l’ouverture pour une vitre en verre
: 33-3/8 po x 23 po. L’ouverture peut être plus
petite si vous le souhaitez.
REMARQUE IMPORTANTE: Poids maximal du
panneau:
A Panneau de porte du compartiment
réfrigérateur : 33 livres (15 kg).
B Panneau du tiroir congélateur : 9 livres (4 kg).
C Panneau du tiroir convertible : 19 livres (9 kg).
REMARQUE IMPORTANTE: Poids maximal du
panneau:
A Panneau de porte du compartiment réfrigérateur
: 33 livres (15 kg).
B Panneau du tiroir congélateur : 9 livres (4 kg).
C Panneau du tiroir convertible : 19 livres (9 kg).
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
6”
(15.2 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
PANNEAUX POUR PORTES ET
TIROIRS MASSIFS
PANNEAUX POUR PORTES ET
TIROIRS MASSIFS
PANNEAUX POUR
PORTE EN
PANNEAUX POUR
PORTE EN VERRE
* Les styles doivent être d’au moins 3-3/8 po
pour recouvrir le cadre de porte en aluminium.
* Les styles doivent être d’au moins 3-3/8 po
pour recouvrir le cadre de porte en aluminium.
Conseil de conception: Une partie de chaque panneau sera visible du côté intérieur
de l’appareil. Il est recommandé que la finition soit faite de chaque côté du panneau.
Conseil de conception: En cas d’utilisation de panneaux sur mesure, il est important
de penser à une plinthe sur mesure. Le bas de la cuve est de couleur blanche.
Conseil de conception: Une partie de chaque
panneau sera visible du côté intérieur de l’appa-
reil. Il est recommandé que la finition soit faite de
chaque côté du panneau.
Conseil de conception: En cas d’utilisation de
panneaux sur mesure, il est important de penser à
une plinthe sur mesure. Le bas de la cuve est de
couleur blanche.
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
10”
(25.4 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
12
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE
OUTILS REQUIS
• Clé Allen de 5/32 po
• Couteau à lame rétractable
• Escabeau
• Seau
• Niveau
• Diable pour électroménagers
• Coupe-tuyau
• Clé ouverte 7/16 po
• Clé ouverte 1 5/16 po
• Tournevis Phillips cruciforme #2
• Perceuse et jeu de forets
• Douille 5/16 po
• Lunettes de sécurité
• Pinces
• Cliquet 3/8 po
• Torx T-20, T-30 clé
QUINCAILLERIE FOURNIE
• Patte anti-basculement et vis
• Trousse d’installation de panneau
• Gabarits de panneau de porte - Pub # 31-1000149,
31-1000150, 31-1000151, 31-1000152
• Filtre à eau - Pièce # XWFE
• Brides d’ancrage et vis pour cloison sèche
ÉQUIPEMENT REQUIS
• Tuyau d’alimentation d’eau en cuivre d’ ¼ po ou trousse pour
réfrigérateur SmartConnect™
• Robinet d’arrêt d’eau
• Panneaux sur mesure pour la porte du compartiment réfrigé-
rateur, pour le tiroir congélateur et pour le tiroir convertible
• Velcro avec côté adhésif pour la plinthe sur mesure.
SOL
Une installation correcte exige que cette unité soit placée
sur la surface d’un matériau dur de niveau et de même
hauteur que le reste du plancher. Cette surface doit être
suffisamment robuste pour supporter une unité pleine-
ment chargée, ou environ 1200 lb.
REMARQUE: Protégez la finition du sol. Découpez un grand
morceau de carton et placez-le sous le réfrigérateur sur l’aire
de travail.
EMPLACEMENT DE L’UNITÉ
Ŷ N’installez pas l’unité là où la température descend en
dessous de 60°F (16°C). L’unité ne fonctionnera pas
suffisamment souvent pour maintenir les températures
appropriées.
Ŷ N’installez pas l’unité là où la température monte au-
dessus de 100°F (37°C). L’unité ne fonctionnera pas
correctement.
Ŷ N’installez pas l’unité dans un endroit exposé à l’eau
(pluie, etc.) ou aux rayons directs du soleil.
Ŷ N’installez pas l’unité sur un plancher qui n’est pas
suffisamment robuste pour supporter son poids à
pleine capacité.
13
31-1000169 Rev. 4
ÉTAPE 1 RETRAIT DE L’EMBALLAGE
AVERTISSEMENT
Risque de basculement.
Cet électroménager est lourd du haut. Usez d’extrême
prudence en le déplaçant afin de prévenir un basculement
susceptible d’occasionner des blessures graves ou la mort.
Ŷ Coupez les courroies et le ruban adhésif sur le haut et sur le
bas de l’emballage à l’aide d’un couteau à lame rétractable.
Ŷ Dépliez le carton d’emballage et retirez le haut de
l’emballage.
Ŷ Retirez le reste de l’emballage en le faisant glisser de
l’appareil. Vous pouvez utilisez un couteau polyvalent pour
retirer le reste du carton d’emballage EN PRENANT SOIN de
ne pas rayer l’appareil.
Ŷ Retirez les supports de MPE (mousse de polystyrène
expansé) autour de l’unité.
Ŷ Pour l’instant, ne retirez pas la sangle de porte ni les parties
sanglées avec de la MPE plus basses, attendez que l’unité
soit prête à être glissée dans l’enceinte.
Ŷ Retirez la patte anti-basculement et le tapis de mousse du
haut de l’appareil, puis posez-le à l’écart pour l’installer plus
tard.
Ŷ Conservez l’élastique de porte avant et le ruban de porte/
tiroir sur l’appareil jusqu’à ce que la patte anti-basculement
soit installée sur le produit.
Ŷ Retirez les pièces de garniture collées sur l’avant du produit
et placez-les à l’écart pour les installer plus tard.
Ŷ Retirez le ruban d’emballage, sauf pour le ruban de porte/
tiroir avant, et apposez des avertissements et étiquettes
oranges avec du ruban adhésif.
Ŷ Tirez temporairement, sans le retirer, le ruban frontal de porte
et de tiroir, il sera réappliqué.
Ŷ Ouvrez le tiroir central et retirez le paquet du manuel
d’instructions qui comprend les instructions d’installation.
Ŷ Fermez le tiroir central et remettez le ruban pour maintenir
la porte et le tiroir central fermé jusqu’à ce que la patte anti-
basculement soit installée sur le produit.
Ŷ Coupez le patin en MPE sur les côtés près du devant à partir
de l’arrière de l’unité.
Ŷ Poussez l’appareil vers l’avant et retirez la partie arrière de la
palette en PSE.
Ŷ Posez doucement l’arrière de l’appareil sur le sol.
Ŷ Penchez légèrement l’appareil vers l’arrière et retirez la partie
avant de la palette en PSE.
Ŷ Mettez correctement au rebut les matériaux d’emballage non-
utilisés.
Ŷ/¶XQLWpSHXWPDLQWHQDQWrWUHGpSODFpHjO¶DLGHG¶XQGLDEOH
pour électroménagers ou roulée par 2 personnes sur un
plancher adéquatement protégé.
Ŷ/DLVVH]WRXWHSHOOLFXOHSURWHFWULFHVXUO¶XQLWpWDQWTXH
l’installation n’est pas terminée.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
14
31-1000169 Rev. 4
ÉTAPE 3
CONNECT CONDUITE D’EAU
AVERTISSEMENT
Raccordez l’appareil à une
alimentation d’eau potable seulement.
Ŷ Placez l’appareil devant l’enceinte.
Ŷ Localisez et amenez le tuyau vers l’avant du meuble de
cuisine.
Ŷ Ouvrez le robinet d’eau pour éliminer les débris dans le
tuyau. Faites couler environ 1 litre d’eau dans le tuyau,
recueillez l’eau dans un seau puis fermez le robinet.
Si besoin est, coupez le tuyau à la longueur requise pour qu’il
puisse être connecté au robinet d’eau.
Tuyau en cuivre:
Ŷ Faites passer un écrou et un embout d’¼ po par-dessus les
deux extrémités du tuyau en cuivre. Insérez le tuyau dans
le raccord union sur l’appareil et serrez l’écrou.
Ŷ Ouvrez le robinet d’eau pour vérifier l’absence de fuites.
Tuyau SmartConnect™:
Ŷ
Suivez les instructions fournies avec la tuyauterie. Un
serrage excessif peut causer des fuites. Ouvrez l’eau pour
vérifier l’absence de fuites.
Remarque : Enroulez la longueur de tuyau excédentaire
derrière l’appareil.
Instructions d’installation
ÉTAPE 2 INSTALLATION DE LA
PATTE ANTI-BASCULEMENT
Ŷ La partie supérieure interne de la patte anti-basculement
doit être installée à une hauteur de 80 po (203.2 cm). La «
fente » dans la patte doit être placée au centre de l’espace
d’installation (typiquement 15 po [38.1 cm]).
Ŷ Marquez (au niveau des fentes) les positions des montants
et des ancrages sur les pattes.
Ŷ Fixez la patte en utilisant les montants et des ancrages.
Ŷ Au moins un des montants doit être utilisé. Toutefois,
utilisez autant de montants possibles au sein de l’ouverture.
Au moins trois fixations doivent être utilisées pour une
installation correcte.
Trou du
tuyau d’eau
ÉTAPE 4 BRANCHEMENT DE
L’ALIMENTATION ÉLECTRIQUE
Ŷ Branchez le cordon d’alimentation dans la prise.
Ŷ Vérifiez que le réfrigérateur soit bien branché en ouvrant le
bac à glaçons (la porte FF sera fermée par une courroie)
pour vérifier que les lumières intérieures sont allumées.
Ŷ Les commandes de température sont préréglées sur 37°F
(3°C) pour le réfrigérateur et sur 0°F (-18°C) pour le tiroir
du compartiment de congélation et du tiroir convertible.
Ŷ Attendez 24 heures que la température se stabilise avant
de faire les réglages.
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
Fente
80”
ƎFP
AVERTISSEMENT
Risque de
basculement.
Ces électroménagers sont lourds du haut,
notamment lorsqu’une porte est ouverte, de sorte qu’ils
doivent être fixés pour prévenir un basculement vers l’avant
susceptible d’occasionner des blessures graves ou la mort.
Lisez et observez la totalité des instructions d’installation pour
connaître la façon de fixer l’électroménager sur le dispositif
antibasculement.
15
31-1000169 Rev. 4
ÉTAPE 5 POSITIONNEMENT DE
L’APPAREIL DANS SON ENCEINTE
Faites rouler l’appareil dans son enceinte, en s’assurant de
ne pas accrocher le tuyau d’eau ou le câble d’alimentation.
ŶUne longue barre plate ou une règle de trente-six pouces
sera peut-être nécessaire pour guider le bord avant de la
patte anti-basculement par-dessus l’appareil.
ŶS’il y a assez de place, vous pouvez légèrement courber
le bord avant de la patte vers le haut, permettant ainsi le
passage de l’appareil.
ŶRetirez la protection de la garniture de l’appareil.
ŶFixez l’appareil à la patte anti-basculement à l’aide des
vis de mécanique et des rondelles pour enfiler les douilles
filetées dans la patte anti-basculement.
ŶCommencez à visser les vis à la main jusqu’à ce que
l’appareil soit dans la position désirée dans l’enceinte.
ŶFinalisez l’installation en serrant les vis complètement.
ŶRéinstallez la protection de la garniture.
ÉTAPE 7 MISE À NIVEAU DE
L’UNITÉ
Tous les modèles possèdent quatre points de mise à niveau.
L’avant est soutenu par des pieds de mise à niveau, l’arrière
par des roulettes réglables. Les deux sont accessibles par
l’avant du réfrigérateur
ŶPour mettre à
niveau l’arrière
du réfrigérateur,
tournez l’écrou
hexagonal de
5/16 po situé
au dessus des
roulettes avant.
Tournez dans
le sens des
aiguilles d’une
montre pour
rehausser le
réfrigérateur
et dans le sens inverse des aiguilles d’une montre pour
l’abaisser.
ŶPour mettre l’avant de niveau, utilisez une clé plate de
1-5/16 po.
Ŷ
Réglez la hauteur de l’unité pour qu’elle corresponde à
l’ouverture de l’installation. Aplombez et mettez l’unité de
niveau en fonction des armoires.
NOTIFICATION: Les roulettes arrière et les pieds avant
de mise à niveau sont limités à un réglage d’une hauteur
maximale de 1 po. Si l’installation demande une hauteur
supérieure à 84 ½ po, l’installateur doit surélever le
réfrigérateur à l’aide d’une plaque de contreplaqué ou des
patins. Il est également possible d’ajouter une moulure de
meuble sur le haut de l’ouverture pour réduire cette dernière.
Toute tentative de surélévation du réfrigérateur de plus d’1
po va endommager les pieds avant et les roulettes arrière de
mise à niveau.
Instructions d’installation
ÉTAPE 6 INSTALLATION DE LA
PLINTHE ET DE L’ÉVENT
La plinthe doit être enlevé pour accéder à la legstyle
nivellement
Ŷ Retirez la partie pleine de la plinthe en la tirant vers l’avant.
Ŷ Placez la plinthe, l’évent et les vis à l’écart pour une
réinstallation future.
ŶFaites passer le tuyau d’eau par l’appareil jusqu’à ce qu’il
sorte par l’avant.
ŶFixez le tuyau au sol à l’aide de ruban adhésif en attendant
que l’appareil soit placé dans l’enceinte.
Évent
Vis
Plinthe
Vis de
l’évent
(derrière la
plinthe)
Vis
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
Up
Pied de mise à
niveau
Relever
Ecrou hexagonal pour le
réglage des roulettes arrière
16
31-1000169 Rev. 4
Instructions d’installation
ÉTAPE 8 INVERSION
DE L’OUVERTURE DE PORTE
ŶLocalisez la plinthe, l’évent et les vis (retirés
précédemment).
ŶUne plinthe sur mesure peut être installée pour être
assortie ou pour compléter les meubles alentours. Utilisez
la plinthe fournie comme modèle pour découper la forme.
ŶRéinstallez l’évent à l’aide des vis retirées précédemment.
ŶRéinstallez la plinthe.
Plinthe fournie
Trous de ventilation
ÉTAPE 9 INVERSION DE
L’OUVERTURE DE PORTE
(si nécessaire)
Sautez cette étape si l’ouverture de la porte est satisfaisante.
AVERTISSEMENT
Suivez toutes les étapes pour
inverser le sens d’ouverture de porte. L’omission de suivre
ces instructions, de ne pas utiliser toutes les pièces, ou
le serrage excessif des vis, peuvent causer la chute de la
porte et occasionner des blessures ou des dommages à la
propriété.
1. Retirez le ruban frontal de l’unité.
AVERTISSEMENT
Risque de pincement
de doigts
L’étape suivante est importante pour la manipulation en
toute sécurité d’une charnière non chargée ne sautez pas
l’étape 2.
2. Libérez les ressorts de la charnière en utilisant une clé
Torx T-20 pour desserrer la vis Torx de la position 1 à la
position 0 sur les deux charnières.
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
ÉTAPE 9 INVERSION DE
L’OUVERTURE DE PORTE
(si nécessaire) (suite)
3. A l’aide d’une clé hexagonale de type Allen de 5/32 po,
retirez les deux vis de chaque charnière qui maintiennent
la porte sur le réfrigérateur. Demandez à quelqu’un de
tenir la porte pendant que vous retirez ces vis pour éviter
que la porte ne tombe.
4. Ouvrez les charnières. A l’aide d’une clé hexagonale
de type Allen de 5/32 po, retirez les deux vis de chaque
charnière qui maintiennent la charnière sur la cuve du
réfrigérateur.
5. Retirez la garniture et le compartiment de charnière du
haut du réfrigérateur et installez-les sur le côté opposé.
6. Retirez la garniture et le compartiment de charnière du
bas du compartiment réfrigérateur. Retirez le tableau de
commande et placez-le délicatement dans le tiroir FZ.
7. Réinstallez le tableau de commande.
8. Les charnières seront installées dans les coins opposés.
La charnière supérieure sera retournée et installée sur le
bas du compartiment réfrigérateur. La charnière inférieure
sera retournée et installée sur le haut du compartiment
réfrigérateur.
9. Installez les vis sur la cuve du compartiment réfrigérateur
aux 4 endroits. Vissez-les jusqu’à mi-course.
Vis
Vis
Charnière supérieure Charnière inférieure
Fentes
pour les
languettes
Vis
Tableau de
commande
17
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
ÉTAPE 9 INVERSION
DE L’OUVERTURE DE PORTE
(si nécessaire) (suite)
10. Pour installer la charnière supérieure, placez la charnière
dans le bon sens - la partie du support qui sera fixée à
la porte doit être sur le bas de la charnière. Faites glisser
la charnière sur les vis et placez les languettes dans le
compartiment de la charnière. Serrez les vis.
11. Pour installer la charnière inférieure, placez la charnière
dans le bon sens — la partie du support qui sera fixé à la
porte doit être sur le haut de la charnière. Faites glisser
la charnière sur les vis et placez les languettes dans le
compartiment de la charnière. Serrez les vis. Fermez la
charnière.
12. Retirez les supports de la charnière de la porte et réins-
tallez-les sur le côté opposé, en haut et en bas.
13. Avec l’aide d’une deuxième personne pour maintenir la
porte en place, alignez les trous dans le support de la
charnière de porte avec ceux dans la charnière. Placez
d’abord les vis dans la charnière supérieure.
14. Installez ensuite les vis sur la charnière inférieure.
15. A l’aide d’une clé Torx
T-20, resserrez la
tension sur les ressorts
de la charnière en
tournant les vis de la
position 0 à la position 1.
Vis
ÉTAPE 10 RÉGLAGE DE
L’OUVERTURE DE
PORTE
(si nécessaire)
REMARQUE: Ce l’appareil possède 2 butées de position
d’ouverture. Quand l’espace ne permet pas l’ouverture de la
porte à 115°, vous pouvez limiter l’ouverture de porte à 90°.
Ignorez cette étape si l’ouverture de la porte est satisfaisante
pour l’installation.
Ŷ2XYUH]ODSRUWHGXFRPSDUWLPHQWO¶DSSDUHLOSRXUH[SRVHUOHV
charnières supérieure et inférieure.
ŶDesserrez les vis de la charnière inférieure fixées à la cuve
ŶTirez la charnière légèrement vers vous et insérez l’axe de
la charnière dans le trou le plus proche de l’appareil.
ŶVous pouvez utiliser un petit marteau pour les mettre en
place correctement.
ŶResserrez les vis de la charnière.
ŶRépétez cette procédure pour
Ŷ
Répéter pour la charnière supérieure.
ÉTAPE 11 INSTALLATION DES
COUVERCLES DE SUPPORT DE
PORTE
Installez les couvercles pour dissimuler les supports près des
charnières dans le haut et le bas de la porte. Les couvercles
s’encliquètent en place.
Vis de
porte
Utilisez la clé
Torx T-20
la charnière supérieure.
Installation d’un axe par
charnière pour une ouver-
ture de porte à 90°.
Vis de charnière
Couvercle de support
de porte
Charnière
18
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
ÉTAPE 12 INSTALLATION DES PANNEAUX DE PORTE ET TIROIR
1. Retirez toute la quincaillerie de porte et de tiroir et la garniture
du réfrigérateur.
2. Fixez les supports A1 – F1 aux panneaux de porte aux
endroits indiqués ci-dessous. Les panneaux sur mesure
comportent des trous déjà percés comme montré aux
gabarits de panneau de porte : 31-1000149, 31– 1000150,
31-1000151, 31-1000152. Si vous avez acheté un panneau
en acier inoxydable, utilisez les vis mécaniques à tête
cruciforme pour fixer les supports aux panneaux de porte en
acier inoxydable. Utilisez des vis à bois appropriées pour les
panneaux sur mesure.
3. Si vous avez des poignées sur mesure et qu’elles ne sont
pas déjà installées sur les panneaux, procédez à leur
installation.
4. Retirez les capuchons de tiges de réglage installés sur les
portes.
5. Ouvrez la porte du compartiment réfrigérateur pour fixer le
panneau du compartiment réfrigérateur.
6. Apposez le panneau du compartiment réfrigérateur sur la
porte du compartiment réfrigérateur en alignant les crochets
des supports de panneau avec les tiges de réglage de la
porte.
7. Apposez le panneau du compartiment réfrigérateur sur la
porte du compartiment réfrigérateur en alignant les crochets
des supports de panneau avec les tiges de réglage de la
porte.
8. Déplacez le panneau d’un côté à l’autre pour vous assurer
que les espaces de chaque côté du meuble adjacent sont
égaux.
9. Utilisez une clé
hexagonale pour
ajuster la profondeur
et la hauteur du
panneau de la porte
du compartiment
réfrigérateur avec le
meuble adjacent. Vous
devez laisser un espace
minimum de 3 mm (1/8
po) entre le panneau et
le meuble adjacent.
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Panneau
du réfrigérateur
Panneau
convertible
Vue arrière des panneaux
Panneau
du congélateur
Ne serrez pas complètement les
vis, car elles seront serrées après
la procédure d’assemblage et le
réglage de gauche à droite.
Screw and
Washer
Ajustement
de profondeur
Ajustement
vertical
Article Quantité
Supports du panneau 12
Vis de mécanique à
tête cruciforme (pour
panneau en acier
inoxydable)
34
Vis à tête six-pans 12
Rondelles 12
Garniture de porte 6
Capuchons pour
garniture
12
Clé hexagonale 2
Alignez le des-
sus et le bas
Serrez une vis par support.
Les autres vis seront serrées
DSUqVDYRLUHႇHFWXpOD
procédure d’alignement.
19
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉ SIMPLE (suite)
ÉTAPE 13 MISE EN MARCHE DE LA
MACHINE À GLAÇONS
Ŷ Appuyez deux fois sur le voyant ZONE sur le panneau de
commande pour sélectionner le tiroir congélateur. Appuyez
sur l’icône ICE (glaçon) sur le côté droit des commandes.
Une ligne apparaitra sous ICE (Glaçon) pour indiquer que
la machine à glaçons est activée.
Ŷ Vérifiez que rien n’interfère avec le déplacement du bras de
détection.
Ŷ Jetez le premier bac de glaçons.
Ŷ3RXUDUUrWHUODPDFKLQHjJODoRQVDSSX\H]VXUO¶LF{QH,&(
(glaçon). Le mot OFF (arrêt) apparaitra sous ICE (Glaçon)
pour indiquer que la machine à glaçons est désactivée.
ÉTAPE 12 INSTALLATION DES
PANNEAUX DE PROTE ET DE
TIROIR (suite)
10. Répétez les étapes 5 à 9 pour le tiroir du
congélateur.
11. Répétez les étapes 5 à 9 pour le tiroir convertible.
12. Serrez toutes les vis une fois que vous êtes satisfait
de l’alignement du panneau.
13. Glissez la garniture pour camoufler la quincaillerie
d’ajustement du panneau.
14. Installez les capuchons de la garniture à chaque
extrémité de la garniture.
Garniture
R
L
Alignez la garniture avec
le support
20
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES
OUTILS REQUIS
• Clé Allen de 5/32 po
• Couteau à lame rétractable
• Escabeau
• Seau
• Niveau
• Diable pour électroménagers
• Coupe-tuyau
• Clé ouverte 7/16 po
• Clé ouverte 1 5/16 po
• Tournevis Phillips cruciforme #2
• Perceuse et jeu de forets
• Douille 5/16 po
• Lunettes de sécurité
• Pinces
• Cliquet 3/8 po
• Torx T-20, T-30 clé
QUINCAILLERIE FOURNIE
• Patte anti-basculement et vis
• Trousse d’installation de panneau
• Gabarits de panneau de porte - Pub # 31-1000149,
31-1000150, 31-1000151, 31-1000152
• Filtre à eau - Pièce # XWFE
• Brides d’ancrage et vis pour cloison sèche
ÉQUIPEMENT REQUIS
• Tuyau d’alimentation d’eau en cuivre d’ ¼ po ou trousse pour
réfrigérateur SmartConnect™
• Robinet d’arrêt d’eau
• Panneaux sur mesure pour la porte du compartiment réfrigé-
rateur, pour le tiroir congélateur et pour le tiroir convertible
• Velcro avec côté adhésif pour la plinthe sur mesure.
• Trousse d’union pour élément chauffant ZUG30 (1 trousse
nécessaire pour chaque unité supplémentaire.)
SOL
Une installation correcte exige que cette unité soit placée
sur la surface d’un matériau dur de niveau et de même
hauteur que le reste du plancher. Cette surface doit être
suffisamment robuste pour supporter une unité pleine-
ment chargée, ou environ 1200 lb.
REMARQUE: Protégez la finition du sol. Découpez un grand
morceau de carton et placez-le sous le réfrigérateur sur l’aire
de travail.
EMPLACEMENT DE L’UNITÉ
Ŷ N’installez pas l’unité là où la température descend en
dessous de 60°F (16°C). L’unité ne fonctionnera pas
suffisamment souvent pour maintenir les températures
appropriées.
Ŷ N’installez pas l’unité là où la température monte au-
dessus de 100°F (37°C). L’unité ne fonctionnera pas
correctement.
Ŷ N’installez pas l’unité dans un endroit exposé à l’eau
(pluie, etc.) ou aux rayons directs du soleil.
Ŷ N’installez pas l’unité sur un plancher qui n’est pas
suffisamment robuste pour supporter son poids à
pleine capacité.
21
31-1000169 Rev. 4
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
Instructions d’installation
ÉTAPE 1 RETRAIT DE L’EMBALLAGE
AVERTISSEMENT
Risque de basculement.
Cet électroménager est lourd du haut. Usez d’extrême
prudence en le déplaçant afin de prévenir un basculement
susceptible d’occasionner des blessures graves ou la mort.
Ŷ Coupez les courroies et le ruban adhésif sur le haut et sur le
bas de l’emballage à l’aide d’un couteau à lame rétractable.
Ŷ Dépliez le carton d’emballage et retirez le haut de
l’emballage.
Ŷ Retirez le reste de l’emballage en le faisant glisser de
l’appareil. Vous pouvez utilisez un couteau polyvalent pour
retirer le reste du carton d’emballage EN PRENANT SOIN de
ne pas rayer l’appareil.
Ŷ Retirez les supports de MPE (mousse de polystyrène
expansé) autour de l’unité.
Ŷ Pour l’instant, ne retirez pas la sangle de porte ni les parties
sanglées avec de la MPE plus basses, attendez que l’unité
soit prête à être glissée dans l’enceinte.
Ŷ Retirez la patte anti-basculement et le tapis de mousse du
haut de l’appareil, puis posez-le à l’écart pour l’installer plus
tard.
Ŷ Conservez l’élastique de porte avant et le ruban de porte/
tiroir sur l’appareil jusqu’à ce que la patte anti-basculement
soit installée sur le produit.
Ŷ Retirez les pièces de garniture collées sur l’avant du produit
et placez-les à l’écart pour les installer plus tard.
Ŷ Retirez le ruban d’emballage, sauf pour le ruban de porte/
tiroir avant, et apposez des avertissements et étiquettes
oranges avec du ruban adhésif.
Ŷ Tirez temporairement, sans le retirer, le ruban frontal de porte
et de tiroir, il sera réappliqué.
Ŷ Ouvrez le tiroir central et retirez le paquet du manuel
d’instructions qui comprend les instructions d’installation.
Ŷ Fermez le tiroir central et remettez le ruban pour maintenir
la porte et le tiroir central fermé jusqu’à ce que la patte anti-
basculement soit installée sur le produit.
Ŷ Coupez le patin en MPE sur les côtés près du devant à partir
de l’arrière de l’unité.
Ŷ Poussez l’appareil vers l’avant et retirez la partie arrière de la
palette en PSE.
Ŷ Posez doucement l’arrière de l’appareil sur le sol.
Ŷ Penchez légèrement l’appareil vers l’arrière et retirez la partie
avant de la palette en PSE.
Ŷ Mettez correctement au rebut les matériaux d’emballage non-
utilisés.
Ŷ/¶XQLWpSHXWPDLQWHQDQWrWUHGpSODFpHjO¶DLGHG¶XQGLDEOH
pour électroménagers ou roulée par 2 personnes sur un
plancher adéquatement protégé.
Ŷ/DLVVH]WRXWHSHOOLFXOHSURWHFWULFHVXUO¶XQLWpWDQWTXH
l’installation n’est pas terminée.
22
31-1000169 Rev. 4
ÉTAPE 2 INSTALLER LA/LES TROUSSE(S) D’UNION POUR ÉLÉMENT
CHAUFFANT SUR L’UNITÉ 2
Ŷ1HUHWLUH]SDVODVDQJOHGHSRUWHVXSpULHXUHRXOHUXEDQ
frontal de porte ou de tiroir.
Ŷ5HWLUH]OHVDXWRFROODQWVHWOHUXEDQUHVWDQWVGXF{WpJDXFKH
de la deuxième unité afin de pouvoir installer correctement
la trousse d’union pour élément chauffant. NE retirez PAS
l’étiquette d’avertissement.
Ŷ(VVX\H]ODVXUIDFHDYHFXQOLQJHVHFHWSURSUH
Ŷ2XYUH]ODOHVWURXVVHVG¶XQLRQSRXUpOpPHQWFKDXIIDQWHW
assurez-vous que toutes les pièces sont incluses. Vous aurez
besoin d’une trousse d’union pour élément chauffant pour
chaque unité différente de la première.
1. Couvercle de garniture (ABS) : 1 pièce
2. Attaches de couvercle de garniture avec ruban adhésif
double face : 8 pièces (2 sont différentes)
3. Ferrure latérale arrière (pièce de coin métallique) : 2 pièces
4. Vis M6x45 : 3 pièces
5. Écrou M6-8 : 3 pièces
6. Rondelle 6-INOX : 6 pièces
7. Vis 4.8x13 (pour fixation de ferrure) : 4 pièces
8. Manchon antitraction (pour câblage de l’élément chauffant)
: 1 pièce
9. Vis M4x18 : 2 pièces
10. Rondelle A4-NR : 4 pièces
11. Écrou M4x3-NR : 2 pièces
12. Élément chauffant : 1 pièce
13. Transformateur avec faisceau de liaison pour élément
chauffant - 1 pièce
Ŷ Retirez la doublure de papier de l’élément chauffant et
appliquez celui-ci avec soin sur le côté gauche de l’unité 2.
Appliquez l’élément chauffant à 3/8 po (1 cm) du bord avant
et 4 po (10 cm) du bord supérieur. REMARQUE : L’élément
chauffant est toujours appliqué sur le côté gauche de l’unité
(si l’on est face au devant) . L’élément chauffant peut
recouvrir la partie inférieure de l’étiquette d’avertissement.
Ŷ Fixez le faisceau de fils de l’élément chauffant avec du ruban
adhésif et retirez les vis du couvercle arrière.
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
Instructions d’installation
1
2
3
4
10
9
8
5
11
7
6
13
12
4” (10 cm)
3/8”
(1 cm)
Ruban
adhésif
Vis
Couvercle
arrière
AVERTISSEMENT
Risque de
basculement.
Ces électroménagers sont lourds du haut,
notamment lorsqu’une porte est ouverte, de sorte qu’ils
doivent être fixés pour prévenir un basculement vers l’avant
susceptible d’occasionner des blessures graves ou la mort.
Lisez et observez la totalité des instructions d’installation
pour connaître la façon de fixer l’électroménager sur le
dispositif antibasculement.
23
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 2 INSTALLER LA/LES TROUSSE(S) D’UNION POUR ÉLÉMENT
CHAUFFANT SUR L’UNITÉ 2 (suite)
Ŷ Placez le faisceau de l’élément chauffant dans le trou en
utilisant le manchon antitraction de la trousse et poussez le
connecteur du câblage vers le devant de l’unité.
Ŷ5HIL[H]OHFRXYHUFOHDUULqUH
Ŷ)L[H]OHVXSSRUWGHOLDLVRQVXUO¶XQLWpjO¶DLGHGHVYLVGHOD
trousse.
Ŷ5HWLUH]OHUXEDQHWODVDQJOHGHO¶XQLWp
Ŷ)L[H]OHVXSSRUWGHOLDLVRQVXUO¶XQLWpjO¶DLGHGHVYLVGHOD
trousse d’union pour élément chauffant.
Ŷ Posez les attaches du couvercle de garniture sur le côté
gauche de l’unité 1, à 4 mm du bord avant. L’attache 1 doit
s’aligner sur le trou du coin gauche supérieur. L’attache 4
doit s’aligner juste en dessous de la porte supérieure. Les
attaches 2 et 3 doivent être espacées également entre les 2
autres. Notez que ces attaches sont différentes des autres.
L’attache 6 se pose sur le coin frontal inférieur, à 4 mm
du bord avant. L’attache 5 se place à distance égale entre
les attaches 4 et 6. L’attache 7 se pose sur le coin droit
supérieur, à 4 mm du bord arrière. L’attache 8 se pose sur le
bord arrière du réfrigérateur, alignée sur le trou du support de
liaison.
1
7
2
3
4
5
6
8
Attaches d’espacement Attaches d’espacement
1,4-8 2, 3
Support de
liaison
Couvercle
arrière
Manchon
antitraction
24
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 2 INSTALLER LA/LES
TROUSSE(S) D’UNION POUR
ÉLÉMENT
CHAUFFANT SUR
L’UNITÉ 2 (suite)
Ŷ Déplacez les deux (ou plus) unités ensemble et
alignez leur devant.
Ŷ$WWDFKH]OHVXQLWpVHWjO¶DUULqUHjO¶DLGHGHVYLV
et des écrous de la trousse d’union pour élément
FKDXႇDQW=8*-RLJQH]WRXWHDXWUHXQLWpGHOD
même façon.
Support
de liaison
Attache d’espacement
Dessus du l’unité Dessus du l’unité
Support
de liaison
ÉTAPE 3 INVERSION DE
L’OUVERTURE DE PORTE (UNITÉ 1)
Ŷ Retirez les couvercles de garniture supérieur et inférieur de
l’unité 1.
AVERTISSEMENT
Suivez toutes les étapes pour
inverser le sens d’ouverture de porte. L’omission de suivre
ces instructions, de ne pas utiliser toutes les pièces, ou
le serrage excessif des vis, peuvent causer la chute de la
porte et occasionner des blessures ou des dommages à la
propriété.
1. Tirez le ruban frontal vers le bas suffisamment loin pour
ouvrir la porte de réfrigérateur.
AVERTISSEMENT
Risque de pincement
de doigts
L’étape suivante est importante pour la manipulation en
toute sécurité d’une charnière non chargée ne sautez pas
l’étape 2.
2. Libérez les ressorts de la charnière en utilisant une clé
Torx T-20 pour desserrer la vis Torx de la position 1 à la
position 0 sur les deux charnières.
Couvercle de garniture supérieur
Couvercle
de garniture
inférieur
25
31-1000169 Rev. 4
ÉTAPE 3 INVERSION DE L’OUVERTURE DE PORTE (UNITÉ 1) (suite)
3. A l’aide d’une clé hexagonale de type Allen de 5/32 po,
retirez les deux vis de chaque charnière qui maintiennent
la porte sur le réfrigérateur. Demandez à quelqu’un de tenir
la porte pendant que vous retirez ces vis pour éviter que la
porte ne tombe.
4. Ouvrez les charnières. A l’aide d’une clé hexagonale de type
Allen de 5/32 po, retirez les deux vis de chaque charnière
qui maintiennent la charnière sur la cuve du réfrigérateur.
5. Retirez la garniture et le compartiment de charnière du haut
du réfrigérateur et installez-les sur le côté opposé.
6. Retirez la garniture et le compartiment de charnière du
bas du compartiment réfrigérateur. Retirez le tableau de
commande et placez-le délicatement dans le tiroir FZ.
7. Réinstallez le tableau de commande.
8. Les charnières seront installées dans les coins opposés.
La charnière supérieure sera retournée et installée sur le
bas du compartiment réfrigérateur. La charnière inférieure
sera retournée et installée sur le haut du compartiment
réfrigérateur.
9. Installez les vis sur la cuve du compartiment réfrigérateur
aux 4 endroits. Vissez-les jusqu’à mi-course.
10. Pour installer la charnière supérieure, placez la charnière
dans le bon sens - la partie du support qui sera fixée à
la porte doit être sur le bas de la charnière. Faites glisser
la charnière sur les vis et placez les languettes dans le
compartiment de la charnière. Serrez les vis.
11. Pour installer la charnière inférieure, placez la charnière
dans le bon sens — la partie du support qui sera fixé à la
porte doit être sur le haut de la charnière. Faites glisser la
charnière sur les vis et placez les languettes dans le com-
partiment de la charnière. Serrez les vis. Fermez la char-
nière.
12. Retirez les supports de la charnière
de la porte et réinstallez-les sur le
côté opposé, en haut et en bas.
13. Avec l’aide d’une deuxième personne
pour maintenir la porte en place, ali-
gnez les trous dans le support de la
charnière de porte avec ceux dans
la charnière. Placez d’abord les vis
dans la charnière supérieure.
14. Installez ensuite les vis sur la charnière inférieure.
15. A l’aide d’une clé Torx
T-20, resserrez la tension
sur les ressorts de la
charnière en tournant les
vis de la position 0 à la
position 1.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
Vis
Vis
Vis
Charnière supérieure Charnière inférieure
Fentes
pour les
languettes
Vis
Tableau de
commande
Vis de
porte
Utilisez la clé
Torx T-20
26
31-1000169 Rev. 4
ÉTAPE 7 JOIGNEZ LES UNITÉS
1. Déplacez les unités devant l’enceinte l’une à côté de l’autre,
avec les trous supérieurs alignés. À l’aide des boulons, des
rondelles et des écrous de la trousse d’union pour élément
FKDXႇDQWMRLJQH]OHVGHX[XQLWpVVXUOHGHYDQWOHKDXWHW
le centre. Serrez les boulons jusqu’à ce que les attaches
d’espacement touchent les unités.
ÉTAPE 6 INSTALLATION DES
AUTRES UNITÉS
Exécutez les étapes 2 à 5 pour toute autre unité à
installer.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 4 RÉGLAGE DE
L’OUVERTURE DE PORTE
(si nécessaire)
REMARQUE: Ce l’appareil possède 2 butées de position
d’ouverture. Quand l’espace ne permet pas l’ouverture de la
porte à 115°, vous pouvez limiter l’ouverture de porte à 90°.
Un réglage à 90° est recommandé pour toute installation où
une unité est flanquée d’une autre unité de chaque côté.
Ignorez cette étape si l’ouverture de la porte est satisfaisante
pour l’installation.
Ŷ2XYUH]ODSRUWHGXFRPSDUWLPHQWO¶DSSDUHLOSRXUH[SRVHUOHV
charnières supérieure et inférieure.
ŶDesserrez les vis de la charnière inférieure fixées à la cuve
ŶTirez la charnière légèrement vers vous et insérez l’axe de
la charnière dans le trou le plus proche de l’appareil.
ŶVous pouvez utiliser un petit marteau pour les mettre en
place correctement.
ŶResserrez les vis de la charnière.
ŶRépétez cette procédure pour
Ŷ
Répéter pour la charnière supérieure.
ÉTAPE 5 INSTALLATION DES
COUVERCLES DE SUPPORT DE
PORTE
(UNITÉ 1)
Installez les couvercles pour dissimuler les supports près des
charnières dans le haut et le bas de la porte. Les couvercles
s’encliquètent en place.
la charnière supérieure.
Installation d’un axe par
charnière pour une ouver-
ture de porte à 90°.
Vis de charnière
Couvercle de support de porte
Charnière
AVERTISSEMENT
Risque de
pincement de la garniture de porte
Une installation incorrecte représente un risque de
pincement pour les doigts entre le côté de la garniture de
porte et les armoires lors de l’ouverture ou de la fermeture
de la porte, spécialement pour les enfants. Pour réduire
ce risque, vous devez suivre les instructions d’installation
selon les dimensions des armoires, l’assemblage de
garniture et l’angle de butée de la porte.
27
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 8 INSTALLATION DE LA
PATTE ANTI-BASCULEMENT
Ŷ Repérez les pattes antibasculement de toutes les unités.
Ŷ La partie supérieure interne de la patte anti-basculement
doit être installée à une hauteur de 80 po (203.2 cm).
La « fente » dans la patte doit être placée au centre de
l’espace d’installation (généralement à 15 po [38,1 cm] de
l’extérieur).
Ŷ Marquez (au niveau des fentes) les positions des montants
et des ancrages sur les pattes.
Ŷ Fixez la patte en utilisant les montants et des ancrages.
Ŷ Au moins un des montants doit être utilisé. Toutefois,
utilisez autant de montants possibles au sein de l’ouverture.
Au moins trois fixations doivent être utilisées pour une
installation correcte.
80” (203.2 cm)
Fente
ÉTAPE 9
CONNECT CONDUITE D’EAU
AVERTISSEMENT
Raccordez l’appareil à une
alimentation d’eau potable seulement.
Ŷ Placez l’appareil devant l’enceinte.
Ŷ Localisez et amenez le tuyau vers l’avant du meuble de
cuisine.
Ŷ Ouvrez le robinet d’eau pour éliminer les débris dans le
tuyau. Faites couler environ 1 litre d’eau dans le tuyau,
recueillez l’eau dans un seau puis fermez le robinet.
Si besoin est, coupez le tuyau à la longueur requise pour qu’il
puisse être connecté au robinet d’eau.
Tuyau en cuivre:
Ŷ Faites passer un écrou et un embout d’¼ po par-dessus les
deux extrémités du tuyau en cuivre. Insérez le tuyau dans
le raccord union sur l’appareil et serrez l’écrou.
Ŷ Ouvrez le robinet d’eau pour vérifier l’absence de fuites.
Tuyau SmartConnect™:
Ŷ
Suivez les instructions fournies avec la tuyauterie. Un
serrage excessif peut causer des fuites. Ouvrez l’eau pour
vérifier l’absence de fuites.
Remarque : Enroulez la longueur de tuyau excédentaire
derrière l’appareil.
Trou du
tuyau d’eau
ÉTAPE 10 BRANCHEMENT DE
L’ALIMENTATION ÉLECTRIQUE
Ŷ Branchez le cordon d’alimentation dans la prise.
Ŷ Vérifiez que le réfrigérateur soit bien branché en ouvrant le
bac à glaçons (la porte FF sera fermée par une courroie)
pour vérifier que les lumières intérieures sont allumées.
Ŷ Les commandes de température sont préréglées sur 37°F
(3°C) pour le réfrigérateur et sur 0°F (-18°C) pour le tiroir
du compartiment de congélation et du tiroir convertible.
Ŷ Attendez 24 heures que la température se stabilise avant
de faire les réglages.
28
31-1000169 Rev. 4
ÉTAPE 11 GLISSER LES UNITÉS
DANS LES ENCEINTES
ŶFaites rouler l’appareil dans son enceinte, en s’assurant de
ne pas accrocher le tuyau d’eau ou le câble d’alimentation.
Ŷ5HWLUH]WRXWOHUXEDQVXUOHGHYDQWGHFKDTXHXQLWp
ŶUne longue barre plate ou une règle de trente-six pouces
sera peut-être nécessaire pour guider le bord avant de la
patte anti-basculement par-dessus l’appareil.
Ŷ S’il y a assez de place, vous pouvez légèrement courber
le bord avant de la patte vers le haut, permettant ainsi le
passage de l’appareil.
ŶRetirez la protection de la garniture de l’appareil.
ŶFixez l’appareil à la patte anti-basculement à l’aide des
vis de mécanique et des rondelles pour enfiler les douilles
filetées dans la patte anti-basculement.
ŶCommencez à visser les vis à la main jusqu’à ce que
l’appareil soit dans la position désirée dans l’enceinte.
ŶFinalisez l’installation en serrant les vis complètement.
ŶRéinstallez la protection de la garniture.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 12 INSTALLER LE
COUVERCLE DE CHARNIÈRE
Ŷ5HSpUH]O¶HQVHPEOHGHIL[DWLRQGHSDQQHDXGDQVOHWLURLUGX
bas.
Ŷ¬O¶DLGHGHVYLVIRXUQLHVIL[H]OHVFRXYHUFOHVGHFKDUQLqUH
sur le côté charnière supérieur et inférieur de la porte.
Couvercle de
charnière
ÉTAPE 13 CONNECTER L’ÉLÉMENT
CHAUFFANT
Ŷ&RXSH]OHVVDQJOHVUHVWDQWHVHWUHWLUH]OHVEORFVHQ03(
du bas des unités.
Ŷ5HWLUH]OHVFRXSGHSLHGHWOHVpYHQWVGXEDVGHVXQLWpV
Ŷ5HSpUH]HWFRQQHFWH]OHVpOpPHQWVFKDXIIDQWVGDQVOHV
faisceaux électriques à l’aide du support de liaison inclus
dans la trousse d’union pour élément chauffant.
Évent
Vis
Coup-de-pied
Vis d’évent
(derrière le
coup-de-pied)
Vis
29
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 13 CONNECTER L’ÉLÉMENT
CHAUFFANT (suite)
ŶRepérez la plaque métallique verticale derrière le couvercle
d’évent. La plaque comporte deux trous pour monter le
transformateur. Placez le transformateur sur la plaque et
fixez-le à l’aide des boulons, écrous et rondelles fournis.
ŶSur le devant de l’unité, débranchez le cordon
d’alimentation et remplacez-le par le diviseur en « Y »
fourni dans la trousse. Sur les extrémités du diviseur,
EUDQFKH]OHWUDQVIRUPDWHXU¿OVQRLUHWEODQFHWOD
prise du cordon d’alimentation.
Plaque métallique
Transformateur
Débrancher le cordon
d’alimentation principal
Diviseur en « Y »
Vers le transformateur
Cordon d’alimentation principal
ÉTAPE 14 MISE À NIVEAU DE
L’UNITÉ
Tous les modèles possèdent quatre points de mise à niveau.
L’avant est soutenu par des pieds de mise à niveau, l’arrière
par des roulettes réglables. Les deux sont accessibles par
l’avant du réfrigérateur
ŶPour mettre à niveau l’arrière du réfrigérateur, tournez
l’écrou hexagonal de 5/16 po situé au dessus des roulettes
avant. Tournez dans le sens des aiguilles d’une montre
pour rehausser le réfrigérateur et dans le sens inverse des
aiguilles d’une montre pour l’abaisser.
ŶPour mettre l’avant de niveau, utilisez une clé plate de 1¼ po.
Ŷ
Réglez la hauteur de l’unité pour qu’elle corresponde à
l’ouverture de l’installation. Il faut niveler et aplomber l’unité
en fonction des armoires.
NOTIFICATION: Les roulettes arrière et les pieds avant
de mise à niveau sont limités à un réglage d’une hauteur
maximale de 1 po. Si l’installation demande une hauteur
supérieure à 84 ½ po, l’installateur doit surélever le
réfrigérateur à l’aide d’une plaque de contreplaqué ou des
patins. Il est également possible d’ajouter une moulure de
meuble sur le haut de l’ouverture pour réduire cette dernière.
Toute tentative de surélévation du réfrigérateur de plus d’1
po va endommager les pieds avant et les roulettes arrière de
mise à niveau.
Up
Pied de mise à
niveau
Relever
Ecrou hexagonal pour le
réglage des roulettes arrière
30
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 16 INSTALLER LA
GARNITURE FRONTALE
Fixez la pièce de garniture frontale (fournie dans la trousse
d’union pour élément chauffant) le long des unités de haut en
bas en l’enclenchant dans les attaches fixées à l’étape 2.
Le couvercle
de garniture
s’enclenche
dans les
attaches
d’espacement
frontales
Attache
d’espacement
ÉTAPE 15 INVERSION
DE L’OUVERTURE DE PORTE
ŶLocalisez la plinthe, l’évent et les vis (retirés
précédemment).
ŶUne plinthe sur mesure peut être installée pour être
assortie ou pour compléter les meubles alentours. Utilisez
la plinthe fournie comme modèle pour découper la forme.
ŶRéinstallez l’évent à l’aide des vis retirées précédemment.
ŶRéinstallez la plinthe.
Plinthe fournie
Trous de ventilation
31
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 17 INSTALLATION DES PANNEAUX DE PORTE ET TIROIR
1. Retirez toute la quincaillerie de porte et de tiroir et la garniture
du réfrigérateur.
2. Fixez les supports A1 – F1 aux panneaux de porte aux
endroits indiqués ci-dessous. Les panneaux sur mesure
comportent des trous déjà percés comme montré aux
gabarits de panneau de porte : 31-1000149, 31– 1000150,
31-1000151, 31-1000152. Si vous avez acheté un panneau
en acier inoxydable, utilisez les vis mécaniques à tête
cruciforme pour fixer les supports aux panneaux de porte en
acier inoxydable. Utilisez des vis à bois appropriées pour les
panneaux sur mesure.
3. Si vous avez des poignées sur mesure et qu’elles ne sont
pas déjà installées sur les panneaux, procédez à leur
installation.
4. Retirez les capuchons de tiges de réglage installés sur les
portes.
5. Ouvrez la porte du compartiment réfrigérateur pour fixer le
panneau du compartiment réfrigérateur.
6. Apposez le panneau du compartiment réfrigérateur sur la
porte du compartiment réfrigérateur en alignant les crochets
des supports de panneau avec les tiges de réglage de la
porte.
7. Apposez le panneau du compartiment réfrigérateur sur la
porte du compartiment réfrigérateur en alignant les crochets
des supports de panneau avec les tiges de réglage de la
porte.
8. Déplacez le panneau d’un côté à l’autre pour vous assurer
que les espaces de chaque côté du meuble adjacent sont
égaux.
9. Utilisez une clé
hexagonale pour
ajuster la profondeur
et la hauteur du
panneau de la porte
du compartiment
réfrigérateur avec le
meuble adjacent. Vous
devez laisser un espace
minimum de 3 mm (1/8
po) entre le panneau et
le meuble adjacent.
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Panneau
du réfrigérateur
Panneau
convertible
Vue arrière des panneaux
Panneau
du congélateur
Ne serrez pas complètement les
vis, car elles seront serrées après
la procédure d’assemblage et le
réglage de gauche à droite.
Screw and
Washer
Ajustement
de profondeur
Ajustement
vertical
Article Quantité
Supports du panneau 12
Vis de mécanique à
tête cruciforme (pour
panneau en acier
inoxydable)
34
Vis à tête six-pans 12
Rondelles 12
Garniture de porte 6
Capuchons pour
garniture
12
Clé hexagonale 2
Alignez le des-
sus et le bas
Serrez une vis par support.
Les autres vis seront serrées
DSUqVDYRLUHႇHFWXpOD
procédure d’alignement.
32
31-1000169 Rev. 4
Instructions d’installation
INSTRUCTIONS D’INSTALLATION POUR UNITÉS MULTIPLES (suite)
ÉTAPE 18 MISE EN MARCHE DE LA
MACHINE À GLAÇONS
Ŷ Appuyez deux fois sur le voyant ZONE sur le panneau de
commande pour sélectionner le tiroir congélateur. Appuyez
sur l’icône ICE (glaçon) sur le côté droit des commandes.
Une ligne apparaitra sous ICE (Glaçon) pour indiquer que
la machine à glaçons est activée.
Ŷ Vérifiez que rien n’interfère avec le déplacement du bras de
détection.
Ŷ Jetez le premier bac de glaçons.
Ŷ3RXUDUUrWHUODPDFKLQHjJODoRQVDSSX\H]VXUO¶LF{QH,&(
(glaçon). Le mot OFF (arrêt) apparaitra sous ICE (Glaçon)
pour indiquer que la machine à glaçons est désactivée.
ÉTAPE 17 INSTALLATION DES
PANNEAUX DE PROTE ET DE
TIROIR (suite)
10. Répétez les étapes 5 à 9 pour le tiroir du
congélateur.
11. Répétez les étapes 5 à 9 pour le tiroir convertible.
12. Serrez toutes les vis une fois que vous êtes satisfait
de l’alignement du panneau.
13. Glissez la garniture pour camoufler la quincaillerie
d’ajustement du panneau.
14. Installez les capuchons de la garniture à chaque
extrémité de la garniture.
Garniture
R
L
Alignez la garniture avec
le support
Notes
31-1000169 Rev. 4
09-20 GEA
Imprimé en Slovénie
REMARQUE : Des lunettes de protection doivent être
portées lors de la réalisation des installations décrites
dans ce manuel.
REMARQUE : L’amélioration des produits fait l’objet
d’un effort constant chez Monogram. Par conséquent,
le matériel, l’aspect et les caractéristiques des produits
sont susceptibles d’être modifiés sans préavis.
INSTRUCCIONES
DE INSTALACIÓN
Refrigerador con Freezer Inferior Integrado de 30”
Cava de Vinos con Freezer Inferior Integrado de 30”
ESPAÑOL.
MONOGRAM.COM
2
31-1000169 Rev. 4
Información sobre Seguridad
ANTES DE COMENZAR
Lea estas instrucciones en su totalidad y atentamente.
• IMPORTANTE – Conserve estas instrucciones
para uso del inspector local. Cumpla con todos los códigos y
ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese de que el
Comprador conserve estas instrucciones.
• Nota para el Consumidor – Guarde estas
instrucciones con su Manual del Propietario para
referencia futura.
Si la unidad que recibió está dañada, se deberá comunicar de
inmediato con su vendedor o fabricante.
Nivel de habilidad – La instalación de esta unidad
requiere un nivel básico de habilidades mecánicas, de
carpintería y plomería. La correcta instalación del producto
es responsabilidad del instalador. Si se producen fallas en el
producto debido a una instalación inadecuada, la Garantía de
Monogram no cubrirá las mismas. Para obtener información
sobre la garantía, consulte el Manual del Propietario.
Para acceder al servicio local de Monogram en su área, visite monogram.com o llame al 800.444.1845.
Para acceder al servicio de Monogram en Canadá, visite monogram.ca o llame al 800.561.3344.
Para acceder a Piezas y Accesorios de Monogram, visite monogram.com o llame al 800.444.1845.
Para Piezas y Accesorios de Monogram en Canadá, visite monogram.ca o llame al 800.561.3344.
ADVERTENCIA
Riesgo de Caídas
Estos electrodomésticos son inestables, especialmente cuando una puerta se encuentre abierta, y deben estar asegurados a fin
de evitar caídas hacia adelante que podrían resultar en la muerte o en lesiones graves. Lea y siga las instrucciones de instalación
en su totalidad para asegurar el electrodoméstico con el sistema anti volcaduras.
ADVERTENCIA
Riesgo de Explosión
Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del electrodoméstico. Si no se cumple con esto,
se podrá producir una explosión, incendio o la muerte.
ADVERTENCIA
A fin de reducir el riesgo asociado con descargas, no permita que los niños menores de 3 años de edad
tengan acceso a las partes pequeñas durante la instalación de este producto.
PRECAUCIÓN
Riesgo al levantar la puerta
Esta unidad es muy pesada. A fin de reducir el riesgo de lesión de una persona al maniobrar e instalar este electrodoméstico, se
requiere contar con 2 personas para una correcta instalación.
PRECAUCIÓN
0DQWHQJDORVGHGRVIXHUDGHORVHVSDFLRVGH³ULHVJRGHODVWLPDGXUDVƎORVHVSDFLRVHQWUHODVSXHUWDV
y entre las puertas y el gabinete son necesariamente pequeños. Tenga la precaución de cerrar las puertas cuando los niños se
encuentren en el área.
ADVERTENCIA
Riesgo de Descarga Eléctrica
Enchufe en un tomacorriente con conexión a tierra
de 3 cables.
No elimine el cable de conexión a tierra.
No use un adaptador.
Inmediatamente interrumpa el uso de un cable de suministro
de corriente dañado. Si el cable de corriente se encuentra
dañado, su reemplazo deberá ser realizado por un profesional
calificado del servicio técnico, utilizando una pieza del servicio
técnico autorizada por el fabricante.
No use un prolongador con este electrodoméstico. Si no se
siguen estas instrucciones, se podrá producir la muerte, incen-
dios o descargas eléctricas.
Siga las instrucciones que figuran en la sección de Conexión
de tierra de la unidad.
Este electrodoméstico deberá ser instalado por algún medio en
el cableado fijo del hogar o en un disyuntor para desconectar
el electrodoméstico del suministro eléctrico luego de
la instalación.
3
31-1000169 Rev. 4
Guía de Diseño
Dimensiones del Espacio de Protección
del Gabinete para Instrucciones
Completamente Integradas 4
Dimensiones de la Unidad con Paneles de 3/4” 5
Dimensiones del Espacio de Protección
para Unidades Individuales y Múltiples 6
El Espacio de Instalación (por unidad) 7
Conexión a Tierra de la Unidad 7
Balanceo de puerta de 115° 8
Balanceo de puerta de 90° 9
Accesorio y Dimensiones del Panel SS 10
Dimensiones del Panel a Medida de ¾” (1.9 cm) 11
Instrucciones de Instalación para la Unidad
Individual
Herramientas, Equipo, Materiales 12
Paso 1. Retire el Embalaje 13
Paso 2. Instale el Soporte Anti volcadura 14
Paso 3, Conecte el Suministro de Agua 14
Paso 4. Conecte la Corriente 14
Paso 5. Deslice la Unidad en el Espacio
de Protección 15
Paso 6. Retire el Tope de Pie y la Ventilación 15
Paso 7. Nivele la Unidad 15
Paso 8. Retire el Tope de Pie y la Ventilación 16
Paso 9. Invierta el Balanceo de Puerta 16
Paso 10. Ajuste el Balanceo de Puerta 17
Paso 11. Instale las Tapas del Soporte
de la Puerta 17
Paso 12. Instale Los Paneles de la Puerta
y del Cajón 18
Paso 13. Encienda la Máquina de Hielo 19
Instrucciones de Instalación para la Unidades
Múltiples
Herramientas, Equipo, Materiales 20
Paso 1. Retire el Embalaje 21
Paso 2. Instale el Kit(s) de Unificación
del Calefactor a la Unidad 2 22
Paso 3. Invierta el Balanceo de Puerta (Unidad 1) 24
Paso 4. Ajuste el Balanceo de Puerta (Unidad 1) 26
Paso 5. Instale las Tapas del Soporte
de la Puerta (Unidad 1) 26
Paso 6. Instale Otras Unidades 26
Paso 7. Nivele las Unidades 26
Paso 8. Instale los Soportes Antivolcaduras 27
Paso 9. Conecte el Suministro de Agua 27
Paso 10. Conecte la Corriente 27
Paso 11. Deslice la Unidad en los
Espacios de Protección 28
Paso 12. Instale el Protector de la Bisagra 28
Paso 13. Conecte el Calefactor 28
Paso 14. Nivele las Unidades 29
Paso 15. Instale el Tope de Pie y la Ventilación 30
Paso 16. Instale el Marco Frontal 30
Paso 17. Instale Los Paneles de la Puerta
y del Cajón 31
Paso 18. Encienda la Máquina de Hielo 32
Información sobre seguridad
Contenidos
PELIGRO DE EXPLOSIÓN Refrigerantes Inflamables
Este electrodoméstico cuenta con refrigerante isobutano,
R600a, un gas natural con alto nivel de compatibilidad
medioambiental. Sin embargo, también es combustible.
Siga las advertencias que figuran a continuación, a fin de
reducir el riesgo de lesiones o daños sobre la propiedad.
1) Al mover, instalar y operar el electrodoméstico, se deberá
tener cuidado de no dañar la tubería del refrigerante.
2) El servicio técnico sólo debe ser realizado por personal
autorizado del servicio. Use sólo piezas del servicio
autorizadas por el fabricante
3) Descarte el electrodoméstico de acuerdo con las
Regulaciones Federales y Locales. El refrigerante
inflamable y el material aislante inflamable usados requieren
procedimientos de descarte especiales. Comuníquese con
las autoridades locales para descartar su refrigerador de
forma ambientalmente segura.
4) Mantenga las aberturas de ventilación en el espacio
de protección del electrodoméstico o en la estructura
incorporada libres de obstrucción.
5) No use dispositivos mecánicos u otros medios para acelerar
el proceso de descongela miento.
6) No dañe el circuito del refrigerante.
7) No use dispositivos eléctricos dentro del compartimiento de
almacenamiento de comida del electrodoméstico.
ADVERTENCIA
4
31-1000169 Rev. 4
Guía de Diseño (Una Unidad)
Dimensiones del Espacio de Protección del Gabinete para Instrucciones
Completamente Integradas
Opciones de altura de
80" (203.2 cm)
o *84" (213.4 cm)
Ancho Final de 30"
(76.2 cm)
Profundidad min.
de 25" (63.5 cm)
La profundidad del disyuntor deberá
VHUGHƎSDUDLQVWDODFLRQHVDO
mismo nivel.
• La cara frontal del refrigerador se
encuentra al mismo nivel que los
JDELQHWHVDG\DFHQWHVGHƎ
cm) de profundidad.
• La unidad podrá calzar bien en un
espacio de protección con una altura
mínima de 80” (203.2 cm) y con una
altura máxima de 84” (213.4). La
unidad sólo se podrá elevar a 80 3/8”
(204.2 cm).
• Se podrá construir el panel de la
puerta del refrigerador para llenar la
DOWXUDDGLFLRQDOFRQVXOWHODVVHFFLRQHV
del Panel de Acero Inoxidable o
Personalizado.
Consejo de Diseño: Recomendamos finalizar la superficie interior del espacio de protección a por lo menosƎ
(10.2 cm) de la cara frontal.
Consejo de Diseño: Si se usará un espacio de protección de 84” (213.4 cm), se recomienda agregar una
valencia final sobre el cuerpo de la unidad.
34 3/8"
(87.3 cm)
34 3/8"
(87.3 cm)
Consejo de Diseño: Es posible alinear el cajón de la unidad con gabinetes adyacentes para una
apariencia completamente integrada.
5
31-1000169 Rev. 4
Guía de Diseño (Una Unidad)
Height adjustable
from
79-3/8” to 80-3/8” *
(201.6 cm - 204.2 cm)
23-3/4"
(60.3 cm)
29-3/4"
(75.6 cm)
1-1/4"
(3.2 cm)
3/4"
(19.1 mm)
1/8"
(3.2 mm)
4"
(10.2 cm)
6"
(15.2 cm)
Cubierta
Puerta
Panel
Espacio Libre
Frente con Paneles Costado con Paneles
'LPHQVLRQHVGHO5HIULJHUDGRUFRQ3DQHOHVGHƎ
Parte Superior con Paneles
* La unidad se podrá ajustar para que calce en un espacio de gabineteƎFPWRƎ
(214.3 cm) con el kit del panel de la puerta adecuado.
(Case and Door only)
Altura ajustable des
GHƎKDVWDƎ
(201.6 cm - 204.2 cm)
Instalación en Espacio Libre
Parte Superior
ƎPP
Cada Lado
ƎPP
Parte Trasera
ƎPP
6
31-1000169 Rev. 4
Guía de Diseño
Dimensiones del Espacio de Protección para Unidades Individuales y Múltiples
77”
(195.5 cm)
1 por producto
Ubicación del Soporte Antivolcaduras – NO obstruya esta área.
Conexión del Área
de Electricidad
y Agua de 6” (15.2 cm)
Tomacorriente Eléctrico y
Entrada de Agua del Hogar
1 por producto
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
30” (76.2 cm)
4-3/8”
(11 cm)
Profundidad
del Producto
de 25”
(63.5 cm)
Altura de
Apertura
80”
(203.2 cm)
min.
84”
(213.4 cm)
max.
77”
(195.5 cm)
E
W
INSTALACIÓN DE UN PRODUCTO
INSTALACIÓN DE DOS PRODUCTOS
77”
(195.5 cm)
1 por producto
1 por producto
Conexión del Área
de Electricidad y
Agua de 6” (15.2 cm)
Profundidad
del Producto
de 25”
(63.5 cm)
Ubicación del Soporte Antivolcaduras – NO obstruya esta área.
60” (152.4 cm)
Altura de
Apertura
80”
(203.2
cm) min.
84”
(213.4
cm) max.
4-3/8”
(11 cm)
E
W
E
W
34-1/8”
(86.7 cm)
77”
(195.5 cm)
Tomacorriente Eléctrico
y Entrada de Agua del Hogar
1 por producto
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
INSTALACIÓN DE TRES PRODUCTOS
Profundidad
del Producto
de 25”
(63.5 cm)
Tomacorriente Eléctrico
y Entrada de Agua del Hogar
1 por producto
E = 5” (12.4 cm) x 6” (15.2 cm)
W = 6.25” (15.87 cm) x 6” (15.2 cm)
90” (228.6 cm)
Ubicación del Soporte Antivolcaduras – NO obstruya esta área.
Conexión del Área
de Electricidad y
Agua de 6” (15.2 cm)
Altura de
Apertura
80”
(203.2
cm) min.
84”
(213.4
cm) max.
77”
(195.5 cm)
4-3/8”
(11 cm)
E
W
E
W
E
W
34-1/8”
(86.7 cm)
64”
(86.7 cm)
1 por producto
1 por producto
1 por producto
NOTAS:
• Cuando dos o más unidades sean instaladas
una al lado de la otra, se deberá aplicar un
calefactor exterior a la pared exterior izquierda
de la segunda y/o tercera unidad. Consulte el
.LWGH8QL¿FDFLyQGHO&DOHIDFWRU([WHULRU
• La dimensión del tope de pie es de 4” (10.2
cm) desde el piso.
• El producto puede caber en un mínimo de 79
½” (201.9 cm) y en un espacio de protección
alto de un máximo de 84 1/2” (214.6 cm).
• La unidad sólo se podrá elevar a 80 3/8”
(204.2 cm).
• Se podrá construir el panel de la puerta de la
unidad para llenar la altura adicional. Consulte
la sección de ajuste de la puerta.
127$/DVFRQ¿JXUDFLRQHVHQXQLGDGHVFRQLQVWDODFLyQGHELVDJUD
\PDQLMDSURGXFLUiQLQWHUIHUHQFLDDODEULUODVSXHUWDV$¿QGHTXH
las tres puertas se puedan abrir de forma independiente, se deberá
contar con espacio adicional entre las unidades con bisagra y
PDQLMD\ODSXHUWDLQWHUPHGLDVHGHEHUiFRQ¿JXUDUFRQXQDDSHUWXUD
de 90 grados.
25
SIDE VIEW
25" (63.5)
3 1/2"
(8.9)
Finished
Return
Back
Retorno
Finalizado
de 3 ½”
(8.9)
Parte Trasera
VISTA LATERAL
7
31-1000169 Rev. 4
Guía de Diseño (Una, Dos o Tres Unidades)
EL ESPACIO DE INSTALACIÓN (Por Unidad)
Ubicaciones de Agua y Electricidad
Ubique las conexiones eléctricas y de suministro de agua en las áreas que se muestran en la página de la sección
de Dimensiones de Gabinetes.
ADVERTENCIA
Realice la conexión a un suministro
de agua potable únicamente.
PREPARACIÓN PARA INSTALAR EL SUMINISTRO DE AGUA
• Se requiere un suministro de agua fría para el funcionamiento de la máquina de hielo automática. La presión del agua deberá
estar entre 40 y 120 p.s.i.
(275-827 kPa).
+DJDFLUFXODUXQDWXEHUtDGHFREUHGHƎ2'RWXEHUtDGHSOiVWLFR6PDUW&RQQHFWHQWUHHOVXPLQLVWURGHDJXDIUtDGHODFDVD
y la ubicación de la conexión de agua.
• La tubería deberá ser de una extensión suficiente como para llegar hasta el frente del refrigerador. Deje una cantidad de tubería
suficiente para realizar una inclinación que llegue hasta la conexión del suministro de agua.
• El suministro de agua puede ingresar a una abertura a través del piso o la
pared trasera.
• Instale una válvula de cierre entre la válvula de agua de la máquina de hacer hielo y el suministro de agua fría en el hogar.
NOTA:
• Se recomienda que la válvula de cierre de agua se encuentre en una ubicación de fácil acceso. No es aconsejable ubicarla
detrás de la unidad debido a dificultades de acceso. Si es necesario instalar la válvula detrás de la unidad, deberá ser ubicada
en un área con sombra.
• Muchos kits de suministro de agua incluyen válvulas de cierre tipo montura, pero no se recomiendan para esta aplicación.
/D~QLFDWXEHUtDDSUREDGDSRU*($HVVXPLQLVWUDGDHQORV.LWVGH7XEHUtDVSDUD5HIULJHUDGRUGH6PDUW&RQQHFW1RXVH
ningún otro suministro de agua plástico, ya que el suministro se encuentra bajo presión en todo momento. Otros tipos de
plásticos podrán sufrir fisuras o rompeduras con el paso del tiempo y ocasionar problemas con el agua en su hogar.
Consulte
los kits de tuberías de agua en la página de Accesorios.
• Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use
is not permitted in Massachusetts. Consult with your licensed plumber.
Especificaciones Eléctricas
• Se requiere un suministro de corriente de 115 voltios, 60-Hz., 15 o 20 amperes. Se recomienda el uso de un circuito individual
derivado o un disyuntor correctamente conectado a tierra.
• Instale un receptáculo eléctrico de 3 patas correctamente conectado a tierra en la pared trasera.
La conexión eléctrica
deberá estar ubicada en la pared trasera, como se muestra en la sección de Dimensiones de Gabinetes.
NOTA: No se recomienda el uso de un Interruptor de Falla de Tierra (GFI).
CONEXIÓN A TIERRA DE LA UNIDAD
El cable de corriente de este electrodoméstico cuenta con un
enchufe de 3 cables (conexión a tierra) que se conecta a un
tomacorriente de pared estándar de 3 cables (conexión a tie-
rra) para minimizar el riesgo de posibles descargas eléctricas
por parte del mismo.
Contrate a un electricista calificado para que controle el toma-
corriente y el circuito eléctrico para asegurar que el enchufe
esté correctamente conectado a tierra.
En caso de contar con un toma corriente de pared de 2 cables,
es su responsabilidad y obligación reemplazarlo por un toma
corriente de pared de 3 cables correctamente conectado a
tierra.
NUNCA, BAJO NINGUNA CIRCUNSTANCIA, CORTE NI
ELIMINE EL TERCER CABLE (TIERRA) DEL CABLE DE
CORRIENTE.
NO USE UN ENCHUFE
ADAPTADOR PARA CONECTAR
EL REFRIGERADOR A UN
TOMACORRIENTE DE 2 PATAS.
NO USE UN PROLONGADOR CON
ESTE ELECTRODOMÉSTICO.
ADVERTENCIA
Riesgo de Descarga Si
no se siguen estas instrucciones, se podrá producir la
muerte, incendios o descargas eléctricas.
8
31-1000169 Rev. 4
Guía de Diseño (Una, Dos o Tres Unidades)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1" (2.5 cm)
3/4" (1.9 cm)
1-1/2"
(3.8 cm)
2-1/16" (5.4 cm)
1-1/4"
(3.2 cm)
1-3/8"
(3.5 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1/8" (3.2 mm)
Allow 17" (43.2 cm) minimum
clearance to a wall for a full
115° door swing.
Refrigerator
Vista Superior de los Paneles
Acero Inoxidable o A Medida
GIRO DE PUERTA DE 115º
(original de fábrica)
Espacios Libres del Producto
Estos refrigeradores están equipados con un dispositivo de deten-
ción de la puerta de 2 posiciones. El giro de la puerta de 115º ori-
ginal de fábrica se podrá a justar a 90º si el espacio libre hasta los
gabinetes adyacentes o paredes es restringido.
Para un giro de puerta de 90°, consulte la siguiente página.
Non à l’échelle
VISTA SUPERIOR
DIMENSIONES BASADAS
EN LA ALTURA DE LA MANIJA
DE 2 9/16” (6.5 cm)
APERTURA DE PUERTA DE 115°
29 1/4”
(74.3 cm)
29 15/16”
(76.0 cm)
Mínimo
de 16 9/16”
(42.1 cm)
hasta
la Pared
Cuente con un espacio libre
mínimo de 17” (43.2 cm) hasta
una pared para un balanceo de
puerta completo de 115°.
9
31-1000169 Rev. 4
Guía de Diseño (Una, Dos o Tres Unidades)
For a 90º door swing
allow 4" (10.2 cm)
min. clearance to a
wall, for stainless
steel models.
1-1/2"
(3.8 cm)
2-1/4"
(5.7 cm)
1-1/4"
(3.2 cm)
1"
(2.5 cm)
3/4"
(1.9 cm)
1-1/2" (3.8 cm)
1-1/4" (3.2 cm)
1-3/16"
(3 cm)
1" (2.5 cm)
3/4" (1.9 cm)
Refrigerator
1/8" (3.2 mm)
Acier inoxydable ou sur mesure
Coupe horizontale OUVERTURE DE
PORTE À 90°(réglages en option)
Non à l’échelle
VISTA SUPERIOR
APERTURA DE PUERTA DE 90°
DIMENSIONES BASADAS
EN LA ALTURA DE LA MANIJA
DE 2 9/16” (6.5 cm)
33 1/4”
(84.5 cm)
29 1/4”
(74.3 cm)
Mínimo
de 5 1/8
”
(13.0 cm
hasta
la Pared
Con los modelos de
acero inoxidable, para
un giro de puerta de 90°
deje un espacio libre
mínimo de 4” (10.2 cm)
con relación a la pared.
10
31-1000169 Rev. 4
Guía de Diseño (Una, Dos o Tres Unidades)
ACCESORIO Y DIMENSIONES DEL PANEL SS
ƎFP2SFLRQHVGHSDQHOGHSXHUWDPDFL]DGHHVSHVRU\ƎFP0DUFRGH
espesor para puerta de vidrio
(75.6 cm)
29-3/4"
23"
(58.4 cm)
Glass Panel
for Fresh Food
45-3/8"
(115.3 cm)
49-3/8"
3-3/8"
(8.6 cm)
6"
(15.2 cm)
6"
(15.2 cm)
80"
(203.2 cm)
Install.
10"
(25.4 cm)
84"
(213.4 cm)
Install.
ACCESORIOS/ KITS
Nombre del Kit Instrucciones por Nº de Prod.
.LWGH8QL¿FDFLyQGHO&DOHIDFWRU ZUG30
Tubería de Agua de 8’ (2.5m) WX08X10006
Tubería de Agua de 15’ (4.6 m) WX08X10015
Tubería de Agua de 25’ (7.6 m) WX08X10025
Kits Completos de Puertas y Cajones de Acero Inoxidable (Ordene un Producto Completo)
NOTA: Cada kit también cuenta con una puerta superior compatible, paneles para cajones de
freezer y a medida, y tope de pie.
ATRIBUTOS/ REQUISITOS DEL KIT COMPLETO DE PUERTAS
Y CAJONES
Instrucciones por Nº de Prod.
Tipo de Puerta Frontal: Altura de la
Puerta
Izquierda o
Derecha
Vidrio 80” Izquierda ZKGSN809NLH
Vidrio 80” Derecha ZKGSN804NRH
Vidrio 84” Izquierda ZKGSN849NLH
Vidrio 84” Derecha ZKGSN844NRH
Sólido 80” Izquierda ZKSSN809NLH
Sólido 80” Derecha ZKSSN804NRH
Sólido 84” Izquierda ZKSSN849NLH
Sólido 84” Derecha ZKSSN844NRH
Manijas y Montajes Instrucciones por Nº de Prod.
Kit Completo de Manija Minimalista ZKGC3H3CNSS
Manija de Puerta Minimalista WR12X32600
Manija Minimalista (Cajón) WR12X32406
Kit Completo de Manija Statement ZKGC3H3PNSS
Manija de Puerta Statement WR1232571
Manija de Freezer Statement WR12X32599
Kit de Perno de Manija del Panel Personalizado ZKPN
Panel de
Vidrio para
Comida
Fresca
(75.6 cm)
29-3/4"
4" (10.2 cm)
7-9/16"
(19.2 cm)
22-3/4"
(57.8 cm)
1/8" (3.2 mm) Min.*
Fresh
Food
Ice Drawer
Cabinets
Freezer/
Convertible
Drawer
45-3/8" (115.3 cm) for
80" (203.2 cm) Installation
49-3/8" (125.4 cm) for
84" (213.4 cm) Installation
Gabinetes
Comida
Fresca
Cajón de Hielo
Cajón de
Freezer/
Convertible
45 3/8” (115.3 cm) para
Instalación de 80” (203.2 cm)
49 3/8” (125.4 cm) para
Instalación de 84” (213.4 cm)
11
31-1000169 Rev. 4
Guía de Diseño (Una, Dos o Tres Unidades)
',0(16,21(6'(/3$1(/$0(','$'(ƎFP,QVWDODFLyQ7RWDOPHQWH,QWHJUDGDD
una Altura de ƎFP
',0(16,21(6'(/3$1(/$0(','$'(ƎFP
Instalación Totalmente Integrada a
una Altura de ƎFP
Si decide instalar paneles a medida, se deberán cortar en las
dimensiones que se muestran. Los paneles serán añadidos a
la puerta y cajones, usando un sistema de ganchos y soportes.
MUY IMPORTANTE: Los paneles de madera debe ser de al
menos 3/4 “de espesor en los ganchos y soporte de hardware
se adjuntan Consulte a las plantillas de gancho y ubicación de
los soportes.
NOTA: Este producto fue diseñado para sostener paneles de
ƎFPconstruidos en madera.
Ǝ[Ǝ[FPes la abertura máxima
para una ventana de vidrio. La abertura podrá ser más
pequeña si así se desea.
Si decide instalar paneles a medida, se deberán cortar en las
dimensiones que se muestran. Los paneles serán añadidos a
la puerta y cajones, usando un sistema de ganchos y soportes.
MUY IMPORTANTE: Los paneles de madera debe ser de al
menos 3/4 “de espesor en los ganchos y soporte de hardware
se adjuntan Consulte a las plantillas de gancho y ubicación de
los soportes.
NOTA: Este producto fue diseñado para sostener paneles de
ƎFPconstruidos en madera.
Ǝ[Ǝ[FPes la abertura máxima
para una ventana de vidrio. La abertura podrá ser más
pequeña si así se desea.
NOTA IMPORTANTE: Peso máximo del panel:
A Panel de la Puerta para Alimentos
Frescos: 33 libras.
B Panel para Cajón del Freezer: 9 libras
C Panel del Cajón Convertible: 19 libras
NOTA IMPORTANTE: Peso máximo del panel:
A Panel de la Puerta para Alimentos Frescos:
33 libras.
B Panel del Cajón del Freezer: 9 libras.
C Panel del Cajón Convertible: 19 libras.
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
6”
(15.2 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
PANELES PARA PUERTA Y
VENTANAS SÓLIDAS
PANELES PARA PUERTA Y
VENTANAS SÓLIDAS
PANELES PARA PUERTA
DE VIDRIO
PANELES PARA
PUERTA DE VIDRIO
* Los estilos deberán ser como mínimo de
ƎFPSDUDFXEULUODHVWUXFWXUDGH
la puerta de aluminio
* Los estilos deberán ser como mínimo de
ƎFPSDUDFXEULUODHVWUXFWXUDGH
la puerta de aluminio
Consejo de Diseño: Cierta cantidad de cada panel será visible en el lado interior
de la unidad. Se recomienda que ambos lados de cada panel sean finalizados.
Consejo de Diseño: Si usará paneles a medida, se recomienda
usar un tope de pie a medida. La parte inferior del cuerpo es blanca.
Consejo de Diseño: Cierta cantidad de cada
panel será visible en el lado interior de la unidad.
Se recomienda que ambos lados de cada panel
sean finalizados.
Consejo de Diseño: Si usará paneles a medida,
se recomienda usar un tope de pie a medida. La
parte inferior del cuerpo es blanca.
29-3/4”
(75.6 cm)
33-3/8”
(84.8 cm)
3-3/8”
(8.6 cm)
10”
(25.4 cm)
6”
(15.2 cm)
3-3/8”
(8.6 cm)
23”
(58.4 cm)
45-3/8”
(115.3 cm)
A
B
C
(115.3 cm)
45-3/8
"
(75.6 cm)
29-3/4"
7-9/16
"
(19.2 cm)
22-3/4
"
(57.8 cm)
(10.7 cm)
4
"
12
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL
HERRAMIENTAS REQUERIDAS
/ODYH$OOHQGHƎ
• Cuchillo multiuso
• Escalera de dos hojas
• Balde
• Nivel
• Carro manual para electrodomésticos
• Cortador de tubos
• Llave de tuercas de 7/16”
• Llave de tuercas de 1 5/14”
• Destornillador Phillips nº2
• Kit de taladro y broca
(QFKXIHGHƎ
• Gafas de seguridad
• Pinzas
7ULQTXHWHGHƎ
• Torx T-20, T-30 Llave
MATERIALES SUMINISTRADOS
• Soporte anti-volcaduras y tornillos
• Kit de instalación de panel
• Plantillas para el panel de la puerta- Pub nº 31-1000149,
31-1000150, 31-1000151, 31-1000152
• Filtro de agua – Parte nº XWFE
• Anclajes para Paredes de Yeso y tornillos
MATERIALES REQUERIDOS
7XEHUtDGHVXPLQLVWURGHDJXDGHFREUHRGH6PDUW&RQQHFW
GHƎ.LWVGHWXEHUtDGHOUHIULJHUDGRU
• Válvula de cierre de agua
• Paneles a medida de la puerta para alimentos frescos, cajón
del freezer y cajón Convertible
• Velcro con adhesivo si se usa un tope de pie a medida.
PISO
Para una instalación correcta, el refrigerador se deberá ubi-
car en una superficie nivelada de material duro que posea la
misma altura en el resto del piso. Esta superficie deberá ser lo
suficientemente fuerte como para resistir el peso de un refrige-
rador totalmente cargado o aproximadamente 1.200 libras
(140 kg.).
NOTA: Proteja el acabado del piso. Corte una sección amplia
de cartón y coloque la misma debajo del refrigerador donde se
encuentra trabajando.
UBICACIÓN DE LA UNIDAD
Ŷ No instale la unidad en lugares donde la temperatura llegue
a ser inferior a los 60°F (16°C)..Ésta no funcionará con la
frecuencia suficiente como para mantener las temperaturas
apropiadas.
Ŷ1RLQVWDOHODXQLGDGHQOXJDUHVGRQGHODWHPSHUDWXUD
sea superior a los 100°F (37°C). Ésta no funcionará
correctamente.
Ŷ1RLQVWDOHODXQLGDGHQXQDXELFDFLyQH[SXHVWDDODJXD
(lluvia, etc.) o en contacto directo con la luz solar.
Ŷ1RLQVWDOHODXQLGDGHQXQSLVRTXHQRVHDOR
suficientemente fuerte como para soportarla
completamente cargada.
13
31-1000169 Rev. 4
PASO 1 RETIRE EL EMBALAJE
ADVERTENCIA
Riesgo de Caída.
Este electrodoméstico es inestable. Tenga extremo
cuidado al mover lo, a fin de evitar caídas hacia
adelante que podrían resultar en la muerte o lesiones
graves.
Ŷ Recorte las bandas y cintas de la parte superior e inferior del
embalaje con un cuchillo multiuso.
Ŷ'HVSOLHJXHODVMXQWDVGHOFDUWyQ\UHWLUHODSDUWHVXSHULRUGHO
embalaje.
Ŷ'HVOLFHHOUHVWRGHODFDMDIXHUDGHOHOHFWURGRPpVWLFR3XHGH
usar una cuchilla para cortar el resto del cartón con MUCHO
CUIDADO de no rayar el electrodoméstico.
Ŷ5HWLUHORVSODQFKDVGHSROLHVWLUHQRTXHVHHQFXHQWUDQ
alrededor de la unidad.
Ŷ12UHWLUHODEDQGDGHODSXHUWDQLODVSLH]DVLQIHULRUHVFRQ
bandas de poliestireno hasta que la unidad esté preparada
para ser trasladada al espacio de protección.
Ŷ Retire el soporte antivolcaduras y la protección de
gomaespuma de la parte superior de la unidad y deje los
mismos a un costado para realizar la instalación más tarde.
Ŷ Mantenga la banda de la puerta frontal y la cinta de la puerta/
cajón sobre la unidad hasta que el producto se encuentre
instalado sobre el soporte antivolcaduras.
Ŷ Retire las piezas del marco encintadas sobre el frente del
producto y deje las mismas a un costado para utilizarlas más
tarde en la instalación.
Ŷ Retire toda la cinta de embalaje excepto la cinta de la
puerta/ cajón frontal y la cinta con advertencias y etiquetas
anaranjadas.
Ŷ Despegue, pero NO RETIRE, la cinta de la puerta/ cajón.
Ŷ Abra el cajón intermedio y retire el paquete del Manual del
Propietario, que incluye las instrucciones de instalación de la
unidad.
Ŷ Cierre el cajón intermedio y vuelva a colocar la cinta para
mantener la puerta y el cajón intermedio cerrados hasta que
el producto sea instalado sobre el soporte antivolcaduras.
Ŷ Recorte los deslizantes de las planchas de poliestireno sobre
los costados, cerca del frente desde la parte trasera de la
unidad.
Ŷ(PSXMHODXQLGDGKDFLDDGHODQWH\UHWLUHODSDUWHWUDVHUDGHO
deslizante de EPS.
Ŷ'HIRUPDFXLGDGRVDDSR\HODSDUWHWUDVHUDHQHOSLVR
Ŷ,QFOLQHODXQLGDGKDFLDDWUiVGHIRUPDVXDYH\UHWLUHODSDUWH
frontal del deslizante de EPS.
Ŷ'HVFDUWHWRGRVORVPDWHULDOHVGHHPEDODMHVLQXVRGHIRUPD
adecuada.
Ŷ/DXQLGDG\DSXHGHVHUWUDVODGDGDXVDQGRXQFDUUR
manual para electrodomésticos o girada sobre un piso
adecuadamente protegido por 2 personas.
Ŷ'HMHFXDOTXLHUSHOtFXODSURWHFWRUDVREUHODXQLGDGKDVWDTXH
la instalación sea completada.
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
14
31-1000169 Rev. 4
Instrucciones de Instalación
ADVERTENCIA
Riesgo de Caídas .
Estos electrodomésticos son inestables, especialmente
cuando una puerta se encuentre abierta, y deben estar
asegurados a fin de evitar caídas hacia adelante que podrían
resultar en la muerte o en lesiones graves. Lea y siga las
instrucciones de instalación en su totalidad para asegurar el
electrodoméstico con el sistema antivolcaduras.
Abertura del
Suministro de
Agua
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
3$62,167$/((/623257($17,
VOLCADURAS
Ŷ La Cara Superior Interna del soporte se debería instalar a
Ǝ/D³5DQXUDƎGHOVRSRUWHVHGHEHUiFRORFDUHQHOFHQWUR
GHOHVSDFLRGHLQVWDODFLyQ7tSLFDPHQWHDƎ
Ŷ Marque (dentro de las ranuras, ubicación) las posiciones
del montaje y el anclaje en los soportes.
Ŷ Asegure el soporte usando una combinación de montajes y
anclajes.
Ŷ Se deberá colocar por lo menos 1 montaje. Sin embargo,
se requiere colocar tantos montajes como sea posible
dentro del espacio de protección. Para una instalación
adecuada, se deberán usar por lo menos tres sujetadores.
80”
Ranura
PASO 3 CONECTAR LA LÍNEA DE AGUA
ADVERTENCIA
Realice la conexión a un
suministro de agua potable únicamente.
Ŷ Posicione el electrodoméstico frente al espacio de
protección.
Ŷ Encuentre y traiga la tubería al frente del gabinete.
Ŷ Abra y deje correr el agua a fin de eliminar desechos del
suministro. Deje correr alrededor de un cuarto de galón de
DJXDSRUODWXEHUtDDXQEDOGHOXHJRFLHUUHHOVXPLQLVWURGH
agua.
De ser necesario, corte la tubería a fin de darle la longitud
necesaria de modo que se pueda añadir a la válvula de agua.
Tubería de Cobre:
Ŷ&RORTXHXQDWXHUFDGHƎ\XQDDEUD]DGHUDGHUHIXHU]R
sobre ambos extremos de la tubería de cobre. Inserte la
tubería en la unión con la unidad y ajuste la tuerca a la
unión.
Ŷ$EUDHOVXPLQLVWURGHDJXDSDUDFRQWURODUTXHQRKD\D
pérdidas.
Tubería de SmartConnect™:
Ŷ
Siga las instrucciones provistas con la tubería. Ajustar en
exceso podrá ocasionar pérdidas. Abra el suministro de
agua para controlar que no haya pérdidas.
Nota: Enrolle la longitud de tubería restante detrás de la
unidad.
PASO 4 CONECTE LA CORRIENTE
Ŷ Enchufe el cable de corriente en el tomacorriente.
Ŷ Asegúrese de que haya corriente en el refrigerador,
abriendo el cajón de hielo (la puerta FF se cerrará
con una banda) para ver si las luces interiores están
encendidas.
Ŷ Los controles de temperatura estarán programados
a 37° F para la sección de alimentos frescos y a 0°F
tanto en el cajón del freezer
como en el cajón adaptable.
Ŷ Permita que se estabilice
durante 24 horas antes de
realizar ajustes.
15
31-1000169 Rev. 4
PASO 7 NIVELE LA UNIDAD
Todos los modelos cuentan con 4 puntos de nivelación. La
SDUWHIURQWDOHVWiDSR\DGDVREUHSDWDVQLYHODGRUDVODSDUWH
trasera está apoyada sobre ruedas ajustables. Es posible
acceder a ambas desde la parte frontal del refrigerador.
Ŷ$ILQGHQLYHODUODSDUWHWUDVHUDGHOUHIULJHUDGRUJLUHOD
WXHUFDKH[DJRQDOGHƎTXHVHHQFXHQWUDXELFDGDVREUH
las ruedas frontales. Gire en contra de las agujas del reloj
para levantar o a favor de las agujas del reloj para bajar el
refrigerador.
Ŷ3DUDQLYHODUODSDUWHIURQWDOXVHXQDOODYHGHWXHUFDVGH
1-5/16”.
Ŷ
Ajuste la altura de la unidad para que coincida con la
abertura del espacio libre de la instalación. La unidad
deberá estar nivelada de forma vertical entre los muebles
de cocina.
NOTIFICACIÓN: Las patas niveladoras traseras y frontales
FXHQWDQFRQXQOtPLWHGHDMXVWHGHDOWXUDPi[LPDGHƎ6L
HQODLQVWDODFLyQVHUHTXLHUHXQDDOWXUDVXSHULRUDƎ
el instalador deberá elevar el refrigerador sobre una lámina
de contrachapado o tirantes. También se podrá agregar un
ajuste a los gabinetes sobre la parte superior de la abertura,
a fin de acortar esta última.
6LLQWHQWDHOHYDUHOUHIULJHUDGRUPiVGHƎGDxDUiODVSDWDV
niveladoras frontales y las ruedas niveladoras traseras.
Instrucciones de Instalación
Up
Pata Niveladora
Hasta
La Tuerca Hexagonal
Ajusta las Patas Traseras
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
PASO 5 DESLICE LA UNIDAD HASTA
EL ESPACIO DE PROTECCIÓN
Lleve la unidad hasta el espacio de protección, evitando
retorcer la tubería de suministro de agua y el cable de
corriente.
Ŷ(VSRVLEOHTXHVHUHTXLHUDXQDEDUUDODUJD\SODQDRXQD
regla para medir yardas, a fin de guiar el extremo del frente
del soporte anti-volcaduras sobre la unidad.
ŶSi el espacio lo permite, también puede inclinar el extremo
frontal del soporte un poco hacia arriba, permitiendo que
esto despeje la parte trasera de la unidad.
ŶRetire de la unidad la cubierta central superior de los
componentes.
ŶAsegure la unidad al soporte anti-volcaduras, usando
tornillos de máquina y arandelas para colocar las
inserciones roscadas en el soporte anti-volcaduras
ŶEnrosque a mano los tornillos hasta que la unidad se
encuentre en la ubicación deseada dentro del espacio de
instalación.
ŶFinalice la instalación de la unidad ajustando los tornillos
completamente.
ŶVuelva a instalar la cubierta de los componentes.
PASO 6 RETIRE EL TOPE DE PIE Y
LA VENTILACIÓN
El zócalo debe ser removido para acceder a la nivelación
legstyle
ŶRetire la parte sólida del tope de pie empujando hacia
adelante.
ŶColoque el tope de pie, la ventilación y los tornillos a un
costado, de modo que cuente con los mismos para volver
a realizar la instalación.
ŶDeje correr agua por la tubería a través de toda la unidad,
hasta que salga del frente de la unidad.
ŶSujete con cinta adhesiva en el piso hasta que la unidad
haya sido empujada hasta el espacio de resguardo.
Ventilación
Tornillo
Tope
de pie
Tornillos de
Ventilación
(detrás del
tope de
pie)
Tornillo
16
31-1000169 Rev. 4
Instrucciones de Instalación
PASO 9 GIRO DE PUERTA INVERSO
(Si es necesario)
Si está satisfecho con el giro de la puerta, saltee este paso.
ADVERTENCIA
Siga todos los pasos al invertir
la dirección de la apertura de la puerta. Si no se siguen
estas instrucciones, dejando piezas sin uso o ajustando
tornillos en exceso, esto podrá hacer que la puerta se
caiga y producir lesiones y daños sobre la propiedad.
1. Retire la cinta frontal de la unidad.
ADVERTENCIA
Riesgo de
Lastimaduras con la Bisagra de la Puerta
El siguiente paso es importante para un manejo seguro de
una bisagra sin carga. No saltee el paso 2.
2. Libere los resortes de la bisagra usando una llave Torx
T-20 para aflojar el tornillo Torx de | a 0 en ambos
resortes. Cierre la puerta.
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
PASO 8 INSTALE EL TOPE DE PIE
Y LA VENTILACIÓN
ŶUbique el tope de pie, la ventilación y los tornillos (retirados
anteriormente).
ŶSe puede instalar un tope de pie hecho a medida que
coincida o complemente los muebles que estén alrededor.
Use el tope de pie suministrado como plantilla.
ŶVuelva a instalar la ventilación usando los tornillos retirados
previamente.
ŶVuelva a instalar el tope de pie.
Tope de Pie Suministrado
Aberturas de Ventilación
PASO 9 GIRO DE PUERTA INVERSO
(Si es necesario) (cont.)
8VDQGRXQDOODYH$OOHQGHƎUHWLUHORVWRUQLOORVSRU
bisagra que aseguran la puerta al refrigerador. Pida a
otra persona que sostenga la puerta, mientras retira estos
tornillos para evitar que la puerta sufra una caída.
$EUDODVELVDJUDV8VDQGRXQDOODYH$OOHQGHƎUHWLUH
los 2 tornillos por bisagra que aseguran la bisagra al
gabinete del refrigerador.
5. Retire el brazo de la bisagra y el marco de la parte
superior del refrigerador e instale estos en los lados
opuestos.
6. Retire el brazo de la bisagra y el marco de la parte inferior
del compartimiento de alimentos frescos. Retire el panel
de control y suavemente coloque el mismo en el cajón FZ.
7. Vuelva a instalar el panel de control.
8. Las bisagras se volverán a instalar en esquinas opuestas.
La bisagra de la parte superior se dará vuelta y se
instalará en la parte inferior del compartimiento de
alimentos frescos. La bisagra de la parte inferior se dará
vuelta y se instalará en la parte inferior del compartimiento
de alimentos frescos.
9. Instale los tornillos en el gabinete del compartimiento de
alimentos frescos en los 4 lugares. Atornille los mismos
aproximadamente en el punto intermedio.
Tornillos
Screws
Bisagra Superior Bisagra Inferior
Ranuras para
Lengüetas
Tornillos
Panel de Control
17
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
PASO 9 GIRO DE PUERTA INVERSO
(Si es necesario) (cont.)
10. Para instalar la bisagra superior, gire la bisagra en la
dirección adecuada – la sección del soporte que será
añadido a la puerta se deberá encontrar en la parte
inferior de la bisagra. Deslice la bisagra sobre los tornillos
y coloque las lengüetas en el brazo de la bisagra. Ajuste
los tornillos.
11. Para instalar la bisagra inferior, gire la bisagra en la
dirección adecuada – la sección del soporte que será
añadido a la puerta se deberá encontrar en la parte supe-
rior de la bisagra. Deslice la bisagra sobre los tornillos y
coloque las lengüetas en el brazo de la bisagra. Ajuste
los tornillos. Cierre la bisagra.
12. Retire las tuercas de la puerta para volver a instalar las
mismas en la parte superior, inferior y extremo opuesto.
13. Con otra persona que sostenga la puerta en su lugar,
alinee las aberturas del soporte de las bisagras de la
puerta con las aberturas de la bisagra. Primero coloque
los tornillos en la bisagra superior.
14. Luego instale los tornillos en la bisagra inferior.
15. Usando una llave Torx
T-20, ajuste la tensión
de los tornillos de la
bisagra girando los
tornillos de 0 a |.
Tornillos
PASO 10 AJUSTE EL GIRO DE
PUERTA
(Si es necesario)
NOTA: El refrigerador cuenta con una detención de la puerta
de 2 posiciones. Cuando el espacio no permita que la puerta
gire 115º, podrá limitar el giro de la puerta a 90º.
Si la apertura de la puerta es satisfactoria para su situación
durante la instalación, saltee este paso.
ŶAbra la puerta de alimentos frescos para acceder a las
bisagras superior e inferior.
ŶAfloje los tornillos de la bisagra inferior que estén
colocados en la unidad.
ŶEmpuje la bisagra hacia adelante suavemente e inserte el
perno de la bisagra en el agujero más cercano a la unidad.
ŶEs posible que necesite usar un martillo más pequeño para
una colocación completa.
ŶVuelva a ajustar los tornillos de la bisagra.
ŶRepita esto en la bisagra superior.
PASO 11 INSTALE LAS TAPAS DEL
SOPORTE DE LA PUERTA (en algunos
modelos)
Instale las tapas para cubrir los soportes cerca de las
bisagras en la parte superior e inferior de la puerta. Las tapas
se fijan en sus posiciones.
Tornillos
de la
Puerta
Use una
llave Torx
T-20.
Instale un perno
por bisagra para
que la puerta se
detenga a 90º.
Tornillos de la
bisagra
Tapa del
Soporte de la
Puerta
Bisagra
18
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
PASO 12 INSTALE LOS PANELES DE LAS PUERTAS Y CAJONES
1. Retire todo el equipamiento de los paneles de la puerta y los
cajones y cubierta del refrigerador.
2. Sujete los soportes A1 - F1 a los paneles de la puerta en las
ubicaciones identificadas abajo. Los paneles a medida deben
contar con orificios perforados previamente como se indica
en las plantillas para el panel de la puerta: 31-1000149, 31-
1000150, 31-1000151, 31-1000152. Si compró un accesorio
de panel SS, utilice los tornillos mecánicos Phillips para
sujetar los soportes a los paneles SS de la puerta. Para los
paneles a medida, utilice un tornillo para madera apropiado.
3. Si usted solicitó manijas a medida y en este momento no
se encuentran instaladas en los paneles, por favor hágalo
ahora.
4. Quite las tapas de los tornillos de los pernos de ajuste de las
puertas.
5. Abra la puerta de alimentos frescos para colocar el panel de
alimentos frescos.
6. Coloque el panel de alimentos frescos sobre la puerta de
alimentos frescos alineando los ganchos de los soportes del
panel con los pernos de ajuste de la puerta.
7. Sujete el panel a la puerta de alimentos frescos en cuatro
lugares utilizando el equipamiento indicado a continuación.
No ajuste los tornillos. Los tornillos deben ajustarse después
de la alineación de los paneles
8. Desplace el panel de lado a lado para asegurar que no haya
espacios desparejos respecto de los muebles de cocina
sobre ambos lados.
9. Utilice una llave allen para ajustar la profundidad y altura
del panel de la puerta de
alimentos frescos para
que quede alineado con
los muebles de cocina
adyacentes. Debe haber
un espacio mínimo de
1/8” entre el panel y
los muebles de cocina
adyacentes.
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Panel
del refrigerador
Panel adaptable
Visión trasera de los paneles
Panel
del freezer
No ajuste los tornillos, usted lo
tendrá que hacer después de
¿QDOL]DGRHOSURFHVRGHPRQWDMH
y de alineación de izquierda a
derecha.
Tornillo y
arandela
Ajuste de la
profundidad
Ajuste vertical
Elemento Cantidad
Soportes de los
paneles
12
Tornillos mecánicos
Phillips (para usar
con el accesorio de
panel SS)
34
Tornillos de cabeza
hueca hexagonal
Allen
12
Arandelas 12
Cubierta de la puerta 6
Tapas de la cubierta 12
Llave Allen 2
Alinee en la
parte superior
e inferior
Ajuste un tornillo por soporte.
Los otros tornillos se ajustarán
DO¿QDOGHOSURFHVRGH
alineación.
19
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA LA UNIDAD INDIVIDUAL (cont.)
PASO 13 ENCIENDA LA MÁQUINA DE
HACER HIELO
ŶPresione el indicador de ZONE (Zona) en la tecla de control
dos veces para seleccionar el cajón del freezer. Presione el
ícono ICE (Hielo) en el lado derecho del control. Aparecerá
una línea debajo de ICE (Hielo) que mostrará que la
máquina de hacer hielo está en ON (Encendido)
ŶAsegúrese de que nada interfiera con la extensión del
brazo indicador.
ŶDescarte el primer balde lleno de cubos de hielo.
ŶPara apagar la máquina de hacer hielo, presione el ícono
ICE (Hielo). La palabra OFF (Apagar) aparece debajo de
ICE (Hielo), indicando que la máquina de hacer hielo está
en OFF (Apagar).
PASO 12 INSTALE LOS PANELES
DE LAS PUERTAS Y CAJONES
(cont.)
10. Repita los pasos 5-9 para el cajón del freezer.
11. Repita los pasos 5-9 para el cajón adaptable.
12. Ajuste todos los tornillos cuando haya comprobado
la alineación correcta del panel.
13. Coloque la cubierta para que no se vea el
equipamiento de ajuste del panel.
14. Instale las tapas de la cubierta para cubrir los
extremos de misma.
R
L
Cubierta
Alinee la cubierta con el soporte.
20
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES
HERRAMIENTAS REQUERIDAS
/ODYH$OOHQGHƎ
• Cuchillo multiuso
• Escalera de dos hojas
• Balde
• Nivel
• Carro manual para electrodomésticos
• Cortador de tubos
• Llave de tuercas de 7/16”
• Llave de tuercas de 1 5/14”
• Destornillador Phillips nº2
• Kit de taladro y broca
(QFKXIHGHƎ
• Gafas de seguridad
• Pinzas
7ULQTXHWHGHƎ
• Torx T-20, T-30 Llave
MATERIALES SUMINISTRADOS
• Soporte anti-volcaduras y tornillos
• Kit de instalación de panel
• Plantillas para el panel de la puerta- Pub nº 31-1000149,
31-1000150, 31-1000151, 31-1000152
• Filtro de agua – Parte nº XWFE
• Anclajes para Paredes de Yeso y tornillos
MATERIALES REQUERIDOS
7XEHUtDGHVXPLQLVWURGHDJXDGHFREUHRGH6PDUW&RQQHFW
GHƎ.LWVGHWXEHUtDGHOUHIULJHUDGRU
• Válvula de cierre de agua
• Paneles a medida de la puerta para alimentos frescos, cajón
del freezer y cajón Convertible
• Velcro con adhesivo si se usa un tope de pie a medida.
• Kit de Unificación del Calefactor ZUG30 (se requiere 1 kit por
cada unidad adicional).
PISO
Para una instalación correcta, el refrigerador se deberá ubi-
car en una superficie nivelada de material duro que posea la
misma altura en el resto del piso. Esta superficie deberá ser lo
suficientemente fuerte como para resistir el peso de un refrige-
rador totalmente cargado o aproximadamente 1.200 libras
(140 kg.).
NOTA: Proteja el acabado del piso. Corte una sección amplia
de cartón y coloque la misma debajo del refrigerador donde se
encuentra trabajando.
UBICACIÓN DE LA UNIDAD
Ŷ No instale la unidad en lugares donde la temperatura llegue
a ser inferior a los 60°F (16°C)..Ésta no funcionará con la
frecuencia suficiente como para mantener las temperaturas
apropiadas.
Ŷ1RLQVWDOHODXQLGDGHQOXJDUHVGRQGHODWHPSHUDWXUD
sea superior a los 100°F (37°C). Ésta no funcionará
correctamente.
Ŷ1RLQVWDOHODXQLGDGHQXQDXELFDFLyQH[SXHVWDDODJXD
(lluvia, etc.) o en contacto directo con la luz solar.
Ŷ1RLQVWDOHODXQLGDGHQXQSLVRTXHQRVHDOR
suficientemente fuerte como para soportarla
completamente cargada.
21
31-1000169 Rev. 4
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
Instrucciones de Instalación
PASO 1 RETIRE EL EMBALAJE
ADVERTENCIA
Riesgo de Caída.
Este electrodoméstico es inestable. Tenga extremo
cuidado al moverlo, a fin de evitar caídas hacia
adelante que podrían resultar en la muerte o lesiones
graves.
Ŷ Recorte las bandas y cintas de la parte superior e inferior del
embalaje con un cuchillo multiuso.
Ŷ'HVSOLHJXHODVMXQWDVGHOFDUWyQ\UHWLUHODSDUWHVXSHULRUGHO
embalaje.
Ŷ'HVOLFHHOUHVWRGHODFDMDIXHUDGHOHOHFWURGRPpVWLFR3XHGH
usar una cuchilla para cortar el resto del cartón con MUCHO
CUIDADO de no rayar el electrodoméstico.
Ŷ5HWLUHORVSODQFKDVGHSROLHVWLUHQRTXHVHHQFXHQWUDQ
alrededor de la unidad.
Ŷ12UHWLUHODEDQGDGHODSXHUWDQLODVSLH]DVLQIHULRUHVFRQ
bandas de poliestireno hasta que la unidad esté preparada
para ser trasladada al espacio de protección.
Ŷ Retire el soporte antivolcaduras y la protección de
gomaespuma de la parte superior de la unidad y deje los
mismos a un costado para realizar la instalación más tarde.
Ŷ Mantenga la banda de la puerta frontal y la cinta de la puerta/
cajón sobre la unidad hasta que el producto se encuentre
instalado sobre el soporte antivolcaduras.
Ŷ Retire las piezas del marco encintadas sobre el frente del
producto y deje las mismas a un costado para utilizarlas más
tarde en la instalación.
Ŷ Retire toda la cinta de embalaje excepto la cinta de la
puerta/ cajón frontal y la cinta con advertencias y etiquetas
anaranjadas.
Ŷ Despegue, pero NO RETIRE, la cinta de la puerta/ cajón.
Ŷ Abra el cajón intermedio y retire el paquete del Manual del
Propietario, que incluye las instrucciones de instalación de la
unidad.
Ŷ Cierre el cajón intermedio y vuelva a colocar la cinta para
mantener la puerta y el cajón intermedio cerrados hasta que
el producto sea instalado sobre el soporte antivolcaduras.
Ŷ Recorte los deslizantes de las planchas de poliestireno sobre
los costados, cerca del frente desde la parte trasera de la
unidad.
Ŷ(PSXMHODXQLGDGKDFLDDGHODQWH\UHWLUHODSDUWHWUDVHUDGHO
deslizante de EPS.
Ŷ'HIRUPDFXLGDGRVDDSR\HODSDUWHWUDVHUDHQHOSLVR
Ŷ,QFOLQHODXQLGDGKDFLDDWUiVGHIRUPDVXDYH\UHWLUHODSDUWH
frontal del deslizante de EPS.
Ŷ'HVFDUWHWRGRVORVPDWHULDOHVGHHPEDODMHVLQXVRGHIRUPD
adecuada.
Ŷ/DXQLGDG\DSXHGHVHUWUDVODGDGDXVDQGRXQFDUUR
manual para electrodomésticos o girada sobre un piso
adecuadamente protegido por 2 personas.
Ŷ'HMHFXDOTXLHUSHOtFXODSURWHFWRUDVREUHODXQLGDGKDVWDTXH
la instalación sea completada.
22
31-1000169 Rev. 4
PASO 2 INSTALE EL KIT(S) DE UNIFICACIÓN DE CALEFACTOR EN LA UNIDAD 2
Ŷ1RUHWLUHODEDQGDGHODSXHUWDVXSHULRUQLODFLQWDGHOD
puerta/ cajón frontal.
Ŷ5HWLUHFXDOTXLHUDGKHVLYRUHVWDQWH\FLQWDGHOODGRL]TXLHUGR
de la segunda unidad, a fin de poder instalar correctamente
el Kit de Unificación del Calefactor. NO retire la etiqueta de
advertencias.
Ŷ/LPSLHODVXSHUILFLHFRQXQDWHODVHFD\OLPSLD
Ŷ$EUDHO.LWVGH8QLILFDFLyQGHO&DOHIDFWRU\DVHJ~UHVHGH
que todas las piezas estén incluidas. Usted necesitará un Kit
de Unificación del Calefactor para cada unidad además de la
primera.
1. Tapa del marco (ABS): 1 pieza
2. Abrazaderas de suspensión de la tapa del marco con cinta
adhesiva en ambas caras: 8 piezas (2 son diferentes)
3. Soporte del lado trasero (pieza de la esquina metálica):
2 piezas
4. Tornillo M6x45: 3 piezas
5. Tuerca M6-8: 3 piezas
6. Arandela 6-INOX: 6 piezas
7. Tornillo de 4.8x13 (para adhesión al soporte): 4 piezas
8. Amortiguador de refuerzo (para el cableado del calefactor):
1 pieza
9. Tornillo M4x18 : 2 piezas
10. Arandela A4-NR: 4 piezas
11. Tuerca M4x3-NR: 2 piezas
12. Calefactor: 1 pieza
13. Transformador con arnés para el puente del Calefactor –
1 pieza
Ŷ Retire el papel de respaldo del calefactor y con cuidado
ubique el calefactor del lado izquierdo de la unidad 2.
Coloque el calefactor a 3/8” (1 cm) del extremo frontal y a 4”
(10 cm) del extremo superior. NOTA: El calefactor siempre
se coloca del lado izquierdo (mirando hacia adelante) de
la unidad. El calefactor podrá cubrir la parte inferior de la
etiqueta de advertencia.
Ŷ Asegure el arnés del calefactor con cinta y retire los tornillos
de la tapa trasera.
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
Instrucciones de Instalación
ADVERTENCIA
Riesgo de Caída
Estos electrodomésticos son inestables, especialmente
cuando una puerta se encuentre abierta, y deben estar
asegurados a fin de evitar caídas hacia adelante que podrían
resultar en la muerte o en lesiones graves. Lea y siga las
instrucciones de instalación en su totalidad para asegurar el
electrodoméstico con el sistema antivolcaduras.
1
2
3
4
10
9
8
5
11
7
6
13
12
4” (10 cm)
3/8”
(1 cm)
Cinta
Tornillos
Tapa
Trasera
23
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 2 INSTALE EL KIT(S) DE UNIFICACIÓN DE CALEFACTOR EN LA UNIDAD 2
(cont.)
Ŷ Coloque el arnés del calefactor en el agujero usando el
amortiguador de refuerzo del kit y empuje el conector del
cableado hacia el frente de la unidad.
Ŷ V uelva a colocar la tapa trasera.
Ŷ Adhiera el soporte de unión a la unidad 2 usando tornillos
del kit.
Ŷ5HWLUHODFLQWD\ODEDQGDGHODXQLGDG
Ŷ$GKLHUDHOVRSRUWHGHXQLyQDODXQLGDGXVDQGRWRUQLOORVGHO
Kit de Unificación del Calefactor
Ŷ Adhiera las abrazaderas de suspensión de la tapa del marco
sobre el lado izquierdo de la unidad a 1.4mm desde el
extremo frontal. La abrazadera 1 deberá estar alineada con
el agujero de la esquina superior izquierda. La abrazadera
4 deberá estar alineada justo debajo de la puerta superior.
Las abrazaderas 2 y 3 deberán estar espaciadas de forma
proporcional una de otra. Observe que estas abrazaderas
son diferentes a las otras. La abrazadera 6 se deberá adherir
sobre la esquina frontal inferior, a 4mm del extremo frontal.
La abrazadera 5 deberá estar correctamente espaciada
entre las abrazaderas 4 y 6. La abrazadera 7 deberá estar
adherida sobre la esquina superior derecha, a 4mm del
extremo trasero. La abrazadera 8 deberá estar adherida al
extremo trasero del refrigerador, alineada con el agujero del
soporte de unión.
1
7
2
3
4
5
6
8
Abrazaderas
Espaciadoras
Abrazaderas
Espaciadoras
1,4-8
2, 3
Soporte de
Unión
Tapa Tra-
sera
Amortiguador
de refuerzo
24
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 2 INSTALE EL KIT(S) DE
UNIFICACIÓN DE CALEFACTOR EN LA
UNIDAD 2
(cont.)
Ŷ0XHYDODVGRVRPiVXQLGDGHVMXQWDV\DOLQHHHOIUHQWH
Ŷ$GKLHUDODVXQLGDGHV\DODSDUWHWUDVHUDXVDQGR
tornillos y tuercas del Kit de Unificación del Calefactor
ZUG30. Una cualquier unidad restante del mismo modo.
Soporte
de Unión
Abrazadera Espaciadora
Parte Superior
de la Unidad
Parte Superior
de la Unidad
Soporte
de Unión
PASO 3 GIRO DE PUERTA INVERSO
(UNIDAD 1)
Ŷ Retire las tapas del marco superior e inferior de la unidad 1.
ADVERTENCIA
Siga todos los pasos al invertir
la dirección de la apertura de la puerta. Si no se siguen
estas instrucciones, dejando piezas sin uso o ajustando
tornillos en exceso, esto podrá hacer que la puerta se
caiga y producir lesiones y daños sobre la propiedad.
1. Empuje la cinta frontal hacia abajo lo suficiente como para
abrir la puerta del refrigerador.
ADVERTENCIA
Riesgo de
Lastimaduras con la Bisagra de la Puerta
El siguiente paso es importante para un manejo seguro de
una bisagra sin carga. No saltee el paso 2.
2. Libere los resortes de la bisagra usando una llave Torx
T-20 para aflojar el tornillo Torx de | a 0 en ambos
resortes. Cierre la puerta.
Tapa del Marco Superior
Tapa del
Marco
Inferior
25
31-1000169 Rev. 4
PASO 3 GIRO DE PUERTA INVERSO (UNIDAD 1) (Cont.)
8VDQGRXQDOODYH$OOHQGHƎUHWLUHORVWRUQLOORVSRU
bisagra que aseguran la puerta al refrigerador. Pida a
otra persona que sostenga la puerta, mientras retira estos
tornillos para evitar que la puerta sufra una caída.
$EUDODVELVDJUDV8VDQGRXQDOODYH$OOHQGHƎUHWLUHORV
2 tornillos por bisagra que aseguran la bisagra al gabinete
del refrigerador.
5. Retire el brazo de la bisagra y el marco de la parte superior
del refrigerador e instale estos en los lados opuestos.
6. Retire el brazo de la bisagra y el marco de la parte inferior
del compartimiento de alimentos frescos. Retire el panel de
control y suavemente coloque el mismo en el cajón FZ.
7. Vuelva a instalar el panel de control.
8. Las bisagras se volverán a instalar en esquinas opuestas. La
bisagra de la parte superior se dará vuelta y se instalará en
la parte inferior del compartimiento de alimentos frescos. La
bisagra de la parte inferior se dará vuelta y se instalará en la
parte inferior del compartimiento de alimentos frescos.
9. Instale los tornillos en el gabinete del compartimiento de
alimentos frescos en los 4 lugares. Atornille los mismos
aproximadamente en el punto intermedio.
10. Para instalar la bisagra superior, gire la bisagra en la
dirección adecuada – la sección del soporte que será
añadido a la puerta se deberá encontrar en la parte inferior
de la bisagra. Deslice la bisagra sobre los tornillos y
coloque las lengüetas en el brazo de la bisagra. Ajuste los
tornillos.
11. Para instalar la bisagra inferior, gire la bisagra en la direc-
ción adecuada – la sección del soporte que será añadido
a la puerta se deberá encontrar en la parte superior de la
bisagra. Deslice la bisagra sobre los tornillos y coloque las
lengüetas en el brazo de la bisagra. Ajuste los tornillos.
Cierre la bisagra.
12. Retire las tuercas de la puerta para volver a instalar las
mismas en la parte superior, inferior y extremo opuesto.
13. Con otra persona que sostenga la puerta en su lugar,
alinee las aberturas del soporte de las bisagras de la
puerta con las aberturas de la bisagra. Primero coloque los
tornillos en la bisagra superior.
14. Luego instale los tornillos en la bisagra inferior.
15. Usando una llave Torx
T-20, ajuste la tensión
de los tornillos de la
bisagra girando los
tornillos de 0 a |.
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
Tornillos
Tornillos
Tornillos
Bisagra Superior Bisagra Inferior
Ranuras
para
Lengüetas
Tornillos
Panel de Control
Tornillos
de la
Puerta
Use una llave
Torx T-20.
26
31-1000169 Rev. 4
PASO 7 UNA LAS UNIDADES
1. Mueva las unidades frente al espacio de protección del
gabinete una junto a otra, con los agujeros superiores
alineados. Utilizando pernos, arandelas y tuercas del Kit
GH8QL¿FDFLyQGHO&DOHIDFWRUXQDODVGRVXQLGDGHVHQHO
frente – partes superior y central. Ajuste los pernos hasta
que las abrazaderas espaciadoras tengan contacto entre
las unidades.
PASO 6 INSTALACIÓN DE LAS OTRAS
UNIDADES
Complete los Pasos 2 a 5 sobre cualquier otra unidad que se
instale.
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 4 AJUSTE EL GIRO DE PUERTA
(UNIDAD 1)
NOTA: El refrigerador cuenta con una detención de la
puerta de 2 posiciones. Cuando el espacio no permita que
la puerta gire 115º, podrá limitar el giro de la puerta a 90º.
Se recomienda una configuración a 90° para cualquier
instalación donde una unidad posea otra unidad a ambos
lados.
Si la apertura de la puerta es satisfactoria para su situación
durante la instalación, saltee este paso.
ŶAbra la puerta de alimentos frescos para acceder a las
bisagras superior e inferior.
ŶAfloje los tornillos de la bisagra inferior que estén
colocados en la unidad.
ŶEmpuje la bisagra hacia adelante suavemente e inserte el
perno de la bisagra en el agujero más cercano a la unidad.
ŶEs posible que necesite usar un martillo más pequeño para
una colocación completa.
ŶVuelva a ajustar los tornillos de la bisagra.
ŶRepita esto en la bisagra superior.
PASO 5 INSTALE LAS TAPAS DEL
SOPORTE DE LA PUERTA
(UNIDAD 1)
Instale las tapas para cubrir los soportes cerca de las
bisagras en la parte superior e inferior de la puerta. Las tapas
se fijan en sus posiciones.
Instale un perno
por bisagra para
que la puerta se
detenga a 90º.
Tornillos de la
bisagra
Tapa del Soporte
de la Puerta
Bisagra
ADVERTENCIA
Riesgo de
Lastimaduras con el Borde de la Puerta
Una instalación inadecuada puede crear el riesgo de
lastimadura de un dedo entre el borde lateral de la puerta
y los gabinetes al usar la puerta, especialmente para los
niños. A fin de minimizar este riesgo, deberá seguir las
instrucciones de instalación acordes a las dimensiones del
gabinete, ensamble de los bordes, y ángulo de bloqueo de
la puerta.
27
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 8 ,167$/((/623257($17,
VOLCADURAS
Ŷ Ubique los soportes antivolcaduras de todas las unidades.
Ŷ La Cara Superior Interna del soporte se debería instalar a
ƎFP/D³5DQXUD´GHOVRSRUWHVHGHEHUiFRORFDU
en el centro del espacio de instalación (Típicamente a 15”
(38.1 cm) desde la parte exterior).
Ŷ Marque (dentro de las ranuras, ubicación) las posiciones
del montaje y el anclaje en los soportes.
Ŷ Asegure el soporte usando una combinación de montajes y
anclajes.
Ŷ Se deberá colocar por lo menos 1 montaje. Sin embargo,
se requiere colocar tantos montajes como sea posible
dentro del espacio de protección. Para una instalación
adecuada, se deberán usar por lo menos tres sujetadores.
80” (203.2 cm)
Ranura
Abertura del
Suministro de
Agua
PASO 9 CONECTAR LA LÍNEA DE AGUA
ADVERTENCIA
Realice la conexión a un
suministro de agua potable únicamente.
Ŷ Posicione el electrodoméstico frente al espacio de
protección.
Ŷ Encuentre y traiga la tubería al frente del gabinete.
Ŷ Abra y deje correr el agua a fin de eliminar desechos del
suministro. Deje correr alrededor de un cuarto de galón de
DJXDSRUODWXEHUtDDXQEDOGHOXHJRFLHUUHHOVXPLQLVWURGH
agua.
De ser necesario, corte la tubería a fin de darle la longitud
necesaria de modo que se pueda añadir a la válvula de agua.
Tubería de Cobre:
Ŷ&RORTXHXQDWXHUFDGHƎ\XQDDEUD]DGHUDGHUHIXHU]R
sobre ambos extremos de la tubería de cobre. Inserte la
tubería en la unión con la unidad y ajuste la tuerca a la
unión.
Ŷ$EUDHOVXPLQLVWURGHDJXDSDUDFRQWURODUTXHQRKD\D
pérdidas.
Tubería de SmartConnect™:
Ŷ
Siga las instrucciones provistas con la tubería. Ajustar en
exceso podrá ocasionar pérdidas. Abra el suministro de
agua para controlar que no haya pérdidas.
Nota: Enrolle la longitud de tubería restante detrás de la
unidad.
PASO 10 CONECTE LA CORRIENTE
Ŷ Enchufe el cable de corriente en el tomacorriente.
Ŷ Asegúrese de que haya corriente en el refrigerador,
abriendo el cajón de hielo (la puerta FF se cerrará con una
banda) para ver si las luces interiores están encendidas.
Ŷ Los controles de temperatura estarán programados a 37°
F para la sección de alimentos frescos y a 0°F tanto en el
cajón del freezer como en el cajón adaptable.
Ŷ Permita que se estabilice durante 24 horas antes de
realizar ajustes.
28
31-1000169 Rev. 4
PASO 11 DESLICE LA UNIDAD HASTA
EL ESPACIO DE PROTECCIÓN
ŶLleve la unidades hasta el espacio de protección, evitando
retorcer la tubería de suministro de agua y el cable de
corriente.
Ŷ
Retire toda la cinta sobre el frente de cada unidad.
ŶEs posible que se requiera una barra larga y plana o una
regla para medir yardas, a fin de guiar el extremo del frente
del soporte anti-volcaduras sobre la unidades.
ŶSi el espacio lo permite, también puede inclinar el extremo
frontal del soporte un poco hacia arriba, permitiendo que
esto despeje la parte trasera de la unidades.
ŶRetire de cada unidad la cubierta central superior de los
componentes.
ŶAsegure cada unidad al soporte anti-volcaduras, usando
tornillos de máquina y arandelas para colocar las
inserciones roscadas en el soporte anti-volcaduras
ŶEnrosque a mano los tornillos hasta que la unidad se
encuentre en la ubicación deseada dentro del espacio de
instalación.
ŶFinalice la instalación de la unidad ajustando los tornillos
completamente.
ŶVuelva a instalar la cubierta de los componentes.
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 12 INSTALE EL PROTECTOR DE
LA BISAGRA
Ŷ8ELTXHHOFRQMXQWRGHDGKHVLyQGHOSDQHOHQHOFDMyQ
inferior.
Ŷ8VDQGRORVWRUQLOORVSURYLVWRVDGKLHUDODVSURWHFFLRQHVGH
las bisagras sobre el lado de las bisagras superior e inferior
de la puerta.
Protección de
las Bisagras
PASO 13 CONECTE EL CALEFACTOR
Ŷ&RUWHODVEDQGDVUHVWDQWHV\UHWLUHODVSODQFKDVGH
poliestireno de la parte inferior de las unidades.
Ŷ5HWLUHORVWRSHVGHSLH\ODVYHQWLODFLRQHVGHODVSDUWHV
inferiores de las unidades.
Ŷ8ELTXH\HQFKXIHORVFDOHIDFWRUHVHQORVDUQHVHV
eléctricos, usando el puente incluido con el Kit de
Unificación del Calefactor.
Ventilación
Tornillo
Tope de
pie
Tornillos
de la
Ventilación
(detrás del
tope del pie)
Tornillo
29
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 13 CONECTE EL CALEFACTOR
(Cont.)
ŶUbique la placa metálica vertical detrás de la tapa de
ventilación. Hay dos agujeros en la placa para montar
el transformador. Ubique el transformador en la placa
y realice la adherencia usando los pernos, tuercas y
arandelas suministradas.
ŶFrente a la unidad, desenchufe el cable de corriente y
reemplace el mismo por un divisor en “Y” suministrado
con el kit. Sobre los extremos del divisor, enchufe el
transformador (conductores negro y blanco) y el enchufe
del cable de corriente.
Placa Me-
tálica
Transformador
Desenchufe el cable de
corriente principal.
Divisor en “Y”
Al transformador
Cable de corriente principal
PASO 14 NIVELE LA UNIDAD
Todos los modelos cuentan con 4 puntos de nivelación. La
SDUWHIURQWDOHVWiDSR\DGDVREUHSDWDVQLYHODGRUDVODSDUWH
trasera está apoyada sobre ruedas ajustables. Es posible
acceder a ambas desde la parte frontal del refrigerador.
Ŷ$ILQGHQLYHODUODSDUWHWUDVHUDGHOUHIULJHUDGRUJLUHOD
WXHUFDKH[DJRQDOGHƎTXHVHHQFXHQWUDXELFDGDVREUH
las ruedas frontales. Gire en contra de las agujas del reloj
para levantar o a favor de las agujas del reloj para bajar el
refrigerador.
Ŷ3DUDQLYHODUODSDUWHIURQWDOXVHXQDOODYHGHWXHUFDVGH
1-5/16”.
Ŷ
Ajuste la altura de la unidad para que coincida con la
abertura del espacio libre de la instalación. La unidad
deberá estar nivelada de forma vertical entre los muebles
de cocina.
NOTIFICACIÓN: Las patas niveladoras traseras y frontales
FXHQWDQFRQXQOtPLWHGHDMXVWHGHDOWXUDPi[LPDGHƎ6L
HQODLQVWDODFLyQVHUHTXLHUHXQDDOWXUDVXSHULRUDƎ
el instalador deberá elevar el refrigerador sobre una lámina
de contrachapado o tirantes. También se podrá agregar un
ajuste a los gabinetes sobre la parte superior de la abertura,
a fin de acortar esta última.
6LLQWHQWDHOHYDUHOUHIULJHUDGRUPiVGHƎGDxDUiODVSDWDV
niveladoras frontales y las ruedas niveladoras traseras.
Up
Pata Niveladora
Hasta
La Tuerca Hexagonal
Ajusta las Patas Traseras
30
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 16 INSTALE EL MARCO
FRONTAL
Adhiera la pieza del marco frontal, provista con el kit de
Unificación del Calefactor, sobre la longitud de las unidades
desde la parte superior a la parte inferior, calzando la misma
sobre las abrazaderas que se adhirieron en el paso 2.
La tapa del
marco calza
sobre las
abrazaderas
espaciadoras
frontales.
Abrazadera
Espaciadora
PASO 15 INSTALE EL TOPE DE PIE Y
LA VENTILACIÓN
ŶUbique el tope de pie, la ventilación y los tornillos (retirados
anteriormente).
ŶSe puede instalar un tope de pie hecho a medida que
coincida o complemente los muebles que estén alrededor.
Use el tope de pie suministrado como plantilla.
ŶVuelva a instalar la ventilación usando los tornillos retirados
previamente.
ŶVuelva a instalar el tope de pie.
Tope de Pie Suministrado
Aberturas de Ventilación
31
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 17 INSTALE LOS PANELES DE LAS PUERTAS Y CAJONES
1. Retire todo el equipamiento de los paneles de la puerta y los
cajones y cubierta del refrigerador.
2. Sujete los soportes A1 - F1 a los paneles de la puerta en las
ubicaciones identificadas abajo. Los paneles a medida deben
contar con orificios perforados previamente como se indica
en las plantillas para el panel de la puerta: 31-1000149, 31-
1000150, 31-1000151, 31-1000152. Si compró un accesorio
de panel SS, utilice los tornillos mecánicos Phillips para
sujetar los soportes a los paneles SS de la puerta. Para los
paneles a medida, utilice un tornillo para madera apropiado.
3. Si usted solicitó manijas a medida y en este momento no
se encuentran instaladas en los paneles, por favor hágalo
ahora.
4. Quite las tapas de los tornillos de los pernos de ajuste de las
puertas.
5. Abra la puerta de alimentos frescos para colocar el panel de
alimentos frescos.
6. Coloque el panel de alimentos frescos sobre la puerta de
alimentos frescos alineando los ganchos de los soportes del
panel con los pernos de ajuste de la puerta.
7. Sujete el panel a la puerta de alimentos frescos en cuatro
lugares utilizando el equipamiento indicado a continuación.
No ajuste los tornillos. Los tornillos deben ajustarse después
de la alineación de los paneles
8. Desplace el panel de lado a lado para asegurar que no haya
espacios desparejos respecto de los muebles de cocina
sobre ambos lados.
9. Utilice una llave allen para
ajustar la profundidad
y altura del panel de
la puerta de alimentos
frescos para que quede
alineado con los muebles
de cocina adyacentes.
Debe haber un espacio
mínimo de 1/8” entre el
panel y los muebles de
cocina adyacentes.
D1
D1
A1
A1
E1
E1
F1
B1
B1
C1
G1
G1
Panel
del refrigerador
Panel adaptable
Visión trasera de los paneles
Panel
del freezer
No ajuste los tornillos, usted lo
tendrá que hacer después de
¿QDOL]DGRHOSURFHVRGHPRQWDMH
y de alineación de izquierda a
derecha.
Tornillo y
arandela
Ajuste de la
profundidad
Ajuste vertical
Elemento Cantidad
Soportes de los
paneles
12
Tornillos mecánicos
Phillips (para usar
con el accesorio de
panel SS)
34
Tornillos de cabeza
hueca hexagonal
Allen
12
Arandelas 12
Cubierta de la puerta 6
Tapas de la cubierta 12
Llave Allen 2
Alinee en la
parte superior
e inferior
Ajuste un tornillo por soporte.
Los otros tornillos se ajustarán
DO¿QDOGHOSURFHVRGH
alineación.
32
31-1000169 Rev. 4
Instrucciones de Instalación
INSTRUCCIONES DE INSTALACIÓN PARA UNIDADES MÚLTIPLES (cont.)
PASO 18 ENCIENDA LA MÁQUINA DE
HACER HIELO
ŶPresione el indicador de ZONE (Zona) en la tecla de control
dos veces para seleccionar el cajón del freezer. Presione el
ícono ICE (Hielo) en el lado derecho del control. Aparecerá
una línea debajo de ICE (Hielo) que mostrará que la
máquina de hacer hielo está en ON (Encendido)
ŶAsegúrese de que nada interfiera con la extensión del
brazo indicador.
ŶDescarte el primer balde lleno de cubos de hielo.
ŶPara apagar la máquina de hacer hielo, presione el ícono
ICE (Hielo). La palabra OFF (Apagar) aparece debajo de
ICE (Hielo), indicando que la máquina de hacer hielo está
en OFF (Apagar).
PASO 17 INSTALE LOS PANELES DE
LAS PUERTAS Y CAJONES (cont.)
10. Repita los pasos 5-9 para el cajón del freezer.
11. Repita los pasos 5-9 para el cajón adaptable.
12. Ajuste todos los tornillos cuando haya comprobado la
alineación correcta del panel.
13. Coloque la cubierta para que no se vea el equipamiento
de ajuste del panel.
14. Instale las tapas de la cubierta para cubrir los extremos de
misma.
R
L
Cubierta
Alinee la cubierta con el soporte.
33
31-1000169 Rev. 4
Notas
34
31-1000169 Rev. 4
Notas
35
31-1000169 Rev. 4
Notas
31-1000169 Rev. 4
09-20 GEA
Impreso en Eslovenia
NOTA: Al realizar las instalaciones descriptas en este
libro, se deberán usar anteojos o gafas de seguridad..
NOTA: Monogram se esfuerza de forma constante para
mejorar sus productos. Por lo tanto, los materiales, el
aspecto y las especificaciones están sujetos a cambios
sin aviso previo.
