GE - General Electric PSS25NCNCC GE Profile Arctica User Manual

GEAppliances.com
Refrigerators
Profile Side by Side
200D2600P018 49-60195    02-02 JR
La section française commence à la page 42
La sección en español empieza en la página 78
Safety Instructions  . . . . . . . . . . .2–4
Operating Instructions
Additional Features  . . . . . . . . . . . .12
Automatic Icemaker  . . . . . . . . . . .14
Care and Cleaning . . . . . . . . . .16, 17
Crispers and Pans  . . . . . . . . . . . . .13
CustomCool
™
 . . . . . . . . . . . . . . . .7, 8
Ice and Water Dispenser  . . . . .15, 16
Refrigerator Doors  . . . . . . . . . . . .12
Replacing the Light Bulbs . . . . . . .18
Shelves and Bins  . . . . . . . . . . .10, 11
Temperature Controls . . . . . . . . . . .5
TurboCool
™
 . . . . . . . . . . . . . . . . . . .6
Water Filter  . . . . . . . . . . . . . . . . . . .9
Installation Instructions
Preparing to Install
the Refrigerator  . . . . . . . . . . . .24, 25
Removing and
Replacing Doors  . . . . . . . . . . . . . .23
Trim Kits and Panels  . . . . . . . .19–22
Water Line Installation  . . . . . .26–30
Troubleshooting Tips . . . . . . .32–34
Normal Operating Sounds  . . . . . .31
Consumer Support
Consumer Support  . . . . .Back Cover
Performance Data Sheet  . . . . . . . .37
Product Registration  . . . . . . . .39, 40
State of California Water
Treatment Device Certificate . . . . .38
Warranty (Canadian) . . . . . . . . . . .35
Warranty (U.S.)  . . . . . . . . . . . . . . .36
Réfrigérateurs
Profile Côte à Côte
Refrigeradores
Profile Lado a Lado
Models 23, 25, 26, 27 and 29
Write the model and serial numbers here:
Model # __________________________
Serial # __________________________
Find these numbers on a label inside
the refrigerator compartment at the
top on the right side.
Owner’s Manual
and Installation
Manuel d’utilisation
et d’installation
Manual del propietario
e instalación

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■This refrigerator must be properly installed

and located in accordance with the Installation

Instructions before it is used.

■

■Do not allow children to climb, stand or hang

on the shelves in the refrigerator. They could

damage the refrigerator and seriously injure

themselves.

■

■Do not touch the cold surfaces in the freezer

compartment when hands are damp or wet. Skin

may stick to these extremely cold surfaces.

■

■Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

■

■In refrigerators with automatic icemakers,

avoid contact with the moving parts of the

ejector mechanism, or with the heating element

located on the bottom of the icemaker. Do not

place fingers or hands on the automatic

icemaking mechanism while the refrigerator

is plugged in.

■

■Keep fingers out of the “pinch point” areas;

clearances between the doors and between

the doors and cabinet are necessarily small.

Be careful closing doors when children are

in the area.

■

■Unplug the refrigerator before cleaning and

making repairs.

NOTE: We strongly recommend that any servicing be

performed by a qualified individual.

■

■Setting either or both controls to

0 (off)

does not

remove power to the light circuit.

■

■Do not refreeze frozen foods which have

thawed completely.

■

■Always clean the

CustomCool

™

Tray after thawing

food.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

GEAppliances.com

PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are

still dangerous…even if they will sit for “just a few

days.” If you are getting rid of your old refrigerator,

please follow the instructions below to help prevent

accidents.

Before You Throw Away Your Old Refrigerator

or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may

not easily climb inside.

CFC Disposal

Your old refrigerator may have a cooling system

that used CFCs (chlorofluorocarbons). CFCs are

believed to harm stratospheric ozone.

If you are throwing away your old refrigerator, make

sure the CFC refrigerant is removed for proper

disposal by a qualified servicer. If you intentionally

release this CFC refrigerant you can be subject to

fines and imprisonment under provisions of

environmental legislation.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, we strongly recommend against the use

of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United

States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding

type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

DANGER! RISK OF CHILD ENTRAPMENT

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For

personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped

with a 3-prong (grounding) plug which mates

with a standard 3-prong (grounding) wall outlet

to minimize the possibility of electric shock hazard

from this appliance.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is

properly grounded.

If the outlet is a standard 2-prong outlet, it is your

personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall

outlet.

The refrigerator should always be plugged into its

own individual electrical outlet which has a voltage

rating that matches the rating plate.

This provides the best performance and also

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires.

Never unplug your refrigerator by pulling on the

power cord. Always grip plug firmly and pull straight

out from the outlet.

Repair or replace immediately all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either end.

When moving the refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

USE OF ADAPTER PLUGS

(Adapter plugs not permitted in Canada)

Because of potential safety hazards under certain conditions, we strongly recommend against

the use of an adapter plug.

However, if you must use an adapter, where local

codes permit, a

temporary connection

may be made

to a properly grounded 2-prong wall outlet by use

of a UL-listed adapter available at most local

hardware stores.

The larger slot in the adapter must be aligned with

the larger slot in the wall outlet to provide proper

polarity in the connection of the power cord.

When disconnecting the power cord from the

adapter, always hold the adapter in place with one

hand while pulling the power cord plug with the

other hand. If this is not done, the adapter ground

terminal is very likely to break with repeated use.

If the adapter ground terminal breaks,

DO NOT

USE

the refrigerator until a proper ground has

been established.

Attaching the adapter ground terminal to a wall outlet

cover screw does not ground the appliance unless the

cover screw is metal, and not insulated, and the wall

outlet is grounded through the house wiring. You should

have the circuit checked by a qualified electrician to make

sure the outlet is properly grounded.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

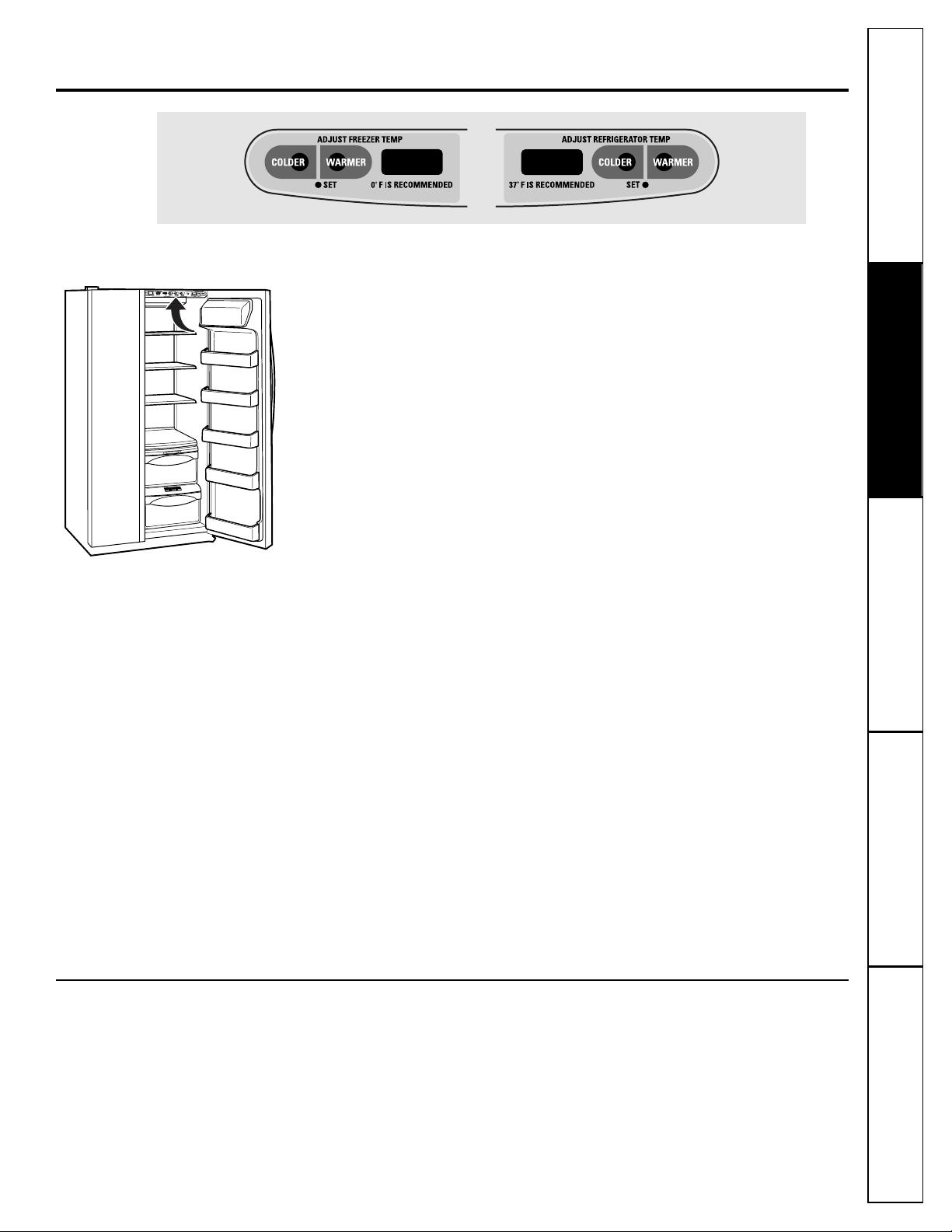

About the temperature controls.

GEAppliances.com

The temperature controls are preset in the factory at 37°F for the

refrigerator compartment and 0°F for the freezer compartment. Allow

24 hours for the temperature to stabilize to the preset recommended

settings.

The temperature controls can display both the SET temperature

as well as the actual temperature in the refrigerator and freezer.

The actual temperature may vary slightly from the SET temperature

based on usage and operating environment.

Setting either or both controls to OFF stops cooling in both the freezer

and refrigerator compartments, but does not shut off electrical power

to the refrigerator.

NOTE: The refrigerator is shipped with protective film covering the

temperature controls. If this film was not removed during installation,

remove it now.

The Performance Air-Flow System is designed to

maximize temperature control in the refrigerator

and freezer compartments. This unique special

feature consists of the Air Tower along the back

wall of the refrigerator and the Air Tunnel on the

bottom portion of the freezer rear wall. Placing food

in front of the louvers on these components will not

affect performance. Although the Air Tower and

the Air Tunnel can be removed, doing so will affect

temperature performance. (For removal

instructions, on-line, 24 hours a day, contact us at

GEAppliances.com or call 800.GE.CARES. In

Canada, contact us at geappliances.ca or call

1.800.361.3400.)

Performance Air Flow System

To change the temperature,

press and release the

WARMER

COLDER

pad. The

SET

light will come

on and the display will show the set temperature.

To change the temperature, tap either the

WARMER

COLDER

pad until the desired

temperature is displayed. Refrigerator temperatures

can be adjusted between 34°F and 44°F and the

freezer temperatures can be adjusted between

–6°F and +6°F.

Once the desired temperature has been set,

the temperature display will return to the actual

refrigerator and freezer temperatures after 5

seconds. Several adjustments may be required.

Each time you adjust controls, allow 24 hours for the

refrigerator to reach the temperature you have set.

To turn the cooling system off,

tap the

WARMER

pad

for either the refrigerator or the freezer until the

display shows

OFF

To turn the unit back on,

press the

COLDER

pad for either the refrigerator or freezer.

The

SET

light will illuminate on the side you

selected. Then press the

COLDER

pad again (on the

side where the

SET

light is illuminated) and it will

go to the preset points of

0°F

for the freezer and

37°F

for the refrigerator. Setting either or both

controls to

OFF

stops cooling in both the freezer

and refrigerator compartments, but does not shut

off electrical power to the refrigerator.

About TurboCool.

™

How it Works

TurboCool

rapidly cools the refrigerator

compartment in order to more quickly

cool foods. Use

TurboCool

when adding a

large amount of food to the refrigerator

compartment, putting away foods after they

have been sitting out at room temperature

or when putting away warm leftovers. It can

also be used if the refrigerator has been

without power for an extended period.

Once activated, the compressor will turn on

immediately and the fans will cycle on and

off at high speed as needed for eight hours.

The compressor will continue to run until

the refrigerator compartment cools to

approximately 34°F (1°C), then it will cycle

on and off to maintain this setting. After 8

hours, or if

TurboCool

is pressed again, the

refrigerator compartment will return to

the original setting.

How to Use

Press

TurboCool

. The refrigerator

temperature display will show

After

TurboCool

is complete, the

refrigerator compartment will return

to the original setting.

NOTES:

The refrigerator temperature

cannot be changed during

TurboCool

The freezer temperature is not

affected during

TurboCool

When opening the refrigerator

door during

TurboCool

, the fans

will continue to run if they have

cycled on.

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Empty the pan. Place the Chill/Thaw

tray in the pan with the metal plate

facing down to chill and store items, or

with the metal plate facing up to thaw

items. Place the items on the tray and

close the pan completely.

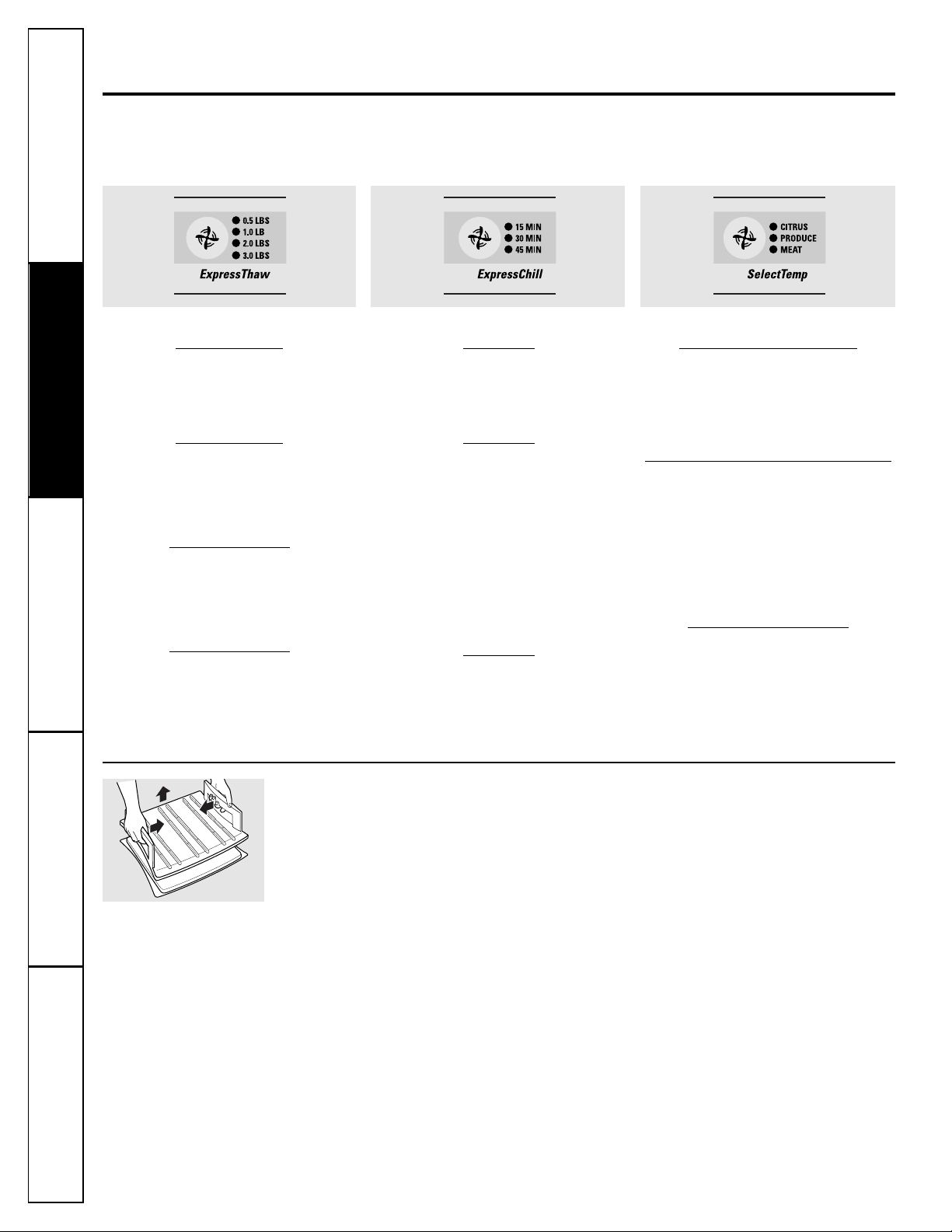

Select the

ExpressThaw,

™

ExpressChill

™

SelectTemp

™

pad. The display and

SET

light will come on. Tap the pad

until the light appears next to the

desired setting. Use the chart to

determine the best setting to use.

■ To stop a feature before it is

finished, tap that feature’s pad

until no options are selected and

the display is off.

■ During

ExpressThaw

™

and

ExpressChill,

™

the display on the

controls will count down the time

in the cycle.

■ After the

ExpressThaw

™

cycle is

complete, the pan will reset to the

MEAT

setting (31°F) to help preserve

thawed items until they are used.

■ The displayed actual temperature of

the

CustomCool

pan may vary slightly

from the

SET

temperature based on

usage and operating environment.

NOTE:

For food safety reasons, it is

recommended that foods be wrapped

in plastic wrap when using

ExpressThaw.

™

This will help contain meat juices and

improve thawing performance.

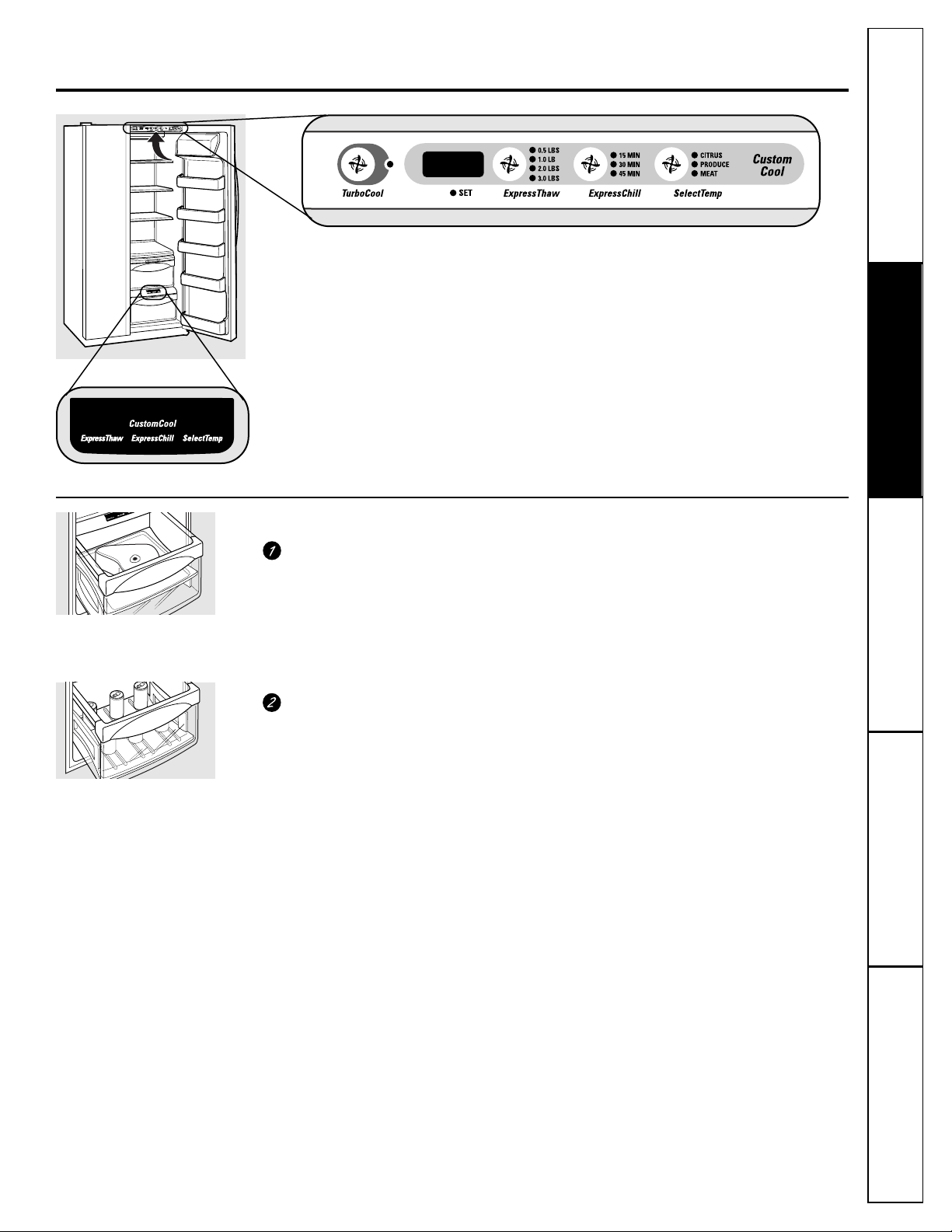

About CustomCool

™

GEAppliances.com

The

CustomCool

™

feature is a system of

dampers, a fan, a temperature thermistor

and a heater. Depending on the function

selected, a combination of these will be

used to quickly chill items, thaw items or

hold the pan at a specific temperature.

The pan is tightly sealed to prevent the pan’s

temperature from causing temperature

fluctuations in the rest of the refrigerator.

The controls for this pan are located at the

top of the refrigerator with the temperature

controls.

How to Use

How it Works

ExpressThaw

™

ExpressChill

™

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

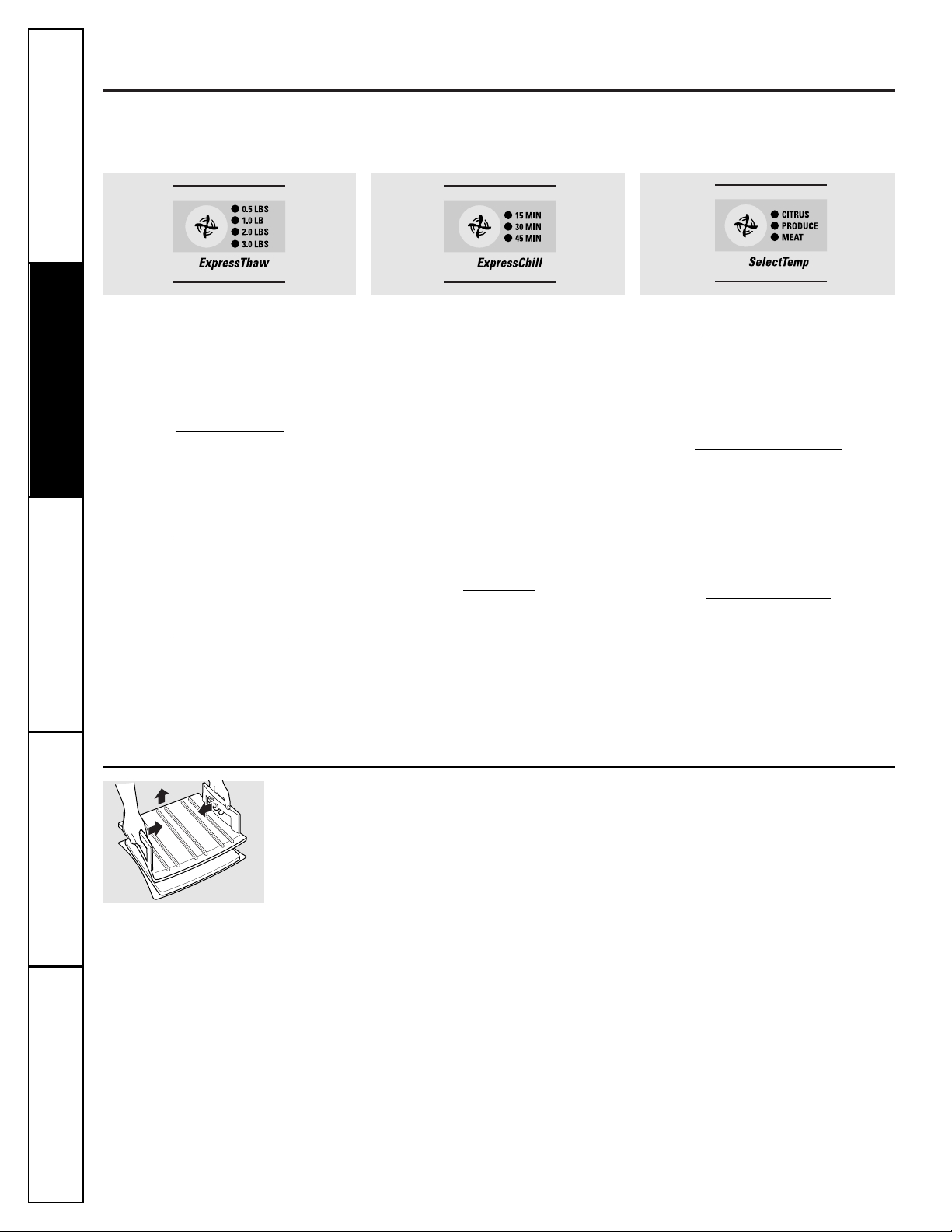

About CustomCool

™

CustomCool

™

Chart

NOTE: Results may vary depending on packaging, starting temperature and other food traits.

To clean the Chill/Thaw tray,

disassemble the

metal tray from the plastic stand by lightly

pushing in on the handles of the plastic

stand and removing the metal tray. Both

the metal tray and the plastic stand are

dishwasher safe.

To reassemble the tray,

place the plastic

stand upside down (handles on bottom) on

a solid surface. Place the metal plate on top

of the stand matching up the curved side of

the plate with the curved side of the stand.

Insert one side of the plate into the notches

on the stand. Push in on the handle on the

other side of the stand while pushing that

end of the plate down and into place. You

should hear the plate “click” into place.

About the CustomCool

™

Pan Rack and Tray

Disassembling the

Chill/Thaw

tray

0.5 Lb. (4 hours)

■ Hamburger Patties (0.5 lb)

■ Individually Wrapped

Filet Mignon (0.5 lb)

1.0 Lb. (6 hours)

■ Chicken Breasts (1.0 lb)

■ Ground Beef (1.0 lb)

■ Steak (1.0 lb)

2.0 Lbs. (10 hours)

■ Chicken Breasts (2.0 lbs)

■ Ground Beef (2.0 lbs)

■ Steak (2.0 lbs)

3.0 Lbs. (12 hours)

■ Chicken Breasts (3.0 lbs)

■ Ground Beef (3.0 lbs)

■ Steak (3.0 lbs)

15 Minutes

■ 1 Beverage Can (12 oz)

■ 2 Small Juice Boxes (6–8 oz each)

30 Minutes

■ 2 to 6 Beverage Cans (12 oz each)

■ 2 Plastic 20 oz Bottles of Beverage

■ 4 to 6 Small Juice Boxes

(6–8 oz each)

■ 3 Foil Juice Packets

■ Wine (750 ml bottle)

45 Minutes

■ 2 Liter of Beverage

■ 1/2 Gallon of Juice

■ Gelatin–1 package

Citrus Setting (43°F)

■ Oranges, Lemons, Limes,

Pineapple, Cantaloupe

■ Beans, Cucumbers, Tomatoes,

Peppers, Eggplant, Squash

Produce Setting (35°

■ Strawberries, Raspberries, Kiwifruit,

Pears, Cherries, Blackberries,

Grapes, Plums, Nectarines, Apples

■ Asparagus, Broccoli, Corn,

Mushrooms, Spinach, Cauliflower,

Kale, Green Onion, Beets, Onions

Meat Setting (31°F)

■ Raw Meat, Fish and Poultry

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

About the water filter.

(on some models)

GEAppliances.com

Water Filter Cartridge

The water filter cartridge is located in the

back upper right corner of the refrigerator

compartment.

When to Replace the Filter

There is a replacement indicator light for

the water filter cartridge on the dispenser.

This light will turn orange to tell you that

you need to replace the filter soon.

The filter cartridge should be replaced

when the replacement indicator light turns

red or if the flow of water to the dispenser

or icemaker decreases.

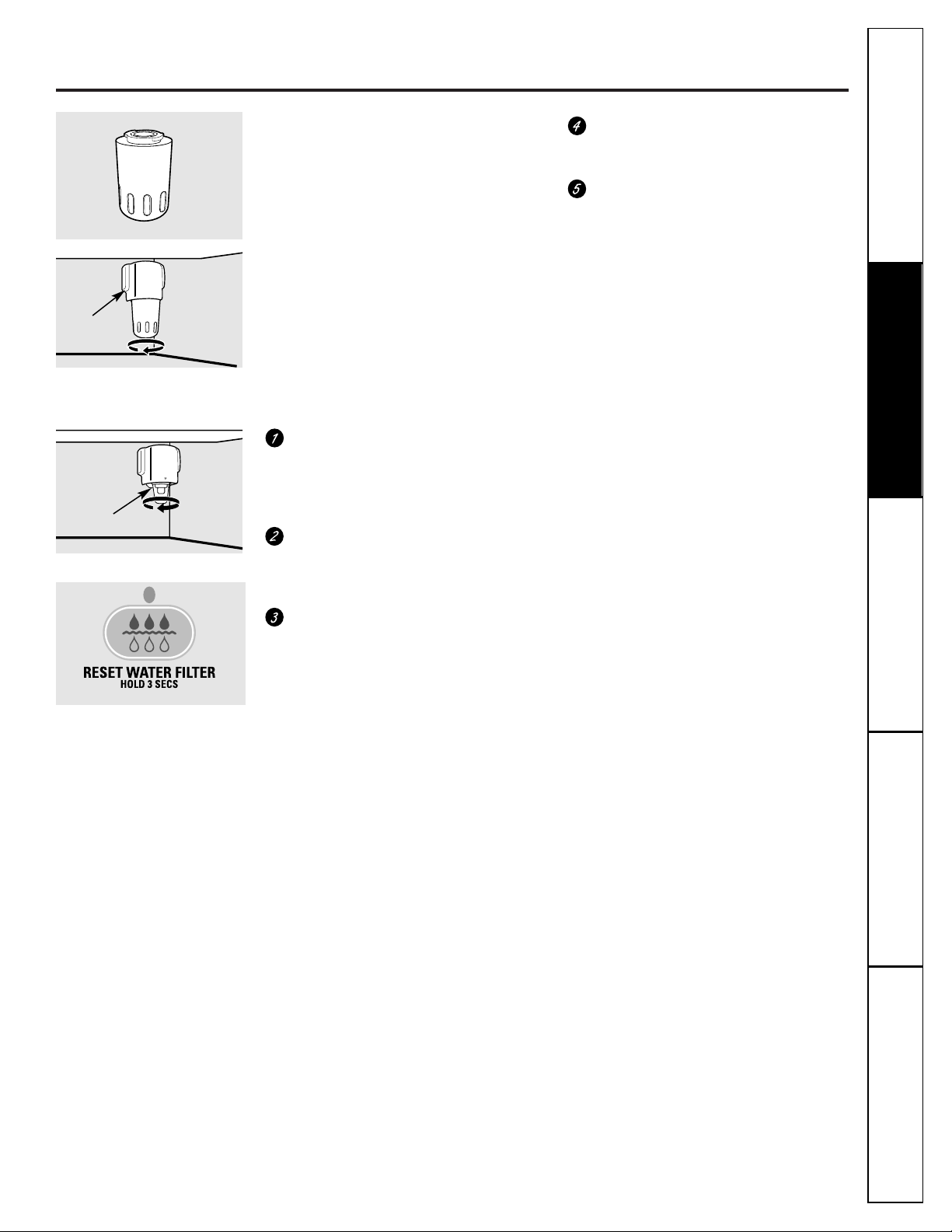

Installing the Filter Cartridge

If you are replacing the cartridge, first

remove the old one by slowly turning

it to the left.

Do not

pull down on the

cartridge. A small amount of water may

drip down.

Fill the replacement cartridge with

water from the tap to allow for better

flow from the dispenser immediately

after installation.

Lining up the arrow on the cartridge

and the cartridge holder, place the

top of the new cartridge up inside

the holder.

Do not

push it up into

the holder.

Slowly turn it to the right until the filter

cartridge stops.

DO NOT OVERTIGHTEN.

As you turn the cartridge, it will

automatically raise itself into position.

Cartridge will rotate about 1/4 turn.

Run water from the dispenser for

3 minutes (about 1

⁄2 gallons) to clear

the system and prevent sputtering.

Press and hold the

RESET WATER FILTER

pad on the dispenser for 3 seconds.

NOTE:

A newly-installed water filter

cartridge may

cause water to spurt

from

the dispenser.

Filter Bypass Plug

You must use the filter bypass plug

when a replacement filter cartridge is not

available. The dispenser and the icemaker

will not operate without the filter or filter

bypass plug.

Replacement Filters:

To order additional filter cartridges

in the United States, visit our Website,

GEAppliances.com, or call

GE Parts and Accessories, 800.626.2002.

GWF

Suggested Retail $34.95 USD

Customers in Canada should consult

the yellow pages for the nearest Camco

Service Center.

Place the top of the cartridge up

inside the cartridge holder and

slowly turn it to the right.

Filter Bypass Plug

Cartridge

Holder

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

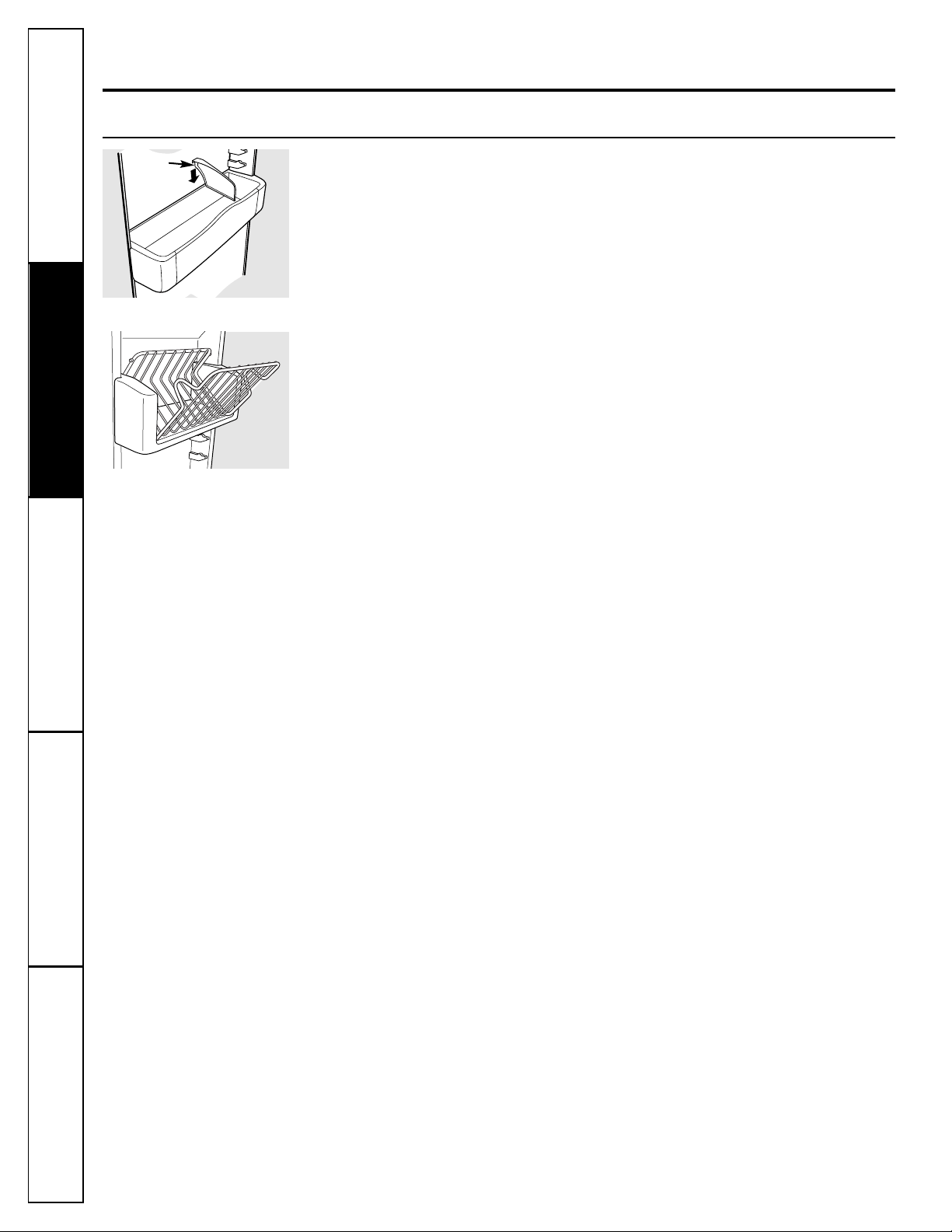

About the shelves and bins.

Refrigerator Door Bins and Freezer Door Tilt-Out Bins

Large Bins

The larger refrigerator door bins and

freezer tilt-out door bins are adjustable.

To remove:

Lift the front of the bin straight

up, then lift up and out.

To replace or relocate:

Engage the back side

of the bin in the molded supports of the

door. Then push down on the front of the

bin. Bin will lock in place.

Small Bins

To remove:

Lift the front of the bin straight

up then out.

To replace:

Position the bin above the

rectangular molded supports on the door.

Then slide the bin down onto the support

to lock it in place.

The snugger

helps prevent tipping, spilling

or sliding of small items stored on the door

shelf. Place a finger on either side of the

snugger near the rear and move it back

and forth to fit your needs.

Not all features are on all models.

Refrigerator bin

Freezer tilt-out bin

Snugger

GEAppliances.com

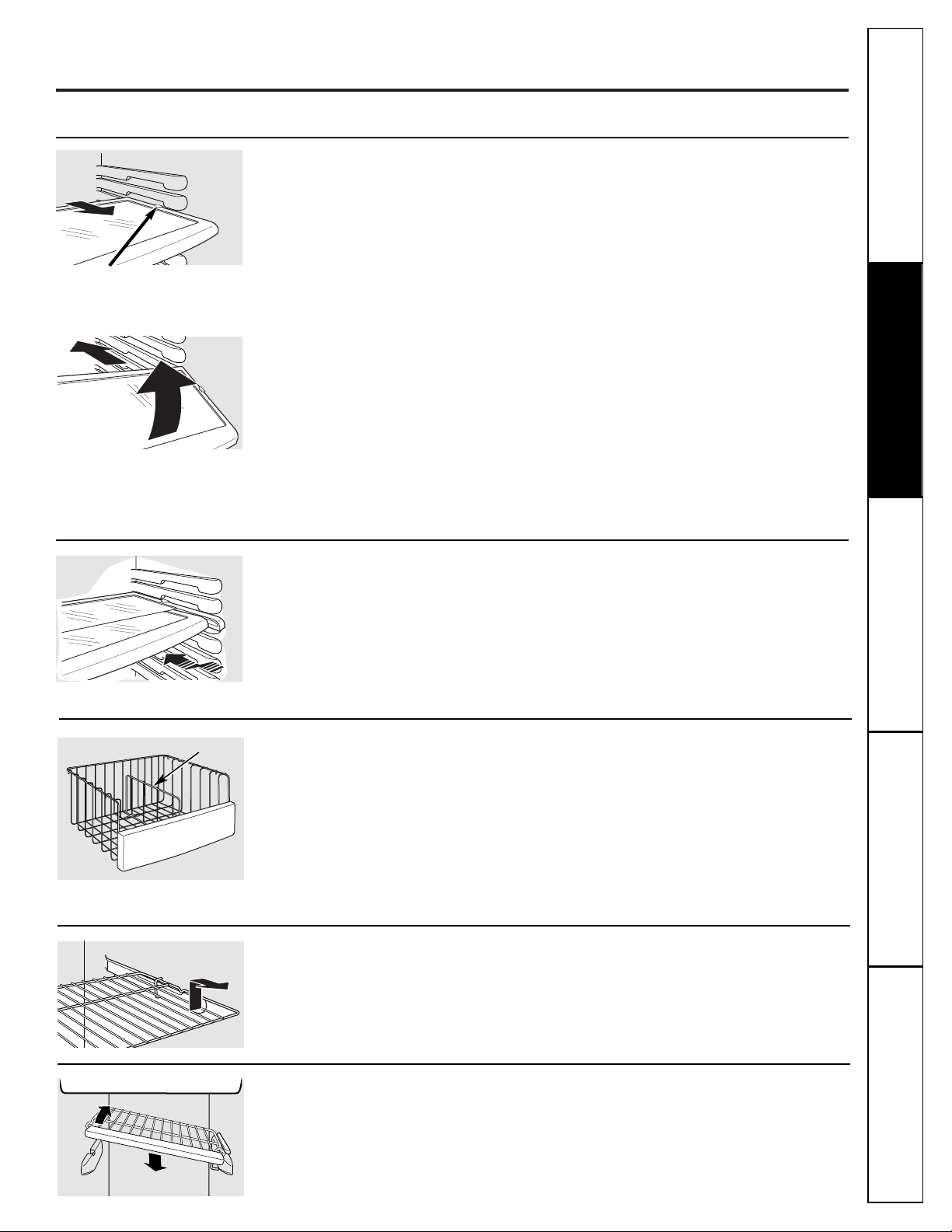

Not all features are on all models.

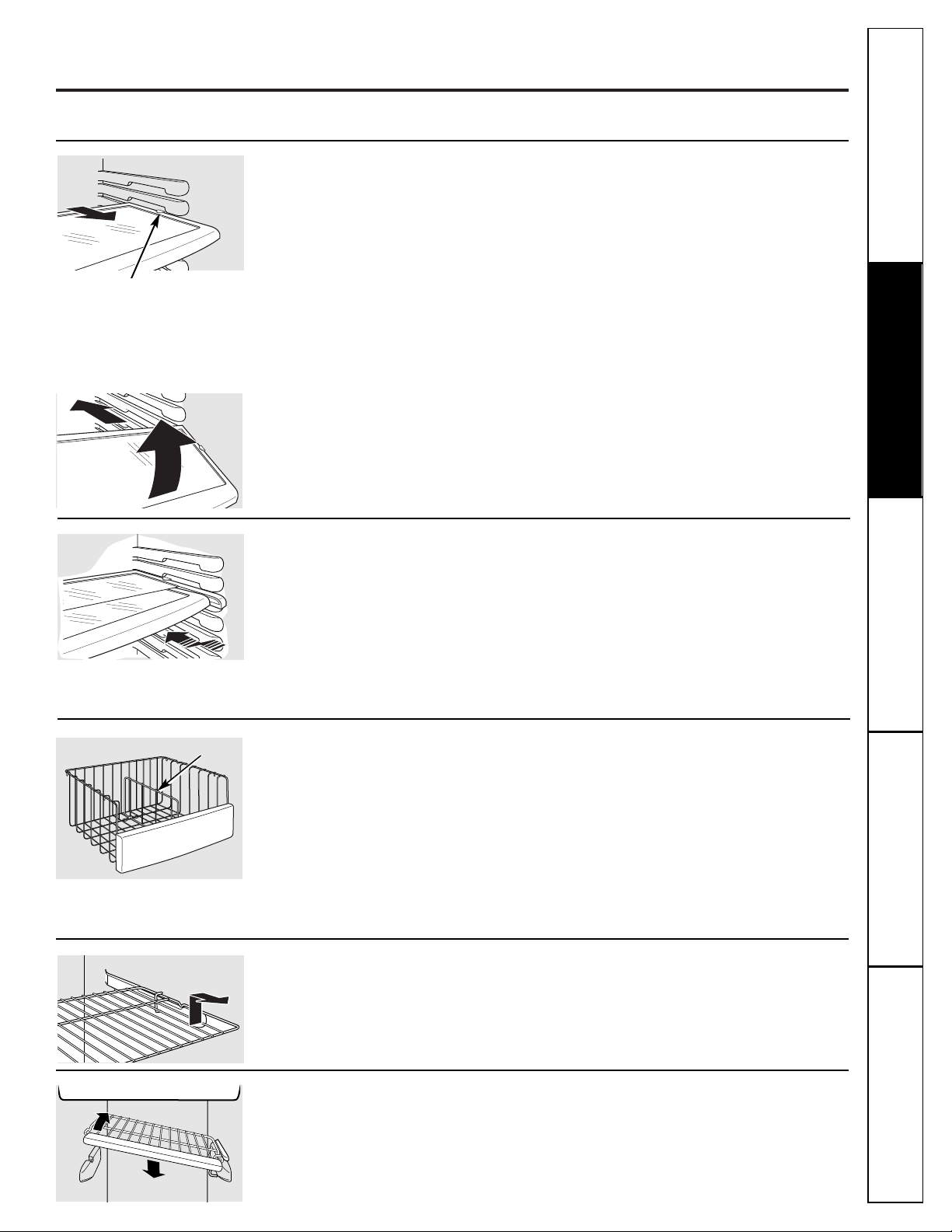

QuickSpace

™

Shelf

This shelf splits in half and slides under

itself for storage of tall items on the shelf

below.

This shelf can be removed and replaced

or relocated just like Slide-Out Spillproof

Shelves.

On some models, this shelf can not be used

in the lowest position.

Slide-Out Spillproof Shelf

The slide-out spillproof shelf allows you

to reach items stored behind others. The

special edges are designed to help prevent

spills from dripping to lower shelves.

To remove:

Slide the shelf out until it reaches the stop,

then press down on the tab and slide the

shelf straight out.

To replace or relocate:

Line the shelf up with the supports and

slide it into place. The shelf can be

repositioned when the door is at 90° or

more. To reposition the shelf, slide the shelf

past the stops and angle downward. Slide

shelf down to the desired position, line up

with the supports and slide into place.

Make sure you push the shelves all the way back

in before you close the door.

Slide-Out Freezer Shelves

To remove,

slide out to the

stop

position,

lift the front past the stop position, and

slide out.

Make sure you push the shelves all the way back

in before you close the door.

Freezer Baskets

To remove,

push the basket all the way to the

back of the freezer. Lift up until the back

pins are disengaged. Lift the entire basket

up and pull out.

The divider

can be used to organize food

packages. For large packages, simply fold

down the divider.

Make sure you push the baskets all the way back

in before you close the door.

Press tab and pull shelf

forward to remove

Fixed Freezer Shelves

To remove,

lift the shelf up at the left side

and then bring the shelf out.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Divider

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

About the additional features.

Not all features are on all models.

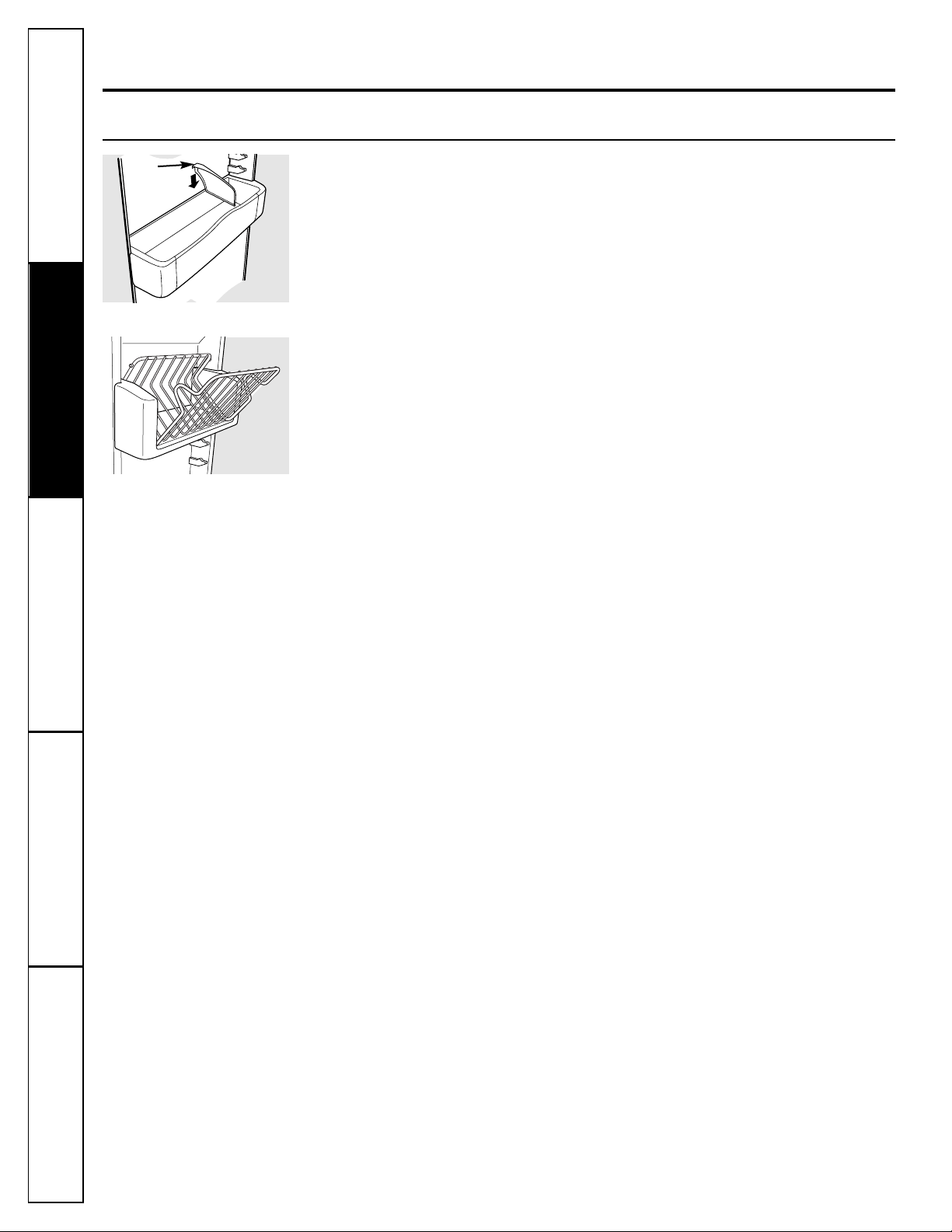

Removable Beverage Rack

The beverage rack is designed to hold

a bottle on its side. It can be attached to

any slide-out shelf.

To install:

Line up the large part of the slots on

the top of the rack with the tabs under

the shelf.

Then slide the rack back to lock it

in place.

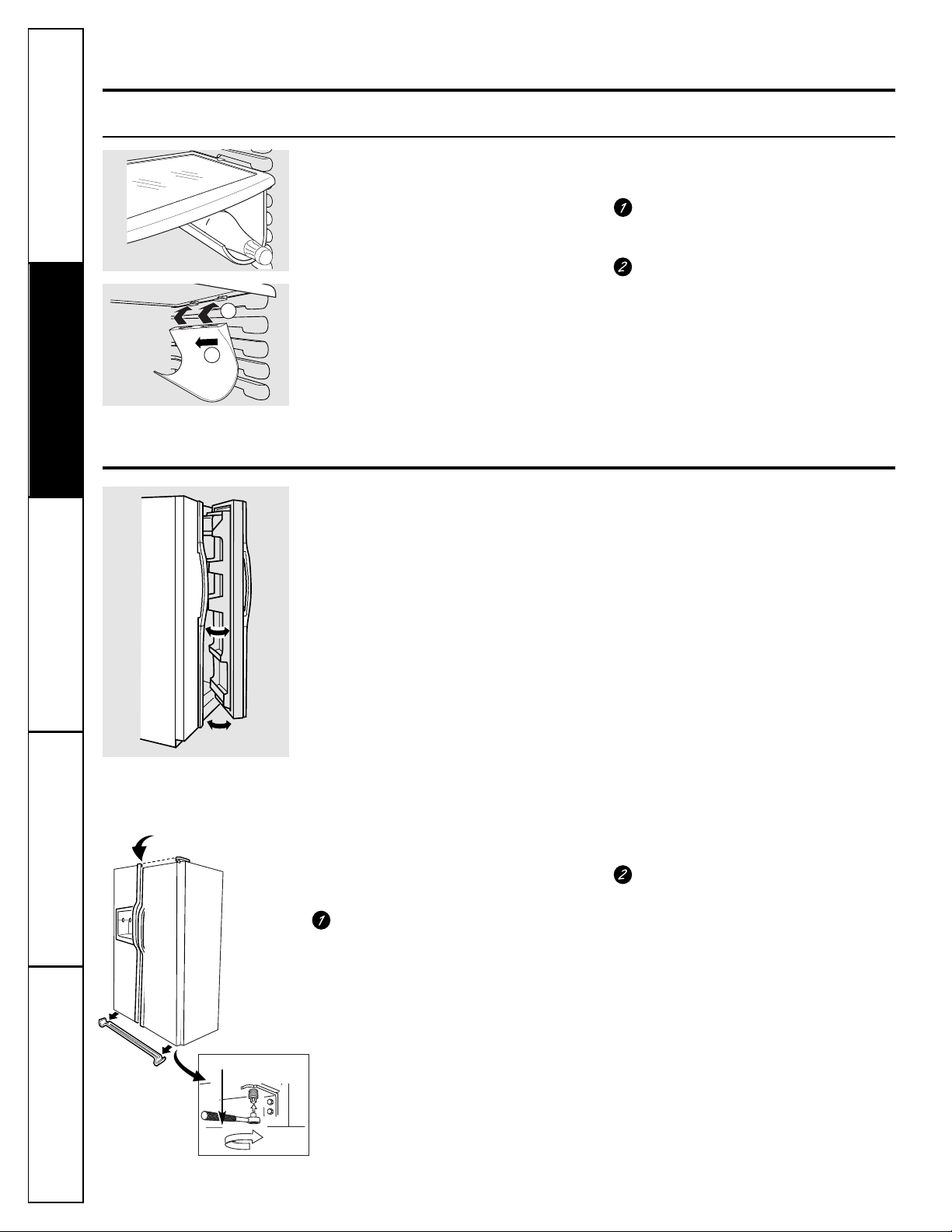

About the refrigerator doors.

Refrigerator Doors

The refrigerator doors may feel different

than the ones you are used to. The special

door opening/closing feature makes sure

the doors close all the way and are securely

sealed.

When opening and closing the door you

will notice a

stop

position. If the door is

opened past this

stop

point, the door will

remain open to allow you to load and

unload food more easily. When the door

is only partially open, it will automatically

close.

The resistance you feel at the

stop

position will be reduced as the door

is loaded with food.

When the door is only partially open,

it will automatically close.

Beyond this stop the door will stay open.

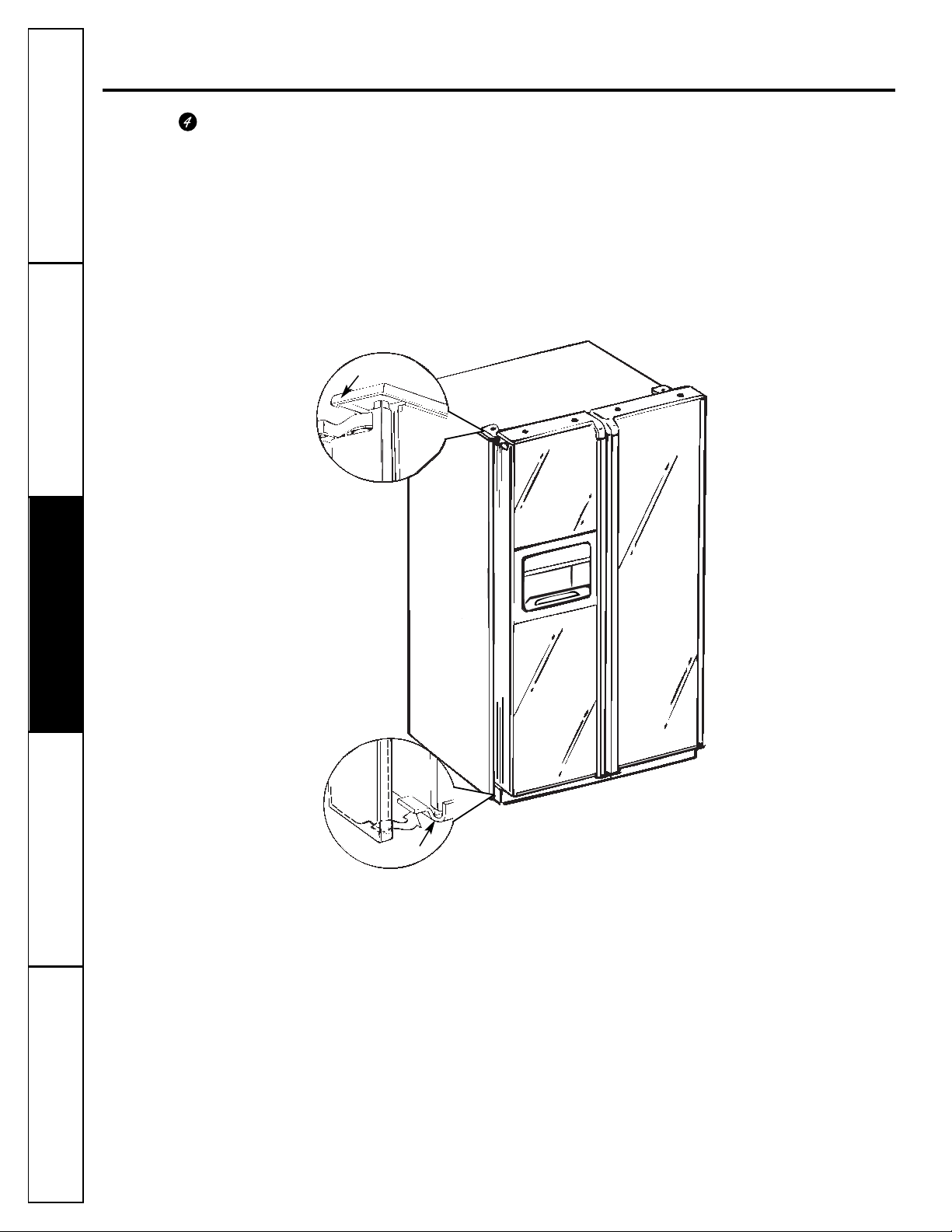

Door Alignment

If doors are uneven, adjust the refrigerator

door.

Using a 7/16″ socket wrench, turn the

door adjusting screw to the right to

raise the door, to the left to lower it.

(A nylon plug, imbedded in the

threads of the pin, prevents the pin

from turning unless a wrench is used.)

After one or two turns of the wrench,

open and close the refrigerator door

and check the alignment at the top of

the doors.

To remove the base

grille, open the doors,

remove the screw at

each end of the base

grille and then pull

the grille straight out.

7/16″Socket Wrench

Raise

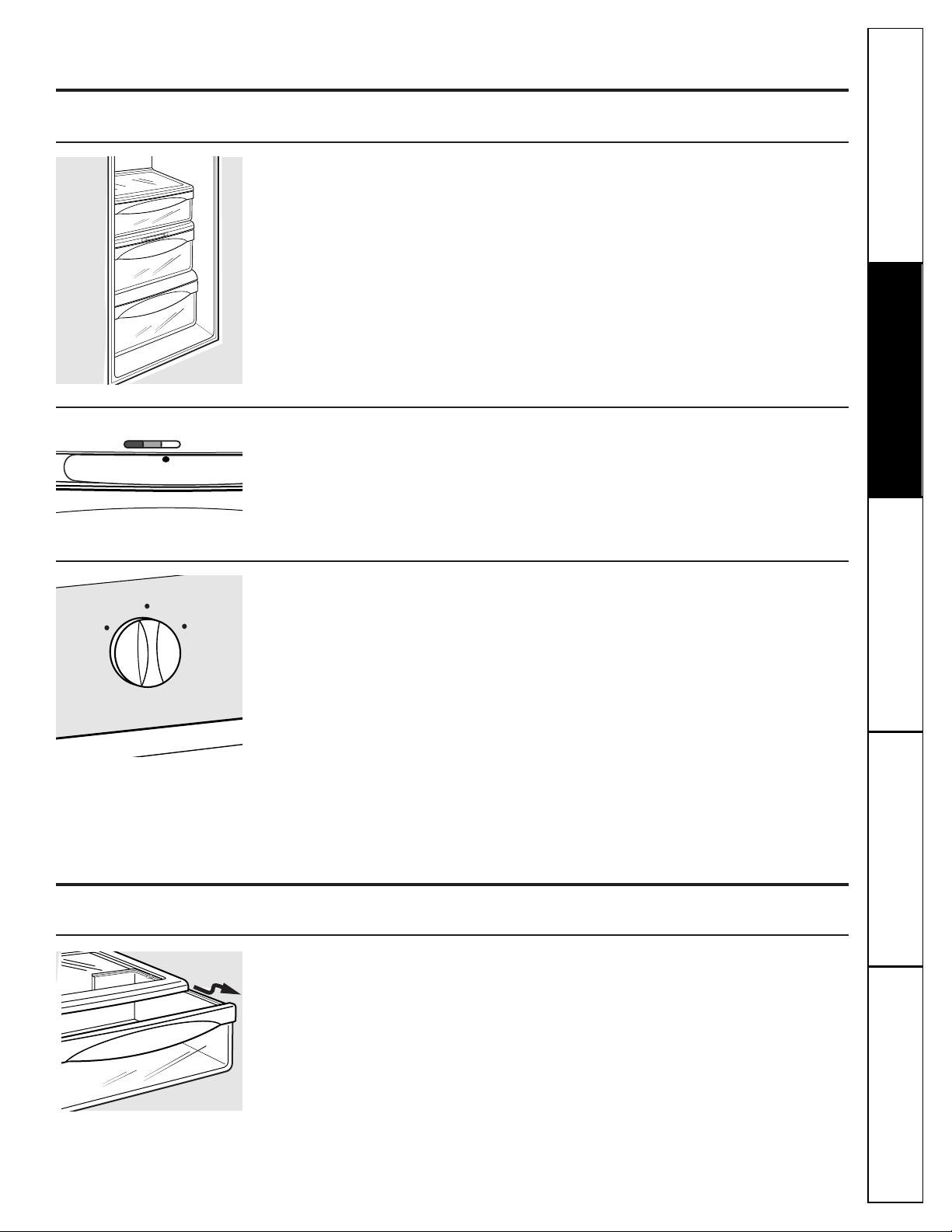

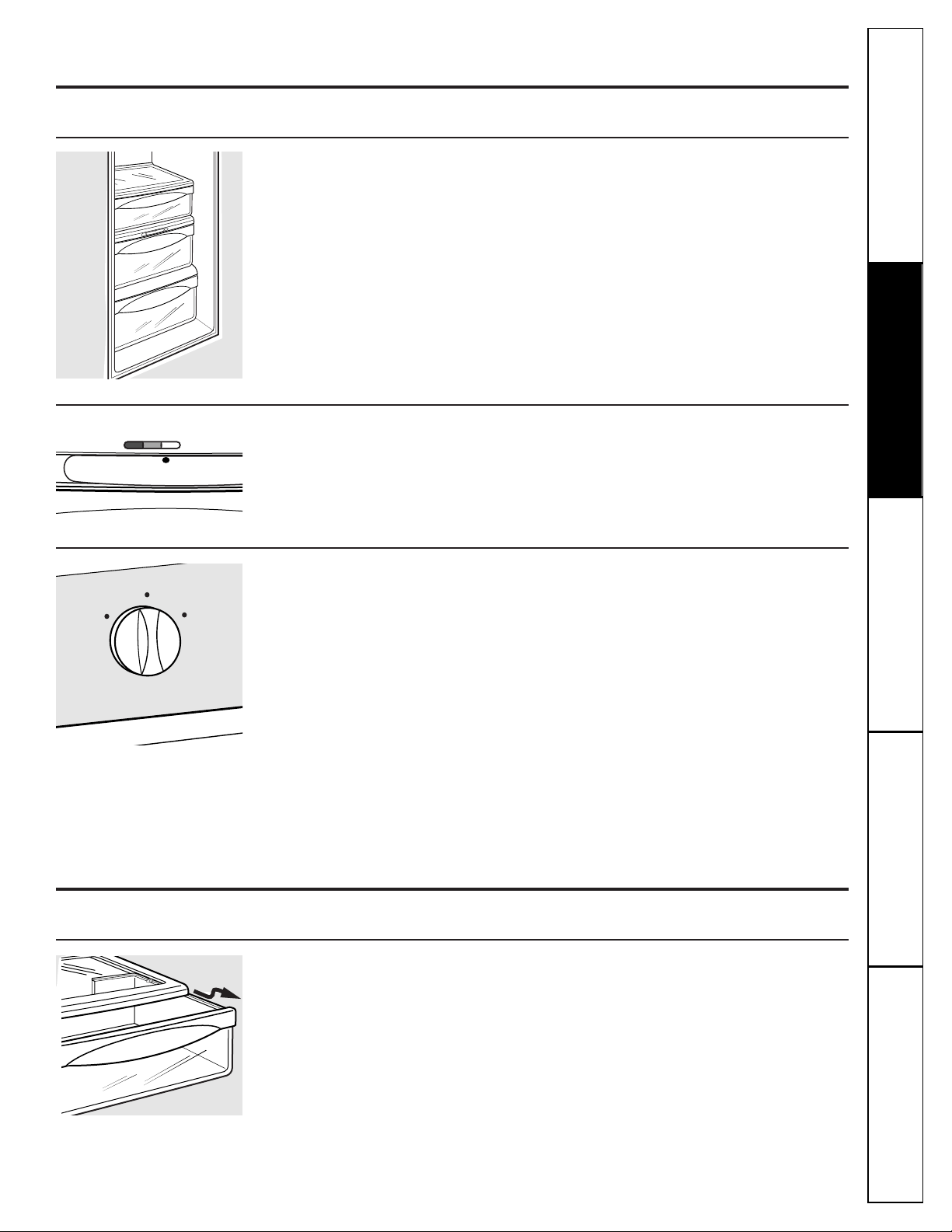

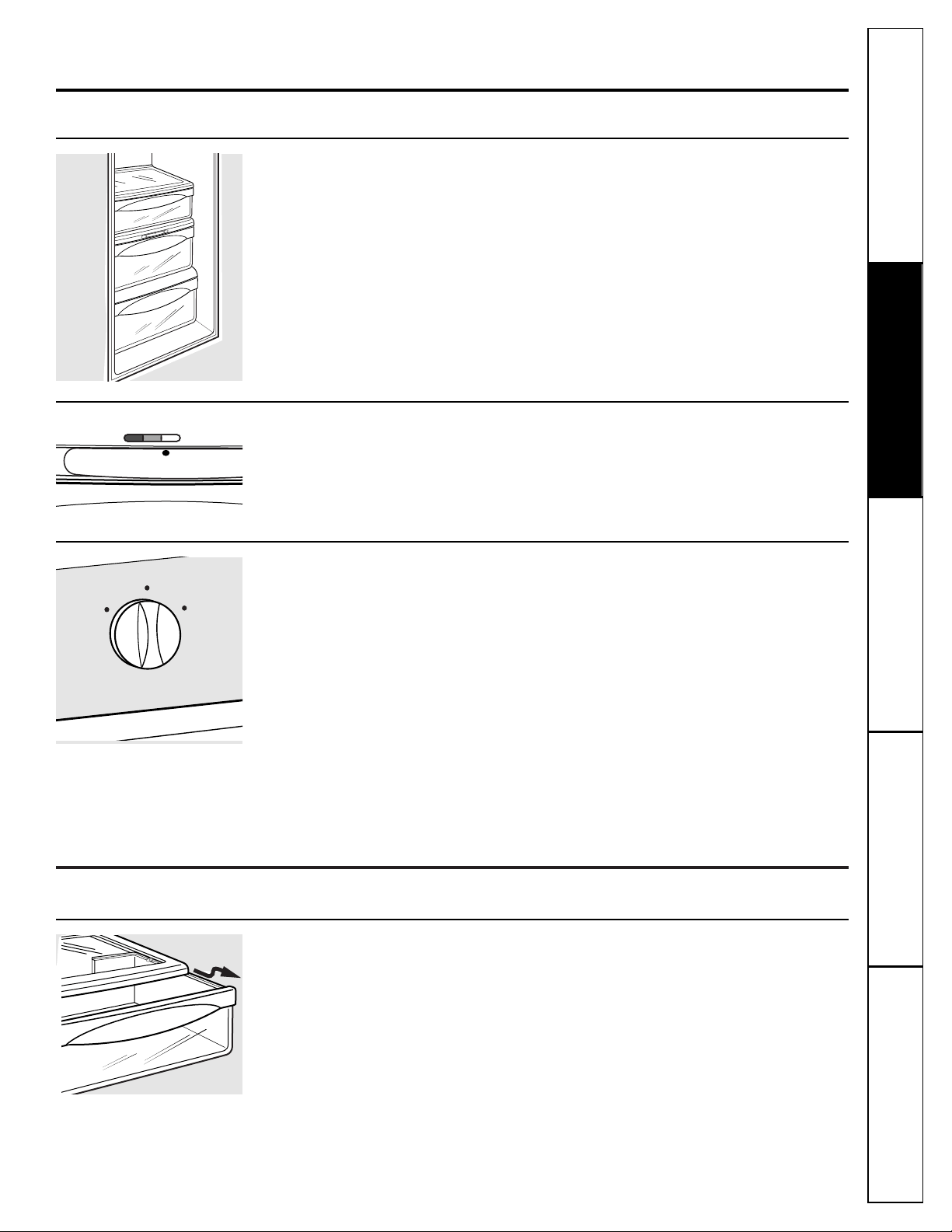

About the crispers and pans.

GEAppliances.com

About crisper removal.

Not all features are on all models.

Crisper Removal

Crispers can easily be removed by pulling

the drawer straight out and lifting the

drawer up and over the

stop

location.

If the door prevents you from taking out

the drawers, first try to remove the door

bins. If this does not offer enough

clearance, the refrigerator will need to

be rolled forward until the door opens

enough to slide the drawers out. In some

cases, when you roll the refrigerator out,

you will need to move the refrigerator

to the left or right as you roll it out.

Not all features are on all models.

Fruit and Vegetable Crispers

Excess water that may accumulate in the

bottom of the drawers should be wiped dry.

On some models,

the bottom drawer has

a cover that slides back as the drawer is

opened. This allows full access to the

drawer. As the drawer is closed, the cover

will slide forward into its original position.

Adjustable Humidity Crispers

Slide the control all the way to the

setting

to provide high humidity recommended for

most vegetables.

Slide the control all the way to the

setting to provide lower humidity levels

recommended for most fruits.

HI LO

Convertible Meat Pan

The convertible meat pan has its own cold

air duct to allow a stream of cold air from

the freezer compartment to flow to the pan.

The variable temperature control

regulates

the air flow from the Climate Keeper.

Set the control to the

coldest

setting to

store fresh meats.

Set the control to

cold

to convert the pan

to normal refrigerator temperature and

provide extra vegetable storage space. The

cold air duct is turned off. Variable settings

between these extremes can be selected.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

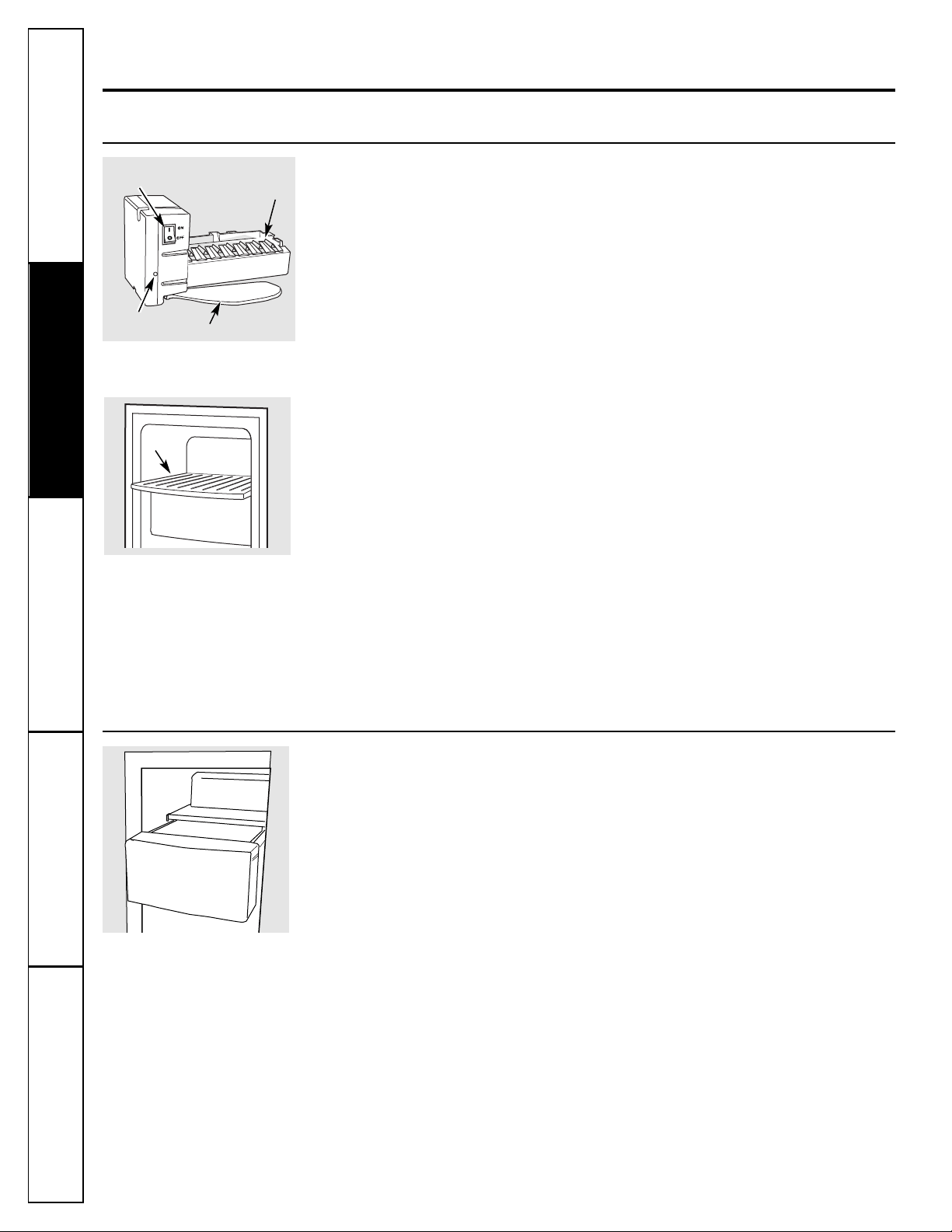

About the automatic icemaker.

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Automatic Icemaker

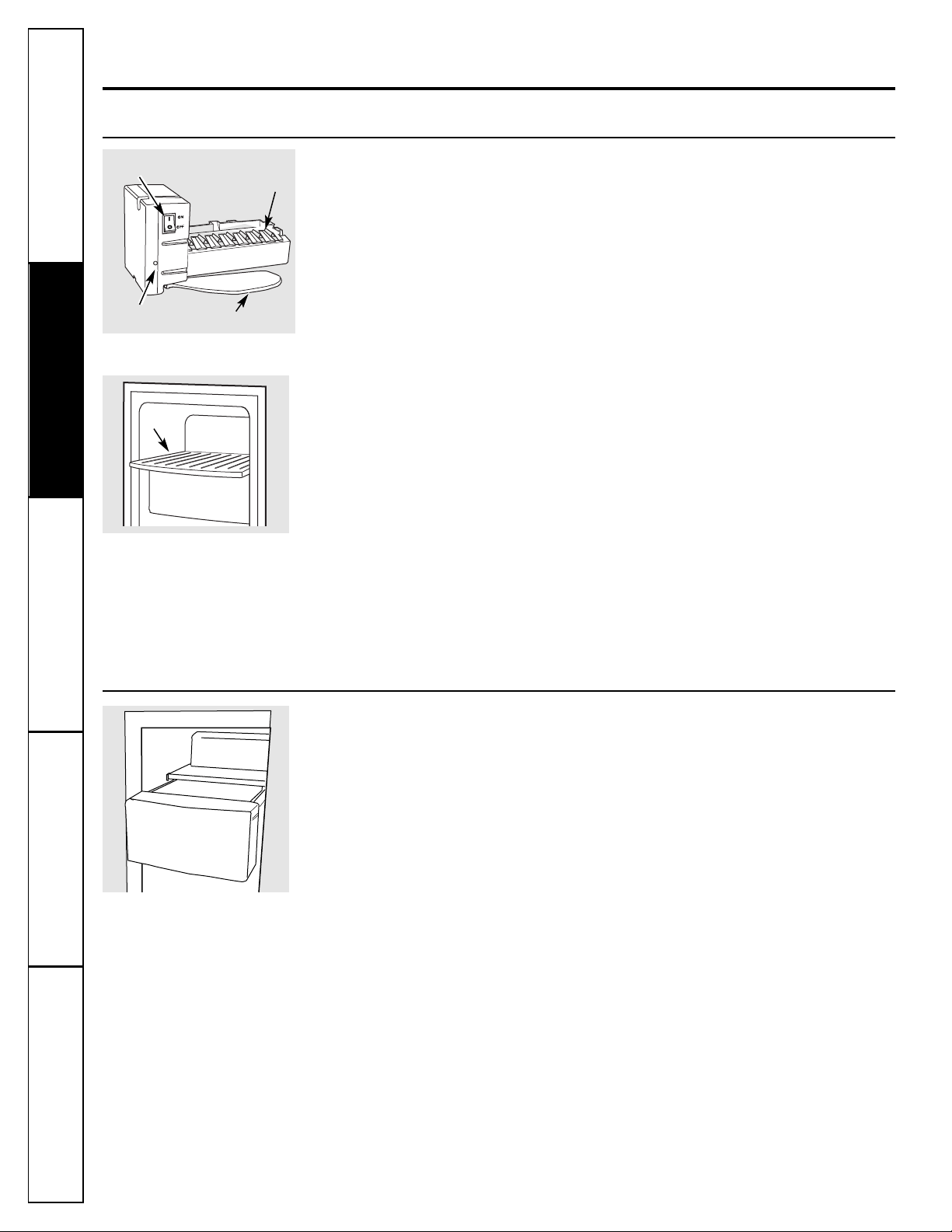

The icemaker will produce seven cubes

per cycle—approximately 100–130 cubes

in a 24-hour period, depending on freezer

compartment temperature, room

temperature, number of door openings

and other use conditions.

If the refrigerator is operated before the

water connection is made to the icemaker,

set the power switch in the

O (off)

position.

When the refrigerator has been connected

to the water supply, set the power switch to

the

l (on)

position.

The icemaker will fill with water when it

cools to 15°F (–10°C). A newly installed

refrigerator may take 12 to 24 hours to begin

making ice cubes.

You will hear a buzzing sound each time

the icemaker fills with water.

Throw away the first few batches of ice to

allow the water line to clear.

Be sure nothing interferes with the sweep

of the feeler arm.

When the bin fills to the level of the feeler

arm, the icemaker will stop producing

ice. It is normal for several cubes to be

joined together.

If ice is not used frequently, old ice cubes

will become cloudy, taste stale and shrink.

NOTE: In homes with lower-than-average water

pressure, you may hear the icemaker cycle multiple

times when making one batch of ice.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

Pull the upper freezer shelf straight

out to access the icemaker. Always

be sure to replace the shelf. The

shelf can be used for storage.

Ice Storage Drawer

To access ice,

pull the drawer forward.

To remove the drawer,

pull it straight out and

lift it past the

stop

location.

Icemaker

Feeler Arm

Power

Switch

Green

Power Light

Ice Drawer

Shelf

Important Facts About Your Dispenser

■Do not add ice from trays or bags to

the storage drawer. It may not crush or

dispense well.

■Avoid overfilling glass with ice and use of

narrow glasses. Backed-up ice can jam the

chute or cause the door in the chute to

freeze shut. If ice is blocking the chute,

poke it through with a wooden spoon.

■Beverages and foods should not be

quick-chilled in the ice storage drawer.

Cans, bottles or food packages in the

storage drawer may cause the icemaker

or auger to jam.

■To keep dispensed ice from missing

the glass, put the glass close to, but not

touching, the dispenser opening.

■Some crushed ice may be dispensed

even though you selected

CUBED ICE.

This happens occasionally when a few

cubes accidentally get directed to

the crusher.

■After crushed ice is dispensed, some

water may drip from the chute.

■Sometimes a small mound of snow will

form on the door in the ice chute. This

condition is normal and usually occurs

when you have dispensed crushed ice

repeatedly. The snow will eventually

evaporate.

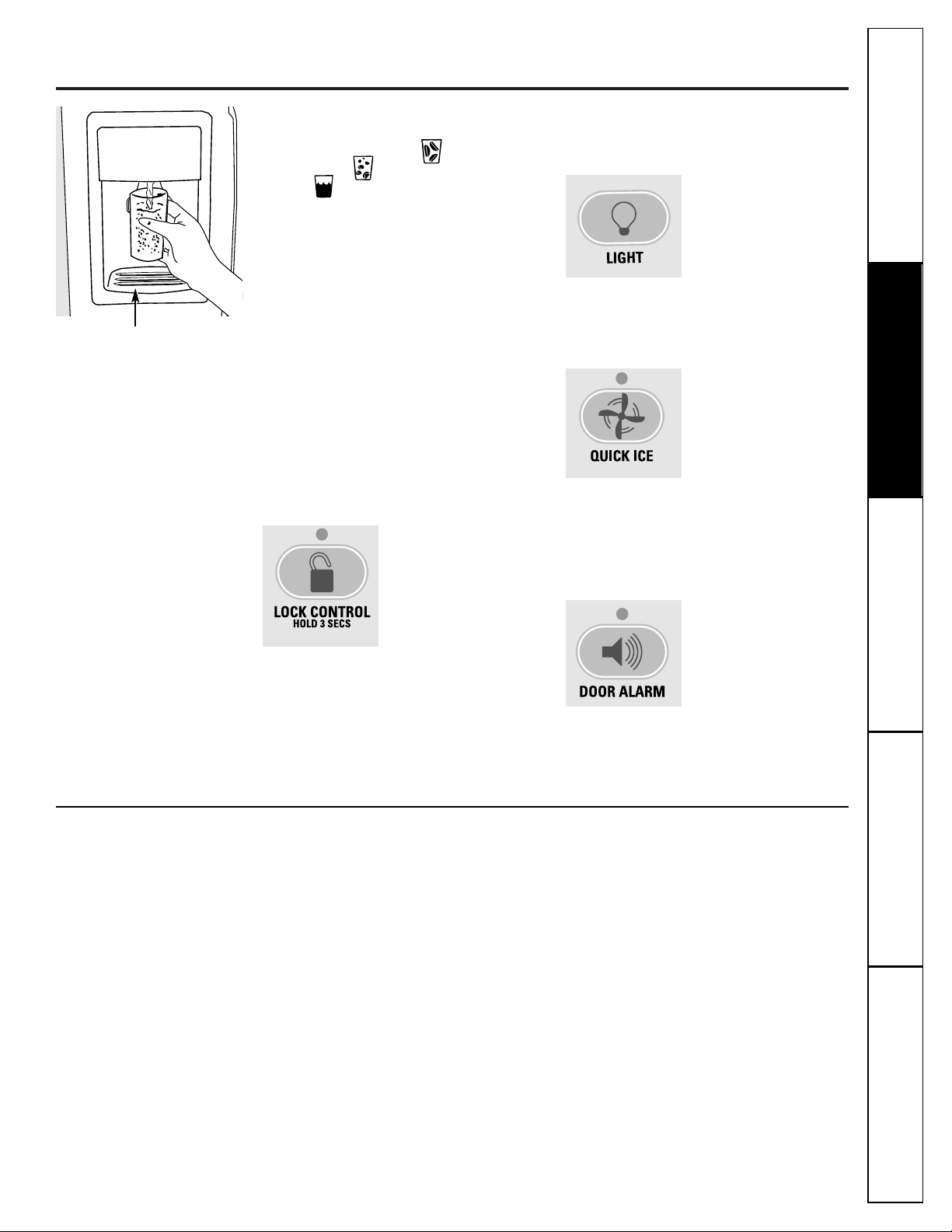

About the ice and water dispenser.

(on some models)

GEAppliances.com

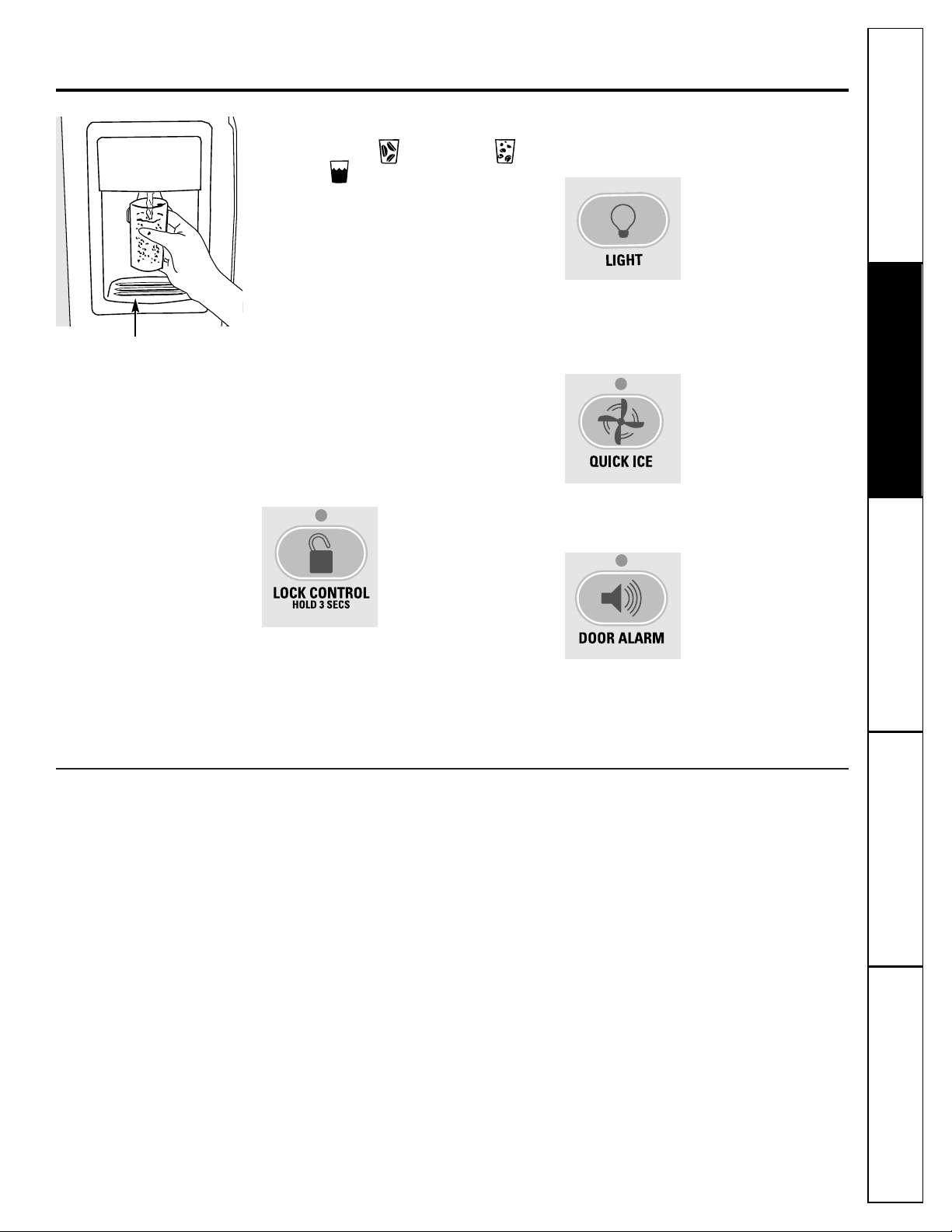

To Use the Dispenser

Select

CUBED ICE , CRUSHED ICE

WATER .

Press the glass gently against the top of

the dispenser cradle.

The spill shelf is not self-draining.

To reduce water spotting, the shelf and

its grille should be cleaned regularly.

If no water is dispensed when the refrigerator is

first installed, there may be air in the water line

system. Press the dispenser arm for at least two

minutes to remove trapped air from the water

line and to fill the water system. To flush out

impurities in the water line, throw away the first

six glassfuls of water.

CAUTION: Never put fingers or any other

objects into the ice crusher discharge opening.

Locking the Dispenser

Press the

LOCK CONTROL

pad for 3 seconds to

lock the dispenser and

control panel. To

unlock, press and

hold the pad again

for 3 seconds.

Dispenser Light

This pad turns the

night

light

in the dispenser

on and off. The light

also comes on when

the dispenser cradle is

pressed. If this light

burns out, it should be

replaced with a 6 watt

12V maximum bulb.

Quick Ice

When you need ice

in a hurry, press this

pad to speed up ice

production. This will

increase ice production

for the following

48 hours or until you

press the pad again.

Door Alarm

To set the alarm, press

this pad until the

indicator light comes

on. This alarm will

sound if either door is

open for more than

3 minutes. The light

goes out and the

beeping stops when

you close the door.

Spill Shelf

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Care and cleaning of the refrigerator.

Cleaning the Outside

The dispenser drip area,

beneath the grille,

should be wiped dry. Water left in this area

may leave deposits. Remove the deposits by

adding undiluted vinegar to the well. Soak

until the deposits disappear or become

loose enough to rinse away.

The dispenser cradle

. Before cleaning, lock

the dispenser by pressing and holding the

LOCK CONTROL

pad for 3 seconds. Clean

with warm water and baking soda

solution–about a tablespoon (15 ml) of

baking soda to a quart (1 liter) of water.

Rinse thoroughly and wipe dry.

The door handles and trim.

Clean with

a cloth dampened with soapy water.

Dry with a soft cloth.

The stainless steel panels and door handles

(on some models) can be cleaned with a

commercially available stainless steel

cleaner such as Stainless Steel Magic.

™

Stainless Steel Magic is available at Ace, True

Value, Servistar, HWI and other leading

stores. It is also available through GE Parts

and Accessories, 800.626.2002. Order part

number WX10X15.

Do not use appliance wax or polish on the

stainless steel.

Keep the outside clean.

Wipe with a clean

cloth lightly dampened with kitchen

appliance wax or mild liquid dish detergent.

Dry and polish with a clean, soft cloth.

Do not wipe the refrigerator with a soiled dish

cloth or wet towel. These may leave a residue

that can erode the paint. Do not use scouring

pads, powdered cleaners, bleach or cleaners

containing bleach because these products can

scratch and weaken the paint finish.

Cleaning the Inside

To help prevent odors,

leave an open box of

baking soda in the fresh food and freezer

compartments.

Unplug the refrigerator before cleaning.

If this

is not practical, wring excess moisture out

of sponge or cloth when cleaning around

switches, lights or controls.

Use warm water and baking soda solution–

about a tablespoon (15 ml) of baking soda

to a quart (1 liter) of water. This both

cleans and neutralizes odors. Rinse and

wipe dry.

Use of any cleaning solution other than that

which is recommended, especially those that

contain petroleum distillates, can crack or

damage the interior of the refrigerator.

Avoid cleaning cold glass shelves with hot water

because the extreme temperature difference

may cause them to break. Handle glass shelves

carefully. Bumping tempered glass can cause

it to shatter.

Do not wash any plastic refrigerator parts in the

dishwasher.

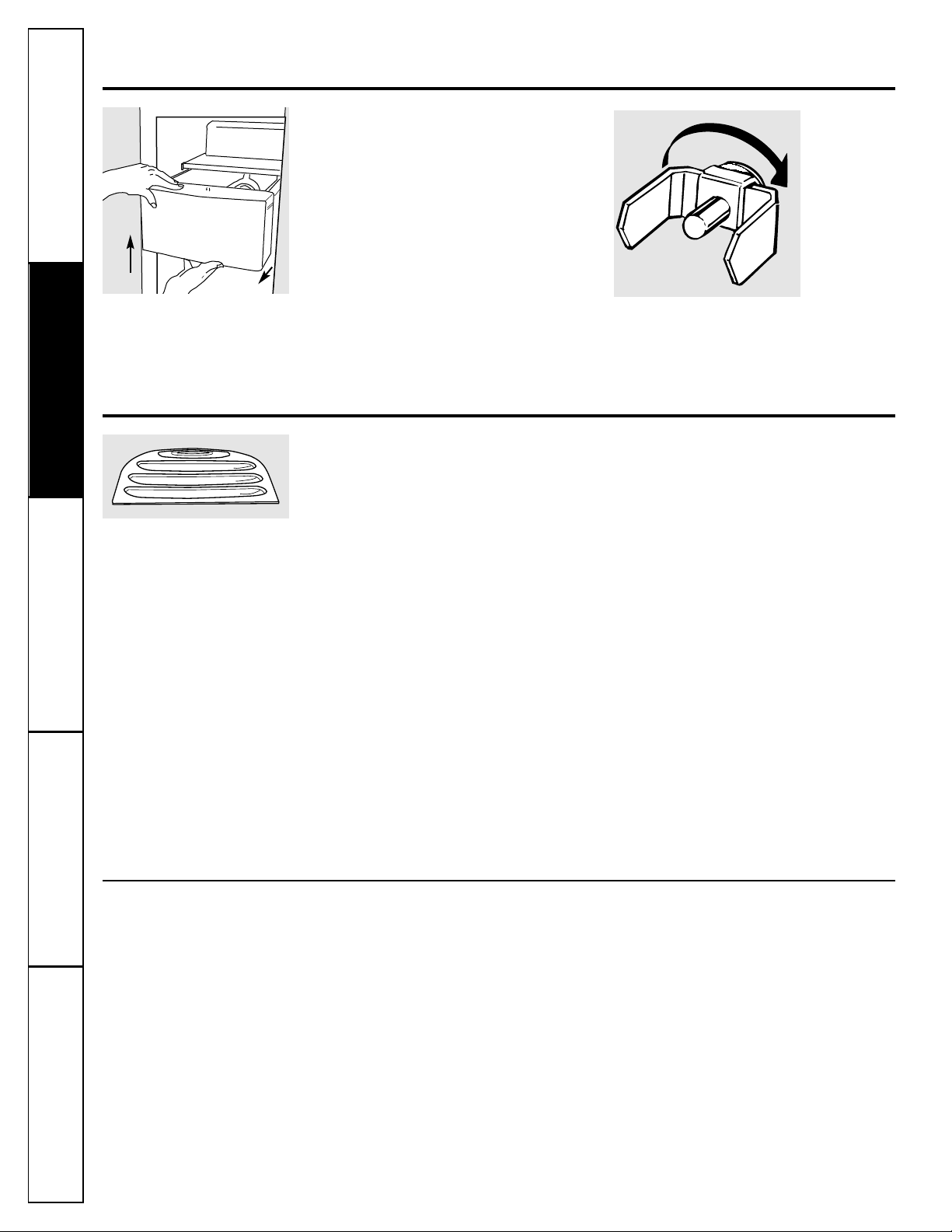

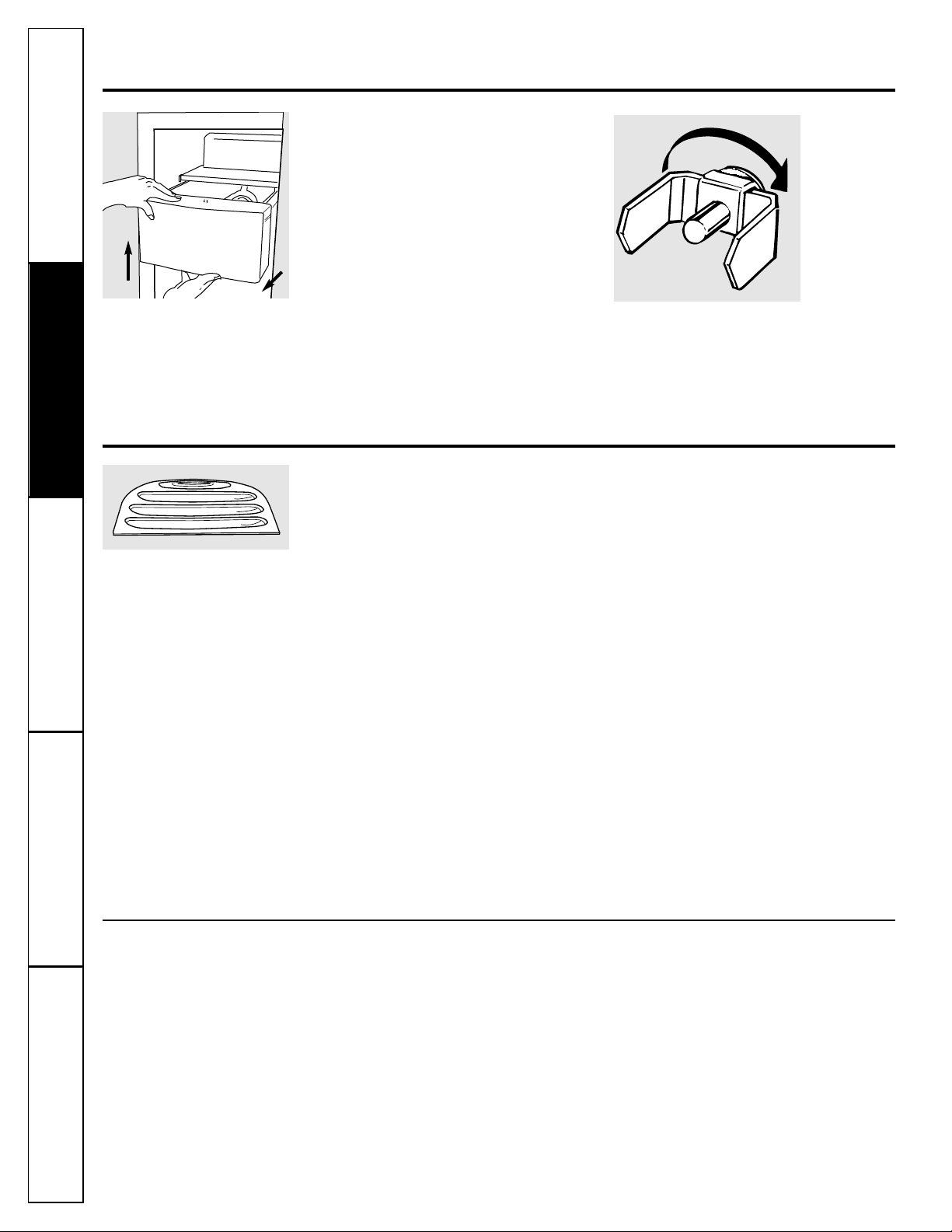

Ice Storage Drawer

on Dispenser Models

To remove:

Set the icemaker power switch to the

O (off)

position. Pull the drawer straight out and

then lift past the

stop

position.

To replace:

When replacing the drawer, be sure to

press it firmly into place. If it does not go

all the way back, remove it and rotate the

drive mechanism 1/4 turn. Then push

the drawer back again.

Rotate

Drive

Mechanism

Dispenser drip area.

About the ice and water dispenser.

For long vacations or absences, remove

food and unplug the refrigerator. Clean the

interior with a baking soda solution of one

tablespoon (15 ml) of baking soda to one

quart (1 liter) of water. Leave the doors

open.

Set the icemaker power switch to the

O (off)

position and shut off the water supply to

the refrigerator.

If the temperature can drop below freezing,

have a qualified servicer drain the water

supply system to prevent serious property

damage due to flooding.

GEAppliances.com

Behind the Refrigerator

Be careful when moving the refrigerator

away from the wall. All types of floor

coverings can be damaged, particularly

cushioned coverings and those with

embossed surfaces.

Pull the refrigerator straight out and return

it to position by pushing it straight in.

Moving the refrigerator in a side direction

may result in damage to the floor covering

or refrigerator.

When pushing the refrigerator back, make sure

you don’t roll over the power cord or icemaker

supply line.

Preparing for Vacation

Preparing to Move

Secure all loose items such as shelves and

drawers by taping them securely in place

to prevent damage.

When using a hand truck to move the

refrigerator, do not rest the front or back

of the refrigerator against the hand truck.

This could damage the refrigerator. Handle

only from the sides of the refrigerator.

Be sure the refrigerator stays in an upright

position during moving.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

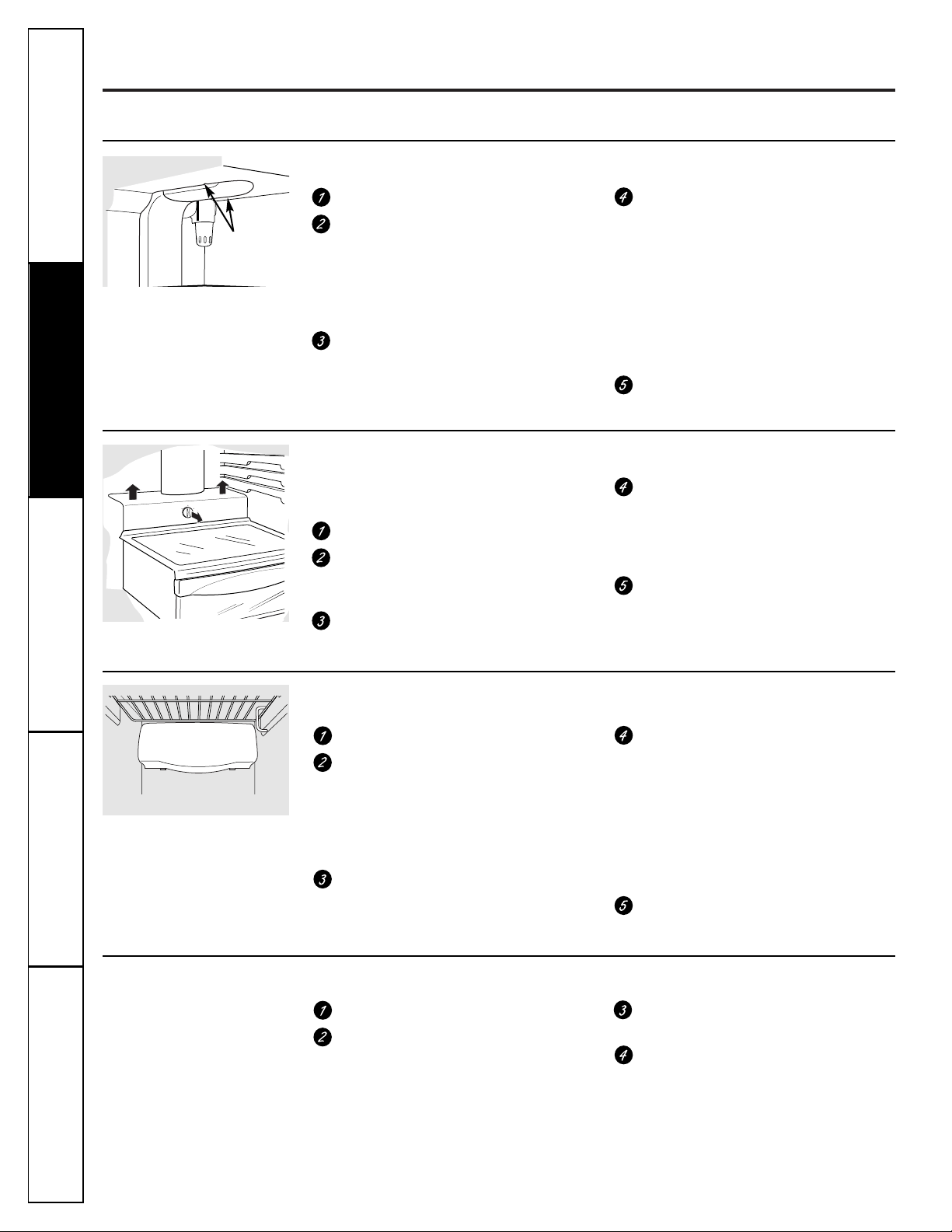

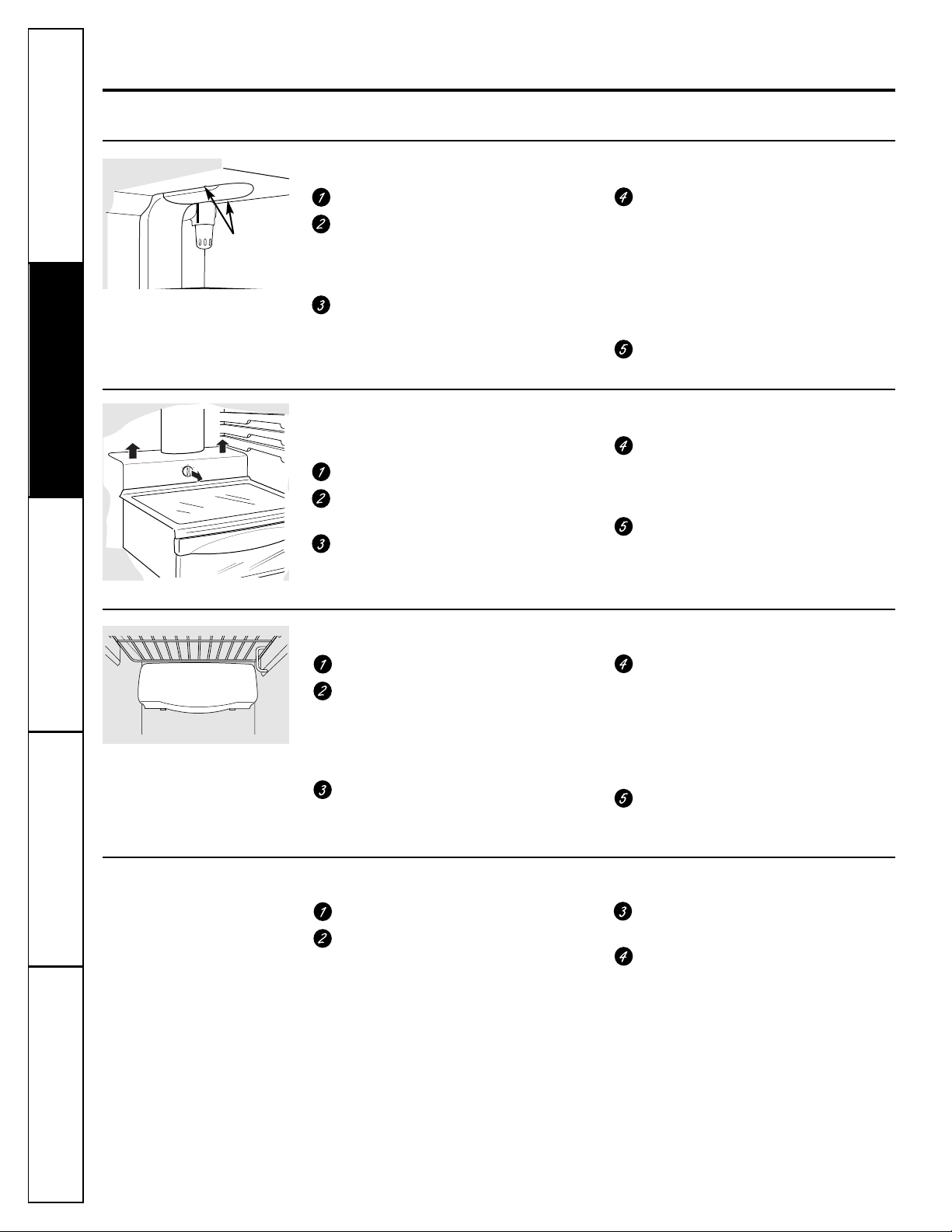

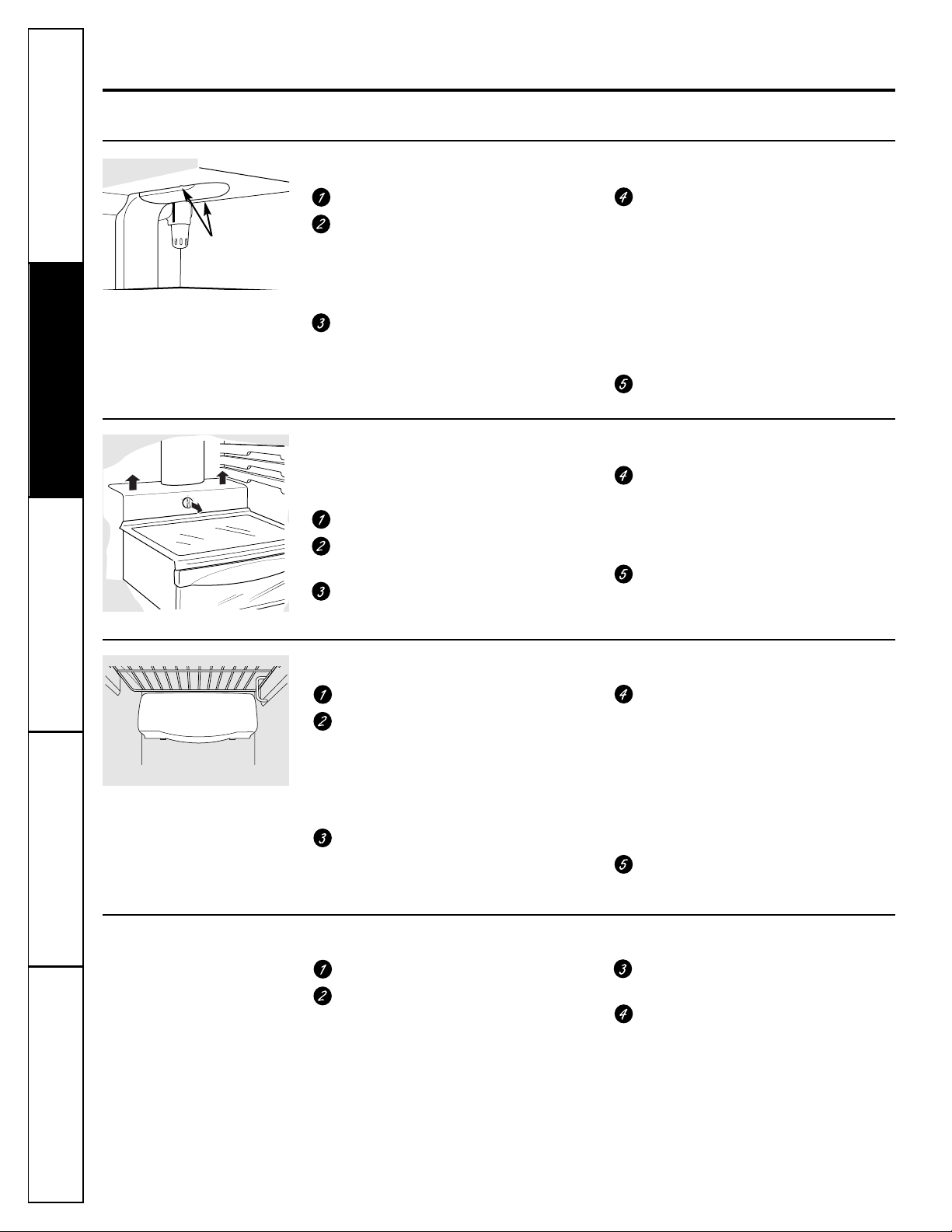

Replacing the light bulbs.

Setting the controls to OFF does not remove power to the light circuit.

Refrigerator Compartment—Upper Light

Unplug the refrigerator.

The bulbs are located at the top of the

compartment, inside the light shield.

On some models, a screw at the front of

the light shield will have to be removed.

To remove the light shield, press in on

the tabs on the sides of the shield and

slide forward and out.

After replacing the bulb with an

appliance bulb of the same or lower

wattage, replace the light shield and

screws (on some models). When

replacing the light shield, make sure

that the tabs at the back of the shield

fit into the slots at the back of the light

shield housing.

Plug the refrigerator back in.

Refrigerator Compartment—Lower Light

This light is located above the top drawer.

Unplug the refrigerator.

Remove the convertible meat drawer

control knob by pulling straight out.

Lift the light shield up and pull it out.

After replacing the bulb with an

appliance bulb of the same or lower

wattage, replace the shield and

the knob.

Plug the refrigerator back in.

Freezer Compartment

Unplug the refrigerator.

Remove the shelf just above the light

shield. (The shelf will be easier to

remove if it is emptied first.) On some

models, a screw at the top of the light

shield will need to be removed.

To remove the light shield, press in

on the sides, and lift up and out.

Replace the bulb with an appliance

bulb of the same or lower wattage,

and reinstall the light shield. When

reinstalling the light shield, make

sure the top tabs snap securely

into place. Replace the screw

(on some models).

Reinstall the shelf and plug the

refrigerator back in.

Dispenser

Unplug the refrigerator.

The bulb is located on the dispenser

under the control panel.

Remove the light bulb by turning

it counterclockwise.

Replace the bulb with a bulb of the

same size and wattage.

Plug the refrigerator back in.

Tabs

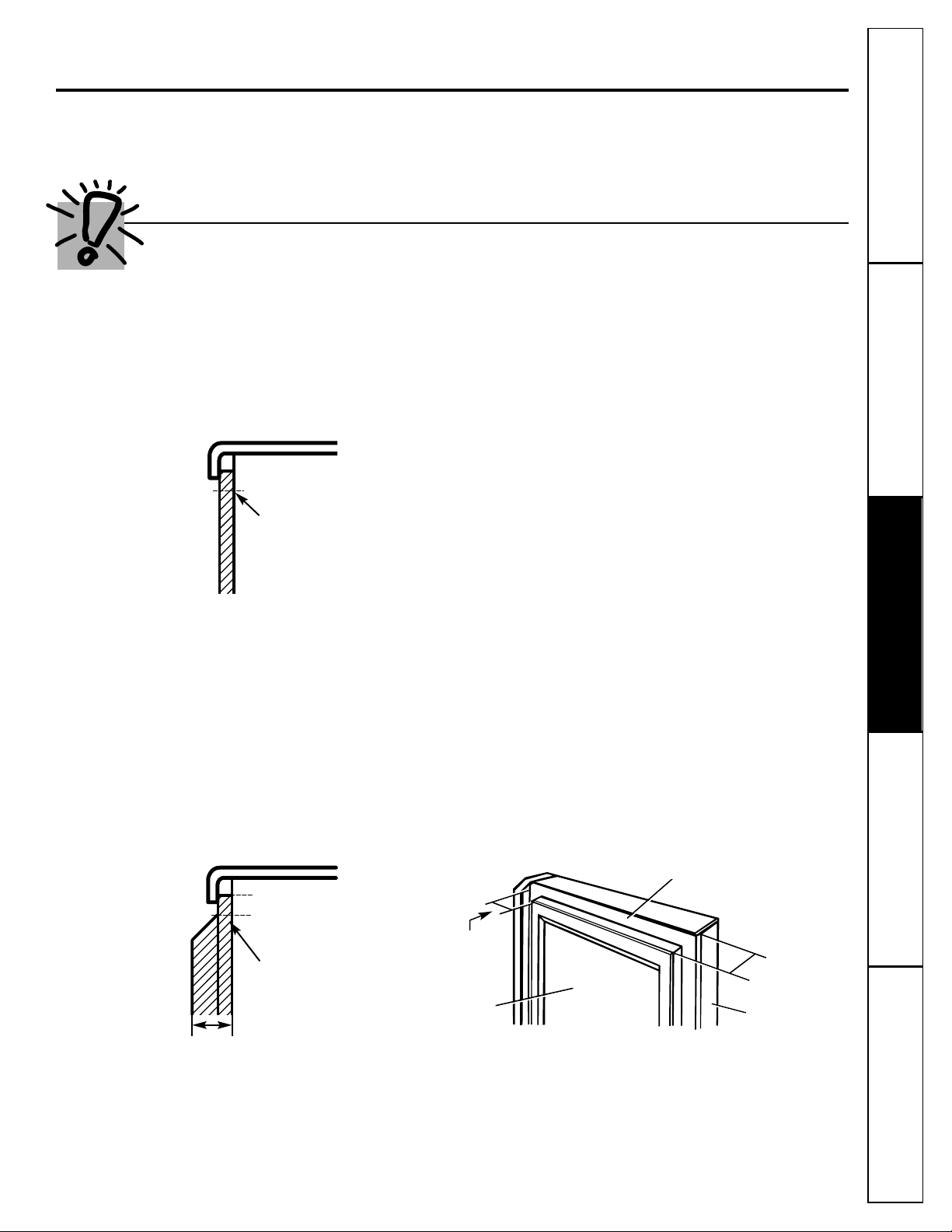

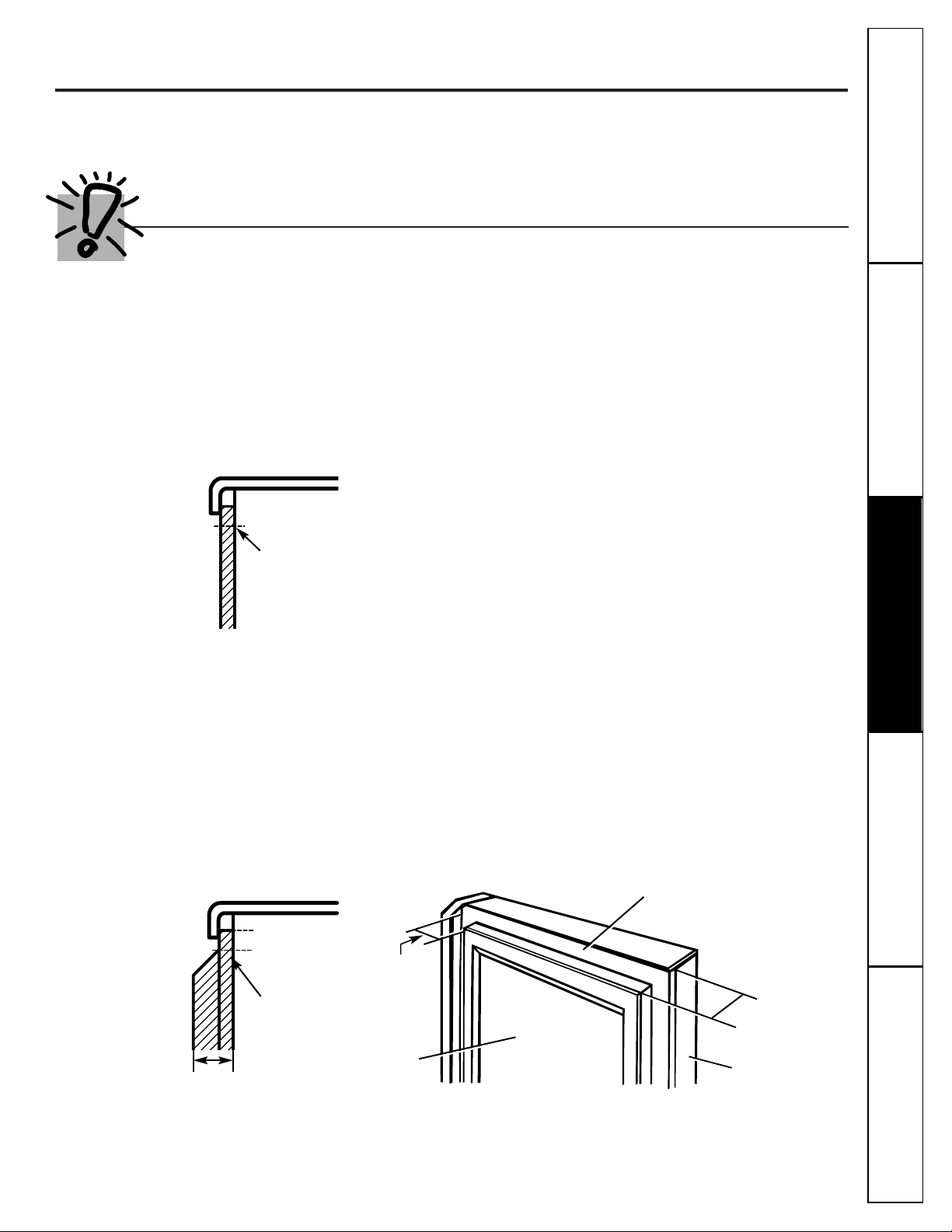

Trim kits and decorator panels.

Read these instructions completely and carefully.

Before You Begin

Some models are equipped with trim kits that allow you to install door panels. You can order

pre-cut black, white, bisque or stainless steel decorator panels from GE Parts and Accessories,

800.626.2002, or you can add wood panels to match your kitchen cabinets.

Panels less than 1/4

″

(6 mm) thick

When installing wood panels less than 1/4″ (6 mm) thick, you need to create a filler panel, such as 1/8″

cardboard, that will fit between the face of the door and the wood panel. If you are installing the pre-cut

decorator panels, pre-cut filler panels are included in the kit. The combined thickness of the decorator

or wood panel and the filler panel should be 1/4″ (6 mm).

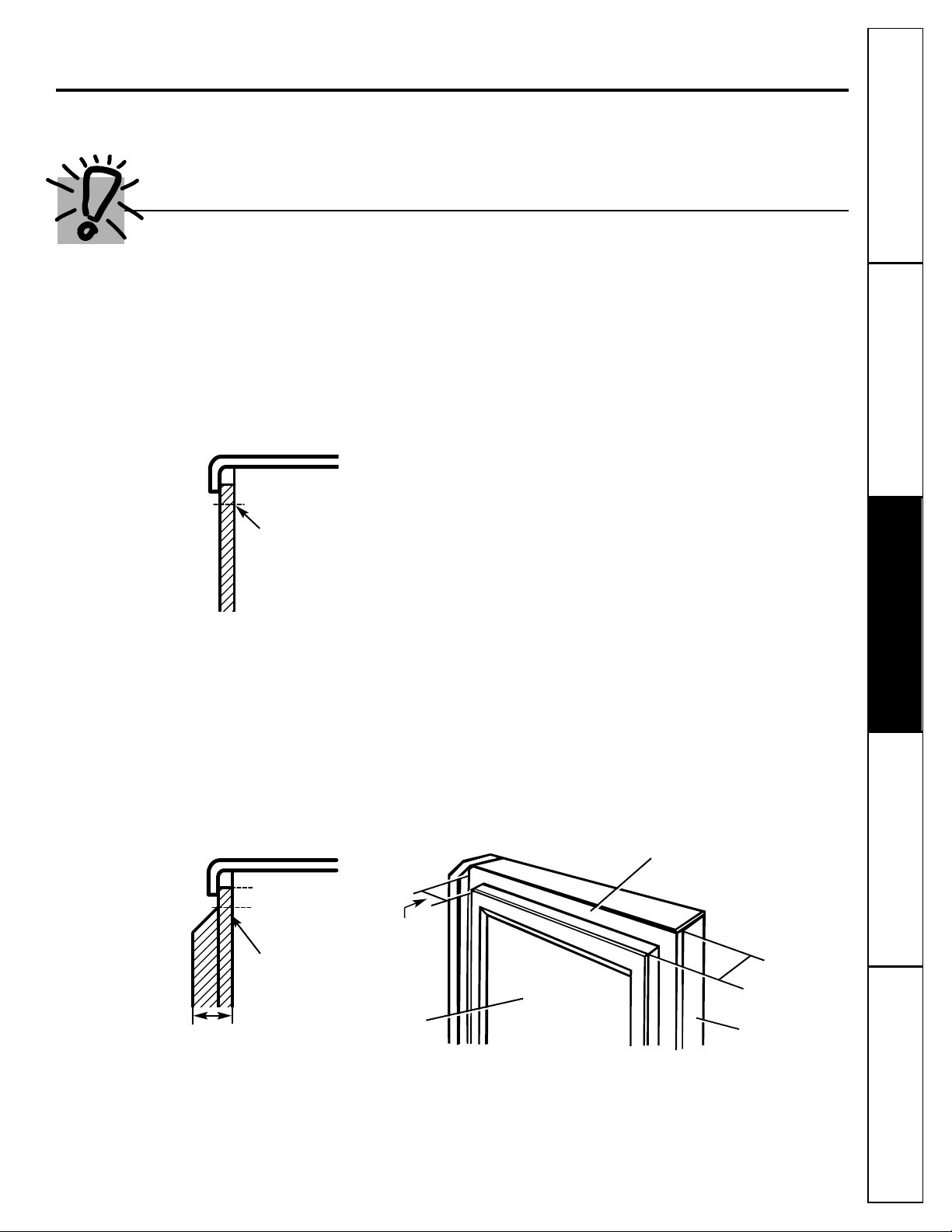

For CustomStyle

™

models

3/4

″

(19 mm) or Raised Panel

A raised panel design screwed or glued to a 1/4″ (6 mm) thick backing, or a 3/4″ (19 mm) routed board

can be used. The raised portion of the panel must be fabricated to permit clearances of at least 2″ (5.1 cm)

from the handle side for fingertip clearance.

Panels thicker than 1/4″ (6 mm), up to 3/4″ (19 mm) max, will require that the outer 5/16″ (8 mm) of

panel perimeter be no thicker than 1/4″ (6 mm).

Weight limitations for custom panels:

Fresh Food 38 lbs. (17 kg) max.

Freezer Door 28 lbs. (13 kg) max.

2″(5.1 cm)

Clearance

Handle Side

Appearance

Panel

Refrigerator

Door

1/4″(6 mm)

Thick Backing

3/4″

(19 mm)

Panels 1/4″thick or less

Panels thicker than 1/4″(6 mm)

1/4″max

1/4″(6 mm) max

3/4″(19 mm)

5/16″ (8 mm)

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Trim kits and decorator panels.

Freezer Panel

Without Dispenser

Freezer Panel

With Dispenser

Fresh Food Panel

Cut

out

5/16″

(8 mm)

⁄32″

(36.8 cm)

⁄32″

(170.9 cm)

1/8″

(3 mm)

FRONT

5/16″

(8 mm)

⁄8″

(45.4 cm)

⁄32″

(36.8 cm)

⁄8″

(85.4 cm)

1/8″

(3 mm)

Cut

out

FRONT

5/16″

(8 mm)

⁄32″

(170.9 cm)

1/8″

(3 mm)

Cut

out

⁄32″

(49.5 cm)

FRONT

Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels.

Inserting the door panels.

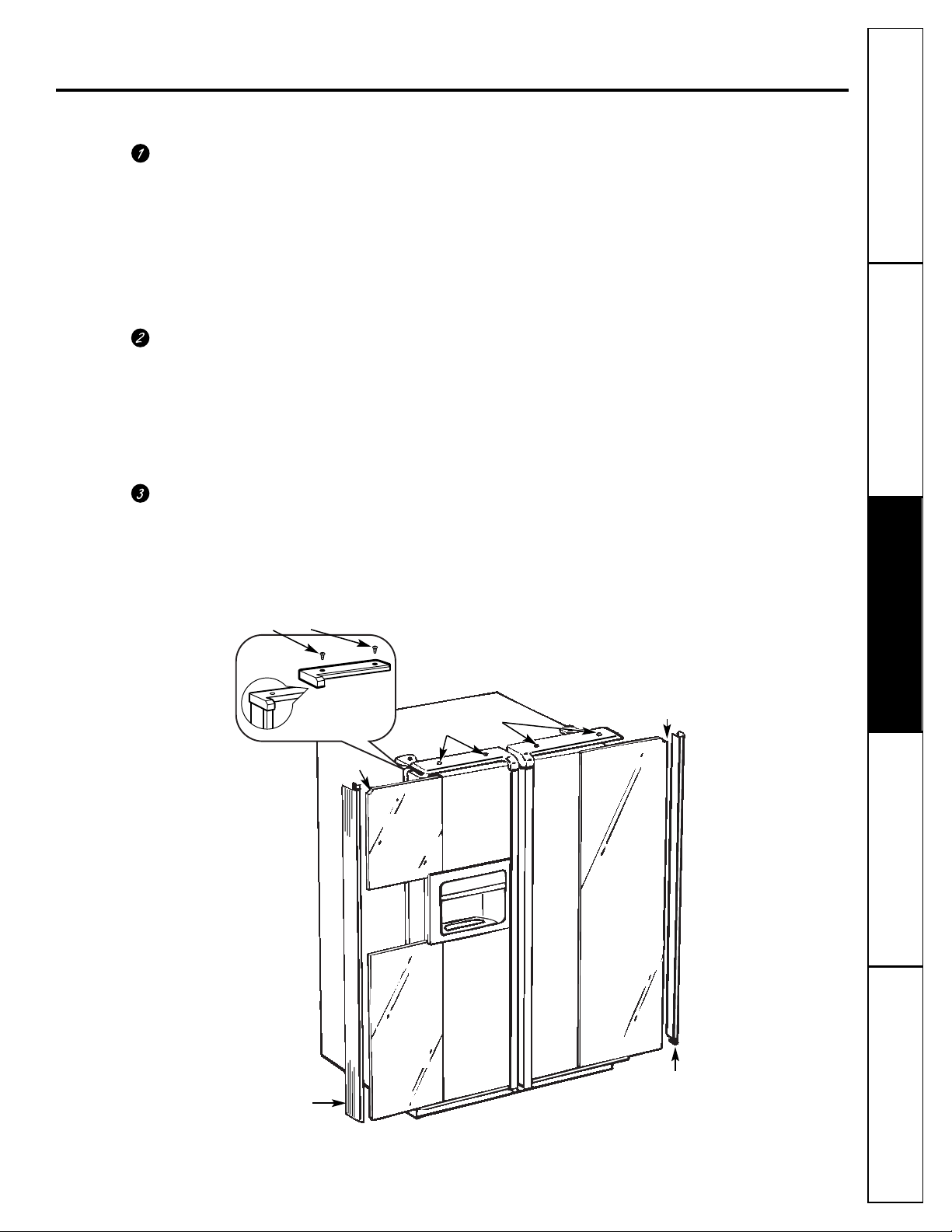

Attach the Top Trim on the Freezer and Fresh Food Doors.

The Top Trim can be found inside the refrigerator

compartment.

With a T-20 Torxdriver, attach the Top Trim, using

two screws on each Top Trim piece, to the top of

each door. Hand tighten only. Make sure that the

top of each panel fits snugly behind the lip of the

Top Trim.

Insert the Freezer Panel and Fresh Food Panel.

Carefully push the freezer panel in until it slides

into the slot behind the door handle. Push the filler

panel (required with some door panels) in behind

the decorator panel. Repeat for fresh food panel.

If your model has a dispenser, this step only applies

to the fresh food panel and top freezer panel.

Insert the Bottom Freezer Panel (on dispenser models).

Carefully push the panel in until it slides into the

slot behind the door handle. Push the filler panel

(required with some door panels) in behind the

decorator panel.

Cut-Out

Top Trim Screws

Top

Freezer

Panel

Bottom

Freezer

Panel

Side Trim

Fresh

Food

Panel

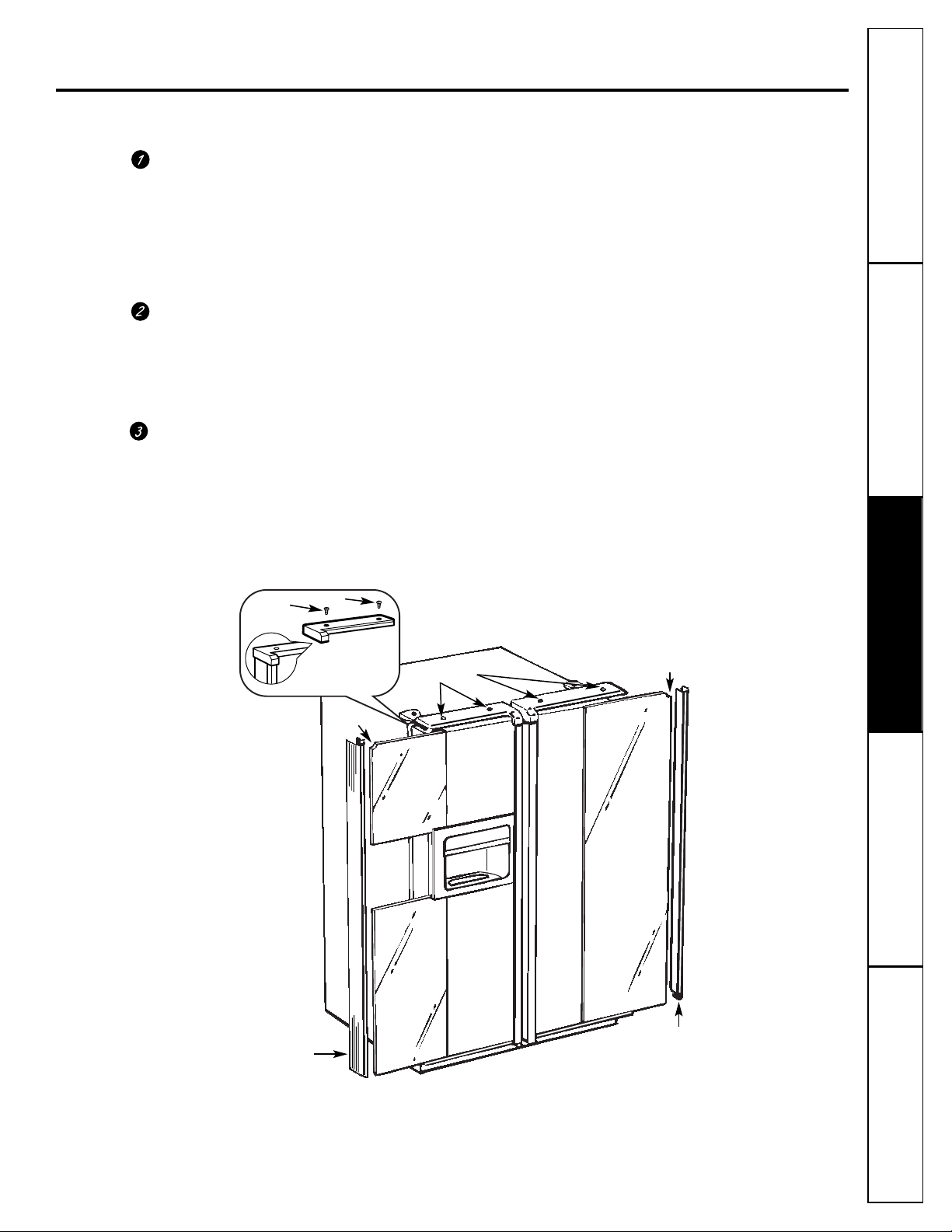

Read these instructions completely and carefully.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Top Trim Screws

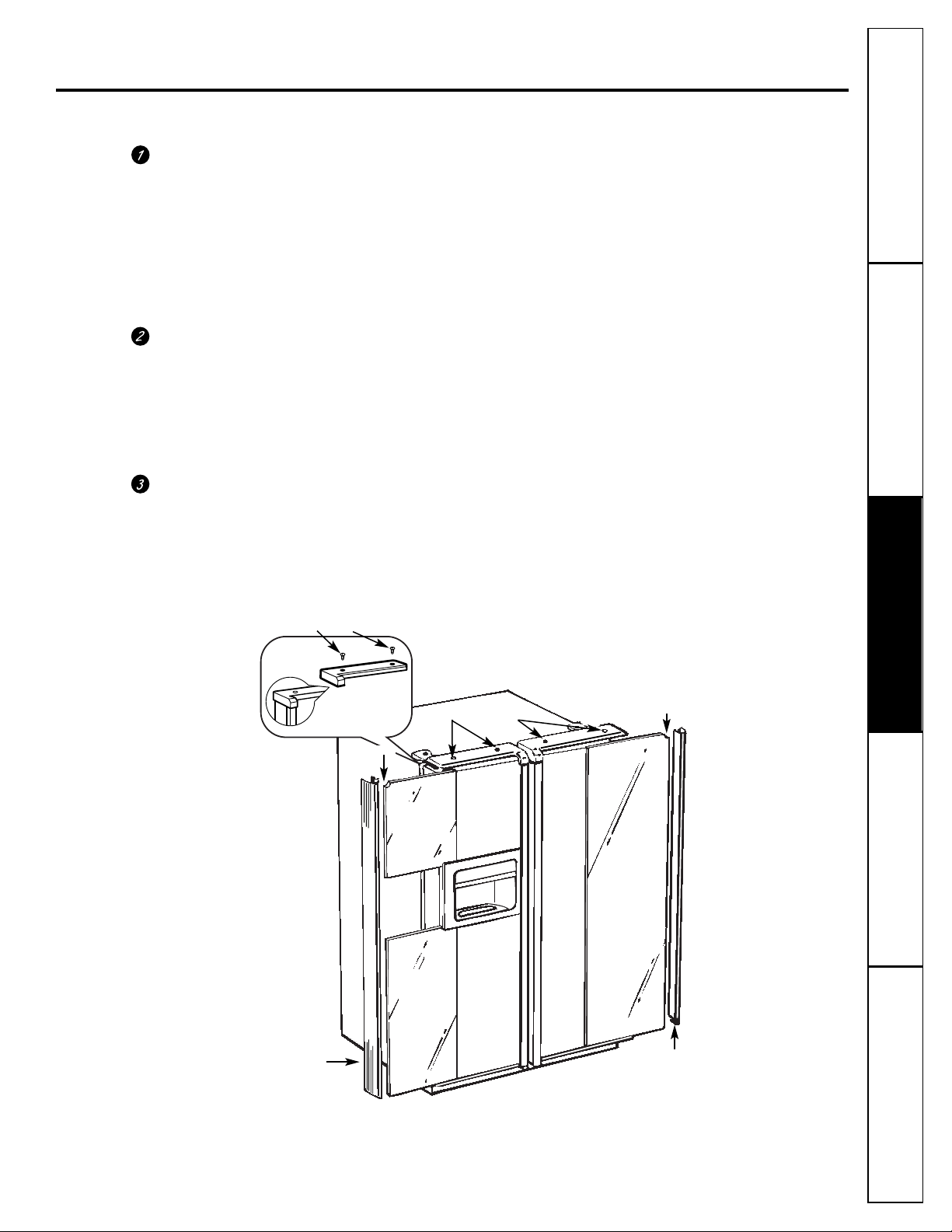

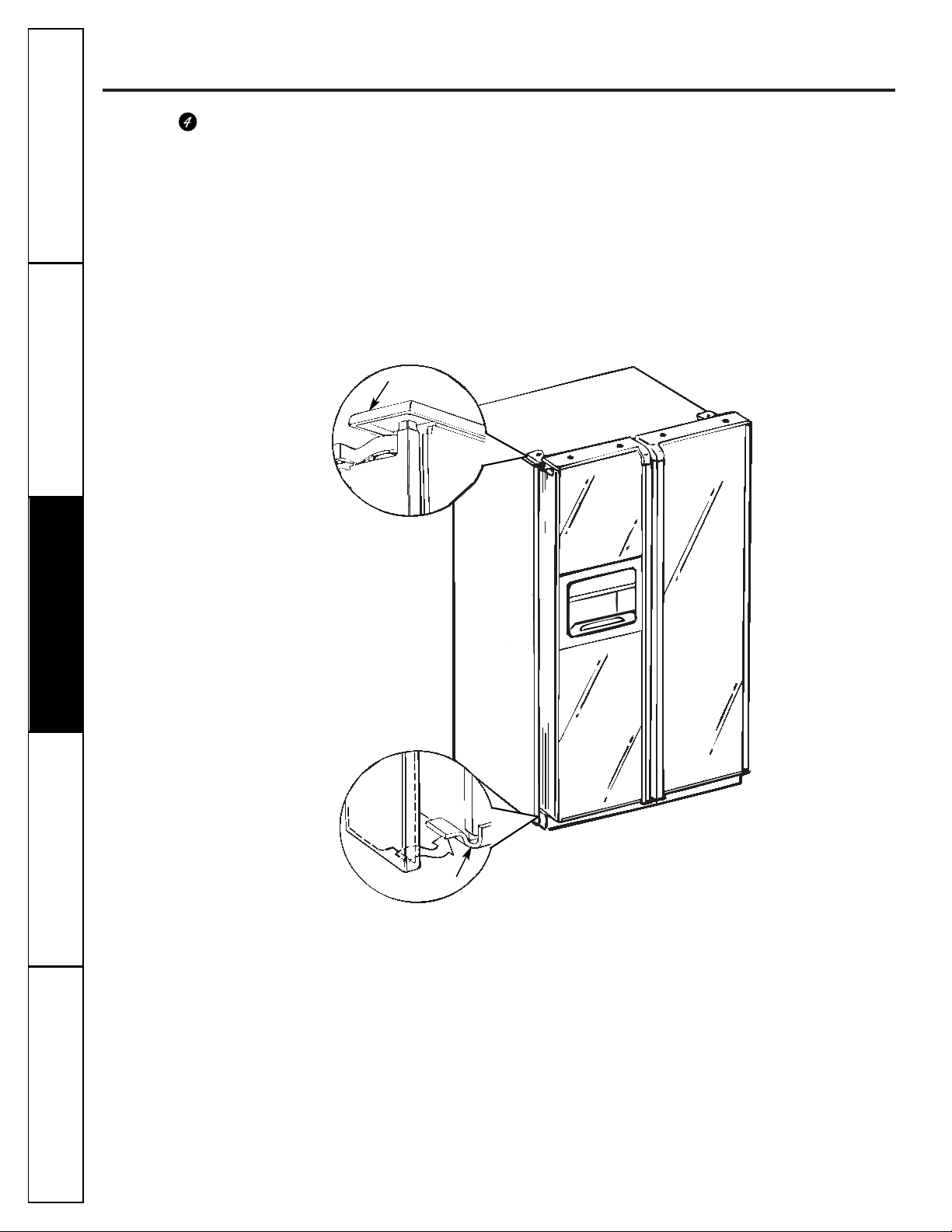

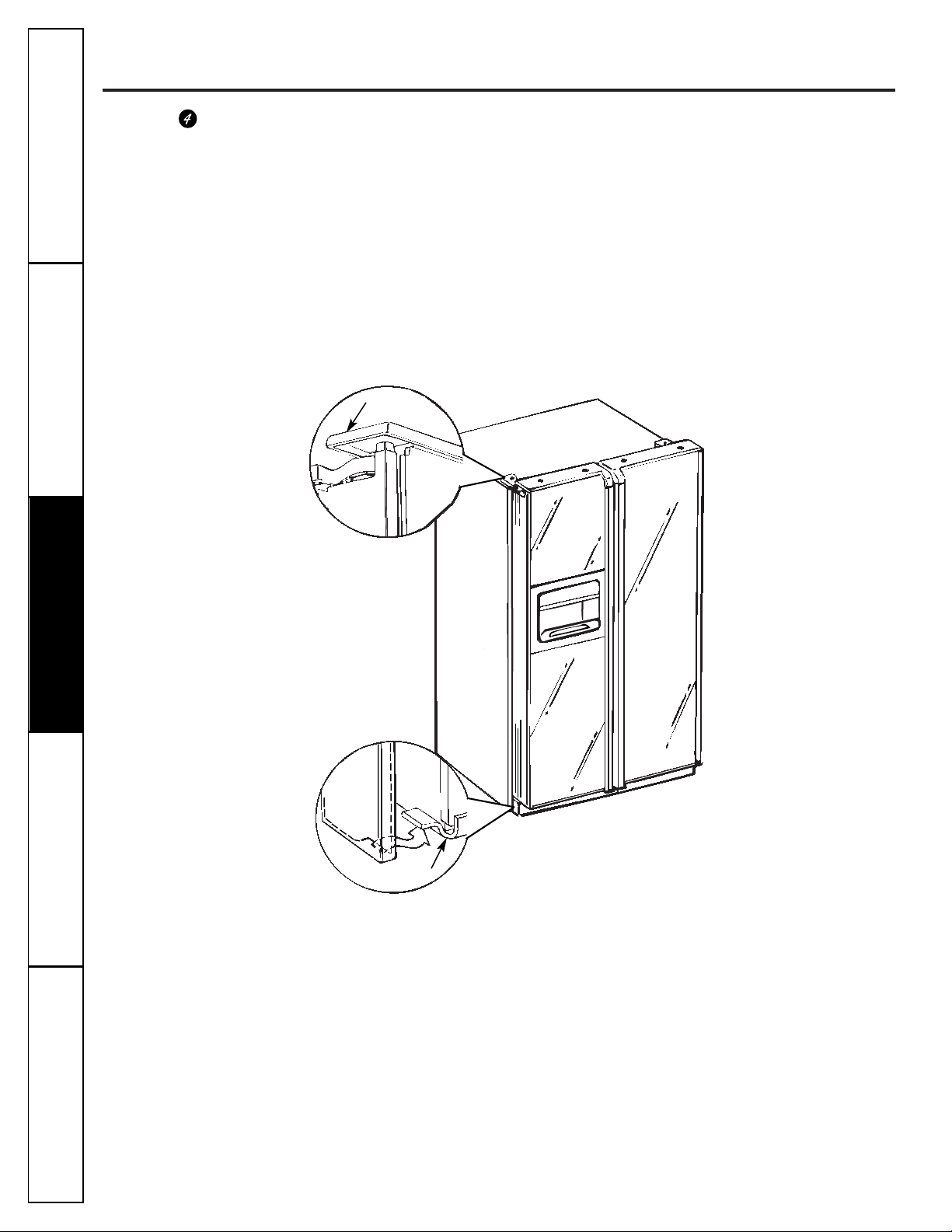

Install the Side Trim.

These pieces are tucked inside the refrigerator

door handle.

Do not remove the protective film on the outside of

the Side Trim until the Side Trim is installed.

Fit the bottom of the Side Trim under the

Bottom Trim as illustrated.

Hold the Side Trim against the front face of the

decorator panels and fit the Side Trim under

the Top Trim. Make sure the magnetically attached

Side Trim is fitted correctly and that you are

satisfied with the appearance of all the parts.

Side

Trim

Side

Trim

Bottom Trim

Top Trim

Inserting the door panels.

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

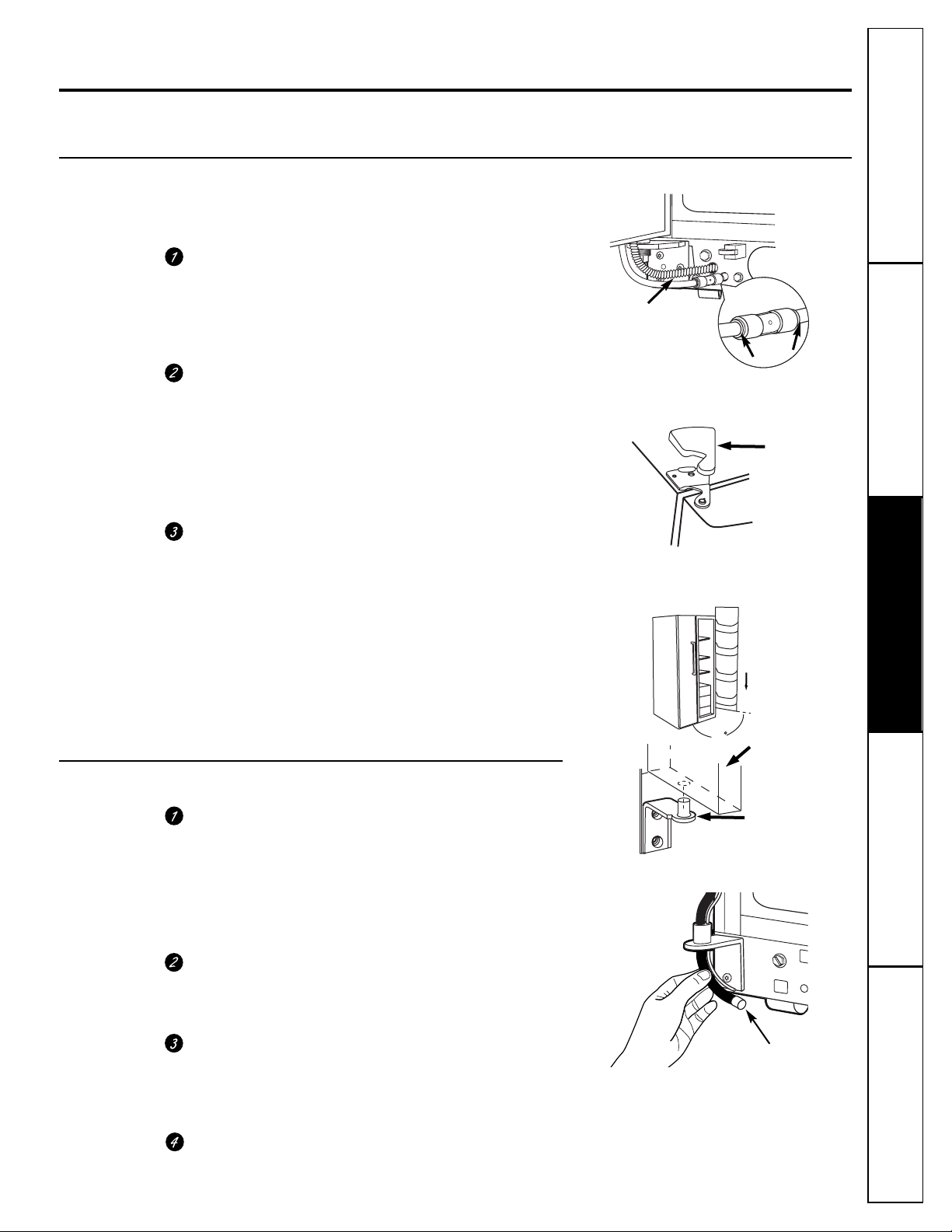

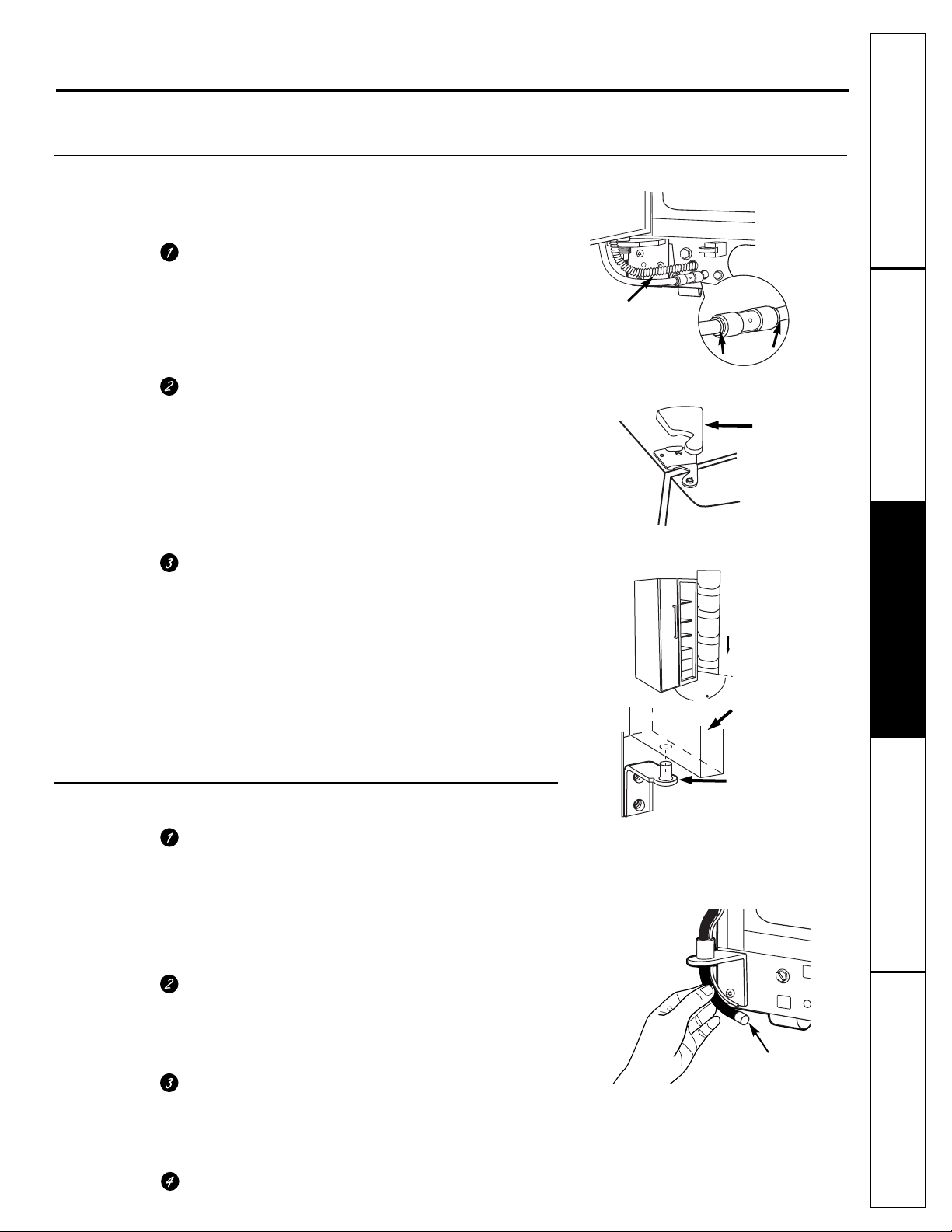

Removing and replacing the doors.

When installing or moving the refrigerator, the doors may need to be removed in order to fit the refrigerator

through a doorway.

Removing the Doors

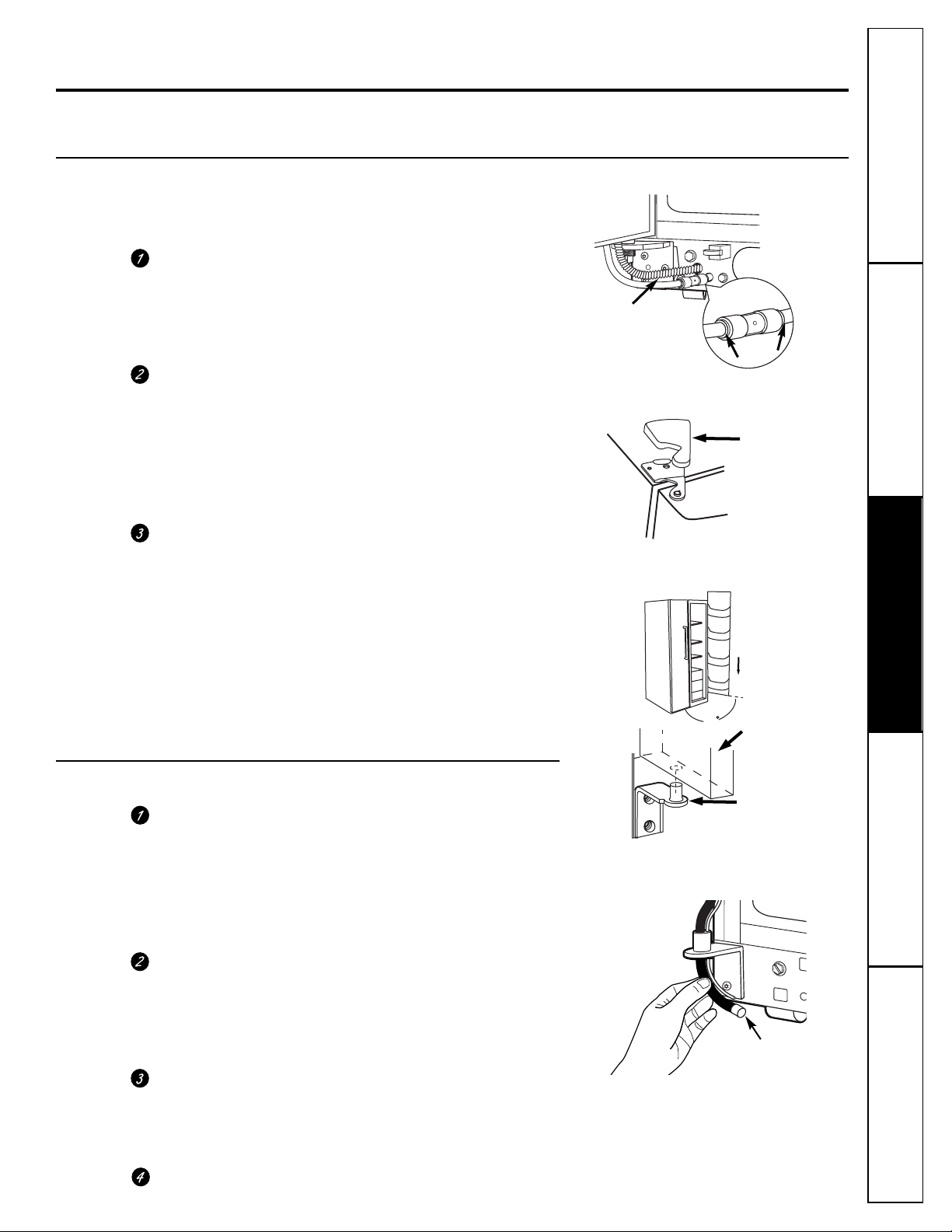

Make sure the doors are closed and the refrigerator

is unplugged.

Disconnect water line and wiring harness.

Near the lower hinge on the freezer side, push in on

the collars at each end of the coupling, and pull the water

line tubing from the coupling. Also, disconnect wiring

harness. Pull the water line and the harness through the

lower rail.

Remove the hinge covers and the hinges.

In order to access the hinges, the hinge covers need to

be removed. Remove the cover by grasping it on the sides,

near the back of the cover. Push back on the cover and

lift up at the back, then the front.

NOTE: DO NOT use a screwdriver to remove the cover. BE CAREFUL

not to break the rear retaining tab on the hinge cover. Remove the

hinges using a Torx T-20.

Remove the doors.

Carefully rotate the door to 90°. Guiding the disconnected

water line and wiring harness, lift the door straight up.

NOTE: Not lifting the door straight up may damage the bottom hinge.

Place doors on a protected surface.

NOTE: Be careful not to pinch the water tubing and the wire harness

at the bottom of the door.

NOTE: Do not allow the connector to contact the floor. Hard contact

can damage the connector. See “Replacing the Doors.”

Replacing the Doors

Place doors on bottom hinges.

With the door at 90°, lower the door straight down onto

the bottom hinge. Carefully close the door.

NOTE: Not lowering the door straight down onto the bottom hinge

may damage the hinge.

NOTE: Do not allow the connector to contact the floor. Hard contact

can damage the connector.

Replace top hinges and hinge covers.

Reinstall the top hinges using a Torx T-20. Replace the

hinge covers. If the doors are not level, adjust the bottom

right hinge with a 7/16″ open ended wrench.

Reconnect water line and wiring harness.

Insert water tubing back into coupling, making sure the

tubing is pushed far enough into the coupling so that you

no longer see the mark on the tubing. Reconnect the

wiring harness.

Turn on the water supply and plug the refrigerator back in.

Hinge Cover

Door

Hinge Pin

Wire Harness

Collars

Connector

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these

instructions for local inspector’s use.

•

IMPORTANT – Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions

for future reference.

• Skill level – Installation of this appliance requires

basic mechanical skills.

• Completion time – Refrigerator Installation

15 minutes

• Proper installation is the responsibility of the

installer.

• Product failure due to improper installation is not

covered under the Warranty.

• Do not install the refrigerator where the temperature

will go below 60°F (16°C) because it will not run often

enough to maintain proper temperatures.

• Do not install the refrigerator where the temperature

will go above 100°F (37°C) because it will not perform

properly.

• Install it on a floor strong enough to support it fully

loaded.

REFRIGERATOR LOCATION

Questions? Call 800.GE.CARES (800.432.2737)

or Visit our Website at:

GEAppliances.com

In Canada, call 1.800.361.3400

or Visit our Website at:

geappliances.ca

Installation

Refrigerator

Instructions

Models 23, 25, 26, 27 & 29

Allow the following clearances for ease of installation,

proper air circulation and plumbing and electrical

connections:

CLEARANCES

The rollers have 3 purposes:

■

Rollers adjust so the door closes easily when opened

about halfway. [Raise the front about 5/8″ (16 mm) from

the floor.]

■

Rollers adjust so the refrigerator is firmly positioned on

the floor and does not wobble.

■

Rollers allow you to move the refrigerator away from the

wall for cleaning.

Final leveling adjustments should be made after the

refrigerator has been installed.

To adjust the rollers on 25′, 26′, 27′ and 29′ models:

■

Turn the roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to

lower it. Use a 3/8″

hex socket or wrench,

or an adjustable

wrench.

ROLLERS

If the refrigerator has an icemaker, it will have to be

connected to a cold water line. A GE water supply kit

(containing tubing, shutoff valve, fittings and

instructions) is available at extra cost from your dealer,

by visiting our Website at GEAppliances.com (in

Canada at geappliances.ca) or from Parts and

Accessories, 800.626.2002 (in Canada 1.888.261.3055).

WATER SUPPLY TO THE ICEMAKER

(ON SOME MODELS)

Roller adjusting screw

23′ 25′, 26′, 27′ and 29′

• Sides 1/8″ (4 mm) 1/8″ (4 mm)

• Top 1″ (25 mm) 1″ (25 mm)

• Back 1/2″ (13 mm) 1″ (25 mm)

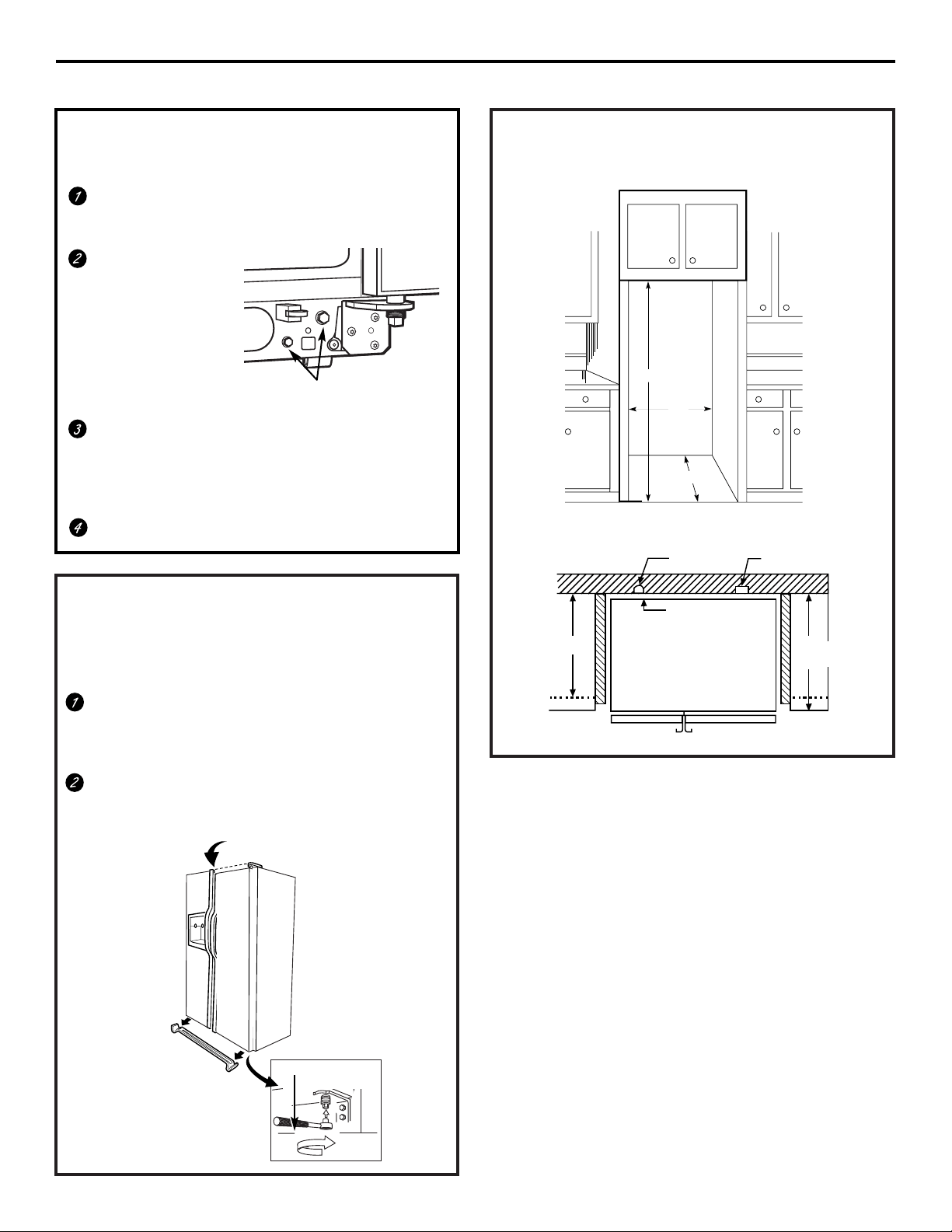

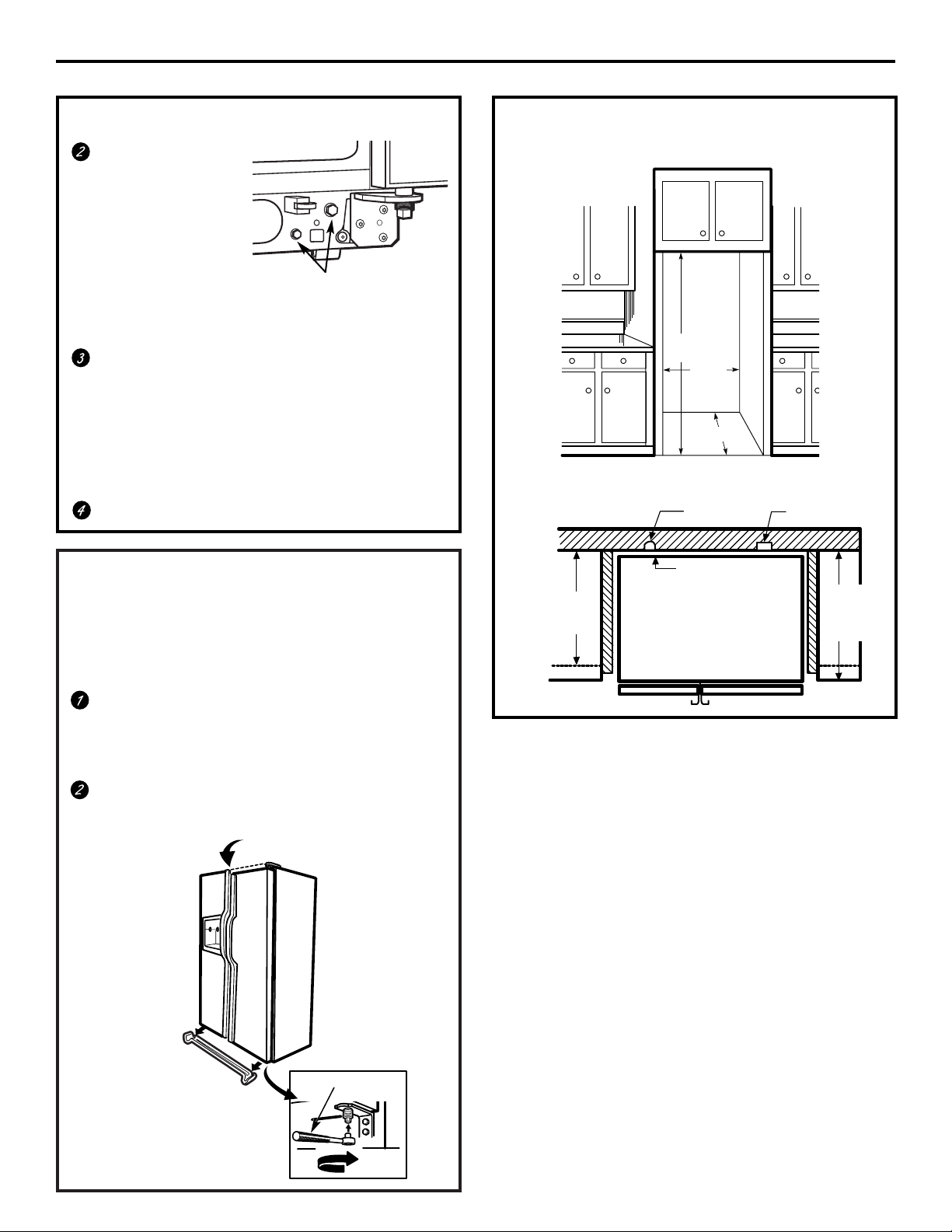

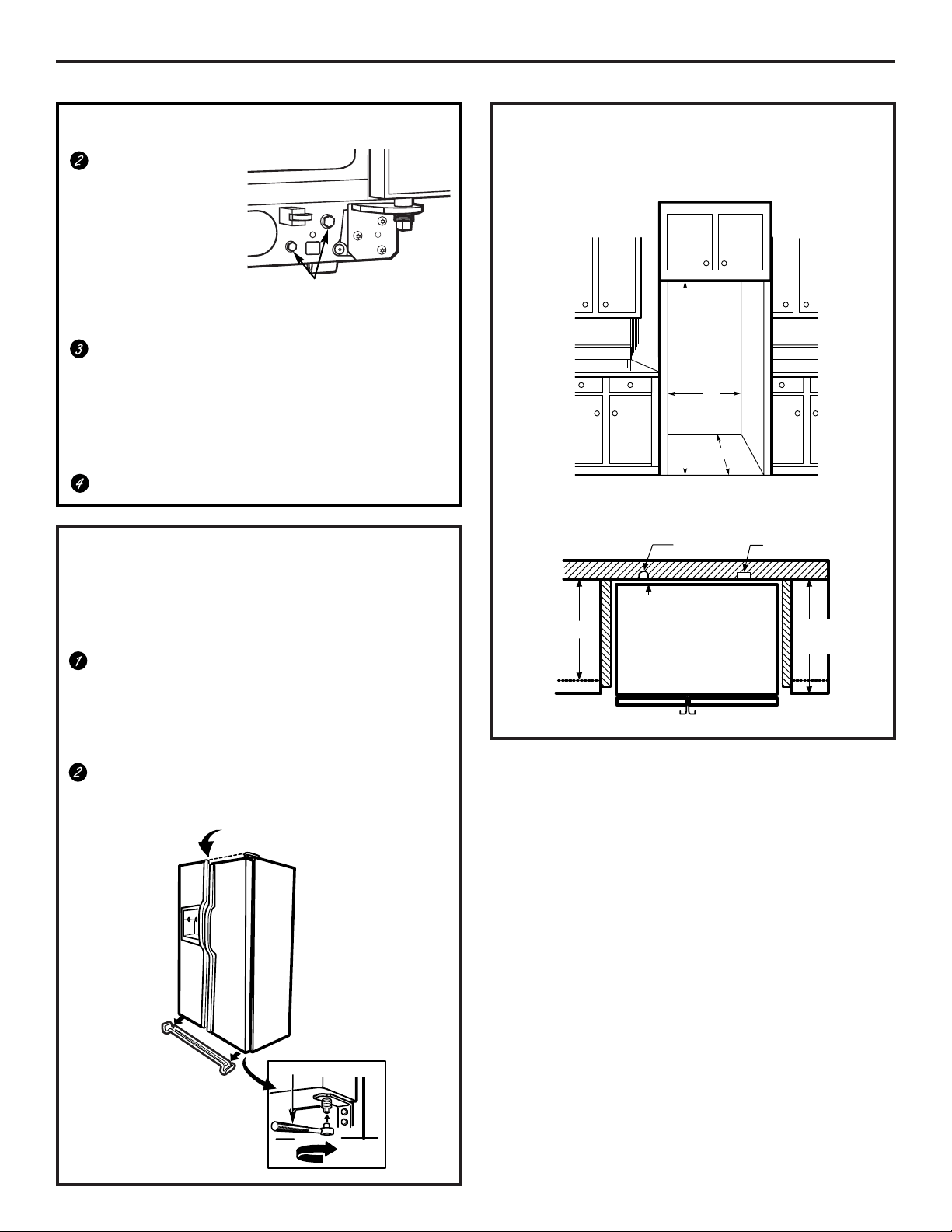

ROLLERS (CONT.)

DIMENSIONS AND SPECIFICATIONS

(for CustomStyle

™

models)

After leveling, make sure that the refrigerator door is 1/16″

higher than the freezer door.

To align the doors, adjust the refrigerator door.

Using a 7/16″ socket wrench, turn the door adjusting

screw to the right to raise the door, to the left to lower

it. (A nylon plug, imbedded in the threads of the pin,

prevents the pin from turning unless a wrench is used.)

After one or two turns of the wrench, open and close

the refrigerator door and check the alignment at the

top of the doors.

To remove the base grille,

open the doors, remove

the screw at each end of

the base grille and then

pull the grille straight out.

7/16″Socket Wrench

Raise

⁄4″(178.4 cm)

36″

(91.4 cm)

24″ (61 cm)

24″(61 cm)

Cabinet

Water Electrical

3/4″(19 mm) Airspace

(1/2″[13 mm] Gap +

1/4″[6 mm] Wall Plates)

25″(63.5 cm)

Countertop

Installation Instructions

DOOR ALIGNMENT

To adjust the rollers on 23′ models:

Remove the base grille by opening the doors,

removing the screws at each end, and pulling it

straight out.

Turn the front roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to

lower it. Use a 3/8″

hex socket or wrench,

or an adjustable

wrench.

These models also have rear adjustable rollers so you

can align the refrigerator with your kitchen cabinets.

Use a long-handled 5/16″ socket wrench to turn the

screws for the rear rollers–clockwise to raise the

refrigerator, counterclockwise to lower it.

Replace the base grille.

Roller adjusting screws

Refrigerator door

needs to be raised.

INSTALLING THE WATER LINE (ON SOME MODELS)

Recommended copper water supply kits are WX8X2,

WX8X3 or WX8X4, depending on the amount of tubing

you need. Approved plastic water supply lines are GE

SmartConnect

™

Refrigerator Tubing (WX08X10002,

WX08X10006, WX08X10015 and WX08X10025).

When connecting your refrigerator to a GE Reverse

Osmosis Water System, the only approved installation is

with a GE RVKit. For other reverse osmosis water systems,

follow the manufacturer’s recommendations.

If the water supply to the refrigerator is from a Reverse

Osmosis Water Filtration System AND the refrigerator

also has a water filter, use the refrigerator’s filter bypass

plug. Using the refrigerator’s water filtration cartridge

in conjunction with the RO filter can result in hollow

ice cubes and slower water flow from the water

dispenser.

This water line installation is not warranted by the

refrigerator or icemaker manufacturer. Follow these

instructions carefully to minimize the risk of expensive

water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and

lead to water leakage or flooding. Call a qualified

plumber to correct water hammer before installing the

water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

If you use your refrigerator before connecting the

water line, make sure the icemaker power switch is in

the

O (off)

position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery powered.

All installations must be in accordance with local

plumbing code requirements.

BEFORE YOU BEGIN

Installation Instructions

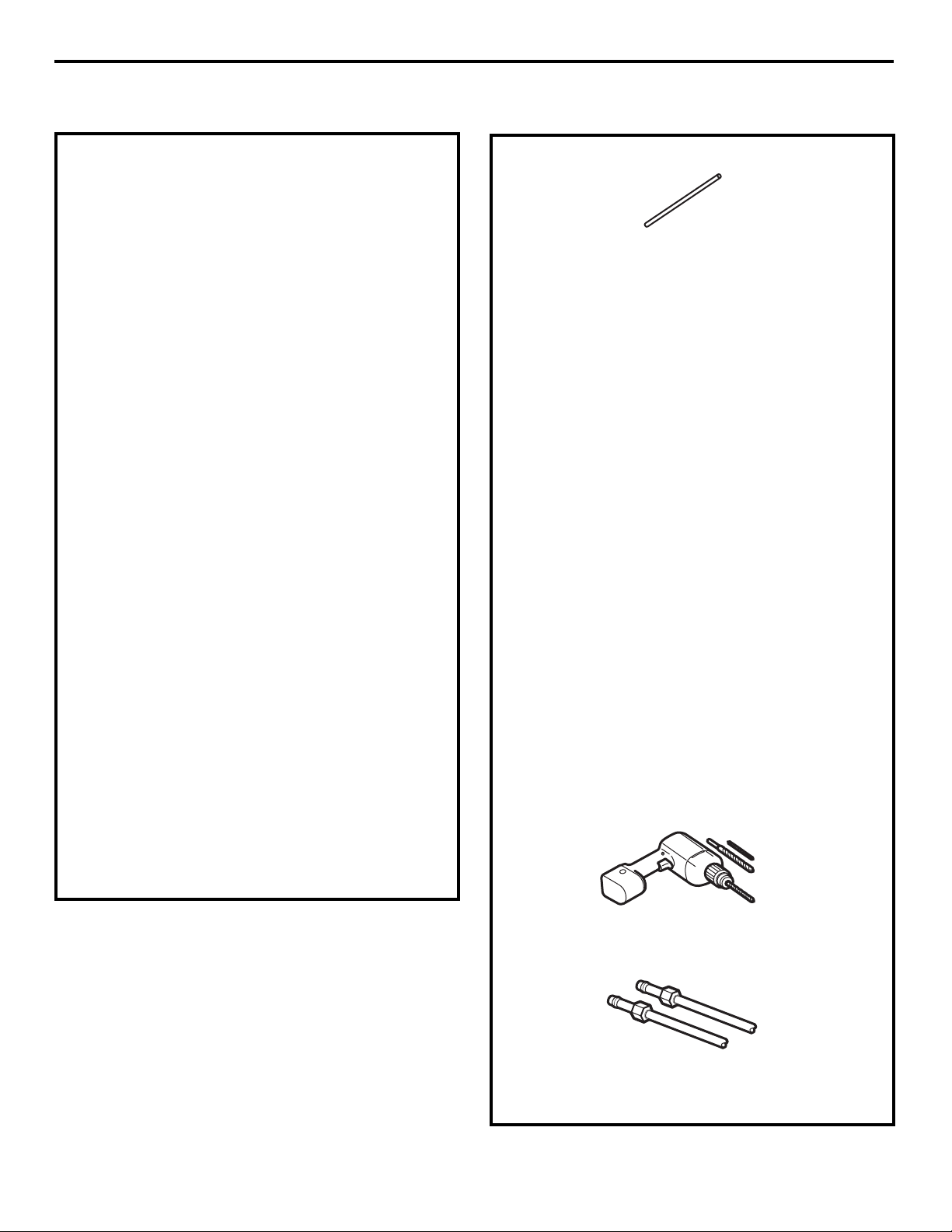

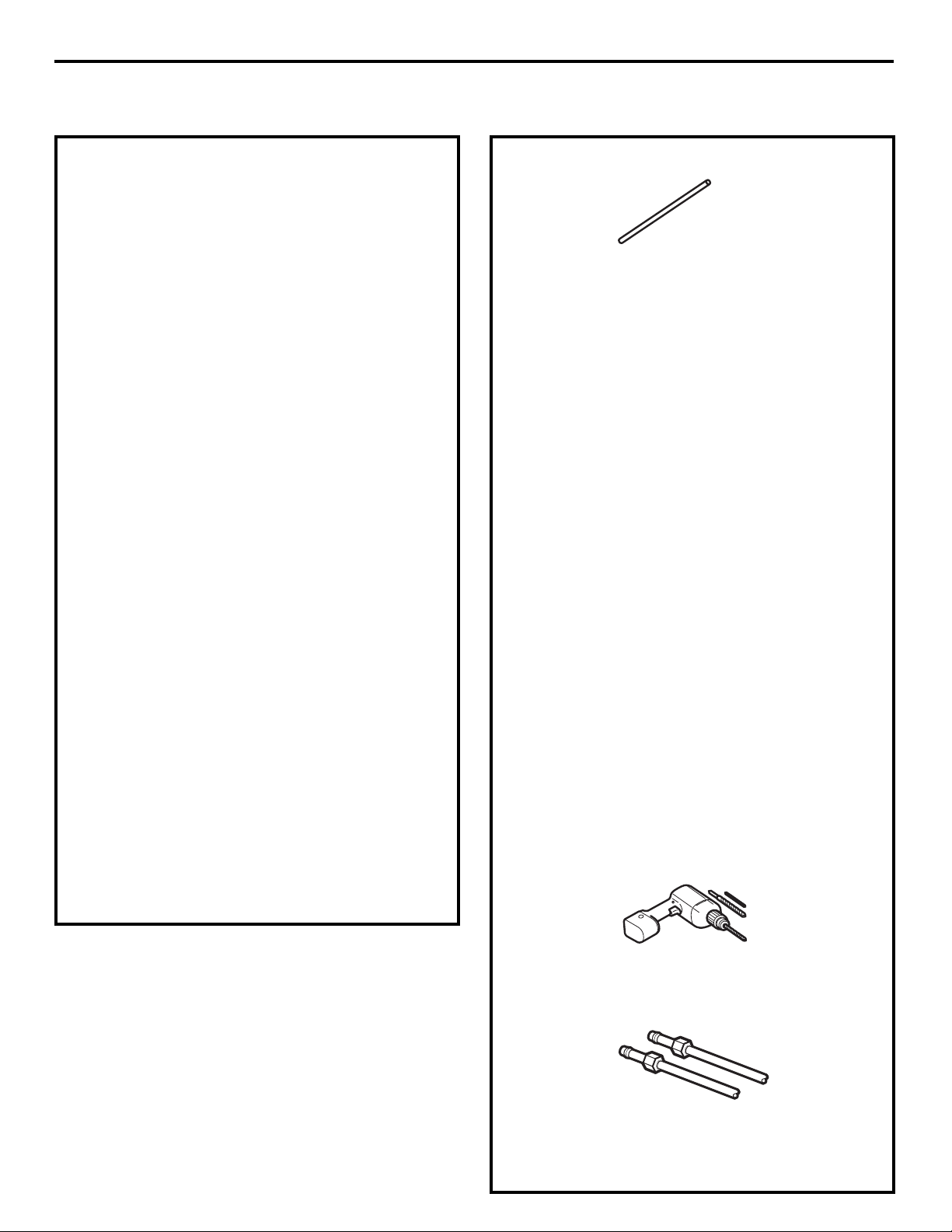

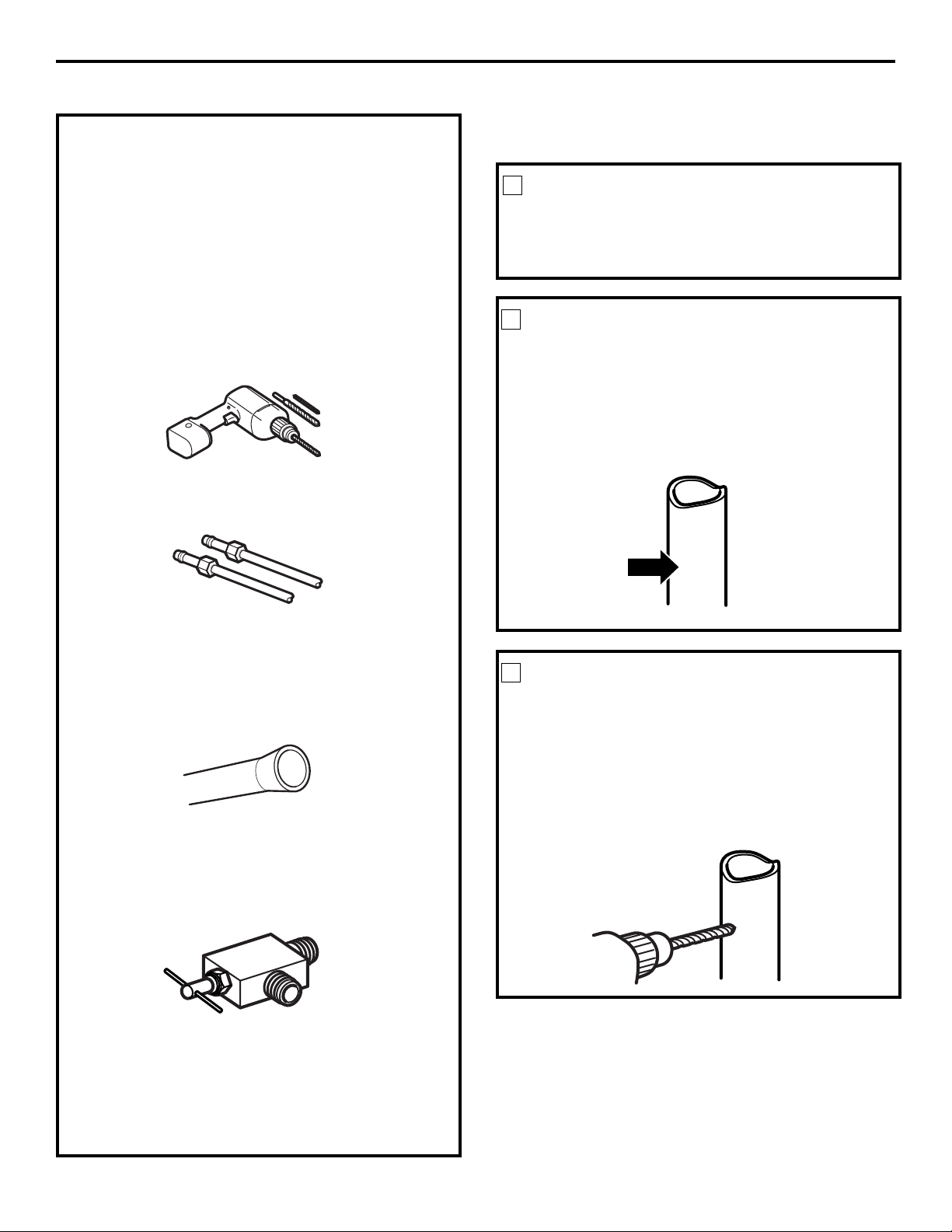

WHAT YOU WILL NEED

• Copper or GE SmartConnect

™

Refrigerator Tubing

kit, 1/4″ outer diameter to connect the refrigerator

to the water supply. If using copper, be sure both

ends of the tubing are cut square.

To determine how much tubing you need: measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Then add 8′

(2.4 m). Be sure there is sufficient extra tubing (about

8′ [2.4 m] coiled into 3 turns of about 10″ [25 cm]

diameter) to allow the refrigerator to move out from

the wall after installation.

GE SmartConnect

™

Refrigerator Tubing Kits are

available in the following lengths:

2′ (.6 m) – WX08X10002

6′ (1.8 m) – WX08X10006

15′ (4.6 m) – WX08X10015

25′ (7.6 m) – WX08X10025

Be sure that the kit you select allows at least 8′ (2.4 m)

as described above.

NOTE: The only GE approved plastic tubing is that

supplied in GE SmartConnect

™

Refrigerator Tubing

kits. Do not use any other plastic water supply line

because the line is under pressure at all times. Certain

types of plastic will crack or rupture with age and

cause water damage to your home.

• A GE water supply kit (containing tubing, shutoff

valve and fittings listed below) is available at extra

cost from your dealer or from Parts and Accessories,

800.626.2002 (in Canada 1.888.261.3055).

• A cold water supply. The water pressure must be

between 20 and 120 p.s.i. (1.4–8.1 bar).

• Power drill.

• 1/2″ or adjustable wrench.

• Straight and Phillips blade screwdriver.

• Two 1/4″ outer diameter compression nuts and

2 ferrules (sleeves)–to connect the copper tubing

to the shutoff valve and the refrigerator water

valve.

• If you are using a GE SmartConnect™ Refrigerator

Tubing kit, the necessary fittings are preassembled to

the tubing.

• If your existing copper water line has a flared fitting

at the end, you will need an adapter (available at

plumbing supply stores) to connect the water line to

the refrigerator OR you can cut off the flared fitting

with a tube cutter and then use a compression fitting.

Do not cut formed end from GE SmartConnect

™

Refrigerator tubing.

• Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with a

minimum inside diameter of 5/32″ at the point of

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply kits.

Before purchasing, make sure a saddle-type valve

complies with your local plumbing codes.

WHAT YOU WILL NEED (CONT.)

Installation Instructions

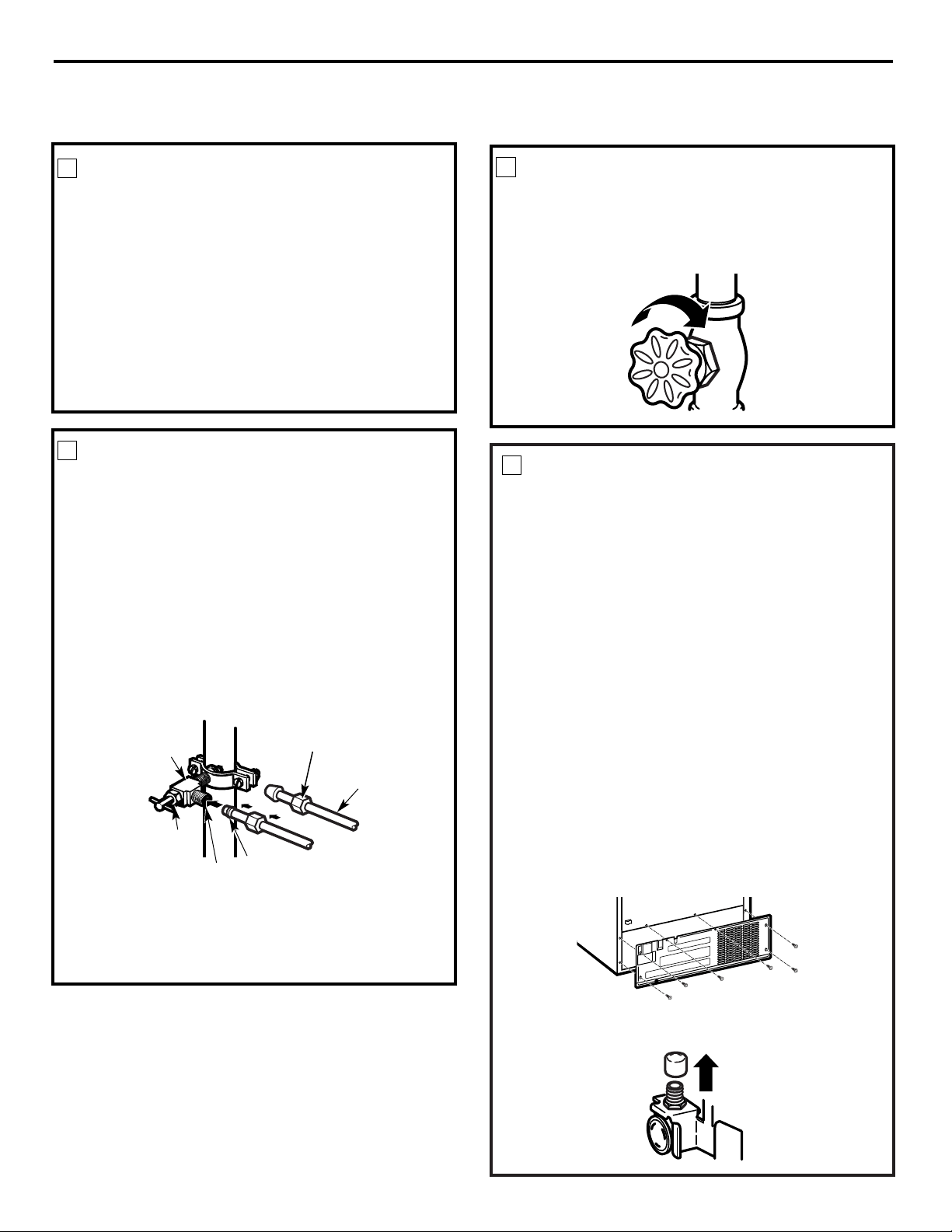

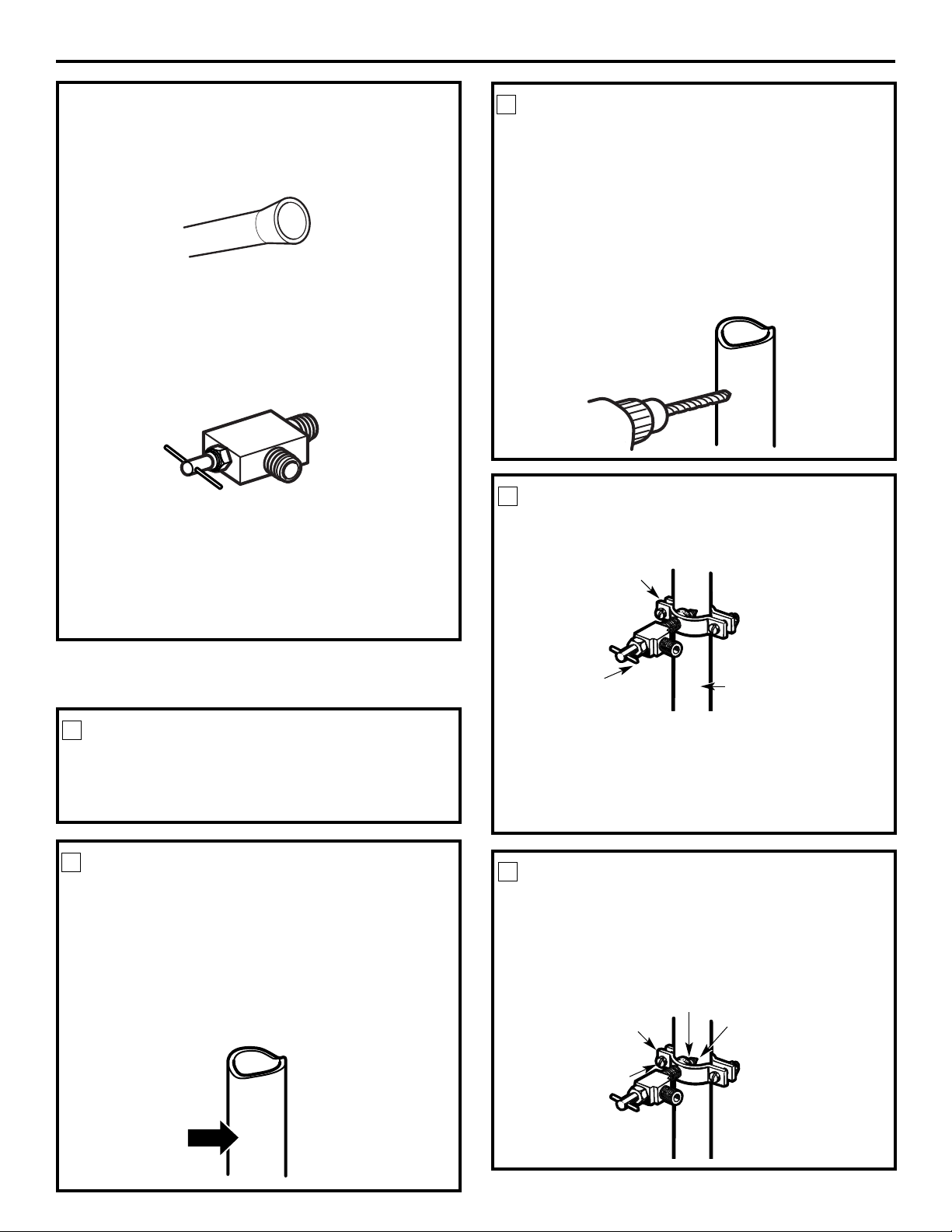

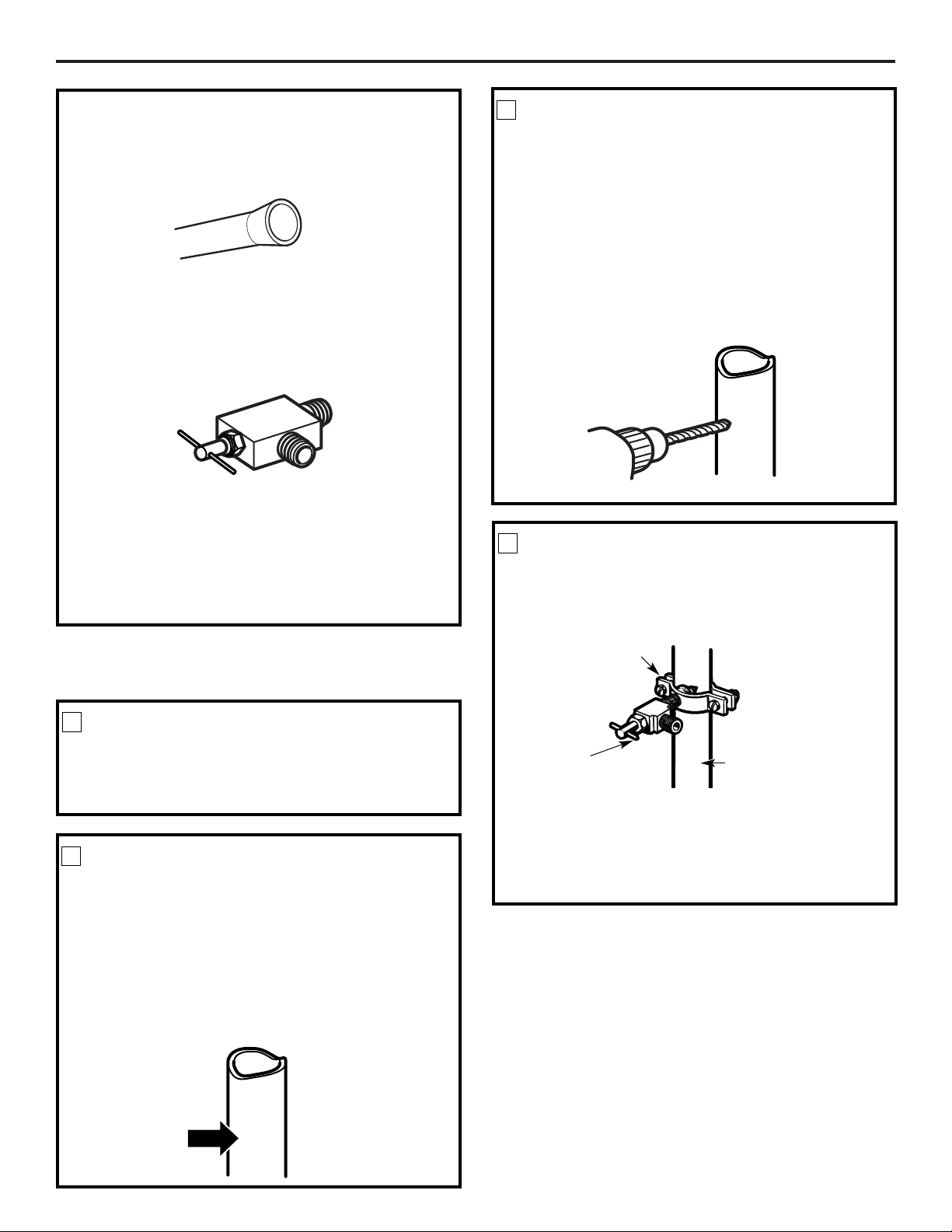

SHUT OFF THE MAIN WATER

SUPPLY

Turn on the nearest faucet long enough to clear

the line of water.

Install the shutoff valve on the nearest frequently used

drinking water line.

Choose a location for the valve that is easily

accessible. It is best to connect into the side of a

vertical water pipe. When it is necessary to connect

into a horizontal water pipe, make the connection

to the top or side, rather than at the bottom,

to avoid drawing off any sediment from the

water pipe.

CHOOSE THE VALVE LOCATION

DRILL THE HOLE FOR THE VALVE

Drill a 1/4″ hole in the water pipe (even if using a

self-piercing valve), using a sharp bit. Remove any

burrs resulting from drilling the hole in the pipe.

Take care not to allow water to drain into the drill.

Failure to drill a 1/4″ hole may result in reduced

ice production or smaller cubes.

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve.

Make sure the tubing is fully inserted into the valve.

Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect

™

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then tighten

one additional turn with a wrench. Overtightening

may cause leaks.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

CONNECT THE TUBING TO THE

VALVE

Saddle-Type Shutoff Valve

Compression Nut

Packing Nut

Outlet Valve

Ferrule (sleeve)

Turn the main water supply on and flush out the

tubing until the water is clear.

Shut the water off at the water valve after about

one quart (1 liter) of water has been flushed

through the tubing.

FLUSH OUT THE TUBING

INSTALLING THE WATER LINE (CONT.)

Installation Instructions

SmartConnect™

Tubing

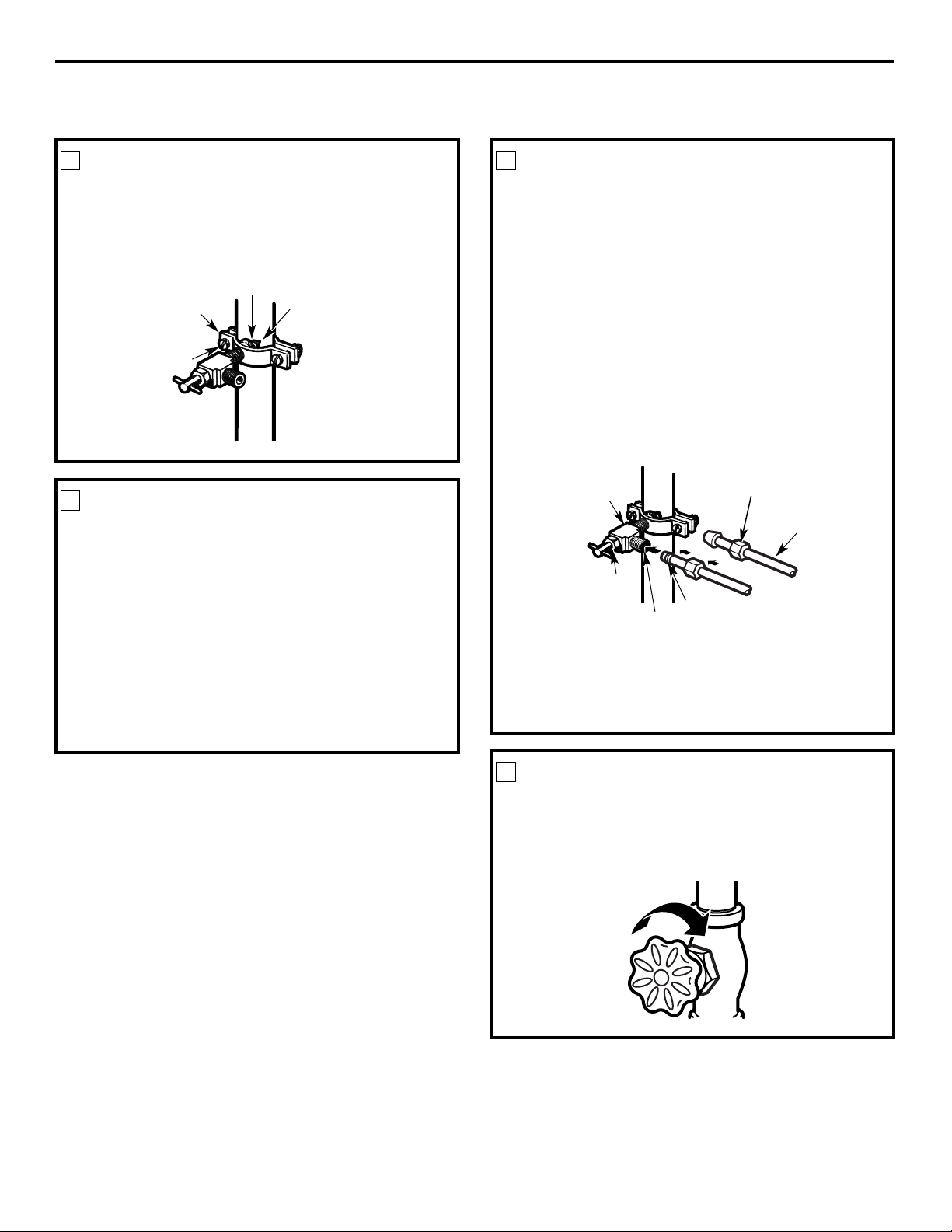

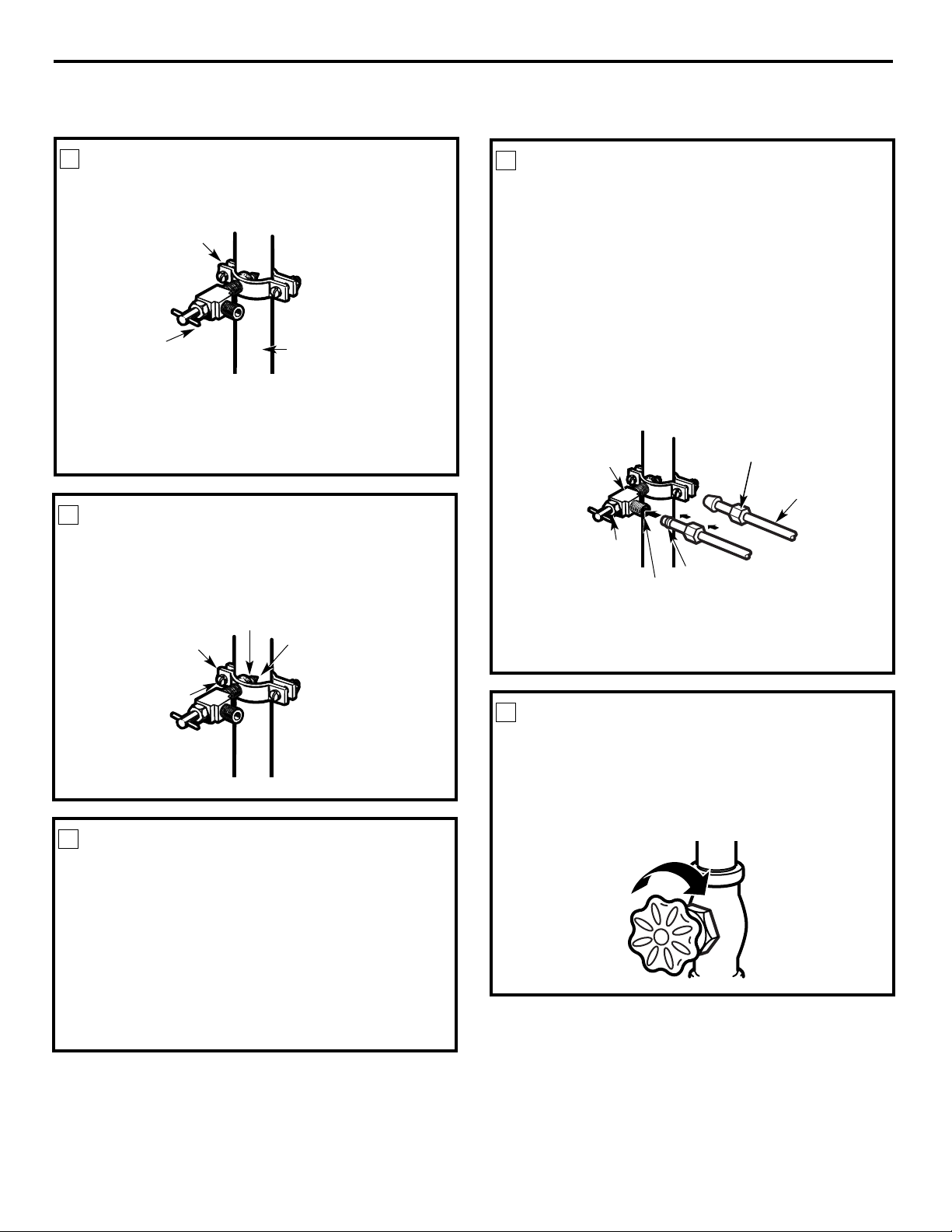

Fasten the shutoff valve to the cold water pipe with

the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

FASTEN THE SHUTOFF VALVE

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten or you may crush the

tubing.

TIGHTEN THE PIPE CLAMP

Pipe Clamp

Vertical Cold Water Pipe

Saddle-Type

Shutoff Valve

Washer

Inlet End

Pipe Clamp

Clamp

Screw

Route the tubing between the cold water line and

the refrigerator.

Route the tubing through a hole drilled in the wall

or floor (behind the refrigerator or adjacent base

cabinet) as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing

(about 8

′

[2.4 m] coiled into 3 turns of about

10″ [25 cm] diameter) to allow the refrigerator

to move out from the wall after installation

ROUTE THE TUBING

Installation Instructions

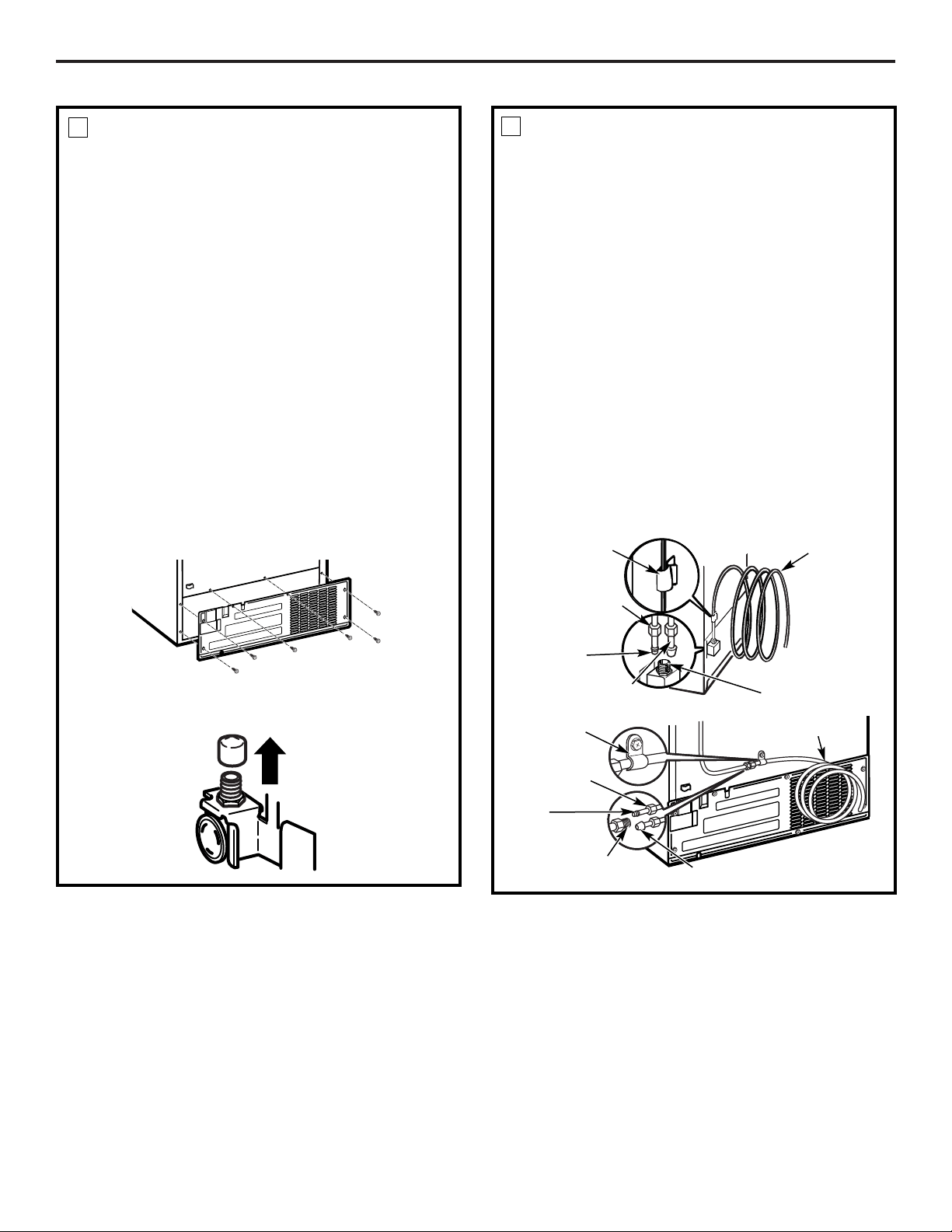

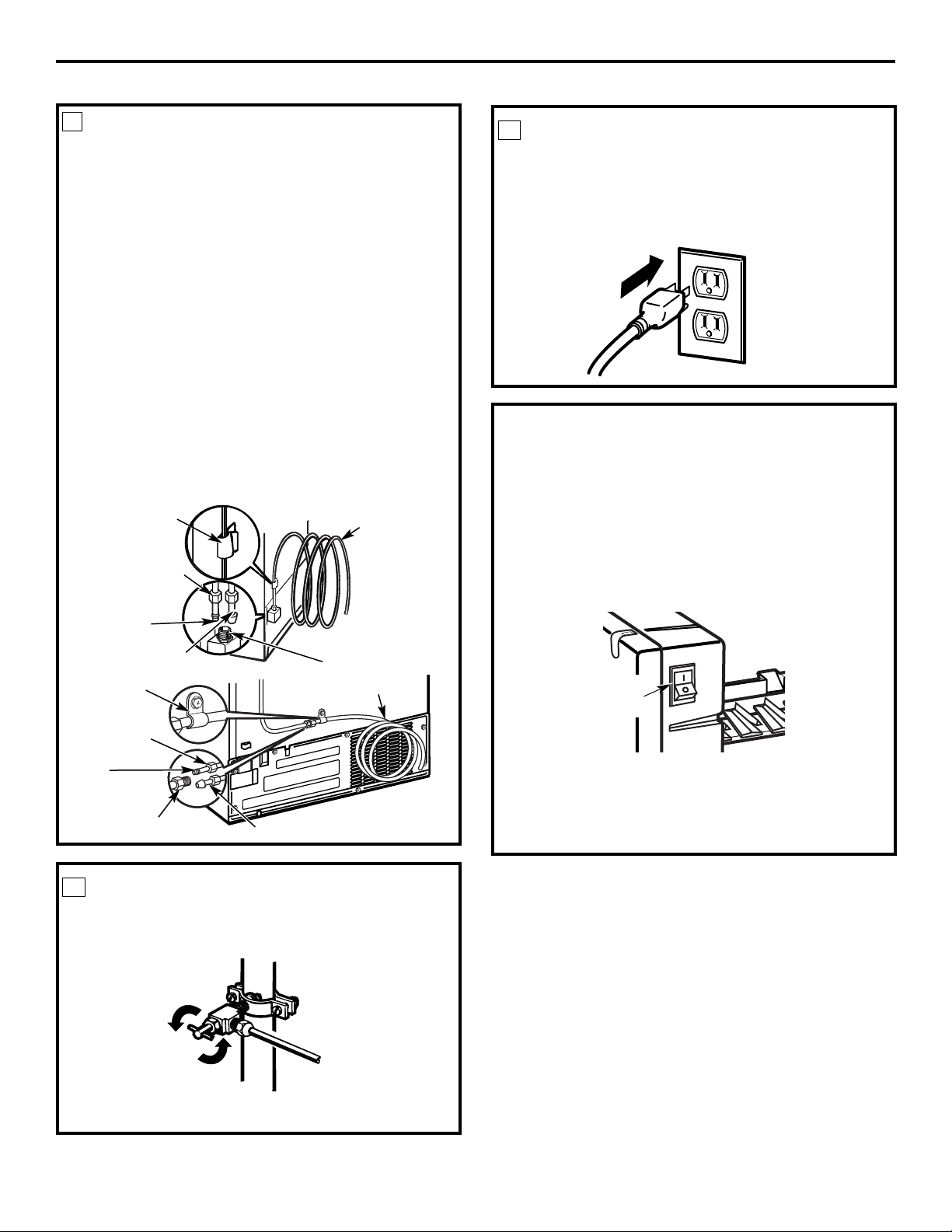

Place the compression nut and ferrule (sleeve)

onto the end of the tubing as shown. On the GE

SmartConnect

™

Refrigerator Tubing kit, the nuts

are already assembled to the tubing.

NOTES:

• Before making the connection to the refrigerator,

be sure the refrigerator power cord is not plugged

into the wall outlet.

• If your refrigerator does not have a water filter,

we recommend installing one if your water

supply has sand or particles that could clog the

screen of the refrigerator’s water valve. Install it in

the water line near the refrigerator. If using GE

SmartConnect

™

Refrigerator Tubing kit, you will

need an additional tube (WX08X10002) to

connect the filter. Do not cut plastic tube to

install filter.

Some models have the refrigerator connection at

the end of tubing located outside the compressor

compartment access cover. On other models, the

compressor compartment access cover must be

removed in order to access the refrigerator

connection at the water valve.

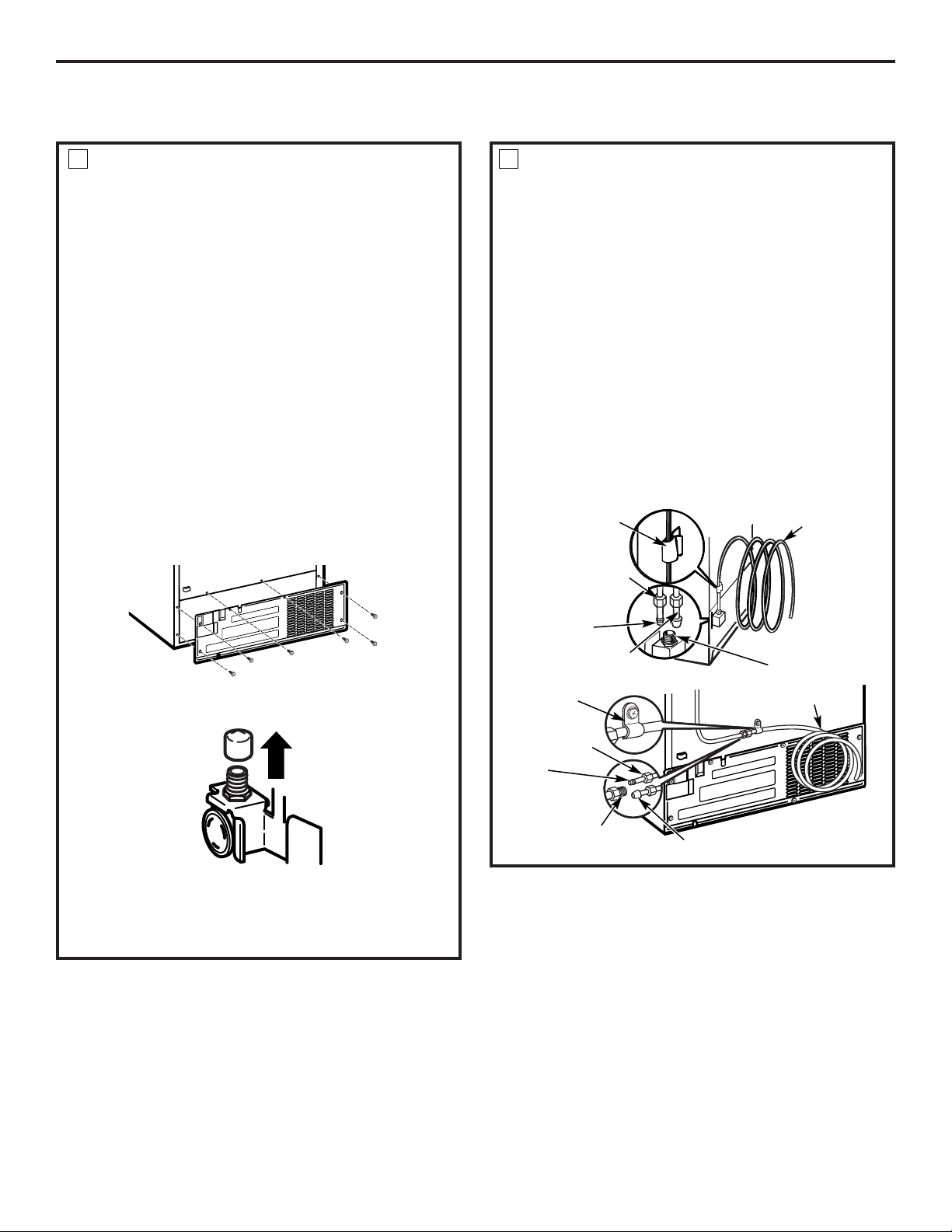

CONNECT THE TUBING TO THE

REFRIGERATOR

On models using the refrigeration connection at

the water valve, remove the plastic flexible cap.

Insert the end of the tubing into the water valve

connection as far as possible. While holding the

tubing, tighten the fitting.

For plastic tubing from a GE SmartConnect

™

Refrigerator Tubing kit, insert the molded end

of the tubing into the refrigerator connection and

tighten the compression nut until it is hand tight,

then tighten one additional turn with a wrench.

Overtightening may cause leaks.

Fasten the tubing into the clamp provided to hold

it in a vertical position. You may need to pry open

the clamp.

One of the illustrations below will look like the

connection on your refrigerator.

1/4″

Compression

Nut

Tubing

Clamp

1/4″

Tubing

Ferrule

(sleeve)

Refrigerator

Connection

SmartConnect

™

Tubing

1/4″Tubing

Tubing Clamp

1/4″

Compression Nut

Ferrule

(sleeve)

SmartConnect

™

Tubing

Refrigerator Connection

CONNECT THE TUBING TO THE

REFRIGERATOR (CONT.)

Installation Instructions

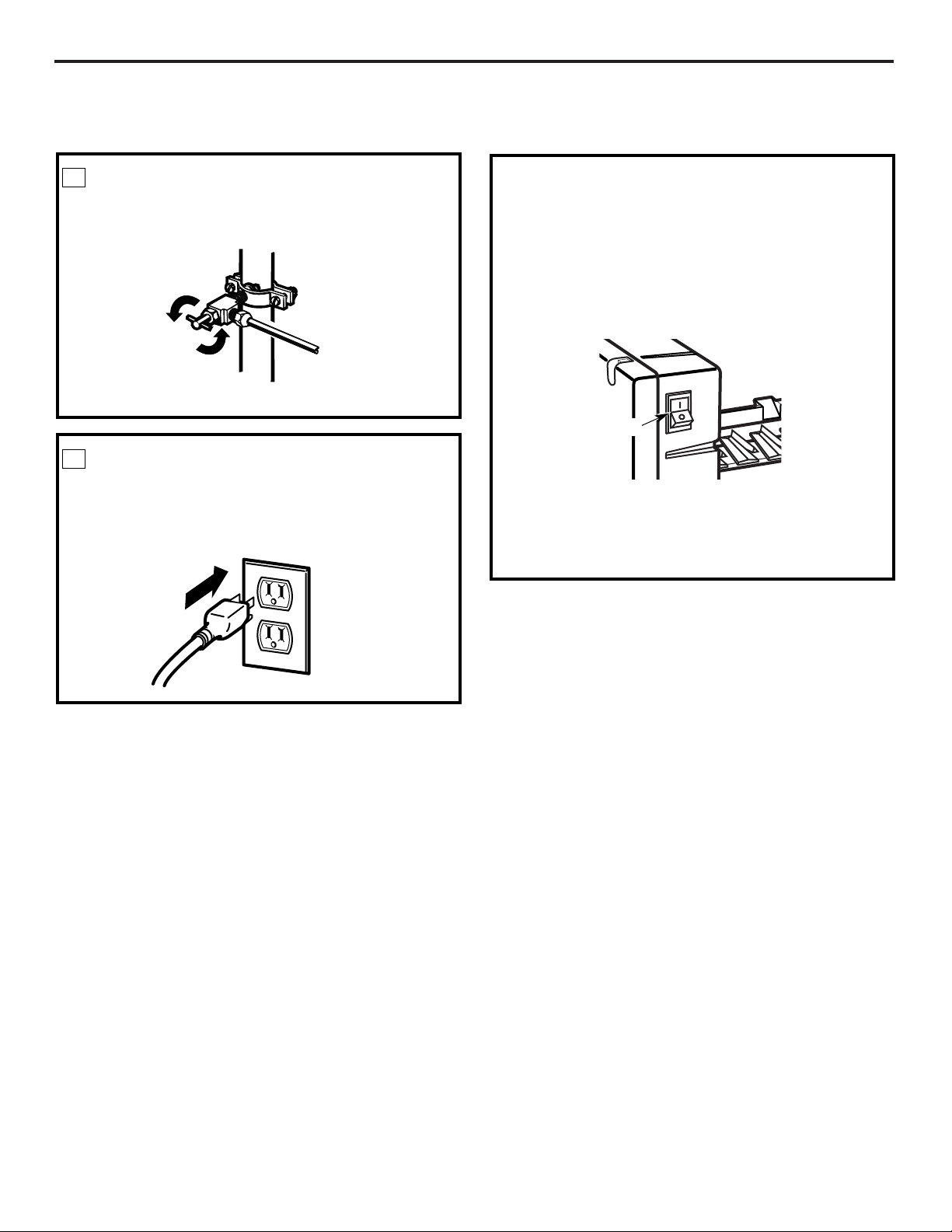

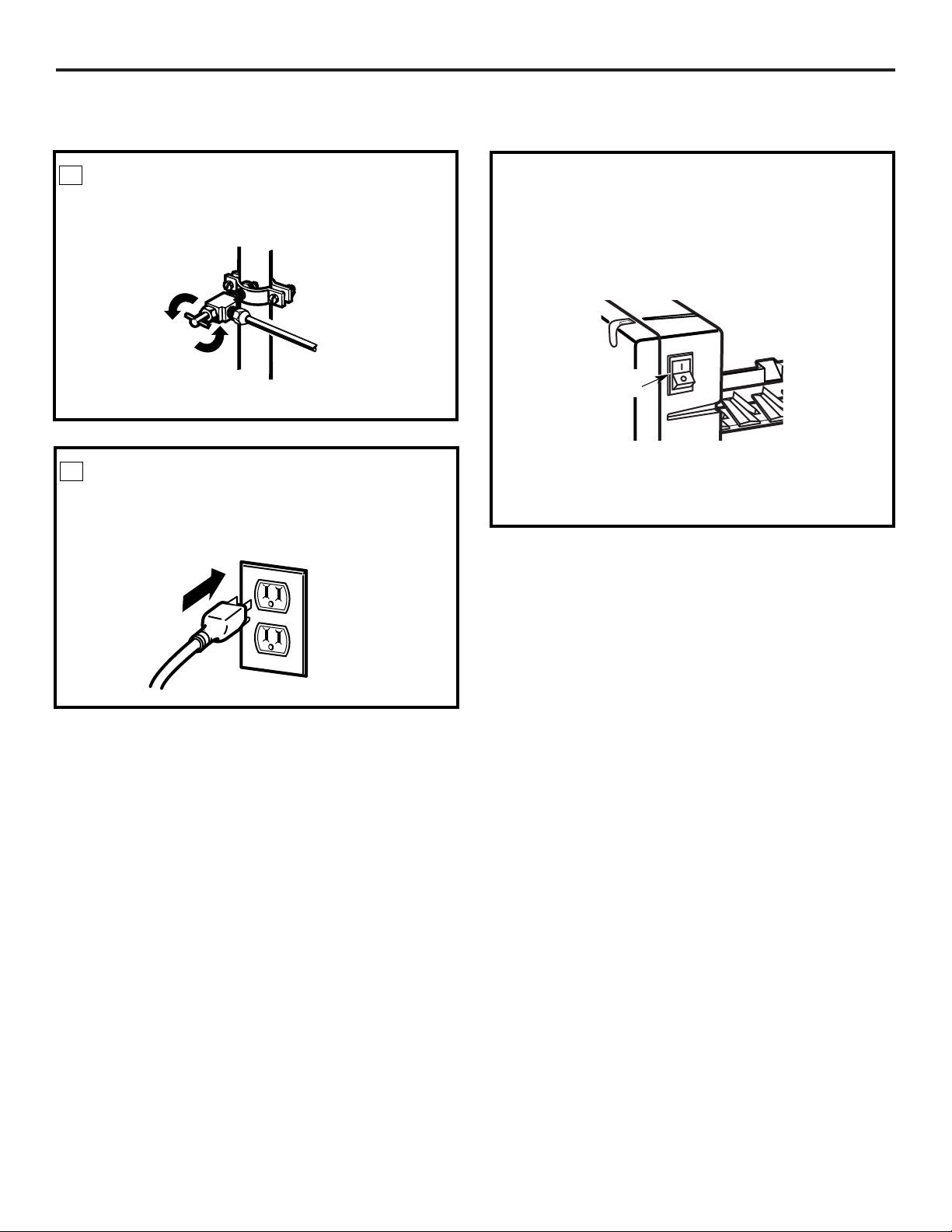

Set the icemaker power switch to the

l (on)

position.

The icemaker will not begin to operate until it

reaches its operating temperature of 15°F (–9°C)

or below. It will then begin operation automatically

if the icemaker power switch is in the

l (on)

position.

NOTE: In lower water pressure conditions, the

water valve may turn on up to 3 times to deliver

enough water to the icemaker.

Power

switch

START THE ICEMAKER

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the

wall. Push the refrigerator back to the wall.

PLUG IN THE REFRIGERATOR

Tighten any connections that leak.

TURN THE WATER ON AT THE

SHUTOFF VALVE

Replace access cover.

INSTALLING THE WATER LINE (CONT.)

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Normal operating sounds.

GEAppliances.com

Newer refrigerators sound different from older refrigerators.

Modern refrigerators have more features and use newer

technology.

HUMMM...

WHOOSH...

■

The new high efficiency compressor may run faster

and longer than your old refrigerator and you may

hear a high-pitched hum or pulsating sound while

it is operating.

■

Sometimes the refrigerator runs for an extended period,

especially when the doors are opened frequently. This

means that the

Frost Guard

™

feature is working to

prevent freezer burn and improve food preservation.

■

You may hear a whooshing sound when the doors close.

This is due to pressure equalizing within the refrigerator.

■

You may hear the fans spinning at high speeds.

This happens when the refrigerator is first plugged

in, when the doors are opened frequently or when

a large amount of food is added to the refrigerator

or freezer compartments. The fans are helping to

maintain the correct temperatures.

■

If either door is open for over 3 minutes, you may

hear the fans come on in order to cool the light

bulbs.

■

The fans change speeds in order to provide optimal

cooling and energy savings.

■

You may hear the fans running after selecting one of

the

CustomCool

™

settings.

CLICKS, POPS,

CRACKS and CHIRPS

■

You may hear cracking or popping sounds when the

refrigerator is first plugged in. This happens as the

refrigerator cools to the correct temperature.

■

Electronic dampers click open and closed to provide

optimal cooling and energy savings.

■

The compressor may cause a clicking or chirping

sound when attempting to restart (this could take

up to 5 minutes).

■

The electronic control board may cause a clicking

sound when relays activate to control refrigerator

components.

■

Expansion and contraction of cooling coils during

and after defrost can cause a cracking or popping

sound.

■

On models with an icemaker, after an icemaking

cycle, you may hear the ice cubes dropping into

the ice bucket.

WATER SOUNDS

■

The flow of refrigerant through the freezer cooling

coils may make a gurgling noise like boiling water.

■

Water dropping on the defrost heater can cause a

sizzling, popping or buzzing sound during the

defrost cycle.

■

A water dripping noise may occur during the defrost

cycle as ice melts from the evaporator and flows into

the drain pan.

■

Closing the door may cause a gurgling sound due to

pressure equalization.

Do you hear what I hear? These sounds are normal.

For additional information on normal

icemaker and dispenser operating sounds,

see the About the automatic icemaker

and About the ice and water dispenser

sections.

Before you call for service…

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not

Refrigerator in defrost cycle. • Wait about 30 minutes for defrost cycle to end.

operate

Either or both controls set to

OFF

. • Set the controls to a temperature setting.

Refrigerator is unplugged. • Push the plug completely into the outlet.

The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped.

The refrigerator is in •Unplug the refrigerator and plug it back in.

showroom mode.

Vibration or rattling

Rollers need adjusting. •See

Rollers.

(slight vibration

is normal)

Motor operates for

Normal when refrigerator • Wait 24 hours for the refrigerator to completely

long periods or cycles

is first plugged in. cool down.

on and off frequently.

Often occurs when large • This is normal.

(Modern refrigerators

amounts of food are

with more storage

placed in refrigerator.

space and a larger

Door left open. • Check to see if package is holding door open.

freezer require more

Hot weather or frequent • This is normal.

operating time. They

door openings.

start and stop often

Temperature controls • See

About the controls.

to maintain even

set at the coldest

temperatures.)

setting.

Refrigerator or freezer

Temperature control not set • See

About the controls.

compartment too warm

cold enough.

Warm weather or frequent • Set the temperature control one step colder.

door openings. See

About the controls.

Door left open. •Check to see if package is holding door open.

Frost or ice crystals

Door left open. • Check to see if package is holding door open.

on frozen food

Too frequent or too long

(frost within package

door openings.

is normal)

Divider between

Automatic energy saver •This helps prevent condensation on the outside.

refrigerator and freezer

system circulates warm

compartments

liquid around front edge

feels warm

of freezer compartment.

Automatic icemaker

Icemaker power switch • Set the power switch to the on position.

does not work

is in the off position.

Water supply turned off or • See

Installing the water line.

not connected.

Freezer compartment • Wait 24 hours for the refrigerator to completely

too warm. cool down.

Piled up cubes in the storage •Level cubes by hand.

bin cause the icemaker

to shut off.

Ice cubes stuck in icemaker. • Turn off the icemaker, remove cubes and turn the

(Green power light on icemaker back on.

icemaker blinking).

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

GEAppliances.com

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Problem Possible Causes What To Do

Frequent “buzzing” sound

Icemaker power switch is in the • Set the power switch to the

O (off)

position. Keeping it

I (on)

position, but the water supply in the

I (on)

position will damage the water valve.

to the refrigerator has not been

connected.

Ice cubes have odor/taste

Ice storage bin needs cleaning. • Empty and wash bin. Discard old cubes.

Food transmitting odor/taste • Wrap foods well.

to ice cubes.

Interior of refrigerator • See

Care and cleaning.

needs cleaning.

Small or hollow cubes

Water filter clogged. • Replace filter cartridge with new cartridge or with plug.

Slow ice cube freezing

Door left open. • Check to see if package is holding door open.

Temperature control not set • See

About the controls.

cold enough.

Cube dispenser does not work

Icemaker turned off or • Turn on icemaker or water supply.

water supply turned off.

Ice cubes are frozen to • Remove cubes.

icemaker feeler arm.

Irregular ice clumps in • Break up with fingertip pressure and discard remaining clumps.

storage container.

• Freezer may be too warm. Adjust the freezer control to a

colder setting, one position at a time, until clumps do not form.

Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

Water has poor taste/odor

Water dispenser has not been • Dispense water until all water in system is replenished.

used for a long time.

Water in first glass is warm

Normal when refrigerator • Wait 24 hours for the refrigerator to completely cool down.

is first installed.

Water dispenser has not been • Dispense water until all water in system is replenished.

used for a long time.

Water system has been drained. • Allow several hours for replenished supply to chill.

Water dispenser does

Water supply line turned • See

Installing the water line.

not work

off or not connected.

Water filter clogged. • Replace filter cartridge or remove filter and install plug.

Air may be trapped in the water system.

• Press the dispenser arm for at least two minutes.

Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

Water spurting from

Newly-installed filter cartridge. • Run water from the dispenser for 3 minutes (about

dispenser

one and a half gallons).

Water is not dispensed

Water in reservoir is • Call for service.

but icemaker is working

frozen.

Refrigerator control setting • Set to a warmer setting.

is too cold.

No water or ice cube production

Supply line or shutoff valve is clogged.

• Call a plumber.

Water filter clogged. • Replace filter cartridge or remove filter and install plug.

Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

CUBED ICE was selected but

Last setting was

CRUSHED ICE.

• A few cubes were left in the crusher from the previous

CRUSHED ICE was dispensed

setting. This is normal.

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Before you call for service…

Problem Possible Causes What To Do

Orange glow in

Defrost heater is on. •This is normal.

the freezer

Refrigerator has odor

Foods transmitting •Foods with strong odors should be tightly wrapped.

odor to refrigerator.

•Keep an open box of baking soda in the refrigerator;

replace every three months.

Interior needs cleaning. • See

Care and cleaning.

Door not closing properly

Door gasket on hinge side •Apply paraffin wax to the face of the gasket.

sticking or folding over.

A door bin is hitting a shelf • Move the door bin up one position.

inside the refrigerator.

Moisture forms on

Not unusual during •Wipe surface dry.

outside of refrigerator

periods of high humidity.

Moisture collects inside

Too frequent or too

(in humid weather, air

long door openings.

carries moisture into

refrigerator when doors

are opened)

Interior light does

No power at outlet. • Replace fuse or reset the breaker.

not work

Light bulb burned out. •See

Replacing the light bulbs.

Water on kitchen floor or

Cubes jammed in chute. • Poke ice through with a wooden spoon.

on bottom of freezer

Hot air from bottom

Normal air flow cooling motor.

of refrigerator

In the refrigeration process, it is

normal that heat be expelled in the

area under the refrigerator. Some

floor coverings are sensitive and will

discolor at these normal and safe

temperatures.

Refrigerator never

Adaptive defrost keeps •This is normal. The refrigerator will cycle off after the

shuts off but the

compressor running during door remains closed for 2 hours.

temperatures are OK

door openings.

Refrigerator beeping

Door open. • Close door.

Food isn’t thawing/chilling

Packaging. • Increase time or re-package in plastic.

Wrong weight selected. •Select a larger weight.

Item with high fat content. • Select a larger weight.

Not using Chill/Thaw tray. •Place items on tray and allow space in between items for

better airflow.

Actual temperature not

Unit just plugged in. • Allow 24 hours for system to stabilize.

equal to Set temperature

Door open for too long. •Allow 24 hours for system to stabilize.

Warm food added to refrigerator. • Allow 24 hours for system to stabilize.

Defrost cycle is in process. • Allow 24 hours for system to stabilize.

Select Temp feature is

Refrigerator compartment • This is normal. In order to minimize energy usage, the

not working

temperature control is set

Select Temp

feature is disabled when the refrigerator

at warmest setting. temperature control is set at the warmest setting.

TERMS AND CONDITIONS:

This warranty applies only for single

family domestic use in Canada when the

Refrigerator has been properly installed

according to the instructions supplied by

Camco and is connected to an adequate

and proper utility service.

Damage due to abuse, accident, commercial

use, and alteration or defacing of the serial

plate cancels all obligations of this warranty.

Service during this warranty must be performed

by an Authorized Camco Service Agent.

Neither Camco nor the Dealer is liable for any

claims or damages resulting from any failure

of the Refrigerator or from service delays

beyond their reasonable control.

To obtain warranty service, purchaser must

present the original bill of sale. Components

repaired or replaced are warranted through the

remainder of the original warranty period only.

This warranty is in addition to any statutory

warranty.

WHAT IS NOT COVERED:

• Service trips to your home to teach you how

to use the product.

• Damage to finish after delivery.

• Improper installation–proper installation

includes adequate air circulation to the

refrigeration system, adequate electrical,

plumbing and other connecting facilities.

• Replacement of house fuses or resetting

of circuit breakers.

• Replacement of light bulbs.

• Damage to product caused by accident,

fire, floods or acts of God.

• Loss of food due to spoilage.

• Proper use and care of product as listed

in the owner’s manual, proper setting of

controls.

• WARRANTOR IS NOT RESPONSIBLE

FOR CONSEQUENTIAL DAMAGES.

IMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date.

Camco Service is available coast to coast.

If further help is needed concerning this warranty, contact:

Manager, Consumer Relations, Camco Inc.,

Suite 310, 1 Factory Lane, Moncton, N.B. E1C 9M3

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

CONSUMER WARRANTY

(for customers in Canada)

Your refrigerator is warranted to be free of defects in material and workmanship.

What is covered How Long Warranted Parts Labour

(From Date of Sale) Repair or Replace

at Camco’s Option

Compressor Ten (10) Years Ten (10) Years Five (5) Years

Sealed System (including Five (5) Years Five (5) Years Five (5) Years

evaporator, condenser

tubing and refrigerant)

All Other Parts One (1) Year One (1) Year One (1) Year

Refrigerator Warranty.

(For customers in the United States)

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care

technician. To schedule service,

on-line, 24 hours a day, visit us at GEAppliances.com, or call

800.GE.CARES (800.432.2737).

For The Period Of: GE Will Replace:

One Year Any part

of the refrigerator which fails due to a defect in materials or workmanship. During this

From the date of the full one-year warranty,

GE will also provide,

free of charge,

all labor and in-home service to replace

original purchase

the defective part.

Five Years Any part of the sealed refrigerating system

(the compressor, condenser, evaporator and

From the date of the

all connecting tubing) which fails due to a defect in materials or workmanship. During this

original purchase full five-year sealed refrigerating system warranty,

GE will also provide,

free of charge,

all labor

and in-home service to replace the defective part in the sealed refrigerating system.

■Service trips to your home to teach you how to use the

product.

■Improper installation.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Loss of food due to spoilage.

■Replacement of house fuses or resetting of circuit

breakers.

■Replacement of the water filter cartridge due to water

pressure that is outside the specified operating range or

due to excessive sediment in the water supply.

■Replacement of the water filter cartridge after its

expected useful life.

■Damage to the product caused by accident, fire, floods

or acts of God.

■Incidental or consequential damage caused by possible

defects with this appliance.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Consumer Support Troubleshooting Tips

Operating Instructions

Safety InstructionsInstallation Instructions

Performance Data Sheet

GE SmartWater Filtration System

GWF Cartridge

Health Claim Performance Certified by NSF/ANSI*

(100% safety factors built in for unmetered usage)

Standard No. 42: Aesthetic Effects

Parameter USEPA Influent Effluent % Reduction

MCL Challenge Average Maximum Average Minimum

Chlorine – 1.9 ppm 0.02 ppm 0.05 ppm 98.90% 97.37%

T & O – – – – – –

Particulate** – 200,000 3,978 7,800 98.00% 96.10%

Standard No. 53: Health Effects

Parameter USEPA Influent Effluent % Reduction

MCL Challenge Average Maximum Average Minimum

Turbidity 1 NTU*** 24.3 NTU 0.07 NTU 0.1 NTU 99.71% 99.59%

Cysts 99.95% Reduction 105,750 26 55 99.97% 99.95%

Lead at pH 6.5 15 ppb 160 ppb 1 ppb 1 ppb 99.37% 99.37%

Lead at pH 8.5 15 ppb 150 ppb 1.8 ppb 4.3 ppb 98.80% 97.13%

Lindane 0.0002 ppm 0.00062 ppm 0.00005 ppm 0.00005 ppm 91.93% 91.93%

Atrazine 0.003 ppm 0.0084 ppm 0.002 ppm 0.003 ppm 76.19% 64.28%

2,4-D 0.100 ppm 0.272 ppm 0.042 ppm 0.090 ppm 84.89% 67.63%

Asbestos 99% 690 MFL/ml 0.32 MFL/ml 1.2 MFL/ml 99.95% 99.82%

* Tested using a flow rate of 0.5 gpm (1.8927 l/m); pressure of 120 psig (8.437 kg/cm

); pH of 7.5±0.5; temp. of 68°±4.5°F (20°±2.5°C)

** Measurement in particles/ml

*** NTU = Nephelometric Units

Operating Specifications

■Capacity: certified for up to 500 gallons (1893 l); up to one year

■Pressure requirement: 40-120 psi (2.8-8.2 bar), non-shock

■Temperature: 33°-100°F (0.6°-38°C)

■Flow rate: 0.5 gpm (1.9 lpm)

General Installation/Operation/Maintenance Requirements

■Flush new cartridge at full flow for 3 minutes to purge out trapped air.

■Replace cartridge when flow becomes too slow.

Special Notices

■

Installation instructions; parts and service availability; and standard warranty are included with the product when shipped.

■This drinking water system must be maintained according to manufacturer’s instructions, including replacement of

filter cartridges.

■Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

■

The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your water.

■Check for compliance with the state and local laws and regulations.

Manufactured for: General Electric Company, Louisville, KY 40225

NSF

System Tested and Certified by NSF International against ANSI/NSF

Standard 42 & 53 for the reduction of:

Standard No. 42: Aesthetic Effects

Chemical Unit

Taste and Odor Reduction

Chlorine Reduction, Class I

Mechanical Filtration Unit

Particulate Reduction, Class I

Standard No. 53: Health Effects

Chemical Reduction Unit

Lead and Atrazine Reduction

Lindane and 2,4-D Reduction

Mechanical Filtration Unit

Turbidity Reduction

Cyst and Asbestos Reduction

State of California

Department of Health Services

Water Treatment Device

Certificate Number

Date Issued: May 30, 2000

Date Revised: February 9, 2001

1434

00-

GE Smart Water Filtration Systems - GWF06 GWF06

GE Smart Water Filtration Systems - GWF GWF

Hotpoint Refrigerator Systems - HWF HWF

General Electric Appliances

Cysts (protozoan)

Turbidity

Asbestos

Lead

Atrazine

Lindane

2,4-D

300 gallons* 0.5 gpm

For Purchases Made In Iowa:

This form must be signed and dated by the buyer and seller prior to the consummation of this

sale. This form should be retained on file by the seller for a minimum of two years.

BUYER: SELLER:

Name Name

Address Address

City State Zip City State Zip

Signature Date Signature Date

General Electric Company

Warranty Registration Department

P.O. Box 32150

Louisville, KY 40232-2150

GE Service Protection Plus

™

GE, a name recognized worldwide for quality and dependability, offers you

Service Protection Plus

™

–comprehensive protection on all your appliances–

No Matter What Brand!

Benefits Include:

• Backed by GE

• All brands covered

• Unlimited service calls

• All parts and labor costs included

• No out-of-pocket expenses

• No hidden deductibles

• One 800 number to call

You will be completely satisfied with our service protection or you may request your money back

on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more–any brand!

Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker

coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable

household products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224

for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance.

Anywhere. Anytime.*

Please place in envelope and mail to:

✁

Cut here

Consumer Product Ownership Registration

Important

Mail

Today!

General Electric Company

Louisville, Kentucky

GEAppliances.com

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

Consumer Product Ownership Registration

Dear Customer:

Thank you for purchasing our product and thank you for placing your confidence in us.

We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to

ensure that your product is registered, or register

online at GEAppliances.com.

Model Number Serial Number

✁

Cut here

Complete and mail

your Consumer

Product Ownership

Registration today.

Have the peace of

mind of knowing we

can contact you in

the unlikely event of

a safety modification.

After mailing the

registration below,

store this document

in a safe place. It

contains information

you will need should

you require service.

Our service number

is 800.GE.CARES

(800.432.2737).

Read your Owner’s

Manual carefully.

It will help you

operate your new

appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other important

communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected partners.

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Notes.

Soutien au
consommateur
Conseils de dépannage
Fonctionnement
Mesures de sécuritéInstallation
Mesures de sécurité . . . . . . . . . . . . . . .43, 44
Fonctionnement
Autres caractéristiques  . . . . . . . . . . . . . . . .52
Clayettes et bacs . . . . . . . . . . . . . . . . . . .50, 51
CustomCool
™
 . . . . . . . . . . . . . . . . . . . .47, 48
Enlèvement des contenants  . . . . . . . . . . . .53
Entretien et nettoyage
du réfrigérateur . . . . . . . . . . . . . . . . . . .56, 57
Le distributeur d’eau et de glaçons  . . .55, 56
Le filtre à eau  . . . . . . . . . . . . . . . . . . . . . . .49
Les commandes  . . . . . . . . . . . . . . . . . . . . .45
Les portes du réfrigérateur . . . . . . . . . . . . .52
Les tiroirs et contenants à légume . . . . . . .53
Machine à glaçons automatique  . . . . . . . .54
Remplacement des ampoules  . . . . . . . . . .58
TurboCool
™
 . . . . . . . . . . . . . . . . . . . . . . . . .46
Installation
Démontage et remontage des portes  . . . .63
Ensembles de moulures et de
panneaux décoratifs  . . . . . . . . . . . . . . .59–62
Installation de la conduite d’eau  . . . . .66–69
Préparation  . . . . . . . . . . . . . . . . . . . . . .64, 65
Conseils de dépannage . . . . . . . . . . . .71–74
Bruits normaux de fonctionnement  . . . . .70
Soutien au consommateur
Feuillet de données relatives à la
performance de la cartouche GWF  . . . . . .76
Garantie pour la clientèle au Canada  . . . .75
Soutien au consommateur  . . . . . . . . . . . . .77
42
Transcrivez les numéros de modèle et de série ici :
# de modèle______________________________
# de série________________________________
Ils figurent sur l’étiquette qui se trouve à l’interieur
du compartiment réfrigérateur en haute à droite.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

electromenagersge.ca

AVERTISSEMENT!

N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,

y compris les suivantes.

■Installez le réfrigérateur conformément aux

directives d’installation avant de l’utiliser.

■Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ni se pendre aux clayettes du

réfrigérateur. Ils pourraient endommager le

réfrigérateur et se blesser gravement.

■Ne touchez pas les surfaces froides du congélateur

si vous avez les mains humides ou mouillées : la

peau risque d’adhérer à ces surfaces très froides.

■N’entreposez et n’utilisez pas d’essence ou autres

vapeurs et liquides inflammables à proximité de cet

appareil ou de tout autre appareil électroménager.

■Si votre réfrigérateur est doté d’une machine à

glaçons automatique évitez le contact avec les

pièces mobiles du mécanisme éjecteur, ou avec

l’élément chauffant situé à la partie inférieure de

la machine à glaçons. Ne posez pas les doigts ou

les mains sur le mécanisme de la machine à

glaçons pendant que le réfrigérateur est branché.

■Éloignez les doigts des parties du réfrigérateur où

l’on peut facilement se pincer : les espaces entre

les portes et entre les portes et les placards sont

toujours étroits. Soyez prudent lorsque vous fermez

les portes de l’appareil en présence des enfants.

■Débranchez votre réfrigérateur avant de le

nettoyer ou de le réparer.

REMARQUE : Nous vous recommandons vivement de

confier toute réparation à un technicien qualifié.

■Lorsque vous réglez la commande sur

0 (arrêt)

l’alimentation électrique de l’ampoule

n’est pas coupée.

■Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

■

■Nettoyez toujours le contenant

CustomCool

™

après avoir dégelé les aliments.

COMMENT VOUS DÉBARRASSER CONVENABLEMENT

DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d’asphyxie sont

toujours d’actualité. Les réfrigérateurs abandonnés

sont toujours aussi dangereux, même si on n’attend

que «quelques jours» pour s’en débarrasser. Si vous

ne gardez pas votre ancien réfrigérateur, veuillez

suivre les directives ci-dessous afin de prévenir les

accidents.

Avant de vous débarrasser de votre ancien

réfrigérateur ou congélateur :

■Démontez les portes.

■Laissez les clayettes en place afin d’empêcher

les enfants de grimper à l’intérieur.

Se débarrasser du CFC

Votre ancien réfrigérateur peut avoir un

système de refroidissement qui a utilisé les CFC

(chlorofluorocarbones). Les CFC sont jugés nocifs

pour l’ozone stratosphérique.

Si vous vous débarrassez de votre ancien

réfrigérateur, assurez-vous que le frigorigène avec

CFC soit enlevé correctement par un technicien

qualifié. Si vous libérez intentionnellement ce

frigorigène avec CFC vous pouvez être soumis aux

contraventions et à l’emprisonnement sous

provisions des lois sur l’environnement.

CORDONS PROLONGATEURS

Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques

potentiels qu’ils présentent dans certaines conditions.

Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire

qu’il s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL

(aux États-Unis) ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre

de 15 ampères (minimum) et de 120 volts.

DANGER! RISQUES POUR LES ENFANTS

AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon

d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d’alimentation de cet appareil est

muni d’une fiche à 3 broches (mise à la terre)

qui se branche dans une prise murale ordinaire

à 3 alvéoles (mise à la terre) pour réduire au

minimum les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par

un électricien qualifié pour vous assurer que la prise

est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles,

il vous incombe de la faire remplacer par une prise

à 3 alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa

propre prise de courant, dont la tension nominale est

identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir

un rendement optimum et éviter une surcharge des

circuits électriques de la résidence, ce qui pourrait

créer un risque d’incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le

cordon d’alimentation. Saisissez fermement la fiche

du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon

effiloché ou endommagé. N’utilisez pas un cordon

fendillé ou présentant des signes d’usure.

Lorsque vous déplacez votre réfrigérateur du mur,

faites attention de ne pas le faire rouler sur le cordon

d’alimentation afin de ne pas l’endommager.

FICHE D’ADAPTATION

(Fiches d’adaptation non permises au Canada)

Nous vous recommandons fortement de ne pas utiliser une fiche d’adaptation à cause des risques

potentiels qu’elle présente dans certaines circonstances.

Toutefois, si vous décidez d’utiliser tout de même

une fiche d’adaptation, vous pouvez effectuer un

raccordement temporaire,

si les codes locaux le

permettent, dans une prise de courant à 2 alvéoles

adéquatement mise à la terre en utilisant une fiche

d’adaptation homologuée UL, en vente dans la

plupart des quincailleries.

La fente la plus longue de la fiche doit être alignée

avec la fente la plus longue de la prise murale afin

d’assurer la polarité appropriée pour le

branchement du cordon d’alimentation.

Lorsque vous débranchez le cordon d’alimentation

de la fiche d’adaptation, saisissez toujours la fiche

d’une main pendant que vous tirez sur la fiche du

cordon d’alimentation de l’autre. Sinon, la borne

de mise à la terre de la fiche d’adaptation risque

de casser avec le temps.

Si la borne de mise à la terre de la fiche casse,

N’UTILISEZ PAS

l’appareil tant qu’une mise à la terre

adéquate n’aura pas été rétablie.

Le fait de fixer la borne de mise à la terre de la fiche

d’adaptation à la plaque de la prise de courant n’assure

pas automatiquement la mise à la terre de l’appareil. Il

faut que la vis soit en métal, non isolée, et que la prise de

courant soit mise à la terre par l’entremise du câblage de

la résidence. Faites vérifier le circuit par un électricien

qualifié pour vous assurer que la prise est adéquatement

mise à la terre.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES

MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

Les commandes.

electromenagersge.ca

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

La temperature est pré-réglée à l’usine au numéro 37° F pour le

compartiment réfrigérateur et 0° F pour le compartiment congélateur.

Attendez 24 heures que la température se stabilise aux temperatures

recommandées pré-réglées.

Le réglage de température peut indiquer la température SET (réglée)

ainsi que la température réelle dans le compartiment réfrigération et

dans le compartiment congélation. La température SET (réglée) peut

varier légèrement de la température réelle, selon l’utilisation et les

conditions de fonctionnement.

Le placement d’une ou des deux commandes sur OFF (Arrêt) arrête

le refroidissement à la fois dans les compartiments du réfrigérateur

et du congélateur mais ne coupe pas l’alimentation électrique

du réfrigérateur.

NOTE : Le réfrigérateur est expédié avec une pellicule de protection

couvrant les commandes de température. Si cette pellicule n’a pas

été retirée au cours de l’installation faites-le maintenant.

Ce système est conçu pour maximiser le rendement

dans les compartiments du réfrigérateur et du

congélateur. Ce concept unique consiste en une

canalisation d’air fixée au long des parois arrières

du réfrigérateur et d’un tunnel à air au bas de la

paroi arrière du compartiment du congélateur.

Le rangement d’aliments en avant des persiennes

de ces compartiments n’affecte pas le rendement

de l’appareil. Bien qu’il soit possible d’enlever

la canalisation d’air et le tunnel à air, une telle

opération affectera le rendement en ce qui

concerne la température. (Pour recevoir les

instructions de démontage de ces éléments

en ligne 24 heures par jour, veuillez contacter

GE sur le site Web electromenagersge.ca ou

appelez le 1.800.361.3400.)

Système de circulation d’air

Pour changer la température,

appuyez et relâchez le

bouton

WARMER

COLDER

(Plus chaud et Plus

froid). Le voyant

SET

(affichage) s’allumera et

l’affichage indiquera la température réglée. Pour

changer la température, appuyez brièvement sur la

touche

WARMER

(plus chaud) ou

COLDER

(plus

froid) jusqu’à ce que la température désirée

apparaisse. La température du réfrigérateur peut

être ajustée entre 34 et 44° F celle du congélateur

entre –6 et +6° F.

Une fois la température souhaitée affichée, après

5 secondes, la température affichée retournera à

celle du réfrigérateur et du congélateur. Plusieurs

ajustements peuvent être nécessaires. Chaque fois

que vous ajustez les commandes, laissez passer

24 heures pour que le réfrigérateur atteigne la

température que vous avez sélectionnée.

Pour éteindre le système de refroidissement,

appuyez brièvement sur le bouton

WARMER

(plus

chaud) du réfrigérateur ou du congélateur jusqu’à

ce que l’affichage indique

OFF

(Arrêt)

. Pour remettre

l’appareil en marche,

poussez sur le bouton

COLDER

(plus froid) du réfrigérateur ou du congélateur. Le

voyant

SET

(affichage) s’allumera du côté que vous

avez sélectionné. Appuyez à nouveau (du côté où

le voyant

SET

est allumé) et la température de

l’appareil passera sur la valeur pré-réglée de

0° F

pour le congélateur et

37° F

pour le réfrigérateur.

L’affichage d’un ou des deux boutons sur

OFF

(Arrêt) arrête le refroidissement dans les

compartiments du réfrigérateur et du congélateur

mais ne coupe pas l’alimentation électrique du

réfrigérateur.

Au sujet de TurboCool.

™

Fonctionnement

La commande

TurboCool

accélère

le refroidissement du compartiment

réfrigération afin de refroidir plus

rapidement les aliments. Utilisez

TurboCool

quand vous ajoutez une grande quantité

d’aliments dans le compartiment

réfrigération, quand vous mettez de côté

des aliments après les avoir laissés reposer

à la température de la pièce ou quand

vous mettez de côté des restes d’aliments

chauds. Vous pouvez également l’utiliser

après que le réfrigérateur soit resté

débranché pendant une période

prolongée.

Une fois activé, le compresseur se met

immédiatement en route et les ventilateurs

se mettent en marche et s’arrêtent à haute

vitesse pendant huit heures, en suivant leur

cycle. Le compresseur continue à marcher

jusqu’à ce que le compartiment

réfrigération se refroidisse à environ 1° C

(34° F), puis il se met en marche et s’arrête

selon son propre cycle pour maintenir

cette température. Après 8 heures ou si

vous pressez à nouveau sur le bouton

TurboCool

, le compartiment réfrigération

revient à son réglage original.

Utilisation

Appuyez sur le bouton

TurboCool

. L’écran

de température du réfrigérateur indique

Quand la commande

TurboCool

cesse de

fonctionner, le compartiment réfrigération

revient à son réglage original.

NOTES :

Vous ne pouvez pas changer

la température du réfrigérateur

pendant que la commande

TurboCool

fonctionne.

TurboCool

n’a pas d’effet sur

la température du congélateur.

Quand vous ouvrez la porte du

réfrigérateur pendant l’action

de la commande

TurboCool

, les

ventilateurs continuent à

fonctionner si leur cycle

le demande.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Videz le contenant. Placez le

plateau Chill/Thaw à l’intérieur

du contenant, la plaque métallique

faisant face vers le bas pour rafraîchir

et entreposer les aliments ou la plaque

métallique faisant face vers le haut

pour les dégeler. Placez les aliments

sur le plateau et fermez le contenant

complètement.

Choisissez un des boutons

ExpressThaw,

™

ExpressChill

™

SelectTemp.

™

Le panneau d’affichage

et le voyant

SET

s’allument. Appuyez

brièvement sur le bouton jusqu’à ce

que la lumière apparaisse après le

réglage voulu. Utilisez le tableau

pour déterminer le meilleur réglage

à adopter.

■ Pour arrêter une fonction avant la

fin du cycle, appuyez brièvement

sur le bouton correspondant à cette

fonction jusqu’à ce qu’aucune option

n’apparaisse et que le panneau

s’éteint.

■ Pendant le cycle de

ExpressThaw

™

(dégel rapide) ou de

ExpressChill

™

(gel rapide), le réglage indique le

compte à rebours du cycle.

■ À la fin du cycle

ExpressThaw,

™

le réglage du bac retourne

automatiquement à la température

MEAT

(viande) (–1° C [31° F]), pour

aider à conserver les articles dégelés

jusqu’à leur utilisation finale.

■ La température affichée du

contenant de

CustomCool

peut varier

un peu par rapport à la température

SET

(choisie) compte tenu de

l'utilisation et des conditions de

fonctionnement.

NOTE :

Pour des raisons de sécurité, il est

recommandé d’envelopper les aliments

dans un emballage en plastique lors de

l’utilisation du cycle

ExpressThaw.

™

Cette

précaution minimisera l’écoulement du

jus de viande et améliorera le dégel.

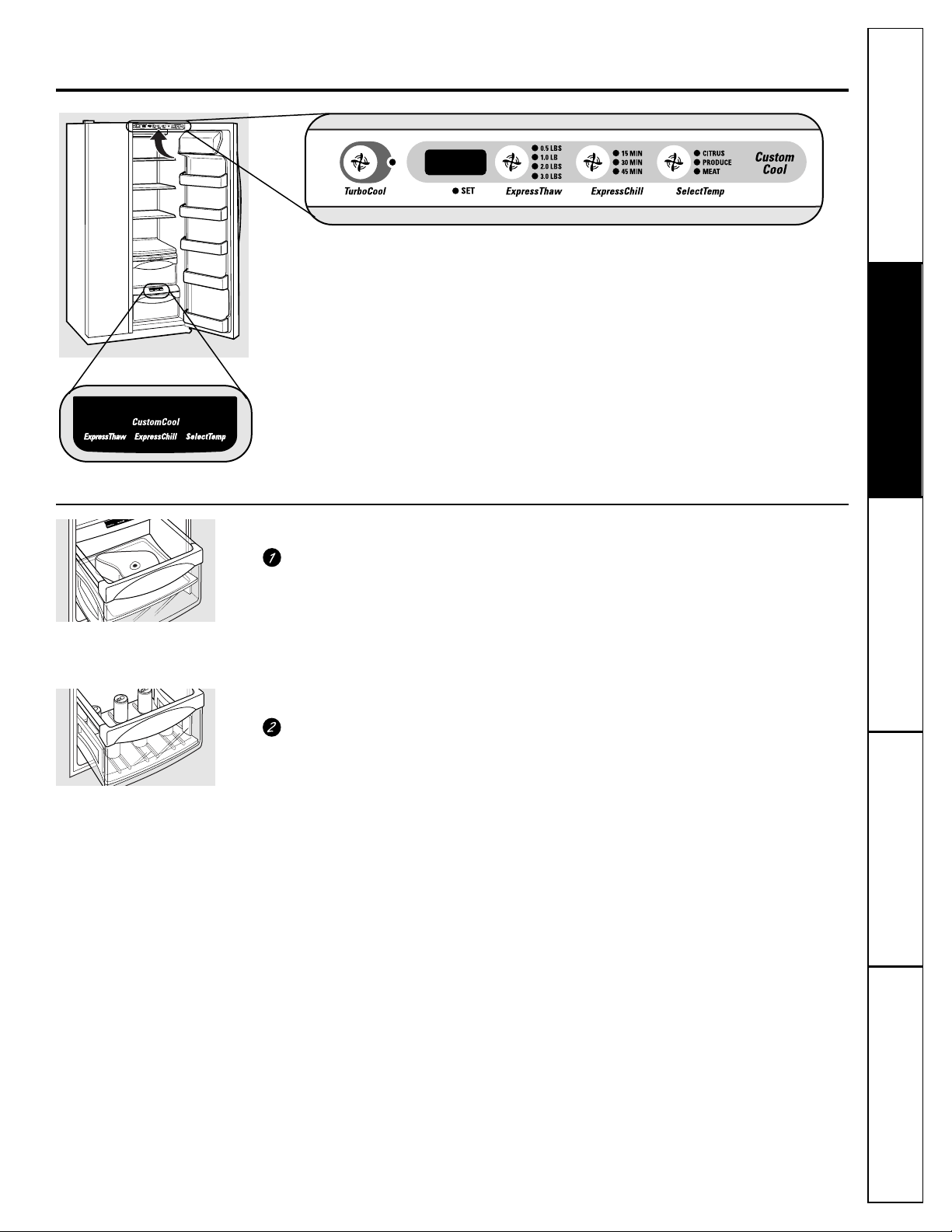

Au sujet de CustomCool

™

electromenagersge.ca

Le dispositif

CustomCool

™

consiste en un

système de modérateurs, d’un ventilateur,

d’une thermistance de température et d’un

réchauffeur. En fonction du mode choisi,

une combinaison de ces composants sera

utilisée pour rafraîchir rapidement les

aliments, pour les dégeler ou pour

maintenir le contenant à une température

donnée. Le contenant est rendu étanche

afin de prévenir sa température de causer

des variations de température dans le reste

du réfrigérateur.

Les commandes de ce contenant sont

situées à la partie supérieure du réfrigérateur

avec les commandes de température.

Utilisation

Fonctionnement

ExpressThaw

™

ExpressChill

™

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Au sujet de CustomCool

™

Pour nettoyer le plateau Chill/Thaw

(refroidissement/dégel),

démontez le plateau

métallique du support en plastique en

poussant légèrement les poignées du

support et en enlevant le plateau. Ces

deux éléments peuvent être lavés en toute

sécurité dans la machine à laver la vaisselle.

Pour remonter le plateau,

placez le support

en plastique à l’envers (poignées en bas)

sur une surface solide. Placez la plaque

métallique sur le support, en adaptant le

côté bombé de la plaque sur le côté bombé

du support. Insérez un des côtés de la

plaque dans les encoches du support.

Poussez sur les poignées situées sur l’autre

côté du support tout en poussant cette

extrémité de la plaque vers le bas. Vous

devriez entendre le déclic signifiant que

la plaque est bien en place.

Au sujet du plateau et de l’étagère CustomCool

™

Démontage du plateau

Chill/Thaw

(refroidissement/dégel)

0,5 Lb. (4 heures)

■ Hamburger en galettes (0,5 lb)

■ Filet mignon emballé

individuellement (0,5 lb)

1,0 Lb. (6 heures)

■ Poitrines de poulet (1,0 lb)

■ Boeuf haché (1,0 lb)

■ Bifteck (1,0 lb)

2,0 Lbs. (10 heures)

■ Poitrines de poulet (2,0 lbs)

■ Boeuf haché (2,0 lbs)

■ Bifteck (2,0 lbs)

3,0 Lbs. (12 heures)

■ Poitrines de poulet (3,0 lbs)

■ Boeuf haché (3,0 lbs)

■ Bifteck (3,0 lbs)

15 Minutes

■ 1 canette de boisson (12 oz)

■ 2 petites boîtes de jus

(6–8 oz chacune)

30 Minutes

■ 2 à 6 canettes de boisson (12 oz

chacune)

■ 2 bouteilles en plastique de 20 oz

de boisson

■ 4 à 6 boîtes de jus (6 à 8 oz

chacune)

■ 3 Emballage cartonné étanche

■ Vin (bouteille de 750 ml)

45 Minutes

■ 2 litre bouteille de boisson

■ 1/2 gallon de jus

■ 1 paquet de gélatine

Réglage pour agrumes (43° F)

■ Oranges, citrons, limes, ananas,

melon cantaloup

■ Haricots, concombres, tomates,

poivrons, aubergines, courge

Réglage pour fruits et légumes (35° F)

■ Fraises, framboises, kiwi, poires,

cerises, mûres, raisins, prunes,

nectarines, pommes

■ Asperges, brocoli, maïs,

champignons, épinard, chou-fleur,

chou frisé, échalottes, betteraves,

oignons

Réglage pour les viandes (31° F)

■ Viande crue, volaille et poissons

Tableau CustomCool

™

Note : les résultats peuvent varier en fonction de l’emballage, de la température initiale et les particularités

des autres aliments.

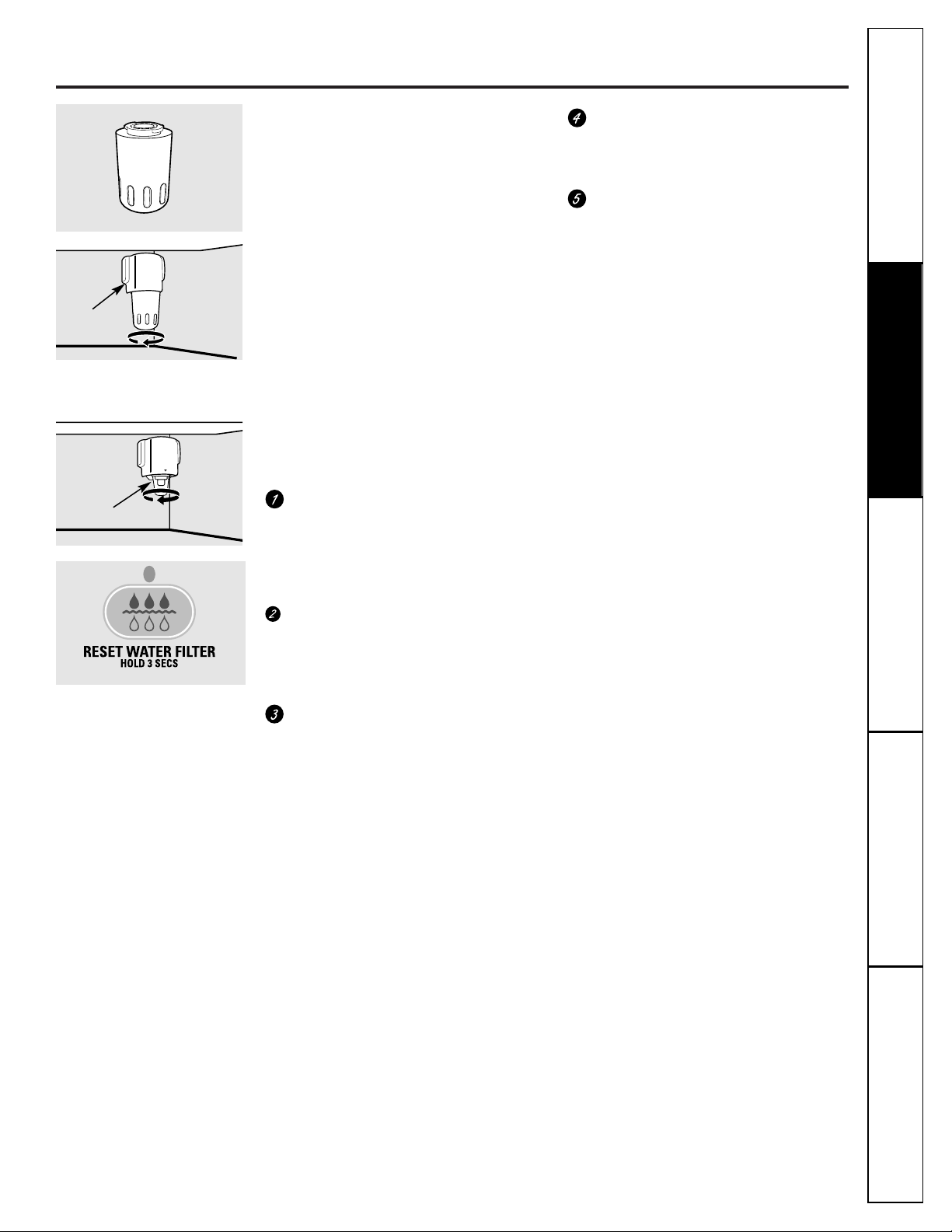

Le filtre à eau.

(sur certains modèles)

electromenagersge.ca

Cartouche du filtre à eau

La cartouche du filtre à eau se trouve

dans le coin droit arrière supérieur du

compartiment réfrigérateur, juste au-

dessous des commandes de température.

Remplacement du filtre

Une lumière indique la nécessité de

remplacer la cartouche du filtre à eau sur

le distributeur. Cette lumière devient orange

pour vous avertir de remplacer bientôt

le filtre.

Vous devez remplacer la cartouche de filtre

quand la lumière de l’indicateur devient

rouge ou quand le débit de l’eau qui va au

distibuteur d’eau ou au distributeur de

glace diminue.

Installation de la cartouche du filtre

à eau

S’il s’agit d’une cartouche de

remplacement, enlevez d’abord

l’ancienne en la tournant lentement

vers la gauche.

Ne tirez pas

sur la

cartouche. Un peu d’eau peut

s’écouler.

Remplissez la cartouche de

remplacement d’eau du robinet

immédiatement après l’installation

afin de permettre un meilleur débit

du distributeur.

Alignez la fleche sur la cartouche et le

support de cartouche. Placez le haut

de la nouvelle cartouche à l’intérieur

du support.

Ne l’enfoncez pas

dans le

porte-cartouche.

Tournez la cartouche lentement vers

la droite jusqu’au point où la cartouche

s’arrête.

NE SERREZ PAS TROP FORT.

Lorsque vous la tournez, elle se lèvera

en position automatiquement. La

cartouche fera approximativement une

1/4 rotation.

Faites couler l’eau du distributeur

pendant 3 minutes (environ 6 litres)

afin de dégager le système et empêcher

le bredouillement.

Pressez et maintenez appuyée la touche

RESET WATER FILTER

(re-réglage du

filtre à eau) sur le distributeur

pendant 3 secondes.

REMARQUE :

Une cartouche de

remplacement qui vient d’être installée

peut faire jaillir

l’eau du distributeur.

Bouchon de dérivation du filtre

Il faut utiliser le bouchon de dérivation

du filtre lorsqu’une cartouche de

remplacement n’est pas disponible. Le

distributeur et la machine à glaçons ne

peuvent pas fonctionner sans le filtre ou

sans le bouchon de dérivation du filtre.

Filtres de remplacement :

Pour commander des cartouches

supplémentaires aux États-Unis, visitez notre

site Web à l’adresse GEAppliances.com, ou

appelez le Service des pièces et accessoires

GE au 800.626.2002.

GWF

Prix suggéré pour la vente

au détail $34.95 USD

Les clients au Canada devraient consulter

les pages jaunes pour connaître la

succursale Camco la plus près.

Insérez le dessus de la cartouche

dans le porte-cartouche et tourne-la

lentement vers la droite.

Bouchon de

dérivation

du filtre

Porte-

cartouche

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Clayettes et bacs.

Bacs de porte de réfrigérateur et bacs basculants de porte de congélateur.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bac de porte de réfrigérateur

Bac basculant de porte

de congélateur

L’ergot

Grands bacs

Vous pouvez régler les plus grands bacs de

porte de réfrigérateur et les bacs basculants

de porte de congélateur.

Enlèvement :

Soulevez l’avant du bac droit

vers le haut, puis soulevez et enlevez.

Remise en place ou relocalisation :

Engagez

l’arrière du bac dans les soutiens moulés de

la porte. Puis poussez vers le bas l’avant du

bac. Le bac se fixe en place.

Petits bacs

Enlèvement :

Soulevez l’avant du bac droit

vers le haut, puis enlevez.

Remise en place :

Placez le bac au dessus des

soutiens moulés rectangulaires de la porte.

Puis faites glisser le bac vers le bas dans les

supports pour le fixer en place.

L’ergot

aide à empêcher que de petits

articles placés sur la clayette de la porte se

renversent, coulent ou glissent. Mettez un

doigt de chaque côté de l’ergot près de

l’arrière et faites bouger la clayette vers

l’avant ou vers l’arrière selon vos besoins.

Clayette QuickSpace

™

Vous pouvez diviser en deux cette clayette

et faire coulisser sa partie avant sous sa

partie arrière pour ranger des articles de

haute taille sur la clayette du dessous.

Vous pouvez enlever cette clayette et la

remettre en place ou la placer comme une

clayette coulissante anti-déversement.

Dans certains modèles, vous ne pouvez pas

utiliser cette clayette dans la position la plus

basse.

Clayette coulissante anti-déversement

Grâce à la clayette glissante anti-

déversement, vous pouvez atteindre des

articles placés derrière d’autres. Ses bords

spéciaux sont conçus pour empêcher tout

déversement aux clayettes inférieures.

Enlèvement :

Faites glisser la clayette vers l’extérieur

jusqu’à ce qu’elle atteigne son point

d’arrêt, puis appuyez le taquet vers le

bas et faites glisser la clayette directement

vers l’extérieur.

Remise en place ou relocalisation :

Alignez la clayette avec les supports et

faites glisser en place. L’étagère peut être

repositionnée lorsque la porte est ouverte

à 90° ou plus. Pour ce faire, faites glisser

l’étagère au delà des butées et inclinez-la

vers le bas. Faites la glisser vers le bas dans

la position désirée, alignez-la avec les

supports et glissez-la en place.

Prenez soin de pousser la clayette jusqu’au fond

pour refermer la porte.

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

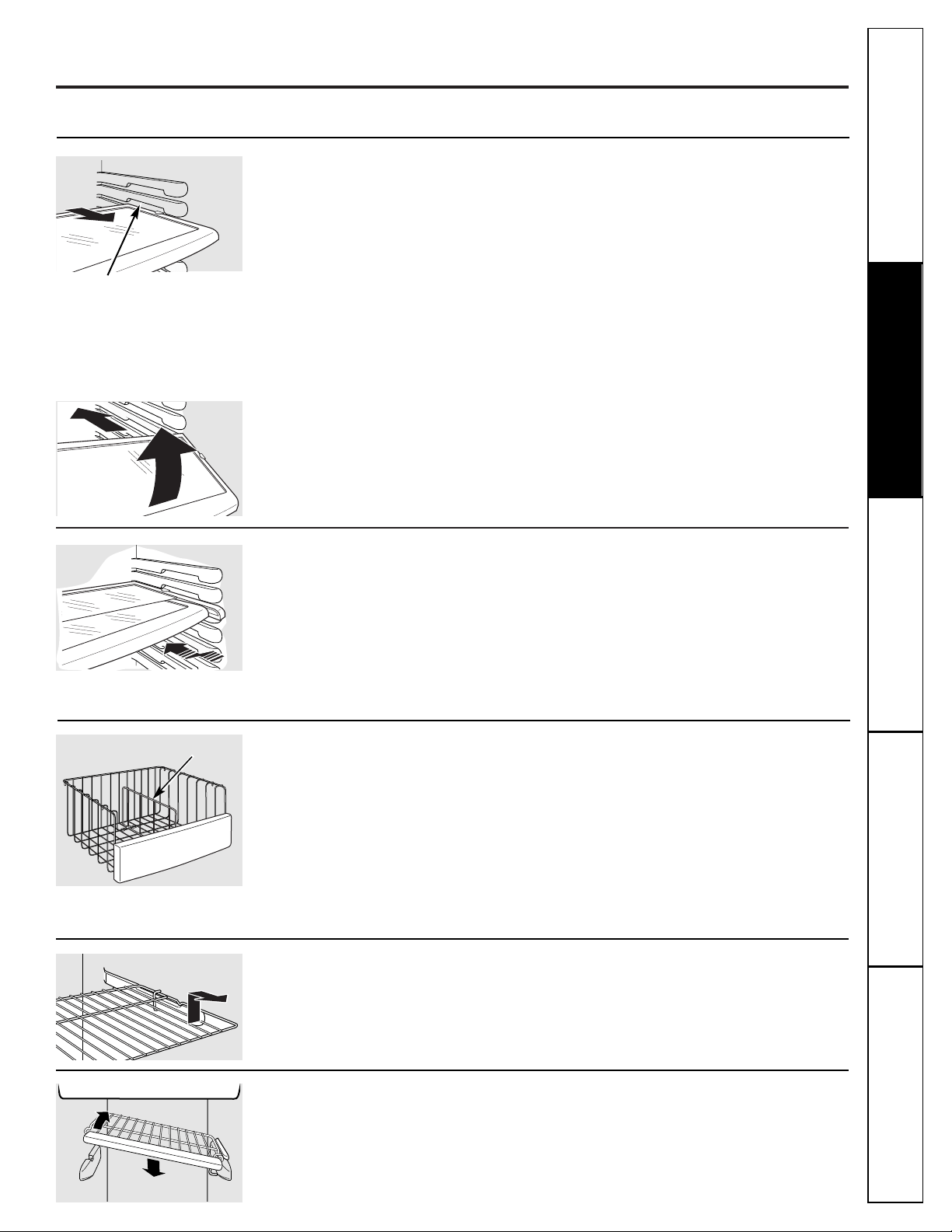

Appuyez sur le taquet

et tirez la clayette vers

l’avant pour l’enlever

Clayettes de congélateur à retrait par coulissement

Pour enlever,

faites glisser jusqu’à la position

d’arrêt

, soulevez l’avant au delà de la

position d’arrêt et faites sortir en glissant.

Prenez soin de pousser les clayettes jusqu’au

fond pour refermer la porte.

Paniers du congélateur

Pour enlever,

repousser le panier

complètement vers l’arrière du congélateur.

Soulevez-le jusqu’à ce que les broches

arrière soient dégagées. Soulevez le panier

au complet et retirez-le.

Vous pouvez utiliser

le diviseur

pour

organiser la disposition de vos paquets

d’aliments. Pour les gros paquets, repliez

simplement le diviseur vers le bas.

Prenez soin de pousser les panniers jusqu’au

fond pour refermer la porte.

Clayettes de congélateur fixes

Pour retirer,

soulevez la clayette par l’avant

sur le côté gauche puis tirez-la vers l’arrière.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Diviseur

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Autres caractéristiques.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Panier mobile à breuvage

Le panier à breuvage est conçu pour

contenir une bouteille de côté. Vous

pouvez le fixer à n’importe quelle clayette

coulissante.

Installation :

Alignez la partie large des fentes au

sommer du panier aux taquets qui

se trouvent sous la clayette.

Faites coulisser ensuite le panier pour

le fixer en position.

Les portes du réfrigérateur.

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont

pas tout à fait comme celles dont vous

avez l’habitude. Un système spécial

d’ouverture/fermeture assure que les

portes ferment complètement et

hermétiquement.

Lorsque vous ouvrez et fermez les portes,

vous remarquerez qu’elles sont munies

d’une position

d’arrêt.

Si vous ouvrez la

porte au delà de cette position

d’arrêt,

elle

restera ouverte afin de vous permettre de

ranger et de prendre vos aliments plus

facilement. Lorsque la porte est

partiellement ouverte, elle se ferme

automatiquement.

L’impression de résistance que vous

ressentez à la position

d’arrêt

diminue

lorsque des aliments sont rangés dans

la porte.

Lorsque la porte est partiellement

ouverte, elle se ferme automatiquement.

Au delà de cette position d’arrêt la porte

restera ouverte.

Alignement des portes

Si les portes ne soient pas alignées, réglez la

porte du compartiment réfrigérateur.

À l’aide d’une clé à douille de 7/16 po,

tournez la vis de réglage de la porte

vers la droite pour relever la porte, ou

vers la gauche pour l’abaisser. (Une

douille de nylon, encastrée dans les

filets de l’axe, empêchera celui-ci de

tourner si l’on ne se sert pas d’une

clé.)

Après avoir tourné la clé une ou deux

fois, ouvrez et fermez la porte du

compartiment réfrigérateur et vérifiez

l’alignement des portes à la partie

supérieure.

Pour enlever la grille

de la base, ouvrez les

portes, enlevez la vis

de chaque extrémité

de la grille, puis tirez

sur la grille.

Clé à douille de 7/16 po

Relevez

Enlèvement des contenants.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Enlèvement des contenants

Vous pouvez facilement enlever les tiroirs

en les tirant droit et en les soulevant au

dessus de leur position

d’arrêt

Si la porte vous empêche d’enlever les

tiroirs, essayez d’abord d’enlever les bacs

à porte. Si la porte n’offre pas assez

d’espace libre, vous devez rouler le

réfrigérateur vers l’avant jusqu’à ce que

la porte s’ouvre suffisamment pour vous

permettre d’enlever les tiroirs. Parfois,

pour faire sortir le réfrigérateur, vous devez

le faire aller vers la gauche ou vers la droite

en le roulant.

Les tiroirs et contenants à légume.

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Contenants à fruits et légumes

Si une quantité d’eau excessive s’accumule

dans le fond des tiroirs, essuyez-les.

Sur certains modèles,

le tiroir inférieur est

muni d’un couvercle qui glisse vers l’arrière

lorsque le tiroir est ouvert. Ceci permet un

plein accès au tiroir. Lorsque celui-ci est

fermé, le couvercle glisse vers l’avant pour

retourner à sa position originale.

Contenants avec humidité variable

Réglez la commande à

pour que le tiroir

conserve un degré d’humidité élevé pour la

conservation des légumes.

Réglez la commande à

pour abaisser

le degré d’humidité dans le tiroir pour

la conservation des fruits.

Contenant à viande transformable

Le contenant à viande transformable a sa

propre arrivée d’air froid pour permettre

à un courant d’air en provenance du

compartiment congélateur d’arriver

au contenant.

Le réglage de temperature variable

contrôle

la circulation d’air en provenance du

régulateur de température.

Réglez la temperature à la position

froid maximum

pour conserver des

viandes fraiches.

Réglez la temperature à la position

froid

pour ramener le contenant à une

temperature normale de refrigeration et

l’utiliser comme espace supplémentaire

pour les legumes. Cela coupe l’entrée d’air

froid. Vous pouvez choisir une température

intermédiaire entre ces deux extrêmes.

HI LO

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

La machine à glaçons produira environ

7 glaçons par cycle—soit environ

100–130 glaçons toutes les 24 heures–

selon la température du congélateur,

la température ambiante, la fréquence

d’ouverture des portes et d’autres

conditions d’utilisation.

Si vous mettez votre réfrigérateur en

marche avant que la machine à glaçons ne

soit alimentée en eau, mettez l’interrupteur

d’alimentation à la position

O (arrêt)

Lorsque la conduite d’eau est raccordée

au réfrigérateur, mettez l’interrupteur

d’alimentation à la position

l (marche)

La machine à glaçons se remplit d’eau

lorsqu’elle atteint le point de –10° C

(15° F). Il faut prévoir entre 12 et 24 heures

avant qu’un réfrigérateur nouvellement

installé commence à produire des glaçons.

Vous entendrez un bourdonnement chaque

fois que la machine à glaçons se remplit

d’eau.

Jetez les premiers lots de glaçons afin

d’éliminer les impuretés provenant de

la conduite d’eau.

Assurez-vous que rien ne gêne le

mouvement du bras régulateur.

Si le bac à glaçons est plein jusqu’au niveau

du bras régulateur, la machine à glaçons

s’arrêt de produire des glaçons. Il est

normal que plusieurs glaçons soient collés

entre eux.

Lorsque vous n’utilisez pas souvent de

glaçons, les vieux glaçons perdent leur

transparence, prennent un goût

désagréable, et diminuent de taille.

NOTE : Dans les maisons où la pression de l’eau

est plus faible que la normale, vous entendrez la

machine à glaçon se remettre en marche à plusieurs

reprises pour fabriquer un lot de glaçons.

Retirez l’étagère supérieure du

congélateur pour accéder à la

machine à glaçons. Assurez-vous de

toujours remplacer l'étagère. Vous

pouvez utiliser l’étagère pour ranger.

Tiroir à glace

Pour obtenir de la glace,

tirez le tiroir vers

l’avant.

Pour enlever le tiroir,

tirez-le droit et

soulevez-le au delà de sa position

d’arrêt

Machine à glaçons automatique.

Machine à glaçons automatique

Machine à glaçons

Bras régulateur

Interrupteur

d’alimentation

Voyant témoin in vert

d‘alimentation

Tiroir à glace

Étagère

Le distributeur d’eau et de glaçons.

(sur certains modèles)

electromenagersge.ca

Pour utiliser le distributeur

Sélectionnez

CUBED ICE

(glaçons),

CRUSHED ICE

(glace concassée) ou

WATER

(eau).

Appuyez doucement le verre contre le

haut du bras de distribution.

La clayette de trop-plein n’est pas munie

d’un système d’écoulement. Pour réduire

les taches d’eau, vous devez nettoyer

régulièrement la clayette et sa grille.

S’il n’y a pas d’eau distribuée lorsque le

réfrigérateur est initialement installé, il y a peut-

être de l’air dans la conduite d’eau. Appuyez sur la

commande de distribution pendant deux minutes

au minimum pour expulser l’air de la conduite

d’eau et remplir le réservoir d’eau. Afin d’éliminer

les éventuelles impuretés provenant de la conduite

d’eau, jetez les six premiers verres d’eau.

ATTENTION : Ne mettez jamais les doigts

ou d’autres objets dans l’ouverture du

distributeur.

Verrouillage du distributeur

Appuyez sur la touche

LOCK CONTROL

(réglage

duverrouillage)

pendant 3 secondes

pour verrouiller le

distributeur et le

panneau de réglage.

Pour déverrouiller,

appuyez sur la touche

et tenez-la enfoncée

pendant encore

3 secondes.

Lumière du distributeur

Cette touche allume

et éteint

la lumière du

distributeur

. Vous

allumez également la

lumière en appuyant sur

le bras de distribution.

Si cette ampoule brûle,

vous devez la remplacer

par une ampoule d’au

maximum 6 watts, 12V.

Glace rapide

Si vous avez besoin

de glace rapidement,

appuyez sur cette

touche pour accélérer

la production de glace.

Cela augmente la

production de glace

pendant les 48 heures

suivantes ou jusqu’à ce

que vous appuyez à

nouveau sur cette

touche.

Door Alarm

Pour mettre en marche

le signal sonore, appuyez

sur cette touche pour

allumer l’indicateur

lumineux. Ce signal

sonne si l’une des portes

reste ouverte plus de

3 minutes. La lumière

s’éteint et le signal

sonore s’arrête quand

vous fermez la porte.

Bac de trop-plein

Renseignements importants concernant votre distributeur

■N’ajoutez pas dans le bac à glaçons des

glaçons non fabriqués par votre machine

à glaçons. Ils risquent d’être difficiles à

concasser ou à distribuer.

■Évitez de trop remplir les verres de

glaçons et d’utiliser des verres étroits ou

très hauts. Le conduit peut se bloquer et

le volet peut geler et coincer. S’il y a des

glaçons qui bloquent le conduit, faites-les

passer au moyen d’une cuillère en bois.

■Ne placez pas de boissons ou d’aliments

dans le bac à glaçons pour les rafraîchir.

Les boîtes, bouteilles et paquets

alimentaires peuvent coincer la machine

à glaçons ou la vis sans fin.

■Afin que la glace distribuée ne puisse

manquer le verre, placer le verre à

proximité mais sans toucher l’ouverture

du distributeur.

■Même si vous avez sélectionné

CUBED ICE

(glaçons), il est possible que de la glace

concassée tombe dans votre verre. Cela

se produit de temps à autre lorsque

plusieurs glaçons sont acheminés vers

le broyeur.

■Après distribution de la glace concassée,

de l’eau peut s’écouler du conduit.

■Parfois, un peu de givre se forme sur le

volet du conduit à glace. Ce phénomène

est normal et se produit en général après

des distributions répétées de glace

concassée. Le givre va éventuellement

évaporer.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Entretien et nettoyage du réfrigérateur.

Nettoyage de l’extérieur

Le bac de trop-plein du distributeur

devrait être soigneusement essuyé. Vous

pouvez éliminer les dépôts calcaires laissés

par les taches d’eau en trempant le bac

dans du vinaigre non dilué. Laissez tremper

jusqu’à ce que les dépôts disparaissent ou

soient suffisamment ramollis pour être

éliminés par rinçage.

Le bras de distribution

. Avant nettoyage,

appuyez pendant 3 secondes sur la touche

LOCK CONTROL

. Nettoyez-la au moyen d’une

solution d’eau et de bicarbonate de soude–

environ 15 ml (une cuillère à soupe) de

bicarbonate de soude par litre (une pinte)

d’eau. Rincez bien et essuyez.

Les poignées de porte et leur garniture.

Nettoyez-les au moyen d’un linge humecté

d’eau savonneuse. Séchez avec un linge doux.

Vous pouvez nettoyer les panneaux et les

poignées de porte en acier inoxydable

(sur

certains modèles) avec un nettoyant d’acier

inoxydable vendu sur le marché, comme le

Stainless Steel Magic.

™

Vous trouverez le Stainless Steel Magic chez

Ace, True Value, Servistar, HWI et dans

d’autres magasins connus. Vous pouvez

également le commander en vous adressant

au Service de pièces et accessoires GE par

téléphone au numéro 1.888.261.3055.

Commandez la pièce numéro WX10X15.

N’utilisez pas de cire pour appareils

ménagers sur l’acier inoxydable.

Gardez l’extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement

humecté de cire pour appareils

électroménagers ou d’un détergent liquide

doux pour la vaisselle. Séchez et polissez

avec un linge doux et propre.

N’essuyez pas le réfrigérateur avec un linge à vaisselle

sale ou une serviette humide : ils pourraient laisser un

résidu qui pourra endommager la peinture. N’utilisez

pas de tampons à récurer, de produits nettoyants en

poudre, de javellisants ou de produits nettoyants

contenant un javellisant, car ces produits peuvent

égratigner la peinture et la rendre moins résistante.

Nettoyage de l’intérieur

Pour éviter les mauvaises odeurs,

laissez

une boîte ouverte de bicarbonate de soude

dans les compartiments réfrigérateur

et congélateur.

Débranchez le réfrigérateur avant de le

nettoyer.

S’il est trop difficile de le faire,

essorez bien votre linge ou votre éponge

pour enlever l’excès d’eau lorsque vous

nettoyez autour des interrupteurs, des

lampes ou des commandes.

Utilisez une solution d’eau tiède et de

bicarbonate de soude–environ 15 ml (une

cuillère à soupe) de bicarbonate de soude

par litre (une pinte) d’eau–afin de nettoyer

tout en neutralisant les odeurs. Rincez et

essuyez bien.

L’utilisation de solutions nettoyantes autres

que celles que nous recommandons, plus

particulièrement celles contenant des

distillats de pétrole peut fissurer ou

endommager l’intérieur du réfrigérateur.

Évitez de nettoyer les clayettes en verre encore

froides dans de l’eau chaude car elles risquent de se

casser à cause de l’écart excessif de température.

Manipulez les clayettes en verre avec prudence. Si

vous cognez le verre trempé, il pourra se briser.

Ne lavez aucune pièce de plastique du réfrigérateur

au lave-vaisselle.

Zone de ramasse-gouttes

du répartiteur.

Tiroir à glace

Enlèvement :

Mettez l’interrupteur du

distributeur de glace en position

O (arrêt).

Tirez le tiroir droit, puis soulevez-le pour

dépasser la position

d’arrêt.

Remise en place :

Pour remettre le tiroir,

prenez soin d’appuyer fort en place. S’il

n’entre pas jusqu’au fond, enlevez-le et

faites tourner le mécanisme d’un quart

de tour. Poussez à nouveau le tiroir

jusqu’au fond.

Tournez

Mécanisme

d’entraînement

Le distributeur d’eau et de glaçons.

Lorsque vous vous absentez pendant une

période prolongée, videz et débranchez le

réfrigérateur. Nettoyez l’intérieur avec une

solution d’eau et de bicarbonate de soude,

à raison 15 ml (d’une cuillère à soupe) de

bicarbonate par litre (1 pinte) d’eau.

Laissez les portes ouvertes.

Mettez l’interrepteur d’alimentation de

la machine à glaçons à la position

O (arrêt)

et fermez l’alimentation d’eau au

réfrigérateur.

Si la température risque de descendre sous

le point de congélation, demandez à un

réparateur de vidanger la conduite d’eau

afin d’éviter les dégâts sérieux causés par

les inondations.

electromenagersge.ca

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous

éloignez le réfrigérateur du mur. Tous les

types de revêtements de sol peuvent être

endommagés, particulièrement ceux qui

sont coussinés ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite

et, lorsque vous le remettez en place,

poussez-le vers le mur en ligne droite.

Les déplacements latéraux du réfrigérateur

pourraient endommager le revêtement

de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur en place

en le poussant, veillez à ne pas le faire rouler sur

le cordon d’alimentation ou sur la conduite d’eau

de la machine à glaçons.

Départ en vacances

Déménagement

Immobilisez tous les éléments amovibles,

tels que les clayettes et les bacs, à l’aide de

ruban gommé pour éviter de les

endommager.

Si vous utilisez un charriot pour

déménager le réfrigérateur, ne laissez

jamais le devant ou le derrière du

réfrigérateur reposer contre le charriot.

Cela pourrait endommager le réfrigérateur.

Ne transportez le réfrigérateur que

par les côtés.

Assurez-vous que le réfrigérateur demeure debout

pendant son déménagement.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Remplacement des ampoules.

Lorsque vous réglez les commandes sur OFF (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.

Compartiment réfrigérateur—lampe supérieure

Débranchez le réfrigérateur.

Les ampoules se trouvent en haut du

compartiment, à l’intérieur du pare-

lumière. Sur certains modèles, vous

devez enlever une vis qui se trouve à

l’avant de l’écran.

Pour enlever le pare-lumière, appuyez

sur les taquets se trouvant sur les côtés

du pare-lumière et enlevez en faisant

glisser vers l’avant.

Après avoir remplacé l’ampoule par

une ampoule d’appareil électro-

ménager de même puissance ou de

puissance inférieure, remettez le pare-

lumière et les vis (sur certains

modèles). Pour remettre le pare-

lumière, assurez-vous que les taquets

qui se trouvent à l’arrière du pare-

lumière aillent dans les trous qui se

trouvent à l’arrière du boîtier.

Rebranchez le réfrigérateur.

Compartiment réfrigérateur—lampe inférieure

Cette lumière se trouve au dessus du tiroir

d’en haut.

Débranchez le réfrigérateur.

Enlevez le bouton de réglage du tiroir à

viande transformable en le tirant droit.

Soulevez le pare-lumière et enlevez-le

en tirant.

Après avoir remplacé l’ampoule par

une ampoule d’appareil électro-

ménager de même puissance ou

de puissance inférieure, remettez

le pare-lumière et le bouton.

Rebranchez le réfrigérateur.

Compartiment congélateur

Débranchez le réfrigérateur.

Enlevez la clayette qui se trouve juste au

dessus du pare-lumière (vous pouvez

enlever cette clayette plus facilement

après l’avoir vidée). Sur certains

modèles, vous devez enlever une vis

qui se trouve en haut du pare-lumière.

Pour enlever le pare-lumière, appuyez

sur les côtés et enlevez en soulevant.

Remplacez l’ampoule par une

ampoule d’appareil électro-ménager

de même puissance ou de puissance

inférieure, puis remontez le pare-

lumière. Pour remonter le pare-

lumière, assurez-vous que les taquets

du haut soient solidement fixés en

place. Remettez la vis (sur certains

modèles).

Remontez la clayette et rebranchez

le réfrigérateur.

Distributeur

Débranchez le réfrigérateur.

L’ampoule se trouve sur le distributeur

sous le panneau de réglage.

Enlevez l’ampoule en la faisant tourner

dans le sens opposé à celui des aiguilles

d’une montre.

Remplacez l’ampoule par une ampoule

de même taille et de même puissance.

Rebranchez le réfrigérateur.

Taquets

Ensembles de moulures et de panneaux décoratifs.

Veuillez lire toutes les directives attentivement.

Pour les modèles «CustomStyle

™

Avant de commencer

Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte.

Vous pouvez commander des panneaux de décoration pré-découpés des couleurs suivantes : noir, blanc,

bisque ou acier inoxydable au service de Pièces et accessoires 1.888.261.3055, ou vous pouvez ajouter

des panneaux de bois qui vont avec votre cuisine.

Panneaux de moins de 6 mm (1/4 po) d’épaisseur

Lorsque vous installez des panneaux de bois ayant moins de 6 mm (1/4 po) d’épaisseur, vous aurez

besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 3 mm

(1/8 po). Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est

fourni dans l’ensemble. L’épaisseur totale du panneau décoratif ou de bois avec le panneau de remplissage

doit être de 6 mm (1/4 po).

Dégagement de

5,1 cm (2 po) du

côté de la poignée

Panneau décoratif

Porte du réfrigérateur

Panneau de base de 6 mm (1/4 po)

19 mm (3/4 po)

Panneau de 19 mm (3/4 po) ou surélevé

Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 6 mm (1/4 po)

d’épaisseur, ou un panneau fraisé de 19 mm (3/4 po). La partie surélevée du panneau doit être fabriquée

de façon à offrir un dégagement pour les doigts d’au moins 5,1 cm (2 po) du côté de la poignée.

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur, jusqu’à 19 mm (3/4 po), nécessitent que le

panneau extérieur de périmètre de 8 mm (5/16 po) ne soit pas plus épais que 6 mm (1/4 po).

Limites de poids pour les panneaux personnalisés :

Réfrigérateur : 38 livres (17 kg) max.

Congélateur : 28 livres (13 kg) max.

Les panneaux qui ont plus de 6 mm (1/4 po)

6 mm (1/4 po) max

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur

6 mm (1/4 po) max

19 mm (3/4 po)

8 mm (5/16 po)

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Ensembles de moulures et de panneaux décoratifs.

Dimensions pour les panneaux de bois sur mesure

Panneau du

congélateur sans

distributeur

Panneaux du

congélateur avec

distributeur

Panneau du

compartiment

réfrigérateur

Découpez

8 mm

(5/16 po)

36,8 cm

(14

⁄32 po)

170,9 cm

(67

⁄32 po)

3 mm

(1/8 po)

DEVANT

8 mm

(5/16 po)

45,4 cm

(17

⁄8 po)

36,8 cm

(14

⁄32 po)

85,4 cm

(33

⁄8 po)

3 mm

(1/8 po)

Découpez

DEVANT

8 mm

(5/16 po)

170,9 cm

(67

⁄32 po)

3 mm

(1/8 po)

Découpez

49,5 cm

(19

⁄32 po)

DEVANT

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

Installation des panneaux de porte.

Attachez la moulure supérieure de la porte du congélateur et du réfrigérateur.

La moulure supérieure se trouve à l'intérieur du

compartiment du réfrigérateur.

À l’aide d’une clé à torsion T-20, fixez les moulures

supérieures en utilisant deux vis en haut de chaque

moulure. Serrez à la main seulement. Assurez-vous

que le haut de chaque panneau est bien aligné sous

le rebord de sa moulure supérieure.

Insérez les panneaux du congélateur et du réfrigérateur.

Poussez délicatement sur le panneau supérieur

du congélateur jusqu’à ce qu’il soit inséré dans la

rainure derrière la poignée de porte. Poussez le

panneau de remplissage (nécessaire avec certains

panneaux de porte) derrière le panneau décoratif.

Faites la même chose avec le panneau du

réfrigérateur.

Si votre modèle est doté d’un distributeur, cette

étape ne s’applique qu’au panneau du réfrigérateur

et au panneau supérieur du congélateur.

Insérez le panneau inférieur du congélateur (sur les modèles à distributeur).

Poussez délicatement sur le panneau jusqu’à ce

qu’il soit inséré dans la rainure derrière la poignée

de porte. Poussez le panneau de remplissage

(nécessaire avec certains panneaux de porte)

derrière le panneau décoratif.

Découpure

Vis de la moulure supérieure

Panneau

supérieur du

congélateur

Panneau

inférieur du

congélateur

Moulure

latérale

Moulure

latérale

Panneau du

réfrigérateur

Veuillez lire toutes les directives attentivement.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Vis de la moulure supérieure

Installation des panneaux de porte.

Installez la moulure latérale.

Ces pièces se trouvent à l’intérieur de la poignée

de porte du compartiment réfrigérateur.

N’enlevez pas la pellicule protectrice qui se trouve à

l’extérieur de la moulure latérale avant d’avoir installé

la moulure latérale.

Insérez la partie inférieure de la moulure latérale

sous la moulure inférieure comme illustré.

Tenez la moulure latérale contre la partie avant

des panneaux décoratifs, puis installez la moulure

latérale sous la moulure supérieure. Assurez-vous

que la moulure latérale magnétiquement fixée est

correctement installée et que vous êtes satisfait de

l’aspect général des pièces.

Moulure

latérale

Moulure

latérale

Moulure

supérieure

Moulure inférieure

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Au cours de l’installation ou du déplacement du réfrigérateur, il peut être nécessaire de démonter les portes pour

que l’appareil puisse passer au travers d’une embrasure de porte d’entrée.

Démontage des portes

Assurez-vous que les portes sont fermées et que le

réfrigérateur est débranché.

Débranchez la conduite d’arrivée d’eau et le faisceau de fils.

À proximité de la charnière inférieure côté congélateur,

repoussez les colliers à chaque extrémité du raccord puis

séparez le tuyau du raccord. Débranchez également le

faisceau de fils. Tirez le tuyau et le faisceau de fils au travers

du rail inférieur.

Retirez les couvre-charnières et les charnières.

Pour accéder aux charnières, il est nécessaire de retirer les

couvre-charnières. Retirez le couvre-charnière en le tenant par

les côtés vers sa partie arrière. Poussez sur le couvre-charnière

et soulevez-le à l’arrière et ensuite, à l’avant.

NOTE : N’UTILISEZ PAS de tournevis pour enlever le couvre-charnière.

FAITES ATTENTION de ne pas briser le taquet de blocage arrière. Retirez les

charnières à l’aide de l’outil Torx T-20.

Démontez les portes.

Avec précaution, faites tourner la porte de 90°. Tout en

guidant le tuyau d’arrivée d’eau et le faisceau de fils qui ont

été débranchés, levez la porte verticalement.

NOTE : Si vous ne levez pas la porte verticalement, vous pouvez

endommager la charnière inférieure. Placez la porte sur une surface

de protection.

NOTE : Faites attention de ne pas pincer le tuyau d’arrivée d’eau et

le faisceau de fils se trouvant au bas de la porte.

NOTE : Évitez que le raccord de branchement ne touche le sol car un

contact brutal risque de l’endommager; Sous “Remplacement des portes.”

Remontage des portes

Placez les portes sur les charnières inférieures.

Avec la porte faisant un angle de 90°, abaissez-la directement

sur la charnière inférieure. Fermez-la avec précaution.

NOTE : Le fait de ne pas abaisser la porte directement sur la charnière

inférieure peut l’endommager.

NOTE : Évitez que le raccord de branchement ne touche le sol car un

contact brutal risque de l’endommager.

Remontez les charnières supérieures ainsi que les

couvre-charnières.

Remontez les charnières supérieures à l’aide d’un outil

Torx T-20. Remontez les couvre-charnières. Si la porte n’est

pas horizontale, ajustez la charnière inférieure droite à l’aide

d’une clé plate de 7/16 po.

Rebranchez le tuyau d’arrivée d’eau et le faisceau de fils.

Insérez le tuyau dans le raccord en vous assurant qu’il

est suffisamment enfoncé dans le raccord de telle façon que

vous ne puissiez plus voir le repère sur le tuyau. Rebranchez

le faisceau de fils.

Ouvrez le robinet d’eau et rebranchez le réfrigérateur.

Couvercle de

charnière

Porte

Charnière

Démontage et remontage des portes.

Faisceau de fils

électriques

Colliers

Raccord de

branchement

AVANT DE COMMENCER

Veuillez lire toutes les directives attentivement.

•

IMPORTANT – Conservez ces

instructions pour l’inspecteur local.

•

IMPORTANT – Respectez toutes les

ordonnances et les codes locaux.

• Note à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

• Note au consommateur – Conservez ces

instructions pour référence future.

• Niveau de compétence – L’installation de cet appareil

nécessite des compétences mécaniques de base.

• Temps d’installation – Installation du réfrigérateur

15 minutes

• L’installateur est responsable de bien installer ce

réfrigérateur.

• Toute panne du produit due à une mauvaise

installation n’est pas couverte par la garantie.

• N’installez jamais votre réfrigérateur dans un

emplacement où la température ambiante sera

inférieure à 16° C (60° F). Il ne se mettra pas en marche

suffisamment souvent pour maintenir des températures

convenables.

• N’installez jamais votre réfrigérateur dans un

emplacement où la température ambiante sera

supérieure à 37° C (100° F). Il ne fonctionnera pas bien.

• Installez votre réfrigérateur sur un plancher

suffisamment solide pour le porter lorsqu’il est plein.

EMPLACEMENT DU RÉFRIGÉRATEUR

Questions? Appelez le 1.800.361.3400

Visitez notre site Web à l’adresse :

electromenagersge.ca

Instructions

Réfrigérateur

d’installation

Modèles 23, 25, 26, 27 et 29

Prévoyez les dégagements suivants pour faciliter

l’installation, la bonne circulation d’air et les

raccordements de plomberie et d’électricité :

DÉGAGEMENTS

ROULETTES DE NIVELLEMENT

Si votre réfrigérateur a une machine à glaçons, il faut le

brancher à une conduite d’eau froide. Vous pouvez

acheter une trousse d’alimentation d’eau GE (contenant

la tuyauterie, le robinet d’arrêt, les joints et les

instructions) chez votre revendeur ou en vous adressant à

notre site Web à l’adresse electromenagersge.ca ou à notre

service de Pièces et accessoires au numéro de téléphone

1.888.261.3055.

ALIMENTATION D’EAU DE

LA MACHINE À GLAÇONS

(SUR CERTAINS MODÈLES)

Les roulettes de nivellement jouent trois rôles :

■

Elles peuvent être réglées pour que les portes se

referment automatiquement lorsqu’elles sont à moitié

ouvertes. [Réglez le bord inférieur avant du réfrigérateur

à 15 mm (5/8 po) du sol.]

■

Elles peuvent être réglées de manière à permettre à

l’appareil de reposer solidement sur le sol et l’empêcher

ainsi de branler.

■

Elles vous permettent d’éloigner le réfrigérateur du

mur pour le nettoyage.

Vous devez faire les réglages finaux d’horizontalité après

l’installation du réfrigérateur.

Pour régler les roulettes sur les modèles de 25, 26, 27 et 29 pi :

■

Tournez les vis de

réglage des roulettes

dans le sens des aiguilles

d’une montre pour faire

monter le réfrigérateur,

dans le sens opposé à

celui des aiguilles d’une

montre pour le faire

descendre. Utilisez une

clé ou une douille de

3/8 po ou une clé anglaise.

Pour régler les roulettes sur les modèles de 23 pi :

Enlevez la grille de la base en ouvrant les portes,

enlevant les vis aux deux extrémités et la tirant.

23 pi 25, 26, 27 et 29 pi

• Côtés 4 mm (1/8 po) 4 mm (1/8 po)

• Dessus 25 mm (1 po) 25 mm (1 po)

• Arrière 13 mm (1/2 po) 25 mm (1 po)

Vis de réglage

ROULETTES DE NIVELLEMENT (SUITE)

ALIGNEMENT DES PORTES

DIMENSIONS ET SPÉCIFICATIONS

(pour les modèles

«CustomStyles

™

»)

Tournez les vis de

réglage des roulettes

dans le sens des

aiguilles d’une montre

pour faire monter le

réfrigérateur, dans le

sens opposé à celui des

aiguilles d’une montre

pour le faire descendre.

Utilisez une clé ou une douille de 3/8 po ou une clé

anglaise.

Ces modèles ont aussi des roulettes arrières réglables,

pour vous permettre d’aligner le réfrigérateur aux

armoires de cuisine. Utilisez une clé à douille à long

manche de 5/16 po pour tourner les vis pour les

roulettes arrière, dans le sens des aiguilles d’une

montre pour faire monter le réfrigérateur, dans le

sens opposé à celui des aiguilles d’une montre pour

le faire descendre.

Remettez en place la grille de base.

Instructions d’installation

Vis de réglage

Après avoir réglé les roulettes de nivellement, assurez-vous que la

porte du compartiment réfrigérateur soit de 1/16 po. plus élévé que

la porte de compartiment congélateur.

Pour aligner les portes, réglez la porte du compartiment

réfrigérateur.

À l’aide d’une clé à douille de 7/16 po, tournez la vis de réglage

de la porte vers la droite pour relever la porte, ou vers la gauche

pour l’abaisser. (Une douille de nylon, encastrée dans les filets

de l’axe, empêchera celui-ci de tourner si l’on ne se sert pas

d’une clé.)

Après avoir tourné la clé une ou deux fois, ouvrez et fermez la

porte du compartiment réfrigérateur et vérifiez l’alignement des

portes à la partie supérieure.

Pour enlever la grille de la base,

ouvrez les portes, enlevez la vis

de chaque extrémité de la grille,

puis tirez sur la grille.

Clé à douille de 7/16 po

Relevez

178,4 cm

(70

⁄4 po)

91,4 cm

(36 po)

61 cm (24 po)

Armoire

de 61 cm

(24 po)

Eau Électricité

Dégagement de 19 mm

(3/4 po) (jeu de 13 mm

[1/2 po] + plaques murales

de 6 mm [1/4 po])

Dessus du

comptoir de

63,5 cm

(25 po)

La porte du compartiment

réfrigérateur doit être levé.

INSTALLATION DE LA CONDUITE D’EAU (SUR CERTAINS MODÈLES)

Nous recommandons les trousses d’alimentation d’eau en cuivre

WX8X2, WX8X3, WX8X4, selon le montant de conduite dont

vous avez besoin. Nous approuvons les conduites d’eau en

matière plastique GE SmartConnect

™

Refrigerator Tubing

(WX08X10002, WX08X10006, WX08X10015 et WX08X10025).

Si vous installez un système d’eau GE Reverse Osmosis dans

votre réfrigérateur, la seule installation approuvée est celle de la

trousse GE RVKIT. Pour les autres systèmes d’osmose de l’eau,

suivez les recommandations du fabricant.

Si l’alimentation d’eau à votre réfrigérateur vient d’un système

de filtration d’osmose inversée ET si votre réfrigérateur a

également un filtre d’eau, utilisez le bouchon de dérivation

du filtre de votre réfrigérateur. Si vous utilisez la cartouche

de filtration de votre réfrigérateur en conjonction avec le filtre

d’osmose inversée, vous pouvez produire des glaçons creux

et ralentir l’alimentation en eau de votre machine à glaçons.

Cette installation de conduite d’eau n’est pas garantie par le

fabricant de réfrigérateur ou de machine à glaçons. Suivez

soigneusement ces instructions pour minimiser le risque de

dommages onéreux d’inondation.

Les coups de bélier (eau qui donne des coups dans les tuyaux)

dans la tuyauterie de la maison peut occasionner des dommages

aux pièces de votre réfrigérateur, ainsi que des fuites ou des

inondations. Appelez un plombier certifié pour corriger les

coups de bélier avant d’installer la conduite d’eau de votre

réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre

réfrigérateur, ne branchez jamais la conduite d’eau à une

canalisation d’eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la conduite

d’eau, assurez-vous de laisser le commutateur de la machine à

glaçon en position

O (arrêt)

N’installez jamais les tuyaux de la machine à glaçon dans des

endroits où la température risque de descendre en dessous

du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse

électrique) pendant l’installation, assurez-vous que l’isolement

ou le câblage de cet outil empêche tout danger de secousse

électrique.

Vous devez procéder à toutes vos installations conformément

aux exigences de votre code local de plomberie.

AVANT DE COMMENCER

Instructions d’installation

CE DONT VOUS AUREZ BESOIN

• Tuyaux en cuivre ou trousse GE SmartConnect

™

Refrigerator Tubing, diamètre extérieur de 1/4 po pour

brancher le réfrigérateur à l’alimentation d’eau. Si vous

utilisez un tuyau en cuivre, assurez-vous que les deux

extrémités du tuyau soient coupées bien droit.

Pour trouver la longueur de tuyau dont vous aurez besoin :

mesurez la distance qui va du robinet d’eau situé derrière le

réfrigérateur jusqu’au tuyau d’alimentation d’eau. Ajoutez

2,44 m (8 pi). Assurez-vous qu’il y ait assez de tuyau en trop

(environ 2,44 m [8 pi] enroulés trois fois en cercles d’environ

25 cm [10 po] de diamètre) pour vous permettre de décoller

le réfrigérateur du mur après l’installation.

Les trousses GE SmartConnect

™

Refrigerator Tubing sont

disponibles dans les dimensions suivantes :

0,6 m (2 pi) – WX08X10002

1,8 m (6 pi) – WX08X10006

4,6 m (15 pi) – WX08X10015

7,6 m (25 pi) – WX08X10025

Assurez-vous que votre trousse ait au moins 2,44 m (8 pi)

comme indiqué ci-dessus.

NOTE : Les seuls tuyaux en matière plastique approuvés

par GE sont ceux qui font fournis dans les trousses GE

SmartConnect

™

Refrigerator Tubing. N’utilisez jamais un

autre tuyau en matière plastique, car le tuyau d’alimentation

d’eau est tout le temps sous pression. Certaines catégories

de tuyaux en matière plastique peuvent devenir cassants avec

l’âge et peuvent se fendre, en occasionnant des dommages

d’inondation dans votre maison.

• Vous pouvez acheter une trousse d’alimentation d’eau GE

(contenant un tuyau en cuivre, un robinet d’arrêt et les

joints énumérés ci-dessous) chez votre distributeur local

ou en le commandant au service de pièces et accessoires,

au 1.888.261.3055.

• Une alimentation d’eau froide potable. La pression de l’eau

doit être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).

• Une perceuse électrique.

• Une clé de 1/2 po ou une clé anglaise.

• Un tournevis à lame plate et un tournevis Phillips.

• Deux écrous à compression d’un diamètre extérieur de

1/4 po et deux bagues (manchons)—pour brancher le

tuyau en cuivre au robinet d’arrêt et au robinet d’eau

du réfrigérateur.

• Si vous utilisez une trousse d’alimentation d’eau GE avec

tuyau en matière plastique, les garnitures nécessaires sont

déjà montées au tuyau.

• Si votre canalisation d’eau actuelle a un raccord évasé à

une extrémité, vous aurez besoin d’un adaptateur (que

vous trouverez dans votre magasin de matériel de

plomberie) pour brancher le tuyau d’eau au réfrigérateur,

OU BIEN vous pouvez couper le raccord évasé à l’aide

d’un coupe-tube, puis utiliser un raccord à compression.

Ne coupez jamais l’extrémité finie d’un tuyau de la trousse

GE SmartConnect

™

Refrigerator Tubing.

• Un robinet d’arrêt pour brancher le tuyau d’eau froide.

Le robinet d’arrêt doit avoir une entrée d’eau avec un

diamètre intérieur minimal de 5/32 po au point de

jonction avec le TUYAU D’EAU FROIDE. Des robinets

d’arrêt à étrier sont souvent inclus dans les trousses

d’alimentation d’eau. Avant d’acheter, assurez-vous que

le robinet à étrier se conforme à vos codes de plomberie

locaux.

Fixez le robinet d’arrêt au tuyau d’eau froide à

l’aide du collier de serrage.

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier sont

illégaux et leur utilisation n’est pas autorisée au

Massachusetts. Consultez votre plombier local.

Instructions d’installation

FERMEZ L’ALIMENTATION

PRINCIPALE D’EAU

Ouvrez le robinet le plus proche suffisamment

longtemps pour purger le tuyau.

Installez le robinet d’arrêt sur la canalisation d’eau

potable la plus fréquemment utilisée.

Choisissez pour le robinet un emplacement

facilement accessible. Il vaut mieux le brancher de

côté à un tuyau vertical. Si vous devez le brancher à

un tuyau horizontal, faites le branchement en haut

ou de côté, plutôt qu’en bas du tuyau, pour éviter

de recevoir des sédiments du tuyau d’alimentation

d’eau.

CHOISISSEZ L’EMPLACEMENT

DU ROBINET

Percez un trou de 1/4 po dans le tuyau d’eau, à

l’aide d’un foret dur. Enlevez toute barbure due au

perçage du trou dans le tuyau.

Faites attention de ne pas laisser de l’eau couler

dans votre perceuse électrique.

Si vous ne percez pas un trou de 1/4 po, vous

obtiendrez une alimentation d’eau réduite et des

glaçons plus petits.

PERCEZ UN TROU POUR LE

ROBINET

FIXEZ LE ROBINET D’ARRÊT

Collier de serrage

Tuyau vertical

d’eau froide

Robinet

d’arrêt à étrier

CE DONT VOUS AUREZ BESOIN (SUITE)

Serrez les vis du collier jusqu’à ce que la rondelle

d’étanchéité commence à enfler.

NOTE : Ne serrez pas trop. Vous risquez d’écraser

le tuyau de cuivre.

SERREZ LE COLLIER DE

SERRAGE

Rondelle

Entrée

Collier de serrage

Vis du

collier

Placez un écrou de compression et une bague

(manchon) à l’extrémité du tuyau et branchez-les

au robinet d’arrêt.

Assurez-vous que le tuyau soit bien inséré dans

le robinet. Serrez fort l’écrou de compression.

Pour le tuyau en matière plastique d’une trousse

GE SmartConnect

™

Refrigerator Tubing, insérez

l’extrémité moulée du tuyau dans le robinet d’arrêt

et serrez l’écrou de compression à la main, puis

serrez un autre demi tour avec une clé. Si vous

serrez trop fort, vous pouvez occasionner des fuites.

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d’arrêt à étrier sont

illégaux et leur utilisation n’est pas autorisée au

Massachusetts. Consultez votre plombier local.

BRANCHEZ LE TUYAU AU

ROBINET

Robinet d’arrêt à étrier

Écrou de compression

Presse-joint

Robinet de sortie

Bague (manchon)

Ouvrez le robinet d’alimentation principale d’eau

et purgez le tuyau jusqu’à ce que l’eau soit claire.

Fermez l’eau au niveau du robinet d’eau après

écoulement d’environ 1 litre ( 1 quart) d’eau par

le tuyau.

PURGEZ LE TUYAU

INSTALLATION DE LA CONDUITE D’EAU (SUITE)

Instructions d’installation

Tuyau

SmartConnect

™

BRANCHEZ LE TUYAU À VOTRE

RÉFRIGÉRATEUR

NOTES :

• Avant de brancher le tuyau à votre réfrigérateur,

assurez-vous que le cordon d’alimentation électrique

du réfrigérateur ne soit pas branché à la prise murale.

• Si votre réfrigéraeur n’est pas équipé de filtre à eau,

nous vous recommandons d’en monter si votre

alimentation d’eau contient du sable ou des particules

qui peuvent boucher la grille du robinet d’eau de

votre réfrigérateur. Installez-le sur la conduite d’eau

près de votre réfrigérateur. Si vous utilisez une trousse

GE SmartConnect

™

Refrigerator Tubing, vous aurez

besoin d’un tuyau additionnel (WX08X10002) pour

brancher le filtre. Ne coupez jamais un tuyau en

matière plastique pour installer votre filtre.

Sur certains modèles de réfrigérateurs, le raccord se

trouve à l’extrémité du tuyau situé à l’extérieur de

couvercle d’accès de compartiment du compresseur.

Sur d’autres modèles, le couvercle d’accès au

compartiment du compresseur doit être retiré pour

accéder au raccord du réfrigérateur au robinet

d’alimentation d’eau.

Sur les modèles dotés du raccord au robinet

d’alimentation d’eau, retirez le bouchon en plastique

flexible.

Acheminez le tuyau du tuyau d’eau froide au

réfrigérateur.

Faites passer le tuyau par un trou percé dans le

mur ou le plancher (derrière le réfrigérateur ou au

niveau de l’armoire de cuisine adjacente), aussi

près du mur que possible.

NOTE : Assurez-vous qu’il y ait assez de tuyau en

trop (environ 2,44 m [8 pi] enroulés trois fois en

cercles d’environ 25 cm [10 po] de diamètre) pour

vous permettre de décoller le réfrigérateur du mur

après l’installation.

ACHEMINEZ LE TUYAU

Placez l’écrou de compression et la bague (manchon)

à l’extrémité du tuyau comme l’indique l’illustration.

Si vous utilisez une trousse GE SmartConnect

™

Refrigerator Tubing, les écrous sont déjà assemblés

au tuyau.

Insérez l’extrémité du tuyau dans le branchement du

robinet d’arrêt d’eau, le plus loin que possible. Tout en

tenant le tuyau, serrez le raccord.

Si vous utilisez une trousse GE SmartConnect

™

Refrigerator Tubing, insérez l’extrémité moulée du tuyau

dans le raccord et serrez l’écrou de compression à la

main, puis serrez un autre demi tour avec une clé. Si vous

serrez trop fort, vous pouvez occasionner des fuites.

Fixez le tuyau au collet fourni pour le tenir en position

verticale. Il est possible que vous ayez à disjoindre le collet.

L’un des schémas ci-dessous sera similaire au montage du

raccord de votre réfrigérateur.

BRANCHEZ LE TUYAU À VOTRE

RÉFRIGÉRATEUR (SUITE)

Écrou de

compression de

1/4 po

Collet à

tuyau

Tuyau de

1/4 po

Collet

(manchon)

Branchement au

réfrigérateur

Tuyau

SmartConnect

™

Instructions d’installation

Disposez la spirale de tuyau en cuivre de manière

à ce qu’elle ne vibre pas contre l’arrière de votre

réfrigérateur ou contre le mur. Mettez votre

réfrigérateur à sa place contre le mur en le

poussant.

RANCHEZ VOTRE RÉFRIGÉRATEUR

Tuyau de 1/4 po

Collet à tuyau

Écrou de

compression de

1/4 po

Collet

(manchon)

Tuyau SmartConnect

™

Branchement au réfrigérateur

Resserrez tout joint qui fuit.

FERMEZ L’EAU AU NIVEAU DU

ROBINET D’ARRÊT

Remettez en place le couvercle d’accès.

Mettez le commutateur de la machine à glaçon

en position

l (marche)

. La machine à glaçons

ne se met en marche que lorsqu’elle atteint une

température de fonctionnement de –9° C (15° F)

ou moins. Elle commence immédiatement à

fonctionner si le commutateur de la machine

à glaçons est en position

l (marche)

NOTE : Si votre pression d’eau est trop faible, le

robinet peut se remettre en marche jusqu’à trois

fois pour envoyer suffisamment d’eau à la machine

à glaçons.

METTEZ EN MARCHE

LA MACHINE À GLAÇONS

Commutateur

d’alimentation

électrique

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Bruits normaux de fonctionnement.

Les réfrigérateurs plus récents font des bruits différents de ceux

des anciens. Les réfrigérateurs modernes présentent plus de

fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■

Le nouveau compresseur à rendement élevé peut

fonctionner plus longtemps et plus vite que votre

ancien réfrigérateur et vous pouvez entendre un son

modulé ou un ronflement aigu pendant son

fonctionnement.

■

Parfois le réfrigérateur fonctionne pendant une période

prolongée, surtout lorsque les portes sont ouvertes

fréquemment. Cela signifie que la fonction

Frost Guard

™

est active pour empêcher la brûlure de congélation et

améliorer la conservation des aliments.

■

Vous pouvez entendre un sifflement lorsque les portes

se ferment. Cela vient de l’équilibrage de pression dans

le réfrigérateur.

■

Vous pouvez entendre les ventilateurs tourner

à hautes vitesses. Cela se produit lorsque le

réfrigérateur vient d’être branché, lorsque les portes

sont ouvertes fréquemment ou lors de l’ajout d’une

grande quantité d’aliments dans les compartiments

congélateur ou réfrigérateur. Les ventilateurs

permettent de maintenir les bonnes températures.

■

Si une des portes est ouverte pendant plus de

3 minutes, vous pouvez entendre l’activation des

ventilateurs permettant de refroidir les ampoules.

■

Les ventilateurs changent de vitesses pour assurer des

économies d’énergie et un refroidissement optimaux.

■

Il est possible que vous entendez les ventilateurs

marcher apres avoir choisi une des fontions de

CustomCool

™

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■

Vous pouvez entendre des craquements ou des

claquements lorsque le réfrigérateur est branché

pour la première fois. Cela se produit lorsque le

réfrigérateur se refroidit à la bonne température.

■

Les registres électroniques s’ouvrent et se ferment

pour assurer des économies d’énergie et un

refroidissement optimaux.

■

Le compresseur peut causer un clic ou un

grésillement lors de la tentative de redémarrage

(cela peut prendre 5 minutes).

■

Le tableau de commande électronique peut causer

un clic lorsque les relais s’activent pour commander

les composants du réfrigérateur.

■

L’expansion et la contraction des serpentins de

refroidissement pendant et après le dégivrage

peuvent causer un craquement ou un claquement.

■

Sur les modèles équipés d’une machine à glaçons,

après un cycle de fabrication de glaçons, vous pouvez

entendre les glaçons tomber dans le bac.

BRUITS D’EAU

■

Le passage de l’agent frigorifique dans les serpentins

de refroidissement du congélateur peut être

accompagné d’un gargouillement semblable à celui

de l’eau en ébullition.

■

L’eau tombant sur l’élément chauffant de dégivrage

peut faire un bruit de grésillement, de claquement

ou de bourdonnement pendant le cycle de

dégivrage.

■

Un bruit de suintement d’eau peut être entendu

pendant le cycle de dégivrage lorsque la glace de

l’évaporateur fond et tombe dans le bac de

récupération.

■

Fermer la porte peut causer un gargouillement

en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

Pour obtenir plus d’information sur les

bruits normaux de fonctionnement de la

machine à glaçons et le distributeur d’eau

et de glaçons, veuillez consultez les

sections Machine à glaçons automatique

et Le distributeur d’eau et de glaçons.

OUIR !

Avant d’appeler un réparateur…

electromenagersge.ca

Conseils de dépannage–Économisez du temps et de l’argent!

Consultez d’abord les tableaux qui suivent et vous pourrez peut-

être éviter de faire appel à un réparateur.

Problème

Causes possibles Correctifs

Le réfrigérateur ne

Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de

fonctionne pas

est peut-être en cours. dégivrage puisse terminer.

Les commandes de température •Réglez les commandes de température sur un réglage

sont réglées sur

OFF

(arrêt). de température.

Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale.

Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.

peut avoir sauté.

Le réfrigérateur se trouve •Débranchez le réfrigérateur et rebranchez-le.

sur le mode “salle d’exposition”.

Vibration ou bruit

Les roulettes de nivellement •Consultez

Roulettes.

métallique (une légère

avant doivent être réglées.

vibration est normale)

Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse

réfrigérateur vient d’être branché. complètement.

Une grande quantité d’aliments •C’est normal.

a été mise au réfrigérateur.

Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche

la porte de fermer.

Temps chaud ou ouverture •C’est normal.

fréquente des portes.

Les commandes de température •Consultez

Les commandes.

ont été réglées à la température

la plus froide.

Température trop élevée

La commande de température •Consultez

Les commandes.

dans le congélateur ou

n’a pas été réglée à une

le réfrigérateur

température assez basse.

Temps chaud ou ouverture •Abaissez la commande de température d’une position.

fréquente des portes. Consultez

Les commandes.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

porte de fermer.

Givre sur les aliments

Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la

surgelés (il est normal

porte de fermer.

que du givre se forme à

Les portes ont été ouvertes

l’intérieur du paquet)

trop souvent ou pendant trop

longtemps.

La séparation entre

Le système automatique •Ceci empêche la formation de condensation sur

le réfrigérateur et le

d’économie d’énergie fait l’extérieur du réfrigérateur.

congélateur est chaude

circuler du liquide chaud autour

du rebord avant du congélateur.

Formation lente des

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

glaçons

porte de fermer.

La commande de température •Consultez

Les commandes.

du congélateur n’est pas réglée

à une température assez froide.

Mauvais goût/odeur

Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit

de l’eau

utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le moteur fonctionne

pendant de longues

périodes ou démarre et

s’arrête fréquemment. (Les

réfrigérateurs modernes

et leurs congélateurs

étant plus grands, leur

moteur doit fonctionner

plus longtemps. Ils

démarrent et s’arrêtent

afin de maintenir des

températures uniformes.)

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Avant d’appeler un réparateur…

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Problème Causes possibles Correctifs

La machine à glaçons

L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position

ne fonctionne pas

de la machine à glaçons est à de marche.

la position d’arrêt.

L’alimentation en eau est coupée •Consultez

Installation de la conduite d’eau.

ou n’est pas raccordée.

Le compartiment congélateur • Attendez 24 heures pour que la température du

est trop chaud. réfrigérateur se stabilise.

Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine à

glaçons.

Cubes de glace sont coincés dans •Débranchez le distributeur, enlevez les cubes et

le distributeur. (La lumière rebranchez le distributeur.

d’alimentation verte clignote).

Bourdonnement

Le commutateur de marche de •Réglez le commutateur de marche sur la position

fréquent

la machine à glaçons est dans la

O (arrêt)

, car le garder dans la position

I (marche)

position

I (marche)

, mais l’arrivée endommagera le robinet d’eau.

d’eau au réfrigérateur n’a pas

été raccordée.

Odeur/saveur

Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.

anormale des

Des aliments ont transmis leur • Emballez bien les aliments.

glaçons

odeur/goût aux glaçons.

Il faut nettoyer l’intérieur du •Consultez

Entretien et nettoyage.

réfrigérateur.

Petits glaçons ou glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

creux à l’intérieur

cartouche ou installez le bouchon du filtre.

Le distributeur de

La machine à glaçons est éteinte ou

•Mettez en marche la machine à glaçons ou rétablissez

glaçons ne fonctionne

l’alimentation en eau a été coupée.

l’alimentation en eau.

pas

Des glaçons sont collés au bras •Retirez les glaçons.

régulateur.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux

le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la

commande du congélateur sur une température plus

basse, en abaissant la commande d’une position à la fois

jusqu’à ce que les blocs de glace disparaissent.

L’eau versée dans le

Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du

premier verre est

est initialement installé. réfrigérateur se stabilise.

chaude

Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit

utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse.

d’être vidangé.

Le distributeur d’eau

L’alimentation en eau est •Consultez

Installation de la conduite d’eau.

ne fonctionne pas

coupée ou n’est pas raccordée.

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Il y a de l’air dans la conduite •Appuyez sur le bras de distribution pendant au

d’eau. moins deux minutes.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

electromenagersge.ca

Problème Causes possibles Correctifs

L’eau jaillit du distributeur

La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes

installée. (environ 6 litres).

La machine à glaçons

L’eau du réservoir est gelée. •Appelez un réparateur.

fonctionne, mais ne

Le réglage de commande est •Réglez le commande de température sur un réglage

distribue pas d’eau

trop froid. plus chaud.

La machine à glaçons

La conduite d’eau ou le •Appelez un plombier.

ne distribue ni eau

robinet d’arrêt est bouché.

ni glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK

CONTROL

(réglage du verrouillage) pendant 3 secondes.

CUBED ICE (cubes de

Le réglage précédent était •Quelques cubes sont restés et ont été concassés à cause

glace) était choisi mais CRUSHED ICE

. du réglage précédent. C’est normal.

CRUSHEDI CE (glace

concassée) a été

distribuée

Odeur dans

Des aliments ont transmis •Les aliments à odeur forte doivent être emballés

le réfrigérateur

leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude dans

le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez

Entretien et nettoyage.

De la condensation

Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.

s’accumule à l’extérieur

les périodes de forte humidité.

De la condensation

Les portes sont ouvertes trop

s’accumule à l’intérieur

fréquemment ou pendant trop

(par temps humide,

longtemps.

l’ouverture des portes

laisse entrer de l’humidité)

L’éclairage intérieur

Il n’y a pas de courant au niveau •Remplacez le fusible ou réenclenchez le disjoncteur.

ne fonctionne pas

de la prise.

L’ampoule est grillée. •Consultez

Remplacement des ampoules.

Eau sur le sol ou au fond

Il y a des glaçons bloqués dans •Faites passer les glaçons à l’aide d’une cuillère en bois.

du congélateur

le conduit.

Air chaud à la base

Courant d’air normal provenant du moteur.

du réfrigérateur

Pendant le processus de réfrigération, il est

normal que de la chaleur soit expulsée à la

base du réfrigérateur. Certains revêtements

de sol sont sensibles et peuvent se décolorer

sous l’effet de cette température de fonctionnement

normale qui est sans danger.

Lueur orange dans

Le cycle de dégivrage est •C’est normal.

le congélateur

en cours.

Le réfrigérateur ne

La fonction de dégivrage • Ceci est normal. Le réfrigérateur passe sur cycle

s’arrête jamais mais

maintient le compresseur en d’arrêt lorsque les portes ont été fermées pendant

les températures sont

marche au cours de l’ouverture 2 heures.

normales

des portes.

Le réfrigérateur émet un

La porte est ouverte. •Fermez la porte.

signal sonore

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécuritéInstallation

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

Les aliments ne se

Emballage. •Augmentez le temps ou remballez dans du plastique.

dégèlent pas/ne se

Poids erroné sélectionné. •Sélectionnez un poids plus grand.

refroidissent pas

Article à haute teneur en gras. •Sélectionnez un poids plus grand.

Non utilisation du plateau •Placez les articles sur le plateau et ménagez un espace

Chill/Thaw (refroidissement/ entre les différents articles pour assurer une meilleure

dégel). circulation d’air.

La température présente

L’appareil vient d’être branché. •Pour stabiliser le système, laissez 24 heures s’écouler.

n'est pas égale à celle

La porte est restée ouverte trop • Pour stabiliser le système, laissez 24 heures s’écouler.

affichée

longtemps.

Des aliments chauds ont été •Pour stabiliser le système, laissez 24 heures s’écouler.

placés dans le réfrigérateur.

Cycle de dégivrage en cours. • Pour stabiliser le système, laissez 24 heures s’écouler.

La commande de

La commande de température •Ceci est normal. Afin de minimiser la consommation

Select Temp ne

du compartiment du d’énergie, la fonction de sélection de température est

fonctionne pas

réfrigérateur est placée sur neutralisée lorsque la commande est placée sur la

la valeur la plus élevée valeur la plus élevée.

La porte ne se ferme

Le joint de la porte du côté des • Mettre une couche de cire de paraffine sur le joint

pas correctement

charnières est collé ou replié. de la porte.

Un des contenants de porte •Remontez le contenant d’un cran.

touche une étagère dans le

réfrigérateur.

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.

Ce que cette Durée de garantie Pièces Main-d’oeuvre

garantie couvre (à partir de la Réparation ou

date d’achat) remplacement au

choix de Camco

Compresseur Dix (10) ans Dix (10) ans Cinq (5) ans

Système scellé (y Cinq (5) ans Cinq (5) ans Cinq (5) ans

compris l’évaporateur, la

tuyauterie du condenseur

et le frigorigène)

Toutes les autres pièces Un (1) an Un (1) an Un (1) an

TERMES ET CONDITIONS :

La présente garantie ne s’applique qu’à

l’utilisation domestique par une seule famille

au Canada, lorsque le réfrigérateur a été

installé conformément aux instructions

fournies par Camco et est alimenté

correctement en eau et en électricité.

Les dommages dûs à une utilisation

abusive, un accident, une exploitation

commerciale, ainsi que la modification,

l’enlèvement ou l’altération de la plaque

signalétique annulent la présente garantie.

L’entretien effectué dans le cadre de la

présente garantie doit l’être par un

réparateur agréé Camco.

Camco et le marchand ne peuvent être

tenus pour responsables en cas de

réclamations ou dommages résultant de

toute panne du réfrigérateur ou d’un

entretien retardé pour des raisons qui

raisonnablement échappent à leur contrôle.

L’acheteur doit, pour obtenir un service

dans le cadre de la garantie, présenter la

facture originale. Les éléments réparés ou

remplacés ne sont garantis que pendant le

restant de la période de garantie initiale.

Cette garantie est en sus de toute garantie

statutaire.

EXCLUSIONS DE LA GARANTIE :

• Visites à domicile pour vous apprendre

à vous servir de l’appareil.

• Dommages causés à la peinture ou

à l’émail après livraison.

• Installation incorrecte–l’installation

correcte inclut la bonne circulation d’air

pour le système de réfrigération, des

possibilités de branchement aux circuits

électriques, d’alimentation en eau et autres.

• Remplacement des fusibles ou

réarmement des disjoncteurs.

• Remplacement des ampoules

électriques.

• Dommages subis par l’appareil à la suite

d’un accident, d’un incendie, d’inondations

ou en cas de force majeure.

• Perte des aliments dûe à la déterioration.

• Utilisation correcte et entretien adéquat

de l’appareil selon le manuel d’utilisation,

réglage correct des commandes.

• LE GARANT N’EST PAS RESPONSABLE

DES DOMMAGES INDIRECTS.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d’achat et preuve

de la date d’achat.

Camco vous offre ses services dans tout le

pays. Pour de plus amples renseignements

sur la présente garantie, veuillez prendre

contact avec :

Directeur, Relations avec les consommateurs

Camco Inc., Bureau 310

1 Factory Lane

Moncton, N.B.

E1C 9M3

Agraphez votre reçu ici.

Vous devez fournir la preuve de

l’achat original pour obtenir des

services en vertu de la garantie.

Feuillet de données relatives à la performance

Cartouche GWF du système de

Filtration d’eau GE SmartWater

Revendication de performance de santé certifiée par NSF/ANSI*

(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)

Norme N

42 : Effets esthétiques

Paramètre USEPA Qualité Effluent % de réduction

MCL influent Moyenne Maximum Moyenne Minimum

Chlore – 1,9 ppm 0,02 ppm 0,05 ppm 98,90% 97,37%

T & O – – – – – –

Particules** – 200.000 3.978 7.800 98,00% 96,10%

Norme N

53 : Effets de santé

Paramètre USEPA Qualité Effluent % de réduction

MCL influent Moyenne Maximum Moyenne Minimum

Turbidité 1 NTU*** 24,3 NTU 0,07 NTU 0,1 NTU 99,71% 99,59%

Spores 99,95% réduction 105.750 26 55 99,97% 99,95%

Plomb au pH 6,5 15 ppb 160 ppb 1 ppb 1 ppb 99,37% 99,37%

Plomb au pH 8,5 15 ppb 150 ppb 1,8 ppb 4,3 ppb 98,80% 97,13%

Lindane 0,0002 ppm 0,00062 ppm 0,00005 ppm 0,00005 ppm 91,93% 91,93%

Atrazine 0,003 ppm 0,0084 ppm 0,002 ppm 0,003 ppm 76,19% 64,28%

2,4-D 0,100 ppm 0,272 ppm 0,042 ppm 0,090 ppm 84,89% 67,63%

Asbestos 99% 690 MFL/ml 0,32 MFL/ml 1,2 MFL/ml 99,95% 99,82%

* Testé utilisant un débit de 1,8927 l/min (0,5 gpm) une pression de 8,437 kg/cm

(120 psig) ; un pH de 7,5 ± 0,5; et une temp. de 20° ± 2,5° C (68° ± 4,5° F)

** Mesures en particules/ml

*** NTU = unités de turbidité néphélométrique

Spécifications d’opération

■ Capacité : certifiée jusqu’à maximum de 1893 l (500 gallons); jusqu’à maximum d’un an

■ Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc

■ Température : 0,6°–38° C (33°–100° F)

■ Débit : 1,9 lpm (0,5 gpm)

Exigences générales d’installation/opération/entretien

■ Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air.

■ Remplacez la cartouche lorsque le débit devient trop lent.

Avis spéciaux

■ Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées

avec le produit.

■ Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement

des cartouches du filtre.

■ N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter

adéquatement le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.

■ Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans

votre eau.

■ Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état.

Fabriquée pour : General Electric Company, Louisville, KY 40225

NSF

Le système a été testé et homologué par NSF International conformément à la norme 42

et 53 de ANSI/NSF

pour la réduction de :

Norme N

42 : Effets esthétiques

Unité chimique

Réduction d’odeur et de goût

Réduction de chlore, catégorie I

Unité de filtration mécanique

Réduction de particules, catégorie I

Norme N

53 : Effets de santé

Unité de réduction chimique

Réduction de plomb et Atrazine

Réduction de Lindane et 2,4-D

Unité de filtration mécanique

Réduction de spores

Réduction de turbidité

Soutien au consommateur.

Site Web appareils électroménagers GE

electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous

par Internet au site electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations

1.800.361.3400

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Prolongation de garantie

electromenagersge.ca

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.

Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.800.461.3636.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires

directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres

réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation

inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus

proche. Autrement, appelez-nous au 1.888.261.3055.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au

Directeur, Relations avec les consommateurs, Camco, Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager

electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

Servicio al consumidor Solucionar problemas
Operación
SeguridadInstalación
Información de seguridad. . . . . . . 79, 80
Instrucciones de operación
Características adicionales . . . . . . . . . . . 88
Cómo sacar las gavetas . . . . . . . . . . . . . . 89
Cuidado y limpieza del
refrigerador. . . . . . . . . . . . . . . . . . . . 92, 93
CustomCool
™
. . . . . . . . . . . . . . . . . . 83, 84
El dispensador de agua y de hielo. . 91, 92
El dispositivo automático
para hacer hielo . . . . . . . . . . . . . . . . . . . 90
El filtro de agua . . . . . . . . . . . . . . . . . . . 85
Gavetas y cacerolas . . . . . . . . . . . . . . . . . 89
Los controles del refrigerador. . . . . . . . 81
Los entrepaños y recipientes
del refrigerador. . . . . . . . . . . . . . . . . 86, 87
Puertas del refrigerador . . . . . . . . . . . . . 88
Reemplazo de bombillas . . . . . . . . . . . . 94
TurboCool
™
. . . . . . . . . . . . . . . . . . . . . . . 82
Instrucciones de instalación
Cómo retirar y reemplazar
las puertas . . . . . . . . . . . . . . . . . . . . . . . . 99
Instalación de la línea de agua . . 102–106
Molduras y paneles decorativos . . . . 95–98
Preparación para
instalar el refrigerador . . . . . . . . . 100, 101
Solucionar problemas . . . . . . . . 108–111
Sonidos normales de la operación . . . 107
Servicio al consumidor
Garantía para consumidores
en los Estados Unidos . . . . . . . . . . . . . 112
Hoja de datos de funcionamiento. . . . 113
Servicio al consumidor. . . . . . . . . . . . . 115
78
Anote aquí los números de modelo y de serie:
No. ______________________________
No. ______________________________
Usted los verá en una etiqueta en el interior
del compartimiento de refrigerador en
la parte superior en el lado derecho.

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODAS LAS INSTRUCCIONES.

GEAppliances.com

¡ADVERTENCIA!

Use este aparato sólo para los fines que se describen en este Manual del propietario.

PRECAUCIONES DE SEGURIDAD

Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:

■Antes de usarse, este refrigerador deberá estar

instalado y ubicado de acuerdo con las

instrucciones de instalación.

■No permita que los niños se suban, se paren o se

cuelguen de las charolas del refrigerador. Podría

dañarse el refrigerador y causarles serias lesiones.

■No toque las superficies frías del congelador

cuando tenga las manos húmedas o mojadas.

La piel se podría adherir a las superficies

extremadamente frías.

■No guarde ni use gasolina u otros vapores o

líquidos inflamables cerca de este o cualquier

otro aparato.

■Aleje los dedos fuera de las áreas donde se puede

pinchar los dedos; los espacios entre las puertas

y entre las puertas y los gabinetes son

necesariamente estrechos. Cierre las puertas

con cuidado en la presencia de los niños.

■Si su refrigerador tiene un dispositivo automático

para hacer hielo, evite el contacto con las partes

móviles del mecanismo de expulsión, o con

el elemento calefactor localizado en la parte

inferior del dispositivo para hacer hielo. No

ponga los dedos ni las manos en el mecanismo

automático para hacer hielo mientras el

refrigerador esté conectado.

■Desconecte el refrigerador antes de limpiarlo o

efectuar reparaciones.

NOTA: Recomendamos enfáticamente encargar cualquier

servicio a un personal calificado.

■El colocar el control en posición

0 (apagado)

quita la corriente del circuito de la luz.

■No vuelva a congelar los alimentos congelados

una vez que se hayan descongelado.

■

■Siempre limpie la bandeja

CustomCool

™

después

de descongelar alimentos.

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR

El atrapamiento y la sofocación de los niños no

son un problema del pasado. Los refrigeradores

abandonados son un peligro…aunque sea sólo por

“pocos días.” Si se deshace de su viejo refrigerador,

por favor siga las instrucciones abajo para ayudarnos

a prevenir algún accidente.

Antes de deshacerse de su viejo refrigerador

o congelador:

■Quite las puertas.

■Deje los entrepaños en su sitio para que los niños

no se suban.

Deshacerse del CFC

Su antiguo refrigerador puede tener un sistema de

refrigeración que usó CFC (clorofluorocarbonos).

Se cree que los CFC son nocivos para el ozono

estratosférico.

Si se deshace del antiguo refrigerador, asegúrese

de que se deshaga del refrigerante con CFC

correctamente por un técnico calificado. Si se libera

a propósito el refrigerante con CFC puede estar

sujeto a las multas y al encarcelamiento bajo las

estipulaciones de la legislación ambiental.

USO DE CABLES DE EXTENSION

Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda

estrictamente no usar cables de extensión.

Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos

y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo) y

120 voltios.

¡PELIGRO! RIESGO DE QUE

UN NIÑO PUEDA QUEDAR ATRAPADO

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODA LAS INSTRUCCIONES.

¡ADVERTENCIA!

COMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad

personal, este aparato deberá conectarse debidamente a tierra.

El cable eléctrico de este aparato está equipado con

una clavija de tres puntas (tierra) que enchufa en un

contacto estándar de pared de tres salidas (tierra)

para reducir al mínimo la posibilidad de daños por

un choque eléctrico con este aparato.

Haga que un electricista calificado verifique el

enchufe de la pared y el circuito para asegurarse

que la salida esté conectada debidamente a tierra.

Donde se disponga sólo de un contacto de pared con

salida para dos puntas, es su responsabilidad personal

y su obligación reemplazarlo por un contacto

adecuado para tres puntas con conexión a tierra.

El refrigerador deberá conectarse siempre en su

propio contacto eléctrico individual que tenga

un voltaje que vaya de acuerdo con la tabla de

clasificación.

Esto garantiza la mejor ejecución y evita la

sobrecarga del circuito eléctrico de la casa y los

daños a causa del sobrecalentamiento de los cables.

Nunca desconecte el refrigerador jalando el cable.

Tome siempre firmemente la clavija y sáquela del

contacto sin doblarla.

Repare o reemplace inmediatamente todos los

cables eléctricos de servicio que se hayan desgastado

o dañado en alguna otra forma. No utilice cables

que muestren roturas o daños por abrasión a lo

largo de éste ni en la clavija o en alguno de sus

extremos.

Al alejar su refrigerador de la pared, cuide que no

pase sobre el cable o lo dañe.

USO DE LOS ADAPTADORES

(No se permite usar enchufes adaptadores en Canadá)

Debido a los accidentes potenciales relacionados con la seguridad bajo determinadas circunstancias,

recomendamos estrictamente no utilizar un adaptador para clavija.

Sin embargo, si se decidiera usar un adaptador

donde los códigos locales lo permitan, es necesario

hacer una

conexión temporal

a un contacto de pared

para dos puntas debidamente conectado a tierra

utilizando un adaptador UL, mismo que puede

adquirirse en comercios locales especializados.

La punta más larga del adaptador se deberá alinear

con la entrada larga del contacto con el fin de tener

la polaridad adecuada en la conexión de la clavija.

Al desconectar el cable del adaptador, deténgalo

siempre con una mano tirando a la vez el cable

eléctrico con la otra mano. De no hacerlo puede

causar que el adaptador se rompiera después de

mucho uso.

Si se rompiera la terminal a tierra del adaptador,

NO USE

el aparato hasta que se haya reestablecido

la conexión a tierra de manera adecuada.

La conexión de la terminal de tierra del adaptador a la

salida del contacto de pared no conecta el aparato a tierra,

a no ser que el tornillo de la tapa sea de metal y no esté

aislado y que el contacto de la pared esté conectado a

tierra a través del cableado de la casa. Un electricista

calificado deberá revisar el circuito para asegurarse de

que el contacto esté debidamente conectado a tierra.

FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE LAS PRECAUCIONES

DE SEGURIDAD.

GUARDE ESTAS INSTRUCCIONES

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Los controles del refrigerador.

GEAppliances.com

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Los controles de temperatura vienen preconfigurados de fábrica a

37° F tanto para el compartimento del refrigerador y a 0° F para el

compartimento del congelador. Deje pasar 24 horas para que la

temperatura se estabilice en los niveles preconfigurados.

Los controles de la temperatura puede exhibir tanto la temperatura

establecida (SET) como la temperatura real en el refrigerador y en el

congelador. La temperatura real puede variar ligeramente de la

temperatura fijada según su uso y el ambiente de operación.

Cuando se coloca cualquiera de los dos, o los dos controles en OFF

(apagado), los compartimentos del refrigerador y del congelador dejan

de enfriar, pero esto no deja sin corriente eléctrica al refrigerador.

NOTA: El refrigerador se envía con una película de protección que

cubre los controles de la temperatura. Si esta película no se retiró

durante la instalación, hágalo ahora.

El Sistema de Rendimiento de Circulación de

Aire está diseñado para maximizar el control

de la temperatura en los compartimientos del

refrigerador y del congelador. Esta característica

exclusiva especial en la torre de aire a lo largo de la

pared posterior del refrigerador y del túnel de aire

en la posición inferior de la pared posterior del

congelador. Colocar alimentos enfrente de los

listones de estos compartimientos no afectará el

rendimiento. Aunque la Torre de Aire y el Túnel

de Aire pueden ser removidos, hacerlo afectará

el rendimiento o el desarrollo de la temperatura.

(Para instrucciones relacionadas con la manera

de removerlos, en línea, 24 horas al día, póngase

en contacto con nosotros visitándonos a

GEAppliances.com llamándonos al 800.GE.CARES.)

Sistema de rendimiento de circulación de aire

Para cambiar la temperatura,

presione y libere el

botón

WARMER

(MÁS CALIENTE) o

COLDER

(MÁS FRÍO). La luz de

SET

(fijar) se encenderá y la

pantalla mostrará la temperatura indicada. Para

cambiar la temperatura, pulse el botón

WARMER

(más caliente) o

COLDER

(más frío) hasta que

aparezca la temperatura deseada. Las temperaturas

en el refrigerador pueden ser ajustadas entre 34° F

y 44° F y las temperaturas del congelador pueden

ser ajustadas entre –6° F y 6° F.

Una vez la temperatura deseada haya sido

ajustada, la pantalla de la temperatura regresará

a las temperaturas reales del refrigerador y del

congelador después de 5 segundos. Puede que sean

necesarios varios ajustes. Cada vez que usted ajuste

los controles, permita que transcurran 24 horas

para que el refrigerador alcance la temperatura

que usted ha ajustado.

Para apagar el sistema de enfriamiento,

pulse la

almohadilla de

WARMER

(MÁS CALIENTE) para

el refrigerador o el congelador hasta que la pantalla

muestre

OFF

(Apagado)

. Para accionar la unidad una

vez más,

presione el botón

COLDER

(MÁS FRÍO),

para el refrigerador o el congelador. La luz

SET

(AJUSTE) se iluminará del lado que usted

seleccione. Entonces presione otra vez (del lado

donde la luz de ajuste está iluminada) e irá a los

puntos preajustados de

0° F

para el congelador y

37° F

para el refrigerador. Ajustar uno o ambos

controles a la posición

OFF

(APAGADO) detiene

la refrigeración tanto en el compartimiento del

congelador como en el refrigerador, pero no

interrumpe el suministro eléctrico hacia el

refrigerador.

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Acerca de TurboCool.

™

Cómo funciona

TurboCool

enfría rápidamente el

compartimiento del refrigerador para

refrigerar los alimentos más rápidamente.

Use

TurboCool

cuando agregue grandes

cantidades de alimentos al compartimiento

del refrigerador, guardando alimentos

después de que han estado expuestos a

temperatura ambiental o cuando se

disponga a guardar platos sobrantes.

También puede ser usado si el refrigerador

ha estado sin suministro eléctrico por un

período extenso.

Una vez activado, el compresor se

encenderá inmediatamente y los

ventiladores harán el ciclo de encendido

y apagado a altas velocidades, según sea

necesario por ocho horas. El compresor

continuará funcionando hasta que el

compartimiento del refrigerador se

refrigere a aproximadamente 34º F (1º C),

luego hará el ciclo de encendido y apagado

para mantener este ajuste. Después de 8

horas, o si el

TurboCool

es presionado otra

vez, el compartimiento del refrigerador

regresará al ajuste original.

Cómo usar

Presione

TurboCool

. La temperatura

del refrigerador mostrará

Después de que

TurboCool

sea completado,

el compartimiento del refrigerador

regresará al ajuste original.

NOTAS:

La temperatura del refrigerador

no puede cambiarse durante

TurboCool

La temperatura del congelador

no es afectada durante

TurboCool

Cuando abra la puerta del

refrigerador durante

TurboCool

los ventiladores continuarán

funcionando si han hecho

el ciclo de encendido.

Vacíe la cacerola. Coloque la bandeja

de Enfriar / Descongelar en la cacerola

con el plato metálico hacia abajo para

enfriar y almacenar el artículo, o con

plato metálico hacia arriba para

descongelar alimentos. Coloque los

artículos en la bandeja y cierre la

cacerola por completo.

Seleccione el botón

ExpressThaw,

™

ExpressChill

™

SelectTemp.

™

La pantalla

y la luz de

SET

se encenderán. Pulse el

botón hasta que la luz aparezca al lado

del nivel deseado. Use la gráfica para

determinar el nivel a usar.

■ Para descontinuar una característica

antes de que termine, pulse el botón

de esa característica hasta que no

haya opciones seleccionadas y la

pantalla se apague.

■ Durante

ExpressThaw

™

(Descongelación Expresa) y

ExpressChill

™

(Refrigeración

Expresa), la visualización en los

controles contará regresivamente

el tiempo del ciclo.

■ Después de que el ciclo

ExpressThaw

™

se complete, la

cacerola volverá al nivel

MEAT

(–1° C [31° F]) para ayudar a

conservar los alimentos

descongelados hasta su uso.

■ La temperatura real que se

muestra en la pantalla de la cacerola

CustomCool

puede que varíe

ligeramente en la relación a la

temperatura del

SET

que está basada

en el uso y operación ambientales.

NOTA:

Para fines de seguridad de los

alimentos, se recomienda que los alimentos

se envuelvan en envoltura plástica al usar

ExpressThaw

™

(Descongelación expresa).

Esto ayudará a retener los jugos de las

carnes y mejorar el proceso de

descongelamiento.

Acerca de CustomCool

™

GEAppliances.com

La característica de

CustomCool

™

es un

sistema compuesto por un regulador de

tiro, un ventilador, una resistencia variable

con la temperatura o termistor; y un

calentador. Dependiendo de la función

seleccionada, una combinación de estos

será usada para rápidamente refrigerar

artículos, descongelador alimentos o

mantener la cacerola a una temperatura

específica. La cacerola está sellada

herméticamente para prevenir que su

temperatura cause fluctuaciones en la

temperatura en el resto del refrigerador.

Los controles para esta cacerola están

ubicados en la parte superior del

refrigerador con los controles de la

temperatura.

Cómo usar

Cómo funciona

ExpressThaw

™

(Descongelación expresa)

ExpressChill

™

(Refrigeración expresa)

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Acerca de CustomCool

™

Tabla para CustomCool

™

NOTA: Los resultados pueden variar dependiendo del empaque, de la temperatura inicial y otras características

de los alimentos.

Para limpiar la bandeja de Enfriar /

Descongelar,

desarme la bandeja de

metal del soporte plástico empujando

ligeramente las manijas del soporte plástico

y retirando la bandeja metálica. Tanto la

bandeja metálica como el soporte plástico

pueden lavarse en la máquina de platos.

Para volver a armar la bandeja,

coloque los

soportes plásticos al revés (las manijas hacia

abajo) en una superficie sólida. Coloque el

plato metálico sobre los soportes ajustando

el lado curvo del plato con el lado curvo

del soporte. Inserte un lado del plato en las

muescas del soporte. Empuje la manija en

el otro lado del soporte mientras empuja

ese extremo del plato hacia abajo en su

lugar. Deberá escuchar el sonido del plato

al encajarse en su lugar.

Acerca de la bandeja y estante CustomCool

™

Cómo desarmar la bandeja de

Enfriar / Descongelar

0,5 Lb. (4 horas)

■ Hamburguesas (0,5 lb)

■ Envoltura individual de filete

de miñón (0,5 lb)

1,0 Lb. (6 horas)

■ Pechugas de pollo (1,0 lb)

■ Carne molida (1,0 lb)

■ Bistec (1,0 lb)

2,0 Lbs. (10 horas)

■ Pechugas de pollo (2,0 lbs)

■ Carne molida (2,0 lbs)

■ Bistec (2,0 lbs)

3,0 Lbs. (12 horas)

■ Pechugas de pollo (3,0 lbs)

■ Carne molida (3,0 lbs)

■ Bistec (3,0 lbs)

15 minutos

■ 1 lata de bebida (12 onzas)

■ 2 cajas pequeñas de jugo

(6–8 onzas cada una)

30 minutos

■ 2–6 latas de bebida

(12 onzas cada una)

■ 2 botellas plásticas de 20 onzas

de bebida

■ 4–6 cajas pequeñas de jugo

(6–8 onzas cada una)

■ 3 Paquetes de jugo enlatado

■ Vino (botella de 750 ml)

45 minutos

■ Botella de bebida de 2 litros

■ 1/2 galón de juego

■ Gelatina–1 paquete

Niveles para cítricos (43° F)

■ Naranjas, limones, limas, piñas,

melones

■ Frijoles, pepinos, tomates,

pimientos, berenjenas, calabazas

Niveles para productos frescos (35° F)

■ Fresas, frambuesas, kiwi, peras,

cerezas, moras, uvas, ciruelas,

melocotones, manzanas

■ Espárragos, brócoli, maíz,

champiñones, espinacas, coliflor,

coles, cebolla verde, remolacha,

cebolla

Nivel para carnes (31° F)

■ Carne, pescado y pollo crudos

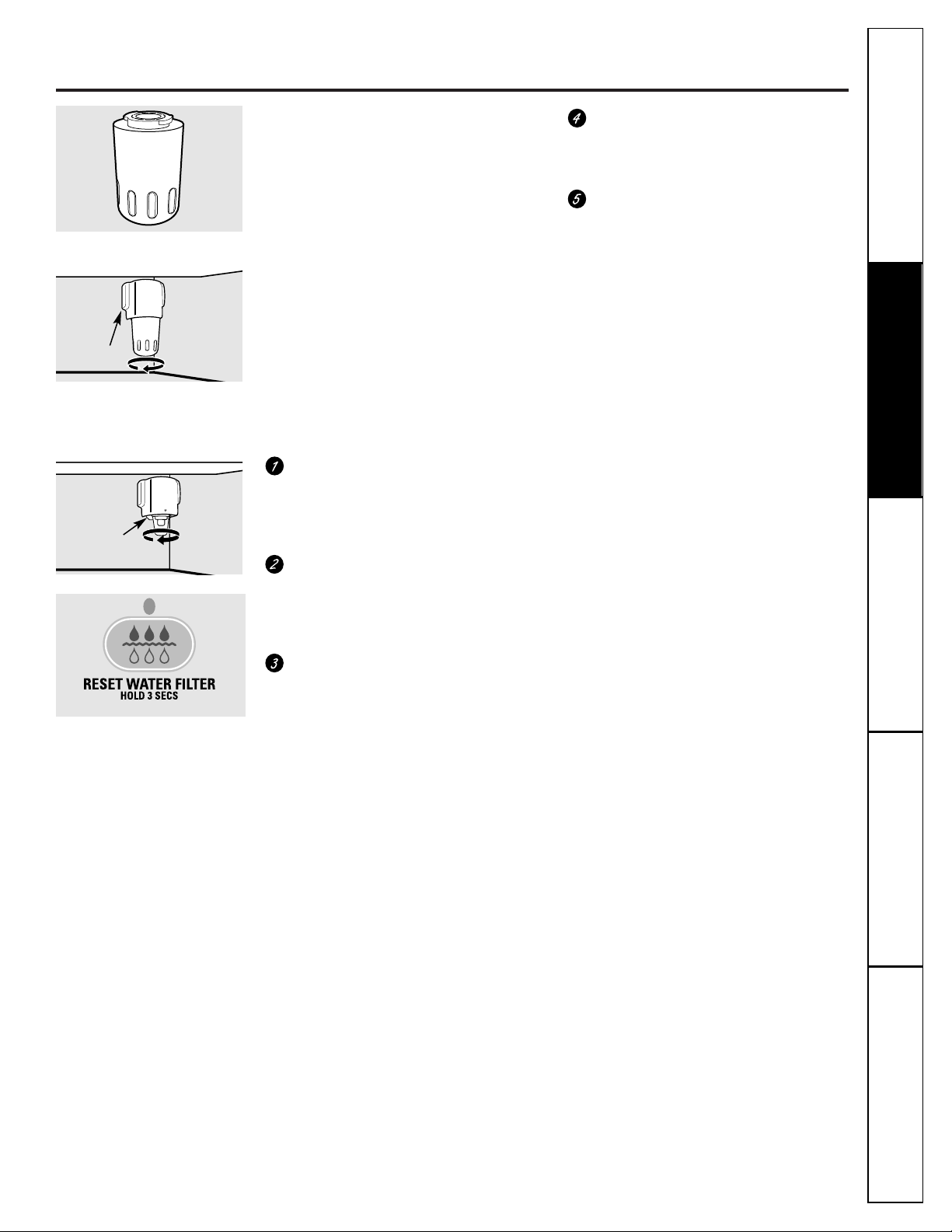

El filtro de agua.

(en algunos modelos)

GEAppliances.com

Instalar el cartucho del filtro

El cartucho del filtro de agua está ubicado

en la esquina superior derecha trasera del

compartimento del refrigerador.

¿Cuando se debe reemplazar el filtro?

En el dispensador hay una luz de

indicación de recambio del cartucho

del filtro del agua. Esta luz se volverá

anaranjada para advertirle que necesita

reemplazar el filtro pronto.

El cartucho del filtro debería reemplazarse

cuando la luz indicadora de recambio

se vuelva roja o si la salida de agua al

dispensador o al dispositivo para hacer

hielo disminuyera.

Instalar el cartucho del filtro

Si está cambiando el cartucho, remueva

primero el viejo girándolo lentamente

hacia la izquierda.

jale el cartucho

directamente hacia abajo. Un poco de

agua puede gotear.

Llene el cartucho de reemplazo con

agua de la llave para permitir que

ocurra un mejor flujo a partir del

dispensador inmediatamente después

de la instalación.

Situando la flecha en el cartucho a la

altura del soporte del mismo, coloque

la parte superior del nuevo cartucho

hacia arriba dentro del soporte.

empuje el cartucho hacia arriba

a dentro del soporte.

Gire el cartucho lentamente hacia la

derecha hasta que el cartucho se pare.

NO APRETAR MUY FUERTE.

Mientras está

girándolo, el se alzará por sí mismo en

su posición. El cartucho rotará

aproximadamente 1/4 de vuelta.

Deje correr el agua desde el

dispensador por 3 minutos (aprox.

⁄2 galons) para aclarar el sistema y

para prevenir salpicaduras.

Presione la tecla

RESET WATER

FILTER

en el dispensador y manténgala

presionada durante tres segundos.

NOTA:

Un cartucho de filtro de agua recién

instalado puede

causar el agua de chorrear

del dispensador.

Tapón de derivación del filtro

Se debe usar el tapón de derivación del

filtro cuando un cartucho de filtro de

reemplazamiento no se puede encontrar.

El dispensador y el dispositivo para hacer

hielo no pueden funcionar sin el filtro o

sin el tapón de derivación del filtro.

Filtros de recambio:

Para pedir cartuchos adicionales en los

Estados Unidos, visite nuestro sitio Web,

GEAppliances.com, o llame a GE para

partes y accesorios al 800.626.2002.

GWF

Precio sugerido de venta

al público $34.95 USD.

Ponga la parte superior del cartucho

hacia arriba dentro del soporte del

cartucho y gírelo lentamente hacia

la derecha.

Tapón de

derivación

del filtro

Soporte

del cartucho

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Los entrepaños y recipientes del refrigerador.

No todos los modelos tienen todas las características.

Recipientes de puerta del refrigerador

y recipientes inclinables de puerta de congelador

Recipientes grandes

Los recipientes de la puerta del

refrigerador y los recipientes inclinables

de puerta de congelador más grandes

son ajustables.

Para extraerlos:

Levante la parte frontal

del recipiente hacia arriba, luego levántelo

y sáquelo.

Para reemplazarlos o reubicarlos:

Ajuste la

parte trasera del recipiente en los soportes

moldeados de la puerta. Luego presione

hacia abajo en la parte frontal del

recipiente. El recipiente se ajustará

en su sitio.

Recipientes pequeños

Para extraerlos:

Levante la parte frontal del

recipiente hacia arriba, luego sáquelo.

Para reemplazarlos:

Sitúe el recipiente

por encima de los soportes moldeados

rectangulares en la puerta. Luego deslice

el recipiente hacia abajo hacia el soporte

para que se ajuste en su lugar.

tapa deslizante

ayuda a prevenir que un

golpecito haga derramarse algo o que las

cosas pequeñas guardadas en el interior

del entrepaño de la puerta se caigan o

resbalen. Ponga un dedo en cada lado

de la tapa deslizante hacia la parte trasera

y muévala hacia delante y hacia atrás

para que se ajuste a sus necesidades.

Recipiente del refrigerador

Recipiente inclinable

del congelador

Tapa

deslizante

GEAppliances.com

No todos los modelos tienen todas las características.

Entrepaño QuickSpace

™

Este entrepaño se divide en dos y la mitad

se desliza debajo de sí mismo para guardar

artículos muy altos ubicados en el

entrepaño que se encuentra más abajo.

Este entrepaño se puede sacar y cambiar

y también puede reubicarse igual que los

entrepaños deslizables a prueba de

derramamientos.

En algunos modelos, este entrepaño no

puede usarse en la posición más baja.

Entrepaño deslizable a prueba de derramamientos

El entrepaño deslizable permite alcanzar

artículos guardados atrás de otros. Los

bordes especiales están diseñados para

ayudar a prevenir derramamientos o

goteos a los entrepaños que se encuentran

más abajo.

Para sacarlos:

Deslice el entrepaño hacia fuera hasta que

llegue al punto donde se atranca, luego

apriete la lengüeta hacia abajo y deslice el

entrepaño directamente hacia fuera.

Para reemplazarlos o reubicarlos:

Sitúe el entrepaño a la altura de las guías

y deslícelo hacia su lugar. El entrepaño

puede ser recolocado cuando la puerta esté

a 90° o más. Para recolocar el entrepaño,

deslice el entrepaño más allá de los topes y

dele un ángulo hacia abajo. Deslice el

entrepaño hacia abajo hasta llegar a la

posición deseada, colóquelo en línea con

los soportes y deslícelo en su lugar.

Asegúrese de haber empujado los entrepaños

hasta el fondo antes de cerrar la puerta.

Entrepaños deslizantes del congelador

Para sacarlos,

deslícelos hasta que lleguen

al punto donde se

atrancan

, levante la parte

frontal hasta sobrepasar el punto donde se

atrancan, y deslícelo hacia afuera.

Asegúrese de haber empujado los entrepaños

hasta el fondo antes de cerrar la puerta.

Cestas de congelador

Para remover,

empuje la canasta totalmente

hacia la parte posterior del congelador.

Levante hasta que los pasadores posteriores

sean desenganchados. Levante la canasta

completa hacia arriba y hacia afuera.

El divisor

puede usarse para organizar

paquetes de alimentos. Para paquetes

grandes, simplemente pliegue el divisor

hacia abajo.

Asegúrese de haber empujado las cestas hasta

el fondo antes de cerrar la puerta.

Presione la lengüeta y jale

hacia delante del entrepaño

para sacarlo.

Entrepaños fijos del congelador

Para sacarlos,

levante el entrepaño hacia

arriba y extráigalo.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Divisor

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Colgador de bebidas extraíble

El colgador de bebidas está diseñado para

sostener una botella del lado. Se puede

sujetar con cualquier entrepaño deslizable.

Para instalarlo:

Alinee la parte grande de las aberturas

en la parte superior del colgador con

las lengüetas por debajo del entrepaño.

Luego deslice el colgador hacia atrás

para que quede encajado en su lugar.

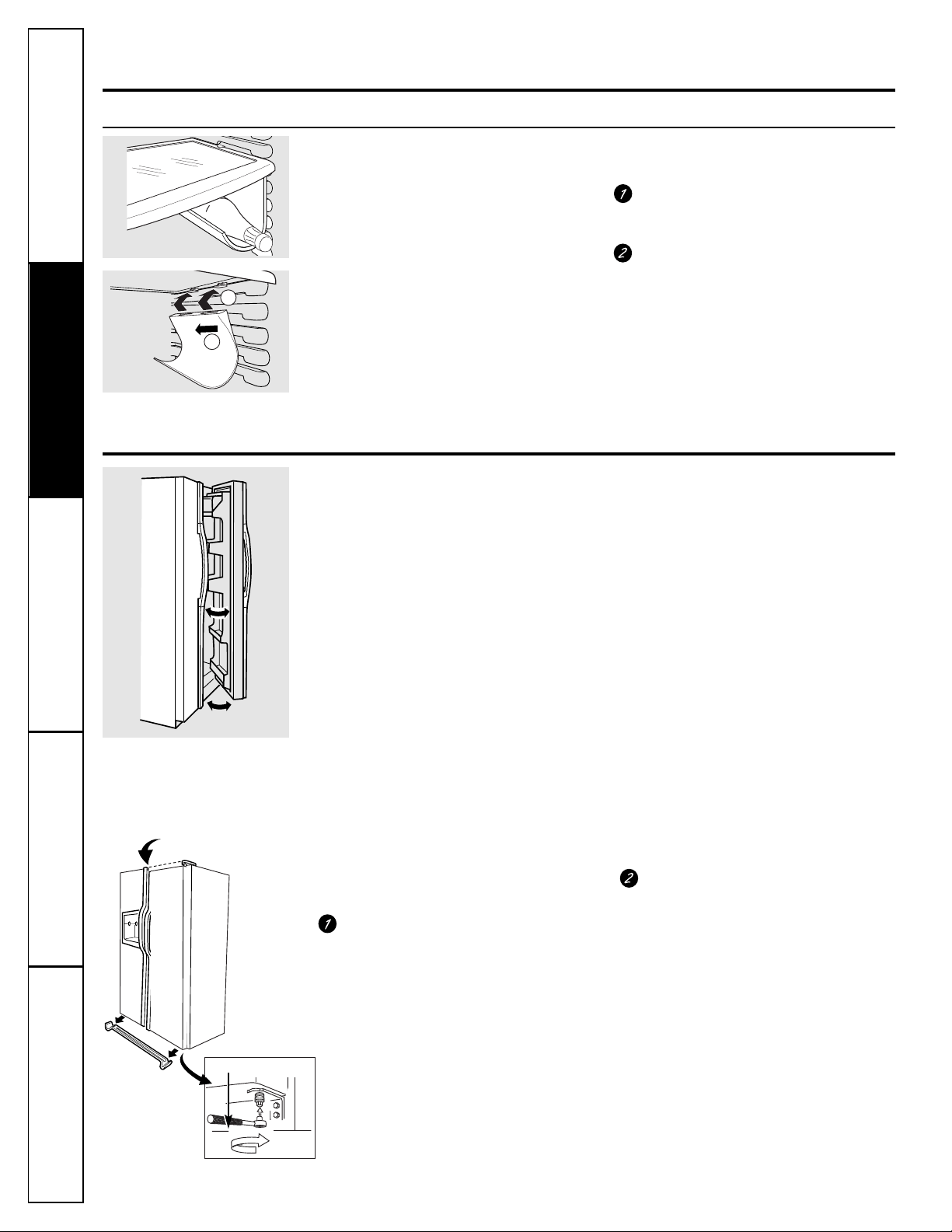

Características adicionales.

No todos los modelos tienen todas las características.

Puertas del refrigerador.

Puertas del refrigerador

Es posible que Ud. note una diferencia

entre el manejo de las puertas de su antiguo

y nuevo refrigerador. La característica

especial de abertura y cierre de las puertas

asegura que estas cierren por completo y

permanezcan selladas firmemente.

Cuando Ud. abre o cierre las puertas,

notará una posición de

tope de parada.

la puerta es abierta más allá de este punto,

permanecerá abierta permitiéndole así de

meter y sacar alimentos del refrigerador

con más facilidad. La puerta se cerrará

automáticamente sólo cuando está

parcialmente abierta.

La resistencia que Ud. puede notar

en la posición de

tope de parada

es menor

a medida que la puerta es cargada

con alimentos.

La puerta se cerrará

automáticamente sólo cuando

está parcialmente abierta.

Más allá de la posición de tope

de parada, la puerta permanecerá

abierta.

Alineación de las puertas

Si las puertas no están niveladas, ajuste le

puerta de los alimentos frescos.

Usando una llave de cubo de 7/16″,

gire el tornillo de ajuste de la puerta

hacia la derecha para elevar la puerta;

gírelo hacia la izquierda para hacerla

descender. (Un tapón de nylon está

encajado en la rosca del pin para

impedir que el pin gire a menos

de que se use una llave.)

Después de una o dos vueltas con la

llave, abra y cierre la puerta de los

alimentos frescos y luego controle la

alineación superior de las puertas.

Para quitar la parrilla

de la base, abra las

puertas, saque los

tornillos de cada lado

de la parrilla y jale de

la misma.

Llave de cubo de 7/16″

Levantar

Cómo sacar las gavetas.

No todos los modelos tienen todas las características.

Como sacar las gavetas

Pueden extraerse fácilmente levantándolas

ligeramente y jalando de ellas hasta pasar

el punto donde se

atrancan

Si no puede quitar las gavetas a causa de la

puerta, primero trate de sacar las bandejas

de la puerta. Si esto no proporciona el

espacio necesario, se necesitará hacer rodar

el refrigerador hacia adelante hasta que la

puerta se abra lo bastante para deslizar las

gavetas hasta quitarlas. En algunos casos,

cuando se hace rodar el refrigerador,

hacia adelante se necesitará moverlo el

refrigerador hacia la izquierda o derecha

al mismo tiempo.

Gavetas y cacerolas.

GEAppliances.com

No todos los modelos tienen todas las características.

Gavetas para las frutas y los vegetales

El exceso de agua que pueda acumularse

en el fondo de las gavetas deben ser

secadas.

En algunos modelos

la gaveta de abajo tiene

una cubierta que se desliza hacia atrás

cuando se abre la gaveta. Esto permite un

acceso completo a la gaveta. Cuando la

gaveta se cierra, la cubierta se deslizará

hacia adelante a su posición original.

Gavetas con humedad ajustable

Deslice el control hasta llegar a la posición

(alto) para proporcionar el alto nivel de

humedad recomendado para la mayoría

de los vegetales.

Deslice el control hasta llegar a la posición

(bajo) para proporcionar el nivel de baja

humedad recomendado para la mayoría

de las frutas.

Cacerola convertible para carnes

Esta cacerola convertible para carnes tiene

su propio conducto de refrigeración, el cual

permite la circulación en dicha cacerola de

aire frío proveniente del congelador.

El control de temperatura variable

regula la

circulación de aire proveniente del Climate

Keeper.

Coloque la palanca del control hacia

abajo

en la posición más fría para conservar la

carne fresca.

Coloque la palanca del control hacia

arriba

en la posición fria para adaptar la cacerola

a la temperatura normal del refrigerador y

obtener así más espacio en el que guardar

hortalizas. El conducto de refrigeración

queda apagado. Se pueden seleccionar

posiciones variables entre estos extremos.

HI LO

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Dispositivo automático para hacer hielo

El dispositivo para hacer hielo producirá

siete cubos por ciclo—aproximadamente

100–130 cubos en un ciclo de 24 horas,

dependiendo de la temperatura del

congelador, de la temperatura ambiente,

del número de veces que se abra la puerta

y de otras condiciones del uso.

Si el refrigerador se usa antes de que se

haga la conexión de agua al dispositivo

para hacer hielo, coloque el interruptor

de alimentación eléctrica en la posición

O (apagado)

Cuando el refrigerador está conectado al

suministro de agua, coloque el interruptor

de alimentación eléctrica en la posición

l (encendido)

El dispositivo para hacer hielo se llenará

de agua cuando la temperatura alcance el

punto de –10° C (15° F). Un refrigerador

recién instalado puede necesitar entre

12 y 24 horas para empezar a hacer hielo.

Escuchará un zumbido cada vez que la

máquina de hielos se llene de agua.

Deshaga las primeras cargas de cubos de

hielo para permitir que la línea de agua

se limpie.

Asegúrese de que nada impide el

movimiento del brazo detector.

Cuando el recipiente está lleno (al nivel

del brazo detector), el dispositivo para

hacer hielo no producirá hielo. Es normal

que algunos cubos salgan pegados.

Si no se usa hielo con frecuencia, los cubos

de hielo viejos se opacan, adquieren un

sabor rancio y se contraen.

NOTA: En casas que tengan una presión de agua

menor al promedio, es posible que usted escuche la

máquina de hielos hacer ciclo varias veces cuando

se encuentre haciendo hielo.

El dispositivo automático para hacer hielo.

Un refrigerador recién instalado puede tardar hasta 12 a 24 horas antes de empezar a hacer hielo.

Jale la parrilla del congelador

derecho hacia afuera, lejos del área

del dispositivo para hacer hielo.

Cerciórese de siempre reemplazar

el estante. La parrilla puede usarse

para almacenamiento.

Gaveta de almacenamiento de hielo

Para tener acceso al hielo,

jale de la gaveta

hacia delante.

Para sacar la gaveta,

jale de la misma hacia

fuera y levántela hasta sobrepasar el punto

donde se

atranca

Dispositivo para

hacer hielo

Brazo detector

Interruptor de

alimentación

Luz de

alimentación verde

Gaveta del hielo

Parrilla

El dispensador de agua y de hielo.

(en algunos modelos)

GEAppliances.com

Para usar el dispensador

Recogedor

Datos importantes de su dispensador

■No agregue hielo de charolas o de bolsas

en el recipiente. Podría provocar que

no salga bien o que no se triture

adecuadamente.

■Evite los vasos demasiado llenos de hielo

y el uso de vasos estrechos o demasiado

altos. El hielo amontonado podría

obstruir el orificio o hacer que se congele

la puerta del orifico de manera que no

se pueda abrir. Si hubiera hielo

bloqueándolo, desprenda con una

cuchara de madera.

■Las bebidas y los alimentos no se deberán

enfriar rápidamente en el recipiente del

hielo. Las latas, botellas o paquetes de

comida en el recipiente de hielos podrían

causar la obstrucción del dispositivo para

hacer hielo o del recipiente.

■Para evitar que el hielo dispensado caiga

fuera del vaso, ponga el vaso cerca, pero

sin tocar, la apertura del dispensador.

■Un poco de hielo triturado puede surtir

aunque había seleccionado

CUBED ICE

(cubos de hielo). Esto sucede en

ocasiones cuando algunos cubos se

canalizan en el triturador.

■Después de usar hielo triturado, un poco

de agua puede gotear del vertedero.

■A veces, se formará un pequeño montón

de nieve en la salida del hielo situada

en la puerta. Esto es normal y, por regla

general, sucede cuando ha dispensado

hielo picado repetidamente. La nieve

se evaporará por sí misma.

Seleccione

CUBED ICE

(cubos de hielo),

CRUSHED ICE

(hielo triturado) o

WATER

(agua).

Presione el vaso suavemente contra el

brazo del dispensador.

El recogedor no se vacía solo. Para evitar

las manchas de agua, el recogedor y la

parrilla se deberán limpiar regularmente.

Si no hay distribución de agua cuando el refrigerador

está primeramente instalado, hay posibilidad de aire

en el sistema de la línea de agua. Oprima el brazo

del dispensador durante al menos dos minutos para

eliminar el aire atrapado de la línea de agua y llenar

el sistema. Para eliminar las impurezas de la línea de

agua, deseche los primeros seis vasos de agua.

PRECAUCION: No introduzca nunca los dedos ni

otros objetos en la apertura del dispensador de

hielo triturado.

Para bloquear el dispensador

Presione la tecla

LOCK CONTROL

(control

de bloqueo) durante

3 segundos para cerrar

el dispensador y el

panel de control.

Para desbloquearlo,

presione la misma tecla

durante 3 segundos

nuevamente.

Dispenser Light (Luz del dispensador)

Esta tecla enciende y

apaga la

luz nocturna

del dispensador. La luz

también se enciende al

presionar el brazo del

dispensador. Si esta

luz se funde debería

reemplazarse con una

bombilla de un máximo

de 6 vatios, 12V.

Quick Ice (Hielo rápido)

Cuando necesite hielo

rápidamente, presione

esta tecla para acelerar

la producción de hielo.

Esto incrementará la

producción de hielo

durante las próximas 48

horas o hasta que vuelva

a presionar la tecla.

Door Alarm (Alarma de puerta)

Para ajustar la alarma,

presione esta tecla hasta

que la luz indicadora se

encienda. Esta alarma

sonará si cualquiera

de la puerta estuviera

abierta por más de

3 minutos. La luz y

el sonido cesan

automáticamente

al cerrarse la puerta.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Para evitar olores,

deje una caja abierta

de bicarbonato de sodio en los

compartimientos de alimentos frescos

y del congelador.

Desconecte el refrigerador antes de limpiarlo.

Si no fuera posible, exprima el exceso de

humedad de la esponja o del paño cuando

se limpie alrededor de botones, bombillas

o controles.

Use agua caliente y una solución de

bicarbonato de sodio–aproximadamente

una cucharada (15 ml) de bicarbonato de

sodio por cada cuarto (1 litro) de agua.

Esta solución limpia y neutraliza olores.

Enjuague y seque.

El uso de cualquier solución de limpieza

que no sea la recomendada, especialmente

aquella que contienen destilados del petróleo,

pueden agrietar o dañar el interior del

refrigerador.

Evite limpiar los entrepaños de vidrio fríos con

agua caliente, ya que la extrema diferencia de

temperatura puede hacer que se quiebren. Maneje

los entrepaños de vidrio con cuidado. Chocar vidrio

templado puede hacer que se rompe en pedazos.

No lave partes plásticas del refrigerador en el

lavaplatos.

Cuidado y limpieza del refrigerador.

Limpiar el exterior

El pozo del dispensador

, por debajo de la

parrilla, se debe mantener limpio y seco. El

agua que se queda en el pozo puede dejar

depósitos. Quite los depósitos agregando

vinagre sin diluir al pozo. Remoje hasta que

desaparezcan los depósitos o hasta que se

desprendan lo suficiente para quitarlos.

El brazo del dispensador

. Antes de limpiar,

oprima y detenga la tecla

LOCK CONTROL

(control de bloqueo) durante 3 segundos.

Se limpia con una solución de agua tibia y

bicarbonato de sodio–aproximadamente

una cucharada (15 ml) de bicarbonato de

sodio por cada cuarto (1 litro) de agua.

Enjuague completamente con agua y seque.

Las manijas de la puerta y los ornamentos.

limpian con un paño humedecido con una

solución de detergente suave y agua. Seque

con un paño suave.

Los paneles y las empuñaduras de las puertas

de acero inoxidable

(en algunos modelos)

pueden ser limpiados con un limpiador

para acero inoxidable para usos

comerciales como Stainless Steel Magic.

™

Stainless Steel Magic está disponible en

Ace, True Value, Servistar, HWI y otros

establecimientos como estos. Éste también

puede ser ordenado llamando al

Departamento de Accesorios de GE al

800.626.2002. Solicite la pieza No. WX10X15.

No utilice cera para electrodomésticos

sobre el acero inoxidable.

Mantenga limpio el terminado.

Limpie con

un paño limpio ligeramente humedecido

con cera para aparatos de cocina o un

detergente suave y agua. Seque y pula

con un paño limpio y suave.

No limpie el refrigerador con un paño sucio para

trastes ni con un paño húmedo. Estos podrían dejar

residuos que afecten a la pintura. No use estropajos,

limpiadores en polvo, blanqueadores ni limpiadores

que contengan blanqueador, ya que estos productos

podrían rayar y desprender el terminado de pintura.

Limpiar el interior

Área de goteo del dispensador

Gaveta de almacenamiento de hielo

Para sacar:

Ponga el interruptor de marcha del

dispositivo de hielo en la posición

O (apagado)

. Jale de la gaveta directamente

hacia fuera y luego levántela hasta pasar

el punto donde se atranca.

Para devolver:

Al devolver la gaveta, asegúrese de

presionarla firmemente en su sitio. Si no

llega hasta el final, vuelva a sacarla y gire el

mecanismo de manejo 1/4 de vuelta. Luego

empuje de nuevo el entrepaño.

Gire

Mecanismo

de manejo

El dispensador de agua y de hielo.

GEAppliances.com

Atrás del refrigerador

Se deberá tener cuidado al retirar el

refrigerador de la pared. Todos los tipos de

recubrimiento de pisos se pueden dañar,

sobre todo los recubrimientos acojinados

y los que tienen superficies repujadas.

Jale el refrigerador en forma recta y empuje

nuevamente para devolverlo a su posición.

Mover el refrigerador en dirección lateral

puede causar daños al recubrimiento del

piso o al refrigerador.

Al empujar el refrigerador a su lugar, asegúrese

de no pasar sobre el cable eléctrico ni sobre la línea

de alimentación del dispositivo para hacer hielos.

Preparación para vacaciones

En el caso de vacaciones o ausencias

prolongadas, quite los alimentos y

desenchufe el refrigerador. Limpie el

interior con solución de bicarbonato de

una cucharada (15 ml) de bicarbonato

por un cuarto (1 litro) de agua. Deje

abiertas las puertas.

Coloque el interruptor de alimentación

eléctrica del dispositivo automático para

hacer hielo en la posición

O (apagado)

cierre el suministro de agua al refrigerador.

Si la temperatura pueda llegar al punto

de congelación, haya una persona calificada

para desaguar el sistema del suministro

de agua para evitar daños a la propiedad

causados por inundación.

En caso de mudanza

Asegure todos los elementos sueltos como

entrepaños y recipientes pegándolos con

cinta adhesiva en su lugar para evitar daños.

Al usar una carretilla para mover el

refrigerador, no haga descansar la parte

frontal o trasera del refrigerador contra la

carretilla. Esto podría dañar el refrigerador.

Manéjelo sólo desde los laterales del

refrigerador.

Asegúrese de que el refrigerador se coloque en

posición vertical durante la mudanza.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Reemplazo de bombillas.

El colocar el control en posición OFF (apagado) no quita la corriente del circuito de la luz.

Compartimento del refrigerador—Luz superior.

Desenchufe el refrigerador.

Las bombillas están situadas en la parte

superior del compartimento, dentro

de la cubierta de la luz. En algunos

modelos, es necesario retirar un tornillo

de la parte frontal de la cubierta de

la luz.

Para quitar la cubierta de la luz,

presione las lengüetas de los lados de

la cubierta y deslícelo hacia delante y

hacia atrás.

Tras reemplazar la bombilla con una

bombilla de electrodoméstico del

mismo voltaje o inferior, vuelva a

colocar la cubierta de la luz y los

tornillos (en algunos modelos).

Al reemplazar la cubierta de la luz,

asegúrese de que las lengüetas de la

parte trasera de la cubierta quepan en

las ranuras de la parte trasera del

emplazamiento de la cubierta de la luz.

Vuelva a enchufar el refrigerador

a la corriente.

Compartimento del refrigerador—Luz inferior.

Esta luz está situada por encima de la

gaveta superior.

Desenchufe el refrigerador.

Retire el mango de control de la

gaveta convertible de carne jalando

directamente hacia fuera.

Levante la cubierta de la luz y jale

de ella.

Después de reemplazar la

bombilla con una bombilla de

electrodomésticos del mismo voltaje

o inferior, reemplace la cubierta y

el mango.

Vuelva a enchufar el refrigerador

a la corriente.

Compartimento del congelador

Desenchufe el refrigerador.

Retire el entrepaño justo por encima

de la cubierta de luz. (El entrepaño

será más fácil de quitar si se vacía

primero.) En algunos modelos, tendrá

que retirarse un tornillo de la parte

superior de la cubierta de la luz.

Para quitar la cubierta, presione en los

lados y levántela hacia arriba y afuera.

Reemplace la bombilla con una

bombilla de electrodomésticos del

mismo voltaje o inferior, y reinstale

la cubierta de la luz. Al reinstalar la

cubierta de la luz, asegúrese de que

las lengüetas superiores hacen clic

en su lugar de forma segura. Vuelva

a colocar el tornillo (en algunos

modelos).

Vuelva a instalar el entrepaño y

enchufe el refrigerador de nuevo.

Dispensador

Desenchufe el refrigerador.

La bombilla está situada en el

dispensador bajo el panel de control.

Quite la bombilla girándola en sentido

contrario a las agujas del reloj.

Cambie la bombilla por una bombilla

del mismo tamaño y voltaje.

Vuelva a enchufar el refrigerador

a la corriente.

Lengüetas

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Molduras y paneles decorativos.

Lea las instrucciones completamente y debidamente.

Antes de que empiece

Algunos modelos están equipados con molduras que le permiten instalar paneles en las puertas.

Puede usted ordenar los paneles decorativos precortados en negro, blanco, bisqué o de acero

inoxidable en GE Parts and Accessories (partes y accesorios), 800.626.2002 o puede añadir paneles

de madera para que hagan juego con los gabinetes de su cocina.

Paneles de menos de 1/4

″

(6 mm) de espesor

Cuando instale paneles de madera de menos de 1/4″ (6 mm) de espesor, necesita crear un panel de

relleno, tal como un cartón de 1/8″ (3 mm) de espesor, que se ajuste entre el frente de la puerta y el panel

de madera para obtener un ajuste apropiado. Si usted está instalando los paneles decorativos precortados,

los paneles precortados de relleno se incluyen en el juego. El espesor combinado del panel decorativo o

de madera y del panel de relleno debe ser de 1/4″ (6 mm).

Para los modelos “CustomStyle

™

”

Panel de 3/4

″

(19 mm) o panel levantado

Puede utilizarse un diseño de panel levantado, atornillado o pegado a un soporte posterior de 1/4″

(6 mm) de espesor, o una tabla guía de 3/4″ (19 mm). La porción levantada del panel debe fabricarse de

manera que permita un espacio de por lo menos 2″ (5.1 cm) desde el lado de la manija para permitir que

entren las puntas de los dedos.

Los paneles más gruesos de 1/4″ (6 mm), y hasta 3/4″ (19 mm) requerirán que el perímetro de panel

exterior de 5/16″ (8 mm) no sea más grueso de 1/4″ (6 mm).

Limitaciones de peso para los paneles sobre medida:

Alimentos frescos 38 libras (17 kg) máximo

Puerta del congelador 28 libras (13 kg) máximo

Paneles de 1/4″(6 mm) de grosor o menos

Paneles más gruesos que 1/4″(6 mm)

1/4″(6 mm) Máx.

3/4″(19 mm)

5/16″ (8 mm)

Espacio de 2″

(5,1 cm) desde

el lado de la

manija

Panel

aparente

Puerta del

refrigerador

Soporte posterior de 1/4″(6 mm) de espesor

3/4″(19 mm)

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Molduras y paneles decorativos.

Cuidado de los paneles precortados

Panel del congelador

sin dispensador

Paneles del

congelador

con dispensador

Panel de los

alimentos frescos

Corte

5/16″

(8 mm)

⁄32″

(36,8 cm)

⁄32″

(170,9 cm)

1/8″

(3 mm)

FRENTE

5/16″

(8 mm)

⁄8″

(45,4 cm)

⁄32″

(36,8 cm)

⁄8″

(85,4 cm)

1/8″

(3 mm)

Corte

FRENTE

5/16″

(8 mm)

⁄32″

(170,9 cm)

1/8″

(3 mm)

Corte

⁄32″

(49,5 cm)

FRENTE

Las áreas superiores de los paneles necesitan recortarse.

Cómo insertar los paneles de la puerta.

Sujete la moldura superior de las puertas del congelador y de los alimentos frescos.

La moldura superior puede encontrarse en el

interior del compartimento del refrigerador.

Con un Torxdriver T-20, sujete la moldura superior,

usando dos tornillos en cada parte de la moldura

superior, en la parte superior de cada puerta. Apriete

solamente con las manos. Cerciórese de que la

parte superior de cada panel ajusta cómodamente

detrás de la tapa de la moldura superior.

Inserte el panel del congelador y panel de los alimentos frescos.

Con cuidado empuje el panel superior del

congelador hasta que se deslice en la ranura detrás

de la manija de la puerta. Presione el panel de

relleno hacia dentro detrás del panel decorativo

(esto se requiere en algunos de los paneles para

puerta). Repita la operación para el panel de los

alimentos frescos.

Si su modelo tiene un dispensador, este paso es

aplicable sólo para el panel de alimentos frescos

y el panel superior del congelador.

Inserte el panel inferior del congelador (en modelos con dispensadores).

Con cuidado presione el panel hasta que éste se

deslice en la ranura detrás de la manija de la

puerta. Presione el panel de relleno detrás del

panel decorativo (esto se requiere en algunos

de los paneles para puerta).

Corte

Tornillos de la

moldura superior

Panel

superior del

congelador

Panel

inferior del

congelador

Moldura lateral

Moldura

lateral

Panel de

alimentos

frescos

Lea las instrucciones completamente y debidamente.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Tornillos de la moldura superior

Cómo insertar los paneles de la puerta.

Instalación de la moldura lateral.

Estas piezas quedan dentro de la manija de la

puerta de los alimentos frescos.

No retire la película protectora al exterior de la moldura

lateral sino hasta que haya quedado instalada la moldura

lateral.

Acomode la parte inferior de la moldura lateral

debajo de la moldura de la parte inferior como

se ilustra.

Sujete la moldura lateral contra la cara delantera de

los paneles decorativos y sujete la moldura lateral

debajo de la moldura superior. Asegúrese de que la

moldura lateral magnéticamente pegada tenga el

relleno adecuado y que quede satisfecho con el

aspecto de todas las partes.

Moldura

lateral

Moldura

lateral

Moldura inferior

Moldura

superior

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Servicio al consumidorSolucionar problemasOperación

Seguridad

Instalación

Cómo retirar y reemplazar las puertas.

Al instalar o mover el refrigerador, es posible que sea necesario retirar las puertas para que el refrigerador pueda

pasar por la puerta.

Cómo retirar las puertas

Cerciórese de que las puertas están cerradas y de que

el refrigerador está desconectado.

Desconecte la línea del agua y el mazo de cables.

Cerca de la bisagra inferior en el lado del congelador,

empuje en los collarines en cada extremo del

acoplamiento, y tire de la tubería de la línea de agua

a partir del acoplamiento. También, desconecte el

cableado. Tire de la línea de agua y del cableado a

través del riel inferior.

Retire las cubiertas de las bisagras y las bisagras.

Para lograr acceso a las bisagras, las cubiertas de las

bisagras necesitan ser removidas. Remueva la cubierta

agarrándola por los lados, cerca de la parte posterior

de la cubierta. Tire hacia atrás en sobre la cubierta y

levántela hacia atrás, entonces hacia el frente.

NOTA: NO use un destornillador para retirar la cubierta. TENGA

CUIDADO de no romper la pestaña retenedora trasera en la cubierta

de la bisagra. Retire las bisagras con una llave Torx T-20.

Retire las puertas.

Con cuidado, rote la puerta a 90°. Guiando la línea del

agua desconectada y el mazo de cables, levante la puerta

directamente hacia arriba.

NOTA: No levantar la puerta directamente hacia arriba puede dañar

la bisagra inferior. Coloque las puertas en una superficie protegida.

NOTA: Tenga cuidado de no perforar el tubo del agua y el mazo de

cables en la parte inferior de la puerta.

NOTA: No permita que el conectador se ponga en contacto

con el piso. Un contacto sólido podría dañar el conectador.

Vea “Reemplazando las Puertas”.

Cómo reponer las puertas

Coloque las puertas en las bisagras inferiores.

Con la puerta en 90°, baje la puerta directamente hacia

la bisagra inferior. Cierre la puerta cuidadosamente.

NOTA: No bajar la puerta directamente hacia abajo puede dañar

la bisagra inferior.

NOTA: No permita que el conectador se ponga en contacto con

el piso. Un contacto sólido podría dañar el conectador.

Reemplace las cubiertas de las bisagras superiores

Reinstale las bisagras superiores con una llave Torx T-20.

Reemplace las cubiertas de las bisagras. Si las puertas no

están niveladas, ajuste la bisagra inferior derecha con una

llave abierta de 7/16″.

Reconecte la línea del agua y el mazo de cables.

Inserte el tubo del agua de nuevo al acoplamiento,

asegúrese de que el tubo se empuje lo más lejos posible

dentro del acoplamiento, de manera que ya no vea la

marca del tubo. Vuelva a conectar el mazo de cables.

Conecte el suministro de agua y conecte el refrigerador

otra vez.

Cubierta de

la bisagra

Puerta

Pasador de la bisagra

Montura del cable

Collarines

Conectador

ANTES DE INICIAR

Lea estas instrucciones completa y cuidadosamente.

•

IMPORTANTE – Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE – Observe todos los

códigos y órdenes de ley.

• Nota al instalador – Asegúrese de dejar estas

instrucciones con el consumidor.

• Nota al consumidor – Conserve estas

instrucciones para referencia futura.

• Nivel de destreza – La instalación de este aparato

requiere de destrezas mecánicas básicas.

• Tiempo de ejecución – Instalación del refrigerador

15 minutos

• La instalación apropiada es la responsabilidad

del instalador.

• La falla del producto debido a una instalación

inadecuada no está cubierta por la garantía.

• No instale el refrigerador donde la temperatura baje de

60° F (16° C) ya que no correrá con suficiente frecuencia

para mantener las temperaturas apropiadas.

• No instale el refrigerador donde la temperatura suba

por encima de 100° F (37° C) ya que no funcionará

correctamente.

• Instálela en un piso fuerte para que lo soporte con

carga completa.

UBICACIÓN DEL REFRIGERADOR

¿Preguntas? Llame al 800.GE.CARES (800.432.2737) o bien

Visite nuestra página Web:

GEAppliances.com

Instrucciones para

Refrigerador

la Instalación

Modelos 23, 25, 26, 27 y 29

Permita el siguiente espacio para una fácil instalación,

apropiada circulación del aire y conexiones de plomería

y eléctricas:

23′ 25′, 26′, 27′ y 29′

• Lados: 1/8″ (4 mm) 1/8″ (4 mm)

• Parte superior: 1″ (25 mm) 1″ (25 mm)

• Parte posterior: 1/2″ (13 mm) 1″ (25 mm)

ÁREA

Los rodillos tienen 3 propósitos:

■

Los rodillos se ajustan para hacer que la puerta se cierre

con facilidad cuando está abierta aproximadamente en

la mitad. [Elevando el frente a una distancia

aproximada 5/8″ (16 mm) del piso.]

■

Los rodillos se ajustan para que el refrigerador sea

firmemente posicionado en el piso y para no

tambalearse.

■

Los rodillos permiten mover el refrigerador para

retirarlo de la pared para su limpieza.

Después de instalar el refrigerador es necesario realizar

algunos últimos ajustes para nivelarlo.

Para ajustar los rodillos en modelos de 25, 26, 27 y 29 pies:

■

Gire el rodillo ajustando

los tornillos

en el sentido

de las agujas del reloj

para elevar

refrigerador y

en el

sentido contrario de la

agujas para bajarlo.

Use

una llave hexagonal de

3/8″, o una llave de

tuerca ajustable.

Para ajustar los rodillos en modelos de 23 pies:

Para quitar la parrilla de la base, abra las puertas,

saque los tornillos de cada lado y jale de la misma.

RODILLOS

Si el refrigerador tiene una máquina de hielos, se tendrá

que conectar a una tubería de agua potable fría. Un kit de

suministro de agua (contiene tubería de cobre, válvula de

cierre, accesorios e instrucciones) está disponible con un

costo adicional a través de su proveedor, visitando nuestra

página Web GEAppliances.com o bien a través de Partes

y Accesorios, 800.626.2002.

SUMINISTRO DE AGUA HACIA

LA MÁQUINA DE HIELOS

(EN ALGUNOS MODELOS)

100

Tornillo del rodillo ajustando

RODILLOS (CONT.)

101

Instrucciones para la instalación

Gire el rodillo frontal

ajustando los tornillos

en el sentido de las

agujas del reloj para

elevar el refrigerador y

en el sentido contrario

para bajarlo. Use una

llave hexagonal de

3/8″,

o una llave de

tuerca ajustable.

Estos modelos tienen también rodillos traseros

ajustables para que pueda alinear el refrigerador con

sus muebles de cocina. Use una llave hexagonal de

5/16″ de mango largo para girar los tornillos de los

rodillos traseros en sentido de las agujas del reloj para

elevar el refrigerador y en el sentido contrario para

bajarlo.

Reemplace la base de la rejilla.

Tornillos del rodillo ajustando

ALINEACIÓN DE LAS PUERTAS

Después de nivelar, asegúrese de que la puerta del

refrigerador está a 1/16″ más alta que la puerta del

congelador.

Para alinear las puestas, ajuste la puerta del refrigerador.

Usando una llave de cubo de 7/16″, gire el tornillo

de ajuste de la puerta hacia la derecha para elevar

la puerta; gírelo hacia la izquierda para hacerla

descender. (Un tapón de nylon está encajado en la

rosca del pin para impedir que el pin gire a menos

de que se use una llave.)

Después de una o dos vueltas con la llave, abra y cierre

la puerta de los alimentos frescos y luego controle la

alineación superior de las puertas.

La puerta del refrigerador

necesita ser levantada.

Llave de cubo de 7/16″

Levantar

DIMENSIONES Y ESPECIFICACIONES

(para modelos de “CustomStyle

™

”)

⁄4″

(178,4 cm)

36″

(91,4 cm)

24″ (61 cm)

24″(61 cm)

Gabinete

Agua Electricidad

3/4″(19 mm) de espacio

libre (1/2″ [13 mm] de

separación + 1/4″ [6 mm]

de placas murales)

25″ (63,5 cm) Tope

del mostrador

Para quitar la parrilla de la

base, abra las puertas, saque

los tornillos de cada lado de

la parrilla y jale de la misma.

CÓMO INSTALAR LA TUBERÍA DEL AGUA (EN ALGUNOS MODELOS)

Los kits de cobre recomendados para el suministro de agua son

WX8X2, WX8X3 o WX8X4, dependiendo de la cantidad de

tubería necesaria. Las tuberías plásticas aprobadas para el

suministro de agua son las tuberías para el refrigerador

SmartConnect

™

de GE (WX08X10002, WX08X10006,

WX08X10015 y WX08X10025).

Al conectar su refrigerador a un Sistema de Agua de Ósmosis

Inversa de GE, la única instalación aprobada es con un kit de

Ósmosis Inversa de GE. Para otros sistemas de agua de ósmosis

inversa, siga las instrucciones del fabricante.

Si el suministro de agua hacia el refrigerador es desde un

Sistema de Filtro de Agua de Ósmosis Inversa Y el refrigerador

también tiene un filtro de agua, use el tapón de derivación del

filtro del refrigerador. Usar el cartucho de filtro del agua del

refrigerador en conjunto con el filtro de Ósmosis Inversa puede

resultar en cubos de hielo huecos y en un flujo de agua más

lento del dispensador del agua.

Esta instalación de la tubería del agua no está garantizada por

el fabricante del refrigerador o de la máquina de hielos. Siga

estas instrucciones cuidadosamente para minimizar el riesgo

de un daño costoso por el agua.

El martilleo del agua (agua golpeando contra la tubería)

en la tubería de la casa puede causar daños a las partes del

refrigerador y conducir a un goteo o inundación por agua.

Llame a un plomero calificado para corregir el martilleo del

agua antes de instalar la tubería del agua al refrigerador.

Para evitar quemaduras y daños con el producto, no conecte

la tubería del agua a la tubería del agua caliente.

Si usa el refrigerador antes de conectar la tubería, asegúrese

de que el interruptor de corriente de la máquina de hielos

esté en la posición de apagado

O (apagado)

No instale la tubería de la máquina de hielos en lugares

donde la temperatura caiga por debajo del nivel de

congelamiento.

Al usar cualquier aparato eléctrico (como un taladro

eléctrico) durante la instalación, asegúrese de que el aparato

esté aislado o conectado de manera que evite el peligro de

una descarga eléctrica, o se opere por baterías.

Todas las instalaciones se deben realizar según los requisitos

del código local de plomería.

ANTES DE INICIAR

Instrucciones para la instalación

QUÉ NECESITA

• Kit de tubería de cobre para el refrigerador o

SmartConnect

™

de GE, 1/4″ de diámetro externo para

conectar el refrigerador al suministro de agua. Si usa cobre,

asegúrese de que ambos extremos de la tubería se corten

uniformemente.

Para determinar la cantidad de tubería que necesita: mida la

distancia desde la válvula del agua en la parte posterior del

refrigerador hasta el tubo de suministro de agua. Luego

agregue 8′ (2,4 m). Asegúrese de que haya suficiente tubería

adicional (unos 8′ [2,4 m] enrollado en tres vueltas de unas

10″ [25 cm] de diámetro) para permitir que el refrigerador

se pueda mover de la pared después de la instalación.

Los kits de tubería para el refrigerador SmartConnect

™

de GE están disponibles en las siguientes longitudes:

2′ (0,6 m) – WX08X10002

6′ (1,8 m) – WX08X10006

15′ (4,6 m) – WX08X10015

25′ (7,6 m) – WX08X10025

Asegúrese de que el kit que haya seleccionado permita al

menos 8′ (2,4 m) como se describe arriba.

NOTA: La única tubería de plástico aprobada de GE es la

que viene provista con los kits de tubería para el refrigerador

SmartConnect

™

de GE. No use ninguna otra tubería plástica

para el suministro del agua ya que la tubería está bajo presión

todo el tiempo. Ciertos tipos de plástico se fracturarán o se

romperán con el tiempo y causarán daños en su casa debido

al agua.

• Un kit de suministro de agua de GE (contiene tubería,

válvula de apagado y accesorios enumerados abajo) está

disponible a un costo adicional en su tienda o por medio

de Partes y Accesorios, 800.626.2002.

• Un suministro de agua fría. La presión del agua debe estar

entre 20 y 120 p.s.i. (1,4-8,1 bar).

• Taladro eléctrico.

• Llave de 1/2″ o ajustable.

• Destornillador plano y de estrella.

• Dos tuercas de compresión de 1/4″ de diámetro exterior y

2 férulas (mangas)–para conectar la tubería de cobre a la

válvula de apagado y la válvula del agua del refrigerador.

102

Instrucciones para la instalación

CIERRE EL SUMINISTRO

PRINCIPAL DE AGUA

Abra el grifo más cercano por suficiente tiempo

para limpiar la tubería del agua.

Instale la válvula de apagado en la tubería del agua de

consumo más frecuentemente utilizada.

Seleccione una ubicación para la válvula que sea

fácilmente accesible. Es mejor conectarla en el

costado de una tubería vertical de agua. Cuado sea

necesario conectarla en una tubería horizontal de

agua, haga la conexión en la parte superior o al

lado, en vez de hacerlo en la parte de abajo, para

evitar retirar cualquier sedimento de la tubería

del agua.

SELECCIONE LA UBICACIÓN DE

LA VÁLVULA

QUÉ NECESITA (CONT.)

103

O bien

• Si está usando un kit de tubería para el refrigerador

SmartConnect

™

de GE, los accesorios necesarios ya vienen

preinstalados en la tubería.

• Si su tubería existente de cobre para el agua tiene un

accesorio con vuelo en el extremo, necesitará un adaptador

(disponible en las tiendas de suministros de plomería) para

conectar la línea del agua al refrigerador O BIEN, podrá

cortar el accesorio con vuelo con un cortador de tubos y

luego usar un accesorio de compresión. No corte el extremo

formado de la tubería para el refrigerador SmartConnect

™

de GE.

• Válvula de cierre para conectar a la línea del agua fría.

La válvula de apagado deberá tener una entrada de agua

con un diámetro interno mínimo de 5/32″ en el punto

de conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas

de apagado tipo silla vienen incluidas en muchos kits de

suministro de agua. Antes de comprar, asegúrese

de que una válvula tipo silla cumple con los códigos

de plomería en su localidad.

Perfore un orificio de 1/4″ en la tubería del agua

(incluso si está usando una válvula auto

perforadora), usando una broca afilada. Retire

cualquier sobrante que resulte de perforar el

orificio en la tubería.

Tenga cuidado de no permitir que se filtre agua

hacia el taladro.

No perforar un orificio de 1/4″ puede resultar en

menor producción de hielo o cubos más pequeños.

PERFORE EL ORIFICIO PARA

LA VÁLVULA

Una la válvula de apagado a la tubería de agua fría

con la abrazadera para el tubo.

NOTA: Se deberán seguir los Códigos 248CMR

de Plomería para el Estado de Massachusetts.

Las válvulas tipo silla son ilegales y su uso no está

permitido en Massachusetts. Consulte con un

plomero licenciado.

INSTALE LA VÁLVULA DE

APAGADO

Abrazadera para el tubo

Tubería vertical

de agua fría

Válvula de

apagado tipo silla

Coloque la tuerca de compresión y férula para

la tubería de cobre (manga) en el extremo de

la tubería y conéctela a la válvula de apagado.

Asegúrese de que la tubería esté complemente

insertada en la válvula. Apriete la tuerca de

compresión firmemente.

Para tubería de plástico de un kit de tubería para

el refrigerador SmartConnect

™

de GE, inserte el

extremo moldeado de la tubería en la válvula de

apagado y apriete la tuerca de compresión hasta

que esté firmemente apretada a mano, luego

apriete un giro adicional con una llave. Apretar

demasiado puede causar fugas.

NOTA: Se deberán seguir los Códigos 248CMR

de Plomería para el Estado de Massachusetts.

Las válvulas tipo silla son ilegales y su uso no está

permitido en Massachusetts. Consulte con un

plomero licenciado.

CONECTE LA TUBERÍA A LA

VÁLVULA

Válvula de apagado

tipo silla

Tuerca de compresión

Tuerca de empaque

Válvula de salida

Férula (manga)

Abra el suministro principal de agua y lave la

tubería hasta que el agua esté limpia.

Cierre el agua en la válvula después de que un

cuarto (1 litro) se haya eliminado por la tubería.

LAVE LA TUBERÍA

CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)

Instrucciones para la instalación

Tubería

SmartConnect

™

104

Apriete los tornillos de la abrazadera hasta que

la arandela sellante empiece a hincharse.

NOTA: No apriete demasiado la tubería ya que

podría romperse.

APRIETE LA ABRAZADERA DEL

TUBO

Arandela

Extremo de entrada

Abrazadera del tubo

Tornillo de la

abrazadera

Rote la tubería entre la línea del agua fría y el

refrigerador.

Rote la tubería a través de un orificio perforado en

la pared o en el piso (detrás del refrigerador o del

gabinete de la base adyacente) lo más cerca posible

a la pared.

NOTA: Asegúrese de que haya suficiente tubería

adicional (unos 8′ [2,4 m] enrollada en tres vueltas

de alrededor de 10″ [25 cm] de diámetro) para

permitir que el refrigerador se pueda mover de

la pared después de la instalación.

DIRIJA LA TUBERÍA

Instrucciones para la instalación

Coloque la tuerca de compresión y la férula (manga) en

el extremo de la tubería como se muestra. En el kit de

tubería para el refrigerador SmartConnect

™

de GE, las

tuercas ya vienen armadas con la tubería.

Inserte el extremo de la tubería en la conexión de la

válvula del agua lo más que se pueda. Mientras sostiene

la tubería, apriete el accesorio.

Para tubería de plástico de un kit de tubería para el

refrigerador SmartConnect

™

de GE, inserte el extremo

moldeado de la tubería en la conexión del refrigerador

y apriete la tuerca de compresión hasta que esté

firmemente apretada a mano, luego apriete un giro

adicional con una llave. Apretar demasiado puede

causar fugas.

Una la tubería a la abrazadera provista para sostenerla

en una posición vertical. Quizás necesite apalancar la

abrazadera.

Una de las ilustraciones más abajo lucirá como la

conexión en su refrigerador.

Tuerca de

compresión

de 1/4″

Abrazadera de

la tubería

Tubería

de 1/4″

Férula

(manga)

Conexión del

refrigerador

Tubo de

SmartConnect

™

CONECTE LA TUBERÍA

AL REFRIGERADOR

NOTAS:

• Antes de hacer la conexión al refrigerador,

asegúrese de que el cable de corriente del

refrigerador no esté conectado en el

tomacorriente de la pared.

• Si su refrigerador no tiene un filtro de agua,

recomendamos la instalación de uno. Si su suministro

de agua tiene arena o partículas que podrían obstruir

la malla de la válvula de agua del refrigerador.

Instálelo en la tubería del agua cerca al refrigerador.

Si usa un kit de tubería para el refrigerador

SmartConnect

™

de GE, necesitará un tubo adicional

(WX08X10002) para conectar el filtro. No corte la

tubería plástica para instalar el filtro.

Algunos modelos tienen la conexión del refrigerador

al final de la tubería localizada en la parte exterior del

cobertor de acceso del compartimento del compresor.

En otros modelos, el cobertor de acceso del

compartimento del compresor debe ser removido para

tener acceso a la conexión del refrigerador a la válvula

de agua.

105

En modelos que usan la conexión de la válvula

de agua, remover la tapa de plástico flexible.

Tubería de 1/4″

Abrazadera de la

tubería

Tuerca de

compresión

de 1/4″

Férula

(manga)

Tubo de SmartConnect

™

Conexión del refrigerador

CONECTE LA TUBERÍA AL

REFRIGERADOR

(CONT.)

Instrucciones para la instalación

106

Fije el interruptor de la máquina de hielos en

la posición de

l (encendido)

. La máquina de

hielos no empezará a operar hasta que alcance

su temperatura de operación de 15° F (–9° C)

o menor. Luego, empezará a operar

automáticamente si el interruptor de la máquina

de hielos está en la posición de

l (encendido)

NOTA: En condiciones de menor presión del agua,

la válvula de agua puede encenderse hasta 3 veces

para suministrar suficiente agua a la máquina

de hielos.

Apriete cualquier conexión que pueda presentar

fugas.

ABRA LA LLAVE DEL AGUA EN

LA VÁLVULA DE APAGADO

Organice el cable de la tubería de manera que

no vibre contra la parte trasera del refrigerador

o contra la pared. Empuje el refrigerador hacia

la pared.

CONECTE EL REFRIGERADOR

INICIE LA MÁQUINA DE HIELOS

Interruptor

Reemplace la cubierta de acceso.

CÓMO INSTALAR LA TUBERÍA DEL AGUA (CONT.)

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

107

Sonidos normales de operación.

GEAppliances.com

Los refrigeradores más nuevos producen sonidos diferentes a

los modelos más antiguos. Los refrigeradores modernos tienen

más funciones y usan tecnología más reciente.

HMMMM...

WHOOSH....

■

El nuevo compresor de alta eficiencia puede

funcionar más rápido y durar más que el de su

refrigerador anterior y puede escuchar un zumbido

de tono alto o un sonido pulsante mientras opera.

■

A veces el refrigerador funciona por un período

prolongado, especialmente cuando las puertas se

abren continuamente. Esto significa que la función

Frost Guard

™

está en operación para impedir que el

congelador se queme y mejorar la preservación

de los alimentos.

■

Puede escuchar un sonido de soplido cuando las

puertas se cierran. Esto se debe a que la presión se

está estabilizando dentro del refrigerador.

■

Puede escuchar los ventiladores moviéndose a gran

velocidad. Esto pasa cuando el refrigerador se

conecta por primera vez, cuando las puertas se abren

frecuentemente o cuando se guarda gran cantidad

de alimentos en el refrigerador o en los

compartimientos del congelador. Los ventiladores

están ayudando a mantener las temperaturas

correctas.

■

Si cualquiera de las puertas permanece abierta por

más de 8 minutos, puede escuchar los ventiladores

para enfriar los focos de luz.

■

Los ventiladores cambian la velocidad para

suministrar enfriamiento óptimo y ahorrar energía.

■

Usted podría escuchar los ventiladors funcionando

después de seleccionar una de las funciones

CustomCool™

CHASQUIDOS,

ESTALLIDOS, CRUJIDO,

GORJEOS

■

Puede escuchar sonidos como de crujido o

estallidos cuando el refrigerador se conecta por

primera vez. Esto pasa a medida que el refrigerador

se enfría hasta la temperatura correcta.

■

Los reguladores electrónicos se abren y se cierran

para ofrecer un enfriamiento óptimo y ahorrar

energía.

■

El compresor puede causar un chasquido o un

gorjeo cuando intenta volver a arrancar (esto

puede tomar hasta 5 minutos).

■

El tablero de control electrónico puede causar

un sonido de chasquido cuando se activa el relé

para controlar los componentes del refrigerador.

■

Expansión y contracción de las bobinas durante

o después del ciclo de descongelación puede

causar sonidos como de crujido o estallidos.

■

En modelos con máquina de hielos, después de

completar un ciclo de hacer hielo, se pueden

escuchar los cubos de hielo cuando caen a la

bandeja de hielos.

SONIDOS DE AGUA

■

El fluido del refrigerante a través de las bobinas

puede producir un sonido de borboteo como de

agua hirviendo.

■

El agua que cae en el calentador de descongelación

puede causar un chisporroteo, estallido o zumbido

durante el ciclo de descongelación.

■

Un ruido de agua cayendo se puede escuchar

durante el ciclo de descongelación a medida que el

hielo se derrite del evaporador y fluye hacia la

bandeja de drenaje.

■

El cierre de las puertas puede producir un sonido de

gorgoteo debido a la estabilización de la presión.

¿Usted escucha lo que yo escucho? Estos sonidos son normales.

¡WHIR!

Para información adicional acerca de los

sonidos de operación de las máquinas de

hielo o de los dispensadores, ver las

secciones Acerca del dispositivo automático

para hacer hielo y Acerca del dispensador

de hielo y agua.

Antes de solicitar un servicio…

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Solucionar problemas

¡Ahorre tiempo y dinero! Revise las tablas en las siguientes

páginas y tal vez no necesitará de solicitar un servicio.

Problema Causas Posibles Qué hacer

El refrigerador no

Refrigerador en ciclo de • Espere 30 minutos para que la descongelación se

funciona

descongelar. termine.

Controles de temperatura • Mueva los controles de temperatura hasta un ajuste

en posición

OFF

(apagado). de temperatura.

El refrigerador esté • Empuje la clavija completamente en el enchufe.

desconectado.

Fusible fundido/ • Reemplace el fusible o reajuste el interruptor.

interruptor de circuito roto.

El refrigerador está en el modo •Desconecte el refrigerador y enchúfelo otra vez.

de muestra.

Vibraciones o sacudidas

Los rodillos requieren •Vea

Rodillos.

(una vibración ligera

un ajuste.

es normal)

El motor opera durante

Es normal cuando • Espere 24 horas para que el refrigerador se enfríe

períodos prolongados o

el refrigerador es recién completamente.

se arranca y se para con

instalado en su casa.

frecuencia. (Refrigeradores

Ocurre cuando hay largas • Eso es normal.

modernos con más espacio

cantidades de alimentos

de almacenamiento y un

en el refrigerador.

congelador más grande

Se dejó abierta la puerta. • Revise si un paquete mantiene la puerta abierta.

requieren más tiempo de

Clima caluroso o aperturas • Eso es normal.

operación. Se arrancan y

frecuentes de la puerta.

se paran a para

Controles de temperatura • Vea

Los controles.

mantener temperaturas

ajustados al punto más

uniformes.)

frío.

Compartimiento de

El control de temperatura • Vea

Los controles.

refrigerador o

no se fijó bastante frío.

congelador demasiado

Clima caluroso o aperturas • Fije el control de temperatura un paso más frío.

cálido

frecuentes de la puerta. Vea

Los controles.

Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

Escarcha o cristales

Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.

de hielo en alimentos

La puerta se abre con frecuencia

congelados (escarcha

o por mucho tiempo.

en paquete es normal)

El divisor entre el

Ahorro automático de energía •Eso ayuda prevenir la condensación en el exterior.

compartimiento de

circula líquido tibio en la

refrigerador y el

frente del congelador.

congelador se siente tibio

Zumbido

El interruptor de la máquina •Fije el interruptor en la posición de

O (apagado)

;

frecuente

de hielos está en la posición de mantener el interruptor en la posición de encendido

I (encendido)

, pero el suministro dañará la válvula del agua.

de agua hacia el refrigerador no

está conectado.

108

109

Servicio al consumidorSolucionar problemas

OperaciónSeguridad Instalación

GEAppliances.com

Problema Causas Posibles Qué hacer

Los cubos tienen mal

El recipiente para los •Vacíe y limpie el recipiente. Deseche los cubos.

olor/sabor

cubos necesita limpieza.

Alimentos transmitiendo • Envuelva bien los alimentos.

olor/sabor a los cubos.

El interior del refrigerador • Vea

Cuidado y limpieza.

requiere limpieza.

Dispositivo automático

El interruptor de alimentación • Coloque el interruptor de alimentación

para hacer hielo no

eléctrica del dispositivo eléctrica en la posición de encendido.

funciona

automático para hacer

hielo está en la posición de apagado.

El agua está cerrada o no está • Vea

Instalar la línea de agua.

conectada.

El compartimiento del • Espere 24 horas para que se enfríe el refrigerador.

congelador es muy cálido.

Cubos apilados en el recipiente •Nivele los cubos con la mano.

apaga el dispositivo para hacer

hielo.

Cubos de hielo atorados en •Apague el dispositivo de hielo, retire los cubos y vuelva a

dispositivo para hacer hielo. poner el dispositivo en marcha.

(La luz verde de corriente en

dispositivo de hielo está destellando).

Formación lenta del hielo

Se dejó abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.

El control de temperatura •Vea

Los controles.

no es bastante frío.

Cubos pequeños o huecos

Filtro de agua tapado. •Reemplace el cartucho del filtro con uno nuevo o

con el tapón.

El dispensador de hielo

Dispositivo de hielo apagado • Enciende el dispositivo de hielo o el agua.

no funciona

o el agua está apagado.

Los cubos están pegados • Remueve los cubos.

al brazo detector.

Bloques irregulares de • Rómpalos con los dedos y deseche los cubos restantes.

hielo en el recipiente.

•El congelador puede ser muy caliente. Ajuste el control a

una posición más fría paso por paso hasta que no se

formen bloques.

El dispensador está •Presione la tecla

LOCK CONTROL

(Control de bloqueo)

BLOQUEADO (LOCKED).

y manténgala presionada durante tres segundos.

El agua tiene un

El dispensador de agua no •Dispense el agua hasta que todo el sistema del agua se

sabor/olor malo

se uso por mucho tiempo. llene de nuevo.

El agua en el primer

Eso es normal con un • Espere 24 horas para que se enfríe el refrigerador.

vaso está tibia

refrigerador recién instalado.

El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua se

se uso por mucho tiempo. llene de nuevo.

110

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Antes de solicitar un servicio…

Problema Causas Posibles Qué hacer

El dispensador de agua

Suministro de agua • Vea

Instalar la línea de agua.

no funciona

apagado o no conectado.

Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro

y instale el tapón.

Aire atrapado en el sistema •Presione el brazo del dispensador por un par de

del agua. minutos.

El dispensador está •Presione la tecla

LOCK CONTROL

(Control de bloqueo)

BLOQUEADO (LOCKED).

y manténgala presionada durante tres segundos.

Se seleccionó CUBED ICE

La última selección fue •Se quedaron unos cuantos cubos en el triturador de la

(HIELO EN CUBOS) pero CRUSHED ICE (HIELO PICADO)

. selección anterior. Esto es normal.

se dispensó CRUSHED ICE

(Hielo picado)

No sale agua pero el

El agua en el depósito está •Llame para servicio.

dispositivo para hacer

congelada.

hielo funciona

El control de temperatura •Fije el control de temperatura hasta mas cálido.

demasiado frío.

El agua chorrea del

Cartucho del filtro recién •Deje correr el agua desde el dipensador por 3 minutos

dispensador

instalado. (aprox. 1

⁄2 galóns).

No sale agua y el

Está tapada la línea de agua • Llame a un plomero.

dispositivo para hacer

o la llave de paso.

hielo no funciona

Filtro de agua tapado. •Reemplace el cartucho del filtro o remueve el filtro

y instale el tapón.

El dispensador está • Presione la tecla

LOCK CONTROL

(Control de bloqueo)

BLOQUEADO (LOCKED)

y manténgala presionada durante tres segundos.

El refrigerador huele

Alimentos transmitiendo • Alimentos con olores fuertes deben estar tapados.

olores al refrigerador.

• Guarde una caja de bicarbonato de sodio en el

refrigerador; cámbiela cada tres meses.

El interior requiere •Vea

Cuidado y limpieza.

limpieza.

Aire caliente a la base

El aire fluye para enfriar el

del refrigerador

motor. En el proceso de

refrigeración es normal que

salga calor de la base del

refrigerador. Algunos

recubrimientos de piso

estan sensitivos y se

descoloran a estas

temperaturas normales

y seguras.

Brillo anaranjado

Calefactor de descongelación •Eso es normal.

en el congelador

encendido.

111

GEAppliances.com

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Problema Causas Posibles Qué hacer

Humedad en el exterior

Normal en períodos con •Seque la superficie.

del refrigerador

alto grado de humedad.

Humedad en el interior

Se abre la puerta con

(en clima húmedo el aire

frecuencia o por mucho

lleva la humedad al interior

tiempo.

del refrigerador cuando se

abren las puertas)

No funciona la luz

No hay corriente en el contacto. • Reemplace el fusible o reajuste el interruptor.

interior

Bombilla fundida. •Vea

Reemplazar las bombillas.

Agua en el piso de la

Cubos atrapados en • Empuje los cubos en el vertedero con una cuchara

cocina o en el fondo

el orificio. de madera.

del congelador

El refrigerador nunca

El sistema de congelación •Esto es normal. El refrigerador se apagará si la

se apaga pero las

mantiene al compresor puerta permanece cerrada por 2 horas.

temperaturas están bien

funcionando durante la

puerta está siendo abierta.

El refrigerador

La puerta está abierta. • Cierre la puerta.

está pitando

Los alimentos no se

Empaque. • Aumente el tiempo o vuelva a empacar en plástico.

descongelan / enfrían

Selección incorrecta del peso. • Seleccione un peso mayor.

Artículo con alto contenido • Seleccione un peso mayor.

de grasa.

No se está usando la bandeja • Coloque los alimentos en la bandeja y deje espacio entre

de Enfriar / Descongelar. los mismos para permitir un mejor flujo del aire.

La temperatura real no

La unidad recientemente • Permita que transcurran 24 horas para que el sistema

es igual a la temperatura

se conectó. se estabilice.

establecida

La puerta permacene abierta •Permita que transcurran 24 horas para que el sistema

por mucho tiempo. se estabilice.

Se introdujo comida tibia • Permita que transcurran 24 horas para que el sistema

al refrigerador. se estabilice.

El ciclo de descongelamiento • Permita que transcurran 24 horas para que el sistema

está en proceso. se estabilice.

El botón de Select Temp

El control de temperatura del • Esto es normal. Para reducir el consumo de energía

no está trabajando

refrigerador está colocado en eléctrica, la temperatura se apaga cuando el control

una posicion más tibia. de la temperatura del refrigerador se pone a un nivel

más cálido.

La puerta no se cierre

El sello de la puerta en el lado de • Aplique parafina en la superficie frontal de la junta.

correctamente

la bisagra está pegado o doblado.

Un anaquel de la puerta está • Mueva el anaquel de la puerta a una posición superior.

chocando con unas de las

parrillas internas del refrigerador.

Garantía del Refrigerador.

(Para consumidores en los EE.UU.)

Todos los servicios de garantía los proporcionan nuestros Centros

de Reparación de Fábrica o nuestros técnicos Customer Care

autorizados. Para concertar una cita de reparación, en línea,

24 horas al día, visítenos al GEAppliances.com, o llame al

800.GE.CARES (800.432.2737).

■Viajes de servicio a su hogar para enseñarle cómo usar

el producto.

■Una instalación incorrecta.

■Fallas del producto si hay abuso, mal uso, o uso para

otros propósitos que los propuestos, o uso para fines

comerciales.

■Pérdida de alimentos por averías.

■Reemplazo de fusibles de su hogar o reajuste de

interruptores de circuito.

■Reemplazo del cartucho del filtro para agua debido

a presión de agua afuera de las limites de operación

especificados o sedimento excesivo en el suministro

de agua.

■Cambio del cartucho del filtro del agua cuando se ha

sobrepasado su tiempo esperado de operatividad.

■Daño al producto causado por accidente, fuego,

inundaciones, o actos de Dios.

■Daño incidental o consecuencial causado por posibles

defectos con el aparato.

Lo que GE no cubrirá:

Esta garantía se extiende al comprador original y a cualquier propietario que lo suceda para el caso de productos

comprados para uso doméstico normal en los Estados Unidos. En Alaska, usted tendrá que pagar el flete del

producto o los costos de viaje del técnico de servicio hasta su hogar.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales. Esta garantía le

proporciona derechos legales específicos, y puede tener otros derechos que pueden variar de un estado a otro.

Para conocer los derechos legales de su estado, consulte con su oficina local de asuntos del consumidor o al

procurador general de su estado.

Garantidor: General Electric Company. Louisville, KY 40225

Grape aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

Durante: GE reemplazará:

Un año Cualquier parte

del refrigerador que falle debido a un defecto en materiales o mano de obra.

A partir de la fecha

Durante este

año de garantía completa,

GE también proporcionará

sin costo,

mano de obra y

de compra original

servicio en su hogar para reemplazar las partes defectuosas.

Cinco años Cualquier parte del sistema sellado de refrigeración,

(compresor, condensador, evaporador y todas

A partir de la fecha

tuberías de conexión)que falle debido a un defecto en materiales o mano de obra. Durante este

de compra original cinco años de garantía completa del sistema sellado de refrigeracion,

GE también proporcionará

sin

costo,

mano de obra y servicio en su hogar domicilio para reemplazar la pieza defectuosa dentro

del sistema de refrigeración sellado.

112

Servicio al consumidor Solucionar problemas

Operación

SeguridadInstalación

Hoja de Datos de Funcionamiento

Sistema de Filtración GE SmartWater

Cartucho GWF

Comprobación de afirmación de salud Certificada por NSF/ANSI*

(Factores de 100% incorporados para la utilización no medida)

Estándar No. 42: Efectos estéticos

Parámetros USEPA Calidad del Effluent % de reducción

MCL influente Promedio Máximo Promedio Máximo

Cloro – 1,9 ppm 0,02 ppm 0,05 ppm 98,90% 97,37%

T & O – – – – – –

Partículas** – 200.000 3.978 7.800 98,00% 96,10%

Estándar No. 53: Efectos Relativos a la Salud

Parámetros USEPA Calidad del Effluent % de reducción

MCL influente Promedio Máximo Promedio Máximo

Turbidez 1 NTU*** 24,3 NTU 0,07 NTU 0,1 NTU 99,71% 99,59%

Quistes 99,95%

de reducción

105.750 26 55 99,97% 99,95%

Plomo a pH 6,5 15 ppb 160 ppb 1 ppb 1 ppb 99,37% 99,37%

Plomo a pH 8,5 15 ppb 150 ppb 1,8 ppb 4,3 ppb 98,80% 97,13%

Lindane 0,0002 ppm 0,00062 ppm 0,00005 ppm 0,00005 ppm 91,93% 91,93%

Atrazine 0,003 ppm 0,0084 ppm 0,002 ppm 0,003 ppm 76,19% 64,28%

2,4-D 0,100 ppm 0,272 ppm 0,042 ppm 0,090 ppm 84,89% 67,63%

Asbestos 99% 690 MFL/ml 0,32 MFL/ml 1,2 MFL/ml 99,95% 99,82%

* Probado utilizando una tasa de flujo de 1,8927 l/min.(0,5 gpm); presión de 8,437 Kg/cm

(120 psig); pH de 7,5 ± 0,5; temp. de 20° ± 2,5° C (68° ± 4,5° F)

** Medición en partículas/ml

*** Unidades de turbidez Nefelométrica—NTU

Especificaciones de Operación

■ Capacidad: certificada para hasta 1893 litros (500 galones); hasta un año

■ Requerimientos de presión: 2,8–8,2 bar (40–120 psi), sin choque

■ Temperatura: 0,6°–38° C (33°–100° F)

■ Tasa de flujo: 1,9 lpm (0,5 gpm)

Requerimientos Generales de Instalación/Operación/Mantenimiento

■ Lave el nuevo cartucho a la tasa máxima por 3 minutos para sacar el aire atrapado.

■ Reemplace el cartucho cuando el flujo se haga muy lento.

Avisos Especiales

■ Las instrucciones de instalación, las piezas, la información sobre la disponibilidad de servicio y la garantía estándar se incluyen con el producto

al enviarlo.

■ Este sistema de agua potable debe mantenerse conforme a las instrucciones del fabricante, incluyendo el reemplazo de los cartuchos.

■ No se utiliza en los sitios donde el agua es de calidad microbiológicamente dudosa, ni con aguas de calidad desconocida, sin una desinfección

adecuada antes o después del sistema; el sistema puede utilizarse con aguas desinfectadas que puedan contener quistes filtrables.

■ Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no están presentes, necesariamente,

en su agua.

■ Verifique el acatamiento de las leyes y reglamentos estatales y locales.

Hecho por: General Electric, Appliance Park, Louisville, KY 40225

NSF

Este sistema ha sido probado y certificado por la NSF International conforme a las normas

ANSI/NSF 42 & 53 para

reducción de:

Estándar No. 42: Efectos Estéticos

Unidad química

Reducción del sabor y olor

Reducción de cloro, Clase I

Unidad de filtrado mecánico

Reducción de partículas, Clase I

Estándar No. 53: Efectos sobre la salud

Unidad de reducción química

Reducción del plomo y A

trazine

Reducción

del Lindane y 2,4-D

Unidad de filtrado mecánico

Reducción de quistes

Reducción de turbidez

113

114

Para Compras Hechas en Iowa:

Este formulario debe ser firmado y fechado por el comprador y el vendedor antes de la

conclusión de esta venta. Este formulario debe ser conservado en archivo por el comprador por un mínimo de dos años.

COMPRADOR: VENDEDOR:

Nombre Nombre

Dirección Dirección

Ciudad Estado Código Postal Ciudad Estado Código Postal

Firma Fecha Firma Fecha

115

Servicio al consumidor.

Página Web de GE Appliances

GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una

reparación. También puede “Ask Our Team of Experts

™

” (Preguntar a nuestro equipo de expertos) sobre

cualquier cuestión y mucho más...

Solicite una reparación

GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas

GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía

está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas

normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios

GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros

GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra

página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico

GEAppliances.com

¡Registre su nuevo electrodoméstico en línea–cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de

embalaje o recorte y use el formulario de este Manual del Propietario.

Consumer Support.

GE Appliances Website

In the U.S.:

GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts

™

” your questions,

and so much more... In Canada: geappliances.ca

Schedule Service

In the U.S.:

GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.361.3400

Real Life Design Studio

In the U.S.:

GEAppliances.com

GE supports the Universal Design concept–products, services and environments that can be used by people of all

ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and

impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended Warranties

In the U.S.:

GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories

In the U.S.:

GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be

referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1.888.261.3055.

In the U.S.:

GEAppliances.com

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including

your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada: geappliances.ca, or write to: Director, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

In the U.S.:

GEAppliances.com

communication and prompt service under the terms of your warranty, should the need arise. You may also

mail in the pre-printed registration card included in the packing material, or detach and use the form in this

Owner’s Manual. In Canada: geappliances.ca

Printed in Mexico

GE - General Electric PSS25NCNCC GE Profile Arctica Side-By-Side Refrigerator

Product's Documents

User Manual

Specifications

GE - General Electric PSS25NCNCC Questions and Answers

Related Products

GE - General Electric GE Profile Arctica' Side-By-Side Refrigerator PSF26NGNAWW

GE - General Electric GE Profile Arctica' Side-By-Side Refrigerator PSF26NGNACC

GE - General Electric GE Profile Arctica' Side-By-Side Refrigerator PSF26NGNABB

GE - General Electric PSS27NHNWW GE Profile Arctica Side-By-Side Refrigerator

GE - General Electric PSS27NHNCC GE Profile Arctica Side-By-Side Refrigerator

GE - General Electric PSS27NHNBB GE Profile Arctica Side-By-Side Refrigerator
