4-419-668-63(1)
Installation/Connections
Instalación/Conexiones
AV Center
XAV-601BT
AUX IN
(
VIDEO
)
AUX AUDIO
IN
CAMERA
AUX1 IN
(
VIDEO
)
Precauciones

Conecte todos los cables de conexión a masa a un
punto común.

Esta unidad ha sido diseñada para alimentarse
solamente con cc de 12 V de masa negativa.

No desmonte ni modifique la unidad.

No instale la unidad en lugares en los que interfiera con
el funcionamiento del airbag.

No coloque los cables debajo de ningún tornillo, ni los
aprisione con partes móviles (p. ej. los raíles del asiento).

Antes de realizar las conexiones, desactive el encendido
del automóvil para evitar cortocircuitos.

Conecte los cables de fuente de alimentación amarillo y
rojo solamente después de haber conectado los demás.

Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.

No presione la pantalla LCD cuando instale la unidad.

Al instalar la unidad, el monitor debe mirar hacia
adelante; no lo instale en un ángulo inclinado.
Notas sobre el cable de fuente de alimentación
(amarillo)

Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma del
amperaje del fusible cada componente.

Si no hay circuitos del automóvil con capacidad nominal
lo suficientemente alta conecte la unidad directamente a
la batería.
Lista de componentes

Los números de la lista corresponden a los de las
instrucciones.

El soporte se coloca en la unidad antes de ser
transportada. Antes de montarla, utilice las llaves de
liberación para extraer el soporte de la misma.
Para obtener más información, consulte “Extracción del
soporte ()” en el reverso de esta página.

Conserve las llaves de liberación para utilizarlas
en el futuro, ya que también las necesitará si retira
la unidad del automóvil.

Monte las piezas del micrófono antes de utilizarlo.
Para obtener detalles, consulte “Instalación del
micrófono ()” al reverso.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de ambos
lados del soporte estén doblados hacia adentro 3.5 mm. Si no lo están
o están doblados hacia afuera, la unidad no se instalará correctamente y
podría saltar.
Catch
Note
Before installing, make sure that the catches on both sides of the bracket
are bent inwards 3.5 mm (
5
/32 in). If the catches are straight or bent
outwards, the unit will not be installed securely and may spring out.
Connection example
Notes (-
A
)

Be sure to connect the ground (earth) lead before connecting the amplifier.

The alarm will only sound if the built-in amplifier is used.
Notes (-
B
)

You cannot use multiple auxiliary devices simultaneously, even if they
are connected to different terminals.

To connect an iPod via RC-202IPV, make sure to connect the video
output plug to AUX1 IN.

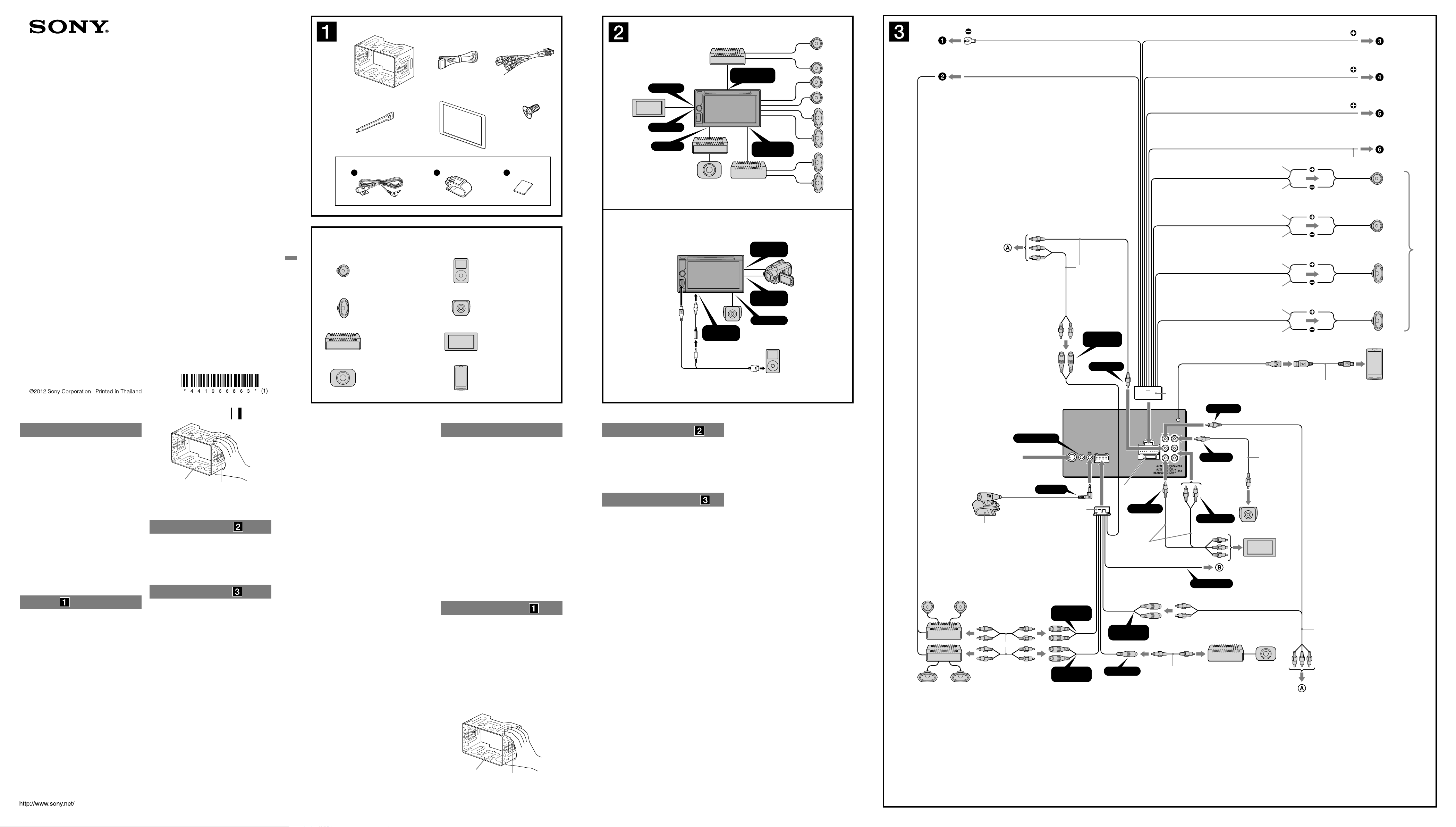

Connection diagram

To a common ground (earth) point
First connect the black ground (earth) lead, then connect the yellow
and red power supply leads.

To the power antenna (aerial) control lead or the
power supply lead of the antenna (aerial) booster
Notes

It is not necessary to connect this lead if there is no power antenna
(aerial) or antenna (aerial) booster, or with a manually-operated
telescopic antenna (aerial).

If your car has a built-in FM/AM antenna (aerial) in the rear/side
glass, see “Notes on the control and power supply leads.
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other system
may damage the unit.

To a car’s illumination signal
Be sure to first connect the black ground (earth) lead to a common
ground (earth) point.

To the +12 V power terminal which is energized
when the ignition switch is set to the accessory
position
Notes

If there is no accessory position, connect to the +12 V power
(battery) terminal which is energized at all times.
Be sure to first connect the black ground (earth) lead to a common
ground (earth) point.

If your car has a built-in FM/AM antenna (aerial) in the rear/side
glass, see “Notes on the control and power supply leads.

To the +12 V power terminal which is energized
at all times
Be sure to first connect the black ground (earth) lead to a common
ground (earth) point.
Cautions

Run all ground (earth) leads to a common ground
(earth) point.

This unit is designed for negative ground (earth) 12 V
DC operation only.

Do not disassemble or modify the unit.

Do not install in locations which interfere with airbag
operation.

Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).

Before making connections, turn the car ignition off to
avoid short circuits.

Connect the yellow and red power supply leads only
after all other leads have been connected.

Be sure to insulate any loose unconnected leads with
electrical tape for safety.

Do not press on the LCD when installing the unit.

Install the unit with the monitor facing straight
forward; do not install it at a slanted angle.
Notes on the power supply lead (yellow)

When connecting this unit in combination with other
stereo components, the amperage rating of the car
circuit to which the unit is connected must be higher
than the sum of each component's fuse amperage
rating.

If no car circuits are rated high enough, connect the
unit directly to the battery.
Parts list

The numbers in the list correspond to those in the
instructions.


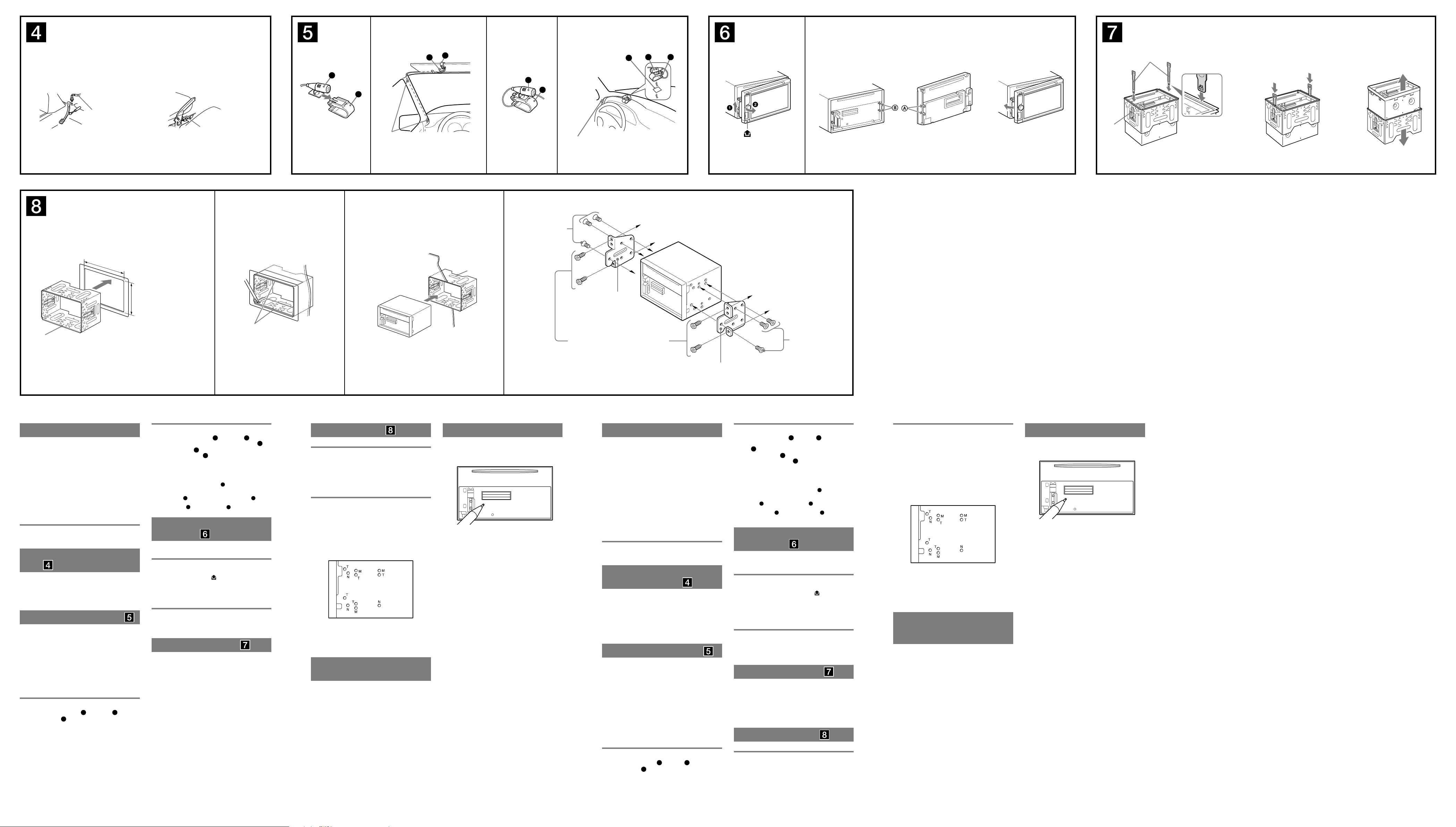

The bracket is attached to the unit before shipping.
Before mounting the unit, use the release keys to
remove the bracket from the unit. For details, see
“Removing the bracket ()” on the reverse side of the
sheet.

Keep the release keys for future use as they are
also necessary if you remove the unit from your
car.

Assemble the parts of the microphone before use.
For details, see “Installing the microphone ()” on the
reverse side.
Caution
Handle the bracket carefully to avoid injuring your
fingers.
*
1
Speaker impedance: 4 – 8 ohms × 4
*
2
For details on installing the microphone, see “Installing the microphone
()” on the reverse side.
*
3
Whether in use or not, route the microphone input cord such that it does
not interfere with driving. Secure the cord with a clamp, etc., if it is
installed around your feet.
*
4
RCA pin cord (not supplied)
*
5
For details on connecting to the parking brake switch cord, see
“Connecting the parking brake lead ()” on the reverse side.
*
6
The sound is output from this terminal only when ZONE x ZONE is
activated. This terminal outputs a fixed level regardless of the volume
control of the unit.
*
7
A separate adaptor may be required.
*
8
Not supplied.
*
1
Impedancia del altavoz: 4 – 8 ohmios × 4
*
2
Para obtener detalles sobre la instalación del micrófono, consulte
“Instalación del micrófono ()” al reverso.
*
3
Se esté utilizando o no, coloque el cable de entrada del micrófono de
modo que no interfiera en el manejo del automóvil. Si instala los cables
cerca de la zona de los pies, fíjelos con una abrazadera, etc.
*
4
Cable con terminales RCA (no suministrado)
*
5
Para obtener detalles acerca de cómo conectar el cable de conmutación
del freno de estacionamiento, consulte “Conexión del cable del freno de
estacionamiento (
)” en el dorso.
*
6
El sonido se emitirá a través de este terminal sólo cuando esté activado
ZONE x ZONE. Este terminal emite a un nivel fijo independientemente del
control de volumen de la unidad.
*
7
Puede requerirse un adaptador independiente.
*
8
No suministrado

To the parking brake switch cord

To an auxiliary device such as a portable media
player, game console, etc. (not supplied)
Tip
You can use an RCA cord (not supplied) to connect auxiliary devices.

To the +12 V power terminal of the cars rear lamp
lead (only when connecting the rear view camera)
Notes on the control and power supply leads

REM OUT lead (blue/white striped) supplies +12 V DC when you turn on
the tuner.

If your car has built-in FM/AM antenna (aerial) in the rear/side glass,
connect REM OUT lead (blue/white striped) or the accessory power
supply lead (red) to the power terminal of the existing antenna (aerial)
booster. For details, consult your dealer.

A power antenna (aerial) without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power supply lead is connected, power will always be
supplied to the memory circuit even when the ignition switch is turned off.
Notes on speaker connection

Before connecting the speakers, turn the unit off.

Use speakers with an impedance of 4 to 8 ohms, and with adequate
power handling capacities to avoid damage.

Do not connect the speaker terminals to the car chassis, or connect the
terminals of the right speakers with those of the left speakers.

Do not connect the ground (earth) lead of this unit to the negative (–)
terminal of a speaker.

Do not attempt to connect the speakers in parallel.

Connect only passive speakers. Connecting active speakers (with
built-in amplifiers) to the speaker terminals may damage the unit.

To avoid a malfunction, do not use the built-in speaker leads installed in
your car if they feature a common negative (–) lead for the right and left
speakers.

Do not connect the unit’s speaker leads to each other.
Notes on connection

If “Output connection failure.” appears in the display, make sure the
speaker and amplifier are connected correctly.

To use the monitor for the rear seats, connect the parking brake switch
cord to the ground (earth).
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
× 6
× 2
c
b
a
AUX1 IN
AUX2 AUDIO
IN
REVERSE IN
Z
x
Z L
/
R
*
6
SUB OUT
AUX1 AUDIO
IN
FRONT
AUDIO OUT
REAR
AUDIO OUT
MIC IN
*
3
REMOTE IN
*
7
AUX2 IN
CAMERA
REAR OUT
From car antenna (aerial)
Desde la antena del automóvil
REM OUT
Max. supply current: 0.4 A
Corriente máx. de alimentación: 0,4 A
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Con rayas azules/blancas
Red
Rojo
Yellow
Amarillo
White
Blanco
Green
Verde
Purple
Morado
White/black striped
Con rayas blancas/negras
Gray/black striped
Con rayas grises/negras
Green/black striped
Con rayas verdes/negras
Gray
Gris
Left
Izquierdo
Right
Derecho
Left
Izquierdo
Right
Derecho
Black
Negro
Purple/black striped
Con rayas moradas/negras
*
5
*
8
Light green
Verde claro
PARKING BRAKE
ILLUMINATION
Orange/white striped
Con rayas naranjas/blancas
*
4
*
4
*
4
*
4
*
4
FRONT AUDIO
OUT
SUB OUT
REAR OUT
Z×Z L
/
R
REAR AUDIO
OUT
A
B
Video camera*
Videocámara*
RC-202IPV*
* not supplied
no suministrado
*
2
Ejemplo de conexiones
Notas (-A)

Asegúrese de conectar primero el cable de conexión a masa antes de
realizar la conexión del amplificador.

La alarma sonará solamente si se utiliza el amplificador incorporado.
Notas (-B)

No es posible utilizar los dispositivos auxiliares de manera simultánea
aunque estén conectados a todos los terminales.

Para conectar un iPod a través de RC-202IPV, asegúrese de conectar el
enchufe de salida de video a AUX1 IN.
Diagrama de conexiones

A un punto de conexión a masa común
Conecte primero el cable de conexión a masa negro, y después los
cables de fuente de alimentación rojo y amarillo.

Al cable de control de la antena motorizada o al
cable de fuente de alimentación del amplificador
de señal de la antena
Notas

Si no se dispone de antena motorizada ni de amplificador de señal
de la antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.

Si el automóvil tiene una antena FM/AM integrada en el cristal
posterior o lateral, consulte las “Notas sobre los cables de control y
de fuente de alimentación.
A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de cualquier
otro sistema puede dañar la unidad.

A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa negro a
un punto de conexión a masa común.

Al terminal de alimentación de +12 V que recibe
energía en la posición de accesorio del
interruptor de la llave de encendido
Notas

Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa negro
a un punto de conexión a masa común.

Si el automóvil tiene una antena FM/AM integrada en el cristal
posterior o lateral, consulte las “Notas sobre los cables de control y
de fuente de alimentación.

Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa negro a
un punto de conexión a masa común.
Al cable de conmutación del freno de
estacionamiento

A un dispositivo auxiliar, como, por ejemplo, un
reproductor portátil, una consola de
videojuegos, etc. (no suministrados)
Sugerencia
Es posible utilizar el cable con terminales RCA (no suministrado) para
conectar dispositivos auxiliares.

Al terminal de alimentación de +12 V del cable
del indicador posterior del automóvil
(únicamente cuando conecte la cámara
retrovisora)
Notas sobre los cables de control y de fuente de alimentación

El cable REM OUT (rayado azul y blanco) suministra cc +12 V al
encender la unidad.

Si el automóvil dispone de una antena de FM/AM incorporada en el
cristal trasero o lateral, conecte el cable REM OUT (rayado azul y
blanco) o el cable de fuente de alimentación auxiliar (rojo) al terminal
de alimentación del amplificador de señal de la antena existente. Para
obtener más detalles, consulte a su distribuidor.

Con esta unidad no es posible utilizar una antena motorizada sin caja
de relé.
Conexión para protección de la memoria
Si conecta el cable de fuente de alimentación amarillo, el circuito de la
memoria recibirá siempre alimentación, aunque apague el interruptor de
encendido.
Notas sobre la conexión de los altavoces

Antes de conectar los altavoces, desconecte la alimentación de la
unidad.

Utilice altavoces con una impedancia de 4 a 8 Ω con la capacidad de
potencia adecuada para evitar que se dañen.

No conecte los terminales de altavoz al chasis del automóvil ni conecte
los terminales de altavoz derecho con los del izquierdo.

No conecte el cable de conexión a masa de esta unidad al terminal
negativo (–) del altavoz.

No intente conectar los altavoces en paralelo.

Conecte solamente altavoces pasivos. Si conecta altavoces activos (con
amplificadores incorporados) a los terminales de altavoz, puede dañar
la unidad.

Para evitar fallas de funcionamiento, no utilice los cables de altavoz
integrados instalados en el automóvil si la unidad comparte un cable
negativo común (–) para los altavoces derecho e izquierdo.

No conecte los cables de altavoz de la unidad entre sí.
Notas sobre la conexión

Si en la pantalla aparece “Falla de la conexión de salida., verifique que
el altavoz y el amplificador estén conectados correctamente.

Si va a utilizar el monitor para los asientos posteriores, conecte el cable
de conmutación del freno de estacionamiento a masa.
*
4
Monitor
Monitor
Power amplifier
Amplificador de potencia
Rear view camera
Cámara retrovisora
Rear speaker
Altavoz posterior
iPod
Front speaker
Altavoz frontal
Subwoofer
Altavoz potenciador de
graves
Smartphone
Teléfono inteligente
*
1
Loading ...
