SONY CDX-GT50W(US,ES) 2-663-188-21 (1)SONY CDX-GT50W(US,ES) 2-663-188-21 (1)
L
R
AUDIO
OUT
REAR
AUDIO
OUT
FRONT
BUS
AUDIO
IN
2
4
5
6
7
1
3
AUDIO OUT
FRONT
BUS AUDIO IN
/AUX IN
*
2
BUS
CONTROL IN
REMOTE
IN
AUDIO OUT
REAR
SUB OUT
(
MONO
)
© 2006 Sony Corporation Printed in Thailand
2-663-188-21 (1)
Precauciones
• Esta unidad ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p.ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los cables de conexión a masa
a un punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma
del fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad
nominal sufi cientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte y el marco
de protección ya colocados. Antes de montarla,
utilice las llaves de liberación para extraer el
soporte y el marco de protección de la misma.
Para obtener más información, consulte “Extracción
del marco de protección y del soporte ()”.
• Conserve las llaves de liberación para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
Cautions
• This unit is designed for negative ground 12 V DC
operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power input leads only
after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to in su late any loose un con nect ed leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.

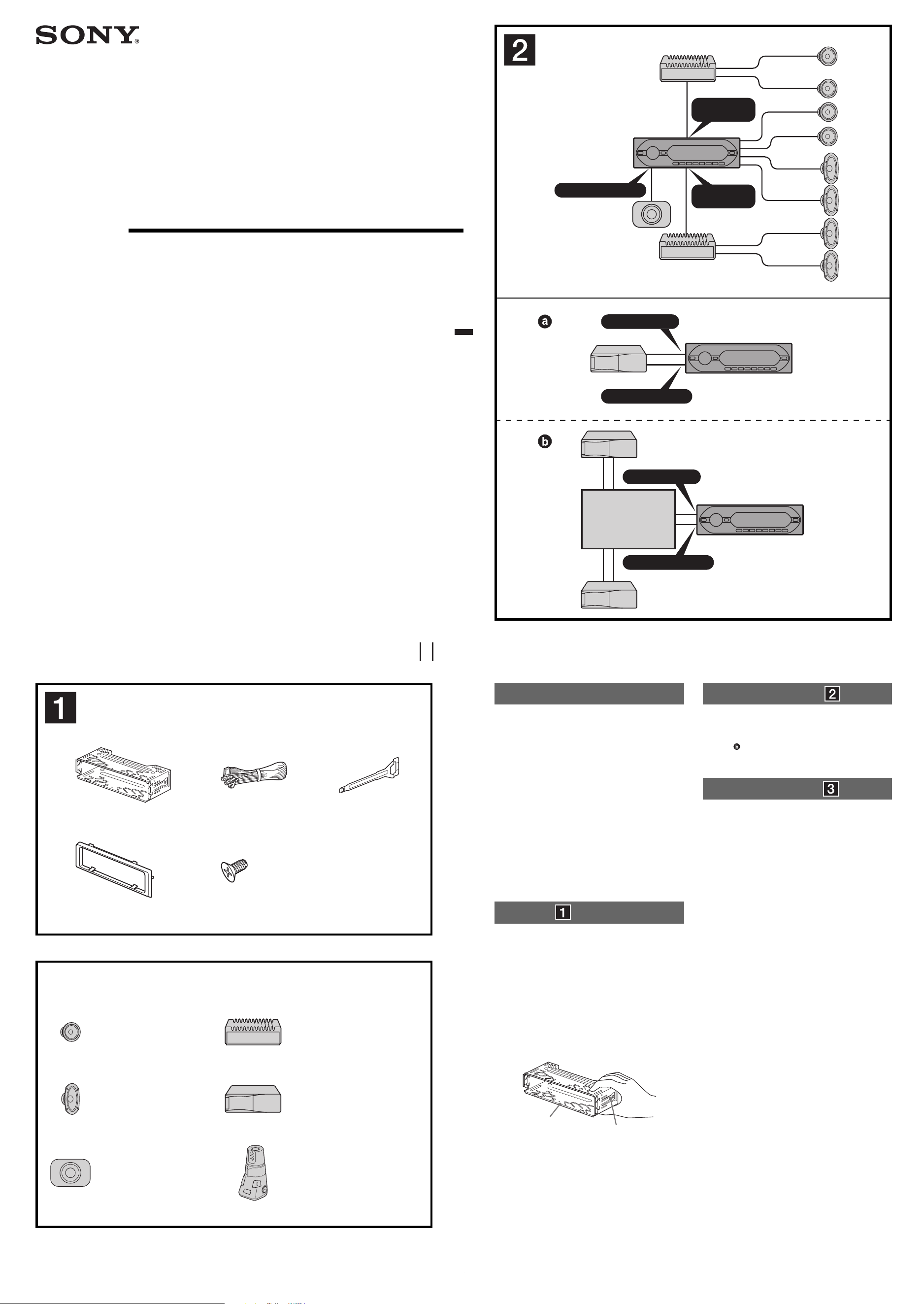

Parts Iist
• The numbers in the list are keyed to those in the
instructions.
• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fi ngers.
Catch
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm (
3
/32 in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.
Ejemplo de conexiones
Notas (-
A
)
• Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplifi cador.
• La alarma sonará únicamente si se utiliza el amplifi cador
incorporado.
Sugerencia (-
B
-
)
Si desea conectar dos o más cambiadres de CD/MD, necesitará
el selector de fuente XA-C30 (no suministrado).
Diagrama de conexión
A una superfi cie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y
después los cables con rayas naranjas y blancas, amarillo, y
rojo de entrada de alimentación.
Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplifi cador de señal de la antena
Notas
• Si no se dispone de antena motorizada ni de amplifi cador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables
de control y de fuente de alimentación”.
A AMP REMOTE IN de un amplifi cador de
potencia opcional
Esta conexión es sólo para amplifi cadores. La conexión de
cualquier otro sistema puede dañar la unidad.
Al cable de interfaz de un teléfono para
automóvil
A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio
del interruptor de la llave de encendido
Notas
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a
masa negro a una superfi cie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables
de control y de fuente de alimentación”.
Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.

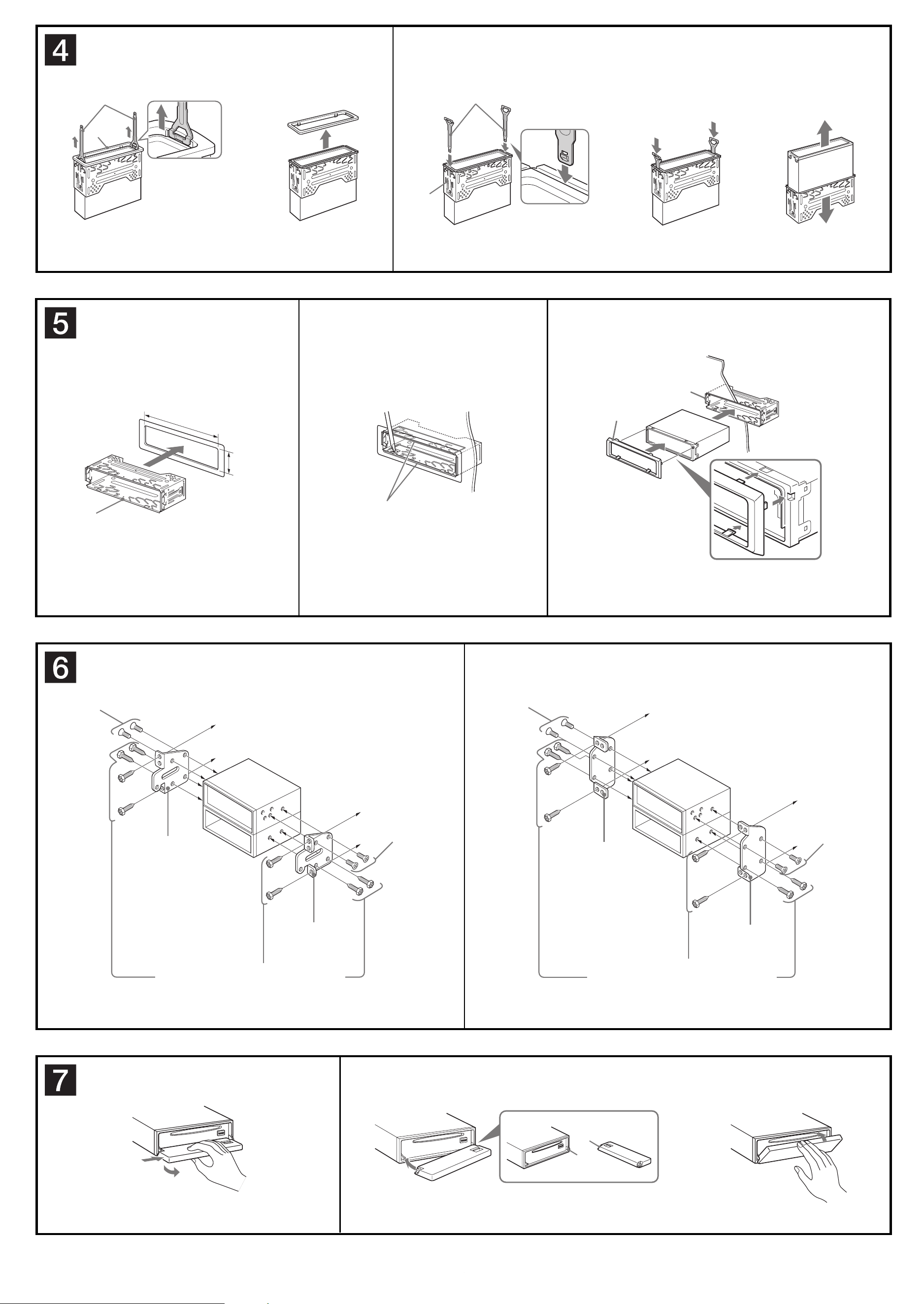

Installation/Connections
Instalación/Conexiones
FM/AM
Compact Disc Player
Connection example
Notes (-
A
)
• Be sure to connect the ground lead before connecting the
amplifi er.
• The alarm will only sound if the built-in amplifi er is used.
Tip (-
B
-
)
For connecting two or more CD/MD changers, the source
selector XA-C30 (not supplied) is necessary.

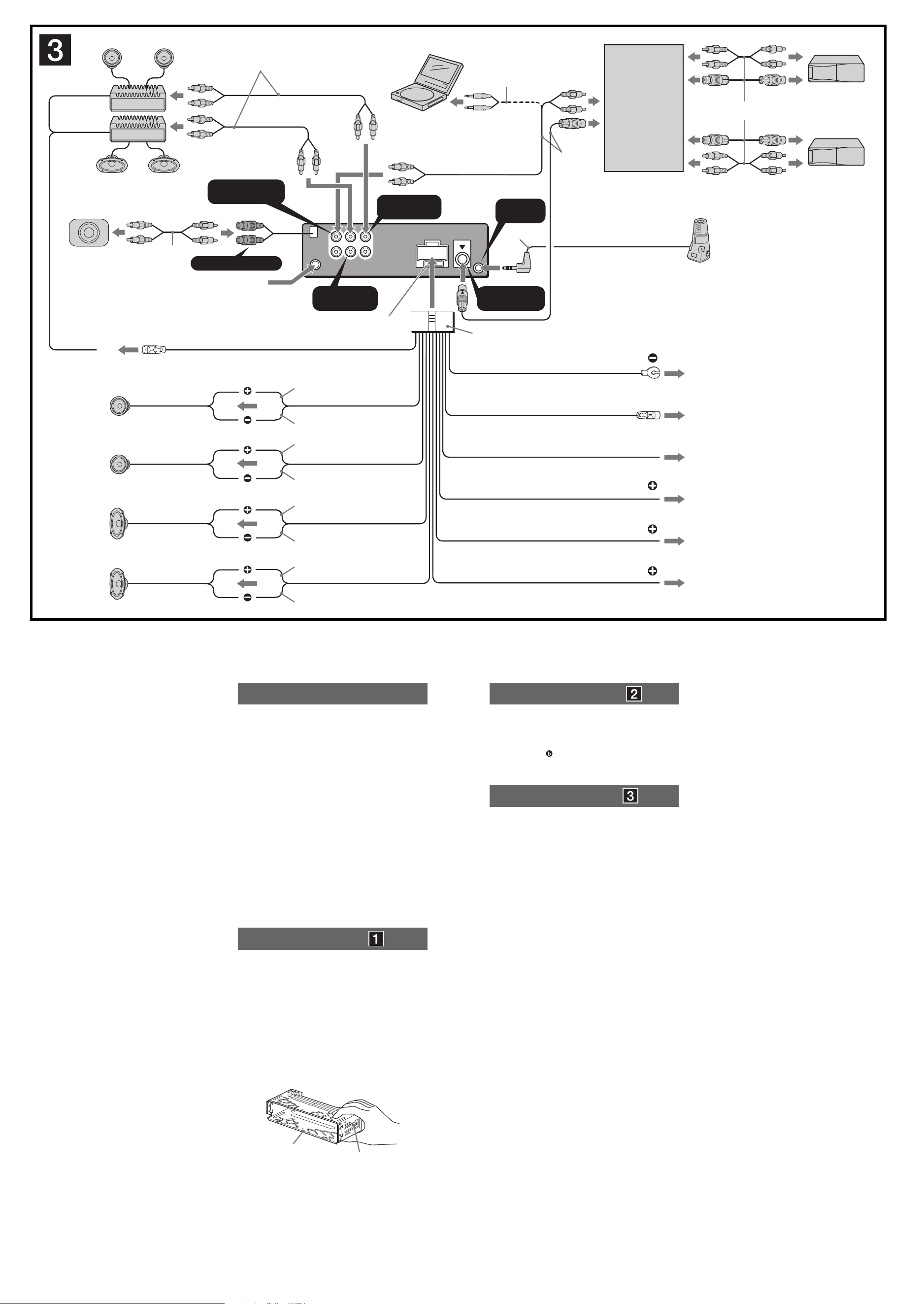

Connection diagram
To a metal surface of the car
First connect the black ground lead, then connect the
orange/white striped, yellow, and red power input leads.
To the power antenna control lead or power
supply lead of antenna booster amplifi er
Notes
• It is not necessary to connect this lead if there is no power
antenna or antenna booster, or with a manually-operated
telescopic antenna.
• When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To AMP REMOTE IN of an optional power
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
To a car’s illumination signal
Be sure to connect the black ground lead to a metal surface
of the car fi rst.
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
• If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground lead to a metal
surface of the car fi rst.
• When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground lead to a metal surface
of the car fi rst.
× 2
CDX-GT50W
× 4
A
B
AMP REM
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Blue/white striped
Con rayas azules y blancas
ANT REM
*
1
Red
Rojo
Yellow
Amarillo
Black
Negro
Blue
Azul
White
Blanco
Green
Verde
Purple
Morado
White/black striped
Con rayas blancas y negras
Gray/black striped
Con rayas grises y negras
Green/black striped
Con rayas verdes y negras
Gray
Gris
Left
Izquierdo
Right
Derecho
Purple/black striped
Con rayas moradas y negras
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Altavoz posterior
Front speaker
Altavoz frontal
Active subwoofer
Altavoz potenciador de
graves activo
Power amplifi er
Amplifi cador de potencia
Notas sobre los cables de control y de fuente de
alimentación
• El cable de control de la antena motorizada (azul) suministrará
cc de + 12 V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal trasero o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplifi cador de
antena existente. Para obtener más información, consulte a su
distribuidor.
• Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el
circuito de la memoria recibirá siempre alimentación, aunque
apague el interruptor de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación
de la unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω con la
capacidad de potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil,
ni conecte los terminales del altavoz derecho con los del
izquierdo.
• No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplifi cadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si su unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplifi cador no están conectados
correctamente, aparecerá “Failure” en la pantalla. En tal caso
compruebe la conexión de ambos dispositivos.
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies +12 V DC
when you turn on the tuner.
• When your car has built-in FM/AM antenna in the rear/side
glass, connect the power antenna control lead (blue) or the
accessory power input lead (red) to the power terminal of the
existing antenna booster. For details, consult your dealer.
• A power antenna without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
• Do not connect the ground lead of this unit to the negative (–)
terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifi ers) to the speaker terminals may damage
the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifi er are not connected correctly, “Failure”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.
SUB OUT
(
MONO
)
AUDIO OUT
REAR
AUDIO OUT
FRONT
BUS AUDIO IN
BUS CONTROL IN
CD/MD changer
Cambiador de CD/MD
*
1
Source selector
(not supplied)
Selector de fuente
(no suministrado)
XA-C30
Supplied with the CD/MD changer
Suministrado con el cambiador de CD/MD
*
6
BUS AUDIO IN
BUS CONTROL IN
Source selector*
Selctor de fuente*
XA-C30
* not supplied
no suministrado
Rotary commander RM-X4S
Mando rotatorio RM-X4S
Max. supply current 0.1 A
Corriente máx. de alimentación de 0,1 A
ILLUMINATION
Light blue
Azul celeste
Orange/white striped
Con rayas naranjas y blancas
ATT
from car antenna
desde la antena del automóvil
Left
Izquierdo
Right
Derecho
*
3
*
4
*
5
*
1
RCA pin cord (not supplied)
*
2
Be sure to match the color-coded
cord for audio to the appropriate
jacks from the unit. If you connect an
optional CD/MD changer, you cannot
use AUX IN terminal.
*
3
Auxiliary optional equipment such as
portable DVD player (not supplied)
*
4
Supplied with the auxiliary equipment
*
5
Supplied with XA-C30
*
6
Insert with the cord upwards.
*
1
Cable con terminales RCA
(no suministrado)
*
2
Asegúrese de hacer coincidir el cable
de audio codifi cado con colores con
las tomas correspondientes de la
unidad. Si conecta un cambiador de
CD/MD opcional, no podrá utilizar el
terminal AUX IN.
*
3
Equipo opcional auxiliar como
un reproductor de DVD portátil
(no suministrado)
*
4
Suministrado con el equipo auxiliar
*
5
Suministrado con el XA-C30
*
6
Insertar con el cable hacia arriba.
Loading ...
