Candy GCH 980NA1T-S Heat Pump Tumble Dryer User Manual

INSTRUCTION BOOK

GCH 980NA1T

Heat Pump Tumble Dryer

English

Italiano

Deutsch

Slovensko

Français

Italiano

Español

Dutch

EN 2

Introduction

Delivery Information

Safety Reminders

Use

Installation

The Laundry

Ventilation

Environmental Issues

Gias Service

Electrical Requirements

Adjusting the Feet

Drain Hose Kit: Fitting Instructions

Preparing the Load

Clothes Preparation

Do Not Tumble Dry

Energy Saving

Sorting the Load

Drying Guide

Controls and Indicators

Selecting the Programme

Door and Filter

Opening the Door

Filter

Filter Care Indicator

To Clean the Condenser Filter

Water Container

To Remove the Container

Operation

Delay Start Function

Cancelling and Resetting the Programme

Cleaning and Routine Maintenance

Cleaning the Dryer

Technical Specifications

Troubleshooting

Customer Service

Spares

Gias Service

INDEX

INTRODUCTION

Use

Please check that the following items are

delivered with the appliance:

● Instruction manual

● Guarantee card

● Energy label

Please read and follow these instructions carefully and operate the machine accordingly. This

booklet provides important guidelines for safe use, installation, maintenance and some useful

advice for best results when using your machine.

Keep all documentation in a safe place for future reference or for any future owners.

Delivery Information

EN 3

SAFETY REMINDERS

●

and persons with reduced physical, sensory or mental capabilities or lack

of experience and knowledge if they have been given supervision or

instruction concerning use of the appliance in a safe way and understand

the hazards involved.

Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

● This appliances is intended to be used in household and similar

applications such as:

- Staff kitchen areas in shops, offices and other working environments;

- Farm houses;

- By clients in hotels, motels and other residential type environments;

- Bed and breakfast type environments.

A different use of this appliance from household environment or from

typical housekeeping functions, as commercial use by expert or trained

users, is excluded even in the above applications. If the appliance is used

in a manner inconsistent with this it may reduce the life of the appliance

and may void the manufacturer’s warranty. Any damage to the appliance

or other damage or loss arising through use that is not consistent with

domestic or household use (even if located in a domestic or household

environment) shall not be accepted by the manufacturer to the fullest

extent permitted by law.

● WARNING Misuse of a tumble dryer may create a fire hazard.

● This machine is solely for domestic use, i.e. to dry household textiles

and garments.

This appliance can be used by children aged from 8 years and above

Failure to comply with the above can

compromise the safety of the appliance. You

may be charged for a service call if a problem

with your machine is caused by misuse.

Check that no damage has occurred to the

machine during transit. If it has, call for service

by GIAS.

INTRODUCTION

Use

SAFETY REMINDERS

●This machine should only be used for its intended purpose as described

in this manual. Ensure that the instructions for installation and use are

fully understood before operating the appliance.

● Do not touch the appliance when hands or feet are damp or wet.

● Do not lean on the door when loading the machine or use the door to lift

or move the machine.

●Do not allow children to play with the machine or its controls.

● WARNING Do not use the product if the fluff filter is not in position or is

damaged; fluff could be ignited.

● WARNING Where the hot surface symbol is located the

temperature rise during operation of the tumble dryer may be in excess of

60 degrees C.

● Remove the plug from the electricity supply. Always remove the plug

before cleaning the appliance.

● Do not continue to use this machine if it appears to be faulty.

● Lint and fluff must not be allowed to collect on the floor around the

outside of the machine.

● The drum inside may be very hot. Always allow the dryer to complete the

cool down period before removing the laundry.

● The final part of a tumble dryer cycle occurs without heat (cool down

cycle) to ensure that the items are left at a temperature that ensures that

the items will not be damaged.

● Maximum load drying weight: refer to energy label 8 kg.

●The tumble dryer is not to be used if industrial chemicals have been used

for cleaning.

● WARNING: Never stop a tumble dryer before the end of the drying cycle

unless all items are quickly removed and spread out so that the heat is

dissipated.

EN 4

INTRODUCTION

SAFETY REMINDERS

● Check that the product has no

visible signs of damage before

use. If damaged do not use and

please call GIAS Service.

● Do not use adapters, multiple

connectors and/or extensions.

● Never install the dryer against

curtains and be sure to prevent

items from falling or collecting

behind the dryer.

● The appliance must not be

installed behind a lockable door, a

sliding door or a door with a hinge

on the opposite side to that of the

tumble dryer.

Installation

●Do not dry unwashed items in the

tumble dryer.

● WARNING Do not tumble dry

fabrics treated with dry cleaning

fluids.

● WARNING Foam rubber

materials can, under certain

circumstances, when heated

become ignited by spontaneous

combustion. Items such as foam

rubber (latex foam), shower caps,

waterproof textiles, rubber backed

articles and clothes or pillows fitted

with foam rubber pads MUST NOT

be dried in the tumble dryer.

● Always refer to the laundry care

labels for directions on suitability

for drying.

The Laundry

● Clothes should be spin dried or

thoroughly wrung before they are

put into the tumble dryer. Clothes

that are dripping wet should not be

put into the dryer.

● Lighters and matches must not

be left in pockets and NEVER use

flammable liquids near the

machine.

● Glass fibre curtains should

NEVER be put in this machine.

Skin irritation may occur if other

garments are contaminated with

the glass fibres.

● Items that have been soiled with

substances such as cooking oil,

acetone, alcohol, petrol, kerosene,

spot removers, turpentine, waxes

and wax removers should be

washed in hot water with an extra

amount of detergent before being

dried in the tumble dryer.

● Fabric softeners, or similar

products, should be used as

specified by the fabric softener

instructions.

EN 5

INTRODUCTION

SAFETY REMINDERS

Adequate ventilation must be

provided in the room where the

tumble dryer is located to prevent

gases from appliances burning

other fuels, including open fires,

being drawn into the room during

operation of the tumble dryer.

● Installing the rear of the appliance

close to a wall or vertical surface.

● There should be a gap of at least

12 mm between the machine and

any obstrubtions. The inlet and

outlet should be kept clear of

obstruction. To ensure adequate

ventilation the space between the

bottomof the machine and the floor

must not be obstructed.

● Exhaust air must not be

discharged into a flue which is used

for exhausting fumes from

appliances burning gas or other

fuels.

● Check regularly that the air

flowing through the dryer is not

restricted.

● Check frequently the fluff filter

after use, and clean, if necessary.

●Check the fluff filter after use, and

clean, if necessary.

● Prevent items from falling or

collecting behind the dryer as these

may obstruct the air inlet and outlet.

● NEVER install the dryer up

against curtains.

VENTILATION

Important: During transport ensure that the dryer

is in an upright position, if it's necessary you can

only flip in the side shown;

Caution: If the product is in different side, wait at

least 4 hours before switching on so that the oil can

flow back into the compressor. Failure to do this

could result in damage to the compressor.

● In cases where the dryer is

installed on top of a washing

machine, a suitable stacking kit

must be used, according to the

follow configuration.

● Stacking kit Mod 35100019: for

minimum washing machine depth

= 49 cm

● Stacking kit Mod 35900120:for

minimum washing machine depth

= 51 cm

● The stacking kit shall be one of

that above, obtainable from our

spare service. The instructions for

installation and any fixing

attachments, are provided with the

staking kit.

EN 6

SALIDAS DE AIRE

SALIDAS DE AIRE EN LA BASE

TOMAS DE AIRE

● To ensure the continued safe and efficient

operation of this appliance we recommend that

any servicing or repairs are only carried out by

an authorised GIAS service engineer.

GIAS Service

If the appliance is not running properly or

breaks down, switch it off and disconnect the

plug from the socket. Consult GIAS Service for

possible repair.

● All packaging materials used are

environmentally-friendly and recyclable.

Please help dispose of the packaging via

environmentally-friendly means. Your local

council will be able to give you details of current

means of disposal.

● To ensure safety when disposing of an old

tumble dryer disconnect the mains plug from

the socket, cut the mains power cable and

destroy this together with the plug. To prevent

children shutting themselves in the machine

break the door hinges or the door lock.

Environmental Issues

Tumble dryers are supplied to operate at a

voltage of 220-240V, 50 Hz single phase. Check

that the supply circuit is rated to at least 6 A.

Electricity can be extremely dangerous.

This appliance must be earthed.

The socket outlet and the plug on the

appliance must be of the same type.

Do not use multiple adapters and/or

extension leads.

The plug should be accessible for

disconnection after the appliance has been

installed.

CE Appliance complies with European Directive

2004/108/EC, 2006/95/EC and subsequent

amendments.

Electrical Requirements

If the mains cord on this appliance is

damaged, it must be replaced by a special cord

which is ONLY obtainable from the spares

service. It must be installed by a competent

person.

You may be charged for a service call if a

problem with your machine is caused by

incorrect installation.

Once the machine is in

place the feet should

be adjusted to ensure

that the machine is

level.

Adjusting the Feet

Do not plug the machine in and switch it

on at the mains until the installation is

completed.For your safety, this dryer must be

correctly installed. If there is any doubt about

installation, call GIAS Service for advice.

INSTALLATION

EN 7

European Directive 2012/19/EU

This appliance is marked according

to the European directive 2012/19/EU

on Waste Electrical and Electronic

Equipment (WEEE).

WEEE contains both polluting substances (which

can cause negative consequences for the

environment) and basic components (which can

be re-used). It is important to have WEEE

subjected to specific treatments, in order to

remove and dispose properly all pollutants, and

recover and recycle all materials.

Individuals can play an important role in ensuring

that WEEE does not become an environmental

issue; it is essential to follow some basic rules:

- WEEE should not be treated as household

waste.

- WEEE should be handed over to the relevant

collection points managed by the municipality or

by registered companies. In many countries, for

large WEEE, home collection could be present.

In many countries, when you buy a new appliance,

the old one may be returned to the retailer who has

to collect it free of charge on a one-to-one basis,

as long as the equipment is of equivalent type and

has the same functions as the supplied

equipment.

DRAIN HOSE KIT: FITTING INSTRUCTIONS

WARNING! Switch off and remove the

tumble dryer plug from the electricity supply

before carrying out any work.

Fit the Kit as Follows:

1 . U n s c r e w a n d

remove the 3 screws,

at the rear of the

machine, retaining the

worktop trim.

2. Remove the rear

worktop trim and the

worktop surface by

carefully sliding it

towards the rear of the

machine.

3. The waste water

container is situated at

the right-hand side of

the machine (viewed

from the rear). A grey

hose connects to the

bridge above the water

container. Using pliers,

r e m ove the p i p e

retaining clip from the

bridge.

4. Pull the hose off the

bridge connection.

5. Attach the hose from

the kit, using the

connector and pipe

clips supplied, to the

hose removed from the

bridge connection.

6. Take off the water

container cover from

the rear of the machine

by removing the two

screws and unclipping

the cover.

7. Break off the tab on

the side of the cover

and replace the cover

on the machine, refit

the screws. You should

now have revealed a

hole in the back of the

cabinet next to the

Cover.

8. Feed the drain hose

through the hole in the

cabinet.

9. Locate the grey pipe

in the cutout of the tray

and secure the pipe

assembly to the bridge

with the plastic tie.

10. Carefully slide the

worktop back into

position ensuring that

the hose is not trapped

a n d r e p l a c e t h e

worktop rear trim with

the 3 screws.

11. Connect the new

drain hose to the waste

water pipe. Make sure

that the new hose does

not kink when pushing

the tumble dryer into

position. Ensure that

the guidelines, as

shown, are followed

when routing the new

external hose.

12. Connect to the

m a i n s e l e c t r i c i t y

supply.

13. After emptying the

waste water container

switch the machine ON

(and press the 'START'

button on electronic

models) to commence

w i t h t h e d r y i n g

program.

To avoid having to empty the water container

after each drying cycle, the water normally

collected during the drying cycle can be

discharged directly to a waste water drain pipe

(the same drainage system as household

sinks).Water Bye-Laws prohibit connection to

a surface water drain. The waste water drain

pipe system should be located adjacent to the

tumble dryer.

xThe kit is composed: 1 hose, 1 straight

hose connector, 1 pipe clip and 1 plastic tie.

EN 8

PREPARING THE LOAD

Before using the tumble dryer for the first time:

● Please read this instruction book thoroughly.

● Remove all items packed inside drum.

● Wipe the inside of the drum and door with a

damp cloth to remove any dust which may have

settled in transit.

Make sure that the laundry you are going to dry is

suitable for drying in a tumble dryer, as shown by

the care symbols on each item.

Check that all fastenings are closed and that

pockets are empty. Turn the articles inside out.

Place clothes loosely in the drum to make sure

that they don't get tangled.

Clothes Preparation

● Cottons Max. 8 kg

● Synthetics Max. 4 kg

Maximum Drying Weight

Sort the Load as Follows

. .

● By care symbols

These can be found on the collar or inside seam:

Suitable for tumble drying.

Tumble drying at high temperature.

Tumble drying at low temperature only.

Do not tumble dry.

If the item does not have a care label it must be

assumed that it is not suitable for tumble drying.

● By amount and thickness

Whenever the load is bigger than the dryer

capacity, separate clothes according to thickness

(e.g. towels from thin underwear).

● By type of fabric

Cottons/linen: Towels, cotton jersey, bed and

table linen.

Synthetics: Blouses, shirts, overalls, etc. made of

polyester or polyamid, as well as for

cotton/synthetic mixes.

● By drying level

Sort into: iron dry, cupboard dry, etc. For delicate

articles press the button to select low drying

temperature.

Woollens, silk, delicate fabrics, nylon stockings,

delicate embroidery, fabrics with metallic

decorations, garments with PVC or leather

trimmings, training shoes, bulky items such as

sleeping bags, etc.

Do Not Tumble Dry:

Only put into the tumble dryer laundry which has

been thoroughly wrung or spin-dried. The drier

the laundry the shorter the drying time thus

saving electricity.

ALWAYS

● Try to dry the maximum weight of laundry, this

will save time and electricity.

● Check that the filter is clean before every drying

cycle.

NEVER

● Exceed the maximum weight, this will waste

time and electricity.

● Put dripping wet items into the tumble dryer, this

may damage the appliance.

Energy Saving

IMPORTANT: Do not dry articles which

have been treated with a dry cleaning fluid or

rubber clothes (danger of fire or explosion).

During the last 15 minutes (roughly) the

load is always tumbled in cool air

Do not overload the drum, large items when

wet can exceed the maximum admissible clothes

load (for example: sleeping bags, duvets).

Drying Guide

Power consumption of "left on-mode"

Power consumption of "off-mode"

0,20 W

0,75 W

CYCLE

LOAD

ENERGY

TIME

(kWh)

(Min)

FULL

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

HALF

The standard cycle HANG DRY ( ) is the most

energy efficient and best suited for drying normal wet

cotton laundry.

The table below shows the approximate time and

energy consumption of the main drying programmes.

Store Dry

Hand Dry

Hang Dry

Iron Dry

Perfect Home

EN 9

This machine has a special Sensor Dry to help you choose

your preferred programme simply by selecting the level of

dryness wanted.

For small loads and pre-dried clothes, please use a Timing

programme and select “Delicate fabrics” button to lower the

temperature inside the drum.

If the Sensor does not detect any item, this Dryer will work for

only 10 minutes before starting the Cool down phase.

If the load is too big or too wet, this Dryer will automatically

work for 3 hours and then start the Cool down phase.

At the end of each programme, there is always the Cool Down

phase: it is a cool-air refresh phase of around 15 minutes.

CONTROLS AND INDICATORS

Control Panel and Indicator Lights

SELECTING THE PROGRAMME

Knob: You can turn it in both directions to choose the required programme.

Time selection :To modify the drying timing of required programme; it works only with certain

programmes.

Delay start :To delay the start of the drying cycle and to dry your laundry when electricity costs

less (please see dedicated section)

Delicate fabrics : When pulled, this indicator turns off and this new one turns on; with this

special function, the drying temperature is lower to better protect your delicate clothes.

Anti- Crease Button – Select the anti-crease function at the end of drying cycle. The drum

keeps moving at regular phases to refresh the laundry.

Cool down : This indicator turns on during the final cool phase of the cycle.

Start/Pause : To start the programme required or to pause the cycle.

Automatic programmes: Depending on desired programme, specific indicators turn on (please

see “programme list”); ECO indicator turns on when you select a low consumption programme.

Filter care : When on, please clean the filters.

Full water tank : When on, please empty the water tank.

Filter Care

Indicator

Program

Display

Start/Pause

Button

Delay Start

Button

Empty Water

Indicator

Programme

Selector

Time Selection

Button

Acrylic Synthetic

Button

Anti-Crease

Button

EN 10

SELECTING THE PROGRAMME

PROGRAMME

Wool

Mix & Dry

Rapid 40 Min.

Shirts

Time

Jeans

No Crease

Iron Dry

Perfect Home

Store Dry

Hang Dry

IDEAL FOR

Leave clothes slightly damp to allow easier ironing. Time: around 1h and

50 min.

Clothes you don’t need to iron, but just hang after the drying cycle. Time:

around 2h and 30 min.

Clothes you want to fold and store without ironing, e.g. shirts in mixed

fabrics, socks, baby clothes. Time: around 2h and 45 min.

Clothes you want completely dryed, e.g. towels, bathrobes, table clothes

or sheet. Time: around 3h.

To soften your woollen clothes or to simply refresh them after a long time in

the wardrobe. Time: 12 min.

To dry mixed cotton and synthetic clothes: save time and no need to

separate the washing and dry them in different cycles. Time: around 2h

(max 4 kg).

To dry shirts both cotton and synthetic fabrics. Time: 1h for 2kg of synthetic

shirts (around 10 shirts); 1h and 20 min for 3 kg of cotton shirts (around 10

shirts).

If you want to choose drying times, from 30 to 180 minutes. By selecting “20

min” you choose a “cool programme”, ideal to refresh clothes and to remove

eventual smells.

To dry up to 4 kg of Jeans (around 5 pairs). The programme works for around

2h, but timing can change according to the load and washing spin speed.

Jeans programme can only be used for 100% cotton items, please do not

mix colours nor dry jeans with embroideries or accessories.

Clothes you just need to refresh. Good for items of clothing which have been

left prior to ironing or if they have been dried outside or on radiators. This

programme has a specific Anti-Crease function that relaxes fibres and

makes easier ironing. Time: 9 min + 3 min cool down.

For dry, refreshed and ready to dress clothes in onyl 40 minutes. Sensor

system keeps under control the temperature to have always the best result.

Max 2 kg.

EN 11

DOOR and FILTER

Opening the Door

Pull on handle to open

the door.

To restart the dryer,

close the door and

press .

WARNING! When the tumble dryer is in

use the drum and door may be VERY HOT.

Never stop a tumble dryer before the end of the

drying cycle unless all items are quickly

removed and spread out so that the heat is

dissipated.

Filter Care Indicator

Lights when the filter

needs cleaning.

Check and clean the

main filter in the door

and the condenser

filters allocated in the

bottom of the dryer,If

the laundry is not

drying check that the

filter is not clogged.

DO NOT USE WATER TO CLEAN THE FILTER.

Filter

IMPORTANT: To maintain the efficiency of the

dryer check that the fluff filter is clean before

each drying cycle.

Do not operate the dryer without the filters.

Clogged filters can increase the drying time

and cause damage which may result in

expensive repair costs.

1 . P u l l t h e f i l t e r

upwards.

2. Open filter as shown.

3.Gently remove lint

using a soft brush or

your fingertips.

4 .Snap t h e f i l t er

together and push

back into place.

To Clean the Condenser Filter

1 . R e m o v e t h e

kickplate.

2. Turn the two locking

levers anti-clockwise

and pull out the front

cover.

3. Gently remove the

filter frame and clean

any dust or fluff with a

cloth from the filter. Do

not use water to clean

the filter.

4. Remove the sponge

gently from its place

and then wash the

sponge by holding it

under a running tap

turning it so to remove

any dust or fluff.

5. Refit the front cover

ensuring it is in the

c o r r e c t w a y ( a s

indicated by the arrow)

and pushed firmly into

place. Lock the two

levers by turning them

clockwise.

6. Refit the kickplate.

EN 12

WATER CONTAINER

OPERATION

1. Open the door and load the drum with

laundry. Ensure that garments do not hinder

closure of the door.

2. Gently close the door pushing it slowly until

you hear the door 'click' shut.

3. Turn the Programme Selector dial to select

the required drying programme (see

Programme Guide).

4. If drying synthetics, acrylics or delicate items,

press the button to reduce the heat level.

The indicator will light up when the machine is in

low heat setting. To deselect in the first few

minutes of the programme, press the button

, after this time reset the machine to change the

setting.

5. Press the button. The dryer will start

automatically and the indicator above the

button will be continuously lit.

6. If the door is opened during the programme to

check the laundry, it is necessary to press to

recommence drying after the door has been

closed.

7. When the cycle is nearing completion the

machine will enter the cool down phase, the

clothes will be tumbled in cool air allowing the

load to cool down.

8. Following the completion of the cycle the

drum will rotate intermittently to minimize

creasing. This will continue until the machine is

switched OFF or the door is opened.

Do not open the door during the automatic

programs in order to obtain a proper drying.

The water removed from the laundry during

the drying cycle is collected in a container

inside the door of the dryer. When the

container is full the indicator on the control

panel will light, and the container MUST be

emptied. However, we recommend that the

container is emptied after each drying cycle.

NOTE: Very little water will collect during the

first few cycles of a new machine as an internal

reservoir is filled first.

To Remove the Container

1. Gently pull out the

t r a y u n t i l i t i s

completely removed.

Support the tray with

both hands. When it is

full the water container

will weigh about 4kg.

2. Tilt t he wa te r

container to empty the

water out through the

rear hole.

When emptyslide the

water container back

into position.

PUSH FIRMLY INTO

PLACE.

3. Press to restart

the cycle.

NOTE: If you have the

option of drainage near

the dryer it is possible

to use the discharge kit

to provide a permanent

drain for the water

collected by the dryer.

This will remove the

need to empty the

water tray. All the

i n f o r m a t i o n f o r

assembly of the kit is

contained in the kit

envelope.

EN 13

IMPORTANT Always switch off and

remove the plug from the electricity supply

before cleaning this appliance.

For electrical data refer to the rating label

on the front of the dryer cabinet (with the door

open).

Technical Specifications

Cleaning the Dryer

Drum capacity 115 litres

Maximum load 8 kg

Height 85 cm

Width 60 cm

Depth 60 cm

Energy Label Band A +

OPERATION

● Clean the filter and empty the water

container after every drying cycle.

● Regularly clean the filters.

● After each period of use, wipe the inside of

the drum and leave the door open for a while to

allow circulation of air to dry it.

● Wipe the outside of the machine and the

door with a soft cloth.

● DO NOT use abrasive pads or cleaning

agents.

● To prevent the door sticking or the build up

of fluff clean the inner door and gasket with a

damp cloth after every drying cycle.

WARNING! The Drum, door and load may

be very hot.

CLEANING AND ROUTINE MAINTENANCE

Delay Start Function

The Delay Start Function allows the user to delay the start of the drying cycle by 1 to 24 hours.

When the function is first selected the display will show a delay of 1 hour, subsequent presses of

the button will increase the delay with 1 hour steps.

To commence the programme press and the appliance will complete the drying cycle at the

end of this time. The indicator light will flash to indicate that the start delay is in progress.

Cancelling and Resetting the Programme

To cancel a programme press the button for 3 seconds. In the TIME CONTROL display 0:00

Light will flash to indicate that it has been reset.

Note:Install and use the drain hose to discharge

the condensing water.

Information for Test Laboratory

EN 61121 Programme

Programme To Use

-DRY COTTON

-HANG DRY

-IRON DRY

-HANG DRY + SYNTHETIC

-IRON DRY COTTON

-EASY-CARE TEXTILE

EN 14

TROUBLESHOOTING

What Might be the Cause of...

Defects you can remedy yourself

Before calling GIAS Service for technical

advice please run through the following

checklist. A charge will be made if the machine

is found to be working or has been installed

incorrectly or used incorrectly.

If the problem persists after completing the

recommended checks, please call GIAS

Service, they may be able to assist you over the

telephone.

Time display to end could change during

drying cycle. The time to end is

continuously checked during the drying

cycle and the time is adjusted to give the

best estimation time. The displayed time

may increase or decrease during the cycle

and this is normal.

Drying time is too long/clothes are not dry

enough…

● Have you selected the correct drying

time/programme?

● Were the clothes too wet? Were the clothes

thoroughly wrung or spindried?

● Does the filter need cleaning?

● Is the dryer overloaded?

● Has the option been selected from a

previous cycle?

The dryer does not operate…

● Is there a working electricity supply to the

dryer? Check using another appliance such as

a table lamp.

● Is the plug properly connected to the mains

supply?

● Is there a power failure?

● Has the fuse blown?

● Is the door fully closed?

● Is the dryer switched on, both at the mains

supply and at the machine?

● Has the drying time or the programme been

selected?

● Has the machine been switched on again after

opening the door?

CUSTOMER SERVICE

Spares

GIAS Service

Should there still be a problem with your dryer

after completing all the recommended checks,

please call GIAS Service for advice.

They may be able to assist you over the

telephone or arrange for a suitable appointment

for an engineer to call under the terms of your

guarantee. However, a charge may be made if

any of the following applies to your machine:

● Is found to be in working order.

● Has not been installed in accordance with the

installation instructions.

● Has been used incorrectly.

Always use genuine spares, available direct

from GIAS Service.

For service and repairs call your local GIAS

Service engineer.

The dryer is noisy…

● Switch off the dryer and contact GIAS Service

for advice.

The Indicator is on…

● Does the filter need cleaning?

The Indicator is on…

● Does the water container need emptying?

The manufacturer declines all responsibility

in the event of any printing mistakes in this

booklet. The manufacturer also reserves the

right to make appropriate modifications to

its products without changing the essential

characteristics.

EN 15

INDEX

Einführung

Lieferinformationen

Sicherheitshinweise

Gebrauch

Installation

Die Wäsche

Entlüftung

Umweltschutz

GIAS-Service

Elektro-Anschluss

Einstellen der Füße

Ablaufschlauchbausatz: Installationsanleitung

Vorbereitung der Füllung

Vorbereitung der Textilien

Nicht für den Trockner geeignet

Energiesparen

Sortierung der Füllung

Trocknungswerte

Schalterblende und Anzeigen

Auswählen des Programms

Tür und Sieb

Öffnen der Tür

Sieb

Flusensieb-Anzeige

Kondenswasser-Behälter

Um den Behälter herauszunehmen

Kondensator

Entfernen des Kondensators

Betrieb

Startverzögerung

Abbrechen und Zurücksetzen des Programms

Reinigung und Routinewartungen

Reinigung des Trockners

Technische Daten

Fehlersuche

Kundendienst

Ersatzteile

GIAS-Service

DE 16

Zum Lieferumfang Ihrer Waschmaschine

gehören folgende Dokumentation und

Zusatzteile:

● Bedienungsanleitung

● Garantieschein

● Energieeffizienzklasse

Bitte lesen Sie diese Anleitung sorgfältig durch und richten Sie sich bei der Bedienung der

Wäschetrockner an die Anleitung. Dieses Handbuch enthält wichtige Hinweise für die sichere

Installation, Anwendung und Wartung sowie einige nützliche Hinweise für optimale Ergebnisse beim

Gebrauch Ihrer Maschine.

Heben Sie diese Dokumentation an einem sicheren Ort auf, um jederzeit wieder darauf zurückgreifen

zu können bzw. um sie an zukünftige Besitzer weitergeben zu können

● Kinder unter 8 Jahren sowie Personen, die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder

Unkenntnis nicht in der Lage sind, die Wäschetrockner sicher zu bedienen,

dürfen die Wäschetrockner nicht ohne Aufsicht oder Anweisung durch eine

verantwortliche Person benutzen, sich in der Nähe aufhalten oder das

Gerät saubermachen.

Kinder sollten nicht mit dem Gerät spielen. Reinigung und

Benutzerwartung sollten nicht von Kindern ohne Einführung, ausgeführt

werden.

● WARNUNG Zweckentfremdung des Trockners kann zu Brandgefahr

führen.

● Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert

bzw. für den haushaltsnahen Gebrauch, wie z.B:

- Teeküchen für das Personal von Büros, Geschäften oder ähnlichen

Arbeitsbereichen;

- Ferienhäuser;

- Gäste von Hotels, Motels und anderen Wohneinrichtungen;

- Gäste von Apartments/Ferienwohnungen, Bed and Breakfast

Einrichtungen

Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B.

gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im

Falle der oben erwähnten Einrichtungen ausgeschlossen.

Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies

die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch

gegenüber dem Hersteller verwirken.

EINFÜHRUNG

Liefer informationen

Gebrauch

SICHERHEITSHINWEISE

Die Sicherheit des Geräts kann beeinträchtigt

werden, wenn Sie sich nicht an diese

Sicherheitshinweis e halten. Falls ein Problem mit

Ihrer Maschine durch Zweckentfremdung

verursacht wird, müssen Sie Reparaturarbeiten

möglicherweise selbst bezahlen.

Kontrollieren Sie,ob die Maschine durch

den Transport beschädigt wurde.Falls dies der

Fall ist, wenden Sie sich an den GIASService.

DE 17

EINFÜHRUNG

Gebrauch

SICHERHEITSHINWEISE

Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die

durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten

(selbst wenn sie in einem Haushalt erfolgen), werden, so weit vom Gesetz

ermöglicht, vom Hersteller nicht anerkannt.

● Diese Maschine dient als Haushaltsgerät ausschließ lich zum Trocknen

von Haushaltstextilien und Kleidungsstücken.

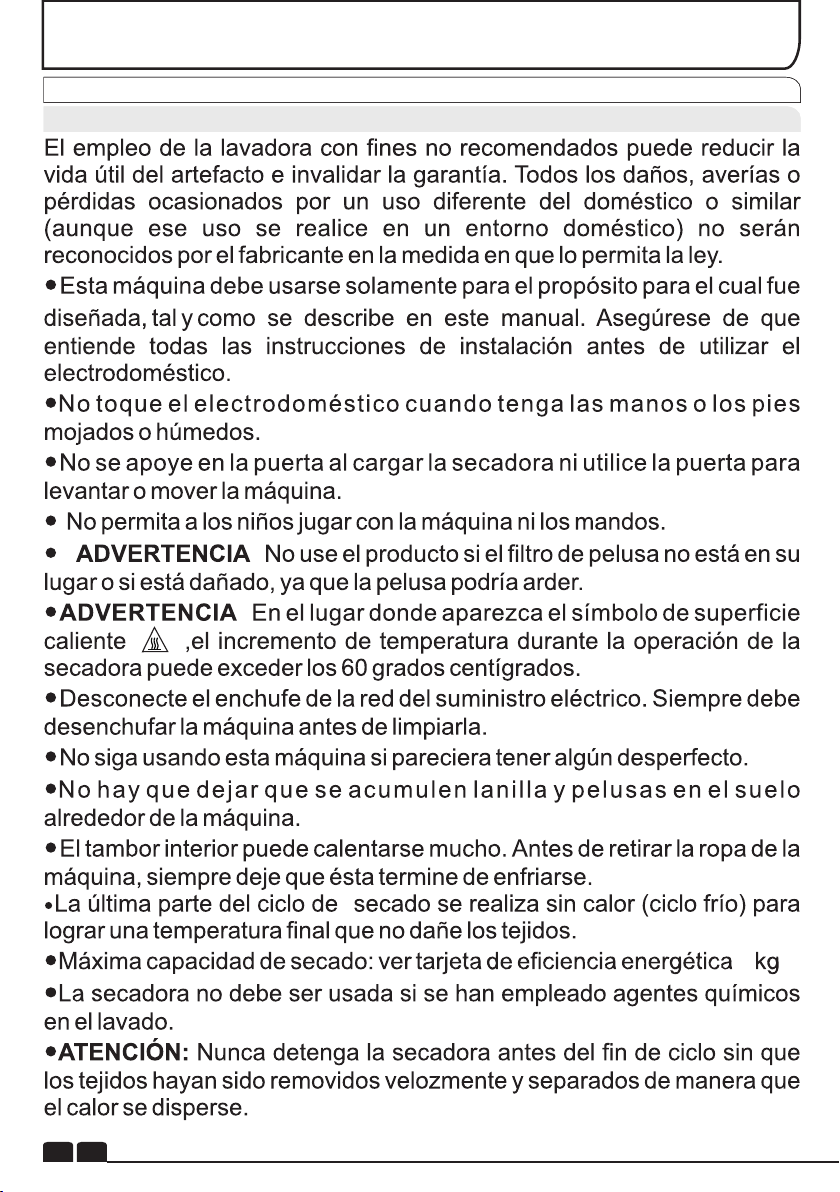

● Verwenden Sie dieses Gerät nur für die vorgesehenen Zwecke gemäß der

Anleitung. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie das

Gerät in Betrieb nehmen.

● Berühren Sie das Gerät nicht mit feuchten oder nassen Händen oder Füß

en.

● Lehnen Sie sich nicht gegen die Tür, wenn Sie die Maschine beladen, und

fassen Sie die Maschine nicht an der Tür, wenn Sie sie hochheben oder

verschieben.

● Lassen Sie Kinder nicht mit der Maschine oder den Schaltern spielen.

●WARNUNG Verwenden Sie das Produkt nicht, wenn das Flusensieb nicht

richtig eingebaut oder beschädigt ist; Flusen könnten Feuer fangen.

● WARNUNG An der Stelle, an der sich das Symbol für heiß e Flächen

befindet ,kann die Temperatur während des Trocknerbetriebs auf über

60°C steigen.

● Ziehen Sie den Stecker aus der Steckdose! Ziehen Sie vor dem Reinigen

des Geräts immer den Stecker heraus!

● Verwenden Sie die Maschine bei vermuteten Störungen nicht weiter.

● Fusseln und Flusen dürfen sich nicht auf dem Fußboden im Bereich um die

Maschine ansammeln.

● Die Trommel in dem Gerät kann sehr heiß werden. Lassen Sie den

Trockner stets vollständig bis zum Ende der Abkühlphase laufen, bevor Sie

die Wäsche herausnehmen.

● Der letzte Teil eines Trockenzyklus (Abkühlphase) erfolgt mit einem kalten

Luftstrom, um Verbrennungen und Schäden an den Textilien zu vermeiden.

● Max. Füllmenge (Mischwäsche): siehe Energielabel 8kg.

●Der Wäschetrockner darf keinesfalls zur Trocknung von Textilien, die zuvor

chemisch gereinigt wurden, benutzt werden.

● WARNUNG: Programme niemals vor dem Ende des Trockenzyklus

abbrechen, wenn die Beladung nicht zur Abkühlung unmittelbar entnommen

und luftig ausgebreitet wird.

DE 18

EINFÜHRUNG

SICHERHEITSHINWEISE

● Überprüfen Sie vor dem

Gebrauch, ob das Produkt

sichtbare Schäden aufweist.

Verwenden Sie es nicht, wenn es

beschädigt ist, und wenden Sie

sich an den GIAS-Service.

● Verwenden Sie keine Adapter,

Mehrfachsteck dosen und/oder

Verlängerungskabel.

● Stellen Sie den Trockner nie in

der Nähe von Vorhängen auf.

Achten Sie darauf, dass keine

Gegenstände hinter den Trockner

fallen oder sich dort ansammeln

können.

● Das Gerät darf nicht hinter einer

verschließ baren Tür, einer

Schiebetür oder einer Tür mit

Scharnier an der dem Trockner

entgegen gesetzten Seite

installiert werden.

Installation

● T r o c k n e n S i e k e i n e

ungewaschenen Gegenstände im

Trockner.

● WARNUNG AUF KEINEN FALL

Stoffe in der Maschine trocknen, die

mit chemischen Reinigungs mitteln

behandelt wurden.

● W A R N U N G W e n n

Schaumgummimaterialien heiß

werden, können sie sich unter

bestimmten Bedingungen plötzlich

entzünden. Gegenstände wie

S c h a u m g u m m i ( L a t e x -

schaumstoff), Duschhauben,

wasserab weisende Textilien, mit

Die Wäsche

Gummi verstärkte Produkte sowie

Kleidung-sstücke oder Kissen- mit

Schaumstoffpolster sind für den

W ä s c h e t - r o c k n e r N I C H T

GEEIGNET.

● Sehen Sie immer auf den

Pflegeetiketten nach, ob das

Material für das Trocknen geeig-net

ist.

● Textilien vor dem Einfüllen in den

Trockner erst schleudern oder

gründlich auswringen. Füllen Sie

KEINE tropfnassen Textilien in den

Trockner.

● Feuerzeuge und Streichhölzer

unbedingt aus den Taschen

entfernen und AUF KEINEN FALL

mit feuergefährlichen Flüssigkeiten

in der Nähe der Maschine

hantieren.

● K E I N E Vo r h ä n g e a u s

Glasfasermaterial in die Maschine

füllen. Kommen andere Textilien mit

Glasfasern in Berührung, so kann

dies zu Hautreizungen führen.

● Gegenstände, die mit Substanzen

wie Speiseöl, Azeton, Alkohol,

Benzin, Kerosin, Fleckenentferner,

Te r p e n t i n , W a c h s e n u n d

Wachsentferner getränkt sind,

sollten mit einer zusätzlichen

Menge Waschpulver in heißem

Wasser gewaschen werden, bevor

sie im Trockner getrocknet werden.

● Weichspüler oder ähnliche

Produkte sollten wie in der

G e b r a u c h a n l e i t u n g d e s

W e i c h s p ü l e r s a n g e g e b e n

verwendet werden.

DE 19

EINFÜHRUNG

SICHERHEITSHINWEISE

ENTLÜFTUNG

Air Outlets in the Base

Wichtig: Das Gerät soll möglichst stehend

transportiert werden. Bei Bedarf kann es nur in die

gezeigte Richtung geneigt werden.

Achtung: Wenn das Gerät in eine andere Lage

transportiert wurde, warten Sie mindestens 4

Stunden, bevor Sie es einschalten, damit sich die

Flüssigkeit im Kompressor wieder stabilisieren kann.

Tun Sie es nicht, können Schäden am Kompressor

die Folge sein.

DE 20

• D i e v o r g e n a n n t e n

Originalzwischenbaurahmen sind

über Ihren Händler bzw. unseren

Kundendienst zu beziehen.

Hinweise zur Anbringung finden Sie

in der dem Verpackunsginhalt

beigefügten Anleitung. Die

Verwendung von generischen

Zwischenbaurahmen ist bei ggf.

eingeschränkter Funktionsweise

ebenfalls möglich.

• Achten Sie darauf, dass keine

Gegenstände zwischen beiden

Seitenteilen und der Rück-seite des

Trockners herunterfallen und sich

dort ansammeln, da hierdurch die

Ansaug- und Abluftanschlüsse

blockiert werden können.

• Der Trockner darf AUF KEINEN

FALL in der unmittelbaren Nähe von

Vorhängen aufgestellt werden.

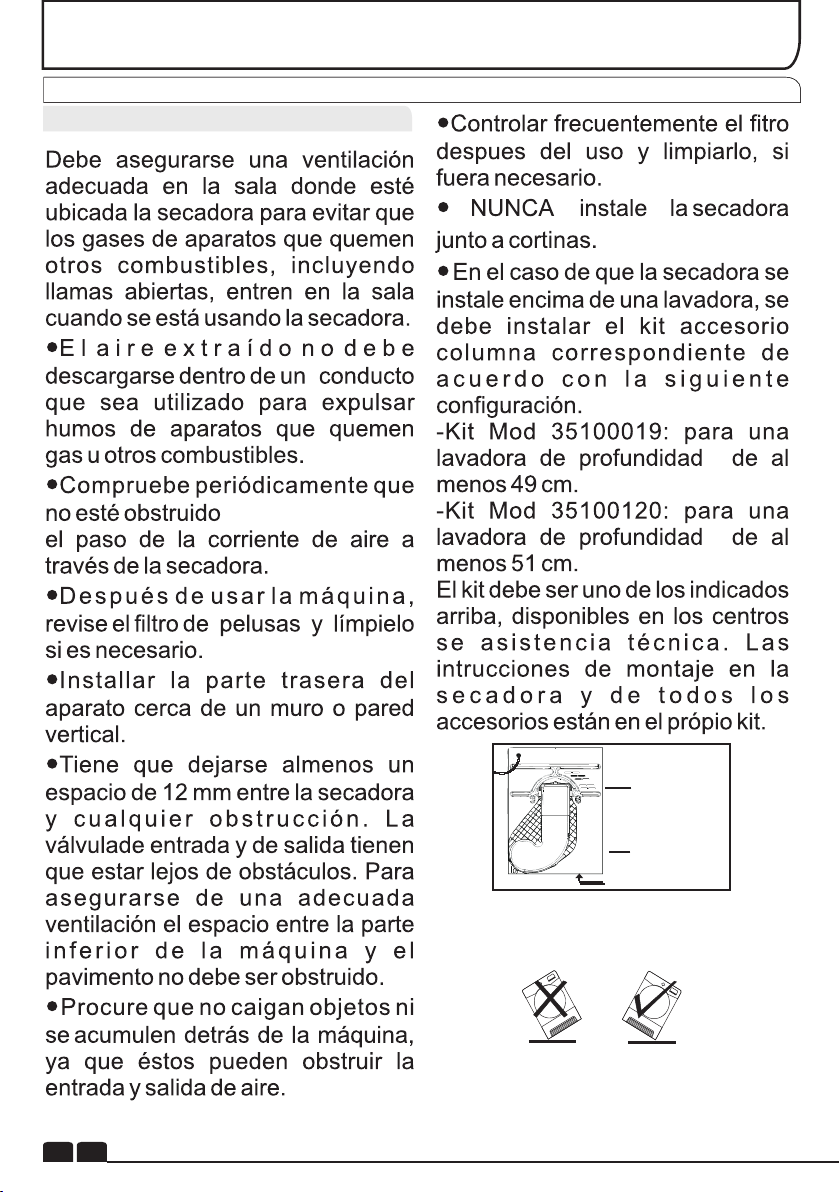

In dem Raum, in dem sich der

Trockner befindet, muss eine

ausreichende Entlüftung vorhanden

sein, um zu verhindern, dass Gase

aus der Verbrennung anderer

Brennstoffe, zum Beispiel offene

F e u e r, w ä h r e n d d e s Tr o c -

knerbetriebs in den Raum gesogen

werden.

• Hinweis zur Aufstellung des Gerätes

an Wänden oder in Nischen

• Der Mindestabstand zwischen

Gerät und sämtlichen angrenzenden

Oberflächen beträgt 12 mm. Die

Luftzufuhr- und Auslassöffnungen

mü sse n i mm e r g ro ßrä umi g

freigehalten werden. Den Platz

zwischen Geräteunterseite und

Boden ebenfalls rundum freihalten.

• Die Abluft darf nicht in einen

Kaminschacht geleitet werden, der

für das Ableiten von Rauch aus der

Verbrennung von Gas oder anderen

Brennstoffen verwendet wird.

• Prüfen Sie regelmäß ig die

reibungslose Luftzirkulation im

Trockner.

• Bitte alle Filter regelmäßig prüfen

und ggf. reinigen.

• Bei der Aufstellung als Wasch-

/ T r o c k e n s ä u l e m u ß a u s

Sicherheitsgründen ein geeigneter

Zwischenbaurahmen mit den

folgenden Eigenschaften verwendet

werden.

• Originalzwischenbaurahmen

(35100019): für Waschmaschinen mit

einer Tiefe von mindestens 49 cm

•Originalzwischenbaurahmen

(35100120): für Waschmaschinen mit

einer Tiefe von mindestens 51 cm

● Um einen sicheren und einwandfreien Betrieb

dieses Geräts zu gewährleisten, empfehlen wir, alle

Wartungs- und Reparatur-arbeiten nur von einem

zugelassenen GIAS Kundendienst-techniker

durchführen zu lassen.

GIAS Service

Falls das Gerät nicht richtig funktioniert

oder ausfällt, schalten Sie es aus und ziehen

Sie den Stecker aus der Steckdose. Wenden

Sie sich an den GIAS-Service.

● Das gesamte Verpackungsmaterial besteht aus

umwelt-freundlichen, wiederverwertbaren

Materialien. Bitte helfen Sie mit, diese umwelt-

freundlich zu entsorgen. Ihre Stadtverwaltung kann

Sie über Entsorgungsmöglichkeiten informieren.

● Ziehen Sie den Stecker aus der Steckdose,

zerschneiden Sie das Netzkabel und werfen Sie

Netzkabel und Netzstecker getrennt in den Müll,

bevor Sie Ihren alten Trockner entsorgen. Zerstören

Sie Scharniere und die Türverrie-gelung, damit sich

Kinder nicht versehentlich in

der Waschmaschine einsperren können.

Umweltschutz

SICHERHEITSHINWEISE

Europäische Vorschrift 2012/19/EU

Dieses Gerät ist entsprechend der

europäischen Richtlinie 2012/19/EU

als elektrisches / elektronisches

Altgerät (WEEE) gekennzeichnet.

Elektrische und elektronische Altgeräte enthalten

vielfach noch wertvolle Materialien. Sie enthalten

aber auch schädliche Stoffe, die für ihre Funktion und

Sicherheit notwendig waren. Im Restmüll oder bei

falscher Behandlung können diese der menschlichen

Gesundheit und der Umwelt schaden. Es ist daher

sehr wichtig, dass elektrische und elektronische

Altgeräte (WEEE) einer speziellen Verwertung

zugeführt werden, damit die schädlichen Stoffe

ordnungsgemäß entfernt und entsorgt werden bzw.

wertvolle Rohstoffe der Wiederverwertung zugeführt

werden können

Sie können mit der Beachtung der folgenden simplen

Hinweise einen wichtigen Beitrag dazu leisten, dass

elektrische und elektronische Altgeräte (WEEE) der

menschlichen Gesundheit und der Umwelt nicht

schaden:

- Elektrische- und elektronische Altgeräte (WEEE)

sollten keinesfalls wie Rest- oder Haushaltsmüll

behandelt werden.

- Nutzen Sie stattdessen die an Ihrem Wohnort

eingerichteten kommunalen oder gewerblichen

Sammelstellen zur Rückgabe und Verwertung

elektrischer und elektronischer Altgeräte (WEEE).

Informieren Sie sich, ob ggf. in Ihrem Land bzw. Ihrer

Region für große/sperrige elektrische und

elektronische Altgeräte (WEEE) eine Abholung

angeboten wird. Sorgen Sie in jedem Falle dafür,

dass Ihr Altgerät bis zum Abtransport kindersicher

aufbewahrt wird.

In einigen Ländern sind Händler unterbestimmten

Voraussetzungen beim Geräteneukauf auch zur

Rücknahme des Altgerätes verpflichtet, wenn das

Altgerät dem neuen Fabrikat in der Funktion entspricht.

Dieser Trockner ist für eine Netzspannung von

220-240 V und 50 Hz (Einphasenstrom)

ausgelegt. Stellen Sie sicher, dass der Stromkreis

eine Nennleistung von 6 A hat.

● Strom kann lebensgefährlich sein.

● Dieses Gerät muss an eine geerdete

Steckdose mit Schutzkontakt angesch-lossen

werden.

● Die Steckdose und der Stecker am Gerät

müssen vom selben Typ sein.

● Verwenden Sie keine Mehrfachstecker

und/oder Verlängerungskabel.

● Der Stecker sollte so angebracht werden,

dass er nach der Installation des Geräts leicht

aus der Steckdose zu ziehen ist.

Das Gerät stimmt mit den Bestimmungen der

Europäischen Vorschrift 2004/108/EC, 2006/95/

EC sowie deren Nachfolgebes-timmungen

überein.

Elektro-Anschluss

Sollte das Netzanschlusskab el an diesem

Gerät beschädigt sein, muss es durch ein

spezielles Kabel ersetzt werden, das NUR beim

Ersatzteilservice erhältlich ist. Es muss von

einer fachkundigen Person installiert werden.

Falls ein Problem mit Ihrer Maschine durch

falsche Installation verursacht wird, müssen Sie

Reparaturarbeiten möglicherweise selbst

bezahlen.

S o b a l d s i c h d i e

M a s c h i n e a m

e n d g ü l t i g e n O r t

befindet, sollten die

Füße so eingestellt

w erd e n , das s d i e

Maschine eben steht.

Einstellen der Füße

Schließen Sie die Maschine erst an und drücken

Sie die Einschalttaste erst, wenn die Installation

abgeschlossen ist. Zu Ihrer eigenen Sicherheit

muss der Trockner richtig installiert werden. Sollten

Sie bezüglich der Installation Fragen haben,

wenden Sie sich an den GIAS Service.

DE 21

ABLAUFSCHLAUCHBAUSATZ: INSTALLATIONSANLEITUNG

WARNUNG! Schalten Sie die Maschine aus

und trennen Sie den Stecker des Trockners von

der Stromversorgung, bevor Sie Arbeiten daran

vornehmen.

Um zu vermeiden, dass der Wasserbehälter nach

jedem Trocknungsvorgang geleert werden muss,

kann das Wasser, dass sich normalerweise

während des Trocknungsvorgangs ansammelt,

direkt über einen Ablaufschlauch abgelassen

werden (in dasselbe Abwassersystem, über das

Abwasser von Ihrem Becken abgeleitet wird).

Gemeindewasserverordnungen verbieten einen

Anschluss an Oberflächenwasserabläufe. Das

Ablaufschlauchsystem sollte sich neben dem

Trockner befinden.

Das Kit besteht aus: 1 Schlauch, 1 geraden

Schlauchanschluss, 1 Schlauchklemme und

Plastikband.

Bringen Sie den Bausatz wie folgt an:

1.Schrauben Sie die 3

S c h r a u b e n a n d e r

Rückseite der Maschine,

die die Arbeitsplattenleiste

halten, ab und entfernen

Sie diese.

2. Nehmen Sie die hintere

Arbeitsplattenleiste und

die Arbeitsplatte ab, indem

Sie sie vorsichtig in

Richtung Rückseite der

Maschine schieben.

3.Der Abwasser-behälter

befindet sich an der

r e c h t e n S e i t e d e r

Maschine (von hinten

gesehen).

Ein grauer Schlauch ist mit

dem Steg über dem

W a s s e r b e h ä l t e r

verbunden. Entfernen Sie

d i e S c h l a u c h -

halteklemme mithilfe einer

Zange vom Steg.

4 . Z i e h e n S i e d e n

S c h l a u c h v o n d e r

Stegverbindung ab.

5. Befestigen Sie den

S c h l a u c h a u s d e m

Bausatz mithilfe der

mitgelieferten Anschluss-

und Schlauchklemmen.

6. Neh m en S ie d ie

W a s s e r b e h ä l t e r -

ab de c ku ng v o n de r

Rückseite der Maschine

ab, indem Sie die zwei

Schrauben entfernen und

die Abdeckung entriegeln.

7. Brechen Sie die

Lasche an der Seite der

Ab d ec k ung a b u n d

s e t z e n S i e d i e

Abdeckung wieder auf

die Maschine, bringen

Sie die Schrauben wieder

an. Sie sollten jetzt eine

Öffnung an der Rückseite

neben der Abdeckung

freigelegt haben.

8. Führen Sie d e n

Ablaufschlauch durch die

Öffnung.

9. Verbinden Sie den

grauen Schlauch im

Ausschnitt des Behälters

und befestigen Sie den

Schlauchbausatz mit

dem Plastikband am

Steg.

10. Schieben Sie die

Arbeitsplatte vorsichtig

wieder in ihre Position

und achten Sie dabei

d a r a u f , d a s s d e r

Schlauch nicht ein-

g e k l e m m t w i r d .

Befestigen Sie die hintere

A r b ei ts pl a t t en le is t e

w i e d e r m i t d e n 3

Schrauben.

11. Schließen Sie den

neuen Ablaufschlauch an

den Abwasserschlauch

an. Achten Sie darauf,

dass der neue Schlauch

nicht geknickt wird, wenn

Sie den Trockner in die

r i c h t i g e P o s i t i o n

schieben. Stellen Sie bei

der Verlegung des neuen

externen S c hlauchs

s i c h e r , d a s s d i e

beschriebenen Hinweise

befolgt werden.

12. Schließen Sie die

M a s c h i n e a n d i e

Stromversorgung an.

13. Schalten Sie die

Maschine nach dem

E n t l e e r e n d e s

Abwasserbehälters EIN

(oder drücken Sie bei

elektronischen Modellen

die ‘START’-Taste), um

d a s T r o c k n u n g s -

programm zu beginnen.

DE 22

VORBEREITUNG DER FÜLLUNG

Bevor Sie den Trockner das erste Mal benutzen:

● Lesen Sie die Gebrauchsanleitung bitte sorgfältig

durch!

● Entfernen Sie alle in der Trommel befindlichen

Gegenstände!

● Wischen Sie die Innenseiten der Trommel und Tür

mit einem feuchten Tuch aus, um den beim

Transport eventuell dort angesammelten Staub zu

entfernen.

Vergewissern Sie sich anhand der Pflegean-

leitungssymbole in jedem Wäschestück, dass die

Wäsche, die Sie trocknen wollen, für eine Trocknung

im Trockner geeignet ist.

Überprüfen Sie, ob alle Verschlüsse zu und die

Taschen entleert sind. Wenden Sie die Innen-seiten

der Textilien nach außen. Füllen Sie die

Kleidungsstücke locker in die Trommel, so dass

diese sich nicht verheddern.

Vorbereitung der Textilien

● Baumwolle max.8 kg

● Synthetische Stoffe max. 4 kg

Maximales Fassungsvermögen

Überladen Sie die Trommel nicht, große Teile

können, wenn sie nass sind, die maximal zulässige

Wäscheladung überschreiten (zum Beispiel

Schlafsäcke, Bettdecken).

Sortieren Sie die Füllung folgendermaßen:

. .

● Anhand der Pflegeanleitungssymbole Diese

finden Sie am Kragen oder der Sauminnenseite:

Für Trockner geeignet.

Im Trockner bei hoher Temperatur.

Im Trockner nur bei geringer Temperatur.

Nicht für den Trockner geeignet.

Falls ein Wäschestück keine Pflegeanleitung hat,

muss angenommen werden, dass es nicht für das

Trocknen im Trockner geeignet ist.

● Nach Menge und Volumen

Ist die Füllmenge größer als das Fassungs-

vermögen des Trockners, sortieren Sie die Wäsche

nach Stoffdicke (trennen Sie z.B. Handtücher von

dünner Unterwäsche).

● Nach Stoffart

Baumwolle/Leinen: Handtücher, Baumwolljersey,

Bett- und Tischwäsche.

Textilien aus Kunstfaser: Blusen, Hemden, Overalls,

usw. aus Polyester oder Polyamid und auch

Baumwoll/ Synthetikgemische.

● Nach Trocknungsgrad

Sortieren Sie nach: Bügelfeucht, Schranktrocken, usw.

Für empfindliche Textilien drücken Sie zur Wahl einer

niedrigeren Trocknungstemperatur die Taste .

Wollsachen, Seide, empfindliche Stoffe,

Nylonstrümpfe,gewirkte Textilien, Stoffe mit Metall-

Dekor, Kleidungsstücke mit PVC- oder

Lederbesatz,Trainingsschuhe, voluminöse

Wäschestücke wie Schlafsäcke usw.

Nicht Für Den Trockner Geeignet:

WICHTIG: Kleidungsstücke, die mit einem

chemischen Reinigungsmittel behandelt worden

sind, oder Gummibekleidung dürfen nicht im

Wäschetrockner getrocknet werden (Brand- oder

Explosionsgefahr).

Füllen Sie nur gründlich ausgewrungene oder

geschleudert e Wäsche in den Trockner. Je

trockener die Wäsche, desto kürzer ist die

Trocknungszeit, was sich energiesparend auswirkt.

IMMER

● Es ist wirtschaftlicher, IMMER die maximale

Füllmenge zu trocknen.

● K o ntro llie r en Si e I MMER v or jed em

Trocknungsvorgang, ob das Sieb sauber ist.

NIE

● Überschreiten Sie NIE die maximale

Füllmenge,denn dies ist zeitaufwendig und

Energieverschwendung.

● Füllen Sie AUF KEINEN FALL tropfnasse

Kleidungs-stücke in den Wäschetrockner; dies kann

zu Schäden am Gerät führen.

Energiesparen

Innerhalb der letzten 15 Minuten (ca.) wird die

Wäsche stets mit kalter Luft getrocknet.

Die Standardardprogramme für die Ermittlung der

Werte auf dem Energielabel BÜGELTROCKEN( )

bieten die besten Energieverbrauchswerte und

eignen sich zur Trocknung von normalfeuchten

Baumwolltextilien. Die nachfolgende Tabelle gibt die

ungefähren Standardprogrammlaufzeiten und

V e r b r a u c h s w e r t e i n d e n e i n z e l n e n

Hauptrockenprogrammen an (gmessen unter

Laborbedingungen).

Trocknungswerte

Leistungsaufnahme im Aus-Zustand

Leistungsaufnahme im unausgeschalteten Zustand

(kWh)

(Min)

VOLL

HALBVOLL

0,20 W

0,75 W

PROGRAMM MAX. BELADUNG ENERGIEVERBRAUCH PROGRAMMDAUER

Bügeltrocken

Schranktrocken

Mangeltrocken

Perfect Home

DE 23

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

SCHALTERBLENDE UND ANZEIGEN

Schalterblende: Kontroll- und Leuchtanzeigen

AUSWÄHLEN DES PROGRAMMS

Programmwahlschalter: Der Programmwahlschalter kann in beide Richtungen gedreht werden, um das

gewünschte Programm auszuwählen.

Trockendauer : Ermöglicht die individuelle Einstellung der Programmdauer in einigen Programmen. Diese

Funktion ist nicht in allen Programmen verfügbar.

Startzeitvorwahl : Mit dieser Funktion kann die Startzeit von minimal 1 Stunde bis maximal 23 Stunden

verzögert werden (s. Stratzeitvorwahl).

Schontrocken-Option: Nach Drücken dieser Optionstaste leuchtet die entsprechende Anzeige auf. Der

Trockenvorgang wird zur optimalen Gewebeschonung bei geringerer Temperatur durchgeführt.

Knitterschutz-Option : Wenn die Funktion eingeschaltet ist, verlängert sich die Standard-

Knitterschutzphase am Ende des Trockengangs. Die Wäsche bleibt mit dieser

Option locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen

werden.

Abkühlphase : Diese Anzeige leuchtet während der Abkühlphase auf.

Start/Pause : Diese Taste betätigen, um das gewünschte Programm zu starten oder den Trockenvorgang

zu unterbrechen (zum Beispiel, um Wäsche nachzulegen).

Sensorgesteuerte Programme: Je nach ausgewähltem Programm (s. Programmübersicht) leuchtet das

jeweilige Symbol im Display auf. Das Symbol ECO leuchtet bei Anwahl eines sparsamen Programms auf.

Anzeige Filterreinigung : Alle Filter müssen nach jedem Trockengang sorgfältig gereinigt werden, um

einen einwandfreien Betrieb des Trockners zu gewährleisten. Das Aufleuchten der Anzeige weist hierauf hin.

Anzeige Behälter leeren : Der Kondensatbehälter muß nach jedem Trockengang entleert werden. Bei

vollem Kondensatbehälter leutet die Anzeige Behälter leeren auf. Bitte den Behälter dann komplett entleeren.

Dieser Wäschetrockner verfügt über eine sensorgesteuerte

Trocknung (Fuzzy Logic), bei der man lediglich den gewünschten

Trocknungsgrad auswählen muß.

Bei der Trocknung von kleineren Wäscheposten oder bereits

vorgetrockneter Wäsche wird die Auswahl eines zeitgesteuerten

Trockenprogramms und zusätzlich die Anwahl der "Schontrocknen-

Option" empfohlen.

Wenn die Sensorsteuerung keine eingelegte Wäsche erkennen

kann, wird das gewählte Programm automatisch nach 10 Minuten

abgebrochen und die Abkühlphase eingeleitet.

Wenn die Sensorsteuerung eine Überfüllung bzw. zu feuchte

Wäsche erkennt, wird das gewählte Programm automatisch auf eine

Dauer von 3 Stunden verlängert und anschließend die Abkühlphase

eingeleitet.

Am Ende jedes Trockenprogramms erfolgt eine Abkühlphase, bei

der die Wäsche für ca. 15 Minuten mit kalter Luft abgekühlt wird.

Spia Pulizia

Filtro

Auto- Programm

Start/Pause

Taste

Startzeit-

Vorwahl

Wasseranzeige

Programmwähler

Trockendauer

Schontrocknen

Knitterschutz

Taste

DE 24

AUSWÄHLEN DES PROGRAMMS

Programm

Wolle

Mix & Dry

Kurz 40 Min.

Hemden

Zeit-programme

Jeans

Knitterschutz

Taste'

Mangeltrocken

Schranktrocken

Bügeltrocken

Geeignet Für

Für Textilien, die erst später gebügelt werden bzw. gemangelt werden

sollen; Programmdauer ca. 1:50 Stunden.

Für Textilien, die noch gebügelt werden sollen; Programmdauer ca. 2:30

Stunden.

Intensives Trocknen von normal dicken und einlagigen Textilien;

Programmdauer 2:45 Stunden.

Intensives Trocknen von dicken oder mehrlagigen Textilien, wie

Handtüchern etc.; Programmdauer ca. 3 Stunden.

Zum Auffrischen von auf der Leine getrockneter Wolletextilien;

Programmdauer ca. 12 Minuten.

Sonderprogramm zur gleichzeitigen Trocknung von Baumwoll- und

Kunstfasertextilien; Programmdauer ca. 2 Stunden (ACHTUNG: maximale

Füllmenge 4 kg Wäsche).

Sonderprogramm speziell zur Trocknung von Hemden und Blusen aus

Baumwolle und Kunstfaser; Programmdauer ca. 1 Stunde für ca. 2 kg

Kunstfasertextilien (ca. 10 Hemden) oder 1:20 Stunden für ca. 3 kg

Baumwolltextilien (ca. 10 Hemden).

Neben den sensorgesteuerten Programmen stehen zeitgesteuerte

Programme zwischen 30 und 180 Minuten zur Auswahl. Im 20 Minuten-

Zyklus wird ausschließlich kalte Luft verwendet, so dass dies optimal zum

Lüften von getragener Kleidung ist.

Zur Trockung von bis zu 4 kg Jeans (enstspricht ca. 5 Paar

Baumwollhosen). Die Programmdauer beträgt ca. zwei Stunden, kann

jedoch auf Grund von der Beladungsmenge und Restfeuchte abweichen.

Das Jeans-Programm bitte nur zur Trockung von Wäschestücken aus

100% Baumwolle verwenden. Bitte in diesem Programm nur farbechte

Wäsche und keine Kleidungsstücke mit Bestickung oder aufgebrachten

Applikationen trocknen.

Sonderprogramm zum Auffrischen von getragener oder schonenden

Reinigen von Textilien mit handelsüblichen Trocknereinigungsmitteln; ideal

zur Vorbereitung der Wäsche vor dem Bügeln nach langer lagerung oder

wenn diese auf der Leine getrocknet wurden; Programmdauer ca. 9

Minuten + 3 Minuten Abkühlphase

Zur schnellen Trocknung von max. 2 kg Wäsche in nur 40 Minuten.

Perfect Home

DE 25

TÜR und SIEB

Öffnen der Tür

Ziehen Sie am Griff,

um die Tür zu öffnen.

Um den Trocknungs-

vorgang wieder in

Gang zu setzen,

schließen Sie die Tür

und drücken .

Flusensieb-Anzeige

leuchtet auf, wenn

das Sieb gesäubert

werden muss.

Wenn die Wäsche

nicht trocknet, kontrol-

lieren Sie, ob das

Sieb verstopft ist.

REINIGEN SIE DEN FILTER NICHT MIT WASSER

Sieb

WICHTIG: Damit der Wäschetrockner immer

optimale Leistung erbringen kann, überprüfen Sie

vor jedem Trocknungsvorgang, ob das Flusensieb

sauber ist.

Benutzen Sie den Trockner nicht ohne Filter. Durch

verstopfte Filter kann sich die Trocknungsdauer

verlängern oder es können Schäden verursacht

werden, die kostenpflichtige Reparaturen mit sich

ziehen.

1. Ziehen Sie das Sieb

nach oben.

2. Öffnen Sie das Sieb wie

auf der Abbildung.

3. Entfernen Sie die

Flusen sanft mit einer

weichen Bürste oder den

Fingerspitzen.

4. Klappen Sie das Sieb

zusammen und setzen

Sie es wieder an seinen

Platz ein.

WARNUNG! Während des Trocknungs-

vorgangs können Trommel und Tür SEHR

HEISS werden. Stoppen Sie den Trockner nie

vor Ende des Trocknungsvorgangs, außer alle

Gegenstände werden schnell heraus-

genommen und ausgebreitet, so dass die

Wärme abgeleitet wird.

Reinigung des Kondensatorfilters

1. Entfernen Sie die

Wartungsklappe

2. Drehen Sie die zwei

Verschlusshebel gegen

den Uhrzeigersinn und

z i e h e n S i e d e n

Kondensatordeckel

heraus

3 . N e h m e n S i e

v o r s i c h t i g d e n

Filterrahmen heraus

und entfernen Sie

etwaigen Staub oder

Flusen vorsichtig mit

einem Tuch. Reinigen

Sie den Filter nicht mit

Wasser.

4. Entfernen Sie den

Schaumgummifilter

und reinigen Sie ihn

u n t e r f l i e ß e n d e m

Wasser, wobei Sie es

drehen, um Flusen und

Staub vollständig zu

entfernen.

5. Passen Sie den

Kondensatordeckel

wieder ein (Richtung

wird durch den Pfeil

angegeben) und stellen

Sie sicher, dass er fest

a n s e i n e n P l a t z

g e d r ü c k t w i r d .

Schließen Sie die zwei

Verschlusshebel durch

e i n e D r e h u n g i m

Uhrzeigersinn.

6. Setzen Sie die

Wartungsklappe wieder

ein.

DE 26

1. Öffnen Sie die Tür des Gerätes und füllen die

Trommel mit der zu trocknenden Wäsche.

Vergewissern Sie sich, dass heraushängende

Wäsche nicht das Schließen der Tür verhindern

kann.

2. Schließen Sie langsam die Tür, bis Sie ein

„Klick“ hören.

3. Drehen Sie den Programmwähler auf das

gewünschte Programm (hierzu bitte die

Programmempfehlungen in dieser Anleitung

beachten).

4. Wenn Sie Synthetik, Acryl oder Feinwäsche

tr ock ne n mö cht en , nu tze n S ie d ie

Schontrocknen-Option , um die Temperatur

zu reduzieren. Die Anzeige leuchtet auf, sobald

das Gerät im niedrigen Wärmemodus ist. Sie

können innerhalb der ersten Minuten des

gewählten Programms die Schontrocken-Taste

noch nachträglich drücken. Nach dieser Zeit

müssen Sie das Programm allerdings löschen,

wenn Sie die Einstellung ändern wollen.

5. Drücken Sie die taste . Der Trockner

startet automatisch und die Anzeige über der

Taste leuchtet durchgängig.

6. Sollte einmal die Tür während des

Programms geöffnet werden müssen, drücken

Sie erneut die taste , um die Trocknung

fortzuführen.

7. Neigt sich die Trocknung dem Ende zu,

beginnt kurz zuvor die Abkühlphase, um die

Luft und damit die Wäsche abzukühlen.

8. Ist das Programm beendet, dreht die

Trommel weiter bis das Gerät ausgeschaltet

wird oder die Tür geöffnet wird. Dies dient dazu,

dass die Wäsche durch Stoppen der Trommel

nicht verknittert.

KONDENSATOR

BETRIEB

Bitte öffnen Sie die Tür nicht in

sensorgesteuerten Programmen, um eine

optimale Trocknung zu ermöglichen.

KONDENSWASSER-BEHÄLTER

Das während des Trocknungsvorgangs aus der

Wäsche entzogene Wasser wird in einem

Behälter unten im Trockner gesammelt.

Wenn der Behälter voll ist, leuchtet die Anzeige

auf der Bedienfläche auf. Dann MUSS der

Behälter geleert werden. Wir empfehlen jedoch,

den Behälter nach jedem Trockengang zu leeren.

HINWEIS: Während der ersten wenigen

Trocknungszyklen eines neuen Trockners

sammelt sich sehr wenig Wasser an, da zunächst

ein in der Maschine befindliches Reservoir gefüllt

wird.

Um Den Behälter Herauszunehmen

1. Z ie he n S i e d en

B eh ä l te r v or s i ch t i g

heraus, bis er vollständig

entfernt ist. Halten Sie

den Behälter mit beiden

H ä n d e n , d e n n i m

gefüllten Zustand wiegt

der Kondenswasser-

Behälter rund 4 kg.

2. Ki pp en Si e d en

Wasserbehälter, um das

Wasser aus dem hinteren

Loch zu entleeren. Wenn

der Wasserbehälter leer

ist, schieben Sie ihn

wieder zurück in seine

Position. SCHIEBEN SIE

IN FEST AN SEINEN

PLATZ.

3 . D r ü c k e n S i e d i e

Taste um die

Trocknung wieder zu

starten.

HINWEIS: Wenn Sie

einen Ablauf in der Nähe

des Trockners haben,

k ö n n e n S i e d e n

A b l a u f b a u s a t z

verwenden, um einen

ständigen Ablauf für das

v o m T r o c k n e r

gesammelte Wasser

einzurichten. Sie müssen

dann den Wasserbehälter

nicht mehr ausleeren. Alle

Informationen für das

Zusammenbauen des

B au s a tz e s s i n d im

dazugehörigen Umschlag

enthalten.

DE 27

Mit der Startzeitvorwahlfunktion können Sie den Beginn des Trocknungsvorgangs um 1 bis

24 Stunde verzögern.

Wenn diese Funktion erstmalig ausgewählt wird, zeigt das Display eine Verzögerung von 1

Stunden. Durch nachfolgendes mehrmaliges Drücken der Taste, wird die Verzögerung auf 24

Stunden verlängert.

Drücken Sie taste , um das Programm zu beginnen, und das Gerät wird den

Trocknungsvorgang am Ende dieses Zeitraums durchführen. Die Lichtanzeige für 6 oder 9

Stunden blinkt, um anzuzeigen, dass die Startverzögerung aktiviert wurde.

WICHTIG Schalten Sie immer das Gerät

aus und ziehen Sie den Stecker aus der

Steckdose, bevor das Gerät gereinigt wird.

Die elektrischen Daten befinden sich auf

dem Betriebstypenschild an der Vorderseite

des Trockners (bei offener Tür).

Technische Daten

Reinigung des Trockners

Trommelinhalt 115 Liter

Maximales Fassungsvermögen 8 kg

Höhe 85 cm

Breite 60 cm

Tiefe 60 cm

Energieeffizienzklasse A +

BETRIEB

● Reinigen Sie nach jedem Trocknungsvor-

gang das Flusensieb und leeren Sie den

Kondenswasser- Behälter.

● Reinigen Sie alle Filter in regelmäßigen

Abständen.

● Wischen Sie nach jeder Anwendungs-phase

die Innenseite der Trommel aus und lassen

Sie die Tür einige Zeit offen stehen, damit sie

durch die Luftzirkulation getrocknet wird.

● Reinigen Sie die Auß enseite der Maschine

und der Tür mit einem weichen Tuch.

● AUF KEINEN FALL Scheuerschwämme

oder Scheuermittel benutzen.

● Wir empfehlen, dass Sie die Tür, die

Türdichtung sowie das Geräteäußere nach

jedem Gebrauch kurz mit einem feuchten

Tuch reinigen.

WARNUNG! Trommel, Tür und die

Wäsche selbst können sehr heiß sein.

REINIGUNG UND ROUTINEWARTUNGEN

Startzeitvorwahl

Abbrechen und Zurücksetzen des Programms

Zum Abbrechen des Programms drücken Sie die Taste Start/Pause 3 Sekunden lang. Die

Maschine zeigt an, dass die zurückgesetzt wurde, wenn im Display 0:00 blinkt.

HINWEIS: Sie können das optional erhältliche

Ablaufset zur Ableitung des Kondenswassers

installieren.

EN 61121 Programm

Programm zu verwenden

-Trockene Baumwolle

-Trockene Baumwolle, Eisen

-Empfindliche Textilien

Informationen für Test-Labor

Bügeltrocken

Bügeltrocken+Synthetisch

Mangeltrocken

DE 28

Mögliche Gründe für...

Fehler, die Sie selbst beheben können

Prüfen Sie alle Punkte in der folgenden Checkliste,

bevor Sie sich an den GIAS-Service wenden.

Sollte die Waschmaschine funktionstüchtig sein

oder unsachgemäß installiert oder verwendet

worden sein, wird Ihnen der Besuch des

Kundendien-sttechnikers inRechnung gestellt.

Wenn das Problem weiterhin besteht, nachdem

Sie die Checkliste durchgegangen sind, wenden

Sie sich bitte an den GIAS-Service, der Ihnen evtl.

telefonisch weiterhelfen kann.

Die Restzeitanzeige auf dem Display könnte

sich während des Trocknungsgangs ändern.

Die Restzeit wird kontinuierlich während der

Trocknung überprüft und die Zeit wird

angepasst, um eine bestmögliche Schätzung

der Restdauer zu geben. Es ist daher ganz

normal, dass die angezeigte Restzeit sich

vergrößern oder verkleinern kann

Die Trocknungszeit ist zu lang/die Textilien

sind nicht trocken genug…

● Haben Sie die richtige Trocknungszeit/das

richtige Programm gewählt?

●Waren die Textilien zu nass? Wurden die Textilien

sorgfältig ausgewrungen oder

geschleudert?

● Muss das Sieb gereinigt werden?

● Muss der Kondensator gereinigt werden?

● Ist der Trockner überladen?

●Sind die Luftansaug- und Abluftanschlüsse sowie

die Fläche unter dem Sockel des

Trockners frei?

● Ist die Taste noch von einem früher gewählten

Programm gedrückt?

Der Trockner funktioniert nicht…

● Ist der elektrische Netzanschluss für den

Trockner in Ordnung? Kontrollieren Sie diesen mit

einem anderen Gerät, wie z.B. einer Tischlampe.

● Befindet sich der Stecker korrekt in der

Steckdose?

● Gibt es einen Stromausfall?

● Ist die Sicherung herausgesprungen?

●Ist die Tür richtig geschlossen?

● Ist der Trockner sowohl am Netzanschluss als

auch an der Maschine angestellt?

● Ist die Trocknungszeit oder das Programm

gewählt worden?

● Ist die Maschine nach dem Türöffnen wieder

angestellt worden?

●Hat der Trockner den Betrieb eingestellt, weil der

Kondenswasser-Behälter voll ist und entleert

werden muss?

Der Trockner ist zu laut…

● Schalten Sie den Trockner aus und wenden Sie

sich an den GIAS-Service.

Die leuchtet…

● Muss das Sieb gereinigt werden?

● Muss der Kondensator gereinigt werden?

Die leuchtet…

● Muss der Kondenswasser-Behälter geleert

werden?

FEHLERSUCHE

Mögliche Gründe für...

KUNDENDIENST

Ersatzteile

GIAS - Service

Sollten trotz obengenannter Kontrollen

weiterhin Störungen bei Ihrem Trockner

auftreten, wenden Sie sich bitte an den GIAS-

Service, der Sie beraten kann. Der Kunden-

dienst kann Sie möglicherweise telefonisch

beraten oder mit Ihnen einen geeigneten

Termin für einem Techniker im Rahmen der

Garantie vereinbaren.Ihnen wird jedoch

eventuell eine Gebühr berechnet, wenn sich

herausstellt, dass Ihre Maschine:

● funktionsfähig ist.

● nicht gemäß der Installationsanweisung

installiert worden ist.

● unsachgemäß benutzt wurde.

Verwenden Sie immer Original-Ersatzteile, die

Sie direkt beim GIAS-Service erhalten.

Wenden Sie sich für Wartungs- und Repara-

turarbeiten an Ihren GIAS-Servicetechniker.

D e r H e r s t e l l e r ü b e r n i m m t k e i n e

Verantwortung für etwaige Druckfehler in

dieser Bedienungsanleitung. Der Hersteller

behält sich das Recht vor, seine Produkte

ggf. anzupassen, ohne wesentliche

Eigenschaften zu verändern.

DE 29

INDEKS

Uvod

Podatki O Dobavi

Opombe Za Varnost

Uporaba

Namestitev

Perilo

Pretok Zraka

Varovanje Okolja

Pooblaščeni Servis

Zahteve Za Električno Napeljavo

Nastavitev Nivelirnih Nog

Komplet Z Odtočno Cevjo: Navodila Za Namestitev

Priprava Na Polnjenje Stroja

Priprava Oblačil

Sortiranje Perila

V Sušilnem Stroju Ne Sušiti

Varčevanje Z Energijo

Navodila Za Sušenje

Tipke Za Upravljanje In Signalne Lučke

Izbira Programa

Vrata In Filter

Odpiranje Vrat

Filter

Signalna Lučka Za Stanje Filtra

Posoda Za Vodo

Da Odstranite Posodo

Kondenzator

Da Odstranite Kondenzator

Obratovanje

Preklic In Ponastavitev Programa

Funkcija Zakasnitve Vklopa

Čiščenje In Vzdrževanje

Čiščenje Sušilnega Stroja

Tehnični Podatki

Odpravljanje Napak

Pomoč Strankam

Nadomestni Deli

Pooblaščeni Servis

SL 30

UVOD

Uporaba

Prosimo, preverite, ali ste s strojem dobili tudi

naslednje:

● navodila za uporabo

● garancijski list

● nalepko o energijski varčnosti

Prosimo vas, da ta navodila pozorno preberete in stroj uporabljate v skladu z njimi. Ta knjižica

vsebuje pomembna navodila za varno uporabo, namestitev in vzdrževanje vašega stroja ter tudi

uporabne napotke za doseganje najboljših rezultatov.

Vso dokumentacijo, ki ste jo dobili s strojem, skrbno shranite, saj jo boste morda še potrebovali ali pa

jo boste Predali drugemu lastniku.

Podatki o Dobavi

OPOMBE ZA VARNOST

● Aparat lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi

fizičnimi, zaznavnimi ali umskimi sposobnosti ali s pomanjkljivimi

izkušnjami in predznanjem, vendar le pod nadzorom in če so jim bila

razložena navodila za varno uporabo aparata in če se zavedajo s tem

povezanih tveganj.

Otroci se ne smejo igrati z aparatom, prav tako otroci ne smejo čistiti in

vzdrževati aparata brez nadzora.

● OPOZORILO: Napačna uporaba sušilnega stroja lahko povzroči požar.

● Aparat je namenjen samo uporabi v gospodinjstvih in podobnih okoljih:

- kuhinjah za osebje v pisarnah, delavnicah ali drugih delovnih okoljih;

- na kmetijah;

- za stranke v hotelih, motelih in drugih bivalnih okoljih;

- v penzionih.

Za drugačno uporabo v okoljih, ki se razlikujejo od uporabe v

gospodinjstvih, kot na primer uporaba komercialne namene s strani

strokovnjakov ali izučenih uporabnikov, ta aparat ni namenjen.

Nenamenska uporaba aparata lahko skrajša njegovo življenjsko dobo in

izniči veljavnost garancije. Proizvajalec ne prevzema nikakšrne

odgovornosti, skladno z veljavnimi zakoni, za morebitno škodo na

aparatu ali poškodbe ali izgubo zaradi nenamenske uporabe, tudi če je bil

aparat uporabljan v gospodinjstvu.

● Ta naprava je namenjena izključno uporabi v gospodinjstvih, z njo lahko

sušite le gospodinjski tekstil in oblačila.

Če ne boste upoštevali zgornjih navodil,

lahko ogrozite varnost naprave. Če bi napaka

na stroju nastala zaradi nepravilne uporabe,

vam lahko zaračunamo klic servisne službe.

Prepričajte se, da med. prevozom stroj ni

bil poškodovan. Če se je poškodoval, pokličite

pooblaščeni servis.

SL 31

UVOD

Uporaba

OPOMBE ZA VARNOST

SL 32

● Stroj se sme uporabljati le za namen, ki je opisan v tem priročniku. Pred

uporabo stroja se prepričajte, ali ste popolnoma razumeli navodila za

namestitev in uporabo.

● Stroja se ne dotikajte, če imate vlažne oziroma mokre roke ali noge.

● Med polnjenjem stroja se ne naslanjajte na njegova vrata in jih nikoli ne

uporabljajte za dviganje ali premikanje stroja.

● Nikoli ne dovolite otrokom, da bi se igrali s strojem ali njegovimi tipkami.

● OPOZORILO: Stroja ne uporabljajte, če filter za puh ni pravilno

nameščen ali če je poškodovan; puh se lahko vžge.

●OPOZORILO: Na mestih, kjer je simbol za vročo površino ,se lahko

temperatura med delovanjem sušilnega stroja dvigne na več kot 60

stopinj Celzija.

● Izvlecite vtič iz električne vtičnice. Pred čiščenjem stroja vtič vedno

izvlecite iz vtičnice.

● Če se vam zdi, da stroj ne deluje pravilno, ga prenehajte uporabljati.

● Na tleh v okolici stroja se ne smejo nabirati nitke ali puh.

● Boben v stroju se lahko zelo segreje. Preden začnete perilo jemati iz

stroja, vedno počakajte, da sušilni stroj konča fazo hlajenja.

● Zadnja faza programa sušenja poteka brez segrevanja (faza ohlajanja).

S tem dosežemo, da je perilo po koncu sušenja take temperature, da ni

nevarnosti za poškodbe tkanine.

● Največja dovoljena količina perila: navedena na energijski nalepki 8 kg.

● V stroju ni dovoljeno sušiti perila, ki je bilo čiščeno z industrijskimi

kemikalijami.

●OPOZORILO: Če je že nujno potrebno prekiniti program sušenja pred

koncem, kar odsvetujemo, takoj poberite perilo iz bobna in ga razgrnite,

da se toplota razgubi.

UVOD

OPOMBE ZA VARNOST

SL 33

OPOMBE ZA VARNOST

● Preden stroj uporabite, se

p r e p r i č a j t e , d a n i v i d n o

poškodovan. Če je poškodovan,

ga ne uporabljajte, temveč

pokličite pooblaščeni servis.

● Ne uporabljajte adapterjev,

razdelilcev in/ali podaljškov.

● Nikoli ga ne postavite ob zavese

in pazite, da predmeti ne bodo

mogli pasti za sušilni stroj ali se za

njim nabirati.

● Naprave ne smete namestiti za

vrati, ki se dajo zakleniti, drsnimi

vrati ali vrati, ki imajo tečaje na

nasprotni strani kot sušilni stroj.

Namestitev

● V sušilnem stroju ne sušite

kosov, ki niso bili oprani.

● OPOZORILO: Nikoli ne sušite

tkanin, obdelanih s tekočinami za

kemično čiščenje.

● OPOZORILO: Materiali iz

penaste gume lahko včasih pri

segrevanju (pod posebnimi pogoji)

zagorijo zaradi samovžiga.

Predmetov iz penaste gume

(lateks pena), kap za prhanje, proti

vodi odpornih tkanin, izdelkov in

oblačil z gumijasto podlogo in

blazin z vložki iz penaste gume NE

SMETE sušiti v sušilniku za perilo.

● Da izveste, ali je material

primeren za sušenje, vedno

poglejte etiketo na tekstilu.

Perilo

● Preden daste oblačila v sušilni

stroj, morajo biti ožeta ročno ali s

centrifugo v pralnemstroju. V

sušilni stroj se NE SME dajati

oblačil, iz katerih še kaplja.

● Pazite, da v žepih ni vžigalnikov

ali vžigalic, in v bližini sušilnega

stroja NIKOLI ne uporabljajte

gorljivih tekočin.

● V stroju NIKOLI ne smete sušiti

zaves iz steklenih vlaken. Če

steklena vlakna pridejo na druga

oblačila, lahko pride do draženja

kože.

● Kose, ki so se umazali s snovmi,

kot so na primer jedilno olje,

aceton, alkohol, bencin, kerozin,

odstranjevalec madežev, terpentin,

vosek ali odstranjevalec voska,

morate najprej oprati v vroči vodi z

nekaj več detergenta, preden jih

začnete sušiti v sušilnem stroju.

● Mehčalce perila in podobne

izdelke uporabite, kot je navedeno

v navodilih za uporabo Mehčalca.

UVOD

OPOMBE ZA VARNOST

V prostoru, kjer stoji sušilni stroj, je

treba zagotoviti zadostno zračenje,

zato da stroj med delovanjem v

prostor ne bi potegnil plinov, ki jih

pri izgorevanju izločajo nekatere

naprave, na primer kamini.

● Zrak, ki izhaja iz stroja, ne sme

biti speljan v dimnik, na katerega

so priključene naprave, ki

za zgorevanje uporabljajo plin ali

druga goriva.

● Sušilni stroj postavite s hrbtno

stranjo ob zid ali drugo vertikalno

površino.

● Redno preverjajte, ali ima zrak, ki

teče skozi sušilni stroj, prosto pot.

● Po uporabi preverite, ali se je v

filtru nabral puh, in filter po potrebi

očistite.

● Okoli stroja mora biti vsaj 12 mm

praznega prostora. Odprtine za

vstop in izstop zraka morajo biti

vedno neovirane, prav tako mora

biti omogočeno kroženje zraka

med dnom stroja in tlemi, kar je

nujno za zadostno zračenje.

● Preprečite, da bi predmeti padali

za stroj ali se

nabirali za njim, saj bi lahko ovirali

pretok zraka

(vhode in izhode za zrak).

● NIKOLI ne namestite sušilnega

stroja ob zavesah.

● Redno po vsaki uporabi

preverjajte stanje filtra za delce

tkanine in ga po potrebi očistite.

PRETOK ZRAKA

Air Outlets in the Base

Pomembno: Med transportom naj bo sušilni stroj v

pokončnem položaju. Če je nujno, ga nagnite samo

tako, kot je to prikazano na spodnji sliki:

V nasprotnem primeru počakajte vsaj 4 ure in šele

nato vključite sušilni stroj, da bo lahko olje steklo

nazaj v kompresor. V nasprotnem primeru obstaja

nevarnost poškodbe kompresorja!.

SL 34

● Če želite postaviti sušilni stroj na

pralni stroj, morate uporabiti

namenski komplet za sestavljanje

obeh strojev ter upoštevati

navodila.

● Komplet za sestavljanje

sušilnega in pralnega stroja model

35100019: za pralne stroje globine

najmanj 49 cm

● Komplet za sestavljanje

sušilnega in pralnega stroja model

35900120: za pralne stroje globine

najmanj 51 cm

● Komplet za sestavljanje

sušilnega in pralnega stroja izberite

glede na globino vašega pralnega

stroja; na voljo so pri p ooblaščenih

servisih. Kompletu so priložena

tudi navodila za instalacijo in vsi

otrebni deli za pritrditev.

European Directive 2012/19/EU

● Zaradi zagotavljanja stalnega varnega in

učinkovitega delovanja stroja priporočamo, da

Vse servisne storitve in vsa popravila izvaja le

pooblaščeni serviser.

Pooblaščeni Servis

Če naprava ne deluje pravilno ali če se

pokvari, jo izključite, vtič pa iztaknite iz vtičnice.

Za morebitno popravilo pokličite pooblaščeni

servis.

● Vsi materiali, iz katerih je izdelana

embalaža, so okolju prijazni in jih je mogoče

reciklirati. Prosimo, odvrzite embalažo na

okolju prijazen način. Na vaši občini ali

komunalni službi vam bodo lahko podrobno

povedali več o odstranjevanju odpadkov.

● Ko boste sušilni stroj odvrgli, varnost

zagotovite tako, da stroj izključite iz vtičnice ter

nato prerežete električni kabel in ga skupaj z

vtičem uničite. Da preprečite, da bi se otroci

zaprli v stroj, odlomite tečaje vrat ali

ključavnico na vratih.

Varovanje Okolja

OPOMBE ZA VARNOST

Sušilni stroji delujejo na enofazni izmenični tok s

50 Hz in napetostjo 220 240 V. Prepričajte se, da

je nazivna zmogljivost priključka vsaj 6 A.

Električni tok je lahko zelo nevaren.

Ta naprava mora biti ozemljena.

Vtičnica električne napeljave in vtič morata

biti iste vrste.

Ne uporabljajte več adapterjev in/ali

podaljškov.

Vtič mora biti po namestitvi stroja na

dostopnem mestu, da ga lahko po porabi

iztaknete.

Naprava CE je v skladu z direktivama Sveta

2004/108/GS, 2006/95GS in njunimi dopolnili.

Zahteve za Električno Napeljavo

Če je električni kabel poškodovan, ga je

treba nadomestiti s posebnim kablom, ki ga

lahko dobite SAMO pri pooblaščenem

prodajalcu nadomestnih delov. Namestiti ga

mora za to usposobljena oseba.

Če napaka na stroju nastane zaradi

nepravilne namestitve, vam lahko klic servisne

Službe zaračunamo.

Ko boste stroj postavili

na želeno mesto, je

treba nastavit i še

nivelirne noge, da stroj

stoji vodoravno.

Nastavite vse štiri

nivelirne noge tako, da

stroj stoji trdno in

vodoravno.

Nastavitev Nivelirnih Nog

Stroja ne priključujte in ne vklapljajte, dokler

ni popolnoma nameščen. Zaradi vaše varnosti je

treba sušilni stroj namestiti pravilno. Če imate

kakršne koli dvome o nameščanju stroja,

pokličite pooblaščeni servis, kjer vam bodo z

veseljem svetovali.

SL 35

Izdelek je označen skladno z

evropsko uredbo 2012/19/ES o

odpadni električni in elektronski

opremi (OEEO).

OEEO vsebuje tako snovi, ki onesnažujejo okolje

(in ki lahko negativno vplivajo na okolje) kot tudi

osnovne komponente (ki jih je mogoče ponovno

uporabiti). Zato je pomembna pravilna

obravnava OEEO, ki omogoča odstranjevanje in

ustrezno odlaganje vseh onesnaževal ter

pridobivanje in recikliranje vseh materialov.

Posamezniki lahko igrajo pomembno vlogo pri

preprečevanju onesnaževanja okolja zaradi

OEEO; pri tem morajo upoštevati nekaj osnovnih

pravil:

- z OEEO ne ravnamo kot z običajnimi odpadki iz

gospodinjstva;

- OEEO je treba odpeljati na ustrezno zbirališče

odpadkov, upravljano s strani občine ali

registrirane družbe. V številnih državah je za

večje kose OEEO organizirano tudi zbiranje po

domovih.

V številnih državah lahko ob nakupu novega

aparata starega oddate prodajalcu, ki ga je

dolžan prevzeti brezplačno po načelu eden za

enega; to velja v primeru, da gre opremo

enakovrednega tipa z enakimi funkcijami kot

dobavljeni aparat.

KOMPLET Z ODTOČNO CEVJO: NAVODILA ZA NAMESTITEV

OPOZORILO! Preden začnete kakršna

koli dela, izklopite sušilnik za perilo in iztaknite

vtič iz vtičnice.

Da bi se izognili praznjenju posode za vodo po

vsakem sušilnem ciklu, lahko vodo, ki se

normalno zbira med sušilnim ciklom, izpustite

neposredno v odtok za odpadno vodo (odtočni

Sistem je enak kot pri kuhinjskih koritih).

Povezava z odtokom za površinske vode je

prepovedana v skladu z zakonodajo o

varovanju voda. Napeljava za odtok odpadne

vode mora biti zraven sušilnika za perilo.

Komplet je sestavljen: 1 gumijasto cev, 1 raven

konektor za gumijasto cev, 1 objemko in

plastično vezico.

Vgradite komplet po naslednjem postopku:

1.Odvijte in odstranite

3 vijake na hrbtnem

delu stroja ter pri tem

pustite hrbtni pokrov

na mestu.

2. Odstranite zadnjo

obrobo pokrova in sam

pokrov, tako da ga

pazljivo potisnete, da

zdrsi proti zadnjemu

delu stroja.

3. Posoda za odpadno

vodo je na desni strani

stroja (gledano od

zadaj). Siva gumijasta

cev se poveže z

m o s t i č k o m n a d

posodo za vodo. S

kleščami odstranite

cev skupaj z objemko z

mostička.

4. Povlecite gumijasto

cev s priključka na

mostičku.

5 . S p r i l o ž e n i m

p r i k l j u č k o m i n

objemkami priključite

gum i j ast o c ev i z

kompleta na cev, ki ste

jo odstranili s priključka

na mostičku.

6. Snemite pokrov

posode za vodo z

zadnjega dela stroja,

tako da odstranite dva

vijaka in odpnete

pokrov.

7. Odstranite jeziček

na strani in zamenjajte

pokrov na stroju. Nato

ponovno namestite

vijake. Sedaj lahko

vidite luknjo na hrbtni

strani omarice poleg

pokrova.

8. Napeljite odtočno

cev skozi luknjo v

omarici.

9 . P o i š č i t e s i v o

gumijasto cev v izrezu

predala in s plastično

vezico pritrdite cevni

sklop na mostiček.

10. Pazljivo potisnite

hrbtni pokrov nazaj na

mesto, pri tem pa

pazite, da gumijaste

cevi ne priprete. Nato

ponovno namestite

zadnjo obrobo pokrova

s tremi vijaki.

11. Priključite novo

odtočno gumijasto cev

na cev za odpadno

vodo. Prepričajte se,

da se med. Potis-

kanjem sušilnika za

perilo na njegovo

mesto nova gumijasta

cev ne zaplete. Pri

napeljavi nove zunanje

gumijaste cevi je treba

slediti navodilom, kot je

to prikazano.

12. Stroj priključite na

električno omrežje.

13. Ko izpraznite

posodo za odpadno

vodo, vključite stroj s

pritiskom na gumb ON

( p r i e l e k t r o n s k i h

modelih pritisnite še

START), da poženete

program sušenja.

SL 36

PRIPRAVA NA POLNJENJE STROJA

Preden prvič uporabite sušilni stroj:

● Skrbno preberite navodila za uporabo;

● Odstranite vse dele, ki so v bobnu;

● Z vlažno krpo obrišite notranjost bobna in vrat, da

odstranite prah, ki se je nabral med prevozom.

Prepričajte se, ali je perilo, ki ga nameravate dati v

sušilni stroj, primerno za strojno sušenje; to je

prikazano na opozorilnih simbolih na vsakem kosu

perila.

Preverite, ali so vsi gumbi, zadrge in podobno zapeti

in ali so žepi prazni. Obrnite oblačila navzven.

Oblačila položite v boben narahlo (ne natrpajte jih),

da se ne bodo prepletla.

Priprava Oblačil

● Bombaž največ 8 kg

● Sintetika največ 4 kg

Maksimalna Teža za Sušenje

Bobna ne smete preveč napolniti, saj lahko

z velikimi kosi, ko so mokri, prekoračite najvišjo

dovoljeno težo perila (na primer: spalne vreče,

prešite odeje).

. .

● Po etiketah na oblačilih

Najdete jih na ovratniku ali notranjem šivu:

Primerno za sušenje v sušilnem stroju.

Sušenje v stroju pri visokih temperaturah.

Sušenje v stroju le pri nizkih temperaturah.

Ne sušite v sušilnem stroju.

Če oblačilo nima etikete, ga raje ne sušite Strojno.

● Po količini in gostoti blaga

Kadar koli je količina materiala za sušenje večja od

zmogljivosti sušilnega stroja, razdelite obleke po

debelini materiala (npr. ločite brisače od tankega

spodnjega perila).

● Po vrsti materiala

Bombažne/lanene tkanine: brisače, bombažni jersey,

posteljno in namizno perilo.

Sintetika: bluze, srajce, delovne halje itd., Izdelane iz

poliestra ali poliamida; velja tudi za mešanice iz

bombaža in sintetike.

● Po tem, kako močno jih želite posušiti Razdelite na:

popolnoma suho, primerno za zlaganje itd. Za

občutljivo blago pritisnite tipko , da izberete sušenje

pri nizki temperaturi.

Svile, občutljivega blaga, najlonskih nogavic,

občutljivih vezenin, blaga s kovinskimi okraski,

oblačil z dodatki iż PVC ali usnja, športnih čevljev in

velikih kosov, kot so spalne vreče ipd.

POMEMBNO: Ne sušite predmetov, ki so

bili obdelani s tekočinami za kemično čiščenje,

ali gumijastih oblačil (nevarnost požara ali

eksplozije).

Zadnjih 15 minut (približno) se perilo vedno

obrača v hladnem zraku.

V sušilni stroj polagajte le perilo, ki ste ga strojno ali

ročno oželi. Čim bolj suho je perilo, tem krajši bo čas

sušenja, kar pomeni manjšo porabo električne

energije.

VEDNO

● Sušite čim bolj napolnjen stroj, tako boste prihranili

čas in električno energijo.

● Pred sušenjem preverite, ali je filter očiščen.

NIKOLI

● Ne prekoračite najvišje dovoljene teže; s tem bi

porabili več časa in električne energije.

● Ne napolnite stroja s tako mokrimi oblačili, da z njih

še kaplja; tako bi lahko stroj poškodovali.

Varčevanje z Energijo

V Sušilnem Stroju ne Sušite:

Perilo Sortirajte po Naslednjem Zaporedju:

Poraba električne energije v stanju pripravljenosti

Poraba električne energije v stanju izključenosti

0,20 W

0,75 W

PROGRAM

(kWh)

(Min)

POLN STROJ

POLOVIČNA KOLIČINA

Standardni program SUHO BREZ LIKANJA ( ) je

energijsko najbolj učinkovit in najbolj primeren za

sušenje običajno mokrega perila iz bombaža. V

spodnji razpredelnici so navedeni orientacijski

podatki o času in porabi energije pri osnovnih

programih sušenja..

Navodila za Sušenje

NAJVEČJA DOVOLJENA

KOLIČINA

PORABA ENERGIJE

TRAJANJE

Perfect Home

Za likanje

Za v omaro

Suho brez likanja

SL 37

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

TIPKE ZA UPRAVLJANJE IN SIGNALNE LUČKE

Gumb za izbiranje programov – Izberite ustrezen program

Tipka za nastavljanje časa - Omogoča spreminjanje trajanja z gumbom izbranega programa.

Na voljo je samo, če so izbrani programi Mix&Dry, Srajce in časovni programi

Tipka za zamik vklopa - Uporabniku omogoča, da zamakne začetek izvajanja programa

sušenja (gl. podrobnejši opis v navodilih)

Tipka za akril/sintetiko - S pritiskom na to tipko izberete vrsto tkanine, ki jo želite posušiti – akril

ali sintetična vlakna. Če je izbrana ta opcija, se osvetli indikator.

Tipka za preprečevanje mečkanja - Uporabniku omogoča vklop faze za preprečevanje

mečkanja po zaključenem programu sušenja

Tipka start/pavza - S pritiskom na to tipko zaženete izbrani program ali pa ga začasno

prekinete.

Indikator za vzdrževanje filtra - Osvetli se, ko je treba očistiti filter.

Indikator polne posode za vodo - Osvetli se, ko je posoda za vodo polna.

Prikaz samodejnega programa – Če ste izbrali samodejni program, se osvetli ustrezen indikator

Osvežitev - Indikator se osvetli, ko začne program izvajati fazo ohlajanja.

Stikalna Plošča In Kontrolne Lučke

Sušilni stroj Sensor Dry vam ponuja veliko možnosti sušenja

perila za vse okoliščine.V spodnji razpredelnici so našteti

programi in njihove funkcije.

Opomba: Tipalo morda ne bo zaznalo majhnih količin majhnih

kosov tekstila v stroju. Za majhne količine perila, Ločene kose ali

tkanine, ki so že bile delno posušene, raje uporabite programe s

časovnikom. Program nastavite na čas med 30 in 75 minutami,

odvisno od količine perila in tega, kako močno ga želite posušiti,

izberite še visoko ali nizko temperaturo, primerno za vrsto

tkanine.

Če tipalo perila v stroju ne zazna, bo sušilni stroj deloval le 10

minut, nato se bo začel cikel sušenja s hladnim zrakom.

Če je perila preveč ali če je premokro za strojno sušenje, bo

sušilni stroj po 185 minutah samodejno začel cikel Hladnega

sušenja.

SELECTING THE PROGRAMME

Indikator za filter

Prikaz avto

Programa

Tipka

Start/Pavza

Tipka za

Zamik

Indikator za

vodo

Gump za

Programe

Tipka za nast

časa

Tipka za

Akril-sint

Tipka proti

mečkanju

SL 38

IZBIRA PROGRAMA

PROGRAMME

Osvežitev volne

Mix&Dry

Hitri 40 Min.

Srajce

Časovni program

Jeans

No Crease

Za likanje

Perfect Home

Za v omaro

Suho brez likanja

IDEALNO ZA

Perilo ostane nekoliko vlažno, kar olajša likanje. Program traja pribl. 1 uro

in 50 minut.

Perilo, ki ga ni potrebno likati, ampak ga po sušenju obesite na obešalnik.

Program traja pribl. 2 uri in 30 minut.

Perilo, ki ga želite zložiti in shraniti brez likanja, npr. srajce iz mešanice

vlaken, nogavice, otroška oblačila. Program traja pribl. 2 uri 45 minut.

Perilo, ki ga želite posušiti do konca, npr. brisače, kopalne halje, prti, rjuhe.

Program traja pribl. 3 ure.

Za mehčanje volnenega perila ali osvežitev po dolgotrajni hrambi v omari.

Program traja 12 minut.

Za hkratno sušenje perila iz bombaža in sintetike. Zagotavlja prihranek na

času, saj vam ni potrebno ločevati perila in sušiti vsake vrste posebej.

Program traja pribl. 2 uri (največja dovoljena količina 4 kg).

Za sušenje srajc iz bombaža in sintetičnih tkanin. Program traja 1 uro za 2 kg

srajc iz sintetičnih tkanin (pribl. 10 srajc), 1 uro 20 minut za 3 kg srajc iz

bombaža (pribl. 10 srajc).

Če želite, lahko sami določite trajanje programa sušenja - od 30 do 180

minut. Če nastavite "20 min", poteka sušenje s hladnim zrakom, kar je

idealno za osvežitev perila in odstranitev morebitnega vonja.

Przeznaczony do suszenia ubrań jeans’owych ( 5 sztuk lub max 4kg).

Program trwa około 2 godzin – jego długość jest uzależniona od wielkości

załadunku i stopnia odwirowania ubrań podczas prania. Program JEANS

może być używany także do suszenia innych ubrań, ale tylko

bawełnianych (100%bawełny); proszę nie mieszać ubrań o różnych

kolorach ani nie suszyć ubrań z haftami lub innymi ozdobami.

Perilo, ki ga želite samo osvežiti. Primerno za perilo, ki je bilo nekaj časa

shranjeno v košu za likanje, ali ste ga sušili na prostem ali na radiatorju.

Program vsebuje posebno fazo za odpravljanje gub iz perila, ki sprošča

vlakna in olajša likanje. Program traja 9 minut, sledi 3-minutna faza

ohlajanja.

Stroj srajce posuši in osveži, tako da so pripravljene za ponovno uporabo, v

samo 40 minutah. Senzorski sistem ndazira temperaturo in zagotavlja

vsakič najboljše rezultate. Za največ 2 kg perila.

SL 39

VRATA IN FILTER

Odpiranje Vrat

Za odpiranje vrat

potegnite ročico.

Za ponovni zagon

s u š i l n e g a s t r o j a

z a p r i t e v r a t a i n

pritisnite tipko

OPOZORILO! Med delovanjem sušilnega

stroja se lahko boben in vrata ZELO

SEGREJEJO! Sušilnega stroja nikoli ne

zaustavljajte pred koncem sušilnega cikla,

razen če nameravate hitro odstraniti vse perilo,

tako da se lahko Stroj ohladi.

Signalna Lučka za Stanje Filtra

se prižge, ko je

treba filter očistiti.

Če se perilo ne suši

pravilno, preverite, da

ni filter Zamašen.

Filter

POMEMBNO:Zaradi zagotavljanja in

ohranjanja učinkovitosti sušilnega stroja pred

vsakim sušenjem Preverite, ali je filter za puh

čist.

1 . P o t e g nite filter

navzgor.

2. Filter odprite, kot je

prikazano.

3. Z mehko krtačko ali

k o n i c a m i p r s t o v

narahlo odstranite

nitke.

4. Filter zaprite nazaj in

ga vstavite nazaj na

njegovo Mesto.

Nepoužívajte vodu a na čistenie filtra.

Čiščenje filtra kondenzatorja

1.Snemite podnožje.

2. Obrnite jezička v levo

in izvlecite sprednji

pokrov.

3. Nežno izvlecite okvir

filtra in odstranite prah

in delce tkanine s filtra,

uporabite krpo. Filtra ne

čistite z vodo!

4. Nežno odstranite

gobico in jo nato

izperite pod tekočo

v o d o ; p r i t e m j o

obračajte, da z nje

odstranite prah in delce

tkanine.

5. Znova namestite

sprednji pokrov, pri tem

pa pazite, da je pravilno

n a m e š č e n ( g l .

puš či c o! ) . Z apr ite

j e z i č k a , k i g a

pridržujeta na mestu.

6.Spet namestite

podnožje..

SL 40

Pomembno: Pred čiščenjem kondenzatorja vedno

izklopite stroj in izvlecite kabel iz vtičnice.

Da ohranite učinkovitost sušilnega stroja, redno

preverjajte, Ali je kondenzator očiščen.

KONDENZATOR

UPORABA SUŠILNEGA STROJA

1.Odprite vrata in vložite perilo v boben. Pazite,

da perilo ne ovira zapiranje vrat.

2.Nežno zaprite vrata – potisnite jih proti stroju,

dokler se slišno ne zaprejo.

3.Obrnite gumb za izbiranje programov na

ustrezen program (gl. razpredelnico

programov).

4.Če sušite perilo iz sintetike, akrila ali

občutljivo perilo, pritisnite tudi na tipko , da

zmanjšate temperaturo. Ko je nastavljena nižja

temperatura sušenja, je osvetljena ustrezna

kontrolna lučka. Če si premislite, lahko prvih

nekaj minut izvajanuja programa temperaturo

ponovno zvišate s ponovnim pritiskom na

tipko . Če to želite storiti pozneje, morate

stroj najprej resetirati.

5.Pritisnite na tipko . Sušilni stroj začne

izvajati izbrani program, kontrolna lučka nad

tipko je stalno osvetljena.

6.Če med izvajanjem programa odprete vrata,

da bi preverili suhost perila, po zapiranju vrat

ponovno zaženete program s pritiskom na

tipko.

7.Proti koncu programa opravi stroj fazo

ohlajanja – perilo se med obračanjem bobna

ohlaja s pomočjo hladnega zraka.

8. Ko je progr am za ključ en , s e na

prikazovalniku prikaže indikator END (Konec).

9.Po zaključku programa se boben občasno

zavrti, kar prepreči pretirano mečkanje perila.

Ta faza poteka, dokler ne izklopite stroja oz.

dokler ne odprete vrat.

Med izvajanjem samodejnih programov ne

odpirajte vrat stroja, saj bo le v tem primeru

možno pravilno sušenje.

1 . P r e d a l n e ž n o

potegnite ven, dokler

ga ne izvlečete v celoti.

Posodo podpirajte z

obema rokama. Ko je

posoda polna, tehta

namreč približno 4 kg.

2 . Z b i r a l n i k v o d e

nagnite in tako skozi

zadnjo odprtino izlijte

vodo. Ko je prazen,

zbiralnik potisnite nazaj

na njegovo mesto.

NAZAJ NA MESTO GA

PRITISNITE ČVRSTO.

3.Program ponovno

zaženete s pritiskom na

tipko .

OPOMBA: Če imate v

bližini sušilnega stroja

možnost priklopa na

odtok, lahko uporabite

ko mp le t za odtok

vodein tako vodo, ki se

zbira med sušenjem,

sproti odvajate v odtok.

Tako vam ne bo več

treba prazniti posode.

V s a n a v o d i l a z a

sestavljanje kompleta

boste našli v njegovi

vrečki.

POSODA ZA VODO

Voda, ki izhlapeva iz perila med sušenjem, se

zbira v zbiralni posodi, ki jo najdete na dnu

sušilnega stroja.

Ko se posoda napolni, se prižge signalna lučka

na nadzorni plošči; to pomeni, da posodo

MORATE izprazniti.

Priporočamo vam, da posodo izpraznite po

vsakem sušenju.

OPOMBA: Med prvimi nekaj cikli sušenja v

novem stroju se bo nabralo zelo malo vode, saj

se najprej napolni notranja posoda.

Praznjenje Posode Za Vodo

SL 41

POMEMBNO: Preden začnete stroj čistiti,

ga vedno ugasnite in izvlecite električni vtič iz

vtičnice.

Podatke o električnih delih najdete na

nalepki, ki je na sprednji strani ohišja sušilnega

stroja (ko so vrata odprta).

Tehnični Podatki

Čiščenje Sušilnega Stroja

Prostornina bobna 115 litrov

Največja obremenitev 8 kg

Višina 85 cm

Širina 60 cm

Globina 60 cm

Nalepka o energetski varčnosti A+

Obratovanje

● Očistite filter in izpraznite posodo za vodo po

vsakem sušenju.

● Redno čistite kondenzator.

● Po vsaki uporabi obrišite notranjost bobna in

pustite vrata nekaj časa odprta, da zrak kroži

po bobnu in ga posuši.

● Zunanjost stroja in vrata obrišite z mehko

krpo.

● NE UPORABLJAJTE grobih gobic, krpic ali

čistil.

● Da bi preprečili nabiranje delcev tkanin in

oteženo odpiranje/zapiranje vrat po vsakem

zaključenem programu sušenja obrišite

notranjo stran vrat in tesnilo z vlažno krpo.

OPOZORILO! Boben, vrata in perilo so

lahko zelo vroči!

Časovni Zamik Vklopa

ČIŠČENJE IN VZDRŽEVANJE

Funkcija za časovni zamik vklopa uporabniku omogoča, da zamakne začetek sušenja za od 1 do

24 ur.

Ko izberete to funkcijo, se na prikazovalniku prikaže vrednost 1 ure, z vsakim pritiskom na tipko pa

se časovni zamik poveča v korakih po 1 uro.

Program zaženete s pritiskom na tipko ; ko poteče nastavljeni čas, stroj začne izvajati izbrani

program. Utripanje kontrolne lučke opozarja, da je nastavljen časovni zamik vklopa.

Preklic In Resetiranje Programa

Če želite preklicati izbrani program, 3 sekunde pritiskajte na tipko . Na prikazovalniku TIME

CONTROL utripa vrednost 0:00, kar pomeni, da je program resetiran.

Information for Test Laboratory

Program EN 61121 Ustrezni program

-Bombaž, Suho

-Suho brez likanja

-Za likanje

+ intetika

Suho brez likanja

-Bombaž, za likanje

-Um. tkanine

SL 42

ODPRAVLJANJE NAPAK

Kaj je Lahko Vzrok, da ...

Napake, ki jih lahko odpravite sami

Preden pokličete pooblaščeni servis za nasvet,

vas prosimo, da pregledate ta seznam. Če bi se

izkazalo, da stroj dela ali da je bil nepravilno

uporabljen ali nameščen, vam bomo morali

storitve servisa zaračunati. Če težave ne

morete odpraviti z nasveti po tem seznamu,

prosimo, pokličite pooblaščeni servis, saj vam

bodo morda lahko pomagali po telefonu.

Če sušenje traja predolgo oz. če oblačila

niso dovolj suha:

● Ste izbrali pravi program/čas sušenja?

● So bile obleke preveč mokre? Ste oblačila

temeljito ročno ali strojno oželi?

● Je treba očistiti filter?

● Je treba očistiti kondenzator?

● Je sušilni stroj preobremenjen?

● Ali kaj ovira dno sušilnega stroja ali dovodne

in odvodne odprtine?

● Ste pri prejšnjem ciklu izbrali možnost ?

Sušilni stroj ne deluje ...

● Ali je stroj pod napetostjo? V vtičnico

priključite drugo napravo, da preverite, ali

vtičnica deluje.

● Je vtič pravilno vključen v vtičnico?

● Je prišlo do napake pri oskrbi z električnim

tokom?

● Je pregorela varovalka?

● So vrata pravilno zaprta?

● Ali je sušilni stroj vklopljen in vključen v

vtičnico?

● Ste izbrali čas sušenja ali program sušenja?

● Ste po odprtju vrat stroj vklopili ponovno?

● Je stroj prenehal delovati, ker je posoda za

zbiranje vode polna in jo je treba izprazniti?

Sušilni stroj je zelo glasen ...

● Izključite stroj in za nasvet pokličite

pooblaščeni servis.

Signalna lučka je prižgana ...

● Je treba očistiti filter?

● Je treba očistiti kondenzator?

Signalna lučka je prižgana ...

● Je treba izprazniti posodo za vodo?

POMOČ STRANKAM

Nadomestni Deli

Pooblaščeni Servis

Če vaš sušilni stroj še vedno ne dela niti potem,

ko ste preverili vse točke na tem seznamu, vas

prosimo, da za nasvet pokličete pooblaščeni

servis. Morda vam bodo lahko pomagali po

telefonu ali pa se boste dogovorili za primeren

čas serviserjevega klica skladno z določili

garancije. Vendar pa vam lahko v naslednjih

primerih servisne storitve tudi zaračunamo:

● če stroj deluje;

● če stroj ni bil nameščen v skladu z navodili za

Namestitev;

●če ste stroj uporabljali narobe.

Vedno uporabljajte originalne nadomestne

dele, ki so na voljo pri pooblaščenem servisu.

Če potrebujete servisne storitve ali popravilo

stroja, pokličite najbližji pooblaščeni servis.

Izdelovalec ne odgovarja za morebitne

tiskarske napake v tem priročniku.

Proizvajalec si pridržuje pravico do

primernih sprememb svojih naprav, tako da

ne spreminja njihovih osnovnih značilnosti.

SL 43

INDEX

Introduction

Informations Sur La Livraison

Rappels De Sécurité

Utilisation

Installation

Le Linge

Protection De L'environnement

Service Gias

Installation

Besoins Électriques

Ajustement Des Pieds

Kit Tuyau D’évacuation : Instructions de Montage

Préparation De La Charge

Préparation Des Vêtements

Tri De La Charge

Ne Séchez Pas En Machine

Économies D’énergie

Guide De Séchage

Commandes Et Indicateurs

Sélection Du Programme

Porte Et Filtre

Ouverture De La Porte

Filtre

Indicateur Entretien Filtre

Réservoir D’eau

Pour Retirer Le Réservoir

Condenseur

Pour Retirer Le Condenseur

Fonctionnement

Départ Différé

Annulation Et Réinitialisation Du Programme

Nettoyage Et Entretien De Routine

Nettoyage Du Sèche-linge

Spécifications Techniques

Dépistage De Pannes

Service Clientèle

Pièces De Rechange

Service Gias

Ventilation

INTRODUCTION

Utilisation

Vérifiez que les articles suivants ont bien été

livrés avec l’appareil :

● Manuel d'utilisation

● Carte de garantie

● Étiquette d'énergie

Veuillez lire et suivre ces instructions avec soin et utiliser la machine en conséquence. Ce livret

contient des instructions importantes sur la sécurité d'utilisation, l'installation et l'entretien de la

machine, ainsi que des conseils utiles pour obtenir les meilleurs résultats possibles lors de son

utilisation. Conservez toute la documentation dans un endroit sûr pour pouvoir vous y reporter à une

date ultérieure ou la transmettre aux prochains propriétaires

Informations Sur La Livraison

Le non-respect de ces instructions peut

compromettre la sécurité de votre appareil. Un

appel de service peut vous être facturé si la

défaillance de votre appareil est causée par une

mauvaise utilisation.

Vérifiez que la machine ne s'est pas

détériorée en transit. Si c'est le cas, contactez

GIAS pour une opération de dépannage.

RAPPELS DE SÉCURITÉ

●

des personnes présentant un handicap physique, moteur ou mental, et

manquant de connaissance sur l’utilisation de l’appareil, si elles sont sous

la surveillance d’une personne, donnant des instructions pour une

utilisation en toute sécurité de l’appareil.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l’entretien de l’appareil ne doit pas être fait par des

enfants sans surveillance d’un adulte.

● ATTENTION La mauvaise utilisation d’un sèche-linge risque de causer

un incendie.

● Le produit est conçu pour être utilisé dans un foyer domestique, comme

- Le coin cuisine dans des magasins ou des lieux de travail,

- Employés et clients dans un hôtel, un motel ou résidence de ce type,

- Dans des bed and breakfast,

- Service de stock ou similaire, mais pas pour de la vente au détail.

La durée de vie de l’appareil peut être réduite ou la garantie du fabricant

annulée si l’appareil n’est pas utilisée correctement.

Tout dommage ou perte résultant d'un usage qui n'est pas conforme à un

usage domestique (même s'ils sont situés dans un environnement

domestique ou un ménage) ne sera pas acceptée par le fabricant dans

toute la mesure permise par la loi.

● Cette machine est conçue uniquement pour usage domestique, à savoir

pour sécher le linge domestique et les vêtements.

● Cette machine ne doit être utilisée que pour l’ emploi auquel elle est

destinée et qui est décrit dans ce manuel.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ou

Assurez-vous d'avoir bien compris les instructions d'installation et

d'utilisation avant de faire fonctionner la machine.

● Ne touchez pas la machine si vous avez les mains ou les pieds

mouillés ou humides.

● Ne vous appuyez pas sur la porte lorsque vous chargez la machine et

n'utilisez pas la porte pour soulever ou déplacer la machine.

● Ne laissez pas des enfants jouer avec la machine ou avec ses

commandes.

● ATTENTION N’ utilisez pas cette machine si le filtre à peluches n’est

pas en place ou s’il est endommagé ; les peluches risquent en effet de

s’allumer.

● ATTENTION L’ augmentation de température pendant le

fonctionnement du sèche-linge peut être supérieure à 60°C là où se

trouve le symbole de surface chaude .

● Débranchez du courant de secteur. Retirez toujours la prise avant de

nettoyer la machine.

● Cessez d’utiliser la machine si elle semble défectueuse.

● Veillez à ce que les peluches ne puissent pas s’accumuler sur le sol, à l’

extérieur de la machine.

● Il se peut que l’intérieur du tambour soit très chaud. Veillez à ce que le

sèche-linge termine

son cycle de refroidissement avant d’en sortir le linge.

● La dernière partie du cycle s'effectue à froid (cycle de refroidissement)

pour garantir la préservation des textiles.

● Charge maximum pour le séchage: se référer à l'étiquette énergie 8kg

● Le sèche-linge ne doit pas être utilisé si le lavage a été effectué avec

des produits chimiques.

● AVERTISSEMENT: Ne jamais arrêter le sèche-linge avant la fin du

cycle de séchage à condition que les éléments sont rétirés rapidement

et répartis de telle sorte que la chaleur puisse se dissiper.

Installez l'arrière de l'appareil près d'un mur ou d'une surface verticale.

INTRODUCTION

Utilisation

RAPPELS DE SÉCURITÉ

INTRODUCTION

RAPPELS DE SÉCURITÉ

● Vérifiez que la machine ne

présente aucun signe visible de

détérioration avant de l’utiliser. En

cas de détérioration, assurez-vous

de ne pas l’utiliser et de contacter

le service GIAS.

● N'utilisez pas d'adaptateurs, de

multi-prises et/ou de rallonges.

● Veillez à ne pas installer le

sèche-linge contre des rideaux et

assurez-vous que rien ne pourra

tomber ou s’accumuler derrière le

sèche-linge. ● Cet appareil ne doit

pas être installé derrière une porte

v e r r o u i l l a b l e , u n e p o r t e

coulissante ou une porté munie de

gonds placée en face de la porte

du sèche-linge.

Installation

Le Linge

PAS être séchés dans le sèche-

linge.

● Reportez-vous toujours aux

étiquettes d’entretien du linge pour

vérifier le mode de séchage

recommandé.

● Les vêtements doivent être

essorés en machine ou à la main

avant d’être placés dans le sèche-

li n g e . L e s v ê t em ents qu i

dégoulinent NE DOIVENT PAS

être mis dans le sèche-linge.

● Enlevez les briquets et les

allumettes des poches et veillez à

ne JAMAIS utiliser de liquides

inflammables à proximité de la

machine.

● Les rideaux en fibres de verre ne

doivent JAMAIS être placés dans

cette machine. La contamination

d’autres vêtements par les fibres

de verre peut entraîner des

irritations de la peau.

● Les articles qui ont été souillés

par des substances telles que huile

de cuisson, acétone, alcool,

pétrole, kérosène, produit anti-

taches, térébenthine, cire et

décapant pour cire doivent être

lavés à l'eau chaude avec une

quantité supplémentaire de déter-

gent avant d'être séchés dans le

sèche-linge.

● Les agents adoucissants, et

autres produits similaires, doivent

être utilisés conformément aux

instructions fournies par le

fabricant du produit.

● Ne séchez pas des vêtements

non lavés dans le sèche-linge.

● ATTENTION NE séchez PAS

les tissus qui ont été traités avec

des liquides de nettoyage à sec.

● ATTENTION Quand elles sont

c h a u f f é e s , l e s m o u s s e s

alvéolaires peuvent dans certains

cas brûler par combustion sponta-

née. Les articles tels que le

caoutchouc mousse (mousse de

latex), les bonnets de douche, le

textile imperméable, les articles

caoutchoutés et les vêtements ou

c o u s s i n s r e m b o u r r é s d e

c a o u t c h o u c m o u s s e N E

DOIVENT.

INTRODUCTION

RAPPELS DE SÉCURITÉ

La pièce où se trouve le sèche-linge

doit avoir une ventilation adéquate de

manière à ce que les gaz des

appareils qui brûlent d’autres

combustibles, y compris les

cheminées, ne soient pas attirés

dans la pièce pendant que le sèche-

linge est en marche

● .Installez l'arrière de l'appareil près

d'un mur ou d'une surface verticale.

●

de 12 mm entre la machine et

quelconque obstacle. L'entrée et la

sortie d'air doivent être dégagées.

Pour assurer une ventilation

adéquate, l'espace entre le bas de la

machine et le sol ne doit pas être

obstrué.

● L’ air d’ échappement ne doit pas

être évacué par un conduit qui est

également utilisé pour évacuer les

fumées d’échappement d’appareils

qui brûlent du gaz ou d’autres

combustibles.

● Vérifiez régulièrement que l’air peut

circuler librement autour du sèche-

linge.

● Contrôlez régulièrement le filtre à

peluches après usage et nettoyez-le

si nécessaire.

● Veillez à ce que rien ne puisse

tomber ou s’accumuler entre les

côtés et l’arrière du sèchelinge, afin

de ne pas obstruer l'entrée et la sortie

d’air.

Il doit y avoir un espace minimum

VENTILATION

● N’installez JAMAIS le sèche-linge

contre des rideaux.

● Dans le cas ou le sèche-linge est

positionné en colonne au dessus

d'une machine à laver, un kit de

superposition approprié doit être

utilisé, selon la configuration

suivante.

Kit Mod 35100019: pour un lave

linge avec une profondeur min. 49

Kit Mod 35900120: pour un lave

linge avec une profondeur min. 51

Le kit de superposition est

disponible auprès du service pièces

détachées. Les instructions pour

l'installation de l'appareil et de ses

accessoires sont fournis avec le kit.

Important :

stocké dans sa position normale d’utilisation. Si

nécessaire, l’appareil peut être incliné comme montré

ci-dessous.

Attention :

attendez au moins 4 heures avant d’allumer

l’appareil, ceci afin que le gaz liquide retourne dans le

compresseur. En cas de non respect de cette

procédure, le compresseur pourrait être endommagé

Pendant le transport, l’appareil doit être

Si le produit est transporté différemment,

INSTALLATION

Cet appareil est commercialisé en

a c c o r d a v e c l a d i r e c t i v e

européenne 2002/96/CE sur les

d éc h e ts d es é qui p eme n t s

électriques et électroniques

(DEEE).

Les déchets des équipements électriques et

électroniques (DEEE) contiennent des

substances polluantes (ce qui peut entraîner

des co ns é qu e nc es nég ati ve s po ur

l'environnement) et des composants de base

(qui peuvent être réutilisés). Il est important de

traiter ce type de déchets de manière

appropriée afin de pouvoir éliminer

correctement tous les polluants et de recycler

les matériaux

Les particuliers peuvent jouer un rôle important

en veillant à ce que les DEEE ne deviennent

pas un problème environnemental. Il est

essentiel de suivre quelques règles simples :

-Les DEEE ne doivent pas être traités comme

les déchets ménagers

-Les DEEE doivent être remis aux points de

collecte enregistrés. Dans de nombreux pays,

la collecte des produits gros électroménagers

peut être effectuée à domicile.

Dans de nombreux pays, lorsque vous achetez

un nouvel appareil, l'ancien peut être retourné

au détaillant qui doit collecter gratuitement sur

la base un contre un. L'équipement repris doit

être équivalent ou bien avoir les mêmes

fonctions que le produit acquis.

Directive Européenne 2012/19/EU

● Pour veiller au fonctionnement efficace et

sans risque de cet appareil, nous vous

recommandons de faire exclusivement appel à

un technicien GIAS agréé pour son entretien

ou sa réparation éventuelle.

Service GIAS

Si l’appareil ne fonctionne pas correctement

ou s’il tombe en panne, mettez-le à l’arrêt et

débranchez-le du courant de secteur. Consultez

le service GIAS pour prévoir une éventuelle

réparation.

● Tous les matériaux de conditionnement

utilisés sont écologiques et recyclables.

Veuillez les éliminer de manière écologique.

Votre municipalité pourra vous donner le détail

exact des méthodes d’élimination en vigueur.

● Pour assurer la sécurité lors de l’élimination

d’un vieux sèche-linge, veuillez débrancher la

fiche du courant de secteur, couper le câble

d’alimentation et le détruire avec la fiche. Pour

empêcher que les enfants ne s’enfer-ment

dans la machine, cassez les charnières de la

porte ou son dispositif de verrouillage.

Protection De L'environnement

Besoins Électriques

Si le cordon électrique de cet appareil

estendommagé, il doit être remplacé par un

cordon spécial qui est UNIQUEMENT disponible

auprès du service des pièces de rechange. Il doit

être installé par une personne compétente.

Un appel de service peut vous être facturé

si la défaillance de votre appareil est causée

par une installation incorrecte.

Lorsque la machine est

en place, les pieds

doivent être ajustés

pour mettre la machine

de niveau.

Ajustement Des Pieds

Ne branchez pas l'appareil et ne mettez pas

en marche l'interrupteur de secteur tant que

l'installation n'est pas terminée. Par mesure de

sécurité, veillez à installer ce sèche-linge

correctement. En cas de doute concernant son

installation, veuillez demander conseil à GIAS

Service.

Les sèche-linges sont prévues pour une

tension monophasée de 220-240 V, 50 Hz.

Vérifiez que la tension nominale du circuit

d'alimentation est réglée sur 6 A minimum.

L’électricité peut être extrêmement

dangereuse.

Cet appareil doit être mis à la terre.

La prise de courant et la fiche de la machine

doivent être du même type.

N'utilisez pas de multi-prises et/ou de

rallonges.

La fiche doit être accessible pour

débrancher l’appareil une fois qu’il a été

installé.

La machine est conforme aux directives

européennes 2004/108/EC, 2006/95/EC et à

leurs modifications ultérieures.

KIT TUYAU D’ÉVACUATION : INSTRUCTIONS DE MONTAGE

ATTENTION ! Éteignez la machine et

retirez la prise du sèche-linge de l’alimentation

électrique secteur avant d’entreprendre tout

travail.

Afin d’éviter d’avoir à vider le réservoir d’eau après

chaque cycle de séchage, l’eau qui est

normalement recueillie pendant le cycle de

séchage peut être évacuée directement par un

tuyau d’évacuation d’eaux sales (le même

système de vidange que celui des éviers

domestiques). Les arrêtés municipaux en matière

d’évacuation d’eau interdisent la connexion à un

égout d’eau de surface. Le système de vidange

d’eaux sales doit être placé à proximité du sèche-

linge.

Le kit est composé: 1 tuyau, 1 connecteur de tuyau

droit, 1 étrier de tuyau et une attache en plastique.

Installez le Kit En Suivant les Instructions ci-après :

1.Dévissez et retirez les

trois vis placées à

l’arrière de la machine

e n c o n s e r v a n t l a

garniture du plan de

travail.

2. Retirez la garniture

arrière du plan de travail

et le plan de travail en le

f a i s a n t g l i s s e r

d é li c a t e me n t v e r s

l’arrière de la machine.

3. Le réservoir d’eaux

sales se trouve du côté

droit de la machine (vue

de l’arrière). Un tuyau

gris est branché sur le

ra cco rd pl ac é au-

dessus du réservoir. À

l’aide d’une pince,

retirez l’étrier de fixation

du tuyau du raccord.

4. Retirez le tuyau du

raccord..

5. Fixez le tuyau du kit

e n u t i l i s a n t l e

connecteur et les étriers

de tuyau fournis au

tuyau démo nté d u

raccord.

6. Retirez le couvercle

du réservoir de l’arrière

de la machine en

dévissant les deux vis et

e n d é c l i p s a n t l e

couvercle.

7. Brisez l’onglet placé

sur le côté du couvercle

et replacez le couvercle

sur la machine puis

refixez les vis. Vous

devez maintenant avoir

mis à jour un orifice à

l’arrière de l’armoire à

côté du couvercle.

vidange par l’orifice de

l’armoire.

9. Repérez le tuyau gris

dans la découpe du

réservoir et fixez le bloc

tuyau au raccord avec

l’attache en plastique.

10 . Fai te s gli ss er

délicatement le plan de

travail dans sa position

d’o ri g in e e n vo u s

assurant que le tuyau

n’est pas coincé puis

remettez en place la

garniture arrière du plan

de travail à l’aide des

trois vis.

1 1 . B r a n c h e z l e

nou veau tuya u d e

vidange au tuyau d’eaux

sales. Assurez-vous

que le nouveau tuyau ne

forme pas un coude

lorsque vous repoussez

le sèche-linge dans sa

po si t io n d’ or ig in e.

Assurezvous

que les dire ctive s

i n d i q u é e s s o n t

respectées lors de la

mise en pl ace du

nouveau tuyau externe.

1 2 . R a c c o r d e z l a

machine à l’alimen-

t a t i o n é l e c t r i q u e

secteur.

13. Après avoir vidé le

réservoir d’eau sale,

allumez la machine (et

appuyez sur le bouton

“MARCHE” sur les

modèles électroniques)

p o u r l a n c e r l e

p r o g r a m m e d e

séchage.

Glissez le tuyau de

PRÉPARATION DE LA CHARGE

Avant d’utiliser le sèche-linge pour la première

fois :

● Veuillez lire ce manuel d’instruction en détail.

● Retirez tous les articles qui se trouvent à

l’intérieur du tambour.

● Essuyez l’intérieur du tambour et de la porte

avec un chiffon humide pour éliminer la

poussière éventuelle qui aurait pu s’y infiltrer en

transit.

Vérifiez sur les étiquettes comportant les

symboles d’entretien que le linge que vous

souhaitez sécher convient au séchage en

machine.

Vérifiez que toutes les fermetures sont fermées

et que les poches sont vides. Mettez les articles

à l’envers. Placez les vêtements en vrac dans le

tambour en veillant à ce qu’ils ne s’emmêlent

pas les uns avec les autres.

Préparation Des Vêtements

● Coton 8 kg maxi

● Synthétiques 4 kg maxi

Poids De Séchage Maximum

Ne surchargez pas le tambour ; lorsqu’ils sont

mouillés, les grands articles peuvent dépasser le poids de

maximum admissible (ex : sacs de couchage, couettes).

Triez La Charge Comme Suit :

. .

● Par symbole de soin d’entretien

Vous les trouverez sur le col ou la couture intérieure :

Convient pour séchage en machine.

Séchage à haute température.

Séchage à basse température

uniquement.

Ne séchez pas en machine.

Si le vêtement ne comporte aucune étiquette de

conseils de lavage, considérez qu'il ne convient pas

pour le séchage en machine.

● Par quantité et épaisseur

Lorsque la charge est plus importante que la

capacité du sèche-linge, séparez les vêtements

selon leur épaisseur (ex : les serviettes des

sousvêtements fins).

● Par type de tissu

Coton/toile de lin : Serviettes, jersey en coton,

linge de lit ou de table.

Synthétiques : Chemisiers, chemises, blouses etc.

en polyester ou polyamide, ainsi que pour les

mélanges de coton/synthétique.

● Par degré de séchage

Triez selon : sec pour repassage, sec pour

rangement, etc. Pour les articles délicats, appuyez

Sur le bouton Séchage Délicat pour sélectionner

une température de séchage basse.

Les lainages, la soie, les tissus délicats, les bas

de nylon, les broderies délicates, les tissus

ayant des décorations métalliques, les

vêtements avec des bordures en PVC ou en

cuir, les chaussures de sport, les articles

volumineux comme les sacs de couchage, etc.

Ne séchez pas en machine :

IMPORTANT : Ne séchez pas les articles qui ont été

traités avec un liquide de nettoyage à sec ou les

vêtements en caoutchouc (risque d’incendie ou

d’explosion).

Pendant les 15 dernières minutes (approxi-mativement),

les vêtements sont toujours échés à l'air froid.

Ne mettez que du linge essoré en machine ou à la

main dans le sèche-linge. Plus le linge est sec,

plus le temps de séchage sera court, ce qui

économisera de l’énergie.

TOUJOURS

● Essayez de sécher le poids de linge

maximum,pour économiser du temps et de

l’électricité.

● Vérifiez que le filtre est propre avant chaque

cyclede séchage.

JAMAIS

● Ne dépassez pas le poids maximum pour ne

pas gaspiller du temps ou de l’électricité.

● Ne mettez pas d'articles dégoulinant d’eau

dans le sèche-linge pour ne pas endommager

l’appareil.

Économies D’énergie

Leistungsaufnahme im unausgeschalteten Zustand

Leistungsaufnahme im Aus-Zustand

0,20 W

0,75 W

CYCLE

CHARGE

ENERGIE

DUREE

(kWh)

(Min)

PLEINE

1/2

Guide De Séchage

Le cycle normatif ( ) est le

plus économe et le plus approprié pour le séchage

des textiles cotons. Le tableau ci-dessous vous

indique la durée approximative et la consommation

énergétique des principaux programmes de

séchage..

PRÉT À RANGER

PERFECT HOME

SEC

PR T RANGER É À

PR T REPASSER É À

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

Sélecteur de programmes: En tournant le sélecteur, il permet de choisir le programme désiré

Sélection Temps : Permet de modifier la durée du programme choisi; il peut être utilisé pour

certains programmes uniquement .

Départ différé : Permet de différer le départ du cycle de séchage, par exemple pour utiliser

l'appareil pendant les heures creuses (pour cela, se référer à la section dediée).

Textiles Délicats : En appuyant sur ce bouton,le voyant s'éteint et l'indicateur délicats s'allume;

le séchage s'effectuera à températures modérées pour un meilleur soin du linge.

Défroissage : Permet de programmer un cycle anti-plis à la fin du séchage. Le tambour en

mouvement continus évite d'alourdir le linge sec.

Ventilation : S'allume quand le cycle est dans la phase finale de refroidissement.

Départ/Pause : permet de lancer le programme selectionné ou de suspendre le cycle.

Programmes Automatiques : En fonction du programme choisi, les voyants s'allument (voir liste

programmes); l'indicateur ECO : indique qu'un programme à faible consommation a été choisi.

Nettoyage filtre : Quand cet voyant s'allume, il est nécessaire de nettoyer le filtre.

Réservoir d'eau : Quand cet voyant s'allume, il est nécessaire de vider le réservoir de l'eau de

condensation.

COMMANDES INDICATEURSet

Panneau de commande et témoins indicateurs

SÉLECTION DU PROGRAMME

Ce sèche-linge est doté d'un capteur de séchage qui

permet de sélectionner le programme préféré en fonction

du résultat de séchage désiré.

Pour les charges réduites ou les tissus pré-séchés, il est

conseillé d'utiliser un programme à durée déterminée, en

appuyant sur le bouton "Textiles Délicats" de manière à

avoir une temperature réduite à l'intérieur du tambour.

Dans le cas où le capteur ne détecte pas la présence de

linge, le séche-linge ne fonctionnera que pendant 10

minutes avant de se mettre en mode refroidissement.

Si la charge est trop importante ou trop humide, le séche-

linge fontionne automatiquement pendant 3 heures avant

de se mettre en mode refroidissement.

A la fin de chaque programme, la phase de

refroidissement a toujours lieu à avec de l'air froid et dure

en moyenne 15 minutes.

Sélecteur de

programmes

Voyant vidage

réservoir d'eau

Voyant entretien

filtre

P r o g r a m m e s

Automatiques

L'option

Délicat

Séchage

Bouton

Défroissage

Bouton

Marche/Arrét

Bouton départ

différé

Bouton

Sélection

temps

SÉLECTION DU PROGRAMME

PROGRAMME

Laine

Mix & Dry

Rapide 40'

Chemises

Temps

Jeans

Anti-Plis

Prêt à repasser

Sec

Prêt à Ranger

Idéal Pour

Du linge que l'on préfère garder légèrement humide, afin de faciliter le

repassage. Durée: environ 1 heure et 50 minutes.

Du linge qui ne nécessite pas de repassage, mais qu'il faut suspendre à

un cintre après le séchage. Durée : 2 heures et 30 minutes.

Du linge qui peut être rangé sans être repassé, comme les pulls en tissus

mixtes, les chaussettes, les vêtements pour enfants. Durée: environ 2

heures et 45 minutes.

Du linge que l'on veut complètement sec, par exemple les serviettes en

éponge, les peignoirs, les nappes et les draps. Durée: environ 3 heures.

Pour rendre les lainages plus doux ou pour les rafraîchir après une longue

période passée dans l'armoire. Durée: 12 minutes.

To dry mixed cotton and synthetic clothes: save time and no need to

separate the washing and dry them in different cycles. Time: around 2h (max

4 kg).

Sécher les chemises en coton ou en fibres synthétiques. Durée: 1 heure

pour 2 Kg de chemises en fibres synthétiques (environ 10 chemises ); 1

heure et 20 minutes pour 3 Kg de chemises en coton (environ 10 chemises).

Si besoin, ce programme permet de choisir manuellement la durée de

séchage, de 30 à 180 minutes. En sélectionnant "20 minutes" on choisi un

programme à froid, idéal pour éliminer d'éventuelles odeurs.

Pour sécher jusqu'à 4 Kg de jeans (environ 5 paires de Jeans). Le

programme dure environ 2 heures, mais la durée peut varier en fonction de

la charge et de la vitesse d'éssorage utilisée lors du cycle de lavage. Il est

conseillé d'utiliser le cycle Jeans pour les articles 100% Coton, en faisant

attention à ne pas mélanger les couleurs et à ne pas sécher les jeans ayant

des broderies et des accessoires.

Du linge à rafraîchir, idéal pour du linge qui à été laissé dans le bac à linge

pendant quelques jours ou après les avoir séchés à l'extérieur ou sur des

radiateurs. Le cycle a une fonction anti-plis qui relaxe les fibres et facilite le

repassage. Durée: 9 minutes + 3 minutes de refroidissement.

Permet d'avoir des vêtements secs, rafraîchis et prêts à porter en

seulement 40 minutes. Le capteur contrôle constamment la température

pour un meilleur résultat de séchage. Max 2 Kg de linge.

Perfect Home

PORTE FILTREet

Ouverture De La Porte

Tirez sur la poignée

pour ouvrir la porte.

Pour remettre le

s è c h e - l i n g e e n

marche, fermez la

porte et appuyez .

ATTENTION !

en cours d’utilisation, il se peut que le tambour

et la porte soient TRES CHAUDS. N'arrêtez

jamais le sèche-linge avant la fin du cycle de

séchage sauf si tous les articles sont

rapidement retirés et étendus de façon à

dissiper la chaleur.

Lorsque le sèche-linge est

Indicateur Entretien Filtre

Vérifier et nettoyer

le filtre situé dans la

porte ainsi que le

con den se u r s i tu é

derrière la plaque de

protection, en bas du

sèche-linge.

Si le linge n’est pas

sec, vérifier que le filtre

ne soit pas encrassé.

Filtre

IMPORTANT:

constante du sèche-linge, vérifier que le filtre

soit propre avant chaque cycle de séchage

Ne pas utiliser le sèche-linge sans le filtre. Un

filtre encrassé peut augmenter la durée de

séchage et causer des dégâts qui peuvent

entraîner des coûts de réparation importants.

Pour garder une efficacité

1. Tirez le filtre vers le

haut.

comme illustré.

3. Retirez doucement

les peluches à l’aide

d’une brosse douce ou

du bout des doigts.

4. Réenclenchez le

filtre et poussez-le en

place.

Ouvrez le filtre,

Nettoyage du condenseur

1. Enlever la plaque de

protection

2. Tourner les deux

leviers de blocage dans

le sens contraire des

aiguilles d’une montre

et retirer la porte.

3. Retirez doucement la

p o u s s i è r e o u l e s

peluches avec un

chiffon. Ne pas utiliser

d’eau pour nettoyer le

condenseur.

4. Enlever délicatement

l ’ é p o n g e d e s o n

emplacement et laver

l’éponge en la passant

sous un filet d’eau afin

d’enlever tout reste de

p o u s s i è r e o u d e

peluches.

5 . R e m e t t e z

c o r r e c t e m e n t l e

condenseur en place

(en suivant la flèche) en

le poussant fermement.

Bl oq uez les de ux

leviers en position en

les tournant dans le

sens des aiguilles d’une

montre.

6. Remettez la plaque

de protection en place.

CONDENSEUR

FONCTIONNEMENT

tambour.Vérifier qu'aucun vêtement n'entrave

la fermeture de la porte.

2. Fermer doucement la porte en la poussant

jusqu'à ce que vous entendiez un déclic.

3. Tournez le sélecteur de programme et choisir

le programme de séchage souhaité (consultez

le guide de programmation pour de plus amples

détails)

4. Pour sécher des articles délicats,

synthétiques ou acryliques,appuyez sur le

bouton pour diminuer la température de

séchage. Le voyant s'allume lorsque vous

sélectionnez cette option. Pour désactiver ce

mode, appuyez de nouveau et programmez de

nouveau l'appareil.

5. Appuez sur le bouton . Le sèche-linge

démarre automatiquement et le voyant situé au

dessus du bouton s'allume.

6. Si vous ouvrez la porte pendant le cycle de

séchage pour vérifier le linge, il est nécessaire

d'appuyer sur le bouton , pour recommencer

le séchage une fois la porte refermée.

7. Lorsque le cycle est bientôt terminé, la phase

de ventilation à froid commence. Les

vêtements sont séchés avec de l'air froid afin de

les refroidir.

8. Lorsque le programme est terminé, le voyant

END s'allume sur le display.

9. A la fin du cycle, le tambour continuera à

tourner de manière intermittente afin de

minimiser les plis. Cette opération se poursuit

jusqu'à ce que la porte s'ouvre.

Ouvrir la porte et charger le linge dans le

Afin d'assurer un séchage efficace dans les

meilleures conditions, ne pas ouvrir la porte lors

des cycles de séchage automatiques.

1. Tirez doucement le

r é s e r v o i r j u s q u ' à

l'extraire complètement.

Tenez-le fermement à

deux mains.

Lorsque le réservoir est

plein, il pèse environ 4

kg.

2. Inclinez le réservoir

d'eau pour vidanger

l'eau par le trou arrière.

Une fois vidé, remettez

le réservoir d'eau dans

sa position d'origine.

P O U S S E Z - L E

F E R M E M E N T E N

PLACE.

3.Appuyer sur la touche

de départ pour lancer le

cycle.

N O T E : S i v o u s

disposez d'une bouche

d'évacuation proche du

sèche-ling e, il est

possible d'installer le kit

d'évacuation de façon

p e r m a n e n t e p o u r

v i d a n g e r l ' e a u

accumulée dans le

sèche-linge. Il n'y aura

ainsi plus besoin de

vider le réservoir d'eau.

Toutes les informations

d'assemblage du kit sont

fournies avec celui-ci.

RÉSERVOIR D’EAU

L’eau récupérée du linge pendant le cycle de

séchage est recueillie dans un bac situé en bas

du sèche-linge. Quand le réservoir est plein,

l’indicateur s’allume sur le panneau de

commande et le réservoir

être vidé. Cependant, nous

recommandons de vider le réservoir après

chaque cycle de séchage.

DOIT ABSO-

LUMENT

NOTE : Il n'y a que très peu d'eau qui est

récupéré pendant les premiers cycles d'une

nouvelle machine, car le réservoir intérieur est

rempli en premier.

Pour Retirer Le Réservoir

IMPORTANT

débranchez la fiche de l’alimentation électrique

avant de nettoyer cet appareil.

Coupez toujours le courant et

Pour les données électriques, veuillez

consulter l’étiquette des valeurs nominales qui

se trouve à l’avant de l’armoire du sèche-linge

(avec la porte ouverte).

Spécifications Techniques

Nettoyage Du Sèchelinge

Capacité du tambour 115 litres

Charge maximale 8 kg

Hauteur 85 cm

Largeur 60 cm

Profondeur 60 cm

Étiquette d'énergie A +

●

après chaque cycle de séchage.

●Nettoyer le filtre à intervalles réguliers

● Après chaque période d’utilisation, essuyez

L’intérieur du tambour et laissez la porte

ouverte pendant un moment pour qu’il puisse

sécher grâce à la circulation d’air.

● Essuyez l’extérieur de la machine et la porte

avec un chiffon doux.

● N’UTILISEZ PAS de tampons ou d’agents

de nettoyage abrasifs.

●Pour empêcher que la porte n'adhère ou que

les peluches s'accumulent, nettoyez après

chaque fin de cycle la surface intérieure et le

joint de la porte avec un chiffon humide.

Nettoyez le filtre et videz le réservoir d’ eau

ATTENTION!

tambour, la porte et la charge soient très

chauds.

Il est possible que le

Départ Différé

NETTOYAGE ET ENTRETIEN DE ROUTINE

La fonction départ différé permet de différé le départ du cycle de séchage de 1 à 24 heures.

Lorsque cette fonction est selectionnée pour la première fois, l'afficheur indique un délai d'une

heure. Il convient d'appuyer plusieurs fois sur le bouton pour repousser successivement le

démarrage d'heure en heure, et ce jusqu'à 24H maximum.

Pour démarrer le programme, appuyez sur . Le voyant lumineux clignotera et l'afficheur

indiquera le temps restant du cycle.

Annulation t Réinitialisation u Programmee d

Pourt annuler le programme, appuyez sur la touche pendant 3 secondes La machine

indiquera qu'elle à été réinitialisée par le clignotement de 0:00 sur l'afficheur.

FONCTIONNEMENT

Remarque

pour évacuer l'eau issue de la condensation.

: Installer et utiliser le kit d'évacuation

Information pour Laboratoire d'essai

EN 61121 Programme

Programme

Pour utiliser

-Coton Sec

-Coton Sec Au Fer

-Les Tissus Délicats

Pr t é à ranger

Pr t é à repasser

+ Délicat

DÉPISTAGE DE PANNES

Qu'est-ce qui peut être à l'origine de...

Défauts que vous pouvez rectifier vous-

même

Avant d’appeler le service GIAS pour obtenir des

conseils, veuillez suivre la liste des vérifications

ci-dessous. L’intervention sera facturée si la

machine fonctionne correctement ou si elle a été

installée ou utilisée de manière incorrecte. Si le

problème persiste alors que vous avez terminé

les vérifications recommandées, veuillez appeler

le service GIAS qui pourra peut-être vous aider

par téléphone.

Le temps restant affiché peut varié pendant le

cycle de séchage. Le temps est constamment

ajusté au cours du cycle afin de donner la

meilleure estimation possible. Le fait que le

temps restant augmente ou diminue pendant

le cycle est normal.

La période de séchage est trop longue/les

vêtements ne sont pas suffisamment secs…

●

programme qui convient ?

● Les vêtements étaient-ils trop mouillés ? Les

vêtements avaient-ils été adéquatement essorés

en machine ou à la main ?

● Le filtre doit-il être nettoyé ?

● Faut-il nettoyer le condenseur ?

● Le sèche-linge est-il surchargé ?

● Les entrées, sorties et la base du sèche-linge

sont-elles libres d'obstructions ?

● Avez-vous sélectionné le bouton au cours

d’un cycle précédent ?

Le sèche-linge ne fonctionne pas…

● Le sèche-linge est-il branché sur une

alimentation électrique adéquate ? Vérifiez à

l’aide d’un autre appareil, par exemple une lampe

de chevet.

● La fiche est-elle bien branchée sur

l’alimentation de secteur ?

● Y a-t-il une panne de courant ?

● Le fusible a-t-il sauté ?

● La porte est-elle bien fermée ?

● Le sèche-linge est-il en position de marche, au

niveau du courant de secteur et de la machine ?

● La période de séchage ou le programme a-t-il

été sélectionné ?

● La machine a-t-elle été remise en marche après

l’ouverture de la porte ?

● Le sèche-linge s’est-il arrêté parce que le

réservoir d’eau est plein et qu’il faut le vider ?

Avez-vous sélectionné le temps de séchage/le

SERVICE CLIENTÈLE

Pièces De Rechange

Service GIAS

En cas de problème après avoir effectué toutes

les inspections recommandées, veuillez

contacter le Service. Il pourra vous aider par

téléphone ou organiser la visite d'un technicien,

en vertu des conditions de votre garantie.

Cependant, vous serez facturé dans l’un des

cas suivants :

● Si la machine est en bon état de marche.

● Si la machine n’a pas été installée

conformément aux instructions d’installation.

● Si la machine a été utilisée incorrectement.

Utilisez toujours des pièces de rechange du

fabricant, disponibles auprès du service GIAS.

Le sèche-linge est bruyant…

●

GIAS pour obtenir des conseils.

L'indicateur est allumé…

● Le filtre doit-il être nettoyé ?

● Faut-il nettoyer le condenseur ?

L'indicateur est allumé…

● Le réservoir d’eau doit-il être vidé ?

Arrêtez le sèche-linge et contactez le service

Pour les entretiens et les réparations, contactez

votre technicien local du service GIAS.

Le constructeur décline toute responsabilité

en cas d’erreurs d’impression dans le

présent document. Le constructeur se

réserve le droit d’apporter les modifications

nécessaires à ses produits sans en changer

les caractéristiques de base.

INDICE

Introduzione

Informazioni Sulla Consegna

Consigli di Sicurezza

Utilizzo

Installazione

La Biancheria

Tutela Dell’ambiente

Servizio Gias

Installazione

Requisiti Elettrici

Regolazione dei Piedini

Ventilazione

Kit i Montaggio Tubo i Scarico: Istruzioni Per il Montaggio

Preparazione della Biancheria

Preparazione dei Capi

Evitare di Asciugare

Risparmio Energia

Selezione della Biancheria

Guida Ad una Corretta Asciugatura

Comandi e Spie Di Segnalazione

Selezione del Programma

Portellone e Filtro

Apertura del Portellone

Filtro

Spia di Pulizia Filtro

Vaschetta Dell’acqua

Per Togliere La Vaschetta

Condensatore

Per Togliere Il Condensatore

Funzionamento

Partenza Ritardata

Annullamento e Azzeramento del Programma

Pulizia e Manutenzione Ordinaria

Pulizia Dell’asciugatrice

Specifiche Tecniche

Ricerca Guasti

Servizio Assistenza Clienti

Ricambi

Servizio Assistenza Gias

d d

INTRODUZIONE

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo

opuscolo fornisce importanti linee guida per una manutenzione,un uso e un'installazione sicuri.

Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa

macchina.

Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Informazioni sulla onsegna C

Controllare che al momento della consegna

la macchina sia dotata dei seguenti

componenti:

● Libretto di istruzioni

● Certificato di garanzia

● Etichetta efficienza energetica

La mancata osservanza di tale procedura

potrebbe compromettere la sicurezza

dell’apparecchio. La chiamata può essere

soggetta a pagamento se le cause di

malfunzionamento della macchina sono

attribuibili a un uso improprio.

Verificare che durante il trasporto la

macchina non abbia subito danni. In caso

contrario, rivolgersi al Centro Assistenza GIAS.

CONSIGLI DI SICUREZZA

Utilizzo

• Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e

da persone con capacità fisiche, sensoriali o mentali ridotte o con

mancanza di esperienza e di conoscenza a patto che siano

supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro

dell’apparecchio e che capiscano i pericoli del suo utilizzo.

Evitare che i bambini giochino con la lavatrice o che si occupino della sua

pulizia e manutenzione senza supervisione.

●

incendio.

●

come per esempio:

- aree di ristoro di negozi, uffici o altri ambienti di lavoro;

- negli agriturismo;

- dai clienti di hotel, motel o altre aree residenziali simili;

- nei bed & breakfast.

Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso

professionale da parte di esperti o di persone addestrate, è escluso

anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello

riportato, può ridurre la vita del prodotto e può invalidare la garanzia del

costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un

utilizzo diverso da quello domestico (anche quando l’apparecchio è

installato in un ambiente domestico) non sarà ammesso dal costruttore in

sede legale.

● Questa macchina è prevista unicamente per uso domestico, ovvero per

l’asciugatura di capi e indumenti per la casa.

ATTENZIONE L’uso improprio dell’asciugatrice può provocare rischio di

Questo apparecchio è destinato ad uso in ambienti domestici e simili

●La macchina qui descritta deve essere utilizzata esclusivamente per lo

scopo al quale è destinata secondo quanto illustrato nel presente libretto.

Prima di attivare la macchina, accertarsi di avere letto attentamente e

compreso le istruzioni d’uso e di installazione.

● Non toccare l’asciugatrice con mani o piedi umidi o bagnati.

● Non appoggiarsi al portellone per caricare la macchina; non utilizzare il

portellone per sollevare o spostare la macchina.

● Non consentire ai bambini di giocare con la macchina o con i suoi

comandi.

● ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è

correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.

● ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della

superficie ,quando l’asciugatrice è in funzione la temperatura può

essere superiore a 60 gradi C.

● Staccare la spina dalla presa elettrica. Prima di pulire la macchina,

staccare sempre la spina.

● Se si presume che la macchina sia guasta, non continuare ad usarla.

●Evitare che sul pavimento attorno alla macchina si raccolgano filacce e

pelucchi.

● Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo.

Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare

completamente la macchina.

● L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo

freddo) per assicurare che i capi siano lasciati ad una temperatura che

non li danneggi.

● Massimo carico di asciugatura: far riferimento all'etichetta energetica 8

kg.

● L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici

per il lavaggio

●ATTENZIONE: mai fermare un' asciugatrice prima della fine del ciclo di

asciugatura senza che tutti i capi siano rimossi velocemente e separati in

modo che il calore si dissolva

INTRODUZIONE

CONSIGLI DI SICUREZZA

Utilizzo

Installazione

La iancheriaB

● Prima dell’uso, controllare che il

prodotto non presenti segni visibili

di danni. Non usare in caso di

danni e contattare il Servizio

Assistenza GIAS.

● Non utilizzare adattatori,

connettori multipli e/o prolunghe.

● Non installare l’asciugatrice

vicino ai tendaggi e rimuovere

tempestivamente eventuali oggetti

caduti dietro la macchina.

● L'apparecchio non deve essere

installato dietro una porta che può

essere chiusa a chiave, una porta

scorrevole o una porta i cui cardini

siano sul lato opposto rispetto a

quelli dell'asciugatrice.

● Non asciugare capi non lavati

nell'asciugatrice.

● ATTENZIONE Evitare di

asciugare articoli trattati con

prodotti di pulizia a secco.

● ATTENZIONE In determinate

circostanze, i materiali in gomma

possono essere soggetti ad

autocombustione se riscaldati.

Articoli in gommapiuma (lattice),

c u f f i e d a d oc c ia , t es s ut i

impermeabili, articoli in caucciù e

vestiti o cuscini imbottiti con

gommapiuma NON VANNO

asciugati nell'asciugatrice.

● Leggere attentamente le

etichette con le istruzioni di

INTRODUZIONE

CONSIGLI DI SICUREZZA

lavaggio per conoscere le

caratteristiche dell’asciugatura

idonea.

● Gli indumenti devono essere

introdotti nell’ asciugatrice solo

dopo essere stati opportunamente

centrifugati in lavatrice o strizzati a

mano. EVITARE di caricare nel

cestello indumenti ancora

gocciolanti.

● Controllare accuratamente che

nelle tasche degli indumenti da

asciugare non siano presenti

accendini o fiammiferi ed

EVITARE ASSOLUTAMENTE

l’uso di prodotti infiammabili in

prossimità della macchina.

● Evitare ASSOLUTAMENTE di

asciugare tende in fibra di vetro. La

contaminazione dei capi con le

fibre di vetro può infatti dar luogo a

fenomeni d’irritazione cutanea.

● I capi che sono stati macchiati

con sostanze come olio da cucina,

a c e t o n e , a l c o l , p e t r o l i o ,

c h e r o s e n e , s m a c c h i a t o r i ,

acquaragia, cere e sostanze per

rimuovere le cere dovrebbero

essere lavati in acqua calda con

una quantità extra di detergente

prima di essere asciugati

nell'asciugatrice.

●Gli ammorbidenti o prodotti simili

dovrebbero essere utilizzati come

specificato nelle rispettive

istruzioni.

Il locale in cui viene installata

l’a sciugatrice dev e essere

adeguatamente ventilato onde

evitare che i gas provenienti da

apparecchiature funzionanti con

altri combustibili, comprese fiamme

libere, siano aspirati nel locale dove

l’asciugatrice è in funzione.

Installare il retro della macchina

vicino al muro o ad una parete

verticale

●Ci dovrebbe essere uno spazio di

almeno 12 mm tra la macchina e

qualsiasi ostruzione. La valvola

interna ed esterna dovrebbe essere

tenuta lontana da ostacoli. Per

a s s i c u r a r e u n ' a d e g u a t a

ventilazione lo spazio tra la parte

inferiore della macchina e il

pavimento non dev'essere ostruito

● Non scaricare l’ aria nella canna

fumaria utilizzata per lo scarico di

fumi provenienti da attrezzature

funzionanti a gas o altri combustibili.

● Controllare periodicamente che

attorno all’asciugatrice vi sia una

buona circolazione d’aria, senza

impedimenti di sorta.

● Dopo l’ uso ispezionare il filtro

antifilacce e, se necessario, pulirlo.

● Rimuovere tempestivamente

eventuali oggetti caduti, dietro/sotto

la macchina in quanto potrebbero

ostruire le prese e gli sfiati dell’aria.

● EVITARE ASSOLUTAMENTE d’

installare la macchina contro

tendaggi.

VENTILAZIONE

INTRODUZIONE

CONSIGLI DI SICUREZZA

● Nel caso in cui l'asciugatrice fosse

installata sopra una lavatrice,

dev'essere usato un'accessorio su

misura per separarli, considerando

la seguente configurazione.

- Kit Mod 35100019: per una

macchina profonda almeno 49 cm

- Kit Mod 35900120: per una

macchina profonda almeno 51 cm

● Il kit dovrebbe essere uno di quelli

sopra indicati, ottenibile dal nostro

servizio ricambi. Le istruzioni per

l'installazione della macchina e di

tutti gli accessori, sono fornite con il

kit.

SFIATI ARIA NELLA BASE

Importante: durante il trasporto mantenere

in posizione verticale l'asciugabiancheria. Se

necessario ribaltarla esclusivamente nel lato

indicato in figura.

Attenzione: se il prodotto è stato ribaltato

non correttamente prima di avviarlo attendere

almeno 4 ore in modo tale che l'olio possa

scorrere nuovamente nel compressore. In caso

contrario il compressore può subire danni.

● Tutti i materiali utilizzati per l’imballaggio sono

ecologici e riciclabili. Smaltite l’imballaggio con

metodi ecologici. Presso il comune di residenza

si potranno reperire ulteriori informazioni sui

metodi di smaltimento.

● Per garantire la sicurezza al momento dello

smaltimento di una asciugatrice, scollegare la

spina dell’alimentazione dalla presa, tagliare il

cavo dell’alimentazione di rete e distruggerlo

insieme alla spina. Per evitare che i bambini

possano rimanere intrappolati all'interno della

lavatrice, rompere i cardini o la chiusura

dell’oblò.

Tutela ell’ambiented

Servizio GIAS

Ai fini della durata e del buon funzionamento

della macchina, per gli eventuali interventi di

assistenza o riparazione consigliamo di

rivolgersi esclusivamente al servizio assistenza

autorizzato GIAS.

Nel caso in cui la macchina non funzioni

correttamente o sia fuori uso, spegnere e

staccare la spina dalla presa. Per la riparazione,

rivolgersi al Centro Assistenza GIAS.

Requisiti lettriciE

Regolazione dei iediniP

Una volta posizionata la

macchina, si dovrebbe

p r o c e d e r e a l l a

regolazione dei piedini,

per gara nti re una

perfetta messa in bolla.

Le asciugatrici sono state progettate per

funzionare ad una tensione di 220-240V, 50 Hz

monofase. Controllar e ch e il ci r cuito

dell’alimentazione sia idoneo per valori di corrente

di almeno 6A.

L’elettricità può essere estremamente

pericolosa

L’apparecchio deve essere opportunamente

collegato a terra.

La presa e la spina dell’apparecchio devono

essere dello stesso tipo.

Non utilizzare adattatori multipli e/o

prolunghe.

Una volta completata l’installazione, la spina

deve risultare accessibile e facilmente

scollegabile.

L’apparecchio con marchio CE è conforme alle

direttive europee 2004/108/CE, 2006/95/CE

E successive modifiche.

Nel caso risulti danneggiato, il cavo di

alimentazione dell’apparecchio dev’essere

prontamente sostituito con apposito cavo

reperibile ESCLUSIVAMENTE presso il servizio di

ricambi. L’installazione deve essere effettuata da

persone competenti.

La chiamata può essere soggetta a pagamento,

se le cause di malfunzionamento della macchina

sono attribuibili a un’installazione non corretta.

dere la macchina finché l’installazione non sarà

stata completata. Ai fini della sicurezza personale è

essenziale che l’asciugatrice venga installata

correttamente. In caso di dubbi sull’installazione,

rivolgersi al Servizio Assistenza GIAS.

Non inserire la spina nella presa e non accen

INSTALLAZIONE

Questo elettrodomestico è marcato

conformemente alla Direttiva Europea

2 0 1 2 / 1 9 / E U s u i R i f i u t i d a

Ap pa re c ch ia tu r e E le t tr ic h e e d

Elettroniche (RAEE).

Direttiva Europea 2012/19/EU

I RAEE contengono sia sostanze inquinanti (che

possono cioè avere un impatto negativo anche

molto pesante sull'ambiente) sia materie prime

(che possono essere riutilizzate). E' perciò

necessario sottoporre i RAEE ad apposite

operazioni di trattamento, per rimuovere e smaltire

in modo sicuro le sostanze inquinanti ed estrarre e

riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo

nell'assicurare che i RAEE non diventino un

problema ambientale; basta seguire qualche

semplice regola:

- i RAEE non vanno mai buttati nella spazzatura

indifferenziata.

- i RAEE devono essere consegnati ai Centri di

Raccolta (chiamati anche isole ecologiche,

riciclerie, piattaforme ecologiche …) allestiti dai

Comuni o dalle Società di igiene urbana; in molte

località viene anche effettuato il servizio di ritiro a

domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova

apparecchiatura, si può consegnare il RAEE al

negoziante, che è tenuto a ritirarlo gratuitamente

(ritiro "uno contro uno") a patto che il nuovo

apparecchio sia dello stesso tipo e svolga le stesse

funzioni di quello reso.

EN 5

KIT DI MONTAGGIO TUBO DI SCARICO: ISTRUZIONI PER IL MONTAGGIO

AVVERTENZA! Prima di eseguire qualsiasi

operazione, spegnere l’asciugatrice e staccare

la spina dalla presa principale.

Per non dover svuotare il contenitore dell’acqua

dopo ogni ciclo di asciugatura, si può convogliare

l’acqua normalmente raccolta durante il ciclo di

asciugatura direttamente in un tubo di scarico

delle acque di scolo (lo stesso sistema di scarico

usato nei lavandini di Casa).

Le leggi locali sullo smaltimento delle acque

vietano la connessione ai canali a cielo aperto. Il

sistema di scarico delle acque di scolo va

collocato accanto all’asciugatrice.

Il kit è composto: 1 tubo flessibile, 1 connettore

per tubo flessibile dritto, 1 morsetto per tubo e una

fascetta di plastica.

Montare i Componenti del Kit Come di Seguito Riportato:

1.Svitare e rimuovere le 3

vi ti su l re t ro d ell a

macchina, mante-nendo

in posizione il bordino di

finitura del piano di lavoro.

2. Rimuovere il bordino di

finitura del piano di lavoro

posteriore, poi rimuovere

anche il piano di lavoro

superiore, facendolo

scorrere con delicatezza

verso il retro della

macchina.

3 .

dell’acqua di scolo è

posto sul lato destro della

macchina (guardando dal

retro).

Sopra il contenitore

dell’acqua è posto un tubo

grigio flessibile, fissato a

un collegamento a ponte.

Utilizzando una pinza,

rimuovere dal ponte il

morsetto di bloccaggio

del tubo.

4. Rimuovere il tubo

flessibile dal ponte.

5. Collegare il tubo

flessibile del kit al tubo

flessibile rimosso dal

ponte, utilizzando il

connettore e I morsetti per

il tubo forniti.

6. Rimuovere il coperchio

del contenitore dell’acqua

Posto sul retro della

macchina, rimuovendo le

due viti e sganciandolo.

I l c o n t e n i t o r e

.7. Rompere la linguetta

p o s t a s u l l a t o d el

coperchio, riposizio-nare

i l c o p e r c h i o s u l l a

macchina e fissare

nuovamente le viti. A

questo punto si dovrebbe

vedere un foro sul retro

del mobile, accanto al

coperchio.

8. Far passare il tubo

flessibile di scarico

attraverso il foro di

entrata nel mobile.

9. Collocare il tubo grigio

nello spazio libero della

vaschetta e fissare

l’intero blocco del tubo al

ponte, utilizzando la

fascetta di plastica.

10. Ricollocare il piano di

lavoro facendolo scorrere

di nuovo nella posizione

d i p a r t e n z a , e

accertandosi che il tubo

f l e s s i b i l e n o n s i a

incastrato. Ricollocare

in posizione anche il

bordino di finitura del

p i a n o d i l a v o r o

posteriore, utilizzando le

3 viti.

11. Collegare il nuovo

tubo flessibile di scarico

al tubo dell’acqua di

scolo. Accertarsi che il

nuovo tubo flessibile non

si pieghi quando si spinge

i n p o s i z i o n e

l’asciugatrice. Accertarsi

di rispettare le linee

guida, come mostrato,

qua ndo si f issa l a

posizione del nuovo tubo

flessibile esterno.

1 2 . E f f e t t u a r e i l

collegamento alla presa

di rete principale.

13. Dopo avere svuotato

il contenitore dell’acqua

di scarico, per dare inizio

a l p r o g r a m m a d i

asciugatura basterà

accendere la macchina

con il tasto ON (e

premere nel caso dei

modelli elettronici il

pulsante ‘START’).

. .

Prima di utilizzare l’asciugatrice per la prima volta:

● Leggere attentamente il presente libretto

d’istruzioni.

● Togliere tutti gli articoli presenti all’ interno del

cestello.

● Pulire l’interno del cestello e il portellone con un

panno umido in modo da eliminare l’eventuale

polvere depositata durante il trasporto.

Preparazione dei apiC

Verificare che la biancheria da asciugare sia idonea

per l’asciugatura meccanica, come indicato dai

simboli sull’etichetta di lavaggio dei vari articoli.

Controllare che le chiusure siano chiuse e le tasche

vuote. Girare i capi con il rovescio all’esterno.

Introdurre i capi nel cestello uno ad uno, in modo che

non si aggroviglino.

Articoli di lana, seta, tessuti delicati, calze di

nylon,ricami delicati, tessuti con decorazioni

metalliche, indumenti con guarnizioni in PVC o in

pelle, scarpe da ginnastica, articoli pesanti come

sacchi a pelo ecc.

IMPORTANTE: Evitare di asciugare

articoli preventivamente trattati con prodotti di

pulizia a secco o capi in gomma (pericolo

d’incendio o esplosione).

Evitare Di Asciugare:

Risparmio nergiaE

Introdurre nell’asciugatrice solo biancheria

accuratamente strizzata a mano o centrifugata a

macchina. Quanto più asciutta è la biancheria, tanto

più rapido è il tempo richiesto per l’asciugatura, con

conseguente risparmio di consumo elettrico.

COSA FARE SEMPRE

● Cercare sempre di far lavorare la macchina a pieno

carico di biancheria: si risparmia tempo ed elettricità.

● Prima di ogni ciclo di asciugatura verificare

SEMPRE che il filtro sia pulito.

COSA NON FARE MAI

● Non superare mai il peso massimo: si perde tempo

e si consuma più elettricità.

● Evitare di caricare capi ancora gocciolanti: si

rischia di rovinare la macchina.

Selezionare La Biancheria Nel Modo Seguente:

Peso assimo di AsciugaturaM

● Capi in cotone Max. 8 kg

● Capi sintetici Max. 4 kg

Non sovraccaricare il cestello, in quanto I

capi ingombranti, a caldo, possono superare il

carico massimo consentito. (per esempio sacchi

a pelo e piumoni)

● In base ai simboli delle etichette di lavaggio

Le etichette di lavaggio sono apposte sul collo o

sulle cuciture interne:

Articolo idoneo per l’asciugatura

meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all’asciugatura

meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si

deve presumere che non sia idoneo all’asciugatura

meccanica.

● In base al quantitativo ed alla pesantezza

Se il carico è superiore alla capacità della macchina,

separare i capi in base alla pesantezza (p. es.,

separare gli asciugamani dalla biancheria leggera).

● In base al tipo di tessuto

Articoli di cotone/lino: Asciugamani, jersey di

cotone, biancheria da tavola/letto.

Articoli sintetici: Camicette, camicie, tute ecc. in

poliestere o poliammide e misti cotone/sintetici.

● In base al grado di asciugatura

Selezionare tra: capi asciutti da stirare, capi pronti

da riporre ecc. Per i capi delicati premere il pulsante

,impostando una temperatura di asciugatura ridotta.

PREPARAZIONE DELLA BIANCHERIA

Durante gli ultimi 15 minuti (approssimativa-

mente) i capi sono sempre asciugati con aria

fredda.

Guida Ad Una Corretta Asciugatura

Il ciclo standard ( ) è quello

a maggior efficienza energetica e il più adatto per

un'asciugatura di un normale bucato bagnato in

cotone. La tabella sotto mostra la durata e il consumo

energetico indicativi dei principali programmi di

asciugatura

ASCIUTTO NO-STIRO

Consumo di energia modalità "stand-by»

Consumo di energia modalità "spento"

0,20 W

0,75 W

CICLO

CARICO

ENERGIA

DURATA

(kWh)

(Min)

Perfect Home

PIENO

MEZZO

Asciutto No-Stiro

Asciutto Pronto-stiro

Asciutto Armadio

(kg)

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato.

Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato

solo per alcuni programmi .

Partenza Ritardata

Tessuti Delicati :

Anti-Piega :

Cool down :

Avvio/Pausa :

Programmi automatici:

Pulizia filtro :

Tanica acqua

: Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, ad

esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata).

Premendo questo pulsante, si spegne la spia e si accende la spia delicati; ,

l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti.

Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il

cesto in movimento e non facendo appesantire i panni asciutti.

Si accende quando il ciclo è nella fase finale di raffreddamento.

Serve per dare inizio al programma selezionato o bloccare il ciclo.

A seconda del programma scelto, si accenderanno le relative spie (vedere

elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo.

Quando si accende questa spia, è necessario pulire il filtro.

: Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa

Pannello i Comando Spie Luminosed e

COMANDI E SPIE DI SEGNALAZIONE

Questa asciugatrice è dotata di un sensore di asciugatura che

permette di scegliere il programma preferito in base al carico,

fermandosi quando la biancheria all’interno è pronta.

Per carichi ridotti o tessuti già parzialmente asciutti, si

consiglia di selezionare un programma a tempo, premendo il

pulsante “Tessuti Delicati” per avere una temperatura ridotta

all’interno del cesto.

Nel caso il sensore non rilevi la presenza del carico,

l’asciugatrice funzionerà solo per 10 minuti, per poi passare

alla fase di raffreddamento.

Se il carico è troppo abbondante o eccessivamente bagnato,

l’asciugatrice funziona in automatico per 3 ore, passando poi

alla fase di raffreddamento.

In ogni caso, la fase di raffreddamento viene sempre effettuata

a fine ciclo con aria fredda e ha una durata media di 15 minuti.

SELEZIONE DEL PROGRAMMA

Selettore

Programmi

Pulsante

Acrilici/Sintetici

Pulsante Anti

Piega

Tasto

Avvio/pausa

Pulsante Partenza

Ritardata

Spia Elimina

Acqua

Spia Pulizia Filtro

Display Programmi

Automatici

Pulsante

Selezione

Tempo

SELEZIONE DEL PROGRAMMA

PROGRAMMA

Ravviva lana

Mix & Dry

Rapido 40’

Camicie

Tempo

Jeans

Anti piega

Asciutto Pronto-Stiro Asciutto Pronto-Stiro

Asciutto Armadio

Asciutto No-Stiro Asciutto No-Stiro

IDEALE PER

Capi che si preferisce mantenere leggermente più umidi, in modo da

facilitare la stiratura. Durata: circa 1 ora e 50 min.

Capi che si preferisce non stirare, ma appendere direttamente dopo

l’asciugatura. Durata: circa 2 ore e 30 min.

Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti

misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min.

Capi che si vogliono completamente asciutti, come asciugamani,

accappatoi, tovaglie e lenzuola. Durata: circa 3 ore.

Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo

nell’armadio. Durata: 12 minuti.

Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a

dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato)

Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di

camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in

cotone (circa 10 capi).

Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180

minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale

per capi da ravvivare, per eliminare eventuali odori.

Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2

ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga

utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in

cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans

con ricami e accessori.

Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per

qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una

funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura.

Durata: 9 minuti + 3 minuti di cool down.

Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il

sensore monitora costantemente la temperatura per il miglior risultato di

asciugatura. Max 2kg di bucato.

Perfect Home

Si accende segnalando

la necessità di pulire il

filtro.

Procedere con la verifica

ed eventuale pulizia del

filtro principale e dei filtri

all o cati nel la parte

inferiore del Dryer.

Se la biancheria non si

asciuga verificare che il

filtro non sia intasato.

Filtro

IMPORTANTE: Ai fini della massima efficacia

della macchina, prima di ogni ciclo di

asciugatura è essenziale verificare la pulizia

del filtro antifilacce.

Importante: Non utilizzare l'asciugabiancheria

senza I filtri. I filtri intasati possono allungare il

tempo di asciugatura e causare danni con

conseguenti costosi interventi di pulizia.

3 .

Tirare il filtro verso

l’alto.

Aprire il filtro come

illustrato.

R i m u o v e r e

delicatamente le

Filacce con la punta delle

dita o aiutandosi con uno

spazzolino morbido.

Richiudere il filtro e

reinserirlo in sede.

Tirare la maniglia per

aprire lo sportello.

P e r a v v i a r e l a

macchina, richiudere

i l p o r t e l l o n e e

premere il tasto.

AVVERTENZA! Si ricorda che quando la

macchina è in funzione il cestello e il portellone

possono essere MOLTO CALDI. Non arrestare

mai l'asciugatrice prima della fine del ciclo di

asciugatura a meno che tutti i capi in essa

contenuti non vengano rimossi rapidamente e

stesi in modo da dissipare il calore.

PORTELLONE FILTROe

Apertura del ortelloneP

Spia Di Pulizia Filtro

NON USARE ACQUA PER PULIRE IL FILTRO

PULIZIA FILTRO

1 . R i m u o v e r e l o

zoccolo

2. Girare in senso

antiorario I ganci e

rimuovere il coperchio

supporto filtri

3. R i m u o v e r e

delicatamente il telaio

agendo sul gancio

superiore a pulire la

rete filtrante da residui o

depositi. Non usare

acqua.

5. Rimontare i filtri e

posizionare il coperchio

supporto filtri nella

corretta posizione

indicata dalla freccia

(posizione verso l'alto).

Bloccare il coperchio

con i ganci.

6. R i m o n t a r e l o

zoccolo.

4 . R i m u o v e r e

delicatamente il filtro a

spugna dalla sede a

lavarlo sotto acqua

corrente per rimuovere

residui o depositi.

CONDENSATORE

Aprire la porta e caricare la biancheria nel

cesto. Assicurarsi che i capi non si incastrino

nella porta.

Chiudere gentilmente la porta fino a sentire

un “click”.

Ruotare il selettore programmi e scegliere il

programma di asciugatura desiderato (per

dettagli, guardare la Guida Programmi).

Se bisogna asciugare tessuti sintetici, acrilici

o delicati, premere il pulsante per ridurre la

temperatura di asciugatura. La spia si illumina

quando si sceglie questa opzione. Per de-

selezionarla, nei primi minuti di avvio del

programma, ri-premere il pulsante e

programmare nuovamente la macchina.

Premere il pulsante . L’asciugabiancheria

inizia automaticamente e la spia luminosa

sopra il tasto resta accesa.

Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario

successivamente richiudere la porta e premere

il pulsante , il ciclo di asciugatura

ricomincerà nuovamente.

Quando il ciclo è prossimo alla fine, inizia una

fase di raffreddamento. I capi vengono

asciugati con aria fredda al fine di raffreddarli.

Quando il programma è terminato, la spia

END si illumine sul display.

A seguito della fine del ciclo, il cesto effettuerà

delle rotazioni ad intermittenza per minimizzare

le pieghe. Continuerà fino a quando la porta

verrà aperta.

FUNZIONAMENTO

Non aprire la porta durante i cicli di

asciugatura automatici per avere un'asciugatura

sempre efficace.

1 . E s t r a r r e c o n

d e l i c a t e z z a l a

vaschetta, finché non

viene completamente

rimossa. Sostenere la

v a s c h e t t a c o n

entrambe le mani. Da

piena, la vaschetta

dell’acqua pesa circa 4

kg.

2.Inclinare la vaschetta

f a c e n d o d e f l u i r e

l ' a c q u a d a l f o r o

posteriore. Quando è

vuota, far scivolare di

nuovo la vaschetta

nell'apposita sede.

S P I N G E R E C O N

DECISIONE IN SEDE.

3 . P e r a v v i a r e l a

macchina, premere il

tasto.

NOTA: se c’è uno

s c a r i c o v i c i n o

all’asciugatrice, si può

usare l’apposito kit per

f a r s c a r i c a r e

costantemente l’acqua

r a c c o l t a d a l l a

m a c c h i n a . C o s ì

facendo si eviterà di

svuotare la vaschetta

dell’acqua. Tutte le

informazioni per il

m o n t a g g i o s o n o

a l l ’ i n t e r n o d e l l a

confezione del kit di

scarico.

L’acqua eliminata dalla biancheria durante il

ciclo di asciugatura viene raccolta in una

vaschetta posta in fondo alla macchina. Quando

la vaschetta è piena si accende la spia sul

pannello dei comandi, segnalando che si DEVE

vuotare la vaschetta. Tuttavia, si consiglia di

svuotare la vaschetta dopo ogni ciclo di

asciugatura.

NOTA: Nei primi cicli, quando la macchina è

nuova, si raccoglie poca acqua in quanto si

riempie prima il serbatoio interno.

Per Togliere La Vaschetta

VASCHETTA DELL ACQUA’

IMPORTANTE Prima di procedere alla

pulizia, disattivare sempre la macchina e

staccare la spina dalla presa a muro.

Per i dati elettrici vedere la targhetta dei dati

posta sul davanti del mobile della macchina (con

portellone aperto).

Specifiche Tecniche

Pulizia dell’asciugatrice

Capacità del cestello 115 litri

Carico massimo kg

Altezza 85 cm

Larghezza 60 cm

Profondità 60 cm

Efficienza Energetica

A +

● Si consiglia di pulire il filtro e di svuotare la

vaschetta dell’acqua dopo ogni ciclo di

asciugatura.

● Pulire regolarmente il filtro.

● Dopo l’ uso, pulire l’ interno del cestello e

lasciare aperto il portellone per un certo

periodo di tempo in modo che circoli aria e si

asciughi.

● Pulire l’esterno della macchina e il portellone

con un panno morbido.

● NON usare spugnette abrasive né prodotti di

pulizia.

●Pre evitare che si accumuli della lanuggine e

che l'oblò abbia difficoltà ad aprirsi/chiudere, a

fine di ogni ciclo d'asciugatura pulire con un

panno umido la parte interna dell'oblò e la

guarnizione.

La funzione Partenza Ritardata consente all’utente di ritardare la partenza del ciclo di

asciugatura da 1 a 24 ore.

Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni

successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora.

Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di

asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.

Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL”

lampeggerà 0:00 indicando che è stato azzerato il programma.

FUNZIONAMENTO

Partenza itardataR

Annullamento Azzeramento Del Programmae

PULIZIA MANUTENZIONE ORDINARIAE

AVVERTENZA! Il cestello, il portellone e il

carico possono essere molto caldi.

NOTA

l’

: Installare e utilizzare il tubo di scarico

per scaricare acqua condensata.

Informazıonı per Test dı Laboratorıo

EN 61121 Programmı

Programmı da usare

-Cotone Asciutto

-Asciutto No-Stiro

-Asciutto Pronto-Stiro

- +SiAsciutto No-Stiro ntetico

-Cotone Asciutto da Stirare

-Tessuti Delicati

Problemi che può risolvere l’utente

Prima di rivolgersi al Centro Assistenza GIAS,

consultare la seguente checklist. La chiamata

verrà addebitata all'utente nel caso in cui risulti

che la macchina funziona o è stata installata o

utilizzata in maniera errata. Se il problema persiste

anche dopo aver eseguito i controlli consigliati,

rivolgersi al servizio di assistenza GIAS che sarà a

disposizione per suggerire eventuali soluzioni per

telefono.

Tempo di asciugatura eccessivamente

lungo/capi non sufficientemente asciutti…

●

L’asciugatrice non funziona…

Il tempo di asciugatura residuo può variare

durante il ciclo. Il tempo infatti viene

costantemente aggiornato per migliorarne la

stima. E per tanto normale che durante il ciclo,

il tempo mostrato sul display possa aumentare

o diminuire.

●Il programma/tempo di asciugatura selezionato è

corretto?

● I capi sono stati introdotti eccessivamente

bagnati? Si è provveduto a strizzare o centrifugare

adeguatamente i capi prima d’introdurli nella

macchina?

● Si deve pulire il filtro?

● Si deve pulire il condensatore?

L’asciugatrice è stata caricata eccessivamente?

Vi sono ostruzioni a livello delle prese, degli

sfiati e della base dell’asciugatrice?

● Il tasto è stato selezionato da un ciclo

precedente?

● L’alimentazione elettrica cui è collegata la

macchina è attiva? Controllare provando con un

altro apparecchio (ad esempio, lampada da

tavolo).

● La spina di alimentazione è stata collegata

correttamente all’alimentazione elettrica?

● Manca la corrente?

● Fusibile bruciato?

● Il portellone è stato chiuso perfettamente?

● La macchina è stata opportunamente attivata

(sia collegata all’alimentazione sia attivata

localmente)?

● È stato selezionato il tempo o il programma di

asciugatura?

●La macchina è stata riattivata dopo aver aperto il

portellone?

●La macchina ha smesso di funzionare perché la

vaschetta dell’acqua è piena e deve essere

svuotata?

Se il problema persiste anche dopo aver

effettuato tutti icontrolli consigliati, rivolgersi al

Servizio Assistenza GIAS.

Sarà a disposizione per suggerire eventuali

soluzioni per telefono o per fissare la visita del

tecnico in base alle condizioni di garanzia. Si

ricorda che l intervento del tecnico può essere

soggetto a pagamento nel caso la macchina:

’

● risulti perfettamente funzionante.

● non sia stata installata secondo quanto

indicato nelle istruzioni d’installazione.

● sia stata utilizzata in modo improprio.

Utilizzare sempre ricambi originali, disponibili

direttamente presso il Servizio Assistenza

GIAS.

Per assistenza e riparazioni, rivolgersi al

tecnico del Servizio Assistenza GIAS più vicino.

L’asciugatrice fa molto rumore…

●

La spia di segnalazione è accesa…

●

La spia di segnalazione è accesa…

●

Spegnere l’asciugatrice e rivolgersi al Servizio

Assistenza GIAS.

Si deve pulire il filtro?

Si deve pulire il condensatore?

Si deve svuotare la vaschetta dell’acqua?

Il produttore declina ogni responsabilità

in caso di eventuali errori di stampa nel

presente opuscolo. Il produttore si riserva

il diritto di apportare le necessarie

modifiche ai propri prodotti, senza

alterarne le caratteristiche essenziali.

RICERCA GUASTI

Quale Può Essere La Causa...

SERVIZIO ASSISTENZA CLIENTI

Ricambi

Servizio GIAS

IT 71

ÍNDICE

ES 72

Introducción

Información de entrega

Advertencias sobre seguridad

Uso

Instalación

La colada

Ventilación

Instalación

Temas medioambientales

Servicio técnico de GIAS

Requisitos eléctricos

Ajuste de las patas

Desagüe: Instrucciones de Colocación

Preparación del material para secar

Preparación de la ropa

Clasificación del material para secar

No secar en secadora

Ahorro de energía

Guía de secado

Controles e indicadores

Selección del programa

Puerta y filtro

Modo de abrir la puerta

Filtro

Control de mantenimiento del filtro

Depósito del agua

Modo de sacar el recipiente

Condensador

Modo de sacar el condensador

Operación

Inicio diferido

Modo de cancelar y restablecer el programa

Limpieza y mantenimiento de rutina

Limpieza de la secadora

Especificaciones técnicas

Resolución de problemas

Servicio de atención al cliente

Servicio de recambios

Servicio técnico de GIAS

INTRODUCCIÓN

Por favor lea cuidadosamente estas instrucciones y utilice la máquina según sus indicaciones. Este

folleto presenta directrices importantes para el seguro, la instalación y el mantenimiento seguros y

algunos consejos útiles para obtener los mejores resultados de su secadora.

Conserve toda la documentación en un lugar seguro para referencia futura o para los dueños futuros.

Información de Entrega

ADVERTENCIAS SOBRE SEGURIDAD

Uso

ADVERTENCIAS SOBRE SEGURIDAD

Uso

INTRODUCCIÓN

ADVERTENCIAS SOBRE SEGURIDAD

Uso

ADVERTENCIAS SOBRE SEGURIDAD

Uso

INTRODUCCIÓN

ADVERTENCIAS SOBRE SEGURIDADADVERTENCIAS SOBRE SEGURIDAD

Instalación

La oladaC

INTRODUCCIÓN

ADVERTENCIAS SOBRE SEGURIDADADVERTENCIAS SOBRE SEGURIDAD

VENTILACIÓN

SALIDAS DE AIRE

SALIDAS DE AIRE EN LA BASE

TOMAS DE AIRE

Importante: Durante el transporte asegúrese que

la secadora este en posición vertical, si es

necesario puede girarla por el lado que se

muestra;

Atención : Si el producto está en lado diferente,

espere por lo menos 4 horas antes de

encenderlo para que el aceite pueda fluir de

nuevo en el compresor. De no hacerlo, podría

dañarse el compresor.

Directiva Europea 2012/19/EU

Servicio écnico de GIAST

Temas edioambientalesM

Requisitos léctricosE

Ajuste de las atasP

No enchufe el electrodoméstico ni lo encienda

conectado a la red eléctrica hasta que se haya

completado la instalación. Por su seguridad, esta

secadora debe instalarse correctamente.En caso

de alguna duda acerca de la instalación, llame al

Servicio GIAS de Atención al Cliente para obtener

información.

INSTALACIÓN

Este dispositivo tiene el distintivo de la

directiva europea 2012/19/EU sobre

Residuos de Aparatos Eléctricos y

Electrónicos (RAEE).

Los RAEE contienen tanto sustancias

contaminantes (que pueden repercutir

negativamente en el medio ambiente) como

componentes básicos (que pueden reutilizarse).

Es importante que los RAEE se sometan a

tratamientos específicos con el objeto de extraer y

eliminar, de forma adecuada, todos los agentes

contaminantes. Igual de importante es recuperar

y reciclar todo el material posible.

La gente puede desempeñar una función

importante a la hora de asegurarse de que los

RAEE no se convierten en un problema

medioambiental; es crucial seguir algunas

normas básicas:

- Los RAEE no han de tratarse como residuos

domésticos.

- Los RAEE han de depositarse en los puntos de

recogida habilitados para ello que gestiona el

ayuntamiento o empresas contratadas para ello.

En muchos países se ofrece la posibilidad de

recogida a domicilio de los RAEE de mayor

volumen.

En muchos países, cuando la gente compra un

nuevo dispositivo, el antiguo se puede entregar al

vendedor, quien lo recoge de forma gratuita (un

dispositivo antiguo por cada dispositivo adquirido)

siempre que el equipo entregado sea similar y

disponga de las mismas funciones que el

adquirido.

6 A

KIT DE MANGUERA DE DESAGÜE: INSTRUCCIONES DE MONTAJE

¡AVISO! Desconecte y retire el enchufe de

la secadora de la toma de corriente eléctrica

antes de llevar a cabo cualquier manipulación.

Para evitar tener que vaciar el contenedor de

agua después de cada ciclo de secado, el agua

recogida normalmente durante el ciclo de secado

se puede descargar a la tubería de desagüe

principal (el mismo sistema de dreanaje del

fregadero). La normativa local de aguas prohíbe

la conexión a un desagüe de agua superficial.

Debe haber una tubería del sistema de desagüe

principal al lado de la secadora.

El kit está compuesto por: 1 manguera, 1

conector de manguera recto, 1 abrazadera y

pinza de plástico.

Monte el Kit Como se Detalla a Continuación:

1.Desatornille y retire los

tres tornillos que se

encuentran en la parte

trasera de la máquina

sujetanto el marco

posterior de la encimera.

2. Retire el marco y la

encimera con cuidado

deslizándola hacia la

parte trasera de la

máquina.

3. El contenedor de agua

está situado a la derecha

de la máquina (mirando

desde atrás). Está

conectado al puente

s i t u a d o s o b r e e l

contenedor con una

manguera gris. Libere la

m a n g u e r a d e l a

abrazadera de sujeción

con unos alicates.

4. Suelte la manguera de

la conexión del puente.

5. Conecte la manguera

suministrada con el kit a

la manguera que ha

soltado de la conexión

del puen te c on el

conector y la abrazadera

suminis-trados.

6. Retire la tapa del

contenedor de agua de

la parte trasera de la

máquina quitando los

dos tornillos y desen-

ganchando la tapa.

7. Rompa la lengüeta

lateral de la tapa y vuelva

a colocar la tapa en la

máquina. Vuelva a

colocar los tornillos.

Ahora debería haber

dejado al descubierto un

agujero en la parte

trasera del compar-

timento que hay al lado

de la tapa.

8 . I n t r o d u z c a l a

manguera de desagüe a

través del agujero en el

compartimento.

9. Busque la manguera

gris en el recorte de la

bandeja y fije el montaje

de mangueras al puente

con la pinza de plástico.

10. Deslice la encimera

otra vez hasta colocarla

en su posición teniendo

cuidado de no pillar la

manguera y vuelva a

c o l o c a r e l m a r c o

posterior de la encimera

sujetándolo con los tres

tornillos.

11. Conecte la manguera

de desagüe que acaba

de instalar a la tubería de

de s a g üe pr i nc ip al .

Asegúrese de que la

manguera que acaba de

colocar no se enrosque

c ua n do e mp u je l a

secadora a su posición.

Asegúrese de que ha

seguido correctamente

las instrucciones tal

como se muestra en las

imágenes al colocar la

n u e v a m a n g u e r a

externa.

12. Conecte la secadora

a la toma de corriente

eléctrica.

13. Después de vaciar el

contenedor de agua,

encienda la máquina [y

pulse el botón ‘START’

(Inicio) en los modelos

electrónicos] para iniciar

un programa de secado.

PREPARACIÓN DEL MATERIAL PARA SECAR

Preparación de la opaR

● Algodón máx. 8 kg

● Fibras sintéticas máx. 4 kg

Peso áximo de ara el ecadoM P S

No cargue el tambor en exceso; los artículos grandes,

al humedecerse, pueden superar la carga de ropa máxima

admisible (por ejemplo: sacos de dormir, edredones)

CONSEJOS PARA EL SECADO

No Secar En Secadora:

Durante los últimos 15 minutos (aproximada-mente) la

carga siempre se seca con aire frío.

Ahorro De Energía

Clasifique la arga de la iguiente anera:C S M

. .

Drying Guide

Consumo de electricidad en modo apagado

CICLO

ENERGÍA

TIEMPO

(kWh)

(Min)

Perfect Home

LLENO

MEDIO

Seco Armario

Seco no plancha

Seco listo plancha

0,20 W

0,75 W

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

SECO NO PLANCHA

CONTROLES E INDICADORES

Panel De Control Y Luces De Aviso

Selector de Programa– Selecciona el programa deseado.

Botón Time Selection – Permite que el usuario modifique la duración del programa

seleccionado por el Selector de Programa. Sólo puede utilizarse con las opciones: Mix&Dry, Shirts y

Time.

Botón Delay Start - Permite que el usuario retrase el inicio del ciclo de secado (ver detalles del

funcionamiento).

Botón Acrylic Synthetic - Pulse para seleccionar el tipo de tejido a secar: Acrylic y Synthetics.

Cuando se pulsa este botón, la opción Acrylic Synthetics se activa y el indicador se enciende.

Botón Anti- Crease – Permite que el usuario seleccione un ciclo antiarrugas post secado.

Botón Start/Pause – Pulse para iniciar/ detener el programa de secado seleccionado.

Indicador Filter Care - Se enciende cuando el filtro necesita limpiarse. Indicador Empty Water

– Se enciende cuando el contenedor de agua está lleno.

Indicador Empty Water – Se enciende cuando el contenedor de agua está lleno.

Auto Program Display / Pantalla – Se enciende el indicador correspondiente cuando se ha

seleccionado un programa automático.

Refresh – El indicador se enciende cuando el programa inicia la fase de enfriado.

SELECCIÓN DEL PROGRAMA

La secadora Candy Sensor Dry ofrece muchas opciones para

secar la colada y adaptarse a todas las circunstancias.

En la siguiente tabla se enumeran los programas y la función de

cada programa.

Nota: Es posible que el sensor no detecte una pequeña cantidad

de piezas pequeñas.Para cantidades pequeñas y piezas

separadas o telas previamente secadas que contienen poca

humedad, utilice los programas de duración controlada. Ajuste el

programa entre 30 y 75 minutos según la cantidad de piezas que se

quiere secar y el grado de secado requerido, y seleccione

temperatura alta o baja, dependiendo del tipo de tela.

Si el sensor no detecta la pieza, la secadora sólo funcionará

durante 10 minutos antes de entrar en la etapa de enfriamiento.

Si la carga es excesiva o las prendas están demasiado mojadas

para secar en la secadora, ésta entrará automáticamente en la

etapa de enfriamiento después de aproximadamente 3 horas.

Botón Time

Selection

Selector De

Programa

Botón Acrylic

Synthetic

Botón Anti-

Crease

Indicador De

Mantenimiento Del Filtro

Pantalla

Botón

Start/pausa

Botón De

Inicio Diferido

Indicador

Depósito Lleno

PROGRAMME

Refresh lana

Mezclar & Secar

Rápido 40 Min.

Camisas

Tiempo

Jeans

No Crease

Seco listo plancha

Perfect Home

Seco Armario

Seco no plancha

IDEAL FOR

Prendas que se prefiere mantener ligeramente húmedas, de manera que

se facilita el planchado. Duración una hora y 50 minutos.

Prendas que se prefiere no planchar directamente después del secado.

Duración unas 2 horas y 30 minutos.

Las prendas que se pueden doblar sin, planchar, como camisetas con

mezclas de tejidos, jerseys, calcetines, ropa de bebé. Duración: unas 2

horas y 45 min.

Las prendas que han de ser secadas completamente, tales como toallas,

albornoces y sábanas. Duración: 3 horas aproximadamente.

Ideal para las prendas más suaves de lana o para refrescar tras un largo

período en el armario. Duración: 12 minutos.

Cuando se desea mezclar tejidos de algodón y sintéticos, sin perder el

tiempo a dividirlos y a secar en ciclos diferentes- Duración: unas 2 horas

(maximo 4 kg de colada)

Secado de las camisas de algodón o fibras sintéticas. Duración: 1 hora

para 2 kg de ropa de fibras sintéticas (alrededor de 10 prendas), 1 hora y 20

minutos para 3 kg de camisas de algodón (alrededor de 10 prendas)

Quién quiere seleccionar manualmente el tiempo de secado de 30 a 180

minutos. Seleccionando "20 Minutos", se elije un programa frío, ideal para

refrecar las prendas y para eliminar los malos olores.

Para secar hasta 4kg de Vaqueros (unos 5 pares). El programa dura unos 2

horas, pero el tiempo puede modificarse en base a la carga y a la velocidad

de centrifugado realizado en el lavado. Se aconseja utilizar el ciclo

Vaqueros para prendas de algodón 100%, teniendo cuidado de no mezclar

los colores y de no secar vaqueros con bordados y accesorios.

Prendas que se han de ahuecar, después de averlos dejado secos en el

cesto de la ropa por unos pocos días o después del secado al aire libre o en

los radiadores. El ciclo tiene una función que anti arrugas que hace que

actúa en las fibras haciéndo el planchado más fácil y más rápido. Duración:

9 minutos + 3 minutos de enfriamiento.

Tener ropa seca y lista para usar en tan sólo 40 minutos. El sensor controla

constantemente la temperatura para los mejores resultados de secado.

Max 2 kg de ropa.

SELECCIÓN DEL PROGRAMA

PUERTA Y FILTRO

Modo De Abrir La Puerta

Tire de la palanca

para abrir la puerta.

P a r a p o n e r l a

secadora en marcha

nuevamente, cierre la

puerta y presione.

Filtro

Indicador Demantenimiento Del Filtro

IMPORTANTE: Para mantener la eficiencia

de la secadora, compruebe que el filtro de

polvo esté limpio antes de cada ciclo de

secado.

se ilumina cuando

hay que limpiar el filtro.

Si las prendas no se

secan, verifique que

no se haya obstruido el

filtro..

NO USE AGUA PARA LAVAR EL FILTRO

¡AVISO! Cuando la secadora está en uso,

puede que el tambor y la puerta SE

CALIENTEN MUCHO. Nunca detenga la

secadora antes de finalizar el ciclo de secado.

Si lo hace extraiga rápidamente todas las

prendas y extiéndalas para que se disipe el

calor.

1. Tire del filtro hacia

arriba

2. Abra el filtro de la

manera señalada.

3.Saque las pelusas

usando un cepillo

suave o con la punta de

l o s d e d o s .

4.Rearme el filtro,

acoplándolo con un

golpe seco, y empújelo

nuevamente a su sitio.

Para limpiar el filtro del condensador

2. Gire el bloqueo de

d o s p a l a n c a s e n

sentido anti-horarioy

t i r e d e l a p a r t e

delantera

3. Retire suavemente el

marco del filtro y limpie

el polvo y la pelusa con

un paño suave. No

utilice agua para limpiar

el filtro.

4. 4.Retire la esponja

con suavidad y lávela

sosteniéndola bajo el

grifo para eliminar

el polvo y la pelusa.

5. Vuelva a colocar la

c u b i e r t a f r o n t a l

asegurándose que se

e n c u e n t r a e n

laposición correcta (la

indicada por la flecha)

y empuje firmemente

en su lugar. Bloquee las

d o s p a l a n c a s e n

sentido horario.

6. Vuelva a colocar el

zócalo.

Extraiga el zócalo.

NO USE AGUA PARA LAVAR EL FILTRO

CONDENSADOR

DEPÓSITO DEL AGUA

El agua que se saca de la ropa durante el ciclo

de secado se recoge en un recipiente que se

encuentra en el fondo de la secadora.

Cuando el depósito está lleno, se ilumina el

indicador del panel de control, y, SIN

FALTA, hay que vaciar el depósito. Sin

embargo, recomendamos vaciar el recipiente

después de cada ciclo de secado.

NOTA: Durante los primeros ciclos de una

máquina nueva se amontonará muy poca

agua, ya que primero se llena un tanque

interno.

Modo De Sacar El Recipiente

1.Extraiga el recipiente

con cuidado hasta que

s a l g a d e l t o d o .

Sostenga el recipiente

con ambas manos.

Lleno de agua, el

r e c i p i e n t e p e s a

aproximadamente 4 kg.

2.Incline el contenedor

de agua para vaciarlo a

trav és del orificio

trasero. Una vez vacío,

deslice el contenedor

de agua para colocarlo

e n s u p o s i c i ó n .

P R E S I Ó N E L O

FIRMEMENTE HASTA

QUE ENTRE EN SU

POSICIÓN.

3 . P u l s e e l b o t ó n

para reiniciar el

ciclo.

NOTA: Si tiene la

opción de desagüe

cerca de la secadora,

es posible utilizar el kit

d e desagüe p a r a

p r o p o r c i o n a r u n

desagüe permanente

para el agua recogida

por la secadora. Así no

tendrá que vaciar el

depósito del agua. Toda

la información para el

ensamblaje del kit está

contenida en el sobre

del kit.

FUNCIONAMIENTO

1.Colada. Asegúrese de que no estorbe el

cierre de la puerta.

2. Cierre suavemente la puerta empujándola

lentamente hasta que escuche la puerta 'clic'.

Guía del Programa).

4. En caso de sintéticos, acrílicos o artículos

delicados, pulse el botón para bajar la

temperatura. El indicador se encenderá

cuando la máquina está en baja temperatura.

Para anular la selección de los primeros

minutos del programa, pulse el botón

después de reiniciar esta vez la máquina para

cambiar la programación.

5. Pulse el botón. La secadora se accionará

automáticamente y el indicador por encima del

botón se ilumina de forma continua

6.Si se abre la puerta durante el programa para

comprobar la ropa, es necesario recomenzar el

secado después cerrar la puerta.

tambor gira intermitentemente para reducir al

mínimo las arrugas. Esto continuará hasta que

la máquina se desconecta o se abre la puerta.

Gire selector programador para seleccionar

el programa de secado requerido (véase

En caso de

sintéticos, acrílicos o artículos delicados,

pulse el botón para bajar la temperatura.

Cuando el ciclo está a punto de completarse,

la máquina entrará en la fase de enfriamiento,

la ropa se rociará con aire fresco. Permitir que

la carga se enfríe.

8. Tras la finalización del ciclo el

No abra la puerta durante el programa

automático con el fin de preservar el correcto

secado seleccionado.

IMPORTANTE Antes de limpiar esta

máq uin a, siem pre deb e a paga rla y

desenchufarla del suministro eléctrico.

Para datos referentes a energía eléctrica,

refiérase a la etiqueta de homologación que se

encuentra en la parte delantera de la secadora

(con la puerta abierta).

Especificaciones Técnicas

Limpieza De La Secadora

Capacidad del tambor 115 litros

Peso máximo que se puede secar 8 kg

Altura 85 cm

Ancho 60 cm

Profundidad 60 cm

Categoría de consumo de energía A +

● Limpie el filtro después de cada ciclo de

secado.

● Después de usar la secadora, pase un trapo

por el interior del tambor y deje la puerta

abierta durante un rato para permitir que

circule el aire para secarla.

● Con un trapo suave, limpie la parte exterior

de la máquina y la puerta.

● NO use almohadillas abrasivas ni productos

de limpieza.

● Para evitar que la puerta se atasque o que se

acumule pelusa, limpie la parte interna de la

puerta y la junta con un paño húmedo después

de cada ciclo de secado.

¡AVISO! El tambor, la puerta y las piezas

que se han secado pueden estar muy calientes.

Inicio Diferido

LIMPIEZA Y MANTENIMIENTO DE RUTINA

La función Inicio Diferido permite al usuario retrasar el inicio del ciclo de secado entre 1 y 24

horas.

Cuando la función se selecciona por primera vez, en el display aparecerá un retraso de 1 hora.

Cuando se pulse este botón sucesivas veces, el retraso se irá incrementando 1 hora.

Para iniciar el programa, pulse Start/Pausa el electrodoméstico completará el ciclo de secado al

término de este tiempo. La luz del indicador se encenderá para indicar que la función Delay Start

está activada.

Cancelación Y Restablecimiento Del Programa

Para cancelar un programa, pulse el botón Start/Pausa durante 3 segundos. En el display TIME

CONTROL se encenderá la luz del indicador 0:00 para indicar que éste se ha puesto a cero.

OPERACIÓN

ES 84

Información para las pruebas de laboratorio

EN 61121 Programa

Programa Para El Uso

-Algodón Seco

- Seco no plancha

- Seco listo plancha

- +

Sintetico

Seco no plancha

-Planchar Algodón

-Tejidos Delicados

La secadora hace mucho ruido…

● Apague la secadora y póngase en contacto con el

Servicio técnico de GIAS para obtener asesoría.

El indicador está encendido…

● Hace falta limpiar el filtro?

Está enroscada o tapada la manguera de

ventilación?

El indicador está encendido…

● Hace falta sacar el agua del recipiente?

RESOLUCIÓN DE PROBLEMAS

Causa Posible De...

Defectos que puede solucionar usted mismo

Antes de llamar al Servicio técnico de GIAS para

o bt e n e r as e so r am i en t o té cn i co , l ea

de ten id ame nte l a s ig uie nte l ist a de

comprobación. Se cobrará el servicio técnico si

resulta que la máquina funciona correctamente, o

si ha sido instalada o utilizadaincorrectamente. Si

el problema continúa después de completar la

verificación recomendada, por favor llame al

Servicio técnico de GIAS para recibir asistencia

telefónica.

El tiempo restante fin ciclo puede cambiar

durante el ciclo. El tiempo fin está

continuamente controlado durante el ciclo y

el tiempo se adapta para ofrecer la

información mas actualizada posible. El

tiempo puede incrementarse o disminuir

durante el ciclo, lo cual es perfectamente

normal.

El tiempo de secado es excesivamente

largo/la ropa no se seca suficientemente…

● Ha seleccionado el tiempo de seco/programa

correcto?

● Estaba la ropa demasiado mojada? La ropa fue

bien estrujada o centrifugada?

● Hace falta limpiar el filtro?

● Hace falta limpiar el condensador?

● Se ha sobrecargado la secadora?

● Está enroscada o tapada la manguera de

ventilación?

● Se tiene todavía seleccionada la opción

Delicados Sintéticos de un ciclo anterior?

La secadora no funciona…

● Está funcionando el suministro de electricidad

hacia la secadora? Compruébelo

Con otro aparato como una lámpara de mesa.

● El enchufe está correctamente conectado al

suministro de la red?

● Se ha cortado la electricidad?

● Se ha quemado el fusible?

● La puerta está completamente cerrada?

● La secadora está encendida, tanto en el

suministro de electricidad como en la máquina?

● Se ha seleccionado el programa o el tiempo de

secado?

● Se ha encendido la máquina después de abrir la

puerta?

● La secadora ha dejado de funcionar porque el

depósito del agua está lleno y hay

Que vaciarlo?

SERVICIO DE ATENCIÓN AL CLIENTE

Servicio De Recambios

Servicio Técnico De Gias

Si d e s pué s d e re a l iza r tod a s las

comprobaciones recomendadas persistiera

algún problema con la secadora, llame al

Servicio GIAS de Atención al Cliente para

obtener asesoramiento. Es posible que le

puedan asesorar por teléfono o bien convenir

una hora apropiada para que le visite un

ingeniero bajo los términos de la garantía. Sin

embargo, es posible que se le cobre si alguna

de las situaciones siguientes es aplicable a su

máquina:

● Si se halla en buen estado de funcionamiento.

● Si no se ha realizado la instalación de acuerdo

a las instrucciones.

● Si se ha usado incorrectamente.

Utilice siempre recambios originales, que se

pueden conseguir a través del Servicio técnico

de GIAS.

Para mantenimiento y reparaciones, llame al

ingeniero del Servicio técnico de GIAS local.

El fabricante no se hace responsable de los

errores de imprenta que pueda contener este

folleto. El fabricante también se reserva el

derecho de efectuar modificaciones a sus

productos sin cambiar las características

esenciales.

INDEX

Inleiding

Afleveringsinformatie

Gebruik

Installatie

De Was

Het Milieu

Gias-service

Elektrische Vereisten

De Voeten Verstellen

Montageset Voor Afvoerslang: Montage Instructies

Het wasgoed voorbereiden

Voorbereiding Van De Kleren

Sorteren Van Het Wasgoed

Niet In De Droogtrommel Doen

Energie Besparen

Richtlijnen Voor Het Drogen

Bediening & Indicatielampjes

Het Programma Kiezen

Deur En Filter

De Deur Openen

Filter

Filter Schoonmaken Indicatielampje

Watercontainer

Om Het Reservoir Te Verwijderen

Condensator

De Condensator Verwijderen

Bediening

Het Programma Annuleren En Resetten

Start Uitstel Functie

Schoonmaken En Onderhoudsbeurten

Schoonmaken Van De Droger

Technische Specificaties

Problemen Oplossen

Klantenservice

Reserveonderdelen

Gias-service

entilatie

Veiligheidsaanwijzingen

INLEIDING

Gebruik

Controleer dat de volgende items samen met de

wasmachine werden geleverd:

● Handleiding

● Garantiekaart

● Energiekeurmerk

Lees deze instructies zorgvuldig door en gebruik deze machine op basis van deze aanwijzingen. Dit

boekje geeft u naast belangrijke richtlijnen voor het veilige gebruik de veilige installatie en het veilige

onderhoud van de machine ook enkele nuttige tips over hoe u de beste resultaten bekomt wanneer u met

deze machine wast.

Bewaar alle documentatie op een veilige plek zodat u of de toekomstige eigenaars van de machine ze in de

toekomst opnieuw kunnen raadplegen.

Afleveringsinformatie

Als u de bovenstaande aanwijzingen niet

opvolgt, kan de veiligheid van de machine niet

worden gegarandeerd. Indien het probleem met

uw machine wordt veroorzaakt door misbruik,

kunnen de kosten van de onderhoudsbeurt aan u

worden doorberekend.

Controleer of de machine schade heeft

opgelopen tijdens het vervoer. Indien dit het

geval is, neem dan contact op met GIAS.

VEILIGHEIDSAANWIJZINGEN

●

personen met verminderde lichamelijke, zintuiglijke of verstandelijke

vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan

of instructies krijgen over het gebruik van het apparaat op een veilige

manier en de gevaren begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud

door de gebruiker wordt niet gedaan door kinderen zonder toezicht.

● WAARSCHUWING Misbruik van een droogtrommel kan brand

veroorzaken.

● Deze apparaten zijn bedoeld voor gebruik in huishoudelijke en

soortgelijke toepassingen zoals:

-Kantines voor medewerkers, in winkels, kantoren en andere

werkomgevingen;

- Boerderijen;

-Door klanten in hotels, motels en andere residentiële soort

omgevingen;

- Bed and breakfast omgevingen.

Een ander gebruik van dit toestel dan binnen de huishoudelijke omgeving

of van de typische huishoudelijke functies, zoals commercieel gebruik

door deskundigen of ervaren gebruikers, wordt uitgesloten, zelfs in de

bovenstaande toepassingen. Als het apparaat wordt gebruikt op een

wijze die onverenigbaar is met deze kan de levensduur van het apparaat

en de garantie van de fabrikant vervallen. Eventuele schade aan het

apparaat of andere schade of verlies ontstaan door gebruik dat niet in

overeenstemming is met huishoudelijk gebruik (ook als ze gelokaliseerd

is in een huishoudelijk milieu) worden niet geaccepteerd door de

fabrikant in de ruimste mate toegestaan door de wet.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en

NL 87

INLEIDING

Gebruik

VEILIGHEIDSAANWIJZINGEN

● Deze machine is alleen voor huishoudelijk gebruik, m.a.w. voor het

drogen van huishoudelijk textiel en kleding.

●Dit apparaat mag uitsluitend gebruikt worden voor het doel waarvoor

het vervaardigd is, zoals dat in deze handleiding beschreven wordt.

Verzeker u ervan dat u de instructies voor de installatie en het gebruik

volledig begrijpt voordat u de machine gebruikt

●Raak de machine niet aan als uw handen of voeten nat of vochtig zijn.

●Leun niet tegen de deur als u de machine laadt en gebruik de deur niet

om de machine op te tillen of te verplaatsen

●Sta niet toe dat kinderen met de machine of de bediening ervan spelen.

●WAARSCHUWING Gebruik het apparaat niet als de pluizenfilter niet

geplaatst of beschadigd is; pluis kan ontbranden.

● WAARSCHUWING Op de plaats van het symbool voor warm

oppervlak kan de temperatuur tijdens het drogen tot meer dan 60

graden C stijgen

● Haal de stekker uit het stopcontact. Haal altijd de stekker uit het

stopcontact voordat u de machine schoonmaakt.

●Blijf deze machine niet gebruiken als ze een gebrek lijkt te hebben.

●Pluizen of dons mogen zich niet op de grond rondom de buitenkant van

de machine ophopen.

● De trommel kan vanbinnen erg heet worden. Wacht altijd met het

uithalen van het wasgoed tot de afkoelingsperiode van de droger voorbij

is.

● Het laatste deel van een droogcyclus verloopt zonder warmte

(koelcyclus) om ervoor te zorgen dat de artikelen niet worden

beschadigd.

●Maximaal gewicht voor het drogen: zie het energielabel 8 kg.

● De wasdroger mag niet worden gebruikt als industriële chemicaliën

zijn gebruikt voor het reinigen.

●WAARSCHUWING: Stop nooit een wasdroger voor het einde van de

droogcyclus, tenzij alle artikelen snel verwijderd en uitgehangen

worden, zodat de hitte wordt verdreven.

INLEIDING

● Controleer het apparaat op

z i c h t b a r e be s ch a di g in g en

vooraleer u het gebruikt. Gebruik

het niet als het beschadigd is maar

neem contact op met GIAS-

Service.

● Gebruik geen adapters,

meervoudige stekkers en/of

verlengsnoeren.

● Installeer de droger nooit tegen

gordijnen aan en zorg ervoor dat er

geen artikelen achter de droger

kunnen vallen en zich daar kunnen

ophopen.

● De machine mag niet worden

g e ï n s t a l l e e r d a c h t e r e e n

afsluitbare deur, een schuifwand

of een deur met een klink aan de

andere zijde van de deur t.o.v. de

droogtrommel.

Installatie

● Geen ongewassen wasgoed in

de droogtrommel drogen.

● WA A R SCHUW I N G Gee n

stoffen in de droogtrommel doen

d i e m e t c h e m i s c h e

rei n i g i n g s v lo ei s to ffe n zi j n

behandeld.

● WAARSCHUWING Materialen

uit schuimrubber kunnen onder

bepaalde omstandigheden,

wanneer ze verhit worden,

spontaan ontbranden. Artikelen

zoals schuimrubber (latexschuim),

douchekapjes, waterproef textiel,

artikelen met een rubberzijde en

k l e d i n g o f k u s s e n s m e t

schuimrubberen pads

MOGEN NIET in de droogtrommel

worden gedroogd.

● B e k i j k a l t i j d d e

wasvoorschriften op het wasgoed

om te controleren of u het in de

droger mag drogen.

● Kleren moeten gecentrifugeerd

of grondig uitgewrongen worden,

voordat zij in de droogtrommel

gestopt worden. Druipnatte kleren

mogen NIET in de droger gestopt

worden.

● Aanstekers en lucifers mogen

niet in zakken blijven zitten en

gebruik NOOIT ontvlambare

vloeistoffen in de buurt van het

apparaat.

● Glasvezelgordijnen mogen

NOOIT in dit apparaat worden

gestopt. Er kunnen zich

huidirritaties voordoen als andere

kledingstukken met de glasvezels

in aanraking geweest zijn.

● Wasgoed dat is verontreinigd

met substanties, zoals kookolie,

aceton, alcohol, petroleum,

kerosine, vlekverwijderaars,

t e r p e t i n e , w a x e n

waxverwijderaars, moeten in heet

water gewassen worden met extra

wasmiddel voordat ze in de

droogtrommel worden gedroogd.

● Wa s v e r z a c h t e r s e n

vergelijkbare producten moeten

worden gebruikt volgens de

A a n w i j z i n g e n d i e o p d e

wasverzachter staan vermeld.

De Was

NL 89

INSTALLATIE

De kamer waarin de droger

geplaatst wordt, moet voldoende

geventileerd worden om te

voorkomen dat gassen van

mechanismen die werken via

brandstofverbranding, zoals een

open haard, in de kamer gezogen

worden wanneer de droger in

werking is.

● De achterkant van het apparaat

installeren dichtbij een muur of een

verticale oppervlakte

● Afzuiglucht mag niet in een via

een afvoer waarlangs uitlaatstoffen

van mechanismen die gas of

andere brandstoffen verbranden,

worden afgevoerd.

● Controleer regelmatig dat de lucht

die door de droger stroomt, niet

geblokkeerd wordt.

● Controleer regelmatig de

pluizenfilter na gebruik en maak

proper indien nodig.

● Er dient een minimale afstand van

12 mm te zijn tussen de machine en

eventuele belemmeringen. De in-

en uitlaat moeten vrij zijn van

obstakels. Bewaar voldoende

ventilatieruimte tussen de bodem

van de machine en de vloer.

● Voorkom dat artikelen achter de

droger vallen of zich daar ophopen

omdat deze de luchtaanvoer en

afvoer kunnen belemmeren.

● Installeer de droger NOOIT tegen

gordijnen aan.

VENTILATIE

● Wanneer de droger wordt

geïnstalleerd bovenop een

wasmachine, moet een geschikte

stapelkit worden geplaatst volgens

de volgende configuratie.

-Stapelkit 35100019: voor

wasmachines met minimale

diepte=49 cm

-Stapelkit 35100020: voor

wasmachines met minimale

diepte=51 cm

De stapelkit, één van de hierboven

beschreven modellen, is te

verkrijgen via onze servicedienst.

De instructies voor de installatie

e n d e e v e n t u e l e

bevestigingstools, zitten in de

verpakking van de stapelkit.

Air Outlets in the Base

Belangrijk: Het apparaat moet in een

rechtopstaande positie worden vervoerd.

Indien nodig, mag de droger alleen worden

gedraaid volgens getoonde zijde;

Let op: Als het apparaat in een andere positie

werd vervoerd, wacht dan ten minste vier uur

voordat u het apparaat aanzet, zodat de

vloeistof in de compressor zich kan

stabiliseren. Als u dit na laat kan dit leiden tot

schade aan de compressor.

NL 91

VEILIGHEIDSAANWIJZINGEN

Elektrische Vereisten

Als de stroomkabel van het toestel

beschadigd is, dan moet hij vervangen worden

door een speciaal snoer dat ALLEEN bij de dienst

Reserveondelen verkrijgbaar is. De kabel moet

door een bekwaam persoon worden geïnstalleerd.

Indien het probleem met uw machine wordt

Veroorzaakt door een verkeerde installatie,

kunnen de kosten van de onderhoudsbeurt aan

u worden doorberekend.

Als de machine is

geplaatst, moeten de

voeten worden versteld

zodat de machine

waterpas staat.

De Voeten Verstellen

Sluit de machine niet aan en start deze niet

voordat de installatie is voltooid. Voor uw veiligheid

moet deze droger op de juiste manier worden

geïnstalleerd. Als er ook maar enige twijfel bestaat

over de installatie, bel dan de GIASService voor

advies.

Drogers worden geleverd om te kunnen werken op

een voltage van

220-240V,

monophase.

Controleer of het voedingscircuit ten minste 6A

bedraagt.

Elektriciteit kan erg gevaarlijk zijn.

Deze machine moet geaard zijn.

Het stopcontact en de stekker van de machine

moeten van hetzelfde soort zijn.

Gebruik geen meervoudige adapters en/of

verlengsnoeren.

Nadat het apparaat is geïnstalleerd, moet de

stekker bereikbaar blijven om uit het

stopcontact te halen.

CE apparaat voldoet aan de Europese richtlijn

2004/108/EC, 2006/95/EC en volgende

aanvullingen.

Dit apparaat is voorzien van het

merkteken volgens de Europese

richtlijn 2012/19 / EU inzake

Afg eda nkt e e lek tri sch e e n

elektronische apparaten (AEEA).

Europese Richtlijn 2002/96/EC

● Om te zorgen voor een continue veilige en

efficiënte werking van dit apparaat, bevelen wij

Aan dat servicing of reparaties alleen worden

uitgevoerd door een bevoegde GIAS

onderhoudsmonteur.

GIAS-Service

Als de machine niet correct functioneert of

kapot gaat, schakelhet dan uit en haal de

stekker uit het stopcontact. Wendt u tot GIAS-

Service voor reparaties.

● All e ve rpa kki ngs mat eri ale n zi jn

milieuvriendelijk en recycleerbaar. Doe de

v e r p a k k i n g s m a t e r i a l e n o p e e n

milieuvriendelijke manier van de hand. Uw

gemeente kan u informeren over de beste

manier om deze materialen weg te ruimen.

● Wanneer u een oude wasmachine van de

hand doet, moet u voor alle veiligheid de

stekker uit het stopcontact halen, het

stroomsnoer afknippen en dit samen met de

stekker vernietigen. Om te voorkomen dat

kinderen zichzelf in de machine opsluiten,

breekt u de scharnieren of het slot van de deur.

Het Milieu

AEEA bevat zowel verontreinigende stoffen (die

negatieve gevolgen voor het milieu kunnen

veroorzaken) en basiscomponenten (die kunnen

worden hergebruikt). Het is belangrijk AEEA te

onderwerpen aan specifieke behandelingen,

teneinde afval en alle verontreinigende stoffen op

een correcte wijze te verwijderen en alle andere

materialen te hergebruiken en recycleren.

Individuen kunnen een belangrijke rol spelen bij de

garantie dat AEEA geen milieu-issue wordt; het is

essentieel om een a󰾬󰾬 antal basisregels te volgen:

-AEEA mag niet worden behandeld als huishoudelijk

afval.

-AEEA moet worden overgedragen aan de

desbetreffende inzamelpunten beheerd door de

gemeente of door geregistreerde bedrijven. In veel

landen, voor grote AEEA, kan thuisophaling

aanwezig zijn.

In veel landen, als u een nieuw apparaat koopt,

kunnen de oude worden teruggegeven aan de

dealer die het kosteloos moet afhalen op een één-

op-één-basis, zolang het apparatuur een

gelijkwaardig type betreft en dezelfde functies heeft

als de geleverde apparatuur.

Afvoerslang kit: Montage-instructies

WAARSCHUWING! Schakel eerst de

machine uit en trek de stekker uit het

stopcontact, voor uw de droger gebruikt.

Bevestig de kit als volgt::

1 . D r a a i d e d r i e

sch roeve n a an de

achterzijde van de

m a c h i n e l o s e n

verwijder deze met

b e h o u d v a n h e t

werkblad (worktop trim).

2.V e r w i j d e r h e t

achterste werkblad

(worktop trim) en het

bovenst e werkblad

(worktop surface) door

het voorzichtig naar de

achterkant van de

machine te schuiven.

3.De afvoerbak bevindt

zich aan de rechterkant

van de machine (gezien

vanaf de achterkant).

Een grijze slang is

verbonden met de brug

boven de watertank.

Verwijder de oude

pijpbeugel met behulp

van een tang van de

brug.

4. Koppel de slang van

de brug-verbinding.

5. Bevestig de slang uit

de kit, met behulp van

de geleverde brug en

pijpbeugels, aan de

verwijderde slang van

de brug-verbinding.

6. Verwijder de deksel van

het waterreservoir aan de

a c h t e r k a n t v a n d e

machine door de twee

schroeven te verwijderen

en de deksel open te

klikken

7. Breek het lipje aan de

zijkant van de deksel af en

plaats de deksel weer op

de m a ch in e, p la a ts

vervolgens de schroeven.

U zou nu een gat moeten

zien aan de achterkant

van de kast naast het

deksel.

8. Plaats de afvoerslang

door de opening van de

kast.

9. Verbindt de grijze slang

en bevestig de slang aan

de brug met behulp van de

plastic tie-rap.

10. Schuif voorzichtig het

werkblad terug op zijn

plaats en bevestig deze

met de 3 schroeven. Zorg

ervoor dat de slang niet

geknelt raakt.

11 .Sl u i t de n i e uwe

afvoerslang aan op de

waterslang. Zorg ervoor

dat de nieuwe slang niet

verstrengeld raakt als u de

droogtrommel op zijn

plaats schuift en volg de

h i e r b e s c h r e v e n

instructies bij de installatie

van de nieuwe externe

slang.

12. Sluit de machine aan

op de voeding.

13. Schakel de machine

na het legen van de

afvoerbak op AAN(of druk

op de 'START' knop bij

elektronische modellen)

om het droogprogramma

te starten.

Om te voorkomen dat het waterreservoir moet

worden geleegd na elk droogcyclus, kan het

water dat normaal gesproken wordt verzameld

tijdens het droogproces direct worden afgevoerd

naar een afvalwaterafvoerpijp (Hetzelfde

afvoersysteem als bij huishoudelijke wastafels).

Gemeenschappelijke water regelgeving verbiedt

het aansluiten op het oppervlaktewater. De

afvoerslang moet naast de droger worden

geplaatst.

De kit bestaat uit: een slang, een rechte pijp-

aansluiting, een pijpbeugel en plastic tie-rap. .

HET WASGOED VOORBEREIDEN

● Katoen Max. 8 kg

● Synthetische stoffen Max. 4 kg

Maximaal te Drogen Gewicht

Drying Guide

Effektforbrug i stand by-tilstand

Effektforbrug i slukket tilstand

CYKLUS

VÆGT

ENERGI

TID

(kWh)

(Min)

FULD

HALV

'De standaard cyclus NIET STRIJKDROOG ( ) is de

meest energie-efficiënte en het best geschikt voor

het drogen van normaal vochtig katoenen

wasgoed. De onderstaande tabel geeft de

geschatte tijd en het energieverbruik van de

belangrijkste droogprogramma's.

(kg)

KASTDROOG

STRIJKDROOG

Sorteer Het Wasgoed Als Volgt:

. .

Alvorens de droogtrommel voor de eerste keer te

gebruiken:

● Lees deze handleiding a.u.b. aandachtig door.

● Verwijder alle artikelen die in de trommel zijn

Gepakt.

● Veeg de binnenkant van de trommel en de deur

met een vochtige doek af om alle stof te verwijderen

dat zich tijdens het vervoer kan hebben verzameld.

Zorg ervoor dat het wasgoed dat u wilt drogen,

geschikt is voor het drogen in een droogtrommel,

zoals wordt aangegeven door de wasvoorschriften

op ieder artikel.

Controleer dat alle sluitingen dicht zijn en dat de

Zakken leeg zijn. Keer de kleren binnenstebuiten.

Leg de kleren losjes in de trommel om ervoor te

zorgen dat ze niet in elkaar verward raken.

Voorbereiding van de Kleren

Wol, zijde, fijn goed, nylon kousen, fijn

borduurwerk, stoffen met metalen versieringen,

kledingstukken met pvc of leren randen,

trainingsschoenen, artikelen met een groot

volume zoals slaapzakken, enz.

Niet In De Droogtrommel Drogen:

BELANGRIJK: Stop geen artikelen in de

droogtrommel, die zijn behandeld met een chemische

reinigingsvloeistof en ook geen rubber kleren (gevaar

voor brand of explosie).

Tijdens de laatste 15 minuten (ongeveer) draait de was in

koude lucht.

Stop alleen wasgoed in de droogtrommel dat

grondig is uitgewrongen of gecentrifugeerd.

Hoe droger het wasgoed, hoe korter de

droogtijd waardoor elektriciteit wordt bespaard.

ALTIJD

● Probeer altijd om het maximale gewicht aan

wasgoed te drogen, zo bespaart u tijd en

elektriciteit.

● Controleer altijd voor iedere droogcyclus of de

filter schoon is.

NOOIT

● Stop nooit meer dan het maximale gewicht in

de droger, dit is verspilling van tijd en

elektriciteit.

● Stop nooit druipnat wasgoed in de

droogtrommel, dit kan het apparaat

beschadigen.

Energiebesparing

Overlaadt de trommel niet. Grote stukken kunnen

wanneer ze nat zijn de maximaal toegelaten waslading

overschrijden (bijvoorbeeld: slaapzakken, donsdekens).

● Op wasvoorschrift

Deze vindt u in de kraag of in de binnennaad:

Kan in de droogtrommel gedroogd

worden.

Drogen in de droogtrommel op hoge

temperatuur.

Drogen in de droogtrommel alleen op

lage temperatuur.

Niet in de droogtrommel drogen.

Als de stof geen wasvoorschrift heeft, kunt u er van

uitgaan dat het niet geschikt is voor de

droogtrommel.

● Op hoeveelheid en dikte

Altijd wanneer de hoeveelheid wasgoed groter is

dan de capaciteit van de droger, sorteer de kleren

op dikte (b.v. handdoeken apart van dun

ondergoed).

●Op type stof

Katoen/linnen: Handdoeken, jersey katoen,

beden tafellinnen.

Synthetische stoffen: Blouses, overhemden,

overalls, enz. gemaakt van polyester of

p o l y a m i d e , e v e n a l s v o o r g e m e n g d

katoen/synthetisch

.● Op de temperatuur van het drogen

Sorteer op: strijkdroog, kastdroog, enz. Voor fijn

goed druk op de -knop om een lage

droogtemperatuur in te stellen.

0,20 W

PERFECT HOME

0,75 W

NIET STRIJKDROOG

3,40

250

2,93

210

2,66

195

1,35

115

2,13

159

BEDIENINGSKNOPPEN EN INDICATIELAMPJES

HET PROGRAMMA KIEZEN

Watercontainer

Legen indicatielampje

Filter Schoonmaken

Indicatielampje

Knop :Kan in beide richtingen worden gedraaid om het gewenste programma te selecteren.

Tijdselectie : Om de droogtijd te veranderen van een gewenst programma: werkt met slechts

enkele programma's.

Uitgestelde start : Om de start van de droogcyclus uit te stellen en te drogen wanneer de

electriciteitskost lager is (zie ook speciale sectie).

Delicate materialen : Wanneer geactiveerd, valt dit lampje uit en dit nieuwe lampje licht

op. Met deze speciale functie drogen uw delicate kleren op een lagere temperatuur.

Anti-kreuk : selecteer de anti-kreuk functie op het einde van de droogcyclus. De trommel blijft

regelmatig draaien om uw was op te frissen.

Koelfase : Dit lampje licht op tijdens de laatste koelfase van de cyclus.

Start/pauze : Om het programma te starten of te pauzeren.

Automatische programma’s : Afhankelijk van het gewenste programma, lichten special lampjes

op (zie ‘programma lijst’) ; ECO indicatie springt op wanneer u laag verbruik selecteert.

Filter :Wanneer dit oplicht moeten de filters worden gereinigd.

Waterreservoir vol : Wanneer dit oplicht, moet het reservoir worden geledigd.

Dit toestel heeft een speciale Sensor Dry om u te helpen bij het

selecteren van het juiste programma door de gewenste

droogtegraad te kiezen.

Voor kleine ladingen en voor vooraf gedroogde kledij, kies

Tijdprogramma en selecteer 'delicate materialen' om de

temperatuur te verlagen binnenin de trommel.

Wanneer de sensor geen artikel detecteert, zal de droogkast

slecht 10 minuten werken alvorens de koelfase te starten.

Wanneer de lading te groot of te nat is, zal de droogkast

gedurende 3 uur werken en dan de koelfase starten.

Op het einde van elk programma, is er altijd een koelfase : dit is

een koele lucht verfrissende fase van ongeveer 15 minuten.

Bedieningspaneel / Indicatielampjes

Tijds Instelling

Toets

Start/Pause

Toets

Programma

Display

Startkeuze

Knop

Programmakeu

zeschakelaar

Acryl / Synthetisch

Toets

Anti- Kreuk

Toets

HET PROGRAMMA KIEZEN

Programma's

Wol

Mix & Dry

Rapid 40’

Shirts

Tijd

Jeans

Strijkdroog

Kastdroog

Niet strijkdroog

Ideaal Voor

Laat de kledij nog licht vochtig om gemakkelijker te strijken. Tijd: ongeveer

1u en 50 min.

Kledij die niet moet worden gestreken maar enkel worden opgehangen na

de droogcyclus. Tijd: ongeveer 2u en 30 min.

Kledij dat u wil vouwen en opbergen zonder te strijken, vb. overhemden in

gemengde stoffen, sokken, babykleren. Tijd: ongeveer 2u en 45 min.

Kledij dat u volledig gedroogd wenst, vb. handdoeken, badjassen,

tafelkleden of lakens. Tijd: ongeveer 3u.

Om uw wollen kleren zacht te maken of te verfrissen na een poosje in de

kast te hebben gehangen. Tijd: 12 min

Om gemengd katoen en synthetische kleren te drogen: u bespaart tijd en u

hoeft de was niet te scheiden en te drogen in verschillende cycli. Tijd:

ongeveer 2u (maximum 4 kg).

Om overhemden zowel katoen als synthetische stoffen te drogen. Tijd: 1u

voor 2kg synthetische overhemden (ongeveer 10 overhemden); 1u en 20

min voor 3 kg katoenen overhemden (ongeveer 10 overhemden).

U kan droogtijden kiezen, gaande van 30 tot 180 minuten. Door „20 min“ te

selecteren kiest u een „koel programma“, ideaal om kleren te verfrissen en

mogelijke geuren te verwijderen.

Droogt tot 4 kg Jeans (ongeveer 5 stuks). Het programma werkt ongeveer

2u, maar de timing kan veranderen volgens de lading en de zwiersnelheid.

Het jeansprogramma kan enkel worden gebruikt voor jeans van 100%

katoen. Meng liever geen kleuren noch jeans met borduursel of

toebehoren.

Kledij die u enkel wenst te verfrissen. Ideaal voor kleding dat eerder klaar lag

om te strijken of dat buiten of op een radiator is gedroogd. Dit programma

heeft een speciale functie tegen het kreuken. Het ontspant de vezels en

vergemakkelijkt het strijken. Tijd: 9 min + 3 min afkoelen.

Droogt, verfrist en maakt uw kleren instant klaar in slechts 40 minuten. Het

sensorsysteem houdt de temperatuur onder controle om het beste resultaat

na te streven. Maximum 2 kg.

Anti- Kreuk Toets

Perfect Home

DEUR en FILTER

De Deur Openen

Trek aan de hendel

om de deur te openen.

O m d e d r o g e r

opnieuw te starten,

doet u de deur dicht

en drukt u op .

WAARSCHUWING! Wanneer de droger in

gebruik is, kunnen de trommel en de deur ERG

WARM worden. De droger nooit uitzetten voor

het einde van de droogcyclus, tenzij het

wasgoed snel uit de droger wordt gehaald en

uitgespreid om de hitte af te voeren.

Filter Schoonmaken Indicatielampje

brandt wanneer het

filter schoongemaakt

moet worden.

Als het wasgoed niet

d r o o g w o r d t ,

controleer dan of de

filter verstopt is.

Geen water gebruiken om het filter te reinigen!

Filter

BELANGRIJK: Controleer, om ervoor te

zorgen dat de droger efficiënt blijft werken, voor

iedere droogcyclus of de pluizenfilter schoon is.

1. Trek de filter omhoog.

2. Open de filter zoals

getoond wordt.

3. Haal de pluizen met

een zacht borsteltje of

met uw vingertoppen

voorzichtig weg.

4. Klik de filter samen en

duw hem terug op zijn

Plaats.

De Condens Filter Schoonmaken

1.V e r w i j d e r d e

schopplaat.

2.D r a a i d e t w e e

sluithendels tegen de

klok in en haal

de condensator uit de

machine.

3. Haal de condens-unit

uit de machine en haal

voorzichtig alle stof of

pluizen met een doek

weg. Gebruik geen

water om de filter

schoon te maken

4. Verwijder voorzichtig

de spons van zijn plaat

en was hem daarna

door hem onder een

stromende kraan te

houden en hem zo te

draaien dat alle stof of

pluizen verwijderd

worden

5. P l a a t s d e

condensator opnieuw.

Zorg ervoor dat u hem

in de juiste richting

plaatst (volgens de pijl)

en druk hem stevig aan.

Draai de twee hendels

weer met de klok mee

aan.

6. Breng de schopplaat

weer op haar plaats..

Om het reservoir te verwijderen

Belangrijk: Zet het apparaat altijd uit en trek

de stekker uit het stopcontact alvorens u de

condensator schoonmaakt.

Controleer regelmatig of de condensator

schoon is om de efficiëntie van de droger te

handhaven.

CONDENSATOR

BEDIENING

1. Doe de deur open en laad de trommel met

wasgoed. Zorg ervoor dat de kledingstukken

het sluiten van de deur niet belemmeren.

2. Doe de deur voorzichtig dicht u hoort dan

een 'klik'.

3. Draai de programma knop naar het door u

gewenste programma(zie programma Gids).

4. Voor synthetische, acryl of fijne artikelen

drukt u de toets om de temperatuur te

verlagen. Het indicatie lampje gaat branden als

de temp. is verlaagd. Om uit te schakelen

tijdens de eerste paar minuten van het prog.

druk de toets. Na deze periode moet u de

machine resetten om deze instelling te

wijzigen.

5. Druk op de toets. De droger zal

automatisch starten en de indicator boven deze

toets zal gaan branden.

6. Als de deur geopend is geweest tijdens de

cyclus moet u opnieuw op deze toets

drukken om het programma te hervatten, zorg

dat de deur gesloten is.

7. Als de cyclus bijna ten einde is zal de

machine een koelfase ingaan om de kleding af

koelen.

8. Als het programma klaar is zal het END

indicatielampjeop het display gaan branden.

9. Nadat de cyclus is afgerond, zal de trommel

met tussenpozen draaien om kreukelvorming

te minimaliseren. Er zal een signaal klinken, dit

stopt als u de machine uitgeschakeld of de deur

opent.

Om een goede droging te verkrijgen de de

deur niet openen tijdens een programma.

1. T r e k d e l a d e

voorzichtig naar buiten

tot het helemaal is

v e r w i j d e r d .

Ondersteun de lade

met twee handen.

W a n n e e r d e

watercontainer vol is,

zal deze ongeveer 4kg

wegen..

2.H o u d d e

watercontainer schuin,

zodat het water door

het gat achterin kan

wegstromen.

Als de watercontainer

leeg is, schuift u deze

weer op zijn Plaats.

DRUK GOED OP ZIJN

PLAATS.

3. Druk om de

cyclus te herstarten

O P M E R K I N G :

W a n n e e r u e e n

afvoermogelijkheid bij

de droger heeft, kunt u

de afvoerset gebruiken

w a a r m e e e e n

permanente afvoer

ontstaat voor het door

de droger verzamelde

water. Hierdoor hoeft

de waterlade niet meer

geleegd te worden. U

vindt alle informatie

over de montage van

de set in de verpakking

van de set.

BELANGRIJK Voor u dit apparaat

schoonmaakt, moet u het altijd uitschakelen en

de stekker uit het stopcontact halen.

De elektrische gegevens vindt u op het

kwalificatieetiket op de voorkant van de droger

(met de deur open).

Technische Specificaties

Schoonmaken Van De Droger

Trommelcapaciteit 115 liter

Maximale lading 8 kg

Hoogte 85 cm

Breedte 60 cm

Diepte 60 cm

Energieniveaugroep A +

BEDIENING

● Maak het filter schoon en leeg het

waterreservoir na iedere droogcyclus.

● Maak de filters regelmatig schoon.

● Veeg na iedere gebruiksperiode de

binnenkant van de trommel af en laat de deur

een poosje open zodat ze kan drogen door de

circulatie van de lucht.

● Veeg de buitenkant van de machine en de

deur af met een zachte doek.

● G E E N s c h u u r s p o n s j e s o f

schoonmaakmiddelen gebruiken.

● Om te voorkomen dat de deur pla

kt of pluis zich ophoopt, moet u de binnendeur

regelmatig schoonmaken met een natte doek.

WAARSCHUWING! De trommel, de deur

en het wasgoed kunnen erg warm zijn.

Start Uitstel

SCHOONMAKEN EN ONDERHOUDSBEURTEN

Uitgestelde start functie geeft de mogelijkheid de start van de droogcyclus uit te stellen van 1

to 24 uur.

Wanneer de functie is gekozen, toont het bedieningspaneel een uitstel van 1 uur. Iedere volgende

druk op de knop zal de uitgestelde start met 1 uur verlengen.

Om de uitstel te bevestigen druk op en zal na het verstrijken van die tijd de droogcyclus

starten. Het lampje zal gaan knipperen om aan te geven dat de startuitstel is geactiveerd.

Het Programma Annuleren En Resetten

Om een programma te stoppen gedurende 3 sec. indrukken. In het TIJD display 0:00

Lampje gaat knipperen om aan te geven dat het programma is gereset.

NL 98

Testspecificaties

EN 61121 Programma Programmakeuze

-Katoen drogen

- Strijkdroog

Synthetisch

Niet strijkdroog +

-Strijkdroog Katoen

-Delicate kleding

- Niet strijkdroog

PROBLEMEN OPLOSSEN

Wat Zou De Reden Kunnen Zijn Voor...

Defecten die u zelf kunt oplossen

Voordat u de GIAS-Service voor technisch

advies belt, kunt u de volgende controlelijst

afgaan. Er zullen kosten worden aangerekend

als blijkt dat de machine werkt of dat de machine

niet juist werd geïnstalleerd of gebruikt. Als het

probleem zich na de aanbevolen controles nog

steeds voordoet, belt u GIAS-Service, zodat zij

u telefonisch kunnen helpen.

De weergegeven tijd in het display kan

wijzigen tijdens het drogen. De droogtijd

wordt continue aangepast tijdens de cyclus

en geeft een geschatte tijd weer. De tijd zal

tijdens het drogen meer of minder worden

dit is heel normaal.

De droogtijd is te lang/kleren zijn niet droog

genoeg…

● Hebt u de juiste droogtijd/het juiste

programma gekozen?

● Waren de kleren te nat? Waren de kleren

grondig uitgewrongen of gecentrifugeerd?●

Moet het filter schoongemaakt worden?

● Moet de condensator schoongemaakt

worden?

●Is de droger te vol geladen?

● Worden de aan- en afvoeren en het onderstuk

van de droger niet geblokkeerd?

● Is de -knop geselecteerd voor een

voorgaande cyclus?

De droger werkt niet…

● Staat er spanning op het elektriciteitssnoer

van de droger? Controleer dit door het met een

ander apparaat te gebruiken, zoals een

tafellamp.

● Is de stekker op de juiste manier verbonden

met de netspanning?

●Is de stroom uitgevallen?

Is de stroom uitgevallen?

●Is de zekering doorgeslagen?

● Is de deur helemaal dicht?

● Staat de droger aan, zowel bij de netspanning

als bij de machine?

●Is de droogtijd of het programma ingesteld?

● Is de machine opnieuw ingeschakeld nadat de

deur open is geweest?

● Is de droger gestopt omdat het waterreservoir

vol is en geleegd moet worden?

KLANTENSERVICE

Reserveonderdelen

GIAS - Service

Als er nog steeds een probleem mocht zijn met

uw droger nadat u alle aanbevolen controles

hebt uitgevoerd, bel dan a.u.b. de GIAS-

Service voor advies. Zij kunnen u misschien

aan de telefoon helpen of volgens de

bepalingen van de garantie een afspraak

maken met een technicus die u komt opzoeken.

Er kunnen evenwel kosten in rekening worden

gebracht als een van de volgende punten op uw

machine van toepassing is:

● De machine blijkt goed te werken

● Ze is niet ge Installatievoorschriften.

● Ze is op een onjuiste manier gebruikt.

Gebruik altijd originele reserveonderdelen.

Deze zijn direct beschikbaar via GIAS-Service.

Voor onderhoud en reparaties belt u met uw

locale GIAS onderhoudsmonteur.

De droger maakt herrie…

● Schaker de droger uit en neem contact op met

GIAS-Service voor advies.

Het indicatielampje staat aan…

● Moet het filter schoongemaakt worden?

● Moet de condensator schoongemaakt

worden?

Het indicatielampje staat aan…

● Moet het waterreservoir geleegd worden?

De fabrikant aanvaardt geen verant-

woordelijkheid voor drukfouten in dit boekje.

De fabrikant behoudt ook hetrecht voor om

de producten waar nodig aan te passen

zonder de hoofdkenmerken te veranderen.

40009207

Candy GCH 980NA1T-S Heat Pump Tumble Dryer

Product's Documents

User Manual

Specifications

Candy GCH 980NA1T-S Questions and Answers

Related Products

Candy H9A2DCE-80 Freestanding Heat Pump Tumble Dryer

Candy GVH 9813NA1-S 8kg Heat Pump Tumble Dryer

Candy GVH D813A2-S 8kg Heat Pump Tumble Dryer

Candy GVS H9A2DE-80 9Kg Heat Pump Tumble Dryer

Candy GCS 991A1T-S 9 kg Heat Pump Tumble Dryer
