4-097-129-11(1)
© 2003 Sony Corporation
TFT LCD Color
Computer Display
Quick Setup Guide
Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 (US)
Troubleshooting / Specifications . . . . . . . . . . . . . . . . . . . . . . . 4 (US)
Guide de configuration rapide
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 (FR)
Dépannage / Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . 4 (FR)
Guía de instalación rápida
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 (ES)
Resolución de problemas / Especificaciones . . . . . . . . . . . . . 4 (ES)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 (CS)
. . . . . . . . . . . . . . . . . . . . . . . . . . . 4 (CS)
US
FR
ES
SDM-HX73
SDM-HX93
CS
DO NOT RETURN TO PLACE OF PURCHASE
NE PAS RETOURNER AU MAGASIN
If you believe the product purchased in the U.S. is
defective, call Sony for assistance or Advance Exchange.
For assistance in the U.S. call: 1-866-357-SONY (7669)
For assistance in Canada call: 1-800-961-SONY (7669)
Si vous croyez que le produit achete aux E.-U. est defectueux, communiquer
avec Sony pour obtenir de lfaide ou un remplacement.
Pour obtenir de lfaide aux E.-U., composer le : 1-866-357-SONY (7669)
Pour obtenir de lfaide au Canada, composer le :1-800-961-SONY (7669)
http://www.sony.com/displays/support
2 (US)
D:\##SAGYO\0710\to maruyamasama QSG-UC\823972S SDM-HX73 QSG UC\823972S SDM-
HX73 QSG UC\4097129111 SDM-HX73-HX93-UC QSG\02GB02BAS-UC.fm
masterpage:Left
SDM-HX73/HX93
4-097-129-11(1)
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
Precautions
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the U.S.A.
If you do not use the appropriate cord, this monitor will not
conform to mandatory FCC standards.
For the customers in the UK
If you use the monitor in the UK, be sure to use the appropriate
UK power cord.
Installation
Do not install or leave the monitor:
• In places subject to extreme temperatures, for example near a
radiator, heating vent, or in direct sunlight. Subjecting the
monitor to extreme temperatures, such as in an automobile
parked in direct sunlight or near a heating vent, could cause
deformations of the casing or malfunctions.
• In places subject to mechanical vibration or shock.
• Near any equipment that generates a strong magnetic field,
such as a TV or various other household appliances.
• In places subject to inordinate amounts of dust, dirt, or sand, for
example near an open window or an outdoor exit. If setting up
temporarily in an outdoor environment, be sure to take
adequate precautions against airborne dust and dirt. Otherwise
irreparable malfunctions could occur.
Note on the LCD (Liquid Crystal Display)
Please note that the LCD screen is made with high-precision
technology. However, black points or bright points of light (red,
blue, or green) may appear constantly on the LCD screen, and
irregular colored stripes or brightness may appear on the LCD
screen. This is not malfunction.
(Effective dots: more than 99.99%)
About the built-in stereo speakers
Be sure to keep magnetic recording equipment, tapes, and floppy
discs away from the speaker’s opening as the speakers generate a
magnetic field. This magnetic field may affect data stored on
magnetic tapes and discs.
Transportation
• Disconnect all cables from the monitor, and grasp both side of
the LCD display firmly taking care not to scratch the screen
when transporting. If you drop the monitor, you may be injured
or the monitor may be damaged.
• When you transport this monitor for repair or shipment, use the
original carton and packing materials.
To view the Operating Instructions
on the CD-ROM
Note
To view the Operating Instructions on the CD-ROM, Macromedia
Shockwave Player and Adobe Acrobat Reader (version 4.0 or later) must
be installed on your computer. The “installs” folder on the CD-ROM
contains the installation programs for them (for Windows only).
To view the Operating Instructions
Load the supplied CD-ROM into the CD-ROM drive of your computer.
After a while, the introductory page of the CD-ROM will open
automatically. Then follow the instructions below, according to the area
you live in.
For customers in the USA
1 Click “North America” on the introductory page.
The model page appears.
2 Point to “HX MODELS” and click the model name of the unit you
have purchased on the drop-down list.
The page for the model you have selected appears.
3 Click “USER MANUAL:ADOBE.PDF.”
The language options appear.
4 Click the desired language.
The Operating Instruction file opens.
To exit the procedure
Click “EXIT/CD.ROM.”
For customers in Asia
1 Click “Asia” on the introductory page.
2 Click the “HX” folder.
3 Double-click on “index.html.”
The Operating Instruction file opens.
To open the Operating Instructions file directly
Click the folders and the file in the following order.
CD-ROM t “manuals” t desired language folder t “*****.pdf”
(***** is the name of the model you have purchased.)
If the introductory page does not appear
automatically
Follow the instructions below to open that page.
If you are using Windows:
Double-click on the CD-ROM icon.
If you are using a Macintosh computer:
Double-click on the CD-ROM icon to open the window, then double-click
on the “MONITOR” icon.
The equipment should be installed near an easily accessible outlet.
Example of plug types
for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only
3 (US)
US
Setup
Unpacking
Make sure your carton contains everything listed below.
• LCD display
•Power cord
• HD15-HD15 video signal cable (analog RGB)
• DVI-D video signal cable (digital RGB)
• Audio cord (stereo miniplug)
• CD-ROM (utility software for Windows/Macintosh, Operating
Instructions, etc.)
• Warranty card
• This Quick Setup Guide

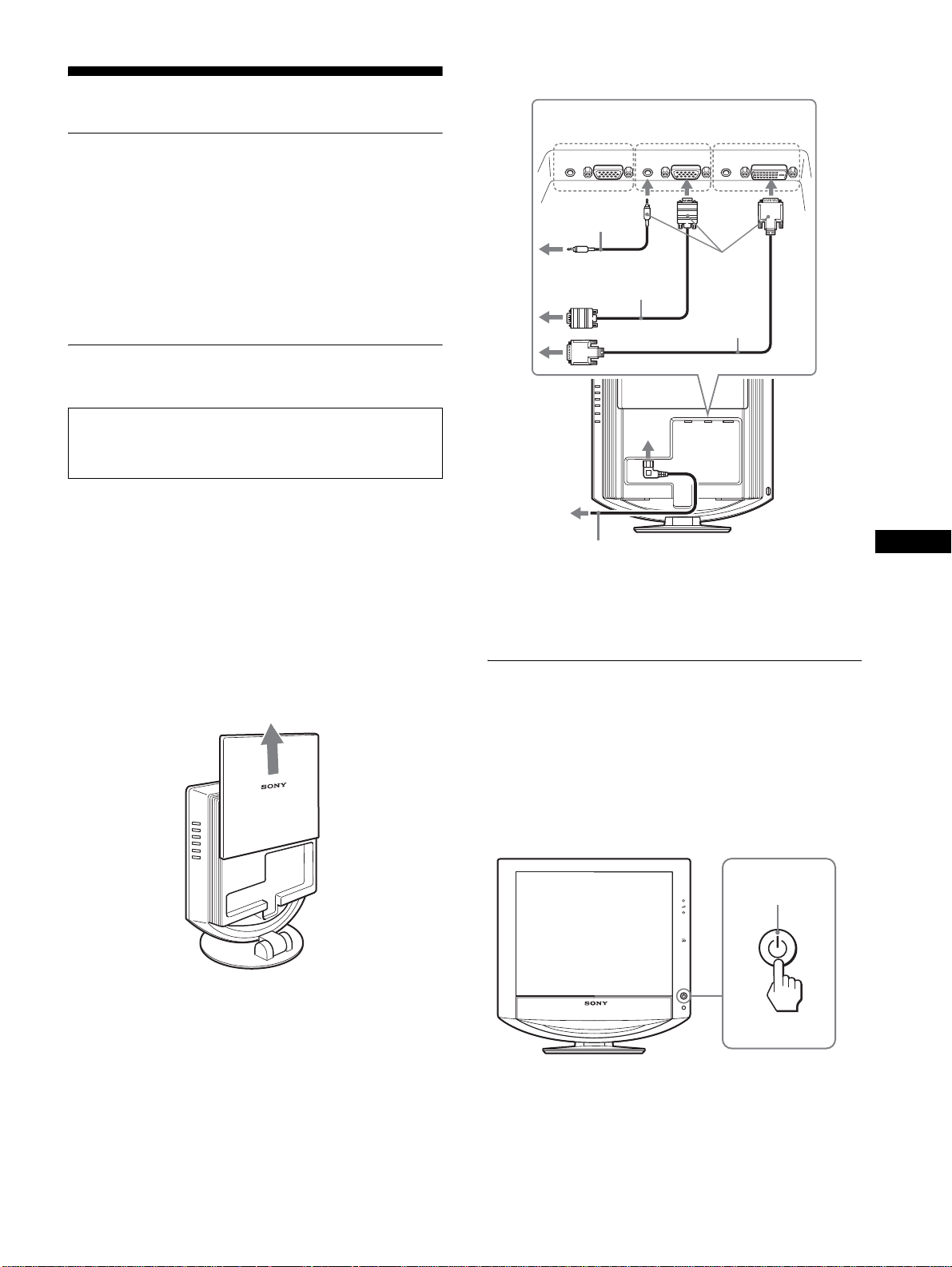

Connecting your monitor
Connect your monitor to a computer or other equipment.
1 Slide up the back cover.
2 Connect your monitor to a computer.
Connecting a Macintosh computer
Connect the supplied video signal cable to a video output connector
on the computer. If necessary, use an adapter (not supplied). Connect
the adapter to the computer before connecting the video signal cable.
3 Connect the supplied power cord securely to the
monitor’s AC IN connector.
4 Connect the other end securely to a power outlet.
Note
For bundling the cords and cables, refer to the Operating Instructions on
the supplied CD-ROM.
Turning on the monitor and
computer
Turn on your monitor first, then a computer.
1 Press the 1 (power) switch on the front of the
monitor.
The 1 (power) indicator lights up in green.
2 Turn on the computer.
• Turn off the monitor, computer, and any other
equipment before connecting them.
• Do not touch the pins of the video signal cable plug.
back cover
1
HD-15 AUDIO
IN
DVI-D
AUDIO IN AUDIO IN
HD-15
INPUT 1 INPUT 2 INPUT 3
to the DVI-D input
connector (digital RGB)
to the HD15 input
connector (analog RGB)
audio cord
(supplied)
DVI-D video
signal cable
(digital RGB)
(supplied)
4
power cord (supplied)
3
to AC IN
to power outlet
HD15-HD15 video signal
cable (analog RGB)
(supplied)
2
OK
INPUT
MENU
1
lights in green
4 (US)
Troubleshooting
Trouble symptoms and remedies (If no picture appears on the screen)
If no picture appears on the screen, check the following table for possible solutions. Then, if the problem persists, use the self-diagnosis
function (page 5 (US)). If you are experiencing difficulties not listed below, refer to the Operating Instructions on the supplied CD-ROM.
For problems caused by a computer or other equipment, refer to the user’s manuals supplied with the respective items.
Symptom Check these items
If the 1 (power) indicator is not lit,
or if the 1 (power) indicator will not
light up when the 1 (power) switch
is pressed,
• Check that the power cord is properly connected.
If the 1 (power) indicator is green, • Use the self-diagnosis function (page 5 (US)).
If “CABLE DISCONNECTED”
appears on the screen,
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 3 (US)).
• Check that the video input connector’s pins are not bent or pushed in.
• Check that the input select setting is correct (For details, refer to the Operating
Instructions on the supplied CD-ROM).
• A non-supplied video signal cable is connected. If you connect a non-supplied video
signal cable, “CABLE DISCONNECTED” may appear on the screen. This is not a
malfunction.
If “NO INPUT SIGNAL” appears on
the screen, or the 1 (power)
indicator is orange,
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 3 (US)).
• Check that the video input connector’s pins are not bent or pushed in.
• Check that the input select setting is correct (For details, refer to the Operating
Instructions on the supplied CD-ROM).
x Problem caused by a computer or other equipment connected, and not
caused by the monitor
• The computer is in the power saving mode. Try pressing any key on the keyboard or
moving the mouse.
• Check that your graphics board is installed properly.
• Check that the computer’s power is on.
• Restart the computer.
If “OUT OF RANGE” appears on
the screen,
x Problem caused by a computer or other equipment connected, and not
caused by the monitor
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
computer’s graphics board within the following ranges:
Horizontal frequency: 28–80 kHz (Analog RGB), 28–64 kHz (Digital RGB)
Vertical frequency: 48–75 Hz (Analog RGB), 60 Hz (Digital RGB)
Resolution: 1280 × 1024 or less
If you are using Windows and
replaced an old monitor with this
monitor,
• If you replaced an old monitor with this monitor, reconnect the old monitor and do the
following. Select “SONY” from the “Manufacturers” list and select “SDM-HX73 or
SDM-HX93” from the “Models” list in the Windows device selection screen. If “SDM-
HX73 or SDM-HX93” does not appear in the “Models” list, try “Plug & Play.”
If using a Macintosh system, • When connecting a Macintosh computer, use an adapter (not supplied) if necessary.
Connect the adapter to the computer before connecting the video signal cable.
5 (US)
US
Self-diagnosis function
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer(s), the screen will go
blank and the 1 (power) indicator will light up in green.
If the function tells you the monitor may have a potential failure,
consult your authorized Sony dealer.
If the picture disappears from the screen and the
1 (power) indicator is green
1 Turn off the 1 (power) switch and disconnect the
video signal cables from the monitor.
2 Turn the monitor on by pressing the 1 (power)
switch.
If all four color bars appear (white, red, green, blue), the monitor
is working properly. Reconnect the video input cables and check
the condition of your computer(s).
If the color bars do not appear, there is a potential monitor failure.
Displaying this monitor’s
information
While the monitor is receiving a video signal, press and
hold the MENU button for more than 5 seconds until the
information box appears.
Press the MENU button again to make the box disappear.
If any problem persists, call your authorized Sony dealer and give
the following information:
• Model name: SDM-HX73 or SDM-HX93
• Serial number
• Detailed description of the problem
• Date of purchase
• Name and specifications of your computer and graphics board
• Type of input signals (analog RGB/digital RGB)
Specifications
LCD panel
Panel type: a-Si TFT Active Matrix
Picture size:
17 inch (43 cm) (SDM-HX73)
19 inch (48 cm) (SDM-HX93)
Input signal format
RGB operating frequency*
Horizontal × Vertical:
28–80 kHz × 48-75 Hz (analog RGB)
28–64 kHz × 60 Hz (digital RGB)
Resolution
Horizontal × Vertical: Max.
1280 dots × 1024 lines
Input signal levels
Analog RGB video signal:
0.7 Vp-p, 75 Ω, positive
SYNC signal:
TTL level, 2.2 kΩ, positive or negative
(Separatehorizontal and vertical, or composite sync)
Digital RGB (DVI) signal: TMDS (Single link)
Audio input
Stereo minijack, 0.5 Vrms
Speaker output
3 W × 2
Headphones jack
Stereo minijack
Power requirements
SDM-HX73
100 – 240 V, 50 – 60 Hz, Max. 1.0 A
SDM-HX93
100 – 240 V, 50 – 60 Hz, Max. 1.1 A
Power consumption
Max. 50 W (SDM-HX73)
Max. 60 W (SDM-HX93)
Operating temperature
5 – 35
°C
Dimensions (width/height/depth)
Display (upright):
SDM-HX73
Approx. 414 × 418.5 × 232 mm
(16
3
/8 × 16
1
/2 × 9
1
/4 inches)
SDM-HX93
Approx. 466.5 × 468 × 265 mm
(18
3
/8 × 18
1
/2 × 10
1
/2 inches)
Mass
SDM-HX73
Approx. 6.5 kg (14 lb 5 oz)
SDM-HX93
Approx. 8.5 kg (18 lb 12 oz)
Plug & Play
DDC2B
Included items
See “Setup.”
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of total
horizontal time or 0.8 µsec, whichever is larger.
• Horizontal blanking width should be more than 2.5 µsec.
• Vertical blanking width should be more than 450 µsec.
Design and specifications are subject to change without notice.
MENU
Example
Model name
Serial number
INFORMATION
MODEL : SDM-HX93
SER. NO : 1234567
MANUFACTURED : 2003-40
Week and
year of
manufacturee
2 (FR)
AVERTISSEMENT
Pour prévenir tout risque d’incendie ou
d’électrocution, n’exposez jamais l’appareil à la
pluie ou à l’humidité.
Des tensions extrêmement élevées sont
présentes à l’intérieur de l’appareil. N’ouvrez
jamais le boîtier de l’appareil. Confiez l’entretien à
un technicien qualifié uniquement.
Précautions
Avertissement sur les raccordements
d’alimentation
• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec la tension secteur locale.
Pour les clients aux États-Unis
Si vous n’utilisez pas le cordon approprié, ce moniteur ne sera
pas conforme aux normes FCC obligatoires.
Pour les clients au Royaume-uni
Si vous utilisez le moniteur au Royaume-uni, veuillez utiliser le
cordon d’alimentation adapté aux prises utilisées au Royaume-
uni.
Installation
N’installez pas et ne laissez pas le moniteur :
• À des endroits exposés à des températures extrêmes, par
exemple à proximité d’un radiateur, d’un conduit de chauffage
ou exposés aux rayons directs du soleil. L’exposition du
moniteur à des températures extrêmes, comme dans l’habitacle
d’un véhicule garé en plein soleil ou à proximité d’un conduit
de chauffage risque d’entraîner des déformations du boîtier ou
des problèmes de fonctionnement.
• À des endroits soumis à des vibrations mécaniques ou à des
chocs.
• À proximité d’appareils générant de puissants champs
magnétiques, comme un téléviseur ou d’autres appareils
électroménagers.
• À des endroits soumis à des quantités inhabituelles de
poussière, de saletés ou de sable, par exemple à côté d’une
fenêtre ouverte ou d’une porte donnant sur l’extérieur. En cas
d’installation temporaire à l’extérieur, veillez à prendre les
précautions requises contre la poussière et les saletés en
suspension dans l’air, faute de quoi des dommages irréparables
risquent de se produire.
Remarque sur l’écran à cristaux liquides (LCD -
Liquid Crystal Display)
Veuillez noter que l’écran LCD est issu d’une technologie de
haute précision. Toutefois, il est possible que des points noirs ou
des points brillants de lumière (rouge, bleu ou vert) apparaissent
constamment sur l’écran LCD, ainsi que des bandes de couleurs
irrégulières ou une certaine luminosité. Il ne s’agit pas d’un
dysfonctionnement.
(Points effectifs : supérieurs à 99,99%)
À propos des haut-parleurs stéréo intégrés
Assurez-vous de tenir vos équipements d’enregistrement
magnétique, vos cassettes et vos disquettes à l’écart des
ouvertures des haut-parleurs qui génèrent des champs
magnétiques. Ces champs magnétiques sont susceptibles
d’effacer ou d’endommager les données stockées sur vos
cassettes ou disquettes.
Transport
• Débranchez tous les câbles du moniteur, puis saisissez
fermement les deux côtés de l’écran LCD en prenant soin de ne
pas rayer ce dernier pendant le transport. Si vous laissez tomber
le moniteur, vous risquez de vous blesser ou de l’endommager.
• Pour transporter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton et les matériaux de
conditionnement originaux.
Pour lire le mode d’emploi sur le
CD-ROM
Remarque
Pour pouvoir lire le mode d’emploi figurant sur le CD-ROM, vous devez
installer Macromedia Shockwave Player et Adobe Acrobat Reader
(version 4.0 ou plus récente) sur votre ordinateur. Le dossier« installs
» du
CD-ROM contient les programmes d’installation de ces logiciels (pour
Windows uniquement).
Pour lire le mode d’emploi
Insérez le CD-ROM fourni dans le lecteur de CD-ROM de votre
ordinateur. La page d’accueil du CD-ROM s’affiche automatiquement
après quelques instants. Suivez ensuite les directives ci-dessous, en
fonction de la zone géographique où vous vivez.
Pour la clientèle aux Etats-Unis
1Cliquez sur« North America » dans la page d’accueil.
La page des modèles s’affiche.
2Sélectionnez« HX MODELS
» et cliquez dans la liste déroulante sur le
nom du modèle de l’appareil que vous avez acheté.
La page du modèle que vous avez sélectionné s’affiche.
3Cliquez sur« USER MANUAL:ADOBE.PDF.
»
Les options linguistiques s’affichent.
4Cliquez sur la langue souhaitée.
Le fichier du mode d’emploi s’ouvre.
Pour mettre fin à la procédure
Cliquez sur« EXIT/CD.ROM ».
Pour la clientèle en Asie
1Cliquez sur« Asia » dans la page d’accueil.
2Cliquez sur le dossier« HX
».
3Double-cliquez sur« index.html
».
Le fichier du mode d’emploi s’ouvre.
Pour ouvrir directement le fichier du mode d’emploi
Cliquez sur les dossiers et le fichier dans l’ordre suivant.
CD-ROM t « manuals
» t dossier de la langue souhaitée t
« *****.pdf »
(***** est le nom du modèle que vous avez acheté.)
Si la page d’accueil ne s’affiche pas
automatiquement
Suivez les directives ci-dessous pour ouvrir cette page.
Si vous utilisez Windows :
Double-cliquez sur l’icône du CD-ROM.
Si vous utilisez un ordinateur Macintosh :
Double-cliquez sur l’icône du CD-ROM pour ouvrir la fenêtre, puis
double-cliquez sur l’icône« MONITOR
».
L
’
appareil doit être installé à proximité d
’
une prise de courant
facile d’accès.
Exemples de types de fiches
pour 100 à 120 V
CA
pour 200 à 240 V
CA
pour 240 V CA
uniquement
3 (FR)
FR
Installation
Déballage
Assurez-vous que votre emballage contient tous les éléments
énumérés ci-dessous.
•Ecran LCD
• Cordon d’alimentation
• Câble de signal vidéo HD15-HD15 (RVB analogique)
• Câble de signal vidéo DVI-D (RVB numérique)
• Câble audio (minifiche stéréo)
• CD-ROM (logiciel utilitaire pour Windows et Macintosh,
mode d’emploi, etc.)
• Carte de garantie
• Le présent guide de configuration rapide

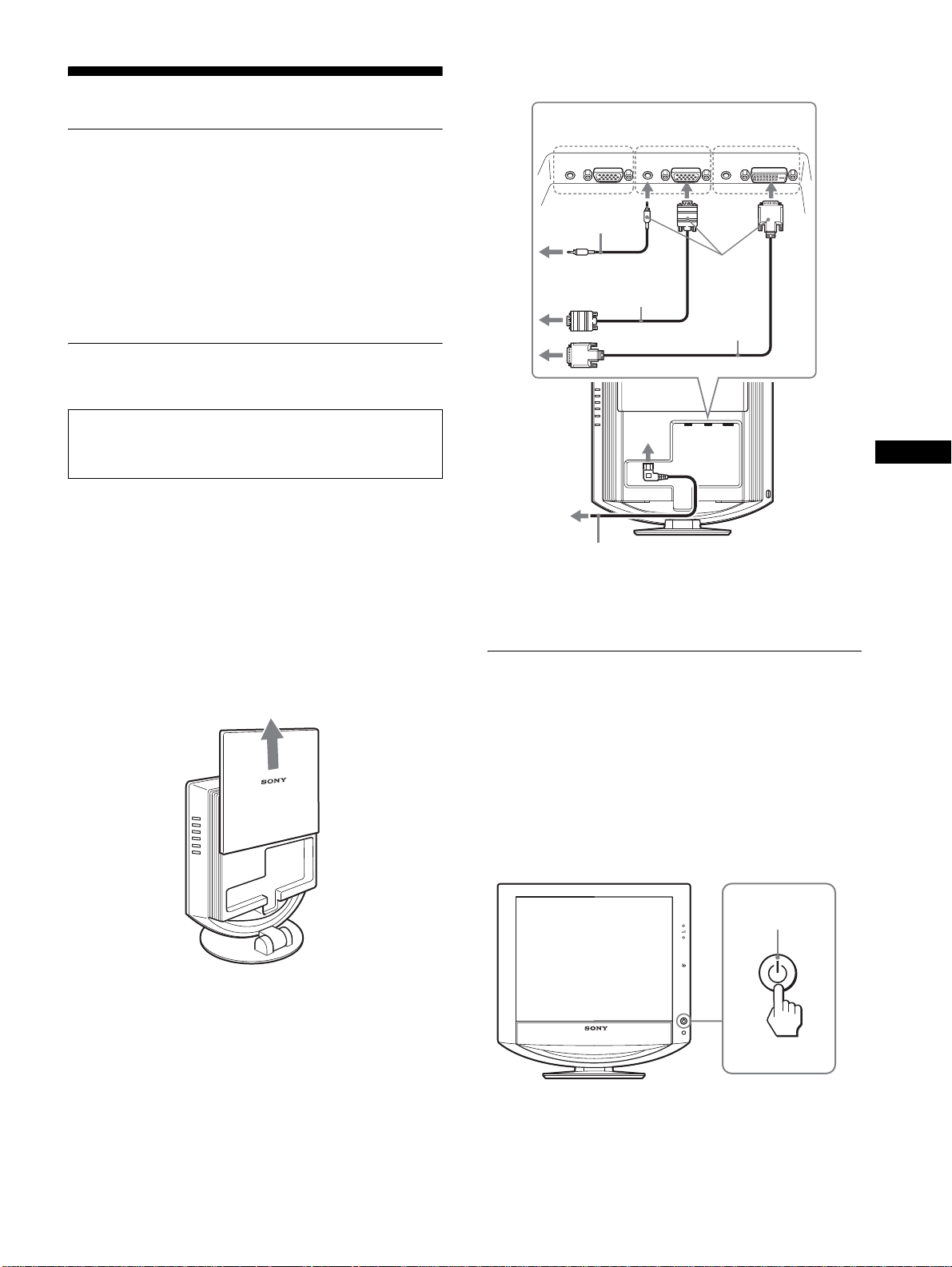

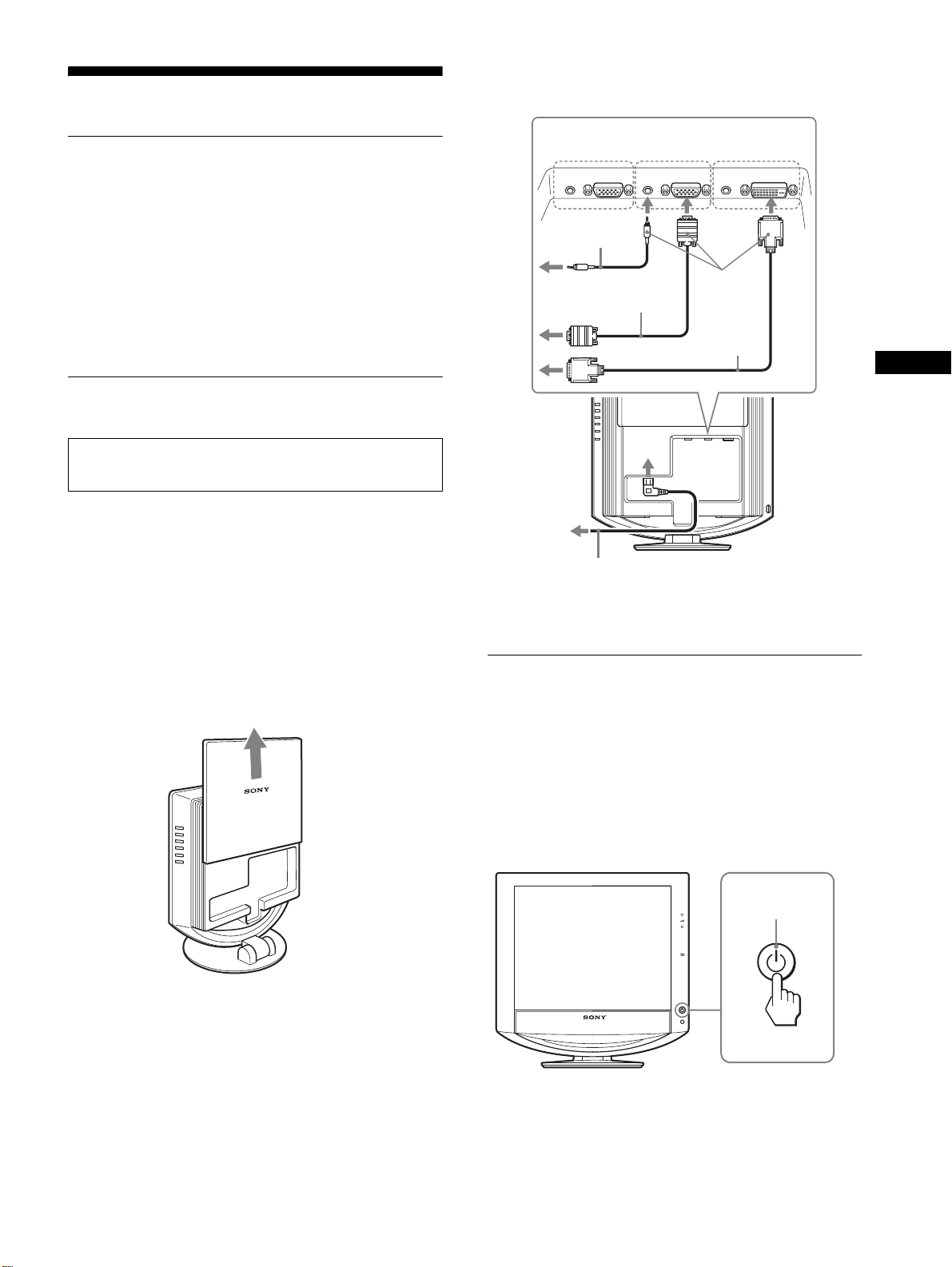

Branchement du moniteur
Raccordez votre moniteur à un ordinateur ou à un autre appareil.
1 Faites coulisser le panneau arrière vers le haut.
2 Raccordez votre moniteur à un ordinateur.
Raccordement à un ordinateur Macintosh
Raccordez le câble de signal vidéo fourni à un connecteur de sortie
vidéo sur l’ordinateur. Si nécessaire, utilisez un adaptateur (non
fourni). Raccordez l’adaptateur à l’ordinateur avant de raccorder le
câble de signal vidéo.
3 Raccordez solidement le cordon d’alimentation
fourni au connecteur AC IN du moniteur.
4 Raccordez solidement l’autre extrémité du cordon à
une prise secteur.
Remarque
Pour regrouper les cordons et les câbles, reportez-vous au mode d’emploi
présent sur le CD-ROM fourni.
Mise sous tension du moniteur et
de l’ordinateur
Mettez d’abord votre moniteur sous tension, puis l’ordinateur.
1 Appuyez sur le commutateur 1 (alimentation) situé
à l’avant du moniteur.
Le voyant 1 (alimentation) s’allume en vert.
2 Mettez l’ordinateur sous tension.
• Eteignez le moniteur, l’ordinateur et tout autre appareil
avant d’effectuer le raccordement.
• Ne touchez pas les broches de la fiche du câble de signal
vidéo.
Panneau arrière
1
HD-15 AUDIO
IN
DVI-D
AUDIO IN AUDIO IN
HD-15
INPUT 1 INPUT 2 INPUT 3
vers le connecteur d’entrée
DVI-D (RVB numérique)
vers le connecteur d’entrée
HD15 (RVB analogique)
vers AC IN
Cordon d’alimentation (fourni)
vers une prise
secteur
4
3
Câble de signal vidéo
HD15-HD15 (RVB
analogique) (fourni)
Câble audio
(fourni)
2
Câble de signal
vidéo DVI-D
(RVB numérique)
(fourni)
OK
INPUT
MENU
1
devient vert
4 (FR)
Dépannage
Problèmes et solutions (si aucune image n’apparaît à l’écran)
Si aucune image n’apparaît à l’écran, recherchez une solution possible dans le tableau suivant. Si le problème persiste, utilisez la fonction
d’autodiagnostic (page 5 (FR)). Si vous rencontrez des problèmes qui ne sont pas abordés ci-dessous, reportez-vous au mode d’emploi sur
le CD-ROM fourni. Si les problèmes sont causés par l’ordinateur ou un autre appareil, reportez-vous au mode d’emploi fourni avec
l’appareil concerné.
Symptôme Vérifiez ces éléments
Si l’indicateur 1 (alimentation)
n’est pas allumé ou si l’indicateur 1
(alimentation) ne s’allume pas
lorsque vous appuyez sur le
commutateur 1 (alimentation),
• Vérifiez que le cordon d’alimentation est correctement raccordé.
Si l’indicateur 1 (alimentation) est
vert,
• Utilisez la fonction d’autodiagnostic (page 5 (FR)).
Si l’indication « CABLE PAS
CONNECTÉ » apparaît sur l’écran,
• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont
correctement branchées dans leur prise (page 3 (FR)).
• Vérifiez que les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
• Vérifiez que le réglage de sélection d’entrée est correct (pour plus de détails, reportez-
vous au Mode d’emploi dans le CD-ROM fourni).
• Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un tel câble,
l’indication « CABLE PAS CONNECTÉ » peut apparaître sur l’écran. Ceci n’est pas un
dysfonctionnement.
Si l’indication « PAS ENTREE
VIDEO » apparaît sur l’écran ou si
l’indicateur 1 (alimentation) est
orange,
• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont
correctement branchées dans leur prise (page 3 (FR)).
• Vérifiez que les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
• Vérifiez que le réglage de sélection d’entrée est correct (pour plus de détails, reportez-
vous au Mode d’emploi dans le CD-ROM fourni).
x Problème causé par un ordinateur ou un autre appareil raccordé et non par
le moniteur
• L’ordinateur est en mode d’économie d’énergie. Appuyez sur une touche quelconque du
clavier ou déplacez la souris.
• Vérifiez que votre carte graphique est correctement installée.
• Vérifiez que l’alimentation de l’ordinateur est activée.
• Redémarrez l’ordinateur.
Si l’indication « HORS PLAGE »
apparaît sur l’écran,
x Problème causé par un ordinateur ou un autre appareil raccordé et non par
le moniteur
• Vérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour le
moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien,
puis ajustez la carte graphique de l’ordinateur dans les plages suivantes :
Fréquence horizontale : 28–80 kHz (RVB analogique), 28–64 kHz (RVB numérique)
Fréquence verticale : 48–75 Hz (RVB analogique), 60 Hz (RVB numérique)
Résolution : 1280 × 1024 ou moins
Si vous utilisez Windows et que vous
remplacez un ancien moniteur par
celui-ci,
• Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l’ancien
moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste
« Fabricants » et sélectionnez « SDM-HX73 ou SDM-HX93 » dans la liste
« Modèles » dans l’écran de sélection de périphériques Windows. Si « SDM-HX73 ou
SDM-HX93 » n’apparaît pas dans la liste « Modèles », essayez « Plug & Play ».
Si vous utilisez un système
Macintosh,
• En cas de raccordement d’un ordinateur Macintosh, utilisez si nécessaire un adaptateur
(non fourni). Raccordez l’adaptateur à l’ordinateur avant de raccorder le câble du signal
vidéo.
5 (FR)
FR
Fonction d’autodiagnostic
Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas
de problème avec votre moniteur ou votre (vos) ordinateur(s),
l’écran se vide et l’indicateur 1 (alimentation) s’allume en vert.
Si la fonction d’autodiagnostic indique que le moniteur est peut-
être en panne, consultez votre revendeur Sony.
Si l’image disparaît de l’écran et que l’indicateur
1 (alimentation) est vert
1 Désactivez le commutateur d’alimentation 1 et
débranchez les câbles de signaux vidéo du
moniteur.
2 Mettez le moniteur sous tension en appuyant sur le
commutateur d’alimentation 1.
Si les quatre barres de couleur apparaissent (blanche, rouge, verte
et bleue), le moniteur fonctionne correctement. Rebranchez les
câbles d’entrée vidéo et contrôlez le statut de votre/vos
ordinateur(s).
Si les barres de couleurs n’apparaissent pas, le moniteur est peut-
être en panne.
Affichage des informations du
moniteur
Lorsque le moniteur reçoit un signal vidéo, appuyez sur
la touche MENU et maintenez-la enfoncée pendant plus
de 5 secondes jusqu’à ce que la boîte de dialogue
d’informations s’affiche.
Appuyez de nouveau sur la touche MENU pour faire disparaître
la boîte de dialogue.
Si le problème persiste, contactez votre revendeur Sony agréé et
fournissez-lui les informations suivantes :
• Désignation : SDM-HX73 ou SDM-HX93
• Numéro de série
• Description détaillée du problème
• Date d’achat
• Nom et spécifications de votre ordinateur et de votre carte
graphique
• Type de signaux d’entrée (RVB analogique/RVB numérique)
Spécifications
Panneau LCD
Type de panneau : a-Si TFT à matrice active
Taille de l’image :
17 pouces (43 cm) (SDM-HX73)
19 pouces (48 cm) (SDM-HX93)
Format du signal d’entrée
Fréquence opérationnelle RVB*
Horizontale × Verticale :
28–80 kHz × 48–75 Hz (RVB analogique)
28–64 kHz × 60 Hz (RVB numérique)
Résolution
Horizontale × Verticale : max.
1280 points × 1024 lignes
Niveaux des signaux d’entrée
Signal vidéo RVB analogique :
0,7 Vc-c, 75 Ω
, positif
Signal SYNC :
Niveau TTL, 2,2 kΩ
, positif ou négatif
(horizontal et vertical séparément, ou synchro
composite)
Signal RVB numérique (DVI) : TMDS (lien simple)
Entrée audio
Mini-prise stéréo, 0,5 V eff.
Sortie de haut-parleur
3 W × 2
Prise pour casque d
’
écoute
Mini-prise stéréo
Puissance de raccordement
SDM-HX73
100–240 V, 50–60 Hz, Max. 1,0 A
SDM-HX93
100–240 V, 50–60 Hz, Max. 1,1 A
Consommation électrique
Max. 50 W (SDM-HX73)
Max. 60 W (SDM-HX93)
Température de fonctionnement
5–35°C
Dimensions (largeur/hauteur/profondeur)
Ecran (verticalement) :
SDM-HX73
environ 414 × 418,5 × 232 mm
(16
3
/8 × 16
1
/2 × 9
1
/4 pouces)
SDM-HX93
environ 466,5 × 468 × 265 mm
(18
3
/8 × 18
1
/2 × 10
1
/2 pouces)
Poids
SDM-HX73
environ 6,5 kg (14 lb. 5 oz.)
SDM-HX93
environ 8,5 kg (18 lb. 12 oz.)
Plug & Play
DDC2B
Accessoires fournis
Voir « Installation ».
* Condition de synchronisation horizontale et verticale
recommandée
• La largeur de synchronisation horizontale doit être
supérieure à 4,8 % de la durée horizontale totale ou 0,8 µsec,
suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à
2,5 µsec.
• La largeur de suppression verticale doit être supérieure à
450 µsec.
La conception et les spécifications sont sujettes à modifications
sans préavis.
MENU
INFORMATIONS
MODEL : SDM-HX93
SER. NO : 1234567
MANUFACTURED : 2003-40
Exemple
Désignation
Numéro de
série
Semaine et
année de
fabrication
2 (ES)
ADVERTENCIA
Para evitar el riesgo de incendios o de electrocución,
no exponga la unidad a la lluvia ni a la humedad.
La tensión existente dentro de la unidad es muy
elevada y puede resultar peligrosa. No abra el aparato.
Solicite asistencia técnica únicamente a personal
cualificado.
Precauciones
Advertencia sobre la conexión de la alimentación
• Utilice el cable de alimentación suministrado. En caso de
utilizar un cable de alimentación distinto, asegúrese de que sea
compatible con el suministro eléctrico local.
Para los clientes en EE.UU.
Si no utiliza el cable adecuado, este monitor no cumplirá con
las normas obligatorias de la FCC.
Para los clientes en el Reino Unido
Si utiliza el monitor en el Reino Unido, asegúrese de utilizar el
cable de alimentación adecuado para este país.
Instalación
No instale ni deje el monitor:
• En lugares expuestos a temperaturas extremas, por ejemplo
cerca de un radiador, una salida de aire caliente o bajo la luz
solar directa. Si lo expone a temperaturas extremas, como en un
automóvil bajo la luz solar directa o cerca de una salida de aire
caliente, pueden producirse deformaciones del exterior o fallos
de funcionamiento.
• En lugares expuestos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan un campo magnético intenso,
como un televisor o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o
arena, como cerca de una ventana abierta o de una salida al
exterior. Si lo coloca temporalmente en el exterior, asegúrese
de tomar las precauciones adecuadas contra el polvo y la
suciedad, ya que de lo contrario podrían producirse fallos
irreparables en el funcionamiento.
Nota sobre la pantalla LCD (Pantalla de cristal
líquido)
Tenga en cuenta que la pantalla LCD está fabricada con
tecnología de alta precisión. No obstante, es posible que
aparezcan puntos negros o brillantes de luz (rojos, azules o
verdes) de forma constante y ocasionalmente brillos o rayas de
color irregular. Esto no es un fallo de funcionamiento.
(Puntos efectivos: más del 99,99%)
Acerca del altavoz estéreo incorporado
Asegúrese de mantener alejados de la apertura del altavoz
disquetes, cintas y equipos magnéticos de grabación, ya que los
altavoces generan un campo magnético. Dicho campo puede
afectar a los datos almacenados en discos y cintas magnéticas.
Transporte
• Desconecte todos los cables del monitor y sujete firmemente
ambos lados de la pantalla LCD procurando no rayar la pantalla
durante el transporte. Si deja caer el monitor, pueden producirse
daños físicos o dañarse el monitor.
• Cuando transporte este monitor para su reparación o
desplazamiento, utilice la caja de cartón y los materiales de
embalaje originales.
Visualizar el manual de
instrucciones del CD-ROM
Nota
Para ver el manual de instrucciones del CD-ROM, Macromedia
Shockwave Player y Adobe Acrobat Reader (versión 4.0 o posterior)
deben estar instalados en su PC. La carpeta “installs” del CD-ROM
contiene los programas de instalación de los mismos (únicamente para
Windows).
Para ver el manual de instrucciones
Coloque el CD-ROM suministrado en la unidad de CD-ROM del PC.
Unos instantes después, se abrirá automáticamente la página de
introducción del CD-ROM. Siga las instrucciones que aparecen a
continuación en función de la zona en la que viva.
Para clientes en EE.UU.
1Haga clic en “North America” en la página de introducción.
Aparecerá la página del modelo.
2 Señale “HX MODELS” y, en la lista desplegable, haga clic en el
nombre del modelo de la unidad que adquirió.
Aparecerá la página del modelo seleccionado.
3Haga clic en “USER MANUAL:ADOBE.PDF.”
Aparecerán las opciones de idioma.
4Haga clic en el idioma que desee.
Se abrirá el archivo del manual de instrucciones.
Para terminar el procedimiento
Haga clic en “EXIT/CD.ROM.”
Para los clientes de Asia
1Haga clic en “Asia” en la página de introducción.
2Haga clic en la carpeta “HX”.
3Haga doble clic en “index.html.”
Se abrirá el archivo del manual de instrucciones.
Para abrir directamente el archivo del manual de
instrucciones
Haga clic en las carpetas y el archivo por este orden.
CD-ROM t “manuals” t carpeta del idioma deseado t “*****.pdf”
(***** corresponde al nombre del modelo que ha adquirido.)
Si la página de introducción no aparece
automáticamente
Siga las instrucciones que aparecen a continuación para abrirla.
Si utiliza Windows:
Haga doble clic en el icono del CD-ROM.
Si utiliza un Macintosh:
Haga doble clic en el icono del CD-ROM para abrir la ventana y, a
continuación, haga doble clic en el icono “MONITOR”.
El equipo debe instalarse cerca de una toma de corriente de fácil
acceso.
para CA de 100 a
120 V
Ejemplo de tipos de enchufe
para CA de 200 a
240 V
sólo para CA
de 240 V
3 (ES)
ES
Instalación
Desembalaje
Asegúrese de que los siguientes artículos se incluyen en la caja.
• Pantalla LCD
• Cable de alimentación
• Cable de señal de vídeo HD15-HD15 (RGB analógico)
• Cable de señal de vídeo DVI-D (RGB digital)
• Cable de audio (minitoma estéreo)
• CD-ROM (software de utilidades para Windows/Macintosh,
Manual de instrucciones, etc.)
• Tarjeta de garantía
•Esta Guía de instalación rápida
Conexión del monitor
Conecte el monitor a un PC o a otro equipo.
1 Deslice la cubierta posterior hacia arriba.
2 Conecte el monitor al PC.
Conexión de un PC Macintosh
Conecte el cable de señal de vídeo suministrado a un conector de
salida de vídeo del PC. En caso necesario, utilice un adaptador (no
suministrado) y conéctelo al equipo antes de conectar el cable de
señal de vídeo.
3 Conecte firmemente el cable de alimentación
suministrado al conector AC IN del monitor.
4 Conecte firmemente el otro extremo a una toma de
corriente.
Nota
Para agrupar los cables, consulte el manual de instrucciones en el CD-
ROM suministrado.
Encendido del monitor y el equipo
Primero, encienda el monitor y, a continuación, el equipo.
1 Presione el interruptor 1 (alimentación) de la parte
frontal del monitor.
El indicador 1 (alimentación) se ilumina en verde.
2 Encienda el equipo.
• Apague el monitor, el PC y cualquier otro equipo antes
de conectarlos.
• No toque los terminales del conector del cable de señal de
vídeo.
cubierta posterior
1
HD-15 AUDIO
IN
DVI-D
AUDIO IN AUDIO IN
HD-15
INPUT 1 INPUT 2 INPUT 3
al conector de entrada
DVI-D (RGB digital)
al conector de entrada
HD15 (RGB analógico)
a AC IN
a la toma de
corriente
3
cable de señal de
vídeo HD15-HD15
(RGB analógico)
(suministrado)
cable de señal
de vídeo DVI-D
(RGB digital)
(suministrado)
4
Cable de audio
(suministrado)
cable de alimentación (suministrado)
2
OK
INPUT
MENU
1
se ilumina en verde
4 (ES)
Resolución de problemas
Problemas y soluciones (Si no aparece ninguna imagen en la pantalla)
Si no aparece ninguna imagen en la pantalla, compruebe la tabla siguiente para obtener posibles soluciones. Si el problema persiste, utilice
la función de autodiagnóstico (página 5 (ES)). Si el problema no aparece en la lista, consulte el manual de instrucciones en el CD-ROM
suministrado. Para aquellos problemas causados por el PC u otro equipo, consulte los manuales de usuario suministrados con los artículos
correspondientes.
Problema Compruebe lo siguiente
Si el indicador 1 (alimentación) no
está encendido o si el indicador 1
(alimentación) no se enciende
cuando se presiona el interruptor 1
(alimentación)
• Compruebe que el cable de alimentación está correctamente conectado.
Si el indicador 1 (alimentación)
está encendido en verde
• Utilice la función de autodiagnóstico (página 5 (ES)).
Si “CABLE DESCONECTADO”
aparece en pantalla
• Compruebe que el cable de señal de vídeo está conectado correctamente y que los
enchufes están perfectamente insertados en sus receptáculos (página 3 (ES)).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni
aplastados.
• Compruebe que el ajuste de selección de entrada es correcto (Para obtener más detalles,
consulte el Manual de instrucciones en el CD-ROM suministrado).
• Se ha conectado un cable de señal de video no suministrado. Si conecta este cable, puede
que aparezca el mensaje “CABLE DESCONECTADO” en la pantalla. No se trata de un
fallo en el funcionamiento.
Si “NO SEÑAL” aparece en pantalla
o el indicador 1 (alimentación) se
ilumina en naranja
• Compruebe que el cable de señal de vídeo está conectado correctamente y que los
enchufes están perfectamente insertados en sus receptáculos (página 3 (ES)).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni
aplastados.
• Compruebe que el ajuste de selección de entrada es correcto (Para obtener más detalles,
consulte el Manual de instrucciones en el CD-ROM suministrado).
x Problema causado por un PC u otro equipo conectado y no por el monitor
• El equipo se encuentra en el modo de ahorro de energía. Presione una tecla del teclado o
mueva el ratón.
• Compruebe que la tarjeta gráfica está instalada correctamente.
• Compruebe que la alimentación del equipo está activada.
• Reinicie el equipo.
Si “FUERA ALCANCE” aparece en
pantalla
x Problema causado por un PC u otro equipo conectado y no por el monitor
• Compruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para
el monitor. Si ha sustituido un monitor antiguo por este monitor, vuelva a conectar el
monitor antiguo y ajuste la tarjeta gráfica del equipo en los siguientes rangos.
Frecuencia horizontal: 28–80 kHz (RGB analógico), 28–64 kHz (RGB digital)
Frecuencia vertical: 48–75 Hz (RGB analógico), 60 Hz (RGB digital)
Resolución:1280 × 1024 o inferior
Si utiliza Windows y ha sustituido un
monitor antiguo por éste
• Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo
siguiente. Seleccione “SONY” en la lista “Fabricantes” y elija “SDM-HX73 o SDM-
HX93” en la lista “Modelos” de la pantalla de selección de dispositivos de Windows. Si
“SDM-HX73 o SDM-HX93” no aparece en la lista “Modelos”, inténtelo con “Plug &
Play”.
Si utiliza un sistema Macintosh • Si conecta un equipo Macintosh, utilice un adaptador (no suministrado) si es necesario.
Conecte el adaptador al equipo antes de conectar el cable de señal de vídeo.
5 (ES)
ES
Función de autodiagnóstico
Este monitor dispone de una función de autodiagnóstico. Si se
produce algún problema con el monitor o el equipo, la pantalla se
quedará en blanco y el indicador 1 (alimentación) se iluminará
en verde. Si la función detecta un posible fallo en el monitor,
póngase en contacto con su distribuidor Sony autorizado.
Si la imagen desaparece de la pantalla y el
indicador 1 (alimentación) se ilumina en verde
1 Apague el interruptor 1 (alimentación) y
desconecte los cables de señal de vídeo del
monitor.
2 Encienda el monitor presionando el interruptor 1
(alimentación).
Si aparecen cuatro barras de color (blanco, rojo, verde y azul), el
monitor funciona correctamente. Vuelva a conectar los cables de
entrada de vídeo y compruebe el estado del equipo.
Si no aparecen las barras de colores, es posible que exista un fallo
en el monitor.
Visualización de la información del
monitor
Mientras el monitor recibe una señal de vídeo,
mantenga presionado el botón MENU durante más de 5
segundos hasta que aparezca el cuadro de
información.
Presione el botón MENU de nuevo para cerrar el cuadro.
Si el problema persiste, llame a su distribuidor Sony autorizado y
proporciónele la siguiente información:
• Nombre del modelo: SDM-HX73 o SDM-HX93
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del equipo y la tarjeta gráfica
• Tipo de señales de entrada (RGB analógica/RGB digital)
Especificaciones
Panel LCD
Tipo de panel: Matriz activa a-Si TFT
Tamaño de imagen:
17 pulg (43 cm) (SDM-HX73)
19 pulg (48 cm) (SDM-HX93)
Formato de la señal de entrada
Frecuencia de funcionamiento RGB*
Horizontal × Vertical:
28–80 kHz × 48–75 Hz (RGB analógica)
28–64 kHz × 60 Hz (RGB digital)
Resolución
Horizontal × Vertical: Máx.
1280 puntos × 1024 líneas
Niveles de señal de entrada
Señal de vídeo RGB analógica:
0,7 Vp-p, 75 Ω
, positiva
Señal SYNC:
Nivel TTL, 2,2 kΩ
, positiva o negativa
(Horizontal y vertical independiente o sincronización
compuesta)
Señal RGB (DVI) digital: TMDS (enlace único)
Entrada de audio
Minitoma estéreo, 0,5 Vrms
Salida de altavoz
2 salidas de 3 W
Toma de auriculares
Minitoma estéreo
Requisitos de alimentación
SDM-HX73
100–240 V, 50–60 Hz, Máx. 1,0 A
SDM-HX93
100–240 V, 50–60 Hz, Máx. 1,1 A
Consumo de energía
Máx. 50 W (SDM-HX73)
Máx. 60 W (SDM-HX93)
Temperatura de funcionamiento
5–35°C
Dimensiones (ancho/alto/profundo)
Pantalla (vertical):
SDM-HX73
Aprox. 414 × 418,5 × 232 mm
(16
3
/8 × 16
1
/2 × 9
1
/4 pulgadas)
SDM-HX93
Aprox. 466,5 × 468 × 265 mm
(18
3
/8 × 18
1
/2 × 10
1
/2 pulgadas)
Peso
SDM-HX73
Aprox. 6,5 kg (14 lb. 5 oz.)
SDM-HX93
Aprox. 8,5 kg (18 lb. 12 oz.)
Plug & Play
DDC2B
Accesorios
Consulte “Instalación”.
* Condición de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal debe ser superior al
4,8% del tiempo horizontal total o 0,8 µs, según el que sea
mayor.
• La anchura de supresión horizontal debe ser superior a 2,5 µs.
• La anchura de supresión vertical debe ser superior a 450 µs.
El diseño y las especificaciones están sujetos a cambios sin previo
aviso.
MENU
INFORMACIÓN
MODEL : SDM-HX93
SER. NO : 1234567
MANUFACTURED : 2003-40
Ejemplo
Nombre del
modelo
Número de
serie
Semana y año
de fabricación
&6
警告
为避免火灾或电击的危险 切勿将本机放置在下雨或
潮湿之处
本装置内部有高压 切勿打开外壳 只能由专业人员
进行维修
使用前注意事项
有关电源连接的警告事项
请使用附带的电源线
如果使用其它电源线 则必须与当
地的电源相匹配
对于美国用户
如果没有使用合适的电源线
该监视器将无法遵循 FCC 的
强制性标准
对于英国用户
如果在英国使用本监视器
则必须使用合适的英国电源
线
安装
切勿在下列场所安装或放置监视器
受高温影响的地方
例如靠近暖气管 热气管道或直射阳
光下
监视器若受到高温影响 如放置在阳光下的汽车内
或靠近热气管道
会引起机壳变形或故障
受到机械振动或冲击的地方
靠近会产生强磁场的设备
如电视机或各种其它家用电
器
受大量灰尘
垃圾或沙尘影响的地方 例如靠近开着的窗
或门等等 如果临时放置在户外 则必须采取足够的预防
措施防止空气中的灰尘和垃圾
否则会产生不可修复的故
障
液晶显示注意事项 Liquid Crystal Display
请注意 液晶显示屏是由高精密技术制成 但在液晶显示屏
上可能经常出现黑点或发光亮点
红色 蓝色或绿色 还
可能出现不规则的彩色条纹或亮点
这并不是故障
有效点 99.99% 以上
关于内置立体声扬声器
因为扬声器会产生磁场 务必将磁性的录音设备 磁带和
软盘远离扬声器开口
该磁场可能对储存在磁带和软盘中
的数据有影响
搬运
当搬运监视器时
请先断开监视器上的所有电缆 然后紧
紧抓住显示屏的两侧 注意不要擦伤显示屏的屏幕 如果
监视器掉落
您可能受伤 监视器可能损坏
送维修或搬运本监视器时
请使用原纸箱和包装材料
若要查阅 CD-ROM 上的操作说明
注意
若要阅读 CD-ROM 上的操作说明
您的计算机必须安装 Macromedia
Shockwave Player 和 Adobe Acrobat Reader
4.0 版本或更新版
本
CD-ROM 上的 installs 文件夹包含这两个软件的安装程
序
仅用于 Windows
若要阅读操作说明
将附带的 CD-ROM 插入计算机的 CD-ROM 驱动器 稍等片刻 CD-ROM
的引言将自动打开
然后根据您生活的地域 按下列指示进行操作
对于美国的用户
1
单击引言中的 North America
显示机型
2
鼠标指向 HX MODELS 并在下拉列表中单击您购买装置的机
型名
显示您选择的机型
3
单击 USER MANUAL ADOBE.PDF.
出现语言选项
4
单击想要的语言
操作说明文件打开
若要退出程序
单击 EXIT/CD.ROM.
对于亚洲用户
1
单击引言中的 Asia
2
单击 HX 文件夹
3
双击 index.html
操作说明文件打开
若要直接打开操作说明文件
按以下顺序单击文件夹和文件
CD-ROM manuals 想要的语言文件夹 *****.pdf
***** 是您购买机型的名称
如果引言无法自动显示
按下列说明打开此引言
如果您正在使用 Windows
双击 CD-ROM 图标
如果您正在使用 Macintosh 计算机
双击 CD-ROM 图标打开窗口 然后双击 MONITOR 图标
设备必须安装在容易插拔的电源插座附近
插头类型范例
用于 100V-120V 交流电
用于 200V-240V 交流电 仅限于 240V 交流电
&6
&6
安装
打开包装
确保包装箱内含有下列物品
液晶显示器
电源线
HD15-HD15 视频信号电缆
模拟 RGB
DVI-D 视频信号电缆
数字 RGB
音频电缆
立体声袖珍插头
CD-ROM
Windows/Macintosh 实用软件 操作说明等
保修卡
快速安装指南
连接您的监视器
将您的监视器连接到计算机或其他设备
抽出后盖
将您的监视器连接到计算机
连接 Macintosh 计算机
将附带的视频信号电缆连接到计算机视频输出连接器
若有必
要
请使用适配器 不附带 连接视频信号电缆前 请将适
配器连接到计算机
将附带的电源线安全地连接到监视器的交流输入连接
器
将另一端安全地连接到电源插座
注意
若要捆扎导线和电缆线
请参阅随机提供 CD-ROM 中的使用说明
打开监视器和计算机
先打开您的监视器 然后打开计算机
按监视器前面的 1 电源 开关
1 电源 指示灯以绿色点亮
打开计算机
连接前
请关闭监视器 计算机和其他设备
切勿触摸视频信号电缆插头的针
后盖
HD-15 AUDIO
IN
DVI-D
AUDIO IN AUDIO IN
HD-15
INPUT 1 INPUT 2 INPUT 3
至 DVI-D 输入连接器
数字 RGB
至 HD 15 输入连接器
模拟 RGB
音频线
附带
DVI-D 视频信号
电缆 数字
RGB
附带
电源线 附带
至交流输入
至电源插座
HD15-HD15 视频信号电缆
模拟 RGB 附带
OK
INPUT
MENU
呈绿色亮起
&6
故障现象和排除方法
故障现象和排除方法 如果屏幕上未出现图像
如果屏幕上未出现图像 请查阅下表格寻找解决方法 如果故障仍然存在 请使用自检功能 第 5 页 CS 如果您遇到的
故障不在列表中
请查阅附带的 CD-ROM 操作说明 对于由计算机或其他设备引起的故障 请查阅各个产品附带的使用说明书
现象 检查项目
如果 1
电源 指示灯不亮 或
当 1
电源 开关按下后 1
电源 指示灯点不亮
检查电源线的连接是否正确
如果 1 电源 指示灯呈绿色
使用自检功能
第 5 页 CS
如果屏幕上出现 未连接信号
线
检查视频信号电缆是否连接正确
所有插头是否牢固地插在各自的插孔内
第 3 页 CS
检查视频输入连接器的针是否被弯曲或被挤入
检查输入选择设定是否正确
详细资料 请参阅附带的 CD-ROM 操作说明
连接了非附带的视频信号电缆
如果您连接了非附带的视频信号电缆 屏幕上可
能出现
未连接信号线 这并不是故障
如果屏幕上出现 没有输入信
号
或 1 电源 指示灯为橙
色
检查视频信号电缆是否连接正确
所有插头是否牢固地插在各自的插孔内
第 3 页 CS
检查视频输入连接器的针是否被弯曲或被挤入
检查输入选择设定是否正确
详细资料 请参阅附带的 CD-ROM 操作说明
x 由所连接的计算机或其他设备引起的问题 不是由监视器引起的问题
计算机进入节电模式
试着按键盘上任意键或移动鼠标
检查显示卡是否正确安装
检查计算机电源是否打开
重新启动计算机
如果屏幕上出现 超出范围 , x 由所连接的计算机或其他设备引起的问题 ( 不是由监视器引起的问题 )
检查视频范围是否在监视器规定的范围内
如果用本监视器更换旧监视器 请重
新连接旧监视器
并把计算机显示卡调整到如下范围内
水平频率 28-80 kHz ( 模拟 RGB), 28-64 kHz ( 数字 RGB)
垂直频率 48-75 Hz ( 模拟 RGB), 60 Hz ( 数字 RGB)
分辨率
1280 1024 或更低
如果您正在使用 Windows
并且用
本监视器代替旧监视器
如果您用本监视器更换旧监视器
请重新连接旧监视器并进行以下操作 在
Windows 设备选择画面中
从 厂家 列表中选择 SONY 从 型号 列表中
选择
SDM-HX73 或 SDM-HX93 如果 SDM-HX73 或 SDM-HX93 未出现在 型
号 列表中 请尝试使用 即插即用
如果使用 Macintosh 系统
当连接 Macintosh 计算机时
如有必要请使用适配器 不附带 连接视频信号电
缆之前
请将适配器连接到计算机
&6
&6
自检功能
本监视器具有自检功能 如果监视器或计算机发生问题
屏幕画面即呈空白 而 1 电源 指示灯将呈绿色亮起
如果本功能告诉您监视器可能有潜在的故障 请联系 Sony
授权经销商
如果图像从屏幕上消失并且 1
电源
指示灯呈绿色
请关闭
1
电源 开关并断开视频信息电缆与监视器的
连接
按
1
电源 开关打开监视器
如果出现四个色彩条 白 红 绿 蓝 即表示监视器
工作正常
请重新连接视频输入电缆 并检查计算机的状
况
如果彩色条不出现 则可能是监视器有故障
显示监视器信息
当监视器正在接收视频信号时 按住 MENU 按钮 5 秒钟以上
直至信息框出现
再次按 MENU 按钮信息框消失
如果问题仍然存在 请致电授权的 Sony 经销商 并提供下
列信息
型号名
SDM-HX73 或 SDM-HX93
序列号
故障的详细说明
购买日期
您的计算机和显示卡的名称和规格
输入信号种类 ( 模拟 RGB/ 数字 RGB)
规格
液晶显示器面板
面板种类
a-Si TFT 有效矩阵
画面尺寸
17 英寸 (43cm)(SDM-HX73)
19 英寸 (48cm)(SDM-HX93)
输入信号格式
RGB 操作频率 *
水平 × 垂直 :
28-80kHz × 48-75Hz
模拟 RGB
28-64kHz × 60Hz 数字 RGB
分辨率
水平 × 垂直 : 最大
1280 点 × 1024 线
输入信号等级
模拟 RGB 视频信号
0.7 Vp-p, 75Ω, 正极
SYNC 信号
TTL 等级 2.2kΩ 正极或负极
独立水平和垂直 或合成同步
数字 RGB(DVI) 信号 TMDS 单独连接
音频输入
立体声袖珍插孔
0.5Vrms
扬声器输出
3 W × 2
耳机插孔
立体声袖珍插孔
电源规格
SDM-HX73
100-240V, 50-60Hz, 最大 1.0A
SDM-HX93
100-240V, 50-60Hz, 最大 1.1A
功率消耗
最大 50 W (SDM-HX73)
最大 60 W (SDM-HX93)
操作温度
5-35
C
尺寸
宽 / 高 / 深
显示 垂直
SDM-HX73
大约 414 × 4185 × 232mm
(16
3
/
×16
1
/
2
× 9
1
/
4
英寸 )
SDM-HX93
大约 466.5 × 468 × 265mm
(18
3
/
8
×18
1
/
× 10
1
/
2
英寸 )
质量
SDM-HX73
大约 6.5kg (14lb 5oz)
SDM-HX93
大约 8.5kg (18lb 12oz)
即插即用
DDC2B
所含物品
见
安装
建议的水平和垂直计时条件
水平同步频宽比应该大于总水平计时的 4.8% 或 0.8VHF
取最大的一个
水平空白宽度应该大于 2.5VHF
垂直空白宽度应该大于 450VHF
设计和规格如有变动 恕不另行通知
MENU
例如
型号名
序列号
生产周和年份
6RQ\&RUSRUDWLRQ 3ULQWHGLQ.RUHD
