お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

このクイックリファレンスマニュアルと付属の CD-ROM に入ってい

る取扱説明書をよくお読みのうえ、製品を安全にお使いください。お

読みになったあとは、いつでも見られるところに必ず保管してくださ

い。

クイックリファレンスマニュアル JP

Quick Reference Manual ____________ US

Guide de référence rapide __________ FR

Manual de referencia rápida _________ ES

Kurzreferenz_______________________ DE

Guida rapida all’uso ________________ IT

Краткое справочное руководство __ RU

本書は、本機の設置から映像を映すまでの簡単な説明と、本機を取り扱う際に事故

を防ぐための重要な注意事項を記載しています。

「警告ランプの見かた」と「ランプを交換する」は必要に応じてご覧ください。

操作方法について詳しくは、付属の CD-ROM に収録されている取扱説明書をご覧

ください。

このマニュアルについて

準備する .....................................................14 ページ

設置する .....................................................16 ページ

接続する .....................................................17 ページ

見る...............................................................21 ページ

困ったときは

警告ランプの見かた ...........................................23 ページ

メンテナンス

ランプを交換する...............................................25 ページ

Step 1

Step 2

Step 3

Step 4

ソニー製品は安全に充分配慮して設計されています。

しかし、電気製品は、まちがった使いかたをすると、

火災や感電などにより死亡や大けがなど人身事故に

つながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

注意事項をよくお読みください。

5 年に 1 度は、内部の点検を、ソニーの相談窓口にご

相談ください（有料）。

すぐに、ソニーの相談窓口にご連絡ください。

1 電源を切る。

2 電源コードや接続コードを抜く。

3 ソニーの相談窓口に連絡する。

安全のための注意事項を守る

定期点検をする

故障したら使わない

万一、異常が起きたら

･煙が出たら

･異常な音、においがしたら

･内部に水、異物が入ったら

･製品を落としたりキャビネットを破損したときは

警告表示の意味

この説明書および製品で

は、次のような表示をして

います。表示の内容をよく

理解してから本文をお読み

ください。

この表示の注意事項を守ら

ないと、火災や感電などに

より死亡や大けがなど人身

事故につながることがあり

ます。

この表示の注意事項を守

らないと、感電やその他

の事故によりけがをした

り周辺の物品に損害を与

えることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

安全のために

電源コードを傷つけない

電源コードを傷つけると、火災や

感電の原因となることがありま

す。

･設置時に、製品と壁やラック

（棚）などの間に、はさみ込んだ

りしない。

･電源コードを加工したり、傷つ

けたりしない。

･重いものをのせたり、引っ張っ

たりしない。

･熱器具に近づけたり、加熱した

りしない。

･電源コードを抜くときは、必ず

プラグを持って抜く。

万一、電源コードが傷んだら、ソ

ニーの相談窓口に交換をご相談

ください。

指定された電源コード、接続ケーブルを使

う

取扱説明書に記されている電源

コード、接続ケーブルを使わない

と、火災や感電、故障の原因とな

ることがあります。

内部を開けない

内部には電圧の高い部分があり、

キャビネットや裏ぶたを開けた

り改造したりすると、火災や感電

の原因となることがあります。内

部の調整や設定、点検、修理はソ

ニーの相談窓口にご相談くださ

い。

内部に水や異物を入れない

水や異物が入ると火災や感電の

原因となることがあります。

万一、水や異物が入ったときは、

すぐに電源を切り、電源コードや

接続ケーブルを抜いて、ソニーの

相談窓口にご相談ください。

下記の注意を守らないと、火

災や感電により死亡や大け

がにつながることがあります。

火災感電

排気口、吸気口をふさがない

排気口、吸気口をふさぐと内部に

熱がこもり、火災や故障の原因と

なることがあります。また、手を

近づけるとやけどをする場合が

あります。風通しをよくするため

に次の項目をお守りください。

･壁から 30cm 以上離して設置

する。

･密閉された狭い場所に押し込

めない。

･布などで包まない。

･立てて使用しない。

レンズの前に遮蔽物を置かない

投影中にレンズのすぐ前で光を

遮らないでください。遮光した物

に熱による変形など影響を与え

る可能性があります。

お手入れの際は、電源を切って電源プラグ

を抜く

電源を接続したままお手入れを

すると、感電の原因となることが

あります。

プロジェクターの上に水が入ったものを置

かない

内部に水が入ると火災や感電の

原因となります。

長時間の外出、旅行のときは、電源プラグ

を抜く

安全のため、必ず電源プラグをコ

ンセントから抜いてください。

電源プラグおよびコネクターは突きあたる

まで差し込む

まっすぐに突きあたるまで差し

込まないと、火災や感電の原因と

なります。

警告

幼児の手の届かない場所に置く

本体の高温部でやけどしたりす

る場合があります。

お子様がさわらないようにご注

意願います。

床置き、または天井つり金具を使った天井

つり以外の設置をしない

それ以外の設置をすると火災や

大けがの原因となることがあり

ます。

電源コードのアース端子からはずした絶縁

キャップなどの小さな部品は、幼児が飲み

込む恐れがあるので、手の届かないところ

に保管する

万一誤って飲みこんだときは、窒

息する恐れがありますのでただ

ちに医師にご相談ください。

安全アースを接続する

アース接続は必ず電源プラグを

電源につなぐ前に行ってくださ

い。また、アース接続を外す場合

は必ず電源プラグを電源から切

り離してから行ってください。

不安定な場所に設置しない

ぐらついた台や棚の上、あるいは

傾いたところに設置すると、倒れ

たり落ちたりしてけがの原因と

なることがあります。また、設置・

取り付け場所の強度を充分にお

確かめください。

ぬれた手で電源プラグにさわらない

ぬれた手で電源プラグの抜き差

しをすると、感電の原因となるこ

とがあります。

水のある場所に置かない

水が入ったり、濡れたり、風呂場

などで使うと、火災や感電の原因

となります。雨天や降雪中の窓際

でのご使用や、海岸、水辺でのご

使用は特にご注意ください。

排気口付近に物を置かない

投影中は排気口付近が高温にな

るため、やけどや変形、事故の原

因となります。

レンズ調整時に指を挟まない

レンズ調整時やピクチャーポジ

ション機能の使用時はレンズ付

近に触れないでください。指を挟

み、けがの原因になることがあり

ます。

湿気やほこり、油煙、湯気の多い場所や虫

の入りやすい場所、直射日光が当たる場所、

熱器具の近くに置かない

火災や感電の原因となることが

あります。

下記の注意を守らないと、

けがをしたり周辺の物品に

損害を与えることがあります

光源用ランプについ

ての安全上のご注意

プロジェクターの光源には、内部圧力

の高い水銀ランプを使用しています。

高圧水銀ランプには、次のような特性

があります。

･衝撃や、使用時間の経過による劣化

などにより大きな音をともなって破

裂したり、不点灯となって寿命が尽

きることがあります。

･個体差や使用条件によって、寿命に

大きなバラツキがあります。指定の

時間内であっても破裂、または不点

灯状態になることがあります。

･交換時期を越えると、破裂、不点灯

やチラつきの発生の可能性が高くな

ります。

「ランプを交換してください。」とい

うメッセージが表示されたときには、

光源用ランプが正常に点灯している

場合でも速やかに新しい光源用ラン

プと交換してください。

スプレー缶などの発火物や燃えやすいもの

を排気口やレンズの前に置かない

火災の原因となることがありま

す。

雷が鳴り出したら、電源プラグに触れない

感電の原因となります。

前脚部（調整可 ) 調整時に指を挟まない

前脚部調整は慎重に行ってくだ

さい。前脚部に指を挟み、けがの

原因になることがあります。

レンズをのぞかない

投影中にプロジェクターのレン

ズをのぞくと光が目に入り、悪影

響を与えることがあります。

定期的に内部の掃除を依頼する

長い間掃除をしないと内部にほ

こりがたまり、火災や感電の原因

となることがあります。1年に 1

度は、内部の掃除をソニーの相談

窓口にご相談ください（有料）。

特に、湿気の多くなる梅雨の前に

掃除をすると、より効果的です。

排気口周辺には触れない

排気口周辺は光源用ランプの熱

で温度が高くなっています。手な

どを触れると火傷の原因となり

ます。

光源用ランプ交換は光源用ランプが充分に

冷えてから行う

電源を切った直後は光源用ラン

プが高温になっており、さわると

やけどの原因となることがあり

ます。光源用ランプ交換の際は、

電源を切ってから 1 時間以上

たって、充分に光源用ランプが冷

えてから行ってください。

下記の注意事項を守らないと、破

裂・発熱・液漏れにより、

死亡

や大けがなどの人身事故になる

ことがあります。

破裂高温

注意

電池についての安全

上のご注意

ここでは、本機で使用可能な乾電池に

ついての注意事項を記載しています。

･機器の表示に合わせて 3 と # を正

しく入れる。

･充電しない。

･火の中に入れない。ショートさせた

り、分解、加熱しない。

･コイン、キー、ネックレスなどの金

属類と一緒に携帯、保管しない。

･水などで濡らさない。風呂場などの

湿気の多い場所で使用しない。

･液漏れした電池を使用しない。

･電池を使い切ったときや、長時間使

用しないときは本体から取り出す。

･外装チューブをはがしたり、傷つけ

ない。

･指定された種類の電池以外は使用し

ない。

･火のそばや直射日光が当たるところ、

炎天下の車中など、高温の場所で使

用、保管、放置しない。

3D メガネを廃棄するときのご注意

3D メガネに内蔵されている

充電式電池はリサイクルで

きます。この充電式電池の

取り外しはお客様自身では

行わず、ソニーの相談窓口

にご相談ください。

光源用ランプが破裂したときはすぐに交換

を依頼する

光源用ランプが破裂した際には、

プロジェクター内部やランプハ

ウス内に破片が飛散している可

能性があります。ソニーの相談

窓口に光源用ランプの交換と内

部の点検を依頼してください。ま

た、排気口よりガスや粉じんが出

たりすることがあります。

ガスには水銀が含まれています

ので、万が一吸い込んだり、目に

入ったりした場合は、けがの原因

となることがあります。

速やかに医師にご相談ください。

光源用ランプを傾けて持たない

光源用ランプを傾けて持つと、光

源用ランプの破損時に光源用ラ

ンプの破片が飛び、けがの原因と

なることがありますので、水平に

持ってください。

使用済み光源用ランプを破棄する場合

本機の光源用ランプの中には水

銀が含まれています。使用済み光

源用ランプは、地域の蛍光管の廃

棄ルールに従って廃棄してくだ

さい。

下記の注意事項を守らないと、

けがをしたり周辺の物品に損

害を与えることがあります。

破裂

天吊りする場合の安

全上のご注意

天井への取り付け、移動は絶対に自分でや

らない

天井への取り付けは必ずソニー

の相談窓口にご相談ください（有

料）。

落下防止をする

天吊りする場合、必ずワイヤーな

どを用いて落下防止策を施して

ください。その施工は、専門の設

置業者に依頼してください。

特約店様へ

天井への取り付けには細心の注意をはらう

･天井への取り付け強度が不充

分だと、落下により死亡や大け

がにつながることがあります。

必ずソニー製または推奨の取

付金具を使用してください。

･取り付けを安全に行うために、

本書および取付金具説明書の

注意事項をお読みください。

･取り付けは、取付金具説明書の

手順に従い確実に行ってくだ

さい。

取り付けが不完全な場合、落下

する可能性があります。

また、取り付け時には手をすべ

らせてプロジェクターを落下

させ、けがをすることのないよ

うご注意ください。

調整用工具を内部に入れない

調整中などに、工具を誤って内部

に落とすと火災や感電の原因と

なることがあります。

万一、落とした場合は、すぐに電

源を切り、電源コードを抜いてく

ださい。

低い天井に天吊りしない

頭などをぶつけてけがをするこ

とがあります。

天吊りを行う際は必ず天井の強度を確認す

る

天井の強度を確認しないまま設

置すると落下による事故の原因

となります。

3D メガネについて

の安全上のご注意

火の中に入れない

分解しない

故障や感電の原因となります。内部の

点検および修理はソニーの相談窓口ま

たはお買い上げ店、ソニーサービス窓

口にご依頼ください。

3D メガネを火のそばや直射日光のあ

たるところ・炎天下の車中など、高温

の場所で使用・充電・保管・放置しな

い

3D メガネの内部から液もれしたとき

は素手で触らない

液が本体内部に残ることがあるため、

ソニーの相談窓口またはソニーサービ

ス窓口にご相談ください。

液が目に入った時は、失明の原因にな

ることがあるので目をこすらず、すぐ

に水道水などのきれいな水で十分洗い、

ただちに医師の治療を受けてください。

液が身体や衣服についたときも、やけ

どやけがの原因になるので、すぐにき

れいな水で洗い流し、皮膚に炎症やけ

がの症状があるときは医師に相談して

ください。

付属以外の USB ケーブルを使わない

充電するときは、必ず付属の USB ケー

ブルを使用してください。破裂や電池

の液漏れ、加熱などにより、火災やけ

が、周囲の汚損の原因となります。

内部に水や異物を入れない

本機は防水仕様ではありません。

水や異物が入ると火災や感電の原因に

なります。万一、水や異物が入ったと

きは、すぐに使用を中止し、お買い上

げ店またはソニーサービス窓口にご相

談ください。

本機を廃棄する場合は、一般ごみに混

ぜて捨てない

本機はリチウムイオン電池を内蔵して

いますので、ごみ収集作業などで衝撃

や圧力が加わり、液漏れ・破裂・発

熱・発火などの危険があります。不要

になった場合は、ソニーサービス窓口

にご相談のうえ、リサイクルにご協力

ください。

安全上のご注意

･付属の 3D メガネは本機専用です。本

機で 3D 映像をご覧になる以外には

3D メガネを使用しないでください。

テレビなどの他の機器にも使用しな

いでください。

･蛍光灯や LED 照明などを使用してい

る部屋で視聴すると、部屋全体の明

かりがちらついて見えることがあり

ます。その場合は、ちらつきが消え

るまで明かりを暗くするか、消して

視聴してください。このちらつきに

よって、非常にまれに、けいれん発

作や失神などの症状が起きることが

あります。視聴中に体調の変化を感

じた場合は、視聴を中止してくださ

い。

･ 3Ｄ映像の視聴中や 3Ｄテレビゲーム

のプレイ中に、眼の疲労、疲れ、気

分が悪くなるなどの不快な症状が出

ることがあります。3D 映像を視聴し

たり、3D テレビゲームをしたりする

ときは、定期的に休憩をとることを

おすすめします。必要な休憩の長さ

や頻度は個人差がありますので、ご

自身で判断してください。不快な症

状が出たときは、回復するまで 3D 映

像の視聴や 3D テレビゲームのプレイ

をやめ、必要に応じて医師に相談し

てください。本機と一緒に使用する

機器やソフトの取扱説明書もあわせ

てご覧ください。なお、お子様（特

に 6 歳未満の子）の視覚は発達段階

にあります。お子様が 3D 映像を視聴

したり、3D テレビゲームをプレイす

る前に小児科や眼科などの医師にご

相談ください。大人のかたは、お子

様が上記注意点を守るよう監督して

ください。

･大人の監視がない場合、お子様だけ

のご使用はなさらないでください。

･ヒンジ（折りたたみ部）に指などを

挟みこまれないようご注意ください。

･ 3D メガネを落としたり改造したりし

ないでください。

･メガネのレンズが割れた際は、目や

口に破片が入らないようにしてくだ

さい。

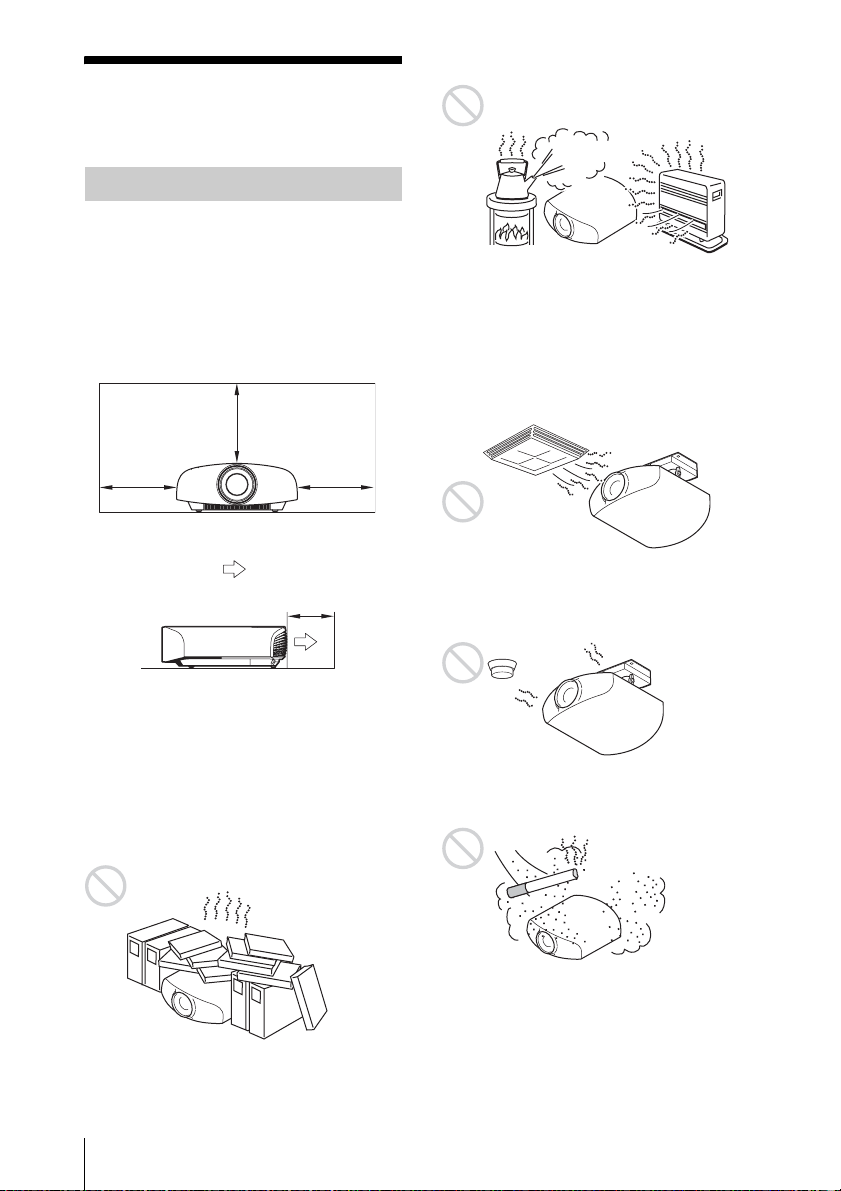

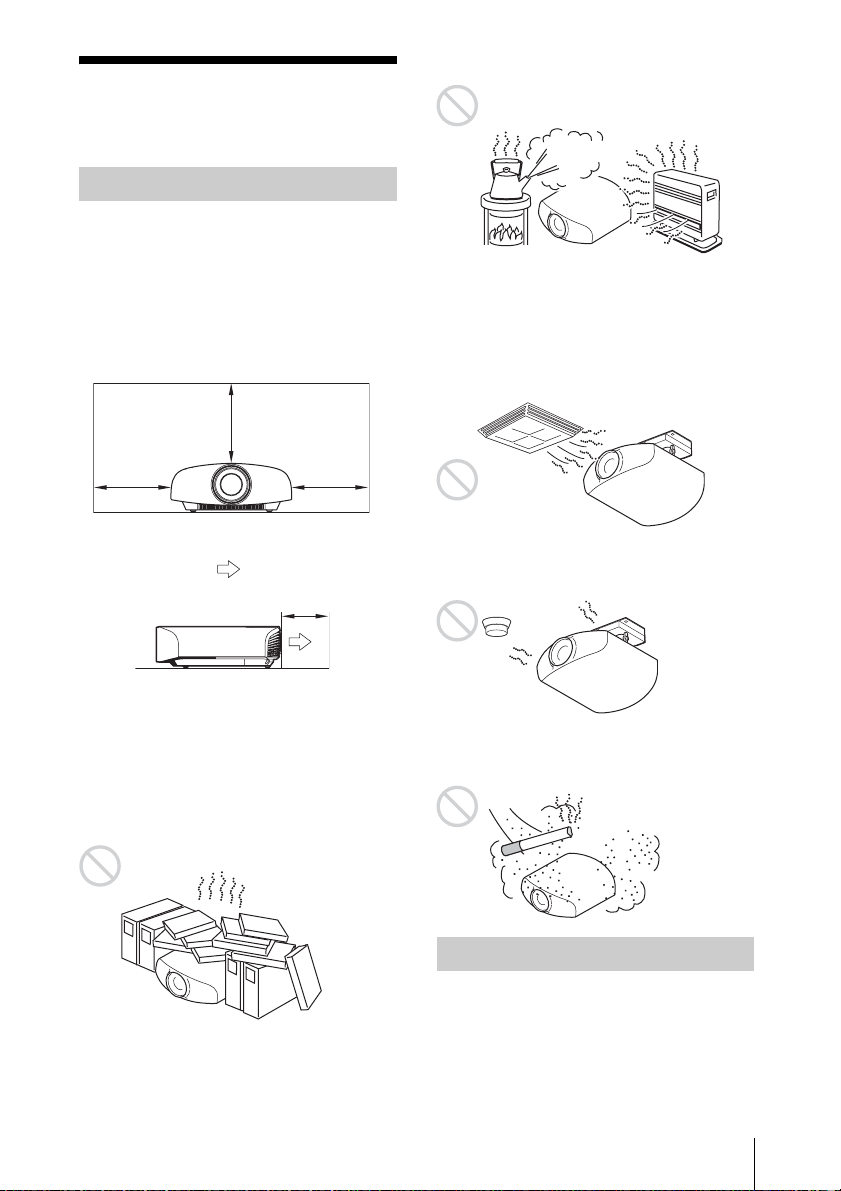

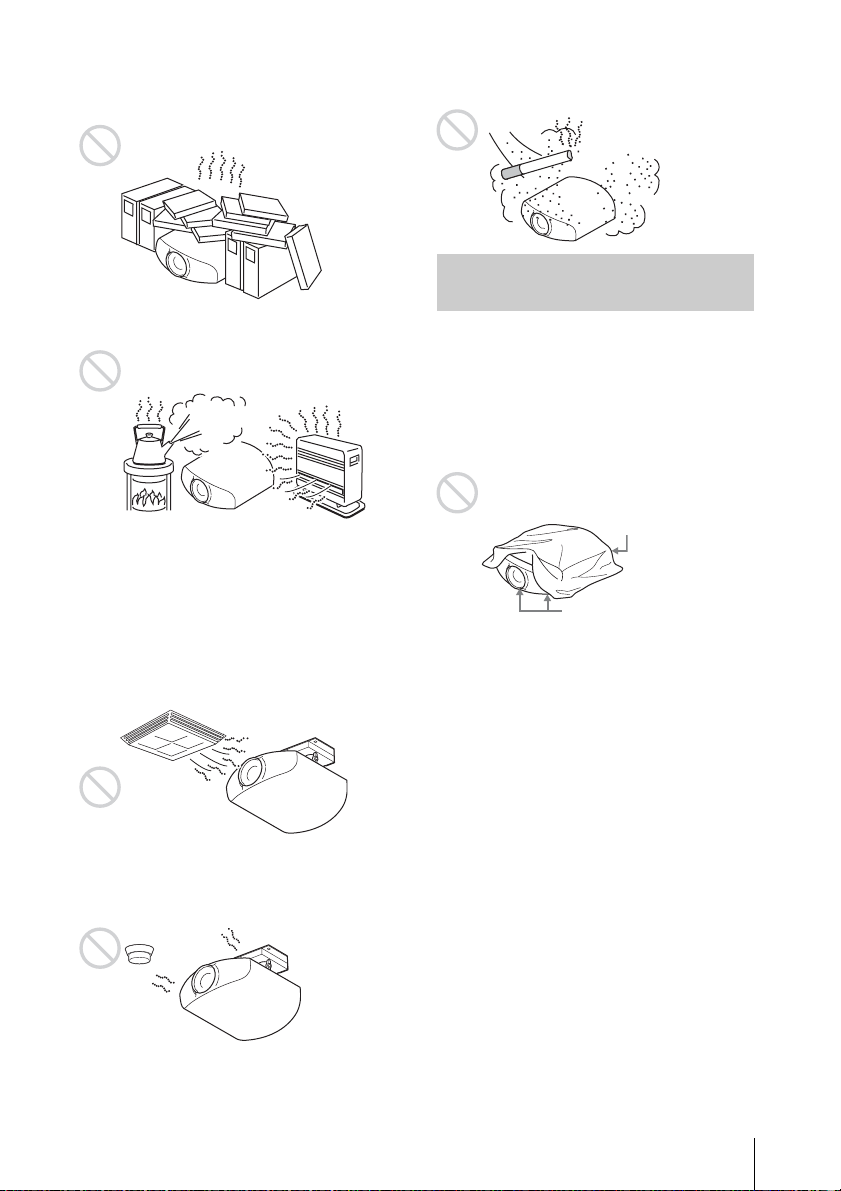

設置・使用時のご注意

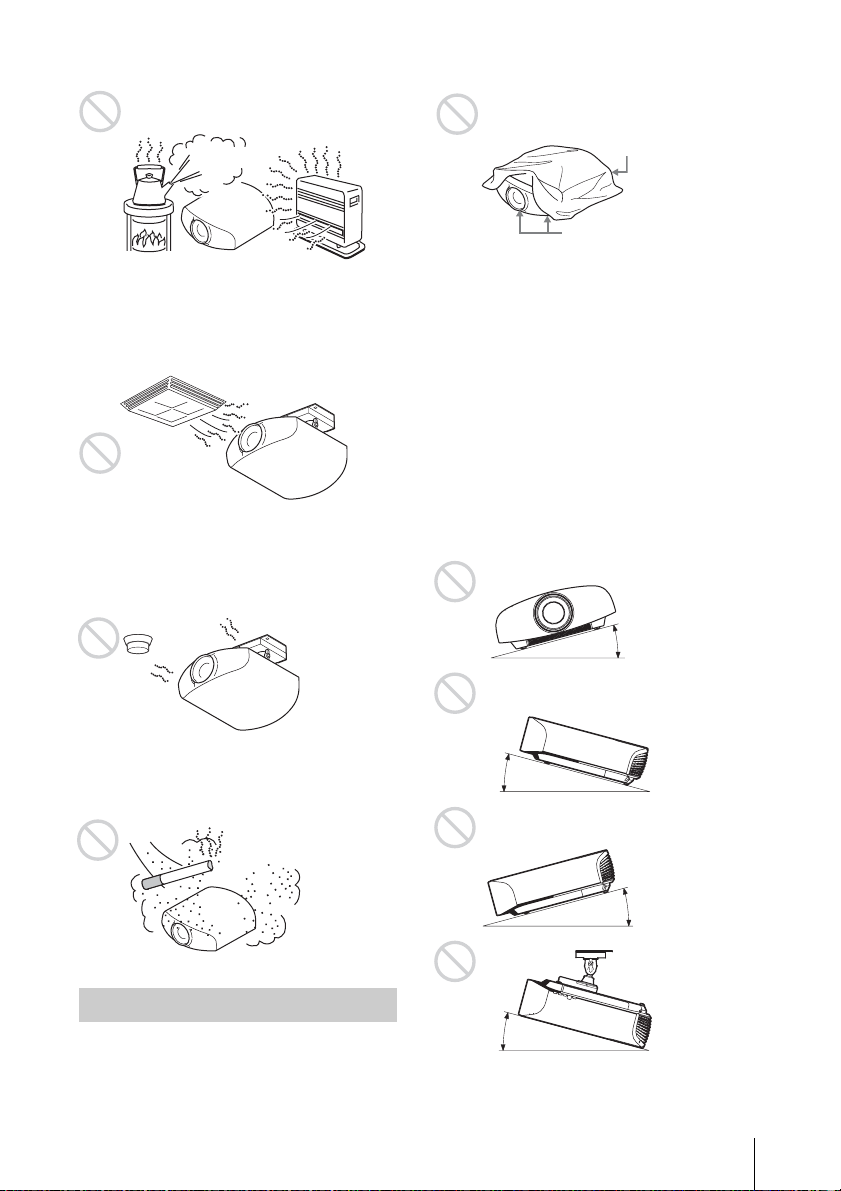

次のような場所には置かないでくださ

い。故障や破損の原因となります。

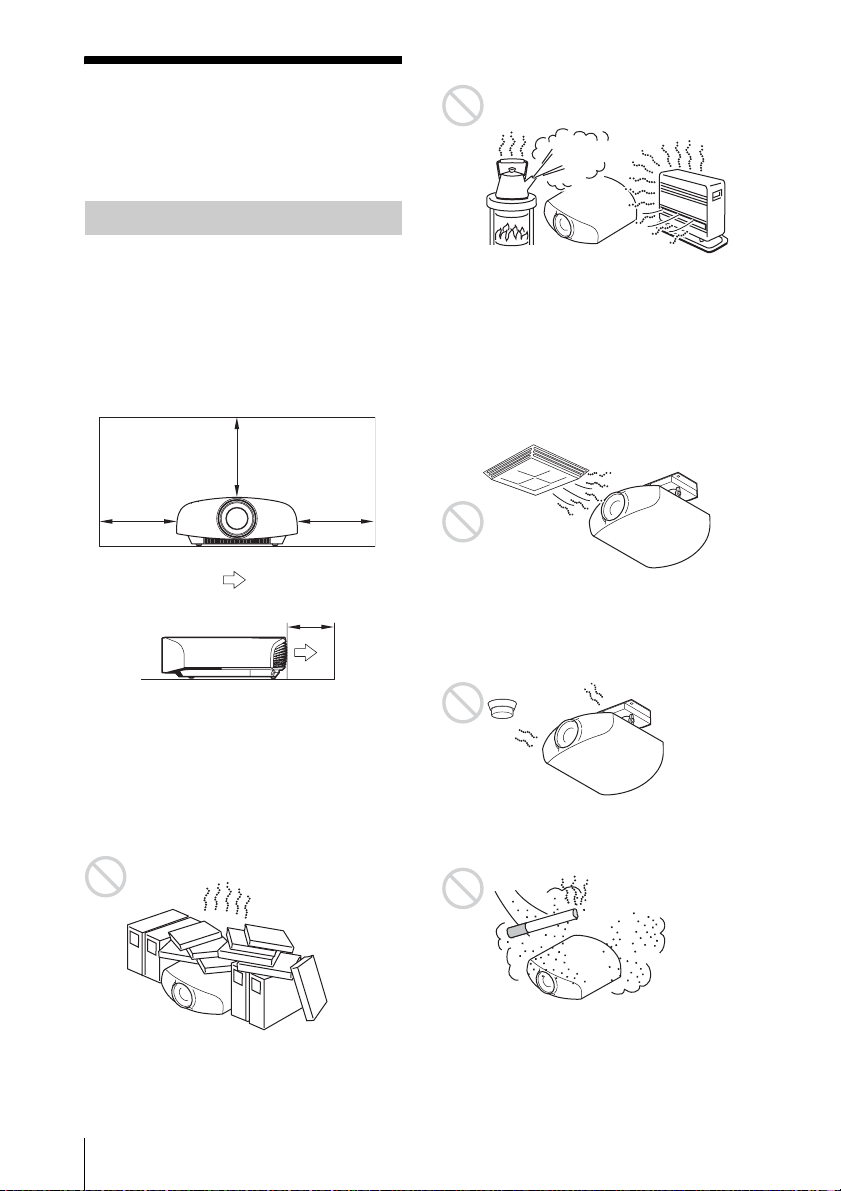

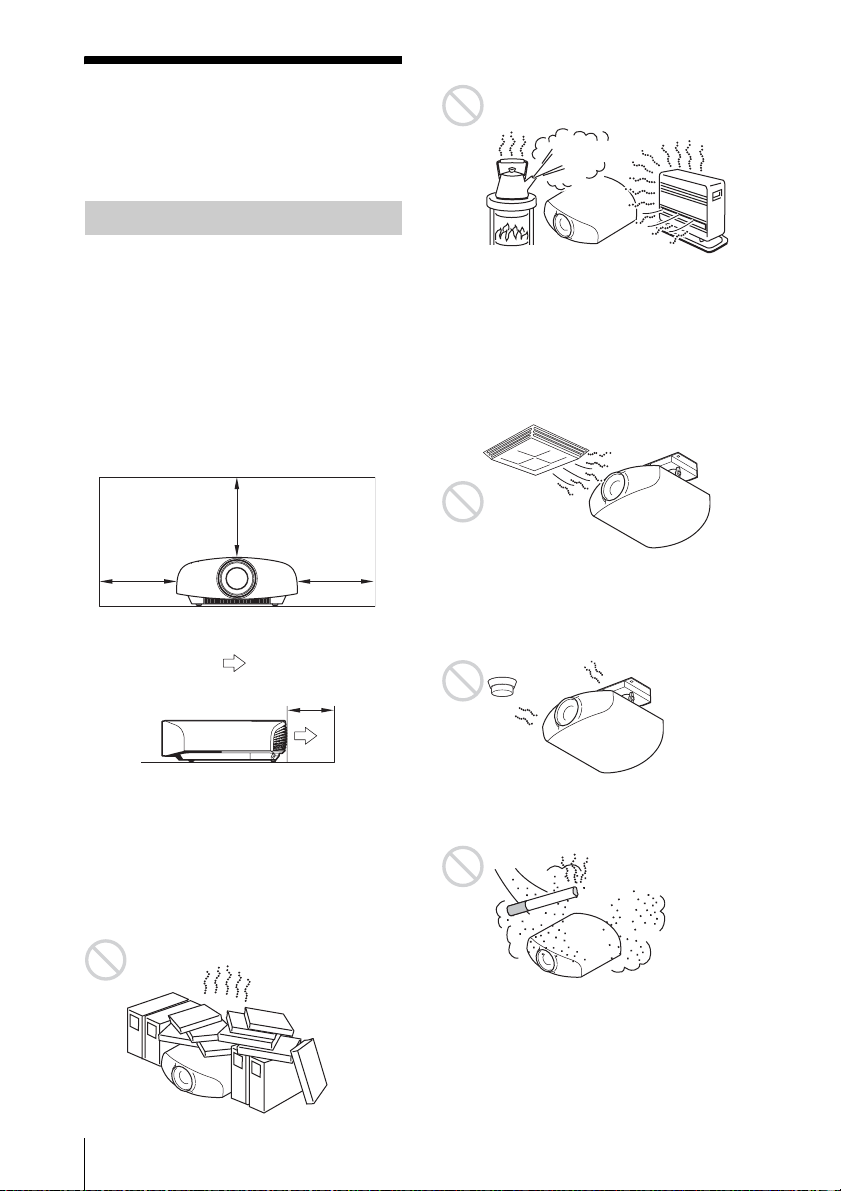

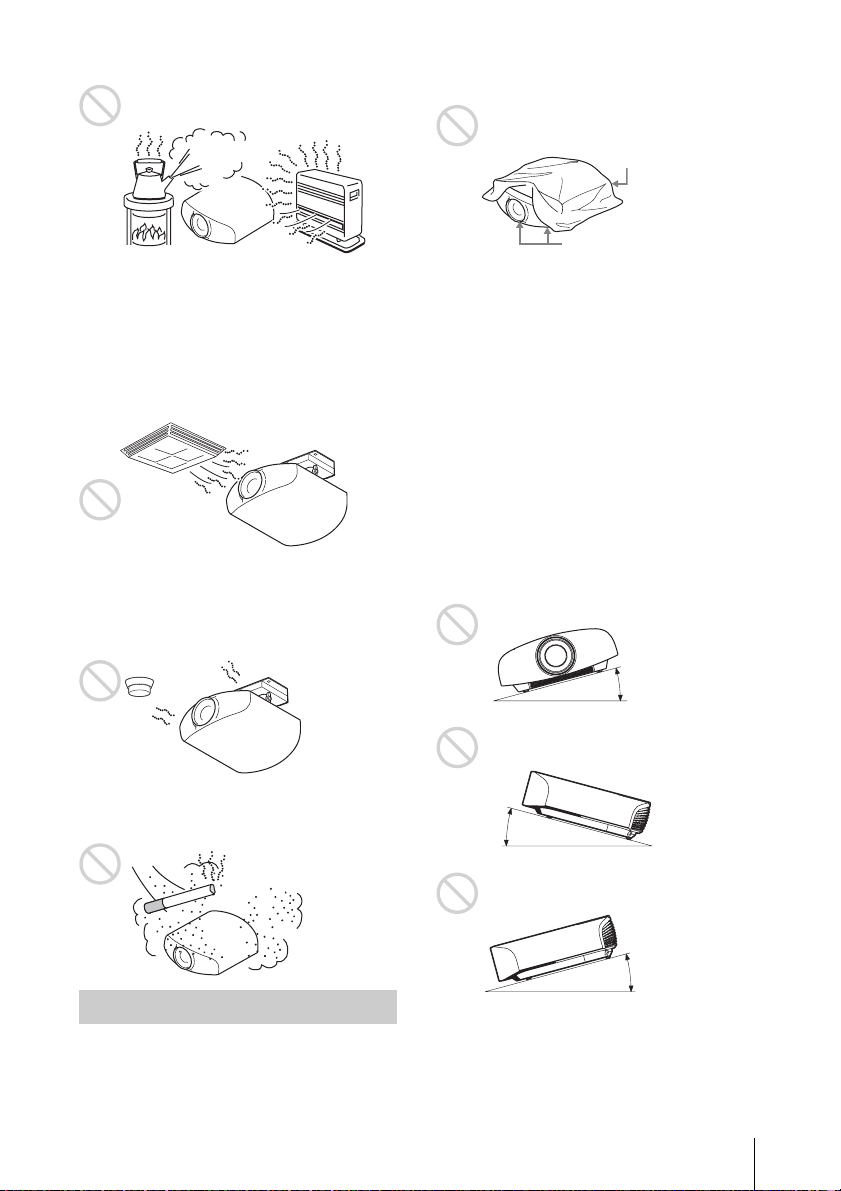

壁の近く

本機の性能信頼性のために、図のよう

に周囲の壁から離して設置してくださ

い。

排気口側の壁には 5cm まで近づけるこ

とができます。壁は高温になる恐れが

ありますのでご注意ください。

風通しの悪い場所

本機の周囲から 30cm 以内には物を置

かないようにしてください。

設置に適さない場所

30 cm

30 cm30 cm

5cm

：排気

温度や湿度が非常に高い場所

空調の冷暖気が直接当たる場所

結露や異常温度上昇により、故障の原

因となることがあります。

熱感知器や煙感知器のそば

感知器が誤動作する原因となることが

あります。

ほこりが多い場所、たばこの煙などが

直接入る場所

次のような状態では使用しないでくだ

さい。

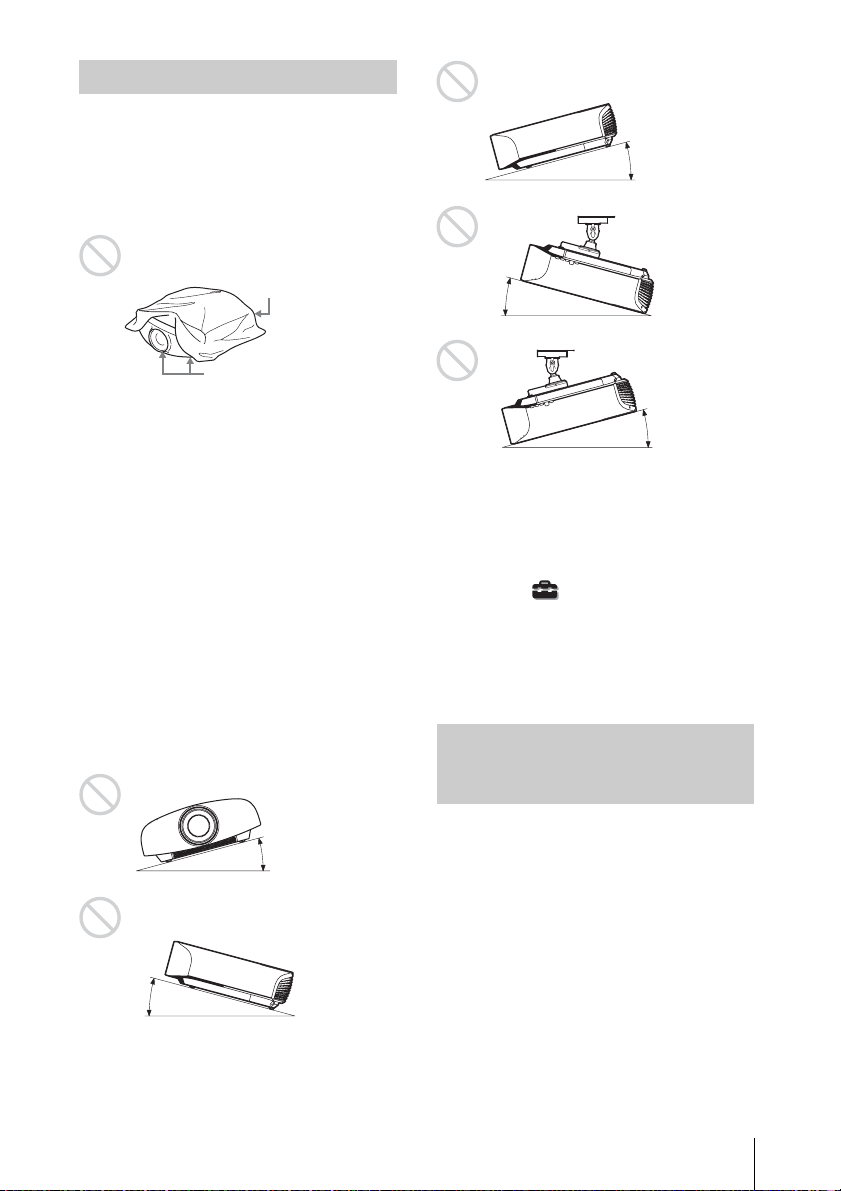

吸気口や排気口を覆う

本機を前後左右に傾ける

本機を 15 度以上傾けたり、床置きおよ

び天井つり以外での設置でお使いにな

ることは避けてください。色むらや光

源用ランプの信頼性を著しく損ねる原

因となることがあります。

本機を前後に傾けて配置するとスク

リーン上の画像は台形状になります。

スクリーンとレンズは平行となるよう

に配置してください。

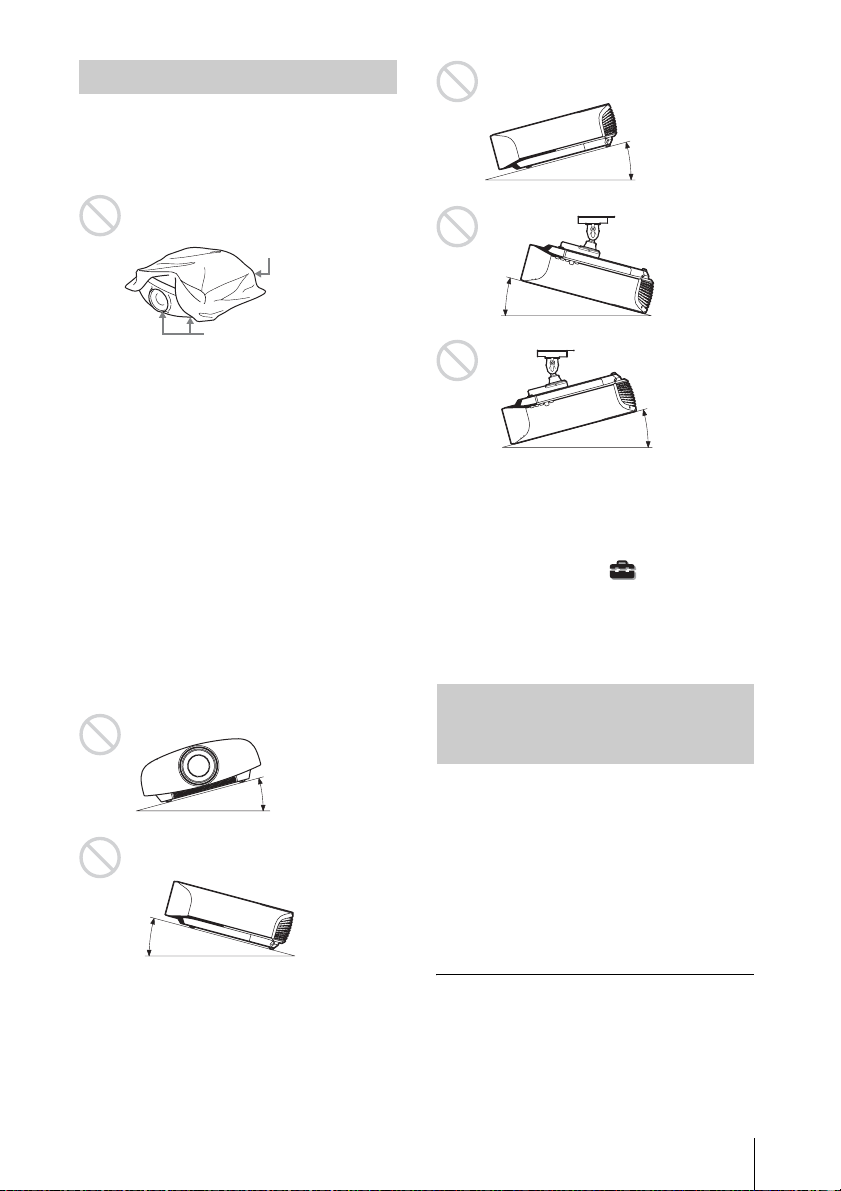

使用に適さない状態

排気口

吸気口

15°

以上

15°

以上

15°

以上

15°

以上

標高の高い場所でご使用になる場合

海抜 1,500 m 以上の場所でのご使用に

際しては、

「 初期設定」

メニューの

「冷却設定」を「強」にしてください。

そのまま使用すると、部品の信頼性な

どに影響を与える恐れがあります。

液晶プロジェクターについて

液晶プロジェクターは非常に精密度の

高い技術で作られていますが、黒い点

が現われたり、赤と青、緑の点が消え

なかったりすることがあります。また、

すじ状の色むらや明るさのむらが見え

る場合もあります。これらは、プロ

ジェクターの構造によるもので、故障

ではありません。また、複数台の液晶

プロジェクターを並べてスクリーンへ

投写する場合、プロジェクターごとに

色合いのバランスが異なるため、同一

機種の組み合わせであってもそれぞれ

色合いの違いが目立つ場合があります。

結露について

プロジェクターを設置している室内の

急激な温度変化および、寒いところか

ら急に暖かい場所へ持ち込んだときな

どは結露を引き起こすことがあります。

結露は故障の原因となりますので、冷

暖房の温度調節にはご注意ください。

結露が起きたときは、プロジェクター

の電源を入れたまま約 2 時間放置した

後でお使いください。

セキュリティに関するご注意

･通信を行う機器でセキュリティ対策

を行わなかった結果、または、通信

仕様上の、やむを得ない事情により、

データ漏洩等、セキュリティ上の問

題が発生した場合、弊社ではそれに

よって生じたあらゆる損害に対する

責任を負いかねます。

･使用環境によってはネットワーク上

の意図せぬ第三者から製品にアクセ

スされる可能性があります。本機を

ネットワークに接続する際には、セ

キュアなネットワークであることを

ご確認の上ご使用ください。

･セキュリティの面から、製品をネッ

トワークに接続してご使用になる際

は、ブラウザでコントロール画面に

アクセスし、アクセス制限設定を工

場出荷時の設定値から変更して設定

することを強く推奨します。（取扱説

明書の「ネットワーク機能を利用す

る」参照）

また、定期的にパスワードを変更す

ることを推奨します。

･設定作業中または設定作業後のブラ

ウザで他のサイトを閲覧しないでく

ださい。ブラウザにログインした状

態が残りますので、意図しない第三

者の使用や悪意のあるプログラムの

実行を防ぐために、設定作業が完了

したら必ずブラウザを終了してくだ

さい。

使用上のご注意

15°

以上

警告

設置の際には、容易にアクセスできる

固定配線内に専用遮断装置を設けるか、

使用中に、容易に抜き差しできる、機

器に近いコンセントに電源プラグを接

続してください。

万一、異常が起きた際には、専用遮断

装置を切るか、電源プラグを抜いてく

ださい。

ご注意

LAN 端子の接続について

安全のために、周辺機器を接続する際

は、過大電圧を持つ可能性があるコネ

クターをこの端子に接続しないでくだ

さい。

警告

アースの接続は、必ず電源プラグを電

源コンセントへ接続する前に行ってく

ださい。

アースの接続を外す場合は、必ず電源

プラグを電源コンセントから抜いてか

ら行ってください。

注意

付属の電源コードは本機の専用品です。

他の機器には使用できません。

本機は「高調波電流規格 JISC61000-

3-2適合品」です。

明るい光源と同じ

ように、ビームを

のぞき込まないこ

と。RG2IEC

62471-5:2015

ご注意

一般家庭用以外での使用による故障や

損傷、または、それに伴う損害等は保

証期間中および保証期間経過後にかか

わらず、補償はいたしかねますのでご

了承ください。

この装置は、クラス B 情報技術装置で

す。この装置は、家庭環境で使用する

ことを目的としていますが、この装置

がラジオやテレビジョン受信機に近接

して使用されると、受信障害を引き起

こすことがあります。

取扱説明書に従って正しい取り扱いを

して下さい。

VCCI-B

箱を開けたら、付属品がそろっている

か確かめてください。

･リモコン RM-PJ22（1 個）

･単 3 型乾電池（マンガン）（2 本）

･プロジェクター用電源コード（1 本）

･プラグホルダー（1）

･ AC インレットカバー（1）

･ 3D メガネ（2 個）

･ 3D メガネ用ポーチ（2 個）

･ USB 充電 AC アダプター（AC-

UD10）（1 個）（日本国内向けのみに

付属）

仕様

定格入力電圧：AC100-240V、0.2A、

50/60Hz

定格出力電圧：DC5V、1.5A

･ USB 充電 AC アダプター用

AC コード（1 本）（日本国内向けの

みに付属）

･充電用 USB ケーブル（1.2m）（1 本）

･クイックリファレンスマニュアル

（本書）（1 部）

･取扱説明書（CD-ROM）（1 枚）

･保証書（1 部）

付属のプロジェクター用電源コード・

USB 充電 AC アダプター用 AC コード

は、ご購入の国・地域専用のものになり

ます。

注意

指定以外の電池に交換すると、破裂す

る危険があります。

必ず指定の電池に交換してください。

使用済みの電池は、国または地域の法

令に従って処理してください。

電池の使用について

リモコンには、単 3 型乾電池が 2 個必

要です。

破裂の原因となりますので、マンガン

乾電池またはアルカリ乾電池以外は使

わないでください。

リモコンの取り扱いについてのご注意

･落としたり、踏みつけたり、中に液

体をこぼしたりしないよう、ていね

いに扱ってください。

準備する

Step 1

付属品を確かめる

ご注意

リモコンに電池を入れる

軽く押し込みながら

開ける。

E 極側から電池を入れる。

･直射日光が当たるところ、暖房機具

のそばや湿度が高いところには置か

ないでください。

AdobeReader がインストールされたコ

ンピューターで、取扱説明書を閲覧で

きます。

AdobeReader は、Adobe のウェブサ

イトから無償でダウンロードできます。

1 CD-ROM に収録されている

index.html ファイルを開く。

2 読みたい取扱説明書を選択してク

リックする。

◆CD-ROM が破損または紛失した場合は、

お買い上げ店またはソニーのサービス窓

口経由で購入できます。

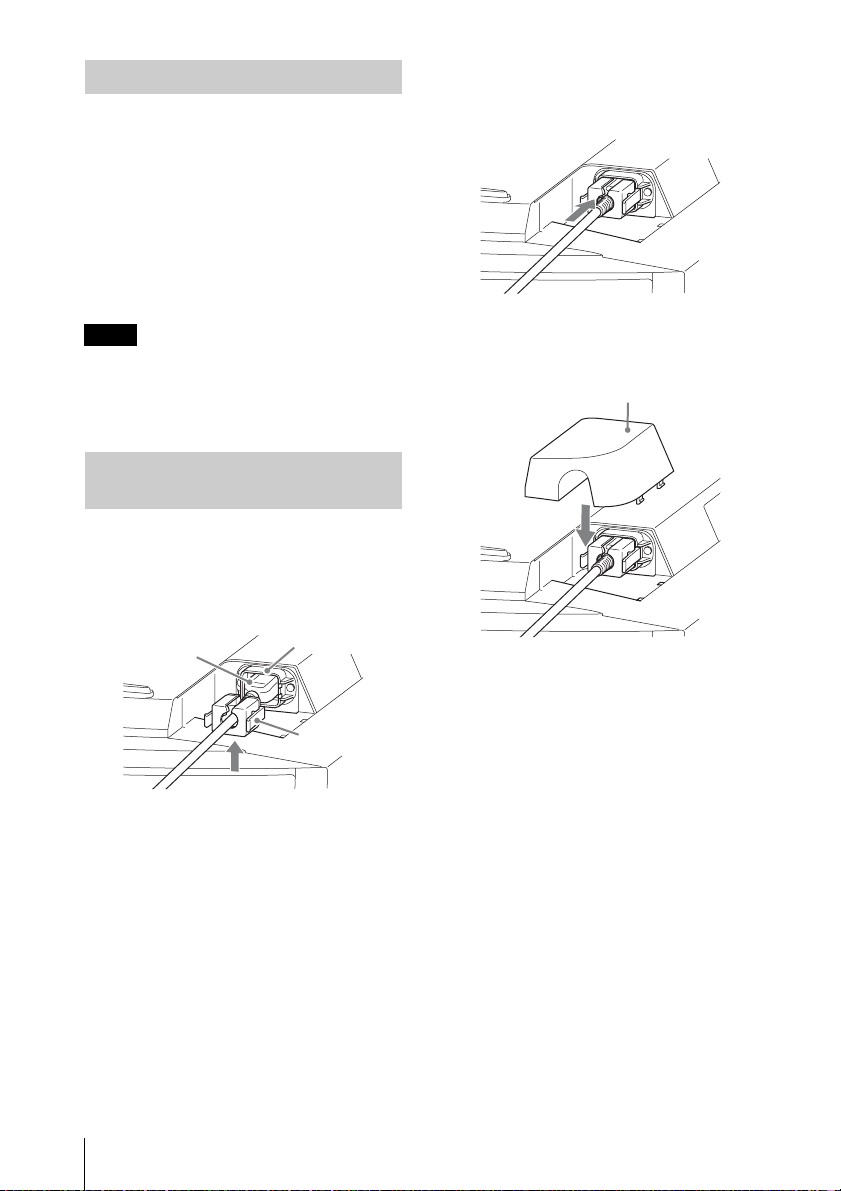

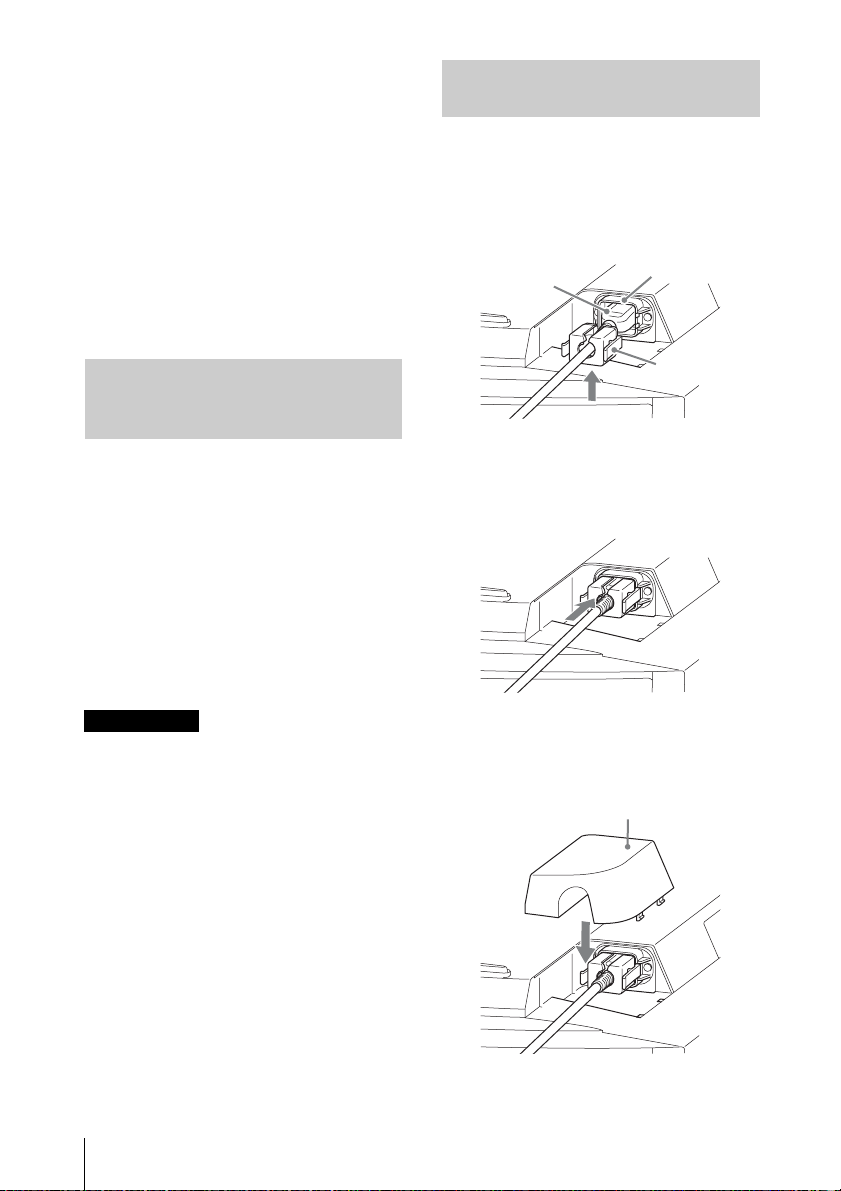

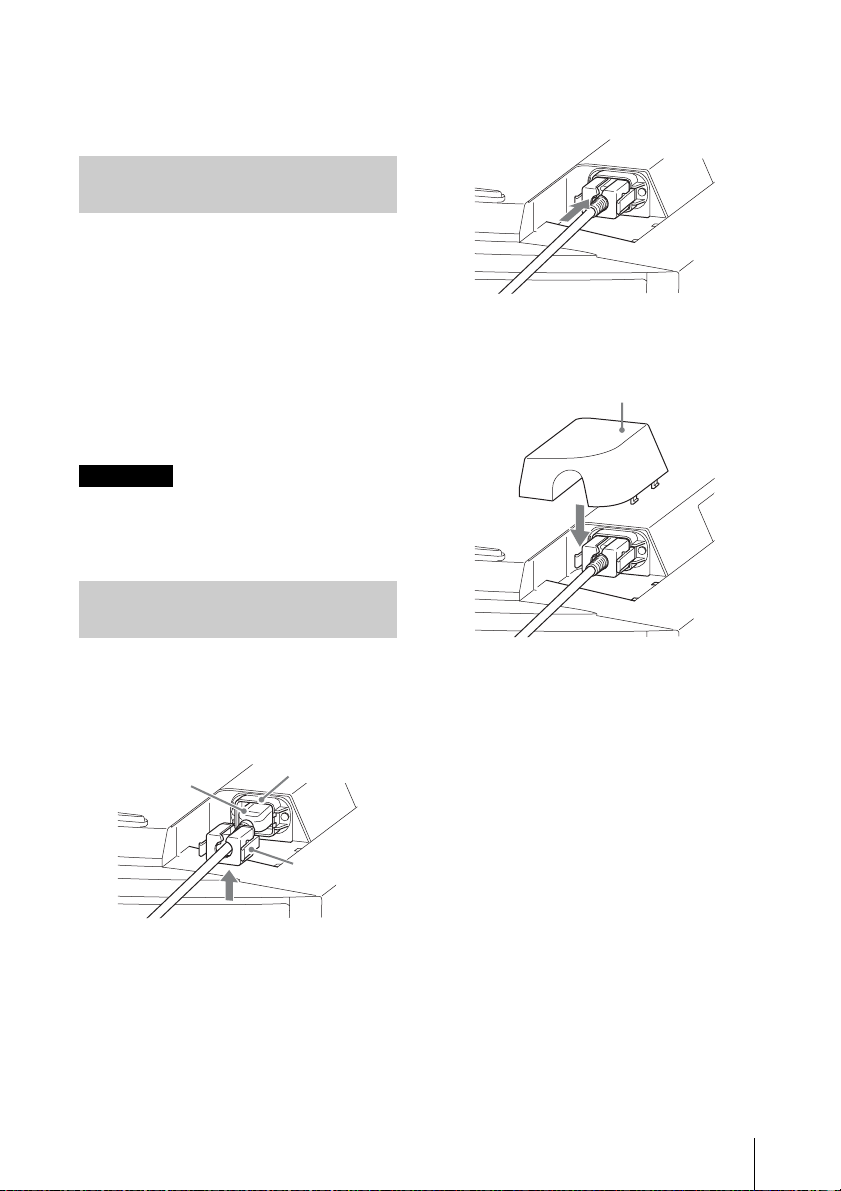

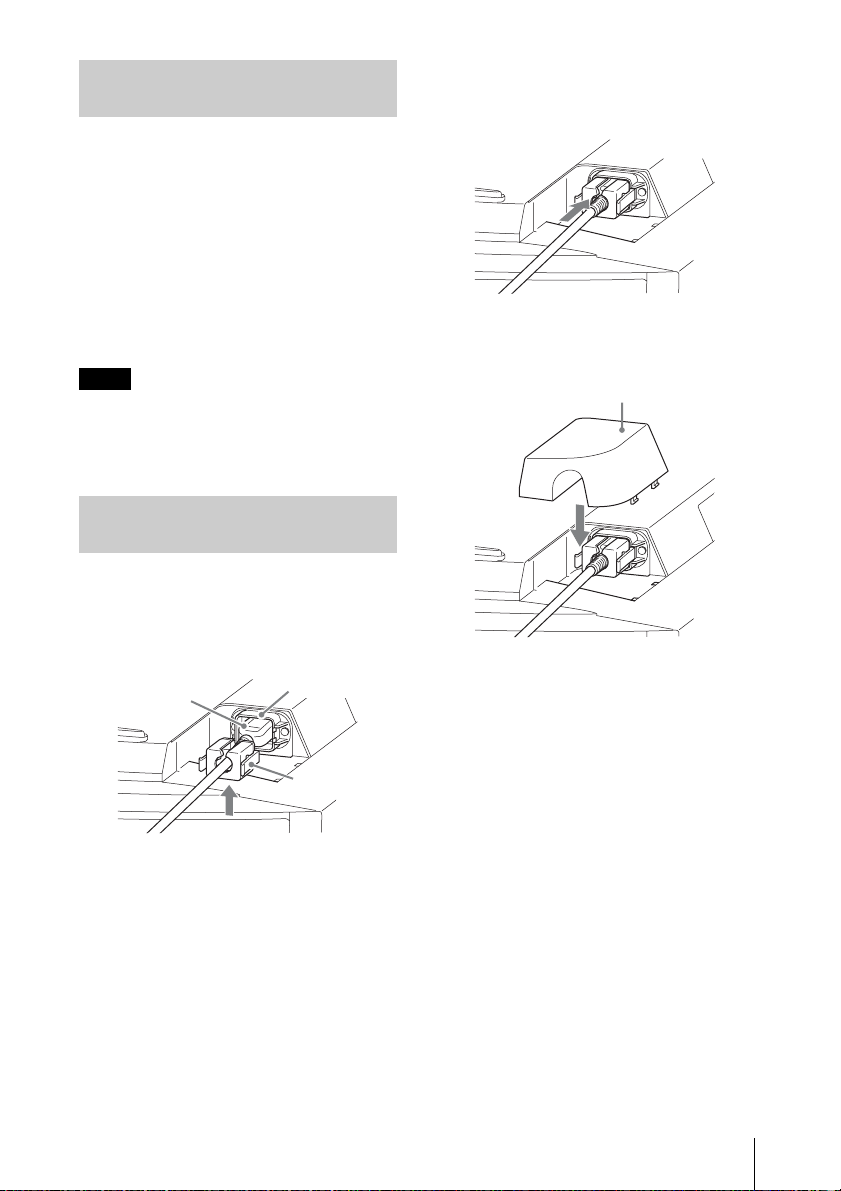

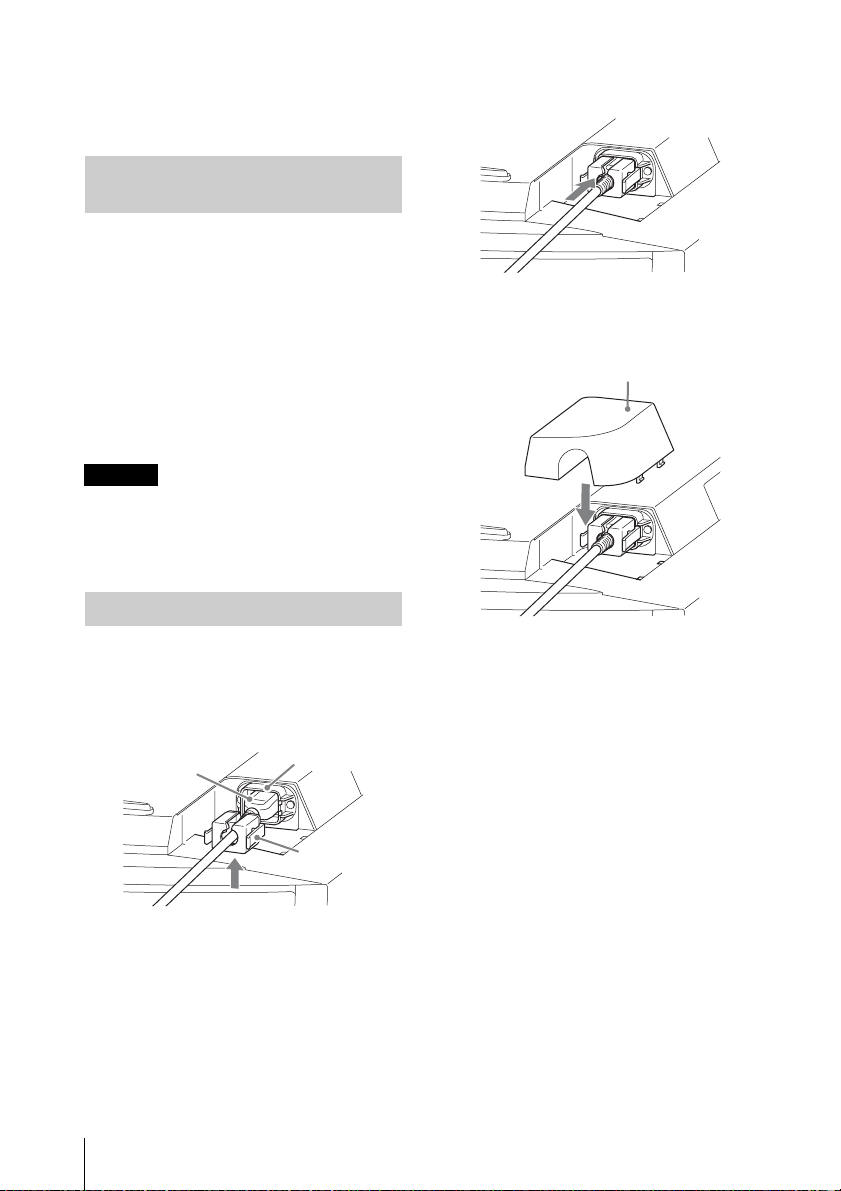

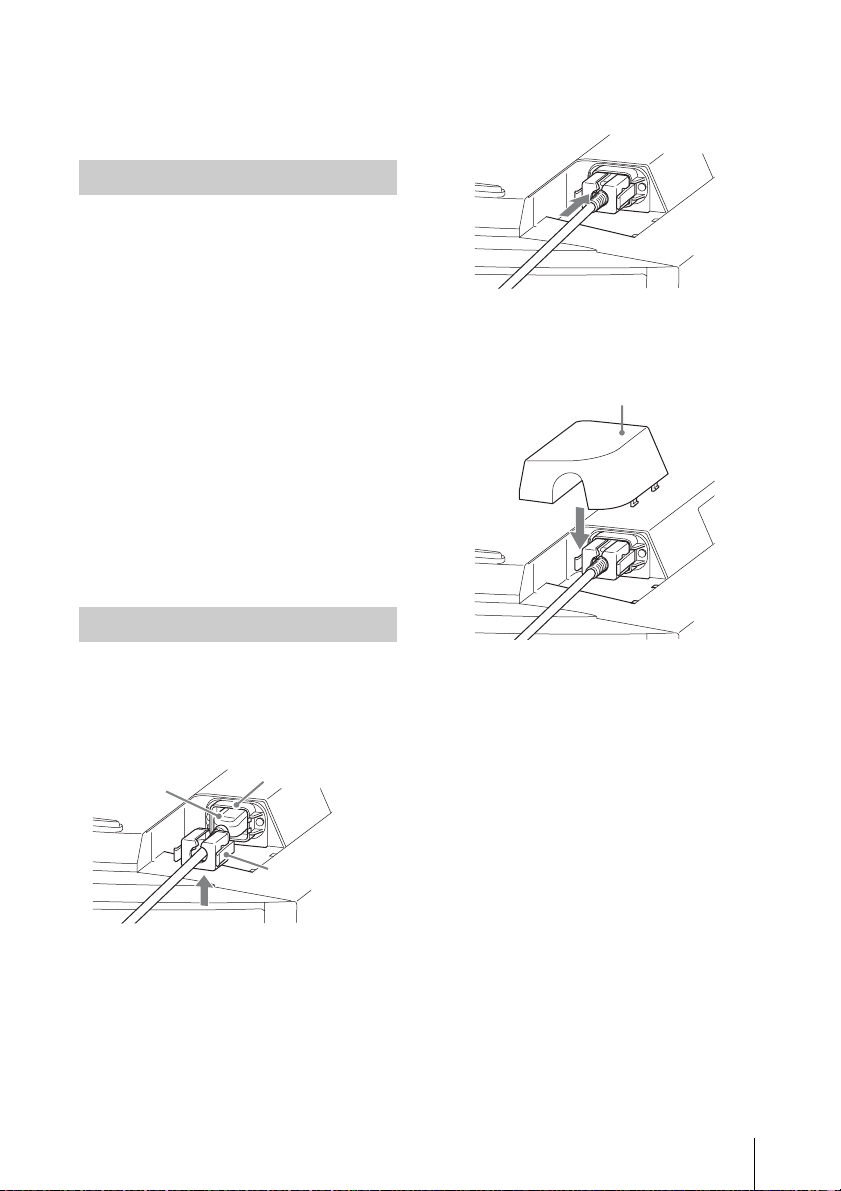

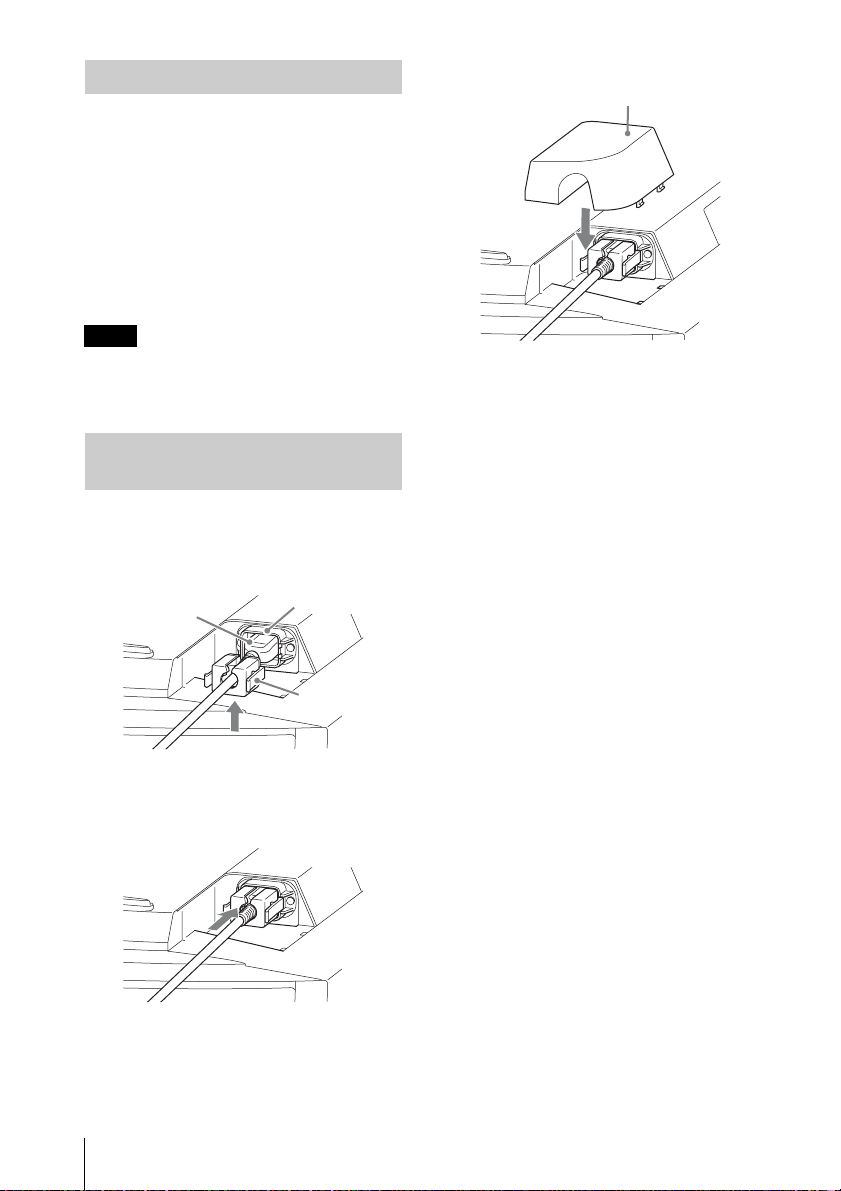

1 電源コードをACIN電源端子に差

し込み、プラグホルダーを電源

コードに取り付ける。

2 プラグホルダーをスライドさせ

て、本体に固定する。

3 AC インレットカバーを取り付け

る。

CD-ROM マニュアルの使いかた

電源コードを接続する

プラグホルダー

（付属品）

ACIN 電源端子

電源コード

（付属品）

AC インレットカバー（付属品）

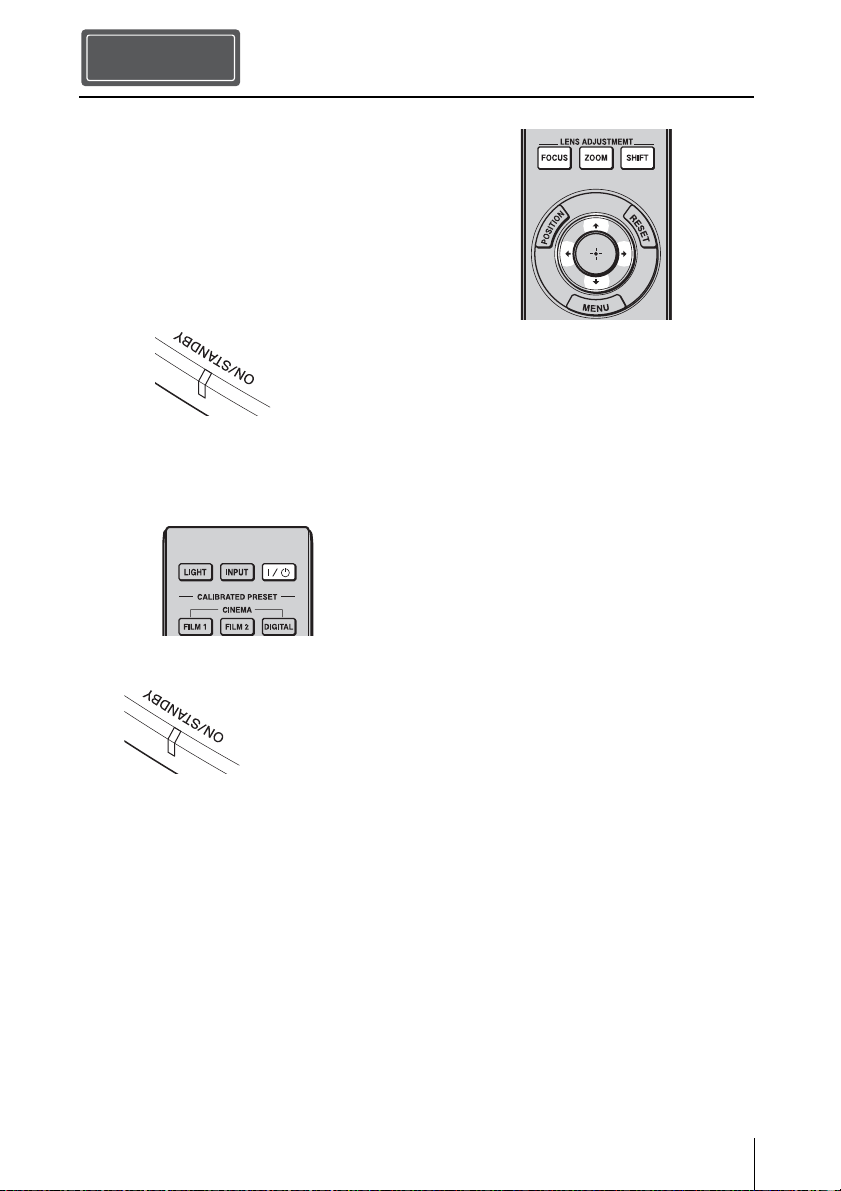

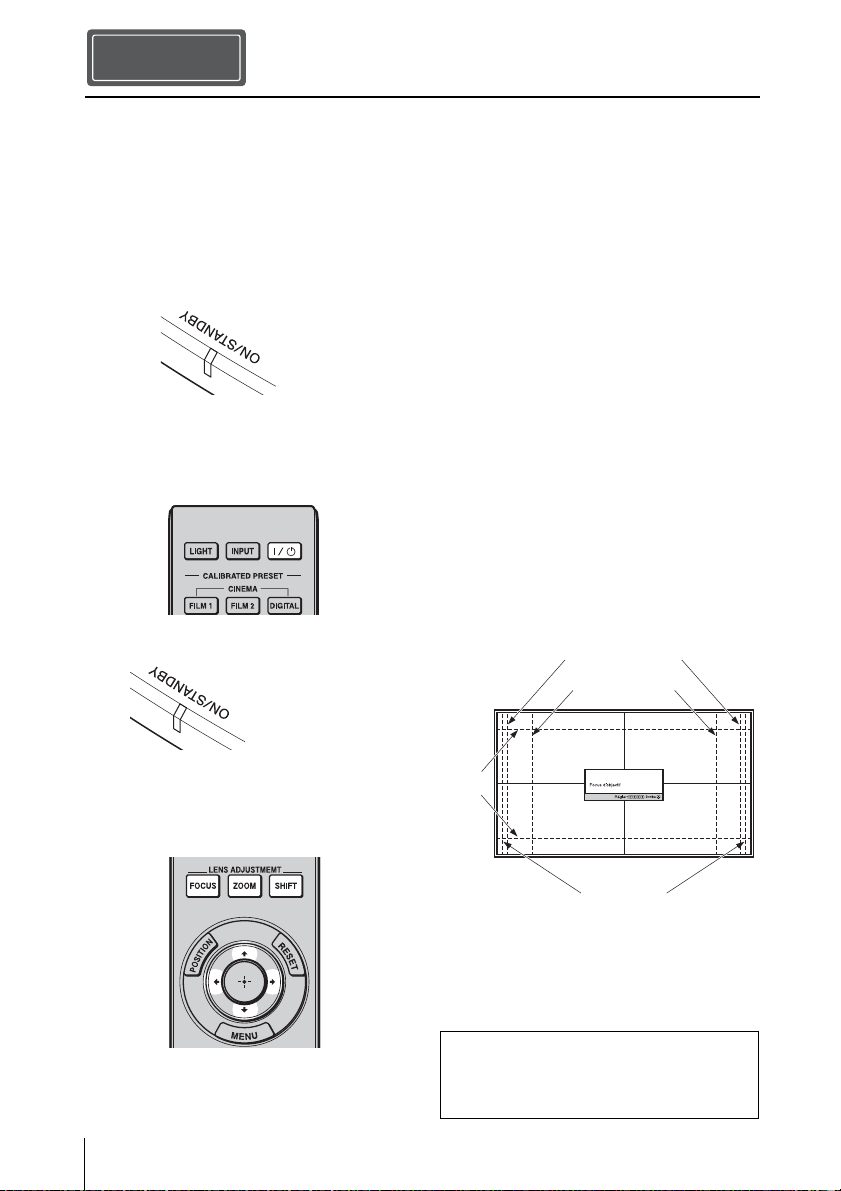

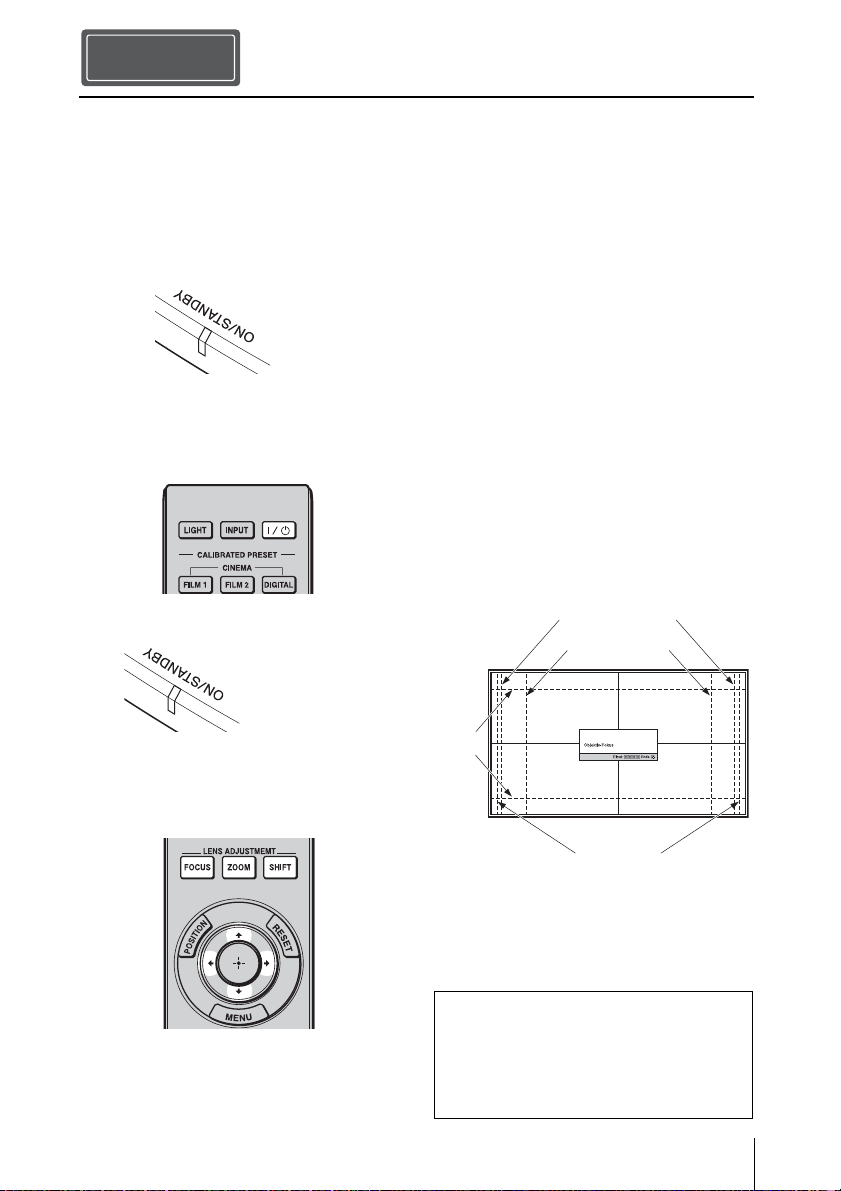

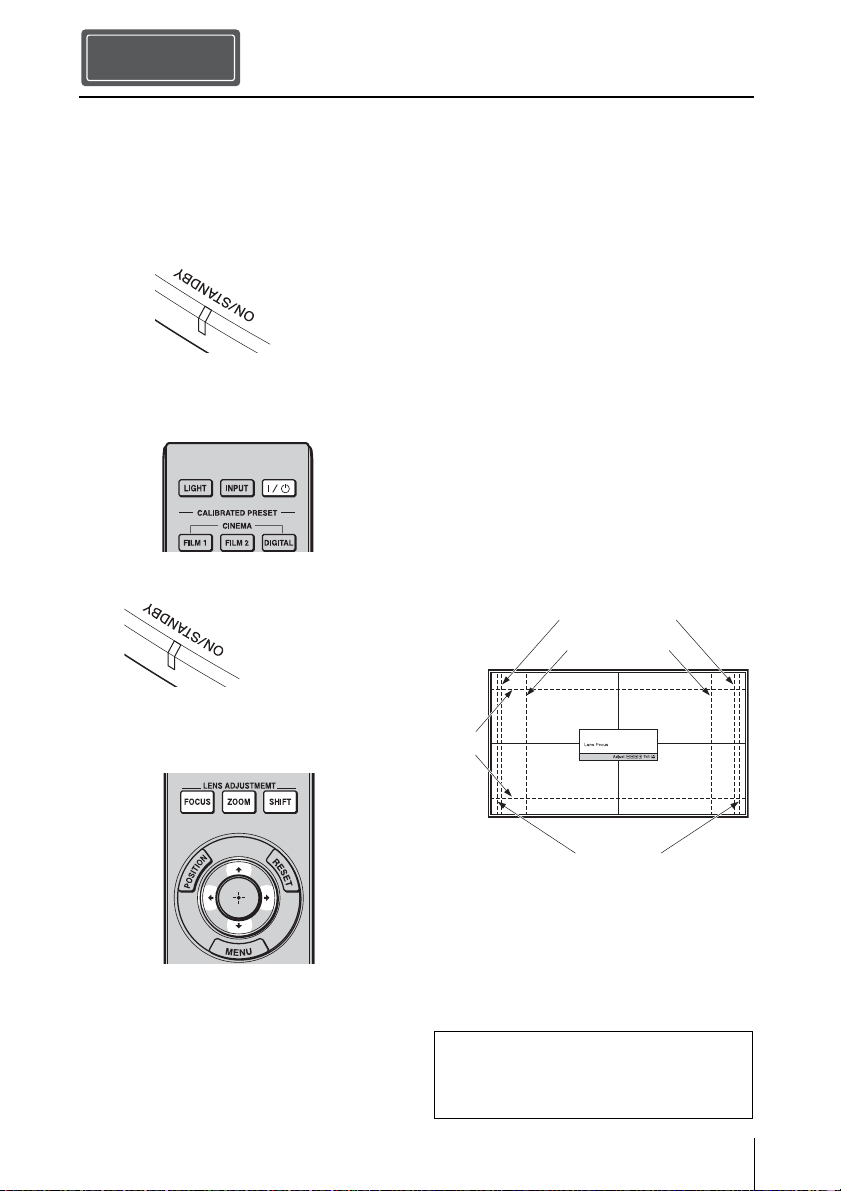

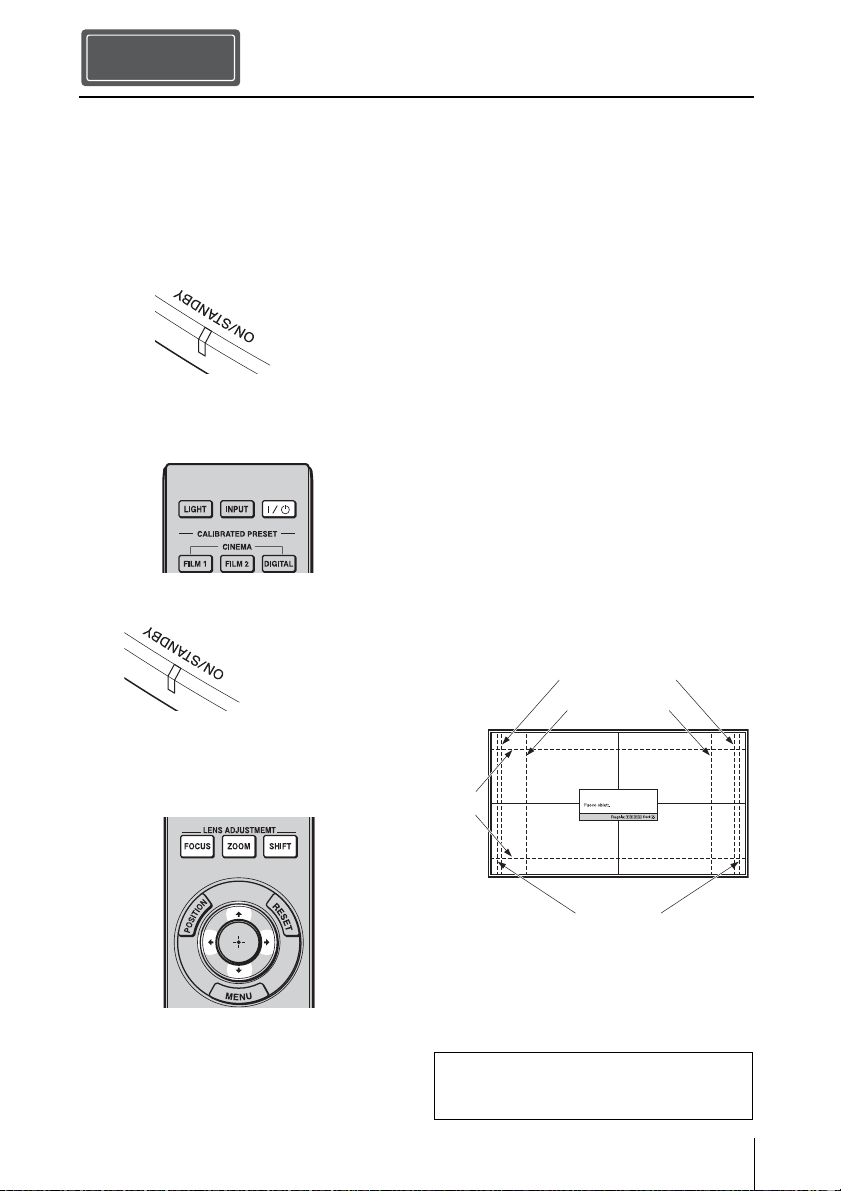

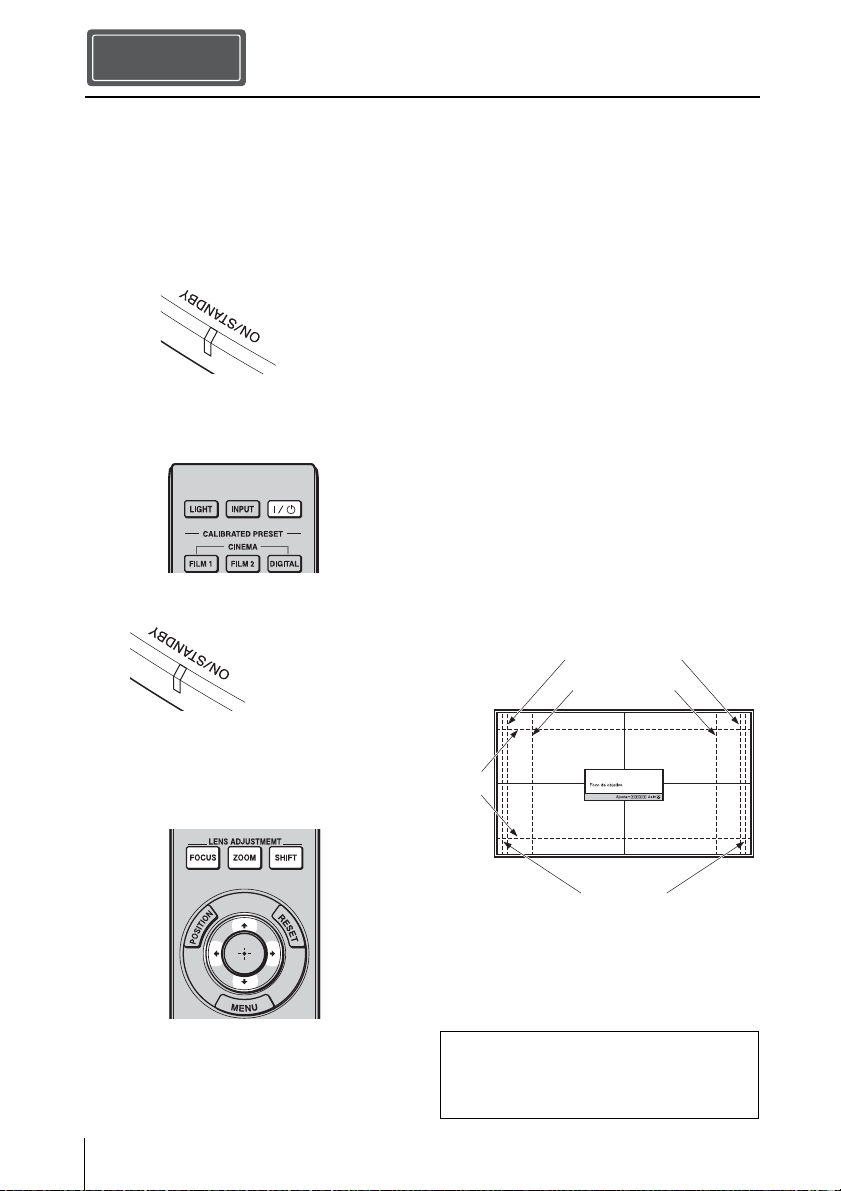

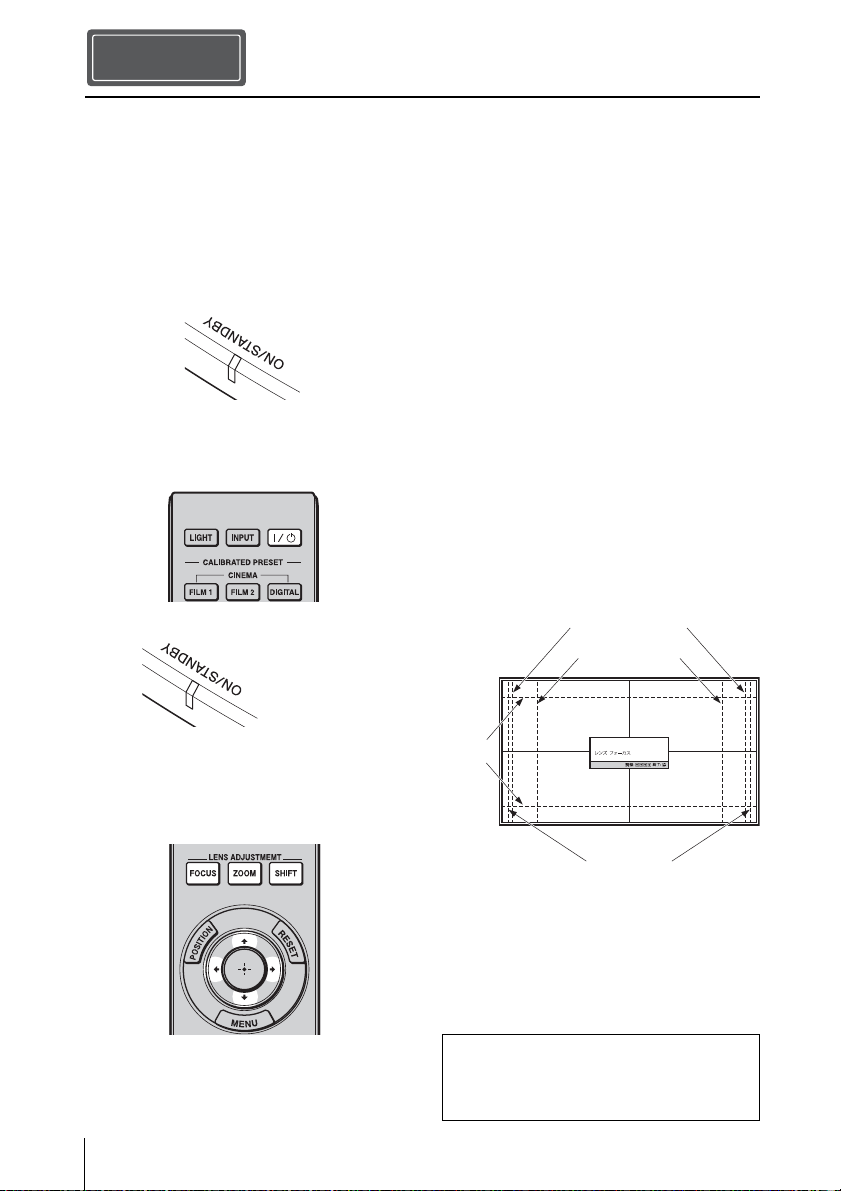

1 本機をスクリーンに平行になるよ

うに置く。

2 電源コードを本機につないでか

ら、電源プラグをコンセントに差

し込む。

3 [/1（オン／スタンバイ）ボタン

を押して電源を入れる。

4 スクリーンに画像を映して、画面

のピント、大きさ、位置を調整す

る。

a ピントを合わせる

LENSADJUSTMENT ボタン

（FOCUS）を押してレンズ調整画面

（パターン画面）を表示し、M/m/

</, ボタンで調整する。

b 大きさを合わせる

LENSADJUSTMENT ボタン

（ZOOM）を押してレンズ調整画面

（パターン画面）を表示し、M/m/

</, ボタンで調整する。

c 位置を合わせる

LENSADJUSTMENT ボタン

（SHIFT）を押してレンズ調整画面

（パターン画面）を表示し、M/m/

</, ボタンで調整する。

レンズ調整画面（パターン画面）

設置する

Step 2

赤く点灯

本機前面

数十秒間点滅した

のち点灯（緑色）

本機前面

1.78:1(16:9)

1.33:1(4:3)

1.85:1

2.35:1

破線は各アスペクト比の画角を示しています。

◆さらに詳しく知りたいときは、取扱説

明書（CD-ROM）の「接続と準備」を

ご覧ください。

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでください。

･プラグはしっかり差し込んでください。不充分な接続は動作不良、画質不良の原

因になります。抜くときは、必ずプラグを持って抜いてください。

･接続する機器の取扱説明書もあわせてご覧ください。

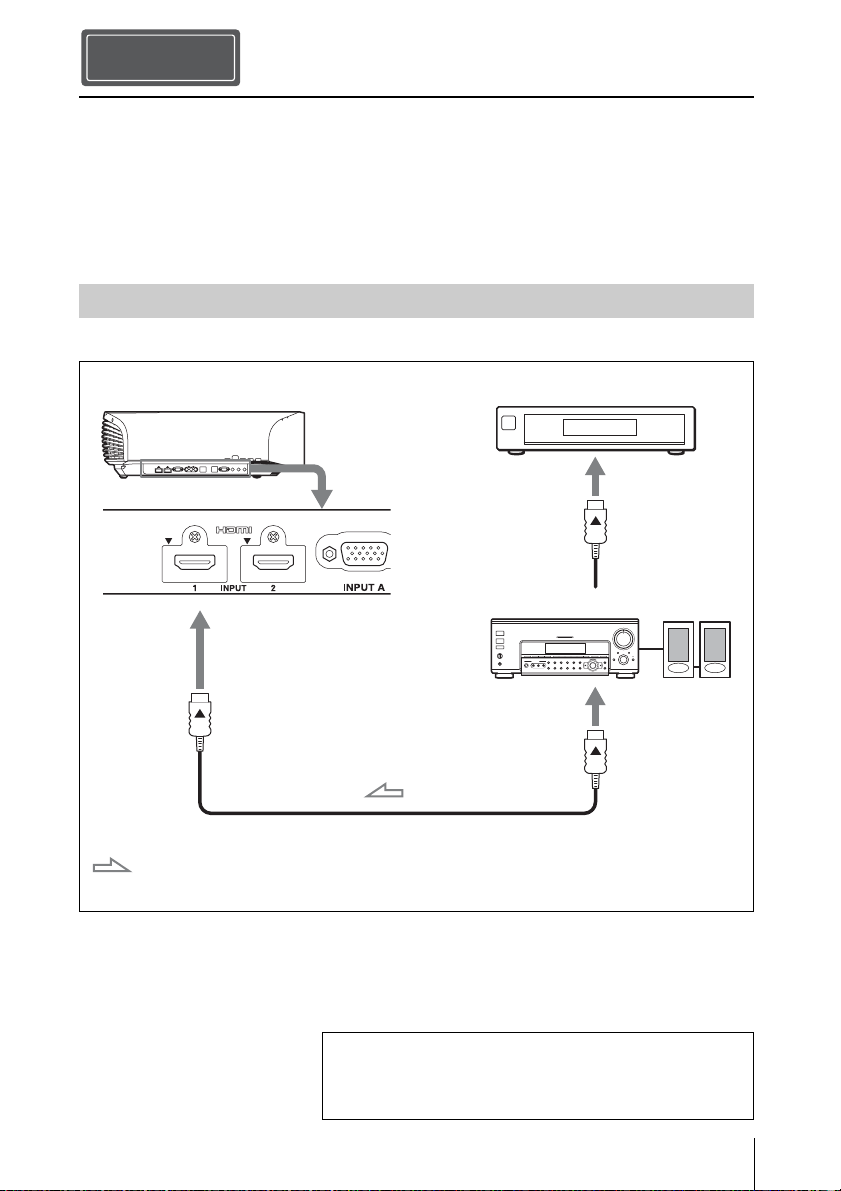

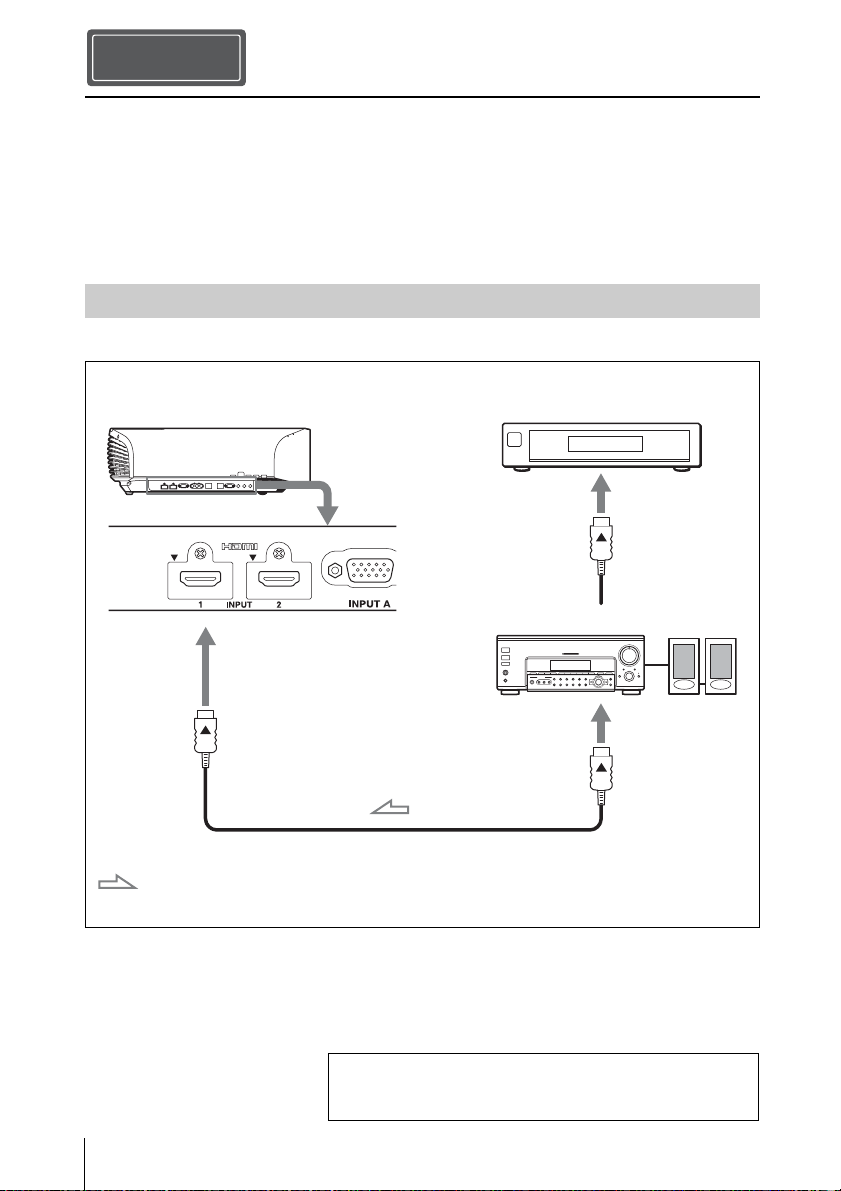

HDMI 出力端子のある機器をつなぐ場合

接続する

ビデオ機器をつなぐ

Step 3

本機右側面

HDMI ケーブル（別売り）

HDMI 出力端子のある機器

HDMI 出力端子

スピーカー

：映像信号の流れ

オーディオアンプ

別売りの HDMI ケーブルは、HDMI ロゴを取得したケーブ

ル、またはソニー製のケーブルをご使用ください。

◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）

の「接続と準備」をご覧ください。

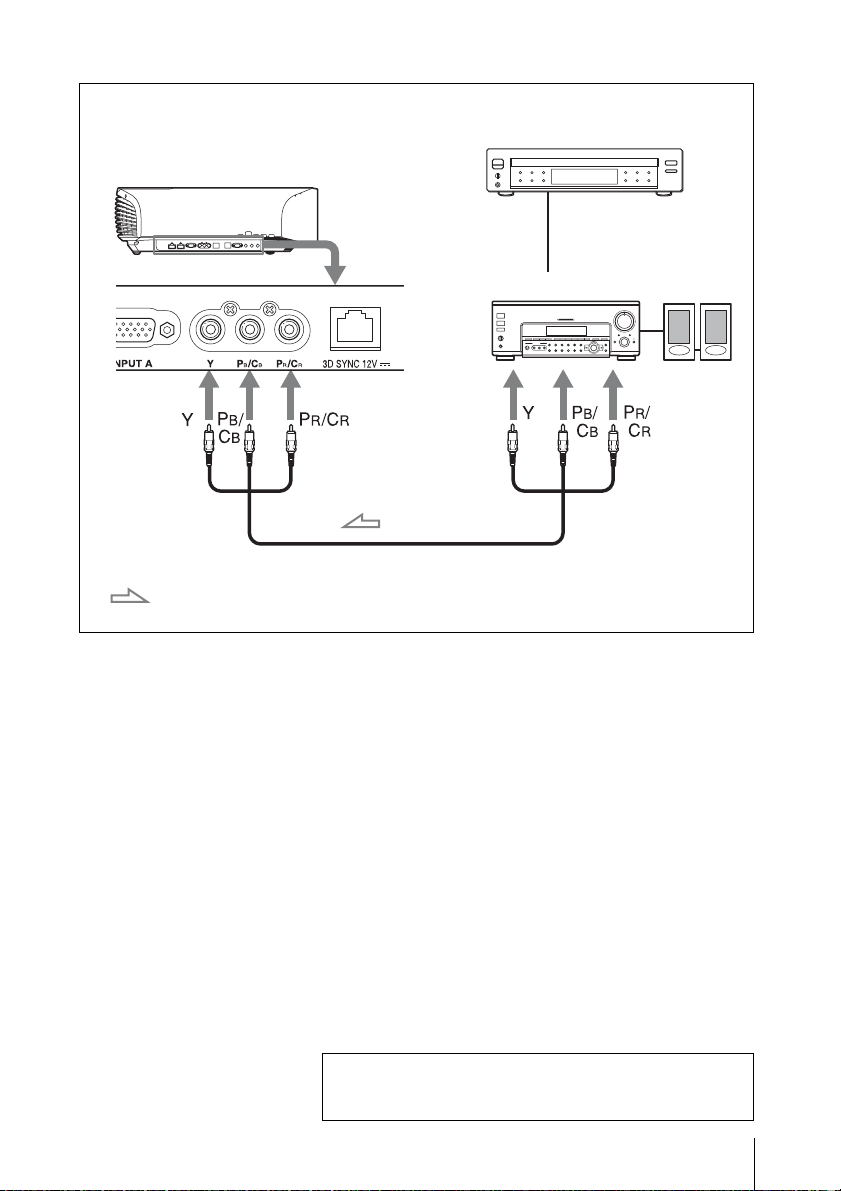

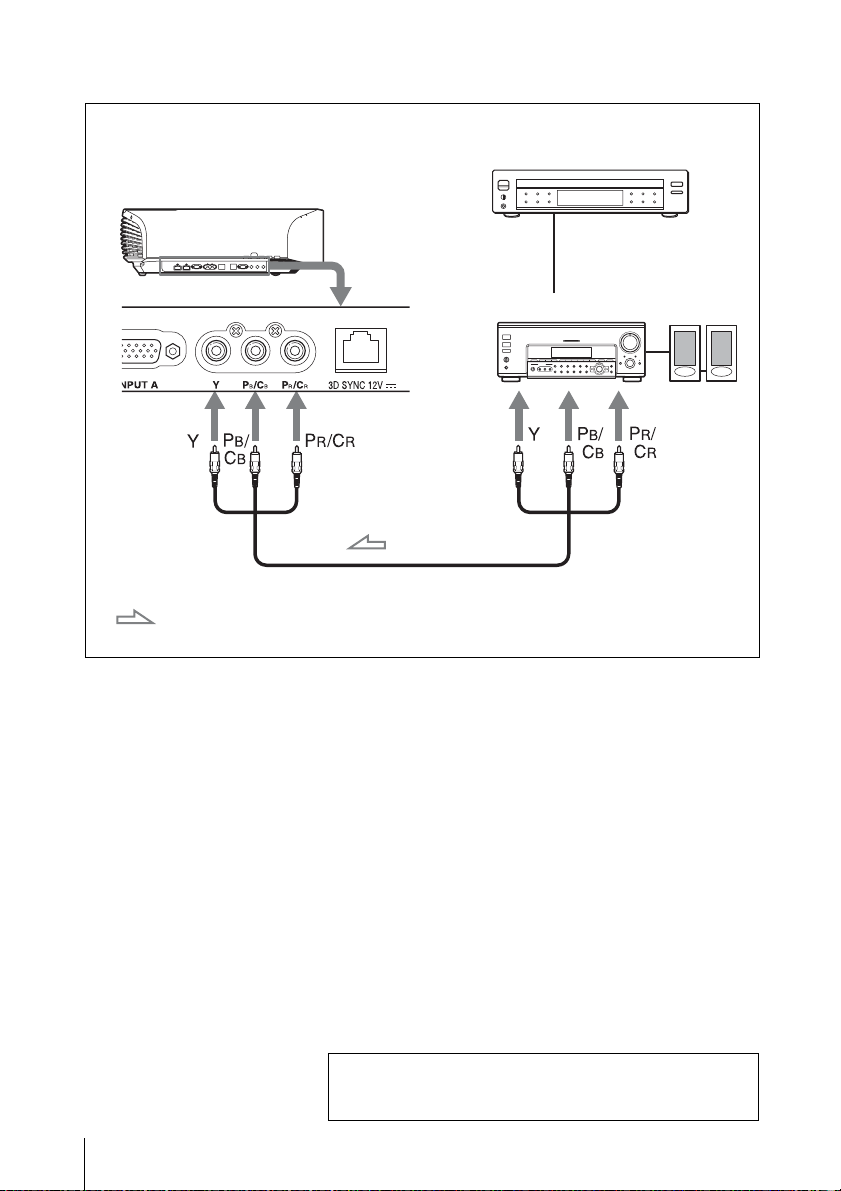

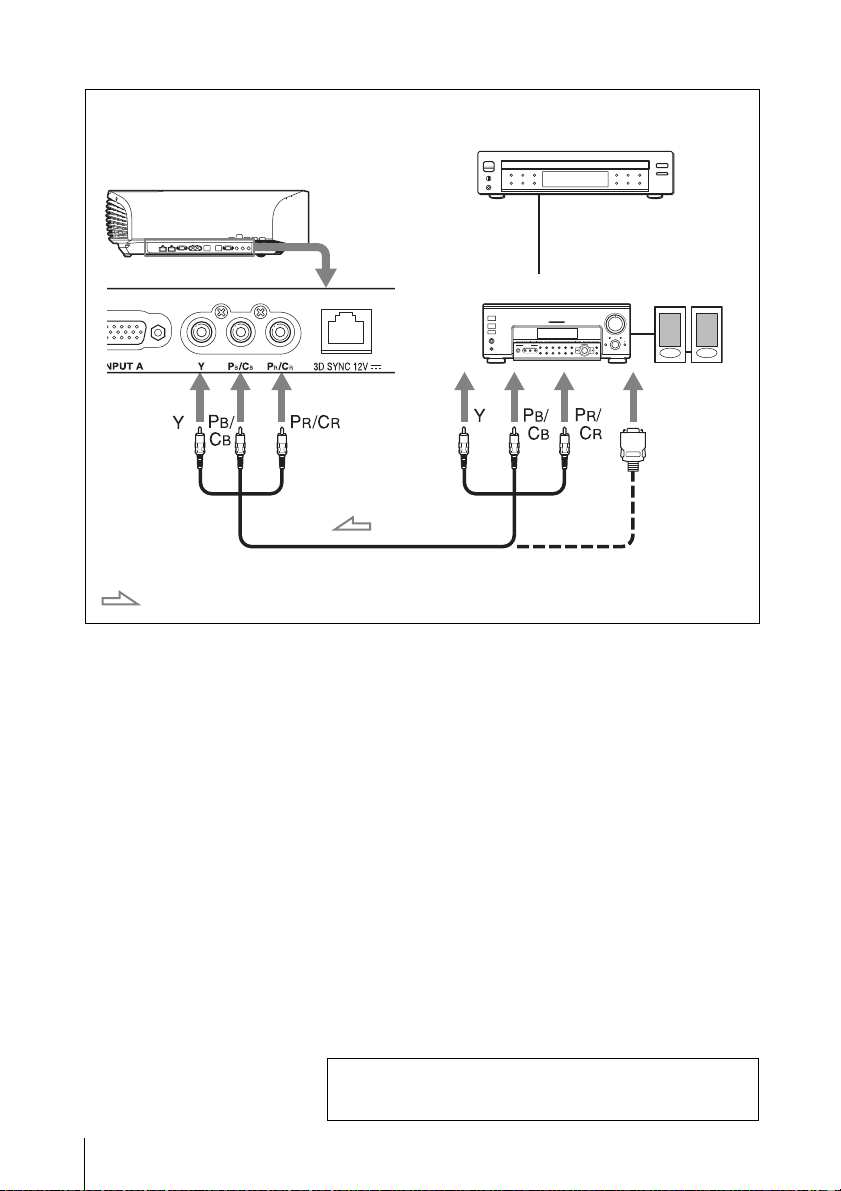

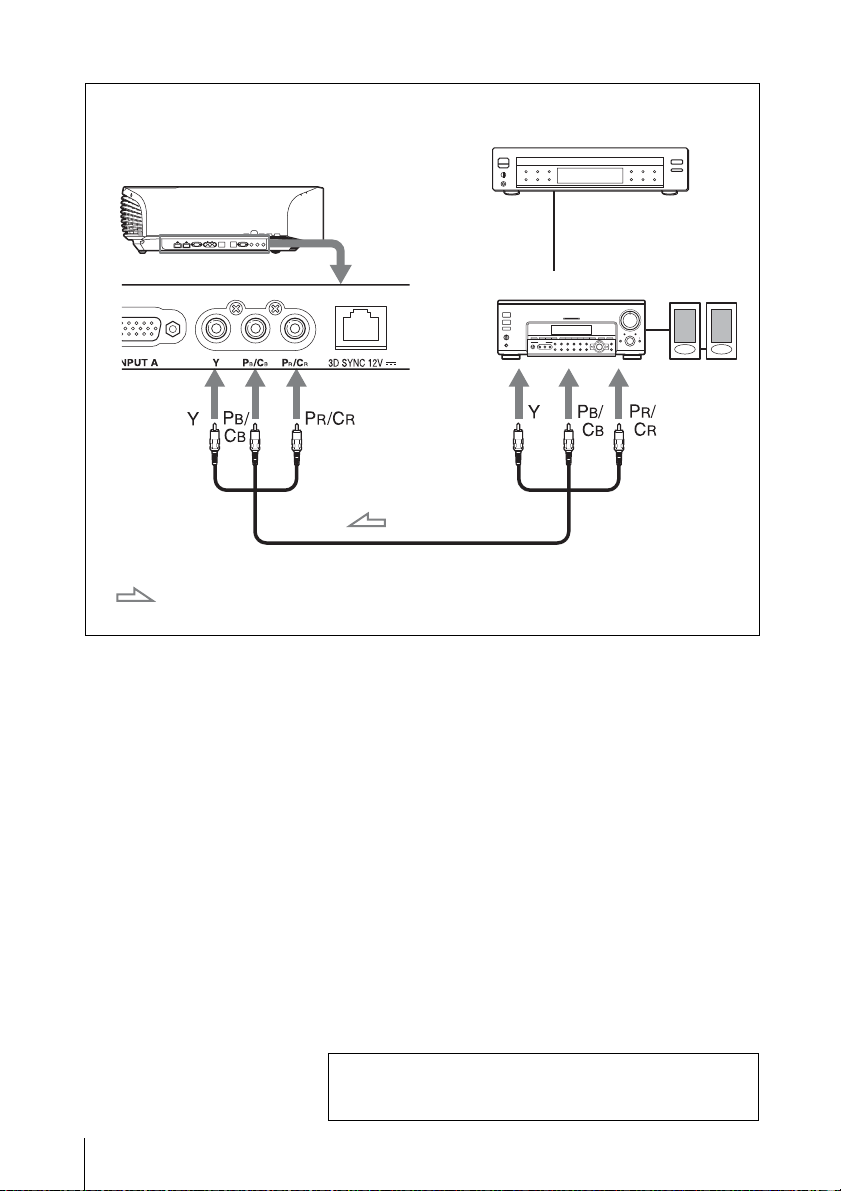

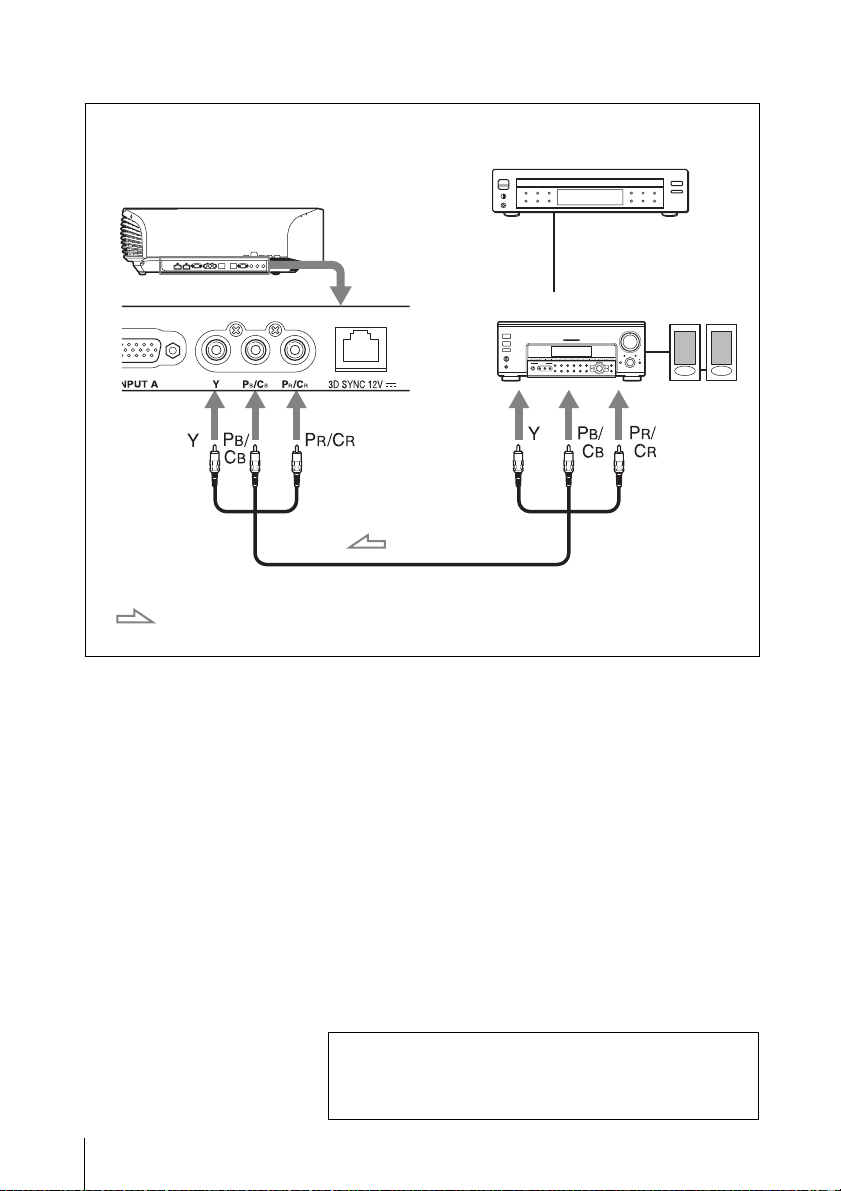

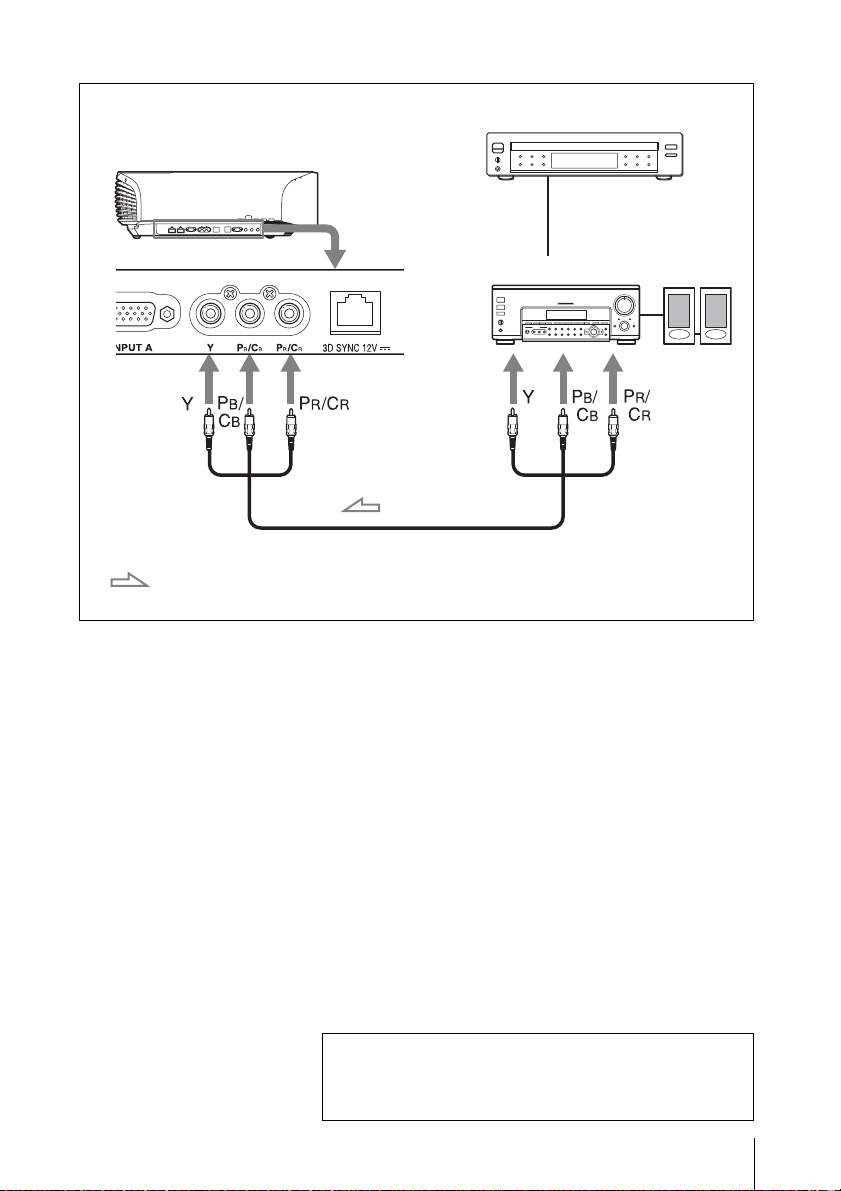

コンポーネントビデオ出力端子、または D 端子のある機器をつなぐ場合

コンポーネントビデオ出力端子、

または D 端子のある機器

コンポーネントビデオケーブル（別売り）、または

コンポーネント―D 端子ケーブル（別売り）

：映像信号の流れ

本機右側面

オーディオアンプスピーカー

◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）

の「接続と準備」をご覧ください。

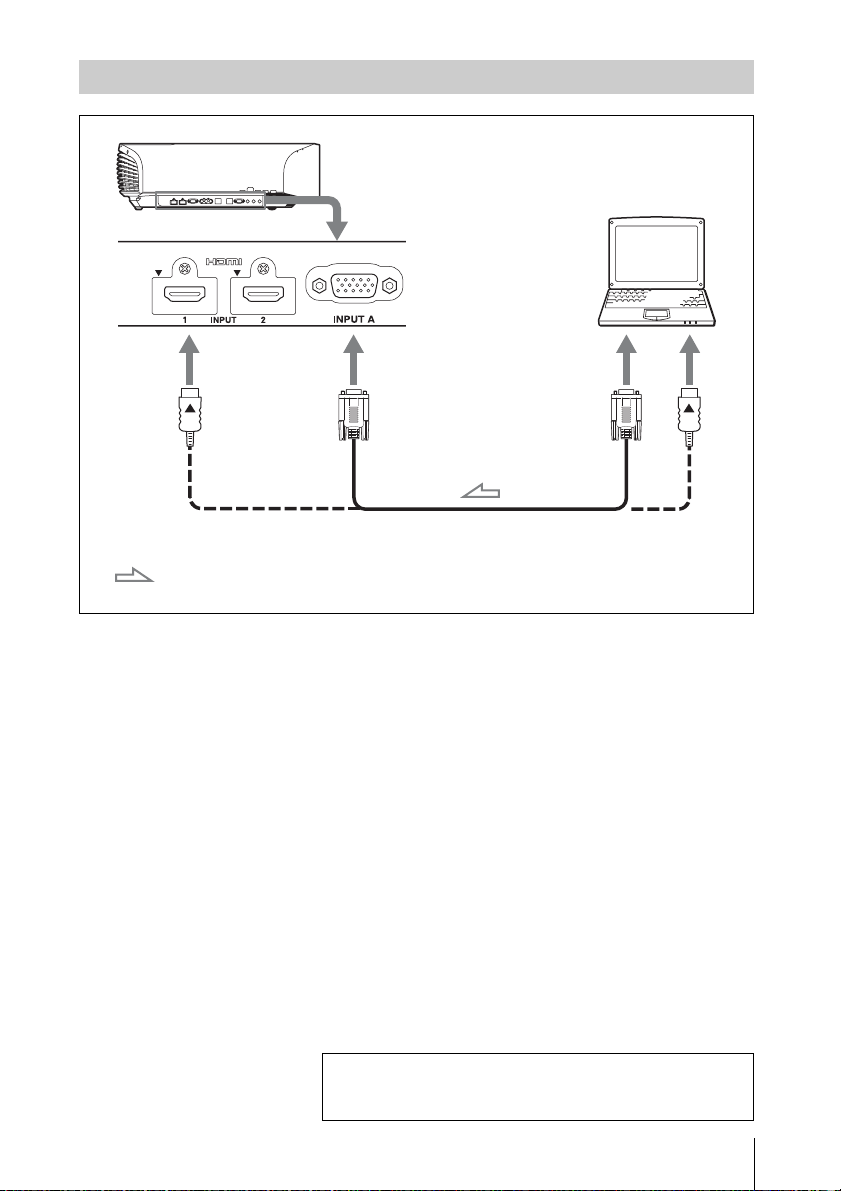

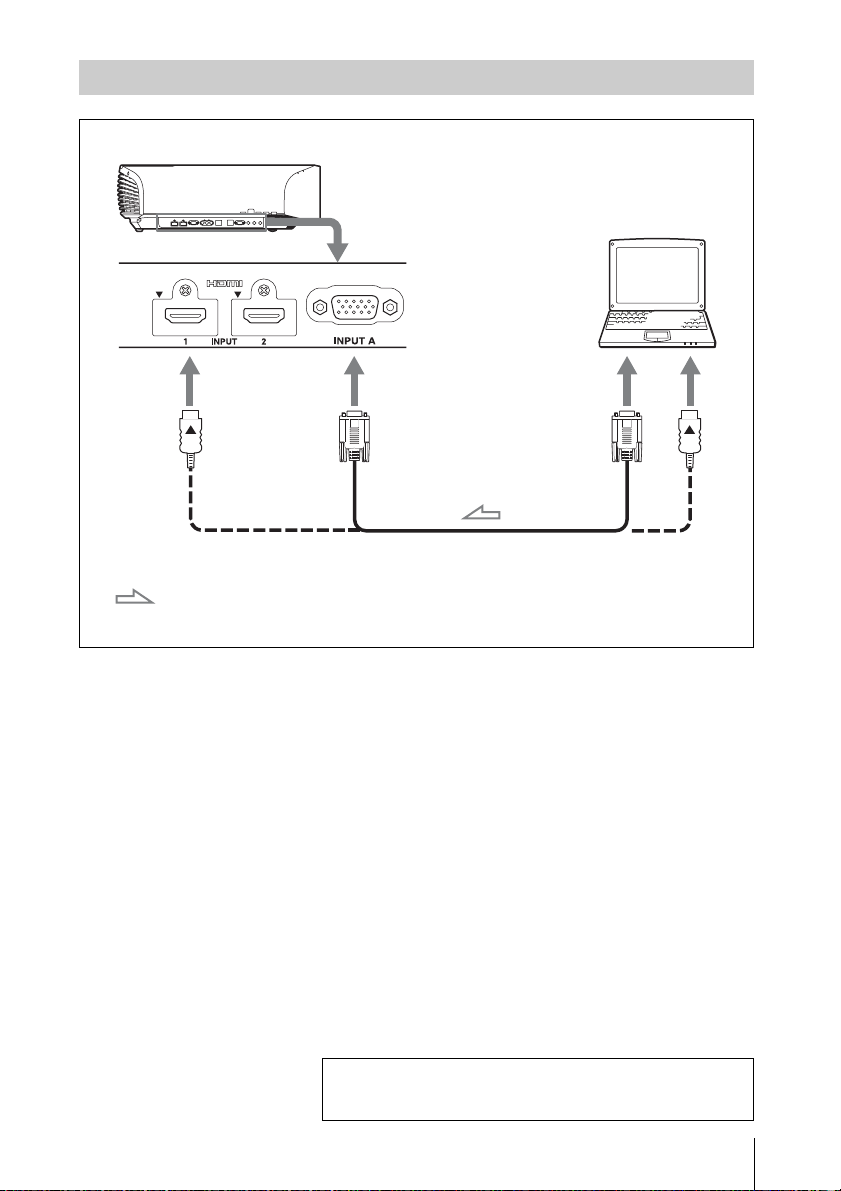

パソコンをつなぐ

本機右側面

HD-Dsub15 ピンケーブル（別売り）

または HDMI ケーブル（別売り）

別売りの HDMI ケーブルは、HDMI ロゴを取得したケーブ

ル、またはソニー製のケーブルをご使用ください。

モニター出力端子

パソコン

：映像信号の流れ

◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）

の「接続と準備」をご覧ください。

市販の LAN ケーブル（ストレートタイプ）を使用することで、3D シンクロトランス

ミッターを本機から離して使うことができます。

特定の周波数の妨害波が連続的に発生する環境では、まれに 3D 映像と 3D メガネの同期

がはずれることがあります。

妨害波によって同期がはずれる場合は、カテゴリー 7 と記載されたケーブルをご使用く

ださい。

さらに妨害波の多い環境下で 3D 映像をご覧になる場合は、本機に内蔵のトランスミッ

ターのご使用をおすすめします。

3D シンクロトランスミッターをつなぐ

ご注意

本機右側面

LAN ケーブル（別売り）

3D シンクロトランスミッター

（別売り）

：3D シンクロ信号の流れ

◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）

の「接続と準備」をご覧ください。

1 本機と、本機に接続した機器の電

源を入れる。

2 INPUT ボタンを押して、スク

リーンに入力選択パレットを表示

させる。

3 スクリーンに映したい機器を選

ぶ。

INPUT ボタンを繰り返し押すか、

M/m/ （確定）ボタンで映したい

機器を選びます。

1 ?/1（オン／スタンバイ）ボタン

を押す。

「パワーオフしますか？」という

メッセージが表示されます。

2 メッセージが消える前に ?/1（オ

ン／スタンバイ）ボタンをもう一

度押す。

レンズプロテクターが閉じます。指

や物を挟まないように注意してくだ

さい。

ON/STANDBY ランプが緑色に点

滅し、本機内部の温度を下げるため

に、ファンが回り続けます。はじめ

は早い間隔で点滅します。この間は

再び ?/1（オン／スタンバイ）ボタ

ンを押してもランプは点灯しませ

ん。

ファンが止まり、ON/STANDBY

ランプが緑色の点滅から赤色の点灯

に変わります。

以上で電源が切れました。電源コード

を抜くことができます。

ランプの点滅中は、電源コードを抜かな

いでください。

上記の手順のかわりに ?/1（オン／ス

タンバイ）ボタンを約 1 秒押したまま

にしても電源が切れます。

見る

Step 4

映像を投写する

電源を切る

例：本機の HDMI1 端子につないだビデオ

の画像を見る

ご注意

◆さらに詳しく知りたいときは、取扱説

明書（CD-ROM）の「見る」をご覧く

ださい。

CALIBRATEDPRESET ボタンを

押す。

画質を選ぶ

CALIBRATED

PRESET

（キャリブレイテ

ドプリセット）

ボタン

設定モード説明

CINEMAFILM1

（シネマフィルム 1）

最高画質といわれるマスターポジフィルム（ダイナ

ミックレンジの広い、透明感のある画質）を再現する

画質設定

CINEMAFILM2

（シネマフィルム 2）

FILM1 をベースに色調を変え、実際の映画館の映像

美を再現する画質設定

CINEMADIGITAL

（シネマデジタル）

DCI 仕様に近似させながら、デジタルシネマ画質を再

現する画質設定

REF（リファレンス）コンテンツの持つ画質そのものを忠実に再現したい場

合や、調整のない素直な画質を楽しむのに適した画質

設定

TV（TV）テレビ番組やスポーツ、コンサート等のビデオ映像に

適した画質設定

PHOTO（フォト）デジタルカメラなどの静止画に適した画質設定

GAME（ゲーム）ゲーム用にメリハリある色再現や応答性に優れた画質

設定

BRTCINE（ブライトシネマ）リビングルームなどの明るい環境で、映画を見るのに

適した画質設定

BRTTV（ブライト TV）リビングルームなどの明るい環境で、テレビ番組やス

ポーツ、コンサート等のビデオ映像に適した画質設定

◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）

の「見る」をご覧ください。

本機では、本体前面の ON/STANDBY ランプと LAMP/COVER ランプの点灯また

は点滅で不具合をお知らせします。

困ったときは

警告ランプの見かた

症状原因と対処

LAMP/COVER 赤

色点滅（2 回点滅パ

ターンの繰り返し）

c 光源用ランプカバーをしっかりはめて、ネジをしめてくださ

い。

LAMP/COVER 赤

色点滅（3 回点滅パ

ターンの繰り返し）

c ランプが高温になっています。電源を切り、ランプが冷えて

からもう一度電源を入れてください。

c 症状が再発する場合は、ランプの消耗が考えられます。新し

いランプに交換してください。

ON/STANDBY 赤

色点滅（4 回点滅パ

ターンの繰り返し）

c ファンが故障しています。ソニーの相談窓口にご相談くださ

い。

ON/STANDBY 赤

色点滅（2 回点滅パ

ターンの繰り返し）

c 本体内部が高温になっています。排気口、吸気口がふさがれ

ていないか、標高が高い場所で使用していないか確認してく

ださい。

ON/STANDBY 赤

色点滅（6 回点滅パ

ターンの繰り返し）

c [/1（オン／スタンバイ）ボタンを押して電源を入れてくだ

さい。電源が入らない場合は、電源コードを抜いて ON/

STANDBY ランプの消灯を確認してください。約 10 秒たっ

てから、電源コードを差してもう一度電源を入れてくださ

い。それでもこの状態が続いたら、電気系統が故障していま

す。ソニーの相談窓口にご相談ください。

LAMP/COVER ランプ

ON/STANDBY ランプ

上記以外の警告ランプ点滅ならびに上記対応を行っても解決しない場合は、ソニーの相

談窓口にご相談ください。

ON/STANDBY 赤

色点滅（５回点滅パ

ターンの繰り返し）

c レンズプロテクターが完全に開いていません。もう一度電源

を入れ直してください。それでも直らない場合はソニーの相

談窓口にご相談ください。

ちょっと一言

緊急で使用する場合は、レンズプロテクターを手で開いてくださ

い。（下図参照）[/1（オン／スタンバイ）ボタンを押すと電源

が入り、使用することができます。

ご注意

症状原因と対処

◆ご使用中にトラブルが発生したり、メッセージが表示

された場合は、取扱説明書（CD-ROM）の「故障か

な？と思ったら」をご覧ください。

光源用ランプには寿命があります。画

面が暗くなったり色がおかしくなった

場合、または画面に「ランプを交換し

てください。」というメッセージが出た

ときは、光源用ランプが消耗していま

す。新しい光源用ランプ（別売り）と

交換してください。

用意するもの：

･プロジェクターランプ LMP-H330

（別売り）

･標準プラスドライバー

･布（傷防止）

ちょっと一言

光源用ランプの寿命は設置環境や使用

状況によって変化することがあります。

ランプ点灯直後、数分間以内でのパワー

オフを避けることにより、ランプをより

長く使っていただくことができます。

･ [/1（オン／スタンバイ）ボタンで電

源を切った直後は光源用ランプが高

温になっており、さわるとやけどの

原因となることがあります。光源用

ランプを充分に冷やすため、光源用

ランプ交換は、本機の電源を切って

から 1 時間以上たってから行ってく

ださい。

･交換ランプのガラス面は触らないでく

ださい。もし汚れが付着した場合は乾

いた柔かい布でふき取ってください。

･天井つりした状態での光源用ランプ

交換は十分注意してください。

･天井つりした状態で光源用ランプを

交換するときは、ランプカバーの斜

め下に立ち、ランプドア（内蓋）を

はずすときはなるべく傾けないでく

ださい。万一光源用ランプが破裂し

ている場合に、光源用ランプの破片

が飛び出し、けがの原因となること

があります。

･光源用ランプを取り出すときは、光

源用ランプを水平に持ち上げ、傾け

ないでください。光源用ランプを傾

けて持つと、万一光源用ランプが破

損した場合に、光源用ランプの破片

が飛び出し、けがの原因となること

があります。

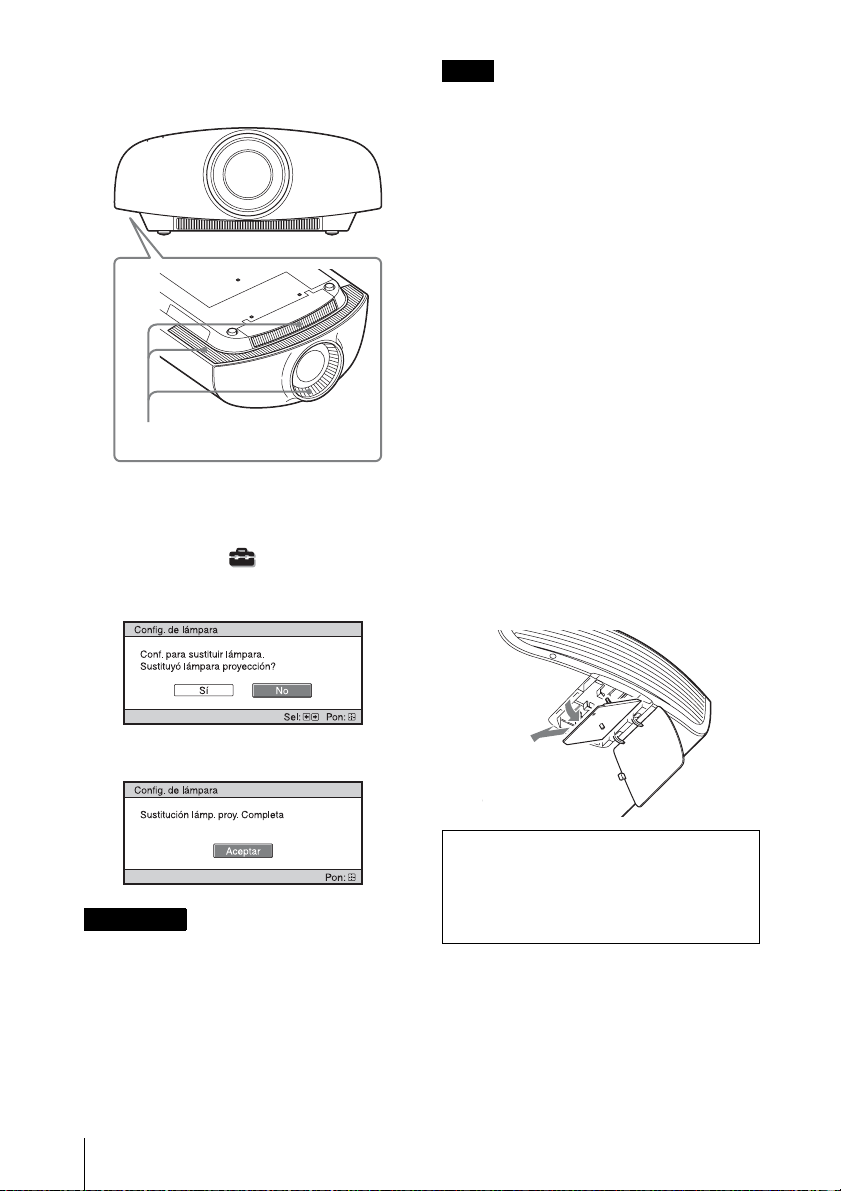

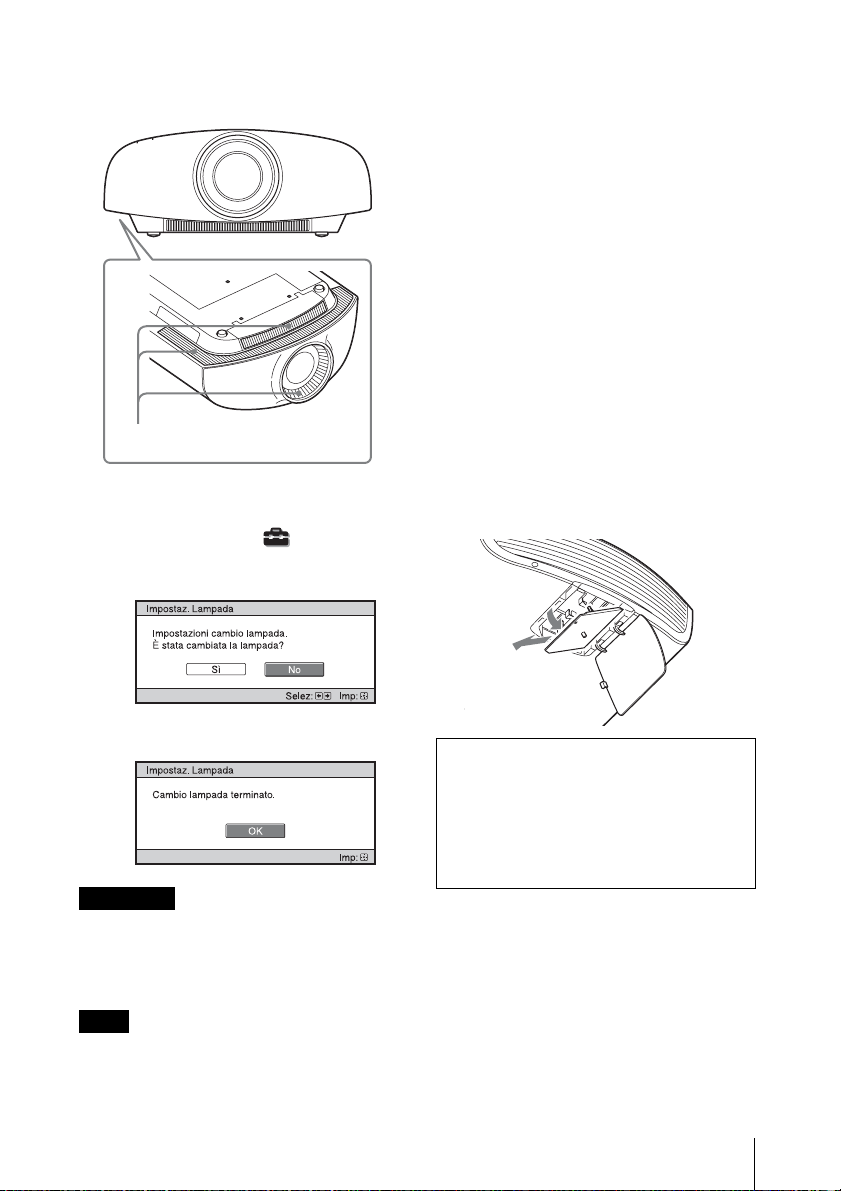

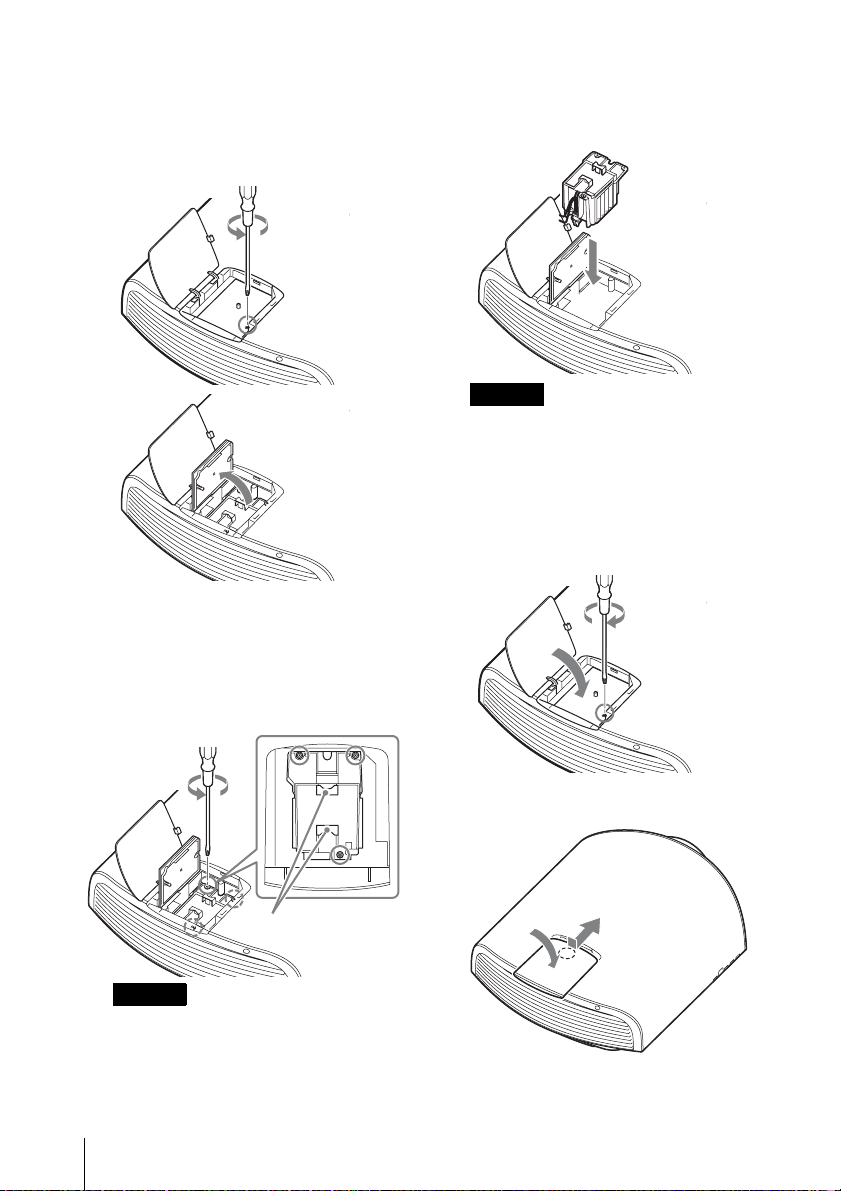

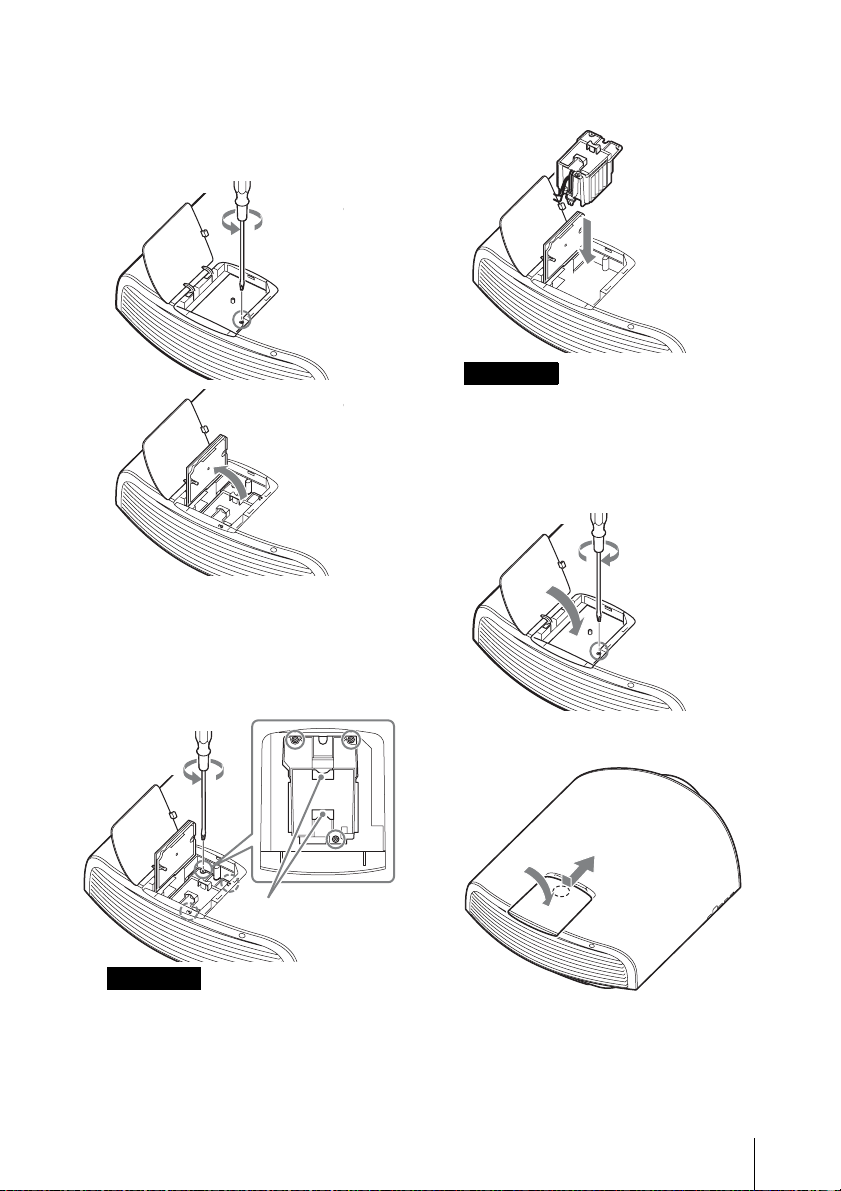

1 本機の電源を切り、電源コードを

コンセントから抜く。

2 床置きの場合は本機や机などに傷

がつかないように布などを敷き、

本機を布の上に置く。

本機は不安定な場所には置かないでくだ

さい。

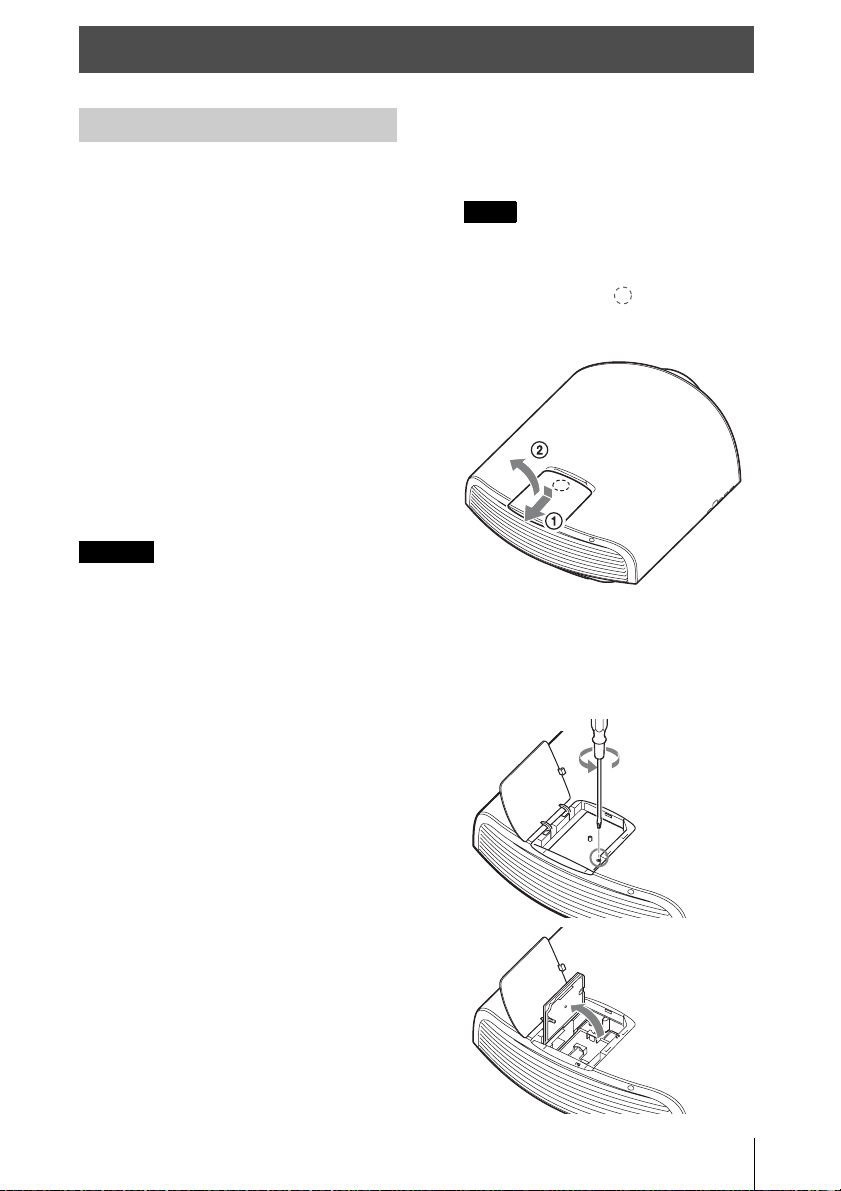

光源用ランプカバーの図の部分

を押しながらカバーをずらし（

）、

光源用ランプカバーを開ける（

）。

メンテナンス

ランプを交換する

ご注意

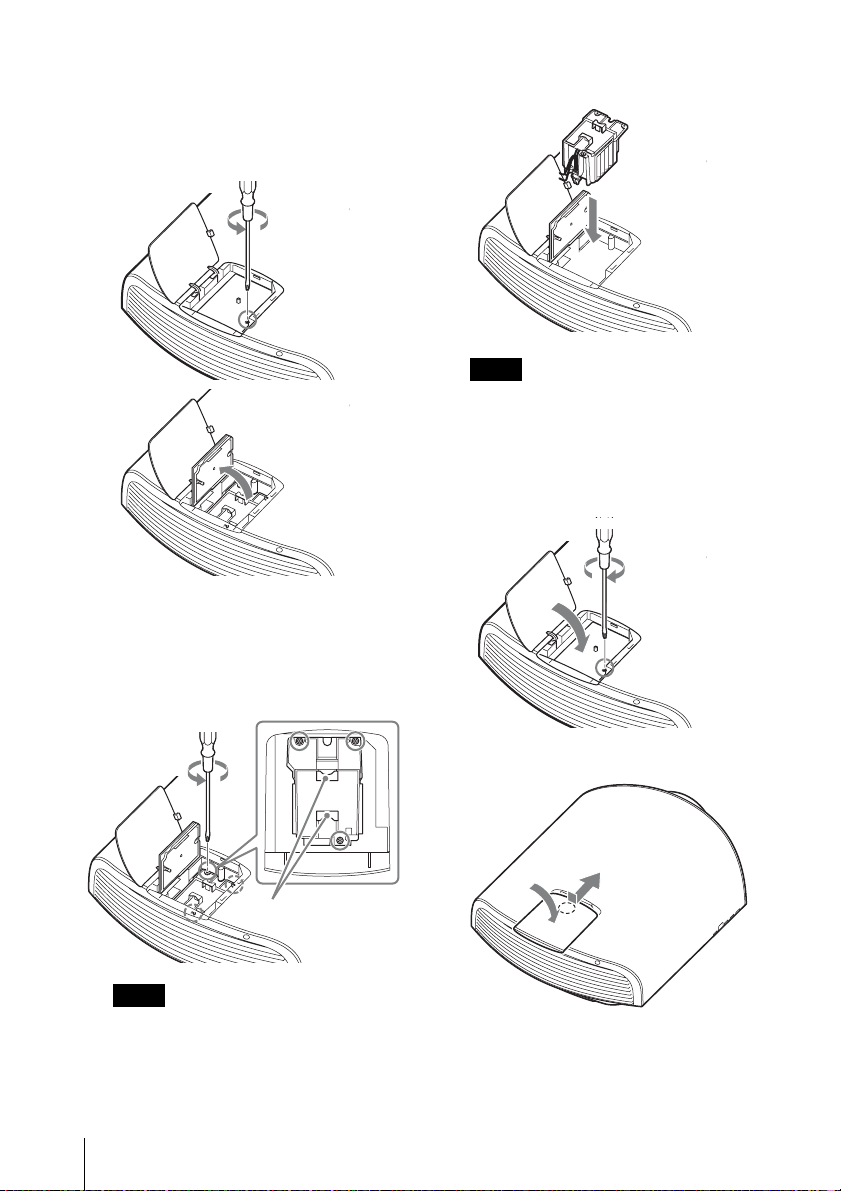

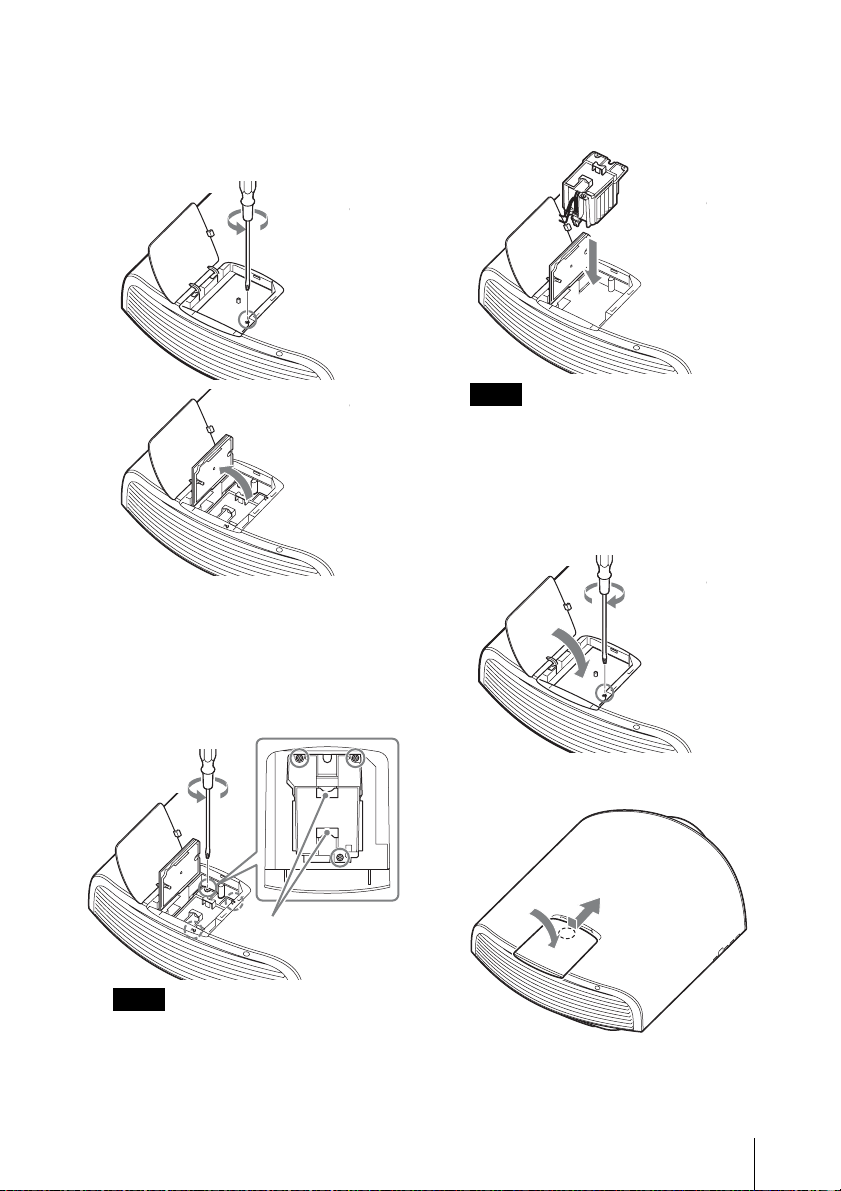

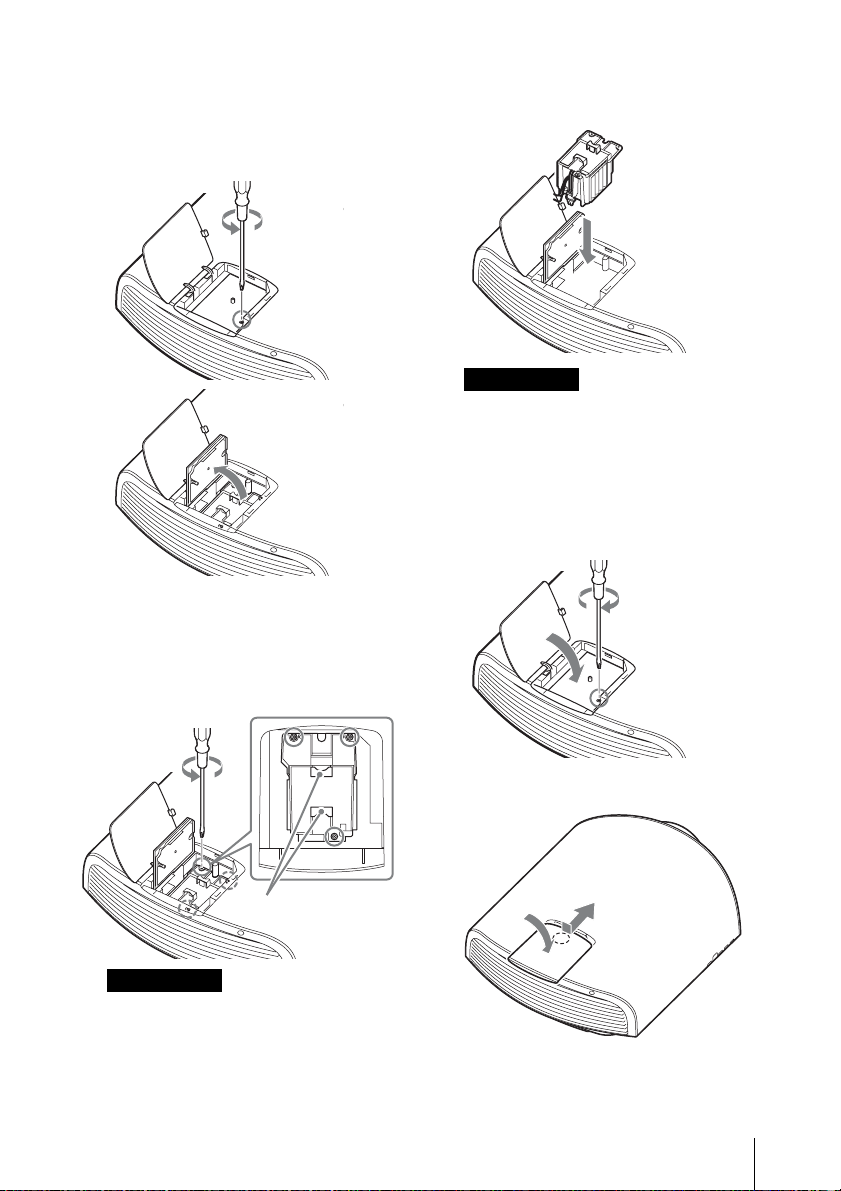

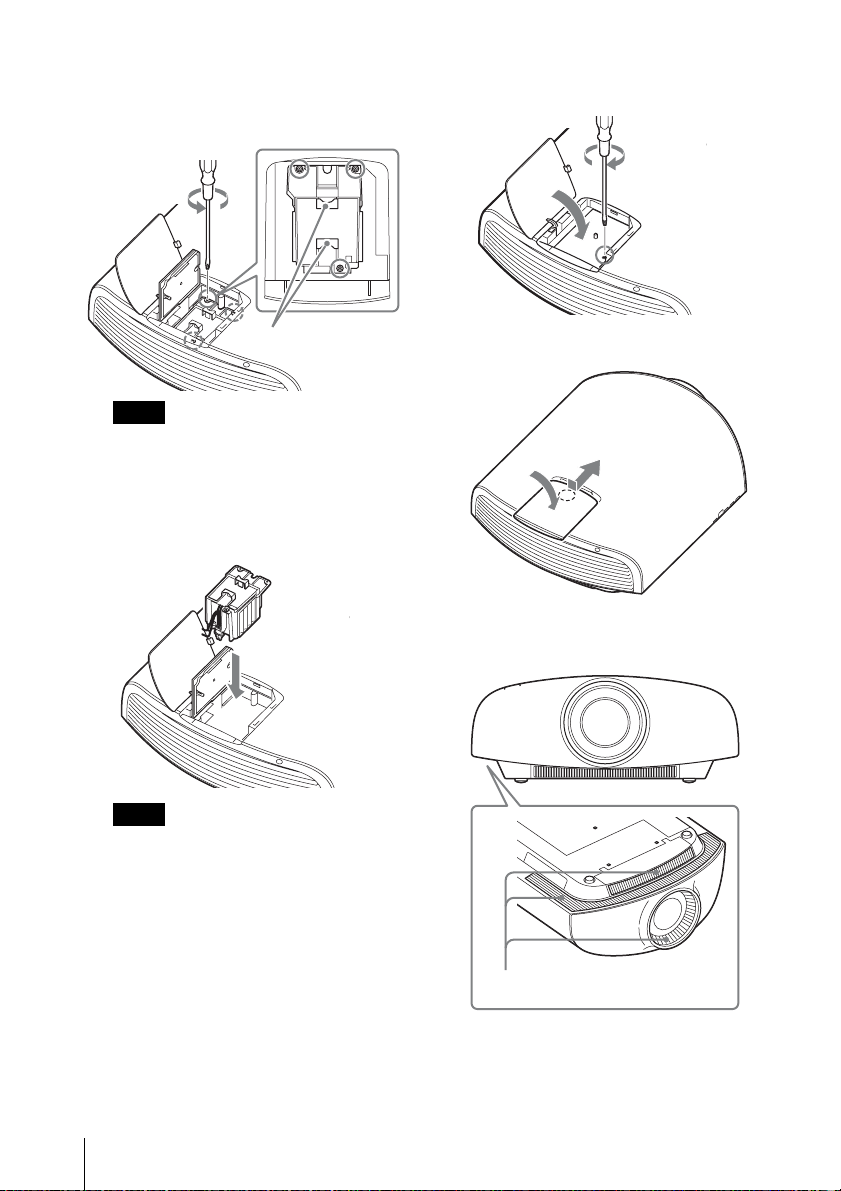

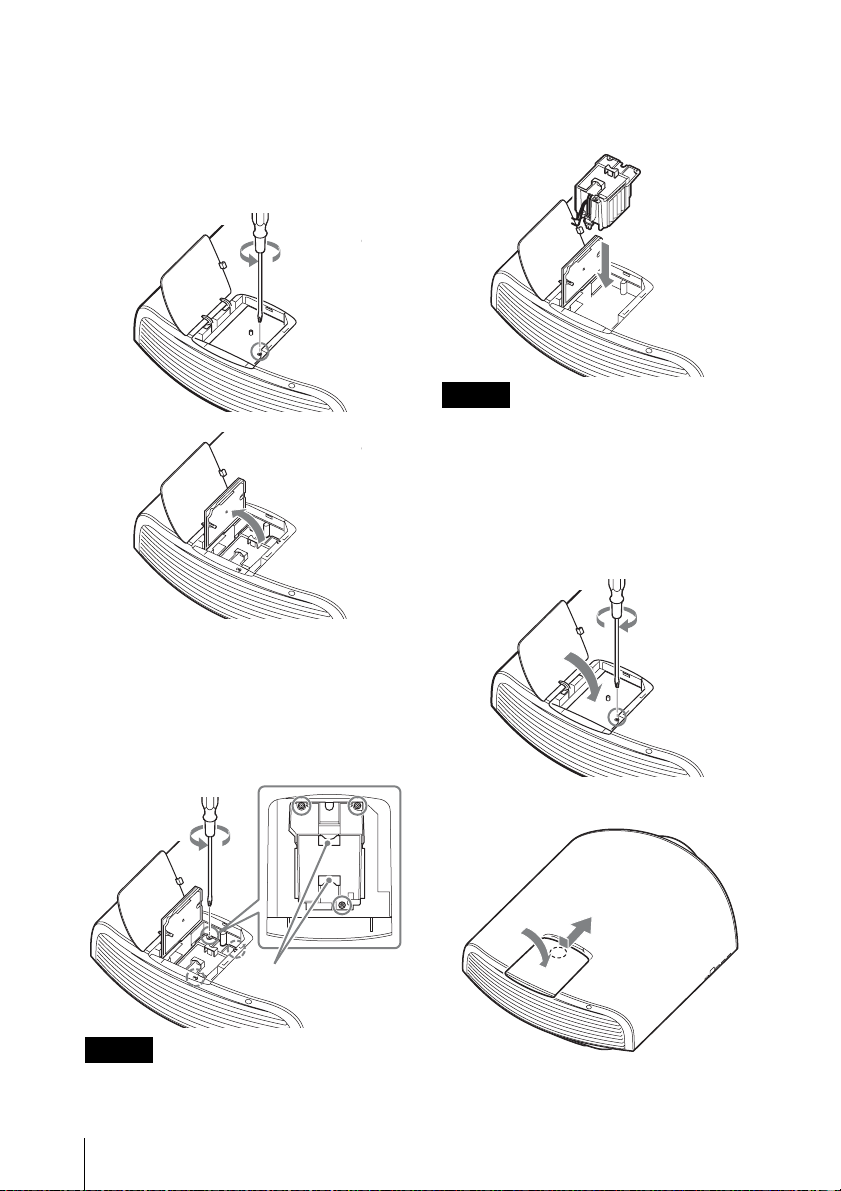

4 ランプドア（内蓋）を固定してい

るネジ（１か所）をプラスドライ

バーでゆるめ、ランプドアを開け

る。

5 光源用ランプを固定しているネジ

（３か所）をプラスドライバーで

ゆるめ、取っ手を持って光源用ラ

ンプを上に引き出す。

光源用ランプは取っ手を持って、取りは

ずし、取り付けを行ってください。

6 新しい光源用ランプの取っ手を

持って奥まで確実に押し込み、ネ

ジ（3 か所）を締める。

光学ブロックには手をふれないでくださ

い。

7 ランプドア（内蓋）を閉め、ネジ

を締める。

8 光源用ランプカバーを閉める。

9 吸気口に付着したほこりをやわら

かい布でふきとる。

ご注意

取っ手

ご注意

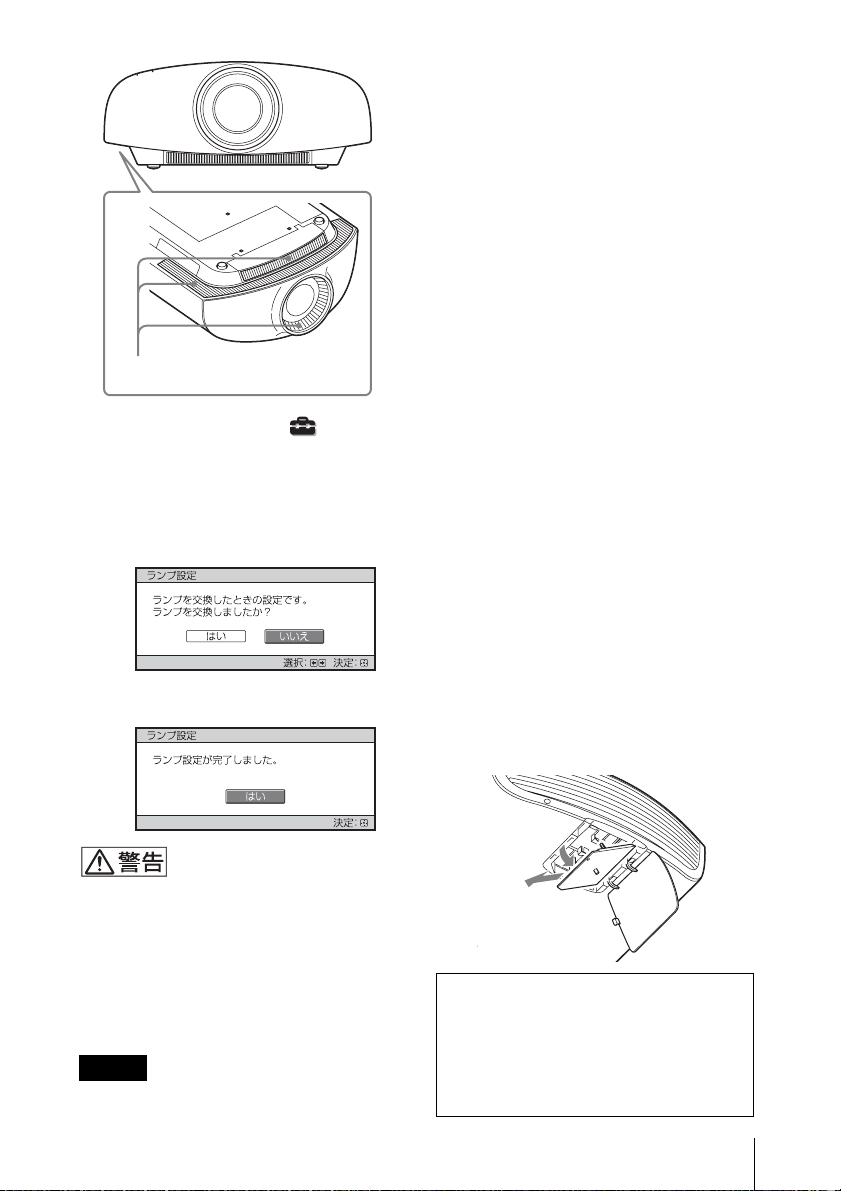

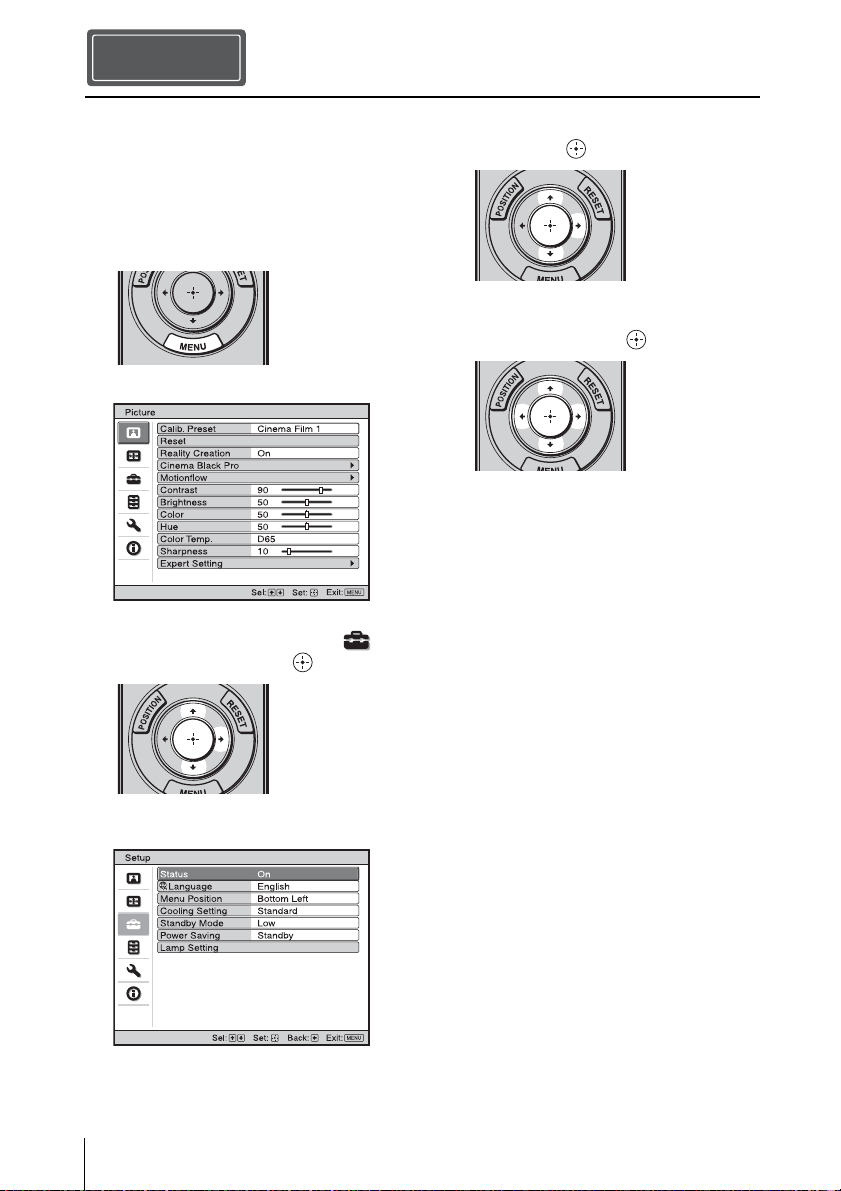

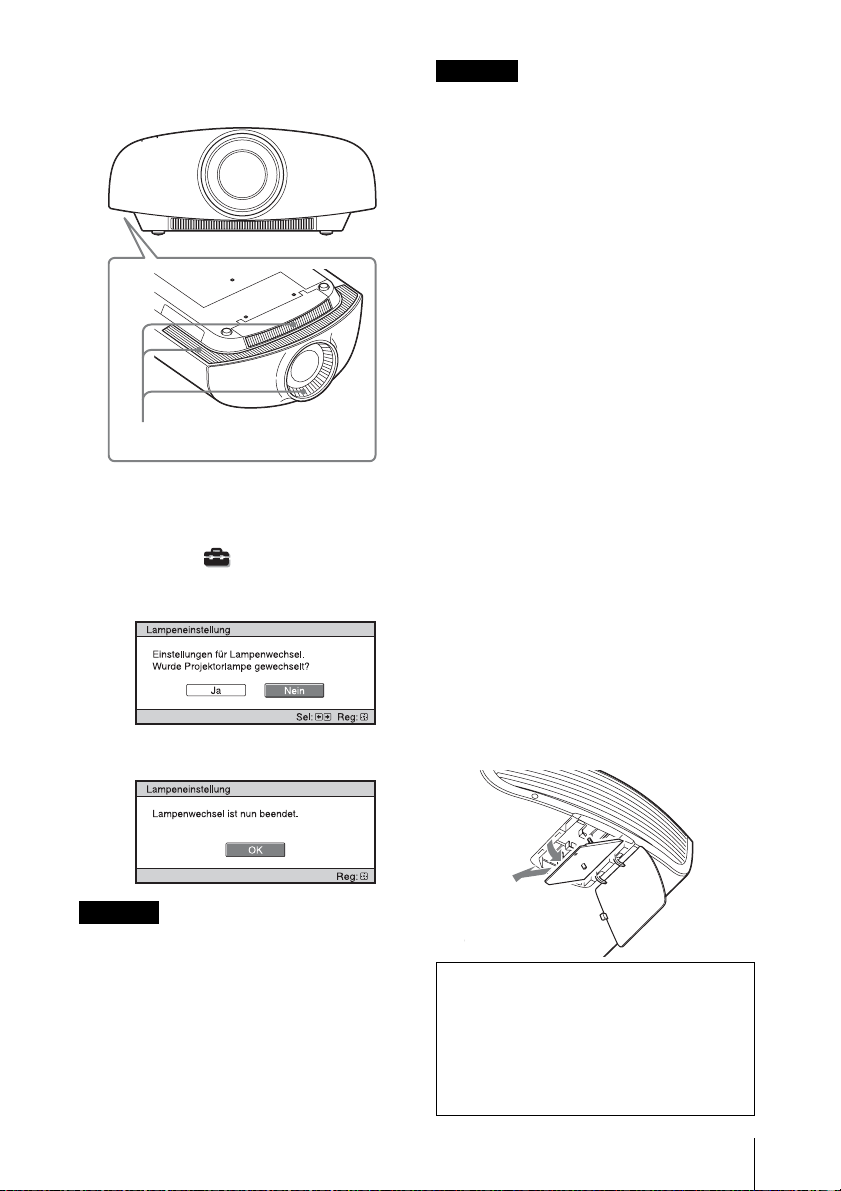

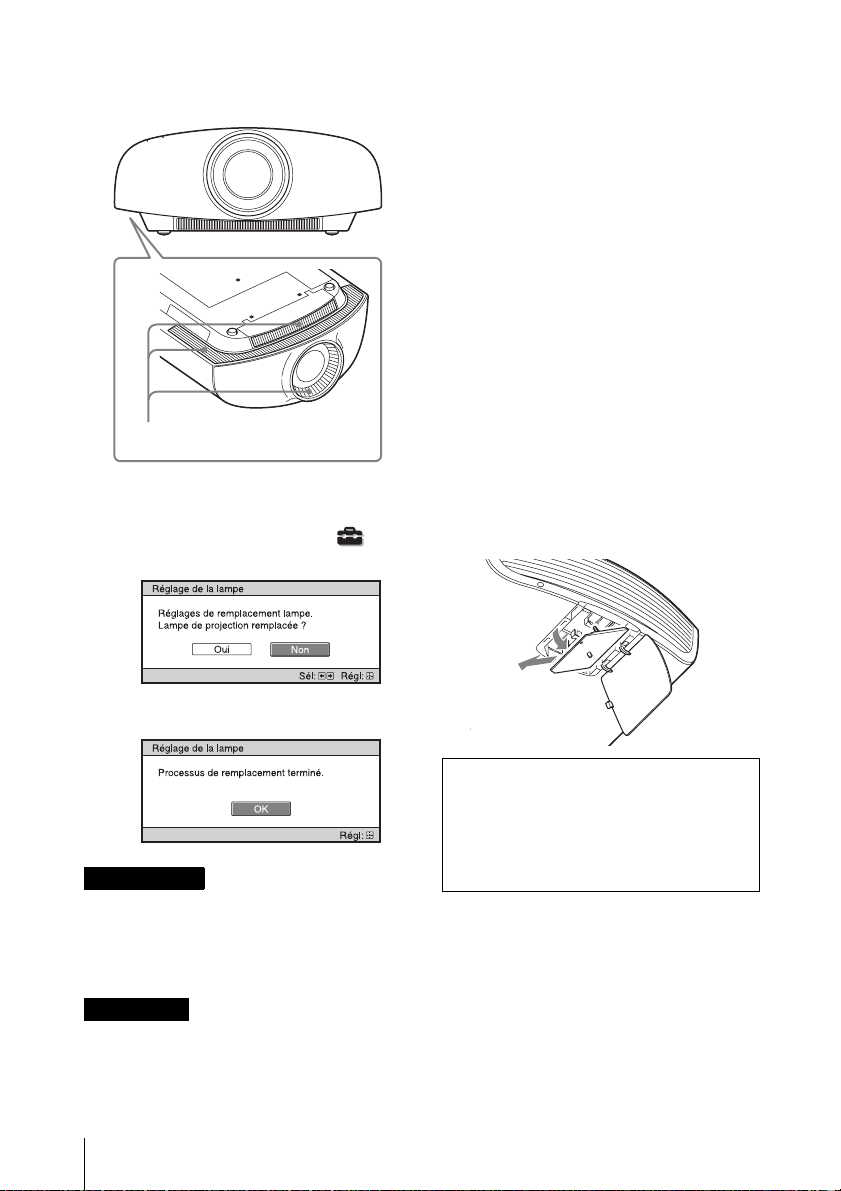

10本機の電源を入れ、「初期設

定」メニューのランプ設定項目を

選択する。

以下のようなメニュー画面が表示さ

れます。

11「はい」を選択する。

光源用ランプをはずしたあとのランプ

の収納部に金属類や燃えやすい物など

の異物を入れないでください。火災や

感電の原因となります。また、やけど

の危険がありますので手を入れないで

ください。

･新しい光源用ランプは、必ず交換用ラ

ンプLMP-H330 をお使いください。そ

れ以外のものをお使いになると、故障

の原因になります。

･光源用ランプを交換する前に必ず本機

の電源を切り、電源プラグをコンセン

トから抜いて、ON/STANDBY ランプ

の消灯を確認してください。

･光源用ランプが確実に装着されていな

いと、電源が入りません。

･光源用ランプカバーが確実に閉まって

いないと、電源が入りません。

･画面に表示されるメッセージを消す場

合は、リモコンまたはコントロールパ

ネルのいずれかのボタンを押してくだ

さい。

天井つり状態での不点灯ランプ交換時

のご注意

光源用ランプの破損時に発生した光源

用ランプの破片が飛び、けがの原因と

なることがあります。

天井つりした状態のときは、ランプド

ア（内蓋）を 30 度ほど開いた状態で少

しランプドア（内蓋）を持ち上げてか

らゆっくりと横にスライドしてはずし

ます。ランプドア（内蓋）をなるべく

傾けないようにしてください。

ご注意

吸気口

お願い

本機の光源用ランプの中には水銀が含

まれています。使用済みの光源用ラン

プは、地域の蛍光管の廃棄のルールに

従って廃棄してください。

30°

This Quick Reference Manual explains the installation and basic operations for projecting

pictures. It also describes important notes and cautions to which you have to pay attention when

handling and using this unit.

Refer to “Warning Indicators” and “Replacing the Lamp,” as necessary.

For details on the operations, refer to the Operating Instructions contained in the supplied CD-

ROM.

About the Quick Reference Manual

Preparing ....................................................Page 9

Installing the Unit..................................Page 11

Connecting the Unit.............................Page 12

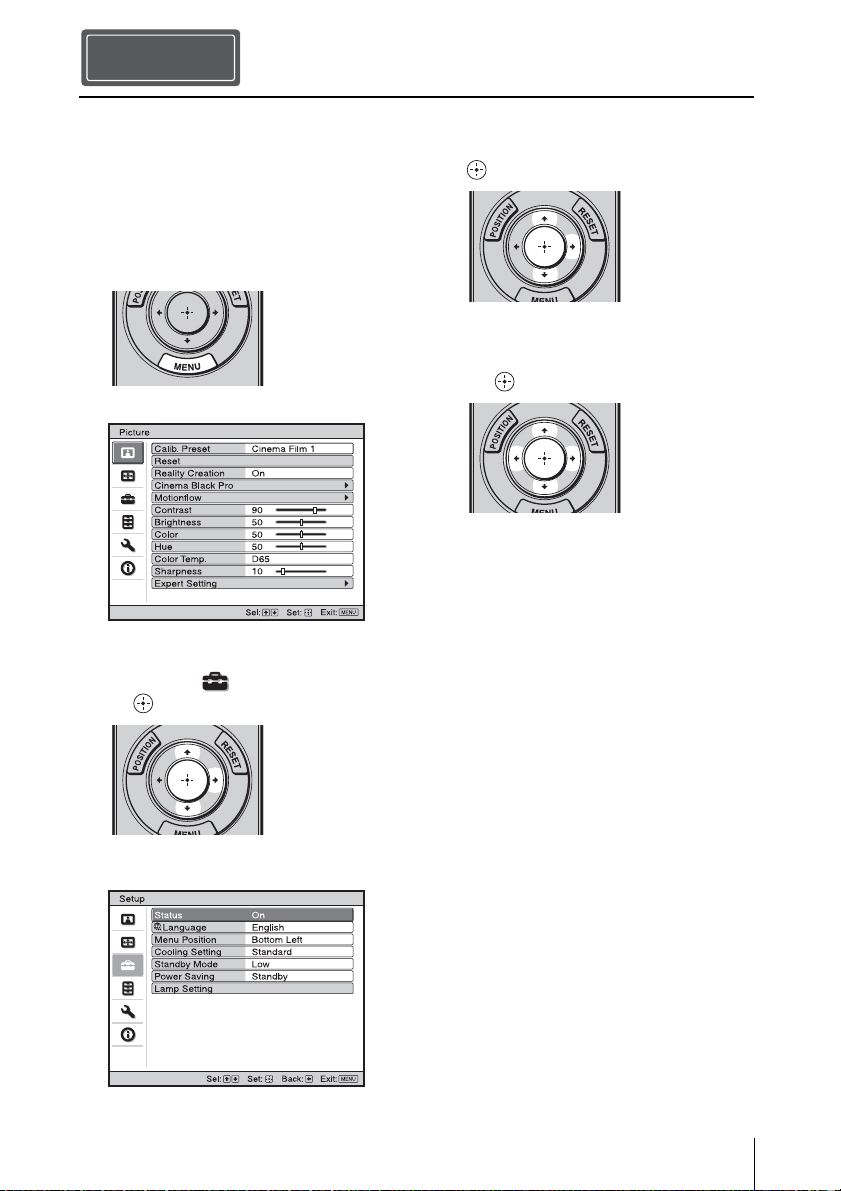

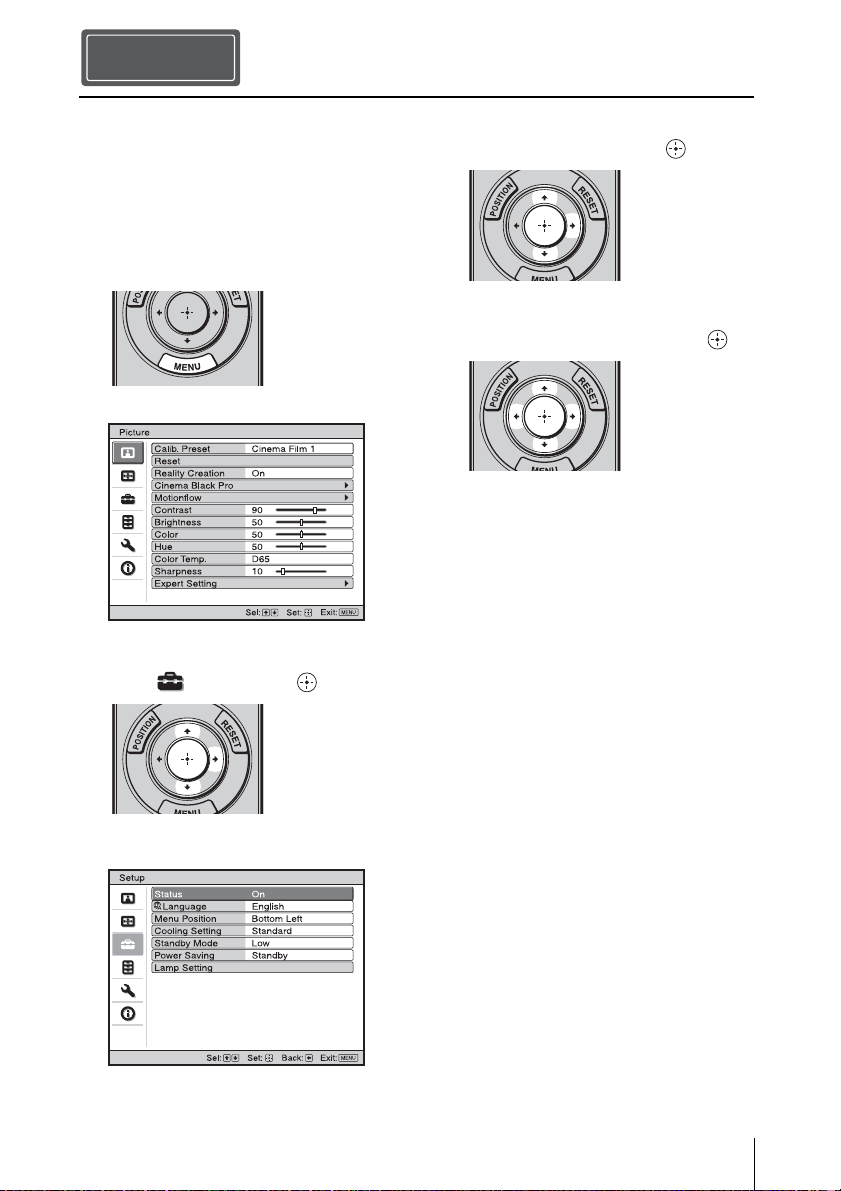

Selecting the Menu Language........Page 16

Projecting..................................................Page 17

Error Handling

Warning Indicators.........................................Page 19

Maintenance

Replacing the Lamp .......................................Page 21

Step 1

Step 2

Step 3

Step 4

Step 5

Before operating the unit, please read this

manual thoroughly and retain it for future

reference.

WARNING

To reduce the risk of fire or electric

shock, do not expose this apparatus

to rain or moisture.

To avoid electrical shock, do not open

the cabinet. Refer servicing to

qualified personnel only.

WARNING

THIS APPARATUS MUST BE

EARTHED.

WARNING

When installing the unit, incorporate a

readily accessible disconnect device in the

fixed wiring, or connect the power plug to an

easily accessible socket-outlet near the unit.

If a fault should occur during operation of

the unit, operate the disconnect device to

switch the power supply off, or disconnect

the power plug.

CAUTION

About the LAN connector

For safety, do not connect the connector for

peripheral device wiring that might have

excessive voltage to this port.

As with any bright

light source, do not

stare into the beam,

RG2 IEC 62471-5:

2015.

For the customers in the U.S.A.

This equipment has been tested and found to

comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules.

These limits are designed to provide

reasonable protection against harmful

interference in a residential installation. This

equipment generates, uses and can radiate

radio frequency energy and, if not installed

and used in accordance with the instructions,

may cause harmful interference to radio

communications. However, there is no

guarantee that interference will not occur in

a particular installation. If this equipment

does cause harmful interference to radio or

television reception, which can be

determined by turning the equipment off and

on, the user is encouraged to try to correct

the interference by one or more of the

following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the

equipment and receiver.

- Connect the equipment into an outlet on a

circuit different from that to which the

receiver is connected.

- Consult the dealer or an experienced

radio/TV technician for help.

You are cautioned that any changes or

modifications not expressly approved in this

manual could void your authority to operate

this equipment.

All interface cables used to connect

peripherals must be shielded in order to

comply with the limits for a digital device

pursuant to Subpart B of part 15 of FCC

Rules.

If you have any questions about this product,

you may call;

Sony Customer Information Service Center

1-800-222-7669 or http://www.sony.com/

For the customers in Canada

CAN ICES-3 (B)/NMB-3(B)

Declaration of Conformity

Trade Name: SONY

Model: VPL-VW1100ES

Responsible party: Sony Electronics Inc.

Address: 16535 Via Esprillo,

San Diego, CA 92127

U.S.A.

Telephone Number:858-942-2230

This device complies with part 15 of the

FCC Rules. Operation is subject to the

following two conditions: (1) This device

may not cause harmful interference, and

(2) this device must accept any interference

received, including interference that may

cause undesired operation.

For kundene i Norge

Dette utstyret kan kobles til et IT-

strømfordelingssystem.

For the customers in Taiwan only

For the Customers in Brazil only

DESCARTE DE PILHAS E BATERIAS

Pilhas e Baterias não recarregáveis

Atenção:

Verifique as instruções de uso do aparelho

certificando-se de que as polaridades (+) e

(-) estão no sentido indicado. As pilhas

poderão vazar ou explodir se as polaridades

forem invertidas, expostas ao fogo,

desmontadas ou recarregadas.

Evite misturar com pilhas de outro tipo ou

com pilhas usadas, transportá-las ou

armazená-las soltas, pois aumenta o risco de

vazamento.

Retire as pilhas caso o aparelho não esteja

sendo utilizado, para evitar possíveis danos

na eventualidade de ocorrer vazamento.

As pilhas devem ser armazenadas em local

seco e ventilado.

No caso de vazamento da pilha, evite o

contato com a mesma. Lave qualquer parte

do corpo afetado com água abundante.

Ocorrendo irritação, procure auxílio médico.

Não remova o invólucro da pilha.

Mantenha fora do alcance das crianças. Em

caso de ingestão procure auxílio médico

imediatamente.

DESCARTE DE PILHAS E BATERIAS

Este produto contém bateria de alimentação

integrada (não removível pelo usuário) que

só deve ser substituída por profissionais

qualificados. Ao fim da vida útil do

equipamento, disponha-o em um ponto de

coleta na Rede Autorizada Sony ou nas lojas

Sony, de forma a garantir o tratamento

adequado da bateria.

For the customers in the U.S.A.

SONY LIMITED WARRANTY - Please

visit http://www.sony.com/psa/warranty

for important information and complete

terms and conditions of Sony’s limited

warranty applicable to this product.

For the customers in Canada

SONY LIMITED WARRANTY

- Please

visit http://www.sonybiz.ca/pro/lang/en/

ca/article/resources-warranty-product-

registration for important information and

complete terms and conditions of Sony’s

limited warranty applicable to this

product.

For the customers in Europe

Sony Professional Solutions Europe -

Standard Warranty and Exceptions on

Standard Warranty.

Please visit http://www.pro.sony.eu/

warranty for important information and

complete terms and conditions.

For the customers in Korea

SONY LIMITED WARRANTY

- Please

visit http://bpeng.sony.co.kr/handler/

BPAS-Start for important information and

complete terms and conditions of Sony’s

limited warranty applicable to this

product.

Precautions

On safety

• Check that the operating voltage of your

unit is identical with the voltage of your

local power supply.

• Should any liquid or solid object fall into

the cabinet, unplug the unit and have it

checked by qualified personnel before

operating it further.

• Unplug the unit from the wall outlet if it is

not to be used for several days.

• To disconnect the cord, pull it out by the

plug. Never pull the cord itself.

• The wall outlet should be near the unit and

easily accessible.

• The unit is not disconnected to the AC

power source (mains) as long as it is

connected to the wall outlet, even if the

unit itself has been turned off.

• Do not look into the lens while the lamp is

on.

• Do not place your hand or objects near the

ventilation holes. The air coming out is

hot.

On preventing internal heat build-

After you turn off the power with the ?/1

(ON/STANDBY) button, do not disconnect

the unit from the wall outlet while the

cooling fan is still running.

Caution

This unit is equipped with ventilation holes

(intake) and ventilation holes (exhaust). Do

not block or place anything near these holes,

or internal heat build-up may occur, causing

picture degradation or damage to the unit.

On repacking

Save the original shipping carton and

packing material; they will come in handy if

you ever have to ship your unit. For

maximum protection, repack your unit as it

was originally packed at the factory.

Safety precautions when using 3D

Glasses

Warning

• Do not put the 3D Glasses in a fire.

• Do not disassemble the 3D Glasses.

• Do not use, charge, store, or leave the 3D

Glasses near a fire, or in places with a high

temperature, e.g., in direct sunlight, or in

sun-heated cars.

• Use only the supplied USB cable.

• Do not allow water or foreign material to

enter the 3D Glasses.

Safety precautions

• Use only the type of 3D glasses included

with this unit. You should only use the 3D

glasses for watching 3D video images. Do

not use the 3D Glasses with other

equipment, such as TV.

• If you observe flickering or flashing, turn

off the lighting in the room.

• Not for use by children without proper

adult supervision.

• Be careful not to pinch your fingers in

hinges of the 3D glasses when bending the

temple frames.

• Do not drop or modify these 3D glasses.

• If these glasses are broken, keep broken

pieces away from your mouth or eyes.

On LCD Projector

The LCD projector is manufactured using

high-precision technology. You may,

however, see tiny black points and/or bright

points (red, blue, or green) that continuously

appear on the LCD projector. This is a

normal result of the manufacturing process

and does not indicate a malfunction.

Also, when you use multiple LCD projectors

to project onto a screen, even if they are of

the same model, the color reproduction

among projectors may vary, since color

balance may be set differently from one

projector to the next.

On condensation

If the room temperature where the projector

is installed changes rapidly, or if the

projector is moved suddenly from a cold to a

warm place, condensation in the projector

may occur. As the condensation may cause

malfunction, be careful in adjusting

temperature settings of the air conditioner. If

condensation occurs, leave the projector

turned on for about two hours before use.

Notes on security

• SONY WILL NOT BE LIABLE FOR

DAMAGES OF ANY KIND

RESULTING FROM A FAILURE TO

IMPLEMENT PROPER SECURITY

MEASURES ON TRANSMISSION

DEVICES, UNAVOIDABLE DATA

LEAKS RESULTING FROM

TRANSMISSION SPECIFICATIONS,

OR SECURITY PROBLEMS OF ANY

KIND.

• Depending on the operating environment,

unauthorized third parties on the network

may be able to access the unit. When

connecting the unit to the network, be sure

to confirm that the network is protected

securely.

• From a safety standpoint, when using the

unit connected with the network, it is

strongly recommended to access the

Control window via a Web browser and

change the access limitation settings from

the factory preset values (refer to “Using

Network Features” in the Operating

Instructions).

Changing the password regularly is also

recommended.

• Do not browse any other website in the

Web browser while making settings or

after making settings. Since the login

status remains in the Web browser, close

the Web browser when you complete the

settings to prevent unauthorized third

parties from using the unit or harmful

programs from running.

Note

SONY WILL NOT BE LIABLE FOR

DAMAGES OF ANY KIND

RESULTING FROM THE USE OF

THIS UNIT FOR PURPOSES OTHER

THAN GENERAL HOME USE,

EITHER DURING THE WARRANTY

PERIOD OR AFTER EXPIRATION OF

THE WARRANTY.

Notes on Installation

and Usage

Do not place the unit in the following

situations, which may cause malfunction or

damage to the unit.

Near walls

To maintain the performance and reliability

of the unit, leave space between walls and

the unit as illustrated.

Leave a space of at least 5 cm (2 inches)

between the wall and the exhaust port side of

the unit. Note that the wall behind the unit

may become hot.

Poorly ventilated location

Leave space of more than 30 cm (11

inches) around the unit.

Hot and humid

Locations subject to direct cool or

warm air from an air-conditioner

Installing the unit in such a location may

cause a malfunction of the unit due to

moisture condensation or rise in

temperature.

Near a heat or smoke sensor

Malfunction of the sensor may occur.

Very dusty and extremely smoky

locations

Do not do any of the following while using

the unit.

Unsuitable installation

30 cm

(11

inches)

30 cm

(11

inches)

30 cm

(11

inches)

5 cm (2 inches)

: Exhaust

Unsuitable Conditions

Blocking the ventilation holes (intake

or exhaust)

Tilting front/rear and left/right

Avoid using the unit tilted at an angle of

more than 15 degrees.

Do not install the unit anywhere other than

on a level surface or on the ceiling. Installing

the unit in such a location may result in

uneven color uniformity or reduce the

reliability of the effects of the lamp.

If the unit is tilted up or down, the image on

the screen may be trapezoidal.

Position the unit so that the lens is parallel to

the screen.

When installing the unit at high

altitudes

When using the unit at an altitude of

1,500 m (approx. 4,900 ft) or higher, set

“Cooling Setting” on the Setup menu to

“High”. Failing to set this mode when using

the unit at high altitudes could have adverse

effects, such as reducing the reliability of

certain components.

• Never mount the projector on the ceiling

or move it by yourself. Be sure to consult

with qualified Sony personnel (charged).

• When installing the unit on a ceiling, be

sure to use a safety wire, etc., to prevent

the unit from falling. Entrust the

installation to an experienced contractor or

installer.

For dealers

• When the projector is mounted on the

ceiling, a Sony bracket or recommended

equivalent must be used for installation.

• Be sure to secure the cabinet cover firmly

when installing to the ceiling firmly.

Ventilation holes

(intake)

Ventilation holes

(exhaust)

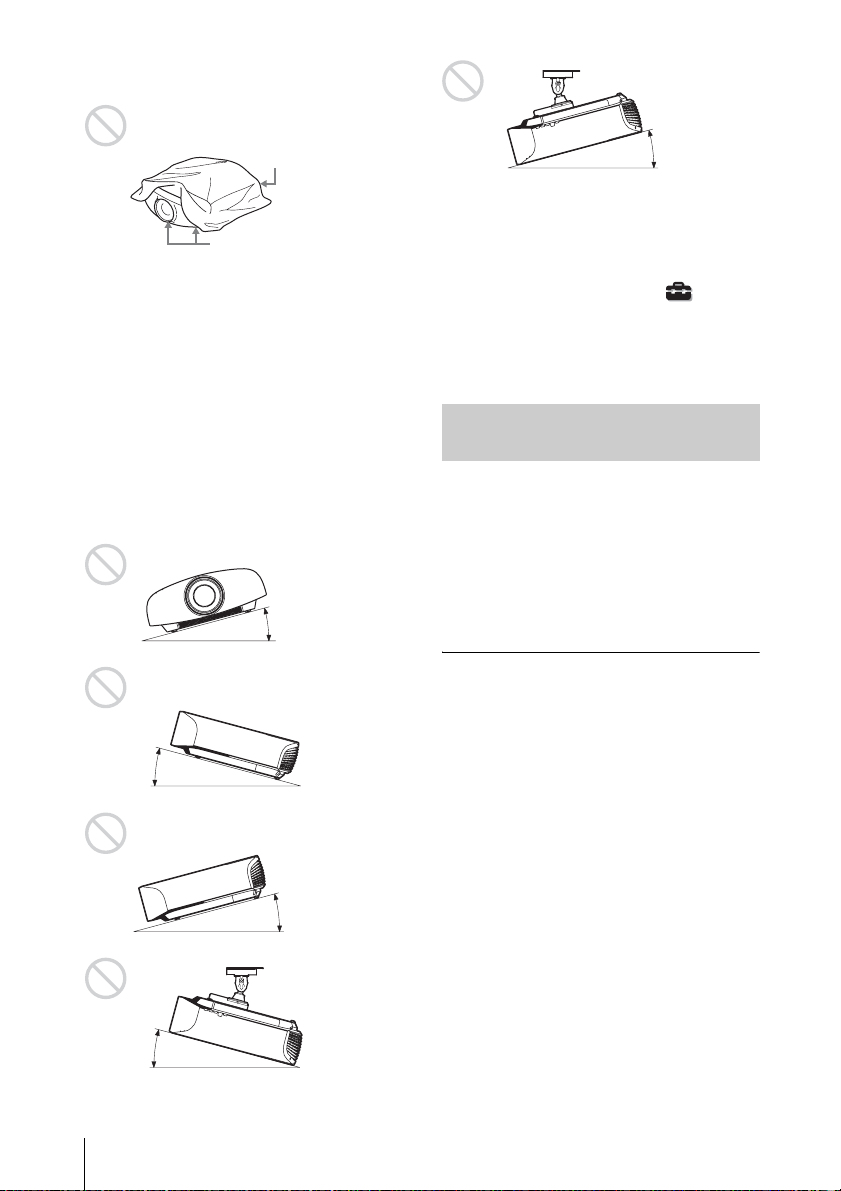

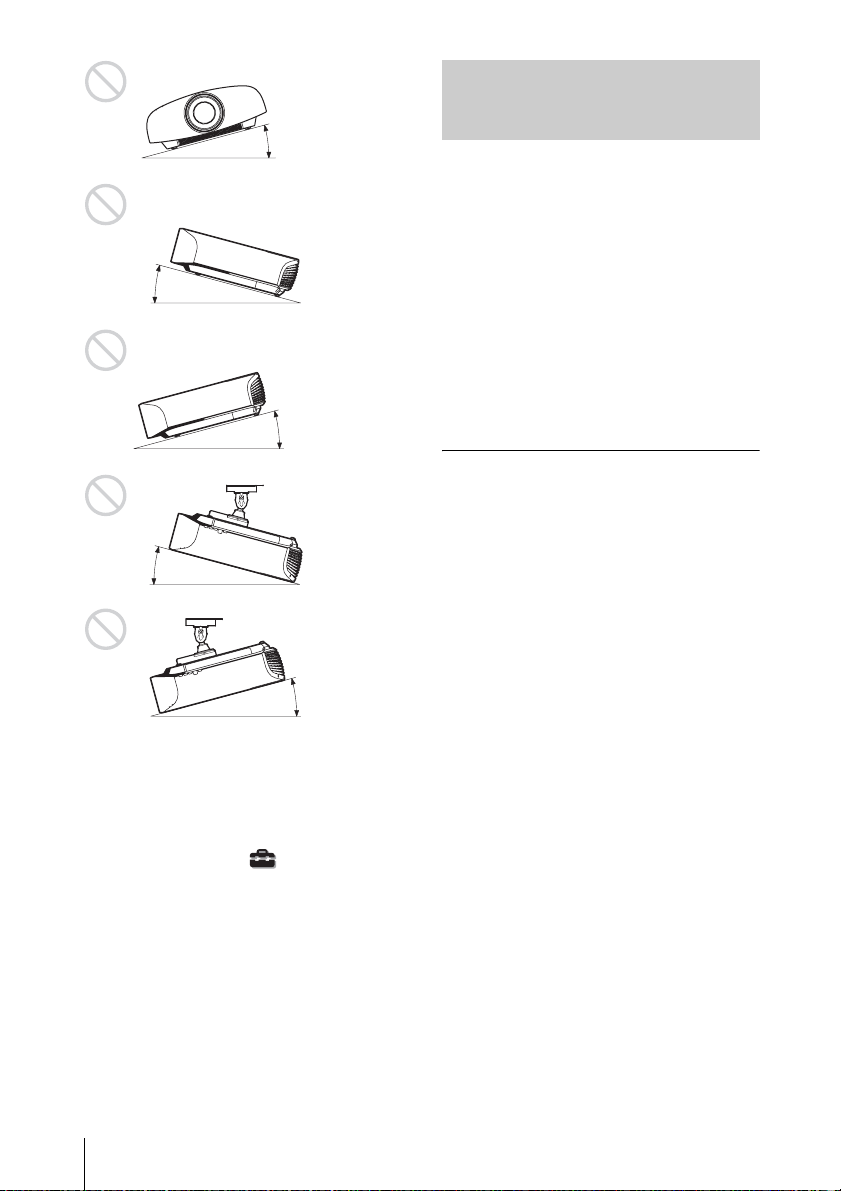

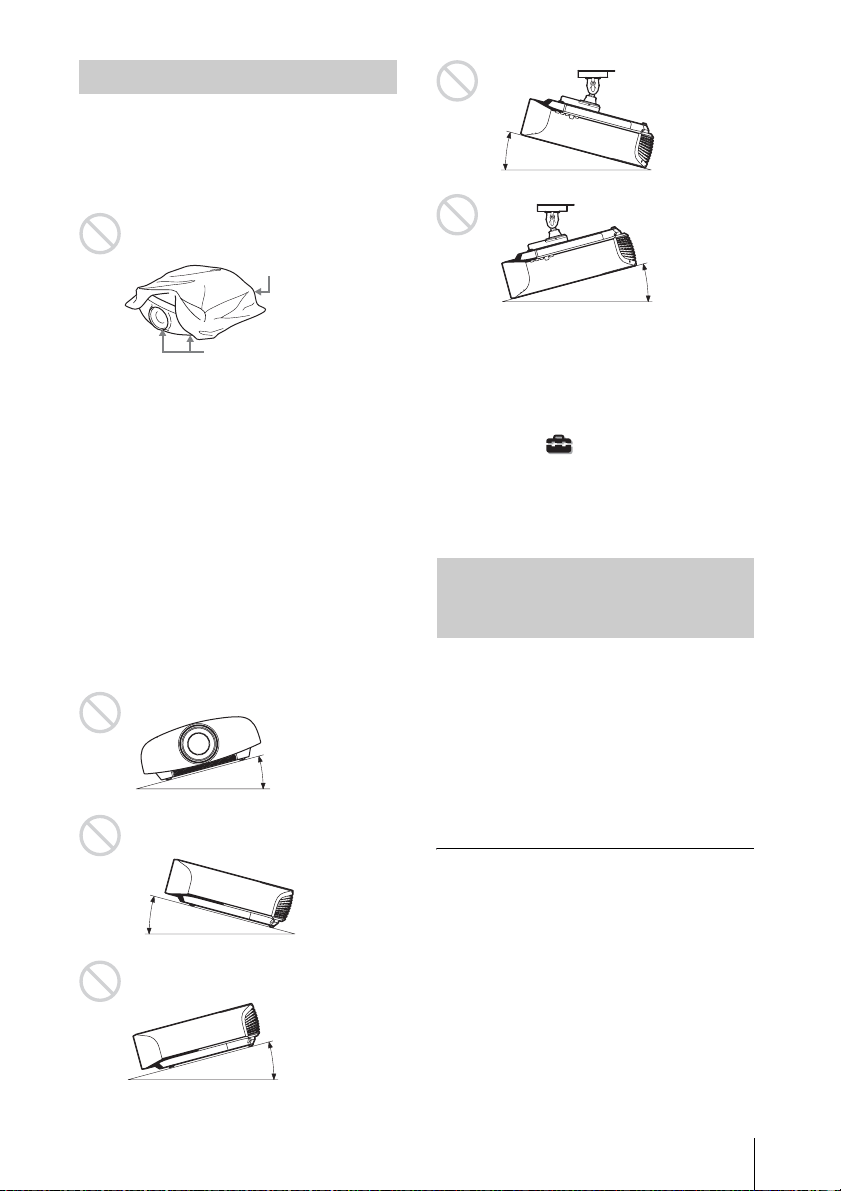

15° or more

15° or

15° or more

15° or

Safety precautions for

installing the unit on a ceiling

15° or more

Check the carton to make sure it contains the

following items:

• Remote control RM-PJ22 (1)

• Size AA (R6) manganese batteries (2)

• AC power cord for the projector (1)

•Plug holder (1)

• AC inlet cover (1)

•3D glasses (2)

• Pouch for the 3D glasses (2)

• USB charging cable (G2551-0077-00/-01

or APY5244-010020/SONY) (1.2 m) (1)

• Quick Reference Manual (this manual) (1)

• Operating Instructions (CD-ROM) (1)

CAUTION

Danger of explosion if battery is incorrectly

replaced.

Replace only with the same or equivalent

type recommended by the manufacturer.

When you dispose of the battery, you must

obey the law in the relative area or country.

Installing batteries

Two size AA (R6) batteries are supplied for

Remote Control.

To avoid risk of explosion, use size AA (R6)

manganese or alkaline batteries.

Caution about handling the remote

control

• Handle the remote control with care. Do

not drop or step on it, or spill liquid of any

kind onto it.

• Do not place the remote control in a

location near a heat source, a place subject

to direct sunlight, or a damp room.

Preparing

Step 1

Checking the Supplied

Accessories

Inserting the Batteries into

the Remote Control

Push and slide to

open.

Insert the batteries E

side first.

The manual can be read on a computer with

Adobe Reader installed.

You can download Adobe Reader free from

the Adobe website.

1 Open the index.html file in the CD-

ROM.

2 Select and click on the manual that

you want to read.

If you have lost or damaged the CD-ROM, you

can purchase a new one from your Sony dealer

or Sony service counter.

1 Plug the AC power cord into the AC

IN socket, then attach the plug holder

to the AC power cord.

2 Slide the plug holder over the AC

power cord to fix to the unit.

3 Attach the AC inlet cover to the unit.

Using the CD-ROM manual

Note

Connecting the AC Power

Cord

Plug holder

(supplied)

AC power cord

(supplied)

AC IN socket

AC inlet cover (supplied)

1 Position the unit parallel to the screen.

2 After connecting the AC power cord to

the unit, plug the AC power cord into

a wall outlet.

3 Press the ?/1 (ON/STANDBY) button

to turn on the unit.

4 Project an image on the screen, then

adjust the focus, size, and position.

a Adjust the focus.

Press the LENS ADJUSTMENT

(FOCUS) button to display the Lens

Focus adjustment window (test pattern).

Then adjust the focus of the picture by

pressing the M/m/</, buttons.

b Adjust the picture size.

Press the LENS ADJUSTMENT

(ZOOM) button to display the Lens

Zoom adjustment window (test pattern).

Then adjust the size of the picture by

pressing the M/m/</, buttons.

c Adjust the picture position.

Press the LENS ADJUSTMENT

(SHIFT) button to display the Lens Shift

adjustment window (test pattern). Then

adjust to the proper position of the

picture by pressing the M/m/</,

buttons.

Lens adjustment window (test

pattern)

Installing the Unit

Step 2

Lights in red.

Front of the unit

Flashes in green for

tens of seconds and

then lights in green.

Front of the unit

1.78:1 (16:9)

2.35:1

1.85:1

1.33:1 (4:3)

The dashed lines show the screen sizes of each

aspect ratio.

For more information, refer to

“Connections and Preparations” in the

Operating Instructions contained in the

supplied CD-ROM.

When making connections, be sure to do the following:

• Turn off all equipment before making any connections.

• Use the proper cables for each connection.

• Insert the cable plugs properly; poor connection at the plugs may cause a malfunction or poor

picture quality. When pulling out a cable, be sure to pull it out from the plug, not the cable

itself.

• Refer to the operating instructions of the connected equipment.

To connect to equipment with HDMI output connectors

Connecting the Unit

Step 3

Connecting to a VCR

HDMI cable (not supplied)

: Video signal flow

Right side of the unit

Equipment with HDMI output

connectors

to HDMI output

AV amplifier

Speakers

When using an optional HDMI cable, be sure to use a Sony

HDMI cable or other cable that has the HDMI logo.

For more information, refer to “Connections and

Preparations” in the Operating Instructions contained in

the supplied CD-ROM.

To connect to equipment with component video output connectors

Component video cable (not supplied)

: Video signal flow

Equipment with component

video output connectors

Right side of the unit

AV amplifier Speakers

For more information, refer to “Connections and

Preparations” in the Operating Instructions contained in

the supplied CD-ROM.

Connecting to a Computer

HD-Dsub15 pin cable (not supplied) or HDMI cable (not supplied)

: Video signal flow

Right side of the unit

to monitor output

Computer

When using an optional HDMI cable, be sure to use a Sony HDMI

cable or other cable that has the HDMI logo.

For more information, refer to “Connections and

Preparations” in the Operating Instructions contained in

the supplied CD-ROM.

CAUTION

Be sure to use straight-type LAN cable of up to 15 m labeled TYPE CM, and do not use an

extension cord.

You can use a 3D Sync Transmitter separate from this unit, using an optional LAN cable (straight-

type).

If the usage environment has interference of a continuous specific frequency, synchronization of 3D

image signals and the 3D glasses may be lost. In this case, use a LAN cable labeled Category 7.

When watching 3D images in an environment that has even more interference, use the internal

transmitter.

Connecting to a 3D Sync Transmitter

Note

Right side of the unit

3D Sync Transmitter (not supplied)

LAN cable (not supplied)

: 3D sync signal flow

For more information, refer to “Connections and

Preparations” in the Operating Instructions contained in

the supplied CD-ROM.

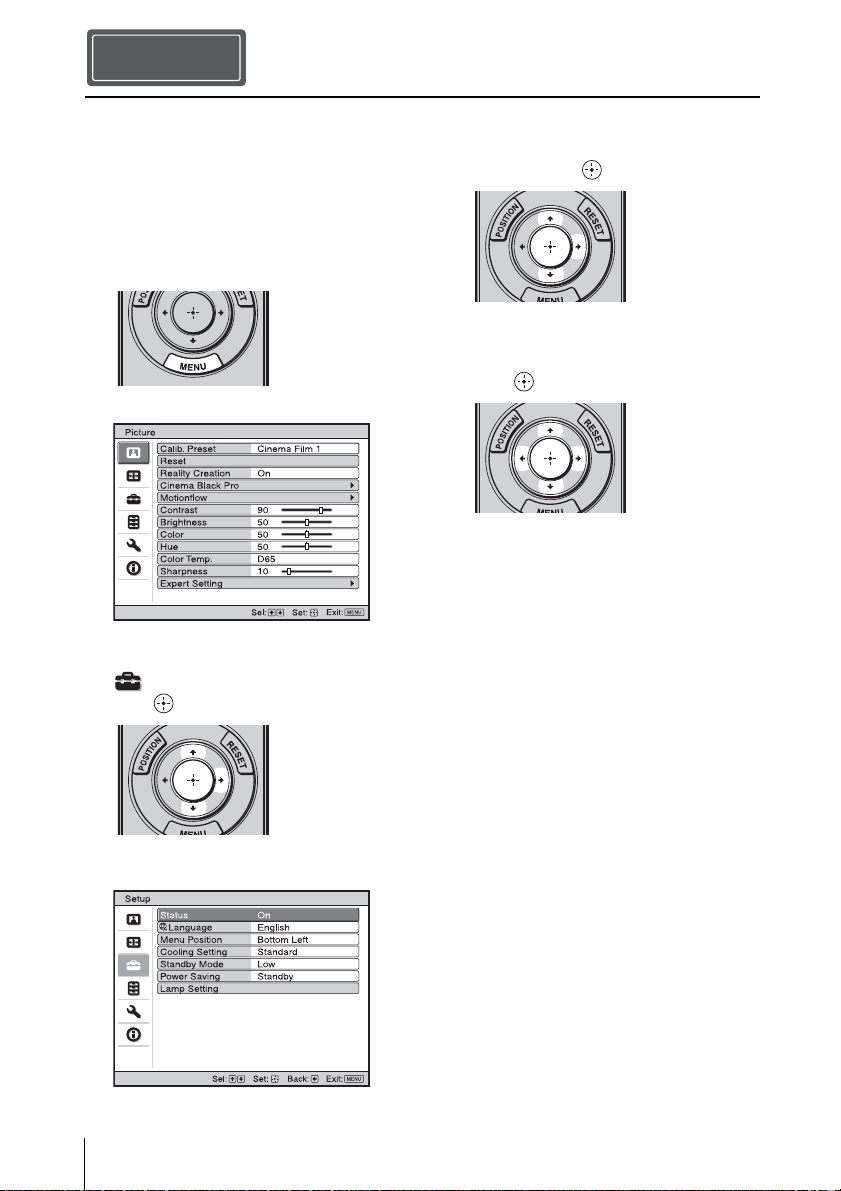

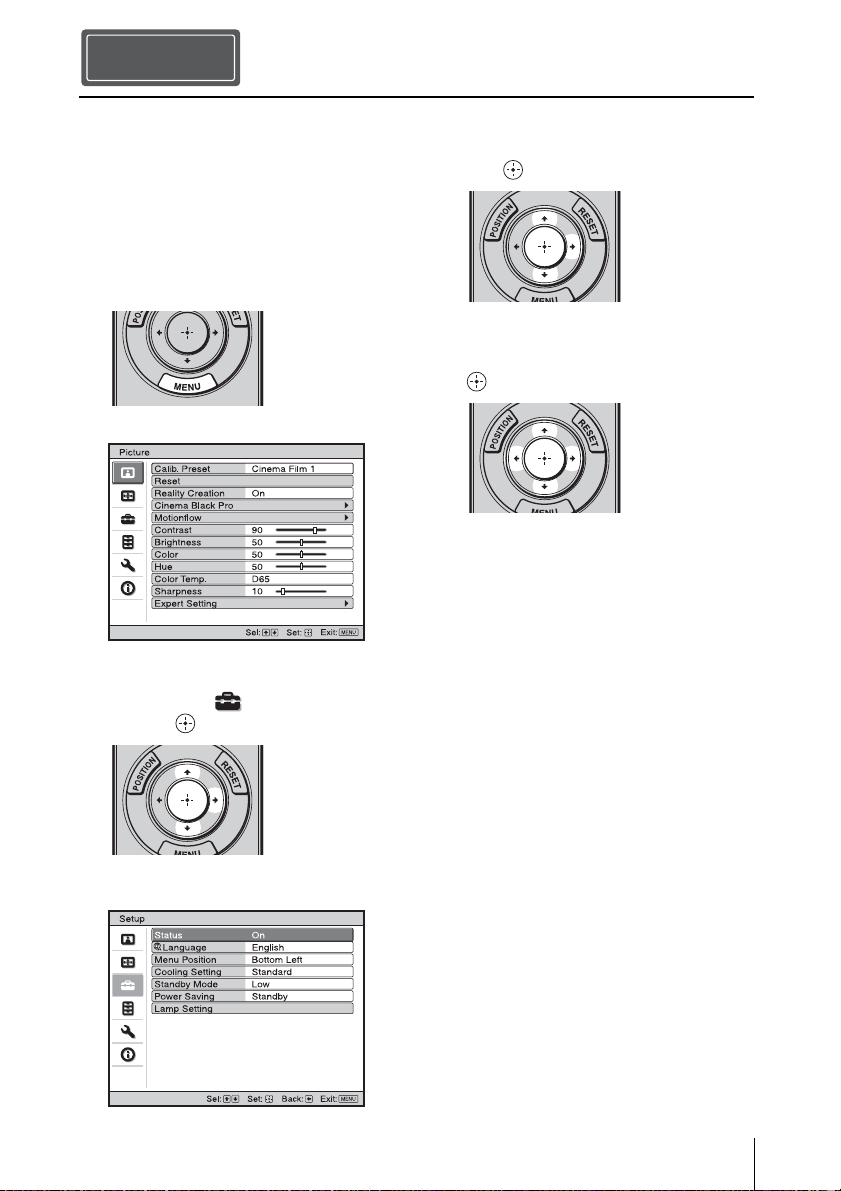

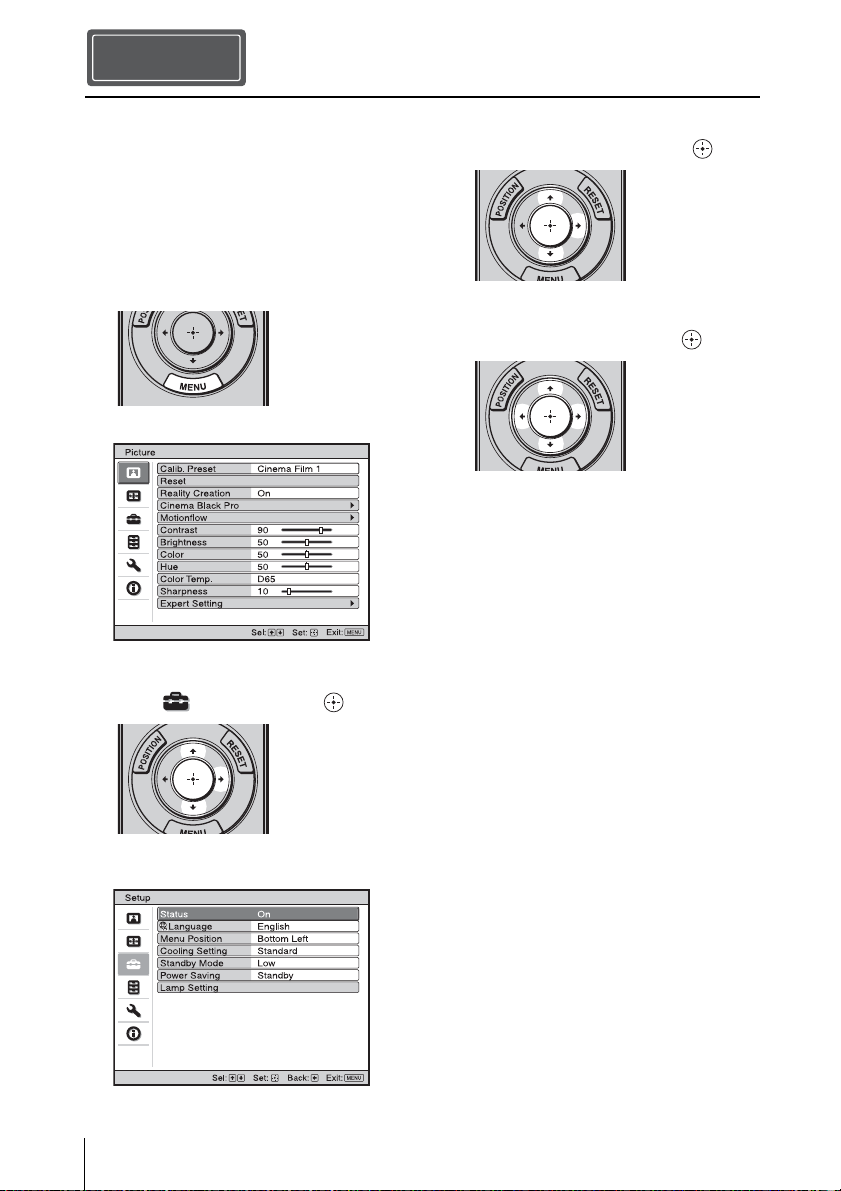

You can select the language for displaying

the menu and other on-screen displays. The

factory default setting is English. To change

the current menu language, set the desired

language with the menu screen.

1 Press MENU.

The menu appears.

2 Press M/m to select the Setup

menu, and press , or .

The setting items of the selected menu

appear.

3 Press M/m to select “Language,” and

press , or .

4 Press M/m/</, to select a

language, and press .

The menu changes to the selected

language.

To clear the menu

Press MENU.

Selecting the Menu Language

Step 4

1 Turn on both the unit and the

equipment connected to the unit.

2 Press INPUT to display the input

palette on the screen.

3 Select the equipment from which you

want to display images.

Press INPUT repeatedly or press M/m/

(enter) to select the equipment from

which to project.

1 Press the ?/1 (ON/STANDBY)

button.

A message “POWER OFF?” appears on

the screen.

2 Press the ?/1 (ON/STANDBY) button

again before the message disappears.

The lens protector will close. Be careful

not to catch your fingers or any objects.

The ON/STANDBY indicator flashes in

green and the fan continues to run to

reduce the internal heat. First, the ON/

STANDBY indicator flashes quickly,

during which you will not be able to

light up the ON/STANDBY indicator

with the ?/1 (ON/STANDBY) button.

The fan stops and the ON/STANDBY

indicator changes from flashing green to

remaining red.

The power is turned off completely, and you

can disconnect the AC power cord.

Never disconnect the AC power cord while the

indicator is flashing.

You can turn off the unit by holding the ?/1

(ON/STANDBY) button for about 1 second,

instead of performing the above steps.

Projecting

Step 5

Projecting the Picture

Turning Off the Power

Example: To view the picture from the

video equipment connected to the HDMI

1 connector of this unit.

Note

For more information, refer to

“Projecting” in the Operating Instructions

contained in the supplied CD-ROM.

Press one of the CALIBRATED PRESET

buttons.

Selecting the Picture Viewing Mode

CALIBRATED

PRESET buttons

Setting items Description

CINEMA FILM 1 Picture quality suited to reproducing the highly dynamic and

clear images typical of master positive film.

CINEMA FILM 2 Picture quality suited to reproducing the rich tone and color

typical of a movie theater.

CINEMA DIGITAL Picture quality suited to reproducing digital cinema-like images

resembling DCI specifications.

REF A picture quality setup suitable for when you want to reproduce

faithfully the original image quality, or for enjoying image

quality, without any adjustment.

TV Picture quality suited for watching TV programs, sports,

concerts, etc.

PHOTO Ideal for projecting still images taken with a digital camera.

GAME Picture quality suited to gaming, with well-modulated colors

and fast response.

BRT CINE Picture quality suited for watching movies in a bright

environment, such as a living room.

BRT TV Picture quality suited for watching TV programs, sports,

concerts, and other video images in a bright environment, such

as a living room.

For more information, refer to “Projecting” in the

Operating Instructions contained in the supplied CD-

ROM.

The ON/STANDBY or LAMP/COVER indicator lights up or flashes if there is any trouble with

your projector.

Error Handling

Warning Indicators

Symptom Cause and Remedy

LAMP/COVER flashes in

red. (A repetition rate of 2

flashes)

c Close the lamp cover securely, then tighten the screws securely.

LAMP/COVER flashes in

red. (A repetition rate of 3

flashes)

c The temperature of lamp is unusually high. Turn off the power

and wait for the lamp to cool, then turn on the power again.

c If the symptom persists, the lamp may be at the end of its

service life. In this case, replace the lamp with a new one.

ON/STANDBY flashes in

red. (A repetition rate of 4

flashes)

c The fan is broken. Consult with qualified Sony personnel.

ON/STANDBY flashes in

red. (A repetition rate of 2

flashes)

c The internal temperature is unusually high. Check to ensure that

if nothing is blocking the ventilation holes or whether or not the

unit is being used at high altitudes.

ON/STANDBY flashes in

red. (A repetition rate of 6

flashes)

c Press the ?/1 (ON/STANDBY) button to turn on the unit. If the

power is not turned on, disconnect the AC power cord, then

confirm the ON/STANDBY lamp is turned off. After about 10

seconds, reconnect the AC power cord and turn on the power

again. If the indicators still light up, the electrical system has a

problem. Consult with qualified Sony personnel.

ON/STANDBY indicator

LAMP/COVER indicator

When a warning indicator other than the above starts flashing, and the symptom persists even after

carrying out the above methods, consult with qualified Sony personnel.

ON/STANDBY flashes in

red. (A repetition rate of 5

flashes)

c The lens protector is not fully open. Turn the power of the unit

off and then on again. If the lens protector still does not fully

open, consult with qualified Sony personnel.

Tip

In an urgent situation, refer to the illustration below to open the lens

protector with your hands. Press the ?/1 (ON/STANDBY) button to

turn the power on and operate the unit.

Note

Symptom Cause and Remedy

If there is any problem or an error message appears on the

screen, refer to “Troubleshooting” in the Operating

Instructions contained in the supplied CD-ROM.

The lamp used for the light source has a

certain lifespan. When the lamp dims, the

color balance of the picture becomes

strange, or “Please replace the Lamp.”

appears on the screen, the lamp may be

exhausted. Replace the lamp with a new one

(not supplied)

without delay.

Tools you need to get started:

• Projector Lamp LMP-H330 (Optional)

• Standard Phillips screwdriver

• Cloth (for scratch protection)

Tip

The lifespan of the lamp used for the light

source changes depending on the installation

environment or use conditions. You can use the

lamp longer by avoiding turning the lamp off

until several minutes pass after turning the

lamp on.

• The lamp remains hot after the unit is turned

off with the ?/1 (ON/STANDBY) button. If

you touch the lamp, you may burn your

fingers. When you replace the lamp, wait for

at least 1 hour for the lamp to cool.

• Do not touch the surface of the lens. If you

touch it, wipe off the fingerprints with a soft

cloth.

• Pay special attention to replacing the lamp

when the unit is installed on the ceiling.

• When replacing the lamp of a unit which is

on the ceiling, do not stand directly under the

lamp cover. When removing the lamp door

(inner cover), avoid twisting it.

If the lamp explodes, fragments may cause

injury.

• When removing the lamp unit, make sure it

remains horizontal, then pull straight up. Do

not tilt the lamp unit. If you pull out the lamp

unit while tilted and if the lamp breaks, the

pieces may scatter, causing injury.

1 Turn off the unit and unplug the AC

power cord.

2 When setting the unit on a flat surface

such as a desk etc., put a cloth to

prevent the surface from being

scratched. Place the unit on the cloth.

Be sure that the unit is placed on a stable

surface.

3 While pressing the part indicated

in the lamp cover illustration, slide 1

and then open 2 the lamp cover.

4 Loosen the lamp door (inner cover)

screw with a Phillips screwdriver, and

then open the lamp door.

Maintenance

Replacing the Lamp

Caution

Note

5 Loosen the 3 screws on the lamp with

the Phillips screwdriver. Hold up the

handle, then pull the lamp straight out.

Hold the lamp by the handle to remove and

attach it.

6 Push in the new lamp by the handle

securely until it reaches the end, and

then tighten the 3 screws.

Be careful not to touch the optical block

inside the unit.

7 Close the lamp door, (inner cover) and

then tighten the screw.

8 Close the lamp cover.

9 Wipe dust off the ventilation holes

(intake) with a soft cloth.

Note

Handle

Ventilation holes (intake)

10Turn on the unit, then select the

desired setting item on the Setup

menu.

The menu screen below will be

appeared.

11Select “Yes.”

Do not put your hands into the lamp

replacement slot, and do not allow any liquid or

other objects into the slot to avoid electrical

shock or fire.

• Be sure to use an LMP-H330 Projector Lamp

for replacement. If you use lamps other than

the LMP-H330, the unit may malfunction.

• Be sure to turn off the unit and unplug the

power cord before replacing the lamp, then

check the ON/STANDBY indicator has

already been turned off.

• The unit will not turn on unless the lamp is

securely installed in place.

• The unit will not turn on unless the lamp

cover are securely closed.

• To cancel a message displayed on the screen,

press either the button on the remote control

or the one on the control panel on the unit.

Note on replacing the lamp when

broken, in the case of a ceiling

installation

If the lamp breaks, broken lamp pieces may

scatter and cause injury.

When the unit is on the ceiling, remove the

lamp door (inner cover) by sliding it

horizontally slowly after raising it with 30

degree opened. Avoid twisting the lamp door

(inner cover).

Disposal of the used lamp

Caution

Notes

Note

The lamp contains mercury. The disposal

rules for used fluorescent tubes depend on

where you live. Follow the waste disposal

policy in your area.

For the customers in

the U.S.A. and Canada

Lamp contains

mercury. Dispose

according to applicable

local, state/province and

federal laws.

For additional information,

see www.sony.com/

mercury

30°

Ce Guide de référence rapide décrit l’installation et les procédures de base de projection des

images. Vous y trouverez également des mises en garde et des remarques importantes qu’il

convient de respecter au cours de la manipulation et de l’utilisation de cet appareil.

Reportez-vous à « Indicateurs d’avertissement » et « Remplacement de la lampe », le cas

échéant.

Pour plus d’informations sur l’utilisation, reportez-vous au Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

A propos du Guide de référence rapide

Préparation ................................................Page 8

Installation de l’appareil ....................Page 10

Raccordement de l’appareil.............Page 11

Sélection de la langue du menu ....Page 15

Projection..................................................Page 16

Gestion des

erreurs

Indicateurs d’avertissement ..........................Page 18

Entretien

Remplacement de la lampe............................Page 20

Etape 1

Etape 2

Etape 3

Etape 4

Etape 5

Avant d’utiliser l’appareil, veuillez lire

attentivement ce manuel et le conserver pour

future référence.

AVERTISSEMENT

Afin de réduire les risques d’incendie

ou d’électrocution, ne pas exposer

cet appareil à la pluie ou à l’humidité.

Afin d’écarter tout risque

d’électrocution, garder le coffret

fermé. Ne confier l’entretien de

l’appareil qu’à un personnel qualifié.

AVERTISSEMENT

CET APPAREIL DOIT ÊTRE RELIÉ À

LA TERRE.

AVERTISSEMENT

Lors de l’installation de l’appareil,

incorporer un dispositif de coupure dans le

câblage fixe ou brancher la fiche

d’alimentation dans une prise murale

facilement accessible proche de l’appareil.

En cas de problème lors du fonctionnement

de l’appareil, enclencher le dispositif de

coupure d’alimentation ou débrancher la

fiche d’alimentation.

ATTENTION

À propos du connecteur LAN

Par mesure de sécurité, ne raccordez pas le

connecteur pour le câblage de périphériques

pouvant avoir une tension excessive à ce

port.

AVERTISSEMENT

1 Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle

avec des contacts de mise à la terre

conformes à la réglementation de sécurité

locale applicable.

2 Utilisez un cordon d’alimentation (câble

secteur à 3 fils)/fiche femelle/fiche mâle

avec des caractéristiques nominales

(tension, ampérage) appropriées.

Pour toute question sur l’utilisation du

cordon d’alimentation/fiche femelle/fiche

mâle ci-dessus, consultez un technicien du

service après-vente qualifié.

Comme pour

n’importe quelle

source de lumière

vive, ne regardez pas

fixement le faisceau,

RG2 IEC 62471-5:

2015.

Pour les clients au Canada

CAN ICES-3 (B)/NMB-3(B)

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY -

Rendez-vous sur http://www.sonybiz.ca/

pro/lang/en/ca/article/resources-warranty-

product-registration pour obtenir les

informations importantes et l’ensemble des

termes et conditions de la garantie limitée

de Sony applicable à ce produit.

Précautions

Sécurité

• S’assurer que la tension de service de votre

projecteur est identique à la tension locale.

• Si du liquide ou un objet quelconque

venait à pénétrer dans le boîtier,

débrancher le projecteur et le faire vérifier

par un technicien qualifié avant la remise

en service.

• Débrancher le projecteur de la prise

murale en cas de non-utilisation pendant

plusieurs jours.

• Pour débrancher le cordon, le tirer par la

fiche. Ne jamais tirer sur le cordon lui-

même.

• La prise murale doit se trouver à proximité

du projecteur et être facile d’accès.

• Le projecteur n’est pas déconnecté de la

source d’alimentation tant qu’il reste

branché à la prise murale, même s’il a été

mis hors tension.

• Ne pas regarder dans l’objectif lorsque la

lampe est allumée.

• Ne pas placer la main ou des objets à

proximité des orifices de ventilation. L’air

expulsé est brûlant.

Prévenir l’accumulation de chaleur

interne

Après avoir mis l’appareil hors tension au

moyen du bouton ?/1 (marche/veille), ne

pas le débrancher de la prise murale tant que

le ventilateur de refroidissement tourne.

Mise en garde

Cet appareil est doté d’orifices de ventilation

(prise d’air et sortie d’air). Ne pas obstruer

ces orifices et ne rien placer à proximité car

ceci risquerait de provoquer une surchauffe

interne pouvant entraîner une altération de

l’image ou un endommagement de

l’appareil.

Remballage

Conserver le carton d’emballage original et

le matériel d’emballage ; ils seront très utiles

si l’on doit un jour expédier l’appareil. Pour

assurer une protection maximale, remballer

l’appareil tel qu’il avait été emballé en usine.

Consignes de sécurité relatives à

l’utilisation des lunettes 3D

Avertissement

• Ne jetez pas les lunettes 3D au feu.

• Ne démontez pas les lunettes 3D.

• N’utilisez pas, ne chargez pas, ne rangez

pas et ne laissez pas les lunettes 3D près du

feu ou dans des endroits où la température

est élevée, notamment sous les rayons

directs du soleil ou dans un véhicule en

plein soleil.

• Utilisez uniquement le câble USB fourni.

• Empêchez toute pénétration d’eau ou de

corps étranger dans les lunettes 3D.

Consignes de sécurité

• Utilisez uniquement les lunettes 3D

fournies avec cet appareil. Vous devez

seulement porter les lunettes 3D pour

regarder des images vidéo 3D. N’utilisez

pas les lunettes 3D avec un autre appareil,

par exemple un téléviseur.

• Si vous observez des scintillements ou des

éclairs, éteignez l’éclairage.

• Cet appareil n’est pas destiné à être utilisé

par des enfants sans la surveillance d’un

adulte.

• Veillez à ne pas vous pincer les doigts dans

les charnières des lunettes 3D lorsque vous

repliez les branches.

• Ne laissez pas tomber ou ne modifiez pas

ces lunettes 3D.

• Si ces lunettes sont cassées, éloignez les

débris de la bouche ou des yeux.

Projecteur LCD

Le projecteur LCD est fabriqué au moyen

d’une technologie de haute précision. Il se

peut toutefois que vous constatiez que de

petits points noirs et/ou lumineux (rouges,

bleus ou verts) apparaissent continuellement

sur le projecteur LCD. Ceci est un résultat

normal du processus de fabrication et n’est

pas le signe d’un dysfonctionnement.

Si vous utilisez plusieurs projecteurs LCD

pour projeter sur un écran, la reproduction

des couleurs peut varier selon les

projecteurs, même s’ils sont du même

modèle. Ceci est dû au fait que l’équilibre

des couleurs peut être réglé différemment

sur les projecteurs.

Remarque concernant la

condensation

Si la pièce dans laquelle le projecteur est

installé subit de brusques changements de

températures ou si vous déplacez le

projecteur d’un endroit froid à un endroit

chaud, de la condensation peut se former à

l’intérieur du projecteur. Étant donné que la

condensation peut provoquer un

dysfonctionnement, réglez la température de

votre climatiseur avec précaution. Si de la

condensation se forme, laissez le projecteur

allumé pendant deux heures avant de

l’utiliser.

Remarques sur la sécurité

• Sony ne peut être tenue responsable de

tout dommage, de quelque nature que

ce soit, résultant d’une incapacité à

mettre en place des mesures de sécurité

adaptées pour les dispositifs de

transmission, de fuites de données

inévitables dues aux spécifications de

transmission ou de tout autre problème

de sécurité.

• Selon l’environnement d’exploitation, il

est possible que des tiers non autorisés sur

le réseau puissent accéder à l’appareil.

Avant de connecter l’appareil au réseau,

vérifiez que le réseau est bien protégé.

• Pour des raisons de sécurité, lors de

l’utilisation de cet appareil connecté au

réseau, il est fortement recommandé

d’accéder à la fenêtre de commande via un

navigateur Web et de modifier la limitation

d’accès des valeurs d’usine préréglées

(reportez-vous à la section « Utilisation

des fonctionnalités réseau » du Mode

d’emploi).

Il est par ailleurs recommandé de modifier

régulièrement le mot de passe.

• Ne consultez aucun autre site Web dans le

navigateur Web pendant ou après la

configuration. Étant donné que l’état de

connexion est conservé dans le navigateur

Web, fermez ce dernier lorsque la

configuration est terminée pour empêcher

tout tiers non autorisé d’utiliser l’appareil

ou d’exécuter des programmes

malveillants.

Remarque

SONY NE PEUT ÊTRE TENUE

RESPONSABLE DE TOUT

DOMMAGE, DE QUELQUE NATURE

QUE CE SOIT, RÉSULTANT DE

L’UTILISATION DE CET APPAREIL

À D’AUTRES FINS QU’UN USAGE

DOMESTIQUE ORDINAIRE

PENDANT LA PÉRIODE DE

GARANTIE OU APRÈS

L’EXPIRATION DE CELLE-CI.

Remarques sur

l’installation et

l’utilisation

Ne pas placer l’appareil dans les positions

suivantes, ce qui risquerait de provoquer un

dysfonctionnement ou des dommages.

Murs proches

Afin de maintenir les performances et la

fiabilité de l’appareil, laisser un dégagement

entre les murs et l’appareil tel qu’illustré.

Laisser un dégagement d’au moins 5 cm

(2 pouces) entre le mur et le côté du port de

prise d’air de l’appareil. Remarque : le mur

situé derrière l’appareil peut devenir chaud.

Mauvaise ventilation

Laisser un dégagement de plus de 30 cm

(11

pouces) autour de l’appareil.

Endroits chauds et humides

Endroits directement exposés au

souffle froid ou chaud d’un

climatiseur

L’installation de l’appareil dans de tels

endroits pourrait provoquer un

dysfonctionnement sous l’effet de la

condensation d’humidité ou de l’élévation

de température.

Proximité d’un détecteur de chaleur

ou de fumée

Il pourrait en résulter un dysfonctionnement

du capteur.

Endroits très poussiéreux ou

enfumés

Installation déconseillée

30 cm

(11

pouces)

30 cm

(11

pouces)

30 cm

(11

pouces)

5 cm (2 pouces)

: sortie d’air

Éviter ce qui suit pendant l’utilisation de

l’appareil.

Bloquer les orifices de ventilation

(prise ou sortie d’air)

Inclinaison vers l’avant/arrière et vers

la gauche/droite

Éviter d’incliner l’appareil à un angle

supérieur à 15 degrés pour l’utiliser.

Ne pas installer l’appareil ailleurs que sur

une surface de niveau ou au plafond.

L’installation de l’appareil dans un tel

emplacement peut affecter l’uniformité des

couleurs ou réduire la fiabilité des effets de

la lampe.

Si l’appareil est incliné vers le haut ou le bas,

l’image à l’écran peut être trapézoïdale.

Positionner l’appareil de façon à ce que

l’objectif soit parallèle à l’écran.

Lors de l’installation de l’appareil à

haute altitude

Lorsque vous utilisez l’appareil à une

altitude de 1 500 m (environ 4 900 pi) ou

plus, réglez « Régl. refroidssmnt » dans le

menu Réglage sur « Haut ». Si vous

n’activez pas ce mode lors d’une utilisation

à haute altitude, ceci pourra affecter le

projecteur (diminution de la fiabilité de

certaines pièces, par exemple).

• N’installez jamais le projecteur au plafond

et ne le déplacez jamais par vos propres

moyens. Veillez à vous adresser à un

technicien Sony agréé (service payant).

• Lorsque vous installez l’appareil au

plafond, veillez à utiliser un fil de sécurité,

par exemple, pour l’empêcher de tomber.

Confiez l’installation à un professionnel

ou à un installateur expérimenté.

Pour les revendeurs

• Quand le projecteur est fixé au plafond, un

support Sony ou un support équivalent

recommandé doit être utilisé pour

l’installation.

• Vous devez fermer le couvercle du cabinet

solidement lors de l’installation au

plafond.

Conditions inappropriées

Orifices de ventilation

(prise d’air)

Orifices de ventilation

(sortie d’air)

15° ou plus

15° ou

plus

15° ou plus

Précautions de sécurité

relatives à l’installation de

l’appareil au plafond

15° ou

plus

15° ou plus

Vérifiez si le carton renferme bien tous les

éléments suivants :

• Télécommande RM-PJ22 (1)

• Piles de format AA (R6) au manganèse (2)

• Cordon d’alimentation secteur du

projecteur (1)

• Porte-fiche (1)

• Couvercle de la prise secteur (1)

• Lunettes 3D (2)

• Étui pour les lunettes 3D (2)

• Câble de charge USB (G2551-0077-00/-

01 ou APY5244-010020/SONY) (1,2 m)

(1)

• Guide de référence rapide (ce manuel) (1)

• Mode d’emploi (CD-ROM) (1)

ATTENTION

Il y a danger d’explosion s’il y a

remplacement incorrect de la batterie.

Remplacer uniquement avec une batterie du

même type ou d’un type équivalent

recommandé par le constructeur.

Lorsque vous mettez la batterie au rebut,

vous devez respecter la législation en

vigueur dans le pays ou la région où vous

vous trouvez.

Mise en place des piles

Deux piles de format AA (R6) sont fournies

pour la télécommande.

Pour éviter tout risqué d’explosion, utilisez

des piles de format AA (R6) au manganèse

ou des piles alcalines.

Précautions relatives à la

manipulation de la télécommande

• Manipulez la télécommande avec

précautions. Ne renversez aucun liquide

sur la télécommande, ne la laissez pas

tomber et ne marchez pas dessus.

Préparation

Etape 1

Vérification des accessoires

fournis

Insertion des piles dans la

télécommande

Appuyez et faites

glisser pour ouvrir.

Insérez le côté E des

piles en premier.

• Ne placez pas la télécommande à

proximité d’une source de chaleur, dans un

endroit exposé aux rayons directs du soleil

ou dans une pièce humide.

Vous devez installer Adobe Reader sur votre

ordinateur pour pouvoir lire ce manuel.

Vous pouvez télécharger Adobe Reader

gratuitement depuis le site Web d’Adobe.

1 Ouvrez le fichier index.htm situé sur le

CD-ROM.

2 Sélectionnez le manuel que vous

souhaitez lire, puis cliquez sur ce

dernier.

Si vous avez perdu ou endommagé le

CD-ROM, vous pouvez acheter un CD-ROM

de remplacement auprès de votre représentant

Sony ou du service clientèle Sony.

1 Branchez le cordon d’alimentation

dans la prise AC IN, puis fixez le

support de fiche au cordon

d’alimentation.

2 Faites glisser le support de fiche le

long du cordon d’alimentation pour le

fixer à l’unité.

3 Fixez le cache de la prise

d’alimentation à l’unité.

Utilisation du manuel sur

CD-ROM

Remarque

Raccordement du cordon

d’alimentation

Support de

fiche (fourni)

Cordon

d’alimentation

(fourni)

Prise AC IN

Cache de la prise d’alimentation (fourni)

1 Positionner l’appareil parallèlement à

l’écran.

2 Après avoir branché le cordon

d’alimentation à l’appareil, branchez

le cordon d’alimentation secteur à une

prise murale.

3 Appuyez sur le bouton ?/1 (marche/

veille) pour mettre l’appareil sous

tension.

4 Projetez une image sur l’écran, puis

réglez la mise au point, la taille et la

position.

a Réglez la mise au point.

Appuyez sur le bouton LENS

ADJUSTMENT (FOCUS) pour afficher

la fenêtre de réglage Focus d’objectif

(mire d’essai). Réglez ensuite la mise au

point de l’image en appuyant sur les

boutons M/m/</,.

b Réglez la taille de l’image.

Appuyez sur le bouton LENS

ADJUSTMENT (ZOOM) pour afficher

la fenêtre de réglage Zoom d’objectif

(mire d’essai). Réglez ensuite la taille de

l’image en appuyant sur les boutons

M/m/</,.

c Réglez la position de l’image.

Appuyez sur le bouton LENS

ADJUSTMENT (SHIFT) pour afficher

la fenêtre de réglage Déplac. objectif

(mire d’essai). Réglez ensuite la position

correcte de l’image en appuyant sur les

boutons M/m/</,.

Fenêtre de réglage de l’objectif (mire

d’essai)

Installation de l’appareil

Etape 2

S’allume en

rouge.

Avant de l’appareil

Clignote en vert

pendant dix

secondes, puis

s’allume en vert.

Avant de l’appareil

Pour plus d’informations reportez-vous à

« Raccordements et préparatifs » dans le

Mode d’emploi que vous trouverez sur le

CD-ROM fourni.

1,78:1 (16:9)

2,35:1

1,85:1

1,33:1 (4:3)

Les lignes pointillées indiquent les tailles

d’écran de chaque rapport de format.

Lors de l’exécution des raccordements, il faut procéder comme suit :

• Mettre tous les appareils hors tension avant tout raccordement.

• Utiliser les câbles appropriés pour chaque raccordement.

• Insérer correctement les fiches de câble ; le mauvais raccordement des fiches peut entraîner

un dysfonctionnement ou une piètre qualité d’image. Débrancher les câbles en les tenant par

leur fiche. Ne pas tirer sur le câble lui-même.

• Se reporter au mode d’emploi de l’appareil à raccorder.

Pour raccorder à un appareil avec des connecteurs de sortie HDMI

Raccordement de l’appareil

Raccordement à un magnétoscope

Etape 3

Câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit de l’appareil

Appareil avec des

connecteurs de sortie HDMI

vers la sortie HDMI

Amplificateur AV

Haut-

parleurs

Lorsque vous utilisez un câble HDMI en option, veillez à

utiliser un câble HDMI Sony ou un autre câble portant le

logo HDMI.

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Pour raccorder à un appareil avec des connecteurs de sortie vidéo de

composant

Câble vidéo à composantes (non fourni)

: Flux du signal vidéo

Appareil avec des

connecteurs de sortie vidéo

de composant

Côté droit de l’appareil

Amplificateur AV

Haut-

parleurs

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Raccordement à un ordinateur

Câble Dsub HD avec 15 broches (non fourni) ou câble HDMI (non fourni)

: Flux du signal vidéo

Côté droit de l’appareil

vers sortie moniteur

Ordinateur

Lorsque vous utilisez un câble HDMI en option, veillez à utiliser

un câble HDMI Sony ou un autre câble portant le logo HDMI.

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Vous pouvez utiliser un émetteur de synchronisation 3D distinct de cet appareil, en utilisant un câble

LAN en option (de type droit).

Si des interférences d’une fréquence spécifique continue existent dans l’environnement d’utilisation

de l’appareil, la synchronisation des signaux d’image 3D et des lunettes 3D peut être perdue. Dans

ce cas, utilisez un câble LAN référencée Catégorie 7.

Lorsque vous visionnez des images 3D dans un environnement où les interférences sont encore plus

nombreuses, utilisez l’émetteur interne.

Raccordement à un émetteur de synchronisation 3D

Côté droit de l’appareil

Émetteur de synchronisation 3D

(non fourni)

Câble LAN (non fourni)

Flux du signal de synchronisation 3D

Remarque

Pour plus d’informations reportez-vous à « Raccordements

et préparatifs » dans le Mode d’emploi que vous trouverez

sur le CD-ROM fourni.

Vous pouvez sélectionner la langue

d’affichage du menu et d’autres affichages à

l’écran. Le réglage en usine par défaut est

l’anglais. Pour changer la langue actuelle du

menu, choisissez la langue désirée grâce à

l’écran de menu.

1 Appuyer sur MENU.

Le menu apparaît.

2 Appuyer sur M/m pour sélectionner le

menu Setup , puis appuyer sur ,

ou .

Les options de réglage du menu

sélectionné apparaissent.

3 Appuyer sur M/m pour sélectionner

« Language », puis appuyer sur , ou

4 Appuyer sur M/m/</, pour

sélectionner une langue, puis appuyer

sur .

La langue du menu devient celle que

vous avez sélectionnée.

Pour faire disparaître le menu

Appuyer sur MENU.

Sélection de la langue du menu

Etape 4

1 Mettez sous tension cet appareil et

l’appareil qui y est raccordé.

2 Appuyez sur INPUT pour afficher la

palette d’entrée sur l’écran.

3 Sélectionnez le périphérique à partir

duquel vous voulez afficher les

images.

Appuyez plusieurs fois sur INPUT ou

sur M/m/ (entrée) pour sélectionner

le périphérique à utiliser pour la

projection.

1 Appuyez sur le bouton ?/1 (marche/

veille).

Le message « METTRE HORS

TENSION? » apparaît sur l’écran.

2 Appuyez une nouvelle fois sur le

bouton ?/1 (marche/veille) avant que

le message disparaisse.

Le protecteur d’objectif se ferme. Faire

attention à ne pas se coincer les doigts ou

tout autre objet.

L’indicateur ON/STANDBY clignote en

vert et le ventilateur continue à tourner

pour abaisser la température interne.

D’abord, l’indicateur ON/STANDBY

clignote rapidement et à ce moment il

n’est pas possible d’allumer l’indicateur

ON/STANDBY avec le bouton

?/1 (marche/veille).

Le ventilateur s’arrête et l’indicateur

ON/STANDBY cesse de clignoter en

vert pour briller en rouge.

L’alimentation s’arrête complètement et

vous pouvez débrancher le cordon

d’alimentation.

Ne jamais débrancher le cordon d’alimentation

lorsque l’indicateur clignote.

Vous pouvez mettre l’appareil hors tension en

maintenant le bouton ?/1 (marche/veille)

enfoncé pendant 1 seconde environ, plutôt

qu’en suivant les étapes ci-dessus.

Projection

Etape 5

Projection de l’image

Mise hors tension

Exemple : Pour afficher l’image provenant

de l’équipement vidéo raccordé au

connecteur HDMI 1 de cet appareil.

Remarque

Pour plus d’informations reportez-vous à

« Projection » dans le Mode d’emploi que

vous trouverez sur le CD-ROM fourni.

Appuyez sur un des boutons

CALIBRATED PRESET.

Sélection du mode d’affichage de l’image

Boutons

CALIBRATED

PRESET

Paramètres Description

CINEMA FILM 1 Qualité d’image adaptée à la reproduction d’images hautement

dynamiques et nettes, typiques d’un chef-d’œuvre du cinéma.

CINEMA FILM 2 Qualité d’image adaptée à la reproduction de tons riches et de

couleurs dignes du cinéma.

CINEMA DIGITAL Qualité d’image adaptée à la reproduction d’images comme au

cinéma ressemblant aux spécifications DCI.

REF Configuration de qualité d’image appropriée lorsque vous

souhaitez reproduire fidèlement la qualité d’image d’origine

ou pour profiter de la qualité d’image sans aucun réglage.

TV Qualité d’image adéquate pour regarder des programmes TV,

du sport, des concerts, etc.

PHOTO Idéal pour la projection d’images fixes provenant d’un

appareil photo numérique.

GAME Qualité d’image adaptée aux jeux, avec des couleurs bien

modulées et une réponse rapide.

BRT CINE Qualité d’image adéquate pour regarder les films dans un

environnement lumineux, comme un séjour.

BRT TV Qualité d’image adéquate pour regarder des programmes TV,

du sport, des concerts et d’autres images vidéo dans un

environnement lumineux, comme un séjour.

Pour plus d’informations reportez-vous à « Projection »

dans le Mode d’emploi que vous trouverez sur le CD-ROM

fourni.

L’indicateur ON/STANDBY ou LAMP/COVER s’allume ou clignote en cas de problème

quelconque sur le projecteur.

Gestion des erreurs

Indicateurs d’avertissement

Symptôme Cause et remède

LAMP/COVER clignote

en rouge (un taux de

répétition de 2

clignotements).

c Fermez bien le couvercle de la lampe, puis vissez-le solidement.

LAMP/COVER clignote

en rouge (un taux de

répétition de 3

clignotements).

c La température de la lampe est anormalement élevée. Mettre

hors tension et attendre que la lampe se refroidisse, puis

remettre sous tension.

c Si ce symptôme persiste, la lampe a peut-être atteint la fin de sa

durée de service. Dans ce cas, remplacez la lampe par une

neuve.

ON/STANDBY clignote en

rouge (un taux de

répétition de 4

clignotements).

c Le ventilateur est défectueux. Consultez le service après-vente

Sony.

ON/STANDBY clignote en

rouge (un taux de

répétition de 2

clignotements).

c La température à l’intérieur du projecteur est anormalement

élevée. S’assurer que rien ne bouche les orifices de ventilation et

que l’appareil n’est pas utilisé à haute altitude.

ON/STANDBY clignote en

rouge (un taux de

répétition de 6

clignotements).

c Appuyer sur le bouton ?/1 (marche/veille) pour mettre

l’appareil sous tension. S’il ne se met pas sous tension,

débrancher le cordon d’alimentation secteur, puis confirmer que

l’indicateur ON/STANDBY est éteint. Rebrancher le cordon

d’alimentation secteur après environ 10 secondes et remettre le

projecteur sous tension. Si les indicateurs s’allument toujours,

cela signifie que le problème vient de la source d’alimentation.

Consultez le service après-vente Sony.

Indicateur ON/STANDBY

Indicateur LAMP/COVER

Lorsqu’un indicateur d’avertissement autre que celui ci-dessus commence à clignoter et que le

symptôme persiste même après avoir effectué les opérations ci-dessus, consultez le service après-

vente Sony.

ON/STANDBY clignote en

rouge (cadence de

répétition de 5

clignotements).

c Le protecteur d’objectif n’est pas complètement ouvert. Mettre

l’appareil hors tension, puis à nouveau sous tension. Si le

protecteur d’objectif ne s’ouvre toujours pas complètement,

consulter un personnel Sony qualifié.

Conseil

En cas d’urgence, se reporter à l’illustration ci-dessous pour ouvrir le

protecteur d’objectif à la main. Appuyer sur le bouton ?/1 (marche/

veille) pour mettre l’appareil sous tension et l’utiliser.

Symptôme Cause et remède

Remarque

En cas de problème ou si un message d’erreur apparaît à

l’écran, reportez-vous à « Dépannage » dans le Mode

d’emploi que vous trouverez sur le CD-ROM fourni.

La durée de service de la lampe utilisée

comme source de lumière est limitée.

Lorsque la lampe faiblit, la balance des

couleurs de l’image devient bizarre, ou bien

« Remplacer la lampe. » apparaît sur l’écran

et la lampe est peut-être épuisée. Remplacer

la lampe par une neuve (non fournie) sans

tarder.

Voici les outils dont vous avez besoin pour

commencer :

• Lampe pour projecteur LMP-H330 (en

option)

• Un tournevis cruciforme standard

• Un chiffon (pour protéger des éraflures)

Conseil

La durée de vie de la lampe utilisée pour la

source lumineuse varie selon l’environnement

d’installation ou les conditions d’utilisation.

Vous pouvez utiliser la lampe plus longtemps

en patientant plusieurs minutes avant de

l’éteindre, si vous venez juste de l’allumer.

• La lampe reste chaude après la mise hors

tension de l’appareil avec le bouton

?/1 (marche/veille). Ne pas la toucher car

vous pourriez vous brûler les doigts. Avant

de remplacer la lampe, attendre au moins

1 heure pour lui permettre de se refroidir.

• Ne pas toucher la surface de l’objectif. Si on

l’a touché, essuyer les empreintes digitales

avec un chiffon doux.

• Prêter une attention spéciale au

remplacement de la lampe lorsque l’appareil

est installé au plafond.

• Lors du remplacement de la lampe d’un

appareil installé au plafond, ne pas se tenir

directement sous le couvercle de la lampe.

Lors du retrait du couvercle de la lampe

(couvercle intérieur), évitez de le dévisser.

Si la lampe explose, les morceaux peuvent

entraîner des blessures.

• Lorsque vous retirez la lampe, assurez-vous

qu’elle reste en position horizontale, puis

soulevez-la directement vers le haut.

N’inclinez pas la lampe. Si vous retirez la

lampe alors qu’elle est inclinée et si elle se

casse, des morceaux peuvent s’éparpiller et

entraîner des blessures.

1 Mettez l’appareil hors tension et

débranchez le cordon d’alimentation

secteur.

2 Lorsque vous disposez l’appareil sur

une surface plane comme un bureau,

etc., mettez un chiffon sur la surface

pour éviter de la rayer. Placez

l’appareil sur le chiffon.

S’assurer que l’appareil est posé sur une

surface stable.

3 Tout en appuyant sur la partie

indiquée sur l’illustration du

couvercle de la lampe, faire glisser 1,

puis ouvrir 2 le couvercle de la

lampe.

Entretien

Remplacement de la lampe

Mise en garde

Remarque

4 Desserrer la vis du couvercle de la

lampe (couvercle intérieur) avec un

tournevis cruciforme, puis ouvrir le

couvercle de lampe.

5 Dévisser les 3 vis de la lampe à l’aide

du tournevis cruciforme. Maintenir la

poignée vers le haut, et retirer la

lampe.

Tenir la lampe par la poignée pour la retirer

et la fixer.

6 Insérer fermement et à fond la

nouvelle lampe à l’aide de la poignée,

puis resserrer les 3 vis.

Prendre garde de toucher le bloc optique à

l’intérieur du projecteur.

7 Fermer le couvercle de la lampe

(couvercle intérieur), puis le visser.

8 Ouvrir le couvercle de la lampe.

Remarque

Poignée

Remarque

9 Dépoussiérer les orifices de

ventilation (aspiration) à l’aide d’un

chiffon.

10Mettre l’appareil sous tension, puis

sélectionner l’élément de réglage

désiré dans le menu Réglage .

L’écran du menu ci-dessous s’affiche.

11 Sélectionner « Oui ».

Ne pas introduire les doigts dans la fente de

remplacement de la lampe et veiller à ce

qu’aucun liquide ou objet ne tombe à

l’intérieur de la fente pour éviter tout risque

d’électrocution ou d’incendie.

• Il faut utiliser une lampe pour projecteur

LMP-H330 pour le remplacement. Si une

lampe autre que LMP-H330 est utilisée,

l’appareil risque de mal fonctionner.

• Mettre l’appareil hors tension et débrancher

le cordon d’alimentation secteur avant de

remplacer la lampe, puis vérifier que

l’indicateur ON/STANDBY a déjà été éteint.

• L’appareil ne se mettra sous tension que si la

lampe est bien mise en place.

• L’appareil ne se mettra sous tension que si le

couvercle de la lampe est bien fermé.

• Pour annuler un message affiché à l’écran,

appuyez soit sur le bouton de la

télécommande, soit sur celui du panneau de

contrôle de l’appareil.

Remarque concernant le

remplacement d’une lampe brisée

pour une installation au plafond

Si la lampe se brise, les morceaux de lampe

risquent de se disperser et vous pouvez vous

blesser.

Lorsque l’appareil est fixé au plafond, retirer le

couvercle de la lampe (couvercle intérieur) en

le faisant lentement glisser horizontalement

après l’avoir soulevé avec une ouverture de 30

degrés. Éviter de dévisser le couvercle de la

lampe (couvercle intérieur).

Mise en garde

Remarques

Orifices de ventilation (prise d’air)

Remarque

La lampe contient du mercure. La

réglementation en matière de mise au rebut

pour les tubes fluorescents dépend de votre

lieu de résidence. Respectez la politique

d’élimination des déchets de votre région.

30°

Mettre à disposition de la lampe

usagée

Pour les clients aux

États-Unis et au

Canada

La lampe contient du

mercure. Disposez selon

les lois locales,

provinciales et fédérales

applicables.

Pour de plus amples

informations, voir

www.sony.com/mercury

Este Manual de referencia rápida explica la instalación y las operaciones básicas para proyectar

imágenes. También presenta notas y precauciones importantes que deben tenerse muy en

cuenta al manipular y utilizar esta unidad.

Consulte los “Indicadores de aviso” y “Sustitución de la lámpara”, según corresponda.

Para obtener más información sobre las operaciones, consulte el Manual de instrucciones que

se incluye en el CD-ROM suministrado.

Acerca del Manual de referencia rápida

Preparación ........................................... Página 8

Instalación de la unidad ................ Página 10

Conexión de la unidad.................... Página 11

Selección del idioma del menú

................................................................... Página 15

Proyección ........................................... Página 16

Gestión de

errores

Indicadores de aviso.................................. Página 18

Mantenimiento

Sustitución de la lámpara .......................... Página 20

Paso 1

Paso 2

Paso 3

Paso 4

Paso 5

Antes de poner en funcionamiento la unidad,

lea detenidamente este manual y consérvelo

para referencias futuras.

ADVERTENCIA

Para reducir el riesgo de

electrocución, no exponga este

aparato a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no

abra el aparato. Solicite asistencia

técnica únicamente a personal

especializado.

ADVERTENCIA

ESTE APARATO DEBE CONECTARSE

A TIERRA.

ADVERTENCIA

Al instalar la unidad, incluya un dispositivo

de desconexión fácilmente accesible en el

cableado fijo, o conecte el enchufe de

alimentación a una toma de corriente

fácilmente accesible cerca de la unidad. Si se

produce una anomalía durante el

funcionamiento de la unidad, accione el

dispositivo de desconexión para desactivar la

alimentación o desconecte el enchufe de

alimentación.

PRECAUCIÓN

Acerca del conector LAN

Por razones de seguridad, no enchufe a este

puerto un conector de cableado de

dispositivo periférico que pueda tener una

tensión excesiva.

ADVERTENCIA

1 Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe

del aparato recomendado con toma de

tierra y que cumpla con la normativa de

seguridad de cada país, si procede.

2 Utilice un cable de alimentación (cable de

alimentación de 3 hilos)/conector/enchufe

del aparato que cumpla con los valores

nominales correspondientes en cuanto a

tensión e intensidad.

Si tiene alguna duda sobre el uso del cable de

alimentación/conector/enchufe del aparato,

consulte a un técnico de servicio cualificado.

Al igual que con

cualquier fuente de luz

brillante, no mire

fijamente al haz de luz,

RG2 IEC 62471-5:

2015.

Precauciones

Seguridad

• Compruebe que la tensión de

funcionamiento de la unidad sea la misma

que la del suministro eléctrico local.

• Si se introduce algún objeto sólido o

líquido en la unidad, desenchúfela y haga

que sea revisada por personal

especializado antes de volver a utilizarla.

• Desenchufe la unidad de la toma mural

cuando no vaya a utilizarla durante varios

días.

• Para desconectar el cable, tire del enchufe.

Nunca tire del propio cable.

• La toma mural debe encontrarse cerca de

la unidad y ser de fácil acceso.

• La unidad no estará desconectada de la

fuente de alimentación de CA mientras

esté conectada a la toma mural, aunque

haya apagado la unidad.

• No mire al objetivo mientras la lámpara

esté encendida.

• No coloque la mano ni ningún objeto cerca

de los orificios de ventilación. El aire que

sale es caliente.

Prevención del calentamiento

interno

Después de apagar la alimentación con el

botón ?/1 (encendido/espera), no

desconecte la unidad de la toma mural

mientras el ventilador de refrigeración esté

en funcionamiento.

Precaución

Esta unidad está equipada con orificios de

ventilación de entrada y de salida. No

bloquee dichos orificios ni coloque nada

cerca de ellos, ya que si lo hace puede

producirse un recalentamiento interno,

causando el deterioro de la imagen o daños a

la unidad.

Embalaje

Guarde la caja y los materiales de embalaje

originales, ya que resultarán útiles cuando

tenga que embalar la unidad. Para obtener

una máxima protección, vuelva a embalar la

unidad como se embaló originalmente en

fábrica.

Precauciones de seguridad al

utilizar las gafas 3D

Advertencia

• No deseche las gafas 3D en el fuego.

• No desmonte las gafas 3D.

• No utilice, ni cargue, ni almacene, ni deje

las gafas 3D cerca del fuego, ni en lugares

expuestos a altas temperaturas como, por

ejemplo, bajo la luz solar directa o en el

interior de un vehículo estacionado al sol.

• Utilice únicamente el cable USB

suministrado.

• No permita que en las gafas 3D se

introduzca agua ni ningún tipo de

sustancia extraña.

Precauciones de seguridad

• Utilice sólo el tipo de gafas 3D incluidas

con la unidad. Sólo debe utilizar las gafas

3D para ver imágenes de vídeo en 3D. No

utilice las gafas 3D con ningún otro

equipo, como un televisor.

• Si observa efectos de oscilación o

parpadeo, apague la iluminación de la sala.

• No es adecuado para que lo usen los niños

sin la supervisión de un adulto.

• Vigile que los dedos no le queden

atrapados en la articulación de las gafas

3D al abrir las varillas.

• No deje caer ni modifique estas gafas 3D.

• Si estas gafas se rompieran, aleje las

piezas rotas de la boca y de los ojos.

Proiettore LCD

El proyector LCD está fabricado con

tecnología de alta precisión. No obstante, es

posible que se observen pequeños puntos

negros o brillantes (rojos, azules o verdes), o

ambos, de forma continua en el proyector. Se

trata de un resultado normal del proceso de

fabricación y no indica fallo de

funcionamiento.

Además, si utiliza varios proyectores LCD

para proyectar en una pantalla, es posible

que la reproducción de colores no sea igual

en todos los proyectores, incluso si son del

mismo modelo, ya que el balance de color

puede estar configurado de manera distinta.

Acerca de la condensación

Si la temperatura de la habitación en la que

se instala el proyector cambia rápidamente,

o si el proyector se traslada súbitamente de

un lugar muy frío a uno muy cálido, es

posible que se produzca condensación en el

proyector. La condensación puede provocar

errores de funcionamiento, por lo que debe

prestarse atención al ajustar la temperatura

del aire acondicionado. Si se produce

condensación, deje el proyector encendido

durante dos horas antes de utilizarlo.

Notas sobre la seguridad

• SONY NO SE HACE RESPONSABLE

POR DAÑOS DE NINGÚN TIPO

DEBIDOS A LA OMISIÓN DE LAS

MEDIDAS DE SEGURIDAD

ADECUADAS EN DISPOSITIVOS DE

TRANSMISIÓN, FUGAS DE DATOS

INEVITABLES DERIVADAS DE LAS

ESPECIFICACIONES DE

TRANSMISIÓN O PROBLEMAS DE

SEGURIDAD DE CUALQUIER TIPO.

• En función del entorno operativo, es

posible que terceros no autorizados en la

red puedan acceder a la unidad. Al

conectar la unidad a la red, confirme

siempre que la red está correctamente

protegida.

• Desde el punto de vista de la seguridad, al

utilizar la unidad conectada a la red, se

recomienda encarecidamente acceder a la

ventana de control a través de un

navegador web y modificar la limitación

de acceso de los valores predeterminados

de fábrica (consulte “Uso de funciones de

red” en el Manual de instrucciones).

Asimismo, se recomienda cambiar la

contraseña periódicamente.

• No visite otros sitios web con el navegador

web mientras ajuste la configuración o

justo después. El navegador web recuerda

los ajustes de inicio de sesión, por lo que

debe cerrarlo al completar la

configuración para evitar que terceros no

autorizados utilicen la unidad o evitar la

instalación de programas maliciosos.

Nota

SONY NO SE HACE RESPONSABLE

DE DAÑOS DE NINGÚN TIPO

DERIVADOS DE LA UTILIZACIÓN

DE ESTA UNIDAD CON

FINALIDADES DIFERENTES DE UN

USO DOMÉSTICO GENERAL,

DURANTE EL PERÍODO DE

GARANTÍA O UNA VEZ VENCIDO

DICHO PERÍODO.

Notas sobre la

instalación y el uso

No ponga la unidad en las siguientes

situaciones, en las que puede sufrir daños o

averías.

Cerca de paredes

Para conservar el rendimiento y la fiabilidad

de la unidad, deje espacio suficiente entre las

paredes y la unidad, tal como se ilustra.

Deje un espacio de al menos 5 cm entre la

pared y el lateral del puerto de salida de aire

de la unidad. Tenga en cuenta que se

calentará la pared que quede detrás de la

unidad.

Ubicaciones escasamente ventiladas

Deje un espacio superior a 30 cm alrededor

de la unidad.

Lugares cálidos y húmedos

Lugares expuestos a un flujo directo

de aire frío o caliente procedente de

un aparato de climatización

Si instala la unidad en una ubicación de estas

características, la unidad puede averiarse

debido a la condensación de humedad o al

aumento de temperatura.

Cerca de un sensor de calor o de

humo

Puede producirse una avería del sensor.

Lugares con mucho polvo o humo

excesivo

Instalación inadecuada

30 cm

30 cm 30 cm

5cm

: salida

No haga lo siguiente mientras usa la unidad.

Bloqueo de los orificios de

ventilación (entrada o salida)

Inclinación adelante/atrás e

izquierda/derecha

Evite usar la unidad inclinada con un ángulo

de más de 15 grados.

No instale la unidad en un lugar que no sea

una superficie horizontal o el techo. La

instalación de la unidad en tal ubicación

puede provocar irregularidades en la

uniformidad del color, o reducir la fiabilidad

de los efectos de la lámpara.

Si la unidad está inclinada hacia arriba o

hacia abajo, pueden producirse distorsiones

trapezoidales en la imagen visualizada en la

pantalla.

Coloque la unidad de modo que el objetivo

quede paralelo a la pantalla.

Instalación de la unidad a grandes

altitudes

Si utiliza la unidad a altitudes de 1.500 m o

más, ajuste la opción “Config. refrigeración”

del menú Configuración en “Alto”. Si no

se establece este modo cuando se utiliza la

unidad a altitudes elevadas pueden producirse

efectos adversos, tales como la reducción de

la fiabilidad de determinados componentes.

• Nunca instale el proyector en el techo ni lo

desplace sin ayuda. Pida siempre consejo a

un técnico de Sony cualificado (servicio de

pago).

• Si instala la unidad en el techo, utilice un

cable de seguridad o un sistema similar

para evitar que la unidad se desprenda.

Confíe siempre la instalación a un

proveedor o instalador experimentado.

Para los distribuidores

• Si se instala el proyector en el techo, es

necesario utilizar un soporte Sony o un

soporte equivalente recomendado.

• Cierre firmemente la tapa de la carcasa

cuando lo instale en el techo.

Condiciones inadecuadas

Orificios de ventilación

(entrada)

Orificios de

ventilación (salida)

15° o más

15° o

más

Precauciones de seguridad

para instalar la unidad en el

techo

15° o más

15° o

más

15° o más

Compruebe que la caja contenga los

siguientes elementos:

• Mando a distancia RM-PJ22 (1)

• Pilas de manganeso de tamaño AA (R6)

(2)

• Cable de alimentación de CA para el

proyector (1)

• Sujeta-enchufe (1)

• Tapa de entrada CA (1)

• Gafas 3D (2)

• Funda para las gafas 3D (2)

• Cable de carga USB (1,2 m) (1)

• Manual de referencia rápida (este manual)

(1)

• Manual de instrucciones (CD-ROM) (1)

PRECAUCIÓN

Peligro de explosión si se sustituye la batería

por una del tipo incorrecto. Reemplace la

batería solamente por otra del mismo tipo o

de un tipo equivalente recomendado por el

fabricante.

Cuando deseche la batería, debe cumplir con

las leyes de la zona o del país.

Colocación de las pilas

Se suministran dos pilas de tamaño AA (R6)

para el mando a distancia.

Para evitar el riesgo de explosión, utilice

pilas alcalinas o de manganeso de tamaño

AA (R6).

Precauciones para la manipulación

del mando a distancia

• Manipule con cuidado el mando a

distancia. No lo deje caer, ni lo pise, ni

derrame ningún líquido sobre él.

• No ponga el mando a distancia cerca de

fuentes de calor, bajo la luz directa del sol

ni en lugares húmedos.

Preparación

Paso 1

Comprobación de los

accesorios suministrados

Introducción de las pilas en el

mando a distancia

Empuje y deslice

para abrir.

Introduzca primero el

lado E de la pila.

El manual puede leerse en un ordenador con

Adobe Reader instalado.

Puede descargar la aplicación Adobe Reader

de forma gratuita desde el sitio web de

Adobe.

1 Abra el archivo index.htm en el CD-

ROM.

2 Seleccione y haga clic en el manual

que desee leer.

Si ha perdido el CD-ROM o se le ha

estropeado, podrá adquirir uno de

sustitución en su distribuidor Sony o en un

punto de asistencia Sony.

1 Enchufe el cable de alimentación de

CA en el zócalo AC IN; seguidamente,

fije el sujeta-enchufe al cable de

alimentación de CA.

2 Deslice el sujeta-enchufe por el cable

de alimentación de CA para fijarlo a la

unidad.

3 Coloque la tapa de entrada CA en la

unidad.

Utilización del manual en CD-

ROM

Nota

Conexión del cable de

alimentación de CA

Sujeta-enchufe

(suministrado)

Cable de alimentación

de CA (suministrado)

Zócalo AC IN

Tapa de entrada CA (suministrada)

1 Coloque la unidad de forma paralela a

la pantalla.

2 Después de conectar el cable de CA a

la unidad, enchufe el cable de CA en

una toma mural.

3 Pulse el botón ?/1 (encendido/espera)

para encender la unidad.

4 Proyecte una imagen en la pantalla y,

a continuación, ajuste el enfoque, el

tamaño y la posición.

a Ajuste el foco.

Pulse el botón LENS ADJUSTMENT

(FOCUS) para acceder a la ventana de

ajuste de Foco de objetivo (patrón de

prueba). A continuación, ajuste el

enfoque de la imagen pulsando los

botones M/m/</,.

b Ajuste el tamaño de la imagen.

Pulse el botón LENS ADJUSTMENT

(ZOOM) para acceder a la ventana de

ajuste de Zoom de objetivo (patrón de

prueba). A continuación, ajuste el

tamaño de la imagen pulsando los

botones M/m/</,.

c Ajuste la posición de la imagen.

Pulse el botón LENS ADJUSTMENT

(SHIFT) para acceder a la ventana de

ajuste de Despl. Objetivo (patrón de

prueba). A continuación, ajuste la

posición adecuada de la imagen

pulsando los botones M/m/</,.

Ventana de ajuste del objetivo (patrón

de prueba)

Instalación de la unidad

Paso 2

Se ilumina en

rojo.

Parte frontal de la unidad

Parpadea en verde

décimas de

segundo y, a

continuación, se

ilumina en verde.

Parte frontal de la unidad

1,78:1 (16:9)

2,35:1

1,85:1

1,33:1 (4:3)

Las líneas de puntos indican los tamaños de

pantalla de cada relación de aspecto.

Para obtener más información, consulte

“Conexiones y preparativos” en el Manual

de instrucciones que contiene el CD-ROM

suministrado.

Cuando haga las conexiones, asegúrese de hacer lo siguiente:

• Apague todos los equipos antes de realizar cualquier conexión.

• Utilice los cables apropiados para cada conexión.

• Introduzca los enchufes de los cables correctamente; una mala conexión de las clavijas puede

provocar una avería o una mala calidad de imagen. Cuando desconecte un cable, asegúrese

de tirar del enchufe, no del cable.

• Consulte las instrucciones de funcionamiento del equipo conectado.

Conexión al equipo con conectores de salida de vídeo HDMI

Conexión de la unidad

Paso 3

Conexión a una videograbadora

Cable HDMI (no suministrado)

: Flujo de la señal de vídeo

Lado derecho de la unidad

Equipo con conectores de

salida HDMI

a la salida HDMI

Amplificador AV

Altavoces

Cuando utilice un cable HDMI opcional, asegúrese de

utilizar un cable HDMI de Sony u otro cable que tenga el

logotipo HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Conexión al equipo con conectores de salida de vídeo de componentes

Cable de vídeo de componentes (no suministrado)

: Flujo de la señal de vídeo

Equipo con conectores de

salida de vídeo de

componentes

Lado derecho de la unidad

Amplificador AV

Altavoces

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Conexión a un ordenador

Cable HD-Dsub de 15 terminales (no suministrado) o cable HDMI

(no suministrado)

: Flujo de la señal de

vídeo

Lado derecho de la unidad

a salida de monitor

Ordenador

Cuando utilice un cable HDMI opcional, asegúrese de utilizar un

cable HDMI de Sony u otro cable que tenga el logotipo HDMI.

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Puede utilizar un transmisor de sincronización 3D no integrado en esta unidad, a través de un cable

LAN opcional (tipo recto).

Si el entorno de uso sufre interferencias de una determinada frecuencia específica, es posible que se

pierda la sincronización entre las señales de imagen 3D y las gafas 3D. En ese caso, use un cable

LAN de la categoría 7.

Cuando visualice imágenes 3D en un entorno con mayores interferencias, utilice el transmisor

interno.

Conexión a un transmisor de sincronización 3D

Nota

Lado derecho de la unidad

Transmisor síncrono 3D

(no suministrado)

Cable LAN (no suministrado)

Flujo de señal de sincronización 3D

Para obtener más información, consulte “Conexiones y

preparativos” en el Manual de instrucciones que contiene

el CD-ROM suministrado.

Es posible seleccionar el idioma para el

menú y demás indicaciones en pantalla. La

configuración predeterminada de fábrica es

el idioma inglés. Para cambiar el idioma del

menú actual, establezca el idioma que desee

con la pantalla de menús.

1 Pulse MENU.

Aparecerá el menú.

2 Pulse M/m para seleccionar el menú

Setup y pulse , o .

Aparecerán los elementos de

configuración del menú seleccionado.

3 Pulse M/m para seleccionar

“Language” y pulse , o .

4 Pulse M/m/</, para seleccionar un

idioma y, a continuación, pulse .

El menú aparecerá en el idioma

seleccionado.

Para que el menú desaparezca

Pulse MENU.

Selección del idioma del menú

Paso 4

1 Encienda la unidad y el equipo

conectado a la unidad.

2 Pulse INPUT para visualizar la paleta

de entrada en la pantalla.

3 Seleccione el equipo desde el que

desea visualizar las imágenes.

Pulse INPUT repetidamente o pulse

M/m/ (entrar) para seleccionar el

equipo desde el que desea realizar la

proyección.

1 Pulse el botón ?/1 (encendido/

espera).

En la pantalla aparece el mensaje

“DESACTIVAR?”.

2 Pulse de nuevo el botón

?/1 (encendido/espera) antes de que

desaparezca el mensaje.

El protector del objetivo se cerrará.

Tenga cuidado para no atraparse los

dedos ni ningún otro objeto.

El indicador ON/STANDBY parpadeará

en verde y el ventilador seguirá

funcionando para reducir el

calentamiento interno. En primer lugar,

el indicador ON/STANDBY parpadea

rápidamente, y en este momento no

podrá encender el indicador ON/

STANDBY con el botón

?/1 (encendido/espera).

El ventilador se detiene y el indicador

ON/STANDBY deja de parpadear en

verde y se ilumina en rojo fijo.

Una vez apagado el equipo por completo,

puede desconectar el cable de alimentación.

No desconecte nunca el cable de alimentación

mientras el indicador esté parpadeando.

Puede apagar la unidad manteniendo pulsado el

botón ?/1 (encendido/espera)

aproximadamente durante 1 segundo, en lugar

de realizar los pasos anteriormente descritos.

Proyección

Paso 5

Proyección de la imagen

Apagado de la alimentación

Ejemplo: para ver la imagen del equipo

de vídeo conectado al conector HDMI 1

de esta unidad.

Nota

Para obtener más información, consulte

“Proyección” en el Manual de

instrucciones que contiene el CD-ROM

suministrado.

Pulse uno de los botones CALIBRATED

PRESET.

Selección del modo de visualización de la imagen

Botones

CALIBRATED

PRESET

Elementos de configuración Descripción

CINEMA FILM 1 Calidad de imagen adecuada para reproducir imágenes con gran

dinamismo y claridad; calidad habitual del positivo de película.

CINEMA FILM 2 Calidad de imagen adecuada para reproducir los colores densos

y de gran tonalidad; calidad habitual en salas de cine.

CINEMA DIGITAL Calidad de imagen adecuada para reproducir imágenes de cine

digital según las especificaciones de DCI.

REF Una configuración de calidad de imagen adecuada para

reproducir de forma fiel la calidad original de la imagen, o para

disfrutar de buena calidad de imagen sin tener que realizar

ningún ajuste.

TV Calidad de imagen adecuada para ver programas de televisión,

deportes, conciertos, etc.

PHOTO Calidad de imagen adecuada para proyectar imágenes fijas

tomadas con una cámara digital.

GAME Calidad de imagen adecuada para juegos; colores de alta

modulación y respuesta rápida.

BRT CINE Calidad de imagen adecuada para ver películas en entornos

luminosos, como el salón.

BRT TV Calidad de imagen adecuada para ver programas de televisión,

conciertos, deportes y otras imágenes de vídeo en un entorno

luminoso, como el salón.

Para obtener más información, consulte “Proyección” en

el Manual de instrucciones que contiene el CD-ROM

suministrado.

El indicador ON/STANDBY o LAMP/COVER se enciende o parpadea si el proyector tiene

algún problema.

Gestión de errores

Indicadores de aviso

Síntoma Causa y solución

LAMP/COVER parpadea

en rojo. (Una frecuencia de

repetición de 2 flashes)

c Cierre firmemente la cubierta de la lámpara y, a continuación,

apriete los tornillos.

LAMP/COVER parpadea

en rojo. (Una frecuencia de

repetición de 3 flashes)

c La temperatura de la lámpara suele ser alta. Apague la unidad y

espere a que se enfríe la lámpara; a continuación, vuelva a

encender la unidad.

c Si el síntoma no desaparece, es posible que la lámpara haya

llegado al final de su vida útil. Si es así, sustituya la lámpara por

una nueva.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 4 flashes)

c El ventilador está averiado. Consulte con personal especializado

de Sony.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 2 flashes)

c La temperatura interna es anormalmente alta. Compruebe que

no haya nada bloqueando los orificios de ventilación y si la

unidad se está utilizando a altitudes elevadas.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 6 flashes)

c Pulse el botón ?/1 (encendido/espera) para encender la unidad.

Si no está encendida la alimentación, desconecte el cable de

alimentación CA y, a continuación confirme que la lámpara ON/

STANDBY esté apagada. Después de unos 10 segundos,

conecte de nuevo el cable de alimentación de CA y encienda de

nuevo la alimentación. Si los indicadores continúan

iluminándose, hay un problema en el sistema eléctrico. Consulte

con personal especializado de Sony.

Indicador ON/STANDBY

Indicador LAMP/COVER

Si empieza a parpadear un indicador de advertencia diferente de los anteriores y el síntoma persiste

incluso después de completar los métodos anteriores, consulte al personal cualificado de Sony.

ON/STANDBY parpadea

en rojo. (Una frecuencia de

repetición de 5 flashes)

c El protector del objetivo no está abierto por completo. Apague

la alimentación de la unidad y, a continuación, enciéndala de

nuevo. Si el protector del objetivo continúa sin abrirse por

completo, consulte con personal cualificado de Sony.

Sugerencia

En una situación de urgencia, consulte la ilustración siguiente para

abrir el protector del objetivo con sus propias manos. Pulse el botón

?/1 (encendido/espera) para encender la alimentación y hacer

funcionar la unidad.

Nota

Síntoma Causa y solución

Si se produce algún problema o aparece un mensaje de

error en la pantalla, consulte “Solución de problemas” en

el Manual de instrucciones que incluye el CD-ROM

suministrado.

La lámpara que se utiliza como fuente de luz

tiene una determinada vida útil. Cuando la

luz de la lámpara pierde intensidad, el

balance de color de la imagen se vuelve

extraño, o aparece el mensaje “Por favor,

cambie la lámpara.”, es posible que la

lámpara esté agotada. Sustituya

inmediatamente la lámpara por una nueva

(no suministrada).

Herramientas que necesita para empezar:

• Lámpara de proyección LMP-H330

(opcional)

• Destornillador Phillips estándar

• Paño (como protección contra

arañazos)

Sugerencia

La vida útil de la lámpara utilizada como fuente

de luz cambia en función del entorno de

instalación o las condiciones de uso. Puede

utilizar la lámpara durante más tiempo si evita

apagarla hasta que transcurran unos minutos

después de encenderla.

• La lámpara continúa estando caliente

después de haber apagado la unidad con el

botón ?/1 (encendido/espera). Si toca la

lámpara, puede quemarse los dedos. Antes

de sustituir la lámpara, espere al menos 1

hora hasta que se enfríe.

• No toque la superficie del objetivo. Si la

toca, limpie las huellas con un paño suave.

• Ponga especial cuidado al reemplazar la

lámpara cuando la unidad esté instalada en

el techo.

• Si cambia la lámpara de una unidad

instalada en el techo, no se coloque

directamente debajo de la cubierta de la

lámpara. Cuando quite la trampilla de la

lámpara (tapa interior), evite doblarla.

Si la lámpara explotase, los fragmentos

podrían herirle.

• Al retirar la unidad de la lámpara,

asegúrese de que se encuentra en posición

horizontal y tire hacia arriba. No incline la

unidad de la lámpara. Si tira hacia fuera de

la unidad de la lámpara mientras se

encuentra inclinada y la lámpara se rompe,

los fragmentos pueden dispersarse y

provocar lesiones.

1 Apague la unidad y desenchufe el

cable de alimentación de CA.

2 Cuando coloque la unidad sobre una

superficie plana tal como una mesa de

escritorio, etc., coloque un paño para

evitar rayar la superficie. Coloque la

unidad sobre el paño.

Asegúrese de que la unidad se encuentra en

una superficie estable.

3 Mientras presiona la parte indicada

en la ilustración de la cubierta de la

lámpara, deslice 1 y, a continuación,

abra la cubierta de la lámpara 2.

Mantenimiento

Sustitución de la lámpara

Precaución

Nota

4 Afloje el tornillo de la trampilla de la

lámpara (tapa interior) con un

destornillador de estrella y abra la

trampilla.

5 Afloje los 3 tornillos de la unidad de la

lámpara con el destornillador de

estrella. Levante el asa y, a

continuación, tire de la lámpara para

extraerla.

Sujete la lámpara por el asa para extraerla

y agárrela.

6 Sujete la nueva lámpara por el asa con

firmeza y presione hasta que llegue al

fondo. Seguidamente, apriete los

3 tornillos.

Tenga cuidado de no tocar el bloque óptico

del interior de la unidad.

7 Cierre la trampilla de la lámpara (tapa

interior) y, a continuación, apriete el

tornillo.

8 Cierre la cubierta de la lámpara.

Nota

Asa

Nota

9 Limpie el polvo de los orificios de

ventilación (entrada) con un paño

suave.

10Encienda la unidad y, a continuación,

seleccione el elemento de

configuración que desee en el menú

Configuración .

Se mostrará la pantalla de menú

siguiente.

11 Seleccione “Sí”.

Para evitar descargas eléctricas o incendios,

no introduzca las manos en el

compartimento de sustitución de la lámpara,

ni permita que se introduzcan líquidos ni

ningún otro objeto.

• Asegúrese de utilizar la lámpara de proyector

LMP-H330 para la sustitución. Si utiliza

otras lámparas que no sean la LMP-H330, la

unidad podría averiarse.

• No olvide apagar la unidad y desenchufar el

cable de alimentación antes de sustituir la

lámpara; a continuación, compruebe que el

indicador ON/STANDBY está apagado.

• La unidad no se encenderá si la lámpara no

está bien instalada.

• La unidad no se encenderá si la cubierta de la

lámpara no está bien cerrada.

• Para cancelar un mensaje que se muestra en

la pantalla, pulse el botón del mando a

distancia o del panel de control de la unidad.

Nota sobre la sustitución de la

lámpara si se rompe, en caso de

instalación en el techo

Si la lámpara se rompe, los fragmentos rotos

podrían salir disparados y provocar heridas.

Si la unidad está instalada en el techo, quite

la trampilla de la lámpara (tapa interior)

deslizándola en horizontal y levantando

suavemente cuando esté abierta a 30 grados.

Evite doblar la trampilla de la lámpara (tapa

interior).

Precaución

Orificios de ventilación (entrada)

Notas

Nota

Esta lámpara contiene mercurio. Las reglas

para desechar tubos fluorescentes usados

dependen de donde viva. Siga la normativa de

desecho de residuos de su zona.

30°

Diese Kurzreferenz beschreibt die Installation und die grundlegenden Bedienungsvorgänge

zum Projizieren von Bildern. Es werden auch wichtige Hinweise und Vorsichtsmaßnahmen

erläutert, die Sie bei Handhabung und Gebrauch dieses Geräts beachten müssen.

Schlagen Sie bei Bedarf unter „Warnanzeigen“ und „Austauschen der Lampe“ nach.

Einzelheiten zu den Bedienungsvorgängen finden Sie in der Bedienungsanleitung auf der

mitgelieferten CD-ROM.

Informationen zur Kurzreferenz

Vorbereitung.....................................Seite 9

Installieren des Geräts..............Seite 11

Anschließen des Geräts...........Seite 12

Wählen der Menüsprache........Seite 16

Projizieren .......................................Seite 17

Störungsbehebung

Warnanzeigen .......................................Seite 19

Wartung

Austauschen der Lampe.......................Seite 21

Schritt 1

Schritt 2

Schritt 3

Schritt 4

Schritt 5

Bitte lesen Sie dieses Handbuch vor der

Benutzung des Geräts sorgfältig durch und

bewahren Sie es zum späteren Nachschlagen

auf.

WARNUNG

Um die Gefahr von Bränden oder

elektrischen Schlägen zu verringern,

darf dieses Gerät nicht Regen oder

Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu

vermeiden, darf das Gehäuse nicht

geöffnet werden. Überlassen Sie

Wartungsarbeiten stets nur

qualifiziertem Fachpersonal.

WARNUNG

DIESES GERÄT MUSS GEERDET

WERDEN.

WARNUNG

Beim Einbau des Geräts ist daher im Festkabel

ein leicht zugänglicher Unterbrecher

einzufügen, oder der Netzstecker muss mit

einer in der Nähe des Geräts befindlichen,

leicht zugänglichen Wandsteckdose verbunden

werden. Wenn während des Betriebs eine

Funktionsstörung auftritt, ist der Unterbrecher

zu betätigen bzw. der Netzstecker abzuziehen,

damit die Stromversorgung zum Gerät

unterbrochen wird.

VORSICHT

Hinweis zum LAN-Anschluss

Aus Sicherheitsgründen nicht mit einem

Peripheriegerät-Anschluss verbinden, der zu

starke Spannung für diese Buchse haben

könnte.

WARNUNG

1 Verwenden Sie ein geprüftes Netzkabel

(3-adriges Stromkabel)/einen geprüften

Geräteanschluss/einen geprüften Stecker

mit Schutzkontakten entsprechend den

Sicherheitsvorschriften, die im

betreffenden Land gelten.

2 Verwenden Sie ein Netzkabel (3-adriges

Stromkabel)/einen Geräteanschluss/einen

Stecker mit den geeigneten

Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von

Netzkabel/Geräteanschluss/Stecker haben,

wenden Sie sich bitte an qualifiziertes

Kundendienstpersonal.

Schauen Sie wie bei

jeder hellen

Lichtquelle nicht in

den Strahl, siehe RG2

IEC 62471-5:2015.

Vorsichtsmaßnahmen

Info zur Sicherheit

• Vergewissern Sie sich, dass die

Betriebsspannung Ihres Gerätes mit der

Spannung Ihrer örtlichen

Stromversorgung übereinstimmt.

• Sollten Flüssigkeiten oder Fremdkörper in

das Gehäuse gelangen, ziehen Sie das

Netzkabel ab, und lassen Sie das Gerät von

qualifiziertem Fachpersonal überprüfen,

bevor Sie es wieder benutzen.

• Soll das Gerät einige Tage lang nicht

benutzt werden, trennen Sie es von der

Netzsteckdose.

• Ziehen Sie zum Trennen des Kabels am

Stecker. Niemals am Kabel selbst ziehen.

• Die Netzsteckdose sollte sich in der Nähe

des Gerätes befinden und leicht

zugänglich sein.

• Das Gerät ist auch im ausgeschalteten

Zustand nicht vollständig vom Stromnetz

getrennt, solange der Netzstecker noch an

der Netzsteckdose angeschlossen ist.

• Blicken Sie bei eingeschalteter Lampe

nicht in das Objektiv.

• Halten Sie Ihre Hände oder Gegenstände

von den Lüftungsöffnungen fern. Die

austretende Luft ist heiß.

Info zur Verhütung eines internen

Wärmestaus

Nachdem Sie den Projektor mit der Taste

?/1 (Ein/Bereitschaft) ausgeschaltet haben,

trennen Sie ihn nicht von der Netzsteckdose,

solange der Lüfter noch läuft.

Vorsicht

Dieses Gerät ist mit Lüftungsöffnungen

(Einlass und Auslass) ausgestattet. Der

Luftstrom durch diese Öffnungen darf nicht

blockiert oder durch in der Nähe abgestellte

Gegenstände behindert werden, weil es

sonst zu einem internen Wärmestau

kommen kann, der eine Verschlechterung

der Bildqualität oder Beschädigung des

Geräts zur Folge haben kann.

Info zur Wiederverpackung

Bewahren Sie den Originalkarton und das

Verpackungsmaterial gut auf für den Fall,

dass Sie das Gerät später einmal

transportieren müssen. Am besten geschützt

ist das Gerät beim Transport, wenn Sie es

wieder so verpacken, wie es geliefert wurde.

Sicherheitshinweise zur

Verwendung einer 3D-Brille

Achtung

• Halten Sie die 3D-Brille von Feuer fern.

• Zerlegen Sie die 3D-Brille nicht.

• Verwenden, laden und lagern Sie die 3D-

Brille nicht in der Nähe eines Feuers oder

an Orten mit hohen Temperaturen, z. B. in

direktem Sonnenlicht oder in durch die

Sonne aufgewärmten Autos, und lassen

Sie sie nicht an solchen Orten liegen.

• Verwenden Sie ausschließlich das

mitgelieferte USB-Kabel.

• Achten Sie darauf, dass kein Wasser und

keine Fremdkörper in die 3D-Brille

hineingeraten können.

Sicherheitshinweise

• Verwenden Sie nur den im Lieferumfang

des Geräts enthaltenen 3D-Brillentyp.

Verwenden Sie die 3D-Brille

ausschließlich zum Betrachten von 3D-

Videobildern. Verwenden Sie die 3D-

Brille nicht mit anderen Geräten,

beispielsweise einem Fernsehgerät.

• Wenn Sie Flimmern oder Flackern

bemerken, schalten Sie die

Raumbeleuchtung aus.

• Nicht geeignet für Kinder ohne

angemessene Aufsicht durch Erwachsene.

• Achten Sie darauf, sich nicht die Finger in

den Scharnieren der 3D-Brille

einzuklemmen, wenn Sie die Brillenbügel

einklappen.

• Lassen Sie die 3D-Brille nicht fallen und

nehmen Sie keine Veränderungen daran

vor.

• Wenn ein Brillenglas springt, achten Sie

darauf, sich durch die Bruchstücke keine

Verletzungen an Mund oder Augen

zuzuziehen.

Info zum LCD-Projektor

Der LCD-Projektor wurde unter Einsatz von

Präzisionstechnologie hergestellt. Es kann

jedoch sein, dass im Projektionsbild des

LCD-Projektors ständig winzige schwarze

und/oder helle Punkte (rote, blaue oder

grüne) enthalten sind. Dies ist ein normales

Ergebnis des Herstellungsprozesses und ist

kein Anzeichen für eine Funktionsstörung.

Wenn Sie mehrere LCD-Projektoren für die

Projizierung auf einer Leinwand verwenden,

kann außerdem selbst bei identischen

Modellen die Farbwiedergabe bei den

verschiedenen Projektoren variieren, da für

jeden Projektor eigene Einstellungen der

Farbbalance vorgenommen werden können.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in

dem der Projektor aufgestellt ist, schnell

ändert oder wenn der Projektor plötzlich von

einem kalten an einen warmen Ort gebracht

wird, kann es im Inneren des Projektors zu

einer Kondensation kommen. Da die

Kondensation zu einer Fehlfunktion führen

kann, sollten Sie bei den

Temperatureinstellungen einer Klimaanlage

vorsichtig sein.

Lassen Sie den Projektor vor der

Verwendung ungefähr zwei Stunden

eingeschaltet, wenn es zu einer

Kondensation gekommen ist.

Hinweise zur Sicherheit

• SONY KANN KEINE HAFTUNG FÜR

SCHÄDEN JEDER ART DURCH

UNTERLASSENE GEEIGNETE

SICHERHEITSMASSNAHMEN AN

ÜBERTRAGUNGSGERÄTEN, DURCH

UNVERMEIDBARE

DATENPREISGABE AUFGRUND DER

ÜBERTRAGUNGSSPEZIFIKATIONEN

ODER DURCH

SICHERHEITSPROBLEME

JEGLICHER ART ÜBERNEHMEN.

• Je nach Betriebsumgebung können

unbefugte Dritte im Netzwerk unter

Umständen auf dieses Gerät zugreifen.

Achten Sie beim Verbinden des Geräts mit

dem Netzwerk darauf, dass das Netzwerk

gut abgesichert ist.

• Vom Sicherheitsstandpunkt sollten Sie

unbedingt über einen Webbrowser auf das

Steuerfenster zugreifen und die werkseitig

eingestellten Werte für die

Zugriffseinschränkung ändern, wenn das

Gerät mit dem Netzwerk verbunden ist

(siehe „Die Netzwerkfunktionen“ in der

Bedienungsanleitung).

Es wird auch empfohlen, das Passwort

regelmäßig zu ändern.

• Rufen Sie keine andere Website im

Webbrowser auf, während Sie

Einstellungen vornehmen oder nachdem

Sie Einstellungen vorgenommen haben.

Da der Anmeldestatus beim Webbrowser

gespeichert bleibt, schließen Sie den

Webbrowser, wenn Sie die Einstellungen

abgeschlossen haben, um zu verhindern,

dass unautorisierte Dritte das Gerät nutzen

oder schädliche Programm ausführen.

Hinweis

SONY ÜBERNIMMT WÄHREND

ODER NACH ABLAUF DES

GARANTIEZEITRAUMS KEINE

HAFTUNG FÜR SCHÄDEN JEDER

ART DURCH VERWENDUNG

DIESES GERÄTS FÜR ANDERE ALS

ALLGEMEINE PRIVATE ZWECKE.

Hinweise zu

Installation und

Gebrauch

Stellen Sie das Gerät nicht an folgenden

Orten auf, weil es sonst zu einer

Funktionsstörung oder Beschädigung des

Geräts kommen kann.

In der Nähe einer Wand

Um die Leistung und Zuverlässigkeit

aufrecht zu erhalten, lassen Sie zwischen

dem Gerät und einer vorhandenen Wand so

viel Abstand wie in der Abbildung

dargestellt.

Lassen Sie mindestens 5 cm Platz zwischen

der Wand und der Luftauslassseite des

Geräts. Beachten Sie, dass die Wand hinter

dem Gerät heiß werden kann.

Schlecht belüftete Orte

Halten Sie einen Abstand von mindestens

30 cm um das Gerät ein.

Heiße und feuchte Orte

Orte, die direkter Kalt- oder Warmluft

von einer Klimaanlage ausgesetzt

sind

Die Installation des Geräts an einem solchen

Ort kann zu einer Funktionsstörung führen,

die durch Feuchtigkeitskondensation oder

Temperaturanstieg verursacht wird.

In der Nähe eines Wärme- oder

Rauchsensors

Es kann zu einer Funktionsstörung des

Sensors kommen.

Sehr staubige oder extrem rauchige

Orte

Ungeeignete Installation

30 cm

30 cm 30 cm

5cm

: Luftauslass

Führen Sie während der Benutzung des

Geräts keinen der folgenden Vorgänge

durch.

Blockieren der Lüftungsöffnungen

(Einlass oder Auslass)

Neigen nach vorn/hinten und links/

rechts

Vermeiden Sie die Benutzung des Geräts bei

einer Neigung von mehr als 15°.

Installieren Sie das Gerät nur auf einer

ebenen Fläche oder an der Decke.

Andernfalls kann es zu

Farbunregelmäßigkeiten oder einer

Reduzierung der Zuverlässigkeit der

Lampeneffekte führen.

Wenn das Gerät nach oben oder unten

geneigt ist, wird das Bild auf der Leinwand

möglicherweise trapezförmig verzerrt

angezeigt.

Positionieren Sie das Gerät so, dass das

Objektiv parallel zur Leinwand ausgerichtet

ist.

Bei Installation des Gerätes in

Höhenlagen

Wenn Sie das Gerät in Höhenlagen über

1.500 m benutzen, setzen Sie

„Kühlungseinstellung“ im Menü

Einrichtung auf „Hoch“. Wird dieser

Modus bei Verwendung des Geräts in

Höhenlagen nicht aktiviert, kann dies

negative Folgen haben, wie z.B. die

Verschlechterung der Zuverlässigkeit

bestimmter Komponenten.

• Montieren Sie den Projektor auf keinen

Fall selbst an der Decke und hängen Sie

ihn nicht alleine um. Wenden Sie sich dazu

unbedingt an qualifizierte Sony-Fachleute

(kostenpflichtig).

• Verwenden Sie bei der Montage des

Geräts an der Decke unbedingt einen

Sicherungsdraht o. Ä., damit das Gerät

nicht herunterfallen kann. Beauftragen Sie

erfahrenes Fachpersonal mit der Montage.

Ungeeignete Bedingungen

Lüftungsöffnungen

(Einlass)

Lüftungsöffnungen

(Auslass)

15° oder mehr

15° oder

mehr

Sicherheitshinweise zur

Montage des Geräts an der

Decke

15° oder mehr

15° oder

mehr

15° oder mehr

Für Händler

• Wenn der Projektor an der Decke

montiert wird, muss zur Installation eine

Sony-Halterung oder eine gleichwertige,

empfohlene Vorrichtung verwendet

werden.

• Sorgen Sie bei Deckenmontage für eine

einwandfreie Sicherung der

Gehäuseabdeckung.

Prüfen Sie die Verpackung und vergewissern

Sie sich, dass sie folgende Elemente enthält:

• Fernbedienung RM-PJ22 (1)

• R6-Manganbatterien der Größe AA (2)

• Netzkabel für den Projektor (1)

• Steckerhalter (1)

• Abdeckung für Netzeingang (1)

• 3D-Brille (2)

• Beutel für die 3D-Brille (2)

• USB-Ladekabel (1,2 m) (1)

• Kurzreferenz (diese Anleitung) (1)

• Bedienungsanleitung (CD-ROM) (1)

VORSICHT

Explosionsgefahr bei Verwendung falscher

Batterien. Batterien nur durch den vom

Hersteller empfohlenen oder einen

gleichwertigen Typ ersetzen.

Wenn Sie die Batterie entsorgen, müssen Sie

die Gesetze der jeweiligen Region und des

jeweiligen Landes befolgen.

Einlegen der Batterien

Zwei R6-Batterien der Größe AA werden

für die Fernbedienung mitgeliefert.

Verwenden Sie R6-Mangan- oder -

Alkalibatterien der Größe AA. Andernfalls

besteht Explosionsgefahr.

Vorsichtshinweis zum Umgang mit

der Fernbedienung

• Gehen Sie sorgfältig mit der

Fernbedienung um. Lassen Sie sie nicht

fallen, treten Sie nicht darauf und

verschütten Sie keine Flüssigkeiten

darauf.

Vorbereitung

Schritt 1

Überprüfen des mitgelieferten

Zubehörs

Einlegen der Batterien in die

Fernbedienung

Zum Öffnen drücken

und schieben.

Die Batterien mit der

-Seite zuerst einschieben.

• Legen Sie die Fernbedienung nicht an

einem Ort in der Nähe einer Wärmequelle,

in direktem Sonnenlicht oder in einem

feuchten Raum ab.

Die Anleitung kann auf einem Computer,

auf dem der Adobe Reader installiert ist,

gelesen werden.

Sie können den Adobe Reader kostenlos von

der Adobe-Website herunterladen.

1 Öffnen Sie die Datei index.htm auf der

CD-ROM.

2 Wählen Sie die Anleitung aus, die Sie

lesen möchten, und klicken Sie darauf.

Wenn Sie die CD-ROM nicht mehr besitzen,

oder wenn sie beschädigt ist, können Sie Ersatz

bei Ihrem Sony-Händler oder der Sony-

Servicevertretung bestellen.

1 Stecken Sie das Netzkabel an die

Netzeingangsbuchse an und bringen

Sie dann den Steckerhalter am

Netzkabel an.

2 Schieben Sie den Steckerhalter zum

Befestigen auf das Netzkabel.

3 Bringen Sie die

Netzeingangsabdeckung am Gerät an.

Verwenden der Anleitungen

auf der CD-ROM

Hinweis

Anschließen des Netzkabels

Steckerhalter

(mitgeliefert)

etz

(mitgeliefert)

Netzeingangsbuchse

Netzeingangsabdeckung (mitgeliefert)

1 Positionieren Sie das Gerät so, dass es

parallel zur Leinwand ausgerichtet ist.

2 Schließen Sie das Netzkabel erst an

das Gerät und dann an eine

Netzsteckdose an.

3 Drücken Sie die Taste ?/1 (Ein/

Bereitschaft), um das Gerät

einzuschalten.

4 Projizieren Sie ein Bild auf die

Projektionsfläche und passen Sie

Fokus, Format und Position an.

a Stellen Sie den Fokus ein.

Rufen Sie mit der Taste LENS

ADJUSTMENT (FOCUS) das

Objektiv-Fokus-Einstellfenster

(Testmuster) auf. Stellen Sie dann mit

den Tasten M/m/</, den Fokus des

Bildes ein.

b Stellen Sie die Bildgröße ein.

Rufen Sie mit der Taste LENS

ADJUSTMENT (ZOOM) das Objektiv-

Zoom-Einstellfenster (Testmuster) auf.

Stellen Sie dann mit den Tasten M/m/

</, die Größe des Bildes ein.

c Stellen Sie die Bildposition ein.

Rufen Sie mit der Taste LENS

ADJUSTMENT (SHIFT) das

Objektivlage-Einstellfenster

(Testmuster) auf. Stellen Sie dann mit

den Tasten M/m/</, die korrekte

Position des Bildes ein.

Objektiv-Einstellfenster (Testmuster)

Installieren des Geräts

Schritt 2

Leuchtet in Rot.

Vorderseite des Geräts

Blinkt zehn

Sekunden lang in

Grün, und leuchtet

dann in Grün.

Vorderseite des Vorderseite des Geräts

1,78:1 (16:9)

2,35:1

1,85:1

1,33:1 (4:3)

Die gestrichelten Linien zeigen die

Leinwandgröße beim jeweiligen

Seitenverhältnis.

Falls Probleme auftreten oder eine

Fehlermeldung angezeigt wird, schlagen

Sie unter „Anschlüsse und

Vorbereitungen“ in der

Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Achten Sie bei der Herstellung der Anschlüsse auf Folgendes:

• Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.

• Verwenden Sie die korrekten Kabel für jeden Anschluss.

• Stecken Sie die Kabelstecker einwandfrei ein; lockerer Anschluss der Stecker kann eine

Funktionsstörung oder schlechte Bildqualität verursachen. Ziehen Sie beim Abtrennen eines

Kabels am Stecker, nicht am Kabel selbst.

• Schlagen Sie in der Bedienungsanleitung des angeschlossenen Gerätes nach.

So schließen Sie Geräte mit HDMI-Ausgangsbuchsen an

Anschließen des Geräts

Anschließen an einen Videorecorder

Schritt 3

HDMI-Kabel (nicht mitgeliefert)

: Videosignalfluss

Rechte Seite des Geräts

Geräte mit HDMI-

Ausgangsbuchsen

an HDMI-Ausgang

AV-Verstärker

Lautsprecher

Achten Sie bei Verwendung eines optionalen HDMI-Kabels

darauf, dass es sich um ein Sony HDMI-Kabel oder um ein

anderes Kabel, das mit dem HDMI-Logo versehen ist, handelt.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

So schließen Sie Geräte mit Komponenten-Videoausgangsbuchsen an

Komponenten-Videokabel (nicht mitgeliefert)

: Videosignalfluss

Geräte mit Komponenten-

Videoausgangsbuchsen

Rechte Seite des Geräts

AV-Verstärker

Lautsprecher

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Anschluss eines Computers

15-poliges HD-D-Sub-Kabel (nicht mitgeliefert) oder HDMI-Kabel (nicht mitgeliefert)

: Videosignalfluss

Rechte Seite des Geräts

an Monitorausgang

Computer

Achten Sie bei Verwendung eines optionalen HDMI-Kabels

darauf, dass es sich um ein Sony HDMI-Kabel oder um ein

anderes Kabel, das mit dem HDMI-Logo versehen ist, handelt.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Wenn Sie einen anderen 3D-Synchronsender als den mitgelieferten benutzen, verwenden Sie ein

optionales LAN-Kabel (ohne Überkreuzung).

Wenn es in der Umgebung, in der Sie das Gerät benutzen, zu Störungen durch eine kontinuierliche

spezielle Frequenz kommt, geht die Synchronisierung der 3D-Bildsignale und der 3D-Brille

möglicherweise verloren. Verwenden Sie in diesem Fall ein LAN-Kabel der Kategorie 7.

Wenn Sie die 3D-Bilder in einer Umgebung anschauen, die sogar noch mehr Störungen aufweist,

verwenden Sie den internen Sender.

Anschließen an einen 3D-Synchronsender

Hinweis

Rechte Seite des Geräts

3D-Synchronsender

(nicht mitgeliefert)

LAN-Kabel (nicht mitgeliefert)

3D-Synchronsignalfluss

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Anschlüsse und

Vorbereitungen“ in der Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Für die Menüanzeige und die anderen

Bildschirmanzeigen können Sie die Sprache

auswählen. Die Werksvorgabe ist Englisch.

Um die aktuelle Menüsprache zu ändern,

stellen Sie die gewünschte Sprache auf dem

Menübildschirm ein.

1 Drücken Sie MENU.

Das Menü erscheint.

2 Rufen Sie mit M/m das Menü Setup

auf, und drücken Sie dann ,

oder .

Die Einstellungsposten des

ausgewählten Menüs werden angezeigt.

3 Wählen Sie mit M/m den Posten

„Language“ aus, und drücken Sie

dann , oder .

4 Wählen Sie mit M/m/</, die

gewünschte Sprache, und drücken Sie

dann .

Die Menüsprache wechselt zu der

ausgewählten Sprache.

So wird das Menü ausgeblendet

Drücken Sie MENU.

Wählen der Menüsprache

Schritt 4

1 Schalten Sie sowohl das Gerät als

auch die angeschlossenen Geräte ein.

2 Drücken Sie INPUT, um auf dem

Bildschirm eine Liste der

Eingabegeräte anzuzeigen.

3 Wählen Sie das Gerät, auf dem sich

die Bilder befinden, die angezeigt

werden sollen.

Drücken Sie wiederholt auf INPUT,

oder drücken Sie auf M/m/

(Eingabe), um das gewünschte Gerät zu

wählen.

1 Drücken Sie die Taste ?/1 (Ein/

Bereitschaft).

Die Meldung „AUSSCHALTEN?“

erscheint auf der Leinwand.

2 Drücken Sie die Taste ?/1 (Ein/

Bereitschaft) erneut, bevor die

Meldung ausgeblendet wird.

Der Objektivschutz wird geschlossen.

Achten Sie darauf, dass Ihre Finger oder

andere Gegenstände nicht eingeklemmt

werden.

Die Anzeige ON/STANDBY blinkt grün

und der Lüfter läuft weiter, um die

interne Wärme abzuleiten. Zuerst blinkt

die Anzeige ON/STANDBY schnell.

Während dieser Phase ist es nicht

möglich, die Anzeige ON/STANDBY

mit der Taste ?/1 (Ein/Bereitschaft) zum

Leuchten zu bringen.

Der Lüfter hält an, und die Anzeige ON/

STANDBY blinkt nicht mehr grün,

sondern leuchtet dauerhaft rot.

Der Strom ist nun vollkommen

ausgeschaltet, und das Netzkabel kann

gezogen werden.

Während die Anzeige blinkt, darf das

Netzkabel auf keinen Fall abgezogen werden.

Anstatt die obigen Schritte auszuführen,

können Sie das Gerät auch ausschalten, indem

Sie die Taste ?/1 (Ein/Bereitschaft) etwa 1

Sekunde lang gedrückt halten.

Projizieren

Schritt 5

Projizieren des Bildes

Ausschalten des Geräts

Beispiel: Wiedergeben des Bildes vom

am Anschluss HDMI 1 dieses Geräts

angeschlossenen Videogerät.

Hinweis

Falls Probleme auftreten oder eine

Fehlermeldung angezeigt wird, schlagen

Sie unter „Projizieren“ in der

Bedienungsanleitung auf der

mitgelieferten CD-ROM nach.

Drücken Sie eine der Tasten

CALIBRATED PRESET.

Wahl des Bildbetrachtungsmodus

CALIBRATED

PRESET-Tasten

Einstellungsposten Beschreibung

CINEMA FILM 1 Bildqualität, die sich für die Reproduktion der äußerst

dynamischen und klaren Bilder eignet, die für einen Master-

Positivfilm typisch sind.

CINEMA FILM 2 Bildqualität, die sich für die Reproduktion der satten Töne und

Farben eignet, die für ein Kino typisch sind.

CINEMA DIGITAL Bildqualität, die sich für die Reproduktion digitaler

kinoähnlicher Bilder eignet, die den DCI-Spezifikationen

entsprechen.

REF Eine Bildqualitätseinstellung, die sich eignet, wenn Sie die

Originalbildqualität genau reproduzieren möchten oder die

Bildqualität ohne Anpassungen beibehalten möchten.

TV Bildqualität, die sich für die Wiedergabe von

Fernsehprogrammen, Sport, Konzerten usw. eignet.

PHOTO Ideal zum Projizieren von Standbildern, die mit einer

Digitalkamera aufgenommen wurden.

GAME Bildqualität, die sich zum Spielen eignet, mit gut regulierten

Farben und einer schnellen Reaktion.

BRT CINE Bildqualität für die Darstellung von Filmen in einer sehr hellen

Umgebung, wie in einem Wohnzimmer.

BRT TV Bildqualität für die Darstellung von Fernsehprogrammen, Sport,

Konzerten und anderen Videobildern in einer hellen Umgebung,

wie in einem Wohnzimmer.

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Projizieren“ in der

Bedienungsanleitung auf der mitgelieferten CD-ROM

nach.

Die Anzeige ON/STANDBY oder LAMP/COVER leuchtet auf oder blinkt, falls eine Störung

in Ihrem Projektor vorliegt.

Störungsbehebung

Warnanzeigen

Symptom Ursache und Abhilfemaßnahme

LAMP/COVER blinkt in

Rot. (jeweils 2

Blinkzeichen)

c Schließen Sie die Lampenabdeckung einwandfrei, und ziehen

Sie die Schrauben fest an.

LAMP/COVER blinkt in

Rot. (jeweils 3

Blinkzeichen)

c Die Temperatur der Lampe ist ungewöhnlich hoch. Schalten Sie

die Stromversorgung aus und warten Sie, bis die Lampe

abgekühlt ist, bevor Sie den Projektor wieder einschalten.

c Wenn das Symptom weiterhin besteht, hat die Lampe

möglicherweise das Ende ihrer Nutzungsdauer erreicht.

Tauschen Sie in diesem Fall die Lampe gegen eine neue aus.

ON/STANDBY blinkt in

Rot. (jeweils 4

Blinkzeichen)

c Der Lüfter ist defekt. Konsultieren Sie qualifiziertes Sony-

Personal.

ON/STANDBY blinkt in

Rot. (jeweils 2

Blinkzeichen)

c Die Innentemperatur ist ungewöhnlich hoch. Prüfen Sie, ob die

Lüftungsöffnungen blockiert sind oder ob das Gerät in

Höhenlagen verwendet wird.

ON/STANDBY blinkt in

Rot. (jeweils 6

Blinkzeichen)

c Drücken Sie die Taste ?/1 (Ein/Bereitschaft), um das Gerät

einzuschalten. Falls der Projektor nicht eingeschaltet wird,

ziehen Sie das Netzkabel ab, und prüfen Sie dann, ob die

Anzeige ON/STANDBY erloschen ist. Schließen Sie das

Netzkabel nach etwa 10 Sekunden wieder an, und schalten Sie

die Stromversorgung wieder ein. Falls die Anzeigen noch

immer aufleuchten, liegt eine Störung im elektrischen System

vor. Konsultieren Sie qualifiziertes Sony-Personal.

Anzeige ON/STANDBY

Anzeige LAMP/COVER

Falls eine andere Warnanzeige außer der obigen zu blinken beginnt und das Symptom trotz Ausführung

der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony-Personal.

ON/STANDBY blinkt in

Rot. (jeweils 5

Blinkzeichen)

c Der Objektivschutz ist nicht vollständig geöffnet. Schalten Sie

das Gerät aus und wieder ein. Falls sich der Objektivschutz noch

immer nicht vollständig öffnet, konsultieren Sie qualifiziertes

Sony-Personal.

Tipp

In einer Notsituation können Sie den Objektivschutz gemäß der

nachstehenden Abbildung von Hand öffnen. Schalten Sie den

Projektor durch Drücken der Taste ?/1 (Ein/Bereitschaft) ein, und

bedienen Sie das Gerät.

Symptom Ursache und Abhilfemaßnahme

Hinweis

Falls Probleme auftreten oder eine Fehlermeldung

angezeigt wird, schlagen Sie unter „Fehlerbehebung“ in

der Bedienungsanleitung auf der mitgelieferten CD-ROM

nach.

Die als Lichtquelle verwendete Lampe hat

eine begrenzte Lebensdauer. Wenn die

Lampe schwächer wird, die Farbbalance des

Bilds unausgewogen ist oder „Bitte Lampe

auswechseln.“ auf der Leinwand erscheint,

ist möglicherweise die Lampe erschöpft.

Ersetzen Sie die Lampe unverzüglich durch

eine neue (nicht mitgeliefert).

Erforderliche Werkzeuge:

• Projektorlampe LMP-H330 (optional)

• Normaler

Kreuzschlitzschraubendreher

• Tuch (für Kratzerverhütung)

Tipp

Die Lebensdauer der als Lichtquelle

verwendeten Lampe hängt von der

Installationsumgebung bzw. den

Nutzungsbedingungen ab. Sie können die

Lampe länger verwenden, wenn Sie nach dem

Einschalten der Lampe mehrere Minuten

warten, bevor Sie sie wieder ausschalten.

• Die Lampe bleibt auch nach dem

Ausschalten des Geräts mit der Taste ?/1

(Ein/Bereitschaft) noch längere Zeit heiß.

Falls Sie die Lampe berühren, können Sie

sich die Finger verbrennen. Lassen Sie die

Lampe mindestens 1 Stunde lang

abkühlen, bevor Sie sie auswechseln.

• Berühren Sie nicht die

Objektivoberfläche. Falls Sie sie berühren,

wischen Sie Fingerabdrücke mit einem

weichen Tuch ab.

• Lassen Sie beim Lampenwechsel

besondere Vorsicht walten, wenn das

Gerät an der Decke montiert ist.

• Wenn Sie die Lampe in ein Gerät

einsetzen, das sich an der Decke befindet,

achten Sie darauf, dass Sie nicht

unmittelbar unter der Lampenabdeckung

stehen. Wenn Sie die Lampenklappe

(innere Abdeckung) abnehmen,

vermeiden Sie, diese zu drehen.

Wenn die Lampe explodiert, können ihre

Fragmente Verletzungen hervorrufen.

• Achten Sie beim Herausnehmen der

Lampeneinheit darauf, dass sie horizontal

bleibt, und ziehen Sie sie gerade nach

oben. Die Lampeneinheit nicht kippen.

Falls Sie die Lampeneinheit schräg

herausziehen und die Lampe bricht,

können die Bruchstücke verstreut werden

und Verletzungen verursachen.

1 Schalten Sie das Gerät aus, und ziehen

Sie das Netzkabel ab.

2 Wenn Sie das Gerät auf eine ebene

Fläche (z. B. einen Tisch usw.) stellen,

decken Sie die Fläche mit einem Tuch

ab, damit sie nicht verkratzt wird.

Stellen Sie das Gerät auf das Tuch.

Stellen Sie das Gerät auf eine stabile

Fläche.

3 Während Sie auf den Bereich

drücken, der in der Abbildung der

Lampenabdeckung angezeigt ist,

schieben Sie 1 und öffnen Sie 2

dann die Lampenabdeckung.

Wartung

Austauschen der Lampe

Vorsicht

Hinweis

4 Lösen Sie die Schraube der

Lampenklappe (innere Abdeckung)

mit einem

Kreuzschlitzschraubendreher, und

öffnen Sie dann die Lampenklappe.

5 Lösen Sie die 3 Schrauben an der

Lampe mit dem

Kreuzschlitzschraubendreher. Halten

Sie den Griff hoch, und ziehen Sie

dann die Lampe gerade heraus.

Halten Sie die Lampe am Griff, um sie zu

entfernen und einzusetzen.

6 Drücken Sie die neue Lampe mit dem

Griff sicher hinein, bis sie fest sitzt,

und ziehen Sie dann die 3 Schrauben

fest.

Achten Sie darauf, dass Sie nicht den

Optikblock im Inneren des Projektors

berühren.

7 Schließen Sie die Lampenklappe

(innere Abdeckung), und ziehen Sie

die Schraube an.

8 Schließen Sie die Lampenabdeckung.

Hinweis

Griff

Hinweis

9 Säubern Sie die Lüftungsöffnungen

(Einlass) mit einem weichen Tuch von

Staub.

10Schalten Sie das Gerät ein, und

wählen Sie dann den gewünschten

Einstellungsposten im Menü

Einrichtung aus.

Der folgende Menübildschirm wird

angezeigt.

11 Wählen Sie „Ja“.

Greifen Sie nicht in den Lampensteckplatz,

und achten Sie darauf, dass keine

Flüssigkeiten oder Fremdkörper in den

Steckplatz eindringen, um einen

elektrischen Schlag oder Brand zu

vermeiden.

• Verwenden Sie unbedingt eine

Projektorlampe LMP-H330 als Ersatz. Falls

Sie eine andere Lampe als LMP-H330

verwenden, kann es zu einer

Funktionsstörung des Geräts kommen.

• Schalten Sie unbedingt das Gerät aus, und

ziehen Sie das Netzkabel ab, bevor Sie die

Lampe auswechseln. Vergewissern Sie sich

dann, dass die Anzeige ON/STANDBY

erloschen ist.

• Das Gerät lässt sich nur einschalten, wenn

die Lampe vorschriftsmäßig installiert ist.

• Das Gerät lässt sich nicht einschalten, wenn

die Lampenabdeckung nicht einwandfrei

geschlossen ist.

• Um eine auf der Leinwand angezeigte

Meldung aufzuheben, drücken Sie entweder

die Taste an der Fernbedienung oder die

entsprechende Taste am Bedienfeld des

Geräts.

Hinweis zum Austauschen einer

schadhaften Lampe im Fall einer

Deckeninstallation

Bei einem Bersten der Lampe können

Lampensplitter umherfliegen und

Verletzungen verursachen.

Wenn sich das Gerät an der Decke befindet,

entfernen Sie die Lampenklappe (innere

Abdeckung), indem Sie sie langsam

horizontal verschieben, nachdem Sie sie mit

einer Öffnung von 30 Grad angehoben

haben. Vermeiden Sie, die Lampenklappe

(innere Abdeckung) zu verdrehen.

Vorsicht

Lüftungsöffnungen (Einlass)

Hinweise

Hinweis

Die Lampe enthält Quecksilber. Die

Entsorgungsvorschriften für verbrauchte

Leuchtstoffröhren hängen von Ihrem

Wohnort ab. Befolgen Sie die

Müllentsorgungsvorschriften in Ihrem

Gebiet.

30°

La presente Guida rapida all’uso descrive l’installazione e le operazioni di base per la

proiezione di immagini. Inoltre, sono descritte note e precauzioni importanti a cui prestare

attenzione durante l’uso di questa unità.

Vedere “Spie di avvertenza” e “Sostituzione della lampada” in base alle necessità.

Per i dettagli sulle operazioni, consultare le Istruzioni per l’uso contenute nel CD-ROM in

dotazione.

Informazioni sulla Guida rapida all’uso

Preparazione ..........................................Pagina 9

Installazione dell’unità ....................Pagina 11

Collegamento dell’unità..................Pagina 12

Selezione della lingua del menu

....................................................................Pagina 16

Proiezione..............................................Pagina 17

Gestione degli

errori

Spie di avvertenza.......................................Pagina 19

Manutenzione

Sostituzione della lampada.........................Pagina 21

Punto 1

Punto 2

Punto 3

Punto 4

Punto 5

Leggere attentamente questo manuale prima

di utilizzare l’unità, e conservarlo per

riferimenti futuri.

AVVERTENZA

Per ridurre il rischio di incendi o

scosse elettriche, non esporre

questo apparato alla pioggia o

all’umidità.

Per evitare scosse elettriche, non

aprire l’involucro. Per l’assistenza

rivolgersi unicamente a personale

qualificato.

AVVERTENZA

QUESTO APPARECCHIO DEVE

ESSERE COLLEGATO A MASSA.

AVVERTENZA

Durante l’installazione dell’apparecchio,

incorporare un dispositivo di scollegamento

prontamente accessibile nel cablaggio fisso,

oppure collegare la spina di alimentazione

ad una presa di corrente facilmente

accessibile vicina all’apparecchio. Qualora

si verifichi un guasto durante il

funzionamento dell’apparecchio, azionare il

dispositivo di scollegamento in modo che

interrompa il flusso di corrente oppure

scollegare la spina di alimentazione.

ATTENZIONE

Informazioni sul connettore LAN

Per ragioni di sicurezza, non collegare il

connettore per il cablaggio del dispositivo

periferico che potrebbe avere una tensione

eccessiva in questa porta.

AVVERTENZA

1 Utilizzare un cavo di alimentazione

(a 3 anime)/connettore per l’apparecchio/

spina con terminali di messa a terra

approvati che siano conformi alle

normative sulla sicurezza in vigore in ogni

paese, se applicabili.

2 Utilizzare un cavo di alimentazione

(a 3 anime)/connettore per l’apparecchio/

spina confrmi alla rete elettrica

(voltaggio, ampere).

In caso di domande relative all’uso del cavo

di alimentazione/connettore per

l’apparecchio/spina di cui sopra, rivolgersi

al personale qualificato.

Come per qualsiasi

sorgente luminosa

intensa, non fissare

direttamente il fascio

di luce, RG2 IEC

62471-5:2015.

Nota: Le seguenti frasi integrano il manuale

di istruzioni e, in caso di discordanza,

prevalgono sul manuale di istruzioni.

Indicazioni specifiche e avvertenze

per l’utilizzo di occhiali 3D in ambito

domestico, richieste dal Ministero

della Salute Italiano.

• L’utilizzo degli occhiali 3D è

controindicato per i bambini al di sotto dei

6 anni di età.

• L’utilizzo continuativo degli occhiali 3D

deve in ogni caso essere limitato a un

tempo massimo orientativamente pari a

quello della durata di uno spettacolo

cinematografico.

• L’utilizzo degli occhiali 3D deve essere

limitato esclusivamente alla visione di

contenuti in 3D.

• Gli occhiali 3D devono essere utilizzati

contestualmente agli strumenti correttivi

della visione (ad es., occhiali da vista/lenti

a contatto), qualora abitualmente utilizzati

dall’utente.

• E’opportuno interrompere

immediatamente la visione in 3D in caso

di comparsa di disturbi agli occhi o di

malessere generale e, nell’eventualità di

persistenza degli stessi, consultare un

medico.

• Gli occhiali 3D devono essere tenuti fuori

dalla portata dei bambini qualora vi sia la

presenza di piccole parti mobili ingeribili.

• La pulizia degli occhiali 3D deve essere

fatta utilizzando un panno leggermente

inumidito con una soluzione di sapone

delicato e acqua tiepida, non usare prodotti

a base alcolica.

• L’uso di sostanze disinfettanti può

danneggiare il prodotto o comprometterne

la funzionalità; è pertanto controindicato

l’uso promiscuo degli occhiali 3D in caso

di infezioni oculari o altre affezioni

trasmissibili per contatto (a titolo

meramente esemplificativo: congiuntivite,

infestazioni del capo ecc…) fino alla

completa scomparsa dell’infezione stessa.

Precauzioni

Sicurezza

• Verificare che la tensione di

funzionamento dell’unità corrisponda alla

tensione della rete elettrica locale.

• Se liquidi o solidi dovessero cadere nel

mobile, scollegare l’unità e farla

controllare da personale qualificato prima

di usarla nuovamente.

• Se l’unità non sarà utilizzata per diversi

giorni, scollegarla dalla presa di rete.

• Per scollegare il cavo, tirarlo fuori

afferrando la spina. Non tirare mai

direttamente il cavo.

• La presa di rete dovrebbe essere vicina

all’unità e facilmente accessibile.

• L’unità non è scollegata dalla sorgente di

alimentazione c.a. (rete elettrica) finché è

collegata alla presa di rete, anche se l’unità

stessa è stata spenta.

• Non guardare dentro l’obiettivo quando la

lampada è accesa.

• Non mettere le mani o degli oggetti vicino

alle prese di ventilazione. L’aria che ne

fuoriesce è calda.

Prevenzione del surriscaldamento

interno

Dopo aver spento l’alimentazione con il

pulsante ?/1 (accensione/attesa), non

scollegare l’unità dalla presa di rete mentre

la ventola di raffreddamento è ancora in

funzione.

Attenzione

Questa unità è dotata di prese di ventilazione

di aspirazione e di scarico. Non ostruire o

mettere alcun oggetto vicino a queste

aperture; potrebbe verificarsi

surriscaldamento interno, provocando un

peggioramento dell’immagine o

danneggiamento dell’unità.

Imballaggio

Conservare la scatola e il materiale di

imballaggio originale, poiché potrebbero

servire se fosse necessario spedire

l’apparecchio. Per ottenere la massima

protezione, imballare l’apparecchio nello

stesso modo in cui è stato imballato in

stabilimento.

Precauzioni per la sicurezza

quando si utilizzano gli occhiali 3D

Avviso

• Non gettare gli occhiali 3D nel fuoco.

• Non smontare gli occhiali 3D.

• Non utilizzare, caricare, conservare o

lasciare gli occhiali 3D vicino al fuoco o in

luoghi con temperature elevate, per es. alla

luce diretta del sole o all’interno di auto

esposte ai raggi solari.

• Usare solo il cavo USB in dotazione.

• Evitare l’ingresso di acqua e sostanze

estranee negli occhiali 3D.

Precauzioni per la sicurezza

• Usare solamente gli occhiali 3D inclusi

con questa unità. Gli occhiali 3D devono

essere utilizzati esclusivamente per

guardare immagini video in 3D. Non

utilizzare gli occhiali 3D con altre

apparecchiature, ad esempio i televisori.

• Se si notano tremolii o lampi, spegnere

l’illuminazione della stanza.

• Prodotto non destinato all’uso da parte di

bambini senza l’appropriata supervisione

di un adulto.

• Fare attenzione a non schiacciarsi le dita

durante la chiusura delle stanghette degli

occhiali 3D.

• Non lasciar cadere né modificare gli

occhiali 3D.

• In caso di rottura degli occhiali, evitare il

contatto di occhi e bocca con i frammenti.

Proiettore LCD

Il proiettore LCD è prodotto con una

tecnologia di alta precisione. Tuttavia

potrebbero essere visibili dei puntini neri e/o

luminosi (rossi, blu o verdi) che appaiono in

modo permanente sul proiettore LCD.

Questo è un risultato normale del processo di

fabbricazione e non costituisce un guasto.

Inoltre, usando più proiettori LCD per

proiettare su uno schermo, anche se sono

dello stesso modello, la risoluzione dei

colori dei vari proiettori può cambiare in

quanto il bilanciamento dei colori potrebbe

essere impostato diversamente da un

proiettore all’altro.

Informazioni sulla condensa

Se la temperatura dell’ambiente dove il

proiettore installato cambia rapidamente, o

se il proiettore viene improvvisamente

spostato da una stanza fredda a una calda, è

possibile che sul proiettore si formi

condensa. Dato che la condensa può

provocare malfunzionamenti, prestare

attenzione alle regolazioni delle

impostazioni di temperatura del

condizionatore d’aria. Se si forma condensa,

lasciare il proiettore acceso per circa due ore

prima dell’uso.

Note sulla sicurezza

• SONY NON SARÀ RESPONSABILE DI

DANNI DI QUALSIASI TIPO

RISULTANTI DALLA MANCATA

IMPLEMENTAZIONE DI MISURE DI

PROTEZIONE ADEGUATE SUI

DISPOSITIVI DI TRASMISSIONE, DA

INEVITABILI DIFFUSIONI DI DATI

RISULTANTI DALLE SPECIFICHE

TECNICHE DELLA TRASMISSIONE O

DA PROBLEMATICHE RELATIVE

ALLA SICUREZZA DI QUALSIASI

TIPO.

• In base all’ambiente operativo, terze parti

non autorizzate alla rete potrebbero essere

in grado di accedere all’unità. Quando si

collega l’unità alla rete, accertarsi di

confermare che la rete è efficacemente

protetta.

• Per garantire la protezione, quando si

utilizza l’unità collegata alla rete, si

consiglia di accedere alla finestra di

controllo tramite un browser Web e di

modificare le impostazioni della

limitazione di accesso rispetto ai valori

predefiniti (consultare “Uso delle

funzionalità di rete” nelle Istruzioni per

l’uso).

Si consiglia anche di modificare la

password regolarmente.

• Non accedere ad altri siti con il browser

Web durante o dopo la determinazione

delle impostazioni. Poiché lo stato di

accesso rimane nel browser Web, chiudere

il browser una volta completate le

impostazioni per impedire che terze parti

non autorizzate possano utilizzare l’unità

o eseguire programmi pericolosi.

Note

sull’installazione e

sull’utilizzo

Non installare l’unità nelle seguenti

condizioni, che potrebbero causare

malfunzionamenti o danneggiarla.

Vicino alle pareti

Per mantenere le prestazioni e la leggibilità

dell’unità, lasciare uno spazio tra le pareti e

l’unità, come illustrato.

Lasciare uno spazio di almeno 5 cm tra la

parete e il lato con la porta di scarico

dell’unità. Tenere presente che la parete

dietro l’unità può surriscaldarsi.

Posizioni con ventilazione

insufficiente

Lasciare uno spazio di almeno 30 cm intorno

all’unità.

Nota

SONY NON SARÀ RESPONSABILE

DI DANNI DI QUALSIASI TIPO

RISULTANTI DALL’UTILIZZO DI

QUESTA UNITÀ PER SCOPI

DIFFERENTI DA QUELLI DI

UTILIZZO DOMESTICO GENERALE,

SIA DURANTE IL PERIODO DI

GARANZIA, SIA DOPO LA SUA

SCADENZA.

Posizioni di installazione

inadatte

30 cm

5cm

: Scarico

Caldo e umido

Posizioni esposte a flusso diretto di

aria fresca o calda proveniente da un

condizionatore

Installando l’unità in tali posizioni, potrebbe

verificarsi un suo malfunzionamento

causato dalla condensazione dell’umidità o

dall’aumento della temperatura.

Vicino a un sensore di calore o di

fumo

Potrebbe verificarsi un malfunzionamento

del sensore.

Posizioni molto polverose o

estremamente fumose

Durante l’uso dell’unità, non effettuare

alcuna delle operazioni che seguono.

Ostruire le prese di ventilazione

(aspirazione o scarico)

Inclinare avanti/indietro e sinistra/

destra

Non usare l’unità inclinata di un angolo

superiore a 15 gradi.

Non installare l’unità altrove che su una

superficie in piano o sul soffitto. Installando

l’unità in tale posizione i colori potrebbero

apparire disuniformi oppure potrebbe

diminuire l’affidabilità dell’effetto della

lampada.

Se si inclina l’unità verso l’alto o il basso,

l’immagine sullo schermo potrebbe risultare

trapezoidale.

Posizionare l’unità in modo che l’obiettivo

sia parallelo allo schermo.

Condizioni non idonee

Prese di ventilazione

(aspirazione)

Prese di ventilazione

(scarico)

15° o più

15° o

più

15° o più

Installazione dell’unità a quota

elevata

Quando si usa l’unità a una quota di

1.500 m o superiore, impostare “Impostazione

ventil.” nel menu Impostazione su “Alto”.

Se non viene impostata questo modo e l’unità è

usata a quote elevate, potrebbero verificarsi

degli effetti negativi, quale la diminuzione

dell’affidabilità di determinati componenti.

• Non montare mai il proiettore sul soffitto

né spostarlo da soli. Per l’installazione

rivolgersi a personale Sony qualificato

(a pagamento).

• Se si installa l’unità sul soffitto, accertarsi

di utilizzare un cavetto di sicurezza, ecc.,

per impedire la caduta dell’unità. Affidare

l’installazione a un installatore

specializzato.

Per rivenditori

• Se si installa il proiettore sul soffitto,

utilizzare per l’installazione una staffa

Sony o equivalente consigliata.

• Fissare saldamente il coperchio dell’unità

per una installazione sul soffitto sicura.

Precauzioni di sicurezza per

l’installazione dell’unità sul

soffitto

15° o

più

15° o più

Verificare che la confezione contenga tutti

gli elementi indicati di seguito:

• Telecomando RM-PJ22 (1)

• Pile formato AA (R6) al manganese (2)

• Cavo di alimentazione CA per il proiettore

(1)

• Contenitore spina (1)

• Coperchio ingresso CA (1)

• Occhiali 3D (2)

• Astuccio per occhiali 3D (2)

• Cavo USB caricamento (1,2 m) (1)

• Guida rapida all’uso (questo manuale) (1)

• Istruzioni per l’uso (CD-ROM) (1)

ATTENZIONE

Se una batteria non viene sostituita

correttamente vi è il rischio di esplosione.

Sostituire una batteria con una uguale o

simile seguendo le raccomandazioni del

produttore.

Per lo smaltimento della batteria, attenersi

alle norme in vigore nel paese di utilizzo.

Inserimento delle pile

Due pile formato AA (R6) sono fornite in

dotazione per il telecomando.

Per evitare il rischio di esplosione, utilizzare

pile formato AA (R6) al manganese o

alcaline.

Precauzioni per l’uso del

telecomando

• Maneggiare il telecomando con cura. Non

farlo cadere, calpestarlo o versarvi sopra

liquidi di alcun tipo.

• Non posizionare il telecomando in

prossimità di fonti di calore, né in luoghi

soggetti alla luce diretta del sole o in

stanze umide.

Preparazione

Punto 1

Verifica degli accessori in

dotazione

Inserimento delle pile nel

telecomando

Premere e far

scorrere per aprire.

Inserire le pile dal

lato E.

Il manuale può essere letto esclusivamente

su un computer su cui è installato Adobe

Reader.

È possibile scaricare gratuitamente Adobe

Reader dal sito web di Adobe.

1 Aprire il file index. htm nel CD-ROM.

2 Selezionare e fare clic sul manuale che

si desidera leggere.

In caso di perdita o di danneggiamento del

CD-ROM, è possibile acquistarne uno

nuovo da un rivenditore Sony o rivolgendosi

all’assistenza Sony.

1 Collegare il cavo di alimentazione CA

alla presa AC IN, quindi inserire il

supporto per il connettore sul cavo di

alimentazione CA.

2 Fare scorrere il supporto per il

connettore sul cavo di alimentazione

CA per assicurarlo all’unità.

3 Fissare il coperchio della presa CA

all’unità.

Uso del manuale su CD-ROM

Nota

Collegamento del cavo di

alimentazione CA

Cavo di

alimentazione

CA (fornito)

Presa AC IN

Supporto per il

connettore (fornito)

Coperchio della presa CA (fornito)

1 Posizionare l’unità parallelamente allo

schermo.

2 Dopo aver collegato il cavo di

alimentazione c.a. all’unità, collegarlo

a una presa della rete elettrica.

3 Premere il pulsante ?/1 (accensione/

attesa) per accendere l’unità.

4 Proiettare un’immagine sullo

schermo, quindi regolare la messa a

fuoco, le dimensioni e la posizione.

a Regolare la messa a fuoco.

Premere il pulsante LENS

ADJUSTMENT (FOCUS) per

visualizzare la finestra di regolazione

Fuoco obiett. (modello di prova).

Regolare quindi la messa a fuoco

dell’immagine premendo i pulsanti

M/m/</,.

b Regolare la dimensione

dell’immagine.

Premere il pulsante LENS

ADJUSTMENT (ZOOM) per

visualizzare la finestra di regolazione

Zoom obiettivo (motivo di prova).

Regolare quindi la dimensione

dell’immagine premendo i pulsanti

M/m/</,.

c Regolare la posizione

dell’immagine.

Premere il pulsante LENS

ADJUSTMENT (SHIFT) per

visualizzare la finestra di regolazione

Spost. obiett. (motivo di prova).

Regolare quindi la corretta posizione

dell’immagine premendo i pulsanti

M/m/</,.

Finestra di regolazione obiettivo

(modello di prova)

Installazione dell’unità

Punto 2

Si illumina in

rosso.

Parte anteriore dell’unità

Lampeggia per

decine di secondi in

verde, quindi si

illumina in verde.

Parte anteriore dell’unità

Per i dettagli, consultare “Collegamenti e

preparazioni” nelle Istruzioni per l’uso sul

CD-ROM in dotazione.

1.78:1 (16:9)

2.35:1

1.85:1

1.33:1 (4:3)

Le linee tratteggiate mostrano le dimensioni

dello schermo per ogni formato.

Effettuare i collegamenti osservando quanto segue:

• Spegnere tutte le apparecchiature prima di effettuare qualsiasi collegamento.

• Usare cavi adatti a ciascun collegamento.

• Inserire correttamente le spine dei cavi; se il collegamento delle spine non è corretto,

potrebbe verificarsi un malfunzionamento oppure la qualità dell’immagine potrebbe essere

scadente. Per scollegare un cavo, afferrare la spina senza tirare il cavo stesso.

• Consultare le istruzioni d’uso dell’apparecchiatura collegata.

Collegamento ad apparecchiatura con connettori di uscita video HDMI

Collegamento dell’unità

Collegamento a un videoregistratore

Punto 3

Cavo HDMI (non in dotazione)

: Flusso del segnale video

Lato destro dell’unità

Apparecchiatura con

connettori di uscita HDMI

all’uscita HDMI

Amplificatore AV

Altoparlanti

Quando si usa un cavo opzionale HDMI, assicurarsi di

usare un cavo HDMI Sony o un altro cavo con logo HDMI.

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Collegamento ad apparecchiatura con connettori di uscita video componenti

Cavo componente video (non in dotazione)

: Flusso del segnale video

Apparecchiatura con

connettori di uscita video

componenti

Lato destro dell’unità

Amplificatore AV

Altoparlanti

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Collegamento a un computer

Cavo HD D-sub a 15 pin (non in dotazione) o cavo HDMI (non in dotazione)

: Flusso del segnale

video

Lato destro dell’unità

all’uscita del monitor

Computer

Quando si usa un cavo opzionale HDMI, assicurarsi di usare un

cavo HDMI Sony o un altro cavo con logo HDMI.

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

Si può utilizzare un trasmettitore sincronizzato 3D separato dall’unità, mediante un cavo opzionale

LAN (di tipo diretto).

Se l’ambiente di utilizzo subisce continue interferenze di una particolare frequenza, i segnali

dell’immagine 3D e degli occhiali 3D di sincronizzazione potrebbero disperdersi. In tal caso,

utilizzare un cavo LAN classificato Categoria 7.

Per visualizzare immagini 3D in un ambiente con interferenze ancora maggiori, utilizzare il

trasmettitore incorporato.

Collegamento a un Trasmettitore Sincronizzato 3D

Nota

Lato destro dell’unità

Trasmettitore Sincronizzato 3D

(non in dotazione)

Cavo LAN (non in dotazione)

: Flusso segnale 3D sincronizzato

Per i dettagli, consultare “Collegamenti e preparazioni”

nelle Istruzioni per l’uso sul CD-ROM in dotazione.

È possibile scegliere la lingua di

presentazione del menu e di altre

visualizzazioni su schermo. L’impostazione

predefinita di stabilimento è l’inglese. Per

cambiare la lingua del menu attuale,

impostare la lingua desiderata con la

schermata del menu.

1 Premere MENU.

Appare il menu.

2 Premere M/m per selezionare il menu

Setup e premere , o .

Vengono visualizzate le voci di

impostazione del menu selezionato.

3 Premere M/m per selezionare

“Language” e premere , o .

4 Premere M/m/</, per selezionare

una lingua, quindi premere .

Il menu passa alla lingua selezionata.

Cancellazione del menu

Premere MENU.

Selezione della lingua del menu

Punto 4

1 Accendere l’unità e l’apparecchiatura

ad essa collegata.

2 Premere INPUT per visualizzare sullo

schermo gli ingressi disponibili.

3 Selezionare l’apparecchiatura della

quale visualizzare le immagini.

Premere ripetutamente INPUT oppure

premere M/m/ (invio) per

selezionare l’apparecchiatura di cui

proiettare le immagini.

1 Premere il pulsante ?/1 (accensione/

attesa).

Sullo schermo appare il messaggio

“DISATTIVARE?”.

2 Premere di nuovo il pulsante

?/1 (accensione/attesa) prima che il

messaggio scompaia.

La protezione della lente si chiude. Fare

attenzione che le dita o qualche oggetto

non restino incastrati.

La spia ON/STANDBY lampeggia in

verde e la ventola continua a girare per

ridurre il calore interno. Innanzitutto la

spia ON/STANDBY lampeggia

rapidamente e contemporaneamente non

sarà possibile illuminare la spia ON/

STANDBY con il pulsante

?/1 (accensione/attesa).

La ventola si arresta e la spia ON/

STANDBY passa da luce verde

lampeggiante a rosso fisso.

Questo indica lo spegnimento completo

dell’alimentazione. È ora possibile

rimuovere il cavo di alimentazione.

Non scollegare mai il cavo di alimentazione

mentre l’indicatore lampeggia.

È possibile spegnere l’unità tenendo premuto il

pulsante

?/1 (accensione/attesa) per circa 1

secondo, invece di eseguire la procedura

precedentemente indicata.

Proiezione

Punto 5

Proiezione dell’immagine

Spegnimento

dell’alimentazione

Esempio: per visualizzare l’immagine

dall’apparecchiatura video collegata al

connettore HDMI 1 di questa unità.

Nota

Per i dettagli, consultare “Proiezione”

nelle Istruzioni per l’uso sul CD-ROM in

dotazione.

Premere uno dei pulsanti CALIBRATED

PRESET.

Selezione della modalità di visualizzazione dell’immagine

Pulsanti

CALIBRATED

PRESET

Voci di impostazione Descrizione

CINEMA FILM 1 Qualità dell’immagine adatta per riprodurre le immagini nitide e

altamente dinamiche tipiche della pellicola positiva master.

CINEMA FILM 2 Qualità dell’immagine adatta per riprodurre la ricca tonalità e il

colore tipici del cinema.

CINEMA DIGITAL Qualità dell’immagine adatta per riprodurre immagini simili al

cinema digitale secondo le specifiche DCI.

REF Un’impostazione di qualità immagine adatta per la riproduzione

fedele della qualità dell’immagine originale, oppure per ottenere

la qualità dell’immagine senza regolazioni.

TV Qualità dell’immagine adatta per guardare programmi televisivi,

sport, concerti, e così via.

PHOTO Ideale per proiettare fotografie scattate con una fotocamera

digitale.

GAME Qualità dell’immagine adatta per giochi, con colori ben

modulati e rapidità della risposta.

BRT CINE Qualità dell’immagine adatta per guardare film in un ambiente

luminoso, ad esempio un soggiorno.

BRT TV Qualità dell’immagine adatta per guardare programmi televisivi,

sport, concerti e altri video in un ambiente luminoso, ad

esempio un soggiorno.

Per i dettagli, consultare “Proiezione” nelle Istruzioni per

l’uso sul CD-ROM in dotazione.

La spia ON/STANDBY o LAMP/COVER si illumina o lampeggia in caso di problemi del

proiettore.

Gestione degli errori

Spie di avvertenza

Spia ON/STANDBY

Spia LAMP/COVER

Sintomo Causa e rimedio

LAMP/COVER lampeggia

in rosso. (frequenza di

ripetizione di 2 lampeggi)

c Chiudere saldamente il coperchio della lampada, quindi serrare

saldamente le viti.

LAMP/COVER lampeggia

in rosso. (frequenza di

ripetizione di 3 lampeggi)

c La temperatura della lampada è insolitamente alta. Spegnere e

attendere che la lampada si raffreddi, quindi riaccendere

l’alimentazione.

c Se il sintomo persiste, la lampada potrebbe essere giunta al

temine della durata utile. In questo caso, sostituire la lampada

con una nuova.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 4 lampeggi)

c La ventola è guasta. Rivolgersi a personale Sony qualificato.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 2 lampeggi)

c La temperatura interna è insolitamente elevata. Verificare che le

prese di ventilazione non siano ostruite oppure se l’unità viene

usata a quota elevata.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 6 lampeggi)

c Premere il pulsante ?/1 (accensione/attesa) per accendere

l’unità. Se l’alimentazione non si accende, scollegare il cavo di

alimentazione c.a. e verificare che la spia ON/STANDBY sia

spenta. Dopo circa 10 secondi, ricollegare il cavo di

alimentazione c.a. e riaccendere l’alimentazione. Se le spie si

illuminano ancora, c’è un guasto dell’impianto elettrico.

Rivolgersi a personale Sony qualificato.

Se dovesse lampeggiare una spia di avvertenza diversa da quelle citate e il problema persiste anche

dopo aver effettuato le precedenti operazioni, rivolgersi a personale Sony qualificato.

ON/STANDBY lampeggia

in rosso. (frequenza di

ripetizione di 5 lampeggi)

c Il coperchio dell’obiettivo non è completamente aperto.

Spegnere e riaccendere l’unità. Se comunque il coperchio

dell’obiettivo non si apre completamente, rivolgersi a personale

Sony qualificato.

Suggerimento

In situazione urgente, fare riferimento all’illustrazione che segue per

aprire manualmente il coperchio dell’obiettivo. Premere il pulsante

?/1 (accensione/attesa) per accendere l’unità e utilizzarla.

Nota

Sintomo Causa e rimedio

Per eventuali problemi o a seguito della comparsa di un

messaggio d’errore sullo schermo, consultare

“Risoluzione dei problemi” nelle Istruzioni per l’uso sul

CD-ROM in dotazione.

La lampada che costituisce la sorgente

luminosa ha una determinata vita utile. Se la

luminosità della lampada diminuisce, il

bilanciamento del colore dell’immagine è

anormale, oppure appare sullo schermo

“Sostituire la lampada.”, la lampada

potrebbe essere esaurita. Sostituire subito la

lampada con una nuova (non in dotazione)

Attrezzatura necessaria:

• Lampada per proiettore LMP-H330

(opzionale)

• Normale cacciavite con punta a croce

• Panno (per evitare i graffi)

Suggerimento

La durata della lampada utilizzata come

sorgente luminosa varia in funzione

dell’ambiente di installazione o delle

condizioni di utilizzo. La durata della lampada

può essere estesa evitando di spegnerla prima

che siano passati alcuni minuti

dall’accensione.

• La lampada è ancora calda dopo aver spento

l’unità con il pulsante ?/1 (accensione/

attesa). Toccando la lampada, ci si potrebbe

ustionare le dita. Quando si sostituisce la

lampada, aspettare almeno 1 ora che si

raffreddi.

• Non toccare la superficie dell’obiettivo. Se

venisse toccata, pulire le ditate con un panno

morbido.

• Prestare particolare attenzione alla

sostituzione della lampada di un’unità

installata sul soffitto.

• Quando si sostituisce la lampada di un’unità

installata sul soffitto, non sostare

direttamente sotto il coperchio della

lampada. Quando si rimuove lo sportello

della lampada (coperchio interno), cercare di

non torcerlo.

Se la lampada esplode, i frammenti possono

provocare lesioni.

• Per rimuovere l’unità della lampada,

mantenerla orizzontale e tirare direttamente

verso l’alto. Non inclinare l’unità della

lampada. Se tirando fuori l’unità della

lampada in posizione inclinata la lampada si

rompe, i frammenti potrebbero disperdersi e

provocare lesioni.

1 Spegnere l’unità e scollegare il cavo di

alimentazione c.a.

2 Quando si posa l’unità su un piano

quale una scrivania ecc., usare un

panno per evitare di graffiarne la

superficie. Posizionare l’unità sul

panno.

Controllare che l’unità sia posata su un

piano stabile.

3 Quando si preme la parte indicata

nell’illustrazione del coperchio della

lampada, far scorrere 1 quindi aprire

2 il coperchio.

Manutenzione

Sostituzione della lampada

Attenzione

Nota

4 Allentare la vite dello sportello della

lampada (coperchio interno) con un

cacciavite Phillips, quindi aprire lo

sportello.

5 Allentare le 3 viti sulla lampada con il

cacciavite Phillips. Sollevare la

maniglia, quindi tirare fuori la

lampada direttamente verso l’alto.

Tenere la lampada dalla maniglia per

rimuoverla e fissarla.

6 Spingere a fondo la nuova lampada

con la maniglia e stringere le 3 viti.

Prestare attenzione a non toccare il blocco

ottico all’interno dell’unità.

7 Chiudere lo sportello della lampada

(coperchio interno), quindi serrare la

vite.

8 Chiudere il coperchio della lampada.

Nota

Maniglia

Nota

9 Togliere la polvere dalle prese di

ventilazione (aspirazione) usando un

panno morbido.

10Accendere l’unità, quindi selezionare

la voce di impostazione desiderata nel

menu Impostazione .

Verrà visualizzata la schermata di menu

che segue.

11 Selezionare “Sì”.

Non infilare le mani nella sede di sostituzione

della lampada e fare in modo che non ci cadano

dei liquidi o degli oggetti per evitare scossa

elettrica o incendio.

• Per la sostituzione, usare unicamente una

lampada per proiettore LMP-H330. Usando

lampade diverse dalla LMP-H330, l’unità

potrebbe guastarsi.

• Prima di sostituire la lampada, spegnerla e

scollegare il cavo di alimentazione, quindi

verificare che l’indicatore ON/STANDBY si

sia già spento.

• L’unità non si accenderà se la lampada non è

montata saldamente in posizione.

• L’unità non si accenderà se il coperchio della

lampada non è chiuso saldamente.

• Per cancellare un messaggio visualizzato

sullo schermo, premere il pulsante sul

telecomando o sul pannello di controllo

dell’unità.

Nota sulla sostituzione di una

lampada rotta nel caso di

un’installazione a soffitto

Se la lampada si rompe, i frammenti possono

spargersi e causare lesioni.

Se l’unità è montata sul soffitto, rimuovere

lo sportello della lampada (coperchio

interno) facendolo scorrere lentamente in

orizzontale dopo averlo sollevato di 30

gradi. Cercare di non torcere lo sportello

della lampada (coperchio interno).

Attenzione

Note

Prese di ventilazione

(aspirazione)

Nota

La lampada contiene del mercurio. Le

norme per lo smaltimento dei tubi

fluorescenti esauriti dipendono dal paese di

residenza. Seguire le regolamentazioni di

smaltimento dei rifiuti applicabili nel

proprio paese.

30°

В данном документе Краткое справочное руководство описана установка и

основные операции для проецирования изображений. В этом руководстве также

содержатся важные примечания и предупреждения, которым следует уделять

особое внимание при обращении с аппаратом и его эксплуатации.

При необходимости см. “Предупреждающие индикаторы” и “Замена лампы”.

Для получения дополнительной информации об операциях см. документ

Инструкция по эксплуатации, содержащийся на прилагаемом компакт-диске.

О документе Краткое справочное

руководство

Подготовка................................................Cтр. 9

Установка устройства ...................... Cтр. 11

Подключение устройства...............Cтр. 13

Выбор языка меню.............................Cтр. 17

Проецирование.....................................Cтр. 18

Устранение

ошибок

Предупреждающие индикаторы ..................Cтр. 20

Техническое

обслуживание

Замена лампы...................................................Cтр. 22

Шаг 1.

Шаг 2.

Шаг 3.

Шаг 4.

Шаг 5.

видеопроектор

VPL-VW1100ES

Внимательно прочтите настоящее

руководство перед началом

эксплуатации аппарата и сохраните

его для справки на будущее.

ПРЕДУПРЕЖДЕНИЕ

Для снижения риска возгорания и

поражения электрическим током

не допускайте воздействия на

аппарат влаги и сырости.

Чтобы исключить риск поражения

электрическим током, не

вскрывайте корпус.

Обслуживание аппарата должны

выполнять только

квалифицированные

специалисты.

ПРЕДУПРЕЖДЕНИЕ

ДАННОЕ УСТРОЙСТВО ДОЛЖНО

БЫТЬ ЗАЗЕМЛЕНО.

ПРЕДУПРЕЖДЕНИЕ

При установке устройства

используйте легкодоступный

прерыватель питания с

фиксированной проводкой или

подключите провод питания к

легкодоступной настенной розетка,

расположенной рядом с устройством.

Если в процессе эксплуатации блока

возникнет неисправность, с помощью

прерывателя отключите питание, или

отсоедините провод питания.

ОСТОРОЖНО

Разъем LAN

В целях обеспечения безопасности не

подключайте к этому порту

соединительные разъемы

электропроводки периферических

устройств, которые, возможно, имеют

чрезмерно высокое напряжение.

ПРЕДУПРЕЖДЕНИЕ

1 Используйте разрешенные к

применению шнур питания

(с 3-жильным силовым проводом) /

разъем для подключения бытовых

приборов / штепсельную вилку с

заземляющими контактами,

соответствующие действующим

нормам техники безопасности

каждой отдельной страны.

2 Используйте шнур питания

( с 3-жильным силовым проводом) /

разъем для подключения бытовых

приборов / штепсельную вилку,

соответствующие допустимым

номинальным характеристикам

(напряжение, сила тока).

В случае вопросов относительно

использования упомянутых выше

шнура питания / разъема для

подключения бытовых приборов /

штепсельной вилки, пожалуйста,

обращайтесь к квалифицированным

специалистам по сервисному

обслуживанию.

SONY

Сони Корпорейшн

1-7-1, Конан, Минато-ку, Токио,

Япония, 108-0075

Сделано в ЯПОНИИ

Импортер на территории стран

Таможенного союза

АО «Сони Электроникс», Россия,

123103, Москва, Карамышевский

проезд, 6

Это устройство является проектором

для проецирования изображений с

подключенного компьютера или

видеооборудования.

Организация, уполномоченная

принимать претензии от

потребителей на территории

Казахстана:

АО «Сони Электроникс»

Представительство в Казахстане,

050059, Алматы, улица Иванилова, д. 58

Год производства: см. паспортную

табличку на изделии.

Пример: (2013-01)

2013: означает год

01: означает месяц

Как и в случае с

любым

источником

яркого света, не

смотрите прямо на

луч, RG2 IEC

62471-5:2015.

Меры

предосторожности

Безопасность

• Проверьте, соответствует ли

рабочее напряжение вашего

устройства напряжению питания

местной электрической сети.

• В случае попадания внутрь корпуса

каких-либо жидкостей или

посторонних предметов отсоедините

устройство от электрической сети и

обратитесь к квалифицированному

персоналу для его проверки перед

дальнейшей эксплуатацией.

• Выключите устройство из сетевой

розетки, если не планируете

использовать его в течение

нескольких дней.

• При отключении шнура тяните его

за вилку. Никогда не тяните

непосредственно за шнур.

• Сетевая розетка должна находиться

возле устройства и быть легко

доступной.

• Пока устройство подключено к

источнику переменного тока, на

него по-прежнему подается

электропитание, даже если само

устройство выключено.

• Не смотрите в объектив проектора

при включенной лампе.

• Не подносите руки или предметы к

вентиляционным отверстиям. Из них

выходит горячий воздух.

О предотвращении внутреннего

перегрева

После выключения питания с

помощью кнопки ?/1 (ON/STANDBY)

не отключайте устройство от сетевой

розетки, пока работает вентилятор.

Осторожно

Данное устройство оборудовано

вентиляционными отверстиями

(впускными и выпускными). Не

блокируйте и не располагайте ничего

возле этих отверстий, в противном

случае возможен внутренний

перегрев, что приведет к ухудшению

изображения или повреждению

устройства.

О повторной упаковке

Сохраните оригинальную

транспортировочную упаковку, она

потребуется при возможной

транспортировке устройства. Для

максимальной защиты повторно

упакуйте устройство так, как оно

было упаковано на заводе.

Правила техники безопасности

при использовании 3D-очков

Предупреждение

• Не подвергайте 3D-очки

воздействию огня.

• Не разбирайте 3D-очки.

• Не используйте, не заряжайте, не

храните и не оставляйте 3D-очки

рядом с источниками открытого

огня или в местах с повышенной

температурой, например под

прямыми солнечными лучами или в

машинах, стоящих на солнце.

• Используйте только прилагаемый

кабель USB.

• Не допускайте попадания воды или

посторонних материалов в 3D-очки.

Правила техники безопасности

• Используйте 3D-очки только такого

типа, который включен в комплект

данного устройства. 3D-очки можно

использовать только для просмотра

3D-видеоизображений. Не

используйте 3D-очки с другим

оборудованием, например,

телевизором.

• Если вы ощущаете мерцание или

мигание света, выключите

освещение в комнате.

• Запрещается использование детьми

без присмотра взрослых.

• Соблюдайте осторожность, чтобы

при складывании дужек 3D-очков не

прищемить пальцы.

• Не роняйте и не модифицируйте эти

3D-очки.

• Если очки разбились, не допускайте

попадания осколков в рот или в

глаза.

Жидкокристаллический

проектор

ЖК-проектор создан с

использованием высокоточных

технологий. Однако, на экране ЖК-

проектора могут периодически

появляться мелкие черные и/или

яркие (красные, синие или зеленые)

точки. Этот эффект является

нормальным результатом

производственного процесса и не

свидетельствует о неисправности.

Кроме того, при использовании для

проецирования на один экран

нескольких ЖК-проекторов, даже

одной модели, цветопередача разных

проекторов может отличаться, так

как баланс цвета на них может быть

настроен по-разному.

О конденсации

При быстром изменении температуры

в помещении, в котором установлен

проектор, или при быстром

перемещении проектора из холодного

в теплое место внутри него может

образоваться конденсат. Так как

конденсат может привести к

неисправности, соблюдайте

осторожность при изменении

настроек температуры кондиционера.

При образовании конденсата перед

использованием проектора оставьте

его включенным приблизительно на

два часа.

Примечания о безопасности

• КОМПАНИЯ SONY НЕ НЕСЕТ

ОТВЕТСТВЕННОСТИ ЗА

КАКОЙ БЫ ТО НИ БЫЛО

УЩЕРБ, ВОЗНИКШИЙ

ВСЛЕДСТВИЕ НЕСОБЛЮДЕНИЯ

МЕР ПРЕДОСТОРОЖНОСТИ

ПРИ ИСПОЛЬЗОВАНИИ

УСТРОЙСТВ ПЕРЕДАЧИ

ДАННЫХ, НЕИЗБЕЖНЫХ

УТЕЧЕК ИНФОРМАЦИИ,

СВЯЗАННЫХ СО

СПЕЦИФИКАЦИЯМИ

ПЕРЕДАЧИ ДАННЫХ, ИЛИ

ПРОБЛЕМ БЕЗОПАСНОСТИ

ЛЮБОГО РОДА.

• В зависимости от операционной

среды возможен

несанкционированный доступ

посторонних лиц к устройству. При

подключении устройства к сети

убедитесь в том, что сеть надежно

защищена.

• При использовании устройства,

подключенного к сети, в целях

безопасности рекомендуется

открыть окно управления с

помощью веб-браузера и изменить

заводские настройки по умолчанию

для ограничения доступа (см. раздел

“Использование сетевых функций”

в документе “Инструкция по

эксплуатации”).

Кроме того, рекомендуется

регулярно менять пароль.

• Во время установки настроек и

после ее завершения не заходите на

какие-либо веб-сайты через веб-

браузер. Поскольку состояние входа

сохраняется в браузере, по

завершении настроек закройте веб-

браузер, чтобы предотвратить

несанкционированный доступ

посторонних лиц к устройству и

воздействие вредоносного

программного обеспечения.

Примечания по

установке и

эксплуатации

Не размещайте устройство в

следующих условиях, которые могут

привести к неисправности или

повреждению устройства.

Рядом со стенами

Для обеспечения производительности

и надежности устройства оставьте

место между стенами и устройством,

как показано на рисунке.

Оставьте как минимум 5 см между

стеной и стороной устройства с

выпускным отверстием. Имейте в

виду, что стена за устройством может

нагреваться.

Примечание

КОМПАНИЯ SONY НЕ НЕСЕТ

ОТВЕТСТВЕННОСТИ ЗА

КАКОЙ БЫ ТО НИ БЫЛО

УЩЕРБ, ВЫЗВАННЫЙ

ПРИМЕНЕНИЕМ ДАННОГО

УСТРОЙСТВА В УСЛОВИЯХ,

ОТЛИЧНЫХ ОТ ОБЩЕГО

ДОМАШНЕГО

ИСПОЛЬЗОВАНИЯ, КАК В

ПЕРИОД ДЕЙСТВИЯ

ГАРАНТИИ, ТАК И ПОСЛЕ ЕГО

ОКОНЧАНИЯ.

Недопустимые варианты

установки

30 см

30 см 30 см

5см

: выпуск

Помещение с плохой вентиляцией

Оставьте вокруг устройства

минимальное пространство в 30 см.

Жаркое и влажное помещение

Помещения, подверженные

воздействию потока холодного

или теплого воздуха из

кондиционера

Установка в таком месте может

привести к неисправности устройства

вследствие конденсации влаги или

повышения температуры.

Рядом с датчиком тепла или дыма

Это может привести к ложному

срабатыванию датчика.

Сильно запыленные или сильно

задымленные помещения

При использовании данного

устройства запрещается выполнять

следующие операции.

Блокировка вентиляционных

отверстий (впускные и

выпускные)

Наклон вперед/назад и вправо/

влево

Избегайте использования устройства

с наклоном под углом более 15

градусов.

Устанавливайте устройство только на

ровной поверхности или на потолке.

Установка устройства в таком месте

может привести к искажению цветов

или снижению надежности работы

лампы.

Если устройство наклонено вверх или

вниз, изображение на экране может

быть трапецеидальным.

Расположите устройство таким

образом, чтобы объектив находился

параллельно экрану.

Недопустимые условия

эксплуатации

Вентиляционные

отверстия (впускные)

Вентиляционные

отверстия

(выпускные)

Установка устройства на большой

высоте над уровнем моря

При использовании устройства на

высоте 1500 м или выше установите

для параметра “Установки охлажд” в

меню “Настройка” значение

“Высокий”. Если не установить этот

режим при использовании устройства

высоко над уровнем моря, это может

привести к неблагоприятным

последствиям, например к

уменьшению надежности некоторых

компонентов.

• Не пытайтесь установить проектор

на потолке или переместить его

самостоятельно. Обязательно

проконсультируйтесь с

квалифицированным персоналом

компании Sony, компетентным в

данном вопросе.

• Устанавливая устройство на

потолке, обязательно используйте

страховочный шнур или другие

средства для предотвращения

падения устройства. Доверьте

установку опытному специалисту по

монтажу.

Информация для дилеров

• Для установки проектора на потолке

необходимо использовать

кронштейн производства компании

Sony или аналогичное

рекомендованное крепление.

• При установке на потолок плотно

закрывайте крышку корпуса.

15° или

более

15° или

более

15° или

более

15° или

более

15° или

более

Меры предосторожности

при установке устройства

на потолке

Проверьте упаковку на наличие

следующих элементов.

• Пульт дистанционного управления

RM-PJ22 (1)

• Марганцевые батарейки размера

AA (R6) (2)

• Кабель питания переменного тока

для проектора (1)

• Держатель штекера (1)

• Крышка входа переменного тока (1)

• 3D-очки (2)

• Чехол для 3D-очков (2)

• Зарядный USB-кабель (1,2 м) (1)

• Краткое справочное руководство

(данное руководство) (1)

• Инструкция по эксплуатации

(компакт-диск) (1)

ОСТОРОЖНО

При неправильной замене элементов

питания возникает опасность взрыва.

Используйте для замены только

идентичные или эквивалентные

элементы питания, рекомендуемые

изготовителем.

При утилизации отработанных

элементов питания необходимо

следовать правилам, действующим в

соответствующем регионе или стране.

Установка батарей

К пульту дистанционного управления

прилагаются две батареи размера AA

(R6).

Чтобы избежать опасности взрыва,

используйте марганцевые или

щелочные батареи размера AA (R6).

Подготовка

Шаг 1.

Проверка аксессуаров из

комплекта поставки

Установка батарей в пульт

дистанционного

управления

Нажмите и сдвиньте,

чтобы открыть.

Вставьте батареи

стороной E

Предупреждение относительно

использования пульта

дистанционного управления

• Бережно обращайтесь с пультом

дистанционного управления. Не

бросайте его, не наступайте на него

и не проливайте на него никакие

жидкости.

• Не оставляйте пульт

дистанционного управления вблизи

источников тепла или в месте,

подверженном прямому

воздействию солнечных лучей, или

во влажном помещении.

Руководство можно открыть с

помощью компьютера, на котором

установлена программа Adobe

Reader.Программу Adobe Reader

можно бесплатно скачать с веб-сайта

Adobe.

1 Откройте файл index.html на

компакт-диске.

2 Выберите нужное руководство и

щелкните по нему.

В случае утери или повреждения

компакт-диска новый диск можно

приобрести у ближайшего дилера Sony

или в сервисном центре Sony.

1 Вставьте кабель питания

переменного тока в гнездо AC

IN, затем подключите держатель

штекера к кабелю питания

переменного тока.

2 Сдвиньте держатель штекера по

кабелю питания переменного

тока для крепления к устройству.

3 Установите крышку входа

переменного тока на устройство.

Использование

руководства на компакт-

диске

Примечание

Подключение кабеля

питания переменного тока

Держатель

штекера

(прилагается)

Кабель питания

переменного тока

(прилагается)

Гнездо AC IN

Крышка входа переменного

тока (прилагается)

1 Расположите устройство

параллельно экрану.

2 После подключения кабеля

питания переменного тока к

устройству подключите кабель

питания переменного тока к

сетевой розетке.

3 Нажмите кнопку ?/1 (ON/

STANDBY), чтобы включить

устройство.

4 Выполните проецирование

изображения на экран, затем

отрегулируйте фокус, размер и

положение.

a Отрегулируйте фокусное

расстояние.

Нажмите кнопку LENS

ADJUSTMENT (FOCUS), чтобы

отобразить окно регулировки

“Фокус объект.” (тестовый

образец). Отрегулируйте затем

фокус изображения с помощью

кнопок M/m/</,.

b Отрегулируйте размер

изображения.

Нажмите кнопку LENS

ADJUSTMENT (ZOOM), чтобы

отобразить окно регулировки

“Вариообъектив” (тестовый

образец). Отрегулируйте затем

размер изображения с помощью

кнопок M/m/</,.

c Отрегулируйте положение

изображения.

Нажмите кнопку LENS

ADJUSTMENT (SHIFT), чтобы

отобразить окно регулировки

“Сдвиг объект.” (тестовый

образец). Отрегулируйте

надлежащее положение

изображения с помощью кнопок

M/m/</,.

Установка устройства

Шаг 2.

Горит

красным

цветом.

Передняя часть устройства

Мигает зеленым в

течение

нескольких

десятков секунд,

затем горит

зеленым.

Передняя часть устройства

Окно регулировки объектива

(тестовый образец)

1.78:1 (16:9)

2.35:1

1.85:1

1.33:1 (4:3)

Пунктирные линии указывают на размеры

экрана каждого форматного соотношения.

Для получения дополнительной

информации см. раздел “Соединения

и подготовка” в документе

Инструкция по эксплуатации,

содержащемся на прилагаемом

компакт-диске.

При подключении выполните следующие действия.

• Выключите все оборудование перед выполнением любых подключений.

• Используйте соответствующий кабель для каждого соединения.

• Вставьте штекеры кабеля надлежащим образом; ненадежное соединение

штекеров может привести к неисправности или низкому качеству изображения.

При отсоединении кабеля тяните за штекер, а не за сам кабель.

• См. инструкции по эксплуатации подключенного оборудования.

Подключение оборудования с выходными разъемами HDMI

Подключение устройства

Шаг 3.

Подключение к видеомагнитофону

Кабель HDMI (не прилагается)

: видеосигнал

Правая сторона устройства

Оборудование с выходными

разъемами HDMI

К выходу HDMI

Аудио-/видеоусилитель

Динамики

При использовании дополнительного кабеля HDMI

используйте кабель Sony HDMI или другой кабель с

логотипом HDMI.

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Подключение оборудования с компонентными выходными

видеоразъемами

Компонентный видеокабель (не прилагается)

: видеосигнал

Оборудование с

компонентными выходными

видеоразъемами

Правая сторона устройства

Аудио-/видеоусилитель

Динамики

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Подключение к компьютеру

Кабель с 15-контактным разъемом HD-Dsub (не прилагается) или

кабель HDMI (не прилагается)

: видеосигнал

Правая сторона устройства

к выходу на монитор

Компьютер

При использовании дополнительного кабеля HDMI

используйте кабель Sony HDMI или другой кабель с

логотипом HDMI.

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Можно использовать передатчик 3D-сигнала отдельно от данного устройства с

помощью дополнительного кабеля LAN (прямой).

Если при использовании присутствуют помехи постоянных определенных частот,

синхронизация сигнала 3D-изображения и 3D-очков может быть потеряна. В данном

случае используйте кабель LAN категории 7.

При просмотре 3D-изображений в среде с большим количеством помех используйте

внутренний передатчик.

Подключение к передатчику 3D-сигнала

Примечание

Правая сторона устройства

Передатчик 3D-сигнала (не прилагается)

Кабель LAN (не прилагается)

: поток 3D-сигнала

Для получения дополнительной информации см.

раздел “Соединения и подготовка” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Можно выбрать язык для

отображения меню и других экранных

индикаторов. По умолчанию

установлен английский язык. Для

изменения текущего языка меню

выберите необходимый язык в экране

меню.

1 Нажмите кнопку MENU.

Появится меню.

2 Нажмите M/m, чтобы выбрать

меню Setup , затем нажмите

, или .

Отобразятся настройки элементов

выбранного меню.

3 Нажмите M/m, чтобы выбрать

“Language”, затем нажмите ,

или .

4 Нажмите M/m/</,, чтобы

выбрать язык, затем нажмите

Язык меню изменится на

выбранный язык.

Закрытие меню

Нажмите кнопку MENU.

Выбор языка меню

Шаг 4.

1 Включите устройство и

оборудование, подключенное к

устройству.

2 Нажмите INPUT для

отображения панели входа на

экране.

3 Выберите оборудование, с

которого следует отображать

изображения.

Нажимайте повторно INPUT или

нажмите

M/m/ (ввод) для

выбора оборудования, с которого

следует выполнять проецирование.

1 Нажмите кнопку ?/1 (ON/

STANDBY).

На экране отобразится сообщение

“ПИТАНИЕ ВЫКЛ?”.

2 Нажмите кнопку ?/1 (ON/

STANDBY) еще раз до того, как

сообщение исчезнет.

Закроется защитная крышка

объектива. Следите за тем, чтобы

не защемить пальцы или другие

объекты.

Индикатор ON/STANDBY будет

мигать зеленым, а вентилятор

продолжать работать для

внутреннего охлаждения. Сначала

индикатор ON/STANDBY мигает

быстро, при этом время не удастся

зажечь индикатор ON/STANDBY

нажатием кнопки ?/1 (ON/

STANDBY).

Вентилятор остановится, а

индикатор ON/STANDBY изменит

состояние, он перестанет мигать

зеленым и будет гореть красным.

Питание будет полностью отключено,

можно отсоединить кабель питания

переменного тока.

Никогда не отсоединяйте кабель

питания переменного тока, когда мигает

индикатор.

Можно отключить устройство,

удерживая кнопку ?/1 (ON/STANDBY) в

течение около 1 секунды, не выполняя

вышеуказанные действия.

Проецирование

Шаг 5.

Проецирование

изображения

Выключение питания

Пример: для просмотра изображения с

видеооборудования, подключенного к

разъему HDMI 1 данного устройства.

Примечание

Для получения дополнительной

информации см. раздел

“Проецирование” в документе

Инструкция по эксплуатации,

содержащемся на прилагаемом

компакт-диске.

Нажмите одну из кнопок

CALIBRATED PRESET.

Выбор режима просмотра изображений

Кнопки

CALIBRATED

PRESET

Настраиваемые

элементы

Описание

CINEMA FILM 1 Качество изображения, подходящее для

воспроизведения высокодинамичных и четких

изображений, типичных для позитивов.

CINEMA FILM 2 Качество изображения, подходящее для

воспроизведения насыщенных и цветных изображений,

типичных для кинотеатров.

CINEMA DIGITAL Качество изображений, подходящее для

воспроизведения цифровых изображений с эффектом

изображения в кинотеатре со спецификациями DCI.

REF Настройка качества изображения, подходящая для

воспроизведения достоверного оригинального

изображения или отображения качества изображения

без каких-либо регулировок.

TV Качество изображения, подходящее для просмотра

телевизионных программ, спортивных мероприятий,

концертов и др.

PHOTO Идеально подходит для проецирования фотоснимков,

снятых цифровой камерой.

GAME Качество изображения, подходящее для игр с хорошо

модулированными цветами и малым временем

отклика.

BRT CINE Качество изображения, подходящее для просмотра

фильмов в условиях яркого освещения, например в

гостиной.

BRT TV Качество изображения, подходящее для просмотра

телевизионных программ, спортивных мероприятий,

концертов и других видеоизображений в условиях

яркого освещения, например в гостиной.

Для получения дополнительной информации см.

раздел “Проецирование” в документе

Инструкция по эксплуатации, содержащемся на

прилагаемом компакт-диске.

Индикатор ON/STANDBY или LAMP/COVER загорается или мигает в случае

неисправности проектора.

Устранение ошибок

Предупреждающие индикаторы

Симптом Вероятная причина и метод устранения

LAMP/COVER мигает

красным. (Мигает

сериями по 2 вспышки)

c Надежно закройте крышку лампы, затем надежно

затяните винты.

LAMP/COVER мигает

красным. (Мигает

сериями по 3 вспышки)

c Чрезмерно высокая температура лампы. Выключите

питание, дайте лампе остыть, затем снова включите

питание.

c Если симптомы остались, возможно, подходит конец

срока службы лампы. В этом случае установите новую

лампу.

ON/STANDBY мигает

красным. (Мигает

сериями по 4 вспышки)

c Вентилятор вышел из строя. Обратитесь к

квалифицированному персоналу Sony.

ON/STANDBY мигает

красным. (Мигает

сериями по 2 вспышки)

c Необычно высокая внутренняя температура.

Убедитесь, что ничто не блокирует вентиляционные

отверстия и устройство не используется высоко над

уровнем моря.

ON/STANDBY мигает

красным. (Мигает

сериями по 6 вспышки)

c Нажмите кнопку ?/1 (ON/STANDBY), чтобы

включить устройство. Если питание не включено,

отключите кабель питания переменного тока, затем

убедитесь, что индикатор ON/STANDBY выключен.

После 10 секунд заново подключите кабель питания

переменного тока и включите питание снова. Если

индикатор все еще горит, электрическая система

неисправна. Обратитесь к квалифицированному

персоналу Sony.

Индикатор ON/STANDBY

Индикатор LAMP/COVER

Если начинает мигать предупреждающий индикатор, отличный от вышеуказанных, и

симптомы остаются даже после выполнения вышеуказанных действий, обратитесь к

квалифицированному персоналу Sony.

ON/STANDBY мигает

красным. (Мигает

сериями по 5 вспышки)

c Защитная крышка объектива открыта не полностью.

Выключите питание устройства, а затем включите

снова. Если защитная крышка объектива открыта не

полностью, обратитесь к квалифицированному

персоналу Sony.

Совет

В экстренной ситуации см. иллюстрацию ниже для

открытия защитной крышки объектива руками. Нажмите

кнопку ?/1 (ON/STANDBY), чтобы включить устройство и

начать управление.

Примечание

Симптом Вероятная причина и метод устранения

При возникновении каких-либо проблем или

отображении сообщения об ошибке на экране см.

раздел “Поиск и устранение неисправностей” в

документе Инструкция по эксплуатации,

содержащемся на прилагаемом компакт-диске.

Лампа, используемая в качестве

источника питания, имеет

определенный срок службы. Если

лампа тускнеет, баланс цвета

становится странным или на экране

отображается сообщение “Замените,

пожалуйста, лампу.”, подошел конец

срока службы лампы.

Незамедлительно замените лампу на

новую (не прилагается)

Потребуются следующие

инструменты:

• Лампа проектора LMP-H330

(дополнительно)

• Стандартная крестообразная

отвертка

• Ткань (для защиты от царапин)

Совет

Срок службы лампы, используемой в

качестве источника света, изменяется в

зависимости от среды установки и

условий использования. Срок службы

лампы можно увеличить, если не

выключать лампу в течение нескольких

минут после ее включения.

• После выключения устройства с

помощью кнопки ?/1 (ON/STANDBY)

лампа остается горячей. Касание

лампы может привести к ожогу

пальцев. Перед заменой лампы

подождите как минимум 1 час, чтобы

дать лампе остыть.

• Не прикасайтесь к поверхности

объектива. При касании сотрите

отпечатки пальцев мягкой тканью.

• Соблюдайте особую осторожность

при замене лампы, если устройство

установлено на потолке.

• При замене лампы устройства,

установленного на потолке, не

вставайте непосредственно под

крышкой лампы. При снятии дверцы

лампы (внутренняя крышка), следите,

чтобы она не крутилась.

В случае взрыва лампы фрагменты

могут стать причиной травмы.

• При извлечении лампы удерживайте

ее в горизонтальном положении, а

затем поднимите прямо вверх. Не

наклоняйте лампу. Если во время

извлечения лампы под наклоном

лампа разобьется, разлетающиеся

осколки могут причинить травму.

1 Выключите питание и

выключите из розетки вилку

кабеля питания переменного

тока.

2 При установке устройства на

плоской поверхности, например

на столе и т.д., положите ткань во

избежание появления царапин на

поверхности. Положите

устройство на ткань.

Убедитесь, что устройство

расположено на устойчивой

поверхности.

3 При нажатии части ,

указанной на рисунке крышки

лампы, сдвиньте 1 и откройте

крышку лампы 2.

Техническое обслуживание

Замена лампы

Осторожно

Примечание

4 Ослабьте винт дверцы лампы

(внутренняя крышка)

крестообразной отверткой,

затем откройте дверцу лампы.

5 Ослабьте 3 винта на лампе

крестообразной отверткой.

Удерживая зажим, извлеките

лампу без перекоса.

Удерживайте лампу за зажим при

извлечении и установке лампы.

6 Вставьте новую лампу, надежно

удерживая за зажим, до конца,

затем затяните 3 винта.

Соблюдайте осторожность, не

прикасайтесь к оптическому блоку

внутри устройства.

7 Закройте дверцу лампы

(внутренняя крышка), затем

затяните винт.

8 Закройте крышку лампы.

Примечание

Зажим

Примечание

9 Сотрите пыль с вентиляционных

отверстий (впускные) мягкой

тканью.

10Включите устройство, затем

выберите требуемый элемент в

меню “Настройка” .

Отобразится следующий экран.

11 Выберите “Да”.

Не засовывайте руки внутрь паза,

служащего для замены лампы, и не

допускайте попадания в паз жидкостей

или инородных предметов, чтобы

исключить риск возгорания и

поражения электрическим током.

• Используйте лампу проектора LMP-

H330 для замены. При использовании

ламп, отличных от LMP-H330, это

может привести к повреждению

устройства.

• Выключайте устройство и

отсоедините кабель питания перед

заменой лампы, убедитесь, что

индикатор ON/STANDBY не горит.

• Устройство не включится, пока лампа

не будет надежно установлена.

• Устройство не включится, пока не

будет надежно закрыта крышка

лампы.

• Для отмена отображения сообщения

на экране нажмите любую кнопку на

пульте дистанционного управления

или на панели управления устройства.

Примечание относительно замены

разбитой лампы при установке

устройства на потолке

Если лампа разобьется,

разлетающиеся осколки могут

причинить травму.

Если устройство установлено на

потолке, снимите дверцу лампы

(внутренняя крышка), медленно

сдвинув ее по горизонтали и подняв в

открытом положении на 30 градусов.

Следите, чтобы дверца лампы

(внутренняя крышка) не крутилась.

Осторожно

Вентиляционные отверстия

(впускные)

Примечания

Примечание

Лампа содержит ртуть. Правила

утилизации использованных

люминесцентных ламп зависят от

места проживания. Следуйте политике

утилизации отходов, применяемой в

области проживания.

30°

Sony VPL-VW1100ES Projector

Product's Documents

User Manual

Specifications

Sony VPL-VW1100ES Questions and Answers

Related Products

Sony VPLVW295ES Projector

Sony VPL-HW20 Projector

Sony VPL-VW600ES Projector

Sony VPL-VW665ES Projector

Sony VPL-VW200 Projector
