Karcher G 3800 OHT (49-State) 11072780 User Manual

8.755-064.0 09/16

G 3800 OHT

English

Español

Français

2 English

Model Overview 3

Important Safety Instructions 4

Assembly Instructions 5

Operating Instructions 7

Using the Accessories 8

Working With Detergents 9

Taking a Break 9

Shutting Down & Clean-Up 10

Winterizing and Long-Term Storage 10

Maintenance Instructions 10

Cleaning Tips 11

Troubleshooting 12

Call: 1-800-537-4129 for help or visit our

website:

karcher.com/us

Please take a moment to register your pres-

sure washer online at:

www.karcher-register.com

Call: 01-800-024-13-13 for help or visit our

website: www.karcher.com.mx

Speciﬁ cations

Kärcher Customer Support USA/

Canada

Kärcher Customer Support

México

HIGH PRESSURE WASHER OPERATOR MANUAL

DANGER

Indicates an eminently hazardous situation

which, if not avoided, will result in death or

serious injury.

WARNING

Indicates a potentially hazardous situation

which, if not avoided, could result in death

or injury.

CAUTION

Indicates a potentially hazardous situation

which, if not avoided, may result in minor

or moderate injury or in property damage

incidents.

The owner and/or user must have an un-

derstanding of the manufacturer’s operat-

ing instructions and warnings before using

this pressure washer. Warning information

should be emphasized and understood. If the

operator is not ﬂ uent in English, the manu-

facturer’s instructions and warnings shall be

read to and discussed with the operator in

the operator’s native language by the pur-

chaser/owner, making sure that the opera-

tor comprehends its contents. Owner and/

or user must study and maintain for future

reference the manufacturer’s instructions.

Owner/User Responsibility

Safety Alert Symbols

G 3800 OHT

Operating Pressure 3800 PSI

Water Volume 3.5 GPM

Detergent Suction 0.15 - 0.20 GPM

Engine Honda GX270

Part No. 1.107-278.0

Serial No.

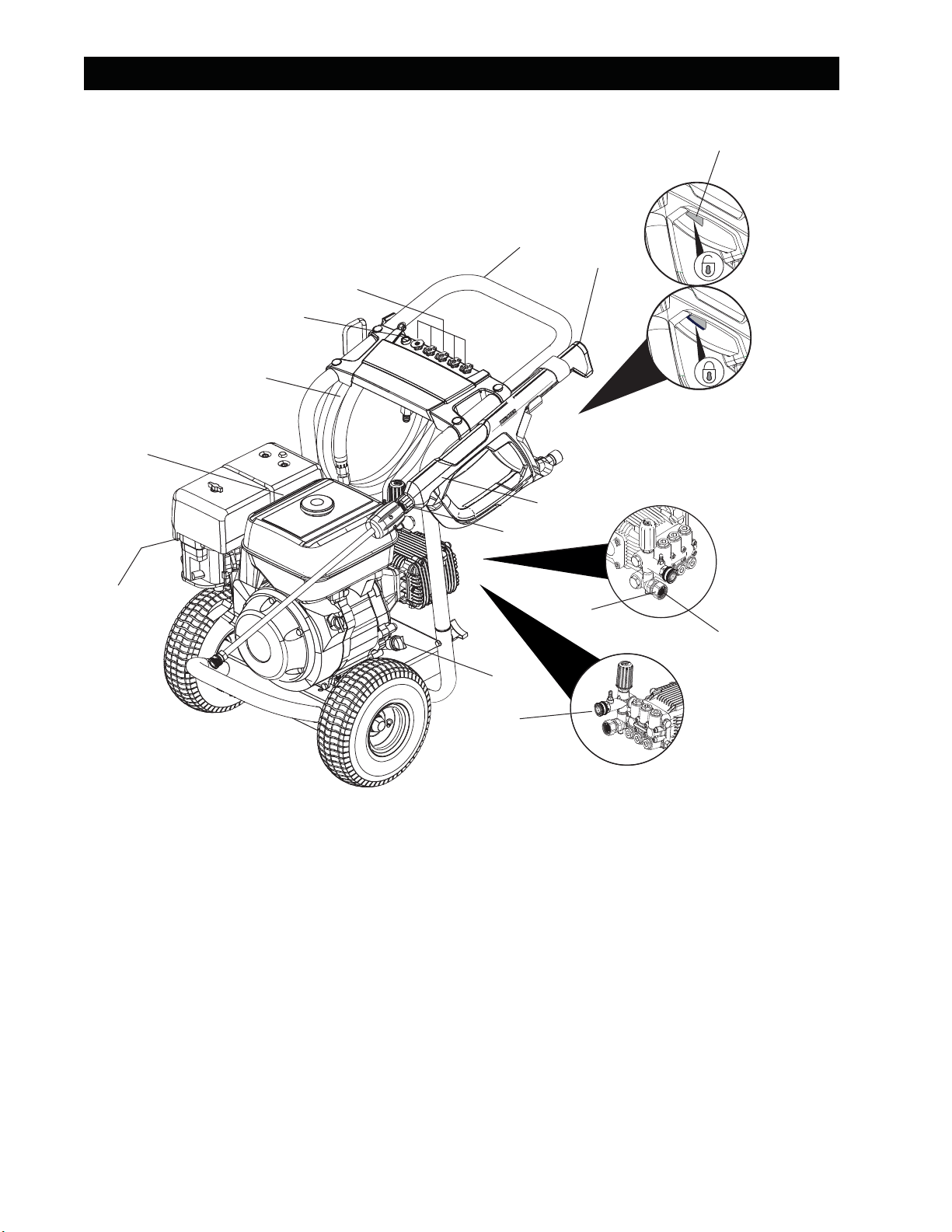

English 3

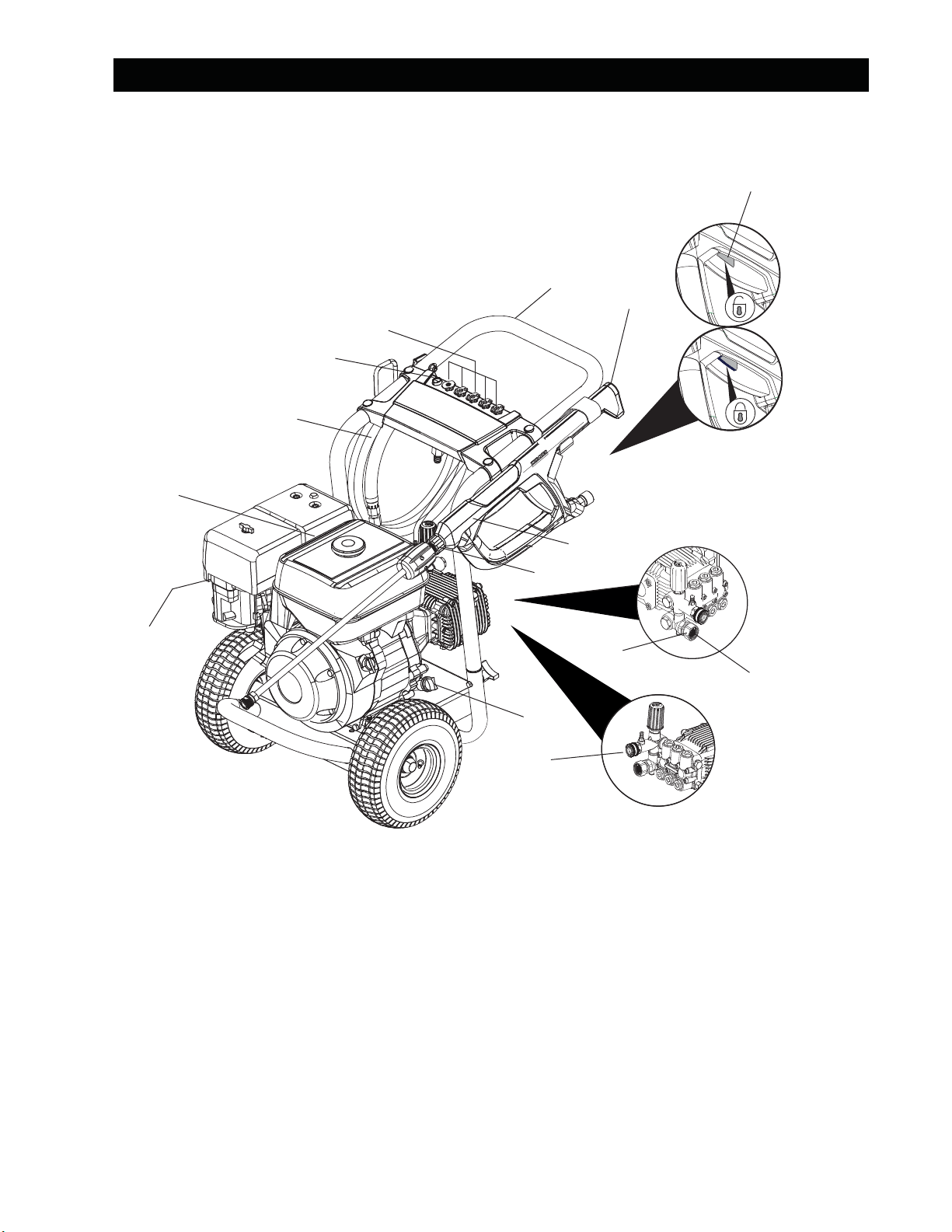

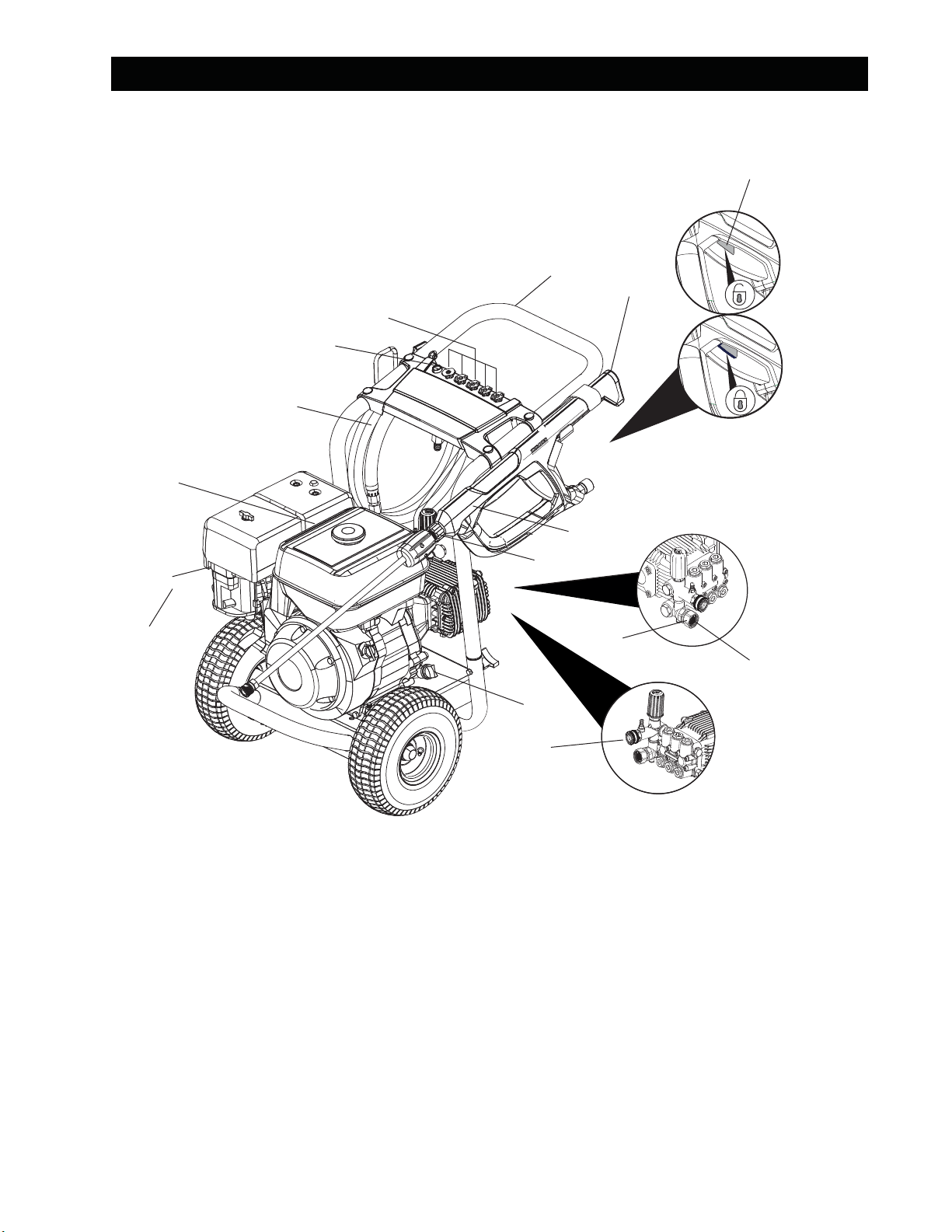

1 Handle

2 Trigger gun

3 Trigger gun safety lock

4 High pressure hose

5 Gas tank

6 Spray wand

7 Dipstick

8 Water inlet with garden hose connector

9 High pressure outlet

10 Detergent suction tube with ﬁ lter

11 Quick connect nozzles

12 Spark plug

13 Water inlet ﬁ lter

14 Remote Pressure Control

For engine details see engine manual.

MODEL OVERVIEW

4 English

■ Read the operating instructions of the

engine manufacturer before start-up and

follow the safety instructions carefully.

WARNING

When using this product, basic precau-

tions should always be followed, includ-

ing the following:

■ Read all instructions before using product.

■ To reduce the risk of injury, close supervi-

sion is necessary when the product is used

near children.

■ Know how to stop the product and bleed

pressures quickly. Be thoroughly familiar

with the controls.

■ Stay alert – watch what you are doing.

■ Do not operate when fatigued or under the

inﬂ uence of alcohol or drugs.

■ Keep operating area clear of all persons.

■ Do not overreach or stand on unstable

support. Keep good footing and balance

at all times.

■ Wear safety goggles and ear protection.

■ Follow the maintenance instructions speci-

ﬁ ed in the manual.

■ To avoid risks, all repairs and replacement

of spare parts should only be carried out

by trained personnel.

■ Tire pressure should not exceed max. 25

psi.

WARNING

Risk of Injection or Injury – Do Not Direct

Discharge Stream At Persons.

■ High pressure jets can be dangerous if

misused. The jet must not be directed at

persons, animals, electrical devices, or the

unit itself.

DANGER

Do not spray electrical connections, elec-

trical outlets or ﬁ xtures.

■ Do not use acids, solvents, or any alka-

line or ﬂ ammable material in this product.

These products can cause physical inju-

ries to the operator and irreversible dam-

age to the machine.

WARNING

Gun kicks back – Hold with both hands.

■ The trigger gun safety lock prevents the

trigger from accidentally being engaged.

This safety feature must be engaged when

replacing nozzles or not in use.

WARNING

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects

or other reproductive harm. Operation of

this equipment may create sparks that

can start ﬁ res around dry vegetation. A

spark arrestor may be required. Operator

should contact local ﬁ re agencies for laws

or regulations.

CAUTION

Risk of asphyxiation – Use this product

only in a well ventilated area. Do not oper-

ate indoors.

■ Operate and fuel machine in a well ven-

tilated area, free of devices featuring an

open pilot or ﬂ ame such as boilers, water

heaters, etc.

CAUTION

Risk of ﬁ re – Do not add fuel when the

product is operating or still hot.

CAUTION

Risk of ﬁ re - Do not put container with

ﬂ ammable products into the nozzle holder.

■ Do not operate if fuel has been spilled. In-

stead, move machine to different location

and avoid creating sparks.

■ This machine has hot surfaces which can

cause burns. Operate in a safe environ-

ment and away from children.

■ Do not touch hot surfaces or allow acces-

sories to contact hot surfaces.

■ Do not leave machine running unattended.

■ Avoid tipping machine on its side.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING

Risk of explosion –Do not spray ﬂ ammable

liquids. Operate only where open ﬂ ame or

torch is permitted.

English 5

CAUTION

When connecting to water supply mains,

local regulations of your municipal water

company must be observed. In some ar-

eas connecting directly to public drinking

water supply may require a backﬂ ow pre-

vention device. This is to ensure that there

is no feedback of chemicals into the water

supply. Use a water ﬁ lter to avoid potential

damage from dirt in the water supply.

■ Garden hose must be at least 5/8 inch

diameter.

■ Flow rate of water supply must not fall

below 4.0 GPM (gallons per minute)

■ Flow rate can be determined by running

the water for one minute into an empty

5-gallon container.

■ The water supply temperature must not

exceed 122°F/50°C.

■ Never use the pressure washer to draw

in water contaminated with solvents, e.g.

paint thinners, gasoline, oil, etc.

■ Always prevent debris from being drawn

into the unit by using a clean water source.

Use additional water ﬁ lter.

■ Do not operate pressure washer without

the water turned on.

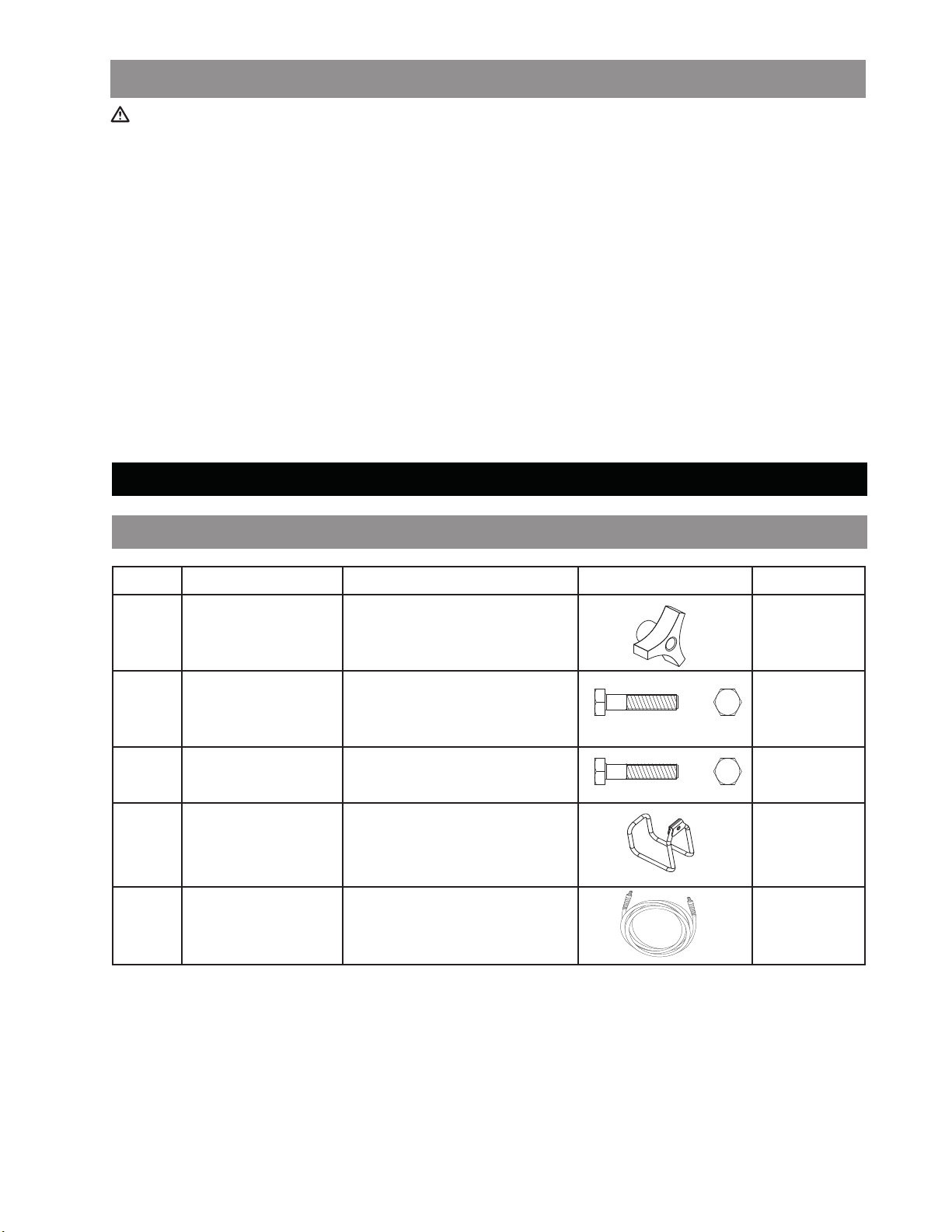

Hardware (included)

Description Purpose Illustration Qty

Knob Joint Assembly 2

5/16" X 1 3/4

Bolt

Joint Assembly 2

5/16" X 2" Bolt Hose Holder Assembly 1

Hose Holder Hose Holder Assembly

High Pressure

Hose

Spray Gun Assembly 1

ASSEMBLY INSTRUCTIONS

WATER SUPPLY (Cold Water Only)

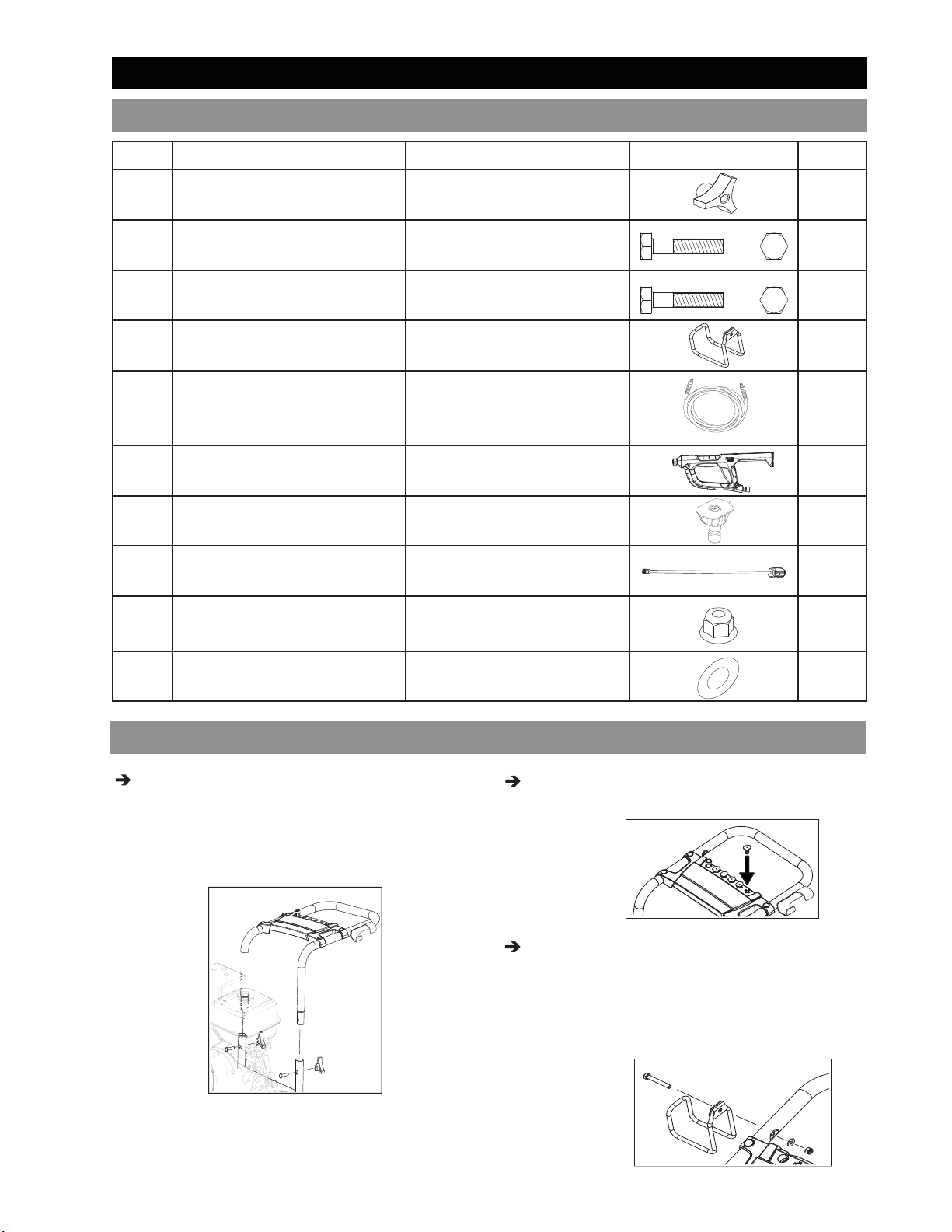

6 English

STEP 2:

Place the quick connect nozzles in the

nozzle holder.

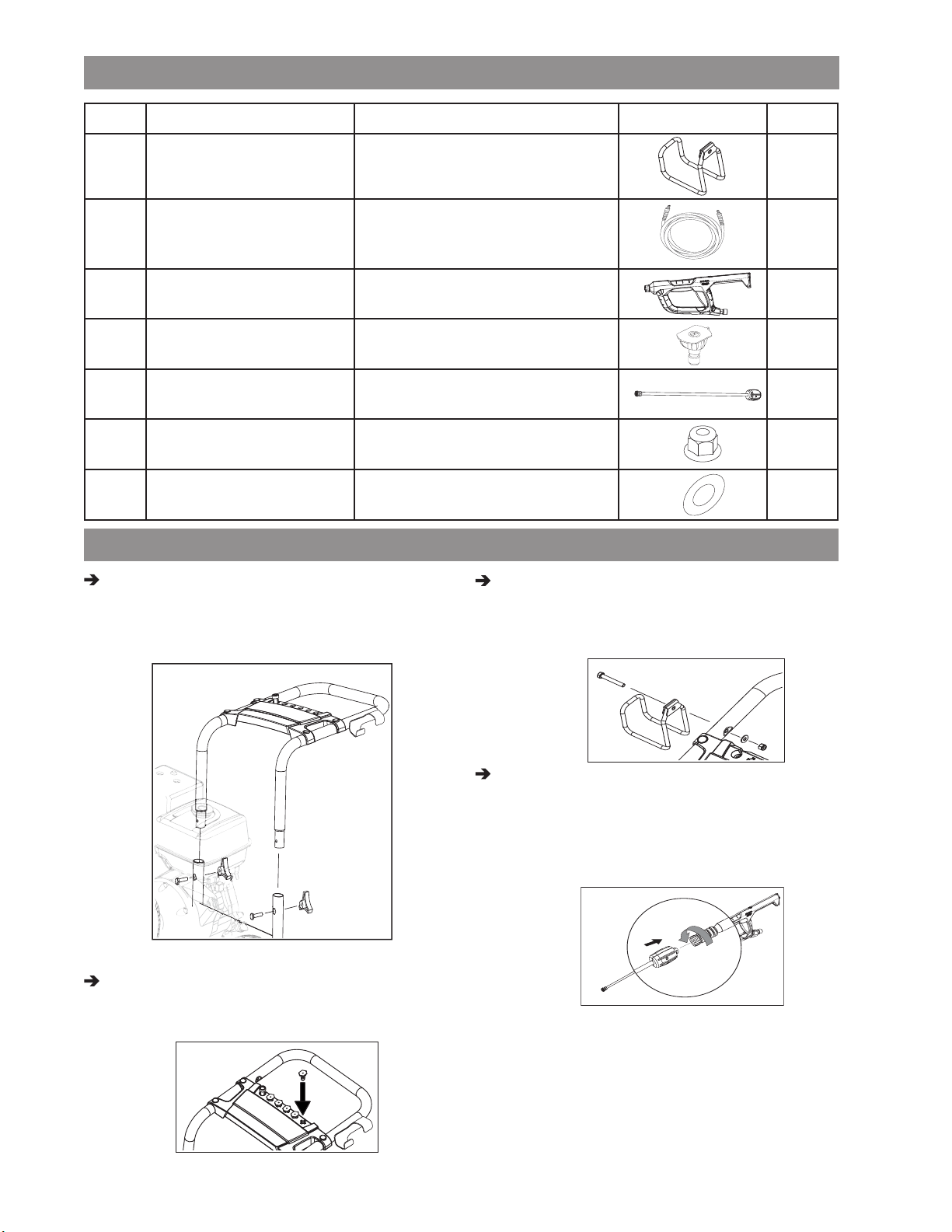

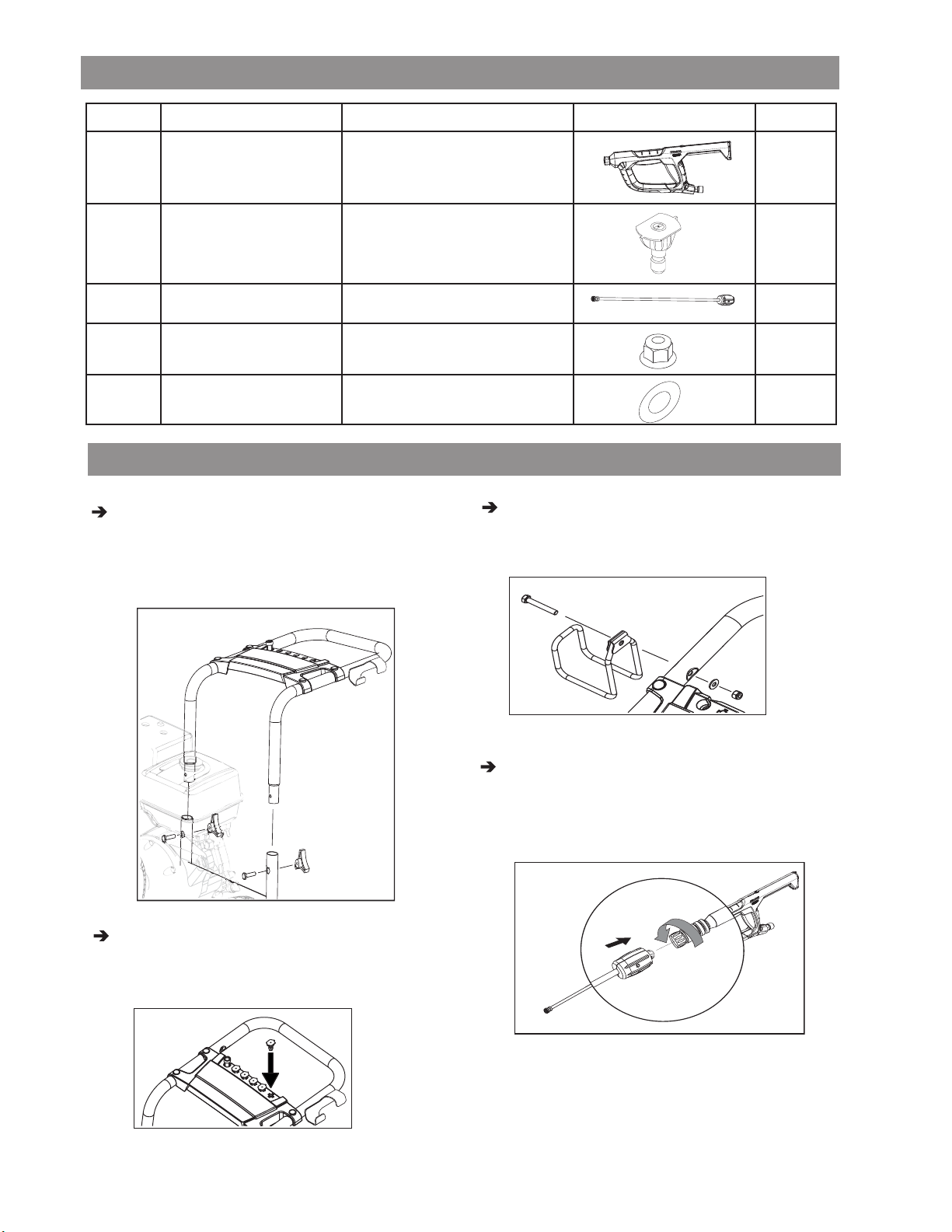

Description Purpose Illustration Qty

Spray Gun Spray Gun Assembly

Quick Connect

Nozzle Kit

Nozzles Kit

Assembly

Wand Wand Assembly

Nut Hose Holder Assembly 1

Washer Hose Holder Assembly 1

Hardware (included)

Assembling

STEP 1:

Attach the handle to the frame of the

pressure washer. Align holes, insert

bolts, and tighten with knobs.

STEP 3:

Mount the hose holder to the handle and

tighten with nut and washer.

STEP 4:

Attach the wand to the spray gun.

Push the wand into the trigger gun and

then thread the connection.

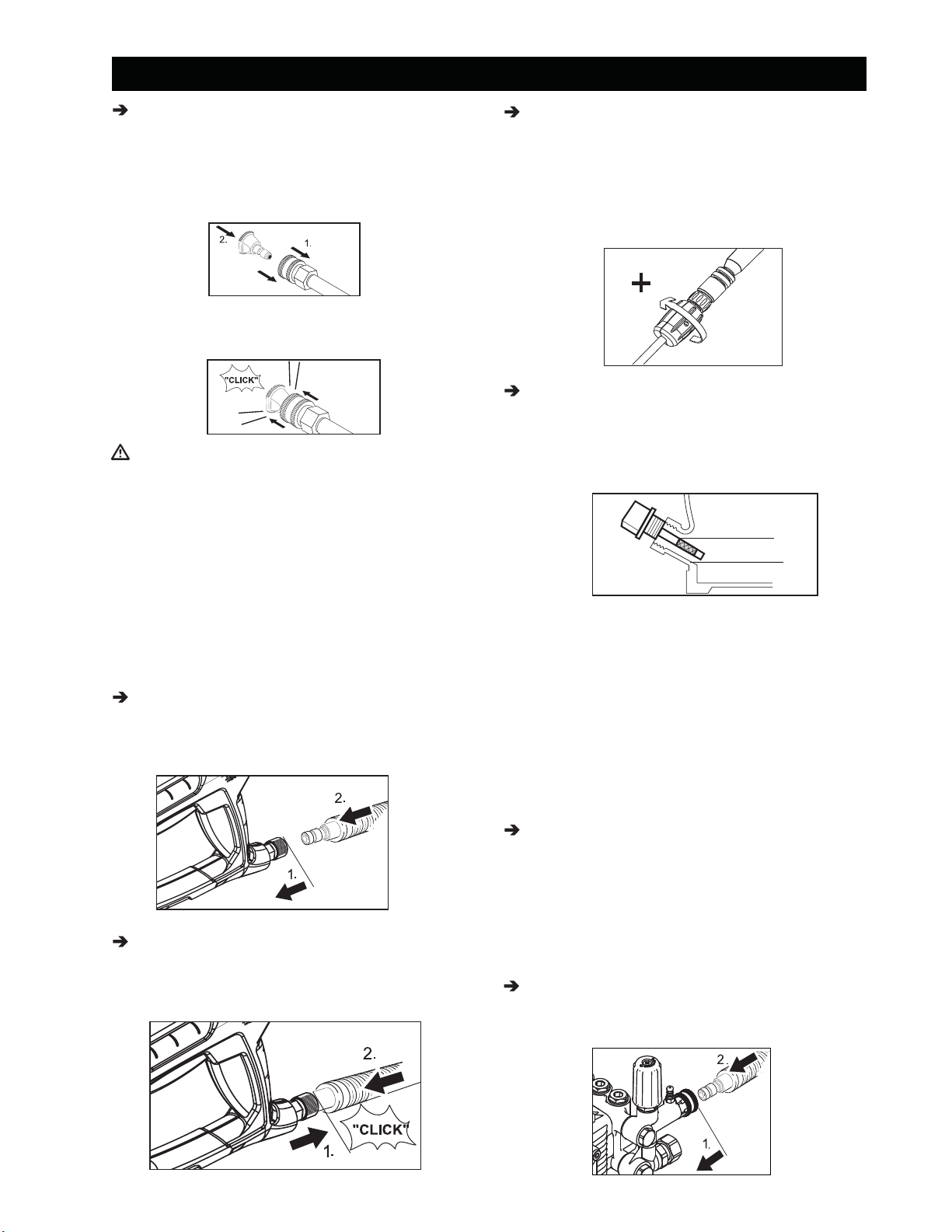

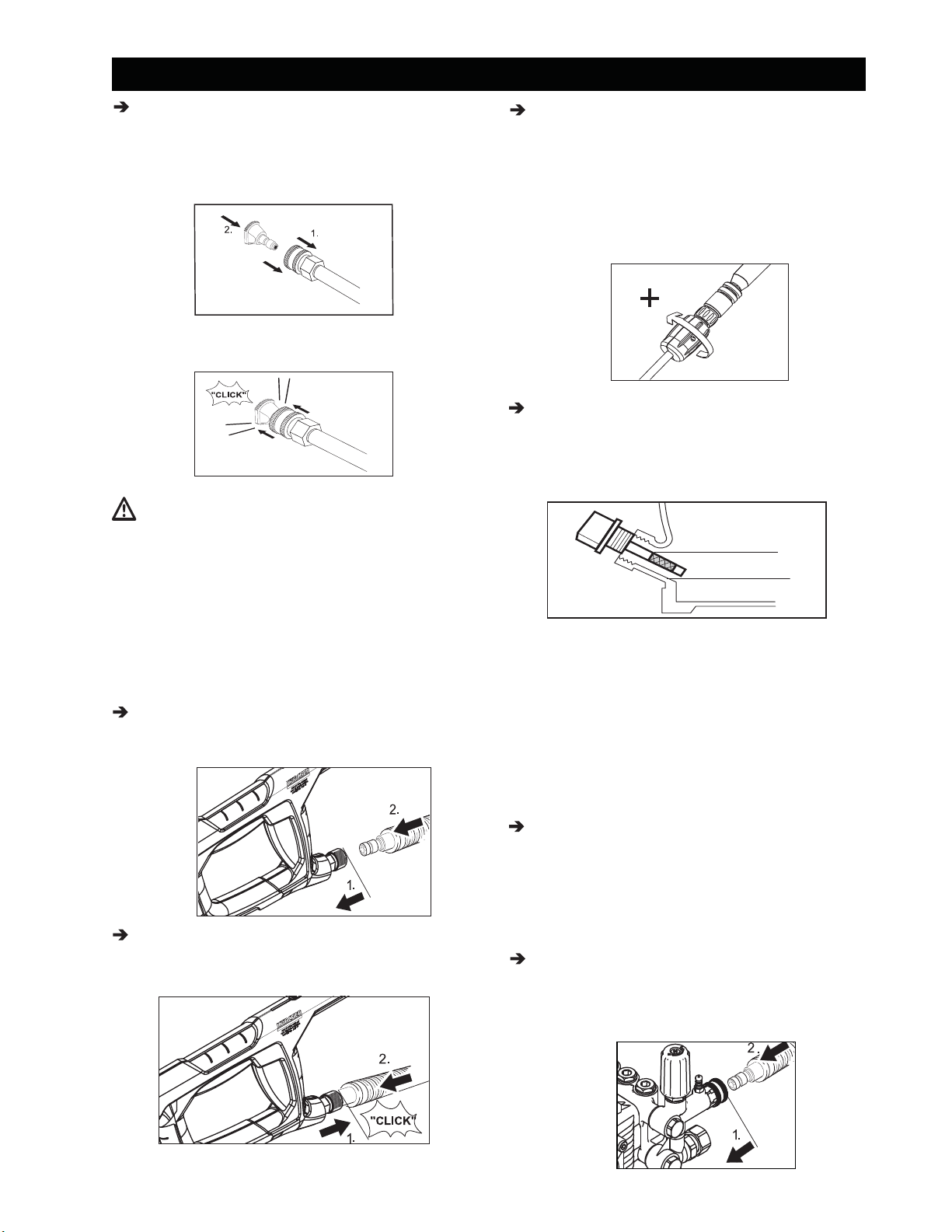

English 7

STEP 4:

Adjust working pressure and water vol-

ume by turning the Remote Pressure

Control either direction.

Always return the control to the high-

est setting before shutting the pressure

washer off.

STEP 5:

Check oil level. Insert and remove dipstick

without screwing it into the ﬁ ller neck.

Check the oil level shown on the dipstick.

Be sure the machine is level when check-

ing the oil level. (Refer to the engines

operating manual for seasonal grades).

We recommend that the oil be changed

after the ﬁ rst 5 hours of use, then once

every 50 hours.

STEP 6:

Fill gas tank with unleaded gasoline.

Do not use leaded gasoline.

Do not add oil to the gasoline.

STEP 7:

Pull back the spring loaded collar at the

high pressure outlet and insert the high

pressure hose

FULL / MAX

ADD / MIN

OPERATING INSTRUCTIONS

STEP 1:

Pull the spring-loaded collar of the wand

back to insert your choice of quick connect

nozzle.

Release the collar and push the nozzle

until the collar clicks.

CAUTION

High pressure in nozzle area.

Risk of injury caused by improperly locked

nozzle.

■ Make sure you hear a "click" when insert-

ing the nozzle tip into the wand.

■ Pull the nozzle to make sure it is seated

properly before operating your unit.

STEP 2:

Pull back the spring loaded collar at the

spray gun and insert the high pressure

hose.

STEP 3:

Release the collar and push the nozzle

until the collar clicks.

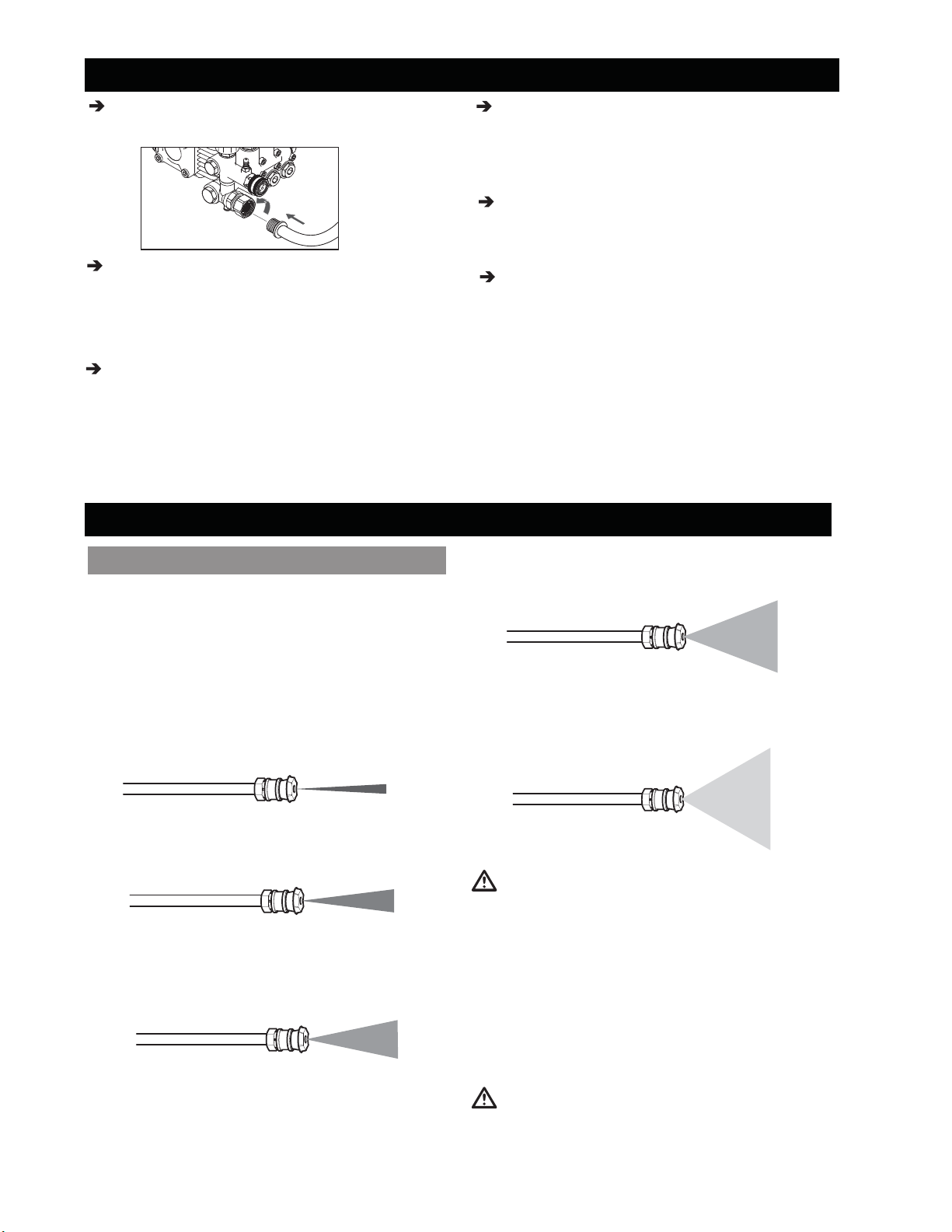

8 English

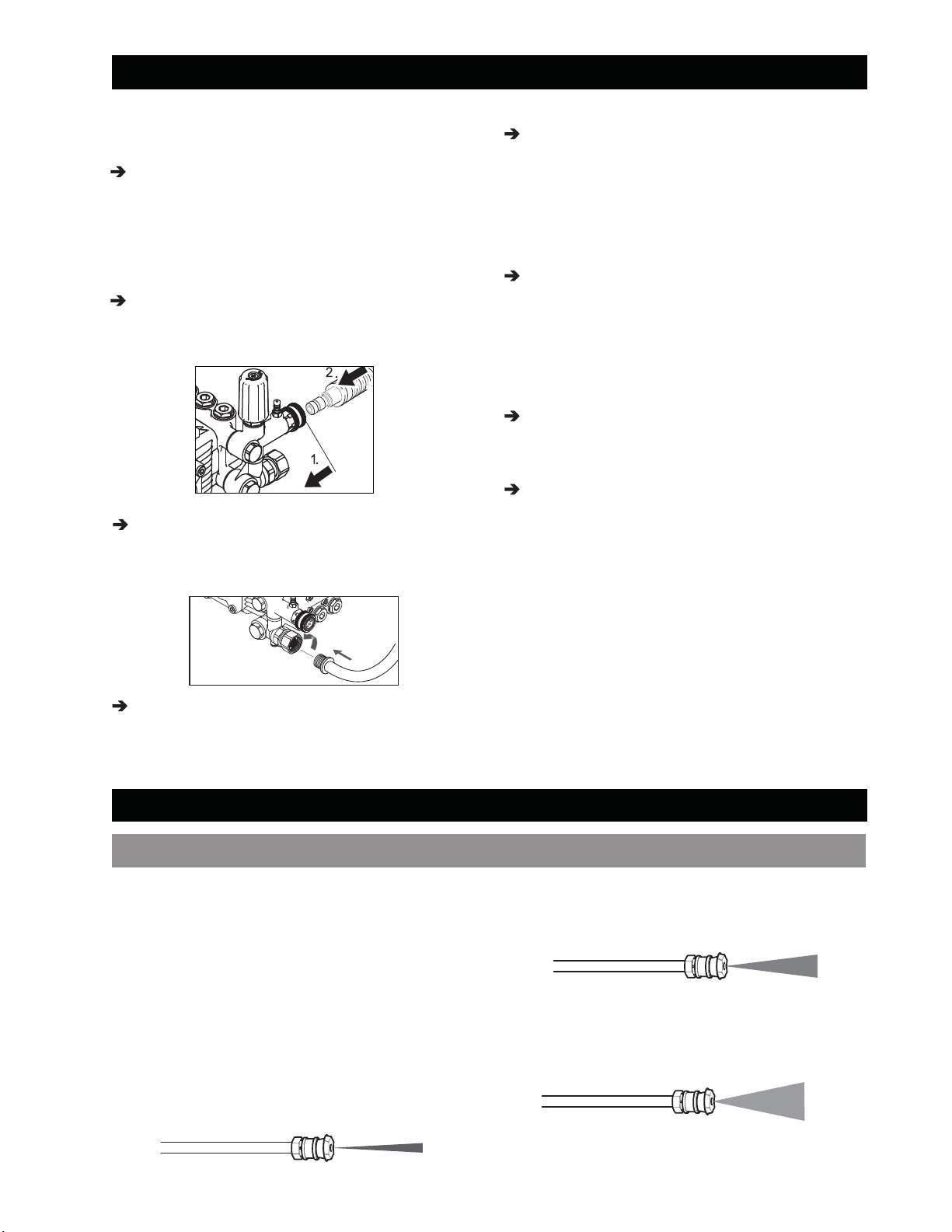

STEP 8:

Connect garden hose to unit`s water inlet.

STEP 9:

Connect garden hose to the cold water

source and turn water completely on.

Do not use hot water.

STEP 10:

Unlock the trigger gun safety lock. Trigger

the gun to eliminate trapped air, wait for a

steady ﬂ ow of water to emerge from the

spray nozzle.

OPERATING INSTRUCTIONS

USING THE ACCESSORIES

CAUTION

High pressure in nozzle area. Risk of injury

caused by improperly locked nozzle.

■ Make sure you hear the "click" when in-

serting the nozzle tip into the quick con-

nection.

■ Pull the nozzle to make sure it is seated

properly before operating your unit. (See

OPERATING INSTRUCTIONS: Step 1)

WARNING

To avoid serious injury never point spray

nozzle at yourself, other persons or ani-

mals.

The color-coded quick connect nozzles pro-

vide a wide array of spray widths from 0° to

65° and are easily accessible when placed

in the convenient nozzle holder.

0° spray angle = Red nozzle

For particularly stubborn accumulation of

grime. Not recommended for soft materials

like sidings, decks, painted surfaces, cars.

25° spray angle = Green nozzle

For dirt accumulation over a large surface.

15° spray angle = Yellow nozzle

For dirt accumulation over a surface.

65° spray angle = Black nozzle

For operating with detergents or cleaning

with low pressure.

40° spray angle = White nozzle

For moderate dirt accumulation over a large

surface.

Quick connect nozzles

STEP 11:

Open fuel valve. Pull the choke rod to the

"ON" position (on a warm engine, leave

the choke rod in the OFF position).

STEP 12:

Move the engine stop switch to the "ON"

position.

STEP 13:

Pull the starter handle. If the engine fails

to start after 3 pulls, squeeze the trigger

gun to release pressure, and repeat step.

After the engine warms up enough to run

smoothly move choke rod to OFF position.

For engine details see engine manual.

English 9

Detergents can only be applied with the

black detergent nozzle.

STEP 1:

Install the black detergent nozzle for de-

tergent application at low pressure.

STEP 2:

Set remote pressure control knob to the

high ﬂ ow position "+"

STEP 3:

Fill a container with Kärcher detergent.

Place the ﬁ lter end of detergent suction

tube into the container.

STEP 1:

Move the engine stop switch to the OFF

position.

STEP 2:

Release trigger and engage safety lock.

For engine details see engine manual.

Detergents

TAKING A BREAK ...ﬁ ve minutes or more

WORKING WITH DETERGENTS

CAUTION

This unit has been designed for use with

cleaning detergents recommended by the

manufacturer.

The use of other cleaning detergent may af-

fect the operation of the machine and void

the warranty.

Always Use Kärcher Detergent for Best

Results

Kärcher biodegradable detergents are spe-

cially formulated to protect the environment

and your pressure washer. The special for-

mula won`t clog the suction tube ﬁ lter and

will protect the internal parts of the pressure

washer for a longer life. For Kärcher Deter-

gents, check your retailer or visit our website:

karcher.com/us

CAUTION

Never use:

– Bleach, chlorine products or other cor-

rosive chemicals

– Liquids containing solvents (i.e., paint

thinners, gasoline, oils.)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and will

damage the surface being cleaned.

Use of these items will void the warranty.

STEP 4:

With the engine running, pull trigger to

operate unit.

Liquid detergent is drawn into the unit and

mixed with water.

Apply detergent to work area.

Do not allow detergent to dry on surface.

STEP 5:

Always draw fresh water through the de-

tergent suction tube when the cleaning

job is done, to rinse/ﬂ ush any remaining

detergents from the injection system.

For best results see Cleaning Tips for

speciﬁ c information on how to clean dif-

ferent surfaces.

10 English

STEP 6:

Disconnect the garden hose from the water

inlet on the unit.

STEP 7:

Disconnect the high pressure hose from

the high pressure outlet. Store the high

pressure hose in the hose holder assem-

bly.

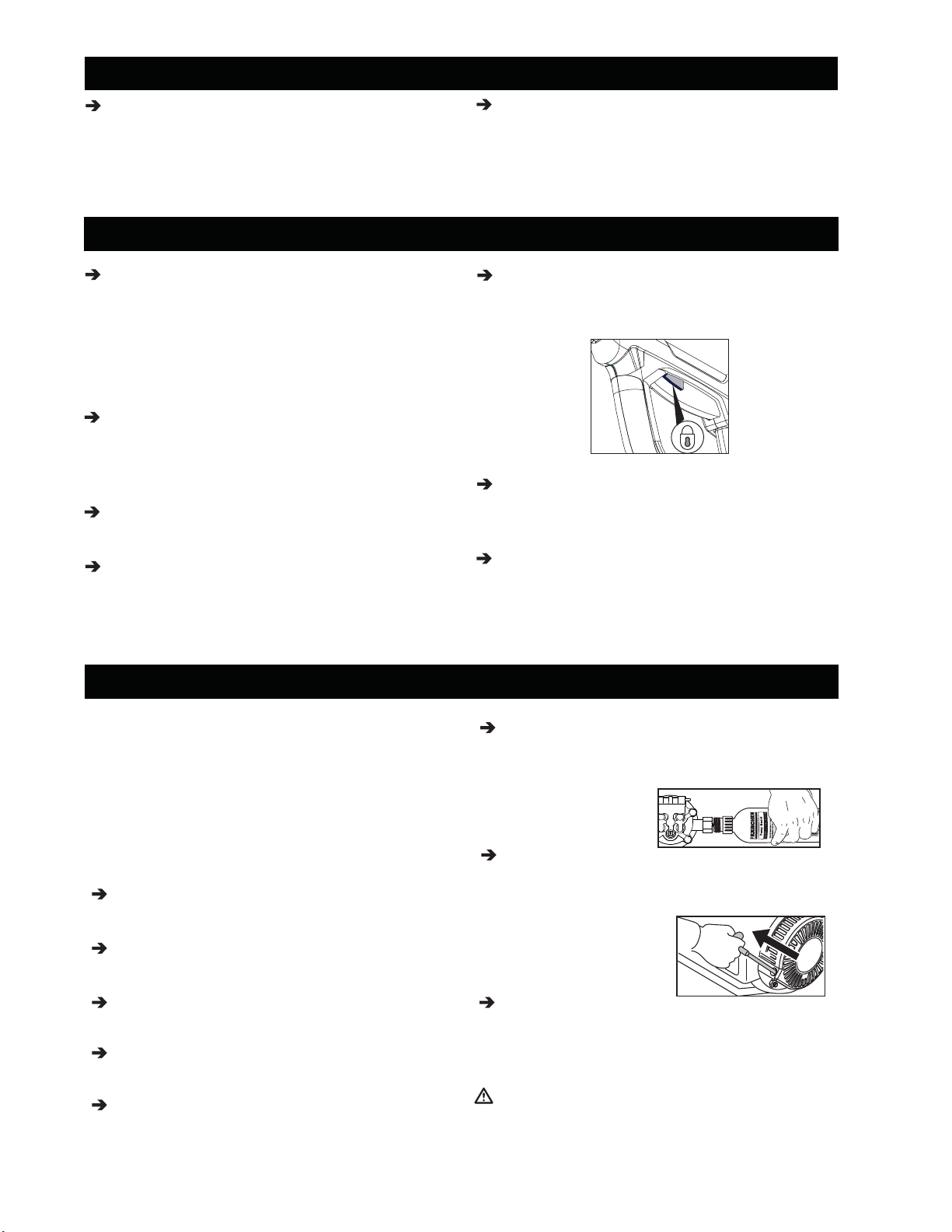

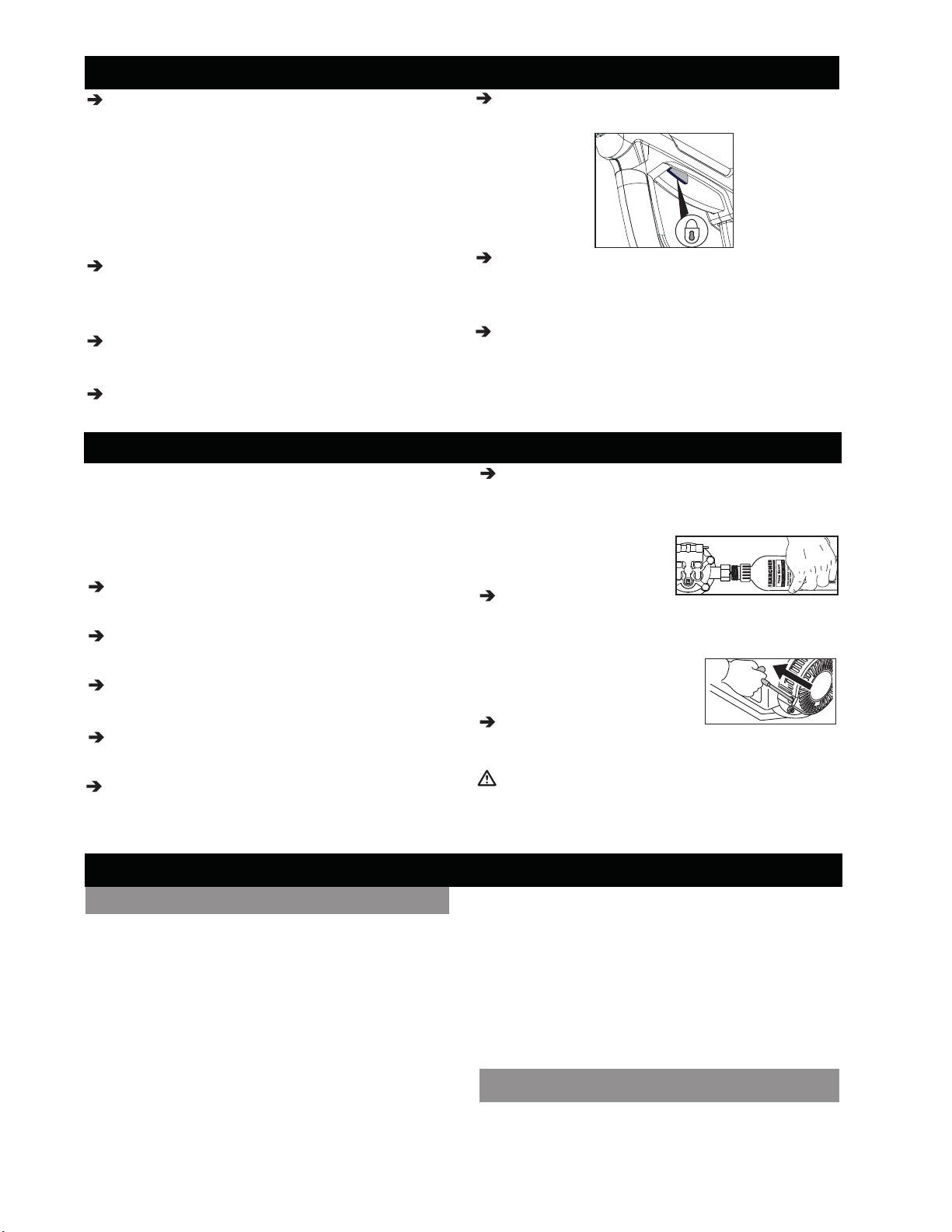

STEP 1:

If detergents have been used, remove

detergent suction tube from container and

insert into 1 gallon of fresh water.

Siphon water at low pressure for one

minute to clear the line of residual deter-

gent.

STEP 2:

Move the engine stop switch to the OFF

position. Close the fuel valve.

STEP 3:

Turn off the water source.

STEP 4:

Press trigger to release water pressure.

STEP 5:

Release trigger and engage gun safety

lock.

SHUTTING DOWN & CLEAN-UP

Initial Use

All Kärcher pumps ship with oil already inside

direct from the factory. There is no need to

add oil.

Pump Inspection

You should routinely make a visual inspec-

tion of the pressure washer’s pump. If you

notice oil leaking around the pump seals, you

should take the pressure washer to a Kärcher-

Authorized Service Center for repair. (You can

Carry out maintenance tasks for the engine

according to the speciﬁ cations provided in

the operating instructions provided by engine

manufacturer.

Kärcher pump

Engine

MAINTENANCE INSTRUCTIONS

WINTERIZING AND LONG-TERM STORAGE

STEP 6:

Screw bottle into water inlet on pressure

washer pump and squeeze.

CAUTION

Failure to follow the above directions may

result in damage to the pump assembly and

accessories and void the warranty.

It is highly recommended to use Kärcher's

Pump Guard (part number 9.558-998.0)

before winter storage and during the

cleaning season to protect the pump from

freezing and premature wear.

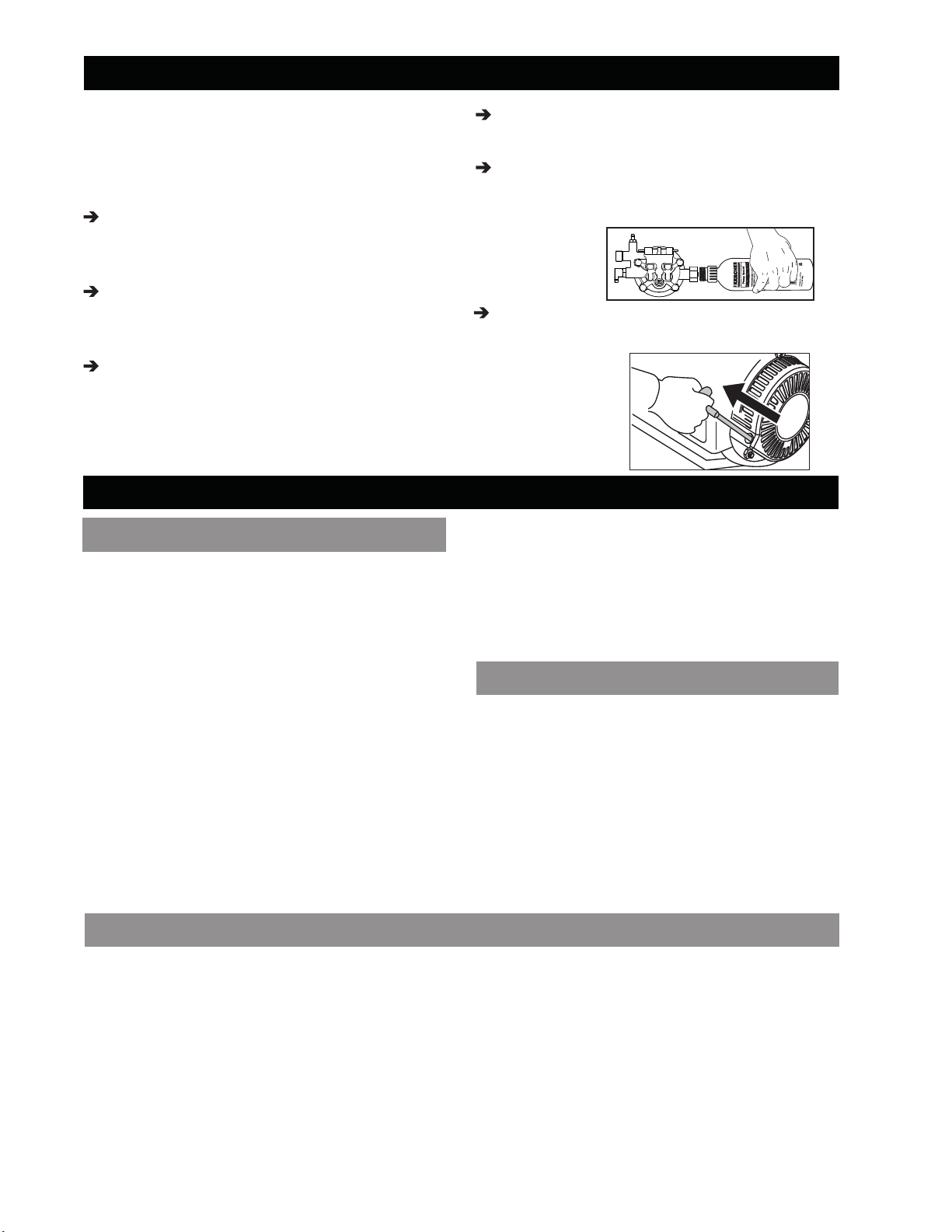

STEP 1:

Turn engine switch to the OFF position

STEP 2:

Disconnect all hoses.

STEP 3:

Unscrew cap from Pump Guard bottle.

STEP 4:

Remove internal seal.

STEP 5:

Reattach cap to Pump Guard bottle and

remove black protective cap.

STEP 7:

With ignition OFF, pull starter rope until

ﬂ uid starts to exit.

STEP 8:

Unscrew bottle. Store or dispose properly.

locate a service center in your area online at:

www.karcher-service.com).

Pump Maintenance

Change oil after ﬁ rst 50 hours of operation and

then every 200 hours or 3 months, whichever

occurs ﬁ rst. When changing pump oil use only

high quality non-detergent 30 weight oil. Use

no special additives.

English 11

CLEANING TIPS

(with or without detergent). Pre-rinse deck

and surrounding area with fresh water. If us-

ing Kärcher Deck Wash, apply to surface at

low pressure. For best results, limit your work

area to smaller sections of approximately 25

square feet. Allow Deck Wash to remain on

surface 1-3 minutes. Do not allow detergent

to dry on surface. Rinse at high pressure in

a long sweeping motion keeping the spray

nozzle approximately 3-6 inches from the

cleaning surface. Always clean from top to

bottom and from left to right. When moving

on to a new section of the cleaning surface,

be sure to overlap the previous section to

eliminate stop marks and ensure a more even

cleaning result.

Deck Cleaning

Barbecue Grills, Outdoor Power Equip-

ment & Gardening Tools

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing Kärcher Pressure Wash or Degreaser,

apply to surface at low pressure. For best

results, limit your work area to smaller sec-

tions of approximately 25 square feet. Allow

Pressure Wash or Degreaser to remain on

surface 1-3 minutes. Do not allow detergent

to dry on surface. Rinse at high pressure in

a sweeping motion keeping the spray nozzle

approximately 3- 6 inches from the cleaning

surface. Always clean from top to bottom

and from left to right. For removing extremely

stubborn stains, use a DirtBlaster® Spray

Nozzle (sold separately).

(with or without detergent). Pre-rinse ve-

hicle with fresh water. If using Kärcher Touch-

less Vehicle Wash, apply to surface at low

pressure. For best results, clean one side of

vehicle at a time and always apply detergent

from bottom to top, do not allow detergent to

dry on surface. If needed, use special wash

brush attachment (not included) to remove

stubborn dirt. Rinse at high pressure in a

sweeping motion keeping the spray nozzle

approximately 6-8 inches from the cleaning

surface (distance should increase when rins-

ing pin-striping or other sensitive surfaces).

Always clean from top to bottom and from left

to right. For best results, wipe surface dry with

a chamois or soft dry cloth.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If using

Kärcher Pressure Wash or Degreaser, apply

detergent at low pressure. Allow Pressure

Wash to remain on surface 1-3 minutes. Do

not allow detergent to dry on surface. Rinse

at high pressure keeping the spray nozzle

approximately 3-6 inches from the cleaning

surface. For removing extremely stubborn

dirt, it may be necessary to move the spray

nozzle even closer to the surface for greater

dirt cutting action.

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

■ Before cleaning any surface an incon-

spicuous area should be cleaned to test

spray pattern and distance for maximum

cleaning results.

■ If painted surfaces are peeling or

chipping,use extreme caution as pres-

sure washer may

remove the loose

paint from the surface.

■ When using on surfaces which might

come in contact with food, ﬂ ush surfaces

with plenty of drinking water.

■ For additional cleaning tips, visit our

website at:

karcher.com/us

Recommendations

(with or without detergent). Pre-rinse furni-

ture and surrounding area with fresh water. If

using Pressure Wash, apply to surface at low

pressure. Allow Pressure Wash to remain on

surface 1-3 minutes. Do not allow detergent

to dry on surface. If needed use special Wash

Brush Attachment (not included) to remove

stubborn dirt. Rinse at high pressure in a

sweeping motion keeping the spray nozzle

approximately 3-6 inches from the cleaning

surface. For best results, clean from top to

bottom and from left to right.

Patio & Lawn Furniture

12 English

■ Before cleaning any surface an incon-

spicuous area should be cleaned to test

spray pattern and distance for maximum

cleaning results.

■ If painted surfaces are peeling or

chipping,use extreme caution as pres-

sure washer may

remove the loose paint

from the surface.

■ When using on surfaces which might

come in contact with food, ﬂ ush surfaces

with plenty of drinking water.

■ For additional cleaning tips, visit our

website at:

karcher.com/us

Recommendations

CLEANING TIPS

Optional accessories are available to further

enhance your cleaning capabilities. These

accessories are accurate as of the printing

date of this manual. Please check our website:

karcher.com/us, For up-to date information.

– Extension Hose

– DirtBlaster® Spray

– Universal Wash Brush Kit

Optional Accessories

CAUTION

Remove the spark plug cable to prevent accidental ignition of the engine before making any

repair.

TROUBLESHOOTING

Symptom Cause Solution

ENGINE

WILL NOT

START

No gasoline Fill gas tank

Engine Switch and Choke is

not in the correct position

Slide choke lever out to closed position. Turn

engine Switch to ON position.

Water pressure built up in

the machine

Squeeze the trigger to release the pressure

For additional engine problems refer to the engine manual.

UNIT DOES

NOT REACH

HIGH PRES-

SURE

Diameter of garden hose is

too small

Replace with a 5/8" or larger garden hose

Water supply is restricted Check garden hose for kinks, leaks and

blockage

Not enough inlet water sup-

ply

Turn water on full force. Check garden hose

for kinks, leaks or blockage.

Water inlet ﬁ lter is clogged Remove ﬁ lter and rinse out in warm water

Black detergent nozzle is

attached

Remove black detergent nozzle and attach

high pressure nozzle

OUTPUT

PRESSURE

VARIES

HIGH AND

LOW

Not enough inlet water sup-

ply.

Turn water on full force. Check garden hose

for kinks, leaks or blockage

Pump is sucking air Check that hoses and ﬁ ttings are air tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂ ow of

water emerges through the nozzle

Water inlet ﬁ lter is clogged Remove ﬁ lter and rinse out in warm water

English 13

Symptom

Cause Solution

OUTPUT PRES-

SURE

VARIES HIGH

AND LOW

Spray nozzle is obstructed Blow out or remove debris with a ﬁ ne

needle

Calciﬁ ed gun, hose or spray

wand

Run distilled vinegar through detergent

suction tube.

NO DETER-

GENT

Detergent suction tube not

properly connected to the

machine

Check connection

Detergent is too thick Dilute detergent, for best results use

Kärcher detergent

Filter on detergent suction

tube is clogged

Run warm water through ﬁ lter to remove

debris

Damaged or clogged deter-

gent suction tube

Remove obstruction or replace deter-

gent suction tube

A high pressure nozzle is

attached

Replace with black detergent nozzle

Spray nozzle is obstructed Blow out or remove debris with ﬁ ne

needle

GARDEN HOSE

CONNECTION

LEAKS

Loose ﬁ ttings Tighten ﬁ ttings

Missing/worn rubber washer Insert new washer

SPRAY WAND

LEAKS

Spray wand not properly

attached

Turn the swivel nut of the gun clockwise

until connection is tight

Broken o-ring or plastic

insert

Visit www.karcher-help.com or locate a

service center at :

www.karcher-service.com

PUMP IS NOISY

Not enough gas or engine

oil

Check that hoses and ﬁ ttings are air

tight.

Turn off machine and purge pump by

squeezing trigger gun until a steady ﬂ ow

of water emerges through the nozzle

WATER LEAKS

FROM PUMP

(UP TO 10

DROPS PER

MINUTE IS PER-

MISSIBLE)

Loose ﬁ ttings Check ﬁ ttings

Water seals are damaged

or worn.

Visit www.karcher-help.com or locate a

service center at :

www.karcher-service.com

Thermal protection device

is activated.

Thermal protection device will auto

reset. Do not run pump for more than 5

minutes without spraying.

OIL DRIP

Oil seals are damaged or

worn

Visit www.karcher-help.com or locate a

service center at :

www.karcher-service.com

TROUBLESHOOTING

If the symptom you are experiencing is not listed above, or if the provided solutions do not

solve your issue, please visit our extensive online troubleshooting database at:

www.karcher-help.com

14 English

High Pressure Washers

Limited warranty

Cold water gasoline pressure washers

This Kärcher product is warranted by Kärcher to be free of defects in

workmanship and materials under normal use.

Speciﬁ c warranty applies to:

• Kärcher KPS and KXS series engines are warranted for three (3) years on parts and labor.

• Honda GC series engines are warranted for two (2) years on parts and labor.

• Honda GX series engines are warranted for three (3) years on parts and labor.

• Please reference the Honda Engine Manual for speciﬁ c warranty instructions.

• Pumps are warranted for two (2) years on parts and labor.

• Frames, handles and detergent tanks, as well as other structural components, carry a

one (1) year parts and labor warranty.

• Standard accessories and attachments are warranted for a ninety (90) day period.

• Any commercial, industrial or rental use of this equipment will reduce the warranty to

ninety (90) days.

The warranty period is calculated from the date of purchase by the end user and covers cost

for replacement parts / equipment and warranty labor performed. In order to verify a warranty

situation, the machine must be evaluated by an Authorized Kärcher Service Center. A copy

of the original purchase receipt or gift receipt from the original retailer must also accompany

the warranty claim. To locate the nearest authorized Kärcher service center, please visit our

website at www.karcher-service.com.

Kärcher's obligation under this warranty shall strictly be limited, at Kärcher's option, either to

replace or repair, through Kärcher direct or through an Authorized Kärcher Service Dealer

without charge during the warranty period any part, which in the opinion of the manufacturer,

shows defect in workmanship or material. Service will be scheduled according to the normal

work ﬂ ow and business hours at the service center, and availability of replacement parts. All

decisions of Kärcher with regard to this limited warranty shall be ﬁ nal.

This warranty does not cover:

• Merchandise sold as reconditioned, used, demonstration or ﬂ oor models.

• Merchandise purchased on eBay and other online auction web sites.

• Damage caused by misuse, neglect, accident, abuse, improper handling,freezing, normal

wear and tear or non-compliance with operator's manual.

• Damage caused by water sediment, contaminated water supply or use of chemicals and

detergents not approved by or recommended by Kärcher.

• Damage caused by acts of nature such as ﬂ oods, ﬁ res, earthquakes, lightning strikes, etc.

• Devices or accessories not distributed or approved by Kärcher. Any use of such said

devices or accessories will void implied warranty.

• Repairs made by the end user or any service center not authorized by

• Kärcher. Any such tampering with Kärcher equipment or accessories will void the implied

warranty.

WARRANTY INFORMATION

English 15

• Any cost for shipping by the customer or authorized service center of the alleged defec-

tive part or equipment.

This warranty is non-transferable and applies only to products purchased through a Kärcher

authorized reseller in the United States and Canada. This warranty gives you speciﬁ c legal

rights. You may have other rights, which vary by country and state/province.

Please register online at www.karcher-register.com. Online registra-

tion is quick, free and provides you with a conﬁ rmation email for your

records.

If you do not have internet access, please return the warranty registration card included in

the accessory bag. It is not necessary to use an envelope. Please remember to use a ﬁ rst-

class postage stamp. The Postal service will not deliver without a stamp.

WARRANTY INFORMATION

16 Español

Especiﬁ caciones

MANUAL DE USUARIO DE LA HIDROLAVADORA

Vista general del modelo 17

Instrucciones importantes de seguridad 18

Instrucciones de montaje 19

Instrucciones de funcionamiento 21

Utilización de los accesorios 22

Trabajar con detergentes 23

Tomarse un descanso 24

Apagado y limpieza 24

Protección en el invierno y

almacenaje prolongado 24

Instrucciones de mantenimiento 25

Consejos de limpieza 25

Localización y reparación de averías 27

PELIGRO

Indica una situación de peligro inminente que,

si no se evita, puede causar lesiones graves

e incluso la muerte.

ADVERTENCIA

Indica una situación de peligro potencial

que, si no se evita, puede causar lesiones e

incluso la muerte.

ATENCIÓN

Indica una situación de peligro potencial que,

si no se evita, puede causar lesiones de poca

importancia o leves, o daños materiales

El propietario y/o el usuario deben com-

prender bien las instrucciones de servicio y

advertencias del fabricante antes de empe-

zar a utilizar este limpiador de alta presión.

Debe prestarse especial atención y tener muy

claras las advertencias. Si el operador no

habla bien el español, el propietario/compra-

dor debe responsabilizarse de leer y comen-

tar las instrucciones y las advertencias en su

lengua natal, y asegurarse de que entienda

a la perfección su contenido. El propietario

y/o el usuario deben leer y guardar como

referencia para el futuro las instrucciones del

fabricante.

Llame al: 1-800-537-4129 si necesita ayuda

o visite nuestra página Web:

karcher.com/us

Por favor, dedique unos minutos a registrar su

aparato de lavado a presión en:

www.karcher-register.com

Llame al: 01-800-024-13-13 si necesita ayuda

o visite nuestra página Web:

www.karcher.com.mx

Responsabilidades del

propietario/usuario

Servicio de asistencia al cliente

de Kärcher USA/Canada

Soporte Kärcher México

Símbolos de aviso de seguridad

G 3800 OHT

Presión de trabajo 3800 PSI

Volumen de agua 3.5 GPM

Absorción de deter-

gente 0.15 - 0.20 GPM

Motor Honda GX270

No. de parte 1.107-278.0

No. de serie

Español 17

1 Asa de transporte

2 Pistola de disparo

3 Pestillo de seguridad de la pistola de

disparo

4 Manguera de alta presión

5 Depósito de gasolina

6 Barra pulverizadora

7 Varilla del aceite

8 Toma de agua con conector para manguera

de jardín

9 Salida de alta presión

VISTA GENERAL DEL MODELO

10 Manguera de succión de detergente con

ﬁ ltro

11 Boquillas de conexión rápida

12 Enchufe de chispa

13 Dispositivo de ﬁ ltrado en la entrada del

agua

14 Control de Presión Remota

Consulte el manual del motor para más

información sobre el motor.

18 Español

PELIGRO

No rociar sobre conexiones eléctricas,

enchufes o aparatos.

ADVERTENCIA

Riesgo de explosión - no rociar sobre líqui-

dos inﬂ amables. Operar solamente donde

la llama o la antorcha sea permitida.

■ No usar ácidos, solventes, o cualquier

material inflamable o alcalino en este

producto. Estos productos pueden causar

heridas físicas al operario y daños irrepa-

rables a la máquina.

ADVERTENCIA

La pistola rebota hacia atrás - sujetar con

las dos manos.

■ El seguro del gatillo de la pistola evita que

el gatillo salte de forma involuntaria. El dis-

positivo de seguridad deberá ser ganchado

cuando se estén reemplazando las boquil-

las o cuando no se este usando.

ADVERTENCIA

Los humos de escape de este producto

contienen productos químicos que según

el Estado de California pueden causar

cáncer, defectos de nacimiento o repro-

ducción. El funcionamiento de este equipo

puede producir chispas que pueden pro-

vocar incendios forestales alrededor de la

vegetación seca. Un supresor de chispas

podría ser necesario. El operador debe

contactar a las agencias locales de bomb-

eros para leyes y regulaciones.

ATENCIÓN

Riesgo de asﬁ xia - usar este producto

únicamente en una zona bien ventilada.

■ Operar y reposar la máquina en una zona

bien ventilada, donde no haya dispositivos

con un piloto o llama abierta tales como

bóiler, calentadores de agua, etc.

ATENCIÓN

Riesgo de incendio - no agregar gasolina

a la máquina mientras esté en funciona-

miento o aun caliente.

■ Antes de la puesta en marcha, leer el

manual de instrucción del fabricante del

motor, especialmente las indicaciones de

seguridad.

ADVERTENCIA

Al utilizar este producto, tome siempre

las precauciones básicas, incluidas las

siguientes:

■ Lea todas las instrucciones antes de usar

el producto.

■ Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa el

producto cerca de niños.

■ Es necesario saber cómo parar rápidam-

ente el producto y parar hemorragias. Estar

familiarizado con los mandos.

■ Estar atento, prestar atención a lo que se

está haciendo.

■ No ponga en funcionamiento el producto si

está cansado o está bajo la inﬂ uencia de

alcohol o drogas.

■ Mantenga la zona de trabajo libre de per-

sonas.

■ No sobrecargar o colocar sobre un soporte

inestable. Mantener el equilibrio en todo

momento.

■ Utilizar gafas de seguridad y protección de

oídos.

■ Seguir las instrucciones de mantenimiento

especiﬁ cadas en el manual.

■ Para evitar riesgos, es necesario que las

reparaciones y el montaje de piezas de

repuesto sean realizados únicamente por

personal entrenado.

■ La presión de los neumáticos no debe

superar 25 psi máx.

ADVERTENCIA

Riesgo de inyección o lesiones - no dirigir

el chorro directamente sobre personas.

■ Los chorros de alta presión pueden resultar

peligrosos si se usan de forma incorrecta.

No se debe dirigir el chorro a personas, ani-

males, dispositivos eléctricos o al equipo

mismo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español 19

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ATENCIÓN

Cuando conecte al suministro de agua

principal, respete las normativas locales

de la compañía municipal de agua. En

algunas zonas de conexión directa al

suministro público de agua potable puede

requerir un dispositivo de prevención de

ﬂ ujo. Esto para asegurar que no entran

productos químicos al suministro de agua.

Utilice un ﬁ ltro de agua para evitar un daño

potencial de la suciedad en el suministro

de agua.

■ La manguera del jardín debe tener al me-

nos un diámetro de 5/8 pulgadas.

■ El índice de ﬂ ujo de agua no deben ser

inferior a 15 L/Min (litros por minuto) (4

GPM - galones por minuto).

SUMINISTRO DE AGUA (Sólo agua fría)

Descripción Objetivo Dibujo Cant.

Perilla Ensamble de Junta 2

Perno 5/16 " X 1 3/4 " Ensamble de Junta 2

Perno 5/16 " X 2 " Ensamble de Soporte

de Manguera

INSTRUCCIONES DE MONTAJE

Partes (Incluidas)

ATENCIÓN

Riesgo de incendio - No colocar contene-

dores con productos inflamables en el

soporte de boquillas.

■ No poner en funcionamiento si se ha der-

ramado gasolina. Mueva la máquina a otro

lugar para evitar que se produzcan chispas

■ La máquina tiene superﬁ cies calientes que

pueden causar quemaduras. Poner en

funcionamiento el aparato en un ambiente

seguro y lejos de niños.

■ No tocar las superﬁ cies calientes o permitir

a los accesorios que estén en contacto con

las superﬁ cies calientes.

■ No dejar la máquina sin supervisión cu-

ando esté en funcionamiento.

■ Evitar inclinar la máquina hacia un lado.

CONSERVE ESTAS INSTRUCCIONES

■ El índice de ﬂ ujo se puede determinar si

se deja correr el agua durante un minuto

en un contenedor vacío de 18.9 litros (5

galones).

■ La temperatura de agua no debe exceder

los 122°F/50°C.

■ No usar la limpiadora de alta presión

para agua contaminada con disolventes,

por ejemplo para diluir pintura, gasolina,

aceite etc.

■ Evitar que entren escombros en la unidad,

para ello use una fuente de agua limpia.

Use un ﬁ ltro adicional de agua.

■ No ponga en funcionamiento la limpiadora

de presión sin agua.

20 Español

Descripción Propósito Dibujo Cant

Manguera de Alta

Presion

Ensamble de pistola

dosiﬁ cadora

Manguera de Alta

Presión

Ensamble de pistola

dosiﬁ cadora

Pistola

Dosiﬁ cadora

Ensamble de pistola

dosiﬁ cadora

Kit de Boquillas de

Conexión Rápida

Ensamble de kit de

boquillas

Barra

Pulverizadora

Ensamble de barra pulver-

izadora

Tuerca Ensamble de soporte de

manguera

Arandela Ensamble de soporte de

manguera

Partes (Incluidas)

Montaje

PASO 1:

Conecte el mango al cuerpo de la limpia-

dora a presión. Alinie los oriﬁ cios, inserte

los pernos y apriete con la perilla.

PASO 2:

Monte las boquillas de exión rápida en el

soporte de boquilla

PASO 3:

Monte el soporte de la Manguera a la

limpiadora a presión con los remaches

de nylon

PASO 4:

Conectar la barra pulverizadora con la

pistola dosiﬁ cadora.

Presione la barra en la pistola y luego

apriete la conexión.

Español 21

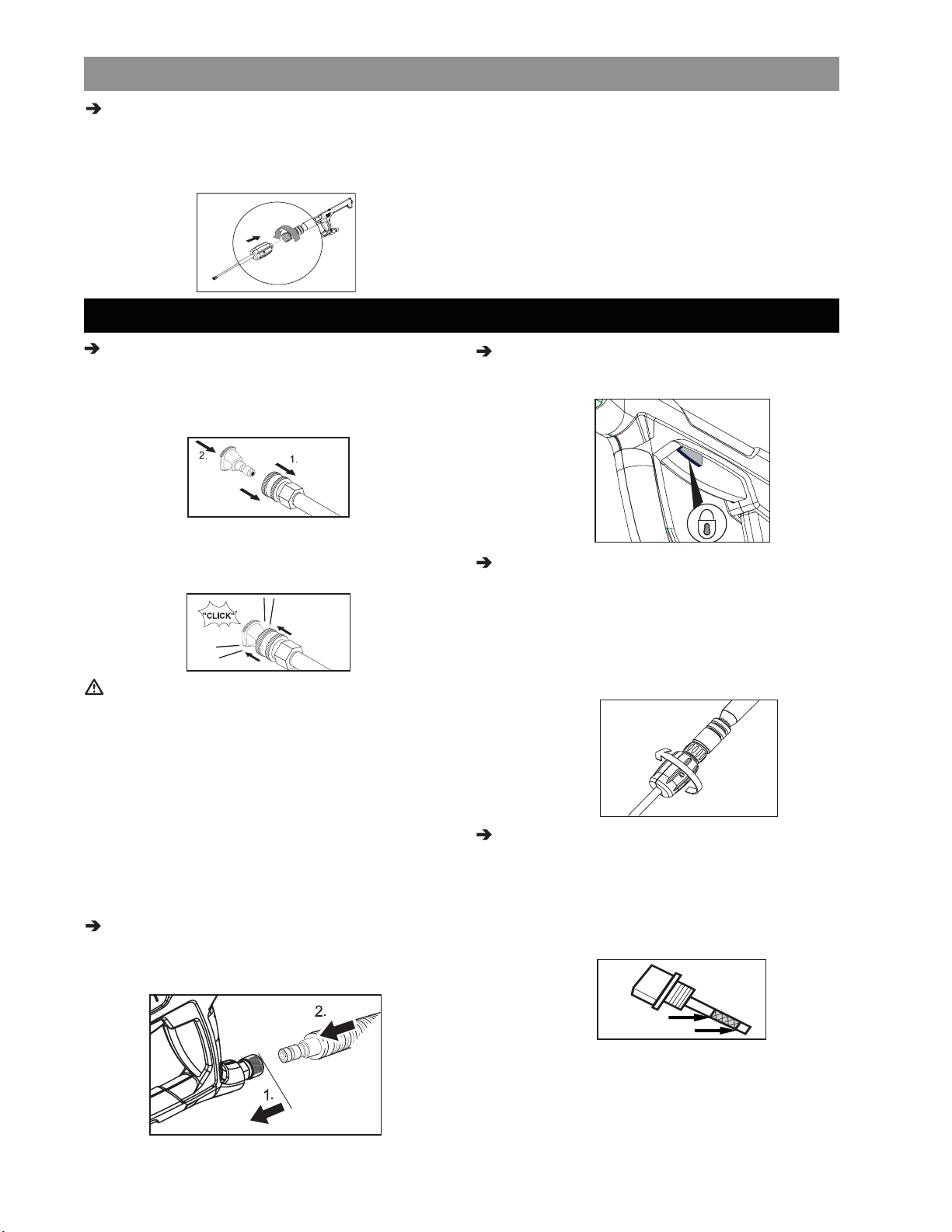

PASO 1:

Jalar el cuello con resorte hacia la barra

pulverizadora para insertar la boquilla de

conexión rápida elegida. Insertar la bo-

quilla rápida de conexión elegida.

Soltar el cuello y empujar la boquilla

hasta que encaje.

ATENCIÓN

Alta presión en la zona de la boquilla.

Riesgo de lesiones causados por una

boquilla mal cerrada.

■ Asegúrese de oir el "clic" al insertar la

punta de la boquilla en la barra

■ Tirar de la boquilla para asegurarse de

que está bien colocada antes de poner

en funcionamiento la unidad.

PASO 2:

Tire del cuello de resorte en la pistola

dosiﬁ cadora e inserte la manguera de alta

presión.

PASO 3:

Soltar el cuello y empujar la conexión rá-

pida de la manguera de alta presión hasta

que el collar encaje.

PASO 4:

Ajuste la presión de trabajo y el volumen

de ﬂ ujo de agua girando el control remoto

de presión en cualquier dirección.

Siempre regrese el control al mayor ajuste

antes de apagar la limpiadora a presión.

PASO 5:

Comprobar el nivel de aceite. Inserte y

remueva la varilla sin enroscarla en la

toma de aceite. Revise el nivel de aceite

mostrado en la varilla.

Asegúrese de que la máquina esté nive-

lada cuando compruebe el nivel de aceite.

(Consulte el manual de funcionamiento

de la máquina para los grados según la

estación).

Recomendamos cambiar el aceite tras las

primeras 5 horas de uso y después cada

50 horas.

PASO 6:

Llenar el tanque de gasolina con gasolina

sin plomo.

No usar gasolina con plomo.

No añada aceite a la gasolina.

PASO 7:

Tire del collar con resorte en la toma de alta

presión e inserte la manguera de alta presión.

INSTRUCCIONES DE FUNCIONAMIENTO

FULL / MAX

ADD / MIN

22 Español

PASO 11:

Abrir la válvula de combustible. Tirar del

estrangulador a la posición ON (en un

motor caliente, dejar el estrangulador en

la posición OFF).

PASO 12:

Mover el interruptor de parada del motor

a la posición ON.

PASO 13:

Tire del mango del arrancador. Si el motor

no arranca después de 3 intentos, presione

el gatillo de la pistola para liberar la presión,

y repita el paso.

Después de que el motor se caliente lo

suﬁ ciente como para correr suavemente

mueva la barra a la posición OFF.

Consulte el manual del motor para más

información sobre el motor.

PASO 8:

Conecte la manguera de jardín a la toma

de agua fría de la unidad.

PASO 9:

Conecte la manguera de jardín a la toma

de agua fría y abra el agua del todo.

No usar agua caliente.

PASO 10:

Desbloquee el pestillo de seguridad de la

pistola de disparo. Dispare la pistola para

eliminar el aire aprisionado y espere hasta

que salga un caudal de agua constante

de la boquilla pulverizadora.

INSTRUCCIONES DE FUNCIONAMIENTO

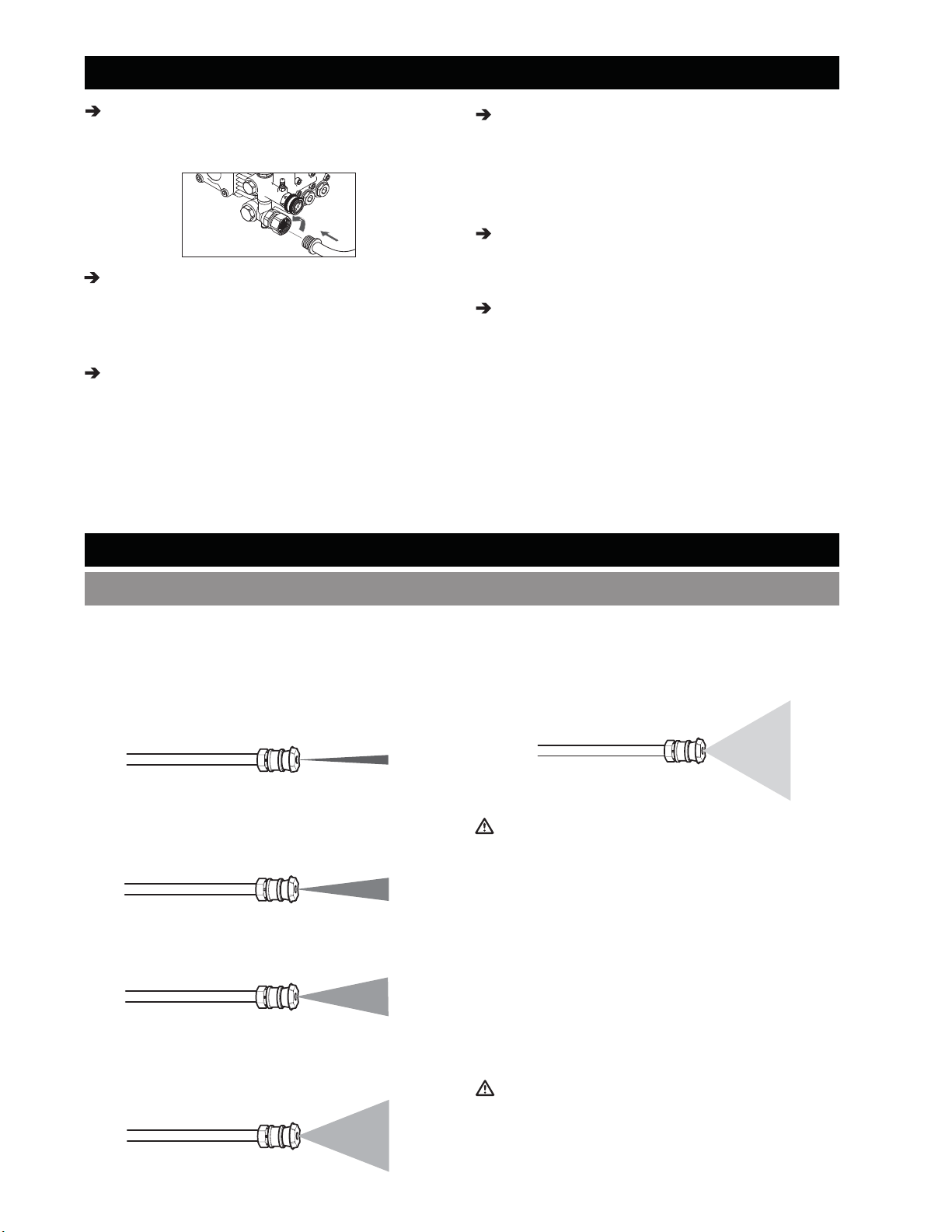

UTILIZACIÓN DE LOS ACCESORIOS

Las boquillas de conexión rápida codiﬁ cadas

por colores ofrecen una gran variedad de

anchos de pulverización de 0º a 65º y son

de fácil acceso si se colocan en un práctico

soporte de boquilla

0° ángulo pulverizador = Boquilla roja

15° ángulo pulverizador = Boquilla ama-

rilla

Para suciedad sobre una superﬁ cie.

25° ángulo pulverizador = Boquilla verde

Para suciedad sobre una superﬁ cie grande.

40° ángulo pulverizador = Boquilla blanca

Para suciedad moderada sobre una superﬁ cie

grande.

Boquillas de conexión rápida

65° ángulo pulverizador = boquilla de de-

tergente negra

Para trabajar con detergente o limpiar con

una presión muy baja.

ATENCIÓN

Alta presión en la zona de la boquilla.

Riesgo de lesiones causados por una

boquilla mal cerrada.

■ Asegúrese de oir el "clic" al insertar la

punta de la boquilla en la barra.

■ Tirar de la boquilla para asegurarse de

está bien colocada antes de poner en

funcionamiento la unidad. (INSTRUC-

CIONES DE OPERACION: paso 1)

ADVERTENCIA

Para evitar heridas graves, nunca dirija la

boquilla pulverizadora hacia usted mismo,

hacia otras personas o hacia animales.

Español 23

TRABAJAR CON DETERGENTES

Sólo se pueden aplicar detergentes con

la boquilla de detergente negra.

PASO 1:

Colocar la boquilla de detergente negra

para aplicar detergente a baja presión.

PASO 2:

Ajuste el control remoto de presión a la

posición de alto ﬂ ujo "+"

PASO 3:

Llene el recipiente con detergente

Kärcher. Coloque el extremo con ﬁ ltro del

tubo de succión de detergente dentro del

recipiente.

PASO 4:

Con el motor en marcha, tirar del gatillo

para poner el equipo en funcionamiento.

El detergente líquido se introduce en el

equipo y se mezcla con agua. Aplicar de-

tergente al área de trabajo. No permitir que

el detergente se seque sobre la superﬁ cie

PASO 5:

Dejar correr siempre agua fresca por el

tubo de absorción de detergente al acabar

el trabajo de limpieza para limpiar/extraer

los restos de detergente del sistema de

inyección.

Para obtener mejores resultados, consulte

la sección de consejos de limpieza.

Detergentes

ATENCIÓN

Siga las instrucciones de mantenimiento

especiﬁ cadas en el manual. Este aparato ha

sido diseñado para ser utilizado con deter-

gentes de limpieza del fabricante.

El uso de otros detergentes de limpieza pu-

ede afectar al funcionamiento del aparato y

hacer que deje de tener validez la garantía

Utilice siempre detergente Kärcher para

obtener los mejores resultados

Los detergentes biodegradables de Kärcher

han sido especialmente formulados para

proteger el medio ambiente y el limpiador

a presión. Su fórmula especial no obstruirá

el ﬁ ltro del tubo de succión y protegerá las

piezas internas del limpiador de alta presión

para que su vida útil sea más larga. Para

adquirir los detergentes Kärcher, diríjase a

su comerciante minorista o llame a nuestro

centro de asistencia si necesita ayuda.

karcher.com/us

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan cloro u

otro tipo de productos químicos corrosivos

– Líquidos que contengan disolventes (p. ej.,

diluyentes de pintura, gasolina, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados da-

ñarán la unidad y dañarán la superﬁ cie que

se limpie.

El uso de estos productos invalidará la

garantía.

24 Español

APAGADO Y LIMPIEZA

PASO 1:

Si se usaron detergentes, quitar el tubo de

absorción de detergente del contenedor e

introducir en 3.8 litros (1 galón) de agua

limpia. Sacar agua a baja presión durante

un minuto.

PASO 2:

Mover el interruptor de parada del motor

a la posición OFF. Cerrar la válvula de

combustible.

PASO 3:

Cierre el grifo del agua.

PASO 4:

Presione el gatillo para liberar la presión

del agua.

PASO 5:

Suelte el gatillo y accione el pestillo de

seguridad de la pistola.

PASO 6:

Desconecte la manguera de jardín de la

toma de agua de la unidad.

PASO 7:

Desconecte la manguera de alta presión

de la salida de alta presión.

TOMARSE UN DESCANSO... de cinco minutos o más

PASO 1:

Mover el interruptor de parada del motor

a la posición OFF.

PASO 2:

Suelte el gatillo y accione el pestillo de

seguridad de la pistola.

PROTECCIÓN EN EL INVIERNO Y ALMACENAJE PROLONGADO

PASO 7:

Con la maquina apagada tire de la cuerda

del arrancador hasta que el ﬂ uido salga.

Es altamente recomendable usar Lu-

bricante/Anticongelante de Kärcher

(número de parte 9.558-998.0) antes del

almacenamiento invernal para proteger la

bomba de la congelación y del desgaste

prematuro.

PASO 6:

Instale la botella en la entrada de la la

hidrolavadora y presione la botella.

PASO 1:

Apague la lavadora a presión

PASO 2:

Desconecte todas las mangueras.

PASO 3:

Desconecte la tapa del bote Lubricante.

PASO 4:

Quite el sello interno.

PASO 5:

Conecte nuevamente la tapa al bote.

ATENCIÓN

Si no se cumplen las instrucciones mencio-

nadas arriba, el grupo de la bomba y los ac-

cesorios sufrirán daños y anulara su garantía.

PASO 8:

Desconecte el bote, disponga de el apro-

piadamente.

Español 25

INSTRUCCIONES DE MANTENIMIENTO

Uso inicial

Todas las bombas Kärcher viene con aceite

directamente de fábrica. No es necesario

añadir aceite.

Inspección de la bomba

Debe realizar una inspección visual de rutina

de la bomba de la limpiadora a presión. Si ve

que pierde aceite en las juntas de la bomba,

lleve la limpiadora a presión a un servicio téc-

nico autorizado de Kärcher. (Puede localizar

a un servicio técnico en su zona online en

www.karcher-service.com).

Bomba Kärcher

Mantenimiento de la bomba

Cambie el aceite de la bomba despues de

las primeras 50 horas de operacion, despues

cambilo cada 200 horas o 3 meses, lo que

ocurra primero. Cuando cambie el aceite a la

bomba, use solo aceite grado 30 sin deter-

gentes. No use aditivos especiales.

Llevar a cabo las tareas de mantenimiento del

motor de acuerdo con las especiﬁ caciones

indicadas en las instrucciones de funciona-

miento del fabricante del motor.

Motor

CONSEJOS DE LIMPIEZA

(con o sin detergente). Preenjuague la cu-

bierta y el área circundante con agua limpia.

Si utiliza Deck Wash de Kärcher, aplíquelo

en la superﬁ cie a baja presión. Para obtener

mejores resultados, divida el área de trabajo

e aprox. 2.3 m

(25 pies

). Deje el Deck Wash

sobre la superﬁ cie durante 1-3 minutos. No

deje que se seque el detergente sobre la

superﬁ cie. Enjuague a alta presión mediante

un movimiento de barrido, manteniendo la

boquilla pulverizadora a aprox. 8-15 cm (3-6

pulgadas ) de la superﬁ cie a limpiar. Limpie

siempre de arriba a abajo y de izquierda a

derecha. Cuando pase a la siguiente sección

de la superﬁ cie a limpiar, asegúrese de so-

lapar la nueva sección con la sección anterior

para evitar que queden marcas de parada y

garantizar, así, un resultado homogéneo.

Limpieza de cubiertas

(con o sin detergente). Preenjuague la su-

perﬁ cie a limpiar con agua limpia. Si utiliza

Pressure Wash de Kärcher, aplíquelo a la

superﬁ cie a baja presión (para obtener me-

jores resultados, divida la zona de trabajo en

secciones de aproximadamente 1.8 metros

(6 pies) y aplique siempre el detergente de

abajo a arriba. Deje el Pressure Wash sobre la

superﬁ cie durante 1-3 minutos. No deje secar

el detergente sobre la superﬁ cie. Si ve que la

superﬁ cie se va a secar, simplemente moje la

superﬁ cie con agua limpia. Si es necesario,

utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad

difícil. Enjuague a alta presión mediante un

movimiento de barrido homogéneo, mante-

niendo la boquilla pulverizadora a aprox. 15

centímetros de la superﬁ cie a limpiar.

Revestimiento de la casa

26 Español

■ Antes de limpiar cualquier superﬁ cie, se

debe limpiar una parte de la misma que

no se vea para probar el ajuste del pul-

verizado y la distancia para obtener los

mejores resultados de limpieza.

■ Si las superficies pintadas se están

pelando o desconchando, extreme las

precauciones, ya que el limpiador a pre-

sión podría arrancar la pintura suelta de

la superﬁ cie.

■ Cuando se utilice en superficies que

puedan entrar en contacto con comida,

enjuáguelas abundantemente con agua

potable.

■ Para consejos adicionales de limpieza,

visita nuestra página web en:

karcher.com/us

Recomendaciones

(con o sin detergente). Preenjuague la su-

perﬁ cie a limpiar con agua limpia. Si utiliza

Pressure Wash o Degreaser de Kärcher,

aplíquelo en la superﬁ cie a baja presión.

Para obtener mejores resultados, divida el

área de trabajo en pequeñas secciones de

aprox. 2.3 m

(25 pies

). Deje el Pressure

Wash o Degreaser sobre la superﬁ cie du-

rante 1-3 minutos. No deje que se seque el

detergente sobre la superﬁ cie. Enjuague a

alta presión mediante un movimiento de bar-

rido, manteniendo la boquilla pulverizadora a

aprox. 7-5 cm (3-6 pulgadas) de la superﬁ cie

a limpiar. Limpie siempre de arriba a abajo y

de izquierda a derecha. Para quitar manchas

especialmente difíciles, utilice una boquilla

DirtBlaster® (se vende por separado).

Patios de cemento, ladrillos

y piedra

(con o sin detergente). Preenjuague el ve-

hículo con agua limpia. Si utiliza Touchless

Vehicle Wash de Kärcher, aplíquelo en la

superﬁ cie a baja presión. Para obtener me-

jores resultados, limpie un lado del vehículo

cada vez y aplique siempre el detergente de

abajo a arriba. No deje que el detergente se

seque sobre la superﬁ cie. Si es necesario,

utilice un accesorio especial con cepillo de

lavado (no incluido) para quitar la suciedad

difícil. Enjuague a alta presión mediante un

movimiento de barrido y manteniendo la

boquilla pulverizadora a aprox. 15-20 cm

(6-8 pulgadas) de la superﬁ cie a limpiar (la

distancia se debe incrementar en el caso de

que se enjuaguen superﬁ cies con ranuras u

otras superﬁ cies delicadas). Limpie siempre

de arriba a abajo y de izquierda a derecha.

Para obtener mejores resultados, seque la

superﬁ cie con una gamuza o un trapo suave

y seco.

Autos, Barcas & Motocicletas

(con o sin detergente). Preenjuague el mue-

ble y el área circundante con agua limpia. Si

utiliza Pressure Wash de Kärcher, aplíquelo

a la superﬁ cie a baja presión. Deje el Pres-

sure Wash sobre la superﬁ cie durante 1-3

minutos. No deje que se seque el detergente

sobre la superﬁ cie. Si es necesario, utilice

un accesorio especial con cepillo de lavado

(no incluido) para quitar la suciedad difícil.

Enjuague a alta presión mediante un mov-

imiento de barrido, manteniendo la boquilla

pulverizadora a aprox. 8-15 cm (3-6 pulgadas)

de la superﬁ cie a limpiar. Para obtener mejo-

res resultados, limpie de arriba a abajo y de

izquierda a derecha.

Mobiliario de patios y jardines

CONSEJOS DE LIMPIEZA

(con o sin detergente). Preenjuague la su-

perﬁ cie a limpiar con agua limpia. Si utiliza

Pressure Wash de Kärcher o Degreaser,

Parrillas, equipos con motor

exteriores y herramientas de jardín

aplique el detergente a baja presión. Deje

el Pressure Wash sobre la superﬁ cie 1-3

minutos. No deje que el detergente se seque

sobre la superﬁ cie. Enjuague a alta presión

manteniendo la boquilla pulverizadora a

aprox. 8-15 cm (3-6 pulgadas) de la superﬁ cie

a limpiar. Para quitar suciedad especialmente

difícil, puede ser necesario tener que poner

la boquilla pulverizadora más cerca para que

la potencia de limpieza sea mayor.

Español 27

Disponemos de accesorios de limpieza op-

cionales para mejorar la capacidad de limp-

ieza. Estos accesorios son precisos desde la

fecha de impresión de este manual. Consulte

nuestra página Web:

Accesorios opcionales

Síntoma Causa Solución

EL MOTOR NO

ARRANCA

No hay gasolina Llenar el depósito de gasolina

El estrangulador no está en la

posición correcta

Deslizar la palanca del estrangulador

de la posición de cerrado

Presión de agua formada en

la máquina.

Apretar el gatillo para liberar presión

Si tiene más problemas con el motor consulte el manual del

motor.

LA UNIDAD

NO LLEGA A

LA ALTA PRE-

SIÓN.

El diámetro de la manguera

de jardín es demasiado

pequeño.

Sustituir con una manguera de jardín

de 5/8 pulgadas o más.

El suministro de agua está

restringido.

Compruebe si la manguera de jardín

tiene grietas, fugas o si está obstruida

El suministro de agua de en-

trada no es suﬁ ciente.

Abra el grifo de agua del todo. Com-

pruebe si la manguera de jardín tiene

grietas, fugas o si está obstruida

El ﬁ ltro de entrada de agua

está obstruido.

Quite el ﬁ ltro y enjuáguelo en agua

caliente

La boquilla de detergente

negra está conectada.

Quitar la boquilla de detergente negra

y colocar la boquilla para alta presión.

LA BARRA

PULVERIZA-

DORA

FUGA

La barra pulverizadora no

está montado correctamente

Girar la ranura giratoria de la pistola en

el sentido de las agujas del reloj hasta

ajustar

Anillo tórico o inserción de

plástico rotos.

Visite www.karcher-help.com o localice

un centro de servicio en

www.karcher-service.com

ATENCIÓN

Quitar el cable de enchufe de chispas para evitar que el motor se encienda de forma invol-

untaria antes de realizar cualquier reparación.

LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS

karcher.com/us para obtener información

acerca de precios e información actualizada.

– Extensión de Manguera

– Boquilla DirtBlaster®

– Kit de Cepillo Limpiador Universal

28 Español

Sintoma

Causa Solución

NO ENTRA

DETERGENTE.

El tubo de succión de deter-

gente no está correctamente

conectado al aparato.

Compruebe la conexión

El detergente está demasiado

espeso

Diluya el detergente. Para obtener

mejores resultados utilice detergente

Kärcher

El ﬁ ltro del tubo de succión de

detergente está obstruido

Deje correr agua caliente por el ﬁ ltro

para quitar la suciedad

El tubo de succión de deter-

gente

está dañado u obstruido

Quite la obstrucción o reemplace el

tubo de

succión de detergente

Está colocada una boquilla de

alta presión

Sustituir por una boquilla de deter-

gente negra.

La boquilla pulverizadora está

atascada.

Limpie con aire comprimido o quite la

suciedad con una aguja ﬁ na.

LA CONEXIÓN

DE LA

MANGUERA

DE JARDÍN

FUGA.

Las conexiones están sueltas Apriete las conexiones.

No hay arandela de caucho o

está desgastada

Inserte una arandela nueva

LA BOMBA

HACE RUIDO.

La bomba está succionando

aire

Compruebe que las mangueras y

conectores están bien apretados.

Apague el aparato y purgue la bomba

apretando la pistola de disparo hasta

que salga un caudal constante de la

boquilla

FUGA AGUA

DE LA

BOMBA (HAS-

TA 10

GOTAS POR

MINUTO ES

PERMISIBLE).

Las conexiones están sueltas. Compruebe las conexiones

Las juntas de estanqueidad

de agua están dañadas o

desgastadas

Visite www.karcher-help.com o localice

un centro de servicio en

www.karcher-service.com

La protección térmica del dis-

positivo está activada.

La protección térmica del dispositivo

se reestablecerá automáticamente. No

poner la bomba en funcionamiento du-

rante más de 5 minutos sin pulverizar

GOTEO DE

ACEITE

La juntas de estanqueidad de

aceite están dañadas o des-

gastadas.

Visite www.karcher-help.com o localice

un centro de servicio en

www.karcher-service.com

Si el síntoma que usted esta experimentando no esta en la lista de arriba, o si las soluciones

aportadas no resuelven su problema, por favor visite nuestra extensa base de datos en linea

de solución de problemas en: www.karcher-help.com

Español 29

Lavadoras De Alta

Presión

Garantía limitada

Hidrolavadoras de alta presión con agua fría a gasolina

Este producto de Kärcher está garantizado contra defectos de fabricación y materiales en

condiciones de uso normal.

La garantía especíﬁ ca se aplica a:

• Los motores Kärcher de las serie KPS y KXS tienen garantía de tres (3) años para

repuestos y mano de obra.

• Los motores Honda de la serie GC tienen garantía de dos (2) años para repuestos y

mano de obra.

• Los motores Honda de la serie GX tienen garantía de tres (3) años para repuestos y

mano de obra.

• Consulte el Manual del motor Honda para obtener instrucciones especíﬁ cas de la garantía.

• Las bombas tienen garantía de dos (2) años para repuestos y mano de obra.

• Los bastidores, manijas y tanques de detergente, así como otros componentes estruc-

turales, tienen una garantía de un (1) año para repuestos y mano de obra.

Los accesorios y complementos estándar están garantizados por un período de noventa

(90) días. Cualquier uso comercial, industrial o alquiler de este equipo reducirá la garantía

a noventa (90) días. El período de garantía se calcula a partir de la fecha de compra por

el usuario ﬁ nal y cubre el costo de piezas de repuesto / equipos y trabajo realizado bajo

garantía. Con el ﬁ n de veriﬁ car una situación de garantía, la máquina deberá ser evaluada

por un centro de servicio autorizado de Kärcher. Una copia del recibo de compra original

o recibo de regalo del vendedor original también debe acompañar el reclamo de garantía.

Para localizar el centro de servicio autorizado de Kärcher más cercano, visite nuestro sitio

web en www.karcherservice.com.

La obligación de Kärcher bajo esta garantía será estrictamente limitada, a opción de Kärcher,

ya sea a cambiar o reparar, directamente a través de Kärcher o a través de un distribuidor

de servicio autorizado Kärcher sin cargo durante el periodo de garantía cualquier pieza,

que en la opinión del fabricante, muestre defectos materiales o de mano de obra. El servicio

se programará según el caudal normal de trabajo y el horario de atención del centro de

servicio, y la disponibilidad de los repuestos. Todas las decisiones de Kärcher respecto de

esta garantía limitada serán deﬁ nitivas.

Esta garantía no cubre:

• Mercadería vendida como reacondicionada, usada, de demostración o de exhibición.

• Mercancía comprada a través de eBay y otras webs de subasta en línea.

• Daños causados por mal uso, negligencia, accidente, abuso, manejo incorrecto, congel-

ación, desgaste normal o incumplimiento del manual del operador.

• Daños causados por sedimentos de agua, suministro de agua contaminada o el uso de

productos químicos y detergentes no aprobados o recomendados por Kärcher.

INFORMACIÓN DE GARANTIA

30 Español

INFORMACIÓN DE GARANTIA

• Daños causados por desastres naturales tales como inundaciones, incendios, terremo-

tos, rayos, etc.

• Dispositivos o accesorios no distribuidos o aprobados por Kärcher. Cualquier uso de los

mencionados dispositivos o accesorios anulará la garantía implícita.

• Reparaciones realizadas por el usuario ﬁ nal o cualquier centro de servicio no autorizado

por Kärcher. Cualquier alteración de los equipos o accesorios Kärcher anulará la ga-

rantía implícita.

• Los costos de envío incurridos por el cliente o el centro de servicio autorizado de la pieza

o el equipo supuestamente defectuoso.

Esta garantía no es transferible y se aplica únicamente a productos comprados a través

de un revendedor autorizado de Kärcher en Estados Unidos y Canadá. Esta garantía le

otorga derechos legales especíﬁ cos. Usted puede tener otros derechos, que varían según

el país y el estado/provincia.

Por favor, regístrese en línea en www.karcher-register.com. El registro

en línea es rápido, gratuito y le proporciona un mensaje de conﬁ r-

mación para sus archivos.

Si no tiene acceso a internet, por favor envíe la tarjeta de garantía incluida en la bolsa de

accesorios. No es necesario utilizar un sobre. Recuerde ponerle una estampilla postal. El

servicio de correos no la entregará si no tiene una estampilla.

Français 31

Spéciﬁ cations

MANUEL D'INSTRUCTIONS POUR LAVEUSE À HAUTE PRESSION

Aperçu du modèle 32

Mesures de sécurité importantes 33

Instructions d’assemblage 35

Instructions d’utilisation 36

Utilisation des accessoires 37

Travailler avec des détergents 38

Prendre une pause 39

Arrêt et entretien 39

Entreposage à long terme et

pour l'hiver 40

Instructions d'entretien 40

Conseils de nettoyage 41

Guide de dépannage 43

DANGER

Indique une situation à risque imminent,

laquelle si elle n’est pas évitée, entraînera

des blessures sérieuses ou la mort.

AVERTISSEMENT

Indique une situation à risque potentiel,

laquelle si elle n’est pas évitée, pourrait

entraîner des blessures ou la mort.

MISE EN GARDE

Indique une situation à risque potentiel,

laquelle si elle n’est pas évitée, peut caus-

er des blessures mineures ou légères, ou

des dommages matériels.

Le propriétaire et/ou l'utilisateur doivent

avoir une compréhension des instructions

d'utilisation et d'avertissements du fabricant

avant d'utiliser cette laveuse à pression.

Les informations concernant les avertisse-

ments devraient être soulignées et comprises.

Si l'opérateur ne maîtrise pas le français, les

instructions et les avertissements du fabricant

doivent être lus et discutés par l'acheteur/

propriétaire avec l'opérateur dans sa langue

maternelle, en s'assurant que l'opérateur

comprenne son contenu.

Le propriétaire et/ou l'utilisateur doivent étud-

ier et conserver les instructions du fabricant

pour références futures.

Veuillez appeler le : 1-800-537-4129 pour de

l'assistance ou veuillez visiter notre site Web :

karcher.com/us

Veuillez prendre un moment pour enregistrer

votre laveuse à pression en ligne à :

www.karcher-register.com

Veuillez appeler le : 01-800-024-13-13 pour

de l'assistance ou veuillez visiter notre site

Web : www.karcher.com.mx

Responsabilités du propriétaire/

utilisateur

Symbole d'alerte de sécurité

Service à la clientèle Kärcher É.-U.

/Canada

Service à la clientèle Kärcher pour le

Mexique

G 3800 OHT

Pression de

fonctionnement

3800 PSI

Débit d'eau 3.5 GPM

Aspiration de dé-

tergent

0.15 - 0.20 GPM

Moteur Honda GX270

N° de pièce 1.107-278.0

N° de série

32 Français

1 Poignée

2 Poignée-pistolet

3 Verrouillage de sécurité de la poignée-

pistolet

4 Tuyau à haute pression

5 Réservoir à essence

6 Lance

7 Jauge à huile

8 Entrée d'eau avec raccord pour tuyau

d'arrosage

APERÇU DU MODÈLE

9 Sortie haute pression

10 Tuyau d'aspiration du détergent avec ﬁ ltre

11 Buses à connexion rapide

12 Bougie d'allumage

13 Filtre dans l'entrée d'eau

14 Commande de Pression a Distance

Pour de plus amples informations à pro-

pos du moteur, reportez-vous au manuel

du moteur.

Français 33

■ Les jets à haute pression peuvent être

dangereux s'ils ne sont pas utilisés adé-

quatement. Ils ne doivent pas être dirigés

directement vers des personnes, des ani-

maux, des appareils électriques ou vers

l'appareil.

DANGER

Ne vaporisez pas les raccordements

électriques, les prises de courant ou les

luminaires.

AVERTISSEMENT

Risque d'explosion - Ne vaporisez pas les

liquides inﬂ ammables. Utilisez uniquement

dans les endroits permettant les ﬂ ammes

nues ou les torches.

■ N'utilisez pas d'acides, de solvants ou

toutes matières inﬂ ammables ou alcalines

avec ce produit. Ces produits peuvent

causer des blessures à l'opérateur

ainsi que des dommages irréversibles à

l'appareil.

AVERTISSEMENT

Effet de recul du pistolet – Tenez-le bien

avec les deux mains.

■ Le verrou de sécurité du pistolet à gâchette

prévient le déclenchement accidentel de la

gâchette. Cette caractéristique de sécurité

doit être engagée lorsque vous remplacez

les buses ou lorsqu'elles ne sont pas utili-

sées.

AVERTISSEMENT

Les émanations d'échappement émises

par ce produit contiennent des produits

chimiques reconnus par l'état de la Califor-

nie comme étant cancérigènes, pouvant

causer des anomalies congénitales ou

d'autres dommages au système repro-

ducteur. L'utilisation de cet équipement

peut causer des étincelles pouvant pro-

voquer des incendies autour de végéta-

tions sèches. Un pare-étincelles peut être

requis. L'opérateur devrait contacter les

agences locales de services d'incendie

pour obtenir les lois et les réglementations.

MISE EN GARDE

Risque d'asphyxie – Utilisez ce produit

seulement dans un endroit bien aéré.

■ Veuillez lire les instructions d'utilisation

et suivre attentivement les consignes de

sécurité du fabricant avant la mise en

marche du moteur.

AVERTISSEMENT

Lorsque vous utilisez ce produit, les pré-

cautions de base devraient toujours être

suivies, incluant celles-ci :

■ Lisez toutes les instructions avant d'utiliser

le produit.

■ Pour réduire le risque de blessures,

une étroite surveillance est nécessaire

lorsqu'un appareil est utilisé à proximité

d'un enfant.

■ Sachez comment rapidement arrêter et

purger la pression du produit. Soyez en-

tièrement familier avec les commandes.

■ Demeurez alerte - Portez attention à ce

que vous faites.

■ N'utilisez pas cet appareil lorsque vous

êtes fatigués ou sous l'inﬂ uence d'alcool

ou de drogues.

■ Assurez-vous qu'il n'y ait personne dans

la zone environnant l'utilisation.

■ Ne travaillez pas hors de portée ou ne

montez pas sur un support instable. Main-

tenez un bon appui et restez en équilibre

en tout temps.

■ Portez des lunettes de sécurité et un pro-

tecteur auditif.

■ Suivez les instructions d'entretien spéci-

ﬁ ées dans le manuel.

■ Pour éviter les risques, les réparations et

le remplacement de pièces de rechange

devraient être effectués par du personnel

qualiﬁ é seulement.

■ Avant de corriger la pression des pneus,

régler le réducteur de pression sur le

compresseur sur 25 psi.

■ La pression des pneus ne doit pas dé-

passer 25 psi max.

AVERTISSEMENT

Risque d'injection ou de blessures - Ne

diffusez pas le jet directement sur des

personnes.

MESURES DE SÉCURITÉ IMPORTANTES

34 Français

MISE EN GARDE

Lorsque vous vous branchez à une con-

duite d'alimentation d'eau, vous devez

respecter les réglementations locales de

votre service municipal d'alimentation

en eau potable. Dans certains endroits,

le branchement direct à une conduite

d'alimentation publique en eau po-

table pourrait nécessiter un dispositif de

prévention pour refoulement d'eau. Cela

permet de s'assurer qu'il n'y aura aucune

rétroaction de produits chimiques dans

l'alimentation d'eau. Utilisez un ﬁ ltre à eau

pour prévenir les dommages potentiels

provoqués par la saleté retrouvée dans

l'alimentation d'eau.

■ Le tuyau d'arrosage doit avoir un diamètre

d'au moins 1,58 cm (5/8 po).

ALIMENTATION D'EAU (eau froide uniquement)

■ Le débit en alimentation d'eau ne doit pas

être inférieur à 9,5 lpm (litre par minute)

(2,5 gpm - gallons par minute).

■ Le débit peut être déterminé en faisant

couler l'eau pendant une minute dans un

contenant vide de 18,9 litres (5 gallons).

■ La température en alimentation d'eau ne

doit pas être supérieure à 132 °F/50 °C.

■ N'utilisez jamais la laveuse à pression

pour puiser de l'eau contaminée avec

des solvants, par exemple du diluant à

peinture, du carburant, de l'huile, etc.

■ Veuillez toujours empêcher les débris

d'être aspirés dans l'appareil en vous as-

surant d'utiliser une source d'eau propre.

Utilisez un ﬁ ltre à eau additionnel.

■ N'utilisez pas la laveuse à pression sans

que le robinet d'eau ne soit ouvert.

MESURES DE SÉCURITÉ IMPORTANTES

■ Utilisez et remplissez l'appareil avec du

carburant dans un endroit bien aéré, li-

bre d'appareils disposant d'une ﬂ amme

pilote ou d'une source de ﬂ amme telle

chaudière, chauffe-eau, etc.

MISE EN GARDE

Risque d'incendie – N'ajoutez pas de car-

burant lorsque l'appareil est en marche ou

chaud.

MISE EN GARDE

Risque d'incendie – Ne mettez pas un

contenant avec des produits inﬂ ammables

dans le porte-buse.

■ N'utilisez pas l'appareil si du carburant a

été renversé. Déplacez l'appareil dans un

autre endroit et évitez de provoquer des

étincelles.

■ Cet appareil comporte des surfaces

chaudes pouvant causer des brûlures. Uti-

lisez dans un environnement sécuritaire et

éloigné des enfants.

■ Ne touchez pas aux surfaces chaudes ou

ne laissez pas les accessoires entrer en

contact avec les surfaces chaudes.

■ Ne laissez pas l'appareil en marche sans

surveillance.

■ Évitez de basculer l'appareil sur le côté.

CONSERVEZ CES INSTRUCTIONS

Français 35

Description Usage Illustration Qté.

Bouton 0,6 cm (1/4 po) Assemblage pour joint 2

Boulon 6 mm X 42 mm

(1/4 po X 1-3/4 po)

Assemblage pour joint 2

Boulon 6 mm x 50.8 mm

(1/4 po x 2 po)

Assemblage du porte-

pistolet

Porte-Tuyau Assemblage du porte-

Tuyau

Tuyau à haute pression Assemblage du pisto-

let de pulvérisation

Pistolet de pulvérisation Assemblage du pistolet

de pulvérisation

Trousse pour buses à

raccord rapide (4 pcs)

Assemblage de la trous-

se pour buses

Lance Assemblage de la

lance

Écrou de 1/4" po Assemblage du porte-

Tuyau

Rondelle Assemblage du porte-

Tuyau

INSTRUCTIONS D'ASSEMBLAGE

Matériel (inclus)

L'assemblage

ÉTAPE 1:

Fixez la poignée au cadre de la laveuse

à pression. Alignez les trous, insérez les

boulons et serrez avec les boutons .

ÉTAPE 2:

Placer les buses dans le support de buse.

ÉTAPE 3:

Installez le porte-buse à la poignée de la

laveuse à pression. Alignez les trous et

insérez le rivet en nylon.

36 Français

ÉTAPE 3:

Verrouiller le verrou de sécurité.

ÉTAPE 4:

Ajuster la pression de travail et le volume

d'eau en tournant le contrôle de la pres-

sion à distance les deux sens.

Retourner toujours le contrôle à la valeur

la plus élevée avant d'arrêter la rondelle

hors.

ÉTAPE 5:

Vériﬁ ez le niveau d'huile. Le niveau d'huile

devrait toujours se situer entre les lignes

de la jauge « PLEIN » et « AJOUTER »

ou « MAX » et « MIN », tel qu'indiqué dans

l'illustration ci-dessous.

Vériﬁ er que la machine est à l'horizontale

lors du contrôle du niveau d'huile. (Se re-

porter au manuel d'utilisation du moteur

pour connaître les différentes qualités

d'huile à utiliser en fonction des saisons).

FULL / MAX

ADD / MIN

INSTRUCTIONS D'UTILISATION

ÉTAPE 1:

Tirez le collet à ressorts de l'endos de la

lance pour y insérer votre choix de buses

à raccord rapide.

Relâchez le collet et poussez la buse

jusqu'à ce que le collet s'enclenche.

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures si la buse n'est pas

correctement enclenchée et verrouillée.

■ Assurez-vous d'entendre un «clic» lorsque

vous insérez l'extrémité de la buse dans

la lance.

■ Tirez sur la buse pour vous assurer qu'elle

soit correctement appuyée/insérée avant

d'utiliser l'appareil.

ÉTAPE 2:

Brancher le ﬂ exible haute pression sur le

pistolet.

ÉTAPE 4:

Installez la lance au pistolet de pulvéri-

sation. Poussez la lance à l'intérieur du

pistolet à gâchette puis vissez le raccord.

L'assemblage

Français 37

INSTRUCTIONS D'UTILISATION

Nous recommandons de changer l'huile

au terme des 5 premières heures de fonc-

tionnement puis toutes les 50 heures.

ÉTAPE 6:

Remplir le réservoir à essence avec de

l'essence sans plomb.

Ne pas utiliser d'essence au plomb.

Ne pas ajouter d'huile à l'essence.

ÉTAPE 7:

Fixer le tuyau à haute pression à la sortie

haute pression de l’pompe.

ÉTAPE 8:

Branchez le tuyau d'arrosage à l'entrée

d'eau de l'appareil.

ÉTAPE 9:

Branchez le tuyau d'arrosage à la source

d'eau froide et ouvrez complètement le

robinet.

N'utilisez pas d’eau chaude.

ÉTAPE 10:

Déverrouillez le verrou de sécurité du pis-

tolet à gâchette. Appuyez sur la gâchette

du pistolet pour évacuer l'air, puis attendez

qu'un débit d'eau constant sorte de la

buse.

ÉTAPE 11:

Ouvrez le robinet de carburant. Tirez

la tige du volet de départ à la position

MARCHE (ON) (avec un moteur chaud,

laissez la tige du volet de départ à la posi-

tion ARRÊT (OFF)).

ÉTAPE 12:

Déplacez l'interrupteur d'alimentation du

moteur à la position MARCHE (ON).

ÉTAPE 13:

Tirez la poignée du démarreur. Si le mo-

teur ne démarre pas après avoir tiré à 3 re-

prises, pressez le pistolet à gâchette pour

relâcher la pression et répétez les étapes.

Lorsque le moteur est assez chaud pour

pouvoir fonctionner sans heurts, déplacez

la tige du volet de départ à la position AR-

RÊT (OFF).

Pour des détails concernant le moteur,

consultez le manuel du moteur.

UTILISATION DES ACCESSOIRES

Les buses à raccord rapide par code de cou-

leur fournissent un large éventail de formats

de jets de vaporisation de 0° à 65°, et sont

facilement accessibles lorsqu'elles sont pla-

cées dans le porte-buse pratique.

Angle de vaporisation à 0° = Buse rouge

Pour une accumulation de saleté particulière-

ment tenace. Cet angle n'est pas recom-

mandé pour les matériaux souples comme

les parements, les terrasses, les surfaces

peintes et les automobiles.

Buses à raccord rapide

Angle de vaporisation à 15° = Buse jaune

Pour une accumulation de saleté sur des

surfaces.

Angle de vaporisation à 25° = Buse verte

Pour une accumulation de saleté sur de

grandes surfaces.

38 Français

UTILISATION DES ACCESSOIRES

Buses à raccord rapide

Angle de vaporisation à 40° = Buse blanche

Pour une accumulation modérée de saleté

sur de grandes surfaces.

Angle de vaporisation à 65° = Buse noire

Pour utiliser avec des détergents ou pour un

nettoyage à basse pression.

TRAVAILLER AVEC DES DÉTERGENTS

ÉTAPE 4:

Lorsque le moteur tourne, enfoncer la

gâchette pour actionner l'appareil.

Le détergent est aspiré dans l'appareil et

se mélange à l'eau.

Laisser agir le détergent sur la surface à

nettoyer.

Veiller à ce que le détergent ne sèche pas.

ÉTAPE 5:

Une fois les travaux de nettoyage ter-

minés, toujours rincer le réservoir à dé-

tergent à l'eau propre aﬁ n d'éliminer les

éventuels résidu de détergent du système

d'injection.

Pour de meilleurs résultats, consultez

la section Conseils de nettoyage pour

des informations spéciﬁ ques sur la

façon de nettoyer différentes surfaces.

Les détergents doivent être appliqués

uniquement avec la buse noire pour

détergent.

ÉTAPE 1 :

Installer la buse à détergent noire pour

procéder à un nettoyage au détergent

(fonctionne à basse pression uniquement).

ÉTAPE 2:

Réglez le bouton de commande de pres-

sion à distance à la position à haut débit

"+"

ÉTAPE 3:Remplir un récipient avec du

détergent Kärcher. Insérer dans le récipi-

ent l'extrémité du tuyau d'aspiration de

détergent munie d'un ﬁ ltre.

MISE EN GARDE

Haute pression dans la zone de la buse.

Risque de blessures si la buse n'est pas

correctement enclenchée et verrouillée.

■ Assurez-vous d'entendre un «clic» lorsque

vous insérez l'extrémité de la buse dans

le raccord rapide.

■ Tirez sur la buse pour vous assurer qu'elle

soit correctement appuyée/insérée avant

d'utiliser l'appareil. (Consultez les IN-

STRUCTIONS D'UTILISATION : étape 1)

AVERTISSEMENT.

Pour éviter de graves blessures, ne dirigez

jamais la buse de pulvérisation vers vous,

vers d'autres personnes ou vers des ani-

maux.

Français 39

MISE EN GARDE

Cet appareil a été conçu pour être utilisé avec

les détergents de nettoyage recommandés

par le fabricant. L'utilisation de d'autres dé-

tergents, peut affecter le fonctionnement de

l'appareil et annuler la garantie.

Veuillez toujours utiliser les détergents

Kärcher; pour de meilleurs résultats.

Les détergents biodégradables Kärcher

sont spécialement formulés pour protéger

l'environnement et votre laveuse à pression.

La formule spéciale ne bouchera pas le ﬁ ltre

du tube et protègera les pièces internes de

la laveuse à pression pour une durée de

vie prolongée. Pour les détergents Kärcher,

consultez votre détaillant ou visitez notre site

Web: karcher.com/us

Détergents

MISE EN GARDE

Ne jamais utiliser :

– Eau de javel, produits contenant du chlore

ou d'autres produits chimiques corrosifs

– Liquides contenant des solvants (par ex-

emple du diluant à peinture, du carburant,

de l'huile)

– Produits contenant du phosphate de tri-

sodium

– Produits contenant de l'ammoniaque

– Produits à base d'acide

Ces produits chimiques nuiront à l'appareil

et endommageront la surface nettoyée.

L'utilisation de ces produits annulera

la garantie.

ÉTAPE 1:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF).

ÉTAPE 2:

Relâchez la gâchette et mettez le verrou

de sécurité.

Pour des détails concernant le moteur,

consultez le manuel du moteur.

PRENDRE UNE PAUSE...cinq minutes ou plus

ÉTAPE 1:

Si des détergents ont été utilisés, enlevez

le tube d'aspiration pour détergent du

contenant et insérez-le dans 3.8 litres (1

gallon) d'eau douce. Siphonnez de l'eau à

basse pression pendant une minute pour

enlever toute trace de détergent dans la

conduite.

ÉTAPE 2:

Déplacez l'interrupteur d'alimentation du

moteur à la position ARRÊT (OFF). Fer-

mez le robinet de carburant.

ÉTAPE 3:

Fermez la source d'eau.

ÉTAPE 4:

Appuyez sur la gâchette pour relâcher la

pression d'eau.

ÉTAPE 5:

Relâchez la gâchette et mettez le verrou

de sécurité du pistolet.

ÉTAPE 6:

Débranchez le tuyau d'arrosage de

l'entrée d'eau de l'appareil.

ÉTAPE 7:

Débranchez le tuyau à haute pression

de la sortie à haute pression. Rangez le

tuyau à haute pression à l'intérieur de

l'assemblage du porte-buse.

ARRÊT ET ENTRETIEN

40 Français

ENTREPOSAGE À LONG TERME ET POUR L'HIVER

Utilisation initiale

Toutes les pompes Kärcher sont expédiées

à partir de l'usine avec de l'huile à l'intérieur.

Il n'est pas nécessaire d'y ajouter de l'huile.

Inspection de la pompe

Vous devriez régulièrement effectuer une

inspection visuelle de la pompe pour la

laveuse à pression. Si vous remarquez des

fuites d'huile autour des joints d'étanchéité de

la pompe, vous devriez apporter la laveuse

à pression à un centre de service autorisé

Kärcher pour réparation. Vous pouvez trouver

un centre de service de votre région en ligne

à : www.karcher-service.com.

Entretien de la pompe

La pompe de votre laveuse à pression

Kärcher ne nécessite aucun entretien. Toute

tentative pour effectuer le service ou pour

modiﬁ er la pompe pourrait endommager votre

laveuse à pression et annuler votre garantie.

Effectuez les tâches d'entretien du moteur

selon les spéciﬁ cations prévues dans les in-

structions d'utilisation fournies par le fabricant

du moteur.

INSTRUCTIONS D'ENTRETIEN

Pompe Kärcher

Moteur

(Avec ou sans détergent). Effectuez un pré-

rinçage de la terrasse et des zones environ-

nantes avec de l'eau douce. Si vous utilisez

le nettoyeur à terrasse Kärcher, appliquez-le

à basse pression. Pour de meilleurs résultats,

limitez votre zone de travail à des petites sec-

tions d'environ 2,3 m

(25 pi

). Veuillez laisser

agir le nettoyeur à terrasse sur la surface de

1 à 3 minutes. Ne laissez pas le détergent

sécher sur la surface. Rincez à haute pression

Nettoyage de la terrasse

en effectuant un mouvement de balayage et

en gardant la buse de pulvérisation à environ

8 cm à 15 cm (3-6 po) de la surface à nettoyer.

Toujours nettoyer du haut vers le bas et de

gauche à droite. Lorsque vous vous déplacez

pour nettoyer une nouvelle section, assurez-

vous de chevaucher la section précédente

aﬁ n de prévenir les marques d'arrêts et pour

assurer un nettoyage plus uniforme.

Kärcher (numéro de pièce 9.558-998.0) avant

d'entreposer l'appareil pour l'hiver et pendant

la saison de nettoyage aﬁ n de protéger la

pompe du gel et d'usure prématurée.

ÉTAPE 6:

Extracte le contenu et l'améne à la pompe

ÉTAPE 4:

Attacher la soupape sur la bouteille.

ÉTAPE 5:

Fermer la soupape et l'attcher sur l'entrée

du nettoyeur haute pression.

ÉTAPE 1:

Mettre le nettoyeur haute pression hors

de service

ÉTAPE 2:

Détacher le boyau à haute pression et le

pistolet de la pompe.

ÉTAPE 3:

Détacher la soupape de la bouteille et

retirer le joint étanche interne.

Français 41

Parements de maison

(Avec ou sans détergent). Pré-rincez la sur-

face à nettoyer avec de l'eau douce. Si vous

utilisez la laveuse à pression Kärcher, appli-

quez à basse pression sur la surface (pour

de meilleurs résultats, limitez votre zone de

travail à des sections d'environ 1,8 mètre (6

pi) et toujours appliquer le détergent du bas

vers le haut. Veuillez laisser agir le détergent

sur la surface de 1 à 3 minutes. Ne laissez

pas le détergent sécher sur la surface; si la

surface semble sécher, vous n'avez qu'à la

mouiller avec de l'eau douce. Au besoin, uti-

lisez une brosse spéciale pour le nettoyage

(non incluse) pour enlever la saleté tenace.

Rincez à haute pression dans un mouvement

de balayage du haut vers le bas, tout en gar-

dant la buse de pulvérisation à environ 15 cm

(6 po) de la surface à nettoyer.

CONSEILS DE NETTOYAGE

(Avec ou sans détergent). Pré-rincez la sur-

face à nettoyer avec de l'eau douce. Si vous

utilisez la laveuse à pression Kärcher ou le

dégraisseur, appliquez à la surface à basse

pression. Pour de meilleurs résultats, limitez

votre zone de travail à des petites sections

d'environ 2,3 m2 (25 pi2).Veuillez laisser agir

la laveuse à pression ou le dégraisseur sur

la surface de 1 à 3 minutes. Ne laissez pas

le détergent sécher sur la surface. Rincez à

haute pression en effectuant un mouvement

de balayage et en gardant la buse de pulvé-

risation à environ 8 cm à 15 cm (3-6 po) de

la surface à nettoyer. Toujours nettoyer du

haut vers le bas et de gauche à droite. Pour

enlever les taches très tenaces, utilisez une

buse de pulvérisation DirtBlaster

(vendue

séparément).

Patio de ciment, de briques et de pierres

(Avec ou sans détergent). Pré-rincez le vé-

hicule avec de l'eau douce. Si vous utilisez

le nettoyeur sans contact pour véhicule,

appliquez-le à basse pression. Pour de meil-

leurs résultats, nettoyez un côté du véhicule

à la fois et toujours appliquer le détergent du

Automobiles, bateaux et motocyclettes

bas vers le haut; ne laissez pas le détergent

sécher sur la surface. Au besoin, utilisez

une brosse spéciale pour le nettoyage (non

incluse) pour enlever la saleté tenace. Rincez

à haute pression en effectuant un mouvement

de balayage et en gardant la buse de pulvé-

risation à environ 15 cm à 20 cm (6-8 po) de

la surface à nettoyer (la distance devrait ac-

croître si vous rincez des décalques ou des

surfaces délicates). Toujours nettoyer du haut

vers le bas et de gauche à droite. Pour de

meilleurs résultats, essuyez la surface avec

un chamois ou un chiffon doux et sec.

(Avec ou sans détergent). Pré-rincez la sur-

face à nettoyer avec de l'eau douce. Si vous

utilisez la laveuse à pression Kärcher ou le

dégraisseur, appliquez le détergent à basse

pression. Veuillez laisser agir la laveuse à

pression sur la surface de 1 à 3 minutes. Ne

laissez pas le détergent sécher sur la surface.

Rincez à haute pression en gardant la buse

de pulvérisation à environ 7 cm à 15 cm (3-6

po) de la surface à nettoyer. Pour enlever les

taches très tenaces, il peut être nécessaire

de déplacer la buse de pulvérisation encore

plus près de la surface pour obtenir un net-

toyage en profondeur de la saleté.

Barbecues, équipements motorisés

d'extérieur et outils de jardin

(Avec ou sans détergent). Effectuez un pré-

rinçage des meubles et des zones environ-

nantes avec de l'eau douce. Si vous utilisez la

laveuse à pression, appliquez à la surface à

basse pression. Veuillez laisser agir la laveuse

à pression sur la surface de 1 à 3 minutes.

Ne laissez pas le détergent sécher sur la sur-

face. Au besoin, utilisez une brosse spéciale

pour le nettoyage (non incluse) pour enlever

la saleté tenace. Rincez à haute pression en

effectuant un mouvement de balayage et en

gardant la buse de pulvérisation à environ 7

cm à 15 cm (3-6 po) de la surface à nettoyer.

Pour de meilleurs résultats, nettoyez du haut

vers le bas et de gauche à droite.

Patio et meubles de jardin

42 Français

■ Avant de nettoyer une surface, une zone

discrète devrait être nettoyée pour tester

la forme du jet et la distance nécessaire

pour obtenir un nettoyage maximum.

■ Si les surfaces peintes s'écaillent ou

s'effritent, soyez très prudent puisque la

laveuse à pression pourrait enlever les

écailles de peinture de la surface.

■ Lorsque vous utilisez l'appareil sur des

surfaces pouvant entrer en contact avec

le bois, rincez les surfaces avec beaucoup

d'eau douce.

■ Pour des conseils de nettoyage addition-

nels, veuillez visiter notre site Web

karcher.com/us

Recommandations

Des accessoires optionnels sont disponibles

pour améliorer davantage vos capacités de

nettoyage. Ces accessoires sont exacts à

la date d'impression de ce manuel. Veuillez

consulter notre site Web :

karcher.com/us pour des prix et des informa-

tions à jour.

– Rallonge de tuyau

– Buse de pulvérisation DirtBlaster

– Trousse de brosses universelles de net-

toyage

Accessoires optionnels

MISE EN GARDE

Avant de procéder aux réparations, débrancher toujours le câble de la bougie d’allumage aﬁ n

d'éviter tout démarrage accidentel du moteur.

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE SOLUTION

LE MOTEUR

NE DÉMARRE

PAS

Il n'y a pas de carburant Remplissez le réservoir de carburant

Le volet de départ n'est pas

à la bonne position

Glissez le levier du volet de départ à la

position fermée

Une montée de pression

d'eau s'est accumulée dans

l'appareil

Pressez la gâchette pour relâcher la

pression

Pour des problèmes additionnels de moteur, reportez-vous au

manuel du moteur.

L'APPAREIL

N'ATTEINT

PAS UNE

HAUTE PRES-

SION

Le diamètre du tuyau

d'arrosage est trop étroit

Remplacez par un tuyau d'arrosage de

1,58 cm (5/8 po) ou plus large

L'alimentation d'eau est

restreinte

Vériﬁ ez le tuyau d'arrosage pour des tor-

sions, des fuites et des obstructions

Capacité en alimentation

d'eau insufﬁ sante à l'entrée

Ouvrez le robinet d'eau au complet.

Vériﬁ ez le tuyau d'arrosage pour des tor-

sions, des fuites et des obstructions

Le ﬁ ltre à l'entrée d'eau est

bloqué

Enlevez le ﬁ ltre et rincez-le à l'eau tiède

La buse noire pour déter-

gent est installée

Enlevez la buse noire pour détergent et

installez la buse à haute pression

CONSEILS DE NETTOYAGE

Français 43

SYMPTÔME CAUSE SOLUTION

LA PRESSION

DE SORTIE

VARIE DE

HAUTE À

BASSE

Capacité en alimentation

d'eau insufﬁ sante à l'entrée

Ouvrez le robinet d'eau au complet.

Vériﬁ ez le tuyau d'arrosage pour des tor-

sions, des fuites et des obstructions

La pompe aspire de l'air Assurez-vous que les tuyaux et les

raccords sont bien serrés. Éteignez

l'appareil et purgez la pompe en pressant

la gâchette du pistolet jusqu'à ce qu’un

débit d’eau constant sorte de la buse

Le ﬁ ltre à l'entrée d'eau est

bloqué

Enlevez le ﬁ ltre et rincez-le à l'eau tiède

La buse de pulvérisation est

obstruée

Soufﬂ ez ou enlevez les débris avec une

ﬁ ne aiguille

Pistolet, tuyau ou lance

calciﬁ ée

Faites passer du vinaigre distillé à travers

le tube d'aspiration pour détergent

AUCUN DÉ-

TERGENT

Le tube d'aspiration pour

détergent n'est pas cor-

rectement branché à

l'appareil

Vériﬁ er le raccord

Le détergent est trop épais Diluez le détergent. Pour de meilleurs

résultats, utilisez le détergent Kärcher

AUCUN DÉ-

TERGENT

Le ﬁ ltre sur le tube

d'aspiration pour détergent

est bloqué

Faites couler de l'eau tiède à travers le

ﬁ ltre pour enlever les débris

Le tube d'aspiration pour

détergent est endommagé

ou bloqué

Enlevez l'obstruction ou remplacez le

tube d'aspiration pour détergent

Une buse à haute pression

est installée

Remplacez avez la buse noire pour dé-

tergent

La buse de pulvérisation est

obstruée

Soufﬂ ez ou enlevez les débris avec une

ﬁ ne aiguille

FUITE DE LA

CONNEXION

DU TUYAU

D'ARROSAGE

Les raccords ne sont pas

serrés

Serrez les raccords

Rondelle de caoutchouc

manquante ou endomma-

gée

Insérez une nouvelle rondelle

FUITE DE

LA LANCE

D'ARROSAGE

La lance d'arrosage n'est

pas correctement installée

Tournez l'écrou tournant du pistolet

dans le sens des aiguilles d'une montre

jusqu'à ce que la connexion soit bien ser-

rée

Joint torique ou insert de

plastique brisé

Veuillez visiter www.karcher-help.com ou

trouver un centre de service à

www.karcher-service.com

GUIDE DE DÉPANNAGE

44 Français

Si le problème que vous avez n'est pas énuméré dans la liste ci-dessus, ou si les solutions

fournies ne permettent pas de résoudre le problème, veuillez visiter notre vaste banque de

données pour dépannage en ligne à: www.karcher-help.com

SYMPTÔME CAUSE SOLUTION

LA POMPE

EST BRUY-

ANTE

Il n'y a pas sufﬁ samment

de carburant ou d'huile à

moteur

Assurez-vous que les tuyaux et les

raccords sont bien serrés. Éteignez

l'appareil et purgez la pompe en pressant

la gâchette du pistolet jusqu'à ce qu’un

débit d’eau constant sorte de la buse

IL Y A UNE

FUITE D'EAU

À PARTIR DE

LA POMPE

(JUSQU'À 10

GOUTTES

PAR MINUTE

EST ACCEPT-

ABLE)

Les raccords ne sont pas

serrés

Vériﬁ ez les raccords

Les joints hydrauliques sont

endommagés ou usés

Veuillez visiter www.karcher-help.com ou

trouver un centre de service à

www.karcher-service.com

Le dispositif de protection

thermique est activé

Le dispositif de protection thermique se

réinitialisera automatiquement

Ne faites pas fonctionner la pompe plus

de 5 minutes sans pulvériser

FUITE D'HUILE

Les joints étanches à l'huile

sont endommagés ou usés

Veuillez visiter www.karcher-help.com ou

trouver un centre de service à

www.karcher-service.com

GUIDE DE DÉPANNAGE

INFORMATIONS DE GARANTIE

Nettoyeurs à Haute

Pression

Garantie limitée

Nettoyeurs à haute pression l'eau froide à essence

Ce produit Kärcher est garanti par Kärcher contre tout défaut de fabrication et

de main-d'oeuvre pour une utilisation normale.

La garantie spéciﬁ que s'applique aux:

• Les moteurs de la série Kärcher KPS et KXS sont garantis pendant trois (3) ans sur les

pièces et la main-d'oeuvre.

• Les moteurs de la série Honda GC sont garantis pendant deux (2) ans sur les pièces et

la main-d'oeuvre.

• Les moteurs de la série Honda GX sont garantis pendant trois (3) ans sur les pièces et

la main-d'oeuvre.

• Veuillez vous reporter au manuel du moteur Honda pour obtenir des instructions précises

sur la garantie.

• Pompes sont garantis pour deux (2) ans pour les pièces et main-d'oeuvre.

• Les châssis, les poignées et les composantes de la structure, garantie (1 an) pièces et

main- d'oeuvre.

La période de garantie est calculée à partir de la date d'achat par l'utilisateur et couvre le

coût de remplacement des pièces/équipement et la garantie de maind'oeuvre effectuée.

Pour vériﬁ er une situation de garantie, l'appareil doit être évalué par un centre de service

autorisé. La copie originale du reçu d'achat ou reçu de cadeau doit également accompagner

la réclamation de garantie. Pour localiser le centre de service le plus près, visiter notre site

web : www.karcher-service.com.

L'obligation de Kärcher selon cette garantie doit être strictement limitée à l'option Kärcher,

soit de réparer ou de remplacer directement par Kärcher ou par un distributeur autorisé

sans charge durant la période de garantie, toute pièce, qui, selon l'opinion du fabricant,

montre un défaut de fabrication ou de matériel. Le service de réparations sera cédulé durant

la période de travail normal et durant les heures d'affaires au centre de service et selon la

disponibilité des pièces de remplacement. Toute décision de Kärcher en ce qui concerne

cette limite de garantie est ﬁ nale.

Cette garantie ne couvre pas:

• La marchandise vendue remise à neuf, usée, en démonstration et les modèles en montre.

• Marchandise achetée sur eBay ou à une vente aux enchères sur d'autres sites web.

• Dommage causé par une utilisation déraisonnable, par de la négligence, de l'abus, une

manutention inappropriée, par le gel, par usure normale ou par la non-conformité avec

le manuel d'utilisation.

• Dommage causé par sédiment d'eau, approvisionnement d'eau contaminée ou utilisation

de produits chimiques et de détergents non approuvés ou recommandés par Kärcher.

• Dommage causé par les actes de la nature, tels qu'inondations, tremblements de terre,

éclairs, etc.

INFORMATIONS DE GARANTIE

• Mécanismes ou accessoires non distribués ou approuvés par Kärcher.

• L'utilisation de ces mécanismes ou accessoires annulera la garantie.

• Les réparations effectuées par l'utilisateur ou tout autre centre de service non autorisé

par Kärcher. De plus, toute tentative pour ﬁ xer l'équipement ou les accessoires Kärcher,

annulera la garantie en question.

• Tout coût d'expédition par le client au centre de service autorisé de la pièce ou de

l'équipement prétendus défectueux.

Cette garantie s'applique seulement aux pièces et équipement manufacturés par Kärcher.

L'équipement fourni mais non manufacturé par Kärcher (tel que moteurs essences) sont

sujets à des garanties et à un service par les centres de services de ces manufacturiers

selon les termes et les conditions offerts par le fabricant respectif de l'équipement. Kärcher

n'est pas autorisé et n'a aucune responsabilité pour offrir une garantie de service pour de

tels équipements. Cette garantie est non-transférable et s'applique aux produits Kärcher

achetés chez un distributeur autorisé aux États-Unis ou au Canada. Cette garantie vous

donne des droits légaux spéciﬁ ques. Vous pouvez avoir d'autres droits qui varient selon le

pays, l'état ou la province.

Veuillez vous enregistrer en ligne à: www.karcher-register.com.

L'enregistrement en ligne est rapide et vous conﬁ rme la réception de

ces données par courriel.

Si vous n'avez pas accès à l'internet, s'il vous plaît retourner la carte de garantie incluse

dans le sachet d'accessoires. N'oubliez pas d'apposer le timbreposte première classe. Le

service postal ne peut pas livrer sans le timbreposte.

Karcher G 3800 OHT (49-State) 11072780

Product's Documents

User Manual

Specifications

Karcher 11072780 Questions and Answers

Related Products

Karcher 16373110 Pressure Washer

Karcher 11073840 Pressure Washer

Karcher HD3101 High Pressure Washer

Karcher 1.324-032.0 Pressure Washer

Karcher K1900 Electric Pressure Washer

Karcher 16023170 HIGH-PRESSURE WASHER
