Safety Instructions . . . . . . . . . . . . .2, 3
Operating Instructions
. . . . . . . . . .4, 5
Care and Cleaning

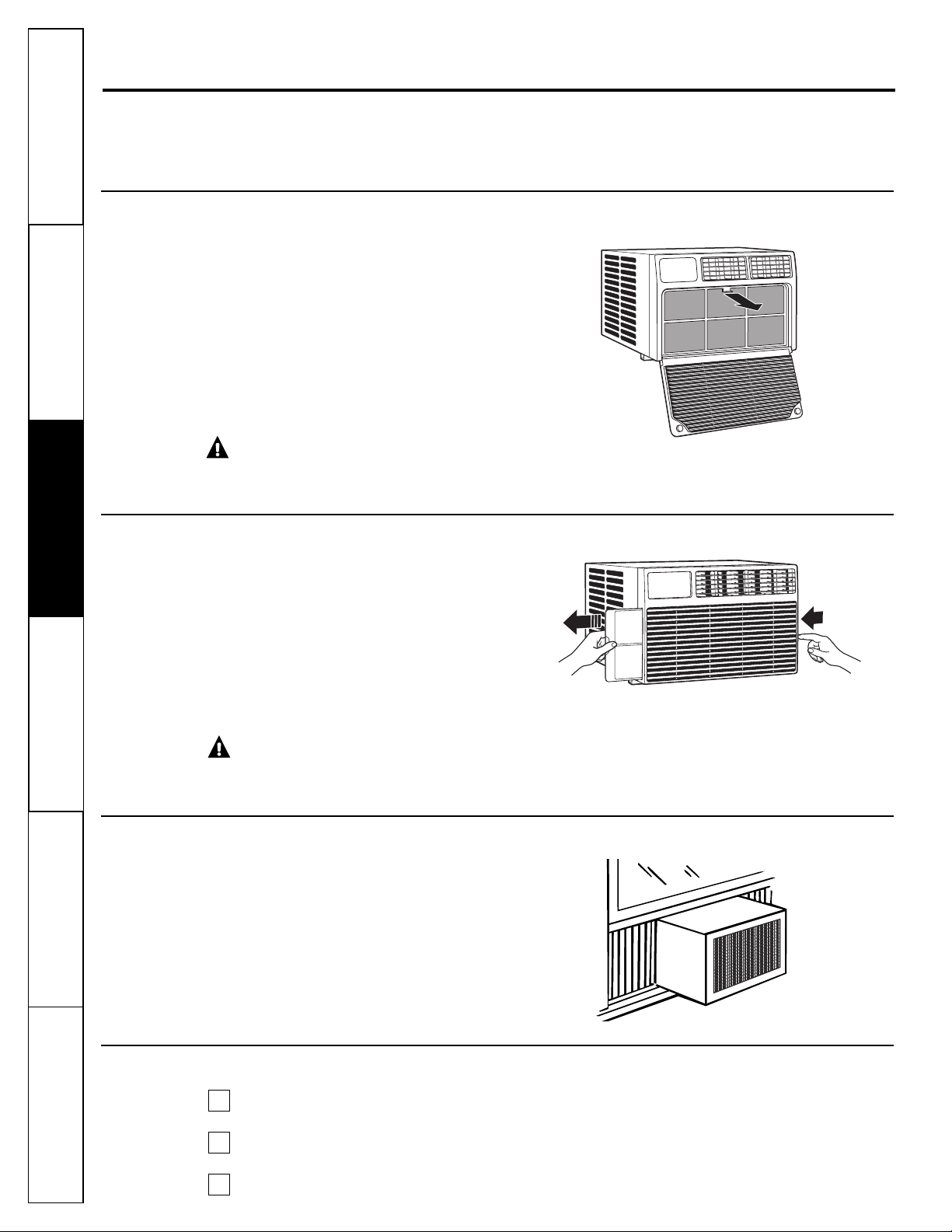

Air Filter . . . . . . . . . . . . . . . . . . . . . . . .6
Outdoor Coils . . . . . . . . . . . . . . . . . . .6

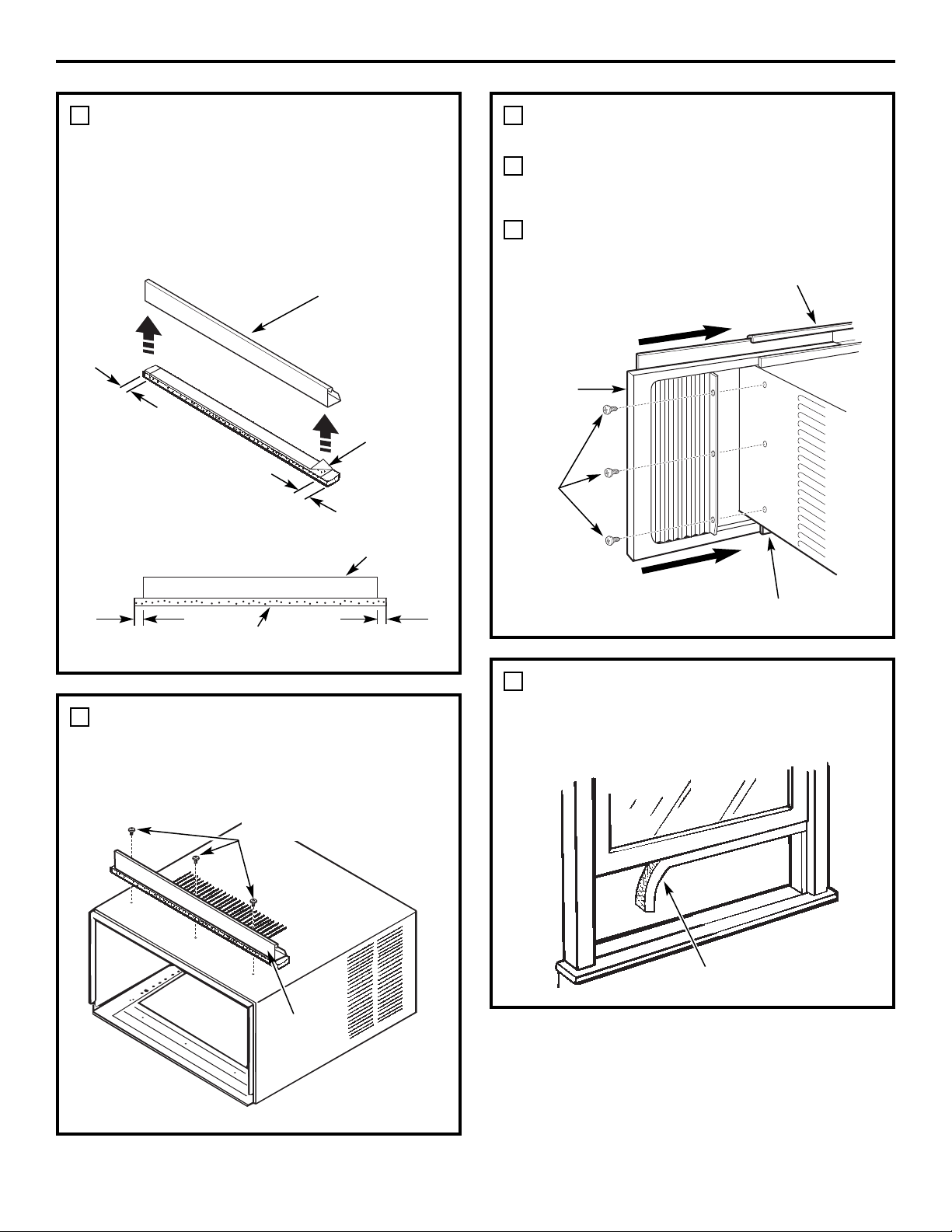

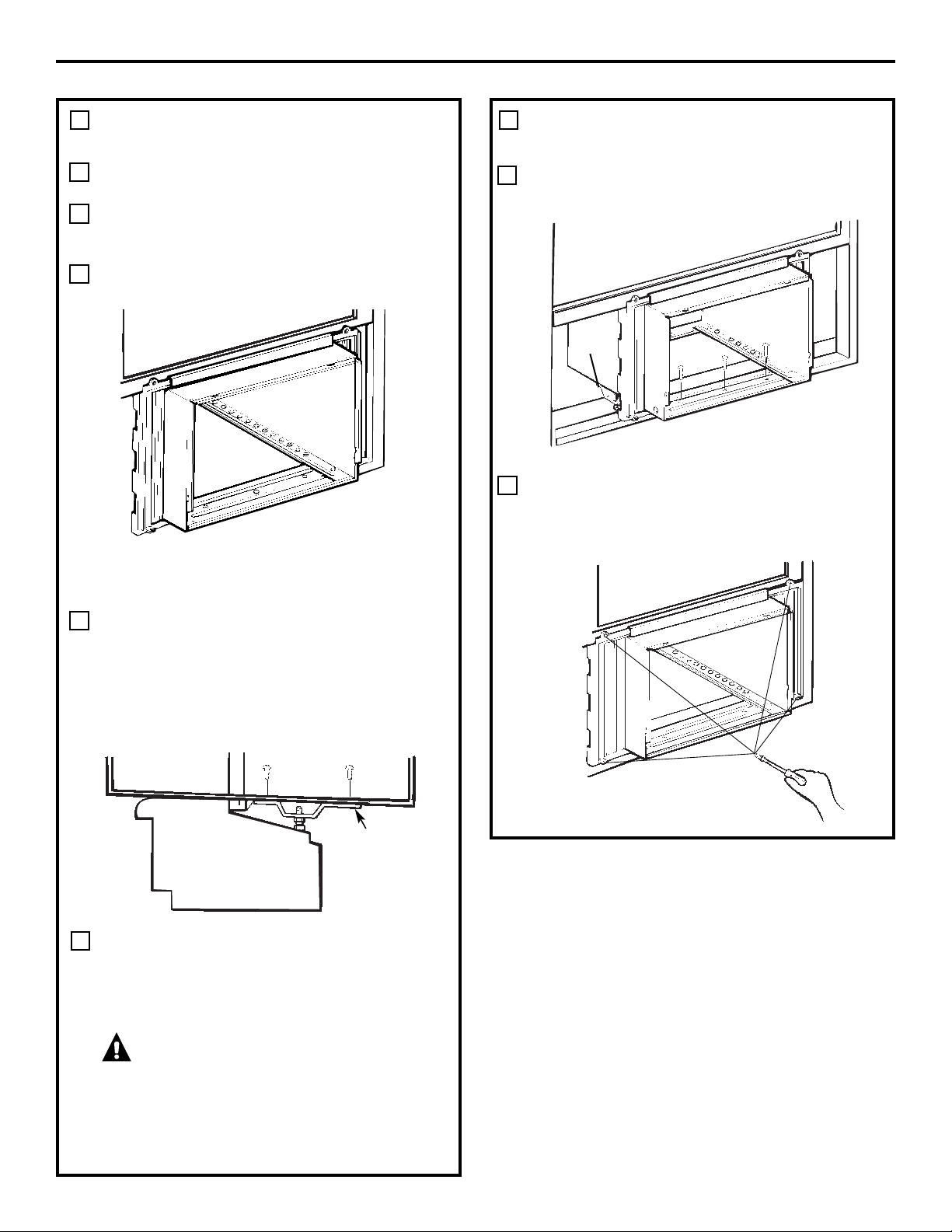

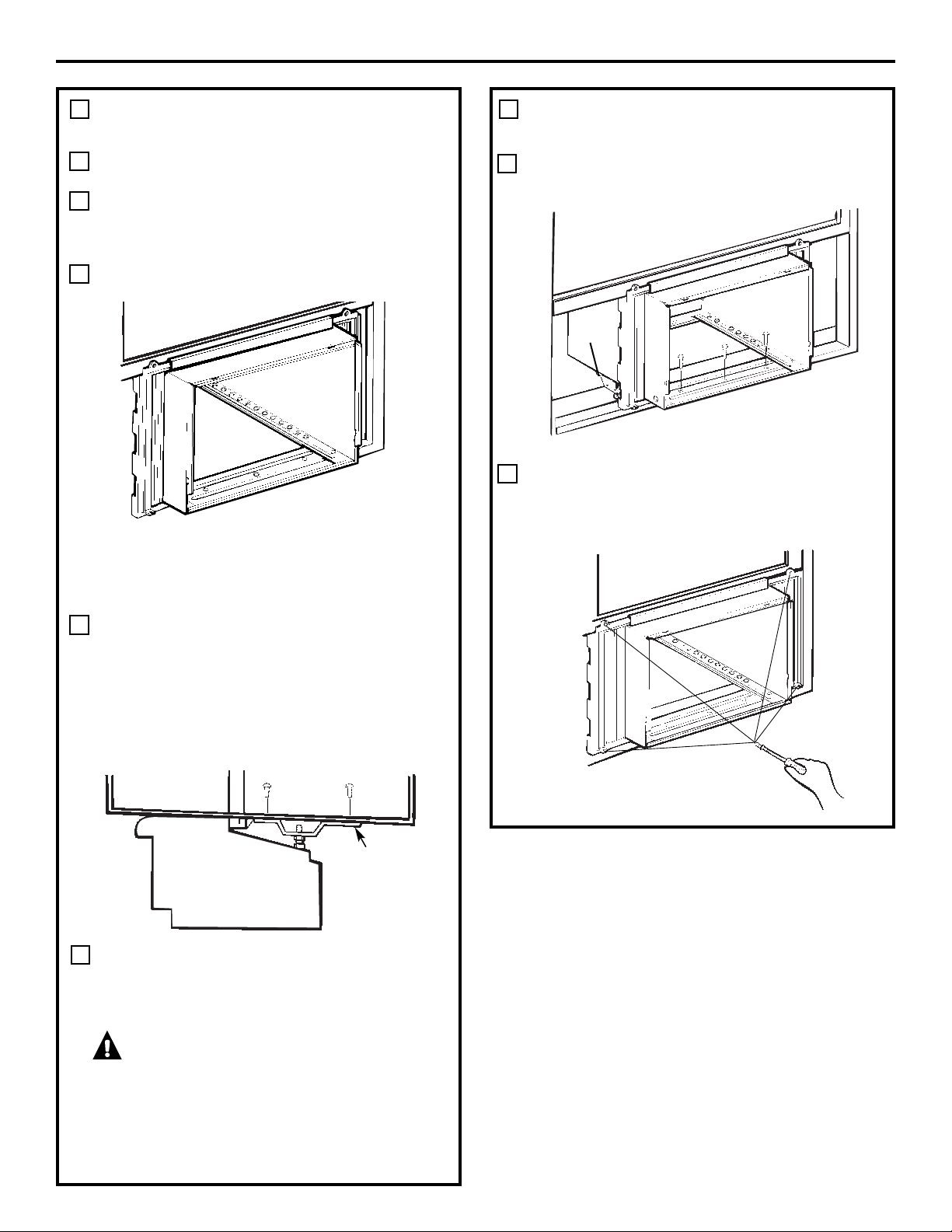

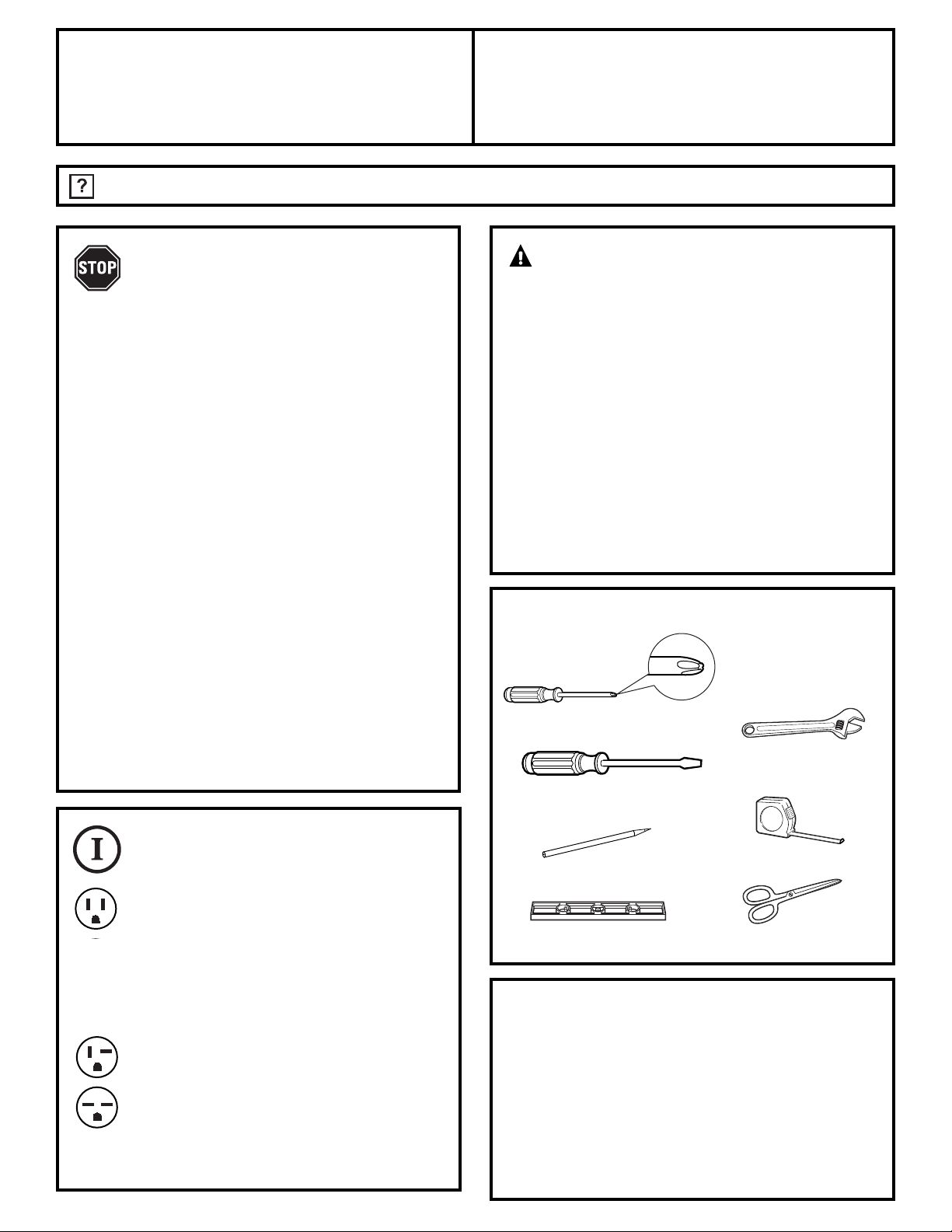

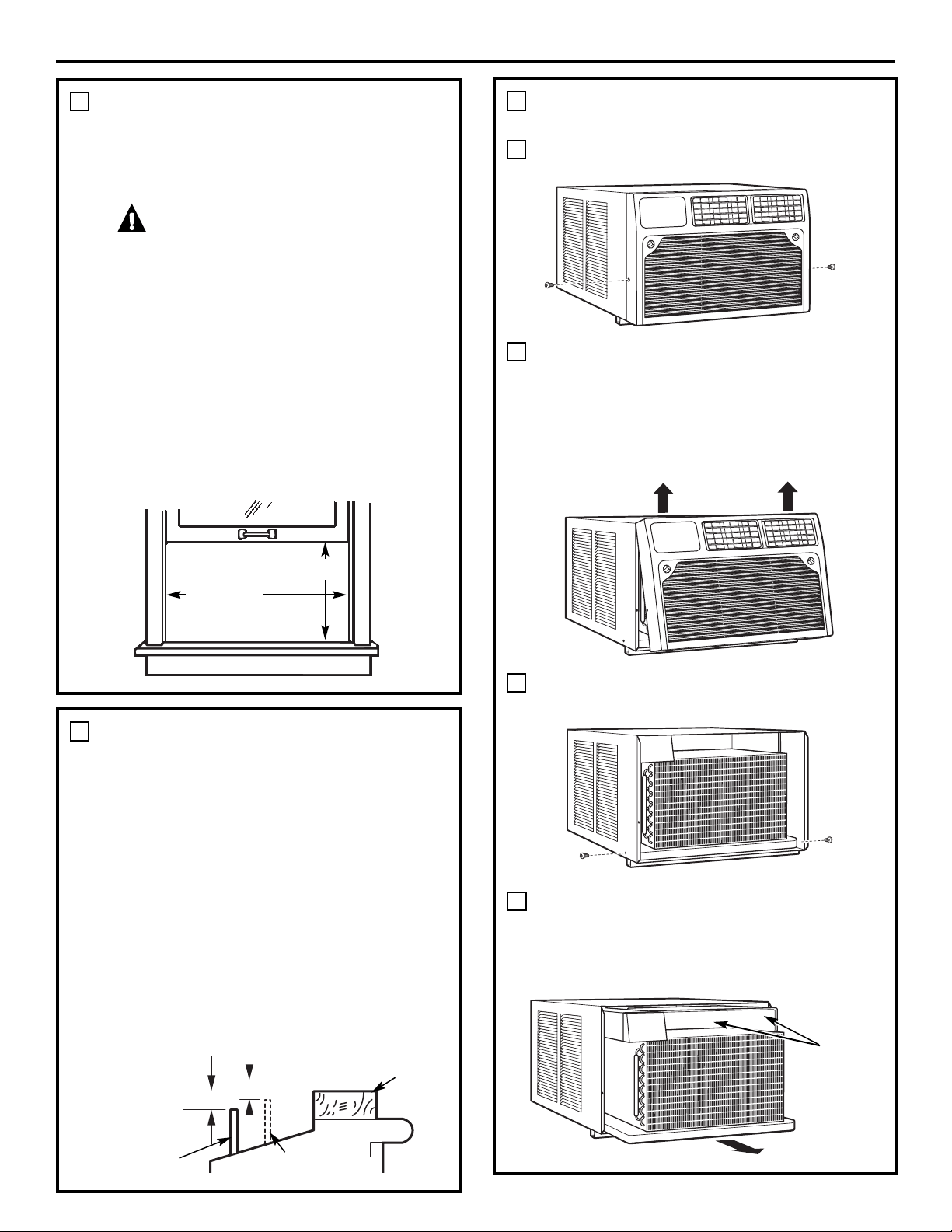

Installation Instructions . . . . . . .7–12
Troubleshooting Tips . . . . . . . . . . .14
Normal Operating Sounds . . . . . . . .14
Consumer Support
Consumer Support . . . . . . .Back Cover

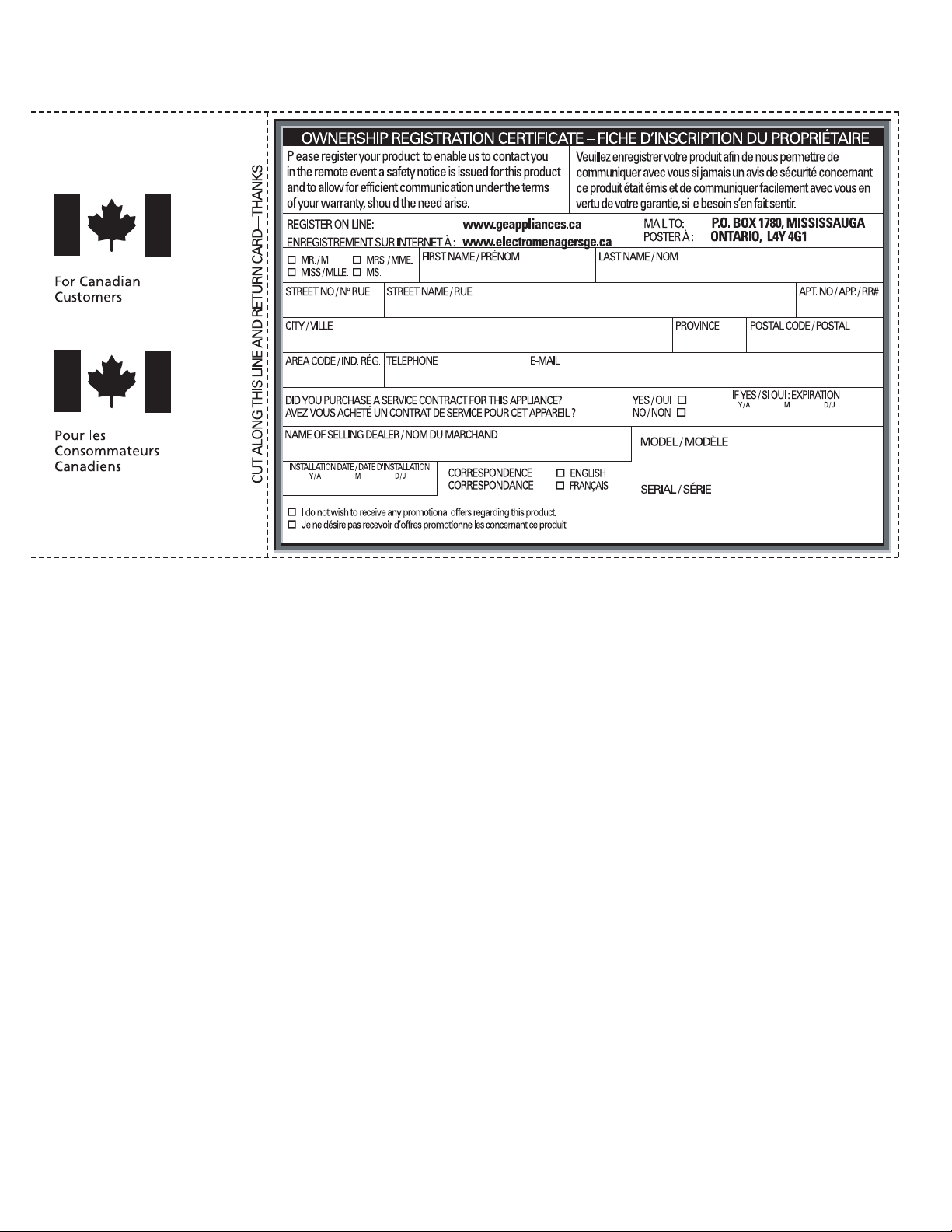

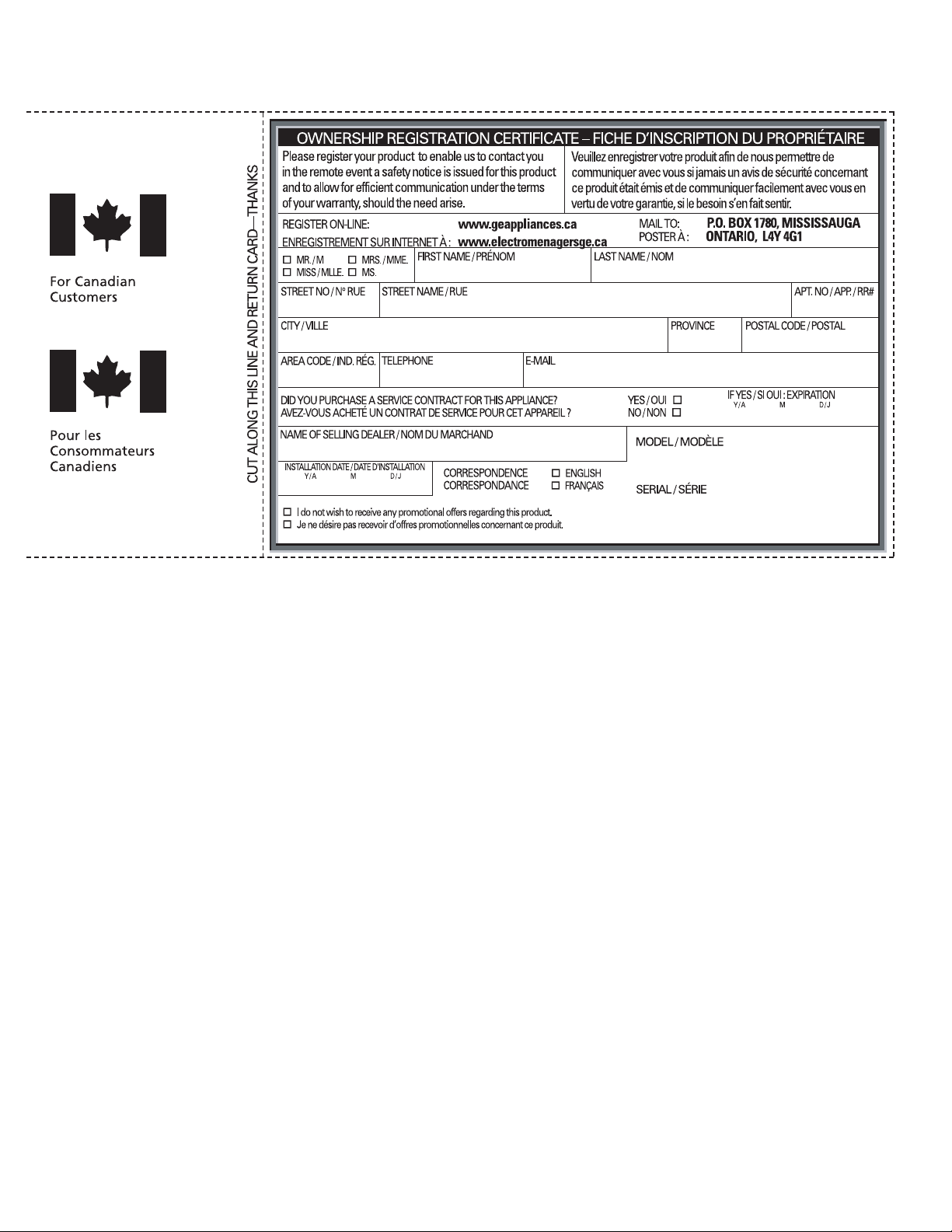

Ownership Registration for
Customers in Canada only . . . . .15, 16
Warranty for Customers
in Canada . . . . . . . . . . . . . . . . . . . . . .18
Warranty for Customers
in the U.S.A. . . . . . . . . . . . . . . . . . . . .17
49-7607 12-08 JR
AEH10*
AEH12*
Owner’s Manual and
Installation Instructions
Write the model and serial numbers here:
Model # __________________________
Serial # __________________________
Find these numbers on a label on the
side of the air conditioner.
Air Conditioners
ge.com
Room
As an ENERGY STAR
®
partner, GE has
determined that this product meets
the E
NERGY STAR
®
guidelines for
energy efficiency.
*ENERGY STAR
®
labeled product
Climatiseur
Acondicionador
de aire
Manuel d’utilisation et
instructions d’installation
Manual del propietario
y instrucciones de
instalación
La section française commence à la page 19
La sección en español empieza en la página 37
In Canada, contact us at:
www.GEAppliances.ca
2
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
WARNING!
For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock
or personal injury.
■ Use this appliance only for its intended
purpose as described in this Owner’s
Manual.
■ This air conditioner must be properly
installed in accordance with the Installation
Instructions before it is used.
■ Never unplug your air conditioner by pulling
on the power cord. Always grip plug firmly
and pull straight out from the receptacle.
■ Replace immediately all electric service
cords that have become frayed or otherwise
damaged. A damaged power supply cord
must be replaced with a new power supply
cord obtained from the manufacturer and
not repaired. Do not use a cord that shows
cracks or abrasion damage along its length
or at either the plug or connector end.
■ Turn the unit OFF and unplug your air
conditioner before cleaning.
■ GE does not support any servicing of the air
conditioner. We strongly recommend that
you do not attempt to service the air
conditioner yourself.
■ For your safety…do not store or use
combustible materials, gasoline or other
flammable vapors or liquids in the vicinity
of this or any other appliance.
■ All air conditioners contain refrigerants,
which under federal law must be removed
prior to product disposal. If you are getting
rid of an old product with refrigerants,
check with the company handling disposal
about what to do.
■ If the receptacle does not match the plug,
the receptacle must be changed out by a
qualified electrician.
SAFETY PRECAUTIONS
Do not, under any circumstances, cut or remove
the third (ground) prong from the power cord.
For personal safety, this appliance must be
properly grounded.
DO NOT use an adapter plug with this appliance.
The power cord of this appliance is equipped
with a 3-prong (grounding) plug which mates
with a standard 3-prong (grounding) wall
outlet to minimize the possibility of electric
shock hazard from this appliance.
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button while plugged into
the outlet. If the TEST button does not trip
or if the RESET button will not stay engaged,
discontinue use of the air conditioner and
contact a qualified service technician.
Have the wall outlet and circuit checked by
a qualified electrician to make sure the outlet
is properly grounded.
Where a 2-prong wall outlet is encountered,
it is your personal responsibility and obligation
to have it replaced with a properly grounded
3-prong wall outlet.
The air conditioner should always be plugged
into its own individual electrical outlet which
has a voltage rating that matches the rating
plate.
This provides the best performance and also
prevents overloading house wiring circuits
which could cause a fire hazard from
overheated wires.
See the Installation Instructions, Electrical
Requirements section for specific electrical
connection requirements.
HOW TO CONNECT ELECTRICITY
Safety Instructions
Operating
Instructions
Care and Cleaning
Installation
Instructions
Troubleshooting TipsConsumer Support
3
Consumer SupportTroubleshooting Tips
Installation
Instructions
Care and Cleaning
Operating
Instructions
Safety Instructions
ge.com
WARNING!
Because of potential safety hazards under certain
conditions, we strongly recommend against the
use of an extension cord.
However, if you must use an extension cord,
it is absolutely necessary that it be a UL-listed,
14 gauge, 3-wire grounding type appliance
extension cord having a grounding type plug
and outlet and that the electrical rating of the
cord be 15 amperes (minimum) and 125 volts.
CAUTION:
DO NOT use an extension cord with any of the
230/208 volt models.
USE OF EXTENSION CORDS—115-Volt models only
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
SAVE THESE INSTRUCTIONS
4

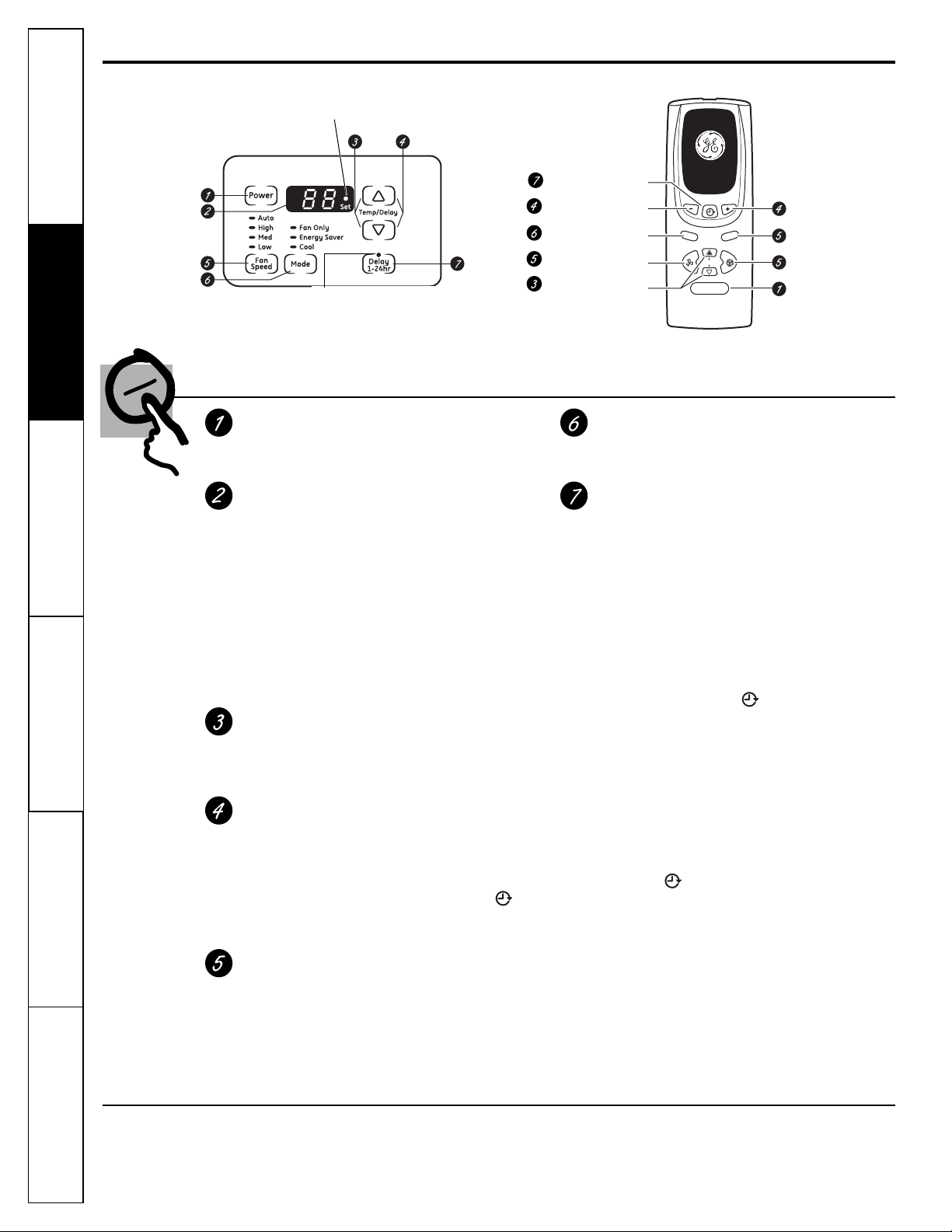

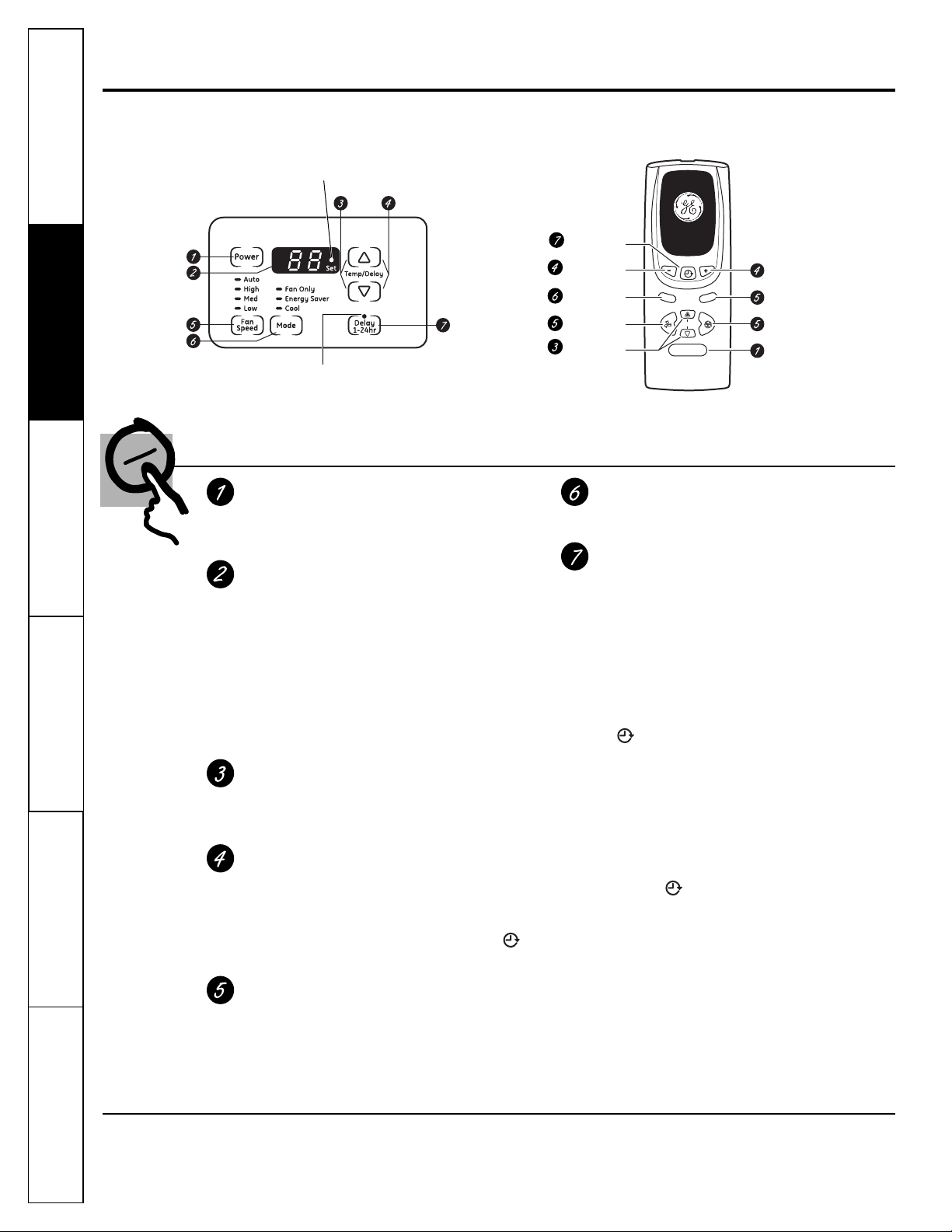

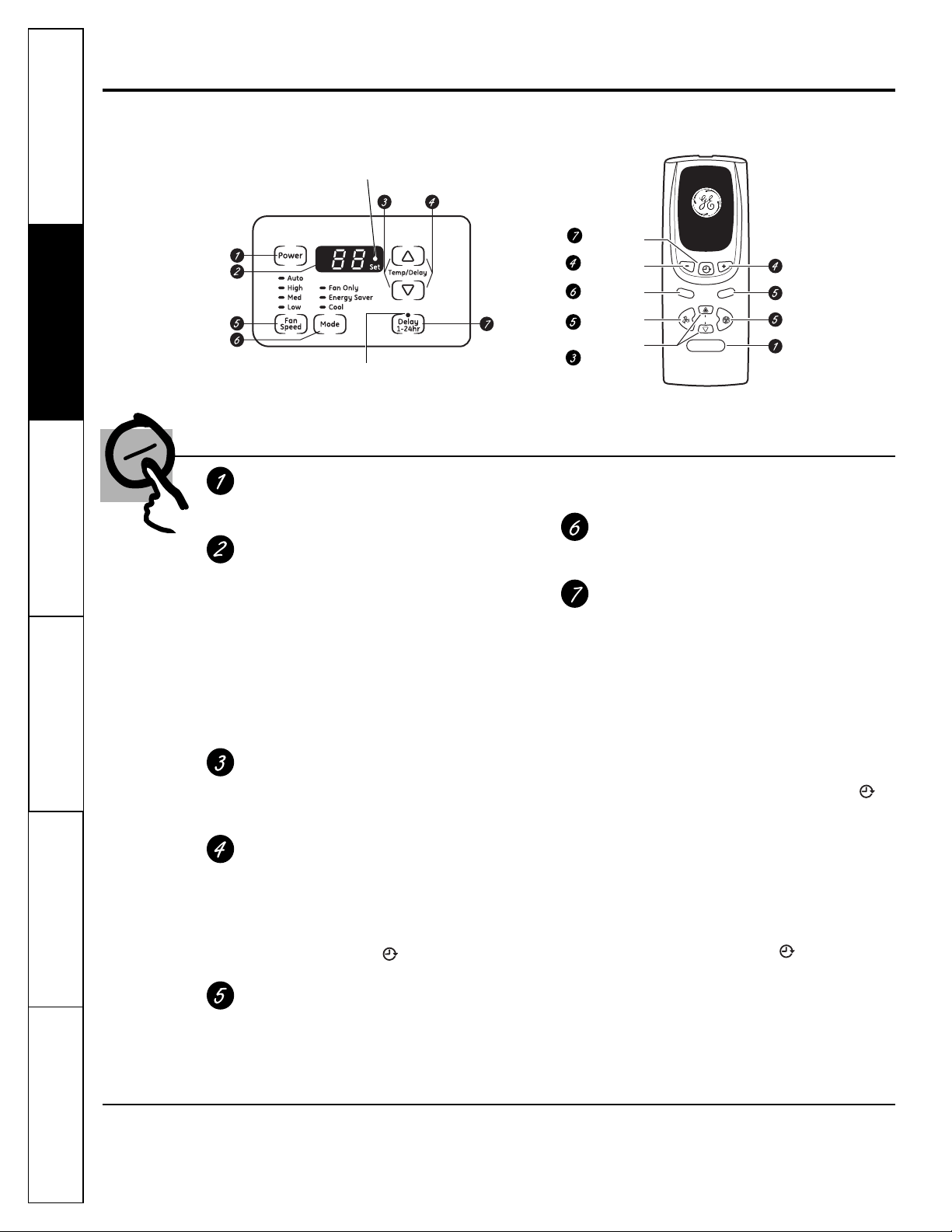

About the controls on the air conditioner.
Controls
Power Pad
Turns air conditioner on and off. When
turned on, the display will show the room
temperature.
Display
Shows the room temperature or time
remaining on the Delay timer. Shows the Set
temperature while setting the temperature in
Cool or Energy Saver modes. The Set light will
turn on while setting.
NOTE: The display will change to show the
room temperature after settings have been
made. To recall the Set temperature, press the
Temp Increase ▲ or Decrease ▼ pads.
Temp Increase ▲ /Decrease ▼ Pads
Use to set temperature when in Cool or Energy
Saver mode. The Set light will turn on while
setting.
Delay Timer Increase ▲ (+) /Decrease ▼ (–)
Pads
Each touch of the Increase ▲ / Decrease ▼
pads on the unit or the Increase + / Decrease –
pads on the remote control will set the delay
time when using the Delay 1–24hr timer ( ).
The Set light will turn on while setting.
Fan Speed Pads
Use to set the fan speed to Low, Med, High
or Auto on the unit. NOTE: On the remote
control, use the fan speed Increase + /
Decrease – pads to set the fan speeds to Low,
Med or High. Use the Auto pad to turn Auto
fan on.
Mode Pad
Use to set the air conditioner to Cool, Energy
Saver or Fan Only mode.
Delay Pads
Delay ON—When the air conditioner is off, it
can be set to come on automatically in 1 to 24
hours at its previous mode and fan settings.
Delay OFF—When the air conditioner is on,
it can be set to turn off automatically in 1 to
24 hours.
How to set:
Press the Delay 1–24hr pad on the unit or
the pad on the remote control. Each touch
of the Increase ▲ / Decrease ▼ pads on the
unit or the Increase + / Decrease – pads on
the remote control will set the timer in
1-hour intervals. The Set light will turn on
while setting.
To review the remaining time on the Delay
1–24hr timer, press the Delay 1–24hr pad on the
unit or the pad on the remote control. Use
the Increase ▲ / Decrease ▼ pads on the unit
or the Increase + / Decrease – pads on the
remote control to set a new time if desired.
To cancel the timer, press the Delay 1–24hr pad
until the light on the Delay 1–24hr pad goes off.
Features and appearance will vary.
Lights next to the touch pads on the air conditioner control panel indicate the selected settings.
M
o
d
e
A
u
t
o
Power
Temp
Fan
F
a
n
-
F
a
n
+
Delay
Remote Control
Delay timer Increase
Auto Fan on/off
Fan speed Increase
Unit power on/off
The display always shows the
room temperature except when
setting the Set temperature or
the Delay timer.
Air Conditioner Controls
Light indicates the
delay timer is set.
Light indicates the unit
is in the temperature or
delay time Set mode.
In the case of a power outage or interruption, the
unit will automatically re-start in the settings last
used after the power is restored. If the Delay 1–24hr
feature was set, it will resume countdown. You may
need to set a new time if desired.
Power Outage Recovery Feature
Safety Instructions
Operating
Instructions
Care and Cleaning
Installation
Instructions
Troubleshooting TipsConsumer Support
Delay 1–24hr
Delay timer
Decrease
Mode select
Fan speed
Decrease
Temperature
set Increase
and Decrease

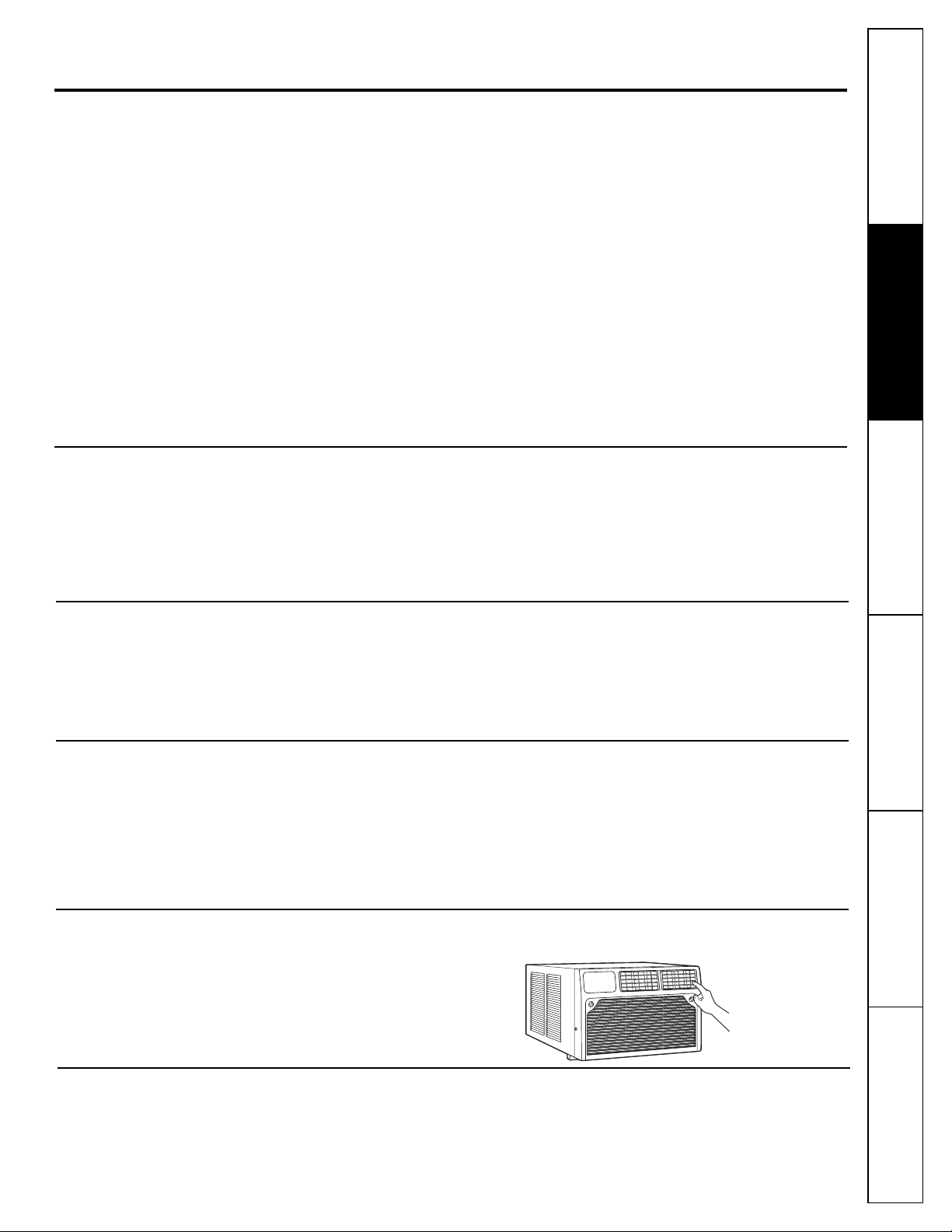

Use the levers to adjust the air direction left and
right.
Fingertip pressure on the louver banks adjusts the
air direction up or down.
5
ge.com

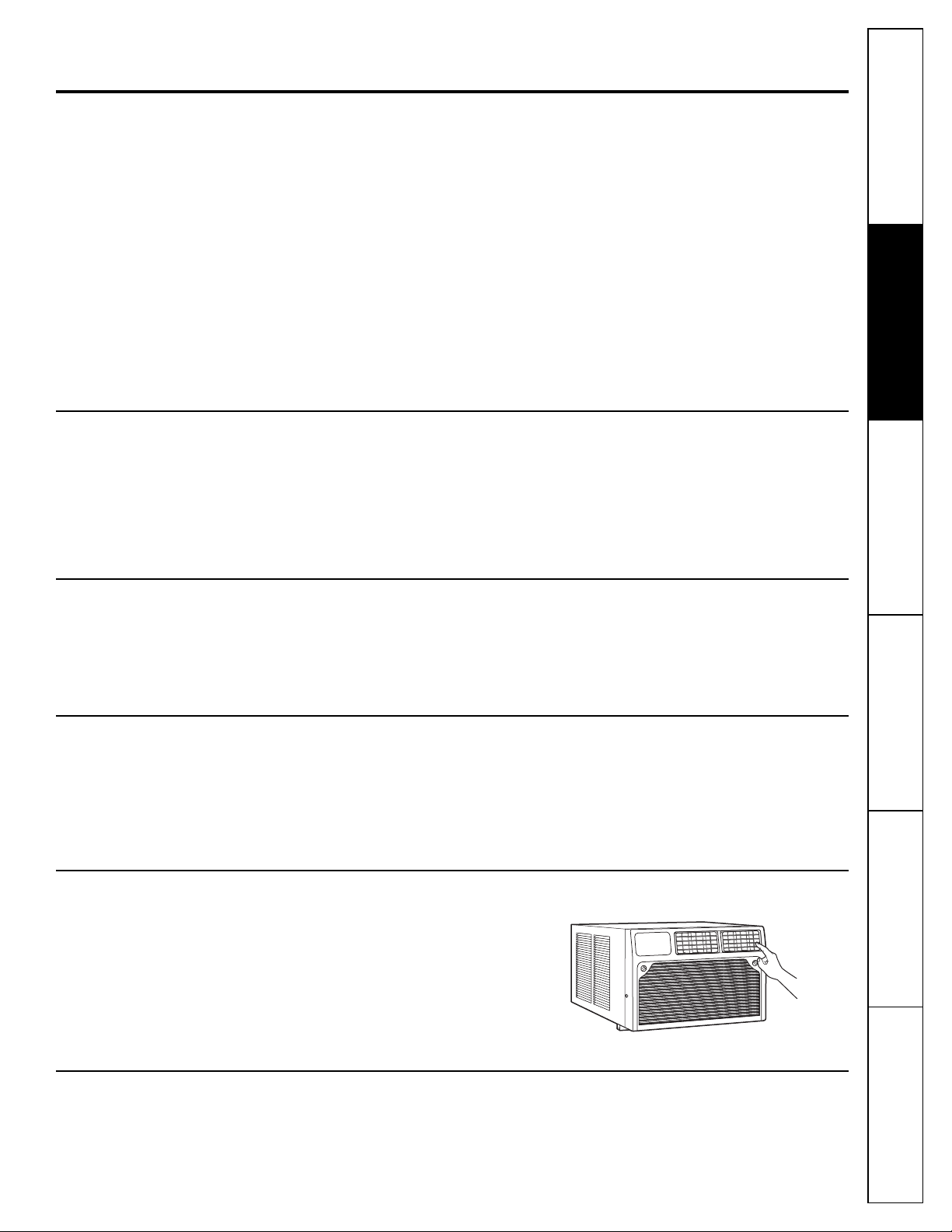

Cool Mode
Use the Cool mode at Low, Med, High or Auto Fan
Speed for cooling. Use the Temperature Increase ▲ /
Decrease ▼ pads to set the desired temperature
between 64°F and 86°F in 1°F increments.
An electronic thermostat is used to maintain the
room temperature. The compressor will cycle on
and off to keep the room at the set level of comfort.
Set the thermostat at a lower number and the indoor
air will become cooler. Set the thermostat at a higher
number and the indoor air will become warmer.
NOTE: If the air conditioner is off and is then turned on
while set to a Cool setting or if turned from a fan setting
to a Cool setting, it may take approximately 3 minutes
for the compressor to start and cooling to begin.
Cooling Descriptions
For Normal Cooling—Select the Cool mode and
High or Med fan with a middle set temperature.
For Maximum Cooling—Select the Cool mode
and High fan with a lower set temperature.
For Quieter and Nighttime Cooling—Select the
Cool mode and Low fan with a middle set
temperature.
Do Not Operate in Freezing Outdoor Conditions
This cool-only air conditioner was not designed for
freezing outdoor conditions. It must not be used in
freezing outdoor conditions.
Fan Only Mode
Use the Fan Only Mode at Low, Med or High fan
speed to provide air circulation and filtering
without cooling. Since fan only settings do not
provide cooling, a Set temperature cannot be
entered. The room temperature will appear
in the display.
NOTE: Auto Fan Speed cannot be used when in the
Fan Only Mode.
Energy Saver Mode
Controls the fan.
ON—The fan will cycle on and off with the
compressor. This results in wider variations of room
temperature and humidity. Normally used when the
room is unoccupied. NOTE: The fan may continue to run
for a short time after the compressor cycles off.
OFF—The fan runs all the time, while the
compressor cycles on and off.
Set to Auto fan speed for the fan speed to
automatically set to the speed needed to provide
optimum comfort settings with the set temperature.
If the room needs more cooling, the fan speed
will automatically increase. If the room needs less
cooling, the fan speed will automatically decrease.
NOTE: Auto Fan Speed cannot be used when in the
Fan Only Mode.
Auto Fan Speed

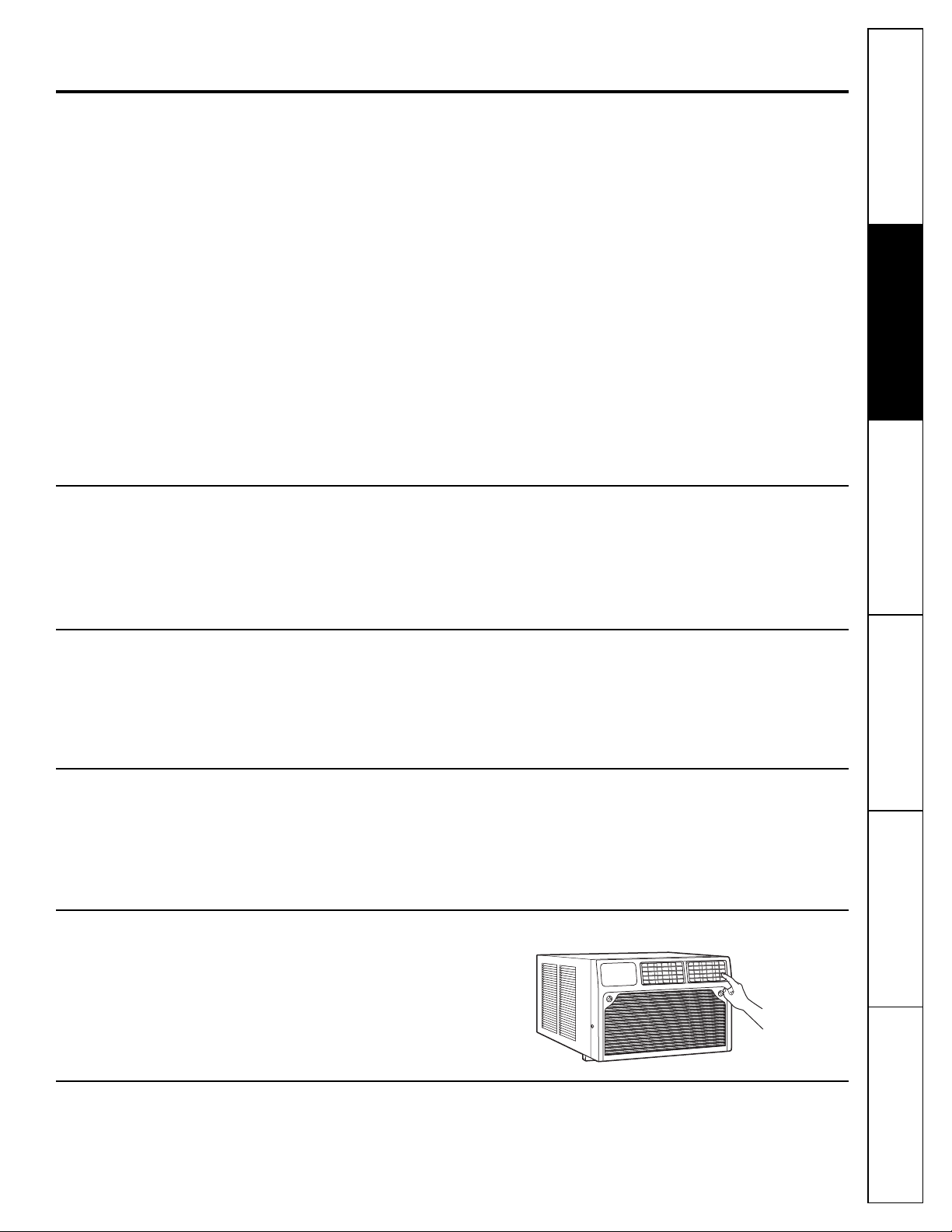

■ To ensure proper operation, aim the remote
control at the signal receiver on the air
conditioner.
■ The remote control signal has a range of
up to 20 feet.
■ Make sure nothing is between the air conditioner
and the remote control that could block the
signal.
■ Make sure batteries are fresh and installed
correctly as indicated on the remote control.
Remote Control
Air Direction
Consumer SupportTroubleshooting Tips
Installation
Instructions
Care and Cleaning
Operating
Instructions
Safety Instructions
Appearance may vary.

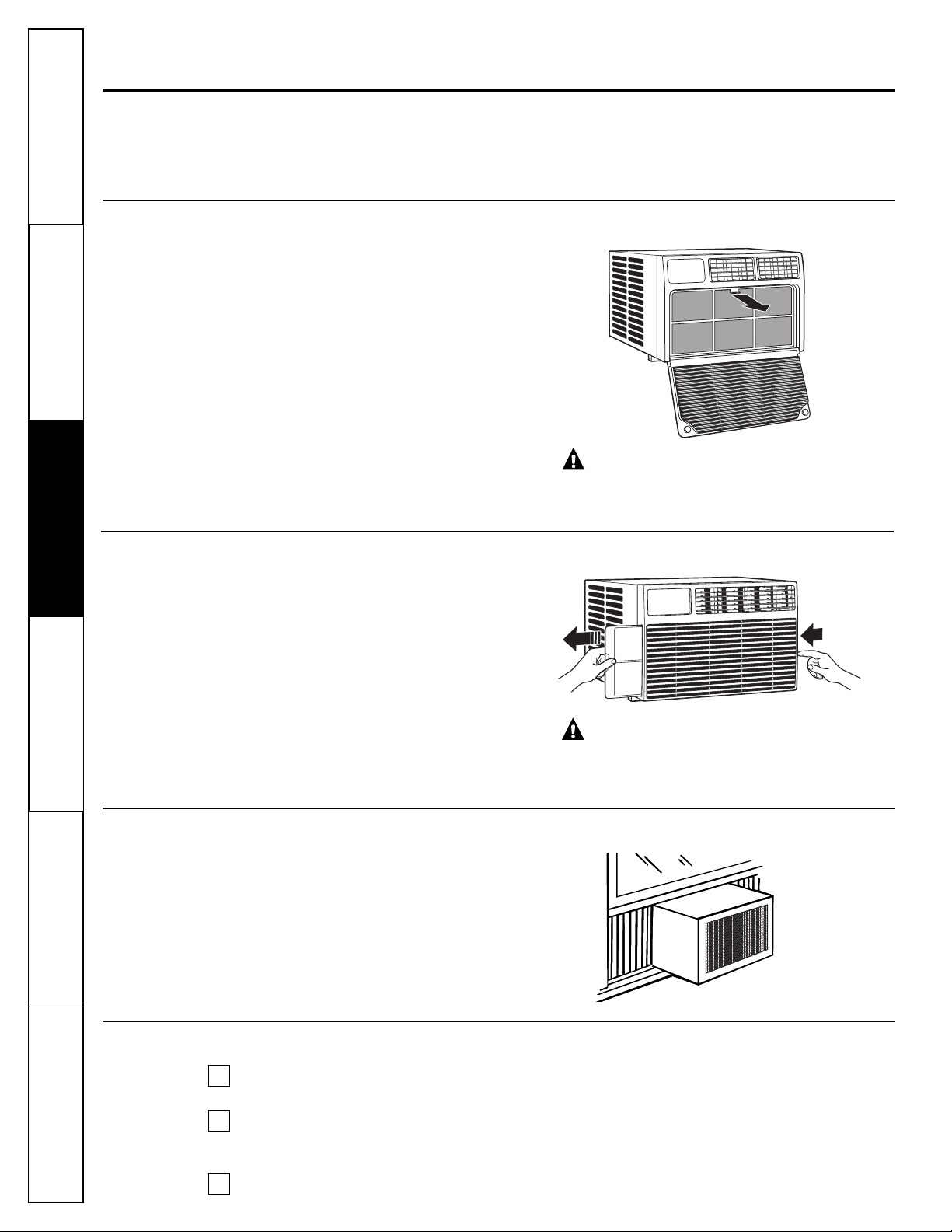

Air Filter
The air filter behind the front grille should be
checked and cleaned at least every 30 days or
more often if necessary.
To remove:
Open the inlet grille downward by pulling out the
upper corners of the inlet grille.
Grab the tab on the filter and pull it down and out.
Clean the filter with warm, soapy water. Rinse and
let the filter dry before replacing it. Do not clean
the filter in a dishwasher.
CAUTION:DO NOT operate the air conditioner
without a filter because dirt and lint will clog
it and reduce performance.
Outdoor Coils
The coils on the outdoor side of the air conditioner
should be checked regularly. If they are clogged
with dirt or soot, they may be professionally cleaned.
6
Turn the air conditioner off and remove the plug
from the wall outlet before cleaning.
To clean, use water and a mild detergent. Do not
use bleach or abrasives.
Grille and Case
Care and cleaning of the air conditioner.
Safety Instructions
Operating
Instructions
Care and Cleaning
Installation
Instructions
Troubleshooting TipsConsumer Support
Remove the battery cover by sliding it
according to the arrow direction.
Insert new batteries, making sure that the (+)
and (–) of battery are installed correctly.
Reattach the cover by sliding it back
into position.
NOTES:
■ Use 2 “AAA” (1.5 volt) alkaline batteries. Do not
use rechargeable batteries.
■ Remove the batteries from the remote control if
the system is not going to be used for a long time.
3
2
1
How to Insert the Batteries in the Remote Control
Air Filter (slide-out models)
The air filter behind the front grille should be
checked and cleaned at least every 30 days or
more often if necessary.
To remove:
Push on one side of the filter edge and pull it out
the other side.
Clean the filter with warm, soapy water. Rinse and
let the filter dry before replacing it. Do not clean
the filter in a dishwasher.
CAUTION:DO NOT operate the air
conditioner without a filter because dirt and lint will clog
it and reduce performance.
BEFORE YOU BEGIN
Read these instructions completely
and carefully.
•
IMPORTANT — Save these
instructions for local inspector’s use.
•
IMPORTANT — Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this appliance
requires basic mechanical skills.
• Completion time – Approximately 1 hour
• We recommend that two people install
this product.
• Proper installation is the responsibility
of the installer.
• Product failure due to improper installation is
not covered under the Warranty.
• You MUST use all supplied parts and use
proper installation procedures as described
in these instructions, and any separate kit
instructions, when installing this air conditioner.
Installation
Air Conditioner
Instructions
Some models require a 115/120-volt AC,
60 Hz grounded outlet protected with a
15-amp time delay fuse or circuit breaker.
The 3-prong grounding plug minimizes the
possibility of electric shock hazard. If the wall
outlet you plan to use is only a 2-prong outlet,
it is your responsibility to have it replaced with
a properly grounded 3-prong wall outlet.
Some models require 230/208-volt AC,
protected with a time delay fuse or circuit
breaker. These models should be installed
on their own single branch circuit for
best performance and to prevent
overloading house or apartment wiring
circuits, which could cause a possible fire
hazard from overheating wires.
ELECTRICAL REQUIREMENTS
CAUTION:
Do not, under any circumstances, cut or
remove the third (ground) prong from the
power cord.
Do not change the plug on the power cord
of this air conditioner.
Aluminum house wiring may present special
problems—consult a qualified electrician.
If the sill support bolts do not contact the
window sill, or if you have a window without
a sill, you must order accessory kit RAK87 to
properly install this air conditioner. Call
800.626.2002 or visit ge.com.
Power cord includes a current interrupter
device. A test and reset button is provided on
the plug case. The device should be tested on a
periodic basis by first pressing the TEST button
and then the RESET button while plugged into
the outlet. If the TEST button does not trip or
if the RESET button will not stay engaged,
discontinue use of the air conditioner and
contact a qualified service technician.
7

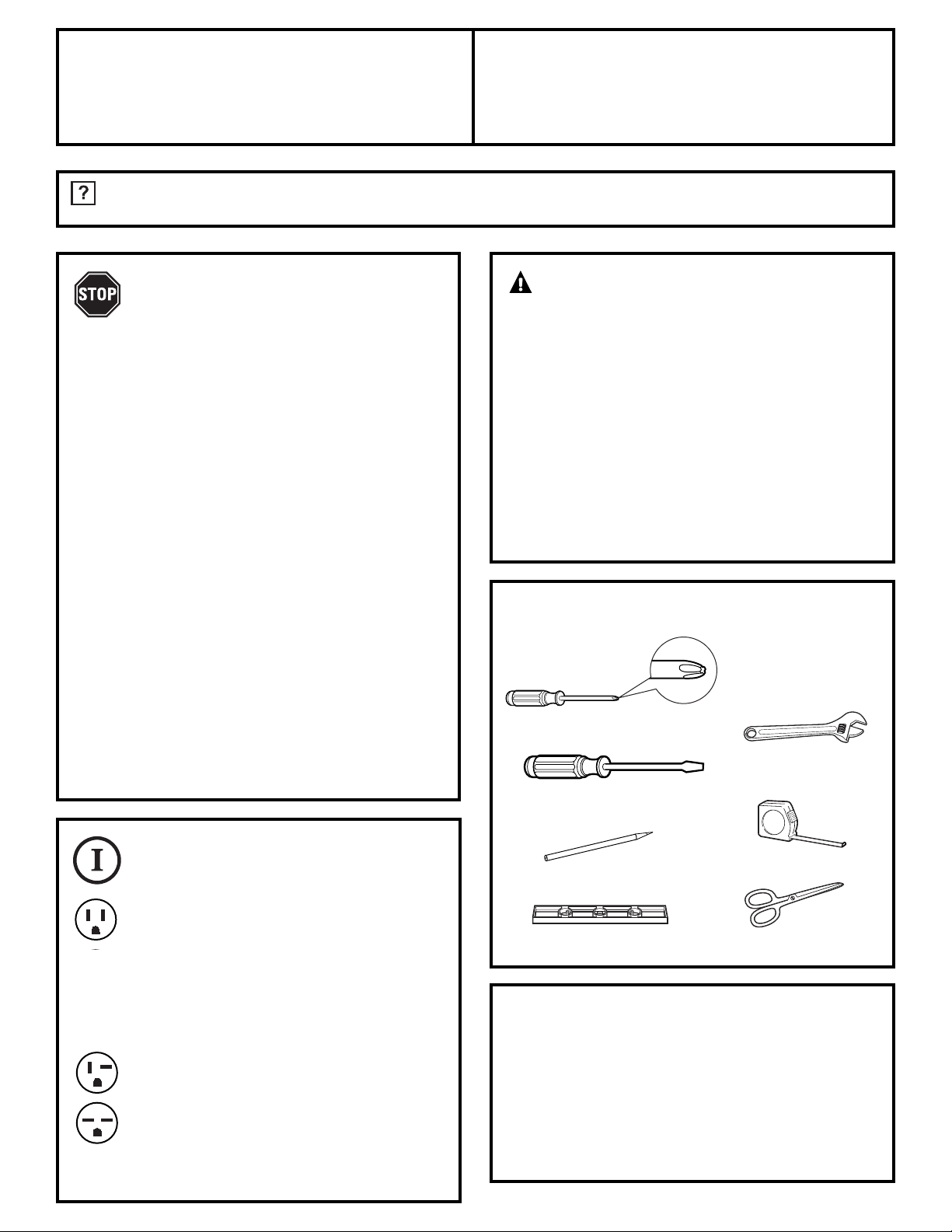

TOOLS YOU WILL NEED
Phillips-head screwdriver
Ruler or tape measure
Pencil
Level
Scissors or knife
Adjustable wrench
Flat-blade screwdriver
Questions? Call 800.GE.CARES (800.432.2737) or visit our Website at: ge.com
In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca
8
Type A (6)
Right
accordion
panel
Foam top
window gasket
Window sash seal
(thin, adhesive-backed)
Left
accordion
panel
Type B (7)
Top mounting rail
Window locking
bracket (2)
Sill support (2)
Nut (2)
Bolt (2)
Installation Instructions

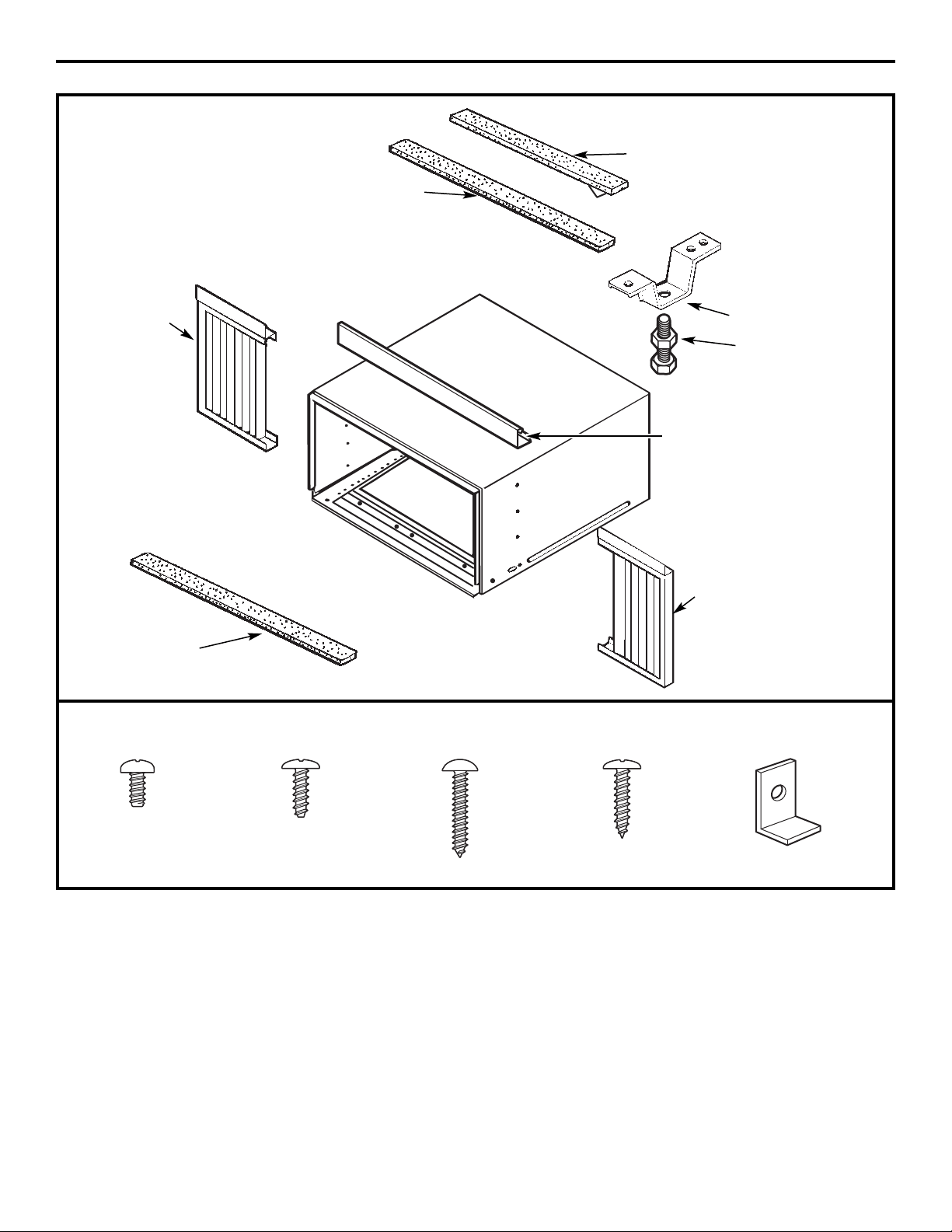

PARTS INCLUDED
(Appearance may vary)
Type C (6)
Type D (3)
Top mounting rail
seal strip
Installation Instructions

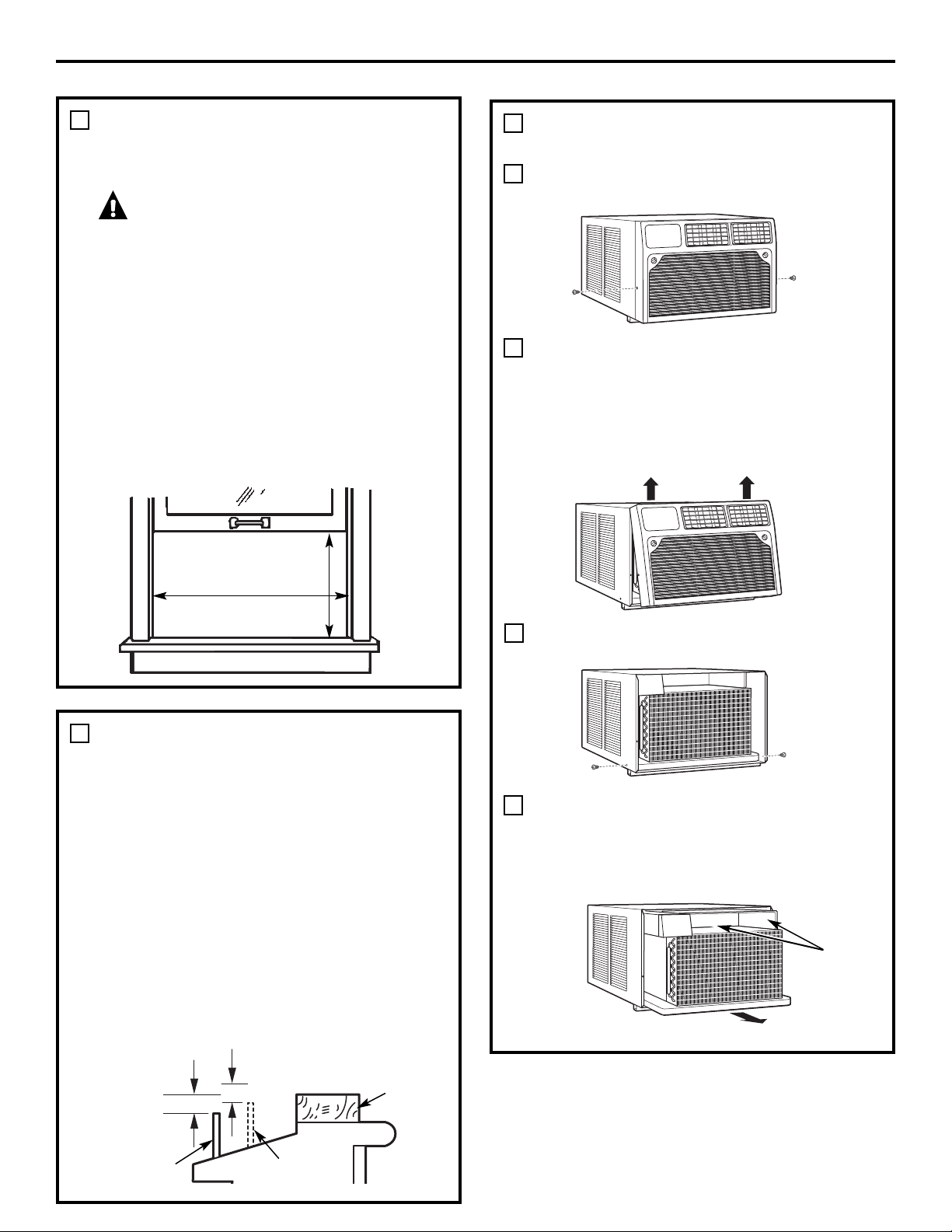

WINDOW REQUIREMENTS
• These instructions are for a standard
double-hung window. You will need to
modify them for other types of windows.
CAUTION:
If the sill support
bolts do not contact the window sill, or
if you have a window without a sill, you
must order accessory kit RAK87 to
properly install this air conditioner.
Call 800.626.2002 or visit ge.com.
• The air conditioner can be installed
without the accordion panels if needed
to fit in a narrow window. See the
window opening dimensions.
• All supporting parts must be secured
to firm wood, masonry or metal.
• The electrical outlet must be within
reach of the power cord.
1
15 1/2” min.
25 1/4″ to 38 1/8″
(With accordion panels)

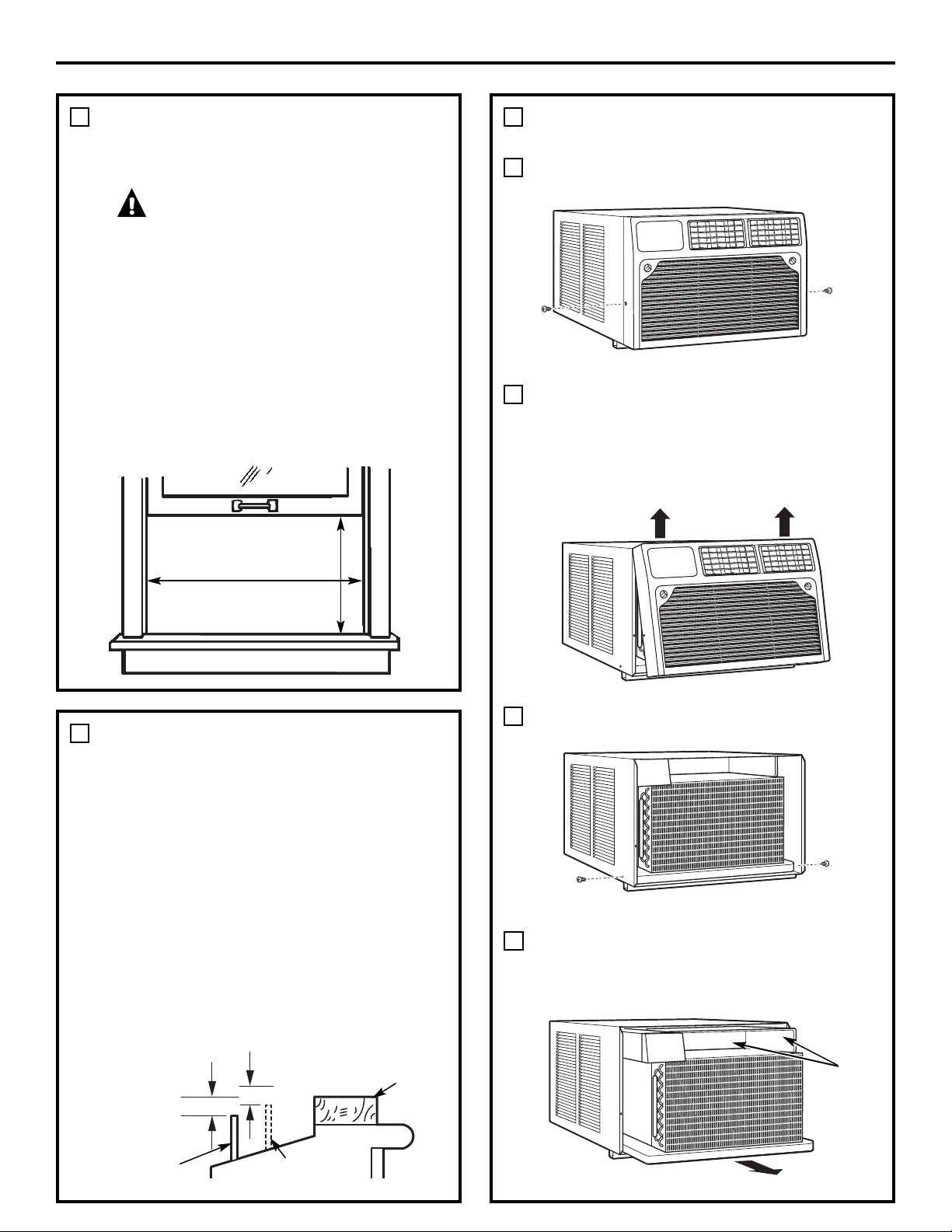

REMOVE THE AIR CONDITIONER
FROM THE CASE
Remove and save the 2 screws from the
lower sides of the front grille.
Grasp the lower corners of the grille while
pressing in on the case sides with your
finger tips. Pull out to release and lift it up.
NOTE: Do not pull the bottom edge
toward you more than 3″ or you may
damage the tabs of the grille.
Remove the ground screw from each side
of the case. Keep them in a safe location.
Slide the air conditioner from the case by
gripping the base pan handle and pulling
forward while bracing the case. Do not
pull or lift on the styrofoam discharge area.
3
A
B
C
FRONT
FRONT
FRONT
FRONT
Do not
pull or
lift in
this
area—
damage
to the
unit may
result
D
STORM WINDOW REQUIREMENTS
A storm window frame will not allow the air
conditioner to tilt toward the outside, and
will keep it from draining properly. To adjust
for this, attach a piece of wood to the sill.
WOOD PIECES –
WIDTH: 2″
LENGTH: Long enough to fit inside the
window frame.
THICKNESS: To determine the thickness,
place a piece of wood on the sill to make
it 1/2″ higher than the top of the storm
window frame or the vinyl frame.
Attach securely with nails or screws
provided by the installer.
2
1/2″ higher
than storm
window
frame
Storm window
frame
Wood
Sill
1/2″ higher
than vinyl frame
(on some windows)
Vinyl frame
9

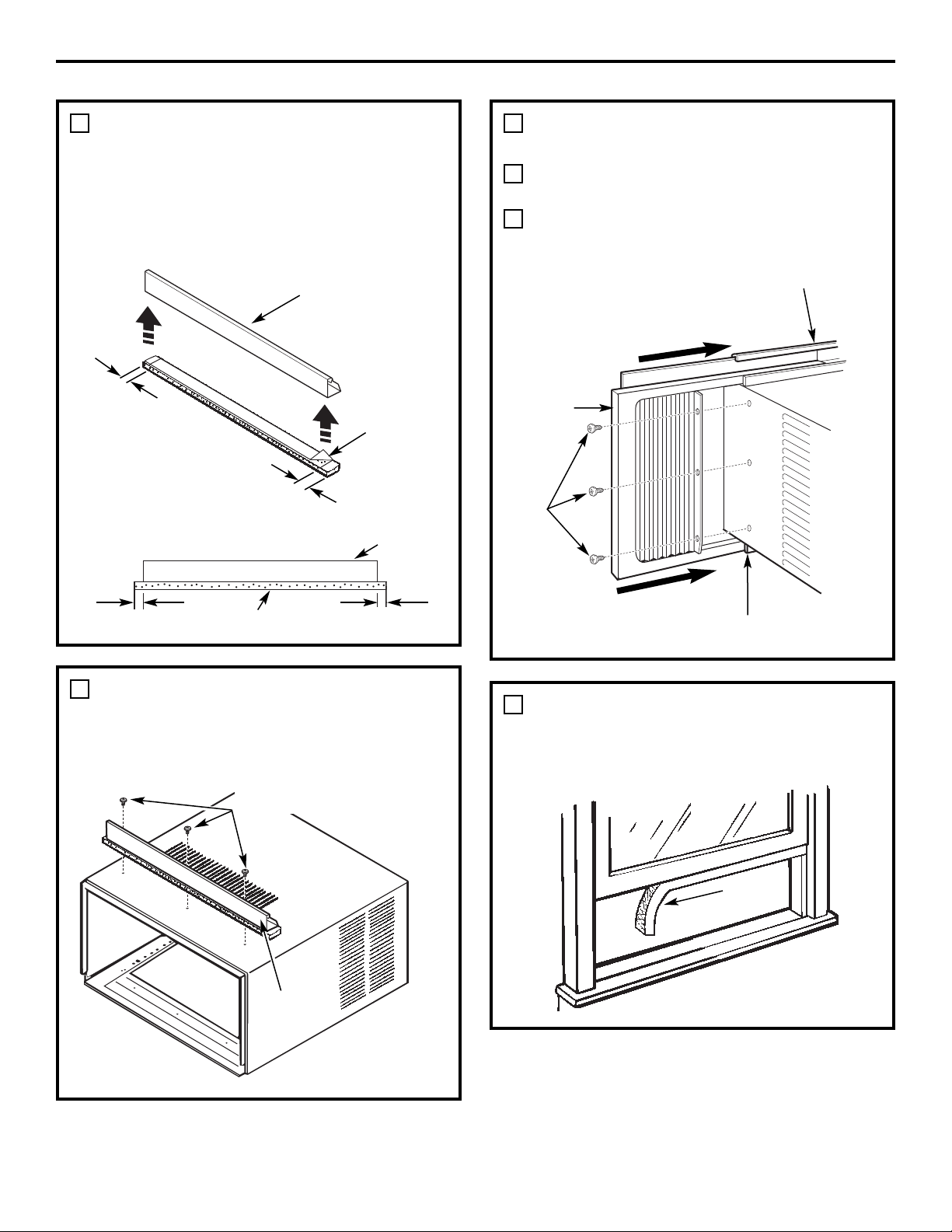

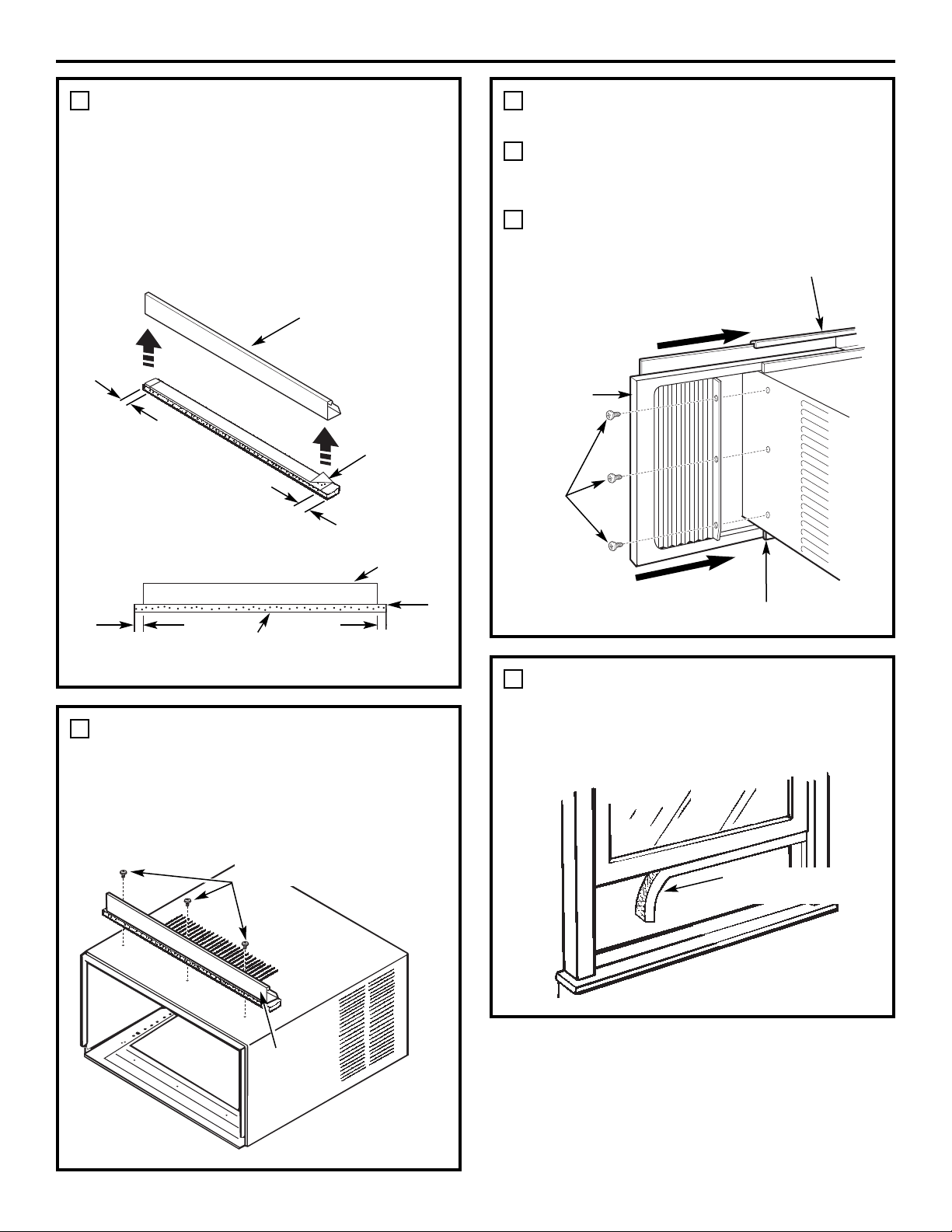

ATTACH THE TOP MOUNTING
RAIL SEAL STRIP
Remove the backing from the top mounting
rail seal strip and attach the seal strip to
the bottom of the top mounting rail, along
the front edge. Allow the seal strip to
overlap 3/8″ on each end.
Installation Instructions
10
INSTALL THE TOP MOUNTING
RAIL ONTO THE CASE
Attach the top mounting rail onto the top
of the case with 3 Type B screws.
5
Type B
screws
Top
mounting
rail
INSTALL THE
SIDE ACCORDION PANELS
Slide the left and right accordion panels
into the top and bottom mounting rails.
Attach the accordion panels to the case
using 3 Type A screws on each side.
6
A
B
Type A
screws
Top mounting rail
Bottom mounting rail
Accordion
panel
PREPARE THE WINDOW
• Cut the window sash seal to the window
width and stick the adhesive side to the
bottom of the sash.
7
Window
sash seal
BACK
INSIDE
4
Top mounting rail
Remove
backing
from seal
strip
3/8″
3/8″
3/8″ overlap 3/8″ overlap
Top mounting rail
Seal strip
FRONT VIEW
Installation Instructions

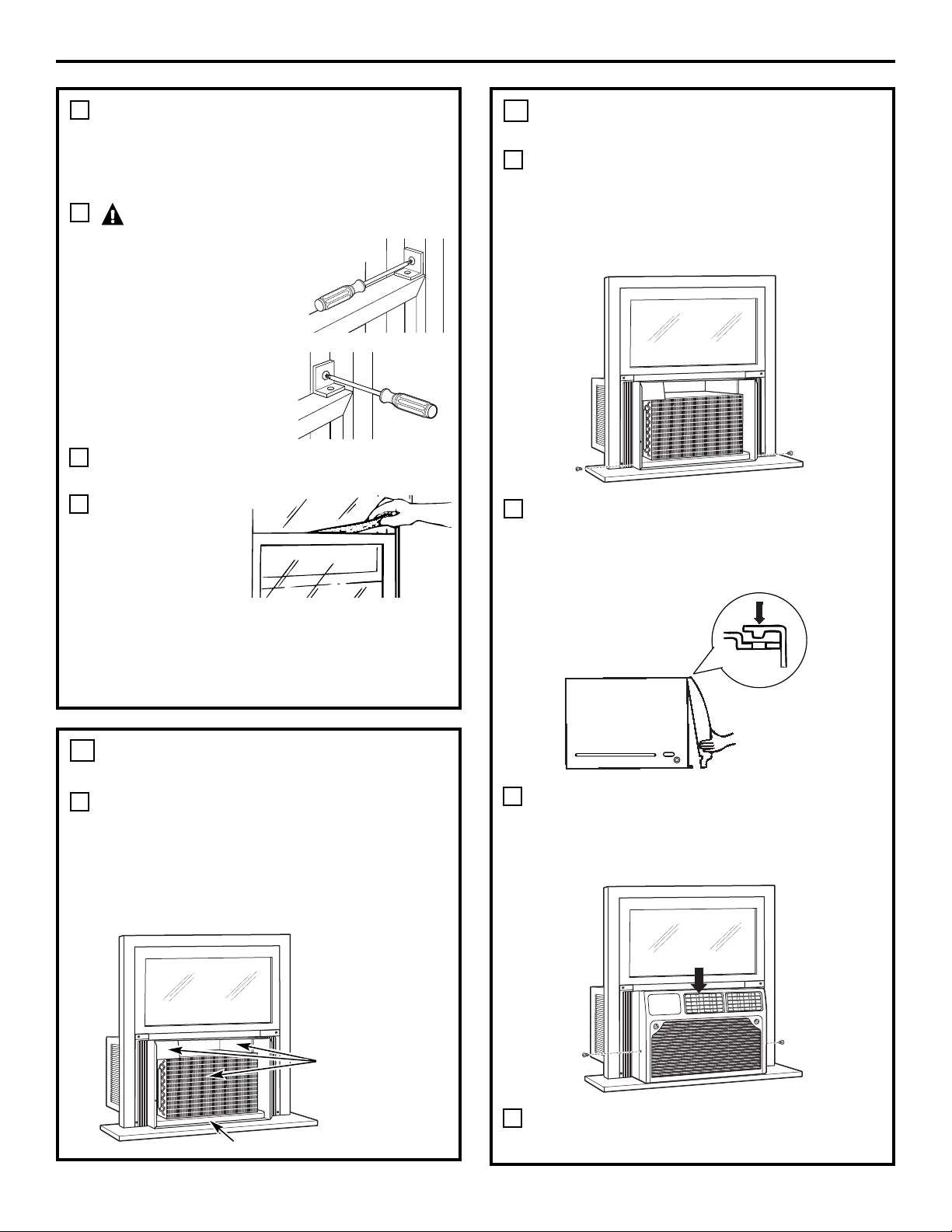

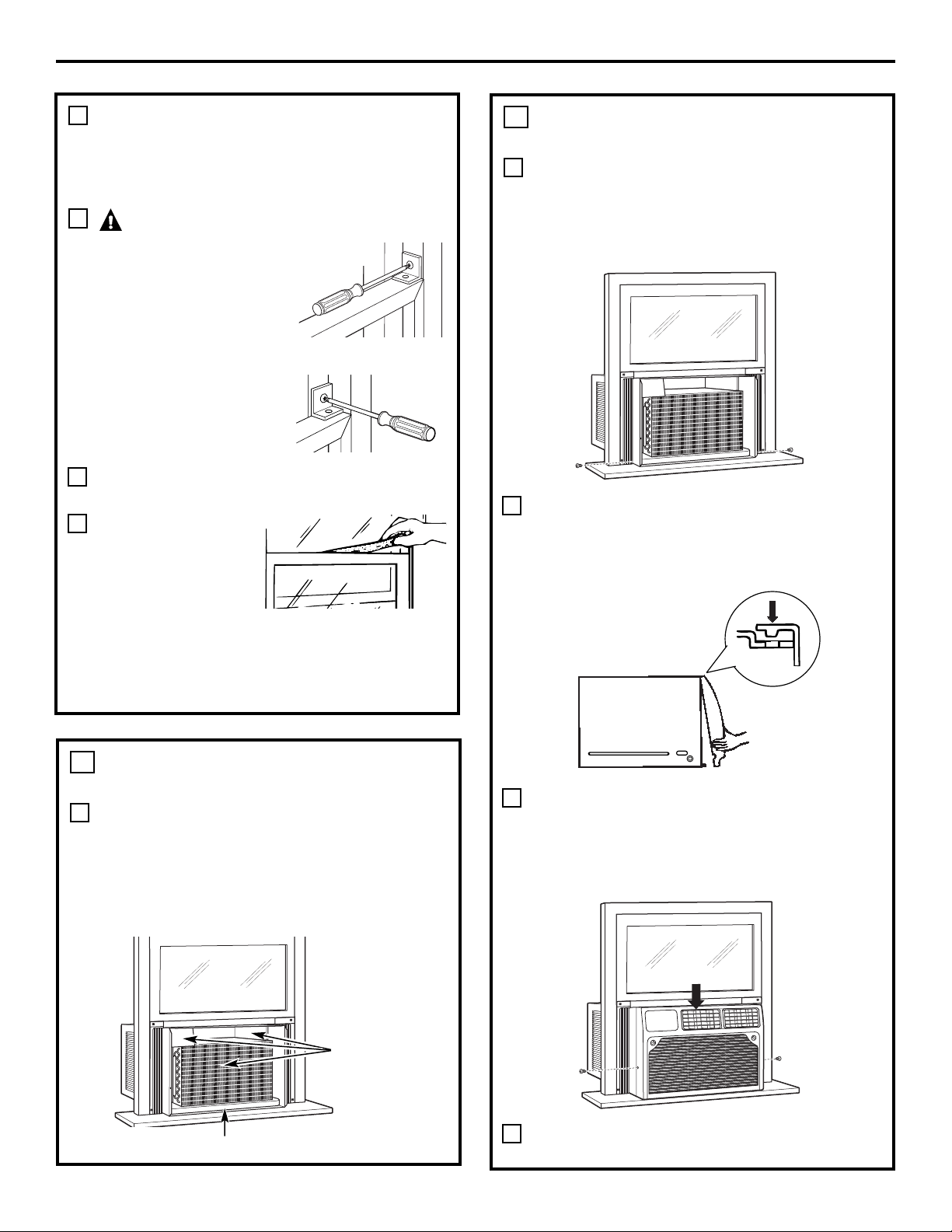

INSTALL THE CASE IN THE
WINDOW
Open the window and mark the centerline
of the window sill.
Carefully place the case on the window
stool and align the center mark on the
bottom front with the centerline of the sill.
Pull the window down behind the top
mounting rail.
NOTE: Do not shut the window so tightly that
movement of the accordion panels is
restricted.
Select the position that will place the sill
supports near the outermost point on the
sill. Place the short side of the sill supports,
on the case bottom, toward the window.
Attach the sill supports to the case track
hole in relation to the selected position
using 2 Type B screws in each support.
Adjust the bolt and the nut in each
support so that the case is installed with a
slight tilt to the outside. Use a level; about
1/2 bubble will be the correct case slant to
the outside.
CAUTION: If the sill support
bolts do not contact the window sill,
or if you have a window without a sill,
you must order accessory kit RAK87 to
properly install this air conditioner. Call
800.626.2002 or visit ge.com.
8
INSTALL THE CASE IN THE
WINDOW (CONT.)
Secure the case to the window sill by
using 3 Type D screws.
Pull the accordion panels to each window
sash track. Attach them on each side to the
window sash and the window sill using
4 Type C screws.
Sill
support
8
A
B
C
D
E
F
G
Long side
of sill
supports
OUTSIDE
11
Installation Instructions
INSTALL THE AIR CONDITIONER
IN THE CASE (CONT.)
Replace the 2 ground screws removed
earlier, one on each side of the case.
IMPORTANT: The ground screws must be
reinstalled to ensure a proper ground.
Attach the front grille to the case by
inserting the tabs on the grille into the
slots on the front top of the case. Push
the grille in.
Secure the front grille to the case by
replacing the 2 screws removed earlier.
Press on the top of the grille to help
with side screw installation.
Connect power.
10
B
C
INSTALL THE AIR CONDITIONER
IN THE CASE
Slide the air conditioner into the case by
the base pan. Do not push on the controls,
styrofoam air discharge housing or the
finned coils. Make sure the air conditioner
is firmly seated.
10
A
E
D
Do not press on
these areas—
damage to the
unit may result
Base Pan
12
SECURE THE CASE IN WINDOW AND
INSTALL FOAM TOP WINDOW GASKET
Attach the window
locking brackets (one
on each side) with Type
C screws.
Cut the foam top window gasket to the
window width.
Stuff the foam
between the
glass and the
window to
prevent air and
insects from
getting into the room.
NOTE: If the gasket supplied does not fit
your window, obtain appropriate material
locally to provide a proper installation seal.
9
A
CAUTION:
To prevent broken glass
or damage to windows,
on vinyl or other
similarly constructed
windows, attach the
support bracket to the
window side jam.
B
C
Wood
Vinyl
Consumer SupportTroubleshooting Tips
Installation
Instructions
Care and Cleaning
Operating
Instructions
Safety Instructions
Troubleshooting Tips. ge.com
Normal Operating Sounds
■ You may hear a pinging noise caused by water
being picked up and thrown against the
condenser on rainy days or when the humidity
is high. This design feature helps remove
moisture and improve efficiency.
■ You may hear the thermostat click when the
compressor cycles on and off.
■ Water will collect in the base pan during
high humidity or on rainy days. The water
may overflow and drip from the outdoor side
of the unit.
■ The fan may run even when the compressor
does not.
Problem Possible Causes What To Do
Air conditioner The air conditioner • Make sure the air conditioner plug is pushed
does not start is unplugged. completely into the outlet.
The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace
breaker is tripped. the fuse or reset the breaker.
Power failure. • The unit will automatically re-start in the settings last
used after the power is restored.
• There is a protective time delay (approximately
3 minutes) to prevent tripping of the compressor
overload. For this reason, the unit may not start
normal cooling for 3 minutes after it is turned
back on.
The current interrupter • Press the RESET button located on the power cord plug.
device is tripped.
• If the RESET button will not stay engaged, discontinue
use of the air conditioner and contact a qualified
service technician.
Air conditioner does Airflow is restricted. • Make sure there are no curtains, blinds or furniture
not cool as it should blocking the front of the air conditioner.
The temp control may • On models with touch pads: In the Cool mode, press the
not be set correctly. Decrease ▼ pad.
• On models with control knobs, turn the temperature
knob to a higher number.
The air filter is dirty. • Clean the filter at least every 30 days.
See the Care and Cleaning section.
The room may have been hot. • When the air conditioner is first turned on, you need
to allow time for the room to cool down.
Cold air is escaping. • Check for open furnace registers and cold air returns.
Cooling coils have iced up. • See “Air conditioner freezing up” below.
Air conditioner Ice blocks the air flow • On models with control knobs, set the mode control at
freezing up and stops the air conditioner High Fan or High Cool with the Temp at 1 or 2.
from cooling the room.
• On models with touch pads, set the controls at High Fan
or High Cool and set the thermostat to a higher
temperature.
The remote control The batteries are inserted • Check the position of the batteries. They should be
is not working incorrectly. inserted in the opposite (+) and (–) direction.
The batteries may be dead. • Replace the batteries.
Water drips outside Hot, humid weather. • This is normal.
Water drips indoors The air conditioner is not • For proper water disposal, make sure the air conditioner
tilted to the outside. slants slightly from the case front to the rear.
Water collects in Moisture removed from air • This is normal for a short period in areas with little
base pan and drains into base pan. humidity; normal for a longer period in very humid areas.
14
Safety Instructions
Operating
Instructions
Care and Cleaning
Installation
Instructions
Troubleshooting TipsConsumer Support
Notes.
15
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
16
17
Consumer SupportTroubleshooting Tips
Installation
Instructions
Care and Cleaning
Operating
Instructions
Safety Instructions
For The Period Of: We Will Replace:
One Year Replacement unit for any product which fails due to a defect in materials or workmanship.
From the date of the The replacement unit is warranted for the remainder of your product’s original one-year
original purchase warranty period.
GE Air Conditioner—One-Year Limited Warranty. (For customers in the U.S.A.)
■ Customer instruction. This owner’s manual provides
information regarding operating instructions and
user controls.
■ Improper installation, delivery or maintenance. If you
have an installation problem, or if the air conditioner is
of improper cooling capacity, contact your dealer or
installer. You are responsible for providing adequate
electrical, plumbing and other connecting facilities.
■ Failure of the product resulting from modifications to
the product or due to unreasonable use, including failure
to provide reasonable and necessary maintenance.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Failure due to corrosion on models not corrosion-
protected.
■ Damage to the product caused by improper power supply
voltage, accident, fire, floods or acts of God.
■ Incidental or consequential damage caused by possible
defects with this air conditioner.
■ Damage caused after delivery.
What Is Not Covered:
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Exclusion of implied warranties: Except where prohibited or restricted by law, there are no warranties, whether
express, oral or statutory which extend beyond the description on the face hereof, including specifically the
implied warranties of merchantability or fitness for a particular purpose.
Warrantor: General Electric Company. Louisville, KY 40225
Staple your receipt here.
Proof of the original purchase date
is needed to make a warranty claim.
■ Properly pack your unit. We recommend using the
original carton and packing materials.
■ Return the product to the retail location where it
was purchased.
■ Include in the package a copy of the sales receipt or other
evidence of date of original purchase. Also print your
name and address and a description of the defect.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product replacement as provided
in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or
fitness for a particular purpose, are limited to one year or the shortest period allowed by law.
In Order to Make a Warranty Claim:
18
Safety Instructions
Operating
Instructions
Care and Cleaning
Installation
Instructions
Troubleshooting
Tips
Consumer Support
For The Period Of: We Will Replace:
One Year Replacement unit for any product which fails due to a defect in materials or workmanship.
From the date of the The replacement unit is warranted for the remainder of your product’s original one-year
original purchase warranty period.
GE Air Conditioner—One-Year Limited Warranty. (For customers in Canada)
■ Customer instruction. This owner’s manual provides
information regarding operating instructions and
user controls.
■ Improper installation, delivery or maintenance. If you
have an installation problem, or if the air conditioner is
of improper cooling capacity, contact your dealer or
installer. You are responsible for providing adequate
electrical, plumbing and other connecting facilities.
■ Failure of the product resulting from modifications to
the product or due to unreasonable use, including failure
to provide reasonable and necessary maintenance.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Failure due to corrosion on models not corrosion-
protected.
■ Damage to the product caused by improper power supply
voltage, accident, fire, floods or acts of God.
■ Incidental or consequential damage caused by possible
defects with this air conditioner.
■ Damage caused after delivery.
What Is Not Covered:
This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada
for home use within Canada.
Some provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion
may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from
province to province. To know what your legal rights are in your province, consult your local or provincial consumer
affairs office.
Exclusion of implied warranties: Except where prohibited or restricted by law, there are no warranties, whether
express, oral or statutory which extend beyond the description on the face hereof, including specifically the
implied warranties of merchantability or fitness for a particular purpose.
Warrantor: Mabe Canada Inc.,
Burlington, Ontario
Staple your receipt here.
Proof of the original purchase date
is needed to make a warranty claim.
■ Properly pack your unit. We recommend using the
original carton and packing materials.
■ Return the product to the retail location where it
was purchased.
■ Include in the package a copy of the sales receipt or other
evidence of date of original purchase. Also print your
name and address and a description of the defect.
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product replacement as provided
in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or
fitness for a particular purpose, are limited to one year or the shortest period allowed by law.
In Order to Make a Warranty Claim:
Consignes de sécurité . . . . . . . . . . . .20, 21
Consignes d’utilisation
Modèles dotés touches
à effleurement . . . . . . . . . . . . . . . . . . .22, 23
Entretien et nettoyage
Filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . .24
Serpentins extérieurs . . . . . . . . . . . . . . . . .25
Instructions de montage . . . . . . . . . . .26–31
Conseils de dépannage . . . . . . . . . . . . . .32
Bruits normaux de fonctionnement . . . . .32
Assistance à la clientèle
Assistance à la clientèle . . . . . . . . . . . . . . .36
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Enregistrement du titre
de propriété . . . . . . . . . . . . . . . . . . . . . .33, 34
Inscrivez ici les numéros de modèle et de série :
Numéro de modèle : ____________________
Numéro de Série : ______________________
Vous trouverez ces numéros sur l’étiquette
apposée sur le côté du climatiseur.
En tant que partenaire d’ENERGY STAR
®
,
GE a déterminé que ce produit était
conforme aux exigences d’efficacité
énergétique d’ENERGY STAR
®
.
* Produits homologués ENERGY STAR
®
19
Assistance à
la clientèle
Conseils de
dépannage
Instructions
de montage
Entretien et
nettoyage
Consignes
d’utilisation
Consignes
de sécurité
Au Canada, visitez-nous au :
www.electromenagersge.ca
AEH10*
AEH12*
20
IMPORTANTES CONSIGNES DE SÉCURITÉ.
VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION.
AVERTISSEMENT !
Pour votre sécurité, les informations contenues dans ce manuel doivent être suivies afin de minimiser
les risques d’incendie, de chocs électriques ou de blessures corporelles.
■ N’utilisez cet appareil qu’aux fins prévues
décrites dans le manuel d’utilisation.
■ Ce climatiseur doit être correctement
installé conformément aux Instructions
d’Installation avant toute utilisation.
■ Ne débranchez jamais votre climatiseur en
tirant sur le cordon d’alimentation. Prenez
toujours fermement la fiche en main et tirez
pour la sortir de la prise.
■ Remplacez immédiatement tout cordon
électrique usé ou endommagé. Un cordon
d’alimentation endommagé doit être
remplacé par un nouveau cordon
d’alimentation obtenu du fabricant. Ne
réparez pas le cordon endommagé. N’utilisez
pas un cordon fissuré ou présentant des
dommages dus aux frottements soit sur
sa longueur ou aux extrémités du côté
de la fiche ou du raccord.
■ Eteignez votre climatiseur et débranchez-le
avant de le nettoyer.
■ GE n’offre pas de service d’entretien pour
les climatiseurs. Nous vous recommandons
de ne pas essayer d’effectuer l’entretien
de votre climatiseur vous-même.
■ Pour votre sécurité, ne stockez pas et
n’utilisez pas de matériaux combustibles,
d’essence ou d’autres vapeurs et liquides
inflammables dans les parages de cet
appareil ou de tout autre appareil.
■ Tous les climatiseurs contiennent des fluides
frigorigènes qui, conformément, à la
législation fédérale doivent être retirés avant
la mise au rebut de l’appareil. Si vous mettez
au rebus un ancien appareil contenant des
fluides frigorigènes, vérifiez la procédure à
suivre auprès de la compagnie responsable
de l’élimination.
■ Si la prise de courant est d’un format
différent de la fiche, cette prise doit être
changée par un électricien qualifié.
CONSIGNES DE SÉCURITÉ
Ne coupez pas ou n’enlevez pas, sous aucun
prétexte, la troisième broche de mise à la terre
du cordon d’alimentation. Pour des raisons
de sécurité, cet appareil doit être correctement
mis à la terre.
N’utilisez PAS d’adaptateur avec cet appareil.
Le cordon d’alimentation de cet appareil
est équipé d’une fiche à trois broches (pour
une mise à la terre) qui s’adapte à la prise
de courant standard à 3 broches (pour une
mise à la terre) pour minimiser les risques
de chocs électriques par cet appareil.
Le cordon d’alimentation est équipé d’un
dispositif d’interruption du courant. Un
bouton d’essai et de réenclenchement est
fourni sur le boîtier de la prise. Vous devez
tester le mécanisme régulièrement en
appuyant d’abord sur le bouton TEST (essai)
puis sur le bouton RESET (réenclenchement)
lorsque l’appareil est branché. Si le bouton
TEST (essai) ne bascule pas ou si le bouton
RESET (réenclenchement) ne reste pas
enclenché, cessez d’utiliser votre climatiseur
et appelez un technicien de service qualifié.
Faites vérifier la prise murale et le circuit
électrique par un électricien qualifié pour
s’assurer que le système est correctement
mis à la terre.
Dans le cas d’une prise biphasée,
l’installateur a la responsabilité et l’obligation
de la remplacer par une prise triphasée
correctement mise à la terre.
Le climatiseur doit toujours être branché
à sa propre prise électrique d’une tension
nominale correspondant à celle indiquée
sur sa plaque signalétique.
Ceci permet d’obtenir un meilleur rendement
du climatiseur et évite de surcharger les circuits
électriques du domicile qui risque
d’occasionner un incendie en surchauffant.
Consultez les Consignes d’Installations, dans
la section Exigences Electriques pour les
exigences de branchements électriques
particuliers.
BRANCHEMENTS ÉLECTRIQUES
Consignes
de sécurité
Consignes
d’utilisation
Entretien et
nettoyage
Instructions
de montage
Conseils de
dépannage
Assistance à
la clientèle
21
www.electromenagersge.ca
AVERTISSEMENT !
Nous déconseillons fortement l’utilisation d’une
rallonge à cause des risques potentiels dans
certaines conditions.
Cependant, si l’utilisation d’une rallonge est
nécessaire, cette dernière doit obligatoirement
être homologuée UL, de calibre 14, à trois
brins avec mise à la terre pour appareil
électroménager et doit être équipée d’une
fiche et d’une prise femelle avec terre.
Les caractéristiques électriques de la rallonge
doivent être de 15 ampères (minimum)
et de 125 volts.
MISE EN GARDE :
N’UTILISEZ PAS de rallonge avec un modèle
à 230/208 Volts.
UTILISATION DE RALLONGES—modèles à 115 Volts uniquement
LISEZ ET SUIVEZ SOIGNEUSEMENT CES CONSIGNES DE SÉCURITÉ.
CONSERVEZ CES INSTRUCTIONS
Assistance à
la clientèle
Conseils de
dépannage
Instructions
de montage
Entretien et
nettoyage
Consignes
d’utilisation
Consignes
de sécurité
22
A propos des commandes du climatiseur—
modèles dotés de touches à effleurement.
Commandes
Touche d’alimentation
Met le climatiseur en position de marche
ou d’arrêt. L’écran affiche la température
de la pièce lorsque l’appareil est mis en marche.
Affichage
Affiche la température de la pièce ou le temps
restant avant la mise en marche ou l’arrêt de
l’appareil. Affiche la température de réglage lors
de la programmation de la température pour les
modes Cool (refroidissement) ou Energy Saver
(economie d’energie). Le témoin lumineux Set
(programmé) s’allume lors du réglage.
REMARQUE : L’écran affichera la température
de la pièce à la fin des réglages. Pour rappeler
la température réglée, appuyez sur les touches
Temp Increase (augmentation température) ▲
ou Decrease (réduction de la température) ▼.
Touches Temp Increase (Augmentation température) ▲
/ Decrease (Réduction de la température) ▼
Sont utilisées pour programmer la température
dans les modes Cool ou Energy Saver. Le témoin
lumineux Set s’allume lors du réglage.
Touches Delay Timer Increase (Augmentation du
délai) ▲ (+) / Decrease (Diminution du délai) ▼ (-)
Chaque fois que vous effleurez les touches
Increase ▲ / Decrease ▼ sur l’appareil ou
les touches Increase + / Decrease – de la
télécommande, vous programmez la durée
du délai lors de l’utilisation de la minuterie Delay
1-24hr (délai de 1-24h) . Le témoin lumineux
Set s’allume lors du réglage.
Touches de vitesse du ventilateur
Sont utilisées pour régler la vitesse du ventilateur
de l’appareil sur Low (faible), Med (moyenne),
High (elevée) ou Auto (automatique). REMARQUE
: Sur la télécommande, utilisez les touches
Increase + / Decrease – pour régler la vitesse du
ventilateur sur Low, Med, ou High.
Utilisez la touche Auto pour allumer le
ventilateur en mode Auto.
Touche Mode
Est utilisée pour programmer le climatiseur sur
les modes Cool , Energy Saver ou Fan Only
(ventilateur uniquement).
Touches de Délai
Delay ON (délai de mise en marche)—Lorsque
le climatiseur est éteint, il peut être programmé
pour démarrer automatiquement dans un délai
de 1 à 24 heures à ses réglages précédents
(mode, vitesse du ventilateur).
Delay OFF (délai d’arrêt)—Lorsque le climatiseur
est en fonctionnement, il peut être programmé
pour s’arrêter automatiquement dans un délai
de 1 à 24 heures.
Comment le programmer :
Appuyez sur la touche Delay 1-24hr (Délai de 1
à 24 heures) de l’appareil ou sur la touche
de la télécommande. Chaque fois que vous
effleurez les touches Increase ▲ / Decrease ▼
sur l’appareil ou les touches Increase + /
Decrease – de la télécommande, vous
programmez la durée du délai par intervalle
de 1 heure. Le témoin lumineux Set s’allume
lors du réglage.
Pour connaître le temps restant sur la minuterie
Delay 1-24hr, appuyez sur la touche Delay 1-24hr
de l’appareil ou sur la touche de la
télécommande. Utilisez les touches Increase ▲ /
Decrease ▼ sur l’appareil ou les touches Increase
+ / Decrease – de la télécommande pour
programmer un nouveau délai si nécessaire.
Pour annuler la minuterie, appuyez sur la touche
Delay 1-24hr jusqu’à ce que le voyant lumineux
sur la touche Delay 1-24hr s’éteigne.
En cas de panne ou d’interruption de courant,
l’appareil redémarre automatiquement après
rétablissement de l’alimentation électrique et conserve
les derniers réglages utilisés. Si la fonction Delay 1-24hr
(Délai de 1 à 24 heures) était utilisée, l’appareil
reprend son compte à rebours. Vous aurez peut-être
besoin de programmer une nouvelle heure.
Fonction de conservation des réglages après une coupure de courant
Les fonctions et l’aspect peuvent varier.
Les témoins lumineux à côté des touches à effleurement sur le tableau de commandes du climatiseur indiquent
les réglages sélectionnés.
Commandes du Climatiseur
Le témoin lumineux indique que la minuterie est programmée.
Consignes
de sécurité
Consignes
d’utilisation
Entretien et
nettoyage
Instructions
de montage
Conseils de
dépannage
Assistance à
la clientèle
L’écran affiche toujours la température
de la pièce sauf lorsque vous programmez
la température ou la minuterie.
Le témoin indique que l’appareil est en mode
Programmation de la température ou du délai.
M
o
d
e
A
u
t
o
Power
Temp
Fan
F
a
n
-
F
a
n
+
Delay
Augmentation du délai
Marche/Arrêt automatique
du ventilateur
Augmentation de la vitesse
du ventilateur
Mise en marche de
l’appareil ON/OFF
(marche/arrêt)
Délai 1–24hr
Réduction
du délai
Sélection
du mode
Réduction de
la vitesse du
ventilateur
Augmentation
et Réduction de
la température
programmée
Télécommande
23
■ Pour vous assurer d’un fonctionnement correct,
pointez la télécommande vers le récepteur de signal
du climatiseur.
■ Le rayon d’action de la télécommande s’étend jusqu’à
6,4 m (20 pieds).
■ Assurez-vous qu’aucun obstacle pouvant bloquer
le signal ne se trouve entre le climatiseur et la
télécommande.
■ Assurez-vous que les piles sont récentes et correctement
installées dans la télécommande.
Télécommande
www.electromenagersge.ca
Mode Cool (refroidissement)
Utilisez le mode Cool (refroidissement) avec la vitesse
du ventilateur sur Low (faible), Med (moyenne),
High (elevée) ou Auto (automatique) pour refroidir.
Appuyez sur les touches Temperature Increase
(augmentation de la température) ▲ / Decrease
(diminution de la température) ▼ pour programmer
la température souhaitée entre 18 °C et 30 °C (64
et 86 °F) par incréments de 0,5 °C (1 °F).
Un thermostat électronique permet de maintenir la
température de la pièce. Le compresseur se met en
marche et s’arrête à intervalles réguliers pour maintenir
la température de la pièce à un niveau de confort
choisi. Réglez le thermostat à une valeur plus basse et
l’air ambiant se refroidira. Réglez le thermostat à une
valeur plus élevée et l’air ambiant se réchauffera.
REMARQUE : Si le climatiseur éteint est allumé alors qu’il est
programmé sur un réglage Cool ou si vous passez d’un mode
Ventilation à un mode de Refroidissement, il faudra environ
3 minutes pour que le compresseur se remette en marche et
recommence à refroidir.
Descriptions du Refroidissement
Pour un Refroidissement Normal – Sélectionnez le mode
Cool avec la vitesse du ventilateur sur Med ou High
et un réglage à une température moyenne.
Pour un Refroidissement Maximal — Sélectionnez
le mode Cool avec la vitesse du ventilateur sur High
et un réglage à une température plus basse.
Pour un Refroidissement plus Silencieux ou Durant la Nuit
— Sélectionnez le mode Cool avec la vitesse du
ventilateur sur Low et un réglage à une température
moyenne.
Ne faites pas fonctionner votre appareil lorsque les
températures extérieures sont en dessous de 0°C (32°F).
Ce climatiseur froid seul n’est pas conçu pour
fonctionner avec des températures extérieures en
dessous de 0°C (32°F). Il ne doit pas être utilisé
lorsque les températures extérieures sont en dessous
de 0°C (32°F).
Mode Fan Only (ventilateur uniquement)
Utilisez le mode Fan Only avec une vitesse de
ventilateur réglée sur Low, Med ou High pour faire
circuler l’air et le filtrer sans le refroidir. Etant
donné que le mode Fan Only ne permet pas de
refroidissement, le réglage de la température n’affiche
pas. La température de la pièce s’affiche à l’écran.
REMARQUE : La vitesse de ventilateur auto ne peut être
utilisée lorsque le climatiseur est sur le mode Fan Only.
Mode Energy Saver (economie d’énergie)
Contrôle le ventilateur
ON (activé) —Le ventilateur se met en marche et
s’arrête en même temps que le compresseur. Ceci
permet une plus grande variation de la température et
du taux d’humidité dans la pièce. Est en général utilisé
lorsque la pièce est inoccupée.
REMARQUE : Le ventilateur peut continuer à fonctionner
quelques instants après que le compresseur se soit arrêté.
OFF (désactivé)—Le ventilateur fonctionne en continu,
alors que le compresseur se met en marche et s’arrête
à intervalles réguliers.
Réglez la vitesse du ventilateur sur Auto pour que
la vitesse du ventilateur se règle automatiquement à la
vitesse nécessaire à l’obtention des réglages apportant un
niveau de confort optimal à la température programmée.
Si la pièce demande un refroidissement supplémentaire,
la vitesse du ventilateur augmente automatiquement. Si la
pièce demande moins de refroidissement, la vitesse du
ventilateur diminue automatiquement.
REMARQUE : La vitesse de ventilateur auto ne peut être utilisée
lorsque le climatiseur est sur le mode Fan Only.
Auto Fan Speed (vitesse du ventilateur auto)
Assistance à
la clientèle
Conseils de
dépannage
Instructions
de montage
Entretien et
nettoyage
Consignes
d’utilisation
Consignes
de sécurité
Utilisez les leviers pour régler la direction de l’air
vers la gauche ou vers la droite.
Vous pouvez réglez la direction de l’air vers le haut
ou vers le bas en appuyant légèrement avec le bout
des doigts sur les persiennes.
Direction de l’Air
L’aspect peut
varier.
Filtre à Air
Le filtre à air derrière la grille frontale doit être
vérifié et nettoyé au bout de 30 jours de
fonctionnement ou plus souvent si nécessaire.
Pour retirer le filtre :
Ouvrez la grille d’entrée en tirant vers le bas sur les
coins supérieurs de cette grille.
Attrapez la languette sur le filtre et tirez-la vers le
bas pour retirer le filtre.
MISE EN GARDE : NE faites PAS
fonctionner le climatiseur sans le filtre sous peine de le
boucher avec de la poussière et de la charpie et de réduire son
efficacité.
24
Eteignez et débranchez le climatiseur avant tout
nettoyage.
Pour le nettoyer, utilisez de l’eau et un détergent
doux. N’utilisez pas d’eau de Javel ou de nettoyants
abrasifs.
Grille et Boîtier
Entretien et nettoyage du climatiseur.
Consignes
de sécurité
Consignes
d’utilisation
Entretien et
nettoyage
Instructions
de montage
Conseils de
dépannage
Assistance à
la clientèle
Filtre à Air (modèles coulissants)
Le filtre à air derrière la grille frontale doit être
vérifié et nettoyé au bout de 30 jours de
fonctionnement ou plus souvent si nécessaire.
Pour retirer le filtre :
Poussez sur les bords du filtre et tirez-le de l’autre
côté.
Nettoyez le filtre avec de l’eau savonneuse tiède.
Rincez le filtre et laissez-le sécher avant de le
remettre dans le climatiseur. Ne nettoyez pas votre
filtre au lave-vaisselle.
MISE EN GARDE : NE faites PAS
fonctionner le climatiseur sans le filtre sous peine de le
boucher avec de la poussière et de la charpie et de réduire son
efficacité.
Retirez le couvercle du logement des piles
en le faisant glisser dans le sens indiqué par
la flèche.
Insérez les nouvelles piles en vous assurant que
les pôles (+) et (-) de la pile sont orientés dans
la bonne direction.
Remettez le couvercle en le faisant glisser.
REMARQUES :
■ Utilisez 2 piles alcalines AAA d’1,5 Volt.
N’utilisez pas de piles rechargeables.
■ Retirez les piles de la télécommande si vous
prévoyez de ne pas utiliser votre climatiseur
pendant un certain temps.
3
2
1
25
Serpentins Extérieurs
Les serpentins situés du côté extérieur du
climatiseur doivent être régulièrement vérifiés. S’ils
sont obstrués par des poussières ou de la suie, il est
possible de les faire nettoyer par des professionnels.
Comment Insérer les Piles dans la Télécommande
Assistance à
la clientèle
Conseils de
dépannage
Instructions
de montage
Entretien et
nettoyage
Consignes
d’utilisation
Consignes
de sécurité
www.electromenagersge.ca
AVANT DE COMMENCER
Lisez ces instructions entièrement et
attentivement.
•
IMPORTANT — Conservez ces
instructions pour l’inspecteur électrique local.
•
IMPORTANT — Respectez tous les
codes et règlements en vigueur.
• Remarque pour l’installateur – Assurez–vous
de remettre ces instructions au client.
• Remarque pour le client – Conservez ces
instructions pour toute référence future.
• Niveau de compétence – L’installation de cet
appareil demande des connaissances de base
en mécanique.
• Délai d’exécution – Environ 1 heure
• Nous recommandons que l’installation de ce
produit soit effectuée par deux personnes.
• L’installateur est responsable de l’installation
correcte de l’appareil.
• La panne de l’appareil due à une mauvaise
installation n’est pas couverte par la garantie.
• Vous DEVEZ utiliser toutes les pièces
fournies et suivre les procédures correctes
d'installation décrites dans cette notice
ainsi que toutes les instructions concernant
certaines pièces séparées lors de
l’installation de ce climatiseur.
Instructions
Climatiseur
de montage
Certains modèles nécessitent une prise
mise à la terre de 115/120 Volts AC, 60 Hz,
protégée par un fusible à action différée ou
par un disjoncteur.
La fiche triphasée avec terre réduit le risque de
choc électrique. Si la prise murale que vous
envisagez d’utiliser est biphasée, vous avez la
responsabilité et l’obligation de la remplacer par
une prise triphasée correctement mise à la terre.
Certains modèles nécessitent une prise
mise à la terre de 230/208 Volts AC,
protégée par un fusible à action différée ou
par un disjoncteur. Ces modèles doivent
être installés sur leur propre circuit dérivé
pour éviter de surcharger les circuits
électriques du domicile qui peut
occasionner un risque d’incendie par
surchauffe des câbles.
EXIGENCES ÉLECTRIQUES
MISE EN GARDE :
Ne coupez pas ou n’enlevez pas, sous aucun
prétexte, la troisième broche de mise à la
terre du cordon d’alimentation.
Ne changez pas la fiche du cordon
d’alimentation du climatiseur.
Un câblage en aluminium du domicile peut
occasionner des problèmes particuliers—
consultez un électricien qualifié.
Si les boulons de maintien au rebord ne font
pas contact avec le rebord de la fenêtre, ou si
vous avez une fenêtre sans rebord, vous
devez commander le jeu d’accessoires
RAK87 pour installer correctement ce
climatiseur. Appelez le 800.626.2002 ou
consultez le site Internet
www.electromenagersge.ca
26
OUTILLAGE NÉCESSAIRES
Le cordon d’alimentation est équipé d’un dispositif
d’interruption du courant. Un bouton d’essai et de
réenclenchement est fourni sur le boîtier de la
prise. Vous devez tester le mécanisme
régulièrement en appuyant d’abord sur le bouton
TEST (essai) puis sur le bouton RESET
(réenclenchement) lorsque l’appareil est branché.
Si le bouton TEST (essai) ne bascule pas ou si le
bouton RESET (réenclenchement) ne reste pas
enclenché, cessez d’utiliser votre climatiseur et
appelez un technicien de service qualifié.
Tournevis cruciforme Phillips
Règle ou mètre
Crayon
Niveau
Ciseaux ou couteau
Clé à molette
Tournevis à tête plate
Questions? Composez le 1.800.561.3344 ou visitez notre site web à : www.electromenagersge.ca
27
Instructions de montage
Type A (6)
Panneau en
accordéon
droit
Joint
d’étanchéité
supérieur en
mousse de la
fenêtre
Joint d’étanchéité de la
fenêtre à guillotine
(fin, adhésif au dos)
Panneau en
accordéon
gauche
Type B (7)
Rail de montage
supérieur
Ferrure de verrouillage
de la fenêtre (2)
Support de seuil (2)
Écrou (2)
Boulon (2)
PIÈCES INCLUES
(L’aspect peut varier)
Type C (6)
Type D (3)
Bande d'étanchéité
du rail de montage
supérieur
INSTRUCTIONS RELATIVE
À LA CONTRE-FENÊTRE
Le cadre de la contre-fenêtre empêche le
climatiseur de pencher vers l’extérieur, et donc de
se drainer correctement. Pour régler ce problème,
fixez un morceau de bois au rebord de la fenêtre.
MORCEAU DE BOIS
LARGEUR : 2 po
LONGUEUR : Suffisamment long pour se loger à
l’intérieur du cadre de la fenêtre.
ÉPAISSEUR : Pour déterminer l’épaisseur, placez un
morceau de bois sur le rebord de la fenêtre de
façon à ce que le morceau de bois soit ½ po plus
élevé que le dessus du cadre de la contre-fenêtre
ou du cadre en vinyle.
Fixez solidement à l’aide de vis ou de clous fournis
par l’installateur.
Instructions de montage
INSTRUCTION RELATIVE
À LA FENÊTRE
• Ces instructions sont valables pour une fenêtre
standard à guillotine à deux châssis mobiles. Vous
devrez modifier les instructions pour les autres
types de fenêtres.
MISE EN GARDE: Si les boulons
de maintien au rebord ne font pas contact avec le
rebord de la fenêtre, ou si vous avez une fenêtre
sans rebord, vous devez commander le jeu
d’accessoires RAK87 pour installer correctement
ce climatiseur. Appelez le 800.626.2002 ou
consultez le site Internet ge.com.
• Le climatiseur peut être installé sans les panneaux
en accordéons si la fenêtre est étroite. Référez-vous
aux dimensions de la fenêtre indiquées dans le
croquis à droite.
• Toute la ferrure de montage doit être solidement
fixée au bois, à la maçonnerie ou au métal.
• La prise d’alimentation électrique doit se trouver
à portée du cordon d’alimentation.
• Suivez les dimensions indiquées pour votre modèle
dans le tableau et sur le croquis.
1
15 1/2 po min.
(Avec les panneaux
en accordéon)
25 1/4 po
à 38 1/8 po
½ po plus élevé
que le cadre de
la contre-fenêtre
Cadre de la
contre-fenêtre
Bois
Rebord
½ po plus élevé que le cadre en
vinyle (sur certaines fenêtres)
Cadre en vinyle
2
RETRAIT DU CLIMATISEUR DE
SON LOGEMENT
Retirez et mettez de côté les deux vis des
côtés inférieurs de la grille frontale.
Attrapez les deux coins inférieurs de la
grille tout en appuyant sur les côtés du
logement avec le bout des doigts. Tirez
vers vous pour libérer la grille puis sortez-
la en levant.
REMARQUE : Ne tirez pas le bord inférieur
vers vous de plus de 3 po ou vous risquez
d’endommager les languettes de la grille.
Retirez les vis de mise à la terre de chaque
côté du logement du climatiseur. Mettez-
les dans un endroit sûr.
Sortez le climatiseur de son logement en
le faisant glisser et en attrapant la poignée
du conteneur de fond et en tirant vers
vous tout en maintenant le logement. Ne
tirez pas et ne soulevez pas la zone
d’évacuation en mousse de polystyrène.
3
A
B
C
AVANT
AVANT
AVANT
Ne tirez pas et
ne soulevez
pas cette
zone, vous
risquez
d’endommag
er votre
appareil.
D
28
29
Instructions de montage
FIXATION DE LA BANDE
D'ÉTANCHÉITÉ DU RAIL DE
MONTAGE SUPÉRIEUR
Retirez la pellicule de la bande d’étanchéité
du rail de montage supérieur et apposez
cette bande d’étanchéité sur le bas du rail
de montage supérieur, le long du bord
avant. Laissez un chevauchement de 3/8 po
à chaque extrémité.
INSTALLATION DU RAIL DE
MONTAGE SUPÉRIEUR SUR LE
LOGEMENT
Fixez le rail de montage supérieur sur le
logement à l’aide de 3 vis de type B.
5
Vis de
type B
Rail de
montage
supérieur
INSTALLATION DES PANNEAUX
EN ACCORDÉON SUR LES CÔTÉS
Faites glisser les panneaux en accordéon
gauche et droit dans les rails de montage
inférieur et supérieur.
Fixez les panneaux en accordéon au
boîtier à l’aide de 3 vis de type A de
chaque côté.
6
A
B
Vis de
Type A
Rail de montage supérieur
Rail de montage inférieur
Panneau en
accordéon
PRÉPARATION DE LA FENÊTRE
• Découpez le joint de la fenêtre à
guillotine à la largeur de la fenêtre et
collez le côté adhésif sur le bas du
cadre.
7
Joint d’étanchéité de
la fenêtre à guillotine
ARRIÈRE
INTÉRIEUR
4
Rail de montage supérieur
Retirez la
pellicule de
la bande
d’étanchéité
3/8 po
3/8 po
Chevauchement
de 3/8 po
Chevauchement
de 3/8 po
Rail de montage supérieur
Bande
d'étanchéité
VUE FRONTALE
Instructions de montage
INSTALLATION DU LOGEMENT
DANS LA FENÊTRE
Ouvrez la fenêtre et marquez l’axe central
du rebord de la fenêtre.
Placez soigneusement le logement sur le
rebord intérieur de la fenêtre et alignez la
marque au centre avec l’axe central du
rebord de la fenêtre.
Tirez la fenêtre vers le bas derrière le rail
de montage supérieur.
REMARQUE : Ne fermez pas la fenêtre
complètement pour éviter que
le mouvement des panneaux
en accordéon soit restreint.
Choisissez la position qui placera les
ferrures du rebord sur le point le plus
externe du rebord. Placez les côtés courts
des ferrures du rebord sur le bas du
logement vers la fenêtre.Fixez les ferrures
du rebord aux trous dans les rails du
logement en accord avec la position
choisie en utilisant 2 vis de type B par
ferrure.
Ajustez le boulon et l’écrou sur chaque
ferrure de façon à ce que le logement soit
légèrement incliné vers l’extérieur. Utilisez
un niveau, environ 1/2 de bulle donnera la
pente correcte vers l’extérieur.
MISE EN GARDE: Si les boulons
de maintien au rebord ne font pas contact avec le
rebord de la fenêtre, ou si vous avez une fenêtre sans
rebord, vous devez commander le jeu d’accessoires
RAK87 pour installer correctement ce climatiseur.
Appelez le 800.626.2002 ou consultez le site
Internet ge.com.
8
INSTALLATION DU LOGEMENT
DANS LA FENÊTRE (SUITE)
Attachez le logement au rebord de la
fenêtre en utilisant 3 vis de type D.
Tirez les panneaux en accordéon vers
chaque rail de la fenêtre à guillotine. Fixez-
les de chaque côté du cadre et du rebord
de la fenêtre à l’aide de 4 vis de type C.
Sill
support
8
A
B
C
D
E
F
G
Long côté
des ferrures
de rebord
EXTÉRIEUR
30
Instructions de montage
INSTALLATION DU CLIMATISEUR
DANS SON LOGEMENT (SUITE)
Remettez en place les deux vis de mise à
la terre retirées plus tôt, une de chaque
côté.
IMPORTANT : Les vis de mise à la terre
doivent être remises en place pour
garantir une mise à la terre adéquate.
Fixez la grille frontale en insérant les
languettes de la grille dans les fentes
situées dans la partie supérieure avant du
logement. Poussez sur la grille.
Attachez la grille frontale au logement en
remettant en place les 2 vis retirées
auparavant. Appuyez sur le dessus de la
grille pour permettre la mise en place des
vis de côté.
Branchez l’alimentation.
10
B
C
INSTALLATION DU CLIMATISEUR
DANS SON LOGEMENT
Faites glisser le climatiseur dans le
logement par le conteneur du fond. Ne
poussez pas sur les commandes, sur le
boîtier en mousse de polystyrène pour la
sortie d'air ni sur les serpentins à ailettes.
Assurez-vous que le climatiseur est
correctement positionné.
10
A
E
D
N’appuyez pas
sur ces zones,
vous pourriez
endommager
votre appareil.
Conteneur du fond
31
FIXATION DU LOGEMENT DANS
LA FENÊTRE ET INSTALLATION DU
JOINT D’ÉTANCHÉITÉ SUPÉRIEUR
EN MOUSSE DE LA FENÊTRE
Fixez les ferrures de
verrouillage de la fenêtre
(une de chaque côté) avec
des vis de type C.
Découpez le joint d’étanchéité supérieur en
mousse à la largeur de la fenêtre.
Insérez la mousse
entre la vitre et la
fenêtre pour
empêcher l’air et
les insectes de
pénétrer dans la
pièce.
NOTE : Si le joint d’étanchéité fourni ne
s’adapte pas à votre fenêtre, procurez-vous
localement l’article approprié afin d’obtenir une
étanchéité adéquate de l’installation.
9
A
MISE EN GARDE :
Pour preventez la verre
brisez dans les fenêtres,
attachez une ferrure de
support à la côté du
fenêtre.
B
C
Bois
Vinyle
32
Avant d’appeler le service . . .
Bruits normaux de fonctionnement
■
Vous pouvez entendre un cliquetis dû à de l’eau qui
est absorbée et est projetée contre le condensateur les
jours de pluie où quand il y a beaucoup d’humidité.
Cette caractéristique diminue l’humidité et améliore
le rendement.
■
Vous pouvez entendre le claquement du thermostat
quand le compresseur se met en marche et s’arrête.
■
De l’eau s’amasse dans le plateau du bas pendant les
périodes de grande humidité ou s’il pleut. Cette eau peut
déborder et couler de l’appareil du côté extérieur.
■
Le ventilateur peut tourner même quand le compresseur
ne fonctionne pas.
Problème Causes possibles Que faire
Le climatiseur ne se Le climatiseur • Assurez-vous que la fiche du climatiseur soit bien branchée
met pas en marche est débranché. dans la prise murale.
Le fusible a sauté/ • Vérifiez la boîte à fusible/à disjoncteurs et remplacez le fusible
le disjoncteur est ouvert. ou rebranchez le disjoncteur.
Il y a une panne de courant. • S’il se produit une panne de courant, débranchez le climatiseur
en le mettant en position OFF
(arrêt)
. Quand le courant revient,
attendez 3 minutes avant de remettre en marche le climatiseur,
pour éviter de déclencher la surcharge du compresseur.
Le mécanisme d’interruption • Appuyez sur le bouton RESET (remise en marche) situé sur la fiche
de courant est déclanché. du cordon électrique.
• Si le bouton RESET ne reste pas enfoncé, arrêtez le climatiseur
d’air et appelez un technicien qualifié.
Le climatiseur ne refroidit La circulation d’air est bloquée. • Assurez-vous qu’il n’y a pas de rideau, de store ou de meuble
pas autant qu’il le devrait qui bloque le devant du climatiseur.
Le contrôle de température • En mode COOL
(frais)
appuyez sur la touche DECREASE
▼
pad.
n’est pas bien réglé.
• Sur les modèles dotés de boutons de commandes, tournez
le bouton de température sur une valeur plus élevée.
Le filtre à air est sale. • Nettoyez le filtre au moins tous les 30 jours. Consulter la section
Instructions de fonctionnement.
La chambre était chaude. • Après avoir mis en marche le climatiseur, attendez
que la chambre se refroidisse.
L’air froid s’échappe • Vérifiez les grilles à registre de plancher et les reprises d’air froid.
de la chambre.
Les serpentins sont gelés. • Consultez “Le climatiseur d’air gèle” ci-dessous.
Le climatiseur La glace bloque la circulation • Sur les modèles dotés de boutons de commande, réglez le mode
gèle d’air et empêche le climatiseur sur High Fan (vitesse du ventilateur élevée) ou High Cool (fort
de refroidir la chambre. refroidissement) avec la température réglée sur 1 ou 2.
• Sur les modèles dotés de touches à effleurement, réglez les
commandes sur High Fan (vitesse du ventilateur élevée) ou High
Cool (fort refroidissement) et réglez le thermostat sur une
température plus élevée.
La télécommande Les piles ne sont pas insérées • Vérifiez la position des piles. Elles doivent insérées de façon à ce
ne fonctionne pas correctement. que les pôles (+) et (-) de la pile soient orientés dans des
directions opposées.
Les piles sont peut-être • Remplacer les piles.
déchargées.
De l’eau coule à l’extérieur Il fait très chaud et humide. • C’est normal.
De l’eau coule à l’intérieur Le climatiseur n’est pas • Pour obtenir une bonne évacuation de l’eau, assurez-vous
incliné vers l’extérieur. que le climatiseur soit légèrement incliné de l’avant
du boîtier vers l’arrière.
L’eau s’amasse dans L’humidité est extraite de • C’est normal pendant une période courte dans des régions
le plateau du fond l’air de la chambre et passe peu humides; normal pendant des périodes plus longues
dans le plateau du fond. dans des régions très humides.
Consignes
de sécurité
Consignes
d’Utilisation
Entretien et
nettoyage
Instructions
de montage
Conseils de
dépannage
Assistance à
la clientèle
33
OWNERSHIP REGISTRATION
P.O. BOX 1780
MISSISSAUGA, ONTARIO
L4Y 4G1
(FOR CANADIAN CONSUMERS ONLY)
Please place in envelope and mail to:
Veuillez mettre dans une enveloppe et envoyez à :
34
Assistance à
la clientèle
Conseils de
dépannage
Instructions
de montage
Entretien et
nettoyage
Consignes
d’utilisation
Consignes
de sécurité
Pour faire une réclamation :
Pour la période d’ : Nous remplacerons :
Un An Un appareil de remplacement pour tout produit qui s’avère défectueux en raison d’un défaut
A partir de la date de matériau ou de fabrication. L’appareil de remplacement est garanti pour le reste de la
d’achat initial durée de la garantie d’origine d’un an.
Climatiseur GE—Garantie Limitée D’un An. www.electromenagersge.ca
■ La formation du client. Ce manuel d’utilisation donne les
informations nécessaires sur le fonctionnement et les
commandes.
■ Une installation, livraison ou maintenance défectueuse.
En cas de problème d’installation, ou si votre climatiseur
n’a pas la bonne capacité de refroidissement, contactez
votre revendeur ou votre installateur. Vous êtes
responsable de la provision d’un système électrique,
d’une plomberie et d’autres connexions appropriés.
■ Une panne du produit résultant de modifications
apportées au produit ou due à une utilisation
déraisonnable, y compris tout manquement à un entretien
régulier et nécessaire.
■ Le remplacement des fusibles ou le réenclenchement du
disjoncteur du domicile.
■ Les pannes provoquées par la corrosion sur les modèles
n’étant pas protégés contre la corrosion.
■ Les dommages au produit causés par une mauvaise
tension d’alimentation, un accident, un incendie, une
inondation ou une catastrophe naturelle.
■ Tout dommage fortuit ou indirect causé par d’éventuels
défauts du climatiseur.
■ Les dommages causés après la livraison.
Ce qui n’est pas couvert :
Cette garantie est valable pour le premier propriétaire et tout autre propriétaire du produit s’il acheté au Canada pour
utilisation domestique dans Canada.
Dans certaines provinces, il est interdit d’exclure ou de limiter les dommages directs ou indirects. Il est alors possible que
les limitations ou exclusions ci-dessus ne s’appliquent pas dans votre cas. La présente garantie vous confère des droits
juridiques spécifiques. Vous pouvez bénéficier d’autres droits, qui varient d’une province à l’autre. Pour connaître les
droits dont vous bénéficiez dans votre province, communiquez avec le bureau des relations avec les consommateurs de
votre région.
Exclusion des garanties tacites : Sauf si elles sont interdites ou restreintes par la loi, il n’y a pas de garantie
qu’elle soit expresse, verbale ou statutaire, qui s’étende au-delà de la présente description, en particulier aucune
garantie implicite de qualité marchande ou de convenance à un besoin particulier.
Garant : Mabe Canada Inc.,
Burlington, Ontario
Agrafez votre facture ici.
Une preuve de la date d’achat initial est nécessaire
pour faire une réclamation sous garantie.
■ Emballez correctement votre appareil. Nous vous
recommandons d’utiliser le carton et le matériel
d’emballage d’origine.
■ Ramenez le produit au magasin où vous l’avez acheté.
■ Ajoutez une copie de votre facture ou toute autre preuve
de la date d’achat d’origine à votre emballage. Inscrivez
également votre nom et votre adresse ainsi qu’une
description du défaut.
EXCLUSION DES GARANTIES TACITES—Votre recours exclusif est l’échange du produit suivant les modalités
de la Garantie Limitée. Toutes garanties tacites, y compris les garanties de valeurs marchandes ou
d’adéquation à des fins particulières, sont limitées à une durée d’un an ou à la durée la plus courte autorisée
par la loi.
35
36
Assistance à la clientèle.
Site Internet GE
www.electromenagersge.ca
Pour toute question ou pour un besoin d’assistance au sujet de votre appareil ménager, consultez le site
Internet ci-dessus, accessible 24 heures par jour, chaque jour de l’année! À partir du site, vous pouvez
télécharger les manuels d’utilisation.
Studio de conception réaliste www.electromenagersge.ca
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Pièces et accessoires www.electromenagersge.ca
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les procédures expliquées dans le présent manuel peuvent être exécutées par n’importe quel utilisateur.
GE n’offre pas de services de réparation pour ce produit. Nous vous recommandons fortement de ne pas tenter de
réparer vous-même le produit.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus
proche. Autrement, appelez-nous au 1.800.561.3344.
Contactez-nous www.electromenagersge.ca
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au
Directeur, Relations avec les consommateurs, Mabe Canada, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Instrucciones de seguridad . . . . .38, 39
Instrucciones de operación . . . . .40, 41
Cuidado y limpieza
Bobinas para exteriores . . . . . . . . . . . .42
Filtro de aire . . . . . . . . . . . . . . . . . . . . . .42
Instrucciones de instalación . . . .43–48
Solucionar problemas . . . . . . . . . . . . .50
Sonidos de operación normales . . . . .50
Servicio al consumidor
Garantía . . . . . . . . . . . . . . . . . . . . . . . . .51
Servicio al consumidor . . . . . . . . . . . . .52
37
Servicio al
consumidor
Solucionar
problemas
InstalaciónCuidado y limpieza
OperaciónSeguridad
AEH10*
AEH12*
Escriba los números de modelo
y serie aquí:
# de Modelo __________________
# de Serie ____________________
Puede encontrar estos números
en una etiqueta en el costado
del acondicionador de aire.
Como socio de E
NERGY STAR
®
,
GE ha confirmado que este
producto cumple las directrices
de ENERGY STAR
®
relativas al
rendimiento energético.
Producto etiquetado *ENERGY STAR
®
38
INFORMACIÓN IMPORTANTE DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
¡ADVERTENCIA!
Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios,
descargas eléctricas o lesiones personales.
■ Use este electrodoméstico solamente para
el propósito determinado según se describe
en el Manual del propietario.
■ Este acondicionador de aire debe instalarse
correctamente de acuerdo con las
Instrucciones de instalación antes de su uso.
■ Nunca desenchufe su acondicionador de
aire tirando del cable eléctrico. Siempre
agarre firmemente el enchufe y tire de
él directamente hacia afuera.
■ Reemplace inmediatamente todos los cables
eléctricos que se hayan pelado o que se
hayan dañado de alguna otra manera.
Un cable de corriente dañado no debe
repararse, sino que debe ser sustituido por
uno nuevo que se adquiera del fabricante.
No use un cable eléctrico que muestre
evidencias de deterioro, o daños de abrasión
en su superficie en alguno de sus extremos.
■ Apague la unidad y desenchufe su
acondicionador de aire antes de limpiar.
■ GE no está no apoya que se le proporcione
ningún servicio al acondicionador de aire.
Vehementemente recomendamos que
usted no intente proporcionar servicio al
acondicionador de aire usted mismo.
■ Por su seguridad…no almacene ni use
materiales combustibles, gasolina u otros
vapores o líquidos inflamables en la
proximidad de éste o algún otro
electrodoméstico.
■ Todos los acondicionadores de aire
contiene refrigerantes, los que por Ley
Federal deben ser removidos antes de
desecharlos. Si usted planea deshacerse de
algún producto que contenga refrigerantes,
póngase en contacto con la compañía que
se encarga de recoger su basura para que le
indiquen qué hacer.
■ Si el receptáculo no coincide con el
enchufe, un electricista calificado debe
reemplazar el receptáculo.
PRECAUCIONES DE SEGURIDAD
Bajo ninguna circunstancia, corte o remueva la
tercera púa (tierra) del cable eléctrico. En pos
de la seguridad personal, este electrodoméstico
debe siempre conectarse a tierra.
NO use un enchufe adaptador con este
electrodoméstico.
El cable eléctrico de este electrodoméstico está
equipado con un enchufe de tres púas (tierra)
que combina con un tomacorriente estándar
de tres tomas de pared para minimizar la
posibilidad de una descarga eléctrica.
El cable de alimentación incluye un
dispositivo para interrupción de corriente.
Se incluye un botón de prueba y de reinicio
en el dispositivo. El dispositivo debe ponerse
a prueba periódicamente: primero se presiona
el botón de TEST (prueba) y luego RESET
(reinicio) mientras se encuentra enchufado al
tomacorriente. Si el botón TEST no se dispara
o si el botón RESET no queda enganchado,
deje de utilizar el acondicionador de aire y
comuníquese con un técnico calificado.
Pida a un técnico que inspeccione el
tomacorriente y el circuito para cerciorarse
de que el tomacorriente está conectado a
tierra de la manera apropiada.
Donde exista un tomacorriente de dos
tomas, es su responsabilidad y obligación
personal hacer que dicho tomacorriente
sea reemplazado por uno de tres tomas
con conexión a tierra.
El acondicionador de aire debería siempre
estar conectado a un tomacorriente individual
con su circuito de voltaje correspondiente.
Esto proporciona el mayor rendimiento y
además evita que los circuitos del resto de
la casa se sobrecarguen, lo cual podría causar
incendios por el sobrecalentamiento del
cableado.
Ver las Instrucciones de instalación, en la
sección Requisitos Eléctricos para los requisitos
específicos de conexión.
CÓMO CONECTAR LA ELECTRICIDAD
SeguridadOperaciónCuidado y limpiezaInstalación
Solucionar
problemas
Servicio al
consumidor
39
Servicio al
consumidor
Solucionar
problemas
InstalaciónCuidado y limpieza
OperaciónSeguridad
ge.com
¡ADVERTENCIA!
Debido al potencial de riesgos de seguridad bajo
ciertas condiciones, enérgicamente recomendamos
contra el uso de cables de extensión.
Sin embargo, si usted se ve en la necesidad
de usar un cable eléctrico de extensión, es
absolutamente necesario que el mismo esté
listado bajo UL, sea calibre 14, del tipo de
3 tomas con conexión a tierra para
electrodomésticos y el índice eléctrico debe
ser de 15 amperios (mínimo) y 125 voltios.
PRECAUCIÓN:
NO USE un cable de extensión con ninguno
de los modelos de 230/208 voltios.
USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente
LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.
GUARDE ESTAS INSTRUCCIONES
40
Acerca de los controles en el acondicionador de aire
Controles
Tecla de Power (Encendido)
Apaga y prende el acondicionador de aire.
Al encenderse, la pantalla mostrará la
temperatura ambiente.
Pantalla
Muestra la temperatura ambiente o
el tiempo restante en el Sincronizador de
retardo. Muestra la temperatura Definida al
configurar la temperatura en los modos Cool
(Frío) o de Energy Saver (Ahorro de energía).
La luz de Ajuste se encenderá durante la
configuración.
NOTA: la pantalla cambiará para mostrar la
temperatura ambiente una vez que se haya
realizado la configuración. Para restituir la
temperatura Definida, pulse las teclas de Temp
(Temperatura) Aumento ▲ o Reducción ▼.
Teclas de Temp Aumento ▲ /Reducción ▼
Usado para ajustar la temperatura cuando
se encuentre en el modo Cool (Frío) o Energy
Saver (Ahorro de energía). La luz de Ajuste se
encenderá durante la configuración.
Teclas de Sincronizador de retardo Aumento ▲
(+) / Reducción ▼ (–)
Cada vez que toque las teclas Aumento ▲ /
Reducción ▼ de la unidad o las teclas Aumento
+ / Reducción – en el control remoto definirá
el tiempo de retardo al utilizar el Delay 1–24hr
timer (Sincronizador de retardo 1–24 h) ().
La luz de Ajuste se encenderá durante
la configuración.
Teclas de Fan Speed (Velocidad del ventilador)
Usado para ajustar la velocidad del ventilador
a Low (Bajo), Med (Medio), High (Alto) o Auto
(Automática) en la unidad. NOTA: en el control
remoto, utilice las teclas Aumento + / Reducción
– velocidad de ventilador para ajustar la
velocidad del ventilador en Low (Bajo), Med
(Medio) o High (Alto). Utilice la tecla Auto para
activar el ventilador automático.
Tecla de MODO
Usado para ajustar el acondicionador de aire
al modo Cool (Frío), Energy Saver (Ahorro de
energía) o Fan Only (Solo ventilador).
Teclas de Delay (Retardo)
Delay ON (ENCENDIDO Retardo)—Cuando
el acondicionador de aire está apagado,
puede ajustarse para que se encienda
automáticamente dentro de 1 a 24 horas en el
modo y configuración de ventilador anterior.
Delay OFF (APAGADO Retardo)—Cuando el
acondicionador de aire está encendido, puede
ajustarse para que se apague automáticamente
dentro de 1 a 24 horas.
Cómo realizar el ajuste:
Pulse la tecla Delay 1–24hr (Retardo 1–24h) en
la unidad o en la tecla del control remoto.
Cada toque de las teclas Aumento ▲ /
Reducción ▼ en la unidad o las teclas Aumento
+ / Reducción – en el control remoto definirá
el temporizador en intervalos de 1 hora.
La luz de Ajuste se encenderá durante la
configuración.
Para revisar el tiempo restante en el
Sincronizador de retardo 1–24 h, pulse la tecla
de Delay 1–24hr (Retardo 1–24h) en la unidad o
en la tecla del control remoto. Utilice las
teclas Aumento ▲ / Reducción ▼ en la unidad
o las teclas Aumento + / Reducción – en el
control remoto para definir un nuevo
tiempo, si lo desea.
Para cancelar el sincronizador, pulse la tecla
Delay 1–24hr (Retardo 1–24h) hasta que la luz
de dicho control se apague.
M
o
d
e
A
u
t
o
Power
Temp
Fan
F
a
n
-
F
a
n
+
Delay
1–24 h de retardo
Reducción de
sincronizador de retardo
Selección de modo
Reducción de velocidad
del ventilador
Aumento y reducción
de ajuste de temperatura
Control remoto
Aumento de sincronizador
de retardo
Encendido/apagado
automático del ventilador
Aumento de velocidad
del ventilador
Encendido/apagado de
la unidad
Controles del acondicionador de aire
La luz indica que el temporizador
de retardo está configurado.
La pantalla muestra siempre la
temperatura ambiente, excepto al
configurar la temperatura Definida
o el Sincronizador de retardo.
Las luces al lado de las teclas de toque en el panel de control del acondicionador de aire indicarán los ajustes seleccionados.
La luz indica que la unidad está en el modo de
Ajuste de temperatura o de Tiempo de retardo.
En caso de la pérdida de la energía o interrupción,
la unidad reiniciará automáticamente en las
funciones de la última vez que fue usado una
vez la energía sea restablecida. Si la función del
Delay 1–24hr (Retardo 1–24h) estaba definido,
continuará la cuenta regresiva. Es posible que usted
necesite ajustar un tiempo nuevo si así lo desea.
Función de recuperación de pérdida de energía
SeguridadOperaciónCuidado y limpiezaInstalación
Solucionar
problemas
Servicio al
consumidor
41
■ Para garantizar una operación apropiada, oriente
el control remoto hacia el receptor de señal del
acondicionador de aire.
■ El receptor de señal tiene un rango máximo de
20 pies.
■ Cerciórese de que no haya nada entre el
acondicionador de aire y el control remoto que
pueda bloquear la señal.
■ Cerciórese de que las baterías sean frescas y se
instalen correctamente según se indica en el
control remoto.
Control remoto
ge.com
Modo Cool (Frío)
Use el modo Cool (Frío) a Low (Bajo), Med (Medio),
High (Alto) o Auto Fan Speed (Velocidad de ventilador
automática) para enfriar. Use las teclas de
Temperature (Temperatura) Aumento ▲ (+) / Reducción
▼ (–) para ajustar a la temperatura deseada entre
64ºF y 86ºF en incrementos de 1ºF.
Se usa un termostato electrónico para mantener
la temperatura ambiente. El compresor hará
ciclo entre apagado y encendido para mantener
la habitación a la temperatura deseada. Ajuste el
termostato a un número menor y el aire interno
se enfriará más. Si lo ajusta a un número mayor,
la temperatura del aire interno se calentará más.
NOTA: si el acondicionador de aire está apagado y se
enciende mientras está configurado en un ajuste Cool (Frío)
o si se cambia de un ajuste de ventilador a uno de Cool
(Frío), puede que pasen aproximadamente unos 3 minutos
hasta que el compresor arranque y comience el enfriamiento.
Descripciones de enfriamiento
Para enfriamiento normal—Seleccione el modo
Cool (Frío) y ventilador High (Alto) o Med (Medio)
con una temperatura de ajuste media.
Para enfriamiento máximo—Seleccione el modo
Cool (Frío) y ventilador High (Alto) con una
temperatura de ajuste menor.
Para enfriamiento silencioso y enfriamiento nocturno—
Seleccione el modo Cool (Frío) y ventilador Low
(Bajo) con una temperatura
de ajuste media.
No use en las condiciones externas debajo el punto
de congelación
Este acondicionador de aire no es diseñado para
usar en temperaturas externas debajo el punto de
congelación. No use en las condiciones externas
debajo el punto de congelación.
Modo de Fan Only (Solo ventilador)
Use el modo Fan only (Solo ventilador) a velocidad
Low (Baja), Med (Media) o High (Alta) para
proporcionar circulación de aire y filtración
sin enfriamiento. Debido a que los niveles
de ventilador únicamente no proporcionan
enfriamiento, no se puede introducir una
temperatura Definida. Aparecerá en
pantalla la temperatura ambiente.
NOTA: la Velocidad de ventilador automática no puede
utilizarse en el modo Fan only (Solo ventilador).
Energy Saver Mode (Modo de ahorro de energía)
Controla el ventilador.
ON (ENCENDIDO)—El ventilador hará un ciclo
de encendido y apagado con el compresor. Este
resulta en variaciones mayores en la temperatura
de la habitación y en la humedad. Normalmente
usado cuando la habitación no está ocupada.
NOTA: puede que el ventilador siga funcionando durante un
corto tiempo después de desactivarse el ciclo del compresor.
OFF (APAGADO)—El ventilador funciona todo el
tiempo, mientras que el compresor pasa por los
ciclos de encendido y apagado.
Indique la opción en Velocidad de ventilador
automática para definir automáticamente la
velocidad necesaria para proporcionar una
configuración de comodidad óptima con la
temperatura elegida.
Si la habitación necesita más enfriamiento,
la velocidad del ventilador aumentará
automáticamente. Si la habitación necesita
menos enfriamiento, la velocidad del ventilador
descenderá automáticamente.
NOTA: la Velocidad de ventilador automática no puede
utilizarse en el modo Fan only (Solo ventilador).
Velocidad de ventilador automática
Servicio al
consumidor
Solucionar
problemas
InstalaciónCuidado y limpieza
OperaciónSeguridad
Utilice las palancas para ajustar la dirección del
aire, hacia la izquierda y hacia la derecha.
Aplique presión con la punta de los dedos en las
lamas de distribución para ajustar la dirección del
aire hacia arriba y hacia abajo.
Dirección del aire
El aspecto pueden
variar.
Retire la cubierta de la pila deslizándola
de acuerdo con la dirección de la flecha.
Inserte pilas nuevas cerciorándose de que los
polos positivos (+) y negativos (–) están
orientados correctamente.
Coloque la cubierta otra vez deslizándola
en su lugar.
NOTAS:
■ Use 2 pilas alcalinas “AAA” de 1,5 voltios.
No use pilas recargables.
■ Retire las pilas del control remoto si no va
a usar el sistema por un período prolongado.
3
2
1
Cuidado y limpieza del acondicionador de aire.
Filtro de aire
El filtro de aire detrás de la rejilla frontal debe
inspeccionarse y limpiarse por lo menos cada
30 días o más a menudo si fuese necesario.
Para retirarlo:
Abra la rejilla de entrada hacia abajo, tirando de las
esquinas superiores de la rejilla de entrada.
Agarre la pestaña del filtro y tire de ella hacia abajo
y hacia fuera.
Limpie el filtro con agua tibia y jabón. Enjuáguelo y
permita que se seque antes de colocarlo otra vez en
su lugar. No lave el filtro en un lavavajillas.
PRECAUCIÓN:NO OPERE el
acondicionador de aire sin el filtro debido a que la suciedad
y las pelusas lo obstruirán y reducirán su rendimiento.
Bobinas para exteriores
Se deben inspeccionar con frecuencia las bobinas
en el lado exterior del acondicionador de aire. Si
las mismas están obstruidas con suciedad u hollín,
podrían limpiarse profesionalmente.
42
Apague el acondicionador de aire y retire el
enchufe del tomacorriente de la pared antes
de limpiar.
Para limpiar, use agua y un detergente suave.
No use cloro o materiales abrasivos.
Rejilla y caja
Cómo insertar las pilas en el control remoto
SeguridadOperaciónCuidado y limpiezaInstalación
Solucionar
problemas
Servicio al
consumidor
Filtro de aire
El filtro de aire detrás de la rejilla frontal debe
inspeccionarse y limpiarse por lo menos cada
30 días o más a menudo si fuese necesario.
Para retirarlo:
Empuje en un lado del borde del filtro y tirelo
del otro lado.
Limpie el filtro con agua tibia y jabón. Enjuáguelo y
permita que se seque antes de colocarlo otra vez en
su lugar. No lave el filtro en un lavavajillas.
PRECAUCIÓN:NO OPERE el
acondicionador de aire sin el filtro debido a que la suciedad
y las pelusas lo obstruirán y reducirán su rendimiento.
¿Preguntas? Llame 800.GE.CARES (800.432.2737) o visite nuestra página en la red en: ge.com
Instrucciones
Acondicionador
de instalación
de aire
Algunos modelos requieren
tomacorrientes de 115/120 voltios de
corriente alterna y 60 Hz conectados
a tierra, protegidos con un fusible de
dilatación de tiempo de 15 amperios
o un cortacircuitos.
El enchufe de tres púas con conexión a tierra
minimiza la posibilidad de descargas eléctricas. Si
el tomacorriente de la pared que usted planea usar
solamente tiene 2 tomas, es su responsabilidad
hacer que un técnico lo reemplace por uno de tres
tomas con conexión a tierra.
Algunos modelos requieren 230/208
voltios, de corriente alterna, protegidos
por un fusible de dilatación de tiempo
o un cortacircuitos. Estos modelos
deberían instalarse en un ramal exclusivo
del circuito para un rendimiento más
notable y para prevenir sobrecargas en
los circuitos de cableados de su casa o
apartamento, lo cual podría representar
un riesgo de incendio por el
sobrecalentamiento de los alambres.
REQUISITOS ELÉCTRICOS
PRECAUCIÓN:
Bajo ninguna circunstancia corte o remueva
la tercera púa (conexión a tierra) del cable
eléctrico.
No cambie el enchufe en el cable eléctrico
de este acondicionador de aire.
Los cables caseros de aluminio podrían
presentar problemas especiales. Consulte
a un técnico electricista calificado.
ANTES DE INICIAR
Lea estas instrucciones completa y
cuidadosamente.
•
IMPORTANTE — Guarde estas
instrucciones para uso del inspector local.
•
IMPORTANTE — Observe todos
los códigos y órdenes de ley.
• Nota al instalador – Asegúrese de dejar
estas instrucciones con el consumidor.
• Nota al consumidor – Conserve estas
instrucciones para referencia futura.
• Nivel de destreza – La instalación de este
aparato requiere de destrezas mecánicas
básicas.
• Tiempo de ejecución – Aprox. 1 hora
• Recomendamos dos personas para
la instalación de este producto.
• La instalación apropiada es la
responsabilidad del instalador.
• La falla del producto debido a una
instalación inadecuada no está cubierta
por la garantía.
• Cuando instale este acondicionador
de aire, DEBE usar todas las piezas
suministradas y usar procedimientos
adecuados de instalación como describe
en estas instrucciones y algunas
instrucciones de kit separadas.
El cable de alimentación incluye un dispositivo
para interrupción de corriente. Se incluye un
botón de prueba y de reinicio en el dispositivo.
El dispositivo debe ponerse a prueba
periódicamente: primero se presiona el botón de
TEST (prueba) y luego RESET (reinicio) mientras
se encuentra enchufado al tomacorriente. Si el
botón TEST no se dispara o si el botón RESET
no queda enganchado, deje de utilizar el
acondicionador de aire y comuníquese con
un técnico calificado.
PRECAUCIÓN:
Si los tornillos de soporte del umbral no
tienen contacto con el umbral de la ventana,
o si cuenta con una ventana sin umbral,
debe ordenar el kit de accesorios RAK87
para instalar de forma adecuada este
acondicionador de aire. Llame a
800.626.2002 o visite ge.com.
43
44
Tipo A (6)
Panel de
acordeón
derecho
Empaque
superior de espuma de
la ventana
Sello del marco
de la ventana
(fino, con adhesivo
en la parte posterior)
Panel de
acordeón
izquierdo
Tipo B (7)
Riel de montaje
superior
Soporte para bloqueo
de ventana (2)
Soporte del umbral (2)
Tuerca (2)
Perno (2)
PARTES INCLUIDAS
(Apariencia puede variar)
Instrucciones para la instalación
Tipo C (6)
Tipo D (3)
HERRAMIENTAS QUE NECESITARÁ
Un destornillador de estrella
Una regla o cinta métrica
Lápiz
Nivel
Tijeras o cuchilla
Llave ajustable
Un destornillador
con hoja plana
Banda de sellado
del riel de
montaje superior
Instrucciones de instalación
REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una ventana
estándar de dos pliegues. Usted necesitará
modificar el proceso para otros tipos de ventanas.
PRECAUCIÓN: Si los tornillos
de soporte del umbral no tienen contacto con el
umbral de la ventana, o si cuenta con una ventana
sin umbral, debe ordenar el kit de accesorios
RAK87 para instalar de forma adecuada este
acondicionador de aire. Llame a 800.626.2002
o visite ge.com.
• El acondicionador de aire puede instalarse sin
los paneles de acordeón para ajustarse a una
ventana más estrecha. Ver las dimensiones de
la abertura de la ventana.
• Todas las partes de apoyo deben quedar
totalmente aseguradas a algún metal,
mampostería o a la madera.
• El tomacorriente eléctrico debe estar al alcance
del cable eléctrico del acondicionador de aire.
1
15 1/2″ mín.
25 1/4″ a 38 1/8″ (con
paneles de acordeón)
REMUEVA EL ACONDICIONADOR
DE AIRE DE LA CAJA
Remueva y salve los 2 tornillos de los lados
inferiores de la parrilla frontal.
Agarre las esquinas inferiores de la parrilla
mientras presiona hacia adentro en los lados
de la caja con las puntas de sus dedos.
Tire hacia afuera para liberarla y levántela.
NOTA: No hale el borde inferior hacia
usted más de 3″ o podría dañar las
lengüetas de la rejilla.
Remueva el tornillo a tierra de cada lado
de la caja. Manténgalos en un lugar seguro.
Deslice el acondicionador de aire de la
caja agarrando la manija del recipiente de
la base y halando hacia el frente mientras
apoya la caja. No tire o levante el área de
descarga de aire de espuma de poliestireno.
3
A
B
C
FRENTE
D
FRENTE
FRENTE
FRENTE
No tire o
levante
en esta
área—
podría
dañar la
unidad
REQUISITOS DE UNA VENTANA
DE TORMENTAS
Un marco de ventana de tormentas no permitirá
que el acondicionador de aire se incline hacia el
exterior y evitará que drene apropiadamente. Para
solucionar este problema, adhiera un pedazo de
madera a el umbral.
PEDAZOS DE MADERA –
ANCHO: 2″
LONGITUD: Lo suficientemente largo como para
ajustar en el interior del marco de la ventana.
GRUESO: Para determinar el grueso, coloque un
pedazo de madera en el umbral para hacerla 1/2″
más alta que la parte superior del marco de la
ventana de tormentas o del marco vinilo.
Péguelo firmemente con clavos o con tornillos
proporcionados por el instalador.
1/2″ más alto
que el marco
de ventana
de tormentas
Marco de
ventana de
tormentas
Umbral
2
1/2″ mas alto que el
marco vinilo (en algunas
ventanas)
Marco vinilo
Madera
45
Instrucciones de instalación
INSTALE EL RIEL DE MONTAJE
SUPERIOR EN LA CAJA
Pegue el riel de montaje superior en la parte
superior de la caja con 3 tornillos tipo B.
5
Tornillos
tipo B
Riel de
montaje
superior
INSTALE LOS PANELES
LATERALES DE ACORDEON
Deslice los paneles de acordeón izquierdo
y derecho en los rieles de montaje superior
y inferior.
Una los paneles de acordeón a la caja
usando 3 tornillos tipo A en cada lado.
6
A
B
Tornillos
tipo A
Riel de montaje superior
Riel de montaje inferior
Panel de
acordeón
PREPARE LA VENTANA
• Corte el sello del marco de la ventana
a lo ancho de ésta y pegue la cinta
adhesiva en la parte inferior del marco.
7
Sello del marco de la ventana
POSTERIOR
INTERIOR
PEGUE LA BANDA DE SELLADO
DEL RIEL DE MONTAJE SUPERIOR
Retire la parte posterior de la banda de
sellado del riel de montaje superior y pegue
la banda de sellado al fondo del riel de
montaje superior a lo largo el borde
delantero. Permita que la banda de sellado
sobresale 3/8″ en cada extremo.
4
Riel de montaje superior
Retire
la parte
posterior
de la banda
de sellado
3/8″
3/8″
46
Protuberancia
de 3/8″
Protuberancia
de 3/8″
Riel de montaje superior
Banda
de sellado
VISTA FRONTAL
Instrucciones de instalación
INSTALE LA CAJA EN
LA VENTANA
Abra la ventana y marque la línea central del
umbral de la ventana.
Cuidadosamente coloque la caja en la repisa
de la ventana y alinee la ventana con la marca
central en el fondo con la línea central en
el umbral.
Tire de la ventana hacia abajo detrás del riel
de montaje superior.
NOTA: No apriete la ventana tanto que el
movimiento de los paneles de acordeón
quede restringido.
Seleccione la posición en que colocará los
soportes del umbral cerca del punto más
alejado en el umbral. Coloque el lado corto de
los soportes del umbral, en la parte inferior de
la caja, hacia la ventana. Una los soportes del
umbral al agujero de trayectoria de la caja en
relación con la posición seleccionada usando
dos tornillos tipo B en cada soporte.
Ajuste el tornillo y la tuerca en cada soporte
de forma tal que la caja esté instalada con una
inclinación ligera hacia el exterior. Use un
nivel; una burbuja de aproximadamente 1/2
es la inclinación correcta con respecto a la
ventana.
PRECAUCIÓN: Si los
tornillos de soporte del umbral no tienen
contacto con el umbral de la ventana, o
si cuenta con una ventana sin umbral,
debe ordenar el kit de accesorios RAK87
para instalar de forma adecuada este
acondicionador de aire. Llame a
800.626.2002 o visite ge.com.
8
INSTALE LA CAJA EN
LA VENTANA (CONT.)
Asegure la caja al umbral de la ventana
usando 3 tornillos tipo D.
Tire de los paneles de acordeón hacia
cada paso del marco de la ventana.
Únalos a cada lado del marco de la
ventana y el umbral de la ventana usando
4 tornillos tipo C.
Soporte
del
umbral
8
A
B
C
D
E
F
G
Lado largo
de los soportes
del umbral
EXTERIOR
47
INSTALE EL ACONDICIONADOR
DE AIRE EN LA CAJA (CONT.)
Reemplace los dos tornillos a tierra removidos
anteriormente, uno de cada lado de la caja.
IMPORTANTE: Los tornillos a tierra deben
ser instalados a nuevo para asegurar una
conexión a tierra correcta.
Pegue la parrilla frontal a la caja insertando
las orejillas en la parrilla en las ranuras en
el frente superior de la caja. Empuje la
parrilla hacia adentro.
Asegure la parrilla frontal a la caja
reemplazando los 2 tornillos removidos
anteriormente. Empuje en la parte superior
de la rejilla para facilitar la instalación de
los tornillos de cada lado de la caja.
Conecte la energía eléctrica.
Instrucciones para la instalación
10
B
C
INSTALE EL ACONDICIONADOR
DE AIRE EN LA CAJA
Deslice el acondicionador de aire hacia el
interior de la caja mediante la rejilla base.
No empuje por los controles, la carcasa de
descarga de aire de espuma de poliestireno
ni las bobinas aleteadas. segúrese de que
el acondicionador de aire esté firmemente
asentado.
10
A
E
D
No apriete sobre
estas áreas—
podría dañar
la unidad
Rejilla base
48
ASEGURE LA CAJA EN LA
VENTANA E INSTALE EL
EMPAQUE SUPERIOR DE
ESPUMA DE LA VENTANA
Coloque las abrazaderas
de sujeción de la ventana
(una a cada lado) con
tornillos Tipo C.
Corte la junta de espuma superior de la
ventana al ancho de la ventana.
Rellene la espuma
entre el vidrio y la
ventana para evitar
que aire e insectos
se introduzcan en la
habitación.
NOTA: Si la junta provista no es adecuada
para su ventana, obtenga el material apropiado
localmente para realizar una adecuada
instalación de sellado.
9
A
PRECAUCIÓN:
En ventanas construidas
de vinil o de similar
construcción, conecte el
soporte a el marco de la
ventana para prevenir
daño a la ventana y vidro
quebrado.
B
C
Madera
Vinilo
Solucionar problemas.
Problema Causas posibles Qué hacer
El acondicionador de aire El acondicionador de aire •Cerciórese de que el acondicionador de aire está
no enciende está desconectado. enchufado totalmente en el tomacorriente.
El fusible se disparó / •Inspeccione los fusibles / caja de interruptores de la casa
el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.
Interrupción en el •La unidad se reiniciará automáticamente con la configuración
suministro eléctrico. utilizada por última vez luego de reestablecer la electricidad.
•Existe un retraso de tiempo por protección (de aproximadamente
3 minutos) para evitar la desconexión por sobrecarga del compresor.
Por esta razón, es posible que la unidad no comience a enfriar de
forma normal hasta transcurridos 3 minutos desde que volvió a
encenderse.
El dispositivo de interrupción •Presione el botón RESET ubicado en el cable de alimentación.
de corriente se ha activado.
•Si el botón RESET no se mantiene en su lugar, no utilice más
el acondicionador de aire y comuníquese con un técnico calificado.
El acondicionador de aire El flujo de aire está restringido. •Cerciórese de que no existe ninguna cortina, persiana o
no enfría como debería mueble bloqueando el frente del acondicionador de aire.
El control de temperatura no •En los modelos con teclado: En el modo Cool (Frío), presione la tecla
está ajustado apropiadamente. Reducción ▼.
•En los modelos con botones, gire la temperatura a un número mayor.
El filtro de aire está sucio. •Limpie el filtro cada 30 días por lo menos. Ver la sección
de Cuidado y limpieza.
La habitación podría haber •Cuando el acondicionador de aire se enciende, usted
estado caliente. necesita darle tiempo para que enfrié la habitación.
El aire frío se está escapando. •Cerciórese de que los registros de la calefacción no están
abiertos y se encuentran retornando el aire frío.
Las bobinas de enfriamiento •Ver “Acondicionador de aire congelándose” más adelante.
se congelaron.
El acondicionador de aire El hielo bloquea el flujo •En modelos con los botones de control, coloque el control
se está congelando de aire hacia el acondicionador de modo en High Fan (Ventilador Alto) ó High Cool (Frío Alto) con
de aire evitando que se enfríe la temperatura en 1 ó 2.
la habitación.
•En los modelos con teclas de toque, colo que los controles en
High Fan (Ventilador Alto) ó High Cool (Frío Alto) y ajuste el termostato a
una temperature más alta.
El control remoto Las baterías están insertadas •Inspeccione la posición de las baterías. Deben estar
no funciona incorrectamente. insertadas en la posición indicada, (+) y (–).
Las baterías están agotadas. •Reemplace las baterías.
Hay agua goteando afuera Tiempo húmedo y caliente. •Esto es normal.
Hay agua goteando en el El acondicionador de aire •Para drenar el agua apropiadamente, cercíorese de que
interior de la habitación no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente
desde el frente hacia atrás.
Se acumula agua en La humedad removida del aire •Esto es normal por un corto período en áreas con poca
la bandeja y se drena hasta la bandeja. humedad; normal por un período de tiempo más postergado
en áreas más húmedas.
Sonidos de operación normales
■ Quizás escuche un sonido metálico causado por
el agua tomada y tirada contra el condensador
en los días lluviosos o cuando la humedad es alta.
Esta característica de diseño ayuda a remover
la humedad y mejora la eficiencia.
■ Quizás escuche que el termostato hace clic
cuando el compresor hace ciclo entre encendido
y apagado.
■ El agua se acumula en la bandeja durante días
lluviosos o con mucha humedad. El agua podría
derramarse y gotear desde el lado externo de
la unidad.
■ El ventilador podría funcionar aun si el compresor
no lo hace.
Servicio al
consumidor
Solucionar
problemas
Instalación
Cuidado y limpieza
Operación
Seguridad
49
50
SeguridadOperaciónCuidado y limpiezaInstalación
Solucionar
problemas
Servicio al
consumidor
Garantía de su acondicionador de aire—garantía limitada de un año.
Por el período de: Nosotros reemplazaremos:
Un año Unidad de reemplazo
para cualquier producto que falle debido a defectos en los materiales o en
A partir de la fecha
el proceso de fabricación. La unidad de intercambio está garantizada para el resto del período
de la compra original
de un año de garantía original del producto.
■ Instrucciones al cliente. El Manual del propietario
proporciona información acerca de las instrucciones de
operación y de los controles del usuario.
■ Instalación inapropiada. Si usted tiene un problema
durante la instalación, o si su acondicionador de aire no
tiene la capacidad de enfriamiento que usted necesita,
póngase en contacto con nuestro distribuidor o
instalador. Usted es responsable de proporcionar las
facilidades de conexión eléctrica necesarias.
■ Fallo del producto resultante de modificaciones al
producto o debido a uso irrazonable incluyendo no
proporcionar mantenimiento razonable y necesario.
■ Reemplazo de fusibles de la casa o reajuste del sistema
de circuitos.
■ Fallo debido a la corrosión en modelos que no están
protegidos contra la corrosión.
■ Daño al producto causado por voltaje inapropiado hacia
el equipo, accidentes, incendios, inundaciones o actos
de la naturaleza de fuerza mayor.
■ Daños incidentales o consecuenciales causados por
defectos posibles con este acondicionador de aire.
■ Causar daños después de la entrega.
Lo que no está cubierto:
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro de Estados Unidos.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles
son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en
su localidad.
Exclusión de garantías implicadas: Excepto donde está prohibido o restringido por la ley, no hay garantías,
expresas, orales o estatutarias que extiendan más allá de la descripción específica, incluyendo específicamente
las garantías implicadas de mercantibilidad o propiedad para un propósito particular.
Garante: General Electric Company. Louisville, KY 40225
Grape aquí su recibo.
Se requiere facilitar prueba de la fecha de compra
original para hacer un reclamo de garantía.
■ Empaque su unidad apropiadamente. Recomendamos
usar el cartón original y los materiales de empaquetado.
■ Regrese el producto al local de ventas donde usted
lo compró.
■ Incluya en el paquete una copia del recibo de venta
u otra evidencia de la fecha original de la compra.
Además imprima su nombre y dirección y una
descripción del defecto.
Para hacer un reclamo de garantía:
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es el cambio del producto, tal y
como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas
de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo
más breve permitido por la ley.
51
Apoyo al consumidor.
Página Web de GE Appliances
ge.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances, cualquier
día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los
Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.
Real Life Design Studio (Estudio de diseño para la vida real)
ge.com
GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de
todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,
incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy
mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Piezas y accesorios
ge.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. GE no está
no apoya que se le proporcione ningún servicio al acondicionador de aire. Vehementemente recomendamos que
usted no intente proporcionar servicio al acondicionador de aire usted mismo.
Póngase en contacto con nosotros
ge.com
Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página
Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Printed in China
Consumer Support.
GE Appliances Website
In the U.S.A. ge.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
or even order parts on-line. In Canada: www.GEAppliances.ca
Real Life Design Studio In the U.S.A. ge.com
GE supports the Universal Design concept—products, services and environments that can be used by
people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical
and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen
design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call
800.TDD.GEAC (800.833.4322).
In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Parts and Accessories In the U.S.A. ge.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their
homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or
by phone at 800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. GE does not support any
servicing of the air conditioner. We strongly recommend that you do not attempt to service the air conditioner
yourself.
Customers in Canada should consult the yellow pages for the nearest Mabe service center,
or call 1.800.561.3344.
Contact Us In the U.S.A. ge.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
