Honeywell RTH2300B1012/U 5/2-Day Programmable Thermostat

Owner’s Manual - Transcript

• Page 1 - English - : Owners Manual Read and save these instructions For help please visit honeywellhomecom RTH2300RTH221 Series Programmable Thermostat M37777 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run Identify System Type This thermostat is compatible with the following systems Gas oil or electric furnace Central air conditioner Hot water system with or without pump Millivolt system Central heating and cooling system Heat pump without auxiliarybackup heat Do you need assistance We are here to help Visit httphoneywellhomecomsupport for wiring assistance before returning the thermostat to the store This thermostat cannot be used on heat pumps with backup heat or on multistage systems
• Page 2 - English - : NOTICE To avoid possible compressor damage do not run air conditioner if the outside temperature drops below 50F 10C ATTENTION MERCURY RECYCLING NOTICE This product does not contain mercury However this product may replace a product that contains mercury Mercury and products containing mercury should not be discarded in household trash For more information on how and where to properly recycle a thermostat containing mercury in the United States please refer to the Thermostat Recycling Corporation at wwwthermostatrecycleorg For mercury thermostat recycling in Canada please refer to Switch the Stat at wwwswitchthestatca NO MERCUR Y NE PAS JETER LE MERCURE Hg RTHXXXX M32707 Customer assistance For assistance with this product please visit httphoneywellhomecomsupport To save time please note your model number and date code before calling Pull at bottom to remove thermostat from wallplate Turn thermostat over to find model number and date code
• Page 3 - English - : Installation Installation 3 Advanced Installation 8 About your new thermostat Controls and Home screen quick reference 10 Preset energysaving schedules 11 Programming and operation Setting the clock 11 Adjusting program schedules 12 Overriding schedules temporarily 13 Overriding schedules permanently 13 Compressor protection14 Change filter 14 Replace batteries 15 Appendices Troubleshooting 16 Limited warranty 17 Table of contents 1 Turn Off Power to HeatingCooling System or M31535 Circuit breaker box Heatingcooling system power switch

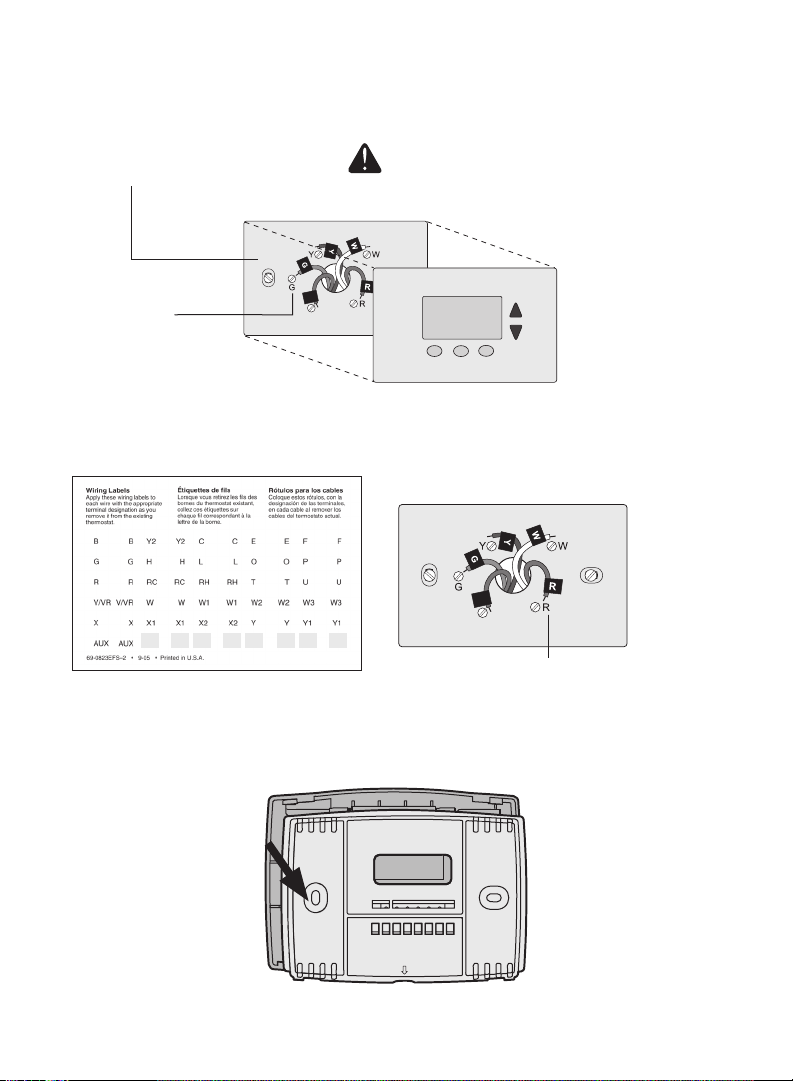

• Page 4 - English - : Do not remove wallplate yet 3 Label Wires with Tags Label the wires using the supplied wire labels as you disconnect them Wire Labels M32731 TO REMOVE WALLPLATE PULL HERE Wallplate C C MCR33823 Terminal designation If you have an older thermostat with a sealed mercury tube turn to page 2 for proper disposal instructions Terminal designation C C MCR31537 2 Remove Old Thermostat Remove old thermostat but leave wallplate with wires attached 4 Separate Wallplate from New Thermostat Remove wallplate from the new thermostat and mount onto wall
• Page 5 - English - : 5 Mount Wallplate Mount the new wallplate using the included screws and anchors Drill 316in holes for drywall Drill 332in holes for plaster 6 Connect Wires Simply match wire labels If labels do not match letters on the thermostat check Alternate Wiring on page 6 and connect to terminal as shown here see notes below Thermostat does not work on Heat Pumps with auxiliarybackup heat W Aux Not Used M32714 Remove metal jumper if you have both R and Rc wires M32732 SCREW INSERT WIRES AND TIGHTEN SCREWS WIRE HOLE LABELED WIRES W G R Not Used W Y
• Page 6 - English - : Alternate Wiring If wires will be connected to both R and Rc terminals remove metal jumper Do not use C or X Wrap bare end of wire with electrical tape If you have a heat pump without auxiliarybackup heat connect O or B not both If you do not have a heat pump do not connect B Wrap bare end of wire with electrical tape Place a jumper piece of wire between Y and W if you are using a heat pump without auxiliarybackup heat B O G Y W NOT USED R Rc M32734 7 Install Batteries Install two AAA alkaline batteries Back of thermostat RTHXXXX M32707

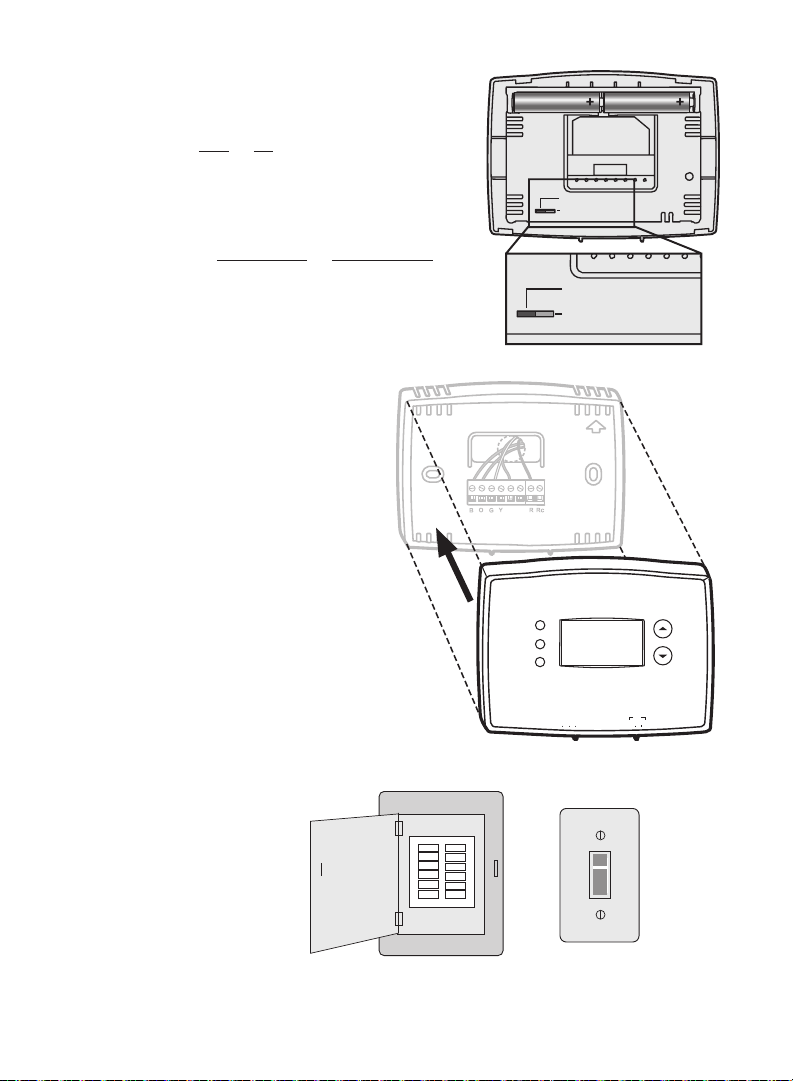

• Page 7 - English - : 8 Set fan operation switch Move the switch to the proper setting Gas or Oil For gas or oil heating systems leave the fan operation switch in this factoryset position for systems that control the fan in a call for heat Electric or Heat Pump Change the switch to this setting for heat pump or electric heat systems This setting is for systems that allow the thermostat to control the fan in a call for heat if a fan wire is connected to the G terminal 9 Install Thermostat onto Wallplate Install thermostat onto the wallplate on the wall RTHXXXX M32716 GAS OR OIL ELECTRIC OR HEAT PUMP GAS OR OIL ELECTRIC OR HEAT PUMP 10 Turn Power Back On W Not Used UP Heat Off Cool Auto On Fan M33784A Heat Off Cool Auto On Fan Heat O Cool Auto On Fan Set Hold Run M31544 or Circuit breaker box Heatingcooling system power switch Turn the power back on to the heatingcooling system
• Page 8 - English - : 11 If your system type is If your system type is q Single Stage Heat and Cool q Heat Only or Cool Only Congratulations youre done If your system type is q Heat pump q High efficiency furnace q Hot water q Electric furnace q Gasoil steam q Gravity system Continue with Advanced Installation to match your thermostat to your system type This thermostat works on 24 volt or 750 mV systems It will NOT work on multi stage conventional systems Advanced Installation Enter System Setup To enter system setup press and hold both the s and t buttons until the display changes approximately 5 seconds Changing Settings 1 Press the s or t button to change the setting 2 Press the s and t buttons simultaneously for one second to advance to the next function 3 Press the RUN button to exit and save settings M33785 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run Function Setting M33786 Set Hold Run
• Page 9 - English - : NOTE If you do not press any button for 60 seconds while you are in the setup menu the thermostat automatically saves any changes made and exits the menu Function Description Press the s or t button to Setting 5 select your heating system and optimize its operation G as or oil furnace Use this setting if you have a standard gas or oil furnace that is less than 90 efficient 6 Electric furnace Use this setting if you have any type of electric heating system H eat pump hot water or highefficiency furnace Use this setting if you have a hot water system or a gas furnace of greater than 90 efficiency G asoil steam or gravity system Use this setting if you have a steam or gravity heat system 14 select Fahrenheit or Celsius temperature display 0 Fahrenheit temperature display F 1 Celsius temperature display C 15 select Compressor Protection settings 1 On 0 Off 20 select clock display 0 12hour display 1 24hour display RTH2300 only select Change Filter Timer 0 Of f 1 30 days 2 90 days 6 months 9 months 1 year RTH2300 only restore program schedule to default settings 0 Off On Program schedule default settings are listed on page 11 Compressor Protection This feature forces the compressor to wait approximately 5 minutes before restarting to prevent equipment damage During the wait time the message Cool On or Heat On flashes on screen About your new thermostat Your new thermostat has been designed to give you many years of reliable service and easytouse pushbutton climate control Backlit display on RTH2300 Displays ambient measured temperature at all times Onetouch access to setpoint temperature Preset program settings Temporary and permanent override of schedule Builtin compressor protection
• Page 10 - English - : Thermostat controls M33612 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run Set Press to set timeday schedule Hold Press to override programmed temperature control Run Press to resume program schedule Temperature adjustment Press the up or down buttons until you reach the desired temperature NOTE Make sure the SYSTEM switch is set to the system you want to control Heat or Cool Fan Switch is used to control your fan In Auto mode the fan runs only when the heating or cooling system is on If set to On the fan runs continuously System Switch is used to control your heating or cooling system Heat Heating system control Off All systems off Cool Cooling system control Display screen M32701 We Lo Batt Wake Set am Heat On Low battery warning see page 15 Setpoint indicator Appears when the setpoint temperature is displayed Temperature The ambient measured temperature is normally displayed To view the setpoint temperature press the Up or Down button once The setpoint temperature will appear for five seconds System status Cool on Cooling system is on Heat on Heating system is on When Cool On is flashing compressor protection is engaged see page 14 Current time see page 11 Current day RTH2300 only see page 11 Current program period WakeLeaveReturnSleep see pages 1113
• Page 11 - English - : Set Hold Run Set Time am M33787 Set Day We Set Hold Run M33788 Set the time and day 1 Press the SET button then press s or t to set the clock time Pres s the SET button then press s or t to select the day of the week RTH2300 only 3 Press RUN to save amp exit NOTE If the clock flashes the thermostat will follow your settings for the Monday Wake time period until you reset the time and day Program Schedule You can program four time periods each day The RTH2300 can be programmed with different schedules for weekdays and weekends We recommend the preset settings shown in the table below since they can reduce your heatingcooling expenses Wake Set to the time you awaken and the temperature you want during the morning until you leave for the day Leave Set to the time you leave home and the temperature you want while you are away usually an energysaving level Return Set to the time you return home and the temperature you want during the evening until bedtime Sleep Set to the time you go to bed and the temperature you want overnight usually an energysaving level NOTE Leave and Return periods can be canceled on weekends RTH2300 only Heat Cool Wake 600 am Leave 800 am Return 600 pm Sleep 1000 pm
• Page 12 - English - : To adjust program schedules RTH2300 Set Hold Run M33794 Mo Tu We Th Fr Wake Set Schedule Set am 1 Press SET until Set Schedule is displayed Pres s s or t to set your weekday Wake time MoFr then press SET 3 Press s or t to set the temperature for this time period then press SET S et time and temperature for the next time period Leave Repeat steps 2 and 3 for each weekday time period Pres s SET to set weekend time periods Sa amp Su then press RUN to save amp exit NOTE Make sure the thermostat is set to the system you want to program Heat or Cool Set Hold Run M38262 Wake Set Schedule Set am To adjust program schedules RTH221 1 Press SET until Set Schedule is displayed 2 Press s or t to set your Wake time MoSu then press SET 3 Press s or t to set the temperature for this time period then press SET 4 Set time and temperature for the next time period Leave Repeat steps 2 and 3 for each time period 5 Press RUN to save amp exit NOTE Make sure the thermostat is set to the system you want to program Heat or Cool
• Page 13 - English - : Set Hold Run M3379 Temporary Set am Set am M33797 Set Hold Run Program schedule override temporary Press s or t to immediately adjust the temperature This will temporarily override the temperature setting for the current time period Temporary will appear on the display and the current program period will flash The new temperature will be maintained only until the next programmed time period begins see page 11 To cancel the temporary setting at any time press RUN NOTE Make sure the thermostat is set to the system you want to control heat or cool Hold Set am M33798 Set Hold Run Set am M33797 Set Hold Run Program schedule override permanent Press HOLD to permanently adjust the temperature This will override the temperature settings for all time periods The Hold feature turns off the program schedule and allows you to adjust the thermostat manually as needed Whatever temperature you set will be maintained 24 hours a day until you manually change it or press RUN to cancel Hold and resume the program schedule NOTE Make sure the thermostat is set to the system you want to control heat or cool
• Page 14 - English - : Builtin compressor protection Change filter RTH2300 only This feature helps prevent damage to the compressor in your air conditioning or heat pump system Damage can occur if the compressor is restarted too soon after shutdown This feature forces the compressor to wait 5 minutes before restarting During the wait time the display will flash the message Cool On or Heat On if you have a heat pump When the safe wait time has elapsed the message stops flashing and the compressor turns on If the filter reminder is turned on during installation the words Change Filter will flash on the screen when the filter needs to be replaced After you replace the air filter press and hold the RUN button for 3 seconds to reset the alert We Wake am Cool On M32711 Set am M33632 Set Hold Run Change Filter Press amp Hold Run to Reset
• Page 15 - English - : Change filter RTH2300 only Battery replacement Install two fresh AAA batteries when Lo Batt flashes on the screen Lo Batt appears for 60 days before the batteries are depleted Replace batteries once a year or when you will be away for more than a month Most settings are stored in non volatile permanent memory Only the clock and the day must be set after you replace the batteries Pull at bottom to remove thermostat from wallplate Turn thermostat over insert fresh AAA alkaline batteries then reinstall thermostat Set the System switch to Off before removing the batteries Otherwise the heatingcooling system could remain activated even when batteries are removed RTHXXXX M32707 W Not Used UP Heat Off Cool Auto On Fan M33784A Heat Off Cool Auto On Fan Heat O Cool Auto On Fan Set Hold Run Electrical Ratings Terminal Voltage 5060Hz Max Current Rating B 2030 Vac 10 A O 2030 Vac 10 A G 2030 Vac 10 A Y 2030 Vac 10 A W 2030 Vac 10 A R 2030 Vac 10 A Rc 2030 Vac 10 A
• Page 16 - English - : Troubleshooting If you have difficulty with your thermostat please try the following suggestions Most problems can be corrected quickly and easily Display is blank Make sure fresh AAA alkaline batteries are correctly installed Heating or cooling system does not respond Set system switch to Heat Make sure the temperature is set higher than the Inside temperature Set system switch to Cool Make sure the temperature is set lower than the Inside temperature Wait 5 minutes for the system to respond Temperature settings do not change Make sure heating and cooling temperatures are set to acceptable ranges Heat 40 to 90F 45 to 32C Cool 50 to 99F 10 to 37C Cool On or Heat On is flashing Compressor protection feature is engaged Wait 5 minutes for the system to restart safely without damage to the compressor Heat On is not displayed Set the System switch to Heat and set the temperature level above the current room temperature Cool On is not displayed Set the System switch to Cool and set the temperature level below the current room temperature For assistance with this product please visit httphoneywellhomecomsupport
• Page 17: 1year limited warranty httphoneywellhomecomsupport
• Page 18 - English - : 3300102EF05 Resideo Technologies Inc 1985 Douglas Drive North Golden Valley MN 55422 httphoneywellhomecomsupport 3300102EF05 MS Rev 0820 Printed in United States wwwresideocom 2020 Resideo Technologies Inc All rights reserved The Honeywell Home trademark is used under license from Honeywell International Inc This product is manufactured by Resideo Technologies Inc and its affiliates Tous droits réservés La marque de commerce Honeywell Home est utilisée avec lautorisation dHoneywell International Inc Ce produit est fabriqué par Resideo Technologies Inc et ses sociétés affiliées
• Page 19 - French - : M37777 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run RTH2300RTH221 Série Veuillez lire le mode demploi et le conserver en lieu sûr Pour obtenir de laide veuillez visiter honeywellhomecom Manuel du propriétaire Thermostat programmable Identifier le type de système Ce thermostat est compatible avec les systèmes suivants À gaz mazout ou électrique Climatiseur central Système à eau chaude avec ou sans pompe Système millivolts Système de chauffagerefroidissement central Pompe thermique sans chauffage auxiliairede secours Besoin daide Nous sommes à votre service Veuillez consulter le site httphoneywellhomecomsupport pour obtenir de laide au raccordement avant de retourner le thermostat au magasin Ce thermostat ne peut pas être utilisé sur les pompes thermiques avec chauffage auxiliaire ou les systèmes à plusieurs étages
• Page 20 - French - : AVIS Pour éviter dendommager le compresseur ne faites pas fonctionner le climatiseur si la température extérieure est inférieure à C 50 F ATTENTION AVIS RELATIF AU RECYCLAGE DU MERCURE Ce produit ne contient aucun mercure Cependant ce produit peut remplacer un produit qui contient du mercure Le mercure et les produits contenant du mercure ne doivent pas être jetés aux ordures ménagères Pour obtenir plus dinformations pour savoir comment et où recycler adéquatement un thermostat contenant du mercure aux États Unis consultez lorganisme de recyclage des thermostats Thermostat Recycling Corporation à wwwthermostatrecycleorg Pour le recyclage de thermostats contenant du mercure au Canada consultez lorganisme Switch the Stat à wwwswitchthestatca NO MERCUR Y NE PAS JETER LE MERCURE Hg RTHXXXX M32707 Services à la clientèle Pour obtenir de laide avec ce produit veuillez consulter le site httphoneywellhomecomsupport Pour gagner du temps veuillez prendre en note le numéro de modèle et de code de date du thermostat avant dappeler Retourner le thermostat pour trouver le numéro de modèle et le code de date
• Page 21 - French - : Installation Installation 3 Guía de instalación avanzada 8 À propos du thermostat Aidemémoire sur les commandes et lécran daccueil 10 Programmes déconomie dénergie préconfigurés 11 Programmation et fonctionnement Réglage de lhorloge 11 Réglage des programmes 11 Dérogation temporaire de la programmation 13 Dérogation permanente de la programmation 13 Protection du compresseur 14 Changer le filtre RTH2300 14 Remplacement des piles 15 Annexes Dépannage 16 Garantie limitée 17 Table des matières 1 Couper le courant du système de chauffagede climatisation ou M31535 Disjoncteur Interrupteur dalimentation du système de chauffagerefroidissement
• Page 22 - French - : 2 Retirer lancien thermostat Retirer lancien thermostat mais laisser en place la plaque murale et les fils sans les détacher M32731 TO REMOVE WALLPLATE PULL HERE Plaque de montage Laisser la plaque de montage en place C C MCR33823 Désignation de la borne Si vous possédez un thermostat plus ancien à tube de mercure scellé allez à la page 2 pour les instructions de mise au rebut correctes Étiquettes de fils Désignation de la borne C C MCR31537 3 Étiqueter les fils Étiqueter les fils à laide des étiquettes fournies à mesure que les fils sont débranchés 4 Séparer la plaque murale du nouveau thermostat Retirer la plaque murale du nouveau thermostat et linstaller au mur
• Page 23 - French - : 5 Installer la plaque Installer la nouvelle plaque murale à laide des vis et des chevilles dancrage fournies Percer des trous de 316 po si le mur est en placoplâtre Percer des trous de 332 po si le mur est en plâtre 6 Raccorder les fils Il suffit ensuite de faire correspondre les fils avec les étiquettes Si les étiquettes ne correspondent pas aux lettres du thermostat consulter Autre option de câblage au page 6 voir les notes dessous Le thermostat ne fonctionne pas sur les thermopompes avec chauffage auxiliairede secours W Aux Not Used M32714 Retirer le cavalier en métal sil y a à la fois les fils R et Rc MF32732 VIS INSÉRER LES FILS PUIS SERRER LES VIS OUVERTURE POUR LES FILS FILS ÉTIQUETÉS W G R Not Used W Y
• Page 24 - French - : Autre option de câblage Si des fils seront raccordés aux bornes R et Rc enlever le cavalier en métal Ne pas se servir de C ou X Enrouler du ruban isolant sur le bout dénudé du fil Si une thermopompe est installée sans chauffage auxiliairede secours connecter O ou B mais pas les deux Si aucune thermopompe nest présente ne pas connecter B Appliquer du ruban électrique sur lextrémité nue du fil Placer un cavalier morceau de fil entre Y et W si une pompe thermique est utilisée sans chauffage auxiliairede secours B O G Y W NOT USED R Rc MF32734 Ne pas raccorder ou ou ou ou ou ou Dos du thermostat RTHXXXX M32707 7 Installer les piles Installer 2 piles alcalines AAA à larrière du thermostat
• Page 25 - French - : 8 Réglages du ventilateur Placer le sélecteur à la position qui correspond au système G as or Oil Sil sagit dun système de chauffage au gaz ou au mazout laisser le sélecteur à la position réglée en usine pour les systèmes qui commandent la mise en marche du ventilateur lors dune demande de chaleur Electric or Heat Pump Déplacer le commutateur à cette position si le système est une thermopompe ou un appareil de chauffage électrique À cette position le thermostat commande la mise en marche du ventilateur lors dune demande de chaleur si un fil du ventilateur est raccordé à la borne G 9 Fixer le thermostat à la plaque murale Installer le thermostat sur la plaque murale fixée au mur RTHXXXX M32716 GAS OR OIL ELECTRIC OR HEAT PUMP GAS OR OIL ELECTRIC OR HEAT PUMP 10 Rétablir lalimentation électrique Rétablir lalimentation électrique du système de chauffagerefroidissement W Not Used UP Heat Off Cool Auto On Fan M33784A Heat Off Cool Auto On Fan Heat O Cool Auto On Fan Set Hold Run M31544 ou Disjoncteur Interrupteur dalimentation du système de chauffage refroidissement
• Page 26 - French - : 11 Si votre système est du type suivant Si votre système est du type suivant q Chauffage et refroidissement à un étage q Chauffage uniquement ou refroidissement uniquement Félicitations vous avez terminé Si votre système est du type suivant q Thermopompe q Système de chauffage à haut rendement q Sy stème de chauffage à eau chaude q Système de chauffage électrique q Système de chauffage au gaz ou au mazout à la vapeur q Sy stème de chauffage à gravité Passer au mode dinstallation avancé pour faire correspondre le thermostat à votre type de système Ce thermostat convient aux systèmes alimentés par du courant 24 volts ou 750 millivolts Il ne fonctionnera pas sur les systèmes conventionnels à plusieurs étages ou les systèmes à 120240 V Guide dinstallation avancé Entrer les réglages du système Appuyer sur les touches s et t et les maintenir enfoncées pour commencer la configuration Modifier les réglages 1 Appuyer sur le bouton s ou t pour modifier le réglage 2 Appuyer simultanément sur les boutons s et t pendant une seconde pour passer à la fonction suivante 3 Appuyer sur le bouton RUN Marche pour enregistrer les modifications et quitter le mode de réglage M33786 Set Hold Run Fonction Réglage M33785 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run
• Page 27 - French - : REMARQUE Si aucun bouton nest touché pendant 60 secondes dans le menu de configuration le thermostat enregistre automatiquement toute modification effectuée et quitte le menu Fonction Description Appuyer sur les touches s ou t pour Réglage 5 sélectionner le système de chauffage et optimiser son fonctionnement S ystème de chauffage au gaz ou au mazout Utiliser ce réglage si le système de chauffage au gaz ou au mazout est un modèle standard avec une efficacité inférieure à 90 S ystème de chauffage électrique Utiliser ce réglage pour tout type de système de chauffage à électrique 3 Thermopompe système de chauffage à eau chaude ou à haut rendement Utiliser ce réglage dans le cas dun système de chauffage standard à eau chaude ou au gaz à efficacité supérieure à 90 S ystème de chauffage au gaz ou au mazout à la vapeur ou à gravité Utiliser ce réglage pour les systèmes de chauffage à la vapeur ou à gravité 14 choisir dafficher la température en Fahrenheit ou en Celsius Affichage de l a température en Fahrenheit F Affichage de l a température en Celsius C 15 sélectionner les réglages de protection du compresseur Marche 0 Arrêt 20 sélectionner laffichage de lhorloge 0 Format 12 heures F ormat 24 heures RTH2300 seulement sélectionner Intervalle de remplacement du filtre 0 Arrêt 30 jours 90 jours 3 6 mois 4 9 mois 5 1 an RTH2300 seulement ramener le calendrier au réglage par défaut Arrêt On Les réglages par défaut du calendrier sont indiqués dans le manuel de fonctionnement P rotection du compresseur Cette fonction force le compresseur à attendre environ 5 minutes avant de se remettre en marche pour éviter dendommager léquipement Durant la période dattente le message Cool On Climatisation activée ou Heat On Chauffage activé clignote à lécran À propos du thermostat Votre nouveau thermostat a été conçu pour vous procurer de nombreuses années de service fiable et assurer la régulation de la température ambiante avec facilité par simple boutonpoussoir Affichage rétroéclairé sur le RTH2300 Affichage permanent de la température ambiante mesurée Accès à laide dune seule touche à la température du point de consigne Préréglages disponibles pour le programme Dérogation au programme provisoire et permanent Protection intégrée du compresseur
• Page 28 - French - : Commandes de thermostat M33612 Heat Off Cool Auto On Fan Heat Off Cool Auto On Fan Set Hold Run La commande FAN ventilateur est utilisée pour commander le ventilateur En mode de Réglage de la température Appuyer sur les touches haut ou bas jusquà lobtention de la température désirée Remarque Assurezvous que le sélecteur du SYSTEM est bien placé au système à commander chauffage ou refroidissement La commande SYSTEM système est utilisée pour commander le système de chauffage ou de refroidissement Heat Commande le système de chauffage Off Tous les systèmes sont à larrêt Cool Commande le système de refroidissement Set Appuyer sur cette touche pour régler lheurele jourlhoraire Hold Appuyer sur cette touche pour déroger au programme Run Appuyer sur cette touche pour revenir au programme Écran daffichage M32701 We Lo Batt Wake Set am Heat On Avertissement de piles faibles voir page 15 État du système Cool on Le système de refroidissement est en marche Heat on Le système de chauffage est en marche Lorsque Cool On Refroidissement actif clignote la protection du compresseur est activée voir page 14 Période du programme en cours WakeLeaveReturnSleep Réveil Départ Retour Sommeil voir pages 1113 Indicateur du point de réglage Saffiche lorsque la température du point de consigne est affichée Température La température ambiante mesurée de la pièce est normalement affichée Pour voir la température du point de consigne appuyer une fois sur le bouton Haut ou Bas La température du point de consigne saffiche pendant 5 secondes fonctionnement automatique AUTO le ventilateur fonctionne seulement quand le système de chauffage ou de refroidissement est en marche Si ce sélecteur est réglé à ON le ventilateur fonctionne sans interruption Heure en cours voir page 11 Jour en cours RTH2300 seulement voir page 11
• Page 29 - French - : Set Hold Run Set Time am M33787 Set Day We Set Hold Run M33788 Régler et lheure et le jour Dérogation au programme 1 Appuyer sur le bouton SET puis sur s ou t pour régler lheure Appuyer sur le bouton SET puis sur s ou t pour choisir le jour de la semaine RTH2300 seulement Appuyer sur RUN pour enregistrer les réglages et quitter REMARQUE Si lhorloge clignote le thermostat respecte la consigne prévue pour la période de réveil Wake du lundi jusquà ce que le jour et lheure soient réglés Vous pouvez programmer quatre périodes de temps par jour avec des réglages différents pour les jours de semaine et les fins de semaine Nous recommandons ces préréglages illustrés dans le tableau cidessous puisquils peuvent réduire les dépenses de chauffage et de refroidissement Wake Lever Réglez à lheure du lever et à la température voulue le matin jusquà votre départ Leave Départ Réglez à lheure du départ de la maison et à la température voulue durant votre absence en règle générale un niveau déconomie dénergie Return Retour Réglez à lheure de votre retour à la maison et à la température que vous voulez durant la soirée jusquau coucher Sleep Sommeil Réglez à lheure du coucher et à la température voulue durant votre sommeil en règle générale un niveau déconomie dénergie REMARQUE L es périodes de départ et de retour peuvent être annulées les fins de semaine RTH2300 seulement Chauffage Climatisation Lever 0600 Départ 0800 Retour 1800 Sommeil 2200
• Page 30 - French - : Réglage de lhoraire RTH2300 Set Hold Run M38262 Wake Set Schedule Set am Réglage de lhoraire RTH221 1 Appuyer sur SET jusquà ce que les mots Set Schedule régler lhoraire apparaissent à lécran Appuyer sur s ou t pour régler lheure du réveil des jours de semaine LunVen puis appuyer ensuite sur SET Appuyer sur s ou t pour régler la température de consigne pour cette période puis appuyer sur SET 4 Régler la température et lheure de la période suivante Leave ou départ Répéter les étapes 2 et 3 pour chaque période des jours de semaine 5 Appuyer sur SET pour régler les périodes de la fin de semaine SamDim puis appuyer sur RUN pour enregistrer le programme et quitter REMARQUE Sassurer que le thermostat est réglé au système à mettre en marche chauffage Heat ou refroidissement Cool Set Hold Run M33794 Mo Tu We Th Fr Wake Set Schedule Set am 1 Appuyer sur SET jusquà ce que les mots Set Schedule régler lhoraire apparaissent à lécran 2 Appuyer sur s ou t pour régler lheure du réveil puis appuyer ensuite sur SET Appuyer sur s ou t pour régler la température de consigne pour cette période puis appuyer sur SET 4 Régler la température et lheure de la période suivante Leave ou départ Répéter les étapes 2 et 3 pour chaque période 5 Appuyer sur RUN pour enregistrer le programme et quitter REMARQUE Sassurer que le thermostat est réglé au système à mettre en marche chauffage Heat ou refroidissement Cool
• Page 31 - French - : Dérogation temporaire au programme Hold Set am M33798 Set Hold Run Set am M33797 Set Hold Run Dérogation permanente au programme Appuyer sur s ou t pour ajuster immédiatement la température Cette fonction permet de déroger à la température de consigne de la période en cours Le terme Temporary Provisoire saffiche et la période courante clignote La nouvelle température de consigne restera en vigueur jusquau début de la prochaine période seulement voir page 11 Pour annuler cette dérogation il suffit dappuyer à nimporte quel moment sur la touche RUN REMARQUE Sassurer que le thermostat est réglé au système à mettre en marche chauffage Heat ou refroidissement Cool Set Hold Run M3379 Temporary Set am Set am M33797 Set Hold Run Appuyer sur HOLD pour ajuster la température en permanence Cette fonction permet de déroger à la température de consigne pour toutes les périodes La fonction de maintien Hold met le programme hors service et permet dajuster le thermostat manuellement au besoin Peu importe la température réglée le thermostat maintiendra cette même température toute la journée 24 heures jusquà ce que le point de consigne soit modifié manuellement ou quon appuie sur la touche RUN pour annuler la fonction de maintien et revenir au programme REMARQUE Sassurer que le thermostat est réglé au système à mettre en marche chauffage Heat ou refroidissement Cool
• Page 32 - French - : Protection intégrée du compresseur We Wake am Cool On M32711 Cette fonction sert à éviter dendommager le compresseur qui fait partie du système de refroidissement ou de la thermopompe Le compresseur pourrait en effet être endommagé sil redémarre trop rapidement après avoir été mis à larrêt Cette fonction oblige le compresseur à attendre 5 minutes avant de redémarrer Pendant cette attente les mots Cool On ouHeat On si le système utilisé est une thermopompe clignotent à lécran Lorsque le délai dattente est écoulé le message cesse de clignoter et le compresseur se met en marche Changer le filtre RTH2300 seulement Si le rappel de filtre est en marche durant linstallation les mots Change Filter remplacer le filtre clignoteront sur lafficheur lorsque le filtre doit être remplacé Après avoir remplacé le filtre appuyer et maintenir le bouton RUN marche pendant 3 secondes pour remettre lalerte Set am M33632 Set Hold Run Change Filter Press amp Hold Run to Reset
• Page 33 - French - : Remplacement des piles Tirer le thermostat par le bas pour le détacher de la plaque murale Retourner le thermostat et installer des piles alcalines AAA neuves puis remettre le thermostat en place Mettre la commande System Système sur Off Arrêt avant de retirer les piles Dans le cas contraire le système de chauffage refroidissement pourrait rester activé même si les piles sont retirées RTHXXXX M32707 W Not Used UP Heat Off Cool Auto On Fan M33784A Heat Off Cool Auto On Fan Heat O Cool Auto On Fan Set Hold Run Mettre deux piles AAA neuves lorsque Lo Batt Piles faibles clignote à lécran Lo Batt Piles faibles saffiche pendant 60 jours avant que les piles ne soient complètement déchargées Remplacer les piles une fois par an ou avant de quitter la maison pour une période de plus dun mois La plupart des réglages sont sauvegardés dans la mémoire non volatile permanente Seuls lhorloge et le jour doivent être réglés après le remplacement des piles Cote électrique Borne Tension 5060Hz Courant nominal max B 2030 V CA 10 A O 2030 V CA 10 A G 2030 V CA 10 A Y 2030 V CA 10 A W 2030 V CA 10 A R 2030 V CA 10 A Rc 2030 V CA 10 A
• Page 34 - French - : Dépannage En cas de difficultés avec le thermostat essayer les suggestions suivantes La plupart des problèmes peuvent être réglés rapidement et facilement Rien napparaît à lécran Sassurer quil y a bien des piles alcalines AAA neuves en place Le système de chauffage ou de refroidissement ne répond pas Régler le sélecteur du système à Heat Sassurer que le point de consigne est plus élevé que la température ambiante Régler le sélecteur du système à Cool Sassurer que le point de consigne est moins élevé que la température ambiante Attendre 5 minutes pour laisser au système le temps de réagir Le point de consigne de la température ne change pas Sassurer que les températures de chauffage et de refroidissement sont réglées à lintérieur des seuils de température permis Heat 45 à 32 C 40 à 90 F Cool 10 à 37 C 50 à 99 F Les mots C ool On ou H eat On clignotent à lécran La fonction de protection du compresseur est en marche Attendre 5 minutes pour que le système se remette en marche en toute sécurité sans endommager le compresseur Les mots Heat On napparaissent pas à lécran Mettre le sélecteur du système en mode de chauffage Heat et régler le point de consigne à une température supérieure à la température ambiante Les mots Cool On napparaissent pas à lécran Mettre le sélecteur du système à Cool et régler le point de consigne à une température inférieure à la température ambiante Pour obtenir de laide avec ce produit veuillez consulter le site httphoneywellhomecomsupport
• Page 35: Garantie limitée dun an httphoneywellhomecomsupport
