取扱説明書
/Operating Instructions/Mode d’emploi/
Bedienungsanleitung/Manual de instrucciones/
Gebruiksaanwijzing/Bruksanvisning
© 2010 Sony Corporation Printed in Japan
4-196-952-02(1)
FDA-SV1
1
2
3
1
2
3
安全のために
ソニー製品は、安全に充分配慮されています。しかし、
間違った使いかたをすると、人身事故が起きる恐れがあ
り危険です。事故を防ぐために次のことを必ずお守り
ください。
安全のための注意事項を守る。
故障したら使わずに、お買い上げ店、またはソニーの相
談窓口に修理を依頼する。
下記の注意事項を守らないと、
事故により
死亡や大けがの
原因となります。
直接太陽を覗かないでください。
目をいためたり、失明の原因となることがあります。
小さなお子様の手の届くところに置かないようにして
ください。誤って飲み込むおそれがあります。
FDA-SV1
（以下、本機とする）は、ソニー（株）のスマー
トアクセサリーターミナルを有するレンズ交換式デジ
タルカメラ（以下カメラとする）と専用の交換レンズ
E
16mm F2.8 (SEL16F28)
の組み合わせのみでご使用で
きます。
対象のカメラ、および交換式レンズは、すべての国や地
域で取り扱いをしているわけではありません。
取り付けかた
取り付ける前に
カメラの電源スイッチを「
OFF
」にしてください。
交換レンズが
E 16mm F2.8 (SEL16F28)
になってい
るかご確認ください。違う交換レンズが付いている場
合は、交換してください。
スマ
ートアクセサリーターミナルに外部フラッシュな
どが付いている場合は、取りはずしてください。
本機のキャップをはずしてください。

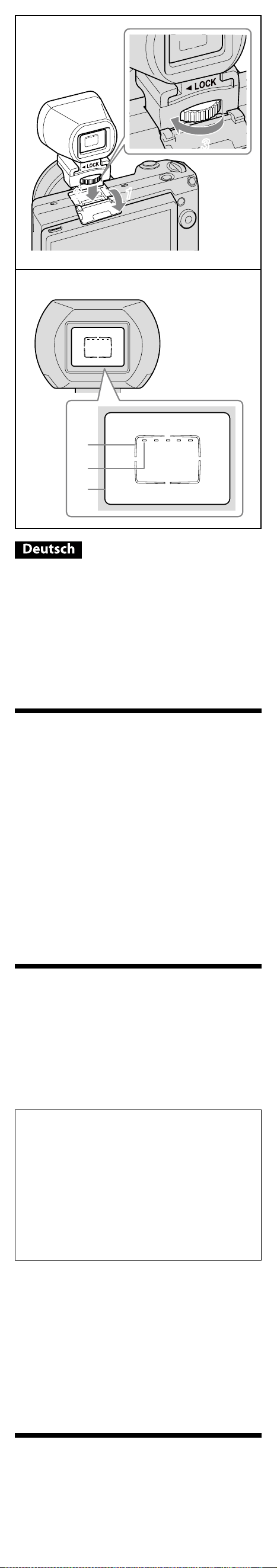

取り付けかた
1
スマートアクセサリーターミナルのふたを開ける。
2
本機をスマートアクセサリーターミナルに取り付け
る。
3
ネジを矢印の方向に回し、カメラにしっかり固定す
る。
使いかた
視野枠
近距離補正マーク
ファインダー接眼部
お使いになる前に
カメラの電源スイッチを「
ON
」にしてください。
ファインダーをのぞき、被写体を視野枠に合わせて図を
決め、撮影する。
撮影のポイント
近くのものを撮影する場合、実際に写る範囲とファイ
ンダーを通して見える範囲にずれが生じます。
被写体までの距離が約
66cm
のときは、被写体の上側
を近距離補正マークに収めると、被写体の上部が切れ
ません。
66cm
より近づいて撮影する場合や、厳密な構図での
撮影が必要な場合は、液晶モニターを使っての撮影を
おすすめします。
製品の構造上、ファインダー内部にはミラーコートを
施されたレンズが入っています。そのためファイン
ダーから目を離したとき、ミラーコート部に周りの景
色が写りこむことがあります。
ご注意
以下のレンズでは、視野率が異なるためフレーミングに
適しません。
E 16mm F2.8
（
SEL16F28
）以外の交換レンズ
E 16mm F2.8
（
SEL16F28
）にフィッシュアイコンバー
ター（
VCL-ECF1
）、またはウルトラワイドコンバー
ター
(VCL-ECU1)
を装着した場合
使用上のご注意
レンズ部には、手を触れないようにご注意ください。
外部フラッシュ等、スマートアクセサリーターミナル
を使用して取り付けるのものとは併用できません。
本機を装着するときは、衝撃を与えないようにご注意
ください。
本機を持ってカメラを持ち運ばないでください。
本機を持ち運ぶ際、カメラから取りはずし、キャップを
取り付けてから同梱のキャリングポーチに入れてくだ
さい。
湿度の高い場所に長期間置かないでください。カビが
発生することがあります。
レンズ交換をするときは、本機をカメラから取りはず
してください。
本機を分解しないでください。性能が保証されません。
屋外で使用するときは、雨や海水にぬれないようにし
てください。
結露について
結露とは、本機を寒い場所から急に暖かい場所へ持ち込
んだときなどに、本機の内側や外側に水滴が付くことで
す。結露を起こりにくくするためには、一度本機をビ
ニール袋
かバッグなどに入れて、使用する環境の温度に
なじませてから、取り出してください。
お手入れについて
本機表面に付いたホコリは、ブロワ−ブラシか柔らかい
はけで取ってください。指紋、その他の汚れは中性洗剤
液をしみ込ませた柔らかい布で拭き取ってください。
主な仕様
倍率 約
0.49
倍
レンズ構成
4
群
5
枚
外形寸法
（幅／高さ／奥行き）
約
35.5
×
38
×
33 mm
質量 約
34.5 g
形式 アルバタ式逆ガリレオタイプ
視野率 約
81%
アイポイント 約
15 mm
同梱物
光学ビューファインダー（
1
）、キャップ（
1
）、キャリング
ポーチ（
1
）、印刷物一式
仕様および外観は、改良のため予告なく変更することが
ありますが、ご了承ください。
はソニー株式会社の商標です。
Smart Accessory Terminal
本機は、ソニー（株）のレンズ交換式デジタルカメラのス
マートアクセサリーターミナルに対応しています。こ
のシステムを搭載したレンズ交換式デジタルカメラと
アクセサリーを組み合わせることにより、目的に合わせ
た効果的な撮影が簡単に行えます。
保証書とアフターサービス
保証書について
この製品には保証書が添付されていますので、お買い
上げ店でお受け取りください。
所定事項の記入および記載内容をお確かめの上、大切
に保管してください。
保証期間は、お買い上げ日より
1
年間です。
アフターサービスについて
調子が悪いときはまずチェックを
この説明書をもう一度ご覧になってお調べください。そ
れでも具合の悪いときは、ソニーの相談窓口にご相談く
ださい。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有
料修理させていただきます。
ご相談になるときは次のことをお知らせくだ
さい。
型名：
FDA-SV1
故障の状態：できるだけ詳しく
お買い上げ日
「402」+「＃」
受付時間月〜金：9:00〜18:00
土・日・祝 日:9:00〜17:00
受付時間月〜金：9:00〜20:00
土・日・祝 日:9:00〜17:00
e FDA-SV1 (referred to below as “this unit”) can only be
used with a combination of a Sony Interchangeable Lens
Digital Camera with a Smart Accessory Terminal (referred to
below as “camera”) and an Interchangeable Lens E 16mm F2.8
(SEL16F28).
ese cameras and interchangeable lens are not available in all
countries/regions.
WARNING
Do not look at the sun directly through this unit.
Doing so may hurt your eyes and cause loss of eyesight.
CAUTION
To avoid injury, be careful not to drop this unit.
Careless handling can lead to injury.
Attaching this Unit
Before attaching this unit
Set the power of the camera to OFF.
Check that the interchangeable lens E 16mm F2.8
(SEL16F28) is attached to the camera. If a dierent
interchangeable lens is attached, replace it.
If an external ash etc. is attached to the Smart Accessory
Terminal of the camera, remove it before attaching this unit.
Remove the cap from this unit.
To attach this unit
1 Open the cover of the Smart Accessory Terminal on
the camera.
2 Attach this unit to the Smart Accessory Terminal.
3 Rotate the screw in the direction of the arrow to
fasten this unit.
Using this unit
Visual eld frame
Close-range correction marker
Viewnder eyepiece
Before use
Set the power of the camera to ON.
Look into this unit and adjust the subject with the visual
eld frame to decide the composition. Press the shutter
button.
Tips for shooting
When shooting a close subject, there is a dierence between
the actual shooting range and the range visible through this
unit.
When the distance to the subject is about 66 cm, position
the top edge of the subject under the close-range correction
marker to avoid cutting o the top part of subject.
When the distance to the subject is less than 66 cm or when
shooting with the exact composition, we recommend that
you shoot using the LCD monitor.
ere is a mirror coated lens built into this unit. When
not looking into this unit, the surrounding view may be
reected from the mirror coated lens.
Notes
e following lenses are not suitable for framing because of
their dierent eld of view.
Interchangeable lens other than the E 16mm F2.8
(SEL16F28)
e sheye converter (VCL-ECF1) or ultra wide converter
(VCL-ECU1) when connected to the E 16mm F2.8
(SEL16F28)
Notes on Use
Do not touch the lens of this unit.
You cannot use this unit together with an external ash or
other device attached to the camera by the Smart Accessory
Terminal.
Be careful not to subject this unit to mechanical shock
while attaching it.
Do not hold the camera only by this unit.
When carrying this unit, remove it from the camera
and put it in the supplied carrying pouch.
To prevent mold, do not keep this unit in a very humid
place for a long period of time.
When replacing the interchangeable lens, remove this unit
from the camera rst.
Do not disassemble this unit or its performance
cannot be guaranteed.
When using this unit outside, be careful not to get it wet
with rain or seawater.
Condensation
If this unit is brought directly from a cold place to a warm
place, condensation may appear on this unit. To prevent
this, place this unit in a plastic bag or something similar
beforehand. When the air temperature inside the bag reaches
the surrounding temperature, take this unit out.
Cleaning this unit
Brush o any dust from the surface of this unit with a blower
brush or so brush. Wipe o ngerprints or other smears with
a so cloth slightly moistened with a mild detergent solution.
Specications
Magnification
Approx. 0.49
Lens structure
4 groups, 5 elements
Dimensions (w/h/d)
Approx. 35.5×38×33 mm
(1 7/16 × 1 1/2 × 1 5/16 in.)
Mass (excluding the caps)
Approx. 34.5 g (1.3 oz.)
Type
Albada type inverse-Galileo
Lens
View field rate
Approx. 81%
Eye point
Approx. 15 mm
Included items
Optical viewnder (1), Cap (1), Carrying pouch (1), Set of
printed documentation
Design and specications are subject to change without notice.
is a trademark of Sony Corporation.
Smart Accessory Terminal
is mark indicates the Smart Accessory Terminal System
for use with Sony Interchangeable Lens Digital Camera.
Interchangeable Lens Digital Cameras and accessories
equipped with this system are designed to make eective
recording simple.
Le FDA-SV1 (appelé ci-dessous « cet article ») ne peut être
utilisé qu’avec un appareil photo à objectif interchangeable
Sony à connectique pour accessoires (appelé ci-dessous
« l’appareil photo ») et un objectif interchangeable E 16mm
F2.8 (SEL16F28).
Ces appareils photo et objectifs interchangeables ne sont pas
commercialisés dans tous les pays/régions.
AVERTISSEMENT
Ne regardez pas directement le soleil à travers cet article.
Ceci peut causer des lésions visuelles et la perte de la vue.
ATTENTION
Pour éviter toute blessure, faites attention de ne pas laisser
tomber cet article.
Un mauvais maniement peut entraîner des blessures.
Fixation de cet article
Avant de xer cet article
Mettez l’appareil photo en position OFF.
Assurez-vous que l’objectif interchangeable E 16mm F2.8
(SEL16F28) est rattaché à l’appareil photo. Si un autre
objectif interchangeable est rattaché, remplacez-le.
Si un ash externe, etc. est raccordé à la connectique pour
accessoires de l’appareil photo, débranchez-le avant de
rattacher cet article.
Retirez le capuchon de cet article.
光学ビューファインダー
/
Optical Viewfinder/
Viseur optique
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守ら
ないと、人身への危害や火災などの財産へ
の損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示しています。この取扱説明書をよく
お読みのうえ、製品を安全にお使いください。お読みになっ
たあとは、いつでも見られるところに必ず保管してくださ
い。
Pour rattacher cet article
1 Ouvrez le couvercle de la connectique pour
accessoires de l’appareil photo.
2 Rattachez cet article par la connectique pour
accessoires.
3 Tournez la vis dans le sens de la èche pour xer cet
article.
Utilisation de cet article
Cadre de champ visuel
Marqueur de correction de plage rapprochée
Œilleton du viseur
Avant utilisation
Mettez l’appareil photo en position ON.
Regardez dans cet article et ajustez le sujet avec le cadre
de champ visuel pour bien le cadrer. Appuyez sur le
déclencheur.
Conseils pour la prise de vue
Lorsque vous prenez un sujet rapproché en photo, il y a une
diérence entre la plage de prise de vue réelle et la plage
visible par cet article.
Si le sujet est à environ 66 cm, positionnez le haut du sujet
sous le marqueur de correction de plage rapprochée pour
éviter de le couper.
Si le sujet est à moins de 66 cm, ou si vous voulez que la
photo prise corresponde exactement à votre cadrage, nous
vous conseillons d’utiliser l’écran LCD pour la prise de vue.
Cet article intègre une lentille couverte d’un miroir. Lorsque
vous ne regardez pas dans cet article, la vue environnante
peut être rééchie par cette lentille.
Remarques
Les objectifs suivants ne sont pas appropriés pour le cadrage
parce que leurs champs visuels sont diérents.
L’objectif interchangeable autre que l’E 16mm F2.8
(SEL16F28)
Le convertisseur sheye (VCL-ECF1) ou le convertisseur
ultra grand angulaire (VCL-ECU1) lorsqu’ils sont raccordés
à l’E 16mm F2.8 (SEL16F28)
Remarques sur l’emploi
Ne touchez pas la lentille de cet article.
Vous ne pouvez pas utiliser cet article avec un ash externe
ou un autre dispositif rattaché à l’appareil photo par la
connectique pour accessoires.
Veillez à ne pas soumettre cet article à un choc
mécanique lorsque vous le xez.
Ne tenez pas l’appareil photo par cet article.
Lorsque vous transportez cet article, détachez-le
de l’appareil photo et rangez-le dans la pochette de
transport fournie.
Pour éviter la formation de moisissure, ne laissez pas cet
article longtemps à un endroit très humide.
Lorsque vous remplacez l’objectif interchangeable, détachez
d’abord cet article de l’appareil photo.
Ne démontez pas cet article sinon sa performance ne
pourra plus être garantie.
Lorsque vous utilisez cet article en plein air, veillez à ce qu’il
ne soit pas mouillé par la pluie ou l’eau de mer.
Condensation
Si cet article est porté sans transition d’un endroit froid dans
une pièce chaude, de la condensation peut apparaître dessus.
Pour prévenir la condensation, placez cet article dans un sac
plastique, par exemple. Sortez cet article du sac lorsque la
température de l’air à l’intérieur du sac a atteint la température
ambiante.
Nettoyage de cet article
Enlevez la poussière de la surface de cet article avec une brosse
souante ou une brosse douce. Essuyez les traces de doigts ou
autres saletés avec un chion doux, imprégné d’une solution
détergente légère.
Spécications
Grossissement
Environ 0,49
Structure des lentilles
4 groupes, 5 éléments
Dimensions (l/h/p)
Environ 35,5×38×33 mm
(1 7/16 × 1 1/2 × 1 5/16 po.)
Poids (sans les capuchons)
Environ 34,5 g (1,3 oz)
Type
Objectif Galilée inversé de
type Albada
Taux du champ visuel
Environ 81%
Anneau oculaire
Environ 15 mm
Articles inclus
Viseur optique (1), Capuchon (1), Pochette de transport (1),
Jeu de documents imprimés
La conception et les spécications peuvent être modiées sans
préavis.
est une marque commerciale de Sony Corporation.
Connectique pour accessoires
Cette marque indique les systèmes de connectique pour
accessoires pouvant être utilisés avec les appareils photo à
objectif interchangeable Sony. Les appareils photo à objectif
interchangeable et accessoires pourvus de ce système sont
destinés à faciliter l’enregistrement.
Das FDA-SV1 (im Folgenden als „Dieses Teil“) bezeichnet,
kann nur in Verbindung mit einer Sony Digitalkamera
mit Wechselobjektiv mit multifunktionalem Zubehör-
Schuh (im Folgenden als „Kamera“ bezeichnet) und einem
Wechselobjektiv E 16mm F2.8 (SEL16F28) verwendet werden.
Diese Kameras und Wechselobjektive sind nicht in allen
Ländern/Regionen erhältlich.
(Fortsetzung auf der Rückseite)
Loading ...
