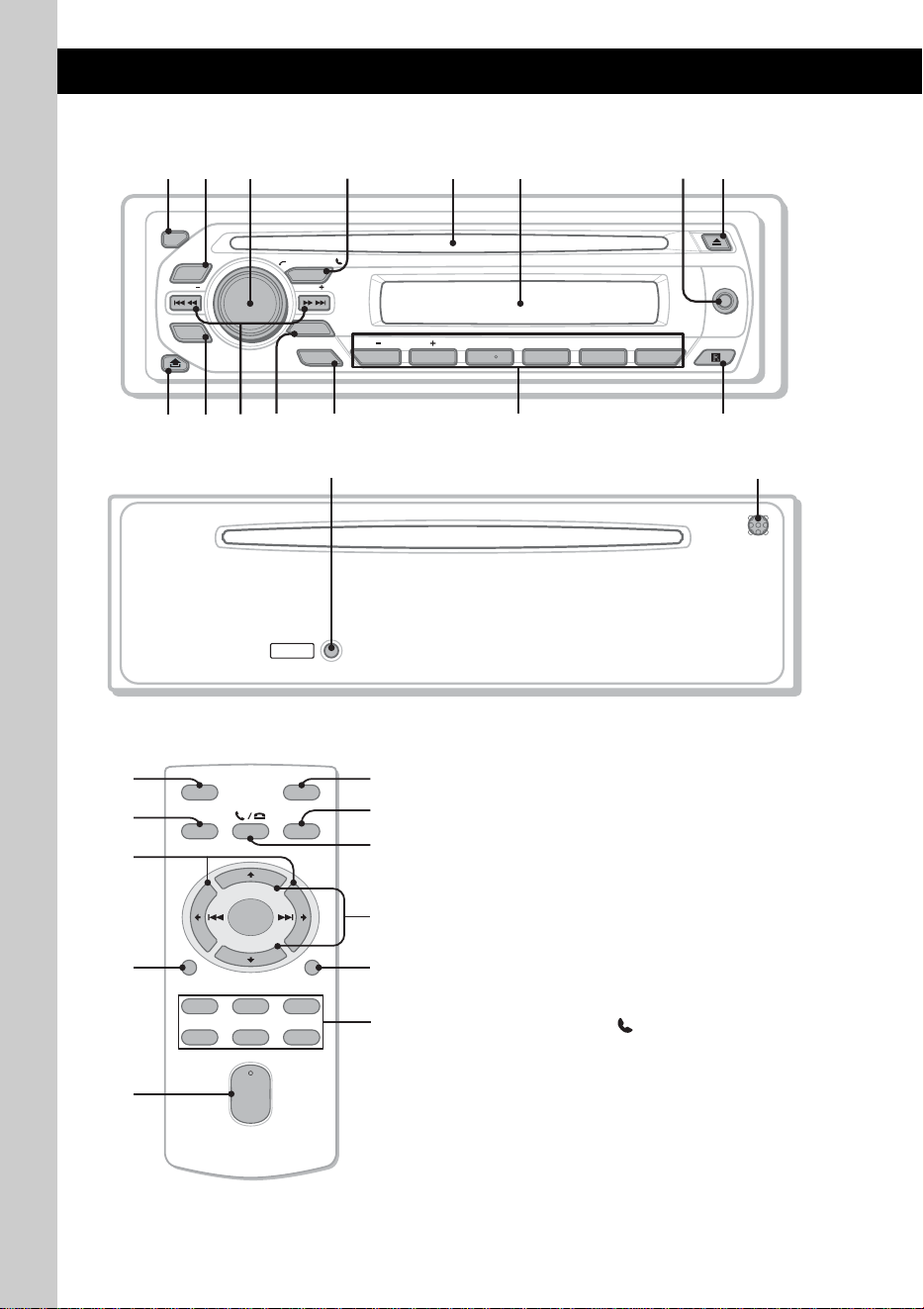

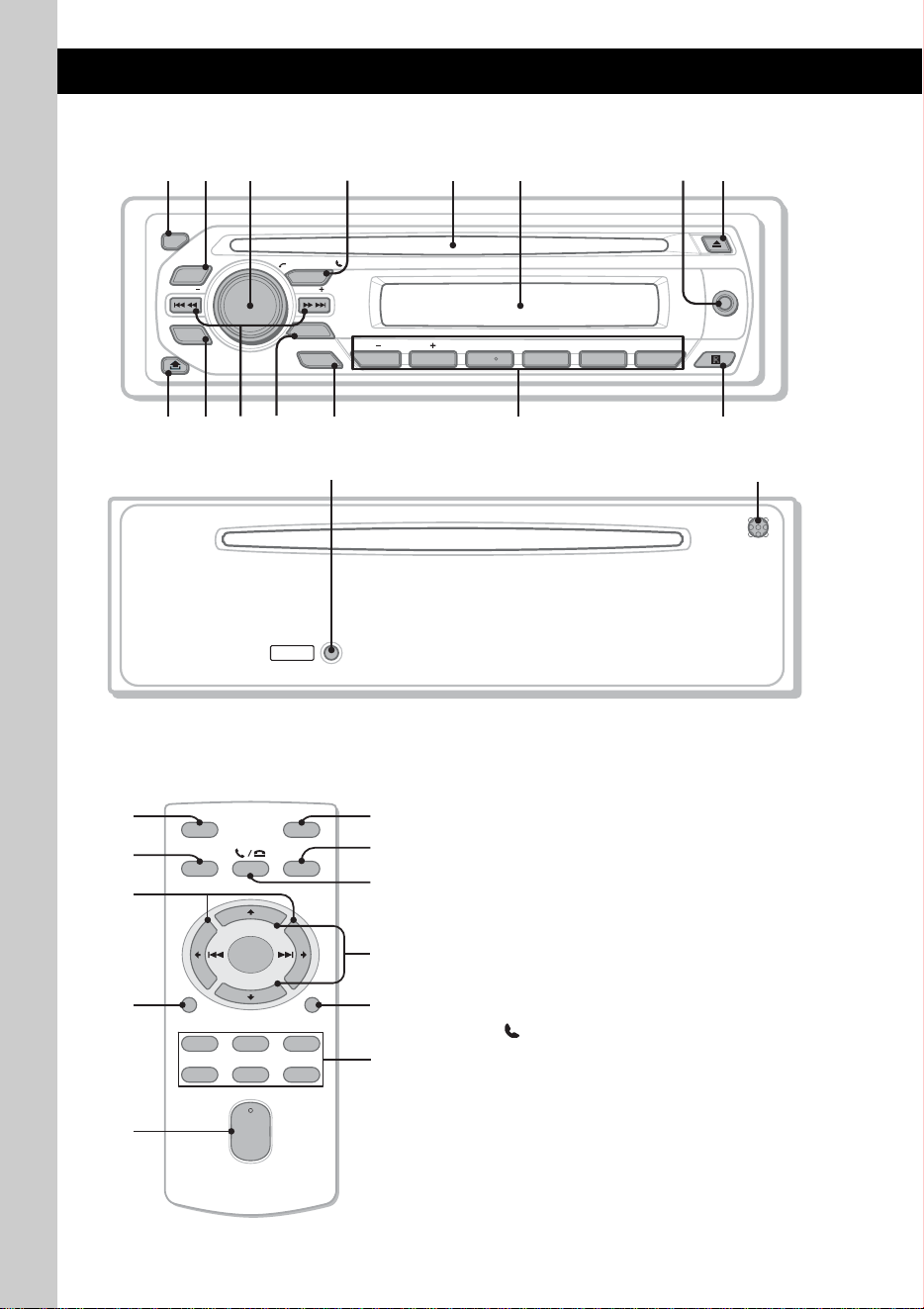

SONY MEX-BT2600(US,FR,ES) 3-278-366-31 (1)SONY MEX-BT2600(US,FR,ES) 3-278-366-31 (1)
2
4
6
5
1
3
L
R
REAR/SUB FRONT
AUDIO OUT
BUS
IN
BUS AUDIO IN
BUS
CONTROL IN
REMOTE
IN
REAR
/
SUB
AUDIO OUT
*
2
FRONT
AUDIO OUT
Cautions
Be sure to install this unit in the dashboard of the car
as the rear side of the unit becomes hot during use.
This unit is designed for negative ground (earth) 12 V
DC operation only.
Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
Before making connections, turn the car ignition off to
avoid short circuits.
Connect the yellow and red power input leads only
after all other leads have been connected.
Run all ground (earth) leads to a common
ground (earth) point.
Be sure to insulate any loose unconnected leads with
electrical tape for safety.
Do not cover the ventilation slots or heat sinks of the
unit.
The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist
The numbers in the list are keyed to those in the
instructions.

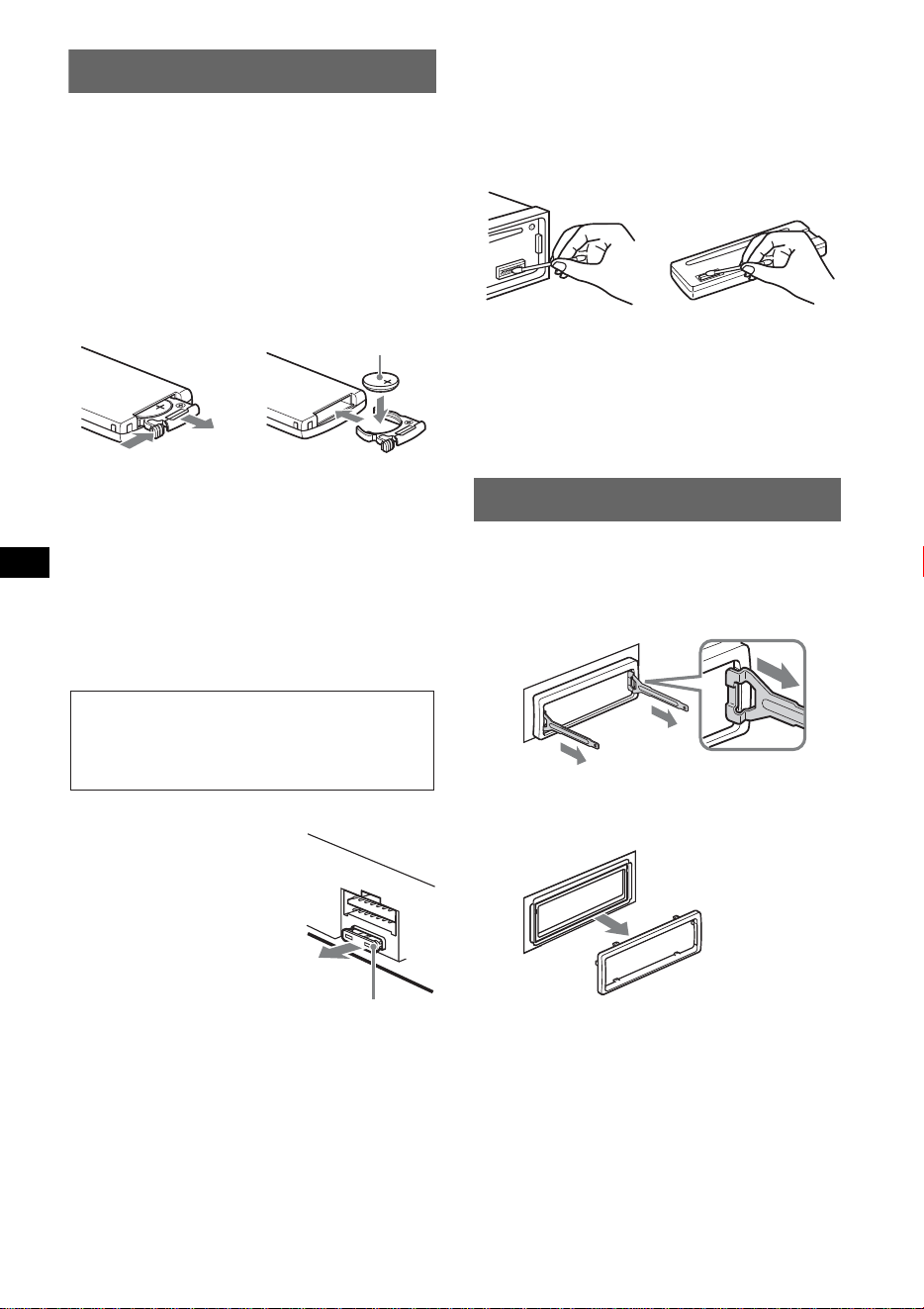

The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fingers.
Catch
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm (
3
/32 in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.
Connection example
Notes (-
A
)
Be sure to connect the ground (earth) lead before connecting
the amplifier.
The alarm will only sound if the built-in amplifier is used.
3-278-366-31 (1)
Précautions
Installez cet appareil sur le tableau de bord de la voiture,
car l’arrière de l’appareil chauffe en cours d’utilisation.
Cet appareil est exclusivement conçu pour fonctionner
sur une tension de 12 V CC avec masse négative.
Évitez de fixer des vis sur les câbles ou de coincer ceux-ci
dans des pièces mobiles (par exemple, armature de siège).
Avant d’effectuer les raccordements, coupez le moteur
pour éviter un court-circuit.
Raccordez les câbles d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
Rassemblez tous les câbles de terre en un
point de masse commun.
Pour des raisons de sécurité, veillez à isoler avec du
ruban isolant tout câble libre non raccordé.
Ne recouvrez pas les orifices d’aération ou les
dissipateurs thermiques de l’appareil.
L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale des circuits du véhicule
raccordés doit être supérieure à la somme des fusibles
de chaque élément.
Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants
Les numéros de la liste correspondent à ceux des
instructions.
Le support
et le tour de protection
sont fixés
à l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage
pour détacher le support
et le tour de protection
de l’appareil. Pour de plus
amples informations, reportez-vous à la section « Retrait
du tour de protection et du support (
) » au verso.
Conservez les clés de déblocage
pour une
utilisation ultérieure car vous en aurez également
besoin pour retirer l’appareil de votre véhicule.
Attention
Manipulez précautionneusement le support pour
éviter de vous blesser aux doigts.
Loquet
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support sont bien pliés de 2 mm (
3
/32 po) vers l’intérieur. Si
les loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut
pas être fixé solidement et peut se détacher.
Exemple de raccordement
Remarques (-
A
)
Raccordez d’abord le câble de mise à la masse avant de
raccorder l’amplificateur.
L’alarme est émise uniquement lorsque l’amplificateur intégré
est utilisé.
Conseils (-
B
)
En cas de raccordement d’un seul changeur de CD/MD
uniquement ou d’autres appareils en option, raccordez-le/les
directement à cet appareil.
Le sélecteur de source XA-C40 (non fourni) est nécessaire
pour raccorder deux changeurs de CD/MD ou plus ou d’autres
appareils en option.
Schéma de raccordement
À un point métallique de la voiture
Branchez d’abord le fil de masse noir et, ensuite, les fils
d’entrée d’alimentation rayé orange/blanc, jaune, et rouge.
Vers le câble de commande d’antenne
électrique ou le câble d’alimentation de
l’amplificateur d’antenne
Remarques
Il n’est pas nécessaire de raccorder ce câble s’il n’y a pas
d’antenne électrique ni d’amplificateur d’antenne, ou avec
une antenne télescopique manuelle.
Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
Au niveau de AMP REMOTE IN de
l’amplificateur de puissance en option
Ce raccordement s’applique uniquement aux amplificateurs.
Le branchement de tout autre système risque
d’endommager l’appareil.
Vers le cordon de liaison d’un téléphone de
voiture
À la borne +12 V qui est alimentée quand la
clé de contact est sur la position accessoires
Remarques
S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en
permanence.
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
À la borne +12 V qui est alimentée en permanence
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
Remarques sur les câbles de commande et d’alimentation
Le câble de commande d’antenne électrique (bleu) fournit une
alimentation de + 12 V CC lorsque vous mettez la radio sous tension.
Lorsque votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, raccordez le câble de commande
d’antenne (bleu) ou l’entrée d’alimentation des accessoires
(rouge) à la borne d’alimentation de l’amplificateur d’antenne
existant. Pour plus de détails, consultez votre détaillant.
Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble d’entrée d’alimentation jaune est raccordé, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est sur la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
Avant de raccorder les haut-parleurs, mettez l’appareil hors tension.
Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms avec
une capacité électrique adéquate pour éviter de les endommager.
Ne raccordez pas les bornes du système de haut-parleurs au
châssis de la voiture et ne raccordez pas les bornes des haut-
parleurs droit à celles du haut-parleur gauche.
Ne raccordez pas le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur.
N’essayez pas de raccorder les haut-parleurs en parallèle.
Raccordez uniquement des haut-parleurs passifs. Le
raccordement de haut-parleurs actifs (avec amplificateurs intégrés)
aux bornes des haut-parleurs peut endommager l’appareil.
Pour éviter tout problème de fonctionnement, n’utilisez pas les
câbles des haut-parleurs intégrés installés dans votre voiture si
l’appareil partage un câble négatif commun (–) pour les haut-
parleurs droit et gauche.
Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les haut-parleurs et l’amplificateur ne sont pas raccordés
correctement, le message «
FAILURE
» s’affiche. Dans ce cas,
assurez-vous que les haut-parleurs et l’amplificateur sont bien
raccordés.
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Tips (-
B
)
When connecting only a single CD/MD changer or other
optional device, connect directly to this unit.
For connecting two or more CD/MD changers or other
optional devices, the source selector XA-C40 (not supplied) is
necessary.
Connection diagram
To a metal surface of the car
First connect the black ground (earth) lead, then connect the
yellow and red power supply leads.
To the power antenna (aerial) control lead or
power supply lead of antenna (aerial) booster
amplifier
Notes
It is not necessary to connect this lead if there is no power
antenna (aerial) or antenna (aerial) booster, or with a
manually-operated telescopic antenna (aerial).
When your car has a built-in FM/AM antenna (aerial) in
the rear/side glass, see “Notes on the control and power
supply leads.
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground (earth) lead to a
metal surface of the car first.
When your car has a built-in FM/AM antenna (aerial) in
the rear/side glass, see “Notes on the control and power
supply leads.
To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground (earth) lead to a metal
surface of the car first.
Notes on the control and power supply leads
The power antenna (aerial) control lead (blue) supplies +12 V
DC when you turn on the tuner.
When your car has built-in FM/AM antenna (aerial) in the rear/
side glass, connect the power antenna (earial) control lead
(blue) or the accessory power input lead (red) to the power
terminal of the existing antenna (aerial) booster. For details,
consult your dealer.
A power antenna (aerial) without a relay box cannot be used
with this unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
Before connecting the speakers, turn the unit off.
Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
Do not connect the ground (earth) lead of this unit to the
negative (–) terminal of the speaker.
Do not attempt to connect the speakers in parallel.
Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage
the unit.
To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifier are connected correctly.
× 2
× 4
A
B
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Haut-parleur arrière
Altavoz posterior
Front speaker
Haut-parleur avant
Altavoz frontal
Active subwoofer
Caisson de graves actif
Altavoz potenciador de
graves activo
Power amplifier
Amplificateur de puissance
Amplificador de potencia
REAR AUDIO OUT
FRONT AUDIO OUT
SUB AUDIO OUT
FRONT AUDIO OUT
CD/MD changer
Changeur de CD/MD
Cambiador de CD/MD
BUS AUDIO IN
BUS CONTROL IN
Source selector*
Sélecteur de source*
Selector de fuente*
XA-C40

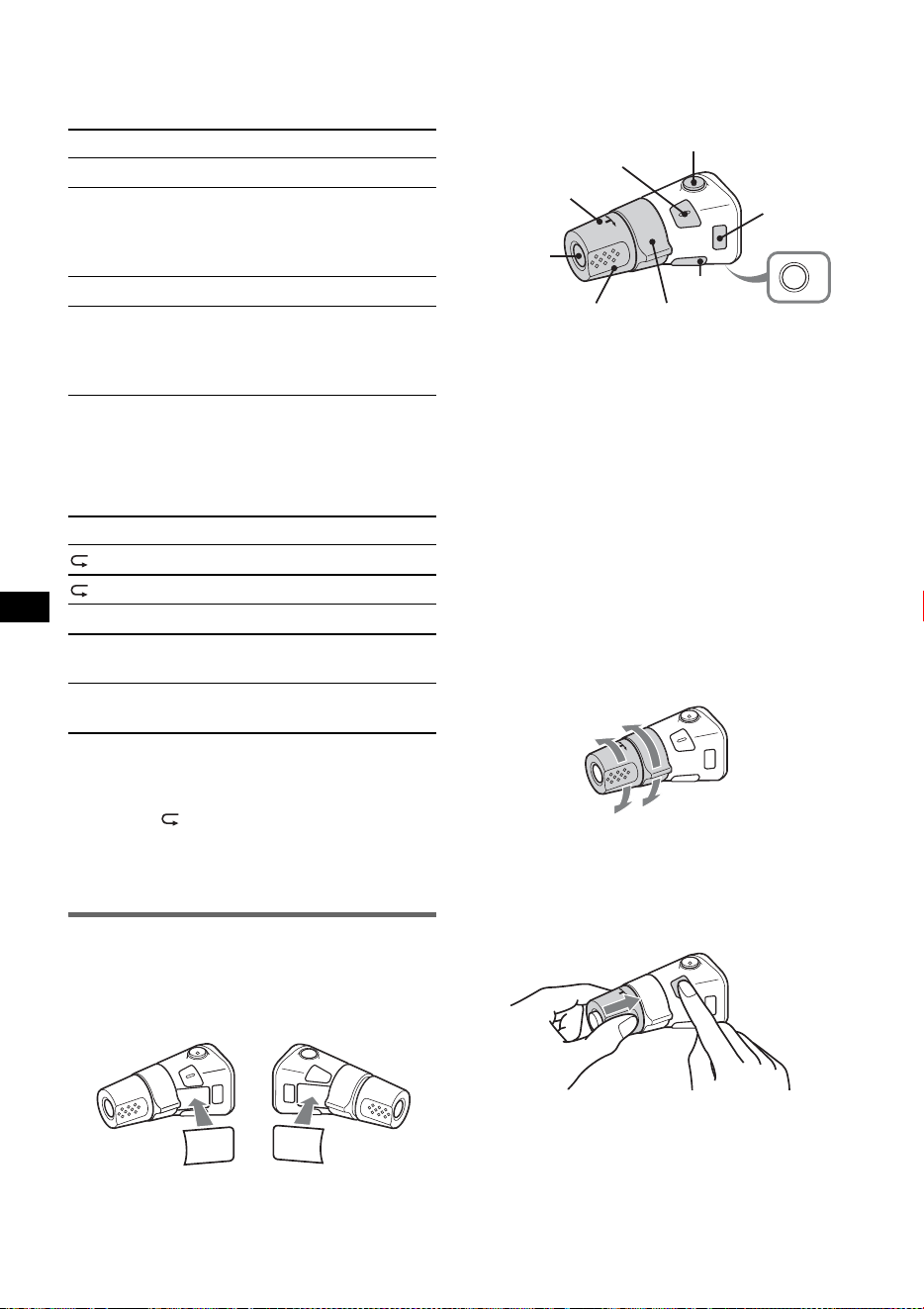

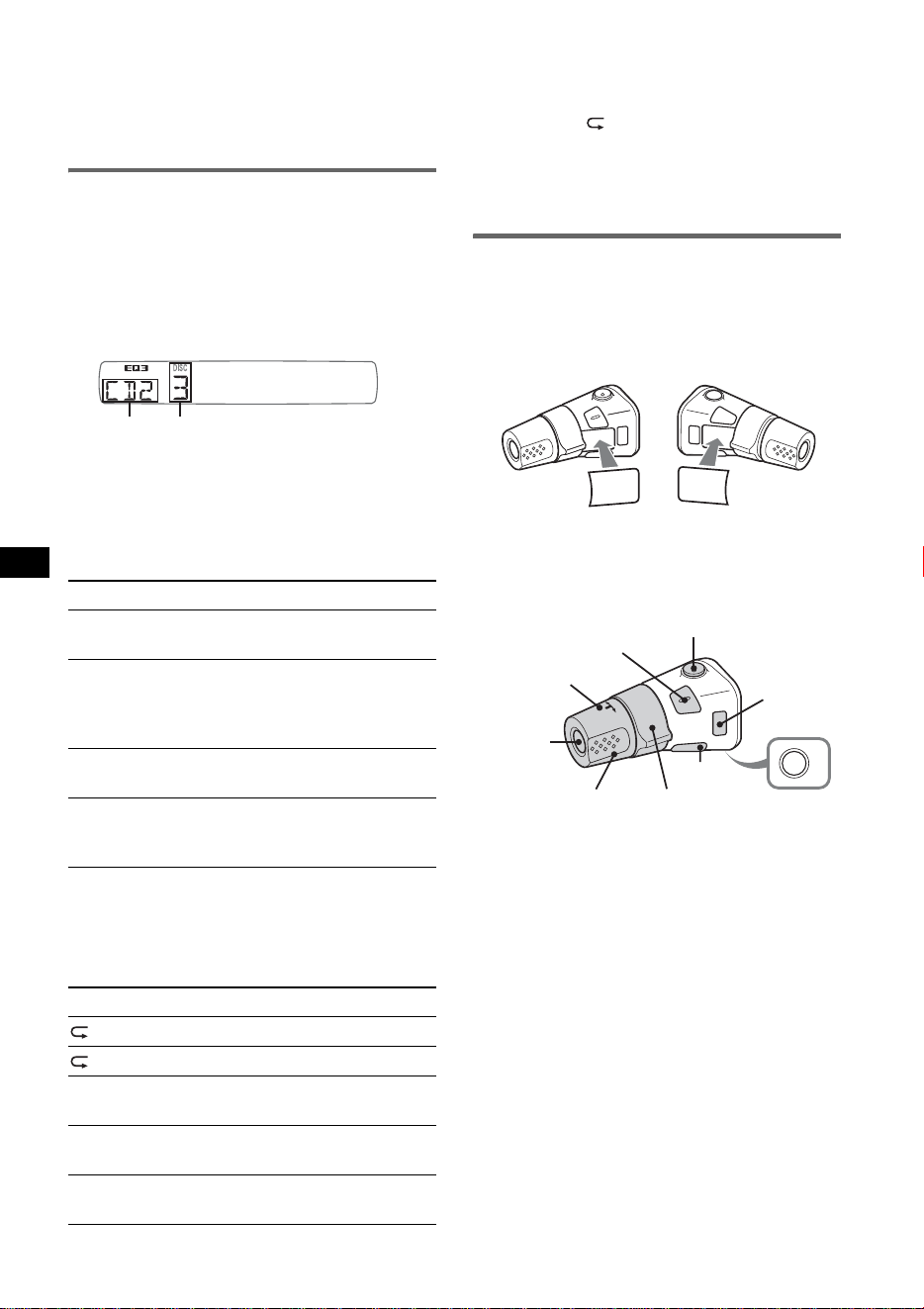

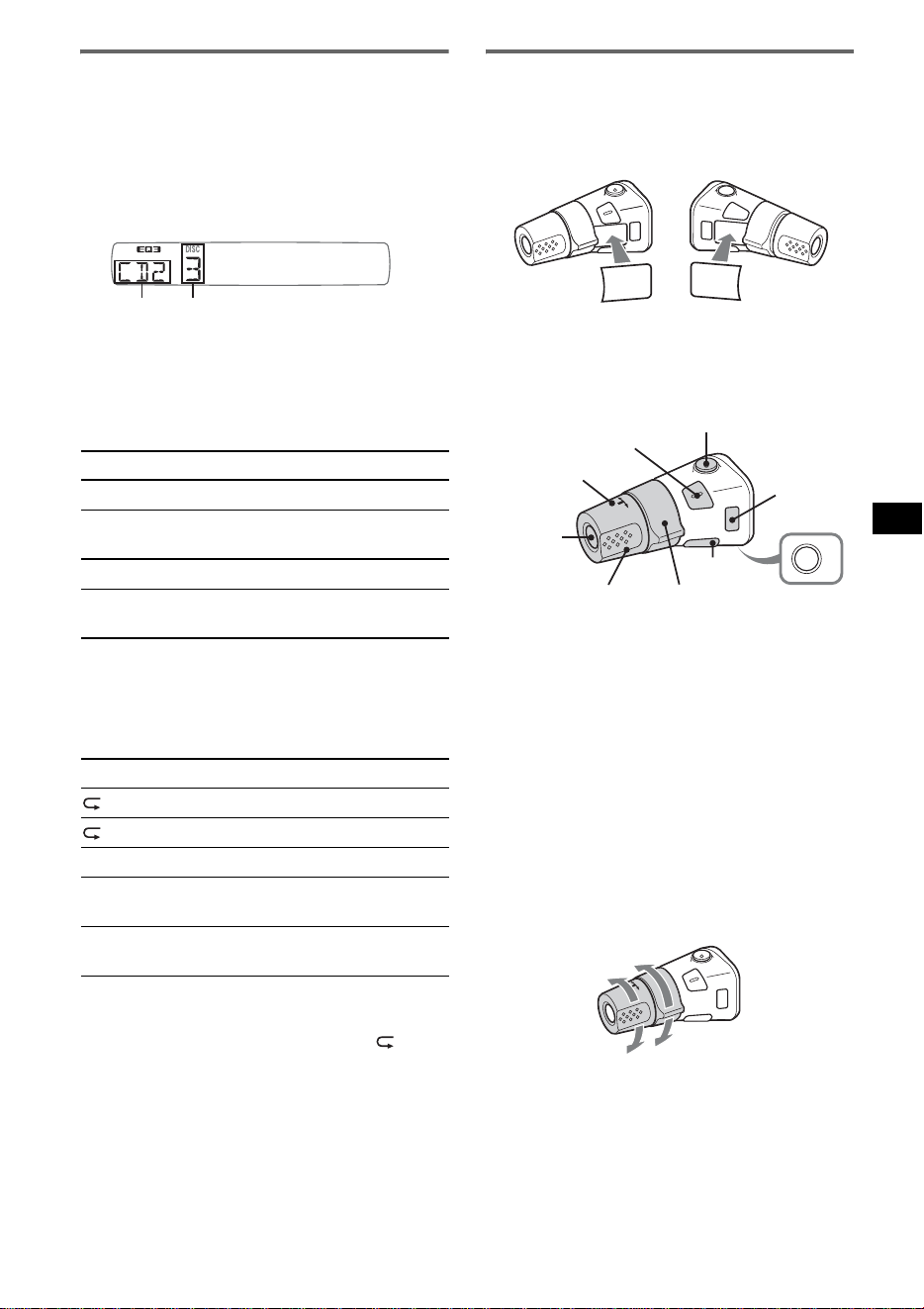

Rotary commander RM-X4S
Satellite de commande RM-X4S
Mando rotatorio RM-X4S
MEX-BT2600
AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Blue/white striped
Rayé bleu/blanc
Con rayas azules y blancas
ANT REM
*
1
Red
Rouge
Rojo
Yellow
Jaune
Amarillo
Black
Noir
Negro
Blue
Bleu
Azul
White
Blanc
Blanco
Green
Vert
Verde
Purple
Mauve
Morado
White/black striped
Rayé blanc/noir
Con rayas blancas y negras
Gray/black striped
Rayé gris/noir
Con rayas grises y negras
Green/black striped
Rayé vert/noir
Con rayas verdes y negras
Gray
Gris
Gris
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho
Purple/black striped
Rayé mauve/noir
Con rayas moradas y negras
*
1
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
XA-C40
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
Suministrado con el cambiador de CD/MD
*
3
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
Light blue
Bleu ciel
Azul celeste ATT
from car antenna (aerial)
à partir de l’antenne de la voiture
desde la antena del automóvil
*
1
RCA pin cord (not supplied)
*
2
AUDIO OUT can be switched
SUB or REAR. For details, see the
supplied Operating Instructions.
*
3
Insert with the cord upwards.
*
1
Cordon à broche RCA (non fourni)
*
2
AUDIO OUT peut être commuté sur
SUB ou REAR. Pour obtenir plus
de détails, reportez-vous au mode
d’emploi fourni.
*
3
Insérez avec le câble vers le haut.
*
1
Cable con terminales RCA
(no suministrado)
*
2
AUDIO OUT (salida de audio)
puede cambiarse a SUB
(secundaria) o REAR (posterior).
Para obtener información, consulte
el manual de instrucciones
suministrado.
*
3
Insertar con el cable hacia arriba.
Bluetooth
Audio System
Precauciones
Asegúrese de instalar la unidad en el tablero del
automóvil, ya que la parte posterior de la unidad se
calienta durante el uso.
Esta unidad ha sido diseñada para alimentarse sólo con cc
de 12 V de masa negativa.
No coloque los cables debajo de ningún tornillo, ni los
aprisione con partes móviles (p. ej. los raíles del asiento).
Antes de realizar las conexiones, desactive el encendido
del automóvil para evitar cortocircuitos.
Conecte los cables de entrada de alimentación amarillo y
rojo solamente después de haber conectado los demás.
Conecte todos los cables de conexión a masa a
un punto común.
Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
No cubra las ranuras ni las rejillas de ventilación de la
unidad.
Notas sobre el cable de fuente de alimentación
(amarillo)
Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma del
fusible de cada componente.
Si no hay circuitos del automóvil con capacidad nominal
suficientemente alta, conecte la unidad directamente a la
batería.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
La unidad se comercializa con el soporte y el marco
de protección ya colocados. Antes de montarla,
utilice las llaves de liberación para extraer el
soporte y el marco de protección de la misma.

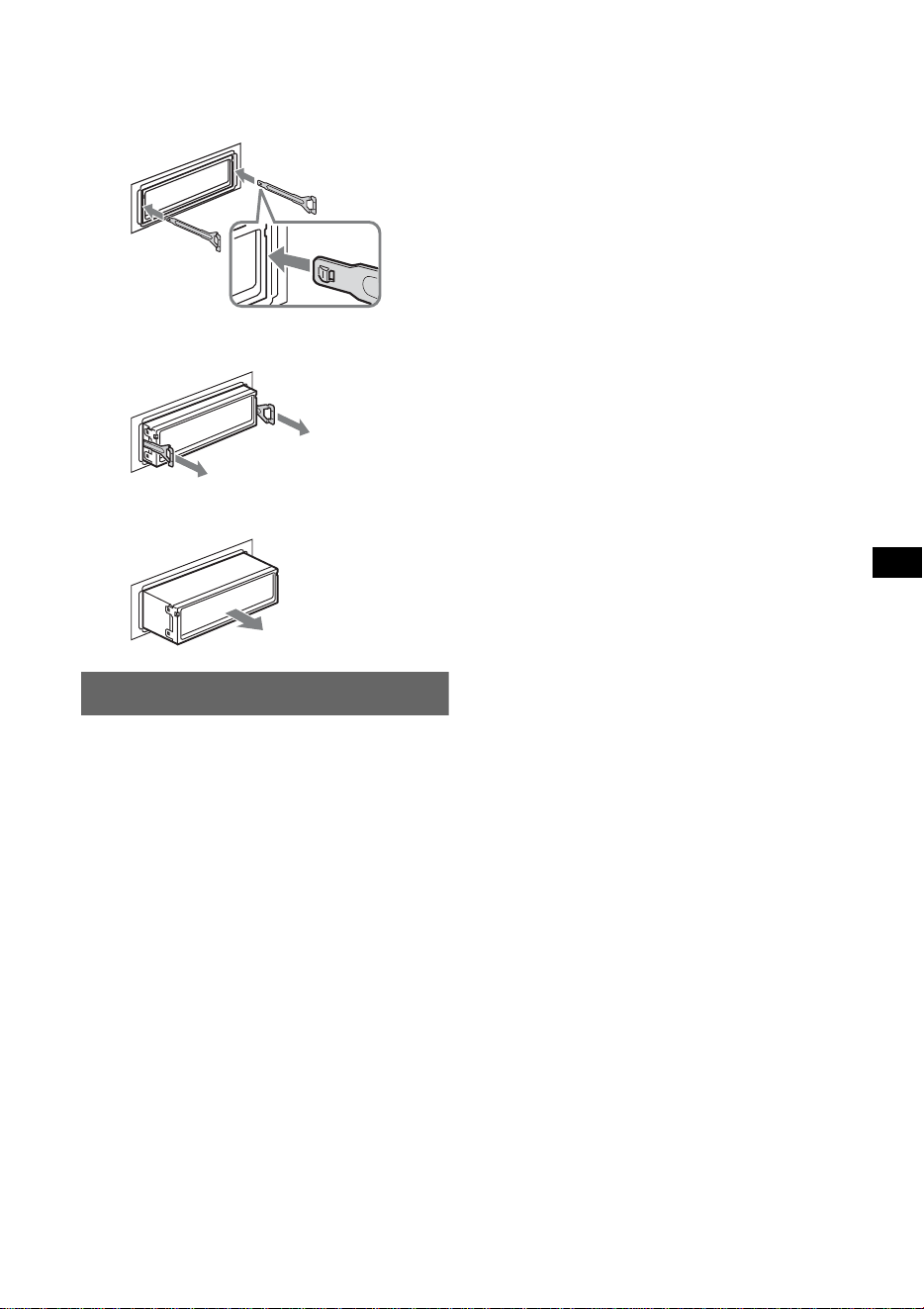

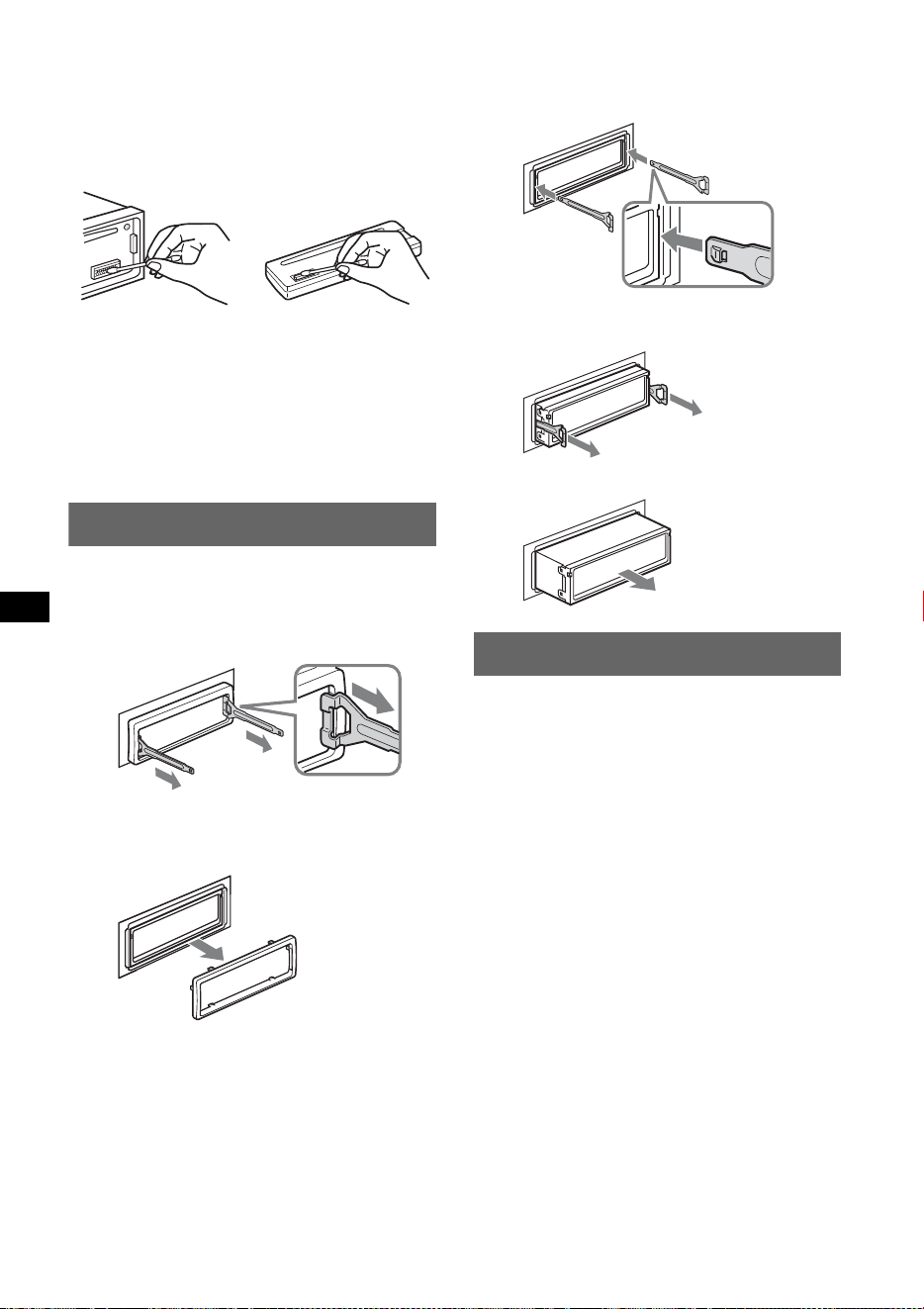

Para obtener más información, consulte “Extracción
del marco de protección y del soporte ()”.
Conserve las llaves de liberación para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
Ejemplo de conexiones
Notas (-
A
)
Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplificador.
La alarma sonará únicamente si se utiliza el amplificador
incorporado.
Sugerencia (-
B
)
Al conectar únicamente un solo cambiador de CD/MD u otros
dispositivos opcionales, conéctelos directamente a esta unidad.
Para conectar dos o más cambiadores de CD/MD u otros
dispositivos opcionales, se precisa el selector de fuente XA-C40
(no suministrado).
Diagrama de conexión
A una superficie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y
después los cables amarillo, y rojo de entrada de alimentación.
Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplificador de señal de la antena
Notas
Si no se dispone de antena motorizada ni de amplificador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
Si el automóvil dispone de una antena de FM/AM
incorporada en el cristal trasero o lateral, consulte “Notas
sobre los cables de control y de fuente de alimentación”.
A AMP REMOTE IN de un amplificador de
potencia opcional
Esta conexión es sólo para amplificadores. La conexión de
cualquier otro sistema puede dañar la unidad.
Al cable de interfaz de un teléfono para
automóvil
Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio del
interruptor de la llave de encendido
Notas
Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.
Si el automóvil dispone de una antena de FM/AM
incorporada en el cristal trasero o lateral, consulte “Notas
sobre los cables de control y de fuente de alimentación”.
Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superficie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
El cable de control de la antena motorizada (azul) suministrará
cc de + 12 V cuando conecte la alimentación del sintonizador.
Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal trasero o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplificador de
antena existente. Para obtener más información, consulte a su
distribuidor.
Con esta unidad no es posible utilizar una antena motorizada sin
caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague el
interruptor de encendido.
Notas sobre la conexión de los altavoces
Antes de conectar los altavoces, desconecte la alimentación de
la unidad.
Utilice altavoces con una impedancia de 4 a 8 con la
capacidad de potencia adecuada para evitar que se dañen.
No conecte los terminales de altavoz al chasis del automóvil, ni
conecte los terminales del altavoz derecho con los del izquierdo.
No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
No intente conectar los altavoces en paralelo.
Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplificadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
Para evitar fallas de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si la unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplificador no están conectados correctamente,
aparecerá “FAILURE” en la pantalla. En tal caso compruebe la
conexión de ambos dispositivos.
©
2008 Sony Corporation Printed in Thailand
Supplied with XA-C40
Fourni avec le XA-C40
Suministrado con el XA-C40
* not supplied
non fourni
no suministrado
Loading ...
