1997 by Sony Corporation
3-859-576-11 (1)
Operating Instructions
Manual de instrucciones
Bruksanvisning
Manual de instruções
EN
FM/MW/LW
Cassette Car
Stereo
XR-3750
For installation and connections, see the supplied installation/connections
manual.
Con respecto a la instalación y las conexiones, consulte el manual de Instalación/
Conexiones suministrado.
Vi hänvisar till det medföljande häftet angående montering/anslutningar.
Para a instalação e as ligações, consulte o manual de instalação/ligações
fornecido.
ES
S
P
2
EN
Welcome!
Thank you for purchasing the Sony Cassette
Car Stereo. This unit lets you enjoy a variety of
features by using a rotary remote.
3
EN
Additional Information
Precautions........................................................... 9
Maintenance....................................................... 10
Dismounting the unit ....................................... 11
The rotary remote labels .................................. 11
Location of controls .......................................... 12
Specifications ..................................................... 13
Troubleshooting guide ..................................... 14
Index ................................................................... 15
Table of contents
Getting Started
Resetting the unit ................................................ 4
Detaching the front panel .................................. 4
Setting the clock .................................................. 5
Cassette Player
Listening to a tape ............................................... 5
Playing a tape in various modes ....................... 6
Radio
Memorising stations automatically
— Best Tuning Memory (BTM) ................... 7
Memorising only the desired stations.............. 7
Receiving the Memorised stations.................... 7
Other Functions
Adjusting the sound characteristics ................. 8
Muting the sound................................................ 8
Changing the sound and beep tone ................. 8
4
EN
Attaching the front panel
Attach part A of the front panel to part B of
the unit as illustrated and push until it clicks.
Notes
• Make sure the front panel is the right way up when
attaching it to the unit as it cannot be attached upside
down.
• Do not press the front panel hard against the unit when
attaching it to the unit. It can easily be attached by
pressing it lightly against the unit.
• When you carry the front panel with you, put it in the
supplied front panel case.
• Do not press hard or give excessive pressure to the
display windows of the front panel.
• Do not expose the front panel to direct sunlight, heat
sources such as hot air ducts or leave it in a humid place.
Never leave it on the dashboard etc. of a car parked in
direct sunlight where there may be a considerable rise in
temperature inside the car.
Caution alarm
If you turn the ignition key to the OFF position
without removing the front panel, the caution
alarm will beep for a few seconds (only when
the POWER SELECT switch is set to the A
position).
Getting Started

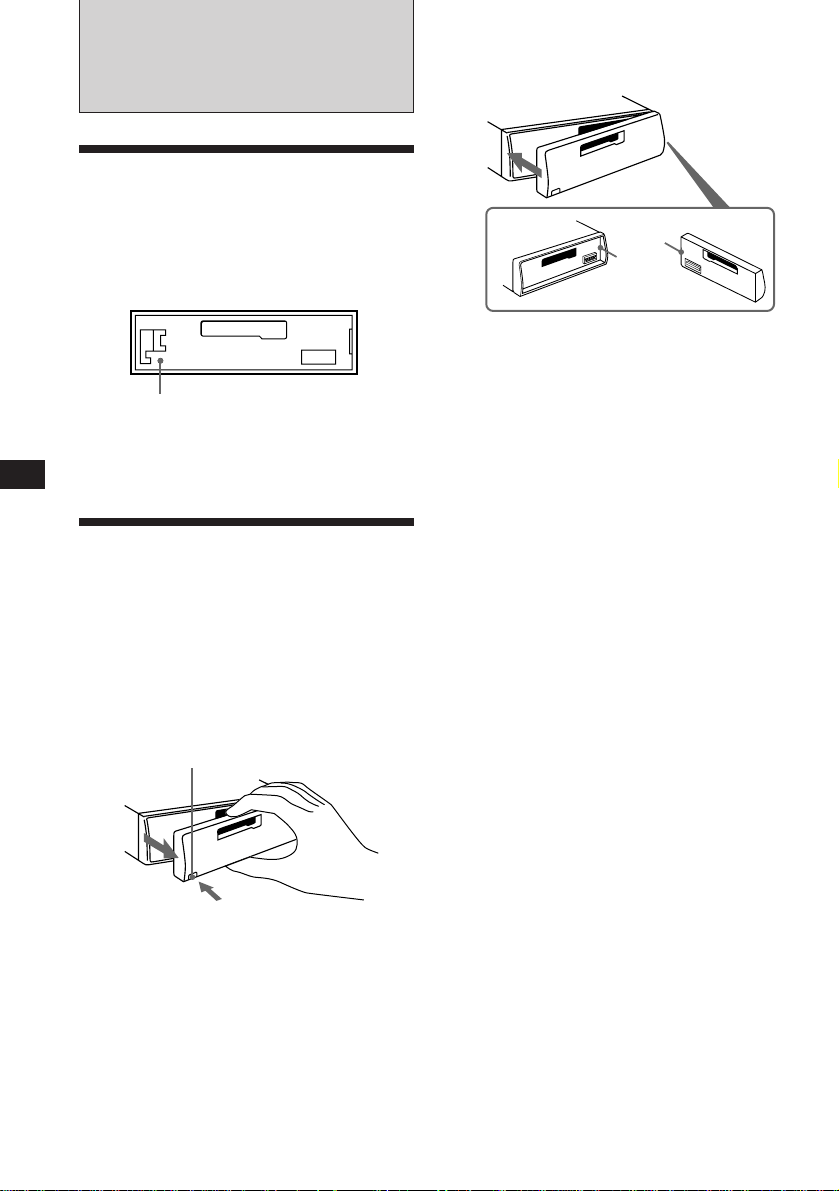

Resetting the unit
Before operating the unit for the first time or
after replacing the car battery, you must reset
the unit.
Press the reset button with a pointed object,
such as a ballpoint pen.
Note
Pressing the reset button will erase all the Memorised
programme and memory functions.
Detaching the front panel
The front panel of this unit can be detached to
prevent the unit from being stolen.
1 Press (OFF).
2 Press (RELEASE) to open up the front
panel, and detach the panel by pulling it
towards you.
Notes
• Be sure not to drop the panel when detaching it from the
unit.
• If you press (RELEASE) to detach the panel while the
unit is still turned on, the power will automatically turn
off to protect the speakers from being damaged.
B
A
Reset button
(RELEASE)
5
EN
Setting the clock
The clock has a 24-hour digital indication.
For example, setting it to 10:08
1 Press (OFF) or (DSPL) during operation.
2 Press (DSPL) for two seconds.
1 Set the hour digits.
2 Press (SEL) momentarily.
3 Set the minute digits.
3 Press (DSPL) momentarily.
Note
If the POWER SELECT switch on the top of the unit is set
to the B position, the clock cannot be set unless the power
is turned on. Set the clock after you have turned on the
radio.
The hour digit flashes.
To go backward
To go forward
The minutes digits flashes.
To go backward
To go forward
The clock starts.
Getting Started/Cassette Player
Cassette Player
Listening to a tape
Insert a cassette.
Playback will start automatically.
If a cassette is already inserted, press
(SOURCE) repeatedly until “TAPE” is
displayed.
The side facing up is being played.
The side facing down is being played.
Tip
To change the tape transport direction, press (MODE)
(*) during tape playback.
Fast-winding the tape
During playback, press either side of
(SEEK/AMS) for two seconds.
To start playback during fast-forwarding or
rewinding, press (MODE) (*).
Press
(OFF)
6
To
Stop playback
Eject the cassette
Fast-forward
Rewind
100
1000
1000
1008
1008
TAPE
TAPE
SEEK
AMS
6
EN
SEEK
AMS
To locate the succeeding tracks
To locate the preceding tracks
Switching to the radio while fast-
winding a tape
— Automatic Tuner Activation (ATA)
Press (5) during playback.
“ATA” appears on the display.
When fast-forwarding or rewinding with
(SEEK/AMS) for two seconds, the tuner will
turn on automatically.
To cancel this function, press (5).
Skipping blanks during tape
playback — Blank skip
Press (6) during playback.
“BL.SKIP” appears on the display.
Blanks longer than eight seconds will
automatically be skipped during tape
playback.
To cancel this function, press (6).
Playing a CrO2 or metal tape
Press (4) when you want to listen to a
CrO2 (TYPE II) or metal (TYPE IV) tape.
“MTL” appears on the display.
To cancel this function, press (4).
Locating the beginning of a track
— Automatic Music Sensor (AMS)
You can skip up to nine tracks at one time.
During playback, press either side of
(SEEK/AMS) momentarily.
Note
The AMS function may not work when :
• the blanks between tracks are shorter than 4 seconds
• there is noise between tracks
• there are long sections of low volume or quiet sections.
Changing the displayed items
Each time you press (DSPL) momentarilly
during tape playback, the displayed item
changes as follows:
z Tape playback z Clock z Frequency*
* While the ATA function is activated.
Playing a tape in various
modes
Searching for the desired track
— Intro scan
Press (1) during playback.
“INTRO” appears on the display.
The first 10 seconds of all the tracks are played.
When you find the desired track, press again.
The unit returns to the normal playback mode.
Playing tracks repeatedly
— Repeat play
Press (2) during playback.
“REP” appears on the display.
When the current played track is over, it will
be played again from the beginning.
To cancel this mode, press again.
7
EN
Cassette Player/Radio
Memorising only the
desired stations
Up to 6 stations on each band (FM1, FM2, FM3,
MW and LW) can be stored on the preset
number buttons in the order of your choice.
Therefore, 18 FM stations can be Memorised.
If you try to store another station on the same
preset number button, the previously stored
station will be erased.
1 Press (SOURCE) repeatedly to select the
tuner.
2 Press (MODE) repeatedly to select the
band.
3 Press (SEEK/AMS) to search for the
station you wish to store on a preset
number button.
4 Press the desired preset number button
((1) to (6)) for two seconds.
The number of the selected preset number
button appears on the display.
Receiving the Memorised
stations
1 Press (SOURCE) repeatedly to select the
tuner.
2 Press (MODE) repeatedly to select the
band.
3 Press the preset number button ((1) to
(6)) momentarily on which the desired
station is stored.
Radio
Memorising stations
automatically
— Best Tuning Memory (BTM)
This function selects from the currently
received band the stations with the strongest
signals and Memorises them in order of their
frequency.
PREVENTING ACCIDENTS!
When tuning in while driving, use the
automatic tuning instead of manual tuning.
1 Press (SOURCE) repeatedly to select the
tuner.
Each time you press (SOURCE), the source
changes as follows:
TAPE ˜ TUNER
2 Press (MODE) repeatedly to select the
band.
Each time you press (MODE), the band
changes as follows:
FM1 n FM2 n FM3 n MW n LW
3 Press (BTM) for two seconds.
Notes
• The unit will not store stations with weak signals on the
preset number buttons. If there are only a few stations
received, some preset number buttons will remain empty.
• When there is a preset number indicated on the display,
the unit will store stations on all preset number buttons
from the one currently displayed.
8
EN
Changing the displayed items
Each time you press (DSPL), the display
changes between the frequency and the clock.
If you cannot tune in a preset
station
Press either side of (SEEK/AMS)
momentarily to search for the station
(automatic tuning).
Scanning stops when a station is received.
Press either side of the button repeatedly
until the desired station is received.
Note
If the automatic tuning stops too frequently, press
(LCL) to lights up “LCL” on the display (local seek mode).
Only the stations with relatively strong signals can be
tuned in.
Tip
If you know the frequency, press and hold either side of
(SEEK/AMS) until the desired station is received (manual
tuning).
Other Functions
Adjusting the sound
characteristics
1 Select the item you want to adjust by
pressing (SEL) repeatedly.
VOL (volume) n BAS (bass) n TRE
(treble) n BAL (balance) n FAD (fader)
2 Adjust the selected item by pressing
either (+) or (–).
Adjust within three seconds after selecting.
(After three seconds the button will again
serve as the volume control button.)
Muting the sound
Press (MUTE).
The “MUTE” indication flashes.
To restore the previous volume level, press
again.
Changing the sound and
beep tone

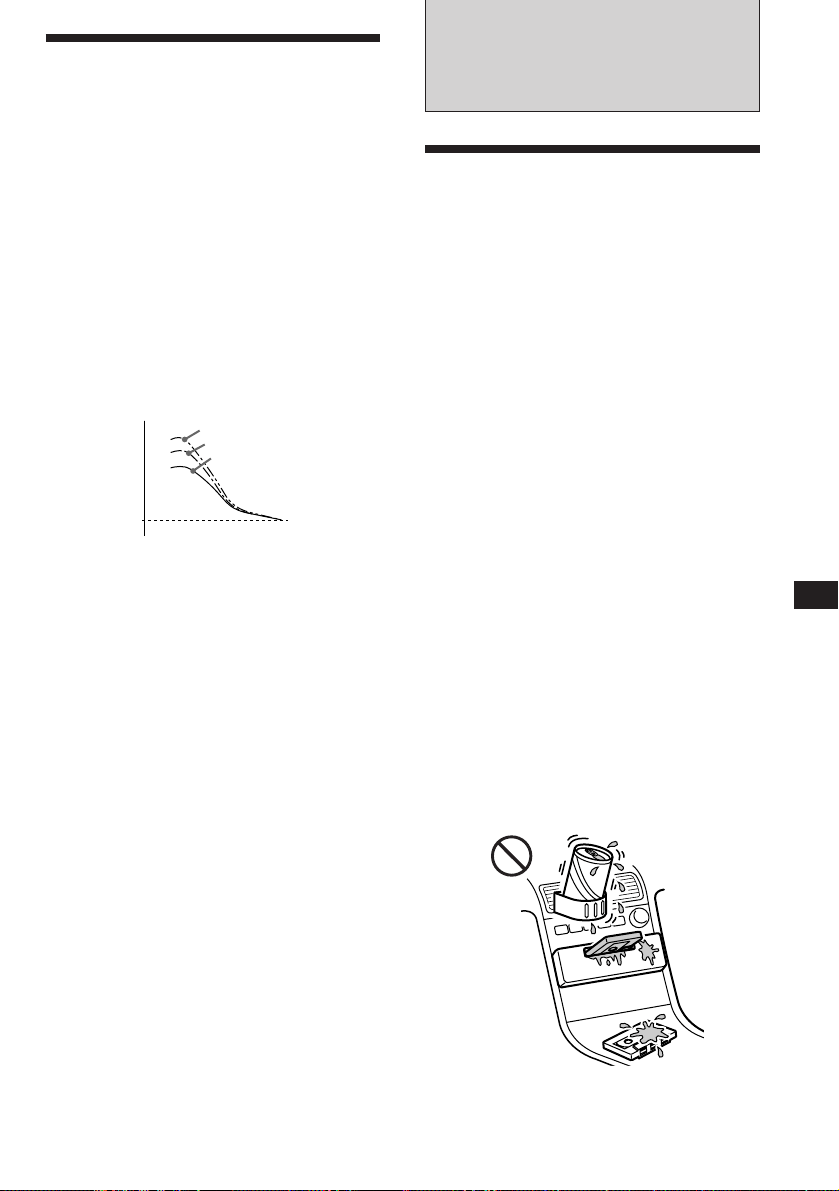

Boosting the bass sound — D-Bass
To enjoy clear and powerful bass sound, you
can boost only the low frequency signal with a
sharp curve. This is the effect you get when
use an optional subwoofer system.
For example, you can hear the bass line more
clearly even if the vocal sound is the same
volume. You can emphasize and adjust the
bass sound easily with the D-BASS control.
9
EN
Additional
Information
Precautions
• If your car was parked in direct sunlight
resulting in a considerable rise in
temperature inside the car, allow the unit to
cool off before operating it.
• If no power is being supplied to the unit,
check the connections first. If everything is in
order, check the fuse.
• If no sound comes from the speakers of a
2-speaker system, set the fader control to the
center position.
• When the tape is played back for a long
period, the cassette may become warm
because of the built-in power amplifier.
However, this is not a sign of malfunction.
If you have any questions or problems
concerning your unit that are not covered in
this manual, please consult your nearest Sony
dealer.
To maintain high quality sound
If you have drink holders near your audio
equipment, be careful not to splash juice or
other soft drinks onto the car audio. Sugary
residues on this unit or cassette tapes may
contaminate the playback heads, reduce the
sound quality, or prevent sound reproduction
altogether.
Cassette cleaning kits cannot remove sugar
from the tape heads.
Adjusting the bass curve
Turn the D-BASS control to adjust the
bass level (1, 2 or 3).
“D-BASS” appears in the display.
To cancel, turn the control to the OFF position.
Muting the beep tone
Press (6) while pressing (SEL).
To obtain the beep tone again, press these
buttons again.
Analog D-BASS
Level
Frequency (Hz)
0dB
D-BASS 3
D-BASS 2
D-BASS 1
Radio/Other Functions/Additional Information
10
EN
Notes on Cassettes
Cassette care
• Do not touch the tape surface of a cassette, as
any dirt or dust will contaminate the heads.
• Keep cassettes ataryway from equipment
with built-in magnets such as speakers and
amplifiers, as erasure or distortion on the
recorded tape could occur.
• Do not expose cassettes to direct sunlight,
extremely cold temperatures or moisture.
• Slack in the tape may cause the tape to be
caught in the machine. Before you insert the
tape, use a pencil or similar object to turn the
reel and take up any slack.
• Distorted cassettes and loose labels can cause
problems when inserting or ejecting tapes.
Remove or replace loose labels.
Cassettes longer than 90 minutes
The use of cassettes longer than 90 minutes is
not recommended except for long continuous
play. The tapes used for these cassettes are
very thin and tend to be stretched easily.
Frequent playing and stopping of these tapes
may cause them to be pulled into the cassette
deck mechanism.
Slack
Maintenance
Fuse Replacement
When replacing the fuse, be sure to use one
matching the amperage rating stated on the
fuse. If the fuse blows, check the power
connection and replace the fuse. If the fuse
blows again after replacement, there may be an
internal malfunction. In such a case, consult
your nearest Sony dealer.
Warning
Never use a fuse with an amperage rating
exceeding the one supplied with the unit as
this could damage the unit.
Cleaning the Connectors
The unit may not function properly if the
connectors between the unit and the front
panel are not clean. In order to prevent this,
open the front panel by pressing (RELEASE),
then detach it and clean the connectors with a
cotton swab dipped in alcohol. Do not apply
too much force. Otherwise, the connectors may
be damaged.
Fuse (10 A)
Main unit
Back of the front panel
11
EN
Dismounting the unit
1
2
3
4
Release key (supplied)
Additional Information
The rotary remote labels
You can control this unit with the optional
rotary remote (RM-X2S).
Some labels are supplied with the rotary
remote. Attach that label which matches the
functions of the master unit and the mounting
position of the rotary remote.
When you mount the rotary remote, attach the
label in the illustration below.
SEL
DSPL
MODE
SEL
DSPL
MODE
12
EN
Location of controls
Refer to the pages for further details.
1 SEEK/AMS button 5, 6, 7, 8
2 SOURCE button (TAPE/TUNER) 5, 7
3 (+)(–) (volume/bass/treble/balance/
fader control) button 5, 8
4 MODE (*) button
During tuner reception:
BAND select 7
During tape playback:
Transport direction change 5
5 POWER SELECT switch (located on the
top of the unit)
See “POWER SELECT Switch” in the
Installation/Connections manual.
6 OFF button 4, 5
7 6 (eject) button 5
8 During radio reception:
Preset number buttons 7
During tape playback:
(1) INTRO button 6
(2) REPEAT button 6
(4) MTL (Metal) button 6
(5) ATA (Automatic Tuner
Activation) button 6
(6) BL.SKIP (Blank Skip) button 6
9 RELEASE (front panel release) button
4, 10
!º Reset button (located on the front side
of the unit hidden by the front panel)
Press this button when you use this unit
for the first time, when you have changed
the car battery, or when the buttons of this
unit do not function properly.
!¡ MUTE button 8
!™ SEL (control mode select) button 5, 8, 9
!£ Display window
!¢ BTM (Best tuning memory) button 7
!∞ DSPL (display mode change/time set)
button 5, 6, 8
!§ LCL button 8
!¶ D-BASS control 8
RELEASE
D-BASS
MODE
SEEK
AMS
SEL
SOURCE
MUTE
OFF
213
546
INTRO REPEAT
ATA BL.SKIP
BTM LCL
OFF
1
2
3
DSPL
MTL
13
EN
Specifications
Cassette player section
Tape track 4-track 2-channel stereo
Wow and flutter 0.08 % (WRMS)
Frequency response 30 – 20,000 Hz
Signal-to-noise ratio 58 dB (TYPE I)
61 dB (TYPE II, IV)
Tuner section
FM
Tuning range 87.5 – 108.0 MHz
Antenna terminal External antenna connector
Intermediate frequency 10.7 MHz
Usable sensitivity 8 dBf
Selectivity 75 dB at 400 kHz
Signal-to-noise ratio 65 dB (stereo),
68 dB (mono)
Harmonic distortion at 1 kHz
0.5 % (stereo),
0.3 % (mono)
Separation 35 dB at 1 kHz
Frequency response 30 – 15,000 Hz
Capture ratio 2 dB
MW/LW
Tuning range MW: 531 – 1,602 kHz
LW: 153 – 281 kHz
Antenna terminal External antenna connector
Intermediate frequency 10.71 MHz/450kHz
Sensitivity MW: 30 µV
LW: 50 µV
Power amplifier section
Outputs Speaker outputs
(sure seal connectors)
Speaker impedance 4 – 8 ohms
Maximum power output 35 W × 4 (at 4 ohms)
General
Tone controls Bass ±8 dB at 100 Hz
Treble ±8 dB at 10 kHz
Power requirements 12 V DC car battery
(negative ground)
Dimensions Approx. 188 × 58 × 181
mm (w/h/d)
Mounting dimensions Approx. 182 × 53 × 164 mm
(w/h/d)
Mass Approx. 1.2 kg
Supplied accessories Parts for installation and
connections (1 set)
Front panel case (1)
Optional accessories Rotary remote
RM-X2S
RCA pin cord
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Design and specifications are subject to change without
notice.
Additional Information
14
EN
Troubleshooting guide
The following checklist will assist in the correction of most problems you may encounter with your
unit.
Before going through the checklist below, refer to the operating procedures.
General
Cause/Solution
• Adjust the volume with (+).
• Set the fader control to the center position for 2-speaker
systems.
Remove the front panel and clean the connectors. See “Cleaning
the Connectors” in “Maintenance” for details.
The beep tone is muted.
Problem
No sound.
Indications do not appear on
the display.
No beep tone.
Tape playback
Cause/Solution
Contamination of the tape head. n Clean the head.
• There is noise in the space between tracks.
• A blank space is too short (less than four seconds).
• + on (SEEK/AMS) is pressed immediately before the
following track.
• = on (SEEK/AMS) is pressed immediately after the track
starts.
• A long pause, or a passage of low frequencies or very low
sound level is treated as a blank space.
Problem
Playback sound is distorted.
The AMS does not operate
correctly.
Radio reception
Problem
Preset tuning is not possible.
Automatic tuning is not possible.
Cause/Solution
• Store the correct frequency.
• The broadcast is too weak.
The broadcast is too weak. n Use manual tuning.
If the above-mentioned solutions do not help to improve the situation, consult your nearest Sony
dealer.
15
EN
A
Automatic Music Sensor (AMS) 6
Automatic tuning 8
Automatic Tuner Activation (ATA) 6
B
Balance 8
Bass 8
Best Tuning Memory (BTM) 7
Blank skip 6
C
Caution alarm 4
Clock 5
D, E
D-BASS (D-Bass) 8
Display 6
F, G, H
Fader 8
Fast-forward 5
Front panel 4
Fuse 10
I, J, K
Intro scan 6
L
Local seek mode (LCL) 8
M, N, O, P, Q
Manual tuning 8
METAL 6
Mute 8
R, S
Radio 7
Repeat play 6
Reset 4
Rewind 5
Rotary remote 11
T, U, V, W, X, Y, Z
Tape playback 5
Treble 8
Index
Additional Information
2
ES
¡Bienvenido!
Enhorabuena por la adquisición del sistema
estéreo de cassettes para automóvil de Sony.
Esta unidad permite disfrutar de diversas
funciones mediante un control remoto
giratorio.
3
ES
Indice
Procedimientos iniciales
Restauración de la unidad ................................. 4
Extracción del panel frontal............................... 4
Puesta en hora del reloj ...................................... 5
Reproductor de cassettes
Escucha de cintas ................................................ 5
Reproducción de la cinta en varios modos ..... 6
Radio
Memorización automática de emisoras
— Función de memorización de la mejor
sintonía (BTM)................................................ 7
Memorización de las emisoras deseadas ......... 7
Recepción de emisoras memorizadas .............. 7
Otras funciones
Ajuste de las características del sonido............ 8
Silenciamiento rápido del sonido ..................... 8
Cambio de los ajustes de sonido y tono del
pitido ............................................................... 9
Información complementaria
Precauciones ........................................................ 9
Mantenimiento .................................................. 10
Desmontaje de la unidad ................................. 11
Etiquetas del mando rotativo .......................... 11
Ubicación de los controles ............................... 12
Especificaciones................................................. 13
Guía para la solución de problemas ............... 14
Indice alfabético ................................................ 15
4
ES
Procedimientos
iniciales

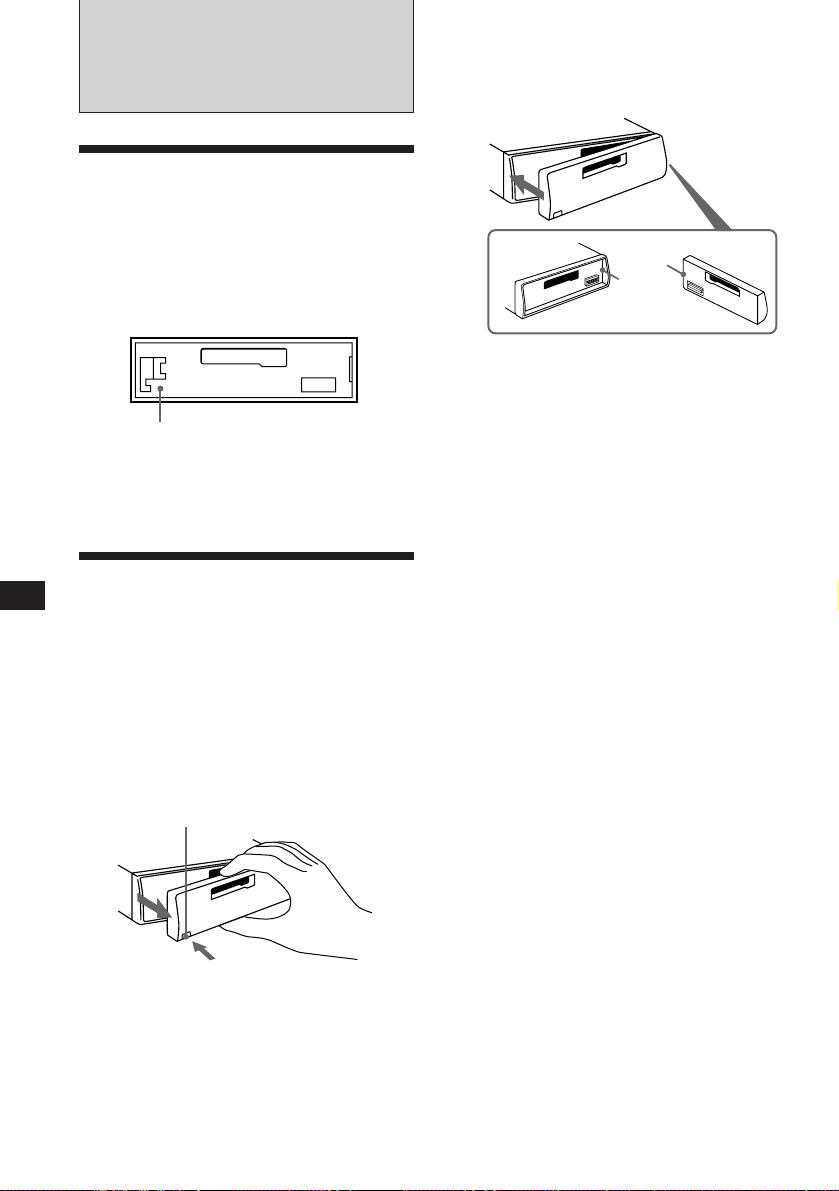

Restauración de la unidad
Antes de emplear la unidad por primera vez, o
bien después de sustituir la batería del
automóvil, es necesario restaurar dicha
unidad.
Presione la tecla de restauración con un objeto
puntiagudo, como un bolígrafo.
Nota
Al presionar la tecla de restauración se borrarán todos los
programas memorizados y las funciones de memoria.
Extracción del panel
frontal
Es posible extraer el panel frontal de la unidad
para evitar que lo roben.
1 Presione (OFF).
2 Presione (RELEASE) para abrir el panel
frontal y desmóntelo tirando hacia fuera.
Notas
• Tenga cuidado de no dejar caer el panel frontal cuando lo
extraiga de la unidad.
• Si presiona (RELEASE) para extraer el panel frontal con
la alimentación de la unidad conectada, ésta se
desconectará automáticamente a fin de evitar que se
dañen los altavoces.
Inserción del panel frontal
Fije la parte A del panel frontal a la parte B
de la unidad tal como muestra la ilustración y
ejerza presión hasta oír un chasquido.
Notas
• Cerciórese de colocar correctamente el panel frontal en la
unidad, ya que no podrá fijarse al revés.
• No presione el panel frontal a la fuerza contra la unidad
cuando lo inserte en la misma. El panel podrá insertarse
con facilidad presionándolo ligeramente contra la unidad.
• Para llevar consigo el panel frontal, métalo en la caja
para el mismo suministrada.
• No aplique demasiada fuerza sobre el visor del panel
frontal.
• No exponga el panel frontal a la luz solar directa, fuentes
térmicas tales como conductos de aire caliente, ni lo deje en
lugares húmedos. No lo deje nunca en el salpicadero, etc.
con el automóvil aparcado al sol, porque la temperatura del
interior del mismo podría aumentar considerablemente.
Alarma de aviso
Si pone en OFF la llave de encendido sin haber
extraído el panel frontal, se activará la alarma
de aviso, y durante algunos segundos sonará
un pitido (solamente cuando el selector
POWER SELECT esté en la posición A).
A
B
Tecla de restauración
(RELEASE)
5
ES
Puesta en hora del reloj
El reloj posee una indicación digital de 24
horas.
Por ejemplo, ajuste el reloj en 10:08
1 Presione (OFF) o (DSPL) durante el
funcionamiento.
2 Presione (DSPL) durante dos segundos.
1 Ajuste los dígitos de la hora.
2 Presione ligeramente (SEL).
3 Ajuste los dígitos de los minutos.
3 Presione ligeramente (DSPL).
Nota
Si el selector POWER SELECT de la parte superior de la
unidad se ajusta en la posición B, no es posible poner en
hora el reloj a no ser que la alimentación esté activada.
Ponga en hora el reloj cuando haya encendido la radio.
Los dígitos de los minutos parpadean.
Los dígitos de la hora parpadean.
Para avanzar
Para retroceder
Para avanzar
Para retroceder
El reloj comienza a funcionar.
Reproductor de
cassettes
Escucha de cintas
Inserte el cassette.
La reproducción se iniciará de forma
automática.
Si ya ha insertado un cassette, presione
(SOURCE) varias veces hasta que aparezca
“TAPE”.
La cara superior está reproduciéndose.
La cara inferior está reproduciéndose.
Consejo
Para cambiar la dirección de transporte de cinta, presione
(MODE) (*) durante la reproducción.
Bobinado rápido de cintas
Durante la reproducción, presione
cualquier lado de (SEEK/AMS) durante
dos segundos.
Para iniciar la reproducción durante el
rebobinado o el avance rápido, presione
(MODE) (*).
Procedimientos iniciales/Reproductor de cassettes
Presione
(OFF)
6
Para
Detener la reproducción
Expulsar el cassette
Avance rápido
Rebobinado
SEEK
AMS
100
1000
1000
1008
1008
TAPE
TAPE
6
ES
Localización del comienzo de los
temas
— Sensor de música automático (AMS)
Es posible omitir un máximo de nueve temas
de una vez.
Durante la reproducción, presione
momentáneamente cualquier lado de
(SEEK/AMS).
Nota
La función AMS puede no activarse si:
• el espacio en blanco entre temas es inferior a 4 segundos.
• hay ruido entre los temas.
• existen largas secciones con volumen bajo, o bien
secciones sin sonido.
Cambio de los elementos
mostrados
Cada vez que presione (DSPL)
momentáneamente durante la reproducción de
la cinta, los elementos mostrados cambian de
la siguiente forma:
* Mientras la función ATA esté activada.
Reproducción de la cinta
en varios modos
Búsqueda de un tema determinado
— Función de exploración de
introducciones
Presione (1) durante la reproducción.
“INTRO” aparece en el visor.
Se reproducen los 10 primeros segundos de
todos los temas.
Cuando localice el tema que desee, vuelva a
presionar la tecla. La unidad vuelve al modo
de reproducción normal.
Reproducción repetida de temas
— Función de reproducción repetida
Presione (2) durante la reproducción.
Aparece “REP” en el visor.
Cuando finalice la reproducción del tema
actual, éste volverá a reproducirse desde el
principio.
Para cancelar este modo, vuelva a presionar la
tecla.
Sintonización de la radio durante el
bobinado rápido de cintas
— Activación automática del
sintonizador (ATA)
Presione (5) durante la reproducción.
“ATA” aparece en el visor.
Al utilizar (SEEK/AMS) para el avance rápido o
el rebobinado de la cinta durante dos segundos,
el sintonizador se activará automáticamente.
Para cancelar esta función, presione (5).
Omisión de los espacios en blanco
durante la reproducción de cintas
— Omisión de espacios en blanco
Presione (6) durante la reproducción.
“BL.SKIP” aparece en el visor.
Los espacios en blanco superiores a ocho
segundos se omitirán automáticamente
durante la reproducción de cintas.
Para cancelar esta función, presione (6).
Reproducción de cintas de cromo o
de metal
Presione (4) si desea escuchar una cinta
de cromo (TYPE II) o de metal (TYPE IV).
El visor muestra “MTL”.
Para cancelar esta función, presione (4).
Para localizar los temas posteriores
Para localizar los temas anteriores
SEEK
AMS
” Reproducción de cintas ” Reloj
Frecuencia* “
7
ES
Memorización de las
emisoras deseadas
Podrá almacenar en la memoria hasta 6
emisoras de cada banda (FM1, FM2, FM3, MW,
y LW) en las teclas numéricas de memorización
en el orden que desee. De esta forma, pueden
memorizarse 18 emisoras en FM.
Si intenta almacenar otra emisora en la misma
tecla numérica de memorización, la
previamente almacenada se borrará.
1 Presione (SOURCE) varias veces para
seleccionar el sintonizador.
2 Presione (MODE) varias veces para
seleccionar la banda.
3 Presione (SEEK/AMS) para buscar la
emisora que quiere programar en una
tecla numérica de memorización.
4 Presione la tecla numérica de
memorización que desee ((1) a (6))
durante dos segundos.
El número de la tecla numérica de
memorización seleccionada aparecerá en el
visor.
Recepción de emisoras
memorizadas
1 Presione (SOURCE) varias veces para
seleccionar el sintonizador.
2 Presione (MODE) varias veces para
seleccionar la banda.
3 Presione un instante la tecla numérica de
memorización ((1) a (6)) en la que está
programada la emisora deseada.
Cambio de los elementos
mostrados
Cada vez que presione (DSPL), la indicación
cambia entre la frecuencia y el reloj.
Reproductor de cassettes/Radio
Radio
Memorización automática
de emisoras
— Función de memorización de la mejor
sintonía (BTM)
Esta función buscará las emisoras de señal más
intensa dentro de la banda actualmente
seleccionada y las memorizará por orden de su
frecuencia.
¡PARA EVITAR ACCIDENTES!
Durante la conducción se recomienda emplear
la función de sintonización automática en vez
de la manual.
1 Presione (SOURCE) varias veces para
seleccionar el sintonizador.
Cada vez que presione (SOURCE), los
elementos del visor cambian de la siguiente
forma:
TAPE ˜ TUNER
2 Presione (MODE) varias veces para
seleccionar la banda.
Cada vez que presione (MODE), la banda
cambia de la siguiente forma:
FM1 n FM2 n FM3 n MW n LW
3 Presione (BTM) durante dos segundos.
Notas
• La unidad no almacenará en las teclas numéricas de
memorización emisoras de señales débiles. Si se reciben
pocas emisoras, algunos de las teclas mencionadas
permanecerán vacías.
• Cuando se indique un número de memorización en el
visor, la unidad almacenará emisoras en las teclas
numéricas de memorización a partir de la del número
visualizado.
8
ES
Si no es posible sintonizar una
emisora memorizada
Presione ligeramente cualquier lado de
(SEEK/AMS) para buscar la emisora
(sintonización automática).
La exploración se detiene al recibirse una
emisora. Presione cualquier lado de la tecla
varias veces hasta recibir la emisora que
desee.
Nota
Si la sintonización automática se detiene con demasiada
frecuencia, presione (LCL) hasta que “LCL” se ilumine en
el visor (modo de búsqueda local). Sólo podrán sintonizarse
emisoras con señales relativamente intensas.
Consejo
Si conoce la frecuencia, mantenga presionado cualquier
lado de (SEEK/AMS) hasta recibir la emisora que desee
(sintonización manual).
Otras funciones
Ajuste de las
características del sonido
1 Seleccione el elemento que desee ajustar
presionando repetidamente (SEL).
VOL (volumen) n BAS (graves) n TRE
(agudos) n BAL (equilibrio) n FAD
(equilibrio entre los altavoces delanteros y
traseros)
2 Ajuste el elemento seleccionado
presionando (+) o (–).
Realice el ajuste antes de que transcurran tres
segundos desde la selección (después de tres
segundos, la tecla volverá a funcionar como
tecla de control de volumen).
Silenciamiento rápido del
sonido
Presione (MUTE).
La indicación “MUTE” parpadea.
Para restaurar el nivel previo de volumen,
vuelva a presionarla.
9
ES
Radio/Otras funciones/Información complementaria
Cambio de los ajustes de
sonido y tono del pitido
Refuerzo de los graves — D-bass
Es posible disfrutar de graves intensos y
nítidos. La función D-bass puede reforzar sólo
la señal de frecuencias bajas con una curva
marcada. Este efecto es similar al obtenido
cuando se utiliza un sistema opcional de
altavoces potenciadores de graves.
Es posible escuchar la línea de graves con
mayor nitidez aunque el sonido vocal se
encuentre al mismo nivel. Igualmente, es
posible enfatizar y ajustar los graves
fácilmente con el control D-BASS.
Ajuste de la curva de graves
Gire el control D-BASS para ajustar el
nivel de graves (1, 2 o 3).
“D-BASS” aparece en el visor.
Para cancelar esta acción, sitúe el control en la
posición OFF.
Silenciaminto de los pitidos
Presione (6) mientras presiona (SEL).
Para volver a activar los pitidos, presione
de nuevo estas teclas.
Frecuencia (Hz)
Nivel
D-BASS analógico
0dB
D-BASS 3
D-BASS 2
D-BASS 1
Información
complementaria
Precauciones
•Si aparca el automóvil bajo la luz solar
directa y se produce un considerable
aumento de temperatura en su interior, deje
que la unidad se enfríe antes de utilizarla.
•Si la unidad no recibe alimentación,
compruebe las conexiones en primer lugar. Si
todo está en orden, examine el fusible.
•Si los altavoces no emiten sonido con un
sistema de dos altavoces, ajuste el control de
equilibrio en la posición central.
•Si reproduce la cinta durante mucho tiempo,
es posible que el cassette se caliente debido al
amplificador de potencia incorporado. Esto
es normal.
Si desea realizar alguna consulta o solucionar
algún problema referentes a la unidad que no
se mencionen en este manual, póngase en
contacto con el proveedor Sony más próximo.
Para mantener una alta calidad de
sonido
Si existen soportes para bebidas cerca del
equipo de audio, tenga cuidado de que no
salpiquen zumos u otras bebidas dulces sobre
el mismo, ya que la existencia de residuos
azucarados en la unidad o en las cintas de
cassette pueden ensuciar los cabezales de
reproducción, reducir la calidad de sonido o
eliminar el sonido de reproducción.
Los kits de limpieza para cassettes no eliminan
las sustancias azucaradas de los cabezales de
cinta.
10
ES
Notas sobre los cassettes
Cuidados de los cassettes
•No toque la superficie de la cinta del cassette,
ya que la suciedad o el polvo ensucian los
cabezales.
•Mantenga los cassettes alejados de equipos
provistos de imanes incorporados, como
altavoces y amplificadores, ya que el sonido
de la cinta grabada podría borrarse o
distorsionarse.
•No exponga los cassettes a la luz solar
directa, a temperaturas extremadamente frías
ni a la humedad.
•La existencia de holguras en la cinta puede
provocar que ésta se enrede en el mecanismo.
Antes de insertarla, utilice un lápiz o un
objeto similar para girar la bobina y eliminar
holguras.
•Los cassettes deformados y las etiquetas mal
adheridas pueden causar problemas al
insertar o expulsar las cintas. Retire o adhiera
con firmeza las etiquetas.
Cassettes de duración superior a 90 minutos
No se recomienda el uso de cassettes de
duración superior a 90 minutos, salvo para
reproducciones extensas y continuas. Las
cintas utilizadas para estos cassettes son muy
finas y tienden a estirarse con facilidad. Las
operaciones frecuentes de reproducción y
parada de estas cintas puede causar que se
enreden en el mecanismo de la platina de
cassettes.
Holgura
Unidad principal
Parte posterior del panel frontal
Mantenimiento
Sustitución del fusible
Al sustiuir el fusible, asegúrese de utilizar uno
que coincida con el amperaje indicado en
dicho fusible. Si el fusible salta, compruebe la
conexión de alimentación y sustitúyalo. Si
después de sustituirlo vuelve a saltar, es
posible que exista un funcionamiento interno
defectuoso. En tal caso, póngase en contacto
con el proveedor Sony más próximo.
Advertencia
No utilice nunca un fusible con un amperaje
superior al del suministrado con la unidad, ya
que ésta podría dañarse.
Limpieza de los conectores
Es posible que la unidad no funcione
correctamente si los conectores de la unidad y
del panel frontal no están limpios. Para evitar
que ocurra esto, abra el panel fontal
presionando (RELEASE) y, a continuación,
extráigalo y limpie los conectores con un
bastoncillo de algodón humedecido en alcohol.
No aplique demasiada fuerza. De otro modo,
podrían dañarse los conectores.
Fusible (10 A)
11
ES
Información complementaria
Desmontaje de la unidad
Llave de liberación
(suministrada)
1
2
3
4
Etiwquetas del mando
rotativo
Usted podrá controlar esta unidad con un
mando rotativo (RM-X2S) opcional.
Con el mando rotativo se suministran ciertos
tipos de etiquetas. Adhiera la etiqueta que
coincida con la función de la unidad principal
y la posición de montaje del mando rotativo.
Cuando monte el mando rotativo, adhiérale la
etiqueta como se muestra en la ilustración
siguiente.
SEL
DSPL
MODE
SEL
DSPL
MODE
12
ES
Ubicación de los controles
Para más información, consulte las páginas.
(4) Tecla de metal (MTL) 6
(5) Tecla de activación automática
del sintonizador (ATA) 6
(6) Tecla de omisión de espacios en
blanco (BL.SKIP) 6
9 Tecla de liberación del panel frontal
(RELEASE) 4, 10
!º Tecla de restauración (situada en la
parte frontal de la unidad oculto por el
panel frontal)
Presiónela cuanda utilice esta unidad por
primera vez, después de cambiar la batería
del automóvil o cuando las teclas de esta
unidad no funcionen correctamente.
!¡ Tecla de silenciamiento (MUTE) 8
!™ Tecla de selección de modo de control
(SEL) 5, 8, 9
!£ Visor
!¢ Tecla de memorización de la mejor
sintonía (BTM) 7
!∞ Tecla de cambio de visualización/puesta
en hora (DSPL) 5, 6, 7
!§ Tecla LCL 8
!¶ Control D-BASS 9
1 Tecla de búsqueda/Sensor de música
automático (SEEK/AMS) 5, 6, 7, 8
2 Tecla SOURCE (CINTA/SINTONIZADOR)
5, 7
3 (+)(–)Tecla de volumen/graves/
agudos/equilibrio entre los altavoces
derechos e izquierdos/equilibrio entre
los altavoces delanteros y traseros 5, 8
4 Tecla MODE (*)
Durante la recepción del sintonizador:
Selección de banda 7
Durante la reproducción de cintas:
Cambio del sentido de cinta 5
5 Selector de alimentación (POWER
SELECT) (situado en la superior de la
unidad)
Consulte “Selector POWER SELECT” del
manual de Instalación/Conexiones.
6 Tecla de desconexión (OFF) 4, 5
7 6 Tecla de expulsión del cassette
(eject) 5
8 Durante la radiorecepción:
Teclas numéricas de memorización de
emisoras 7
Durante la reproducción de una cinta:
(1) Tecla de reproducción
introducciones (INTRO) 6
(2) Tecla de reproducción repetida
(REPEAT) 6
RELEASE
D-BASS
MODE
SEEK
AMS
SEL
SOURCE
MUTE
OFF
213
546
INTRO REPEAT
ATA BL.SKIP
BTM LCL
OFF
1
2
3
DSPL
MTL
13
ES
Especificaciones
Sección del reproductor de
cassettes
Pistas de la cinta 4 pistas, 2 canales, estéreo
Fluctuación y trémolo 0,08 % (ponderación eficaz)
Respuesta en frecuencia 30 – 20.000 Hz
Relación señal-ruido 58 dB (TYPE I)
61dB (TYPE II, IV)
Sección del sintonizador
FM
Gama de sintonía 87,5 – 108,0 MHz
Terminal de antena Conector para antena
exterior
Frecuencia intermedia 10,7 MHz
Sensibilidad útil 8 dBf
Selectividad 75 dB a 400 kHz
Relación señal-ruido 65 dB (estéreo),
68 dB (monoaural)
Distorsión armónica a 1 kHz
0,5 % (estéreo),
0,3 % (monoaural)
Separación entre canales 35 dB a 1 kHz
Respuesta en frecuencia 30 – 15.000 Hz
Relación de captura 2 dB
MW/LW
Gama de sintonía MW: 531 – 1.602 kHz
LW: 153 – 281 kHz
Terminal de antena Conector para antena
exterior
Frecuencia intermedia 10,71 MHz/450 kHz
Sensibilidad MW: 30 µV
LW: 50 µV
Sección del amplificador de
potencia
Salidas Salidas para altavoces
(conectores herméticos de
seguridad)
Impedancia de los altavoces
4 – 8 ohmios
Salida máxima de potencia
35 W × 4 (a 4 ohmios)
Generales
Controles de tono Graves ±8 dB a 100 Hz
Agudos ±8 dB a 10 kHz
Alimentación Batería de automóvil de
12 V CC (negativo a masa)
Dimensiones Aprox. 188 × 58 × 181 mm
(an/al/prf)
Dimensiones de montaje Aprox. 182 × 53 × 164 mm
(an/al/prf)
Masa Aprox. 1,2 kg
Accesorios suministrados Componentes de
instalación y conexiones
(1 juego)
Caja para el panel frontal
(1)
Accesorios opcionales Control remoto giratorio
RM-X2S
Cable con clavija RCA
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Diseño y especificaciones sujetos a cambio sin previo aviso.
Información complementaria
14
ES
Guía para la solución de problemas
La lista de comprobaciones siguiente le ayudará a solucionar la mayoría de los problemas que pueda
encontrar con su unidad.
Antes de pasar a la lista de comprobaciones siguiente, repase los procedimientos de operación.
Generales
Causa/Solución
• Ajuste el volumen con (+).
• Con un sistema de dos altavoces, sitúe el control de equilibrio
entre los altavoces delanteros y traseros en la posición central.
Extraiga el panel frontal y limpie los conectores. Para más
información, consulte “Limpieza de los conectores” en
“Mantenimiento”.
Ha cancelado los pitidos.
Problema
Ausencia de sonido.
Ausencia de indicaciones en el
visor.
Ausencia de pitidos.
Reproducción de cintas
Problema
El sonido de reproducción se
distorsiona.
AMS no funciona
correctamente.
Causa/Solución
Contaminación del cabezal de cinta.
n Límpielo.
• Se produce ruido en el espacio entre temas.
• Un espacio en blanco es demasiado corto (inferior a cuatro
segundos).
• Ha presionado + en (SEEK/AMS) inmediatamente antes de
los temas siguientes.
• Ha presionado = en (SEEK/AMS) inmediatamente después
de que se inicie el tema.
• Una pausa larga o una parte de bajas frecuencias, o un nivel de
sonido muy bajo se interpreta como un espacio en blanco.
Radiorecepción
Problema
No es posible realizar la
sintonización memorizada.
No es posible realizar la
sintonización automática.
Causa/Solución
• Memorice la frecuencia correcta.
• La señal de radiodifusión es débil.
La señal de radiodifusión es débil.
n Emplee la sintonía manual.
Si las soluciones anteriormente mencionadas no ayudan a mejorar la situación, consulte al proveedor
Sony local.
15
ES
Indice alfabético
V, W, X, Y, Z
Visor 6
A, B, C
Activación automática del sintonizador
(ATA) 6
Agudos 8
Alarma de aviso 4
Avance rápido 5
D
D-Bass 8
E
Equilibrio 8
Equilibrio entre los altavoces y traseros 8
Exploración de introducciones 6
F
Función de memorización de la mejor sintonía
(BTM) 7
Fusible 10
G, H, I, J, K, L
Graves 8
M, N
Mando rotativo 11
METAL 6
Modo de búsqueda local (LCL) 8
O
Omisión de espacios en blanco 6
P, Q
Panel frontal 4
R
Radio 7
Rebobinado 5
Reloj 5
Reproducción de cintas 5
Reproducción repetida 6
Restauración 4
S, T, U
Sensor de música automático (AMS) 6
Silenciamiento 8
Sintonización automática 8
Sintonización manual 8
Información complementaria
2
S
Välkommen
Gratulerar till ditt köp av Sonys bilstereo med
kassettdel. Via vridkontrollen har du tillgång
till en mängd funktioner.
3
S
Innehåll
Komma igång
Återställa enheten ............................................... 4
Ta loss frontpanelen ........................................... 4
Ställa in klockan .................................................. 5
Kassettbandspelare
Lyssna på band.................................................... 5
Spela bandet i olika lägen .................................. 6
Använda bilradion
Lagra kanaler automatiskt
— BTM-funktionen........................................ 7
Lagra endast vissa kanaler ................................ 7
Mottagning av lagrade kanaler ......................... 7
Ytterligare funktioner
Ljudjustering........................................................ 8
Snabbdämpning av ljudet .................................. 8
Ändra ljud och pipljud ....................................... 9
Ytterligare information
Säkerhetsföreskrifter........................................... 9
Underhåll ........................................................... 10
Ta ur bilstetreon ................................................ 11
Etiketter för den roterbara fjärrkontrollen .... 11
Knappar och deras placering .......................... 12
Tekniska data..................................................... 13
Felsökning .......................................................... 14
Register ............................................................... 15
4
S
Fästa frontpanelen
Sätt fast del A på frontpanelen på del B på
enheten enligt bilden och tryck tills det klickar
till.
Observera
• Kontrollera att du håller den löstagbara frontpanelen
vänd åt rätt håll när du fäster den. Du kan inte sätta fast
den upp och ned.
• Tryck inte frontpanelen hårt mot bilstereon. Tryck
endast lätt för att fästa den.
• Lägg frontpanelen i den medföljande förvaringsasken för
att ta den med dig när du lämnar bilen.
• Utsätt inte teckenfönstren för hårt tryck.
• Utsätt inte den löstagbara frontpanelen för solljus, värme,
t ex från varmluftsutblås, eller fukt. Lämna den aldrig
liggande ovanpå instrumentibrädan eller på någon annan
plats där den utsätts för direkt solsken.
Varningssignal
Varningssignalen ljuder i några sekunder
(förutsatt att POWER SELECT står i tillslaget
läge A) när tändlåset vrids till frånslaget läge
OFF utan att du tagit loss frontpanelen.
Komma igång
Återställa enheten
Du måste återställa enheten innan du börjar
använda den för första gången, eller efter att
du har bytt bilbatteri.
Tryck på återställningsknappen med ett
spetsigt föremål, t ex en kulspetspenna.
Observera
När du trycker på återställningsknappen raderas alla
lagrade program- och minnesfunktioner.
Ta loss frontpanelen
Den löstagbara frontpanelen på denna
bilstereo kan du ta loss när du lämnar bilen för
att skydda bilstereon mot stöld.
1 Tryck på (OFF).
2 Tryck på (RELEASE) så att frontpanelen
öppnas och dra panelen mot dig.
Observera
• Var noga med att inte tappa frontpanelen när du tar loss
den från bilstereon.
• Observera emellertid att strömmen automatiskt slås av,
när du trycker på (RELEASE) för att skydda högtalarna
mot skador.
B
Återställningsknapp
(RELEASE)
A
5
S
Ställa in klockan
Klockan har en 24-timmars digital
tidsangivelse.
Om du ska ställa klockan på 10:08 gör du så här.
1 Tryck på (OFF) eller (DSPL) medan
radion är på.
2 Tryck på (DSPL) i två sekunder.
1 Ställ in siffrorna för timmar.
2 Tryck lätt på (SEL).
3 Ställ in siffrorna för minuter.
3 Tryok lätt på (DSPL).
Observera
Om omkopplaren POWER SELECT på ovansidon av
bilstereon är i B-läge, kan du inte ställa klockan om inte
strömmen är på. Ställ klockan när du har slagit på radion.
Kassettbandspelare
Lyssna på band
Sätt i kassetten.
Uppspelningen startar automatiskt.
Om kassetten redan sitter i börjar du
uppspelningen genom att trycka på (SOURCE)
upprepade gånger tills “TAPE” visas.
Tips
Om du vill ändra riktningen på bandtransporten, trycker
du på (MODE) (*) under uppspelningen.
Snabbspola bandet
Tryck under uppspelning på valfri sida av
(SEEK/AMS) i två sekunder.
Om du vill börja uppspelningen under
snabbspolningen trycker du på (MODE)
(*).
Bakåt
Framåt
Siffrorna för minuter blinkar.
Bakåt
Framåt
Komma igång/Kassettbandspelare
För att
Stoppa bandet
Mata ut kassetten
Tryck på
(OFF)
6
Spola bakåt
Spola framåt
Siffrorna för timmar blinkar.
Klockan aktiveras.
Den sida som är vänd uppåt spelas.
Den sida som är vänd nedåt spelas.
SEEK
AMS
100
1000
1000
1008
1008
TAPE
TAPE
6
S
Hitta början av spåren
— Automatisk musiksökning (AMS)
Du kan hoppa över upp till nio spår på en
gång.
Tryck under uppspelning lätt på valfri
sida av (SEEK/AMS).
Observera
Det är inte säkert att AMS-funktionen fungerar om:
• mellanrummen mellan spåren är kortare än 4 sekunder
• ljudet är brusigt
• det finns långa avsnitt med låg volym eller inget ljud
alls.
Ändra inställningar
Varje gång du trycker på (DSPL) lätt under
banduppspelning ändras inställningarna i
teckenfönstret på följande sätt:
” Banduppspelning ” Klockan
Frekvens* “
* Medan ATA-funktionen är inkopplad.
Spela bandet i olika lägen
Söka efter önskat spår
— Intro Scan-funktionen
Tryck på (1) under uppspelning.
“INTRO” visas i teckenfönstret.
De första tio sekunderna av varje spår spelas
upp.
När du hittar önskat spår trycker du på samma
knapp en gång till så att bilstereon går tillbaka
till normalt uppspelningsläge.
Uppspelning med repetition
— Repeat Play-funktionen
Tryck på (2) under uppspelning.
“REP” visas i teckenfönstret.
När det aktuella spåret har spelats klart spelas
det upp igen från början.
Avbryt genom att trycka på samma knapp en
gång till.
Sökning efter efterföljande spår
Sökning efter föregående spår
Växla till radion när bandet
snabbspolas
— Automatisk tuner aktivering (ATA)
Tryck på (5) under uppspelning.
“ATA” visas i teckenfönstret.
När du snabbspolar framåt eller bakåt med
(SEEK/AMS) i två sekunder slås kanalväljaren
på automatiskt.
Om du vill avbryta funktionen trycker du på
(5).
Skippa oinspelade delar när bandet
spelas upp — Skippa oinspelade delar
Tryck på (6) under uppspelning.
“BL.SKIP” visas i teckenfönstret.
Oinspelade avsnitt som är längre än åtta
sekunder hoppas automatiskt över under
uppspelning.
Om du vill avbryta funktionen trycker du på
(6).
Spela ett CrO2 eller metallband
Tryck på (4) när du vill lyssna på ett
CrO2- (TYPE II) eller metall- (TYPE IV)
band.
“MTL” visas i teckenfönstret.
Om du vill avbryta funktionen trycker du på
(4).
SEEK
AMS
7
S
Lagra endast vissa kanaler
Du kan lagra upp till 6 kanaler på varje
våglängd (FM1, FM2, FM3, MW, och LW) i
minnet för valfria förinställda
snabbvalsknappar. På det sättet kan du lagra
18 kanaler på FM.
Om du lagrar ytterligare en kanal på samma
förinställda snabbvalsknapp raderas den
tidigare lagrade kanalen.
1 Tryck på (SOURCE) upprepade gånger
för att väja inställning.
2 Tryck på (MODE) upprepade gånger för
att välja våglängd.
3 Tryck på (SEEK/AMS) när du vill söka
efter en kanal som ska lagras på
nummerknappen.
4 Tryck på önskad nummerknapp ((1) till
(6)) i två sekunder.
Numret på snabbvalsknappen visas i
teckenfönstret.
Mottagning av lagrade
kanaler
1 Tryck på (SOURCE) flera gånger för att
välja band.
2 Tryck på (MODE) upprepade gånger för
att välja våglängd.
3 Tryck på nummerknappen (1) till (6) där
den önskade kanalen finns lagrad.
Ändra visningen i teckenfönstret
Varje gång du trycker på (DSPL) växlar
teckenfönstret mellan att visa frekvens
respektive tid.
Kassettbandspelare/Använda bilradion
Använda bilradion
Lagra kanaler automatiskt
— BTM-funktionen
På angiven våglängd väljer funktionen
kanalerna med starkast signaler och lagrar
dem i frekvensordning.
UNDVIK TRAFIKOLYCKOR!
Om du kör medan du ställa in radiokanaler
bör du använda den automatiska
kanalsökningen eller förinställa snabbval
istället för manuell sökning.
1 Tryck på (SOURCE) flera gånger för att
väja kanalväljaren.
Varje gång du trycker på (SOURCE) ändras
inställningarna i teckenfönstret på följande
sätt:
TAPE ˜ TUNER
2 Tryck på (MODE) upprepade gånger och
välj våglängd.
Varje gång du trycker på (MODE) ändras
inställningarna i teckenfönstret på följande
sätt:
FM1 n FM2 n FM3 n MW n LW
3 Tryck på (BTM) i två sekunder.
Observera
• Kanaler med svag signalstyrka lagras inte på
snabbvalsknapparna. Om endast ett fåtal kanaler tas
emot förblir vissa snabbvalsknappar tomma.
• Om ett förinställt snabbvalsnummer visas i
teckenfönstret lagras kanalerna på varje förinställd
snabbvalsknapp från och med den vars nummer visas.
8
S
Ytterligare funktioner
Ljudjustering
1 Välj vilka egenskaper du vill justera
genom att upprepade gånger trycka på
(SEL) tills ett av följande visas:
VOL (volym) n BAS (bas) n TRE
(diskant) n BAL (balans) n FAD
(nedtoning)
2 Justera den egenskap du valt genom att
trycka på knappen (+) eller (–).
Justera inom 3 sekunder efter att du har valt
egenskap. (Efter 3 sekunder fungerar knappen
som volymknapp igen.)
Snabbdämpning av ljudet
Tryck på (MUTE).
“MUTE” blinkar i teckenfönstret.
Återgå till tidigare ljudnivå genom att trycka
på samma knapp en gång till.
Om du inte kan få in
snabbvalskanalen
Tryck lätt på en av sidorna på
(SEEK/AMS) för att i tur och ordning ta
emot kanaler som är lagrade i minnet
(Automatisk sökning).
Sökningen avbryts när en kanal tas emot.
Tryck på valfri sida av knappen flera
gånger tills du får önskad kanal.
Observera
Om den automatiska inställningen avbryts för ofta trycker
du på (LCL) tills “LCL” tänds i teckenfönstret. Bara de
signaler som har relativt starka signaler kan ställas in.
Tips
Om du känner till frekvensen kan du trycka in valfri sida
av (SEEK/AMS) tills du får in önskad kanal (manuell
inställning).
9
S
Använda bilradion/Ytterligare funktioner/Ytterligare information
Ändra ljud och pipljud
Höja basljudet — D.bass
Ger dig ett tydligare och starkare basljud. D-
bass-funktionen höjer den lågfrekventa
signalen med en skarpare kurva än den
vanliga basförstärkaren. Du kan höra basen
tydligare även om talljudet har samma volym.
Du kan enkelt framhäva och justera basljudet
med D-BASS-ratten. Effekten påminner om
den som du får när du använder ett valfritt
subwoofer-system.
Justera baskurvan.
Vrid på D-BASS-ratten när du vill justera
basnivån (1, 2 eller 3).
“D-BASS” visas i teckenfönstret.
Avbryt genom att vrida ratten till OFF-läge.
Dämpa ljudsignalen
Tryck på (6) samtidigt som du trycker på
(SEL).
Du får tillbaka ljudsignalen genom att
trycka på samma knappar igen.
Frekvens(Hz)
Nivå
Analog D-BASS
0dB
D-BASS 3
D-BASS 2
D-BASS 1
Ytterligare
information
Säkerhetsföreskrifter
•Om du har parkerat bilen i direkt solljus så
att temperaturen i bilen har stigit markant,
bör du låta CD-spelaren svalna innan du
använder den.
•Om ingen ström tillförs enheten, kontrollerar
du först anslutningarna. Kontrollera
säkringen om allt i övrigt är i sin ordning.
•Om inget ljud kommer från ett system med
två högtalare, ställer du uttoningskontrollen i
mittenläget
•När bandet har spelats upp länge, kan
kassetten bli varm pga den inbyggda
effektförstärkaren. Detta beror inte på något
fel.
Om du har några frågor eller problem som rör
enheten och som inte tas upp i
bruksanvinsningen, tar du kontakt med
närmaste Sony-återförsäljare.
Så här bibehåller du högsta
ljudkvalitet
Se till att inte spilla juice eller läsk på bilstereon
om du har drickhållare placerade i närheten.
Om du råkar spilla något på enheten eller
kassettbanden kan bandhuvudena skadas och
detta reducerar ljudkvaliteten eller förstör den
helt och hållet.
Kassettrengöringsvätskorna avlägsnar inte
socker från bandhuvudena.
10
S
Slakt band
Sköta kassetterna
Skötselföreskrifter
•Vidrör inte bandets yta, eftersom smuts och
damm kan smutsa ned bandhuvudena.
•Förvara inte kassetterna tillsammans med
utrustning som t ex högtalare eller
förstärkare som kan ha inbyggda magneter,
eftersom detta kan leda till att bandet raderas
eller förstörs.
•Utsätt inte kassetterna för direkt solljus,
extremt låga temperaturer eller fukt.
•Om bandet inte är tillräckligt spänt kan det
fastna i maskinen. Sätt in en penna eller
liknande för att rulla in bandet så att det blir
ordentligt spänt innan du sätter i det.
•Kassetter i dålig kondition och lösa etiketter
kan orsaka problem när du sätter i eller tar ut
ett kassettband. Ta bort eller byt ut lösa
etiketter.
Kassetter som är längre än 90 minuter
Kassetter som är längre än 90 minuter
rekommenderas inte annat än för kontinuerlig
spelning. De band som används för att
tillverka dessa kassetter är mycket tunna och
kan därför lätt bli utsträckta. Om dessa band
spelas och stängs av ofta, kan detta resultera i
att de dras in i kassettdäcksmekanismen.
Huvudenhet
Frontpanelens baksida
Underhåll
Byta säkring
När du byter säkring är det viktigt att du
kontrollerar att den nya säkringen har samma
amperetal som den gamla (amperetalet finns
angivet på den gamla säkringen). Om
säkringen går kontrollerar du nätanslutningen
och byter ut säkringen. Om även den nya
säkringen går kan det vara något internt fel. Ta
i så fall kontakt med närmaste Sony-
återförsäljare.
Varning
Använd aldrig en säkring med högre
amperetal än den säkring som medföljer,
eftersom detta kan skada bilstereon.
Rengöra anslutningar
Bilstereon fungerar inte tillfredsställande om
anslutningarna mellan stereon och
frontpanelen inte är rena. Undvik detta genom
att trycka på (RELEASE) för att öppna
frontpanelen. Ta sedan bort den och gör ren
anslutningarna med en bomullstopp doppad i
alkohol. Tryck inte för hårt med
bomullstoppen, eftersom anslutningarna då
kan skadas.
Säkring (10 A)
11
S
Ta ur bilstereon
1
2
3
4
Nyckel (medföljer)
Ytterligare information
Etiketter för den
roterbara fjärrkontrollen
Den roterbara fjärrkontrollen RM-X2S (tillval)
kan användas för att fjärrstyra denna bilstero.
Ett antal etikerter levereras med
fjärrkontrollen. Välj ut den etikett som
överensstämmer med bilstereons funktioner
och som passar bäst med tanke på
fjärrkontrollens monteringsläge.
Fäst etiketten enligt illustrationen nedan efter
att den roterbara fjärrkontrollen monterats.
SEL
DSPL
MODE
SEL
DSPL
MODE
12
S
Knappar och deras placering
Under uppspelning av kassettband,
knapparna:
(1) INTRO 6
(2) REPEAT 6
(4) MTL (Metall) 6
(5) ATA (Automatisk tuner
aktivering) 6
(6)
BL SKIP (Skippa oinspelade delar) 6
9 Knapp för att ta loss frontpanelen
(RELEASE) 4, 10
!º Återställningsknappen (på framsidan av
enheten bakom frontpanelen)
Tryck på denna knapp innan bilstereon tas
i bruk för första gången, efter varje
bilbatteribyte och när knapparna inte
fungerar som de ska.
!¡ Ljuddämpningsknapp (MUTE) 8
!™ Knapp för val av kontrolläge (SEL) 5, 8, 9
!£ Teckenfönster
!¢ Knapp för val av frekvenskänslighet och
lagring i minnet (BTM) 7
!∞ Knapp för att byta visningsläge/
tidsinställning (DSPL) 5, 6, 7
!§ Knapp för lokalsökning (LCL) 8
!¶ Reglage för att justera D-BASS 9
Mer information om respektive knapp finns på den sida som anges.
RELEASE
D-BASS
MODE
SEEK
AMS
SEL
SOURCE
MUTE
OFF
213
546
INTRO REPEAT
ATA BL.SKIP
BTM LCL
OFF
1
2
3
DSPL
MTL
1 Knapp för sökning radio (SEEK/AMS) 5,
6, 7, 8
2 Knapp för programkälla (SOURCE)
(TAPE/TUNER) 5, 7
3 Knappar för ljudjustering (+) och (–)
(volym/bas/diskant/balans/nedtoning)
5, 8
4 Lägesknappen (MODE) (*)
Under radiomottagning:
Bandvalsknapp (BAND) 7
Under banduppspelning:
Knapp för ändring av
bandtransportriktning 5
5 Omkopplaren POWER SELECT
(på översidan)
Mer information finns i avsnittet som
handlar om omkopplaren POWER
SELECT i bruksanvisningen om
Installation/Anslutningar som medföljer.
6 Strömbrytare (OFF) 4, 5
7 Utmatningsknapp (EJECT/6) 5
8 Vid radiomottagning:
Förinställda snabbvalsknappar 7
13
S
Tekniska data
Kassettspelaren
Bandspår 4-spårig 2-kanalig stereo
Svaj och fladder 0,08 % (WRMS)
Frekvensgång 30 – 20.000 Hz
Signal/brus-förhållande 58 dB (TYPE I)
61 dB (TYPE II, IV)
Bilradion
FM
Mottagningsområde 87,5 – 108,0 MHz
Antennuttag Uttag för bilantenn
Mellanfrekvens 10,7 MHz
Användbar känslighet 8 dBf
Selektivitet 75 dB vid 400 kHz
Signalbrusförhållande 65 dB (stereo),
68 dB (mono)
Övertonsdistortion vid 1 kHz
0,5 % (stereo),
0,3 % (mono)
Separation 35 dB vid 1 kHz
Frekvensgång 30 – 15.000 Hz
Infångningskvot 2 dB
MW/LW
Mottagningsområde MW: 531 – 1.602 kHz
LW: 153 – 281 kHz
Antennuttag Uttag för bilantenn
Mellanfrekvens 10,71 MHz/450 kHz
Känslighet MW: 30 µV
LW: 50 µV
Förstärkare
Utgångar Högtalaruttag
(plomberade uttag)
Högtalarimpedans Från 4 till 8 ohm
Maximal uteffekt 35 W × 4 (vid 4 ohm)
Allmänt
Tonklangsreglering Bas ±8 dB vid 100 Hz
Diskant ±8 dB vid 10 kHz
Strömförsörjning 12 V bilbatteri, likström
(negativt jordat)
Dimensioner Ca 188 × 58 × 181 mm
(b/h/d)
Monteringsmått Ca 182 × 53 × 164 mm
(b/h/d)
Vikt Ca 1,2 kg
Medföljande tillbehör Medföljande
monteringsdelar
(1 sats)
Fodral för löstagbar
frontpanel (1)
Valfria tillbehör Roterbar fjärrkontroll
RM-X2S
RCA-kontakt
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
Rätt till ändringar förbehålles.
Ytterligare information
14
S
Fel
Ljudstörningar.
AMS fungerar inte som det ska.
Orsak/Åtgärd
Bandhuvudet är smutsigt. n Rengör det.
• Störningar på oinspelade avsnitt mellan spåren.
• Det oinspelade avsnittet mellan två spår är för kort (kortare än
fyra sekunder).
• + på (SEEK/AMS) har tryckts in strax före början av nästa
spår.
• = på (SEEK/AMS) har tryckts in strax efter spårets början.
• En längre paus eller ett avsnitt med låg volym eller låg
frekvens läses av som en oinspelad del.
Banduppspelning
Felsökning
De flesta problem som uppstår med bilstereon kan du åtgärda med hjälp av informationen i listan
nedan.
Innan du går igenom listan bör du kontrollera att instruktionerna för hur man använder bilstereon
har följts.
Allmänt
Orsak/Åtgärd
• Justera volymen med (+).
• Ställ nedtoningsreglaget i mittenläge i 2-högtalarsystemet.
Ta loss frontpanelen och gör ren anslutningarna. I avsnittet
“Rengöra anslutningarna” under rubriken “Underhåll” finns en
beskrivning på hur du gör.
Pipsignalen är dämpad.
Fel
Ljudbortfall.
Indikatorerna visas inte i
teckenfönstret.
Inget pipljud.
Radiomottagning
Orsak/Åtgärd
• Lagra rätt frekvens i minnet.
• Sändningen är för svag.
Sändningen är för svag.
n Ställ in kanalen manuellt.
Fel
Det går inte att förinställa en
radiokanal.
Den automatiska
kanalsökningen fungerar inte.
Om ovanstående anvisningar inte löser problemet kontaktar du närmaste återförsäljare av Sony-
produkter.
15
S
Register
R
Radio 7
Repeat Play-funktion 6
Roterbar fjärrkontroll 11
S
Skippa oinspelade delar 6
Spola bakåt 5
Spola framåt 5
Säkring 10
T, U
Teckenfönster 6
V, W, X, Y, Z
Varningssignal 4
Å, Ä, Ö
Återställning 4
A
Automatisk musiksökning (AMS) 6
Automatisk sökning 8
Automatisk tuner aktivering (ATA) 6
B, C
Balans 8
Banduppspelning 5
Bas 8
BTM-funktion 7
D, E
D-Bass 9
Diskant 8
F, G, H
Frontpanelen 4
I, J
Intro Scan-funktionen 6
K
Klocka 5
L
Ljudet 8
Lokalsökning (LCL) 8
M
Manuell inställning 8
METAL 6
N, O, P, Q
Nedtoning 8
Ytterligare information
2
P
Bem-Vindo!
Obrigado por ter adquirido o autorádio estéreo
com leitor de cassetes da Sony. Este aparelho
permite utilizar diversas funções com o
telecomando rotativo.
3
P
Índice
Como começar
Reinicializar o aparelho...................................... 4
Para retirar o painel frontal ............................... 4
Acerto do relógio ................................................ 5
Leitor de cassetes
Ouvir uma cassete............................................... 5
Reproduzir uma cassete em vários modos ..... 6
Rádio
Memorização automática de estações
— Função memória da melhor
sintonia (BTM)................................................ 7
Memorização somente de estações
pretendidas ..................................................... 7
Recepção das estações memorizadas ............... 7
Outras funções
Regulação das características de som .............. 8
Reduzir rapidamente o som .............................. 8
Alterar o som e a tonalidade do sinal
sonoro .............................................................. 9
Informação adicional
Precauções ............................................................ 9
Manutenção ....................................................... 10
Desmontagem do aparelho ............................. 11
Etiquetas do telecomando rotativo................. 11
Localização das teclas ....................................... 12
Especificações .................................................... 13
Manual de resolução de problemas ............... 14
Índice .................................................................. 15
4
P
Para colocar o painel frontal
Encaixe a parte A do painel frontal na parte B
do aparelho, como se mostra na figura, fazendo
pressão sobre o painel até ouvir um estalido.
Notas
• Certifique-se de que o painel frontal se encontra na posição
correcta quando da sua colocação no aparelho, pois se
estiver invertido, não será possível a sua colocação.
• Quando da colocação do painel frontal, não o pressione
com muita força contra o aparelho. O painel pode ser
facilmente encaixado, com una leve pressño.
• Caso transporte consigo o painel frontal, coloque-o no
estojo fornecido para o mesmo.
• Não pressione com muita força o mostrador do painel
frontal.
• Não exponha o painel frontal à luz solar directa, a fontes
de calor tais como condutas de ar quente ou à humidade.
Nunca o deixe sobre o tablier, etc. de um automóvel
estacionado ao sol sujeito a um aumento considerável da
temperatura.
Alarme de advertência
Caso rode a chave de ignição para a posição
OFF antes de retirar o painel frontal, o alarme
de advertência será activado e um sinal sonoro
soará por alguns segundos (somente se o
interruptor POWER SELECT estiver regulado
para A).
Como começar
Reinicializar o aparelho
Antes de pôr o aparelho a funcionar pela
primeira vez ou depois de ter substituído a
bateria do automóvel, tem de voltar a
reinicializar o aparelho.
Carregue no botão de reinicialização com um
objecto bicudo como, por exemplo, uma
esferográfica.
Nota
Quando carregar no botão de reinicialização apaga todos os
programas memorizados e todas as funções de memória.
Para retirar o painel
frontal
O painel frontal pode ser retirado para evitar
que o aparelho seja roubado.
1 Carregue em (OFF).
2 Carregue em (RELEASE) para soltar o
painel frontal e retire o painel
puxando-o para si.
Notas
• Não deixe cair o painel frontal quando o retirar.
• Se carregar em (RELEASE) para retirar o painel frontal
com o aparelho ligado, o aparelho desliga-se
automaticamente para não danificar os altifalantes.
B
A
Botão de reinicialização
(RELEASE)
5
P
Leitor de cassetes
Ouvir uma cassete
Introduza uma cassete
A reprodução inicia-se automaticamente.
Se já tiver introduzido uma cassete, carregue
várias vezes em (SOURCE) até que apareça a
indicação “TAPE”.
O lado que se encontra virado para cima está a ser
reproduzido.
O lado que se encontra virado para baixo está a
ser reproduzido.
Sugestão
Para mudar a direcção de transporte da fita, carregue em
(MODE) (*) durante a reprodução.
Rebobinagem rápida da fita
Durante a reprodução, carregue num dos
lados de (SEEK/AMS) durante mais de
dois segundos.
Para iniciar a reprodução durante o avanço
rápido ou rebobinagem, carregue na (MODE)
(*).
Como começar/Leitor de cassetes
Carregue em
(OFF)
6
Para
Parar a reprodução
Ejectar a cassete
Rebobinagem
Avanço rápido
SEEK
AMS
Acerto do relógio
O relógio tem uma indicação digital de
24 horas.
Por exemplo, acerte-o para as 10:08
1 Carregue em (OFF) ou (DSPL) durante o
funcionamento.
2 Carregue em (DSPL) durante dois
segundos.
1 Acerte o dígito das horas.
2 Carregue levemente em (SEL).
3 Acerte os dígitos dos minutos.
3 Carregue levemente em (DSPL).
Nota
Se o interruptor POWER SELECT na parte superior do
aparelho estiver regulado para a posição B, não pode
acertar o relógio a não ser que ligue a corrente. Acerte o
relógio depois de ligar o rádio.
O relógio começa a funcionar.
O dígito das horas começa a piscar.
Sentido regressivo
Sentido progressivo
O dígito dos minutos começa a piscar.
Sentido regressivo
Sentido progressivo
1000
100
1000
1008
1008
TAPE
TAPE
6
P
Para localizar as faixas seguintes
Para localizar as faixas anteriores
Localizar o início de uma faixa
— Sensor automático de música (AMS)
Pode saltar um máximo de 9 faixas de uma vez.
Durante a reprodução, carregue
levemente num dos lados da
(SEEK/AMS).
Nota
A função AMS pode não funcionar:
• se os espaços em branco entre as faixas forem inferiores a
4 segundos
• se houver ruídos entre as faixas
• se houver secções longas com um volume de som baixo ou
secções sem som.
Alterar os itens mostrados no visor
Sempre que carregar em (DSPL), os itens que
aparecem no visor mudam da forma seguinte:
* Enquanto a função ATA está activada.
Reproduzir uma cassete
em vários modos
Pesquisa da faixa pretendida
— Função de pesquisa sequencial
Carregue em (1) durante a reprodução.
A indicação “INTRO” aparece no visor.
São reproduzidos os 10 segundos iniciais de
todas as faixas.
Quando encontrar a faixa pretendida, carregue
novamente na mesma tecla. O aparelho
regressa ao modo de reprodução normal.
Reprodução repetitiva de faixas
— Função de reprodução repetitiva
Carregue em (2) durante a reprodução.
A indicação “REP” aparece no visor.
Quando a faixa reproduzida terminar, será
reproduzida novamente desde o início.
Para cancelar este modo, carregue novamente
na mesma tecla.
Mudar para o rádio durante a
rebobinagem de uma cassete
— Função ATA (Activar automaticamente o
sintonizador)
Carregue em (5) durante a reprodução.
A indicação “ATA” aparece no visor.
Se efectuar o avanço rápido ou a rebobinagem
com a (SEEK/AMS), o sintonizador liga-se
automaticamente.
Para cancelar esta função, carregue em (5).
Ignorar automaticamente os
espaços em branco durante a
reprodução da fita
— Função ignorar espaços em branco
Carregue em (6) durante a reprodução.
A indicação “BL.SKIP” aparece no visor.
Os espaços em branco com uma duração
superior a oito segundos são ignorados
automaticamente durante a reprodução da
cassete.
Para cancelar esta função, carregue em (6).
Reproduzir uma cassete de CrO2 ou
de metal
Carregue em (4) quando pretender ouvir
uma cassete CrO2 (TYPE II) ou de metal
(TYPE IV).
A indicação “MTL” aparece no visor.
Para cancelar esta função, carregue em (4).
SEEK
AMS
” Reprodução de cassetes ” Relógio
Frequência* “
7
P
Leitor de cassetes/Rádio
Memorização somente de
estações pretendidas
Pode memorizar, nas teclas numéricas de
memória, um máximo de 6 estações em cada
banda (FM1, FM2, FM3, MW ou LW) pela
ordem pretendida. Pode, por isso, memorizar
18 estações de FM.
Se tentar memorizar mais uma estação na
mesma tecla numérica de memória, a anterior
estação memorizada é apagada.
1 Carregue várias vezes em (SOURCE) para
seleccionar o sintonizador.
2 Carregue várias vezes em (MODE) para
seleccionar a banda.
3 Carregue em (SEEK/AMS) para localizar a
estação que pretende memorizar na tecla
numérica pré-programada.
4 Carregue na tecla numérica de memória
desejada (de (1) a (6)) durante dois
segundos.
O número da tecla numérica de memória
seleccionada, aparece no visor.
Recepção das estações
memorizadas
1 Carregue várias vezes em (SOURCE) para
seleccionar o sintonizador.
2 Carregue várias vezes em (MODE) para
seleccionar a banda.
3 Carregue levemente na tecla numérica
pré-programada (1) a (6) em que
memorizou a estação.
Como alterar os elementos do visor
Sempre que carregar em (DSPL), as indicações
do visor mudam alternadamente entre a
frequência e o relógio.
Rádio
Memorização automática
de estações
— Função Memória da melhor sintonia
(BTM)
Esta função efectua a pesquisa e a
memorização automáticas das estações de
melhor recepção em cada banda por ordem de
frequência.
PREVENÇÃO CONTRA ACIDENTES!
Se estiver a conduzir, utilize a sintonização
automática e a sintonização pré-programada
em memória em vez da sintonização manual.
1 Carregue várias vezes em (SOURCE) para
seleccionar o sintonizador.
Sempre que carregar em (SOURCE), a
indicação da fonte muda da seguinte forma:
TAPE ˜ TUNER
2 Carregue várias vezes em (MODE) para
seleccionar a banda.
Sempre que carregar em (MODE) a
indicação da banda muda da seguinte
forma:
FM1 n FM2 n FM3 n MW n LW
3 Carregue em (BTM) durante dois
segundos.
Notas
• O aparelho não memoriza as estações com sinais fracos
na teclas numéricas de memória.
Se só conseguir sintonizar algumas estações, fica com
teclas pré-programadas livres.
• Se aparecer um número pré-programado no visor, o
aparelho memoriza as estações em todas as teclas
numéricas de memória, a partir daquela que estiver
indicada no visor.
8
P
Outras funções
Regulação das
características de som
1 Seleccione a característica que pretende
regular carregando repetidas vezes em
(SEL).
VOL (volume) n BAS (graves) n TRE
(agudos) n BAL (controlo do som das
colunas) n FAD (fader)
2 Regule a característica seleccionada
carregando em (+) ou (–).
Efectue a regulação num período de três
segundos após a selecção (passados os três
segundos, a tecla vai novamente servir como
tecla de controlo do volume).
Reduzir rapidamente o
som
Carregue em (MUTE).
A indicação “MUTE” começa a piscar.
Para obter o volume de som anterior, volte a
carregar na mesma tecla.
Se não conseguir sintonizar uma
estação pré-programada
Carregue num dos lados de (SEEK/AMS)
para procurar a estação (função de
sintonização automática).
A pesquisa pára quando sintonizar uma
estação. Carregue várias vezes num dos
lados da tecla até sintonizar a estação
pretendida.
Nota
Se a sintonização automática parar com muita frequência,
carregue levemente em (LCL) até que a indicação “LCL”
se acenda no visor (modo de pesquisa local). Só consegue
sintonizar as estações com um sinal relativamente forte.
Sugestão
Se souber a frequência da estação pretendida, carregue sem
soltar num dos lados de (SEEK/AMS) até sintonizar a
estação desejada (sintonização manual).
9
P
Alterar o som e a
tonalidade do sinal sonoro
Intensificar o som dos graves
— D-bass
Pode obter graves com um som nítido e
potente. A função D-bass intensifica o sinal das
baixas frequências criando uma curva mais
precisa do que a da curva convencional de
intensificação dos graves.
Pode ouvir a linha dos graves com maior
nitidez mesmo se o som das vozes tiver o
mesmo volume. Pode realçar e regular o som
dos graves com facilidade utilizando o botão
rotativo D-BASS. Este efeito é semelhante ao
obtido quando está a utilizar um sistema
opcional de “sub-woofer”.
Regular a curva dos graves
Rode o controlo D-BASS para regular o
nível dos graves (1, 2 ou 3).
A indicação D-BASS aparece no visor.
Para cancelar, rode o controlo para a posição
OFF.
Reduzir ao mínimo o som do sinal
sonoro
Carregue simultaneamente em (6) e em
(SEL).
Para voltar a ouvir o sinal sonoro, volte a
carregar nestas teclas.
Frequência (Hz)
Nível
D-Bass analógico
Informação adicional
Precauções
• Se o automóvel estiver estacionado ao sol a
temperatura no seu interior sobe
consideravelmente pelo que deve deixar
arrefecer o aparelho durante alguns minutos
antes de o pôr a funcionar.
•Se o aparelho não tiver corrente, verifique
primeiro as ligações. Se tudo estiver em
ordem, verifique o fusível.
•Se não se ouvir o som dos altifalantes num
sistema de dois altifalantes, regule o controlo
de fader para a posição central.
•Se reproduzir a cassete durante demasiado
tempo, esta pode aquecer por causa do
amplificador integrado. Isto não é sinal de
mau funcionamento.
Se tiver perguntas ou problemas relacionados
com o aparelho que não estejam descritos neste
manual, consulte o agente da Sony mais
próximo.
Para manter a boa qualidade do
som
Se existirem suportes para copos próximo do
equipamento de áudio, tome cuidado para não
entornar sumos ou outras bebidas em cima do
equipamento. Os resíduos de açucar
acumulados neste aparelho ou nas fitas das
cassetes podem contaminar as cabeças de
reprodução, diminuir a qualidade do som ou
até impedir a reprodução de som.
Os kits de limpeza para cassetes não eliminam
o acuçar depositado nas cabeças de
reproduçao.
0dB
D-BASS 3
D-BASS 2
D-BASS 1
Rádio/Outras funções/Informação adicional
10
P
Cuidados a ter com as cassetes
Notas sobre as cassetes
•Não toque na superfície da fita, pois a
sujidade ou o pó podem sujar as cabeças.
•Mantenha as cassetes longe de equipamento
com ímanes integrados como, por exemplo,
altifalantes e amplificadores, pois podem
provocar o apagamento ou distorções na
cassete.
•Não exponha as cassetes à luz solar directa, a
temperaturas extremamente baixas ou à
humidade.
•As cassetes com fitas um pouco soltas podem
ficar presas dentro da máquina. Antes de
introduzir uma cassete, utilize um lápis ou
um objecto semelhante para rodar a bobina e
eliminar as folgas.
•As cassetes deformadas ou as etiquetas
descoladas podem dificultar a introdução ou
a remoção das cassetes. Retire ou substitua as
etiquetas descoladas.
Cassetes com uma duração superior a 90
minutos
A utilização de cassetes com uma duração
superior a 90 minutos não é recomendada para
uma reprodução longa e contínua. As fitas
utilizadas para estas cassetes são muito finas e
têm tendência a esticar. O facto de iniciar e
interromper frequentemente a reprodução
destas cassetes pode provocar o enrolamento
da fita em volta do mecanismo do deck de
cassetes.
Folga
Manutenção
Substituição do fusível
Quando substituir o fusível, certifique-se de
que está a utilizar um fusível com uma
amperagem igual à indicada no fusível. Se o
fusível rebentar, verifique a ligação à corrente
e substitua o fusível. Se o fusível voltar a
rebentar depois de o ter substituído, isso pode
ser provocado por um mau funcionamento
interno. Nesse caso, consulte o agente da Sony
mais próximo.
Aviso
Não utilize um fusível com uma amperagem
superior à do fusível fornecido com o aparelho
pois pode danificá-lo.
Limpeza dos conectores
O aparelho pode não funcionar correctamente,
se os conectores entre o aparelho e o painel
frontal não estiverem limpos. Para que isto não
aconteça, abra o painel frontal carregando em
(RELEASE), em seguida retire-o e os
conectores com um cotonete humedecido em
álcool. Não faça muita força. Caso contrário,
pode danificar os conectores.
Fusível (10 A)
Unidade principal
Parte posterior do painel frontal
11
P
1
2
4
3
Chave de desmontagem
(fornecida)
Desmontagem do
aparelho
Informação adicional
Etiquetas do telecomando
rotativo
Pode-se controlar este aparelho com o
telecomando rotativo opcional (RM-X2S).
Alguns tipos de etiquetas são fornecidos com o
telecomando rotativo. Cole a etiqueta que
corresponda às funções do aparelho principal e
à posição de montagem do telecomando.
Ao montar o telecomando rotativo, cole a
etiqueta conforme a ilustração abaixo.
SEL
DSPL
MODE
SEL
DSPL
MODE
12
P
Localização das teclas
1 Tecla SEEK/AMS 5, 6, 7, 8
2 Tecla SOURCE (TAPE/TUNER) 5, 7
3 (+) (–) Tecla de controlo (volume/
graves/agudos/controlo do som das
colunas/fader) 5, 8
4 Tecla MODE (*)
Durante a recepção do sintonizador:
BAND seleccione 7
Durante a reprodução da cassete:
Mudar a direcção de transporte da fita 5
5 Interruptor POWER SELECT (Iocalizado
na parte superior do aparelho)
Consulte “Interruptor POWER SELECT”
no manual de instalação/ligações.
6 Tecla OFF 4, 5
7 Tecla 6 (eject) 5
8 Durante a recepção de rádio:
Teclas numéricas de memória 7
Durante a reprodução de cassetes:
(1) Tecla INTRO 6
(2) Tecla REPEAT 6
(4) Tecla MTL (Metálica) 6
(5) Tecla ATA (Activação automática
do sintonizador) 6
(6) Tecla BL.SKIP (ignorar espaços em
branco) 6
9 Tecla RELEASE (libertação do painel
frontal) 4, 10
!º Tecla de reinicialização (localizado na
parte frontal do sistema tapado pelo
painel frontal)
Carregue neste botão se estiver utilizar o
aparelho pela primeira vez, se tiver
substituido a bateria do automóvel ou se
as teclas do aparelho não estiverem a
funcionar correctamente.
!¡ Tecla MUTE 8
!™ Tecla SEL (selecção do modo de
controlo) 5, 8, 9
!£ Visor
!¢ Tecla BTM (função de memória de
melhor sintonia) 7
!∞ Tecla DSPL (alteração do modo de
indicação do visor/acerto da hora) 5, 6,
7
!§ Tecla LCL 8
!¶ Controlo D-Bass 9
Para mais informações, consulte as páginas.
RELEASE
D-BASS
MODE
SEEK
AMS
SEL
SOURCE
MUTE
OFF
213
546
INTRO REPEAT
ATA BL.SKIP
BTM LCL
OFF
1
2
3
DSPL
MTL
13
P
Especificações
Generalidades
Controlos de sonoridade Graves ±8 dB a 100 Hz
Agudos ±8 dB a 10 kHz
Requisitos de energia Bateria do automóvel de
12 V DC (massa negativa)
Dimensões Aprox. 188 × 58 × 181 mm
(l/a/p)
Dimensões de montagem Aprox. 182 × 53 × 164 mm
(l/a/p)
Peso Aprox. 1,2 kg
Acessórios fornecidos Peças para instalação e
ligações (1 conjunto)
Caixa do painel frontal (1)
Acessórios opcionais Telecomando rotativo
RM-X2S
Cabo de terminais RCA
RC-63 (1 m), RC-64 (2 m),
RC-65 (5 m)
A concepção e as especificações estão sujeitas a alterações
sem aviso prévio.
Secção do leitor de cassetes
Faixa 4 faixas, 2 canais estéreo
Oscilação e vibração 0,08 % (WRMS)
Resposta de frequência 30 – 20.000 Hz
Relação sinal/ruído 58 dB (TYPE I)
61 dB (TYPE II, IV)
Secção do sintonizador
FM
Área de sintonização 87,5 – 108,0 MHz
Terminal de antena Conector de antena externa
Frequência intermédia 10,7 MHz
Sensibilidade utilizável 8 dBf
Selectividade 75 dB a 400 kHz
Relação sinal/ruído 65 dB (estéreo),
68 dB (mono)
Distorção harmónica a 1 kHz
0,5 % (estéreo),
0,3 % (mono)
Separação de canais 35 dB a 1 kHz
Resposta de frequência 30 – 15.000 Hz
Taxa de captação 2 dB
MW/LW
Área de sintonização MW: 531 – 1.602 kHz
LW: 153 – 281 kHz
Terminal de antena conector de antena externa
Frequência intermédia 10,71 MHz/450 kHz
Sensibilidade MW: 30 µV
LW: 50 µV
Secção do amplificador de potência
Saídas Saída para altifalantes
(conectores vedados)
Impedância do altifalante 4 – 8 ohms
Potência máxima 35 W × 4 (a 4 ohms)
Informação adicional
14
P
Manual de resolução de problemas
A lista de verificações que se seguem vão ajudá-lo a resolver a maioria dos problemas que possam
ocorrer com este aparelho.
Antes de consultar a lista de verificação abaixo, leia os procedimentos de funcionamento.
Generalidades
Causa/Solução
• Regule o volume com (+).
• Coloque o controlo fader na posição central para o sistema de 2
altifalantes.
Retire o painel frontal e limpe os conectores. Para mais
informações, consulte “Limpeza dos conectores” na secção
“Manutenção”.
O som do sinal sonoro é cortado.
Problema
Ausência de som.
Não aparecem indicações no
visor.
Não há sinal sonoro.
Reprodução da fita
Causa/Solução
Contaminação da cabeça da fita.
n Limpe a cabeça.
• Existe um ruído no espaço entre as faixas.
• O espaço em branco é muito pequeno (menos de quatro
segundos).
• + de (SEEK/AMS) é carregada antes das faixas seguintes.
• = de (SEEK/AMS) é carregada após o início da faixa.
• Uma pausa longa, uma passagem de baixas frequências ou um
nível de som muito baixo é tratado como um espaço em branco.
Problema
O som da reprodução está
distorcido.
A função AMS não funciona
correctamente.
Recepção de rádio
Causa/Solução
• Memorize a frequência correcta.
• Emissão praticamente inaudível.
Emissão praticamente inaudível.
n Utilize a sintonização manual.
Problema
Impossível efectuar a
sintonização pré-programada.
Impossível efectuar a
sintonização automática.
Se as soluções acima mencionadas não resolverem a situação, consulte o revendedor Sony mais
próximo.
15
P
Índice
A, B
Activar automaticamente o sintonizador
(ATA) 6
Agudos 8
Alarme de advertência 4
Avanço rápido 5
C
Controlo do som das colunas 9
D, E
D-Bass 9
F
Fader 8
Função pesquisa sequencial 6
Fusível 10
G, H
Graves 8
I, J, K, L
Ignorar espaços em branco 6
M, N, O
Memória da melhor sintonia (BTM) 7
METAL 6
Modo de pesquisa local (LCL) 8
P, Q
Painel frontal 4
R
Rádio 7
Rebobinar 5
Reduzir 8
Reinicializar 4
Relógio 5
Reprodução repetitiva 6
Reproduzir uma cassete 5
S
Sensor automático de música (AMS) 6
Sintonização automática 8
Sintonização manual 8
T, U
Telecomando rotativo 11
V, W, X, Y, Z
Informação adicional
16
P
17
P
Sony Corporation Printed in Malaysia
