Klarstein 10034269 Beerlager 56 Beverage Fridge User Manual

www.klarstein.com

BEERLAGER

56 | 88

Getränkekühler

Beverage Cooler

Refrigerador de bebidas

Réfrigérateur à boissons

Frigo per bevande

10034268 10034269

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise4

Installationshinweise6

Installation des Türgriffs7

Drehung des Türanschlags7

Abmessungen für den Einbau9

Geräteübersicht10

Bedienfeld und Bedienung12

Reinigung und Pege14

Fehlersuche und Fehlerbehebung14

Hinweise zur Entsorgung15

Hersteller & Importeur (UK)15

Produktdatenblatt16

TECHNISCHE DATEN

Artikelnummer 10034269 10034268

Stromversorgung 220-240 V ~ 50/60 Hz

Volumen 56 L 86 L

English 21

Español 39

Français 57

Italiano 75

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie

das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen

dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen

Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen

vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Achten Sie darauf, dass die ventilationsöffnung frei sind und reinigen Sie sie

regelmäßig.

• Benutzen Sie keine mechanischen Geräte, um den Abtau-Prozess zu beschleunigen.

• Stellen Sie keine elektrischen Geräte, z. B. Eismaschinen in den Kühlschrank.

• Achten Sie darauf, den Kühlmittel-Kreislauf nicht zu beschädigen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Überprüfen Sie das Netzkabel regelmäßig auf Schäden. Benutzen Sie das Gerät

nicht mit beschädigtem Netzkabel.

• Fassen Sie das Gerät, den Stecker und das Netzkabel nicht mit nassen Händen an.

• Verwenden Sie nach Möglichkeit kein Verlängerungskabel Falls Sie doch eines

verwenden, achten Sie darauf, dass der Amperewerte des angeschlossenen Geräts

den maximalen Amperewert des Netzkabels nicht überschreitet.

• Lassen Sie um das Gerät herum mindestens 5 cm Platz zu den Seiten und 10 cm

Platz nach hinten, damit die Luft ausreichend zirkulieren kann.

• Stellen Sie keine heißen Lebensmittel in das Gerät. Lassen Sie sie erst auf

Zimmertemperatur abkühlen.

• Schließen Sie die Tür möglichst schnell nachdem Sie Lebensmittel hinzugeben,

damit die Kälte nicht entweicht.

• Stellen Sie das Gerät auf einen festen, ebenen Untergrund. Stellen Sie es nicht auf

einen weichen Untergrund, z. B. einen Teppich.

• Stellen Sie keine Gegenstände auf das Gerät.

• Lagern sie keine entzündlichen oder explosiven Substanzen im Gerät.

• Benutzen Sie das Gerät nicht im Freien.

• Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn

beim Abziehen mit der Hand fest.

• Achten Sie darauf, dass das Netzkabel keine heißen Oberächen berührt.

• Schließen Sie das Gerät nur an geerdete Steckdosen an.

• Schließen Sie das Gerät nicht an Steckdosen, an die bereits andere Küchengeräte

angeschlossen sind.

• Tauen Sie das Gefrierfach regelmäßig ab.

• Wenn der Kühlschrank ausgeht, ausfällt oder ausgeschaltet wird, warten Sie 5

Minuten bevor Sie ihn wieder einschalten, andernfalls könnte der Kompressor

Schaden nehmen.

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher

Umweltverträglichkeit, aber brennbar. Obwohl es brennbar ist, schädigt es nicht

die Ozonschicht und verstärkt nicht den Treibhauseffekt. Die Verwendung dieses

Kältemittels führt zu einer etwas höheren Geräuschentwicklung des Gerätes.

Zusätzlich zum Kompressorgeräusch können Sie den Fluss des Kältemittels hören.

Dies ist unvermeidlich und hat keine negative Wirkung auf die Leistung des Gerätes.

Seien Sie während des Transports vorsichtig, so dass der Kältemittelkreislauf nicht

beschädigt wird. Kältemittellecks können die Augen reizen.

Besondere Hinweise

• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte mit Lebensmitteln befüllen und

Lebensmittel entnehmen.

• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht

eingeklemmt oder beschädigt ist.

• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der

Rückseite des Geräts be nden.

Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die

folgenden Anweisungen:

• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den

Fächern des Gerätes führen.

• Reinigen Sie regelmäßig Ober ächen, die mit Lebensmitteln in Berührung kommen

können. Reinigen Sie regelmäßig den Wasserablauf.

• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit

Fleisch und Fisch nicht mit anderen Lebensmitteln in Berührung kommt oder auf

diese tropft.

WARNUNG

Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf

das linke Symbol, das sich auf der Rückseite oder am Kompressor des

Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den

Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.

Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von

Feuerquellen fern.

Hinweise zum korrekten Gebrauch

• Dieses Gerät ist ausschließlich für die Lagerung von Getränken bestimmt.

• Dieses Gerät ist nicht für die Verwendung als Einbaugerät vorgesehen, außer es

wird explizit in der Anleitung erwähnt..

• Dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet.

• Die Regale wurden vorab so eingesetzt, dass sie die ef zienteste Energienutzung

ermöglichen.

INSTALLATIONSHINWEISE

Es ist wichtig, dass Sie Ihr Gerät vor dem Einschalten mindestens 4 Stunden aufrecht

stehen lassen, damit sich das Kühlsystem einstellen kann.

• Wenn Sie das Gerät bewegen, neigen Sie es nicht mehr als 45 Grad. Wenden Sie

keine Gewalt auf Teile wie den Kondensator, die Tür oder den Griff an. Sie können

den Betrieb des Kühlers verfälschen und beeinträchtigen. Stellen Sie sicher, dass

ALLE Verpackungen vor der Installation entfernt werden.

• Stellen Sie sicher, dass um das Produkt herum genügend Raum vorhanden ist, damit

die Luft frei zirkulieren kann..

• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, in direktes Sonnenlicht

oder in feuchte Räume.

• Stellen Sie sicher, dass die Versorgungsspannung der Steckdose mit dem

angegebenen Spannung auf der Geräteplakette übereinstimmt.

• Stecken Sie den Stecker fest in die Steckdose.

• Die Steckdose muss geerdet sein. Stecken Sie den Stecker nicht in ungeerdete

Steckdosen und verwenden Sie kein Verlängerungskabel.

• Das Produkt ist mit verstellbaren Füßen ausgestattet. Sobald das Produkt an seinem

Platz ist, stellen Sie diese so ein, dass der Kühlschrank waagerecht steht und nicht

verrutscht.

Hinweis: Stellen sie das Produkt nicht n Orten auf, an denen die

Umgebungstemperatur unter 5°C fallen kann, z. B. in der Garage oder im

Schuppen.

INSTALLATION DES TÜRGRIFFS

Der Griff wird in einer separaten

Verpackung mit Schrauben im Inneren

des Kartons geliefert. (1) Öffnen Sie zwei

kleine Löcher am Türrahmen, indem Sie

die Türdichtung etwas herausziehen. (2)

Richten Sie den Griff an den Löchern

aus und setzen Sie die Schrauben von

innen ein. (3) Ziehen Sie die Schrauben

mit einem Schraubendreher fest. (4)

Setzen Sie die Türdichtung ein, um die

Schrauben abzudecken.

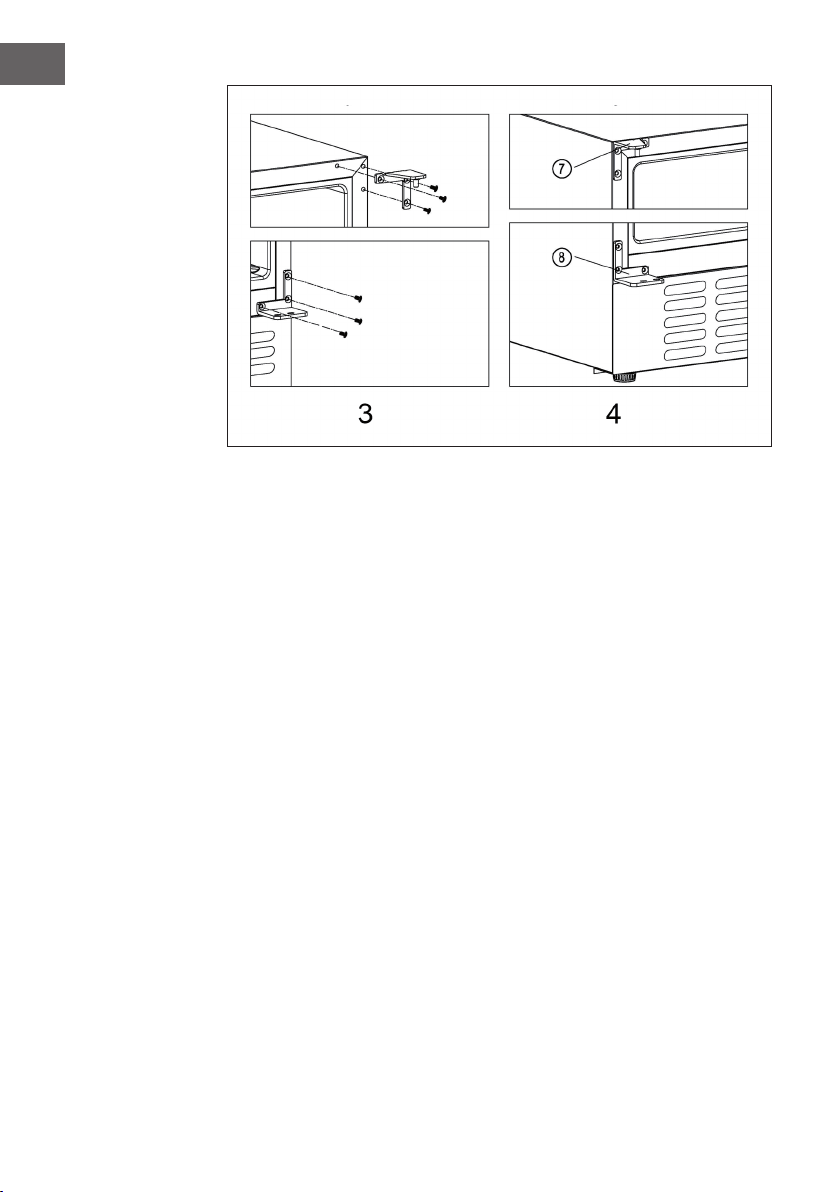

DREHUNG DES TÜRANSCHLAGS

• Öffnen Sie die Tür auf 90 Grad und halten Sie sie fest.

• Lösen Sie die beiden Schrauben (1) vom rechten unteren Scharnier (2), wie auf

Bild1 dargestellt.

• Ziehen Sie die Tür (5) langsam nach außen (siehe Bild 2), um vom unteren

Scharnier (2) zu lösen. Ziehen Sie die Tür (5) dann langsam nach unten, um sie vom

oberen rechten Scharnier (4) zu lösen.

• Nehmen Sie die dann die untere Scharnierplatte (3) aus der Tür (siehe Bild 2).

• Entfernen Sie das obere rechte Scharnier (4) und das rechte untere Scharnier (2)

vom Schrank (6) und bewahren Sie sie die Teile für den späteren Bedarf auf (siehe

Abbildung 3).

• Montieren Sie das linke obere Scharnier (7) und das linke untere Scharnier (8)

auf der linken Seite des Schrankes (siehe Abbildung 4). Hinweis: Die Scharniere

(7) und (8) benden sich in einem separaten Plastikbeutel im Inneren des

Verpackungskartons.

• Drehen Sie Die Tür (5) um 180 Grad und setzen Sie die untere Scharnierplatte (3)

in das untere Loch der Türachse ein.

• Befestigen Sie die Tür zuerst am linken oberen Scharnier (7). Halten Sie die Tür

gerade und befestigen Sie dann die untere Scharnierplatte (3) und das linke untere

Scharnier (8). Die Türumkehrung ist abgeschlossen.

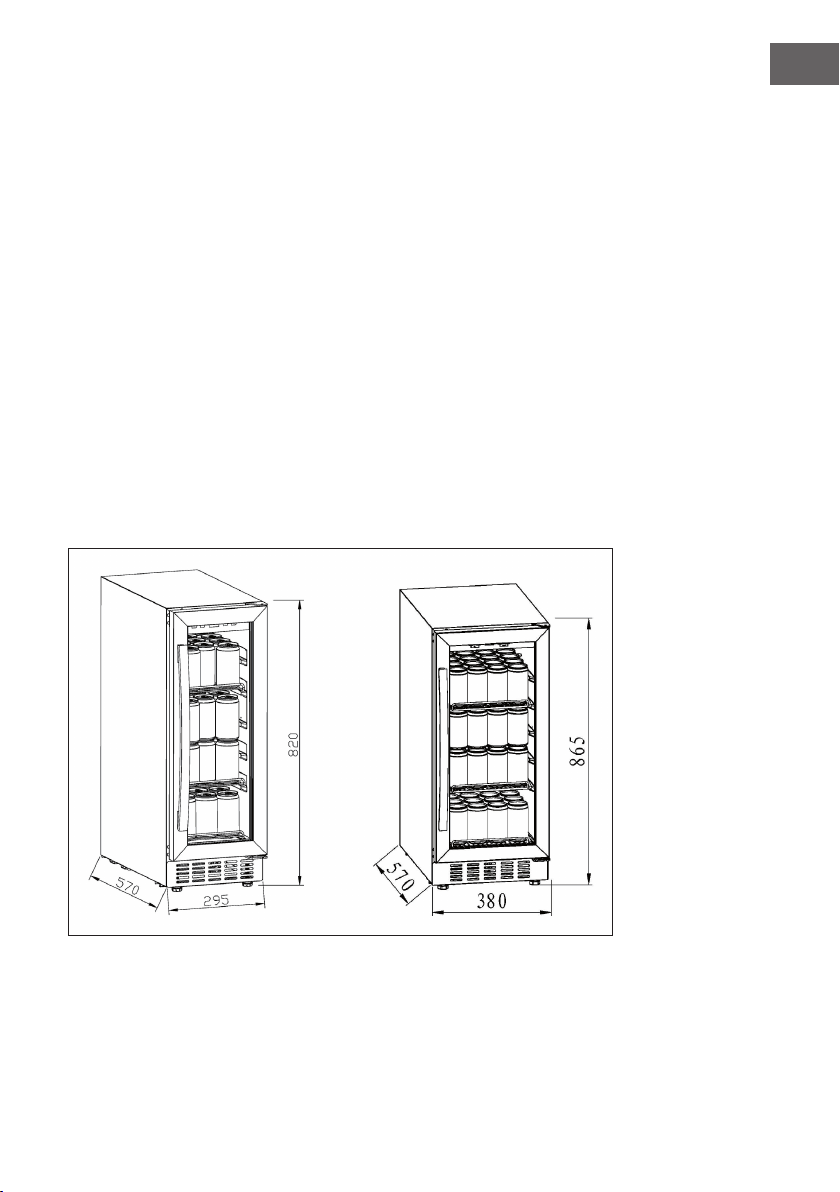

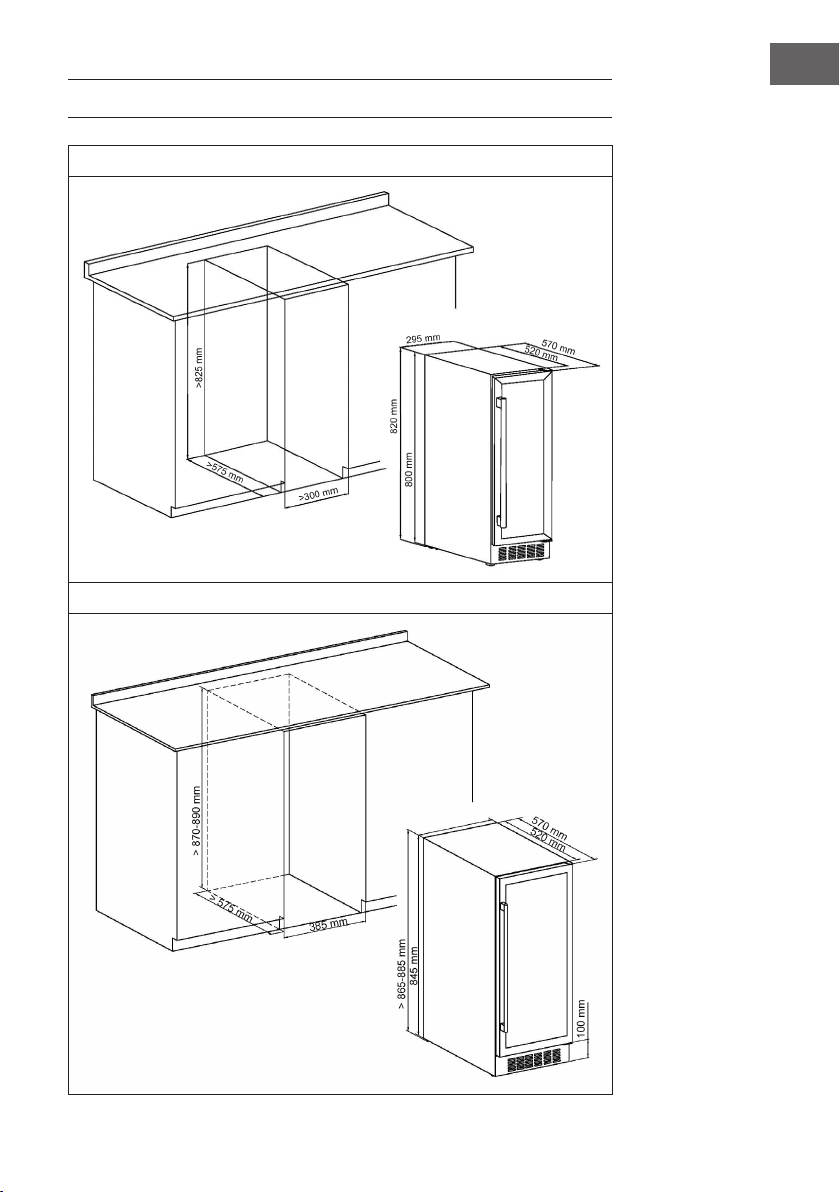

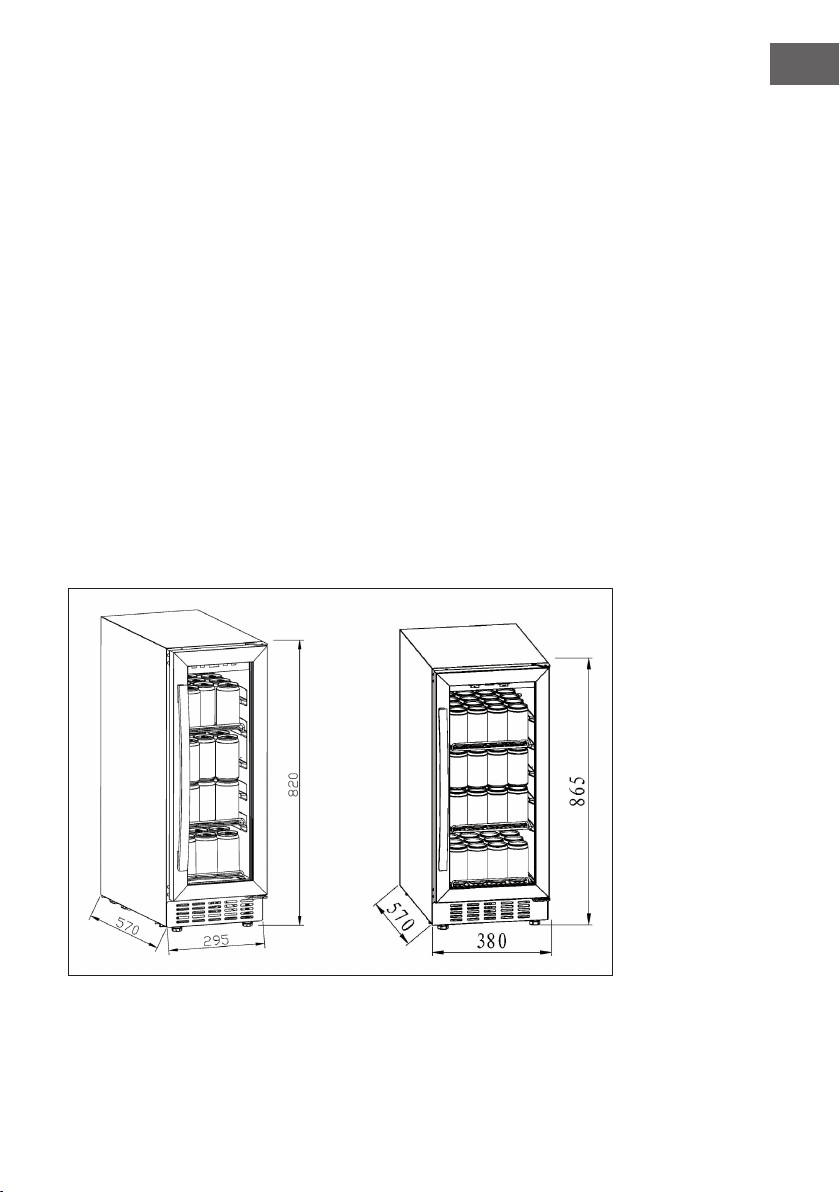

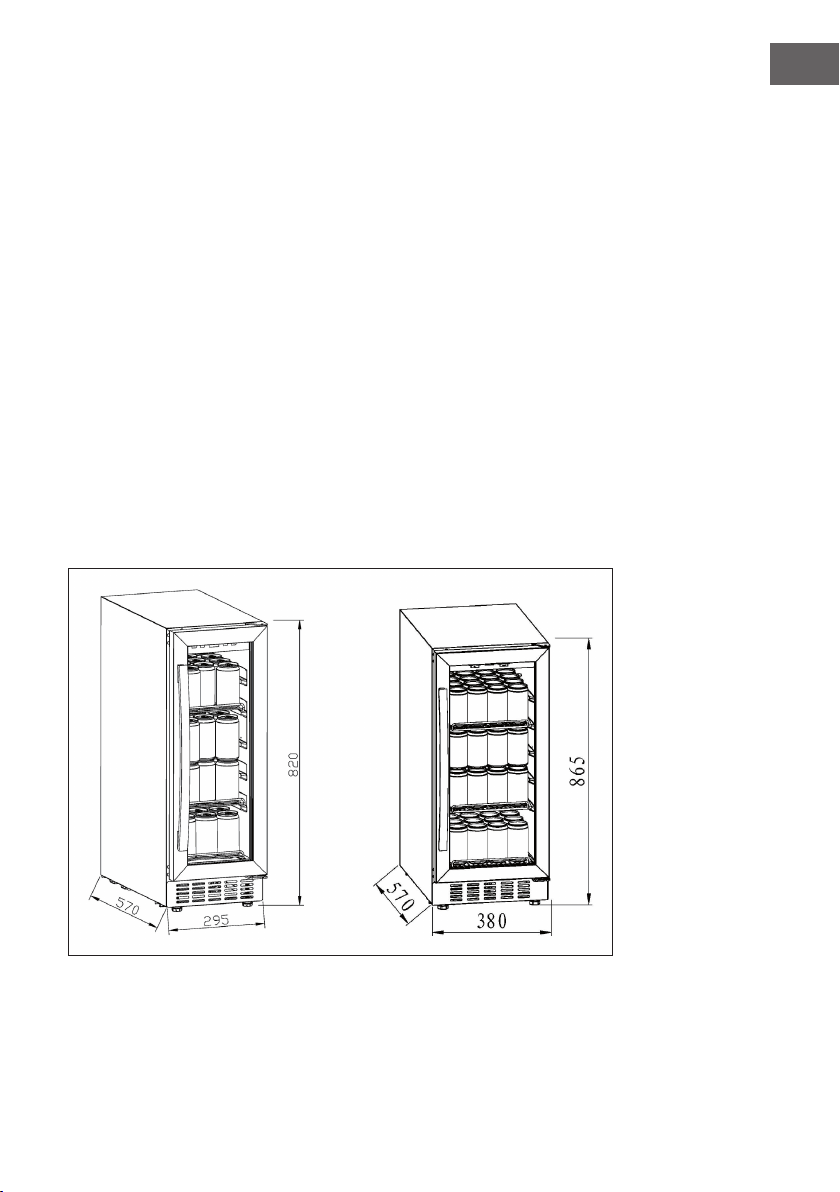

ABMESSUNGEN FÜR DEN EINBAU

10034269

10034268

GERÄTEÜBERSICHT

10034269

Bedienfeld

Oberes Scharnier

Gehäuse

Dichtung

Regal

Tür

Abdeckung

Griff

Lüftergrill

Unteres Scharnier

Einstellbare Füße

10034268

Bedienfeld

Oberes Scharnier

Gehäuse

Dichtung

Regal

Tür

Abdeckung

Griff

Lüftergrill

Unteres Scharnier

Einstellbare Füße

BEDIENFELD UND BEDIENUNG

Ein/Aus

Halten Sie die Taste 3 Sekunden lang gedrückt, um

in den Standby-Modus zu wechseln. Halten Sie die

Taste noch einmal 3 Sekunden lang gedrückt, um zum

normalen Betrieb zurückzukehren.

Licht

Drücken Sie die Taste, um die LED-Leuchten im Inneren

ein- oder auszuschalten. Im Standby-Modus ist die

Taste ungültig.

Hoch

Drücken Sie die Taste einmal, die LED-Anzeige zeigt

die aktuelle eingestellte Temperatur an. Drücken

Sie mehrmals auf die Taste, um die Temperatur

in 1°C-Schritten zu erhöhen. Warten Sie dann 5

Sekunden ohne eine Taste zu drücken, die eingestellte

Temperatur wird übernommen. Die LED-Anzeige zeigt

daraufhin die aktuelle Temperatur im Inneren an.

Runter

Drücken Sie die Taste einmal, die LED-Anzeige zeigt

die aktuelle eingestellte Temperatur an. Drücken

Sie mehrmals auf die Taste, um die Temperatur in

1°C-Schritten zu verringern. Warten Sie dann 5

Sekunden ohne eine Taste zu drücken, die eingestellte

Temperatur wird übernommen. Die LED-Anzeige zeigt

daraufhin die aktuelle Temperatur im Inneren an.

Kindersicherung

Sperren: Zum Verriegeln beide Tasten gleichzeitig

3 Sekunden lang drücken. Entsperren: Drücken Sie

beide Tasten gleichzeitig für 3 Sekunden, um die

Sperre aufzuheben.

°C/°F

Sie können Fahrenheit und Celsius umschalten, indem

Sie beide Tasten gleichzeitig drücken.

Hinweise zur Bedienung

• Die Kühltemperatur kann zwischen 0-10°C eingestellt werden.

• Wenn eine Fehlfunktion des Systems auftritt und ein Alarm ertönt, drücken Sie eine

beliebige Taste auf dem Bedienfeld, um den Alarm zu stoppen.

Fehlercodes

Wenn der Temperatursensor ausfällt, wird einer der folgenden Fehlercodes angezeigt:

E1: Leerlauf des Temperatursensors.

E2: Kurzschluss des Temperatursensors.

E3: Leerlauf des Abtaufühlers.

E4: Kurzschluss des Abtaufühlers.

Befüllung

• Die Lademenge variiert je nach Art, Größe und Anordnung der Getränke.

• Jedes Regal ist so konzipiert, dass es 1 oder 2 Lagen Getränke aufnimmt. Belasten

Sie das Regal aber nicht mit mehr als 2 Lagen.

• Alle Regale können herausgezogen werden, um die Getränke leicht zu verstauen.

Öffnen Sie die Tür weit genug, bevor Sie die Regale herausziehen.

REINIGUNG UND PFLEGE

Äußere Reinigung

Reinigen Sie die Außenseite Ihres Kühlschranks kann mit einem weichen, mit einer

milden Reinigungslösung befeuchteten Tuch. Wischen Sie dann mit einem trockenen

Küchentuch nach. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel,

da diese die Oberächen dauerhaft beschädigen oder verfärben könnten.

Innenreinigung

Wischen Sie eventuelle innere Verschmutzungen sofort mit einem weichen, mit einem

milden Reinigungsmittel angefeuchteten Tuch ab. Wischen Sie dann mit einem trockenen

Küchentuch nach.

Regale

Alle Regale können separat entnommen und gereinigt werden.

Türdichtungen

Achten Sie darauf, dass die Türdichtungen stets frei von Schmutz sind. Wenn sie nicht

richtig dichten, kann dies zu Energieverlust führen.

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Mögliche Ursache und Lösungsansatz

Kondensation an der

Außenseite der Tür.

Die Luftfeuchtigkeit im Raum ist hoch oder der Raum

ist sehr warm.

Kondensation auf der

Innenseite des Gerätes.

Dies wird durch hohe Luftfeuchtigkeit verursacht. Sie

können die Kondensation minimieren, indem Sie die

Tür nur so lange wie nötig öffnen.

Innentemperatur ist zu kalt

oder nicht kalt genug.

Thermostat nach oben oder unten einstellen.

Vergewissern Sie sich, dass die Tür dicht und fest

geschlossen ist.

Gerät läuft nicht. Versichern Sie sich, dass der Stecker eingesteckt und

der Thermostat aufgedreht ist.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur

Entsorgung von elektrischen und elektronischen Geräten

gibt, weist dieses Symbol auf dem Produkt oder auf der

Verpackung darauf hin, dass dieses Produkt nicht im

Hausmüll entsorgt werden darf. Stattdessen muss es zu

einer Sammelstelle für das Recycling von elektrischen

und elektronischen Geräten gebracht werden. Durch

regelkonforme Entsorgung schützen Sie die Umwelt und die

Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

Informationen zum Recycling und zur Entsorgung dieses

Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder

Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Unit 6 Riverside Business Centre

Brighton Road

Shoreham-by-Sea

BN43 6RE

United Kingdom

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 2019/2016

Name oder Handelsmarke des Herstellers: Klarstein

Adresse des Herstellers: Wallstraße 16, 10179 Berlin, Deutschland.

Artikelnummer: 10034268A

Art des Kühlgeräts:

Geräuscharmes Gerät: nein Bauart: freistehend

Weinlagerschrank: nein Anderes Kühlgerät: ja

Allgemeine Produktparameter:

Parameter Wert Parameter Wert

Abmessungen

(mm)

Höhe 865

Gesamtrauminhalt (in

oder L)

86Breite 380

Tiefe 570

EEI 172 Energieefzienzklasse G

Luftschallemissionen (in

dB(A) re1pW)

Luftschallemissions-

klasse

Jährlicher

Energieverbrauch (in

kWh/a)

139 Klimaklasse:

erweitert

gemäßigt,

subtropisch

Mindest-Umgebungstem-

peratur (in °C), für die das

Kühlgerät geeignet ist

Höchstumgebungs-

temperatur (in °C),

für die das Kühlgerät

geeignet ist

Winterschaltung nein

Fachparameter:

Fachtyp

Fachparameter und -werte

Rauminhalt des

Fachs (in dm

oder l)

Empfohlene Te-

peratureinstellung

für eine optimierte

Lebensmittellage-

rung (in °C)

Diese Einstellun-

gen dürfen nicht

im Widerspruch

zu den Lagerbe-

dingungen gemäß

Anhang IV Tabelle

3 stehen

Gefriervermögen

(in kg/24h)

Entfrostungsart

(automatische

Entfrostung = A,

manuelle Entfros-

tung = M)

Speisekammer fach nein - - - -

Weinlagerfach nein - - - -

Kellerfach ja 86 12 - A

Lagerfach für fri sche

Lebensmittel

nein - - - -

Kaltlagerfach nein - - - -

Null-Sterne- oder

Eisbereiterfach

nein

- - - -

Ein-Stern-Fach nein - - - -

Zwei-Sterne-Fach nein - - - -

Drei-Sterne-Fach nein - - - -

Vier-Sterne-Fach nein - - - -

Zwei-Sterne-Abteil nein - - - -

Fach mit varia bler

Temperatur

- - - - -

Für 4-Sterne-Fächer:

Schnelleinfrierfunktion nein

Lichtquellenparameter:

Art der Lichtquelle -

Energieefzienzklasse -

Mindestlaufzeit der vom Hersteller angebotenen Garantie: 24 Monate

Weitere Angaben:

Weblink zur Website des Herstellers, auf der die Informationen gemäß Nummer 4 Buchstabe a des An-

hangs der Verordnung (EU) 2019/2019 der Kommission zu nden sind: www.klarstein.de

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 2019/2016

Name oder Handelsmarke des Herstellers: Klarstein

Adresse des Herstellers: Wallstraße 16, 10179 Berlin, Deutschland.

Artikelnummer: 10034269A

Art des Kühlgeräts:

Geräuscharmes Gerät: nein Bauart: freistehend

Weinlagerschrank: nein Anderes Kühlgerät: ja

Allgemeine Produktparameter:

Parameter Wert Parameter Wert

Abmessungen

(mm)

Höhe 820

Gesamtrauminhalt (in

oder L)

56Breite 295

Tiefe 570

EEI 172 Energieefzienzklasse G

Luftschallemissionen (in

dB(A) re1pW)

Luftschallemissions-

klasse

Jährlicher

Energieverbrauch (in

kWh/a)

139 Klimaklasse:

erweitert

gemäßigt,

subtropisch

Mindest-Umgebungstem-

peratur (in °C), für die das

Kühlgerät geeignet ist

Höchstumgebungs-

temperatur (in °C),

für die das Kühlgerät

geeignet ist

Winterschaltung nein

Fachparameter:

Fachtyp

Fachparameter und -werte

Rauminhalt des

Fachs (in dm

oder l)

Empfohlene Te-

peratureinstellung

für eine optimierte

Lebensmittellage-

rung (in °C)

Diese Einstellun-

gen dürfen nicht

im Widerspruch

zu den Lagerbe-

dingungen gemäß

Anhang IV Tabelle

3 stehen

Gefriervermögen

(in kg/24h)

Entfrostungsart

(automatische

Entfrostung = A,

manuelle Entfros-

tung = M)

Speisekammer fach nein - - - -

Weinlagerfach nein - - - -

Kellerfach ja 56 12 - A

Lagerfach für fri sche

Lebensmittel

nein - - - -

Kaltlagerfach nein - - - -

Null-Sterne- oder

Eisbereiterfach

nein

- - - -

Ein-Stern-Fach nein - - - -

Zwei-Sterne-Fach nein - - - -

Drei-Sterne-Fach nein - - - -

Vier-Sterne-Fach nein - - - -

Zwei-Sterne-Abteil nein - - - -

Fach mit varia bler

Temperatur

- - - - -

Für 4-Sterne-Fächer:

Schnelleinfrierfunktion nein

Lichtquellenparameter:

Art der Lichtquelle -

Energieefzienzklasse -

Mindestlaufzeit der vom Hersteller angebotenen Garantie: 24 Monate

Weitere Angaben:

Weblink zur Website des Herstellers, auf der die Informationen gemäß Nummer 4 Buchstabe a des An-

hangs der Verordnung (EU) 2019/2019 der Kommission zu nden sind: www.klarstein.de

Dear Customer,

Congratulations on purchasing this device. Please read the

following instructions carefully and follow them to prevent

possible damages. We assume no liability for damage caused

by disregard of the instructions and improper use. Scan the QR

code to get access to the latest user manual and more product

information.

CONTENT

Safety Instructions22

Installation Notes24

Installing the Handle 25

Reversing the Door25

Dimensions for Installation27

Product Overview28

Control Panel and Operation30

Cleaning and Care32

Troubleshooting32

Disposal Considerations33

Manufacturer & Importer (UK)33

Product Data Sheet34

TECHNICAL DATA

Item number 10034269 10034268

Power supply 220-240 V ~ 50/60 Hz

Volume 56 L 86 L

SAFETY INSTRUCTIONS

• Check that the voltage of the power supply in your home is the same as the voltage

shown on the rating label of this product.

• This device may be only used by children 8 years old or older and persons with limited

physical, sensory and mental capabilities and / or lack of experience and knowledge,

provided that they have been instructed in use of the device by a responsible person who

understands the associated risks.

• Keep ventilation opening, in the appliance enclosure or in the built-in structure,

clear of obstruction.

• Do not use mechanical devices or other means to accelerate the defrosting process,

other than those recommended by the manufacturer.

• Do not use electrical appliances inside the food storage compartments of the

appliance, unless they are of the type recommended by the manufacturer.

• Do not damage the refrigerant circuit.

• If the supply cord is damaged, it must be replaced by the manufacturer or its service

agent or a similarly qualied person in order to avoid a hazard.

• It is recommended to check regularly the supply cord for any sign of possible

deterioration, and the appliance should not be used if the cable is damaged.

• To avoid injury or death from electrical shock, do not operate the appliance with

wet hands, while standing on a wet surface.

• It is not recommended to use this refrigerator with an extension cord or power

board. Please ensure that the appliance is plugged directly into the electrical outlet.

• When positioning the appliance, ensure that there is at least a 5 cm clearance at

the sides and a 10 cm clearance at the back as this is the main outlet for heat. This

will allow for adequate ventilation.

• Do not place hot food or drink into the refrigerator before it cools down to room temperature.

• Close the door immediately after putting in any items so the inside temperature will

not rise dramatically.

• Keep appliance away from any heat source or direct sunlight.

• To x stably, the appliance must be placed on a at and solid surface. It should not

be laid on any soft material.

• Do not place any other appliance on top of the refrigerator, and do not wet it.

• Do not store something like ether, methanol, gasoline, which is easy to evaporate

burn or explode.

• Do not use outdoors or in wet conditions.

• Never pull the cord to disconnect it from the outlet. Grasp the plug and pull it from

the outlet.

• Keep the cord away from heated surfaces.

• This appliance has been incorporated with a grounded plug. Please ensure the wall

outlet in your house is well earthed.

• Connect your refrigerator to an independent electrical socket and use a safe

ground wire.

• Defrost the freezer at least once a month because too much frost may affect refrigeration.

• Turn on electricity only 5 minutes later after electricity goes off. Otherwise, the

compressor may be damaged.

This appliance contains the coolant isobutane (R600a), a natural gas which

is environmentally friendly. Although it is  ammable, it does not damage the

ozone layer and does not increase the greenhouse effect. The use of this coolant

has,however,led to a slight increase in the noise level of the appliance. In addition to

the noise of the compressor,you might be able to hear the coolant  owing around the

system. This is unavoidable,and does not have any adverse effect on the performance

of the appliance. Care must be taken during the transportation and setting up of the

appliance that no parts of the cooling system are damaged. Leaking coolant can

damage the eyes.

Special Notes

• Children between the ages of 3 and 8 are allowed to  ll refrigerators with food and

remove food.

• When positioning the unit, make sure that the power cord is not pinched or

damaged.

• Make sure that there are no multiple sockets or power supplies on the back of the

unit.

To avoid contamination of food, please follow the instructions below:

• A prolonged opening of the door can lead to a signi cant rise in temperature in the

compartments of the appliance.

• Regularly clean surfaces that may come into contact with food. Clean the water

drain regularly.

• Store raw meat and  sh in suitable containers in the refrigerator so that meat and

 sh do not come into contact with or drip on other foods.

WARNING

When using, servicing and disposing of the unit, pay attention to the left

symbol on the rear of the unit or on the compressor. This symbol warns

of possible  res. There are  ammable substances in the refrigerant lines

and in the compressor. Keep the appliance away from sources of  re

during use, maintenance and disposal.

Notes on correct use

• This device is intended exclusively for the storage of drinks.

• This appliance is not intended for use as a built-in appliance unless explicitly

mentioned in the instructions.

• This appliance is not suitable for freezing food.

• The shelves have been installed in advance to allow the most ef cient use of energy.

INSTALLATION NOTES

It is important that upon receipt you stand your appliance upright for at least 4 hours

before switching on to allow the system to sett le.

• The appliance should not be tilted more than 45 degrees when you move it. Do not

use force on any part such as the condenser, the door or handle. They could distort

and affect the operation of the cooler. Ensure ALL packaging is removed before

installation.

• Make sure there is enough ventilation space around product.

• The appliance should not be installed near external heat sources eg direct sun shine

or external moisture sources.

• Ensure the supply voltage of socket is same as rating label. 5 . The plug must be

properly inserted to the wall socket.

• The mains supply socket must be earthed - preferably with a switch. If it is not

earthed, do NOT install this appliance there. Do not use an extension cord.

• The product is equipped with adjustable feet. Once the product is in place, adjust

these to ensure the fridge is level and doesn‘t rock.

Note: Do not site the product where the ambient temperature is likely to drop below

5°C - eg: garage or shed.

INSTALLING THE HANDLE

The handle is supplied in a separate

package with screws inside the carton.

(1) Remove two small holes from the

door frame by pulling out the door seal

slightly. (2) Align the handle with the

holes and insert the screws from the

inside. (3) Tighten the screws with a

screwdriver. (4) Insert the door seal to

cover the screws.

REVERSING THE DOOR

• Open the door to 90 degrees and hold it tight.

• Loosen the two screws (1) from the lower right hinge (2) as shown in Figure 1.

• Slowly pull the door (5) outwards (see gure 2) to release from the lower hinge (2).

Then slowly pull the door (5) down to release it from the upper right hinge (4).

• Remove the lower hinge plate (3) from the door (see picture 2).

• Remove the upper right hinge (4) and the lower right hinge (2) from the cabinet (6)

and keep them for future use (see Figure 3).

• Mount the top left hinge (7) and the bottom left hinge (8) on the left side of the

cabinet (see Figure 4). Note: The hinges (7) and (8) are in a separate plastic bag

inside the box.

• Rotate the door (5) 180 degrees and insert the bottom hinge plate (3) into the

bottom hole of the door axis.

• First attach the door to the top left hinge (7). Hold the door straight and then attach

the lower hinge plate (3) and the left lower hinge (8). The door reversal is complete.

DIMENSIONS FOR INSTALLATION

10034269

10034268

PRODUCT OVERVIEW

10034269

Control panel

Upper hinge

Case

Seal

Shelf

Door

Cover

Handle

Fan grille

Lower hinge

Adjustable feet

10034268

Control panel

Upper hinge

Case

Seal

Shelf

Door

Cover

Handle

Fan grille

Lower hinge

Adjustable feet

CONTROL PANEL AND OPERATION

On/Off

Press and hold the button for 3 seconds to enter

standby mode. Press and hold the button again for 3

seconds to return to normal operation.

Light

Press the button to turn the interior LED lights on or off.

In standby mode, the key is invalid.

High

Press the button once and the LED display will show

the current temperature setting. Press the button several

times to increase the temperature in 1°C increments.

Then wait 5 seconds without pressing any key, the set

temperature will be accepted. The LED display will

then show the current temperature inside.

Down

Press the button once, the LED display shows the

current temperature. Press the button several times to

decrease the temperature in 1°C increments. Then

wait 5 seconds without pressing any key, the set

temperature will be accepted. The LED display will

then show the current temperature inside.

Child Safety Lock

Lock: Press both buttons simultaneously for 3 seconds

to lock. Unlock: Press both buttons simultaneously for

3 seconds to unlock.

°C/°F

You can switch between Fahrenheit and Celsius by

pressing both buttons simultaneously.

Notes on Operation

• The cooling temperature can be set between 0-10°C.

• If a system malfunction occurs and an alarm sounds, press any key on the control

panel to stop the alarm.

Error Codes

If the temperature sensor fails, one of the following error codes will be displayed:

E1: Temperature sensor idle.

E2: Temperature sensor short circuit.

E3: Defrost sensor idle.

E4: Defrost sensor short-circuit.

Filling

• The loading quantity varies depending on the type, size and arrangement of the

drinks.

• Each shelf is designed to hold 1 or 2 layers of beverages. Do not load the shelf with

more than 2 layers.

• All shelves can be pulled out for easy storage. Open the door wide enough before

pulling out the shelves.

CLEANING AND CARE

Outside

The outside of your refrigerator can be cleaned using a soft cloth moistened with a

mild detergent solution. Wipe dry with kitchen towel. Do not use chemical or abrasive

cleaners on any part of your refrigerator as these could permanently damage or

discolour the surfaces.

Internal Cleaning

Wipe up any internal spills immediately with a soft cloth moistened with a mild detergent

solu tion. Dry thoroughly.

Shelves and Guards

Any shelves can be removed and cleaned separately.

Door Seals

Ensure that the door seals are kept free from debris at all times. If they don‘t seal

properly this can waste energy and cause refrigeration unit to over run

TROUBLESHOOTING

Problem Possible cause and suggested solution

Condensation on outside of

door.

Humidity in the room is high. This is also to be

expected if the room is very warm.

Condensation on the inside

of the cabinet.

This is also caused by high humidity. You can

minimise this by only keeping the door open only as

long as you need to.

Too cold / not cold enough

inside the cabinet.

Adjust thermostat up or down accord ingly. Make

sure nothing is stopping the door from sealing

properly.

No power to cooler. Check power cor d, power supply or on/off switch.

DISPOSAL CONSIDERATIONS

If there is a legal regulation for the disposal of electrical

and electronic devices in your country, this symbol on the

product or on the packaging indicates that this product must

not be disposed of with household waste. Instead, it must be

taken to a collection point for the recycling of electrical and

electronic equipment. By disposing of it in accordance with

the rules, you are protecting the environment and the health of

your fellow human beings from negative consequences. For

information about the recycling and disposal of this product,

please contact your local authority or your household waste

disposal service.

MANUFACTURER & IMPORTER (UK)

Manufacturer:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.

Importer for Great Britain:

Chal-Tec UK limited

Unit 6 Riverside Business Centre

Brighton Road

Shoreham-by-Sea

BN43 6RE

United Kingdom

PRODUCT DATA SHEET

Information according to Regulation (EU) No. 2019/2016

Supplier's name or trademark: Klarstein

Supplier's address: Wallstraße 16, 10179 Berlin, DE

Model identier: 10034268A

Type of refrigerating appliance:

Low-noise appliance: No Design type: freestanding

Wine storage appliance: No Other refrigerating

appliance:

Yes

General product parameters:

Parameter Value Parameter Value

Overall

dimensions

(mm)

Height 865

Total volume (dm³ or L) 86Width 380

Depth 570

EEI 172 Energy efciency class G

Airborne acoustical noise

emissions (dB(A) re 1 pW)

Airborne acoustical

noise emission class

Annual energy

consumption (kWh/a)

139 Climate class:

extended

temperate,

subtropical

Minimum ambient

temperature (°C), for

which the refrigerating

appliance is suitable

Maximum ambient

temperature (ºC), for

which the refrigerating

appliance is suitable

Winter setting No

Compartment Parameters:

Compartment type

Compartment parameters and values

Compartment

volume

(dm³ or L)

Recommended

temperature

setting for

optimised food

storage (ºC)

These settings

shall not

contradict

the storage

conditions set

out in Annex

IV, Table 3

Freezing

capacity

(kg/24h)

Defrosting type

(auto-

defrost=A,

manual

defrost=M)

Pantry No - - - -

Wine storage No - - - -

Cellar Yes 86 12 - A

Fresh food No - - - -

Chill No - - - -

0-star or icemaking No - - - -

1-star No - - - -

2-star No - - - -

3-star No - - - -

4-star No - - - -

2-star section No - - - -

Variable

temperature

compartment

- - - - -

For 4-star compartments:

Fast freeze facility No

Light source parameters:

Type of light source -

Energy efciency class -

Minimum duration of the guarantee offered by the manufacturer: 24 months

Additional information:

Weblink to the manufacturer‘s website, where the information in point4(a) Annex of Commission

Regulation (EU) 2019/2019 is found: www.klarstein.co.uk

PRODUCT DATA SHEET

Information according to Regulation (EU) No. 2019/2016

Supplier's name or trademark: Klarstein

Supplier's address: Wallstraße 16, 10179 Berlin, DE

Model identier: 10034269A

Type of refrigerating appliance:

Low-noise appliance: No Design type: freestanding

Wine storage appliance: No Other refrigerating

appliance:

Yes

General product parameters:

Parameter Value Parameter Value

Overall

dimensions

(mm)

Height 820

Total volume (dm³ or L) 56Width 295

Depth 570

EEI 172 Energy efciency class G

Airborne acoustical noise

emissions (dB(A) re 1 pW)

Airborne acoustical

noise emission class

Annual energy

consumption (kWh/a)

139 Climate class:

extended

temperate,

subtropical

Minimum ambient

temperature (°C), for

which the refrigerating

appliance is suitable

Maximum ambient

temperature (ºC), for

which the refrigerating

appliance is suitable

Winter setting No

Compartment Parameters:

Compartment type

Compartment parameters and values

Compartment

volume

(dm³ or L)

Recommended

temperature

setting for

optimised food

storage (ºC)

These settings

shall not

contradict

the storage

conditions set

out in Annex

IV, Table 3

Freezing

capacity

(kg/24h)

Defrosting type

(auto-

defrost=A,

manual

defrost=M)

Pantry No - - - -

Wine storage No - - - -

Cellar Yes 56 12 - A

Fresh food No - - - -

Chill No - - - -

0-star or icemaking No - - - -

1-star No - - - -

2-star No - - - -

3-star No - - - -

4-star No - - - -

2-star section No - - - -

Variable

temperature

compartment

- - - - -

For 4-star compartments:

Fast freeze facility No

Light source parameters:

Type of light source -

Energy efciency class -

Minimum duration of the guarantee offered by the manufacturer: 24 months

Additional information:

Weblink to the manufacturer‘s website, where the information in point4(a) Annex of Commission

Regulation (EU) 2019/2019 is found: www.klarstein.co.uk

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea

atentamente el siguiente manual y siga cuidadosamente las

instrucciones de uso con el n de evitar posibles daños. La

empresa no se responsabiliza de los daños ocasionados por

un uso indebido del producto o por haber desatendido las

indicaciones de seguridad. Escanee el código QR para obtener

acceso al manual de usuario más reciente y otra información

sobre el producto:

ÍNDICE

Indicaciones de seguridad40

Indicaciones de instalación42

Instalación de las manillas de la puerta43

Drehung des türanschlags43

Dimensiones para la instalación45

Vista general del aparato46

Panel de control y funcionamiento48

Limpieza y cuidado50

Detección y resolution de problemas50

Indicaciones sobre la retirada del aparato51

Fabricante e importador (reino unido)51

Ficha técnica del producto52

DATOS TECNICOS

Número de artículo 10034269 10034268

Alimentación eléctrica 220-240 V ~ 50/60 Hz

Volumen 56 L 86 L

INDICACIONES DE SEGURIDAD

• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo.

Conecte el aparato solamente a tomas de corriente que se adecuen a la tensión

del mismo.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con

discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y

conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y

comprendan los peligros y riesgos asociados.

• Asegúrese de que todos los oricios de ventilación estén libres y límpielos

regularmente.

• No utilice dispositivos mecánicos para acelerar el proceso de descongelación.

• No introduzca en la frigoríco dispositivos eléctricos, como máquinas de cubitos

de hielo.

• Asegúrese de no dañar el sistema de refrigeración.

• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por

el fabricante, un servicio técnico autorizado o una persona igualmente cualicada.

• Compruebe regularmente el cable de alimentación. No utilice el aparato con el

cable de alimentación dañado.

• No toque el aparato, el enchufe ni el cable de alimentación con las manos

mojadas.

• Si puede evitarlo, no utilice cables alargadores. Si a pesar de ello es necesaria

su utilización, asegúrese de que el valor en amperios del aparato conectado no

supere el valor máximo de amperios de cable de alimentación.

• Deje al menos una distancia de 5 cm hacia los lados y 10 cm hacia atrás para que

el aire circule correctamente.

• No introduzca alimentos calientes dentro del aparato. Deje que se enfríen primero

hasta la temperatura ambiente.

• Cierre la puerta lo más rápido posible después de añadir los alimentos para evitar

que se escape el frío.

• Coloque el aparato en una supercie sólida, plana y estable. No coloque el

aparato sobre una supercie blanda, como una alfombra.

• No coloque objetos sobre el aparato.

• No almacene sustancias altamente explosivas dentro del aparato.

• No utilice el aparato al aire libre.

• Para desconectar el aparato no tire del cable, sino del cuerpo del enchufe.

• Asegúrese de que el cable de alimentación no entre en contacto con supercies

calientes.

• Conecte el aparato solamente a tomas de corriente con toma de tierra.

• No conecte el aparato a tomas de corriente en la que ya se encuentren

conectados otros dispositivos.

• Descongele el aparato con frecuencia.

• Cuando el frigoríco se apague o se produzca un corte de luz, espere 5 minutos

antes de volver a encenderlo; de lo contrario, el compresor podría sufrir daños.

Este aparato contiene refrigerante isobutano (R600a), un gas natural que no es

nocivo para el medioambiente pero sí in amable. Aunque sea in amable, no es

perjudicial para la capa de ozono ni aumenta el efecto invernadero. La utilización

de este refrigerante provoca un aumento de ruido del aparato. Además del ruido del

compresor, podrá escuchar también el  ujo del refrigerante. Este hecho es inevitable

y no produce ningún efecto negativo en el rendimiento del aparato. Durante el

transporte, tenga cuidado para evitar dañar el circuito de refrigeración. Las fugas de

líquido refrigerante pueden irritar los ojos.

Notas especiales

• A los niños de entre 3 y 8 años de edad se les permite llenar los refrigeradores con

comida y retirar la comida.

• Cuando coloque la unidad, asegúrese de que el cable de alimentación no esté

pellizcado ni dañado.

• Asegúrese de que no haya varias tomas o fuentes de alimentación en la parte

posterior de la unidad.

Para evitar la contaminación de los alimentos, siga las siguientes instrucciones:

• Una apertura prolongada de la puerta puede provocar un aumento signi cativo

de la temperatura en los compartimentos del aparato.

• Limpie regularmente las super cies que puedan entrar en contacto con los

alimentos. Limpie el desagüe regularmente.

• Almacene la carne y el pescado crudos en recipientes adecuados en el

refrigerador para que la carne y el pescado no entren en contacto con otros

alimentos ni goteen sobre ellos.

ADVERTENCIA

Cuando utilice, repare y elimine la unidad, preste atención al símbolo

izquierdo en la parte posterior de la unidad o en el compresor. Este

símbolo advierte de posibles incendios. Hay sustancias in amables en

las líneas de refrigerante y en el compresor. Mantenga el aparato

alejado de fuentes de fuego durante su uso, mantenimiento y

eliminación.

Notas sobre el uso correcto

• Este aparato está diseñado exclusivamente para el almacenamiento de bebidas.

• Este aparato no está diseñado para ser utilizado como aparato empotrado, a

menos que se mencione explícitamente en las instrucciones.

• Este aparato no es adecuado para congelar alimentos.

• Los estantes han sido preinstalados para un uso más e ciente de la energía.

INDICACIONES DE INSTALACIÓN

Es importante dejar el aparato en posición vertical durante al menos 4 horas antes de

encenderlo para que el sistema de refrigeración pueda regularse.

• Si mueve el aparato, no lo incline más de 45 grados. No ejerza fuerza en piezas

como le condensador, la puerta o el asa. Esto podría afectar negativamente al

funcionamiento del refrigerador. Asegúrese de que TODAS las partes del embalaje

se hayan retirado antes de la instalación.

• Asegúrese de que alrededor del producto exista suciente espacio para que el aire

pueda circular.

• No coloque el aparato cerca de fuentes de calor, bajo la luz directa del sol o en

estancias húmedas.

• Asegúrese de que la tensión de suministro de la toma de corriente coincida con la

tensión indicada en la placa de especicaciones técnicas.

• Conecte el enchufe a la toma de corriente.

• La toma de corriente debe contar con toma de tierra. No conecte el enchufe a

omas de corriente sin toma de tierra ni utilice cables alargadores.

• El producto está equipado con patas regulables. En cuanto el producto se

encuentre en su sitio, ajústelas para que el refrigerador se encuentre en posición

recta y no resbale

Nota: No coloque el producto en lugares cuya temperatura ambiente sea inferior a

5 °C, como en garajes o cobertizos.

INSTALACIÓN DE LAS MANILLAS DE LA PUERTA

El mango se suministra en un paquete

separado con tornillos dentro de la caja.

(1) Abra dos pequeños oricios en el

marco de la puerta tirando ligeramente

de la junta de la puerta. (2) Alinee el

mango con los oricios e inserte los

tornillos desde el interior. (3) Apriete

los tornillos con un destornillador. (4)

Inserte la junta de la puerta para cubrir

los tornillos.

DREHUNG DES TÜRANSCHLAGS

• Abra la puerta a 90 grados y sosténgala rmemente.

• Aoje los dos tornillos (1) de la bisagra inferior derecha (2) como se muestra en la

gura 1.

• Tire lentamente de la puerta (5) hacia fuera (véase la gura 2) para soltarla de la

bisagra inferior (2). A continuación, tire lentamente de la puerta (5) hacia abajo

para liberarla de la bisagra superior derecha (4).

• Retire la placa inferior de la bisagra (3) de la puerta (véase la gura 2).

• Retire la bisagra superior derecha (4) y la bisagra inferior derecha (2) del armario

(6) y guárdelas para uso futuro (véase la gura 3).

• Monte la bisagra superior izquierda (7) y la bisagra inferior izquierda (8) en el

lado izquierdo del gabinete (vea la Figura 4). Nota: Las bisagras (7) y (8) están en

una bolsa de plástico separada dentro de la caja.

• Girar la puerta (5) 180 grados e insertar la placa inferior de bisagra (3) en el

oricio inferior del eje de la puerta.

• En primer lugar, je la puerta a la bisagra superior izquierda (7). Mantenga la

puerta recta y, a continuación, je la placa inferior de la bisagra (3) y la bisagra

inferior izquierda (8). Se completa la inversión de la puerta.

DIMENSIONES PARA LA INSTALACIÓN

10034269

10034268

VISTA GENERAL DEL APARATO

10034269

Panel de control

Bisagra superior

Carcasa

Junta

Estante

Puerta

Cubertura

Manilla

Rejilla del ventilador

Bisagra inferior

Pies ajustables

10034268

Panel de control

Bisagra superior

Carcasa

Junta

Estante

Puerta

Cubertura

Manilla

Rejilla del ventilador

Bisagra inferior

Pies ajustables

PANEL DE CONTROL Y FUNCIONAMIENTO

Encendido/

Apagado

Presione y mantenga presionado el botón durante 3

segundos para entrar en el modo de espera. Pulse

y mantenga pulsado el botón de nuevo durante 3

segundos para volver al funcionamiento normal.

Luz

Presione el botón para encender o apagar las luces

LED interiores. En el modo de espera, la tecla no es

válida.

Subir

Presione el botón una vez y la pantalla LED mostrará

el ajuste de temperatura actual. Pulse el botón varias

veces para aumentar la temperatura en incrementos

de 1°C. A continuación, espere 5 segundos sin pulsar

ninguna tecla, se aceptará la temperatura ajustada.

La pantalla LED mostrará entonces la temperatura

actual en el interior.

Bajar

Presione el botón una vez y la pantalla LED mostrará

el ajuste de temperatura actual. Presione el botón

varias veces para disminuir la temperatura en

incrementos de 1°C. A continuación, espere 5

segundos sin pulsar ninguna tecla, se aceptará la

temperatura ajustada. La pantalla LED mostrará

entonces la temperatura actual en el interior.

Seguro para niños

Bloqueo: Presione ambos botones simultáneamente

durante 3 segundos para bloquear. Desbloquear:

Presione ambos botones simultáneamente durante 3

segundos para desbloquear.

°C/°F

Puede cambiar entre Fahrenheit y Celsius pulsando

ambos botones simultáneamente.

Notas sobre el funcionamiento

• La temperatura de enfriamiento puede ajustarse entre 0-10°C.

• Si se produce un fallo en el sistema y suena una alarma, pulse cualquier tecla del

panel de control para detener la alarma.

Códigos de error

Si el sensor de temperatura falla, aparecerá uno de los siguientes códigos de error:

E1: Sensor de temperatura en reposo.

E2: Cortocircuito en el sensor de temperatura.

E3: Sensor de desescarche en reposo.

E4: Cortocircuito en la sonda de descarche.

Relleno

• La cantidad de carga varía dependiendo del tipo, tamaño y disposición de las

bebidas.

• Cada estante está diseñado para contener 1 ó 2 capas de bebidas. No cargue el

estante con más de 2 capas.

• Todos los estantes se pueden extraer para facilitar el almacenamiento. Abra la

puerta lo sucientemente ancha antes de sacar los estantes.

LIMPIEZA Y CUIDADO

Limpieza exterior

Limpie el exterior de su frigoríco con un paño suave humedecido con un poco de

limpiador neutro. A continuación, pase un paño seco. No utilice productos químicos ni

abrasivos, pues podrían dañar o decolorar la supercie de manera permanente.

Limpieza interior

Limpie la posible suciedad interior con un paño suave humedecido con limpiador

neutro. A continuación, pase un paño seco.

Baldas

Todas las baldas pueden extraerse y limpiarse.

Juntas de la puerta

Asegúrese de que las juntas estén libres de suciedad. Si no sellan correctamente, puede

provocar pérdidas de energía.

DETECCIÓN Y RESOLUTION DE PROBLEMAS

Problema Posible causa y solución

Condensación en la parte

exterior de la puerta.

La humedad en la estancia es elevada o la estancia

está a altas temperaturas.

Condensación en la parte

interior del aparato.

Causada por la elevada humedad del aire. Puede

minimizar la condensación evitando abrir la puerta

con frecuencia.

La temperatura interior

es muy fría o no lo

sucientemente fría.

Regular el termostato. Asegúrese de que la puerta

esté bien cerrada.

El aparato no funciona. Asegúrese de que el enchufe esté conectado y el

termostato regulado.

INDICACIONES SOBRE LA RETIRADA DEL

APARATO

Si en su país existe una disposición legal relativa a la

eliminación de aparatos eléctricos y electrónicos, este

símbolo estampado en el producto o en el embalaje

advierte que no debe eliminarse como residuo doméstico.

En lugar de ello, debe depositarse en un punto de recogida

de reciclaje de aparatos eléctricos y electrónicos. Una

gestión adecuada de estos residuos previene consecuencias

potencialmente negativas para el medio ambiente y la salud

de las personas. Puede consultar más información sobre el

reciclaje y la eliminación de este producto contactando con

su administración local o con su servicio de recogida de

residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Chal-Tec UK limited

Unit 6 Riverside Business Centre

Brighton Road

Shoreham-by-Sea

BN43 6RE

United Kingdo

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) nº 2019/2016

Nombre o marca comercial del proveedor: Klarstein

Dirección del provedor: Wallstraße 16, 10179 Berlín, DE

Identicador del modelo: 10034268A

Tipo de aparato de refrigeración:

Aparato de bajo nivel de

ruido:

no ipo de diseño: de libre

instalación

Armarios para la

conservación de vinos:

no Otros aparatos de

refrigeración:

sí

Parámetros generales del producto:

Parámetro Valor Parámetro Valor

Dimensiones

totales (mm)

Altura 865

Volumen total

(dm³ o L)

86Anchura 380

Profundidad 570

EEI

172

Clase de eciencia

energética

Ruido acústico aéreo

emitido (dB(A) re 1 pW)

Clases de ruido

acústico aéreo emitido

Consumo de energía anual

(kWh/a)

139 Clase climática

templado

extendido,

templado,

subtropical

Temperatura ambiente

mínima (°C) en la que

puede funcionar el aparato

de refrigeración

Temperatura ambiente

máxima (°C) en la que

puede funcionar el

aparato de

refrigeración

Ajuste de invierno no

Parámetros del compartimento:

Tipos de compartimento

Parámetros del compartimento y valores

Volumen del

compar timento

(dm3 o l)

Ajuste de tempera-

tura recomendado

para conservación

optimizada de

ali mentos (°C).

Estos ajustes no con-

tradirán las condi-

ciones de conserva-

ción contempladas

en el anexo IV,

cuadro 3

Capacidad de

conge lación

(kg/24 h)

Tipo de

desescarche

(desescarche

automá tico =

A, desescarche

manual = M)

Despensa no - - - -

Conservación de

vinos

no - - - -

Compartimento

bodega

sí 86 12 - A

Alimentos frescos no - - - -

Helador no - - - -

0 estrellas/Fabri-

cación de hielo

no - - - -

1 estrella no - - - -

2 estrellas no - - - -

3 estrellas no - - - -

4 estrellas no - - - -

Sección 2 estrellas no - - - -

Compartimento

temperatura

variable

- - - - -

Para compartimentos de 4 estrellas:

Congelación rápida no

Parámetros de las fuentes luminosas:

Tipo de fuente luminosa -

Clase de eciencia energética -

Duración mínima de la garantía ofrecida por el fabricante: 24 meses

Información adicional:

Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4,

letra a), del anexo del Reglamento (UE) 2019/2019: www.klarstein.es

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) nº 2019/2016

Nombre o marca comercial del proveedor: Klarstein

Dirección del provedor: Wallstraße 16, 10179 Berlín, DE

Identicador del modelo: 10034269A

Tipo de aparato de refrigeración:

Aparato de bajo nivel de

ruido:

no ipo de diseño: de libre

instalación

Armarios para la

conservación de vinos:

no Otros aparatos de

refrigeración:

sí

Parámetros generales del producto:

Parámetro Valor Parámetro Valor

Dimensiones

totales (mm)

Altura 820

Volumen total

(dm³ o L)

56Anchura 295

Profundidad 570

EEI

172

Clase de eciencia

energética

Ruido acústico aéreo

emitido (dB(A) re 1 pW)

Clases de ruido

acústico aéreo emitido

Consumo de energía anual

(kWh/a)

139 Clase climática

templado

extendido,

templado,

subtropical

Temperatura ambiente

mínima (°C) en la que

puede funcionar el aparato

de refrigeración

Temperatura ambiente

máxima (°C) en la que

puede funcionar el

aparato de

refrigeración

Ajuste de invierno no

Parámetros del compartimento:

Tipos de compartimento

Parámetros del compartimento y valores

Volumen del

compar timento

(dm3 o l)

Ajuste de tempera-

tura recomendado

para conservación

optimizada de

ali mentos (°C).

Estos ajustes no con-

tradirán las condi-

ciones de conserva-

ción contempladas

en el anexo IV,

cuadro 3

Capacidad de

conge lación

(kg/24 h)

Tipo de

desescarche

(desescarche

automá tico =

A, desescarche

manual = M)

Despensa no - - - -

Conservación de

vinos

no - - - -

Compartimento

bodega

sí 56 12 - A

Alimentos frescos no - - - -

Helador no - - - -

0 estrellas/Fabri-

cación de hielo

no - - - -

1 estrella no - - - -

2 estrellas no - - - -

3 estrellas no - - - -

4 estrellas no - - - -

Sección 2 estrellas no - - - -

Compartimento

temperatura

variable

- - - - -

Para compartimentos de 4 estrellas:

Congelación rápida no

Parámetros de las fuentes luminosas:

Tipo de fuente luminosa -

Clase de eciencia energética -

Duración mínima de la garantía ofrecida por el fabricante: 24 meses

Información adicional:

Enlace del sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4,

letra a), del anexo del Reglamento (UE) 2019/2019: www.klarstein.es

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel

appareil. Veuillez lire attentivement les instructions suivantes de

branchement et d’utilisation an d’éviter d’éventuels dommages.

Le fabricant ne saurait être tenu pour responsable des dommages

dus au non-respect des consignes de sécurité et à la mauvaise

utilisation de l’appareil. Scannez le QR-Code pour accéder à

la dernière version du mode d‘emploi et à d‘autres informations

concernant le produit:

SOMMAIRE

Consignes de sécurité58

Conseils pour l‘installation60

Installation de la poignée de porte61

Modication du sens de la porte61

Dimensions d‘encastrement63

Aperçu de l‘appareil 64

Panneau de commande et utilisation66

Nettoyage et entretien68

Identication et résolution des problèmes68

Informations sur le recyclage69

Fabricant et importateur (UK)69

Fiche de données produit70

FICHE TECHNIQUE

Numéro d'article 10034269 10034268

Alimentation 220-240 V ~ 50/60 Hz

Capacité 56 L 86 L

CONSIGNES DE SÉCURITÉ

• Avant d‘utiliser l‘appareil vériez la tension sur la plaque signalétique. Branchez

l‘appareil sur des prises de tension correspondante uniquement.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes

ayant des capacités physiques, sensorielles et mentales limitées et / ou

dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au

fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les

risques associés.

• Veiller à ce que les ouvertures de ventilation restent dégagées et nettoyez-les

régulièrement.

• N‘utilisez qu‘aucun appareil mécanique pour accélérer le processus de dégivrage.

• Ne placez aucun appareil électrique dans le réfrigérateur comme par exemple une

sorbetière.

• Faites attention à ne pas endommager le circuit réfrigérant.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le

fabricant un service professionnel agréé ou une personne de qualication

équivalente.

• Contrôlez régulièrement le bon état du câble secteur. N‘utilisez pas l‘appareil avec

un câble secteur endommagé.

• Ne touchez pas à l‘appareil, à la che de secteur ou au câble avec les mains

mouillées.

• Si possible n‘utilisez aucune rallonge électrique. Si toutefois vous y êtes contraint,

veillez à ce que la puissance de la rallonge soit au moins égale à celle de

l‘appareil.

• Laissez tout autour de l‘appareil au moins 5 cm d‘espace sur les côtés et 10 cm à

l‘arrière pour que l‘air puisse circuler librement.

• Ne placez aucun aliment chaud dans l‘appareil. Laissez-les d‘abord refroidir à

température ambiante.

• Refermer la porte dès que possible après avoir rangé des aliments pour que le froid

ne s‘échappe pas.

• Placez l‘appareil sur un support solide et horizontal Ne le placez pas sur un

support mou, comme un tapis par exemple.

• Ne posez aucun objet sur l‘appareil.

• Ne rangez aucune substance inammable ou explosive dans l‘appareil.

• N‘utilisez pas l‘appareil à l‘extérieur.

• Pour débrancher l’appareil, ne tirez pas sur le câble, mais saisissez toujours le

corps de la che.

• Veillez à ce que le câble secteur ne touche aucune surface chaude.

• Branchez l‘appareil sur une prise de terre uniquement.

• Ne branchez pas l‘appareil sur une prise déjà occupée par d‘autres appareils

culinaires.

• Dégivrez régulièrement le compartiment congélateur.

• Lorsque le réfrigérateur s‘arrête tombe en panne ou quand vous l‘éteignez,

patientez 5 minutes avant de le rallumer pour ne pas risquer d‘endommager le

compresseur.

Cet appareil contient du liquide réfrigérant Isobutane (R600a), un gaz naturel très

respectueux de l’environnement mais in ammable. Bien qu’il soit in ammable, il ne

détruit pas la couche d’ozone et ne renforce pas l’effet de serre. L’utilisation de ce

liquide réfrigérant provoque toutefois un niveau sonore de l’appareil légèrement

plus élevé. Outre les bruits du compresseur, vous pouvez percevoir le  ux du liquide

réfrigérant. Cela est inévitable et n’a aucune in uence négative sur la puissance de

l’appareil. Faites attention pendant le transport a n de ne pas endommager le circuit

réfrigérant. Les fuites de liquide réfrigérant peuvent irriter les yeux.

Remarques particulières

• Les enfants âgés de 3 à 8 ans sont autorisés à remplir les réfrigérateurs de

nourriture et à retirer les aliments.

• Lors du positionnement de l‘appareil, assurez-vous que le cordon d‘alimentation

n‘est pas pincé ou endommagé.

• Assurez-vous qu‘il n‘y a pas de prises multiples ou d‘alimentations multiples à

l‘arrière de l‘appareil.

Pour éviter la contamination des aliments, veuillez suivre les instructions ci-dessous :

• Une ouverture prolongée de la porte peut entraîner une augmentation signi cative

de la température dans les compartiments de l‘appareil.

• Nettoyer régulièrement les surfaces qui peuvent entrer en contact avec les aliments.

Nettoyez régulièrement l‘évacuation d‘eau.

• Entreposer la viande et le poisson crus dans des contenants appropriés au

réfrigérateur a n que la viande et le poisson n‘entrent pas en contact avec d‘autres

aliments ni ne s‘égouttent.

MISE EN GARDE

Lors de l‘utilisation, de l‘entretien et de la mise au rebut de l‘appareil,

faites attention au symbole de gauche à l‘arrière de l‘appareil ou sur le

compresseur. Ce symbole avertit d‘un éventuel incendie. Il y a des

substances in ammables dans les conduites de  uide frigorigène et

dans le compresseur. Tenez l‘appareil à l‘écart de toute source

d‘incendie pendant son utilisation, son entretien et son élimination.

Consignes pour une bonne utilisation

• Cet appareil est exclusivement destiné à la conservation des boissons.

• Cet appareil n‘est pas destiné à être encastré, sauf si cela est explicitement autorisé

par la notice.

• Cet appareil ne convient pas pour la congélation d‘aliments.

• Les clayettes ont été installées pour permettre l‘utilisation la plus ef cace de

l‘énergie.

CONSEILS POUR L‘INSTALLATION

Il est important de laisser reposer votre appareil en position verticale pendant au moins

4 heures avant de l’allumer pour permettre au système de refroidissement de s’ajuster.

• Lorsque vous déplacez l’appareil, ne l’inclinez pas de plus de 45 degrés.

N’appliquez aucune force sur des pièces telles que le condenseur, la porte ou la

poignée. Ils peuvent fausser et affecter le fonctionnement du réfrigérateur. Assurez-

vous que TOUS les emballages ont été retirés avant l’installation.

• Assurez-vous qu’il y a sufsamment d’espace autour du produit pour permettre à

l’air de circuler librement.

• Ne placez pas l’appareil à proximité de sources de chaleur, à l’ensoleillement

direct ou dans des pièces humides.

• Assurez-vous que la tension de la prise d’alimentation correspond à la tension

spéciée sur la plaque signalétique de l’appareil.

• Insérez la che à fond dans la prise.

• La prise doit être reliée à la terre. N’insérez pas la che dans des prises non reliées

à la terre et n’utilisez pas de rallonge.

• Le produit est équipé de pieds réglables. Une fois le produit en place, réglez-le de

manière à ce que le réfrigérateur soit de niveau et ne glisse pas.

Remarque : Ne placez pas le produit dans des endroits où la température ambiante

peut descendre en dessous de 5°C, par ex. au garage ou dans un hangar.

INSTALLATION DE LA POIGNÉE DE PORTE

La poignée est emballée dans une

boîte séparée avec des vis à l‘intérieur

du carton. (1) Découvrez deux petits

trous sur le cadre de la porte en tirant

légèrement sur le joint de la porte. (2)

Alignez la poignée avec les trous et

insérez les vis de l‘intérieur. (3) Serrez les

vis avec un tournevis. (4) Insérez le joint

de porte pour couvrir les vis.

MODIFICATION DU SENS DE LA PORTE

• Ouvrez la porte à 90 degrés et maintenez-la bien.

• Desserrez les deux vis (1) de la charnière inférieure droite (2) comme indiqué sur la

gure 1.

• Tirez doucement la porte (5) vers l‘extérieur (voir gure 2) pour la dégager de la

charnière inférieure (2). Abaissez ensuite lentement la porte (5) pour la dégager de

la charnière supérieure droite (4).

• Sortez ensuite la plaque de charnière inférieure (3) de la porte (voir gure 2).

• Retirez la charnière supérieure droite (4) et la charnière inférieure droite (2) du

réfrigérateur (6) et rangez-les pour une utilisation ultérieure (voir gure 3).

• Montez la charnière supérieure gauche (7) et la charnière inférieure gauche (8) sur

le côté gauche du réfrigérateur (voir gure 4). Remarque : les charnières (7) et (8)

sont placées dans un sac en plastique séparé à l‘intérieur du carton d‘emballage.

• Tournez la porte (5) à 180 degrés et insérez la plaque de charnière inférieure (3)

dans le trou inférieur de l‘axe de la porte.

• Fixez d‘abord la porte à la charnière supérieure gauche (7). Tenez la porte droite,

puis xez la plaque de charnière inférieure (3) et la charnière inférieure gauche (8).

L‘inversion de la porte est terminée.

DIMENSIONS D‘ENCASTREMENT

10034269

10034268

APERÇU DE L‘APPAREIL

10034269

Panneau de commande

Charnière supérieure

Boîtier

Joint

Clayette

Porte

Cache

Poignée

Grille d'aération

Charnière inférieure

Pieds réglables

10034268

Panneau de commande

Charnière supérieure

Boîtier

Joint

Clayette

Porte

Cache

Poignée

Grille d'aération

Charnière inférieure

Pieds réglables

PANNEAU DE COMMANDE ET UTILISATION

marche/arrêt

Appuyez sur la touche pendant 3 secondes pour

passer en mode veille. Appuyez à nouveau sur

la touche pendant 3 secondes pour revenir au

fonctionnement normal.

éclairage

Appuyez sur la touche pour allumer ou éteindre les

lumières à l'intérieur. En mode veille, la touche est

invalide.

haut

Appuyez une fois sur la touche, l’afchage LED

indique la température réglée actuelle. Appuyez

plusieurs fois sur la touche pour augmenter la

température par incréments de 1 °C. Attendez

ensuite 5 secondes sans appuyer sur une touche, la

température dénie sera prise en compte. L'écran à

LED indique alors la température actuelle à l'intérieur.

bas

Appuyez une fois sur la touche, l’afchage LED

indique la température réglée actuelle. Appuyez

plusieurs fois sur la touche pour diminuer la

température par incréments de 1 °C. Attendez

ensuite 5 secondes sans appuyer sur une touche, la

température dénie sera prise en compte. L'écran à

LED indique alors la température actuelle à l'intérieur.

Verrouillage parental

Verrouillage : Pour verrouiller, appuyez simultanément

sur les deux boutons pendant 3 secondes.

Déverrouillage : appuyez simultanément sur les deux

boutons pendant 3 secondes pour libérer le verrou.

°C/°F

Vous pouvez passer des Fahrenheit aux Celsius en

appuyant simultanément sur les deux boutons.

Remarques sur l‘utilisation

• La température de refroidissement peut être réglée entre 0 et 10 ° C.

• En cas de dysfonctionnement du système et de déclenchement d‘une alarme,

appuyez sur n‘importe quelle touche du panneau de commande pour arrêter

l‘alarme.

Codes d‘erreurs

Si le capteur de température est défaillant, l‘un des codes d‘erreur suivants s‘afche :

E1: capteur de température au ralenti.

E2: court-circuit du capteur de température.

E3: refroidisseur de dégivrage au ralenti

E4: court-circuit du refroidisseur de dégivrage.

Chargement

• La capacité de charge varie en fonction du type, de la taille et de la disposition des

boissons.

• Chaque clayette est conçue pour recevoir 1 ou 2 couches de boisson. Ne chargez

pas la clayette avec plus de 2 couches.

• Toutes les clayettes peuvent être retirées pour ranger facilement les boissons.

Ouvrez la porte sufsamment en grand avant de tirer les clayettes.

NETTOYAGE ET ENTRETIEN

Nettoyage externe

Nettoyez l’extérieur de votre réfrigérateur avec un chiffon doux imbibé d’une solution

détergente douce. Ensuite, essuyez-le avec un chiffon sec. N’utilisez pas de nettoyants

chimiques ou abrasifs, car ils pourraient endommager ou décolorer les surfaces de

façon dénitive.

Nettoyage interne

Essuyez immédiatement toute salissure à l’intérieur avec un chiffon doux imbibé d’un

détergent doux. Puis essuyez avec un torchon sec.

Clayettes

Toutes les clayettes sont amovibles et peuvent être nettoyées séparément.

Joints de portes

Assurez-vous que les joints de la porte soient toujours bien propres. S’ils ne sont pas

parfaitement étanches, cela peut provoquer une perte d’énergie.

IDENTIFICATION ET RÉSOLUTION DES

PROBLÈMES

Problème Cause possible et solution

Il y a de la condensation sur

la partie externe de la porte.

Le taux ambiant d'humidité est élevé ou bien il fait

très chaud dans la pièce.

Il y a de la condensation à

l'intérieur de l'appareil.

Ceci est causé par une forte humidité. Vous pouvez

minimiser la condensation en ouvrant la porte le

temps nécessaire seulement.

La température intérieure est

trop ou pas assez froide.

Réglez le thermostat plus haut ou plus bas. Assurez-

vous que la porte est étanche et bien fermée.

L'appareil ne fonctionne pas. Assurez-vous que la che est bien enfoncée et que le

thermostat est allumé.

INFORMATIONS SUR LE RECYCLAGE

S‘il existe une réglementation pour l‘élimination ou le

recyclage des appareils électriques et électroniques dans

votre pays, ce symbole sur le produit ou sur l‘emballage

indique que cet appareil ne doit pas être jeté avec les

ordures ménagères. Vous devez le déposer dans un point

de collecte pour le recyclage des équipements électriques

et électroniques. La mise au rebut conforme aux règles

protège l‘environnement et la santé de vos semblables des

conséquences négatives. Pour plus d‘informations sur le

recyclage et l‘élimination de ce produit, veuillez contacter

votre autorité locale ou votre service de recyclage des

déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Chal-Tec UK limited

Unit 6 Riverside Business Centre

Brighton Road

Shoreham-by-Sea

BN43 6RE

United Kingdom

FICHE DE DONNÉES PRODUIT

Informations selon le règlement (UE) n ° 2019/2016

Nom du fournisseur ou marque commerciale: Klarstein

Adresse du fournisseur: Wallstraße 16, 10179 Berlin, DE

Référence du modèle: 10034268A

Type d’appareil de réfrigération:

Appareil à faible niveau

de bruit:

non Type de construction: à pose libre

Appareil de stockage du

vin:

non Autre appareil de

réfrigération:

oui

Paramètres généraux du produit

Paramètre Valeur Paramètre Valeur

Dimensions

hors tout (mm)

Hauteur 865

Volume total (dm³

ou L)

86Largeur 380

Profondeur 570

EEI

172

Classe d’efcacité

énergétique

Émissions de bruit acous-

tique dans l’air

(dB(A) re 1 pW)

Classe d’émission de

bruit acoustique dans

l’air

Consommation d’énergie

annuelle (kWh/an)

139 Classe climatique:

tempéré

étendu,

tempéré,

subtropical

Température ambiante

minimale (°C) à laquelle

l’appareil de réfrigération

est adapté

Température ambiante

maximale (°C) à

laquelle l’appareil

de réfrigération est

adapté

Réglage hiver non

Paramètres des compartiments

Type de compartiment

Paramètres et valeurs de compartiment

Volume du

compartiment

(dm3 ou l)

Réglage de

température

recommandé pour

un stockage opti-

misé des denrées

alimentaires (°C)

Ces réglages ne

doivent pas être

en contradic-

tion avec les

conditions de

stockage prévues

à l’annexe IV,

tableau 3

Pouvoir de

congélation

spécique (kg/24

Mode de

dégivrage

(dégivrage

automatique = A,

dégivrage manuel

= M)

Garde-manger non - - - -

Stockage du vin non - - - -

Cave oui 86 12 - A

Alimentaires fraîches non - - - -

Denrées hautement

périssables

non - - - -

Sans étoile ou

fabrication de glace

non - - - -

1 étoile non - - - -

2 étoiles non - - - -

3 étoiles non - - - -

4 étoiles non - - - -

Zone 2 étoiles non - - - -

Compartiment à

température variable

- - - - -

Pour les compartiments 4 étoiles :

Possibilité de congélation rapide non

Paramètres de la source lumineuse:

Type de source lumineuse -

Classe d’efcacité énergétique -

Durée minimale de la garantie offerte par le fabricant : 24 mois

Informations supplémentaires:

Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l’annexe

du règlement (UE) 2019/2019 de la Commission: www.klarstein.fr

FICHE DE DONNÉES PRODUIT

Informations selon le règlement (UE) n ° 2019/2016

Nom du fournisseur ou marque commerciale: Klarstein

Adresse du fournisseur: Wallstraße 16, 10179 Berlin, DE

Référence du modèle: 10034269A

Type d’appareil de réfrigération:

Appareil à faible niveau

de bruit:

non Type de construction: à pose libre

Appareil de stockage du

vin:

non Autre appareil de

réfrigération:

oui

Paramètres généraux du produit

Paramètre Valeur Paramètre Valeur

Dimensions

hors tout (mm)

Hauteur 820

Volume total (dm³

ou L)

56Largeur 295

Profondeur 570

EEI

172

Classe d’efcacité

énergétique

Émissions de bruit acous-

tique dans l’air

(dB(A) re 1 pW)

Classe d’émission de

bruit acoustique dans

l’air

Consommation d’énergie

annuelle (kWh/an)

139 Classe climatique:

tempéré

étendu,

tempéré,

subtropical

Température ambiante

minimale (°C) à laquelle

l’appareil de réfrigération

est adapté

Température ambiante

maximale (°C) à

laquelle l’appareil

de réfrigération est

adapté

Réglage hiver non

Paramètres des compartiments

Type de compartiment

Paramètres et valeurs de compartiment

Volume du

compartiment

(dm3 ou l)

Réglage de

température

recommandé pour

un stockage opti-

misé des denrées

alimentaires (°C)

Ces réglages ne

doivent pas être

en contradic-

tion avec les

conditions de

stockage prévues

à l’annexe IV,

tableau 3

Pouvoir de

congélation

spécique (kg/24

Mode de

dégivrage

(dégivrage

automatique = A,

dégivrage manuel

= M)

Garde-manger non - - - -

Stockage du vin non - - - -

Cave oui 56 12 - A

Alimentaires fraîches non - - - -

Denrées hautement

périssables

non - - - -

Sans étoile ou

fabrication de glace

non - - - -

1 étoile non - - - -

2 étoiles non - - - -

3 étoiles non - - - -

4 étoiles non - - - -

Zone 2 étoiles non - - - -

Compartiment à

température variable

- - - - -

Pour les compartiments 4 étoiles :

Possibilité de congélation rapide non

Paramètres de la source lumineuse:

Type de source lumineuse -

Classe d’efcacité énergétique -

Durée minimale de la garantie offerte par le fabricant : 24 mois

Informations supplémentaires:

Lien internet vers le site web du fabricant où se trouvent les informations visées au point 4 a) de l’annexe

du règlement (UE) 2019/2019 de la Commission: www.klarstein.fr

Gentile Cliente,

La ringraziamo per aver acquistato il dispositivo. La preghiamo

di leggere attentamente le seguenti istruzioni per l’uso e di

seguirle per evitare possibili danni tecnici. Non ci assumiamo

alcuna responsabilità per danni scaturiti da una mancata

osservazione delle avvertenze di sicurezza e da un uso

improprio del dispositivo. Scansionare il codice QR seguente,

per accedere al manuale d’uso più attuale e per ricevere

informazioni sul prodotto.

INDICE

Avvertenze di sicurezza76

Avvertenze per l’installazione78

Installazione della maniglia79

Camabiare la direzione di apertura dello sportello79

Dimensioni per l’incasso81

Descrizione del dispositivo82

Pannello di controllo e utilizzo84

Pulizia e manutenzione86

Ricerca e correzione degli errori86

Avviso di smaltimento87

Produttore e importatore (UK) 87

Scheda dati del prodotto88

DATI TECNICI

Numero articolo 10034269 10034268

Alimentazione 220-240 V ~ 50/60 Hz

Volume 56 L 86 L

AVVERTENZE DI SICUREZZA

• Prima dell‘uso, controllare la tensione sulla targhetta del dispositivo. Collegare il

dispositivo solo ad una presa che corrisponde alla tensione indicata.

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da

persone con limitate capacità siche e psichiche o con conoscenza ed esperienza

limitate, solo se sono stati istruiti sulle modalità d’uso e comprendono i rischi e i

pericoli connessi.

• Assicurarsi che l‘apertura di ventilazione non sia ostruita e pulirla regolarmente.

• Non utilizzare apparecchi meccanici per accelerare il processo di sbrinamento.

• Non introdurre nel frigorifero apparecchi elettrici, come ad esempio macchine per

il ghiaccio.

• Fare attenzione a non danneggiare il circuito del liquido refrigerante.

• Se il cavo o la spina di alimentazione sono danneggiati, farli sostituire dal

produttore, da un tecnico specializzato o da un soggetto qualicato.

• Controllare regolarmente che il cavo di alimentazione non sia danneggiato. Non

utilizzare il dispositivo se il cavo di alimentazione è danneggiato.

• Non toccare il dispositivo, la spina e il cavo di alimentazione con le mani bagnate.

• Non utilizzare prolunghe. Tuttavia se l´utilizzo di una prolunga dovesse essere

necessario, assicurarsi che i valori ampere del dispositivo collegato non superino i

valori ampere massimi del cavo di alimentazione.

• Lasciare almeno 5 cm di spazio libero intorno al dispositivo e 10 cm sul retro

afnché l´aria possa circolare liberamente.

• Non introdurre alimenti caldi nel dispositivo. Far raffreddare gli alimenti a

temperatura ambiente.

• Chiudere lo sportello il prima possibile dopo aver introdotto gli alimenti.

• Posizionare il dispositivo su una supercie stabile. Non collocare il dispositivo su

una supercie morbida, ad esempio su un tappeto.

• Non collocare oggetti sul dispositivo.

• Non conservare sostanze inammabili o esplosive all´interno del dispositivo.

• Non utilizzare il dispositivo all‘aperto.

• Non staccare la spina tirando il cavo di alimentazione, bensì afferrare la spina alla

base.

• Assicurarsi che il cavo di alimentazione non tocchi superci calde.

• Collegare il dispositivo solo a prese dotate di messa a terra.

• Non collegare il dispositivo ad una pressa alla quale sono già collegati altri

apparecchi.

• Sbrinare regolarmente il congelatore.

• In caso di spegnimento o di mancanza di corrente, attendere 5 minuti prima di

riaccendere il dispositivo. In caso contrario il compressore potrebbe danneggiarsi.

Questo dispositivo contiene il refrigerante isobutano (R600a), un gas naturale

ecocompatibile ma in ammabile. Anche se è in ammabile, non danneggia lo strato

di ozono e non aumenta l´effetto serra. Tenere presente che l´utilizzo di questo

refrigerante comporta rumori del dispositivo. Oltre al rumore del compressore si può

sentire anche il  usso del liquido refrigerante. Ciò è inevitabile e non ha un effetto

negativo sulle prestazioni del dispositivo. Trasportare il dispositivo con cautela per

evitare di danneggiare il circuito di refrigerazione. Le perdite di liquido refrigerante

possono causare irritazioni agli occhi.

Note speciali

• I bambini di età compresa tra i 3 e gli 8 anni possono introdurre gli alimenti nei

frigoriferi e toglierli.

• Quando si posiziona l‘unità, assicurarsi che il cavo di alimentazione non sia

schiacciato o danneggiato.

• Assicurarsi che non vi siano prese multiple o alimentatori sul retro dell‘unità.

Per evitare la contaminazione degli alimenti, seguire le seguenti istruzioni:

• Un‘apertura prolungata dello sportello può portare ad un signi cativo aumento

della temperatura nei vani dell‘apparecchio.

• Pulire regolarmente le super ci che possono venire a contatto con gli alimenti.

Pulire regolarmente lo scarico dell‘acqua.

• Conservare la carne e il pesce crudo in appositi contenitori in frigorifero in modo

che la carne e il pesce non entrino in contatto con altri alimenti o non gocciolino su

altri alimenti.

AVVERTENZA

Durante l‘uso, la manutenzione e lo smaltimento dell‘unità, prestare

attenzione al simbolo a sinistra sul retro dell‘unità o sul compressore.

Questo simbolo avverte di possibili incendi. Ci sono sostanze

in ammabili nelle linee frigorifere e nel compressore. Tenere

l‘apparecchio lontano da fonti di incendio durante l‘uso, la

manutenzione e lo smaltimento.

Informazioni sul corretto utilizzo

• Questo dispositivo è progettato esclusivamente per la conservazione di bevande.

• Questo dispositivo non è adatto all‘installazione a incasso, a meno che

speci camente indicato nel manuale.

• Questo dispositivo non è adatto al congelamento di alimenti.

• I ripiani sono stati posizionati in modo da permettere la massima ef cienza

energetica.

AVVERTENZE PER L’INSTALLAZIONE

Prima dell’accensione, è importante lasciare il dispositivo in posizione verticale per

almeno 4 ore, in modo che il sistema di raffreddamento possa impostarsi correttamente

• Se si sposta il dispositivo, non inclinarlo oltre 45°. Non esercitare forza

su componenti come condensatore, sportello o maniglia. È possibile che il

funzionamento del frigo venga inuenzato o reso fallace. Assicurarsi di rimuovere

TUTTE le parti dell’imballaggio prima dell’installazione.

• Assicurarsi che ci sia spazio sufciente intorno al dispositivo, in modo che l’aria

possa circolare.

• Non posizionare il dispositivo nelle vicinanze di fonti di calore, nella luce del sole

diretta o in ambienti umidi.

• Assicurarsi che la tensione di alimentazione della spina corrisponda alla tensione

sulla targhetta del dispositivo.

• Inserire bene la spina nella presa di corrente.

• La presa di corrente deve essere dotata di messa a terra. Non collegare la spina a

prese di corrente prive di messa a terra e non utilizzare prolunghe.

• Il prodotto è dotato di piedi d’appoggio regolabili. Non appena il prodotto si trova

nel luogo di posizionamento, regolarli in modo che il frigo sia in bolla e non scivoli.

Avvertenza: non posizionare il prodotto in luoghi in cui la temperatura ambiente

scende al di sotto di 5 °C, ad es. in garage o rimesse.

INSTALLAZIONE DELLA MANIGLIA

La maniglia viene consegnata con

le viti in una confezione separata

all’interno del cartone. (1) Esporre i

due fori sul telaio dello sportello tirando

fuori leggermente la guarnizione.

(2) Posizionare la maniglia in

corrispondenza dei due fori e inserire

le viti dall’interno. (3) Stringere le viti

con un cacciavite. (4) Riposizionare la

guarnizione, in modo da coprire le viti.

CAMABIARE LA DIREZIONE DI APERTURA DELLO

SPORTELLO

• Aprire lo sportello a 90° e tenerlo saldamente.

• Svitare le due viti (1) dalla cerniera in basso a destra (2), come mostrato in

immagine 2.

• Tirare lentamente lo sportello (5) verso l’esterno (v. immagine 2), per staccarlo

dalla cerniera in basso (2). Tirare poi lentamente lo sportello (5) verso il basso, per

staccarla dalla cerniera in alto a destra (4).

• Togliere poi la piastra della cerniera in basso (3) dallo sportello (v. immagine 2).

• Togliere la cerniera in alto a destra (4) e la cerniera in basso a destra (2) dal

frigorifero (6) e conservare i componenti, dato che serviranno in seguito (v.

immagine 3).

• Montare la cerniera in alto a sinistra (7) e la cerniera in basso a sinistra (8) sul lato

sinistro del frigo (v. immagine 4). Avvertenza: le cerniere (7) e (8) si trovano in un

sacchetto di plastica separato all’interno del cartone di imballaggio.

• Ruotare lo sportello (5) di 180° e mettere la piastra della cerniera in basso (3) nel

foro inferiore dell’asse dello sportello.

• Fissare lo sportello prima alla cerniera in alto a sinistra (7). Tenere diritto lo

sportello e ssare la piastra della cerniera inferiore (3) e la cerniera in basso a

sinistra. La modica della direzione di apertura dello sportello è terminata.

DIMENSIONI PER L’INCASSO

10034269

10034268

DESCRIZIONE DEL DISPOSITIVO

10034269

Pannello di controllo

Cerniera in alto

Alloggiamento

Guarnizione

Ripiano

Sportello

Copertura

Maniglia

Griglia della ventola

Cerniera in basso

Piedi regolabili

10034268

Pannello di controllo

Cerniera in alto

Alloggiamento

Guarnizione

Ripiano

Sportello

Copertura

Maniglia

Griglia della ventola

Cerniera in basso

Piedi regolabili

PANNELLO DI CONTROLLO E UTILIZZO

On/off

Tenere premuto il tasto per 3 secondi per passare

in modalità standby. Tenere premuto il tasto per 3

secondi per tornare in modalità di funzionamento

normale.

Luce

Premere il tasto per accendere o spegnere la luce

interna. Il tasto non è attivo in modalità standby.

Alzare

Premere il tasto una volta e lo schermo LED mostra la

temperatura attuale. Premerlo più volte per alzare la

temperatura in intervalli di 1 °C. Attendere 5 secondi

senza premere tasti, in modo che la temperatura

impostata venga salvata. Lo schermo LED mostra la

temperatura attuale all’interno.

Abbassare

Premere il tasto una volta e lo schermo LED mostra la

temperatura attuale. Premerlo più volte per abbassare

la temperatura in intervalli di 1 °C. Attendere

5 secondi senza premere tasti, in modo che la

temperatura impostata venga salvata. Lo schermo LED

mostra la temperatura attuale all’interno.

Sicura per i bambini

Bloccare i tasti: premere contemporaneamente

entrambi i tasti per 3 secondi. Sbloccare i tasti:

premere contemporaneamente entrambi i tasti per 3

secondi

°C/°F

Premendo i tasti contemporaneamente, è possibile

passare da Fahrenheit a Celsius e viceversa.

Avvertenze sull’utilizzo

• La temperatura di raffreddamento è impostabile tra 0 e 10 °C.

• Se si verica un malfunzionamento del sistema e viene emesso un segnale acustico,

premere un tasto a piacere sul pannello di controllo per fermare il segnale acustico.

Codici di errore

Se il sensore di temperatura ha un malfunzionamento, viene mostrato uno dei seguenti

codici di errore:

E1: funzionamento a vuoto del sensore di temperatura.

E2: cortocircuito del sensore di temperatura.

E3: funzionamento a vuoto del sensore di sbrinamento.

E4: cortocircuito del sensore di sbrinamento.

Riempire il frigorifero

• La quantità di carico dipende dalla tipologia, dalla dimensione e dalla

disposizione delle bevande.

• Ogni ripiano è concepito per conservare 1 o 2 strati di bottiglie. Non eccedere i

due strati su ogni ripiano.

• Tutti i ripiani sono estraibili, in modo da poter riporre le bottiglie con agio. Aprire a

sufcienza lo sportello, prima di estrarre i ripiani.

PULIZIA E MANUTENZIONE

Pulizia esterna

Pulire l’esterno del frigo con un panno morbido e umido e una soluzione a base di

detergente delicato. Asciugare poi con un panno da cucina in carta. Non utilizzare

detergenti chimici o abrasivi, in quanto potrebbero danneggiare o scolorire le superci..

Pulizia interna

Pulire immediatamente eventuale sporco all’interno con un panno morbido e umido e un

detergente delicato. Asciugare poi con un panno da cucina in carta.

Ripiani

Tutti i ripiani possono essere estratti separatamente e puliti.

Guarnizioni dello sportello

Assicurarsi che le guarnizioni dello sportello siano sempre pulite. Se non tengono in

modo appropriato possono esserci perdite di energia.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa e soluzioni

Condensa sul lato esterno

dello sportello.

L’umidità dell’aria nel locale è elevata o il locale è

molto caldo.

Condensa sul lato interno del

dispositivo.

Questo è dovuto all’elevata umidità dell’aria. La

condensa può essere minimizzata lasciando aperto

lo sportello per il tempo necessario.

Temperatura troppo fredda o

non abbastanza fredda.

Regolare il termostato verso il basso o verso l’alto.

Assicurarsi che lo sportello tenga e sia ben chiuso

Il dispositivo non funziona. Assicurarsi che la spina sia collegata e il termostato

attivato.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni

inerenti lo smaltimento di dispositivi elettrici ed elettronici,

questo simbolo sul prodotto o sulla confezione segnala che

questi prodotti non possono essere smaltiti con i riuti normali

e devono essere portati a un punto di raccolta di dispositivi

elettrici ed elettronici. Grazie al corretto smaltimento dei

vecchi dispositivi si tutela il pianeta e la salute delle persone

da possibili conseguenze negative. Informazioni riguardanti il

riciclo e lo smaltimento di questi prodotti si ottengono presso

l’amministrazione locale oppure il servizio di gestione dei

riuti domestici.

PRODUTTORE E IMPORTATORE (UK)

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Chal-Tec UK limited

Unit 6 Riverside Business Centre

Brighton Road

Shoreham-by-Sea

BN43 6RE

United Kingdom

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 2019/2016

Nome o marchio del fornitore: Klarstein

Indirizzo del fornitore: Wallstraße 16, 10179 Berlino, DE

Identicativo del modello: 10034268A

Tipo di apparecchio di refrigerazione:

Apparecchio a bassa

rumorosità

no Tipo di apparecchio: a libera

installazione

Frigoriferi cantina: no Altro apparecchio di

refrigerazione:

sì

Parametri di prodotto generali:

Parametri Valore Parametri Valore

Dimensioni

complessive

(mm)

Altezza 865

Volume totale

(dm³ o L)

86Larghezza 380

Profondità 570

EEI

172

Classe di efcienza

energetica

Emissioni di rumore aereo

(dB(A) re 1pW).

Classi di emissione di

rumore aereo

Consumo annuo di

energia (kWh/a)

139 Classe climatica:

temperato

esteso,

temperato,

subtropicale

Temperatura ambiente

minima (°C) per la quale

l’apparecchio di

refrigera zione è adatto

Temperatura ambiente

massima (°C) per la

quale l’apparecchio di

refrigerazione è adatto

Congurazione invernale no

Parametri degli scomparti:

Tipo di scomparto

Parametri e valori degli scomparti

Volume totale

(dm3 o l)

Impostazioni

di tem peratura

raccoman date per

una conser vazione

ottimale degli

alimenti (°C)Tali

impostazioni non

sono in contra sto

con le condizioni di

conservazione di

cui all’allegato IV,

tabella 3

Capacità di

congela mento

(kg/24 h

Modalità di

sbrina mento

(sbrinamento

automatico =

A, sbri namento

manuale = M)

Dispensa no - - - -

Cantina no - - - -

Temperatura

moderata

sì 86 12 - A

Alimenti freschi no - - - -

Raffreddamento no - - - -

0 stelle o

produ zione di

ghiaccio

no - - - -

1 stella no - - - -

2 stelle no - - - -

3 stelle no - - - -

4 stelle no - - - -

Sezione a 2 stelle no - - - -

Scomparto a

temperatura

variabile

- - - - -

Per compartimenti a 4 stelle:

Congelamento rapido no

Parametri della sorgente luminosa:

Tipo di sorgente luminosa -

Classe di efcienza energetica -

Durata minima della garanzia offerta dal fabbricante : 24 mesi

Informazioni supplementari:

Link al sito web del fabbricante, dove si trovano le informazioni di cui all’allegato II, punto 4, lettera a),

del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 2019/2016

Nome o marchio del fornitore: Klarstein

Indirizzo del fornitore: Wallstraße 16, 10179 Berlino, DE

Identicativo del modello: 10034269A

Tipo di apparecchio di refrigerazione:

Apparecchio a bassa

rumorosità

no Tipo di apparecchio: a libera

installazione

Frigoriferi cantina: no Altro apparecchio di

refrigerazione:

sì

Parametri di prodotto generali:

Parametri Valore Parametri Valore

Dimensioni

complessive

(mm)

Altezza 820

Volume totale

(dm³ o L)

56Larghezza 295

Profondità 570

EEI

172

Classe di efcienza

energetica

Emissioni di rumore aereo

(dB(A) re 1pW).

Classi di emissione di

rumore aereo

Consumo annuo di

energia (kWh/a)

139 Classe climatica:

temperato

esteso,

temperato,

subtropicale

Temperatura ambiente

minima (°C) per la quale

l’apparecchio di

refrigera zione è adatto

Temperatura ambiente

massima (°C) per la

quale l’apparecchio di

refrigerazione è adatto

Congurazione invernale no

Parametri degli scomparti:

Tipo di scomparto

Parametri e valori degli scomparti

Volume totale

(dm3 o l)

Impostazioni

di tem peratura

raccoman date per

una conser vazione

ottimale degli

alimenti (°C)Tali

impostazioni non

sono in contra sto

con le condizioni di

conservazione di

cui all’allegato IV,

tabella 3

Capacità di

congela mento

(kg/24 h

Modalità di

sbrina mento

(sbrinamento

automatico =

A, sbri namento

manuale = M)

Dispensa no - - - -

Cantina no - - - -

Temperatura

moderata

sì 56 12 - A

Alimenti freschi no - - - -

Raffreddamento no - - - -

0 stelle o

produ zione di

ghiaccio

no - - - -

1 stella no - - - -

2 stelle no - - - -

3 stelle no - - - -

4 stelle no - - - -

Sezione a 2 stelle no - - - -

Scomparto a

temperatura

variabile

- - - - -

Per compartimenti a 4 stelle:

Congelamento rapido no

Parametri della sorgente luminosa:

Tipo di sorgente luminosa -

Classe di efcienza energetica -

Durata minima della garanzia offerta dal fabbricante : 24 mesi

Informazioni supplementari:

Link al sito web del fabbricante, dove si trovano le informazioni di cui all’allegato II, punto 4, lettera a),

del regolamento (UE) 2019/2019 della Commissione: www.klarstein.it

Klarstein 10034269 Beerlager 56 Beverage Fridge

Product's Documents

User Manual

Specifications

Klarstein 10034269 Questions and Answers

Related Products

Klarstein 52032749 PopLife Beverage Cooler Fridge

Klarstein 10046073 PopLife Beverage Cooler Fridge

Klarstein 10046070 PopLife Beverage Cooler Fridge

Klarstein 10032749 PopLife Beverage Cooler Fridge
