Installation Guide
Guía de Instalación
Guide d’installation
1/8”
(3.2mm)
HELPFUL TOOLS
For safety and ease of faucet replacement, Moen recommends the
use of these helpful tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y seguro, Moen le recomienda
usar estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l’installation, Moen suggère
l’utilisation des outils suivants.
Please Contact Moen First
For Installation Help, Missing or
Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
Mon - Fri 8:00 AM to 7:00 PM, Eastern
Sat. 9:00 AM to 3:00 PM Eastern
WWW.MOEN.COM
(Canada)
1-800-465-6130
Mon - Fri 7:30 AM to 7:00 PM, Eastern
WWW.MOEN.CA
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas
faltantes o de recambio
01-800-718-4345
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
WWW.MOEN.MX
Veuillez d’abord contacter Moen
en cas de problèmes avec l’installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
Du lundi au vendredi:
de 7 h 30 à 19 h, HE
WWW.MOEN.CA
INS10244 - 1/14
UNDER SINK FILTRATION SYSTEM
For use with Sip Beverage Faucets S5510, S5520, and S5530
SISTEMA DE FILTRADO BAJO FREGADERO
Para usar con mezcladoras para bebida Sip S5510, S5520, y S5530
SYSTÈME DE FILTRATION SOUS L'ÉVIER
À utiliser avec robinets de boisson SipMC S5510, S5520 et S5530
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the
valve. Open faucet handle to relieve water pressure and ensure that complete water
shut-o has been accomplished.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula.
Abra la llave para liberar la presión, y asegúrese de que esté bien cerrada el agua.
ATTENTION SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le robinet.
Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que l’alimentation en eau
a bien été coupée.
2
C
A
B
No Pipe Thread Compound
No usar compuesto para rosca
Ne pas utiliser de pâte lubriante
127683
127685
127686
E
F
G
H
9501
J
I
x3
D

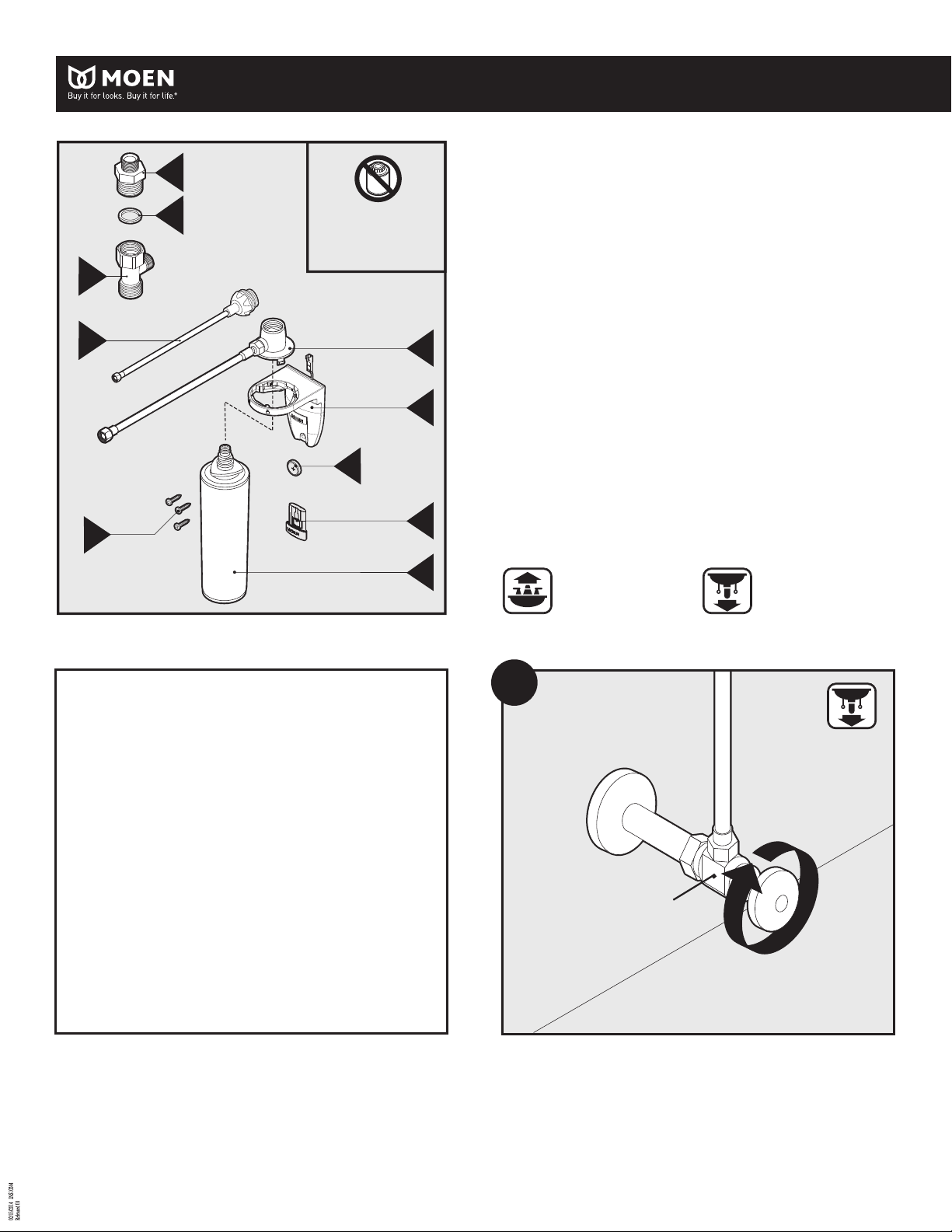

Parts List
A. Adapter
B. Gasket
C. Tee
D. Filter Outlet Hose
E. Filter Manifold
F.
Filter Mounting Bracket
G. Battery
H. Battery Holder
I. Mounting Screws
J. Filter
Lista de piezas
A. Adaptador
B. Empaque
C. T
D. Manguera de salida
del ltro
E.
Múltiple del ltro
F. Ménsula de montaje
del ltro
G.
Pila
H. Porta pilas
I. Tornillos de montaje
J. Filtro
Liste des pièces
A. Adaptateur
B. Joint d'étanchéité
C. Té
D. Tuyau de sortie du ltre
E. Collecteur du ltre
F. Support de montage du
ltre
G.
Pile
H. Porte-pile
I. Vis de montage
J. Filtre
Turn o cold water supply. Allow sucient time until faucet has drained any remaining water.
Cierre el suministro de agua fría. Espere el tiempo suciente como para que la mezcladora haya
dejado salir el agua que queda.
Couper l’alimentation en eau froide. Allouer le temps nécessaire pour faire s'égoutter toute eau
résiduelle du robinet.
1
Cold
Frio
Froid
Icon Legend/Leyenda de Iconos/
Légende des icônes
Above sink
Encima del lavabo
Au-dessus de l’évier
Below sink
Debajo del fregader
o
Sous l'évier
If installing Filter Assembly AND Beverage
Faucet, start with INS10245. Proceed to
INS10244 when appropriate.
Si se va a instalar el conjunto del ltro Y la
mezcladora para bebida, comience con
INS10245. Continúe con INS10244 cuando
sea necesario.
Pour une installation de l'assemblage du
ltre ET du robinet de boisson, commencer
par suivre les directives INS 10245.
Passer aux directives INS10244 lorsque
approprié.
INS10244 - 1/14
3
C
B
1/2" Threaded connection • Conexión roscada de 1/2"
Raccord leté de 13 mm
3A
2
1/2" Threaded connection
1/2" Conexión roscada
Raccord leté de 13 mm
1
3B
3/8" Compression
ttings
Accesorios de
compresión de 3/8"
Raccords à
compression
de 9,5 mm
3/8" Compression ttings • Accesorios de compresión de 3/8"
Raccords à compression de 9,5 mm
C
A
2
C
A
B
1
3
4

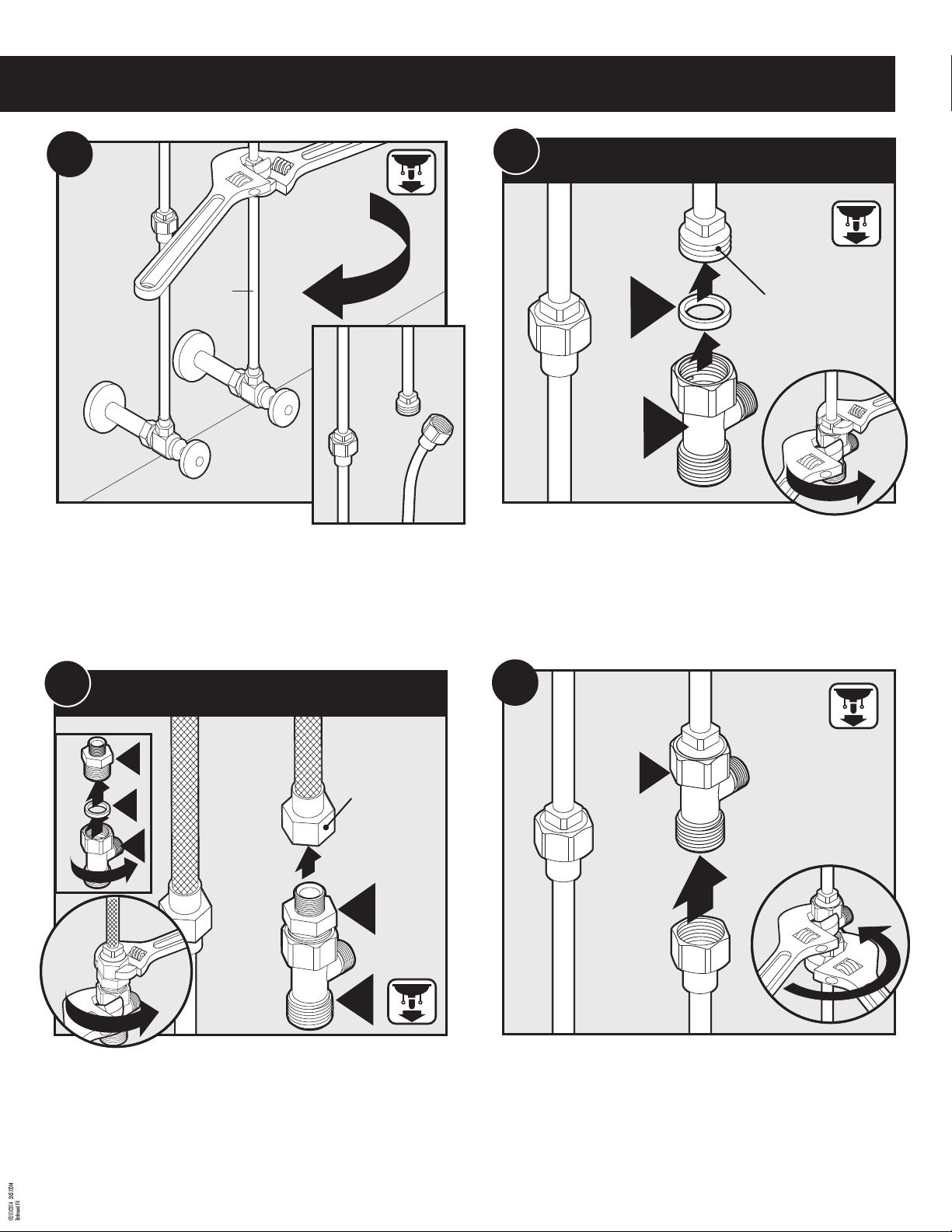

Connect Tee (C) and Gasket (B) together to Cold Faucet Supply Line of primary faucet.
Tighten with wrenches.
Conecte la T (C) y el empaque (B) juntos en la línea de suministro de agua fría de la mezcladora
principal. Apriete con pinzas.
Raccorder le té (C) et le joint d'étanchéité (B) à la conduite d'alimentation en eau froide du
robinet principal. Serrer avec une clé.
For 3/8" compression connection, attach Adapter (A) to Tee (C) with Gasket (B) between parts.
Connect Adapter (A) to cold faucet supply line of primary faucet. Tighten with wrenches.
Para una conexión de compresión de 3/8", conecte el adaptador (A) a la T (C) con el empaque
(B) entre las piezas. Conecte el adaptador (A) a la línea de suministro de agua fría de la mezcla-
dora principal. Apriete con pinzas.
Pour un raccord à compression de 9,5 mm (3/8 po), raccorder l'adaptateur (A) au té (C) en
plaçant le joint d'étanchéité (B) entre les pièces. Raccorder l'adaptateur (A) à la conduite
d'alimentation en eau froide du robinet principal. Serrer avec une clé.
Disconnect cold water supply from primary faucet.
Desconecte el suministro de agua fría de la mezcladora principal.
Détacher la conduite en eau froide du robinet principal.
2
Cold
Frio
Froid
Connect Cold Faucet Supply Line to Tee (C). Tighten with wrenches.
Conecte la línea de suministro de agua fría a la T (C). Apriete con pinzas.
Raccorder la conduite d'alimentation en eau froide du robinet au té (C). Serrer avec une clé.
4
C
1
2
4

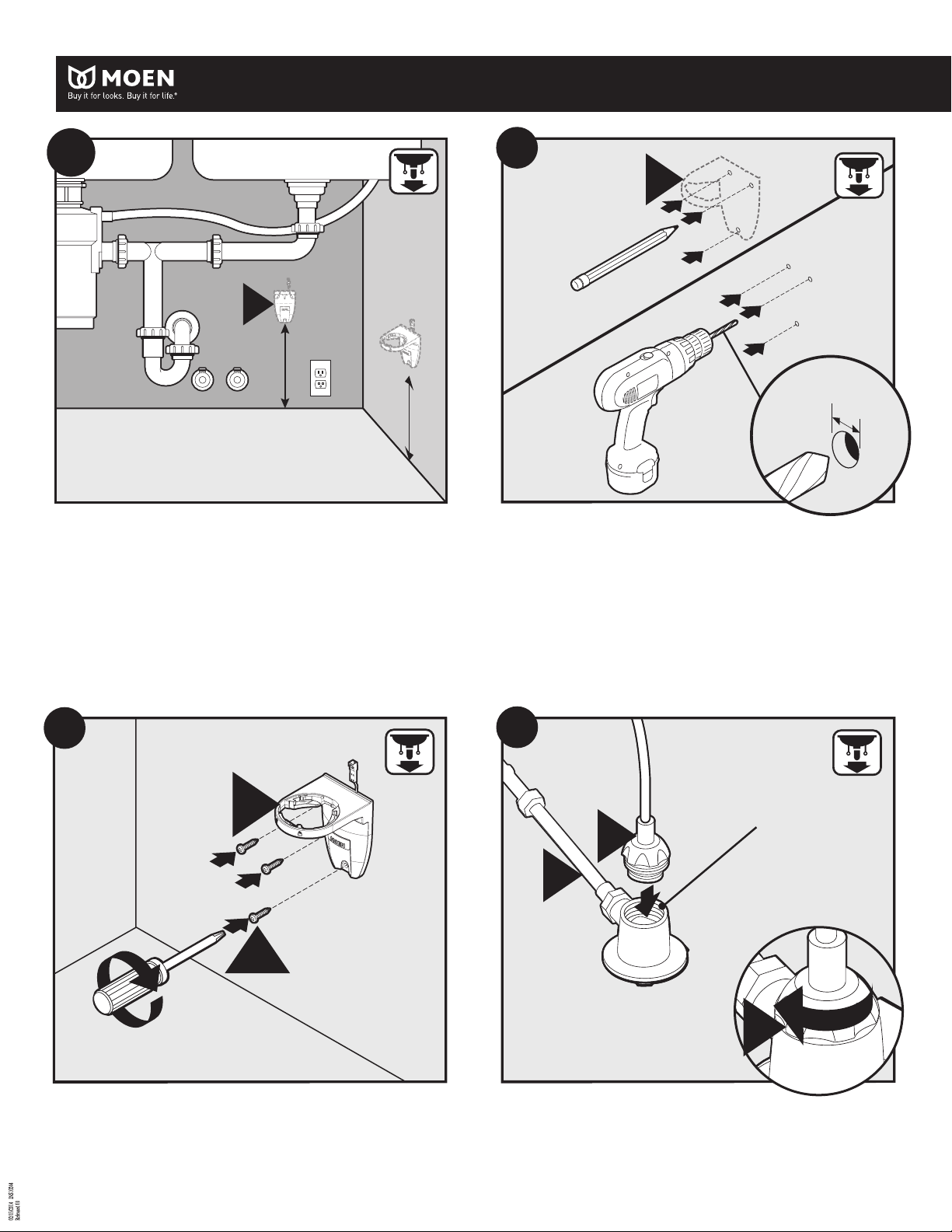

Mark screw hole locations on cabinet wall. Drill 1/8" pilot holes.
Marque la ubicación de los agujeros de los tornillos en la pared del mueble. Perfore agujeros
guía de 1/8".
Marquer les emplacements des trous sur la paroi de l'armoire. Percer des trous pilotes de 6 mm
(1/8 po).
Attach Filter Outlet Hose (D) to Filter Manifold (E).
Conecte la manguera de salida del ltro (D) al múltiple del ltro (E).
Raccorder le tuyau de sortie du ltre (D) au collecteur du ltre (E).
Install Filter Mounting Bracket (F) with 3 Screws (I).
Instale la ménsula de montaje del ltro (F) con 3 tornillos (I).
Installer le support de montage du ltre (F) avec les trois (3) vis (I).
F
6
1/8”
(3.2mm)
7
F
I
1
11
D
E
8
No Pipe Thread Compound
No usar compuesto para rosca
Ne pas utiliser de pâte lubriante
2
D
Mount Filter Mounting Bracket (F) minimum 12" (305mm) above oor. Ensure that the hose
from the Filter Manifold (E) will reach Cold Suppy Line Tee (C). Ensure also that Filter Outlet
Hose (D) will reach connection to beverage faucet (included w/ Filtration System S5500).
Monte la ménsula de montaje del ltro (F) a un mínimo de 12" (305mm) por encima del piso.
Asegúrese de que la manguera del múltiple del ltro (E) llegue a la T (C) de la línea de suminis-
tro fría. Asegúrese también de que la manguera de salida del ltro (D) llegue a la conexión a la
mezcladora para bebida (incluida con sistema de ltrado S5500).
Placer le support de montage du ltre (F) à une distance d'au moins 305 mm (12 po) du
plancher. S'assurer que le tuyau du collecteur du ltre (E) atteindra le té d'alimentation en
eau froide (C). S'assurer également que le tuyau de sortie du ltre (D) atteindra le raccord du
robinet de boisson (compris avec le système de ltration S5500).
5
12" min.
(305mm)
12" min.
(305mm)
F
INS10244 - 1/14
5

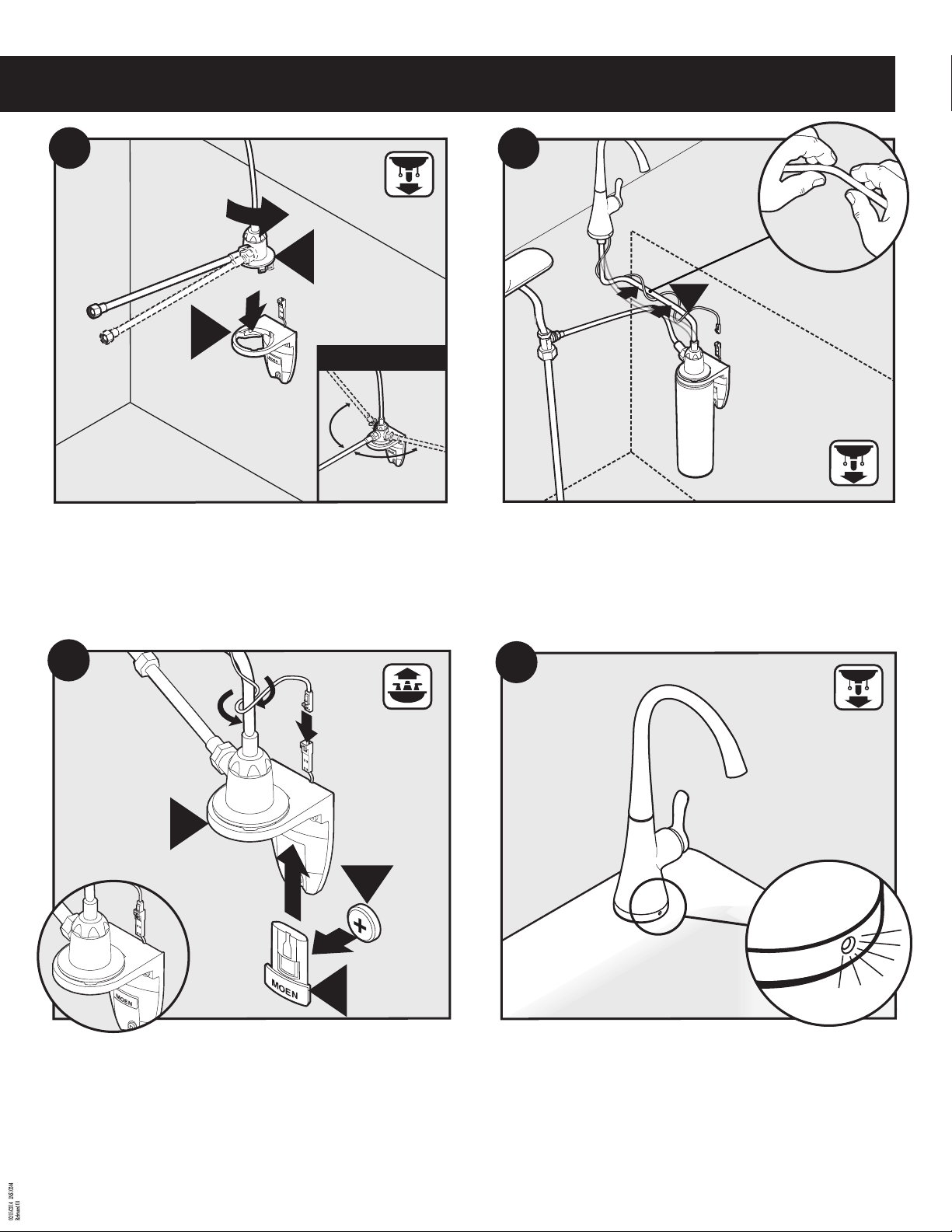

Wrap Indicator Light Cable from faucet around Filter Outlet Hose (D). Use care to not kink Light
Cable.
Envuelva el cable de la luz indicadora de la mezcladora alrededor de la manguera de salida del
ltro (D). Tenga cuidado de no estrangular el cable de luz.
Faire courir le câble du témoin à partir du robinet tout autour du tuyau de sortie du ltre (D).
S'assurer de ne pas tordre le câble du témoin.
Connect indicator light cable to Filter Mounting Bracket cable connection. Install Battery (G)
into Battery Holder (H). Orient Battery as shown. Insert Battery Holder (H) into Filter Bracket
(F).
Conecte el cable de la luz indicadora a la conexión de cable de la ménsula de montaje del ltro.
Instale la pila (G) en el porta pilas (H). Oriente la pila como se indica. Inserte el porta pilas (H)
en la ménsula del ltro (F).
Raccorder le câble du témoin à la connexion du câble de support de montage du ltre. Placer la
pile (G) dans le porte-pile (H). Orienter la pile, comme illustré. Insérer le porte-pile (H) dans le
support du ltre (F).
Attach Filter Manifold (E) to Filter Mounting Bracket (F).
Conecte el múltiple del ltro (E) a la ménsula de montaje del ltro (F).
Raccorder le collecteur du ltre (E) au support de montage du ltre (F).
After Battery is installed, this light will blink rapidly for 20 seconds to show that Battery was
properly installed. If it does not ash, remove Battery and reinstall as shown in Step 10.
Una vez instalada la pila, esta luz parpadeará rápidamente durante 20 segundos para indicar
que la pila fue instalada correctamente. Si la luz no parpadea, retire la pila y vuelva a instalarla
como se muestra en el Paso 10.
Après avoir inséré la pile, ce témoin devrait clignoter rapidement pendant 20 secondes pour
indiquer que la pile est bien installée. S'il ne clignote pas, enlever la pile et la réinstaller comme
illustré à l'étape 10.
1
2
9
120˚
120˚
Option/Opción/Option
E
F
10
Careful !
Cuidado !
Attention!
D
12
11
1
3
2
F
H
G
6

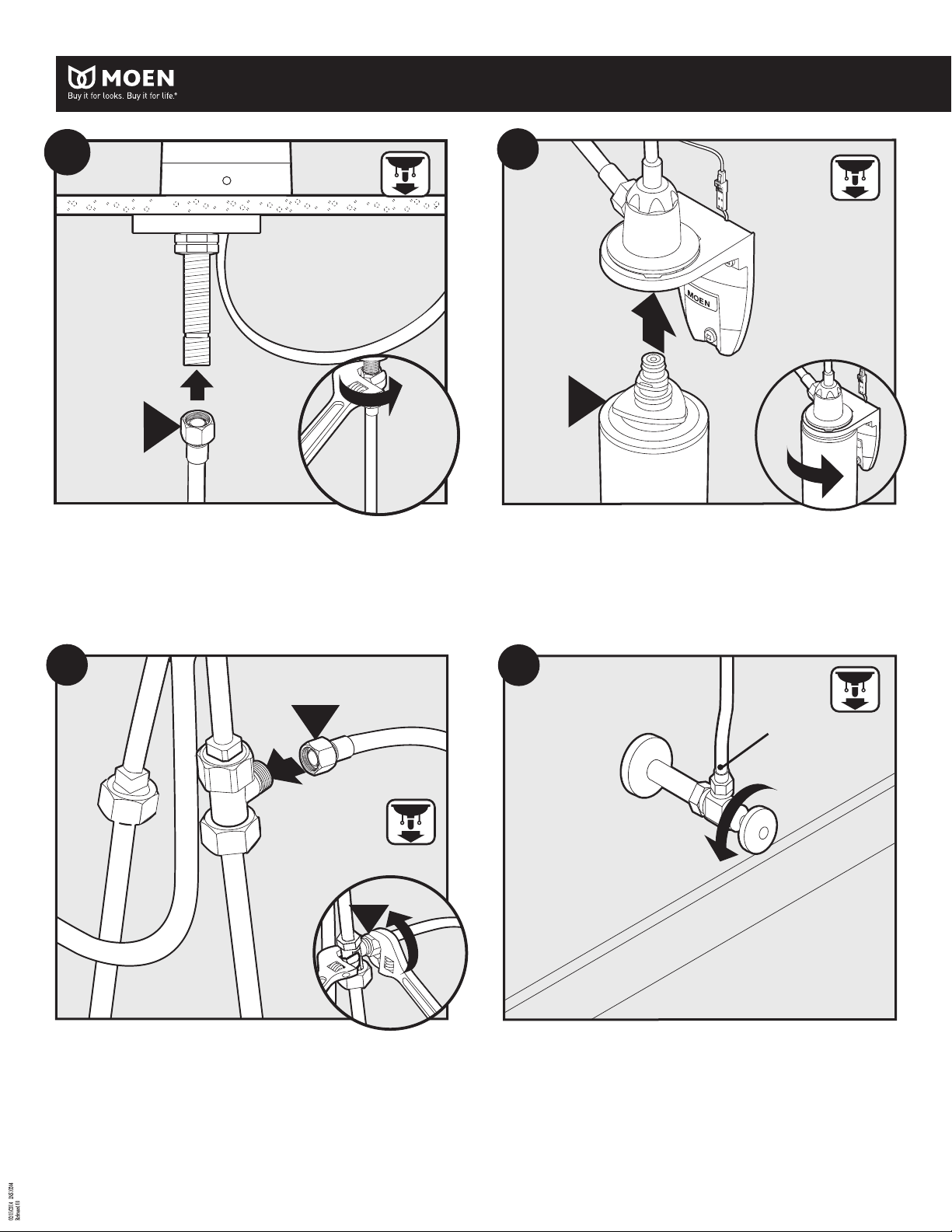

Install Filter (J).
Instale el ltro (J).
Installer le ltre (J).
Turn on cold water supply.
Abra el suministro de agua fría.
Ouvrir l’alimentation en eau froide.
Install Filter Manifold Hose (E) to Tee (C). Tighten with wrenches.
Instale la manguera del múltiple del ltro (E) a la T (C). Apriete con pinzas.
Raccorder le tuyau de collecteur du ltre (E) au té (C). Serrer avec une clé.
1
14
2
J
1
15
2
E
E
Cold
Frio
Froid
16
Connect Filter Outlet House (D) to Beverage Faucet Shank. See INS10245 for Faucet Installa-
tion Steps.
Conecte el ltro de la manguera de salida (D) al tubo roscado de la mezcladora para bebida.
Consulte INS10245 para ver los pasos de instalación de la mezcladora.
Raccorder le tuyau de sortie du ltre (D) à la tige du robinet de boisson. Voir les directives INS
10245 pour l'installation du robinet.
D
1
13
2
INS10244 - 1/14
7

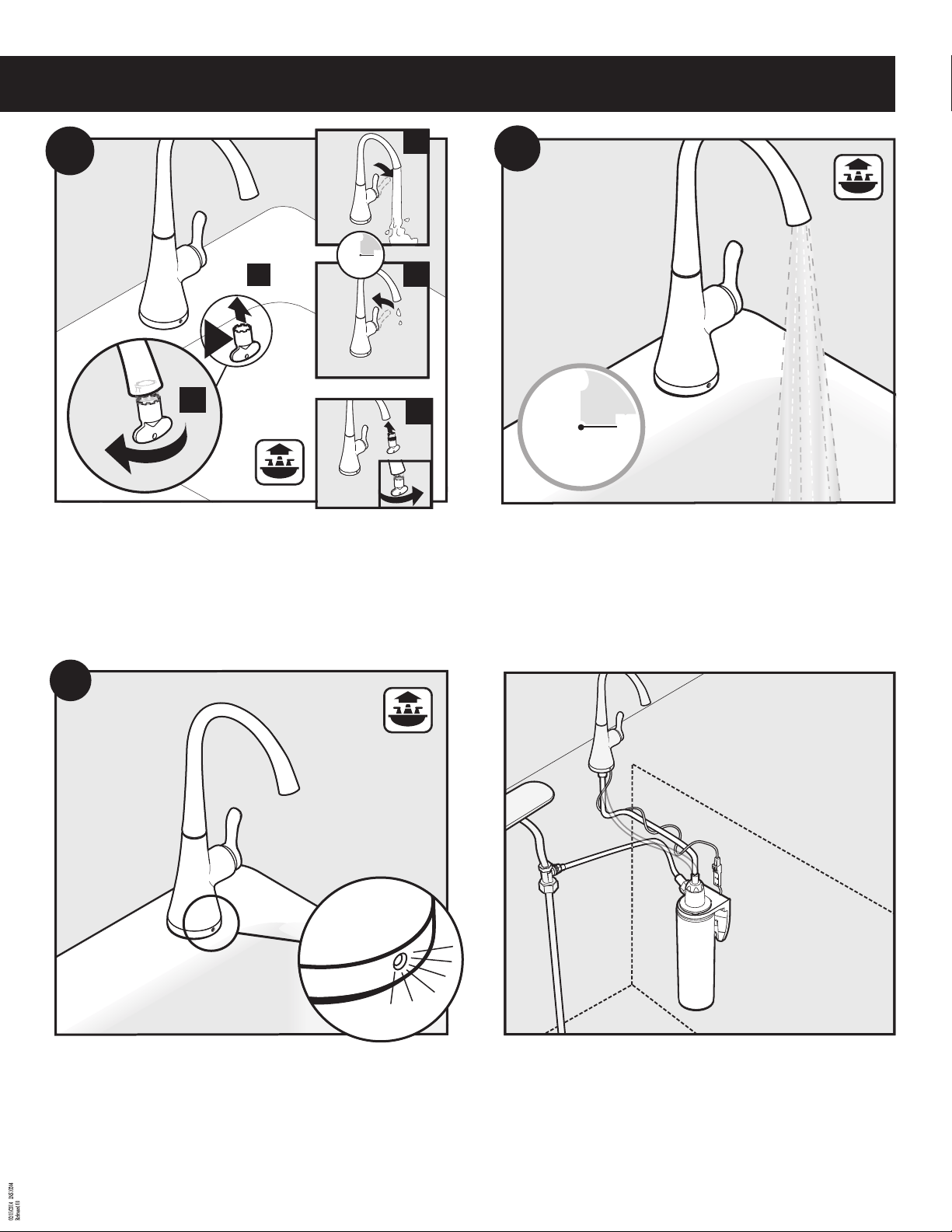

Light will come on and blink when time to change lter. Replace lter and battery with kit
#9601. (Call 1-800-BUY-MOEN to purchase new lter).
La luz se encenderá y parpadeará cuando sea hora de cambiar el ltro. Reemplace el ltro y la
pila con el kit #9601. (Llame al 1-800-BUY-MOEN para comprar un nuevo ltro).
Le témoin lumineux s'allumera et clignotera lorsqu'il sera temps de changer le ltre. Remplac-
er le ltre et la pile avec la trousse no 9601. (Appeler au 1-800-BUY-MOEN pour vous procurer
un nouveau ltre.)
To ush debris from the plumbing system: Remove the Aerator by unthreading by hand or by
using the included Aerator Tool (Q) provided with select models. Run cold water for 15 seconds.
Replace Aerator.
Para enjuagar la basura del sistema de cañerías: retire el aireador desenroscando a mano o
utilizando la herramienta del aireador incluida (Q) que se provee con modelos selectos. Deje
correr el agua durante 15 segundos. Vuelva a colocar el aireador.
Pour évacuer les débris de la plomberie : Retirer l’aérateur en le dévissant à la main ou en
utilisant l’outil pour aérateur (Q) fourni avec certains modèles. Faire couler l’eau froide pendant
15 secondes. Replacer l’aérateur.
Note: Run ltered water for 15 minutes before drinking after installation or if ltered water
line has not been used for a week or more.
Nota: Deje correr el agua ltrada durante 15 minutos después de la instalación antes de
beberla o si la cañería del agua ltrada no se ha utilizado en más de una semana.
Note: faire couler l'eau ltrée pendant 15 minutes avant de la boire après l'installation ou si
l'eau n'a pas été ltrée pendant une semaine ou plus.
Installation complete.
La instalación está completa.
L’installation terminée.
18
0
15
Min.
30
45
19
Q
1
2
17
3
4
00
15
Sec.
30
45
5
INS10244 - 1/14
©2014 Moen Incorporated
Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.
Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
Canada
Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
Moen products have been manufactured under the
highest standards of quality and workmanship. Moen
warrants to the original consumer purchaser for as
long as the original consumer purchaser owns their
home (the “Warranty Period" for homeowners), that
this faucet will be leak- and drip-free during normal
use and all parts and nishes of this faucet will be free
from defects in material and manufacturing workman-
ship. All other purchasers (including purchasers for
industrial, commercial and business use) are warranted
for a period of 5 years from the original date of pur-
chase (the “Warranty Period" for non-homeowners).
If this faucet should ever develop a leak or drip dur-
ing the Warranty Period, Moen will FREE OF CHARGE
provide the parts necessary to put the faucet back
in good working condition and will replace FREE OF
CHARGE any part or nish that proves defective in
material and manufac-turing workmanship, under
normal installation, use and service. Replacement parts
may be obtained by calling 1-800-289-6636 (Canada
1-800-465-6130), or by writing to the address shown.
Proof of purchase (original sales receipt) from the
original consumer purchaser must accompany all war-
ranty claims. Defects or damage caused by the use of
other than genuine Moen parts is not covered by this
warranty. This warranty is applicable only to faucets
purchased after December, 1995 and shall be eective
from the date of purchase as shown on purchaser’s
receipt.
This warranty is extensive in that it covers replacement
of all defective parts and nishes. However, damage
due to installation error, product abuse, product
misuse, or use of cleaners containing abrasives, alcohol
or other organic solvents, whether performed by a
contractor, service company, or yourself, are excluded
from this warranty. Moen will not be responsible for
labor charges and/or damage incurred in installation,
repair or replacement, nor for any indirect, incidental
or consequential damages, losses, injury or costs of
any nature relating to this faucet. Except as provided
by law, this warranty is in lieu of and excludes all
other warranties, conditions and guarantees, whether
expressed or implied, statutory or otherwise, including
without restriction those of merchantability or of
tness for use.
Some states, provinces and nations do not allow the
exclusion or limitation of incidental or consequential
damages, so the above limitations or exclusions may
not apply to you. This warranty gives you specic legal
rights and you may also have other rights which vary
from state to state, province to province, nation to
nation. Moen will advise you of the procedure to fol-
low in making warranty claims. Simply write to Moen
Incorporated using the address below. Explain the
defect and include proof of purchase and your name,
address, area code and telephone number.
Los productos Moen son fabricados bajo las más
estrictas normas de calidad y mano de obra. Moen le
garantiza al comprador original que durante el tiempo
que la tenga su casa (el “periodo de garantía", para los
propietarios), esta llave no tendrá ni goteras ni fugas
durante el uso normal, y que todas las piezas y acabados
estarán libres de defectos en material y mano de obra.
Asimismo, a todos nuestros otros consumidores (indus-
triales, comerciales y empresariales), les otorgamos 5
años de garantía a partir de la fecha original de compra
(el “periodo de garantía" para usos no domésticos).
Si en esta llave mezcladora se llegara a producir alguna
fuga o gotera durante el periodo de garantía, Moen le
proporcionará SIN COSTO ALGUNO las piezas necesarias
para que vuelva a funcionar en perfectas condiciones y
reemplazará también SIN COSTO para usted, cualquier
pieza o acabado que pudiera tener algún defecto en la
fabricación o mano de obra, bajo condiciones normales
de instalación, uso y servicio. Las piezas de repuesto se
pueden obtener llamando en la República Mexicana
al 01-800-718-4345 o si escribe en la dirección que
aparece aquí. Para que el comprador original pueda
hacer efectiva la garantía, cualquier reclamación deberá
ir acompañada por el comprobante de compra (nota de
venta original). La garantía no cubre los defectos o daños
causados por el uso de otras partes que no sean piezas
originales Moen. Esta garantía es aplicable sólo para
las llaves compradas después de diciembre de 1995, y
entrará en vigencia a partir de la fecha que aparece en la
nota de compra.
Esta garantía es amplia en el sentido que cubre el reem-
plazo de todas las partes y acabados defectuosos. Sin
embargo, se excluyen de esta garantía los daños causa-
dos por un error de instalación, abuso del producto, mal
uso del mismo, o uso de limpiadores que contengan
abrasivos, alcohol u otros solventes orgánicos, ya sea
por parte del contratista, compañía de servicio o usted
mismo. Moen no se hace tampoco responsable por los
gastos de mano de obra ni por los daños incurridos en
la instalación, reparación o sustitución, ni por ningún
daño indirecto, directo o consecuente, ni por pérdidas,
lesiones o costos de alguna otra índole relacionados con
esta llave. A menos que lo estipule la ley, esta garantía
reemplaza y excluye cualquier otra garantía y condicio-
nes, ya sea expresas o implícitas, establecidas por la ley
o de otra manera, incluyendo sin restricción aquellas en
que el producto se encuentra en condiciones aptas para
la venta o se adecúa al uso especíco para el cual fue
adquirido.
Algunos estados, provincias y naciones no permiten la
exclusión o limitación de los daños incidentales o con-
secuentes, de modo que las limitaciones o exclusiones
mencionadas pueden no ser aplicables a usted. Esta
garantía le otorga derechos legales especícos y usted
puede también tener otros derechos que cambian de un
estado a otro o de una provincia o nación a otra. Moen lo
asesorará en el procedimiento a seguir para hacer válida
esta garantía. Sencillamente escriba a Moen Incorpo-
rated utilizando la dirección que aparece a continuación.
Explique el tipo de defecto e incluya comprobantes de
compra, su nombre, dirección, código de área y número
de teléfono.
Les produits Moen sont fabriqués selon les normes
les plus élevées de qualité et de main-d’œuvre. Moen
garantit à l’acheteur original, tant qu’il sera propriétaire
de la maison (la «période de garantie» des propriétaires),
que ce robinet sera libre de toute fuite pendant son
usage normal et qu’aucune pièce et qu’aucun ni de
ce robinet ne présenteront de défaut de matériel et de
main-d’œuvre en usine. Tous les autres achats (y compris
les achats à des ns industrielles, commerciales et
d’aaires) sont garantis pendant cinq (5) ans à compter
de la date d’achat originale (période de garantie com-
merciale).
Si ce robinet fuit ou dégoutte durant la période de
garantie, Moen s’engage à fournir GRATUITEMENT les
pièces de rechange requises pour remettre le robinet
en état de fonctionnement ainsi qu’à remplacer GRA-
TUITEMENT toute pièce ou tout ni dont le matériel, la
fabrication ou la main-d’œuvre, lors de l’installation, de
l’usage et du service habituels, s’avèrent défectueux.
On peut obtenir les pièces de rechange en composant
le 1-800-465-6130 ou en écrivant à l’adresse indiquée
ci-dessous. Le reçu de vente original de l’acheteur initial
du robinet doit accompagner toute réclamation. Les
défauts ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas couverts par
cette garantie. Cette garantie s’applique uniquement
aux robinets achetés après décembre 1995 et entre en
vigueur à compter de la date d’achat indiquée sur le
reçu de caisse du client.
Cette garantie s’étend aussi au remplacement de
toute pièce ou de tout ni défectueux. Cependant,
sont exclus de cette garantie, les dommages causés
par une erreur d’installation, un abus du produit, une
mauvaise utilisation du produit, l’utilisation de produits
de nettoyage contenant des agents abrasifs, de l’alcool
ou des solvants organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service ou le consom-
mateur. Moen décline toute responsabilité quant aux
frais de main-d’œuvre et aux dommages causés durant
l’installation, la réparation ou le remplacement, et aux
dommages, pertes, blessures ou coûts, indirects ou
consécutifs, connexes à ce robinet. Sauf lorsque la loi
le stipule, cette garantie remplace et exclut toutes les
autres garanties et conditions, qu’elles soient indiquées
expressément ou non, obligatoires ou autres, y compris,
sans restriction, celles qui visent la commercialisation ou
l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent aucune
exclusion, ni limitation suite aux dommages indirects ou
consécutifs. Les limitations ou les exclusions précitées
ne s’appliqueraient pas dans ces cas. Cette garantie ac-
corde des droits juridiques et il est possible que d’autres
droits soient applicables selon l’état, la province ou le
pays. Moen avisera le consommateur de la procédure à
suivre pour soumettre une réclamation. Il sut d’écrire
à Moen inc. à l’adresse indiquée ci-dessous, pour expli-
quer le défaut, d’inclure une preuve d’achat, d’inscrire
son nom, son adresse ainsi que son indicatif régional et
son numéro de téléphone.
Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen
