CP55IQ, CP57IQT AND CP57E SERIES
HB0132
INSTALLATION INSTRUCTIONS
INTENDED FOR DOMESTIC COOKING ONLY
INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.
HOMEOWNER: USE AND CARE INFORMATION ON PAGES 13 AND 14.
READ AND SAVE THESE INSTRUCTIONS
BEST; Hartford, Wisconsin www.BestRangeHoods.com 800-558-1711
BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866-737-7770
To register your product online or for additional information visit www.BestRangeHoods.com
SV21422 rev. 10
! !
2
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If
you have questions, contact the manufacturer at the address or
telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel
and lock service disconnecting means to prevent power from
being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by qualified
personnel in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to
prevent backdrafting. Follow the heating equipment manufacturer’s
guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA) and the American
Society for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE) and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
10. When applicable local regulations comprise more restrictive
installation and/or certification requirements, the aforementioned
requirements prevail on those of this document and the installer
agrees to conform to these at his own expenses.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
b) Always turn power pack ON when cooking at high heat or when
flambeing food (i.e.: Crêpes Suzette, Cherries Jubilee, Peppercorn
Beef Flambé).
c) Clean ventilating fans frequently. Grease should not be allowed to
accumulate on fan, filters or in exhaust ducts.
d) Use proper pan size. Always use cookware appropriate for the
size of the surface element.
1. For indoor use only.
2. For general ventilating use only. Do not use to exhaust hazardous
or explosive materials and vapors.
3. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off power
unit.
4. Your power pack motor has a thermal overload which will
automatically shut off the motor if it becomes overheated. The
motor will restart when it cools down. If the motor continues to
shut off and restart, have the power pack serviced.
5. The minimum hood distance above cooktop must not be less than
24”. A maximum of 30” above cooktop is recommended for best
capture of cooking impurities.
6. Two installers are recommended because of the large size and
weight of this unit.
7. To reduce the risk of fire and to properly exhaust air, be sure to
duct air outside — Do not exhaust air into spaces within walls or
ceiling or into attics, crawl space or garage.
8. This product is equipped with a thermostat which may start blower
automatically. To reduce the risk of injury and to prevent power
from being switched on accidentally, switch power off at service
panel and lock or tag service panel.
9. Because of the high exhausting capacity of this unit, you should
make sure enough air is entering the house to replace exhausted
air by opening a window close to or in the kitchen.
10. To reduce the risk of fire and electrical shock, the Best CP55IQ
& CP57IQT Series models should only be installed with their own
built-in blowers, and the Best CP57E Series models must only
be installed with Best exterior blower models EB6, EB9, EB12
or EB15; or Best in-line blowers models ILB3, ILB6, ILB9, ILB11.
Other blowers cannot be substituted.
11. Please read specification label on product for further information
and requirements.
12. This power pack is equipped with a RF receiver (optional remote
control sold separately). Changes or modifications not expressly
approved by the party responsible for compliance could void the
user’s authority to operate this product. The remote control has
been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules and the Canadian
ICES-003. These limits are designed to provide reasonable
protection against harmful interference in a residential installation.
The remote control generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected
13. When used in recirculation mode, to reduce the risk of fire and
shock, use only conversion kit model ANKCP55 for CP55IQ series
only.
WARNING
!
CAUTION
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE
THE FOLLOWING*:
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet or metal
tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS.
IF THE FLAMES DO NOT GO OUT IMMEDIATELY, EVACUATE
AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN — You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels — This
could cause a violent steam explosion.
4. Use an extinguisher ONLY if:
A. You own a Class ABC extinguisher and you know how to
operate it.
B. The fire is small and contained in the area where it started.
C. The fire department has been called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
WARNING
!
3
HL0207
-
+
¤

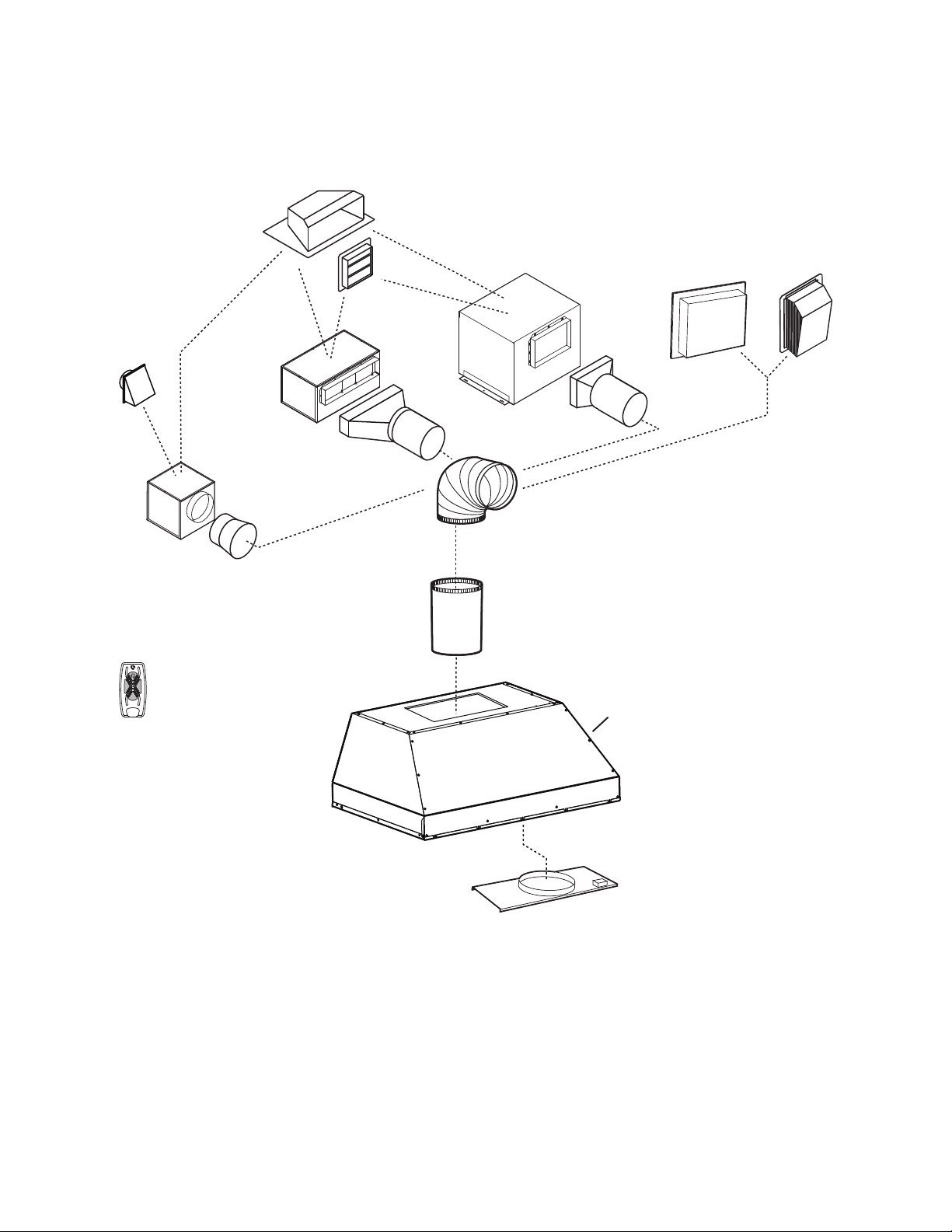

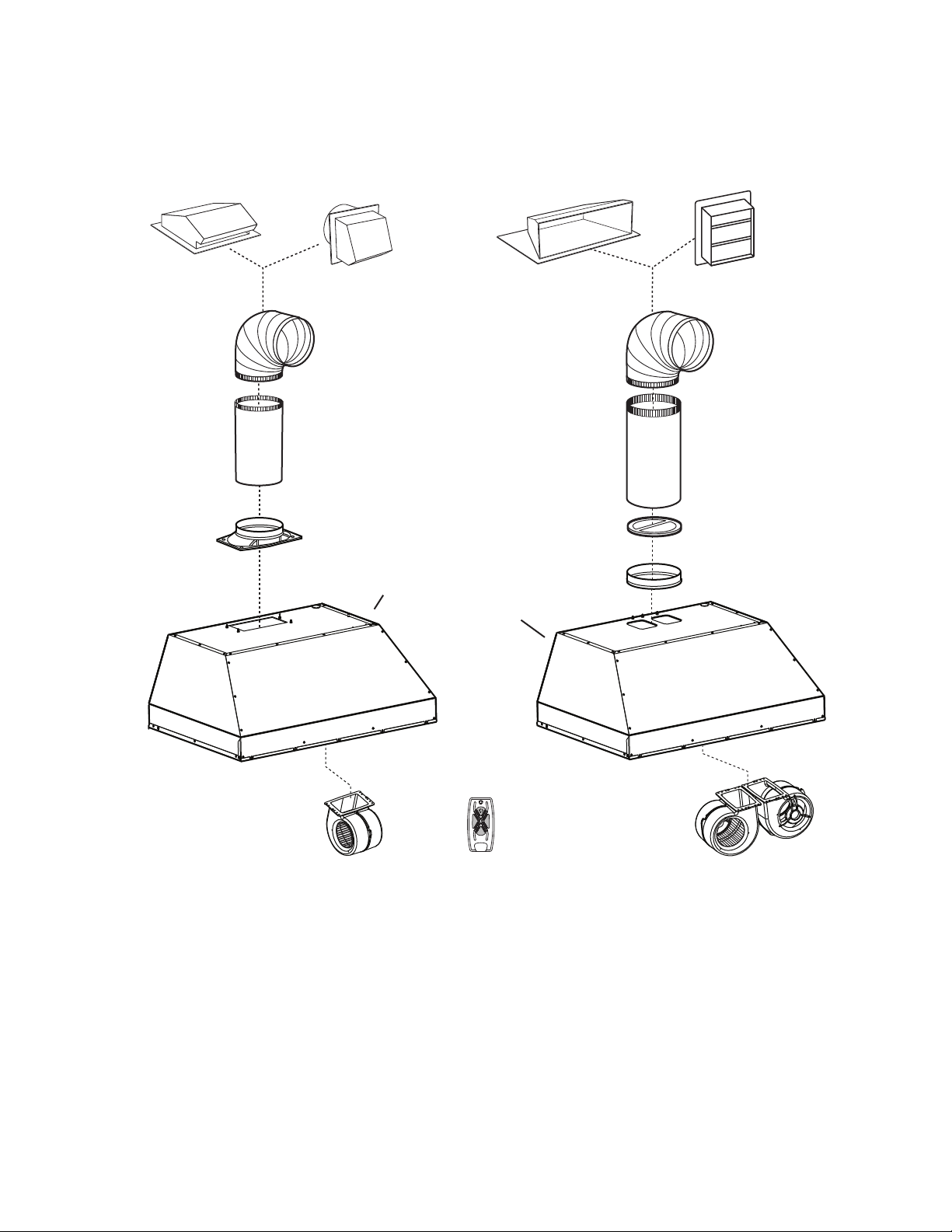

- CP55IQ AND CP57IQT POWER PACK SYSTEMS -
MODEL 634 OR 644
(ROOF CAP)
MODEL 643
(8” ROUND WALL CAP)
MODEL 418
(10” ROUND
ADJUSTABLE ELBOW)
M
ODEL 410
(10” ROUND DUCT
— 2 FT. SECTIONS)
10” R
OUND VERTICAL
IN-LINE DAMPER (SUPPLIED WITH
DUAL BLOWER POWER PACK )
MODEL 437
(HIGH CAPACITY ROOF CAP)
MODEL 441
(10’’ ROUND WALL CAP)
10” ROUND ADAPTER
(SUPPLIED WITH DUAL BLOWER
POWER PACK )
CP57IQT
POWER PACK
CP55IQ
POWER PACK
ADAPTER/DAMPER
8” ROUND (SUPPLIED WITH
SINGLE
BLOWER POWER PACK)
8” R
OUND
STANDARD
DUCT
8” ROUND
ADJUSTABLE ELBOW
S
INGLE INTERIOR BLOWER DUAL INTERIOR BLOWER
ACR SERIES
REMOTE CONTROL KIT
(SOLD SEPARATELY)
4
HL0208
-
+
¤
- CP57E POWER PACK SYSTEM -
MODEL 441
(10” ROUND
WALL
CAP)
MODEL 437
(HIGH CAPACITY ROOF CAP)
M
ODEL ILB9 (800 CFM)
OR ILB11 (1100 CFM)
IN-LINE BLOWER
(INCLUDES TWO 8” X 12” TO
10’’ ROUND TRANSITIONS)
M
ODEL 418
(10” ROUND
ADJUSTABLE ELBOW)—
OPTIONAL
MODEL EB6 (600 CFM)
OR EB9 (900 CFM)
EXTERIOR BLOWER
MODEL EB12 (1200 CFM)
OR EB15 (1500 CFM)
EXTERIOR BLOWER
MODEL 410
(10” ROUND DUCT
—2FT. SECTIONS)
IN-LINE AND EXTERIOR BLOWER ROUGH-IN KIT
(INCLUDED WITH EB6, EB9, EB12, EB15,
ILB3, ILB6, ILB9 AND ILB11 BLOWERS.)
CP57E
POWER PACK
MODEL ILB3 (280 CFM)
IN-LINE BLOWER
(INCLUDES ONE 8” TO 10”
ROUND TRANSITION)
MODEL ILB6 (600 CFM)
IN-LINE BLOWER
(INCLUDES TWO 4½” X 18½”
TO 10’’ ROUND TRANSITIONS)
MODEL 643
(8” ROUND
WALL
CAP)
ACR SERIES
REMOTE CONTROL KIT
(SOLD SEPARATELY)
5

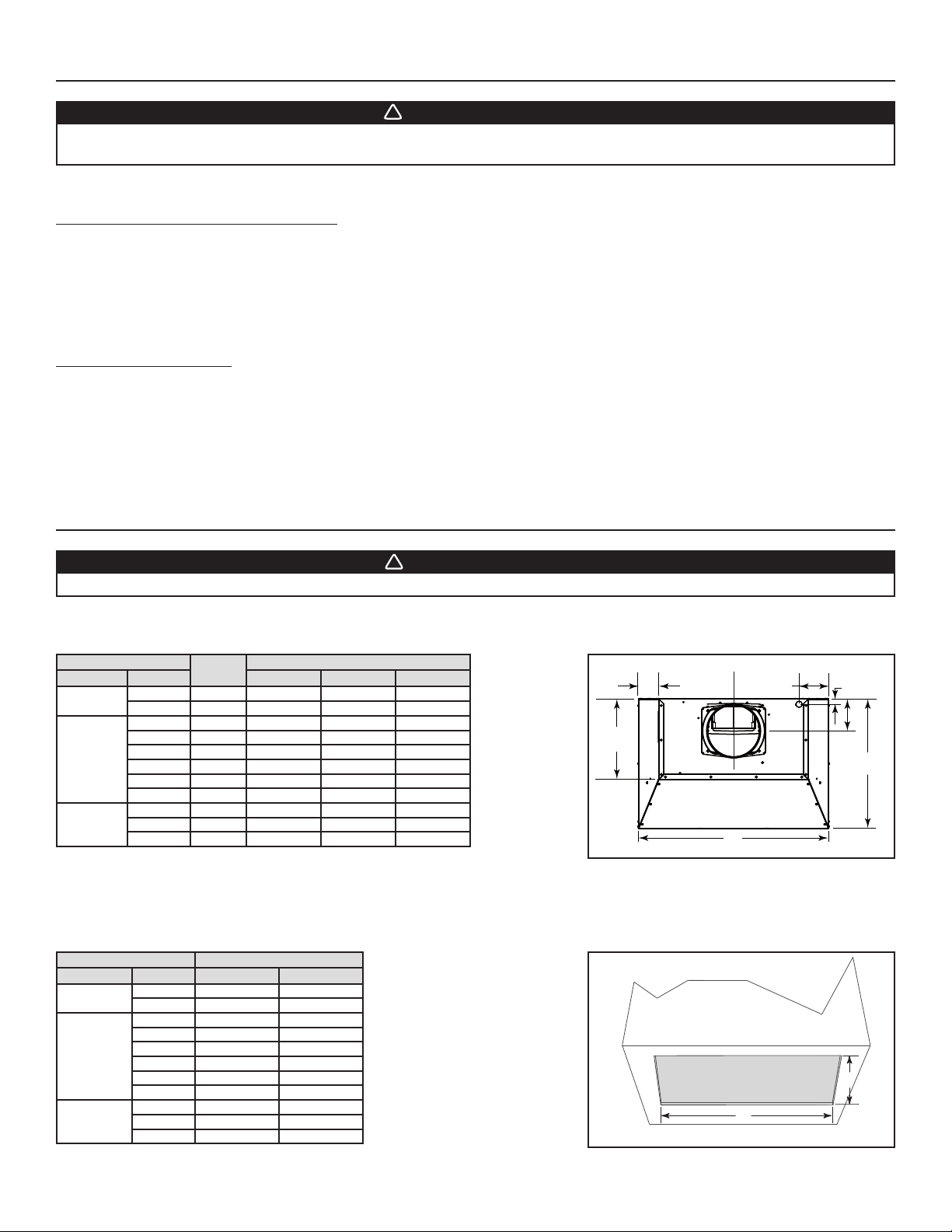

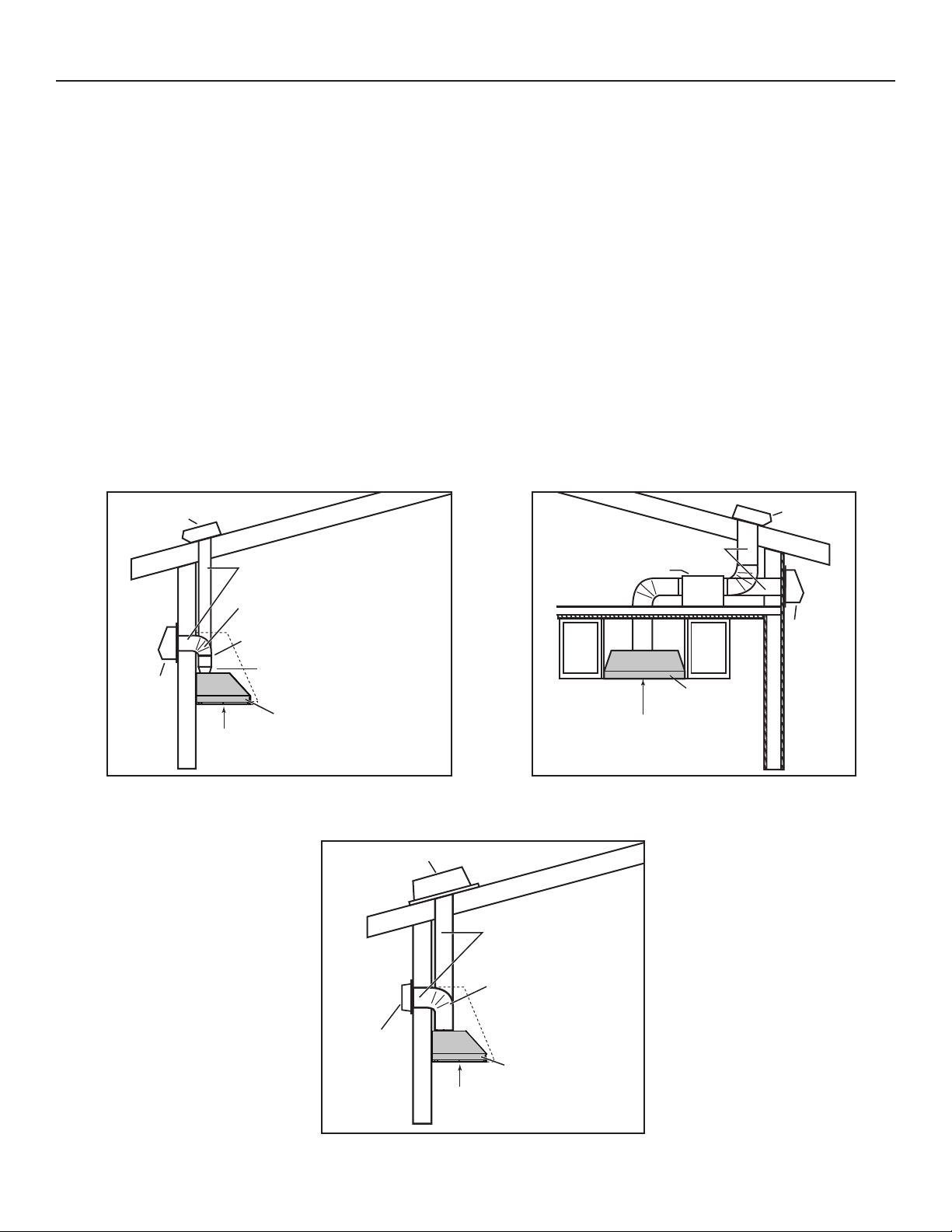

1. INSTALL DUCTWORK AND ELECTRICAL WIRING
1.1 NON-DUCTED INSTALLATION (CP55IQ SERIES POWER PACKS ONLY)
CP55IQ Series power packs may be non-ducted. ANKCP55 non-duct kit must be installed (sold separately).
1.2 DUCTED INSTALLATION (ALL POWER PACKS)
For a CP57E Series power pack, either an exterior blower or in-line blower must be used. The CP57E Series power pack must be
installed with blower models ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 or EB15 only. Other blowers cannot be substituted (blowers
sold separately.) Plan where and how the ductwork will be installed.
If installing exterior or in-line blower, refer to instructions packed with blower and follow steps 1 up to 7, 11, 13 and up of
this manual.
Install proper-sized ductwork, elbows and roof or wall cap for the type of blower you are installing. If installing CP55IQ Series power
pack, use 8” round ductwork and if installing CP57IQT or CP57E Series power pack, use 10” round ductwork. Use metal foil duct
tape to seal duct joints.
NOTE: It is recommended that there be a minimum of 6" of straight duct from the hood to an elbow for 8" duct and 12" for 10" duct.
1.3 ALL INSTALLATIONS
The minimum power pack distance above cooktop must not be less than 24’’. A maximum of 30” above cooktop is
recommended for best capture of cooking impurities.
Distances over 30” are at the installer and users discretion.
Run 3-wire power supply cable to installation location. Its length should extend at least 4 feet below the bottom of the custom hood.
HH0201A
POWER PACK
ROOF CAP
WALL
CAP
8” ROUND DUCT FOR CP55IQ OR
10” ROUND DUCT FOR CP57IQT
8” ROUND ADAPTER & DAMPER
FOR CP55IQ OR
10” ROUND ADAPTER FOR CP57IQT
24” TO 30”
ABOVE COOKING SURFACE
8” ROUND ELBOW FOR CP55IQ OR
10” ROUND ELBOW FOR CP57IQT
10” IN LINE
VERTICAL DAMPER FOR CP57IQT
IN-LINE BLOWER
10” ROUND DUCT
(except ILB3, 8’’ ROUND DUCT)
HH0114A
24” TO 30” ABOVE
COOKING SURFACE
ROOF CAP
WALL
CAP
POWER PACK
HH0115A
POWER PACK
EXTERIOR BLOWER
10” ROUND DUCT
24” TO 30”
ABOVE
COOKING SURFACE
10” ROUND ELBOW
EXTERIOR
BLOWER

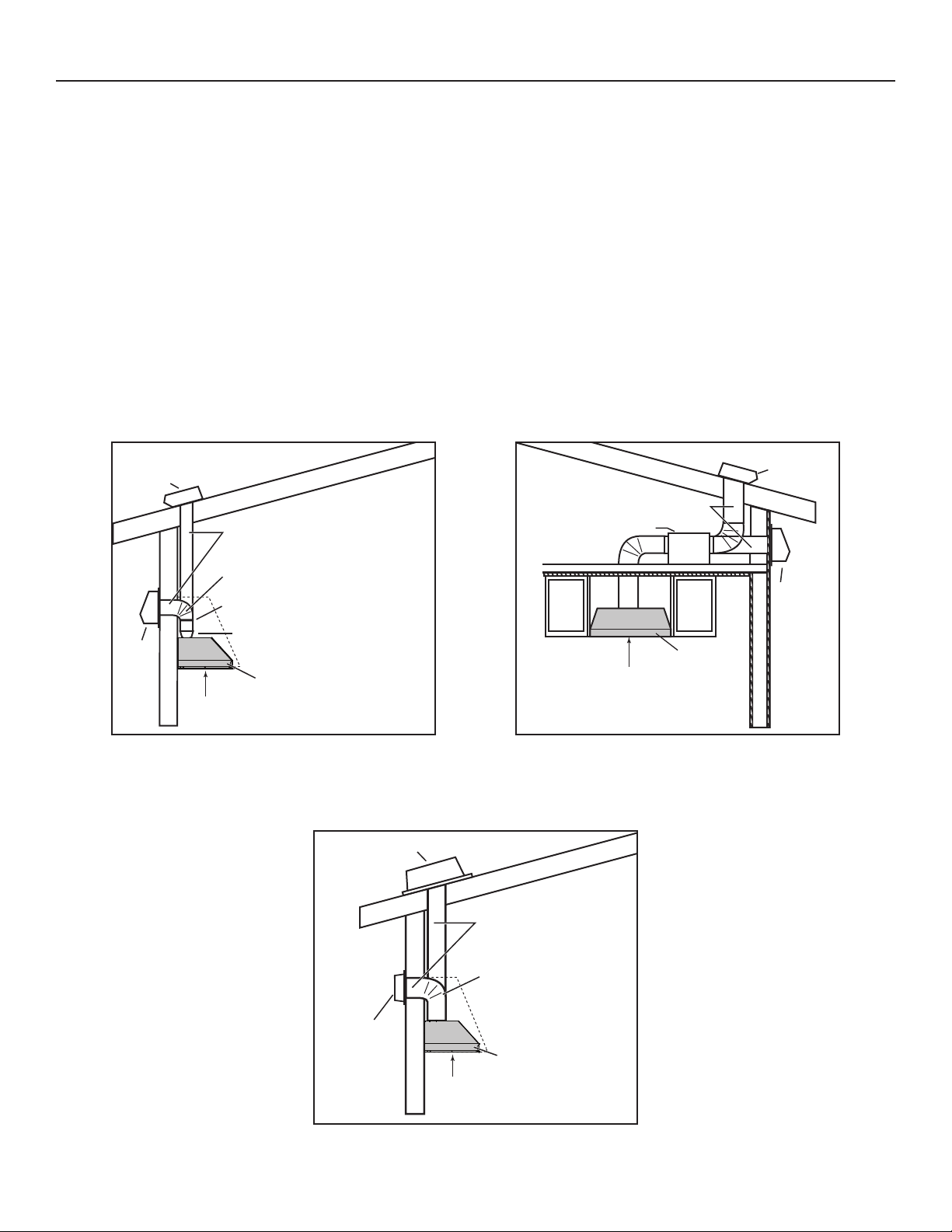

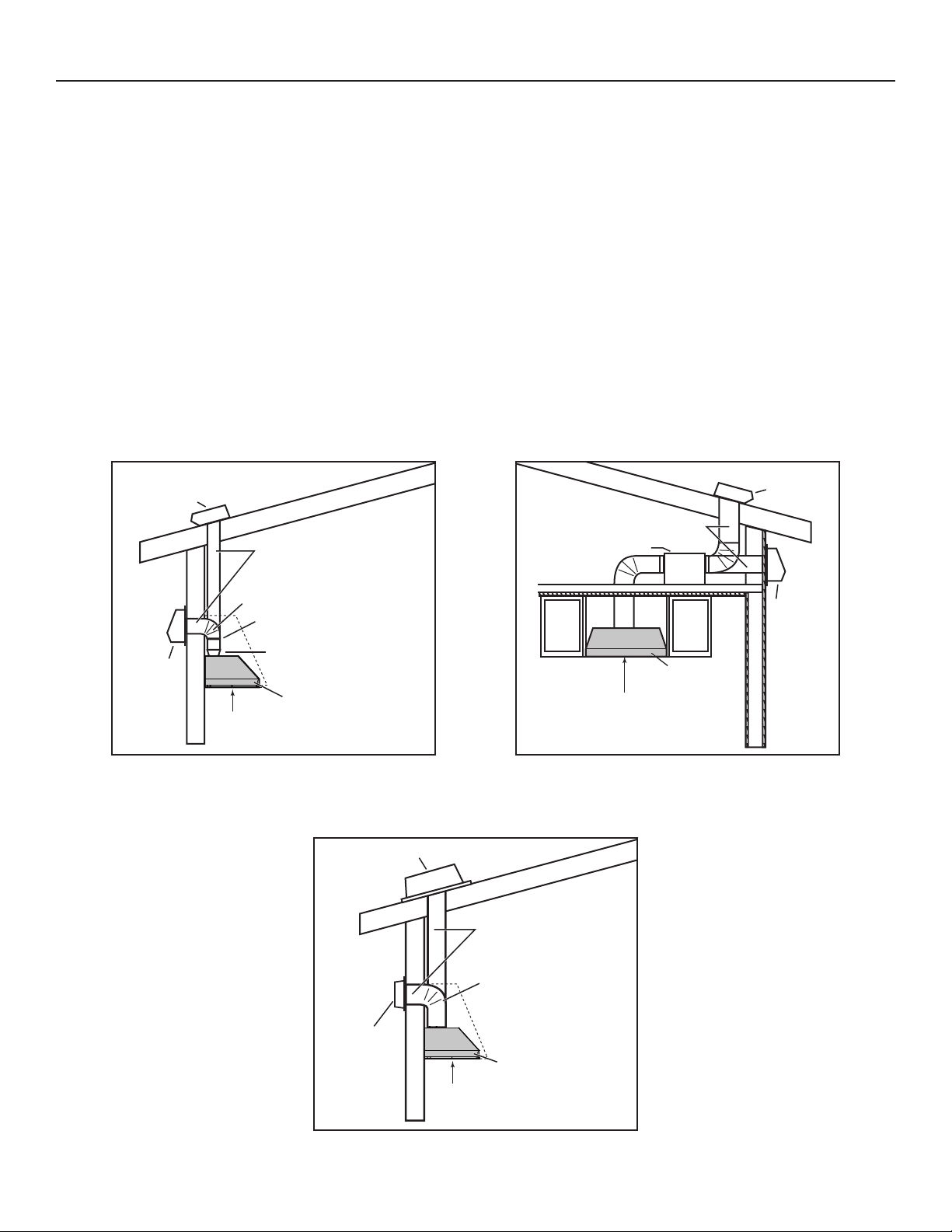

CP55IQ (SINGLE INTERNAL BLOWER)
OR CP57IQT (DUAL INTERNAL BLOWER)
TYPICAL DUCTWORK
CP57E WITH MODEL ILB3, ILB6, ILB9
OR ILB11 IN-LINE BLOWER TYPICAL DUCTWORK
(BLOWER LOCATION IS SHOWN FOR REFERENCE ONLY)
CP57E EXTERIOR BLOWER TYPICAL DUCTWORK
6

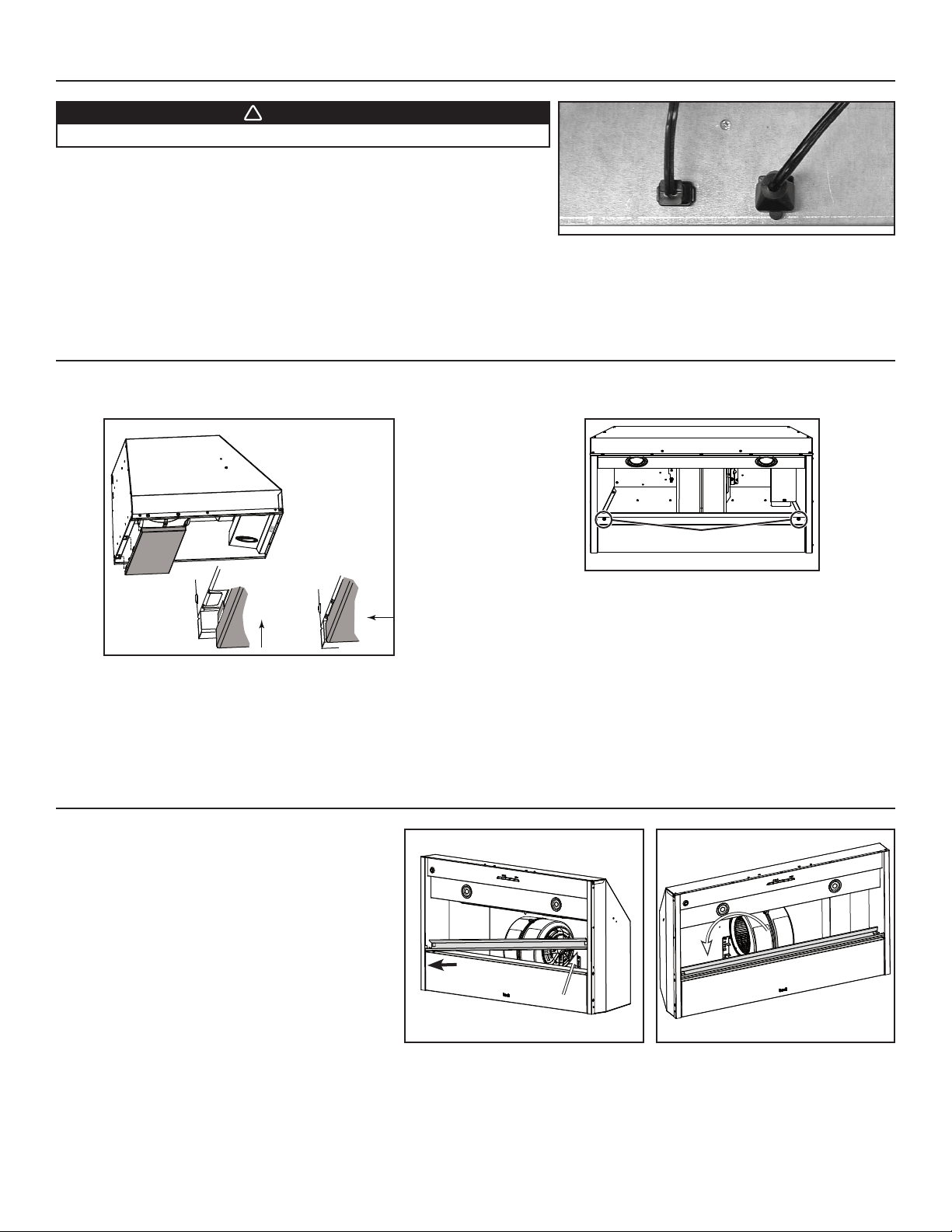

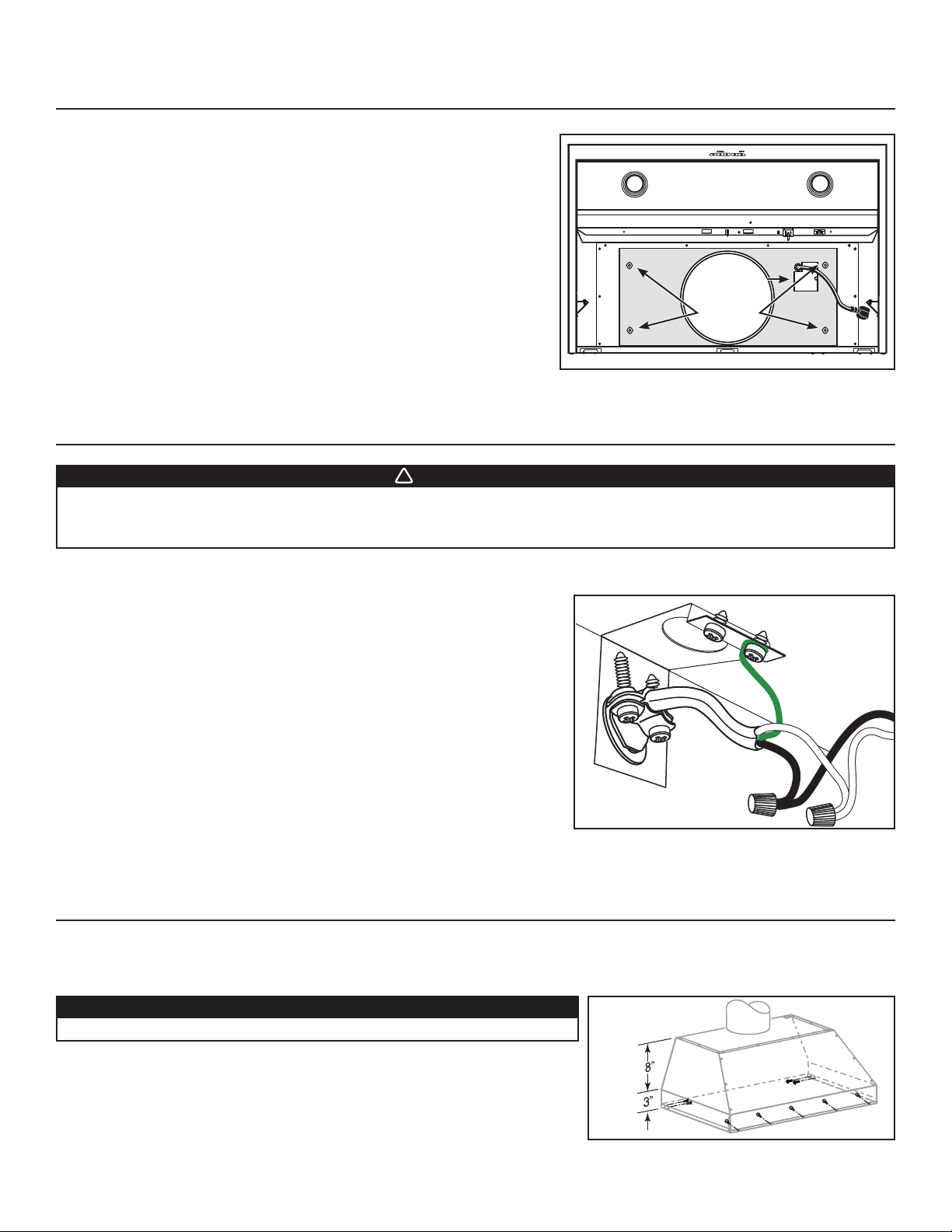

2. PREPARE INSTALLATION
WARNING
!
When performing installation, servicing or cleaning the unit, it is recommended to wear safety glasses and gloves.
NOTE: Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the manufacturer.
Make sure that the following items are included:
- Power Pack
- Accessories • Hybrid baffle filters with handles (3 for 36’’ width power pack, 4 for 42’’ width power pack and 5 for 48” to 66” width power
packs)
• 8” round adapter and damper (included with CP55IQ power pack series)
• 10” round in-line vertical damper (included with CP57IQT power pack series)
• 10” round adapter (included with CP57IQT power pack series)
• Bag of parts including: 1 wire clamp, 2 wire connectors, 4 no. 8 x 3/8” screws, 9 no. 8 x 1/2” chrome plated screws,
10 no. 8-32 x 1/4” screws (not used with this product, please discard).
Parts sold separately:
• ACR Series remote control kit
• In-line blower assembly model ILB3, ILB6, ILB9 or ILB11.
• Exterior blower assembly model EB6, EB9, EB12 or EB15.
• Ducts, elbows, wall and roof caps. Refer to page 3 and 4 for a complete list of venting options and model numbers.
• Non-duct kit ANKCP55 Series, mandatory for non-ducted installation.
NOTE: During installation, protect countertop and/or cooktop.

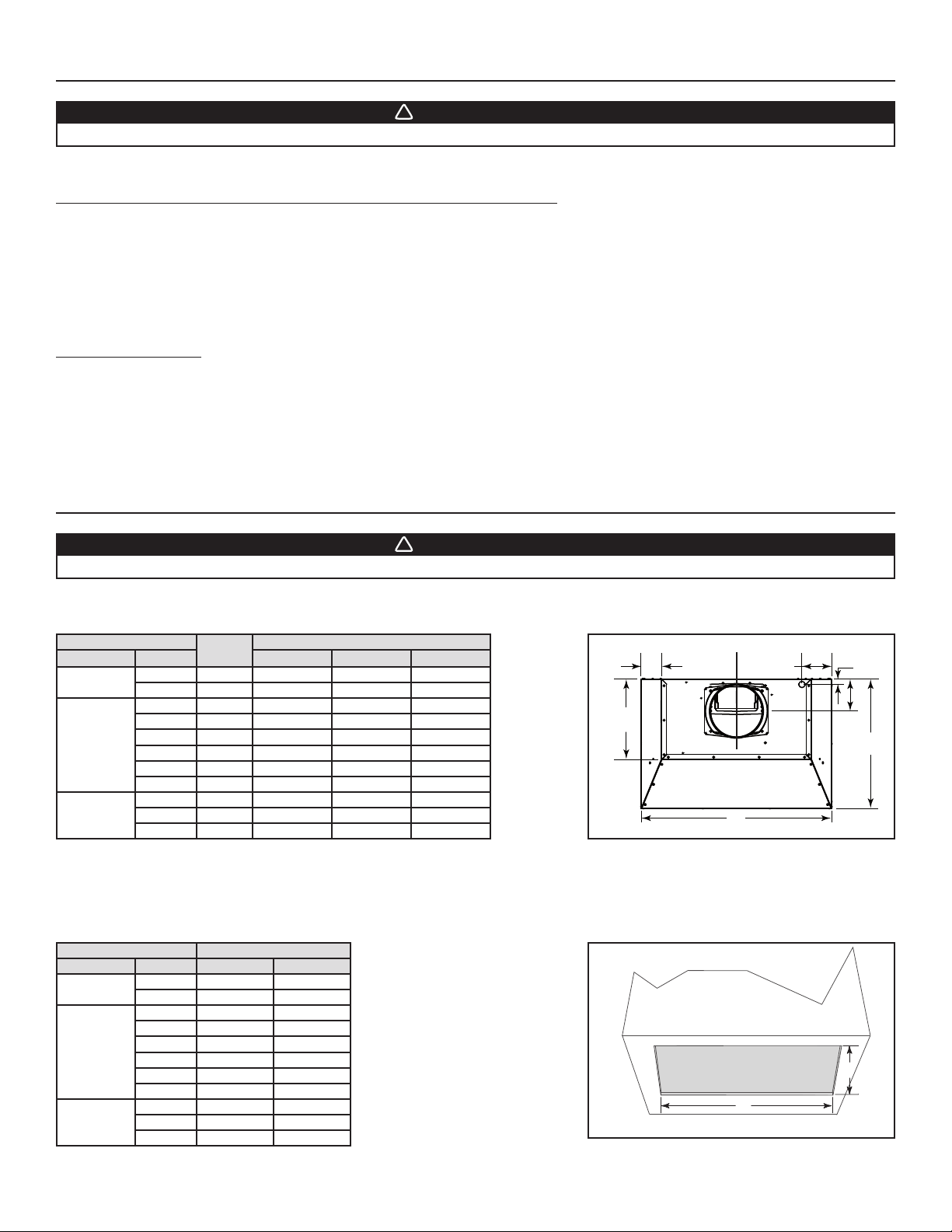

3. CUSTOM HOOD PREPARATION
WARNING
!
When building a custom hood, always follow all applicable construction codes and standards.
The custom hood must be constructed to fit the size and shape of the CP55IQ, CP57IQT or the CP57E power pack.
See chart and illustration for details.

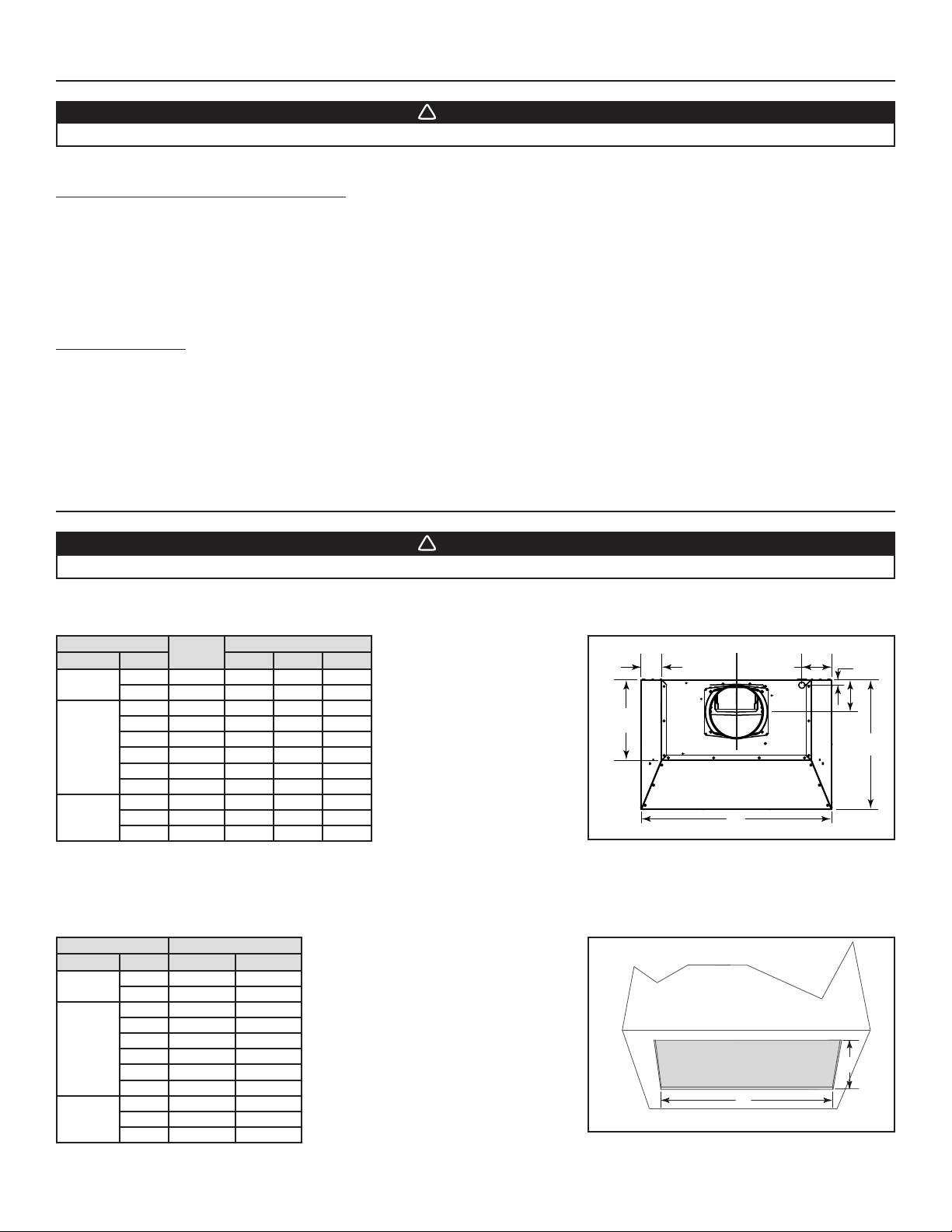

POWER PACK TOTAL
WEIGHT
POWER PACK DIMENSIONS
MODEL WIDTH A* B* C
CP55IQ
36” 52 LB.19
5
⁄16”34
7
⁄16” 4¼”
42” 62 LB.19
5
⁄16”40
7
⁄16”4
3
⁄8”
CP57IQT
36” 62 LB.19
5
⁄16”34
7
⁄16”5
3
⁄8”
48” 72 LB.19
5
⁄16”46
7
⁄16”5
3
⁄8”
48” 72 LB.22
9
⁄16”46
7
⁄16”5
3
⁄8”
54” 82 LB.22
9
⁄16”52
7
⁄16”5
3
⁄8”
60” 85 LB.22
9
⁄16”58
7
⁄16”5
3
⁄8”
66” 88 LB.22
9
⁄16”64
7
⁄16”5
3
⁄8”
CP57E
36” 40 LB.22
9
⁄16”34
7
⁄16”6”
48” 53
LB.22
9
⁄16”46
7
⁄16”6”
60” 66 LB.22
9
⁄16”58
7
⁄16”6”
A
B
C
7/8
”
4½”
HD0296A
C
L
12”
3”
REAR
FRONT
* Dimensions A and B include rivets head.
To minimize the gap around the power pack, take actual width and depth measurements of power pack and add 1/16” to get D and E
measurements. Cut the hole in the bottom of the cabinet according to dimensions. See chart and illustration for details.
POWER PACK CUTOUT DIMENSIONS
MODEL WIDTH DE
CP55IQ
36” 19
3
⁄8” 34½”
42” 19
3
⁄8” 40½”
CP57IQT
36” 19
3
⁄8” 34½”
48” 19
3
⁄8” 46½”
48” 22
5
⁄8” 46½”
54” 22
5
⁄8” 52½”
60” 22
5
⁄8” 58½”
66” 22
5
⁄8” 64½”
CP57E
36” 22
5
⁄8” 34½”
48” 22
5
⁄8” 46½”
60” 22
5
⁄8” 58½”
E
HD0367
D
7
4. MOUNT CUSTOM HOOD INTERNAL FRAMEWORK
5. REMOVE HYBRID BAFFLE FILTERS
Remove tape on filters. Remove filters from power pack and set aside.
It is recommended to start with the center one(s).
HH0102A
HD0521
WARNING
!
The wood hood must be positively secured to wall studs or other wooden framework behind the drywall. Make
sure it is capable of supporting its own weight and the weight of the CP55IQ, CP57IQT or CP57E. Failure to do so
may cause personal injury or damage to countertop or cooktop.
The CP55IQ, CP57IQT and CP57E power pack is supported by the custom hood internal framework with screws provided in parts bag.
Since the CP55IQ, CP57IQT and CP57E power pack mounting holes are located in
front and rear sides (see illustration at right), plan to install wood frame at front and
sides for support.

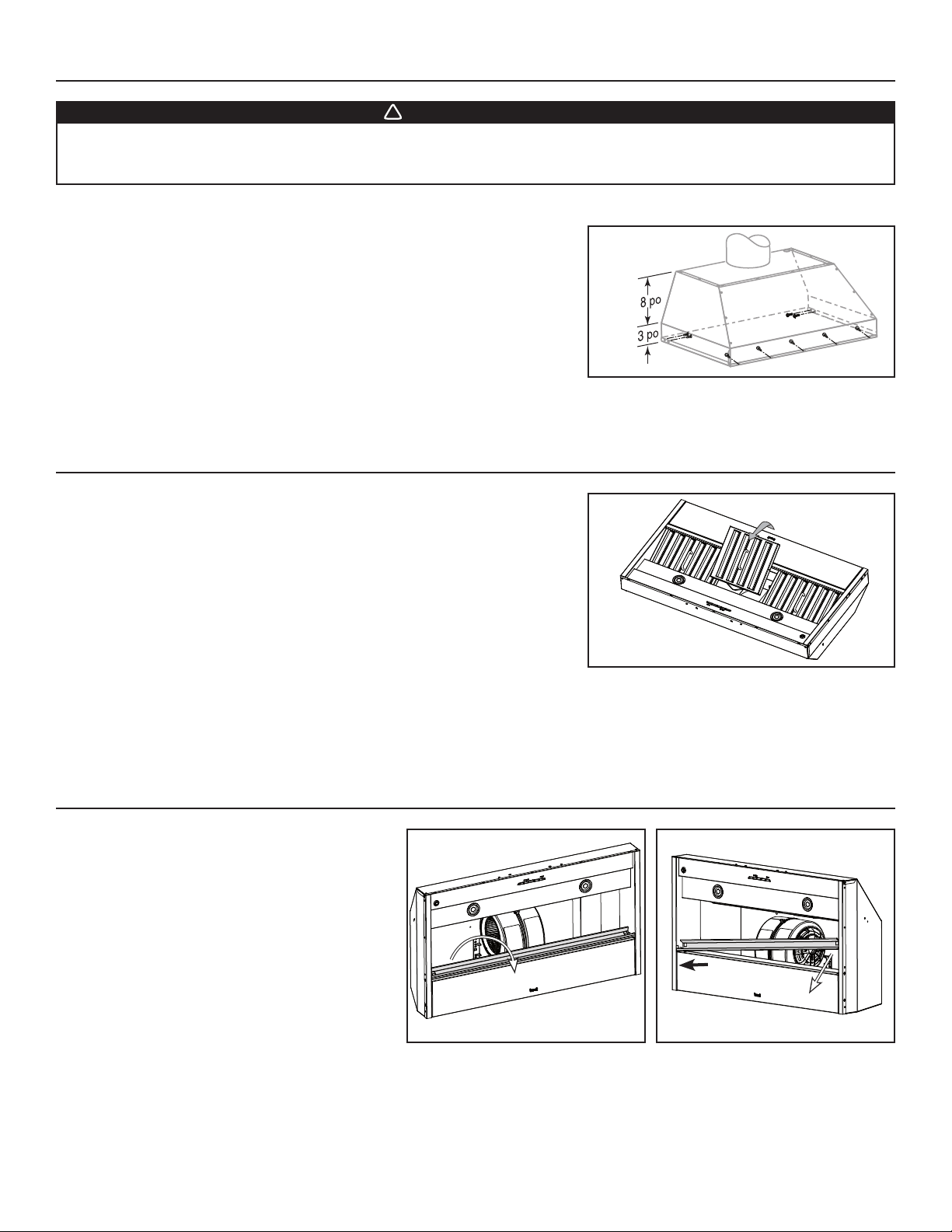

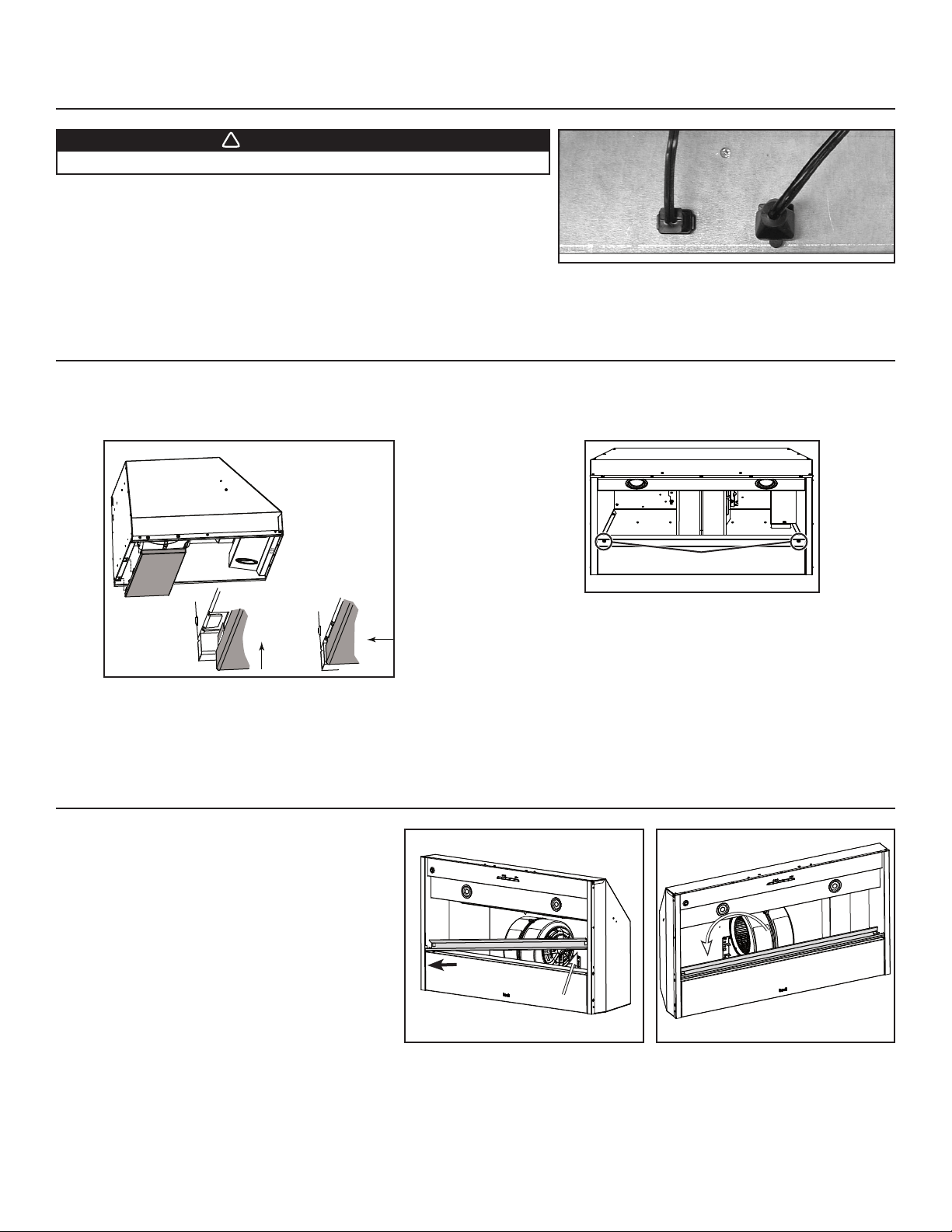

6. REMOVE GREASE DRIP RAIL
A. Lift grease drip rail to disengage it from the bottom
panel.
B. Slide grease rail all the way to the left or right () and
lift the opposite end to disengage the other end from
the bottom panel (). Remove it from the power pack
and set aside for later use.
HD0524
A
HD0525
B
8

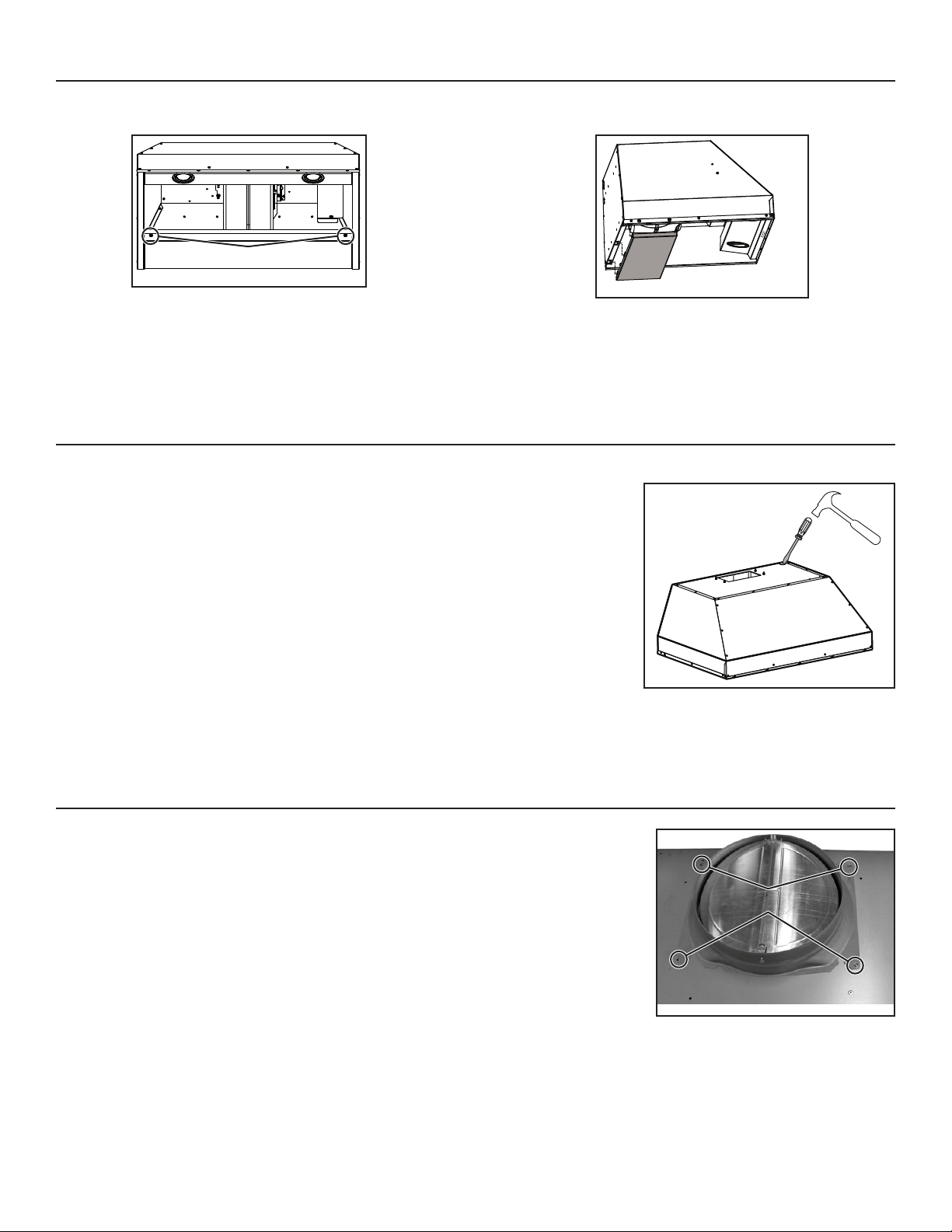

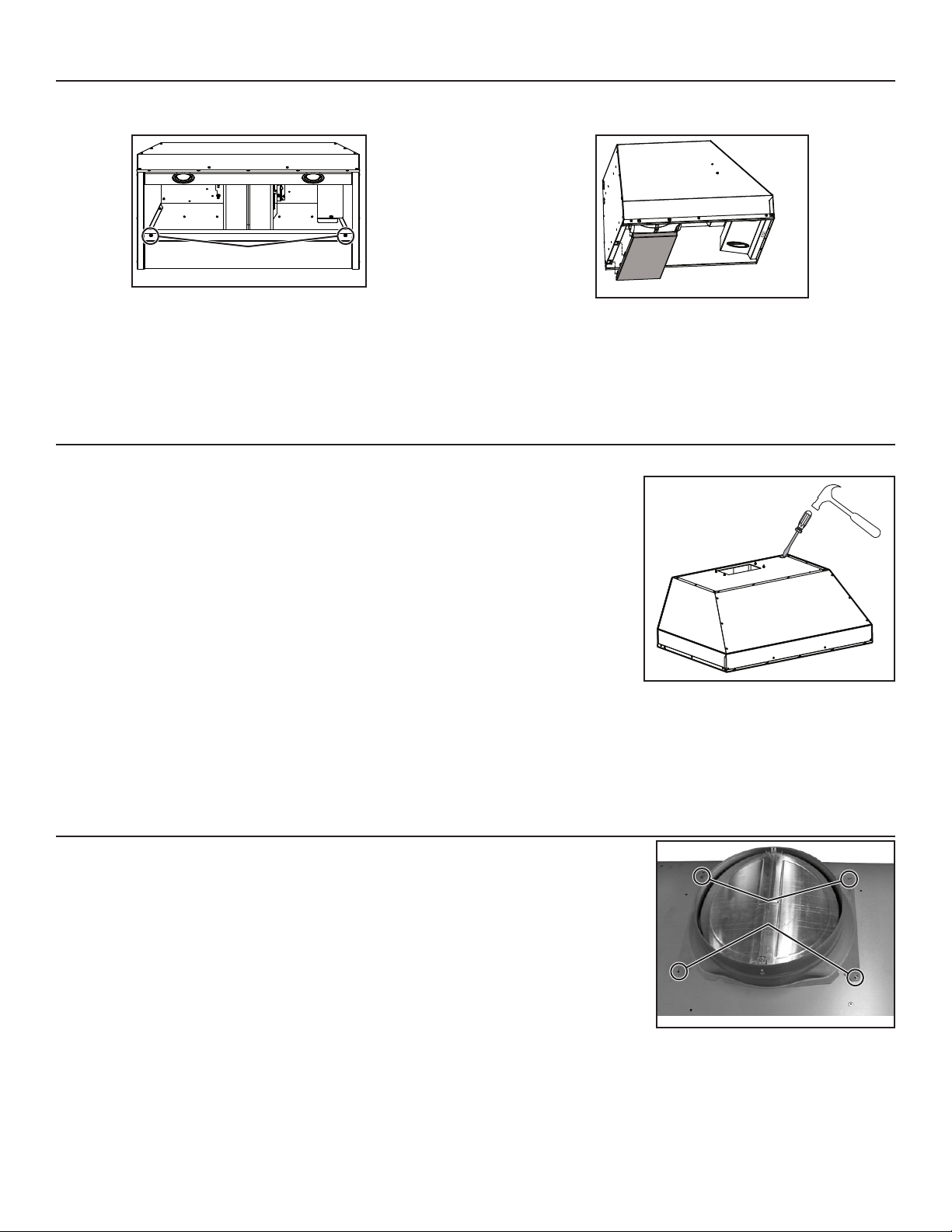

7. REMOVE BOTTOM PANEL
Using a Phillips screwdriver, remove both bottom panel retaining
screws and set aside.
Disassemble bottom panel from power pack and set aside.
HO0224
RETAINING SCREW LOCATIONS
HO0120
SIDE VIEW
8. REMOVE KNOCK-OUT OPENING (CP55IQ AND CP57IQT SERIES ONLY)
From inside the power pack, remove the wiring box cover by removing 2 retaining screws and
set aside. Punch out the electrical knockout hole on top of the power pack. Install the wire clamp
(included in parts bag).

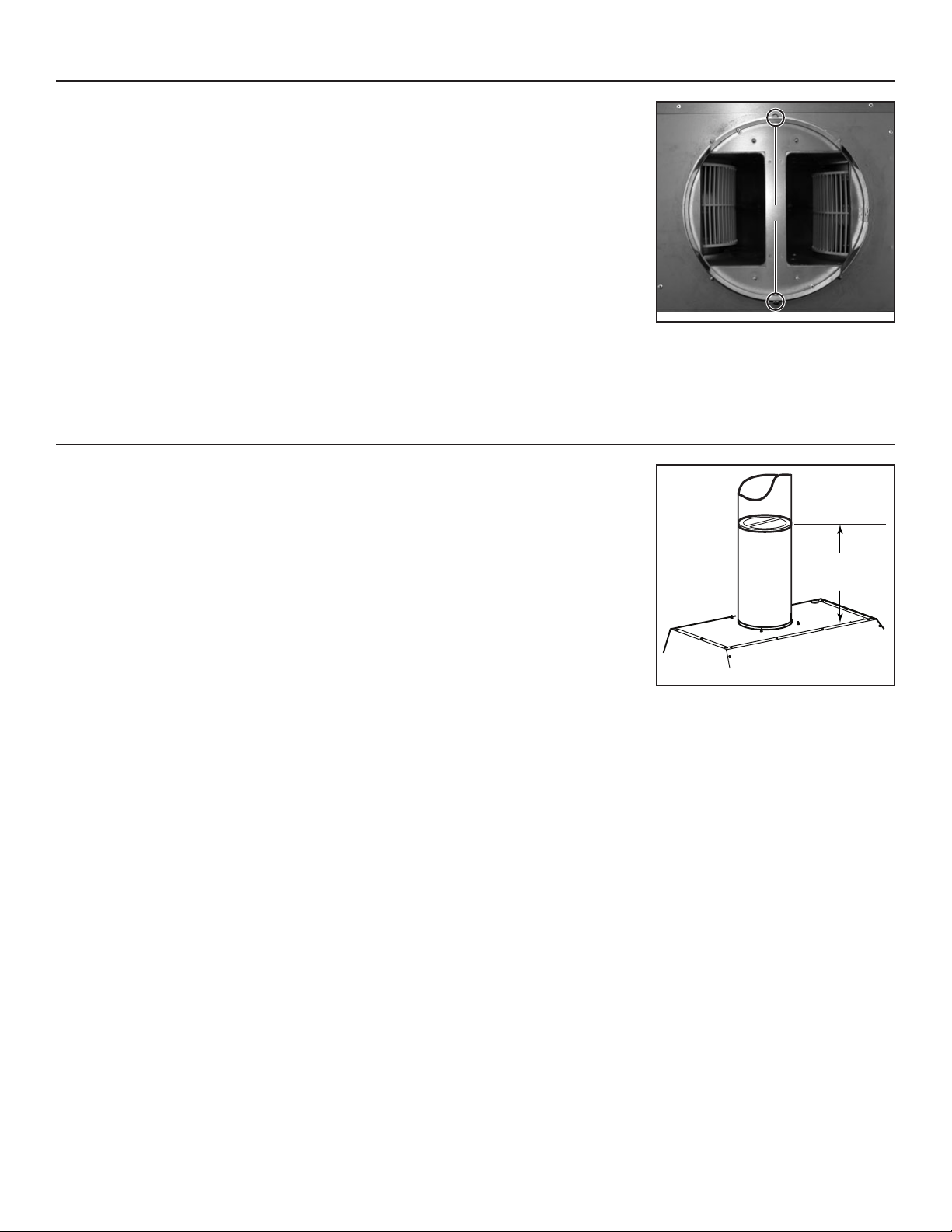

9. INSTALL THE 8” ADAPTER/DAMPER (CP55IQ SERIES ONLY)
Using 4 no. 8 x 3/8” screws from parts bag, assemble the adapter/damper on the top of the power pack. To ensure proper opening of the
dampers, remove shipping tape if present. Seal all joints with metal foil duct tape to eliminate air leaks.
HR0027
HJ0016
MOUNTING SCREW LOCATIONS
9
10. INSTALL THE 10” ADAPTER (CP57IQT SERIES ONLY)
Using 2 no. 8 x 3/8” screws from parts bag, assemble the adapter on the top of the power pack.
Seal all joints with metal foil duct tape to eliminate air leaks.
NOTE: For a non-ducted installation, do not install the 10” in-line damper.
Install 10” in-line damper inside the vertical ductwork that will be attached to power pack. Do not
install in a horizontal ductwork or it will not open and close properly. Remove shipping tape if
present. Secure the damper to the duct with 3 no. 8 sheet metal screws (not provided). Ensure
damper opens and closes freely. Seal all joints with metal foil duct tape to eliminate air leaks.
10" min.
recommended
HJ0073A
11. INSTALL THE 10” IN-LINE DAMPER
(CP57IQT AND CP57E SERIES, DUCTED INSTALLATION ONLY)
HJ0026
MOUNTING SCREW LOCATIONS
10
13. CONNECT WIRING (ALL BLOWERS)
Position the power pack below the installed custom hood.
WARNING
!
Risk of electric shock. Electrical wiring must be done by qualified personnel in accordance with all applicable
codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting
means to prevent power from being switched on accidentally.

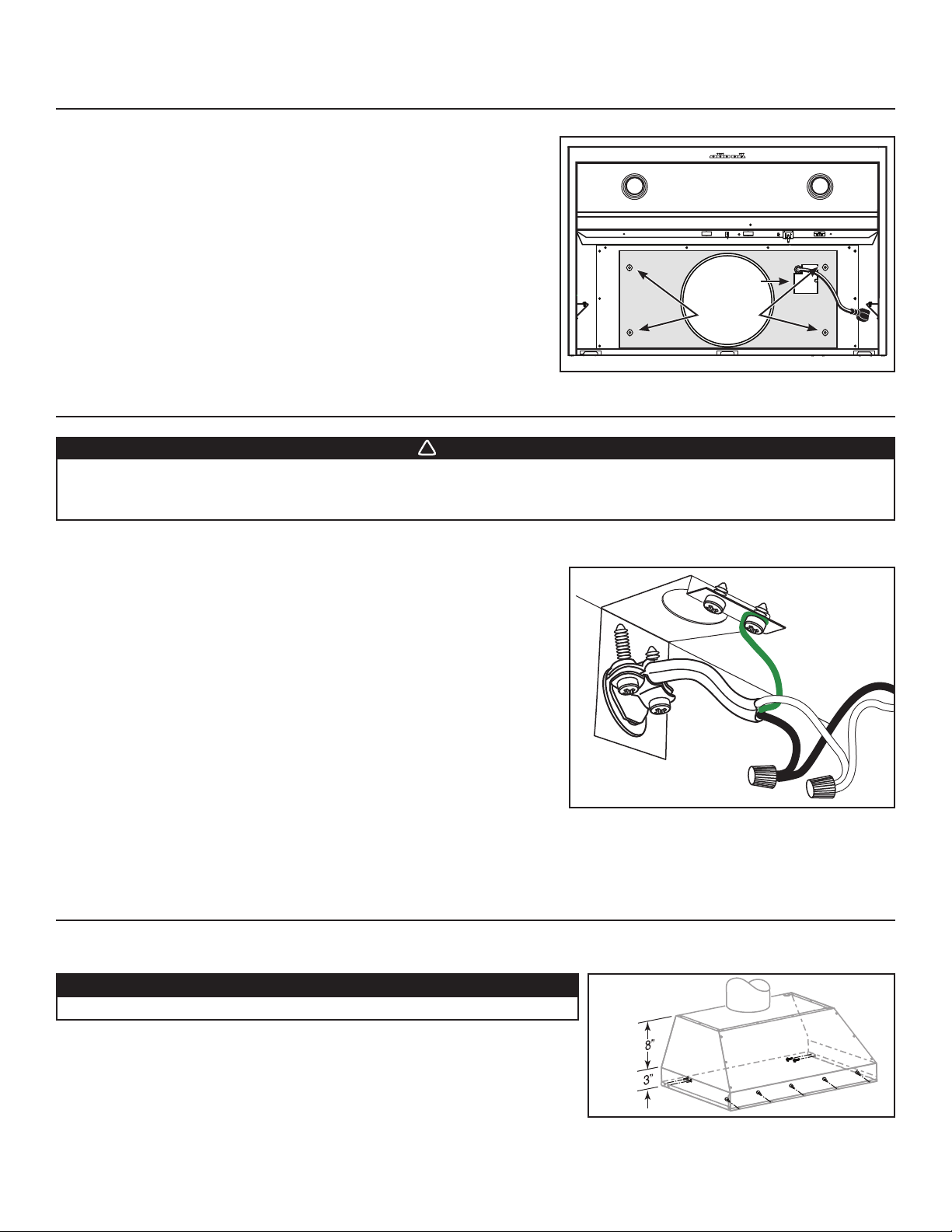

INTERNAL BLOWERS: Insert the house wiring cable through the wire clamp
previously installed in step 8. Tighten the wire clamp to
secure the cable. Connect cable into wiring box using
wire connectors. Connect BLACK to BLACK, WHITE to
WHITE and GREEN or bare wire under GREEN ground
screw. DO NOT FORGET TO CONNECT THE GROUND.
Reinstall wiring box cover.
IN-LINE OR EXTERIOR BLOWERS: See instructions included with blower.
HE0059
Refer to the instructions included with the selected blower/rough-in kit (sold
separately) for details on installing the rough-in plate. Install the rough-in plate so
that the wiring box is located on the right side when facing the hood, as specified
on the blower housing label.
12. INSTALL THE ROUGH-IN PLATE FOR EXTERNAL BLOWER
(CP57E SERIES ONLY)
HD0522
WIRING BOX
COVER
LOCK NUTS
14. INSTALL POWER PACK
CAUTION
Take care not to kink ducting when installing the power pack.
Using provided no. 8 x 1/2” chrome plated screws, install the power pack inside the
custom hood. Start with 2 screws on front corners, then use 4 screws for sides and use
the remaining screws to finalize securing the front power pack. (See figure at right for
mounting screw specific locations.)
Make sure the adapter/damper (or the adapter) enters the ducting. When there is
access to the top of the power pack, seal connections with metal foil duct tape.
HH0102A
MODEL CP55IQ ONLY: If the model CP55IQ is to be installed with a non-duct kit, install a 8” to 7” reducer (included in non-duct kit) prior
to install the power pack in its custom hood.
11

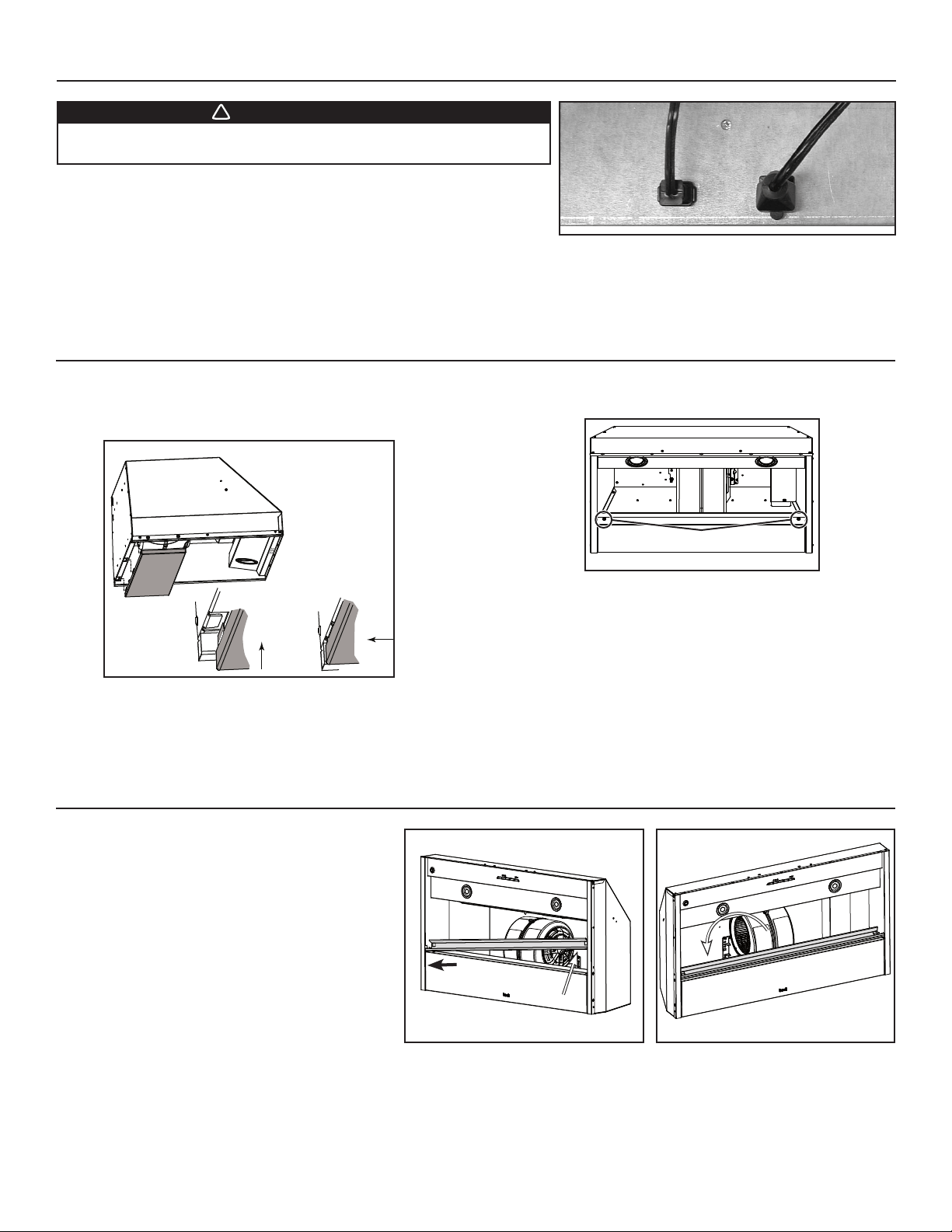

16. REINSTALL BOTTOM PANEL
Lift the bottom panel and engage the power pack metal tabs in
bottom panel slots, as shown in details A and B below.
Secure the bottom panel to the power pack using its screws
previously removed in step 7.
HO0224
RETAINING SCREW LOCATIONS
HO0121
AB
SIDE VIEW
17. REINSTALL GREASE DRIP RAIL
A. Insert one end of grease rail in power pack side ()
while lifting the other end over the bottom panel
edge ().
B. Center the grease drip rail over the bottom panel
edge and flip it to snap in place.
15. PERFORM THE EXTERNAL BLOWER CONNECTIONS (CP57E SERIES ONLY)
To install the blower see instructions included with the blower.
Plug the 3-prong plug cord from rough-in plate to the 3-prong male connector
inside the power pack (A) and the 2-prong male connector cord from rough-in
plate to the 2-prong plug inside the power pack (B).
WARNING
Do not plug the two cords together.
!
HE0078
AB
HD0524
B
HD0525
A
12

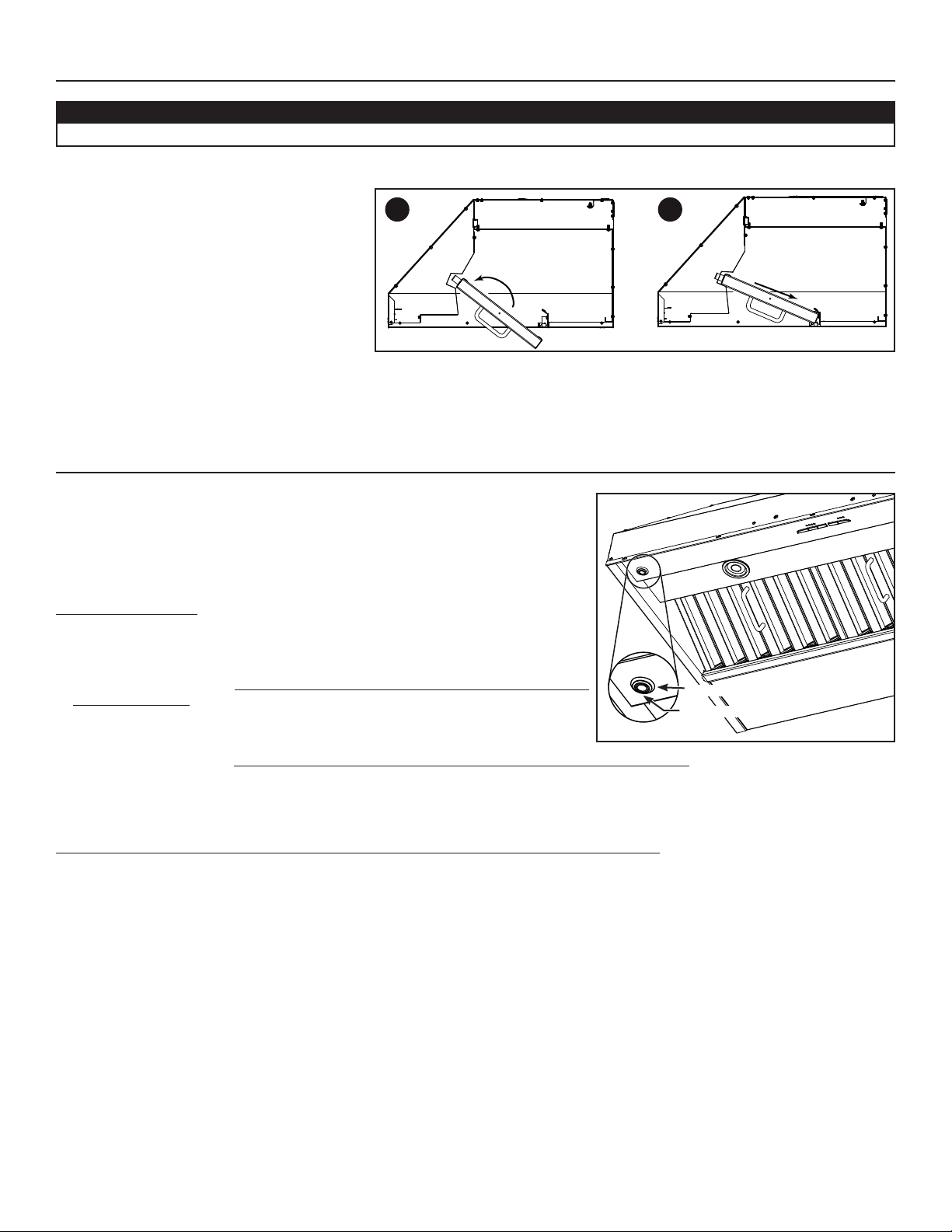

19. CALIBRATE IQ BLOWER SYSTEM™ (CP55IQ & CP57IQT SERIES ONLY)
NOTE: Calibration is for ducted installations only. Do not calibrate non-ducted installations.
After the power pack is installed and wired, engage the calibration process (our
Guaranteed Performance System Technology to ensure full-rated airflow is being
delivered). Prior to calibration, ensure that all filters and duct system are installed.
CALIBRATION PROCESS
Hold the calibration button for 3 seconds; calibration button will light up and stay on
for up to 13 minutes. The blower will start and begin the calibration process. When
calibration is complete, one of two things will occur:
A. The blower turns off and calibration button light stays on = Successful calibration.
Press the button to turn off the LED.
NOTE: The LED will also turn off if you select any blower speed on the control.
B. The blower turns off and calibration button light blinks continuously = Too much
restriction in the ductwork is preventing the IQ Blower System™ from achieving the
rated airflow. The blower is automatically set to maximum intensity.
NOTE: Common items that cause restrictions: restricted damper flap (backdraft damper, wall cap, roof cap), too many elbows, duct
size less than 80% of hood outlet, poor transition, use of flex ducting and/or crushed ducting.
Three options are available if your power pack system has too much restriction:
1. Accept airflow as is. Press the calibration button to accept airflow as is. The IQ Blower System™ is now configured to its highest possible
performance. The blinking calibration light goes out.
NOTE: The LED will also turn off if you select any blower speed on the control.
2. Correct duct restriction, clear the original calibration data, and repeat the calibration process.
a. Correct the duct restriction.
b. Clear the original calibration data by holding calibration button for 10 seconds. The light will blink 3 times to confirm and the blower
configuration will go back to default settings.
c. Repeat calibration process from the beginning.
3. Clear calibration data to reset power pack to default factory settings and achieve standard high pressure blower performance by holding
calibration button for 10 seconds. The light will blink 3 times to confirm and the blower configuration will go back to default settings.
HC0071
CALIBRATION BUTTON
CALIBRATION LIGHT

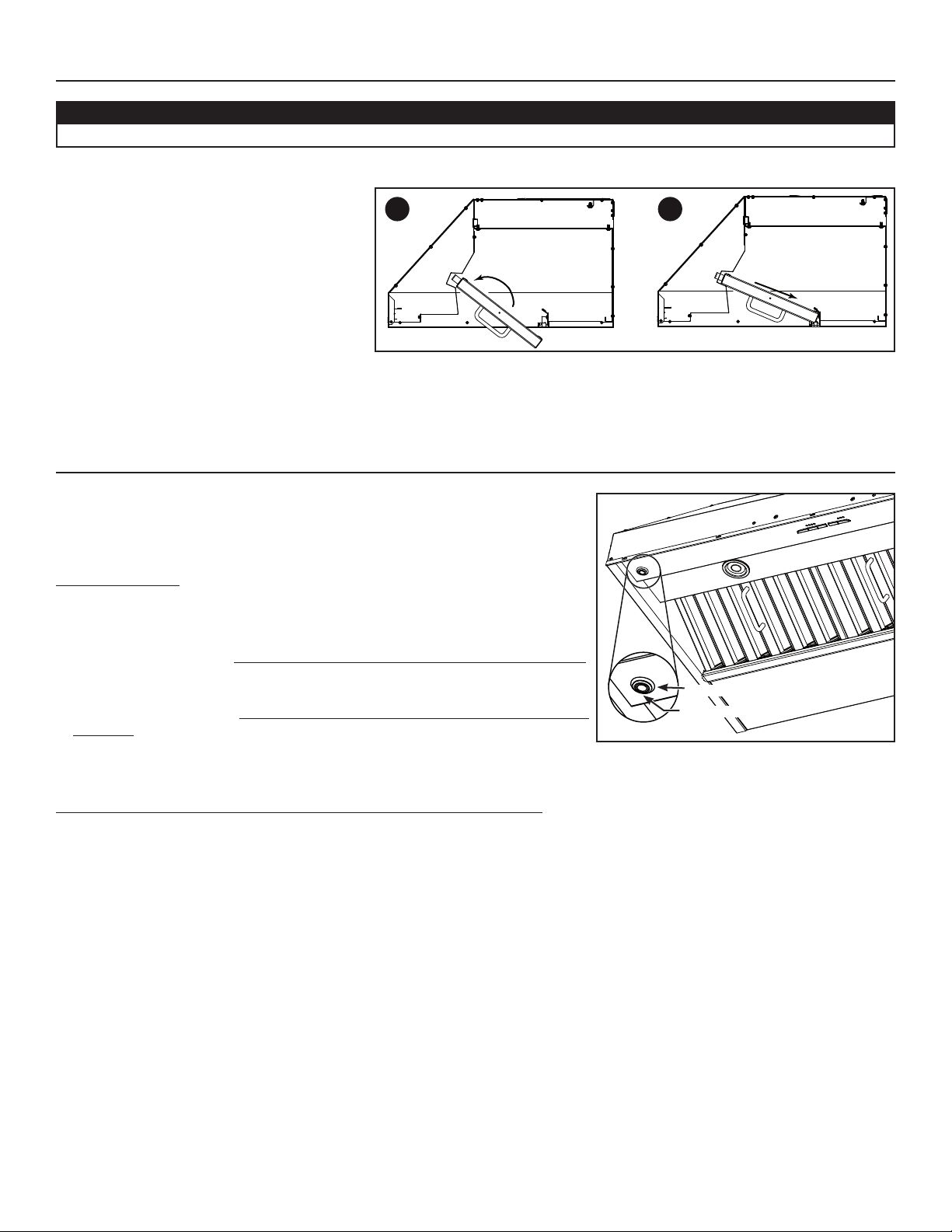

18. REINSTALL HYBRID BAFFLE FILTERS
CAUTION
Remove protective plastic film covering hybrid baffle filters before installing them.
It is recommended to install side filters first and finish with center one(s).
1. Insert one end of hybrid baffle filter into the front
channel of the power pack.
2. Raise the other end toward the inside of power
pack and insert in the grease drip rail of the
power pack.
1
HD0526
2
13
21. USE AND CARE
Hybrid Baffle Filters
The hybrid baffle filters should be cleaned frequently. Use a warm detergent solution. Wash more often if your cooking style generates
greater grease — like frying foods or wok cooking.
Remove hybrid baffle filters by pushing them towards the back of power pack and rotating filters downward. Baffle filters are dishwasher
safe. Allow filters to dry completely before reinstalling them in the power pack.
Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the filter may occur if using phosphate detergent
or as a result of local water conditions — but this will not affect filter performance. This discoloration is not covered by the warranty.
Grease Drip Rail
The grease drip rail should be cleaned frequently. Remove it from the power pack (see step 6 on page 7) and use a warm detergent
solution. As with the baffle filters, wash more often if your cooking style generates greater grease — like frying foods or wok cooking. Allow
grease drip rail to dry completely before reinstalling it in the power pack.
Interior Blower(s) Cleaning
Remove the filters in order to access the blower(s). Vacuum blower(s) to clean. Do not immerse in water.
Power pack cleaning
Stainless steel cleaning:
Avoid when choosing a detergent:
- Any cleaners that contain bleach will attack stainless steel.
- Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.
- Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc., are highly explosive and should never be
used close to a range.
Do:
• Regularly wash with clean cloth or rag soaked with warm water
and mild soap or liquid dish detergent.
• Always clean in the direction of original polish lines.
• Always rinse well with clear water (2 or 3 times) after cleaning.
Wipe dry completely.
• You may also use a specialized household stainless steel
cleaner.
Don’t:
• Use any steel or stainless steel wool or any other scrapers to
remove stubborn dirt.
• Use any harsh or abrasive cleansers.
• Allow dirt to accumulate.
• Let plaster dust or any other construction residues reach the
power pack. During construction/renovation, cover the power
pack to make sure no dust sticks to stainless steel surface.
20. LIGHTING
This power pack is equipped with LED lamps which require no maintenance.
WARNING
!
Do not touch lamps during or soon after operation. Burns may occur.
14
22. OPERATION
Always turn your blower on before you begin cooking to establish an airflow in the kitchen. Let the blower run for a few minutes to clear
the air after you turn off the range.
HC0016
SPEED 1 2 3 4
BA C D E
A. BLOWER DELAY-OFF BUTTON:
When blower is on, press the delay-off button to activate the delay-off function. The corresponding speed indicator LED will start flashing to
indicate this function is activated. The fan will continue to operate for 10 minutes and will stop automatically. To cancel the delay-off function,
press the blower delay-off button once again; the blower will then work in normal mode.
NOTE: The blower speed can be increased—or decreased—during delay-off mode without starting another 10-minute cycle.
B. ON
BLOWER/SPEED CONTROL BUTTON:
Press this button to turn on the blower at the last selected speed. To change the blower speed, press the button again until the desired
speed is obtained. Press and hold this button for 2 seconds to decrease the speed level down by one increment. Possible decreases are
then: 4 to 3; 3 to 2; 2 to 1 and 1 to OFF.
NOTES: 1. Each time you press the speed control button, the speed changes by increments of 1 (e.g.: speed 1 to speed 2, to speed 3,
and then speed 4). From the fourth speed, the speed goes down to level 1.
2. The last speed used is kept in memory so that when the unit is turned on, it will return to the last setting except the fourth, the
next time the blower will be turned on, it will return to speed 3. The memorized speed level is also synced with the optional
remote control.
HEAT SENTRY™
The power pack is equipped with a protective device that activates when excessive heat is detected inside the power pack. During the Heat
Sentry activation, this device takes control of the blower and set it on speed 4; the speed 4 button LED will flash. The blower will remain
on speed 4 until the heat is back to normal, it then returns to the speed previously selected.
C. OFF
BLOWER/FILTER MAINTENANCE BUTTON:
Press this button to turn off the blower. Pressing this button also cancels the delay-off function (if activated).
NOTE: After 30 hours of operation, the 4 blower speed lights will flash 30 seconds to indicate the filters need to be cleaned in order to
maintain efficient power pack operation. Pressing this button will reset the code to indicate that maintenance has been completed.
D. OFF
LIGHTING:
Press this button to turn the lamps off.
E. ON
LIGHTING:
Press this button to turn the lamps on; all 3 control LED will light on.
NOTE: There is only one light setting.
R
EMOTE CONTROL:
An optional ACR Series remote control (purchase separately) can be used to operate the power pack.
WARNING
!
The HEAT SENTRY can start the blower during a range top fire or other excessive heat situations even if the power
pack is turned off. In this case, it is impossible to turn the blower OFF with blower button. If you must stop the
blower, do it from the main electrical panel.
A) Blower delay-off button
B) ON blower/Speed control button
C) OFF blower/
Filter maintenance button
D) OFF lighting
E) ON lighting
15

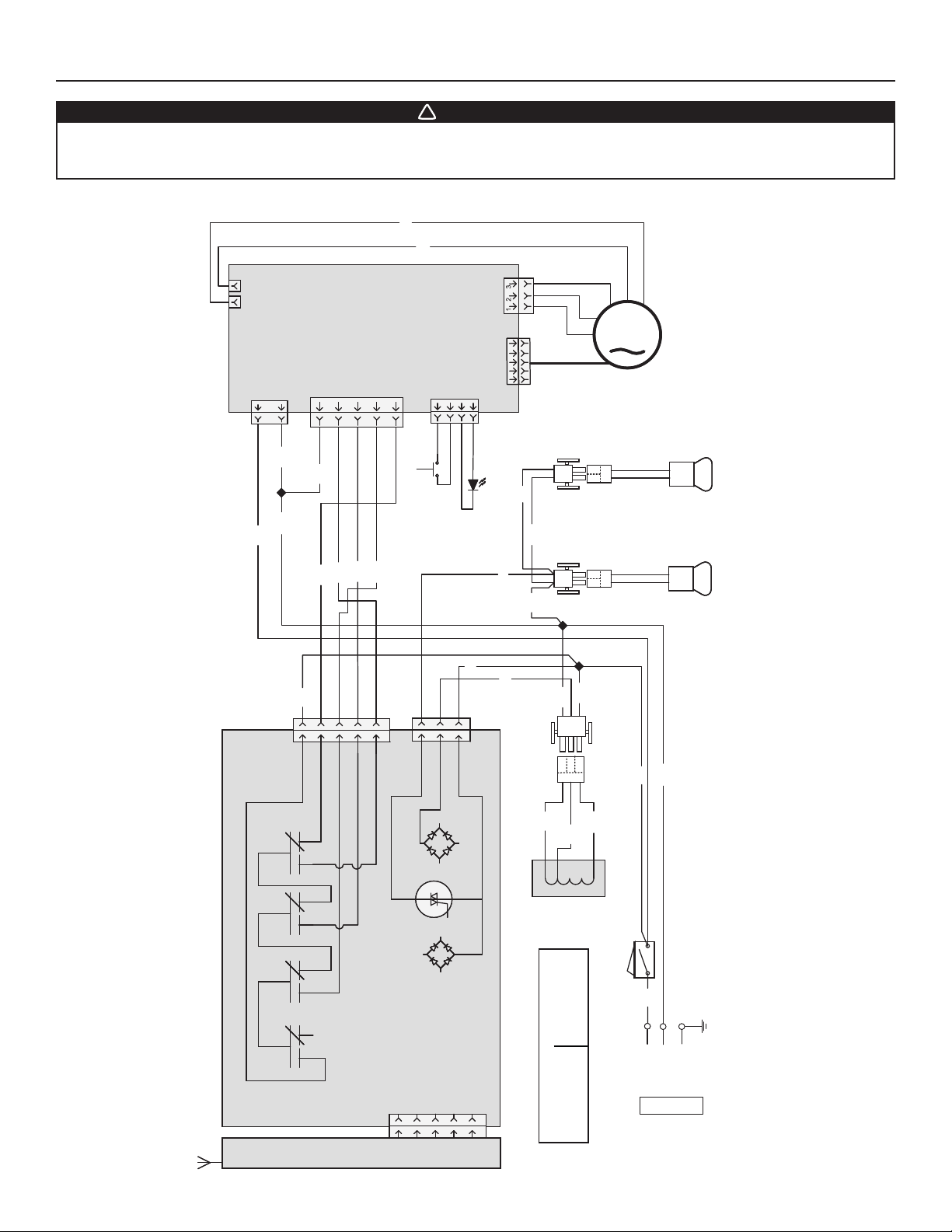

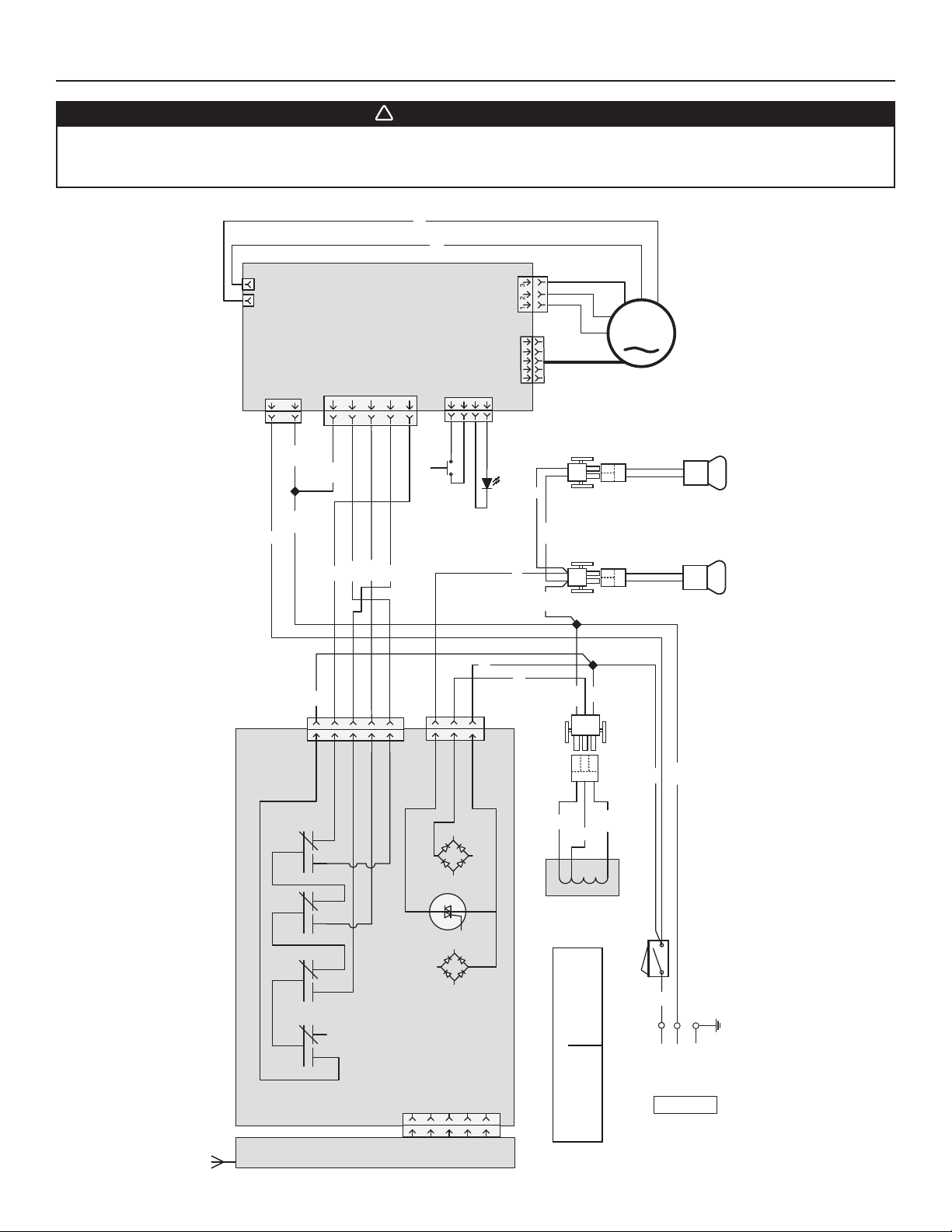

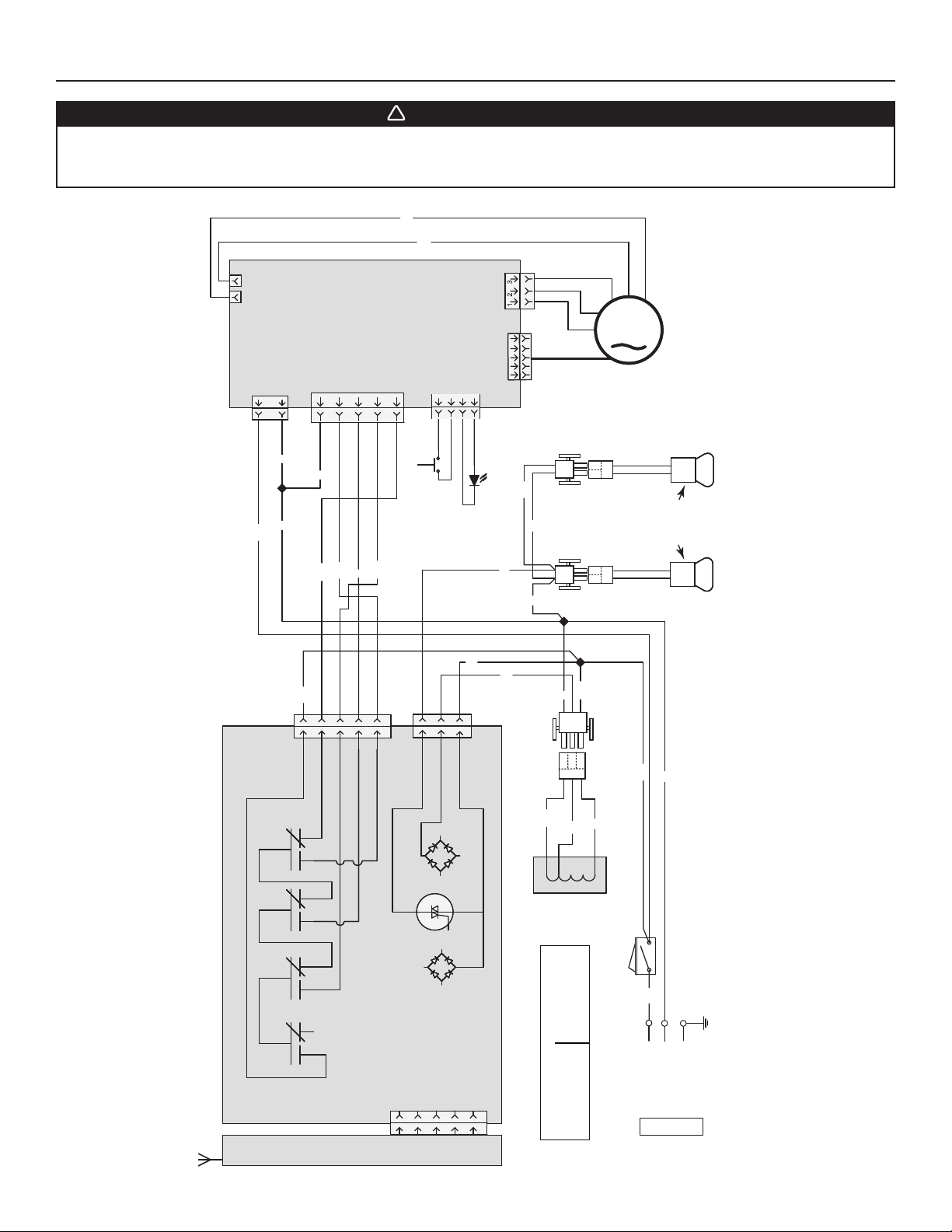

23. WIRING DIAGRAMS
5
2
3
4
J1
1
5
2
3
4
J1
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LAMP
LOWVAC
REF
CONTROL BOARD
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
BLU
BLDC
POWER BOARD
BLDC
M
CALIBRATION SWITCH
WHT
ORG
BLK
Line
Neutral
Ground
120 V AC
BLK
WHT
BLK
T1T1
RED
WHT
WHT
RED
WHT
YEL
Spee d 4
Spee d 3
Spee d 2
Spee d 1
WHT
WHT
MAIN SWITCH
Neutral
J6
1
2
3
4
5
J6
1
2
3
4
5
YEL
WHT
WHT
BLK
BLK
BLK
BLK
BLK
REF: 70119 REV. B
WHT
WHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
3
2
1
12 12
1
3
1
2
3
4
HALL
5
4
3
2
1
5
4
3
2
1
1
2
3
4
5
COLOR CODE
BLK BLACK
BLU BLUE
ORG ORANGE
RED RED
WHT WHITE
YEL YELLOW
POWER CALIBRATION
RELAY INTERFACE
THERMAL
PROTECTION
HE0411A
RF RECEIVER
WARNING
!
Risk of electrical shock. Electrical wiring must be done by qualified personnel in accordance with all applicable
codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting
means to prevent power from being switched on accidentally.
Best CP55IQ Series (single blower)
16

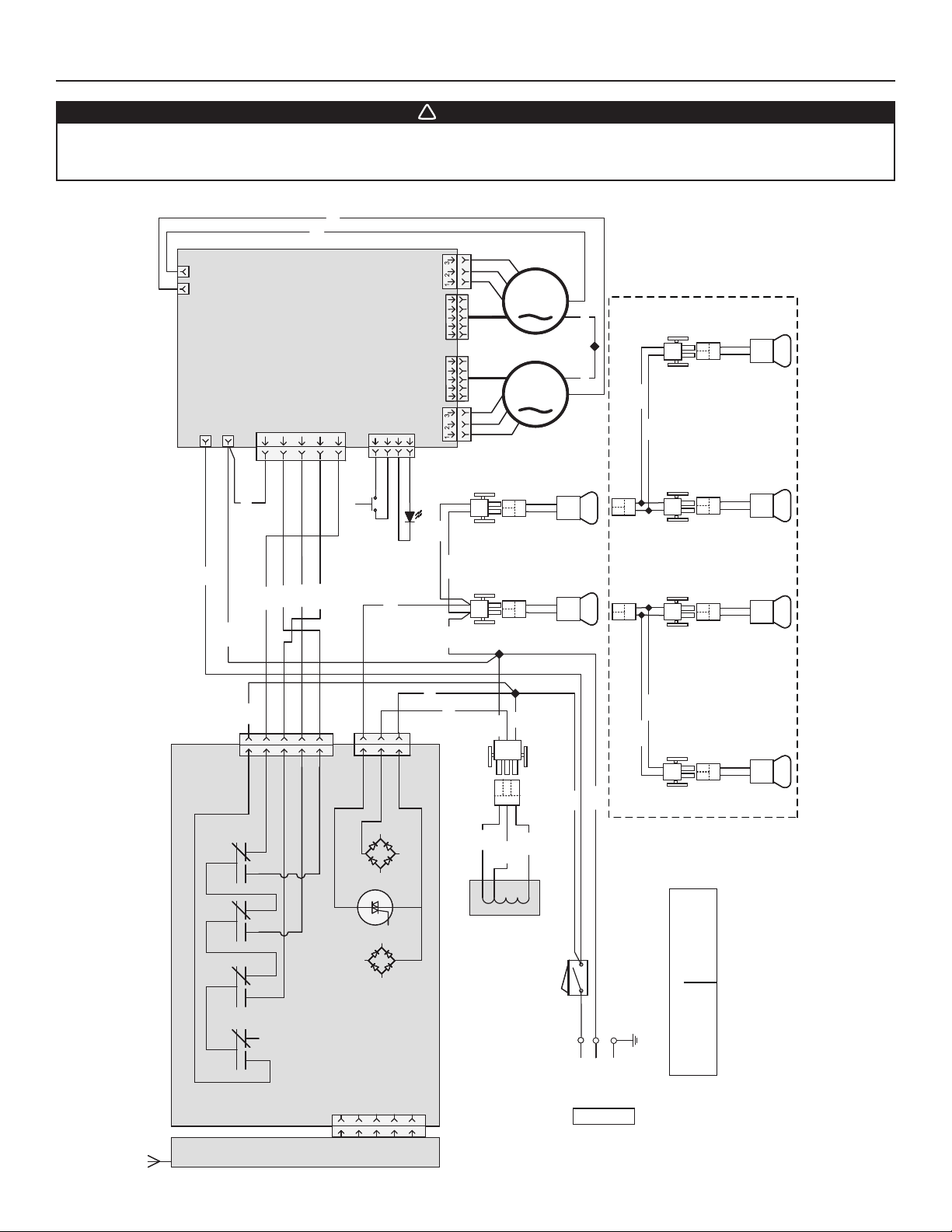

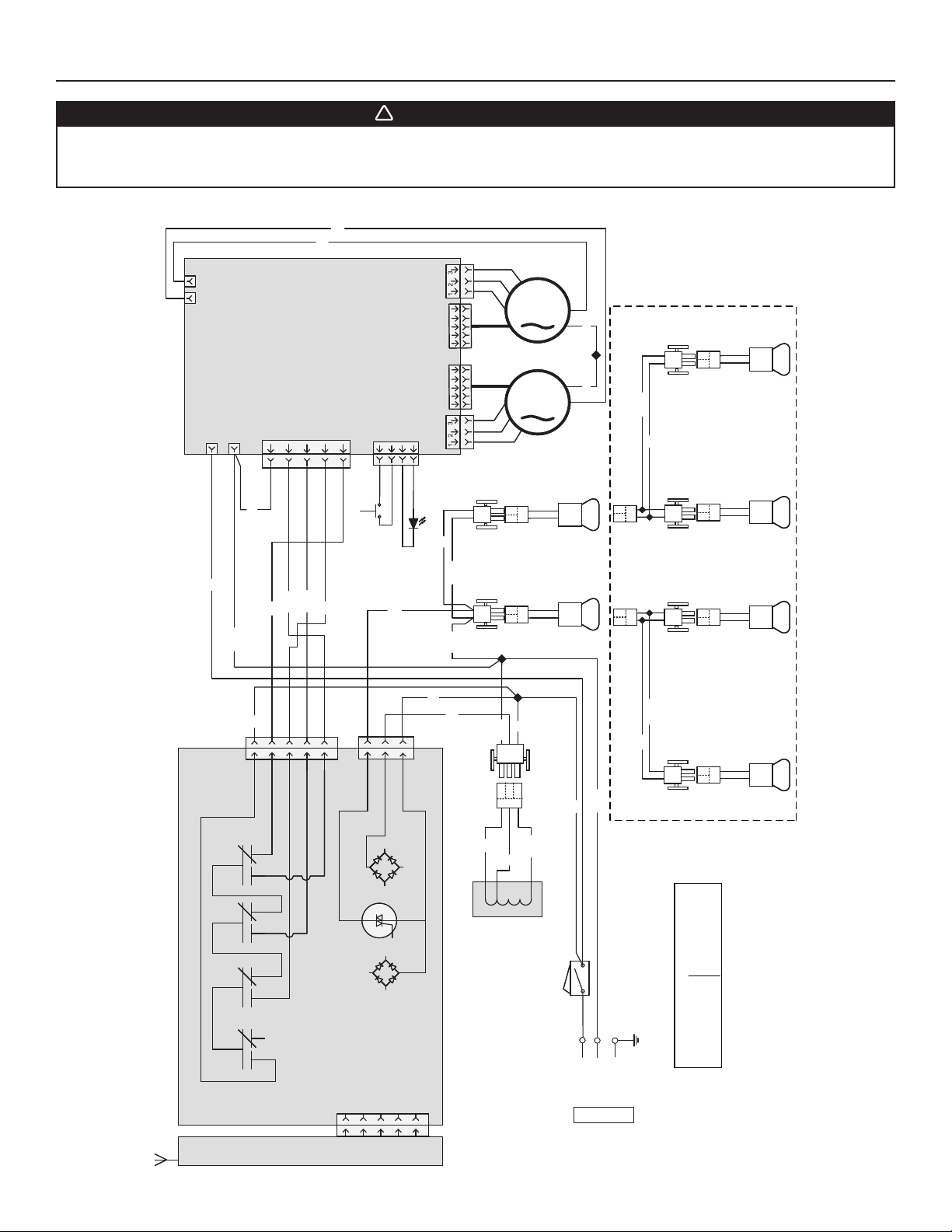

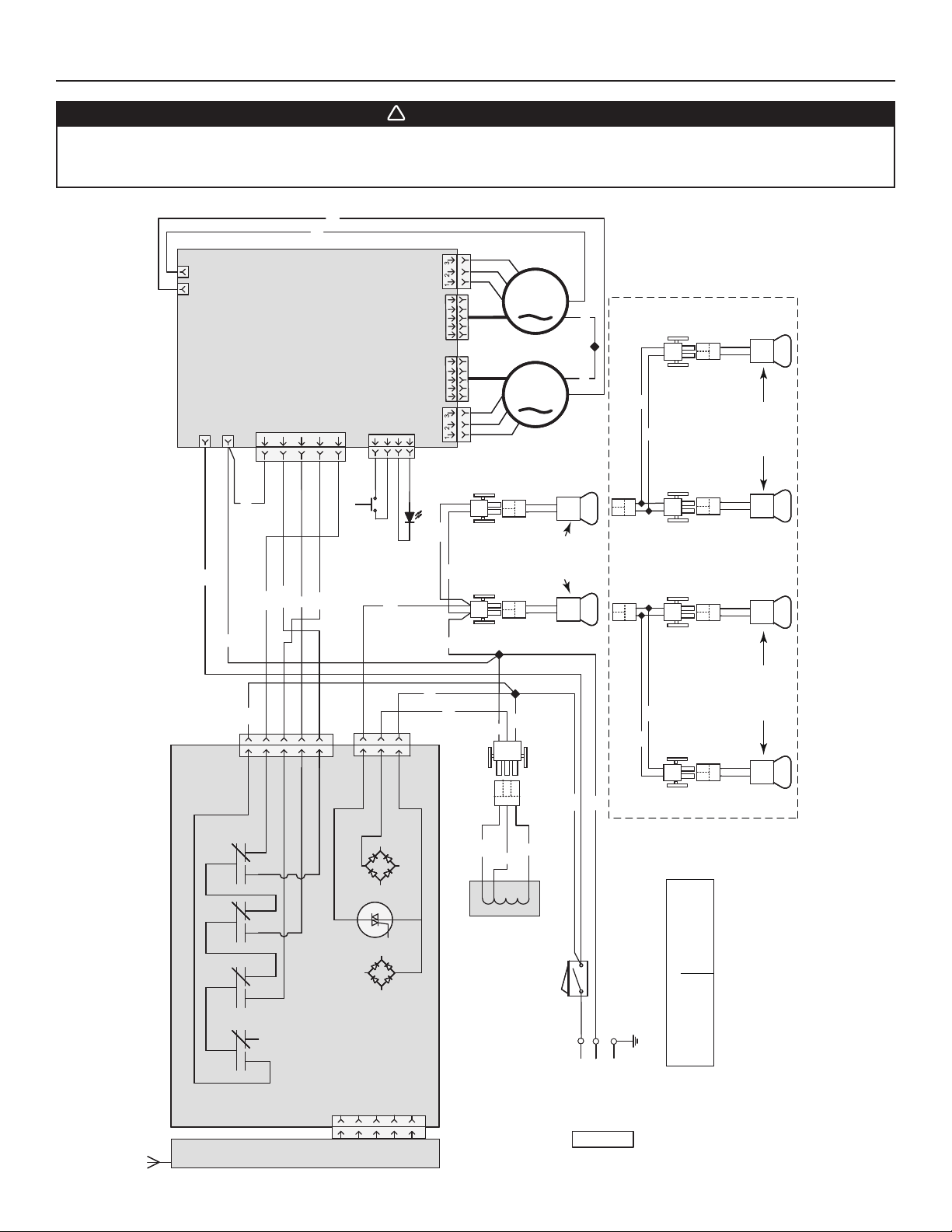

23. WIRING DIAGRAMS (CONT'D)
BLU
WHT
ORG
BLK
Line
Neutral
Ground
120 V AC
BLK
BLK
T1T1
WHT
RED
WHT
WHT
RED
WHT
YEL
Speed 4
Speed 3
Speed 2
Speed 1
MAIN SWITCH
Neutral
YEL
WHT
WHT
BLK
BLK
BLK
BLK
BLDC
POWER BOARD
BLDC
POWER BOARD
M
M
M
M
BLK BLK
WHT
WHT
BLDC
POWER BOARD
M
M
WHT
RED WHT
WHT
RED
RED WHT
WHT
RED
HOOD MODEL WITH 4 LED LIGHTS
3
2
1
3
2
1
21
21
2121
2121 2121
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
LED
LIGHT
REF: 70120 REV. B
5
2
3
4
J1
1
5
2
3
4
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LAMP
LOWVAC
REF
CONTROL BOARD
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
CONTROL BOARD
J6
1
2
3
4
5
1
2
3
4
5
POWER
R
ELAY I
NTERFACE
5
4
3
2
1
1
2
3
4
5
C
ALIBRATION
1
2
3
4
BLDC1 BLDC2
HALL_1 HALL_2
THERMAL
P
ROTECTION
LL
NN
RF RECEIVERRF RECEIVER
COLOR CODE
BLK BLACK
BLU BLUE
ORG ORANGE
RED RED
WHT WHITE
YEL YELLOW
HE0412A
CALIBRATION SWITCH
WARNING
!
Risk of electrical shock. Electrical wiring must be done by qualified personnel in accordance with all applicable
codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting
means to prevent power from being switched on accidentally.
Best CP57IQT Series (dual blower)
17

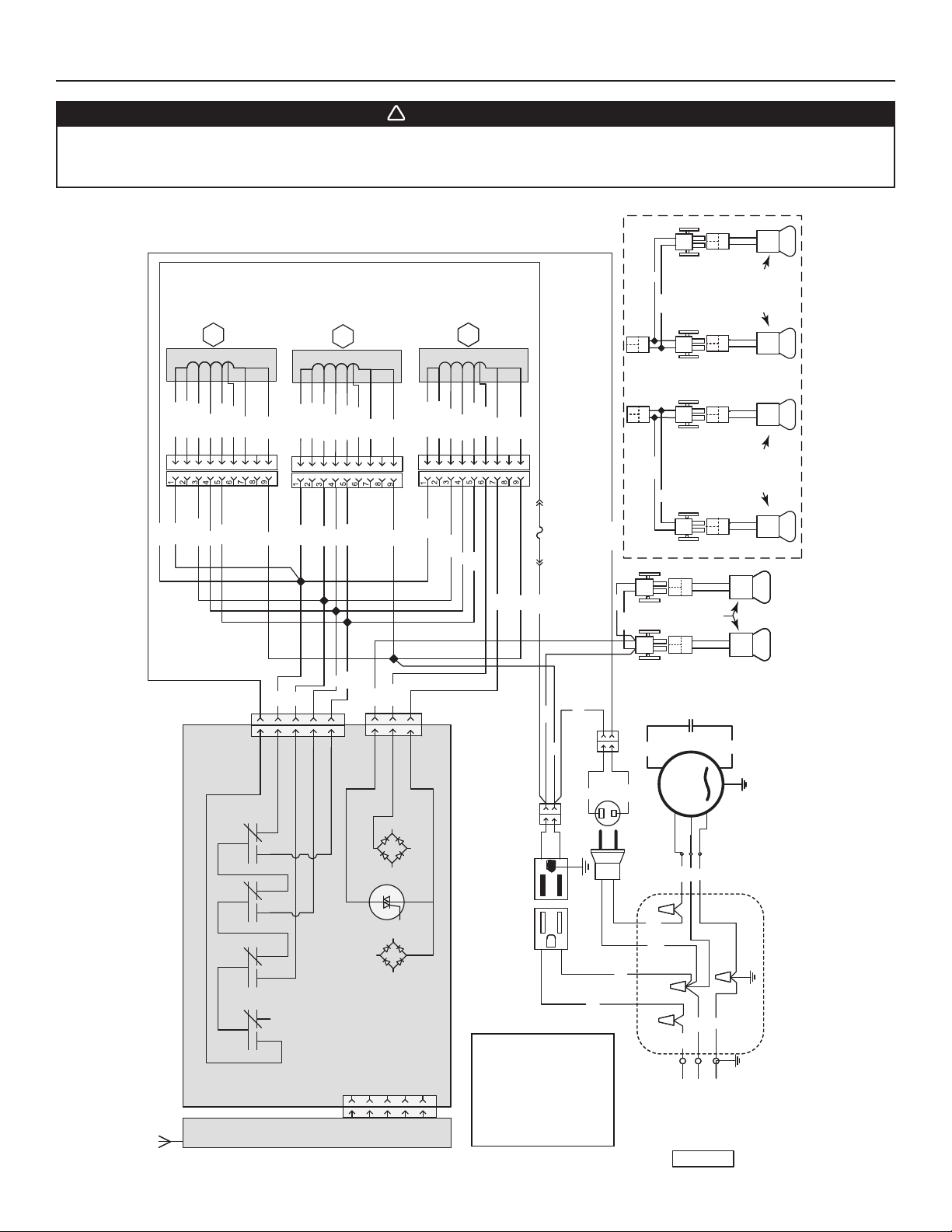

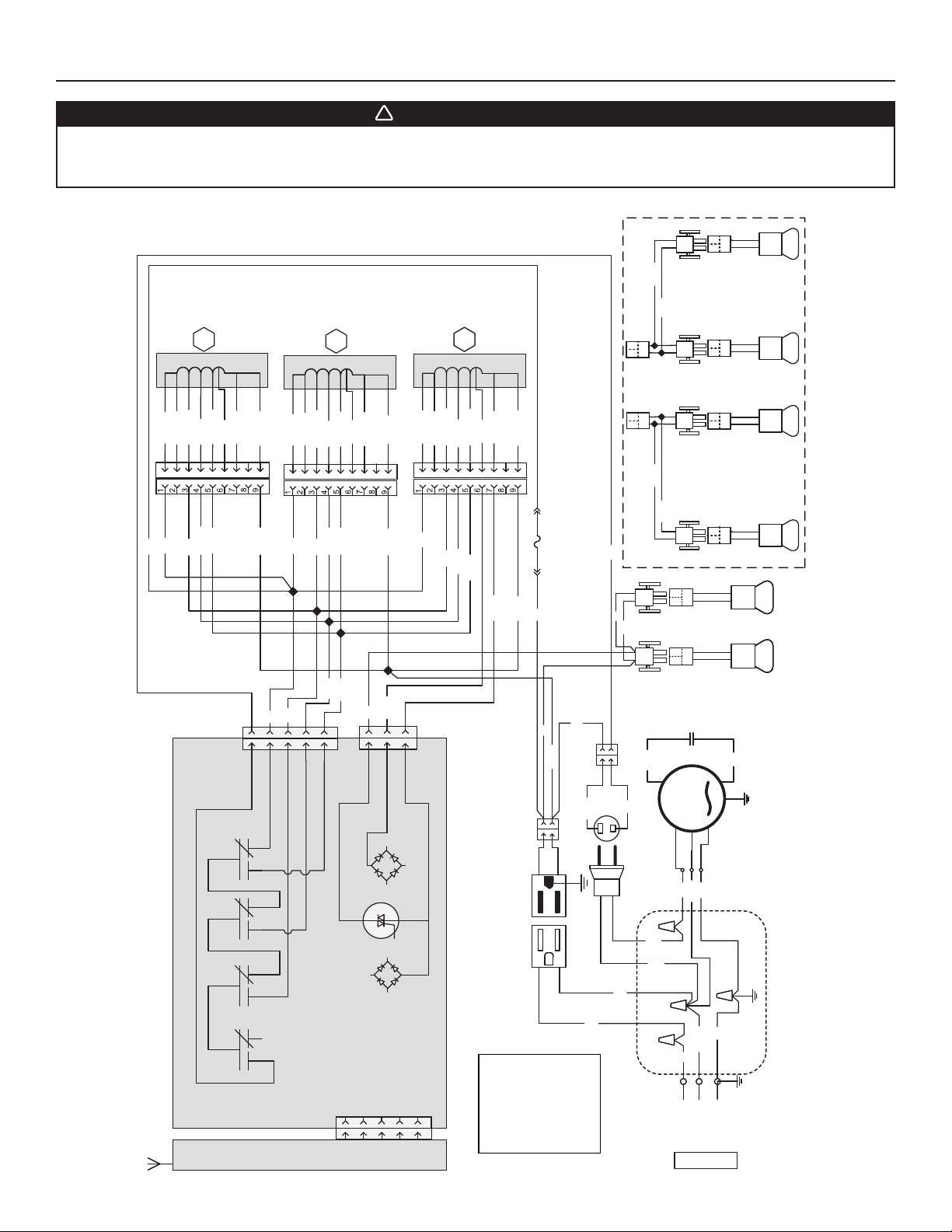

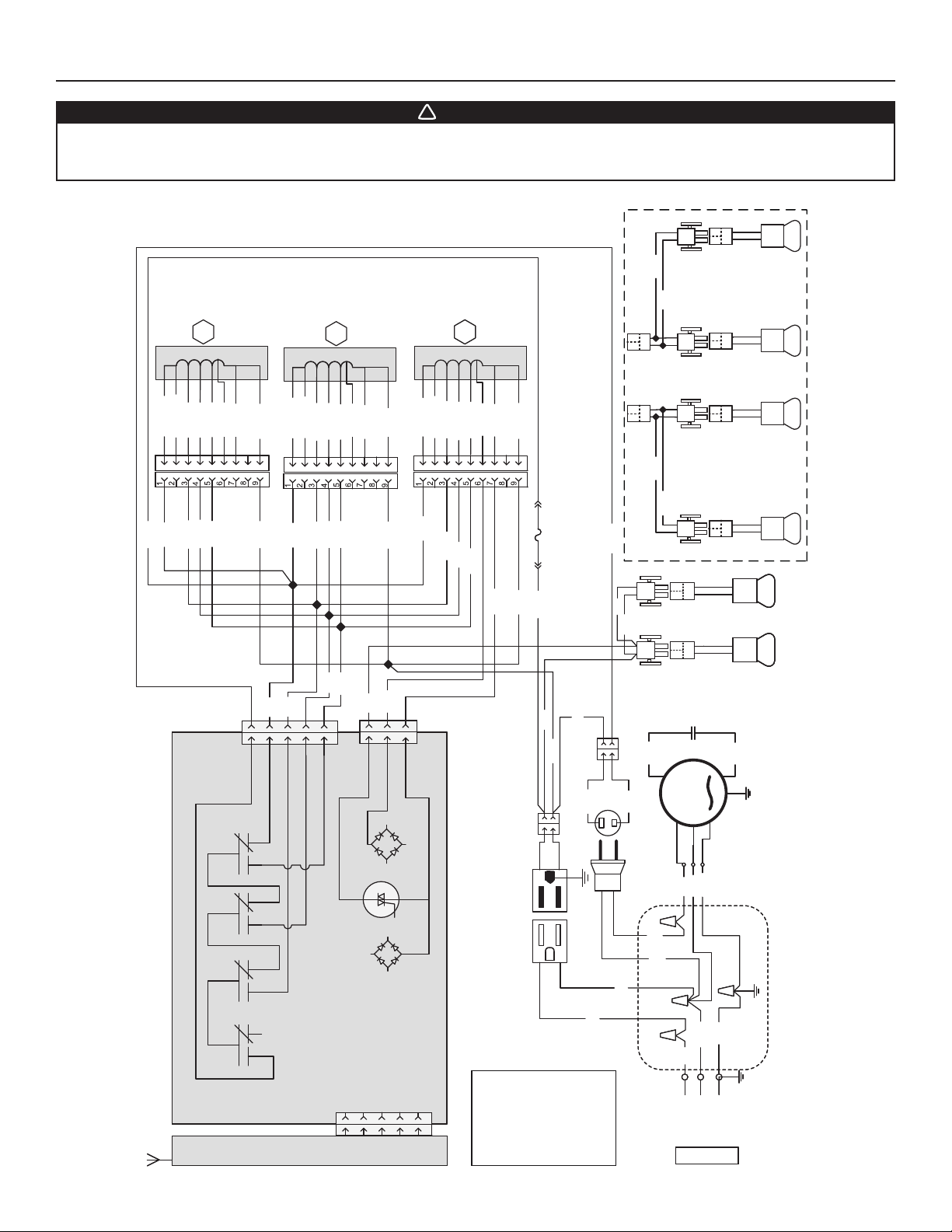

23. WIRING DIAGRAMS (CONT'D)
BLK
YEL
M
BRN
GRY
RED
BLK
ORG
WHT
BLU
BLK
BLK
BLK
ORG
WHT
BLU
WHT
ORG
WHT
BLU
1
2
2
1
WHT
BLK
BLK
WHT
GRN
BLK
WHT
WHT
BLK
WHT
ROUGH-IN PLATE
WHT
BLK
WHT
BLK
GRN
T2
BLK 120
ORG 120
BLU 88
PPL 60
PNK 45
YEL 10
WHT 0
WHT 0
BLK
ORG
WHT
BLU
WHT
WHT
T3
ORG 120
BLU 88
PPL 60
PNK 45
YEL 10
WHT 0
WHT 0
BLK 120
T1
BLK 120
ORG 120
BLU 88
PPL 60
PNK 45
YEL 10
WHT 0
WHT 0
T1
BLK
Fuse 8 A
2121
YEL
BLK
WHT
GU10
LIGHT
REF: 70121 REV-A
5
2
3
4
J1
1
5
2
3
4
J1
1
3
J7
2
3
J7
2
1
3
J7
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LAMP
LOWVAC
REF
5
2
3
4
J1
1
3
J7
2
1
Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LAMP
LOWVAC
REF
CONTROL BOARD
RF RECEIVER
J6
1
2
3
4
5
J6
1
2
3
4
5
COLOR CODE
BLK BLACK
BLU BLUE
BRN BROWN
GRY GREY
GRN GREEN
ORG ORANGE
PNK PINK
PPL PURPLE
RED RED
WHT WHITE
YEL YELLOW
Line
Neutral
Ground
120 V AC
GU10
LIGHT
RED WHT
WHT
RED
RED WHT
WHT
RED
2121
21212121
GU10
LIGHT
GU10
LIGHT
GU10
LIGHT
GU10
LIGHT
HOOD MODEL WITH 4 GU10 LIGHTS
HE0402A
WARNING
!
Risk of electrical shock. Electrical wiring must be done by qualified personnel in accordance with all applicable
codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting
means to prevent power from being switched on accidentally.
Best CP57E Series
18

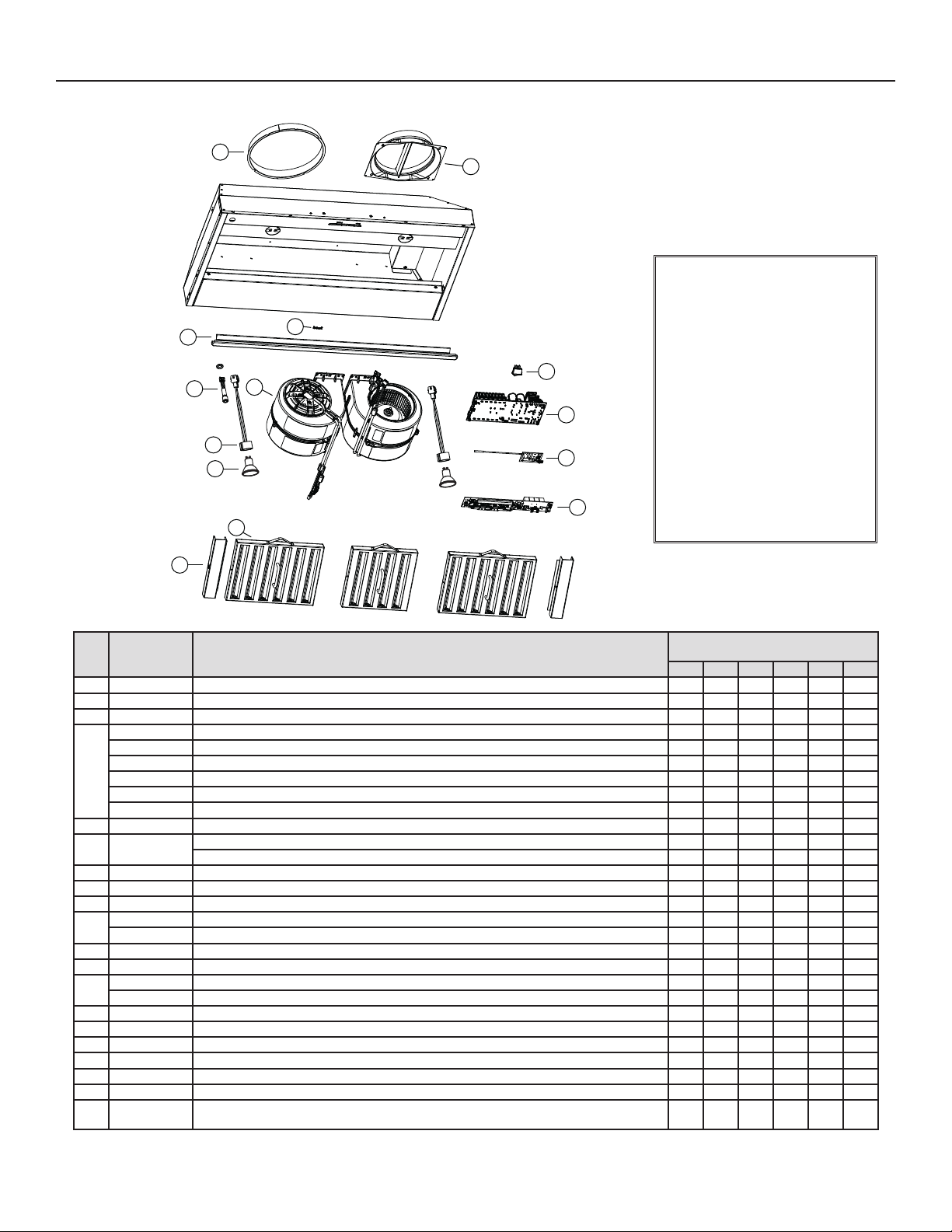

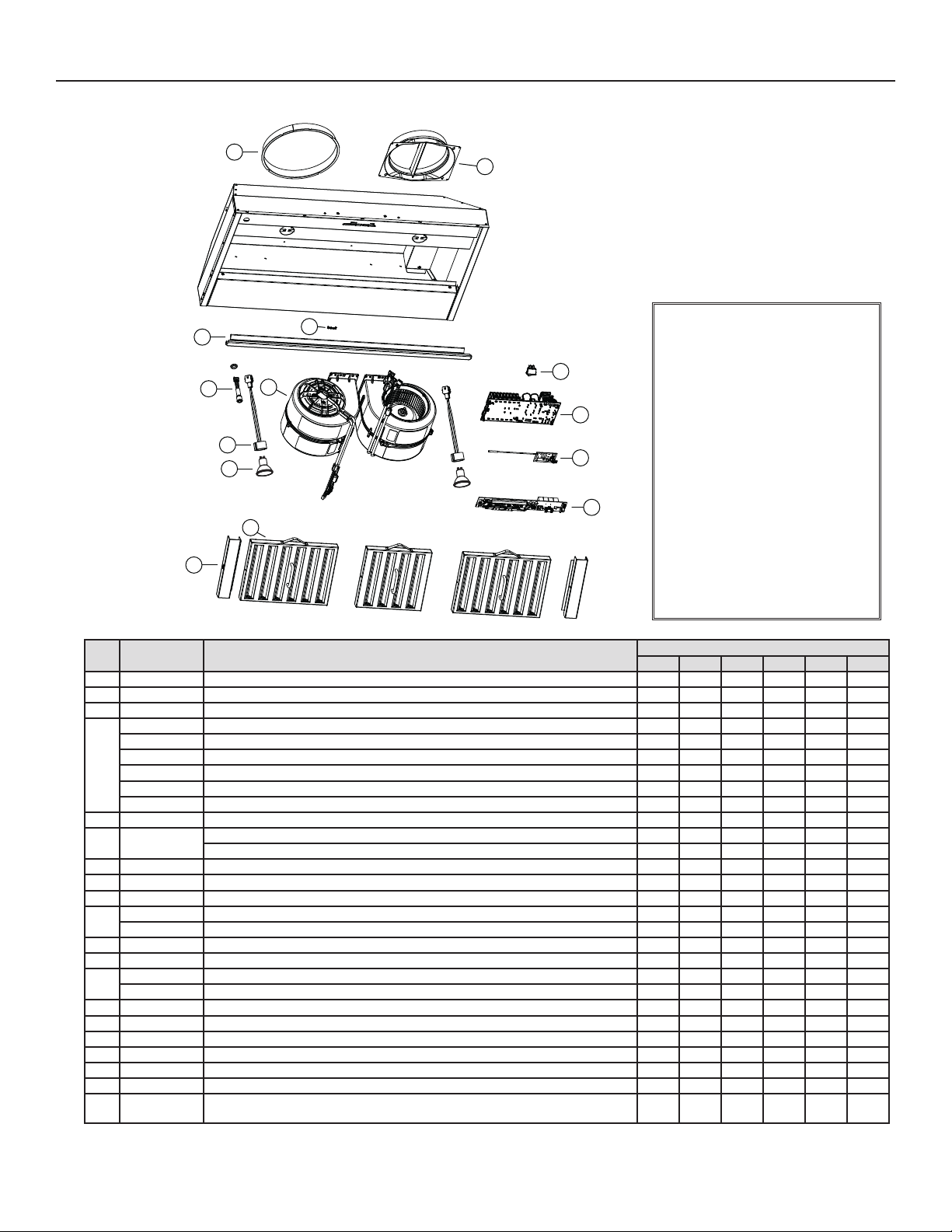

24. SERVICE PARTS
Best CP55IQ & CP57IQT Series
HL0477
1
2
3
4
6
5
7
9
10
13
11
12
14
8
REPLACEMENT PARTS AND REPAIRS
In order to ensure your unit remains in
good working condition, you must use
Broan-NuTone genuine replacement
parts only. Broan-NuTone genuine
replacement parts are specially
designed for each unit and are
manufactured to comply with all the
applicable certification standards and
maintain a high standard of safety.
Any third party replacement part
used may cause serious damage and
drastically reduce the performance
level of your unit, which will result
in premature failing. Broan-NuTone
recommends to contact a certified
service depot for all replacement
parts and repairs.
KEY
NO.
PART NO.DESCRIPTION
QTY. (POWER PACK WIDTH)
36" 42" 48" 54" 60" 66"
1 SV08541 ADAPTER 10” ROUND (FOR CP57IQT SERIES) 1-1111
2 SV08543 ADAPTER/DAMPER 8” ROUND (FOR CP55IQ SERIES) 11----
3 SV05869 B
EST LOGO 111111
4
SV17871 GREASE RAIL 36” 1-----
SV17872 GREASE RAIL 42” -1----
SV17873 GREASE RAIL 48” - - 1 - - -
SV17874 GREASE RAIL 54” - - - 1 - -
SV17875 GREASE RAIL 60” - - - - 1 -
SV17876 GREASE RAIL 66” -----1
5 SV20817 CALIBRATION BUTTON 111111
6 S97018985
BLDC BLOWER (FOR CP55IQ SERIES) 11----
BLDC BLOWER (FOR CP57IQT SERIES) 2-2222
7 SV05917 S
OCKET GU10 222444
8 SV99271689 LED BULBS, GU10 BASE, GREY (PAIR) 111222
9 SV61691 FILTER FILLER (PAIR) -1---1
10
SV61639 HYBRID BAFFLE FILTER WITH MICROMESH + HANDLE 8.84” X 8.61” X 1” 14531-
SV61640 HYBRID BAFFLE FILTER WITH MICROMESH + HANDLE 11.84” X 8.61” X 1” 2 - - 2 4 5
11 SV21411 CONTROL INTERFACE PCB FOR INTERNAL BLOWER 111111
12 SV20816 R
EMOTE CONTROL PCB 111111
13
SV21416 E
LECTRONIC DRIVE (FOR CP55IQ SERIES) 11----
SV20818 ELECTRONIC DRIVE (FOR CP57IQT SERIES) 1-1111
14 SV08548 B
LACK ROCKER SWITCH 111111
* SV21418 ELECTRICAL HARNESS (FOR CP55IQ SERIES) 11----
* SV20824 ELECTRICAL HARNESS (FOR CP57IQT SERIES) 1-1111
* SV09022 TRANSFORMER 120 VAC, 9 VOLTS DC 111111
* SV08542 10” ROUND VERTICAL IN-LINE DAMPER (FOR CP57IQT SERIES) 1-1111
* SV21422 INSTALLATION GUIDE 111111
* SV08545
PARTS BAG: 2 WIRE CONNECTORS, 1 WIRE CLAMP, 4 SCREWS NO. 8 X 3/8”,
9 CHROME PLATED SCREWS NO. 8 X 1/2”, 10 MECHANICAL SCREWS NO. 8-32 X 1/4”
111111
* NOT SHOWN.
19

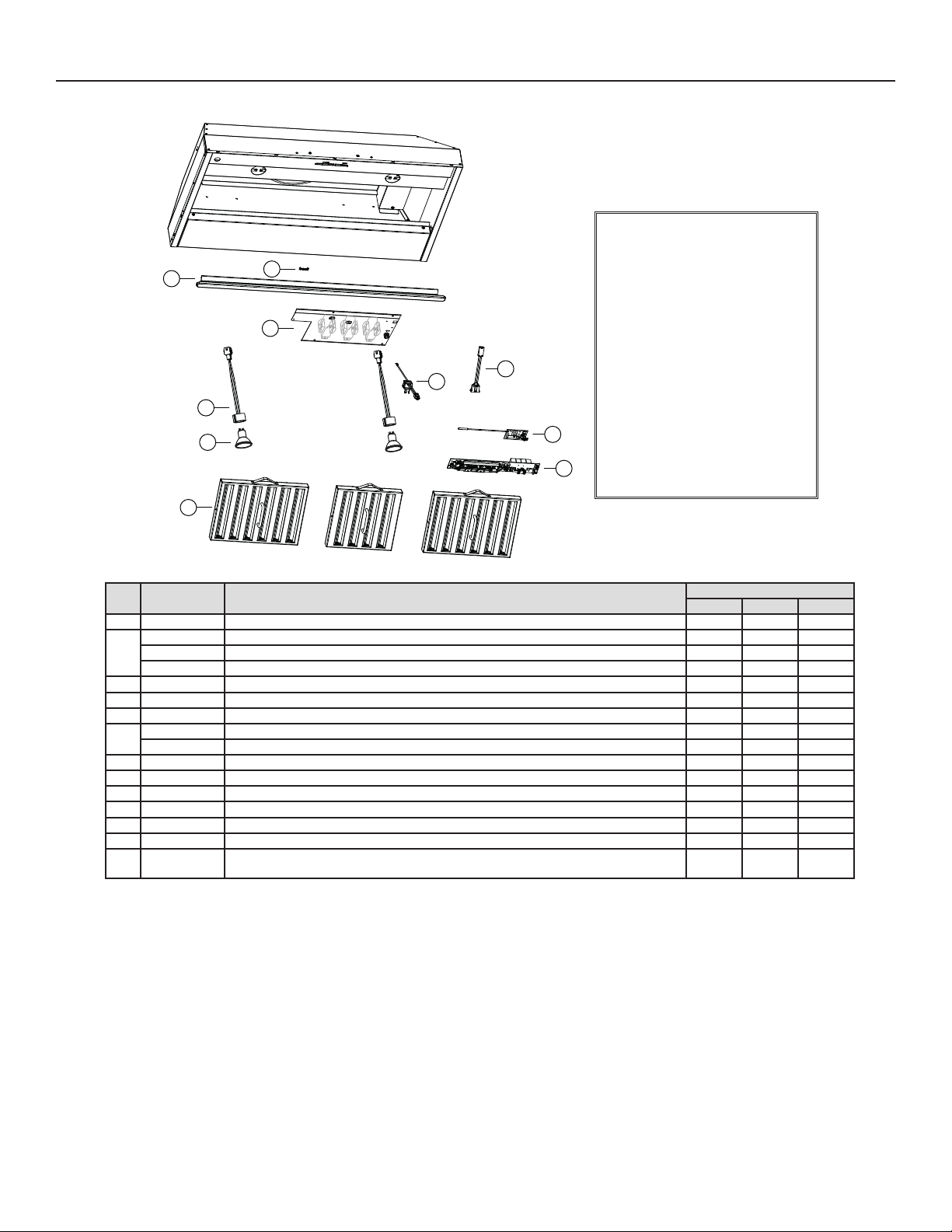

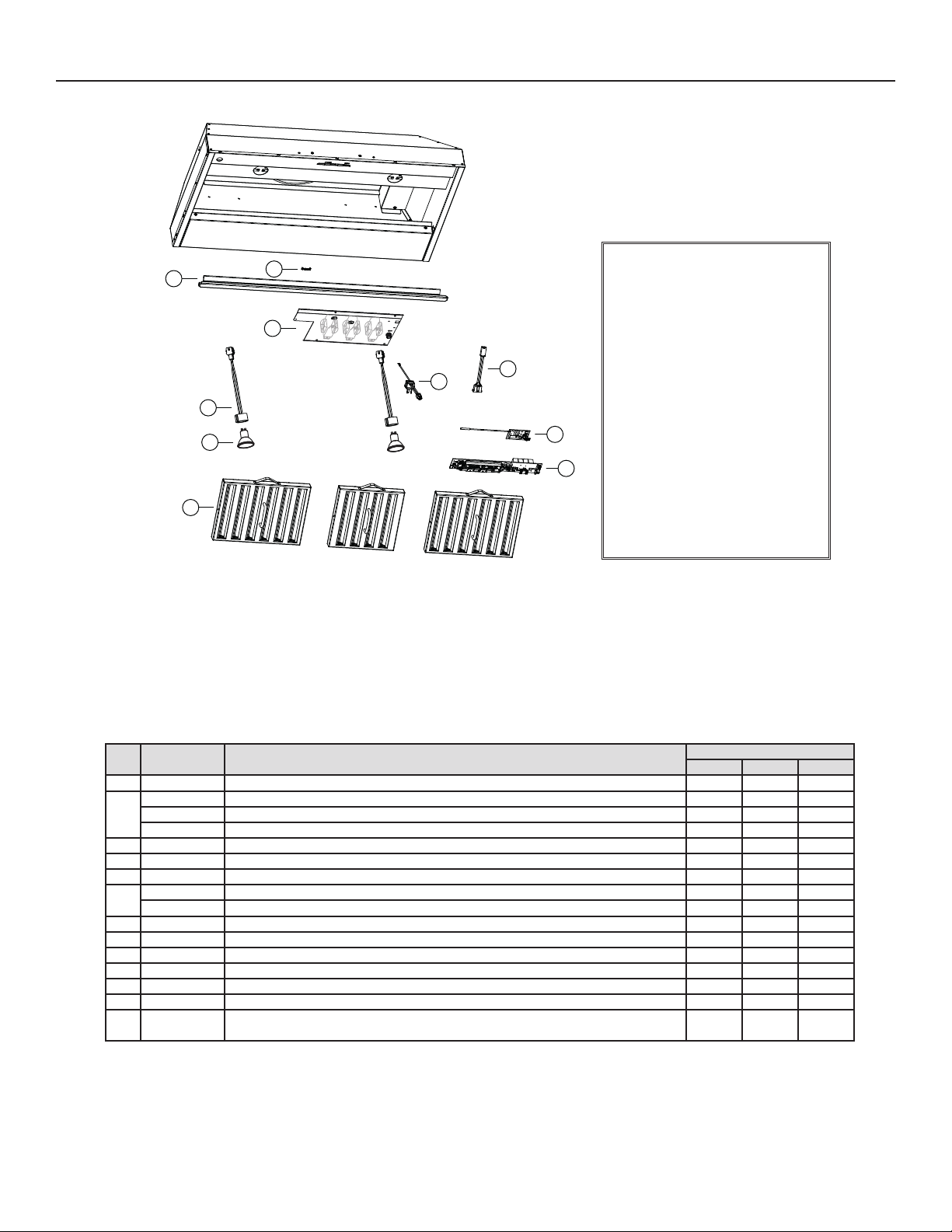

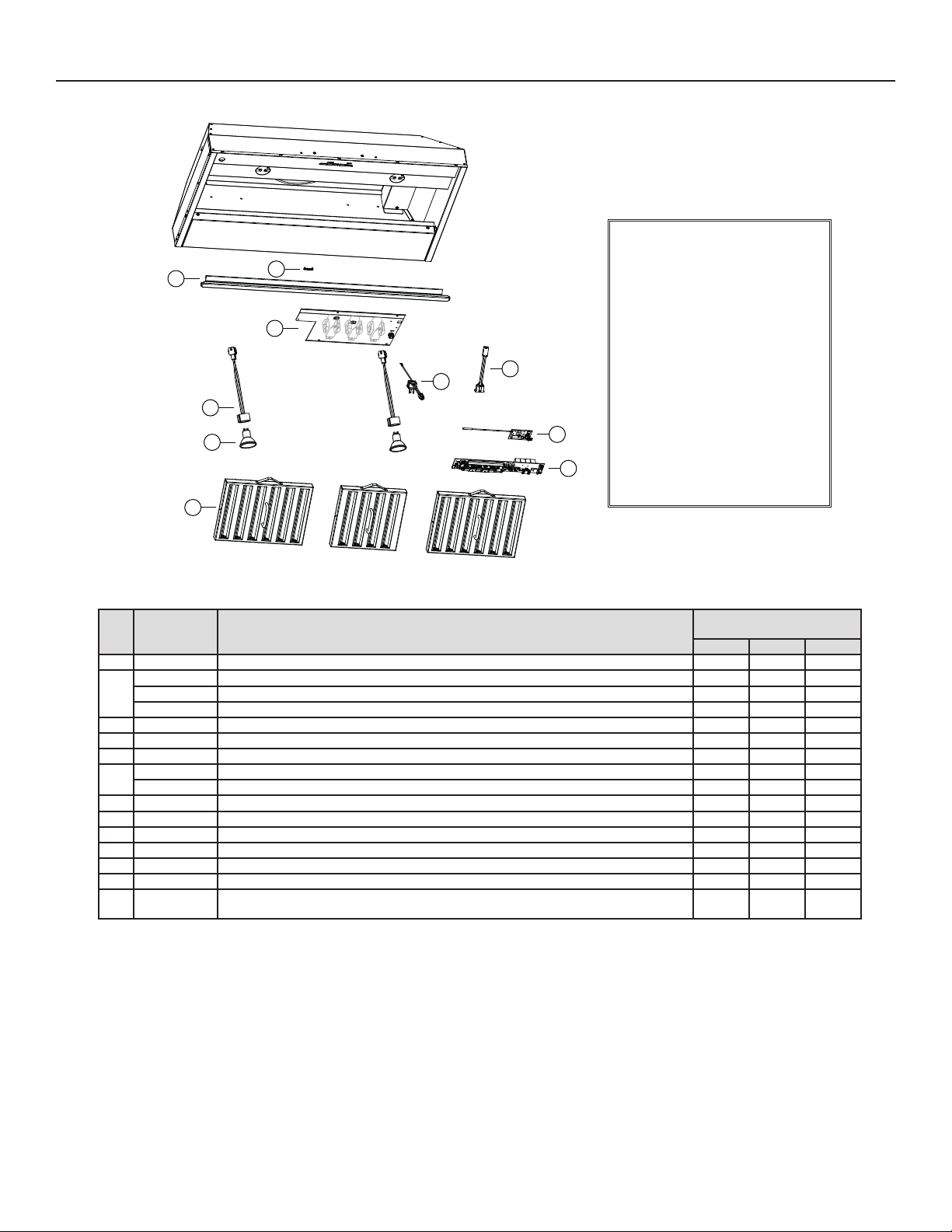

24. SERVICE PARTS (CONT'D)
Best CP57E Series
HL0478
1
3
4
7
8
9
10
2
6
5
REPLACEMENT PARTS AND REPAIRS
In order to ensure your unit remains in
good working condition, you must use
Broan-NuTone genuine replacement
parts only. Broan-NuTone genuine
replacement parts are specially
designed for each unit and are
manufactured to comply with all the
applicable certification standards and
maintain a high standard of safety.
Any third party replacement part
used may cause serious damage and
drastically reduce the performance
level of your unit, which will result
in premature failing. Broan-NuTone
recommends to contact a certified
service depot for all replacement
parts and repairs.
KEY
NO.
PART NO.DESCRIPTION
QTY. (POWER PACK WIDTH)
36" 48" 60"
1 SV05869 BEST LOGO 111
2
SV17871 GREASE RAIL 36” 1 - -
SV17873 G
REASE RAIL 48” -1-
SV17875 GREASE RAIL 60” --1
3 SV61659 AUTOTRANSFORMER AND FUSE KIT (INCLUDING METAL SUPPORT) 111
4 SV05917 SOCKET GU10 224
5 SV99271689 LED BULBS, GU10 BASE, GREY (PAIR) 112
6
SV61639 HYBRID BAFFLE FILTER WITH MICROMESH + HANDLE 8.84” X 8.61” X 1” 1 5 1
SV61640 HYBRID BAFFLE FILTER WITH MICROMESH + HANDLE 11.84” X 8.61” X 1” 2 - 4
7 SV21412 CONTROL INTERFACE PCB FOR EXTERNAL BLOWER 111
8 SV20816 REMOTE CONTROL PCB 1 1 1
9 SV13923 F
EMALE CONNECTOR 111
10 SV13924 MALE CONNECTOR 111
* SV20825 ELECTRICAL HARNESS (FOR CP57E SERIES) 111
* SV21422 I
NSTALLATION GUIDE 111
* SV08545
P
ARTS BAG: 2 WIRE CONNECTORS, 1 WIRE CLAMP, 4 SCREWS NO. 8 X 3/8”,
9 CHROME PLATED SCREWS NO. 8 X 1/2”, 10 MECHANICAL SCREWS NO. 8-32 X 1/4”
111
* NOT SHOWN.
20
25. WARRANTY
FIVE-YEAR LIMITED WARRANTY FOR BEST
®
PRODUCTS
Warranty Period and Exclusions: Broan-NuTone, LLC (the “Company”) warrants to the consumer purchaser of its product (“you”) that the product (the
“Product”) will be free from material defects in the materials or its workmanship for a period of five (5) years from the date of original purchase (or such
longer period as may be required by applicable law) or a period of two (2) years from the date of service for any labor provided on the Product.
The limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced under this limited warranty shall
be the remainder of the original warranty period (or such longer period as may be required by applicable law).
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES AND BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS, WALL CAPS
AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service, (b) normal wear and tear, (c) any Products or
parts which have been subject to misuse, abuse, abnormal usage, negligence, accident, improper or insufficient maintenance, storage or repair (other than
repair by the Company), (d) damage caused by faulty installation, or installation or use contrary to recommendations or instructions, (f) damage caused by
exposure to salt air, (g) damage in transit, (h) natural wear of finish, (i) Products in commercial or nonresidential use, (j) damage caused by fire, flood or
other act of God, or (k) Products with altered, defaced or removed serial numbers. This warranty covers only Products sold to consumers in North America.
This warranty supersedes all prior warranties and, subject to applicable law, is not transferable from the original consumer purchaser.
No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective Products. The foregoing warranties
are exclusive and in lieu of any other warranties and conditions, express or implied. TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE
COMPANY DISCLAIMS AND EXCLUDES ALL OTHER EXPRESS WARRANTIES AND CONDITIONS, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES
AND CONDITIONS IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
To the extent that applicable law prohibits the exclusion of implied warranties or conditions, the duration of any applicable implied warranty or condition
is limited to the period specified for the express warranty above. Some jurisdictions (which may include the Province of Quebec or specific US states) do
not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is
for the sole purpose of identifying it and shall not be construed as an express warranty.
Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law, but if any
provision is held to be prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition or invalidity, without invalidating the
remainder of such provision or the other remaining provisions of the Limited Warranty.
Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without charge,
any Product or part thereof, to the extent the Company finds it to be covered by and in breach of this limited warranty under normal use and service. The
Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation
and shipping, insurance or other freight charges incurred in the shipment of the Product or part to the Company. If you must send the Product or part
to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not responsible for damage in transit. The
Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products or parts in the warranty repair or replacement
process. Such Products and parts will be comparable in function and performance to an original Product or part and warranted for the remainder of the
original warranty period (or such longer period as may be required by applicable law).
Company reserves the right, in its sole discretion, to refund the money actually paid by you for the Product. If the Product or component is no longer
available, replacement may be made with a similar product of equal or greater value, at Company’s sole discretion. This is your sole and exclusive remedy
for breach of this limited warranty.
Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR OR REPLACE, AT THE COMPANY’S OPTION,
SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S SOLE AND EXCLUSIVE OBLIGATION. THE
COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
THE PRODUCT, ITS USE OR PERFORMANCE.
Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply
to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from jurisdiction to jurisdiction. The disclaimers,
exclusions, and limitations of liability under this warranty will not apply to the extent prohibited by applicable law.
This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost of field
service travel and living expenses.
Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver
of such terms, limitations or exclusions, nor will such assistance extend or revive the warranty. The Company will not reimburse you for any expenses
incurred by you in repairing or replacing any defective Product, except for those incurred with the Company’s prior written permission.
How to Obtain Warranty Service: To qualify for warranty service, you must (a) notify the Company at the address or telephone number stated below within
seven (7) days of discovering the covered defect, (b) give the model number and part identification and (c) describe the nature of any defect in the Product
or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot provide a copy of the original
written limited warranty, then the terms of the Company’s most current written limited warranty for your particular product will control.
PRODUCT SPECIFICATIONS
All illustrations and specifications in this catalog are based on the latest product information available at time of production. Broan-NuTone, LLC and
BEST® reserves the right to make changes at any time, without notice, in prices, colors, materials, equipment, specifications and models, place of
manufacture and to discontinue models or equipment.
Best
Broan-NuTone, LLC- 926 W. State Street, Hartford, WI 53207 1-800-637-1453
Best®, 550 Lemire Blvd., Drummondville, QC, Canada (1-866-737-7770) www.bestrangehoods.com
SÉRIES CP55IQ, CP57IQT ET CP57E
CONÇUES POUR USAGE DOMESTIQUE SEULEMENT
INSTALLATEUR : LAISSER CE GUIDE AU PROPRIÉTAIRE.
PROPRIÉTAIRE : DIRECTIVES D’UTILISATION ET D’ENTRETIEN
EN PAGES 33 ET 34.
LIRE ET CONSERVER CES DIRECTIVES
BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711
BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770
Pour enregistrer votre produit en ligne ou pour obtenir plus d’information, veuillez consulter le www.BestRangeHoods.com
SV21422 rév. 10
! !
HB0132
GUIDE D’INSTALLATION
22
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,
SUIVEZ LES DIRECTIVES SUIVANTES :
1. N’utilisez cet appareil que de la façon prévue par le manufacturier. Si
vous avez des questions, contactez le manufacturier à l’adresse ou au
numéro de téléphone indiqués dans la garantie.
2. Avant de réparer ou de nettoyer l’appareil, couper l’alimentation
électrique en verrouillant le panneau de distribution afin d’éviter sa
remise en marche accidentelle. Si le panneau de distribution ne peut
être verrouillé, y fixer un avertissement en évidence, telle qu’une
étiquette de couleur vive.
3. Les travaux d’installation et de raccordement électrique doivent être
effectués par une personne qualifiée, conformément aux codes et
aux standards de construction, incluant ceux concernant la protection
contre les incendies.
4. Une quantité d’air adéquate est requise afin d’assurer une bonne
combustion et l’évacuation des gaz par la cheminée dans le cas
des équipements alimentés au gaz afin de prévenir les retours de
cheminée. Conformez-vous aux instructions et aux standards de
sécurité des manufacturiers d’équipement de chauffage, tel qu’ils
sont publiés par la National Fire Protection Association (NFPA) et
l’American Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE) ainsi que les responsables des codes locaux.
5. Veillez à ne pas endommager le câblage électrique ou d’autres
équipements non apparents lors de la découpe ou du perçage du mur
ou du plafond.
6. Les ventilateurs avec conduits doivent toujours évacuer l’air
à l’extérieur.
7. Ne pas utiliser cet appareil avec une commande de vitesse à
semi-conducteur.
8. Afin de réduire les risques d’incendie, n’utilisez que des conduits
de métal.
9. Cet appareil doit être mis à la terre.
10. Lorsqu’une réglementation est en vigueur et qu’elle comporte des
exigences d’installation et/ou de certification plus restrictives, lesdites
exigences prévalent sur celles de ce document et l’installateur entend
s’y conformer à ses frais.
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
a) Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils
sont réglés à feu vif. Les débordements engendrent de la fumée et
des déversements graisseux pouvant s’enflammer. Chauffez l’huile
lentement, à feu doux ou moyen.
b) Mettez toujours la hotte encastrable en marche lorsque vous cuisinez
à feu vif ou que vous cuisinez des mets flambés (par ex. : crêpes
Suzette, cerises jubilé, steaks au poivre flambés).
c) Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne laissez pas
la graisse s’accumuler sur le ventilateur, les filtres ou les conduits
d’évacuation.
d) Utilisez le bon format de casserole. Servez-vous toujours de casseroles
et d’ustensiles appropriés à la dimension de la surface chauffante.
AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN
FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES* :
1. Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits
ou un plateau métallique et ensuite, éteindre le brûleur. PRENEZ
SOIN D’ÉVITER les brûlures. SI LES FLAMMES NE S’ÉTEIGNENT
PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ
LES POMPIERS.
2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS
MAINS. Vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette
mouillée, cela pourrait occasionner une violente explosion de vapeur.
4. N’utilisez un extincteur QUE DANS LE CAS OÙ :
A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous
en connaissez le fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en ayant accès à une sortie
de secours.
*Tirées du Kitchen Fire Safety Tips publié par la NFPA.
1. Pour une utilisation à l’intérieur seulement.
2. Pour usage domestique seulement. Ne pas utiliser pour évacuer des
vapeurs ou des matières dangereuses ou explosives.
3. Afin d’éviter tout dommage au moteur et de débalancer ou de
rendre bruyante la roue du moteur, garder votre appareil à l’abri des
poussières de gypse et de construction/rénovation, etc.
4. Le moteur de votre hotte encastrable possède une protection
thermique qui éteindra automatiquement le moteur s’il devient
surchauffé. Le moteur redémarrera automatiquement une fois refroidi.
Si le moteur continue à arrêter et à redémarrer, faites-le vérifier.
5. La distance minimale entre le bas de votre hotte et la surface de
cuisson ne doit pas être inférieure à 24 po. Un maximum de 30 po
au-dessus de la surface de cuisson est recommandé pour une
meilleure évacuation des odeurs de cuisson.
6. Deux installateurs sont recommandés lors de l’installation vu la grande
dimension et le poids de cet appareil.
7. Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à
l’extérieur. Ne pas évacuer l’air dans des espaces restreints comme
l’intérieur des murs ou plafond ou dans le grenier, faux plafond
ou garage.
8. Cet appareil est équipé d’un thermostat pouvant faire démarrer le
ventilateur automatiquement. Afin de réduire le risque de blessure,
couper le courant à partir du panneau électrique et le verrouiller ou
apposer un avertissement sur le panneau afin de prévenir que la hotte
encastrable ne soit mise en marche accidentellement.
9. En raison de la grande capacité d’évacuation de cet appareil, il est
recommandé d’ouvrir une fenêtre dans ou près de la cuisine afin de
remplacer l’air évacué.
10. Afin de réduire les risques d’incendie et d’électrocution, les modèles
Best de la série CP55IQ et CP57IQT doivent être installés uniquement
avec leurs ventilateurs internes intégrés et les modèles Best de la série
CP57E avec les ventilateurs externes EB6, EB9, EB12 ou EB15 ou un
ventilateur en ligne ILB3, ILB6, ILB9, ILB11. Aucun autre ventilateur ne
doit être utilisé.
11. Veuillez consulter l’autocollant apposé à l’intérieur du produit pour
plus d’information ou autres exigences.
12. Cette hotte encastrable est munie d’un récepteur radio (télécommande
optionnelle vendue séparément). Tous changements ou modifications
qui ne sont pas approuvés par la partie responsable de la
conformité pourraient annuler la possibilité d’opérer l’équipement.
La télécommande a été testée et est en accord avec les limites
de la Classe B appareil numérique et est conforme au chapitre
15 des règlements FCC et ICES-003 canadiens. Ces limites sont
développées afin de fournir une protection raisonnable contre des
interférences dommagables dans une installation résidentielle. La
télécommande génère, utilise et peut émettre des flux de fréquences
radio qui peuvent causer des interférences aux communications
radio, si elle n’est pas installée selon les instructions. Cependant, il
n’y a aucune garantie que ces dites interférences ne se produiront
pas dans une installation particulière. Si cet équipement cause des
interférences à un récepteur radio ou un téléviseur, cela peut être
confirmé en éteignant et rallumant l’appareil, l’usager est encouragé à
corriger cette situation en essayant les solutions suivantes :
• Réorienter ou relocaliser l’antenne réceptrice
• Augmenter la distance entre l’équipement et le récepteur
• Connecter l’équipement à une autre prise électrique ou un autre
disjoncteur différent de celui du récepteur
13. Afin de réduire les risques de feu ou d'électrocution, si la hotte est
utilisée en mode recirculation, utiliser uniquement l'ensemble de
recirculation modèle ANKCP55 pour la série CP55IQ seulement.
AVERTISSEMENT
!
ATTENTION
23
HL0207
-
+
¤
- SYSTÈMES DE HOTTES ENCASTRABLES -
SÉRIES CP55IQ ET CP57IQT
MODÈLE 634 OU 644
(CAPUCHON DE TOIT)
MODÈLE 643
(CAPUCHON MURAL 8 PO ROND)
MODÈLE 418
(COUDE AJUSTABLE
DE 10 PO ROND)
MODÈLE 410
(CONDUIT DE 10 PO ROND
— SECTIONS DE 2 PI)
VOLET VERTICAL EN LIGNE
DE 10 PO ROND (FOURNI AVEC
LA HOTTE ENCASTRABLE
À VENTILATEUR DOUBLE)
M
ODÈLE 437
(C
APUCHON DE TOIT
À HAUT RENDEMENT)
M
ODÈLE 441
(C
APUCHON MURAL
10 PO ROND)
A
DAPTATEUR DE 10 PO ROND
(FOURNI AVEC LA HOTTE
ENCASTRABLE À VENTILATEUR DOUBLE)
V
ENTILATEUR DOUBLEVENTILATEUR SIMPLE
HOTTE ENCASTRABLE
CP57IQT
HOTTE ENCASTRABLE
CP55IQ
ADAPTATEUR/VOLET
8 PO ROND (FOURNI AVEC
LES HOTTES ENCASTRABLES
À VENTILATEUR SIMPLE)
C
ONDUIT
STANDARD
DE
8 PO ROND
COUDE AJUSTABLE
DE 8 PO ROND
ENSEMBLE DE TÉLÉCOMMANDE
SÉRIE ACR (OPTIONNEL)
24
HL0208
-
+
¤
- SYSTÈME DE HOTTE ENCASTRABLE -
SÉRIE CP57E
MODÈLE 441
(CAPUCHON MURAL
10 PO ROND)
M
ODÈLE 437
(C
APUCHON DE TOIT
À HAUT RENDEMENT)
V
ENTILATEUR EN LIGNE
MODÈLE ILB9 (800 PCM)
OU ILB11 (1100 PCM)
(INCLUANT DEUX TRANSITIONS DE
8 PO X 12 PO À 10 PO ROND)
M
ODÈLE 418
(COUDE AJUSTABLE
DE 10 PO ROND) —
OPTIONNEL
VENTILATEUR EXTÉRIEUR
MODÈLE EB6 (600 PCM)
OU EB9 (900 PCM)
VENTILATEUR EXTÉRIEUR
MODÈLE EB12 (1200 PCM)
OU EB15 (1500 PCM)
MODÈLE 410
(CONDUIT DE 10 PO ROND
— SECTIONS DE 2 PI)
PLAQUE VENTILATEUR POUR VENTILATEURS
EXTÉRIEURS
OU EN LIGNE (INCLUSE AVEC
LES
VENTILATEURS EB6, EB9, EB12,
EB15, ILB3, ILB6, ILB9 ET ILB11).
HOTTE ENCASTRABLE
CP57E
VENTILATEUR EN LIGNE 10 PO
MODÈLE ILB3 (280 PCM)
(INCLUANT UNE TRANSITION
RONDE
DE 8 PO À 10 PO)
V
ENTILATEUR EN LIGNE
MODÈLE ILB6 (600 PCM)
(INCLUANT DEUX TRANSITIONS DE
4½ PO X 18½ PO À 10 PO ROND)
M
ODÈLE 643
(CAPUCHON MURAL
8 PO ROND)
E
NSEMBLE DE TÉLÉCOMMANDE
SÉRIE ACR2 (OPTIONNEL)
25
HH0115F
VENTILATEUR EXTÉRIEUR
VENTILATEUR
EXTÉRIEUR
HOTTE
ENCASTRABLE
CONDUITS RONDS
DE 10 PO
DE 24 PO À 30 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
COUDE ROND
DE 10 PO
INSTALLATION TYPE CP57E AVEC VENTILATEUR EN
LIGNE MODÈLE ILB3, ILB6, ILB9 OU ILB11
(L’EMPLACEMENT DU VENTILATEUR EST ILLUSTRÉ
À TITRE DE RÉFÉRENCE SEULEMENT)
I
NSTALLATION TYPE CP57E AVEC VENTILATEUR EXTÉRIEUR
1. INSTALLER LES CONDUITS ET LE CÂBLAGE ÉLECTRIQUE
1.1 INSTALLATION EN RECIRCULATION (HOTTES ENCASTRABLES DE SÉRIE CP55IQ SEULEMENT)
Les hottes encastrables de série CP55IQ peuvent être installées en recirculation. Le kit de recirculation ANKCP55 doit être installé
(vendu séparément).
1.2 INSTALLATION AVEC CONDUITS (TOUTES LES HOTTES ENCASTRABLES)
Pour les hottes encastrables de la série CP57E, un ventilateur en ligne ou extérieur doit être utilisé. La hotte encastrable de la série
CP57E doit être installée avec les ventilateurs de modèle ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 ou EB15 seulement. Aucun autre
ventilateur ne peut être utilisé (ventilateurs vendus séparément). Déterminer à quel endroit et de quelle façon les conduits seront installés.
Si un ventilateur en ligne est installé, se reporter aux directives incluses avec celui-ci et suivre les étapes 1 à 7, 11, 13 et
suivantes de ce guide.
Installer des conduits de dimensions appropriées, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Installer des
conduits ronds de 8 po avec la hotte encastrable de la série CP55IQ et des conduits ronds de 10 po avec la hotte encastrable de la
série CP57IQT ou CP57E. Se servir de ruban adhésif de métal pour assurer l’étanchéité des joints.
NOTE : Il est recommandé d'installer un conduit droit entre la hotte et un coude, d'une longueur minimale de 6 po pour un conduit
de 8 po et d'une longueur minimale de 12 po pour un conduit de 10 po.
1.3 TOUTES LES INSTALLATIONS
La distance entre le bas de votre hotte et la surface de cuisson ne doit pas être inférieure à 24 po. Un maximum de 30 po
au-dessus de la surface de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisson.
Une distance de plus de 30 po demeure à la discrétion de l’installateur et de l’utilisateur. Acheminer le câble d’alimentation électrique
à 3 conducteurs jusqu’à l’emplacement de la hotte. Le câble devrait excéder de 4 pi le dessous de la hotte.
HH0201F
HOTTE ENCASTRABLE
CAPUCHON DE TOIT
CAPUCHON
DE MUR
CONDUITS RONDS DE
8 PO POUR CP55IQ
OU DE 10 PO POUR CP57IQT
ADAPTATEUR ET VOLET
8 PO ROND POUR CP55IQ
OU ADAPTATEUR 10 PO ROND
POUR CP57IQT
DE 24 PO À 30 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
COUDE ROND DE 8 PO POUR CP55IQ
OU DE 10 PO POUR CP57IQT
VOLET VERTICAL
10 PO ROND POUR CP57IQT
HH0114F
VENTILATEUR EN LIGNE
DE 24 PO À 30 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
CAPUCHON
DE TOIT
CAPUCHON
DE MUR
HOTTE
ENCASTRABLE
CONDUIT ROND 10 PO
(sauf ILB3, CONDUIT ROND 8 PO)
INSTALLATION TYPE
CP55IQ (VENTILATEUR INTERNE SIMPLE)
OU CP57IQT (VENTILATEUR INTERNE DOUBLE)
26
2. PRÉPARER L’INSTALLATION
AVERTISSEMENT
!
Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien et de la
réparation de cet appareil.
A
B
C
7/8 po
4½ po
HD0296F
C
L
12 po
3 po
ARRIÈRE
AVANT
3. PRÉPARATION DE L’ARMOIRE POUR HOTTE
AVERTISSEMENT
!
Toujours suivre les codes et standards en vigueur lors de la contruction de l’armoire pour hotte.
HOTTE ENCASTRABLE POIDS
TOTAL
DIMENSIONS DE LA HOTTE ENCASTRABLE
MODÈLE LARGEUR A* B* C
CP55IQ
36 PO 52 LB 19
5
⁄16 PO 34
7
⁄16 PO 4¼ PO
42 PO 62 LB 19
5
⁄16 PO 40
7
⁄16 PO 4
3
⁄8 PO
CP57IQT
36 PO 62 LB 19
5
⁄16 PO 34
7
⁄16 PO 5
3
⁄8 PO
48 PO 72 LB 19
5
⁄16 PO 46
7
⁄16 PO 5
3
⁄8 PO
48 PO 72 LB 22
9
⁄16 PO 46
7
⁄16 PO 5
3
⁄8 PO
54 PO 82 LB 22
9
⁄16 PO 52
7
⁄16 PO 5
3
⁄8 PO
60 PO 85 LB 22
9
⁄16 PO 58
7
⁄16 PO 5
3
⁄8 PO
66 PO 88 LB 22
9
⁄16 PO 64
7
⁄16 PO 5
3
⁄8 PO
CP57E
36 PO 40 LB 22
9
⁄16 PO 34
7
⁄16 PO 6 PO
48 PO 53 LB 22
9
⁄16 PO 46
7
⁄16 PO 6 PO
60 PO 66 LB 22
9
⁄16 PO 58
7
⁄16 PO 6 PO
* Les têtes de rivets sont incluses dans les dimensions A et B.
HOTTE ENCASTRABLE DIMENSIONS DE LA DÉCOUPE
MODÈLE LARGEUR DE
CP55IQ
36 PO 19
3
⁄8 PO 34½ PO
42 PO 19
3
⁄8 PO 40½ PO
CP57IQT
36 PO 19
3
⁄8 PO 34½ PO
48 PO 19
3
⁄8 PO 46½ PO
48 PO 22
5
⁄8 PO 46½ PO
54 PO 22
5
⁄8 PO 52½ PO
60 PO 22
5
⁄8 PO 58½ PO
66 PO 22
5
⁄8 PO 64½ PO
CP57E
36 PO 22
5
⁄8 PO 34½ PO
48 PO 22
5
⁄8 PO 46½ PO
60 PO 22
5
⁄8 PO 58½ PO
E
HD0367
D
NOTE : Avant de commencer l’installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter
le manufacturier.
S’assurer que les articles suivants sont inclus :
- Hotte encastrable
- Accessoires : • Filtres à chicane hybrides (3 pour le modèle de 36 po de largeur, 4 pour le modèle de 42 po de largeur et 5 pour les
modèles de 48 po à 66 po de largeur)
• Adaptateur/volet de 8 po rond (fourni avec les hottes encastrables de série CP55IQ)
• Volet vertical en ligne de 10 po rond (fourni avec les hottes encastrables de série CP57IQT)
• Adaptateur de 10 po rond (fourni avec la hotte encastrable série CP57IQT)
• Sac de pièces : 1 serre-fils, 2 capuchons de connexion, 4 vis n° 8 x 3/8 po, 9 vis plaquées chrome n° 8 x 1/2 po,
10 vis n° 8-32 x 1/4 po (ne pas utiliser avec ce produit, veuillez vous défaire des vis n° 8-32 x 1/4 po ).
Pièces vendues séparément :
• Ensemble de télécommande série ACR
• Ventilateur en ligne modèle ILB3, ILB6, ILB9 ou ILB11.
• Ventilateur externe modèle EB6, EB9, EB12 ou EB15.
• Conduits, coudes, capuchons de mur ou de toit. Consulter les pages 23 et 24 pour la liste complète des accessoires de ventilation et
les numéros de modèle.
• Kit de recirculation de série ANKCP55, essentiel pour une installation sans conduit.
NOTE : Lors de l’installation, protéger la surface de cuisson et le comptoir de cuisine.
Construire l’armoire en fonction du format et du poids total de la hotte encastrable CP55IQ, CP57IQT ou CP57E.
Consulter le tableau et l’illustration pour plus de détails.
Afin de minimiser l’espace autour de la hotte encastrable, mesurer la longueur et profondeur de celle-ci et ajouter 1/16 po pour obtenir les
mesures de D et E. Découper le trou dans la base de l’armoire selon les dimensions obtenues. Consulter le tableau et l’illustration pour
plus de détails.
27
4. ASSEMBLAGE DE LA CHARPENTE DE L’ARMOIRE
5. ENLEVER LES FILTRES À CHICANE HYBRIDES
Enlever le ruban adhésif des filtres. Retirer les filtres de la hotte encastrable et les
mettre de côté.
Il est recommandé de commencer par le(s) filtre(s) du centre.
HH0102F
AVERTISSEMENT
!
La charpente de bois doit être fixée solidement aux montants ou autre structure derrière la cloison. S’assurer qu’elle
puisse supporter son propre poids en plus de celui de la CP55IQ, CP57IQT ou CP57E. Ne pas suivre cette directive
peut entraîner des blessures corporelles ou des dommages à la surface de cuisson ou au comptoir de cuisine.
Les hottes encastrables séries CP55IQ, CP57IQT et CP57E sont fixées à la charpente de l’armoire à l’aide des vis fournies dans le sac
de pièces.
Puisque les trous d’assemblage des hottes encastrables de séries CP55IQ, CP57IQT
et CP57E sont situés à l’avant et sur les côtés arrière (voir l’illustration ci-contre),
prévoir d’installer un cadrage de bois à l’avant et de chaque côté pour supporter
la hotte encastrable.
6. RETIRER LA GOUTTIÈRE
A. Soulever la gouttière pour la désengager du
panneau inférieur.
B. Glisser la gouttière complètement vers la gauche ou
la droite () et soulever l’extrémité opposée pour la
désengager du panneau inférieur (). La retirer de la
hotte encastrable et la mettre de côté.
HD0521
HD0524
A
HD0525
B
28
HJ0016
EMPLACEMENT DES VIS D’ASSEMBLAGE
Par l’intérieur de la hotte encastrable, retirer le couvercle de la boîte de jonction en dévissant les
2 vis de retenue et les mettre de côté. Défoncer l’ouverture préamorcée pour le fil d’alimentation
électrique située sur le dessus de la hotte encastrable. Installer le serre-fil (inclus dans le sac
de pièces).
9. INSTALLER L’ADAPTATEUR/VOLET DE 8 PO (SÉRIE CP55IQ SEULEMENT)
À l’aide de 4 vis n° 8 x 3/8 po fournies dans le sac de pièces, assembler l’adaptateur/volet sur le
dessus de la hotte encastrable. Le cas échéant, retirer le ruban adhésif des volets pour assurer leur
bon fonctionnement. Sceller les joints avec du ruban adhésif de métal pour éliminer les fuites d’air.
HR0027
7. RETIRER LE PANNEAU INFÉRIEUR
À l’aide d’un tournevis Phillips, enlever les deux vis de retenue
du panneau inférieur et les mettre de côté.
Retirer le panneau inférieur de la hotte encastrable et le mettre
de côté.
HO0120
VUE LATÉRALE
HO0224
EMPLACEMENT DES VIS DE RETENUE
8. DÉFONCER L’OUVERTURE PRÉAMORCÉE
(SÉRIES CP55IQ ET CP57IQT SEULEMENT)
29
10. INSTALLER L’ADAPTATEUR DE 10 PO (SÉRIE CP57IQT SEULEMENT)
À l’aide de 2 vis n° 8 x 3/8 po fournies dans le sac de pièces, assembler l’adaptateur sur le dessus
de la hotte encastrable. Sceller les joints avec du ruban adhésif de métal pour éliminer les fuites d’air.
NOTE : Pour une installation sans conduit, ne pas installer le volet en ligne de 10 po.
Installer le volet en ligne de 10 po à l’intérieur du conduit vertical lequel sera rattaché à la hotte
encastrable. Ne pas l’installer dans un conduit horizontal car l’ouverture et la fermeture ne
pourraient se faire adéquatement. Fixer le volet au conduit à l’aide de 3 vis à métaux n° 8 (non
fournies). S’assurer que le volet s’ouvre et se ferme librement. Sceller les joints avec du ruban
adhésif de métal pour éliminer les fuites d’air.
10 po min.
recommandé
HJ0073F
11. INSTALLER LE VOLET EN LIGNE DE 10 PO
(SÉRIES CP57IQT ET CP57E SEULEMENT)
HJ0026
EMPLACEMENT DES VIS D’ASSEMBLAGE
30
13. BRANCHEMENT ÉLECTRIQUE (TOUS LES VENTILATEURS)
Placer la hotte encastrable sous son armoire.
AVERTISSEMENT
!
Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément
aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de
distribution et verrouillez-le pour éviter une mise en marche accidentelle.
VENTILATEURS INTERNES : Passer le fil d’alimentation électrique à travers le
serre-fils précédemment installé à l’étape 8. Serrer
le serre-fils pour retenir le fil d’alimentation en place.
Connecter les fils dans la boîte de jonction en utilisant
les capuchons de connexion fournis. Connecter
le fil NOIR au NOIR, le fil BLANC au BLANC et le
fil VERT ou dénudé à la vis de mise à la terre. NE
PAS OUBLIER DE CONNECTER LA MISE À LA
TERRE. Remettre en place le couvercle de la boîte
de jonction.
VENTILATEURS EXTÉRIEURS OU EN LIGNE : Voir les directives incluses avec ce
type de ventilateur.
HE0059
Pour les détails concernant l’installation de la plaque ventilateur, voir les
instructions comprises avec l’ensemble ventilateur et la plaque du ventilateur
(vendu séparément). Installer la plaque ventilateur de façon à ce que la boîte de
jonction se trouve à droite lorsque vous faites face à la hotte, tel qu’il est spécifié
sur l’étiquette du ventilateur.
12. INSTALLER LA PLAQUE VENTILATEUR POUR VENTILATEURS EXTERNES
(SÉRIE CP57E SEULEMENT)
HD0522
COUVERCLE
DE LA BOÎTE
DE JONCTION
ÉCROUS
DENTELÉS
14. INSTALLER LA HOTTE ENCASTRABLE
ATTENTION
Prendre soin de ne pas gauchir les conduits en installant la hotte encastrable.
À l’aide des vis plaquées chrome n° 8 x 1/2 po, encastrer la hotte dans son armoire.
Commencer par les vis des coins avant gauche et droit, puis visser les 4 vis des côtés.
Utiliser les vis restantes pour fixer l’avant de la hotte encastrable. (Voir l’illustration
ci-contre pour l’emplacement spécifique des vis de montage.)
S’assurer que l’adaptateur/volet (ou l’adaptateur) entre dans le conduit. Si l’accès au
dessus de la hotte encastrable est ouvert, sceller le joint avec du ruban adhésif de métal.
HH0102F
MODÈLE CP55IQ SEULEMENT : Si le modèle CP55IQ est installé avec un kit de recirculation, installer le réducteur de 8 po à 7 po (inclus
dans le kit de recirculation) avant d’installer la hotte encastrable dans son armoire.
31
Fixer le panneau inférieur à la hotte encastrable à l’aide de ses
vis retirées précédemment à l’étape 7.
HO0224
EMPLACEMENT DES VIS DE RETENUE
17. REMETTRE LA GOUTTIÈRE EN PLACE
15. BRANCHER LE VENTILATEUR EXTERNE (SÉRIE CP57E SEULEMENT)
Pour installer le ventilateur, voir les instructions comprises avec celui-ci.
Brancher le fil du ventilateur à la prise à 2 alvéoles (B) et le fil d’alimentation
électrique de la hotte encastrable (A) à la fiche à 3 broches, à l’intérieur de la
hotte encastrable.
AVERTISSEMENT
Ne jamais brancher ensemble le fil du ventilateur au fil d’alimentation
de la hotte.
!
HE0078
AB
A. Insérer une extrémité de la gouttière dans un côté
de la hotte encastrable () tout en soulevant
l’autre extrémité par dessus le rebord du panneau
inférieur ().
B. Centrer la gouttière au dessus du rebord du panneau
inférieur et la rabaisser pour l’enclencher en place.
16. REMETTRE EN PLACE LE PANNEAU INFÉRIEUR
Soulever le panneau inférieur et engager les pattes de métal de
la hotte dans les fentes du panneau inférieur, tel qu’il est illustré
dans les détails A et B ci-dessous.
HO0121
AB
VUE LATÉRALE
HD0524
B
HD0525
A
32
Il est recommandé d’installer d’abord les filtres situés aux extrémités et de terminer par le(s) filtre(s) du centre.
1. Insérer une extrémité du filtre hybride dans le
rail avant de la hotte.
2. Lever l’autre bout du filtre à l’intérieur de la hotte
et l’insérer dans la gouttière.
1
HD0526
2
19. CALIBRER LE VENTILATEUR IQ
MC
(SÉRIES CP55IQ & CP57IQT SEULEMENT)
NOTE : Le processus de calibrage est destiné aux installations avec conduit. Ne pas
calibrer les installations en recirculation.
Une fois la hotte encastrable installée et connectée, enclencher le processus de calibrage
(notre Technologie de performance garantie s’assure que le débit d’air optimal sera émis).
Avant le calibrage, s’assurer que les filtres, les ampoules et le conduit sont installés.
CALIBRAGE
Maintenir le bouton de calibrage enfoncé pendant 3 secondes; le bouton s’allume pour
une durée pouvant aller jusqu’à 13 minutes. Le ventilateur se met en marche et le
calibrage commence. Une fois le calibrage terminé, il y a deux possibilités :
A. Le ventilateur s’arrête et la lumière du bouton de calibrage s’allume = Calibrage
réussi. Appuyer sur le bouton pour éteindre la DEL.
NOTE : La DEL s’éteindra aussi si vous sélectionnez n’importe quelle vitesse de
ventilateur à l’aide de la commande.
B. Le ventilateur s’arrête et la lumière du bouton de calibrage clignote continuellement = Trop de restriction dans le conduit empêchant le
ventilateur IQ
MC
d’atteindre le débit d’air nominal. Le ventilateur se règle automatiquement à l’intensité maximale.
NOTE : Les causes les plus courantes de restriction sont : un clapet coincé (clapet antirefoulement, capuchon mural, capuchon
de toit), un trop grand nombre de coudes, un conduit dont la dimension est inférieure à 80 % de la sortie de la hotte, une
mauvaise transition, l’utilisation de conduit flexible et/ou un conduit écrasé.
Trois options s’offrent à vous si le débit de votre hotte encastrable est soumis à une restriction trop importante :
1. Accepter le débit tel quel. Appuyer sur le bouton de calibrage pour accepter le débit d’air tel quel. Le ventilateur IQ
MC
est maintenant
configuré au meilleur rendement possible. Le témoin de calibrage clignotant s’éteint.
NOTE : La DEL s’éteindra aussi si vous sélectionnez n’importe quelle vitesse de ventilateur à l’aide de la commande.
2. Corriger la restriction, effacer les données du calibrage original et recommencer le calibrage.
a. Corriger la restriction dans le conduit.
b. Effacer les données de calibrage original en maintenant le bouton de calibrage enfoncé pendant 10 secondes. Le témoin clignotera
alors 3 fois pour confirmer et le ventilateur retournera aux paramètres par défaut.
c. Recommencer le calibrage depuis le début.
3. Effacer les données de calibrage pour rétablir les paramètres par défaut de la hotte encastrable et obtenir le rendement standard à
haute pression du ventilateur en maintenant le bouton de calibrage enfoncé pendant 10 secondes. Le témoin clignotera 3 fois pour
confirmer et le ventilateur retournera aux paramètres par défaut.
18. RÉINSTALLER LES FILTRES À CHICANE HYBRIDES
ATTENTION
Avant d’installer les filtres à chicane hybrides, retirer le plastique protecteur de ceux-ci.
HC0071
BOUTON DE CALIBRAGE
LUMIÈRE DE CALIBRAGE
33
21. ENTRETIEN
Filtres à chicane hybrides
Les filtres à chicane hybrides doivent être nettoyés fréquemment. Utiliser une solution d’eau chaude et de détergent. Nettoyer les filtres à
chicane souvent si vos habitudes de cuisson génèrent beaucoup de graisse, comme la friture ou les aliments sautés au wok. Les filtres à
chicane sont lavables au lave-vaisselle.
Retirer les filtres à chicane en les poussant vers l’arrière de la hotte et en les retournant vers le bas. Laisser les filtres sécher complètement
avant de les réinstaller dans la hotte encastrable.
Nettoyer les filtres fabriqués entièrement de métal au lave-vaisselle à l’aide d’un détergent sans phosphate. L’utilisation d’un détergent
avec phosphate ainsi que les conditions locales de l’eau peuvent entraîner une décoloration des filtres, sans toutefois affecter leur
performance. Cette décoloration n’est pas couverte par la garantie.
Gouttière
La gouttière doit être nettoyée fréquemment. La retirer de la hotte encastrable (voir l’étape 6 en page 27) et se servir d’une solution d’eau
chaude et de détergent. Comme pour les filtres à chicane, la nettoyer plus souvent si vos habitudes de cuisson génèrent plus de graisse,
comme par exemple la friture ou les aliments sautés au wok. Essuyer complètement la gouttière avant de la remettre en place.
Nettoyage du (des) ventilateur(s) interne(s)
Retirer les filtres pour accéder au(x) ventilateur(s) et passer l’aspirateur. Ne pas le(s) plonger dans l’eau.
20. ÉCLAIRAGE
L’éclairage de cette hotte encastrable est produit par des ampoules à DEL ne nécessitant aucun entretien.
AVERTISSEMENT
!
Ne pas toucher aux ampoules durant ou peu après leur utilisation. Peuvent causer des brûlures.
Nettoyage de la hotte encastrable
Acier inoxydable :
À éviter lors du choix d’un détergent :
- Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable.
- Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront rapidement les surfaces.
- Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.; ils sont grandement explosifs et ne
devraient jamais être utilisés près d’une cuisinière.
À faire :
• Laver régulièrement les surfaces à l’aide d’un chiffon ou linge
propre imbibé d’eau tiède et de savon doux ou de détergent
liquide à vaisselle.
• Toujours nettoyer dans le sens du polissage.
• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer
complètement.
• Un nettoyant domestique conçu spécialement pour l’acier
inoxydable peut aussi être utilisé.
À ne pas faire :
• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout
autre grattoir pour enlever la saleté tenace.
• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.
• Ne pas laisser la saleté s’accumuler.
• Ne pas laisser la poussière de plâtre ou tout autre résidu de
construction atteindre la hotte. Couvrir la hotte pour la durée
des travaux afin de s’assurer qu’aucune poussière n’atteigne
la hotte.
34
A. BOUTON D’ARRÊT DIFFÉRÉ :
Lorsque le ventilateur est en marche, appuyer sur ce bouton pour activer la fonction d’arrêt différé. L’indicateur lumineux de la vitesse
correspondante commencera à clignoter pour indiquer que la fonction est activée. Le ventilateur continuera à fonctionner pendant
10 minutes, puis s’arrêtera automatiquement. Pour annuler la fonction d’arrêt différé, appuyer de nouveau sur ce bouton, le ventilateur
fonctionnera alors en mode normal.
NOTE : Lorsque la fonction d’arrêt différé est activée, la vitesse du ventilateur peut être augmentée ou diminuée à l’intérieur du même
cycle de 10 minutes.
B. B
OUTON DE MISE EN MARCHE/VITESSE DU VENTILATEUR :
Appuyer sur ce bouton pour mettre en marche le ventilateur; il démarrera à la vitesse réglée avant son dernier arrêt. Pour modifier la
vitesse du ventilateur, appuyer de nouveau sur le bouton jusqu’à l’obtention de la vitesse désirée. Appuyer et maintenir ce bouton enfoncé
pendant 2 secondes afin de diminuer la vitesse par incrément de 1. Les diminutions possibles sont alors : 4 à 3; 3 à 2; 2 à 1 et 1 à ARRÊT.
NOTES : 1. À chaque fois que l’on appuie sur ce bouton, la vitesse change par incrément de 1 (ex. : de la vitesse 1 à 2, à 3, puis à 4. À
partir de la quatrième vitesse, le ventilateur revient à la première).
2. La dernière vitesse utilisée est gardée en mémoire. Lorsque le ventilateur est activé de nouveau, il reprend la même vitesse
qu’au dernier réglage, sauf pour la 4e vitesse, où il se met en marche à la vitesse 3. La vitesse mémorisée est également
synchronisée avec la télécommande optionnelle.
HEAT SENTRY
MC
La hotte est munie d’un dispositif de protection qui s’active lorsqu’une chaleur excessive est détectée à l’intérieur de la hotte. Lors de
l'activation du Heat Sentry, ce dispositif prend le contrôle du ventilateur et le règle en vitesse 4; la DEL du bouton de la vitesse 4 clignotera.
Le ventilateur demeurera en vitesse 4 jusqu'à ce que la température revienne à la normale, il revient alors à la vitesse initialement sélectionnée.
C. B
OUTON D’ARRÊT DU VENTILATEUR/ENTRETIEN DES FILTRES :
Appuyer sur ce bouton pour arrêter le ventilateur et annuler la fonction d’arrêt différé (si activée).
NOTE : Après 30 heures de fonctionnement, les 4 voyants lumineux des vitesses de ventilateur clignoteront pendant 30 secondes pour
signifier que les filtres ont besoin d’être nettoyés afin de maintenir leur haut niveau d’efficacité. Appuyer sur ce bouton pour
réinitialiser le code afin d’indiquer que l’entretien a été fait.
D. B
OUTON D’ARRÊT D’ÉCLAIRAGE :
Appuyer sur ce bouton pour éteindre les lumières.
E. B
OUTON D'ACTIVATION D'ÉCLAIRAGE :
Appuyer sur ce bouton pour allumer les lampes; les 3 voyants d'activation de l'éclairage s'allumeront.
NOTE : Il n'y a qu'une seule intensité d'éclairage.
T
ÉLÉCOMMANDE OPTIONNELLE :
La hotte encastrable peut également être contrôlée à l’aide de la télécommande de série ACR2 (acheter séparément).
AVERTISSEMENT
!
Lors d’un feu de cuisson ou d’une chaleur excessive, le Heat Sentry peut mettre le ventilateur en marche même s’il
est arrêté. Si tel est le cas, il est impossible d’arrêter le ventilateur à l’aide du bouton de la commande. Si vous devez
arrêter le fonctionnement du ventilateur, faites-le depuis le panneau de distribution principal.
22. FONCTIONNEMENT
Toujours mettre en marche le ventilateur avant de commencer la cuisson afin d’établir une circulation d’air dans la cuisine. Aussi, laisser
le ventilateur fonctionner quelques minutes après l’arrêt de la cuisinière afin d’aérer.
HC0016
VITESSE 1 2 3 4
BA C D E
A) Bouton d’arrêt différé
B) Bouton de mise en marche/
Vitesse du ventilateur
C) Bouton d’arrêt du ventilateur/
Entretien des filtres
D) Bouton d’arrêt d’éclairage
E) Bouton d'activation d'éclairage
35
23. SCHÉMAS ÉLECTRIQUES
AVERTISSEMENT
!
Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément
aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de
distribution et verrouillez-le pour éviter une mise en marche accidentelle.
Série CP55IQ de Best (ventilateur interne)
5
2
3
4
J1
1
5
2
3
4
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
MOTEUR
BASSE
MOY. BASSE
MOY. HAUTE
HAUTE
LAMPE
REF
CARTE DE COMMANDE
BLE
CARTE ÉLECTRONIQUE
BLDC
BLDC
M
M
BOUTON DE
CALIBRAGE
BLA
O
N
Ligne
Neutre
Mise à
la terre
120 V CA
N
BLA
N
T1
R
BLA
BLA
R
BLA
J
Vitesse 4
Vitesse 3
Vitesse 2
Vitesse 1
BLA
BLA
INTERRUPTEUR PRINCIPAL
Neutre
J6
1
2
3
4
5
1
2
3
4
5
J
BLA
BLA
N
N
N
N
N
RÉF : 70119 RÉV. B
BLA
BLA
3
2
1
12 12
1
3
1
2
3
4
HALL
5
4
3
2
1
5
4
3
2
1
1
2
3
4
5
RÉCEPTEUR RADIO
CODE DE COULEUR
BLA BLANC
BLE BLEU
J JAUNE
N NOIR
O ORANGE
R ROUGE
PUISSANCE CALIBRAGE
INTERFACE DU RELAIS
PROTECTION
THERMIQUE
HE0411F
BASSE TENSION CA
LAMPE
DEL
L
AMPE
DEL
36
BLE
BLA
O
N
N
N
T1T1
BLA
R
BLA
BLA
R
BLA
J
J
BLA
BLA
N
N
N
N
BLDC
POWER BOARD
BLDC
POWER BOARD
M
M
M
M
N N
BLA
M
M
BLA
R BLA
BLA
R
R BLA
BLA
R
MODÈLE DE HOTTE À 4 LAMPES DEL
3
2
1
3
2
1
21
21
2121
2121 2121
RÉF : 70120 RÉV. B
5
2
3
4
J1
1
5
2
3
4
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
J6
1
2
3
4
5
1
2
3
4
5
5
4
3
2
1
1
2
3
4
5
1
2
3
4
BLDC1 BLDC2
HALL_1 HALL_2
LL
NN
RF RECEIVER
HE0412F
Ligne
Neutre
Mise à
la terre
120 V CA
INTERRUPTEUR PRINCIPAL
CARTE DE COMMANDE
RÉCEPTEUR RADIO
MOTEUR
BASSE
MOY. BASSE
MOY. HAUTE
HAUTE
LAMPE
REF
BASSE TENSION CA
CODE DE COULEUR
BLA BLANC
BLE BLEU
J JAUNE
N NOIR
O ORANGE
R ROUGE
LAMPE
DEL
L
AMPE
DEL
L
AMPE
DEL
L
AMPE
DEL
L
AMPE
DEL
L
AMPE
DEL
BLA
CARTE ÉLECTRONIQUE
BLDC
PUISSANCE CALIBRAGE
INTERFACE DU RELAIS
PROTECTION
THERMIQUE
BOUTON DE
CALIBRAGE
Vitesse 4
Vitesse 3
Vitesse 2
Vitesse 1
Neutre
Série CP57IQT de Best (ventilateur double)
23. SCHÉMAS ÉLECTRIQUES (SUITE)
AVERTISSEMENT
!
Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément
aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de
distribution et verrouillez-le pour éviter une mise en marche accidentelle.
37
N
J
M
BR
G
ROU
N
O
BLE
N
N
N
O
BLE
O
BLE
1
2
2
1
BLA
N
N
BLA
V
N
BLA
BLA
N
BLA
ROUGH-IN PLATE
BLA
N
N
V
T2
N 120
O 120
BLE 88
P 60
ROS 45
J 10
BLA 0
BLA 0
N
O
BLE
T3
O 120
BLE 88
P 60
ROS 45
J 10
BLA 0
BLA 0
N 120
T1
N 120
O 120
BLE 88
P 60
ROS 45
J 10
BLA 0
BLA 0
T1
N
Fusible 8 A
2121
J
N
BLA
REF: 70121 REV-A
5
2
3
4
J1
1
5
2
3
4
J1
1
3
J7
2
3
J7
2
1
3
J7
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LOW
5
2
3
4
J1
1
3
J7
2
1
Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
J6
1
2
3
4
5
J6
1
2
3
4
5
BLA
ROU
2121
21212121
MODÈLE DE HOTTE AVEC 4 LAMPES GU10
HE0402F
Ligne
Neutre
Mise à
la terre
120 V CA
CODE DE COULEUR
BLA BLANC
BLE BLEU
BR BRUN
G GRIS
J JAUNE
N NOIR
O ORANGE
P POURPRE
ROS ROSE
ROU ROUGE
V VERT
LAMPE
GU10
L
AMPE
GU10
L
AMPE
GU10
L
AMPE
GU10
L
AMPE
GU10
L
AMPE
GU10
ROU ROU
ROU
BLA
BLABLA
BLA
BLA
BLA
BLA
BLA
BLA
BLA
BLA
CARTE DE COMMANDE
RÉCEPTEUR RADIO
MOTEUR
BASSE
MOY. BASSE
MOY. HAUTE
HAUTE
LAMPE
REF
BASSE TENSION CA
Série CP57E de Best
23. SCHÉMAS ÉLECTRIQUES (SUITE)
AVERTISSEMENT
!
Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément
aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de
distribution et verrouillez-le pour éviter une mise en marche accidentelle.
38
PIÈCES DE REMPLACEMENT ET SERVICE
Pour assurer le bon fonctionnement
de votre appareil, vous devez toujours
utiliser des pièces d’origine provenant
de Broan-NuTone. Les pièces d’origine
de Broan-NuTone sont spécialement
conçues pour satisfaire toutes les
normes de certification de sécurité
applicables. Leur remplacement
par des pièces ne provenant pas
de Broan-NuTone pourrait ne pas
assurer la sécurité de l’appareil,
entraîner une réduction sévère des
performances ainsi qu’un risque de
défaillance prématurée. Broan-NuTone
recommande également de toujours
vous référer à une entreprise de
services compétente et reconnue par
Broan-NuTone pour vos pièces de
remplacement et appels de service.
N°
RÉF.
N° PIÈCE DESCRIPTION
QTÉ (LARGEUR DE HOTTE)
36 PO 42 PO 48 PO 54 PO 60 PO 66 PO
1 SV08541 ADAPTATEUR 10 PO ROND (POUR HOTTE DE SÉRIE CP57IQT) 1 - 1111
2 SV08543 ADAPTATEUR/VOLET 8 PO ROND (POUR HOTTES DE SÉRIE CP55IQ) 1 1 ----
3 SV05869 LOGO BEST 111111
4
SV17871 GOUTTIÈRE 36 PO 1-----
SV17872 GOUTTIÈRE 42 PO -1----
SV17873 GOUTTIÈRE 48 PO --1---
SV17874 G
OUTTIÈRE 54 PO ---1--
SV17875 GOUTTIÈRE 60 PO ----1-
SV17876 GOUTTIÈRE 66 PO -----1
5 SV20817 BOUTON DE CALIBRAGE 111111
6 S97018985
VENTILATEUR BLDC (POUR HOTTES DE SÉRIE CP55IQ) 1 1 ----
VENTILATEUR BLDC (POUR HOTTES DE SÉRIE CP57IQT) 2 - 2222
7 SV05917 DOUILLE GU10 222444
8 SV99271689 A
MPOULES DEL, À CULOT GU10, GRIS (PAIRE) 111222
9 SV61691 E
NTRETOISE (PAIRE) -1---1
10
SV61639 F
ILTRES À CHICANE HYBRIDES AVEC MICROMESH ET POIGNÉE 8,84 PO X 9,80 PO X 1 PO 14531-
SV61640 F
ILTRES À CHICANE HYBRIDES AVEC MICROMESH ET POIGNÉE 11,84 PO X 9,80 PO X 1 PO 2--245
11 SV21411 CARTE DE CIRCUIT IMPRIMÉ POUR COMMANDE DU VENTILATEUR INTERNE 111111
12 SV20816 CARTE DE CIRCUIT IMPRIMÉ POUR TÉLÉCOMMANDE 111111
13
SV21416 COMMANDE ÉLECTRONIQUE (POUR HOTTES DE SÉRIE CP55IQ) 1 1 ----
SV20818 COMMANDE ÉLECTRONIQUE (POUR HOTTES DE SÉRIE CP57IQT) 1 - 1111
14 SV08548 INTERRUPTEUR À BASCULE NOIR 111111
* SV21418 F
AISCEAU ÉLECTRIQUE (POUR HOTTES SÉRIE CP55IQ) 1 1 ----
* SV20824 F
AISCEAU ÉLECTRIQUE (POUR HOTTES SÉRIE CP57IQT) 1 - 1111
* SV09022 TRANSFORMATEUR 120 V C.A., 9 VOLTS CC 111111
* SV08542 V
OLET VERTICAL EN LIGNE DE 10 PO ROND (POUR HOTTE DE SÉRIE CP57IQT) 1 - 1111
* SV21422 G
UIDE D’INSTALLATION 111111
* SV08545
S
AC DE PIÈCES : 2 CAPUCHONS DE CONNEXION, 1 SERRE-FILS, 4 VIS N° 8 X 3/8 PO,
9 VIS PLAQUÉES CHROME N° 8 X 1/2 PO, 10 VIS À MÉTAUX N° 8-32 X 1/4 PO
111111
* NON ILLUSTRÉ.
24. PIÈCES DE REMPLACEMENT
Séries CP55IQ et CP57IQT de Best
HL0477
1
2
3
4
6
5
7
9
10
13
11
12
14
8
39
* NON ILLUSTRÉ.
PIÈCES DE REMPLACEMENT ET SERVICE
Pour assurer le bon fonctionnement
de votre appareil, vous devez toujours
utiliser des pièces d’origine provenant
de Broan-NuTone. Les pièces d’origine
de Broan-NuTone sont spécialement
conçues pour satisfaire toutes les
normes de certification de sécurité
applicables. Leur remplacement
par des pièces ne provenant pas
de Broan-NuTone pourrait ne pas
assurer la sécurité de l’appareil,
entraîner une réduction sévère des
performances ainsi qu’un risque de
défaillance prématurée. Broan-NuTone
recommande également de toujours
vous référer à une entreprise de
services compétente et reconnue par
Broan-NuTone pour vos pièces de
remplacement et appels de service.
24. PIÈCES DE REMPLACEMENT (SUITE)
Série CP57E de Best
HL0478
1
3
4
7
8
9
10
2
6
5
N°
RÉF.
N° PIÈCE DESCRIPTION
QTÉ (LARGEUR DE HOTTE)
36 PO 48 PO 60 PO
1 SV05869 LOGO BEST 111
2
SV17871 GOUTTIÈRE 36 PO 1--
SV17873 GOUTTIÈRE 48 PO -1-
SV17875 G
OUTTIÈRE 60 PO --1
3 SV61659 E
NSEMBLE AUTOTRANSFORMATEUR ET FUSIBLE (SUPPORT MÉTALLIQUE INCLUS) 111
4 SV05917 D
OUILLE GU10 224
5 SV99271689 AMPOULES DEL, À CULOT GU10, GRIS (PAIRE) 112
6
SV61639 F
ILTRES À CHICANE HYBRIDES AVEC MICROMESH ET POIGNÉE 8,84 PO X 9,80 PO X 1 PO 151
SV61640 F
ILTRES À CHICANE HYBRIDES AVEC MICROMESH ET POIGNÉE 11,84 PO X 9,80 PO X 1 PO 2-4
7 SV21412 CARTE DE CIRCUIT IMPRIMÉ POUR COMMANDE DU VENTILATEUR EXTERNE 111
8 SV20816 CARTE DE CIRCUIT IMPRIMÉ POUR TÉLÉCOMMANDE 111
9 SV13923 CONNECTEUR D'ALIMENTATION FEMELLE 111
10 SV13924 CONNECTEUR D'ALIMENTATION MÂLE 111
* SV20825 FAISCEAU ÉLECTRIQUE (POUR HOTTES SÉRIE CP57E) 1 1 1
* SV21422 G
UIDE D’INSTALLATION 111
* SV08545
S
AC DE PIÈCES : 2 CAPUCHONS DE CONNEXION, 1 SERRE-FILS, 4 VIS N° 8 X 3/8 PO
9 VIS PLAQUÉES CHROME N° 8 X 1/2 PO, 10 VIS À MÉTAUX N° 8-32 X 1/4 PO
111
40
25. GARANTIE
GARANTIE LIMITÉE DE 5 ANS SUR LES PRODUITS BEST
MD
Période de garantie et exclusions : Broan-NuTone LLC (l’« entreprise ») garantit au consommateur qui achète son produit (« vous ») que le produit (le « produit ») restera
exempt de défauts importants dans ses composants ou sa fabrication pendant une période de cinq (5) ans à compter de la date de l’achat initial (ou pour une période plus
longue si la loi en vigueur l’exige) ou une période de deux (2) ans à compter de la date de la prestation d’un service sur le produit.
La garantie limitée des pièces de rechange fournies par l’entreprise et de tout produit réparé ou remplacé en vertu de cette garantie est valide pour la durée non écoulée de la
période de garantie initiale (ou d’une période plus longue si la loi en vigueur l’exige).
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX DÉMARREURS DE LAMPE FLUORESCENTE, NI AUX TUBES, AMPOULES, FUSIBLES, FILTRES, CONDUITS,
CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUX AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie exclut : a) l’entretien normal, b) l’usure normale, c) les
produits et les pièces ayant fait l’objet d’une utilisation mauvaise, abusive ou anormale, d’une négligence, d’un accident, d’un entretien ou d’un entreposage, d’une réparation
ou d’un entretien inadéquats ou insuffisants (sauf s’il s’agit d’une réparation effectuée par l’entreprise), d) les dommages attribuables à une installation incorrecte ou à une
installation ou utilisation contraires aux recommandations ou aux instructions, e) les dommages attribuables au contact de l’air salin, f) les dommages survenus durant le
transport, g) l’usure normale de la finition, h) les produits d’utilisation commerciale ou non résidentielle, i) les dommages causés par le feu, une inondation ou une autre
catastrophe naturelle, ou j) les produits dont le numéro de série a été altéré ou effacé. Cette garantie ne s’applique qu’aux produits vendus aux consommateurs en Amérique
du Nord. La présente garantie remplace les garanties précédentes et, sous réserve de la loi applicable, n’est pas transférable par l’acheteur initial.
Aucune autre garantie : La présente garantie limitée énonce l’unique obligation de l’entreprise et votre seul recours pour les produits défectueux. Les garanties qui précèdent sont
exclusives et l’emportent sur les autres garanties et modalités, expresses ou implicites. DANS TOUTE LA MESURE PERMISE PAR LA LOI EN VIGUEUR, L’ENTREPRISE SE
DÉGAGE DES AUTRES GARANTIES ET MODALITÉS EXPRESSES ET DES GARANTIES ET MODALITÉS IMPLICITES EN VERTU DE LA LOI, Y COMPRIS, SANS S’Y LIMITER, LES
GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER. Dans la mesure où la loi applicable interdit l’exclusion des garanties ou modalités
implicites, la durée d’une garantie ou modalité implicite applicable est restreinte à la période indiquée pour la garantie expresse ci-dessus. Certains territoires de compétence (ce
qui peut inclure la province de Québec ou certains États des États-Unis) interdisent les limites à la durée des garanties implicites; la restriction susmentionnée pourrait donc ne
pas s’appliquer à vous. Les descriptions orales ou écrites du produit ont pour seul objet d’indiquer les produits et ne sauraient être interprétées dans le sens d’une garantie expresse.
Autant que possible, chaque disposition de cette garantie limitée est interprétée de sorte qu’elle soit valide sous le régime de la loi applicable, mais si l’une de ses dispositions
est déclarée interdite ou nulle, cette disposition n’est nulle que dans la mesure de cette interdiction ou nullité, et les autres éléments de cette disposition ainsi que les autres
dispositions de la garantie limitée restent valides.
Recours : Durant la période de la garantie limitée applicable, l’entreprise fournira, à son choix, des pièces de rechange ou des services de réparation ou de remplacement
sans frais pour tout produit ou toute pièce de produit, dans la mesure où l’entreprise constate que la présente garantie limitée s’applique à ce produit ou à cette pièce dans le
contexte d’une utilisation et d’un entretien normaux. L’entreprise vous expédiera le produit réparé, son remplacement ou les pièces de rechange sans frais. Vous assumez la
totalité des coûts de mise hors service, de réinstallation, d’expédition et d’assurance et les autres frais de transport associés à la livraison du produit ou de la pièce à l’entreprise.
Si vous devez envoyer le produit ou la pièce à l’entreprise, conformément à ses instructions, vous devez emballer adéquatement le produit ou la pièce; l’entreprise n’est
pas responsable des dommages survenus durant le transport. L’entreprise se réserve le droit d’utiliser des produits ou pièces remis à neuf, réparés ou remanufacturés aux fins
de réparation ou de remplacement dans le cadre de la garantie. Ces produits et ces pièces seront comparables quant à la fonction et aux performances avec les produits ou pièces
d’origine, et protégés par une garantie pour la durée restante de la période de garantie initiale (ou d’une période plus longue si la loi en vigueur l’exige). L’entreprise se réserve le
droit, à son entière discrétion, de rembourser le montant que vous avez effectivement payé pour le produit. Si le produit ou la pièce n’est plus disponible, elle peut le ou la remplacer
par un produit similaire de valeur égale ou supérieure, à son entière discrétion. Ceci constitue votre seul recours advenant un non-respect de la présente garantie limitée.
Exclusion des dommages : L’OBLIGATION DE L’ENTREPRISE DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, EST
VOTRE SEUL RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET L’UNIQUE OBLIGATION DE L’ENTREPRISE. CETTE DERNIÈRE N’EST PAS RESPONSABLE DES
DOMMAGES INDIRECTS OU SPÉCIAUX DÉCOULANT DIRECTEMENT OU INDIRECTEMENT DU PRODUIT, DE SON UTILISATION OU DE SES PERFORMANCES.
Certains territoires de compétence interdisent l’exclusion ou la restriction des dommages indirects; la restriction qui précède pourrait donc ne pas s’appliquer à vous. Cette
garantie vous donne des droits spécifiques, et vous pourriez aussi avoir d’autres droits, qui varient selon le territoire de compétence. Les renonciations, exclusions et
restrictions de responsabilité aux termes de cette garantie ne s’appliquent pas dans la mesure où la loi en vigueur interdit une telle application.
La présente garantie ne s’applique qu’au remplacement ou à la réparation de produits ou pièces de produit défectueux effectué au principal lieu d’affaires de l’entreprise, et
exclut les frais de déplacement et de subsistance liés aux services fournis sur le terrain.
Tout soutien que l’entreprise vous fournit ou vous procure et qui n’est pas visé par les dispositions, limites ou exclusions de la présente garantie limitée ne constitue pas une
renonciation à ces dispositions, limites ou exclusions, et la fourniture de ce soutien ne prolonge ni ne rétablit la garantie.
L’entreprise ne vous remboursera pas vos dépenses faites pour la réparation ou le remplacement d’un produit défectueux, sauf celles pour lesquelles vous avez obtenu le
consentement écrit de l’entreprise.
Comment obtenir le service de garantie : Pour avoir droit au service de garantie, vous devez : a) aviser l’entreprise à l’adresse ou au numéro de téléphone indiqué
ci-dessous dans les sept (7) jours qui suivent la date où vous avez eu connaissance de la défectuosité couverte, b) indiquer le numéro de modèle et les données d’identification
de la pièce, et c) décrire la nature de toute défectuosité du produit ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter une preuve de
la date de l’achat initial. Si vous ne pouvez pas produire de copie de l’original de la garantie limitée, alors ce seront les modalités de la dernière version de la garantie limitée
de votre produit de l’entreprise qui s’appliqueront.
SPÉCIFICATIONS DU PRODUIT
Toutes les illustrations et les spécifications des produits contenues dans ce catalogue sont établies d’après les plus récentes données disponibles en date de la production.
Broan-NuTone LLC et BEST
MD
se réservent le droit de modifier les prix, les couleurs, les composants, les produits, les spécifications et les modèles, de déplacer le lieu de
fabrication et de cesser la production d’un modèle ou d’un produit, et ce, en tout temps et sans préavis.
Best
Broan-NuTone LLC : 926 W. State Street, Hartford (WI) 53207 1 800 637-1453
Best
MD
, 550, boul. Lemire, Drummondville (Québec), Canada (1 866 737-7770) fr.bestrangehoods.ca
EXCLUSIVAMENTE PARA COCINAS DOMÉSTICAS
INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO DE LA CASA.
PROPIETARIO: INFORMACIÓN SOBRE UTILIZACIÓN Y CUIDADO
EN LAS PÁGINAS 53 Y 54.
LEA ESTAS INSTRUCCIONES Y GUÁRDELAS
! !
SERIES CP55IQ, CP57IQT Y CP57E
INSTRUCCIONES DE INSTALACIÓN
BEST; Hartford, Wisconsin www.BestRangeHoods.com 800-558-1711
BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866-737-7770
Para registrar su producto en línea o para obtener más información, visitar nuestro sitio www.BestRangeHoods.com
SV21422 rev. 10
HB0132
42
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIÓN CORPORAL, RESPETE LAS
SIGUIENTES INDICACIONES:
1. Utilice esta unidad únicamente de la forma en que indica el fabricante.
Si tiene cualquier pregunta, póngase en contacto con el fabricante en
la dirección o el teléfono que aparecen en la garantía.
2. Antes de reparar o limpiar el aparato, apáguelo en el tablero de
servicio y bloquee los medios de desconexión para impedir que la
corriente se conecte accidentalmente. Cuando no se pueda bloquear
los medios de desconexión, coloque un dispositivo de advertencia
visible (como una etiqueta) en el tablero de servicio.
3. La instalación y la conexión eléctrica deben ser realizadas por
personal calificado de acuerdo con todos los códigos y normas
aplicables, incluso los relativos a la construcción ignífuga.
4. Para lograr una combustión adecuada y una extracción correcta de los
gases a través de la salida del humo (chimenea) del equipo quemador
de combustible — evitando así el contratiro — es necesario disponer
de aire suficiente. Siga las directrices del fabricante del equipo de
material térmico y las normas de seguridad, como las que publica la
NFPA (asociación de protección contra los incendios) y la ASHRAE
(sociedad estadounidense de técnicos de calefacción, refrigeración
y aire acondicionado) así como los códigos de los organismos
responsables locales.
5. Al cortar o perforar la pared o el techo, procure no dañar el cableado
eléctrico ni otras instalaciones de servicios públicos.
6. Los ventiladores entubados siempre deben tener salida al exterior.
7. No utilice este aparato con un dispositivo de control de velocidad con
semiconductores.
8. Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.
9. Este aparato debe conectarse a tierra.
10. Cuando une reglamentación local esta en vigor y conlleva exigencias
de instalación y/o de certificación mas estrictas, susodichas exigencias
prevalecen sobre aquellas en este documento y el instalador acepta
someterse a estas exigencias a sus gastos.
PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA
EN LA PARTE SUPERIOR DE LA COCINA:
a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia. Los
desbordamientos producen humo y derrames grasientos que pueden
inflamarse. Caliente el aceite despacio, a fuego lento o mediano.
b) Ponga en marcha siempre la campana extractora al cocinar a
temperaturas elevadas o al cocinar alimentos flameados (crepas
Suzette, cerezas jubilee, res con pimienta flambeada).
c) Limpie los ventiladores con frecuencia. No deje que la grasa se
acumule en el ventilador, ni en los filtros o en los conductos de
evacuación.
d) Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente
adecuado para el tamaño de la placa.
PARA REDUCIR EL RIESGO DE LESIONES
CORPORALES EN EL CASO DE QUE ARDA LA GRASA
EN LA PARTE SUPERIOR DE LA COCINA, SIGA ESTAS
INDICACIONES*:
1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja
metálica para hornear galletas, y apague luego el quemador. TENGA
CUIDADO PARA EVITAR QUEMADURAS. SI LAS LLAMAS NO SE
APAGAN INMEDIATAMENTE, EVACUE EL LUGAR Y LLAME A LOS
BOMBEROS.
2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría
quemarse.
3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta
explosión de vapor.
4. Utilice un extintor SOLAMENTE si:
A. Tiene un extintor de tipo ABC y sabe usarlo.
B. El incendio es pequeño y está circunscrito a la zona donde
empezó.
C. Ya ha llamado a los bomberos.
D. Puede tratar de apagar el fuego si dispone siempre de una salida
detrás de usted.
* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.
1. Sólo para una utilización en el interior.
2. Sólo para ventilación general. No debe utilizarse para extraer
materiales o vapores peligrosos o explosivos.
3. Para evitar daños en el cojinete del motor y que la hélice haga ruido
o se desequilibre, mantenga la unidad de alimentación lejos de los
vaporizadores de pirca, del polvo de la construcción, etc.
4. El motor de la campana tiene un dispositivo contra sobrecargas
térmicas que apaga el motor automáticamente si éste se sobrecalienta.
El motor volverá a ponerse en marcha cuando se enfríe. Si el motor
sigue apagándose, haga examinar la campana.
5. Para que la campana capte bien las impurezas que se desprenden
al cocinar, la distancia mínima entre el grupo de alimentación y la
superficie de la cocina no debe ser inferior a 24 pulgadas ni superior
a 30 pulgadas.
6. Dado el peso y el tamaño de esta unidad, se aconseja que la instalen
dos personas.
7. Para reducir los riesgos de incendio y extraer el aire debidamente,
el aire debe evacuarse fuera. No extraiga el aire a espacios situados
entre las paredes, en el techo o en el desván, falso techo o garaje.
8. Este producto está equipado con un termostato que puede poner
en marcha el ventilador automáticamente. Para reducir el riesgo de
que se produzcan daños y evitar poner en marcha la alimentación
accidentalmente, apague la corriente en el tablero de servicio,
bloquee este tablero o ponga una etiqueta de advertencia.
9. Dada la gran capacidad extractora de esta campana, debería
asegurarse de que en la casa entra suficiente aire para sustituir el
aire extraído. Abra una ventana en la cocina o cerca de ella.
10. Para reducir el riesgo de incendio y de choque eléctrico, los modelos
de las series CP55IQ y CP57IQT de Best deben instalarse únicamente
con sus propios ventiladores incorporados. Los modelos de la serie
CP57E sólo deben instalarse con los modelos de ventiladores
externos EB6, EB9, EB12 o EB15 de Best, o con los modelos de
ventiladores en línea ILB3, ILB6, ILB9 o ILB11 de Best. No emplee
otros ventiladores.
11. Para mayor información y conocer los requisitos, lea la etiqueta con
las especificaciones en el producto.
12. Este grupo de alimentación está equipado con un receptor de RF
(control remoto opcional se vende por separado). Los cambios o
modificaciones no aprobadas expresamente por la parte responsable
del cumplimiento podrían anular la autoridad del usuario para operar
el equipo. Este control remoto ha sido probado y cumple con los límites
establecidos para un dispositivo digital de clase B, acorde a la parte
15 del Reglamento de la FCC e ICES-003 canadiense. Estos límites
están diseñados para proporcionar una protección razonable contra
interferencias perjudiciales en una instalación residencial. Este control
remoto genera, utiliza y puede irradiar energía de radiofrecuencia
y, si no se instala y utiliza de acuerdo con las instrucciones, puede
causar interferencias perjudiciales a las comunicaciones por radio.
Sin embargo, no hay garantía de que no se produzcan interferencias
en una instalación particular. Si este equipo causa interferencias
perjudiciales para la recepción de radio o televisión, lo cual puede
determinarse apagando y encendiendo el equipo, se recomienda al
usuario que intente corregir la interferencia por una o varias de las
siguientes medidas:
• Reoriente o cambie la localización de la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conecte el equipo en un tomacorriente localizado en un circuito
diferente al que está conectado el receptor
13. Usando en el modo sin conducto, para reducir el riesgo de incendio
o de descarga eléctrica, los modelos de la serie Best CP55IQ sólo
deben instalarse con el conjunto de recirculación sin conducto modelo
ANKCP55.
ADVERTENCIA
!
PRECAUCIÓN
43
HL0207
-
+
¤
- SISTEMAS CON LOS GRUPOS DE ALIMENTACIÓN -
CP55IQ Y CP57IQT
MODELO 634 O 644
(TAPA DE TECHO)
M
ODELO 643
(C
APUCHÓN MURAL
REDONDO DE 8”)
MODELO 418
(CODO AJUSTABLE
REDONDO DE 10”)
M
ODELO 410
(TUBO REDONDO DE 10”,
SECCIONES DE 2 PIES)
D
ISPOSITIVO DE CIERRE REDONDO,
VERTICAL Y EN LÍNEA DE 10”
(PROVISTO CON EL GRUPO DE
ALIMENTACIÓN DE DOS VENTILADORES)
M
ODELO 437
(C
APUCHÓN DE ALTA
CAPACIDAD PARA TEJADO)
M
ODELO 441
(C
APUCHÓN MURAL
REDONDO DE 10”)
ADAPTADOR REDONDO DE 10”
(PROVISTO CON EL GRUPO DE
ALIMENTACIÓN DE DOS VENTILADORES)
V
ENTILADOR DOBLEUN SOLO VENTILADOR
GRUPO DE ALIMENTACIÓN
CP57IQT
GRUPO DE ALIMENTACIÓN
CP55IQ
ADAPTADOR Y DISPOSITIVO
DE
CIERRE REDONDO DE 8”
(PROVISTO CON EL
GRUPO DE ALIMENTACIÓN DE
UN VENTILADOR)
TUBO REDONDO
ESTÁNDAR DE 8”
CODO AJUSTABLE
REDONDO DE 8”
C
ONJUNTO DE CONTROL
A DISTANCIA DE SERIE LA
ACR (OPCIONAL)
44
HL0208
-
+
¤
- SISTEMA CON EL GRUPO DE ALIMENTACIÓN -
CP57E
MODELO 441
(CAPUCHÓN MURAL
REDONDO DE 10”)
M
ODELO 437
(CAPUCHÓN DE ALTA CAPACIDAD PARA TEJADO)
V
ENTILADOR EN LÍNEA MODELO
ILB9 (800 PCM) O ILB11
(1100 PCM) (COMPRENDE DOS
CAMBIOS DE SECCIÓN
DE 8” X 12” A 10” REDONDO)
M
ODELO 418
CODO AJUSTABLE
REDONDO DE 10”
(OPTATIVO)
V
ENTILADOR EXTERIOR
MODELO EB6 (600 PCM)
O EB9 (900 PCM)
V
ENTILADOR EXTERIOR
MODELO EB12
(1200 PCM) O
EB15 (1500 PCM)
M
ODELO 410 (TUBO REDONDO DE
10”, SECCIONES DE 2 PIES)
PLACA DE VENTILADOR EN LÍNEA
Y EXTERIOR (INCLUIDA CON LOS
VENTILADORES EB6, EB9, EB12,
EB15, ILB3, ILB6, ILB9 Y ILNB11)
GRUPO DE ALIMENTACIÓN
CP57E
VENTILADOR EN LÍNEA MODELO
ILB3 (280 PCM) (COMPRENDE
UN CAMBIO DE SECCIÓN
REDONDO DE 8” A 10”)
V
ENTILADOR EN LÍNEA MODELO
ILB6 (600 PCM) (COMPRENDE DOS
CAMBIOS DE SECCIÓN
DE 4½” X 18½” A 10” REDONDO)
M
ODELO 643
(CAPUCHÓN
MURAL REDONDO
DE 8”)
CONJUNTO DE CONTROL
A DISTANCIA DE LA SERIE
ACR (OPCIONAL)
45
1. INSTALACIÓN DE LOS TUBOS Y DE LAS CONEXIONES ELÉCTRICAS
1.1 SIN TUBOS (SÓLO GRUPOS DE ALIMENTACIÓN CP55IQ)
Los grupos de alimentación de la serie CP55IQ pueden usarse sin tubos. Para ello, debe instalarse el conjunto sin tubos ANKCP55,
que se vende aparte.
1.2 INSTALACIÓN CON TUBOS (TODOS LOS VENTILADORES)
En el caso de los grupos de alimentación de la serie CP57E, se ha de usar un ventilador exterior o en línea. Los grupos de la serie
CP57E sólo pueden instalarse con los modelos de ventilador ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 o EB15. No se pueden usar
otros ventiladores (los ventiladores se venden aparte). Planifique el lugar y la forma en que instalará los tubos.
Si instala un ventilador exterior o en línea, consulte las instrucciones que vienen con el ventilador y siga las etapas 1 a 7,
11, 13 y siguientes de este manual.
Instale tubos, codos y capuchones murales y del techo de dimensiones adecuadas, según el tipo de ventilador que vaya a utilizar.
Si instala un grupo de alimentación de la serie CP55IQ, utilice un tubo redondo de 8” y si instala un grupo de alimentación de las
series CP57IQT o CP57E, emplee un tubo redondo de 10”. Para precintar las juntas utilice cinta adhesiva metálica para tubos.
NOTA: Se aconseja que haya un tubo recto de al menos 6” desde la campana hasta un codo para un tubo de 8” y de 12” para un
tubo de 10”.
1.3 TODAS LAS INSTALACIONES
La distancia mínima entre el grupo de alimentación y la superficie sobre la que se cocina no debe ser inferior a 24 pulgadas.
Se aconseja una distancia máxima de 30 pulgadas con respecto a la superficie sobre la que se cocina para captar mejor
las impurezas que se desprenden al cocinar.
Las distancias de más de 30 pulgadas quedan a discreción del instalador y de los usuarios.
Lleve el cable de alimentación eléctrica de 3 hilos hasta el lugar de la instalación. El cable debe llegar al menos 4 pies por debajo
de la base de la campana a medida.
HH0201E
CODO REDONDO DE 8” PARA CP45IQ O
CODO REDONDO DE 10” PARA CP47IQT
GRUPO DE ALIMENTACIÓN
CAPUCHÓN DE TECHO
CAPUCHÓN
MURAL
TUBO REDONDO DE 8” PARA CP45IQ O
TUBO REDONDO DE 10” PARA CP47IQT
ADAPTADOR Y DISPOSITIVO
DE CIERRE REDONDO DE 8”
PARA CP45IQ O ADAPTADOR
REDONDO DE 10” PARA CP47IQT
DE 24” A 30” POR ENCIMA
DE LA SUPERFICIE SOBRE LA
QUE SE COCINA
DISPOSITIVO DE CIERRE VERTICAL
Y EN LÍNEA DE 10” PARA CP47IQT
HH0114E
VENTILADOR EN LÍNEA
TUBO REDONDO DE 10”)
(salvo ILB3, TUBO REDONDO DE 8’’)
DE 24” A 30” POR ENCIMA
DE LA SUPERFICIE
SOBRE LA QUE SE COCINA
CAPUCHÓN
DE TEJADO
CAPUCHÓN
MURAL
GRUPO DE
ALIMENTACIÓN
HH0115E
VENTILADOR EXTERIOR
VENTILADOR
EXTERIOR
CODO REDONDO
DE 10”
GRUPO DE
ALIMENTACIÓN
TUBO REDONDO
DE 10”
DE 24” A 30” POR ENCIMA
DE LA SUPERFICIE SOBRE LA
QUE SE COCINA
INSTALACIÓN HABITUAL DE LOS TUBOS, MODELOS DE
LA SERIE CP55IQ (UN SOLO VENTILADOR INTERIOR)
O CP57IQT (DOBLE VENTILADOR INTERIOR)
INSTALACIÓN HABITUAL DE LOS TUBOS CON UN VENTILADOR EN
LÍNEA MODELO ILB3, ILB6, ILB9 O ILB11 DE LA SERIE CP57E
(UBICACIÓN DEL VENTILADOR SÓLO A MODO DE EJEMPLO)
INSTALACIÓN HABITUAL DE LOS TUBOS CON UN VENTILADOR EXTERIOR DE LA SERIE CP57E
46
NOTA: Antes de comenzar la instalación, verificar el contenido de la caja. Si alguna pieza falta o está dañada, póngase en contacto con
el fabricante.
Compruebe que el conjunto para la instalación contiene los elementos siguientes:
- Grupo de alimentación
- Accesorios: • Filtros híbridos (3 para el grupo de alimentación de 36” de ancho, 4 para el de 42” de ancho y 5 para el de 48” a 66” de ancho)
• Adaptador y dispositivo de cierre redondo de 8” (provisto con los grupos de alimentación de la serie CP55IQ)
• Dispositivo de cierre redondo, vertical y en línea de 10” (provisto con los grupos de alimentación de la serie CP57IQT)
• Adaptador redondo de 10” (provisto con los grupos de alimentación de la serie CP57IQT)
• Bolsa con las piezas siguientes: 1 abrazadera para hilos, 2 conectadores de hilos,
4 tornillos n.° 8 x 3/8”, 9 tornillos cromados n.° 8 x 1/2”, 10 tornillos n.° 8-32 x 1/4”.
No deben usarse (deséchelas) 10 tornillos n.° 8-32 x 1/4”.
Piezas vendidas aparte:
• Conjunto de control a distancia de la serie ACR
• Conjunto de ventilador en línea, modelo ILB3, ILB6, ILB9 o ILB11.
• Conjunto de ventilador externo, modelo EB6, EB9, EB12 o EB15.
• Tubos, codos, capuchones murales y para el techo. Consulte en las páginas 43 y 44 la lista completa de opciones de ventilación y los
números de modelo.
• Juego para instalación sin tubos, serie ANKCP55, esential para un instalación sin tubos.
NOTA: Proteja la encimera y la parte superior de la cocina durante la instalación.
ADVERTENCIA
!
Siga siempre todos los códigos y normas de construcción aplicables al construir una campana a medida.
A
B
C
7/8
”
4½”
HD0296A
C
L
12”
3”
TRASERO
FRENTE
2. PREPARACIÓN DE LA INSTALACIÓN
ADVERTENCIA
!
Se aconseja llevar lentes y guantes de seguridad para instalar, reparar o limpiar la unidad.
3. PREPARACIÓN DE LA CAMPANA A MEDIDA
Debe prepararse la campana a medida de manera que acepte el tamaño y la forma del grupo de alimentación CP55IQ, CP57IQT o
CP57E. Véase la ilustración adjunta para mayor información.
* Las dimensiones A y B comprenden las cabezas de los remaches.
Para minimizar el espacio alrededor del grupo de alimentación, tomar las medidas de la anchura y de la profundidad del grupo de
alimentación y añadir 1/16” para obtener las medidas D y E. Cortar el orificio en el fondo del armario según las dimensiones indicadas.
Véase la ilustración y la tabla adjunta para mayor información.
E
HD0367
D
GRUPO DE ALIMENTACIÓN PESO
TOTAL
DIMENSIONES DEL GRUPO DE ALIMENTACIÓN
MODELO ANCHO A* B* C
CP55IQ
36” 52 LB 19
5
⁄16”34
7
⁄16” 4¼”
42” 62 LB 19
5
⁄16”40
7
⁄16”4
3
⁄8”
CP57IQT
36” 62 LB 19
5
⁄16”34
7
⁄16”5
3
⁄8”
48” 72
LB 19
5
⁄16”46
7
⁄16”5
3
⁄8”
48” 72 LB 22
9
⁄16”46
7
⁄16”5
3
⁄8”
54” 82 LB 22
9
⁄16”52
7
⁄16”5
3
⁄8”
60” 85 LB 22
9
⁄16”58
7
⁄16”5
3
⁄8”
66” 88 LB 22
9
⁄16”64
7
⁄16”5
3
⁄8”
CP57E
36” 40 LB 22
9
⁄16”34
7
⁄16”6”
48” 53 LB 22
9
⁄16”46
7
⁄16”6”
60” 66 LB 22
9
⁄16”58
7
⁄16”6”
GRUPO DE ALIMENTACIÓN DIMENSIONES DEL ORIFICIO
MODELO ANCHO DE
CP55IQ
36” 19
3
⁄8” 34½”
42” 19
3
⁄8” 40½”
CP57IQT
36” 19
3
⁄8” 34½”
48” 19
3
⁄8” 46½”
48” 22
5
⁄8” 46½”
54” 22
5
⁄8” 52½”
60” 22
5
⁄8” 58½”
66” 22
5
⁄8” 64½”
CP57E
36” 22
5
⁄8” 34½”
48” 22
5
⁄8” 46½”
60” 22
5
⁄8” 58½”
47
4. MONTAJE DEL ARMAZÓN INTERNO DE LA CAMPANA A MEDIDA
5. DESMONTAJE DE LOS FILTROS HÍBRIDOS
Retire la cinta de los filtros. Saque los filtros del grupo de alimentación y póngalos
aparte.
Se aconseja empezar por el filtro o filtros centrales.
HH0102A
ADVERTENCIA
!
La campana de madera ha de estar sujeta de manera segura a los montantes de la pared u otra estructura de
madera detrás del panel mural. Compruebe que esta estructura puede soportar su propio peso y el del grupo de
alimentación CP55IQ, CP57IQT o CP57E. De lo contrario podrían producirse heridas corporales o daños en la
encimera o en la superficie de la cocina.
El grupo de alimentación CP55IQ, CP57IQT y CP57E está sujeto a la estructura
interna de la campana con los tornillos que vienen en la bolsa de piezas.
Dado que los agujeros de montaje de los grupos de alimentación CP55IQ, CP57IQT
y CP57E están en la parte delantera y en los lados, cerca de la parte trasera (véase
la ilustración al lado), prevea una estructura de madera delante y en los lados para
apoyar.
6. DESMONTAJE DEL RIEL DE VERTIDO DE LA GRASA
A. A. Levante el riel para desprenderlo del tablero
inferior.
B. Deslice el riel completamente a la izquierda o a la
derecha () y levante el extremo contrario para
desprenderlo del tablero inferior (). Sáquelo del
grupo de alimentación y póngalo a un lado. Se
utilizará después.
HD0521
HD0524
A
HD0525
B
48
HJ0016
UBICACIÓN DE LOS TORNILLOS DE INSTALACIÓN
8. DESMONTAJE DE LA ABERTURA DESMONTABLE
(SERIES CP55IQ Y CP57IQT ÚNICAMENTE)
Desde la parte interior del grupo de alimentación, quite la tapa de las conexiones retirando
ambos tornillos de retención (guárdelos). Perfore el orificio desmontable en la parte superior de
la campana. Instale la abrazadera para hilos, que viene en la bolsa de piezas.
9. INSTALACIÓN DEL ADAPTADOR O DISPOSITIVO DE CIERRE DE 8”
(SERIE CP55IQ ÚNICAMENTE)
Utilice 4 tornillos n.° 8 x 3/8” de la bolsa de piezas para instalar el adaptador o dispositivo de
cierre en la parte superior del grupo de alimentación. Quite la cinta adhesiva (de haberla) que se
utiliza para el transporte. Precinte todas las juntas con cinta adhesiva metálica para tubos para
que no se escape el aire.
HR0027
7. DESMONTAJE DEL TABLERO INFERIOR
Utilice un destornillador Phillips para quitar los tornillos que
sujetan el tablero inferior y consérvelos.
Desmonte el tablero inferior del grupo de alimentación y
consérvelo.
HO0224
UBICACIÓN DE LOS TORNILLOS DE RETENCIÓN
HO0120
VISTA LATERAL
49
10. INSTALACIÓN DEL ADAPTADOR DE 10” (SERIE CP57IQT ÚNICAMENTE)
Utilice 2 tornillos n.° 8 x 3/8” de la bolsa de piezas para instalar el adaptador en la parte superior
del grupo de alimentación. Precinte todas las juntas con cinta adhesiva metálica para tubos para
que no se escape el aire.
NOTA: Para un instalación sin tubos, no instale el dispositivo de cierre de 10”.
Instale el dispositivo de cierre de 10” dentro del tubo VERTICAL que irá unido al grupo de
alimentación. No lo instale en un tubo horizontal (no abrirá ni cerrará debidamente). Quite la cinta
adhesiva (de haberla) que se utiliza para el transporte. Sujete el dispositivo de cierre al tubo con
3 tornillos n.° 8 para hojas metálicas (no provistos). Verifique que el dispositivo de cierre abre y
cierra sin dificultad. Precinte todas las juntas con cinta adhesiva metálica para tubos para que no
se escape el aire.
10" min.
aconsejado
HJ0073E
11. INSTALACIÓN DEL DISPOSITIVO DE CIERRE DE 10”
(SERIES CP55IQ Y CP57IQT ÚNICAMENTE)
HJ0026
UBICACIÓN DE LOS TORNILLOS DE INSTALACIÓN
50
13. CONEXIÓN DEL CABLEADO (TODOS LOS VENTILADORES)
Ponga el grupo de alimentación debajo de la campana instalada.
ADVERTENCIA
!
Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal competente con arreglo a los códigos y
normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero de servicio y bloquee los medios
de desconexión para impedir que la corriente se conecte accidentalmente.
VENTILADORES INTERIORES: Introduzca el cable de conexión doméstico a
través de la abrazadera para hilos instalada en
la etapa 8. Apriete la abrazadera para sujetar el
cable. Conecte el cable en la caja de conexiones
con los conectadores. Conecte el hilo NEGRO
con el NEGRO, el BLANCO con el BLANCO y el
VERDE o desnudo en el tornillo de tierra VERDE.
NO OLVIDE CONECTAR LA TIERRA. Vuelva a
instalar la tapa de conexiones.
VENTILADORES EXTERIOR O EN LÍNEA: Consulte las instrucciones que
vienen con el ventilador.
HE0059
Para saber cómo se instala la placa del ventilador, consulte las instrucciones
que vienen con el conjunto del ventilador y placa del ventilador seleccionado (se
vende aparte). Instale la placa del ventilador de forma que la caja de conexiones
quede en el lado derecho cuando se está frente a la campana, como se ven en
la etiqueta de la caja del ventilador.
12. INSTALACIÓN DE LA PLACA PARA EL VENTILADOR EXTERIOR
(SERIE CP57E ÚNICAMENTE)
HD0522
TAPA DE
CONEXIONES
CONTRATUERCAS
14. INSTALACIÓN DEL GRUPO DE ALIMENTACIÓN
PRECAUCIÓN
Procure no doblar los tubos al instalar el grupo de alimentación.
Utilice los tornillos cromados n.° 8 x ½” provistos para instalar el grupo de alimentación
en la campana. Empiece por los 2 tornillos en las esquinas delanteras; a continuación,
utilice 4 tornillos para los lados y emplee los demás tornillos para sujetar el grupo de
alimentación por delante (véase la figura de al lado para la ubicación exacta de los
tornillos).
Compruebe que el adaptador o dispositivo de cierre (o el adaptador) se introduce en
el tubo. Cuando hay acceso a la parte superior del grupo de alimentación, precinte las conexiones con cinta adhesiva metálica para tubos.
HH0102A
MODELO CP55IQ ÚNICAMENTE: Si el modelo CP55IQ es instalado con un juego para instalación sin tubos, instale el reductor de 8" a
7" (incluido en el juego para instalación sin tubos) antes de instalar este grupo de alimentación a su
medida.
51
16. REINSTALACIÓN DEL TABLERO INFERIOR
Levante el tablero inferior y encaje las aletas metálicas del
grupo de alimentación en las ranuras del tablero inferior, como
se ve en los detalles A y B de abajo.
Sujete el tablero inferior al grupo de alimentación con los
tornillos que quitó en la etapa 7.
HO0224
UBICACIÓN DE LOS TORNILLOS DE RETENCIÓN
HO0121
AB
VISTA LATERAL
17. REINSTALACIÓN DEL RIEL DE VERTIDO DE LA GRASA
A. Introduzca un extremo del riel en el lado () del
grupo de alimentación levantando el otro extremo por
encima del borde del tablero inferior ().
B. Centre el riel con respecto al borde del tablero inferior
y encájelo.
15. INSTALACIÓN DE LAS CONEXIONES DE LOS VENTILADORES EXTERIORES
(SERIE CP57E ÚNICAMENTE)
Para instalar el ventilador, véanse las instrucciones que vienen con él.
Enchufe el cable con el enchufe de tres patillas que viene de la placa del ventilador
en el conectador macho de tres patillas dentro del grupo de alimentación (A) y el
cable con conectador macho de dos patillas que viene de la placa del ventilador
en el enchufe de dos patillas dentro del grupo de alimentación (B).
ADVERTENCIA
No enchufe un cable en el otro.
!
HE0078
AB
HD0524
B
HD0525
A
52
18. REINSTALACIÓN DE LOS FILTROS HÍBRIDOS
PRECAUCIÓN
Retire la película protectora de plástico que cubre los filtros híbridos antes de instalarlos.
1
HD0526
2
Se aconseja instalar primero los filtros laterales y terminar por el o los centrales.
1. Introduzca un extremo del filtro híbrido en el
canal delantero de la campana.
2. Levante el otro extremo hacia el interior del
grupo de alimentación e introdúzcalo en el riel
de vertido de la grasa del grupo de alimentación.
19. CALIBRACIÓN DEL VENTILADOR IQ™ (SERIES CP55IQ Y CP57IQT ÚNICAMENTE)
NOTA: La calibración es sólo para las instalaciones con tubos. No calibre las instalaciones
sin tubos.
Después de instalar y cablear el grupo de alimentación, active el proceso de calibración
(nuestra Tecnología de sistema de desempeño garantizado, para asegurar que se
suministre el flujo de aire nominal total). Antes de la calibración, asegúrese de que todos
los filtros, bombillas de luz y el sistema de conductos estén instalados.
P
ROCESO DE CALIBRACIóN
Sostenga el botón de calibración durante 3 segundos; el botón se encenderá y estará
así por 13 minutos. El ventilador arrancará y comenzará el proceso de calibración.
Cuando se termine la calibración, ocurrirá una de dos cosas:
A. El ventilador se apaga y la luz del botón de calibración permanece encendida =
Calibración exitosa. Presione el botón para apagar la luz LED.
NOTA: La luz LED también se apagará si selecciona alguna velocidad del ventilador
en el control.
B. El ventilador se apaga y el botón de calibración destella continuamente = Demasiada restricción en los conductos impide que el
ventilador IQ™ obtenga el flujo de aire nominal. El ventilador se configura automáticamente en su intensidad máxima.
NOTA: Elementos comunes que provocan restricciones: el alerón del regulador está restringido (regulador de contratiro, tapa de pared,
tapa de techo) demasiados codos, tamaño de conducto menor del 80% de salida del grupo de alimentación, mala transición,
uso de conductos flexibles y/o conductos aplastados.
Hay disponibles tres opciones si el sistema de grupo de alimentación tiene demasiada restricción:
1. Aceptar el flujo de aire como está. Presione el botón de calibración para aceptar el flujo de aire tal cual. El ventilador IQ™ está
configurado ahora en el rendimiento más alto posible. La luz de calibración destellante se apaga.
NOTA: La luz LED también se apagará si selecciona alguna velocidad del ventilador en el control.
2. Corrija la instalación del conducto, despeje los datos de calibración originales y repita el proceso de calibración.
a. Corrija la restricción del conducto.
b. Despeje los datos de calibración originales manteniendo presionado el botón de calibración durante 10 segundos. La luz destellará
3 veces para confirmar y la configuración del ventilador regresará a los ajustes predeterminados.
c. Repita el proceso de calibración desde el principio.
3. Despeje los datos de calibración para reiniciar el grupo de alimentación a la configuración de fábrica y obtener un rendimiento estándar
de alta presión del ventilador manteniendo presionado el botón de calibración durante 10 segundos. La luz destellará 3 veces para
confirmar y la configuración del ventilador regresará a los ajustes predeterminados.
HC0071
BOTÓN DE CALIBRACIÓN
LUZ DE CALIBRACIÓN
53
Limpieza del grupo de alimentación
Limpieza del acero inoxidable:
Al escoger un detergente, evite:
- Los limpiadores que contienen blanqueador (lejía), ya que dañarán el acero inoxidable.
- Los productos que contengan cloruro, fluoruro, yoduro y bromuro, ya que deterioran las superficies rápidamente.
- Los productos combustibles que se emplean para la limpieza, como acetona, alcohol, éter, benzol, etc., ya que son altamente
explosivos y nunca deberían estar cerca de una cocina.
Debe hacerse:
• Limpiar regularmente las superficies con un trapo limpio
humedecido con una mezcla de agua templada y jabón suave
o detergente para la vajilla.
• Limpiar siempre en la dirección de las líneas originales de
pulido del acero.
• Enjuagar siempre con agua limpia (2 o 3 veces) después de
limpiar. Seque completamente.
• También puede utilizar un limpiador doméstico especial para
acero inoxidable.
No debe hacerse:
• Utilizar un estropajo de acero o acero inoxidable u otro tipo de
rasquetas para quitar la suciedad resistente.
• Utilizar limpiadores fuertes o abrasivos.
• Dejar que la suciedad se acumule.
• Dejar que el polvo del yeso u otros residuos de la construcción
manchen la campana. Si efectúa obras de construcción o
renovación, cubra la campana para que no se manche la
superficie de acero inoxidable.
21. USO Y CUIDADO
Filtros híbridos
Los filtros híbridos deben limpiarse con frecuencia. Utilice una disolución de detergente con agua templada. Lávelos con mayor frecuencia
si su tipo de cocina genera más grasa (alimentos fritos o cocina con wok).
Retire los filtros empujándolos hacia la parte posterior del grupo de alimentación y girándolos hacia abajo. Las placas de los filtros pueden
lavarse en el lavavajillas. Deje que los filtros sequen completamente antes de volver a instalarlos en el grupo de alimentación.
Limpie los filtros totalmente metálicos en el lavavajillas con un detergente sin fosfato. El filtro podría descolorarse si se utiliza un detergente
con fosfato o debido al tipo de agua, pero esto no afecta su funcionamiento. Este descoloramiento no está cubierto por la garantía.
Riel de vertido de la grasa
El riel debe limpiarse con frecuencia. Sáquelo del grupo de alimentación (véase la etapa 6 en la página 47) y límpielo con una disolución
de detergente con agua templada. Lávelo con mayor frecuencia si su tipo de cocina genera más grasa (alimentos fritos o cocina con wok).
Deje que el riel seque completamente antes de volver a instalarlo en el grupo de alimentación.
Limpieza de los ventiladores interiores
Retire los filtros para tener acceso al ventilador o ventiladores. Limpie el ventilador con un aspirador. No lo sumerja en agua.
Este grupo de alimentación está equipado con lámparas LED que no requieren mantenimiento.
ADVERTENCIA
!
No tocar las bombillas durante o justo después de la utilización. Pueden causar quemaduras.
20. BOMBILLAS
54
22. FUNCIONAMIENTO
Ponga en marcha siempre el ventilador antes de empezar a cocinar para generar una corriente de aire en la cocina. Deje en marcha el
ventilador durante unos minutos para renovar el aire una vez que haya apagado la cocina.
HC0016
VELOCIDAD 1 2 3 4
BA C D E
A. INTERRUPTOR DE RETARDO DEL VENTILADOR:
Cuando el ventilador está en funcionamiento, pulse este interruptor para activar la función de retardo. El diodo indicador de velocidad
correspondiente empezará a parpadear para indicar que esta función está activada. El ventilador seguirá funcionado durante 10 minutos
y se detendrá automáticamente. Para cancelar la función de retardo, pulse de nuevo el interruptor de retardo del ventilador; el ventilador
funcionará en modo normal.
NOTA: La velocidad del ventilador puede aumentarse o disminuirse cuando se está en modo retardo sin tener que empezar otro ciclo de 10 minutos.
B. E
NCENDIDO/CONTROL DE VELOCIDAD DEL VENTILADOR:
Pulse este interruptor para poner en marcha el ventilador en la última velocidad que se seleccionó. Para cambiar la velocidad del ventilado
pulse de nuevo en el interruptor hasta lograr la velocidad deseada. Mantenga presionado este botón durante 2 segundos para pasar a
una velocidad inferior. Se puede pasar de 4 a 3, de 3 a 2, de 2 a 1 y de 1 a apagar el ventilador.
NOTAS: 1. Cada vez que presione en el control de velocidad del ventilador, la velocidad aumenta 1 nivel (p. ej.,velocidad 1 a velocidad 2,
velocidad 2 a velocidad 3 y así sucesivamente hasta la velocidad 4. De la velocidad 4 se pasa a la velocidad 1).
2. La última velocidad seleccionada se guarda en la memoria. No occure así con la carta velocidad, demanera que la próxima
vez que se encienda el ventilador, funcionará en la velocidad 3. El nivel de velocidad memorizado también se sincroniza con
el control remoto opcional.
HEAT SENTRY™
La campana viene equipada con un dispositivo protector que se activa cuando detecta un calor excesivo dentro de la campana. Mientras
el dispositivo Heat Sentry está activado, este dispositivo toma el control del ventilador y selecciona la velocidad 4; la LED del botón de la
velocidad 4 parpadeará. El ventilador seguirá encendido hasta que la temperatura vuelva a ser normal; entonces, volverá a la velocidad
seleccionada anteriormente.
C. I
NTERRUPTOR DE APAGADO DEL VENTILADOR/MANTENIMIENTO DE LOS FILTROS:
Pulse este interruptor para apagar el ventilador y anular la función de retardo (si está activada).
NOTA: Tras 30 horas de funcionamiento, todas las luces del ventilador parpadearán durante 30 segundos para indicar que hay que
limpiar los filtros con el fin de que la campana funcione correctamente. Al presionar el botón OFF (apagado) se reinicia el código
para indicar que se han realizado las tareas de mantenimiento.
D. A
PAGADO DE LA LUZ:
Pulse este interruptor para apagar la luz.
E. E
NCENDIDO DE LA LUZ:
Presione este botón para encender las lámparas; los 3 diodos indicadores se encenderán también.
NOTA: Sólo hay un reglaje de las luces.
C
ONTROL REMOTO OPCIONAL:
El grupo de alimentación también puede manejarse con el control remoto de la serie ACR (comprar por separado).
ADVERTENCIA
!
El termostato HEAT SENTRY puede poner en marcha el ventilador aunque la campana esté apagada. En este caso,
resulta imposible apagar el ventilador con el interruptor del ventilador. Si tiene que apagar el ventilador, hágalo
en el tablero eléctrico principal.
A) Interruptor de retardo del ventilador
D) Apagado de la luz
B) Encendido/
Control de velocidad del ventilador
E) Apagado de la luz
C) Encendido de la luz
55
23. DIAGRAMAS ELÉCTRICOS
ADVERTENCIA
!
Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal competente con arreglo a los códigos y
normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero de servicio y bloquee los medios
de desconexión para impedir que la corriente se conecte accidentalmente.
5
2
3
4
J1
1
5
2
3
4
J1
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
BAJA
MED. BAJA
MED. ALTA
ALTA
LÁMPARA
BAJA TENSIÓN CA
R
EF
TARJETA DE CONTROL
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
AZ
TARJETA DE POTENCIA
BLDC
BLDC
M
BOTÓN DE
CALIBRACIÓN
B
NA
NE
Línea
Hilo neutro
Tierra
120 V AC
NE
B
NE
T1T1
R
B
B
R
B
AM
Velocidad 4
Velocidad 3
Velocidad
2
Velocidad 1
B
B
INTERRUPTOR PRINCIPAL
Neutral
J6
1
2
3
4
5
J6
1
2
3
4
5
AM
B
B
NE
NE
NE
NE
NE
REF: 70119 REV. B
B
B
LED
LIGHT
3
2
1
12 12
1
3
1
2
3
4
HALL
5
4
3
2
1
5
4
3
2
1
1
2
3
4
5
CÓDIGO DE COLORES
AM AMARILLO
AZ AZUL
B BLANCO
NA NARANJA
NE NEGRO
R ROJO
POTENCIA CALIBRACIÓN
INTERFAZ DE RELÉ
PROTECCIÓN
TÉRMICA
HE0411E
RECEPTOR DE RF
LÁMPARAS
LED
Serie CP55IQ de Best (un solo ventilador)
56
23. DIAGRAMAS ELÉCTRICOS (CONTINUACIÓN)
ADVERTENCIA
!
Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal competente con arreglo a los códigos y
normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero de servicio y bloquee los medios
de desconexión para impedir que la corriente se conecte accidentalmente.
AZ
B
NA
NE
NE
NE
T1T1
B
R
B
B
R
B
AM
AM
B
B
NE
NE
NE
NE
BLDC
POWER BOARD
M
M
M
M
NE NE
B
M
M
B
R B
B
R
R B
B
R
MODELO DE CAMPANA CON 4 LÁMPARAS LED
3
2
1
3
2
1
21
21
2121
2121 2121
REF: 70120 REV. B
5
2
3
4
J1
1
5
2
3
4
1
3
J7
2
3
J7
2
1
3
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
5
2
3
4
1
3
2
1
+
-
~
~
+
-
~
~
J6
1
2
3
4
5
1
2
3
4
5
5
4
3
2
1
1
2
3
4
5
1
2
3
4
BLDC1 BLDC2
HALL_1 HALL_2
LL
NN
RF RECEIVER
HE0412E
B
Línea
Hilo neutro
Tierra
120 V AC
INTERRUPTOR PRINCIPAL
CÓDIGO DE COLORES
AM AMARILLO
AZ AZUL
B BLANCO
NA NARANJA
NE NEGRO
R ROJO
TARJETA DE POTENCIA
BLDC
POTENCIA CALIBRACIÓN
INTERFAZ DE RELÉ
PROTECCIÓN
TÉRMICA
BOTÓN DE
CALIBRACIÓN
Velocidad 4
Velocidad 3
Velocidad
2
Velocidad 1
Neutral
MOTOR
BAJA
MED. BAJA
MED. ALTA
ALTA
LÁMPARA
BAJA TENSIÓN CA
R
EF
TARJETA DE CONTROL
RECEPTOR DE RF
LÁMPARAS
LED
LÁMPARAS
LED
LÁMPARAS
LED
Serie CP57IQT de Best (ventilador doble)
57
NE
AM
M
M
G
ROJ
NE
NA
B
AZ
NE
NE
NE
NA
B
AZ
B
NA
B
AZ
1
2
2
1
B
NE
NE
B
V
NE
B
B
NE
B
ROUGH-IN PLATE
B
NE
B
NE
V
T2
NE 120
NA 120
AZ 88
P 60
ROS 45
AM 10
B 0
B 0
NE
NA
B
AZ
B
B
T3
NA 120
AZ 88
P 60
ROS 45
AM 10
B 0
B 0
NE 120
T1
NE 120
NA 120
AZ 88
P 60
ROS 45
AM 10
B 0
B 0
T1
NE
Fusible 8 A
2121
AM
NE
B
REF: 70121 REV-A
5
2
3
4
J1
1
5
2
3
4
J1
1
3
J7
2
3
J7
2
1
3
J7
2
1
Q1Q1
K4K4
K3K3
K2K2K1K1
+
-
~
~
+
-
~
~
+
-
~
~
+
-
~
~
MOTOR
LOW
MED LOW
MED HIGH
HIGH
LAMP
LOWVAC
REF
5
2
3
4
J1
1
3
J7
2
1
Q1
K4
K3
K2K1
+
-
~
~
+
-
~
~
MOTOR
J6
1
2
3
4
5
J6
1
2
3
4
5
ROJ B
B
ROJ
ROJ B
B
ROJ
2121
21212121
HE0402A
CÓDIGO DE COLORES
AM AMARILLO
AZ AZUL
B BLANCO
G GRIS
M MARR
ÓN
NA NARANJA
NE NEGRO
P PÚRPURA
ROJ ROJO
ROS ROSA
V VERDE
Línea
Hilo neutro
Tierra
120 V AC
MODELO DE CAMPANA
CON 4 LÁMPARAS GU10
BAJA
MED. BAJA
MED. ALTA
ALTA
LÁMPARA
BAJA TENSIÓN CA
R
EF
TARJETA DE CONTROL
RECEPTOR DE RF
LÁMPARAS
GU10
LÁMPARAS
GU10
LÁMPARAS
GU10
Serie CP57E de Best
23. DIAGRAMAS ELÉCTRICOS (CONTINUACIÓN)
ADVERTENCIA
!
Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal competente con arreglo a los códigos y
normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero de servicio y bloquee los medios
de desconexión para impedir que la corriente se conecte accidentalmente.
58
SUSTITUCIÓN DE PIEZAS Y REPARACIÓN
Para que la unidad se conserve en
buen estado, debe usar repuestos
genuinos de Broan-NuTone
únicamente. Estas piezas se han
diseñado especialmente para cada
unidad y se han fabricado conforme a
las normas de certificación aplicables
y un elevado nivel de seguridad. El
uso de repuestos de otros fabricantes
podría causar daños graves y
reducir radicalmente el desempeño
de la unidad, causando así fallas
prematuras. Broan-NuTone también
aconseja ponerse en contacto con
un taller de reparación homologado
por Broan-NuTone para todos los
repuestos y reparaciones.
24. PIEZAS
Series CP55IQ y CP57IQT de Best
* NO SE MUESTRAN.
HL0477
1
2
3
4
6
5
7
9
10
13
11
12
14
8
N.° N.° DE PIEZA DESCRIPCIÓN
CANTIDAD
(ANCHURA DE GRUPO DE ALIMENTACIÓN)
36" 42" 48" 54" 60" 66"
1 SV08541 ADAPTADOR REDONDO DE 10” (PARA LA SERIE CP57IQT) 1 - 1111
2 SV08543 ADAPTADOR O DISPOSITIVO DE CIERRE REDONDO DE 8” (PARA LA SERIE CP55IQ) 1 1 ----
3 SV05869 LOGOTIPO DE BEST 111111
4
SV17871 R
IEL DE VERTIDO DE LA GRASA, 36” 1-----
SV17872 RIEL DE VERTIDO DE LA GRASA, 42” -1----
SV17873 RIEL DE VERTIDO DE LA GRASA, 48” - - 1 - - -
SV17874 RIEL DE VERTIDO DE LA GRASA, 54” - - - 1 - -
SV17875 R
IEL DE VERTIDO DE LA GRASA, 60” - - - - 1 -
SV17876 R
IEL DE VERTIDO DE LA GRASA, 66” -----1
5 SV20817 BOTÓN DE CALIBRACIÓN 111111
6 S97018985
VENTILADOR BLDC (PARA LA SERIE CP55IQ) 1 1 ----
VENTILADOR BLDC (PARA LA SERIE CP57IQT) 2 - 2222
7 SV05917 P
ORTALÁMPARAS GU10 222444
8 SV99271689 BOMBILLAS LED, TIPO GU10, GRIS (PAR ) 111222
9 SV61691 RELLENO DE FILTRO (PA R) -1---1
10
SV61639 FILTRO CON MALLA + MANIJA 8,84" X 9,80" X 1" 14531-
SV61640 FILTRO CON MALLA + MANIJA 11,84" X 9,80" X 1" 2 - - 2 4 5
11 SV21411 PLACA DE CIRCUITOS IMPRESOS PARA CONTROL DEL VENTILADOR INTERNO 111111
12 SV20816 P
LACA DE CIRCUITOS IMPRESOS PARA EL CONTROL REMOTO 111111
13
SV21416 A
CTIVADOR ELECTRÓNICO (PARA LA SERIE CP55IQ) 1 1 ----
SV20818 ACTIVADOR ELECTRÓNICO (PARA LA SERIE CP57IQT) 1 - 1111
14 SV08548 INTERRUPTOR OSCILANTE, NEGRO 111111
* SV21418 A
RNÉS ELÉCTRICO (PARA LA SERIE CP55IQ) 1 1 ----
* SV20824 A
RNÉS ELÉCTRICO (PARA LA SERIE CP57IQT) 1 - 1111
* SV09022 TRANSFORMADOR 120 V. C.A., 9 V. C.C. 111111
* SV08542 DISPOSITIVO DE CIERRE VERTICAL, REDONDO, EN LÍNEA DE 10” (PARA LA SERIE CP57IQT) 1 - 1111
* SV21422 GUÍA DE INSTALACIÓN 111111
* SV08545
BOLSA DE PIEZAS: 2 CONECTADORES DE HILOS, 1 ABRAZADERA DE HILOS, 4 TORNILLOS N.° 8 X 3/8”,
9 TORNILLOS CROMADOS N.° 8 DE 1/2”, 10 TORNILLOS MECÁNICOS N.° 8-32 X 1/4”
111111
59
24. PIEZAS (CONTINUACIÓN)
Serie CP57E de Best
* NO SE MUESTRAN.
SUSTITUCIÓN DE PIEZAS Y REPARACIÓN
Para que la unidad se conserve en
buen estado, debe usar repuestos
genuinos de Broan-NuTone
únicamente. Estas piezas se han
diseñado especialmente para cada
unidad y se han fabricado conforme a
las normas de certificación aplicables
y un elevado nivel de seguridad. El
uso de repuestos de otros fabricantes
podría causar daños graves y
reducir radicalmente el desempeño
de la unidad, causando así fallas
prematuras. Broan-NuTone también
aconseja ponerse en contacto con
un taller de reparación homologado
por Broan-NuTone para todos los
repuestos y reparaciones.
HL0478
1
3
4
7
8
9
10
2
6
5
N.° N.° DE PIEZA DESCRIPCIÓN
CANTIDAD (ANCHURA DEL
GRUPO DE ALIMENTACIÓN)
36" 48" 60"
1 SV05869 LOGOTIPO DE BEST 111
2
SV17871 RIEL DE VERTIDO DE LA GRASA, 36” 1 - -
SV17873 RIEL DE VERTIDO DE LA GRASA, 48” - 1 -
SV17875 R
IEL DE VERTIDO DE LA GRASA, 60” - - 1
3 SV61659 AUTOTRANSFORMADOR Y FUSIBLE (SOPORTE METÁLICO INCLUIDO) 111
4 SV05917 PORTALÁMPARAS GU10 1 1 2
5 SV99271689 BOMBILLAS LED, TIPO GU10, GRIS (PAR ) 224
6
SV61639 FILTRO CON MALLA + MANIJA 8,84" X 9,80" X 1" 1 5 1
SV61640 FILTRO CON MALLA + MANIJA 11,84" X 9,80" X 1" 2 - 4
7 SV21412 PLACA DE CIRCUITOS IMPRESOS PARA CONTROL DEL VENTILADOR EXTERNO 111
8 SV20816 PLACA DE CIRCUITOS IMPRESOS PARA EL CONTROL REMOTO 111
9 SV13923 CONECTADOR HEMBRA 111
10 SV13924 C
ONECTADOR MACHO 111
* SV20825 ARNÉS ELÉCTRICO (PARA LA SERIE CP57E) 1 1 1
* SV21422 GUÍA DE INSTALACIÓN 111
* SV08545
BOLSA DE PIEZAS: 2 CONECTADORES DE HILOS, 1 ABRAZADERA DE HILOS, 4 TORNILLOS N.° 8 X 3/8”,
9 TORNILLOS CROMADOS N.° 8 DE 1/2”, 10 TORNILLOS MECÁNICOS N.° 8-32 X 1/4”
111
60
25. GARANTÍA
Garantía limitada DE CINCO AÑOS PARA PRODUCTOS
BEST
®
Periodo de garantía y exclusiones: Broan-NuTone LLC (la «Compañía») garantiza al consumidor quien compra su producto («Usted») que el producto (el «Producto») será
libre de defectos importantes de fabricación y de materiales por una duración de cinco (5) años a partir de la fecha de compra (o por una duración más larga si la ley aplicable
lo exige) o un periodo de dos (2) años a partir de la fecha de prestación de un servicio sobre el Producto.
El periodo de garantía limitada para las piezas de repuesto proporcionadas por la Compañía y los Productos reparados o reemplazados bajo esta garantía limitada será el
resto del periodo de garantía original (o un periodo más largo si la ley aplicable lo exige).
ESTA GARANTÍA EXCLUYE LOS ARRANCADORES DE LÁMPARAS FLUORESCENTES, LOS TUBOS, LAS BOMBILLAS, LOS FUSIBLES, LOS FILTROS, LOS CONDUCTOS,
LAS TAPAS PARA TECHO, LAS TAPAS PARA PARED Y LOS OTROS ACCESORIOS PARA CONDUCTOS. También excluye: a) el mantenimiento normal, b) el uso y desgaste
normales, c) los productos y las piezas que han sido objeto de un uso indebido, anormal o negligente, un maltrato, un accidente, un mantenimiento, almacenamiento o
reparación inadecuados (excepto en caso de reparación por la Compañía), d) los daños causados por una instalación inadecuada, o por una instalación o un uso contrario
a las recomendaciones o instrucciones, e) los daños causados por el contacto con el aire salino, f) los daños que ocurran durante el transporte, g) el desgaste normal del
acabado, h) los Productos que son objeto de un uso comercial o no residencial, i) los daños causados por el fuego, una inundación u otro desastre natural o j) los Productos
a los cuales se les haya alterado, desfigurado o removido el número de serie. Esta garantía solo cubre los Productos vendidos a consumidores de Norteamérica.
Esta garantía substituye todas las garantías anteriores y, sin perjuicio de la ley aplicable, no se puede transferir por el comprador original.
Ninguna otra garantía: Esta garantía limitada enuncia la única obligación de la Compañía y el único recurso que tiene Usted en cuanto a los Productos defectuosos.
Las garantías enunciadas arriba son exclusivas y se anteponen a todas las otras garantías y condiciones, ya sean expresas o implícitas. EN LA MEDIDA MÁXIMA EN
QUE LO PERMITA LA LEY APLICABLE, LA COMPAÑÍA RENUNCIA A TODAS LAS OTRAS GARANTÍAS Y CONDICIONES EXPRESAS O IMPLÍCITAS POR LA LEY Y LAS
EXCLUYE, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIALIZACIÓN Y LAS DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR. En la medida en que la ley
aplicable prohíba la exclusión de las garantías o condiciones implícitas, la duración de cualquier garantía o condición implícita aplicable se limita al periodo indicado para la
garantía expresa mencionada arriba. Ciertas jurisdicciones (incluyendo a veces la provincia de Quebec o ciertos estados de los Estados Unidos) prohíben la restricción de
la duración de las garantías implícitas, así que la restricción mencionada arriba podría no aplicarse a Usted. Las descripciones orales o escritas del Producto tienen como
único propósito identificar al Producto y no se deben interpretar como una garantía expresa.
Cuando sea posible, cada disposición de esta garantía limitada se debe interpretar de manera que tenga plena validez y efectos legales bajo la ley aplicable, pero en el caso
de que se declare prohibida o nula una disposición, ésta será nula solo en la medida en que lo prevea esta prohibición o nulidad, sin efecto para los otros elementos de esta
disposición o las otras disposiciones de esta garantía limitada.
Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, según su criterio, proporcionará piezas de repuesto o servicios de reparación o reemplazo sin cargo
alguno para cualquier Producto o pieza de Producto, en la medida en que la Compañía constata a) que esta garantía cubre este Producto o esta pieza bajo un uso y mantenimiento
normales y b) que la garantía queda incumplida. La Compañía le enviará el Producto reparado, el producto de reemplazo o las piezas de repuesto sin cargo alguno.
Usted tendrá que pagar todos los costos de desinstalación, reinstalación y envío así como los otros cargos de transporte relacionados con el envío del Producto o la pieza
a la Compañía. Si Usted debe enviar el Producto o la pieza a la Compañía, conforme a las instrucciones de la misma, Usted tendrá que empaquetar el Producto o la pieza
correctamente; la Compañía no es responsable de los daños que ocurran durante el transporte. La Compañía se reserva el derecho de utilizar Productos o piezas reacondicionados,
renovados, reparados o remanufacturados para la reparación o el reemplazo bajo esta garantía. Estos Productos y piezas serán comparables en cuanto a la función y el rendimiento
con el Producto o la pieza original y serán garantizados por la duración restante del periodo de garantía original (o por una duración más larga si la ley aplicable lo exige).
La Compañía se reserva el derecho, según su exclusivo criterio, de reembolsar el monto que Usted haya realmente pagado por el Producto. Si el Producto o la pieza ya no
está disponible, la Compañía puede, según su exclusivo criterio, reemplazarlo con un producto similar de valor igual o superior. Esto constituye su único y exclusivo recurso
en caso de incumplimiento de esta garantía limitada.
Exclusión de los daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE PROPORCIONAR PIEZAS DE REPUESTO O DE REPARAR O REEMPLAZAR EL PRODUCTO, SEGÚN SU CRITERIO,
ES EL ÚNICO Y EXCLUSIVO RECURSO QUE TIENE USTED BAJO ESTA GARANTÍA LIMITADA Y LA ÚNICA OBLIGACIÓN DE LA COMPAÑÍA. ÉSTA NO SERÁ RESPONSABLE DE LOS
DAÑOS INCIDENTALES, INDIRECTOS, CONSECUENTES O ESPECIALES CAUSADOS DIRECTAMENTE O INDIRECTAMENTE POR EL PRODUCTO, SU USO O SU RENDIMIENTO.
Puesto que ciertas jurisdicciones prohíben la exclusión o restricción de los daños incidentales o consecuentes, la exclusión o restricción mencionada arriba podría no aplicarse
a Usted. Esta garantía le otorga derechos legales específicos, y Usted también podría tener otros derechos, los cuales pueden ser diferentes según la jurisdicción. Las renuncias,
exclusiones y restricciones de responsabilidad bajo esta garantía no se aplican en la medida en que lo prohíba la ley aplicable. Esta garantía solo cubre el reemplazo o la reparación
de las piezas o los Productos defectuosos al sitio de negocio principal de la Compañía; los gastos de viaje y estancia relacionados con los servicios de campo están excluidos.
Cualquier asistencia proporcionada u obtenida para Usted por la Compañía y que no está cubierta por las condiciones, restricciones o exclusiones de esta garantía limitada
no constituye una renuncia a estas condiciones, restricciones y exclusiones, y la prestación de dicha asistencia no prolongará o restablecerá la garantía.
La Compañía no le reembolsará los gastos que Usted haya hecho por la reparación o el reemplazo de un Producto defectuoso, excepto si Usted ha previamente recibido el
permiso escrito de la Compañía por ellos.
Cómo obtener el servicio de garantía: Para tener derecho al servicio de garantía, Usted debe a) informar la Compañía a la dirección o al número de teléfono escrito aquí abajo
dentro de siete (7) días después de que haya descubierto el defecto cubierto, b) dar el número de serie y los datos de identificación de la pieza y c) describir la naturaleza de
cualquier defecto del Producto o de la pieza. Cuando solicite el servicio de garantía, Usted tiene que presentar una prueba de la fecha de compra original. Si no puede proporcionar
una copia de la versión escrita original de la garantía limitada, las condiciones de la versión más reciente de la garantía limitada de la Compañía para su producto se aplicarán.
ESPECIFICACIONES DEL PRODUCTO
Todas las ilustraciones y las especificaciones en este catálogo están establecidas según la información que era la más reciente en el momento en cual fue producido.
Broan-NuTone LLC y BEST® se reservan el derecho de cambiar, en cualquier momento y sin previo aviso, los precios, colores, materiales, productos, especificaciones y
modelos y el lugar de fabricación, así como de parar la producción de un modelo o producto.
Best
Broan-NuTone, LLC: 926 W. State Street, Hartford, WI 53207 1 800 637-1453
Best®, 550, boul. Lemire, Drummondville (Québec), Canada (1 866 737-7770) www.bestrangehoods.com
