Best WPD38I42SB Pro Style 42" Stainless Steel Outdoor Hood User Manual

WPD38I SERIES

HB0113

INSTALLATION INSTRUCTIONS

INTENDED FOR DOMESTIC COOKING ONLY

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

HOMEOWNER: USE AND CARE INFORMATION ON PAGE 9.

READ AND SAVE THESE INSTRUCTIONS

SV20569 rev. 05

! !

BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770

To register your product online or for additional information visit www.BestRangeHoods.com

SUITALE FOR USE IN DAMP LOCATIONS WHEN INSTALLED IN A

GFCI PROTECTED BRANCH-CIRCUIT.

INTENDED FOR OUTDOOR COVERED PATIO OR LANAI AREA.

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.

If you have questions, contact the manufacturer at the address

or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock service disconnecting means to prevent

power from being switched on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by

qualified personnel in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhausting

of gases through the flue (chimney) of fuel burning equipment

to prevent backdrafting. Follow the heating equipment

manufacturer’s guidelines and safety standards such as

those published by the National Fire Protection Association

(NFPA) and the American Society for Heating, Refrigeration

and Air Conditioning Engineers (ASHRAE) and the local code

authorities.

5. When cutting or drilling into wall or ceiling, do not damage

electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any additional solid-state speed

control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded and protected by a GFCI.

10. Suitable for use in damp locations only when installed in a

GFCI PROTECTED branch-circuit.

11. This unit is not designed to be used with a charcoal grill.

12. When applicable local regulations comprise more

restrictive installation and/or certification requirements,

the aforementioned requirements prevail on those of this

document and the installer agrees to conform to these at his

own expense.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high settings. Boilovers

cause smoking and greasy spillovers that may ignite. Heat oils

slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when

flambeing food (i.e.: Crêpes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be allowed

to accumulate on fan, filters or in exhaust ducts.

d) Use proper pan size. Always use cookware appropriate for the

size of the surface element.

1. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced

impellers, keep drywall spray, construction dust, etc. off power

unit.

3. Your hood motor has a thermal overload which will

automatically shut off the motor if it becomes overheated. The

motor will restart when it cools down. If the motor continues to

shut off and restart, have the hood serviced.

4. For best capture of cooking impurities, the bottom of the hood

must be located at a distance of 36" above cooking surface.

5. Two installers are recommended because of the large size and

weight of this hood.

6. To reduce the risk of fire and to properly exhaust air, be sure to

duct air outside — Do not exhaust air into spaces within walls

or ceiling or into attics, crawl space or garage.

7. This product is equipped with a thermostat which may start

blower automatically. To reduce the risk of injury and to prevent

power from being switched on accidentally, switch power off at

service panel and lock or tag service panel.

8. Please read specification label on product for further

information and requirements.

WARNING

CAUTION

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE

THE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT

BURNS. IF THE FLAMES DO NOT GO OUT IMMEDIATELY,

EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN — You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels —

This could cause a violent steam explosion.

4. Use an extinguisher ONLY if:

A. You own a Class ABC extinguisher and you know how to

operate it.

B. The fire is small and contained in the area where it started.

C. The fire department has been called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

WARNING

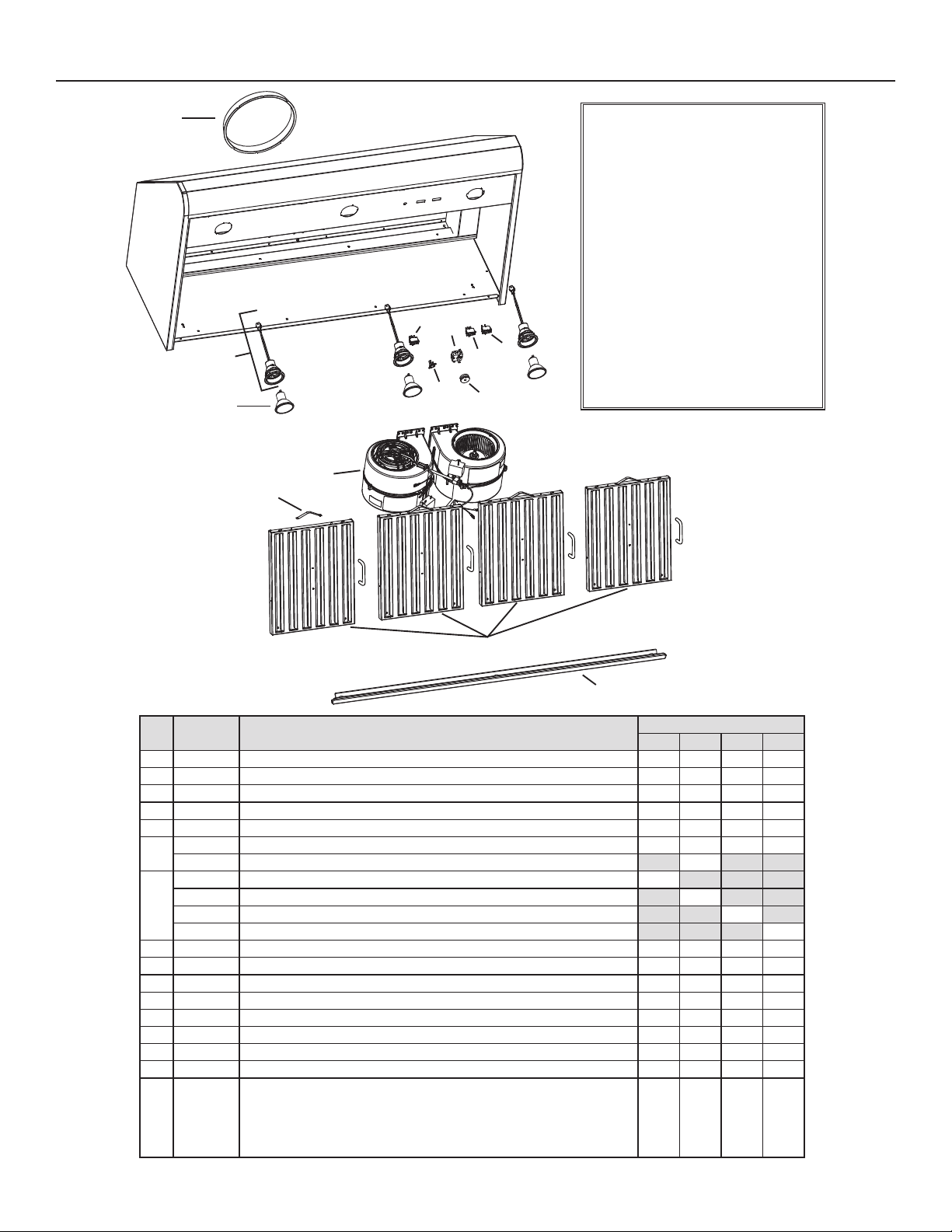

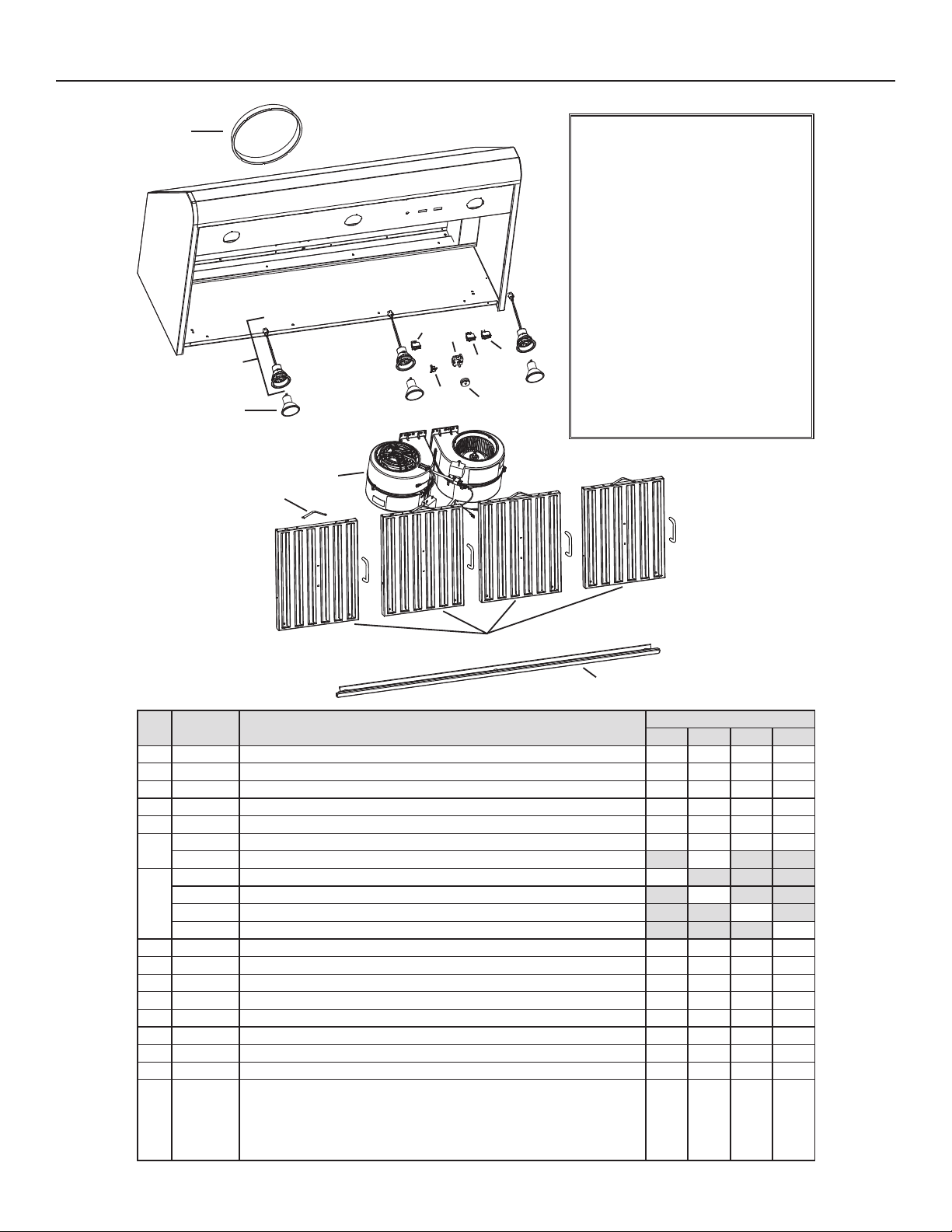

- WPD38I SERIES RANGE HOOD SYSTEM -

HL0184

MODEL 437

(HIGH CAPACITY ROOF CAP)

MODEL 441

(10’’ ROUND WALL CAP)

ODEL 418

(10” ROUND

ADJUSTABLE ELBOW,

OPTIONAL)

MODEL 410

(10” ROUND DUCT

— 2 FT. SECTIONS)

OPTIONAL

DECORATIVE FLUE

AEWPD SERIES

OPTIONAL

WALL EXTENSION

AWWPD SERIES

10” ROUND ADAPTER

(INCLUDED)

OPTIONAL BACKSPLASH

(ABWPD SERIES)

(STAINLESS STEEL WALL COVERING

WITH

WARMING SHELVES)

36”, 42”

OR 48” WIDTHS

DUAL BLOWER

(INCLUDED)

WPD38I SERIES

RANGE HOOD

Plan where and how the ductwork will be installed.

A straight, short duct run will allow the hood to perform most efficiently.

Install proper-sized ductwork, elbows and roof or wall cap. Connect metal ductwork to cap and

work back towards the hood location. Use 2" metal foil duct tape to seal duct joints.

Run 3-wire power supply cable to installation location.

For best capture of cooking impurities, the bottom of the hood must be located at a

distance of 36" above cooking surface.

1. INSTALL DUCTWORK AND ELECTRICAL WIRING

CAUTION

This range hood is intended for outdoor covered patio or lanai area. As with all electric appliances, this unit must

be protected from the effects of weather.

WARNING

This range hood is not designed for use with a charcoal grill.

WARNING

The power cable must be a GFCI protected branch circuit.

18"

WALL CAP

36" MINIMUM ABOVE

COOKING

SURFACE

16" TO

TOP

OF WOOD

MOUNTING

STRIP

OPTIONAL DECORATIVE

FLUE

OR SOFFIT

HH0181A

ROOF CAP

10" ROUND DUCT

10" ROUND ELBOW

10" ROUND

ADAPTER

2. PREPARE INSTALLATION

WARNING

When performing installation, servicing or cleaning the unit, it is recommended to wear safety glasses and gloves.

NOTE: Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the manufacturer.

Make sure that the following items are included:

- Range hood

- Wood strip (attached to back of hood)

- Installation manual

- Accessories including:

• Baffle filter with handles: 3 for 36'' width hood, 4 for 42'' and 48'' width hoods and 5 for 60'' width hood

• Shielded halogen bulbs (120 V, 50 W, MR16 with GU10 base) (2 for 36" and 42" width hoods, 3 for 48" and 60" width hoods)

• 10'' round adapter (taped inside the hood)

• Bag of parts: 3 waterproof wire connectors, 2 no. 8 x 5/8" screws, 6 no. 10 x 2" hex head screws, 4 no. 10 x 2" flat head screws,

2 wall anchors, 2 washers 3/16" ID x 3/4" OD

Included in parts bag, but not to be used (please discard): 2 wire clamps LP16-AP, 2 no. 8 x 3/8" zinc-plated screws,

8 no. 8 x 3/8" stainless steel screws, 4 stainless steel 10-32 locknuts, 4 washers 3/16'' ID x 3/4'' OD

Parts sold separately:

- ABWPD Series Backsplash, 36", 42" or 48" width (optional)

- AEWPD Series Decorative Flue, to be installed over the hood (optional)

- AWWPD Series Wall extension, 36", 42", 48" or 60" width (optional)

- Transitions, duct, elbows, dampers, wall and roof caps.

Refer to page 3 for a complete list of venting options and model numbers.

NOTE: During installation, protect countertop and/or cooktop.

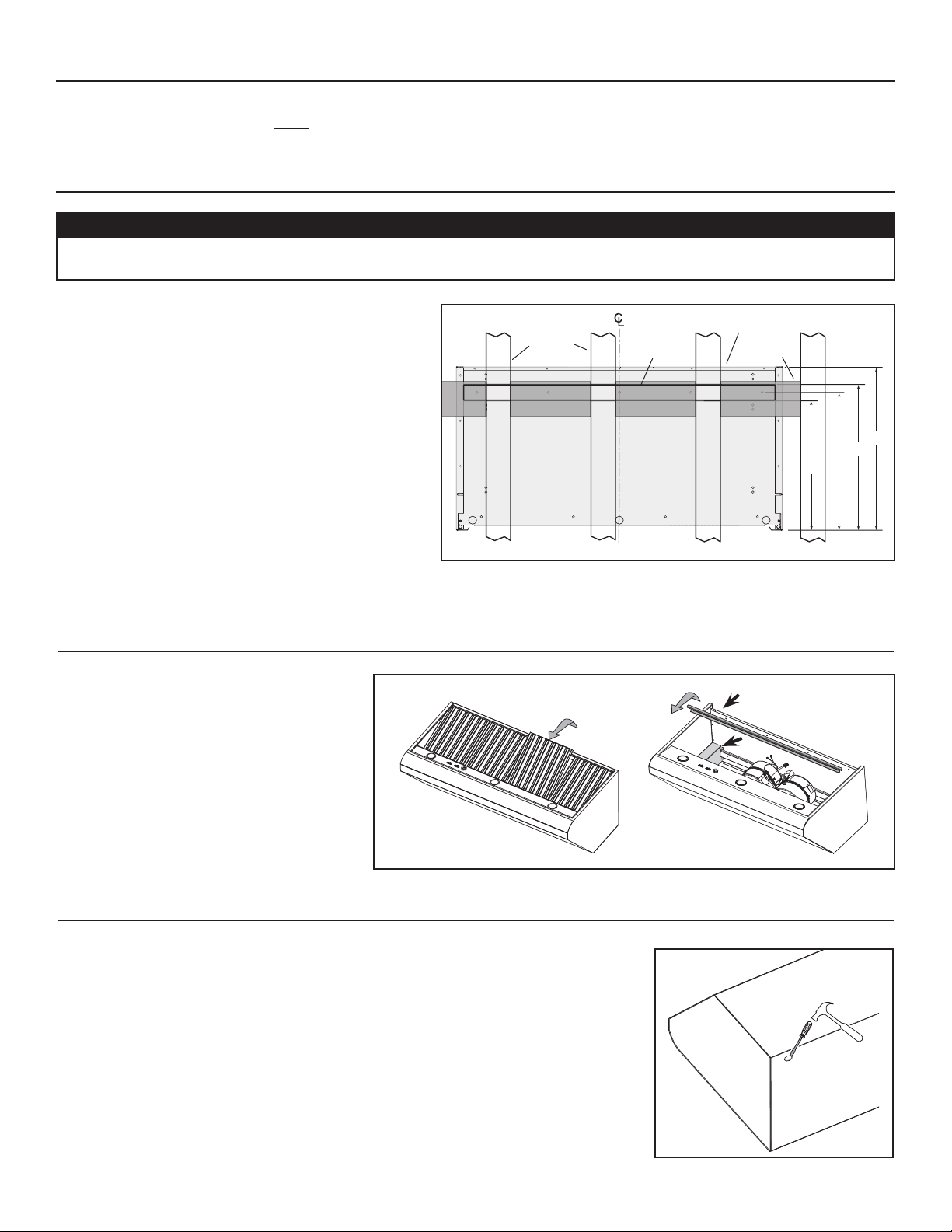

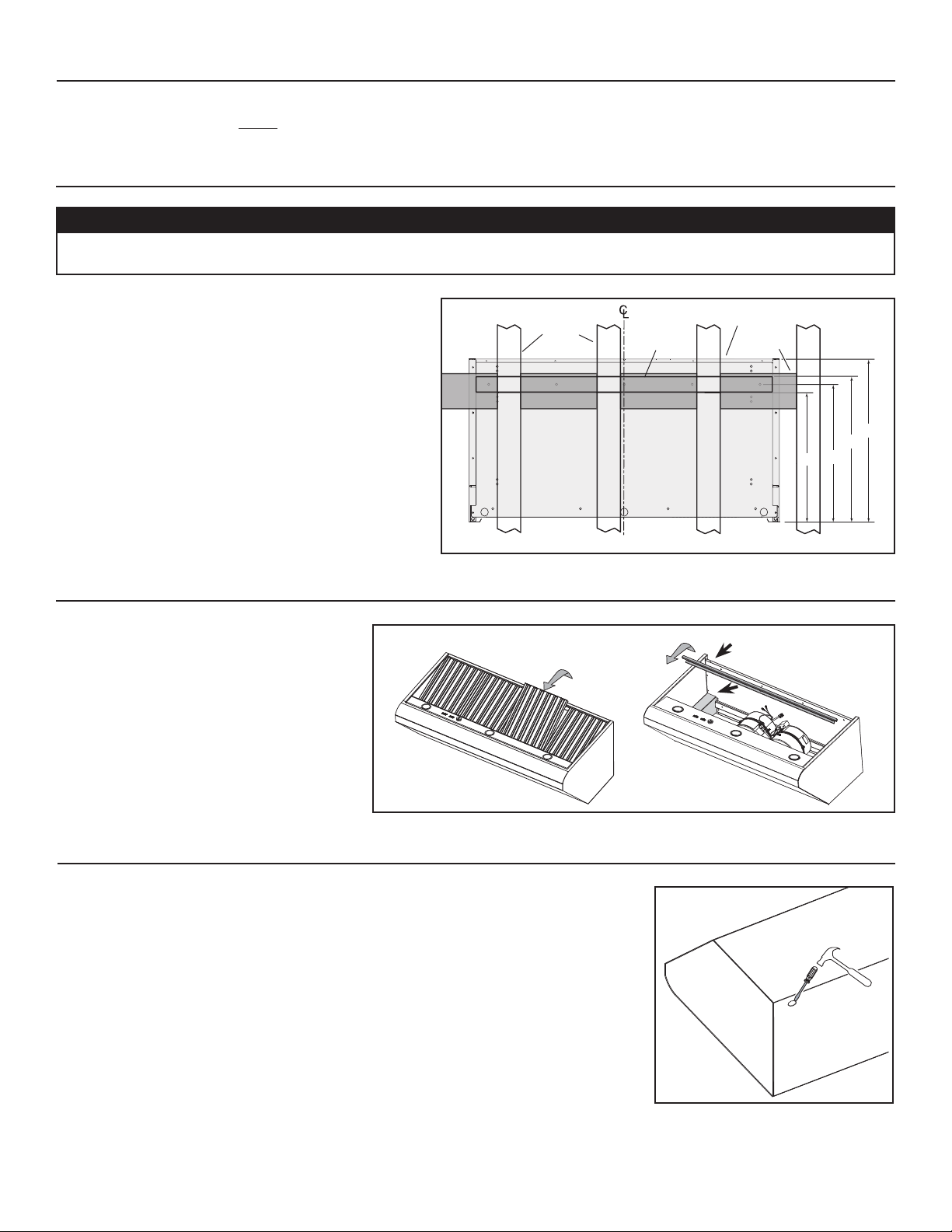

4. INSTALL WOOD MOUNTING STRIP

1. Proper structural support is required to accommodate

the weight of the hood. Construct the wall framing using

minimum 2" x 4" lumbers.

2. Mark the center location of the hood.

3. Measure and mark a level line on wall above cooktop

location for the wood mounting strip (see illustration on

page 4). Install 2" x 4" blockings between wall studs where

mounting strip will be installed. Refer to illustration at right.

4. Remove wood mounting strip from back of hood.

5. Position the wood mounting strip on the wall and secure to

the wall studs and blockings using 4 no. 10 x 2" flat head

screws (included in parts bag).

CAUTION

Due to the weight of this hood, ensure that the wood strip is attached to all of the available wall studs and blocking;

not into the wall alone.

HD0482A

Existing

Wall Studs

2" x 4"

Blocking

Back of Hood

Wood Mounting

Strip

14¼"

⁄

16"

18"

5. REMOVE BAFFLE FILTERS, GREASE DRIP RAIL AND ELECTRICAL COMPARTMENT COVER

HD1022

A. Remove tape on filters.

Remove filters from hood and set aside.

NOTE: It is recommended to start with the

center one(s).

B. Remove tape on grease drip rail (1).

Lift out grease drip rail and set aside.

Remove electrical compartment cover (2).

6. REMOVE KNOCKOUT OPENING

HR0072

Punch out the electrical knockout hole on the back of the hood. Install the wire clamp (included

in parts bag).

3. INSTALL BACKSPLASH (OPTIONAL)

ABWPD Series (for 36", 42" and 48" widths range hoods only)

Backsplash must be installed before the hood shell and wall extension (if needed) because the hood shell (and wall extension) covers the

backsplash top mounting screws (see instructions packed with backsplash).

8. INSTALL WALL EXTENSION (OPTIONAL)

AWWPD Series

Wall extension must be installed before the hood (see instructions packed with wall extension).

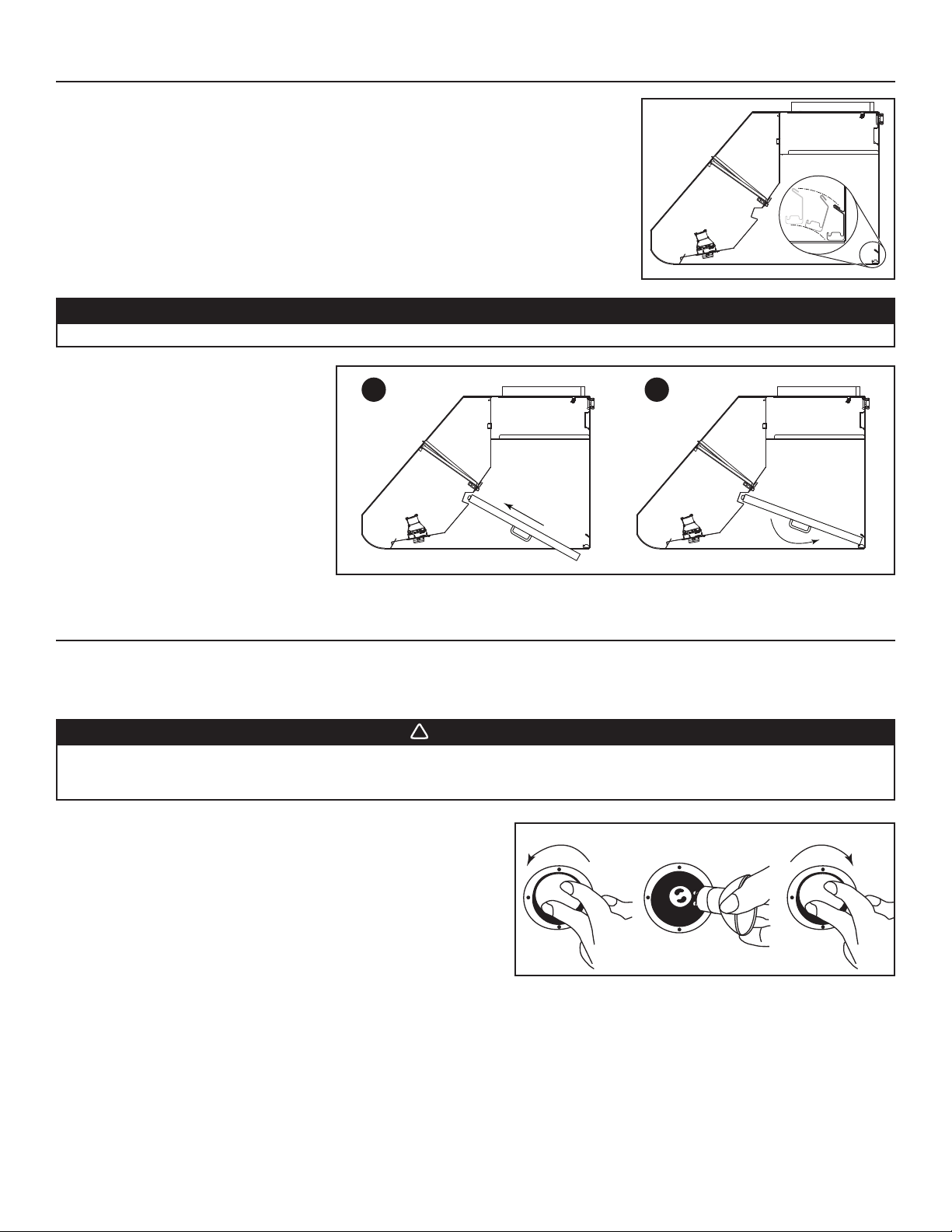

9. INSTALL HOOD

CAUTION

• Although not recommended, if blowers need to be removed, reinstall them using 10-32 locknuts included in parts bag

(maximum torque of 20 lb).

• Hold the hood until it is completely secured to the wood mounting strip.

HD0463

OUNTING

SCREW

LOCATIONS

ALL

ANCHOR

LOCATIONS

Insert the house wiring in the hood through the wire clamp (previously installed

in step 6) and tighten the wire clamp to secure the wiring.

Rest the back cavity of the hood on the wood mounting strip.

Attach 10” round duct to adapter.

Secure the hood to wood mounting strip using 4 no. 10 x 2’’ hex head screws

(for 36’’ width hood) or 6 screws (for 42’,’ 48’’ and 60’’ width hoods) at locations

shown at right. Drill two 3/16’’ diameter holes into the wall for wall anchors

through the existing holes in the lower back of the hood at locations shown

at right. Then, install both wall anchors with both no. 8 x 5/8’’ screws and both

washers provided.

10. INSTALL DECORATIVE FLUE (OPTIONAL)

AEWPD Series

Refer to the instructions included with the optional decorative flue.

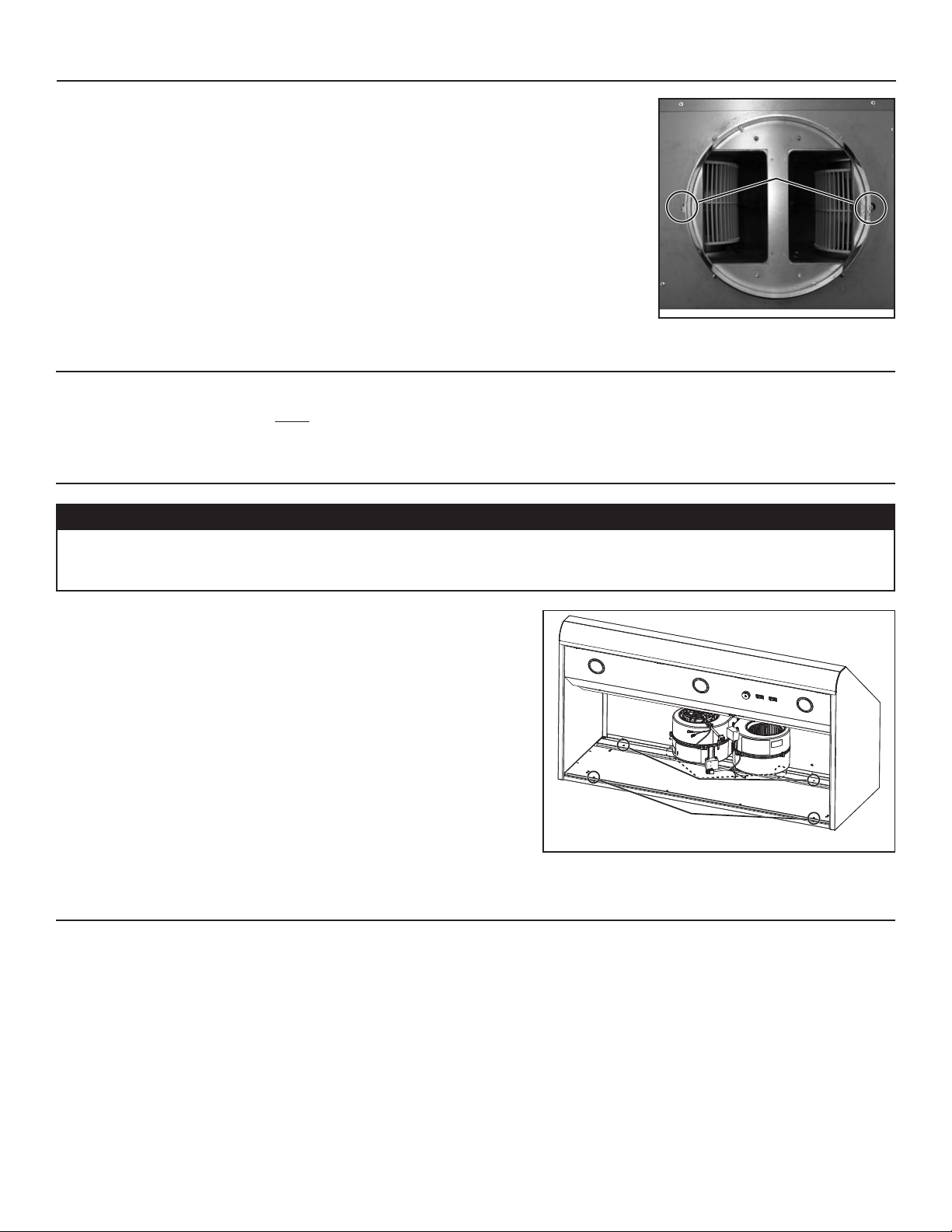

7. INSTALL ADAPTER

HJ0069

MOUNTING SCREW LOCATIONS

Remove adapter from inside hood.

Using both no. 8 x 3/8” zinc-plated screws from parts bag, assemble the adapter on the top of the

hood.

Seal all joints with metal foil duct tape to eliminate air leaks.

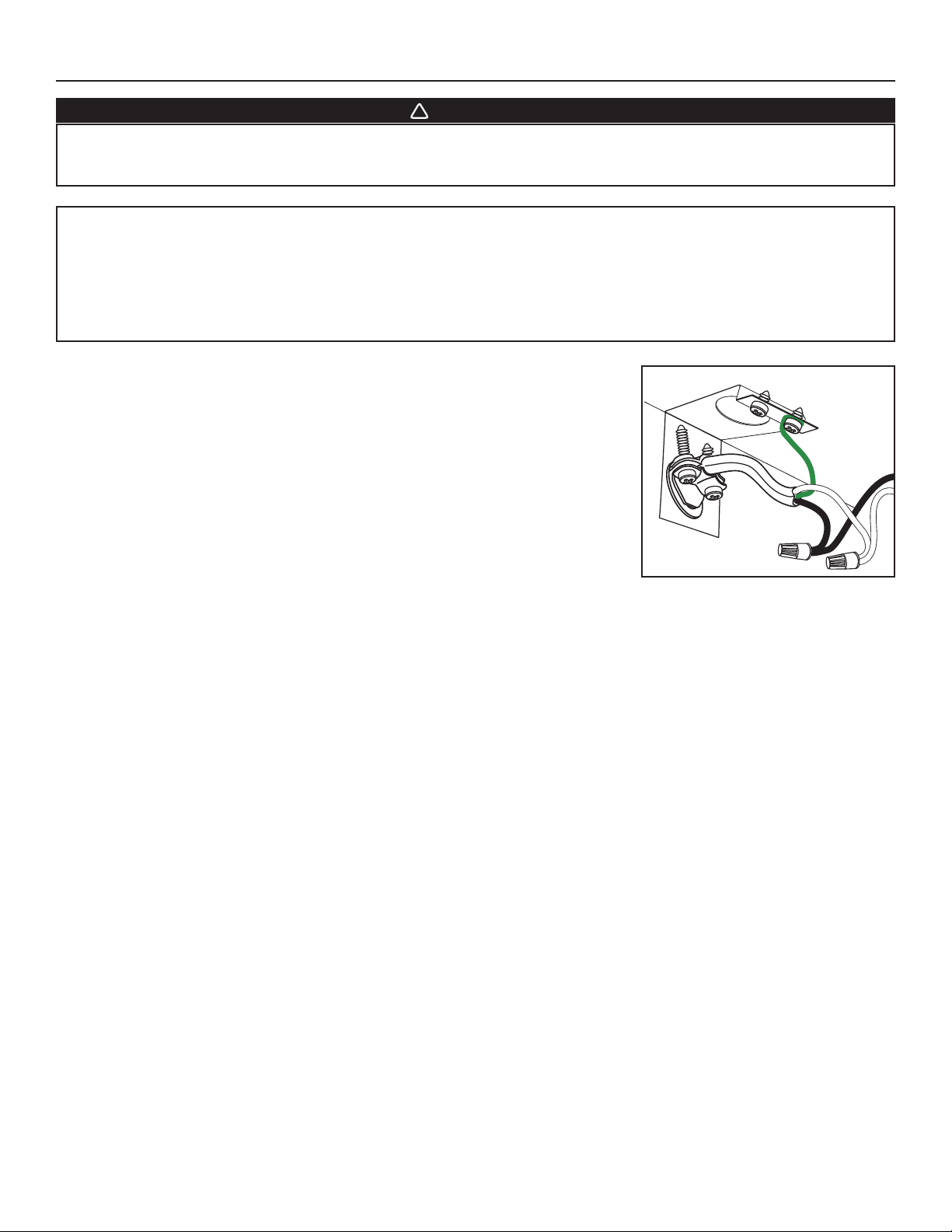

11. CONNECT WIRING

WARNING

Risk of electric shock. Electrical wiring must be done by qualified personnel in accordance with all applicable

codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting

means to prevent power to be switched on accidentally.

WATERPROOF WIRE CONNECTORS INSTRUCTIONS:

1. Strip wires 3/8".

2. Align frayed strands or conductors.

3. Do not pre-twist. Place stripped wires together with ends even, but lead smaller stranded wires slightly ahead of larger solid or

stranded wire.

4. Twist connector onto wires pushing firmly until hand-tight. DO NOT over torque.

5. When inserting wires into connectors, some sealant may leak out. Wipe off excess sealant in and around conductors. DO NOT REUSE.

HE0138

Connect cable into electrical compartment using provided waterproof wire connectors.

Connect BLACK to BLACK, WHITE to WHITE and GREEN or bare wire under GREEN ground

screw.

Reinstall electrical compartment cover.

12. REINSTALL GREASE DRIP RAIL AND BAFFLE FILTERS

HD0465

Reinstall grease drip rail. The illustration at right shows how to reinsert the grease drip rail into

the range hood.

CAUTION

Remove protective plastic film covering filters before installing them.

It is recommended to install side filters first

and finish with center one(s).

 Insert front end of the filter into the upper

channel of the hood.

 Raise the other end toward the inside of

hood and insert in the grease drip rail of

the hood.

HD0466

13. LIGHT BULBS REPLACEMENT

1. To remove bulbs, gently push upwards and turn counterclockwise to

disengage bulb leads from their grooves.

NOTE: To ease removal of the bulbs, use a rubber dishwashing glove or

use suction cup tool available from Best. Contact Best Customer

Service at 1-800-558-1711 to order suction cup tool, part

no. S99526707.

2. Install the new bulbs by placing the bulb leads into their grooves in the

socket.

3. Gently push upwards and turn clockwise until secure.

WARNING

Do not touch lamps during or soon after operation. Burns may occur. In order to prevent the risk of personal injury,

only install shielded halogen lamps. Also, never install a cool beam, a dichroic lamp, a lamp not suitable for use in

recessed luminaires or identified for use in enclosed fixtures.

12 3

HO0199

This range hood requires shielded halogen bulbs (120 V, 50 W, MR16 with GU10 base) included (2 for 36" and 42" width hoods, 3 for 48"

and 60" width hoods.)

Do:

• Regularly wash with clean cloth or rag soaked with warm water

and mild soap or liquid dish detergent.

• Always clean in the direction of original polish lines.

• Always rinse well with clear water (2 or 3 times) after cleaning.

Wipe dry completely.

• You may also use a specialized household stainless steel

cleaner.

Don’t:

• Use any steel or stainless steel wool or any other scrapers to

remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction residues reach the

hood. During construction/renovation, cover the hood to make

sure no dust sticks to stainless steel surface.

Avoid when choosing a detergent:

- Any cleaners that contain bleach will attack stainless steel.

- Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

- Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc., are highly explosive and should never be

used close to a range.

15. OPERATION

BLOWER

The blower is operated using 2 controls.

Use the on/off rocker switch (2) to start and stop the blower. When turned ON, the switch turns

red and the blower operates at the speed set by the speed control knob (1).

Turn the speed control knob clockwise to increase blower speed – counterclockwise to decrease

speed.

COOKTOP LIGHTING (HALOGEN)

Use the on/off rocker switch (3) to turn the halogen lights ON or OFF.

HEAT SENTRY™

This hood is equipped with a Heat Sentry thermostat. This thermostat is a device that will turn

on the blower if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to the last selected speed.

2) If blower is already ON speed will remain the same.

When the temperature level drops to normal, the blower will return to its original setting.

1)B

LOWER SPEED CONTROL KNOB

2)ON/OFF BLOWER SWITCH

3)HALOGEN LIGHT SWITCH

HC0058

WARNING

The HEAT SENTRY can start the blower during a range top fire or other excessive heat situations even if the hood

is turned off. In this case, it is impossible to turn the blower OFF using control panel switch. To stop the blower, do

it from the main electrical panel.

Hood cleaning

Stainless steel cleaning:

14. CARE

Baffle Filters

The baffle filters should be cleaned frequently. Use a warm detergent solution. Wash more often if your cooking style generates greater

grease like frying foods or wok cooking.

Remove baffle filters by pushing them towards the side of the hood and rotating filters downward. Baffle filters are dishwasher safe. Allow

filters to dry completely before reinstalling them in the hood.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the filter may occur if using phosphate detergent

or as a result of local water conditions—but this will not affect filter performance. This discoloration is not covered by the warranty.

Grease Drip Rail

The grease drip rail should be cleaned frequently. Lift it out from the hood and use a warm detergent solution. As for the baffle filters, wash

more often if your cooking style generates greater grease like frying foods or wok cooking. Allow grease drip rail to dry completely before

reinstalling it in the hood.

Blower Cleaning

Remove the filters in order to access the blowers. Vacuum blowers to clean. Do not immerse in water.

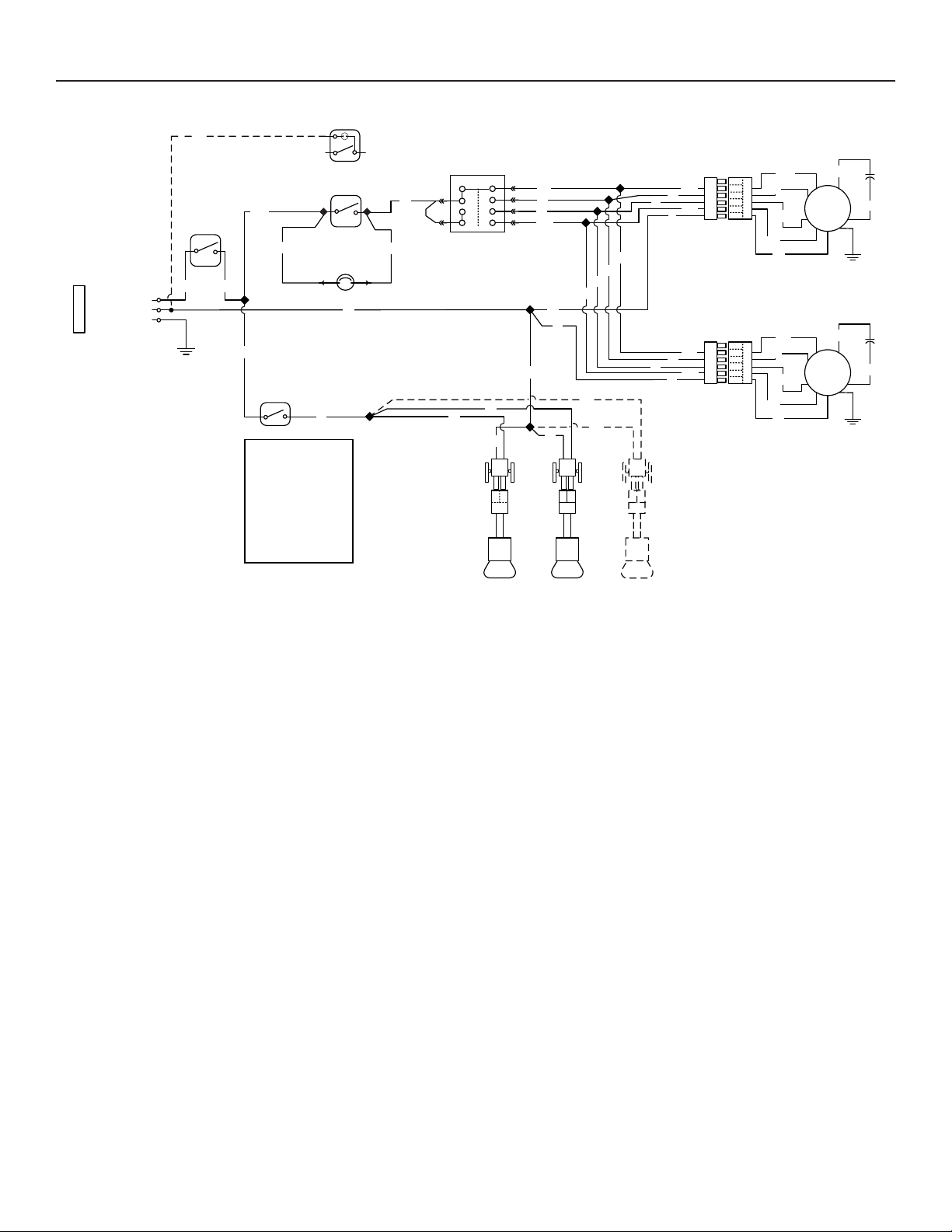

16. WIRING DIAGRAM

LINE

NEUTRAL

GROUND

120 VAC

LAMP

SWITCH

LAMP

COLOR CODE

HE0136A

BLK BLACK

BLU BLUE

BRN BROWN

GRY GREY

ORA ORANGE

RED RED

WHT WHITE

YEL YELLOW

WHT

YEL

BLK

BLK BLK

MAIN

SWITCH

FAN SWITCH

RED RED

HEAT SENTRY

THERMOSTAT

GRY

BLU

WHT

ORA

BLK

BLU

WHT

ORA

BLK

BLU

WHT

ORA

BLK

WHT

BLU

WHT

ORA

BLK

RED

GRY

BRN

BLU

WHT

ORA

BLK

BLU

WHT

ORA

BLK

RED

GRY

BRN

YEL

BLK

17. WARRANTY

FIVE-YEAR LIMITED WARRANTY FOR BEST

PRODUCTS

Warranty Period and Exclusions: Broan-NuTone, LLC (the “Company”) warrants to the consumer purchaser of its product (“you”) that the product (the

“Product”) will be free from material defects in the materials or its workmanship for a period of five (5) years from the date of original purchase (or such

longer period as may be required by applicable law) or a period of two (2) years from the date of service for any labor provided on the Product.

The limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced under this limited warranty shall

be the remainder of the original warranty period (or such longer period as may be required by applicable law).

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES AND BULBS, FUSES, FILTERS, DUCTS, ROOF CAPS, WALL CAPS

AND OTHER ACCESSORIES FOR DUCTING. This warranty does not cover (a) normal maintenance and service, (b) normal wear and tear, (c) any Products or

parts which have been subject to misuse, abuse, abnormal usage, negligence, accident, improper or insufficient maintenance, storage or repair (other than

repair by the Company), (d) damage caused by faulty installation, or installation or use contrary to recommendations or instructions, (f) damage caused by

exposure to salt air, (g) damage in transit, (h) natural wear of finish, (i) Products in commercial or nonresidential use, (j) damage caused by fire, flood or

other act of God, or (k) Products with altered, defaced or removed serial numbers. This warranty covers only Products sold to consumers in North America.

This warranty supersedes all prior warranties and, subject to applicable law, is not transferable from the original consumer purchaser.

No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective Products. The foregoing warranties

are exclusive and in lieu of any other warranties and conditions, express or implied. TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE

COMPANY DISCLAIMS AND EXCLUDES ALL OTHER EXPRESS WARRANTIES AND CONDITIONS, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES

AND CONDITIONS IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

To the extent that applicable law prohibits the exclusion of implied warranties or conditions, the duration of any applicable implied warranty or condition

is limited to the period specified for the express warranty above. Some jurisdictions (which may include the Province of Quebec or specific US states) do

not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is

for the sole purpose of identifying it and shall not be construed as an express warranty.

Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law, but if any

provision is held to be prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition or invalidity, without invalidating the

remainder of such provision or the other remaining provisions of the Limited Warranty.

Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without charge,

any Product or part thereof, to the extent the Company finds it to be covered by and in breach of this limited warranty under normal use and service. The

Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation

and shipping, insurance or other freight charges incurred in the shipment of the Product or part to the Company. If you must send the Product or part

to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not responsible for damage in transit. The

Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products or parts in the warranty repair or replacement

process. Such Products and parts will be comparable in function and performance to an original Product or part and warranted for the remainder of the

original warranty period (or such longer period as may be required by applicable law).

Company reserves the right, in its sole discretion, to refund the money actually paid by you for the Product. If the Product or component is no longer

available, replacement may be made with a similar product of equal or greater value, at Company’s sole discretion. This is your sole and exclusive remedy

for breach of this limited warranty.

Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR OR REPLACE, AT THE COMPANY’S OPTION,

SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S SOLE AND EXCLUSIVE OBLIGATION. THE

COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH

THE PRODUCT, ITS USE OR PERFORMANCE.

Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply

to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from jurisdiction to jurisdiction. The disclaimers,

exclusions, and limitations of liability under this warranty will not apply to the extent prohibited by applicable law.

This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost of field

service travel and living expenses.

Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver

of such terms, limitations or exclusions, nor will such assistance extend or revive the warranty. The Company will not reimburse you for any expenses

incurred by you in repairing or replacing any defective Product, except for those incurred with the Company’s prior written permission.

How to Obtain Warranty Service: To qualify for warranty service, you must (a) notify the Company at the address or telephone number stated below within

seven (7) days of discovering the covered defect, (b) give the model number and part identification and (c) describe the nature of any defect in the Product

or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot provide a copy of the original

written limited warranty, then the terms of the Company’s most current written limited warranty for your particular product will control.

PRODUCT SPECIFICATIONS

All illustrations and specifications in this catalog are based on the latest product information available at time of production. Broan-NuTone, LLC and

BEST® reserves the right to make changes at any time, without notice, in prices, colors, materials, equipment, specifications and models, place of

manufacture and to discontinue models or equipment.

Best

Broan-NuTone, LLC- 926 W. State Street, Hartford, WI 53207 1-800-637-1453

Best®, 550 Lemire Blvd., Drummondville, QC, Canada (1-866-737-7770) www.bestrangehoods.com

18. SERVICE PARTS

REPLACEMENT PARTS AND REPAIRS

In order to ensure your unit

remains in good working condition,

you must use Broan-NuTone

genuine replacement parts only.

Broan-NuTone genuine replacement

parts are specially designed for each

unit and are manufactured to comply

with all the applicable certification

standards and maintain a high

standard of safety. Any third party

replacement part used may cause

serious damage and drastically

reduce the performance level of your

unit, which will result in premature

failing. Broan-NuTone recommends

to contact a certified service depot

for all replacement parts and repairs.

KEY

NO.

ART NO.DESCRIPTION

QTY. (RANGE HOOD WIDTH)

36” 42” 48” 60”

1 SV08541 10” R

OUND ADAPTER 1111

2 SV16569 L

IGHT SOCKET AND TRIM ASSEMBLY 2233

3 SV05921 S

HIELDED HALOGEN BULB (120 V, 50 W, GU10 BASE) 2233

4 SV08582 B

LOWER 2222

5 SV08337 F

ILTER SPRING (SET OF 6) 1 1 1 1

SV60675 B

AFFLE FILTER 11.84” X 15.125” (SPRING AND HANDLE INCLUDED) 3245

SV60716 B

AFFLE FILTER 8.84” X 15.125” (SPRING AND HANDLE INCLUDED)2

SV60695 G

REASE RAIL 36” 1

SV64678 G

REASE RAIL 42” 1

SV60696 G

REASE RAIL 48” 1

SV60697 G

REASE RAIL 60” 1

8 SV02563 L

IGHT ROCKER SWITCH 1111

9 SV03503 B

LOWER ROCKER SWITCH 1111

10 SV08549 F

AN KNOB 1111

11 SV03435 H

EAT SENTRY™ THERMOSTAT 1111

12 SV21722 S

PEED CONTROL 1111

13 SV08548 M

AIN POWER SWITCH 1111

* SV05869 B

EST LOGO 1111

* SV20569 I

NSTALLATION GUIDE 1111

* SV04216

ARTS BAG: 3 WATERPROOF WIRE CONNECTORS, 2 NO. 8 X 5/8” SCREWS,

6 NO. 10 X 2” HEX. HEAD SCREWS, 4 NO. 10 X 2” FLAT HEAD SCREWS, 2 WALL

ANCHORS, 6 WASHERS 3/16” ID X 3/4” OD, 4 STAINLESS STEEL 10-32 LOCKNUTS,

2 WIRE CLAMPS LP16-AP, 2 NO. 8 X 3/8” ZINC-PLATED SCREWS, 8 NO. 8 X 3/8”

STAINLESS STEEL SCREWS

1111

* N

OT SHOWN.

HL0185

CONÇUE POUR USAGE DOMESTIQUE SEULEMENT

INSTALLATEUR : LAISSER CE GUIDE AU PROPRIÉTAIRE.

PROPRIÉTAIRE : DIRECTIVES D’UTILISATION ET D’ENTRETIEN EN PAGE 21.

LIRE ET CONSERVER CES DIRECTIVES

! !

SÉRIE WPD38I

BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770

Pour enregistrer votre produit en ligne ou pour obtenir plus d’information, consultez notre site www.BestRangeHoods.com

HB0113

GUIDE D’INSTALLATION

SV20569 rév. 05

CONVIENT À UNE INSTALLATION DANS DES LIEUX HUMIDES LORSQU'ELLE EST RACCORDÉE À UN

DISJONCTEUR DE FUITE À LA TERRE (DDFT).

CONÇUE POUR FONCTIONNER SUR UN PATIO COUVERT OU UNE VÉRANDA.

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,

D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,

SUIVEZ LES DIRECTIVES SUIVANTES :

1. N’utilisez cet appareil que de la façon prévue par le

manufacturier. Si vous avez des questions, contactez le

manufacturier à l’adresse ou au numéro de téléphone indiqués

dans la garantie.

2. Avant de réparer ou de nettoyer l’appareil, couper l’alimentation

électrique en verrouillant le panneau de distribution afin

d’éviter sa remise en marche accidentelle. Si le panneau de

distribution ne peut être verrouillé, y fixer un avertissement en

évidence, telle qu’une étiquette de couleur vive.

3. Les travaux d’installation et de raccordement électrique doivent

être effectués par une personne qualifiée, conformément

aux codes et aux standards de construction, incluant ceux

concernant la protection contre les incendies.

4. Une quantité d’air adéquate est requise afin d’assurer une

bonne combustion et l’évacuation des gaz par la cheminée

dans le cas des équipements alimentés au gaz afin de prévenir

les retours de cheminée. Conformez-vous aux instructions et

aux standards de sécurité des manufacturiers d’équipement de

chauffage, tel qu’ils sont publiés par la National Fire Protection

Association (NFPA) et l’American Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi

que les responsables des codes locaux.

5. Veillez à ne pas endommager le câblage électrique ou d’autres

équipements non apparents lors de la découpe ou du perçage

du mur ou du plafond.

6. Les ventilateurs avec conduits doivent toujours évacuer l’air

à l’extérieur.

7. Ne pas utiliser cet appareil avec une commande de vitesse à

semiconducteur additionnelle.

8. Afin de réduire les risques d’incendie, n’utilisez que des conduits

de métal.

9. Cet appareil doit être mis à la terre et protégé par un DDFT

(disjoncteur de fuite à la terre).

10. Convient à une utilisation dans des lieux humides seulement

lorsqu’elle est raccordée à un DISJONCTEUR DE FUITE À LA

TERRE (DDFT).

11. Cet appareil n’est pas conçu pour être utilisé avec un barbecue

au charbon de bois.

12. Lorsqu’une réglementation est en vigueur et qu’elle comporte

des exigences d’installation et/ou de certification plus

restrictives, lesdites exigences prévalent sur celles de ce

document et l’installateur entend s’y conformer à ses frais.

AFIN DE RÉDUIRE LES RISQUES DE FEU

DE CUISINIÈRE :

a) Ne jamais laisser les appareils de cuisson sans surveillance

lorsqu’ils sont réglés à feu vif. Les débordements engendrent

de la fumée et des déversements graisseux pouvant

s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

b) Mettez toujours la hotte en marche lorsque vous cuisinez à feu

vif ou que vous cuisinez des mets flambés (par ex. : crêpes

Suzette, cerises jubilé, steaks au poivre flambés).

c) Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne

laissez pas la graisse s’accumuler sur le ventilateur, les filtres

ou les conduits d’évacuation.

d) Utilisez le bon format de casserole. Servez-vous toujours de

casseroles et d’ustensiles appropriés à la dimension de la

surface chauffante.

1. Pour usage domestique seulement. Ne pas utiliser pour

évacuer des vapeurs ou des matières dangereuses

ou explosives.

2. Afin d’éviter tout dommage au moteur et de débalancer ou de

rendre bruyante la roue du moteur, garder votre appareil à l’abri

des poussières de gypse et de construction/rénovation, etc.

3. Le moteur de votre hotte possède une protection thermique

qui éteindra automatiquement le moteur s’il devient surchauffé.

Le moteur redémarrera automatiquement une fois refroidi. Si

le moteur continue à arrêter et à redémarrer, faites-le vérifier.

4. Pour une meilleure évacuation des odeurs de cuisson, le

bas de votre hotte doit être situé à une distance de 36 po

au-dessus de la surface de cuisson.

5. Deux installateurs sont recommandés lors de l’installation vu

la grande dimension et le poids de cet appareil.

6. Afin de réduire les risques d’incendie, assurez-vous d’évacuer

l’air à l’extérieur. Ne pas évacuer l’air dans des espaces

restreints comme l’intérieur des murs ou plafond ou dans le

grenier, faux plafond ou garage.

7. Cet appareil est équipé d’un thermostat pouvant faire démarrer

le ventilateur automatiquement. Afin de réduire le risque de

blessure, couper le courant à partir du panneau électrique

et le verrouiller ou apposer un avertissement sur le panneau afin

de prévenir que la hotte ne soit mise en marche accidentellement.

8. Veuillez consulter l’autocollant apposé à l’intérieur du produit

pour plus d’information ou autres exigences.

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN

FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES* :

1. Étouffez les flammes avec un couvercle hermétique, une tôle à

biscuits ou un plateau métallique et ensuite, éteindre le brûleur.

PRENEZ SOIN D’ÉVITER les brûlures. SI LES FLAMMES

NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES

LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES

DANS VOS MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une

serviette mouillée, cela pourrait occasionner une violente

explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous savez qu’il s’agit d’un extincteur de classe ABC et

que vous en connaissez le fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre le feu en ayant accès à une sortie

de secours.

*Tirées du Kitchen Fire Safety Tips publié par la NFPA.

- SYSTÈME DE HOTTE DE CUISINIÈRE SÉRIE WPD38I -

MODÈLE 418

(COUDE AJUSTABLE

DE 10 PO, ROND,

OPTIONNEL)

MODÈLE 410

(CONDUIT ROND DE 10 PO,

SECTIONS DE 2 PI)

ODÈLE 437

(CAPUCHON DE TOIT À HAUT RENDEMENT)

HL0184

MODÈLE 441

(CAPUCHON MURAL DE 10 PO ROND)

RALLONGE DE HOTTE

OPTIONNELLE

SÉRIE AWWPD

DOSSERET OPTIONNEL SÉRIE

ABWPD

ARGEUR DE 36 PO, 42 PO OU 48 PO

(RECOUVREMENT DE MUR EN ACIER

INOXYDABLE AVEC SUPPORT ASSIETTES)

VENTILATEUR

DOUBLE

(INCLUS)

HOTTE

SÉRIE WPD38I

ADAPTATEUR ROND DE 10 PO

(INCLUS)

CHEMINÉE DÉCORATIVE

OPTIONNELLE

SÉRIE AEWPD

Déterminer à quel endroit et comment les conduits seront installés.

Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement.

Installer des conduits de dimensions adéquates, des coudes et un capuchon de toit ou de mur.

Relier le conduit de métal au capuchon, puis acheminer le conduit jusqu’à l’emplacement de

votre hotte. Sceller les joints avec du ruban adhésif de métal de 2 po de largeur.

Acheminer un câble d’alimentation électrique à 3 conducteurs jusqu’à l’emplacement de la

hotte.

Pour une meilleure évacuation des odeurs de cuisson, le bas de la hotte doit être situé

à une distance de 36 po au-dessus de la surface de cuisson.

1. INSTALLER LES CONDUITS ET LE CÂBLAGE ÉLECTRIQUE

ATTENTION

Cette hotte est conçue pour être utilisée sur un patio couvert ou une véranda. Comme tous les électroménagers,

cet appareil doit être à l’abri des intempéries.

AVERTISSEMENT

Cette hotte n’est pas conçue pour être utilisée avec un barbecue au charbon de bois.

AVERTISSEMENT

Le fil d’alimentation électrique doit être raccordé à un disjoncteur de fuite à

la terre (DDFT).

18 PO

CAPUCHON

MURAL

MINIMUM DE 36 PO

AU-DESSUS DE LA

SURFACE DE CUISSON

DISTANCE DE

16 PO JUSQU’AU

DESSUS

DE LA

LISIÈRE

DE BOIS

CHEMINÉE DÉCORATIVE

OPTIONNELLE

OU SOFFITE

HH0181F

CAPUCHON DE TOIT

CONDUIT ROND DE 10 PO

COUDE ROND DE 10 PO

ADAPTATEUR

PO ROND

2. PRÉPARER L’INSTALLATION

AVERTISSEMENT

Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien et de la

réparation de cet appareil.

NOTE : Avant de commencer l'installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter

le manufacturier.

S’assurer que les articles suivants sont inclus :

- Hotte

- Lisière de bois (fixée au dos de la hotte)

- Guide d’installation

- Les accessoires incluant :

• Filtres à chicane avec poignées: 3 pour le modèle de 36 po de largeur, 4 pour les modèles de 42 po et de 48 po de largeur et

5 pour le modèle de 60 po de largeur

• Ampoules halogènes avec écran (120 V, 50 W max., MR16 à culot GU10) (2 pour les modèles de 36 po et de 42 po de largeur,

3 pour les modèles de 48 po et 60 po de largeur)

• Sac de pièces : 3 capuchons de connexion étanches, 2 vis n° 8 x 5/8 po, 6 vis à tête hexagonale n° 10 x 2 po, 4 vis à tête fraisée n° 10 x 2 po,

2 douilles à expansion, 2 rondelles de 3/16 po DI x 3/4 po DE

Inclus dans le sac de pièces, mais à ne pas utiliser (svp jeter) :

2 serre-fils LP16-AP, 2 vis n° 8 x 3/8 po plaquées zinc, 8 vis en acier inoxydable n° 8 x 3/8 po

4 contre-écrous 10-32 en acier inoxydable, 4 rondelles de 3/16 po DI x 3/4 po DE

Pièces vendues séparément :

- Dosseret de série ABWPD, 36 po, 42 po ou 48 po de largeur (optionnel)

- Cheminée décorative de série AEWPD, à être installée au-dessus de la hotte (optionnelle)

- Rallonge de hotte de série AWWPD, 36 po, 42 po, 48 po ou 60 po de largeur (optionnelle)

- Transitions, conduits, coudes, volets, capuchons mural ou de toit

Consulter la page 15 pour la liste complète des accessoires de ventilation et les numéros de modèle.

NOTE : Lors de l’installation, protéger la surface de cuisson et le comptoir de cuisine.

4. INSTALLER LA LISIÈRE DE BOIS

1. Une structure de soutien appropriée est nécessaire afin de

supporter adéquatement le poids de la hotte. Construire

la charpente du mur à l’aide de montants en 2 po x 4 po

minimum.

2. Marquer l’emplacement du centre de la hotte.

3. Mesurer et tracer une ligne droite au-dessus de la surface

de cuisson pour l’emplacement de la lisière de bois (voir

l'illustration en page 16). Installer des entretoises en

2 po x 4 po entre les montants où la lisière de bois sera

installée. Voir l’illustration ci-contre.

4. Retirer la lisière de bois de l’arrière de la hotte.

5. Placer la lisière de bois au mur et la fixer aux montants et

aux entretoises à l’aide de 4 vis n° 10 x 2 po à tête fraisée

(incluses dans le sac de pièces).

ATTENTION

En raison du poids élevé de cette hotte, s’assurer que la lisière de bois soit bien rattachée à tous les montants et

entretoises disponibles; ne pas visser la lisière de bois seulement au mur.

HD0482F

Montants

actuels

Entretoise

en 2 po x 4 po

Dos de la hotte

Lisière

de bois

⁄8 po

16 po

18 po

14¼ po

5. RETIRER LES FILTRES À CHICANE, LA GOUTTIÈRE ET LE COUVERCLE DU CÂBLAGE

ÉLECTRIQUE

HD1022

A. Enlever le ruban adhésif des filtres.

Retirer les filtres de la hotte et les mettre de côté.

NOTE: Il est recommandé de commencer par

celui (ceux) du centre.

B. Enlever le ruban adhésif de la gouttière (1).

Retirer la gouttière et la mettre de côté.

Retirer le couvercle du câblage électrique (2).

6. RETIRER L'OUVERTURE PRÉAMORCÉE

HR0072

Défoncer l'ouverture préamorcée pour le fil d'alimentation située à l'arrière de la hotte. Installer le

serre-fils (inclus dans le sac de pièces).

3. INSTALLER LE DOSSERET (OPTIONNEL)

Série ABWPD (seulement pour les modèles de 36 po, 42 po et 48 po de largeur)

Le dosseret doit être installé avant la hotte et la rallonge de hotte (si installée) puisque celles-ci couvrent les vis d’installation du dosseret

(voir les directives fournies avec le dosseret).

9. INSTALLER LA HOTTE

8. INSTALLER LA RALLONGE DE HOTTE (OPTIONNELE)

Série AWWPD

La rallonge de hotte doit être installée avant la hotte (voir les directives fournies avec la rallonge).

ATTENTION

• Bien que non recommandé, si les ventilateurs doivent être retirés, les réinstaller à l'aide des contre-écrous 10-32 inclus

dans le sac de pièces (couple de serrage maximal de 20 lb).

• Retenir la hotte jusqu'à ce qu'elle soit complètement vissée à la lisière de bois.

Insérer le câble d’alimentation électrique dans la hotte par le serre-fils (installé

précédemment à l'étape 6) et serrer le serre-fils pour le maintenir en place.

En appuyant la hotte au mur, insérer la lisière de bois dans la cavité arrière de

la hotte.

Attacher le conduit rond de 10 po à l’adaptateur.

Fixer la hotte à la lisière de bois, aux endroits indiqués, à l’aide de 4 vis n° 10 x

2 po à tête hexagonale (pour le modèle de 36 po de largeur) ou de 6 vis (pour

les modèles de 42 po, 48 po et 60 pode largeur) fournies. En se servant des

trous existants dans la hotte, percer le mur, aux endroits indiqués, de 2 trous

de 3/16 po et y insérer les douilles à expansion. Puis, fixer la hotte au mur avec

les 2 vis n° 8 x 5/8 po et les 2 rondelles fournies.

HD0463

MPLACEMENT

DES

VIS

RETENUE

MPLACEMENT

DES

DOUILLES

10. INSTALLER LA CHEMINÉE DÉCORATIVE (OPTIONNELE)

Série AEWPD

Voir les directives fournies avec la cheminée décorative optionnelle.

7. INSTALLER L'ADAPTATEUR

HJ0069

EMPLACEMENT DES VIS D'ASSEMBLAGE

Retirer l'adaptateur de l'intérieur de la hotte.

À l'aide des 2 vis n° 8 x 3/8 po plaquées zinc (incluses dans le sac de pièces), assembler

l'adaptateur sur le dessus de la hotte. Sceller les joints avec du ruban adhésif de métal pour

éliminer les fuites d'air.

11. BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux

codes et aux standards en vigueur. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau

de distribution et verrouillez-le pour éviter une mise en marche accidentelle.

DIRECTIVES POUR L’UTILISATION DES CAPUCHONS DE CONNEXION ÉTANCHES :

1. Dégainer les fils d’une longueur de 3/8 po.

2. Égaliser les brins ou les conducteurs.

3. Ne pas les tordre. Rapprocher les fils et mettre leurs bouts égaux, sauf pour les fils à brins plus petits, lesquels doivent dépasser

légèrement des fils plus gros.

4. Insérer les fils dans le capuchon de connexion en poussant légèrement et tordre. NE PAS trop tordre.

5. Un peu de scellant pourrait s’échapper lors de l’insertion des fils dans le capuchon de connexion. Essuyer l’excès de scellant autour

des conducteurs. NE PAS RÉUTILISER.

HE0138

Connecter les fils aux fils du câble d'alimentation dans la boîte de jonction à l'aide des

capuchons de connexion étanches fournis.

Connecter le fil NOIR au NOIR, le fil BLANC au BLANC et le fil VERT ou dénudé à la vis de

mise à la terre.

Remettre en place le couvercle du câblage électrique.

12. RÉINSTALLER LA GOUTTIÈRE ET LES FILTRES À CHICANE

ATTENTION

Avant d’installer les filtres à chicane, retirer la pellicule de plastique protectrice de ceux-ci.

HD0465

Réinstaller la gouttière. L'image ci-contre illustre la façon de réinsérer la gouttière dans la hotte.

Il est recommandé d'installer d'abord les

filtres situés aux extrémités et de terminer

par le(s) filtre(s) du centre.

 Introduire une extrémité du filtre dans le

rail avant de la hotte.

 Lever l'autre bout du filtre à l'intérieur de la

hotte et l'introduire dans la gouttière.

HD0466

13. REMPLACEMENT DES AMPOULES

L’éclairage de cette hotte est produit par des ampoules halogènes avec écran de 120 V, 50 W, MR16 à culot GU10 (incluses). (2 pour le

modèle de 36 po, 3 pour les modèles de 48 po et 60 po.)

1. Pour retirer les ampoules, pousser doucement vers le haut et tourner dans le sens contraire des aiguilles d’une montre pour désengager

les conducteurs hors de leur rainure.

NOTE : Pour obtenir une meilleure prise de l’ampoule lors de son retrait,

utiliser un gant à vaisselle ou la ventouse de Best. Contacter le

support technique de Best au 1 800 558-1711 pour commander la

ventouse, numéro de pièce S99526707.

2. Installer les nouvelles ampoules en glissant leurs conducteurs dans les

rainures, à l’intérieur des douilles.

3. Pousser doucement vers le haut et tourner dans le sens des aiguilles

d’une montre jusqu’à ce que les ampoules soient bien en place.

12 3

HO0199

AVERTISSEMENT

Ne pas toucher aux lampes durant ou peu après leur utilisation. Peuvent causer des brûlures. Afin de réduire le risque

de blessures corporelles, n’installer que des ampoules halogènes avec écran. Aussi, ne jamais installer une ampoule à

faisceau froid, dichroïque, non conçue pour des luminaires encastrés ou conçue uniquement pour des luminaires fermés.

Nettoyage de la hotte

Acier inoxydable :

À faire :

• Laver régulièrement les surfaces à l’aide d’un chiffon ou linge

propre imbibé d’eau tiède et de savon doux ou de détergent

liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer

complètement.

• Un nettoyant domestique conçu spécialement pour l’acier

inoxydable peut aussi être utilisé.

À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout

autre grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu de

construction atteindre la hotte. Couvrir la hotte pour la durée

des travaux afin de s’assurer qu’aucune poussière n’atteigne

la hotte.

À éviter lors du choix d’un détergent :

- Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable.

- Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront rapidement les surfaces.

- Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.; ils sont grandement explosifs et ne

devraient jamais être utilisés près d’une cuisinière.

15. FONCTIONNEMENT

VENTILATEUR

Le ventilateur fonctionne à l'aide de 2 commandes.

Utiliser l'interrupteur à bascule MARCHE/ARRÊT (2) pour activer et arrêter le ventilateur.

Lorsque l'interrupteur est à la position marche, sa lumière rouge s'allume et le ventilateur

fonctionne à la vitesse réglée par le bouton de la commande de vitesse (1).

Tourner le bouton de la commande de vitesse dans le sens horaire pour augmenter la vitesse

du ventilateur, et dans le sens antihoraire pour ralentir sa vitesse.

ÉCLAIRAGE DE LA SURFACE DE CUISSON (HALOGÈNE)

Utiliser l'interrupteur à bascule MARCHE/ARRÊT (3) pour allumer et éteindre les lumières.

1)B

OUTON DE COMMANDE DE VITESSE DU

VENTILATEUR

2)INTERRUPTEUR MARCHE/ARRÊT DU

VENTILATEUR

3)INTERRUPTEUR D'ÉCLAIRAGE HALOGÈNE

HC0058

HEAT SENTRY

Cette hotte est équipée d’un thermostat Heat Sentry

. Ce thermostat est un dispositif qui

mettra en marche le ventilateur s’il détecte de la chaleur excessive au-dessus de la surface de

cuisson.

1) Si le ventilateur n’est pas en marche, il actionnera le ventilateur à la dernière vitesse

sélectionnée.

2) Si le ventilateur est déjà en marche, la vitesse restera la même.

Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse d’origine.

AVERTISSEMENT

Lors d’un feu de cuisson ou d’une chaleur excessive, le HEAT SENTRY peut activer le ventilateur même s’il est

arrêté. Si tel est le cas, il est impossible d’arrêter le ventilateur avec l’interrupteur de la commande. Pour arrêter le

ventilateur, faites-le depuis le panneau de distribution principal.

14. ENTRETIEN

Filtres à chicane

Les filtres à chicane doivent être nettoyés fréquemment. Utiliser une solution d’eau chaude et de détergent. Les filtres à chicane doivent

être lavés plus souvent si vos habitudes de cuisson génèrent plus de graisse, par exemple de la friture ou des aliments sautés au wok.

Retirer les filtres en les poussant vers l'avant de la hotte et en les retournant vers le bas.

Les filtres à chicane sont lavables au lave-vaisselle. Nettoyer les filtres fabriqués entièrement de métal au lave-vaisselle à l’aide d’un

détergent sans phosphate. L’utilisation d’un détergent avec phosphates ainsi que les conditions locales de l’eau peuvent entraîner une

décoloration des filtres, sans toutefois affecter leur performance. Cette décoloration n’est pas couverte par la garantie. Laisser les filtres

sécher complètement avant de les réinstaller dans la hotte.

Gouttière

La gouttière doit être nettoyée fréquemment. Pour ce faire, la désengager de la hotte et utiliser une solution d’eau chaude et de détergent.

Tout comme les filtres à chicane, la laver plus souvent si vos habitudes de cuisson génèrent plus de graisse, par exemple de la friture ou

des aliments sautés au wok. Essuyer complètement la gouttière avant de la réinstaller dans la hotte.

Nettoyage des ventilateurs

Retirer les filtres pour accéder aux ventilateurs. Passer l’aspirateur pour les nettoyer, ne pas les immerger dans l’eau.

16. SCHÉMA ÉLECTRIQUE

LIGNE

NEUTRE

MISE À

LA TERRE

120 V C.A.

LAMPE LAMPE LAMPE

INTERRUPTEUR

DE L’ÉCLAIRAGE

CODE DE COULEUR

HE0136F

INTERRUPTEUR

PRINCIPAL

INTERRUPTEUR DU VENTILATEUR

THERMOSTAT

HEAT SENTRY

B BLANC

BL BLEU

BR BRUN

G GRIS

J JAUNE

N NOIR

O ORANGE

R ROUGE

17. GARANTIE

GARANTIE LIMITÉE DE 5 ANS SUR LES PRODUITS BEST

Période de garantie et exclusions : Broan-NuTone LLC (l’« entreprise ») garantit au consommateur qui achète son produit (« vous ») que le produit (le « produit ») restera

exempt de défauts importants dans ses composants ou sa fabrication pendant une période de cinq (5) ans à compter de la date de l’achat initial (ou pour une période plus

longue si la loi en vigueur l’exige) ou une période de deux (2) ans à compter de la date de la prestation d’un service sur le produit.

La garantie limitée des pièces de rechange fournies par l’entreprise et de tout produit réparé ou remplacé en vertu de cette garantie est valide pour la durée non écoulée de la

période de garantie initiale (ou d’une période plus longue si la loi en vigueur l’exige).

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX DÉMARREURS DE LAMPE FLUORESCENTE, NI AUX TUBES, AMPOULES, FUSIBLES, FILTRES, CONDUITS,

CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUX AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie exclut : a) l’entretien normal, b) l’usure normale, c) les

produits et les pièces ayant fait l’objet d’une utilisation mauvaise, abusive ou anormale, d’une négligence, d’un accident, d’un entretien ou d’un entreposage, d’une réparation

ou d’un entretien inadéquats ou insuffisants (sauf s’il s’agit d’une réparation effectuée par l’entreprise), d) les dommages attribuables à une installation incorrecte ou à une

installation ou utilisation contraires aux recommandations ou aux instructions, e) les dommages attribuables au contact de l’air salin, f) les dommages survenus durant le

transport, g) l’usure normale de la finition, h) les produits d’utilisation commerciale ou non résidentielle, i) les dommages causés par le feu, une inondation ou une autre

catastrophe naturelle, ou j) les produits dont le numéro de série a été altéré ou effacé. Cette garantie ne s’applique qu’aux produits vendus aux consommateurs en Amérique

du Nord. La présente garantie remplace les garanties précédentes et, sous réserve de la loi applicable, n’est pas transférable par l’acheteur initial.

Aucune autre garantie : La présente garantie limitée énonce l’unique obligation de l’entreprise et votre seul recours pour les produits défectueux. Les garanties qui précèdent sont

exclusives et l’emportent sur les autres garanties et modalités, expresses ou implicites. DANS TOUTE LA MESURE PERMISE PAR LA LOI EN VIGUEUR, L’ENTREPRISE SE

DÉGAGE DES AUTRES GARANTIES ET MODALITÉS EXPRESSES ET DES GARANTIES ET MODALITÉS IMPLICITES EN VERTU DE LA LOI, Y COMPRIS, SANS S’Y LIMITER, LES

GARANTIES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER. Dans la mesure où la loi applicable interdit l’exclusion des garanties ou modalités

implicites, la durée d’une garantie ou modalité implicite applicable est restreinte à la période indiquée pour la garantie expresse ci-dessus. Certains territoires de compétence (ce

qui peut inclure la province de Québec ou certains États des États-Unis) interdisent les limites à la durée des garanties implicites; la restriction susmentionnée pourrait donc ne

pas s’appliquer à vous. Les descriptions orales ou écrites du produit ont pour seul objet d’indiquer les produits et ne sauraient être interprétées dans le sens d’une garantie expresse.

Autant que possible, chaque disposition de cette garantie limitée est interprétée de sorte qu’elle soit valide sous le régime de la loi applicable, mais si l’une de ses dispositions

est déclarée interdite ou nulle, cette disposition n’est nulle que dans la mesure de cette interdiction ou nullité, et les autres éléments de cette disposition ainsi que les autres

dispositions de la garantie limitée restent valides.

Recours : Durant la période de la garantie limitée applicable, l’entreprise fournira, à son choix, des pièces de rechange ou des services de réparation ou de remplacement

sans frais pour tout produit ou toute pièce de produit, dans la mesure où l’entreprise constate que la présente garantie limitée s’applique à ce produit ou à cette pièce dans le

contexte d’une utilisation et d’un entretien normaux. L’entreprise vous expédiera le produit réparé, son remplacement ou les pièces de rechange sans frais. Vous assumez la

totalité des coûts de mise hors service, de réinstallation, d’expédition et d’assurance et les autres frais de transport associés à la livraison du produit ou de la pièce à l’entreprise.

Si vous devez envoyer le produit ou la pièce à l’entreprise, conformément à ses instructions, vous devez emballer adéquatement le produit ou la pièce; l’entreprise n’est

pas responsable des dommages survenus durant le transport. L’entreprise se réserve le droit d’utiliser des produits ou pièces remis à neuf, réparés ou remanufacturés aux fins

de réparation ou de remplacement dans le cadre de la garantie. Ces produits et ces pièces seront comparables quant à la fonction et aux performances avec les produits ou pièces

d’origine, et protégés par une garantie pour la durée restante de la période de garantie initiale (ou d’une période plus longue si la loi en vigueur l’exige). L’entreprise se réserve le

droit, à son entière discrétion, de rembourser le montant que vous avez effectivement payé pour le produit. Si le produit ou la pièce n’est plus disponible, elle peut le ou la remplacer

par un produit similaire de valeur égale ou supérieure, à son entière discrétion. Ceci constitue votre seul recours advenant un non-respect de la présente garantie limitée.

Exclusion des dommages : L’OBLIGATION DE L’ENTREPRISE DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, EST

VOTRE SEUL RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET L’UNIQUE OBLIGATION DE L’ENTREPRISE. CETTE DERNIÈRE N’EST PAS RESPONSABLE DES

DOMMAGES INDIRECTS OU SPÉCIAUX DÉCOULANT DIRECTEMENT OU INDIRECTEMENT DU PRODUIT, DE SON UTILISATION OU DE SES PERFORMANCES.

Certains territoires de compétence interdisent l’exclusion ou la restriction des dommages indirects; la restriction qui précède pourrait donc ne pas s’appliquer à vous. Cette

garantie vous donne des droits spécifiques, et vous pourriez aussi avoir d’autres droits, qui varient selon le territoire de compétence. Les renonciations, exclusions et

restrictions de responsabilité aux termes de cette garantie ne s’appliquent pas dans la mesure où la loi en vigueur interdit une telle application.

La présente garantie ne s’applique qu’au remplacement ou à la réparation de produits ou pièces de produit défectueux effectué au principal lieu d’affaires de l’entreprise, et

exclut les frais de déplacement et de subsistance liés aux services fournis sur le terrain.

Tout soutien que l’entreprise vous fournit ou vous procure et qui n’est pas visé par les dispositions, limites ou exclusions de la présente garantie limitée ne constitue pas une

renonciation à ces dispositions, limites ou exclusions, et la fourniture de ce soutien ne prolonge ni ne rétablit la garantie.

L’entreprise ne vous remboursera pas vos dépenses faites pour la réparation ou le remplacement d’un produit défectueux, sauf celles pour lesquelles vous avez obtenu le

consentement écrit de l’entreprise.

Comment obtenir le service de garantie : Pour avoir droit au service de garantie, vous devez : a) aviser l’entreprise à l’adresse ou au numéro de téléphone indiqué

ci-dessous dans les sept (7) jours qui suivent la date où vous avez eu connaissance de la défectuosité couverte, b) indiquer le numéro de modèle et les données d’identification

de la pièce, et c) décrire la nature de toute défectuosité du produit ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter une preuve de

la date de l’achat initial. Si vous ne pouvez pas produire de copie de l’original de la garantie limitée, alors ce seront les modalités de la dernière version de la garantie limitée

de votre produit de l’entreprise qui s’appliqueront.

SPÉCIFICATIONS DU PRODUIT

Toutes les illustrations et les spécifications des produits contenues dans ce catalogue sont établies d’après les plus récentes données disponibles en date de la production.

Broan-NuTone LLC et BEST

se réservent le droit de modifier les prix, les couleurs, les composants, les produits, les spécifications et les modèles, de déplacer le lieu de

fabrication et de cesser la production d’un modèle ou d’un produit, et ce, en tout temps et sans préavis.

Best

Broan-NuTone LLC : 926 W. State Street, Hartford (WI) 53207 1 800 637-1453

Best

, 550, boul. Lemire, Drummondville (Québec), Canada (1 866 737-7770) fr.bestrangehoods.ca

18. PIÈCES DE REMPLACEMENT

* NON ILLUSTRÉ.

PIÈCES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement

de votre appareil, vous devez toujours

utiliser des pièces d’origine provenant

de Broan-NuTone. Les pièces d’origine

de Broan-NuTone sont spécialement

conçues pour satisfaire toutes les

normes de certification de sécurité

applicables. Leur remplacement

par des pièces ne provenant pas

de Broan-NuTone pourrait ne pas

assurer la sécurité de l’appareil,

entraîner une réduction sévère des

performances ainsi qu’un risque de

défaillance prématurée. Broan-NuTone

recommande également de toujours

vous référer à une entreprise de

services compétente et reconnue par

Broan-NuTone pour vos pièces de

remplacement et appels de service.

N PIÈCE NDESCRIPTION

QTÉ (LARGEUR DE HOTTE)

PO 42 PO 48 PO 60 PO

1 SV08541 ADAPTATEUR DE 10 PO ROND 1111

2 SV16569 E

NSEMBLE DE DOUILLE ET GARNITURE DE LAMPE 2233

3 SV05921 A

MPOULE HALOGÈNE AVEC ÉCRAN (120 V, 50 W, À CULOT GU10) 2233

4 SV08582 V

ENTILATEUR 2222

5 SV08337 R

ESSORT POUR FILTRE (ENSEMBLE DE 6) 1111

SV60675 F

ILTRE À CHICANE 11,84 PO X 15,125 PO (POIGNÉE ET RESSORT INCLUS) 3245

SV60716 F

ILTRE À CHICANE 8,84 PO X 15,125 PO (POIGNÉE ET RESSORT INCLUS)2

SV60695 G

OUTTIÈRE DE 36 PO 1

SV64678 G

OUTTIÈRE DE 42 PO 1

SV60696 G

OUTTIÈRE DE 48 PO 1

SV60697 G

OUTTIÈRE DE 60 PO 1

8 SV02563 I

NTERRUPTEUR À BASCULE DE L'ÉCLAIRAGE 1111

9 SV03503 I

NTERRUPTEUR À BASCULE DU VENTILATEUR 1111

10 SV08549 B

OUTON DU VENTILATEUR 1111

11 SV03435 T

HERMOSTAT HEAT SENTRY

1111

12 SV21722 C

OMMANDE DE VITESSE 1111

13 SV08548 I

NTERRUPTEUR D'ALIMENTATION PRINCIPAL 1111

* SV05869 L

OGO BEST 1111

* SV20569 G

UIDE D'INSTALLATION 1111

* SV04216

AC DE PIÈCES : 3 CAPUCHONS DE CONNEXION ÉTANCHES, 2 VIS N° 8 X 5/8 PO,

6 VIS À TÊTE HEXAGONALE N° 10 X 2 PO, 4 VIS À TÊTE FRAISÉE N° 10 X 2 PO,

2 DOUILLES À EXPANSION, 6 RONDELLES DE 3/16 PO DI X 3/4 PO DE,

4 CONTRE-ÉCROUS 10-32 EN ACIER INOXYDABLE, 2 SERRE-FILS LP16-AP,

2 VIS N° 8 X 3/8 PO PLAQUÉES ZINC, 8 VIS EN ACIER INOXYDABLE N° 8 X 3/8 PO

1111

HL0185

EXCLUSIVAMENTE PARA COCINAS DOMÉSTICAS

INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO DE LA CASA.

PROPIETARIO: INFORMACIÓN SOBRE LIMPIEZA Y FUNCIONAMIENTO

EN LA PÁGINA 33.

LEER Y CONSERVAR ESTAS INSTRUCCIONES

! !

SERIE WPD38I

BEST; Hartford, Wisconsin www.BestRangeHoods.com 800-558-1711

BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866-737-7770

Para registrar su producto en línea o para obtener más información, visitar nuestro sitio www.BestRangeHoods.com

HB0113

INSTRUCCIONES DE INSTALACIÓN

SV20569 rev. 05

ADECUADA PARA LUGARES HÚMEDOS CUANDO SE INSTALA EN UN

CIRCUITO DE DERIVACIÓN PROTEGIDO CON UN DISYNUNTOR.

PREVISTA PARA PATIOS O TERRAZAS CUBIERTAS.

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA O LESIÓN CORPORAL, RESPETE LAS

SIGUIENTES INDICACIONES:

1. Utilice esta unidad únicamente de la forma en que indica el

fabricante. Si tiene cualquier pregunta, póngase en contacto

con el fabricante en la dirección o el teléfono que aparecen en

la garantía.

2. Antes de reparar o limpiar el aparato, apáguelo en el tablero

de servicio y bloquee los medios de desconexión para impedir

que la corriente se conecte accidentalmente. Cuando no se

pueda bloquear los medios de desconexión, coloque un

dispositivo de advertencia visible (como una etiqueta) en el

tablero de servicio.

3. La instalación y la conexión eléctrica deben ser realizadas

por personal calificado de acuerdo con todos los códigos

y normas aplicables, incluso los relativos a la construcción

ignífuga.

4. Para lograr una combustión adecuada y una extracción correcta

de los gases a través de la salida del humo (chimenea) del

equipo quemador de combustible — evitando así el contratiro

— es necesario disponer de aire suficiente. Siga las directrices

del fabricante del equipo de material térmico y las normas

de seguridad, como las que publica la NFPA (asociación

de protección contra los incendios) y la ASHRAE (sociedad

estadounidense de técnicos de calefacción, refrigeración y

aire acondicionado) así como los códigos de los organismos

responsables locales.

5. Al cortar o perforar la pared o el techo, procure no dañar el

cableado eléctrico ni otras instalaciones ocultas.

6. Los ventiladores entubados siempre deben tener salida al

exterior.

7. No use esta unidad con ningún otro control de velocidad con

semiconductores.

8. Para reducir el riesgo de incendio, utilice sólo tuberías

metálicas.

9. Este aparato debe conectarse a tierra y ha de estar protegido

con un disyuntor.

10. Adecuado para lugares húmedos cuando se instala en un

circuito de derivación PROTEGIDO CON UN DISYUNTOR.

11. Este aparato no está pensado para utilizarse con una parrilla

de carbón.

12. Cuando une reglamentación local esta en vigor y conlleva

exigencias de instalación y/o de certificación mas estrictas,

susodichas exigencias prevalecen sobre aquellas en

este documento y el instalador acepta someterse a estas

exigencias a sus gastos.

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA

EN LA PARTE SUPERIOR DE LA COCINA:

a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia.

Los desbordamientos producen humo y derrames grasientos

que pueden inflamarse. Caliente el aceite despacio, a fuego

lento o mediano.

b) Ponga en marcha siempre la campana extractora al cocinar

a temperaturas elevadas o al cocinar alimentos flameados

(crepas Suzette, cerezas jubilee, res con pimienta flambeada).

c) Limpie los ventiladores con frecuencia. No deje que la grasa

se acumule en el ventilador, ni en los filtros o en los conductos

de evacuación.

d) Utilice cacerolas de tamaño apropiado. Emplee siempre un

recipiente adecuado para el tamaño de la placa.

1. Sólo para ventilación general. No debe utilizarse para extraer

materiales o vapores peligrosos o explosivos.

2. Para evitar daños en el cojinete del motor y que la hélice

haga ruido o se desequilibre, mantenga la unidad de

alimentación lejos de los vaporizadores de pirca, del polvo de

la construcción, etc.

3. El motor de la campana tiene un dispositivo contra sobrecargas

térmicas que apaga el motor automáticamente si éste se

sobrecalienta. El motor volverá a ponerse en marcha cuando se

enfríe. Si el motor sigue apagándose, haga examinar la campana.

4. Para que la campana capte bien las impurezas que se

desprenden al cocinar, la distancia mínima entre la campana

y la superficie de la cocina no debe ser inferior a 36 pulgadas.

5. Dado el peso y el tamaño de esta unidad, se aconseja que la

instalen dos personas.

6. Para reducir los riesgos de incendio y extraer el aire

debidamente, el aire debe evacuarse fuera. No extraiga el aire

a espacios situados entre las paredes, en el techo o en el

desván, falso techo o garaje.

7. Este producto está equipado con un termostato que puede

poner en marcha el ventilador automáticamente. Para reducir

el riesgo de que se produzcan daños y evitar poner en marcha

la alimentación accidentalmente, apague la corriente en el

tablero de servicio, bloquee este tablero o ponga una etiqueta

de advertencia.

8. Para mayor información y conocer los requisitos, lea la

etiqueta con las especificaciones en el producto.

ADVERTENCIA

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE LESIONES

CORPORALES EN EL CASO DE QUE ARDA LA GRASA

EN LA PARTE SUPERIOR DE LA COCINA, SIGA ESTAS

INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja

o bandeja metálica para hornear galletas, y apague luego el

quemador. TENGA CUIDADO PARA EVITAR QUEMADURAS.

SI LAS LLAMAS NO SE APAGAN INMEDIATAMENTE,

EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que

podría quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una

violenta explosión de vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El incendio es pequeño y está circunscrito a la zona donde

empezó.

C. Ya ha llamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de

una salida detrás de usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

ADVERTENCIA

- SISTEMA DE LA CAMPANA DE COCINA DE LA SERIE WPD38I -

HL0184

MODELO 418

(CODO AJUSTADO

DE 10” REDONDO,

OPCIONAL)

MODELO 410

(CONDUCTO REDONDO DE

10”, SECCIONES DE 2’)

ODELO 437

(REMATE DE TECHO DE ALTA CAPACIDAD)

MODELO 441

(REMATE DE PARED DE 10” REDONDO)

SERIE AWWPD,

EXTENSIÓN MURAL

OPCIONAL

SERIE ABWPD, PLACA

POSTERIOR OPCIONAL

36”, 42”

O 48” DE ANCHO

(CUBIERTA PARA PARED DE ACERO INOXIDABLE

CON ESTANTES PARA CALENTAMIENTO)

VENTILADOR DOBLE (VIENE

CON LA CAMPANA)

CAMPANA

DE LA SERIE

WPD38I

ADAPTADOR REDONDO DE 10”

(VIENE CON LA CAMPANA)

SERIE AEWPD, CHIMENEA

DECORATIVA OPCIONAL

Planifique el lugar y la forma en que instalará las tuberías.

Un tubo recto y corto permitirá que la campana funcione más eficazmente.

Instale tubos, codos y capuchones para tejado de los tamaños adecuados. Conecte la tubería

metálica al capuchón y vaya retrocediendo hasta el lugar donde instalará la campana. Utilice

cinta metálica de 2" para sellar las juntas.

Lleve un cable de alimentación de tres hilos hasta el lugar de la instalación.

Para que la campana capte bien las impurezas que se desprenden al cocinar, la distancia

mínima entre la campana y la superficie de la cocina no debe ser inferior a 36 pulgadas.

1. INSTALACIÓN DE LAS TUBERÍAS Y DEL CABLEADO ELÉCTRICO

PRECAUCIÓN

Esta campana está prevista para patios o terrazas exteriores cubiertos. Como ocurre con todos los aparatos

eléctricos, se debe proteger esta campana todo lo posible de la intemperie.

ADVERTENCIA

Esta campana no está pensada para usar con una parrilla de carbón.

ADVERTENCIA

El cable de alimentación debe ser un circuito de derivación protegido con un

interruptor del circuito de fallos de conexión a tierra.

18"

CAPUCHÓN

MURAL

DISTANCIA MÍNIMA DE

36” SOBRE EL NIVEL DE

SUPERFICIE PA RA COCINA

16"

HASTA

PA RT E SUPERIOR

DE LA REGLETA

DE MONTAJE DE MADERA

CHEMINEA DECORATIVA

OPCIONAL

O INTRÁDOS

HH0181E

CAPUCHÓN DE TECHO

TUBO REDONDO DE 10"

CODO REDONDO DE 10"

ADAPTADOR

REDONDO

DE 10"

ADVERTENCIA

Se aconseja llevar anteojos y guantes de seguridad al instalar, reparar o limpiar la campana.

2. PREPARACIÓN DE LA INSTALACIÓN

NOTA: Antes de comenzar la instalación, verificar el contenido de la caja. Si alguna pieza falta o está dañada, póngase en contacto con

el fabricante.

Verifique que la caja contenga los siguientes elementos:

- Campana

- Regleta de madera (en la parte trasera de la campana)

- Manual de instalación

- Accesorios:

• Filtros con manijas: 3 para el modelo de 36'' de ancho, 4 para los modelos de 42'' y de 48'' de ancho y 5 para el modelo de 60'' de

ancho

• Bombillas halógenas (120 V, 50 W máx., MR16 con base GU10) (2 para los modelos de 36" y de 42" de ancho, 3 para los modelos

de 48" y de 60" de ancho)

• Adaptador redondo de 10'' (dentro de la campana)

• Bolsa con piezas: 3 conectores impermeables de hilos, 2 tornillos n.° 8 x 5/8", 6 tornillos de cabeza hexagonal n.° 10 x 2",

4 tornillos de cabeza plana n.° 10 x 2", 2 sujeciones murales, 2 arandelas 3/16" DI x 3/4" DE,

La bolsa debería incluir también las siguientes piezas que no deben usarse (deséchelas): 2 abrazaderas de

hilos LP16-AP, 2 tornillos n.° 8 x 3/8" revestidos de zinc, 8 tornillos de acero inoxidable n.° 8 x 3/8", 4 tuercas de

acero inoxidable 10-32, 4 arandelas 3/16'' DI x 3/4'' DE

Piezas vendidas aparte:

- Placa posterior para la serie ABWPD, 36", 42" o 48" de ancho (opcional)

- Chimenea decorativa para la serie AEWPD, se instala sobre la campana (opcional)

- Extensión mural para la serie AWWPD, 36", 42", 48" o 60" de ancho (opcional)

- Cambios de sección, tubos, codos, dispositivos de cierre, capuchones murales y de techo

Consulte la página 27 para ver la lista completa de opciones de aireación y los números de modelo.

NOTA: Proteja la encimera y la parte superior de la cocina durante la instalación.

3. INSTALACIÓN DE LA PLACA POSTERIOR (OPCIONAL)

Serie ABWPD (sólo para campanas de 36", 42" y 48" de ancho)

La placa posterior debe instalarse antes del revestimiento de la campana y de la extensión mural (si instalada) ya que éste cubre los

tornillos superiores de montaje de la placa (vea las instrucciones que vienen con la placa posterior).

4. INSTALACIÓN DE LA REGLETA DE MONTAJE

1. Se necesita una estructura de apoyo adecuada para

soportar el peso de la campana. Construya la estructura

mural con madera de 2" x 4" como mínimo.

2. Marque la ubicación del centro de la campana.

3. Mida y marque sobre la pared una línea a nivel por encima

de la superficie sobre la que se cocina para colocar la

regleta de montaje (véase la ilustración de la página 28).

Instale puntos de bloqueo de 2" x 4" entre los montantes

donde pondrá la regleta. Consulte la ilustración de la

derecha.

4. Saque la regleta de montaje de la parte trasera de la

campana.

5. Coloque la regleta sobre la pared y fíjela a los montantes

y puntos de bloqueo con los 4 tornillos de cabeza plana

n.° 10 x 2" (incluidos en la bolsa de piezas).

PRECAUCIÓN

Dado el peso de la campana, compruebe que la regleta de montaje esté sujeta a todos los montantes disponibles

de la pared; no sujete la regleta sólo en el panel mural.

HD0482E

14¼"

⁄8"

16"

18"

Montantes

existentes

Bloqueo

de 2" x 4"

Parte trasera de la campana

Regleta

de montaje

5. EXTRACCIÓN DE LOS FILTROS, DEL RIEL DE VERTIDO DE LA GRASA Y DE LA TAPA DE LA

CAJA DE CABLEADO

HD1022

A. Retire la cinta de los filtros.

Saque los filtros de la campana y póngalos

aparte.

NOTA: Se aconseja empezar por el o los filtros

centrales.

B. Retire la cinta del riel de vertido de la grasa (1).

Saque el riel y póngalo aparte.

Quite la tapa de la caja de cableado (2).

6. PERFORACIÓN DEL ORIFICIO

HR0072

Quite el cierre del orificio para el cableado eléctrico en la parte trasera de la campana. Instale la

abrazadera de hilos (viene en la bolsa de piezas).

7. INSTALACIÓN DEL ADAPTADOR

HJ0069

UBICACIÓN DE LOS TORNILLOS

Saque el adaptador de la campana.

Utilice 2 tornillos galvanizados n.° 8 x 3/8'' de la bolsa de piezas para colocar el adaptador en la

parte superior de la campana. Selle todas las juntas con cinta metálica para evitar las fugas de

aire.

8. INSTALACIÓN DE LA EXTENSIÓN MURAL (OPCIONAL)

Serie AWWPD

La extensión mural debe instalarse antes que la campana (vea las instrucciones que vienen con la extensión mural).

9. INSTALACIÓN DE LA CAMPANA

PRECAUCIÓN

• Aunque no es recomendable, si los ventiladores deben ser retirados, reinstalarlos con la ayuda de las tuercas 10-32

incluídas en la bolsa de piezas (fuerza de torsión máxima de 20 libras).

• Sujete la campana hasta que esté bien fijada a la regleta de montaje.

Introduzca el cableado en la campana (a través de la abrazadera de hilos

instalada previamente en la etapa 6) y apriete la abrazadera para sujetar el

cableado.

Ponga la parte trasera de la campana contra la regleta de montaje.

Sujete un tubo redondo de 10'' al adaptador.

Fije la campana a la regleta de montaje con 4 tornillos de cabeza hexagonal n°

10 x 2'' (para la campana de 36'' de ancho) o 6 tornillos (para las campanas

de 42'', 48''y 60 '').

Taladre a través de los orificios de la parte interior trasera de la campana

indicados dos orificios de 3/16'' en el panel mural para los dispositivos de

sujeción mural. A continuación, instale ambos dispositivos de sujeción mural

con los tornillos n° 8 x 5/8'' y con las arandelas provistas.

HD0463

BICACIÓN

LOS

TORNILLOS

BICACIÓN

LOS

DISPOSITIVOS

SUJECIÓN

MURAL

10. INSTALACIÓN DE LA CHIMENEA DECORATIVA (OPCIONAL)

Serie AEWPD

Consulte las instrucciones que vienen con la chimenea decorativa.

11. CONEXIÓN DEL CABLEADO

Conecte el cable a la caja de cableado con los conectores impermeables de hilos.

Conecte el hilo NEGRO con el NEGRO, el BLANCO con el BLANCO y sujete el VERDE o

pelado al tornillo de tierra.

Vuelva a instalar la tapa de la caja de cableado.

ADVERTENCIA

Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal competente con arreglo a los códigos y

normas en vigor. Antes de conectar los hilos, corte la alimentación en el tablero de servicio y bloquee los medios

de desconexión para impedir que la corriente se conecte accidentalmente.

INSTRUCCIONES PARA LOS CONECTORES DE HILOS IMPERMEABLES:

1. Pele 3/8 de pulg. de los hilos.

2. Junte las puntas peladas o conductores.

3. No las retuerza. Coloque los hilos pelados juntos, con los extremos a la misma altura. Si la parte pelada de uno de los hilos es más

corta que la del otro, ponga ese hilo más alto.

4. Gire el conector sobre los hilos empujando firmemente hasta que quede bien apretado. NO apriete demasiado.

5. Al introducir los hilos en los conectores, puede que salgan restos de un producto para la obturación. Limpie el sobrante de este

producto alrededor de los conductores. NO VUELVA A UTILIZAR LOS CONECTORES.

HE0138

12. REINSTALACIÓN DEL RIEL DE VERTIDO DE LA GRASA Y DE LOS FILTROS

PRECAUCIÓN

Retire la película protectora de plástico que cubre los filtros antes de instalarlos.

13. SUSTITUCIÓN DE LAS BOMBILLAS

Esta campana debe utilizar bombillas halógenas protegidas de tipo MR16, de 120 V y 50 W con base GU10 (incluidas). (2 para los

modelos de 36" y 42" de ancho, 3 para los modelos de 48" y 60" de ancho.)

1. Para quitar las bombillas, empuje suavemente hacia arriba y gire en

sentido antihorario para liberar el casquillo de sus ranuras.

NOTA: Para facilitar la extraccion de las bombillas utilice un guante de

caucho o una ventosa disponible en Best. Para encargarla,

telefonee al servicio de apoyo técnico al de Best en el

1-800-558-1711 (n.° de pieza: S99526707).

2. Instale las bombillas nuevas colocando los casquillos de las bombillas

en sus ranuras, en los portalámparas.

3. Empuje suavemente hacia arriba y gire al mismo tiempo en el sentido

horario hasta que queden bien afianzadas.

12 3

HO0199

ADVERTENCIA

No tocar las bombillas durante o justo después de la utilización. Pueden causar quemaduras. Para prevenir el riesgo

de lesiones corporales, instale solamente bombillas halógenas protegidas. Nunca instalar una bombilla dicroica o no

concebida para luminarias empotradas o bombillas identificadas sólo para uso en dispositivos encerrados.

HD0465

Vuelva a instalar el riel de vertido de la grasa. La ilustración de la derecha muestra la manera

de introducir el riel de vertido de la grasa en la campana.

HD0466

Se aconseja instalar primero los filtros de las

lados y, por último, el o los del centro.

 Introduzca un extremo del filtro en la

ranura superior de la campana.

 Levante el otro extremo hacia el interior

de la campana e introdúzcalo en el riel de

vertido de la grasa.

Debe hacerse:

• Limpiar regularmente las superficies con un trapo limpio

humedecido con una mezcla de agua templada y jabón suave

o detergente para la vajilla.

• Limpiar siempre en la dirección de las líneas originales de

pulido del acero.

• Enjuagar siempre con agua limpia (2 o 3 veces) después de

limpiar. Seque completamente.

• También puede utilizar un limpiador doméstico especial para

acero inoxidable.

No debe hacerse:

• Utilizar un estropajo de acero o acero inoxidable u otro tipo de

rasquetas para quitar la suciedad resistente.

• Utilizar limpiadores fuertes o abrasivos.

• Dejar que la suciedad se acumule.

• Dejar que el polvo del yeso u otros residuos de la construcción

manchen la campana. Si efectúa obras de construcción o

renovación, cubra la campana para que no se manche la

superficie de acero inoxidable.

Limpieza de la campana

Acero inoxidable:

Riel de vertido de la grasa

El riel debe limpiarse con frecuencia. Sáquelo de la campana y límpielo con una disolución de detergente con agua. Lávelo con mayor

frecuencia si su tipo de cocina genera más grasa (alimentos fritos o cocina con wok). Deje que el riel seque completamente antes de

volver a instalarlo en la campana.

Limpieza de los ventiladores

Retire los filtros para tener acceso los ventiladores. Limpie los ventiladores con un aspirador. No los sumerja en agua.

15. FUNCIONAMIENTO

VENTILADOR

El ventilador se maneja con dos controles.

Utilice el interruptor oscilante (2) para poner en marcha y detener el ventilador. Al ponerlo en

marcha, el interruptor se ilumina en rojo y el ventilador funciona a la velocidad que se haya

elegido con el botón de control de velocidad (1).

Gire el botón de control de velocidad en el sentido de las agujas del reloj para incrementar la

velocidad del ventilador y en sentido contrario para disminuirla.

LUCES (HALÓGENAS)

Utilice el interruptor oscilante (3) para encender y apagar las luces halógenas.

HEAT SENTRY™

Esta campana está equipada con un termostato Heat Sentry™. Este dispositivo pone en

marcha el ventilador cuando detecta un calor excesivo por encima de la superficie sobre la

que se cocina.

1) Si el ventilador está apagado, se pondrá en marcha en la última velocidad que se haya seleccionado.

2) Si el ventilador ya está funcionando, la velocidad no cambiará.

Cuando la temperatura baje a un nivel normal, el ventilador volverá a su configuración original.

ADVERTENCIA

El termostato HEAT SENTRY puede poner en marcha el ventilador cuando sobre la cocina hay fuego u otra fuente

de calor excesiva, incluso si la campana está apagada. En tal caso, es imposible apagar el ventilador con el

interruptor. Para apagarlo, hágalo en el tablero eléctrico principal.

Al escoger un detergente, evite:

- Los limpiadores que contienen blanqueador (lejía), ya que dañarán el acero inoxidable.

- Los productos que contengan cloruro, fluoruro, yoduro y bromuro, ya que deterioran las superficies rápidamente.

- Los productos combustibles que se emplean para la limpieza, como acetona, alcohol, éter, benzol, etc., ya que son altamente

explosivos y nunca deberían estar cerca de una cocina.

14. CUIDADO

Filtros

Los filtros deben limpiarse con frecuencia. Utilice una disolución de detergente con agua templada. Lávelos con mayor frecuencia si

su tipo de cocina genera más grasa (alimentos fritos o cocina con wok). Retire los filtros empujándolos hacia la parte delantera de la

campana y girándolos hacia abajo.

Las placas de los filtros pueden lavarse en el lavavajillas. Deje que los filtros sequen completamente antes de volver a instalarlos en la

campana.

Limpie los filtros totalmente metálicos en el lavavajillas con un detergente sin fosfato. El filtro podría descolorarse si se utiliza un detergente

con fosfato o debido al tipo de agua, pero esto no afecta su funcionamiento. Este descoloramiento no está cubierto por la garantía.

1)B

OTóN DE CONTROL DE LA VELOCIDAD DEL

VENTILADOR

2)INTERRUPTOR DEL VENTILADOR

3)INTERRUPTOR DE LAS LUCES HALóGENAS

HC0058

16. DIAGRAMA ELÉCTRICO

HE0136E

NE NE

TERMOSTATO

HEAT SENTRY

CÓDIGO DE COLORES

A AMARILLO

AZ AZUL

B BLANCO

G GRIS

M MARRÓN

N NARANJA

NE NEGRO

R ROJO

120 VAC

LÍNEA

HILO NEUTRO

TIERRA

INTERRUPTOR DEL

VENTILADOR

INTERRUPTOR DEL

VENTILADOR

NTERRUPTOR

DE LÁMPARA

LÁMPARA LÁMPARA LÁMPARA

INTERRUPTOR

PRINCIPAL

17. GARANTÍA

Garantía limitada DE CINCO AÑOS PARA PRODUCTOS

BEST

Periodo de garantía y exclusiones: Broan-NuTone LLC (la «Compañía») garantiza al consumidor quien compra su producto («Usted») que el producto (el «Producto») será

libre de defectos importantes de fabricación y de materiales por una duración de cinco (5) años a partir de la fecha de compra (o por una duración más larga si la ley aplicable

lo exige) o un periodo de dos (2) años a partir de la fecha de prestación de un servicio sobre el Producto.

El periodo de garantía limitada para las piezas de repuesto proporcionadas por la Compañía y los Productos reparados o reemplazados bajo esta garantía limitada será el

resto del periodo de garantía original (o un periodo más largo si la ley aplicable lo exige).

ESTA GARANTÍA EXCLUYE LOS ARRANCADORES DE LÁMPARAS FLUORESCENTES, LOS TUBOS, LAS BOMBILLAS, LOS FUSIBLES, LOS FILTROS, LOS CONDUCTOS,

LAS TAPAS PARA TECHO, LAS TAPAS PARA PARED Y LOS OTROS ACCESORIOS PARA CONDUCTOS. También excluye: a) el mantenimiento normal, b) el uso y desgaste

normales, c) los productos y las piezas que han sido objeto de un uso indebido, anormal o negligente, un maltrato, un accidente, un mantenimiento, almacenamiento o

reparación inadecuados (excepto en caso de reparación por la Compañía), d) los daños causados por una instalación inadecuada, o por una instalación o un uso contrario

a las recomendaciones o instrucciones, e) los daños causados por el contacto con el aire salino, f) los daños que ocurran durante el transporte, g) el desgaste normal del

acabado, h) los Productos que son objeto de un uso comercial o no residencial, i) los daños causados por el fuego, una inundación u otro desastre natural o j) los Productos

a los cuales se les haya alterado, desfigurado o removido el número de serie. Esta garantía solo cubre los Productos vendidos a consumidores de Norteamérica.

Esta garantía substituye todas las garantías anteriores y, sin perjuicio de la ley aplicable, no se puede transferir por el comprador original.

Ninguna otra garantía: Esta garantía limitada enuncia la única obligación de la Compañía y el único recurso que tiene Usted en cuanto a los Productos defectuosos.

Las garantías enunciadas arriba son exclusivas y se anteponen a todas las otras garantías y condiciones, ya sean expresas o implícitas. EN LA MEDIDA MÁXIMA EN

QUE LO PERMITA LA LEY APLICABLE, LA COMPAÑÍA RENUNCIA A TODAS LAS OTRAS GARANTÍAS Y CONDICIONES EXPRESAS O IMPLÍCITAS POR LA LEY Y LAS

EXCLUYE, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIALIZACIÓN Y LAS DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR. En la medida en que la ley

aplicable prohíba la exclusión de las garantías o condiciones implícitas, la duración de cualquier garantía o condición implícita aplicable se limita al periodo indicado para la

garantía expresa mencionada arriba. Ciertas jurisdicciones (incluyendo a veces la provincia de Quebec o ciertos estados de los Estados Unidos) prohíben la restricción de

la duración de las garantías implícitas, así que la restricción mencionada arriba podría no aplicarse a Usted. Las descripciones orales o escritas del Producto tienen como

único propósito identificar al Producto y no se deben interpretar como una garantía expresa.

Cuando sea posible, cada disposición de esta garantía limitada se debe interpretar de manera que tenga plena validez y efectos legales bajo la ley aplicable, pero en el caso

de que se declare prohibida o nula una disposición, ésta será nula solo en la medida en que lo prevea esta prohibición o nulidad, sin efecto para los otros elementos de esta

disposición o las otras disposiciones de esta garantía limitada.

Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, según su criterio, proporcionará piezas de repuesto o servicios de reparación o reemplazo sin cargo

alguno para cualquier Producto o pieza de Producto, en la medida en que la Compañía constata a) que esta garantía cubre este Producto o esta pieza bajo un uso y mantenimiento

normales y b) que la garantía queda incumplida. La Compañía le enviará el Producto reparado, el producto de reemplazo o las piezas de repuesto sin cargo alguno.

Usted tendrá que pagar todos los costos de desinstalación, reinstalación y envío así como los otros cargos de transporte relacionados con el envío del Producto o la pieza

a la Compañía. Si Usted debe enviar el Producto o la pieza a la Compañía, conforme a las instrucciones de la misma, Usted tendrá que empaquetar el Producto o la pieza

correctamente; la Compañía no es responsable de los daños que ocurran durante el transporte. La Compañía se reserva el derecho de utilizar Productos o piezas reacondicionados,

renovados, reparados o remanufacturados para la reparación o el reemplazo bajo esta garantía. Estos Productos y piezas serán comparables en cuanto a la función y el rendimiento

con el Producto o la pieza original y serán garantizados por la duración restante del periodo de garantía original (o por una duración más larga si la ley aplicable lo exige).

La Compañía se reserva el derecho, según su exclusivo criterio, de reembolsar el monto que Usted haya realmente pagado por el Producto. Si el Producto o la pieza ya no

está disponible, la Compañía puede, según su exclusivo criterio, reemplazarlo con un producto similar de valor igual o superior. Esto constituye su único y exclusivo recurso

en caso de incumplimiento de esta garantía limitada.

Exclusión de los daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE PROPORCIONAR PIEZAS DE REPUESTO O DE REPARAR O REEMPLAZAR EL PRODUCTO, SEGÚN SU CRITERIO,

ES EL ÚNICO Y EXCLUSIVO RECURSO QUE TIENE USTED BAJO ESTA GARANTÍA LIMITADA Y LA ÚNICA OBLIGACIÓN DE LA COMPAÑÍA. ÉSTA NO SERÁ RESPONSABLE DE LOS

DAÑOS INCIDENTALES, INDIRECTOS, CONSECUENTES O ESPECIALES CAUSADOS DIRECTAMENTE O INDIRECTAMENTE POR EL PRODUCTO, SU USO O SU RENDIMIENTO.

Puesto que ciertas jurisdicciones prohíben la exclusión o restricción de los daños incidentales o consecuentes, la exclusión o restricción mencionada arriba podría no aplicarse

a Usted. Esta garantía le otorga derechos legales específicos, y Usted también podría tener otros derechos, los cuales pueden ser diferentes según la jurisdicción. Las renuncias,

exclusiones y restricciones de responsabilidad bajo esta garantía no se aplican en la medida en que lo prohíba la ley aplicable. Esta garantía solo cubre el reemplazo o la reparación

de las piezas o los Productos defectuosos al sitio de negocio principal de la Compañía; los gastos de viaje y estancia relacionados con los servicios de campo están excluidos.

Cualquier asistencia proporcionada u obtenida para Usted por la Compañía y que no está cubierta por las condiciones, restricciones o exclusiones de esta garantía limitada

no constituye una renuncia a estas condiciones, restricciones y exclusiones, y la prestación de dicha asistencia no prolongará o restablecerá la garantía.

La Compañía no le reembolsará los gastos que Usted haya hecho por la reparación o el reemplazo de un Producto defectuoso, excepto si Usted ha previamente recibido el

permiso escrito de la Compañía por ellos.

Cómo obtener el servicio de garantía: Para tener derecho al servicio de garantía, Usted debe a) informar la Compañía a la dirección o al número de teléfono escrito aquí abajo

dentro de siete (7) días después de que haya descubierto el defecto cubierto, b) dar el número de serie y los datos de identificación de la pieza y c) describir la naturaleza de

cualquier defecto del Producto o de la pieza. Cuando solicite el servicio de garantía, Usted tiene que presentar una prueba de la fecha de compra original. Si no puede proporcionar

una copia de la versión escrita original de la garantía limitada, las condiciones de la versión más reciente de la garantía limitada de la Compañía para su producto se aplicarán.

ESPECIFICACIONES DEL PRODUCTO

Todas las ilustraciones y las especificaciones en este catálogo están establecidas según la información que era la más reciente en el momento en cual fue producido.

Broan-NuTone LLC y BEST® se reservan el derecho de cambiar, en cualquier momento y sin previo aviso, los precios, colores, materiales, productos, especificaciones y

modelos y el lugar de fabricación, así como de parar la producción de un modelo o producto.

Best

Broan-NuTone, LLC: 926 W. State Street, Hartford, WI 53207 1 800 637-1453

Best®, 550, boul. Lemire, Drummondville (Québec), Canada (1 866 737-7770) www.bestrangehoods.com

18. PIEZAS

SUSTITUCIÓN DE PIEZAS Y REPARACIÓN

Para que la unidad se conserve en

buen estado, debe usar repuestos

genuinos de Broan-NuTone

únicamente. Estas piezas se han

diseñado especialmente para cada

unidad y se han fabricado conforme a

las normas de certificación aplicables

y un elevado nivel de seguridad. El

uso de repuestos de otros fabricantes

podría causar daños graves y

reducir radicalmente el desempeño

de la unidad, causando así fallas

prematuras. Broan-NuTone también

aconseja ponerse en contacto con un

taller de reparación homologado por

Broan-NuTone para todos los

repuestos y reparaciones.

* NO SE MUESTRA

N.

REF.

N.

PIEZA DESCRIPCIÓN

CTD (ANCHURA DE CAMPANA)

36” 42” 48” 60”

1 SV08541 A

DAPTADOR REDONDO DE 10” 1111

2 SV16569 C

ONJUNTO DE LAMPÁRA 2233

3 SV05921 B

OMBILLA HALÓGENA (120 V, 50 W, BASE GU10) 2 2 3 3

4 SV08582 V

ENTILADOR 2222

5 SV08337 R

ESORTE DEL FILTRO (JUEGO DE 6) 1 1 1 1

SV60675 F

ILTROS 11.84” X 15.125” (MANIJA Y RESORTE INCLUIDOS) 3245

SV60716 F

ILTROS 8.84” X 15.125” (MANIJA Y RESORTE INCLUIDOS)2

SV60695 R

IEL DE VERTIDO DE LA GRASA 36” 1

SV64678 R

IEL DE VERTIDO DE LA GRASA 42” 1

SV60696 R

IEL DE VERTIDO DE LA GRASA 48” 1

SV60697 R

IEL DE VERTIDO DE LA GRASA 60” 1

8 SV02563 I

NTERRUPTOR OSCILANTE DE LA LUZ 1111

9 SV03503 I

NTERRUPTOR OSCILANTE DEL VENTILADOR 1111

10 SV08549 B

OTÓN DEL VENTILADOR 1111

11 SV03435 T

ERMOSTATO HEAT SENTRY™ 1111

12 SV21722 C

ONTROL DE LA VELOCIDAD 1111

13 SV08548 I

NTERRUPTOR DE ALIMENTACIÓN PRINCIPAL 1111

* SV05869 L

OGO DE BEST 1111

* SV20569 G

UíA DE INSTALACIÓN 1111

* SV04216

OLSA DE PIEZAS: 3 CONECTORES INPERMEABLES DE HILOS, 2 TORNILLOS N.° 8 X 5/8”,

6 TORNILLOS DE CABEZA HEXAGONAL N.° 10 X 2”, 4 TORNILLOS DE CABEZA PLANA

N.° 10 X 2 ”, 2 SUJECIONES MURALES, 6 ARANDELAS DE 3/16” DI X 3/4” DE, 4 TUERCAS

DE ACERO INOXIDABLE 10-32, 2 ABRAZADERAS DE HILOS LP16-AP, 2 TORNILLOS

N.° 8 X 3/8” REVESTIDOS DE ZINC, 8 TORNILLOS DE ACERO INOXIDABLE N.° 8 X 3/8”

1111

HL0185

Best WPD38I42SB Pro Style 42" Stainless Steel Outdoor Hood

Product's Documents

User Manual

Specifications

Best WPD38I42SB Questions and Answers

Related Products

Best CPD9M363SB CPD9M Series 36-Inch Outdoor Range Hood Insert

Best CPD9M483SB CPD9M Series 48" Stainless Steel Outdoor Range Hood Insert

Best WPD38I48SB Pro Series 48" Pro-Style Outdoor Range Hood

Best WPD38I36SB Pro Style 36" Stainless Steel Outdoor Wall Hood

Best WPD38I60SB Pro Style 60" Stainless Steel Outdoor Wall Hood
