JBL DSP Ampliﬁer DSP4086

ZH-CH

Owner's Manual

Manual de propietario

Mode d’emploi

Руководство пользователя

用户手册

Panduan Pengguna

取扱説明書

사용자 설명서

THANK YOU FOR YOUR PURCHASE . . .

Your product has been designed to provide you the performance and ease of operation you expect from JBL. Take time

to read this manual before operating or installing your ampliﬁer. This manual describes general installation guidelines and

operation instructions. Please note that proper installation of mobile audio components requires qualiﬁed experience with

mechanical and electrical procedures. If you do not have the knowledge and tools to perform this installation, we strongly

recommend consulting an authorized JBL dealer about your installation options.

TABLE OF CONTENTS

PRODUCT DESCRIPTION

···········································································································

WHAT'S IN THE BOX

·················································································································

INSTALLATION AND WIRING

········································································································

SETTING THE SOUND

··············································································································

SPECIFICATIONS

·····················································································································

TROUBLESHOOTING

················································································································

JBL DSP Ampliﬁer DSP4086

Power and Ground Connections

• Power: Connect the +12V power wire to the positive terminal

of the vehicle’s battery. Make sure the fuse and fuse holder are

within 18” (457mm) of the battery.

• Ground: Connect the GND wire to the negative terminal of

the vehicle’s battery, or to the vehicle’s chassis near the battery

with a screw. NOTE: If possible, remove any paint from the

chassis for best contact. It is recommended to use a star

washer below the ring connector for a secure connection.

• Remote-In: Connect the remote turn-on wire to the “Remote

Out” lead of the source unit, if using low-level signal inputs with

an aftermarket stereo. NOTE: If you are using high-level signal

inputs (your vehicle’s speaker wires), you can choose to have

the 12-volt DC offset feature turn the ampliﬁer on when you

turn on the vehicle power, or the audio-sensing feature turn on

the ampliﬁer when it detects audio signal. In either case, you

will not have to connect the remote turn-on wire and can tape

or cap it off to prevent the introduction of noise.

• Remote-Out: Connect the remote-out wire to external devices

that require 12V turn-on after the JBL DSP Ampliﬁer. This

connection will allow turn-on of 12V devices after the ampliﬁer

wakes from turn-on by 12V remote-in, DC offset or audio

signal sensing input.

Power/Protect indicators

The power light will illuminate in green when the ampliﬁer is getting

power and playing. The light will illuminate in red if the amp enters

protect mode in the event of conditions such as over/under voltage,

short circuit, ampliﬁer output circuit failure, or excessive heat.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Chassis ground (-)

Remote turn-on

(blue) to stereo

REM out

Battery

Fuse holder, 40A fuse

18" (46cm)

PRODUCT DESCRIPTION

The JBL DSP Ampliﬁer is an audio processor for ﬁne-tuning of

aftermarket audio systems. It is a self-contained audio system

with 6-channel audio inputs, 8-channel powered audio outputs,

an easy-to-use tuning interface a novice can understand, and

detailed tuning capabilities to satisfy even experienced installers.

With a USB connection to access the tuning interface using a

Windows PC, you can control fully variable crossovers, selectable

0-to-48 dB slopes, time delay, 31-band parametric or graphic EQ

adjustment, assignable input-to-output mixer with input channel

summing, channel gain, master volume control, clipping indicator

to ensure the audio output is not distorted, and ability to save up

to 10 presets.

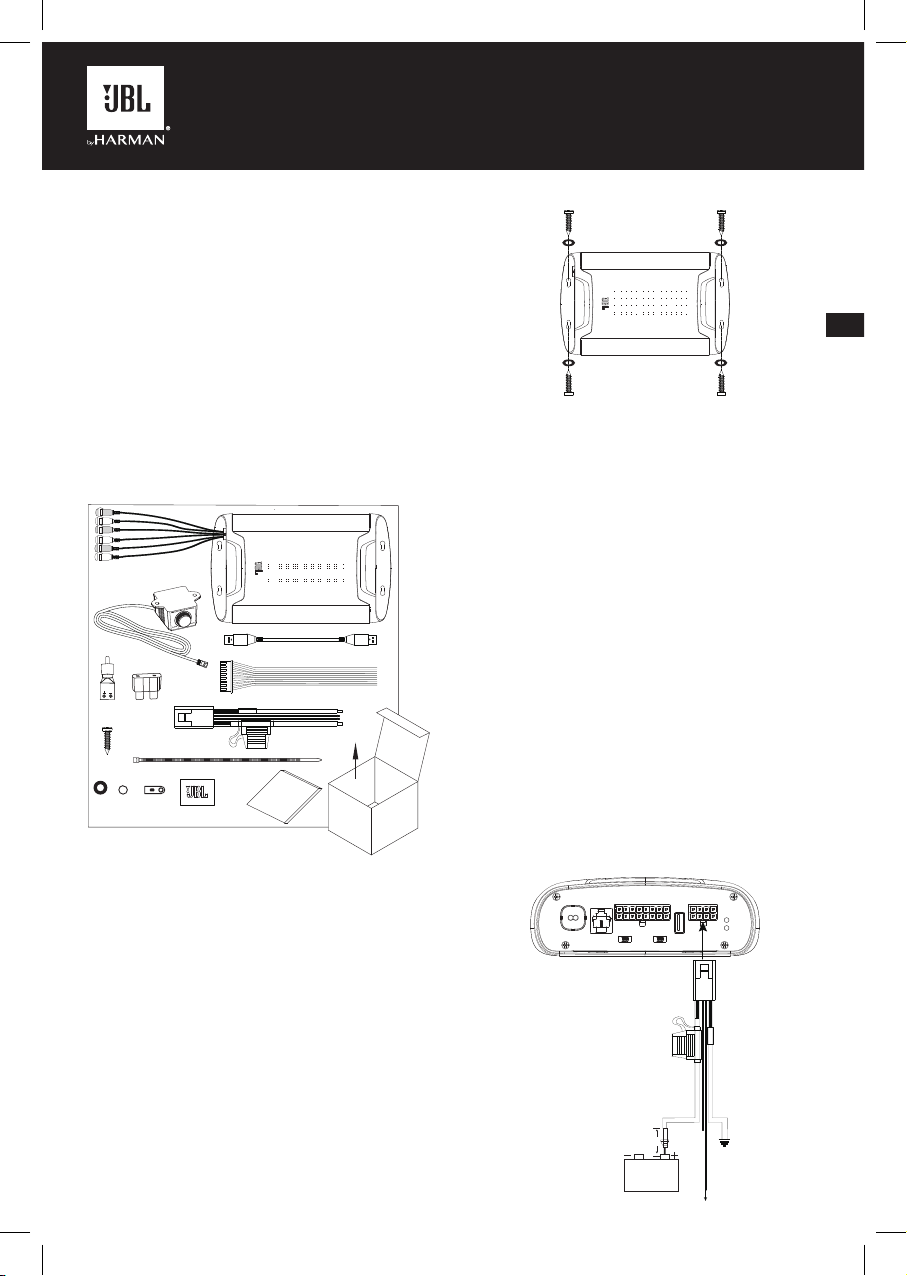

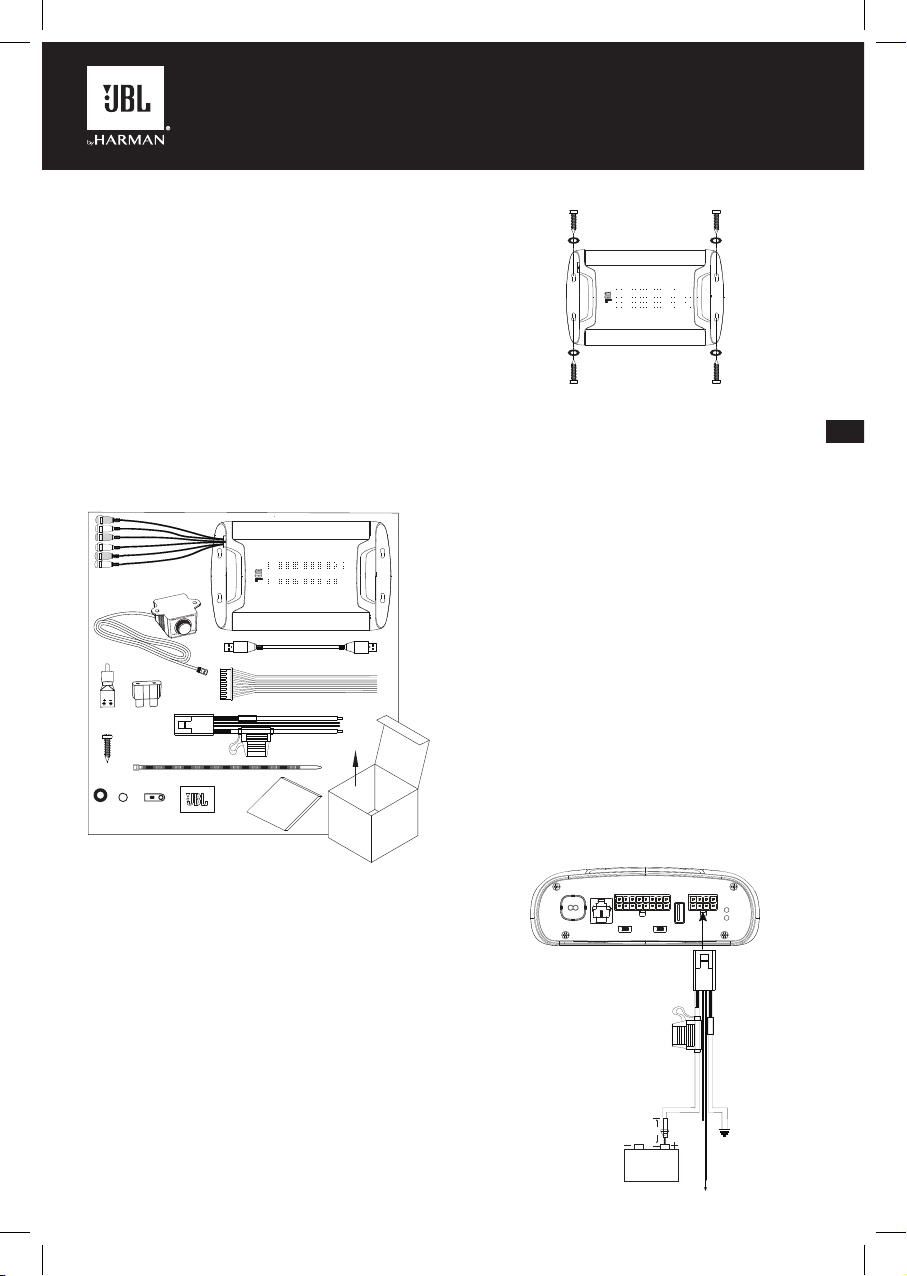

WHAT'S IN THE BOX

4X 4X 1X

INSTALLATION AND WIRING

IMPORTANT: Disconnect the vehicle’s negative (–) battery

terminal before beginning the installation.

• Wear protective eyewear when using tools.

• Choose a safe mounting location. Check clearances on both

sides of the location. Be sure that screws will not puncture

brake or fuel lines or wiring harnesses, and that wire routing will

not interfere with vehicle operation. Use caution when drilling

or cutting.

• When making electrical connections, make sure they are

secure and properly insulated.

• Do not mount the ampliﬁer with the heat sink facing downward,

as this interferes with cooling.

• Using the ampliﬁer as a template, mark the locations of the

holes on the mounting surface.

• Drill pilot holes in the mounting surface.

• Attach the ampliﬁer to the mounting surface with the included

sheet metal screws and washers.

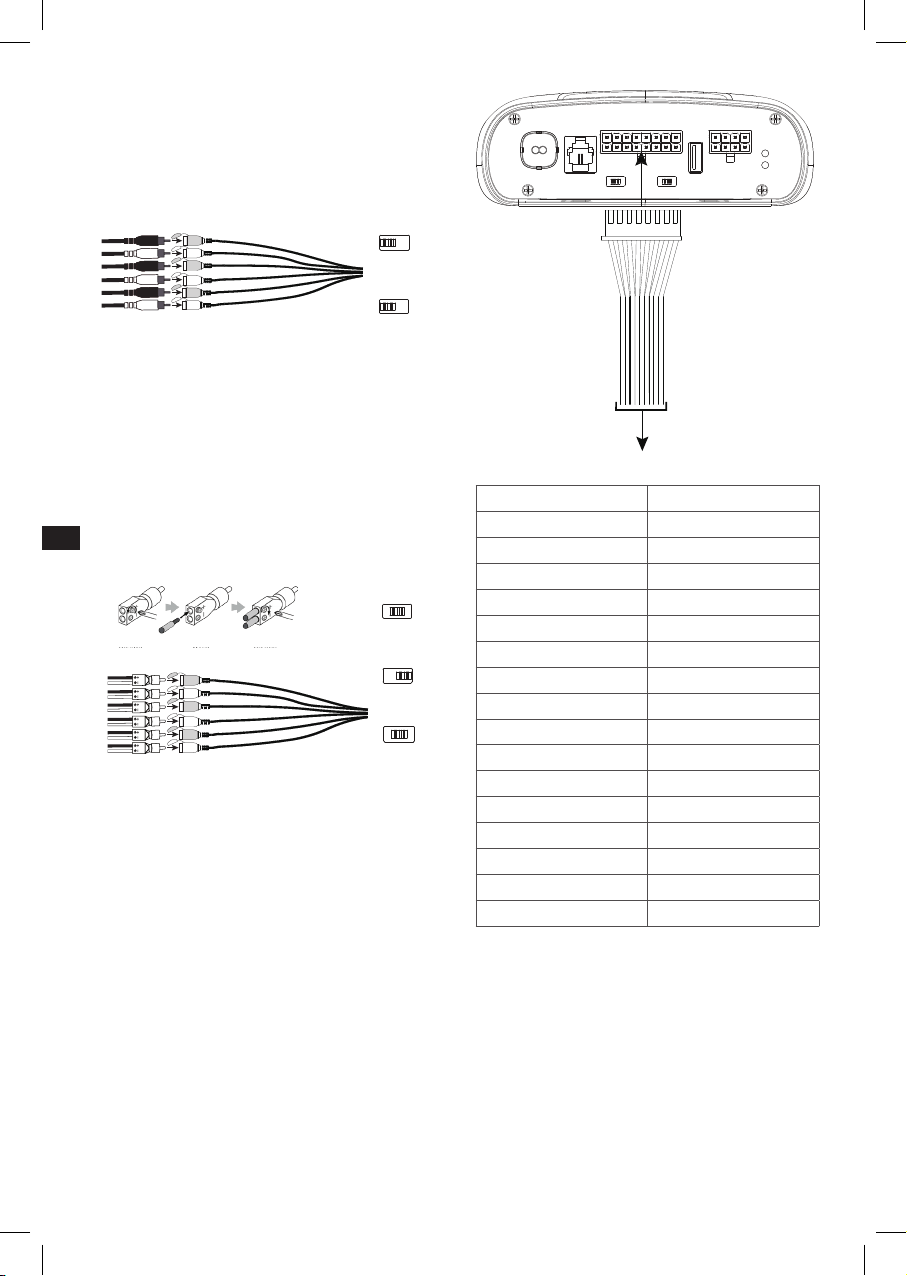

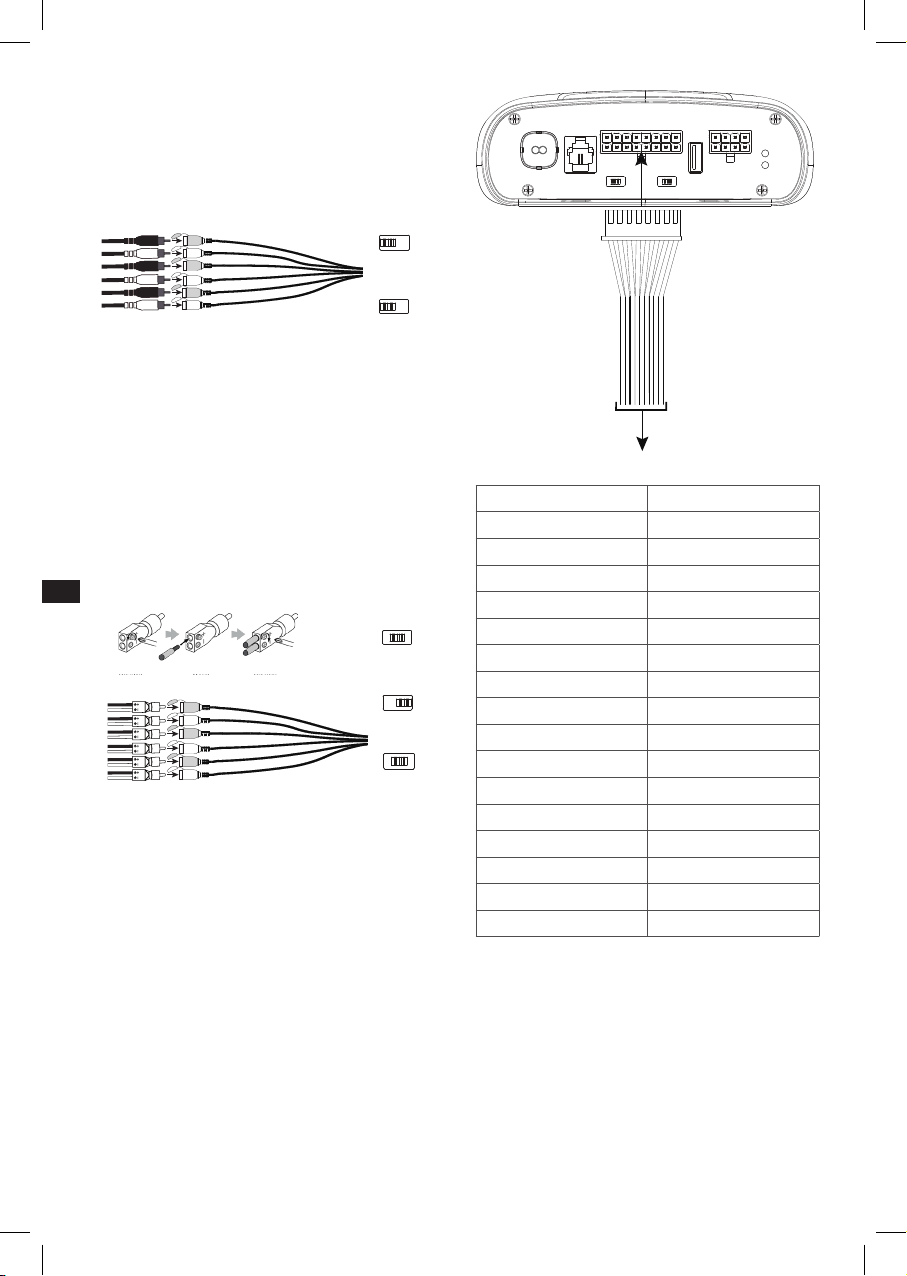

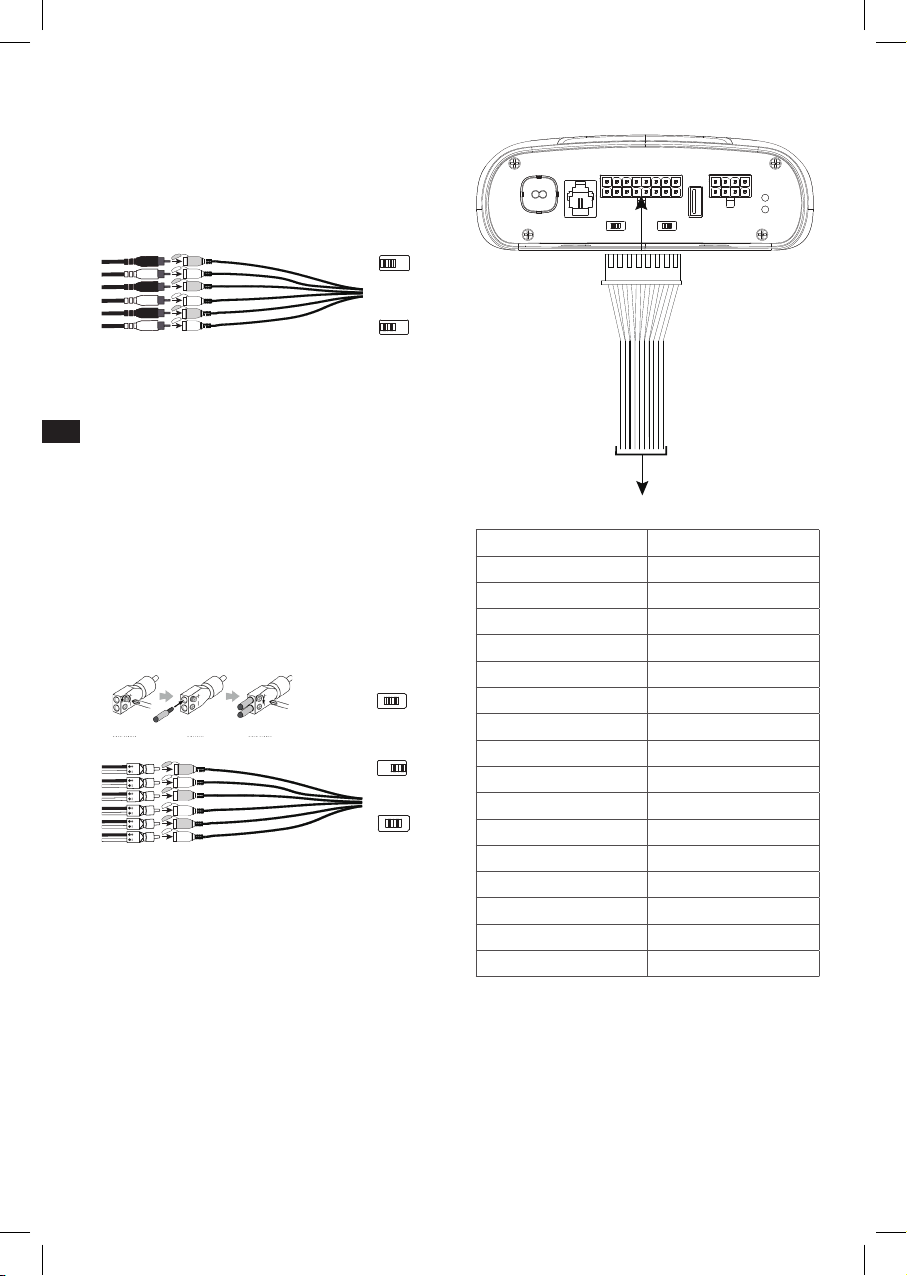

Signal input

• Line-level inputs: If your source unit offers preamp outputs,

connect the front outputs to inputs 1 and 2 on the ampliﬁer, the

rear outputs to inputs 3 and 4, and the subwoofer outputs to

inputs 5 and 6 using RCA patch cables.

Note: when using low-level signals and remote turn-on lead, set

the “Turn-on Mode” switch to “REM” and the “Input Level” switch to

“LO”.

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• High-level inputs: If your audio system’s source unit does

not have line-level outputs, use the supplied high-level input

adapters to connect to the speaker output wires of your source

unit to the RCA inputs of the ampliﬁer. The 12-volt DC offset

feature will turn the ampliﬁer on when it senses signal.

NOTE: You can connect the wires from as many as six of your

vehicle’s speakers to the ampliﬁer. For example, these can include

front left and right tweeters to inputs 1 and 2, front left and right

woofers to inputs 3 and 4, and rear left and right full-range speakers

to inputs 5 and 6. The signals from each of these speakers can be

summed to create a full-range output, if necessary, and assigned to

any of the ampliﬁer output wires. See “Setting the Sound” for more

details.

NOTE: When using high-level signals, set the “Turn-on Mode” switch

to “DC” (to turn on when it receives battery power) or “AUDIO” (to

turn on when it senses signal from your source unit), and the “Input

Level” switch to “HI”. If no sound plays, change the “Input Level”

switch to “HI2”.

Loosen

Screws

Insert

Wires

Tighten

Screws

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

Speaker Output Connections

Connect your speakers to the wires of the speaker output wiring

harness, observing proper polarity: connect each positive (+) lead

to the appropriate positive (+) speaker terminal, and negative (-)

lead to the appropriate negative (-) speaker terminal. Then plug the

speaker output wiring harness into the DSP Ampliﬁer.

NOTE: You can connect up to 8 speakers to the JBL DSP Ampliﬁer,

then specify the frequencies the ampliﬁers sends to each one with the

JBL tuning software. See “Setting the Sound” for details.

NOTE: If you decide you need more power in your system, you can

use two or more of the speaker output wires to connect one or more

additional ampliﬁers. Connect the desired number of speaker output

wires to the high-level inputs of the new ampliﬁer(s). IMPORTANT: make

sure to adjust the output levels of the channels you are connecting to

the extra ampliﬁer(s) to ensure that you do not overdrive the external

ampliﬁer(s) and reduce noise, if present.

IMPORTANT: None of the speaker output channels can be bridged.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

To speakers

Wire color Channel designation

White Channel 1 +

White/Black Channel 1 –

Gray Channel 2 +

Gray/Black Channel 2 –

Green Channel 3 +

Green/Black Channel 3 –

Purple Channel 4 +

Purple/Black Channel 4 –

Orange Channel 5 +

Orange/Black Channel 5 –

Blue Channel 6 +

Blue/Black Channel 6 –

Red Channel 7 +

Red/Black Channel 7 –

Yellow Channel 8 +

Yellow/Black Channel 8 –

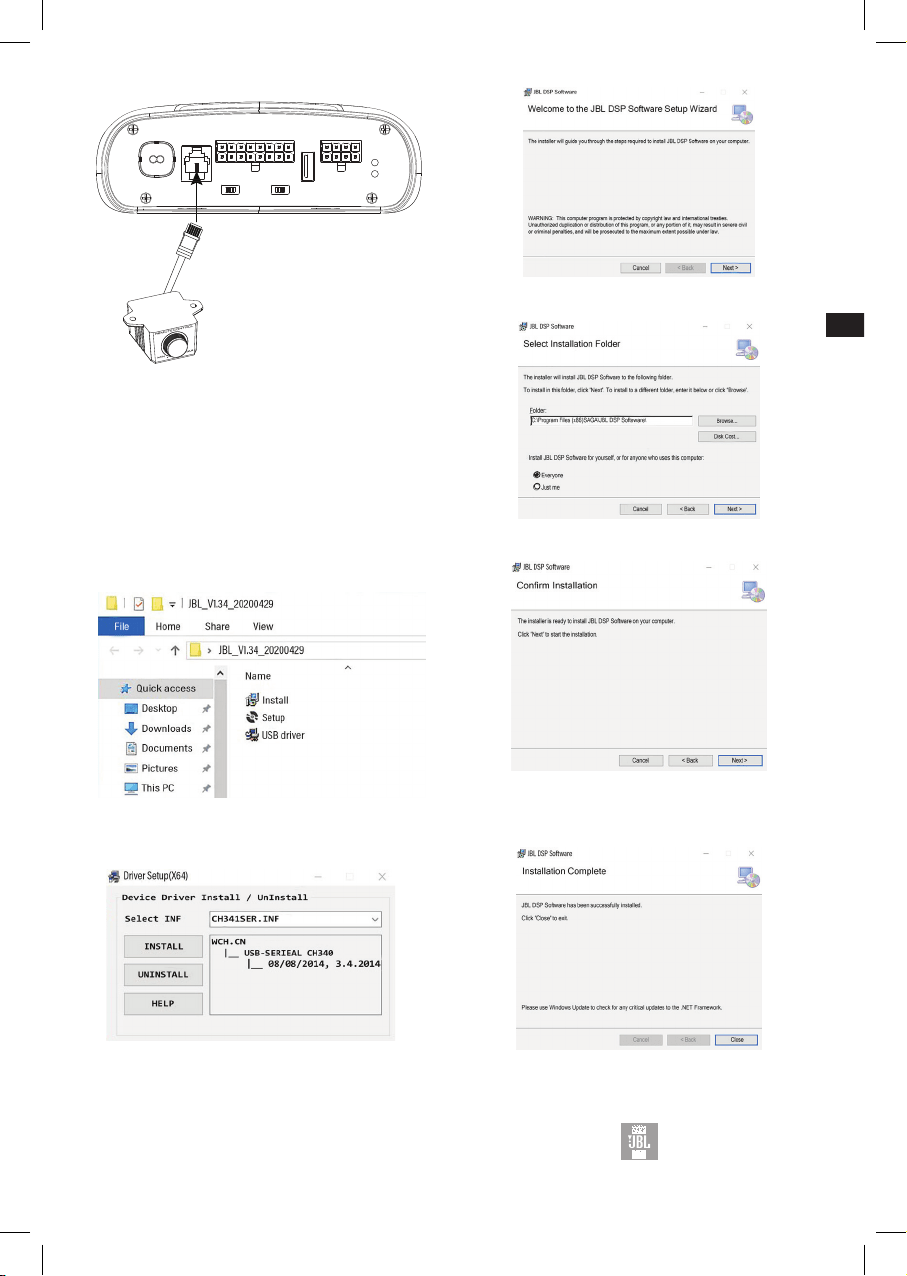

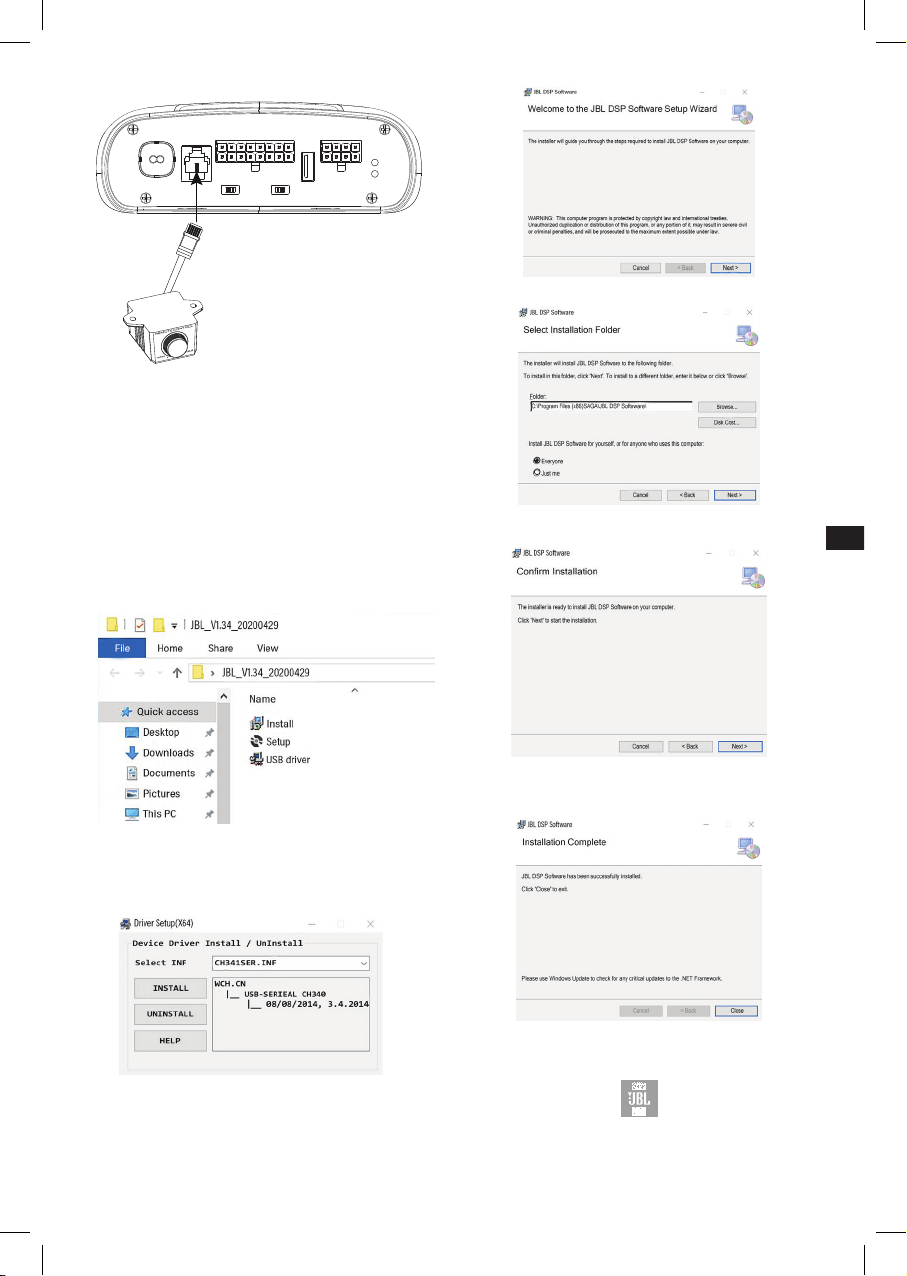

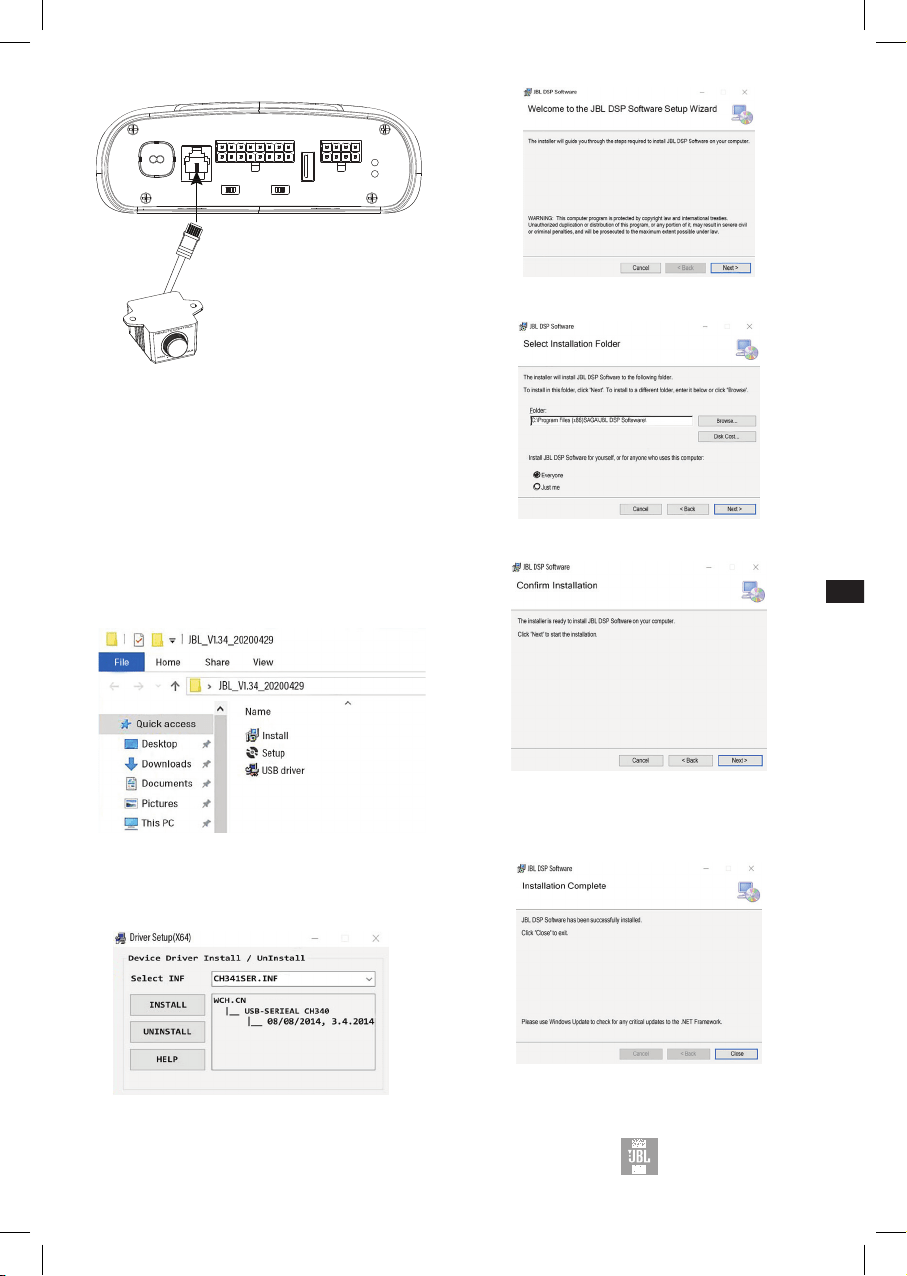

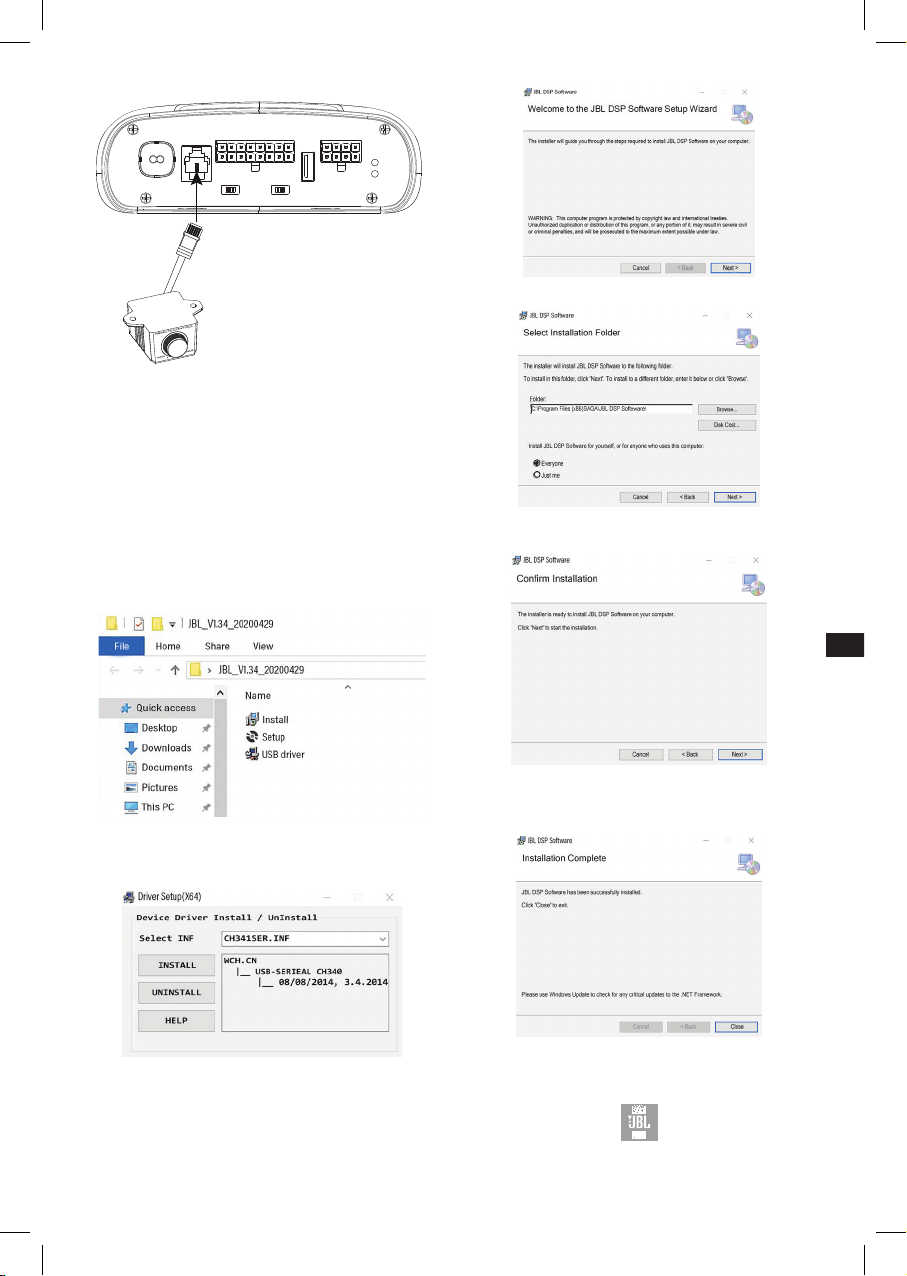

Connecting the remote bass control

Plug the remote bass controller into the appropriate input on

the control panel of the DSP Ampliﬁer. Mount the remote in a

convenient location, such as under the dash, using sheet metal

screws.

NOTE: The remote bass control is capable of controlling the subwoofer

output level from channel 7 or 8 when assigned as a “sub” channel.

This will allow adjustment of subwoofer level from -30dB to +6db in the

tuning software. It is not a bass boost control. We expect that you will

use the remote bass control from an external subwoofer ampliﬁer should

you want to control bass boost.

JBL DSP Ampliﬁer DSP4086

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

SETTING THE SOUND

Download the tuning software from JBL.com

1. Connect to internet with your Windows PC or laptop and go

to JBL.com and download the Graphic User Interface for the

DSP4086 Ampliﬁer.

2. Complete the software installation setup wizard before you

connect your computer to your JBL DSP Ampliﬁer.

3. Double-click “JBL DSP software” from its saved location.

4. Double-click “USB driver” and click install

NOTE: Make sure to allow it to make changes to your computer if

your anti-virus software requests it.

5. Double-click “setup.exe”.

NOTE: Make sure to allow it to make changes to your computer if

your anti-virus software requests it.

6. Click “Next” in the JBL DSP Software Setup Wizard.

7. Select preferred installation folder, or click “next” to choose

the default location.

8. Click “Next” to conﬁrm installation. Again, make sure that your

anti-virus protection allows installation to be completed.

9. Sit back and wait while software installation completes…

10. Installation Complete! Close setup wizard and continue to

next section. You should see this icon on your computer

screen (please note to icon is JBL orange).

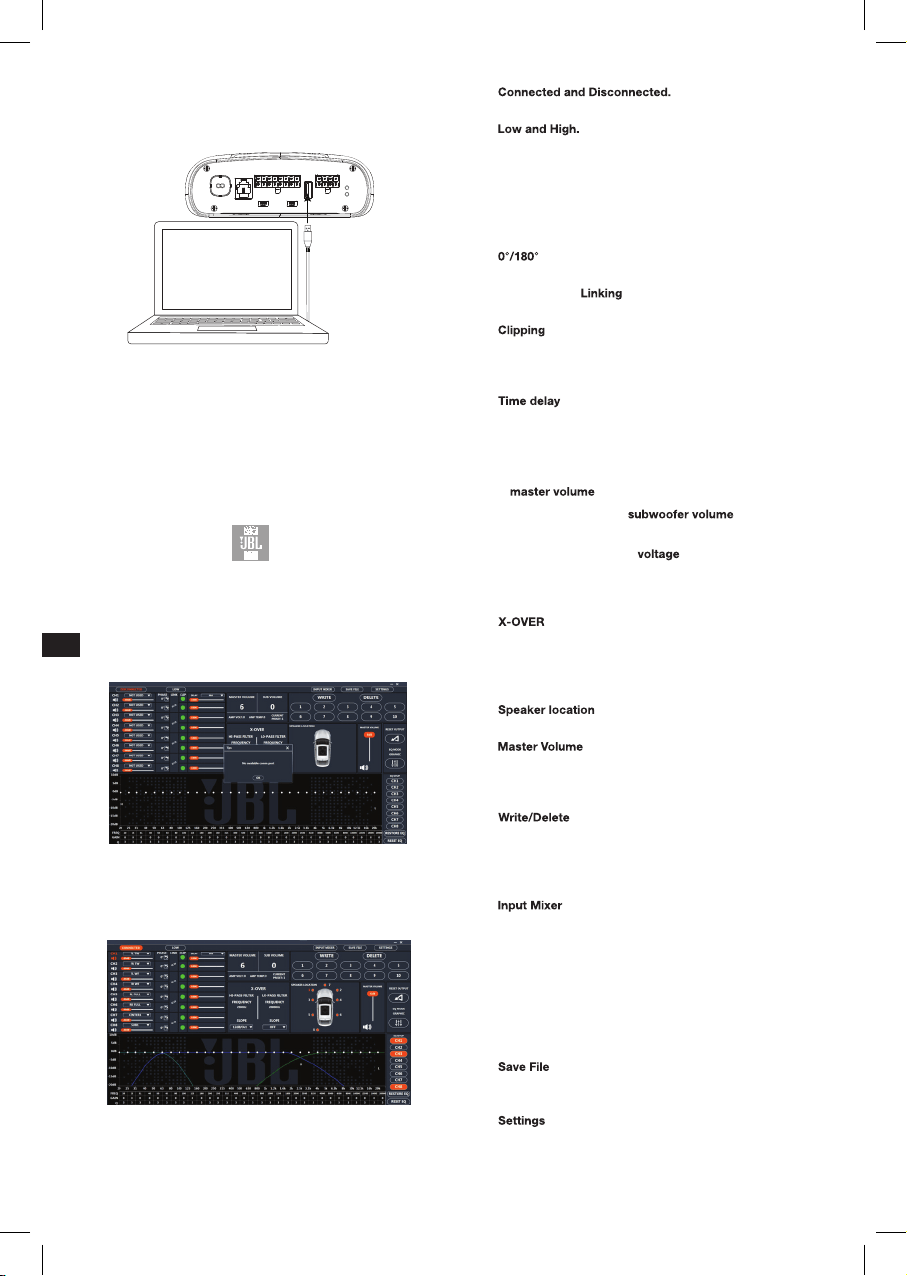

Connecting JBL DSP Ampliﬁer to your Windows PC

1. Connect your Windows PC to the DSP Ampliﬁer with the

included USB cable.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

2. Make sure to turn your audio source down to a low

volume level before powering your JBL DSP Ampliﬁer.

3. Activate/power your audio system and make sure all parts

are operating.

NOTE: The DSP Ampliﬁer will come with pre-ﬂashed EQ proﬁle that

will act as “EQ Off” or preset 1.

4. With your PC connected to the JBL DSP Ampliﬁer, double-click

JBL software icon on your PC and open DSP tuning software.

NOTE: If the software appears with a window showing “No Comm

Port Available”, close the software, disconnect the USB cable from

your computer, and return to step 4. Otherwise, proceed to step 5.

The DSP software will function when not connected to the ampliﬁer

if you would like to familiarize yourself with the software and create

a pre-conﬁgured audio system setup.

5. Connection complete! Continue on to Tuning Procedure…

User Interface Functions

The JBL tuning software features the following controls:

1. Assign speaker locations to channels. With this feature,

you can designate the type of speaker and location in the car

each output channel of the DSP is connected to.

2. Individual channel volume control and muting. You can

raise and lower the relative volume level of each channel

individually to ensure perfect level-matching and output.

3. 0°/180° phase adjustment. You can set the phase of each

channel individually for balanced, dynamic performance.

4. Linking of paired channels. You can link paired channels to

apply volume and tone controls evenly.

5. Clipping indicator. Each channel features a clipping indicator

to let you know if 10% or greater distortion is present. If it

is, lower the volume level of the clipping channel until the

indicator turns off. For best results, measure with a 100Hz

and 1kHz @ 0dB sine wave.

6. Time delay. With time delay, you can adjust the focal point of

the sound ﬁeld to your desired location in the car. The closer

a speaker is to your desired focal-point location, the longer

its delay should be. To adjust, drag the slider to the right to

increase the delay, and to the left to decrease it.

7. Information display. This display shows you the following

statistics:

a. The master volume value

b. The current subwoofer volume level for channel 7 or 8, and

adjustable from -30dB to +6dB when using the remote

bass control.

c. The voltage the ampliﬁer is reading at the power input

d. The ampliﬁer’s current operating temperature

e. Your current system conﬁguration.

8. X-OVER. You can adjust the crossover points of the high-

pass and low-pass crossovers for each channel to maximize

the performance efﬁciency of each speaker connected to

the DSP Ampliﬁer. The selectable crossover slope for each

channel can be set to 0/6/12/18/24/30/36/42/48dB.

9. Speaker location view. This shows which ampliﬁer channels

are in use, and the locations of the corresponding speakers

in the vehicle.

10. Master Volume. You can raise or lower the volume of the

entire system, or mute the entire system. Drag the slider up to

raise the volume, and down to lower it. Click the speaker icon

to mute the audio system.

11. Write/Delete. “Write” lets you save up to 10 preferred audio

settings as presets, which you can apply to the ampliﬁer. Click

“write”, then click a preset number to save a preset. Click

“delete”, then click a preset number to delete a preset.

12. Input Mixer. The Input Mixer feature lets you assign the audio

signal from an input channel to a speciﬁc output channel.

You can also sum the signals of multiple input channels and

apply the resulting signal to a speciﬁc output channel, usually

to allow a speaker to play the widest range of frequencies

possible when using speaker-level input signals.

EXAMPLE: If you have connected a tweeter (high-frequency

response only) to input channel 1 and a midrange speaker

(midrange-frequency response only) to channel 2, you can

sum the signals of each of these inputs, and assign the new,

full-range signal to a full-range speaker you have connected to

output channel 1.

13. Save File. This allows you to save saving a preferred audio

system conﬁguration to a folder on your computer for use

later. It also allows you to retrieve a previous conﬁguration

from your computer and apply it to your connected ampliﬁer.

14. Settings. You can control the following options in the

“Settings” menu:

a. Language selection for the software: choose from English,

Spanish, French, Chinese, and Japanese

b. Power settings for delaying the ampliﬁer turn-on/off should

your vehicle require either option

c. Firmware upgrades and resetting the software to original

factory settings

15. Reset EQ. This button lets you reset the type of speaker, and

location in the vehicle, of each output channel.

16. EQ Mode. This lets you choose either a 31 band parametric

or graphic EQ to adjust for each channel.

17. Parametric or graphic EQ. You can apply custom EQ

curves to each channel you have connected. To increase the

level of a given frequency, drag the slider up. To lower it, drag

the slider down.

18. EQ Setup. This EQ setup feature lets you click to select the

channels to which you want to apply EQ curves.

NOTE: The FREQ, GAIN, and Q ﬁelds shows the values of the

changes made by moving the EQ sliders. Only Gain is adjustable

when in Graphic EQ Mode. Frequency, Gain, and Q are all

adjustable in Parametric EQ Mode. These adjustments can be

made using the sliders or entering speciﬁc values in the F, G, and Q

ﬁelds.

19. Bypass EQ and Restore EQ. “Bypass EQ” allow you to

return your EQ settings to ﬂat so you can hear the differences

made during your tuning. “Restore EQ” returns all EQ

adjustments to the previous settings.

SPECIFICATIONS

• RMS Power Output (Watts x Channel) @ 2-ohm: 60W x 8

• RMS Power Output (Watts x Channel) @ 4-ohm: 40W x 8

• Ampliﬁer Class: Class D

• Battery Voltage Range (Volts): 8V to 16V

• Selectable Turn-on Modes: 12V, Audio Signal Sense, DC

Offset, 12V remote output

• LED Indicator: red/green

• Frequency Response: 10Hz to 22kHz @ -3dB

• Signal-to-Noise Ratio: 90dB

• Signal-to-Noise Ratio (CEA-2006): 75dB

• THD+N @ 4-ohm: <1%

• Input Sensitivity, selectable: High-level or low-level

• Input Sensitivity - Low Level: 680mV to 6V

• Input Sensitivity - High Level: 1.6V to 15V

• Variable Crossovers: All Channels: HPF, LPF, Band-pass w/

selectable 0 to 48dB slope

• Gain, variable: All Channels with PC

• Subwoofer level, variable : Channels 7 & 8 in PC software or

using accessory remote control from -30dB to +6dB

• Fuse Rating: 40A

• Minimum Recommended Power/Ground Wire Gauge: 8awg

• Speaker Level Inputs: Yes (RCA adapter)

• Remote Bass Control: Included

• Length : 9-3/8” (237.5mm)

• Width: 5-11/16” (144mm)

• Height: 1-15/16” (49.5mm)

• Weight: Approx. 1000g

• Protection: DC, OVP, UVP, OCP, OTP

TROUBLESHOOTING

No audio and POWER INDICATOR is off.

• No voltage at BATT+ and/or REM terminals, or bad or no

ground connection. Check voltages at ampliﬁer terminals with

VOM.

No audio and PROTECT INDICATOR ﬂashes.

• DC voltage on ampliﬁer output. Ampliﬁer may need service; see

enclosed warranty card for service information.

No audio and PROTECT and POWER INDICATORS ﬂash.

• Voltage less than 9V on BATT+ connection. Check vehicle

charging system.

No audio and PROTECT INDICATOR is on.

• Ampliﬁer is overheated. Make sure ampliﬁer cooling is not

blocked at mounting location. Verify that speaker-system

impedance is within speciﬁed limits. Or, there may be voltage

greater than 16V (or less than 8V) on BATT+ connection.

Check vehicle charging system.

Ampliﬁer fuse keeps blowing.

• The wiring is connected incorrectly or there is a short circuit.

Review installation precautions and procedures. Check wiring

connections.

Distorted audio.

• Gain is not set properly. Check Individual Channel Volume and/

or Mater Volume settings. Check speaker wires for shorts or

grounds. Ampliﬁer or source unit may be defective.

Distorted audio and PROTECT INDICATOR ﬂashes.

• Short circuit in speaker or wire. Remove speaker leads one at

a time to locate shorted speaker or wire, and repair.

Music lacks dynamics or “punch.”

• Speakers are not connected properly. Use 0°/180° phase

adjustment, and check speaker connections at ampliﬁer and

speaker.

GRACIAS POR TU COMPRA. . .

Este producto se ha diseñado para proporcionar el rendimiento y la facilidad de uso que se espera de JBL. Dedica

un tiempo a leer este manual antes de instalar o utilizar el ampliﬁcador. Este manual describe directrices generales de

instalación e instrucciones de uso. La instalación correcta de los componentes de audio y vídeo requiere experiencia

cualiﬁcada en procedimientos mecánicos y eléctricos. Si no dispones de conocimientos y herramientas para realizar

correctamente la instalación, te recomendamos encarecidamente que consultes a un distribuidor autorizado de JBL

sobre las opciones de instalación.

TABLA DE CONTENIDO

DESCRIPCIÓN DEL PRODUCTO ..................................................................................................................................... 8

CONTENIDO DEL ENVASE .............................................................................................................................................. 8

INSTALACIÓN Y CABLEADO ........................................................................................................................................... 8

AJUSTE DEL SONIDO ................................................................................................................................................... 10

ESPECIFICACIONES ...................................................................................................................................................... 12

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS ............................................................................................................ 12

Ampliﬁcador DSP JBL DSP4086

DESCRIPCIÓN DEL PRODUCTO

El ampliﬁcador DSP JBL es un procesador de audio que sirve para

ajustar sistemas de audio del mercado de repuestos con precisión.

Se trata de un sistema de audio autónomo con 6 canales de

entradas de audio, 8 canales de salidas alimentadas de sonido, una

interfaz de ajuste fácil de usar incluso para alguien sin experiencia

y capacidades de ajuste tan detalladas como para satisfacer a los

instaladores experimentados. Con una conexión USB para acceder

a la interfaz de ajustes con un PC Windows, es posible controlar

los cortes de frecuencias totalmente variables, las pendientes

seleccionables de 0 a -48 dB, el retardo de tiempo, los ajustes de

EQ paramétrico o gráﬁco de 31 bandas, el mezclador de entradas a

salidas asignables con suma de canales de entrada, la ganancia de

canales, el control de volumen maestro, el indicador de recorte para

garantizar que no se distorsione la salida de audio y la posibilidad de

guardar hasta 10 conﬁguraciones predeﬁnidas.

CONTENIDO DEL ENVASE

4X 4X 1X

INSTALACIÓN Y CABLEADO

IMPORTANTE: Desconecta el terminal negativo (–) de la

batería del vehículo antes de empezar la instalación.

• Lleva siempre puesta protección ocular mientras utilices

herramientas.

• Elige una ubicación de montaje segura. Comprueba los espacios

libres a ambos lados de la ubicación. Asegúrate de que los

tornillos no pinchen las líneas de freno, las líneas de combustible

ni los mazos de cables y que el tendido de los cables no

interﬁera en el funcionamiento seguro del vehículo. Perfora y

corta con precaución.

• Al realizar conexiones eléctricas, asegúrate de que estén

aseguradas y debidamente aisladas.

• No montes el ampliﬁcador con el sumidero de calor mirando

hacia abajo, ya que esto interﬁere con la refrigeración.

• Usando el ampliﬁcador como plantilla, marca las ubicaciones de

los agujeros de montaje en la superﬁcie de montaje.

• Taladra agujeros piloto en la superﬁcie de montaje.

• Sujeta el ampliﬁcador a la superﬁcie de montaje con los cuatro

tornillos de montaje incluidos.

Conexiones de alimentación y a tierra

• Alimentación: Conecta el cable de alimentación de +12 V al

terminal positivo de la batería del vehículo. Asegúrate de que el

fusible y su soporte estén a menos de 457 mm de la batería.

• Toma de tierra: Conecta el cable GND al terminal negativo de la

batería del vehículo o al chasis del vehículo, cerca de la batería,

con un tornillo. NOTA: Si es posible, quita la pintura del chasis para

lograr el mejor contacto posible. Se recomienda utilizar una arandela

estriada debajo del conector de anillo para asegurar la conexión.

• Entrada de control remoto: Conecta el cable de encendido

remoto al cabo de salida de control remoto de la unidad de

fuente, si utilizas las entradas de señal de bajo nivel de un equipo

estéreo de repuesto. NOTA: Si vas a utilizar las entradas de señal

de alto nivel (los cables de altavoz del vehículo), puedes elegir

entre usar la característica de offset de 12 V CC para encender

el ampliﬁcador al poner en marcha el vehículo o la función de

detección automática para encender el ampliﬁcador cuando al

detectar una señal de audio. En cualquiera de los casos, no es

necesario conectar el cable de encendido remoto y es posible

cubrirlo con cinta o recortarlo para evitar que introduzca ruido.

• Salida de control remoto: Conecta el cable de salida de control

remoto a dispositivos que necesiten 12 V para encenderse

después del ampliﬁcador DSP JBL. Esta conexión permite

encender dispositivos de 12 V una vez que el ampliﬁcador se activa

mediante el encendido de la entrada de 12 V, el desplazamiento de

la CC o la detección de la entrada de una señal de audio.

Indicadores de alimentación/protección

La luz de alimentación se iluminará en color verde cuando el

ampliﬁcador reciba alimentación y reproduzca sonido. La luz

se vuelve de color rojo si el ampliﬁcador se pone en modo de

protección, en situaciones de sobretensión o la tensión insuﬁciente,

cortocircuito, fallo en el circuito de salida del ampliﬁcador, calor

excesivo y apagado automático.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Toma de tierra del chasis (-)

Cable de encendido

remoto (azul) hacia la

salida REM estéreo

Batería

Soporte para fusible, fusible de 40A

46 cm

Entrada de señal

• Entradas de nivel de línea: Si la unidad de fuente ofrece

salidas de preampliﬁcación, conecta las salidas frontales a las

entradas 1 y 2 del ampliﬁcador, las salidas a las entradas 3 y 4 y

las salidas de subwoofer a las entradas 5 y 6 con latiguillos RCA.

Nota: si vas a usar señales de bajo nivel y el cable de encendido

remoto, pon el interruptor “Turn-on Mode” (Modo de encendido) en

la posición “REM” (Remoto) y el interruptor “Input Level” (Nivel de

entrada) en la posición “LO” (Bajo).

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• Entradas de alto nivel: Si la unidad de fuente del sistema

de audio no dispone de salidas de nivel de línea, utiliza los

adaptadores de entrada de alto nivel suministrados para

conectar los cables de salida de altavoz de la unidad de fuente a

las entradas RCA del ampliﬁcador. La función de offset de 12 V

CC enciende el ampliﬁcador en cuanto se detecta una señal.

NOTA: Puedes conectar los cables desde hasta seis altavoces

del vehículo al ampliﬁcador. Por ejemplo, estos pueden incluir los

altavoces de agudos delanteros izquierdo y derecho en las entradas

1 y 2, los woofers delanteros izquierdo y derecho en las entradas

3 y 4 y los altavoces de gama completa traseros izquierdo y derecho

a las entradas 5 y 6. Es posible sumar las señales de estos altavoces

para generar una salida de gama completa, si es necesario, y

asignarla a cualquiera de los cables de salida del ampliﬁcador.

Consulte los detalles adicionales en “Conﬁgurar el sonido”.

NOTA: Si utilizas señales de alto nivel, coloca el interruptor “Turn-

on Mode” (Modo de encendido) en la posición “DC” (CC) (para

encender cuando reciba alimentación desde la batería) o “AUDIO”

(para encender cuando se detecte una señal desde la unidad de

fuente) y el interruptor “Input Level” (Nivel de entrada) en la posición

“HI” (Alto). Si no se escucha ningún sonido, cambia el interruptor

“Input Level” (Nivel de entrada) a la posición “HI2” (Alto 2).

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

Aﬂojar

tornillos

Insertar

cables

Apretar

tornillos

Conexiones de salida de altavoces

Conecta los altavoces a los cables del mazo de cables de salida

de los altavoces, respetando la polaridad correcta: conecta

cada cabo positivo (+) al terminal correspondiente positivo (+)

adecuado de los altavoces y cada cabo negativo (-) al terminal

correspondiente negativo (-) adecuado de los altavoces.

A continuación, conecta el mazo de cables de salida de los

altavoces al ampliﬁcador DSP.

NOTA: Es posible conectar hasta 8 altavoces al ampliﬁcador DSP JBL

y, a continuación, especiﬁcar las frecuencias que el ampliﬁcador envía

a cada uno con el software de ajuste de JBL. Consulte los detalles en

“Conﬁgurar el sonido”.

NOTA: Si decides que necesitas más potencia en el sistema, puedes

usar dos o más de los cables de salida de los altavoces para conectar

uno o más ampliﬁcadores adicionales. Conecta el número que desees

de cables de salida de los altavoces a las entradas de alto nivel de los

nuevos ampliﬁcadores. IMPORTANTE: asegúrate de ajustar los niveles

de salida de los canales que vayas a conectar a los ampliﬁcadores

adicionales con el ﬁn de no realimentar los ampliﬁcadores externos y

reducir el ruido, si lo hay.

IMPORTANTE: No es posible puentear ninguno de los canales

de salida de los altavoces.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Hacia los altavoces

Color del cable Designación de canales

Blanco Canal 1 +

Blanco/negro Canal 1 –

Gris Canal 2 +

Gris/negro Canal 2 –

Verde Canal 3 +

Verde/negro Canal 3 –

Morado Canal 4 +

Morado/negro Canal 4 –

Naranja Canal 5 +

Naranja/negro Canal 5 –

Azul Canal 6 +

Azul/negro Canal 6 –

Rojo Canal 7 +

Rojo/negro Canal 7 –

Amarillo Canal 8 +

Amarillo/negro Canal 8 –

Conectar el control remoto de bajos

Conecta el controlador remoto de bajos en la entrada adecuada

del panel de control del ampliﬁcador DSP. Monta el control remoto

en un lugar práctico, como debajo del salpicadero, utilizando los

tornillos de lámina metálica.

NOTA: El control remoto de bajos puede controlar el nivel de salida

del subwoofer de los canales 7 u 8 cuando se asigna como canal

“sub”. Esto permite ajustar el nivel de subwoofer de -30 dB a +6 dB

en el software de ajuste. No se trata de un control de potenciación de

bajos. Se espera que el control remoto de bajos se utilice desde un

ampliﬁcador de subwoofer externo para controlar la potenciación de

bajos.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

AJUSTE DEL SONIDO

Descarga el software de ajuste de JBL.com

1. Conéctate a Internet con un ordenador con Windows, ve

a JBL.com y descarga la interfaz gráﬁca de usuario del

ampliﬁcador DSP4086.

2. Completa el asistente de instalación del software antes de

conectar el ordenador al ampliﬁcador DSP JBL.

3. Haz doble clic en “JBL DSP software” en el lugar donde esté

instalado.

4. Haz doble clic en “USB driver” y selecciona Install (Instalar).

NOTA: Asegúrate de seguir los pasos para realizar cambios en el

ordenador si el software antivirus lo pide.

5. Haz doble clic en “setup.exe”.

NOTA: Asegúrate de seguir los pasos para realizar cambios en el

ordenador si el software antivirus lo pide.

6. Haz clic en “Next” (Siguiente) en el asistente de conﬁguración

del software de DSP JBL.

7. Selecciona la carpeta de instalación que desees o haz clic en

“next” (Siguiente) para elegir la ubicación predeterminada.

8. Haz clic en “Next” (Siguiente) para conﬁrmar la instalación.

Una vez más, asegúrate de que el antivirus permita completar

la instalación.

9. Espera a que la instalación se complete...

10. ¡Instalación ﬁnalizada! Cierra el asistente de conﬁguración y

continúa con la sección siguiente. Deberías ver este icono en

la pantalla del ordenador (ten en cuenta que es un icono de

JBL de color naranja).

Conectar el ampliﬁcador DSP JBL a un ordenador

con Windows

1. Conecta el ordenador con Windows al ampliﬁcador DSP con

el cable USB suministrado.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

2. Asegúrate de bajar el volumen de la fuente de audio a un

nivel reducido antes de encender el ampliﬁcador DSP JBL.

3. Activa/enciende el sistema de audio y comprueba que todas

las piezas funcionen.

NOTA: El ampliﬁcador DSP viene con un perﬁl de EQ predeﬁnido

que actúa como “EQ Off” (EQ desactivado) o conﬁguración

predeﬁnida 1.

4. Con el ordenador conectado al ampliﬁcador DSP JBL, haz

doble clic en el icono del software de JBL en el ordenador y

abre el software de ajuste de DSP.

NOTA: Si el software muestra una ventana con el mensaje “No Comm

Port Available” (no hay puertos de comunicación disponibles), cierra el

software, desconecta el cable USB del ordenador y vuelve al paso 4.

De lo contrario, pasa al paso 5. El software DSP funciona cuando no

está conectado al ampliﬁcador para que puedas familiarizarte con él y

preparar una conﬁguración previa de un sistema de audio.

5. ¡Conexión ﬁnalizada! Continúa con el procedimiento de ajuste...

Funciones de la interfaz de usuario

El software de ajuste de JBL ofrece los controles siguientes:

Con esta función, puedes

comprobar si el ampliﬁcador se está comunicando con el

ordenador Windows.

Con esta función, puedes determinar si el

ampliﬁcador está ajustado a nivel de entrada de bajo nivel o

alto nivel en el panel de control del ampliﬁcador.

3. Asignar ubicaciones de altavoz a canales. Con esta

función, puedes designar el tipo de altavoz conectado a cada

canal de salida del DSP y su ubicación en el vehículo.

4. Control y silenciado individual del volumen de los

canales. Puedes aumentar y disminuir el nivel de volumen

relativo de cada canal por separado para garantizar un ajuste

perfecto de los niveles y la salida.

5. Ajuste de fase

. Es posible ajustar la fase de cada

canal por separado para obtener un funcionamiento dinámico

y equilibrado.

de canales emparejados. Puedes vincular canales

emparejados para aplicar los controles de volumen y tono de

forma uniforme.

7. Indicador

. Cada canal dispone de un indicador

de recorte para que veas si hay una distorsión mayor o igual

al 10 %. Si la hay, disminuye el nivel de volumen del canal

recortado hasta que el indicador se apague. Para obtener los

mejores resultados posibles, realiza medidas con una onda

senoidal de 100 Hz y 1 kHz a 0 dB.

. Con el retardo de tiempo, puedes ajustar el

punto focal del campo de sonido en la ubicación deseada del

vehículo. Cuanto más cerca está un altavoz del punto focal

deseado, más largo debe ser este retardo. Para ajustarlo,

arrastra el control deslizante hacia la derecha para aumentar

el retardo y hacia la izquierda para disminuirlo.

9. Pantalla de información. Esta pantalla muestra las

estadísticas siguientes:

a. El valor

b. El nivel actual

de los canales 7 u 8,

y ajustable de -30 dB a +6 dB cuando se utiliza el control

remoto de bajos.

c. El que ampliﬁcador lee en la entrada de alimentación.

d. La temperatura actual de funcionamiento del ampliﬁcador.

e. La conﬁguración actual del sistema.

10.

. Puedes ajustar los puntos de corte de frecuencia

de los ﬁltros pasaaltos y pasabajos de cada canal con

el ﬁn de maximizar la eﬁciencia de funcionamiento de

cada altavoz conectado al ampliﬁcador DSP. Es posible

conﬁgurar la pendiente de cada corte de frecuencias en

0/6/12/18/24/30/36/42/48 dB.

11. Vista

. Muestra qué canales de

ampliﬁcador se utilizan y las ubicaciones de los altavoces

correspondientes en el vehículo.

12.

. Es posible aumentar o disminuir el volumen

del sistema completo o silenciarlo. Arrastra el control

deslizante hacia arriba para aumentar el volumen y hacia

abajo para disminuirlo. Haz clic en el icono del altavoz para

silenciar el sistema de audio.

13.

. “Write” (Escribir) permite guardar hasta

10 conﬁguraciones predeﬁnidas de audio que, después,

se pueden aplicar en el ampliﬁcador. Haz clic en “Write”

(Escribir) para guardar una conﬁguración predeﬁnida. Haz

clic en “Delete” (Eliminar) y, a continuación, en un número de

conﬁguración predeﬁnida, para eliminar dicha conﬁguración.

14.

. La función Input Mixer (Mezclador de entradas)

permite asignar la señal de audio de un canal de entrada a un

canal de salida especíﬁco. También permite sumar las señales

de varios canales de entrada y aplicar la señal resultante a un

canal de salida especíﬁco, generalmente para permitir a un

altavoz reproducir la mayor gama de frecuencias posible a

partir de señales de entrada de nivel de altavoz.

EJEMPLO: Si tienes un altavoz de agudos (solo con

respuesta a altas frecuencias) conectado al canal de

entrada 1 y un altavoz de gama media (solo con respuesta a

frecuencias medias) conectado al canal 2, puedes sumar las

señales de ambas entradas y asignar la nueva señal de gama

completa a un altavoz de gama completa conectado al canal

de salida 1.

15.

. Esto permite guardar una conﬁguración preferida

para un sistema de audio en una carpeta de un ordenador

para utilizarla más tarde. También permite recuperar una

conﬁguración anterior de un ordenador y aplicarla a un

ampliﬁcador conectado.

16.

. El menú “Settings” (Ajustes) permite controlar las

opciones siguientes:

a. Selección del idioma del software entre inglés, español,

francés, chino y japonés.

b. Ajustes de encendido para el retardo del encendido del

ampliﬁcador, si el vehículo lo requiere.

c. Actualizaciones del ﬁrmware y restablecimiento del software

a los ajustes originales de fábrica.

17. . Este botón permite restablecer el tipo de

altavoz y la ubicación en el vehículo para cada canal de salida.

18. . Esta opción permite elegir entre un EQ

paramétrico o gráﬁco de 31 bandas para cada canal.

19.

o EQ. Es posible aplicar curvas de

EQ personalizadas a cada canal conectado. Para aumentar

el nivel de una frecuencia determinada, arrastra el control

deslizante hacia arriba. Para disminuirlo, arrastra el control

deslizante hacia abajo.

20.

. Esta función de conﬁguración de EQ permite

hacer clic para seleccionar los canales a los cuales deseas

aplicar las curvas de EQ.

NOTA: Los campos FREQ (Frecuencia), GAIN (Ganancia) y Q

muestran los valores de los cambios realizados al mover los

controles deslizantes de EQ. En modo de EQ gráﬁco, solo es

posible ajustar la ganancia. Los valores Frequency (Frecuencia),

Gain (Ganancia) y Q son, todos, ajustables en modo de EQ

paramétrico. Estos ajustes pueden llevarse a cabo con los

controles deslizantes o introduciendo valores especíﬁcos en los

campos F, G y Q.

21. . La opción “Bypass EQ” (Omitir

EQ) permite devolver los ajustes de EQ a planos para poder

escuchar la diferencia que suponen los ajustes. “Restore

EQ” (Restablecer EQ) devuelve todos los ajustes de EQ a la

situación anterior.

22. – Este botón devuelve el EQ a los ajustes de fábrica.

ESPECIFICACIONES

• Potencia de salida RMS (W x canales) a 2 Ohm: 60 W x 8

• Potencia de salida RMS (W x canales) a 4 Ohm: 40 W x 8

• Clase de ampliﬁcador: Clase D

• Intervalo de tensiones de la batería (V): De 8 V a 16 V

• Modos de encendido seleccionables: 12 V, Audio Signal Sense

(Detección de señal de audio), DC Offset (Offset de CC), 12 V

Remote Output (Salida de control remoto de 12 V)

• Indicador LED: rojo/verde

• Respuesta en frecuencias: De 10 Hz a 22 kHz a -3 dB

• Relación señal-ruido: 90 dB

• Relación señal-ruido (CEA-2006): 75 dB

• THD+N a 4 Ohm: <1 %

• Sensibilidad de entrada, seleccionable: Alto nivel o bajo nivel

• Sensibilidad de entrada - bajo nivel: De 680 mV a 6 V

• Sensibilidad de entrada - alto nivel: De 1,6 V a 15 V

• Cortes de frecuencias variables: Todos los canales: HPF, LPF,

pasabanda con pendiente seleccionable de 0 a 48 dB

• Ganancia, variable: Todos los canales con PC

• Nivel de subwoofer, variable: Canales 7 y 8 en el software

para PC o utilizando un control remoto accesorio de -30 dB

a +6 dB

• Valor nominal del fusible: 40 A

• Calibre mínimo recomendado del cable de alimentación/

conexión a tierra: 8 AWG

• Entradas de nivel de altavoz: Sí (adaptador RCA)

• Control remoto de bajos: Incluido

• Longitud: 237,5 mm

• Ancho: 144 mm

• Alto: 49,5 mm

• Peso: 1000 g aprox.

• Protección: DC, OVP, UVP, OCP, OTP

LOCALIZACIÓN Y SOLUCIÓN DE

PROBLEMAS

No hay sonido y el indicador POWER (Alimentación)

está apagado.

• No hay tensión en los terminales BATT+ y/o REM o la conexión

con tierra es defectuosa o inexistente. Compruebe las

tensiones en los terminales del ampliﬁcador con VOM.

Ningún INDICADOR PROTECT parpadea

• Tensión de CC en la salida del ampliﬁcador. Es posible que sea

necesario reparar el ampliﬁcador. Consulta la información de

servicio en la tarjeta de garantía incluida.

No hay sonido y los indicadores PROTECT (Proteger) y

POWER (Alimentación) parpadean.

• La tensión en el conector BATT+ es menor que 9 V.

Comprueba el sistema de carga del vehículo.

No hay sonido y el indicador PROTECT (Protección)

está encendido.

• El ampliﬁcador está sobrecalentado. Comprueba que la

refrigeración del ampliﬁcador no esté bloqueada en el lugar

de montaje. Compruebe que la impedancia del sistema de

altavoces esté dentro de los límites especiﬁcados. También

es posible que la tensión sea mayor que 16 V (o menor que

8V) en el conector BATT+. Comprueba el sistema de carga

del vehículo.

El fusible del ampliﬁcador se quema continuamente.

• El cableado está mal conectado o hay un cortocircuito.

Revisa las precauciones y los procedimientos de instalación.

Comprueba las conexiones de los cables.

Audio distorsionado.

• La ganancia no está bien conﬁgurada. Comprueba el volumen

de cada canal y el ajuste de volumen maestro. Comprueba

que no haya ningún cortocircuito ni derivación a tierra en los

cables de los altavoces. Es posible que el ampliﬁcador o la

unidad de fuente estén dañados.

Audio distorsionado y el indicador PROTECT (Proteger)

parpadea.

• Cortocircuito en el altavoz o el cable. Quita los latiguillos de

altavoz de uno en uno para localizar el cable o el altavoz

cortocircuitado y repáralo.

La música carece de dinámica o "pegada".

• Los altavoces no están bien conectados. Utiliza el ajuste de

fase de 0°/180° y comprueba las conexiones de los altavoces

en los altavoces y en el ampliﬁcador.

MERCI POUR VOTRE ACHAT. . .

Votre produit a été conçu pour vous offrir les performances et la facilité d'utilisation que attendez de JBL. Prenez le temps

de lire ce manuel avant d'utiliser ou installer votre ampliﬁcateur. Ce manuel décrit les directives d'installation générales

et les instructions d'utilisation. Veuillez noter qu'une installation convenable de composants audio mobiles requiert une

expérience qualiﬁée et des procédures mécaniques et électriques. Si vous ne disposez pas des connaissances et des

outils permettant d'exécuter cette installation, nous vous recommandons fortement de consulter un distributeur agréé

JBL pour connaître vos options d'installation.

TABLE DES MATIÈRES

DESCRIPTION DU PRODUIT .......................................................................................................................................... 14

CONTENU DE LA BOÎTE ................................................................................................................................................ 14

INSTALLATION ET CÂBLAGE ......................................................................................................................................... 14

RÉGLAGE DU SON ....................................................................................................................................................... 16

CARACTÉRISTIQUES TECHNIQUES .............................................................................................................................. 18

RÉSOLUTION DES PROBLÈMES ................................................................................................................................... 18

Ampliﬁcateur DSP JBL DSP4086

DESCRIPTION DU PRODUIT

L’ampliﬁcateur DSP JBL est un processeur audio permettant le réglage

ﬁn des systèmes audio de seconde monte. C’est un système audio

intégré qui comporte 6 canaux d’entrées audio, 8 canaux de sorties

audio alimentées, une interface de réglage simple compréhensible par

un novice et des capacités de réglage détaillées pour satisfaire même

les installateurs expérimentés. Avec une connexion USB permettant

l’accès à l’interface de réglage depuis un PC Windows, vous pouvez

commander des ﬁltres de croisement entièrement variables, des

pentes de 0 à 48 dB sélectionnables, un retard, ajuster une égalisation

paramétrique ou graphique à 31 bandes, un mélangeur d’entrées-

sorties assignable avec sommation des canaux d’entrée, le gain des

canaux, commander le volume principal, visualiser un indicateur de crête

pour garantir que la sortie audio n’est pas déformée et disposer de la

possibilité d’enregistrer jusqu’à 10 préréglages.

CONTENU DE LA BOÎTE

4X 4X 1X

INSTALLATION ET CÂBLAGE

IMPORTANT : Débranchez la borne négative de la batterie (-) du

véhicule avant de commencer l'installation.

• Portez des lunettes de protection pour utiliser des outils.

• Choisissez un emplacement de montage sûr. Vériﬁez les espaces

des deux côtés de l’emplacement. Veillez à ce que des vis ne

percent pas de canalisations de freins, de carburant ou des

faisceaux de câblage, et que le cheminement des câbles ne nuira

pas à la sécurité de fonctionnement du véhicule. Percez ou coupez

avec prudence.

• Lors de la réalisation des connexions électriques, veillez à ce qu'elles

soient sûres et correctement isolées.

• Ne montez pas l'ampliﬁcateur avec son radiateur dessous, car ceci

nuit à son refroidissement.

• En utilisant l'ampliﬁcateur comme gabarit, marquez l'emplacement

des trous sur la surface de montage.

• Percez des trous pilotes dans la surface de montage.

• Fixez l'ampliﬁcateur à sa surface de montage avec les vis à tôle et

rondelles incluses.

Connexions d'alimentation et de masse

• Alimentation : Branchez le ﬁl d'alimentation +12 V à la borne

positive de la batterie du véhicule. Vériﬁez que le fusible et le porte-

fusible sont à moins de 457 mm (18") de la batterie.

• Masse : Branchez le ﬁl GND à la borne négative de la batterie de

véhicule, ou au châssis du véhicule, près de la batterie, avec une

vis. REMARQUE : Si possible, retirez la peinture du châssis pour un

meilleur contact. Il est recommandé d’utiliser une rondelle en étoile

sous la cosse à œil pour une connexion sûre.

• Entrée télécommande : Connectez le ﬁl d'allumage télécommandé

au ﬁl « Remote Out » de l’autoradio, si vous utilisez les entrées de

signal de niveau bas avec un appareil stéréo de seconde monte.

REMARQUE : Si vous utilisez des entrées de signal de niveau haut

(les câbles des haut-parleurs de votre véhicule), vous pouvez choisir

d’allumer l’ampliﬁcateur via la fonction de déport du 12 volts CC

lorsque vous allumez le véhicule, ou via sa fonction de détection

audio. Dans les deux cas, vous n'avez pas besoin de brancher le ﬁl

d'allumage télécommandé et pouvez le terminer avec de l'adhésif ou

un bouchon aﬁn d'éviter l'introduction de bruit.

• Sortie télécommande : Connectez le câble de sortie de

télécommande aux appareils externes qui nécessitent un allumage

12 V après l’ampliﬁcateur DSP de JBL. Cette connexion permettra

l’allumage des appareils 12 V après l’éveil de l’ampliﬁcateur par une

entrée de télécommande 12 V, un déport de CC ou une entrée de

détection de signal audio.

Témoin d'alimentation / protection

Le témoin d’alimentation s’allume vert lorsque l'ampliﬁcateur est

alimenté et diffuse un signal. Le témoin s’allume rouge si l'ampliﬁcateur

entre en mode de protection en cas de conditions telles qu'une sur/

sous-tension, un court-circuit, une défaillance du circuit de sortie de

l'ampliﬁcateur ou une chaleur excessive.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Masse du châssis (–)

Télécommande

d’allumage (bleu) vers

la sortie REM stéréo

Batterie

Porte-fusible, fusible de 40 A

46 cm (18")

Entrées des signaux

• Entrées niveau ligne : Si votre autoradio comporte des sorties

de préampliﬁcateur, connectez les sorties avant aux entrées 1 et 2

de l’ampliﬁcateur, les sorties arrière aux entrées 3 et 4 et les sorties

de caisson de basses aux entrées 5 et 6 à l’aide de câbles de

raccordement RCA.

Remarque : si vous utilisez des signaux de niveau bas et un ﬁl d'allumage

télécommandé, réglez le commutateur « Turn-on Mode » sur « REM » et le

commutateur « Input Level » sur « LO ».

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• Entrées de niveau haut : Si l’autoradio n'a pas de sorties de

niveau ligne, utilisez les adaptateurs d'entrée de niveau haut fournis

pour le branchement des ﬁls de sortie des haut-parleurs de votre

autoradio aux entrées RCA de l’ampliﬁcateur. La fonction de déport

12 volts CC allume l'ampliﬁcateur quand il détecte un signal.

REMARQUE : vous pouvez connecter les câbles de jusqu’à six haut-

parleurs de votre véhicule à l’ampliﬁcateur. Par exemple, les tweeters

avant gauche et droit peuvent être sur les entrées 1 et 2, les woofers avant

gauche et droit sur les entrées 3 et 4, et les haut-parleurs large bande

arrière gauche et droit sur les entrées 5 et 6. Les signaux de chacun de ces

haut-parleurs peuvent être additionnés pour créer une sortie pleine gamme,

si nécessaire, et être affectés à l’un des ﬁls de sortie de l’ampliﬁcateur.

Reportez-vous à « Réglage du son » pour plus de détails.

REMARQUE : Si vous utilisez des signaux de niveau haut, réglez le

commutateur « Turn-on Mode » sur « DC » (pour l’activer lorsqu’il reçoit

l’alimentation de la batterie) ou sur « AUDIO » (pour l’activer lorsqu’il détecte

le signal de votre unité source), et le commutateur « Input Level » sur « HI ».

En l’absence de son, basculez le commutateur « Input Level » sur « HI2 ».

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

Desserrez

les vis

Insérez

les ﬁls

Serrez

les vis

Connexions des sorties de haut-parleurs

Connectez vos haut-parleurs aux ﬁls du faisceau de câblage des sorties

des haut-parleurs, en respectant la polarité correcte : connectez chaque

ﬁl positif (+) à la borne positive (+) correspondante du haut-parleur et le

ﬁl négatif (-) à la borne négative (-) correspondante. Branchez ensuite le

faisceau de câblage des sorties des haut-parleurs dans l’ampliﬁcateur

DSP.

REMARQUE : Vous pouvez connecter jusqu’à 8 haut-parleurs à l’ampliﬁcateur

DSP de JBL puis spéciﬁer les fréquences que les ampliﬁcateurs envoient à

chacun avec le logiciel de réglage de JBL. Reportez-vous à « Réglage du son »

pour plus de détails.

REMARQUE : Si vous décidez que votre système requiert plus de puissance,

vous pouvez utiliser deux des ﬁls de sortie des haut-parleurs ou plus pour

connecter un ou plusieurs ampliﬁcateurs supplémentaires. Connectez le

nombre de ﬁls de sorties de haut-parleurs souhaité aux entrées de niveau haut

du ou des nouveaux ampliﬁcateurs. IMPORTANT : Assurez-vous d’ajuster

les niveaux de sortie des canaux que vous connectez aux ampliﬁcateurs

supplémentaires aﬁn d’être sûr de ne pas saturer le ou les ampliﬁcateurs

externes et de réduire le bruit, le cas échéant.

IMPORTANT : Aucun canal de sortie des haut-parleurs ne peut être

ponté.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Vers les haut-parleurs

Couleur du ﬁl Désignation du canal

Blanc Canal 1 +

Blanc/noir Canal 1 –

Gris Canal 2 +

Gris/noir Canal 2 –

Vert Canal 3 +

Vert/noir Canal 3 –

Violet Canal 4 +

Violet/noir Canal 4 –

Orange Canal 5 +

Orange/noir Canal 5 –

Bleu Canal 6 +

Bleu/noir Canal 6 –

Rouge Canal 7 +

Rouge/noir Canal 7 –

Jaune Canal 8 +

Jaune/noir Canal 8 –

Branchement de la télécommande des graves

Branchez la télécommande des graves dans l’entrée appropriée

du panneau de commande de l’ampliﬁcateur DSP. Installez la

télécommande dans un endroit pratique, comme sous le tableau de

bord, à l’aide de vis à tôle.

REMARQUE : La télécommande des graves peut régler le niveau de sortie

d’un subwoofer sur le canal 7 ou 8 lorsque celui-ci est affecté en tant que canal

« secondaire ». Cela permettra de régler le niveau du subwoofer de -30 dB à +6

dB dans le logiciel de réglage. Ce n’est pas une commande d’ampliﬁcation des

graves. Nous prévoyons que vous utiliserez la télécommande d’un ampliﬁcateur

de subwoofer externe si vous souhaitez commander l’ampliﬁcation des graves.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

RÉGLAGE DU SON

Téléchargement du logiciel de réglage depuis

JBL.com

1. Connectez-vous à Internet avec votre PC ou ordinateur portable

Windows, accédez à JBL.com et téléchargez l’interface utilisateur

graphique de l’ampliﬁcateur DSP4086.

2. Exécutez l’assistant de conﬁguration de l’installation du logiciel

avant de connecter votre ordinateur à votre ampliﬁcateur DSP de

JBL.

3. Cliquez deux fois sur « JBL DSP software » dans l’emplacement où

il est enregistré.

4. Cliquez deux fois sur « USB driver » puis cliquez sur Install.

REMARQUE : Assurez-vous de lui permettre d’apporter des

modiﬁcations à votre ordinateur si votre logiciel antivirus le demande.

5. Cliquez deux fois sur « setup.exe ».

REMARQUE : Assurez-vous de lui permettre d’apporter des

modiﬁcations à votre ordinateur si votre logiciel antivirus le demande.

6. Cliquez sur « Suivant » dans l’assistant de conﬁguration du logiciel

DSP de JBL.

7. Sélectionnez le dossier d’installation de votre choix ou cliquez sur

« Suivant » pour choisir l’emplacement par défaut.

8. Cliquez sur « Suivant » pour conﬁrmer l’installation. Encore une fois,

assurez-vous que votre protection antivirus permet de terminer

l’installation.

9. Détendez-vous et attendez la ﬁn de l’installation du logiciel…

10. L’installation est terminée ! Fermez l’assistant de conﬁguration

et passez à la section suivante. Vous devriez voir cette icône sur

l’écran de votre ordinateur (veuillez noter que la couleur de l’icône

est l’orange JBL).

Connexion de l’ampliﬁcateur DSP de JBL à votre

PC Windows

1. Connectez votre PC Windows à l’ampliﬁcateur DSP avec le câble

USB inclus.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5 -

6- 7-

2. Veillez à réduire le son de votre autoradio à un faible volume

avant d’allumer votre ampliﬁcateur DSP JBL.

3. Activez/allumez votre autoradio et vériﬁez que tous ses composants

fonctionnent.

REMARQUE : L’ampliﬁcateur DSP sera fourni avec un proﬁl d'égalisation

déjà ﬂashé qui servira de « EG désactivé » ou préréglage 1.

4. Votre PC étant connecté à l’ampliﬁcateur DSP JBL, cliquez deux

fois sur l’icône du logiciel JBL sur votre PC et ouvrez le logiciel de

réglage du DSP.

REMARQUE : Si le logiciel apparaît avec une fenêtre indiquant « Aucun

port de communication disponible », fermez le logiciel, déconnectez le

câble USB de votre ordinateur et reprenez à l’étape 4. Sinon, passez à

l’étape 5. Le logiciel du DSP fonctionne lorsqu’il n’est pas connecté à

l’ampliﬁcateur si vous souhaitez vous familiariser avec lui et créer une

conﬁguration de système audio préconﬁgurée.

5. La connexion est effectuée ! Passez à la procédure de réglage…

Fonctions de l'interface utilisateur

Le logiciel de réglage JBL comprend les commandes suivantes :

Cette fonction vous permet de

déterminer si l’ampliﬁcateur communique avec votre PC Windows.

Cette fonction vous permet de déterminer si

l’ampliﬁcateur est réglé sur une entrée de niveau bas ou une entrée

de niveau haut sur le panneau de commande de l’ampliﬁcateur.

3. Affectation des emplacements des haut-parleurs aux

canaux. Cette fonction vous permet de désigner le type de haut-

parleur et l’emplacement dans le véhicule auquel chaque canal de

sortie du DSP est connecté.

4. Commande du volume et coupure de chaque canal. Vous

pouvez augmenter et diminuer le niveau de volume relatif de

chaque canal individuellement pour assurer une correspondance

parfaite des niveaux et des sorties.

5. Réglage de phase

. Vous pouvez régler individuellement

la phase de chaque canal pour des performances dynamiques et

équilibrées.

de canaux couplés. Vous pouvez lier des canaux

couplés pour appliquer uniformément les commandes de volume et

de tonalité.

7. Indicateur de

. Chaque canal inclut un indicateur

d’écrêtage qui signale une distorsion de 10% ou plus. Si c’est

le cas, baissez le volume du canal en écrêtage jusqu’à ce que

l’indicateur s’éteigne. Pour obtenir les meilleurs résultats, mesurez

avec une onde sinusoïdale de 100 Hz et 1 kHz à 0 dB.

. Le retard vous permet de régler le point focal du

champ sonore à l’emplacement souhaité dans le véhicule. Plus un

haut-parleur est proche de votre emplacement de point focal choisi,

plus son retard doit être long. Le réglage s’effectue en faisant

glisser le curseur vers la droite pour augmenter le retard et vers la

gauche pour le diminuer.

9. Afﬁchage des informations. Cet afﬁchage vous présente les

statistiques suivantes :

a. La valeur

b. Le niveau du actuel pour le canal 7 ou

8 et réglable de -30 dB à +6 dB en utilisant la télécommande

des graves.

c. La

lue par l’ampliﬁcateur à l’entrée de l’alimentation.

d. La température de fonctionnement actuelle de l’ampliﬁcateur.

e. La conﬁguration actuelle de votre système.

10.

. Vous pouvez ajuster les points de croisement des ﬁltres

de croisement passe-haut et passe-bas pour chaque canal aﬁn

de maximiser l’efﬁcacité des performances de chaque haut-

parleur connecté à l’ampliﬁcateur DSP. La pente de croisement

sélectionnable pour chaque canal peut être réglée sur 0 / 6 / 12 /

18 / 24 / 30 / 36 / 42 / 48 dB.

11. Vue de

. Elle montre les canaux de

l’ampliﬁcateur utilisés et les emplacements des haut-parleurs

correspondants dans le véhicule.

12.

. Vous pouvez augmenter ou diminuer le volume

de l’ensemble du système, ou le désactiver. Faites glisser le curseur

vers le haut pour augmenter le volume et vers le bas pour le

baisser. Cliquez sur l’icône du haut-parleur pour couper le son du

système audio.

13.

. « Écrire » vous permet d’enregistrer jusqu’à 10

paramètres audio préférés en tant que préréglages, que vous

pouvez appliquer à l’ampliﬁcateur. Cliquez sur « Écrire », puis sur

un numéro de préréglage pour enregistrer un préréglage. Cliquez

sur « Effacer », puis sur un numéro de préréglage pour effacer un

préréglage.

14.

. La fonction Table de mixage d’entrée vous permet

d’affecter le signal audio d’un canal d’entrée à un canal de sortie

donné. Vous pouvez également additionner les signaux de plusieurs

canaux d’entrée et appliquer le signal résultant à un canal de sortie

spéciﬁque, généralement pour permettre à un haut-parleur de lire

la plus large gamme de fréquences possible lors de l’utilisation de

signaux d’entrée de niveau haut-parleur.

EXEMPLE : Si vous avez connecté un tweeter (réponse aux hautes

fréquences uniquement) au canal d’entrée 1 et un haut-parleur de

médiums (réponse aux fréquences moyennes uniquement) au canal 2,

vous pouvez additionner les signaux de ces deux entrées et affecter le

nouveau signal large bande à un haut-parleur large bande que vous avez

connecté au canal de sortie 1.

15. . Cette fonction vous permet d’enregistrer une

conﬁguration de système audio préférée dans un dossier de

votre ordinateur pour une utilisation ultérieure. Elle vous permet

également de récupérer une conﬁguration précédente depuis votre

ordinateur et de l’appliquer à votre ampliﬁcateur connecté.

16.

. Vous pouvez gérer les options suivantes dans le menu

« Paramètres » :

a. Sélection de la langue du logiciel : choisissez parmi l’anglais,

l’espagnol, le français, le chinois et le japonais.

b. Paramètres d’alimentation pour retarder la mise sous/hors

tension de l’ampliﬁcateur si votre véhicule requiert l’une de ces

options.

c. Mises à niveau du micrologiciel et réinitialisation du logiciel aux

paramètres d’usine d’origine.

17.

. Ce bouton vous permet de réinitialiser le type de

haut-parleur et l’emplacement dans le véhicule de chaque canal de

sortie.

18.

. Cette option vous permet de choisir un égaliseur

paramétrique ou graphique à 31 bandes à régler pour chaque

canal.

19. EG

ou . Vous pouvez appliquer des courbes

d’égalisation personnalisées à chaque canal que vous avez

connecté. Pour augmenter le niveau d’une fréquence donnée,

faites glisser le curseur vers le haut. Pour l’abaisser, faites glisser le

curseur vers le bas.

20.

. Cette fonction de conﬁguration d’égalisation vous

permet de cliquer pour sélectionner les canaux auxquels vous

souhaitez appliquer des courbes d’égalisation.

REMARQUE : Les champs FREQ, GAIN et Q afﬁchent les

valeurs des modiﬁcations effectuées en déplaçant les curseurs

d’égalisation. Seul le gain est réglable en mode d’égalisation

graphique. La fréquence, le gain et le Q sont tous réglables en

mode d’égalisation paramétrique. Ces réglages peuvent s’effectuer

à l’aide des curseurs ou en entrant des valeurs précises dans les

champs F, G et Q.

21.

. « Ignorer EG » vous permet de

ramener vos réglages d’égalisation à plat aﬁn de pouvoir entendre

les différences apportées par vos ajustements. « Restaurer EG »

ramène tous les réglages d'égalisation aux valeurs précédentes.

22.

- Ce bouton restaure les réglages d’usine de l’égaliseur.

CARACTÉRISTIQUES TECHNIQUES

• Puissance de sortie RMS (watts x canaux) sous 2 ohms : 60 W x 8

• Puissance de sortie RMS (watts x canaux) sous 4 ohms : 40 W x 8

• Classe d’ampliﬁcateur : Classe D

• Plage de tension de la batterie (volts) : 8 V à 16 V

• Modes d’allumage sélectionnables : 12 V, détection de signal audio,

déport CC, sortie de télécommande 12 V

• Témoin lumineux : rouge / vert

• Réponse en fréquence : 10 Hz à 22 kHz à -3 dB

• Rapport signal sur bruit : 90 dB

• Rapport signal sur bruit (CEA-2006) : 75 dB

• DHT+B à 4 ohms : < 1 %

• Sensibilité d'entrée, sélectionnable : Niveau haut ou niveau bas

• Sensibilité d’entrée - niveau bas : 680 mV à 6 V

• Sensibilité d’entrée - niveau haut : 1,6 V à 15 V

• Filtres de croisement variables : Tous les canaux : Passe-haut,

passe-bas, passe-bande avec pente 0 à 48 dB sélectionnable

• Gain, variable : Tous les canaux avec PC

• Niveau de subwoofer, variable : Canaux 7 et 8 dans le logiciel PC ou

à l’aide de la télécommande accessoire de -30 dB à 6 dB.

• Calibre du fusible : 40 A

• Calibre de ﬁl d’alimentation/de terre minimum recommandé :

8,37 mm² (8 AWG)

• Entrées niveau haut-parleur : oui (adaptateur RCA)

• Télécommande des graves : Incluse

• Longueur : 237,5 mm (9-3/8")

• Largeur : 144 mm (5-11/16")

• Hauteur : 49,5 mm (1-15/16")

• Poids : Environ 1000 g

• Protection : DC, OVP, UVP, OCP, OTP

RÉSOLUTION DES PROBLÈMES

Aucun son et TÉMOIN D'ALIMENTATION éteint.

• Aucune tension sur BATT + et/ou aux bornes REM, ou connexion

de masse mauvaise ou absente. Vériﬁez les tensions aux bornes de

l'ampliﬁcateur avec un voltmètre.

Pas de son et TÉMOIN DE PROTECTION clignotant.

• Tension CC sur la sortie de l'ampliﬁcateur. L'ampliﬁcateur peut

devoir être révisé, consultez la carte de garantie jointe pour des

informations sur le service.

Aucun son et clignotement des TÉMOINS D'ALIMENTATION

ET DE PROTECTION.

• Tension inférieure à 9 V sur la connexion à BATT +. Contrôlez le

circuit de charge du véhicule.

Aucun son et TÉMOIN DE PROTECTION allumé.

• L'ampliﬁcateur a surchauffé. Vériﬁez que le refroidissement de

l'ampliﬁcateur n'est pas empêché à l'emplacement de montage.

Vériﬁez que l'impédance du système de haut-parleurs est dans les

limites indiquées. Ou une tension supérieure à 16 V (ou inférieure à

8 V) est présente sur la connexion à BATT +. Contrôlez le circuit de

charge du véhicule.

Le fusible de l'ampliﬁcateur fond constamment.

• Le câblage est erroné ou il y a un court-circuit. Revoyez les

précautions et les procédures d'installation. Vériﬁez les connexions

du câblage.

Son déformé.

• Le gain n'est pas réglé correctement. Vériﬁez les paramètres

de volume de chaque canal et/ou principal. Recherchez des

courts-circuits ou des masses sur les câbles des haut-parleurs.

L'ampliﬁcateur ou l'appareil source peuvent être défectueux.

Son déformé et TÉMOIN DE PROTECTION clignotant.

• Court-circuit dans le haut-parleur ou le ﬁl. Débranchez un ﬁl de haut-

parleur à la fois pour localiser le haut-parleur ou le ﬁl en court-circuit

puis réparez.

La musique manque de dynamique ou de « punch ».

• Les haut-parleurs ne sont pas connectés correctement. Utilisez le

réglage de phase de 0°/180° et vériﬁez les connexions des haut-

parleurs à l’ampliﬁcateur et aux haut-parleurs.

СПАСИБО ЗА ПОКУПКУ. . .

Изделие разработано с целью предоставить вам ожидаемые от продукции JBL качество и простоту управления.

Перед эксплуатацией или установкой усилителя прочтите данное руководство. В данном руководстве описаны

общие правила установки и инструкции по эксплуатации. Обратите внимание, что для правильной установки

мобильных аудиокомпонентов требуется профессиональный опыт выполнения механических и электрических

работ. Если у вас нет знаний и инструментов, необходимых для выполнения установки, настоятельно

рекомендуется проконсультироваться с официальным дилером JBL по вопросу вариантов выполнения установки.

СОДЕРЖАНИЕ

ОПИСАНИЕ ИЗДЕЛИЯ .................................................................................................................................................20

КОМПЛЕКТ ПОСТАВКИ ................................................................................................................................................20

УСТАНОВКА И ПОДКЛЮЧЕНИЕ .................................................................................................................................20

НАСТРОЙКА ЗВУКА .....................................................................................................................................................22

ХАРАКТЕРИСТИКИ .......................................................................................................................................................24

УСТРАНЕНИЕ НЕПОЛАДОК ........................................................................................................................................24

Усилитель JBL DSP DSP4086

ОПИСАНИЕ ИЗДЕЛИЯ

Усилитель JBL DSP представляет собой аудиопроцессор для

выполнения точной настройки аудиосистем с послепродажной

комплектацией. Это автономная аудиосистема с 6-канальными

аудиовходами, 8-канальными аудиовыходами, простым в

использовании интерфейсом настройки, понятным новичку,

а также возможностями детальной настройки, способными

удовлетворить даже опытных установщиков. Получив доступ к

интерфейсу настройки на ПК с операционной системой Windows

через USB-подключение, вы можете управлять полностью

регулируемыми кроссоверами, спадами с возможностью выбора

значений от 0 до 48 дБ, запаздыванием по времени, настройкой

31-полосного параметрического или графического эквалайзера,

назначаемым микшером входа-выхода с суммированием

по входному каналу, усилением канала, общей громкостью,

индикатором отсечки, чтобы обеспечить отсутствие искажения

аудиовыхода, и возможностью сохранять до 10 предустановок.

КОМПЛЕКТ ПОСТАВКИ

4X 4X 1X

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

ВАЖНО: Перед началом установки отсоедините

отрицательную (–) клемму автомобильного аккумулятора.

• При работе с инструментами носите защитные очки.

• Выберите безопасное место для проведения монтажа.

Проверьте зазоры с обеих сторон на месте для проведения

монтажа. Убедитесь, что шурупы не проткнут тормозную

магистраль, топливопровод или электропроводку, а также что

монтаж проводов не будет мешать эксплуатации автомобиля.

Соблюдайте осторожность во время сверления или резки.

• Выполняя проводку, убеждайтесь, что электрические контакты

надежны и должным образом изолированы.

• Не монтируйте усилитель радиатором вниз, так как это будет

препятствовать охлаждению.

• Приложите усилитель к поверхности и отметьте положение

монтажных отверстий.

• Просверлите направляющие отверстия для шурупов в

монтажной поверхности.

• Прикрепите усилитель к монтажной поверхности с помощью

прилагаемых винтов для крепления листового металла и шайб.

Силовое соединение и заземление

• Питание. Подсоедините провод питания +12V к положительной

клемме аккумулятора автомобиля. Убедитесь, что

предохранитель и патрон предохранителя находятся на

расстоянии не более 18 дюймов (457 мм) от аккумулятора.

• Заземление. Подсоедините провод GND к отрицательной

клемме аккумулятора автомобиля или к шасси автомобиля

возле аккумулятора с помощью винта. ПРИМЕЧАНИЕ. Для

улучшения контакта удалите с шасси краску, если это возможно.

Для надежного соединения рекомендуется использовать шайбу

звездчатого типа под кольцевой клеммой.

• Вход пульта. Подключите провод дистанционного включения

к выводу для пульта дистанционного управления источника

аудиосигнала при использовании низкоуровневых входных

сигналов со стереосистемой с послепродажной комплектацией.

ПРИМЕЧАНИЕ. В случае использования высокоуровневых входных

сигналов (провода динамиков автомобиля) можно выбрать,

чтобы функция смещения постоянного тока на 12 В включала

усилитель при включении питания автомобиля, или чтобы

функция аудиосенсинга включала усилитель при обнаружении

им аудиосигнала. В обоих случаях не потребуется подключать

провод дистанционного включения и можно будет заклеить его или

поставить заглушку, чтобы предотвратить возникновение шума.

• Выход пульта. Подключите провод вывода для пульта

дистанционного управления ко внешним устройствам, для

которых требуется включение при напряжении 12 В после

включения усилителя JBL DSP. Данное подключение позволит

включать устройства, работающие при напряжении 12 В, после

того как усилитель включится от 12-вольтного входа пульта,

смещения постоянного тока или входа сенсинга аудиосигнала.

Индикаторы питания/защиты

Когда усилитель получает питание и выполняет воспроизведение,

индикатор питания горит зеленым цветом. Индикатор загорится красным,

если усилитель переходит в режим защиты в случае возникновения

таких явлений, как избыточное/недостаточное напряжение, короткое

замыкание, сбой выходной цепи усилителя или перегрев.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Заземление на шасси (–)

Подключение

дистанционного управления

(синяя) к выходу

стереосистемы REM

Аккумулятор

Держатель предохранителя,

предохранитель 40 А

46 см (18 дюймов)

Вход сигнала

• Линейные входы. Если на источнике аудиосигнала есть

выходы для предусилителя, подключите передние выходы

ко входам 1 и 2 на усилителе, задние выходы ко входам

3 и 4 и выходы сабвуфера ко входам 5 и 6 с помощью

соединительных кабелей RCA.

Примечание: при работе с сигналами низкой мощности с помощью

пульта дистанционного включения установите переключатель Turn-

on Mode (Режим включения) на REM (Удаленное), а переключатель

Input Level (Мощность входного сигнала) на LO (Низкая).

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• Высокоуровневые входы. Если источник аудиосигнала

аудиосистемы не имеет линейных выходов, используйте

поставляемые адаптеры высокоуровневого входа для

подключения к выходным проводам динамика источника

аудиосигнала и входам RCA-усилителя. Функция смещения

постоянного тока на 12 В включит усилитель при обнаружении

им сигнала.

ПРИМЕЧАНИЕ. Вы можете подключить к усилителю в общей

сложности шесть динамиков в вашем автомобиле. Например,

можно подключить передние левый и правый высокочастотные

динамики к входам 1 и 2, передние левый и правый низкочастотные

динамики к входам 3 и 4, и задние правый и левый широкополосные

динамики к входам 5 и 6. Чтобы добиться выхода на весь диапазон,

если необходимо, сигналы от каждого из динамиков можно собрать

воедино и назначить на любой из выходящих проводов усилителя.

См. подробности в разделе «Настройка звука».

ПРИМЕЧАНИЕ. Если вы используете высокоуровневые сигналы,

установите переключатель Turn-on Mode (Режим включения) на

DC (Переменный ток), чтобы усилитель включался, когда получает

питание от аккумулятора, либо на AUDIO (Аудио), чтобы усилитель

включался, когда получает сигнал от устройства-источника аудио.

Переключатель Input Level (Мощность входного сигнала) установите

на HI (Высокая). Если нет звука, установите переключатель Input

level (Мощность входного сигнала) на HI2 (Высокая 2).

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

Ослабьте

винты

Вставьте

провода

Затяните

винты

ИЛИ

Выходные разъемы для подключения

динамиков

Подключите динамики к выходам, соблюдая полярность:

подсоедините положительный (+) провод каждого динамика к

соответствующему положительному (+) выходу, а отрицательный

(-) провод — к соответствующему отрицательному (-) выходу.

Затем подключите выходной жгут проводов динамиков к

усилителю DSP.

ПРИМЕЧАНИЕ. Вы можете подключить к усилителю JBL DSP до 8

динамиков, а затем с помощью программного обеспечения JBL задать

частоты, которые усилитель посылает каждому из них. См. подробности

в разделе «Настройка звука».

ПРИМЕЧАНИЕ. Если вы решите, что вашей аудиосистеме нужно

больше мощности, вы можете использовать выходящие провода

динамиков, чтобы подключить один или более дополнительный

усилитель. Подключите необходимое количество выходных проводов

динамиков к высокоуровневым входам нового усилителя (или

усилителей). ВАЖНО: убедитесь в корректной настройке уровня

выхода на каналах, к которым подключен дополнительный усилитель

(усилители), чтобы не перегрузить дополнительный усилитель и

уменьшить шум (если есть).

ВАЖНО: выходные каналы динамиков нельзя подключать по мостовой

схеме.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

К динамикам

Цвет провода Обозначение канала

Белый Канал 1 +

Белый/черный Канал 1 -

Серый Канал 2 +

Серый/черный Канал 2 -

Зеленый Канал 3 +

Зеленый/черный Канал 3 -

Фиолетовый Канал 4 +

Фиолетовый/черный Канал 4 -

Оранжевый Канал 5 +

Оранжевый/черный Канал 5 -

Синий Канал 6 +

Синий/черный Канал 6 -

Красный Канал 7 +

Красный/черный Канал 7 -

Желтый Канал 8 +

Желтый/черный Канал 8 -

Подключение регулятора уровня басов

Подключите удаленный регулятор басов в соответствующий

разъем на панели управления усилителя DSP. Установите

удаленный регулятор с помощью металлических винтов в

удобном месте, например, под панелью.

ПРИМЕЧАНИЕ. Удаленный регулятор баса может управлять уровнем

выхода с сабвуфера по каналу 7 или 8, назначенному как канал sub.

Он позволяет регулировать уровень сабвуфера от -30 дБ до +6 дБ

на программном обеспечении для настройки звука. Это не регулятор

усиления басов. Если захотите управлять усилением низких частот,

используйте дистанционное управление басами от внешнего усилителя

сабвуфера.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

НАСТРОЙКА ЗВУКА

Скачайте программное обеспечение для

настройки звука с сайта JBL.com.

1. С помощью компьютера или ноутбука с ОС Windows и выходом

в Интернет скачайте с сайта JBL.com графический интерфейс

пользователя для усилителя DSP4086.

2. Прежде чем подключить компьютер к усилителю JBL DSP,

завершите установку программного обеспечения.

3. Откройте папку, в которой сохранено ПО, и нажмите два раза

на значок JBL DSP software (ПО JBL DSP).

4. Нажмите два раза кнопку USB driver (Драйвер USB) и

нажмите Intall (Установить).

ПРИМЕЧАНИЕ. Если антивирусное ПО потребует разрешение на

внесение изменений в компьютер, разрешите.

5. Нажмите два раза на файл setup.exe.

ПРИМЕЧАНИЕ. Если антивирусное ПО потребует разрешение на

внесение изменений в компьютер, разрешите.

6. Нажмите Next (Далее) в окне JBL DSP Software Setup

(Установка ПО JBL DSP).

7. Выберите желаемую папку для установки либо нажмите Next

(Далее), чтобы выбрать папку по умолчанию.

8. Нажмите Next (Далее), чтобы подтвердить установку. Снова

убедитесь, что ваше антивирусное ПО позволяет завершить

установку.

9. Дождитесь окончания установки ПО.

10. Установка завершена! Закройте установщик и переходите

к следующему разделу. На экране должна появиться

оранжевый значок JBL.

Подключение усилителя JBL DSP к компьютеру

(ОС Windows)

1. Подключите компьютер под управлением ОС Windows к

усилителю DSP с помощью прилагаемого USB-кабеля.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5 -

6- 7-

2. Прежде чем включать усилитель JBL DSP, убедитесь, что

громкость на вашем источнике аудио установлена на

низком уровне.

3. Включите вашу аудиосистему и убедитесь, что все

компоненты работают нормально.

ПРИМЕЧАНИЕ. Усилитель DSP по умолчанию запускается с

профилем эквалайзера EQ Off (Эквалайзер выкл.) или Preset 1

(Предустановка 1).

4. Когда компьютер подключен к усилителю, нажмите два раза

на значок JBL Software (ПО JBL) на ПК и откройте программу

настройки DSP.

ПРИМЕЧАНИЕ. Если появится окно No Comm Port Available (Порт

связи недоступен), закройте программу, отсоедините USB-кабель от

компьютера и вернитесь к шагу 4. В ином случае переходите к шагу

5. Если вы захотите ознакомиться с программой DSP и создать

свои настройки аудиосистемы, программа будет работать и без

подключения к усилителю.

5. Подключение завершено! Переходите к процедуре настройки...

Функции в интерфейсе пользователя

Программа настройки звука JBL позволяет управлять

следующими параметрами.

1. (Подключено и отключено).

Эта функция отображает, подключен ли усилитель к компьютеру.

2. (Высокий и низкий). С помощью этой

функции вы можете определить, какой вход установлен

на панели управления усилителя: низкоуровневый или

высокоуровневый.

3. Назначение положения динамиков по каналам. С

помощью этой функции вы можете указать типы динамиков

и их расположение в автомобиле для каждого из каналов

усилителя DSP, к которым они подключены.

4. Управление громкостью и приглушением отдельных

каналов. Вы можете повышать и понижать относительный

уровень громкости каждого канала по отдельности, чтобы

получить идеальное совпадение по уровню звучания.

5. Регулировка фазы

. Вы можете установить фазу

для каждого канала в отдельности для сбалансированного

динамического звучания.

(Объединение) парных каналов. Вы можете

объединить парные каналы, чтобы управлять громкостью и

тоном одинаково.

7. Индикатор

(Резкость). У каждого канала есть

индикатор резкости, который показывает, что наблюдается

искажение 10% или выше. В таком случае уменьшите

громкость данного канала, пока индикатор не отключится.

Для наилучшего результата ориентируйтесь на параметры

синусоидальной волны от 100 Гц до 1 кГц при 0 дБ.

(Временная задержка). С этой функцией вы

можете настроить фокус звукового поля в желаемом месте

автомобиля. Чем ближе динамик к желаемой точке фокуса,

тем длиннее должна быть временная задержка. Для

настройки сдвиньте бегунок вправо/влево, чтобы увеличить/

уменьшить задержку.

9. Дисплей Information (Информация). На этом дисплее

отображаются следующие параметры.

а. Значение

(Общая громкость)

б. Текущий уровень

(Громкость

сабвуфера) для каналов 7 или 8, доступный для

регулировки от -30 дБ до +6 дБ с помощью удаленного

регулятора басов.

в.

(Напряжение), которое усилитель считывает на

входе питания.

г. Текущая температура усилителя.

д. Текущая конфигурация системы.

10.

(Кроссовер). Настраивайте точки

пересечения верхних и нижних частот каждого канала для

максимальной эффективности динамиков, подключенных к

усилителю DSP. Крутизна характеристики для каждого канала

может быть установлена на 0/6/12/18/24/30/36/42/48 дБ.

11. Представление

(Местоположение

динамика). Данная опция показывает используемые

каналы усилителя, а также расположение соответствующих

динамиков в автомобиле.

12.

(Общая громкость). Возможно увеличение

и уменьшение громкости, а также отключение звука аудио-

системы. Потяните бегунок вверх для увеличения громкости.

Потяните бегунок вниз для ее уменьшения. Нажмите на

значок динамика для отключения звука аудио-системы.

13.

(Запись/удаление). Опция Write (Запись)

позволяет сохранять до 10 предпочтительных настроек звука

в качестве готового варианта настроек усилителя. Нажмите

Write (Запись), затем нажмите номер предустановки, чтобы

ее сохранить. Нажмите Delete (Удалить), затем нажмите

номер предустановки, чтобы ее удалить.

14.

(Микшер входа). Опция Input Mixer позволяет

назначать аудиосигнал входного канала определенному

выходному каналу. Вы также можете суммировать

сигналы нескольких входных каналов и подавать

результирующий сигнал на определенный выходной канал

для воспроизведения самого широкого диапазона частот при

использовании входных сигналов уровня динамика.

ПРИМЕР. При подключении высокочастотного

динамика (воспроизведение только высоких частот) к каналу 1 и

динамика среднего диапазона (воспроизведение только средних

частот) к каналу 2 возможно сложение сигналов каждого из

входов, а также назначение нового полнодиапазонного динамика,

подключенного к выходному каналу 1.

15. (Сохранить файл). Данная опция позволяет

сохранять выбранные настройки аудиосистемы в папку на

вашем компьютере для дальнейшего использования. Это

также позволяет восстановить предыдущие настройки и

применить их к подключенному усилителю.

16.

(Настройки). Для управления доступны следующие

опции меню Settings (Настройки):

а. выбор языка программного обеспечения. Выберите

английский, испанский, французский, китайский или

японский язык;

б. настройки питания для отложенного включения и

выключения усилителя;

в. обновления встроенного и сброс ПО до заводских настроек.

17. (Сброс выходных каналов). Нажмите

эту клавишу для повторной настройки типа динамика и

расположения каждого выходного канала в автомобиле.

18.

(Режим эквалайзера). Нажмите эту клавишу

для назначения 31-полосного параметрического или

графического эквалайзера каждому из каналов.

19.

or EQ (Параметрический или

графический эквалайзер). Возможно применение

пользовательских настроек эквалайзера для каждого из

подключенных каналов. Для повышения уровня заданной

частоты потяните бегунок вверх. Для понижения уровня

заданной частоты потяните бегунок вниз.

20.

(Настройка эквалайзера). Нажмите на данную

опцию настроек эквалайзера для выбора тех каналов, к

которым вы хотите применить характеристики эквалайзера.

ПРИМЕЧАНИЕ. Поля FREQ (Частота), GAIN (Усиление) и Q

(Качество) отображают значения изменений при перемещении

бегунков эквалайзера. В графическом режиме эквалайзера

доступна только настройка усиления. В параметрическом режиме

эквалайзера доступна настройка параметров частоты, усиления

и качества. Для изменения настроек эквалайзера перемещайте

бегунки или введите определенные значения в полях F, G и Q.

21. (Обход или восстановление

эквалайзера). Опция Bypass EQ (Обход эквалайзера)

позволяет вернуть первоначальные настройки эквалайзера,

чтобы вы могли услышать различия звучания во время

настройки. Опция Restore EQ (Восстановление эквалайзера)

возвращает все настройки эквалайзера к предыдущим

значениям.

22.

(Сброс эквалайзера). Данная кнопка

восстанавливает заводские настройки эквалайзера.

ХАРАКТЕРИСТИКИ

• Среднеквадратичная выходная мощность (Вт на канал) при

сопротивлении 2 Ом: 8 х 60 Вт

• Среднеквадратичная выходная мощность (Вт на канал) при

сопротивлении 4 Ом: 8 х 40 Вт

• Класс усилителя: класс D

• Диапазон напряжения аккумулятора (Вт): от 8 В до 16 В

• Режимы включения, доступные для выбора: 12 В,

обнаружение звукового сигнала, смещение постоянного тока,

дистанционный выход 12 В

• Светодиодный индикатор: красный/зеленый

• Частотная характеристика: 10 Гц – 22 кГц при –3 дБ

• Коэффициент «сигнал-шум»: 90 дБ

• Коэффициент «сигнал-шум» (CEA-2006): 75 дБ

• Полн. коэфф. гарм. искаж. + шум при 4 Ом: <1%

• Входная чувствительность, доступная для выбора: высокая

или низкая

• Входная чувствительность — низкая: от 680 мВ до 6 В

• Входная чувствительность — высокая: от 1,6 В до 15 В

• Регулируемые кроссоверы: все каналы: HPF, LPF, полосовой/с

возможностью выбора наклона от 0 до 48 дБ

• Усиление, регулируемое: Все каналы с ПК

• Уровень сабвуфера, регулируемый: каналы 7 и 8 в

программном обеспечении ПК или с помощью пульта

дистанционного управления от -30 дБ до +6 дБ

• Номинальные характеристики предохранителя: 40 А

• Минимальная рекомендованная мощность/калибр провода

питания: 8 awg

• Входы на уровне динамика: Y-образный адаптер RCA

• Дистанционное управление басами: в комплекте

• Длина: 237,5 мм (9 3/8 дюйма)

• Ширина: 144 мм (5 11/16 дюйма)

• Высота: 49,5 мм (1 15/16 дюйма)

• Вес: прибл. 1000 г

• Защита: DC, OVP, UVP, OCP, OTP

УСТРАНЕНИЕ НЕПОЛАДОК

Звука нет, и ИНДИКАТОР ПИТАНИЯ не горит.

• Отсутствует напряжение на выходах BATT+ и/или REM, либо

заземление плохое или отсутствует. Проверьте напряжение на

выходах усилителя с помощью вольтомметра.

Нет звука, и мигает ИНДИКАТОР ЗАЩИТЫ.

• Напряжение постоянного тока на выходе усилителя.

Усилителю может потребоваться обслуживание. См.

информацию по поводу сервисного обслуживания в

прилагаемом гарантийном талоне.

Звука нет, и ИНДИКАТОРЫ ЗАЩИТЫ и ПИТАНИЯ мигают.

• Напряжение на соединении BATT+ меньше 9 В. Проверьте

систему зарядки автомобиля.

Звука нет, и ИНДИКАТОР ПИТАНИЯ горит.

• Усилитель перегрелся. Убедитесь, что ничто не препятствует

охлаждению усилителя в месте установки. Проверьте,

чтобы импеданс системы динамиков находился в пределах

нормы. Либо напряжение на соединении BATT+ может быть

больше 16 В (или меньше 8 В). Проверьте систему зарядки

автомобиля.

Предохранитель усилителя постоянно перегорает.

• Провода подсоединены неправильно, или произошло короткое

замыкание. Изучите меры предосторожности и процедуры

установки. Проверьте соединения проводов.

Искажение звука.

• Усиление настроено неправильно. Проверьте настройки

Individual Channel Volume (Громкость отдельных каналов) и/

или Master Volume (Общая громкость). Проверьте провода

динамиков на предмет коротких замыканий или заземления.

Возможна неисправность усилителя или источника

аудиосигнала.

Искажения звука, и мигает ИНДИКАТОР ЗАЩИТЫ.

• Короткое замыкание в динамике или проводе. Извлекайте

провода динамиков по одному, чтобы определить динамик или

провод с коротким замыканием. Обнаружив поврежденный

компонент, отремонтируйте его.

Музыке не хватает динамики или «мощи».

• Динамики подключены неправильно. Используйте регулировку

фазы 0°/180° и проверьте подключение динамиков на

усилителе и динамике.

ZH-CH

感谢您的购买。

本产品的设计目的在于为您提供您所期待的 JBL 性能和操作简便性。在操作或安装您的功放之前，请花些时间阅读这本

用户手册。本手册描述了常规安装指南和操作说明。请注意，正确地安装车载音响需要在机械和电气方面具备合格的经

验。如果您并不具备执行安装的知识和工具，我们强烈建议您向经过授权的 JBL 经销商咨询安装服务事宜。

产品描述 ........................................................................................................................................................................ 26

产品清单 ........................................................................................................................................................................ 26

安装和接线 ..................................................................................................................................................................... 26

设置声音 ....................................................................................................................................................................... 28

规格 ............................................................................................................................................................................... 30

故障排除 ........................................................................................................................................................................ 30

ZH-CH

JBL DSP 功放 DSP4086

产品描述

JBL DSP 功放是一个音频处理器，用于对自购音频系统进行微调。

它是一个独立的音频系统，具有 6 通道音频输入，8 通道功率输

出，即使新手也可以理解的、易于使用的调谐界面，以及满足熟

练安装人员之需求的详尽调谐功能。通过 USB 连接从 Windows

PC 访问调谐接口，您可以控制完全可变的分频器、可选的 0 至

48 dB 斜率、时间延迟、31 频段参数或图形均衡器调节、可分配

的输入至输出混频器（具有输入通道混合功能）、通道增益、主

音量控制、削波指示器，以确保音频输出不会失真，并能够保存

多达 10 个预设。

产品清单

4X 4X 1X

安装和接线

重要信息：开始安装前，请先断开汽车的负极 (–) 电池端子连接。

• 使用工具时，应始终佩戴护目镜。

• 选择一个安全的安装位置。确认并清空安装位置的两侧空间。

确保螺丝不会刺穿制动器、燃料管线或任何线束，且布线不会

对车辆的安全驾驶造成干扰。钻孔或切割时应小心谨慎。

• 进行电气连接时，请确保连接牢固和绝缘。

• 安装时请勿将散热器朝向下，以免干扰功放冷却。

• 用功放作为模板，在安装表面标记出固定孔位置。

• 在安装表面上钻出导向孔。

• 使用随附的金属板螺丝和垫圈，将功放安装到表面。

电源和接地连接

• 电源：将 +12V 电源线连接到汽车电池的正极端子。确保保险

丝和保险丝支架与电池的距离在 18" (457mm) 范围内。

• 接地：将 GND 线用螺丝连接到车辆电池的负极端子或电池附

近的车辆底盘处。注意：如有可能，请除去地线连接位置底盘

上的油漆以获得最佳接触。建议在环形连接器下面使用一个星

形垫圈，以确保安全连接。

• 远程输入：如果使用自购立体声主机的低电平信号输入，请将

远程启动线连接到源设备的“远程输出”引线。注意：如果您

使用的是高电平信号输入（车辆的扬声器线），则可以选择在

开启车辆电源时使 12 伏直流偏移功能打开功放，或者使音频

感应功能在检测到音频信号时打开功放。在任何不需要连接远

程启动线的情况下，你可以将其缠上胶带或将其绝缘封口以防

止引入噪音。

• 远程输出：将远程输出线连接到需要在 JBL DSP 功放之后开

启 12V 功能的外部设备。借助此连接，当功放通过 12V 远程

输入、直流偏移或音频信号感应输入从开启状态唤醒后，可开

启 12V 设备。

电源/保护指示灯

当功放接上电源并播放时，电源指示灯将会呈绿色亮起。若功放

因过压/欠压、短路、功放输出电路故障或过热等情况进入保护模

式，指示器将会呈红色亮起。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

机箱接地 (-)

远程开启（蓝色）至

自播放器的 REM 输出

电池

保险丝座，40A 保险丝

18" (46cm)

ZH-CH

信号输入

• 线路电平输入：如果您的源设备提供前置功放输出，请使用

RCA 跳线将前置输出连接到功放的输入 1 和 2，将后置输出连

接到输入 3 和 4，将低音扬声器输出连接到输入 5 和 6。

注意：当使用低电平信号和远程开启线时，请将“开启模式”开关

设置为 "REM"，将“输入电平”开关设置为 "LO"。

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• 高电平输入：如果音频系统的源设备没有线路电平输出，请使

用随附的高电平适配器将源设备的扬声器输出线连接到功放的

RCA 输入。12 伏直流偏移功能将在感应到信号时开启功放。

注意：您可以将多达六路扬声器的导线连接到DSP功放。例如，这

些扬声器可以包括输入 1 和 2 的左前方和右前方高音扬声器，输入

3 和 4 的左前方和右前方低音扬声器以及输入 5 和 6 的左后方和右

后方全频扬声器。如有需要，可以将来自每台扬声器的信号进行混

合，以创建全频输出，并分配到任何功放的输出线。有关更多详细

信息，请参见“设置声音”。

注意：使用高电平信号时，将“开启模式”开关设置为 "DC"（在其

接收到电池电源时开启）或 "AUDIO"（在其检测到源设备的信号时

开启），然后将“输入电平”切换到 "HI" 位置。如果没有声音输

出，请将“输入电平”开关切换到 "HI2" 位置。

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

拧松螺丝

插入线缆

拧紧螺丝

或

扬声器输出连接

在观察合适的极性前提下，将扬声器连接到扬声器输出线束的电

线：将每条正极 (+) 导线连接到相应的正极 (+) 扬声器端子，将负

极 (-) 导线连接到相应的负极 (-) 扬声器端子。然后将扬声器输出

线束插入 DSP 功放。

注意：您最多可以将 8 只扬声器连接到 JBL DSP 功放，然后使用 JBL

调谐软件调节由功放发送到每台扬声器的频率。有关详细信息，请参

见“设置声音”。

注意：如果您确定系统需要更大的功率，则可以使用两条或多条扬声器

输出线连接一台或多台额外功放。将所需数量的扬声器输出线连接到新

功放的高电平输入。重要信息：请调整要连接到额外功放的通道的输出

电平，以确保外部功放不会过载，并降低噪声（若有的话）。

重要信息：扬声器输出通道均无法桥接。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

至扬声器

线缆颜色通道名称

白色通道 1 +

白色/黑色通道 1 -

灰色通道 2 +

灰色/黑色通道 2 -

绿色通道 3 +

绿色/黑色通道 3 -

紫色通道 4 +

紫色/黑色通道 4 -

橙色通道 5 +

橙色/黑色通道 5 -

蓝色通道 6 +

蓝色/黑色通道 6 -

红色通道 7 +

红色/黑色通道 7 -

黄色通道 8 +

黄色/黑色通道 8 -

连接远程低音控件

将远程低音控件插入 DSP 功放控制面板上的相应输入。使用金属

板螺丝将遥控器安装在仪表板下方等合适的位置。

注意：当通道 7 或 8 被分配为“低音”通道时，远程低音控件能够控

制其低音扬声器输出电平。这样可在调谐软件中将低音扬声器的增益从

-30dB 调谐到 + 6dB。它不是低音增强控件。如果您想控制低音增强，

您可以使用外部低音扬声器功放的远程低音控件。

ZH-CH

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

设置声音

从 JBL.com 下载调谐软件

1. 使用 Windows PC 或笔记本电脑连接到互联网，然后访问

JBL.com，并下载 DSP4086 功放的图形用户界面。

2. 将计算机连接到 JBL DSP 功放之前，请完成软件安装设置向

导。

3. 从已保存的位置双击“JBL DSP 软件”。

4. 双击“USB 驱动程序”，然后点击“安装”

注意：如果防病毒软件发出提醒，请确保允许它对您的计算机进

行更改。

5. 双击 "setup.exe"。

注意：如果防病毒软件发出提醒，请确保允许它对您的计算机进

行更改。

6. 在 JBL DSP 软件设置向导中点击“下一步”。

7. 选择您想要的安装文件夹，或点击“下一步”以选择默认位

置。

8. 点击“下一步”以确认安装。再次确保您的防病毒软件保护

功能允许完成安装。

9. 请稍候，等待软件安装完成��

10. 安装完成！关闭安装向导，然后继续下一部分。您应该在计

算机屏幕上看到此图标（请注意图标为 JBL 橙色）。

ZH-CH

将 JBL DSP 功放连接到 Windows PC

1. 使用随附的 USB 线将 Windows PC 连接到 DSP 功放。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5 -

6- 7-

2. 在为 JBL DSP 功放供电之前，请确保将音频源调到较低的音

量。

3. 激活/启动音频系统的电源，并确保所有部件都能运行。

注意：DSP 功放将附带预刷新的均衡器配置文件，该配置文件将用

作“均衡器关闭”或预设 1。

4. 在 PC 连接到 JBL DSP 功放的情况下，双击 PC 上的 JBL 软

件图标，然后打开 DSP 调谐软件。

注意：如果软件出现一个显示“无可用通信端口”的窗口，请关闭

软件，从计算机上断开 USB 线，然后返回步骤 4。否则，请继续执

行步骤 5。如果您想熟悉软件并创建预配置的音频系统设置，你可

以在未连接DSP功放时使用DSP 软件。

5. 连接完成！继续执行调谐程序��

用户界面功能

JBL 调谐软件具有以下控件：

1. 使用此功能，您可以确定

DSP

功放是否正在与 Windows PC 通信。

使用此功能，您可以在 DSP 功放控制面板上

确定将功放设置为低电平输入还是高电平输入。

3. 将扬声器位置分配到各通道。使用此功能，您可以指定扬声

器的类型和 DSP 的每个输出通道所连接的汽车位置。

4. 单独通道的音量控制和静音。您可以分别提高和降低每个通

道的相对音量，以确保完美的电平匹配和输出。

相位调整。您可以单独设置每个通道的相位，以获得

平衡的动态性能。

6. 已配对通道的

。您可以链接已配对的通道，以均衡地

应用音量和音调控件。

7. 指示灯。每个通道都有一个削波指示灯，可以让您

知道是否存在达到或超过 10% 的失真。如果是，请降低削波

通道的音量，直到指示灯熄灭。为了获得最佳效果，请使用

100Hz 和 1kHz @ 0dB 正弦波进行测量。

。借助时间延迟，您可以将声场的焦点调整到汽

车中所需的位置。扬声器越靠近所需的焦点位置，其延迟应

该会越长。如需进行调整，请向右拖动滑块以增加延迟，向

左拖动以减小延迟。

9. 信息显示屏。此显示屏向您展示以下统计信息：

值

b. 通道 7 或 8 的当前

，使用远程低音控

件时可在 -30dB 至 +6dB 范围内调节

c. 功放在电源输入的地方读取的

d. 功放的当前工作温度

e. 您当前的系统配置

10.

。您可以调节每个通道的高通和低通分频器的分频

点，以最大限度地提高连接到 DSP 功放的每台扬声器的性

能效率。每个通道的可选分频斜率可以设置为 0/6/12/18/24/

30/36/42/48dB。

11. 视图。其显示了正在使用的功放通道，以

及车辆中相应扬声器的位置。

12.

。您可以提高或降低整个系统的音量，或使

整个系统静音。向上拖动滑块以提高音量，向下拖动以降低

音量。点击扬声器图标以使音频系统静音。

13.

。“写入”最多可将 10 种首选音频设置保存为

预设，您可以将其应用于功放。点击“写入”，然后点击预

设编号以保存预设。点击“删除”，然后点击预设编号以删

除预设。

14.

。输入混音功能使您可以将音频信号从输入通道

分配到特定的输出通道。您还可以将多个输入通道的信号混

合，并将形成的信号应用于特定的输出通道，通常用于使扬

声器可播放尽可能宽的频率范围（使用扬声器电平输入信号

时）。

示例：如果您将高音扬声器（仅含高频响应）连接到输入通

道 1，并将中音扬声器（仅含中频响应）连接到通道 2，则可

以将两个输入的信号混合，然后合成新的全频信号到已连接

到输出通道 1 的全频扬声器。

15.

。这样，您可以将首选的音频系统配置保存到计算

机上的文件夹中，以供之后使用。它还使您可以从计算机中

检索以前的配置，并将其应用到所连接的功放。

16.

。您可以在“设置”菜单中控制以下选项：

a. 软件的语言选择：可选择英语、西班牙语、法语、中文和

日语

b. 用于延迟功放开启/关闭的电源设置（如果您的车辆需要任

一种选择）

c. 固件升级，以及将软件重置为原始出厂设置

17.

。使用此按钮可以重置每个输出通道的扬声器

类型和在车辆中的位置。

ZH-CH

18. 。此功能使您可以选择 31 个频段参数或图形均衡

器，以便对每个通道进行调整。

19.

或均衡器。您可以将自定义均衡器曲线

应用于已连接的每个通道。要增加给定频率的电平，请向上

拖动滑块。要降低电平，请向下拖动滑块。

20.

。此均衡器设置功能使您可以点击以选择您要应用

均衡器曲线的通道。

注意：FREQ、GAIN 和 Q 字段显示通过移动均衡器滑块所做更改

的值。在图形均衡器模式下，只有增益是可调的。在参数均衡器模

式下，频率、增益和 Q 均可调节。可以使用滑块或在 F、G 和 Q 字

段中输入特定值来进行这些调节。

21. 。 “直通均衡器”可让您将

均衡器设置恢复为平坦，以便您可以听到调谐过程中的差

异。“直通均衡器”可将所有均衡器调节值恢复到先前的设

置。

22.

- 此按钮使均衡器恢复为出厂设置。

规格

• RMS 功率输出（瓦数 x 通道）@ 2-ohm：60W x 8

• RMS 功率输出（瓦数 x 通道）@ 4-ohm：40W x 8

• 功放类别：D 级

• 电池电压范围（伏特）：8V 至 16V

• 可选的开启模式：12V，音频信号检测，直流偏移，12V 远程

输出

• LED 指示灯：红色/绿色

• 频率响应：10Hz 至 22kHz @ -3dB

• 信噪比：90dB

• 信噪比 (CEA-2006)：75dB

• THD+N @ 4-ohm：<1%

• 输入灵敏度，可选：高电平或低电平

• 输入灵敏度 - 低电平：680mV 至 6V

• 输入灵敏度 - 高电平：1.6V 至 15V

• 可变分频：所有通道：HPF、LPF、带通，可选择 0 至 48dB

的斜率

• 增益，可变：可连接 PC 的所有通道

• 低音扬声器电平，可变：PC 软件中的第 7 和第 8 通道，或使

用可从 -30dB 调节到 +6dB 的附件遥控器

• 保险丝等级：40A

• 最低推荐功率/接地线规：8awg

• 扬声器电平输入：是（RCA 适配器）

• 远程低音控件：内含

• 长度：9-3/8" (237.5mm)

• 宽度：5-11/16" (144mm)

• 高度：1-15/16" (49.5mm)

• 重量：约 1000g

• 保护：DC、OVP、UVP、OCP、OTP

故障排除

无音频且电源指示灯关闭。

• BATT+ 和/或 REM 端子没有电压，接地线损坏或未接地。使用

万用表检查功放端子电压。

无音频且保护指示灯闪烁。

• 功放输出直流电压故障。功放可能需要维修；请参阅随附保修

卡以了解维修信息。

无音频且保护和电源指示灯闪烁。

• BATT+ 连接的电压小于 9V。检查汽车充电系统。

无音频且保护指示灯亮起。

• 功放过热。确保功放散热口未被安装位置阻挡。验证扬声器系

统阻抗是否在规定的范围内。或者，BATT+ 连接的电压可能

大于 16V（或小于 8V）。检查汽车充电系统。

功放保险丝熔断。

• 线路连接不正确，或存在短路。检查安装注意事项和步骤。检

查线路连接。

音频失真。

• 增益未正确设置。检查单个通道的音量和/或总音量设置。检

查扬声器电线是否短路或接地。功放或源设备可能存在质量

缺陷。

音频失真且保护指示灯闪烁。

• 扬声器或电线短路。一次移除一根扬声器引线，定位短路的扬

声器或电线并修理。

音乐声缺乏动力或“冲击力”。

• 扬声器未正确连接。使用 0

/180

相位调节，并检查功放和扬

声器上的连接。

TERIMA KASIH ATAS PEMBELIAN ANDA. . .

Produk Anda telah dirancang untuk memberikan performa dan kemudahan pengoperasian yang bisa Anda harapkan

dari JBL. Luangkan waktu untuk membaca buku panduan ini sebelum mengoperasikan atau memasang ampliﬁer Anda.

Manual ini menjelaskan pedoman pemasangan dan instruksi pengoperasian umum. Harap diingat bahwa pemasangan

yang tepat dari komponen audio bergerak memerlukan pengalaman yang memadai tentang prosedur mekanis dan

kelistrikan. Jika tidak memiliki pengetahuan dan alat untuk melakukan pemasangan ini, kami sangat menyarankan agar

Anda berkonsultasi dengan dealer JBL resmi tentang opsi-opsi pemasangan.

DAFTAR ISI

KETERANGAN PRODUK ................................................................................................................................................ 32

ISI KOTAK ...................................................................................................................................................................... 32

PEMASANGAN DAN PERKABELAN .............................................................................................................................. 32

MENGATUR SUARA ...................................................................................................................................................... 34

SPESIFIKASI .................................................................................................................................................................. 36

PEMECAHAN MASALAH ............................................................................................................................................... 36

JBL DSP Ampliﬁer DSP4086

KETERANGAN PRODUK

JBL DSP Ampliﬁer adalah pengolah audio untuk penyetelan

sistem audio nonpabrikan. Produk ini merupakan sistem audio

mandiri dengan input audio 6 saluran, output audio aktif 8

saluran, antarmuka penyetelan yang sangat mudah digunakan

bahkan oleh pemula, dan ﬁtur penyetelan detail untuk pemasang

berpengalaman. Dengan koneksi USB untuk mengakses

antarmuka penyetelan menggunakan PC Windows, Anda dapat

mengendalikan crossover secara penuh, kemiringan 0-hingga-48

dB yang dapat dipilih, penundaan waktu, EQ parametrik atau

graﬁk 31-band, mixer input ke output yang dapat dialokasikan

dengan penjumlahan saluran input, penguatan saluran, kontrol

volume master, indikator pemotongan agar output audio tidak

terdistorsi, dan ﬁtur untuk menyimpan hingga 10 program.

ISI KOTAK

4X 4X 1X

PEMASANGAN DAN PERKABELAN

PENTING: Putuskan sambungan terminal aki negatif (–)

kendaraan sebelum mulai memasang.

• Kenakan pelindung mata saat menggunakan peralatan untuk

memasang.

• Pilih lokasi pemasangan yang aman. Pastikan ketersediaan

ruang pada kedua sisi lokasi. Pastikan agar sekrup tidak

akan menusuk jalur rem, saluran bahan bakar, atau harnes

kabel, dan jalur kabel tersebut tidak akan mengganggu

pengoperasian kendaraan. Berhati-hatilah saat melubangi atau

memotong.

• Saat mempersiapkan sambungan listrik, pastikan agar kabel-

kabel listrik yang ada aman dan terisolasi dengan baik.

• Jangan memasang ampliﬁer dengan pembuang panas

menghadap ke arah bawah, karena akan mengganggu proses

pendinginan.

• Jiplaklah bentuk dan ukuran ampliﬁer untuk menandai lokasi

lubang pemasangannya pada permukaan pemasangan.

• Bor lubang pemandu pada permukaan pemasangan.

• Pasangkan ampliﬁer ke permukaan pemasangan dengan

sekrup dan ring lembaran logam yang sudah disertakan.

Sambungan Daya dan Ground

• Daya: Hubungkan kabel daya +12V ke terminal positif aki

kendaraan. Pastikan sekring dan dudukan sekring berada

dalam jarak 18" (457 mm) dari aki.

• Ground: Hubungkan kabel GND ke terminal negatif aki

kendaraan, atau ke sasis kendaraan di dekat aki menggunakan

sekrup. CATATAN: Jika memungkinkan, hapus cat sasis pada

lokasi pemasangan agar terjadi kontak terbaik. Sebaiknya pasang

cincin bintang di bawah konektor cincin untuk koneksi yang aman.

• Remote-In: Hubungkan kabel pengaktif jarak jauh ke kabel

lead “Remote Out” pada unit sumber, jika menggunakan input

sinyal tingkat rendah dengan stereo nonpabrikan. CATATAN:

Jika Anda menggunakan input sinyal tingkat tinggi (kabel

speaker kendaraan), Anda dapat menggunakan ﬁtur offset DC

12-volt untuk menghidupkan ampliﬁer ketika daya kendaraan

dihidupkan, atau ﬁtur deteksi audio untuk menghidupkan

ampliﬁer ketika terdeteksi sinyal audio. Apapun opsi yang Anda

pilih, Anda tidak perlu menghubungkan kabel pengaktif jarak jauh

dan dapat merekatkan atau menutupnya agar tidak timbul derau.

• Remote-Out: Hubungkan kabel remote-out ke perangkat

eksternal yang memerlukan pengaktif 12V setelah JBL DSP

Ampliﬁer. Sambungan ini akan memungkinkan pengaktif

perangkat 12V setelah ampliﬁer aktif dari pengaktif melalui

remote-in 12V, offset DC, atau input deteksi sinyal audio.

Lampu Indikator Daya/Perlindungan

Lampu daya akan menyala hijau jika ampliﬁer mendapatkan daya dan

diputar. Lampu akan menyala merah jika ampliﬁer masuk ke mode

perlindungan saat terjadi hal seperti kekurangan/kelebihan voltase,

arus pendek, kegagalan sirkuit output ampliﬁer, atau panas berlebih.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Ground sasis (-)

Pengaktif jarak jauh

(biru) ke keluaran

REM stereo

Aki

Rumah sekring, sekring 40A

18" (46cm)

Input sinyal

• Input line-level: Jika unit sumber menyediakan output

preamp, hubungkan output depan ke input 1 dan 2 pada

ampliﬁer, output belakang ke input 3 dan 4, dan output

subwoofer ke input 5 dan 6 menggunakan kabel patch RCA.

Catatan: ketika menggunakan sinyal tingkat rendah dan kabel lead

pengaktif jarak jauh, geser sakelar “Turn-on Mode” ke “REM” dan

sakelar “Input Level” ke “LO”.

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• Input tingkat tinggi: Jika unit sumber sistem audio tidak

dilengkapi output line-level, gunakan adaptor input tingkat

tinggi yang disediakan untuk menghubungkan kabel output

speaker unit sumber ke input RCA ampliﬁer. Fitur offset DC 12-

volt akan menghidupkan ampliﬁer ketika sinyal terdeteksi.

CATATAN: Anda dapat menghubungkan kabel dari maksimum

enam speaker kendaraan ke ampliﬁer. Contohnya antara lain tweeter

kiri dan kanan depan ke input 1 dan 2, woofer kiri dan kanan depan

ke input 3 dan 4, dan speaker jangkauan penuh kiri dan kanan

belakang ke input 5 dan 6. Sinyal dari tiap-tiap speaker ini dapat

digabungkan untuk menghasilkan output jangkauan penuh, dan

dialokasikan ke sembarang kabel output ampliﬁer. Lihat bagian

“Mengatur Suara” untuk keterangan lebih lengkap.

CATATAN: Ketika menggunakan sinyal tingkat tinggi, geser sakelar

“Turn-on Mode” ke “DC” (agar hidup ketika mendapatkan daya

baterai) atau “AUDIO” (agar hidup ketika mendeteksi sinyal dari unit

sumber), dan sakelar “Input Level” ke “HI”. Jika tidak ada suara yang

keluar, geser sakelar “Input Level” ke “HI2”.

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

Kendurkan

Sekrup

Masukkan

Kabel

Kencangkan

Sekrup

ATAU

Sambungan Output Speaker

Hubungkan speaker ke kabel dari harness kabel output speaker,

dengan tetap memerhatikan pemasangan yang tepat pada kutub-

kutubnya: sambungkan setiap kabel lead positif (+) speaker ke

terminal positif (+) speaker, dan kabel lead negatif (-) speaker ke

terminal negatif (-) speaker. Kemudian, masukkan harness kabel

output speaker ke dalam DSP Ampliﬁer.

CATATAN: Anda dapat menghubungkan maksimum 8 speaker ke JBL

DSP Ampliﬁer, kemudian menentukan frekuensi yang dikirim ampliﬁer ke

masing-masing speaker menggunakan perangkat lunak penyetelan JBL.

Lihat bagian “Mengatur Suara” untuk keterangan lengkap.

CATATAN: Jika ingin sistem yang lebih kuat lagi, Anda dapat

menggunakan dua kabel output speaker atau lebih untuk

menyambungkan satu atau beberapa ampliﬁer tambahan. Hubungkan

sejumlah kabel output speaker yang diinginkan ke input tingkat tinggi

pada ampliﬁer-ampliﬁer baru. PENTING: pastikan Anda setel tingkat

output saluran yang dihubungkan ke ampliﬁer-ampliﬁer tambahan agar

tidak terjadi overdrive pada ampliﬁer-ampliﬁer eksternal dan derau dapat

dikurangi (jika ada).

PENTING: Saluran output speaker tidak dapat digunakan untuk

bridging (peningkatan daya).

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

Ke speaker

Warna kabel Alokasi saluran

Putih Saluran 1 +

Putih/Hitam Saluran 1 –

Abu-abu Saluran 2 +

Abu-abu/Hitam Saluran 2 –

Hijau Saluran 3 +

Hijau/Hitam Saluran 3 –

Ungu Saluran 4 +

Ungu/Hitam Saluran 4 –

Jingga Saluran 5 +

Jingga/Hitam Saluran 5 –

Biru Saluran 6 +

Biru/Hitam Saluran 6 –

Merah Saluran 7 +

Merah/Hitam Saluran 7 –

Kuning Saluran 8 +

Kuning/Hitam Saluran 8 –

Menghubungkan kontrol bass jarak jauh

Hubungkan pengontrol bass jarak jauh ke input yang sesuai pada

panel kontrol DSP Ampliﬁer. Pasang remote di tempat yang cocok

(misalnya di bawah dasbor), menggunakan sekrup lembaran

logam.

CATATAN: Kontrol bass jarak jauh dapat mengontrol tingkat output

subwoofer dari saluran 7 atau 8 ketika dialokasikan menjadi saluran

“sub”. Dengan demikian, tingkat subwoofer dapat disesuaikan dari

-30dB hingga +6db dalam perangkat lunak penyetelan. Kontrol ini

bukan untuk peningkat bass. Jika ingin mengontrol peningkat bass,

gunakan kontrol bass jarak jauh dari ampliﬁer subwoofer eksternal.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

MENGATUR SUARA

Unduh perangkat lunak penyetelan dari JBL.com

1. Sambung internet dengan PC atau laptop Windows Anda,

kunjungi alamat JBL.com lalu unduh Antarmuka Pengguna

Graﬁs untuk DSP4086 Ampliﬁer.

2. Selesaikan wizard penyiapan instalasi perangkat lunak

sebelum Anda menyambungkan komputer ke JBL DSP

Ampliﬁer.

3. Klik dua kali “JBL DSP software” dari lokasi penyimpanan.

4. Klik dua kali “USB driver” lalu klik instal

CATATAN: Pastikan Anda memperbolehkan perangkat lunak

melakukan perubahan komputer jika perangkat lunak antivirus

menanyakannya.

5. Klik dua kali “setup.exe”.

CATATAN: Pastikan Anda memperbolehkan perangkat lunak

melakukan perubahan komputer jika perangkat lunak antivirus

menanyakannya.

6. Klik “Next” dalam Wizard Penyiapan Perangkat Lunak JBL DSP.

7. Pilih folder instalasi yang diinginkan, atau klik “next” untuk jika

ingin menggunakan lokasi default.

8. Klik “Next” untuk mengonﬁrmasi instalasi. Sekali lagi, pastikan

antivirus mengizinkan instalasi diselesaikan.

9. Tunggu sampai proses instalasi perangkat lunak selesai...

10. Instalasi Selesai! Tutup wizard penyiapan dan lanjutkan ke

bagian berikutnya. Anda seharusnya melihat ikon ini pada

layar komputer (perhatikan ikon JBL berwarna jingga).

Menghubungkan JBL DSP Ampliﬁer ke PC

Windows

1. Hubungkan PC Windows Anda ke DSP Ampliﬁer

menggunakan kabel USB yang disediakan.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

2. Pastikan Anda mengecilkan volume sumber audio

sebelum menghidupkan JBL DSP Ampliﬁer.

3. Aktifkan/nyalakan sistem audio Anda dan pastikan semua

komponen berfungsi dengan baik.

CATATAN: DSP Ampliﬁer akan menggunakan proﬁl EQ bawaan

yang fungsinya seperti “EQ Off” atau program 1.

4. Jika PC sudah tersambung dengan JBL DSP Ampliﬁer, klik

dua kali ikon perangkat lunak JBL pada PC Anda lalu buka

perangkat lunak penyetelan DSP.

CATATAN: Jika muncul jendela “No Comm Port Available” (Port

Komunikasi Tidak Ada), tutup perangkat lunak, cabut kabel USB

dari komputer, lalu kembali ke langkah 4. Jika tidak muncul pesan

tersebut, lanjutkan ke langkah 5. Perangkat lunak DSP akan tetap

berfungsi meskipun tidak terhubung ke ampliﬁer, sehingga Anda

dapat membiasakan diri dengan perangkat lunak dan membuat

pengaturan sistem audio terprogram.

5. Penyambungan selesai! Lanjutkan ke Prosedur Penyetelan...

Fungsi Antarmuka Pengguna

Perangkat lunak penyetelan JBL menyediakan kontrol-kontrol

berikut ini:

Dengan ﬁtur ini, Anda dapat

mengetahui ada tidaknya komunikasi antara ampliﬁer dan PC

Windows.

Dengan ﬁtur ini, Anda dapat mengetahui

apakah ampliﬁer diatur ke input tingkat rendah atau tingkat

tinggi pada panel kontrol ampliﬁer.

3. Pengalokasian saluran sesuai lokasi speaker. Dengan

ﬁtur ini, Anda dapat mengalokasikan setiap saluran output

DSP ke jenis speaker dan lokasinya di kendaraan.

4. Kontrol volume dan penonaktifan suara saluran sendiri-

sendiri. Anda dapat menaikkan dan menurunkan tingkat

volume relatif setiap saluran agar diperoleh kesesuaian dan

output yang sempurna.

5. Penyesuaian fase

. Anda dapat mengatur fase

setiap saluran sendiri-sendiri sehingga dihasilkan performa

yang berimbang dan dinamis.

saluran yang berpasangan. Anda dapat

mengaitkan saluran berpasangan untuk menerapkan kontrol

volume dan suara yang merata.

7. Indikator . Setiap saluran dilengkapi indikator

pemotongan (clipping) sehingga Anda tahu ketika ada distorsi

10% atau lebih. Jika ada distorsi, turunkan tingkat volume

saluran pemotongan (clipping) sampai indikator mati. Untuk hasil

terbaik, ukur dengan gelombang sinus 100Hz dan 1kHz @ 0dB.

8. . Dengan penundaan waktu, Anda dapat

mengatur titik fokus bidang suara sesuai lokasi yang diinginkan

di kendaraan. Semakin dekat speaker dengan lokasi titik fokus

yang diinginkan, semakin panjang penundaan waktunya.

Untuk menyetel, seret penggeser ke kanan untuk menambah

penundaan dan ke kiri untuk mengurangi penundaan.

9. Tampilan informasi. Tampilan ini menunjukkan statistik

sebagai berikut:

a. Nilai

b. Tingkat saat ini untuk saluran 7

atau 8, dan dapat disetel dari -30dB hingga +6dB bila

menggunakan kontrol bass jarak jauh

yang dibaca oleh ampliﬁer pada input daya

d. Suhu kerja ampliﬁer saat ini

e. Konﬁgurasi sistem saat ini.

10.

. Anda dapat mengatur titik crossover frekuensi tinggi

dan frekuensi rendah setiap saluran untuk memaksimalkan

eﬁsiensi kinerja setiap speaker yang terhubung ke DSP

Ampliﬁer. Turunan crossover untuk setiap saluran dapat diatur

ke 0/6/12/18/24/30/36/42/48dB.

11. Tampilan

. Ini menunjukkan saluran

ampliﬁer mana yang sedang dipakai, serta lokasi speaker di

kendaraan.

12.

. Anda dapat menaikkan atau menurunkan

volume seluruh sistem, atau menonaktifkan suara seluruh

sistem. Tarik penggeser ke atas untuk menaikkan volume dan

ke bawah untuk menurunkan volume. Klik ikon speaker untuk

menonaktifkan suara sistem audio.

13.

. “Write” (Tulis) dapat Anda gunakan untuk

menyimpan maksimum 10 pengaturan audio favorit menjadi

program, yang dapat diterapkan ke ampliﬁer. Klik “write”

(tulis), kemudian klik nomor program untuk menyimpan

program. Klik “delete” (hapus), kemudian klik nomor program

untuk menghapus program.

14.

. Fitur Input Mixer memungkinkan Anda

mengalokasikan sinyal audio dari saluran input ke saluran

output tertentu. Anda juga dapat menggabungkan sinyal dari

beberapa saluran input dan menerapkannya ke saluran output

tertentu, biasanya agar speaker mengeluarkan jangkauan

frekuensi terluasnya sewaktu menggunakan sinyal input

tingkat speaker.

CONTOH: Jika Anda telah menyambungkan tweeter

(respons frekuensi tinggi saja) ke saluran input 1 dan speaker

jangkauan tengah (respons frekuensi menengah saja) ke

saluran 2, Anda dapat menggabungkan sinyal setiap input

ini kemudian mengalokasikan sinyal baru dan berjangkauan

penuh ke speaker jangkauan penuh yang telah Anda

sambungkan ke saluran output 1.

15.

. Fitur ini memungkinkan Anda menyimpan

konﬁgurasi sistem audio pilihan ke folder di komputer

agar dapat digunakan nanti. Anda juga dapat mengambil

konﬁgurasi dari komputer dan menerapkannya ke ampliﬁer

yang tersambung.

16.

. Anda dapat mengontrol opsi-opsi berikut melalui

menu “Settings” (Pengaturan):

a. Pilihan bahasa perangkat lunak: pilihannya adalah bahasa

Inggris, Spanyol, Prancis, Tionghoa, dan Jepang

b. Pengaturan daya untuk menunda pengaktifan/penonaktifan

ampliﬁer apabila kendaraan Anda memerlukan opsi

tersebut

c. Peningkatan ﬁrmware dan pengaturan ulang perangkat

lunak ke setelan pabrik

17.

. Tombol ini memungkinkan Anda mengatur

ulang jenis speaker, dan lokasi speaker di kendaraan, dari

setiap saluran output.

18.

. Ini memungkinkan Anda memilih EQ parametrik

atau graﬁk 31 band untuk penyesuaian setiap saluran.

19. EQ atau . Anda dapat menerapkan kurva

EQ bebas ke setiap saluran yang telah Anda sambungkan.

Untuk menaikkan tingkat frekuensi, tarik penggeser ke atas.

Untuk menurunkan, tarik penggeser ke bawah.

20. . Fitur pengaturan EQ ini dapat Anda klik untuk

memilih saluran yang ingin diberlakukan kurva EQ.

CATATAN: Bidang FREQ, GAIN, dan Q menunjukkan perubahan

yang diakibatkan dengan menggerakkan penggeser EQ. Dalam

Mode EQ Graﬁk, yang dapat diatur hanya Gain. Frekuensi, Gain,

dan Q dapat diatur dalam Mode EQ Parametrik. Penyesuaian ini

dapat dilakukan menggunakan penggeser atau memasukkan nilai

ke bidang F, G, dan Q.

21. . “Bypass EQ” (Pintas

EQ) digunakan untuk mengembalikan pengaturan EQ

menjadi datar sehingga terdengar perbedaan suara ketika

Anda melakukan penyetelan. “Restore EQ” (Kembalikan

EQ) mengembalikan semua setelan EQ ke pengaturan

sebelumnya.

22.

– Tombol ini digunakan untuk mengembalikan EQ

ke pengaturan pabrik.

SPESIFIKASI

• Output Daya RMS (Watt x Saluran) @ 2-ohm: 60W x 8

• Output Daya RMS (Watt x Saluran) @ 4-ohm: 40W x 8

• Kelas Ampliﬁer: Kelas D

• Jangkauan Voltase Baterai (Volt): 8V hingga 16V

• Mode Pengaktif yang Dapat Dipilih: 12V, Deteksi Sinyal Audio,

Offset DC, output remote 12V

• Indikator LED: merah/hijau

• Respons Frekuensi: 10Hz hingga 22kHz @ -3dB

• Rasio Sinyal-dibanding-Derau: 90dB

• Rasio Sinyal-dibanding-Derau (CEA-2006): 75dB

• THD+N @ 4-ohm: <1%

• Sensitivitas Input, dapat dipilih: Tingkat tinggi atau tingkat

rendah

• Sensitivitas Input - Tingkat Rendah: 680mV hingga 6V

• Sensitivitas Input - Tingkat Tinggi: 1,6V hingga 15V

• Crossover Variabel: Semua Saluran: HPF, LPF, Band-pass

dengan turunan 0 hingga 48dB yang bisa dipilih

• Gain, variabel: Semua Saluran dengan PC

• Tingkat subwoofer, variabel: Saluran 7 & 8 di perangkat lunak

PC atau menggunakan remote kontrol aksesori dari -30dB

hingga +6dB

• Rating Sekring: 40A

• Pengukur Kabel Daya/Ground Minimal yang Disarankan: 8awg

• Input Tingkat Speaker: Ya (adaptor RCA)

• Kontrol Bass Jarak Jauh: Disertakan

• Panjang: 9-3/8” (237,5mm)

• Lebar: 5-11/16” (144mm)

• Tinggi: 1-15/16” (49,5mm)

• Berat: Sekitar 1000 g

• Perlindungan: DC, OVP, UVP, OCP, OTP

PEMECAHAN MASALAH

Tidak ada suara yang keluar dan LAMPU INDIKATOR

DAYA tidak menyala.

• Tidak ada voltase pada terminal BATT+ dan/atau REM, atau

ada koneksi yang jelek atau tidak ada koneksi ground. Cek

voltase pada terminal ampliﬁer dengan VOM.

Tidak ada suara yang keluar dan LAMPU INDIKATOR

PERLINDUNGAN berkedip

• Tegangan DC pada output ampliﬁer. Ampliﬁer mungkin perlu

diservis; lihat kartu garansi untuk informasi servis.

Tidak ada suara yang keluar dan LAMPU INDIKATOR

PERLINDUNGAN serta LAMPU INDIKATOR DAYA

berkedip.

• Voltase kurang dari 9 V pada koneksi BATT+. Periksa sistem

pengisian daya kendaraan.

Tidak ada suara yang keluar dan LAMPU INDIKATOR

PERLINDUNGAN menyala.

• Ampliﬁer terlalu panas. Pastikan komponen pendingin dari

ampliﬁer tidak terblokir/tertutup di lokasi dudukan. Pastikan

bahwa impedansi sistem speaker masih dalam batasan yang

ditentukan. Atau, jika voltase lebih besar dari 16 V (atau kurang

dari 8V) pada koneksi BATT+. Periksa sistem pengisian daya

kendaraan.

Sekring ampliﬁer cepat putus.

• Kabel tidak tersambung dengan benar atau ada arus pendek.

Baca kembali tindakan-tindakan pencegahan dan prosedur

pemasangan. Cek sambungan kabel.

Ada distorsi suara pada audio.

• Gain tidak diatur sebagaimana mestinya. Periksa pengaturan

Volume Saluran Individual dan/atau Volume Master. Pastikan

tidak ada kondisi kabel atau ground yang menyebabkan arus

pendek. Ampliﬁer atau unit sumber mungkin rusak.

Ada distorsi suara pada audio dan LAMPU INDIKATOR

PERLINDUNGAN berkedip.

• Ada arus pendek pada speaker atau kabelnya. Lepaskan

kabel-kabel lead pada speaker satu per satu untuk

menemukan speaker atau kabel yang mengalami arus pendek,

lalu perbaiki.

Musik terdengar kurang dinamis atau kurang

“menendang.”

• Speaker tidak tersambung dengan benar. Gunakan

penyesuaian fase 0°/180°, dan periksa sambungan speaker di

ampliﬁer dan speaker.

お買い上げいただきありがとうございます。..

お持ちの製品は、JBLに期待されるパフォーマンスと簡単な操作を実現するように設計されています。アンプの操作

または設置の前に、時間を割いてこの取扱説明書をお読みください。この取扱説明書では、一般的な設置基準と操作

手順を説明しています。モバイルオーディオコンポーネントの適切な設置には、適格な機械的および電気的手順の経

験が必要なことにご注意ください。設置するための知識や道具をお持ちでない場合は、JBL認定販売店に設置オプシ

ョンについて相談されることを強くお勧めいたします。

製品の説明 ..................................................................................................................................................................... 38

同梱品 ............................................................................................................................................................................ 38

設置と配線 ..................................................................................................................................................................... 38

サウンドの設定 ............................................................................................................................................................. 40

仕様 ............................................................................................................................................................................... 42

トラブルシューティング ............................................................................................................................................... 42

JBL DSPアンプ DSP4086

製品の説明

JBL DSPアンプはアフターマーケットオーディオシステムを微

調整するオーディオプロセッサです。本製品は6チャンネルオ

ーディオ入力、8チャンネルパワードオーディオ出力、初心者

でも理解できる使いやすいチューニングインターフェース、熟

練した設置者でも満足できるきめ細かいチューニング機能を備

えた、独立したオーディオシステムです。Windows PCを用い

てチューニングインターフェースにアクセスできるUSB接続を

備え、完全可変式クロスオーバーネットワーク、0～48dBのセ

レクタブルスロープ、時間遅延、31バンドパラメトリック、ま

たはグラフィックEQ調節、入力チャンネルを加算する割り当て

可能な入力-出力ミキサー、チャンネルゲイン、マスター音量調

節、オーディオ出力が歪んでいないことを確かめるクリッピン

グインジケーター、最高10局のラジオプリセットを保存する機

能を操作することができます。

同梱品

4X 4X 1X

設置と配線

重要：設置を開始する前に、自動車のマイナス（–）極のバッテ

リー端子の接続を切ります。

• 工具を使用する際は、保護用の眼鏡類をかけてください。

• 安全な取付位置を選択します。取り付け位置の両側に隙間が

あることを確認してください。ねじがブレーキ、燃料系路、

または電気配線を傷つけないこと、また、配線が、車両の運

転の妨げにならないことを確認してください。穴を開ける、

またはカットする際には注意してください。

• 電気接続を行なう場合、それらが安全できちんと絶縁されて

いることを確認してください。

• 冷却を妨げるので、放熱板が下を向いている状態でアンプを

設置しないでください。

• アンプを型板として利用して、取付け面の取り付け用穴の位

置に印を付けてください。

• 取付け面にパイロット穴（案内孔）をあけてください。

• アンプを、付属の板金ネジとワッシャーで設置面に取り付け

てください。

電力接続とアース接続

• 電源：自動車のバッテリーの陽電極端子に+12V電源ケーブ

ルを接続してください。バッテリーから457mm以内にヒュ

ーズとヒューズホルダーがあることを確認してください。

• アース：GNDワイヤーを自動車のバッテリーの負電極端子、

またはバッテリー付近のシャーシにねじで接続してくださ

い。注：できるだけ接触しやすいように、シャーシから塗装

をすべてはがしてください。確実に接続するには、リングコ

ネクタの下の星型ワッシャーを使用することを推奨します。

• リモート入力：アフターマーケットステレオで低レベル信

号入力を使用する場合、リモートターンオンケーブルをソー

スユニットの「リモートアウト」のリード線に接続してく

ださい。注：高レベル信号入力（お持ちの自動車のスピー

カーケーブル）を使用している場合、自動車の電源を入れた

時、12V DCのオフセット機能でアンプの電源を入れるか、

オーディオ信号を検出した時にオーディオ検出機能でアンプ

の電源を入れるかを選択することができます。どちらの場合

でも、リモートターンオンケーブルを接続する必要はなく、

ノイズが入るのを防ぐためにテープを剥がすか、キャップを

外すことができます。

• リモート出力：JBL DSPアンプの後に12Vの電源を入れる必要

がある外部機器にリモート出力ケーブルを接続してください。

この接続により、12Vのリモート入力、DCオフセット、また

はオーディオ信号検出入力をオンにすることによってアンプが

起動した後、12Vの機器の電源を入れることができます。

電源/プロテクトインジケーター

アンプの電源が入っていて音を再生している場合、電源ライト

がグリーンで点灯します。過電圧/低電圧、ショート、アンプ出

力回路の不良、または過熱の際に、アンプがプロテクトモード

に入っている場合、ライトはレッドで点灯します。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

キャビネットのアース（-）

リモートターンオン

（ブルー）からステ

レオREM出力へ

バッテ

リー

ヒューズホルダー、40Aヒューズ

46cm

信号入力

• ラインレベル入力：ソースユニットがプリアンプ出力を備え

ている場合、アンプの入力端子1と2に前面出力端子を、入力

端子3と4に背面出力端子を、RCAパッチケーブルを使用して

入力端子5と6にsubwooferの出力端子を接続してください。

注：低レベル信号とリモートターンオンリード線を使用する場

合、「ターンオンモード」スイッチを「REM」に、「入力レベ

ル」スイッチを「LO」に設定してください。

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• ハイレベル入力：オーディオシステムのソースユニットがラ

インレベル出力を備えていない場合、付属の高レベル入力ア

ダプターを使用して、アンプのRCA入力にソースユニットの

スピーカー出力ケーブルを接続してください。12V DCオフ

セット機能により、信号を感知した時にアンプの電源が入り

ます。

注：このアンプに、自動車のスピーカーの6本と同数のケーブルを

接続することができます。例えば、入力端子1と2に前面左右のツ

イーターを、入力端子3と4に前面左右のウーファーを、入力端子

5と6に背面左右のフルレンジスピーカーを搭載することができま

す。必要な場合、これらの各スピーカーからの信号は合計でフル

レンジ出力を生み出し、いずれかのアンプの出力ケーブルに割り

当てることができます。詳細については、「サウンドの設定」を

お読みください。

注：高レベル信号を使用している場合、「ターンオンモード」ス

イッチを「DC」（バッテリー電力を受信した場合に電源が入る）

または「AUDIO」（ソースユニットからの信号を検出した場合に

電源が入る）に、「入力レベル」スイッチを「HI」に設定してく

ださい。サウンドが再生されない場合は、「入力レベル」スイッ

チを「HI2」に切り替えてください。

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

ネジを緩

める

ケーブルを

差し込む

ネジを締

める

または

スピーカー出力接続

スピーカーをスピーカー出力電気配線のケーブルに接続し、極性

が適切であることを確認します。それぞれの陽電極（+）リード

線を適切な陽電極（+）スピーカー端子に接続し、負電極（-）

リード線を適切な負電極（-）スピーカー端子に接続します。

次に、スピーカー出力電気配線をDSPアンプに差し込みます。

注：JBL DSPアンプでは最大8台のスピーカーを接続し、JBLチュー

ニングソフトウェアにより、アンプが各スピーカーに送信する周波数

を指定することができます。詳細については、「サウンドの設定」を

お読みください。

注：システムにもっと出力が必要な場合は、2本以上のスピーカー出

力ケーブルを使用して1台、または2台以上のアンプを追加接続するこ

とができます。新しいアンプの高レベル入力にお好みの数のスピーカ

ー出力ケーブルを接続してください。重要：追加のアンプに接続して

いるチャンネルの出力レベルを調節していることを確認し、外部アン

プがオーバードライブしておらず、ノイズがあった場合は、それが軽

減していることを確かめてください。

重要：どのスピーカー出力チャンネルもブリッジ接続すること

はできません。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

スピーカーへ

ケーブルの色チャンネルの指定

ホワイトチャンネル1+

ホワイト/ブラックチャンネル1-

グレイチャンネル2+

グレイ/ブラックチャンネル2-

グリーンチャンネル3+

グリーン/ブラックチャンネル3-

パープルチャンネル4+

パープル/ブラックチャンネル4-

オレンジチャンネル5+

オレンジ/ブラックチャンネル5-

ブルーチャンネル6+

ブルー/ブラックチャンネル6-

レッドチャンネル7+

レッド/ブラックチャンネル7-

イエローチャンネル8+

イエロー/ブラックチャンネル8-

リモートバスコントロールの接続

リモートバスコントローラーをDSPアンプのコントロールパネ

ル上の適切な入力端子に差し込んでください。板金ねじを使用

して、ダッシュボードの下のような便利な位置にリモコンを取

り付けてください。

注：「サブ」チャンネルとして割り当てられた場合に、リモートバ

スコントロールはチャンネル7または8からsubwooferの出力レベルを

操作することができます。これにより、チューニングソフトウェア

で-30dBから+6dBまでsubwooferのレベルを調節することができま

す。これはバスブーストコントロールではありません。バスブースト

を操作したい場合は、外部subwooferアンプからリモートバスコント

ロールを使用してください。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

サウンドの設定

JBL.comからチューニングソフトウェアをダウン

ロードする

1. お持ちのWindows PCまたはノートPCでインターネットに

接続し、JBL.comにアクセスして、DSP4086アンプ用のグ

ラフィックユーザーインターフェースをダウンロードして

ください。

2. お持ちのコンピューターをJBL DSPアンプに接続する前

に、

ソフトウェアのインストール設定ウィザードを終了してく

ださい。

3. 保存された位置から「JBL DSPソフトウェア」をダブルク

リックしてください。

4. 「USBドライバー」をダブルクリックし、インストールを

クリックしてください

注：アンチウイルスソフトウェアが変更の許可を要求する場合

は、お持ちのコンピューターで変更ができることを確認してくだ

さい。

5. 「setup.exe」をダブルクリックしてください。

注：アンチウイルスソフトウェアが変更の許可を要求する場合は、

お持ちのコンピューターで変更ができることを確認してください。

6. JBL DSPソフトウェアの設定ウィザードで「次へ」をクリ

ックしてください。

7. お好みのインストールフォルダーを選択するか、「次へ」

をクリックしてデフォルトの位置を選択してください。

8. 「次へ」をクリックしてインストールを確定してくださ

い。再度、アンチウイルス保護機能がインストールの終了

を許可していることをご確認ください。

9. ソフトウェアのインストールが終了するまで、しばらくお

待ちください�

10. インストールが終了しました！設定ウィザードを閉じて次

のセクションに進んでください。お持ちのコンピューター

の画面にこのアイコンが見えます（アイコンがJBLのオレン

ジ色であることにご注意ください）。

JBL DSPアンプをお持ちのWindows PCに接続する

1. 付属のUSBケーブルを使用して、お持ちのWindows PCを

DSPアンプに接続してください。

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

2. JBL DSPアンプの電源を入れる前に、音源の音量を下げてあ

ることをご確認ください。

3. オーディオシステムを作動させるか、電源を入れ、全ての

パーツが動作可能であることをご確認ください。

注：DSPアンプは、「EQオフ」またはプリセット1として作動す

るプレフラッシュEQ機能を搭載しています。

4. お持ちのPCをJBL DSPアンプに接続して、お持ちのPCの

JBLソフトウェアアイコンをダブルクリックし、DSPチュー

ニングソフトウェアを開いてください。

注：ソフトウェアが「Comm Portは使用できません」とウィンド

ウに表示している場合は、ソフトウェアを閉じて、お持ちのコン

ピューターからUSBケーブルを外し、ステップ4に戻ってくださ

い。それ以外は、ステップ5に進んでください。DSPソフトウェア

はアンプに接続されていない場合でも機能します。それは、ソフ

トウェアに習熟したい、および事前に構成されたオーディオシス

テム設定を作成したい場合です。

5. 接続が終了しました！チューニング手順に続きます�

ユーザーインターフェース機能

JBLチューニングソフトウェアでは次の操作が可能です：

この機能では、アンプがお

持ちのWindows PCと通信しているかどうかを判定すること

ができます。

2. この機能では、アンプがコントロールパネ

ル上で低レベル入力、または高レベル入力に設定されてい

るかどうかを判定することができます。

3. チャンネルにスピーカー位置を割り当てます。この機能で

は、DSPの各出力チャンネルが接続されている車内のスピ

ーカーのタイプと位置を指定することができます。

4. 個別のチャンネル音量の操作とミュート。各チャンネルの

相対音量を個別に増減させ、完璧なレベル整合と出力を確

保することができます。

位相調整。バランスドやダイナミックパフォーマン

ス用に、各チャンネルの位相を個別に設定することができ

ます。

6. ペアリングしたチャンネルの

。ペアリングされたチ

ャンネルをリンクさせ、音量と音色の均等な調節を実行す

ることができます。

インジケーター。各チャンネルはクリッピングイ

ンジケーターを備え、10%以上の歪みが存在する場合に知

らせます。歪みがある場合は、インジケーターが消灯する

までクリッピングチャンネルの音量を下げてください。最

高の結果を得るため、0dBの正弦波で100Hzと1kHzを測定

してください。

。時間の遅延では、音場の中心を車内のお好み

の位置に調節することができます。スピーカーが好みの中

心位置に近いほど、遅延が長くなります。調節する際は、

右にスライダーをドラッグすると遅延が増大し、左にドラ

ッグすると減少します。

9. 情報ディスプレイ。このディスプレイは次の統計を表示し

ます：

値

b.　チャンネル7または8用の現在の

レベ

ル。リモートバスコントロールを使用すると、-30dBか

ら+6dBまで調節可能です。

c.　アンプが電源入力時に測定した

d.　アンプの現在の動作保証温度

e.　現在のシステム設定。

10.

。各チャンネル用のハイパスおよびローパスク

ロスオーバーネットワークのクロスオーバーポイント

を調節してDSPアンプに接続された各スピーカーのパフ

ォーマンス効率を最大限に引き出すことができます。各

チャンネル用のセレクタブルクロスオーバースロープは

0/6/12/18/24/30/36/42/48dBに設定可能です。

11.

表示。この表示はどのアンプチャンネル

が使用中か、および車内の対応するスピーカー位置を示し

ます。

12.

。システム全体の音量を増減させたり、シ

ステム全体をミュートすることができます。音量を上げる

にはスライダーを上にドラッグし、下げるには下にドラッ

グします。スピーカーアイコンをクリックするとオーディ

オシステムをミュートします。

13.

。「書き込み」はプリセットとして最高10の

好きなオーディオ設定を保存でき、アンプに適用すること

ができます。「書き込み」をクリックして、プリセット番

号をクリックするとプリセットを保存します。「削除」を

クリックして、プリセット番号をクリックするとプリセッ

トを削除します。

14.

。入力ミキサー機能で、ある入力チャンネルか

ら特定の出力チャンネルへとオーディオ信号を割り当てる

ことができます。複数の入力チャンネルの信号を合計し、

その結果の信号を特定の出力チャンネルに適用することも

可能です。これにより、通常スピーカーレベル入力信号を

使用する場合は、可能な最大の周波数レンジでスピーカー

を再生することができます。

例：入力チャンネル1にツイーター（高周波特性のみ）、チ

ャンネル2に中域用スピーカー（中域周波数特性のみ）を接

続した場合、これらの各入力の信号を合計し、出力チャン

ネル1に接続したフルレンジスピーカーに新しいフルレンジ

信号を割り当てることができます。

15.

。この機能で、後で使用できるようにお持ちのコ

ンピューターのフォルダーにお好きなオーディオシステム

設定を保存することができます。お持ちのコンピューター

から以前の設定を修正し、接続されたアンプにその設定を

適用することも可能です。

16.

。「設定」メニューで次のオプションを操作する

ことが可能です。

a.　ソフトウェア用の言語の選択：英語、スペイン語、フラ

ンス語、中国語、日本語から選択します

b.　自動車にどちらかのオプションが必要な場合に、アン

プのオン/オフを遅らせるための電源設定

c.　ファームウェアのアップグレードと、ソフトウェアを元

の工場出荷時設定へリセットする

17.

。このボタンで、各出力チャンネルのスピー

カーのタイプと車内での位置をリセットすることが可能で

す。

18.

。このモードで、31バンドのパラメトリック、ま

たはグラフィックEQのどちらかを選択して各チャンネル用

に調節することが可能です。

19.

または EQ。接続した各チャンネルにカ

スタムEQカーブを適用することができます。特定の周波数

レベルを増大させるには、スライダーを上にドラッグしま

す。減少させるには、スライダーを下にドラッグします。

20.

。このEQ設定機能では、クリックしてEQカーブ

を適用したいチャンネルを選択することができます。

注：FREQ、ゲイン、QフィールドはEQスライダーを動かすこと

で変化した数値を表示します。グラフィックEQモードの場合、

ゲインのみが調節可能です。パラメトリックEQモードでは周波

数、ゲイン、Qを全て調節することが可能です。これらの調節

は、スライダーを使用して、またはF、G、Qフィールドに特定の

数値を入力して行うことができます。

21. 。「バイパスEQ」でEQ設定を

フラットに戻すことができ、チューニング中に生じた音の

違いを聞くことができます。「EQの復元」では、全てのEQ

調節が以前の設定に戻ります。

22.

–このボタンを押すと、EQが工場出荷時設定に戻

ります。

仕様

• RMS電源出力（ワットxチャンネル）@2

：60Wx8

• RMS電源出力（ワットxチャンネル）@4

：40Wx8

• アンプクラス：クラスD

• バッテリー電圧範囲（ボルト）：8V～16V

• セレクタブルターンオンモード：12V、オーディオ信号検

出、DCオフセット、12Vリモート出力

• LEDインジケーター：レッド/グリーン

• 周波数特性：10Hz～22kHz@-3dB

• S/N比90dB

• S/N比（CEA-2006）：75dB

• THD+N@4

：1%未満

• 入力音圧レベル、セレクタブル：高レベルまたは低レベル

• 入力音圧レベル-低レベル：680mV～6V

• 入力音圧レベル-高レベル：1.6V～15V

• 可変式クロスオーバーネットワーク：全チャンネル：

0～48dBセレクタブルスロープ搭載HPF、LPF、バンドパス

• ゲイン、可変式：PCの全チャンネル

• Subwooferレベル、可変式：PCソフトウェアのチャンネル7

と8、または付属のリモコンを使用して-30dB～+6dB

• ヒューズ定格：40A

• 最低推奨電源/アース線ゲージ：8awg

• スピーカーレベル入力：あり（RCAアダプター）

• リモートバスコントロール：付属

• 全長：237.5mm

• 幅：144mm

• 高さ：49.5mm

• 重量：約1000g

• プロテクション：DC、OVP、UVP、OCP、OTP

トラブルシューティング

オーディオが聞こえず、パワーインジケーターがオフにな

っています。

• BATT+やREM端子に電圧がかかっていない、またはアース接

続が不良か、接続していない。VOMでアンプ端子の電圧をチ

ェックします。

オーディオが聞こえず、プロテクトインジケーターが点滅

しています。

• アンプ出力のDC電圧。アンプの点検が必要かもしれませ

ん。点検情報については、同封の保証書をご覧ください。

オーディオが聞こえず、プロテクトおよびパワーインジケ

ーターが点滅しています。

• BATT+接続の電圧が9V未満。自動車の充電システムをチェッ

クしてください。

オーディオが聞こえず、プロテクトインジケーターがオン

になっています。

• アンプがオーバーヒートしています。取付位置でアンプの冷

却が阻害されていないことをご確認ください。スピーカーシ

ステムインピーダンスが指定された制限内であることをご確

認ください。または、BATT+接続の電圧が16Vを上回ってい

る(または8V未満)可能性があります。自動車の充電システム

をチェックしてください。

アンプのヒューズが飛ぶ場合。

• 配線の接続が不適切か、ショートしています。設置上の注意

と手順を再確認してください。配線の接続をチェックしてく

ださい。

歪んだオーディオ。

• ゲインが適切に設定されていません。個別のチャンネル音量

やマスター音量設定をチェックしてください。ショートまた

はアース用のスピーカーケーブルをチェックしてください。

アンプまたはソースユニットに欠陥がある可能性がありま

す。

オーディオが歪み、プロテクトインジケーターが点滅して

います。

• スピーカーまたはケーブルのショート。ショートしたスピー

カーまたはケーブルを見つけて修理するため、�本ずつスピ

ーカーのリード線を取り外してください。

音楽にダイナミックさ、または「パンチ」が欠けていま

す。

• スピーカーが適切に接続されていません。0

/180

位相調整

を使用して、アンプとスピーカーの接続をチェックしてくだ

さい。

구입해 주셔서 감사합니다. . .

이 제품은 고객이 JBL로부터 기대하는 성능과 작동 편의를 제공하도록 설계되었습니다. 앰프를 작동하거나 설치하기 전에 시간을

내어 이 설명서를 읽어주십시오. 이 설명서는 일반적인 설치 및 작동 지침을 설명합니다. 휴대용 오디오 컴포넌트를 제대로

설치하려면 기계 및 전기적 절차에 대해 자격을 갖춘 경험자가 필요합니다. 이러한 설치를 수행하기 위한 지식 및 공구가 없는 경우

설치 옵션에 대해 공인 JBL 대리점과 상담하는 것이 가장 좋습니다.

제품 설명 ........................................................................................................................................................................ 44

구성품 ............................................................................................................................................................................. 44

설치 및 배선 .................................................................................................................................................................... 44

사운드 설정 .................................................................................................................................................................... 46

사양 ................................................................................................................................................................................ 48

문제 해결 ........................................................................................................................................................................ 48

JBL DSP Ampliﬁer DSP4086

제품 설명

JBL DSP Ampliﬁer는 애프터마켓 오디오 시스템을 미세 조정할 수 있는

오디오 프로세서입니다. 본 제품은 6채널 오디오 입력, 8채널 파워드

오디오 출력이 탑재된 일체형 오디오 시스템으로, 초보자도 이해할 수

있는 간편한 튜닝 인터페이스는 물론 숙련된 설치자를 만족시킬 수 있는

섬세한 튜닝 기능도 제공합니다. USB 연결을 통해 Windows PC에서

튜닝 인터페이스에 액세스하여 완전 가변형 크로스오버, 선택 가능한

0~48dB 슬로프, 시간 지연, 31밴드 파라메트릭 또는 그래픽 EQ 조정,

입력 채널 가산으로 할당 가능한 입력-출력 믹서, 채널 게인, 마스터

볼륨 컨트롤, 오디오 출력 왜곡 방지를 보장하는 클리핑 표시기와 최대

10개의 프리셋 저장 기능을 제어할 수 있습니다.

구성품

4X 4X 1X

설치 및 배선

중요: 설치하기 전에 차량 배터리 음극(-) 단자의 연결을 분리하십시오.

• 공구를 사용할 때는 눈 보호용 장비를 착용하십시오.

• 안전한 장착 위치를 선택합니다. 해당 위치의 양쪽 면 간격을

확인합니다. 나사가 브레이크나 연료 라인 또는 와이어링 하니스를

뚫지 않는지, 선 배치가 차량 작동을 방해하지 않는지 확인합니다.

드릴 작업을 하거나 절단할 때는 주의하십시오.

• 전기 연결을 할 때는 연결 상태가 안전하며 제대로 절연되었는지

확인합니다.

• 히트 싱크가 아래를 향하게 하여 앰프를 장착하지 마십시오. 앰프의

냉각을 방해하게 됩니다.

• 앰프를 템플릿으로 사용하여 구멍의 위치를 장착 표면에 표시합니다.

• 장착 표면에 예비 구멍을 뚫습니다.

• 포함된 판금 나사와 와셔로 앰프를 장착 표면에 부착합니다.

전원 및 접지 연결

• 전원: +12V 전원선을 차량 배터리의 양극 단자에 연결합니다. 퓨즈

및 퓨즈 홀더와 배터리 간격이 457mm(18") 이내인지 확인합니다.

• 접지: GND 전선을 차량의 음극 단자에 연결하거나 배터리 근처의

차량 섀시에 나사로 연결합니다. 참고: 최적의 접촉을 위해 가능하면

섀시에서 모든 도장을 제거하십시오. 연결이 고정되도록 링 커넥터

아래 별 모양 와셔를 사용하는 것이 좋습니다.

• 원격 입력: 애프터마켓 스테레오와 함께 하위 레벨 신호 입력부를

사용할 경우 원격 켜짐 전선을 소스 장치의 "원격 출력" 리드에

연결합니다. 참고: 상위 레벨 신호 입력(차량 스피커 전선)을 사용 중인

경우, 12V DC 오프셋 기능으로 차량 전원을 켤 때 앰프가 켜지거나

오디오 감지 기능으로 오디오 신호를 감지할 때 앰프가 켜지도록

선택할 수 있습니다. 두 경우 모두 원격 켜짐 전선을 연결하지 않아도

되며, 잡음 발생 방지를 위해 테이프나 캡으로 마감 처리합니다.

• 원격 출력: 원격 출력 전선을 JBL DSP Ampliﬁer 다음으로 12V

전원 켜기가 필요한 외부 장치에 연결합니다. 이 연결을 사용하면

12V 원격 입력, DC 오프셋 또는 오디오 신호 감지 입력을 통해 켜진

앰프의 대기 모드가 해제된 후 12V 장치를 켤 수 있습니다.

전원등/보호 표시등

앰프에 전원이 들어오고 재생 중일 경우 녹색 전원 표시등이 켜집니다.

과/저전압, 합선, 앰프 출력 회로 고장, 과열 등이 발생한 경우 앰프가

보호 모드에 진입하며 등이 빨간색으로 켜집니다.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

섀시 접지(-)

원격 켜짐(파란색)

전선 - 스테레오

REM 출력

배터리

퓨즈 홀더, 40A 퓨즈

46cm(18")

신호 입력

• 라인 레벨 입력: 소스 장치가 프리앰프 출력을 제공하는 경우 RCA

패치 케이블을 사용하여 앰프 전면 출력을 입력 1과 2에, 후면

출력을 입력 3과 4에, 서브우퍼 출력을 입력 5와 6에 연결합니다.

참고: 하위 레벨 신호 및 원격 켜짐 리드선을 사용하려면 "Turn-on

Mode" 스위치를 "REM"으로 설정하고 "Input Level" 스위치를 "LO"

로 설정하십시오.

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

• 상위 레벨 입력: 오디오 시스템의 소스 장치에 라인 레벨 출력이

없을 경우 제공된 상위 레벨 입력 어댑터를 사용하여 소스 장치의

스피커 출력선을 앰프의 RCA 입력에 연결합니다. 12V DC 오프셋

기능이 신호를 감지하면 앰프 전원이 켜집니다.

참고: 차량 스피커의 전선을 6개까지 앰프에 연결할 수 있습니다. 예를

들어 전면 좌우 트위터를 입력 1과 2에, 전면 좌우 우퍼를 입력 3과 4에,

후면 좌우 풀레인지 스피커를 입력 5와 6에 연결할 수 있습니다. 이러한

스피커 각각의 신호를 가산하여 풀레인지 출력을 생성하고 필요한 경우

어느 앰프 출력선에나 할당할 수 있습니다. 자세한 내용은 "사운드 설정"

을 참조하십시오.

참고: 상위 레벨 신호를 사용할 경우, "Turn-on Mode" 스위치를 "DC"

(배터리 전원을 사용할 때 켜려면) 또는 "AUDIO"(소스 장치의 신호를

감지할 때 켜려면)로 설정하고 "Input Level" 스위치를 "HI"로 설정하십시오

소리가 나지 않을 경우 "Input Level" 스위치를 "HI2"로 변경하십시오.

REM DC AUDIO

TURN-ON

MODE

REM DC AUDIO

TURN-ON

MODE

INPUT

LEVEL

LO HI HI2

나사 풀기

전선 삽입

나사 조이기

또는

스피커 출력 연결부

스피커를 스피커 출력 와이어링 하니스의 선에 연결합니다. 극성을

확인하고 양극(+) 리드는 각각 해당 양극(+) 스피커 단자에, 음극(-)

리드는 각각 해당 음극(-) 스피커 단자에 올바르게 연결합니다. 그런

다음, 스피커 출력 와이어링 하니스를 DSP Ampliﬁer에 꽂습니다.

참고: JBL DSP Ampliﬁer에 최대 8개의 스피커를 연결하고 JBL 튜닝

소프트웨어를 사용하여 앰프가 각 스피커에 전송할 주파수를 지정할 수

있습니다. 자세한 내용은 "사운드 설정"을 참조하십시오.

참고: 시스템에 추가 전력이 필요하다고 결정했다면 두 개 이상의 스피커

출력선을 사용하여 하나 이상의 앰프를 추가로 연결할 수 있습니다. 스피커

출력선을 원하는 만큼 새 앰프의 상위 레벨 입력에 연결하십시오. 중요:

외부 앰프의 오버드라이브 방지와 잡음 감소(있는 경우)를 위해 추가 앰프에

연결하는 채널의 출력 레벨을 조정하십시오.

중요: 스피커 출력 채널은 브리지 작동할 수 없습니다.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

스피커 방향

전선 색상 채널 명칭

흰색 채널 1 +

흰색/검은색 채널 1 –

회색 채널 2 +

회색/검은색 채널 2 –

녹색 채널 3 +

녹색/검은색 채널 3 –

보라색 채널 4 +

보라색/검은색 채널 4 –

주황색 채널 5 +

주황색/검은색 채널 5 –

파란색 채널 6 +

파란색/검은색 채널 6 –

빨간색 채널 7 +

빨간색/검은색 채널 7 –

노란색 채널 8 +

노란색/검은색 채널 8 –

원격 저음 제어 장치 연결

원격 저음 제어 장치를 DSP Ampliﬁer 제어판의 해당 입력에 꽂습니다.

판금 나사를 사용하여 계기판 아래와 같이 편리한 위치에 원격 장치를

장착합니다.

참고: 원격 저음 제어 장치를 "sub" 채널에 할당하면 채널 7 또는 8의

서브우퍼 출력 레벨을 제어할 수 있습니다. 튜닝 소프트웨어에서 서브우퍼

레벨을 -30dB에서 +6dB까지 조정할 수 있습니다. 이 기능은 저음 부스트

제어가 아닙니다. 저음 부스트 제어를 사용하려면 외부 서브우퍼 앰프에서

원격 저음 제어 장치를 사용하는 것이 좋습니다.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3 -

4- 5-

6- 7-

사운드 설정

JBL.com에서 튜닝 소프트웨어 다운로드

1. Windows PC 또는 노트북을 인터넷에 연결하고 JBL.com

로 이동하여 DSP4086 Ampliﬁer용 Graphic User Interface를

다운로드합니다.

2. 소프트웨어 설치 설정 마법사를 완료하고 컴퓨터를 JBL DSP

Ampliﬁer에 연결합니다.

3. "JBL DSP 소프트웨어"를 저장한 위치를 두 번 클릭합니다.

4. "USB 드라이버"를 두 번 클릭하고 설치를 클릭합니다.

참고: 바이러스 백신 소프트웨어에서 컴퓨터 변경을 요청하면 허용하십시오.

5. "setup.exe"를 두 번 클릭합니다.

참고: 바이러스 백신 소프트웨어에서 컴퓨터 변경을 요청하면 허용하십시오.

6. JBL DSP Software Setup Wizard에서 "Next(다음)"를 클릭합니다.

7. 선호하는 설치 폴더를 선택하거나 "Next(다음)"를 클릭하여 기본

위치를 선택합니다.

8. "Next(다음)"를 클릭하여 설치를 확인합니다. 바이러스 백신

소프트웨어에서 다시 한번 설치 완료를 확인합니다.

9. 소프트웨어 설치가 완료될 때까지 잠시 기다립니다...

10. 설치가 완료되었습니다! 설정 마법사를 닫고 다음 섹션으로

진행합니다. 컴퓨터 화면에 다음 아이콘이 표시되어야 합니다

(아이콘이 JBL 주황색인지 확인).

JBL DSP Ampliﬁer를 Windows PC에 연결

1. 포함된 USB 케이블을 사용하여 DSP Ampliﬁer를 Windows PC

에 연결합니다.

REMOTE

INPUT

LEVEL

LO HI HI2 REM DC AUDIO

TURN-ON

MODE

SPEAKER OUTPUT CHANNELS POWER

REM OUT GND

GND

12V

REM IN

PRT

PWR

AUDIO

INPUT

8+1+ 2+ 3+ 4+ 5+ 6+ 7+

8-1- 2- 3-

4- 5-

6- 7-

2. 오디오 소스 볼륨 레벨을 낮추고 JBL DSP Ampliﬁer에 전원을

공급하십시오.

3. 오디오 시스템을 활성화/전원 공급하고 모든 부품이 작동하는지

확인합니다.

참고: DSP Ampliﬁer는 "EQ Off" 또는 프리셋 1로 작동하는 프리플래시드

EQ 프로필과 함께 제공됩니다.

4. PC를 JBL DSP Ampliﬁer에 연결하고 PC의 JBL 소프트웨어

아이콘을 두 번 클릭한 다음, DSP 튜닝 소프트웨어를 엽니다.

참고: 소프트웨어에 "No Comm Port Available(사용 가능한 통신 포트

없음)"이라고 표시된 창이 나타나면 소프트웨어를 닫고 컴퓨터에서

USB 케이블을 분리한 다음, 4단계로 돌아가십시오. 해당 창이 나타나지

않으면 5단계로 진행하십시오. DSP 소프트웨어를 충분히 익히고

사전 구성된 오디오 시스템 설정을 만들기 위해 연결되지 않은 DSP

소프트웨어를 작동할 수 있습니다.

5. 연결이 완료되었습니다! Tuning Procedure(튜닝 절차)를

계속하십시오...

사용자 인터페이스 기능

JBL 튜닝 소프트웨어에는 다음 컨트롤 기능이 있습니다:

이 기능을 사용하여 앰프와

Windows PC의 통신 여부를 결정할 수 있습니다.

이 기능을 사용하여 앰프 제어판에서 앰프의 하위

레벨 입력 또는 상위 레벨 입력 설정 여부를 결정할 수 있습니다.

3. 스피커 위치를 채널에 할당. 이 기능을 사용하여 DSP가 연결된 각

출력 채널에서 차량 스피커 유형과 위치를 지정할 수 있습니다.

4. 개별 채널 볼륨 제어 및 음소거. 각 채널의 상대 볼륨 레벨을

개별적으로 높이거나 낮추어 완벽한 레벨 일치 및 출력을 보장할

수 있습니다.

5. 위상 조정. 밸런스, 다이내믹 성능을 위해 각 채널의

위상을 개별적으로 설정할 수 있습니다.

6. 페어링된 채널의

. 페어링된 채널을 연결하여 볼륨 및 톤을

균등하게 적용할 수 있습니다.

표시기. 각 채널에는 클리핑 표시기가 있어 10% 이상의

왜곡이 있으면 알려줍니다. 왜곡이 있으면 표시기가 꺼질 때까지

클리핑 채널의 볼륨 레벨을 낮추십시오. 최상의 결과를 얻으려면

0dB에서 100Hz 및 1kHz 사인파로 측정하십시오.

8. . 시간 지연을 사용하여 음장의 초점을 차량 내

원하는 위치로 조정할 수 있습니다. 스피커가 원하는 초점

위치에 가까울수록 지연이 길어집니다. 조정하려면 슬라이더를

오른쪽으로 끌어 지연을 늘리고 왼쪽으로 끌어 지연을 줄이십시오.

9. 인포메이션 디스플레이. 이 디스플레이에는 다음 통계가 표시됩니다:

a. 값

b. 채널 7 또는 8의 현재

, 원격 저음 제어

장치 사용 시 -30dB~+6dB 조정 가능.

c. 전원 입력 시 앰프가 읽는

d. 앰프의 현재 작동 온도

e. 현재 시스템 구성.

10.

. DSP Ampliﬁer에 연결된 각 스피커의 성능 효율성을

극대화하기 위해 고음 통과 및 저음 통과 크로스오버의 크로스오버

지점을 조정할 수 있습니다. 각 채널에 대해 선택할 수 있는

크로스오버 슬로프는 0/6/12/18/24/30/36/42/48dB로 설정할 수

있습니다.

11.

보기. 사용 중인 앰프 채널, 차량에서 해당

스피커의 위치를 표시합니다.

12.

. 전체 시스템의 볼륨을 높이거나 낮추거나 전체

시스템을 음소거할 수 있습니다. 슬라이더를 위로 끌어 볼륨을

높이고 아래로 끌어 내리십시오. 스피커 아이콘을 클릭하여 오디오

시스템을 음소거하십시오.

13.

. "Write(쓰기)"를 사용하면 최대 10개의 기본

오디오

설정을 프리셋으로 저장하여 앰프에 적용할 수 있습니다.

"write(쓰기)"를 클릭하고 프리셋 번호를 클릭한 다음, 프리셋을

저장하십시오. "delete(삭제)"와 프리셋 번호를 차례로 클릭한

다음, 프리셋을 삭제하십시오.

14.

. 입력 믹서 기능을 사용하면 입력 채널에서 특정 출력

채널로 오디오 신호를 할당할 수 있습니다. 또한 여러 입력 채널의

신호를 가산한 다음, 결과 신호를 특정 출력 채널에 적용하여, 흔히

스피커가 스피커 레벨 입력 신호를 사용할 때 가능한 가장 넓은

주파수 범위에서 재생되게 할 수 있습니다.

예: 트위터(고주파수 응답만)를 입력 채널 1에 연결하고 중간 범위

스피커(중간 범위 주파수 응답만)를 채널 2에 연결했다면 이러한 각

입력 신호를 가산한 새로운 풀레인지 신호를 출력 채널 1에 연결한

풀레인지 스피커에 할당할 수 있습니다.

15.

. 이를 통해 선호하는 오디오 시스템 구성을 컴퓨터

폴더에 저장하여 나중에 사용할 수 있습니다. 또한 컴퓨터에서

이전 구성을 검색하여 연결된 앰프에 적용할 수 있습니다.

16. . "Settings(설정)" 메뉴에서 다음 옵션을 제어할 수

있습니다.

a. 소프트웨어 언어 선택: English(영어), Spanish(스페인어),

French(프랑스어), Chinese(중국어), Japanese(일본어) 중 선택

b. 앰프 켜기/끄기 지연을 위한 전원 설정(차량에 이 두 옵션이

필요할 경우)

c. 펌웨어 업그레이드 및 소프트웨어의 최초 공장 설정 초기화

17.

. 이 버튼을 사용하면 각 출력 채널의 스피커 유형,

차량 내 위치를 초기화할 수 있습니다.

18.

. 각 채널에 맞게 31밴드 파라메트릭 또는 그래픽 EQ를

조정할 수 있습니다.

19.

또는 EQ. 연결한 각 채널에 커스텀 EQ

곡선을 적용할 수 있습니다. 주어진 주파수 레벨을 높이려면

슬라이더를 위로 끄십시오. 낮추려면 슬라이더를 아래로 끄십시오.

20.

. 이 EQ 설정 기능을 사용하면 EQ 곡선을 적용하려는

채널을 클릭하여 선택할 수 있습니다.

참고: FREQ, GAIN 및 Q 필드에는 EQ 슬라이더를 움직여 변경한

값이 표시됩니다. Graphic EQ Mode(그래픽 EQ 모드)에서는 Gain

만 조정할 수 있습니다. Parametric EQ Mode(파라메트릭 EQ 모드)

에서는 Frequency, Gain 및 Q를 모두 조정할 수 있습니다. 슬라이더를

사용하거나 F, G 및 Q 필드에 특정 값을 입력하여 이러한 조정을 수행할

수 있습니다.

21. . "Bypass EQ(EQ 바이패스)"

를 사용하면 EQ 설정을 평탄화하여 튜닝 중 차이를 들을 수

있습니다. "Restore EQ(EQ 복원)"를 사용하면 모든 EQ 조정을

이전 설정으로 되돌립니다.

22.

– 이 버튼은 EQ를 공장 설정으로 되돌립니다.

사양

• RMS 전원 출력(W x 채널) @ 2Ω: 60W x 8

• RMS 전원 출력(W x 채널) @ 4Ω: 40W x 8

• 앰프 등급: Class D

• 배터리 전압 범위(V): 8V~16V

• 선택 가능 켜기 모드: 12V, 오디오 신호 감지, DC 오프셋, 12V

원격 출력

• LED 표시등: 빨간색/초록색

• 주파수 응답: 10Hz~22kHz @ -3dB

• 신호 대 잡음비: 90dB

• 신호 대 잡음비(CEA-2006): 75dB

• THD+N @ 4Ω: <1%

• 입력 감도, 선택 가능: 상위 레벨 또는 하위 레벨

• 입력 감도 - 하위 레벨: 680mV~6V

• 입력 감도 - 상위 레벨: 1.6V~15V

• 가변 크로스오버: 모든 채널: 0~48dB 슬로프 선택 가능 HPF,

LPF, 대역 통과

• 게인, 가변: PC 사용 모든 채널

• 서브우퍼 레벨, 가변: PC 소프트웨어의 채널 7과 8 또는

-30~+6dB 액세서리 리모컨

• 퓨즈 정격: 40A

• 최소 권장 전력/접지 전선 게이지: 8awg

• 스피커 레벨 입력: 예(RCA 어댑터)

• 원격 저음 제어 장치: 구성

• 길이: 237.5mm (9-3/8")

• 너비: 144mm (5-11/16")

• 높이: 49.5mm (1-15/16")

• 중량: 약 1,000g

• 보호: DC, OVP, UVP, OCP, OTP

문제 해결

오디오가 나오지 않고 전원 표시등이 꺼져 있습니다.

• BATT+ 및/또는 REM 단자에 전압이 없거나 접지 연결이 불량하거나

없습니다. VOM으로 앰프 단자의 전압을 점검하십시오.

오디오가 재생되지 않고 보호 표시등이 깜박입니다.

• 앰프 출력의 DC 전압. 앰프를 점검해야 할 수 있습니다. 서비스

정보는 동봉된 보증서를 참조하십시오.

오디오가 나오지 않고 보호, 전원 표시등이 깜박입니다.

• BATT+ 연결 전압이 9V 미만입니다. 차량 충전 시스템을 점검하십시오.

오디오가 나오지 않고 보호 표시등이 켜져 있습니다.

• 앰프가 과열되었습니다. 앰프 장착 위치에서 냉각 차단 여부를

확인하십시오. 스피커-시스템 임피던스가 지정된 한도 내인지

확인하십시오. 또는

BATT+ 연결 전압이 16V를 초과했거나 8V

미만일 수 있습니다. 차량 충전 시스템을 점검하십시오.

앰프 퓨즈가 계속 나갑니다.

• 배선이 잘못 연결되었거나 합선되었습니다. 설치 주의 사항과

절차를 검토하십시오. 배선 연결을 점검하십시오.

오디오 왜곡.

• 게인이 제대로 설정되지 않았습니다. Individual Channel Volume

(개별 채널 볼륨) 및/또는 Mater Volume(마스터 볼륨) 설정을

확인하십시오. 스피커 전선의 합선이나 접지를 점검하십시오.

앰프나 소스 장치에 결함이 있을 수 있습니다.

오디오가 왜곡되고 보호 표시등이 깜박입니다.

• 스피커나 전선의 합선. 합선이 발생한 스피커나 전선을 찾기 위해

스피커 리드를 한 번에 하나씩 분리한 다음, 수리하십시오.

음악에 역동성이나 "타격감"이 부족합니다.

• 스피커가 제대로 연결되지 않았습니다. 0°/180° 위상 조정을

사용하고 앰프와 스피커에서 스피커 연결을 확인하십시오.

Торговая марка: JBL

Назначение товара: Усилитель мощности

Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США, 06901 Коннектикут, г.Стэмфорд, Атлантик Стрит

400, офис 1500

Страна происхождения: Китай

Импортер в Россию: OOO “ХАРМАН РУС СиАйЭс“, Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1

Гарантийный период: 1 год

Информация о сервисных центрах: www.harman.com/ru тел. +7-800-700-0467

Срок службы: 3 года

Товар сертифицирован

Дата производства: Дата изготовления устройства определяется по двум буквенным обозначениям из второй группы

символов серийного номера изделия, следующих после разделительного знака «-». Кодировка

соответствует порядку букв латинского алфавита, начиная с января 2010 года: 000000-MY0000000, где

«M» - месяц производства (А - январь, B - февраль, C - март и т.д.) и «Y» - год производства (A - 2010, B -

2011, C - 2012 и т.д.).

Используйте устройство только по прямому назначению в соответствии с предоставленной инструкцией. Не пытайтесь самостоятельно

вскрывать корпус товара и осуществлять ремонт. В случае обнаружения недостатков или дефектов, обращайтесь за гарантийным обслуживанием

в соответствии с информацией из гарантийного талона. Особые условия хранения, реализации и (или) транспортировки не предусмотрены.

Избегайте воздействия экстремальных температур, долговременного воздействия влаги, сильных магнитных полей. Устройство предназначено

для работы в жилых зонах. Срок годности не ограничен при соблюдении условий хранения.

HARMAN International Industries,

Incorporated 8500 Balboa Boulevard,

Northridge, CA 91329 USA

www.jbl.com

JBL is a trademark of HARMAN International Industries, Incorporated,

registered in the United States and/or other countries. Features, speciﬁcations

and appearance are subject to change without notice.

哈曼产品保修卡

机身编号

产品保修期：

JBL/INFINITY汽车音响产品提供一年的保修期，自消费者在本公司授权经销商、授权安装点购买之日（即，购买发票所述的日期）起算。

保修范围：

产品在上述保修期内出现故障，且经本公司授权经销商、授权安装点或授权维修站工程师检测确认属于正常使用情况下，由于制造过程或零件损坏/失灵所导

致的故障，本公司将为您提供免费修理及零件更换。

下列情形不属于保修范围

包括但不仅限于未按产品使用说明书要求使用（包括但不限于非汽车12V直流电源环境使用）、维护、保管而造成损坏的；经本公司授权维修者以外人员拆动、

改装造成损坏的；因不可抗力（如自然灾害、虫害、雷击、等）造成损坏的；非本公司产生的运输邮寄、压烂、液体浸入、外观损坏、磨损老化等人为原因造成损坏的；

已超过保修期；无保修卡及有效的购买发票，或购买发票与保修卡不符，或购买发票被涂改或无法辨认均不提供保修服务，但本公司及本公司授权维修站可按

JBL DSP AMPLIFIER DSP4086 8-channel Car Amplifier

Product's Documents

Owner’s Manual

Specifications

JBL DSP AMPLIFIER DSP4086 Questions and Answers

Related Products

JBL GTR 104 100w Rms 4channel Stadium Series Bluetooth Car Amplifier

Jensen XDA95RB 1500 Watt Truck and Car Amplifier –

Garmin 010-03823-00 JL Audio VXi Car Full-Range Amplifier Car Amplifier

Boss Audio Systems CRMC900B All Terrain Car Amplifier 500 High Output 4 Channel Bluetooth Full Range Weatherproof

Pyle PLA2678 2-Ch. Bridgeable Car Amplifier 4000 Watt

Garmin 010-03109-00 JL Audio RD Full-range Amplifier Car Amplifier
