1871335COM
TV Stand
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
B341871335COM
0
THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT
SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
WARNING
Follow Ameriwood Home
Tube
You
Date of Purchase ___ / ___ / ___
Lot Number:
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-800-489-3351 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.ameriwoodhome.com
Assembly Difficulty Meter
Easy
Tough
Contact Us!
Helpful Hints
2
ameriwoodhome.com
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-800-489-3351
Monday-Friday
9am - 5pm CST
Visit ameriwoodhome.com to view the
limited warranty valid in the U.S. and Canada.
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a
R
(right) and
L
(left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
Tube
You
Tube
You

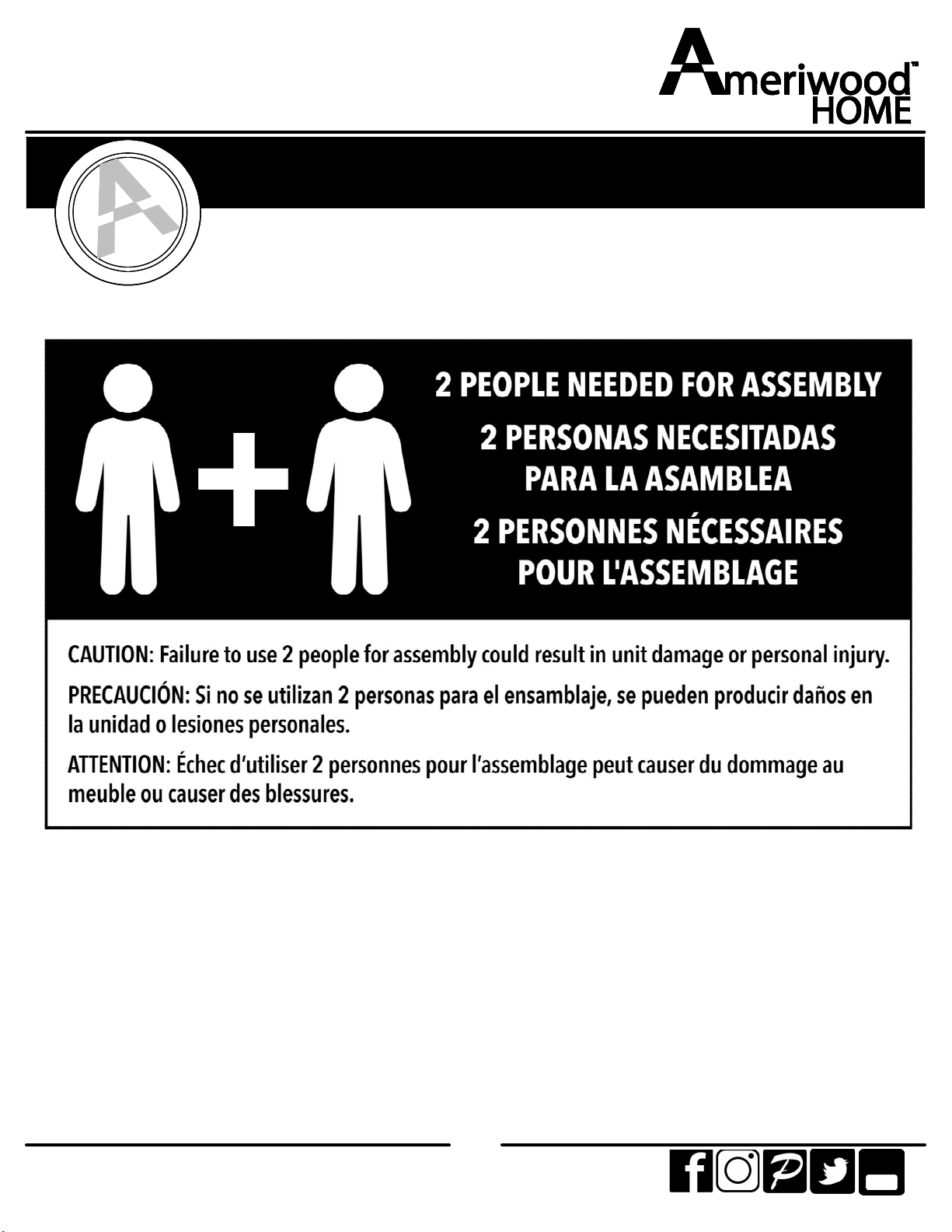

PEOPLE NEEDED FOR ASSEMBLY: 2
ESTIMATED ASSEMBLY TIME: 1 HOUR
3
ameriwoodhome.com
Before You Start
P
Q
u
i
c
k
T
i
p
A
s
s
e
m
bl
y
P
P
P
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P
4
ameriwoodhome.com
Before You Start
Q
u
i
c
k
T
i
p
A
s
s
e
m
b
l
y
Tube
You
5
ameriwoodhome.com
Board Identification
Not actual size
Tube
You
Left Panel
31871335010
Right Panel
31871335020
Partition
31871335030
Top
31871335040
Bottom
31871335050
Shelf
31871335060
A
B
C
D
E
F
G
Back (x2)
31871335070
6
ameriwoodhome.com
Board Identification
Tube
You
A
B
C
D
E
F
G
G
12
12
12
7
ameriwoodhome.com
Part List
Actual Size
Tube
You
Not Actual Size
2
1
3
4
5
9
(x10)
#A22610
cam bolt
(x10)
#A22620
cam lock
(x10)
#A21660
wood dowel
(x2)
#A22920
connector
(x2)
#A22910
connector bolt
(x12)
#A23030
confirmat
(x1)
#B64358
TV warning label
(x1)
#A23100
4mm hex key
(x3)
#A95580
leg
(x1)
#A23110
6mm hex key
(x9)
#A20360
threaded insert
6
(x6)
#A19715
35mm bolt
(x3)
#A19705
15mm bolt
7
8
10
11
12
8
ameriwoodhome.com
STEP
1
1
(x6)
#A22610
Proper orientation of CAM LOCK
Tip
Assembly
Quick
5
2
(x4)
#A22620
(x2)
#A22910
4
(x2)
#A22920
3
(x4)
#A21660
1
1
1
1
1
1
5
5
2
3
4
3
2
F
G
x2
Be sure connector (4) is positioned
as shown before inserting into hole.
You will need a hammer to tap into
hole.
9
ameriwoodhome.com
STEP2
1
1
2
3
(x4)
#A22610
(x6)
#A22620
(x6)
#A21660
Proper orientation of CAM LOCK
Tip
Assembly
Quick
A
B
C
2
3
2
2
3
3
3
3
1
1
1
22
2
3
10
ameriwoodhome.com
STEP3
G
C
G
U
N
L
O
C
K
L
O
C
K
11
ameriwoodhome.com
STEP
4
G
G
A
B
UN
L
O
C
K
L
O
C
K
12
ameriwoodhome.com
STEP
5
UN
L
O
C
K
L
O
C
K
F
A
C
B
G
G
4
Turn clockwise
to lock in place.
Raw Edge
13
ameriwoodhome.com
STEP6
6
9
6
9
(x6)
#A23030
(x3)
#A20360
6
6
(x1)
#A23110
A
C
B
For this step, you will use the larger hex key.
11
E
Raw Edge
6
11
9
9
9
9
9
14
ameriwoodhome.com
STEP
7
9
(x6)
#A23030
9
12
12
12
(x3)
#A95580
A
E
12
9
9
9
9
9
15
ameriwoodhome.com
STEP8
(x3)
#A19705
(x1)
#A23100
8
10
8
12
12
12
E
16
ameriwoodhome.com
STEP9
6
11
(x6)
#A20360
(x1)
#A23110
6
D
6
11
6
6
6
6
6
17
ameriwoodhome.com
STEP10
7
(x6)
#A19715
(x1)
#A23100
10
D
12
12
12
7
7
7
7
7
7
Finished Edge
18
ameriwoodhome.com
Maximum Loads
40 lbs
18.1 kg
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Dowagiac MI
5. See front page of instruction manual for date of manufacture.
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
No CRT (tube type) TV permitted.
This item has been designed for most flat panel TV's having up to 69" (175 CM) diagonal screen size.
120 lbs
54.4 kg
30 lbs
13.6 kg
30 lbs
13.6 kg
19
ameriwoodhome.com
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit ameriwoodhome.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.
20
ameriwoodhome.com
Cubierta Delantera
Este libro de instrucciones contiene información
IMPORTANTE
de seguridad. Por favor lea y manténgalo
para referencia en el futuro.
No Regrese este producto!
Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
ayuda.
Llamenos al: 1-800-489-3351 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar:
www.ameriwoodhome.com
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
Español
21
ameriwoodhome.com
Español
Página 8
Asegúrese de que el conector (4) esté colocado como se muestra antes de insertarlo en el orificio.
Necesitarás un martillo para tocar en el agujero.
Página 13
Para este paso, utilizará la clave hexadecimal más grande.
Página 18
Esta unidad ha sido diseñada para resistir la carga máxima establecida. Exceder este límite puede causar
hendiduras, inestabilidad, colapso del producto o lesiones graves.
No apto para el uso con televisores CRT (de tubo).
Este artículo fue diseñado para la mayoría de las televisiones de pantalla plana con un tamaño diagonal de
pantalla de hasta 69" (175 cm).
Página 19
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite ameriwoodhome.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar
este producto de Ameriwood Home, y por darnos sus valiosos comentarios.
Gracias
22
ameriwoodhome.com
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
IMPORTANTES
SUR LA SÉCURITÉ. VEUILLEZ LIRE
ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir
de l'aide.
Appelez-nous:
1-800-489-3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Visitez:
www.ameriwoodhome.com
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
-
Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir
et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
Français
23
ameriwoodhome.com
Français
Page 8
Assurez-vous que le connecteur (4) est positionné comme indiqué avant de l'insérer dans le trou.
Vous aurez besoin d'un marteau pour puiser dans le trou.
Page 13
Pour cette étape, vous utiliserez la clé hexagonale plus grande.
Page 18
Cet appareil a été conçu pour supporter les charges maximales indiquées. Le dépassement de ces limites de
charge peut provoquer un affaissement, une instabilité, un effondrement du produit et/ou des blessures
graves.
Aucun téléviseur à tube cathodique (CRT) n'est autorisé.
Cet article a été conçu pour la plupart des téléviseurs à écran plat ayant une diagonale d'écran allant jusqu'à
69" (175 CM).
Page 19
Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez ameriwoodhome.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit
"Ameriwood Home", et de nous donner vos commentaires précieux.
Merci
