J
B
B
H
Actual Size • Tamaño real • Taille réelle
Adjust tang
as needed.
Ajuste la cola
según se necesite.
Ajuster le tenon
selon les besoins.
If small bolt of latch
enters strike hole,
reposition strike.
Si le petit pêne du
verrou pénétré dans
l'ouverture del la gâche,
repositionner la gâche.
Si el pestillo pequeño
del pasador entra
orificio de recibidor,
reposicione el recibibor.
H
If • Si • SiIf • Si • Si
C
Exterior
Exterior
Extérieur
or
o
ou
Keyed Entry Lever
Manija de entrada con la llave
Levier d'entrée avec la clé
Privacy/Passage Lever
Manija de privacidad
Levier de sûreté ou de passage
C
Exterior
Exterior
Extérieur
4-2
4-2
Only perform step 4-2 on keyed lever if needed (see step 4-1).
Realice el paso 4-2 sólo si es necesario (véase el paso 4-1).
Eectuer étape 4-2 seulement si nécessaire (voir étape 4-1).
C
Exterior
Exterior
Extérieur
G
Interior
Interior
Intérieur
G
Actual Size
Tamaño real
Taille réelle
E
For doors thicker than 1¾" (44 mm), refer to Thick Door Kit.
Call toll free number for Thick Door Kit.
Si la puerta es más grueso que 44 mm (1¾") de espesor, consulte el juego para
puertas gruesas. Llame al número gratuito para el juego de puertas gruesas.
Si la porte est plus épais que 44mm (1¾"), se reporter à la trousse
pour portes épaisses. Pour obtenir une trousse pour portes épaisses,
composer le numéro sans frais.
Save the bedroom/bathroom
emergency unlock tool for future
use. For privacy function only.
Guarde la herramienta para abrir la
recámara o el baño en casos de
emergencia para utilizarla en el
futuro. Para la función de
privacidad solamente.
Conserver l'outil de décondamnation
de secours de la chambre ou de la
salle de bain pour utilisation future.
Pour la fonction sûreté seulement.
A
C
D
G
E
F
J
B
H
B
Exterior
Exterior
Extérieur
Interior
Interior
Intérieur

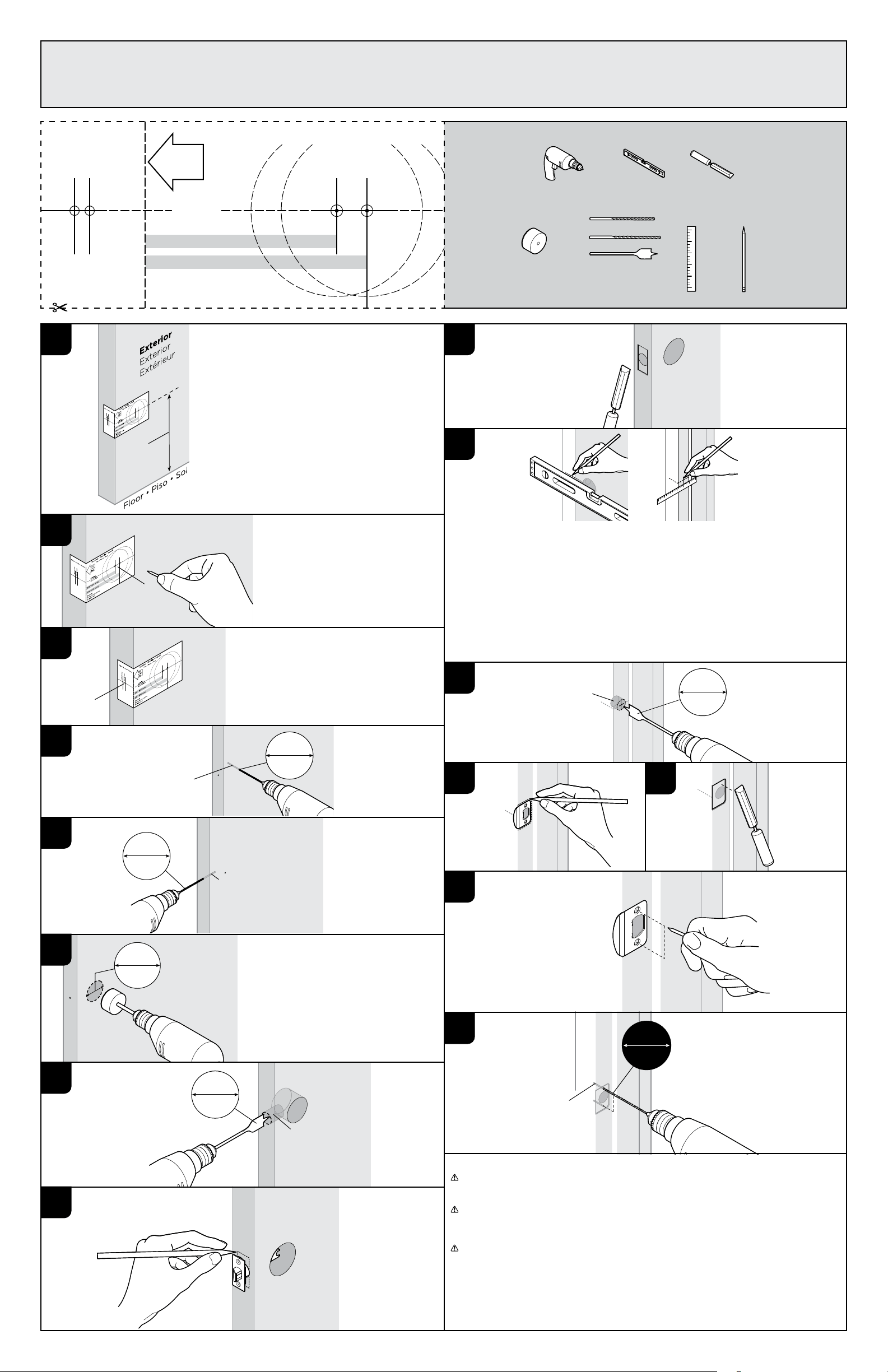

Check Dimensions
Revise las medidas
Vérifier les dimensions
2⅛"
54 mm
1⅜" – 1¾"
35 mm – 44 mm
2⅜" (60 mm)
or o ou
2¾" (70 mm)
1"
25 mm
A
If • Si • Si:
2⅜" (60 mm)
If • Si • Si:
2¾" (70 mm)
B
Actual Size
Tamaño real
Taille réelle
Angle
Ángulo
Angle
Jamb
Jamba
Montant
A
B
E
D
Lever handle faces away from latch.
La manija va orientada hacia fuera del pestillo.
Le levier est orienté dans le sens opposé du pêne.
Exterior
Exterior
Extérieur
D
E
F
F
E
Interior
Interior
Intérieur
Interior
Interior
Intérieur
Interior
Interior
Intérieur
Interior
Interior
Intérieur
E
If curve of lever points upward,
swap interior and exterior levers.
Si la curva de la palanca apunta hacia
arriba, cambiar las manijas interior y
exterior.
Si la courbe du levier est orientée
vers le haut, échanger les leviers de
l'intérieur et l'extérieur.
or
o
ou
D
1
2
3
5
5
5
6
7
4-1
Lever CP/BP
48367 / 02
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
© 2017 Spectrum Brands, Inc.
