Mode d’emploi
User instructions
Instrucciones para el uso
Instruções de utilização
FR
EN
ES
PT
CD 373 C
CD 373 D
CD 373 SK
3
Indice
Conseils de sécurité
Mise en marche, installation
Ouverture de porte

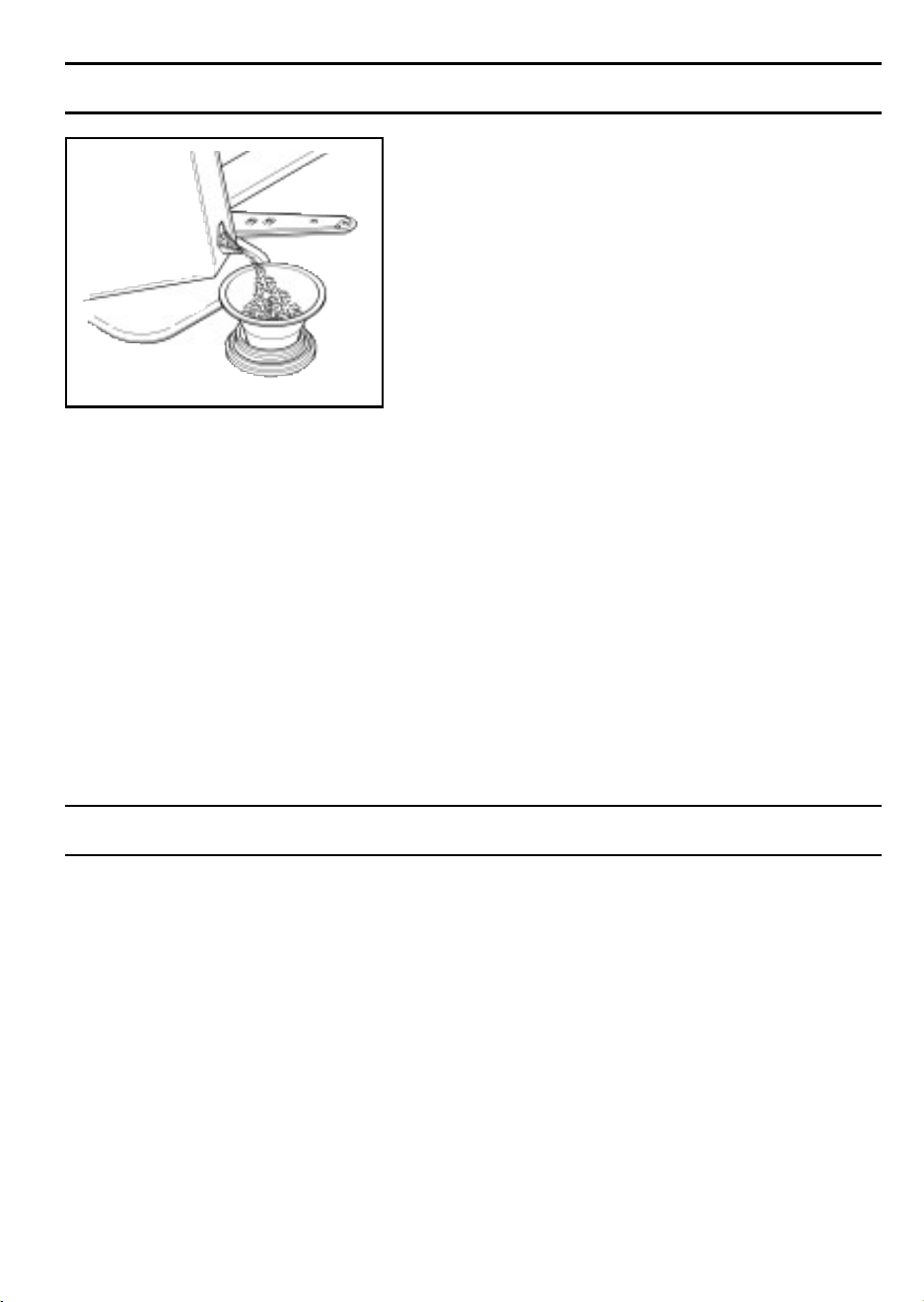

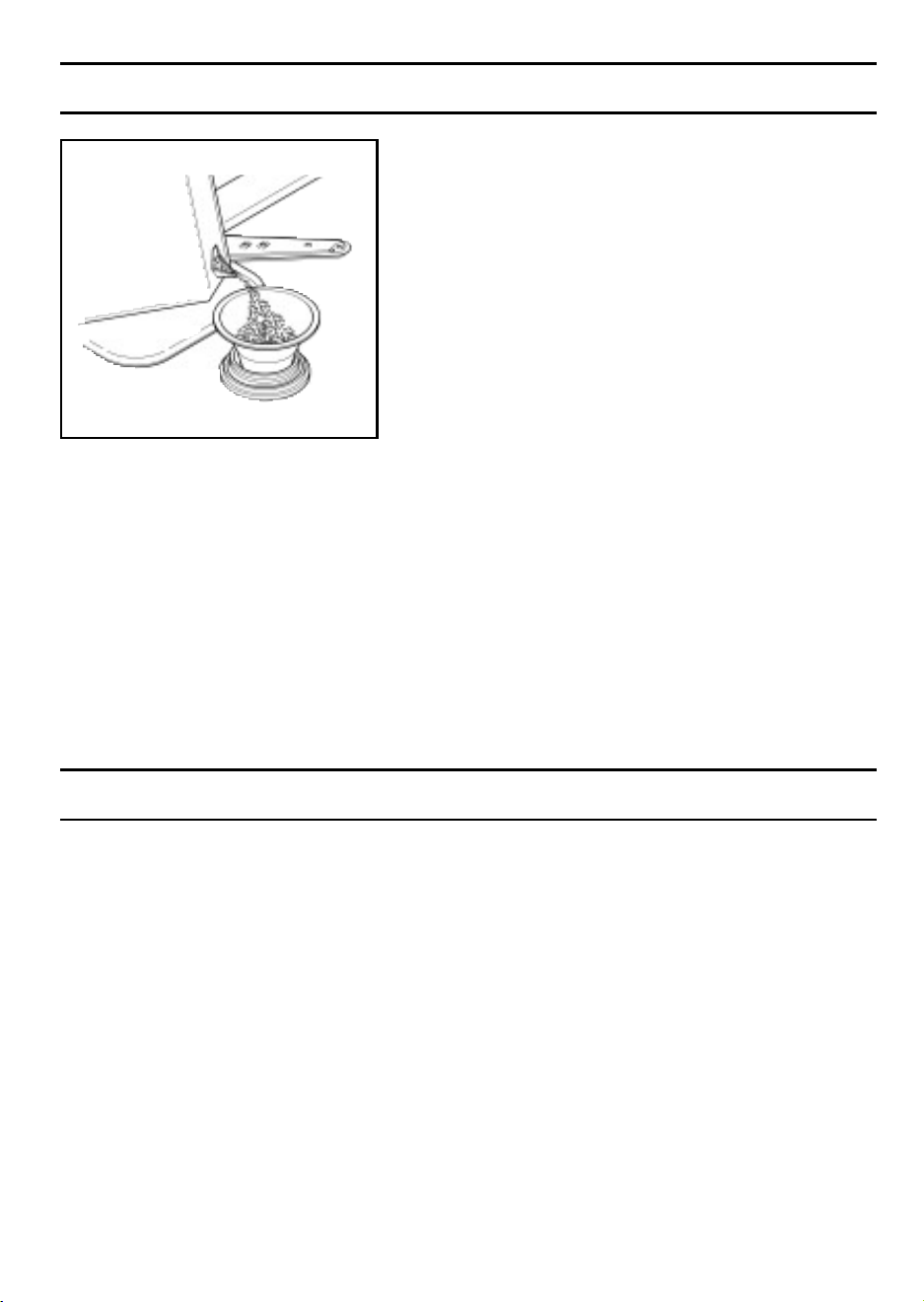

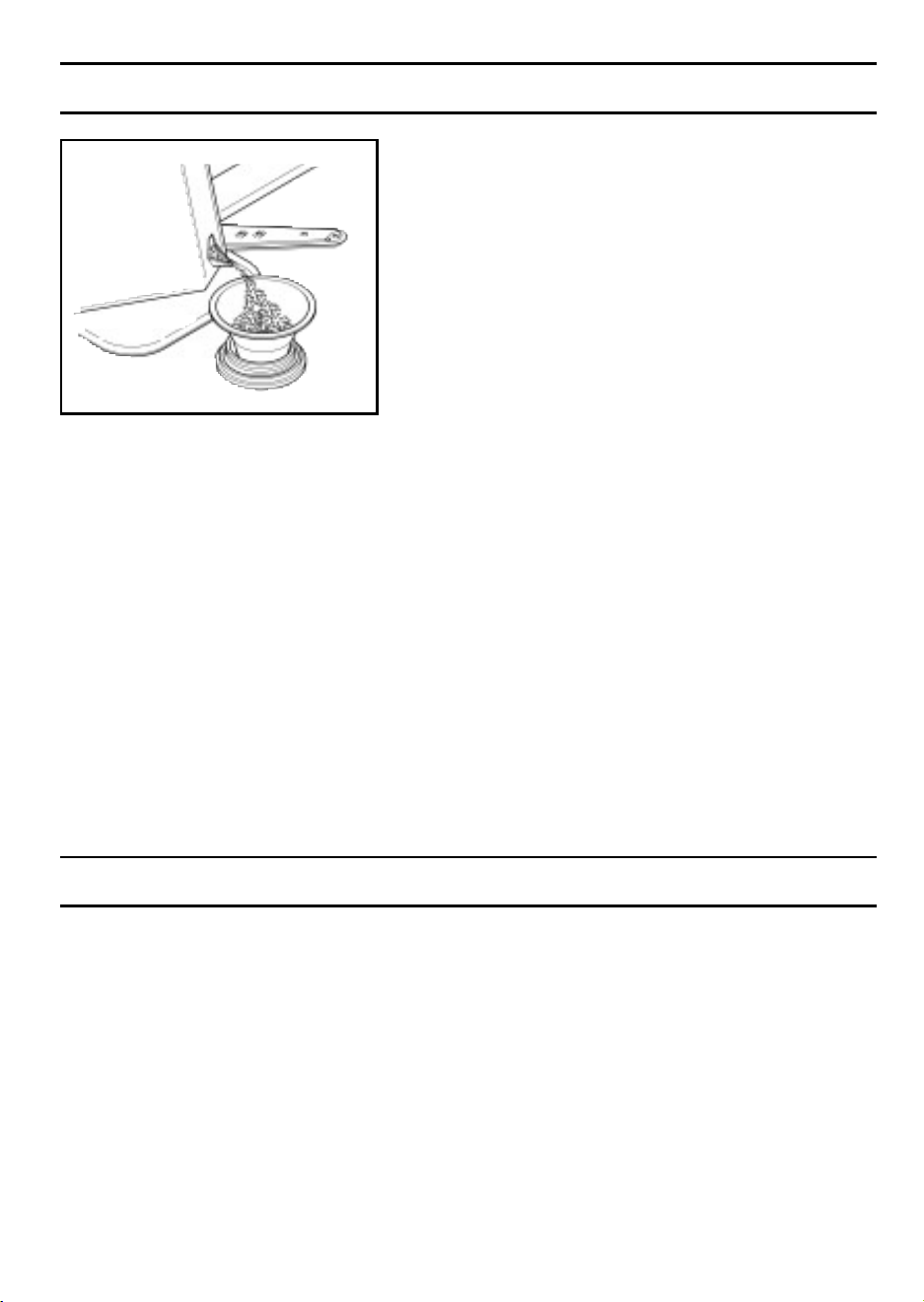

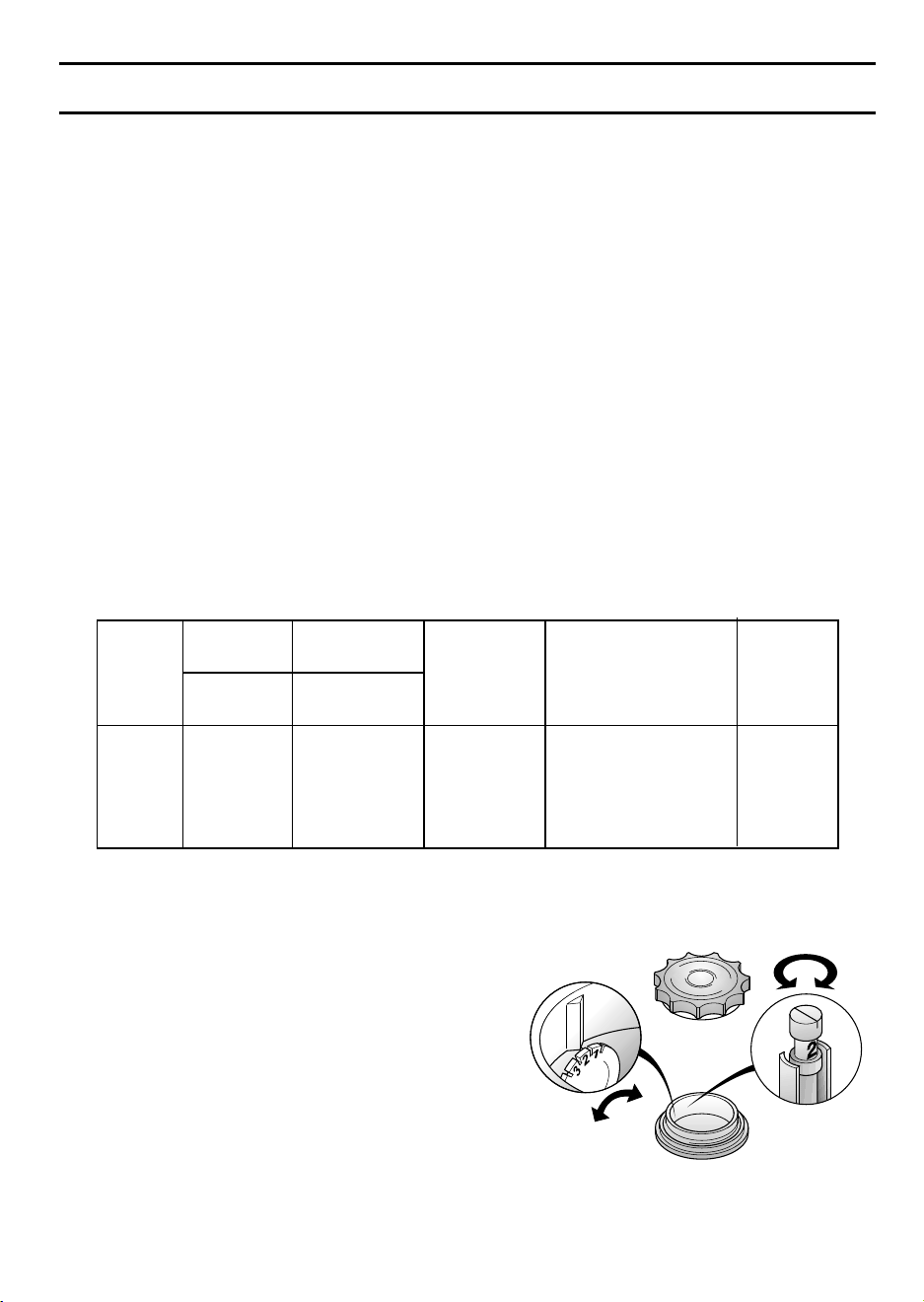

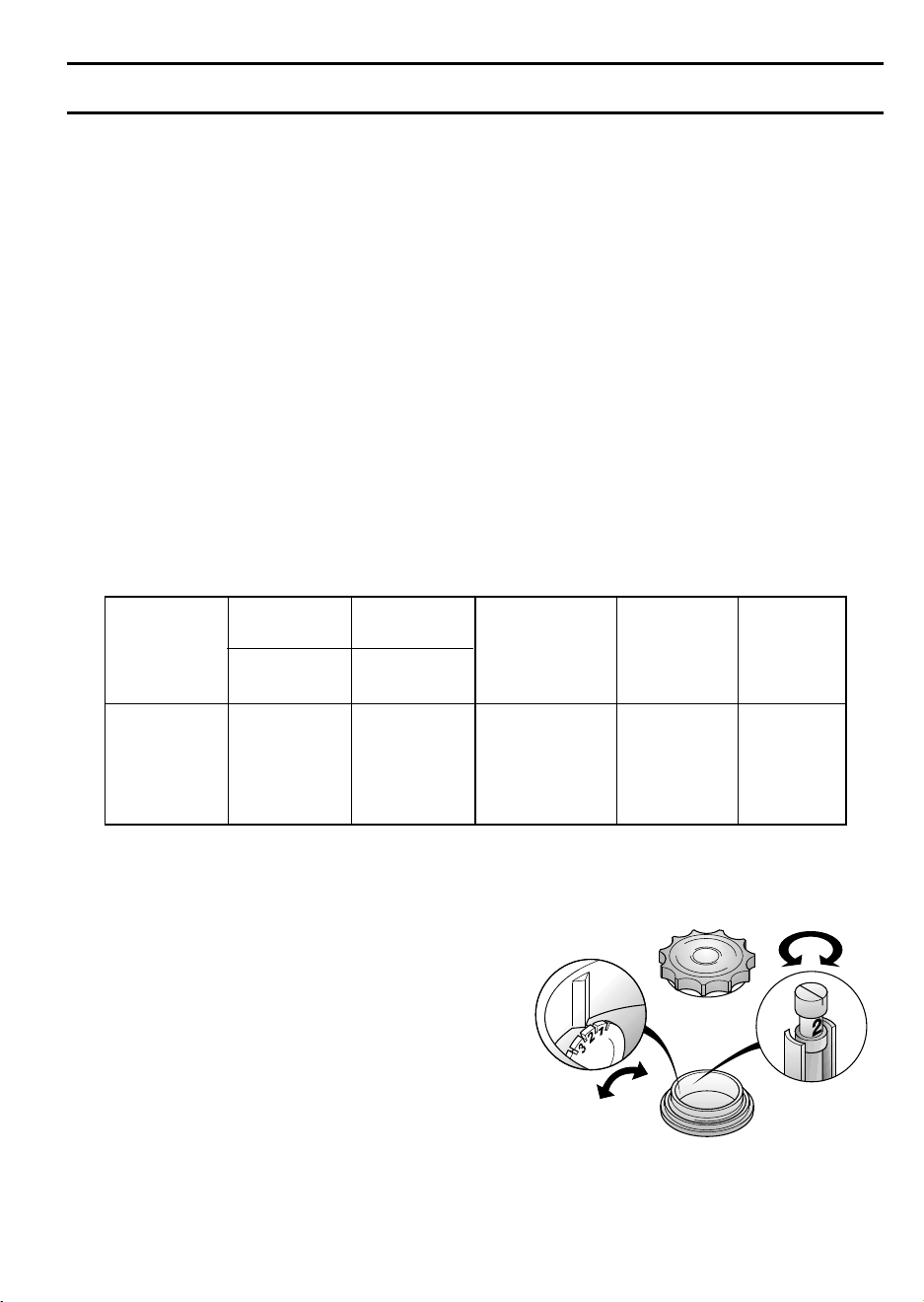

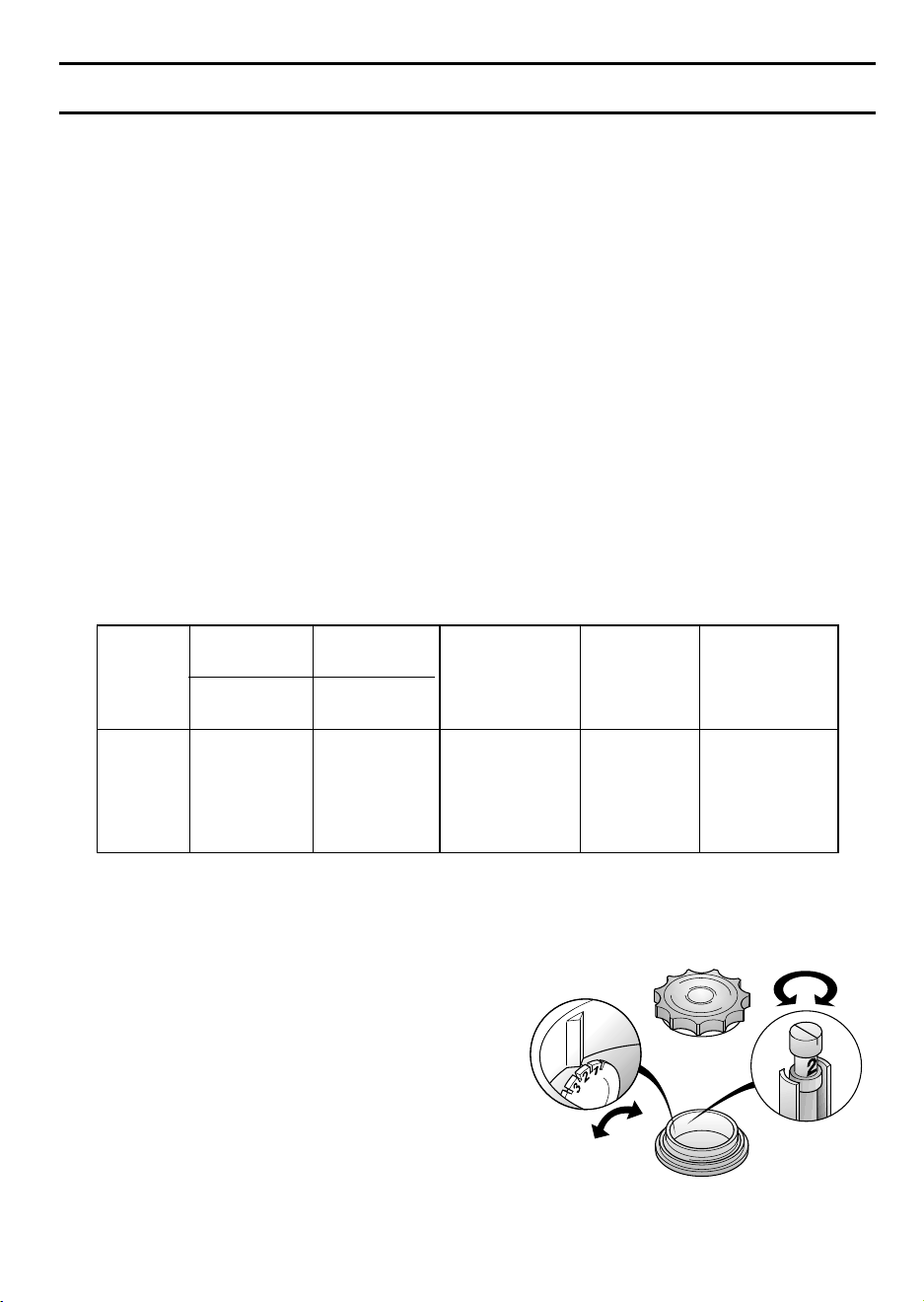

Adoucisseur d’eau

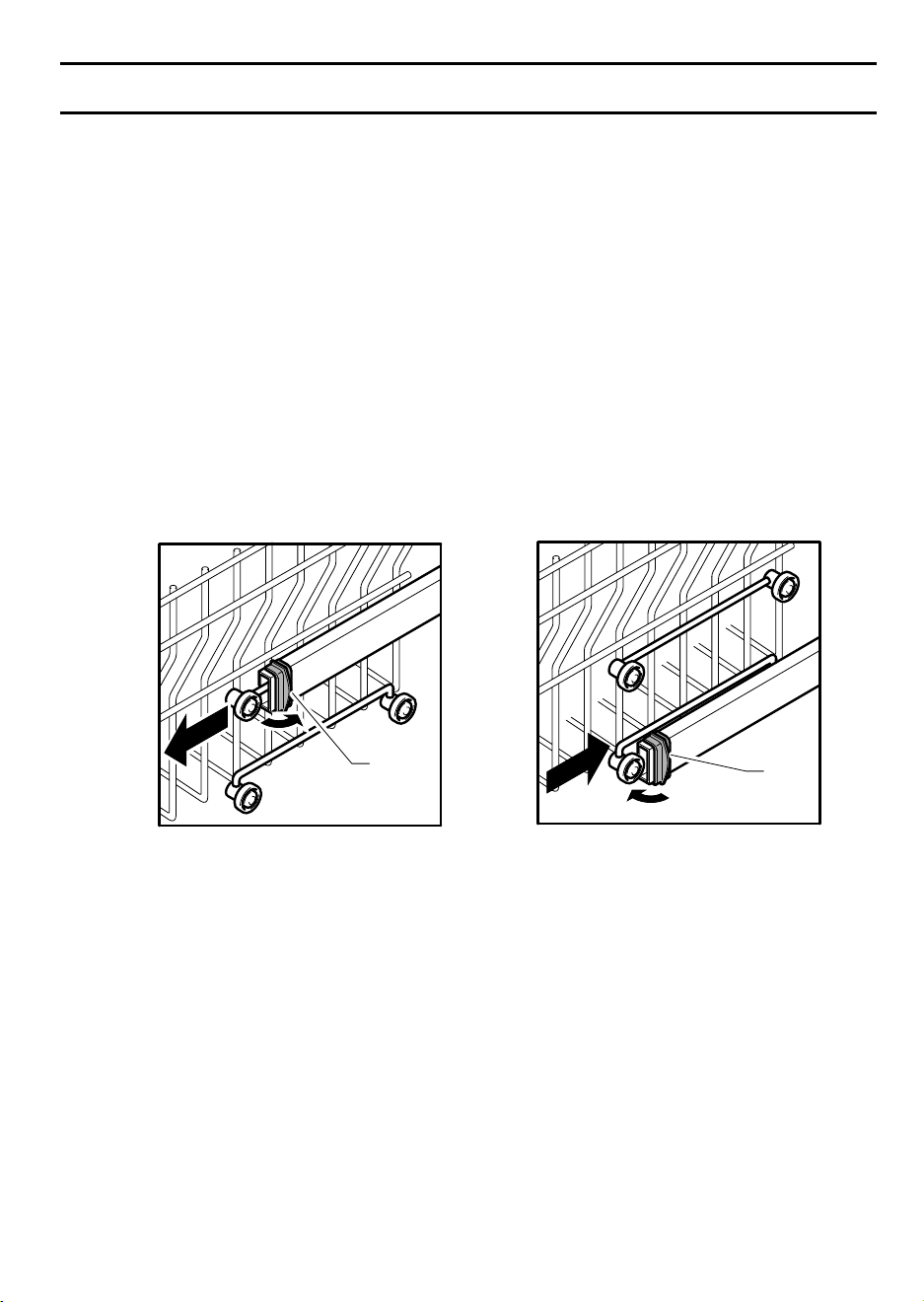

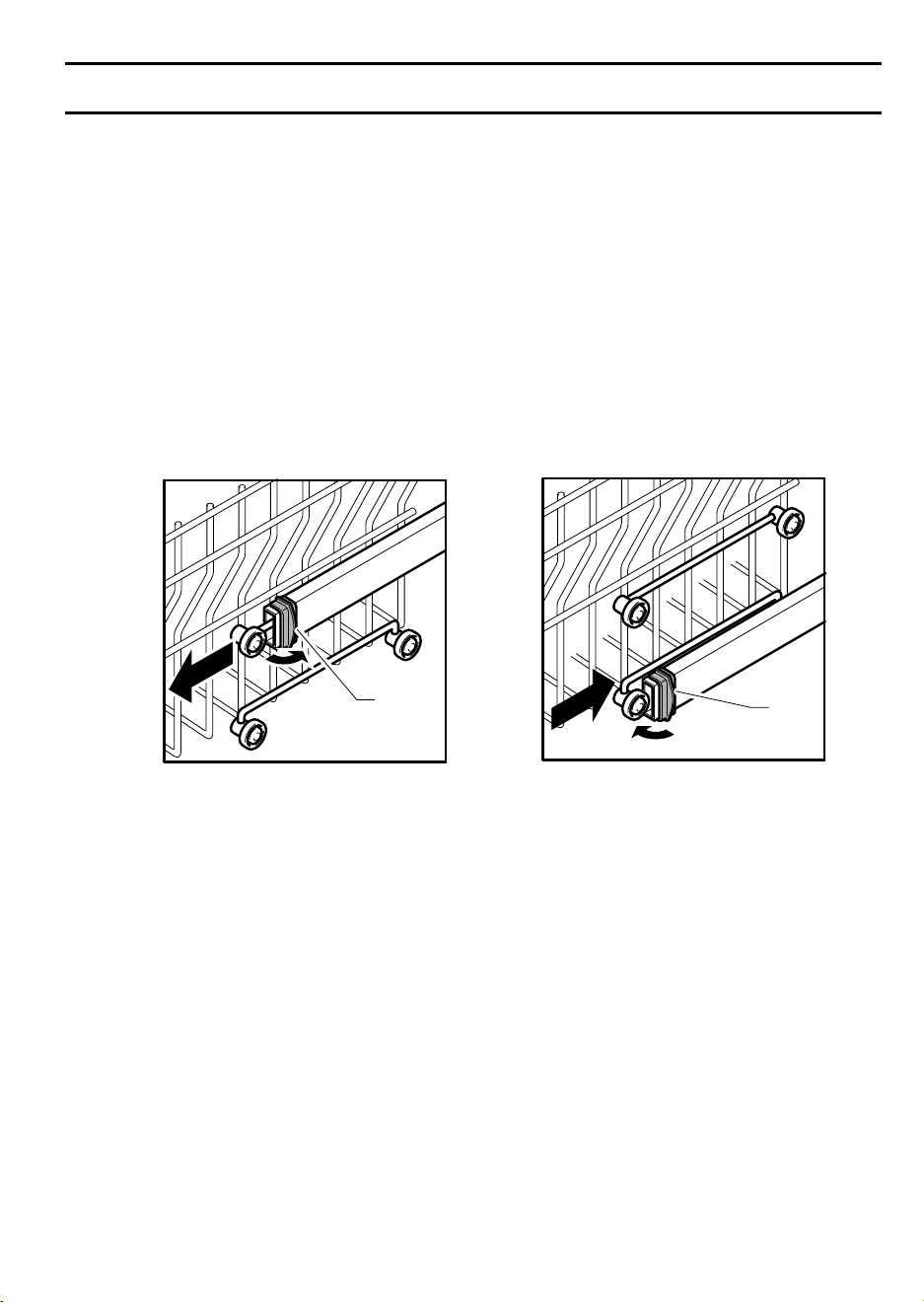

Réglage du panier supérieur

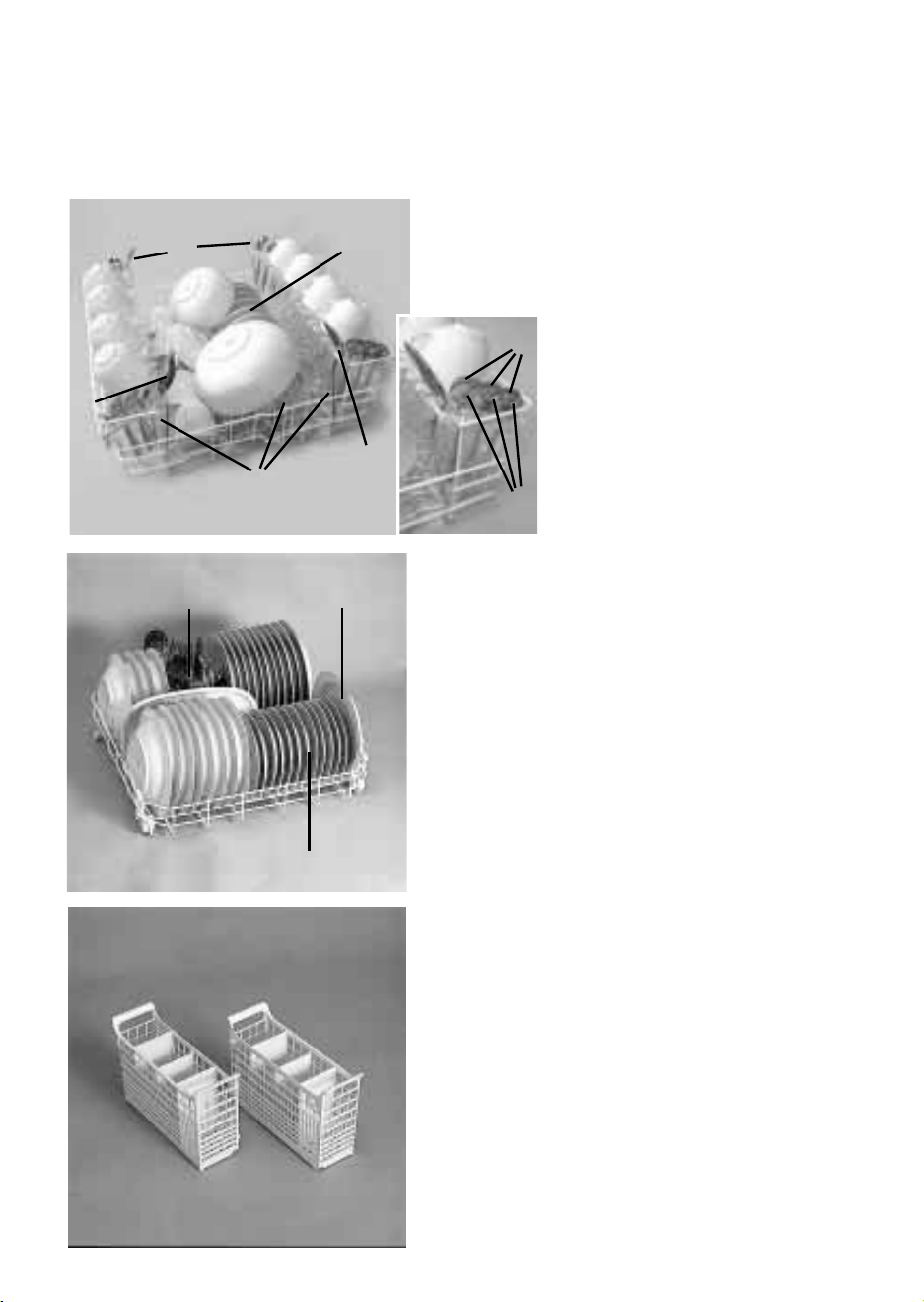

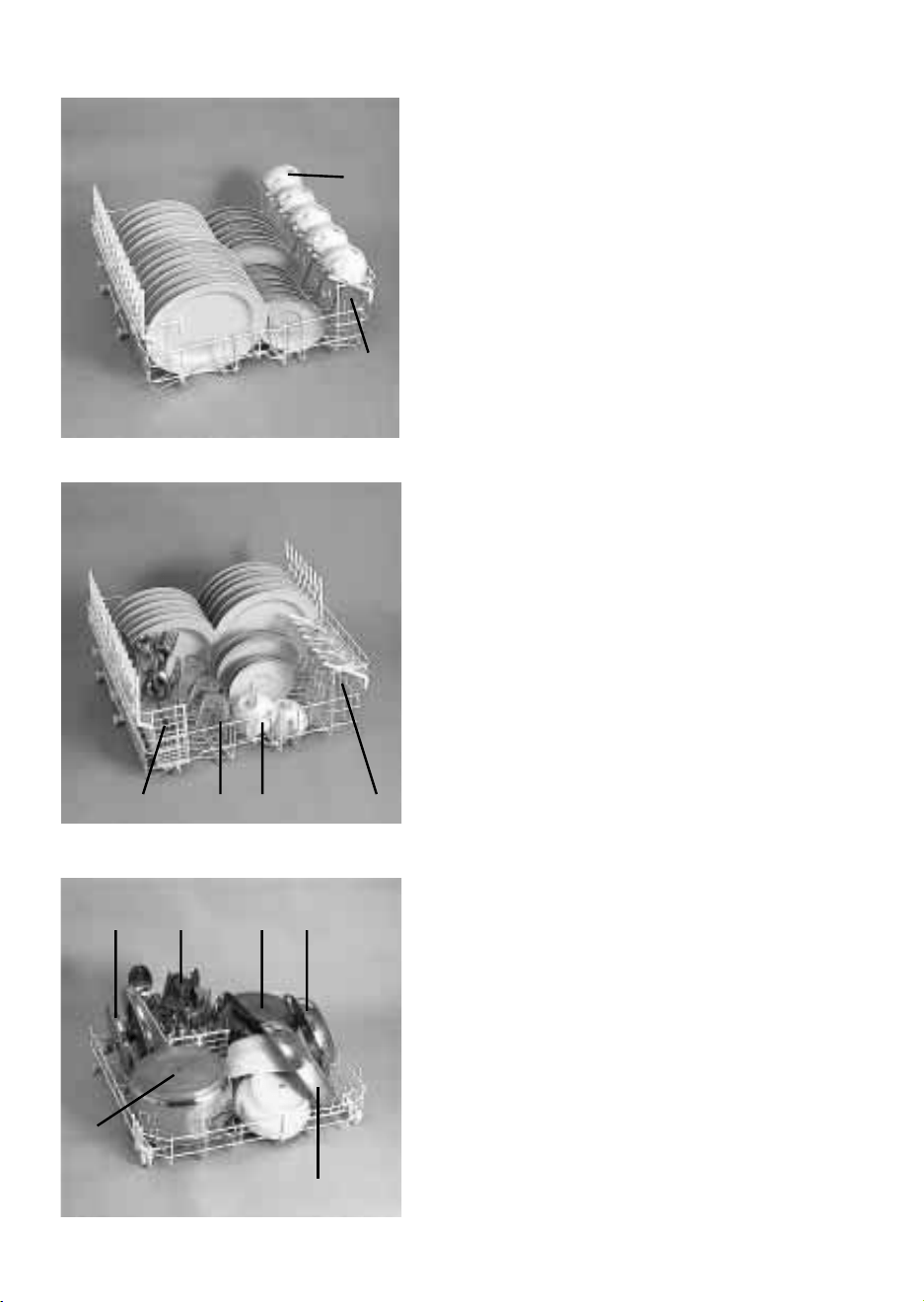

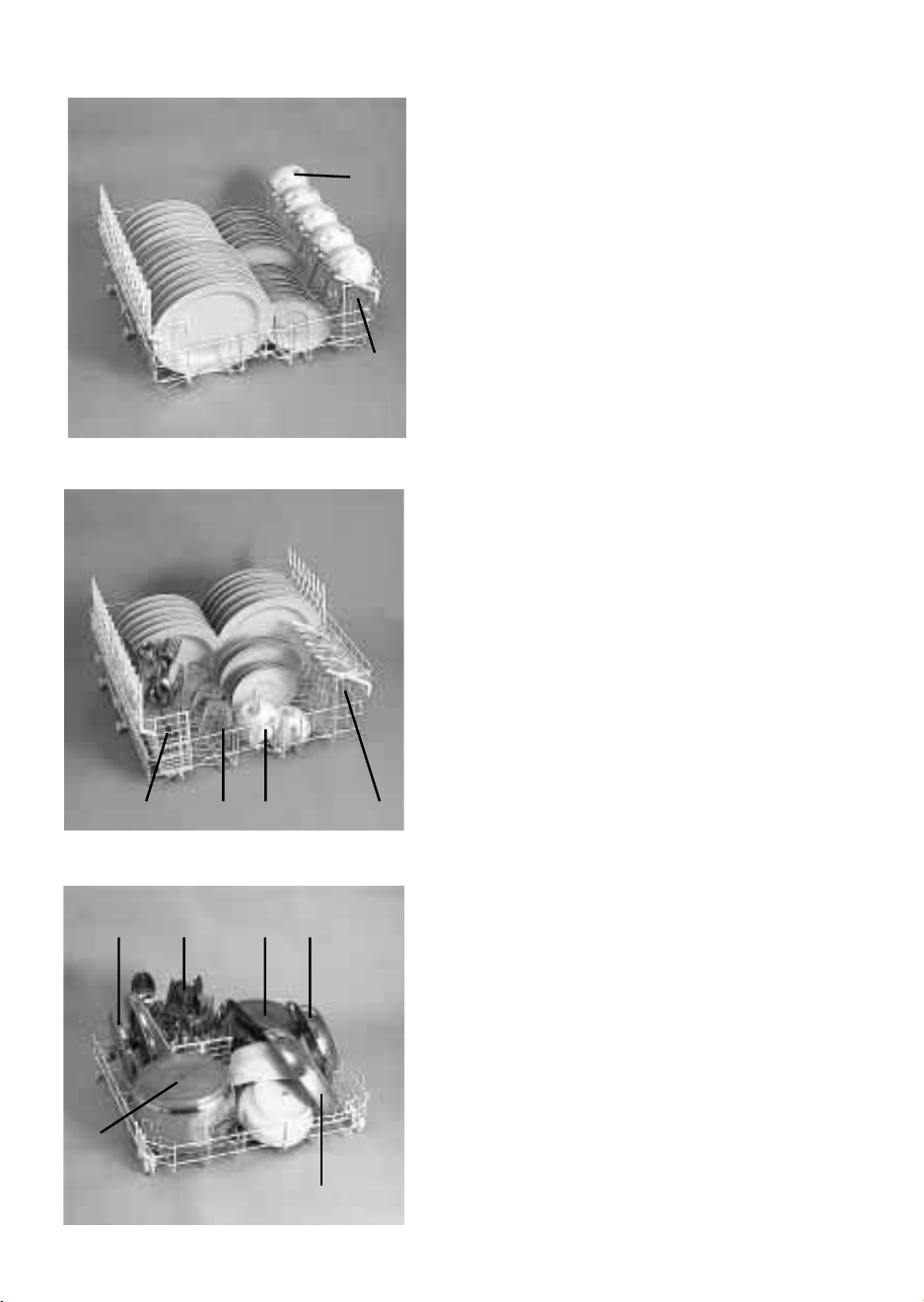

Chargement de la vaisselle
Information pour les tests laboratoire

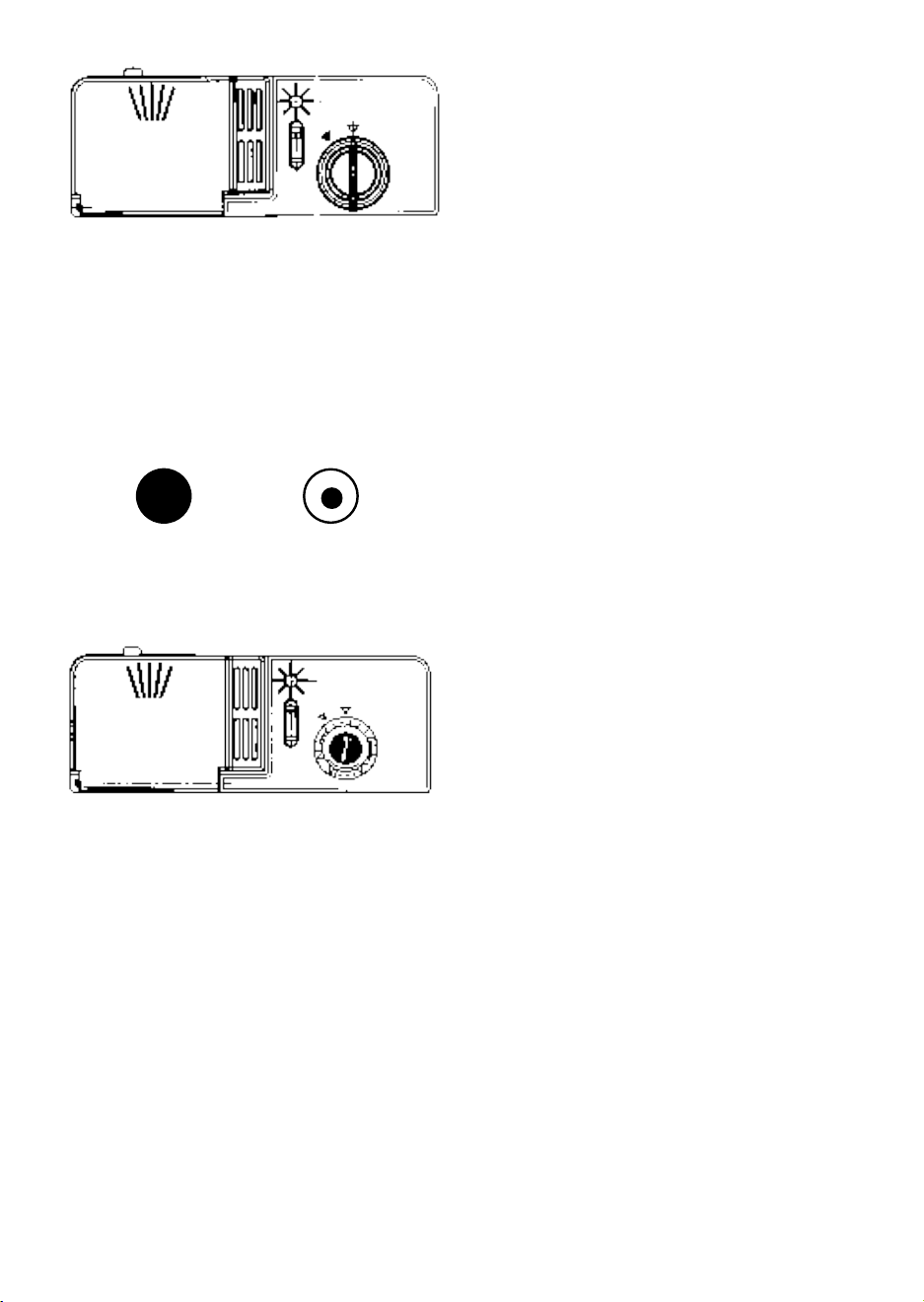

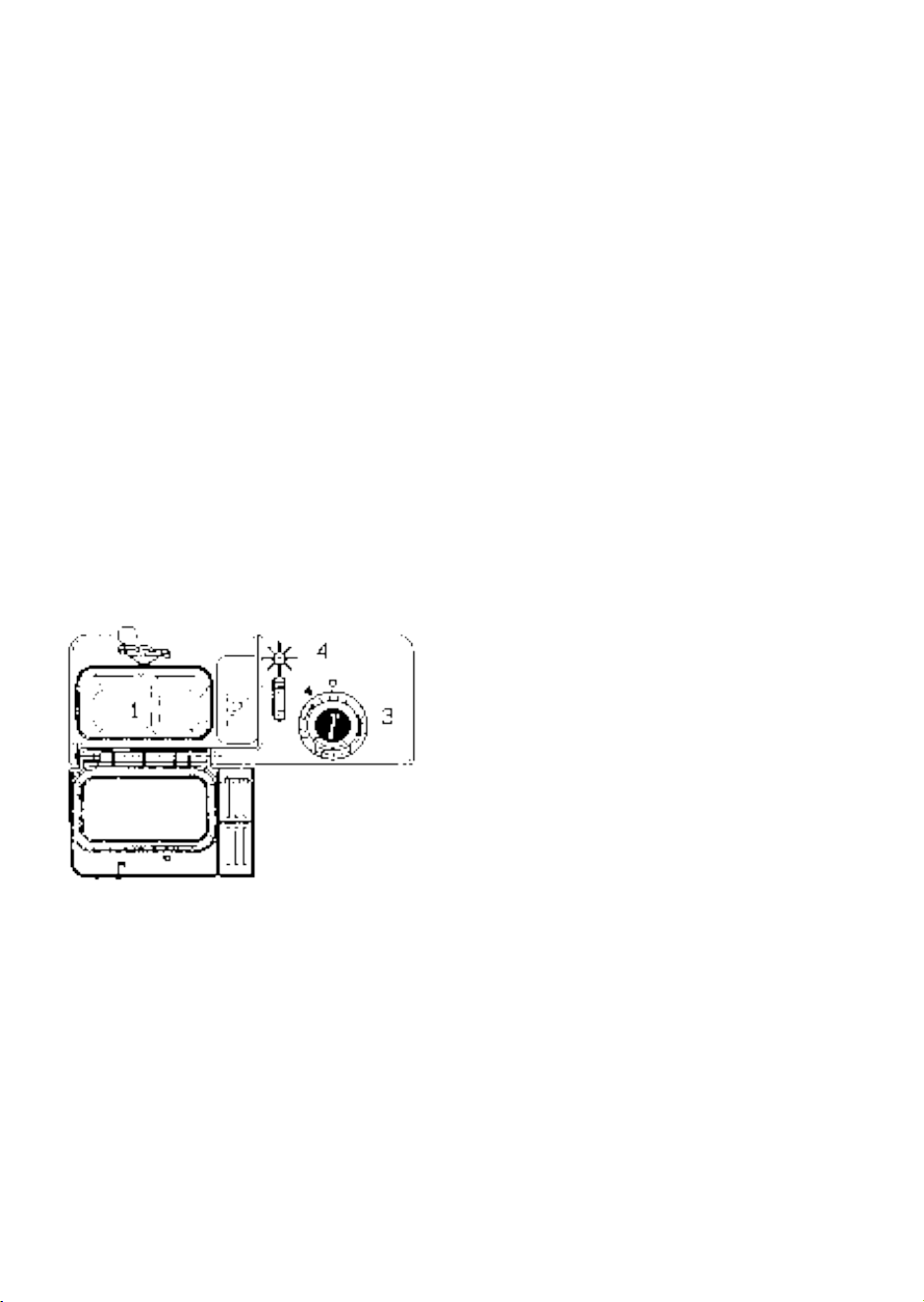

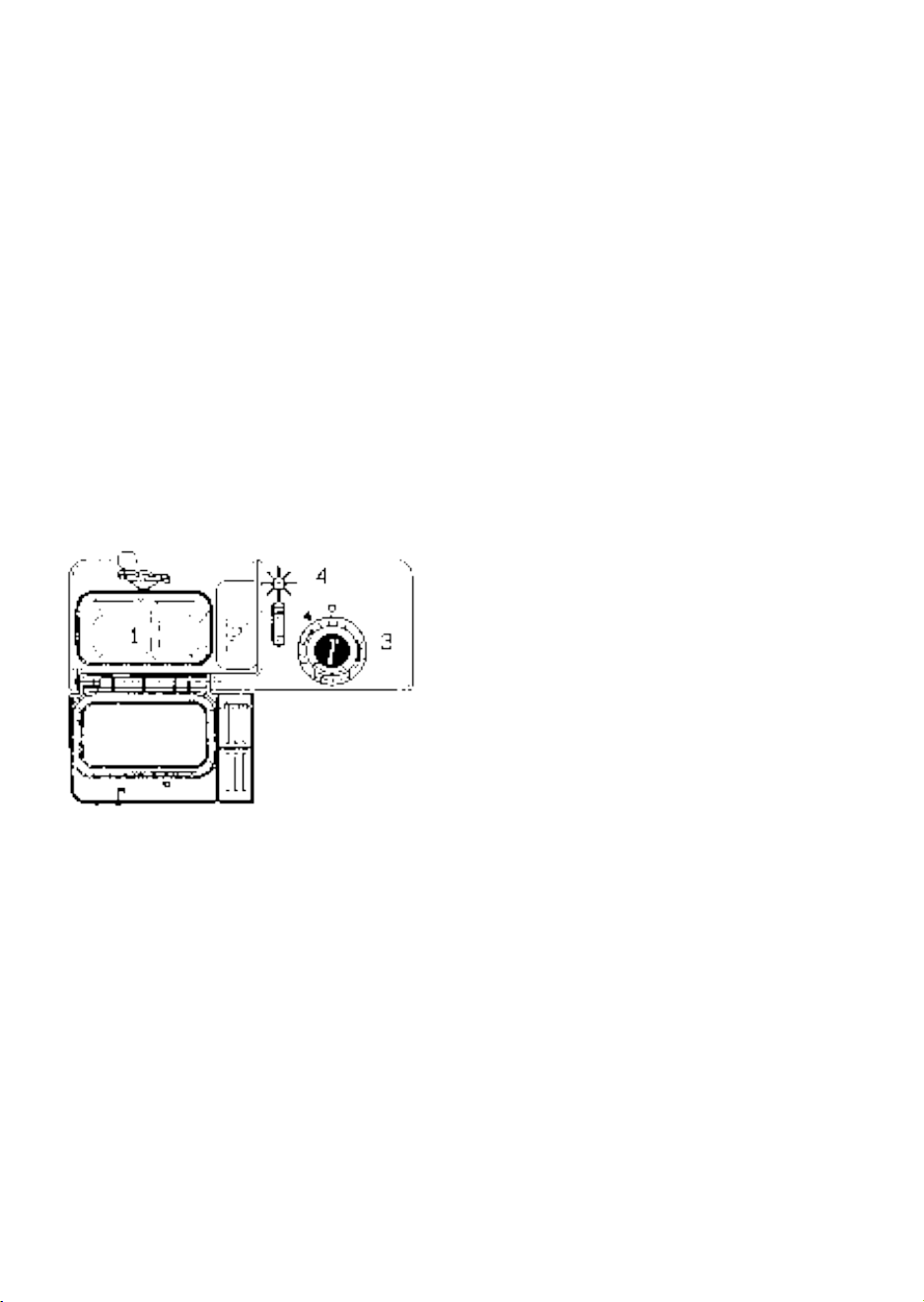

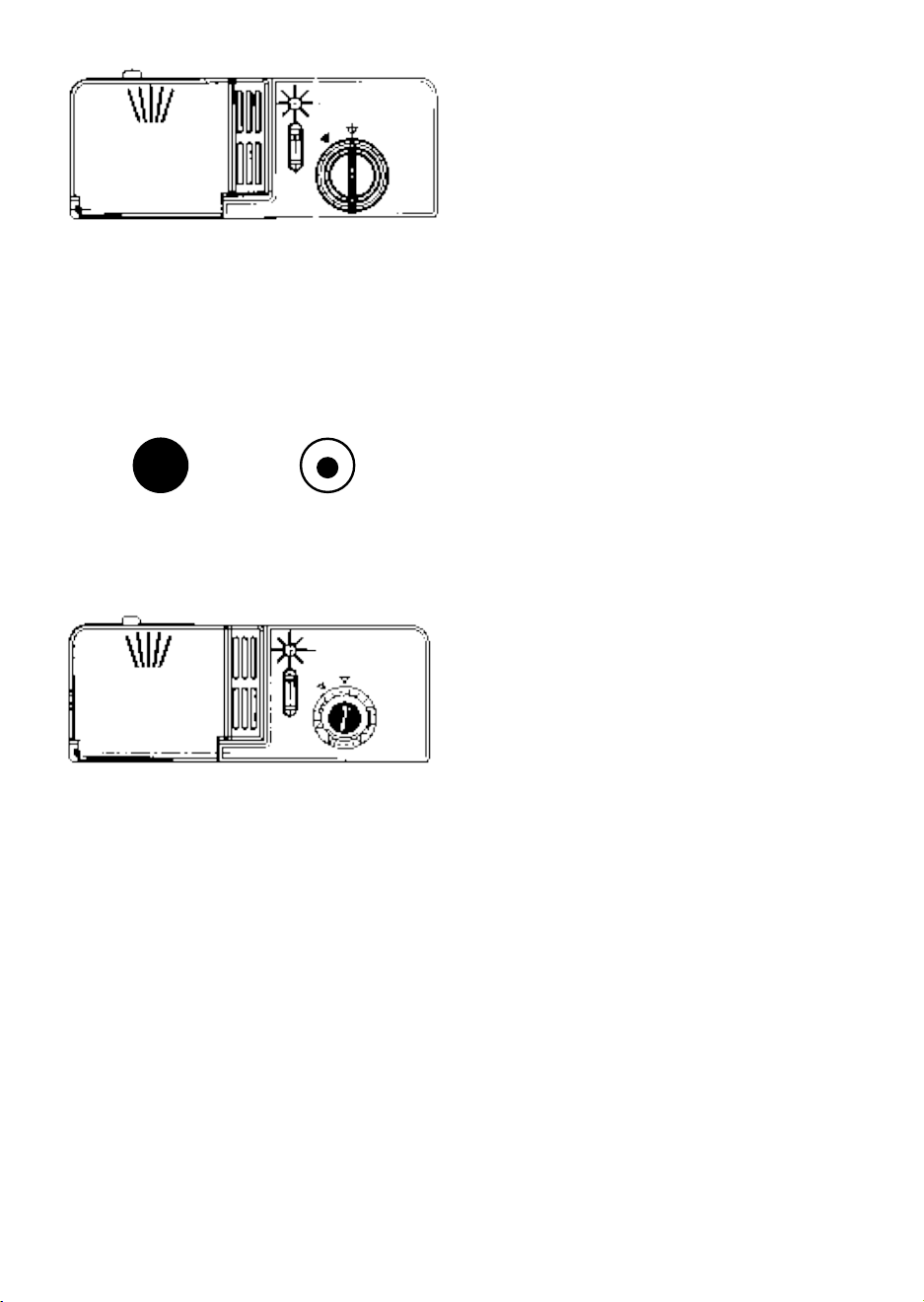

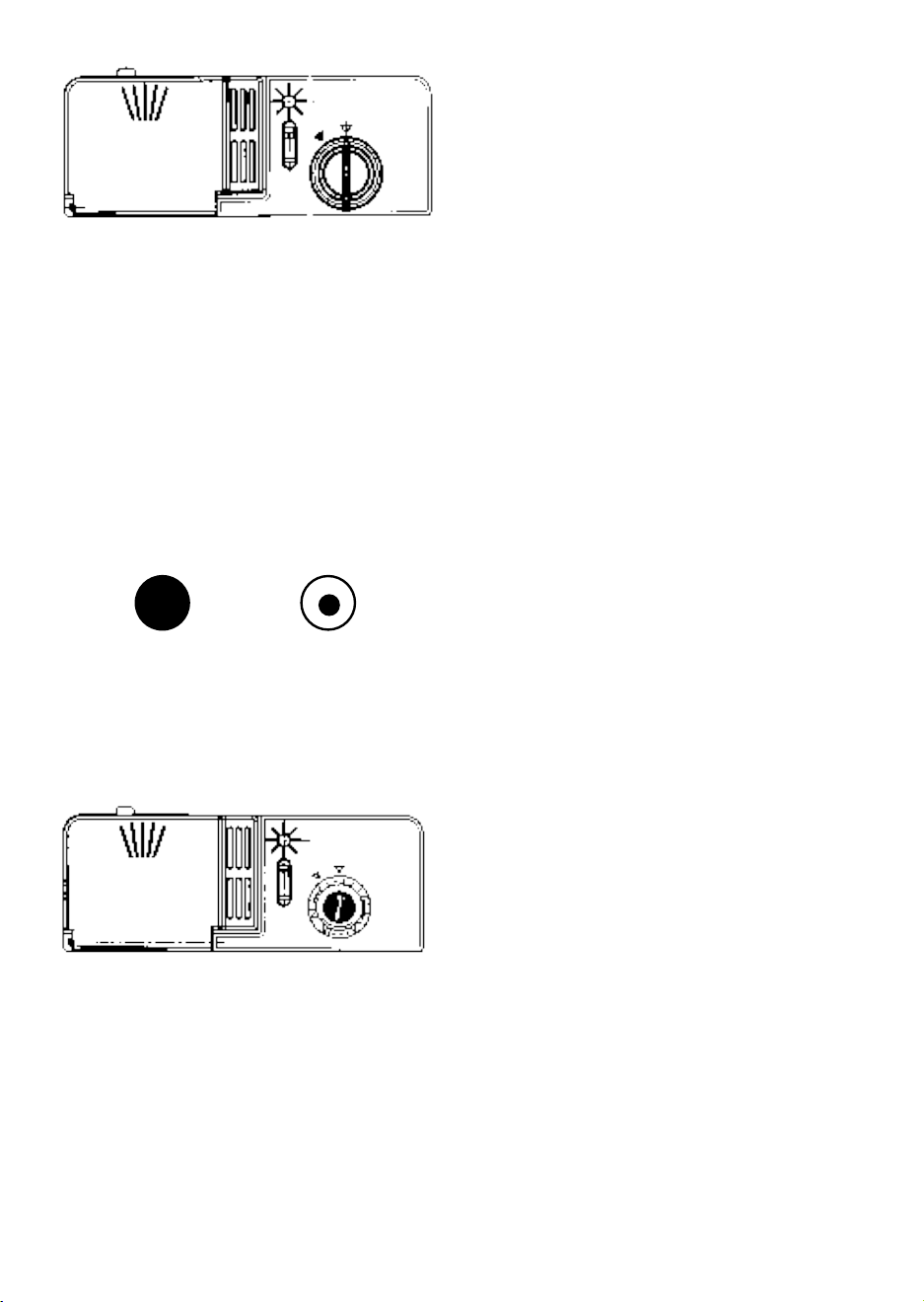

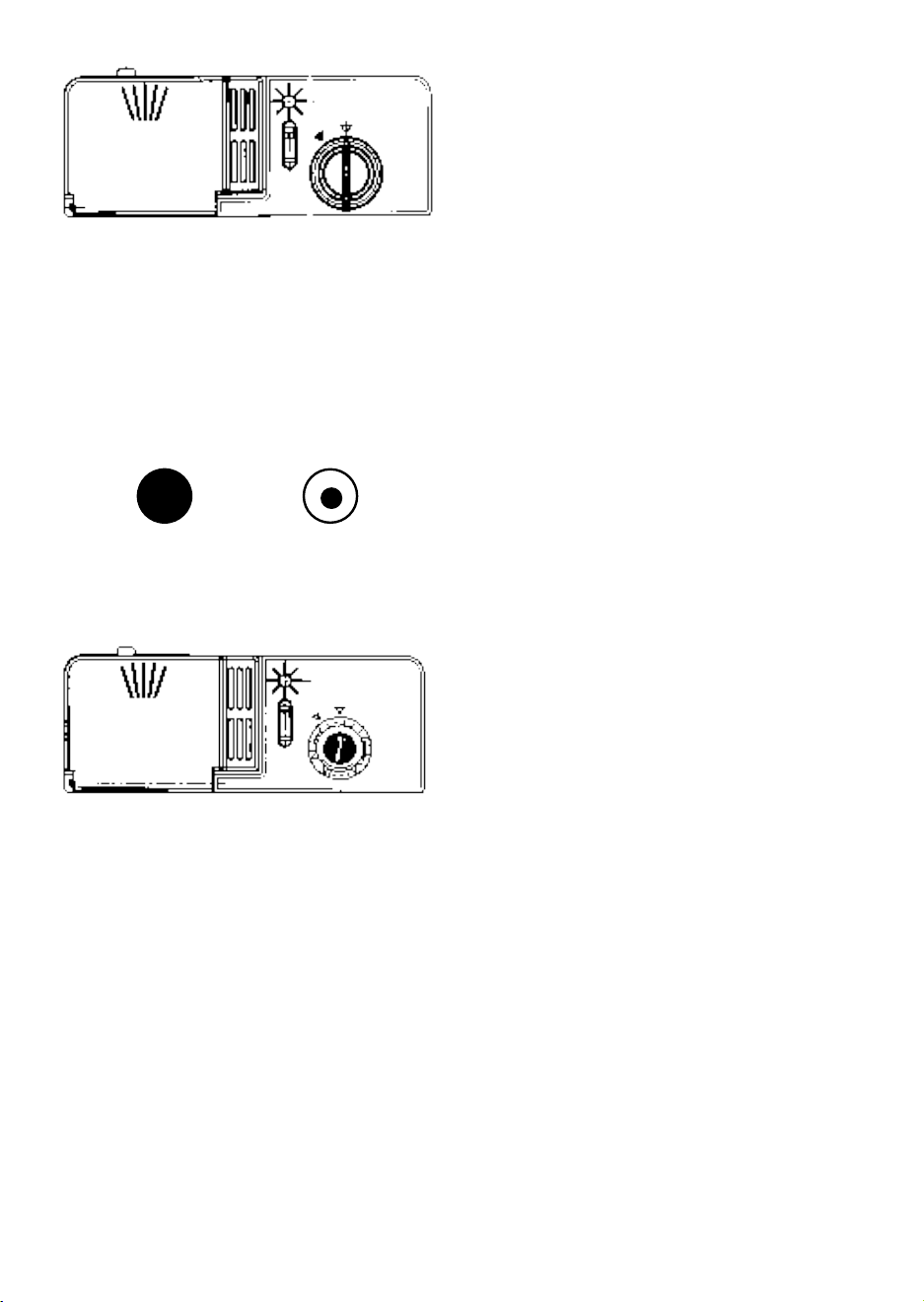

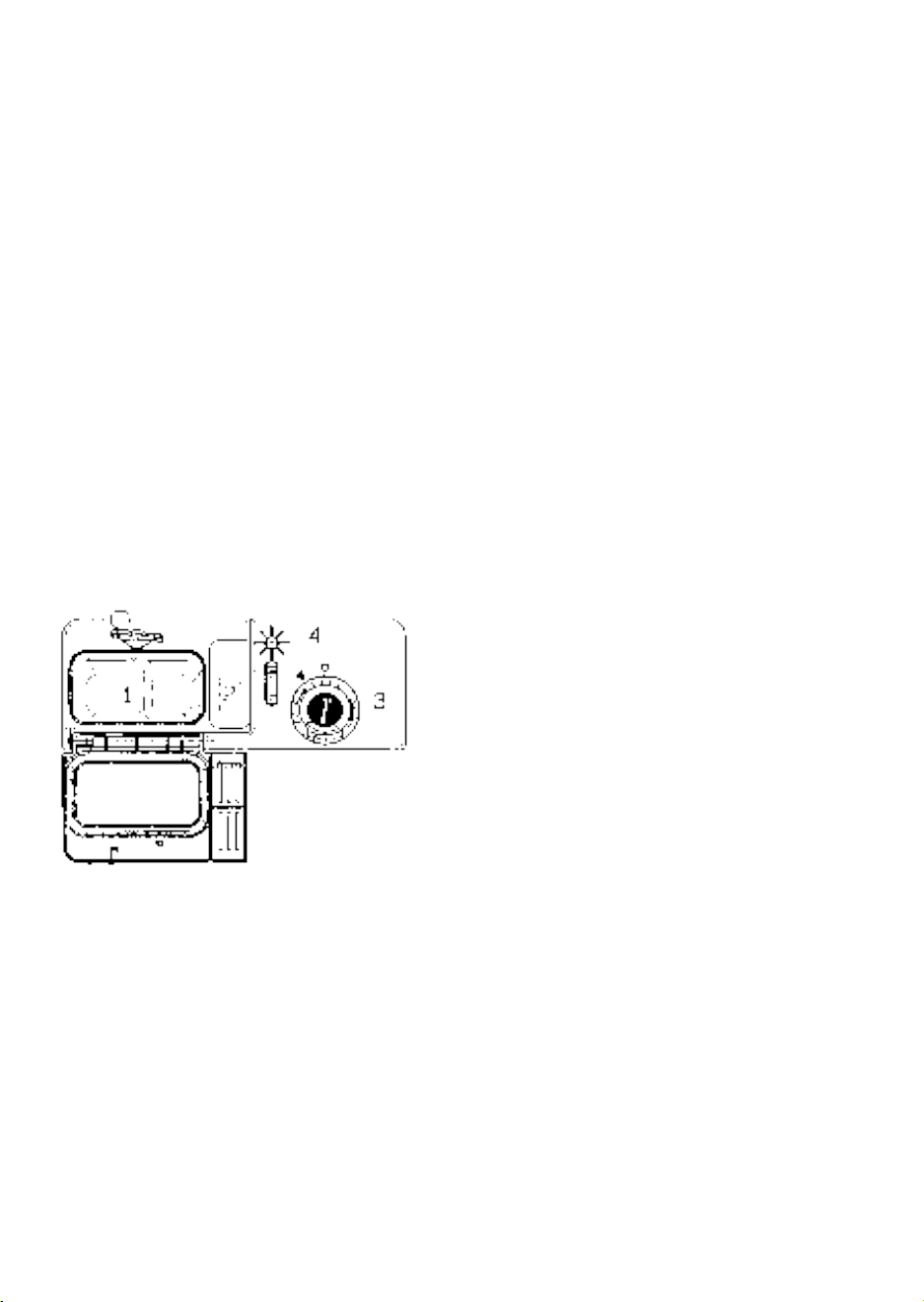

Chargement de la lessive et du produit de rinçage

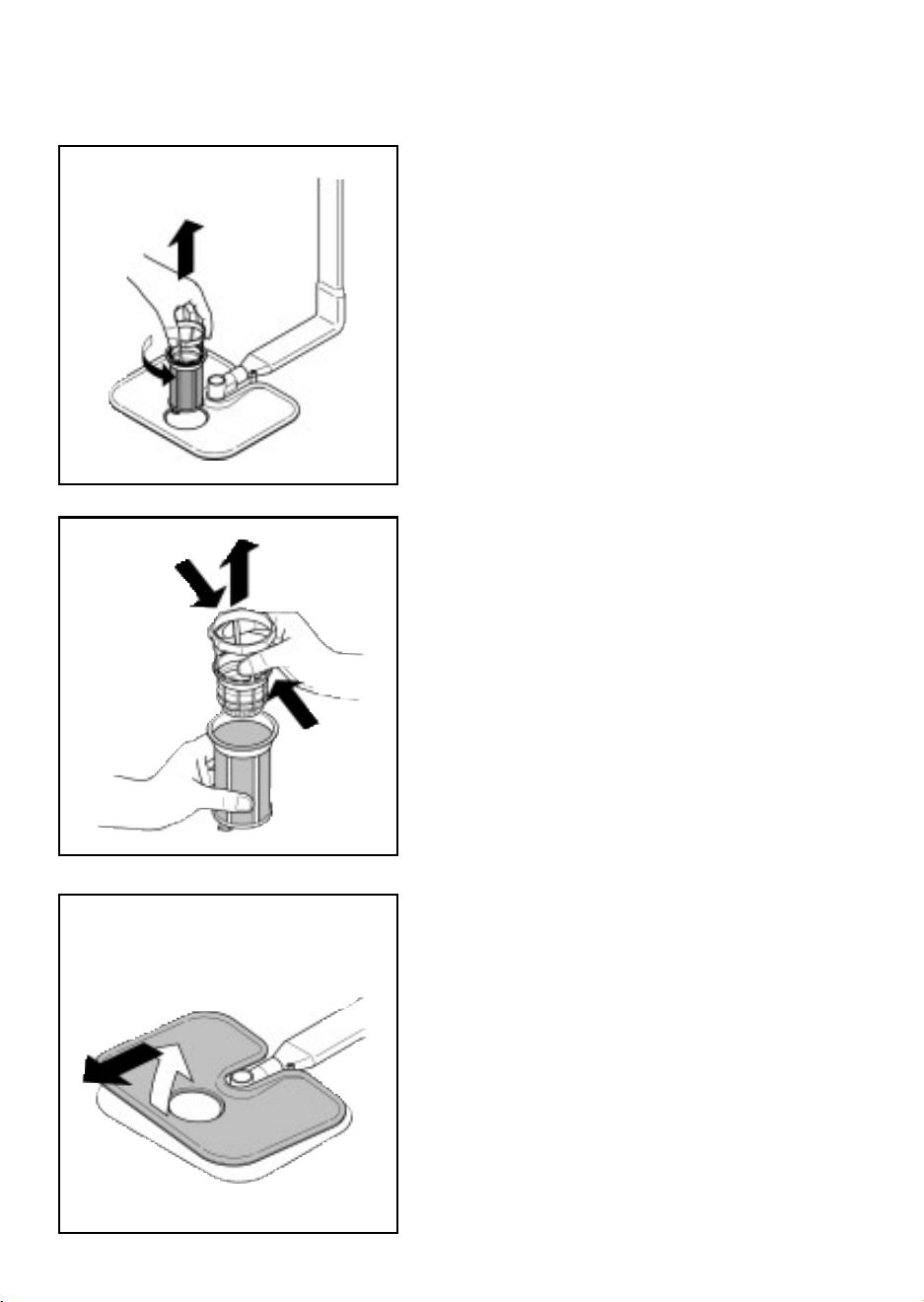

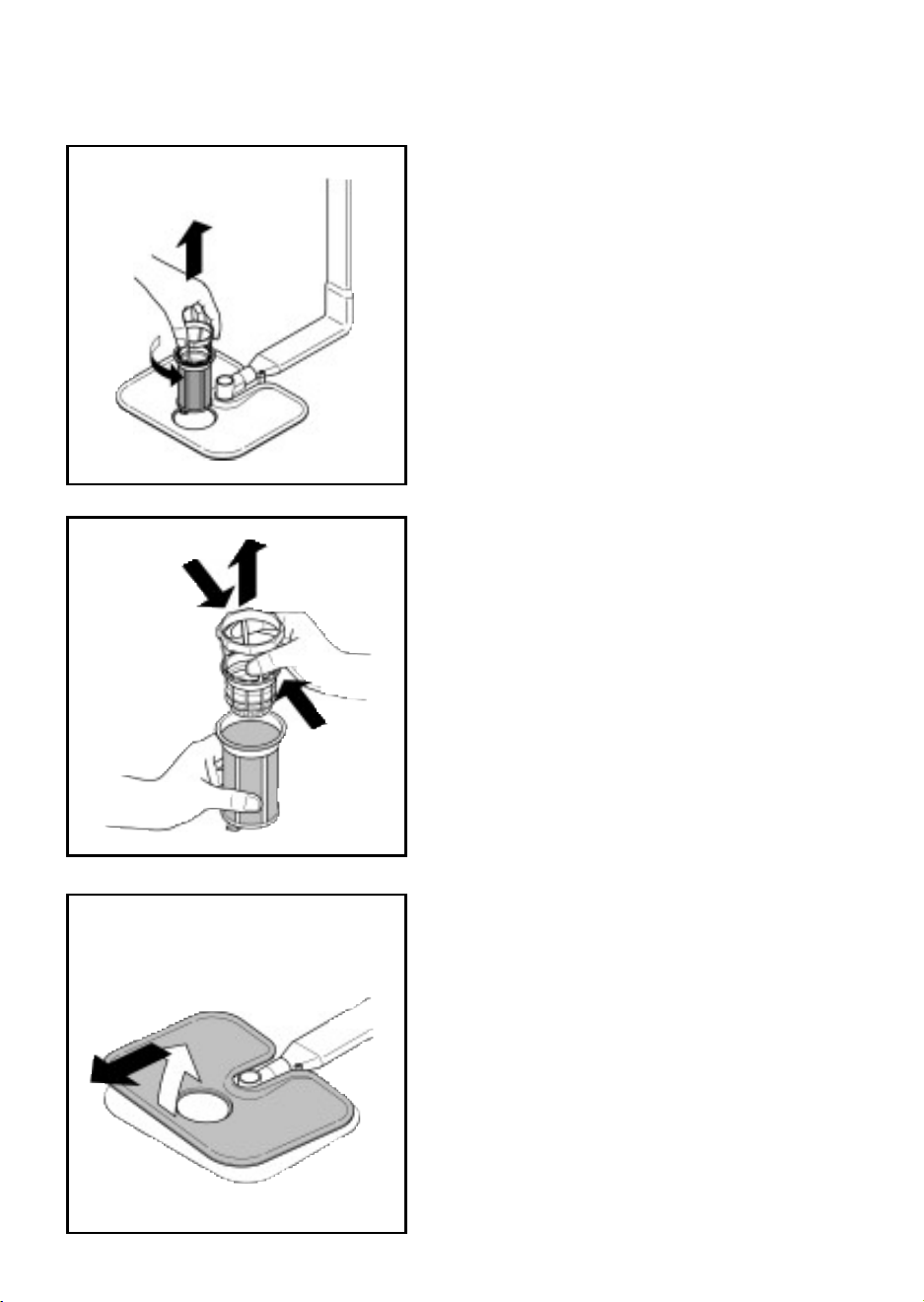

Nettoyage des filtres
Quelques conseils pratiques

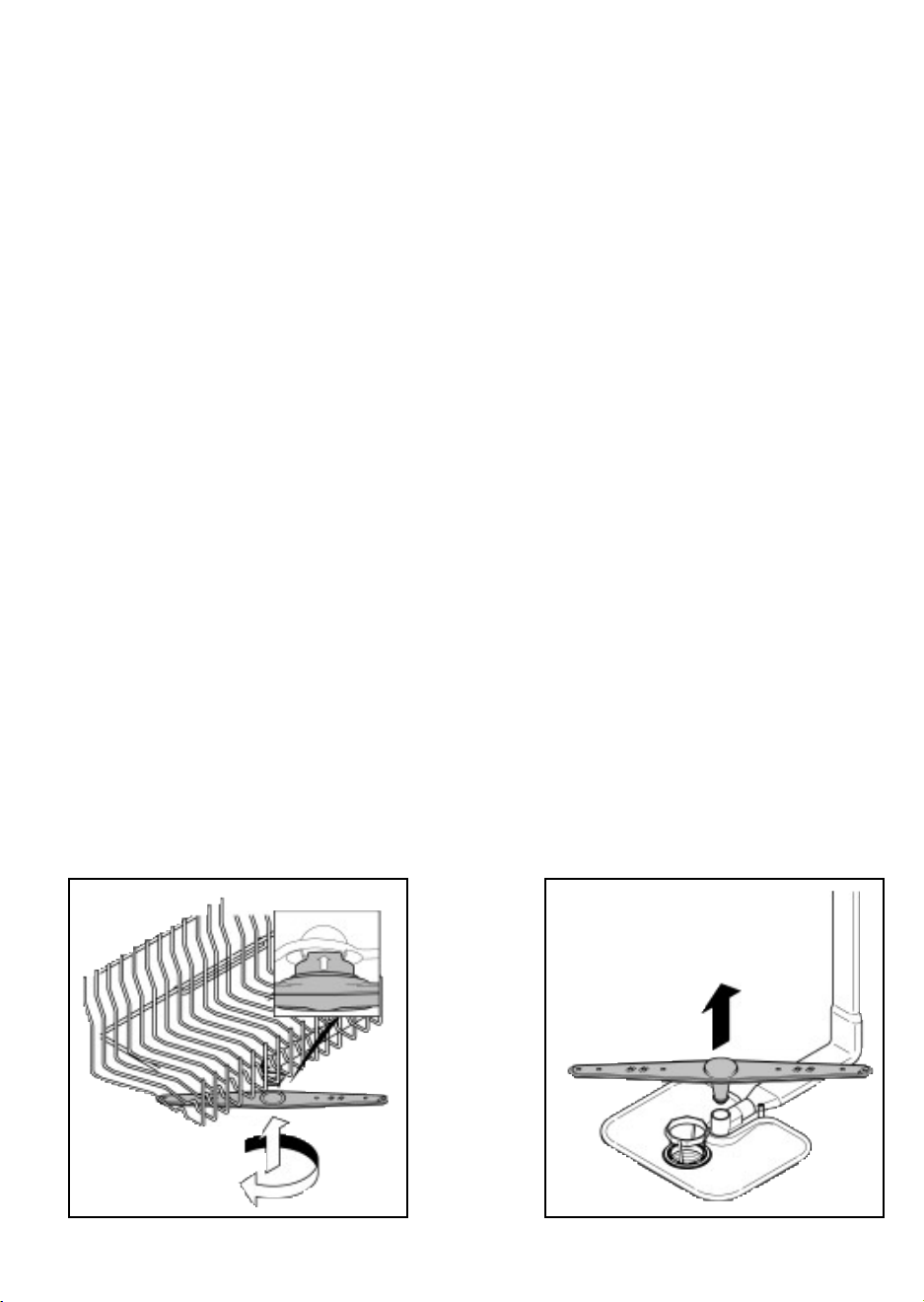

Entretien et nettoyage courants

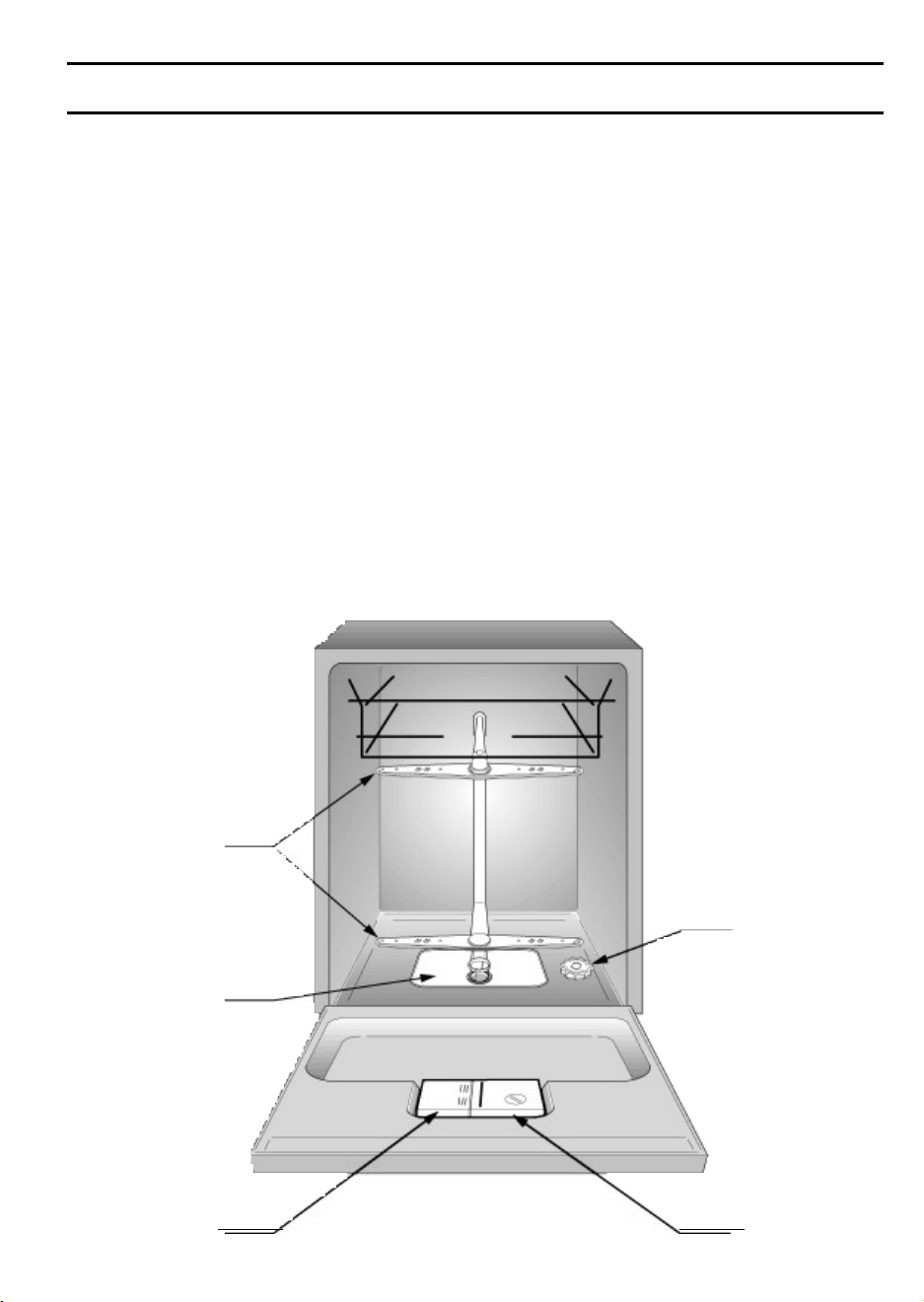

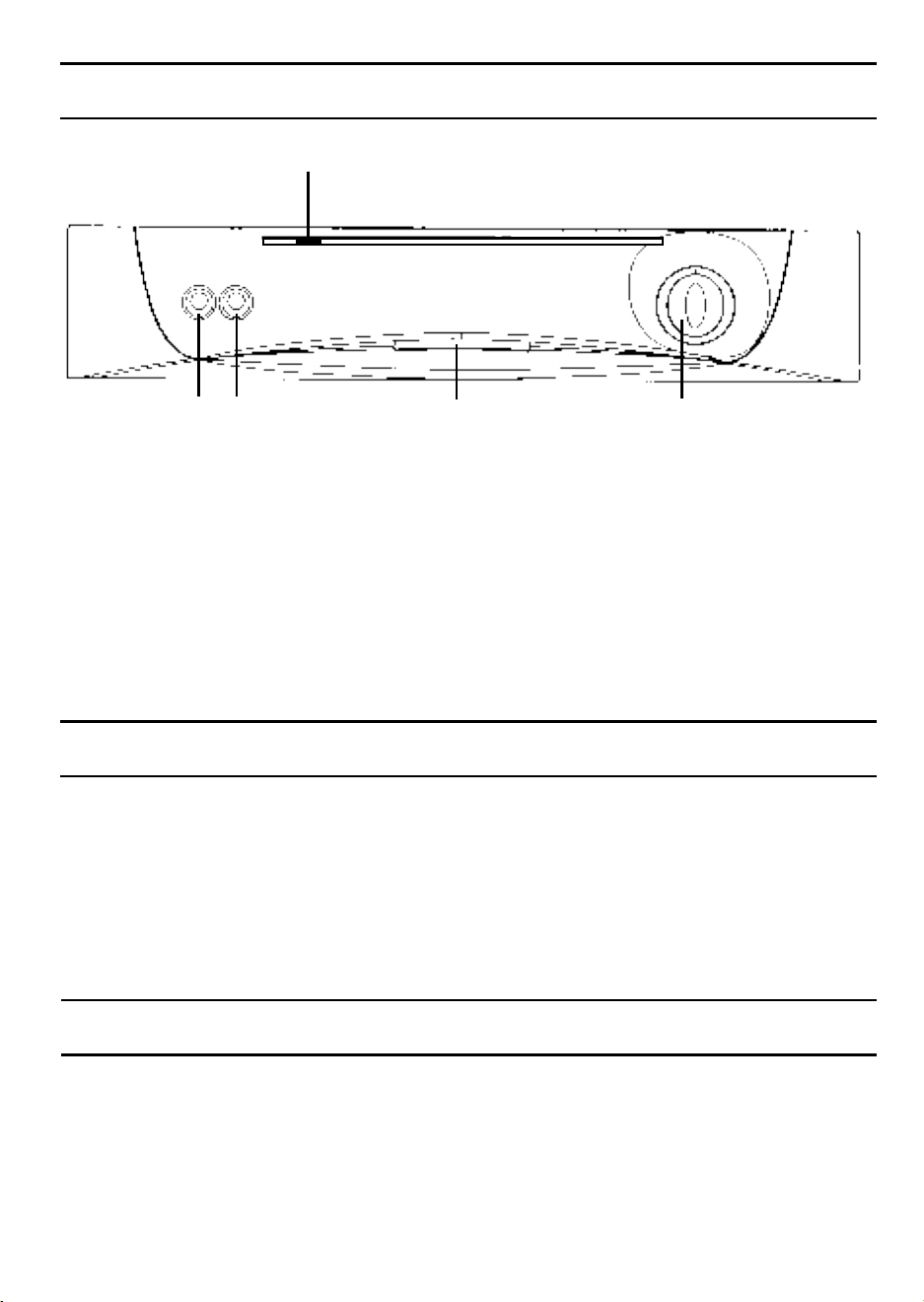

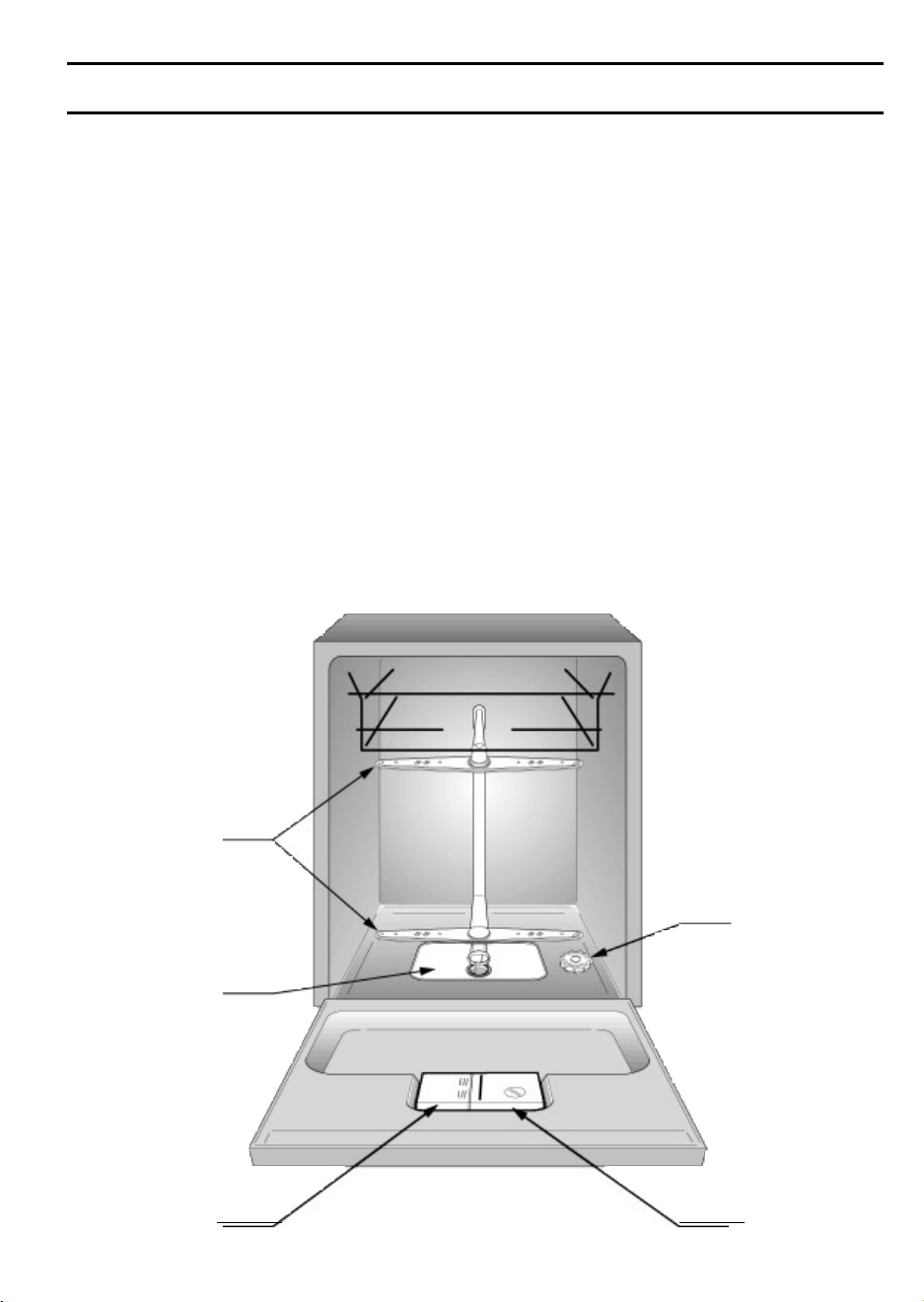

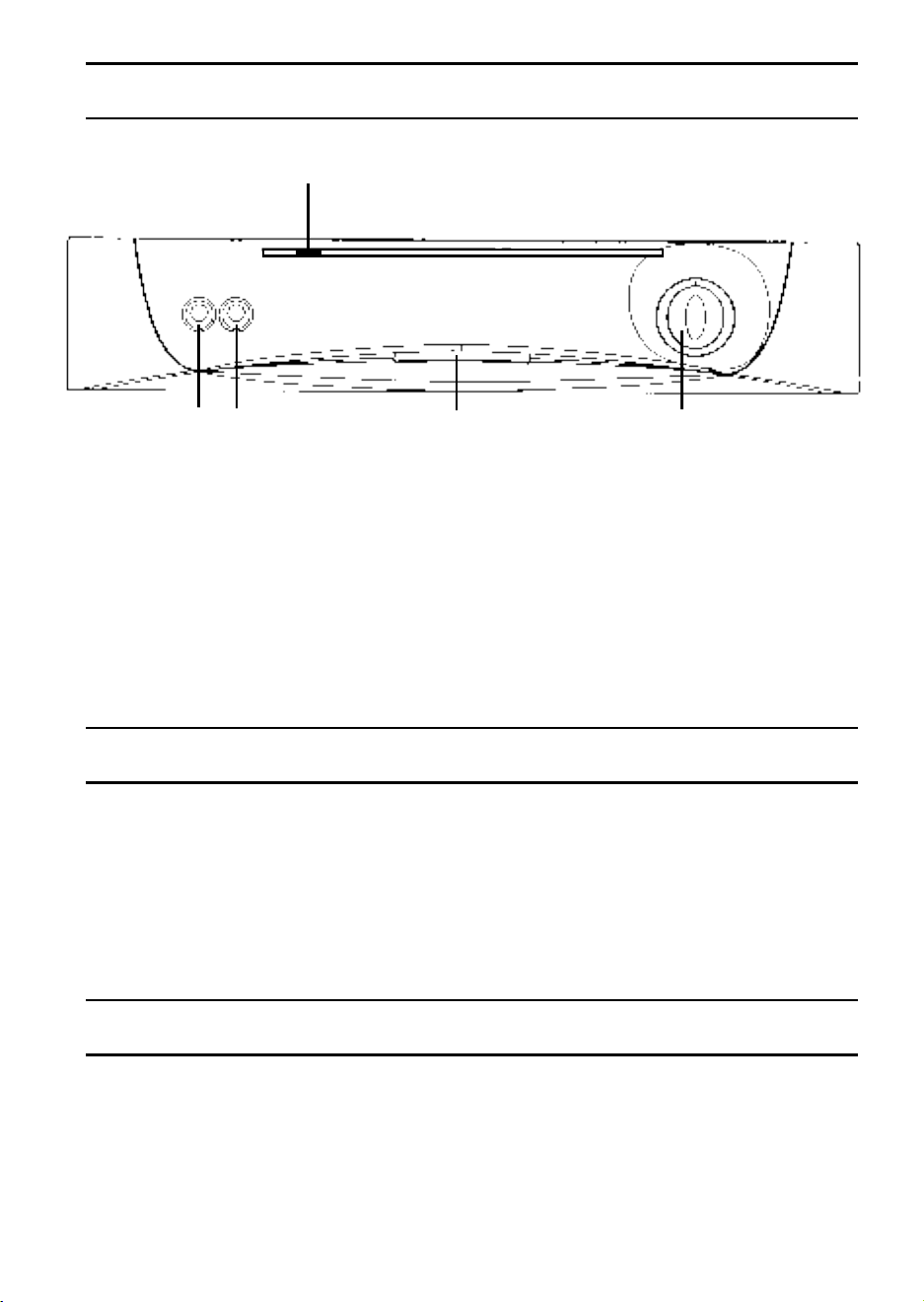

Description de la machine
Données techniques

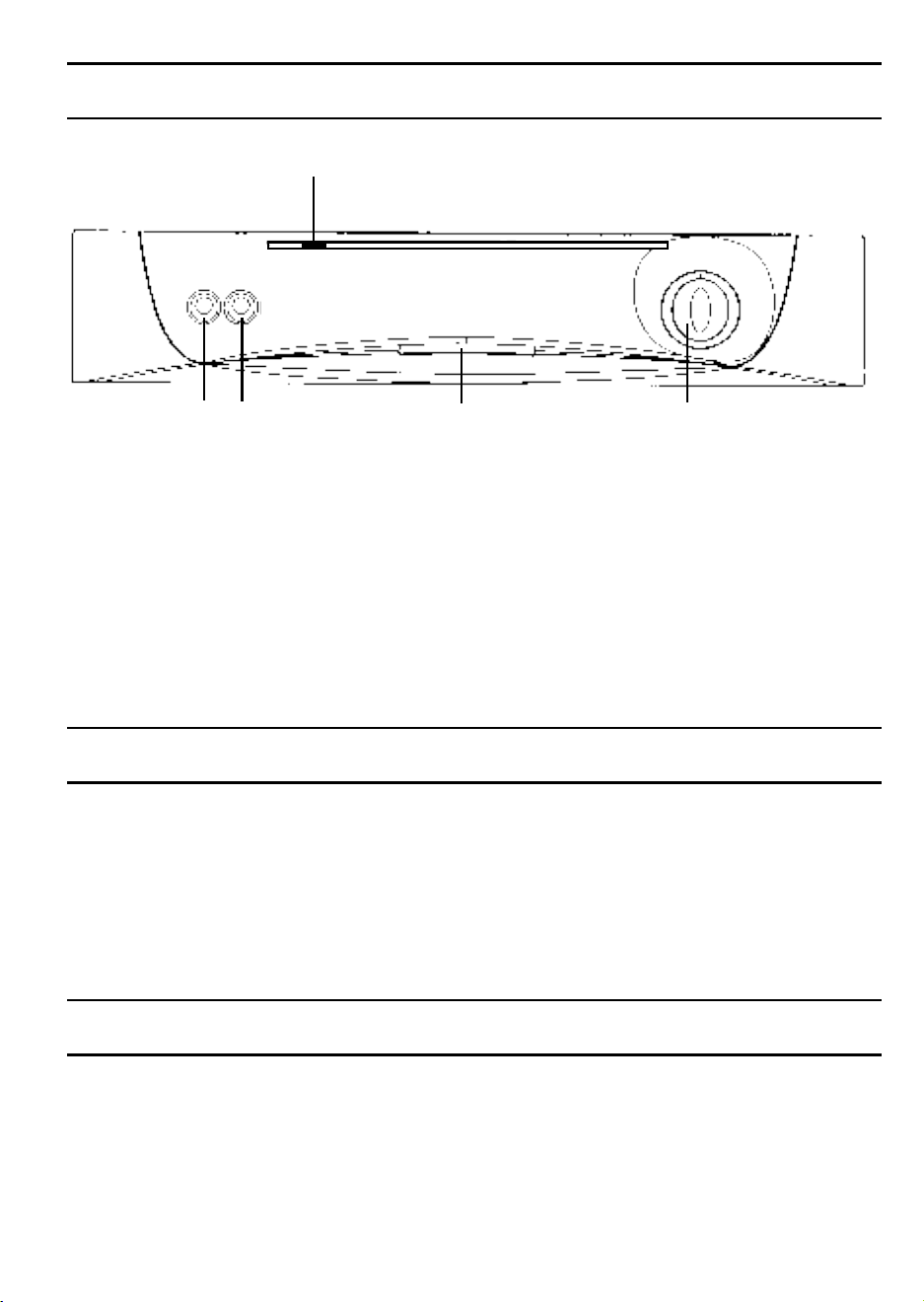

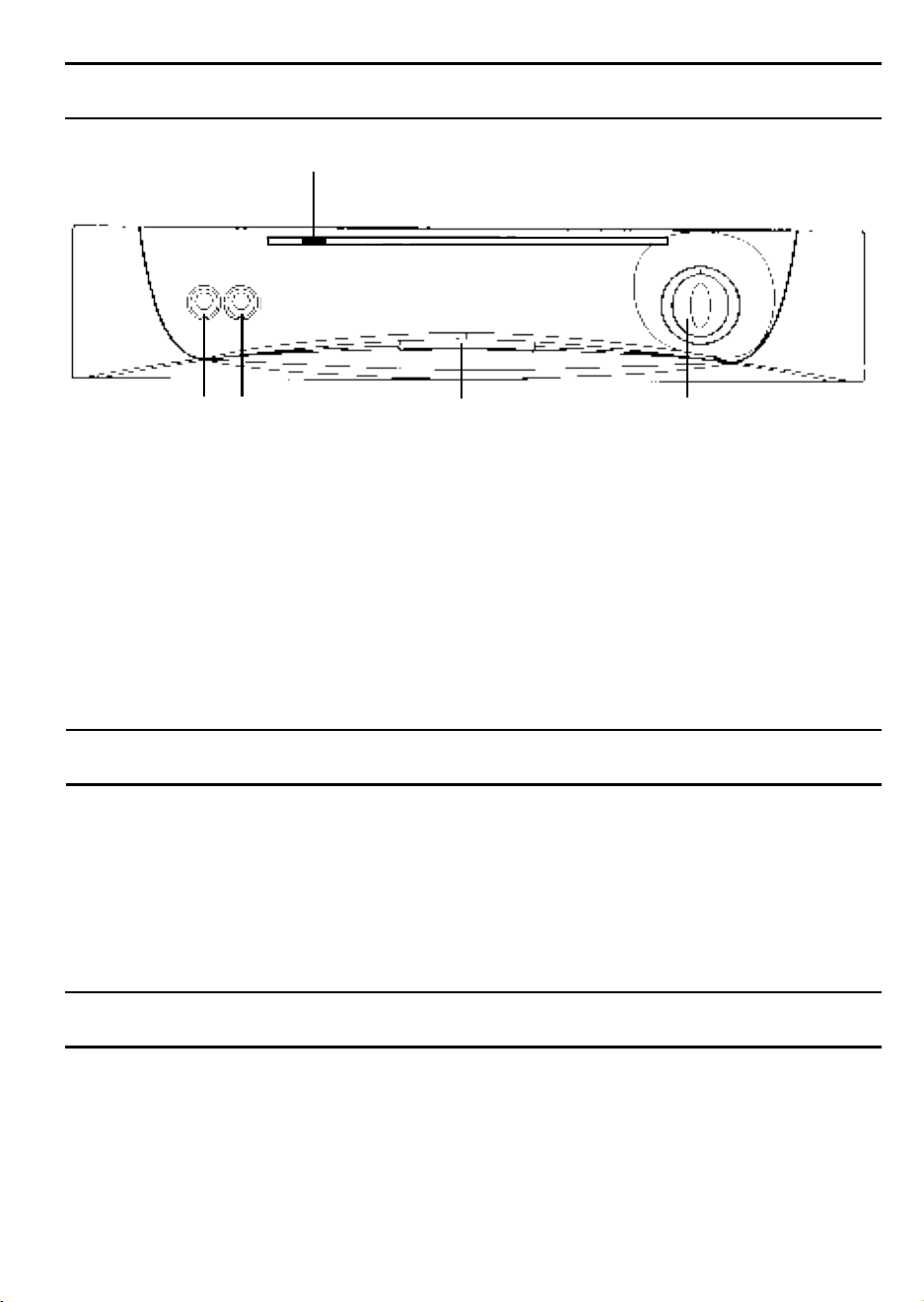

Sélection du programme et fonctions particulières
Liste des programmes
Watercontrol
Identification des anomalies mineures
pag. 4
pag. 5
pag. 7
pag. 8
pag. 10
pag. 11
pag. 14
pag. 14
pag. 16
pag. 17
pag. 18
pag. 20
pag. 20
pag. 21
pag. 22
pag. 24
pag. 25
2 3
1
4
5
Fig. A
Compliments,
en ayant acheté un appareil électroménager Candy, vous avez fait
preuve d’une très grande éxigence: vous voulez le meilleur.
Candy est heureux de vous proposer cette nouvelle machine, fruit
d’années de recherches et d’expériences confirmées sur le marché.
Vous avez choisi la qualité, la fiabilité et les prestations techniques
élevées.
Candy vous propose de plus, une gamme complète d’appareils
d’électroménagers: machines-à-laver, lave-vaisselle, machines-à-
laver séchantes, séche-linge, four à micro-ondes, fours et plaques
de cuisson, réfrigérateurs et congélateurs.
Demandez à votre Revendeur le catalogue complet des produits
Candy. Nous vous prions de lire attentivement les indications
contenues dans ce mode d’emploi. Vous y trouverez d’importantes
indications, sur la sécurité d’installation, d’emploi, de manutention et
d’autres conseils utiles pour le meilleur emploi du lave-vaisselle.
Conservez avec soin ce mode d’emploi pour des consultations
futures.
Cet appareil est garanti pendant une année contre tous défauts de
fabrications ou de matière.
Pendant cette période, les pièces défectueuses seront, soient
remplacées, soient réparées gratuitement.
Sauf spécification particulière les frais de main d’oeuvre et de
déplacement restent à la charge de l’utilisateur.
En aucun cas le remplacement de l’appareil ne pourra être exigé.
Le constructeur décline toute responsabilité en cas de dommages
survenant aux choses ainsi qu’aux personnes et imputables aux
appareils.
Aucune indemnité ne pourra être exigée sous quelque forme que ce
soit.
Les dispositions stipulées ci-dessus n’excluent pas le bénéfice de la
garantie légale concernant les vices cachés, conformément aux
dispositions de l’article 1641 et suivant le Code Civil.
Garantie
Garantie legale
2
3
Indice
Conseils de sécurité
Mise en marche, installation
Ouverture de porte
Adoucisseur d’eau
Réglage du panier supérieur

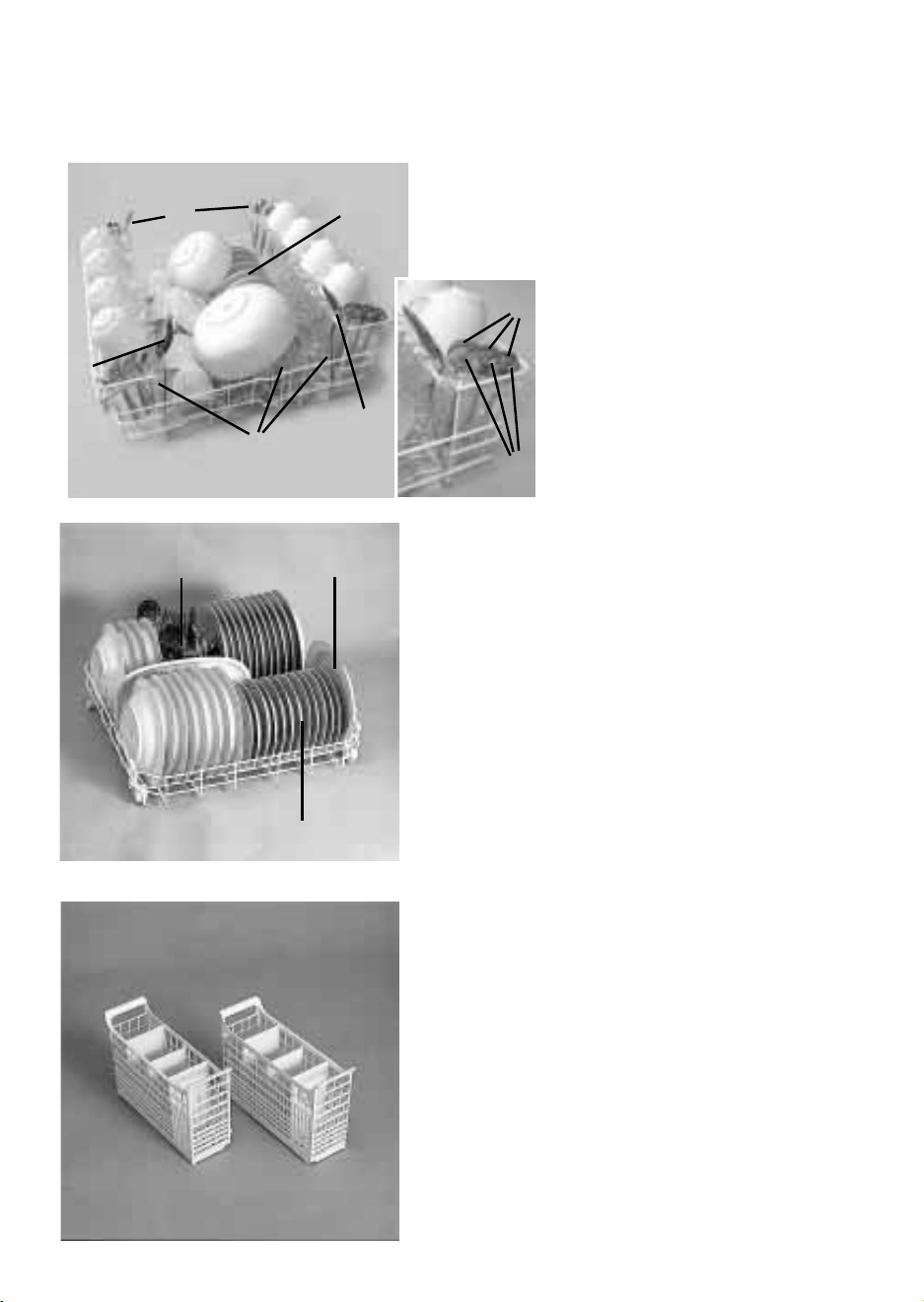

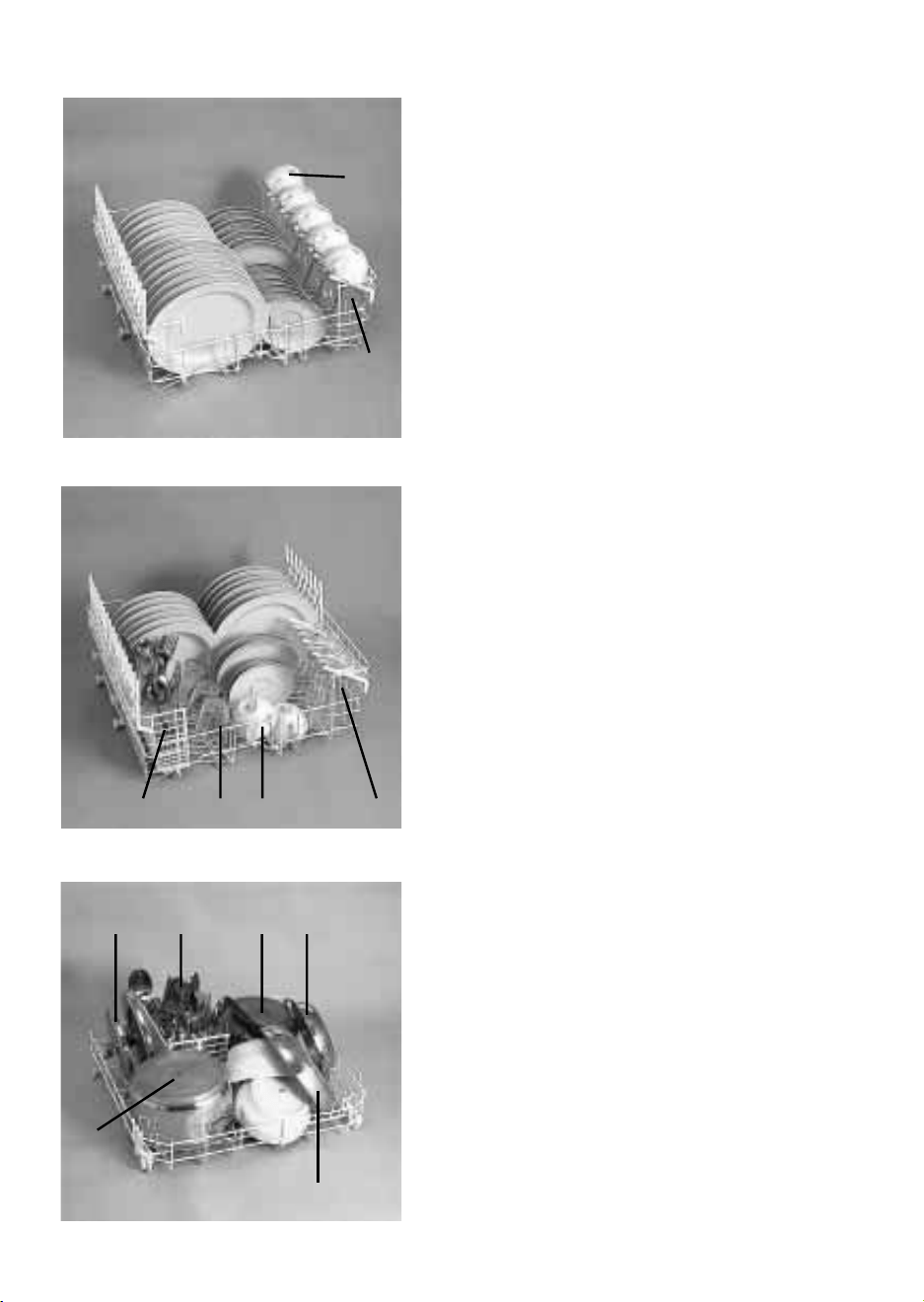

Chargement de la vaisselle
Information pour les tests laboratoire
Chargement de la lessive et du produit de rinçage
Nettoyage des filtres
Quelques conseils pratiques
Entretien et nettoyage courants
Description de la machine
Données techniques
Sélection du programme et fonctions particulières
Liste des programmes
Watercontrol
Identification des anomalies mineures
pag. 4
pag. 5
pag. 7
pag. 8
pag. 10
pag. 11
pag. 14
pag. 14
pag. 16
pag. 17
pag. 18
pag. 20
pag. 20
pag. 21
pag. 22
pag. 24
pag. 25
2 3
1
4
5
Fig. A
Compliments,
en ayant acheté un appareil électroménager Candy, vous avez fait
preuve d’une très grande éxigence: vous voulez le meilleur.
Candy est heureux de vous proposer cette nouvelle machine, fruit
d’années de recherches et d’expériences confirmées sur le marché.
Vous avez choisi la qualité, la fiabilité et les prestations techniques
élevées.
Candy vous propose de plus, une gamme complète d’appareils
d’électroménagers: machines-à-laver, lave-vaisselle, machines-à-
laver séchantes, séche-linge, four à micro-ondes, fours et plaques
de cuisson, réfrigérateurs et congélateurs.
Demandez à votre Revendeur le catalogue complet des produits
Candy. Nous vous prions de lire attentivement les indications
contenues dans ce mode d’emploi. Vous y trouverez d’importantes
indications, sur la sécurité d’installation, d’emploi, de manutention et
d’autres conseils utiles pour le meilleur emploi du lave-vaisselle.
Conservez avec soin ce mode d’emploi pour des consultations
futures.
Cet appareil est garanti pendant une année contre tous défauts de
fabrications ou de matière.
Pendant cette période, les pièces défectueuses seront, soient
remplacées, soient réparées gratuitement.
Sauf spécification particulière les frais de main d’oeuvre et de
déplacement restent à la charge de l’utilisateur.
En aucun cas le remplacement de l’appareil ne pourra être exigé.
Le constructeur décline toute responsabilité en cas de dommages
survenant aux choses ainsi qu’aux personnes et imputables aux
appareils.
Aucune indemnité ne pourra être exigée sous quelque forme que ce
soit.
Les dispositions stipulées ci-dessus n’excluent pas le bénéfice de la
garantie légale concernant les vices cachés, conformément aux
dispositions de l’article 1641 et suivant le Code Civil.
Garantie
Garantie legale
2
Conseils de sécurité
Lire attentivement les instructions contenues dans ce livret car elles donnent
d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance
ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle.
Conserver avec soin ce livret pour toute consultation ultérieure.
L'emploi de n'importe quel appareil électrique comporte l'observation de règles
fondamentales.
En particulier:
– Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides
– Ne pas utiliser l'appareil pieds nus
– Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du
courant
– Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...)
– Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance
– Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance
maximum absorbée par l'appareil.
En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire
effectuer la modification par un professionel patenté.
– S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation
– S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas
nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle
– Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les
objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer,
des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en
machine
– Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de
fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la
machine.
– Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les
éliminer avec facilité
– L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le
constructeur de toutes responsabilités.
– Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit
être réalisée par le Service Après-vente.
A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle,
ne doit pas être consommée.
S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son
basculement.
La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le
panier à couverts.
Cet appareil devra être destiné uniquement à l'utilisation à usage domestique.
En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le
robinet d'arrivée d'eau et ne pas ouvrir l'appareil.
Appelez le service après vente de votre revendeur en lui précisant bien le type de
votre appareil.
Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité
de l'appareil.
5

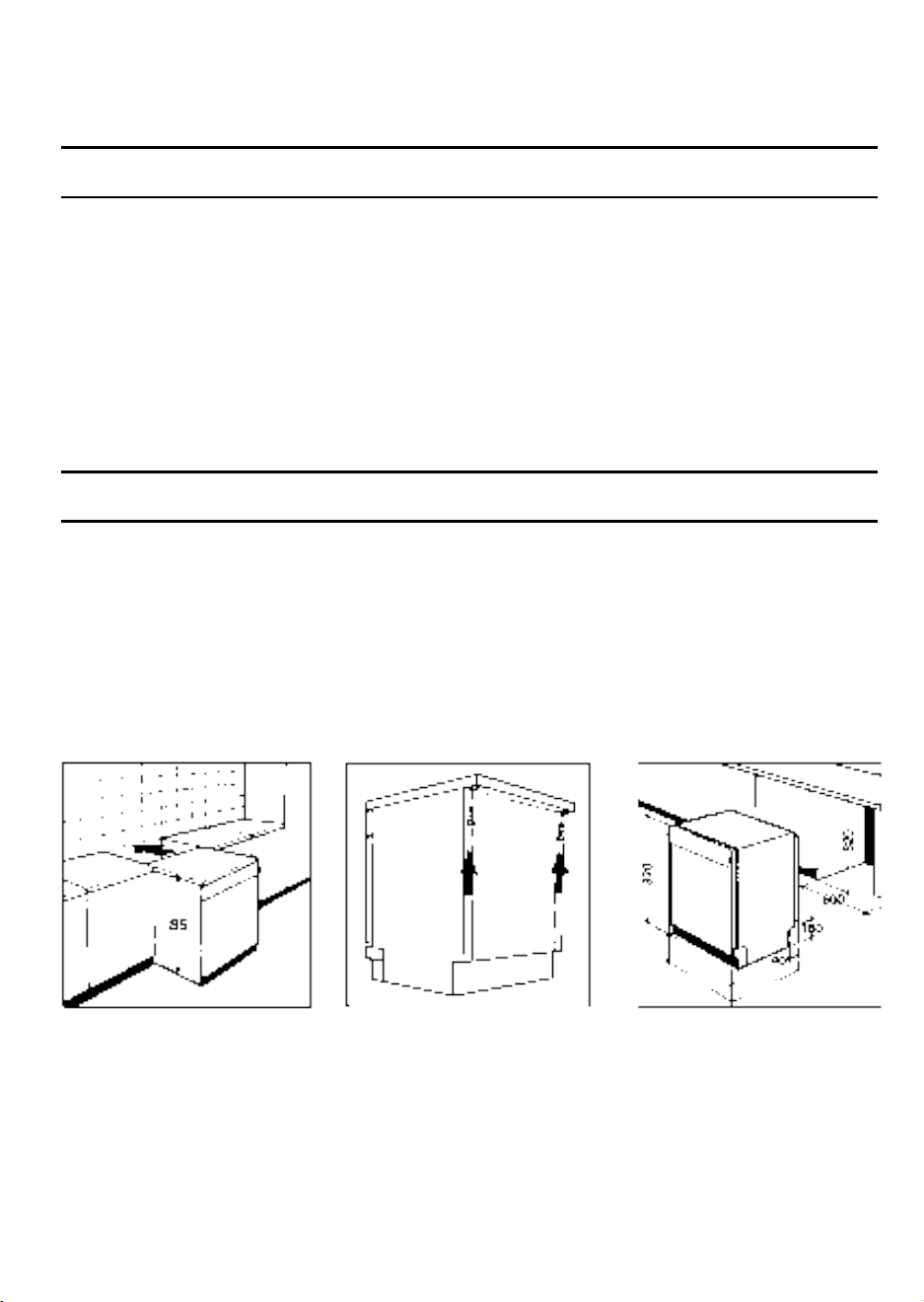

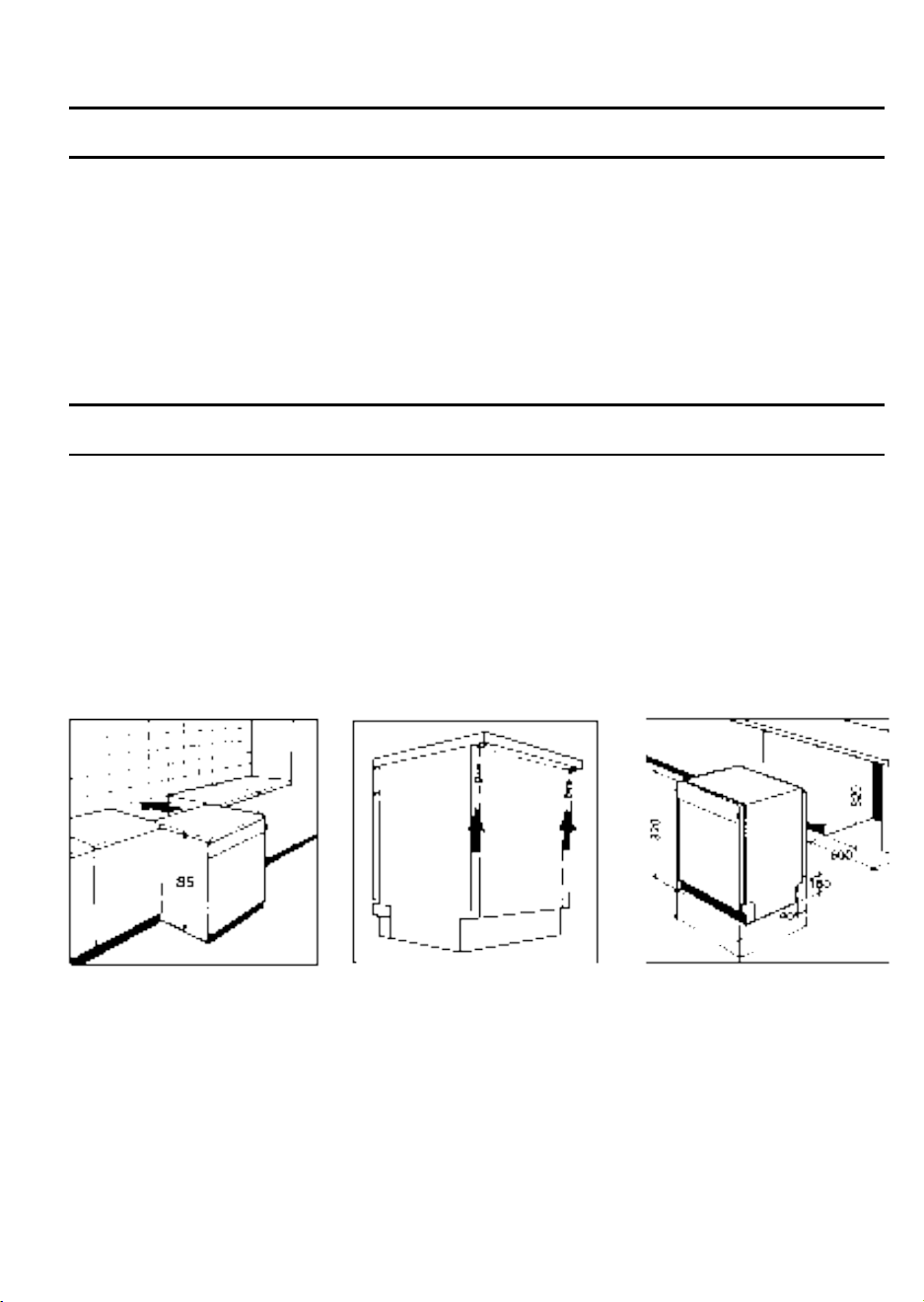

INSTALLATION (Remarques techniques)
Après le déballage, régler la hauteur du lave-vaisselle.
Pour un fonctionnement parfait, il est important que le
lave-vaisselle soit à niveau, en règlant les pieds de
façon à ce qu'une éventuelle inclinaison ne dépasse
pas 2 degrés.

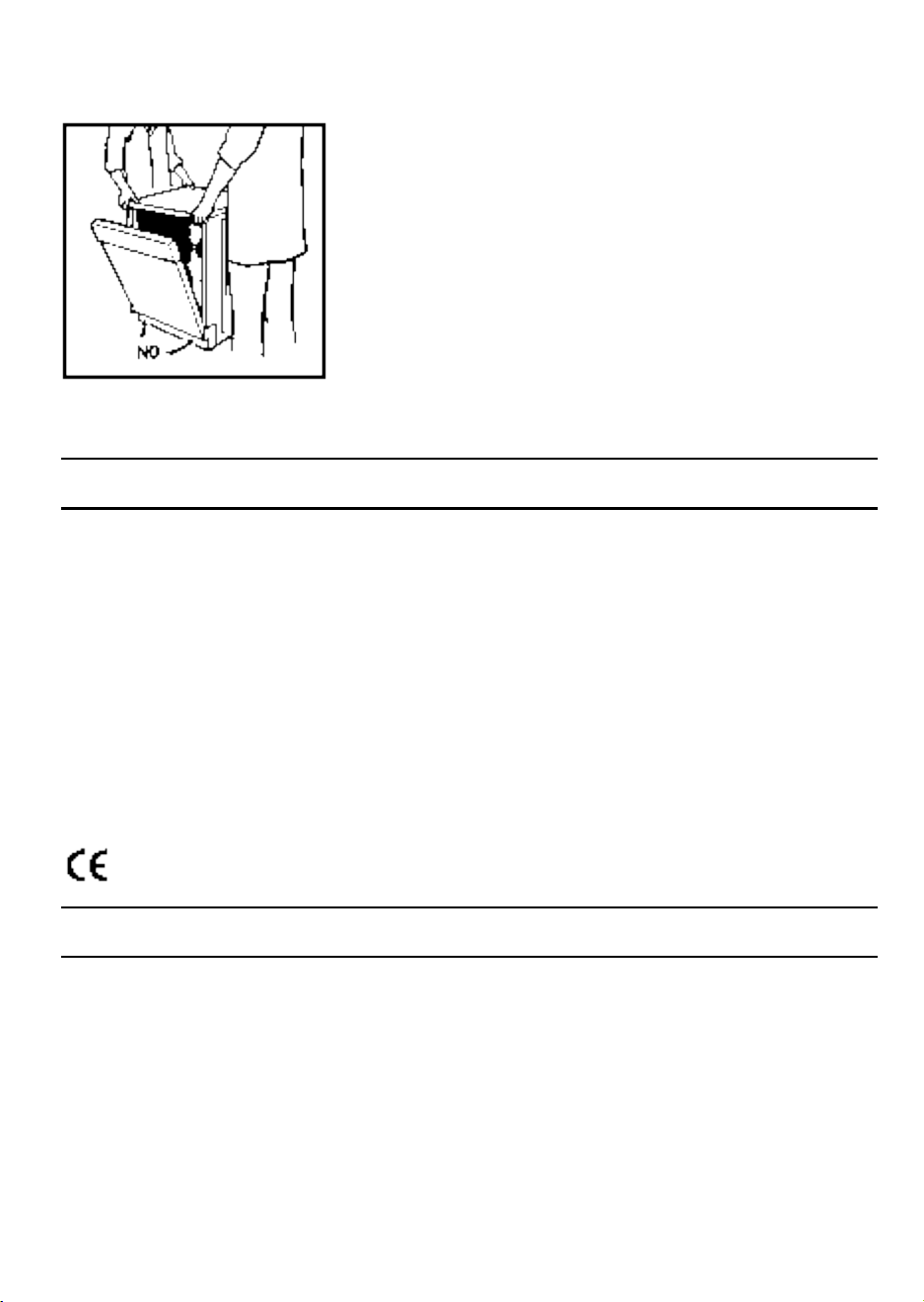

Dans le cas où vous devez transporter de façon
manuelle la machine sans emballage, ne pas prendre la
porte par le bas, mais faire comme dans le schéma;
ouvrir légèrement la porte et soulever l'appareil en
utilisant le top supérieur.
Les ouvertures à la base de l'appareil ne doivent en
aucun cas être obstruées par des tapis, moquette
ou autre objets.
À l'installation il est important de verifier que la prise soit facilement accessible.
Alimentation Electrique
L'appareil est conforme aux exigences de sécurité prévues par les différents instituts
de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la
terre complète de l'appareil.
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre
propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir
une légère dispersion de courant sur les parties métalliques de la machine, due à la
présence d'un filtre antiparasite radio.
Par conséquent, avant de brancher la machine sur le circuit électrique s'assurer:
1) Que la prise murale est correctement reliée à la terre.
2) Que le réglage du contacteur électrique correspond bien à la puissance absorbée
indiquée sur la plaque signalétique du lave-vaisselle.
Le constructeur décline toute responsabilité pour des dommages éventuels
survenus aux personnes et aux biens imputables à un mauvais raccordement
de la ligne de terre.
Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et
modifications successives.

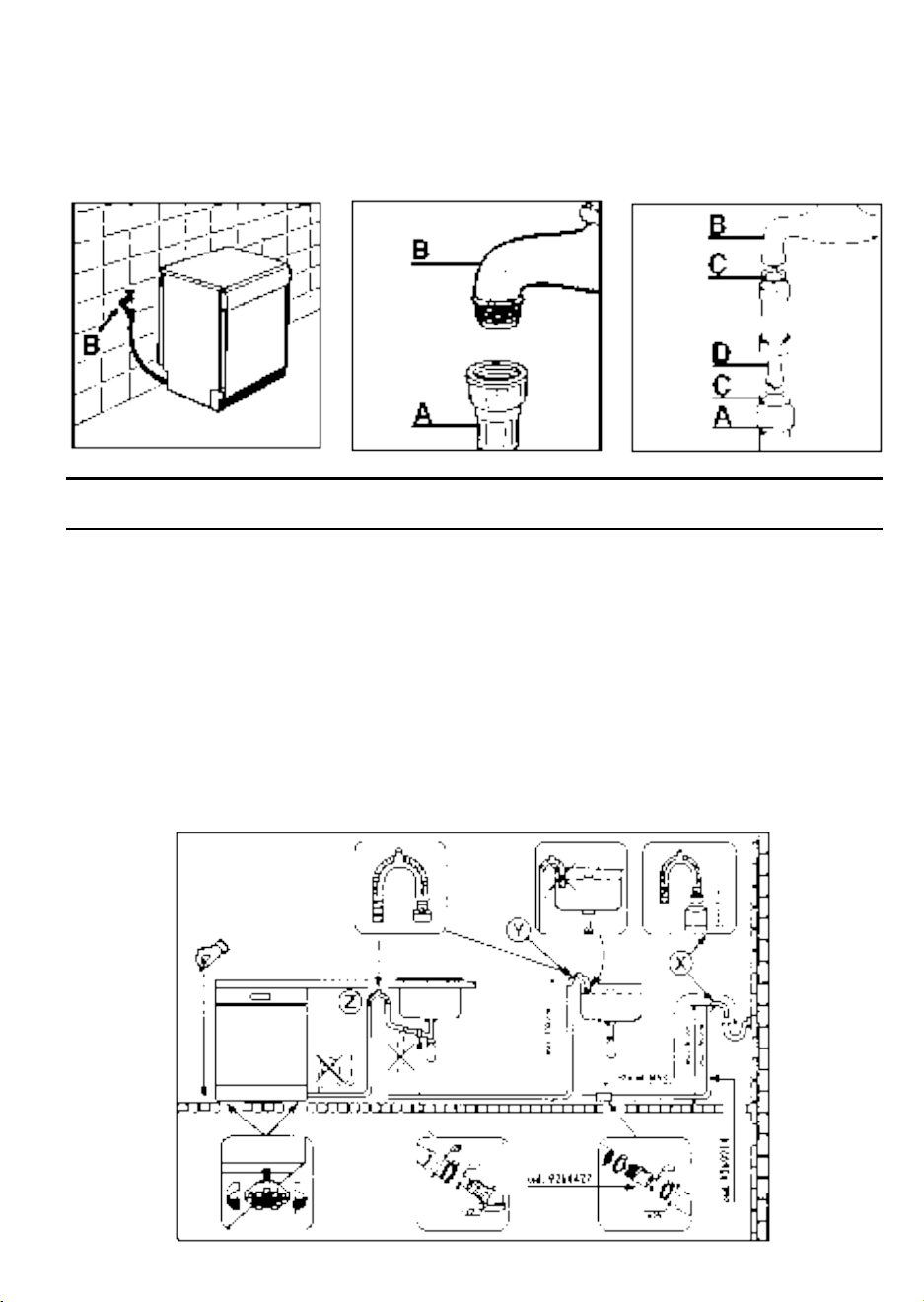

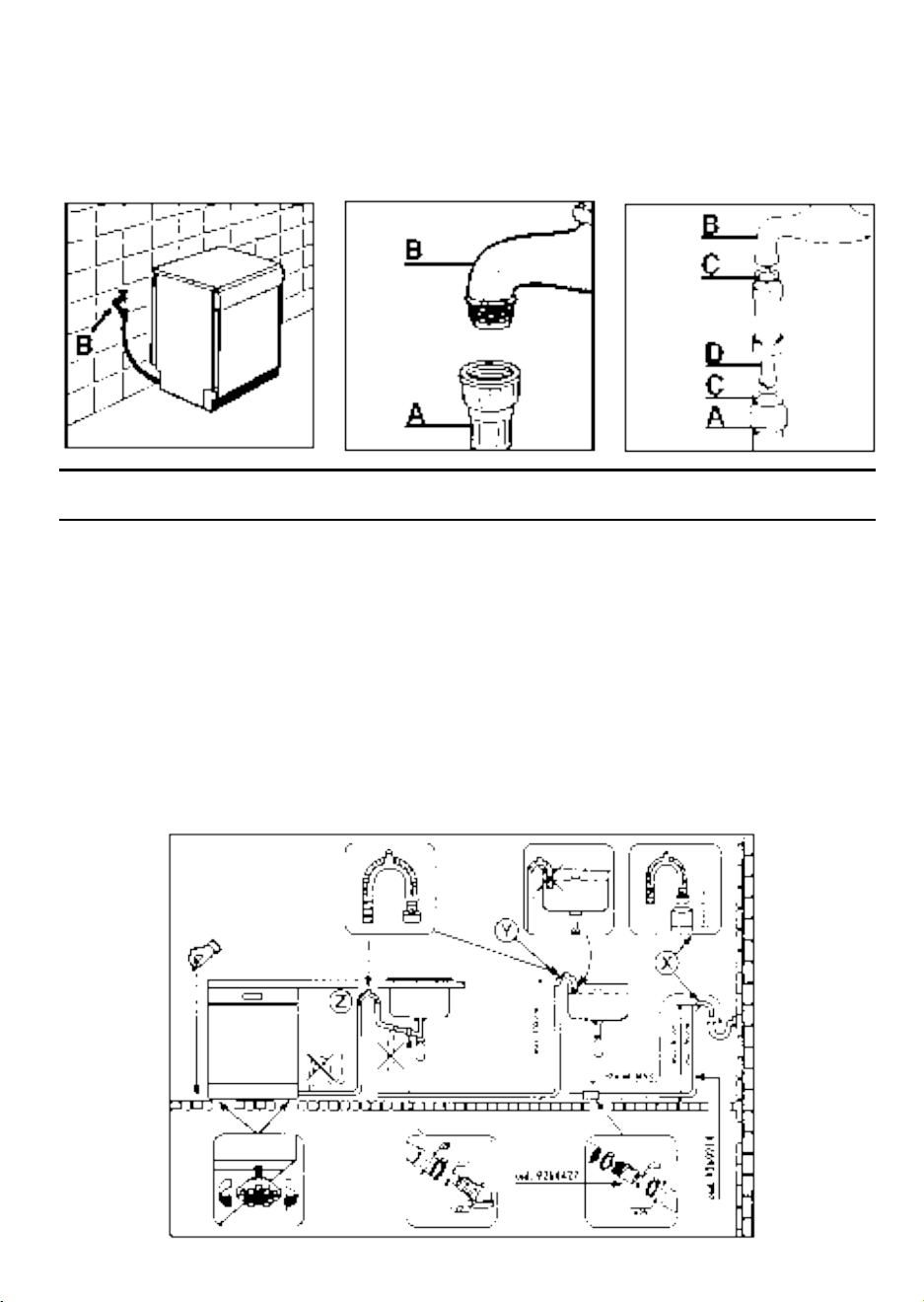

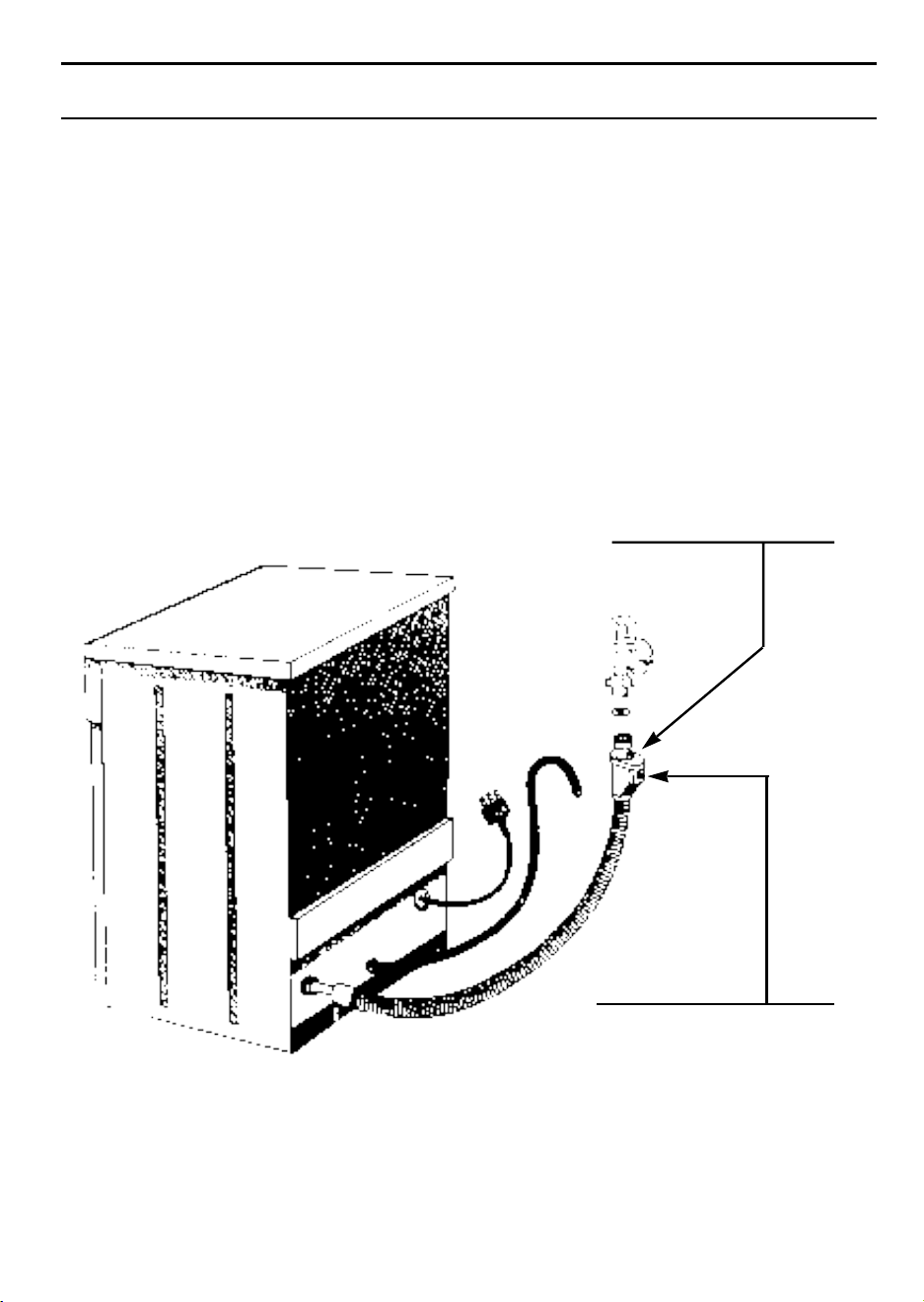

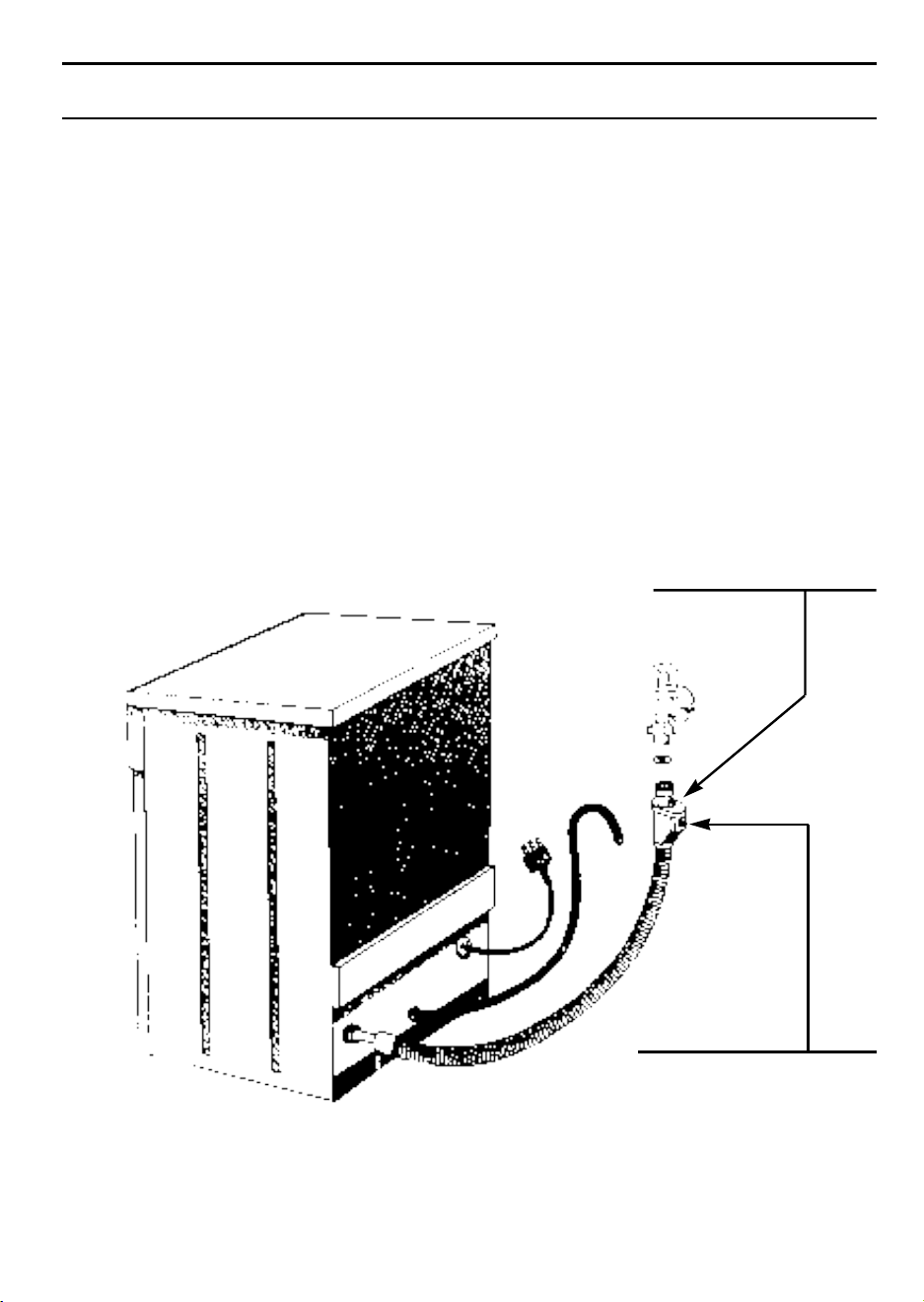

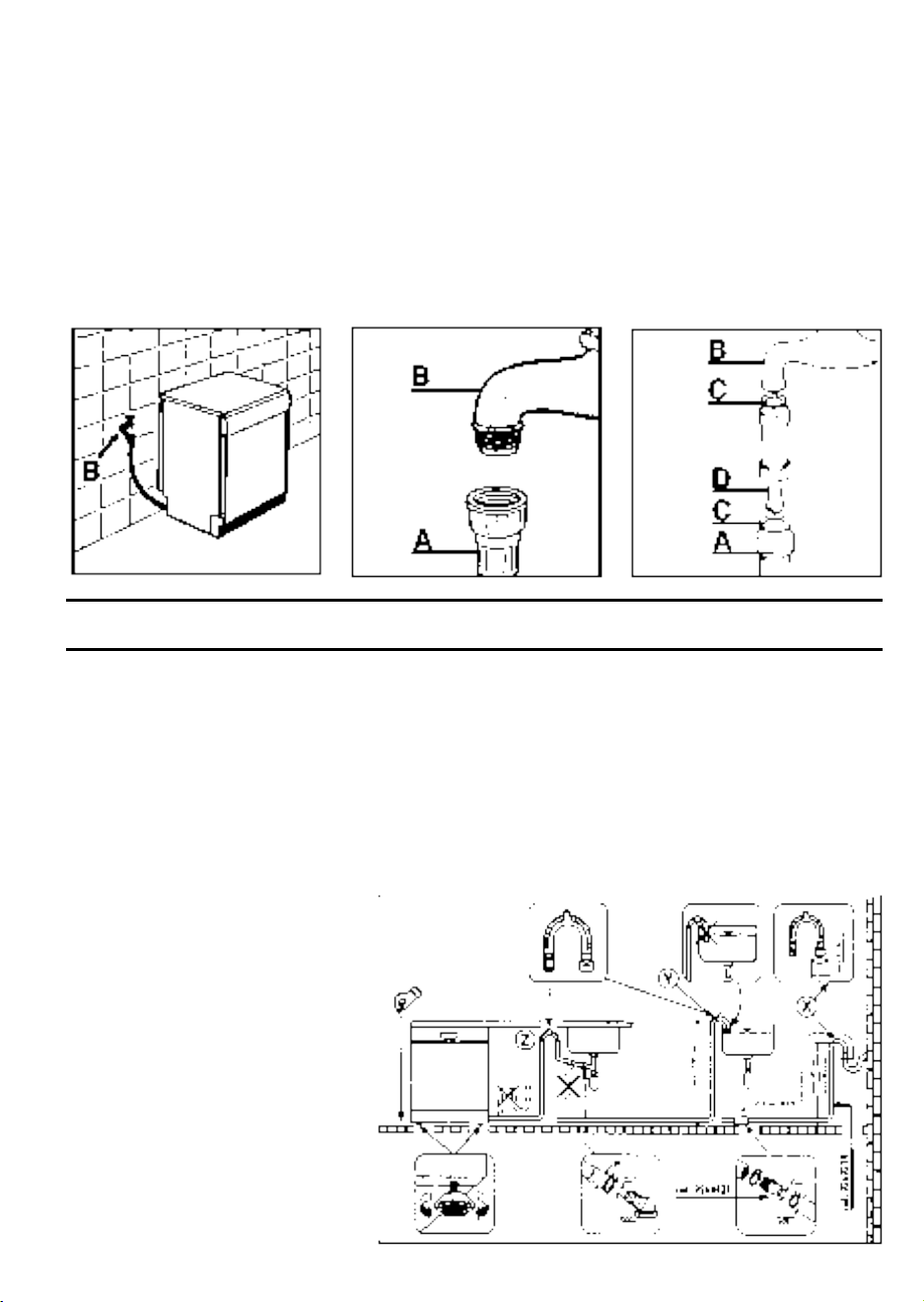

Branchement Hydraulique
Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifféren-
te vers la droite ou vers la gauche.
Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude
à condition que la température ne dépasse pas les 60°C.
La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un
maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de
demander des instructions à notre service Après-vente.

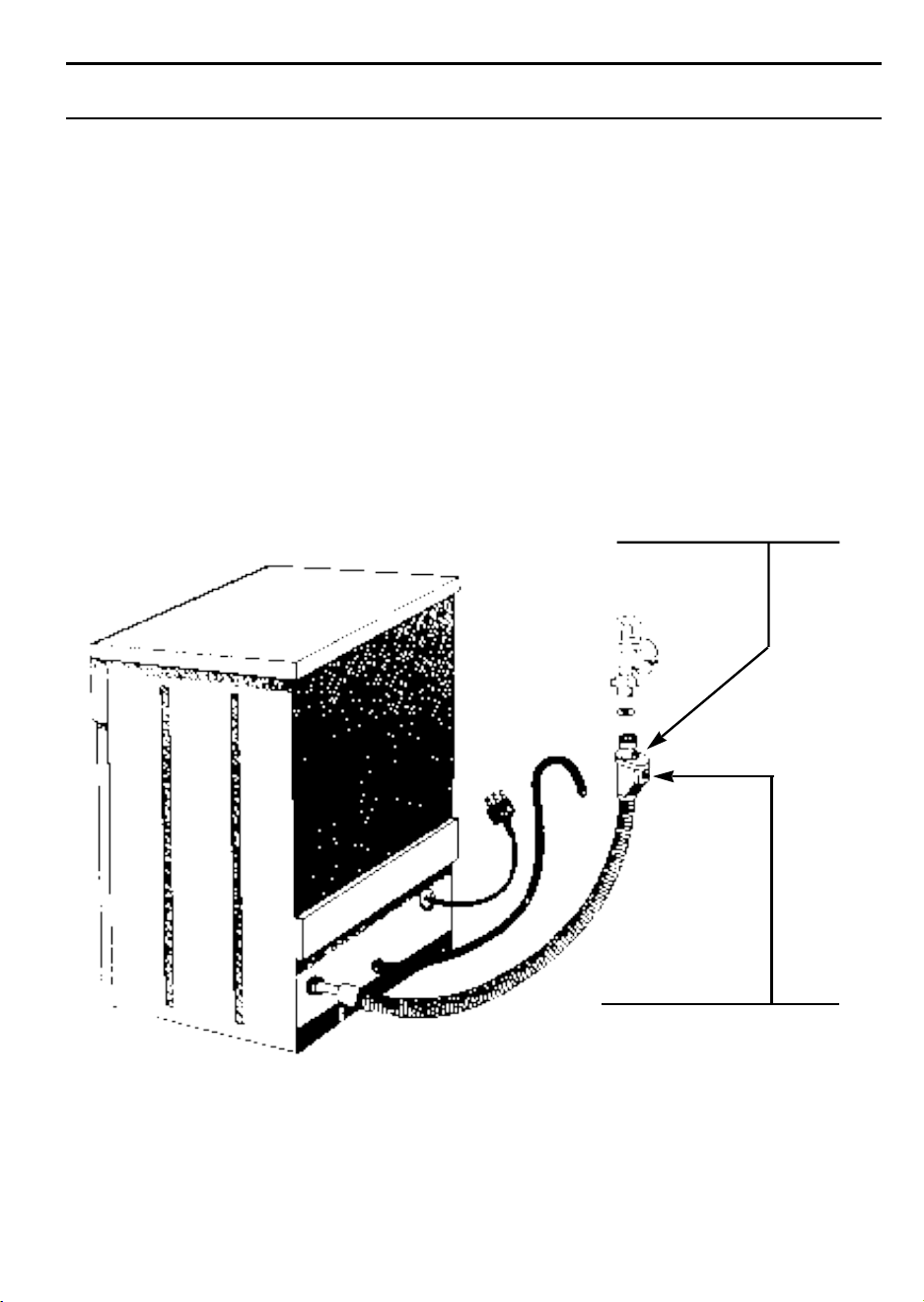

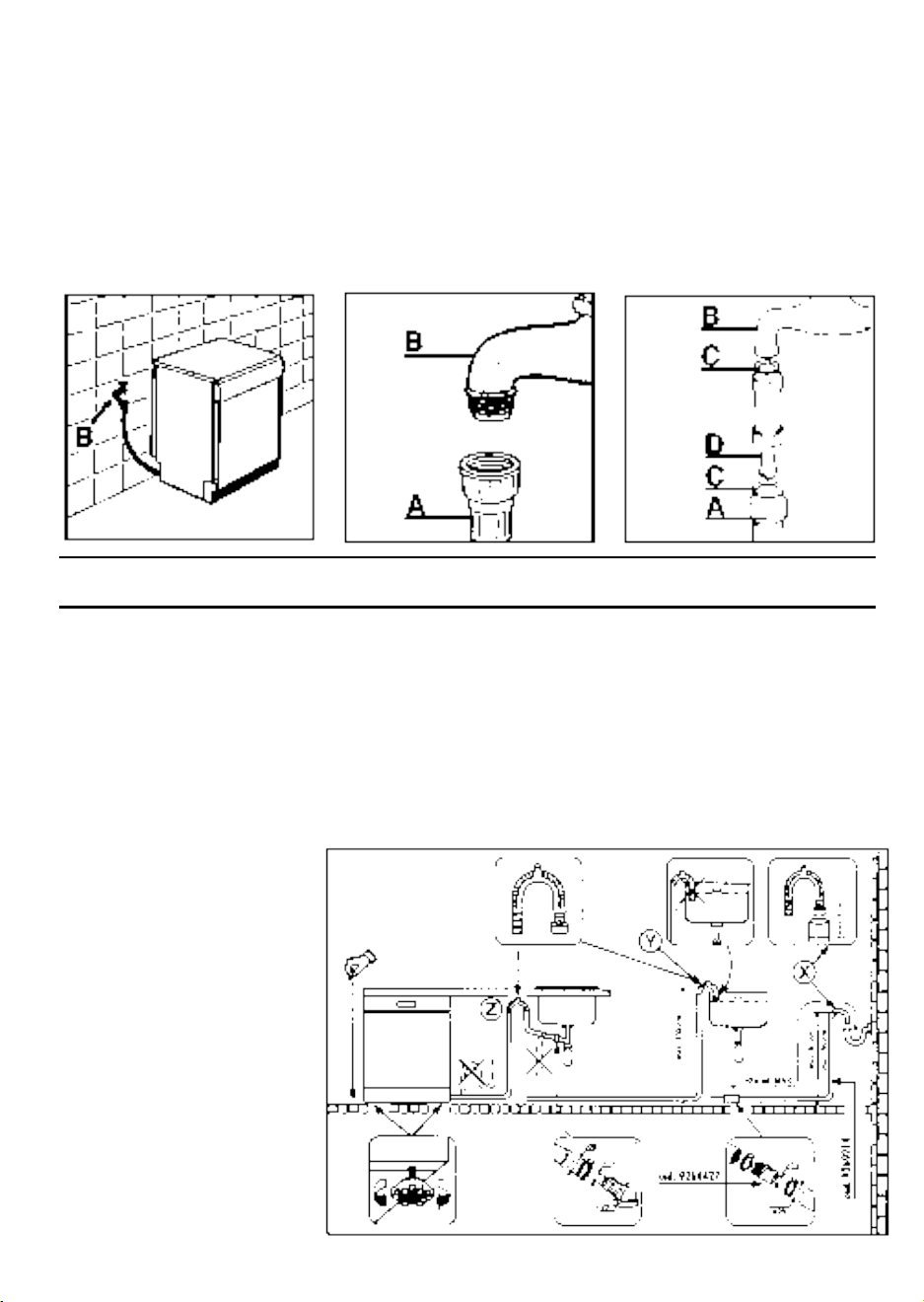

Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler
la machine du système hydraulique, quand celle-ci ne fonctionne pas (Fig. 1B), le
lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (Fig. 2).
Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'atta-
che 3/4" en s'assurant que le collier est bien serré.
4
Conseils de sécurité
Lire attentivement les instructions contenues dans ce livret car elles donnent
d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance
ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle.
Conserver avec soin ce livret pour toute consultation ultérieure.
L'emploi de n'importe quel appareil électrique comporte l'observation de règles
fondamentales.
En particulier:
– Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides
– Ne pas utiliser l'appareil pieds nus
– Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du
courant
– Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...)
– Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance
– Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance
maximum absorbée par l'appareil.
En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire
effectuer la modification par un professionel patenté.
– S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation
– S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas
nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle
– Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les
objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer,
des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en
machine
– Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de
fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la
machine.
– Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les
éliminer avec facilité
– L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le
constructeur de toutes responsabilités.
– Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit
être réalisée par le Service Après-vente.
A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle,
ne doit pas être consommée.
S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son
basculement.
La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le
panier à couverts.
Cet appareil devra être destiné uniquement à l'utilisation à usage domestique.
En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le
robinet d'arrivée d'eau et ne pas ouvrir l'appareil.
Appelez le service après vente de votre revendeur en lui précisant bien le type de
votre appareil.
Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité
de l'appareil.
5
INSTALLATION (Remarques techniques)
Après le déballage, régler la hauteur du lave-vaisselle.
Pour un fonctionnement parfait, il est important que le
lave-vaisselle soit à niveau, en règlant les pieds de
façon à ce qu'une éventuelle inclinaison ne dépasse
pas 2 degrés.
Dans le cas où vous devez transporter de façon
manuelle la machine sans emballage, ne pas prendre la
porte par le bas, mais faire comme dans le schéma;
ouvrir légèrement la porte et soulever l'appareil en
utilisant le top supérieur.
Les ouvertures à la base de l'appareil ne doivent en
aucun cas être obstruées par des tapis, moquette
ou autre objets.
À l'installation il est important de verifier que la prise soit facilement accessible.
Alimentation Electrique
L'appareil est conforme aux exigences de sécurité prévues par les différents instituts
de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la
terre complète de l'appareil.
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre
propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir
une légère dispersion de courant sur les parties métalliques de la machine, due à la
présence d'un filtre antiparasite radio.
Par conséquent, avant de brancher la machine sur le circuit électrique s'assurer:
1) Que la prise murale est correctement reliée à la terre.
2) Que le réglage du contacteur électrique correspond bien à la puissance absorbée
indiquée sur la plaque signalétique du lave-vaisselle.
Le constructeur décline toute responsabilité pour des dommages éventuels
survenus aux personnes et aux biens imputables à un mauvais raccordement
de la ligne de terre.
Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et
modifications successives.
Branchement Hydraulique
Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifféren-
te vers la droite ou vers la gauche.
Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude
à condition que la température ne dépasse pas les 60°C.
La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un
maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de
demander des instructions à notre service Après-vente.
Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler
la machine du système hydraulique, quand celle-ci ne fonctionne pas (Fig. 1B), le
lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (Fig. 2).
Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'atta-
che 3/4" en s'assurant que le collier est bien serré.
4
Raccordement à la vidange
Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin
de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être
placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons
de prévoir un siphon (fig. 4x).
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en
le maintenant cependant à une hauteur maximum de 85 cm du sol.
Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427.
L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier,
(l'extrémité ne doit pas
rester immergée) pour
éviter le siphonnage de
l'appareil pendant le
programme de lavage (fig.
4y).
En cas d'installation sous
un dessus continu, le
coude doit être fixé immé-
diatement sous le dessus
au point le plus haut
possible (fig. 4z).
Pendant l'installation de la
machine, contrôler que les
tubes de remplissage et
de vidange ne sont pas
pliés.
6
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le
prolongateur art. 9225014.
Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus
calcaires ou sablonneux (Fig. 3).
Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau
d'alimentation "A", ne pas oublier de mettre les joints "C".
Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées
pendant une longue période, faire couler l'eau pendant quelques minutes avant de
brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou
de rouille qui pourraient boucher le filtre d'entrée de l'eau.
1 2 3
4
7

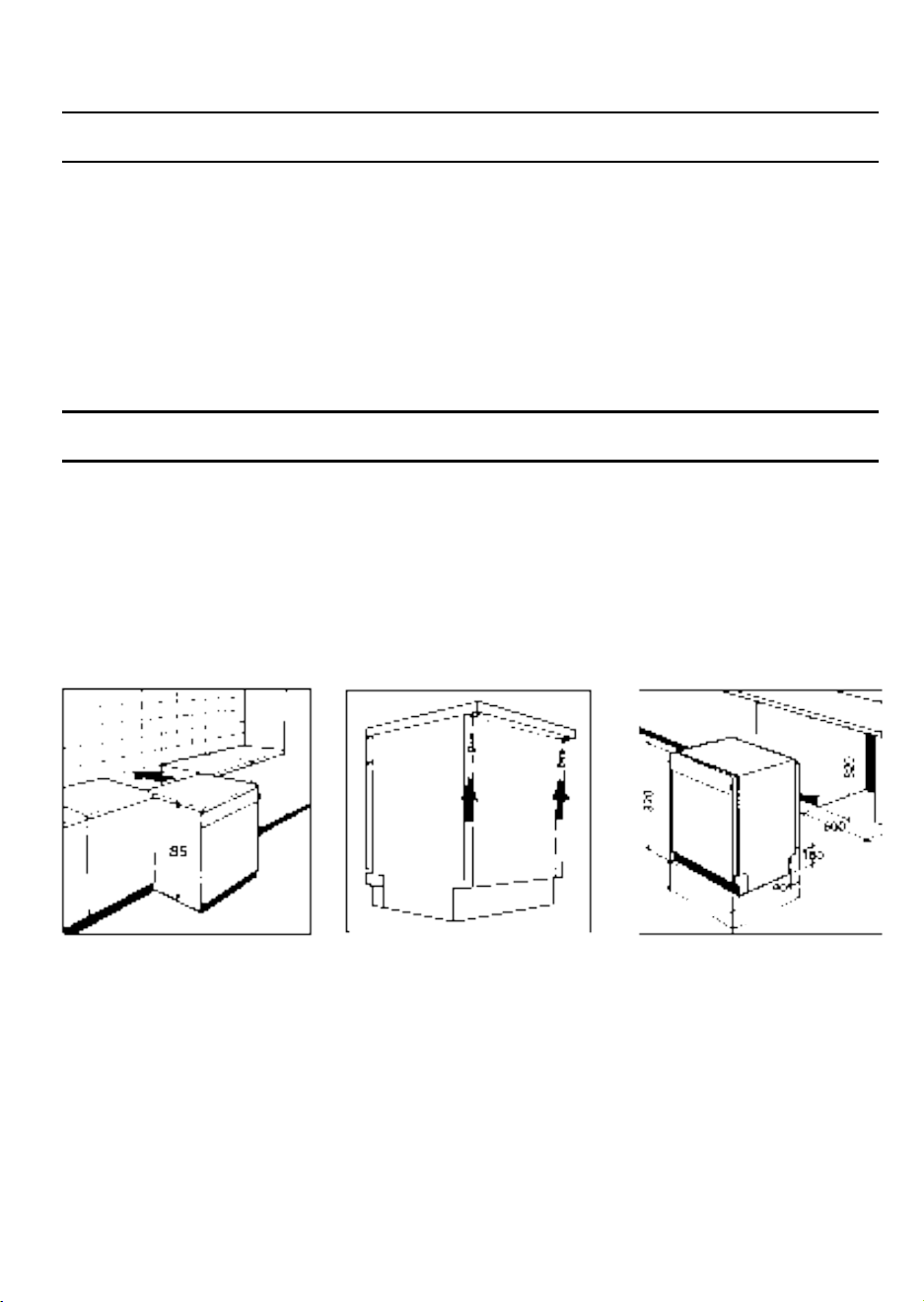

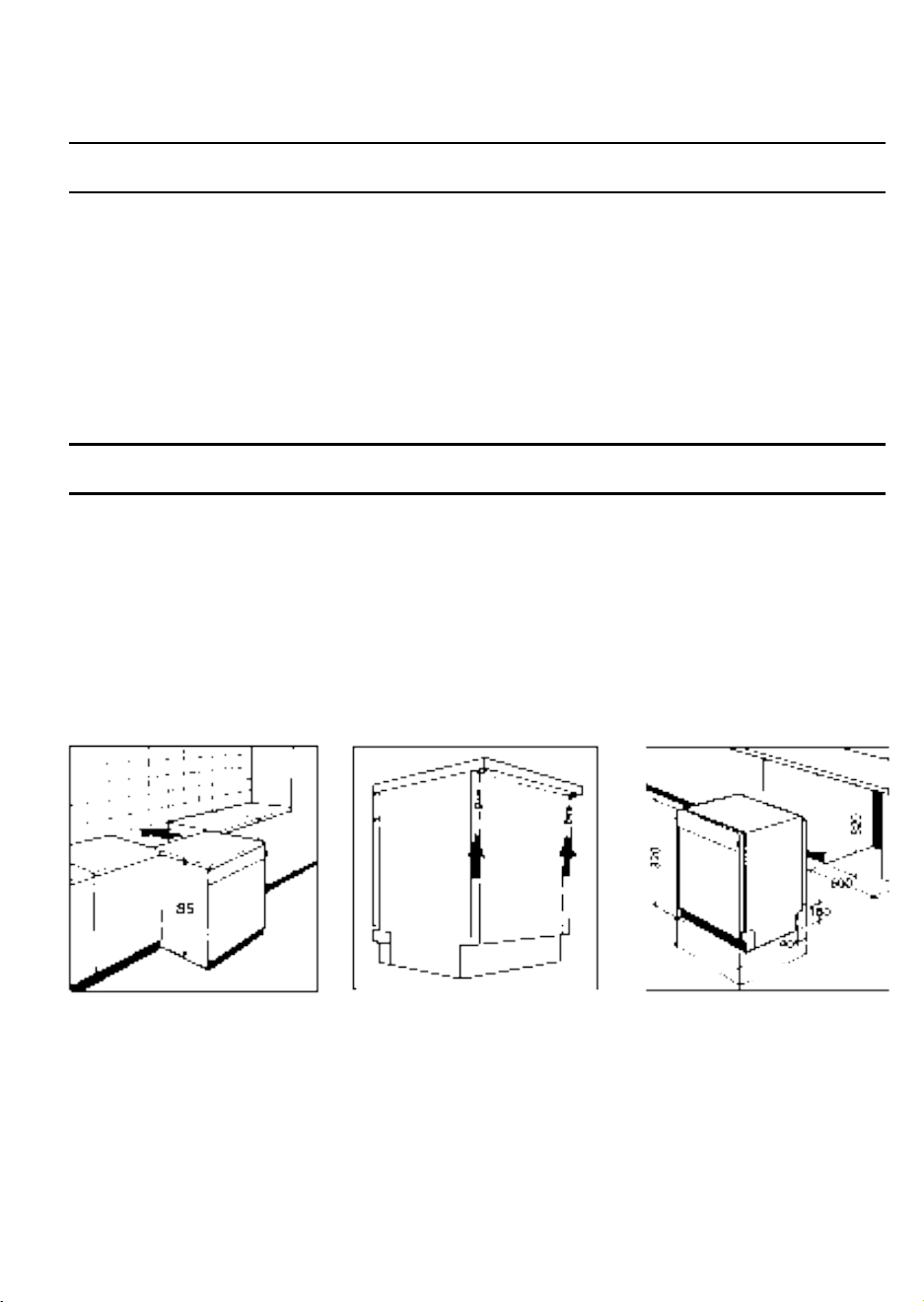

Installation dans un ensemble
de cuisine moderne
Juxtaposition
Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi
placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un
alignement parfait, agir sur les pieds réglables.
Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance.
(Fig. 5).
Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en
5 mm pour l'aligner sur le plan des meubles adjacents.
Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue. (Fig. 6).
Encastrement (Installation sous un plan de travail)
Les ensembles de cuisine moderne ont un plan de travail unique sous lequel
viennent s'insérer les meubles de base et les appareils ménagers.
Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent
au-dessous et à l'arrière (Fig. 6).
La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale
(ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan (Fig. 7).
Ouverture de la porte
Mettre la main dans le creux, et appuyer vers le haut.
Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique
permet d'interrompre automatiquement les fonctions préétablies.
Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant
son fonctionnement.
7
597
556/573
5
6
Raccordement à la vidange
Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin
de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être
placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons
de prévoir un siphon (fig. 4x).
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en
le maintenant cependant à une hauteur maximum de 85 cm du sol.
Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427.
L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier,
(l'extrémité ne doit pas
rester immergée) pour
éviter le siphonnage de
l'appareil pendant le
programme de lavage (fig.
4y).
En cas d'installation sous
un dessus continu, le
coude doit être fixé immé-
diatement sous le dessus
au point le plus haut
possible (fig. 4z).
Pendant l'installation de la
machine, contrôler que les
tubes de remplissage et
de vidange ne sont pas
pliés.
6
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le
prolongateur art. 9225014.
Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus
calcaires ou sablonneux (Fig. 3).
Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau
d'alimentation "A", ne pas oublier de mettre les joints "C".
Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées
pendant une longue période, faire couler l'eau pendant quelques minutes avant de
brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou
de rouille qui pourraient boucher le filtre d'entrée de l'eau.
1 2 3
4
7
Installation dans un ensemble
de cuisine moderne
Juxtaposition
Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi
placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un
alignement parfait, agir sur les pieds réglables.
Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance.
(Fig. 5).
Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en
5 mm pour l'aligner sur le plan des meubles adjacents.
Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue. (Fig. 6).
Encastrement (Installation sous un plan de travail)
Les ensembles de cuisine moderne ont un plan de travail unique sous lequel
viennent s'insérer les meubles de base et les appareils ménagers.
Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent
au-dessous et à l'arrière (Fig. 6).
La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale
(ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan (Fig. 7).
Ouverture de la porte
Mettre la main dans le creux, et appuyer vers le haut.
Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique
permet d'interrompre automatiquement les fonctions préétablies.
Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant
son fonctionnement.
7
597
556/573
5
6
8

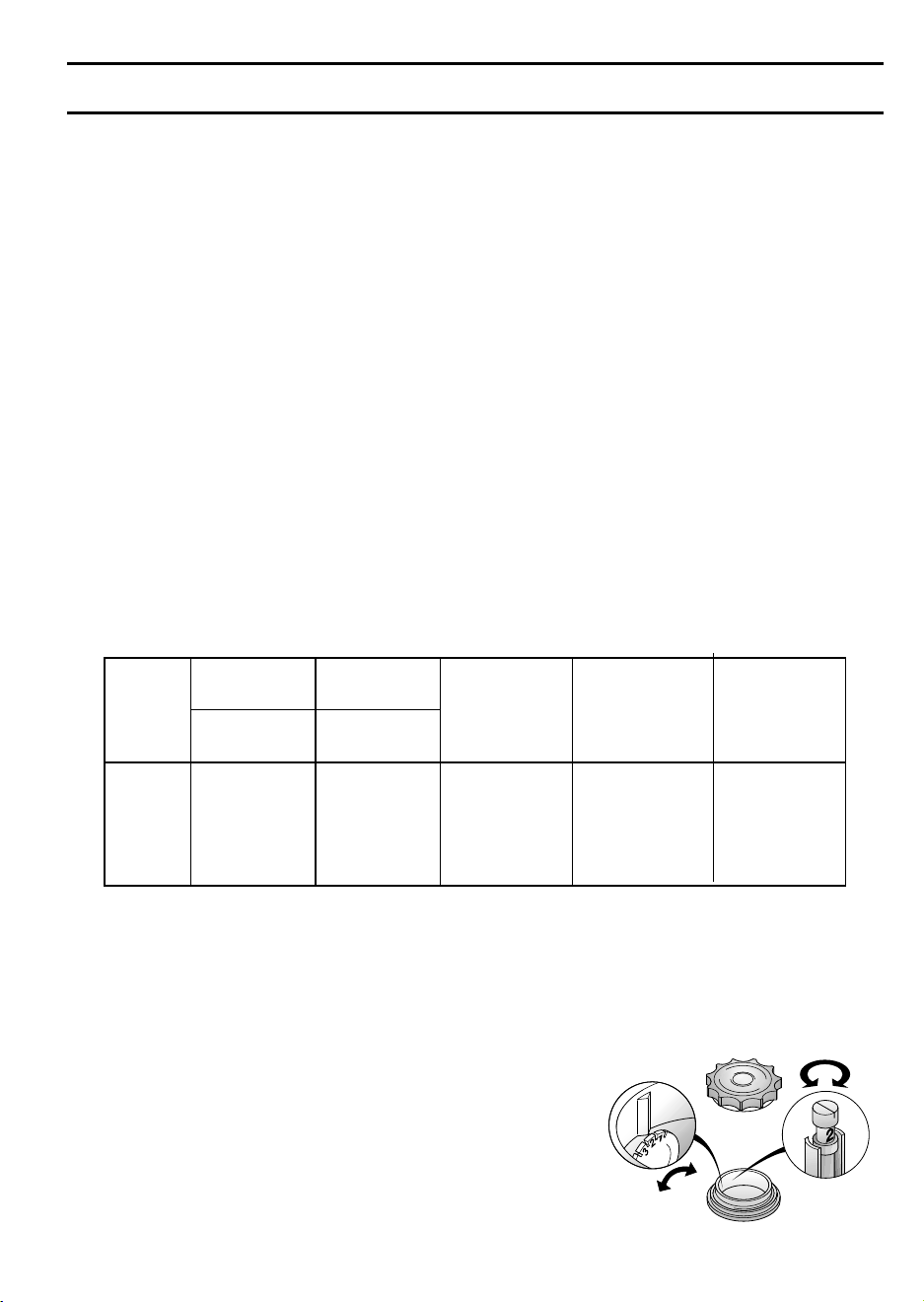

Réglage de l’adoucisseur d’eau
Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec
les positions de réglage de l’adoucisseur correspondantes.
Fermeture de la porte
Mettre les paniers.
Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer
que celles-ci tournent librement.
Fermer la porte et la bloquer avec force.
Adoucisseur d’eau
Selon la source d’approvisionnement, l’eau contient des quantités variables de
calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des
marques blanchâtres.
Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure.
Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation
du sel régénérant, fournit de l’eau douce pour laver la vaisselle.
L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 60°fH
(graduation française) ou 33°dH (graduation germanique) à partir de cinq positions
de réglage différentes.
Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.
* L’adoucisseur d’eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez
pas utiliser de sel régénérant, ni effectuer de
réglage car votre eau est douce.
Selon le degré de dureté de votre eau,
procédez au réglage de l’adoucisseur d’eau
comme suit :

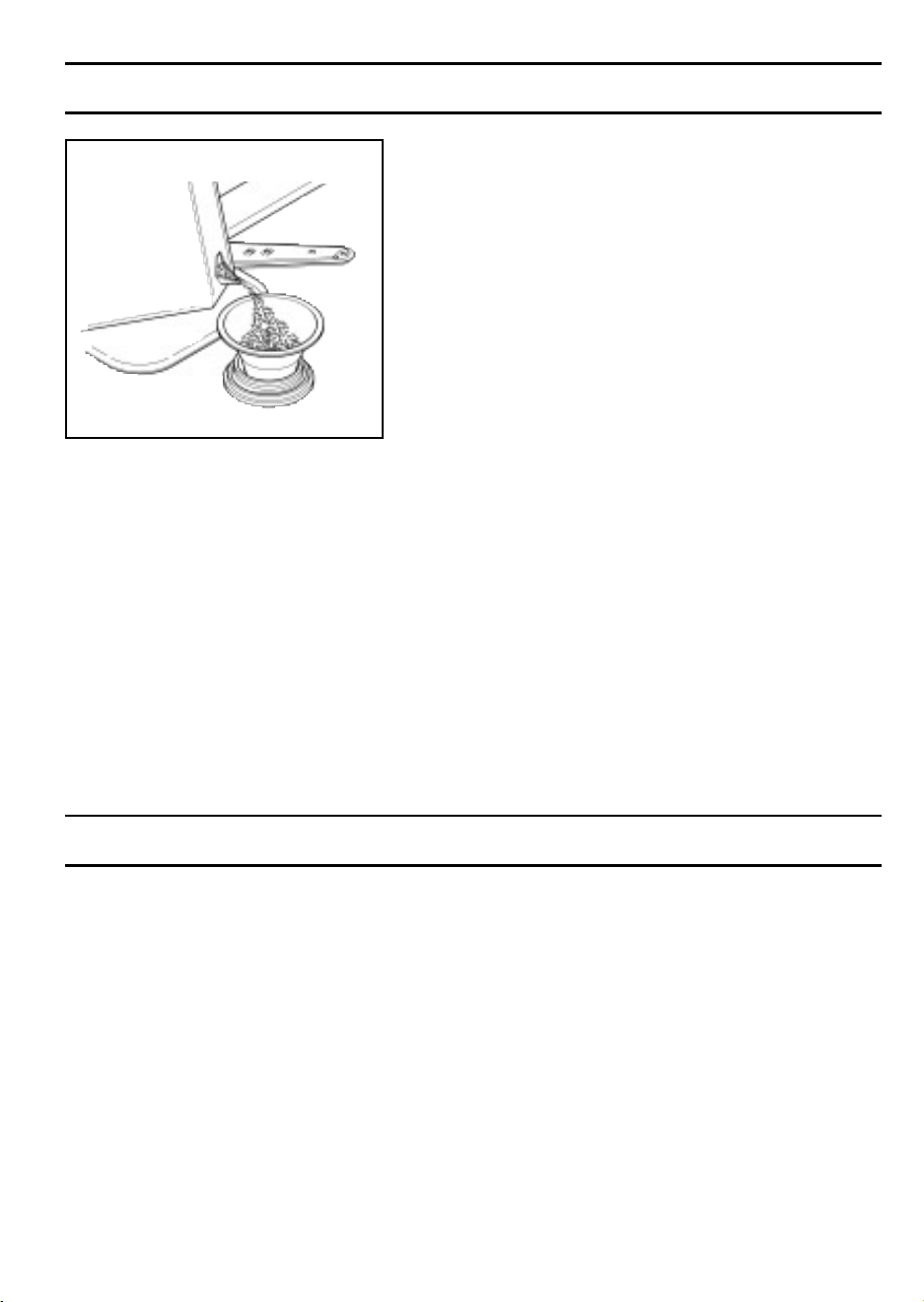

Retirez le panier inférieur. Dévissez et ôtez
le bouchon du réservoir à sel situé en bas de
la cuve (Fig.A’’1’’)
Tournez la visse de réglage sur la position
requise avec un tournevis ou un couteau.
Niveau
0
1
*2
3
4
Dureté
de l'eau
°fH
(France)
0-9
10-30
31-40
41-50
51-60
Dureté
de l'eau
°dH
(Allemagne)
0-5
6-16
17-22
23-27
28-33
Utilisation
de sel
régénérant
NO
OUI
OUI
OUI
OUI
Position du
bouton de réglage
de l'adoucisseur
d'eau
LIBRE
position
N.1
position
N.2
position
N.3
position
N.4
N°
de
lavages
50
40
30
20
9
Indicateur de remplissage du sel
Ce modèle est pourvu d’un couvercle opaque, dans ce cas le niveau de sel doit être
contrôlé régulièrement, la consommation de sel dépendant du réglage opéré sur
l’adoucisseur d’eau.
Important: la vaisselle tachée de blanc est généralement une indication importante
d'absence de sel.
TYPE 1
TYPE 2
Chargement du sel
Le lave-vaisselle est pourvu d'un adoucisseur qui
purifie l'eau du calcaire pouvant incruster et
endommager le lave-vaisselle.
Sur le fond de la machine se trouve le bac à sel
pour la régénération de l'adoucisseur d'eau.
Les résines de l'adoucisseur d'eau doivent être
régénérés par le sel régénérant.
Autres types de sel contenant de sensibles
percentages de substances insolubles qui
pourraient avec le temps rendre inèfficace le
système de l'adoucisseur.
Pour introduire le sel, dévisser le bouchon du bac.
Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le
sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le
bouchon.
Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme
Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par
la machine.
Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de
1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur
l’adoucisseur d’eau.
Important: Ce n'est qu'au cours de la phase d'installation de la machine à laver
la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter
de l'eau jusqu'à ce qu'elle déborde du bac.
8
Réglage de l’adoucisseur d’eau
Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec
les positions de réglage de l’adoucisseur correspondantes.
Fermeture de la porte
Mettre les paniers.
Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer
que celles-ci tournent librement.
Fermer la porte et la bloquer avec force.
Adoucisseur d’eau
Selon la source d’approvisionnement, l’eau contient des quantités variables de
calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des
marques blanchâtres.
Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure.
Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation
du sel régénérant, fournit de l’eau douce pour laver la vaisselle.
L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 60°fH
(graduation française) ou 33°dH (graduation germanique) à partir de cinq positions
de réglage différentes.
Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.
* L’adoucisseur d’eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez
pas utiliser de sel régénérant, ni effectuer de
réglage car votre eau est douce.
Selon le degré de dureté de votre eau,
procédez au réglage de l’adoucisseur d’eau
comme suit :
Retirez le panier inférieur. Dévissez et ôtez
le bouchon du réservoir à sel situé en bas de
la cuve (Fig.A’’1’’)
Tournez la visse de réglage sur la position
requise avec un tournevis ou un couteau.
Niveau
0
1
*2
3
4
Dureté
de l'eau
°fH
(France)
0-9
10-30
31-40
41-50
51-60
Dureté
de l'eau
°dH
(Allemagne)
0-5
6-16
17-22
23-27
28-33
Utilisation
de sel
régénérant
NO
OUI
OUI
OUI
OUI
Position du
bouton de réglage
de l'adoucisseur
d'eau
LIBRE
position
N.1
position
N.2
position
N.3
position
N.4
N°
de
lavages
50
40
30
20
9
Indicateur de remplissage du sel
Ce modèle est pourvu d’un couvercle opaque, dans ce cas le niveau de sel doit être
contrôlé régulièrement, la consommation de sel dépendant du réglage opéré sur
l’adoucisseur d’eau.
Important: la vaisselle tachée de blanc est généralement une indication importante
d'absence de sel.
TYPE 1
TYPE 2
Chargement du sel
Le lave-vaisselle est pourvu d'un adoucisseur qui
purifie l'eau du calcaire pouvant incruster et
endommager le lave-vaisselle.
Sur le fond de la machine se trouve le bac à sel
pour la régénération de l'adoucisseur d'eau.
Les résines de l'adoucisseur d'eau doivent être
régénérés par le sel régénérant.
Autres types de sel contenant de sensibles
percentages de substances insolubles qui
pourraient avec le temps rendre inèfficace le
système de l'adoucisseur.
Pour introduire le sel, dévisser le bouchon du bac.
Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le
sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le
bouchon.
Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme
Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par
la machine.
Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de
1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur
l’adoucisseur d’eau.
Important: Ce n'est qu'au cours de la phase d'installation de la machine à laver
la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter
de l'eau jusqu'à ce qu'elle déborde du bac.
10

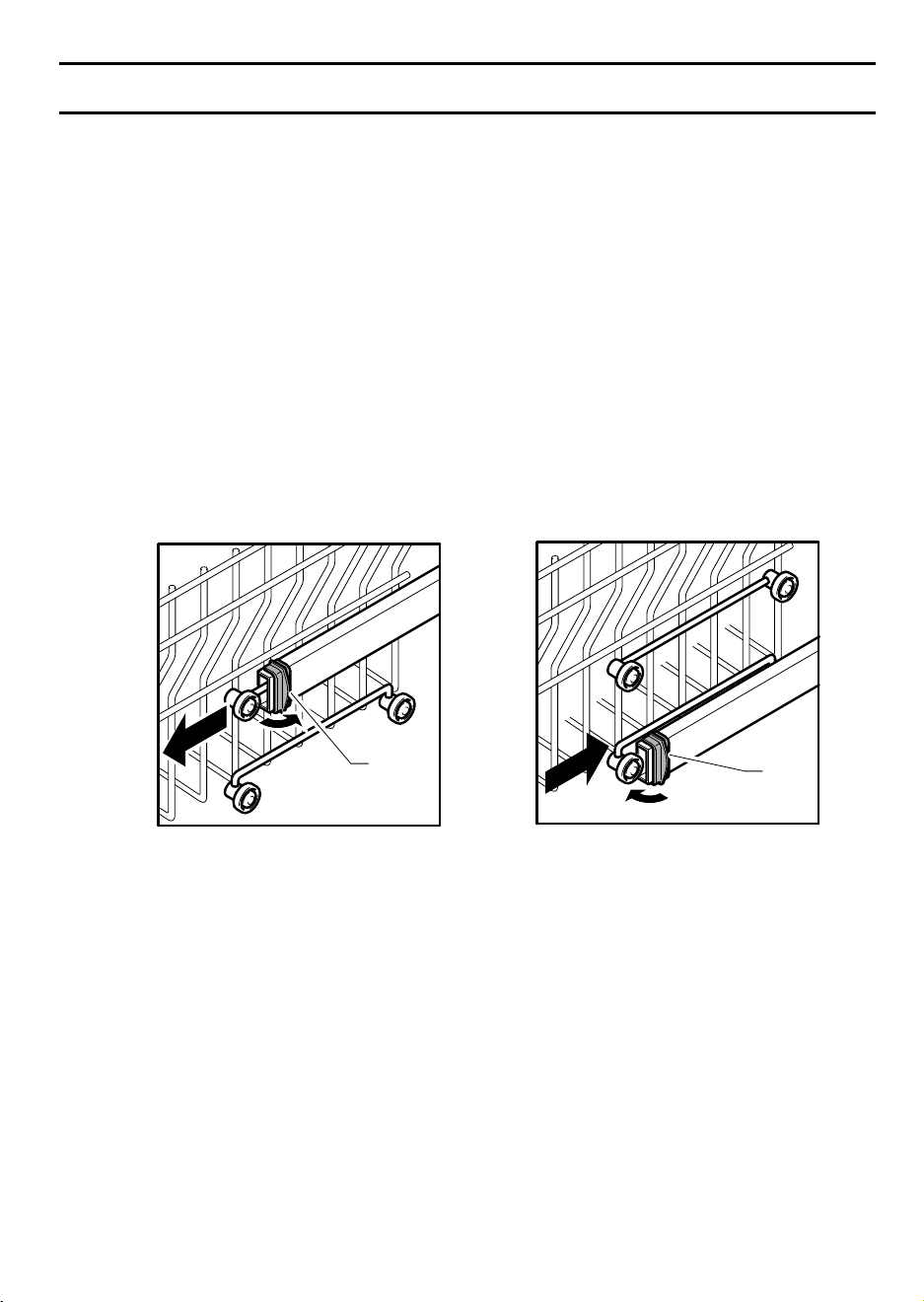

Réglage du panier supérieur
Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger
celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la
plus haute en procédant comme suit:
1) Faire tourner les butées avant "A" vers l'extérieur.
2) Dégager le panier et le remonter à sa position la plus haute.
3) Remettre les butées "A" dans leur position d'origine.
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un
diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en
position haute.
A
A
11
Charger la vaisselle
Chargement de la vaisselle
Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse
partie des restes (os, arêtes, curedents, restes de viande et de légumes, peaux de
fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de
lavage, causant la diminution de l'efficacité de lavage.
Eviter de rincer la vaisselle avant de la placer dans la machine.
Si les poêles et les casseroles sont excessivement incrustées de restes de mets
brûlés, nous vous conseillons de les laisser tremper avant le lavage.

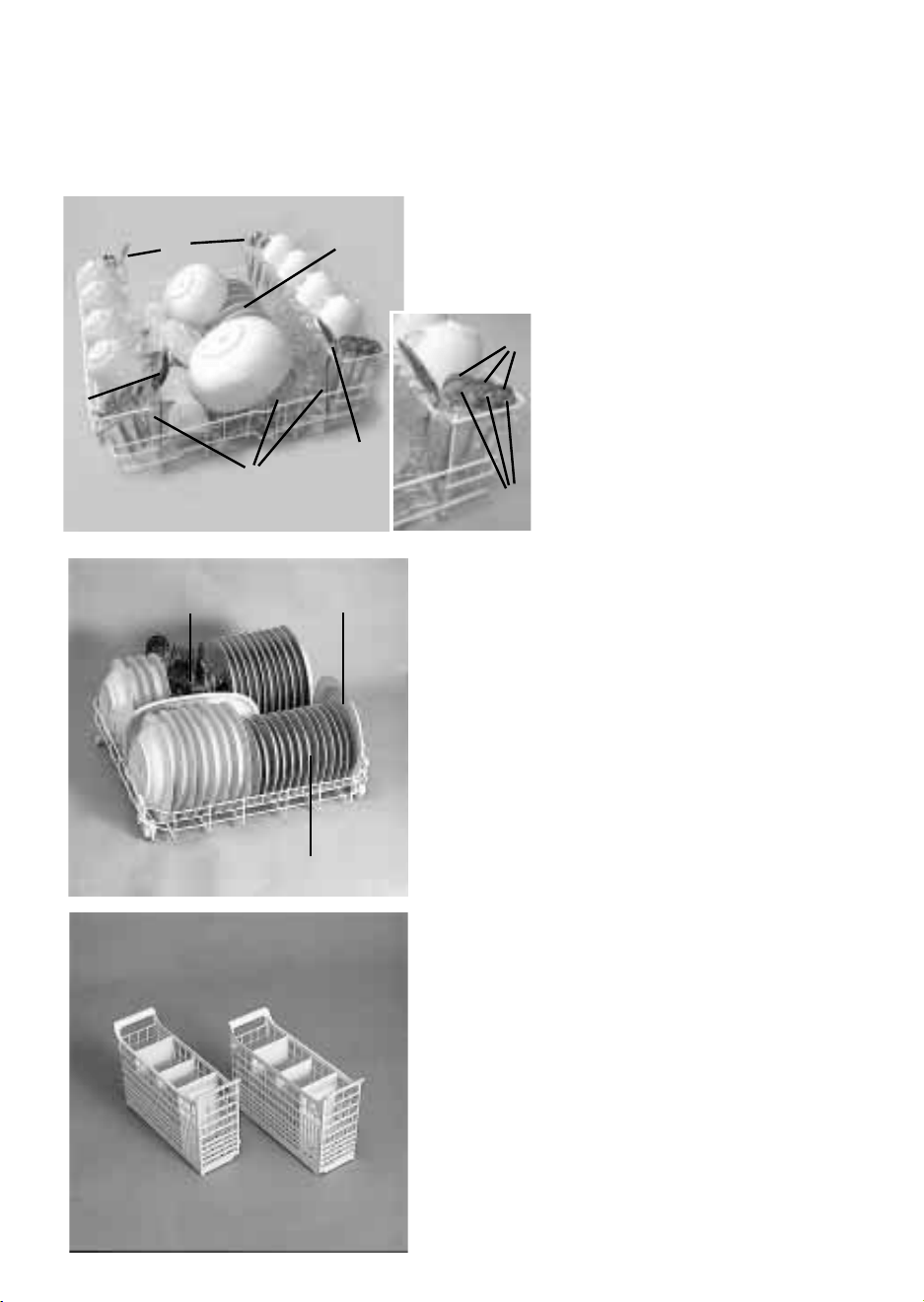

Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et
pouvant occuper deux positions: haute et basse. Sur la position basse les supports
servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux
extrémités des supports, vous pouvez suspendre les verres à pied.
En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les
assiettes à dessert.
Quand les supports occupent la position haute, ils permettent de placer les assiettes
plates et creuses.
Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie
concave vers l'avant de la machine; laisser toujours de l'espace entre chaque
assiette pour que l'eau circule librement.
Pour exploiter au maximum la capacité du panier nous vous conseillons de grouper
les assiettes de même forme.
Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux
rangées (fig. 2). Nous vous conseillons de ranger les plats de grande dimension,
dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à
favoriser l'introduction du panier à l'intérieur de la machine.
Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier
et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les
renversent.
Le panier supérieur a été conçu pour permettre une souplesse maximum
d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24
pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien
avec de la vaisselle mixte.
Utilisation du panier inférieur
Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les
saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches.
Les couverts doivent être placés manche vers le bas dans le panier à couverts, que
l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave
pas la rotation des bras de lavage.
10
Réglage du panier supérieur
Quand on utilise habituellement des assiettes de 27 à 31 cm de diamètre, charger
celles-ci dans le panier inférieur après avoir mis le panier supérieur à sa position la
plus haute en procédant comme suit:
1) Faire tourner les butées avant "A" vers l'extérieur.
2) Dégager le panier et le remonter à sa position la plus haute.
3) Remettre les butées "A" dans leur position d'origine.
Cette opération permet de charger dans le panier supérieur de la vaisselle d'un
diamètre de plus de 20 cm et ne permet pas d'utiliser les supports mobiles en
position haute.
A
A
11
Charger la vaisselle
Chargement de la vaisselle
Pour garantir constamment d'excellents résultats de lavage, éliminer la plus grosse
partie des restes (os, arêtes, curedents, restes de viande et de légumes, peaux de
fruits, etc.) afin d'éviter d'obstruer les filtres, la vidange et les gicleurs des bras de
lavage, causant la diminution de l'efficacité de lavage.
Eviter de rincer la vaisselle avant de la placer dans la machine.
Si les poêles et les casseroles sont excessivement incrustées de restes de mets
brûlés, nous vous conseillons de les laisser tremper avant le lavage.
Utilisation du panier supérieur
Le panier supérieur est pourvu de supports mobiles accrochés au bord latéral et
pouvant occuper deux positions: haute et basse. Sur la position basse les supports
servent pour recevoir les tasses à thé, à café, les couteaux longs et les louches. Aux
extrémités des supports, vous pouvez suspendre les verres à pied.
En-dessous vous pouvez ranger les verres, les tasses, les soucoupes et les
assiettes à dessert.
Quand les supports occupent la position haute, ils permettent de placer les assiettes
plates et creuses.
Ayez soin de placer les assiettes creuses verticalement et en tournant leur partie
concave vers l'avant de la machine; laisser toujours de l'espace entre chaque
assiette pour que l'eau circule librement.
Pour exploiter au maximum la capacité du panier nous vous conseillons de grouper
les assiettes de même forme.
Les assiettes peuvent être placées sur une seule rangée (fig. 1) ou sur les deux
rangées (fig. 2). Nous vous conseillons de ranger les plats de grande dimension,
dont le diamètre est d'environ 270 mm, légèrement inclinés vers l'avant de façon à
favoriser l'introduction du panier à l'intérieur de la machine.
Dans le panier supérieur vous pouvez ranger différente vaisselle comme le saladier
et les bols en plastique qu'il vaut mieux bloquer afin d'éviter que les jets d'eau ne les
renversent.
Le panier supérieur a été conçu pour permettre une souplesse maximum
d'utilisation. Il peut n'être chargé qu'avec des assiettes placées sur deux rangées, 24
pièces maximum, avec des verres sur cinq rangées, 30 pièces maximum, ou bien
avec de la vaisselle mixte.
Utilisation du panier inférieur
Dans le panier inférieur vous placerez les casseroles, les poêles, les soupières, les
saladiers, les couvercles, les plats, les assiettes plates et creuses et les louches.
Les couverts doivent être placés manche vers le bas dans le panier à couverts, que
l'on placera à son tour dans le panier inférieur (fig. 3) en s'assurant qu'il n'entrave
pas la rotation des bras de lavage.
12
Un chargement standard journalier est
indiqué fig. 1, 2 et 3.
panier supérieur (fig. 1)
A = assiettes creuses
B = assiettes plates
C = assiettes à dessert
D = soucoupes
E = tasses
F = verres
panier supérieur (fig. 2)
A = assiettes creuses
B = assiettes plates
C = assiettes à dessert
D = soucoupes
E = tasses
F = verres à pied
G = verres
H = demi panier couverts
panier inférieur (fig. 3)
A = casserole moyenne
B = casserole grande
C = poêle
D = couvercles
E = soupières, plats
F = couverts
G = plats à rôtis
Le rangement rationnel et correct de la
vaisselle est la condition essentielle pour
obtenir un excellent lavage.
1
A
B
C
D
E
F
13
A
F
C
C
C
G
B
E
D
H
H
L
I
4
panier inférieur (fig. 5)
M = 8 + 4 assiettes creuses
N = 11 + 1 assiettes plates
O = 12 assiettes à dessert
P = plat
Q = couverts
panier à couverts sans grille centrale
Ranger le restant des couverts en ayant soin
de ne pas mettre plus de deux couverts
identiques dans le même compartiment.
panier à couverts (fig. 6)
Le panier à couverts est formé de deux
parties offrant ainsi différentes possibilités
de chargement .
La séparation en deux parties du panier se
fait en faisant glisser, dans le sens horizontal,
les deux parties l'une par rapport à l'autre et
vice versa pour les ré-enclencher.
Chargement standard 12 couverts internationaux (conformément à I.E.C. 436
- EN 50242).
Le rangement correct du chargement est indiqué fig. 4 pour le panier supérieur et
fig. 5 pour le panier inférieur.
panier supérieur (fig. 4)
A = 5 + 5 + 2 verres
B = 12 soucoupes
C = 4 + 4 + 4 tasses
D = coupe petite
E = coupe moyenne
F = coupe grande
G = 1 + 1 fourchette
H = 1 + 1 cuillère à soupe
I = 3+3+3+3
cuillère à dessert
L = 3+3+3+3 cuillère à café
2
3
A
B
C
D
FEGH
D F A G
E
B
C
Q N
M
P
O
M
N
5
6
12
Un chargement standard journalier est
indiqué fig. 1, 2 et 3.
panier supérieur (fig. 1)
A = assiettes creuses
B = assiettes plates
C = assiettes à dessert
D = soucoupes
E = tasses
F = verres
panier supérieur (fig. 2)
A = assiettes creuses
B = assiettes plates
C = assiettes à dessert
D = soucoupes
E = tasses
F = verres à pied
G = verres
H = demi panier couverts
panier inférieur (fig. 3)
A = casserole moyenne
B = casserole grande
C = poêle
D = couvercles
E = soupières, plats
F = couverts
G = plats à rôtis
Le rangement rationnel et correct de la
vaisselle est la condition essentielle pour
obtenir un excellent lavage.
1
A
B
C
D
E
F
13
A
F
C
C
C
G
B
E
D
H
H
L
I
4
panier inférieur (fig. 5)
M = 8 + 4 assiettes creuses
N = 11 + 1 assiettes plates
O = 12 assiettes à dessert
P = plat
Q = couverts
panier à couverts sans grille centrale
Ranger le restant des couverts en ayant soin
de ne pas mettre plus de deux couverts
identiques dans le même compartiment.
panier à couverts (fig. 6)
Le panier à couverts est formé de deux
parties offrant ainsi différentes possibilités
de chargement .
La séparation en deux parties du panier se
fait en faisant glisser, dans le sens horizontal,
les deux parties l'une par rapport à l'autre et
vice versa pour les ré-enclencher.
Chargement standard 12 couverts internationaux (conformément à I.E.C. 436
- EN 50242).
Le rangement correct du chargement est indiqué fig. 4 pour le panier supérieur et
fig. 5 pour le panier inférieur.
panier supérieur (fig. 4)
A = 5 + 5 + 2 verres
B = 12 soucoupes
C = 4 + 4 + 4 tasses
D = coupe petite
E = coupe moyenne
F = coupe grande
G = 1 + 1 fourchette
H = 1 + 1 cuillère à soupe
I = 3+3+3+3
cuillère à dessert
L = 3+3+3+3 cuillère à café
2
3
A
B
C
D
FEGH
D F A G
E
B
C
Q N
M
P
O
M
N
5
6
15
3
4
3

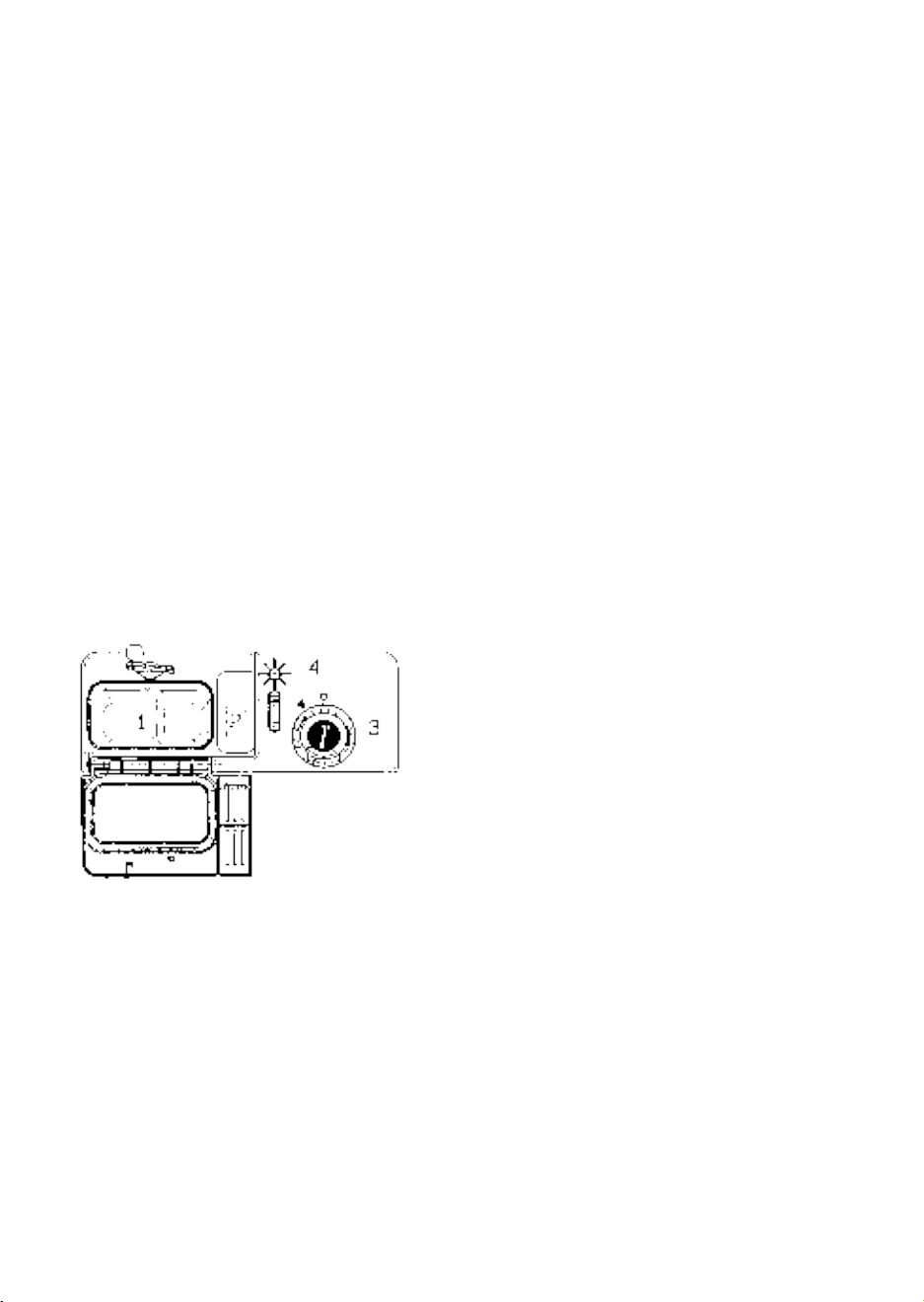

Chargement produit de rinçage
A la droite du bac à lessive se trouve le
réservoir du produit de rinçage qui a une
capacité d'environ 130 ml (Fig. A "3").
Tourner le couvercle dans le sens contraire
des aiguilles d'une montre (3) et verser le
liquide, qui servira pour plusieurs cycles de
lavage, jusqu'au niveau maxi comme indiqué.
Refermer le couvercle.
Cet additif qui est introduit automatiquement
à la dernière opération de rinçage, assure le
séchage rapide de la vaisselle et évite la
formation sur celle-ci de taches blanchâtres.
Utiliser toujours un produit de rinçage
adapté au lave-vaisselle automatique.
Il est possible de contrôler le niveau du
produit de rinçage au moyen du voyant opti-
que placé au centre du distributeur (4).
Réglage de dosage du produit de
rinçage de 1 à 6
Le réglage est situé sous le couvercle (3) et
peut être réglé au moyen d'une pièce de
monnaie. La position conseillée est 3.
La présence de calcaire dans l'eau se
manifeste soit par la présence d'incrustation,
soit par le degré de séchage.
C'est pourquoi il est important de régler le
débit du produit de rinçage pour obtenir des
prestations optimales.
Dans le cas où la vaisselle présente des
dépôts à la fin du lavage, diminuer le
réglage d'une position.
Dans le cas de vaisselle présentant des
marques ou auréoles blanchâtres, augmenter
le réglage d'une position.
PLEIN VIDE
Reflet sombre Reflet clair
14
Information pour les essais en laboratoire
Programme comparatif général
(voir liste des programmes de lavage)
Chargement de la lessive et du produit de rinçage
Chargement de la lessive
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles
spécialement destiné aux machines à laver la vaisselle.
Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent
pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement
correct de l'appareil.
Selon norme IEC 436:
1) Panier supérieur en position: bas
2) Chargement normalisé
3) Réglage du produit de rinçage sur
index: 3
4) Quantité de lessive:
– 5 gr pour le prélavage
– 25 gr pour le lavage.
Selon norme EN 50242:
1) Panier supérieur en position: bas
2) Chargement normalisé
3) Réglage du produit de rinçage sur
index: 3
4) Quantité de lessive:
– 30 gr pour le lavage.
Lavage normal
La boÎte à produits se trouve à l'intérieur de la
porte (fig. A "2"). Si le couvercle du récipient
est fermé, pour l'ouvrir il suffit d'appuyer sur le
bouton d'accrochage: à la fin de chaque
programme de lavage, le couvercle est
toujours ouvert, prêt pour l'utilisation suivante.
Les doses de lessive peuvent varier selon le
degré de salissure et le type de vaisselle.
Nous conseillons de verser de 20 à 30 gr de
lessive dans le bac "lavage" (1).
Après avoir versé la lessive dans la boÎte à produits, fermer le couvercle.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les
instructions sur les emballages.
Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté
de façon incomplète, tandis qu'une dose excessive de lessive, non seulement
n'améliore pas les résultats de lavage, mais est un gaspillage.
Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la
pollution de l'environnement.
Lavage précédé d'un prélavage
Dans le cas où l'on utilise le programme intensif il faut également mettre une dose
de lessive, 20 grammes (1 cuillère à soupe) dans le bac "prélavage" (2).
Pour le programme universel ajouter 5 gr.
Cette dose devra être versée directement dans le bac "prélavage" (2).
15
3
4
3
Chargement produit de rinçage
A la droite du bac à lessive se trouve le
réservoir du produit de rinçage qui a une
capacité d'environ 130 ml (Fig. A "3").
Tourner le couvercle dans le sens contraire
des aiguilles d'une montre (3) et verser le
liquide, qui servira pour plusieurs cycles de
lavage, jusqu'au niveau maxi comme indiqué.
Refermer le couvercle.
Cet additif qui est introduit automatiquement
à la dernière opération de rinçage, assure le
séchage rapide de la vaisselle et évite la
formation sur celle-ci de taches blanchâtres.
Utiliser toujours un produit de rinçage
adapté au lave-vaisselle automatique.
Il est possible de contrôler le niveau du
produit de rinçage au moyen du voyant opti-
que placé au centre du distributeur (4).
Réglage de dosage du produit de
rinçage de 1 à 6
Le réglage est situé sous le couvercle (3) et
peut être réglé au moyen d'une pièce de
monnaie. La position conseillée est 3.
La présence de calcaire dans l'eau se
manifeste soit par la présence d'incrustation,
soit par le degré de séchage.
C'est pourquoi il est important de régler le
débit du produit de rinçage pour obtenir des
prestations optimales.
Dans le cas où la vaisselle présente des
dépôts à la fin du lavage, diminuer le
réglage d'une position.
Dans le cas de vaisselle présentant des
marques ou auréoles blanchâtres, augmenter
le réglage d'une position.
PLEIN VIDE
Reflet sombre Reflet clair
14
Information pour les essais en laboratoire
Programme comparatif général
(voir liste des programmes de lavage)
Chargement de la lessive et du produit de rinçage
Chargement de la lessive
Il est indispensable d'utiliser de la lessive en poudre, liquide ou en pastilles
spécialement destiné aux machines à laver la vaisselle.
Les lessives non adaptées (comme cettes pour le lavage à la main) ne contiennent
pas les ingrédients appropriés au lavage en machine et empêchent le fonctionnement
correct de l'appareil.
Selon norme IEC 436:
1) Panier supérieur en position: bas
2) Chargement normalisé
3) Réglage du produit de rinçage sur
index: 3
4) Quantité de lessive:
– 5 gr pour le prélavage
– 25 gr pour le lavage.
Selon norme EN 50242:
1) Panier supérieur en position: bas
2) Chargement normalisé
3) Réglage du produit de rinçage sur
index: 3
4) Quantité de lessive:
– 30 gr pour le lavage.
Lavage normal
La boÎte à produits se trouve à l'intérieur de la
porte (fig. A "2"). Si le couvercle du récipient
est fermé, pour l'ouvrir il suffit d'appuyer sur le
bouton d'accrochage: à la fin de chaque
programme de lavage, le couvercle est
toujours ouvert, prêt pour l'utilisation suivante.
Les doses de lessive peuvent varier selon le
degré de salissure et le type de vaisselle.
Nous conseillons de verser de 20 à 30 gr de
lessive dans le bac "lavage" (1).
Après avoir versé la lessive dans la boÎte à produits, fermer le couvercle.
Comme les lessives ne sont pas toutes de même nature, consulter aussi les
instructions sur les emballages.
Nous rappelons que des quantités insuffisantes de lessive peuvent éliminer la saleté
de façon incomplète, tandis qu'une dose excessive de lessive, non seulement
n'améliore pas les résultats de lavage, mais est un gaspillage.
Ne pas exagérer dans l'utilisation de la lessive, c'est contribuer à limiter la
pollution de l'environnement.
Lavage précédé d'un prélavage
Dans le cas où l'on utilise le programme intensif il faut également mettre une dose
de lessive, 20 grammes (1 cuillère à soupe) dans le bac "prélavage" (2).
Pour le programme universel ajouter 5 gr.
Cette dose devra être versée directement dans le bac "prélavage" (2).
17
Conseils pratiques
Choix du programme
Ce lave-vaisselle offre une vaste choix de programmes de lavage adaptés aux
différentes exigences de saleté et de vaisselle à laver.
Consulter la "LISTE DES PROGRAMMES" ci-jointe pour choisir le programme le
plus adapté.
Suggestions à la fin du programme
Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur,
retirer d'abord le panier inférieur.
Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légère-
ment la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
Que faire pour ECONOMISER
1) Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le
lavevaisselle dès que le repas est terminé et en effectuant éventuellement le
programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les
plus gros entre chaque charge-ment en attendant d'effectuer le programme de
lavage complet.
2) En présence de saleté peu consistante ou de paniers peu chargés, sélectionner
le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des
programmes.
Que faire pour avoir d'excellents résultats de lavage
1) Ranger la vaisselle avec l'ouverture tournée vers le bas.
2) Si possible, éviter que les différentes pièces se touchent; une installation correcte
donnera de meilleurs résultats de lavage.
3) Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os,
arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres
de cigarettes, etc...) qui pourraient boucher le filtre et les orifices des bras de lavage.
4) Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.
5) Les casseroles et autre ustensiles qui présentent des résidus de nourriture très
tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour
lave-vaisselle.
6) Pour un lavage parfait de l'argenterie, il faut:
a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise,
des œufs, du poisson, etc...
b) ne pas l'asperger de lessive
c) ne pas la mettre en contact avec d'autres matériaux.
Que faire si
1) Si vous désirez ajouter de la vaisselle lors du lavage, veuillez appuyer sur la touche O/I.
Attendre 3 minutes avant de faire repartir la machine.
Ce qu'on ne doit pas laver
Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au
lavage en machine; nous déconseillons de mettre des pièces en matériau
thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à
poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce
n'est pas spécifiquement indiqué.
Certaines décorations tendent à s'estomper, par conséquent nous conseillons de
laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré
qu'elle ne se décolore pas, d'y mettre tout le chargement.
Nous conseillons en outre de ne pas laver de couverts en argent avec des couverts
en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.
IMPORTANT
Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au
lavage en machine.
16

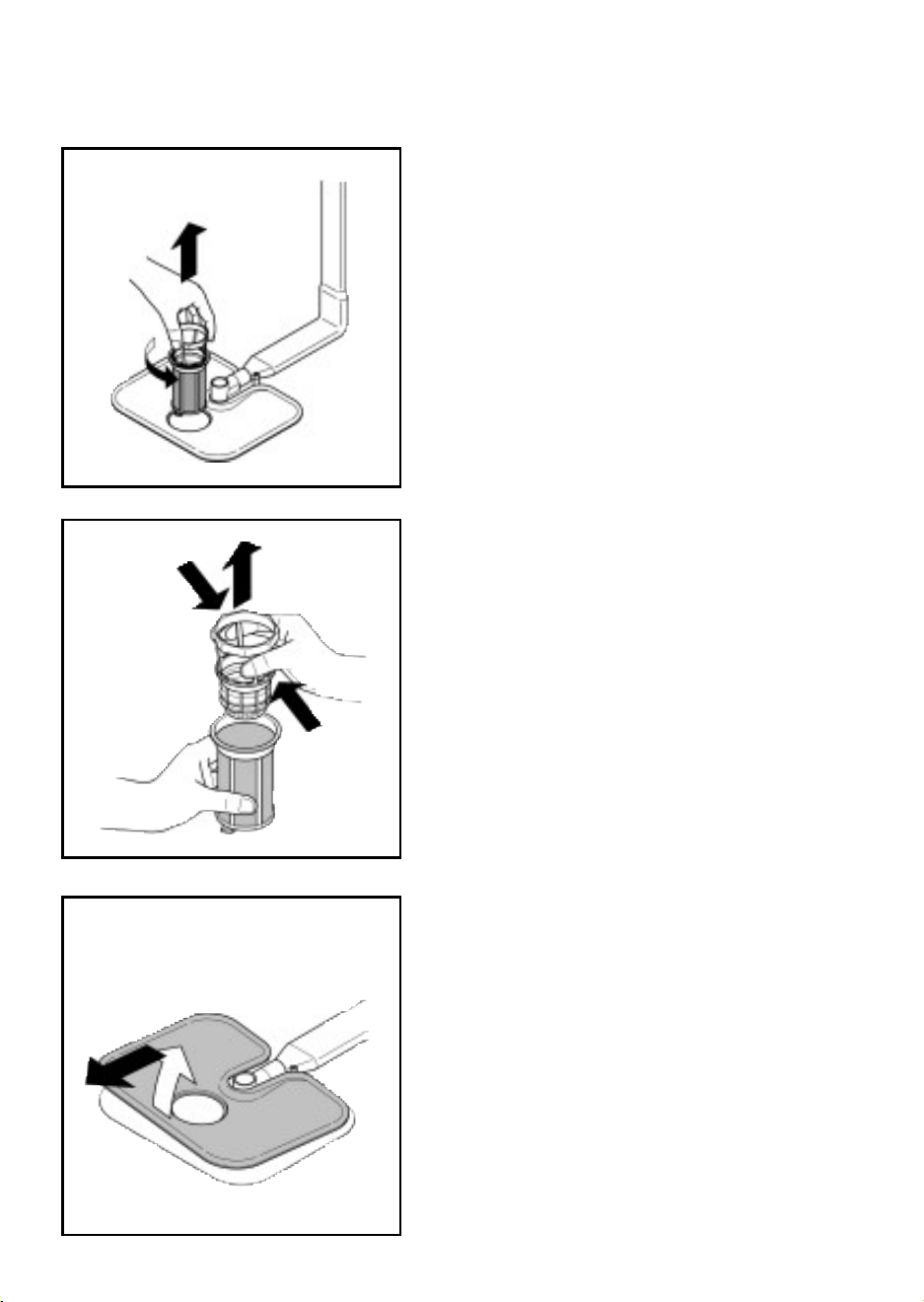

Le système de filtrage (fig. A ’’4’’) est constitué
par: un réservoir central qui retient les
grosses particules.
Une plaque métallique qui filtre continuellement
l’eau de lavage.
un micro filtre autonettoyant, situé sous la
plaque métallique, qui piège les micro
salissures pour garantir un rinçage parfait.
Afin d’obtenir d’excellents résultats de
lavage dans le temps, les filtres doivent être
contrôlés et nettoyés après chaque lavage.
Pour retirer le micro filtre, il vous suffit de
tourner la poignée dans le sens contraire
des aiguilles d’une montre (fig.1).
Pour un entretien facilité, le réservoir central
est amovible (fig.2).
Retirer la plaque métallique (fig.3) et laver
l’ensemble du système de filtrage sous le
robinet d’eau.
Si nécessaire, une petite brosse peut être
utilisée.
L’entretien du micro filtre autonettoyant
est limité , un contrôle, toutes les deux
semaines d’utilisation, est suffisant.
Néanmoins, après chaque lavage il est
recommandé de vérifier que le réservoir
central et la plaque métallique ne sont pas
obstrués.
NB: après le nettoyage des filtres,
assurez vous qu’ils sont correctement
replacés et que la plaque métallique est
correctement mise au fond de la cuve du
lave vaisselle.
Assurez vous que le micro filtre est bien
revissé, dans le sens des aiguilles d’une
montre, car une mauvaise mise en place
peut entraîner une perte d’efficacité de
l’appareil.
Attention: ne jamais se servir de l’appareil
sans les filtres.
Nettoyage des filtres
1
2
3
17
Conseils pratiques
Choix du programme
Ce lave-vaisselle offre une vaste choix de programmes de lavage adaptés aux
différentes exigences de saleté et de vaisselle à laver.
Consulter la "LISTE DES PROGRAMMES" ci-jointe pour choisir le programme le
plus adapté.
Suggestions à la fin du programme
Pour éviter d'éventuelles projections de gouttelettes provenant du panier supérieur,
retirer d'abord le panier inférieur.
Si vous laissez la vaisselle encore quelques temps dans la machine, ouvrez légère-
ment la porte pour favoriser la circulation de l'air et améliorer encore le séchage.
Que faire pour ECONOMISER
1) Au cas où l'on voudrait laver à pleine charge, ranger la vaisselle dans le
lavevaisselle dès que le repas est terminé et en effectuant éventuellement le
programme PRELAVAGE FROID pour ramollir la saleté et éliminer les résidus les
plus gros entre chaque charge-ment en attendant d'effectuer le programme de
lavage complet.
2) En présence de saleté peu consistante ou de paniers peu chargés, sélectionner
le programme ECONOMIQUE en suivant les instructions indiquées dans la liste des
programmes.
Que faire pour avoir d'excellents résultats de lavage
1) Ranger la vaisselle avec l'ouverture tournée vers le bas.
2) Si possible, éviter que les différentes pièces se touchent; une installation correcte
donnera de meilleurs résultats de lavage.
3) Avant de ranger la vaisselle dans la machine, enlever les résidus de nourriture (os,
arêtes, restes de viande ou de légumes, résidus de café, épluchures de fruits, cendres
de cigarettes, etc...) qui pourraient boucher le filtre et les orifices des bras de lavage.
4) Après avoir rangé la vaisselle, vérifier que les bras de lavage tournent sans obstacle.
5) Les casseroles et autre ustensiles qui présentent des résidus de nourriture très
tenaces ou brûlés devront être mis à tremper dans de l'eau avec de la lessive pour
lave-vaisselle.
6) Pour un lavage parfait de l'argenterie, il faut:
a) la rincer dès qu'on a fini de l'utiliser, surtout si on l'a utilisée avec de la mayonnaise,
des œufs, du poisson, etc...
b) ne pas l'asperger de lessive
c) ne pas la mettre en contact avec d'autres matériaux.
Que faire si
1) Si vous désirez ajouter de la vaisselle lors du lavage, veuillez appuyer sur la touche O/I.
Attendre 3 minutes avant de faire repartir la machine.
Ce qu'on ne doit pas laver
Il est bon également de se rappeler que toute la vaisselle n'est pas adaptée au
lavage en machine; nous déconseillons de mettre des pièces en matériau
thermoplastique, des couverts à poignée en bois ou en plastique, des casseroles à
poignée en bois, de la vaisselle en aluminium, en cristal ou en verre plombé si ce
n'est pas spécifiquement indiqué.
Certaines décorations tendent à s'estomper, par conséquent nous conseillons de
laver plusieurs fois en machine une seule pièce et, seulement après s'être assuré
qu'elle ne se décolore pas, d'y mettre tout le chargement.
Nous conseillons en outre de ne pas laver de couverts en argent avec des couverts
en acier oxydable pour éviter qu'il ne se produise de réaction chimique entre eux.
IMPORTANT
Quand on achète de la vaisselle neuve, s'assurer toujours qu'elle est adaptée au
lavage en machine.
16
Le système de filtrage (fig. A ’’4’’) est constitué
par: un réservoir central qui retient les
grosses particules.
Une plaque métallique qui filtre continuellement
l’eau de lavage.
un micro filtre autonettoyant, situé sous la
plaque métallique, qui piège les micro
salissures pour garantir un rinçage parfait.
Afin d’obtenir d’excellents résultats de
lavage dans le temps, les filtres doivent être
contrôlés et nettoyés après chaque lavage.
Pour retirer le micro filtre, il vous suffit de
tourner la poignée dans le sens contraire
des aiguilles d’une montre (fig.1).
Pour un entretien facilité, le réservoir central
est amovible (fig.2).
Retirer la plaque métallique (fig.3) et laver
l’ensemble du système de filtrage sous le
robinet d’eau.
Si nécessaire, une petite brosse peut être
utilisée.
L’entretien du micro filtre autonettoyant
est limité , un contrôle, toutes les deux
semaines d’utilisation, est suffisant.
Néanmoins, après chaque lavage il est
recommandé de vérifier que le réservoir
central et la plaque métallique ne sont pas
obstrués.
NB: après le nettoyage des filtres,
assurez vous qu’ils sont correctement
replacés et que la plaque métallique est
correctement mise au fond de la cuve du
lave vaisselle.
Assurez vous que le micro filtre est bien
revissé, dans le sens des aiguilles d’une
montre, car une mauvaise mise en place
peut entraîner une perte d’efficacité de
l’appareil.
Attention: ne jamais se servir de l’appareil
sans les filtres.
Nettoyage des filtres
1
2
3
19
La résistance de chauffage de l'eau est réalisée en acier inoxydable spécial.
Elle peut présenter, au bout de quelques temps, une coloration sans importance pour
son aspect et sa fiabilité.
La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez
constater des taches d'oxydation, celles-ci seraient imputables seulement à une
présence importante de sels de fer en suspension dans l'eau. Pour retirer les taches,
il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance
chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est
conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.
En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur
le réglage du produit de rinçage en l'augmentant d'une unité.
APRES L'UTILISATION
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de
l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour
arrêter le fonctionnement de la machine.
Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux
opérations suivantes:
1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la
machine.
2. Débrancher la prise électrique.
3. Fermer le robinet d'eau.
4. Remplir le réservoir du produit de rinçage.
5. Laisser la porte légèrement ouverte.
6. Laisser l'intérieur de la machine propre.
7. Si la machine est laissée dans des pièces où la température est inférieure à 0°C,
l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la
température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer
la machine.
18
Nettoyage externe et entretien
La carrosserie externe peut être nettoyée avec un produit pour surface émaillée non
abrasif.
Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est
autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un
chiffon humide de façon à éliminer éventuellement les traces de déchets ou de
produit de rinçage.
Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est
conseillé de procéder périodiquement à un lavage complet en versant auparavant un
verre de vinaigre dans le fond de la cuve et en positionnant le bouton du pro-
grammateur sur lavage délicat.
Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle
ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices
des bras rotatifs (fig.A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:

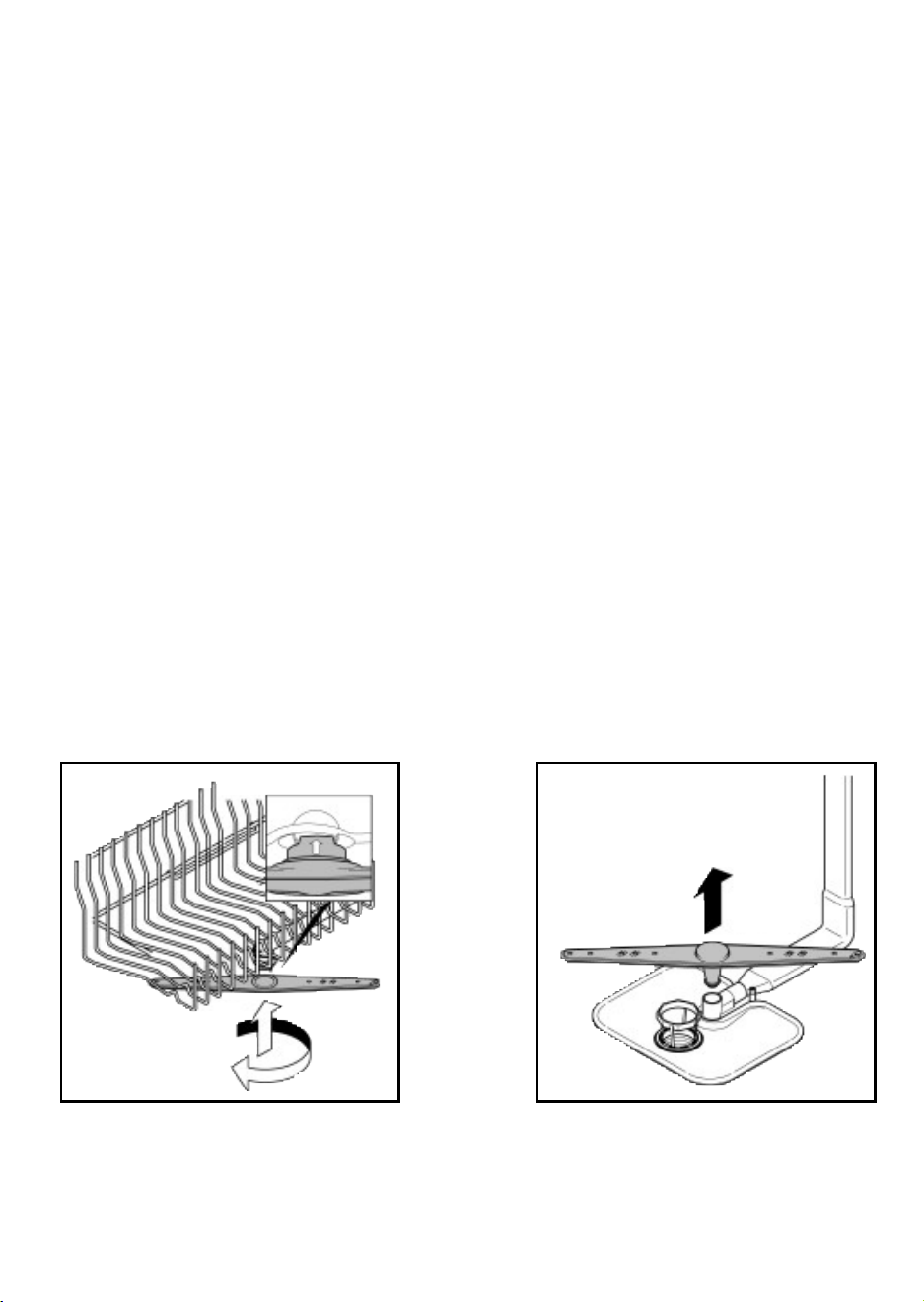

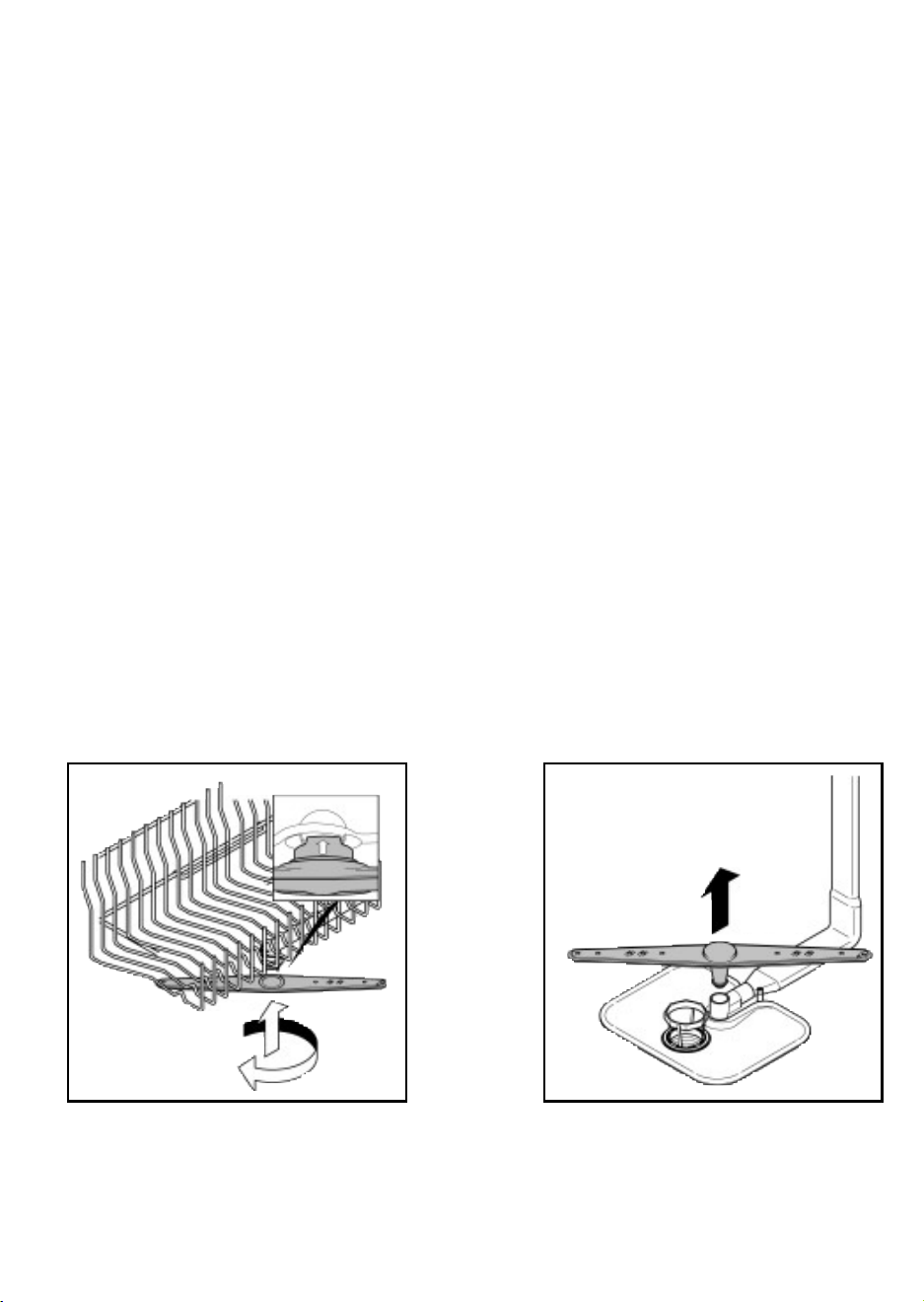

Pour démonter le bras supérieur, tournez le jusqu’à ce qu’il s’aligne avec le marquage
stop inscrit sur la flèche (fig.1b). Poussez le vers le haut en le maintenant enfoncé
puis dévissez le dans le sens des aiguilles d’une montre (fig.1).
Pour le remonter procédez de la même manière, mais en le vissant dans le sens
contraire des aiguilles d’une montre.
Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut
(fig.2).
Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté.
Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner
le bras supérieur en face du marquage stop.
1 2
1b
19
La résistance de chauffage de l'eau est réalisée en acier inoxydable spécial.
Elle peut présenter, au bout de quelques temps, une coloration sans importance pour
son aspect et sa fiabilité.
La cuve, ainsi que la contre-porte sont en acier inoxydable. Si toutefois vous devez
constater des taches d'oxydation, celles-ci seraient imputables seulement à une
présence importante de sels de fer en suspension dans l'eau. Pour retirer les taches,
il est conseillé d'employer un abrasif à grains très fins. Ne pas utiliser de substance
chlorée ou de laine d'acier. Le lave-vaisselle possède un adoucisseur et il est
conseillé l'usage de sel pour éviter la formation de dépôt blanchâtre sur la vaisselle.
En cas de présence de taches blanchâtres, il est conseillé avant tout d'intervenir sur
le réglage du produit de rinçage en l'augmentant d'une unité.
APRES L'UTILISATION
Après chaque lavage, fermer le robinet d'eau pour isoler le lave-vaisselle de
l'installation hydraulique d'alimentation et appuyer sur la touche Marche/Arrêt pour
arrêter le fonctionnement de la machine.
Si la machine doit rester inutilisée un certain temps, il est nécessaire de procéder aux
opérations suivantes:
1. Exécuter un programme de lavage sans vaisselle avec lessive pour dégraisser la
machine.
2. Débrancher la prise électrique.
3. Fermer le robinet d'eau.
4. Remplir le réservoir du produit de rinçage.
5. Laisser la porte légèrement ouverte.
6. Laisser l'intérieur de la machine propre.
7. Si la machine est laissée dans des pièces où la température est inférieure à 0°C,
l'eau restant dans les tuyauteries risque de geler. Par conséquent, porter la
température ambiante à plus de 0°C et attendre environ 24 heures avant d'activer
la machine.
18
Nettoyage externe et entretien
La carrosserie externe peut être nettoyée avec un produit pour surface émaillée non
abrasif.
Le lave-vaisselle ne réclame aucun entretien spécial car la cuve de lavage est
autonettoyante. Nettoyer périodiquement le joint en caoutchouc de la porte avec un
chiffon humide de façon à éliminer éventuellement les traces de déchets ou de
produit de rinçage.
Pour mieux garantir l'évacuation des petits dépôts de calcaire ou de déchets, il est
conseillé de procéder périodiquement à un lavage complet en versant auparavant un
verre de vinaigre dans le fond de la cuve et en positionnant le bouton du pro-
grammateur sur lavage délicat.
Si, malgré le nettoyage normal de la plaque et du filtre vous notez que la vaisselle
ou les casseroles sont insuffisamment lavées ou rincées, contrôler que les orifices
des bras rotatifs (fig.A"5") sont propres.
Si cela est nécessaire, nettoyer les de la façon suivante:

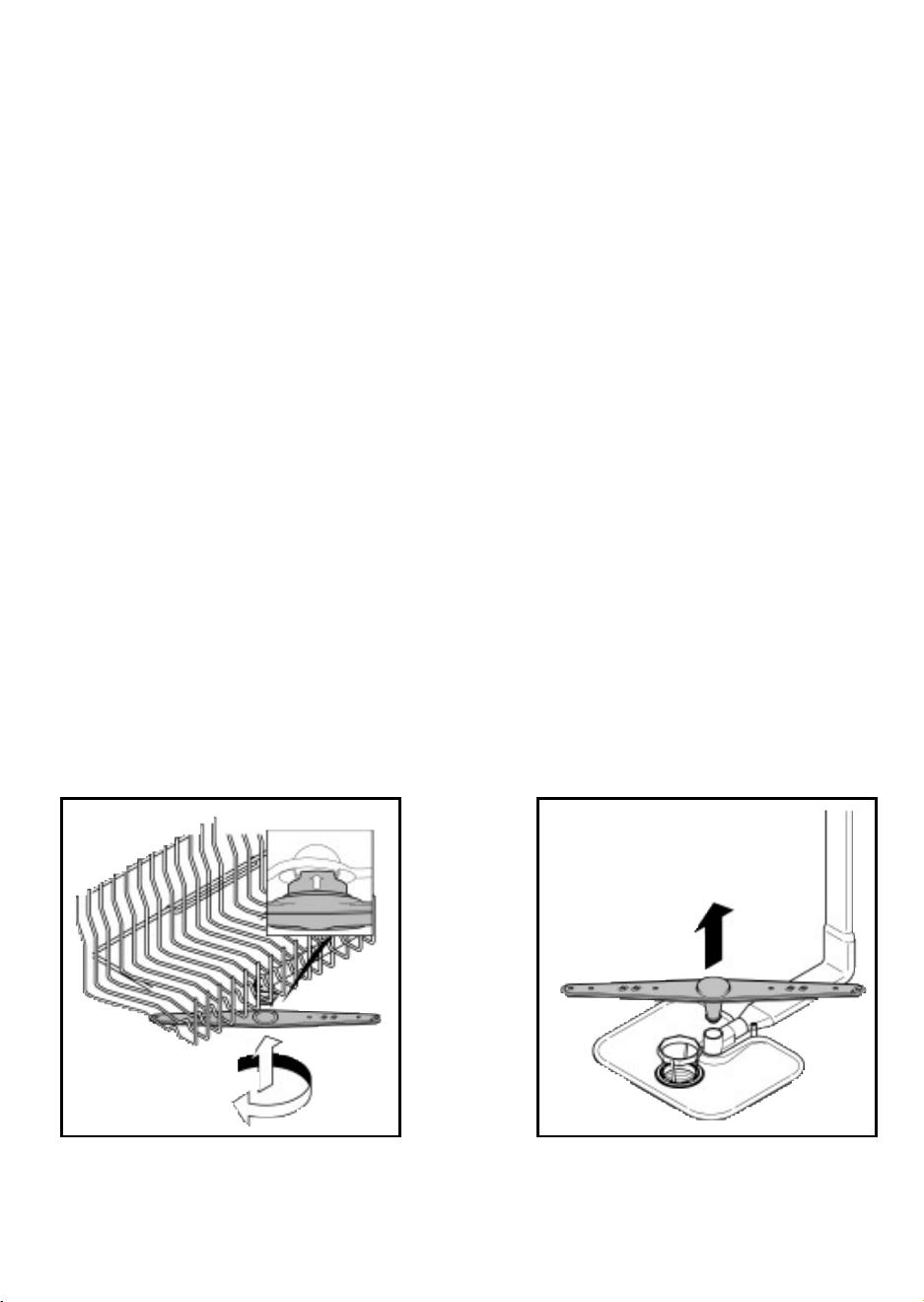

Pour démonter le bras supérieur, tournez le jusqu’à ce qu’il s’aligne avec le marquage
stop inscrit sur la flèche (fig.1b). Poussez le vers le haut en le maintenant enfoncé
puis dévissez le dans le sens des aiguilles d’une montre (fig.1).
Pour le remonter procédez de la même manière, mais en le vissant dans le sens
contraire des aiguilles d’une montre.
Le bras de lavage inférieur peut être démonté facilement en le tirant vers le haut
(fig.2).
Passez le bras de lavage sous un robinet d’eau pour éliminer toute saleté.
Ensuite, replacez le bras de lavage dans la même position, en pensant à positionner
le bras supérieur en face du marquage stop.
1 2
1b
21
Attention
Ce lave-vaisselle est équipé d’un dispositif de sécurité anti-
débordement, fonctionnant même en l’absence de courant
électrique, qui bloque automatiquement l’écoulement de l’eau
au cas où celle-ci dépasserait le niveau normal à cause d’une
panne éventuelle.
Important
Pour éviter le déclenchement intempestif du dispositif de sécurité
anti-débordement, il est recommandé de ne pas remuer ou
incliner le lave-vaisselle pendant son fonctionnement.
Au cas où il serait nécessaire de remuer ou d’incliner le lave-
vaisselle, s’assurer d’abord que le cycle de lavage est terminé
et qu’il n’y a plus d’eau dans la cuve.
Pour choisir le programme, tourner la manette dans le sens
des aiguilles d’une montre jusqu’à faire coïncider l’indice ( )
avec le symbole du programme choisi sur le tableau de bord,
appuyer sur la touche 0/I (Marche/Arrêt). S’assurer que le
robinet d’eau est ouvert, et que la porte soit bien fermée.
Touche Economique
La touche ‘’E’’ réduit le chauffage de l’eau au cours du dernier
rinçage.
Un séchage naturel est ainsi déclenché en ouvrant légèrement
la porte , à la fin du cycle, pour permettre la circulation de l’air.
La touche ’’E’’ permet d’économiser 20% d’énergie et de
raccourcir le temps du cycle.
Recommandée pour les lavages du soir lorsque la vaisselle n’a
pas besoin d’être parfaitement sèche dès la fin du lavage.
Sélection du programme et fonctions particulières
20
Couvert I.E.C.
Capacité avec casseroles et assiettes
Pression admise pour l'installation hydraulique
Fusible
Puissance maximum absorbée
Tension
12
8 personnes
Min. 0,08 - Max 0,8 MPa
(voir plaque signalétique)
(voir plaque signalétique)
(voir plaque signalétique)
Hauteur
Profondeur
Largeur
Encombrement porte ouverte
cm
cm
cm
cm
avec plan de
travail
85
60
60
120
Description de la machine
Données techniques:
Dimensions:
sans plan de
travail
82
56
59,7
117
A
Touche Marche/Arrêt
B
Touche Economie
C
Poignée d'ouverture du lave-vaisselle
D
Manette de sélection des programmes
E
Témoin lumineux de fonctionnement
A B C D
E
21
Attention
Ce lave-vaisselle est équipé d’un dispositif de sécurité anti-
débordement, fonctionnant même en l’absence de courant
électrique, qui bloque automatiquement l’écoulement de l’eau
au cas où celle-ci dépasserait le niveau normal à cause d’une
panne éventuelle.
Important
Pour éviter le déclenchement intempestif du dispositif de sécurité
anti-débordement, il est recommandé de ne pas remuer ou
incliner le lave-vaisselle pendant son fonctionnement.
Au cas où il serait nécessaire de remuer ou d’incliner le lave-
vaisselle, s’assurer d’abord que le cycle de lavage est terminé
et qu’il n’y a plus d’eau dans la cuve.
Pour choisir le programme, tourner la manette dans le sens
des aiguilles d’une montre jusqu’à faire coïncider l’indice ( )
avec le symbole du programme choisi sur le tableau de bord,
appuyer sur la touche 0/I (Marche/Arrêt). S’assurer que le
robinet d’eau est ouvert, et que la porte soit bien fermée.
Touche Economique
La touche ‘’E’’ réduit le chauffage de l’eau au cours du dernier
rinçage.
Un séchage naturel est ainsi déclenché en ouvrant légèrement
la porte , à la fin du cycle, pour permettre la circulation de l’air.
La touche ’’E’’ permet d’économiser 20% d’énergie et de
raccourcir le temps du cycle.
Recommandée pour les lavages du soir lorsque la vaisselle n’a
pas besoin d’être parfaitement sèche dès la fin du lavage.
Sélection du programme et fonctions particulières
20
Couvert I.E.C.
Capacité avec casseroles et assiettes
Pression admise pour l'installation hydraulique
Fusible
Puissance maximum absorbée
Tension
12
8 personnes
Min. 0,08 - Max 0,8 MPa
(voir plaque signalétique)
(voir plaque signalétique)
(voir plaque signalétique)
Hauteur
Profondeur
Largeur
Encombrement porte ouverte
cm
cm
cm
cm
avec plan de
travail
85
60
60
120
Description de la machine
Données techniques:
Dimensions:
sans plan de
travail
82
56
59,7
117
A
Touche Marche/Arrêt
B
Touche Economie
C
Poignée d'ouverture du lave-vaisselle
D
Manette de sélection des programmes
E
Témoin lumineux de fonctionnement
A B C D
E
2322
Opérations à accomplir Déroulement du programme
Durée
moyenne
en
minutes
Fonctions
facultatives
Lessive
prélavage
Lessive
lavage
Nettoyage plaque,
filtre
Contrôle provision
du produit de rinçage
Contrôle provision
Sel
Prélavage chaud
Prélavage froid
Lavage
Rinçage
intermédiaire
Rinçage chaud avec
produit de rinçage
Avec eau froide
(15°C)
Touche Economie
105 OUI
100 OUI
85 OUI
80 OUI
70 OUI
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
Programme Description
LISTE DES PROGRAMMES
Trempage
Intensif
Universel
Journalier
Eco 55°C
Délicat
Chauffe assiettes
Pour la vaisselle utilisée le matin ou à midi
quand on souhaite effectuer le lavage de la
charge après le dîner.
Conçu pour le lavage des casseroles et de
toute autre vaisselle d'un usage quotidien
particulièrement sale.
Destiné au lavage de la vaisselle et cassero-
les d'un usage quotidien normalement sale.
Programme selon la norme I.E.C. 436.
Destiné au lavage de la vaisselle et cassero-
les d'un usage quotidien.
A utiliser immédiatement après le repas.
Adapté au lavage de vaisselle et casseroles
d’usage quotidien, normalement sales, avec
utilisation de lessive à base d’enzyme.
Programme normalisé EN 50242.
Adapté au lavage de la vaisselle délicate
décorée et en cristal.
Indiqué pour le lavage de la vaisselle d'usa-
ge quotidien peu sale, à l'exclusion des cas-
seroles.
Adapté au rinçage de la vaisselle non utilisée
depuis un certain temps, et pour servir à
table des assiettes chaudes pour certains
mets.
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
2322
Opérations à accomplir Déroulement du programme
Durée
moyenne
en
minutes
Fonctions
facultatives
Lessive
prélavage
Lessive
lavage
Nettoyage plaque,
filtre
Contrôle provision
du produit de rinçage
Contrôle provision
Sel
Prélavage chaud
Prélavage froid
Lavage
Rinçage
intermédiaire
Rinçage chaud avec
produit de rinçage
Avec eau froide
(15°C)
Touche Economie
105 OUI
100 OUI
85 OUI
80 OUI
70 OUI
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
Programme Description
LISTE DES PROGRAMMES
Trempage
Intensif
Universel
Journalier
Eco 55°C
Délicat
Chauffe assiettes
Pour la vaisselle utilisée le matin ou à midi
quand on souhaite effectuer le lavage de la
charge après le dîner.
Conçu pour le lavage des casseroles et de
toute autre vaisselle d'un usage quotidien
particulièrement sale.
Destiné au lavage de la vaisselle et cassero-
les d'un usage quotidien normalement sale.
Programme selon la norme I.E.C. 436.
Destiné au lavage de la vaisselle et cassero-
les d'un usage quotidien.
A utiliser immédiatement après le repas.
Adapté au lavage de vaisselle et casseroles
d’usage quotidien, normalement sales, avec
utilisation de lessive à base d’enzyme.
Programme normalisé EN 50242.
Adapté au lavage de la vaisselle délicate
décorée et en cristal.
Indiqué pour le lavage de la vaisselle d'usa-
ge quotidien peu sale, à l'exclusion des cas-
seroles.
Adapté au rinçage de la vaisselle non utilisée
depuis un certain temps, et pour servir à
table des assiettes chaudes pour certains
mets.
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
25
ANOMALIES CAUSES REMEDES
Identification d’anomalies mineures
Attention!
Avant de retirer n’importe quel panneau:
1. Positionner le bouton sur STOP.
2. Débrancher la prise électrique.
Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les
contrôles suivants:
1 - La machine ne fonctionne
sur aucun programme
2 - La machine ne prend
pas l’eau
3 - La machine ne vidange pas
4 - La machine vidange
en permanence
5 - Si les bras de lavage ne
tournent pas
6 - Sur les appareils électroniques
sans afficheur:
les indicateurs lumineux
"eco" et "No 1" avec un
signal sonore audible
7 - Sur les appareils électroniques
avec afficheur:
"E1" s'affiche avec un signal
sonore audible
Prise de courant mal branchée
Touche M/A non appuyée
Pas de courant
Porte ouverte
Voir causes du N. 1
Robinet d’eau fermé
Programmateur mal positionné
Le tuyau d’alimentation est plié
Le filtre du tuyau d’alimentation
est bouché
Filtre bouché
Tuyau de vidange plié
La rallonge du tuyau de vidange
n’est pas la bonne
La vidange murale n’a pas
d’évent à air
Tuyau en position trop basse
Quantité excessive de lessive
Une pièce de vaisselle
empêche la rotation
La plaque filtrante et le filtre
sont bouchés par des impuretés
Arrivée d'eau fermée
Arrivée d'eau fermée
Brancher la prise
Appuyer sur la touche
Contrôler
Fermer la porte
Contrôler
Ouvrir le robinet
Positionner correctement le
programmateur
Déplier le tuyau
Nettoyer le filtre situé à
l’extremité du tuyau d’alimentation
Nettoyer le filtre
Redresser le tuyau
Suivre attentivement les
instructions pour le branchement
du tuyau de vidange
Consulter un technicien qualifié
Réhausser le tuyau de vidange
à 40 cm.
Réduire la quantité de lessive
Contrôler
Nettoyer la plaque et le filtre
Arrêtez l'appareil
Ouvrir le robinet
Réactivez le cycle
Arrêtez l'appareil
Ouvrir le robinet
Réactivez le cycle
Le tuyau d’alimentation, doublé d’une gaine, est équipé d’un
dispositif de blocage de l’eau.
Dans le cas où le tuyau se détériorerait (usure naturelle ou
surpression), l’eau s’écoulerait dans la gaine et actionnerait le
dispositif de blocage de l’eau directement au robinet.
Cet incident serait alors signalé par un témoin rouge situé dans la
petite fenêtre “A”.
Dans ce cas, fermez le robinet d’eau et changez le tuyau.
Si le tuyau n’est pas assez long pour permettre un branchement
correct, il doit être remplacé par un tuyau plus long. Le tuyau peut
être fourni par votre service après-vente.
Watercontrol - Dispositif de blocage de l’eau (CD 373 SK)
Témoin
de valve bloquée
Dispositif
antidévissage
(appuyer pour
devisser l’embout)
A
24
25
ANOMALIES CAUSES REMEDES
Identification d’anomalies mineures
Attention!
Avant de retirer n’importe quel panneau:
1. Positionner le bouton sur STOP.
2. Débrancher la prise électrique.
Si votre lave-vaisselle ne fonctionne pas, avant d’appeler votre revendeur faire les
contrôles suivants:
1 - La machine ne fonctionne
sur aucun programme
2 - La machine ne prend
pas l’eau
3 - La machine ne vidange pas
4 - La machine vidange
en permanence
5 - Si les bras de lavage ne
tournent pas
6 - Sur les appareils électroniques
sans afficheur:
les indicateurs lumineux
"eco" et "No 1" avec un
signal sonore audible
7 - Sur les appareils électroniques
avec afficheur:
"E1" s'affiche avec un signal
sonore audible
Prise de courant mal branchée
Touche M/A non appuyée
Pas de courant
Porte ouverte
Voir causes du N. 1
Robinet d’eau fermé
Programmateur mal positionné
Le tuyau d’alimentation est plié
Le filtre du tuyau d’alimentation
est bouché
Filtre bouché
Tuyau de vidange plié
La rallonge du tuyau de vidange
n’est pas la bonne
La vidange murale n’a pas
d’évent à air
Tuyau en position trop basse
Quantité excessive de lessive
Une pièce de vaisselle
empêche la rotation
La plaque filtrante et le filtre
sont bouchés par des impuretés
Arrivée d'eau fermée
Arrivée d'eau fermée
Brancher la prise
Appuyer sur la touche
Contrôler
Fermer la porte
Contrôler
Ouvrir le robinet
Positionner correctement le
programmateur
Déplier le tuyau
Nettoyer le filtre situé à
l’extremité du tuyau d’alimentation
Nettoyer le filtre
Redresser le tuyau
Suivre attentivement les
instructions pour le branchement
du tuyau de vidange
Consulter un technicien qualifié
Réhausser le tuyau de vidange
à 40 cm.
Réduire la quantité de lessive
Contrôler
Nettoyer la plaque et le filtre
Arrêtez l'appareil
Ouvrir le robinet
Réactivez le cycle
Arrêtez l'appareil
Ouvrir le robinet
Réactivez le cycle
Le tuyau d’alimentation, doublé d’une gaine, est équipé d’un
dispositif de blocage de l’eau.
Dans le cas où le tuyau se détériorerait (usure naturelle ou
surpression), l’eau s’écoulerait dans la gaine et actionnerait le
dispositif de blocage de l’eau directement au robinet.
Cet incident serait alors signalé par un témoin rouge situé dans la
petite fenêtre “A”.
Dans ce cas, fermez le robinet d’eau et changez le tuyau.
Si le tuyau n’est pas assez long pour permettre un branchement
correct, il doit être remplacé par un tuyau plus long. Le tuyau peut
être fourni par votre service après-vente.
Watercontrol - Dispositif de blocage de l’eau (CD 373 SK)
Témoin
de valve bloquée
Dispositif
antidévissage
(appuyer pour
devisser l’embout)
A
24
27
Congratulations!
Thank you for choosing a Candy appliance; quality dishwashers
which guarantee high performance and reliability.
Candy manufacture a vast range of domestic appliances: washing
machines, washer/dryers, cookers, microwave ovens, ovens and
hobs, refrigerators and freezers.
Ask your dealer for the catalogue with the complete range of Candy
products.
Please read this booklet carefully as it provides important informa-
tion regarding the safe installation, use, and maintenance of the
machine, together with some useful advice on how to achieve the
best results from your dishwasher.
For future reference please keep this instruction booklet in a safe
place.
This appliance is supplied with a guarantee certificate which allows
free use of the Technical Assistance Service, apart from a fixed call
out charge, for a period of one year from the date of purchase.
Remember to post part A of the guarantee certificate within 10 days
of the purchase date.
Part B should be filled in and retained by you, to be shown to the
person from the Technical Assistance Service if required. You
should also keep your sales receipt.
Guarantee
26
N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est
nécessaire de retirer manuellement les salissures de la vaisselle car l’opération finale provoque le
séchage des salissures qu’un second lavage en machine ne serait pas susceptible de nettoyer.
Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le
modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie
supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention
plus rapide et efficace.
Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se
réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en
compromettre les caractéristiques essentielles.
ANOMALIES CAUSES REMEDES
8 - La vaisselle est
partiellement lavée
9 - Présence de tâches
blanches sur la vaisselle
10 - Bruit pendant le lavage
11 - La vaisselle n’est pas
parfaitement sèche
Voir causes du N. 5
Le fond des casseroles n’est
pas lavé parfaitement
Le bord des casseroles n’est
pas parfaitement lavé
Orifices partiellement bouchés
La vaisselle n’est pas bien
rangée
L’extrémité du tuyau de vidange
est plongée dans l’eau
La lessive n’est pas bien dosé,
est vieux ou durci
Le bouchon du récipient du sel
ne ferme pas bien
Le programme de lavage choisi
est trop faible
Vaisselle du panier inférieur mal
lavée
L’eau d’alimentation est
particulièrement dure
Les pièces de vaisselle se
cognent
Les bras de lavage tournants
cognent contre la vaisselle
Manque de circulation d’air
Contrôler
Incrustations trop tenaces
qu’il faut enlever avant
le lavage dans la machine
Positionner mieux les
casseroles
Démonter les bras de lavage
en dévissant l’écrou moleté de
fixation dans le sens des
aiguilles d’une montre et les
laver sous un robinet
Ne pas trop serrer la vaisselle
L’extrémité du tuyau de
vidange ne doit pas toucher
l’eau de vidange
Augmenter la dose en fonction
de la quantité de saleté ou
remplacer le produit
Le visser à fond
Choisir un programme plus
énergique
Libérer la touche 1/2 charge
Contrôler le niveau du sel et du
produit de rinçage et régler le
dosage; si l’anomalie persiste,
demander l’intervention du SAV
Mieux les ranger dans les
paniers
Mieux ranger la vaisselle
Laisser la porte de la machine
entrouverte à la fin du
programme de lavage pour
favoriser le séchage naturel
27
Congratulations!
Thank you for choosing a Candy appliance; quality dishwashers
which guarantee high performance and reliability.
Candy manufacture a vast range of domestic appliances: washing
machines, washer/dryers, cookers, microwave ovens, ovens and
hobs, refrigerators and freezers.
Ask your dealer for the catalogue with the complete range of Candy
products.
Please read this booklet carefully as it provides important informa-
tion regarding the safe installation, use, and maintenance of the
machine, together with some useful advice on how to achieve the
best results from your dishwasher.
For future reference please keep this instruction booklet in a safe
place.
This appliance is supplied with a guarantee certificate which allows
free use of the Technical Assistance Service, apart from a fixed call
out charge, for a period of one year from the date of purchase.
Remember to post part A of the guarantee certificate within 10 days
of the purchase date.
Part B should be filled in and retained by you, to be shown to the
person from the Technical Assistance Service if required. You
should also keep your sales receipt.
Guarantee
26
N.B.: Quand une anomalie citée ci-dessus provoque un mauvais lavage ou un rinçage insuffisant, il est
nécessaire de retirer manuellement les salissures de la vaisselle car l’opération finale provoque le
séchage des salissures qu’un second lavage en machine ne serait pas susceptible de nettoyer.
Si le mauvais fonctionnement persiste, s’adresser au Centre d’Assistance Technique en communiquant le
modèle du lave-vaisselle indiqué sur la plaquette placée à l’intérieur de la porte, dans la partie
supérieure, ou sur le certificat de garantie. Ces informations vous permettront d’obtenir une intervention
plus rapide et efficace.
Le fabricant décline toute responsabilité pour erreur d’impression contenue dans le présent livret. Il se
réserve en outre, le droit d’apporter les modifications qu’il jugerait utiles sur ses produits sans en
compromettre les caractéristiques essentielles.
ANOMALIES CAUSES REMEDES
8 - La vaisselle est
partiellement lavée
9 - Présence de tâches
blanches sur la vaisselle
10 - Bruit pendant le lavage
11 - La vaisselle n’est pas
parfaitement sèche
Voir causes du N. 5
Le fond des casseroles n’est
pas lavé parfaitement
Le bord des casseroles n’est
pas parfaitement lavé
Orifices partiellement bouchés
La vaisselle n’est pas bien
rangée
L’extrémité du tuyau de vidange
est plongée dans l’eau
La lessive n’est pas bien dosé,
est vieux ou durci
Le bouchon du récipient du sel
ne ferme pas bien
Le programme de lavage choisi
est trop faible
Vaisselle du panier inférieur mal
lavée
L’eau d’alimentation est
particulièrement dure
Les pièces de vaisselle se
cognent
Les bras de lavage tournants
cognent contre la vaisselle
Manque de circulation d’air
Contrôler
Incrustations trop tenaces
qu’il faut enlever avant
le lavage dans la machine
Positionner mieux les
casseroles
Démonter les bras de lavage
en dévissant l’écrou moleté de
fixation dans le sens des
aiguilles d’une montre et les
laver sous un robinet
Ne pas trop serrer la vaisselle
L’extrémité du tuyau de
vidange ne doit pas toucher
l’eau de vidange
Augmenter la dose en fonction
de la quantité de saleté ou
remplacer le produit
Le visser à fond
Choisir un programme plus
énergique
Libérer la touche 1/2 charge
Contrôler le niveau du sel et du
produit de rinçage et régler le
dosage; si l’anomalie persiste,
demander l’intervention du SAV
Mieux les ranger dans les
paniers
Mieux ranger la vaisselle
Laisser la porte de la machine
entrouverte à la fin du
programme de lavage pour
favoriser le séchage naturel
29
Safety Instructions
Please read the instructions in this booklet carefully because they contain important
information on how to install, use and maintain your dishwasher safely as well as
containing useful tips on how to make the most of it.
Keep this booklet safe for future reference.
There are certain basic safety rules which are valid for any domestic appliance. They
are the following:
- never touch the appliance when your hands or feet are wet or damp
- do not use when your feet are bare
- do not remove the plug from the mains supply socket by pulling the mains cable or
the machine itself
- do not leave the appliance exposed to the elements (rain, sun etc)
- do not let children (or others incapable of operating it) use the machine without
supervision
- make sure that the plug fitted to the machine is compatible with the power supply
socket. If it is not, get a suitably qualified person to fit the correct type, and to make
sure that the cables to the mains socket are able to cope with the power rating of
the appliance
- ensure that the dishwasher does not crush power cables
- if there is a water softening device installed in the home there is no need to add
salt to the water softener fitted in the dishwasher
- the dishwasher is designed for normal kitchen utensils.
Objects that have been contamined by petrol, paint, traces of steel or iron,
corrosive chemicals, acids or alkalis must not be washed in the dishwasher
- if you wish to dispose of an old dishwasher be careful to remove the door to
eliminate the risk of children becoming trapped inside it
- the dishwasher has been made from materials which can be recycled so that it can
be disposed of in an environmentally friendly way
- in general it is not advisable to use adaptors, multiple plugs and/or extension
cables
- Water left in the machine or on the dishes at the end of the wash programme
should not be swallowed.
- Leaning or sitting on the open door of the dishwasher could cause it to tip over.
- Cutlery is washed best if it is placed in the basket with the handles downwards;
however, to avoid any injury from blades or sharp points, it can be placed with the
handles upwards.
- Should it be necessary to replace the supply cord, call the Service Department.
- This appliance is be designed for domestic use only.
If the appliance breaks down or stops working properly, switch it off, turn off the water
supply and do not tamper with it. Repair work should only be carried out by an
approved service agent and only genuine spare parts should be fitted. Any failure to
follow the above advice may have serious consequences for the safety of the appliance.
28
Contents
Safety advice
Setting up, installation
Opening the door
Water softener unit
Adjusting the upper basket
Loading the dishes
Information for test laboratories
Loading the detergent and rinse aid
Cleaning the filters
Some practical hints
Routine cleaning and maintenance
Description of the controls
Technical data
Operating the programmes and special functions
The watercontrol system
Programmes selection
Identifying minor faults
page 29
page 30
page 32
page 33
page 35
page 36
page 39
page 39
page 41
page 42
page 43
page 45
page 45
page 46
page 47
page 48
page 50
2 3
1
4
5
Fig. A
29
Safety Instructions
Please read the instructions in this booklet carefully because they contain important
information on how to install, use and maintain your dishwasher safely as well as
containing useful tips on how to make the most of it.
Keep this booklet safe for future reference.
There are certain basic safety rules which are valid for any domestic appliance. They
are the following:
- never touch the appliance when your hands or feet are wet or damp
- do not use when your feet are bare
- do not remove the plug from the mains supply socket by pulling the mains cable or
the machine itself
- do not leave the appliance exposed to the elements (rain, sun etc)
- do not let children (or others incapable of operating it) use the machine without
supervision
- make sure that the plug fitted to the machine is compatible with the power supply
socket. If it is not, get a suitably qualified person to fit the correct type, and to make
sure that the cables to the mains socket are able to cope with the power rating of
the appliance
- ensure that the dishwasher does not crush power cables
- if there is a water softening device installed in the home there is no need to add
salt to the water softener fitted in the dishwasher
- the dishwasher is designed for normal kitchen utensils.
Objects that have been contamined by petrol, paint, traces of steel or iron,
corrosive chemicals, acids or alkalis must not be washed in the dishwasher
- if you wish to dispose of an old dishwasher be careful to remove the door to
eliminate the risk of children becoming trapped inside it
- the dishwasher has been made from materials which can be recycled so that it can
be disposed of in an environmentally friendly way
- in general it is not advisable to use adaptors, multiple plugs and/or extension
cables
- Water left in the machine or on the dishes at the end of the wash programme
should not be swallowed.
- Leaning or sitting on the open door of the dishwasher could cause it to tip over.
- Cutlery is washed best if it is placed in the basket with the handles downwards;
however, to avoid any injury from blades or sharp points, it can be placed with the
handles upwards.
- Should it be necessary to replace the supply cord, call the Service Department.
- This appliance is be designed for domestic use only.
If the appliance breaks down or stops working properly, switch it off, turn off the water
supply and do not tamper with it. Repair work should only be carried out by an
approved service agent and only genuine spare parts should be fitted. Any failure to
follow the above advice may have serious consequences for the safety of the appliance.
28
Contents
Safety advice
Setting up, installation
Opening the door
Water softener unit
Adjusting the upper basket
Loading the dishes
Information for test laboratories
Loading the detergent and rinse aid
Cleaning the filters
Some practical hints
Routine cleaning and maintenance
Description of the controls
Technical data
Operating the programmes and special functions
The watercontrol system
Programmes selection
Identifying minor faults
page 29
page 30
page 32
page 33
page 35
page 36
page 39
page 39
page 41
page 42
page 43
page 45
page 45
page 46
page 47
page 48
page 50
2 3
1
4
5
Fig. A
31
The filter D must be inserted between the tap B and the inlet hose A, remembering
to fit the washer C.
If the dishwasher is connected to new pipes or to pipes which have not been in use
for a long time run water through for a few minutes before connecting the inlet hose.
In this way no deposits of sand or rust will clog up the water inflow filter.
Connecting the outlet hose
The outlet hose should disharge into a standpipe, making sure that there are no kinks
(fig. 4).
The standpipe must be at least 40 cm above floor level and it must have an internal
diameter of at least 4 cm. It is advisable to fit an anti-odour air trap (fig. 4 x).
If necessary the outlet hose can be extended up to 2,6 m, provided that it is kept at
a maximum height of 85 cm above floor level.
The hose can be hooked over the side of the sink (it must not be immersed in water,
in order to prevent water from being syphoned back to the machine when this is in
operation) (fig. 4 y).
When installing the appliance under a worktop the hose pipe clamp must be attached
to the wall in the highest possible position under the worktop (fig. 4 z).
Check that there are no kinks in the inlet and outlet hoses.
1 2 3
4
30
INSTALLATION (Technical notes)
After unpacking, adjust the height of the dishwasher.
For the dishwasher to work correctly it must be level.
Adjust the feet so that the machine does not tilt by more
than 2 degrees. If it you need to move the machine after
removing the packaging, do not try to lift it by the bottom
of the door. Follow the instructions in figure. Open the
door slightly and lift the machine by holding on the top.
Important: when the appliance is located on a
carpet floor, attention must be paid to ensure that
there is no obstruction to the bottom vents.
Make sure that the plug on the appliance remains
accessible after installation.
This appliance complies with Directives
89/336/EEC, 73/23/EEC and following changes.
Electrical connection
This appliance complies with all the international safety standards and is fitted with a
3 pin plug with earth connection to ensure complete earthing of the product.
In the absence of adequate earthing you will notice that when touching the metal
parts of your appliance an electrical dispersion can be felt due to the presence of a
radio interference suppressor.
Before connecting the appliance to the mains supply it is important to ensure:
– That the supply socket is properly earthed.
– That your electricity supply is capable of meeting the consumption requirements
listed on the rating plate of your appliance.
Important: manufacturer declines all responsibility for any damages due to
nonearthing of the machine.
Water connection
The inlet and drain hoses can be directed to left or right.
The dishwasher can be connected to either cold or hot water, as long as it is
no hotter than 60 °C.
Water pressure must be between 0,08 MPa and 0,8 MPa. If the pressure is below
the minimum consult our service department for advice.
The inlet hose must be connected to a tap so that the water supply can be cut off
when the machine is not in use (fig.1 B).
The dishwasher is fitted with 3/4" threaded connector (fig. 2).
Connect inlet hose A to water tap B with a 3/4" attachment making sure that it has
been properly tightened.
If it is necessary to lengthen the inlet pipe, an extension pipe can be fitted.
If limescale deposits or sand are present in the water, it is advisable to obtain the
appropriate filter, art. 9226085, from the Service Centre (fig. 3).
31
The filter D must be inserted between the tap B and the inlet hose A, remembering
to fit the washer C.
If the dishwasher is connected to new pipes or to pipes which have not been in use
for a long time run water through for a few minutes before connecting the inlet hose.
In this way no deposits of sand or rust will clog up the water inflow filter.
Connecting the outlet hose
The outlet hose should disharge into a standpipe, making sure that there are no kinks
(fig. 4).
The standpipe must be at least 40 cm above floor level and it must have an internal
diameter of at least 4 cm. It is advisable to fit an anti-odour air trap (fig. 4 x).
If necessary the outlet hose can be extended up to 2,6 m, provided that it is kept at
a maximum height of 85 cm above floor level.
The hose can be hooked over the side of the sink (it must not be immersed in water,
in order to prevent water from being syphoned back to the machine when this is in
operation) (fig. 4 y).
When installing the appliance under a worktop the hose pipe clamp must be attached
to the wall in the highest possible position under the worktop (fig. 4 z).
Check that there are no kinks in the inlet and outlet hoses.
1 2 3
4
30
INSTALLATION (Technical notes)
After unpacking, adjust the height of the dishwasher.
For the dishwasher to work correctly it must be level.
Adjust the feet so that the machine does not tilt by more
than 2 degrees. If it you need to move the machine after
removing the packaging, do not try to lift it by the bottom
of the door. Follow the instructions in figure. Open the
door slightly and lift the machine by holding on the top.
Important: when the appliance is located on a
carpet floor, attention must be paid to ensure that
there is no obstruction to the bottom vents.
Make sure that the plug on the appliance remains
accessible after installation.
This appliance complies with Directives
89/336/EEC, 73/23/EEC and following changes.
Electrical connection
This appliance complies with all the international safety standards and is fitted with a
3 pin plug with earth connection to ensure complete earthing of the product.
In the absence of adequate earthing you will notice that when touching the metal
parts of your appliance an electrical dispersion can be felt due to the presence of a
radio interference suppressor.
Before connecting the appliance to the mains supply it is important to ensure:
– That the supply socket is properly earthed.
– That your electricity supply is capable of meeting the consumption requirements
listed on the rating plate of your appliance.
Important: manufacturer declines all responsibility for any damages due to
nonearthing of the machine.
Water connection
The inlet and drain hoses can be directed to left or right.
The dishwasher can be connected to either cold or hot water, as long as it is
no hotter than 60 °C.
Water pressure must be between 0,08 MPa and 0,8 MPa. If the pressure is below
the minimum consult our service department for advice.
The inlet hose must be connected to a tap so that the water supply can be cut off
when the machine is not in use (fig.1 B).
The dishwasher is fitted with 3/4" threaded connector (fig. 2).
Connect inlet hose A to water tap B with a 3/4" attachment making sure that it has
been properly tightened.
If it is necessary to lengthen the inlet pipe, an extension pipe can be fitted.
If limescale deposits or sand are present in the water, it is advisable to obtain the
appropriate filter, art. 9226085, from the Service Centre (fig. 3).
33
Regulating the water softener
The table below lists different degrees of water hardness with the corresponding setting
for the softener unit.
Closing the door
Place the baskets in the machine.
Make sure that both the spray arms are free to rotate and are not obstructed by
cutlery, crockery or pans. Close the door, pressing on it to make sure it is firmly shut.
Water softener unit
Depending on the source of the supply, water contains varying amounts of limestone
and minerals which are deposited on the dishes leaving whitish stains and marks.
The higher the level of these minerals present in the water, the harder the water is.
The dishwasher is fitted with a water softener unit which, through the use of special
regenerating salt, supplies softened water for washing the dishes. The softener unit
can treat water with a hardness of up to 60°fH (French grading) or 33°dH (German
grading) through five different settings.
The degree of hardness of your water can be obtained from your water supply
company.
Level
0
1
*2
3
4
Water
hardness
°fH
(french)
0-9
10-30
31-40
41-50
51-60
Water
hardness
°dH
(German)
0-5
6-16
17-22
23-27
28-33
Use of
regenerating
salt
NO
YES
YES
YES
YES
Water
softener
setting
FREE
position
N.1
position
N.2
position
N.3
position
N.4
N°
of
washes
50
40
30
20
32
Installation in fitted kitchens
Fitting between existing cabinets
The height of the dishwasher, 85 cm, has been designed in order to allow the machine
to be fitted between existing cabinets of the same height in modern fitted kitchens.
The feet can be adjusted so that correct height is reached.
The laminated top of the machine does not require any particular care since it is
heatproof, scratchproof and stainproof (fig. 5).
The work top can be easily adjusted to line it with the top of existing cabinets; this is
done by moving it by 5 mm each time up to a maximum of 25 mm.
To adjust it, unscrew the two screws at the back and fix the top in the position
required (fig. 6).
Underneath existing work top
(when fitting beneath a work top)
In most modern fitted kitchens there is only one single work top under which cabinets
and electrical appliances are fitted.
In this case remove the work top of the dishwasher by unscrewing the screws under
the rear edge of the top (fig. 6).
The height will then be reduced to 82 cm, as scheduled by the International
Regulations (ISO) and the dishwasher will fit perfectly under the kitchen working top
(fig. 7).
Opening the door
Put your hand into the recess and push upwards.
If the machine comes open while it is working, an electrical safety device
automatically switches everything off.
For the machine to work properly, the door should not be opened while it is in
operation.
7
597
556/573
5
6
- *The water softener unit is set in the
factory at level 2, as this is suitable for the
majority of users.
If your water is at level 0, you need not
use any regenerating salt, nor need you
make any adjustment, as your water is
soft.
According to the degree of hardness of
your water, regulate the softener unit in
the following way:
- remove the lower rack. Unscrew and
remove the cap from the salt dispenser
located in the bottom of the tub (Fig. A “1”);
- Turn the selector screw to the required
position with a screwdriver or a knife.
TYPE 1
TYPE 2
33
Regulating the water softener
The table below lists different degrees of water hardness with the corresponding setting
for the softener unit.
Closing the door
Place the baskets in the machine.
Make sure that both the spray arms are free to rotate and are not obstructed by
cutlery, crockery or pans. Close the door, pressing on it to make sure it is firmly shut.
Water softener unit
Depending on the source of the supply, water contains varying amounts of limestone
and minerals which are deposited on the dishes leaving whitish stains and marks.
The higher the level of these minerals present in the water, the harder the water is.
The dishwasher is fitted with a water softener unit which, through the use of special
regenerating salt, supplies softened water for washing the dishes. The softener unit
can treat water with a hardness of up to 60°fH (French grading) or 33°dH (German
grading) through five different settings.
The degree of hardness of your water can be obtained from your water supply
company.
Level
0
1
*2
3
4
Water
hardness
°fH
(french)
0-9
10-30
31-40
41-50
51-60
Water
hardness
°dH
(German)
0-5
6-16
17-22
23-27
28-33
Use of
regenerating
salt
NO
YES
YES
YES
YES
Water
softener
setting
FREE
position
N.1
position
N.2
position
N.3
position
N.4
N°
of
washes
50
40
30
20
32
Installation in fitted kitchens
Fitting between existing cabinets
The height of the dishwasher, 85 cm, has been designed in order to allow the machine
to be fitted between existing cabinets of the same height in modern fitted kitchens.
The feet can be adjusted so that correct height is reached.
The laminated top of the machine does not require any particular care since it is
heatproof, scratchproof and stainproof (fig. 5).
The work top can be easily adjusted to line it with the top of existing cabinets; this is
done by moving it by 5 mm each time up to a maximum of 25 mm.
To adjust it, unscrew the two screws at the back and fix the top in the position
required (fig. 6).
Underneath existing work top
(when fitting beneath a work top)
In most modern fitted kitchens there is only one single work top under which cabinets
and electrical appliances are fitted.
In this case remove the work top of the dishwasher by unscrewing the screws under
the rear edge of the top (fig. 6).
The height will then be reduced to 82 cm, as scheduled by the International
Regulations (ISO) and the dishwasher will fit perfectly under the kitchen working top
(fig. 7).
Opening the door
Put your hand into the recess and push upwards.
If the machine comes open while it is working, an electrical safety device
automatically switches everything off.
For the machine to work properly, the door should not be opened while it is in
operation.
7
597
556/573
5
6
- *The water softener unit is set in the
factory at level 2, as this is suitable for the
majority of users.
If your water is at level 0, you need not
use any regenerating salt, nor need you
make any adjustment, as your water is
soft.
According to the degree of hardness of
your water, regulate the softener unit in
the following way:
- remove the lower rack. Unscrew and
remove the cap from the salt dispenser
located in the bottom of the tub (Fig. A “1”);
- Turn the selector screw to the required
position with a screwdriver or a knife.
TYPE 1
TYPE 2
35
Adjustment of the upper basket
If 27 cm to 31 cm plates are normally used, load them onto the lower basket after the
upper basket has been placed in its upper position and proceed as detailed below:
1) Turn the front stops A outwards.
2) Take out the basket and remount it in the upper position.
3) Replace the blocks A in their original position.
Dishes that are bigger than 20 cm in diameter can no longer be loaded onto the
upper basket and the mobile supports cannot be used when the basket is in the
upper position.
34
Salt loading indicator
This model is provided with a blind cap. In this case, the salt level must be checked
periodically, according to the regulation of the water softener unit.
Important: the appearance of white stains on dishes is generally an important sign
that the salt container needs filling.
A
A
Loading the salt
The dishwasher is fitted with a softener which
clears the water of lime which could cause scale
and damage the dishwasher.
On the bottom of the machine there is a container
for the salt for regenerating the softener.
The filter medium of the softening plant must be
reactivated with dishwasher water softener
regenerating salt.
Other types of salt contain small quantities of
insoluble particles which over a long period of
time may affect and deteriorate the softener
performance.
To add salt, unscrew the cap of the container on
the bottom and then refill the container.
During this operation a little water will overflow; but keep adding salt until the container
is full. When the container is full, clean the thread of salt residue and retighten the
tap.
If the dishwasher is not required straightaway, set the Prewash programme so that
the salt solution which has overflowed is discharged from the washing tank.
The salt dispenser has a capacity of between 1.5 and 1.8 kg and, for efficient use of
the appliance, it should be refilled from time to time according to the regulation of the
water softener unit.
Important: it is necessary to add water until the container overflows. Only
install the dishwasher after completely filling the salt container.
35
Adjustment of the upper basket
If 27 cm to 31 cm plates are normally used, load them onto the lower basket after the
upper basket has been placed in its upper position and proceed as detailed below:
1) Turn the front stops A outwards.
2) Take out the basket and remount it in the upper position.
3) Replace the blocks A in their original position.
Dishes that are bigger than 20 cm in diameter can no longer be loaded onto the
upper basket and the mobile supports cannot be used when the basket is in the
upper position.
34
Salt loading indicator
This model is provided with a blind cap. In this case, the salt level must be checked
periodically, according to the regulation of the water softener unit.
Important: the appearance of white stains on dishes is generally an important sign
that the salt container needs filling.
A
A
Loading the salt
The dishwasher is fitted with a softener which
clears the water of lime which could cause scale
and damage the dishwasher.
On the bottom of the machine there is a container
for the salt for regenerating the softener.
The filter medium of the softening plant must be
reactivated with dishwasher water softener
regenerating salt.
Other types of salt contain small quantities of
insoluble particles which over a long period of
time may affect and deteriorate the softener
performance.
To add salt, unscrew the cap of the container on
the bottom and then refill the container.
During this operation a little water will overflow; but keep adding salt until the container
is full. When the container is full, clean the thread of salt residue and retighten the
tap.
If the dishwasher is not required straightaway, set the Prewash programme so that
the salt solution which has overflowed is discharged from the washing tank.
The salt dispenser has a capacity of between 1.5 and 1.8 kg and, for efficient use of
the appliance, it should be refilled from time to time according to the regulation of the
water softener unit.
Important: it is necessary to add water until the container overflows. Only
install the dishwasher after completely filling the salt container.
37
A standard daily load is represented in Figs.
1, 2 and 3.
Upper basket (Fig. 1)
A = soup plates
B = dinner plates
C = dessert plates
D = saucers
E = cups
F = glasses
Upper basket (Fig. 2)
A = soup plates
B = dinner plates
C = dessert plates
D = saucers
E = cups
F = glasses with stems
G = glasses
H = single section cutlery basket
Lower basket (Fig. 3)
A = medium-sized saucepan
B = large saucepan
C = frying pan
D = lids
E = tureens, serving dishes
F = cutlery
G = oven dishes
Please load the dishwasher sensibly to
ensure the best wash results.
1
A
B
C
D
E
F
36
Loading dishes
To load dishes
For good wash performance remove any debris from the dishes (bones, tooth picks,
the remains of meat and vegetables) to avoid blocking the filters, water outlet and
washing arm nozzles and, as a result, reducing washing efficiency.
Try not to rinse the dishes before loading them into the dishwasher.
If saucepans and oven dishes are encrusted with the remains of burnt or roast food,
it is advisable to leave them to soak before washing.
Using the upper basket
The upper basket is provided with mobile racks hooked to the sides of the basket
which can be regulated in two positions: upright and lowered. In the lowered position
the racks may be used for tea and coffee cups, kitchen knives and ladles. Glasses
with stems may be safely hung on the ends of the racks.
Glasses, cups, saucers and dessert plates may be loaded under the racks.
Soup plates and ordinary plates may be loaded with the rack in the upright position.
Plates should be loaded vertically with the underside of the plate towards the back of
the dishwasher with a space between each plate to allow water to pass freely.
It is advisable to load plates of the same size together in order to utilize maximum
basket capacity.
Plates may be loaded in a single row (Fig. 1) or on both rows (Fig. 2).
It is advisable to load large plates (approx. 27 or more cm) slightly tilted towards the
rear to facilitate introduction of the basket into the machine.
Salad bowls and plastic bowls may also be loaded on the upper basket. It is advisable
to block these in place so that the jets of water do not make them overturn.
The upper basket has been designed to offer maximum flexibility in use and can be
loaded with up to 24 plates on two rows, up to 30 glasses on five rows or a mixed
load.
Using the lower basket
Saucepans, oven dishes, tureens, salad bowls, lids, serving dishes, dinner plates,
soup plates and ladles can be loaded on the lower basket.
Place the cutlery in the plastic cutlery holder with the handles pointing upwards.
Place the cutlery holder on the lower basket (fig. 3), making sure that the cutlery does
not get in the way of the rotating arms.
2
3
A
B
C
D
FEGH
D F A G
E
B
C
37
A standard daily load is represented in Figs.
1, 2 and 3.
Upper basket (Fig. 1)
A = soup plates
B = dinner plates
C = dessert plates
D = saucers
E = cups
F = glasses
Upper basket (Fig. 2)
A = soup plates
B = dinner plates
C = dessert plates
D = saucers
E = cups
F = glasses with stems
G = glasses
H = single section cutlery basket
Lower basket (Fig. 3)
A = medium-sized saucepan
B = large saucepan
C = frying pan
D = lids
E = tureens, serving dishes
F = cutlery
G = oven dishes
Please load the dishwasher sensibly to
ensure the best wash results.
1
A
B
C
D
E
F
36
Loading dishes
To load dishes
For good wash performance remove any debris from the dishes (bones, tooth picks,
the remains of meat and vegetables) to avoid blocking the filters, water outlet and
washing arm nozzles and, as a result, reducing washing efficiency.
Try not to rinse the dishes before loading them into the dishwasher.
If saucepans and oven dishes are encrusted with the remains of burnt or roast food,
it is advisable to leave them to soak before washing.
Using the upper basket
The upper basket is provided with mobile racks hooked to the sides of the basket
which can be regulated in two positions: upright and lowered. In the lowered position
the racks may be used for tea and coffee cups, kitchen knives and ladles. Glasses
with stems may be safely hung on the ends of the racks.
Glasses, cups, saucers and dessert plates may be loaded under the racks.
Soup plates and ordinary plates may be loaded with the rack in the upright position.
Plates should be loaded vertically with the underside of the plate towards the back of
the dishwasher with a space between each plate to allow water to pass freely.
It is advisable to load plates of the same size together in order to utilize maximum
basket capacity.
Plates may be loaded in a single row (Fig. 1) or on both rows (Fig. 2).
It is advisable to load large plates (approx. 27 or more cm) slightly tilted towards the
rear to facilitate introduction of the basket into the machine.
Salad bowls and plastic bowls may also be loaded on the upper basket. It is advisable
to block these in place so that the jets of water do not make them overturn.
The upper basket has been designed to offer maximum flexibility in use and can be
loaded with up to 24 plates on two rows, up to 30 glasses on five rows or a mixed
load.
Using the lower basket
Saucepans, oven dishes, tureens, salad bowls, lids, serving dishes, dinner plates,
soup plates and ladles can be loaded on the lower basket.
Place the cutlery in the plastic cutlery holder with the handles pointing upwards.
Place the cutlery holder on the lower basket (fig. 3), making sure that the cutlery does
not get in the way of the rotating arms.
2
3
A
B
C
D
FEGH
D F A G
E
B
C
39
Information for the test laboratories.
General programme comparison
(see programmes selection)
Loading the detergent and the rinse aid.
Filling the detergent container
It is essential to use a detergent that is specifically designed for dishwashers
either in powder, liquid or tablet form.
Unsuitable detergents (like those for washing up by hand) do not contain the proper
ingredients for use in a dishwasher and stop the dishwasher from working correctly.
Ref. IEC 436 Standards:
1) Upper basket position: low
2) Normal load
3) Shine setting: 3
4) Amount of detergent:
– 5 gr for pre-wash
– 25 gr for wash.
Ref. EN 50242 Standards:
1) Upper basket position: low
2) Normal load
3) Shine setting: 3
4) Amount of detergent:
– 30 gr for wash.
Normal wash
The detergent container is inside the door
(fig. A “2”). If the lid of the container is closed
press the button to open.
At the end of every wash cycle the lid is
always open and ready for the next time the
dishwasher is used.
The amount of detergent to be used varies
according to how dirty the dishes are and on
the type of dishes to be washed.
We advise using 20-30 gr of detergent in the
wash section of detergent compartment (1).
After pouring the detergent into the
container close the lid.
Since not all detergents are the same the instructions on the boxes of detergent can
vary. We should just like to remind users that too little detergent does not clean the
dishes properly whilst too much detergent will not produce better results and is also
a waste. Do not use an excessive amount of detergent and help limit damage to the
environment at the same time.
Wash with soaking cycle
(Prewash)
If setting the intensive wash programme, a second dose of about 20 gr of
detergent (1 table-spoon) must be added to the machine in the prewash section of
detergent compartment (2).
For universal programme add 5 gr. This dose should be placed directly in the
prewash section of detergent compartment (2).
12 international place load (Ref. I.E.C. 436 - EN 50242).
Correct loading for the upper basket is indicated in Fig. 4 and for the lower basket
in Fig. 5.
A
F
C
C
C
G
B
E
D
H
H
L
I
4
Lower basket (Fig. 5)
M = 8 + 4 soup plates
N = 11 + 1 dinner plates
O = 12 dessert plates
P = serving dish
Q = cutlery
Cutlery basket without side racks
Insert the remaining cutlery, taking care not
to load more than two different types of
cutlery in the same compartment.
Cutlery basket (fig. 6)
The cutlery basket is made with two
detachable parts which will enable various
loading options.
The two parts can be detached by sliding
the left section away from the right section.
Upper basket (Fig. 4)
A = 5 + 5 + 2 glasses
B = 12 saucers
C = 4 + 4 + 4 cups
D = small bowl
E = medium bowl
F = large bowl
G = 1 + 1 forks
H = 1 + 1 serving spoons
I = 3 + 3 + 3 + 3 dessert spoons
L = 3 + 3 + 3 + 3 teaspoons
38
6
Q N
M
P
O
M
N
5
39
Information for the test laboratories.
General programme comparison
(see programmes selection)
Loading the detergent and the rinse aid.
Filling the detergent container
It is essential to use a detergent that is specifically designed for dishwashers
either in powder, liquid or tablet form.
Unsuitable detergents (like those for washing up by hand) do not contain the proper
ingredients for use in a dishwasher and stop the dishwasher from working correctly.
Ref. IEC 436 Standards:
1) Upper basket position: low
2) Normal load
3) Shine setting: 3
4) Amount of detergent:
– 5 gr for pre-wash
– 25 gr for wash.
Ref. EN 50242 Standards:
1) Upper basket position: low
2) Normal load
3) Shine setting: 3
4) Amount of detergent:
– 30 gr for wash.
Normal wash
The detergent container is inside the door
(fig. A “2”). If the lid of the container is closed
press the button to open.
At the end of every wash cycle the lid is
always open and ready for the next time the
dishwasher is used.
The amount of detergent to be used varies
according to how dirty the dishes are and on
the type of dishes to be washed.
We advise using 20-30 gr of detergent in the
wash section of detergent compartment (1).
After pouring the detergent into the
container close the lid.
Since not all detergents are the same the instructions on the boxes of detergent can
vary. We should just like to remind users that too little detergent does not clean the
dishes properly whilst too much detergent will not produce better results and is also
a waste. Do not use an excessive amount of detergent and help limit damage to the
environment at the same time.
Wash with soaking cycle
(Prewash)
If setting the intensive wash programme, a second dose of about 20 gr of
detergent (1 table-spoon) must be added to the machine in the prewash section of
detergent compartment (2).
For universal programme add 5 gr. This dose should be placed directly in the
prewash section of detergent compartment (2).
12 international place load (Ref. I.E.C. 436 - EN 50242).
Correct loading for the upper basket is indicated in Fig. 4 and for the lower basket
in Fig. 5.
A
F
C
C
C
G
B
E
D
H
H
L
I
4
Lower basket (Fig. 5)
M = 8 + 4 soup plates
N = 11 + 1 dinner plates
O = 12 dessert plates
P = serving dish
Q = cutlery
Cutlery basket without side racks
Insert the remaining cutlery, taking care not
to load more than two different types of
cutlery in the same compartment.
Cutlery basket (fig. 6)
The cutlery basket is made with two
detachable parts which will enable various
loading options.
The two parts can be detached by sliding
the left section away from the right section.
Upper basket (Fig. 4)
A = 5 + 5 + 2 glasses
B = 12 saucers
C = 4 + 4 + 4 cups
D = small bowl
E = medium bowl
F = large bowl
G = 1 + 1 forks
H = 1 + 1 serving spoons
I = 3 + 3 + 3 + 3 dessert spoons
L = 3 + 3 + 3 + 3 teaspoons
38
6
Q N
M
P
O
M
N
5
41
The filter system (fig.A “4”) consists of:
a central container that traps the larger
particles.
a flat gauze that continuously filters the
wash water
a micro filter, located beneath the gauze,
that traps the tiniest particles ensuring a
perfect rinse.
To achieve excellent results every time, the
filters should be checked and cleaned after
each wash.
To remove the filter unit, simply turn the
handle anticlockwise (fig. 1).
For ease of cleaning, the central container is
removable (fig. 2).
Remove the gauze filter (fig.3) and wash the
whole unit under a jet of water. If necessary
a small brush can be used.
With the Self-cleaning Micro filter, mainte-
nance is reduced and the filter unit need only
be checked every two weeks. Nevertheless,
after each wash it is advisable to check that
the central container and the gauze filter are
not clogged.
NB: after cleaning the filters, make sure
that they are correctly reassembled and
that the gauze filter is properly positioned
at the bottom of the dishwasher.
Make sure that the filter is screwed back,
clockwise, into the gauze, as poor
seating of the filter unit could have an
adverse effect on the efficiency of the
appliance.
Warning: never use the dishwasher
without the filters.
Cleaning the filters
1
2
3
40
3
4
3
Filling the rinse aid container
The rinse aid container can be found to the
right of the detergent container: it has a
capacity of about 130 ml (Fig A "3"). Turn the
cap (3) anticlockwise and pour enough liquid
to last several washes, up to the maximum
level shown. Replace the cap.
The rinse aid, which is automatically
released during the last rinsing cycle, helps
the dishes to dry quickly and prevents spots
and stains forming.
It is always advisable to use rinse aid.
Check the rinse aid level through the indicator
eye which is situated in the centre of the
dispenser (4).
Regulating the rinse aid from 1 to 6
The regulator is placed under the cap (3) and
can be turned using a coin. The recommended
position is 3.
The limestone content of the water considerably
affects the formation of limescale and the
drying performance.
It is therefore important to regulate the
quantity of rinse aid to achieve good
washing results.
If, after the wash, streaks occur on the
dishes, decrease the amount by one position.
If whitish spots occur, increase the amount
by one position.
FULL EMPTY
dark light
41
The filter system (fig.A “4”) consists of:
a central container that traps the larger
particles.
a flat gauze that continuously filters the
wash water
a micro filter, located beneath the gauze,
that traps the tiniest particles ensuring a
perfect rinse.
To achieve excellent results every time, the
filters should be checked and cleaned after
each wash.
To remove the filter unit, simply turn the
handle anticlockwise (fig. 1).
For ease of cleaning, the central container is
removable (fig. 2).
Remove the gauze filter (fig.3) and wash the
whole unit under a jet of water. If necessary
a small brush can be used.
With the Self-cleaning Micro filter, mainte-
nance is reduced and the filter unit need only
be checked every two weeks. Nevertheless,
after each wash it is advisable to check that
the central container and the gauze filter are
not clogged.
NB: after cleaning the filters, make sure
that they are correctly reassembled and
that the gauze filter is properly positioned
at the bottom of the dishwasher.
Make sure that the filter is screwed back,
clockwise, into the gauze, as poor
seating of the filter unit could have an
adverse effect on the efficiency of the
appliance.
Warning: never use the dishwasher
without the filters.
Cleaning the filters
1
2
3
40
3
4
3
Filling the rinse aid container
The rinse aid container can be found to the
right of the detergent container: it has a
capacity of about 130 ml (Fig A "3"). Turn the
cap (3) anticlockwise and pour enough liquid
to last several washes, up to the maximum
level shown. Replace the cap.
The rinse aid, which is automatically
released during the last rinsing cycle, helps
the dishes to dry quickly and prevents spots
and stains forming.
It is always advisable to use rinse aid.
Check the rinse aid level through the indicator
eye which is situated in the centre of the
dispenser (4).
Regulating the rinse aid from 1 to 6
The regulator is placed under the cap (3) and
can be turned using a coin. The recommended
position is 3.
The limestone content of the water considerably
affects the formation of limescale and the
drying performance.
It is therefore important to regulate the
quantity of rinse aid to achieve good
washing results.
If, after the wash, streaks occur on the
dishes, decrease the amount by one position.
If whitish spots occur, increase the amount
by one position.
FULL EMPTY
dark light
43
Cleaning and maintenance
The outside of the cabinet can be cleaned with a non-abrasive cleaning agent
suitable for a gloss finish.
The dishwasher does not require special maintenance, because the tank is self-
cleaning. Regularly wipe the door gasket with a damp cloth to remove any food
remains or rinse aid. It is advisable to remove limestone deposits or dirt periodically,
by doing an empty wash; pour a glass of vinegar on the bottom of the tank and select
the light wash.
If, in spite of the routine cleaning of the filters, you notice that the dishes or pans are
not properly washed or rinsed, check that all the spray heads on the rotor arms
(fig. A “5”) are clear.
If they are blocked, clean them in the following way:
To remove the upper rotor arm, turn it until it lines up with the stop marked by the
arrow (fig. 1b). Push it upwards and, keeping it pushed in, unscrew it in a clockwise
direction. To reassemble it repeat the same operation, but turn it anticlockwise.
The lower rotor arm can be removed simply by pulling it upwards (fig. 2).
• wash the rotor arms under a jet of water to clear any blockage in the spray heads.
• When you have finished, refit the rotor arms in the same position, remembering to
re-align the arrow and screw into position.
1 2
1b
42
Practical hints
Selecting the programme
This dishwasher offers you a wide range of wash programmes so that you can choose
the most suitable according to the type of dishes and how dirty they are.
Refer to the PROGRAMME LIST to choose the most suitable programme.
Useful hints
In order to avoid any dripping from the top rack, remove the lower rack first.
If the dishes are to be left in the machine for some time, leave the door ajar, to let
some air circulate and to improve the drying performance.
How to make SAVINGS
1) If you want the dishwasher to give a complete wash, place the dishes in the
dishwasher at the end of each meal and if necessary turn on the COLD PRE-WASH
cycle to soften the food remains and remove bigger particles of food from the new
load of dishes. When the dishwasher is full start the complete wash cycle programme.
2) If the dishes are not very dirty or if the baskets are not very full select an
ECONOMY programme, following the instructions in the program list.
How to get really good wash RESULTS
1) Place the dishes face downwards.
2) Try to place the dishes in such a way that they are not touching one another. If
they are loaded properly you will get better results.
3) Before placing the dishes in the dishwasher remove any remaining food (bones,
shells, pieces of meat or vegetables, coffee grounds, skin of fruit, cigarette ash etc.
that could clog up the outflow and the washing arm jets.
4) After loading the dishes check that the washing arms can rotate freely.
5) Pans and other dishes that have particularly stubborn food particles or remnants
of burnt food should be left to soak in water with dishwasher detergent.
6) To wash silver properly:
a) rinse the silver immediately after use, especially if it has been used for mayonnaise,
eggs, fish etc.
b) do not sprinkle detergent onto it
c) keep it separate from other metals
What to DO if
1) You want to stop the dishwasher to put in more dishes whilst it is in the middle of
a wash.
Open the door only after pressing the O/I button so that the dishwasher is in OFF.
After closing the door, wait 3 minutes before starting up the machine again.
What not to wash
It should also be remembered that not all dishes are suitable for washing in a
dishwasher.
We advise against using the dishwasher to wash items in thermoplastic, cutlery with
wooden or plastic handles, saucepans with wooden handles, items in aluminium,
crystal, leaded glass unless otherwise stated.
Certain decorations may fade. It is therefore a good idea before loading the whole
batch to wash just one of the items first so as to be sure that others like it will not fade.
It is also a good idea not to put silver cutlery with non-stainless steel handles into the
dishwasher as there could be a chemical reaction between them.
IMPORTANT
When buying new crockery or cutlery always make sure that they are suitable for
washing in a dishwasher.
43
Cleaning and maintenance
The outside of the cabinet can be cleaned with a non-abrasive cleaning agent
suitable for a gloss finish.
The dishwasher does not require special maintenance, because the tank is self-
cleaning. Regularly wipe the door gasket with a damp cloth to remove any food
remains or rinse aid. It is advisable to remove limestone deposits or dirt periodically,
by doing an empty wash; pour a glass of vinegar on the bottom of the tank and select
the light wash.
If, in spite of the routine cleaning of the filters, you notice that the dishes or pans are
not properly washed or rinsed, check that all the spray heads on the rotor arms
(fig. A “5”) are clear.
If they are blocked, clean them in the following way:
To remove the upper rotor arm, turn it until it lines up with the stop marked by the
arrow (fig. 1b). Push it upwards and, keeping it pushed in, unscrew it in a clockwise
direction. To reassemble it repeat the same operation, but turn it anticlockwise.
The lower rotor arm can be removed simply by pulling it upwards (fig. 2).
• wash the rotor arms under a jet of water to clear any blockage in the spray heads.
• When you have finished, refit the rotor arms in the same position, remembering to
re-align the arrow and screw into position.
1 2
1b
42
Practical hints
Selecting the programme
This dishwasher offers you a wide range of wash programmes so that you can choose
the most suitable according to the type of dishes and how dirty they are.
Refer to the PROGRAMME LIST to choose the most suitable programme.
Useful hints
In order to avoid any dripping from the top rack, remove the lower rack first.
If the dishes are to be left in the machine for some time, leave the door ajar, to let
some air circulate and to improve the drying performance.
How to make SAVINGS
1) If you want the dishwasher to give a complete wash, place the dishes in the
dishwasher at the end of each meal and if necessary turn on the COLD PRE-WASH
cycle to soften the food remains and remove bigger particles of food from the new
load of dishes. When the dishwasher is full start the complete wash cycle programme.
2) If the dishes are not very dirty or if the baskets are not very full select an
ECONOMY programme, following the instructions in the program list.
How to get really good wash RESULTS
1) Place the dishes face downwards.
2) Try to place the dishes in such a way that they are not touching one another. If
they are loaded properly you will get better results.
3) Before placing the dishes in the dishwasher remove any remaining food (bones,
shells, pieces of meat or vegetables, coffee grounds, skin of fruit, cigarette ash etc.
that could clog up the outflow and the washing arm jets.
4) After loading the dishes check that the washing arms can rotate freely.
5) Pans and other dishes that have particularly stubborn food particles or remnants
of burnt food should be left to soak in water with dishwasher detergent.
6) To wash silver properly:
a) rinse the silver immediately after use, especially if it has been used for mayonnaise,
eggs, fish etc.
b) do not sprinkle detergent onto it
c) keep it separate from other metals
What to DO if
1) You want to stop the dishwasher to put in more dishes whilst it is in the middle of
a wash.
Open the door only after pressing the O/I button so that the dishwasher is in OFF.
After closing the door, wait 3 minutes before starting up the machine again.
What not to wash
It should also be remembered that not all dishes are suitable for washing in a
dishwasher.
We advise against using the dishwasher to wash items in thermoplastic, cutlery with
wooden or plastic handles, saucepans with wooden handles, items in aluminium,
crystal, leaded glass unless otherwise stated.
Certain decorations may fade. It is therefore a good idea before loading the whole
batch to wash just one of the items first so as to be sure that others like it will not fade.
It is also a good idea not to put silver cutlery with non-stainless steel handles into the
dishwasher as there could be a chemical reaction between them.
IMPORTANT
When buying new crockery or cutlery always make sure that they are suitable for
washing in a dishwasher.
IEC place load
Capacity with pans and dishes
Water supply pressure
Fuse
Power input
Supply voltage
12
8 persons
Min. 0,08 - Max 0,8 MPa
(see rating plate)
(see rating plate)
(see rating plate)
Height
Depth
Width
Depth with door open
cm
cm
cm
cm
with working top
85
60
60
120
Description of the controls
Technical Data
Dimensions:
without working top
82
56
59,7
117
A
On/off button
B
Economy button
C
Door handle
D
Programme selector
E
Mains indicator light
A B C D
E
44
The water heater element is made of a special stainless steel which after a while may
change colour; this does not in any way affect its performance or its working life.
Both the door lining and the tank lining are in stainless steel; however, should spots
caused by oxidation occur, this is probably due to a high level of iron salts presents
in the water. The spots can be removed with a mild abrasive agent; never use
chlorine based materials, steel wool, etc.
WHEN CYCLE IS FINISHED
After every wash it is essential to turn off water supply and to switch off the machine
by pressing the On/Off button to the off position. If the machine is not going to be
used for some time, it is advisable to follow these rules:
1. do an empty wash with detergent in order to clean the machine of any deposits.
2. pull out the electric plug.
3. turn off the water tap.
4. fill the rinse aid container.
5. Ieave the door ajar.
6. Keep the inside of the machine clean.
7. If the machine is left in places where the temperature is below 0°C any water left
inside the pipes may freeze. Wait until the temperature rises above zero and then
wait for about 24 hours before starting up the dishwasher.
45
IEC place load
Capacity with pans and dishes
Water supply pressure
Fuse
Power input
Supply voltage
12
8 persons
Min. 0,08 - Max 0,8 MPa
(see rating plate)
(see rating plate)
(see rating plate)
Height
Depth
Width
Depth with door open
cm
cm
cm
cm
with working top
85
60
60
120
Description of the controls
Technical Data
Dimensions:
without working top
82
56
59,7
117
A
On/off button
B
Economy button
C
Door handle
D
Programme selector
E
Mains indicator light
A B C D
E
44
The water heater element is made of a special stainless steel which after a while may
change colour; this does not in any way affect its performance or its working life.
Both the door lining and the tank lining are in stainless steel; however, should spots
caused by oxidation occur, this is probably due to a high level of iron salts presents
in the water. The spots can be removed with a mild abrasive agent; never use
chlorine based materials, steel wool, etc.
WHEN CYCLE IS FINISHED
After every wash it is essential to turn off water supply and to switch off the machine
by pressing the On/Off button to the off position. If the machine is not going to be
used for some time, it is advisable to follow these rules:
1. do an empty wash with detergent in order to clean the machine of any deposits.
2. pull out the electric plug.
3. turn off the water tap.
4. fill the rinse aid container.
5. Ieave the door ajar.
6. Keep the inside of the machine clean.
7. If the machine is left in places where the temperature is below 0°C any water left
inside the pipes may freeze. Wait until the temperature rises above zero and then
wait for about 24 hours before starting up the dishwasher.
45
The water-stop device protects against water damages caused by
leaks on the fill hose which could develop due to natural ageing
of the hose.
In the water-stop system the leaking water fills the corrugated
hose and activates a stop valve which cuts off the water supply to
the machine.
This fault is shown by a red sector on the window «A».
Would this occur, please refer to your Service Agent.
If the hose is not long enough for correct connection, it must be
replaced with a longer one. The hose can be obtained from your
Service Agent.
Watercontrol-system (CD 373 SK)
Red button blocked
valve indicator
Safety antitwist device
(press and twist to
remove the washer)
A
Attention
This dishwasher is equipped with an anti-overflow safety device
which works even when power is switched off, and if the water
level is too high the supply will automatically be closed off.
Important
To ensure the correct operation of the anti-overflow safety
device, it is recommended not to move or to tilt the dishwasher
during operation.
If it is necessary to move or to tilt the dishwasher, first make
sure the washing cycle is finished and that no water is left in
the tank.
To set the programme, turn the dial clockwise until the pointer
( ) indicates the symbol of the required programme on the
control panel. Then press the On/Off button O/I. Ensure that
the water supply is turned on and the door is closed properly.
Economy button
The “E” button reduces the temperature of the water during the
last rinse. This activates a natural drying process, as with a
normal draining board, simply by leaving the door ajar at the
end of the cycle to enable the natural circulation of air. The “E”
button provides an energy saving of more than 20% and
shortens the cycle.
Recommended for evening washes when the dishes are not
required perfectly dry, straight away.
Selecting the programme and special functions
Use in conjunction with programme guide
46 47
The water-stop device protects against water damages caused by
leaks on the fill hose which could develop due to natural ageing
of the hose.
In the water-stop system the leaking water fills the corrugated
hose and activates a stop valve which cuts off the water supply to
the machine.
This fault is shown by a red sector on the window «A».
Would this occur, please refer to your Service Agent.
If the hose is not long enough for correct connection, it must be
replaced with a longer one. The hose can be obtained from your
Service Agent.
Watercontrol-system (CD 373 SK)
Red button blocked
valve indicator
Safety antitwist device
(press and twist to
remove the washer)
A
Attention
This dishwasher is equipped with an anti-overflow safety device
which works even when power is switched off, and if the water
level is too high the supply will automatically be closed off.
Important
To ensure the correct operation of the anti-overflow safety
device, it is recommended not to move or to tilt the dishwasher
during operation.
If it is necessary to move or to tilt the dishwasher, first make
sure the washing cycle is finished and that no water is left in
the tank.
To set the programme, turn the dial clockwise until the pointer
( ) indicates the symbol of the required programme on the
control panel. Then press the On/Off button O/I. Ensure that
the water supply is turned on and the door is closed properly.
Economy button
The “E” button reduces the temperature of the water during the
last rinse. This activates a natural drying process, as with a
normal draining board, simply by leaving the door ajar at the
end of the cycle to enable the natural circulation of air. The “E”
button provides an energy saving of more than 20% and
shortens the cycle.
Recommended for evening washes when the dishes are not
required perfectly dry, straight away.
Selecting the programme and special functions
Use in conjunction with programme guide
46 47
49
105 YES
100 YES
85 YES
80 YES
70 YES
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
PROGRAMME SELECTION
Programme Description
Short cold pre-wash for items that are
stored in the dishwasher until you are
ready to wash a full load.
Once a day - for heavily soiled pans and
any other items that have been left all day
for washing.
Once a day - for normal soiled pans and
any other items that have been left all day
for washing. Programme standardised to
IEC 436.
Suitable for heavily soiled items that are to
be washed straight after a meal.
Energy Saving Programme suitable for
normal soiled items. Using detergents with
enzyme.
Programme standardised to EN 50242.
Suitable for delicate crockery and
glassware. Also for less soiled items
excluding pans.
Suitable for rinsing dishes which have not
been used for some time and for warming
dishes prior to serving.
Detergent for
soaking
Detergent for
washing
Clean filter
Check rinse aid
dispenser
Check salt container
Hot pre-wash
Cold pre-wash
Main wash
Intermediate rinse
Hot rinse with
rinse aid
With cold water
(15°C)
Economy button
Check list Programme contents
Average
duration in
minutes
Special
function
buttons available
Cold pre-wash
Intensive
Universal
Daily
Eco 55°C
Delicate
Hot rinsing cycle
and warming
cycle
48
49
105 YES
100 YES
85 YES
80 YES
70 YES
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
PROGRAMME SELECTION
Programme Description
Short cold pre-wash for items that are
stored in the dishwasher until you are
ready to wash a full load.
Once a day - for heavily soiled pans and
any other items that have been left all day
for washing.
Once a day - for normal soiled pans and
any other items that have been left all day
for washing. Programme standardised to
IEC 436.
Suitable for heavily soiled items that are to
be washed straight after a meal.
Energy Saving Programme suitable for
normal soiled items. Using detergents with
enzyme.
Programme standardised to EN 50242.
Suitable for delicate crockery and
glassware. Also for less soiled items
excluding pans.
Suitable for rinsing dishes which have not
been used for some time and for warming
dishes prior to serving.
Detergent for
soaking
Detergent for
washing
Clean filter
Check rinse aid
dispenser
Check salt container
Hot pre-wash
Cold pre-wash
Main wash
Intermediate rinse
Hot rinse with
rinse aid
With cold water
(15°C)
Economy button
Check list Programme contents
Average
duration in
minutes
Special
function
buttons available
Cold pre-wash
Intensive
Universal
Daily
Eco 55°C
Delicate
Hot rinsing cycle
and warming
cycle
48
50
Identifying minor faults
Warning!
Before removing any panel: 1. Turn the knob to STOP.
2. Pull the electric plug out.
Should the dishwasher fail to operate, before contacting the Service Centre, make the
following checks:
FAULT CAUSE REMEDY
1 - Machine completely dead
2 - Machine does not
draw water
3 - Machine does not
discharge water
4 - Machine discharges water
continuously
5 - Spray arms are not heard
to rotate
6 - On electronic appliances
without a display: “eco”indi-
cator light and indicator light
“No.1” with audible signal
are heard.
7 -
On electronic appliances with
a display: “E1” appears on the
display with audible signal.
Plug is not connected to wall
socket
O/I button has not been pressed
Door is open
No electricity
See causes for no. 1
Water tap is turned off
Programme selector is not at
correct position
The inlet hose is bent
The inlet hose filter is not
correctly connected
Filter is dirty
Outlet hose is kinked
The outlet hose extension is
not correctly connected
The outlet connection on the
wall is pointing downwards not
upwards
Position of outlet hose is too
low
Excessive amount of detergent
Item prevents arms from rotating
Plate and cup filter very dirty
Water inlet tap turned off
Water inlet tap turned off
Connect electric plug
Press button
Close door
Check the fuse in the plug and
the electricity supply
Check
Turn water tap on
Turn programme selector to
correct position
Eliminate the bends in the hose
Clean the filter at the end of the
hose
Clean filter
Straighten outlet hose
Follow the instructions for
connecting the outlet hose
carefully
Call a qualified technician
Lift outlet hose to at least 40 cm
above floor level
Reduce amount of detergent
Use suitable detergent
Check
Clean plate and cup filter
Switch off the appliance.
Turn on the tap.
Re-set the cycle.
Switch off the appliance.
Turn on the tap.
Re-set the cycle.
51
N.B.: Should any of the situations occur and should the machine give a bad wash performance,
it is necessary to remove the deposits from the dishes by hand since the final drying cycle hardens the
deposits which a second wash in the machine would not be able to remove.
If the malfunction continues contact a Service Centre quoting the serial number of the dishwasher.
This is found on the plaque on the inside of the dishwasher door at the top or on the guarantee.
This information will make it possible to take more effective action more quickly.
The manufacturers decline any responsability for any printing mistakes in this instruction booklet. They also reserve the right to modify their
own appliances as necessary without altering the essential characteristics.
FAULT CAUSE REMEDY
8 - Load of dishes is only
partially washed
9 - Presence of white spots
on dishes
10 -Noise during wash
11 - The dishes are not
completely dry
See causes for no. 5
Bottom of saucepans have not
been washed well
Edge of saucepans have not
been washed well
Spray arms are partially blocked
The dishes have not been
properly loaded
The end of the outlet hose is in
the water
The incorrect amount of
detergent has been measured
out; the detergent is old and hard
The wash programme is not
thorough enough
The lower basket dishes have
not been washed
Water is too hard
The dishes knock against one
another
The revolving arms knock against
the dishes
Inadequate air flow
Check
Burnt on food remains must
be soaked before putting pans
in dishwasher
Reposition saucepans
Remove spray arms by
unscrewing ring nuts clockwise
and wash under running water
Do not place the dishes too
closely together
The end of the outlet hose
must not come into contact
with the outflow water
Increase the measure
according to how dirty the
dishes are and change detergent
Choose a more vigorous
programme
Depress half load button
Check salt and rinse aid level
and regulate amount.
Should the fault persist,
Contact Service Centre
Load dishes better onto the
basket
Load dishes better
Leave the dishwasher door ajar
at the end of the wash program
to allow the dishes to dry naturally
50
Identifying minor faults
Warning!
Before removing any panel: 1. Turn the knob to STOP.
2. Pull the electric plug out.
Should the dishwasher fail to operate, before contacting the Service Centre, make the
following checks:
FAULT CAUSE REMEDY
1 - Machine completely dead
2 - Machine does not
draw water
3 - Machine does not
discharge water
4 - Machine discharges water
continuously
5 - Spray arms are not heard
to rotate
6 - On electronic appliances
without a display: “eco”indi-
cator light and indicator light
“No.1” with audible signal
are heard.
7 -
On electronic appliances with
a display: “E1” appears on the
display with audible signal.
Plug is not connected to wall
socket
O/I button has not been pressed
Door is open
No electricity
See causes for no. 1
Water tap is turned off
Programme selector is not at
correct position
The inlet hose is bent
The inlet hose filter is not
correctly connected
Filter is dirty
Outlet hose is kinked
The outlet hose extension is
not correctly connected
The outlet connection on the
wall is pointing downwards not
upwards
Position of outlet hose is too
low
Excessive amount of detergent
Item prevents arms from rotating
Plate and cup filter very dirty
Water inlet tap turned off
Water inlet tap turned off
Connect electric plug
Press button
Close door
Check the fuse in the plug and
the electricity supply
Check
Turn water tap on
Turn programme selector to
correct position
Eliminate the bends in the hose
Clean the filter at the end of the
hose
Clean filter
Straighten outlet hose
Follow the instructions for
connecting the outlet hose
carefully
Call a qualified technician
Lift outlet hose to at least 40 cm
above floor level
Reduce amount of detergent
Use suitable detergent
Check
Clean plate and cup filter
Switch off the appliance.
Turn on the tap.
Re-set the cycle.
Switch off the appliance.
Turn on the tap.
Re-set the cycle.
51
N.B.: Should any of the situations occur and should the machine give a bad wash performance,
it is necessary to remove the deposits from the dishes by hand since the final drying cycle hardens the
deposits which a second wash in the machine would not be able to remove.
If the malfunction continues contact a Service Centre quoting the serial number of the dishwasher.
This is found on the plaque on the inside of the dishwasher door at the top or on the guarantee.
This information will make it possible to take more effective action more quickly.
The manufacturers decline any responsability for any printing mistakes in this instruction booklet. They also reserve the right to modify their
own appliances as necessary without altering the essential characteristics.
FAULT CAUSE REMEDY
8 - Load of dishes is only
partially washed
9 - Presence of white spots
on dishes
10 -Noise during wash
11 - The dishes are not
completely dry
See causes for no. 5
Bottom of saucepans have not
been washed well
Edge of saucepans have not
been washed well
Spray arms are partially blocked
The dishes have not been
properly loaded
The end of the outlet hose is in
the water
The incorrect amount of
detergent has been measured
out; the detergent is old and hard
The wash programme is not
thorough enough
The lower basket dishes have
not been washed
Water is too hard
The dishes knock against one
another
The revolving arms knock against
the dishes
Inadequate air flow
Check
Burnt on food remains must
be soaked before putting pans
in dishwasher
Reposition saucepans
Remove spray arms by
unscrewing ring nuts clockwise
and wash under running water
Do not place the dishes too
closely together
The end of the outlet hose
must not come into contact
with the outflow water
Increase the measure
according to how dirty the
dishes are and change detergent
Choose a more vigorous
programme
Depress half load button
Check salt and rinse aid level
and regulate amount.
Should the fault persist,
Contact Service Centre
Load dishes better onto the
basket
Load dishes better
Leave the dishwasher door ajar
at the end of the wash program
to allow the dishes to dry naturally
52
Enhorabuena,
con la compra de este electrodoméstico Candy, Usted ha
demostrado que no acepta promesas: Usted desea lo mejor.
Candy le ofrece este nuevo lavavajillas, fruto de años de
investigación y experiencia en el mercado gracias al contacto directo
con los Consumidores.
Usted ha escogido la calidad, la duración y las grandes prestacio-
nes que le ofrece este lavavajillas.
Candy le propone además una amplia gama de electrodomésticos:
lavadoras, lavavajillas, lavadoras-secadoras, cocinas, hornos
microondas, hornos y encimeras, frigorîficos y congeladores. Pida a
su Vendedor el catálogo completo de los productos Candy.
Le rogamos que lea atentamente las instrucciones que contiene
este manual ya que le proporcionarán importantes indicaciones
relacionadas con la seguridad de la instalación, el uso, el
mantenimiento así como ciertos consejos útiles para una mejor
utilización del lavavajillas.
Conserve este manual para consultarlo siempre que lo necesite.
El aparato va acompañado de un Certificado de Garantía de 1 año.
En los primeros 6 meses, a partir de la fecha de la compra, la
garantía le cubre: piezas, recambios, mano de obra y desplaza-
mientos.
En los 6 meses siguientes, la garantía le cubre piezas y recambios.
No olvide remitir la parte A del Certificado de Garantía para la
debida convalidación en los 10 días siguientes a la fecha de
compra.
La parte B deberá conservarla, debidamente cumplimentada, para
presentarla al Servicio Técnico de Asistencia, en caso de necesitar
su intervención junto a la factura legal expedida por el vendedor en
el momento de compra.
* Rellenar la garantía que viene en Castellano.
Garantía
53
Indice
Prescripciones de seguridad
Puesta en Marcha, instalación
Apertura de la puerta
Sistema de la regulación de la descalcificación del agua
Regulación del cesto superior
Carga del lavavajillas
Información para los laboratorios de pruebas
Carga de detergente y abrillantador
Limpieza del filtro
Consejos prácticos
Limpieza y manutención ordinaria
Descripción de los mandos
Datos técnicos
Selección de los programas y funciones particulares
Relación de los programas
Watercontrol
Búsqueda de pequeñas anomalías
pág. 54
pág. 55
pág. 57
pág. 58
pág. 60
pág. 61
pág. 64
pág. 64
pág. 66
pág. 67
pág. 68
pág. 70
pág. 70
pág. 71
pág. 72
pág. 74
pág. 75
2 3
1
4
5
Fig. A
52
Enhorabuena,
con la compra de este electrodoméstico Candy, Usted ha
demostrado que no acepta promesas: Usted desea lo mejor.
Candy le ofrece este nuevo lavavajillas, fruto de años de
investigación y experiencia en el mercado gracias al contacto directo
con los Consumidores.
Usted ha escogido la calidad, la duración y las grandes prestacio-
nes que le ofrece este lavavajillas.
Candy le propone además una amplia gama de electrodomésticos:
lavadoras, lavavajillas, lavadoras-secadoras, cocinas, hornos
microondas, hornos y encimeras, frigorîficos y congeladores. Pida a
su Vendedor el catálogo completo de los productos Candy.
Le rogamos que lea atentamente las instrucciones que contiene
este manual ya que le proporcionarán importantes indicaciones
relacionadas con la seguridad de la instalación, el uso, el
mantenimiento así como ciertos consejos útiles para una mejor
utilización del lavavajillas.
Conserve este manual para consultarlo siempre que lo necesite.
El aparato va acompañado de un Certificado de Garantía de 1 año.
En los primeros 6 meses, a partir de la fecha de la compra, la
garantía le cubre: piezas, recambios, mano de obra y desplaza-
mientos.
En los 6 meses siguientes, la garantía le cubre piezas y recambios.
No olvide remitir la parte A del Certificado de Garantía para la
debida convalidación en los 10 días siguientes a la fecha de
compra.
La parte B deberá conservarla, debidamente cumplimentada, para
presentarla al Servicio Técnico de Asistencia, en caso de necesitar
su intervención junto a la factura legal expedida por el vendedor en
el momento de compra.
* Rellenar la garantía que viene en Castellano.
Garantía
53
Indice
Prescripciones de seguridad
Puesta en Marcha, instalación
Apertura de la puerta
Sistema de la regulación de la descalcificación del agua
Regulación del cesto superior
Carga del lavavajillas
Información para los laboratorios de pruebas
Carga de detergente y abrillantador
Limpieza del filtro
Consejos prácticos
Limpieza y manutención ordinaria
Descripción de los mandos
Datos técnicos
Selección de los programas y funciones particulares
Relación de los programas
Watercontrol
Búsqueda de pequeñas anomalías
pág. 54
pág. 55
pág. 57
pág. 58
pág. 60
pág. 61
pág. 64
pág. 64
pág. 66
pág. 67
pág. 68
pág. 70
pág. 70
pág. 71
pág. 72
pág. 74
pág. 75
2 3
1
4
5
Fig. A
54
Instrucciones para un uso seguro
Le rogamos lea atentamente las advertencias contenidas en el presente libro porque
reportan importantes indicaciones en lo que respecta a la seguridad de instalación,
de uso, de mantenimiento y algunos consejos útiles para mejorar la utilización del
lavavajillas.
Conserve con cuidado este libro para cualquier ulterior consulta.
El uso de cualquier aparato eléctrico comporta tener en cuenta algunas reglas
fundamentales, en particular:
– no tocar el aparato con las manos o los pies mojados o húmedos
– no utilizar el aparato con los pies descalzos
– no utilizar, si no es con mucha cautela, alargos en el cuarto de baño o ducha.
– no estirar el cable de alimentación, o del aparato, para desconectar el enchufe de
la toma de corriente.
– no dejar expuesto el aparato a los agentes atmosféricos (lluvia, sol, etc...)
– no permitir que el aparato sea utilizado por niños o personas no capacitadas, sin
vigilancia.
– en caso de incompatibilidad entre la toma de corriente y el enchufe del aparato,
sustituir la toma por personal especializado. Este último deberá comprobar que la
sección de los cables sea la idónea para la potencia absorbida.
– tener cuidado que la instalación no aplaste, roce o deteriore el cable de alimentación.
– Si la instalación de la habitación está provista con un descalcificador de agua no
es necesario añadir la sal en el contenedor montado al efecto en el lavavajillas.
– el lavavajillas está proyectado para el lavado de utensilios domésticos normales.
Objetos contaminados de gasolina, pintura, restos o virutas de hierro o metálicas,
productos químicos corrosivos, ácidos o alcalinos no deben ser lavados en el
lavavajillas.
– si se quiere eliminar un lavavajillas viejo se debe tener cuidado de eliminar el cierre
de la puerta para evitar que los niños puedan quedar encerrados en la máquina.
– este aparato está fabricado con materiales reciclables para permitir una correcta
chatarrización.
– este aparato deberá destinarse únicamente al uso doméstico.
– en caso que fuera necesaria la sustitución del cable de alimentación del aparato,
dirijase al Servicio de Asistencia Técnica autorizado.
– en general, no es aconsejable el uso de adaptadores, tomas múltiples y/o alargos.
En caso de daños y/o mal fúncionamiento del aparato, desconectarlo, cerrar el
grifo del agua y no tocar el electrodoméstico.
Para eventuales reparaciones remitirse a un Centro de Asistencia Técnica y
solicitar la utilización de recambios originales.
El no cumplimiento de todo lo arriba indicado puede comprometer la seguridad del
aparato.
– No se debe beber el agua que resta en el aparato en la vajilla al final de los pro-
gramas de lavado
– Apoyarse o sentarse sobre la puerta abierta del lavavajillas, puede causar su vuelco.
– Los cuchillos y cubiertos, obtienen un mejor lavado si se sitúan en el cesto con los
mangos hacia abajo, aunque a fin de evitar cualquier herida con las puntas o las
hojas, puede disponerlos con los mangos hacia arriba.
55
INSTALACION (NOTAS TÉCNICAS)
Después del desembalaje, proceder a la regulación en
altura del lavavajillas.
Para un correcto funcionamiento es importante que el
lavavajillas esté bien nivelado, regulando los pies de
forma que una eventual inclinación del aparato no
supere los 2 grados.
En caso de que fuera necesario transportar manualmente
la máquina desembalada, no coger la puerta por la parte
inferior, proceder como en la figura; abrir ligeramente la
puerta y elevar la máquina cogiéndola por la parte superior.
Si se va a instalar el aparato sobre una alfombra o
moqueta, es necesario tener cuidado para evitar que se
obstruyan las rejillas de ventilación situadas en la base del lavavajillas.
Asegurese de poder acceder al enchufe del aparato incluso despues de la instalacion.
Alimentación eléctrica
El aparato cumple las normas de seguridad de la CEE y está provisto de clavija
tripolar que asegura su completa puesta a tierra. La completa seguridad depende
también de la correcta puesta a tierra de la instalación eléctrica de la casa.
La falta de una buena instalación puede provocar una leve difusión de corriente a
través de las partes metálicas del lavavajillas debido a la presencia del filtro anti
radiointerferencias.
En consecuencia, antes de conectar eléctricamente el lavavajillas, verificar:
1. Que la toma tenga una correcta conexión a tierra.
2. Que la capacidad amperimétrica del contador eléctrico sea apta para la absorción
indicada en los datos de la placa del lavavajillas.
La firma fabricante no se responsabiliza de posibles daños a personas o cosas,
producidos por la falta de conexión de la toma de tierra.
Estos aparatos cumplen con las Directivas EEC 89/336, EEC 73/23 y
modificaciónes siguientes.
Alimentación hidráulica
Los tubos de carga y descarga pueden ser orientados indistintamente hacia la
derecha o la izquierda.
El lavavajillas puede ser conectado a la instalación de agua fría o caliente,
siempre que ésta no supere a los 60°C.
La presíon hidráulica debe estar comprendida entre un mínimo de 0,08 MPa y un
máximo de 0,8 MPa. Para presiones inferiores diríjarse al Centro de Asistencia.
Es necesario un grifo en el extremo del tubo de carga para aislar la máquina de la
red cuando no está en funcionamiento (fig. 1) El lavavajillas está dotado de un tubo
para la toma de agua que acaba en un codo de 3/4" (fig. 2). Si es necesario, alar-
gue el tubo de carga, utilice el alargo Art. 9225014 de 1,5 m de longitud.
El tubo entrada agua "A" debe ser enroscado a un grifo o toma de agua "B" de rosca
3/4", asegurándose que la tuerca esté bien apretada.
Si el agua de la red presentase resíduos calcáreos o arenilla, es aconsejable
colocar un filtro como accesorio. Este filtro "D" va colocado entre la toma de agua
54
Instrucciones para un uso seguro
Le rogamos lea atentamente las advertencias contenidas en el presente libro porque
reportan importantes indicaciones en lo que respecta a la seguridad de instalación,
de uso, de mantenimiento y algunos consejos útiles para mejorar la utilización del
lavavajillas.
Conserve con cuidado este libro para cualquier ulterior consulta.
El uso de cualquier aparato eléctrico comporta tener en cuenta algunas reglas
fundamentales, en particular:
– no tocar el aparato con las manos o los pies mojados o húmedos
– no utilizar el aparato con los pies descalzos
– no utilizar, si no es con mucha cautela, alargos en el cuarto de baño o ducha.
– no estirar el cable de alimentación, o del aparato, para desconectar el enchufe de
la toma de corriente.
– no dejar expuesto el aparato a los agentes atmosféricos (lluvia, sol, etc...)
– no permitir que el aparato sea utilizado por niños o personas no capacitadas, sin
vigilancia.
– en caso de incompatibilidad entre la toma de corriente y el enchufe del aparato,
sustituir la toma por personal especializado. Este último deberá comprobar que la
sección de los cables sea la idónea para la potencia absorbida.
– tener cuidado que la instalación no aplaste, roce o deteriore el cable de alimentación.
– Si la instalación de la habitación está provista con un descalcificador de agua no
es necesario añadir la sal en el contenedor montado al efecto en el lavavajillas.
– el lavavajillas está proyectado para el lavado de utensilios domésticos normales.
Objetos contaminados de gasolina, pintura, restos o virutas de hierro o metálicas,
productos químicos corrosivos, ácidos o alcalinos no deben ser lavados en el
lavavajillas.
– si se quiere eliminar un lavavajillas viejo se debe tener cuidado de eliminar el cierre
de la puerta para evitar que los niños puedan quedar encerrados en la máquina.
– este aparato está fabricado con materiales reciclables para permitir una correcta
chatarrización.
– este aparato deberá destinarse únicamente al uso doméstico.
– en caso que fuera necesaria la sustitución del cable de alimentación del aparato,
dirijase al Servicio de Asistencia Técnica autorizado.
– en general, no es aconsejable el uso de adaptadores, tomas múltiples y/o alargos.
En caso de daños y/o mal fúncionamiento del aparato, desconectarlo, cerrar el
grifo del agua y no tocar el electrodoméstico.
Para eventuales reparaciones remitirse a un Centro de Asistencia Técnica y
solicitar la utilización de recambios originales.
El no cumplimiento de todo lo arriba indicado puede comprometer la seguridad del
aparato.
– No se debe beber el agua que resta en el aparato en la vajilla al final de los pro-
gramas de lavado
– Apoyarse o sentarse sobre la puerta abierta del lavavajillas, puede causar su vuelco.
– Los cuchillos y cubiertos, obtienen un mejor lavado si se sitúan en el cesto con los
mangos hacia abajo, aunque a fin de evitar cualquier herida con las puntas o las
hojas, puede disponerlos con los mangos hacia arriba.
55
INSTALACION (NOTAS TÉCNICAS)
Después del desembalaje, proceder a la regulación en
altura del lavavajillas.
Para un correcto funcionamiento es importante que el
lavavajillas esté bien nivelado, regulando los pies de
forma que una eventual inclinación del aparato no
supere los 2 grados.
En caso de que fuera necesario transportar manualmente
la máquina desembalada, no coger la puerta por la parte
inferior, proceder como en la figura; abrir ligeramente la
puerta y elevar la máquina cogiéndola por la parte superior.
Si se va a instalar el aparato sobre una alfombra o
moqueta, es necesario tener cuidado para evitar que se
obstruyan las rejillas de ventilación situadas en la base del lavavajillas.
Asegurese de poder acceder al enchufe del aparato incluso despues de la instalacion.
Alimentación eléctrica
El aparato cumple las normas de seguridad de la CEE y está provisto de clavija
tripolar que asegura su completa puesta a tierra. La completa seguridad depende
también de la correcta puesta a tierra de la instalación eléctrica de la casa.
La falta de una buena instalación puede provocar una leve difusión de corriente a
través de las partes metálicas del lavavajillas debido a la presencia del filtro anti
radiointerferencias.
En consecuencia, antes de conectar eléctricamente el lavavajillas, verificar:
1. Que la toma tenga una correcta conexión a tierra.
2. Que la capacidad amperimétrica del contador eléctrico sea apta para la absorción
indicada en los datos de la placa del lavavajillas.
La firma fabricante no se responsabiliza de posibles daños a personas o cosas,
producidos por la falta de conexión de la toma de tierra.
Estos aparatos cumplen con las Directivas EEC 89/336, EEC 73/23 y
modificaciónes siguientes.
Alimentación hidráulica
Los tubos de carga y descarga pueden ser orientados indistintamente hacia la
derecha o la izquierda.
El lavavajillas puede ser conectado a la instalación de agua fría o caliente,
siempre que ésta no supere a los 60°C.
La presíon hidráulica debe estar comprendida entre un mínimo de 0,08 MPa y un
máximo de 0,8 MPa. Para presiones inferiores diríjarse al Centro de Asistencia.
Es necesario un grifo en el extremo del tubo de carga para aislar la máquina de la
red cuando no está en funcionamiento (fig. 1) El lavavajillas está dotado de un tubo
para la toma de agua que acaba en un codo de 3/4" (fig. 2). Si es necesario, alar-
gue el tubo de carga, utilice el alargo Art. 9225014 de 1,5 m de longitud.
El tubo entrada agua "A" debe ser enroscado a un grifo o toma de agua "B" de rosca
3/4", asegurándose que la tuerca esté bien apretada.
Si el agua de la red presentase resíduos calcáreos o arenilla, es aconsejable
colocar un filtro como accesorio. Este filtro "D" va colocado entre la toma de agua
56
de 3/4" "B" y el tubo de entrada "A". No olvidar de colocar la guarnición "C".
Si la máquina va a ser conectada a una nueva instalación o a una instalación que
ha estado inutilizada por largo tiempo, es aconsejable dejar correr el agua algunos
minutos antes de colocar el tubo de entrada de agua. De esta manera, se evitará
que los residuos materiales o de óxido depositados en la tubería obturen el filtro de
entrada agua.
Instalación salida de agua
Colocar el tubo en la instalación de salida, evitando pliegues o arrugas (fig. 4).
El tubo de desague fijo debe tener un diámetro interior de al menos 4 cm, y debe
estar colocado a una altura mínima de 40 cm Se recomienda colocar un sifón
contra malos olores (fig. 4 x).
Si fuera necesario, se puede alargar el tubo de salida hasta 2,6 m, pero
manteniéndolo siempre a una altura máxima de 85 cm del suelo.
Utilizar alargo Art. 9269214 y codo Art. 9264427.
La extremidad curvada del tubo puede ser apoyada en el borde de un lavadero
(el extremo no debe permanecer inmerso en el agua, para evitar efectos de sifón
durante el lavado. Fig. 4 y).
En el caso de una instalación bajo un plano continuo, la curva debe ser fijada
inmediatamente debajo del citado plano, en el punto más alto posible (figura 4 z).
Al instalar la máquina, debe controlarse que los tubos de carga y descarga no estén
doblados.
1 2 3
4
57
Instalación en cocinas modulares
Acoplamiento
El lavavajillas tiene la altura modular de 85 cm y por consiguiente puede ser
acoplado a los muebles de las modernas cocinas modulares de análoga altura. Para
una perfecta alineación, maniobrar en los pies regulables.
La tapa superior es de laminado de alta resistencia que puede utilizarse sin
ninguna particular precaución ya que es resistente al calor, a la abrasión y es
anti-manchas (fig. 5).
La profundidad de la tapa superior se puede regular facilmente hasta 25 mm para
alinearlo al plano de los muebles adyacentes.
Para su regulación, destornillar los 2 tornillos posteriores y fijarlos en la posición
deseada (fig. 6).
Encastre
(Para su colocación debajo de la encimera)
Las cocinas modulares más modernas tienen un plano de trabajo único, bajo el que
son encastrados los muebles y los electrodomésticos. En este caso basta quitar la
tapa superior, sacando los tornillos que se encuentran bajo el mismo en la parte
posterior (fig. 6).
La altura se reduce de esta forma a 82 cm, tal como está previsto en las Normas
Internacionales (ISO) y el lavavajillas se encastra perfectamente bajo el plano
contínuo de la cocina (fig. 7).
Apertura de la puerta
Introducir la mano en la cavidad de apertura y presionar hacia arriba.
Si la puerta se abre durante el funcionamiento de la máquina, un sistema de
seguridad eléctrico hace que todas las funciones se interrumpan automáticamente.
Evitar abrir la puerta del lavavajillas mientras éste funcione.
7
597
556/573
5
6
56
de 3/4" "B" y el tubo de entrada "A". No olvidar de colocar la guarnición "C".
Si la máquina va a ser conectada a una nueva instalación o a una instalación que
ha estado inutilizada por largo tiempo, es aconsejable dejar correr el agua algunos
minutos antes de colocar el tubo de entrada de agua. De esta manera, se evitará
que los residuos materiales o de óxido depositados en la tubería obturen el filtro de
entrada agua.
Instalación salida de agua
Colocar el tubo en la instalación de salida, evitando pliegues o arrugas (fig. 4).
El tubo de desague fijo debe tener un diámetro interior de al menos 4 cm, y debe
estar colocado a una altura mínima de 40 cm Se recomienda colocar un sifón
contra malos olores (fig. 4 x).
Si fuera necesario, se puede alargar el tubo de salida hasta 2,6 m, pero
manteniéndolo siempre a una altura máxima de 85 cm del suelo.
Utilizar alargo Art. 9269214 y codo Art. 9264427.
La extremidad curvada del tubo puede ser apoyada en el borde de un lavadero
(el extremo no debe permanecer inmerso en el agua, para evitar efectos de sifón
durante el lavado. Fig. 4 y).
En el caso de una instalación bajo un plano continuo, la curva debe ser fijada
inmediatamente debajo del citado plano, en el punto más alto posible (figura 4 z).
Al instalar la máquina, debe controlarse que los tubos de carga y descarga no estén
doblados.
1 2 3
4
57
Instalación en cocinas modulares
Acoplamiento
El lavavajillas tiene la altura modular de 85 cm y por consiguiente puede ser
acoplado a los muebles de las modernas cocinas modulares de análoga altura. Para
una perfecta alineación, maniobrar en los pies regulables.
La tapa superior es de laminado de alta resistencia que puede utilizarse sin
ninguna particular precaución ya que es resistente al calor, a la abrasión y es
anti-manchas (fig. 5).
La profundidad de la tapa superior se puede regular facilmente hasta 25 mm para
alinearlo al plano de los muebles adyacentes.
Para su regulación, destornillar los 2 tornillos posteriores y fijarlos en la posición
deseada (fig. 6).
Encastre
(Para su colocación debajo de la encimera)
Las cocinas modulares más modernas tienen un plano de trabajo único, bajo el que
son encastrados los muebles y los electrodomésticos. En este caso basta quitar la
tapa superior, sacando los tornillos que se encuentran bajo el mismo en la parte
posterior (fig. 6).
La altura se reduce de esta forma a 82 cm, tal como está previsto en las Normas
Internacionales (ISO) y el lavavajillas se encastra perfectamente bajo el plano
contínuo de la cocina (fig. 7).
Apertura de la puerta
Introducir la mano en la cavidad de apertura y presionar hacia arriba.
Si la puerta se abre durante el funcionamiento de la máquina, un sistema de
seguridad eléctrico hace que todas las funciones se interrumpan automáticamente.
Evitar abrir la puerta del lavavajillas mientras éste funcione.
7
597
556/573
5
6
Regulación descalcificación del agua con
el descalcificador
En la siguiente tabla encontrará la correspondencia entre la dureza del agua de la red
a tratar y el nivel de regulación del descalcificador.
58
Para cerrar la puerta
Introducir los cestos.
Verificar que todas las aspas de lavado puedan girar y no hayan cubiertos,
cacerolas o platos que impidan su rotación.
Cerrar la puerta y presionar con fuerza hasta el cierre del dispositivo de seguridad.
Sistema de regulación de la descalcificación
del agua
El agua contiene de forma variable, según la localidad, sales calcáreas y minerales
que se depositan en la vajilla dejando manchas blanquecinas.
Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua.
El lavavajillas contiene un descalcificador que, utilizando sales regenerantes
especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos.
El descalcificador puede tratar agua con una dureza hasta 60°fH (grados franceses)
33°dH (grados alemanes) a través de cinco niveles de regulación.
Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona.
Nivel
0
1
*2
3
4
Dureza
del agua
°fH grados
franceses
0-9
10-30
31-40
41-50
51-60
Dureza
del agua
°dH grados
alemanes
0-5
6-16
17-22
23-27
28-33
Uso
Sal
Regenerante
NO
SI
SI
SI
SI
Regulación
de descal-
cificación
LIBERA
posición N.1
posición N.2
posición N.3
posición N.4
N°
lavados
approximados
50
40
30
20
* El descalcificador está regulado en el nivel 2, en cuanto satisface a la mayoría de
usuarios.
- Si su agua posee el nivel 0 no es necesaria
la utilización de sales regenerantes ni
efectuar alguna regulación por cuanto el
agua ya es dulce.
- Según el nivel de dureza de su agua debe
regular el descalcificador de la siguiente
manera:
- Extraer el cesto inferior, desenrroscar y
extraer el tapón del depósito de sal
regenerante situado el la parte inferior de la
cuba (fig A”1”).
- Girar el selector hasta evidenciar la posi-
ción deseada con la ayuda de un destornil-
lador o un cuchillo.
59
Indicador del llenado de sal
Este modelo está dotado de tapón ciego, en tal caso, es oportuno controlar periódica-
mente el nivel de sal, según la regulación del nivel de descalcificación elegido.
Importante: la aparición de manchas blanquecinas en la vajilla es generalmente un
índice importante de falta de sal.
TIPO 1
TIPO 2
Cargar la sal
El lavavajillas está provisto de un descalcificador
que depura el agua de la cal que podría
inscrustarse y dañarlo.
En la parte inferior de la máquina esta situado el
depósito de la sal. La sal sirve para regenerar el
aparato descalcificador.
La masa filtrante del sistema de depuración
debe ser reactivada con sal de "regeneración"
para descalcificadores de lavavajillas.Otros
tipos de sal contienen sensibles porcentajes de
sustancias insolubles que con el tiempo podrían
hacer ineficiente la instalación de descalcificación.
Para la introducción de la sal, desenroscar el tapón del depósito que se encuentra
en la parte inferior. Después llenar el depósito.
Durante esta operación saldrá un poco de agua, aun así continue echando sal hasta
llenarlo. Una vez lleno, limpiar la rosca de granos de sal y roscar el tapón. Si no debe
efectuarse a continuación ningún lavado, colocar el programa Prelavado frio para
que la solución salina derramada se desagüe. El contenedor tiene una capacidad de
cerca de 1,5-1,8 kg de sal y, para una eficaz utilización del aparato, es necesario
rellenarlo periódicamente según la regulación del nivel de descalcificación elegido.
Importante:Después de haber instalado el lavavajillas, y haber llenado
el depósito de sal, es necesario añadir agua hasta llenar completamente
el deposito. Esta operación solo es preciso realizarla la primera vez.
Regulación descalcificación del agua con
el descalcificador
En la siguiente tabla encontrará la correspondencia entre la dureza del agua de la red
a tratar y el nivel de regulación del descalcificador.
58
Para cerrar la puerta
Introducir los cestos.
Verificar que todas las aspas de lavado puedan girar y no hayan cubiertos,
cacerolas o platos que impidan su rotación.
Cerrar la puerta y presionar con fuerza hasta el cierre del dispositivo de seguridad.
Sistema de regulación de la descalcificación
del agua
El agua contiene de forma variable, según la localidad, sales calcáreas y minerales
que se depositan en la vajilla dejando manchas blanquecinas.
Cuanto más elevado sea el contenido de estas sales, mayor es la dureza del agua.
El lavavajillas contiene un descalcificador que, utilizando sales regenerantes
especiales para lavavajillas, permite lavar la vajilla con agua sin agentes clacáreos.
El descalcificador puede tratar agua con una dureza hasta 60°fH (grados franceses)
33°dH (grados alemanes) a través de cinco niveles de regulación.
Puede solicitar el grado de dureza de su agua al Ente distribuidor de su zona.
Nivel
0
1
*2
3
4
Dureza
del agua
°fH grados
franceses
0-9
10-30
31-40
41-50
51-60
Dureza
del agua
°dH grados
alemanes
0-5
6-16
17-22
23-27
28-33
Uso
Sal
Regenerante
NO
SI
SI
SI
SI
Regulación
de descal-
cificación
LIBERA
posición N.1
posición N.2
posición N.3
posición N.4
N°
lavados
approximados
50
40
30
20
* El descalcificador está regulado en el nivel 2, en cuanto satisface a la mayoría de
usuarios.
- Si su agua posee el nivel 0 no es necesaria
la utilización de sales regenerantes ni
efectuar alguna regulación por cuanto el
agua ya es dulce.
- Según el nivel de dureza de su agua debe
regular el descalcificador de la siguiente
manera:
- Extraer el cesto inferior, desenrroscar y
extraer el tapón del depósito de sal
regenerante situado el la parte inferior de la
cuba (fig A”1”).
- Girar el selector hasta evidenciar la posi-
ción deseada con la ayuda de un destornil-
lador o un cuchillo.
59
Indicador del llenado de sal
Este modelo está dotado de tapón ciego, en tal caso, es oportuno controlar periódica-
mente el nivel de sal, según la regulación del nivel de descalcificación elegido.
Importante: la aparición de manchas blanquecinas en la vajilla es generalmente un
índice importante de falta de sal.
TIPO 1
TIPO 2
Cargar la sal
El lavavajillas está provisto de un descalcificador
que depura el agua de la cal que podría
inscrustarse y dañarlo.
En la parte inferior de la máquina esta situado el
depósito de la sal. La sal sirve para regenerar el
aparato descalcificador.
La masa filtrante del sistema de depuración
debe ser reactivada con sal de "regeneración"
para descalcificadores de lavavajillas.Otros
tipos de sal contienen sensibles porcentajes de
sustancias insolubles que con el tiempo podrían
hacer ineficiente la instalación de descalcificación.
Para la introducción de la sal, desenroscar el tapón del depósito que se encuentra
en la parte inferior. Después llenar el depósito.
Durante esta operación saldrá un poco de agua, aun así continue echando sal hasta
llenarlo. Una vez lleno, limpiar la rosca de granos de sal y roscar el tapón. Si no debe
efectuarse a continuación ningún lavado, colocar el programa Prelavado frio para
que la solución salina derramada se desagüe. El contenedor tiene una capacidad de
cerca de 1,5-1,8 kg de sal y, para una eficaz utilización del aparato, es necesario
rellenarlo periódicamente según la regulación del nivel de descalcificación elegido.
Importante:Después de haber instalado el lavavajillas, y haber llenado
el depósito de sal, es necesario añadir agua hasta llenar completamente
el deposito. Esta operación solo es preciso realizarla la primera vez.
60
Regulación del cesto superior
Utilizando habitualmente platos de 27 a 31 cm de diámetro cargarlos en el cesto
inferior después de haber colocado el superior en la posición más alta, procediendo
del siguiente modo:
1) girar el cierre anterior «A» hacia el exterior.
2) sacar el cesto y situarlo en la posición más alta.
3) volver el cierre «A» a la posición original.
Con esta operación en el cesto superior no se puede cargar vajilla con diámetro
superior a 20 cm y no se pueden utilizar los soportes móviles en la posición alta.
A
A
61
Colocar la vajilla
Colocación de la vajilla
Para garantizar plenamente un óptimo resultado en el lavado, conviene quitar pri-
mero los residuos de comida más grandes (huesos, espinas, palillos, trozos de
carne o verduras, pieles de fruta, etc.) de la vajilla para evitar que se atasquen los
filtros, el desague y los rociadores de los brazos de lavado, con la consiguiente
disminución en la eficacia del lavado.
Evitar enjuagar la vajilla antes de colocarla en la máquina.
En caso de residuos de comida quemados o asados muy incrustados, en cacerolas
y sartenes, se aconseja ponerlas en remojo antes del lavado.
Uso del cesto superior
El cesto superior esta dotado de unos soportes móviles fijados al panel lateral, y que
pueden adoptar dos posiciones: levantada y bajada. En posición bajada los soportes
sirven para poner tazas de té, café, cuchillos largos y cucharones. En los extremos
de tales soportes se pueden colgar los vasos con forma de copa.
Por debajo de ellos, se pueden poner los vasos pequeños, tazas, los platos de las
tazas y los de postre.
En posición levantada, los soportes permiten el alojamiento de los platos llanos y
hondos.
Estos ultimos se colocan en posición vertical con el lado cóncavo dirigido hacia el
interior, y dejando siempre un espacio entre plato y plato para que el agua pueda
pasar sin dificultad.
Para aprovechar al máximo la capacidad del cesto se aconseja reagrupar los platos
que sean iguales. Los platos pueden colocarse en una sola fila (fig. 1), o en las dos
(fig. 2).
Es aconsejable colocar los platos grandes, con un diámetro de unos 270 mm, un
poco inclinados hacia el interior y así poder meter el cesto sin problemas.
En el cesto superior pueden colocarse también elementos como ensaladeras y
cuencos de plástico, que se recomienda fijar para que no se den la vuelta con la
presión de los chorros de agua.
El cesto superior ha sido estudiado para poder ofrecer la máxima flexibilidad de uso.
Éste puede llenarse únicamente con platos, colocados en doble fila hasta un
máximo de 24 piezas, únicamente con vasos, en cinco filas hasta un máximo de 30
piezas, o bien con una carga mixta.
Uso del cesto inferior
En el cesto inferior se colocan las cacerolas, sartenes, soperas, ensaladeras, tapas,
fuentes, platos planos, platos hondos y cucharones.
Los cubiertos se colocarán con el mango hacia abajo en el depósito contenedor de
plástico que después se introducirá en el cesto inferior (fig. 3) asegurándose que no
bloqueen la rotación del rociador.
60
Regulación del cesto superior
Utilizando habitualmente platos de 27 a 31 cm de diámetro cargarlos en el cesto
inferior después de haber colocado el superior en la posición más alta, procediendo
del siguiente modo:
1) girar el cierre anterior «A» hacia el exterior.
2) sacar el cesto y situarlo en la posición más alta.
3) volver el cierre «A» a la posición original.
Con esta operación en el cesto superior no se puede cargar vajilla con diámetro
superior a 20 cm y no se pueden utilizar los soportes móviles en la posición alta.
A
A
61
Colocar la vajilla
Colocación de la vajilla
Para garantizar plenamente un óptimo resultado en el lavado, conviene quitar pri-
mero los residuos de comida más grandes (huesos, espinas, palillos, trozos de
carne o verduras, pieles de fruta, etc.) de la vajilla para evitar que se atasquen los
filtros, el desague y los rociadores de los brazos de lavado, con la consiguiente
disminución en la eficacia del lavado.
Evitar enjuagar la vajilla antes de colocarla en la máquina.
En caso de residuos de comida quemados o asados muy incrustados, en cacerolas
y sartenes, se aconseja ponerlas en remojo antes del lavado.
Uso del cesto superior
El cesto superior esta dotado de unos soportes móviles fijados al panel lateral, y que
pueden adoptar dos posiciones: levantada y bajada. En posición bajada los soportes
sirven para poner tazas de té, café, cuchillos largos y cucharones. En los extremos
de tales soportes se pueden colgar los vasos con forma de copa.
Por debajo de ellos, se pueden poner los vasos pequeños, tazas, los platos de las
tazas y los de postre.
En posición levantada, los soportes permiten el alojamiento de los platos llanos y
hondos.
Estos ultimos se colocan en posición vertical con el lado cóncavo dirigido hacia el
interior, y dejando siempre un espacio entre plato y plato para que el agua pueda
pasar sin dificultad.
Para aprovechar al máximo la capacidad del cesto se aconseja reagrupar los platos
que sean iguales. Los platos pueden colocarse en una sola fila (fig. 1), o en las dos
(fig. 2).
Es aconsejable colocar los platos grandes, con un diámetro de unos 270 mm, un
poco inclinados hacia el interior y así poder meter el cesto sin problemas.
En el cesto superior pueden colocarse también elementos como ensaladeras y
cuencos de plástico, que se recomienda fijar para que no se den la vuelta con la
presión de los chorros de agua.
El cesto superior ha sido estudiado para poder ofrecer la máxima flexibilidad de uso.
Éste puede llenarse únicamente con platos, colocados en doble fila hasta un
máximo de 24 piezas, únicamente con vasos, en cinco filas hasta un máximo de 30
piezas, o bien con una carga mixta.
Uso del cesto inferior
En el cesto inferior se colocan las cacerolas, sartenes, soperas, ensaladeras, tapas,
fuentes, platos planos, platos hondos y cucharones.
Los cubiertos se colocarán con el mango hacia abajo en el depósito contenedor de
plástico que después se introducirá en el cesto inferior (fig. 3) asegurándose que no
bloqueen la rotación del rociador.
62
Carga diaria estándar representada en las
fig. 1, 2 y 3.
cesto superior (fig. 1)
A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = vasos
cesto superior (fig. 2)
A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = copas
G = vasos
H = 1/2 cesto para los cubiertos
cesto inferior (fig. 3)
A = cacerola media
B = cacerola grande
C = sartén
D = tapas
E = soperas, fuentes
F = cubiertos
G = cazuelas llanas, cazuelas de barro
Una posición racional y correcta de la vajilla
es condición esencial para un buen resultado
en el lavado.
1
A
B
C
D
E
F
A
F
C
C
C
G
B
E
D
H
H
L
I
4
63
cesto inferior (fig. 5)
M = 8 + 4 platos hondos
N = 11 + 1 platos llanos
O = 12 platos de postre
P = fuentes
Q = cubiertos
cesto de cubiertos sin tapa central
Introducir los restantes cubiertos teniendo
cuidado de no introducir más de dos cubiertos
idénticos por compartimento.
cesto de cubiertos (fig. 6)
El cesto para los cubiertos está compuesto
de dos partes divisibles, para poder ofrecer
distintas posibilidades de carga.
La división en dos del cesto se obtiene
haciendo correr en sentido horizontal las
dos partes, una respecto de la otra y
viceversa para reengancharlo.
(Segun I.E.C. 436 - EN 50242).
La correcta disposición de la carga es la que se indica en la fig. 4 para el cesto
superior y en la fig. 5 para el cesto inferior.
cesto superior (fig. 4)
A = 5 + 5 + 2 vasos
B = 12 platos para tazas
C = 4 + 4 + 4 tazas
D = copa pequeña
E = copa media
F = copa grande
G = 1 + 1 cuchillos
H = 1 + 1 cucharas de servicio
I = 3 + 3 + 3 + 3
cucharas de café
L = 3+3+3+3 cucharas de postre
2
3
A
B
C
D
FEGH
D F A G
E
B
C
6
Q N
M
P
O
M
N
5
62
Carga diaria estándar representada en las
fig. 1, 2 y 3.
cesto superior (fig. 1)
A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = vasos
cesto superior (fig. 2)
A = platos hondos
B = platos llanos
C = platos de postre
D = platos de las tazas
E = tazas
F = copas
G = vasos
H = 1/2 cesto para los cubiertos
cesto inferior (fig. 3)
A = cacerola media
B = cacerola grande
C = sartén
D = tapas
E = soperas, fuentes
F = cubiertos
G = cazuelas llanas, cazuelas de barro
Una posición racional y correcta de la vajilla
es condición esencial para un buen resultado
en el lavado.
1
A
B
C
D
E
F
A
F
C
C
C
G
B
E
D
H
H
L
I
4
63
cesto inferior (fig. 5)
M = 8 + 4 platos hondos
N = 11 + 1 platos llanos
O = 12 platos de postre
P = fuentes
Q = cubiertos
cesto de cubiertos sin tapa central
Introducir los restantes cubiertos teniendo
cuidado de no introducir más de dos cubiertos
idénticos por compartimento.
cesto de cubiertos (fig. 6)
El cesto para los cubiertos está compuesto
de dos partes divisibles, para poder ofrecer
distintas posibilidades de carga.
La división en dos del cesto se obtiene
haciendo correr en sentido horizontal las
dos partes, una respecto de la otra y
viceversa para reengancharlo.
(Segun I.E.C. 436 - EN 50242).
La correcta disposición de la carga es la que se indica en la fig. 4 para el cesto
superior y en la fig. 5 para el cesto inferior.
cesto superior (fig. 4)
A = 5 + 5 + 2 vasos
B = 12 platos para tazas
C = 4 + 4 + 4 tazas
D = copa pequeña
E = copa media
F = copa grande
G = 1 + 1 cuchillos
H = 1 + 1 cucharas de servicio
I = 3 + 3 + 3 + 3
cucharas de café
L = 3+3+3+3 cucharas de postre
2
3
A
B
C
D
FEGH
D F A G
E
B
C
6
Q N
M
P
O
M
N
5
64
Información para laboratorios de prueba
Programa comparativo general
(ver tabla programas de lavado)
Carga de detergente y abrillantador
Carga del detergente
Es indispensable utilizar un detergente específico en polvo, líquido o en
pastillas para el lavado de vajillas. No deben emplearse detergentes para el
lavado de la ropa. Detergentes no idóneos (como los de uso para lavado a mano),
no contienen los ingredientes adaptados al lavado en lavavajillas e impiden el
correcto funcionamiento de la máquina.
Según normas IEC 436:
1) Posición cesto superior: baja
2) Carga normalizada
3) Posición regulador abrillantador 3
4) Cantidad detergente:
– 5 gr para el prelavado
– 25 gr para el lavado.
Según normas EN 50242:
1) Posición cesto superior: baja
2) Carga normalizada
3) Posición regulador abrillantador 3
4) Cantidad detergente:
– 30 gr para el lavado.
Lavado normal
La caja para el detergente de lavado está
situada en el interior de la puerta (fig. A "2").
Si la tapa del contenedor resultase cerrada,
para abrirla basta accionar sobre el pulsante
de enganche: al término de cualquier
programa de lavado la puerta debe estar
siempre abierta, y lista para su sucesiva
utilización.
La dosis de detergente puede variar en fun-
ción del grado de suciedad y tipo de vajilla.
Nosotros le aconsejamos utilizar de 20 ÷ 30
gr de detergente en la cubeta lavado (1).
Después de haber vertido el detergente en
el contenedor volver a cerrar la puerta.
Puesto que los detergentes no son todos
iguales, consulte las instrucciones del fabricante.
Recordamos que una cantidad insuficiente de detergente provoca una incompleta
eliminación de la suciedad, mientras, un exceso de detergente, no sólo no mejora el
resultado del lavado, sino además, representa un despilfarro.
No excederse en el uso de detergente representa una contribución al
mantenimiento del medio ambiente.
Lavado con suavizante
En caso de programa intensivo, hay que añadir en la máquina una segunda dosis
de detergente, unos 20 gramos (1 cucharada sopera) en la cubeta prelavado (2).
Para el programa universal añada 5 gr.
Esta dosis se pone directamente en la cubeta prelavado (2).
65
3
4
3
Carga del abrillantador
A la derecha del recipiente detergente se
encuentra el del abrillantador para el acla-
rado cuya capacidad es de 130 ml
aproximadamente (fig. A "3"). Haga rodar el
tapón (3) en sentido antihorario y vierta el
líquido, que servirà para numerosos
lavados, hasta el nivel máximo indicado.
Cierre nuevamente el tapón.
Este aditivo se introduce automáticamente
en la última fase del aclarado y favorece un
rápido secado de la vajilla evitando que se
formen manchas o sedimentos opacos.
Utilizar siempre aditivos especiales para
lavavajillas automáticos.
Es posible controlar el nivel del abrillantador
por medio del visualizador óptico situado
entre del distribuidor (4).
Regulación del abrillantador de
1 a 6
El regulador está situado bajo el tapón (3) y
se puede manipular con una moneda.
Se aconseja la posición 3.
El contenido calcáreo del agua repercute
notablemente tanto en la formación de incru-
staciones como en el grado de secado.
Es muy importante regular la dosificación
del abrillantador para conseguir óptimos
resultados.
En caso de que la vajilla presente estrías
al finalizar el lavado, disminuir la dosis en
una posición. Si la vajilla presenta manchas
o rastros blanquecinos, aumentarla un poco.
LLENO VACIO
reflejo oscuro reflejo claro
64
Información para laboratorios de prueba
Programa comparativo general
(ver tabla programas de lavado)
Carga de detergente y abrillantador
Carga del detergente
Es indispensable utilizar un detergente específico en polvo, líquido o en
pastillas para el lavado de vajillas. No deben emplearse detergentes para el
lavado de la ropa. Detergentes no idóneos (como los de uso para lavado a mano),
no contienen los ingredientes adaptados al lavado en lavavajillas e impiden el
correcto funcionamiento de la máquina.
Según normas IEC 436:
1) Posición cesto superior: baja
2) Carga normalizada
3) Posición regulador abrillantador 3
4) Cantidad detergente:
– 5 gr para el prelavado
– 25 gr para el lavado.
Según normas EN 50242:
1) Posición cesto superior: baja
2) Carga normalizada
3) Posición regulador abrillantador 3
4) Cantidad detergente:
– 30 gr para el lavado.
Lavado normal
La caja para el detergente de lavado está
situada en el interior de la puerta (fig. A "2").
Si la tapa del contenedor resultase cerrada,
para abrirla basta accionar sobre el pulsante
de enganche: al término de cualquier
programa de lavado la puerta debe estar
siempre abierta, y lista para su sucesiva
utilización.
La dosis de detergente puede variar en fun-
ción del grado de suciedad y tipo de vajilla.
Nosotros le aconsejamos utilizar de 20 ÷ 30
gr de detergente en la cubeta lavado (1).
Después de haber vertido el detergente en
el contenedor volver a cerrar la puerta.
Puesto que los detergentes no son todos
iguales, consulte las instrucciones del fabricante.
Recordamos que una cantidad insuficiente de detergente provoca una incompleta
eliminación de la suciedad, mientras, un exceso de detergente, no sólo no mejora el
resultado del lavado, sino además, representa un despilfarro.
No excederse en el uso de detergente representa una contribución al
mantenimiento del medio ambiente.
Lavado con suavizante
En caso de programa intensivo, hay que añadir en la máquina una segunda dosis
de detergente, unos 20 gramos (1 cucharada sopera) en la cubeta prelavado (2).
Para el programa universal añada 5 gr.
Esta dosis se pone directamente en la cubeta prelavado (2).
65
3
4
3
Carga del abrillantador
A la derecha del recipiente detergente se
encuentra el del abrillantador para el acla-
rado cuya capacidad es de 130 ml
aproximadamente (fig. A "3"). Haga rodar el
tapón (3) en sentido antihorario y vierta el
líquido, que servirà para numerosos
lavados, hasta el nivel máximo indicado.
Cierre nuevamente el tapón.
Este aditivo se introduce automáticamente
en la última fase del aclarado y favorece un
rápido secado de la vajilla evitando que se
formen manchas o sedimentos opacos.
Utilizar siempre aditivos especiales para
lavavajillas automáticos.
Es posible controlar el nivel del abrillantador
por medio del visualizador óptico situado
entre del distribuidor (4).
Regulación del abrillantador de
1 a 6
El regulador está situado bajo el tapón (3) y
se puede manipular con una moneda.
Se aconseja la posición 3.
El contenido calcáreo del agua repercute
notablemente tanto en la formación de incru-
staciones como en el grado de secado.
Es muy importante regular la dosificación
del abrillantador para conseguir óptimos
resultados.
En caso de que la vajilla presente estrías
al finalizar el lavado, disminuir la dosis en
una posición. Si la vajilla presenta manchas
o rastros blanquecinos, aumentarla un poco.
LLENO VACIO
reflejo oscuro reflejo claro
66
El sistema filtrante (fig A “4”) está constituido
de:
Un contenedor central, que retiene las
particulas más gruesas de suciedad
Una placa que filtra continuamente el agua
Un microfiltro situado debajo de la placa
que impide el paso de las partículas de
suciedad más pequeñas asegurando así un
alcarado perfecto.
Para lograr siempre los mejores resultados
hay que controlar la limpieza de los filtros
antes de cada lavado.
Para extraer el sistema filtrante basta
levantarlo estirando del mismo (fig. 1).
El contenedor central puede ser extraído
para facilitar las operaciones de limpieza
(fig. 2).
Extraer la placa (fig. 3) y lavarlo bajo un
chorro de agua ayudándose eventualmente
con un cepillo.
Con el microfiltro autolimpiante, la
manutención es mínimo y la revisión del
grupo de filtros puede realizarse cada 15
días.
No obstante se aconseja controlar, después
de cada lavado la parte central para
cerciorarse que no quede atascada.
Atención:
Una vez limpiados los filtros, debe
asegurarse que los mismos hayan sido
acoplados correctamente y que la placa
se encuentre perfectamente colocada en
el fondo del lavavajillas.
Importante: no usar el lavavajillas sin el
filtro.
Limpieza del filtro
1
2
3
67
Consejos prácticos
Selección del programa
Este lavavajillas le ofrece una amplia gama de programas de lavado que se adaptan
a las varias exigencias de suciedad y vajilla a tratar.
Consulte “LA LISTA DE PROGRAMAS” adjunta para la selección del programa más
adecuado.
Sugerencias al finalizar el programa
Para evitar posibles derrames del cesto superior, sacar primero el cesto inferior.
Si se ha de dejar la vajilla en la máquina durante un cierto tiempo, entreabrir la
puerta para favorecer la circulación del aire y mejorar el ulterior secado.
Qué hacer para ahorrar
1) En el caso que se desee lavar a plena carga, reponer la vajilla en la máquina
apenas terminada la comida, poniendo en marcha lo más pronto posible,
efectuando eventualmente el programa PRELAVADO FRIO para reblandecer la
suciedad y eliminar los residuos mayores entre una carga y otra en espera de
continuar el programa de lavado completo.
2) En presencia de suciedad poco consistente o del cesto no muy cargado seleccionar
un programa ECONOMICO siguiendo las indicaciones de la lista de programas.
Qué hacer para obtener óptimos resultados de lavado
1) Colocar la vajilla con la boca vuelta hacia abajo.
2) A ser posible evitar que la vajilla esté en contacto una contra la otra, una
correcta colocación le dará mejores resultados de lavado.
3) Antes de colocar la vajilla en la máquina, eliminar los residuos de comida (huesecillos,
espinas, residuos de carne o verdura, residuos de café, peladuras de fruta, ceniza
de cigarrillos, etc.) que puedan obturar las salidas de los brazos rociadores de lavado.
4) Después de haber colocado la vajilla, verificar que los brazos de lavado pueden
girar libremente.
5) Las ollas y otra vajilla que presentan residuos de comida muy tenaces o
requemadas, deberán ser puestas en remojo con agua y detergente para
lavavajillas.
6) Para el perfecto lavado de la plata es necesario:
a) aclarar apenas usada, sobre todo si ha estado empleada para mayonesa, huevos,
pescados, etc.
b) no rociarla con detergente
c) no ponerla en contacto con otros metales.
Qué hacer si
1) En el caso que se deba cerrar la máquina y abrir la puerta para introducir alguna
otra vajilla para lavar cuando el aparato está en la fase central de lavado, efectuar la
apertura sólo después de haber desconectado la máquina, accionando la tecla O/I.
Después de cerrar la puerta, esperar 3 minutos antes de recomenzar el lavado.
Qué cosa no se debe lavar si
En primer lugar es bueno recordar que no todo tipo de vajilla puede ser lavado en el
lavavajillas; se desaconseja introducir piezas en material termoplástico, cubiertos
con mando de madera o plástico, pucheros con asas de madera, vajilla de aluminio,
de cristal o vidrio aplomado si no está específicamente indicado.
Ciertas decoraciones pueden tender a decolorarse, por tanto, se aconseja efectuar
el lavado en máquina varias veces de una sola pieza y sólo después de comprobar
que no se decolora, lavar la totalidad de las piezas.
Por otro lado es aconsejable no lavar cubiertos de plata con cubiertos de acero para
evitar que se produzca una reacción química entre ambas.
Importante
Cuando se compre nueva vajilla cerciorarse siempre que es idónea para su lavado
en lavavajillas.
66
El sistema filtrante (fig A “4”) está constituido
de:
Un contenedor central, que retiene las
particulas más gruesas de suciedad
Una placa que filtra continuamente el agua
Un microfiltro situado debajo de la placa
que impide el paso de las partículas de
suciedad más pequeñas asegurando así un
alcarado perfecto.
Para lograr siempre los mejores resultados
hay que controlar la limpieza de los filtros
antes de cada lavado.
Para extraer el sistema filtrante basta
levantarlo estirando del mismo (fig. 1).
El contenedor central puede ser extraído
para facilitar las operaciones de limpieza
(fig. 2).
Extraer la placa (fig. 3) y lavarlo bajo un
chorro de agua ayudándose eventualmente
con un cepillo.
Con el microfiltro autolimpiante, la
manutención es mínimo y la revisión del
grupo de filtros puede realizarse cada 15
días.
No obstante se aconseja controlar, después
de cada lavado la parte central para
cerciorarse que no quede atascada.
Atención:
Una vez limpiados los filtros, debe
asegurarse que los mismos hayan sido
acoplados correctamente y que la placa
se encuentre perfectamente colocada en
el fondo del lavavajillas.
Importante: no usar el lavavajillas sin el
filtro.
Limpieza del filtro
1
2
3
67
Consejos prácticos
Selección del programa
Este lavavajillas le ofrece una amplia gama de programas de lavado que se adaptan
a las varias exigencias de suciedad y vajilla a tratar.
Consulte “LA LISTA DE PROGRAMAS” adjunta para la selección del programa más
adecuado.
Sugerencias al finalizar el programa
Para evitar posibles derrames del cesto superior, sacar primero el cesto inferior.
Si se ha de dejar la vajilla en la máquina durante un cierto tiempo, entreabrir la
puerta para favorecer la circulación del aire y mejorar el ulterior secado.
Qué hacer para ahorrar
1) En el caso que se desee lavar a plena carga, reponer la vajilla en la máquina
apenas terminada la comida, poniendo en marcha lo más pronto posible,
efectuando eventualmente el programa PRELAVADO FRIO para reblandecer la
suciedad y eliminar los residuos mayores entre una carga y otra en espera de
continuar el programa de lavado completo.
2) En presencia de suciedad poco consistente o del cesto no muy cargado seleccionar
un programa ECONOMICO siguiendo las indicaciones de la lista de programas.
Qué hacer para obtener óptimos resultados de lavado
1) Colocar la vajilla con la boca vuelta hacia abajo.
2) A ser posible evitar que la vajilla esté en contacto una contra la otra, una
correcta colocación le dará mejores resultados de lavado.
3) Antes de colocar la vajilla en la máquina, eliminar los residuos de comida (huesecillos,
espinas, residuos de carne o verdura, residuos de café, peladuras de fruta, ceniza
de cigarrillos, etc.) que puedan obturar las salidas de los brazos rociadores de lavado.
4) Después de haber colocado la vajilla, verificar que los brazos de lavado pueden
girar libremente.
5) Las ollas y otra vajilla que presentan residuos de comida muy tenaces o
requemadas, deberán ser puestas en remojo con agua y detergente para
lavavajillas.
6) Para el perfecto lavado de la plata es necesario:
a) aclarar apenas usada, sobre todo si ha estado empleada para mayonesa, huevos,
pescados, etc.
b) no rociarla con detergente
c) no ponerla en contacto con otros metales.
Qué hacer si
1) En el caso que se deba cerrar la máquina y abrir la puerta para introducir alguna
otra vajilla para lavar cuando el aparato está en la fase central de lavado, efectuar la
apertura sólo después de haber desconectado la máquina, accionando la tecla O/I.
Después de cerrar la puerta, esperar 3 minutos antes de recomenzar el lavado.
Qué cosa no se debe lavar si
En primer lugar es bueno recordar que no todo tipo de vajilla puede ser lavado en el
lavavajillas; se desaconseja introducir piezas en material termoplástico, cubiertos
con mando de madera o plástico, pucheros con asas de madera, vajilla de aluminio,
de cristal o vidrio aplomado si no está específicamente indicado.
Ciertas decoraciones pueden tender a decolorarse, por tanto, se aconseja efectuar
el lavado en máquina varias veces de una sola pieza y sólo después de comprobar
que no se decolora, lavar la totalidad de las piezas.
Por otro lado es aconsejable no lavar cubiertos de plata con cubiertos de acero para
evitar que se produzca una reacción química entre ambas.
Importante
Cuando se compre nueva vajilla cerciorarse siempre que es idónea para su lavado
en lavavajillas.
68
Limpieza exterior y mantenimiento
La chapa exterior puede limpiarse con producto especial para superficies
esmaltadas, siempre que no sea abrasivo.
El lavavajillas no requiere ningún mantenimento especial, ya que la cuba de lavado
es autolimpiante. Periódicamente limpiar la guarnición de goma de la puerta, con un
paño húmedo eliminando cuidadosamente cualquier resíduo de alimentos o
abrillantador. Para garantizar una mejor eliminación de pequeños depósitos
calcáceros o de suciedad, se aconseja realizar periódicamente un lavado completo
vertiendo previamente un vaso de vinagre en el interior del lavavajillas y hacer el
programa delicado. Si a pesar de la normal limpieza de placa y filtro, se notasen
vajillas o cacerolas insuficientemente lavadas o aclaradas, se debe controlar que
todos los rociadores de los brazos (fig. A “5”) estén libres de restos de suciedad.
Si este no fuese el motivo, proceder a su limpieza de la siguiente forma:
Para extraer el brazo superior, es necesario girarlo hasta llevarlo a la posición de
“tope” señalada por la flecha (fig. 1b), empuje hacia arriba y manteniéndolo
apretado girar en sentido horario (fig. 1). Para montarlo, repita la operación, pero
girando en sentido contrario a las agujas del reloj.
El aspersor inferior, se extrae simplemente estirando hacia arriba (fig. 2).
- Lavar el aspersor bajo un chorro de agua eliminando de suciedad los inyectores
obstruidos.
- Al término de la operación, monte de nuevo los aspersores en la idéntica posición.
1 2
1b
69
La resistencia para el calentamiento del agua está construída en un especial acero
inoxidable. Después de algún tiempo puede coger una coloración diferente que no
influye en sus prestaciones, sino que simplemente es un ajuste del metal.
Tanto la cuba como el interior de la puerta son de acero inoxidable. Si se produjeran
manchas de óxido, ello se debería únicamente a una fuerte presencia de sales de
hierro en el agua. Para quitar estas manchas se aconseja el uso de un abrasivo de
grano fino. No utilizar nunca substancias con cloro, cepillos de acero, etc.
DESPUES DEL USO
Después de cada lavado cerrar perfectamente el grifo del agua, para aislar el
lavavajillas de la red hidráulica de alimentación y desconectar el mando paro/marcha
para aislar la máquina de la red eléctrica. Si el lavavajillas debe permanecer parado
largo tiempo, aconsejamos las siguientes operaciones:
1. realizar un programa de lavado sin vajilla, pero con detergente, para desengrasar
la máquina.
2. desenchufar la toma corriente
3. cerrar el grifo del agua
4. rellenar el recipiente del abrillantador
5. dejar la puerta ligeramente abierta.
6. Dejar el interior de la máquina limpio.
7. Si la máquina se encuentra en un ambiente donde la temperatura es inferior a
0°C, el agua residual de los conductos puede congelarse. Por eso se debe
trasladar la máquina a un lugar donde la temperatura ambiente sea superior a
0°C y esperar 24 horas antes de ponerla en marcha.
68
Limpieza exterior y mantenimiento
La chapa exterior puede limpiarse con producto especial para superficies
esmaltadas, siempre que no sea abrasivo.
El lavavajillas no requiere ningún mantenimento especial, ya que la cuba de lavado
es autolimpiante. Periódicamente limpiar la guarnición de goma de la puerta, con un
paño húmedo eliminando cuidadosamente cualquier resíduo de alimentos o
abrillantador. Para garantizar una mejor eliminación de pequeños depósitos
calcáceros o de suciedad, se aconseja realizar periódicamente un lavado completo
vertiendo previamente un vaso de vinagre en el interior del lavavajillas y hacer el
programa delicado. Si a pesar de la normal limpieza de placa y filtro, se notasen
vajillas o cacerolas insuficientemente lavadas o aclaradas, se debe controlar que
todos los rociadores de los brazos (fig. A “5”) estén libres de restos de suciedad.
Si este no fuese el motivo, proceder a su limpieza de la siguiente forma:
Para extraer el brazo superior, es necesario girarlo hasta llevarlo a la posición de
“tope” señalada por la flecha (fig. 1b), empuje hacia arriba y manteniéndolo
apretado girar en sentido horario (fig. 1). Para montarlo, repita la operación, pero
girando en sentido contrario a las agujas del reloj.
El aspersor inferior, se extrae simplemente estirando hacia arriba (fig. 2).
- Lavar el aspersor bajo un chorro de agua eliminando de suciedad los inyectores
obstruidos.
- Al término de la operación, monte de nuevo los aspersores en la idéntica posición.
1 2
1b
69
La resistencia para el calentamiento del agua está construída en un especial acero
inoxidable. Después de algún tiempo puede coger una coloración diferente que no
influye en sus prestaciones, sino que simplemente es un ajuste del metal.
Tanto la cuba como el interior de la puerta son de acero inoxidable. Si se produjeran
manchas de óxido, ello se debería únicamente a una fuerte presencia de sales de
hierro en el agua. Para quitar estas manchas se aconseja el uso de un abrasivo de
grano fino. No utilizar nunca substancias con cloro, cepillos de acero, etc.
DESPUES DEL USO
Después de cada lavado cerrar perfectamente el grifo del agua, para aislar el
lavavajillas de la red hidráulica de alimentación y desconectar el mando paro/marcha
para aislar la máquina de la red eléctrica. Si el lavavajillas debe permanecer parado
largo tiempo, aconsejamos las siguientes operaciones:
1. realizar un programa de lavado sin vajilla, pero con detergente, para desengrasar
la máquina.
2. desenchufar la toma corriente
3. cerrar el grifo del agua
4. rellenar el recipiente del abrillantador
5. dejar la puerta ligeramente abierta.
6. Dejar el interior de la máquina limpio.
7. Si la máquina se encuentra en un ambiente donde la temperatura es inferior a
0°C, el agua residual de los conductos puede congelarse. Por eso se debe
trasladar la máquina a un lugar donde la temperatura ambiente sea superior a
0°C y esperar 24 horas antes de ponerla en marcha.
71
Atencion
Este lavavajillas está dotado de un dispositivo de seguridad
antidesbordamiento, que también funciona sin energía eléctrica,
bloquea automáticamente el flujo del agua, en el caso que
ésta supere el nivel normal a causa de un mal funcionamiento.
Importante
Para evitar que se dispare el dispositivo de seguridad
anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas
durante el funcionamiento.
En el caso que sea necesario mover o inclinar el lavavajillas,
asegurarse primero que haya completado el ciclo de lavado y
que no quede agua en la cuba.
Para seleccionar el programa, girar el mando en sentido horario
hasta hacer coindicir el índice ( ) con el símbolo del programa
seleccionado sobre el panel de mandos, y presionar entonces
el mando (paro/marcha). Asegurarse de que el grifo del agua
está abierto, y la puerta bien cerrada.
Tecla de Economía
La tecla “E” reduce el calentamiento final del agua en el último
aclarado. Se activa de esta forma un secado natural como en los
tradicionales “escurre platos” simplemente entreabriendo la
puerta al final del ciclo para favorecer la circulación de aire.
La tecla “E” permite un ahorro de energía de más del 20% y
reduce la duración del ciclo.
Aconsejado para un lavado en horas nocturnas, cuando no se
necesita de manera rápida, perfectamente seca, la vajilla y resto
de utensilios.
Selección de los programas y funciones especiales
cm
cm
cm
cm
con plano
de trabajo
85
60
60
120
Datos Técnicos:
sin plano
de trabajo
82
56
59,7
117
Cubiertos I.E.C.
Capacidad con cacerolas y platos
Presión admitida en la instalación eléctrica
Amperios fusibles
Potencia máxima absorbida
Tension
12
8 personas
Min. 0,08 - Max 0,8 MPa
(véase placa de caracteristicas)
(véase placa de caracteristicas)
(véase placa de caracteristicas)
Descripción de los mandos
Altura
Profundidad
Anchura
Ocupación con puerta abierta
Dimensiones:
A
Tecla de paro/marcha
B
Tecla de ahorro E
C
Manilla de apertura de la puerta
D
Mando de selección de programas
E
Piloto luminoso de funcionamíento
A B C D
E
70
71
Atencion
Este lavavajillas está dotado de un dispositivo de seguridad
antidesbordamiento, que también funciona sin energía eléctrica,
bloquea automáticamente el flujo del agua, en el caso que
ésta supere el nivel normal a causa de un mal funcionamiento.
Importante
Para evitar que se dispare el dispositivo de seguridad
anti-desbordamiento, se recomienda no mover o inclinar el lavavajillas
durante el funcionamiento.
En el caso que sea necesario mover o inclinar el lavavajillas,
asegurarse primero que haya completado el ciclo de lavado y
que no quede agua en la cuba.
Para seleccionar el programa, girar el mando en sentido horario
hasta hacer coindicir el índice ( ) con el símbolo del programa
seleccionado sobre el panel de mandos, y presionar entonces
el mando (paro/marcha). Asegurarse de que el grifo del agua
está abierto, y la puerta bien cerrada.
Tecla de Economía
La tecla “E” reduce el calentamiento final del agua en el último
aclarado. Se activa de esta forma un secado natural como en los
tradicionales “escurre platos” simplemente entreabriendo la
puerta al final del ciclo para favorecer la circulación de aire.
La tecla “E” permite un ahorro de energía de más del 20% y
reduce la duración del ciclo.
Aconsejado para un lavado en horas nocturnas, cuando no se
necesita de manera rápida, perfectamente seca, la vajilla y resto
de utensilios.
Selección de los programas y funciones especiales
cm
cm
cm
cm
con plano
de trabajo
85
60
60
120
Datos Técnicos:
sin plano
de trabajo
82
56
59,7
117
Cubiertos I.E.C.
Capacidad con cacerolas y platos
Presión admitida en la instalación eléctrica
Amperios fusibles
Potencia máxima absorbida
Tension
12
8 personas
Min. 0,08 - Max 0,8 MPa
(véase placa de caracteristicas)
(véase placa de caracteristicas)
(véase placa de caracteristicas)
Descripción de los mandos
Altura
Profundidad
Anchura
Ocupación con puerta abierta
Dimensiones:
A
Tecla de paro/marcha
B
Tecla de ahorro E
C
Manilla de apertura de la puerta
D
Mando de selección de programas
E
Piloto luminoso de funcionamíento
A B C D
E
70
73
105 SI
100 SI
85 SI
80 SI
70 SI
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
Breve prelavado para la vajilla usada en la
mañana o al mediodía, cuando se quiere realizar
un sólo lavado completo después de la cena.
Apto para lavar cacerolas y toda la vajilla de uso
diario especialmente sucia.
Apto para lavar la vajilla y cacerolas de uso
diario con suciedad normal.
Programa normalizado IEC 436.
Apto para lavar la vajilla y cacerolas de uso
diario inmediatamente después de la comida.
Indicado para el lavado de vajillas y ollas de uso
cotidiano con suciedad normal utilizando
detergentes con enzimas.
Programa normalizado EN 50242.
Apto para lavar la vajilla delicada y con
decoración, así como la cristalería.
Indicado también para lavar la vajilla delicada de
uso diario poco sucia, a excepción de las
sartenes.
Adecuado para el aclarado de vajillas no
utilizadas en un cierto tiempo y para calentar
vajillas para servir determinados platos.
Programas Descripción
RELACION DE LOS PROGRAMAS
Prelavado frío
Intensivo
Universal
Diario
Eco 55°C
Delicado
Aclarado caliente
y calientaplatos
Operaciones a realizar Desarrollo del programma
Duración
media en
minutos:
Funciones
facultativas
Detergente
prelavado
Detergente
lavado
Limpieza filtro y
placa
Control nivel del
abrillantador
Control nivel
de la sal
Prelavado caliente
Prelavado frío
Lavado
Aclarado
intermedio
Aclarado caliente
con abrillantador
Con agua fría
(15°C)
Tecla de ahorro E
72
73
105 SI
100 SI
85 SI
80 SI
70 SI
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
Breve prelavado para la vajilla usada en la
mañana o al mediodía, cuando se quiere realizar
un sólo lavado completo después de la cena.
Apto para lavar cacerolas y toda la vajilla de uso
diario especialmente sucia.
Apto para lavar la vajilla y cacerolas de uso
diario con suciedad normal.
Programa normalizado IEC 436.
Apto para lavar la vajilla y cacerolas de uso
diario inmediatamente después de la comida.
Indicado para el lavado de vajillas y ollas de uso
cotidiano con suciedad normal utilizando
detergentes con enzimas.
Programa normalizado EN 50242.
Apto para lavar la vajilla delicada y con
decoración, así como la cristalería.
Indicado también para lavar la vajilla delicada de
uso diario poco sucia, a excepción de las
sartenes.
Adecuado para el aclarado de vajillas no
utilizadas en un cierto tiempo y para calentar
vajillas para servir determinados platos.
Programas Descripción
RELACION DE LOS PROGRAMAS
Prelavado frío
Intensivo
Universal
Diario
Eco 55°C
Delicado
Aclarado caliente
y calientaplatos
Operaciones a realizar Desarrollo del programma
Duración
media en
minutos:
Funciones
facultativas
Detergente
prelavado
Detergente
lavado
Limpieza filtro y
placa
Control nivel del
abrillantador
Control nivel
de la sal
Prelavado caliente
Prelavado frío
Lavado
Aclarado
intermedio
Aclarado caliente
con abrillantador
Con agua fría
(15°C)
Tecla de ahorro E
72
75
ANOMALIA CAUSA REMEDIO
Búsqueda de pequeñas anomalías
Importante.
Antes de quitar cualquier panel: 1. Poner el mando en STOP.
2. Desconectar la clavija.
Si el lavavajillas no funcionase, antes de llamar al Servicio Asistencia Técnica, realizar los siguientes
controles:
1 - No funciona en ningún
programa
2 - No entra agua
3 - No desagua
4 - Desagua
continuamente
5 - No se oye ruido del giro
de las aspas
6 - En los lavavajillas
electrónicos sin visor: "Eco" y
indicador N "1" intermitente
con señal acústica
7 - En los lavavajillas
electrónicos con visor:
"indicación E1" en el visor con
señal acústica
Clavija no enchufada
Tecla O/I desconectada
Puerta abierta
Falta energía eléctrica
Ver causa 1
Grifo cerrado
Programador mal seleccionado
El tubo de entrada agua tiene un
pliegue
El filtro del tubo entrada agua está
sucio
Filtro sucio
Tubo desagüe doblado
La prolongación del tubo de
desagüe no es correcta
El desagüe de la pared no permite
un respiradero con el tubo de
desagüe de la máquina
Tubo desagüe en posición
demasiado baja
Excesiva carga detergente
Algún objeto que impide rotación
aspas
Placa filtrante y filtro sucios
Grifo del agua cerrado
Grifo del agua cerrado
Enchufar
Conectar
Cerrar puerta
Verificar
Verificar
Abrir
Seleccionar bien
Eliminar el pliegue del tubo
Limpiar el filtro colocado al extremo
del tubo
Limpiar filtro
Desdoblar
Seguir exactamente las
instrucciones para la instalación
del tubo de desagüe
Consultar a un técnico cualificado
Alzar tubo desagüe minimo
40 cm del suelo
Reducir dosis
Colocar bien
Limpiar placa y filtro
Apagar el lavavajillas
Abrir el grifo
Reintroducir el ciclo
Apagar el lavavajillas
Abrir el grifo
Reintroducir el ciclo
El tubo de carga del agua se encuentra provisto de un dispositivo
de seguridad que bloquea el flujo del agua cuando el tubo de
carga se deteriora.
En este caso, se observará una mancha roja en la ventanilla «A»
y será necesario sustituir el tubo de carga del agua.
Si la longitud del tubo no es suficiente para una correcta conexión,
la totalidad del tubo debe ser sustituido por uno de longitud
adecuada. Solicite en este caso el tubo al Servicio Técnico.
Watercontrol-Dispositivo de bloqueo del agua (CD 373 SK)
Tecla roja (piloto)
de valvula bloqueada
Dispositivo de cierre
(presionar para
destornillar
la abrazadera)
A
74
75
ANOMALIA CAUSA REMEDIO
Búsqueda de pequeñas anomalías
Importante.
Antes de quitar cualquier panel: 1. Poner el mando en STOP.
2. Desconectar la clavija.
Si el lavavajillas no funcionase, antes de llamar al Servicio Asistencia Técnica, realizar los siguientes
controles:
1 - No funciona en ningún
programa
2 - No entra agua
3 - No desagua
4 - Desagua
continuamente
5 - No se oye ruido del giro
de las aspas
6 - En los lavavajillas
electrónicos sin visor: "Eco" y
indicador N "1" intermitente
con señal acústica
7 - En los lavavajillas
electrónicos con visor:
"indicación E1" en el visor con
señal acústica
Clavija no enchufada
Tecla O/I desconectada
Puerta abierta
Falta energía eléctrica
Ver causa 1
Grifo cerrado
Programador mal seleccionado
El tubo de entrada agua tiene un
pliegue
El filtro del tubo entrada agua está
sucio
Filtro sucio
Tubo desagüe doblado
La prolongación del tubo de
desagüe no es correcta
El desagüe de la pared no permite
un respiradero con el tubo de
desagüe de la máquina
Tubo desagüe en posición
demasiado baja
Excesiva carga detergente
Algún objeto que impide rotación
aspas
Placa filtrante y filtro sucios
Grifo del agua cerrado
Grifo del agua cerrado
Enchufar
Conectar
Cerrar puerta
Verificar
Verificar
Abrir
Seleccionar bien
Eliminar el pliegue del tubo
Limpiar el filtro colocado al extremo
del tubo
Limpiar filtro
Desdoblar
Seguir exactamente las
instrucciones para la instalación
del tubo de desagüe
Consultar a un técnico cualificado
Alzar tubo desagüe minimo
40 cm del suelo
Reducir dosis
Colocar bien
Limpiar placa y filtro
Apagar el lavavajillas
Abrir el grifo
Reintroducir el ciclo
Apagar el lavavajillas
Abrir el grifo
Reintroducir el ciclo
El tubo de carga del agua se encuentra provisto de un dispositivo
de seguridad que bloquea el flujo del agua cuando el tubo de
carga se deteriora.
En este caso, se observará una mancha roja en la ventanilla «A»
y será necesario sustituir el tubo de carga del agua.
Si la longitud del tubo no es suficiente para una correcta conexión,
la totalidad del tubo debe ser sustituido por uno de longitud
adecuada. Solicite en este caso el tubo al Servicio Técnico.
Watercontrol-Dispositivo de bloqueo del agua (CD 373 SK)
Tecla roja (piloto)
de valvula bloqueada
Dispositivo de cierre
(presionar para
destornillar
la abrazadera)
A
74
77
Parabéns,
Ao comprar este electrodoméstico Candy, você mostrou ser uma pessoa
exigente, que só se satisfaz com o melhor.
A Candy oferece-lhe esta nova máquina de lavar, fruto de anos de investigação
e de experiência de mercado, graças ao contacto directo com os
Consumidores.
Você escolheu a qualidade, a durabilidade e as grandes vantagens que lhe
pode oferecer esta máquina de lavar loiça.
A Candy propõe-lhe também uma vasta gama de electrodomésticos: máquinas
de lavar roupa, máquinas de lavar e de secar roupa, máquinas de lavar loiça,
fornos micro-ondas, fornos e placas eléctricos, fogões, frigoríficos e arcas
congeladoras. Peça ao seu agente da especialidade o catálogo dos
electrodomésticos Candy em que esti-ver eventualmente interessada.
Pedimos-lhe que leia atentamente as instruções contidas neste manual, pois
proporcionar-lhe-ão indicações importantes relacionadas com a segurança da
instalação, a utilização, a manutenção, assim como certos conselhos úteis para
uma melhor utilização das máquinas de lavar loiça.
Conserve este manual para o consultar sempre que tiver necessidade.
Este electrodoméstico está abrangido por uma Garantia cujo período de validade
é de 12 meses a contar da data de aquisição. Para beneficiar desta garantia
deverá apresentar o certificado de “Garantia Internacional” Candy, devidamente
preenchido com o nome e morada do consumidor final, modelo e número de
série do aparelho e data de compra, além de devidamente autenticado pelo lojista.
Este documento ficará sempre na posse do consumidor. Durante o período de
Garantia os Serviços de Assistência Técnica efectuarão a reparação de qualquer
deficiência no funcionamento do aparelho resultante de defeito de fabrico. A
Garantia não inclui deslocações a casa do cliente, que serão debitadas de acordo
com a taxa de deslocação em vigor a cada momento. Exceptua-se a 1a deslocação,
se se efectuar no primeiro mês de vigência da Garantia, que será gratuita.
A Garantia não inclui:
– Anomalias ocasionadas por mau trato, negligência ou manipulação contrária às
instruções contidas no manual, modificação ou incorporação de peças de procedência
diferente da do aparelho, aplicadas por serviços técnicos não autorizados.
– Defeitos provocados por curto-circuito, ou injúria mecânica.
– Qualquer serviço de instalação ou explicação do funcionamento do aparelho
em casa do cliente.
– Indemnizações por danos pessoais ou materiais causados directa ou indirectamente.
– Troca do aparelho.
Serviço Pós-Venda
Com o objectivo de cada vez mais satisfazer o consumidor final, colocamos à
vossa disposição a nossa Rede Nacional de Assistência Técnica, com pessoal
técnico devidamente especializado.
Garantia
76
NOTA: Si algún inconveniente de los citados provocase un mal lavado o un insuficiente aclarado, es
necesario remover manualmente la suciedad de la vajilla, ya que la fase final del secado provocaria el
desecado de la suciedad que, en un segundo lavado, la máquina no tiene la posibilidad de sacar.
Si la avería persiste llamar al centro de asistencia, comunicando el modelo de lavavajillas indicado sobre
la placa de características colocada en el interior de la puerta, en la parte superior o sobre la tarjeta de
garantía. Indicando toda la información obtendrá una intervención más rápida y eficaz.
El Fabricante declina cualquier responsabilidad por posibles errores de imprenta contenidos en el presente libro. Se
reserva, además, el derecho de de aportar modificaciones que sean útiles a los propios productos sin comprometer las
caracteristicas esenciales.
ANOMALIA CAUSA REMEDIO
8 - Si lava solo parcialmente
9 - Manchas blancas en la
vajilla
10 - Ruido durante el lavado
11 - La vajilla no está
perfectamente seca
Ver causa 5
Fondo de cacerolas no
perfectamente limpio
Borde cacerolas no perfectamente
limpio
Rociadores parcialmente
obturados
La vajilla no está colocada
correctamente
El extremo del tubo de desagüe está
inmerso en el agua
El detergente no está dosificado
adecuadamente, es viejo y/o está
endurecido
La tapa del contenedor de la sal no
está bien cerrada
El programa de lavado elegido es
muy suave
Vajillas cesto inferior no lavadas
Agua de red con excesiva
dureza
La vajilla golpea entre sí
Los brazos girantes golpean sobre
la vajilla
Falta de circulación de aire
Comprobar
Costras demasiado tenaces
Ablandar antes lavado
Colocar mejor
Desmontar y limpiar los brazos de
lavado
No acercar excesivamente la vajilla
una contra la otra
La extremidad del tubo desagüe no
debe tocar el agua
desaguada
Adecuar la dosis en función de la
cantidad de suciedad o sustituir el
producto
Enroscarla hasta el fondo
Elegir un programa más
enérgico
Desinsertar tecla media carga
Controlar nivel sal y abrillantador
y regular dosificacion
Si la anomalia persiste, solicitar
intervencion Asistencia Técnica
Adecuar mejor la vajilla en el cesto
Colocar mejor la vajilla
Dejar entreabierta la puerta de la
máquina al final del programa de
lavado para favorecer el secado
natural
77
Parabéns,
Ao comprar este electrodoméstico Candy, você mostrou ser uma pessoa
exigente, que só se satisfaz com o melhor.
A Candy oferece-lhe esta nova máquina de lavar, fruto de anos de investigação
e de experiência de mercado, graças ao contacto directo com os
Consumidores.
Você escolheu a qualidade, a durabilidade e as grandes vantagens que lhe
pode oferecer esta máquina de lavar loiça.
A Candy propõe-lhe também uma vasta gama de electrodomésticos: máquinas
de lavar roupa, máquinas de lavar e de secar roupa, máquinas de lavar loiça,
fornos micro-ondas, fornos e placas eléctricos, fogões, frigoríficos e arcas
congeladoras. Peça ao seu agente da especialidade o catálogo dos
electrodomésticos Candy em que esti-ver eventualmente interessada.
Pedimos-lhe que leia atentamente as instruções contidas neste manual, pois
proporcionar-lhe-ão indicações importantes relacionadas com a segurança da
instalação, a utilização, a manutenção, assim como certos conselhos úteis para
uma melhor utilização das máquinas de lavar loiça.
Conserve este manual para o consultar sempre que tiver necessidade.
Este electrodoméstico está abrangido por uma Garantia cujo período de validade
é de 12 meses a contar da data de aquisição. Para beneficiar desta garantia
deverá apresentar o certificado de “Garantia Internacional” Candy, devidamente
preenchido com o nome e morada do consumidor final, modelo e número de
série do aparelho e data de compra, além de devidamente autenticado pelo lojista.
Este documento ficará sempre na posse do consumidor. Durante o período de
Garantia os Serviços de Assistência Técnica efectuarão a reparação de qualquer
deficiência no funcionamento do aparelho resultante de defeito de fabrico. A
Garantia não inclui deslocações a casa do cliente, que serão debitadas de acordo
com a taxa de deslocação em vigor a cada momento. Exceptua-se a 1a deslocação,
se se efectuar no primeiro mês de vigência da Garantia, que será gratuita.
A Garantia não inclui:
– Anomalias ocasionadas por mau trato, negligência ou manipulação contrária às
instruções contidas no manual, modificação ou incorporação de peças de procedência
diferente da do aparelho, aplicadas por serviços técnicos não autorizados.
– Defeitos provocados por curto-circuito, ou injúria mecânica.
– Qualquer serviço de instalação ou explicação do funcionamento do aparelho
em casa do cliente.
– Indemnizações por danos pessoais ou materiais causados directa ou indirectamente.
– Troca do aparelho.
Serviço Pós-Venda
Com o objectivo de cada vez mais satisfazer o consumidor final, colocamos à
vossa disposição a nossa Rede Nacional de Assistência Técnica, com pessoal
técnico devidamente especializado.
Garantia
76
NOTA: Si algún inconveniente de los citados provocase un mal lavado o un insuficiente aclarado, es
necesario remover manualmente la suciedad de la vajilla, ya que la fase final del secado provocaria el
desecado de la suciedad que, en un segundo lavado, la máquina no tiene la posibilidad de sacar.
Si la avería persiste llamar al centro de asistencia, comunicando el modelo de lavavajillas indicado sobre
la placa de características colocada en el interior de la puerta, en la parte superior o sobre la tarjeta de
garantía. Indicando toda la información obtendrá una intervención más rápida y eficaz.
El Fabricante declina cualquier responsabilidad por posibles errores de imprenta contenidos en el presente libro. Se
reserva, además, el derecho de de aportar modificaciones que sean útiles a los propios productos sin comprometer las
caracteristicas esenciales.
ANOMALIA CAUSA REMEDIO
8 - Si lava solo parcialmente
9 - Manchas blancas en la
vajilla
10 - Ruido durante el lavado
11 - La vajilla no está
perfectamente seca
Ver causa 5
Fondo de cacerolas no
perfectamente limpio
Borde cacerolas no perfectamente
limpio
Rociadores parcialmente
obturados
La vajilla no está colocada
correctamente
El extremo del tubo de desagüe está
inmerso en el agua
El detergente no está dosificado
adecuadamente, es viejo y/o está
endurecido
La tapa del contenedor de la sal no
está bien cerrada
El programa de lavado elegido es
muy suave
Vajillas cesto inferior no lavadas
Agua de red con excesiva
dureza
La vajilla golpea entre sí
Los brazos girantes golpean sobre
la vajilla
Falta de circulación de aire
Comprobar
Costras demasiado tenaces
Ablandar antes lavado
Colocar mejor
Desmontar y limpiar los brazos de
lavado
No acercar excesivamente la vajilla
una contra la otra
La extremidad del tubo desagüe no
debe tocar el agua
desaguada
Adecuar la dosis en función de la
cantidad de suciedad o sustituir el
producto
Enroscarla hasta el fondo
Elegir un programa más
enérgico
Desinsertar tecla media carga
Controlar nivel sal y abrillantador
y regular dosificacion
Si la anomalia persiste, solicitar
intervencion Asistencia Técnica
Adecuar mejor la vajilla en el cesto
Colocar mejor la vajilla
Dejar entreabierta la puerta de la
máquina al final del programa de
lavado para favorecer el secado
natural
79
Instruções de segurança
Por favor leia atentamente o presente manual de instruções. Além de incluir alguns
conselhos úteis, ele contém instruções importantes sobre a segurança da
instalação, a utilização e a manutenção da máquina de lavar loiça.
Conserve este manual num lugar seguro e à mão para o poder consultar sempre que
necessário.
Existem algumas regras de segurança básicas a serem observadas durante o
manuseamento de qualquer electrodoméstico:
– nunca toque no equipamento com as mãos ou os pés molhados ou húmidos;
– não utilize os seus electrodomésticos quando estiver descalça;
– nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do
electrodoméstico da tomada;
– proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.);
– não deixe que crianças (ou adultos incapazes de operarem com electrodomésticos)
usem os equipamentos sem supervisão;
– certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível
com a tomada de alimentação de corrente. Se não for, peça a uma pessoa
devidamente qualificada que instale uma ficha do tipo correcto e que verifique se
os cabos de ligação à tomada de alimentação de corrente se adequam à
potência nominal do equipamento;
– certifique-se que o aparelho não esteja sobre o cabo de alimentação;
– se a sua casa estiver equipada com uma instalação de descalcificação da água
não será necessário adicionar sal ao dispositivo de descalcificação com que a
máquina está equipada;
– a máquina de lavar loiça está protegida para a lavagem normal dos utensílios
domésticos. Nesta máquina não podem ser lavados objectos contaminados por
gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos,
ácidos ou alcalinos;
– sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o
cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se
possam fechar na máquina;
– este aparelho é fabricado com materiais recicláveis.
– evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.
– A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida.
– Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer
tombar.
– Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto,
com os cabos para baixo; no entanto, e para evitar ferimentos ou danos, também
os poderá colocar no cesto ao contrário, isto é, com os cabos para cima.
– Este electrodomestico foi concebido ara uso doméstico.
Em caso de necessidade de substitução do cabo de alimentação, contacte o
Departamento de Manutenção.
Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche
a alimentação de água e não tente repará-la. Qualquer trabalho de reparação
deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas
peças sobressalentes originais. O incumprimento desta norma poderá acarretar
sérias consequências para a segurança dos equipamentos.
78
Índice
Dispositivo de segurança
Regulação, instalação
Abertura da porta
Unidade amaciadora da água
Ajuste do cesto superior
Colocação da loiça na máquina
Informações para os laboratórios de ensaio
Colocação do detergente e do abrilhantador
Limpeza dos filtros
Algumas sugestões práticas
Operações de limpeza e de manutenção de rotina
Descrição dos comandos
Dados técnicos
Selecção de programas e funções especiais
Watercontrol
Tabela dos programas
Detecção de pequenas avarias
página 79
página 80
página 82
página 83
página 85
página 86
página 89
página 89
página 91
página 92
página 93
página 95
página 95
página 96
página 97
página 98
página 100
2 3
1
4
5
Fig. A
79
Instruções de segurança
Por favor leia atentamente o presente manual de instruções. Além de incluir alguns
conselhos úteis, ele contém instruções importantes sobre a segurança da
instalação, a utilização e a manutenção da máquina de lavar loiça.
Conserve este manual num lugar seguro e à mão para o poder consultar sempre que
necessário.
Existem algumas regras de segurança básicas a serem observadas durante o
manuseamento de qualquer electrodoméstico:
– nunca toque no equipamento com as mãos ou os pés molhados ou húmidos;
– não utilize os seus electrodomésticos quando estiver descalça;
– nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do
electrodoméstico da tomada;
– proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.);
– não deixe que crianças (ou adultos incapazes de operarem com electrodomésticos)
usem os equipamentos sem supervisão;
– certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível
com a tomada de alimentação de corrente. Se não for, peça a uma pessoa
devidamente qualificada que instale uma ficha do tipo correcto e que verifique se
os cabos de ligação à tomada de alimentação de corrente se adequam à
potência nominal do equipamento;
– certifique-se que o aparelho não esteja sobre o cabo de alimentação;
– se a sua casa estiver equipada com uma instalação de descalcificação da água
não será necessário adicionar sal ao dispositivo de descalcificação com que a
máquina está equipada;
– a máquina de lavar loiça está protegida para a lavagem normal dos utensílios
domésticos. Nesta máquina não podem ser lavados objectos contaminados por
gasolina, verniz, resíduos de aço ou de ferro, produtos químicos corrosivos,
ácidos ou alcalinos;
– sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o
cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se
possam fechar na máquina;
– este aparelho é fabricado com materiais recicláveis.
– evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.
– A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida.
– Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer
tombar.
– Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto,
com os cabos para baixo; no entanto, e para evitar ferimentos ou danos, também
os poderá colocar no cesto ao contrário, isto é, com os cabos para cima.
– Este electrodomestico foi concebido ara uso doméstico.
Em caso de necessidade de substitução do cabo de alimentação, contacte o
Departamento de Manutenção.
Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche
a alimentação de água e não tente repará-la. Qualquer trabalho de reparação
deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas
peças sobressalentes originais. O incumprimento desta norma poderá acarretar
sérias consequências para a segurança dos equipamentos.
78
Índice
Dispositivo de segurança
Regulação, instalação
Abertura da porta
Unidade amaciadora da água
Ajuste do cesto superior
Colocação da loiça na máquina
Informações para os laboratórios de ensaio
Colocação do detergente e do abrilhantador
Limpeza dos filtros
Algumas sugestões práticas
Operações de limpeza e de manutenção de rotina
Descrição dos comandos
Dados técnicos
Selecção de programas e funções especiais
Watercontrol
Tabela dos programas
Detecção de pequenas avarias
página 79
página 80
página 82
página 83
página 85
página 86
página 89
página 89
página 91
página 92
página 93
página 95
página 95
página 96
página 97
página 98
página 100
2 3
1
4
5
Fig. A
Ligação ao sistema de esgoto de água
Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o
cuidado de não deixar que a mangueira fique torcida (fig. 4).
O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm,
devendo ficar a uma altura mínima do chão de 40 cm.
Recomendamos a utilização de sifões anti-odores (fig. 4 x).
Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de
2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma
altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto
utilize a peça de prolongamento com a referência 9269214 e a peça de união com
a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser
apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o
programa de lavagem,
deverá sempre certificar-se
de que a extremidade da
mangueira não se encontra
dentro de água. Vide a fig. 4 y).
Sempre que a máquina seja
instalada sob uma bancada
continua a curva deverá ser
fixada imediatamente abaixo
da bancada, num ponto o
mais alto possível (fig. 4 z).
Ao proceder à instalação da
máquina certifique-se sem-
pre de que nem a mangueira
de entrada de água nem a
de esgoto de água fiquem
dobradas ou torcidas.
81
A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água
B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado.
O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água.
Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de
um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual
deverá ser montado entre a torneira de alimentação de água B de 3/4" e a mangueira
de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3).
Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha
estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a
água durante alguns minutos antes de ligar as mangueiras de admissão de água da
máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam
entupir o filtro de admissão de água.
1 2 3
4
80
INSTALAÇÃO (Observações técnicas)
Depois de desembalar a máquina de lavar loiça regule
a sua altura, voltando, em seguida, a aparafusar a
porca de aperto até esta ficar encostada ao fundo da
máquina, bloqueando assim o respectivo pé na posição
ajustada.
Para que a sua máquina funcione em condições, é
condição essencial esta estar perfeitamente nivelada,
pelo que deverá regular os pés acima referidos de
modo a que a máquina não apresente uma inclinação
superior a 2 graus.
Atenção: Se o electrodoméstico for instalado num
local alcatifado, deverá assegurar-se de que as
aberturas de ventilação inferiores não fiquem
tapadas ou obstruídas.
Certifique-se que a tomada esteja num local accessivel após a instalação da
maquina de lavar loiça.
Alimentação de corrente
Esta máquina está em conformidade com as normas internacionais de segurança
emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos,
com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho.
A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da
instalação eléctrica de sua casa.
Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas
peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica,
provocada pela presença de um supressor de interferências rádio. Antes de ligar a
sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que:
— a tomada está devidamente ligada à terra;
— a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo
indicado na placa de características da sua máquina.
Atenção: O fabricante declina toda e qualquer responsabilidade por quaisquer
danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina.
Este aparelho está em conformidade com as directivas europeias
89/336/CEE, 73/23/CEE e respectivas alterações posteriores.
Ligação à rede de alimentação de água
As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a
esquerda, como para a direita.
A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água
fria, como de água quente, desde que esta não atinja uma temperatura superior
a 60°C.
A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de
minimo, contacte o nosso serviço de assistência técnica.
A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser
possível cortar a alimentação de água sempre que a máquina não estiver em
funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um tubo de ligação
roscado de 3/4" (vide fig. 2).
Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de
prolongamento com a referência 9225014, com um comprimento de 1,5 m.
Ligação ao sistema de esgoto de água
Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o
cuidado de não deixar que a mangueira fique torcida (fig. 4).
O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm,
devendo ficar a uma altura mínima do chão de 40 cm.
Recomendamos a utilização de sifões anti-odores (fig. 4 x).
Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de
2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma
altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto
utilize a peça de prolongamento com a referência 9269214 e a peça de união com
a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser
apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o
programa de lavagem,
deverá sempre certificar-se
de que a extremidade da
mangueira não se encontra
dentro de água. Vide a fig. 4 y).
Sempre que a máquina seja
instalada sob uma bancada
continua a curva deverá ser
fixada imediatamente abaixo
da bancada, num ponto o
mais alto possível (fig. 4 z).
Ao proceder à instalação da
máquina certifique-se sem-
pre de que nem a mangueira
de entrada de água nem a
de esgoto de água fiquem
dobradas ou torcidas.
81
A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água
B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado.
O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água.
Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de
um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual
deverá ser montado entre a torneira de alimentação de água B de 3/4" e a mangueira
de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3).
Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha
estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a
água durante alguns minutos antes de ligar as mangueiras de admissão de água da
máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam
entupir o filtro de admissão de água.
1 2 3
4
80
INSTALAÇÃO (Observações técnicas)
Depois de desembalar a máquina de lavar loiça regule
a sua altura, voltando, em seguida, a aparafusar a
porca de aperto até esta ficar encostada ao fundo da
máquina, bloqueando assim o respectivo pé na posição
ajustada.
Para que a sua máquina funcione em condições, é
condição essencial esta estar perfeitamente nivelada,
pelo que deverá regular os pés acima referidos de
modo a que a máquina não apresente uma inclinação
superior a 2 graus.
Atenção: Se o electrodoméstico for instalado num
local alcatifado, deverá assegurar-se de que as
aberturas de ventilação inferiores não fiquem
tapadas ou obstruídas.
Certifique-se que a tomada esteja num local accessivel após a instalação da
maquina de lavar loiça.
Alimentação de corrente
Esta máquina está em conformidade com as normas internacionais de segurança
emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos,
com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho.
A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da
instalação eléctrica de sua casa.
Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas
peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica,
provocada pela presença de um supressor de interferências rádio. Antes de ligar a
sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que:
— a tomada está devidamente ligada à terra;
— a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo
indicado na placa de características da sua máquina.
Atenção: O fabricante declina toda e qualquer responsabilidade por quaisquer
danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina.
Este aparelho está em conformidade com as directivas europeias
89/336/CEE, 73/23/CEE e respectivas alterações posteriores.
Ligação à rede de alimentação de água
As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a
esquerda, como para a direita.
A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água
fria, como de água quente, desde que esta não atinja uma temperatura superior
a 60°C.
A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de
minimo, contacte o nosso serviço de assistência técnica.
A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser
possível cortar a alimentação de água sempre que a máquina não estiver em
funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um tubo de ligação
roscado de 3/4" (vide fig. 2).
Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de
prolongamento com a referência 9225014, com um comprimento de 1,5 m.
Regulação do amaciador da água
A tabela que se segue apresenta diversos graus de dureza da água e a regulação da
unidade amaciadora indicada a cada grau de dureza.
83
Fecho da porta da máquina
Introduza os cestos para a loiça na máquina.
Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar
livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e
panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar
bem fechada.
Unidade amaciadora da água
Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes
teores de calcário e de minerais, que se depositam na loiça, deixando manchas e
marcas esbranquiçadas.
Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água.
A máquina de lavar loiça está equipada com uma unidade amaciadora da água que,
mediante a utilização de um sal regenerador especial, alimenta água previamente
amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a
tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou
de 33º dH (graduação alemã), dispondo de 5 posições de regulação diferentes.
Para saber qual o grau de dureza da água da sua zona, contacte a entidade
responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pre-
tendida.
Nivel
0
1
*2
3
4
Dureza da
água ºfH
(graduação
francesa)
0-9
10-30
31-40
41-50
51-60
Dureza da
água ºdH
(graduação
alemã)
0-5
6-16
17-22
23-27
28-33
Utilização
de sal
regenerador
NAO
SIM
SIM
SIM
SIM
Regulação do
amaciador
da água
LIVRE
posição
N.1
posição
N.2
posição
N.3
posição
N.4
Quantidade
de lavagens
50
40
30
20
* A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em
que esta é a regulação mais apropriada para uma maior quantidade de utilizadores.
Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal
regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida
é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida,
deverá regular a unidade amaciador da seguinte forma:
- Remova o cesto inferior da máquina. Desaperte
e remova a tampa que cobre o dispensador de
sal, colocado no fundo da cuba (fig. A “1”)
- Servindo-se de uma chave de fendas ou de
uma faca, rode o parafuso de regulação para a
posição pretendida.
82
Instalação da sua máquina em cozinhas
modulares
Justaposição
A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição
perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas
modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste
da posição correcta.
O topo da máquina, feito de laminado de alta resistência, não carece de qualquer
cuidado especial, pois é à prova de calor, de nódoas e de abrasão (vide fig. 5).
O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser
facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos
restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até
um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes
na parte de trás e fixar o topo na posição pretendida (vide fig. 6).
Incorporação
(Quando a máquina for instalada por baixo de uma bancada de trabalho)
As cozinhas modernas dispõem normalmente de uma bancada de trabalho única,
sob a qual se introduzem os móveis básicos e os electrodomésticos.
Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando,
para o efeito, os parafusos situados por baixo da extremidade posterior do topo (vide
fig. 6).
A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas
normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de
trabalho contínua da cozinha (vide fig. 7).
Abertura da porta
Introduza a sua mão na cavidade e puxe para cima.
Se a máquina for aberta durante o seu funcionamento, é automaticamente activado
um dispositivo eléctrico de segurança que suspende imediatamente todas as funções
da máquina. Para que a máquina possa funcionar devidamente, dever-se-á
evitar abrir a porta da máquina durante o funcionamento da mesma.
7
597
556/573
5
6
TIPO 1
TIPO 2
Regulação do amaciador da água
A tabela que se segue apresenta diversos graus de dureza da água e a regulação da
unidade amaciadora indicada a cada grau de dureza.
83
Fecho da porta da máquina
Introduza os cestos para a loiça na máquina.
Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar
livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e
panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar
bem fechada.
Unidade amaciadora da água
Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes
teores de calcário e de minerais, que se depositam na loiça, deixando manchas e
marcas esbranquiçadas.
Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água.
A máquina de lavar loiça está equipada com uma unidade amaciadora da água que,
mediante a utilização de um sal regenerador especial, alimenta água previamente
amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apta a
tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou
de 33º dH (graduação alemã), dispondo de 5 posições de regulação diferentes.
Para saber qual o grau de dureza da água da sua zona, contacte a entidade
responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pre-
tendida.
Nivel
0
1
*2
3
4
Dureza da
água ºfH
(graduação
francesa)
0-9
10-30
31-40
41-50
51-60
Dureza da
água ºdH
(graduação
alemã)
0-5
6-16
17-22
23-27
28-33
Utilização
de sal
regenerador
NAO
SIM
SIM
SIM
SIM
Regulação do
amaciador
da água
LIVRE
posição
N.1
posição
N.2
posição
N.3
posição
N.4
Quantidade
de lavagens
50
40
30
20
* A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em
que esta é a regulação mais apropriada para uma maior quantidade de utilizadores.
Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal
regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida
é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida,
deverá regular a unidade amaciador da seguinte forma:
- Remova o cesto inferior da máquina. Desaperte
e remova a tampa que cobre o dispensador de
sal, colocado no fundo da cuba (fig. A “1”)
- Servindo-se de uma chave de fendas ou de
uma faca, rode o parafuso de regulação para a
posição pretendida.
82
Instalação da sua máquina em cozinhas
modulares
Justaposição
A altura desta máquina (85 cm) foi estudada de modo a permitir a justaposição
perfeita da máquina entre equipamentos já existentes, nas modernas cozinhas
modulares. A altura dos pés da máquina pode ser regulada, a fim de permitir o juste
da posição correcta.
O topo da máquina, feito de laminado de alta resistência, não carece de qualquer
cuidado especial, pois é à prova de calor, de nódoas e de abrasão (vide fig. 5).
O topo da máquina, passível de ser utilizado como bancada de trabalho, pode ser
facilmente ajustado, de modo a ficar perfeitamente alinhado com o topo dos
restantes equipamentos; de facto, ele pode ser deslocado 5 mm de cada vez, até
um máximo de 25 mm. Para tal, há que desaparafusar os dois parafusos existentes
na parte de trás e fixar o topo na posição pretendida (vide fig. 6).
Incorporação
(Quando a máquina for instalada por baixo de uma bancada de trabalho)
As cozinhas modernas dispõem normalmente de uma bancada de trabalho única,
sob a qual se introduzem os móveis básicos e os electrodomésticos.
Nesse caso, basta retirar o topo (bancada de trabalho) da sua máquina, desaparafusando,
para o efeito, os parafusos situados por baixo da extremidade posterior do topo (vide
fig. 6).
A máquina passará então a ter uma altura de 82 cm, conforme estipulado nas
normas internacionais (ISO), encastrando-se perfeitamente sob a bancada de
trabalho contínua da cozinha (vide fig. 7).
Abertura da porta
Introduza a sua mão na cavidade e puxe para cima.
Se a máquina for aberta durante o seu funcionamento, é automaticamente activado
um dispositivo eléctrico de segurança que suspende imediatamente todas as funções
da máquina. Para que a máquina possa funcionar devidamente, dever-se-á
evitar abrir a porta da máquina durante o funcionamento da mesma.
7
597
556/573
5
6
TIPO 1
TIPO 2
85
Regulação do cesto superior
Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-
os no cesto inferior, depois de ter previamente colocado o cesto superior na posição
mais alta, para o que deverá proceder da seguinte forma:
1) Rode os dispositivos de fixação anteriores A para fora
2) Retire o cesto e volte a montá-lo na posição mais alta
3) Volte a colocar os dispositivos de fixação A na posição original.
Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça
ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o
cesto superior nesta posição, também não será possível utilizar os suportes móveis
na posição mais alta.
A
A
Indicador da quantidade de sal
Este modelo dispõe de uma tampa opaca; nesse caso, deverá proceder
periodicamente à verificação do nível de sal, de acordo com a regulação ajustada
para a unidade amaciadora da água.
Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal
importante de que é necessário colocar mais sal na máquina.
84
Colocação do sal na máquina
A máquina dispõe de um descalcificador que
remove o calcário da água, o qual é responsável
pela formação de incrustações e por eventuais
danos na loiça.
No fundo da máquina existe um reservatório
para o sal, que serve para regenerar o sistema
de descalcificação.
A massa filtrante do sistema de descalcificação
deve ser reactivada com sal próprio para
regeneração do sistema de descalcificação de
máquinas de lavar loiça.
Outros tipos de sal contêm pequenas quantidades
de partículas insolúveis, que a longo prazo
podem afectar e deteriorar a acção do amaciador.
Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar
a respectiva tampa, e encher então o reservatório.
É natural que, durante esta operação, transborde uma pequena quantidade de água;
continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher.
Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a
aparafusar a tampa.
Se a máquina de lavar não for utilizada imediatamente, execute o programa de
pré-lavagem a frio, a fim de remover eventuais resíduos de sal que tenham ficado
no interior da máquina.
A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma
prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos,
de acordo com a regulação ajustada para a unidade amaciadora da água.
Atenção: Quando a máquina é posta em funcionamento pela primeira vez, depois
de ter enchido completamente o reservatório de sal é necessário juntar água até o
conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser
efectuada quando a máquina for posta em funcionamento pela primeira vez.
85
Regulação do cesto superior
Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-
os no cesto inferior, depois de ter previamente colocado o cesto superior na posição
mais alta, para o que deverá proceder da seguinte forma:
1) Rode os dispositivos de fixação anteriores A para fora
2) Retire o cesto e volte a montá-lo na posição mais alta
3) Volte a colocar os dispositivos de fixação A na posição original.
Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça
ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o
cesto superior nesta posição, também não será possível utilizar os suportes móveis
na posição mais alta.
A
A
Indicador da quantidade de sal
Este modelo dispõe de uma tampa opaca; nesse caso, deverá proceder
periodicamente à verificação do nível de sal, de acordo com a regulação ajustada
para a unidade amaciadora da água.
Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal
importante de que é necessário colocar mais sal na máquina.
84
Colocação do sal na máquina
A máquina dispõe de um descalcificador que
remove o calcário da água, o qual é responsável
pela formação de incrustações e por eventuais
danos na loiça.
No fundo da máquina existe um reservatório
para o sal, que serve para regenerar o sistema
de descalcificação.
A massa filtrante do sistema de descalcificação
deve ser reactivada com sal próprio para
regeneração do sistema de descalcificação de
máquinas de lavar loiça.
Outros tipos de sal contêm pequenas quantidades
de partículas insolúveis, que a longo prazo
podem afectar e deteriorar a acção do amaciador.
Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar
a respectiva tampa, e encher então o reservatório.
É natural que, durante esta operação, transborde uma pequena quantidade de água;
continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher.
Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a
aparafusar a tampa.
Se a máquina de lavar não for utilizada imediatamente, execute o programa de
pré-lavagem a frio, a fim de remover eventuais resíduos de sal que tenham ficado
no interior da máquina.
A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma
prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos,
de acordo com a regulação ajustada para a unidade amaciadora da água.
Atenção: Quando a máquina é posta em funcionamento pela primeira vez, depois
de ter enchido completamente o reservatório de sal é necessário juntar água até o
conteúdo do reservatório transbordar. Esta operação, porém, só deverá ser
efectuada quando a máquina for posta em funcionamento pela primeira vez.
87
Cesto superior (fig. 1)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos
Cesto superior (fig. 2)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos com pé
G = Copos
H = Cesto de um compartimento
para talheres
Cesto inferior (fig. 3)
A = Panela de tamanho médio
B = Panela de tamanho grande
C = Frigideira
D = Tampas
E = Terrinas, travessas
F = Talheres
G = Pratos de ir ao forno
Para se obterem os melhores resultados de
lavagem é condição essencial carregar a
loiça na máquina de forma correcta e
racional.
1
A
B
C
D
E
F
2
3
A
B
C
D
FEGH
D F A G
E
B
C
86
Carregamento da máquina
Carregamento da loiça
A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as
saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem
bloqueados e prejudiquem a qualidade da lavagem é fundamental remover os restos
de comida dos pratos (ossos, palitos, os restos de carne e de vegetais).
Evite passar a loiça por água antes de a colocar na máquina.
Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos,
com restos de comida agarrados, será aconselhável pô-los de molho antes de os
meter na máquina.
Como usar o cesto superior
O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do
cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando
estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas
de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser
pendurados nas extremidades das prateleiras com toda a segurança.
Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos
de sobremesa.
Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao
alto.
Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo
da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água
circule livremente.
A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável
colocar os pratos do mesmo tamanho uns ao pé dos outros.
Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas
(fig. 2).
Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser
colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto
na máquina.
As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas
no cesto superior. Convém colocá-las de modo a que os jactos de água não as
virem.
O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de
utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30
copos em cinco filas ou uma carga mista.
Como usar o cesto inferior
No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno,
terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de
cozinha (conchas, colheres de pau, etc.).
Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo.
Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 3),
assegurando-se de que não esteja a impedir o movimento dos braços rotativos.
87
Cesto superior (fig. 1)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos
Cesto superior (fig. 2)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos com pé
G = Copos
H = Cesto de um compartimento
para talheres
Cesto inferior (fig. 3)
A = Panela de tamanho médio
B = Panela de tamanho grande
C = Frigideira
D = Tampas
E = Terrinas, travessas
F = Talheres
G = Pratos de ir ao forno
Para se obterem os melhores resultados de
lavagem é condição essencial carregar a
loiça na máquina de forma correcta e
racional.
1
A
B
C
D
E
F
2
3
A
B
C
D
FEGH
D F A G
E
B
C
86
Carregamento da máquina
Carregamento da loiça
A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as
saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem
bloqueados e prejudiquem a qualidade da lavagem é fundamental remover os restos
de comida dos pratos (ossos, palitos, os restos de carne e de vegetais).
Evite passar a loiça por água antes de a colocar na máquina.
Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos,
com restos de comida agarrados, será aconselhável pô-los de molho antes de os
meter na máquina.
Como usar o cesto superior
O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do
cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando
estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas
de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser
pendurados nas extremidades das prateleiras com toda a segurança.
Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos
de sobremesa.
Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao
alto.
Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo
da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água
circule livremente.
A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável
colocar os pratos do mesmo tamanho uns ao pé dos outros.
Os pratos tanto poderão ser colocados numa fila única (fig. 1) como em duas filas
(fig. 2).
Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser
colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto
na máquina.
As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas
no cesto superior. Convém colocá-las de modo a que os jactos de água não as
virem.
O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de
utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30
copos em cinco filas ou uma carga mista.
Como usar o cesto inferior
No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno,
terrinas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de
cozinha (conchas, colheres de pau, etc.).
Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo.
Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 3),
assegurando-se de que não esteja a impedir o movimento dos braços rotativos.
89
Informações para os laboratórios de ensaio
Programa comparativo geral
(vide selecção de programas)
Colocação do detergente e do abrilhantador
Colocação do detergente
É de grande importância utilizar um detergente específico para máquinas de
lavar loiça, quer seja em pó, líquido ou em forma de pastilhas.
Os detergentes que não são adequados para as máquinas de lavar loiça (como, por
exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes
adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da
máquina.
Norma IEC 436:
1) Posição do cesto superior: inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
– 5 gr para a pré-lavagem
– 25 gr para a lavagem.
Norma EN 50242:
1) Posição do cesto superior: inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
– 30 gr para a lavagem.
Lavagem normal
O recipiente para o detergente para a lavagem
encontra-se do lado de dentro da porta
(fig. A "2"). Se, por qualquer motivo, a tampa
do recipiente ficar fechada, para a abrir basta
agir sobre o botão de fecho. No fim dos
programas de lavagem a tampa fica sempre
aberta, pronta para a utilização seguinte.
A dose de detergente pode variar em função
do grau de sujidade e do tipo de loiça a lavar.
Em geral, recomendamos a utilização de 20 +
30 gr de detergente na secção de lavagem do
compartimento do detergente (1).
Depois de ter deitado o detergente no respectivo recipiente, tape-o com a
respectiva tampa.
Como os detergentes não são todos iguais, consulte também as instruções inscritas
na embalagem do detergente. Recordamos que uma quantidade insuficiente de
detergente provoca uma má remoção da sujidade, enquanto que uma quantidade
excessiva de detergente, além de não melhorar os resultados da lavagem,
representa um desperdício.
A utilização das quantidades adequadas de detergente - nem detergente em
excesso nem detergente a menos - representa um contributo para a defesa do
meio ambiente.
Lavagem intensiva
Se escolher o programa de lavagem intensiva há que acrescentar uma quantida-
de adicional de detergente (20 gr - cerca de 1 colher de sopa) na secção de pré-lava-
gem do compartimento do detergente (2).
Para o programa universal acrescente uma quantidade adicional de 5 gr de detergente.
Este detergente deverá ser colocado directamente na secção de pré-lavagem do
compartimento do detergente (2).
A
F
C
C
C
G
B
E
D
H
H
L
I
4
88
Cesto inferior (fig. 5)
M = 8 + 4 pratos de sopa
N = 11 + 1 pratos rasos
O = 12 pratos de sobremesa
P = Travessa
Q = Talheres
Cesto para talheres sem compartimentos
laterais
Coloque os restantes talheres, tendo o
cuidado de não colocar diferentes tipos de
talheres no mesmo compartimento.
Cesto para talheres (fig. 6)
O cesto para talheres é composto por duas
partes destacáveis que possibilitam vários
tipos de carregamento dos talheres. As duas
partes podem ser separadas deslizando a
secção esquerda em sentido contrário da
secção direita.
(Normas I.E.C. 436 - EN 50242).
A figura 4 apresenta o modo correcto de carregar o cesto superior e a figura 5
indica o modo correcto de carregar o cesto inferior.
Cesto superior (fig. 4)
A = 5 + 5 + 2 copos
B = 12 pires
C = 4 + 4 + 4 chávenas
D = Taça pequena
E = Taça média
F = Taça grande
G = 1 + 1 garfos
H = 1 + 1 colheres grandes
I = 3+3+3+3
colheres de sobremesa
L = 3+3+3+3 colheres de chá
6
Q N
M
P
O
M
N
5
89
Informações para os laboratórios de ensaio
Programa comparativo geral
(vide selecção de programas)
Colocação do detergente e do abrilhantador
Colocação do detergente
É de grande importância utilizar um detergente específico para máquinas de
lavar loiça, quer seja em pó, líquido ou em forma de pastilhas.
Os detergentes que não são adequados para as máquinas de lavar loiça (como, por
exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes
adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da
máquina.
Norma IEC 436:
1) Posição do cesto superior: inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
– 5 gr para a pré-lavagem
– 25 gr para a lavagem.
Norma EN 50242:
1) Posição do cesto superior: inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
– 30 gr para a lavagem.
Lavagem normal
O recipiente para o detergente para a lavagem
encontra-se do lado de dentro da porta
(fig. A "2"). Se, por qualquer motivo, a tampa
do recipiente ficar fechada, para a abrir basta
agir sobre o botão de fecho. No fim dos
programas de lavagem a tampa fica sempre
aberta, pronta para a utilização seguinte.
A dose de detergente pode variar em função
do grau de sujidade e do tipo de loiça a lavar.
Em geral, recomendamos a utilização de 20 +
30 gr de detergente na secção de lavagem do
compartimento do detergente (1).
Depois de ter deitado o detergente no respectivo recipiente, tape-o com a
respectiva tampa.
Como os detergentes não são todos iguais, consulte também as instruções inscritas
na embalagem do detergente. Recordamos que uma quantidade insuficiente de
detergente provoca uma má remoção da sujidade, enquanto que uma quantidade
excessiva de detergente, além de não melhorar os resultados da lavagem,
representa um desperdício.
A utilização das quantidades adequadas de detergente - nem detergente em
excesso nem detergente a menos - representa um contributo para a defesa do
meio ambiente.
Lavagem intensiva
Se escolher o programa de lavagem intensiva há que acrescentar uma quantida-
de adicional de detergente (20 gr - cerca de 1 colher de sopa) na secção de pré-lava-
gem do compartimento do detergente (2).
Para o programa universal acrescente uma quantidade adicional de 5 gr de detergente.
Este detergente deverá ser colocado directamente na secção de pré-lavagem do
compartimento do detergente (2).
A
F
C
C
C
G
B
E
D
H
H
L
I
4
88
Cesto inferior (fig. 5)
M = 8 + 4 pratos de sopa
N = 11 + 1 pratos rasos
O = 12 pratos de sobremesa
P = Travessa
Q = Talheres
Cesto para talheres sem compartimentos
laterais
Coloque os restantes talheres, tendo o
cuidado de não colocar diferentes tipos de
talheres no mesmo compartimento.
Cesto para talheres (fig. 6)
O cesto para talheres é composto por duas
partes destacáveis que possibilitam vários
tipos de carregamento dos talheres. As duas
partes podem ser separadas deslizando a
secção esquerda em sentido contrário da
secção direita.
(Normas I.E.C. 436 - EN 50242).
A figura 4 apresenta o modo correcto de carregar o cesto superior e a figura 5
indica o modo correcto de carregar o cesto inferior.
Cesto superior (fig. 4)
A = 5 + 5 + 2 copos
B = 12 pires
C = 4 + 4 + 4 chávenas
D = Taça pequena
E = Taça média
F = Taça grande
G = 1 + 1 garfos
H = 1 + 1 colheres grandes
I = 3+3+3+3
colheres de sobremesa
L = 3+3+3+3 colheres de chá
6
Q N
M
P
O
M
N
5
91
O conjunto de filtragem (fig. A “4”) é constituído
pelos seguintes elementos:
um recipiente central, que retém as partículas
de sujidade de maiores dimensões, um crivo
plano, que filtra continuamente a água da
lavagem, um microfiltro, instalado por baixo
do crivo, que retém as partículas de dimensões
mais reduzidas, assegurando um enxaguamento
perfeito da loiça.
Para assegurar sempre a obtenção de excelentes
resultados da lavagem, deverá verificar e limpar os
filtro a seguir a cada lavagem.
Para remover o conjunto de filtragem terá
apenas de rodar a respectiva pega no sentido
contrário ao dos ponteiros do relógio (fig. 1).
Para maior facilidade de limpeza, o recipiente
central pode ser retirado (fig. 2).
Remova o crivo (fig. 3) e lave todo o conjunto
debaixo de um jacto de água limpa. Se necessário,
poderá servir-se de uma escova pequena para
limpar melhor o filtro.
No caso dos modelos equipados com o
microfiltro autolimpante, a manutenção do
conjunto de filtragem torna-se ainda mais
simples, só sendo necessário verificar este
conjunto de filtragem de duas em duas
semanas. No entanto, a seguir a cada lavagem
será conveniente certificar-se de que o
recipiente central do conjunto de filtragem e o
crivo não estão entupidos.
NOTA: Depois de limpar os diversos
componentes do conjunto de filtragem
deverá sempre certificar-se de que os voltou
a montar devidamente e de que o crivo ficou
correctamente instalado, de forma a ficar
perfeitamente encaixado, no fundo da cuba da
máquina.
Deverá igualmente certificar-se de que o
conjunto de filtragem ficou devidamente
aparafusado (não se esqueça de que, para o
aparafusar, terá de o rodar no sentido dos
ponteiros do relógio), na medida em que
uma instalação errada ou incorrecta do
conjunto de filtragem prejudica a eficácia
da máquina de lavar loiça.
Atenção: Nunca utilize a máquina de lavar
loiça sem os filtros estarem instalados.
Limpeza dos filtros
1
2
3
90
3
4
3
Colocação do aditivo (abrilhantador)
O compartimento para aditivos encontra-se
do lado direito do compartimento para
detergente, e tem capacidade para aproxi-
madamente 130 ml de líquido (fig. A "3").
Rode a tampa (3) no sentido inverso dos
ponteiros do relogio e coloque o liquido
(preparado para durar várias lavagens) até
ao nivel máximo. Recoloque a tampa.
O aditivo, que é automaticamente despejado
durante o último ciclo de enxaguamento,
contribui para uma secagem mais rápida da
loiça, prevenindo a formação de manchas e
a acumulação de resíduos opacos.
O nível do aditivo pode ser controlado
através do visor situado no centro do
dispositivo (4).
Regulação do doseamento do
aditivo de 1 a 6
O regulador encontra-se sob a tampa (3)
(Use uma moeda para o rodar).
A posição aconselhada é a 3.
O teor de calcário da água manifesta-se
quer através da presença de incrustações,
quer através do grau de secagem.
É fundamental regular o doseamento do
aditivo de forma conveniente, para que os
resultados sejam sempre os melhores.
Se a loiça parecer estar riscada, dever-se-á
seleccionar uma posição mais baixa, e, se a
loiça apresentar manchas ou resíduos
brancos, dever-se-á seleccionar uma
posição mais elevada.
CHEIO VAZIO
escuro claro
91
O conjunto de filtragem (fig. A “4”) é constituído
pelos seguintes elementos:
um recipiente central, que retém as partículas
de sujidade de maiores dimensões, um crivo
plano, que filtra continuamente a água da
lavagem, um microfiltro, instalado por baixo
do crivo, que retém as partículas de dimensões
mais reduzidas, assegurando um enxaguamento
perfeito da loiça.
Para assegurar sempre a obtenção de excelentes
resultados da lavagem, deverá verificar e limpar os
filtro a seguir a cada lavagem.
Para remover o conjunto de filtragem terá
apenas de rodar a respectiva pega no sentido
contrário ao dos ponteiros do relógio (fig. 1).
Para maior facilidade de limpeza, o recipiente
central pode ser retirado (fig. 2).
Remova o crivo (fig. 3) e lave todo o conjunto
debaixo de um jacto de água limpa. Se necessário,
poderá servir-se de uma escova pequena para
limpar melhor o filtro.
No caso dos modelos equipados com o
microfiltro autolimpante, a manutenção do
conjunto de filtragem torna-se ainda mais
simples, só sendo necessário verificar este
conjunto de filtragem de duas em duas
semanas. No entanto, a seguir a cada lavagem
será conveniente certificar-se de que o
recipiente central do conjunto de filtragem e o
crivo não estão entupidos.
NOTA: Depois de limpar os diversos
componentes do conjunto de filtragem
deverá sempre certificar-se de que os voltou
a montar devidamente e de que o crivo ficou
correctamente instalado, de forma a ficar
perfeitamente encaixado, no fundo da cuba da
máquina.
Deverá igualmente certificar-se de que o
conjunto de filtragem ficou devidamente
aparafusado (não se esqueça de que, para o
aparafusar, terá de o rodar no sentido dos
ponteiros do relógio), na medida em que
uma instalação errada ou incorrecta do
conjunto de filtragem prejudica a eficácia
da máquina de lavar loiça.
Atenção: Nunca utilize a máquina de lavar
loiça sem os filtros estarem instalados.
Limpeza dos filtros
1
2
3
90
3
4
3
Colocação do aditivo (abrilhantador)
O compartimento para aditivos encontra-se
do lado direito do compartimento para
detergente, e tem capacidade para aproxi-
madamente 130 ml de líquido (fig. A "3").
Rode a tampa (3) no sentido inverso dos
ponteiros do relogio e coloque o liquido
(preparado para durar várias lavagens) até
ao nivel máximo. Recoloque a tampa.
O aditivo, que é automaticamente despejado
durante o último ciclo de enxaguamento,
contribui para uma secagem mais rápida da
loiça, prevenindo a formação de manchas e
a acumulação de resíduos opacos.
O nível do aditivo pode ser controlado
através do visor situado no centro do
dispositivo (4).
Regulação do doseamento do
aditivo de 1 a 6
O regulador encontra-se sob a tampa (3)
(Use uma moeda para o rodar).
A posição aconselhada é a 3.
O teor de calcário da água manifesta-se
quer através da presença de incrustações,
quer através do grau de secagem.
É fundamental regular o doseamento do
aditivo de forma conveniente, para que os
resultados sejam sempre os melhores.
Se a loiça parecer estar riscada, dever-se-á
seleccionar uma posição mais baixa, e, se a
loiça apresentar manchas ou resíduos
brancos, dever-se-á seleccionar uma
posição mais elevada.
CHEIO VAZIO
escuro claro
93
Limpeza e manutenção
O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo,
adequado à limpeza de superfícies esmaltadas.
A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o
seu interior é autolimpante. Limpe regularmente a guarnição de borracha da porta
com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo.
Recomenda-se que proceda à remoção periódica de eventuais depósitos de
calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso,
deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa
de lavagem delicada.
Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem
não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos
braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não
estão tapados por restos de comida.
Se os orifícios estiverem obstruídos, proceda da seguinte forma:
Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem
indicada pela seta (fig. 1b). Em seguida, empurre-o para cima e, mantendo-o
empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar.
Para o voltar a montar, execute estas operações certificando-se porém de que,
desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio
(para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima
(fig. 2).
- Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água
limpa para eliminar qualquer obstrução dos orifícios de pulverização de água.
- Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição,
não se esquecendo de colocar o braço rotativo superior na posição de paragem e
de o aparafusar completamente.
1 2
1b
92
Conselhos práticos
Selecção do programa
Esta máquina de lavar loiça coloca à sua disposição uma vasta gama de programas de
lavagem que se adaptam às várias exigências de sujidade e de tipos de loiça a lavar.
Consulte a “Tabela de Programas” anexa ao presente manual para escolher o programa que
melhor se adapte às suas necessidades.
Sugestões úteis
Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará
assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça
na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação
do ar e favorecendo a secagem da loiça.
Como ECONOMIZAR água, detergente e energia:
1) Se só quiser lavar a loiça quando a máquina estiver completamente cheia, coloque a loiça
na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para
remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem,
efectue uma PRÉ-LAVAGEM A FRIO. Assim, só terá de programar a máquina para uma
lavagem completa quando ela estiver cheia de loiça.
2) Se a loiça não estiver muito suja, ou se quiser lavar a loiça sem que a máquina esteja
completamente cheia, opte pelo programa ECONÓMICO.
Reja-se pelas indicações constantes da Tabela de Programas.
Como obter os melhores RESULTADOS de lavagem:
1) Coloque a loiça na máquina com as aberturas voltadas para baixo.
2) Se possível, evite que as peças de loiça e os utensílios fiquem encostados uns aos outros.
Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.
3) Antes de meter a loiça na máquina remova os restos de comida (ossos, espinhas de peixe,
restos de carne ou de legumes, resíduos de café, cascas de fruta, cinza de cigarros, etc.) que
poderiam entupir o sistema de despejo da máquina e os bicos de aspersão dos braços
rotativos da máquina.
4) Depois de meter a loiça na máquina, assegure-se que os braços rotativos não fiquem
presos, podendo girar livremente.
5) Os tachos, as panelas e os outros utensílos que apresentem restos de comida muito
agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.
6) Para que as pratas fiquem perfeitamente lavadas na máquina será necessário:
a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido
utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.;
b) não lhes deitar detergente directamente para cima;
c) não as deixar entrar em contacto com outros metais.
Como FAZER se:
1) Tiver de parar a máquina e abrir a porta para introduzir mais loiça a lavar durante a fase
central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e
coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar
a ligar a máquina com o botão de ligar/desligar O/I.
Loiça e utensílios que não devem ser lavados na máquina:
É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lavados
na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira
ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cristal ou de
vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar.
Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina,
será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se
certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que
deverá lavar todo o serviço na máquina.
Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química
que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente
os objectos.
IMPORTANTE:
Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certificar-se
de que o mesmo pode realmente ser lavado na máquina.
93
Limpeza e manutenção
O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo,
adequado à limpeza de superfícies esmaltadas.
A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o
seu interior é autolimpante. Limpe regularmente a guarnição de borracha da porta
com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo.
Recomenda-se que proceda à remoção periódica de eventuais depósitos de
calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso,
deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa
de lavagem delicada.
Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem
não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos
braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não
estão tapados por restos de comida.
Se os orifícios estiverem obstruídos, proceda da seguinte forma:
Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem
indicada pela seta (fig. 1b). Em seguida, empurre-o para cima e, mantendo-o
empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar.
Para o voltar a montar, execute estas operações certificando-se porém de que,
desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio
(para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima
(fig. 2).
- Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água
limpa para eliminar qualquer obstrução dos orifícios de pulverização de água.
- Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição,
não se esquecendo de colocar o braço rotativo superior na posição de paragem e
de o aparafusar completamente.
1 2
1b
92
Conselhos práticos
Selecção do programa
Esta máquina de lavar loiça coloca à sua disposição uma vasta gama de programas de
lavagem que se adaptam às várias exigências de sujidade e de tipos de loiça a lavar.
Consulte a “Tabela de Programas” anexa ao presente manual para escolher o programa que
melhor se adapte às suas necessidades.
Sugestões úteis
Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará
assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça
na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação
do ar e favorecendo a secagem da loiça.
Como ECONOMIZAR água, detergente e energia:
1) Se só quiser lavar a loiça quando a máquina estiver completamente cheia, coloque a loiça
na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para
remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem,
efectue uma PRÉ-LAVAGEM A FRIO. Assim, só terá de programar a máquina para uma
lavagem completa quando ela estiver cheia de loiça.
2) Se a loiça não estiver muito suja, ou se quiser lavar a loiça sem que a máquina esteja
completamente cheia, opte pelo programa ECONÓMICO.
Reja-se pelas indicações constantes da Tabela de Programas.
Como obter os melhores RESULTADOS de lavagem:
1) Coloque a loiça na máquina com as aberturas voltadas para baixo.
2) Se possível, evite que as peças de loiça e os utensílios fiquem encostados uns aos outros.
Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.
3) Antes de meter a loiça na máquina remova os restos de comida (ossos, espinhas de peixe,
restos de carne ou de legumes, resíduos de café, cascas de fruta, cinza de cigarros, etc.) que
poderiam entupir o sistema de despejo da máquina e os bicos de aspersão dos braços
rotativos da máquina.
4) Depois de meter a loiça na máquina, assegure-se que os braços rotativos não fiquem
presos, podendo girar livremente.
5) Os tachos, as panelas e os outros utensílos que apresentem restos de comida muito
agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.
6) Para que as pratas fiquem perfeitamente lavadas na máquina será necessário:
a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido
utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.;
b) não lhes deitar detergente directamente para cima;
c) não as deixar entrar em contacto com outros metais.
Como FAZER se:
1) Tiver de parar a máquina e abrir a porta para introduzir mais loiça a lavar durante a fase
central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e
coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar
a ligar a máquina com o botão de ligar/desligar O/I.
Loiça e utensílios que não devem ser lavados na máquina:
É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lavados
na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira
ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cristal ou de
vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar.
Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina,
será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se
certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que
deverá lavar todo o serviço na máquina.
Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química
que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente
os objectos.
IMPORTANTE:
Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certificar-se
de que o mesmo pode realmente ser lavado na máquina.
cm
cm
cm
cm
com bancada
85
60
60
120
Dimensões
sem bancada
82
56
59,7
117
Capacidade seg-norma I.E.C.
Capacidade c/ tachos e pratos
Pressão admitida na instalação hidráulica
Fusível
Potência máxima absorvida
Tensão
12 pessoas
8 pessoas
Min. 0,08 - Max 0,8 MPa
(ver placa de características)
(ver placa de características)
(ver placa de características)
Altura
Profundidade
Largura
Espaço ocupado c/ porta aberta
Descrição dos comandos
Dados Técnicos
A
Tecla de ligar/desligar
B
Tecla de economia E
C
Dispositivo de abertura da porta
D
Botão de selecção dos programas
E
Indicador luminoso de funcionamento
A B C D
E
94
A resistência de aquecimento da água é feita de um aço inoxidável especial, o qual,
passado algum tempo, pode mudar de cor; isto não afecta de modo algum nem a
sua operação, nem a sua vida útil.
Tanto o revestimento interior da porta, como o revestimento interior da máquina são
feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará
provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas
poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize
produtos à base de cloro, de palha de aço, etc.
MANUTENÇÃO
(depois de concluído o ciclo de lavagem)
Depois de concluído qualquer ciclo de lavagem, é essencial fechar a alimentação de
água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a
sua máquina durante algum tempo, é conveniente observar as seguintes regras:
1. Execute um ciclo de lavagem com a máquina vazia, mas com detergente, a fim
de limpar eventuais depósitos existentes na máquina.
2. Desligue a ficha do cabo de alimentação eléctrica da máquina da tomada de
alimentação de corrente.
3. Feche a tomeira de alimentação de água.
4. Encha o reservatório do aditivo de lavagem.
5. Deixe a porta aberta.
6. Deixe o interior da máquina limpo.
7. Sempre que a máquina ficar num ambiente com temperaturas inferiores a 0°C, a
água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar.
Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá
fazer com que a temperatura ambiente suba acima dos 0°C e esperar 24 horas
antes de ligar a máquina.
95
cm
cm
cm
cm
com bancada
85
60
60
120
Dimensões
sem bancada
82
56
59,7
117
Capacidade seg-norma I.E.C.
Capacidade c/ tachos e pratos
Pressão admitida na instalação hidráulica
Fusível
Potência máxima absorvida
Tensão
12 pessoas
8 pessoas
Min. 0,08 - Max 0,8 MPa
(ver placa de características)
(ver placa de características)
(ver placa de características)
Altura
Profundidade
Largura
Espaço ocupado c/ porta aberta
Descrição dos comandos
Dados Técnicos
A
Tecla de ligar/desligar
B
Tecla de economia E
C
Dispositivo de abertura da porta
D
Botão de selecção dos programas
E
Indicador luminoso de funcionamento
A B C D
E
94
A resistência de aquecimento da água é feita de um aço inoxidável especial, o qual,
passado algum tempo, pode mudar de cor; isto não afecta de modo algum nem a
sua operação, nem a sua vida útil.
Tanto o revestimento interior da porta, como o revestimento interior da máquina são
feitos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará
provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas
poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize
produtos à base de cloro, de palha de aço, etc.
MANUTENÇÃO
(depois de concluído o ciclo de lavagem)
Depois de concluído qualquer ciclo de lavagem, é essencial fechar a alimentação de
água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a
sua máquina durante algum tempo, é conveniente observar as seguintes regras:
1. Execute um ciclo de lavagem com a máquina vazia, mas com detergente, a fim
de limpar eventuais depósitos existentes na máquina.
2. Desligue a ficha do cabo de alimentação eléctrica da máquina da tomada de
alimentação de corrente.
3. Feche a tomeira de alimentação de água.
4. Encha o reservatório do aditivo de lavagem.
5. Deixe a porta aberta.
6. Deixe o interior da máquina limpo.
7. Sempre que a máquina ficar num ambiente com temperaturas inferiores a 0°C, a
água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar.
Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá
fazer com que a temperatura ambiente suba acima dos 0°C e esperar 24 horas
antes de ligar a máquina.
95
97
A mangueira de admissão de água está equipada com um
dispositivo de protecção (válvula) que bloqueia a passagam da
água se a mangueira de admissão de água se danificar. Se este
dispositivo for activado poder-se-á ver um pino vermelho através
do visor A. Nesse caso a mangueira de admissão de água deverá
ser obrigatoriamente substituída.
Se a mangueira não tiver o comprimento necessário para uma
correcta ligação, terá que ser substituida por uma mais
comprida. Esta mangueira por ser adquirida num agente mais
próximo.
“Watercontrol” - Dispositivo de bloqueia da água (CD 373 SK)
Pino vermelho
à vista (no visor):
válvula de bloqueio
da passagem da
água activada.
Dispositivo de
segurança
anti-torção (carregue
e torça para remover
a mangueira).
A
96
Atenção
Esta máquina está equipada com um dispositivo de seguranca
contra inundações que é activado mesmo que a máquina
esteja desligada e que interrompe automaticamente o fluxo de
água se, devido a uma possível avaria, a água ultrapassar o
nível normal.
Importante
A fim de evitar que o dispositivo de segurança contra
inundações seja inoportunamente activado, recomenda-se
que a máquina não seja deslocada ou inclinada enquanto
estiver a funcionar.
Se for absolutamente necessário deslocar ou inclinar a máquina
enquanto esta estiver a funcionar, assegure-se primeiro de
que o ciclo de lavagem já terminou e que não há água na cuba
da máquina.
Para seleccionar os programas, deverá rodar o botão de
selecção dos programas no sentido dos ponteiros do relógio
até o respectivo símbolo indicado no panel coincidir com a
marca ( ), e carregar então na tecla de ligar/desligar.
Assegure-se de que a torneira da água esteja aberta e a porta
bem fechada.
Tecla de economia “E”
A tecla de economia “E” reduz a fase de aquecimento final da
água durante o último enxaguamento. É assim activado um
processo de secagem natural da loiça, semelhante ao que
tem lugar quando a loiça fica a secar nos escorredouros
normais, para o que bastará abrir a porta no fim do ciclo de
lavagem para favorecer a circulação natural do ar. Esta tecla
de economia “E” permite poupar mais de 20% de energia e
reduz a duração do ciclo de lavagem. Trata-se de uma função
particularmente recomendada para a lavagem da loiça ao fim
do dia, quando não se pretenda descarregar logo da máquina
uma loiça perfeitamente seca.
Selecção de programas e funções especiais
97
A mangueira de admissão de água está equipada com um
dispositivo de protecção (válvula) que bloqueia a passagam da
água se a mangueira de admissão de água se danificar. Se este
dispositivo for activado poder-se-á ver um pino vermelho através
do visor A. Nesse caso a mangueira de admissão de água deverá
ser obrigatoriamente substituída.
Se a mangueira não tiver o comprimento necessário para uma
correcta ligação, terá que ser substituida por uma mais
comprida. Esta mangueira por ser adquirida num agente mais
próximo.
“Watercontrol” - Dispositivo de bloqueia da água (CD 373 SK)
Pino vermelho
à vista (no visor):
válvula de bloqueio
da passagem da
água activada.
Dispositivo de
segurança
anti-torção (carregue
e torça para remover
a mangueira).
A
96
Atenção
Esta máquina está equipada com um dispositivo de seguranca
contra inundações que é activado mesmo que a máquina
esteja desligada e que interrompe automaticamente o fluxo de
água se, devido a uma possível avaria, a água ultrapassar o
nível normal.
Importante
A fim de evitar que o dispositivo de segurança contra
inundações seja inoportunamente activado, recomenda-se
que a máquina não seja deslocada ou inclinada enquanto
estiver a funcionar.
Se for absolutamente necessário deslocar ou inclinar a máquina
enquanto esta estiver a funcionar, assegure-se primeiro de
que o ciclo de lavagem já terminou e que não há água na cuba
da máquina.
Para seleccionar os programas, deverá rodar o botão de
selecção dos programas no sentido dos ponteiros do relógio
até o respectivo símbolo indicado no panel coincidir com a
marca ( ), e carregar então na tecla de ligar/desligar.
Assegure-se de que a torneira da água esteja aberta e a porta
bem fechada.
Tecla de economia “E”
A tecla de economia “E” reduz a fase de aquecimento final da
água durante o último enxaguamento. É assim activado um
processo de secagem natural da loiça, semelhante ao que
tem lugar quando a loiça fica a secar nos escorredouros
normais, para o que bastará abrir a porta no fim do ciclo de
lavagem para favorecer a circulação natural do ar. Esta tecla
de economia “E” permite poupar mais de 20% de energia e
reduz a duração do ciclo de lavagem. Trata-se de uma função
particularmente recomendada para a lavagem da loiça ao fim
do dia, quando não se pretenda descarregar logo da máquina
uma loiça perfeitamente seca.
Selecção de programas e funções especiais
99
105 SIM
100 SIM
85 SIM
80 SIM
70 SIM
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
Símbolos Descrição
TABELA DOS PROGRAMAS
Pré-lavagem a frio
Intensivo
Universal
Diário
Eco 55°C
Delicado
Secagem quente
e aquecimento
de pratos
Operações a realizar
Desenvolvimento do programa
Duração
média em
minutos
Funções
especiais
Detergente
pré-lavagem
Detergente
lavagem
Limpeza do filtro
e placa
Controlo do nível
de abrilhantador
Controlo do nível
de sal
Pré-lavagem
a quente
Pré-lavagem
a frio
Lavagem
Enxaguamento
intermédio
Enxaguamento a
quente com
abrilhantador
Com água fría
(15°C)
Tecla Economia E
Pré-lavagem rápida para a loiça usada pela
manhã ou pelo almoço, quando se quer realizar
apenas uma lavagem depois do jantar.
Apto para lavar a loiça e tachos de uso diário
muito sujos.
Adequado para lavar a loiça e tachos de uso
diário com sujidade normal.
Programa segundo normas I.E.C. 436.
Adequado para lavar a loiça e tachos de uso
diário imediatamente após a refeição.
Adequado para lavar a loiça e tachos de uso
diário imediatamente após a refeição.
Programa segundo normas EN 50242.
Adequado para lavar a loiça delicada e
decorada, assim como os cristais.
Indicado também para lavar a loiça de uso
diário pouco suja, exceptuando as frigideiras.
Próprio para a secagem de loiças não utilizada
há certo tempo e para aquecer loiças a utilizar
para servir à mesa determinados pratos.
98
99
105 SIM
100 SIM
85 SIM
80 SIM
70 SIM
40
• • • • • • ••
• ••
••
• • • • •
• • • •
• • • •
• • • •
• •
65°C
65°C
65°C
••
55°C
••
••
55°C
68°C
eco
65° C
65° C
65° C
55° C
55° C
68° C
5
•
•
Símbolos Descrição
TABELA DOS PROGRAMAS
Pré-lavagem a frio
Intensivo
Universal
Diário
Eco 55°C
Delicado
Secagem quente
e aquecimento
de pratos
Operações a realizar
Desenvolvimento do programa
Duração
média em
minutos
Funções
especiais
Detergente
pré-lavagem
Detergente
lavagem
Limpeza do filtro
e placa
Controlo do nível
de abrilhantador
Controlo do nível
de sal
Pré-lavagem
a quente
Pré-lavagem
a frio
Lavagem
Enxaguamento
intermédio
Enxaguamento a
quente com
abrilhantador
Com água fría
(15°C)
Tecla Economia E
Pré-lavagem rápida para a loiça usada pela
manhã ou pelo almoço, quando se quer realizar
apenas uma lavagem depois do jantar.
Apto para lavar a loiça e tachos de uso diário
muito sujos.
Adequado para lavar a loiça e tachos de uso
diário com sujidade normal.
Programa segundo normas I.E.C. 436.
Adequado para lavar a loiça e tachos de uso
diário imediatamente após a refeição.
Adequado para lavar a loiça e tachos de uso
diário imediatamente após a refeição.
Programa segundo normas EN 50242.
Adequado para lavar a loiça delicada e
decorada, assim como os cristais.
Indicado também para lavar a loiça de uso
diário pouco suja, exceptuando as frigideiras.
Próprio para a secagem de loiças não utilizada
há certo tempo e para aquecer loiças a utilizar
para servir à mesa determinados pratos.
98
101100
AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
Detecção de pequenas avarias
Atenção:
Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até
à posição STOP.
2. Desligar a ficha do cabo de alimen-
tação de corrente da tomada.
Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agra-
decemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes
verificações:
1 - A máquina não funciona
2 - A máquina não mete água
3 - A máquina não despeja água
4 - A máquina despeja água
constantemente
5 - Não se ouvem os braços rot.
de lavagem rodar
6 - Nas máquinas equipadas com
unidade electrónica amaciadora
sem mostrador: indicador
luminoso “eco” e indicador
luminoso “nº 1”, acompanhados
por um sinal sonoro.
7- Nas máquinas equipadas com
unidade electrónica amaciadora
com mostrador: no mostrador é
apresentada a indicação “E1”,
acompanhada por um sinal
sonoro
A máquina não está ligada
à corrente
A tecla de ligar / desligar
não foi premida
Porta mal fechada
Falha de alimentação de
corrente
Vide ponto (1)
Torneira fechada
Selecção incorrecta de
programa
Mangueira de admissão
dobrada ou torcida
O filtro existente na mangueira de
admissão está entupido
Mangueira de esgoto dobrada
ou torcida
Filtro obstruído
Mangueira de descarga com
extensão incorrecta
O respiradouro do sistema de
descarga na parede não está ao ar
Mangueira de esgoto numa
posição demasiado baixa
Quantidade excessiva
de detergente
Movimento dos braços impedido
por algum objecto
Placa / parte central do filtro
muito sujos
Torneira de admissão
de água fechada
Torneira de admissão
de água fechada
Ligue a máquina à corrente
Pressione a tecla
Feche a porta
Verifique
Verifique
Abra a torneira
Volte a seleccionar o programa
Endireite-a
Limpe o filtro colocado
na extremidade da mangueira
de admissão
Endireite a mangueira
Verifique filtro
Siga rigorosamente as instruções
relativas à ligação da mangueira de
descarga
Consulte um técnico qualificado
A mangueira tem de estar a uma
altura mínima de 40 cm
Reduza quantidade.
Use detergente próprio
Verifique
Verifique
Desligue a máquina.
Abra a torneira.
Volte a reiniciar o ciclo de lavagem.
Desligue a máquina.
Abra a torneira.
Volte a reiniciar o ciclo de lavagem.
AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamen-
te a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o
ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de
uma nova lavagem na máquina.
Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em
devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de
Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer
da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de
garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu
problema.
Salvaguardam-se erros e alterações!
O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste
manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou
modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.
Salvaguardam-se erros e alterações!
8 - A loiça colocada na máquina
só está parcialmente lavada
9 - A loiça apresenta manchas
brancas
10 - A máquina faz muito barulho
durante a lavagem
11 - A loiça não ficou bem seca
Vide ponto (5)
Fundo das panelas não foi
devidamente lavado
Bordas das panelas mal lavadas
Braços de lavagem
parcialmente obstruídos
Loiça mal arrumada
Extremidade da mangueira de
descarga imersa em água
Quantidade de detergente mal
doseada, detergente já velho ou
endurecido
A tampa do recipiente para o sal não
ficou bem fechada
O programa de lavagem
seleccionado é demasiado suave
A loiça colocada no cesto
inferior não foi lavada
Água demasiado dura
Os objectos a lavar batem uns
contra os outros
Os braços rotativos batem de
encontro à loiça
Má circulação de ar
Verifique
Restos de comida presos ao fundo
devem ser amolecidos antes da
lavagem
Coloque-as noutra posição
Retire braços, soltando porcas de
fixação e lavando-os sob jacto de
água
Não encoste os objectos uns aos
outros
A extremidade da mangueira de
descarga não deve ficar a tocar na
água que foi despejada
Aumente a quantidade de
detergente utilizada em função da
sujidade da loiça ou substitua o
detergente
Aparafuse a tampa até ao fim
Escolha um programa mais
enérgico
Prima a tecla de meia carga
Verifique o nível de sal e aditivo.
Caso as manchas não
desapareçam,
contacte os Serv. de Ass. Técnica
Arrume melhor a loiça
Arrume melhor a loiça
Abra ligeiramente a porta da
máquina no fim do programa a fim
de favorecer a circulação do ar
101100
AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
Detecção de pequenas avarias
Atenção:
Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até
à posição STOP.
2. Desligar a ficha do cabo de alimen-
tação de corrente da tomada.
Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agra-
decemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes
verificações:
1 - A máquina não funciona
2 - A máquina não mete água
3 - A máquina não despeja água
4 - A máquina despeja água
constantemente
5 - Não se ouvem os braços rot.
de lavagem rodar
6 - Nas máquinas equipadas com
unidade electrónica amaciadora
sem mostrador: indicador
luminoso “eco” e indicador
luminoso “nº 1”, acompanhados
por um sinal sonoro.
7- Nas máquinas equipadas com
unidade electrónica amaciadora
com mostrador: no mostrador é
apresentada a indicação “E1”,
acompanhada por um sinal
sonoro
A máquina não está ligada
à corrente
A tecla de ligar / desligar
não foi premida
Porta mal fechada
Falha de alimentação de
corrente
Vide ponto (1)
Torneira fechada
Selecção incorrecta de
programa
Mangueira de admissão
dobrada ou torcida
O filtro existente na mangueira de
admissão está entupido
Mangueira de esgoto dobrada
ou torcida
Filtro obstruído
Mangueira de descarga com
extensão incorrecta
O respiradouro do sistema de
descarga na parede não está ao ar
Mangueira de esgoto numa
posição demasiado baixa
Quantidade excessiva
de detergente
Movimento dos braços impedido
por algum objecto
Placa / parte central do filtro
muito sujos
Torneira de admissão
de água fechada
Torneira de admissão
de água fechada
Ligue a máquina à corrente
Pressione a tecla
Feche a porta
Verifique
Verifique
Abra a torneira
Volte a seleccionar o programa
Endireite-a
Limpe o filtro colocado
na extremidade da mangueira
de admissão
Endireite a mangueira
Verifique filtro
Siga rigorosamente as instruções
relativas à ligação da mangueira de
descarga
Consulte um técnico qualificado
A mangueira tem de estar a uma
altura mínima de 40 cm
Reduza quantidade.
Use detergente próprio
Verifique
Verifique
Desligue a máquina.
Abra a torneira.
Volte a reiniciar o ciclo de lavagem.
Desligue a máquina.
Abra a torneira.
Volte a reiniciar o ciclo de lavagem.
AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamen-
te a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o
ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de
uma nova lavagem na máquina.
Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em
devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de
Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer
da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de
garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu
problema.
Salvaguardam-se erros e alterações!
O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste
manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou
modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.
Salvaguardam-se erros e alterações!
8 - A loiça colocada na máquina
só está parcialmente lavada
9 - A loiça apresenta manchas
brancas
10 - A máquina faz muito barulho
durante a lavagem
11 - A loiça não ficou bem seca
Vide ponto (5)
Fundo das panelas não foi
devidamente lavado
Bordas das panelas mal lavadas
Braços de lavagem
parcialmente obstruídos
Loiça mal arrumada
Extremidade da mangueira de
descarga imersa em água
Quantidade de detergente mal
doseada, detergente já velho ou
endurecido
A tampa do recipiente para o sal não
ficou bem fechada
O programa de lavagem
seleccionado é demasiado suave
A loiça colocada no cesto
inferior não foi lavada
Água demasiado dura
Os objectos a lavar batem uns
contra os outros
Os braços rotativos batem de
encontro à loiça
Má circulação de ar
Verifique
Restos de comida presos ao fundo
devem ser amolecidos antes da
lavagem
Coloque-as noutra posição
Retire braços, soltando porcas de
fixação e lavando-os sob jacto de
água
Não encoste os objectos uns aos
outros
A extremidade da mangueira de
descarga não deve ficar a tocar na
água que foi despejada
Aumente a quantidade de
detergente utilizada em função da
sujidade da loiça ou substitua o
detergente
Aparafuse a tampa até ao fim
Escolha um programa mais
enérgico
Prima a tecla de meia carga
Verifique o nível de sal e aditivo.
Caso as manchas não
desapareçam,
contacte os Serv. de Ass. Técnica
Arrume melhor a loiça
Arrume melhor a loiça
Abra ligeiramente a porta da
máquina no fim do programa a fim
de favorecer a circulação do ar
Le constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie
contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter tou-
tes modifications qui se révèleraient utiles à ses propes produits sans pour autant en
compromettre les caractéristiques essentielles.
The manufacturer declines all responsibility in the event of any printing mistakes in this
booklet. The manufacturer also reserves the right to make appropriate modifications to
its products without changing the essential characteristics.
La firma fabricante declina toda responsabilitad por los posibles errores de impresión
que puedan haber en este libreto. Asimismo, se reserva el derecho de efectuar las
modificaciones que se consideren ùtiles a sus propios productos sin comprometer las
caraterìsticas esenciales.
O modelo e caracteristicas indicados nesta folha podem ser alterados sem qualquer
aviso.
Le constructeur décline toute responsabilité pour les éventuelles erreurs d’imprimerie
contenues dans le présent mode d’emploi. Il se réserve en outre le droit d’apporter tou-
tes modifications qui se révèleraient utiles à ses propes produits sans pour autant en
compromettre les caractéristiques essentielles.
The manufacturer declines all responsibility in the event of any printing mistakes in this
booklet. The manufacturer also reserves the right to make appropriate modifications to
its products without changing the essential characteristics.
La firma fabricante declina toda responsabilitad por los posibles errores de impresión
que puedan haber en este libreto. Asimismo, se reserva el derecho de efectuar las
modificaciones que se consideren ùtiles a sus propios productos sin comprometer las
caraterìsticas esenciales.
O modelo e caracteristicas indicados nesta folha podem ser alterados sem qualquer
aviso.
02.03 - 91500641.A - Printed in Italy - Imprimé en Italie
FR
EN
ES
PT
