Electric Tankless Water heaters
INSTALLATION INSTRUCTIONS & HOME OWNERS MANUAL
IMPORTANT SAFETY INFORMATION
When installing or using any high voltage electrical appliance, basic safety precautions should always be
followed. Under no circumstance should you attempt to clean, install, inspect, repair, disassemble or
otherwise service this water heater, without first shutting off all power to the unit directly at the circuit
breaker box. SERIOUS BODILY INJURY OR DEATH COULD OCCUR IF YOU IGNORE THIS WARNING.
THIS PRODUCT SHOULD BE INSTALLED BY A QUALIFIED ELECTRICIAN AND A QUALIFIED PLUMBER IN
ACCORDANCE WITH ALL NATIONAL, STATE, PROVINCIAL AND LOCAL ELECTRICAL & PLUMBING CODES.
PLEASE READ THESE INSTRUCTIONS THOROUGHLY AND COMPLETELY PRIOR TO INSTALLATION & USE.
FAILURE TO DO SO COULD CAUSE PROPERTY DAMAGE, SERIOUS INJURY, OR DEATH.
This manual should be given to the homeowner after installation and should be retained for future reference.
Proposition 65 Warning: This product contains chemicals known to the State of California to cause
cancer, birth defects or other reproductive harm
Tested and certified by the Water Quality Association against NSF/ANSI 372 for lead free
compliance.
Recognize this symbol as an indication of Important Safety Information!
DO NOT destroy this manual. Please read carefully and keep it in a safe place for future reference
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING
DANGER!

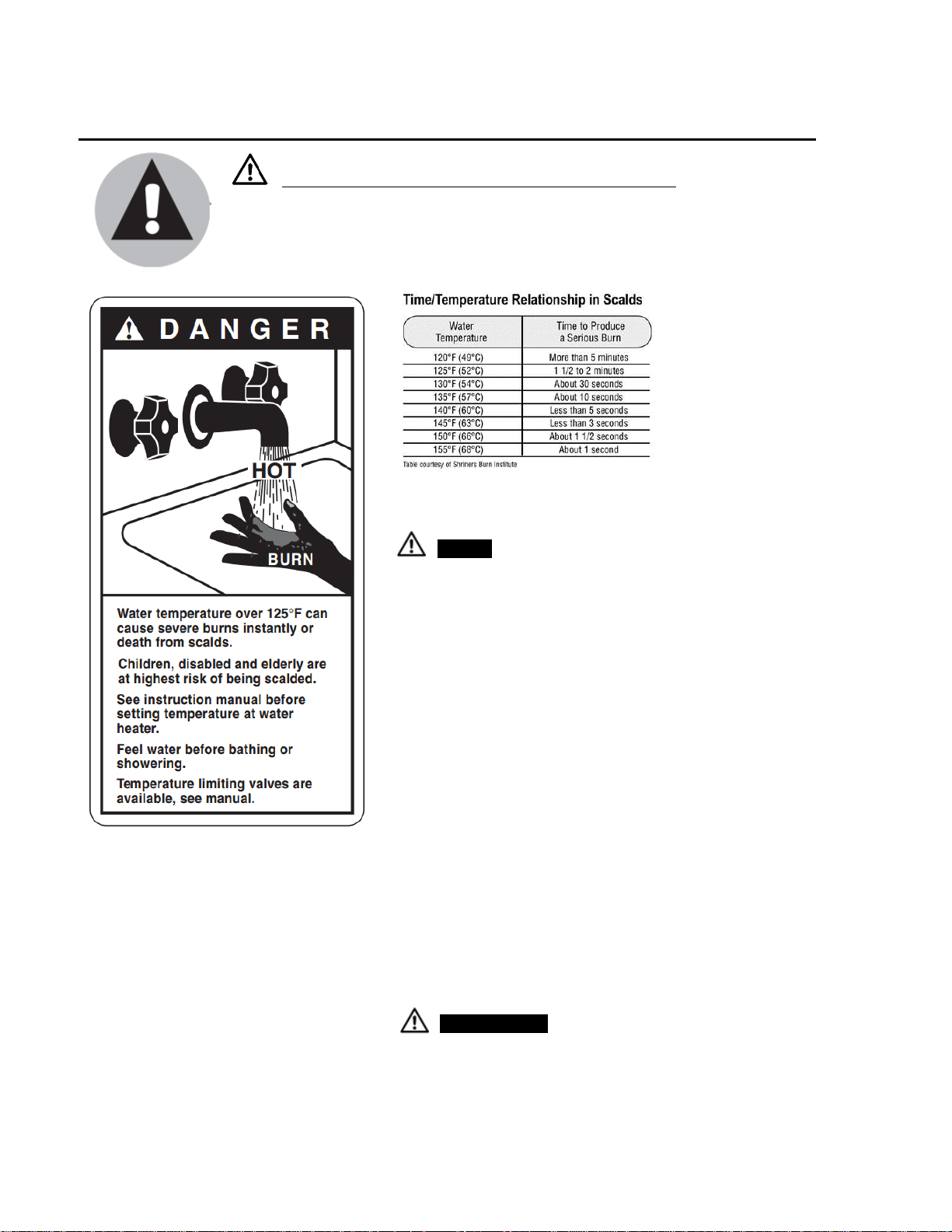

WATER TEMPERATURE SAFETY SETTING
Safety and energy conservation are factors to be considered when selecting the
water temperature setting of water heater’s thermostat. Water temperatures above
the 125°F (52°C) can cause severe burns or death from scalding. Be sure to read and
follow the warnings outlined on the label pictured below. This label is also located on
the water heater near the thermostat access panel.
Notice: Mixing valves are recommended for
reducing point of use water temperature by
mixing hot and cold water in branch water lines.
It is recommended that a mixing valve
complying with the Standard for Temperature
Actuated Mixing Valves for Hot Water
Distribution Systems, ASSE 1017 be installed.
The chart shown above may be used as a guide in
determining the proper water temperature for your home.
DANGER Once the unit is installed and checked for
water leaks turn the breaker on and push the power button
to activate heater. Heater can be deactivated by pushing
the power button one more time. When the heater is
powered on the electronic control will automatically power
the element when it senses water flow.
The temperature of the hot water delivered by the heater
depends on the wattage of the heating element,
temperature of the incoming cold water and the water
flow rate through the water heater. Reducing the flow rate
increase the outlet temperature and increasing the flow
rate reduces the outlet temperature.
It is important to keep in mind that all tankless water
heaters are subject to a maximum flow rate. The heater will
not be capable of heating water to desired temperature if
the flow rate exceeds heaters capability. In order for the
heater to operate properly, it must be carefully matched to
its application and aerators should be used to limit water
flow. See the Table I to determine the maximum flow rates
and temperature rise for each model.
CAUTION Outlet water temperature may be higher
when using the tankless heater at low flow rates or when
used with high inlet water temperature.
2
ABOUT YOUR TANKLESS WATER HEATER
Congratulations on the purchase of your Electric Tankless Water Heater!
To get the best performance and energy savings from your electric tankless water heater, it is important that it
be installed in accordance with our instructions and the electrical and plumbing codes applicable to your area,
and that you read this manual thoroughly for important operating instructions and tips.
If you have questions at any time, please contact us directly at:
Manufacturer’s National Service Department
400 Captain Neville Dr. Waterbury, CT 06705 Phone: 1-(800)-374-8806.
CONTENTS
1. BEFORE INSTALLATION
2. SELECTING A LOCATION TO INSTALL
3. MOUNTING YOUR WATER HEATER
4. PLUMBING INSTALLATION
5. ELECTRICAL INSTALLATION

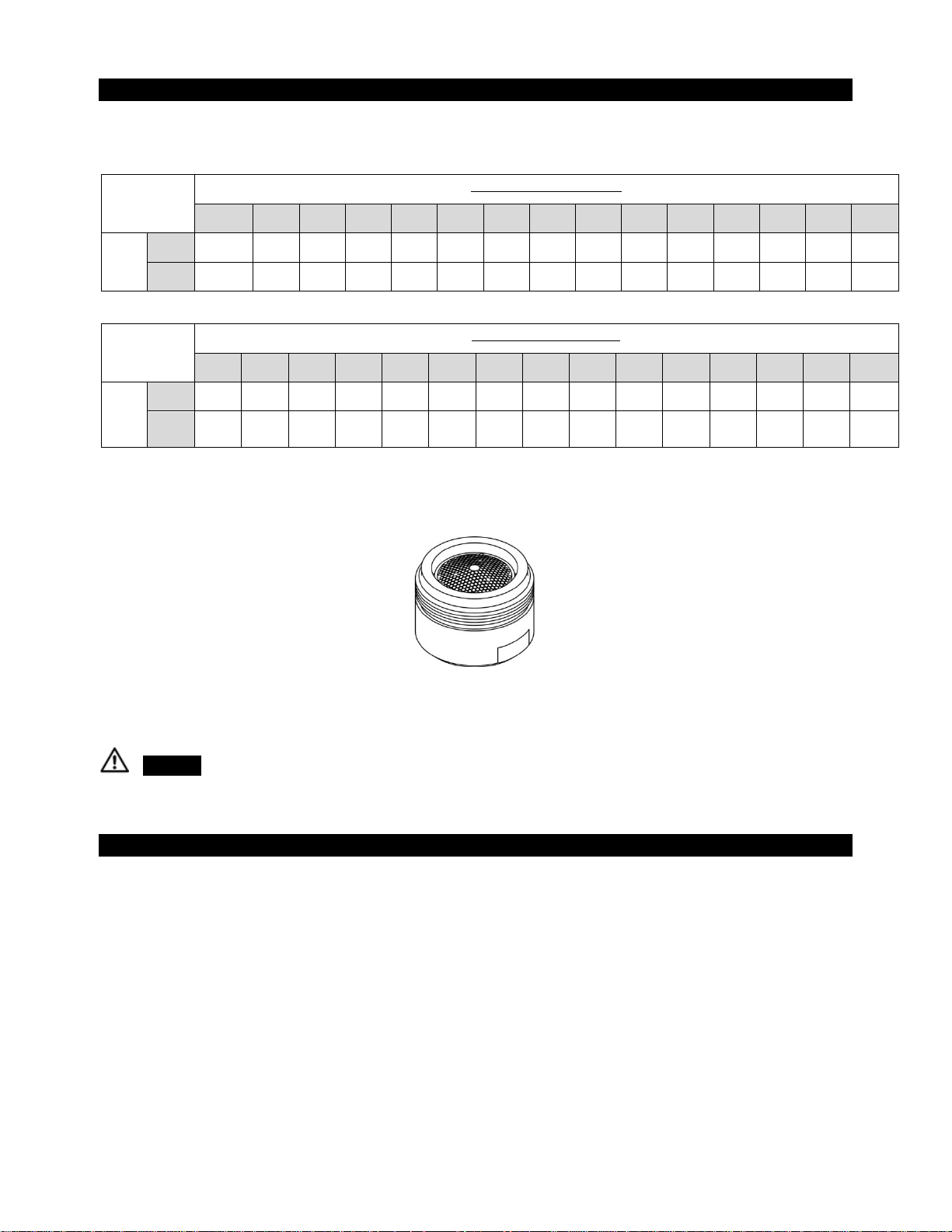

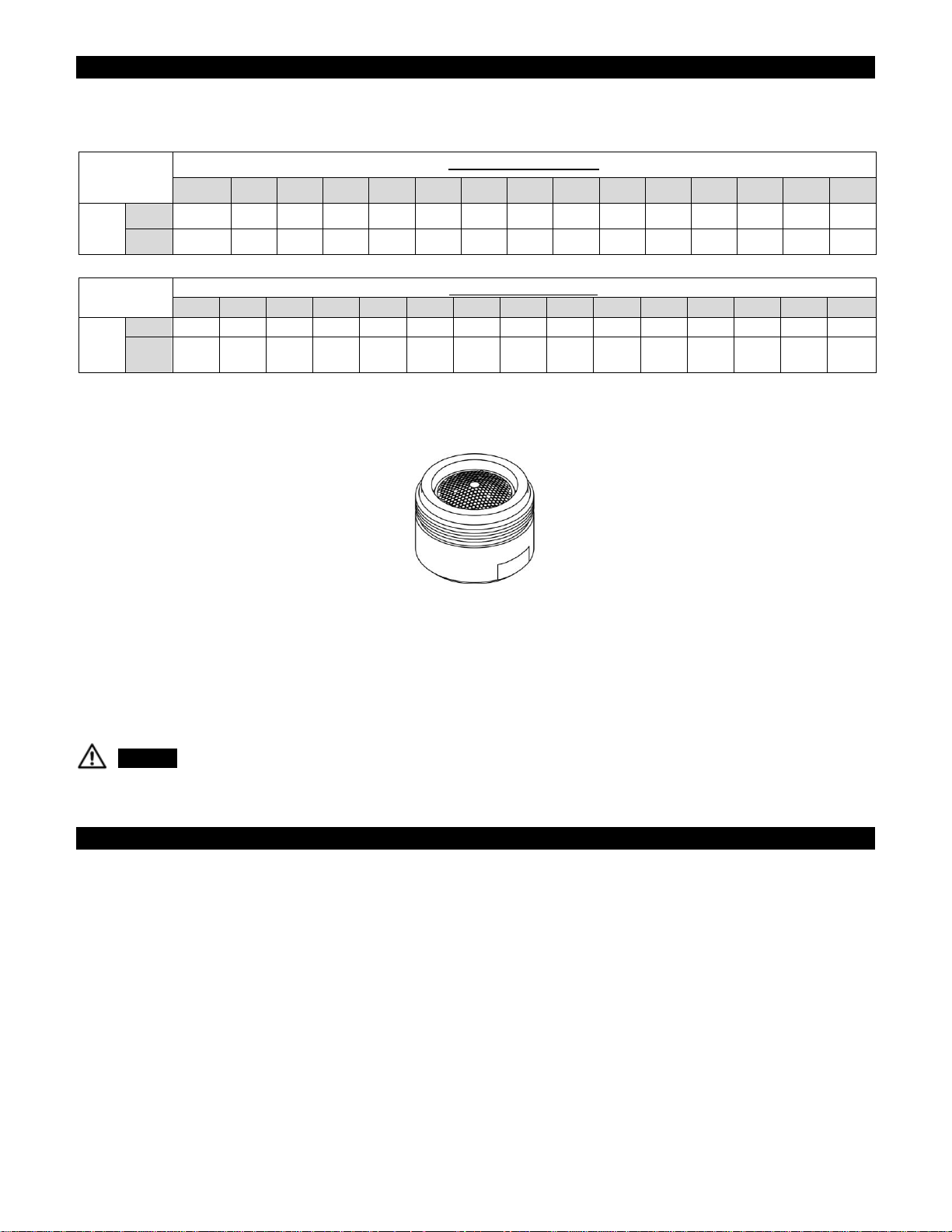

6. SIZING GUIDE
7. GENERAL OPERATING INSTRUCTIONS

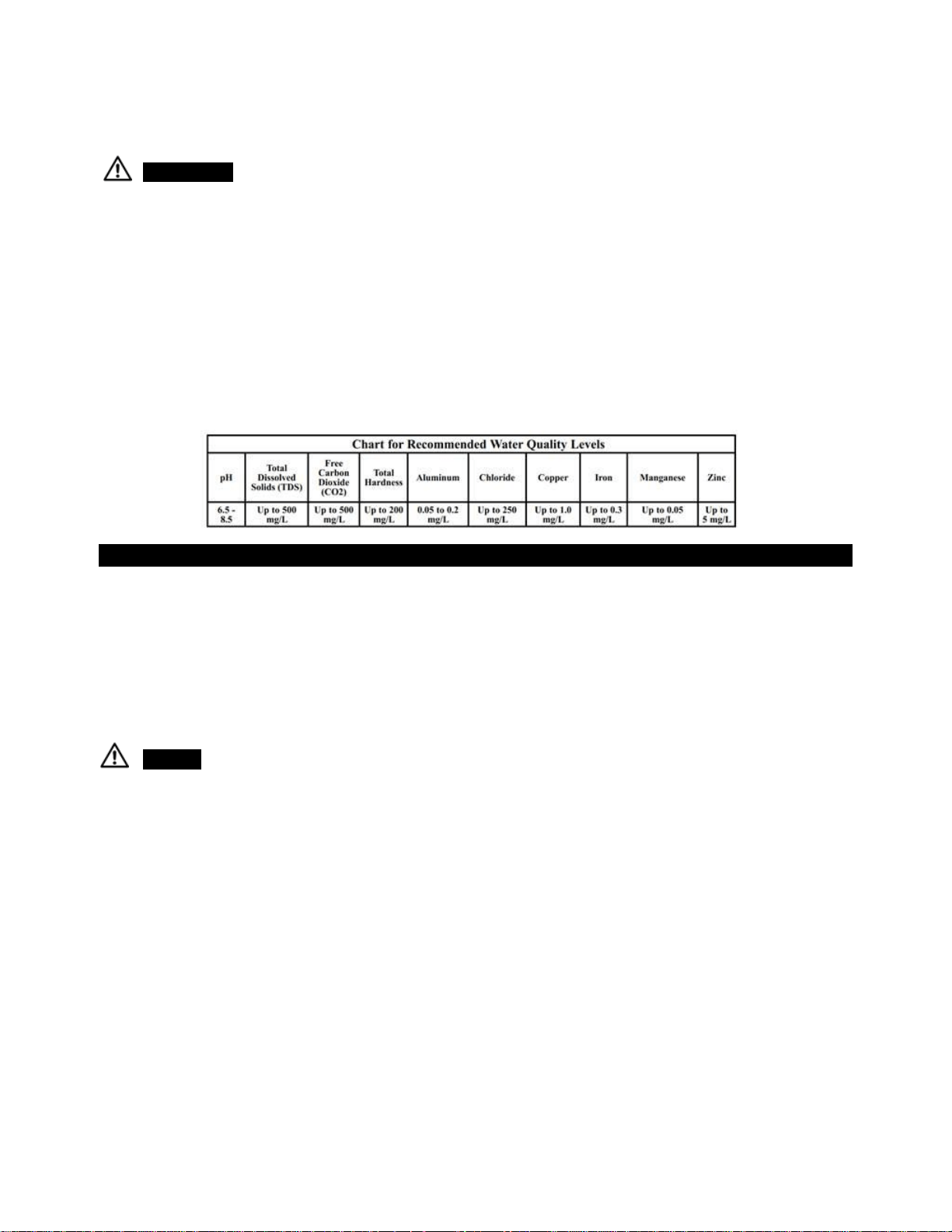

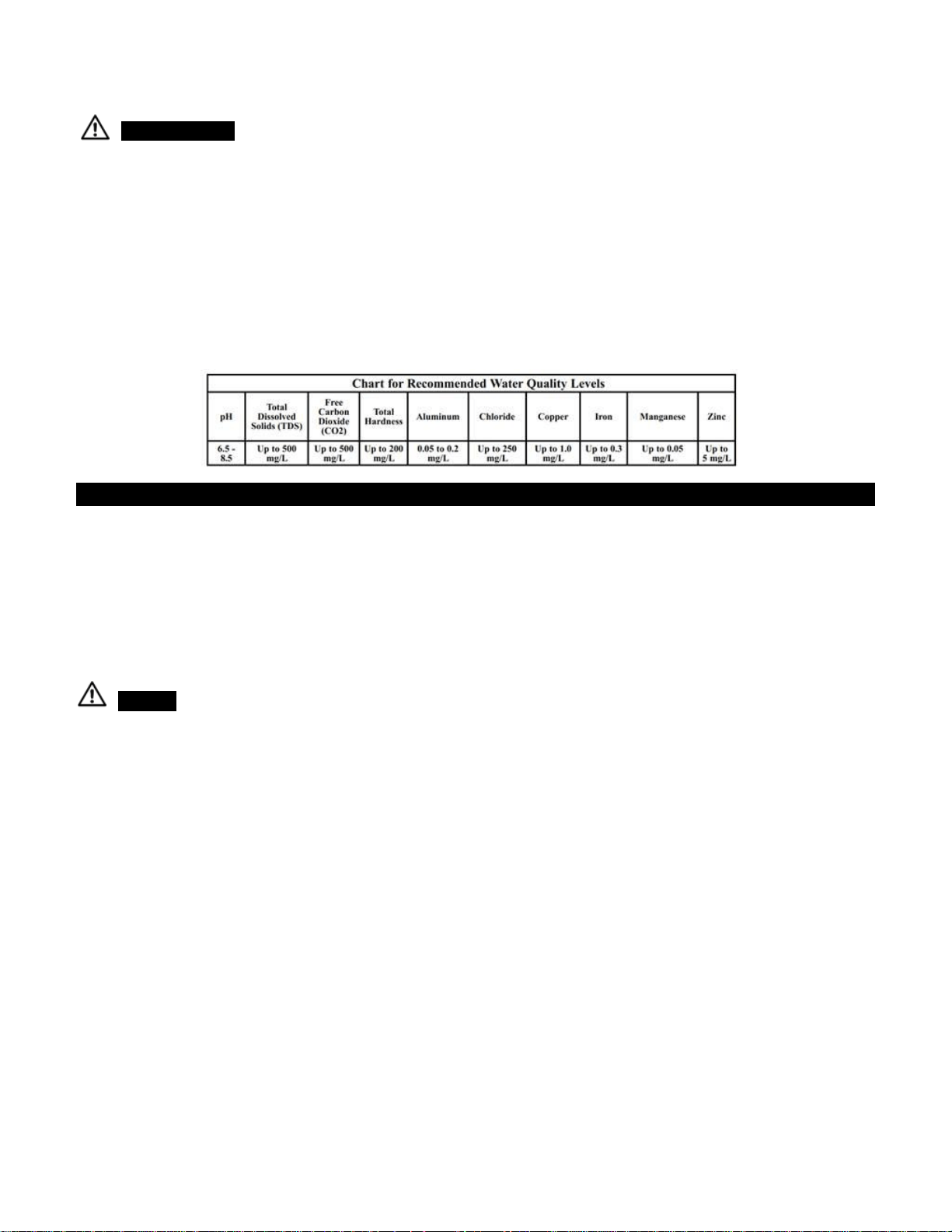

8. MAINTENANCE
9. TROUBLE SHOOTING GUIDE

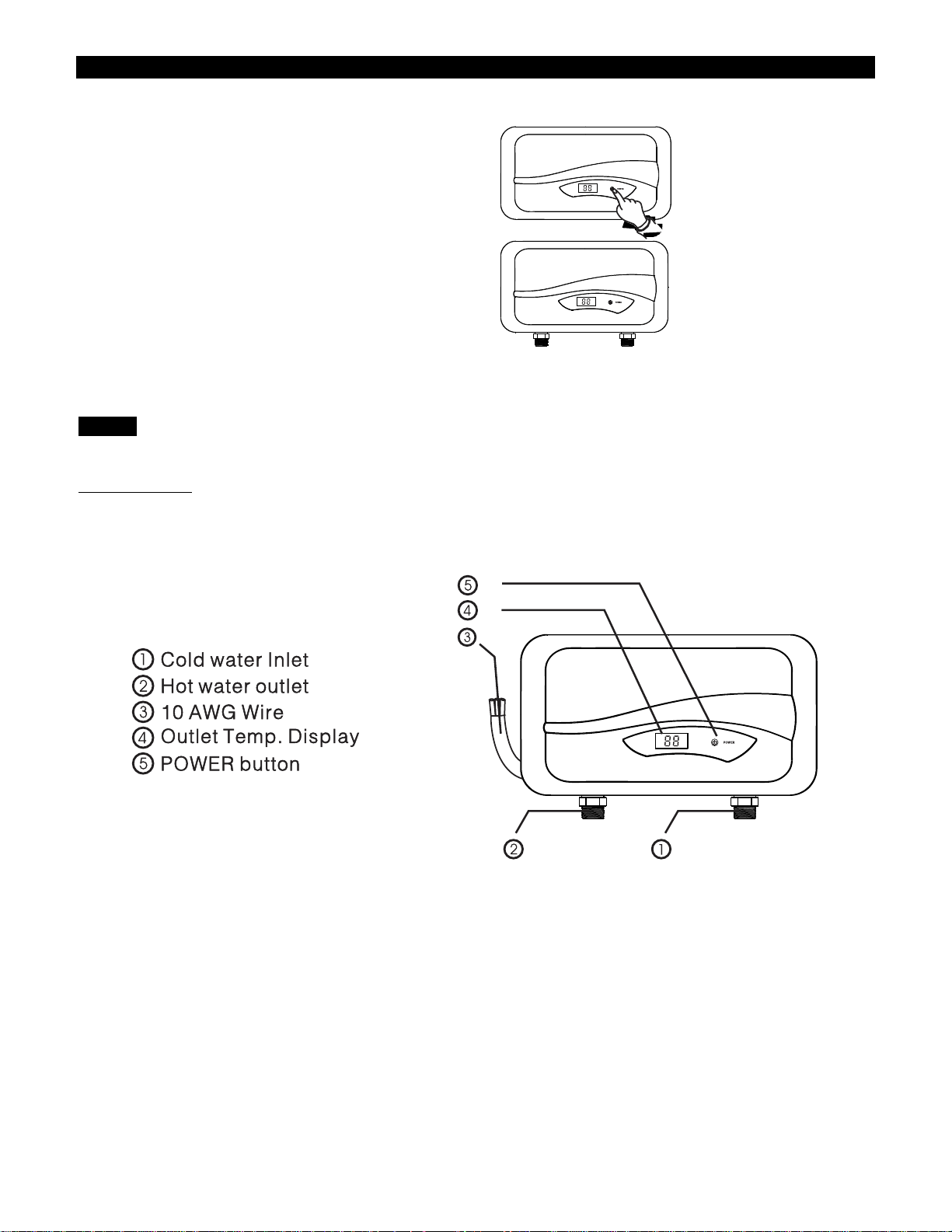

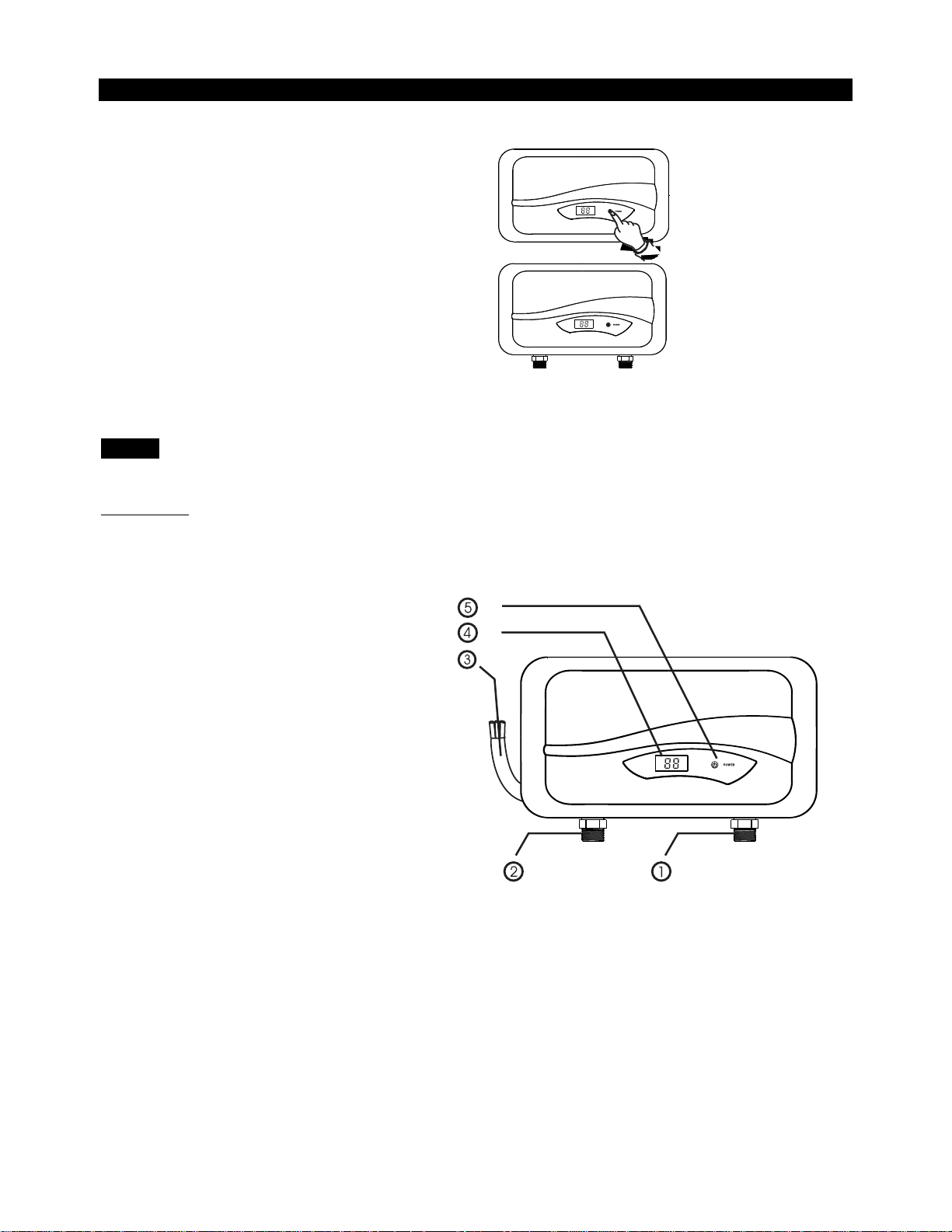

10. USER INTERFACE
1- BEFORE INSTALLATION
PLEASE READ THESE INSTRUCTIONS THOROUGHLY AND COMPLETELY PRIOR TO INSTALLATION & USE.
FAILURE TO FOLLOW INSTRUCTIONS COULD CAUSE PROPERTY DAMAGE, SERIOUS PERSONAL INJURY, OR
DEATH.
By installing this product, you acknowledge the terms of the manufacturer’s warranty. Once the heater is
installed, do not return product to the place of purchase. If you have any questions regarding the warranty or
product return policies, please contact Manufacturer’s national service department at 1-(800) 374-8806.
Inspect all components. The contents of your box should include one of the following units:
3.5kW
5.5kW
3
2- SELECTING A LOCATION TO INSTALL
This product is designed to be installed indoors only.
DO NOT install this product in a location where it may be subjected to freezing temperatures. If the water
inside your tankless water heater freezes, it can cause severe and permanent damage that is not covered
under your warranty.
DO NOT locate the water heater in a location that is difficult to access.
Make sure that the water heater and hot water outlet pipe are out of reach of children so they are unable to
tamper with the temperature controls or injure themselves by touching the hot water outlet pipe. The outlet
water pipe can get very hot.
This product does NOT require venting.
Avoid installing your tankless water heater in a location prone to excessive humidity, moisture, or dust, or in an
area where it may be splashed with water or other liquids. DO NOT install under water pipes or air conditioning
lines that might leak or condense moisture that could then drip onto the heater. DO NOT install above electrical
boxes or junctions.
CAUTION The water heater should not be located in an area where leakage will result in damage to the
area adjacent to it or to lower floors of the structure. Where such areas cannot be avoided, it is recommended
that a suitable catch pan, adequately drained, be installed under the water heater. Make sure to follow all code
requirements for such installations as required for your area. We recommend that you install a drip pan
(connected to a safe drain) below the water heater to avoid property damage in the unlikely event of a leak.
Alternatively, you can install an active water leak detector and shutoff valve designed to turn off your water
supply in the event that a leak is ever detected.
3- MOUNTING YOUR WATER HEATER
Your tankless water heater should be secured to the mounting surface with 4 screws (minimum 1” (25.4mm)
long) follow the installation template for heaters. Make sure that the mounting surface is solid and secure, and
ensure that the unit is level prior to securing the screws. For ease of installation and servicing, we recommend
that this product be installed in an upright position with the inlet and outlet water connections at the bottom of
the unit.
Recommended Clearances: 6” (304.8mm) above and below the heater
6” (152.4mm) in front of and to the sides of the heater
Flammable materials should be kept at least 24” (609.6mm) away from your water heater and the hot
water outlet pipe.
4
4- PLUMBING INSTALLATION
Please follow all plumbing instructions carefully. We recommend that this product be installed by a licensed and
qualified plumber in accordance with all applicable national, state, provincial, and local plumbing codes.
Installation Instructions
This water heater is supplied with ½” NPT fittings, DO NOT weld or use paste.
STEP 1: Thoroughly flush cold supply line of debris and connect the HOT WATER line to the water heater OUTLET
located on the left side of the heater when facing unit. Connect the COLD WATER line to the water heater
marked COLD WATER INLET on the right side when facing unit.
STEP 2: After tightening both fittings at the water heater, open several hot water faucets and allow water to run
though the water heater for at least 2 to 3 minutes. This process purges all the air from the water lines and
MUST be performed prior to turning on the power at the unit. FAILURE TO FOLLOW THIS STEP CAN CAUSE
PERMANENT DAMAGE TO THE HEATING ELEMENTS. If any maintenance is performed on the water heater or the
home’s plumbing system that may introduce air into the plumbing pipes, it is important to turn the power off to
the water heater and purge the air out of the lines before allowing the unit to power up.
STEP 3: Carefully inspect all connections, unions, and the pressure relief valve (if installed) for leaks.
IMPORTANT NOTES:
1. Do not solder any pipes with the unit connected to pipes – heat from soldering may damage the flow
sensor. Doing so will void the warranty.
2. This automatic tankless water heater is equipped with both computer-controlled and electro-
mechanical auto resetting thermostat switches for high-limited temperature protection. Since this
product does not use a storage tank, the use of a temperature pressure relief valve (T&P) is not required
for most installations. UL Standard 499 does NOT require that a pressure relief valve be used. However,
a T&P valve may be required to meet installation codes in your area. If one is required, install the
pressure relief valve in accordance with local codes and ensure that it operates correctly and that air is
purged from the valve prior to installing the water heater. When connecting to Flex or High
Temperature CPVC pipe, we recommend that a T&P valve be used for added safety.
Please note: Installations in the Commonwealth of Massachusetts and State of Kentucky require a
pressure relief valve. Please check your local installation codes for any special requirements.
3. The maximum operating water pressure is 150 PSI (1035 kPa). If the water pressure is higher, a pressure
reducing valve must be installed on the main incoming water supply line prior to installing the electric
tankless water heater.
4. Flexible water heater hoses are recommended to be used with your water heater as part of the
installation. When connecting the inlet water pipe to the unit, make sure to use a wrench to hold the
unit’s connection, and another wrench to tighten, so that the flow sensor on the unit will not be
loosened or damaged. Serious internal damage to the water heater can occur if the inlet or outlet
connections are over tightened or if solder connections were made.
5. We recommend that a manual shut-off valve (ball valve) is installed on the inlet and outlet of the water
heater so that there is a convenient shut-off point available in the event that future maintenance or
servicing is required. It is extremely important to flush the lines to eliminate all plumbing paste or
residue in the lines caused by any welding or soldering before connecting pipes to the water heater.
We recommend that all the water pipes or hoses within 3’ (1m) of the inlet and outlet connections be rated for
high temperature applications with a 150°F (66°C) minimum.
WARNING CHECK FOR LEAKS BEFORE PROCEEDING TO ELECTRICAL INSTALLATION
5
5- ELECTRICAL INSTALLATION
WARNING Manufacturer recommends that this product be installed by a licensed and qualified electrician
in accordance with all applicable national, state, provincial, and local electrical codes. As with all electrical
appliances, under no circumstances should you attempt to install, repair or disassemble this water heater
without first shutting off all power to the unit directly at the fuse or breaker box. Make sure to shut off all
breakers. SERIOUS BODILY INJURY OR DEATH COULD OCCUR IF YOU IGNORE THIS WARNING.
All wiring (wire gauge) and circuit protection (breakers) must comply with the U.S. National Electrical Code (NEC)
in the USA, or the Canadian Electrical Code (CEC) in Canada. Failure to do so could result in property damage
and/or personal injury, and void your warranty. Note: The Canadian Electrical Code generally requires that all
supply wires and corresponding circuit protection used for domestic hot water heating and hydronic heating
applications be sized to a minimum of 125% of the maximum current rating of the heater (see heater
specifications below for details).
Before installing this product, ensure that the home has sufficient electrical power available to handle the
maximum amperage load of the applicable heater.
IMPORTANT NOTES:
3.5 and 6.0 kW heaters require 1 set of wire and ground (see wiring diagram)
Please see electrical specifications by heater input and wiring diagram on the next page for additional
electrical information.
Each set of wires must be connected to its own individual double pole breaker.
Installation Instructions
STEP 1: Take each wire pair and connect them to one breaker (see wiring diagram). Make sure that each breaker
is connected with one black wire and one red wire
STEP 2: Using a suitable wire gauge that meets all applicable electrical codes for the size of the breakers used,
run the correct sets of wire from the home’s main breaker panel to the tankless water heater.
STEP 3: A separate ground conductor for each incoming circuit is required.
STEP 4: DOUBLE CHECK the electrical connections to make sure they are correct and that all wire connections
are tight and secure. Also confirm that the correct breaker size and wire gauge has been used and confirm that
the unit has been connected to a ground in accordance with applicable codes.
STEP 5: Confirm that all the air has been purged from the water lines prior to turning on power to the unit. Refer
to STEP 2 in the plumbing installation section.
CAUTION Ensure that you have made the correct connections. You must follow the wire connection as
shown to ensure proper operation of the unit. If you mix up one set of wires with another, the unit will not
operate correctly even though it turns on and otherwise appears to function properly.
The water heater is now installed and ready to use! Follow the General Operating Instructions to complete the
setup. We highly recommend that this is done with the homeowner present.
6

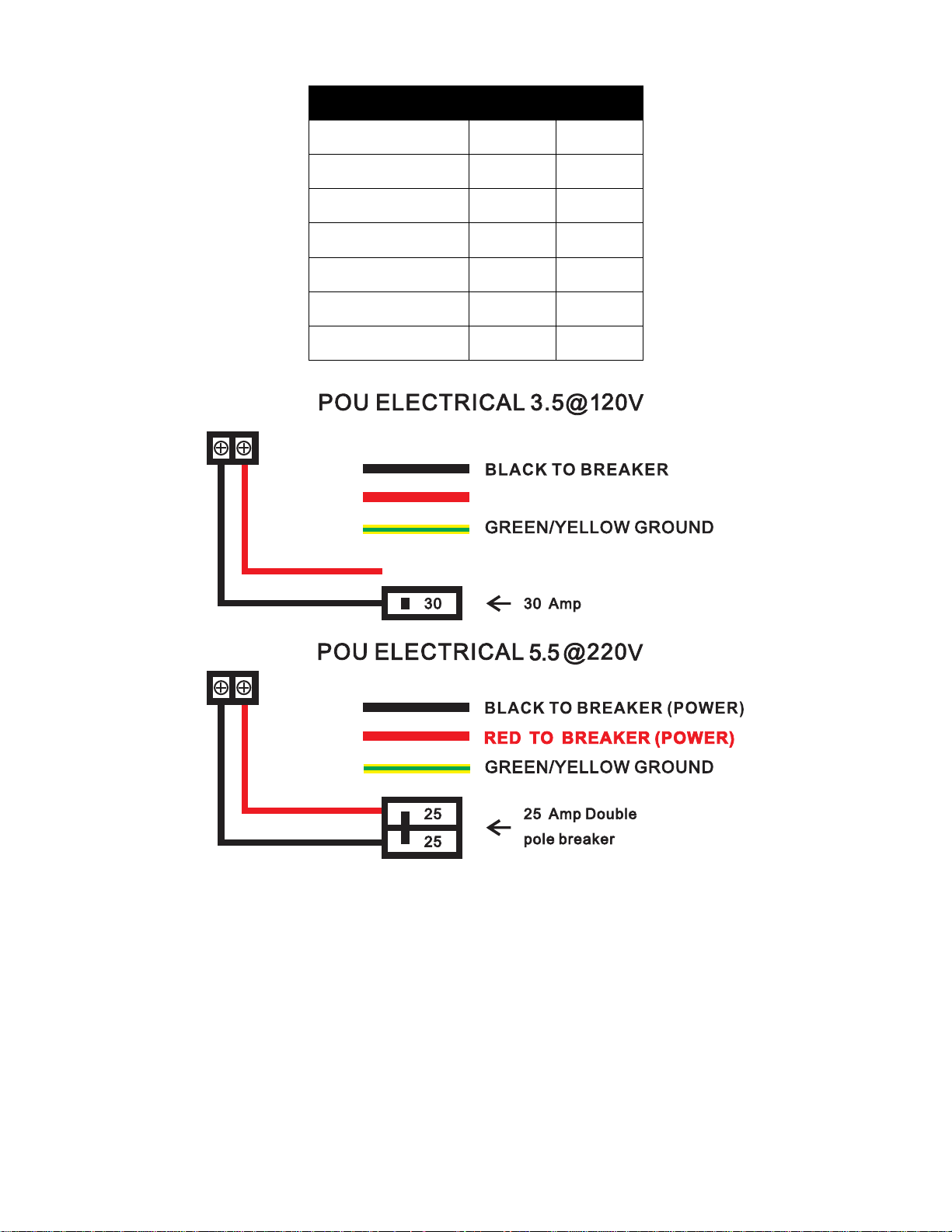

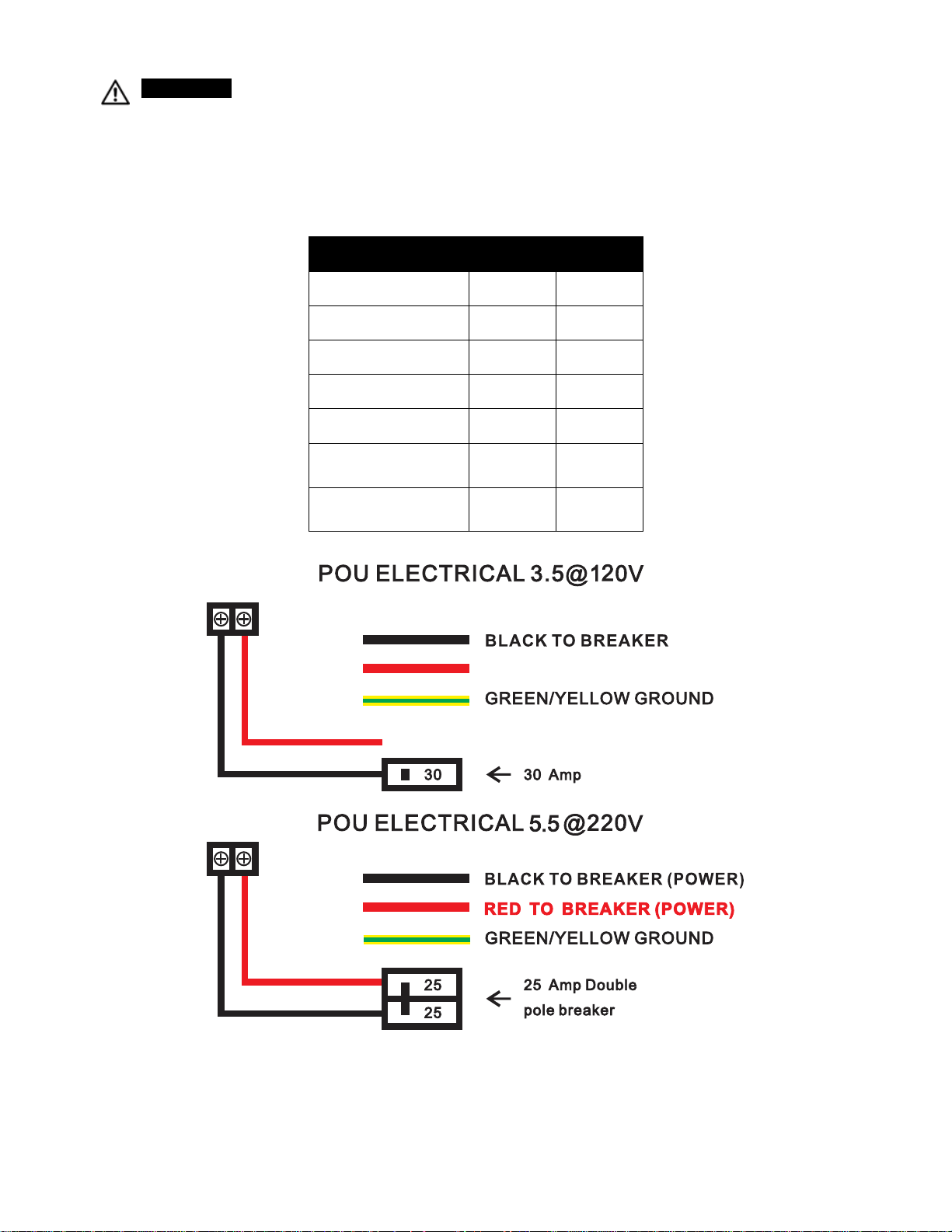

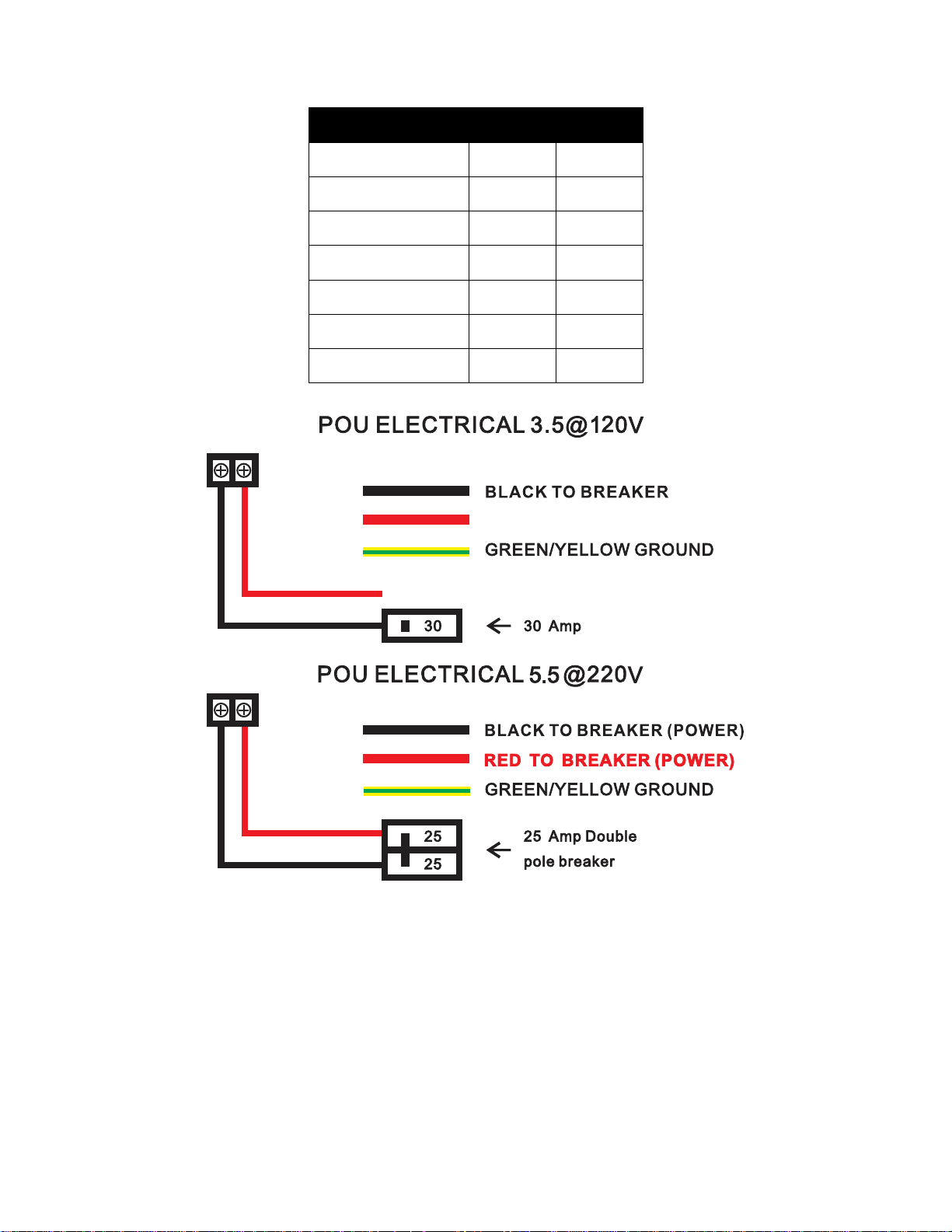

Electrical Specifications by Heater Input
HEATER INPUT
3.5kW
5.5kW
ELEMENTS
1
1
VOLTAGE
120 V
220 V
MAX kW
3.5kW
5.5 kW
MAX AMPERAGE DRAW
29AMPS
25 AMPS
REQUIRED BREAKERS
1 x 30 AMP
1 X 30 AMP
REQUIRED WIRE GAUGE
1 x 10 AWG
1 x 10 AWG
7
6- SIZING GUIDE
The chart below indicates maximum temperature rise for a given flow rate
GPM
GPM to Temp Rise in °F
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
POU kW
3
68.3
51.2
41.0
34.2
29.3
25.6
22.8
20.5
18.6
17.1
15.8
14.6
13.7
12.8
12.1
5.5
125.2
93.9
75.1
62.6
53.7
47.0
41.7
37.6
34.2
31.3
28.9
26.8
25.0
23.5
22.1
LPM
LPM to Temp Rise in °C
1.1
1.5
1.9
2.3
2.6
3.0
3.4
3.8
4.2
4.5
4.9
5.3
5.7
6.1
6.4
POU kW
3
37.9
28.5
22.8
19.0
16.3
14.2
12.6
11.4
10.3
9.5
8.8
8.1
7.6
7.1
6.7
5.5
69.6
52.2
41.7
34.8
29.8
26.1
23.2
20.9
19.0
17.4
16.1
14.9
13.9
13.0
12.3
AERATOR SUPPLIED IS .5GPM/ 1.9LPM
To ensure the optimal temperature output and overall performance of your tankless water heater an aerator
supplied with heater should be installed.
I
I
DANGERINCREASING THE FLOW RATE REDUCES THE OUTLET TEMPERATURE. PLEASE BE SURE TO
PROPERLY SIZE YOUR AERATOR TO PREVENT SCALDING
7- GENERAL OPERATING INSTRUCTIONS
Operating your new tankless water heater is similar to using any traditional water heating system. However, it is
very important that you carefully read all of the setup procedures and operating instructions and tips to ensure
the maximum performance and energy savings from your new water heater. We recommend that all members
of the household read these General Operating Instructions.
How your new water heater works:
This tankless water heater differs from a conventional storage water heater as it does not store hot water, but
heats water as it flows through the heater.
The temperature of the hot water delivered by the heater depends on the wattage of the heating element,
temperature of the incoming cold water and the water flow rate through the water heater.
8
It is important to keep in mind that all tankless water heaters are subject to a maximum flow rate. The heater will
not be capable of heating water to desired temperature if the flow rate exceeds heaters capability. In order for
the heater to operate properly, it must be carefully matched to its application and aerators should be used to limit
water flow. See the Table I to determine the maximum flow rates and temperature rise for each model.
CAUTION Outlet water temperature may be higher when using the tankless heater at low flow rates or
when used with high inlet water temperature.
Water Quality: Quality of water should be taken into consideration when installing and maintaining the water
heater. Water conditions outside the recommended levels outlined below are not permitted and can damage
the water heater. Manufacture reserves the right to deny any warranty claim regarding damage suffered due to
use in water conditions not in accordance with the table below.
If water heater is installed in an area that is known to have hard water that cause scale build-up, the water must
be treated and/or the heater exchanger flushed regularly to prevent damage to heat exchanger and/or heating
elements.
A water treatment device or water softener should be installed to maintain optimal performance of the water
heater in hard water areas. Contact customer service for additional information on these accessory kits.
8- MAINTENANCE
To ensure maximum performance of your water heater and to reduce the risk of a water leak, we recommend
the following maintenance:
Inspect the connections on the inlet and outlet of the water heater at least on an annual basis for any signs of
damage or failure. Any signs of damage, cracks, leakage or weakness should be addressed. Take care not to over
tighten the connections. Serious internal damage to your water heater can occur if you over tighten the water
heater connections at the unit.
IMPORTANT NOTES:
DANGER As with all electrical appliances, under no circumstances should you attempt to install, repair or
disassemble this water heater without first shutting off all power to the unit directly at the fuse or circuit
breaker. SERIOUS BODILY INJURY OR DEATH COULD OCCUR IF YOU IGNORE THIS WARNING.
When any maintenance is performed on the water heater or the home’s plumbing system that may introduce air
into the plumbing pipes, it is important to turn the power off to the water heater and purge the air out of the
lines before allowing the unit to power up. FAILURE TO DO SO COULD CAUSE PERMANENT DAMAGE TO THE
HEATING ELEMENT AND VOID YOUR WARRANTY.
If you have a water supply with a high level of mineralization (hard water), you should increase the frequency of
your maintenance.
9
9- TROUBLE SHOOTING GUIDE
Are you having problems with your water heater?
Please call or email our customer service and technical support team for any help you may need.
TOLL FREE 1-(800) 374-8806
The following table represents some of the most common technical support questions we receive. Before calling
us, please read thoroughly to see if your question or problem is addressed.
PROBLEM
POSSIBLE CAUSE
SOLUTION
Water heater is not heating at all
(water is flowing but the unit is not
heating - the outgoing water
temperature is the same as the cold
water supply) - the digital display
does NOT light up.
No power or incorrect
wiring.
Make sure the breakers at main electrical panel are ON. You may have a faulty breaker or
unit may be wired incorrectly.
Flow rate is too low /
water pressure is too
low.
Your water heater has an activation flow rate of approximately 0.3 GPM (1.1 LPM). If your
water flow rate is less than this level, your unit will not activate. Increase the flow rate.
Water heater is not heating at all
(water is flowing but the unit is not
heating - the outgoing water
temperature is the same as the cold
water supply) The digital display DOES
light up.
Internal part failure.
Please call us for technical assistance.
Water heater is heating, but the
water temperature is not hot enough.
Flow rate is too high.
Depending on your incoming water temperature and the kW of your heater, your water
flow rate may exceed the physical heating capacity of your water heater. Reduce the flow
rate by installing an aerator
Crossed wires.
If it’s a new installation, have your electrician double check the wiring. Is possible that the
wiring is incorrect.
Voltage less than 120 or
240 volts.
The heating elements on your water heater are design for 120 or 240 volts. When used
with a lower voltage, they produce less heating power. You may need to upgrade to a
larger input heater.
Mixing too much cold
water.
You do not need to mix as much cold water with your tankless water heater compared to
when you use a conventional water heater. You may also have an anti-scald feature on
your faucet that is mixing cold water. These types of faucets can usually be adjusted to
reduce the amount of cold water mixed.
Voltage less than 120 or
240 volts.
The computer chips in your tankless water heater are programmed with the expectation
that your incoming line voltage is 120 or 240 volts. If you have less than 120 or 240 volts, it
may affect the reading on your water heater’s digital display and cause it to read slightly
higher than the actual output temperature. To compensate for this, increase the setting on
your water heater if you need / want hotter water.
The water temperature at the faucet
is less or greater than the
temperature setting of my water
heater.
Anti-Scald
pressure/balancing
valve or tempering
valve.
Your faucet may have an anti-scald feature or a tempering valve that automatically mixes
cold water even when you turn your control lever or handle to full hot. These devices are
usually adjustable so you can turn off the cold mix completely. You can compensate for this
by increasing the setting on your water heater if you need/want hotter water.
Thermal loss due to
long pipe run
As the hot water from the heater runs through the hot water delivery system to your
faucet, some heat will be lost especially if it has long distance to travel or the pipes are
cold. This is normal. You can compensate for this by increasing the setting on your water
heater if you need/want hotter water.
Water temperature at
the faucet is too hot
Check your flow for too little flow, wrong aerator size, or internal part failure. Call us for
technical assistance.
10
10- USER INTERFACE
Power
Push the power button, the display will
turn on
Push the power button again, the display
will turn off
DANGER Hotter water increases the potential for Hot Water SCALDS
CAUTION – removing the cover to change the temperature set point exposes electrical shock and burn hazards,
which can cause INJURY or DEATH. Adjustment should only be done by a licensed plumber or electrician.
Heater input: 3.5 kW -6.0kW
11
NOTES
12
Calefones eléctricos sin tanque
INSTRUCCIONES DE INSTALACIÓN Y MANUAL DEL PROPIETARIO
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Cuando se instala o usa un aparato eléctrico de alto voltaje, siempre se deben tener en cuenta
precauciones de seguridad básicas. En ningún caso se debe intentar limpiar, instalar, inspeccionar, reparar,
desarmar ni reparar de ninguna otra manera este calefón sin apagar primero toda la alimentación de
energía a la unidad directamente en la caja de disyuntores. SI SE IGNORA ESTA ADVERTENCIA SE PUEDEN
PRODUCIR LESIONES CORPORALES GRAVES O LA MUERTE.
ESTE PRODUCTO DEBE SER INSTALADO POR UN ELECTRICISTA CALIFICADO Y UN PLOMERO CALIFICADO
DE ACUERDO CON TODOS LOS CÓDIGOS ELÉCTRICOS Y DE PLOMERÍA NACIONALES, ESTATALES,
PROVINCIALES Y LOCALES.
POR FAVOR, LEA ESTAS INSTRUCCIONES METICULOSAMENTE Y EN SU TOTALIDAD ANTES DE LA
INSTALACIÓN Y EL USO. DE NO HACERLO SE PODRÍAN PRODUCIR DAÑOS MATERIALES, LESIONES GRAVES
O LA MUERTE.
Este manual se debe entregar al propietario después de la instalación y se debe conservar para referencia
futura.
Advertencia de la Propuesta 65: Este producto contiene una o más sustancias químicas que,
conforme al estado de California, producen cáncer, defectos de nacimiento u otros daños
reproductivos.
Probado y certificado por la Water Quality Association de conformidad con la norma
NSF/ANSI 372 sobre cumplimiento de ausencia de plomo.
¡Reconozca este símbolo como una indicación de información importante de seguridad!
NO destruya este manual. Léalo cuidadosamente y manténgalo en un lugar seguro para referencia futura.
13
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.
¡PELIGRO!
GRADUACIÓN SEGURA DE LA TEMPERATURA DEL AGUA
La seguridad y la conservación de la energía son factores a considerar cuando se
selecciona la graduación de temperatura del agua del termostato del calefón. La
temperatura del agua por encima de 52 °C (125 °F) puede causar quemaduras
graves o la muerte por escaldaduras. Asegúrese de leer y observar las
advertencias indicadas en la etiqueta que se ve en la imagen de abajo. Esta
etiqueta también se encuentra en el calefón cerca del panel de acceso al
termostato.
Aviso: Se recomiendan las válvulas mezcladoras para
reducir la temperatura del agua en el punto de uso
mezclando agua caliente y fría en las tuberías de
derivación. Se recomienda instalar una válvula
mezcladora que cumpla con la Norma para Válvulas
Mezcladoras Activadas por Temperatura para
Sistemas de Distribución de Agua Caliente ASSE 1017.
El cuadro que aparece arriba se puede usar como guía para
determinar la temperatura del agua adecuada para su hogar.
PELIGRO:Una vez que la unidad esté instalada y que se
haya comprobado que no tenga fugas de agua, active el
interruptor y presione el botón de encendido para activar el
calefón. El calefón se puede desactivar presionando el botón de
encendido una vez más. Cuando el calefón esté energizado, el
control electrónico energizará automáticamente el componente
cuando detecte caudal de agua.
La temperatura del agua caliente suministrada por el calefón
depende del vataje del componente calefactor, de la
temperatura del agua fría entrante y de la velocidad del caudal
de agua a través del calefón. La reducción de la velocidad de
caudal aumenta la temperatura de salida y el aumento de la
velocidad de caudal reduce la temperatura de salida.
Es importante tener en cuenta que todos los calefones sin
tanque están sujetos a una velocidad de caudal máxima. El
calefón no será capaz de calentar agua hasta la temperatura
deseada si la velocidad de caudal excede la capacidad del
calefón. Para que el calefón funcione correctamente, se debe
hacer coincidir cuidadosamente para su aplicación, y se deben
utilizar aireadores para limitar el caudal de agua. Consulte la
Tabla I para determinar las velocidades de caudal máximas y el
aumento de la temperatura para cada modelo.
PRECAUCIÓN La temperatura de salida de agua puede
ser superior cuando se utilice el calefón sin tanque con
bajas velocidades de caudal o cuando se utilice con una
temperatura de entrada de agua alta.
14
ACERCA DE SU CALEFÓN SIN TANQUE
¡Felicitaciones por la compra del calefón eléctrico sin tanque!
Para obtener el mejor rendimiento y ahorro energético de su calefón eléctrico sin tanque es importante que se
lo instale de acuerdo con nuestras instrucciones y los códigos eléctricos y de plomería aplicables a su área y que
lea este manual meticulosamente para compenetrarse de las instrucciones operativas y sugerencias
importantes.
Si tiene alguna pregunta en cualquier momento, por favor, comuníquese con nosotros directamente en:
Departamento Nacional de Servicio del Fabricante
400 Captain Neville Dr. Waterbury, CT 06705 Teléfono: 1-(800)-374-8806.
CONTENIDO
11. ANTES DE LA INSTALACIÓN
12. SELECCIÓN DEL LUGAR DE INSTALACIÓN
13. MONTAJE DE SU CALEFÓN
14. INSTALACIÓN DE PLOMERÍA
15. INSTALACIÓN ELÉCTRICA
16. GUÍA DE TAMAÑOS
17. INSTRUCCIONES OPERATIVAS GENERALES
18. MANTENIMIENTO
19. GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
20. INTERFAZ DEL USUARIO
1 – ANTES DE LA INSTALACIÓN
POR FAVOR, LEA ESTAS INSTRUCCIONES METICULOSAMENTE Y EN SU TOTALIDAD ANTES DE LA INSTALACIÓN
Y EL USO. SI NO SE RESPETAN LAS INSTRUCCIONES SE PODRÍAN PRODUCIR DAÑOS MATERIALES, LESIONES
PERSONALES GRAVES O LA MUERTE.
Al instalar este producto usted reconoce los términos de la garantía del fabricante. Después de instalado el
calefón no devuelva el producto al lugar de compra. Si tiene alguna pregunta sobre la garantía o las políticas de
devolución del producto, por favor, comuníquese con el Departamento Nacional de Servicio del Fabricante
llamando al 1-(800) 374-8806.
Inspeccione todos los componentes. El contenido de la caja debe incluir una de las siguientes unidades:
3,5 kW
5,5 kW
15
2 - SELECCIÓN DEL LUGAR DE INSTALACIÓN
Este producto únicamente se puede instalar en interiores.
NO instale este producto en un lugar donde pueda estar sujeto a temperaturas de congelación. Si el agua
que está dentro de su calefón sin tanque se congela puede causar daños graves y permanentes que no
son cubiertos por la garantía.
NO coloque el calefón en un lugar de difícil acceso.
Asegúrese de que el calefón y el caño de salida del agua caliente no estén al alcance de los niños, de manera que
no estén en condiciones de alterar los controles de temperatura ni de lesionarse al tocar la cañería de salida del
agua caliente. La cañería del agua de salida puede estar muy caliente.
Este producto NO necesita ventilación.
Evite instalar su calefón sin tanque en un lugar propenso a la humedad excesiva o el polvo o en un área donde
pueda ser salpicado con agua u otros líquidos. NO lo instale debajo de cañerías de agua o aire acondicionado
que puedan tener pérdidas o condensar humedad que pudieran luego gotear dentro del calefón. NO lo instale
encima de tableros o cajas de empalme eléctricos.
PRECAUCIÓN:: El calefón no se debe ubicar en un área donde un derrame provoque daños al área
adyacente o los pisos inferiores de la estructura. Si no se pueden evitar esas áreas, se recomienda instalar una
bandeja de goteo adecuada, con buen drenaje, debajo del calefón. Asegúrese de seguir todos los requisitos del
código para tales instalaciones, según los requisitos para su área. Recomendamos que instale una bandeja de
goteo (conectada a un drenaje de seguridad) debajo del calefón para evitar daños en la propiedad en el caso
poco probable de que se produzca una fuga. De manera alternativa, puede instalar un detector de fugas de agua
activo y cerrar la válvula diseñada para interrumpir el suministro de agua del hogar en caso de que alguna vez se
detecte una fuga.
3 - MONTAJE DE SU CALEFÓN
El calefón se debe asegurar a la superficie de montaje con 4 tornillos (de 2,54 cm [1 in] de largo como mínimo)
según la plantilla de instalación para calefones. Asegúrese de que la superficie de montaje sea sólida y firme y
que la unidad quede nivelada antes de sujetar los tornillos. Para facilitar la instalación y el servicio, le
recomendamos instalar este producto en posición vertical, con las conexiones de entrada y de salida de agua en
la parte inferior de la unidad.
Separaciones recomendadas:
30,4 cm (6 in) por encima y por debajo del calefón
15,2 cm (6 in) delante y a los costados del calefón
Los materiales combustibles se deben mantener a 61 cm (24 in) de distancia del calefón y del caño de
salida de agua caliente.
16
4 – INSTALACIÓN DE PLOMERÍA
Por favor, siga todas las instrucciones de plomería con atención. Recomendamos que este producto sea
instalado por un plomero matriculado y calificado de conformidad con todos los códigos de plomería nacionales,
estatales, provinciales y locales aplicables.
Instrucciones de instalación
Este calefón se suministra con accesorios NPT de ½ in, NO los suelde ni use pegamento.
PASO 1: Enjuague completamente la cañería de suministro de agua fría para eliminar la suciedad y conecte la
cañería de AGUA CALIENTE con la SALIDA del calefón ubicada del lado izquierdo mirando la unidad de frente.
Conecte la cañería de AGUA FRÍA con la ENTRADA DE AGUA FRÍA marcada del calefón ubicada del lado derecho
mirando la unidad de frente.
PASO 2: Después de apretar las dos uniones del calefón, abra varios grifos de agua caliente y deje correr el agua
a través del calefón durante al menos 2 o 3 minutos. Este proceso purga todo el aire de las cañerías y SE DEBE
realizar antes de encender la alimentación eléctrica de la unidad. SI NO SE REALIZA ESTE PASO SE PUEDEN
PRODUCIR DAÑOS PERMANENTES EN LOS ELEMENTOS CALEFACTORES. Si se realiza alguna tarea de
mantenimiento del calefón o del sistema de cañerías del hogar que pudiera introducir aire en las cañerías es
importante apagar el suministro eléctrico del calefón y purgar el aire de las cañerías antes de encender la
unidad.
PASO 3: Inspeccione con atención todas las conexiones, uniones y la válvula de alivio de presión (en caso de
haber) para detectar cualquier pérdida.
AVISOS IMPORTANTES:
6. No suelde ningún caño con la unidad conectada a la cañería; el calor de soldadura puede dañar el
sensor de caudal. Si lo hace se anulará la garantía.
7. Este calefón automático sin tanque está equipado con interruptores de termostato de restauración
automática electromecánicos y controlados por computadora para protección contra alta temperatura
por limitación. Como este producto no usa un tanque de almacenamiento, en la mayoría de las
instalaciones no se necesita una válvula de alivio de presión y temperatura (T&P). La norma UL 499 NO
exige el uso de una válvula de alivio de presión. Sin embargo, tal vez sea necesario instalar una válvula
T&P para cumplir con los códigos de su área. Si es así, instale la válvula de alivio de presión de acuerdo
con los códigos locales y asegúrese de que funcione correctamente y que el aire se purgue de la válvula
antes de instalar el calefón. Al conectar con un tubo CPVC flexible o de alta temperatura recomendamos
usar una válvula T&P para mayor seguridad.
Por favor, tenga en cuenta lo siguiente: Las instalaciones realizadas en el estado de Massachusetts y
en el estado de Kentucky exigen válvula de alivio de presión. Por favor, consulte los códigos de
instalación locales para ver los requisitos especiales.
8. La presión de agua operativa máxima es 150 psi (1035 kPa). Si la presión de agua es superior, se debe
instalar una válvula reductora de presión en la tubería de suministro de agua de entrada principal antes
de instalar el calefón eléctrico sin tanque.
9. Se recomienda el uso de mangueras flexibles para calefón como parte de la instalación. Al conectar el
caño de agua de entrada a la unidad asegúrese de usar una llave para sujetar la conexión de la unidad y
otra llave para ajustar, de manera que el sensor de caudal de la unidad no se suelte ni dañe. Se pueden
producir daños internos graves en el calefón si las conexiones de entrada o salida se aprietan en exceso
o si se realizan conexiones de soldadura.
10. Recomendamos instalar una válvula de cierre manual (válvula esférica) en la entrada y salida del calefón
de manera que haya un punto de cierre conveniente disponible en caso de ser necesario realizar alguna
tarea de mantenimiento o reparación en el futuro. Es sumamente importante lavar las cañerías con
17
chorro de agua para eliminar cualquier pasta o residuo de plomería que pudiera ser causado por
soldadura antes de conectar los caños al calefón.
Recomendamos que todas las cañerías o mangueras de agua que se encuentren dentro de 1m (3 ft) de distancia
de las conexiones de entrada y salida tengan capacidad nominal para aplicaciones de alta temperatura con un
valor mínimo de 66 °C (150 °F).
ADVERTENCIA: COMPRUEBE QUE NO HAYA FUGAS ANTES DE PROCEDER CON LA INSTALACIÓN
ELÉCTRICA.
5 – INSTALACIÓN ELÉCTRICA
ADVERTENCIA El fabricante recomienda que este producto sea instalado por un electricista matriculado y
calificado de conformidad con todos los códigos de electricidad nacionales, estatales, provinciales y locales
aplicables. Como sucede con todos los aparatos eléctricos, en ningún caso debe intentar instalar, reparar ni
desarmar este calefón sin antes desconectar todo el suministro eléctrico de la unidad directamente en la caja de
fusibles o disyuntor. Asegúrese de desconectar todos los disyuntores. SI SE IGNORA ESTA ADVERTENCIA SE
PUEDEN PRODUCIR LESIONES CORPORALES GRAVES O LA MUERTE.
Todo el cableado (calibre del cable) y la protección de circuitos (disyuntores) deben cumplir con el Código
Eléctrico Nacional en EE.UU. (NEC) o el Código Eléctrico Canadiense de Canadá (CEC). De lo contrario se pueden
producir daños materiales y/o lesiones personales y se anula la garantía. Nota: El Código Eléctrico Canadiense
generalmente exige que todos los cables de suministro y la protección de circuitos correspondiente utilizados
para la calefacción doméstica por agua caliente y las aplicaciones de calefacción hidráulica sean de una medida
como mínimo igual al 125 % de la capacidad nominal máxima del calefón (vea las especificaciones del modelo
más abajo).
Antes de instalar este producto, asegúrese de que el hogar tenga suficiente energía eléctrica disponible para
manejar la carga de amperaje máxima del calefón aplicable.
AVISOS IMPORTANTES:
Los calefones de 3,5 y 6,0 kW requieren 1 juego de cable y conexión a tierra (consulte el diagrama de cableado)
Por favor, vea las especificaciones eléctricas por calefón y diagrama de cableado en la página siguiente para
consultar información eléctrica adicional.
Cada juego de cables se debe conectar con su propio disyuntor de doble polo individual.
Instrucciones de instalación
PASO 1: Tome cada par de cables y conéctelo con un disyuntor (vea el diagrama de cableado). Asegúrese de que
cada disyuntor se conecte con un cable negro y un cable rojo
PASO 2: Con un calibre de cable adecuado que cumpla con todos los códigos eléctricos aplicables para el tamaño
de disyuntores utilizados, tienda los juegos correctos de cable desde el tablero del disyuntor principal de su
hogar hasta el calefón sin tanque.
PASO 3: Se necesita un conductor de tierra separado para cada circuito de entrada.
PASO 4: VUELVA A COMPROBAR las conexiones eléctricas para asegurarse de que sean correctas y que todas las
conexiones de cables estén firmes y sujetas. También confirme que se haya utilizado el tamaño de disyuntor y el
calibre de cable correctos y que la unidad se haya conectado a tierra de acuerdo con los códigos aplicables.
PASO 5: Confirme que se haya purgado todo el aire de las cañerías de agua antes de encender el suministro
eléctrico de la unidad. Consulte el PASO 2 de la sección instalación de plomería.
18
PRECAUCIÓN Asegúrese de haber hecho las conexiones correctas. Debe seguir la conexión de cables tal
como se muestra para asegurar el funcionamiento adecuado de la unidad. Si mezcla un juego de cables
con otro la unidad no funcionará correctamente aun cuando se encienda y parezca funcionar correctamente. ¡El
calefón ya está instalado y listo para el uso! Siga las Instrucciones operativas generales para completar la
instalación. Recomendamos enfáticamente que esto se realice en presencia del propietario.
Especificaciones eléctricas por entrada de calefón
ENTRADA DE CALEFÓN
3,5 kW
5,5 kW
ELEMENTOS
1
1
VOLTAJE
120 V
220 V
MÁX kW
3,5 kW
5,5 kW
AMPERAJE MÁXIMO
29 A
25 A
DISYUNTORES
REQUERIDOS
1 x 30 A
1 x 30 A
CALIBRE DE CABLE
REQUERIDO
1 x 10 AWG
1 x 10 AWG
19
6 – GUÍA DE TAMAÑOS
El cuadro de abajo indica el máximo aumento de temperatura para una velocidad de caudal dada
GPM
GPM to Temp Rise in °F
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
POU kW
3
68.3
51.2
41.0
34.2
29.3
25.6
22.8
20.5
18.6
17.1
15.8
14.6
13.7
12.8
12.1
5.5
125.2
93.9
75.1
62.6
53.7
47.0
41.7
37.6
34.2
31.3
28.9
26.8
25.0
23.5
22.1
LPM
LPM to Temp Rise in °C
1.1
1.5
1.9
2.3
2.6
3.0
3.4
3.8
4.2
4.5
4.9
5.3
5.7
6.1
6.4
POU kW
3
37.9
28.5
22.8
19.0
16.3
14.2
12.6
11.4
10.3
9.5
8.8
8.1
7.6
7.1
6.7
5.5
69.6
52.2
41.7
34.8
29.8
26.1
23.2
20.9
19.0
17.4
16.1
14.9
13.9
13.0
12.3
EL AIREADOR SUMINISTRADO ES DE 1,9 L/min (0,5 gal/min)
Para asegurar la salida de temperatura y el rendimiento general óptimos de su calefón sin tanque, se debe
instalar un calefón equipado con aireador.
PELIGRO EL AUMENTO DE LA VELOCIDAD DE CAUDAL REDUCE LA TEMPERATURA DE SALIDA.
ASEGÚRESE DE ELEGIR EL TAMAÑO ADECUADO DEL AIREADOR PARA EVITAR ESCALDADURAS.
7 - INSTRUCCIONES OPERATIVAS GENERALES
El funcionamiento de su calefón sin tanque es similar al de cualquier sistema tradicional de calefacción por agua.
Sin embargo, es muy importante que lea con atención todos los procedimientos de instalación y las
instrucciones operativas y sugerencias para asegurar el rendimiento máximo y ahorro de energía con su nuevo
calefón de agua. Recomendamos que todos los integrantes del hogar lean estas Instrucciones operativas
generales.
Cómo funciona su nuevo calefón:
Este calefón sin tanque difiere de un termotanque de almacenamiento convencional, ya que no almacena agua
caliente, sino que calienta el agua a medida que esta fluye por el calefón.
La temperatura del agua caliente suministrada por el calefón depende del vataje del componente calefactor, de
la temperatura del agua fría entrante y de la velocidad del caudal de agua a través del calefón.
Es importante tener en cuenta que todos los calefones sin tanque están sujetos a una velocidad de caudal
máxima. El calefón no será capaz de calentar agua hasta la temperatura deseada si la velocidad de caudal excede
20
la capacidad del calefón. Para que el calefón funcione correctamente, se debe hacer coincidir cuidadosamente
para su aplicación, y se deben utilizar aireadores para limitar el caudal de agua. Consulte la Tabla I para
determinar las velocidades de caudal máximas y el aumento de la temperatura para cada modelo.
PRECAUCIÓN La temperatura de salida de agua puede ser superior cuando se utilice el calefón sin
tanque con bajas velocidades de caudal o cuando se utilice con una temperatura de entrada de agua alta.
Calidad del agua: La calidad del agua se debe tomar en cuenta a la hora de instalar y mantener el calefón. Las
condiciones del agua fuera de los niveles recomendados detallados abajo no están permitidas y pueden dañar el
calefón. El fabricante se reserva el derecho de negar cualquier reclamación de garantía relacionada con daños
ocasionados por el uso de agua cuyas condiciones no están dentro de los niveles contemplados en la tabla de
abajo.
Si el calefón se instala en un área de aguas duras que pueden producir acumulación de sarro, el agua se debe
tratar o se debe enjuagar el calefón regularmente para evitar daños en este y/o en sus componentes
calefactores.
Se debe instalar un dispositivo de tratamiento de agua o un descalcificador para mantener el óptimo
rendimiento del calefón en aéreas con aguas duras. Póngase en contacto con el equipo de atención al cliente
para obtener información adicional sobre estos juegos de accesorios.
8 - MANTENIMIENTO
Para asegurar el máximo rendimiento de su calefón y para reducir el riesgo de pérdida de agua, recomendamos
el siguiente mantenimiento:
Inspeccione las conexiones en la entrada y salida del calefón al menos de forma anual para verificar cualquier
indicio de daño o falla. Se debe resolver cualquier señal de daño, grietas, pérdida o debilidad. Preste atención
para no apretar demasiado las conexiones. Si se aprietan en exceso las conexiones del calefón se pueden
producir daños internos graves en la unidad.
AVISOS IMPORTANTES:
PELIGRO: Como sucede con todos los aparatos eléctricos, en ningún caso debe intentar instalar, reparar ni
desarmar este calefón sin antes desconectar todo el suministro eléctrico de la unidad directamente en la caja de
fusibles o en el disyuntor. SI SE IGNORA ESTA ADVERTENCIA SE PUEDEN PRODUCIR LESIONES CORPORALES
GRAVES O LA MUERTE.
Cuando se realiza alguna tarea de mantenimiento del calefón o del sistema de cañerías del hogar que pudiera
introducir aire en las cañerías es importante apagar el suministro eléctrico del calefón y purgar el aire de las
cañerías antes de encender la unidad. DE NO HACERLO SE PUEDEN PRODUCIR DAÑOS PERMANENTES DEL
ELEMENTO CALEFACTOR Y SE ANULA LA GARANTÍA.
Si tiene un suministro de agua con un alto nivel de mineralización (agua dura), debe aumentar la frecuencia del
mantenimiento.
21
9 - GUÍA PARA LA SOLUCIÓN DE PROBLEMAS
¿Está teniendo problemas con su calefón?
Por favor, llámenos o envíe un mensaje de correo electrónico a nuestro equipo de atención al cliente y servicio
técnico para solicitar cualquier ayuda que necesite.
TELÉFONO PARA LLAMADAS GRATUITAS 1-(800) 374-8806
La siguiente tabla representa algunas de las preguntas de apoyo técnico más comunes que recibimos. Antes de
llamarnos, por favor, léalas a fondo para ver si se refieren a su pregunta o problema.
PROBLEMA
CAUSA POSIBLE
SOLUCIÓN
El calefón no calienta nada (el
agua corre pero la unidad no está
calentando – la temperatura del
agua que sale es igual que la del
suministro de agua fría) – la
pantalla digital NO se ilumina.
No hay suministro eléctrico
o el cableado es incorrecto.
Asegúrese de que los disyuntores del tablero eléctrico principal estén ENCENDIDOS. Puede
tratarse de un defecto en el disyuntor o que el cableado de la unidad sea incorrecto.
La velocidad del caudal es
demasiado baja/la presión
del agua es demasiado baja.
Su calefón tiene una velocidad de caudal de activación de aproximadamente 1,1 L/min (0,3
GPM). Si su velocidad de caudal de agua es inferior a este nivel, la unidad no se activará.
Aumente la velocidad de caudal.
El calefón no calienta nada (el
agua corre pero la unidad no está
calentando – la temperatura del
agua que sale es igual que la del
suministro de agua fría) – la
pantalla digital SE ilumina.
Falla de piezas internas.
Por favor, llámenos para solicitar asistencia técnica.
El calefactor está calentando,
pero la temperatura del agua no
es suficientemente caliente.
La velocidad de caudal es
demasiado alta.
Según la temperatura del agua que entra y los kW del calefón, la velocidad de caudal de
agua de su hogar puede superar la capacidad de calefacción física del calefón. Reduzca la
velocidad de caudal instalando un aireador.
Cables cruzados.
Si es una instalación nueva, haga que su electricista vuelva a controlar el cableado. Es
posible que el cableado sea incorrecto.
Voltaje inferior a 120 o 240
voltios.
Los elementos calefactores de su calefón están diseñados para 120 o 240 voltios. Cuando
se usan con un voltaje inferior, producen menos potencia de calentamiento. Tal vez
necesite pasar a un calefón de entrada más grande.
Mezcla demasiada agua fría.
Con su calefón sin tanque no necesita mezclar tanta agua fría como cuando usa un
termotanque convencional. También puede tener un dispositivo antiescaldadura en su
grifo que esté mezclando agua fría. Estos tipos de grifos habitualmente se pueden ajustar
para reducir la cantidad de agua fría que se mezcla.
Voltaje inferior a 120 o 240
voltios.
Los chips computarizados de su calefón sin tanque están programados para un voltaje de
entrada de 120 a 240 voltios. Si tiene menos de 120 a 240 voltios, la lectura de la pantalla
digital de su calefón puede verse afectada y provocar una lectura ligeramente mayor que la
temperatura de salida real. Para compensarlo, aumente la graduación de su calefón si
necesita/quiere agua más caliente.
La temperatura del agua en el
grifo es inferior o superior a la
graduación de temperatura de mi
calefón.
Válvula de
compensación/presión
antiescaldadura o válvula de
templado.
Su grifo puede tener un dispositivo antiescaldadura o válvula de templado que
automáticamente mezcla agua fría aun cuando usted gire la palanca o manija de control
hasta caliente total. Habitualmente estos dispositivos son ajustables, así que usted puede
anular la mezcla fría completamente. Puede compensarlo aumentando la graduación de su
calefón si necesita/quiere agua más caliente.
Pérdida térmica debido a la
extensión de la cañería
Como el agua caliente del calefón recorre el sistema de entrega de agua caliente hasta su
grifo, se perderá parte del calor, especialmente si la distancia a recorrer es larga o si los
caños están fríos. Es normal. Puede compensarlo aumentando la graduación de su calefón
si necesita/quiere agua más caliente.
La temperatura del agua en
el grifo es demasiado alta.
Controle que el flujo no sea demasiado bajo; asegúrese de que el tamaño del aireador no
sea incorrecto o que no se haya producido una falla en alguna de las piezas interiores. Por
favor, llámenos para solicitar asistencia técnica.
22
10 – INTERFAZ DE USUARIO
Encendido
Pulse el botón de encendido. Se
encenderá la pantalla.
Haga clic en el botón de encendido
nuevamente. Se apagará la pantalla.
PELIGRO El agua más caliente aumenta el potencial de ESCALDADURAS por agua caliente.
PRECAUCIÓN: Al retirar la tapa para cambiar el punto de temperatura fijado se genera una situación de
exposición a peligros de descarga eléctrica y quemaduras que pueden causar LESIONES o la MUERTE. El ajuste
solo puede ser realizado por un plomero o electricista matriculado.
Entrada del calefón: de 3,5 kW a 6,0 kW
1) Entrada de agua fría
2) Entrada de agua caliente
3) Cable de 10 AWG
4) Temp. de salida Pantalla
5) Botón de encendido
23
NOTAS
24
Chauffe-eau électrique sans réservoir
INSTRUCTIONS D'INSTALLATION ET GUIDE D'UTILISATION DU PROPRIÉTAIRE
INFORMATIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
Lorsque vous installez ou utilisez un appareil électrique haute tension, des mesures de sécurité de base
doivent toujours être respectées. Vous ne devriez en aucun cas essayer de nettoyer, installer, inspecter,
réparer, démonter ou entretenir autrement ce chauffe-eau, sans d'abord avoir fermé complètement
l'alimentation de l'unité à partir du boîtier de disjoncteurs. DE GRAVES DOMMAGES CORPORELS OU LA
MORT PEUVENT SURVENIR SI VOUS IGNOREZ CET AVERTISSEMENT.
CE PRODUIT DOIT ÊTRE INSTALLÉ PAR UN ÉLECTRICIEN ET UN PLOMBIER QUALIFIÉ CONFORMÉMENT À
L'ENSEMBLE DES NORMES DES CODES NATIONAUX, RÉGIONAUX, PROVINCIAUX AINSI QUE LES CODES
ÉLECTRIQUES ET DE PLOMBERIE.
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET ET EN PROFONDEUR AVANT L'INSTALLATION ET
L'UTILISATION. LE FAIT DE NE PAS LIRE CES INSTRUCTIONS POURRAIT PROVOQUER DES DOMMAGES
MATÉRIELS, DE GRAVES BLESSURES OU MÊME LA MORT.
Ce manuel devrait être remis au propriétaire de la maison après l'installation et il devrait être conservé pour
référence future.
Avertissement relatif à la proposition 65 : Ce produit peut contenir des produits chimiques reconnus
par l’État de la Californie comme pouvant provoquer le cancer, les anomalies congénitales ou autres
effets nocifs sur la reproduction.
Testé et certifié par l'organisme Water Quality Association pour la conformité aux normes
SF/ANSI 372 pour l'absence de plomb.
Identifiez ce symbole comme indication d’informations importantes relatives à la sécurité!
NE détruisez PAS ce manuel. Veuillez le lire attentivement et conservez-le dans un endroit sûr pour
consultation ultérieure
25
INFORMATIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER
DANGER!
PRÉCAUTION DE SÉCURITÉ POUR LA TEMPÉRATURE DE L'EAU
La sécurité et l'économie d'énergie sont des facteurs à considérer lors du réglage du
thermostat pour la température de l'eau. Une température d'eau supérieure à 52 °C (125 °F)
peut provoquer de graves brûlures ou la mort par ébouillantage. Assurez-vous de lire et
suivre les avertissements écrits sur l'étiquette illustrée ci-dessous. Cette étiquette est aussi
placée sur le chauffe-eau près du panneau d'accès du thermostat.
Avis : Des mitigeurs sont recommandés pour
réduire la température au point d'utilisation
en mélangeant l'eau chaude et froide dans
les embranchements des conduits d'eau. Il
est recommandé que les mitigeurs installés
soient conformes avec la norme ASSE 1017
pour les mitigeurs thermostatiques des
systèmes de distribution de l'eau chaude.
Le tableau ci-dessus peut être utilisé comme guide pour
déterminer la température appropriée pour votre maison.
DANGER Une fois que l’unité est installée et que les fuites
d’eau ont été contrôlées, mettez le disjoncteur en position
marche et appuyez sur le bouton d’alimentation pour activer le
chauffe-eau. Le chauffe-eau peut être désactivé en poussant sur
le bouton d’alimentation encore une fois. Lorsque le chauffe-eau
est mis en marche, la commande électronique met
automatiquement en marche l’élément lorsqu’il détecte le débit
d'eau.
La température de l'eau chaude à la sortie du chauffe-eau
dépend du nombre de watts de l’élément chauffant, de la
température de l'eau à l’entrée et de la vitesse du débit d'eau à
travers le chauffe-eau. En réduisant le débit, la température de
l’eau à la sortie augmente et en augmentant le débit, la
température de l'eau à la sortie diminue.
Il est important de garder à l’esprit que tous les chauffe-eau sans
réservoir ne peuvent accepter un débit d'eau trop élevé. Le
chauffe-eau ne sera pas en mesure de chauffer l'eau à la
température désirée, si le débit d'eau dépasse la capacité des
éléments. De manière à ce que le chauffe-eau fonctionne
correctement, il doit être choisi en fonction de son application et
des aérateurs devraient être utilisés pour limiter le débit d’eau.
Voir le Tableau I pour déterminer le débit maximum et
l’élévation de la température pour chaque modèle.
AVERTISSEMENT La température de l'eau à la sortie peut
être plus chaude lorsque vous utilisez un chauffe-eau sans
réservoir avec un débit moins élevé ou lorsque la température
de l'eau d'entrée est plus chaude.
26
INFORMATION CONCERNANT LE CHAUFFE-EAU SANS RÉSERVOIR
Félicitations pour l'achat de votre chauffe-eau électrique sans réservoir!
Afin d’obtenir la meilleure performance et de profiter des meilleures économies d'énergie de votre chauffe-eau
électrique sans réservoir, il est important qu'il soit installé conformément à nos instructions et aux codes électriques et
de plomberie applicables de votre région, et vous devez lire attentivement ce manuel pour des instructions
importantes et des conseils.
Si vous avez des questions, contactez-nous directement en tout temps au :
Service d’assistance national du fabricant
400 Captain Neville Dr. Waterbury, CT 06705 Téléphone : 1 800 374-8806.
TABLE DES MATIÈRES
21. AVANT L'INSTALLATION
22. CHOISIR UN EMPLACEMENT D'INSTALLATION
23. INSTALLATION DE VOTRE CHAUFFE-EAU
24. INSTALLATION DE PLOMBERIE
25. INSTALLATION ÉLECTRIQUE
26. GUIDE DES CAPACITÉS
27. INSTRUCTIONS GÉNÉRALES D'UTILISATION
28. ENTRETIEN
29. GUIDE DE DÉPANNAGE
30. INTERFACE UTILISATEUR
1- AVANT L'INSTALLATION
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET ET EN PROFONDEUR AVANT L'INSTALLATION ET L'UTILISATION. LE
FAIT DE NE PAS SUIVRE CES INSTRUCTIONS POURRAIT PROVOQUER DES DOMMAGES MATÉRIELS, DE GRAVES
DOMMAGES CORPORELS OU MÊME LA MORT.
En installant ce produit, vous admettez connaître les conditions stipulées dans la garantie du fabricant. Une fois que le
chauffe-eau est installé, ne retournez pas le produit à l'endroit de l'achat. Si vous avez des questions concernant la
garantie ou les politiques de retour du produit, veuillez contacter le service d'assistance national du fabricant 1 800
374-8806.
Inspectez toutes les composantes. Le contenu de votre boîte devrait inclure l'une des unités suivantes :
3,5kW
5,5kW
27
2- CHOISIR UN EMPLACEMENT D'INSTALLATION
Ce produit est conçu pour être installé à l'intérieur uniquement.
N'installez PAS le chauffe-eau dans un endroit où il pourrait geler. Si l'eau à l'intérieur de votre chauffe-eau sans
réservoir gèle, celle-ci peut provoquer d'importants dommages permanents qui ne sont pas couverts dans le
cadre de votre garantie.
Ne placez PAS le chauffe-eau dans un endroit difficile d'accès.
Assurez-vous que le chauffe-eau et le tuyau de sortie d'eau chaude ne sont pas à porter de main des enfants de façon à
ce qu'ils ne puissent pas modifier les réglages de températures ou se blesser en touchant le tuyau de sortie d'eau
chaude. Le tuyau de sortie d'eau devient très chaud.
Ce produit ne nécessite PAS de ventilation.
Évitez d'installer votre chauffe-eau sans réservoir dans un endroit sujet à l'humidité, la buée ou la poussière ou dans
des zones où il peut y avoir des éclaboussures d'eau ou d'autres liquides. N'installez PAS le chauffe-eau sous des
conduits d'eau ou des conduits de climatisation qui peuvent couler ou faire de la condensation qui pourrait dégoutter
dans le chauffe-eau. N'installez PAS le chauffe-eau au-dessus d'une boîte ou d'une jonction électrique.
AVERTISSEMENT Le chauffe-eau ne doit pas être placé dans un endroit où les fuites pourraient provoquer des
dommages dans les zones adjacentes ou à un étage inférieur du bâtiment. Aux endroits où de telles zones ne peuvent
être évitées, il est recommandé qu'un égouttoir approprié, correctement drainé, soit installé sous le chauffe-eau.
Assurez-vous de suivre toutes les exigences du code pour ces installations selon votre région. Nous recommandons que
vous installiez un bac d’égouttement (branché à un drain fonctionnel) sous le chauffe-eau afin d’éviter les dommages
matériels dans le cas peu probable d’une fuite. Alternativement, vous pouvez installer un détecteur de fuite d’eau et
une soupape d’arrêt conçue pour arrêter l'entrée d'eau dans le cas où une fuite d’eau serait détectée.
3- INSTALLATION DE VOTRE CHAUFFE-EAU
Votre chauffe-eau sans réservoir devrait être fixé à la surface d'installation avec 4 vis (longueur minimum de 25,4 mm
[1 po]); suivez le modèle d’installation pour les chauffe-eau. Assurez-vous que la surface d'installation est solide et
sécuritaire et que l'unité est de niveau avant de serrer les vis. Pour une installation et un entretien faciles, nous
recommandons que ce produit soit installé en position verticale avec les connexions d'entrée et de sortie d’eau au bas
de l’unité.
Dégagement recommandé : 304,8 mm (12 po) au-dessus et sous le chauffe-eau
152,4 cm (6 po) à l'avant et sur les côtés du chauffe-eau
Les matières combustibles devraient être conservées à au moins 609,6 mm (24 po) de distance du
chauffe-eau et des tuyaux d'eau chaude.
28
4- INSTALLATION DE PLOMBERIE
Suivez soigneusement toutes les instructions de plomberie. Nous recommandons que ce produit soit installé par un
plombier qualifié et détenant les cartes de compétence applicables selon les codes nationaux, provinciaux, d'état et
régionaux.
Instructions d'installation
Ce chauffe-eau est livré avec des raccords NPT de 1,27 cm (1/2 po); NE PAS souder ou utiliser de pâte.
ÉTAPE 1 : Rincez complètement le tuyau d'alimentation à l’eau froide et branchez le tuyau d'EAU CHAUDE au tuyau de
SORTIE du chauffe-eau situé du côté gauche du chauffe-eau lorsque vous êtes face à l'unité. Branchez le tuyau d'EAU
FROIDE au tuyau d'ENTRÉE D'EAU FROIDE du chauffe-eau situé du côté droit du chauffe-eau lorsque vous êtes face à
l'unité.
ÉTAPE 2 : Après avoir serré les deux raccords sur le chauffe-eau, ouvrez plusieurs robinets d'eau chaude et laissez l'eau
circuler à travers le chauffe-eau pendant au moins 2 à 3 minutes. Ce processus permet de purger l'air des conduits
d'eau et DOIT être effectué avant de mettre en marche l'alimentation sur l'unité. LE FAIT DE NE PAS SUIVRE CETTE
ÉTAPE POURRAIT ENDOMMAGER DE MANIÈRE PERMANENTE LES ÉLÉMENTS CHAUFFANTS. Si un entretien est effectué
sur le chauffe-eau ou la plomberie de la maison et que cela peut introduire de l'air dans les conduits de plomberie, il
est important de couper l'alimentation du chauffe-eau et d'enlever l'air des conduits avant de laisser l'unité se
remettre en marche.
ÉTAPE 3 : Inspectez soigneusement tous les raccordements, raccord-union et la soupape de décharge (si celle-ci est
installée) pour vérifier la présence de fuites.
REMARQUES IMPORTANTES :
11. Ne soudez pas les conduits lorsque l'unité est reliée à ceux-ci; la chaleur provenant de la soudure peut
endommager le capteur de débit. Cela annulerait la garantie.
12. Ce chauffe-eau automatique sans réservoir est équipé d'un thermostat commandé par ordinateur et d'un
thermostat interrupteur électromécanique à réinitialisation automatique pour une protection contre les
températures élevées. Puisque ce produit n'utilise pas de réservoir de stockage, l'utilisation d'une soupape de
décharge et de sécurité thermique (T&P) n'est pas requise dans la plupart des installations. La norme UL 499
NE nécessite PAS l'utilisation d'une soupape de décharge. Cependant, une soupape de décharge peut être
nécessaire afin de répondre aux normes du code d'installation de votre région. Si vous devez en installer une,
installez la soupape de décharge selon les codes locaux et assurez-vous qu'elle fonctionne correctement et que
l'air est purgé de la soupape avant d'installer le chauffe-eau. Lorsque vous branchez les tuyaux CPVC Flex ou
haute température, nous recommandons l'utilisation d'une soupape de sûreté pour augmenter la sécurité.
Remarque : Les installations dans le Commonwealth du Massachusetts et dans l'état du Kentucky
nécessitent l'installation d'une soupape de décharge. Veuillez vérifier vos codes locaux d'installation pour
connaître les exigences spéciales.
13. La pression d'eau maximale de fonctionnement est de 150 PSI (1035 kPa). Si la pression d'eau est plus élevée,
un détendeur de pression doit être installé sur l'entrée d'eau principale avant d'installer le chauffe-eau
électrique sans réservoir.
14. Nous recommandons l'utilisation de tuyaux à eau flexibles avec votre chauffe-eau lors de l'installation. Lorsque
vous raccordez le tuyau d'entrée d'eau à l'unité, assurez-vous d'utiliser une clé à ouverture fixe pour maintenir
le raccord de l'unité et une autre clé pour serrer, de manière à ce que le capteur de débit de l'unité ne soit pas
desserré ou endommagé. D'importants dommages à l'intérieur du chauffe-eau peuvent se produire si les
raccords d'entrée et de sortie sont trop serrés ou si des raccords soudés sont effectués.
15. Nous recommandons d'installer un robinet d'arrêt manuel (un robinet à bille) sur l'entrée et la sortie du
chauffe-eau, de manière à ce qu'un point de fermeture accessible soit disponible dans les cas d'entretien ou de
service sur garantie. Il est extrêmement important de purger la ligne avant de raccorder les tuyaux au chauffe-
eau pour éliminer la pâte ou les résidus présents dans les conduits de plomberie provoqués par le soudage.
29
Nous recommandons que tous les conduits ou tuyaux à moins de 1 m (3 pi) des raccords d'entrée ou de sortie soient
homologués pour une utilisation à température élevée, avec un minimum de 66 °C (150 °F).
AVERTISSEMENT - VÉRIFIEZ S’IL Y A DES FUITES AVANT DE PROCÉDER À L’INSTALLATION ÉLECTRIQUE
5- INSTALLATION ÉLECTRIQUE
AVERTISSEMENT Le fabricant recommande que ce produit soit installé par un électricien qualifié et détenant les
cartes de compétence applicables selon les codes électriques nationaux, provinciaux, d'état et régionaux. Comme pour
tout appareil électrique, vous ne devriez en aucun cas essayer d'installer, réparer ou désassembler ce chauffe-eau sans
avoir fermé complètement l'alimentation de l'unité directement au boîtier de fusibles ou de disjoncteurs. Assurez-vous
de fermer tous les disjoncteurs. DE GRAVES DOMMAGES CORPORELS OU LA MORT PEUVENT SURVENIR SI VOUS
IGNOREZ CET AVERTISSEMENT.
L'ensemble du câblage (calibre du fils) et de la protection de circuit (disjoncteurs) doit être conforme avec le Code
d'électricité national aux États-Unis (NEC) ou le Code canadien de l'électricité au Canada. L'incapacité de respecter ces
codes pourrait provoquer des dommages matériels et/ou corporels et annuler la garantie. Remarque : Le Code
canadien de l'électricité exige généralement que tous les fils et circuits de protection utilisés pour les chauffe-eau
domestiques et les installations de système de chauffage d'eau possèdent une capacité d'au moins 125 % du courant
nominal maximal du chauffe-eau (voir les spécifications du chauffe-eau ci-dessous pour obtenir plus de détails).
Avant d'installer ce produit, assurez-vous que la maison possède un circuit électrique suffisamment puissant pour
accueillir l'intensité de courant maximum du chauffe-eau choisi.
REMARQUES IMPORTANTES :
Les chauffe-eau 3,5 et 6,0 kW nécessitent 1 ensemble de fils et une mise à la terre (consultez le schéma de câblage)
Veuillez consulter les spécifications électriques par puissance thermique et le schéma de câblage sur la page suivante
pour obtenir de l'information électrique supplémentaire.
Chaque ensemble de fils doit être connecté à son propre disjoncteur bipolaire.
Instructions d'installation
ÉTAPE 1 : Prenez chaque paire de fils et connectez-les à un disjoncteur (consultez le schéma de câblage). Assurez-vous
que chaque disjoncteur est connecté avec un fil blanc et un fil rouge
ÉTAPE 2 : À l'aide d'un fil de calibre approprié qui satisfait à tous les codes électriques en vigueur pour la taille des
disjoncteurs utilisés, acheminez la bonne quantité de fil du panneau de disjoncteurs principal de la maison jusqu'au
chauffe-eau sans réservoir.
ÉTAPE 3 : Un conducteur de mise à la terre séparé pour chaque circuit d'entrée est requis.
ÉTAPE 4 : FAITES UNE DOUBLE VÉRIFICATION des connexions électriques afin de vous assurer qu'elles sont correctes et
que toutes les connexions de fils sont serrées et solides. Assurez-vous que la taille du disjoncteur et le calibre de fil
approprié ont été utilisés et confirmez que l'unité a été connectée à une mise à la terre conformément aux codes en
vigueur.
ÉTAPE 5 : Assurez-vous que tout l'air a été purgé des conduits d'eau avant de mettre l'unité en marche. Consultez
l'ÉTAPE 2 dans la section d'installation de la plomberie.
AVERTISSEMENT Assurez-vous que vous avez effectué les connexions correctement. Vous devez respecter le
schéma de câblage pour vous assurer du fonctionnement approprié de l'unité. Si vous mélangez un ensemble de fils
avec un autre, l'unité pourrait ne pas fonctionner correctement même si vous la mettez en marche et qu'elle devrait
fonctionner correctement.
Le chauffe-eau est maintenant installé et prêt à être utilisé! Suivez les instructions générales d'utilisation pour terminer
le réglage. Nous recommandons fortement d'effectuer cela en présence du propriétaire.
30
Spécifications électriques par puissance thermique
PUISSANCE THERMIQUE
3,5kW
5,5kW
ÉLÉMENTS
1
1
TENSION
120 V
220 V
kW MAX
3,5kW
5,5 kW
DÉBIT EN AMPÈRE MAX
29 A
25 A
DISJONCTEURS REQUIS
1 x 30 A
1 x 30 A
CALIBRE DE FIL REQUIS
1 x 10 AWG
1 x 10 AWG
31
6- GUIDE DES CAPACITÉS
Le tableau ci-dessous indique l’élévation de température maximum pour un flow débit d'eau donné
GPM
GPM to Temp Rise in °F
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
POU
kW
3
68.3
51.2
41.0
34.2
29.3
25.6
22.8
20.5
18.6
17.1
15.8
14.6
13.7
12.8
12.1
5.5
125.2
93.9
75.1
62.6
53.7
47.0
41.7
37.6
34.2
31.3
28.9
26.8
25.0
23.5
22.1
LPM
LPM to Temp Rise in °C
1.1
1.5
1.9
2.3
2.6
3.0
3.4
3.8
4.2
4.5
4.9
5.3
5.7
6.1
6.4
POU
kW
3
37.9
28.5
22.8
19.0
16.3
14.2
12.6
11.4
10.3
9.5
8.8
8.1
7.6
7.1
6.7
5.5
69.6
52.2
41.7
34.8
29.8
26.1
23.2
20.9
19.0
17.4
16.1
14.9
13.9
13.0
12.3
L’AÉRATEUR FOURNI EST DE 0,5 GPM / 1,9 LPM
L’aérateur fourni avec le chauffe-eau devrait être installé afin d’assurer la température de sortie et la performance
globale optimale de votre chauffe-eau sans réservoir.
I
I
DANGERL’AUGMENTATION DU DÉBIT D'EAU RÉDUIT LA TEMPÉRATURE DE L'EAU. ASSUREZ-VOUS D’AVOIR LA
TAILLE D’AÉRATEUR APPROPRIÉE POUR ÉVITER L’ÉBOUILLANTAGE
7- INSTRUCTIONS GÉNÉRALES D'UTILISATION
L'utilisation de votre nouveau chauffe-eau sans réservoir est similaire à l'utilisation d'un système de chauffe-eau
traditionnel. Cependant, il est très important que vous lisiez soigneusement toutes les procédures de réglage et les
instructions d'utilisation ainsi que les conseils afin de profiter d'une performance et d'une économie d'énergie
maximum pour votre nouveau chauffe-eau. Nous recommandons que tous les membres du ménage lisent les
instructions générales d'utilisation.
Fonctionnement de votre nouveau chauffe-eau :
Ce chauffe-eau sans réservoir est différent des chauffe-eau conventionnels qui stockent l’eau, car il ne stocke pas l'eau
mais chauffe l'eau à mesure qu’elle s’écoule.
La température de l'eau chaude à la sortie du chauffe-eau dépend du nombre de watts de l’élément chauffant, de la
température de l'eau à l’entrée et de la vitesse du débit d'eau à travers le chauffe-eau.
Il est important de garder à l’esprit que tous les chauffe-eau sans réservoir ne peuvent accepter un débit d'eau trop
élevé. Le chauffe-eau ne sera pas en mesure de chauffer l'eau à la température désirée, si le débit d'eau dépasse la
capacité des éléments. De manière à ce que le chauffe-eau fonctionne correctement, il doit être choisi en fonction de
32
son application et des aérateurs devraient être utilisés pour limiter le débit d’eau. Voir le Tableau I pour déterminer le
débit maximum et l’élévation de la température pour chaque modèle.
AVERTISSEMENT La température de l'eau à la sortie peut être plus chaude lorsque vous utilisez un chauffe-eau
sans réservoir avec un débit moins élevé ou lorsque la température de l'eau d'entrée est plus chaude.
Qualité de l'eau : La qualité de l'eau doit être prise en considération lors de l’installation et de l’entretien du chauffe-
eau. Des conditions de qualité de l'eau qui ne répondent pas aux niveaux recommandés ci-dessous ne sont pas
permises et peuvent endommager le chauffe-eau. Le fabricant se réserve le droit d’inspecter ou de demander le retour
du chauffe-eau ou des pièces défectueuses.
Si le chauffe-eau est installé dans une région qui est reconnue pour avoir de l'eau dure qui provoque de l'accumulation
de dépôts calcaires, l’eau doit être traitée et/ou l’échangeur de chaleur vidé régulièrement pour éviter les dommages à
l’échangeur de chaleur et/ou aux éléments chauffants.
Un dispositif de traitement de l'eau ou un adoucisseur d’eau devrait être installé pour conserver une performance
optimale de votre chauffe-eau dans les régions où l’eau est dure. Communiquez avec le service à la clientèle pour
obtenir de l’information supplémentaire sur ces trousses d'accessoires.
8- ENTRETIEN
Afin d'assurer la performance maximale de votre chauffe-eau et pour réduire les risques de fuite d'eau, nous
recommandons les entretiens suivants :
Inspectez les raccords sur l'entrée et la sortie du chauffe-eau au moins une fois par année pour détecter tout signe de
dommage ou de mauvais fonctionnement. Tous dommages, fissures, fuites ou faiblesses doivent être réparés. Faites
attention de ne pas trop serrer les raccords. D'importants dommages à votre chauffe-eau peuvent se produire si vous
serrez trop les raccords qui sont liés à l'unité.
REMARQUES IMPORTANTES :
DANGER Comme pour tout appareil électrique, vous ne devriez en aucun cas essayer d'installer, réparer ou
désassembler ce chauffe-eau sans avoir fermé complètement l'alimentation de l'unité directement au boîtier de
fusibles ou de disjoncteurs. DE GRAVES DOMMAGES CORPORELS OU LA MORT PEUVENT SURVENIR SI VOUS IGNOREZ
CET AVERTISSEMENT.
Lorsqu'un entretien est effectué sur le chauffe-eau ou la plomberie de la maison et que cela peut introduire de l'air
dans les conduits de plomberie, il est important de couper l'alimentation du chauffe-eau et d'enlever l'air des conduits
avant de laisser l'unité se remettre en marche. LE FAIT DE NE PAS EFFECTUER CETTE PROCÉDURE POURRAIT
ENDOMMAGER DE MANIÈRE PERMANENTE LES ÉLÉMENTS CHAUFFANTS ET ANNULER LA GARANTIE.
Si votre eau contient une grande quantité de minéraux (eau dure), vous devriez augmenter la fréquence des entretiens.
33
9- GUIDE DE DÉPANNAGE
Avez-vous des problèmes avec votre chauffe-eau?
Veuillez appeler ou envoyer un courriel au service à la clientèle et à l'équipe de soutien technique si vous avez besoin
d'aide.
NUMÉRO SANS FRAIS 1 800 374-8806
Le tableau suivant affiche certaines des questions techniques les plus communes. Avant de nous contacter, veuillez le
lire en entier pour voir si votre question ou problème est traité.
PROBLÈME
CAUSE POSSIBLE
SOLUTION
Le chauffe-eau ne chauffe pas du tout
(l'eau circule, mais l'unité de chauffe
pas - la température d'eau à la sortie
est la même que la température d'eau
à l'entrée) - l'affichage numérique ne
s'allume PAS.
Pas d'alimentation ou
mauvais câblage.
Vérifiez les disjoncteurs sur le panneau électrique principale pour vous assurer qu'ils sont
OUVERTS. Vous pouvez avoir un disjoncteur de défectueux ou l'unité peut être mal
branchée.
Le débit/pression
d'eau est trop bas.
Votre chauffe-eau a un débit d'eau d'activation d'environ 0,3 GPM (1,1 LPM). Si votre débit
d'eau est inférieur à ce niveau, votre unité ne s'activera pas. Augmentez le débit d'eau.
Le chauffe-eau ne chauffe pas du tout
(l'eau circule, mais l'unité de chauffe
pas - la température d'eau à la sortie
est la même que la température d'eau
à l'entrée) - l'affichage numérique
S'ALLUME.
Mauvais
fonctionnement des
pièces internes.
Veuillez nous contacter pour l'assistance technique.
Le chauffe-eau chauffe, mais la
température de l'eau n'est pas assez
élevée.
Le débit est trop élevé.
Selon la température de votre eau à l'entrée et la puissante de sortie de votre chauffe-eau,
votre débit d'eau peut dépasser la capacité de chauffage physique de votre chauffe-eau.
Réduisez le débit en installant un aérateur
Fils croisés.
S'il s'agit d'une nouvelle installation, faites vérifier votre câblage à nouveau par un
électricien. Il est possible que le câblage soit incorrect.
La tension est
inférieure à 120 ou
240 volts.
Les éléments chauffants sur votre chauffe-eau sont conçus pour une tension à 120 ou 240
volts. Lorsque vous utilisez une tension plus basse, ils produisent moins de puissance
calorifique. Vous devriez peut-être changer pour un modèle plus puissant.
Se mélange avec trop
d'eau froide.
Vous n'avez pas à mélanger une aussi grande quantité d'eau froide avec votre chauffe-eau
sans réservoir comparé avec l'utilisation d'un chauffe-eau conventionnel. Vous pouvez
aussi installer un dispositif mitigeur sur votre robinet qui permet de mélanger l'eau froide.
Ces types de robinets peuvent habituellement se régler pour réduire la quantité d'eau
froide mélangée.
La tension est
inférieure à 120 ou
240 volts.
La puce électronique de votre chauffe-eau sans réservoir est programmée en fonction
d'une tension d'entrée de 120 ou 240 volts. Si vous avez une tension inférieure à 120 ou
240 volts, cela peut affecter la lecture de l'affichage numérique sur votre chauffe-eau et lui
faire afficher une température légèrement plus élevée que la température de sortie réelle.
Pour compenser cela, augmentez le réglage de température sur votre chauffe-eau si vous
voulez de l'eau plus chaude.
La température de l'eau au robinet est
plus ou moins élevée que le réglage de
température sur mon chauffe-eau.
Robinet mitigeur à
équilibrage de pression
ou soupape de
mélange.
Votre robinet peut posséder une fonctionnalité de mitigeur ou une soupape de mélange
qui mélange automatiquement l'eau froide même lorsque vous placez le levier de
commande ou la poignée à la position chaude. Ces dispositifs sont habituellement
réglables de manière à ce que vous puissiez arrêter complètement le mélange. Vous
pouvez compenser en augmentant le réglage de température sur votre chauffe-eau si vous
voulez de l'eau chaude.
Perte de chaleur en
raison de longs tuyaux
Pendant que l'eau provenant du chauffe-eau passe à travers le système de distribution de
l'eau vers votre robinet, une certaine quantité de chaleur est perdue, spécialement si la
distance entre le chauffe-eau et le robinet est longue. Cela est normal. Vous pouvez
compenser en augmentant le réglage de température sur votre chauffe-eau si vous voulez
de l'eau chaude.
La température de
l’eau au niveau du
robinet est trop
chaude
Vérifiez si votre débit d’eau est trop faible, votre valeur de réglage trop élevée ou si une
pièce interne est défectueuse. Appelez-nous pour de l’assistance technique.
34
10- INTERFACE UTILISATEUR
Mise sous tension
Appuyez sur le bouton d’alimentation,
l’affichage s'allumera
Appuyez sur le bouton d’alimentation à
nouveau, l’affichage s'éteindra
DANGER De l'eau plus chaude augmente le potentiel d’ÉBOUILLANTAGE.
AVERTISSEMENT – En enlevant le couvercle pour changer le réglage de la température, vous risquez de subir des
décharges électriques et de provoquer un incendie, ce qui peut provoquer des BLESSURES OU LA MORT. Le réglage
devrait être effectué seulement par un électricien ou un plombier compétent.
Puissance thermique: 3,5 kW - 6,0 kW
35
NOTES
