Austin Handleset
800 & 801
48800 / 02 BP
1 / 4

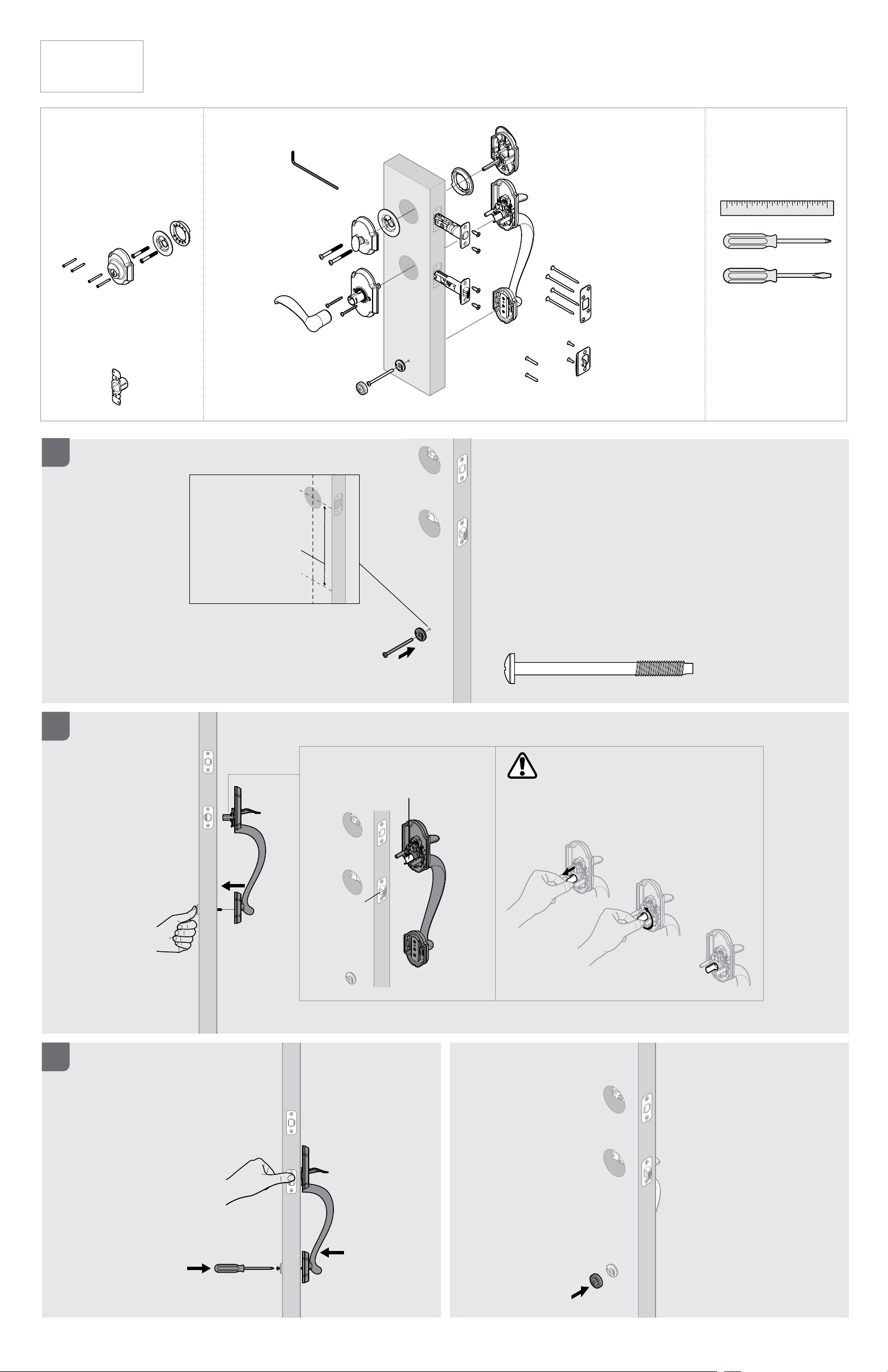

Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
Tools Needed
Herramientas necesarias
Outils nécessaires
A
C
C
F
H
J
D
M
N
P
Q
R
L
X
Y
W
U
V
E
G
K
B
Double Cylinder Deadbolt
Cerrojo de doble cilindro
Pêne dormant à cylindre double
Strike Box
La caja de la placa
La boîte de gâche
Options • Opciones • Options
N
P
T1
S
T2
Z
T3
C
B
Check Dimensions
Revise las medidas
Vérifier les dimensions
Adjust Latch “A” (if needed)
Ajuste el pestillo “A” (si necesario)
Ajuster le verrou “A” (si nécessaire)
A
2⅜" (60 mm)
or
o
ou
B
C
A
Actual Size
Tamaño real
Taille réelle
C
Actual Size
Tamaño real
Taille réelle
C
Angle
Ángulo
Angle
Jamb
Jamba
Montant
Proceed to Step 3.
Vaya al paso 3.
Passez à l'étape 3.
Proceed to Step 4.
Vaya al paso 4.
Passez à l'étape 4.
See drilling instructions on page 4 if needed.
Ver las instrucciones para taladrar en la página 4 si es necesario.
Voir les instructions de perçage sur la page 4 si nécessaire.
2¾" (70 mm)
2⅜" (60 mm)
or
o
ou
2¾" (70 mm)
Adjust Latch “B” (if needed)
Ajuste el pestillo “B” (si necesario)
Ajuster le verrou “B” (si nécessaire)
180°
1¾"*
44 mm*
8⁄", 9⅛", or 9⁄"
214, 232 o/ou 246 mm
2⅜" (60 mm)
or • o • ou
2¾" (70 mm)
1"
25 mm
2⅛"
54 mm
*For doors thicker than 1¾" (44 mm), refer to thick door kit. Call toll free number for Thick Door Kit.
Note: Actual screws for thick doors will be longer than illustrated.
*Si la puerta es más grueso que 44 mm (1¾") de espesor, consulte el juego para puertas gruesas.
Llame al número gratuito para el juego de puertas gruesas. Nota: Los tornillos reales para puertas de
gran espesor serán más largos que los que se ilustran.
*Si la porte est plus épais que 44 mm (1¾"), se reporter à la trousse pour portes épaisses. Pour
obtenir une trousse pour portes épaisses, composer le numéro sans frais. Les vis réelles pour des
portes épaisses seront plus longues que ce qui est illustré.
1
2
3
4
5
