Stiebel Eltron 229339 IW 120 Quartz Heater User Manual

BEDIENUNG UND INSTALLATION

OPERATION AND INSTALLATION

UTILISATION ET INSTALLATION

NÁVOD K POUŽÍVÁNÍ A MONTÁŽI

ЭКСПЛУАТАЦИЯ И МОНТАЖ

Infrarot-Quarzstrahler | Infrared quartz radiator | Radiant à quartz aux

infrarouges | Infračervený krystalový zářič | Инфракрасный кварцевый излучатель

» IW 120

» IW 180

2 | IW 120-180 www.stiebel-eltron.com

BESONDERE HINWEISE | SPECIAL INFORMATION

DEUTSCH

- Halten Sie Kinder unter 3Jahren von dem Gerät

fern, wenn keine ständige Beaufsichtigung ge-

währleistet ist.

- Das Gerät kann von 3- bis 7-jährigen Kindern ein-

und ausgeschaltet werden, wenn sie beaufsichtigt

werden oder bezüglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben. Vo-

raussetzung hierfür ist, dass das Gerät wie be-

schrieben montiert wurde. 3- bis 7-jährige Kinder

dürfen nicht den Stecker in die Steckdose stecken

und das Gerät nicht regulieren.

- Das Gerät kann von Kindern ab 8Jahren sowie

von Personen mit verringerten physischen, sen-

sorischen oder mentalen Fähigkeiten oder Man-

gel an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt werden oder bezüglich

des sicheren Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultierenden Gefahren

verstanden haben.

- Kinder dürfen nicht mit dem Gerät spielen. Rei-

nigung und Benutzer-Wartung dürfen nicht von

Kindern ohne Beaufsichtigung durchgeführt

werden.

- Das Gerät besitzt keine Einrichtung zur Regelung

der Raumtemperatur. Es besteht Überhitzungs-

gefahr. Wenn der Raum klein ist und die dort

beﬁndlichen Personen nicht selbstständig den

Raum verlassen können, stellen Sie eine ständige

Überwachung sicher.

- Teile des Gerätes können sehr heiß werden und

Verbrennungen verursachen. Wenn Kinder und

schutzbedürftige Personen anwesend sind, ist be-

sondere Vorsicht geboten.

- Decken Sie das Gerät nicht ab.

- Bringen Sie das Gerät nicht unmittelbar unter

einer Wandsteckdose an.

- Montieren Sie das Gerät so, dass die Zugschnur

nicht von einer Person unter der Dusche oder von

der Badewanne aus erreicht werden kann.

- Das Gerät muss an eine festverlegte elektrische

Anschlussleitung angeschlossen werden (das

Gerät besitzt keine Zugentlastung). Das Gerät

muss über eine Trennstrecke von mindestens

3mm allpolig vom Netz getrennt werden können.

- Befestigen Sie das Gerät wie in Kapitel „Installati-

on/ Montage“ beschrieben.

English

- Keep children under the age of 3 away from

the appliance if constant supervision cannot be

guaranteed.

- Children from the age of 3 to 7 may switch the

appliance on and off, provided they are supervi-

sed or have been instructed in the safe operation

of the appliance and understand any risks that

may result there from. This is subject to the appli-

ance having been installed as described. Children

from the age of 3 to 7 must not plug the power

cable into its socket nor regulate the appliance.

- The appliance may be used by children aged8

and up and persons with reduced physical, sen-

sory or mental capabilities or a lack of experience

and know-how, provided that they are supervised

or they have been instructed on how to use the

appliance safely and have understood the resul-

ting risks.

- Children must never play with the appliance. Chil-

dren must never clean the appliance or perform

user maintenance unless they are supervised.

- The appliance is not equipped with a device to re-

gulate the room temperature. Risk of overheating.

Ensure constant supervision if the appliance is

used in a small room and the persons within that

room cannot leave the room on their own.

- Parts of the appliance can get very hot and may

cause burns. Particular caution is advised when

children or vulnerable persons are present.

- Never cover the appliance.

- Never install the appliance directly below a wall

socket.

- Install the appliance so that the pull cord cannot

be reached from the shower or the bath.

- The appliance must be connected to a ﬁxed

power cable (the appliance does not have strain

relief).The appliance must be able to be sepa-

rated from the power supply by an isolator that

disconnects all poles with at least 3 mm contact

separation.

- Secure the appliance as described in chapter “In-

stallation/ Installation”.

www.stiebel-eltron.com IW 120-180 | 3

REMARQUES PARTICULIÈRES | ZVLÁŠTNÍ POKYNY

FRANÇAIS

- Veuillez tenir les enfants âgés de moins de 3ans

éloignés de l’appareil s’ils ne sont pas sous cons-

tante surveillance.

- L’appareil peut être allumé et éteint par des en-

fants âgés de 3 à 7 ans s’ils sont sous surveillance

ou s’ils ont été formés à son utilisation en toute

sécurité et qu’ils ont compris les dangers en-

courus. La pose de l’appareil en conformité aux

instructions est ici une condition préalable incon-

tournable. Il est interdit aux enfants de 3 à 7 ans

de brancher la prise électrique ou d’intervenir sur

la régulation de l’appareil.

- L’appareil peut être utilisé par les enfants de

8 ans et plus ainsi que par les personnes aux

facultés physiques, sensorielles ou mentales

réduites ou par des personnes sans expérience

lorsqu’ils sont sous surveillance ou qu’ils ont été

formés à l’utilisation en toute sécurité de l’appa-

reil et qu’ils ont compris les dangers encourus.

- Ne laissez pas les enfants jouer avec l’appareil. Ni

le nettoyage ni la maintenance relevant de l’uti-

lisateur ne doivent être effectués par des enfants

sans surveillance.

- L’appareil n’est doté d’aucun dispositif permettant

la régulation de la température ambiante. Risque

de surchauffe. Si le local est petit et que les per-

sonnes qui s’y trouvent ne peuvent pas le quitter

d’elles-mêmes, il convient d’assurer une surveil-

lance permanente.

- Certaines parties de l’appareil peuvent être à très

haute température et causer des brûlures. La

présence d’enfants ou de personnes vulnérables

requiert une attention particulière.

- Ne couvrez pas l’appareil.

- N’installez pas l’appareil directement sous une

prise électrique murale.

- Placez l‘appareil tel que la tirette ne puisse être

touchée par une personne se trouvant dans la ba-

ignoire ou la douche.

- L’appareil doit être raccordé à une installation

électrique ﬁxe (il n’est pas muni de dispositif

anti-traction). L’appareil doit pouvoir être dé-

connecté du réseau par un dispositif de coupure

omnipolaire ayant une ouverture minimale des

contacts de 3mm.

- Fixez l’appareil comme indiqué au chapitre «Ins-

tallation / Montage».

ČEŠTINA

- Děti do3let udržujte vdostatečné vzdálenosti

odpřístroje, pokud není zajištěn stálý dohled.

- Děti vevěku 3až 7let smějí přístroj zapínat a

vypínat, jsou-li pod dohledem nebo byly poučeny

obezpečném použití přístroje a pochopily zněho

vyplývající rizika. Předpokladem ktomu je, aby

montáž přístroje byla provedena podle popisu.

Děti vevěku 3až 7let nesmějí zasouvat zástrčku

dozásuvky a přístroj regulovat.

- Přístroj smí používat děti od 8let a osoby

se sníženými fyzickými, senzorickými nebo

mentálními schopnostmi nebo snedostatkem

zkušeností a znalostí pouze pod dozorem nebo po

poučení obezpečném používání přístroje, a poté,

co porozuměly nebezpečí, které zjeho používání

plyne.

- Nenechávejte děti, aby si spřístrojem hrály.

Čištění a údržbu, kterou má provádět uživatel,

nesmí provádět samotné děti bez dozoru.

- Přístroj neobsahuje žádné zařízení k regulaci po-

kojové teploty. Hrozí nebezpečí přehřátí. Pokud

je místnost malá a osoby, které se v ní nachází ji

nemohou samostatně opustit, zajistěte neustálý

dohled.

- Části přístroje mohou být velmi horké a způsobit

popáleniny. Jsou -li přítomny děti a osoby vyža-

dující ochranu, je nutná zvláštní opatrnost.

- Přístroj nezakrývejte.

- Neinstalujte přístroj přímo pod zásuvku.

- Namontujte přístroj tak, aby osoba pod sprchou

nebo ve vaně nemohla nedosáhnout na tažnou

šňůru.

- Přístroj se musí připojit k pevnému elektrickému

přívodu (přístroj nemá pojistku proti vytržení ka-

belu). Přístroj musí být možné odpojit od sítě na

všech pólech na vzdálenost minimálně 3mm.

- Upevněte přístroj způsobem popsaným vkapitole

„Instalace/ Montáž“.

4 | IW 120-180 www.stiebel-eltron.com

СПЕЦИАЛЬНЫЕ УКАЗАНИЯ

РУССКИЙ

- Детям в возрасте до 3лет запрещено

пользоваться прибором, если они не

находятся под постоянным присмотром

взрослых.

- Детям в возрасте от3 до7лет разрешено

включать и выключать прибор только

под присмотром взрослых или после

соответствующего инструктажа о правилах

безопасного пользования и потенциальной

опасности в случае несоблюдения

этих правил. Непременным условием

является монтаж прибора, выполненный

в соответствии с указаниями настоящего

руководства. Детям в возрасте от 3 до 7лет

запрещено включать штекерную вилку

в розетку и выполнять регулирование

прибора.

- Детям старше 8 лет, а также лицам с

ограниченными физическими, сенсорными

и умственными способностями, не

имеющим опыта и не владеющим

информацией о приборе, разрешено

использовать прибор только под

присмотром других лиц или после

соответствующего инструктажа о правилах

безопасного пользования и потенциальной

опасности в случае несоблюдения этих

правил.

- Не допускать шалостей детей с прибором.

Дети могут выполнять чистку прибора и те

виды технического обслуживания, которые

обычно производятся пользователем,

только под присмотром взрослых.

- Прибор не оснащен регулятором

температуры в помещении. Существует

риск перегрева. Если помещение имеет

маленькие размеры, а находящиеся

внутри люди не могут покинуть его

самостоятельно, за работающим прибором

необходим постоянный контроль.

- Элементы прибора могут нагреваться до

высоких температур и вызывать ожоги.

Особая осторожность необходима там,

где есть дети, инвалиды и лица пожилого

возраста.

- Устройство нельзя закрывать.

- Не устанавливать прибор непосредственно

под настенной розеткой.

- Устанавливайте прибор так, чтобы лица,

принимающие ванну или душ, не могли

дотянуться до тягового шнура.

- Прибор должен быть подключен к

постоянно проложенному электрическому

проводу (в приборе не предусмотрено

приспособление для уменьшения

растягивающего усилия). Прибор должен

отсоединяться от сети с раствором всех

контактов минимум 3ММ на всех полюсах.

- Закрепить прибор, как описано в главе

«Установка/ Монтаж».

| 5

26_07_31_0101

260

26_07_31_0101

≥ 400 ≥ 400

≥ 1800 ≥ 500

≥ 650

26_07_31_0109

DEUTSCH

BEDIENUNG

1. Allgemeine Hinwei-

1.1 Dokumentinformation

Das Kapitel „Bedienung“ richtet sich

an den Produktbenutzer und den

Fachhandwerker.

Das Kapitel „Installation“ richtet sich

an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung

vor dem Gebrauch sorgfäl-

tig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebe-

nenfalls an einen nachfolgenden

Benutzer weiter.

1.2 Markierungen in dieser

Dokumentation

Hinweis

Lesen Sie die Hinweistexte

sorgfältig durch.

 Dieses Symbol zeigt Ihnen, dass

Sie etwas tun müssen. Die erfor-

derlichen Handlungen werden

Schritt für Schritt beschrieben.

Diese Markierung ist ein Verweis zur

Abbildung A.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders ange-

geben, sind alle Maße in

Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße

Verwendung

Das Gerät dient zur schnellen Wär-

meabstrahlung in Innenräumen.

Das Gerät ist für den Einsatz im

häuslichen Umfeld vorgesehen.

Es kann von nicht eingewiesenen

Personen sicher bedient werden. In

nicht häuslicher Umgebung, z. B. im

Kleingewerbe, kann das Gerät eben-

falls verwendet werden, sofern die

Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinaus-

gehende Benutzung gilt als nicht

bestimmungsgemäß. Zum bestim-

mungsgemäßen Gebrauch gehört

auch das Beachten dieser Anleitung.

Bei Änderungen oder Umbauten am

Gerät erlischt jegliche Gewährleis-

tung!

2.2 Sicherheitshinweise

WARNUNG Verletzung

Halten Sie Kinder unter

3 Jahren von dem Gerät

fern, wenn keine ständige Beauf-

sichtigung gewährleistet ist. Das

Gerät kann von 3- bis 7-jährigen

Kindern ein- und ausgeschaltet

werden, wenn sie beaufsichtigt

werden oder bezüglich des si-

cheren Gebrauchs des Gerätes

unterwiesen wurden und die dar-

aus resultierenden Gefahren ver-

standen haben. Voraussetzung

hierfür ist, dass das Gerät wie be-

schrieben montiert wurde. 3- bis

7-jährige Kinder dürfen nicht den

Stecker in die Steckdose stecken

und das Gerät nicht regulieren.

Das Gerät kann von Kindern ab

8Jahren sowie von Personen mit

verringerten physischen, sensori-

schen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und

Wissen benutzt werden, wenn sie

beaufsichtigt werden oder be-

züglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden

und die daraus resultierenden Ge-

fahren verstanden haben. Kinder

dürfen nicht mit dem Gerät spie-

len. Reinigung und Benutzer-War-

tung dürfen nicht von Kindern

ohne Beaufsichtigung durchge-

führt werden.

WARNUNG Verletzung

Verwenden Sie das Gerät

nicht als Baby- oder Wi-

ckeltischstrahler.

VORSICHT Verletzung

Das Gerät besitzt keine

Einrichtung zur Regelung

der Raumtemperatur. Es besteht

Überhitzungsgefahr. Betreiben

Sie das Gerät nicht oder nur unter

Aufsicht in kleinen Räumen, in

denen sich Personen befinden,

die den Raum nicht selbstständig

verlassen können.

WARNUNG Verbrennung

Teile des Gerätes können

sehr heiß werden und Ver-

brennungen verursachen. Wenn

Kinder und schutzbedürftige

Personen anwesend sind, ist be-

sondere Vorsicht geboten. Das

Schutzgitter ist auch nach dem

Ausschalten noch heiß.

VORSICHT Verbrennung

Setzen Sie das Gerät nicht

in industriell genutzten

oder feuergefährdeten Bereichen

ein.

6 |

WARNUNG Verbrennung

Betreiben Sie das Gerät

nicht ...

- wenn die Räume durch Chemi-

kalien, Staub, Gase oder Dämpfe

feuer- oder explosionsgefährdet

sind;

- in unmittelbarer Nähe von Lei-

tungen oder Behältnissen, die

brennbare oder explosionsge-

fährdete Stoe führen oder ent-

halten.

- wenn im Aufstellraum Arbeiten

wie Verlegen, Schleifen, Versie-

geln, durchgeführt werden.

- wenn mit Benzin Sprays, Bohner-

wachs oder ähnlichem umgegan-

gen wird.

WARNUNG Verbrennung

Legen Sie keine Gegen-

stände auf das Gerät.

Lehnen Sie keine Gegenstände

an, und stecken Sie keine Gegen-

stände zwischen Gerät und Wand.

Legen Sie auch in unmittelbarer

Nähe keine brennbaren, entzünd-

baren oder wärmedämmenden

Gegenstände oder Stoffe wie

zum Beispiel Wäsche, Decken,

Zeitschriften, Behälter mit Boh-

nerwachs oder Benzin, Spraydo-

sen und dergleichen. Decken Sie

das Gerät nicht ab.

WARN UNG Stromschlag

Stecken Sie keine Gegen-

stände in irgendeine Gerä-

teönung. Dies kann zu tödlichen

Stromstößen und/oder Bränden

führen.

Sachschaden

Legen oder wickeln Sie die

Anschlussleitung oder die

Zugschnur nicht um das heiße

Gerät.

Hinweis

Berühren Sie auf keinen Fall

die Quarzröhrchen mit den

Fingern.

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass

das Gerät alle grundlegenden Anfor-

derungen erfüllt:

- Richtlinie über die elektromag-

netische Verträglichkeit

- Niederspannungsrichtlinie

2.4 Prüfzeichen

Siehe Typenschild.

3. Gerätebeschreibung

Das Gerät erwärmt die Luft nur sehr

gering. Erst beim Auftreen auf Ge-

genstände oder den menschlichen

Körper wird die Infrarotstrahlung in

Wärme umgewandelt. Sie spüren

die Wärme bereits nach wenigen

Sekunden. Daher bieten die Geräte

eine energiesparende Wärme, die

jederzeit auf Abruf schnell zur Ver-

fügung steht.

4. Bedienung

In Stufe 0 auf dem Display, ist das

Gerät ausgeschaltet.

 Ziehen Sie zum Einschalten

die Zugschnur senkrecht nach

unten.

In der Anzeige wechselt die „0“ zur

„1“. Sie können zwei weitere Heizstu-

fen wählen. Ziehen Sie dazu immer

wieder die Zugschnur.

 Ziehen Sie zum Ausschalten die

Zugschnur so oft nach unten,

bis die „0“ wieder in der Anzeige

erscheint.

5. Reinigung, Pege

und Wartung

Hinweis

Spritzen Sie das Gerät nicht

mit Wasser ab.

- Schalten Sie das Gerät zur Rei-

nigung aus und lassen Sie es

abkühlen.

- Zur Pege des Gehäuses genügt

ein feuchtes Tuch. Vewenden

Sie keine scheuernden oder an-

lösenden Reinigungsmittel! Po-

lieren Sie es mit einem weichen

Tuch nach.

- Wenn der Reektor stark ver-

schmutz ist, lassen Sie ihn durch

einen Fachhandwerker reinigen,

damit die volle Wärmestrahlung

des Gerätes erhalten bleibt.

6. Was tun, wenn...

... das Gerät keine Wärme abs-

trahlt

 Ziehen Sie die Zugschnur so oft

bis Sie Stufe 0 erreicht haben.

Schalten Sie jetzt das Gerät ein

(siehe Kapitel Bedienung).

 Prüfen Sie, ob die Sicherungen

ausgelöst haben oder defekt

sind.

Können Sie die Ursache nicht behe-

ben rufen Sie den Fachhandwerker.

Zur besseren und schnelleren Hilfe

teilen Sie ihm die Nummer vom Ty-

penschild mit (Nr. XXXXXX - XXXX -

XXXXXX): Das Typenschild bendet

sich auf der Rückseite des Gerätes,

auf der Innenseite der Konsole.

7. Sicherheit

Die Installation, Inbetriebnahme

sowie Wartung und Reparatur des

Gerätes darf nur von einem Fach-

handwerker durchgeführt werden.

7.1 Allgemeine Sicherheits-

hinweise

Wir gewährleisten eine einwandfreie

Funktion und Betriebssicherheit nur,

wenn das für das Gerät bestimmte

Original-Zubehör und die originalen

Ersatzteile verwendet werden.

7.2 Vorschriften, Normen

und Bestimmungen

Hinweis

Beachten Sie alle nationalen

und regionalen Vorschriften

und Bestimmungen.

Hinweis

Bei der Installation des Ge-

rätes in Räumen mit Bade-

wanne und/oder Dusche berück-

sichtigen Sie den Schutzbereich in

Abstimmung mit den Angaben auf

dem Geräte-Typenschild.

8. Gerätebeschreibung

8.1 Lieferumfang

- Schrauben

- Dübel

- Kabeldurchführung

- Abdeckkappe (2x)

9. Installation

9.1 Installationshinweise

- Holzdecken können sich auch

bei Einhaltung der Mindestab-

stände erwärmen. Nachdunkeln

oder Schwindungsrisse an

Holzdecken sind daher nicht

auszuschließen.

- Bringen Sie das Gerät nicht un-

mittelbar unter einer Steckdose

an.

9.2 Einbaubedingungen und

Vorbereitungen

- Montieren Sie das Gerät nur

ortsfest und waagerecht an der

Wand. Bringen Sie das Gerät

nicht an der Decke an.

- Montieren Sie das Gerät mit

der Zugschnur nach unten.

Das Gerät ist nur nach unten

schwenkbar.

- Halten Sie die angegebenen

Mindestabstände unbedingt

ein. Montieren Sie das Gerät so,

dass die Zugschnur nicht von

einer Person unter der Dusche

oder von der Badewanne aus

erreicht werden kann.

WARNUNG Verletzung

Bringen Sie das Gerät au-

ßerhalb der Reichweite

von Kindern an.

Elektrische Zuleitung

unter Putz:

Der Anschluss muss im Bereich der

Konsole liegen.

auf Putz:

 Führen Sie die elektrische Zulei-

tung mit der Kabeldurchführung

in die Konsole.

Wenn ein Installationsrohr 3,5 bis

4cm in die Konsole hineinragt, be-

nötigen Sie die beiliegende Kabel-

durchführung nicht.

9.3 Elektrischer Anschluss

 Beachten Sie die Mindestgröße

der Anschlussleitung, diese

nden Sie im Kapitel Technische

Daten.

WARN UNG Stromschlag

Das Gerät muss an eine

festverlegte elektrische

Anschlussleitung angeschlossen

werden (das Gerät besitzt keine

Zugentlastung). Das Gerät muss

über eine Trenn strecke von min-

destens 3mm allpolig vom Netz

getrennt werden können. Achten

Sie darauf, dass das Gerät an den

Schutzleiter angeschlossen wird!

Sachschaden

Beachten Sie das Typen-

schild. Die angegebene

Spannung muss mit der Netzspan-

nung übereinstimmen.

10. Montage

WARN UNG Stromschlag

Führen Sie alle elektri-

schen Anschluss- und Ins-

tallationsarbeiten nach Vorschrift

aus.

 Entfernen Sie die als Transport-

schutz in das Schutzgitter ge-

steckten Styroporteile.

 Lockern Sie die beiden Schrau-

ben am Schwenkscharnier der

Konsole.

 Lösen Sie die beiden Schrauben

der Konsolenabdeckung über

der Anschlussklemme und neh-

men Sie diese ab. Dadurch löst

sich die Schwenkbegrenzung

und Sie können das Gerät nach

vorn kippen.

 Zeichnen Sie die Dübelbohrun-

gen an der Wand ein.

 Bohren Sie die Löcher und set-

zen Sie dann die Dübel ein.

 Befestigen Sie das Gerät mit

beiliegenden Schrauben oder

anderem geeigneten Befesti-

gungsmaterial an der Wand.

 Falls Sie die Anschlussleitung

auf Putz verlegt haben, stecken

Sie die Kabeldurchführung in

die anschlusseitige kreisrunde

Konsolenönung. Führen Sie

die Anschlussleitung durch die

Kabeldurchführung.

 Stecken Sie die Abdeckkappe

in die gegenüberliegende

kreisrunde Konsolenönung

beziehungsweise in beide

Konsolenönungen, falls Sie

die Anschlussleitung unter Putz

verlegt haben.

 Schließen Sie die Anschlusslei-

tung an den freien Anschlüssen

der Klemme am Gerät an.

Sachschaden

Achten Sie darauf, dass Sie

die Anschlussleitung nur so-

weit abisolieren, dass keine Adern

an den Schrauben anliegen.

 Schwenken Sie das Gerät nach

oben. Setzen Sie die Konso-

lenabdeckung wieder ein und

schrauben Sie diese an. Damit ist

der Anschlussraum abgedeckt

und der Schwenkbereich auf

circa 30° begrenzt.

 Stellen Sie den zweckmäßigen

Kippwinkel ein und xieren Sie

den Schwenkmechanismus

durch festdrehen der beiden

gelockerten Schrauben.

Sachschaden

Achten Sie darauf, dass das

Gerät nach der Installation

und Montage die Anschlussleitung

nicht berührt.

11. Übergabe des Ge-

rätes

Erklären Sie dem Benutzer die Funk-

tionen des Gerätes. Machen Sie ihn

besonders auf die Sicherheitshin-

weise aufmerksam. Überreichen Sie

dem Benutzer die Bedienungs- und

Installationsanleitung.

12. Technische Daten

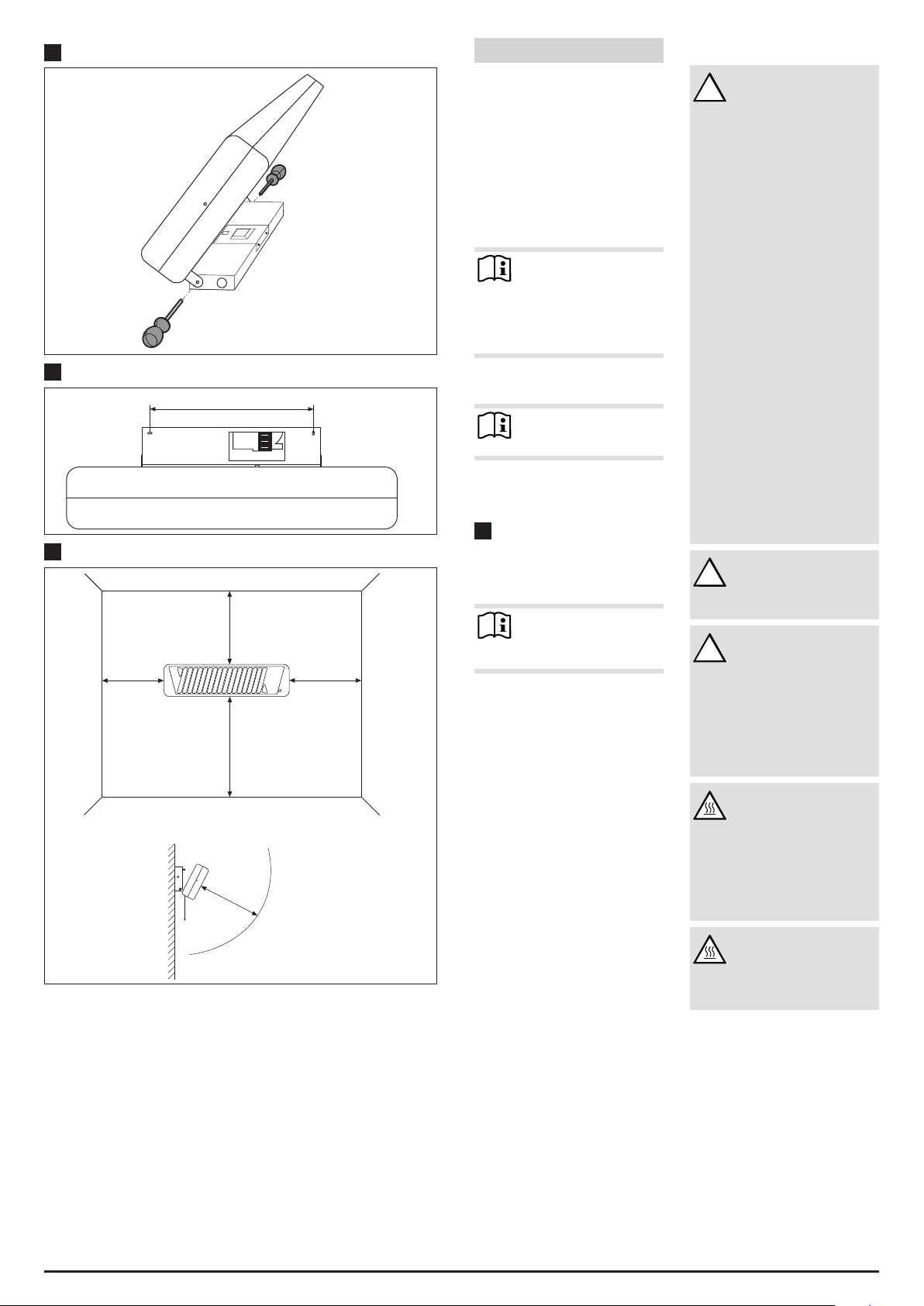

12.1 Mindestabstände

| 7

12.2 Datentabelle

Modell

Typ IW 120 IW 180

Bestell-

nummer

229339 229340

Betriebsdaten

Nennleis-

tung

W 1200 1800

Anschluss

230 V

1/N/PE

~ 50

230 V

1/N/

PE ~ 50

Heizstu-

fe 0

Gerät

aus

Gerät

aus

Heizstu-

fe 1

W 400 600

Heizstu-

fe 2

W 800 1200

Heizstu-

fe 3

W 1200 1800

Schutz-

klasse

nach EN

60335

Schutzart IP X4 IP X4

Maße und Gewichte

Abmes-

sungen H

x B x T

145 x

535 x

145 x

535 x

Gewicht kg 1,55 1,55

Schwenk-

bereich

° 30 30

Anschluss-

leitung

≥ mm² 1,0 1,0

ENGLISH

OPERATION

1. General information

1.1 Document information

The chapter „Operation“ is intended

for appliance users and qualied con-

tractors.

The chapter „Installation“ is intended

for qualied contractors.

Note

Read these instructions ca-

refully before using the ap-

pliance and retain them for future

reference. Pass on the instructions

to any new user where appropriate.

1.2 Symbols in this docu-

ment

Note

Read these texts carefully.

 This symbol indicates that you

have to do something. The acti-

on you need to take is described

step by step.

This symbol is a reference to Fig. A.

1.3 Units of measurement

Note

All measurements are given

in mm unless stated other-

wise.

2. Safety

2.1 Intended use

The appliance is used for rapid heat

radiation indoors.

This appliance is intended for do-

mestic use. It can be used safely by

untrained persons. The appliance

can also be used in a non-domestic

environment, e.g. in a small business,

as long as it is used in the same way.

Any other use beyond that described

shall be deemed inappropriate. Ob-

servation of these instructions is also

part of the correct use of this appli-

ance. Any modications or conversi-

ons to the appliance void all warranty

rights.

2.2 Safety instructions

WARNING Injury

Keep children under the

age of 3 away from the

appliance if constant supervision

cannot be guaranteed. Children

from the age of 3 to 7 may switch

the appliance on and o, provided

they are supervised or have been

instructed in the safe operation

of the appliance and understand

any risks that may result there

from. This is subject to the ap-

pliance having been installed as

described. Children from the age

of 3 to 7 must not plug the power

cable into its socket nor regulate

the appliance. The appliance may

be used by children aged8 and

older and persons with reduced

physical, sensory or mental ca-

pabilities or a lack of experience

and know-how, provided that

they are supervised or they have

been instructed on how to use

the appliance safely and have

understood the resulting risks.

Children must never play with the

appliance. Children must never

clean the appliance or perform

user maintenance unless they are

supervised.

WARNING Injury

Never use the appliance

as a heater for a baby or

nappy changing table.

CAUTION Injury

The appliance is not equip-

ped with a device to regu-

late the room temperature. Risk

of overheating. Never operate the

appliance – or only do so under

supervision – in small rooms occu-

pied by people who are not able

to leave of their own accord.

WARNING Burns

Parts of the appliance can

get very hot and may cause

burns. Particular caution is advi-

sed when children or vulnerable

persons are present. The grille

also remains hot after the appli-

ance is switched o.

CAUTION Burns

Never place the appliance

in areas used for industrial

purposes or where there is a risk

of re.

WARNING Burns

Never operate this appli-

ance...

- in rooms where the appliance

is at risk of re or explosion as a

result of chemicals, dust, gases

or vapours.

- in the direct proximity of pipes or

receptacles that carry or contain

ammable or explosive materi-

als.

- if work such as laying cables,

grinding or sealing is carried out

in the installation room.

- if naphtha, sprays, floor polish

or similar products are handled.

WARNING Burns

Never place any objects

on top of the appliance.

Never lean any objects against

it or place any objects between

the appliance and the wall. Never

place any ammable, combustible

or insulating objects or materials,

such as laundry, blankets, maga-

zines, containers with oor polish

or napsan, spray cans or similar, in

direct proximity of the appliance.

Never cover the appliance.

WARNING Electrocution

Never insert any object

into any aperture in the

appliance. This can lead to fatal

electric shocks and/or res.

Material losses

Never place or wind the

power cable or the pull cord

around the appliance.

Note

Never touch the quartz

tubes with your ngers.

2.3 CE designation

The CE designation shows that the

appliance meets all essential requi-

rements according to the:

- Electromagnetic Compatibility

Directive

- Low Voltage Directive

2.4 Test symbols

See type plate.

3. Appliance descrip-

tion

The appliance only warms the air

slightly. It is only when it hits ob-

jects or the human body that the

IR radiation is converted into heat.

You will feel the heat after just a few

seconds. The appliance therefore

provides energy-saving heat, which

is available quickly and on demand

at any time.

4. Operation

When the indicator shows stage 0,

the appliance is o.

 To start the appliance, pull the

cord down vertically.

The indicator then switches from „0“

to „1“. You can select two other hea-

ting stages. To do this, pull the cord

again for each stage.

 To switch the appliance o, keep

pulling the cord down until the

indicator shows „0“ again.

5. Cleaning, care and

maintenance

Note

Never spray the appliance

with water.

- Before cleaning, switch o the

appliance and leave it to cool

down.

- A damp cloth is sucient for

cleaning the casing. Never use

abrasive or corrosive cleaning

agents! Go over with a soft cloth.

- If the reector is extremely dirty,

arrange for it to be cleaned by

a heating contractor to retain

the full heat radiation of the

appliance.

6. What to do if...

... the appliance does not radiate

any heat

 Keep pulling the cord until you

get to stage 0. Then start the ap-

pliance (see chapter Operation).

 Check whether the fuses/MCBs

have blown/tripped or are

faulty.

If you cannot remedy the fault, notify

your qualied contractor. To facilita-

te and speed up your enquiry, plea-

se provide the serial number from

the type plate (no. XXXXXX - XXXX

- XXXXXX): The type plate is located

on the back of the appliance, on the

inside of the mounting panel.

7. Safety

Only a qualied contractor should

carry out installation, commissio-

ning, maintenance and repair of the

appliance.

7.1 General safety instruc-

tions

We guarantee trouble-free function

and operational reliability only if

original accessories and spare parts

intended for the appliance are used.

7.2 Instructions, standards

and regulations

Note

Observe all applicable na-

tional and regional regula-

tions and instructions.

Note

If installing the appliance

in rooms with a bath and/

or shower, take the relevant safety

zone into account in accordance

with the information on the appli-

ance type plate.

8. Appliance descrip-

tion

8.1 Standard delivery

- Screws

- Rawl plugs

- Cable entry

- Cap (2x)

9. Installation

9.1 Installation information

- Wood ceilings may become hot

even if the minimum clearances

are observed. Dark spots or ne

shrinkage cracks on wooden cei-

lings may therefore occur.

8 |

- Never install the appliance di-

rectly below a socket.

9.2 Installation conditions

and preparations

- Only install the appliance in a

xed position, horizontally on

the wall. Never install the appli-

ance on the ceiling.

- Install the appliance with the

pull cord at the bottom. The

appliance can only be pivoted

downwards.

- Always maintain the specied

minimum clearances. Install the

appliance so that the pull cord

cannot be reached from the sho-

wer or the bath.

WARNING Injury

Install the appliance out of

the reach of children.

Power cable

Below plaster:

The connection must be in the area

of the mounting panel.

Above plaster:

 Feed the electrical power cable

into the mounting panel via the

cable grommet.

If installation conduit projects 3.5 to

4 cm into the mounting panel, the

cable grommet is not required.

9.3 Power supply

 Observe the minimum size

of the power cable, which

can be found in the chapter

Specication.

WARNING Electrocution

The appliance must be

connected to a xed power

cable (the appliance does not

have strain relief).The appliance

must be able to be separated from

the power supply by an isolator

that disconnects all poles with at

least 3mm contact separation. En-

sure that the appliance is earthed.

Material losses

Observe the type plate.

The specied voltage must

match the mains voltage.

10. Installation

WARNING Electrocution

Carry out all electrical

connection and installati-

on work in accordance with rele-

vant regulations.

 Remove the polystyrene inser-

ted into the grille as transport

protection.

 Undo both screws on the pivot

hinge of the mounting panel.

 Undo the two screws on the

panel cover above the terminals

and remove the cover. This

releases the pivot limiter and

you can then tilt the appliance

forwards.

 Mark the xing holes on the

wall.

 Drill the holes and then insert

rawl plugs.

 Secure the appliance to the wall

using the screws supplied or

other suitable xing material.

 If you have installed the power

cable on a nished wall, insert

the cable grommet into the cir-

cular panel hole on the connec-

tion side. Route the power cable

through the cable grommet.

 Insert the cap into the opposite

circular panel hole, or into both

panel holes if you have installed

the power cable on an unnis-

hed wall.

 Connect the cable to the free

terminals on the appliance.

Material losses

Ensure that you do not

strip too much of the

power cable to prevent any wires

from touching the screws.

 Pivot the appliance upwards.

Ret and secure the panel cover.

This protects the connection

space and limits the pivoting

range to approx. 30°.

 Adjust the tilt angle as appro-

priate and secure the pivoting

mechanism by tightening both

screws previously undone.

Material losses

Ensure that the appliance

does not touch the power

cable after installation and assem-

bly.

11. Appliance handover

Explain the functions of the applian-

ce to the user. Draw special attention

to the safety instructions. Hand over

the operating and installation inst-

ructions to the user.

12. Specication

12.1 Minimum clearances

12.2 Data table

Model

Type IW 120 IW 180

Part num-

ber

229339 229340

Operating data

Rated out-

put

W 1200 1800

Connec-

tion

230 V

1/N/PE

~ 50

230 V

1/N/

PE ~ 50

Heating

stage 0

Appli-

ance

off

Appli-

ance

off

Heating

stage 1

W 400 600

Heating

stage 2

W 800 1200

Heating

stage 3

W 1200 1800

Safety ca-

tegory to

EN 60335

IP rating IP X4 IP X4

Dimensions and weights

Dimensi-

ons H x W

x D

145 x

535 x

145 x

535 x

Weight kg 1.55 1.55

Pivoting

range

° 30 30

Connec-

ting cable

≥ mm² 1.0 1.0

FRANÇAIS

UTILISATION

1. Remarques généra-

les

1.1 Informations relatives au

document

Le chapitre Utilisation s’adresse aux

utilisateurs du produit et aux instal-

lateurs.

Le chapitre «Installation» s’adresse

aux installateurs.

Remarque

Lisez attentivement cette

notice avant utilisation et

conservez-la soigneusement. Re-

mettez cette notice à tout nouvel

utilisateur le cas échéant.

1.2 Symboles utilisés dans

cette documentation

Remarque

Lisez attentivement les re-

marques.

 Ce symbole signale une action

à entreprendre. Les actions

nécessaires sont décrites étape

par étape.

Cette marque est un renvoi vers la

gure A.

1.3 Unités de mesure

Remarque

Sauf indication contraire,

toutes les cotes sont indi-

quées en millimètres.

2. Sécurité

2.1 Utilisation conforme

L‘appareil sert à diuser la chaleur

rapidement en intérieur.

L’appareil est destiné à une utilisa-

tion domestique. Il peut être utilisé

sans risques par des personnes qui

ne disposent pas de connaissances

techniques particulières. L’appareil

peut également être utilisé dans un

environnement non domestique,

p. ex. dans de petites entreprises, à

condition que son utilisation soit du

même ordre.

Tout autre emploi est considéré

comme non-conforme. Une utilisati-

on conforme de l’appareil implique

le respect de cette notice. Toute

garantie est annulée en cas de mo-

difications ou de transformations

apportées à cet appareil !

2.2 Consignes de sécurité

AVERTISSEMENT Blessure

Veuillez tenir les enfants

âgés de moins de 3 ans

éloignés de l’appareil s’ils ne sont

pas sous constante surveillance.

L’appareil peut être allumé et

éteint par des enfants âgés de 3

à 7 ans s’ils sont sous surveillan-

ce ou s’ils ont été formés à son

utilisation en toute sécurité et

qu’ils ont compris les dangers

encourus. La pose de l’appareil

en conformité aux instructions

est ici une condition préalable

incontournable. Il est interdit aux

enfants de 3 à 7 ans de brancher

la prise électrique ou d’intervenir

sur la régulation de l’appareil.

L’appareil peut être utilisé par les

enfants de 8 ans et plus ainsi que

par les personnes aux facultés

physiques, sensorielles ou menta-

les réduites ou par des personnes

sans expérience lorsqu’ils sont

sous surveillance ou qu’ils ont

été formés à l’utilisation en toute

sécurité de l’appareil et qu’ils ont

compris les dangers encourus. Ne

laissez pas les enfants jouer avec

l’appareil. Ni le nettoyage ni la

maintenance relevant de l’utilisa-

teur ne doivent être eectués par

des enfants sans surveillance.

AVERTISSEMENT Blessure

N’utilisez pas cet appareil

comme chauage radiant

pour table à langer.

ATTENTION Blessure

L’appareil n’est doté d’au-

cun dispositif permettant

la régulation de la température

ambiante. Risque de surchauf-

fe. Dans les petites pièces où se

trouvent des personnes qui ne

peuvent en sortir sans assistan-

ce, n’utilisez l’appareil que sous

surveillance.

AVERTISSEMENT Brûlure

Certaines parties de l’ap-

pareil peuvent être à très

haute température et causer des

brûlures. La présence d’enfants

ou de personnes vulnérables re-

quiert une attention particulière.

Après coupure de l’appareil, la

grille de protection reste encore

chaude.

ATTENTION Brûlure

Ne pas utiliser cet appareil

dans des locaux industri-

els ou comportant des risques

d‘incendie.

AVERTISSEMENT Risque

d’électrocution

N’introduisez aucun objet

dans les orices de l’appareil. Cela

pourrait engendrer des chocs

électriques et/ou des incendies.

Dommages matériels

Ne pas poser ni enrouler le

câble de raccordement ou

la tirette autour de l‘appareil chaud.

Remarque

Ne jamais toucher avec les

doigts les petits tubes en

quartz.

| 9

2.3 Marquage CE

Le marquage CE certie que l’appa-

reil répond à toutes les exigences

fondamentales :

- directive sur la compatibilité

électromagnétique

- Directive basse tension

2.4 Label de conformité

Voir la plaque signalétique.

3. Description de l’ap-

pareil

Cet appareil ne réchauffe l’air que

très faiblement. Le rayonnement in-

frarouge ne se transforme en chaleur

que lors de l’impact sur des objets ou

le corps humain. Vous ressentez la

chaleur en quelques secondes. Ces

appareils orent ainsi une chaleur

peu consommatrice d’énergie, dispo-

nible rapidement et à tout moment

à la demande.

4. Utilisation

L‘appareil est coupé lorsque le niveau

0 est visible sur l‘écran.

 Tirez sur la tirette pour passer au

niveau 1 qui mettra l‘appareil en

marche.

Trois niveaux sont à votre disposition.

Pour la capacité thermique, se référer

au chapitre Données techniques.

 Tirez tout droit sur la tirette vers

le bas pour mettre l‘appareil en

marche.

L‘achage passe de 0 à 1. Deux au-

tres niveaux de chaue sont à votre

disposition. Pour les obtenir, tirez à

nouveau sur la tirette.

 Pour couper l‘appareil, tirez au-

tant de fois sur la tirette qu‘il est

nécessaire pour que 0 réappa-

raisse dans l‘achage.

5. Nettoyage, entreti-

en et maintenance

Remarque

Ne nettoyez pas l’appareil

au jet.

- Pour le nettoyer, coupez l‘ap-

pareil et attendez qu‘il soit

refroidit.

- Un chion humide sut pour

l’entretien du boîtier. N‘utilisez

pas de produit de nettoyage

abrasifs ou solvants! Essuyez-le

ensuite avec un chion doux.

- Si le réecteur est fortement sali,

faîtes-le nettoyer par un artisan

professionnel an que l‘appareil

conserve toutes ses capacités de

rayonnement thermique.

6. Que faire si ...?

... l‘appareil ne donne pas de

chaleur

 Tirez sur la tirette pour revenir

au niveau 0. Mettez maintenant

l‘appareil en marche (voir le cha-

pitre Utilisation).

 Vériez si les fusibles se sont

déclenchés ou s’ils sont

défectueux.

Appelez un installateur si vous ne

réussissez pas à éliminer la cause.

Donnez-lui le numéro indiqué sur la

plaque signalétique pour qu’il puis-

se vous aider plus rapidement et plus

efficacement (n° XXXXXX - XXXX -

XXXXXX): La plaquette signalétique

se trouve au dos de l‘appareil, à l‘in-

térieur de la console.

7. Sécurité

L’installation, la mise en service, la

maintenance et les réparations de cet

équipement ne doivent être eec-

tuées que par un installateur qualié.

7.1 Consignes de sécurité

générales

Nous ne garantissons le bon foncti-

onnement et la sécurité de l’appareil

que si des accessoires et pièces de

rechange d’origine sont utilisés.

7.2 Prescriptions, normes et

directives

Remarque

Respectez la législation et

les prescriptions nationales

et locales en vigueur.

Remarque

Lors de l’installation de cet

appareil dans des locaux

avec baignoire et/ou douche, tenez

compte de la zone de protection

conformément aux indications

reportées sur la plaquette signalé-

tique de l’appareil.

8. Description de l’ap-

pareil

8.1 Fournitures

- Vis

- Chevilles

- Passage des câbles

- Capuchon (2x)

9. Installation

9.1 Consignes d’installation

- Les plafonds en bois risquent de

chauer même si les distances

minimales sont respectées. Il

est donc impossible d’exclure

un éventuel noircissement ou

la formation de fentes de retrait

sur les plafonds en bois.

- N’installez pas l’appareil directe-

ment sous une prise électrique.

9.2 Conditions d’installation

et travaux préparatoires

- Ne procédez qu‘à un montage

xe de l‘appareil et montez-le

de manière horizontale au mur.

N‘installez pas l‘appareil au

plafond.

- Montez l‘appareil de manière à

ce que la tirette soit en bas. L‘ap-

pareil ne peut être incliné que

vers le bas.

- Respectez absolument les di-

stances minimales prescrites.

Placez l‘appareil tel que la tirette

ne puisse être touchée par une

personne se trouvant dans la

baignoire ou la douche.

AVERTISSEMENT Blessure

Installez l’appareil hors de

portée des enfants.

Arrivée électrique

encastrée :

le raccordement doit se situer dans la

zone de la console.

en saillie :

 passez le câble électrique par

le passage de câble dans la

console.

Vous n‘avez pas besoin du passage

de câble si un tube d‘installation

pénètre dans la console de 3,5 à 4 cm.

9.3 Raccordement élec-

trique

 Respectez la section minimale

du câble de raccordement que

vous trouverez au chapitre

Données techniques.

AVERTISSEMENT Risque

d’électrocution

L’appareil doit être rac-

cordé à une installation électrique

xe (il n’est pas muni de disposi-

tif anti-traction). L’appareil doit

pouvoir être déconnecté du ré-

seau par un dispositif de coupure

omnipolaire ayant une ouverture

minimale des contacts de 3mm.

Veillez à ce que l’appareil soit rac-

cordé au conducteur de mise à la

terre.

Dommages matériels

Respectez les indications de

la plaque signalétique. La

tension indiquée doit correspondre

à la tension du secteur.

10. Montage

AVERTISSEMENT Risque

d’électrocution

Exécutez tous les travaux

de branchement et d’installation

électriques conformément aux

prescriptions.

 Enlevez les morceaux de polys-

tyrène placés dans la grille de

protection pour servir de pro-

tection de transport.

 Desserrez les deux vis sur la

charnière de la console.

 Desserrez les vis du capot de la

console en dessus du bornier

de raccordement puis retirez-le.

L‘arrêt de basculement est ainsi

desserré et il devient possible de

basculer l‘appareil vers l‘avant.

 Reportez sur le mur les trous de

chevilles.

 Percez les trous et placez des

chevilles dedans.

 Fixez l‘appareil au mur au

moyen des vis fournies ou

d‘autres matériaux de xation

appropriés.

 Si vous posez le câble de raccor-

dement en saillie, insérez le pas-

sage de câble dans l‘ouverture

ronde pratiquée sur la console

du côté raccordement. Faîtes

passer le câble de raccordement

au travers du passage de câble.

 Introduisez le capuchon dans

l‘ouverture ronde de la console

du côté opposé ou dans les deux

ouvertures de la console si le

câble de raccordement doit être

posé en saillie.

 Raccordez le câble de raccorde-

ment aux connexions libres sur

le bornier de l‘appareil.

Dommages matériels

Veillez à ne dénuder le câble

de raccordement que de

manière à ce qu‘aucun l n‘adhère

aux vis.

 Basculez l‘appareil vers le haut.

Replacez le capot de la console

et vissez-le. L‘espace de raccor-

dement est ainsi recouvert et

la plage de basculement est

limitée à environ 30°.

 Réglez un angle d‘inclinaison

utile puis xez le mécanisme de

basculement en serrant ferme-

ment les deux vis desserrées.

Dommages matériels

Veillez à ce que l‘appareil

ne touche pas le câble de

raccordement après l‘installation

et le montage.

11. Remise de l’appareil

au client

Expliquez les diérentes fonctions

de l’appareil à l’utilisateur. Attirez

particulièrement son attention sur

les consignes de sécurité. Remettez

les instructions d’utilisation et d’ins-

tallation à l’utilisateur.

12. Données techniques

12.1 Distances minimales

12.2 Tableau de données

Modèle

Type IW 120 IW 180

Code ar-

ticle

229339 229340

Caractéristiques techniques

Puissance

nominale

W 1200 1800

Raccor-

dement

230 V

1/N/PE

~ 50

230 V

1/N/

PE ~ 50

Niveau de

chauffa-

ge 0

Ap-

pareil

éteint

Ap-

pareil

éteint

Niveau de

chauffa-

ge 1

400

600

Niveau de

chauffa-

ge 2

800

1200

Niveau de

chauffa-

ge 3

1200

1800

Classe de

protecti-

on selon

EN 60335

Indice de

protec-

tion

IP X4

Cotes et poids

Dimensi-

ons H x la

x P

145 x

535 x

145 x

535 x

Poids kg 1,55 1,55

Plage de

bascule-

ment

Câble de

raccorde-

ment

≥ mm²

1,0

10 |

ČEŠTINA

OBSLUHA

1. Obecné pokyny

1.1 Informace odokumentu

Kapitola „Obsluha“ je určena uživa-

telům přístroje a instalačním tech-

nikům.

Kapitola „Instalace“ je určena in-

stalačním technikům.

Upozornění

Dříve, než zahájíte provoz,

si pozorně přečtěte tento

návod a pečlivě jej uschovejte.

Případně předejte návod dalšímu

uživateli.

1.2 Symboly použité v této

dokumentaci

Upozornění

Texty upozornění čtěte

pečlivě.

 Tento symbol vás vyzývá

kurčitému jednání. Potřebné

úkony jsou popsány po jednotli-

vých krocích.

Tento symbol odkazuje naobrázek A.

1.3 Měrné jednotky

Upozornění

Pokud není uvedeno jinak,

jsou všechny rozměry

uvedeny vmilimetrech.

2. Bezpečnost

2.1 Použití vsouladu

súčelem

Přístroj slouží rychlé produkci tepla

ve vnitřních prostorách.

Přístroj je určen kpoužití vdomác-

nostech. Mohou jej tedy bezpečně

obsluhovat neškolené osoby. Lze jej

používat i mimo domácnosti, např. v

drobném průmyslu, pokud způsob

použití v takových oblastech odpo-

vídá určení přístroje.

Jiné použití nebo použití nad rámec

daného rozsahu je považováno za

použití vrozporu surčením. Kpoužití

vsouladu súčelem patří také dodržo-

vání tohoto návodu. V případě pro-

vedení změn nebo přestaveb tohoto

přístroje zaniká jakákoliv záruka!

2.2 Bezpečnostní pokyny

VÝSTRAHA úraz

Děti do 3 let udržujte

v dostatečné vzdálenos-

ti od přístroje, pokud není za-

jištěn stálý dohled. Děti vevěku

3až 7let smějí přístroj zapínat

a vypínat, jsou-li pod dohledem

nebo byly poučeny obezpečném

použití přístroje a pochopily

z něho vyplývající rizika. Před-

pokladem ktomu je, aby montáž

přístroje byla provedena podle

popisu. Děti vevěku 3až 7let nes-

mějí zasouvat zástrčku dozásuv-

ky a přístroj regulovat. Přístroj smí

používat děti od 8let a osoby se

sníženými fyzickými, senzorický-

mi nebo mentálními schopnostmi

nebo snedostatkem zkušeností a

znalostí pouze pod dozorem nebo

po poučení obezpečném použí-

vání přístroje, a poté, co poro-

zuměly nebezpečí, které z jeho

používání plyne. Nenechávejte

děti, aby si s přístrojem hrály.

Čištění a údržbu, kterou má pro-

vádět uživatel, nesmí provádět

samotné děti bez dozoru.

VÝSTRAHA úraz

Nepoužívejte zářič jako

zdroj tepla udětských žid-

liček nebo upřebalovacího pultu.

POZOR úraz

Přístroj neobsahuje žádné

zařízení k regulaci poko-

jové teploty. Hrozí nebezpečí

přehřátí. V malých místnostech,

kde se zdržují osoby, které je ne-

mohou samy opustit, přístroj ne-

provozujte, nebo jej provozujte

jen pod dohledem.

VÝSTRAHA popálení

Části přístroje mohou být

velmi horké a způsobit

popáleniny. Jsou -li přítomny

děti a osoby vyžadující ochra-

nu, je nutná zvláštní opatrnost.

Ochranná mřížka zůstává horká i

po vypnutí.

POZOR popálení

Nepoužívejte přístroj v

průmyslových prostorách

nebo prostorách s nebezpečím

vzniku požáru.

VÝSTRAHA popálení

Nepoužívejte přístroj...

- pokud hrozí v prostoru

nebezpečí vzniku požáru nebo

výbuchu kvůli výskytu che-

mikálií, prachu, plynů nebo

výparů;

- v bezprostřední blízkosti rozvo-

dů nebo nádob, které obsahují

nebo rozvádějí hořlavé nebo vý-

bušné látky.

- pokud se v místě instalace pro-

vádějí práce, jako například po-

kládka, broušení, nátěry.

- pokud se zde používá benzín,

spreje, vosk na parkety a pod-

obně.

VÝSTRAHA popálení

Nepokládejte na přístroj

žádné předměty. Neopíre-

jte o přístroj žádné předměty

ani je neumisťujte mezi přístroj

a stěnu. V bezprostřední blíz-

kosti rovněž neukládejte žádné

hořlavé, vznětlivé nebo tepelně

izolační předměty nebo látky,

jako například prádlo, pokrývky,

časopisy, nádoby s voskem na

parkety nebo benzínem, spreje

a podobně. Přístroj nezakrývejte.

VÝSTRAHA elektrický

proud

Nezasunujte do žádných

otvorů přístroje jakékoliv před-

měty. V opačném případě může

dojít ke smrtelnému úrazu v důs-

ledku zásahu elektrickým prou-

dem a/nebo k požáru.

Věcné škody

Napájecí kabel ani tažnou

šňůru neukládejte ani nena-

víjejte na horký přístroj.

Upozornění

V žádném případě se ne-

dotýkejte prsty krysta-

lových tyčinek.

2.3 Označení CE

Označení CE dokládá, že přístroj

splňuje všechny základní podmínky:

- Směrnice oelektromagnetické

kompatibilitě

- Směrnice oelektrických zaří-

zeních nízkého napětí

2.4 Kontrolní symbol

Viz typový štítek.

3. Popis přístroje

Přístroj ohřívá vzduch jen velmi ne-

patrně. Infračervené záření se mění

na teplo až po dopadu na předměty

nebo lidské tělo. Teplo pocítíte již

po několika sekundách. Přístroje tak

dodávají energeticky úsporné teplo,

které je rychle kdispozici vpřípadě

potřeby.

4. Obsluha

Pokud je na displeji Stupeň 0, je

přístroj vypnutý.

 Přístroj zapnete zatažením za

šňůru kolmo dolů.

Na displeji se „0“ změní na „1“. Může-

te navolit další dva topné stupně. Pro

tento účel opět zatáhněte za šňůru.

 Chcete-li přístroj vypnout, tahe-

jte opakovaně za šňůru směrem

dolů, dokud se na displeji znovu

nezobrazí „0“.

5. Čištění, péče a údrž-

Upozornění

Nestříkejte na přístroj vodu.

- Před čištěním přístroj vypněte a

nechejte vychladnout.

- Kočištění tělesa přístroje stačí

vlhká utěrka. Nepoužívejte

abrazivní čisticí prostředky

nebo prostředky s obsahem

rozpouštědla! Vyleštěte přístroj

měkkou utěrkou.

- Je-li reektor silně znečištěný,

nechejte jej vyčistit odborníkem,

aby zůstal zachován plný topný

výkon přístroje.

6. Co dělat, když...

... přístroj nevyzařuje teplo

 Opakovaně tahejte za šňůru,

dokud není nastaven stupeň 0.

Nyní přístroj zapněte (viz kapito-

la Obsluha).

 Zkontrolujte, zda nevypadly po-

jistky nebo zda nejsou pojistky

poškozené.

Pokud nelze příčinu odstranit, obrať-

te se na specializovaného odborní-

ka. Zdůvodu získání lepší a rychlejší

pomoci si připravte číslo (č. XXXXXX

- XXXX - XXXXXX), které je uvedeno

na typovém štítku: Typový štítek se

nachází na zadní straně přístroje, na

vnitřní straně konzoly.

7. Bezpečnost

Instalaci, uvedení do provozu, údrž-

bu a opravy přístroje smí provádět

pouze odborník.

7.1 Všeobecné bezpečnostní

pokyny

Řádnou funkci a spolehlivý provoz

lze zaručit pouze vpřípadě použití

původního příslušenství a ori-

ginálních náhradních dílů určených

pro tento přístroj.

7.2 Předpisy, normy a usta-

novení

Upozornění

Dodržujte všechny národní

a místní předpisy a ustano-

vení.

Upozornění

Při instalaci přístroje v pro-

storu s koupelnovou vanou

a/nebo sprchou dbejte ochranné

zóny podle údajů na typovém štít-

ku přístroje.

8. Popis přístroje

8.1 Rozsah dodávky

- Šrouby

- Hmoždinky

- kabelová průchodka

- Víčko (2x)

9. Instalace

9.1 Pokyny k instalaci

- Dřevěné stropy se mohou zahří-

vat i při dodržení minimálních

vzdáleností. Ztohoto důvodu

nelze na dřevěných stropech

vyloučit tmavé zabarvení nebo

vznik trhlin.

- Neinstalujte přístroj přímo pod

zásuvku.

9.2 Podmínky montáže a

příprava

- Přístroj namontujte pevně a

vodorovně na stěnu. Přístroj

neupevňujte na strop.

- Namontujte přístroj s tažnou

šňůrou směřující dolů. Přístroj

lze sklápět pouze dolů.

- Bezpodmínečně dodržujte

uvedené minimální rozestupy.

Namontujte přístroj tak, aby

osoba pod sprchou nebo ve

vaně nemohla nedosáhnout na

tažnou šňůru.

| 11

VÝSTRAHA úraz

Přístroj umístěte mimo

dosah dětí.

Elektrická přípojka

Pod omítku:

Přípojka se musí nacházet v prostoru

konzoly.

Na omítku:

 Zaveďte elektrické vedení

přes kabelovou průchodku do

konzoly.

Pokud instalační trubka přečnívá o

3,5 až 4 cm do konzoly, nepotřebuje-

te kabelovou průchodku.

9.3 Elektrická přípojka

 Dbejte minimální velikosti pří-

vodní kabelu. Informace nalez-

nete v kapitole Technické údaje.

VÝSTRAHA elektrický

proud

Přístroj se musí připojit

k pevnému elektrickému přívo-

du (přístroj nemá pojistku proti

vytržení kabelu). Přístroj musí být

možné odpojit od sítě na všech

pólech na vzdálenost minimálně

3mm. Pamatujte, že přístroj musí

být připojen kochrannému vo-

diči.

Věcné škody

Dodržujte údaje uvedené

na typovém štítku. Uvedené

napětí se musí shodovat se síťovým

napětím.

10. Montáž

VÝSTRAHA elektrický

proud

Veškerá elektrická zapo-

jení a instalace provádějte podle

předpisů.

 Odstraňte styroporové díly za-

sunuté do ochranné mřížky jako

ochrana při přepravě.

 Uvolněte oba šrouby na výky-

vném ramenu konzoly.

 Uvolněte oba šrouby na víku

konzoly nad připojovací svorkou

a odejměte je. Tím se zvětší úhel

výkyvu a můžete tak přístroj

sklopit dopředu.

 Vyznačte na stěnu otvory pro

hmoždinky.

 Vyvrtejte otvory a vložte

hmoždinky.

 Upevněte přístroj dodanými

šrouby nebo jiným vhodným

upevňovacím materiálem na

stěnu.

 Pokud jste přívodní kabel vedli

na omítce, zastrčte kabelovou

průchodku do kruhového ot-

voru konzoly na straně přípojky.

Veďte připojovací kabel skrz

kabelovou průchodku.

 Nasaďte víčko na protilehlý

kruhový otvor v konzole resp. na

oba otvory v konzole, pokud jste

kabel vedli pod omítkou.

 Zapojte přívodní kabel na volné

svorky přístroje.

Věcné škody

Dbejte na to, abyste

přívodní kabel odizolovali

jen v takové délce, aby se žíly

nedotýkaly šroubů.

 Vyklopte přístroj nahoru. Opět

nasaďte víko konzoly a přišrou-

bujte jej. Tím je místo připojení

zakryté a úhel výkyvu omezen

asi na 30°.

 Nastavte úhel účelného sklopení

a zaxujte výklopný mechanis-

mus utažením obou uvolněných

šroubů.

Věcné škody

Dbejte na to, aby se přístroj

po instalaci a montáži ne-

dotýkal přívodní kabelu.

11. Předání přístroje

Vysvětlete uživateli funkce přístroje.

Upozorněte jej především na bez-

pečnostní pokyny. Předejte uživateli

návod kobsluze a instalaci.

12. Technické údaje

12.1 Minimální vzdálenosti

12.2 Tabulka údajů

Model

Typ IW 120 IW 180

Objednací

číslo

229339 229340

Parametry

Jmenovitý

výkon

W 1200 1800

Připojení

230 V

1/N/PE

~ 50

230 V

1/N/

PE ~ 50

Topný

výkon 0

Přístroj

vyp-

nutý

Přístroj

vyp-

nutý

Topný

výkon 1

W 400 600

Topný

výkon 2

W 800 1200

Topný

výkon 3

W 1200 1800

Krytí

podle EN

60335

Elektrické

krytí

IP X4 IP X4

Rozměry a hmotnosti

Rozměry

V x Š x H

145 x

535 x

145 x

535 x

Hmotnost kg 1,55 1,55

Úhel výky-

° 30 30

Přípoj ≥ mm² 1,0 1,0

РУССКИЙ

ЭКСПЛУАТАЦИЯ

1. Общие указания

1.1 Сведения о

руководстве

Глава «Эксплуатация»

предназначена для пользователя

изделия и специалиста.

Глава «Установка» предназначена

для специалиста.

Указание

Перед началом

эксплуатации следует

внимательно прочитать данное

руководство и сохранить его.

При необходимости передать

настоящее руководство

следующему пользователю.

1.2 Обозначения,

используемые в

данном руководстве

Указание

Внимательно прочитайте

тексты указаний.

 Этот символ указывает на

необходимость выполнения

определенных действий.

Описание необходимых

действий приведено шаг за

шагом.

Эта маркировка является ссылкой

на Рис. А.

1.3 Единицы измерения

Указание

Если не указано иное, все

размеры приведены в

миллиметрах.

2. Техника

безопасности

2.1 Использование по

назначению

Прибор предназначен для

быстрого обогрева внутренних

помещений путем теплового

излучения.

Прибор предназначен для

бытового использования. Для

его безопасного обслуживания

пользователю не требуется

проходить инструктаж. Возможно

использование прибора не только

в быту, но и, например, на малых

предприятиях, при условии

соблюдения тех же условий

эксплуатации.

Любое иное или не указанное

в настоящем руководстве

использование данного устройства

считается использованием не по

назначению. Использование по

назначению также подразумевает

соблюдение положений

настоящего руководства. В случае

изменения или переоборудования

прибора все гарантийные

обязательства утрачивают силу!

2.2 Указания по технике

безопасности

ПРЕДУПРЕЖДЕНИЕ

травма

Детям в возрасте до

3лет запрещено пользоваться

прибором, если они не

находятся под постоянным

присмотром взрослых.

Детям в возрасте от3 до7лет

разрешено включать и

выключать прибор только

под присмотром взрослых

или после соответствующего

инструктажа о правилах

безопасного пользования и

потенциальной опасности

в случае несоблюдения

этих правил. Непременным

условием является монтаж

прибора, выполненный в

соответствии с указаниями

настоящего руководства.

Детям в возрасте от 3 до

7 лет запрещено включать

штекерную вилку в розетку

и выполнять регулирование

прибора. Детям старше 8 лет, а

также лицам с ограниченными

физическими, сенсорными и

умственными способностями,

не имеющим опыта и не

владеющим информацией

о приборе, разрешено

использовать прибор только

под присмотром других лиц

или после соответствующего

инструктажа о правилах

безопасного пользования и

потенциальной опасности в

случае несоблюдения этих

правил. Не допускать шалостей

детей с прибором. Дети могут

выполнять чистку прибора

и те виды технического

обслуживания, которые обычно

производятся пользователем,

только под присмотром

взрослых.

ПРЕДУПРЕЖДЕНИЕ

травма

Не используйте прибор

для обогрева грудных детей

или стола для пеленания.

ОСТОРОЖНО травма

Прибор не оснащен

регулятором

температуры в помещении.

Существует риск перегрева.

Не используйте прибор в

небольших помещениях,

где находятся лица, которые

не в состоянии покинуть

помещение самостоятельно,

или используйте обязательно

под присмотром.

ПРЕДУПРЕЖДЕНИЕ ожог

Элементы прибора могут

нагреваться до высоких

температур и вызывать

ожоги. Особая осторожность

необходима там, где есть дети,

инвалиды и лица пожилого

возраста. Защитная решетка

остается горячей даже после

выключения.

ОСТОРОЖНО ожог

Не используйте прибор

в промышленных или

пожароопасных зонах.

12 |

ПРЕДУПРЕЖДЕНИЕ ожог

Запрещено использовать

прибор...

- если в помещениях из-за

наличия химических

веществ, пыли, газов или

паров существует риск

воспламенения или взрыва;

- в непосредственной близости

от магистралей или емкостей

для транспортировки

или хранения горючих и

взрывоопасных материалов.

- если в помещении, где

установлен прибор,

проводятся такие работы,

как укладка, шлифовка,

герметизация.

- если в помещении ведутся

работы с использованием

бензина, спреев, мастик

для полов или аналогичных

веществ.

ПРЕДУПРЕЖДЕНИЕ ожог

Не кладите предметы на

прибор. Не прислоняйте

предметы к прибору и не

вставляйте их между прибором

и стеной. Также не размещайте

в непосредственной близости

горючие, воспламеняющиеся

или теплоизолирующие

предметы или материалы,

как например, белье, одеяла,

журналы, емкости с мастикой

или бензином, флаконы со

спреем и т.п. Устройство нельзя

закрывать.

ПРЕДУПРЕЖДЕНИЕ

поражение

электрическим током

Не вставляйте предметы в

отверстия на приборе. Это

может привести к поражению

электрическим током и/или

пожару.

Материальный ущерб

Не кладите и не

наматывайте

Соединительный провод или

тяговый шнур на горячий прибор.

Указание

Ни в коем случае не

прикасайтесь пальцами к

кварцевым трубкам.

2.3 Знак CE

Знак CE свидетельствует, что

прибор соответствует всем

основным требованиям:

- Директивы ЕС об

электромагнитной

совместимости

- Директивы ЕС по

низковольтному

оборудованию,

2.4 Знак технического

контроля

См. заводскую табличку.

3. Описание

устройства

Прибор нагревает воздух

в незначительной степени.

Инфракрасное излучение

преобразуется в тепло лишь

при попадании на предметы

или человеческое тело. Тепло

ощущается уже через несколько

секунд. Поэтому приборы

обеспечивают энергосберегающее

тепло, которое быстро доступно в

любое время.

4. Эксплуатация

Прибор выключен, если на дисплее

отображается уровень 0.

 Для включения потяните

тяговый шнур вертикально

вниз.

«0» на индикаторе меняется на «1».

Можно выбрать два других уровня

нагрева. Для этого снова потяните

за тяговый шнур.

 Для выключения потяните

тяговый шнур вниз несколько

раз, чтобы на индикаторе

вновь появился «0».

5. Чистка, уход

и техническое

обслуживание

Указание

Не разбрызгивайте воду

на прибор.

- Для чистки выключите прибор

и дождитесь его остывания.

- Для ухода за корпусом

достаточно влажной салфетки.

Не используйте абразивные

или разъедающие чистящие

средства! Протрите корпус

мягкой тканью до блеска.

- Если отражатель сильно

загрязнен, поручите его

чистку специалисту для

сохранения полного теплового

излучения прибора.

6. Что делать, если ...

... прибор не излучает тепло

 Потяните тяговый шнур

несколько раз, чтобы

включить уровень 0. Теперь

включите прибор (см. главу

Эксплуатация).

 Проверьте, не сработали ли

предохранители и исправны

ли они.

При невозможности устранить

причину собственными силами

следует вызвать специалиста.

Для оказания лучшей и быстрой

помощи сообщите ему номер

устройства, указанный на

заводской табличке (¹ XXXXXX-

XXXX-XXXXXX): Заводская табличка

находится на задней панели

прибора, на внутренней стороне

консоли.

7. Техника

безопасности

Установка, ввод в эксплуатацию, а

также техобслуживание и ремонт

устройства должны производиться

только квалифицированным

специалистом.

7.1 Общие указания по

технике безопасности

Безупречная работа прибора

и безопасность эксплуатации

гарантируются только при

использовании соответствующих

оригинальных принадлежностей

и оригинальных запчастей.

7.2 Предписания,

стандарты и

положения

Указание

Необходимо соблюдать

все общегосударственные

и региональные предписания и

положения.

Указание

При установке прибора

в помещении с ванной

и/или душем выдержать зону

безопасности в соответствии с

данными на заводской табличке

прибора.

8. Описание

устройства

8.1 Комплект поставки

- Винты

- Дюбели

- Кабельный ввод

- Защитный колпачок (2 шт.)

9. Монтаж

9.1 Указания по монтажу

- Дощатые настилы могут

нагреваться даже при

соблюдении минимальных

расстояний. Поэтому на

дощатых настилах не

исключено появление

потемнений или усадочных

трещин.

- Не устанавливайте прибор

непосредственно под

розеткой.

9.2 Условия монтажа и

подготовительные

работы

- Устанавливайте прибор на

стене только горизонтально

и прочно. Не устанавливайте

прибор на потолок.

- Устанавливайте прибор

тяговым шнуром вниз. Прибор

может наклоняться только

вниз.

- Обязательно соблюдайте

указанные минимальные

расстояния. Устанавливайте

прибор так, чтобы лица,

принимающие ванну или

душ, не могли дотянуться до

тягового шнура.

ПРЕДУПРЕЖДЕНИЕ

травма

Устанавливайте прибор в

месте, недосягаемом для детей.

Кабель электропитания

Скрытая проводка:

Точка соединения должна

находиться в зоне консоли.

открытая проводка:

 Введите кабель

электропитания с помощью

кабельного ввода в консоль.

Если монтажная трубка вдается в

консоль на 3,5 - 4 см, кабельный

ввод не требуется.

9.3 Электрическое

подключение

 Соблюдайте минимальные

размеры соединительного

кабеля, которые приведены в

главе Технические данные.

ПРЕДУПРЕЖДЕНИЕ

поражение

электрическим током

Прибор должен быть подключен

к постоянно проложенному

электрическому проводу (в

приборе не предусмотрено

приспособление для

уменьшения растягивающего

усилия). Прибор должен

отсоединяться от сети с

раствором всех контактов

минимум 3ММ на всех полюсах.

Необходимо обеспечить, чтобы

прибор был подключен к

защитному проводу.

Материальный ущерб

Следует соблюдать

данные на заводской

табличке. Напряжение сети

должно совпадать с указанным

на табличке.

10. Монтаж

ПРЕДУПРЕЖДЕНИЕ

поражение

электрическим током

Все работы по электрическому

подключению и установке

необходимо производить в

соответствии с инструкцией.

 Удалите элементы из

стиропора, вставленные в

защитную решетку для защиты

при транспортировке.

 Ослабьте оба винта на

поворотной петле консоли.

 Ослабьте два винта

крышки консоли над

соединительной клеммой и

удалите их. Благодаря этому

разблокируется ограничитель

поворота, и прибор можно

наклонить вперед.

 Разметьте отверстия для

дюбелей на стене.

 Просверлите отверстия, после

чего вставьте дюбели.

 Закрепите прибор на стене

с помощью приложенных

винтов или другого

подходящего крепежного

материала.

 При открытой проводке

соединительного кабеля

вставьте кабельный ввод в

круглое отверстие консоли

на стороне подключения.

Пропустите Соединительный

провод через кабельный ввод.

 При скрытой проводке

соединительного кабеля

вставьте защитный колпачок

в противоположное круглое

отверстие на консоли или в

оба отверстия на консоли.

 Подключите Соединительный

провод к свободным зажимам

клеммы на приборе.

Материальный ущерб

Учтите, что с

соединительного кабеля

необходимо снять изоляцию

лишь настолько, чтобы

проводники не прилегали к

винтам.

| 13

 Отклоните прибор вверх.

Установите крышку консоли на

место и закрепите ее винтами.

В результате коммутационный

отсек закрыт, а зона поворота

ограничена примерно углом

30°.

 Отрегулируйте нужный угол

наклона и зафиксируйте

поворотный механизм путем

затягивания двух ослабленных

винтов.

Материальный ущерб

Проследите за тем,

чтобы прибор после

электромонтажа и установки не

касался соединительного кабеля.

11. Передача прибора

Объяснить пользователю функции

прибора. Особо обратить

его внимание на указания по

технике безопасности. Передать

пользователю руководство по

эксплуатации и установке.

12. Технические

характеристики

12.1 Минимальные

расстояния

12.2 Таблица параметров

Модель

Тип IW 120 IW 180

Номер для заказа 229339 229340

Рабочие параметры

Номинальная

мощность

W 1200 1800

Подключение

230 В, однофазная

сеть переменного

тока, ~50 Гц

230 В, однофазная

сеть переменного

тока, ~50 Гц

Режим обогрева 0 Выкл. Выкл.

Режим обогрева 1 W 400 600

Режим обогрева 2 W 800 1200

Режим обогрева 3 W 1200 1800

Класс защиты

согласно EN 60335

1 1

Степень защиты IP X4 IP X4

Размеры и вес

Размеры В x Ш x Г мм 145 x 535 x 85 145 x 535 x 85

Вес kg 1,55 1,55

Зона поворота ° 30 30

Соединительный

трубопровод

≥ мм² 1,0 1,0

UMWELT UND

RECYCLING

Entsorgung von Transport- und

Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir

es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen,

und entsorgen Sie das Verpackungsmaterial des Gerätes sach-

gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel

und dem Fachhandwerk/ Fachhandel in Deutschland an einem

wirksamen Rücknahme- und Entsorgungskonzept für die um-

weltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker

beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen

Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dür-

fen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwor-

tung für eine umweltgerechte Behandlung und Verwertung

der Altgeräte. Weitere Informationen zur Sammlung und Ent-

sorgung erhalten Sie über Ihre Kommune oder Ihren Fach-

handwerker/ Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine

hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten

der Materialien erreicht, um Deponien und die Umwelt zu ent-

lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag

zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den

örtlich geltenden Vorschriften und Gesetzen.

14 | IW 120-180 www.stiebel-eltron.com

KUNDENDIENST UND GARANTIE

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten,

stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: kundendienst@stiebel-eltron.de

Fax: 05531 702-95890

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr,

auch an Samstagen und Sonntagen sowie an Feiertagen. Kunden-

diensteinsätze erfolgen während unserer Geschäftszeiten (von

7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten

wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice

sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen

werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen

von uns gegenüber dem Endkunden. Sie treten neben die gesetz-

lichen Gewährleistungsansprüche des Kunden. Die gesetzlichen

Gewährleistungsansprüche gegenüber den sonstigen Vertrags-

partnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom

Endkunden in der Bundesrepublik Deutschland als Neugeräte

erworben werden. Ein Garantievertrag kommt nicht zustande,

soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät

seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein

Herstellungs- und/oder Materialfehler innerhalb der Garantie-

dauer auftritt. Die Garantie umfasst jedoch keine Leistungen für

solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund

von Verkalkung, chemischer oder elektrochemischer Einwirkung,

fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer

Einregulierung, Bedienung oder unsachgemäßer Inanspruch-

nahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind

Leistungen aufgrund mangelhafter oder unterlassener Wartung,

Witterungs einﬂüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder

Abänderungen durch nicht von uns autorisierte Personen vor-

genommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes,

wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht.

Im Garantiefall entscheiden allein wir, auf welche Art der Fehler

behoben wird. Es steht uns frei, eine Reparatur des Gerätes aus-

führen zu lassen oder selbst auszuführen. Etwaige ausgewechselte

Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämt-

liche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetz-

licher Gewährleistungsan sprüche gegen andere Vertragspartner

Leistungen erhalten hat, entfällt eine Leistungs pﬂicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir

keine Haftung für die Beschädigung eines Gerätes durch Dieb-

stahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend

kann der Endkunde nach dieser Garantie keine Ansprüche wegen

mittelbarer Schäden oder Folgeschäden, die durch das Gerät ver-

ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes

entstandener Schäden, geltend machen. Gesetzliche Ansprüche

des Kunden uns gegenüber oder gegenüber Dritten bleiben un-

berührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantie-

dauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der

Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt

die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des

Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garan-

tiedauer. Durch die erbrachte Garantieleistung wird keine neue

Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Ga-

rantieleistungen, insbesondere für etwaig eingebaute Ersatzteile

oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb

von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns

anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und

zum Zeitpunkt der Feststellung gemacht werden. Als Garantie-

nachweis ist die Rechnung oder ein sonstiger datierter Kaufnach-

weis beizufügen. Fehlen die vorgenannten Angaben oder Unter-

lagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb

Deutschlands eingesetzte Geräte

Wir sind nicht verpﬂichtet, Garantieleistungen außerhalb der

Bundesrepublik Deutschland zu erbringen. Bei Störungen eines

im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf

Gefahr und Kosten des Kunden an den Kundendienst in Deutsch-

land zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und

Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden

uns gegenüber oder gegenüber Dritten bleiben auch in diesem

Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie

nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und ge-

gebenenfalls die Lieferbedingungen der Ländergesellschaft bzw.

des Importeurs.

www.stiebel-eltron.com IW 120-180 | 15

GUARANTEE | ENVIRONMENT AND RECYCLING

Záruka

Pro přístroje nabyté mimo území Německa neplatí záruční

podmínky poskytované našimi rmami vNěmecku. Vzemích,

ve kterých některá znašich dceřiných společností distribuuje

naše výrobky, poskytuje záruku jenom tato dceřiná společnost.

Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná

společnost vydala vlastní záruční podmínky. Jinak nelze záruku

poskytnout.

Na přístroje zakoupené vzemích, ve kterých nejsou naše vý-

robky distribuovány žádnou zdceřiných společností, nepo-

skytujeme žádnou záruku. Případné záruky závazně přislíbené

dovozcem zůstávají proto nedotčené.

Životní prostředí a recyklace

Pomozte nám chránit naše životní prostředí. Materiály po pou-

žití zlikvidujte v souladu s platnými národními předpisy.

Guarantee

The warranty conditions of our German companies do not

apply to appliances acquired outside of Germany. In countries

where our subsidiaries sell our products, it is increasingly the

case that warranties can only be issued by those subsidiaries.

Such warranties are only granted if the subsidiary has issued

its own terms of warranty. No other warranty will be granted.

We shall not provide any warranty for appliances acquired in

countries where we have no subsidiary to sell our products.

This will not aect warranties issued by any importers.

Environment and recycling

We would ask you to help protect the environment. After use,

dispose of the various materials in accordance with national

regulations.

Garantie

Les conditions de garantie de nos sociétés allemandes ne

s’appliquent pas aux appareils achetés hors d’Allemagne. Au

contraire, c’est la liale chargée de la distribution de nos pro-

duits dans le pays qui est seule habilitée à accorder une garan-

tie. Une telle garantie ne pourra cependant être accordée que

si la liale a publié ses propres conditions de garantie. Il ne sera

accordé aucune garantie par ailleurs.

Nous n’accordons aucune garantie pour les appareils achetés

dans des pays où aucune liale de notre société ne distribue

nos produits. D’éventuelles garanties accordées par l’importa-

teur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement.

Après usage, procédez à l’élimination des matériaux conformé-

ment à la réglementation nationale.

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de

garantievoorwaarden van onze Duitse ondernemingen niet.

Bovendien kan in landen waar één van onze dochtermaat-

schappijen verantwoordelijk is voor de verkoop van onze

producten, alleen garantie worden verleend door deze doch-

termaatschappij. Een dergelijk garantie wordt alleen verstrekt,

wanneer de dochtermaatschappij eigen garantievoorwaarden

heeft gepubliceerd. In andere situaties wordt er geen garantie

verleend.

Voor toestellen die in landen worden gekocht waar wij geen

dochtermaatschappijen hebben die onze producten verkopen,

verlenen wij geen garantie. Een eventueel door de importeur

verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe

de materialen na het gebruik weg overeenkomstig de natio-

nale voorschriften.

Гарантия

Приборы, приобретенные за пределами Германии, не под-

падают под условия гарантии немецких компаний. К тому

же в странах, где продажу нашей продукции осуществляет

одна из наших дочерних компаний, гарантия предоставля-

ется исключительно этой дочерней компанией. Такая га-

рантия предоставляется только в случае, если дочерней

компанией изданы собственные условия гарантии. За пре-

делами этих условий никакая гарантия не предоставляется.

На приборы, приобретенные в странах, где ни одна из

наших дочерних компаний не осуществляет продажу

нашей продукции, никакие гарантии не распространяют-

ся. Это не затрагивает гарантий, которые могут предостав-

ляться импортером.

Защита окружающей среды и

утилизация

Внесите свой вклад в охрану окружающей среды. Утили-

зацию использованных материалов следует производить

в соответствии с национальными нормами.



Deutschland

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden

Tel. 05531 702-0 | Fax 05531 702-480

[email protected]

www.stiebel-eltron.de

Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | [email protected]

Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | [email protected]

Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | [email protected]

Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve

d‘erreurs et de modifications techniques! | Onder voorbehoud van ver

issin

en en technische wi

en! |

Salvo error o modificación técnica! | Excepto erro ou alteração técnica | Zastrzeżone zmian

techniczne i

ewentualne błęd

| Om

a technické změn

sou v

hrazen

! | A muszaki változtatások és tévedések

át

fenntartjuk! |

Отсутствие ошибок не гарантируется. Возможны технические изменения.

| Ch

technické zmeny sú vyhradené! Stand 9030

Australia

STIEBEL ELTRON Australia Pty. Ltd.

6 Prohasky Street | Port Melbourne VIC 3207

Tel. 03 9645-1833 | Fax 03 9645-4366

[email protected]

www.stiebel.com.au

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73 | 4600 Wels

Tel. 07242 47367-0 | Fax 07242 47367-42

[email protected]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. 02 42322-22 | Fax 02 42322-12

[email protected]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Guangzhou) Electric Appliance

Co., Ltd.

Rm 102, F1, Yingbin-Yihao Mansion, No. 1

Yingbin Road

Panyu District | 511431 Guangzhou

Tel. 020 39162209 | Fax 020 39162203

[email protected]

www.stiebeleltron.cn

Czech Republic

STIEBEL ELTRON spol. s r.o.

K Hájům 946 | 155 00 Praha 5 - Stodůlky

Tel. 251116-111 | Fax 235512-122

[email protected]

www.stiebel-eltron.cz

Denmark

Pettinaroli A/S

Mandal Allé 21 | 5500 Middelfart

Tel. 06341 666-6 | Fax 06341 666-0

[email protected]

www.stiebel-eltron.dk

Finland

STIEBEL ELTRON OY

Kapinakuja 1 | 04600 Mäntsälä

Tel. 020 720-9988

[email protected]

www.stiebel-eltron.fi

France

STIEBEL ELTRON SAS

7-9, rue des Selliers

B.P 85107 | 57073 Metz-Cédex 3

Tel. 0387 7438-88 | Fax 0387 7468-26

[email protected]

www.stiebel-eltron.fr

Hungary

STIEBEL ELTRON Kft.

Gyár u. 2 | 2040 Budaörs

Tel. 01 250-6055 | Fax 01 368-8097

[email protected]

www.stiebel-eltron.hu

Japan

NIHON STIEBEL Co. Ltd.

Kowa Kawasaki Nishiguchi Building 8F

66-2 Horikawa-Cho

Saiwai-Ku | 212-0013 Kawasaki

Tel. 044 540-3200 | Fax 044 540-3210

[email protected]

www.nihonstiebel.co.jp

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36 | 5222 BH 's-Hertogenbosch

Tel. 073 623-0000 | Fax 073 623-1141

[email protected]

www.stiebel-eltron.nl

Poland

STIEBEL ELTRON Polska Sp. z O.O.

ul. Działkowa 2 | 02-234 Warszawa

Tel. 022 60920-30 | Fax 022 60920-29

[email protected]

www.stiebel-eltron.pl

Russia

STIEBEL ELTRON LLC RUSSIA

Urzhumskaya street 4,

building 2 | 129343 Moscow

Tel. 0495 7753889 | Fax 0495 7753887

[email protected]

www.stiebel-eltron.ru

Slovakia

TATRAMAT - ohrievače vody s.r.o.

Hlavná 1 | 058 01 Poprad

Tel. 052 7127-125 | Fax 052 7127-148

[email protected]

www.stiebel-eltron.sk

Switzerland

STIEBEL ELTRON AG

Industrie West

Gass 8 | 5242 Lupfig

Tel. 056 4640-500 | Fax 056 4640-501

[email protected]

www.stiebel-eltron.ch

Thailand

STIEBEL ELTRON Asia Ltd.

469 Moo 2 Tambol Klong-Jik

Amphur Bangpa-In | 13160 Ayutthaya

Tel. 035 220088 | Fax 035 221188

[email protected]

www.stiebeleltronasia.com

United Kingdom and Ireland

STIEBEL ELTRON UK Ltd.

Unit 12 Stadium Court

Stadium Road | CH62 3RP Bromborough

Tel. 0151 346-2300 | Fax 0151 334-2913

[email protected]

www.stiebel-eltron.co.uk

United States of America

STIEBEL ELTRON, Inc.

17 West Street | 01088 West Hatfield MA

Tel. 0413 247-3380 | Fax 0413 247-3369

[email protected]

www.stiebel-eltron-usa.com

A 287998-38439-9031

4<AMHCMN=ihjjig>

Stiebel Eltron 229339 IW 120 Quartz Heater

Product's Documents

Operation and Installation

Specifications

Stiebel Eltron 229339 Questions and Answers

Related Products

STAYWARM F2102GR 800W 2 Bar Quartz Heater Safety Tip-over Switch and Wide Angle Heat Reflector

Honeywell HZ960BT Digital Infrared Heater Quartz Heat Technology, - Black

Honeywell HZ-960 Digital Infrared Heater Quartz Heat Technology, HZ960 - White

Honeywell HZ-960B Digital Infrared Heater Quartz Heat Technology, HZ960B - Black

LG Electronics LG MH2044BP 20L Grill Solo Microwave Oven Auto Cook Menu, Energy Saving, Quartz Heater, Anti-Bacterial Cavity

LG Electronics LG MH2044DB 20L Microwave Oven Grill i-wave Technology, Quartz Heater, Anti-Bacterial Cavity Features
