Downdraft Ventilators

Page 1

WARNING

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.

If you have questions, contact the manufacturer at the address

or telephone number in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock the service disconnecting means to prevent

power from being switched on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a

qualified person(s) in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhausting

of gases through the flue (chimney) of fuel burning equipment

to prevent backdrafting. Follow the heating equipment

manufacturer’s guideline and safety standards such as those

published by the National Fire Protection Association (NFPA),

and the American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), and the local code au-

thorities.

5. When cutting or drilling into wall or ceiling, do not damage

electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. To reduce the risk of fire, use only metal ductwork.

8. Do not install this product with the activating switch directly

behind a burner or element. Minimum distance between the

switch and the edge of the burner should be 4 inches.

9. Loose-fitting or hanging clothing should never be worn when

operating this appliance. They may be ignited by burners/

elements on cooktop.

10.Children should not be left alone or unattended in the area

where this appliance is in use.

11. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may

ignite. Heat oils slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when

cooking flaming foods.

c) Clean ventilating fans frequently. Grease should not be

allowed to accumulate on fan or filter.

d) Use proper pan size. Always use cookware appropriate

for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet,

or metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the flames do not go out immedi

ately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels

- a violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher, and you

already know how to operate it.

B. The fire is small and contained in the area where it

started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

Based on “Kitchen Firesafety Tips” published by NFPA.

CAUTION

1. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced

impellers, keep drywall spray, construction dust, etc. off power

unit.

3. Clean filters and grease-laden surfaces frequently.

4. Do not repair or replace any part of this appliance unless

specifically recommended in this manual. All other servicing

should be done by a qualified technician.

5. Please read specification label on product for further informa-

tion and requirements.

MODEL WIDTH BLOWER

RMDD3004 30" 500 cfm Interior

RMDD3604 36" 500 cfm Interior

RMDD4804 48" 500 cfm Interior

RMDD3004EX 30" Models 331H, 332H, 335, or 336 Exterior (purchase separately)

RMDD3604EX 36" Models 331H, 332H, 335, or 336 Exterior (purchase separately)

RMDD4804EX 48" Models 331H, 332H, 335, or 336 Exterior (purchase separately)

WARNING - To reduce the risk of burns or ignition of clothing by reaching across burners, the downdraft remote control MUST

be mounted in the countertop - at least 4" from the burners. See "INSTALL COOKTOP" section on page 8.

INSTALLER:

Save this manual for Electrical

Inspector and Homeowner to use.

NOTE:

Model RMDDRBK Remote Up/Down

Control sold separately.

Page 2

Downdraft Ventilators

AIR

VENT

COUNTER

TOP

BLOWER

BOX

CHIMNEY TOP

COOK TOP

GEAR

MOTOR

COVER

TYPICAL INSTALLATION

120 VAC

GROUNDED

OUTLET

This downdraft blower system

is designed to be used to ex-

haust airborne contaminants

when cooking with a variety of

gas or electric cooktops. It can

be mounted in island, penin-

sula, or conventional wall loca-

tions.

This unit can be easily installed

following these basic steps:

•

Cut out the countertop

opening.

•

Mount the unit in the

cabinet.

•

Connect the ductwork and

electrical.

•

Install the cooktop.

Note: the high level of air flow of

this appliance may effect the

gas flame on some types of gas

cooktops. This is NORMAL and

will cause no harm, but can be

corrected by lowering the speed

of the blower.

PLANNING

Interior Blower Installation

Exterior Blower Installation

Note: the high level of air flow of this appliance may effect the gas

flame on some types of gas cooktops. This is NORMAL and will

cause no harm, but can be corrected by lowering the speed of the

blower.

ELECTRICAL

SPECIFICATIONS

120 VAC • 60 Hz • 4.0 A

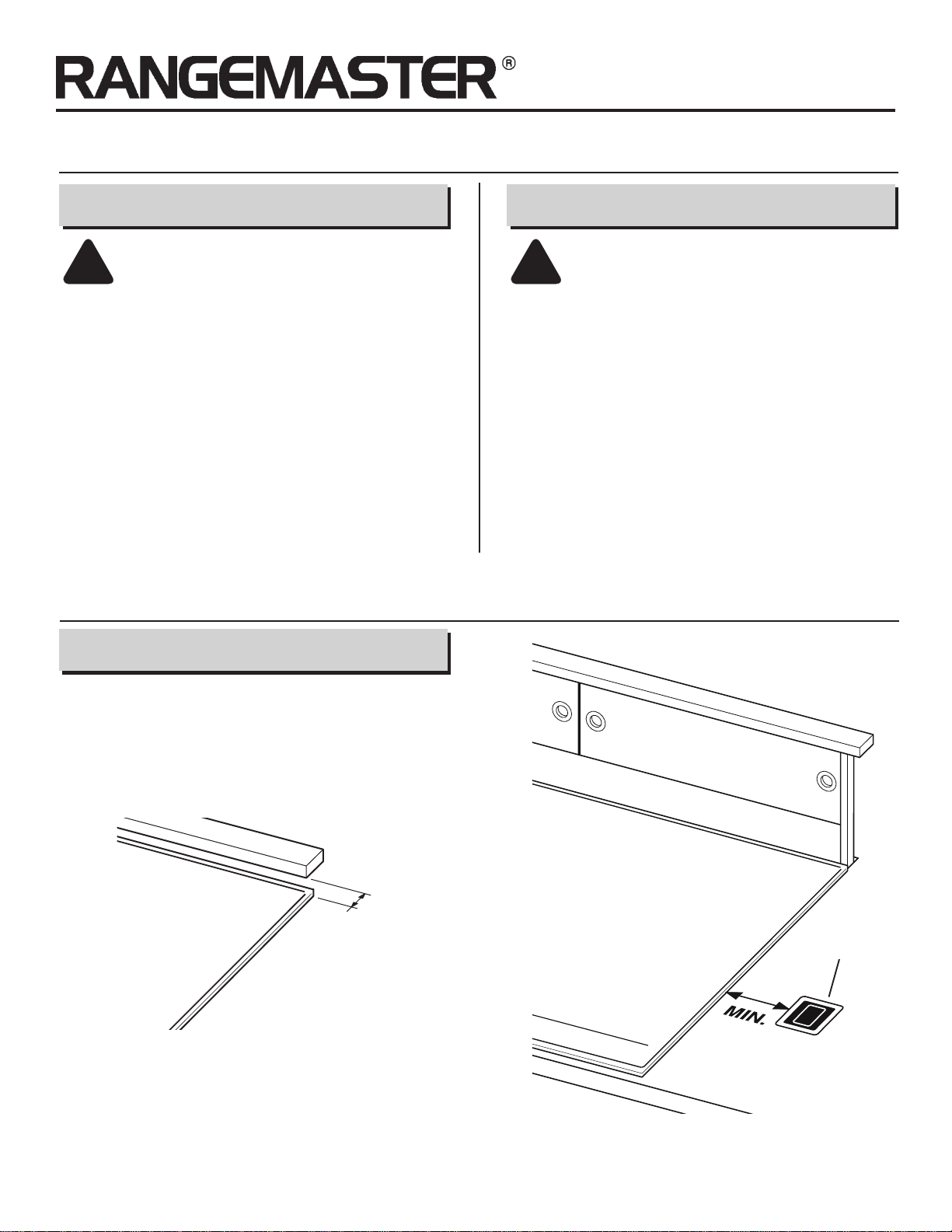

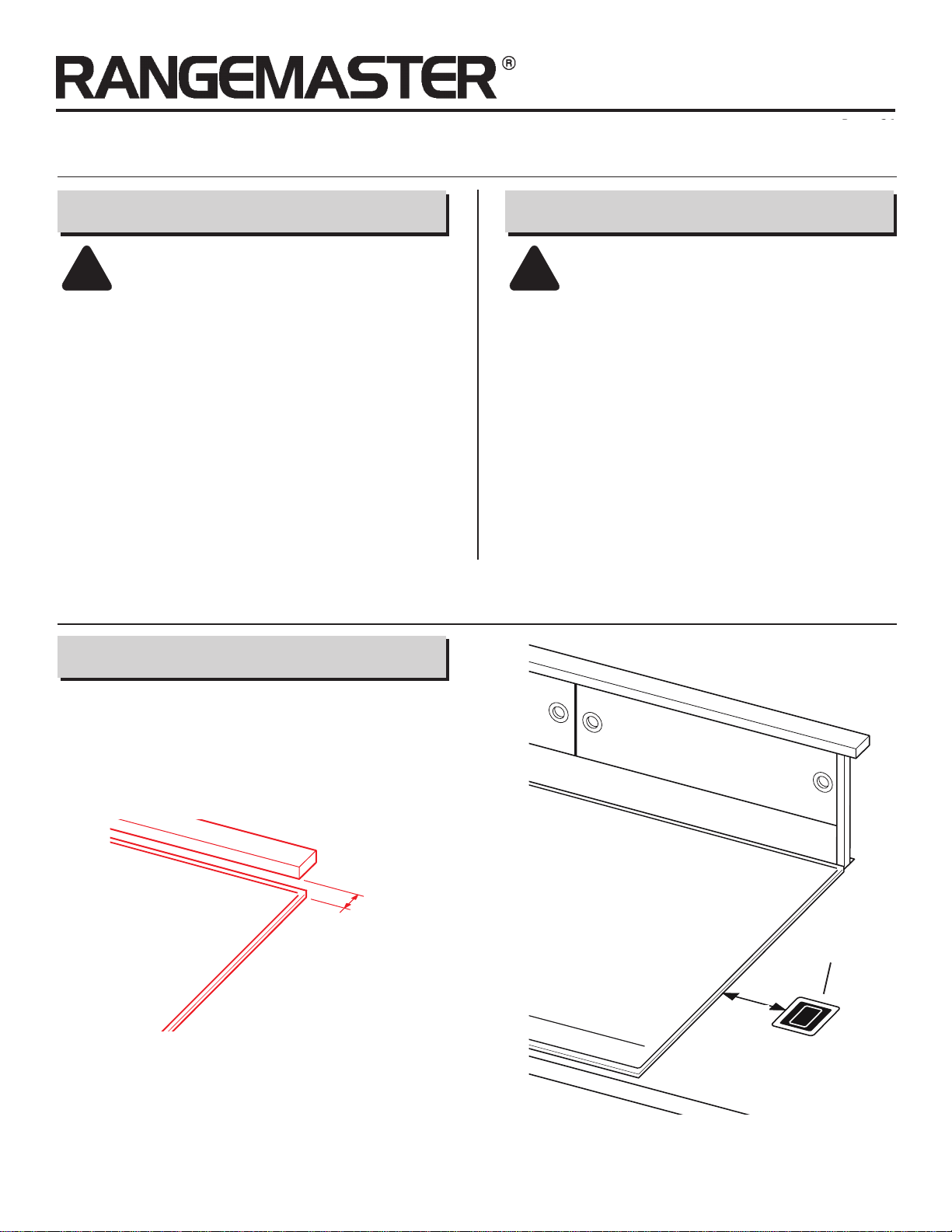

TAKE MEASUREMENTS

All Units

1. Refer to the cooktop installation instructions for dimensions of

cooktop, countertop cut-out, and cabinet requirements. Mod-

els RMDD3004 & RMDD3004EX will fit in most 30" wide

cabinets. Models RMDD3604 & RMDD3604EX will fit in most

36" wide cabinets. Models RMDD4804 & RMDD4804EX will

fit in most 48" wide cabinets. However, it is recommended that

oversized cabinets be used for easier installation.

2. Cooktop depth can vary greatly from one to another. This may

cause the fit of these two appliances to be rather tight.

Pay special attention to the areas of potential interference high-

lighted above. A countertop with (A) a raised lip and/or (B) a

backsplash may not allow enough flat countertop for a proper

installation. Note that 2" of flat countertop is required behind

cooktop and that 1-3/4" is necessary between the back edge of

the cooktop and the inside of cabinet back.

ELECTRICAL

SPECIFICATIONS

120 VAC • 60 Hz • 6.0 A (max.)

3-1/4" X 10"

DUCT CONNECTOR

AIR

VENT

BLOWER

BOX

CHIMNEY TOP

COOK TOP

GEAR

MOTOR

COVER

TYPICAL INSTALLATION

3-1/4" X 14"

DUCT CONNECTOR

120 VAC

GROUNDED

OUTLET

COUNTER

TOP

This downdraft blower system

is designed to be used to ex-

haust airborne contaminants

when cooking with a variety of

gas or electric cooktops. It can

be mounted in island, penin-

sula, or conventional wall lo-

cations.

This unit can be easily installed

following these basic steps:

•

Cut out the countertop

opening.

•

Mount the unit in the

cabinet.

•

Install Model 331H, 332H,

335, or 336 External

Blower

•

Connect the ductwork

and electrical.

•

Install the cooktop.

Downdraft Ventilators

Page 3

1. The interior

downdraft blower

system is designed

for use with 3-1/4" x

10" ductwork (can be

transitioned to 6"

round). Three

different discharge

directions are

available with side-to-

side adjustment for

accurate alignment of

ductwork.

2. For best performance:

Choose the ducting

option which allows

the shortest length of

ductwork and a

minimum number of

RIGHT

DISCHARGE

DOWN DISCHARGE

LEFT

DISCHARGE

PLAN THE DUCTWORK

Interior Blower Installation Exterior Blower Installation

EQUALS 8 FT. OF

STRAIGHT DUCT

6" ROUND

ELBOW

EQUALS 14 FT. OF

STRAIGHT DUCT

3. The system will operate most efficiently when the ductwork

does not exceed 40 feet of equivalent duct. The chart, above,

shows equivalent feet of elbows and transitions. The number

of feet of straight duct plus the equivalent feet of transitions

and/or elbows to be used should equal 40 feet or less.

NOTE: The equivalent feet of various roof and wall caps has

been taken into consideration. Do not include them in this

calculation.

3-1/4" X 10" TO 6" RD.

TRANSITION

3-1/4" X 10"

ELBOW

elbows and transitions. Check location of floor joists, wall

studs, electrical wiring or plumbing for possible interfer-

ence.

EQUALS

2 FT. OF

STRAIGHT DUCT

1. The exterior

downdraft blower

system is designed

for use with 3-1/4" x

14" ductwork (can be

transitioned to 8"

round). Three

different discharge

directions are

available with side-

to-side adjustment for

accurate alignment of

ductwork.

2. For best perfor-

mance: Choose the

ducting option which

allows the shortest

length of ductwork

and a minimum

RIGHT

DISCHARGE

DOWN DISCHARGE

LEFT

DISCHARGE

EQUALS 11 FT. OF

STRAIGHT DUCT

8" ROUND ELBOW

EQUALS 19 FT. OF

STRAIGHT DUCT

3. The system will operate most efficiently when the ductwork

does not exceed 40 feet of equivalent duct. The chart, above,

shows equivalent feet of elbows and transitions. The number

of feet of straight duct plus the equivalent feet of transitions

and/or elbows to be used should equal 40 feet or less.

NOTE: The equivalent feet of various roof and wall caps has

been taken into consideration. Do not include them in this

calculation.

3-1/4" X 14" TO 8" RD.

TRANSITION

3-1/4" X 14" 90

ELBOW

number of elbows and transitions. Check location of floor

joists, wall studs, electrical wiring or plumbing for possible

interference.

EQUALS

5 FT. OF

STRAIGHT

DUCT

Interior Blower Installation Exterior Blower Installation

TAKE MEASUREMENTS (CONTINUED)

SIDE VIEW

OF DOWNDRAFT

SIDE VIEW

OF DOWNDRAFT

Page 4

Downdraft Ventilators

CENTER LINE

OF COUNTER

CUTOUT

CENTER LINE

OF DUCT

CUTOUT

¼" to 7¾"

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR EXTERIOR

BLOWER)

(2½" MAX.

FOR

EXTERIOR

BLOWER)

(5" MAX.

FOR EXTERIOR

BLOWER)

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT CUTOUT

(19"

FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

PLAN THE CABINET CUTOUTS

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT

CUTOUT

(21½" FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" X 3½"

FOR

EXTERIOR

BLOWER)

BOTTOM

DISCHARGE

RIGHT SIDE

DISCHARGE

LEFT SIDE

DISCHARGE

CAUTION:

BEFORE CUTTING HOLE IN

CABINET FOR DUCTWORK,

check for interference with floor

joists, wall studs, electrical

wiring, or plumbing.

Blower Installation

Downdraft Ventilators

Page 5

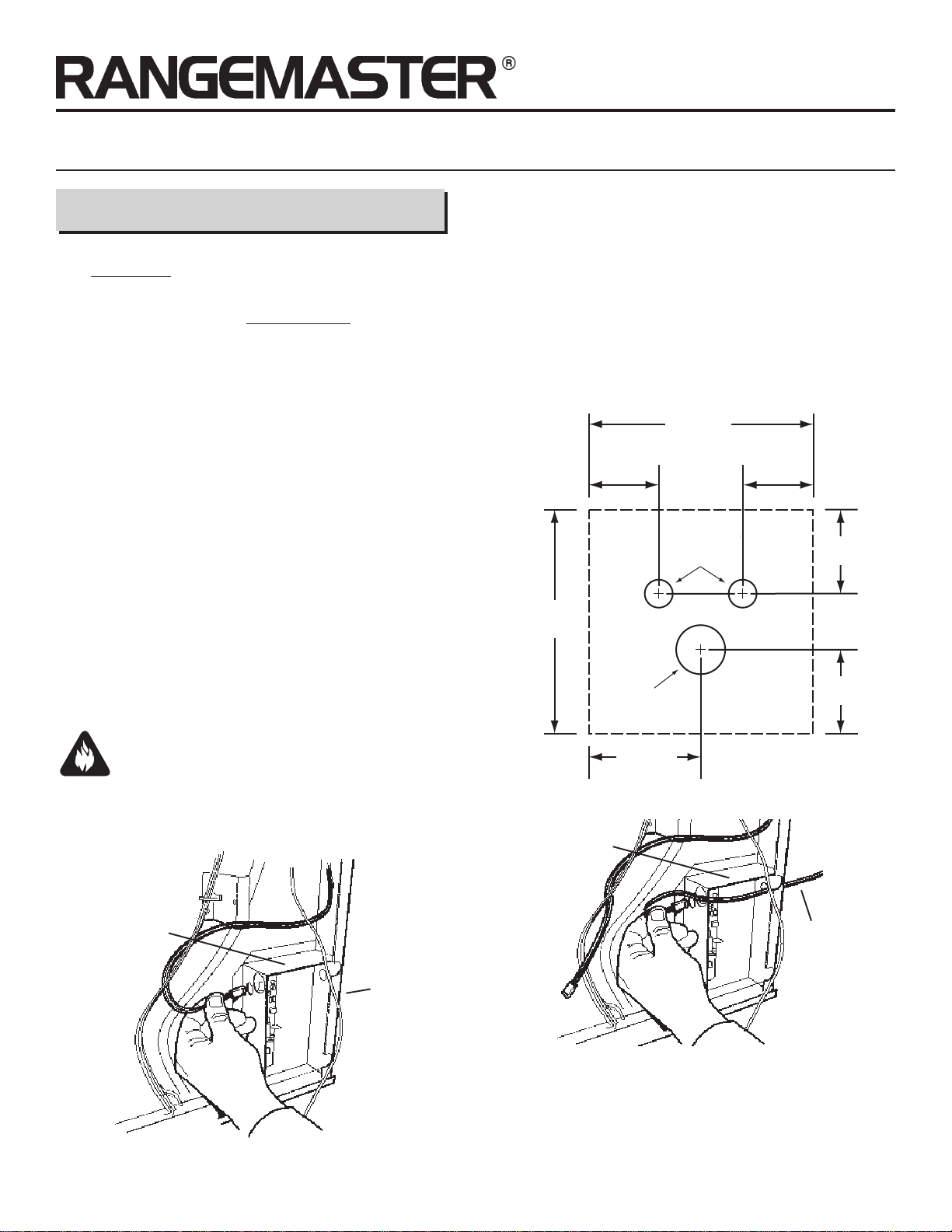

PLAN THE WIRING

Interior Blower Installation Exterior Blower Installation

1. The Exterior Downdraft Blower system draws 6 AMPS and

requires a 120 VAC, 60 Hz circuit.

2. The unit has a 18 in. long power cord with a 3-pronged plug.

Plan to provide a grounded outlet in a location which will allow

the unit’s power cord to reach.

IMPORTANT - LOCATION OF ELECTRICAL OUTLET:

If Model RMDD3004EX is being installed in a 30" wide

cabinet...

or Model RMDD3604EX is being installed in a 36"

wide cabinet...

or Model RMDD4804EX is being installed in a 48"

wide cabinet...

...the outlet cannot be located on the back wall

of cabinet.

In these cases, the width of the downdraft covers nearly the

entire width of the back wall of the cabinet. So you must

either:

• mount the electrical box to a side wall or cabinet floor

- at least 12 inches from the back wall.

• mount the electrical box to a wall stud behind the

cabinet - where it will not be covered by the downdraft.

Then provide a clearance hole in the back wall of the

cabinet.

The Interior Downdraft Blower system draws 4 AMPS and

requires a 120 VAC, 60 Hz circuit.

2. The unit has a 18 in. long power cord with a 3-pronged plug.

Plan to provide a grounded outlet in a location which will allow

the unit’s power cord to reach.

IMPORTANT - LOCATION OF ELECTRICAL OUTLET:

If Model RMDD3004 is being installed in a 30" wide

cabinet...

or Model RMDD3604 is being installed in a 36" wide

cabinet...

or Model RMDD4804 is being installed in a 48" wide

cabinet...

...the outlet cannot be located on the back wall

of cabinet.

In these cases, the width of the downdraft covers nearly the

entire width of the back wall of the cabinet. So you must

either:

• mount the electrical box to a side wall or cabinet floor

- at least 12 inches from the back wall.

• mount the electrical box to a wall stud behind the

cabinet - where it will not be covered by the downdraft.

Then provide a clearance hole in the back wall of the

cabinet.

PREPARE THE DOWNDRAFT

Interior/Exterior Blower Duct Connection Installation

The downdraft is shipped with duct connector pointing toward the

bottom of the unit. If you wish to change this orientation, follow the

steps below:

1. Place the downdraft on its back on a table of flat work surface.

2. Remove the 4 nuts and 2 clamp channels.

3. Remove 2 screws and the gear motor cover.

4. Carefully position the blower under the bottom flange of the

downdraft with the 3¼" x 10" discharge (3¼" x 14" for

exterior blower) pointed in the desired direction.

5. Connect motor plug.

6. Replace the gear motor cover and 2 sheet metal screws.

7. Replace the 2 clamp channels and start the 4 nuts,

do not

tighten.

8. Slide blower left of right to desired position. Use cover plate

(supplied) to close up any open space.

9. Tighten 4 nuts to secure top of blower. Use additional screws

(supplied) through bottom flange to secure bottom in blower.

NUTS

BLOWER

COVER

PLATE

CLAMP

CHANNELS

SCREWS

GEARMOTOR

COVER

MOTOR

PLUG

3¼" X 10" DISCHARGE

(3¼" X 14" FOR EXTERIOR BLOWER)

ADDITIONAL

SCREWS

BOTTOM

FLANGE

Page 6

Downdraft Ventilators

CUT COUNTERTOP OPENING

All Units

1. Lay out and cut the cooktop cut-out far enough FORWARD so

downdraft will fit behind it.

2. Set cooktop in place and slide it as far forward as possible.

Center and square it with edges of countertop.

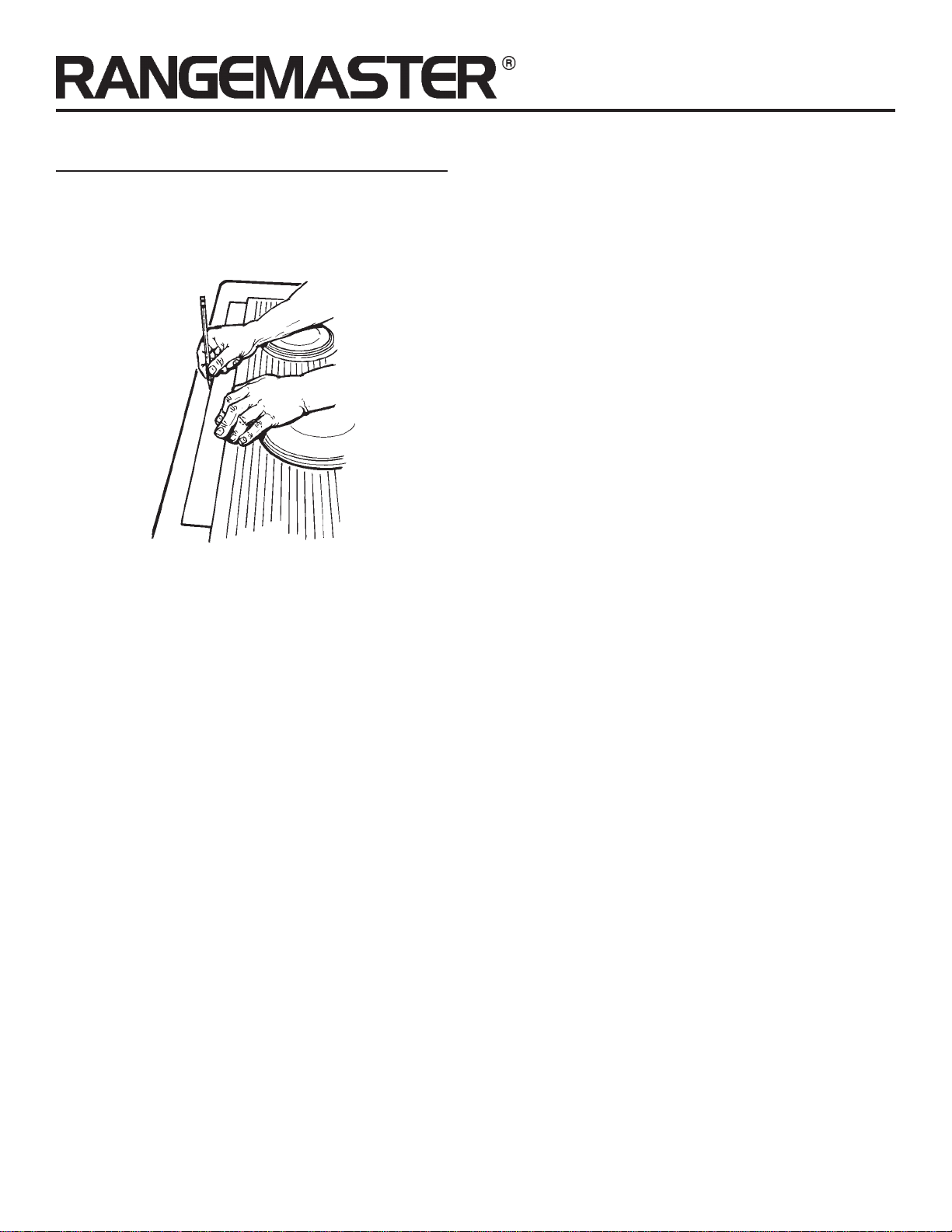

3. Place the plastic template against the back flange of the

cooktop and center it. Trace around template to mark the

downdraft opening.

4. Remove cooktop from countertop.

5. Cut downdraft opening. Be careful not to chip edges of

countertop.

Downdraft Ventilators

Page 7

1. Cut hole in cabinet as well as holes in wall or floor as

necessary.

2. Mount the roof or wall cap and work back towards the cabinet,

attaching all ductwork, elbows and transitions as previ-

ously planned. Tape all ductwork connections to make them

secure and air tight.

3. Connect ductwork (and transition, if required) to downdraft. If

necessary, LOOSEN nuts and screws that hold the blower in

place, and slide blower left or right to meet ductwork. Re-

tighten screws and nuts.

Note: A 3¼" x 10" collar (3¼" x 14" collar for exterior blower)

is provided for installers who prefer to rivet the ductwork to the unit.

This will allow blower to be removed and replaced easily in service

situations without disturbing ductwork.

8" RD. ELBOW

& DUCTWORK

3¼" X 10"

TO 6" RD.

TRANSITION

(3¼" X 14" TO 8"

RD. TRANSITION

FOR EXTERIOR

BLOWER

ç BLOWER è

COLLAR

SCREWS

LEVELING BRACKET -

FLANGE FACING IN

LEVELING BRACKET -

FLANGE FACING OUT

MOUNTING SCREWS

MOUNT THE UNIT

All Units

CAUTION:

BEFORE CUTTING HOLE IN

CABINET FOR DUCTWORK,

check for interference with floor

joists, wall studs, electrical

wiring, or plumbing.

1. Set downdraft into opening. Extend leveling brackets to floor

of cabinet so downdraft sits straight. (Note: Leveling brackets

can be removed and re-attached in other positions. Bottom

flange may have to face inward in tight cabinet installations.)

2. Secure the downdraft to the countertop as follows: Hold the

downdraft against the back of countertop cut-out and tighten-

ing the two mounting screws (one on each end of unit) on

underside of countertop. Use a wood shim between screw and

underside of granite countertops.

3. Screw leveling brackets to bottom of cabinet. Tighten screws

holding leveling bracket to unit on each side.

INSTALL DUCTWORK

Blower Installation

Page 8

Downdraft Ventilators

INSTALL ELECTRICAL WIRING

Interior Blower Installation

1. Mount a standard wiring box, with 3-pronged receptacle,

inside the cabinet. Make sure the downdraft's power cord can

easily reach it.

2. Run appropriate power cable into cabinet and connect it to

receptacle.

3. Plug the downdraft's power cord into the outlet. Make sure that

the power cord is routed away from the heat generated by the

cooktop.

CAUTION: All electrical wiring should be done

by a qualified person(s) in accordance with all

applicable codes and standards.

Exterior Blower Installation

1. Mount a standard wiring box, with 3-pronged grounded recep-

tacle, inside the kitchen cabinet. Make sure the unit's power

cord can easily reach it.

2. Run appropriate power cabinet into cabinet and connect it to

electrical box and receptacle.

3. Exterior blower may not exceed 6.0 Amp rating.

4. Run 2-wire plus ground power cable from the remote blower

to wiring box on 10" round discharge plate.

5. Connect downdraft wiring to power cable from remote blower.

Wire black to black, white to white, and green to green or bare

wire.

6. Replace wiring box cover.

7. Plug the downdraft's power cord into outlet. Make sure that the

power cord is routed away from the heat generated by the

cooktop.

CAUTION: All electrical wiring should be done

by a qualified person(s) in accordance with all

applicable codes and standards.

INSTALL COOKTOP

All Units

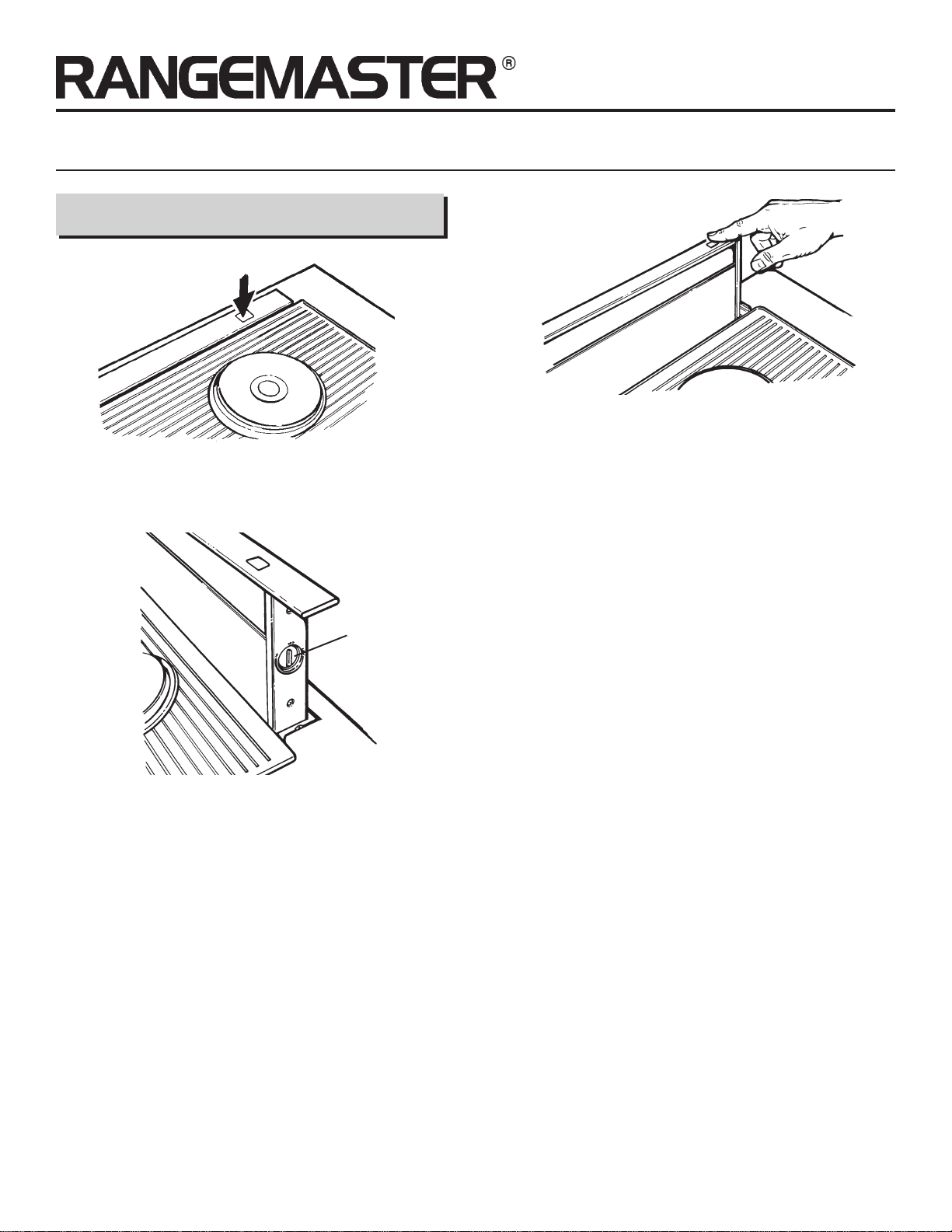

1. Align the cooktop with the downdraft and fasten cooktop in

place.

Note: Accurate alignment of cooktop and downdraft is necessary

to ensure that there is no interference when air vent is raised and

lowered. There should be a gap of 1/32" - 1/16" between the back

of the cooktop and the front of the downdraft cover.

Note:

The downdraft up/down control must be mounted into the

countertop, at least 4" from the cooktop.

COUNTERTOP

UP / DOWN

CONTROL

COOKTOP

Downdraft Ventilators

Page 9

REMOTE UP/DOWN CONTROL INSTALLATION

(OPTIONAL)

Installation

1. Using the template at right, lay out the 3-hole pattern on the

counter top. Mark the centers of the three holes to be drilled.

2. Carefully drill the three holes through the counter top. Be

careful not to damage or chip the counter top surface when

drilling the holes.

3. Remove the control from the plastic bag. Line the control up

with the three holes and position the control so it is parallel

with the front of the counter top.

4. Remove the two nylon thumbnuts from the plastic bag and

thread onto the two studs on the control from below the

counter top. Hand tighten only.

WARNING: To reduce the risk of burns or ignition

of clothing by reaching across burners, the re-

mote control must be mounted at least 4" away

from any cook top burner.

CUT OUT

ON DOTTED LINE

.250 DIA.

HOLES

.438

DIA.

HOLE

2.000

.750

1.000

.625

5. Remove the blower, clamp channels, and gearmotor cover

from downdraft (see"Prepare the Downdraft" on page 5).

Remove the large panel to expose the downdraft's wiring.

When to use the Remote UP/DOWN Control

The Remote UP/DOWN Control should be used when your

cooktop has a burner that is within 4 inches of the UP/DOWN

Button on the downdraft chimney.

The Remote UP/DOWN Control

can be used for convenient UP/

DOWN operation of the downdraft chimney (even when a burner

is more than 4 inches from the UP/DOWN Button of the downdraft

chimney).

How to use the Remote UP/DOWN Control

Do not place the remote control where it will interfere with

cooking, where hot pans could be set, or where hot liquids could

be spilled on the control.

The Remote UP/DOWN Control disables the UP/DOWN function

of the UP/DOWN Button on the downdraft chimney.

All Units

6. At the lower right hand corner of downdraft, unplug the cable

from the left side of the wiring box.

7. Remove remote cable from the plastic bag and plug into back of

control from below counter top. Route cable through cabinet to

lower right hand corner of downdraft and through the clearance

holes in the side of downdraft and wiring box. Plug cable into circuit

board plug, as shown.

8. Stuff excess cable out of the way, secure the cable so it is not

damaged by items stored in the cabinet, and reassemble downdraft.

CABINET

FLOOR

LOWER

RIGHT

SIDE

DOWNDRAFT

CUT OUT ON DOTTED LINE

WIRING

BOX

REMOTE

CABLE

WIRING

BOX

Page 10

Downdraft Ventilators

BACKSIDE OF

REMOTE SWITCH

TEMPLATE

USE AND CARE

Always turn the downdraft blower on before you begin cooking to

establish an air flow in the kitchen. Let the blower run for a few

minutes to clean the air after you turn the cooktop off. This will

keep the whole kitchen cleaner and brighter. The activating switch

is pressed and the air vent rises.

All Units

WARNING: Always disconnect electric power

supply before cleaning and/or servicing unit.

Cleaning

Use a mild detergent suitable for painted surfaces. DO NOT USE

ABRASIVE CLOTH, STEEL WOOL PADS, OR SCOURING

POWDERS. Vacuum blower to clean. Do not immerse blower in

water.

Wash the 2 aluminum/stainless steel grease filters in a mild

detergent solution or a dishwasher. Remove them from the air

vent by grasping the tab at the top of each filter.

Servicing

It may be necessary to remove the downdraft blower system from

the cabinet in order to service components such as the blower

motor or air vent mechanism.

Disconnect power to the cooktop and remove it first. Reverse the

steps under “MOUNT THE UNIT” to remove the downdraft from

the cabinet.

Downdraft Ventilators

Page 11

OPERATION

Note: For most convenient operation, set the blower to your

favorite speed. The blower will come on to this speed whenever

the activating switch is pressed and the air vent rises.

Turn the downdraft blower OFF by pressing the activating switch

again. The air vent will go down and the blower will shut OFF.

Turn the downdraft blower ON by pressing down on the activating

switch. The air vent will rise.

The blower can be turned ON or OFF and its speed can be

adjusted with the recessed knob on the right side of the air vent.

KNOB

All Units

Heat Sentry

When chimney is UP and blower is ON (at any speed) or OFF:

If the exhaust temperature becomes higher than expected, the

Heat Sentry mode will activate and increase the blower speed to

HIGH.

Lowering the chimney will turn blower OFF - even if Heat Sentry

is active.

Page 12

Downdraft Ventilators

SERVICE PARTSWARRANTY

BROAN ONE YEAR LIMITED WARRANTY

Broan warrants to the original consumer purchaser of

its products that such products will be free from defects

in materials or workmanship for a period of one year

from the date of original purchase. THERE ARE NO

OTHER WARRANTIES, EXPRESS OR IMPLIED, IN-

CLUDING, BUT NOT LIMITED TO, IMPLIED WARRAN-

TIES OR MERCHANT ABILITY OR FITNESS FOR A

PARTICULAR PURPOSE.

During this one-year period, Broan will, at its option,

repair or replace, without charge, any product or part

which is found to be defective under normal use and

service.

THIS WARRANTY DOES NOT EXTEND TO FLUO-

RESCENT LAMP STARTERS, TUBES, HALOGEN AND

INCANDESCENDT BULBS. This warranty does not

cover (a) normal maintenance and service or (b) any

products or parts which have been subject to misuse,

negligence, accident, improper maintenance or repair

(other than by Broan), faulty installation or installation

contrary to recommended installation instructions.

The duration of any implied warranty is limited to the

one-year period as specified for the express warranty.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT

BROAN’S OPTION, SHALL BE THE PURCHASER’S

SOLE AND EXCLUSIVE REMEDY UNDER THIS WAR-

RANTY. BROAN SHALL NOT BE LIABLE FOR INCI-

DENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES

ARISING OUT OF OR IN CONNECTION WITH PROD-

UCT USE OR PERFORMANCE.

Some states do not allow the exclusion or limitation of

incidental or consequential damages, so the above

limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you

may also have other rights, which vary from state to

state. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan

at the address or telephone number below, (b) give the

model number and part identification and (c) describe

the nature of any defect in the product or part. At the time

of requesting warranty service, you must present evi-

dence of the original purchase date.

Broan-NuTone LLC, 926 W. State Street,

Hartford, Wisconsin 53027 (1-800-637-1453)

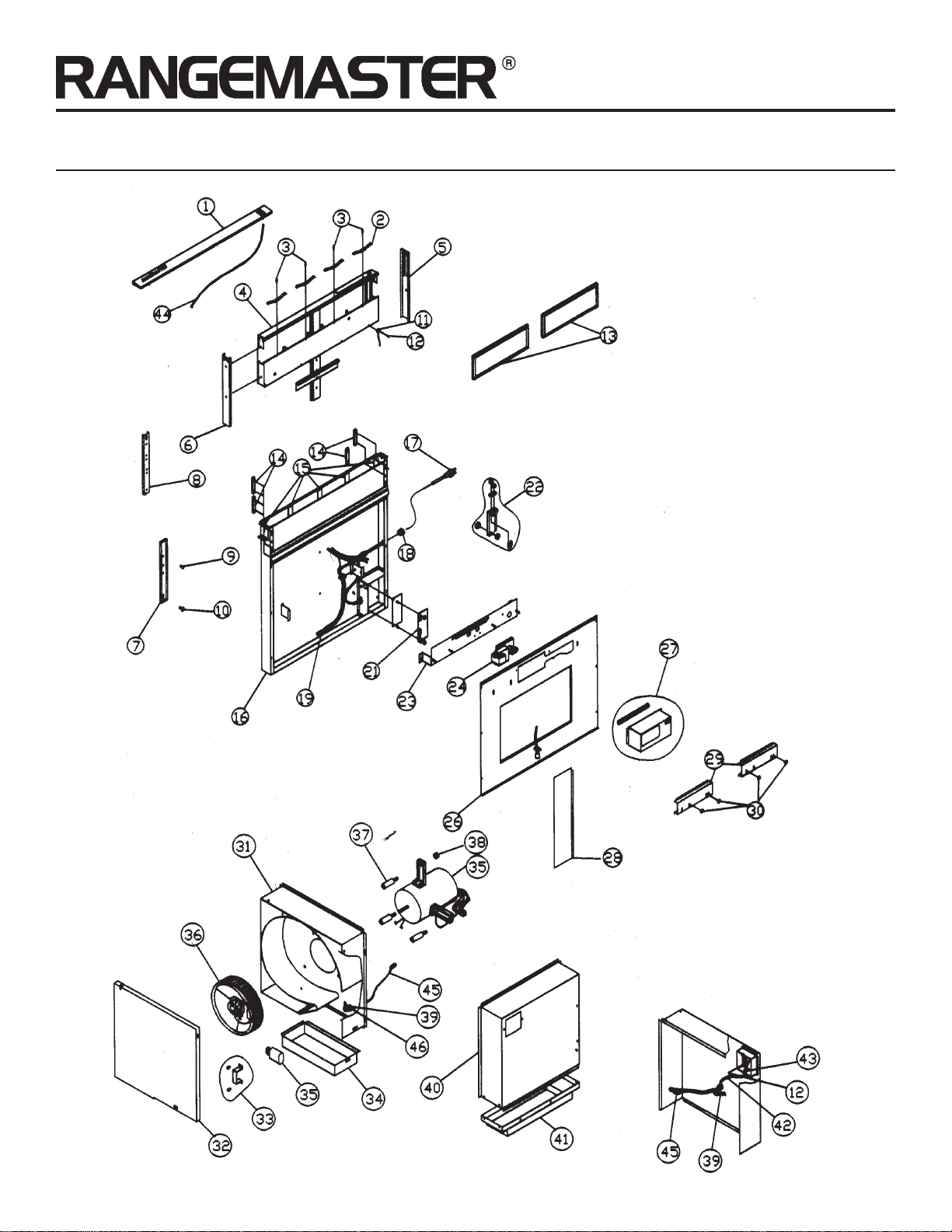

KEY 30N 36N 48N

NO. WIDTH WIDTH WIDTH DESCRIPTION

1 97015987 97015988 97015989 TOP COVER

2 99140195 99140195 99140195 FILTER SPRING

3 99230345 99230345 99230345 POP RIVET

4 97015970 97015971 97015972 CHIMNEY WELDMENT

5 97015874 97015874 97015874 END CAP RH

6 98009358 98009358 98009358 END CAP LR

7 97015973 97015973 97015973 MACHINED CHIMNEY SLIDE

8 98010013 98010013 98010013 MACHINED AIRBOX SLIDE

9 99160421 99160421 99160421 SCREW RHM 8-32 x .375

10 99160419 99160419 99160419 SCREW 8-32 x ..500 PHL

11 99271218 99271218 99271218 GROUND WIRE

12 99150471 99150471 99150471 SCREW 10-32 x .500 TYP CA PH

13 97015841 97015842 97015843 FILTER

14 99710032 99710032 99710032 SPACER

15 99111184 99111184 99111184 SLIDE STRIPS

16 97015974 97015975 97015976 AIRBOX WELDMENT

17 99271210 99271210 99271210 CORD SET

18 99400060 99400060 99400060 STRAIN RELIEF BUSHING

19 99271295 99271295 99271295 WIRE HARNESS

20 99271292 99271292 99271292 POT ASSEMBLY

21 99271291 99271291 99271291 CONTROL BOARD

22 97015674 97015674 97015674 CRANK ASSEMBLY

23 97015977 97015977 97015977 GEAR MOTOR BRACKET

24 99080513 99080542 99080542 GEAR MOTOR

26 98009802 98009801 98009800 FRONT AIRBOX BOTTOM

27 97015990 97015991 97015992 GEAR MOTOR COVER

INTERNAL BLOWER MODELS

97015993 97015994 97015995 GEAR MOTOR COVER

EXTERNAL BLOWER MODELS

28 98008158 98008158 98008158 AIRBOX OPENING COVER

29 98009773 98009773 98009773 AIRBOX CLAMP

30 99260488 99260488 99260488 WHIZ NUT 10-24

31 97015700 97015700 97015700 SCROLL BOX ASSEMBLY

32 98008150 98008150 98008150 SCROLL BOX COVER

33 98008157 98008157 98008157 CAPACITOR CLAMP

34 98008167 98008167 98008167 EXT - SCROLL BOX WELDMENT

35 99080362 99080362 99080362 MOTOR W/CAPACITOR

36 99020247 99020247 99020247 BLOWER WHEEL

37 99100484 99100484 99100484 MOTOR MOUNT ISOLATOR

38 99260477 99260477 99260477 WHIZ NUT 1/4-20

39 99030323 99030323 99030323 THERMOSTAT

40 97015903 97015903 97015903 ADAPTOR PLATE

41 98010005 98010005 98010005 OUTLET PLATE

42 99271304 99271304 99271304 WIRE HARNESS

43 99400042 99400042 99400042 STRAIN RELIEF BUSHING

44 99271296 99271296 99271296 UP/DOWN BUTTON HARNESS

45 99271306 99271306 99271306 THERMOSTAT WIRE HARNESS

46 98010010 98010010 98010010 THERMOSTAT MOUNTING

BRACKET

Downdraft Ventilators

Page 13

SERVICE PARTS

Page 14

Downdraft Ventilators

ADVERTENCIA

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS

ELÉCTRICAS O LESIONES PERSONALES OBSERVE LAS

SIGUIENTES PRECAUCIONES:

1. Use la unidad sólo de la manera indicada por el fabricante.Si tiene

preguntas, comuníquese con el fabricante a la dirección o el número

telefónico que se incluye en la garantía.

2. Antes de dar servicio o limpiar la unidad, interrumpa el suministro

eléctrico en el panel de servicio y bloquee los medios de desconexión

del servicio para evitar que la electricidad se reanude accidentalmente.

Cuando no sea posible bloquear los medios de desconexión del

servicio, fije firmemente en el panel de servicio un dispositivo de

advertencia prominentemente visible, como por ejemplo una etiqueta.

3. Una o más personas calificadas deben realizar el trabajo de instalación

y el cableado eléctrico, de acuerdo con todos los códigos y normas

correspondientes, inclusive los códigos y normas de construcción

específicos sobre protección contra incendios.

4. Se necesita suficiente aire para que se lleve a cabo una combustión

adecuada y para la descarga de los gases a través del tubo de humos

(chimenea) del equipo quemador de combustible a fin de evitar las

contracorrientes. Siga los lineamientos y las normas de seguridad

del fabricante del equipo de calentamiento, como aquellos publicados

por la Asociación Nacional de Protección contra Incendios (National

Fire Protection Association, NFPA), y la Sociedad Americana de

Ingenieros en Calefacción, Refrigeración y Aire Acondicionado

(American Society for Heating, Refrigeration and Air Conditioning

Engineers, ASHRAE), y las autoridades de los códigos locales.

5. Al cortar o perforar a través de la pared o del cielo raso, no dañe el

cableado eléctrico ni otros servicios ocultos.

6. Los ventiladores con conductos siempre se deben conectar hacia

el exterior.

7. Para reducir el riesgo de incendio, use solamente conductos metálicos.

8. No instale este producto con el conmutador de activación directamente

detrás de un quemador o elemento. La distancia mínima entre el

conmutador y el borde del quemador debe ser de 10 cm (4").

9. Cuando se opere este electrodoméstico nunca se debe usar ropa

holgada o colgante. Este tipo de ropa se puede incendiar con los

quemadores o elementos de la estufa.

10. No se debe dejar niños solos o desatendidos en el área en la que se

usa este electrodoméstico.

11. Esta unidad se debe conectar a tierra.

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR

GRASA EN LA ESTUFA:

a) Nunca deje las unidades de la superficie desatendidas en ajustes

altos de calor. Los alimentos en ebullición causan derrames

grasosos y con humo que se pueden inflamar. Caliente el aceite

lentamente en ajustes de calor bajo o medio.

b) Siempre ENCIENDA la campana cuando cocine a calor alto o

cuando cocine alimentos inflamables.

c) Limpie frecuentemente los ventiladores. No se debe permitir la

acumulación de grasa en el ventilador ni en el filtro.

d) Use una cacerola del tamaño adecuado. Siempre use utensilios

de cocina apropiados para el tamaño del elemento de la superficie.

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES EN EL

CASO DE QUE SE INCENDIE LA GRASA DE LA ESTUFA, OBSERVE

LAS SIGUIENTES PRECAUCIONES

1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola

para galletas o una bandeja de metal, luego apague el quemador.

TENGA CUIDADO PARA PREVENIR QUEMADURAS. Si las

llamas no se apagan inmediatamente, EVACÚE EL ÁREA Y

LLAME AL DEPARTAMENTO DE BOMBEROS.

2. NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede

quemar.

3. NO USE AGUA ni toallas húmedas,

- ya que provocará una violenta explosión de vapor.

4. Use un extintor SÓLO si:

A. Sabe que tiene un extintor clase ABC, y ya sabe cómo usarlo.

B. El incendio es pequeño y está confinado en el área en la que

se inició.

C. Va a llamar al Departamento de Bomberos.

D. Puede combatir el incendio con la espalda hacia una salida.

Basado en “Kitchen Firesafety Tips” (Sugerencias para la seguridad

contra incendios en la cocina) publicado por NFPA.

PRECAUCIÓN

1. Sólo para uso en ventilación general. No se use para descargar

materiales o vapores peligrosos o explosivos.

2. Para evitar daños a los cojinetes del motor y rotores ruidosos y/o no

equilibrados, mantenga el rocío de yeso, el polvo de la construcción,

etc. alejado de la unidad de accionamiento.

3. Limpie frecuentemente los filtros y las superficies con grasa.

4. No repare ni reemplace ninguna pieza de este electrodoméstico a

menos que así se recomiende específicamente en este manual.

Todas las demás operaciones de servicio las debe realizar un

técnico calificado.

5. Por favor lea la etiqueta de especificaciones que tiene el producto

para ver información y requisitos adicionales.

MODELO ANCHO VENTILADOR

RMDD3004 76,2 cm (30") interior de 500 pcm

RMDD3604 91,4 cm (36") interior de 500 pcm

RMDD4804 122 cm (48") interior de 500 pcm

RMDD3004EX 76,2 cm (30") exterior, modelo 331H, 332H, 335 o 336 (se compra por separado)

RMDD3604EX 91,4 cm (36") exterior, modelo 331H, 332H, 335 o 336 (se compra por separado)

RMDD4804EX 122 cm (48") exterior, modelo 331H, 332H, 335 o 336 (se compra por separado)

ADVERTENCIA. Para reducir el riesgo de quemaduras o que se incendie la ropa al atravesarse sobre de los quemadores,

el control remoto del tiro invertido se DEBE montar en la superficie del gabinete, a una distancia mínima de 10,2 cm (4”) de

los quemadores. Consulte la sección “INSTALE LA ESTUFA” en la página 21.

PARA LA PERSONA QUE REALIZA

LA INSTALACIÓN:

Conserve este manual que lo use el

inspector eléctrico y el propietario.

Ventiladores de tiro descendente

Página 14

NOTA:

El contol remoto de Ascenso/

Descenso vendido por separado.

Downdraft Ventilators

Page 15

INSTALACIÓN TÍPICA

El sistema de ventilación de tiro

descendente está diseñado para

descargar los contaminantes

transportados por el aire cuando

se cocina en una variedad de

estufas a gas o eléctricas. Se puede

montar en unidades de isla,

península o convencionales de la

pared.

Esta unidad se puede instalar

fácilmente siguiendo estos pasos

básicos:

•

Haga la abertura en la

superficie del gabinete.

•

Monte la unidad en el

gabinete.

•

Conecte los conductos y el

sistema eléctrico.

•

Instale la estufa.

Nota: el flujo de aire de alto nivel de

este electrodoméstico puede

afectar la llama de gas en algunos

tipos de estufas a gas. Esto es

NORMAL y no causará daño, pero

se puede corregir reduciendo la

velocidad del ventilador.

PLANIFICACIÓN

Instalación del ventilador interior

Instalación del ventilador exterior

Nota: el flujo de aire de alto nivel de este electrodoméstico puede afectar

la llama de gas en algunos tipos de estufas a gas. Esto es NORMAL y

no causará daño, pero se puede corregir reduciendo la velocidad del

ventilador.

ESPECIFICACIONES

ELÉCTRICAS

120 VCA • 60 Hz • 4.0 A

TOME MEDIDAS

Todas las unidades

1. Consulte las instrucciones de instalación de la estufa para ver las

dimensiones de la estufa, la abertura en la superficie del gabinete y

los requerimientos del gabinete. Los modelos RMDD3004 y

RMDD3004EX cabrán en la mayoría de los gabinetes de 76,2 cm

(30") de ancho. Los modelos RMDD3604 y RMDD3604EX cabrán

en la mayoría de los gabinetes de 91,4 cm (36") de ancho. Los

modelos RMDD4804 y RMDD4804EX cabrán en la mayoría de los

gabinetes de 122 cm (48") de ancho. Sin embargo, se recomienda

que se usen gabinetes de mayor tamaño para facilitar la instalación.

2. La profundidad de las diferentes estufas varía grandemente. Esto

puede ocasionar que estos dos electrodomésticos queden muy

ajustados.

Preste atención especial a las áreas de posible interferencia que se

indicaron anteriormente. Es posible que un gabinete que tenga (A) un

reborde elevado y/o (B) un protector contra salpicaduras no tenga

suficiente superficie plana para realizar una instalación adecuada. Note

que el gabinete necesita tener una superficie plana de 5,08 cm (2") en

detrás de la estufa, y que se requiere una distancia 4,45 cm (1-3/4") entre

el borde posterior de la estufa y el interior de la parte posterior del

gabinete.

ESPECIFICACIONES

ELÉCTRICAS

120 VCA • 60 Hz • 6.0 A (máx.)

Este sistema de ventilación de tiro

descendente está diseñado para

descargar contaminantes

transportados por el aire

cuando se cocina en una variedad

de estufas a gas y eléctricas. Se

puede montar en unidades de

isla, península o convencionales

de la pared.

Esta unidad se puede instalar

fácilmente siguiendo estos pasos

básicos:

•

Haga la abertura en la

superficie del gabinete.

•

Monte la unidad en el

gabinete.

•

Instale el ventilador externo

modelo 331H, 332H, 335 o

336

•

Conecte los conductos y el

sistema eléctrico.

•

Instale la estufa.

Ventiladores de tiro descendente

CONECTADOR DE

CONDUCTO DE

3-1/4" X 10"

INSTALACIÓN TÍPICA

CONECTADOR DE

CONDUCTO DE

3-1/4" X 14"

PARTE SUPERIOR

DE LA CHIMENEA

PARTE SUPERIOR

DE LA CHIMENEA

SUPERFICIE DEL

GABINETE

SUPERFICIE DEL

GABINETE

ESTUFA

CUBIERTA DEL

MOTOR DE

ENGRANAJE

CUBIERTA DEL

MOTOR DE

ENGRANAJE

CAJA DEL

VENTILADOR

CAJA DEL

VENTILADOR

SISTEMA DE

VENTILACIÓN

SISTEMA DE

VENTILACIÓN

SUPERFICIE DEL GABINETE

ESTUFA

TIRO

DESCENDENTE

PROFUNDIDAD DEL INTERIOR

DEL GABINETE DEL FRENTE

HACIA ATRÁS

Página 15

5,08 cm (2")

4,45 cm (1

/4")

TOMA-

CORRIENTE

DE 120 VCA

CONECTADA

A TIERRA

TOMA-

CORRIENTE

DE 120 VCA

CONECTADA

A TIERRA

Page 16

Downdraft Ventilators

VIDV500

INTERNAL

BLOWER

18"

FROM

COUNTERTOP

TO BOTTOM

OF AIR BOX

74,6 cm (29-5/16")

DESDE LA

SUPERFICIE DEL

GABINETE HASTA

LA PARTE

INFERIOR DE LA

CAJA DE AIRE

5 cm (2")

45,7 cm

(18")

7 mm

(1/4")

5,4 cm

(2-1/8")

9,2 cm

(3-5/8")

19,5 cm

(7-11/16")

8,2 cm

(3-1/4")

0,95 cm

(3/8")

12,7

(5")

1. El sistema de ventilación

de tiro descendente

interior está diseñado

para usarse con

conductos de 8,3 cm x

25,4 cm (3¼" x 10")

(puede hacerse una

transición a un conducto

redondo de 15,3 cm

(6”)) Están disponibles

tres direcciones

diferentes de descarga

con ajuste de lado a lado

para la alineación

adecuada del sistema de

conductos.

2. Para obtener el mejor

rendimiento: Seleccione

el sistema de conductos

de la longitud más corta

Instalación del ventilador interior

3. El sistema funcionará de manera más eficiente cuando los conductos

no excedan el equivalente a 12,2 m(40 pies) de longitud. La tabla de

arriba muestra la longitud equivalente en pies de codos y transiciones.

El número de pies de conducto recto más la longitud equivalente en

pies de transiciones y/o codos que se use debe ser de 12,2 m (40

pies) o menos.

NOTA: Se ha tomado en consideración la longitud equivalente en

pies de varias tapas de techo y pared. No las incluya en este cálculo.

y un número mínimo de codos y transiciones. Revise el área de la

instalación para asegurarse de que no haya interferencia de vigas

del piso, montantes de la pared, cableado eléctrico o tuberías.

1. El sistema de

ventilación de tiro

descendente exterior

está diseñado para

usarse con conductos

de 8,3 cm x 35,6 cm

(3¼" x 14") (puede

hacerse una transición a

un conducto redondo de

20,3 cm (8”)) Están

disponibles tres

direcciones diferentes

de descarga con ajuste

de lado a lado para la

alineación adecuada del

sistema de conductos.

2. Para obtener el mejor

rendimiento:

Seleccione el sistema de

conductos de la longitud

3. El sistema funcionará de manera más eficiente cuando los conductos

no excedan el equivalente a 12,2 m (40 pies) de longitud. La tabla de

arriba muestra la longitud equivalente en pies de codos y transiciones.

El número de pies de conducto recto más la longitud equivalente en

pies de transiciones y/o codos que se use debe ser de 12,2 m (40

pies) o menos.

NOTA: Se ha tomado en consideración la longitud equivalente en

pies de varias tapas de techo y pared. No las incluya en este cálculo.

más corta y un número mínimo de codos y transiciones. Revise el área

de la instalación para asegurarse de que no haya interferencia de vigas

del piso, montantes de la pared, cableado eléctrico o tuberías.

TOME MEDIDAS (CONTINUACIÓN)

Ventiladores de tiro descendente

Instalación del ventilador interior

VISTA LATERAL

DEL TIRO

DESCENDENTE

DESCARGA

DERECHA

DESCARGA

DESCENDENTE

DESCARGA

IZQUIERDA

CODO REDONDO

DE 15,3 cm (6")

EQUIVALE A 2,4 m

(8 PIES) DE

CONDUCTO RECTO

TRANSICIÓN

REDONDA DE

8,3cm x

25,4cm (3¼"

x 10") A 6"

EQUIVALE

A 0, 61 m

(2 PIES) DE

CONDUCTO

RECTO

EQUIVALE A 4,3 m

(14 PIES) DE

CONDUCTO RECTO

CODO DE 90°

DE 8,3 cm x 25,4

cm (3¼"

x10")

Instalación del ventilador exterior

DESCARGA

DERECHA

DESCARGA

DESCENDENTE

DESCARGA

IZQUIERDA

CODO DE 90°

DE 8,3 cm x 35,6

cm (3¼"

x 14")

EQUIVALE A 5,8 m

(19 PIES) DE

CONDUCTO RECTO

EQUIVALE

A 1,5 m

(5 PIES)

TRANSICIÓN

REDONDA DE 8,3 cm

x 35,6 cm

(3¼" x 14")

A 20,3 cm

(8")

CODO REDONDO

DE 20,3 cm (8")

EQUIVALE A 3,4 m

(11 PIES) DE

CONDUCTO RECTO

Página 16

PLANEE EL SISTEMA DE CONDUCTOS

VIDV500

INTERNAL

BLOWER

18"

FROM

COUNTERTOP

TO BOTTOM

OF AIR BOX

74,6 cm (29-5/16")

DESDE LA

SUPERFICIE DEL

GABINETE HASTA

LA PARTE

INFERIOR DE LA

CAJA DE AIRE

5 cm (2")

45,7 cm

(18")

7 mm

(1/4")

5,4 cm

(2-1/8")

9,2 cm

(3-5/8")

19,5 cm

(7-11/16")

8,2 cm

(3-1/4")

0,95 cm

(3/8")

12,7

(5")

VISTA LATERAL

DEL TIRO

DESCENDENTE

DE CONDUCTO RECTO

Downdraft Ventilators

Page 17

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT CUTOUT

(19"

FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

PLANEE LAS ABERTURAS DEL GABINETE

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT

CUTOUT

(21½" FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" X 3½"

FOR

EXTERIOR

BLOWER)

DESCARGA

DEL LADO

DERECHO

DESCARGA

DE LADO

IZQUIERDO

PRECAUCIÓN:

ANTES DE HACER LA ABERTURA

EN EL GABINETE PARA EL

SISTEMA DE CONDUCTOS, revise

que no exista la interferencia de

vigas del piso, montantes de la

pared, cableado eléctrico ni tubería.

Instalación del ventilador

Ventiladores de tiro descendente

LÍNEA CENTRAL

DEL CORTE DEL

GABINETE

LÍNEAS

CENTRALES

DEL CORTE

PARA EL

CONDUCTO

CORTE DE

26 CM x 8,9 CM

(10¼” x 3½”) (36,2

CM x 8,9 CM

(14¼” x 3½”)

PARA

VENTILADORES

EXTERIORES)

56,2 CM

(221/ 8")

(48,3 CM

(19") PARA

VENTILADORES

EXTERIORES)

LÍNEA CENTRAL

DEL CORTE DEL

GABINETE

LÍNEAS

CENTRALES

DEL

CORTE

PARA EL

CONDUCTO

CORTE DE

26 CM X 8,9 CM

(10¼” x 3½”)

(36,2 CM X 8,9 CM

(14¼” x 3½”)

PARA

VENTILADORES

EXTERIORES)

41,6 CM

(16 -3/ 8")

(54,6 CM (21½”)

PARA

VENTILADORES

EXTERIORES)

14 CM (5½”)

(10,8 CM (4¼”) PARA

VENTILADORES

EXTERIORES)

Página 17

14 CM (5½")

(10,8 CM (4¼")

PARA

VENTILADORES

EXTERIORES)

CENTER LINE

OF COUNTER

CUTOUT

CENTER LINE

OF DUCT

CUTOUT

¼" to 7¾"

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR EXTERIOR

(2½" MAX.

FOR

EXTERIOR

BLOWER)

(5" MAX.

FOR EXTERIOR

BLOWER)

DESCARGA

INFERIOR

0,6 CM A

19,7 CM

(¼" A 7¾")

LÍNEA CENTRAL DEL

CORTE DEL

GABINETE

CORTE DE

26 CM X 8,9 CM

(10¼” x 3½”)

(36,2 CM X 8,9 CM

(14¼” x 3½”) PARA

VENTILADORES

EXTERIORES)

14 CM (5½”)

(10,8 CM (4¼”)

PARA

VENTILADORES

EXTERIORES)

6,4 CM (2½")

MAX. PARA

VENTILADORES

EXTERIORES

12,7 CM (5")

MAX. PARA

VENTILADORES

EXTERIORES

LÍNEA CENTRAL

DEL CORTE PARA

EL CONDUCTO

Page 18

Downdraft Ventilators

PLANEE EL CABLEADO ELÉCTRICO

1. El sistema de ventilación de tiro descendente exterior requiere

6 AMPERIOS y un circuito de 120 VCA y 60 Hz.

2. La unidad tiene un cordón eléctrico de 45,7 cm (18") con una

clavija de tres patas. Planee colocar un tomacorriente con

conexión a tierra en un lugar que el cordón eléctrico de la

unidad pueda alcanzar.

IMPORTANTE: UBICACIÓN DEL TOMACORRIENTE

ELÉCTRICO:

Si el modelo RMDD3004EX se va a instalar en un gabinete de 76,2

cm (30”) de ancho…cabinet...

o el modelo RMDD3604EX se va a instalar en un gabinete

de 91,4 cm (36”) de ancho…

o el modelo RMDD4804EX se va a instalar en un gabinete

de 122 cm (48”) de ancho…

...el tomacorriente no se puede instalar en la pared

posterior del gabinete.

En estos casos, la anchura del tiro descendente cubre casi la

totalidad de la anchura de la pared posterior del gabinete. Debe

hacer cualquiera de lo siguiente:

• montar la caja eléctrica en una pared lateral o en

el piso del gabinete

- a una distancia mínima de 30 cm (12") de la pared posterior.

• montar la caja eléctrica al montante de la pared que está

detrás del gabinete, en donde no quedará cubierto por el

tiro descendente. Luego proporcione un orificio de separación

en la pared posterior del gabinete.

El sistema de ventilación de tiro descendente interior requiere

4 AMPERIOS y un circuito de 120 VCA y 60 Hz.

2. La unidad tiene un cordón eléctrico de 45,7 cm (18") con una

clavija de tres patas. Planee colocar un tomacorriente con

conexión a tierra en un lugar que el cordón eléctrico de la

unidad pueda alcanzar.

IMPORTANTE: UBICACIÓN DEL TOMACORRIENTE

ELÉCTRICO:

Si el modelo RMDD3004 se va a instalar en un gabinete de 76,2

cm (30”) de ancho…cabinet...

o el modelo RMDD3604 se va a instalar en un gabinete de

91,4 cm (36”) de ancho…

o el modelo RMDD4804 se va a instalar en un gabinete de

122 cm (48”) de ancho…

...el tomacorriente no se puede instalar en la pared

posterior del gabinete.

En estos casos, la anchura del tiro descendente cubre casi la

totalidad de la anchura de la pared posterior del gabinete. Debe

hacer cualquiera de lo siguiente:

• montar la caja eléctrica en una pared lateral o en

el piso del gabinete

- a una distancia mínima de 30 cm (12") de la pared posterior.

• montar la caja eléctrica al montante de la pared que está

detrás del gabinete, en donde no quedará cubierto por el

tiro descendente. Luego proporcione un orificio de separación

en la pared posterior del gabinete.

PREPARE EL TIRO DESCENDENTE

Instalación de la conexión del conducto del ventilador interior/exterior

El tiro descendente se envía con el conectador del conducto

orientado hacia el fondo de la unidad. Si desea cambiar esta

orientación siga los pasos que se indican a continuación:

1. Coloque el tiro descendente sobre su parte posterior sobre

una mesa o una superficie de trabajo plana.

2. Quite las 4 tuercas y los 2 canales de sujeción.

3. Quite 2 tornillos y la cubierta del motor de engranaje.

4. Cuidadosamente coloque el ventilador debajo del reborde

inferior del tiro descendente con la descarga de 8,3 x 25,4

cm (3¼" x 10") (8,3 x 35,6 cm (3¼" x 14") para ventiladores

exteriores) orientada hacia la dirección deseada.

5. Conecte el enchufe del motor.

6. Vuelva a colocar la cubierta del motor de engranaje y los 2

tornillos autorroscantes.

7. Vuelva a colocar los 2 canales de sujeción y apriete

ligeramente las 4 tuercas, no las apriete totalmente.

8. Deslice el ventilador a la izquierda o a la derecha hasta la

posición deseada. Use la placa de cubierta (suministrada)

para cerrar cualquier espacio abierto.

9. Apriete las 4 tuercas para fijar la parte superior del ventilador.

Coloque tornillos adicionales (se suministran) a través del

reborde inferior para fijar la parte inferior en el ventilador.

TORNILLOS

VENTILADOR

PLACA DE

CUBIERTA

CANALES DE

FIJACIÓN

TUERCAS

CUBIERTA DEL

MOTOR DE

ENGRANAJE

DESCARGA DE 8,3 x 25,4 cm (3¼” X 10") (8,3 x 35,6 cm

(3¼” X 14") PARA VENTILADORES EXTERIORES)

TORNILLOS

ADICIONALES

REBORDE

INFERIOR

Ventiladores de tiro descendente

Instalación del ventilador interior

Instalación del ventilador exterior

ENCHUFE

DEL MOTOR

Página 18

Downdraft Ventilators

Page 19

HAGA LA ABERTURA DE LA SUPERFICIE DEL GABINETE

Todas las unidades

1. Trace y haga el corte para la estufa lo suficientemente HACIA

DELANTE como para que el tiro descendente quepa detrás de la

estufa.

2. Coloque la estufa en su lugar y deslícela tan adelante como sea

posible. Céntrela y escuádrela con los bordes de la superficie del

gabinete.

3. Coloque la plantilla de plástico contra el reborde posterior de la

estufa y céntrela. Trace alrededor de la plantilla para marcar la

abertura del tiro descendente.

4. Quite la estufa de la superficie del gabinete.

5. Haga la abertura del tiro descendente. Tenga cuidado de no astillar

los bordes de la superficie del gabinete.

Ventiladores de tiro descendente

Página 19

Page 20

Downdraft Ventilators

1. Haga el orificio en el gabinete así como los orificios en la pared o el

piso según sea necesario.

2. Monte la tapa de techo o de pared y trabaje hacia atrás, hacia el

gabinete, conectando todos los conductos, codos y transiciones

como se planeó previamente. Encinte todas las conexiones de los

conductos para fijarlas y hacerlas herméticas al aire.

3. Conecte el sistema de conductos (y las transiciones, si se

requieren) al tiro descendente. Si es necesario, AFLOJE las tuercas

y los tornillos que fijan el ventilador en su lugar, y deslice el

ventilador hacia la izquierda o hacia la derecha para que se una con

los conductos. Vuelva a apretar los tornillos y las tuercas.

Nota: Se proporciona un collar de 8,3 x 25,4 cm (3¼" x 10") (un collar

de 8,3 x 35,6 cm (3¼" x 14") para ventiladores exteriores) para los

instaladores que prefieran remachar los conductos a la unidad. Esto

permitirá que el ventilador se quite y reemplace fácilmente en situaciones

de servicio sin alterar el sistema de conductos.

CODO REDONDO

DE 15,2 cm (6").

(20,3 cm (8") PARA

VENTILADORES

EXTERIORES)

TRANSICIÓN

REDONDA DE 8,3

x 25,4 cm (3¼" x

10") A 15,2 cm (6").

(TRANSICIÓN

REDONDA DE 8,3

x 35,6 cm (3¼" x

14") A 20,3 cm (8")

PARA

VENTILADORES

EXTERIORES)

ç VENTILADOR è

COLLAR

TORNILLOS

SOPORTE DE

NIVELACIÓN, REBORDE

ORIENTADO HACIA

ADENTRO

SOPORTE DE

NIVELACIÓN, REBORDE

ORIENTADO HACIA

AFUERA

TORNILLOS DE

MONTAJE

MONTE LA UNIDAD

Todas las unidades

PRECAUCIÓN:

ANTES DE HACER LA ABERTURA

EN EL GABINETE PARA EL

SISTEMA DE CONDUCTOS, revise

que no exista la interferencia de

vigas del piso, montantes de la

pared, cableado eléctrico ni tubería.

1. Coloque el tiro descendente en la abertura. Extienda los soportes

de nivelación al piso del gabinete para que el tiro descendente quede

recto. (Nota: Los soportes de nivelación se pueden quitar y volver

a poner en otra posición. Es posible que el reborde inferior deba

quedar orientado hacia el interior en instalaciones muy ajustadas en

los gabinetes.)

2. Fije el tiro descendente en la superficie del gabinete de la siguiente

manera: Sujete el tiro descendente contra la parte posterior de la

abertura de la superficie del gabinete y apriete los dos tornillos de

montaje (uno en cada extremo de la unidad) en la parte interna de

la superficie del gabinete. Coloque una cuña de madera entre el

tornillo y la parte interior de superficies de gabinete de granito.

3. Atornille los soportes de nivelación en la parte inferior del gabinete.

Apriete los tornillos que fijan los soportes de nivelación a la unidad

en cada lado.

INSTALE EL SISTEMA DE CONDUCTOS

Instalación del ventilador

Ventiladores de tiro descendente

Página 20

Downdraft Ventilators

Page 21

INSTALE EL CABLEADO ELÉCTRICO

1. Monte una caja de cableado estándar, con un receptáculo para tres

patas, dentro del gabinete. Asegúrese de que esté al alcance del

cordón eléctrico.

2. Tienda el cable eléctrico apropiado en el gabinete y conéctelo en el

receptáculo.

3. Conecte el cordón eléctrico del tiro descendente en el tomacorriente.

Asegúrese de que el cordón eléctrico esté tendido lejos del calor

generado por la estufa.

PRECAUCIÓN: Una o más personas calificadas deben

realizar el trabajo de cableado eléctrico, de acuerdo con

todos los códigos y normas correspondientes.

1. Monte una caja de cableado estándar, con un receptáculo para tres

patas conectado a tierra, dentro del gabinete. Asegúrese de que esté

al alcance del cordón eléctrico de la unidad.

2. Tienda el cable eléctrico apropiado en el gabinete y conéctelo en la

caja eléctrica y en el receptáculo

3. La capacidad nominal del ventilador exterior no puede exceder 6.0

amperios.

4. Tienda un cable eléctrico de dos hilos y conexión a tierra desde el

ventilador remoto hasta la caja de cableado en una placa de descarga

de 25,4 cm (10”).

5. Conecte el cableado del tiro descendente al cable eléctrico desde el

ventilador remoto. Conecte negro con negro, blanco con blanco y

verde con verde o con el hilo desnudo.

6. Vuelva a colocar la cubierta de la caja.

7. Conecte el cordón eléctrico del tiro descendente en el tomacorriente.

Asegúrese de que el cordón eléctrico esté tendido lejos del calor

generado por la estufa.

PRECAUCIÓN: Una o más personas calificadas deben

realizar el trabajo de cableado eléctrico, de acuerdo con

todos los códigos y normas correspondientes.

INSTALE LA ESTUFA

1. Alinee la estufa con el tiro descendente y fije la estufa en su lugar.

Nota: Es necesario alinear exactamente la estufa y el tiro descendente

para asegurarse de que no haya interferencia cuando el sistema de

ventilación se eleve o baje. Debe haber una distancia de 1 a 2 mm (1/32"

a 1/16") entre la parte posterior de la estufa y la parte frontal de la cubierta

del tiro descendente.

Nota:

El control de ascenso/descenso del tiro descendente debe montarse

en la superficie del gabinete, a una distancia mínima de 10 cm (4”) de la

estufa.

SUPERFICIE DEL

GABINETE

CONTROL DE

ELEVACIÓN /

DESCENSO

ESTUFA

Ventiladores de tiro descendente

Instalación del ventilador interior

Instalación del ventilador exterior

Todas las unidades

MÍN

Página 21

10 cm

(4")

0,8 mm

(1/32")

1,6 mm

(1/16")

Page 22

Downdraft Ventilators

INSTALACIÓN DEL CONTROL REMOTO DE ASCENSO/DESCENSO (OPCIONAL)

Instalación

1. Usando la plantilla que aparece a la derecha, trace el patrón de tres

orificios en el gabinete. Marque el centro de los tres orificios que se

van a hacer.

2. Cuidadosamente haga con un taladro los tres orificios en la superficie

del gabinete. Tenga cuidado de no dañar ni astillar la superficie del

gabinete cuando haga los orificios.

3. Saque el control de la bolsa de plástico. Alinee el control con los tres

orificios y colóquelo de manera que quede paralelo con la parte frontal

de la superficie del gabinete.

4. Saque las dos tuercas de mariposa de nilón de la bolsa de plástico

y enrósquelas en los dos pernos del control desde debajo del

gabinete. Apriete las tuercas sólo con los dedos.

ADVERTENCIA: Para reducir el riesgo de quemadoras

o de que se incendie la ropa al tratar de atravesarse

sobre los quemadores, el control remoto se debe

montar a una distancia mínima de 10 cm (4”) de

cualquier quemador de la estufa.

Cuándo usar el control remoto de ASCENSO/DESCENSO

El control remoto de ASCENSO/DESCENSO

se debe usar cuando la

estufa tiene un quemador que está a una distancia de 4 pulgadas o menos

del botón de ASCENSO/DESCENSO de la chimenea del tiro descendente.

El control remoto de ASCENSO/DESCENSO

se puede usar para el

ASCENSO/DESCENSO conveniente de la chimenea del tiro descendente

(aún cuando un quemador esté a una distancia mayor de 4 pulgadas del

botón de ASCENSO/DESCENSO de la chimenea del tiro descendente.

Cómo usar el control remoto de ASCENSO/DESCENSO

No coloque el control remoto en un lugar en el que interfiera con sus

actividades en la estufa, en donde se vayan a colocar cacerolas

calientes, ni en donde se puedan derramar líquidos calientes sobre el

control.

El control remoto de ASCENSO/DESCENSO desactiva la función de

ASCENSO/DESCENSO del botón de ASCENSO/DESCENSO de la

chimenea del tiro descendente.

Ventiladores de tiro descendente

Todas las unidades

RECORTE SOBRE LA LÍNEA PUNTEADA

Página 22

.250 DIA.

HOLES

.438

DIA.

HOLE

2.000

.750

1.000

.625

ORIFICIOS

DE 6,35 MM

(0,250 PO)

ORIFICIOS

11,13 MM

(0,438")

5,1 CM

(2")

5,1 CM

(2")

1,59 CM

(5/8")

1,59 CM

(5/8")

1,91 CM

(3/4")

1,91 CM

(3/4")

2,54 CM

(1")

5. Quite el soplador, canales de la abrazadera, y cubierta del

motor con engranajes de tiro descendente (vea "Prepare el

Tiro Descendente" en la página 18). Quite el panel grande

para exponer el cableado de tiro descendente.

6. En más baja derecha la esquina de tiro descendente,

desenchufe el cable del lado izquierdo de la caja del cableado.

7. Quite el cable alejado del bolsa plástico y tápelo en el parte

posteriora del control debajo del corte del gabinete. Suministre el

cable a través el gabinete a baje el derecho de tiro descendente

y a través de los agujeros de separación en el lado de tiro

descendente y caja de cableado. Tape el cable en el enchufe de

la tarjeta de circuito, según lo mostrado.

8. Rellene cable exceso apartado, asegure el cable tan no se daña

por artículos salvados en el gabinete, y otra vez ensamble tiro

descendente.

SUELO DE

LA CABINA

BAJE EL

DERECHO

DE TIRO

DESCENDENTE

CAJA DEL

CABLEADO

REMOTE

CABLE

CAJA DEL

CABLEADO

Downdraft Ventilators

Page 23

PARTE

POSTERIOR DE LA

PLANTILLA DEL

CONMUTADOR

REMOTO

USO Y CUIDADO

Siempre encienda el ventilador del tiro descendente antes de comenzar

a cocinar para establecer un flujo de aire en la cocina. Después de apagar

la estufa, deje que el ventilador funcione durante unos minutos para

limpiar el aire de la cocina. Así mantendrá toda la cocina más limpia y

brillante. El conmutador de activación se presiona y el sistema de

ventilación se eleva.

ADVERTENCIA: Siempre desconecte el suministro

eléctrico antes de limpiar y/o dar servicio a la unidad.

Limpieza

Use un detergente suave adecuado para superficies pintadas. NO USE

PAÑOS ABRASIVOS, ALMOHADILLAS DE LANA DE ACERO NI

POLVOS ABRASIVOS. Limpie por aspiración. No sumerja el ventilador

en agua.

Lave los dos filtros de aluminio/acero inoxidable, para grasa, en una

solución suave de detergente o en el lavaplatos. Sáquelos del sistema

de ventilación sujetando la lengüeta que se encuentra en la parte superior

de cada filtro.

Servicio

Es posible que sea necesario quitar el sistema de ventilación de tiro

descendente del gabinete para dar servicio a componentes tales como

el motor del ventilador o el mecanismo del sistema de ventilación.

Desconecte el suministro eléctrico a la estufa y primero quítela. Invierta

los pasos contenidos en la sección “MONTE LA UNIDAD” para quitar

el tiro descendente del gabinete.

Ventiladores de tiro descendente

Todas las unidades

Página 23

Page 24

Downdraft Ventilators

OPERACIÓN

Ventiladores de tiro descendente

Página 24

Nota: Para la mayoría de la operación conveniente, fije el

soplador a su velocidad preferida. El soplador se adelantará a

esta velocidad siempre que se presione el interruptor que activa

y a las subidas de la salida de aire.

Dé vuelta al soplador apagado presionando el interruptor que

activa otra vez. La salida de aire irá abajo y el soplador apagará.

Gire encendido el tiro descendente presionando abajo en que

el interruptor activa. La salida de aire se leventará.

El soplador se puede dar vuelta encendido or apagado y su

velocidad puede ser ajustar con la perilla ahuecada en el

derecho de la salida de aire.

PERILLA

Centinela Del Calor

Cuando la chimenea es ascendente y el soplador está apagado

(a cualquier velocidad) o encendido:

Si se convierte la temperatura de extractor más arriba que

esperada, el modo del centinela del calor activará y aumentará

la velocidad del soplador al colmo.

Bajar la chimenea dará vuelta al soplador apagado - incluso si

el centinela del calor es activo.

Todas las unidades

Downdraft Ventilators

Page 25

PIEZAS DE SERVICOGARANTIA

76,2 cm 91,4 cm 122 cm

CLAVE (30") (36") (48")

NO. DE ANCHO DE ANCHO DE ANCHO DESCRIPCIÓN

1 97015987 97015988 97015989 CUBIERTA SUPERIOR

2 99140195 99140195 99140195 RESORTE DEL FILTRO

3 99230345 99230345 99230345 REMACHE TUBULAR

4 97015970 97015971 97015972 ESTRUCTURA SOLDADA DE LA

CHIMENEA

5 97015970 97015971 97015972 TAPA TERMINAL DERECHA

6 98009358 98009358 98009358 TAPA TERMINAL IZQUIERDA

7 97015973 97015973 97015973 CORREDERA MAQUINADA

DE LA CHIMENEA

8 98010013 98010013 98010013 CORREDERA MAQUINADA DE

LA CAJA DE VENTILACIÓN

9 99160421 99160421 99160421 TORNILLO RHM DE 8-32 x .375

10 99160419 99160419 99160419 TORNILLO PH FLHD DE 8-32 x .500

11 99271218 99271218 99271218 ALAMBRE DE CONEXIÓN A TIERRA

12 99150471 99150471 99150471 TORNILLO TYP CA PH

DE 10-32 x .500

13 97015841 97015842 97015843 FILTRO

14 99710032 99710032 99710032 SEPARADOR

15 99111184 99111184 99111184 TIRAS DE LA CORREDERA

16 97015974 97015975 97015976 ESTRUCTURA SOLDADA

DE LA CAJA DE VENTILACIÓN

17 99271210 99271210 99271210 JUEGO DEL CORDÓN

18 99400060 99400060 99400060 CASQUILLO DE ALIVIO DE TENSIÓN

19 99271295 99271295 99271295 COLECTOR DE CABLES

20 99271292 99271292 99271292 ENSEMBLAJE CONTROL DE

VELOCIDAD

21 99271291 99271291 99271291 TABLERO DE CONTROL

22 97015674 97015674 97015674 CONJUNTO DE MANIVELA

23 97015977 97015977 97015977 SOPORTE DEL MOTOR DE

ENGRANAJE

24 99080513 99080542 99080542 MOTOR DE ENGRANAJE

26 98009802 98009801 98009800 PARTE INFERIOR DE LA CAJA DE

VENTILACIÓN FRONTAL

27 97015990 97015991 97015992 CUBIERTA DEL MOTOR DE

ENGRANAJE DE LOS MODELOS

DE VENTILADORES INTERNOS

97015993 97015994 97015995 CUBIERTA DEL MOTOR DE

ENGRANAJE DE LOS MODELOS

DE VENTILADORES EXTERNOS

28 98008158 98008158 98008158 CUBIERTA DE LA ABERTURA DE

LA CAJA DE VENTILACIÓN

29 98009773 98009773 98009773 ABRAZADERA DE LA CAJA DE

VENTILACIÓN

30 99260488 99260488 99260488 TUERCA WHIZ DE 10-24

31 97015700 97015700 97015700 CONJUNTO DE LA CAJA ESPIRAL

32 98008150 98008150 98008150 CUBIERTA DE LA CAJA ESPIRAL

33 98008157 98008157 98008157 ABRAZADERA DEL CAPACITOR

34 98008167 98008167 98008167 ESTRUCTURA SOLDADA DE LA

CAJA ESPIRAL, EXT.

35 99080362 99080362 99080362 MOTOR CON CAPACITOR

36 99020247 99020247 99020247 RODETE DEL VENTILADOR

37 99100484 99100484 99100484 AISLADOR DE MONTAJE

DEL MOTOR

38 99260477 99260477 99260477 TUERCA WHIZ DE 1/4-20

39 99030323 99030323 99030323 DETECTOR DE CALOR

40 97015903 97015903 97015903 PLACA ADAPTADORA

41 98010005 98010005 98010005 PLACA DE SALIDA

42 99271304 99271304 99271304 COLECTOR DE CABLES

43 99400042 99400042 99400042 CASQUILLO DE ALIVIO

DE TENSIÓN

44 99271296 99271296 99271296 COLECTOR DE BUTÓN

ENCENDIDO / APAGADO

45 99271306 99271306 99271306 COLECTOR DE CABLES

DEL DETECTOR DE CALOR

46 98010010 98010010 98010010 SOPORTE DEL MONTAJE DE

DETECTOR DE CALOR

Ventiladores de tiro descendente

Página 25

GARANTIA BROAN LIMITADA POR UN AÑO

Broan garantiza al consumidor comprador original

de sus productos que dichos productos carecerán de

defectos en materiales o en mano de obra por un

período de un año a partir de la fecha original de

compra. NO EXISTEN OTRAS GARANTIAS,

EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO

LIMITADAS A, GARANTIAS IMPLICITAS DE

COMERCIALIZACION O APTITUD PARA UN

PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio,

Broan reparará o reemplazará, sin costo alguno

cualquier producto o pieza que se encuentre

defectuosa bajo condiciones normales de servicio y

uso.

ESTA GARANTIA NO SE APLICA A TUBOS Y

ARRANCADORES DE LAMPARAS

FLUORESCENTES. Esta garantía no cubre (a)

mantenimiento y servicio normales o (b) cualquier

producto o piezas que hayan sido utilizadas de forma

errónea, negligente, que hayan causado un accidente,

o que hayan sido reparadas o mantenidas

inapropiadamente (por otras compañías que no sean

Broan), instalación defectuosa, o instalación contraria

a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a

un período de un año como se especifica en la

garantía expresa. Algunos estados no permiten

limitaciones en cuanto al tiempo de expiración de

una garantía implícita, por lo que la limitación antes

mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN DE REPARAR O

REEMPLAZAR, SIGUIENDO EL CRITERIO DE

BROAN, DEBERA SER EL UNICO Y EXCLUSIVO

RECURSO LEGAL DEL COMPRADOR BAJO ESTA

GARANTIA. BROAN NO SERA RESPONSABLE POR

DAÑOS INCIDENTALES, CONSIGUIENTES, O POR

DAÑOS ESPECIALES QUE SURJAN A RAIZ DEL

USO O DESEMPEÑO DEL PRODUCTO. Algunos

estados no permiten la exclusión o limitación de daños

incidentales o consiguientes, por lo que la limitación

antes mencionada puede no aplicarse a usted.

Esta garantía le proporciona derechos legales

específicos, y usted puede también tener otros

derechos, los cuales varían de estado a estado. Esta

garantía reemplaza todas las garantías anteriores.

Para calificar en la garantía de servicio, usted debe

(a) notificar a Broan al domicilio o al número de

teléfono abajo, (b) dar el número del modelo y la

identificación de la pieza, y (c) describir la naturaleza

de cualquier defecto en el producto o pieza. En el

momento de solicitar servicio cubierto por la garantía,

usted debe de presentar evidencia de la fecha origi-

nal de compra.

Broan-NuTone LLC, 926 W. State Street,

Hartford, Wisconsin 53027 (1-800-637-1453)

Page 26

Downdraft Ventilators

PIEZAS DE SERVICIO

Ventiladores de tiro descendente

Página 26

Downdraft Ventilators

Page 27

AVERTISSEMENT

LIRE ET CONSERVER CES INSTRUCTIONS

AFIN DE DIMINUER LES RISQUES D’INCENDIE, D’ÉLECTROCUTION

OU DE BLESSURES, SUIVEZ CES DIRECTIVES:

1. Utilisez ce produit en suivant les recommandations du manufacturier.

Pour toute question, contactez le manufacturier à l’adresse ou au numéro

de téléphone indiqués dans la garantie.

2. Avant de réparer ou de nettoyer cette hotte, coupez le courant au panneau

d’alimentation et verrouillez-en l’accès afin d’éviter que le courant ne soit

accidentellement remis en fonction. S’il vous est impossible de le

verrouiller, apposez un indicateur voyant sur le panneau comme, par

exemple, une étiquette de couleur vive.

3. L’installation de la hotte ainsi que le câblage électrique doivent être

effectués par une ou des personnes compétentes selon les normes et les

règles en vigueur, incluant celles qui régissent la prévention des incendies.

4. Une circulation d’air efficace est requise afin d’assurer la combustion et

l’évacuation complète des gaz par le tuyau d’évacuation (cheminée) des

équipements à combustion et pour prévenir les retours d’air. Conformez-

vous aux normes et mesures de sécurité pour les manufacturiers

d’appareils de chauffage publiées par la “National Fire Protection Asso-

ciation (NFPA)” et par la “American Society for Heating, Refregiration

and Air Conditioning Engineers (ASHRAE)”, ainsi qu’aux normes en

vigueur dans votre région.

5. Lorsque vous coupez ou percez un mur ou un plafond, prenez garde

d’endommager les fils électriques ou autres installations qui pourraient y

être dissimulés.

6. Les installations ventilées doivent toujours être reliées à des conduits

rejetant l’air à l’extérieur.

7. Afin de diminuer les risques d’incendie, n’utilisez que des conduits de

ventilation en métal.

8. Ne pas installer ce produit en plaçant le commutateur directement derrière

un brûleur ou un élément. La distance entre le commutateur et le bord du

brûleur doit être au minimum de 10 cm (4").

9. Ne pas porter de vêtements amples ou accrochants lors de l’utilisation de

cet appareil. Ils pourraient s’enflammer au contact de l’un des brûleurs ou

des éléments de la cuisinière.

10. Ne jamais laisser un enfant seul ou sans surveillance à proximité de cet

appareil lors de son utilisation.

11. Ce ventilateur doit être relié à une mise à la terre.

AFIN DE DIMINUER LES RISQUES D’INCENDIE POUVANT SE

DÉCLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface réglées à feu vif.

En plus de générer de la fumée, les débordements de graisse peuvent

prendre feu. Chauffer les huiles lentement à feu doux ou moyen.

2. Toujours mettre en marche la hotte durant la cuisson à feu vif ou la cuisson

d’aliments à flamber.

3. Nettoyer régulièrement les ventilateurs d’aération. On ne doit tolérer

aucune accumulation de graisse sur le ventilateur ou sur le filtre.

4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie

de cuisine proportionnelle à l’élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR

LORSQU’UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON,

SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à bis-

cuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE

AUX BRÛLURES. Si vous ne parvenez pas à éteindre immédiatement les

flammes, ÉVACUEZ LES LIEUX ET CONTACTEZ VOTRE POSTE LO-

CAL DE LUTTE CONTRE LES INCENDIES.

2. NE VOUS EMPAREZ JAMAIS D’UN PLAT QUI S’EST ENFLAMMÉ –

Vous risqueriez de vous brûler.

3. N’UTILISEZ JAMAIS D’EAU, incluant les linges à vaisselles ou serviettes

mouillés car cela peut provoquer une violente explosion de vapeur.

4. Utilisez un extincteur SEULEMENT si:

A. Il s’agit d’un extincteur de classe ABC et que vous savez comment vous

en servir.

B. Il s’agit d’un petit feu qui ne se propage pas ailleurs que sur la cuisinière.

C. Vous avez appelé votre poste local de lutte contre les incendies.

D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

* Basé sur “Kitchen Fire Safety Tips” édité par NFPA.

ATTENTION

1. Pour ventilation générale seulement. Ne l´utilisez pas pour évacuer les

vapeurs ou matériaux dangereux ou que peuvent exploser.

2. Pour éviter d´endommager les coussinets du moteur et des turbines

bruyantes et/ou mal équilibrées, assurez que l´unité motrice est exempte

de poussière provenant des murs en pierres sèches et la construction.

3. Nettoyer souvent les filtres et les surfaces graisseuses.

4. Ne réparer ou remplacer que les pièces recommandées dans ce manuel.

Toute autre réparation doit être confiée à un technicien qualifié.

AVERTISSEMENT – Pour réduire les risques de brûlure ou que des vêtements s’enflamment en traversant les brûleurs, une hotte de modèle la télécommande

DOIT être installée à au moins 10,2 cm (4") des brûleurs de la cuisinière. Consultez les instructions à la page 34 "INSTALLATION DE LA SURFACE DE

CUISSON".

INSTALLATEUR: Remetez ce

manuel au protpriétaire de maison et

électrique inspecteur.

AVERTISSEMENT

Ventilateurs séries de créateur

encastrés de conception

MODÈLE LARGEUR VENTILATEUR

RMDD3004 76,2 cm (30") interieur de 500 pcm

RMDD3604 91,4 cm (36") interieur de 500 pcm

RMDD4804 122 cm (48") interieur de 500 pcm

RMDD3004EX 76,2 cm (30") exterieur, modèle 331H, 332H, 335 o 336 (achat séparément)

RMDD3604EX 91,4 cm (36") exterior, modèle 331H, 332H, 335 o 336 (achat séparément)

RMDD4804EX 122 cm (48") exterior, modèle 331H, 332H, 335 o 336 (achat séparément)

NOTE:

Modèle RMDDRBK Télécommande

haut/bas vendu séparément.

Page 28

Downdraft Ventilators

COMPTOIR

BOÎTIER DU

VENTILATEUR

BOUCHE DE

CHEMINÉE

RACCORD DE CONDUIT 8,3 cm X

25,4 cm (3-1/4 po X 10")

SURFACE DE

CUISSON

COUVERCLE

DU MOTEUR

INSTALLATION TYPE

PRISE 120

VCA AVEC

MISE À LA

TERRE

CONDUIT

D’AÉRATION

Remarque : Le débit d’air élevé

de cet appareil peut affecter la flamme de certaines surfaces de

cuisson au gaz. Cet effet est NORMAL et inoffensif, mais il peut

être corrigé en réduisant la vitesse de la soufflerie.

COMPTOIR

BOÎTIER DU

VENTILATEUR

BOUCHE DE

CHEMINÉE

RACCORD DE CONDUIT 8,3 cm X

25,4 cm (3-1/4 po X 10")

SURFACE DE

CUISSON

COUVERCLE

DU MOTEUR

INSTALLATION TYPE

PRISE 120

VCA AVEC

MISE À LA

TERRE

Ce ventilateur encastré est

conçu pour évacuer les

contaminants de l’air lors de

l’utilisation d’une surface de

cuisson au gaz ou électrique. Il

peut être installé dans un îlot,

une péninsule ou un comptoir

conventionnel appuyé contre un

mur.

Pour l’installation, procédez

simplement comme suit :

•

Découpez l’ouverture

dans le comptoir.

•

Installez l’appareil dans

l’armoire.

•

Raccordez les conduits et

effectuez les connexions

électriques.

•

Installez la surface de

cuisson.

PRÉPARATION

Ce ventilateur encastré est

conçu pour évacuer les

contaminants de l’air lors de

l’utilisation d’une surface de

cuisson au gaz ou électrique. Il

peut être installé dans un îlot,

une péninsule ou un comptoir

conventionnel appuyé contre

un mur.

Pour l’installation, procédez

simplement comme suit :

•

Découpez l’ouverture

dans le comptoir.

•

Installez l’appareil dans

l’armoire.

•

Installez le Modèle 331H,

332H, 335, ou 336

Ventilateur Exterieur

•

Raccordez les conduits et

effectuez les connexions

électriques.

•

Installez la surface de

cuisson.

SPÉCIFICATIONS

ÉLECTRIQUES

120 VCA • 60 Hz •

6,0 A (max.)

SPÉCIFICATIONS

ÉLECTRIQUES

120 VCA • 60 Hz • 4,0 A

PRISE DES MESURES

Tous les appareils

1. Consultez les instructions d’installation pour connaître les dimen-

sions de la surface de cuisson, du découpage à effectuer dans le

comptoir et les exigences pour l’armoire. Le modèle RMDD3004

& RMDD3004EX s’insèrent dans la plupart des armoires de 76,2

cm (30") de largeur, le modèle RMDD3604 & RMDD3604EX dans

la plupart des armoires de 91,4 cm (36") de largeur, et le modèle

RMDD4804 & RMDD4840EX dans la plupart des armoires de 122

cm (48") de largeur. Il est cependant recommandé d’utiliser des

armoires plus grandes pour faciliter l’installation.

2. La profondeur des surfaces de cuisson peut varier beaucoup d’un

modèle à l’autre. Il est possible que l’installation des deux appareils

soit particulièrement serrée.

Faites particulièrement attention aux points encerclés ci-contre pouvant

nuire éventuellement. Un comptoir à rebord surélevé (A) ou à dosseret

arrondi (B) risque de ne pas offrir une surface plate suffisamment

grande pour permettre une installation adéquate. Une surface plate

de 5,08 cm (2"") est nécessaire derrière la plaque de cuisson et une

distance de 4,45 cm (1-3/4") est requise entre l’arrière de la plaque

de cuisson et le fond de l’armoire.

Remarque : Le débit d’air élevé de cet appareil peut affecter la

flamme de certaines surfaces de cuisson au gaz. Cet effet est

NORMAL et inoffensif, mais il peut être corrigé en réduisant la

vitesse de la soufflerie.

Installation du ventilateur intérieur

Installation du ventilateur extérieur

COMPTIOR

SURFACE DE

CUISSION

VENTILATEUR

ENCASTRÉS

AVANT AU DOS

L'INTERIEUR DE LA

ARMOIRE PROFONDEUR

CONDUIT

D’AÉRATION

5,08 cm (2")

4,45 cm (1

/4")

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 29

SORTIE

GAUCHE

SORTIE

INFÉRIEURE

SORTIE

DROITE

PRÉPARATION DES CONDUITS

Installation du ventilateur intérieur

Installation du ventilateur extérieur

PRISE DES MESURES (SUITE)

VUE DE CÔTÉ

DE LA HOTTE

Installation du ventilateur intérieur

Installation du ventilateur extérieur

1. Le ventilateur encastré

intérieur est conçu pour des

conduits de 8,3 cm x 25,4 cm

(3-1/4" x 10") (ou transformés

en conduits ronds de 15,3 cm/

6"). Il existe trois directions

possibles pour la sortie avec

un ajustement latéral pour un

parfait alignement du conduit.

2. Pour un rendement optimal :

Choisissez pour les conduits

le trajet le plus court possible

avec un minimum de coudes

et de transitions. Assurez-

vous que les solives du

plancher, les montants des

murs, les câbles électriques et

les tuyaux de nuisent pas.

3. L’évacuation est plus efficace

lorsque les conduits ne dépassent pas 12,2 m (40 pi) de

longueur ou l’équivalent. L’illustration ci-dessus indique

l’équivalent en longueur d’un coude rond de 25,4 cm (10").

La longueur des conduits droits plus l’équivalent pour les

coudes ne doit pas excéder 12,2 m (40 pi).

REMARQUE : L’équivalent en longueur pour les chapeaux

de toit et de mur a été pris en considération. Ne pas inclure

ces éléments dans votre calcul.

ÉGALE UN CONDUIT

DROIT DE 2,4 m (8 PI)

COUDE DE 15,3 cm

(6") ROND.

ÉGALE UN CONDUIT

DROIT DE 4,3 m (14 PI)

TRANSITION DE 8,3 cm X

25,4 cm (3-1/4 po X 10")

À 15,3 cm (6") ROND.

COUDE À 90° DE 8,3

cm X 25,4 cm (3-1/4"

X 10")

ÉGALE UN

CONDUIT

DROIT DE

0, 61 m

(2 PI)

SORTIE

GAUCHE

SORTIE

INFÉRIEURE

SORTIE

DROITE

1. Le ventilateur encastré

extérieur est conçu pour des

conduits de 8,3 cm x 35,6 cm

(3-1/4" x 14") (ou transformés

en conduits ronds de 20,3 cm/

8"). Il existe trois directions

possibles pour la sortie avec

un ajustement latéral pour un

parfait alignement du conduit.

2. Pour un rendement optimal :

Choisissez pour les conduits

le trajet le plus court possible

avec un minimum de coudes

et de transitions. Assurez-

vous que les solives du

plancher, les montants des

murs, les câbles électriques et

les tuyaux de nuisent pas.

3. L’évacuation est plus efficace

lorsque les conduits ne dépassent pas 12,2 m (40 pi) de

longueur ou l’équivalent. L’illustration ci-dessus indique

l’équivalent en longueur d’un coude rond de 25,4 cm (10").

La longueur des conduits droits plus l’équivalent pour les

coudes ne doit pas excéder 12,2 m (40 pi).

REMARQUE : L’équivalent en longueur pour les chapeaux

de toit et de mur a été pris en considération. Ne pas inclure

ces éléments dans votre calcul.

ÉGALE UN CONDUIT

DROIT DE 3,4 m (11 PI)

COUDE DE 20,3 cm

(8") ROND.

ÉGALE UN CONDUIT

DROIT DE 5,8 m (19 PI)

TRANSITION DE 8,3 cm x

35,6 cm (3-1/4 po x 14")

À 20,3 cm (8") ROND.

COUDE À 90° DE 8,3

cm x 35,6 cm (3-1/4"

x 14")

ÉGALE UN

CONDUIT

DROIT DE

1,5 m

(5 PI)

VIDV500

INTERNAL

BLOWER

18"

FROM

COUNTERTOP

TO BOTTOM

OF AIR BOX

VUE DE CÔTÉ

DE LA HOTTE

74,6 cm (29-5/16")

DU COMPTOIR AU

DESSOUS DU

BOÎTIER

5 cm (2")

45,7 cm

(18")

7 mm

(1/4")

5,4 cm

(2-1/8")

9,2 cm

(3-5/8")

19,5 cm

(7-11/16")

8,2 cm

(3-1/4")

0,95 cm

(3/8")

12,7

(5")

VIDV500

INTERNAL

BLOWER

18"

FROM

COUNTERTOP

TO BOTTOM

OF AIR BOX

74,6 cm (29-5/16")

DU COMPTOIR AU

DESSOUS DU

BOÎTIER

5 cm (2")

45,7 cm

(18")

7 mm

(1/4")

5,4 cm

(2-1/8")

9,2 cm

(3-5/8")

19,5 cm

(7-11/16")

8,2 cm

(3-1/4")

0,95 cm

(3/8")

12,7

(5")

Ventilateurs séries de créateur

encastrés de conception

Page 30

Downdraft Ventilators

CENTER LINE

OF COUNTER

CUTOUT

CENTER LINE

OF DUCT

CUTOUT

¼" to 7¾"

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR EXTERIOR

(2½" MAX.

FOR

EXTERIOR

BLOWER)

(5" MAX.

FOR EXTERIOR

BLOWER)

SORTIE

VERS LE BAS

14 CM (5-1/2")

(10,8 CM (4-1/4") POUR

VENTILATEUR

EXTÉRIEUR)

0,6 CM-19,7

CM (¼"-7¾")

6,4 CM

(2½") MAX.

POUR

VENTILATEUR

EXTÉRIEUR

LIGNE DE CENTRE

DU DÉCOUPAGE DU

COMPTOIR

12,7 CM (5")

MAX. POUR

VENTILATEUR

EXTÉRIEUR

LIGNE DE CENTRE

DU DÉCOUPAGE

POUR CONDUIT

TROU

26 CM X 8,9 CM

(10¼" X 3½")

(36,2 CM X 8,9 CM

(14¼" X 3½")

POUR VENTILATEUR

EXTÉRIEUR)

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT CUTOUT

(19"

FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" x 3½"

FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

CENTER LINE

OF COUNTER

CUTOUT

CENTER

LINES OF

DUCT

CUTOUT

(21½" FOR

EXTERIOR

BLOWER)

5½"

(4¼" FOR

EXTERIOR

BLOWER)

10¼" x 3½"

CUTOUT

(14¼" X 3½"

FOR

EXTERIOR

BLOWER)

PRÉPARATION DU DÉCOUPAGE DE L’ARMOIRE

Installation du ventilateur

SORTIE À

DROITE

LIGNE DE CENTRE

DU DÉCOUPAGE

DU COMPTOIR

ATTENTION : AVANT DE

DÉCOUPER L’ARMOIRE POUR LES

CONDUITS, assurez-vous que les solives

du plancher, les montants des murs, les

câbles électriques et les tuyaux de

nuisent pas.

SORTIE À

GAUCHE

LIGNES

CENTRE

DÉCOUPAGE

POUR

CONDUIT

LIGNES DE

CENTRE DU

DÉCOUPAGE

POUR

CONDUIT

14 CM (5-1/2")

(10,8 CM (4-1/4")

POUR

VENTILATEUR

EXTÉRIEUR)

56,2 CM

(22-1/8")

(48,3 CM

(19") POUR

VENTILAEUR

EXTÉRIEUR)

LIGNE DE

CENTRE DU

DÉCOUPAGE

DU COMPTOIR

TROU

26 CM X

8,9 CM

(10¼" X

3½")

(36,2 CM

X 8,9 CM

TROU

26 CM X 8,9 CM

(10¼" X 3½")

(36,2 CM X 8,9 CM

(14¼" X 3½")

POUR

VENTILATEUR

EXTÉRIEUR)

14 CM (5-1/2")

(10,8 CM (4-1/4") POUR

VENTILATEUR

EXTÉRIEUR)

41,6 CM

(16-3/8")

(54,6 CM

(21-1/2") POUR

VENTILATEUR

EXTÉRIEUR)

(14¼" X 3½")

POUR

VENTILATEUR

EXTÉRIEUR)

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 31

PRÉPARATION DU CÂBLAGE

Installation du ventilateur intérieur

Installation du ventilateur extérieur

1. Le ventilateur encastré extérieur consomme 6 AMPÈRES et

nécessite un circuit de 120 VCA, 60 Hz.

2. L’unité est munie d’un cordon électrique de 45,7 cm (18")

avec une fiche à trois broches. Prévoyez l’installation d’une

prise avec mise à la terre à un endroit permettant le branche-

ment du cordon.

IMPORTANT – POSITION DE LA PRISE ÉLECTRIQUE :

Si le modèle RMDD3004EX est installé dans une armoire

de 76,2 cm (30") de largeur...

ou le modèle RMDD3604EX est installé dans une

armoire de 91,4 cm (36") de largeur...

ou le modèle RMDD4804EX est installé dans une

armoire de 122 cm (45") de largeur...

...la prise ne peut pas être fixée au fond de l’armoire.

Dans ce cas, le boîtier de la hotte occupe presque toute

la largeur de l’armoire. Vous pouvez alors :

• installer la prise électrique sur les côtés ou sur le

plancher de l’armoire – à au moins 30 cm (12") du

fond.

• installer la prise électrique sur un montant du mur

derrière l’armoire – à un endroit où elle ne sera pas

masquée par la hotte, puis percer un trou d’accès dans

le fond de l’armoire.

1. Le ventilateur encastré intérieur consomme 4 AMPÈRES et

nécessite un circuit de 120 VCA, 60 Hz.

2. L’unité est munie d’un cordon électrique de 45,7 cm (18")

avec une fiche à trois broches. Prévoyez l’installation d’une

prise avec mise à la terre à un endroit permettant le branche-

ment du cordon.

IMPORTANT – POSITION DE LA PRISE ÉLECTRIQUE :

Si le modèle RMDD3004 est installé dans une armoire de

76,2 cm (30") de largeur...

ou le modèle RMDD3604 est installé dans une

armoire de 91,4 cm (36") de largeur...

ou le modèle RMDD4804 est installé dans une

armoire de 122 cm (48") de largeur...

...la prise ne peut pas être fixée au fond de l’armoire.

Dans ce cas, le boîtier de la hotte occupe presque toute

la largeur de l’armoire. Vous pouvez alors :

• installer la prise électrique sur les côtés ou sur le

plancher de l’armoire – à au moins 30 cm (12") du

fond.

• installer la prise électrique sur un montant du mur

derrière l’armoire – à un endroit où elle ne sera pas

masquée par la hotte, puis percer un trou d’accès dans

le fond de l’armoire.

PRÉPARATION DE LA HOTTE

Installation du raccord de conduit ventilateur intérieur / exterieur

Ce ventilateur encastré est transporté avec le raccord de conduit

se dirige vers le fond de l'unité. Si vous souhaitez changer cette

orientation, suivez les Ã'tapes ci-dessous.

1. Placez la hotte sur le dos sur une table ou une surface de

travail droite.

2. Enlevez les 4 écrous et les 2 profilés.

3. Enlevez les 2 vis et le couvercle du moteur.

4. Placez soigneusement le ventilateur sous la bride inférieure

de la hotte, la sortie de 8,3 x 25,4 cm (3¼" x 10") (8,3 x 35,6

cm (3¼" x 14") pour ventilateurs exterieur) tournée dans

la direction souhaitée.

5. Branchez la prise du moteur.

6. Replacez le couvercle du moteur et les 2 vis à métal.

7. Replacez les 2 profilés et engagez les 4 écrous,

sans serrer.

8. Glissez le ventilateur à gauche ou à droite à la position

souhaitée. Utilisez la plaque-couvercle (fournie) pour fermer

toute ouverture inutile.

9. Serrez les 4 écrous four fixer le dessus du ventilateur. Utilisez

les vis supplémentaires (fournies) dans la bride inférieure

pour fixer le bas du ventilateur.

VIS

VENTILATEUR

PLAQUE-

COUVER-

CLE

PROFILÉS

ÉCROUS

COUVERCLE

DU MOTEUR

PRISE DU

MOTEUR

SORTIE DE 8,3 x 25,4 cm (3-1/4 x 10")

(8,3 x 35,6 cm (3¼” X 14") POUR

VENTILATEURS EXTERIEUR)

VIS

SUPPLÉMEN-

TAIRES

BRIDE INFÉRIEURE

Ventilateurs séries de créateur

encastrés de conception

Page 32

Downdraft Ventilators

1. Tracer et découper la forme de la table de cuisson dans le

comptoir, suffisamment vers l’AVANT afin de pouvoir insérer

le conduit vertical derrière elle.

2. Insérer la table de cuisson et la glisser vers l’avant aussi loin

que possible. Centrer l’appareil et le placer d’équerre avec

le bord du comptoir.

3. Placer le gabarit de plastique contre le rebord arrière de la

table de cuisson tout en le centrant correctement. Tracer le

contour du gabarit afin de marquer l’ouverture du conduit

vertical.

4. Retirer la table de cuisson du comptoir.

5. Découper l’ouverture du conduit vertical en prenant garde

de ne pas ébrécher le rebord du comptoir.

DÉCOUPAGE DU COMPTOIR

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 33

1. Découpez les trous dans l’armoire, le mur ou le plancher.

2. Installez le chapeau de toit ou de mur et travaillez en

progressant vers l’armoire. Installez tous les conduits, coudes

et transitions tel que prévu. Recouvrez tous les joints de

ruban adhésif pour qu’ils soient parfaitement étanches.

3. Raccordez le conduit (et la transition, si nécessaire) à la hotte.

Au besoin, DESSERREZ les écrous et les vis qui maintiennent

le ventilateur, et glissez-le à gauche ou à droite pour l’aligner

avec le conduit. Resserrez les vis et les écrous.

Remarque : Un collet de 8,3 x 25,4 cm (3¼" x 10") (8,3 x 35,6

cm (3¼" x 14") pour ventilateurs exterieur) est offert aux

installateurs qui préfèrent riveter les conduits à l’appareil. Cette

pièce permet d’enlever le ventilateur et de le remonter facilement

à des fins d’entretien sans déranger les conduits.

TRANSITION 8,3 x

25,4 cm (3-1/4 x 10") À

15,2 cm (6") ROND.

8,3 x 35,6 cm (3¼" x

14") À 20,3 cm (8")

ROND POUR

VENTILATEURS

EXTERIEUR.

ç VENTILATEUR è

COLLET

VIS

BRIDE DE NIVELLE-

MENT – REBORD À

L’INTÉRIEUR

BRIDE DE NIVELLEMENT –

REBORD À L’EXTÉRIEUR

VIS DE MONTAGE

INSTALLATION DE L’UNITÉ

Tous les modèles

ATTENTION :

AVANT DE DÉCOUPER L’AR-

MOIRE POUR LES CONDUITS,

assurez-vous que les solives du

plancher, les montants des murs,

les câbles électriques et les

tuyaux de nuisent pas.

1. Placez la hotte dans l’ouverture. Allongez les brides de

nivellement jusqu’au plancher de l’armoire afin que la hotte

s’appuie bien droite. (Remarque : vous pouvez enlever les

brides de nivellement et les fixer dans une autre position. La

bride inférieure peut être retournée vers l’intérieur si les

dimensions de l’armoire sont très justes.)

2. Fixez la hotte au comptoir comme suit : tenez la hotte contre

l’arrière de l’ouverture du comptoir et serrez les deux vis de

montage (à chaque bout de l’appareil) sous le comptoir.

Utilisez une cale de bois entre la vis et le dessous des

comptoirs de granite.

3. Vissez les brides de nivellement au plancher de l’armoire.

Serrez les vis en maintenant la bride de chaque côté de

l’unité.

INSTALLATION DES CONDUITS

Installation du ventilateur

COUDE ET

CONDUIT DE 15,2

cm (6") ROND.

(20,3 CM (8") ROND

POUR

VENTILATEURS

EXTERIEUR.)

Ventilateurs séries de créateur

encastrés de conception

Page 34

Downdraft Ventilators

CÂBLAGE ÉLECTRIQUE

Installation du ventilateur intérieur

1. Installez une boîte électrique standard avec une prise à trois

broches dans l’armoire. Vérifiez que la cordon électrique de

la hotte puisse facilement l’atteindre.

2. Acheminez le câble d’alimentation jusqu’à l’armoire et

raccordez-le à la prise.

3. Branchez le cordon électrique de la hotte dans la prise.

Assurez-vous que le cordon est loin de la chaleur dégagée

par la surface de cuisson.

ATTENTION : Le câblage doit être effectué par un

électricien qualifié conformément aux codes et aux

normes en vigueur.

Installation du ventilateur extérieur

1. Installez une boîte électrique standard avec une prise à trois

broches dans l’armoire. Vérifiez que la cordon électrique de

la hotte puisse facilement l’atteindre.

2. Acheminez le câble d’alimentation jusqu’à l’armoire et

raccordez-le à la boîte électrique et à la prise.

3. Le ventilateur extérieur ne doit pas excéder un courant

nominal de 6,0 ampères.

4. Acheminez un câble à deux brins et à fil de terre entre le

ventilateur et la boîte électrique de la plaque d’évacuation de

25,4 cm (10") de diamètre.

5. Raccordez les fils de la hotte au câble d’alimentation du

ventilateur. Raccordez le noir avec le noir, le blanc au blanc

et le vert au vert ou au fil nu.

6. Refermez la boîte électrique.

7. Branchez le cordon électrique de la hotte dans la prise.

Assurez-vous que le cordon est loin de la chaleur dégagée

par la surface de cuisson.

ATTENTION : Le câblage doit être effectué par un

électricien qualifié conformément aux codes et aux

normes en vigueur.

INSTALLATION DE LA

SURFACE DE CUISSON

Tous les modèles

1. Alignez la surface de cuisson avec la hotte et fixez-la en place.

Remarque : Il est nécessaire de bien aligner la cuisinière et la

hotte afin d’éviter toute obstruction au moment de relever ou

d’abaisser le conduit d’aération. Un jeu de 1 à 2 mm (1/32 - 1/16")

est nécessaire entre l’arrière de la surface de cuisson et l’avant

du couvercle de la hotte.

Remarque : La télécommande doit être montée dans le

comptoir à au moins 10 cm (4") des éléments ou brûleurs.

COMPTOIR

10 cm

(4")

TÉLÉCOM-

MANDE

0,8 mm

(1/32")

1,6 mm

(1/16")

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 35

INSTALLATION DE LA TÉLÉCOMMANDE HAUT/BAS (FACULTATIF)

Installation

1. À l’aide du gabarit de droite, disposez les 3 trous sur le

comptoir de cuisine. Marquez les centres des trois trous à

percer.

2. Percez soigneusement les trous au travers du comptoir.

Prenez garde de ne pas abîmer ou écailler la surface lors du

perçage.

3. Sortez la télécommande du sachet de plastique. Alignez la

télécommande avec les trois trous en vous assurant qu’elle

est parallèle avec le devant du comptoir.

4. Sortez du sachet les deux écrous à oreilles en nylon et vissez-

les sur les deux tiges filetées de la télécommande, sous le

comptoir. Ne les serrez qu’à la main.

AVERTISSEMENT : Pour réduire les risques de brûlure

et éviter d’incendier vos vêtements en étendant la main

au-dessus des brûleurs, la télécommande doit être

posée à au moins 10 cm (4") de tout brûleur.

CUT OUT

ON DOTTED LINE

.250 DIA.

HOLES

.438

DIA.

HOLE

2.000

.750

1.000

.625

Quand utiliser la télécommande HAUT/BAS

Vous devez utiliser la télécommande HAUT/BAS si votre surface

de cuisson comporte un brûleur situé à moins de 10 cm (4") du

bouton HAUT/BAS de la cheminée d’évacuation.

La télécommande HAUT/BAS

peut être utilisée par commodité

pour actionner le mouvement HAUT/BAS de la cheminée (même

si les brûleurs sont situés à plus de 10 cm (4") du bouton HAUT/

BAS de la cheminée d’évacuation).

Comment utiliser la télécommande HAUT/BAS

Ne placez pas la télécommande à un endroit où elle pourrait

gêner les travaux culinaires, là où vous déposez des chaudrons

chauds ou à un endroit où des liquides chauds risquent de

l’éclabousser.

La télécommande HAUT/BAS désactive la fonction HAUT/BAS

du bouton HAUT/BAS de la cheminée d’évacuation.

Tous les modèles

TROUS DE

6,35 MM

(0,250 PO)

TROUS

DE 11,13

(0,438")

COUPER SUR LA LIGNE POINTILLÉE

5,1 CM

(2")

5,1 CM

(2")

1,59 CM

(5/8")

1,59 CM

(5/8")

1,91 CM

(3/4")

1,91 CM

(3/4")

2,54 CM

(1")

5. Retirez le ventilateur, les canaux de bride, et la couverture de

moteur à engrenages de ventilateur encastré (voyez

"Préparation de la Hotte" à la page 31). Retirez le grand

panneau pour exposer le câblage de la ventilateur encastré.

6. Au coin droit inférieur du ventilateur encastré, débranchez le

câble du côté gauche de la boîte de câblage.

7. Enlevez le câble de la télécommande du sachet en plastique et

branchez-l'au dos de la commande de dessous le comptoir.

Exécutez le câble par le module au coin droit inférieur de la

ventilateur encastré et par les trous de dégagement dans le côté

de la ventiateur encastré et cadre de câblage. Branchez le câble

à la prise de carte, comme montré.

8. Poussez le câble excessif à l'écart, fixez le câble ainsi il n'est pas

endommagé par des articles stockés dans le coffret, et rassemblez

ventilateur encastré.

PLANCHER

DE COFFRET

ABAISSEZ

LE BON

CÔTÉ DU

VENTILATEUR

ENCASTRÉ

CADRE DE

CÂBLAGE

CÂBLE DE LA

TÉLÉCOM-

MANDE

CADRE DE

CÂBLAGE

Ventilateurs séries de créateur

encastrés de conception

Page 36

Downdraft Ventilators

UTILISATION ET ENTRETIEN

Actionnez toujours la hotte encastrée avant de commencer à

cuisiner afin de créer un courant d’air dans la cuisine. Laissez

aussi fonctionner la hotte quelques minutes pour purifier l’air

après avoir éteint la cuisinière. Votre cuisine n’en sera que plus

propre et étincelante. Lorsque vous appuyez sur le bouton de

mise en marche, le conduit d’aération s’élève.

Nettoyage

Nettoyez les surfaces peintes avec un détergent doux. NE PAS

UTILISER D’ABRASIF, DE LAINE D’ACIER NI DE POUDRES À

RÉCURER. Nettoyez la soufflerie avec un aspirateur. Ne plongez

pas la soufflerie dans l’eau.

Lavez les deux filtres d’aluminium/acier inoxydable dans une

solution de détergent doux ou au lave-vaisselle. Retirez-les du

conduit d’aération en tirant sur la languette située en haut des

filtres.

Entretien/réparation

Il peut s’avérer nécessaire d’enlever la hotte encastrée de

l’armoire pour entretenir ou réparer certaines pièces, telles que

le moteur du ventilateur ou le mécanisme du conduit d’aération.

Débranchez d’abord la surface de cuisson et enlevez celle-ci.

Suivez les étapes inverses du "MONTAGE DE L’APPAREIL"

pour enlever la hotte de l’armoire.

Tous les modèles

AVERTISSEMENT : Coupez toujours le courant

avant de nettoyer ou d’entretenir l’appareil.

ARRIÈRE DU GABARIT

DE LA TÉLÉCOMMANDE

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 37

UTILISATION

Note: Pour la plupart d'opération commode, placez le ventilateur

à votre vitesse préférée. Le ventilateur avancera à cette vitesse

toutes les fois que le commutateur de déclenchement est appuyé

sur et aux élévations de mise à l'air libre.

Arrêtez le ventilateur en appuyant sur le commutateur de

déclenchement encore. La mise à l'air libre descendra et la

ventilateur coupera.

Allumez le ventilateur encastré en enfonçant sur le commutateur

de lancement. La mise à l'air libre montera.

Le ventilateur peut être marche ou arrêt, et sa vitesse peut être

ajustée avec la molette enfoncée du bon côté de la mise à l'air

libre.

BOUTON

Sentinelle De la Chaleur

Quand la cheminée est haute et le ventilateur est marche (à toute

vitesse) ou arrêt:

Si la température d'échappement devient plus haut que prévue,

le mode de sentinelle de la chaleur lancera et augmentera la

vitesse de ventilateur à la haute.

L'abaissement de la cheminée arrêtera le ventilateur - même si

la sentinelle de la chaleur est en activité.

Tous les modèles

Ventilateurs séries de créateur

encastrés de conception

Page 38

Downdraft Ventilators

PIÈCES DE RECHANGEGARANTIE

76,2 cm 91,4 cm 122 cm

(30") (36") (48")

Légende Largeur Largeur Largeur Description

1 97015987 97015988 97015989 HAUT DE LA HOTTE

2 99140195 99140195 99140195 RESSORT DE FILTRE

3 99230345 99230345 99230345 RIVET AVEUGLE

4 97015970 97015971 97015972 SOUDURE DE CHEMINÉE

5 97015874 97015874 97015874 CAPOT D’EXTRÉMITÉ DR

6 98009358 98009358 98009358 CAPOT D’EXTRÉMITÉ GA

7 97015973 97015973 97015973 GUIDE DE CHEMINÉE USINÉ

8 98010013 98010013 98010013 GUIDE DE BOÎTE À AIR USINÉ

9 99160421 99160421 99160421 VIS RHM 8-32 x 0,375

10 99160419 99160419 99160419 VIS 8-32 x 0,500 PH FLHD

11 99271218 99271218 99271218 FIL DE MISE À LA TERRE

12 99150471 99150471 99150471 VIS 10-32 x 0,500 TYP CA PH

13 97015841 97015842 97015843 FILTRE

14 99710032 99710032 99710032 CALE

15 99111184 99111184 99111184 BANDES COULISSANTES

16 97015974 97015975 97015976 SOUDURE DE BOÎTE À AIR

17 99271210 99271210 99271210 ENSEMBLE DE CORDON

18 99400060 99400060 99400060 BAGUE ANTIFRICTION

19 99271295 99271295 99271295 SOCLE DE CÂBLAGE

20 99271292 99271292 99271292 ASSEMBLAGE

COMMANDE DE VITESSE

21 99271291 99271291 99271291 CONSOLE DE COMMANDE

22 97015674 97015674 97015674 ENSEMBLE DE MANIVELLE

23 97015977 97015977 97015977 BRIDE DE MOTO-RÉDUCTEUR

24 99080513 99080542 99080542 MOTO-RÉDUCTEUR

26 97015704 97015704 97015704 DESSOUS AVANT DE LA BOÎTE À AIR

27 97015990 97015991 97015992 CAPOT DE MOTO-RÉDUCTEUR

POUR MODÈLES À

VENTILATEUR INTERNE

97015993 97015994 97015995 CAPOT DE MOTO-RÉDUCTEUR

POUR MODÈLES À

VENTILATEUR EXTERNE

28 98008158 98008158 98008158 CAPOT D’OUVERTURE DE

BOÎTE À AIR

29 98009773 98009773 98009773 BRIDE DE BOÎTE À AIR

30 99260488 99260488 99260488 ÉCROU À RONDELLE 10-24

31 97015700 97015700 97015700 ENSEMBLE DE BOÎTE DE

DÉFILEMENT

32 98008150 98008150 98008150 COUVERCLE DE BOÎTE DE

DÉFILEMENT

33 98008157 98008157 98008157 BRIDE DE CONDENSATEUR

34 98008167 98008167 98008167 EXT - SOUDURE DE BOÎTE DE

DÉFILEMENT

35 99080362 99080362 99080362 MOTEUR À CONDENSATEUR

36 99020247 99020247 99020247 ROUE À AILETTES

37 99100484 99100484 99100484 ISOLATEUR DE BRIDE DE MOTEUR

38 99260477 99260477 99260477 ÉCROU À RONDELLE 1/4-20

39 99030323 99030323 99030323 DÉTECTEUR DE CHALEUR

40 97015903 97015903 97015903 PLAQUD’ADAPTATEUR

41 98010005 98010005 98010005 PLAQUE D’ÉVACUATION

42 99271304 99271304 99271304 SOCLE DE CÂBLAGE

43 99400042 99400042 99400042 BAGUE ANTIFRICTION

44 99271296 99271296 99271296 SOCLE DE BOUTÓN MARCHE / ARRÊT

45 99271306 99271306 99271306 SOCLE DE DÉTECTEUR DE CHALEUR

46 98010010 98010010 98010010 BRIDE DE DÉTECTEUR DE CHALEUR

GARANTIE LIMITÉE D’UN AN DE BROAN

Broan garantit à l’acheteur consommateur original de ses

produits qu’ils sont exempts de vice de matériaux ou de

fabrication pour une période d’un an à compter de la date

d’achat original. IL N’Y A PAS D’AUTRES GARANTIES,

EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON

LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET DE CONVENANCE DANS UN BUT

PARTICULIER.

Durant cette période d’un an, Broan, à sa discrétion,

réparera ou remplacera gratuitement tout produit ou

pièce qui s’avèrera défectueux et ayant été utilisé

normalement et d’une manière non abusive.

CETTE GARANTIE NE COUVRE PAS LES STARTERS

DE TUBES FLUORESCENTS NI LES TUBES

FLUORESCENTS. Cette garantie ne couvre pas (a)

l’entretien et le service normal ou (b) tout produit ou pièce

endommagé à la suite d’un mauvais usage, d’une

négligence, d’un accident, d’un entretien inadéquat ou

d’une réparation (autre que par Broan), d’une mauvaise

installation ou d’une installation non conforme au mode

d’installation recommandé.

La durée de toute garantie implicite est limitée à une

période d’un an tel que spécifié pour la garantie exprimée.

Certains États ou provinces ne permettent pas de limita-

tion de la durée d’une garantie implicite. Cette condition

ne s’applique donc peut-être pas dans votre cas.

L’ENGAGEMENT DE BROAN À RÉPARER OU À

REMPLACER, AU CHOIX DE BROAN, SERA LA SEULE

OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE.

BROAN NE SE TIENDRA PAS RESPONSABLE DES

DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX

AYANT UN LIEN DIRECT OU INDIRECT AVEC

L’UTILISATION OU LA PERFORMANCE DE SES

PRODUITS. Certains États ou provinces ne permettent

pas l’exclusion ou la limitation de dommages directs ou

indirects. Cette condition ne s’applique donc peut-être

pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se

peut que vous ayez d’autres droits qui varient d’une

province à l’autre ou d’un État à l’autre. Cette garantie

annule toutes les garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser

Broan à l’adresse ou numéro de téléphone mentionnée

ci-dessous, (b) donner le numéro ou le modèle et

l’identification de la pièce et (c) décrire la nature de tout

défaut dans le produit ou la pièce. Au moment de la

demande de service sous garantie, vous devez présenter

une preuve de la date d’achat original du produit en

question.

Broan-NuTone LLC, 926 W. State Street,

Hartford, Wisconsin 53027 (1-800-637-1453)

Ventilateurs séries de créateur

encastrés de conception

Downdraft Ventilators

Page 39

Ventilateurs séries de créateur

encastrés de conception

PIÈCES DE RECHANGE

99043101D

Broan RMDD3004EX Downdraft Ventilation System with External

Product's Documents

User Manual

Specifications

Broan RMDD3004EX Questions and Answers

Related Products

Broan RMDD3604EX Downdraft Ventilation System External Blowe

Broan RMDD3004 Downdraft Ventilation System with Internal Op

Broan RMDD3604EX Downdraft Ventilation System External Blowe

Broan 283603 Downdraft Ventilation System

Broan 283003 Downdraft Ventilation System

Broan 273603 Downdraft Ventilation System with 500 CFM Inter
