WWW.ZEPHYRONLINE.COM
DEC20.0201
Airflow Control Technology
TM
C
Monsoon Connect
AK9428BS, AK9434BS, AK9440BS, AK9446BS
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
2
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
3
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information ............................................................................ 4-6
Types of Safety Warnings ................................................................... 4
General Safety ..................................................................................4-5
Operation ........................................................................................... 6
Electrical Requirements ...................................................................... 6
Federal Communication Commission Interface Statement ................. 6
List of Materials ................................................................................... 7
Installation Instructions .................................................................... 8-22
Ducting Calculation Sheet .................................................................. 8
Mounting Height, Clearance, & Ducting ...........................................9-10
Ducting Options .................................................................................11
Hood Specifications ............................................................................12
Electrical Supply .................................................................................13
Cable Lock .........................................................................................13
Preparation & Installation ................................................................ 14-16
Horizontal Ducting Preparation ........................................................17-19
PBD-1300B Dual Blower Installation .................................................20-22
Features & Controls ......................................................................... 23-29
Proximity Controls ...........................................................................23-25

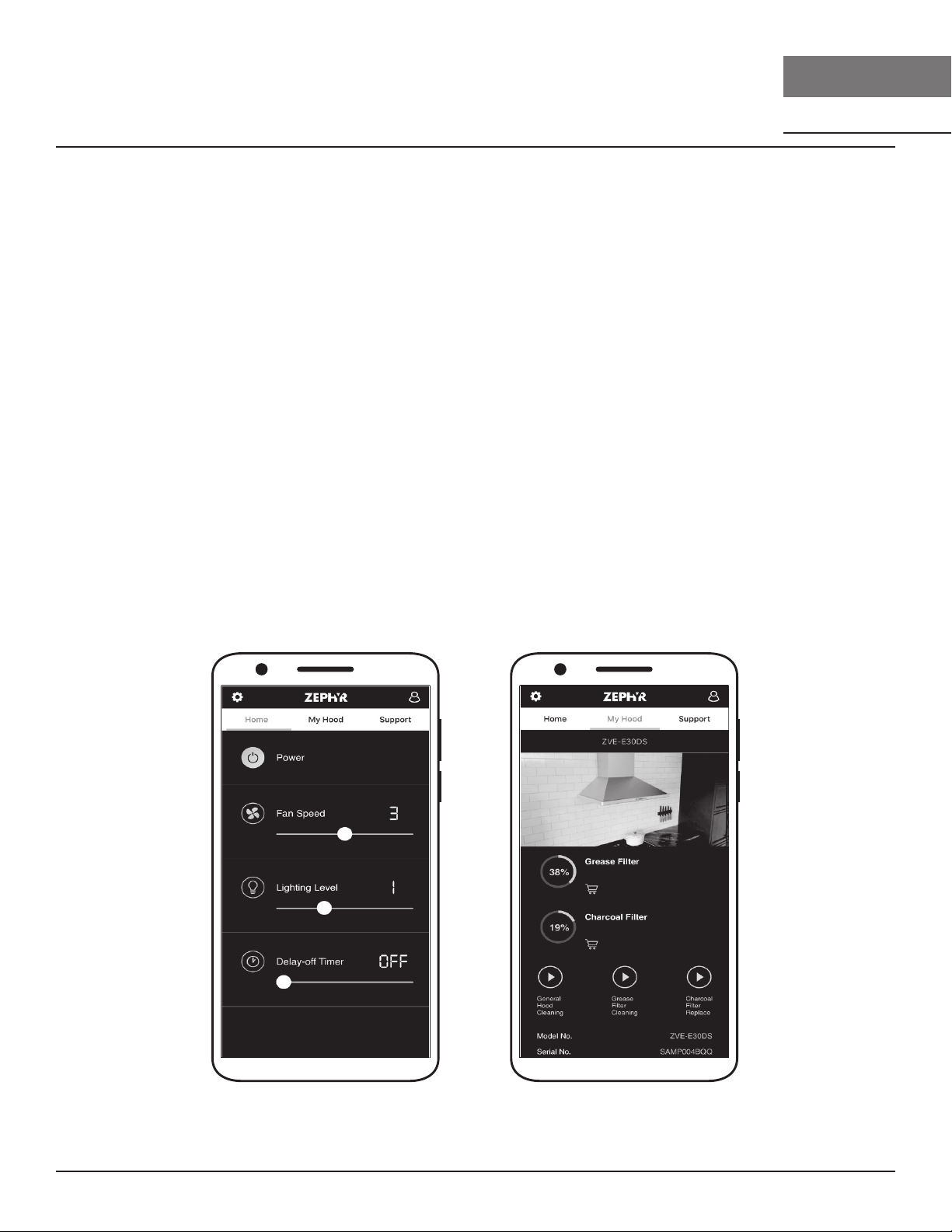

Zephyr Connect ..............................................................................26-27
Optional RF Remote Control ............................................................28-29
Maintenance ................................................................................... 30-32
Hood & Filter Cleaning .....................................................................30-31
LumiLight LED ................................................................................... 32
ACT™ Conversion ............................................................................ 33-35
Airflow Control Technology (ACT™) ................................................... 33
Enabling ACT™ ................................................................................34-35
Wiring Diagram ............................................................................... 36-37
Troubleshooting............................................................................... 38-40
List of Parts & Accessories .................................................................. 41
Notes ..................................................................................................42
Limited Warranty ...............................................................................43
Product Registration ...........................................................................44
4
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to
potential hazards that can cause severe bodily injury or death.
All safety messages will follow the Safety Alert Symbol and either
the words “DANGER” “WARNING” or “CAUTION”
DANGER
Danger means that failure to heed this safety statement may
result in severe injury or death.
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at service
panel and lock the service disconnecting means to prevent
power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a
prominent warning device, such as a tag, to the service panel.
General Safety
WARNING
Warning means that failure to heed this safety statement
may result in extensive product damage, serious personal
injury, or death.
CAUTION
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
WARNING
To reduce the risk of fire or electric shock, do not use this fan
with any solid-state control device.
WARNING
CAUTION
For General Ventilating Use Only. Do Not Use To Exhaust
Hazardous Or Explosive Materials And Vapors. Take care
when using cleaning agents or detergents. Suitable for use in
household cooking area.
WARNING
WARNING - TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food. (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
5
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
WARNING
READ AND SAVE THESE INSTRUCTIONS
WARNING - TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn o the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE AND
CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels – a
violent steam explosion will result.
d) Use an extinguisher ONLY if:
1) You know you have a Class ABC extinguisher, and you
already know how to operate it.
2) The fire is small and contained in the area where it
started.
3) The fire department is being called.
4) You can fight the fire with your back to an exit
Based on “Kitchen Firesafety Tips” published by NFPA.
WARNING
WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
CAUTION
To reduce risk of fire and to properly exhaust air outside, do
not vent exhaust air into spaces within walls, ceilings, attics,
crawl spaces, or garages.
WARNING
WARNING - TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes and
standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel burning
equipment to prevent back drafting. Follow the heating
equipment manufacturer’s guideline and safety standards such
as those published by the National Fire Protection Association
(NFPA), and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
e) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected
to a GFCI (Ground Fault Circuit Interrupter) - protected branch
circuit.
WARNING
Prop. 65 Warning for California Residents: This product may
contain chemicals known to the State of California to cause
cancer, birth defects, or other reproductive harm.
6
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Safety Information
Operation
Ź Always leave safety grilles and filters in place. Without these components, operating blowers could catch onto hair, fingers and
loose clothing.
Ź The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation,
maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and
the warranty of the unit automatically expires due to improper maintenance.
NOTE: Please check www.zephyronline.com for revisions before doing any custom work.
Electrical Requirements
Important:
Ź Observe all governing codes and ordinances.
Ź It is the customer’s responsibility to be aware of these below:
Ź To contact a qualified electrical installer.
Ź To assure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70 latest
edition* or CSA standards C22.1-94, Canadian Electrical Code, Part 1 and C22.2 No.0-M91 - latest edition** and all local codes
and ordinances.
Ź If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path
is adequate.
Ź Do not ground to a gas pipe.
Ź Check with a qualified electrician if you are not sure the range hood is properly grounded.
Ź Do not have a fuse in the neutral or ground circuit.
Ź This appliance requires a 120V 60Hz electrical supply and connected to an individual properly grounded branch circuit protected
by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring must be 2 wire with ground. Please also refer to Electrical Diagram
on product.
Ź A cable locking connector (not supplied) might also be required by local codes. Check with local requirements, purchase and
install appropriate connector if necessary.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
Federal Communication Commission Interface Statement
Ź This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
Ź This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one of the following
measures:
Ź Reorient or relocate the receiving antenna.
Ź Increase the separation between the equipment and receiver.
Ź Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
Ź Consult the dealer or an experienced radio/TV technician for help.
READ AND SAVE THESE INSTRUCTIONS
7
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Materials
Parts Supplied
Quantity Part
1 Insert hood body
2 Bae filters
3 Bae filters (AK9446BS only)
2 LumiLight LED, 6W (pre-installed)
4 LumiLight LED, 6W (pre-installed) (AK9446BS only)
1 Single blower motor (pre-installed)
1 8” round adapter with damper
2 Horizontal ducting blower mount brackets
1 Top rectangular cover plate
1 Hardware package
M4 x 6mm (8)
Wire Caps (3)
#8 x 1/2” (12)
3/16” x 3/8” (10)
Parts Not Supplied
Ducting, conduit and all installation tools
Cable locking connector (if required by local codes)
RF remote control
Dual blower motor
8
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Duct pieces
To t al
Equivalent number
length x used =
3- 1/ 4” x 10”
Rect.,
straight
1 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
5 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. to
6” round
transition
90
0
elbow
20 Ft. x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
90
0
15 Ft.
x ( ) =
Ft.
6”, 7”, 8”, 10”
Round,
45
0
9 Ft. x ( ) =
Ft.
Ft.
6”, 7”, 8”, 10”
Round,
straight
1 Ft. x ( ) =
Ft.
Subtotal column 1 =
Duct pieces
To t al
Equivalent number
length x used =
6”, 7”, 8”, 10”
Round, wall
cap with
damper
30 Ft. x ( ) =
Ft.
Ft.
Ft.
Ft.
6”, 7”, 8”, 10”
Round
roof cap
30 Ft. x ( ) =
Ft.
Subtotal column 2 =
Subtotal column 1 =
Total ductwork =
Maximum Duct Length: For satisfactory air movement,
the total duct length
should not exceed 150 equivalent feet.
6” round to
3- 1/ 4” x 10”
rect.
transition
1 Ft. x ( ) =
Ft.
6” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
16 Ft. x ( ) =
Ft.
7” round to
3 1/ 4” x 10”
rect.
transition
8 Ft. x ( ) =
Ft.
7” round to
3- 1/ 4” x 10”
rect.
transition
90
0
elbow
23 Ft. x ( ) =
Ft.
elbow
elbow
7” to 6” or
8” to 7” Round
tapered
reducer
25 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
elbow
15 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 45
0
elbow
9 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect. 90
0
flat elbow
24 Ft. x ( ) =
Ft.
3- 1/ 4” x 10”
Rect.
wall cap
with damper
30 Ft. x ( ) =
Ft.
Ft. x ( ) =
Ft.
15
6”, 7“, 8”
Round
in-line
damper
Ducting Calculation Sheet
9
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Mounting Height, Clearance, & Ducting
24” min.
34” max.
36”
10
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Mounting Height, Clearance, & Ducting
A minimum of 8” round or 10” round duct for vertical ducting must be used to maintain maximum air
flow eciency. A 8” round duct may be used for horizontal ducting.
Always use rigid type metal ducts only. Flexible ducts could restrict air flow by up to 50%.
Also use calculation (on page 11) to compute total available duct run when using elbows, transitions
and caps.
ALWAYS, when possible, reduce the number or transitions and turns. If long duct run is required,
increase duct size.
If turns or transitions are required; install as far away from hood duct output and as far apart,
between the two as possible.
Minimum mount height between range top to hood bottom should be no less than 24”.
Maximum mount height should be no higher than 34”.
It is important to install the hood at the proper mounting height. Hoods mounted too low could result
in heat damage and fire hazard; while hoods mounted too high will be hard to reach and will lose its
performance and eciency.
If available, also refer range manufacturer’s height clearance requirements and recommended hood
mounting height above range.
For shipment and installation damages:
Ź Please fully inspect unit for damage before installation.
Ź If the unit is damaged in shipment, return the unit to the store in which it was bought for repair or
replacement.
Ź If the unit is damaged by the customer, repair or replacement is the responsibility of the customer.
Ź If the unit is damaged by the installer (if other than the customer), repair of replacement must be
made by arrangement between customer and installer.
11
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Ducting Options
Ź Use single wall rigid metal ductwork only.
Ź Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or Duct
Tape.
Fire Hazard: NEVER exhaust air or terminate ductwork into
spaces between walls, crawl spaces, ceilings, attics, or garages.
All exhaust must be ducted to the outside, unless using the
recirculating option.
WARNING
8” round
horizontal ducting
8” round
vertical ducting
8” round
vertical ducting
Sot or crawl space
Roof Pitch w/
Flashing & Cap
side wall cap
w/ gravity
damper
side wall cap
w/ gravity damper
12
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Ů
Top View
3/4 View
Back View
(30”) 11-3/16”
(36”) 14-3/16”
(42“) 17-
3/16”
(48”) 17-
7/8”
(30” only) 5-9/16”
(36“, 42”, 48“) 6-1/8”
C/L
(30”) 9-1/4”
(36”) 11-7/8”
(42“) 14-7/8”
(48”) 17-7/8”
2”
elec.
k/o
10-3/8”
elec.
k/o
C/L
5-1/2”
7-11/16”
12”
1
9
-3/8
”
1
2
”
3”
remote
antenna
Ø *7-
11/16
”
** 9-15/16”
*9-1/2”
**14-3/16”
*8-1/16”
**10-3/8”
(30”) 22-3/8”, (36”) 28-3/8”,
(42”) 34-3/8”, (48”) 40-1/4”
(30”) 28-3/8”, (36”) 34-3/8”,
(42”) 40-3/8”, (48”) 46-1/4”
(30”) 9-1/4”
(36”) 11-7/8”
(42“) 14-7/8”
(48”) 17-7/8”
* 8” round ducting
** 10” round ducting
13
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Electrical Supply
Electrical wiring must be done by qualified person(s) in
accordance with all applicable codes and standards. Turn o
electrical power at service entrance before wiring.
WARNING
For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not
use extension cord or adapter plug with this appliance.
Follow national electrical codes or prevailing local codes and ordinances.
This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. Wiring
must be 2 wire w/ ground. Please also refer to the Electrical Diagram labeled on product.
Cable Lock
A cable locking connector (not supplied) might be required by local codes. Check with local
requirements and codes, purchase and install appropriate connector if necessary. (FIG. A)
Cable Lock
FIG. A
14
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Preparation & Installation
At least two installers are required due to the
weight and size of the liner.
CAUTION
1. Remove all packing materials and protective
film prior to installation. Use caution during
installation to prevent scratches or damage to
the stainless steel. Remove safety screw on top
of hood body.
2. Cut out an opening in the bottom of the
cabinet by following the dimensions in FIG. B.
3. Prepare liner for installation into cabinet by
following the steps on page 15-16 for vertical
ducting and 17-19 for horizontal ducting and
20-22 for dual blower installation, if desired.
4. Lift liner into bottom opening of cabinet and
secure to interior of cabinet using (8) #8 x 1/2”
stainless steel screws; (4) screws in the front
and (4) screws in the sides. FIG. C.
28-3/8” or 34-3/8” or 40-3/8” or 46-1/4”
19
-
3/
8
”
cut o
u
t
(AK9428)
(AK9434)
(AK9446)
(AK9440)
1/4 po
1-1/8 po
Make sure the surface you are securing the liner
to is capable of holding the weight of AK94.
Failure to do so may cause personal injury or
damage to cooking surface or counter.
WARNING
FIG. B
FIG. C
5. If using RF remote control, remove the light panel by (5) screws and extend the blue antenna wire.
There is no need to secure it. Reinstall light panel.
6. Finalize installation of electrical and duct work. Seal duct work with certified aluminum duct tape.
Power on liner, check for leaks around duct tape and verify proper operation.
NOTE: If access to top of liner is not available after installation, electrical and duct work connection
may need to be made prior to installing the liner.
7. Re-install the previously removed bottom panel, side spacer panels (if applicable), grease tray,
and bae filters.
15
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Preparation & Installation
1. Remove bae filters by: 1) Pulling
filter toward front of liner. 2)
Pivoting rear of filter down.
2. Remove grease tray by: 1) Pulling
up on tray to release from bottom
panel. 2) Lifting tray out of liner
body.
3. Remove left and right side-
spacer panels by removing (2)
screws from behind each panel, if
applicable.
1
2
1
1
2
16
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Preparation & Installation
Locking Tabs
Bottom Panel Screws
2
1
4. Remove bottom panel by: 1)
Removing (2) screws from left and
right sides of bottom panel. 2)
Pulling bottom panel toward front
of liner to release from locking
tabs.
6. Vertical ducting preparation is
complete. Refer to page 14, step
4 to complete installation.
5. Secure 8” or 10” round ducting
collar to top of insert by (4) M4 x
6mm screws.
17
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Horizontal Ducting Preparation

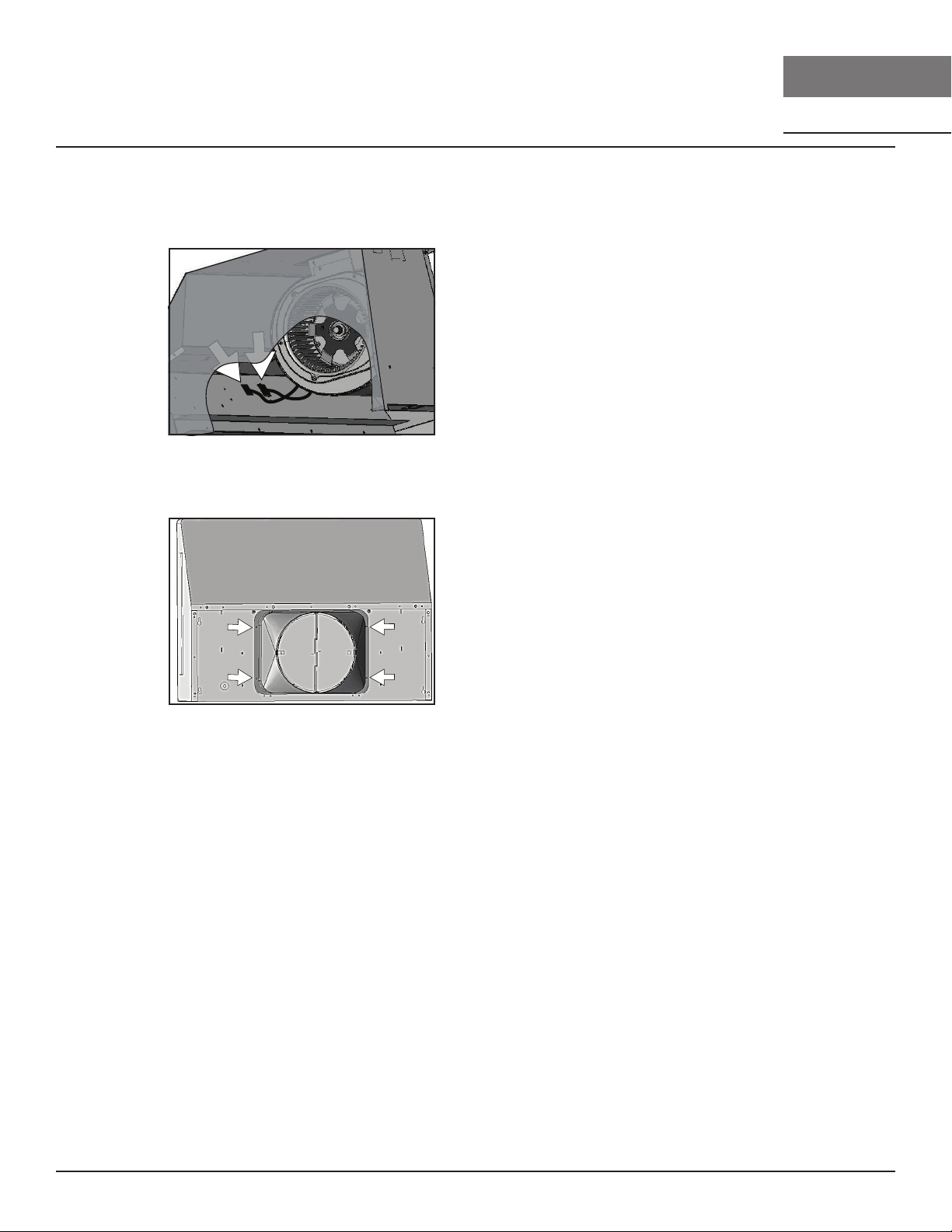

1. Follow steps 1 to 4 from pages
15 and 16. Remove blower molex
plug.
2. Remove blower from liner by
removing the (4) 3/16” x 3/8”
screws from the top of the liner.
Set screws aside for later usage.
3. Using a flat head screwdriver,
remove 8” round knock-out plate
at the back of the liner.
18
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
Horizontal Ducting Preparation
4. Place top rectangular cover plate
over opening on top of the liner.
NOTE: Make sure the cover plate
tabs are on top of the cover plate
as shown. From inside the liner,
secure plate to top of liner with
(2) 3/16 x 3/8 screws.
At this point, install the liner into
the cabinet by following the
steps on page 14, step 4. After
liner installation, continue on
page 18.
5. From inside the liner, push 8”
round adapter through the back
knock-out and secure to interior
back wall of liner with (4) M4 x
6mm screws.
6. Secure (2) horizontal ducting
blower brackets to blower as
shown above by using the (4)
3/16” x 3/8” screws previously
removed from Page 17, Step 2; (2)
screws for each bracket.
19
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Horizontal Ducting Preparation
7. Position blower inside liner body
as shown by: 1) Rest the bottom
horizontal ducting bracket on
the two support clips located on
the interior back wall of the liner.
2) Pivot top horizontal ducting
bracket to meet captive nuts on
interior back wall.
1
2
1
8. Secure blower to captive nuts on
interior back wall of liner with (8)
3/16” x 3/8” screws, (4) screws
for each bracket. Seal any gaps
around the knock-out plate by
using certified aluminum duct
tape. Plug in blower molex plug.
Horizontal ducting preparation
is now complete. Refer to
page 14, step 5 to complete
installation.
20
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
PBD-1300B Dual Blower Installation
This range hood is equipped standard with a single blower vertical duct option. To convert from
single blower vertical ducting to dual blower vertical ducting please following the instructions below.
PBD-1300B dual blower kit compatible only with AK9434BS, AK9440BS, and AK9446BS.
1. Remove the bae filters and
if applicable, remove the side
panels. Disconnect blower plug.
2. Remove (4) screws at top of
hood body attaching blower to
blower plate. Remove blower from
interior of hood body.
3. Remove (4) screws from interior
of hood body attaching blower
plate to hood body. Remove
blower plate.
4. Install dual blower plate from
PBD-1300B kit into hood body.
Attach by (4) screws previously
removed from step 3.
21
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
PBD-1300B Dual Blower Installation
5. Install previously removed blower
onto one side of dual blower plate
and attach by (4) previously
removed screws from step 2.
6. Install blower from PBD-1300B
kit onto other side of dual blower
plate by (4) 3/16 x 3/8 screws.
7. Dual blower screw mount
locations.
8. Remove (5) screws to remove the
light panel. Install dual blower
PCB inside the hood body.
22
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Installation Instructions
PBD-1300B Dual Blower Installation
9. Refer to page 36-37 section for
this step. Connect the wiring
from the dual blower including
both blower plugs, blower cable
6 pin connector (E), dual blower
switch cable (H), black single pin
power cord from dual blower (K),
and white single pin power cord
(F) to dual blower PCB.
NOTE: To secure the 10” transition adapter to top of hood a cut out of 14-1/2” width x 10-1/2” depth
will need to be made in the cabinet bottom.
If internal cabinet dimensions prevent this size of a cut out then the 10” transition adapter may be
mounted to the cabinet bottom rather than the top of the hood. Cut out dimensions for this type of
installation are 13-1/4” width x 6-1/4” depth.
10. Place 10” round adapter
(included with PBD-1300B) on top
of hood and secure with (4) M3.5
x 8 screws.
23
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Proximity Controls
Power Lights
Adjust 6 Speed Levels
Display & Icons
PROXIMITY SENSOR
Ź When approaching the hood while it is powered o, the Power, Fan Decrease, Fan Increase,
and Light icons will illuminate, and “HELLO” will appear on the LCD display for 2 seconds.
Ź If neither the fan nor lights are turned on within 60 seconds, the icons will turn o, and
“GOODBYE” will appear on the LCD display for 2 seconds.
Ź The icons will not disappear until the fan and lights are turned o.
CONTROL ICONS
Power
Ź Press the power icon to power on or o the fan and lights.
Ź The hood has a memory function to remember the last used settings for the fan and lights.
Ź After pressing the power icon to power o the hood, “GOODBYE” will appear on the LCD
display for 2 seconds.
Ź The 3s icon under the power icon only illuminates when the fan is powered on. It is an
indicator to enable Automatic Delay O by pressing and holding the power button
for 3 seconds.
Decrease Fan Speed
Ź Press the icon to decrease fan speed from 6, 5, 4, 3, 2, 1, o.
Increase Fan Speed
Ź Press the icon to increase fan speed from o, 1, 2, 3, 4, 5, 6.
Lights
Ź Press the lights icon to change lighting level from 1, 2, 3, o.
24
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Features & Controls
Proximity Controls
DISPLAY ICONS & FUNCTIONS
Ů
Ź The notification bell icon will illuminate when an action needs to be taken. Tapping the
icon will cycle through the notifications. The notification bell will remain illuminated until all
notifications are resolved. The notification bell will not illuminate when the hood and controls
are powered o.
Bluetooth®
Ź The Bluetooth® icon will illuminate the device when connected with the hood via Bluetooth®.
The words “BLUETOOTH CONNECTED” or “BLUETOOTH DISCONNECT” will appear on the
LCD display whenever the connection changes.
Wi-Fi
Ź The Wi-Fi icon will illuminate when the hood is connected to the Wi-Fi. The words “WIFI
CONNECTED” or “WIFI DISCONNECTED” will appear on the LCD display whenever the
connection changes which will be managed via the Zephyr Connect app.
Ű
Ź While the fan is on, press and hold for 3 seconds to enable the delay o timer. The fan will
change to speed 1, the timer display will illuminate, the LCD display will show “AUTOMATIC
DELAY OFF”, and the timer will begin counting down from 10 minutes. After the timer reaches
0, the fan and lights will power o.
Ź The automatic delay o function timer begins at 10 minutes by default. The Zephyr Connect
app provides the options for either 5 or 10 minutes.
CleanAir
Ź When the fan is o, press and hold and simultaneously for 3 seconds to enable or
disable the CleanAir function. The LCD display will show “CLEAN AIR ENABLED” or “CLEAN
AIR DISABLED”.
Ź When enabled, the fan will turn on speed 1 every 4 hours for 10 minutes. While the fan is
running, the LCD display will show “CLEAN AIR ACTIVE” and the CleanAir icon will illuminate.
25
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Proximity Controls
ĻŮ
Ź Airflow Control Technology (ACT™) allows the installer to set the maximum fan CFM to align
with local codes and regulations. When the fan is o, press and hold
for 3 seconds to
display ACT™ status.
Ź ACT 290 = 3 speeds, ACT 390 = 4 speeds, ACT 590 = 5 speeds.
Grease Filter Clean Reminder
Ź After 60 hours of fan use, the notification bell icon will illuminate. When the bell is tapped,
the LCD display will cycle between showing “CLEAN GREASE FILTERS” and then “HOLD
DOWN TO RESET” every 2 seconds. If no action is taken for 30 seconds, the display turns o
and the notification bell icon will remain illuminated.
Ź To hold down and reset, press and hold the fan decrease button for 3 seconds to
reset. The Zephyr Connect app provides the option to reset the reminder.
Recirculating Mode - Charcoal Filter Replacement Reminder
Ź Hold and for 3 seconds to enable or disable recirculating mode which will remind you
to replace the charcoal filter. The LCD display will show “RECIRCULATING ENABLED” to
enable and “RECIRCULATING DISABLE” to disable for 2 seconds.
Ź After 200 hours of fan use, the notification bell icon will illuminate. When the bell is tapped,
the LCD display will cycle between showing “REPLACE CHARCOAL FLTR” and “HOLD UP TO
RESET” every 2 seconds. If no action is taken for 30 seconds, the display turns o and the
notification bell will remain illuminated.
Ź To hold up and reset, press and hold the fan increase button for 3 seconds to reset.
The Zephyr Connect app provides the option to reset the reminder.
Remote Control Pairing Mode
Ź Hold for 3 seconds to enable remote control pairing mode. Once pairing mode is enabled,
the LCD display will illuminate “REMOTE PAIRING”. Press a button on the remote control to
synchronize it with the hood.
26
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Features & Controls
Zephyr Connect
Your range hood is compatible with our Zephyr Connect app. All you need is a WiFi connection with
access to the Internet that can reach the location of your range hood. Zephyr Connect allows you to
control your range hood from anywhere using a mobile device or your Amazon Alexa or Google Home
smart speaker. Zephyr Connect also includes real time diagnostics and provides you with important
product information.
The Zephyr Connect app is available on iOS devices using iOS 11.0 or later or Android devices using
Android version 8 or later. Visit the Apple App Store or Google Play Store for more information.
If your range hood is not connected to WiFi, the functionality will operate similarly to a typical range
hood without WiFi connectivity.
Please review the included Zephyr Connect Quick Start Guide for more information.
If you have connected your hood with either Amazon Alexa or Google Home smart speakers, you now
have voice control capabilities. The list of commands for Amazon Alexa and Google Home are on the
next page.
NOTE: Amazon Alexa and Google Home cannot support the voice commands in French.
27
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Zephyr Connect
Control Type Amazon Alexa Voice Commands Description
Power
Alexa, turn on [Hood Name] Turn on range hood power
Alexa, turn o [Hood Name] Turn o range hood power
Fan
Alexa, increase [Hood Name] Fan Speed Increase fan speed on range hood
Alexa, decrease [Hood Name] Fan Speed Decrease fan speed on range hood
Alexa, set [Hood Name] Fan Speed to [1-6] Set range hood to specific fan speed
Alexa, set [Hood Name] Fan Speed to Maximum Set fan speed to 6 on range hood
Alexa, set [Hood Name] Fan Speed to Minimum Set fan speed to 1 on range hood
Light
Alexa, turn on [Hood Name] Light Turn on the light on range hood
Alexa, turn o [Hood Name] Light Turn o the light on range hood
Alexa, increase [Hood Name] Light(s) Increase light level on range hood
Alexa, decrease [Hood Name] Light(s) Decrease light level on range hood
Alexa, set [Hood Name] Light(s) to High
Alexa, set [Hood Name] Light(s) to Bright
Set light level to High on range hood
Alexa, set [Hood Name] Light(s) to Low
Alexa, set [Hood Name] Light(s) to Dim
Set light level to Low on range hood
Alexa, set [Hood Name] Light(s) to [1-3] Set range hood to specific light level
Delay-O
Alexa, set delay time to 1 minute on [Hood Name]
Alexa, set delay time to 2-10 minutes on [Hood Name]
Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Alexa, [Start/Enable] [Hood Name] Delay O Timer Enable delay o timer for 10 minutes. After 10
minutes, the hood will power o.
Alexa, [Stop/Disable] [Hood Name] Delay O Timer Disable delay o timer
Control Type Google Home Voice Command Description
Power
Hey Google, turn on [Hood Name] Turn on range hood power
Hey Google, turn o [Hood Name] Turn o range hood power
Fan
Hey Google, increase [Hood Name] speed Increase fan speed on range hood
Hey Google, decrease [Hood Name] speed Decrease fan speed on range hood
Hey Google, set [Hood Name] to speed [1-6] Set range hood to specific fan speed
Hey Google, set [Hood Name] to maximum speed Set fan speed to the maximum on range hood
Hey Google, set [Hood Name] to minimum speed Set fan speed to the minimum on range hood
Light
Hey Google, turn on [Hood Name] light(s) Turn on the light on range hood
Hey Google, turn o [Hood Name] light(s) Turn o the light on range hood
Hey Google, set [Hood Name] light(s) to High
Hey Google, set [Hood Name] light(s) to Bright
Set light level to High on range hood
Hey Google, set [Hood Name] light(s) to Low
Hey Google, set [Hood Name] light(s) to Dim
Set light level to Low on range hood
Hey Google, set [Hood Name] light(s) to 1-3 Set range hood to specific light level
Hey Google, Run [Hood Name] for 1-10 minutes Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Hey Google, Start 1-10 minute timer on [Hood Name] Enable delay timer for 1-10 minutes. After 1-10
minutes, the hood will be power o.
Delay-O
Hey Google, Stop [Hood Name] timer Disable delay timer
Hey Google, Cancel [Hood Name] timer Disable delay timer
28
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Features & Controls
Optional RF Remote Control
To order the RF remote control, the part number is 14000005. The blue antenna wire needs to be
extended for optimal signal. Please refer to section, Mounting the Hood, for instructions.
FCC Caution
To assure continued compliance, any changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate this equipment. (Example -
use only shielded interface cables when connecting to computer or peripheral device. This device
complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions. (1)
This device may not cause harmful interference, and (2) This device must accept any interference
received, including interference that may cause undesired operation.
Synchronization
To create a unique link between your hood and remote control please follow these steps.
1. With hood o, press and hold
on the hood until the controls display “REMOTE PAIRING”.
2. Press a button on the remote, and the remote control will be synchronized with the hood.
RF Remote Control Functions
Blower On / Speed Selection
Press to power on blower and cycle through all six blower speeds.
Blower On / Power O
By pressing , the blowers will power on at the last speed setting. Press
again and the entire hood will power o, including lights.
Delay O
Lights 1/2/3/O
Switch between light levels by pressing . Turn o the lights by cycling through
the dierent light levels.
Blower On/
Speed Selection
1
1
2
3
4
Blower On/
Power O
2
10 Min Delay O
3
Lights 1/2/3/O
4
By pressing , the blower and lights will enter Automatic Delay O mode. The
clock icon will illuminate and the controls will display “AUTOMATIC DELAY OFF”.
The blower will change to speed 1 and a 10 minute timer will begin counting
down.
29
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Features & Controls
Optional RF Remote Control
RF Remote Features
The RF remote control is equipped with a magnet on the back for easy storage. The remote may be
placed on any magnetic surface such as a refrigerator or the Zephyr remote holder, FIG. D. The
remote holder can be inserted into a standard electrical outlet for easy storage. Note: The remote
holder does not charge the RF remote.
Maximum remote control communication distance is 15 feet from the liner.
RF Remote Maintenance
Clean the remote control using non abrasive detergents.
Follow instructions below for replacing battery. Using a small flat head screwdriver, raise the cover of
the battery door (A) in order to access the battery compartment. FIG. E.
Remove the battery and replace with battery type A23 12V. Negative end of battery should face the
spring inside the remote.
Re-install battery door and recycle old battery.
FIG. D
A
-
+
FIG. E
30
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Hood & Filter Cleaning
Surface Maintenance
Ź Do not use corrosive detergents, abrasive detergents or oven cleaners.
Ź Do not use any product containing chlorine bleach or any product containing chloride.
Ź Do not use steel wool or abrasive scrubbing pads which will scratch and damage surface.
Cleaning Stainless Steel
Clean periodically with warm soapy water and clean cotton cloth or micro fiber cloth. Always rub
in the direction of the stainless steel grain. To remove heavier grease build up use a liquid degreaser
detergent.
After cleaning use a non-abrasive stainless steel polish/cleaners, to polish and bu out the stainless
luster and grain. Always scrub lightly, with clean cotton cloth or micro fiber cloth and bu in the
direction of the stainless steel grain.
Ų
The filters are intended to trap residue and grease from cooking. Although the filters should never
need replacing, they are required to be cleaned every 30 days or more often depending on cooking
habits.
Filters may be placed in dishwasher at low heat or soaked in hot soapy water Dry filters and re-install
before using hood.
Cleaning the Grease Tray
The grease tray is intended to catch residue and grease that may drip from the bae filters. The
grease tray should be cleaned when bae filters are cleaned. Clean the grease tray by soaking in
hot soapy water and gently scrubbing any residue o with a soft terry cloth. Dry grease tray and re-
install before using hood.
Maintenance
31
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
ŲĕĘė
1. Place filter into top groove of the liner as shown and pull towards front of liner using handles.
2. Pivot back of filter upwards so it is angled in the liner.
3. Push filter into channel on back of liner to lock into place.
Removing the Grease Tray
Grease tray has a hooked lip that attaches to bottom panel top edge.
Remove grease tray by:
1. Pull up on tray to release from bottom panel. FIG. G1
2. Pull tray out of liner body. FIG. G2
Maintenance
1
2
FIG. F
1
1
2
FIG. G
32
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Maintenance
LumiLight LED
In the unlikely event that your LumiLight LED fails, please contact Zephyr to order replacement parts.
See the list of parts and accessories page for part numbers and contact information.
LED Removal (FIG. H):
1. Remove bae filters.
2. Remove light panel by five screws.
3. Disconnect LED light quick connector.
4. Push in the two side clips on the ends of the LED light.
5. Push LED light through the light panel opening.
FIG. H
Push the clip
33
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
ACT™ Conversion
Hood must be disconnected from the main power prior to
performing the conversion instructions listed below. Failure to do
so could result in personal injury or damage to the product.
CAUTION
After re-positioning the jumper and powering on the hood, the
CFM cannot be changed again.
CAUTION
ůĬĻĭ
Some local codes limit the maximum amount of CFM a range hood can move. ACT™ allows you
to control the maximum blower CFM of select Zephyr Ventilation range hoods without the need for
expensive make up air kits. ACT™ enables the installer to easily set the maximum blower speed to one
of three most commonly specified CFM levels; 590, 390, or 290 CFM. The usage of ACT™ may not be
necessary for your installation. Please check your local codes for CFM restrictions.
34
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
ACT™ Conversion
Enabling ACT™
To enable ACT™:
1. Before hood installation, gain access to PC board by following the steps shown on FIG. I.
2. Change plastic jumper positioning as shown in FIG. J to set the desired maximum blower CFM.
3. Re-install PC board and continue with hood installation.
4. Remove the appropriate foil CFM sticker included with the hood literature and place inside the
hood body below the wiring diagram or in another clearly visible location.
To verify if your installer enabled ACT™:
1. With hood o, hold the On/O button for three seconds. The Display will show if ACT™ is disabled
and set to the maximum CFM or if ACT™ is enabled and set to one of the restricted maximum CFM
levels of 590, 390 or 290.
2. There should also be a foil label located inside the hood body near the wiring diagram that
indicates the blower CFM.
35
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Enabling ACT™
ACT™ Conversion
1. PC board located behind the light panel.
2. (If applicable) Remove both spacer panels by
2 screws for each spacer panel.
3. Remove 5 screws attaching light panel.
FIG. I
1357
2468
1357
2468
1357
2468
1357
2468
Jumper 7-8
DEFAULT POSITION
Max. Blower CFM
590
Jumper 5-6
Max. Blower CFM
390
Jumper 3-4
Max. Blower CFM
290
Jumper 1-2
1357
2468
PC Board
Jumper Pins
Plastic
Jumper
FIG. J
36
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Wiring Diagram
Black
White
Red
Black
Green
White
Black
Body
White
Black
LED
LED
WIFI
Green
Body
Motor
ANT
AK9428BS, AK9434BS, AK9440BS
Wiring Diagram
WIFI
WHITE
B/W
BLACK
BLACK
BLACK
BLACK
BLACKBLACK
BLACK
B/W
WHITE
WHITE
WHITE
WHITE
WHITE
GREEN
BODY
MOTOR-1
MOTOR-2
WHITE
K
Single Blower
Dual Blower
A. Wi-Fi connection wire
C. Power wire for expansion PCB
D. Power wire for expansion PCB
E. Blower connection wire
F. Blower connection wire
G. Control connection wire
H. Dual blower PCB to switch wire
I. Power lead
J. Dual blower connection wire
K. Blower connection wire
37
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Wiring Diagram
Black
White
Red
Black
Green
White
Black
Body
White
Black
LED
LED
WIFI
Green
Body
Motor
ANT
AK9446BS Wiring Diagram
LED
LED
WIFI
WHITE
B/W
BLACK
BLACK
BLACK
BLACK
BLACKBLACK
BLACK
B/W
WHITE
WHITE
WHITE
WHITE
WHITE
GREEN
BODY
MOTOR-1
MOTOR-2
WHITE
K
Single Blower
Dual Blower
A. Wi-Fi connection wire
B. LED PCB wire
C. Power wire for expansion PCB
D. Power wire for expansion PCB
E. Blower connection wire
F. Blower connection wire
G. Control connection wire
H. Dual blower PCB to switch wire
I. Power lead
J. Dual blower connection wire
K. Blower connection wire
38
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Troubleshooting
Possible Problem Possible Cause Solutions
After installation, the
unit doesn’t work.
The power source is not turned ON. Make sure the circuit breaker and the unit’s
power is ON.
The power line and the cable
locking connector is not connecting
properly.
Check the power connection with the unit is
connected properly.
The switch board or control board
wirings are disconnected.
Make sure the wirings at the switch board
and control board are connected properly.
The switch board or control board is
defective.
Change the switch board or control board.
The wires on control board are loose. Make sure the wires on the control board
are connected properly.
Light works, but blower
is not turning.
The blower wire is not connected. Make sure the blower wire is plugged into
the molex connector.
The thermally protected system
detects if the blower is too hot to
operate and shuts the blower down.
The blower will function properly after the
thermally protected system cool down.
Damaged capacitor. Change the capacitor.
Blower molex plug pin is not making
contact.
Disconnect the blower molex plug, check
pins inside plug to see if pin is pushed inside
the plug too far. Reset pin if needed.
The blower is defective, possibly
seized.
Change the blower.
The unit is vibrating. The blower is not secured in place. Tighten the blower in place.
Damaged blower wheel. Replace the blower.
The hood is not secured in place. Check the installation of the hood.
The unit is whistling. A filter is not in the correct position. Adjust the filters until the whistling stops.
The duct pipe connections are not
sealed or connected properly.
Check the duct pipe connections to be sure
all connections are sealed properly.
The blower is working,
but the LumiLight LEDs
are not.
The LumiLight LED connector is
disconnected.
Connect the LumiLight LED connector.
Defective LumiLight LED. Change the LumiLight LED.
The switch board or control board is
defective.
Change the switch board or control board.
39
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
The hood is not venting
out properly.
Using the wrong size of ducting. Change the ducting to the correct size.
The hood might be hanging to high
from the cook top.
Adjust the distance between the cook top
and the bottom of the hood within 24” and
34” range.
The wind from the opened windows
or opened doors in the surrounding
area are aecting the ventilation of
the hood.
Close all the windows and doors to eliminate
the outside wind flow.
Blockage in the duct opening or
ductwork.
Remove all the blocking from the duct work
or duct opening.
The unit turns on by
itself.
Remote control may be paired
incorrectly.
Resynchronize the remote control to
connect to a dierent channel
Someone is controlling the hood via
the Zephyr Connect app.
Determine who is controlling the hood with
the app.
Filter is vibrating. Filter is loose. Adjust or change the filter.
Spring clip is broken on the filter. Change the spring clip.
RF Remote control does
not work.
Battery is dead. Replace battery with type A23 12v.
Poor communication with the hood. Remote control must be within 15 ft of hood.
RF Remote lost communication with
the hood.
Reset hood and remote by switching power
o at the circuit breaker for 5 minutes.
Place remote on counter top near the hood
and switch the circuit breaker back on.
Blue antenna wire is not extended. Extend the blue antenna wire behind the
light panel.
The range hood and
user’s device won’t pair
via Bluetooth®.
The user’s phone does not have
Bluetooth® enabled.
Enable Bluetooth® on the user’s phone.
The user’s phone may be out of
range.
Move closer towards the range hood.
User hasn’t inputted the Bluetooth®
code to successfully pair.
Enter the pairing code, 123456.
Range hood is not in Bluetooth®
pairing mode.
Hold
and simultaneously for 5
seconds to put the hood into pairing mode.
There are multiple errors preventing
the user’s phone from pairing with
the range hood.
Restart the user’s phone and try again.
Possible Problem Possible Cause Solutions
40
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Troubleshooting
The range hood won’t
connect to Wi-Fi.
The user’s router or modem is turned
o.
Turn on the router or modem.
The user’s router is connected to a 5
GHz wireless frequency.
Connect to the 2.4 GHz band and attempt
to reconnect.
The user’s coaxial cables are loose. Tighten the coaxial cables connecting to the
router or modem.
The Wi-Fi on the user’s phone is
disabled.
Enable Wi-Fi on the phone.
User is connecting to the wrong Wi-Fi
network.
Verify that the correct Wi-Fi network is
being connected to. The default Wi-Fi
network name/SSID can be found on the
router.
The range hood is not in range of the
Wi-Fi connection.
Move the router and modem closer to the
range hood to increase connection strength.
There are obstacles obstructing the
Wi-Fi signal strength.
Move the router and modem closer to
the range hood or move objects that are
directly blocking the pathway to the range
hood. Walls may reduce signal strength.
User cannot change
Wi-Fi connections.
The range hood and user’s phone
have already connected.
Enter Bluetooth® settings and forget the
device to reset the process on the phone.
Cannot bind the hood
to my Zephyr Connect
account.
Only one Zephyr Connect account
can be bound to the hood.
Log in using the Zephyr Connect account
that is already bound to the hood. Multiple
devices can login using the same account.
Zephyr Connect app
won’t register user
inputs.
Wi-Fi is unstable and the range hood
may have disconnected.
Ensure the router and modem are both
turned on. Allow the range hood to
reconnect.
Range hood is experiencing
diculties connecting to the user’s
phone.
Check on the Wi-Fi connection and restart
the application.
Zephyr Connect app
stuck on “Loading”.
Wi-Fi is unstable and the range hood
may have disconnected.
Ensure the router and modem are both
turned on. Allow the range hood to
reconnect.
Range hood is experiencing
diculties connecting to the user’s
phone.
Check on the Wi-Fi connection and restart
the application.
Possible Problem Possible Cause Solutions
41
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
List of Parts & Accessories
Description Part Number
Replacement Parts
LumiLight LED, 6W Z0B0047
Bae Filter (each) 50210039
Optional Accessories
RF Remote Control 14000005
To order parts, visit us online at http://store.zephyronline.com.
42
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Notes
43
Monsoon Connect Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
MAY20.0401
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein
as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or
workmanship as follows:
Three Year Limited Warranty for Parts: For three years from the date of your original purchase of the Products, we will
provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or
replace parts before we elect to replace the Products.
One Year Limited Warranty for Labor: For one
year from the date of your original purchase of the Products, we will
provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to
manufacturing defects subject to the exclusions and limitations below. After the first year from the date of your original
purchase, you are responsible for all labor costs associated with this warranty.
Warranty Exclusions: This warranty covers only repair or replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service
required for the Products and consumable parts such as fluorescent, incandescent or halogen light bulbs, mesh and char-
coal filters and fuses; (b) any Products or
parts which have been subject to freight damage, misuse, negligence, accident,
faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other
than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d)
natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning
products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service
trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact serviceability of the Products. If you are outside our service
area, additional charges may apply for shipping costs for
warranty repair at our designated service locations and for the
travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year
from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products
must be installed by a qualified professional installer to be eligible for warranty repairs or service.
Limitations of Warranty. OUR OBLIGATION TO REPAIR OR REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE
AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR
PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE
EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRE
SS WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL
OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
Some states or provinces do not allow limitations on the duration of an implied warranty or the exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that
applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the
same three-year and one-year periods described above if permitted by applicable law. Any oral or written description of the
Products is for the sole purpose of identifying the Products and shall not be construed as an express warr
anty. Prior to
using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended
use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to
use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty
service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the
Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.
To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at the address or
telephone number stated below within 60 days of the discovery of the defect; (b) give the model number and serial
number;
and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must
present evidence of your proof of purchase and proof of the original purchase date. If we determine that the warranty
exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible
for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty
repair or replacements.
Please check our website for any additional Product information, www.zephyronline.com.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
44
Monsoon Connect Use, Care, and Installation Guide
MONSOON
CONNECT
INSERT
CORE
Product Registration
Congratulations on the purchase of your
Zephyr product! Please take a moment to
register your new Zephyr product at
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Prompt registration helps in more ways
than one.
IT’S IMPORTANT
Ensures warranty coverage should you need
service.
Ownership verification for insurance purposes.
Notification of product changes or recalls.
WWW.ZEPHYRONLINE.COM
DEC20.0201
Airflow Control Technology
TM
C
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Monsoon Connect
AK9428BS, AK9434BS, AK9440BS, AK9446BS
2
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
3
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ....................................................................... 4-6
Types d’avertissements de sécurité ..................................................... 4
Sécurité générale ...............................................................................4-5
Opération ........................................................................................... 6
Exigences électriques ......................................................................... 6
Déclaration d’interface de la Federal Communication Commission ... 6
Liste de matériel .................................................................................. 7
Instructions d’installation ................................................................. 8-22
Feuille de calcul pour le conduit d’aération ......................................... 8
Hauteur de montage, dégagement et gaine .....................................9-10
Options de conduits ........................................................................... 11
Spécifications de la hotte ...................................................................12
Fourniture électrique ..........................................................................13
Raccord de câble ...............................................................................13
Préparation et installation ............................................................... 14-16
Préparation des conduits horizontaux ...............................................17-19
Installation du double ventilateur PBD-1300B ..................................20-22
Fonctionnalités et commandes ........................................................ 23-29
Contrôles de proximité .....................................................................23-25
Zephyr Connect ..............................................................................26-27
Télécommande RF en option ............................................................28-29
Entretien .......................................................................................... 30-32
Nettoyage de la hotte et du filtre .....................................................30-31
LumiLight LED ................................................................................... 32
Conversion ACT™ ............................................................................ 33-35
Technologie de contrôle du débit d’air (ACT™) ................................... 33
Activer ACT™ ...................................................................................34-35
Schéma de câblage ......................................................................... 36-37
Dépannage ..................................................................................... 38-40
Liste des pièces et accessoires ........................................................... 41
Remarques .........................................................................................42
Garantie limitée .................................................................................43
Enregistrement du produit .................................................................. 44
4
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Consignes de sécurité
Votre sécurité et celle des gens qui vous entourent sont très
importantes.
Ce manuel contient de nombreux messages de sécurité relatifs
à votre appareil. Lisez tous les messages et conformez-vous-y
en tout temps.
Voici le symbole d’alerte à la sécurité. Ce symbole vous informe
de possibles dangers qui pourraient entraîner de graves lésions
corporelles ou la mort. Tous les messages de sécurité suivent
le symbole d’alerte à la sécurité et comportent les mots «
DANGER », « AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
Le mot « danger » signifie que le fait de ne pas tenir compte
de l’énoncé de sécurité peut entraîner une blessure grave ou
la mort.
Le mot « avertissement » signifie que le fait de ne pas
tenir compte de l’énoncé de sécurité peut entraîner des
dommages importants au produit, une lésion corporelle
grave ou la mort.
Le mot « attention » signifie que le fait de ne pas tenir
compte de l’énoncé de sécurité peut entraîner une lésion
corporelle mineure ou modérée, ou encore des dommages
au produit ou à la propriété.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES,
RESPECTEZ LES SUIVANTS:
a) N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l’entretien ou le nettoyage de l’unité, coupez
l’alimentation au panneau de service et verrouillez les moyens
de déconnexion de service pour éviter toute mise sous tension
accidentelle. Lorsque le moyen de déconnexion de service
ne peut pas être verrouillé, fixez solidement un dispositif
d’avertissement bien visible, tel qu’une étiquette, au panneau
de service.
Sécurité générale
ATTENTION
Pour réduire le risque d’incendie ou de choc électrique,
n’utilisez pas ce ventilateur avec un dispositif de commande
à semi-conducteurs.
ATTENTION
AVERTISSEMENT
ATTENTION
Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser
Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou
Explosives. Soyez prudent lorsque vous utilisez des produits
de nettoyage pour détergents. Convient pour une utilisation
dans la zone de cuisson domestique.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D’INCENDIE DE
GRAISSE SUR LE HAUT DE CUISINIÈRE:
a) Ne laissez jamais les unités de surface sans surveillance
à des réglages élevés. Les débordements provoquent de la
fumée et des débordements graisseux qui peuvent s’enflammer.
Chauer les huiles lentement à des réglages faibles ou
moyens.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif
ou lorsque vous flambez des aliments. (c’est-à-dire Crêpes
Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La
graisse ne doit pas s’accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours
des ustensiles de cuisine adaptés à la taille de l’élément de
surface.
5
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE
DES PERSONNES EN CAS D’INCENDIE DE GRAISSE SUR LE
HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUIT:
a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien
ajusté, une plaque à biscuits ou un plateau en métal, puis
éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUER ET
APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous
pourriez être brûlé.
c) N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes
humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:
1) Vous savez que vous possédez un extincteur de classe
ABC et vous savez déjà comment l’utiliser.
2) Le feu est petit et contenu dans la zone où il a
commencé.
3) Le service d’incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie
Basé sur “Kitchen Firesafety Tips” publié par la NFPA.
AVERTISSEMENT
AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX
PERSONNES, RESPECTEZ CE QUI SUIT:
a) Les travaux d’installation et le câblage électrique doivent
être eectués par des personnes qualifiées conformément à
tous les codes et normes applicables, y compris la construction
résistant au feu.
b) Une quantité d’air susante est nécessaire pour une
combustion et une évacuation correctes des gaz par le conduit
de fumée (cheminée) de l’équipement à combustible pour
empêcher le refoulement. Suivez les directives et les normes
de sécurité du fabricant de l’équipement de chauage, telles
que celles publiées par la National Fire Protection Association
(NFPA), l’American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE) et les autorités locales du
code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond,
n’endommagez pas le câblage électrique et les autres services
publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers
l’extérieur.
e) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et être connecté à un circuit de dérivation protégé
par un disjoncteur de fuite à la terre (GFCI).
AVERTISSEMENT
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, UTILISEZ
UNIQUEMENT DES CONDUITS MÉTALLIQUES.
ATTENTION
Pour réduire les risques d’incendie et pour évacuer
correctement l’air extérieur, ne pas évacuer l’air évacué dans
les espaces à l’intérieur des murs, plafonds, greniers, vides
sanitaires ou garages.
AVERTISSEMENT
Prop. 65 Avertissement pour les résidents de Californie: Ce
produit peut contenir des produits chimiques reconnus par
l’État de Californie comme pouvant provoquer le cancer,
des malformations congénitales ou d’autres troubles de la
reproduction.
6
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Consignes de sécurité
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Opération
Ź Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les souantes en fonctionnement pourraient
s’accrocher aux cheveux, aux doigts et aux vêtements amples.
Ź Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l’installation, la maintenance et
l’utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la
garantie de l’unité expire automatiquement en raison d’un mauvais entretien.
REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d’eectuer tout travail personnalisé.
Exigences électriques
Important:
Ź Respectez tous les codes et ordonnances en vigueur.
Ź Il est de la responsabilité du client d’en prendre connaissance ci-dessous:
Ź Pour contacter un installateur électrique qualifié.
Ź Pour garantir que l’installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition *
ou aux normes CSA C22.1-94, Code canadien de l’électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et
ordonnances locaux.
Ź Si les codes le permettent et qu’un fil de terre séparé est utilisé, il est recommandé qu’un électricien qualifié détermine que le
chemin de terre est adéquat.
Ź Ne pas mettre à la terre un tuyau de gaz.
Ź Vérifiez auprès d’un électricien qualifié si vous n’êtes pas sûr que la hotte est correctement mise à la terre.
Ź Ne pas avoir de fusible dans le circuit neutre ou de terre.
Ź Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel
correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils
avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
Ź Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales,
achetez et installez le connecteur approprié si nécessaire.
* National Fire Protection Association Batterymarch Park, Quincy, Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road, Cleveland, Ohio 44131-5575
Déclaration d’interface de la Federal Communication Commission
Ź Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des
règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation
résidentielle.
Ź Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux
instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que
des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à
la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est
encouragé à essayer de corriger les interférences par l’une des mesures suivantes:
Ź Réorientez ou déplacez l’antenne de réception.
Ź Augmentez la séparation entre l’équipement et le récepteur.
Ź Connectez l’équipement à une prise sur un circuit diérent de celui sur lequel le récepteur est connecté.
Ź Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l’aide.
7
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste de matériel
M4 x 6mm (8)
Capucons de connexion (3)
#8 x 1/2 po (12)
3/16 po x 3/8 po (10)
Pièces non fournies
Conduits, conduits et tous les outils d’installation
Raccord de câble (si requis par les codes locaux)
Télécommande RF
Moteur à double souante
Pièces fournies
Quantité Partie
1 Insérer le corps de la hotte
2 Filtres à chicane
3 Filtres à chicane (AK9446BS uniquement)
2 LumiLight LED, 6 W (pré-installé)
4 LumiLight LED, 6 W (préinstallé) (AK9446BS uniquement)
1 Moteur de souante simple (préinstallé)
1 Adaptateur rond de 8 po avec amortisseur
2 Supports de montage du ventilateur à conduit horizontal
1 Plaque de recouvrement rectangulaire supérieure
1 Pack matériel
8
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
To t a l
=
3- 1/ 4” x 10”
1 pi x ( ) =
pi
5 pi x ( ) =
pi
20 pi x ( ) =
pi
6”, 7”, 8”, 10”
15 pi
x ( ) =
pi
6”, 7”, 8”, 10”
9 pi x ( ) =
pi
pi
6”, 7”, 8”, 10”
1 pi x ( ) =
pi
To t a l
=
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
pi
pi
pi
6”, 7”, 8”, 10”
30 pi x ( ) =
pi
1 pi x ( ) =
pi
16 pi x ( ) =
pi
8 pi x ( ) =
pi
23 pi x ( ) =
pi
7” to 6” or
8” to 7” circ.
reducteur
conique
25 pi x ( ) =
pi
3- 1/ 4” x 10”
15 pi x ( ) =
pi
3- 1/ 4” x 10”
9 pi x ( ) =
pi
3- 1/ 4” x 10”
24 pi x ( ) =
pi
30 pi x ( ) =
pi
pi x ( ) =
pi
15
6”, 7“, 8”
circ.
bouchone de
l’air
Pièces de conduit
Longueur x
Nombre utilisé
rect., droit
circ., droit
rect.,
coude à 90º
rect.,
coude à 45º
rect.,
coude plat
à 90º
circ.,
coude à 90º
coude à 45º
Sous-total - colonne 1=
Longueur maximale du conduit d’aération :
Pour un mouvement d’air convenable, la longueur totale d’un conduit
d’aération ne devrait pas compter plus que l’équivalent de 150 pieds.
Pièces de conduit
Longueur x
Nombre utilisé
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10"
6” circ. à
rect. de
3-1/4" x 10",
coude à 90º
7” circ. à
rect. de
3-1/4" x 10"
7” circ. à
rect. de
3-1/4" x 10",
coude à 90º
3-1/ 4” x 10”
embout mural
rect./registre
embout
mural
circ./registre
chapeau de
toiture circ.
Sous-total - colonne 2 =
Sous-total - colonne 1 =
Total du conduit =
Feuille de calcul pour le conduit d’aération
9
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Hauteur de montage, dégagement et gaine
24 po min.
34 po max.
36 po
10
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Hauteur de montage, dégagement et gaine
Un conduit d’au moins 8 po rond ou 10 po rond pour les conduits verticaux doit être utilisé pour
maintenir une ecacité maximale du débit d’air. Un conduit rond de 8 po peut être utilisé pour les
conduits horizontaux.
Utilisez toujours des conduits métalliques de type rigide uniquement. Les conduits flexibles peuvent
restreindre le débit d’air jusqu’à 50%.
Utilisez également le calcul (à la page 11) pour calculer la longueur totale de conduit disponible
lorsque vous utilisez des coudes, des transitions et des capuchons.
TOUJOURS, lorsque cela est possible, réduire le nombre de transitions et de virages. Si un long trajet
de conduit est nécessaire, augmentez la taille du conduit.
Si des virages ou des transitions sont nécessaires; installer le plus loin possible de la sortie du conduit
de la hotte et aussi loin que possible entre les deux.
La hauteur de montage minimale entre le haut de la cuisinière et le bas de la hotte ne doit pas être
inférieure à 24 po.
La hauteur de montage maximale ne doit pas dépasser 34 po.
Il est important d’installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas
peuvent entraîner des dommages causés par la chaleur et un risque d’incendie; tandis que les hottes
montées trop haut seront diciles à atteindre et perdront leurs performances et leur ecacité.
Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la
cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière.
Pour les dommages liés à l’expédition et à l’installation:
Ź Veuillez inspecter complètement l’unité pour déceler tout dommage avant l’installation. Si
l’appareil est endommagé lors de l’expédition, renvoyez-le au magasin où il a été acheté pour
réparation ou remplacement.
Ź Si l’appareil est endommagé par le client, la réparation ou le remplacement est à la charge du
client.
Ź Si l’unité est endommagée par l’installateur (si autre que le client), la réparation du remplacement
doit être eectuée par arrangement entre le client et l’installateur.
11
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Options de conduits
Ź Utilisez uniquement des conduits métalliques rigides à paroi simple.
Ź Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du
ruban adhésif.
Risque d’incendie: NE JAMAIS évacuer l’air ni terminer de
conduits dans des espaces entre les murs, les vides sanitaires,
les plafonds, les greniers ou les garages. Tout l’échappement
doit être canalisé vers l’extérieur, à moins d’utiliser l’option de
recirculation.
ATTENTION
Gaine horizontale
ronde 8 po
Conduit vertical
rond de 8 po
Conduit vertical
rond de 8 po
Sote ou vide sanitaire
Pente de toit avec
solin et chapeau
capuchon de
paroi latérale
avec
amortisseur
de gravité
capuchon de paroi
latérale avec amortisseur
de gravité
12
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
¯Ů
Vue de dessus
Vue 3/4
Vue arrière
(30 po) 11-
3/16 po
(36 po) 14-
3/16
po
(42 po) 17-
3/16
po
(48 po) 17-
7/8
po
(30 po only) 5-9/16 po
(36 po, 42 po, 48 po) 6-1/8 po
L/C
(30 po) 9-1/4 po
(36 po) 11-7/8 po
(42 po) 14-7/8 po
(48 po) 17-7/8 po
2 po
entrée defoncable
10-3/8 po
entrée defoncable
L/C
5-
1/2
po
7-
11/16
po
12 po
1
9
-3/8
p
o
12
p
o
3 po
antenne à
distance
Ø *7-
11/16
po
** 9-15/16 po
*9-1/2 po
**14-3/16 po
*8-1/16 po
**10-3/8 po
(30 po) 22-3/8 po, (36 po) 28-3/8 po,
(42 po) 34-3/8 po, (48 po) 40-1/4 po
(30 po) 28-3/8 po, (36 po) 34-3/8 po,
(42 po) 40-3/8 po, (48 po) 46-1/4 po
(30 po) 9-1/4 po
(36 po) 11-7/8 po
(42 po) 14-7/8 po
(48 po) 17-7/8 po
* 8 po conduit rond
** 10 po conduit rond
13
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Fourniture électrique
Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de
commencer l’installation. N’utilisez pas de rallonge ni de fiche d’adaptateur avec cet appareil.
Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.
Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de
dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères
ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au
schéma électrique étiqueté sur le produit.
Le câblage électrique doit être eectué par des personnes
qualifiées conformément à tous les codes et normes applicables.
Cette hotte doit être correctement mise à la terre. Coupez
l’alimentation électrique à l’entrée de service avant le câblage.
ATTENTION
Raccord de câble
Un connecteur de verrouillage de câble (non fourni) peut être requis par les codes locaux. Vérifiez les
exigences et les codes locaux, achetez et installez le connecteur approprié si nécessaire. (FIG. A)
Raccord de câble
FIG. A
14
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Préparation et installation
Au moins deux installateurs sont nécessaires en raison du poids et
de la taille de la doublure.
AVERTISSEMENT
1. Retirez tous les matériaux d’emballage et le film
protecteur avant l’installation. Soyez prudent lors de
l’installation pour éviter les rayures ou les dommages à
l’acier inoxydable. Retirez la vis de sécurité sur le dessus
du corps de la hotte.
2. Découpez une ouverture dans le bas de l’armoire en
suivant les dimensions de la FIG. B.
3. Préparez le revêtement pour l’installation dans l’armoire
en suivant les étapes à la page 15-16 pour les conduits
verticaux et 17-19 pour les conduits horizontaux et 20-
22 pour l’installation à deux ventilateurs, si désiré.
4. Soulevez la doublure dans l’ouverture inférieure de
l’armoire et fixez-la à l’intérieur de l’armoire à l’aide de
(8) vis en acier inoxydable n°8 x 1/2 po; (4) vis à l’avant
et (4) vis sur les côtés. FIG. C.
28-3/8 po 34-3/8 po 40-3
/8 po
46-1/4 po
1
9-3/8 po
c
o
u
pé
(AK9428)
(A
K9434)
(
AK9446)
(
AK9440)
1/4 po
1-1/8 po
Assurez-vous que la surface sur laquelle vous fixez la doublure est
capable de supporter le poids de l’AK94. Le non-respect de cette
consigne peut entraîner des blessures corporelles ou endommager
la surface de cuisson ou le comptoir.
ATTENTION
FIG. B
FIG. C
5. Si vous utilisez une télécommande RF, retirez le panneau lumineux à l’aide de (5) vis et étendez le fil
d’antenne bleu. Il n’est pas nécessaire de le sécuriser. Réinstaller le panneau lumineux.
6. Finaliser l’installation des travaux d’électricité et de conduits. Sceller les conduits avec du ruban
adhésif en aluminium certifié. Mettez la doublure sous tension, vérifiez s’il y a des fuites autour du
ruban adhésif et vérifiez son bon fonctionnement.
REMARQUE: Si l’accès au dessus de la gaine n’est pas disponible après l’installation, il se peut que le
raccordement électrique et des conduits doive être eectué avant d’installer la gaine.
7. Réinstallez le panneau inférieur, les panneaux d’entretoise latéraux (le cas échéant), le bac à
graisse et les filtres déflecteurs précédemment retirés.
15
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation et installation
1. Retirez les filtres déflecteurs en:
1) Tirant le filtre vers l’avant de
la doublure. 2) Pivotement de
l’arrière du filtre vers le bas.
2. Retirez le plateau à graisse en:
1) Tirant sur le plateau pour le
dégager du panneau inférieur. 2)
Soulever le plateau hors du corps
de la doublure.
3. Retirez les panneaux d’entretoise
latéraux gauche et droit en
retirant les (2) vis derrière chaque
panneau.
1
2
1
1
2
16
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Préparation et installation
Verrouillage des onglets
Vis du panneau inférieur
2
1
4. Retirez le panneau inférieur en:
1) Retirez les (2) vis des côtés
gauche et droit du panneau
inférieur. 2) Tirer le panneau
inférieur vers l’avant de la
doublure pour le dégager des
languettes de verrouillage.
6. La préparation des conduits
verticaux est terminée. Reportez-
vous à la page 14, étape 4 pour
terminer l’installation.
5. Fixez le collier de conduit rond
de 8 po ou 10 po au sommet de
l’insert à l’aide de (4) vis M4 x 6
mm.
17
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation des conduits horizontaux
1. Suivez les étapes 1 à 4 des pages
15 et 16. Retirez le bouchon molex
du ventilateur.
2. Retirez le ventilateur de la gaine
en retirant les (4) vis 3/16 ”x 3/8”
du haut de la gaine. Mettez les
vis de côté pour une utilisation
ultérieure.
3. À l’aide d’un tournevis à tête
plate, retirez le rond de 8 ”ou 3
1/4” x10 ”rect. plaques à défoncer
à l’arrière de la doublure.
18
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Préparation des conduits horizontaux
4. Placez la plaque de recouvrement
rectangulaire supérieure sur
l’ouverture au-dessus de la
doublure. REMARQUE: assurez-
vous que les languettes de
la plaque de recouvrement
se trouvent sur le dessus de
la plaque de recouvrement,
comme illustré. De l’intérieur de
la doublure, fixez la plaque au
dessus de la doublure avec (2) vis
3/16 x 3/8.
À ce stade, installez la doublure
À ce stade, installez la doublure
dans l’armoire en suivant les
dans l’armoire en suivant les
étapes de la page 14, étape
étapes de la page 14, étape
4. Après l’installation de la
4. Après l’installation de la
doublure, continuez à la page
doublure, continuez à la page
18.
18.
5. Depuis l’intérieur de la gaine,
poussez l’adaptateur rond de 8
po à travers la découpe arrière et
fixez à la paroi arrière intérieure
de la gaine avec (4) vis M4 x 6
mm.
6. Fixez les (2) supports horizontaux
du ventilateur de conduit au
ventilateur comme indiqué ci-
dessus en utilisant les (4) vis 3/16
”x 3/8” précédemment retirées de
la page 17, étape 2; (2) vis pour
chaque support.
19
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Préparation des conduits horizontaux
7. Positionnez le ventilateur à
l’intérieur du corps de la gaine
comme indiqué par: 1) Posez le
support de conduit horizontal
inférieur sur les deux clips de
support situés sur la paroi arrière
intérieure de la gaine. 2) Faites
pivoter le support de conduit
horizontal supérieur pour qu’il
rencontre les écrous captifs sur la
paroi arrière intérieure.
1
2
1
8. Fixez le ventilateur aux écrous
captifs sur la paroi arrière
intérieure du revêtement avec
(8) vis 3/16 ”x 3/8”, (4) vis pour
chaque support. Scellez tous
les espaces autour de la plaque
d’éjection à l’aide de ruban
adhésif en aluminium certifié.
Branchez la prise molex du
ventilateur.
La préparation des conduits
La préparation des conduits
horizontaux est maintenant
horizontaux est maintenant
terminée. Reportez-vous à la
terminée. Reportez-vous à la
page 14, étape 5 pour terminer
page 14, étape 5 pour terminer
l’installation.
l’installation.
20
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Installation de deux ventilateurs PBD-1300B
Cette hotte de cuisinière est équipée de série d’une option de conduit vertical à un seul ventilateur.
Pour passer d’un conduit vertical à une seule souante à un conduit vertical à double souante,
veuillez suivre les instructions ci-dessous.
Kit double souante PBD-1300B compatible uniquement avec AK9434BS, AK9440BS, ou AK9446BS.
1. Retirez les filtres déflecteurs et, le
cas échéant, retirez les panneaux
latéraux. Débranchez la fiche du
ventilateur.
2. Retirez les (4) vis en haut du corps
de la hotte fixant le ventilateur à
la plaque du ventilateur. Retirez le
ventilateur de l’intérieur du corps
de la hotte.
3. Retirez les (4) vis de l’intérieur
du corps de la hotte fixant la
plaque du ventilateur au corps
de la hotte. Retirez la plaque du
ventilateur.
4. Installez la plaque de ventilateur
double du kit PBD-1300B dans
le corps de la hotte. Fixez avec
(4) vis précédemment retirées de
l’étape 3.
21
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Installation de deux ventilateurs PBD-1300B
5. Installez le ventilateur
précédemment retiré sur un
côté de la plaque de ventilateur
double et fixez-le à l’aide des (4)
vis précédemment retirées de
l’étape 2.
6. Installez le ventilateur du kit
PBD-1300B sur l’autre côté de la
plaque de ventilateur double à
l’aide de (4) vis 3/16 x 3/8.
7. Emplacements de montage de
deux vis de ventilateur.
8. Retirez les (5) vis pour retirer
le panneau lumineux. Installez
le circuit imprimé du double
ventilateur à l’intérieur du corps
de la hotte.
22
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Instructions d’installation
Installation de deux ventilateurs PBD-1300B
9. Reportez-vous à la section
page 36-37 pour cette étape.
Connectez le câblage du
double ventilateur, y compris
les deux fiches du ventilateur,
le connecteur à 6 broches
du câble du ventilateur (E),
le câble du commutateur du
ventilateur double (H), le cordon
d’alimentation noir à une broche
du double ventilateur (K) et le
cordon d’alimentation blanc à
une broche (F) au PCB double
ventilateur.
REMARQUE: Pour fixer l’adaptateur de transition de 10 po au haut de la hotte, une découpe de 14-1/2
po de largeur x 10-1/2 po de profondeur devra être faite dans le bas de l’armoire.
Si les dimensions internes de l’armoire empêchent cette taille de découpe, alors l’adaptateur de
transition de 10 pouces peut être monté sur le bas de l’armoire plutôt que sur le haut de la hotte.
Les dimensions de la découpe pour ce type d’installation sont de 13-1/4 po de largeur x 6-1/4 po de
profondeur.
10. Placez l’adaptateur rond de 10 po
(inclus avec le PBD-1300B) sur le
dessus de la hotte et fixez-le avec
(4) vis M3,5 x 8.
23
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Contrôles de proximité
Allumer Lumières
Ajuster 6 niveaux de vitesse
űÙ
CAPTEUR DE PROXIMITÉ
Ź Lorsque vous vous approchez de la hotte lorsqu’elle est hors tension, les icônes
d’alimentation, de diminution du ventilateur, d’augmentation du ventilateur et d’éclairage
s’allument et «BONJOUR» apparaît sur l’écran LCD pendant 2 secondes.
Ź Les icônes restent allumées pendant que le capteur de proximité détecte quelqu’un près
de la hotte. Si personne ne se trouve à proximité de la hotte et que ni le ventilateur ni
les lumières ne sont allumés, les icônes s’éteindront après 60 secondes et «GOODBYE»
apparaîtra sur l’écran LCD pendant 2 secondes.
Ź Les icônes ne disparaîtront pas tant que le ventilateur et les lumières ne seront pas
éteints.
ICÔNES DE CONTRÔLE
Allumer
Ź Appuyez sur l’icône d’alimentation pour allumer ou éteindre le ventilateur et les lumières.
Ź La hotte a une fonction de mémoire pour mémoriser les derniers réglages utilisés pour le
ventilateur et les lumières.
Ź Après avoir appuyé sur l’icône d’alimentation pour éteindre la hotte, «GOODBYE» apparaîtra
sur l’écran LCD pendant 2 secondes.
Ź L’icône 3s sous l’icône d’alimentation ne s’allume que lorsque le ventilateur est sous
tension. Il s’agit d’un indicateur permettant d’activer le délai d’arrêt automatique
en appuyant sur le bouton d’alimentation et en le maintenant enfoncé pendant 3
secondes.
Diminuer la vitesse du ventilateur
Ź Appuyez sur l’icône pour diminuer la vitesse du ventilateur de 6, 5, 4, 3, 2, 1, arrêt.
Augmenter la vitesse du ventilateur
Ź Appuyez sur l’icône pour augmenter la vitesse du ventilateur de OFF, 1, 2, 3, 4, 5, 6.
24
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Fonctionnalités et commandes
Contrôles de proximité
Lumières
Ź Appuyez sur l’icône des lumières pour changer le niveau d’éclairage de 1, 2, 3, désactivé.
AFFICHER ICÔNES et FONCTIONS
Ů
Ź L’icône de la cloche de notification s’allumera lorsqu’une action doit être entreprise. Appuyez
sur l’icône pour parcourir les notifications. La cloche de notification restera allumée jusqu’à
ce que toutes les notifications soient résolues. La cloche de notification ne s’allume pas
lorsque le capot et les commandes sont hors tension.
Bluetooth®
Ź L’icône Bluetooth® illumine l’appareil lorsqu’il est connecté à la hotte via Bluetooth®. Les
mots «BLUETOOTH CONNECTED» ou «BLUETOOTH DISCONNECT» apparaissent sur l’écran
LCD chaque fois que la connexion change.
Wi-Fi
Ź L’icône Wi-Fi s’allume lorsque la hotte est connectée au Wi-Fi. Les mots «WIFI CONNECTED»
ou «WIFI DISCONNECTED» apparaîtront sur l’écran LCD chaque fois que la connexion
change, ce qui sera géré via l’application Zephyr Connect.
Retard automatique désactivé
Ź Pendant que le ventilateur est en marche, maintenez enfoncé pendant 3 secondes
pour activer la minuterie d’extinction. Le ventilateur passera à la vitesse 1, l’achage de
la minuterie s’allumera, l’écran LCD achera «AUTOMATIC DELAY OFF» et la minuterie
commencera à compter à rebours à partir de 10 minutes. Une fois que la minuterie atteint 0,
le ventilateur et les lumières s’éteignent.
Ź La minuterie de la fonction d’arrêt automatique du délai commence à 10 minutes par défaut.
L’application Zephyr Connect fournit les options pendant 5 ou 10 minutes.
L’air pur
Ź Lorsque le ventilateur est éteint, appuyez simultanément sur et pendant 3 secondes
pour activer ou désactiver la fonction CleanAir. L’écran LCD achera «CLEAN AIR ENABLED»
ou «CLEAN AIR DISABLED».
Ź Lorsqu’il est activé, le ventilateur se met en marche à la vitesse 1 toutes les 4 heures pendant
10 minutes. Pendant que le ventilateur fonctionne, l’écran LCD achera «CLEAN AIR
ACTIVE» et l’icône CleanAir s’allumera.
25
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Contrôles de proximité
¯ŮĻ
Ź La technologie de contrôle du flux d’air (ACT™) permet à l’installateur de régler le CFM
maximum du ventilateur pour s’aligner sur les codes et réglementations locaux. Lorsque
le ventilateur est éteint, appuyez et maintenez
pendant 3 secondes pour acher l’état
ACT™.
Ź ACT 290 = 3 vitesses, ACT 390 = 4 vitesses, ACT 590 = 5 vitesses.
Ů£
Ź Après 60 heures d’utilisation du ventilateur, l’icône de la cloche de notification s’allumera.
Lorsque vous appuyez sur la cloche, l’écran LCD alterne entre l’achage de «CLEAN
GREASE FILTER» et de «HOLD DOWN TO RESET» toutes les 2 secondes. Si aucune action
n’est entreprise pendant 30 secondes, l’écran s’éteint et l’icône de la cloche de notification
reste allumée.
Ź Pour maintenir et réinitialiser, appuyez et maintenez le bouton de diminution du
ventilateur pendant 3 secondes pour réinitialiser. L’application Zephyr Connect ore
la possibilité de réinitialiser le rappel.
ĚŮ£
Ź Maintenez et pendant 3 secondes pour activer ou désactiver le mode de recirculation
qui vous rappellera de remplacer le filtre à charbon. L’écran LCD achera «RECIRCULATING
ENABLED» pour activer et «RECIRCULATING DISABLE» pour désactiver pendant 2 secondes.
Ź Après 200 heures d’utilisation du ventilateur, l’icône de la cloche de notification s’allumera.
Lorsque vous appuyez sur la cloche, l’écran LCD alterne entre l’achage de «REPLACE
CHARCOAL FLTR» et «HOLD UP TO RESET» toutes les 2 secondes. Si aucune action n’est
entreprise pendant 30 secondes, l’écran s’éteint et la cloche de notification reste allumée.
Ź Pour maintenir et réinitialiser, appuyez sur le bouton d’augmentation du ventilateur
et maintenez-le enfoncé pendant 3 secondes pour réinitialiser. L’application Zephyr
Connect ore la possibilité de réinitialiser le rappel.
Mode de couplage de la télécommande
Ź Maintenez pendant 3 secondes pour activer le mode de couplage de la télécommande.
Une fois le mode d’appairage activé, l’écran LCD allumera «REMOTE PAIRING». Appuyez sur
un bouton de la télécommande pour la synchroniser avec la hotte.
26
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Fonctionnalités et commandes
Zephyr Connect
Votre hotte de cuisine est compatible avec notre application Zephyr Connect. Tout ce dont vous avez
besoin est une connexion WiFi avec accès à Internet qui peut atteindre l’emplacement de votre hotte.
Zephyr Connect vous permet de contrôler votre hotte de cuisine de n’importe où à l’aide d’un appareil
mobile ou de votre enceinte intelligente Amazon Alexa ou Google Home. Zephyr Connect comprend
également des diagnostics en temps réel et vous fournit des informations importantes sur le produit.
L’application Zephyr Connect est disponible sur les appareils iOS utilisant iOS 11.0 ou version
ultérieure ou les appareils Android utilisant la version Android 8 ou ultérieure. Visitez l’Apple App Store
ou le Google Play Store pour plus d’informations.
Si votre hotte n’est pas connectée au WiFi, la fonctionnalité fonctionnera de la même manière qu’une
hotte de cuisine classique sans connectivité WiFi.
Veuillez consulter le guide de démarrage rapide Zephyr Connect inclus pour plus d’informations.
Si vous avez connecté votre hotte à des enceintes intelligentes Amazon Alexa ou Google Home, vous
disposez désormais de capacités de commande vocale. La liste des commandes pour Amazon Alexa
et Google Home se trouve sur la page suivante.
REMARQUE: Amazon Alexa et Google Home ne prennent pas en charge les commandes vocales en
français.
27
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Zephyr Connect
Type de contrôle Commandes vocales Amazon Alexa La description
Puissance
Alexa, turn on [Hood Name] Allumez la hotte
Alexa, turn o [Hood Name] Coupez l'alimentation de la hotte
Ventilateur
Alexa, increase [Hood Name] Fan Speed Augmenter la vitesse du ventilateur sur la hotte
Alexa, decrease [Hood Name] Fan Speed Diminuez la vitesse du ventilateur sur la hotte
Alexa, set [Hood Name] Fan Speed to [1-6] Réglez la hotte à une vitesse de ventilateur spécifique
Alexa, set [Hood Name] Fan Speed to Maximum Réglez la vitesse du ventilateur à 6 sur la hotte
Alexa, set [Hood Name] Fan Speed to Minimum Réglez la vitesse du ventilateur sur 1 sur la hotte
Lumière
Alexa, turn on [Hood Name] Light Allumez la lumière sur la hotte
Alexa, turn o [Hood Name] Light Éteignez la lumière de la hotte
Alexa, increase [Hood Name] Light(s) Augmenter le niveau d'éclairage sur la hotte
Alexa, decrease [Hood Name] Light(s) Diminuer le niveau d'éclairage sur la hotte
Alexa, set [Hood Name] Light(s) to High
Alexa, set [Hood Name] Light(s) to Bright
Réglez le niveau d'éclairage sur Élevé sur la hotte
Alexa, set [Hood Name] Light(s) to Low
Alexa, set [Hood Name] Light(s) to Dim
Réglez le niveau d'éclairage sur Faible sur la hotte
Alexa, set [Hood Name] Light(s) to [1-3] Réglez la hotte à un niveau d'éclairage spécifique
Délai d'arrêt
Alexa, set delay time to 1 minute on [Hood Name]
Alexa, set delay time to 2-10 minutes on [Hood Name]
Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Alexa, [Start/Enable] [Hood Name] Delay O Timer Activer la minuterie d'arrêt pendant 10 minutes. Après
10 minutes, la hotte s'éteint.
Alexa, [Stop/Disable] [Hood Name] Delay O Timer Désactiver le temporisateur d'arrêt
Type de contrôle Commande vocale Google Home La description
Puissance
Hey Google, turn on [Hood Name] Allumez la hotte
Hey Google, turn o [Hood Name] Coupez l'alimentation de la hotte
Ventilateur
Hey Google, increase [Hood Name] speed Augmenter la vitesse du ventilateur sur la hotte
Hey Google, decrease [Hood Name] speed Diminuez la vitesse du ventilateur sur la hotte
Hey Google, set [Hood Name] to speed [1-6] Réglez la hotte à une vitesse de ventilateur spécifique
Hey Google, set [Hood Name] to maximum speed Réglez la vitesse du ventilateur au maximum sur la
hotte
Hey Google, set [Hood Name] to minimum speed Réglez la vitesse du ventilateur au minimum sur la
hotte
Lumière
Hey Google, turn on [Hood Name] light(s) Allumez la lumière sur la hotte
Hey Google, turn o [Hood Name] light(s) Éteignez la lumière de la hotte
Hey Google, set [Hood Name] light(s) to High
Hey Google, set [Hood Name] light(s) to Bright
Réglez le niveau d'éclairage sur Élevé sur la hotte
Hey Google, set [Hood Name] light(s) to Low
Hey Google, set [Hood Name] light(s) to Dim
Réglez le niveau d'éclairage sur Faible sur la hotte
Hey Google, set [Hood Name] light(s) to 1-3 Réglez la hotte à un niveau d'éclairage spécifique
Hey Google, Run [Hood Name] for 1-10 minutes Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Hey Google, Start 1-10 minute timer on [Hood Name] Activer le temporisateur de 1 à 10 minutes. Après 1 à
10 minutes, la hotte sera mise hors tension.
Délai d'arrêt
Hey Google, Stop [Hood Name] timer Désactiver la minuterie de retard
Hey Google, Cancel [Hood Name] timer Désactiver la minuterie de retard
28
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Télécommande RF en option
Pour commander la télécommande RF, la référence est 14000005. Le fil d’antenne bleu doit
être rallongé pour un signal optimal. Veuillez consulter la section, Montage de la hotte, pour les
instructions.
Attention FCC
Pour assurer la conformité continue, tout changement ou modification non expressément approuvé
par la partie responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet
équipement. (Exemple - utilisez uniquement des câbles d’interface blindés lors de la connexion
à un ordinateur ou à un périphérique. Cet appareil est conforme à la partie 15 des règles FCC.
Son fonctionnement est soumis aux deux conditions suivantes. (1) Cet appareil ne doit pas causer
d’interférences nuisibles, et (2 ) Cet appareil doit accepter toute interférence reçue, y compris les
interférences susceptibles de provoquer un fonctionnement indésirable.
Synchronisation
Pour créer un lien unique entre votre hotte et la télécommande, veuillez suivre ces étapes.
1. Avec le capot éteint, appuyez et maintenez
sur le capot jusqu’à ce que les commandes
achent «REMOTE PAIRING».
2. Appuyez sur un bouton de la télécommande et la télécommande sera synchronisée avec la hotte.
Fonctions de la télécommande RF
Ventilateur Allumer/Choix de vitesses
Appuyez sur pour mettre le ventilateur en marche et choisir l’une des six
vitesses de fonctionnement.
Ventilateur Marche/Arrêt
Appuyez sur pour allumer le ventilateur à la vitesse à laquelle ilfonctionnait
lorsque vous l’avez éteint. Appuyez de nouveau sur et toutes les fonctions
de l’appareil s’éteignent, y compris les lumières.
Arrêt à retardement
Lumières 1/2/3/éteintes
Basculez entre les niveaux d'éclairage en appuyant sur . Éteignez les lumières
en parcourant les diérents niveaux d'éclairage.
Ventilateur Marche/Choix
de vitesses
1
1
2
3
4
Ventilateur
Marche/Arrêt
2
Arrêt à retardement
de 10 min.
3
Lumières 1/2/3/éteintes
4
En appuyant sur , le ventilateur et les lumières passeront en mode d'arrêt
automatique. L'icône de l'horloge s'allumera et les commandes acheront
«AUTOMATIC DELAY OFF». Le ventilateur passera à la vitesse 1 et un compte à
rebours de 10 minutes commencera.
Fonctionnalités et commandes
29
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Fonctionnalités et commandes
Télécommande RF en option
Caractéristiques de la télécommande RF
La télécommande RF est équipée d’un aimant à l’arrière pour un rangement facile. La télécommande
peut être placée sur n’importe quelle surface magnétique telle qu’un réfrigérateur ou le support
de télécommande Zephyr, FIG. D. Le support à distance peut être inséré dans une prise électrique
standard pour un rangement facile. Remarque: le support de télécommande ne charge pas la
télécommande RF.
La distance de communication maximale de la télécommande est de 15 pieds de la doublure.
Maintenance à distance RF
Nettoyez la télécommande avec des détergents non abrasifs.
Suivez les instructions ci-dessous pour remplacer la batterie. À l’aide d’un petit tournevis à tête plate,
soulevez le couvercle du couvercle du logement des piles (A) pour accéder au compartiment des piles.
FIG. E.
Retirez la batterie et remplacez-la par une batterie de type A23 12V. L’extrémité négative de la pile doit
faire face au ressort à l’intérieur de la télécommande.
Réinstallez le couvercle de la batterie et recyclez l’ancienne batterie.
FIG. D
A
-
+
FIG. E
30
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Entretien
Ů
Entretien de surface
Ź N’utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four.
Ź N’utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du
chlorure.
Ź N’utilisez pas de laine d’acier ou de tampons à récurer abrasifs qui pourraient rayer et
endommager la surface.
Nettoyage de l’acier inoxydable
Nettoyez périodiquement avec de l’eau chaude savonneuse et un chion en coton propre ou un
chion en microfibres. Frottez toujours dans le sens du grain de l’acier inoxydable. Pour éliminer les
accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.
Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif
pour polir et polir le lustre et le grain de l’acier inoxydable. Frottez toujours légèrement avec un chion
en coton propre ou en microfibres et polissez dans le sens du grain de l’acier inoxydable.
Ů¯ů
Les fi ltres sont destinés à piéger les résidus et les graisses de cuisson. Bien que les filtres ne devraient
jamais avoir besoin d’être remplacés, ils doivent être nettoyés tous les 30 jours ou plus souvent selon
les habitudes de cuisson.
Les filtres peuvent être placés au lave-vaisselle à basse température ou trempés dans de l’eau chaude
savonneuse. Sécher les filtres et les réinstaller avant d’utiliser la hotte.
Nettoyage du bac à graisse
Le bac à graisse est destiné à recueillir les résidus et la graisse qui peuvent s’écouler des filtres
déflecteurs. Le bac à graisse doit être nettoyé lorsque les filtres déflecteurs sont nettoyés. Nettoyez
le plateau à graisse en le trempant dans de l’eau chaude savonneuse et en frottant doucement tout
résidu avec un chion doux en éponge. Séchez le bac à graisse et réinstallez-le avant d’utiliser la
hotte.
31
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien
Ů¯ůĕĘė
1. Placez le filtre dans la rainure supérieure de la doublure comme illustré et tirez vers l’avant de la
doublure à l’aide des poignées.
2. Faites pivoter l’arrière du filtre vers le haut pour qu’il soit incliné dans la doublure.
3. Poussez le filtre dans le canal à l’arrière de la doublure pour le verrouiller en place.
Retrait du bac à graisse
Le plateau à graisse a une lèvre crochue qui se fixe au bord supérieur du panneau inférieur.
Retirez le bac à graisse en:
1. Tirez sur le plateau pour le dégager du panneau inférieur. FIG. G1
2. Retirez le plateau du corps de la doublure. FIG. G2
1
2
FIG. F
1
1
2
FIG. G
32
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Entretien
LumiLight LED
Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour
commander des pièces de rechange.
Voir la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées.
Retrait de la LED LumiLight (FIG. H):
1. Retirer les filtres déflecteurs.
2. Retirez le panneau lumineux par cinq vis.
3. Débranchez le connecteur rapide de la lumière LED.
4. Poussez les deux clips latéraux aux extrémités de la lumière LED.
5. Poussez la lumière LED à travers l’ouverture du panneau lumineux.
FIG. H
Poussez le clip
33
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Conversion ACT™
La hotte doit être débranchée de l’alimentation principale avant
d’eectuer les instructions de conversion répertoriées ci-dessous.
Ne pas le faire peut entraîner des blessures ou endommager le
produit.
AVERTISSEMENT
Après avoir repositionné le cavalier et mis le capot sous tension,
le CFM ne peut plus être changé.
AVERTISSEMENT
Technologie de contrôle du débit d’air (ACT™)
Certains codes locaux limitent la quantité maximale de CFM qu’une hotte de cuisinière peut déplacer.
ACT™ vous permet de contrôler le CFM maximum du ventilateur de certaines hottes de cuisinière
Zephyr Ventilation sans avoir besoin de kits d’air d’appoint coûteux. ACT™ permet à l’installateur de
régler facilement la vitesse maximale du ventilateur à l’un des trois niveaux CFM les plus couramment
spécifiés; 590, 390 ou 290 CFM. L’utilisation d’ACT™ peut ne pas être nécessaire pour votre
installation. Veuillez vérifier vos codes locaux pour les restrictions CFM.
34
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Conversion ACT™
Activer ACT™
Pour activer ACT™:
1. Avant l’installation de la hotte, accédez au tableau de circuits imprimés en suivant les étapes
illustrées à la FIG. I.
2. Changez le positionnement du cavalier en plastique comme illustré à la FIG. J pour régler le CFM
maximum souhaité du ventilateur.
3. Réinstallez la carte de circuit imprimé et poursuivez l’installation de la hotte.
4. Retirez l’autocollant CFM en aluminium approprié inclus avec la documentation de la hotte et
placez-le à l’intérieur du corps de la hotte sous le schéma de câblage ou à un autre endroit
clairement visible.
¯Ů¯Ļė
1. Avec le capot éteint, maintenez le bouton Marche / Arrêt enfoncé pendant trois secondes. L’écran
achera si ACT™ est désactivé et réglé sur le CFM maximum ou si ACT™ est activé et réglé sur
l’un des niveaux maximum de CFM restreints de 590, 390 ou 290.
2. Il devrait également y avoir une étiquette en aluminium située à l’intérieur du corps de la hotte
près du schéma de câblage qui indique le CFM du ventilateur.
35
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Conversion ACT™
Activer ACT™
1. Carte électronique située derrière le panneau lumineux.
2. (Le cas échéant) Retirez les deux panneaux
d'espacement par 2 vis pour chaque panneau d'espacement.
3. Retirez les 5 vis fixant le panneau lumineux.
FIG. I
1357
2468
1357
2468
1357
2468
1357
2468
Cavalier 7-8
POSITION PAR DÉFAUT
1357
2468
Carte de circuits imprimés
Broches de cavaliers
Cavalier de
plastique
Débit maximal du
ventilateur, 390
Cavalier 3-4
Débit maximal du
ventilateur, 290
Cavalier 1-2
Débit maximal du
ventilateur, 590
Cavalier 5-6
FIG. J
36
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Schéma de câblage
Noir
Blanc
Rouge
Noir
Vert
Blanc
Noir
Corps
Blanc
Noir
LED
LED
WIFI
Vert
Corps
Moteur
ANT
AK9428BS, AK9434BS, AK9440BS
Schéma
WIFI
BLANC
BLANC/NOIR
NOIR
NOIR
NOIR
NOIR
NOIRNOIR
NOIR
BLANC/NOIR
BLANC
BLANC
BLANC
BLANC
BLANC
VERT
CORPS
MOTEUR-1
MOTEUR-2
BLANC
K
Soueur
simple
Double
ventilateur
A. Fil de connexion Wi-Fi
C.Câble d’alimentation pour PCB d’extension
D.Câble d’alimentation pour PCB d’extension
E. Fil de connexion du ventilateur
F. Fil de connexion du ventilateur
G. Fil de connexion de contrôle
H. Circuit imprimé à double ventilateur pour
passer le fil
I. Cordon d’alimentation
J. Fil de connexion du double ventilateur
K. Fil de connexion du ventilateur
37
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Schéma de câblage
Noir
Blanc
Rouge
Noir
Vert
Blanc
Noir
Corps
Blanc
Noir
LED
LED
WIFI
Vert
Corps
Moteur
ANT
AK9446BS Schéma
LEDLED
WIFI
BLANC
BLANC/NOIR
NOIR
NOIR
NOIR
NOIR
NOIRNOIR
NOIR
BLANC/NOIR
BLANC
BLANC
BLANC
BLANC
BLANC
VERT
CORPS
MOTEUR-1
MOTEUR-2
BLANC
K
Soueur
simple
Double
ventilateur
A. Fil de connexion Wi-Fi
B. Fil de carte PCB de LED
C.Câble d’alimentation pour PCB d’extension
D.Câble d’alimentation pour PCB d’extension
E. Fil de connexion du ventilateur
F. Fil de connexion du ventilateur
G. Fil de connexion de contrôle
H. Circuit imprimé à double ventilateur pour
passer le fil
I. Cordon d’alimentation
J. Fil de connexion du double ventilateur
K. Fil de connexion du ventilateur
38
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Dépannage
Après l'installation,
l'appareil ne fonctionne
pas.
La source d'alimentation n'est pas
allumée.
Assurez-vous que le disjoncteur et l’appareil
sont sous tension.
La ligne d'alimentation et le
connecteur de verrouillage du câble
ne se connectent pas correctement.
Vérifiez que la connexion électrique avec
l'appareil est correctement connectée.
Les câblages du tableau de
commande ou du tableau de
commande sont déconnectés.
Assurez-vous que les câbles du tableau de
commande et du tableau de commande
sont correctement connectés.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
Les fils du tableau de commande
sont desserrés.
Assurez-vous que les fils de la carte de
commande sont correctement connectés.
La lumière fonctionne,
mais le ventilateur ne
tourne pas.
Le fil du ventilateur n'est pas
connecté.
Assurez-vous que le fil du ventilateur est
branché sur le connecteur molex.
Le système thermiquement protégé
détecte si le ventilateur est trop
chaud pour fonctionner et arrête le
ventilateur.
Le ventilateur fonctionnera correctement
après le refroidissement du système
thermiquement protégé.
Condensateur endommagé. Changez le condensateur.
La broche de la prise molex du
ventilateur ne fait pas de contact.
Débranchez la fiche molex du ventilateur,
vérifiez les broches à l'intérieur de la fiche
pour voir si la broche est enfoncée trop
loin dans la fiche. Réinitialisez la broche si
nécessaire.
Le ventilateur est défectueux,
éventuellement grippé.
Changer le ventilateur.
L'unité vibre. Le ventilateur n'est pas fixé en place. Serrez le ventilateur en place.
Roue de souante endommagée. Remplacez le ventilateur.
Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte.
L'unité sie. Un filtre n'est pas dans la bonne
position.
Ajustez les filtres jusqu'à ce que le siement
s'arrête.
Les raccords des tuyaux de conduit
ne sont pas scellés ou correctement
connectés.
Vérifiez les connexions des tuyaux de
conduit pour vous assurer que toutes les
connexions sont correctement scellées.
Le ventilateur
fonctionne, mais les
LED LumiLight ne le
sont pas.
Le connecteur LED LumiLight est
déconnecté.
Branchez le connecteur LED LumiLight.
LED LumiLight défectueuse. Changez la LED LumiLight.
Le tableau de commande ou
le tableau de commande est
défectueux.
Changer le tableau de commande ou le
tableau de commande.
Problème possible Cause possible Solutions
39
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
La hotte ne s'échappe
pas correctement.
Utilisation de la mauvaise taille de
conduit.
Changer le conduit à la bonne taille.
La hotte est peut-être suspendue
trop haut de la table de cuisson.
Ajustez la distance entre la plaque de
cuisson et le bas de la hotte dans les limites
de 24 po et 34 po.
Le vent provenant des fenêtres
ouvertes ou des portes ouvertes
dans la zone environnante aecte la
ventilation de la hotte.
Fermez toutes les fenêtres et portes pour
éliminer le vent extérieur.
Obstruction dans l'ouverture du
conduit ou dans les conduits.
Retirez tout le blocage du conduit ou de
l'ouverture du conduit.
L’unité s’allume d’elle-
même.
La télécommande n'est peut-être
pas couplée correctement.
Resynchronisez la télécommande pour vous
connecter à un autre canal
Quelqu'un contrôle la hotte via
l'application Zephyr Connect.
Déterminez qui contrôle la hotte avec
l'application.
Le filtre vibre Le filtre est lâche. Ajustez ou changez le filtre.
Le clip à ressort est cassé sur le filtre. Changer le clip à ressort.
La télécommande RF ne
fonctionne pas.
La batterie est morte. Remplacez la batterie par un type A23 12v.
Mauvaise communication avec la
hotte.
La télécommande doit être à moins de 15
pieds de la hotte.
La télécommande RF a perdu la
communication avec la hotte.
Réinitialisez la hotte et la télécommande
en coupant l'alimentation au disjoncteur
pendant 5 minutes. Placez la télécommande
sur le comptoir près de la hotte et rallumez
le disjoncteur.
Le fil d’antenne bleu n’est pas
prolongé.
Prolongez le fil d’antenne bleu derrière le
panneau lumineux.
La hotte et l'appareil
de l'utilisateur ne
seront pas couplés via
Bluetooth®.
Bluetooth® n'est pas activé sur le
téléphone de l'utilisateur.
Activez Bluetooth® sur le téléphone de
l'utilisateur.
Le téléphone de l'utilisateur est peut-
être hors de portée.
Rapprochez-vous de la hotte.
L'utilisateur n'a pas saisi le code
Bluetooth® pour réussir le couplage.
Entrez le code d'appairage, 123456.
La hotte n'est pas en mode
d'appairage Bluetooth®.
Maintenez
et simultanément pendant
5 secondes pour mettre la hotte en mode
d'appairage.
Plusieurs erreurs empêchent
le téléphone de l'utilisateur de
s'associer à la hotte.
Redémarrez le téléphone de l'utilisateur et
réessayez.
Problème possible Cause possible Solutions
40
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Dépannage
La hotte ne se connecte
pas au Wi-Fi.
Le routeur ou le modem de
l’utilisateur est désactivé.
Allumez le routeur ou le modem.
Le routeur de l’utilisateur est
connecté à une fréquence sans fil de
5 GHz.
Connectez-vous à la bande 2,4 GHz et
essayez de vous reconnecter.
Les câbles coaxiaux de l’utilisateur
sont desserrés.
Serrez les câbles coaxiaux se connectant au
routeur ou au modem.
Le Wi-Fi sur le téléphone de
l'utilisateur est désactivé.
Activez le Wi-Fi sur le téléphone.
L'utilisateur se connecte au mauvais
réseau Wi-Fi.
Vérifiez que le bon réseau Wi-Fi est
connecté. Le nom / SSID du réseau Wi-Fi
par défaut se trouve sur le routeur.
La hotte n'est pas à portée de la
connexion Wi-Fi.
Rapprochez le routeur et le modem de la
hotte pour augmenter la puissance de la
connexion.
Des obstacles bloquent la force du
signal Wi-Fi.
Rapprochez le routeur et le modem de la
hotte ou déplacez les objets qui bloquent
directement le chemin vers la hotte. Les
murs peuvent réduire la puissance du signal.
L'utilisateur ne peut pas
modifier les connexions
Wi-Fi.
La hotte et le téléphone de
l'utilisateur sont déjà connectés.
Entrez les paramètres Bluetooth® et oubliez
l'appareil pour réinitialiser le processus sur
le téléphone.
Impossible de lier la
hotte à mon compte
Zephyr Connect.
Un seul compte Zephyr Connect
peut être lié au capot.
Connectez-vous en utilisant le compte
Zephyr Connect qui est déjà lié au capot.
Plusieurs appareils peuvent se connecter en
utilisant le même compte.
L'application Zephyr
Connect n'enregistre
pas les entrées des
utilisateurs.
Le Wi-Fi est instable et la hotte peut
s'être déconnectée.
Assurez-vous que le routeur et le modem
sont tous deux allumés. Laissez la hotte se
reconnecter.
La hotte éprouve des dicultés
à se connecter au téléphone de
l’utilisateur.
Vérifiez la connexion Wi-Fi et redémarrez
l'application.
L'application Zephyr
Connect est bloquée
sur «Chargement».
Le Wi-Fi est instable et la hotte peut
s'être déconnectée.
Assurez-vous que le routeur et le modem
sont tous deux allumés. Laissez la hotte se
reconnecter.
La hotte éprouve des dicultés
à se connecter au téléphone de
l’utilisateur.
Vérifiez la connexion Wi-Fi et redémarrez
l'application.
Problème possible Cause possible Solutions
41
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste des pièces et accessoires
La description Numéro d’article
Pièces de rechange
LumiLight LED, 6 W Z0B0047
Filtre à chicane (chacun) 50210039
Accessoires optionnels
Télécommande RF 14000005
Pour commander des pièces, visitez-nous en ligne à
http://store.zephyronline.com.
42
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Remarques
43
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN,
veuillez communiquer avec nous au 1-888-880-8368
Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux
présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts
de défauts de fabrication ou de main-d’œuvre selon les conditions suivantes :
Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d’achat originale du Produit. Nous
fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui com-
portaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des
pièces avant de prendre la décision de remplacer le Produit.
Garantie limitée d’un an sur la main-d’œuvre : Garantie d’un an à partir de la date d’achat originale du Produit. Nous
couvrirons sans frais les frais de main-d’œuvre afférents à la réparation du Produit ou des pièces de remplacement qui
comportaient des défauts de fabrication. Un an après la date d’achat originale, vous serez responsable de tous les frais
de main-d’œuvre associés à la présente garantie.
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou
de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s’y limiter, les frais liés : (a) à
l’entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence
ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été
endommagé durant le transport ou étant le résultat d’un mauvais usage, d’une négligence, d’un accident, d’une installa-
tion incorrecte ou ne respectant pas les notices d’installation recommandées, d’un entretien ou d’une réparation inap-
proprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l’utilisa-
tion pour laquelle les Produits sont conçus; (d) à l’usure naturelle du fini, à l’usure due à un entretien inadéquat, à l’utili-
sation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e)
aux éclats, entailles ou fissures résultant d’un abus ou d’une mauvaise utilisation du Produit; (f) aux déplacement d’un
technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par
un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont
un impact maintenabilité du Produit. Si vous vous trouvez à l’extérieur du territoire que nous desservons, des frais
supplémentaires pourraient s’appliquer pour la livraison des produits à nos points de service désignés pour une répara-
tion sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que
le Produit soit réparé, enlevé ou réinstallé. Un an après la date d’achat originale du Produit, vous êtes également
responsable de tous les frais de main-d’œuvre associés à la présente garantie.
Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT
CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS
PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT
UN LIEN AVEC L’UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SEC-
TION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES
PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET
TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ
MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou
provinces n’autorisent pas les restrictions sur la durée d’une garantie implicite ou l’exclusion ou la restriction des dommag-
es indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas
s’appliquer à votre cas. Dans la mesure où une loi applicable interdit l’exclusion de garanties implicites, la durée de
toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L’unique objectif de toute descrip-
tion orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse.
Avant d’utiliser ou de permettre l’utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisa-
tions prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons
le droit d’utiliser des pièces reconstruites ou remises à neuf pour remplacer l’une des fonctionnalités dans le cadre de
la présente garantie ou de l’une des parties de la présente garantie. L’acheteur original ne peut transférer la présente
garantie et celle-ci n’est valide qu’aux États-Unis et au Canada.
Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir
en utilisant l’adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut;
(b) donner le numéro du modèle, le numéro d’identification de la pièce ainsi que le numéro de série; et (c) décrire la
nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez
présenter votre preuve d’achat et la preuve de la date d’achat originale. Si nous déterminons que les exclusions de la
garantie énumérées ci-dessus s’appliquent ou si vous vous trouvez dans l’incapacité de nous fournir la documentation
nécessaire pour obtenir du service, vous serez responsable de tous les frais d’expédition, de déplacement, de
main-d’œuvre ou de tout autre coût afférent au service.
Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.
Zephyr Ventilation Service Department, 2277 Harbor Bay Parkway, Alameda, CA 94502 1-888-880-8368
MAY20.0501
44
Monsoon Connect Guide d’utilisation, d’entretien et d’installation
INSÉRER
CORE
MONSOON
CONNECT
Enregistrement du produit
Nous vous félicitons d’avoir acheté une produit
Zephyr. Veuillez prendre un moment pour enregis-
trer votre nouvelle produit au
www.zephyronline.com/registration
Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
Cet enregistrement rapide est utile à bien des
égards.
C’EST IMPORTANT
Il assure la couverture de votre garantie si vous avez
besoin de service après-vente.
À des fins d’assurance, il permet de confirmer que vous
êtes le propriétaire.
Il vous permet de recevoir des avis concernant des
modifications ou des rappels de produits.
