Best IC34IQ100SB Eclisse 40" Stainless Steel 600 CFM Island User Manual

In USA - BEST Hartford, Wisconsin

In CANADA - BEST Drummondville, QC, Canada

Model IC34

ENGLISH........................................3

FRANÇAIS...................................23

ESPAÑOL.....................................45

For additional Information visit www.BestRangeHoods.com

- 3 -

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE

THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the

manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel to

prevent power from being switched on accidentally. When the service disconnecting means cannot

be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accordance with all

applicable codes and standards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney)

of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s

guidelines and safety standards such as those published by the National Fire Protection Associa-

tion (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only steel ductwork.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk

of electrical shock by providing an escape wire for the electric current.

WARNING - Improper grounding can result in a risk of electric shock.

Consult a qualified electrician if the grounding instructions are not completely understood, or if doubt

exists as to whether the appliance is properly grounded.

Do not use an extension cord. Have a qualified electrician install an outlet near the appliance.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking and greasy

spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette,

Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface element.

INTENDED FOR DOMESTIC COOKING ONLY

- 4 -

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE

CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL

THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

CAUTION

1. For indoor use only.

2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust

air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

3. Take care when using cleaning agents or detergents.

4. Avoid using food products that produce flames under the Range Hood.

5. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and

vapors.

6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray,

construction dust, etc. off power unit.

7. Your hood motor has a thermal overload which will automatically shut off the motor if it becomes

overheated. The motor will restart when it cools down. If the motor continues to shut off and restart,

have the hood serviced.

8. For best capture of cooking impurities, the bottom of the hood should be a minimum of 24" and a

maximum of 36" above the cooking surface.

9. Two installers are recommended because of the large size and weight of this hood.

10. This product is equipped with a thermostat which may start blower automatically. To reduce the

risk of injury and to prevent power from being switched on accidentally, switch power off at service

panel and lock or tag service panel.

11. Please read specification label on product for further information and requirements.

12. EXTERNAL BLOWER MODELS ONLY: To reduce risk of fire and electric shock, install this range

hood only with Best Exterior Blower Models EB6, EB9, EB12 or EB15 or Best In-Line Blower

Models ILB3, ILB6, ILB9 or ILB11. Other blowers cannot be substituited. (Blower sold separately)

- 5 -

LED LAMPS

The hood is provided with LED lamps wich require no maintenance.

CLEANING AND MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Motor

The motor is permanently lubricated and never needs oiling. If the motor bearings make

excessive or unusual noise, replace the motor with the exact service motor. The impeller

should also be replaced.

Grease Filter

The grease filters should be cleaned frequently. Use a warm detergent solution. Grease

filter are dishwasher safe.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration

of the filter may occur if using phosphate detergents, or as a result of local water

conditions - but this will not affect filter performance. This discoloration is not covered by

the warranty. See “INSTALL FILTERS” section for removal and installation instructions.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be changed every 6 months. Replace more

often if your cooking style generates extra grease, such as frying and wok cooking. See

“INSTALL FILTERS” section for removal and installation instructions.

Stainless Steel Cleaning

DO:

• Regularly wash with clean cloth or rag

soaked with warm water and mild soap or

liquid dish detergent.

• Always clean in the direction of original

polish lines.

• Always rinse well with clear water (2 or 3

times) after cleaning. Wipe dry completely.

• You may also use a specialized

household stainless steel cleaner.

DON’T:

• Use any steel or stainless steel wool or

any other scrapers to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction

residues reach the hood. During

construction/renovation, cover the range

hood to make sure no dust sticks to the

stainless steel surface.

Avoid: When choosing a detergent

• Any cleaners that contain bleach will attack stainless steel

• Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

• Any combustible products used for cleaning such as acetone, alcohol, ether, benzol,

etc., are highly explosive and should never be used close to a range.

- 6 -

OPERATION

The hood is operated using the (5) push buttons located on the front edge of the hood. The

Light On/Off buttons turn the lights on and off.

The Blower Off / - button decreases the blower speed each time pressed. Depress and

hold the button for 2 seconds to turn the blower off.

The Blower On /+ button turns the blower on and increases the blower speed each time

pressed. There are four different speed settings: Low, Medium-Low, Medium-High and High.

The Blower LED Indicators illuminate to indicate the selected blower speed.

The Delay button activates the delay-off feature. When the blower in on and the button is

pushed, the blower will continue to operate at the current speed setting for 10-minutes

before automatically turning itself off. The LED (on the right) flashes during operation.

The LED (on the right) is also used as a filter clean reminder. It will flash after 30 hours of

operation - indicating the need to clean the filters.

The Filter Clean Reset button is used to reset the 30-hour filter timer. After filters are

cleaned or replaced, press button once to reset the filter clean alarm.

Auto Shut-Off Feature

If the blower and/or the lights are on continuously for 10 hours without any user interaction

with the controls, the hood will automatically shut off. Press any control button to re-activate

the hood.

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a device that

will turn on or speed up the blower if it senses excessive heat above the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original setting.

WARNING

The HEAT SENTRY thermostat can start the blower even if the hood is turned OFF.

When this occurs, it is impossible to turn the blower OFF with its switch. If you must

stop the blower, do it from the main electrical panel.

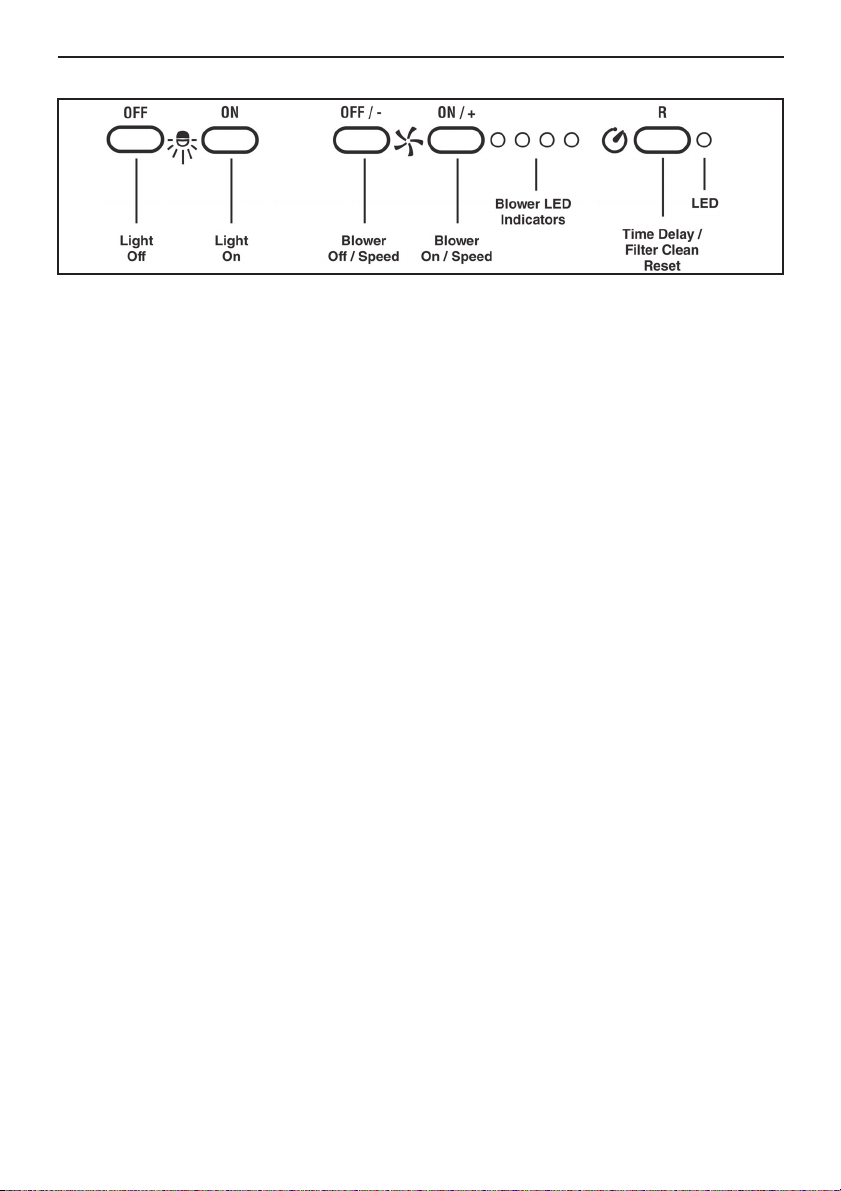

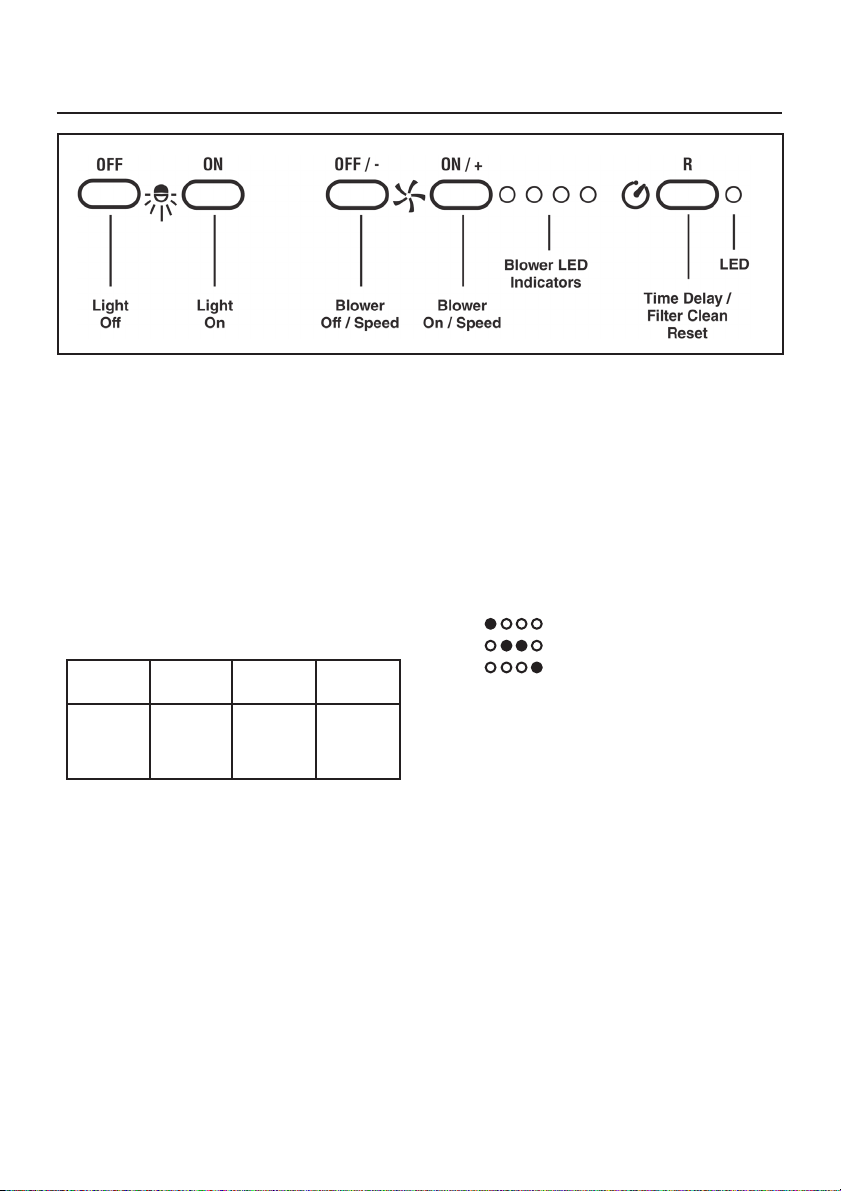

Controls (Fig.1)

- 7 -

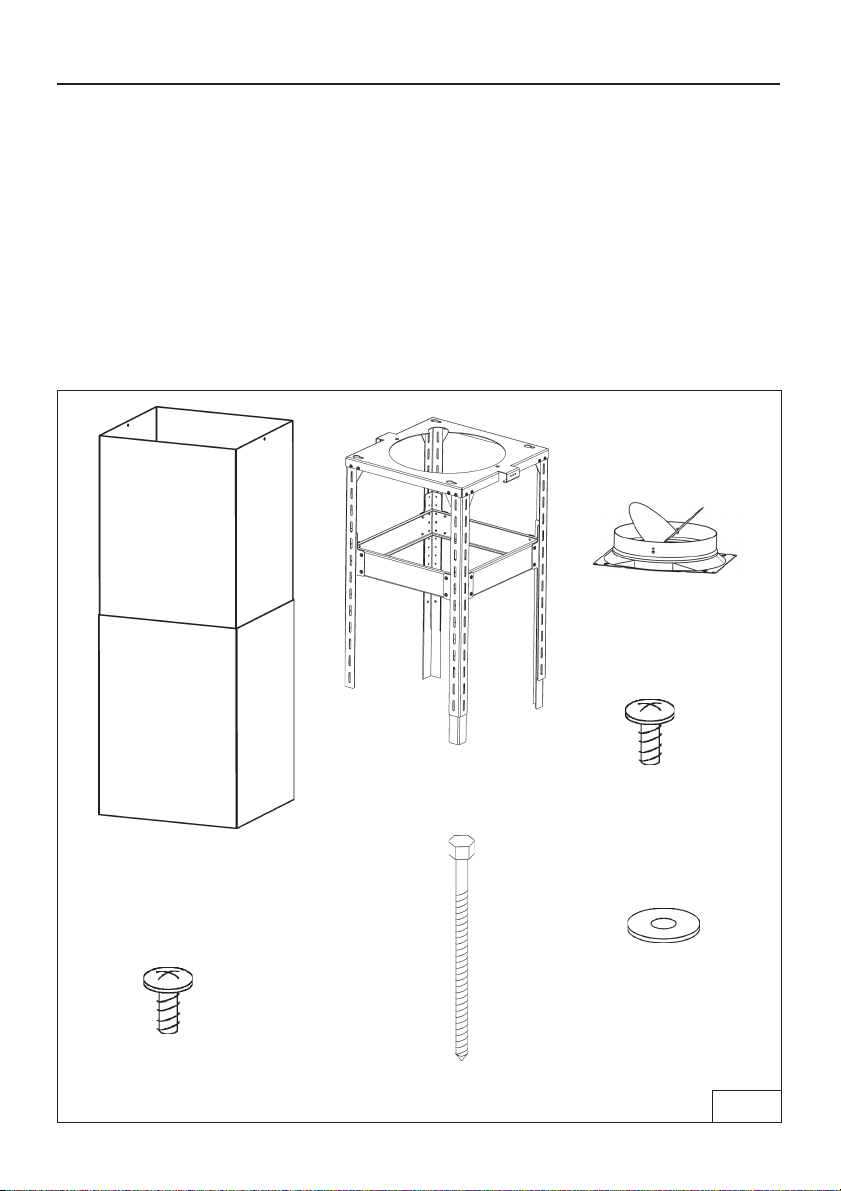

PREPARE THE HOOD

Unpack hood and check contents.

You should receive:

1 - Hood

1 - Decorative Flues

1 - Support Frame

1 - Parts Bag (B080811002) containing:

30 - Mounting Screws (3,9 x 9,5mm Pan Head)

6 - Mounting Lag Screws (6 x 60mm)

4 - Washers ø 6.4x12.5mm

1 - Damper Kit

4 - Mounting Screws (3,9 x 9,5mm Pan Head)

1 - Installation Instructions

DAMPER KIT

DECORATIVE

FLUES

30 MOUNTING

SCREWS (3,9x9,5mm

Pan Head)

6 MOUNTING LAG

SCREWS (6x60mm)

FIG. 2

10 WASHERS

Ø 6.4x12.5mm

SUPPORT

FRAME

4 MOUNTING

SCREWS (3,9x9,5mm

Pan Head)

- 8 -

EXTERIOR AND IN-LINE BLOWER SELECTION IC34E Series

CAUTION: To reduce risk of fire and electric shock, install this range hood only with Best

Exterior Blower Models EB6, EB9, EB12 or EB15, and Best In-Line Blower Models ILB3, ILB6,

ILB9 or ILB11. Other blowers cannot be substituited.

The blower must be UL listed for Canadian and U.S. use, and evaluated for use with solid state

speed control, rated 120V, 60 Hz, 6.0 A max.

INSTALL THE DUCTWORK IC34E Series

NOTE: To reduce the risk of fire, use only metal ductwork.

1. Choose the location where the Exterior Blower or In-Line Blower will be mounted. See

illustrations below for mounting location suggestions and restrictions.

2. A straight, short duct run will allow the hood to perform most efficiently.

3. Long duct runs, elbows and transitions will reduce the performance of the hood. Use as

few of them as possible. Larger ducting may be required for best performance with long

duct runs.

4. After the Exterior or In-Line Blower has been installed, connect round metal ductwork

and work back towards the hood location. Use duct tape to seal joints between ductwork

sections.

10”ROUND

DUCT

24” TO 36” ABOVE

COOKING SURFACE

DECORATIVE

FLUE

10” ROUND

DUCT

EXTERIOR

BLOWER

HOOD

SUGGESTED MOUNTING LOCATIONS

EXTERIOR BLOWER

CAUTION: MAY NOT FIT

UNDER EAVES OF SINGLE

STORY HOMES

FIG. 3

- 9 -

IN-LINE BLOWER

FIG. 4

INSTALL THE DUCTWORK

IC34IQ Series

WARNING: To reduce the risk of fire, use

only metal ductwork.

1. Decide where the ductwork will run

between the hood and the outside.

2. A straight, short duct run will allow the hood

to perform most efficiently.

3. Long duct runs, elbows, and transitions will

reduce the performance of the hood. Use

as few of them as possible.

4. Install a roof or wall cap. Connect 10" round

metal ductwork to cap and work back

towards hood location. Use duct tape to

seal the joints between ductwork sections.

ROOF CAP

10” ROUND

ELBOW

24” TO 36” ABOVE

COOKING SURFACE

10” ROUND

DUCT

DECORATIVE

FLUE

HOOD

FIG. 5

- 10 -

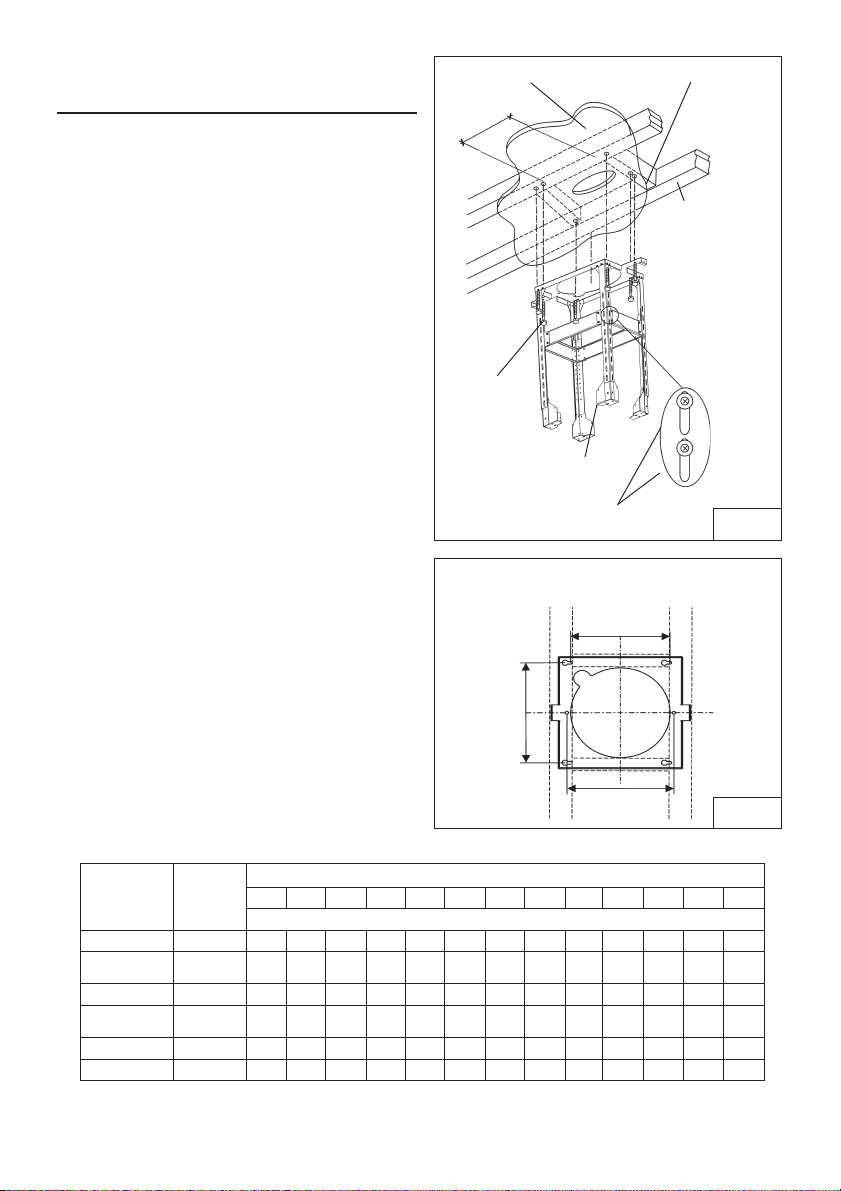

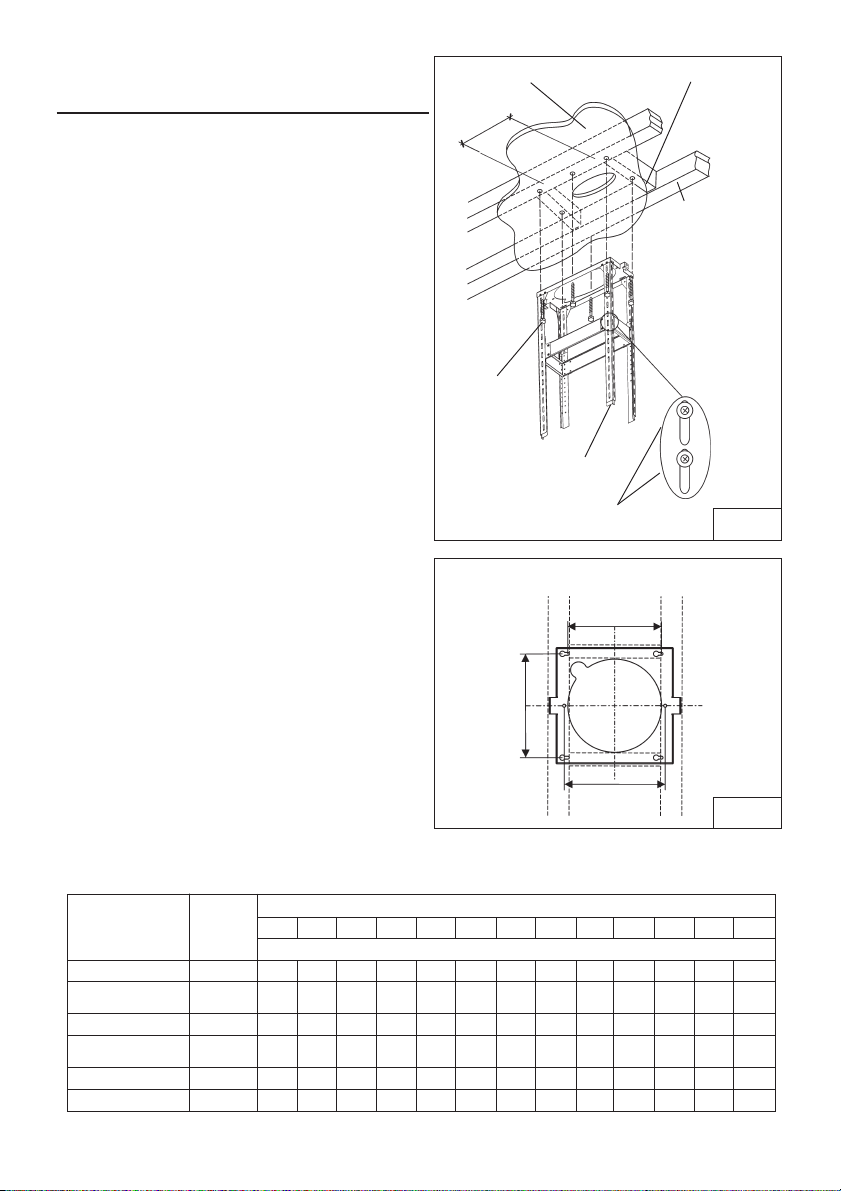

INSTALL SUPPORT SYSTEM

1. At hood location, install 2 x 4 or larger cross

framing between ceiling joists using

dimensions shown.

2. Finish the ceiling surface. Be sure to mark

the location of the ceiling joists and cross

framing.

3. Adjust the overall height using the chart below

of the support frame. Loosen and re-tighten

the 4 screws in the height adjustment slots

as necessary. Insert 12 screws (3.9x9.5mm)

located in the Hardware Package (Fig.6)

make sure this a 4” min. overlap between the

upper and lower support legs.

4. Mount the four 6x70mm screws to ceiling in

the location shown in figure 7. Allow 1/4”

clearance between screw head and ceiling

(screws will be tightened later). Make sure

the screws are driven into the center of joists

and framing for maximum strength.

Notes:

a. “-” = Mounting height is not possible.

b. Minimum hood distance above cook top

must not be less than 24”. A maximum of

36” above cook top is highly recommended

for best capture of cooking impurities.

Distances over 36” are at the installer and

the users discretion; and if ceiling height

and flue lenght permit.

c. Requires optional 10 / 11’ flue extension,

ducted model AEIC345SB or non-ducted

model AEIC345SBN.

TOP VIEW OF SUPPORT FRAME

/16” (260mm)

/16”

(290mm)

CEILING

JOISTS

CROSS FRAMING

SUPPORT

FRAME

/16”

DRYWALL

MOUNTING

SCREWS

(6x70mm)

HEIGHT ADJUSTMENT

SLOTS

11” (280mm)

FIG. 6

FIG. 7

MOUNTING

SCREWS

3,9x9,5mm

Ceiling

Height

Hood Distance Above 36” High Cook Top (in.)

8 Feet

25 26 28 29 30 31 32 33 34 35 36 27

Assembled Support Frame Height (in.)

Duct

Method

Ducted

Non-

Ducted

Non-

Ducted

9 Feet

11 Feet (c)

10 Feet (c)

- - - - - - - - XXX XX

-XXXXXXXXXXXX

XXXXXXXXXXXXX

-X*X*X*X*XXXXXXXX

XXXX---------

X X X X -(a) - - - - - - - -

* = Non duct openings exposed

- 11 -

INSTALL THE HOOD

DUCTED AND NON-DUCTED INSTALLATION

1. Remove the electrical system box from

chimney frame by removing (2) 3.9 x 9.5

mm screws (Fig. 8).

2. Attach electrical system box to frame using

(2) 3.9 x 9.5 mm screws removed in Step

1 and (2) 3.9 x 9.5 mm screws and (2) lock

washers from hardware bag (Fig.9)

3. Fix the damper kit onto the hood using 4

screws (3.9x9.5mm) located in the

Hardware Package (Fig.10).

FIG.9

MOUNTING

SCREWS

3,9x9,5mm

FIG.8

MOUNTING SCREWS 3,9x9,5mm

FIG.10

MOUNTING SCREWS 3,9x9,5mm

- 12 -

CONNECT DECORATIVE FLUE

DUCTED INSTALLATION ONLY

Note: Rooms with 10 or 11 foot ceilings

require flue extension model AEIC34SB,

available from your local dealer. Discard

the upper flue supplied with the range

hood and replace it with the longer flue

extension.

1. Insert the upper flue and lower flue in the

support frame (Fig.11).

2. Attach upper flue temporarily to the support

frame with the mounting screws 3.9x9.5 mm,

slide the lower flue onto the support frame

and tape to hold in place (Fig.12).

3. Mount the hood to the ceiling using the (4)

previously installed 6x70mm screws.

Tighten these screws. Install (2) additional

6x70mm screws as shown in the

illustration. Make sure all (6) screws are

secure.

4. Secure the hood to the ceiling and install

the (2) additional screws (6x70mm).

5. Use 8" round metal duct to connect the

duct collar on the hood to the ductwork

above (Fig.13).

6. Use duct tape to make all joints secure and

air tight.

INSTALL THE HOOD

DUCTED AND NON-DUCTED INSTALLATION

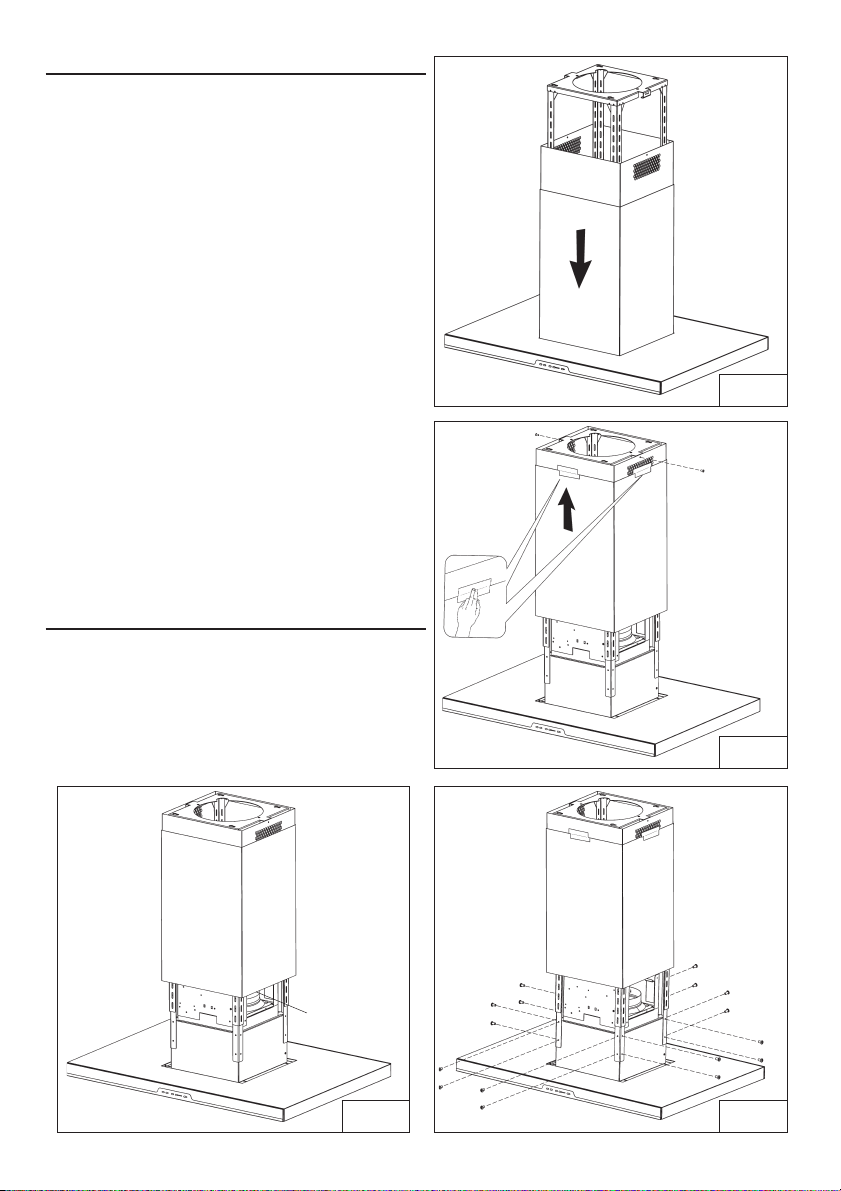

1. Adjust the overall height of the support

frame. Loosen and re-tighten the 4 screws

in the height adjustment slots as

necessary. Insert 16 screws (3.9x9.5mm),

and 8 washers (D.6.4x12.5mm) located in

the Hardware Package (Fig.14).

FIG.11

FIG.12

FIG.13

8-INCH DIA.

METAL DUCT

INSTALL (16)

3.9 x 9.5 mm

SCREWS &

LOCK WASHERS

ON (8) SCREWS

FIG.14

MOUNTING

SCREWS

3.9 x 9.5 mm

- 13 -

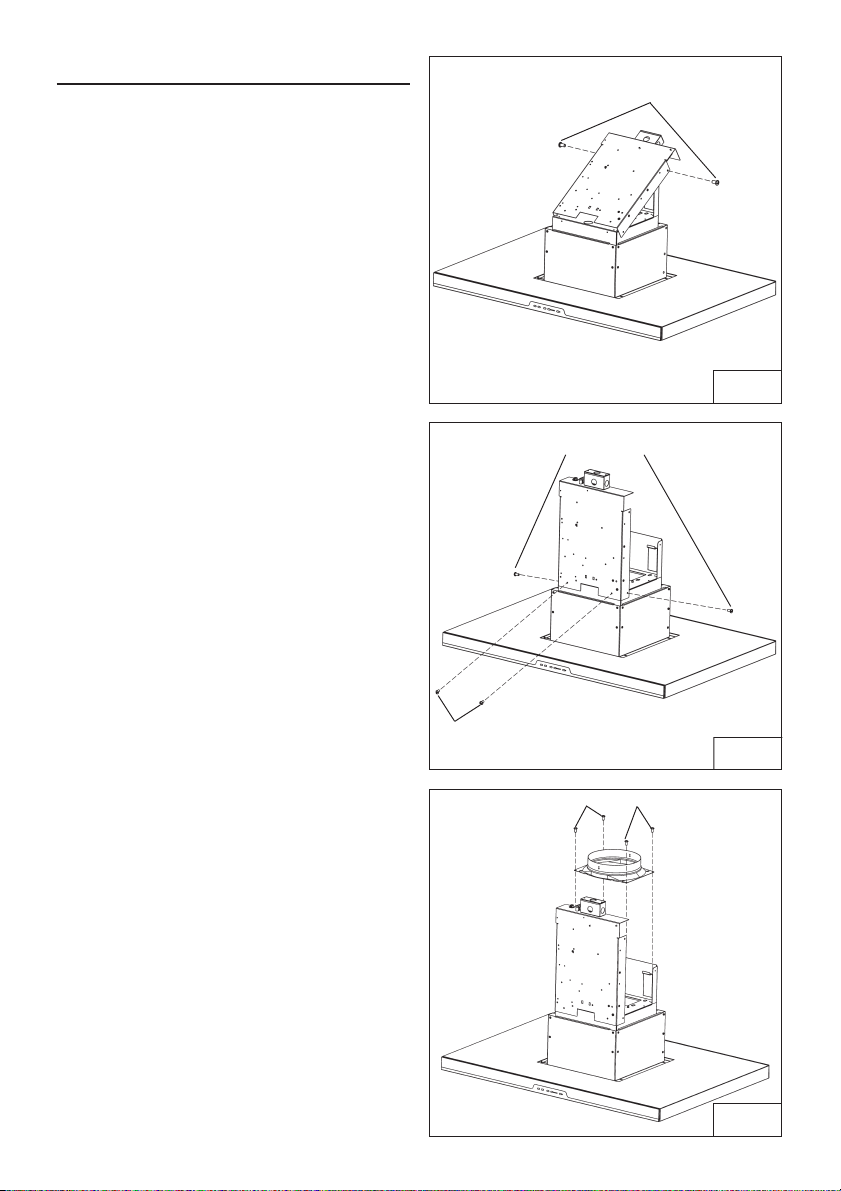

NON-DUCTED INSTALLATION ONLY

Note:

a. Purchase Model ANKWC45 Non-ducted

Recirculation Kit from your local dealer.

b. Rooms with 10 or 11 foot ceilings require

flue extension model AEIC34SBN,

available from your local dealer. Discard

the upper flue supplied with the range hood

and replace it with the longer flue extension.

1. Install discharge collar supplied with the

range hood (Fig.15).

2. Attach the 6”-to-8” adapter to blower

discharge and tape joint with aluminum

duct tape (Fig.15).

3. Insert the plenum in the upper support

frame. Make sure that the letter F is

positioned at the front of the support frame

(Fig.16).

4. Install the plenum to the upper decorative

flue using (2) 3.9 x 9.5 mm screws

provided as shown (Fig.17).

5. Attach 6-inch expandable ducting to the

plenum and tape joint with aluminum duct

tape (Fig.18).

MOUNTING SCREWS

(3.9 x 9.5 mm Flat Head)

FIG. 15

FIG. 18

DUCT

CONNECTOR

FIG. 17

FIG. 16

FRONT

EXPANDABLE

DUCT

- 14 -

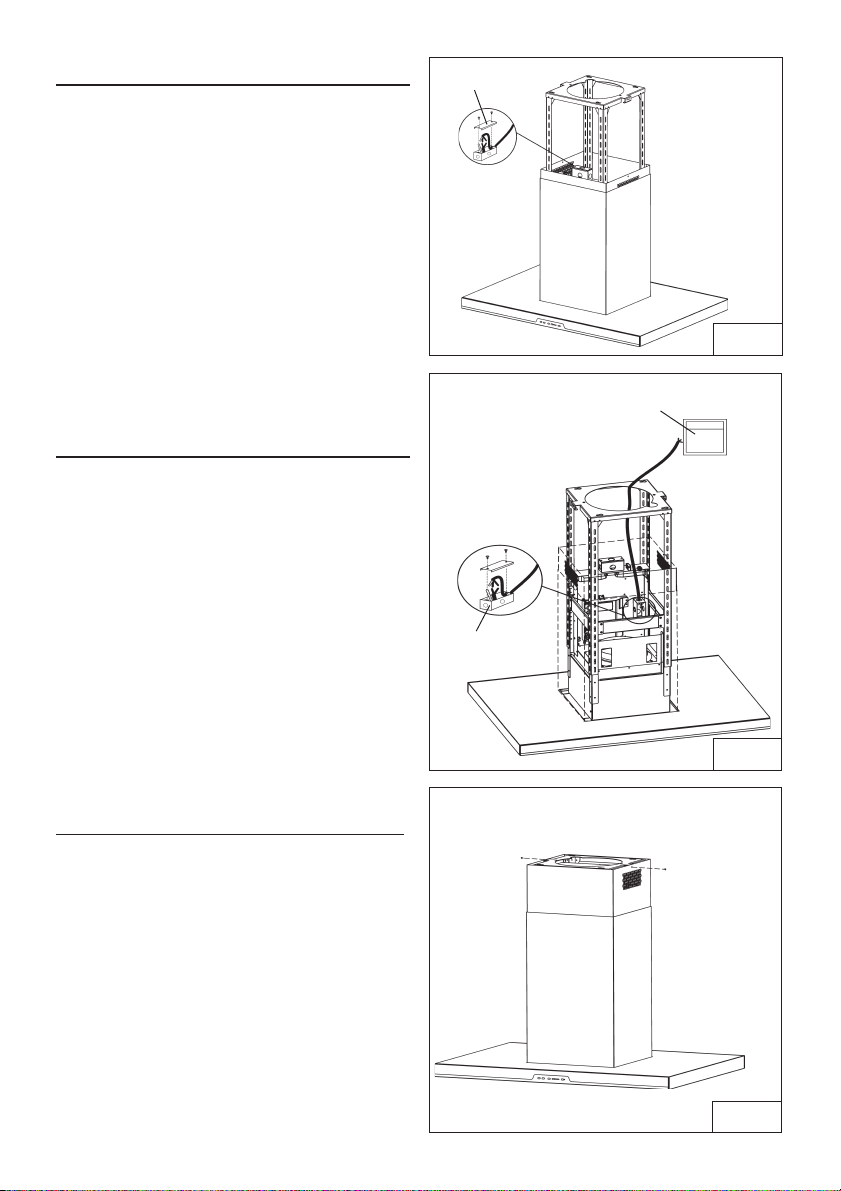

WIRING (IC34IQ)

Note: This range hood must be properly

grounded. The unit should be installed by a

qualified electrician in accordance with all

applicable national and local electrical

codes.

1. Remove the wiring box cover. Remove a

knockout from the wiring box (Fig.19).

2. Secure the conduit to the wiring box

through a conduit connector.

3. Make electrical connections. Connect white

to white, black to black and green to green.

4. Replace wiring box cover and screws. Make

sure that wires are not pinched between

cover and box.

ADDITIONAL EXTERNAL

BLOWER WIRING (IC34E)

1. Run 2-wire plus ground power cable from

the exterior blower to the hood’s wiring

box marked “motor connection” (Fig.20).

2. Remove the cover from the wiring box and

remove one knockout.

3. Feed 6” of cable through the knockout

opening and secure the cable to the wiring

box with an appropriate connector.

4. Make electrical connections at the hood.

Connect white-to-white, red-to-black and

green-to-ground.

5. Replace the wiring box cover and screws.

Make sure wires are not pinched between

the cover and box.

Exterior blower connection:

1. Make electrical connections at the exterior

blower (see instructions provided with the

exterior blower).

CONNECT DECORATIVE FLUE

1. Lower the lower flue in place (Fig.21)

WIRING BOX

COVER

FIG.19

EXTERIOR BLOWER

BLOWER CONNECTION AT HOOD

CONNECT:

WHITE-TO-WHITE,

RED-TO-BLACK,

GREEN-TO-GROUND.

BOX MARKED

“MOTOR

CONNECTION”

FIG.20

FIG. 21

- 15 -

FIG. 22

FIG. 23

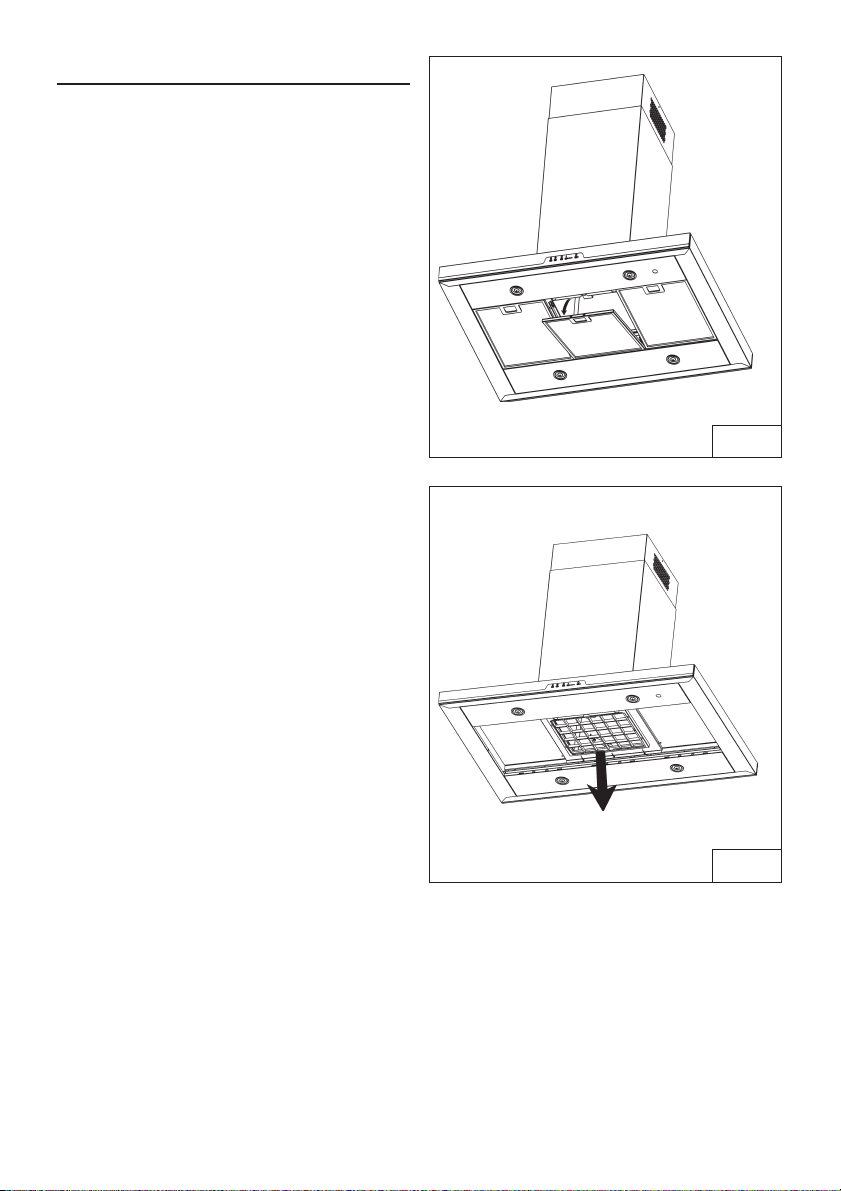

INSTALL FILTERS

DUCTED AND NON-DUCTED HOODS

NOTE: prior to use, remove protective film

from the filter frame.

1. To remove the GREASE filter, pull down

on latch tab to disengage the filter from

the hood. Tilt the filter downward and

remove (Fig.22).

2. To install the GREASE filter, align rear

filter tabs with slots in the hood. Pull

latch tab down. Push filter into place and

release tab. Make sure the filter is

securely engaged after installation.

NON-DUCTED HOODS ONLY

1. To remove the CHARCOAL filter, grip and

push filter tab toward rear of hood. Pull

the filter down to disengage the rear filter

tabs (Fig.23).

2. To install the CHARCOAL filter, align filter

in rectangular opening. Push filter against

springs in rear of hood and press into

place. Make sure the filter is securely

engaged after assembly.

3. Install GREASE filter after charcoal filter

is installed.

4. The charcoal filter replacement model is

AFCWC345.

- 16 -

CALIBRATE IQ BLOWER SYSTEM

Ducted Internal Blower Hoods Only

After the hood is installed and wired, engage the calibration process (our Guaranteed

Performance System Technology) to ensure full-rated airflow is being delivered. Prior to

calibration, ensure that all filters, light bulbs and duct system components are installed and

sealed.

CALIBRATION PROCESS

Hold the calibration button for 3 seconds; calibration button will light up and stay on for up to

13 minutes. The blower will start and begin the calibration process. When calibration is

complete, one of two things will occur:

A.The blower turns off and calibration button light turns off = Successful calibration.

B.The blower turns off and calibration button light blinks continuously = Too much restriction

in the ductwork is preventing the IQ Blower System

from achieving the rated airflow. The

blower is automatically set to maximum intensity.

Note: Common items that cause restrictions: restricted damper flap (backdraft damper, wall

cap, roof cap), too many elbows, duct size less than 80% of hood outlet, poor transition,

use of flex ducting and/or crushed ducting.

Two options are available:

1.Press the calibration button to accept airflow as is. The IQ Blower System

is now configured

to its highest possible setting. The blinking calibration light goes out.

2.Correct duct restriction and repeat the calibration process.

a. To clear the original calibration data, hold calibration button for 10 seconds. The light

will blink 3 times to confirm and the blower configuration will go back to default settings.

b. Repeat calibration process.

CALIBRATION LIGHT

CALIBRATION

BUTTON

- 17 -

EXTERNAL BLOWER

PROGRAMMING MODE PROCEDURE (IC34E)

The range hood is designed to work with

several different blower models. Before using,

the control must first be programmed to your

blower model, in order to achieve proper

operating speeds.

From the chart below:

1. Find the SETUP number that corresponds

to the blower model that is installed with

your range hood.

2. The control is factory-preset to SETUP 3. If

your blower model is listed under SETUP

3, no programming is required and the

range hood is ready to use.

3. To program blower models listed under

SETUP 1 and 2:

A) Power must be supplied to the hood.

The blower and lights must be turned

off.

B) Press and hold OFF and ON/+ for 5

seconds. The Blower LED Indicators

will flash 3 times. Then only the LED

will stay lit. After 1 second, the Blower

LED Indicators will show the current

setting as follows:

SETUP 1

SETUP 2

SETUP 3

C) To select the proper SETUP:

Press OFF- or ON/+ to select the desired

SETUP.

D) Once the proper SETUP is found:

Press ON to memorize the setting, or

wait 15 seconds and the program will

automatically exit and store the SETUP.

E) The range hood is now ready to use.

SETUP 1

BLOWER

MODEL

NUMBER

EB6

ILB3

ILB6

EB12

EB15

ILB9

EB9

ILB11

SETUP 2 SETUP 3

(default)

- 18 -

WARRANTY

ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free

from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER

WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY

OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found

to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT

BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does

not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence,

accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recom-

mended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not

allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S

SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,

CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion

may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty

supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated below,

(b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of

requesting warranty service, you must present evidence of the original purchase date.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)

In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)

www.BestRangeHoods.com

- 19 -

KEY NO. PART NO. DESCRIPTION

9 B08087679 Grease Filters

17 BE3351998 Light Diffuser Support

37 B02300804 Heat Sentry

67 B06102619 Wires Assembly

76 B003102891 Glass Front Trim

114 B03292499 Runner Wires

115 BE3350233 Wiring Box

116 BE3334252 Wiring Box Cover

124 B08092904 Telescopic Structure Bottom

125 B08093457 Telescopic Structure Top

130 B08092983 Glass Trim Back

202 B03292290 Wire Clamp

415 B03292596 Fairlead

439 B02320034 Grommet

474 B08093413 Led Lamp

477 BE3352074 Light Diffuser Support Back

485 B08016376 Decorative Flue Assembly

506 97019431 BLDC Driver

507 B06102584 Calibration Button Assembly

AQI B06102594 Switch Box Assembly

ARU B080810849 Duct Connector Assembly 10”

IME B06145225 Electrical Installation Assembly

CAS B06002259 Blower Assembly

* B080811002 Fitting Set

* Not shown assembled.

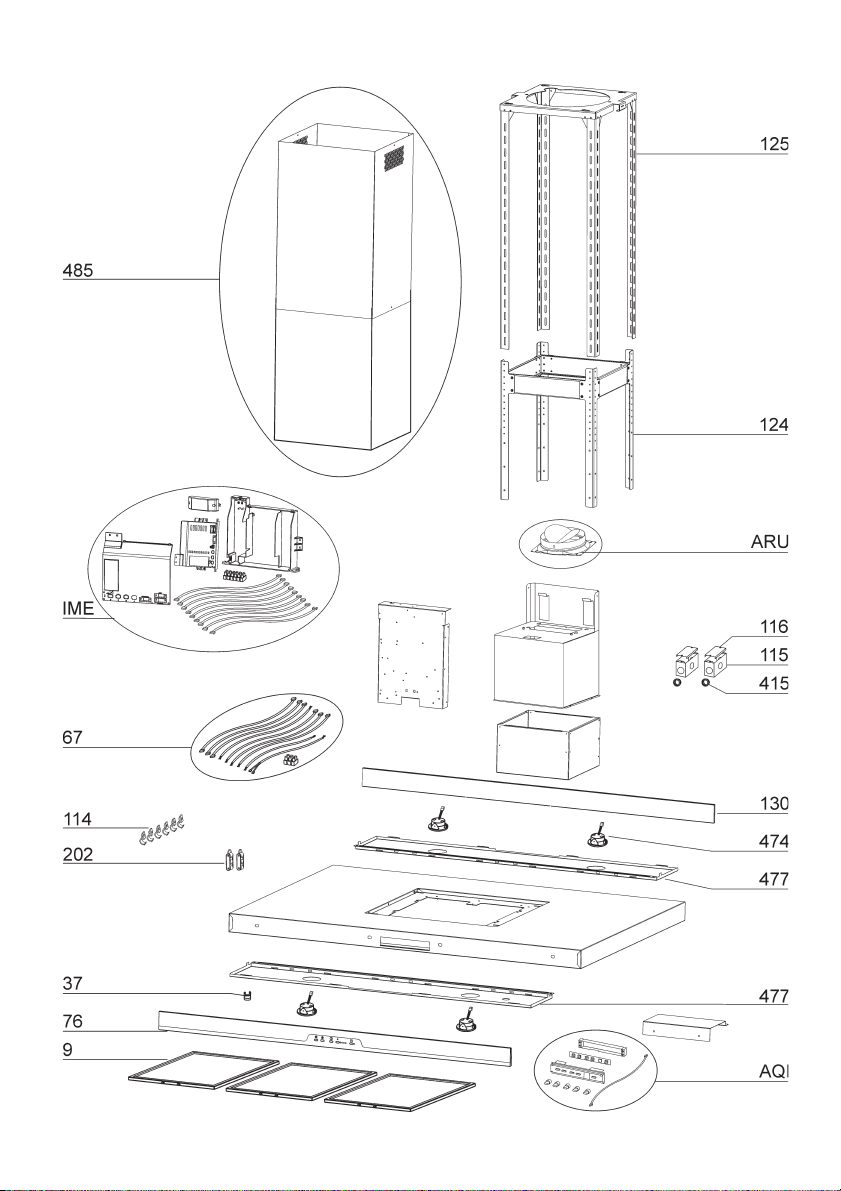

SERVICE PARTS

MODEL IC34IQ

- 20 -

- 21 -

KEY NO. PART NO. DESCRIPTION

9 B08087679 Grease Filters

17 BE3351998 Light Diffuser Support

37 B02300804 Heat Sentry

67 B06102628 Wires Assembly

76 B003102891 Glass Front Trim

114 B03292499 Runner Wires

115 BE3350233 Wiring Box

116 BE3334252 Wiring Box Cover

124 B08092904 Telescopic Structure Bottom

125 B08093457 Telescopic Structure Top

130 B08092983 Glass Trim Back

202 B03292290 Wire Clamp

415 B03292596 Fairlead

474 B08093413 Led Lamp

477 BE3352074 Light Diffuser Support Back

485 B08016376 Decorative Flue Assembly

AQI B06102596 Switch Box Assembly

ARU B080810849 Duct Connector Assembly 10”

IME B06145226 Electrical Installation Assembly

* B080811002 Fitting Set

* Not shown assembled.

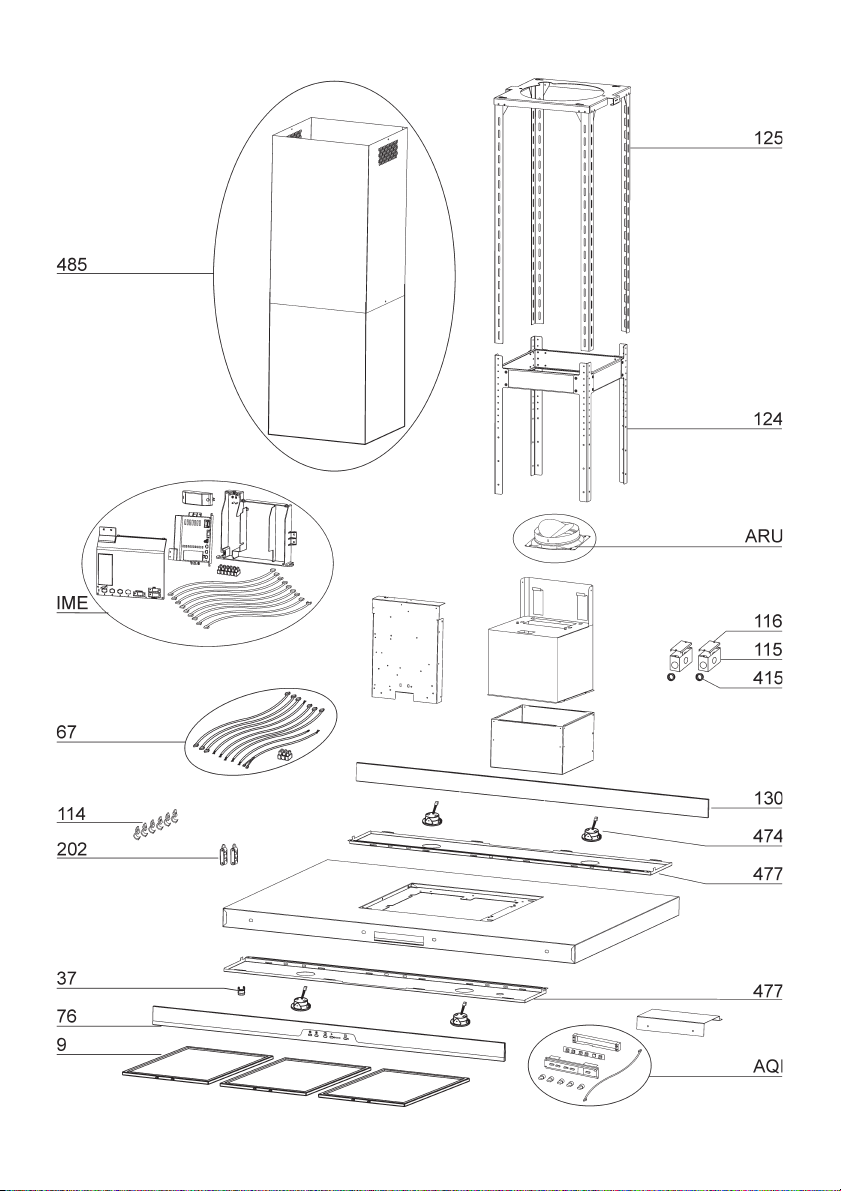

SERVICE PARTS

MODEL IC34E

- 22 -

- 23 -

Modèle IC34

ENGLISH........................................3

FRANÇAIS...................................23

ESPAÑOL.....................................45

Aux États-Unis - BEST Hartford, Wisconsin

Au CANADA - BEST Drummondville, QC, Canada

ENREGISTREZ VOTRE PRODUIT EN LIGNE À : www.BestRangeHoods.com/register

Pour de plus amples informations, visitez www.BestRangeHoods.com

- 24 -

- 25 -

LIRE CES DIRECTIVES ET LES CONSERVER

CONÇUE POUR LES CUISINES PRIVÉES UNIQUEMENT

AVERTISSEMENTS

POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES

PHYSIQUES, RESPECTEZ LES INSTRUCTIONS CI-DESSOU:

1. Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des ques-

tions, contactez le fabricant à l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant d’effectuer l’entretien ou le nettoyage de l’appareil, mettez-le hors tension sur le panneau

de service et verrouillez ce dernier pour éviter que l’appareil soit mis sous tension par

inadvertance. S’il n’est pas possible de verrouiller le dispositif de déconnexion, apposez un

avertissement bien visible (par exemple une étiquette) sur le panneau de service.

3. L’installation et le raccordement électrique doivent être effectués par du personnel qualifié con-

formément à toutes les réglementations et normes en vigueur, y compris celles concernant les

constructions cotées pour leur résistance au feu.

4. Afin d’éviter un refoulement lors de l’utilisation d’équipements à combustible, une quantité d’air

suffisante est nécessaire pour assurer une combustion et un échappement adéquats des gaz à

travers le conduit (la cheminée). Suivez les consignes du fabricant de l’équipement chauffant et

les normes de sécurité publiées, entre autres, par l’Association nationale de protection contre

l’incendie (NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), ainsi que les réglementations locales.

5. Quand vous effectuez une découpe ou un forage dans un mur ou un plafond, veillez à ne pas

endommager des câblages électriques ou d’autres équipements non visibles.

6. Les soufflantes canalisées doivent toujours être dirigées vers l’extérieur.

7. N’utilisez pas cet appareil avec un dispositif de commande de vitesse transistorisée séparé.

8. Pour réduire les risques d’incendie, utilisez uniquement des canalisations en métal.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit le

risque d’électrocution grâce à un fil permettant au courant électrique de s’échapper.

AVERTISSEMENT - Une mise à la terre inappropriée peut donner lieu à un risque d’électrocution.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à

la terre ou si vous n’êtes pas certain(e) que l’appareil est mis à la terre comme il se doit.

N’utilisez pas de rallonge. Demandez à un électricien d’installer une prise près de l’appareil.

POUR RÉDUIRE LE RISQUE D’UN FEU DE FRITURE SUR LA TABLE DE CUISSON

A. Ne laissez jamais les appareils de surface sans surveillance quand ils sont sur un réglage élevé.

Les débordements peuvent provoquer de la fumée et des déversements gras risquant de

prendre feu. Chauffez les huiles lentement sur un réglage bas ou moyen.

B. ALLUMEZ toujours la hotte quand vous cuisinez à une chaleur élevée ou quand vous flambez

des aliments (p. ex. des crêpes Suzette, des cerises jubilé ou du boeuf au poivre flambé).

C. Nettoyez souvent les ventilateurs d’aération. Évitez que de la graisse s’accumule sur le

ventilateur ou le filtre.

D. Utilisez des poêles de la taille appropriée. Utilisez toujours des ustensiles de cuisine adaptés à la

taille de l’élément de surface.

- 26 -

AVERTISSEMENTS

POUR RÉDUIRE LE RISQUE DE BLESSURES PHYSIQUES EN CAS DE FEU DE FRITURE

SUR LA TABLE DE CUISSON, VEUILLEZ PROCÉDER COMME SUIT :*

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une plaque à biscuits ou un

plateau en métal, puis éteignez le brûleur. SOYEZ PRUDENT(E) AFIN D’ÉVITER LES

BRÛLURES. Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LE LIEU ET

APPELEZ LE SERVICE DES POMPIERS. 2. NE SAISISSEZ JAMAIS UNE POÊLE

ENFLAMMÉE, vous risquez de vous brûler.

3. N’UTILISEZ JAMAIS D’EAU ni de torchons ou serviettes mouillé(e)s : cela donnerait lieu à une

violente explosion de vapeur.

4. Utilisez un extincteur UNIQUEMENT si :

A. Vous savez qu’il s’agit d’un extincteur de Classe ABC et savez déjà comment vous en servir.

B. L’incendie est de petite taille et confiné à l’endroit où il a commencé.

C. Le service des pompiers a été averti.

D. Vous pouvez éteindre l’incendie en ayant une sortie derrière vous.

* Basé sur « Kitchen Fire Safety Tips », publié par la NFPA.

ATTENTION

1. Uniquement pour l’utilisation intérieure.

2. Pour réduire le risque d’incendie et obtenir un échappement d’air adéquat, veillez à bien ca-

naliser l’air vers l’extérieur. Ne ventilez pas l’air d’échappement vers des espaces confinés,

des plafonds, des combles, des vides sanitaires ou des garages.

3. Soyez prudent(e) quand vous utilisez des agents de nettoyage ou des détergents.

4. Évitez d’utiliser sous la hotte de cuisine des denrées alimentaires produisant des flammes.

5. À utiliser uniquement pour la ventilation générale. N’utilisez pas la hotte pour l’échappement de

matériaux ou de vapeurs comportant un danger ou un risque d’explosion.

6. Pour éviter que le roulement moteur s’endommage et que des hélices deviennent bruyantes ou

déséquilibrées, faites en sorte que le bloc d’alimentation n’entre pas en contact avec un

atomiseur pour cloisons sèches, de la poussière de construction, etc.

7. Le moteur de la hotte est doté d’un rupteur thermique qui éteint automatiquement le moteur en

cas de surchauffe. Le moteur redémarrera après avoir refroidi. Si le moteur s’éteint et se

rallume constamment, faites réparer la hotte.

8. Pour mieux capturer les impuretés de cuisson, la partie inférieure de la hotte doit se trouver au

minimum à 61 cm (24”) et au maximum à 91 cm (36”) au-dessus de la surface de cuisson.

Consultez la section « Installation du support de montage » pour connaître les restrictions de

montage.

9. Étant donné la taille et le poids de la hotte, il est conseillé d’avoir recours à deux personnes

pour la monter.

10. Ce produit est doté d’un thermostat qui peut activer la soufflante automatiquement. Pour éviter

les risques de blessure et l’allumage accidentel de la hotte, mettez-la hors tension sur le

panneau de service et verrouillez ce dernier ou fixez-y une étiquette d’avertissement.

11. Pour en savoir plus et connaître les exigences sur le produit, veuillez lire l’étiquette des

spécifications.

12. MODÈLES VENTILATEUR EXTERNE SEULEMENT: Pour réduire les risques d’incendie ou de

choc électrique, installez cette hotte uniquement avec les modèles de ventilateur extérieur Best

EB6, EB9, EB12 ou EB15, ou les modèles de ventilateur intermédiaire BestILB3, ILB6, ILB9 ou

ILB11. Aucun autre ventilateur ne peut être substitué (Ventilateur vendu séparément).

- 27 -

AMPOULES DEL

Cette hotte comprend des ampoules LED qui n’exigent aucun entretien.

NETTOYAGE ET ENTRETIEN

Pour assurer les performances de l'appareil, entretenez-le de manière appropriée.

Moteur

Le moteur est lubrifié en permanence et aucun graissage n'est nécessaire. Si les roulements

du moteur font un bruit excessif ou inhabituel, remplacez le moteur par une pièce de rechange

identique.

Remplacez aussi les hélices.

Filtre à graisse

Le filtre à graisse doit être nettoyé souvent. Vous pouvez utiliser une solution détergente

chaude ou le mettre dans le lave-vaisselle.

Nettoyez tous les filtres en métal dans le lave-vaisselle avec un détergent sans phosphate.

Si vous utilisez un détergent phosphaté ou selon le type d'eau, il est possible que le filtre se

décolore, mais cela n'affectera aucunement ses performances. Cette décoloration n'est pas

couverte par la garantie. Consultez la section « INSTALLATION DES FILTRES » pour

connaître les instructions de retrait et d'installation.

Filtre de recirculation non canalisé

Le filtre de recirculation non canalisé doit être changé tous les 6 mois. Si votre style de cuisine

engendre beaucoup de graisse, par exemple si vous faites souvent de la friture ou utilisez un

wok, remplacez-le plus souvent. Consultez la section « INSTALLATION DES FILTRES » pour

connaître les instructions de retrait et d'installation.

Nettoyage de l'acier inoxydable

À FAIRE :

• nettoyez régulièrement l'acier inoxydable

avec un chiffon ou un torchon enduit d'eau

chaude et de savon doux ou de liquide

vaisselle.

• nettoyez toujours dans le sens des lignes

de polissage d'origine.

• rincez toujours à l'eau claire (2 ou 3 fois)

après le nettoyage. Essuyez

complètement.

• vous pouvez aussi utiliser un nettoyant

spécial pour acier inoxydable

d'électroménagers.

À NE PAS FAIRE :

• n'utilisez pas de laine d'acier inoxydable

ou d'autres racloirs pour éliminer la saleté

difficile à éliminer.

• n'utilisez pas de produits de nettoyage durs

ou abrasifs.

• ne laissez pas la poussière s'accumuler.

• maintenez la hotte à l'abri de la poussière

de plâtre ou d'autres résidus de

construction. Pen-dant la construction/les

rénovations, couvrez la hotte afin d'éviter

qu'aucune poussière n'adhère aux surfaces

en acier inoxydable.

À éviter quand vous choisissez un détergent :

• tous les produits de nettoyage contenant de l'eau de Javel attaquent l'acier inoxydable.

• tous les produits contenant du chlore, du fluor, de l'iode ou du bromure provoquent une

détérioration rapide des surfaces.

• tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool,

l'éther, le benzène sont extrêmement explosifs et ne doivent jamais être employés à

proximité d'une table de cuisson.

- 28 -

FONCTIONNEMENT

La hotte fonctionne à l’aide de (5) boutons-poussoirs situés sur la face avant.

L’interrupteur d’Éclairage Marche/Arrêt allume et éteint les lumières.

Le bouton de Ventilateur Arrêt / - réduit la vitesse du ventilateur à chaque pression. Si

l’on maintient le bouton enfoncé pendant 2 secondes, le ventilateur s’arrête.

Le bouton de Ventilateur Marche / + actionne le ventilateur et augmente sa vitesse à

chaque˜pression. Il y a quatre régimes différents : faible, moyen-faible, moyen-élevé et

élevé.

Les voyants DEL du ventilateur s’illuminent pour indiquer la vitesse sélectionnée.

Le bouton de minuterie actionne la fonction d’arrêt différé. Lorsque l’on appui sur ce

bouton, le ventilateur continue à fonctionner pendant 10 minutes au régime réglé, puis

s’arrête automatiquement. Le voyant DEL (de droite) clignote pendant le fonctionnement.

Ce voyant sert également à rappeler quand le filtre doit être nettoyé. Après 30 heures de

fonctionnement, il clignote pour indiquer qu’il est temps de nettoyer les filtres.

Le bouton de Réamorçage de l’alerte de filtre remet le compteur de 30 heures à zéro

pour les filtres. Après avoir nettoyé ou remplacé les filtres, appuyez une fois sur ce

bouton pour

Fonction d’arrêt automatique

Si le ventilateur ou l’éclairage reste continuellement allumé pendant 10 heures sans que

l’utilisateur interagisse avec les commandes, la hotte s’arrêtera automatiquement.

Appuyez sur tout de bouton de commande pour remettre la hotte en marche.réamorcer

l’alerte de filtre.

HEAT SENTRY™

Votre hotte est équipée d’un thermostat HEAT SENTRY

. Ce dispositif actionne ou accélère

le ventilateur s’il détecte une chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur est ARRÊTÉ, il le met en MARCHE au régime ÉLEVÉ.

2) Si le ventilateur est en MARCHE à basse vitesse, il l’accélère au régime ÉLEVÉ.

Une fois la température revenue à la normale, le ventilateur revient à son réglage d’origine

AVERTISSEMENT

Le thermostat HEAT SENTRY peut faire démarrer le ventilateur même si la hotte

est˜ARRÊTÉE. Lorsque cela se produit, il est impossible d’ARRÊTER le ventilateur

avec son interrupteur. Si vous devez arrêter le ventilateur, coupez le disjoncteur du

panneau d’alimentation électrique.

Commandes (Fig.1)

- 29 -

PRÉPARATION DE LA HOTTE

Déballez la hotte et vérifiez le contenu de l’emballage.

Il doit comprendre

1 - Hotte

1 - De carneau décoratif

1 - Structure de support

1 - Sac de pièces (B080811002) contenant:

30 - Vis de montage (à tête cylindrique de 3,9 x 9,5 mm)

6 - Vis de montage (6 x 60mm)

4 - Rondelles ø 6.4x12.5mm

1 - Collier d’évacuation

4 - Vis de montage (à tête cylindrique de 3,9 x 9,5 mm)

1 - Instructions d’installation

COLLIER

D’EVACUATION

CARNEAU

DÉCORATIF

30 VIS DE MONTAGE

(à tête cylindrique de

3,9 x 9,5 mm)

6 VIS DE MONTAGE

(6x60mm)

FIG. 2

10 RONDELLES

Ø 6.4x12.5mm

STRUCTURE DE

SUPPORT

4 VIS DE MONTAGE

(à tête cylindrique de

3,9 x 9,5 mm)

- 30 -

CHOIX DE VENTILATEUR EXTERNE OU “IN-LINE” IC34E Series

ATTENTION: Pour réduire les risques d’incendie et électrique, installer cette hotte

seulement avec un ventilateur extérieur Best Modèles EB6, EB9, EB12 ou EB15, et les

ventilateur en ligne Best Modèles ILB3, ILB6, ILB9 ou ILB11 uniquement. On ne peut pas

utiliser d’autres ventilateurs (les ventilateurs sont vendus séparément).

Le ventilateur doit être compris dans la liste UL pour l’utilisation au Canada et aux USA et

approuvée pour l’utilisation avec un “dispositif de contrôle de la vitesse” à l’état solide, dont

les données sur la plaque sont 120V, 60 Hz, 6.0 A max.

INSTALLATION DU SYSTEME D’EVACUATION IC34E Series

NOTE: Pour réduire les risques d’incendie n’utiliser que des conduits métalliques.

1. Choisir l’emplacement où le ventilateur externe ou le ventilateur “In-Line” sera monté. Voir

les illustrations ci-dessous pour le choix de l’emplacement et les éventuelles restrictions à

suivre.

2. Un conduit d’évacuation étroit et court rendra la hotte plus performante.

3. Des conduits d’évacuation longs, avec des coudes et des raccords rendront la hotte moins

efficace. Les utiliser le moins possible. En cas de conduits d’évacuation longs on utilisera

un diamètre supérieur.

4. Après avoir installé le ventilateur externe ou le ventilateur “In-Line”, raccorder le tuyau

métallique rond dans le sens de l’emplacement de la hotte. Utiliser du chaterton pour

fermer hermétiquement les joints entre les tuyaux.

SUGGESTIONS POUR LE MONTAGE

VENTILATEUR EXTERNE

FIG. 3

ATTENTION: NE PAS INSTALLER

SOUS L’AVANT-TOIT D’UNE

MAISON A UN ETAGE

TUYAU ROND

DE 10”

VENTILATEUR

EXTERNE

TUYAU ROND

DE 10”

HOTTE

24” (61cm) À 36” (91cm)

AU-DESSUS DU PLAN

DE CUISSON

CARNEAU

DÉCORATIF

- 31 -

VENTILATEUR IN-LINE

FIG. 4

INSTALLER LES CONDUITS

IC34IQ

REMARQUE: pour réduire les risques

d’incendie, utilisez uniquement des

conduits métalliques.

1. Décidez où le tuyau doit être installé, entre

votre hotte et l’extérieur.

2. Un conduit droit et court permettra à votre

hotte de fonctionner d’une façon plus efficace.

3. Un conduits long avec des coudes et des

transitions réduira le bon fonctionnement de

votre hotte. En utiliser le moins possible.

4. Installez un couvercle sur le toit ou au mur.

Reliez un tuyau en métal rond de 10” au

couvercle et faites-le aller jusqu’à

l’emplacement de votre hotte. Utiliser du

ruban adhésif pour sceller les joints entre

les sections de conduits.

COUVERCLE DU TOIT

COUDE

ROND DE

10”

24” (61cm) À 36”

(91cm) AU-DESSUS

DU PLAN DE

CUISSON

TUYAU ROND

DE 10”

CARNEAU

DÉCORATIF

HOTTE

FIG. 5

- 32 -

INSTALLATION DU SYSTEME

DE SUPPORT

1. Installez, à l’emplacement de votre hotte, un

cadre croisé de 2 x 4 entre les solives du

plafond en suivant les dimensions qui vous

sont indiquées.

2. Perfectionnez la surface du plafond. Assurez-

vous de bien marquer l’empla-cement des

solives et du cadre croisé au plafond.

3. Réglez la hauteur totale de la structure de

support en utilisant le tableau ci-dessous.

Désserrez et resserrez les 4 vis dans les

fissures permettant de régler la hauteur

selon ce qui est nécessaire. Installez 12 vis

(3.9x9.5mm) qui se trouvent à l’intérieur du

sachet accessoires (Fig.6) assurez-vous que

cette une 4” min. chevauchement entre la

partie supérieure et des pattes de support

inférieures

4. Monter les quatre vis 6x70mm au plafond à

l’endroit indiqué sur la figure 7. Laisser 1/4”

d’espace entre la tête de vis et le plafond (vis

seront serrées plus tard). Assurez-vous que

les vis sont entraînées dans le centre de

poutrelles et de cadrage pour une résistance

maximale.

Remarques:

a. “-” = Hauteur de montage n’est pas

possible.

b. La distance minimale de la hotte au-dessus

de la table de cuisson ne doit pas être

inférieure à 24”. Un maximum de 36” au-

dessus de la table de cuisson est fortement

recommandé pour une meilleure

évacuation des odeurs de cuisson.

Distances de plus de 36” sont les installer et

choix de l’utilisateur, et si la hauteur de

plafond et le permis de longueur de

combustion.

c. Requiert en option le carneaux extensible à

10 / 11 PI, modèle canalisé AEIC345SB ou

non-canalisèe modèle AEIC345SBN.

Hauter de

Plafond

2,4 M (8 PI)

2,75 M (9 PI)

3,35 M Feet (c)

3,05 M (10 PI) (c)

* = Ouverture de conduits non exposés

Distance de la Hotte à 90 cm (36”) au-dessus de la Table de Cuisson

25 26 28 29 30 31 32 33 34 35 36 27

Assemblé hauteur structure de support (po)

Duct

Method

Canalisèe

Non-

Canalisèe

Non-

Canalisèe

--------XXXXX

-XXXXXXXXXXXX

XXXXXXXXXXXXX

-X*X*X*X*XXXXXXXX

XXXX- - - - - - - - -

X X X X -(a) - - - - - - - -

VUE DE HAUT DU CADRE CROISÉ

/16” (260mm)

/16”

(290mm)

SOLIVES DU

PLAFOND

CLOISON SÈCHE

STRUCTURE

DE SUPPORT

/16”

CLOISON SÈCHE

VIS

D’ASSEMBLAGE

(6x70mm)

FISSURE POUR RÉGLAGE

EN HAUTEUR

11” (280mm)

FIG. 6

FIG. 7

VIS

D’ASSEMBLAGE

3,9x9,5mm

- 33 -

INSTALLATION DE LA HOTTE

HOTTES CANALISÉES ET NON CANALISÉES

1. Enlevez le boîtier électrique du cadre de

la cheminée en retirant (2) vis de 3,9 x

9,5 mm (Fig. 8).

2. Fixez le boîtier électrique au cadre à l’aide

˜des (2) vis de 3,9 x 9,5 mm enlevées à

l’étape 1˜et˜de (2) vis 3,9 x 9,5 mm et (2)

rondelles de blocage du sachet de

quincaillerie. (Fig.9)

3. Fixer le collier d’évacuation au haut de votre

hotte, la fixation a lieu au moyen des 4 vis

(3.9x9.5mm) qui se trouvent à l’intérieur du

sachet accessoires (Fig.10).

FIG.9

VIS

D’ASSEMBLAGE

3,9x9,5mm

FIG.8

VIS D’ASSEMBLAGE 3,9x9,5mm

FIG.10

VIS D’ASSEMBLAGE 3,9x9,5mm

- 34 -

INSTALLATION DU CONDUIT

DECORATIF

INSTALLATION D’UNE HOTTE CANALISÉE

Remarque: Les chambres avec plafond de10

ou 11 pieds, exigent le carneau d’extension,

modèle AEIC34SB, disponible auprès devotre

revendeur local. Jeter le carneausupérieure

fournie avec la hotte et leremplacer avec

l’extension de carneau.

1. Introduire le conduit supérieur et inférieur à

la structure de support (Fig.11).

2. Fixez conduit supérieur temporairement à la

structure de support avec les vis de montage

3.9x9.5 mm, faites glisser le tuyau inférieur sur

le cadre de support et ruban adhésif pour

maintenir en place (Fig. 12).

3. Montez le hotte au plafond en utilisant les (4)

vis de 6x70mm précédemment installés. Ces

serrer les vis. Installez (2) vis de 6x70mm

supplémentaires comme indiqué dans

l’illustration. Assurez-vous que tous les (6) vis

sont sécurisées.

4. Fixez la hotte au plafond et installer le (2) vis

supplémentaires (6x70mm).

5. Utilisez 8” conduit métallique rond pour

connecter le collet de conduit de la hotte au-

dessus de la canalisation (Fig. 13).

6. Utilisez du ruban adhésif pour rendre les

raccords sécuritaires et étanche à l’air.

INSTALLATION DE LA HOTTE

HOTTES CANALISÉES ET NON CANALISÉES

1. Réglez la hauteur totale de la structure de

support. Désserrez et resserrez les 4 vis dans

les fissures permettant de régler la hauteur

selon ce qui est nécessaire. Installez 16 vis

(3.9x9.5mm), et 8 rondelles (D.6.4x12.5mm)

qui se trouvent à l’intérieur du sachet

accessoires (Fig. 14).

FIG.11

FIG.12

FIG.13

INSTALLER (16)

VIS 3.9 x 9.5 mm

ET BLOCAGE

RONDELLES (8))

FIG.14

VIS

D’ASSEMBLAGE

3.9 x 9.5 mm

CONDUIT

MÉTALLIQUE DE

20,3 CM (8 PO)

DE DIAMÈTRE

- 35 -

FIG. 15

FIG. 18

CONDUIT

RACCORD

FIG. 17

FIG. 16

AVANT

CONDUIT

EXTENSIBLE

INSTALLATION HOTTE NON CANALISÉE

UNIQUEMENT

Remarque:

a. Veuillez vous procurer l’ensemble de

recirculation sans conduits, modèle

ANKWC345.

b. Les pièces ayant un plafond de 305 cm

(10 pi) ou 335 cm (11pi) nécessitent la

rallonge de conduit décoratif modèle

AEIC34SBN, offerte chez votre marchand

local. Jetez˜le conduit décoratif supérieur

fourni avec votre hotte et remplacez-le par

la rallonge de conduit décoratif.

1. Jetez le collier/clapet de sortie fourni avec

la hotte (Fig.15).

2. Fixez l’adaptateur de 15,2 à 20,3 cm (de 6

à 8 po) sur la sortie du ventilateur et scellez

les joints avec du ruban en aluminium pour

conduits (Fig.16).

3. Insérez le caisson dans le structure de

support supérieur. Assurez-vous que la

lettre F est positionné à l’avant du châssis

de support (Fig. 16).

4. Installez le caisson sur le structure de

support supérieur à l’aide des (2) vis de

3.9 x 9.5 mm fournies, tel qu’illustré

(Fig.17).

5. Fixez le conduit extensible de 15,2 cm (6” po)

sur le caisson et scellez les joints avec du

ruban en aluminium pour conduits (Fig.18).

VIS

D’ASSEMBLAGE

3.9 x 9.5 mm

- 36 -

INSTALLATION ELECTRIQUE

(IC34IQ)

Remarque: Ce modèle de hotte doit être

relié à la terre correctement. Cet article

devrait être installé par un électricien

qualifié selon les lois nationales et locales

en matière d’électricité.

1. Enlevez le couvercle de la boîte de

connexion électrique. Ouvrez un trou de

la boîte de connexion électrique (Fig.19).

2. Fixer le “conduit” au boîtier de connexion

à l’aide d’un connecteur approprié pour

ce “conduit”.

3. Faites le raccordement électrique. Reliez

le blanc au blanc, le noir au noir et le vert

au vert.

4. Remettez le couvercle de la boîte de

connexion et les vis. Assurez-vous que

les fils se sont pas coincés entre le

couvercle et la boîte.

BRANCHEMENT DU

VENTILATEUR EXTERNE À

LA HOTTE (IC34E)

1. Tirer un câble à 2 fils avec la terre du

ventilateur externe (ou ventilateur “In-

Line”) vers le tableau de l’installation

électrique de la hotte portant la mention

“motor connection” (Fig.20).

2. Enlever le couvercle du tableau électrique

et enlever un knockout.

3. Alimenter le knockout par un câble de 6”

de diamètre et fixer le câble au tableau

électrique par un raccord approprié.

4. Faire le branchement électrique à la hotte.

Raccorder le blanc avec le blanc, le rouge

au noir et le vert à la terre.

5. Remettre le couvercle sur le tableau

électrique et en revissant s’assurer que

les fils n’ont pas été pincés entre le

couvercle et le tableau.

Branchement du ventilateur externe ou “In-

Line” :

1. Effectuer les branchements électriques

sur le ventilateur externe ou “In-Line”

(Voir la notice jointe).

INSTALLATION DU CONDUIT

DECORATIF

1. Abaisser le conduit inférieur en place

(Fig.21).

FIG.19

BRANCHER:

LE BLANC AVEC LE BLANC,

LE ROUGE AVEC LE NOIR,

VERT AVEC LA TERRE.

FIG.20

FIG. 21

TABLEAU PORTANT

INSCRIPTION

“MOTOR

CONNECTION”

VENTILATEUR

EXTERNE OR

“IN-LINE”

COUVERCLE DE LA

BOÎTE DE CONNEXION

BRANCHEMENT DU VENTILATEUR

EXTERNE À LA HOTTE

- 37 -

FIG. 22

FIG. 23

INSTALLATION DES FILTRES

HOTTES CANALISÉE ET NON CANALISÉE

REMARQUE : Avant l’utilisation, enlevez la

pellicule protectrice sur le cadre du filtre.

1. Pour enlever le filtre à graisses tirez la

languette du loquet vers le bas pour

dégager le filtre de la hotte. Inclinez le filtre

vers le bas et enlevez-le (Fig.22).

2. Pour installer le filtre à graisses alignez les

ergots de l’arrière du filtre sur les fentes de

la hotte. Tirez la languette du loquet vers le

bas. Poussez le filtre en place et relâchez

la languette. Vérifiez si le filtre est bien fixé

une fois replacé.

HOTTE NON CANALISÉE UNIQUEMENT

1. Pour enlever le filtre au CHARBON,

agrippez la languette du filtre et poussez-

la vers l’arrière de la hotte. Tirez le filtre

vers le bas pour dégager les pattes arrière

du˜filtre (Fig.23).

2. Pour installer le filtre au CHARBON, alignez-

le dans l’ouverture rectangulaire. Poussez

le filtre contre les ressorts à l’arrière de la

hotte et pressez-le en˜place. Vérifiez si le

filtre est bien fixé une fois˜replacé.

3. Installez le filtre à GRAISSES une fois le

filtre au charbon posé.

4. Pour remplacer le filtre au charbon,

utilisez le modèle AFCWC345.

- 38 -

CALIBRER LE VENTILATEUR QIMC Seulement canalisés Hotte

ventilateur interne

Après l’installation de la hotte encastrable, enclencher le processus de calibrage (notre Technologie

de performance garantie s’assure que le débit d’air optimal soit emis). Avant d’entreprendre le

processus de calibrage, s’assurer que les filtres, les ampoules et le conduit soient installés.

PROCESSUS DE CALIBRAGE

Maintenir le bouton de calibrage enfoncé pendant 3 secondes; celui-ci s’allumera pendant un laps

de temps pouvant aller jusqu’à 13 minutes. Le ventilateur s’activera et commencera le processus de

calibration. Lorsque le calibrage est terminé, A ou B se produira :

A. Le ventilateur s’arrête et la lumière du bouton de calibrage s’éteint = Calibrage réussi.

B. Le ventilateur s’arrête et la lumière du bouton de calibrage clignote continuellement =Trop de

restriction dans le conduit empêchant le ventilateur QIMC d’atteindre le débit d’air nominal. Le

ventilateur se règle automatiquement à intensité maximale.

NOTE : Les éléments communs pouvant engendrer de la restriction sont : clapet coincé (clapet

antirefoulement, capuchon mural, capuchon de toit), un nombre trop élevé de coudes,

dimension du conduit de 80% inférieure à la sortie de la hotte, transition de mauvaise qualité,

utilisation de conduit flexible et/ou conduit écrasé.

Deux options sont offertes :

1. Appuyer sur le bouton de calibrage pour accepter tel quel. Le ventilateur QIMC est maintenant

configuré à son niveau le plus élevé possible. La lumière de calibrage clignotante s’éteint.

2. Corriger la restriction dans le conduit puis, répéter le processus de calibrage.

a. Pour effacer les données de calibrage, maintenir le bouton de calibrage enfoncé pendant 10

secondes. Sa lumière clignotera alors 3 fois en guise de confirmation et le ventilateur retournera

aux paramètres par défaut.

b. Répéter le processus de calibrage.

LUMIÈRE DE

CALIBRAGE

BOUTON DE

CALIBRAGE

- 39 -

Cette hotte est conçue pour être utilisée avec

plusieurs modèles de ventilateurs. Avant leur

utilisation, la commande doit être programmée

en fonction du modèle du ventilateur pour

obtenir les régimes de fonctionnement

souhaités.

Dans le tableau ci-dessous:

1. Trouvez le numéro de CONFIGURATION

qui correspond au modèle de ventilateur

installé avec votre hotte.

2. La commande est réglée par défaut à l’usine

à la CONFIGURATION 3. Si votre ventilateur

est indiqué sous la CONFIGURATION 3,

aucune programmation n’est nécessaire et

la hotte est prête à utiliser.

CONFIGU-

RATION 1

NUMÉRO DE

MODÉLE DU

VENTILATEUR

EB6

ILB3

ILB6

EB12

EB15

ILB9

EB9

ILB11

CONFIGU-

RATION 2

CONFIGU-

RATION 3

(par défaut)

MODE DE PROGRAMMATION DU

VENTILATEUR EXTÉRIEUR (IC34E)

3. Pour programmer les modèles de ventilateurs

indiqués sous CONFIGURATION 1 et 2:

A) Assurez-vous que la hotte est sous

tension. Le ventilateur et l’éclairage

doivent être éteints.

B) Appuyez sur les boutons ARRÊT/- et

MARCHE/+ et maintenez-les

pendant 5 secondes Les voyants

DEL du ventilateur clignoteront 3

fois. Puis seulement une DEL restera

allumée. Après 1 seconde, les

voyants DEL du ventilateur

indiqueront la configuration actuelle

comme suit:

CONFIGURATION 1

CONFIGURATION 2

CONFIGURATION 3

C) Pour sélectionner la

CONFIGURATION appropriée:

Appuyez sur les boutons ARRÊT/-

et MARCHE/+ pour sélectionner la

CONFIGURATION voulue.

D) Une fois la CONFIGURATION voulue

obtenue: Appuyez sur MARCHE pour

mémoriser la configuration ou attendez

15 secondes pour que le programme

quitte automatiquement et enregistre

votre CONFIGURATION.

E) La hotte est maintenant prête à utiliser.

- 40 -

GARANTIE LIMITéE DE UN AN DE BEST

Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits BEST vendus en vertu de la présente sont libres

de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE GARANTIE NE

COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES

TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Durant cette période de un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés

défectueux dans des conditions normales d'utilisation.

CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX STARTERS, NI AUX AMPOULES HALOGÈNES

OU INCANDESCENTES, FUSIBLE, FILTRES, CONDUITES, CHAPEAUX DE TOIT, CHAPEAUX DE MUR ET AUTRES

ACCESSOIRES POUR CANALISATIONS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout

produit ou toute pièce soumis à une utilisation inadéquate, une négligence, un accident, un entretien ou une réparation inadéquats

(autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.

La durée de toute garantie tacite est limitée à la période de un an stipulée pour la garantie expresse. Certains États ou provinces

ne permettent pas de limites quant à la durée d’une garantie implicite. La restriction susmentionnée peut donc ne pas s'appliquer

dans votre cas.

BROAN-NUTONE’S L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION,

CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN-NUTONE NE PEUT PAS ÊTRE

TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU ACCESSOIRE DÉCOULANT DE L'UTILISATION OU

DU RENDEMENT DU PRODUIT. Certains États ou provinces interdisent l'exclusion ou la restriction des dommages indirects ou

consécutifs. La restriction susmentionnée peut donc ne pas s'appliquer dans votre cas.

La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être

accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'une des adresses ou numéros de téléphone mentionnés ci-

dessous, (b) indiquer le numéro de modèle et d'identification de la pièce et (c) décrire la défectuosité du produit ou de la pièce. Lors

d’une réclamation, vous devez présenter une preuve de la date d'achat originale.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)

In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)

www.BestRangeHoods.com

GARANTIE

- 41 -

N. PART NO. DESCRIPTION

9 B08087679 Filtres à graisse

17 BE3351998 Support de Diffuseur de Lumiére

37 B02300804 Capteur de température

67 B06102619 Ensemble de Fils

76 B003102891 Dessus en verre

114 B03292499 Fils de passage

115 BE3350233 Boîte de alimentation

116 BE3334252 Couvercle Boîte de alimentation

124 B08092904 Structure de Support Inférieure

125 B08093457 Structure de Support Supérieure

130 B08092983 Retour en verre

202 B03292290 Serre-fil

415 B03292596 Chaurmad

439 B02320034 Manchon en Caoutchouc

474 B08093413 Ampoule Del

477 BE3352074 Support de Diffuseur de Lumiére Retour

485 B08016376 Conduit décoratif Assemblée

506 97019431 BLDC Driver

507 B06102584 Bouton Calibration Assemblée

AQI B06102594 Ensemble de Tableau de Commandes

ARU B080810849 Connector Conduit Assemblée 10”

IME B06145225 Ensemble de l’Installation Électrique

CAS B06002259 Ensemble de Soufflante

* B080811002 Accessoires de fixation

* Illustrées separement.

PIÈCES DE RECHANGE

MODÈLE IC34IQ

- 42 -

- 43 -

N. PART NO. DESCRIPTION

9 B08087679 Filtres à graisse

17 BE3351998 Support de Diffuseur de Lumiére

37 B02300804 Capteur de température

67 B06102619 Ensemble de Fils

76 B003102891 Dessus en verre

114 B03292499 Fils de passage

115 BE3350233 Boîte de alimentation

116 BE3334252 Couvercle Boîte de alimentation

124 B08092904 Structure de Support Inférieure

125 B08093457 Structure de Support Supérieure

130 B08092983 Retour en verre

202 B03292290 Serre-fil

415 B03292596 Chaurmad

474 B08093413 Ampoule Del

477 BE3352074 Support de Diffuseur de Lumiére Retour

485 B08016376 Conduit décoratif Assemblée

AQI B06102596 Ensemble de Tableau de Commandes

ARU B080810849 Connector Conduit Assemblée 10”

IME B06145226 Ensemble de l’Installation Électrique

* B080811002 Accessoires de fixation

* Illustrées separement.

PIÈCES DE RECHANGE

MODÈLE IC34E

- 44 -

- 45 -

En EE.UU.: BEST Hartford, Wisconsin

En CANADÁ - BEST Drummondville, QC, Canada

Modelo IC34

ENGLISH........................................3

FRANÇAIS...................................21

ESPAÑOL.....................................45

REGISTRE SU PRODUCTO EN LÍNEA EN: www.BestRangeHoods.com/register

Para obtener información adicional visite www.BestRangeHoods.com

- 46 -

- 47 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES

PERSONALES, RESPETE LO SIGUIENTE:

1. Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene preguntas, comuníquese

con el fabricante a la dirección o el número de teléfono que aparecen en la garantía.

2. Antes de realizar el mantenimiento de la unidad o de limpiarla, desconecte la energía en el panel

de servicio y bloquéelo para evitar conectar la energía accidentalmente. Cuando no se pueda

bloquear el mecanismo de desconexión, fije firmemente un dispositivo de advertencia que se

destaque, como una etiqueta, en el panel de servicio.

3. Una persona capacitada debe realizar el trabajo de instalación y el cableado eléctrico conforme a

los códigos y estándares correspondientes, incluidos los códigos y estándares de construcción

de resistencia al fuego.

4. Es necesario que haya suficiente aire para que se produzca una combustión adecuada y los

gases de los equipos que consumen combustible se puedan evacuar a través del conducto de

humo (chimenea) para evitar el contratiraje. Siga las directrices y las normas de seguridad del

fabricante del equipo de calefacción como las publicadas por la Asociación Nacional de Protec-

ción contra Incendios (National Fire Protection Association, NFPA) y la Sociedad Americana de

Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating,

Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades de códigos locales.

5. Cuando realice cortes o perforaciones en paredes o techos, no dañe el cableado eléctrico ni

otros servicios públicos ocultos.

6. Los ventiladores entubados siempre deben ventilarse hacia el exterior.

7. No utilice esta unidad con un dispositivo de control de velocidad de estado sólido independiente.

8. Para reducir el riesgo de incendios, sólo utilice entubados de metal.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este artefacto se debe conectar a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra

reduce el riesgo de descarga eléctrica al proporcionar un cable de escape para la corriente

eléctrica.

ADVERTENCIA: la conexión a tierra incorrecta puede crear riesgo de descarga eléctrica.

Consulte a un electricista capacitado si no comprende por completo las instrucciones de conexión

a tierra o si tiene dudas sobre si el artefacto está conectado a tierra correctamente.

No utilice un alargador. Pida a un electricista capacitado que instale un tomacorriente cerca del

artefacto.

PARA REDUCIR EL RIESGO DE INCENDIOS POR GRASA EN LA COCINA:

A. Nunca deje las unidades de superficie sin cuidado en graduaciones altas. Los derrames por

ebullición generan humos y derrames grasosos que pueden encenderse. Caliente aceites

lentamente en una graduación baja o media.

B. Siempre ENCIENDA la campana cuando cocine con mucho calor o cuando flambea alimentos

(por ejemplo crepes Suzette, cerezas jubileo, filete flambeado a la pimienta).

C. Limpie los ventiladores con frecuencia. No se debe dejar acumular grasa en el ventilador ni en el

filtro.

D. Utilice una cacerola del tamaño adecuado. Siempre utilice utensilios de cocina apropiados para

el tamaño del elemento de la superficie.

PARA COCINAS DOMÉSTICAS SOLAMENTE

- 48 -

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES EN CASO DE UN INCENDIO POR

GRASA EN LA COCINA, RESPETE LO SIGUIENTE: *

1. SOFOQUE LAS LLAMAS con una tapa bien ajustada, una bandeja para hornear o una bandeja

metálica y luego apague el quemador. TENGA LA PRECAUCIÓN DE EVITAR QUEMADURAS. Si

las llamas no se apagan inmediatamente, SALGA Y LLAME A LOS BOMBEROS

2. NUNCA TOQUE UNA CACEROLA EN LLAMAS: puede quemarse.

3. NO USE AGUA, incluso toallas o repasadores húmedos. Se producirá una explosión de vapor

violenta.

4. Utilice un extintor de incendios SÓLO si

A. Sabe que tiene un extintor de incendios Clase ABC y ya sabe utilizarlo

B. El fuego es pequeño y está contenido en el área donde comenzó.

C. Se está llamando a los bomberos.

D. Puede combatir el incendio de espaldas hacia una salida.

* Según los "Consejos de seguridad para incendios en la cocina" publicado por la NFPA.

PRECAUCIÓN

1. Sólo para uso en interiores.

2. Para reducir el riesgo de incendios y eliminar el aire correctamente, asegúrese de dirigir el aire

hacia afuera. No ventile el aire de escape en espacios dentro de paredes o techos ni en áticos,

sótanos o garajes.

3. Tenga cuidado cuando use agentes de limpieza o detergentes.

4. Evite usar productos alimenticios que produzcan llamas debajo de la campana para cocina.

5. Sólo para uso de ventilación general. No utilice para purgar materiales y vapores explosivos o

peligrosos.

6. Para evitar causar daños en el cojinete del motor y que los propulsores queden desbalanceados

o ruidosos, mantenga el polvillo de paredes de yeso, polvo de construcción, etc. alejados de la

unidad motriz.

7. El motor de la campana tiene relés térmicos que se apagan automáticamente si el motor se

sobrecalienta. El motor se reiniciará cuando se enfríe. Si el motor se sigue apagando y reini-

ciando, realice el mantenimiento de la campana.

8. Para capturar mejor las impurezas de la cocina, la parte inferior de la campana debe tener un

espacio de como mínimo 24" y como máximo 36" por encima de la superficie de cocción.

Consulte la sección "Instalación del soporte de montaje" para obtener las restricciones de

montaje.

9. Se recomienda que haya dos instaladores debido al gran tamaño y peso de esta campana.

10. Este producto está equipado con un termostato que puede iniciar el extractor automáticamente.

Para reducir el riesgo de lesiones y evitar conectar la energía accidentalmente, desconecte la

energía en el panel de servicio y bloquéelo o etiquételo.

11. Lea la etiqueta de especificación en el producto para obtener más información y requisitos.

12. SÓLO PARA MODELOS DEL VENTILADOR EXTERNO: Para reducir el riesgo de incendio y

descargas eléctricas, instale esta campana solamente con los modelos de ventilador exterior

Best EB6, EB9, EB12 or EB15, o los modelos de ventilador en línea Best ILB3, ILB6, ILB9 or ILB11.

No se pueden utilizar otros ventiladores (los ventiladores se venden por separado).

- 49 -

LAMPARAS LED

La campana cuenta con lámparas LED que no requiren mantenimiento.

LIMPIEZA Y MANTENIMIENTO

El mantenimiento adecuado de la campana para cocina garantizará el rendimiento correcto de la

unidad.

Motor

El motor está constantemente lubricado y nunca necesita engrase. Si los cojinetes del motor hacen

un ruido excesivo o inusual, reemplace el motor con el mismo motor de servicio. También se debe

reemplazar el propulsor.

Filtro de grasas

Se debe limpiar el filtro de grasas regularmente. Utilice una solución de detergente tibia. El filtro de

grasas es apto para lavavajillas.Limpie los filtros que sean completamente de metal del lavavajillas

con un detergente sin fosfato. Es posible que se produzca una decoloración del filtro si se usan

detergentes con fosfato o como resultado del estado del agua local, pero esto no afectará el

rendimiento del filtro. Esta decoloración no está cubierta por la garantía.

Consulte la sección "INSTALACIÓN DE FILTROS" para obtener instrucciones de extracción e

instalación.

Filtro de recirculación para uso sin ducto

El filtro de recirculación sin ducto se debe cambiar cada 6 meses. Reemplácelo más seguido si su

estilo de cocina produce grasa adicional, como frituras y cocina en wok. Consulte la sección

"INSTALACIÓN DE FILTROS" para obtener instrucciones de extracción e instalación.

Limpieza del Acero Inoxidable

LO QUE SE DEBE HACER:

• limpiar regularmente con un paño limpio o un

trapo empapado con agua tibia y jabón suave o

detergente líquido.

• limpiar siempre en la dirección de las líneas

pulidas originales.

• siempre enjuagar bien con agua limpia (2 ó 3

veces) después de la limpieza. secar con un

trapo por completo.

• también se puede utilizar un limpiador de

acero inoxidable doméstico.

LO QUE NO SE DEBE HACER:

• usar cualquier esponja de acero o acero

inoxidable o cualquier raspador para eliminar

cualquier suciedad persistente.

• usar limpiadores agresivos o abrasivos.

• permitir que se acumule suciedad.

• dejar que el polvo de yeso o cualquier otro

residuo de construcción alcance la campana.

durante una construcción/renovación, cubrir la

campana para cocina para asegurarse de que

el polvo no se pegue en la superficie de acero

inoxidable.

Cuando elija un detergente, evite lo siguiente:

• todos los limpiadores que contienen lejía, ya que atacarán el acero inoxidable.

• todos los productos que contienen: cloruro, fluoruro, yoduro o bromuro, porque deteriorarán las

superficies rápidamente.

• todos los productos combustibles usados para limpiar, como acetona, alcohol, éter, benzol, etc.,

puesto que son altamente explosivos y nunca se deben usar cerca de la cocina.

- 50 -

FUNCIONAMIENTO

Controles (Fig.1)

La campana se opera usando los (5) botones que se ubican en el borde frontal de la

campana.

Los botones Light On/Off encienden y apagan las luces.

El botón Blower Off / - disminuye la velocidad del ventilador cada vez que se presiona.

Para apagar el ventilador, presione y sostenga el botón durante 2 segundos.

El botón Blower On /+ enciende el ventilador y aumenta su velocidad cada vez que se

presiona. Tiene cuatro ajustes de velocidad diferente: baja, media-baja, media-alta y alta.

Los indicadores LED del ventilador se encienden para indicar la velocidad del ventilador

seleccionada.

El botón Delay activa la función de apagado de retardo. Al presionarlo con el ventilador

encendido, el ventilador continuará funcionando a la velocidad presente durante 10

minutos antes de apagarse automáticamente. El LED (a la derecha) destella durante el

funcionamiento. El LED (a la derecha) también se utiliza como recordatorio para limpiar el

filtro. Destellará a partir de las 30 horas de funcionamiento (para indicar que es necesario

limpiar los filtros). El botón Filter Clean Reset sirve para reiniciar el temporizador de 30

horas del filtro. Después de limpiar o cambiar los filtros, presione este interruptor una vez

para reiniciar la alarma para limpiar el filtro.

Función de apagado automático

Si el ventilador y/o las luces están encendidas continuamente 10 horas sin que el usuario

interactúe con los controles, la campana se apagará automáticamente. Presione calquier

botón de control para reactivar la campana.

Termostato HEAT SENTRY™

La campana está equipada con un termostato HEAT SENTRY™. Este termostato es un

dispositivo que encenderá el ventilador o aumentará su velocidad si detecta un calor

excesivo sobre la superficie de cocinado.

1) Si el ventilador está APAGADO: ENCIENDE el ventilador a ALTA velocidad.

2) Si el ventilador está ENCENDIDO a una velocidad menor: pone el ventilador a ALTA

velocidad.

Cuando la temperatura disminuye a valores normales, el ventilador regresa a su

posición˜original.

ADVERTENCIA

El termostato HEAT SENTRY puede activar el ventilador aunque la campana

esté˜APAGADA. Cuando esto ocurre, es imposible APAGAR el ventilador con

el˜interruptor. Si debe apagar el ventilador, hágalo desde el panel eléctrico principal.

- 51 -

PREPARACIÓN DE LA CAMPANA

Desensamble la campana y revise el contenido.

Debe recibir:

1 - Campana

1 - Conjunto de conducto de chimenea decorativa

1 - Armazon de soporte

1 - Bolsa de piezas (B080811012) que contiene:

30 - Tornillos de montaje (Cabeza troncocónica 3.9 x 9.5 mm)

6 - Tornillos de montaje tirafondos (6 x 60mm)

4 - Arandelas ø 6.4x12.5mm

1 - Casquillo

4 - Tornillos de montaje (Cabeza troncocónica 3.9 x 9.5 mm)

1 - Instrucciones de instalación

CASQUILLO

CHIMINEA

DECORATIVA

30 TORNILLOS DE

MONTAJE (Cabeza

Troncocónica

3,9x9,5mm)

6 TORNILLOS DE MONTAJE

TIRAFONDOS (6x60mm)

FIG. 2

10 RANDELAS

Ø 6.4x12.5mm

ARMAZÓN DE

SOPORTE

4 TORNILLOS DE

MONTAJE (Cabeza

Troncocónica

3,9x9,5mm)

- 52 -

SELECCIÓN DEL VENTILADOR EXTERIOR O DEL

VENTILADOR IN-LINE IC34E Series

PRECAUCIÓN: Para reducir el riesgo de incendios y descargas eléctricas, instale esta

campana sólo con el ventilador exterior Best Modelos EB6, EB9, EB12 o EB15 y Best In-

Line ventilador Modelos ILB3, ILB6, ILB9 o ILB11. Otros ventiladores no puede substituirse.

El ventilador debe ser reconocido por UL para su uso en Canadá y EE.UU., y evaluado para

su uso con el control de velocidad de estado sólido, clasificado 120V, 60 Hz, 6,0 A máx.

INSTALACION DEL CONDUCTO DE EXTRACCION IC34E Series

NOTA: Para reducir al riesgo de incendios, use únicamente conductos de metal.

1. Escoja la posición donde hay que colocar el ventilador exterior o “In-Line”. Ver las

ilustraciones de abajo, con las sugerencias de colocación, para sugerencias y

restricciones de instalación.

2. Un conducto corto y recto permite que la campana extractora funcione mejor.

3. Conducto de salida largos, codos y transiciones reducen la funcionalidad de la campana

extractora. Úselos lo menos posible. Conductos más anchos pueden ser necesarios

para un mejor funcionamiento de los conductos largos.

4. Después de que se instaló el extractor externo o “In-Line”, conecte los conductos metálicos

circulares y trabaje al contrario hacia la posición de la campana. Use cinta adhesiva

para cerrar herméticamente las uniones entre las secciones del conducto.

CONDUCTO

REDONDO

DE 10”

24” (61cm) A 36” (91cm)

POR ENCIMA DE LA

ZONA DE COCCIÓN

CHIMINEA

DECORATIVA

CONDUCTO

REDONDO

DE 10”

VENTILADOR

EXTERIOR

CAMPANA

SUGERENCIAS DE COLOCACION Y

INSTALACION

VENTILADOR EXTERIOR

PRECAUCION: PUEDE NO

ENTRAR DEBAJO DE TEJAS O

CASAS DE UN SOLO PISO

FIG. 3

- 53 -

VENTILADOR “IN-LINE”

FIG. 4

INSTALACION DEL CONDUCTO

DE EXTRACCIÓN IPB9IQ Series

NOTA: para evitar el riesgo de incendio, use

solamente material de metal.

1. Decida donde va a colocar el conducto de

extracción entre la campana y la parte exterior.

2. Un recorrido de conducto corto y recto

permitirá a la campana funcionar de manera

más eficaz.

3. Los recorridos largos de conducto, codos y

transiciones impiden el buen funcionamiento

de la campana. Use el menor número de ellos

posible.

4. Instale una cubierta ó una tapa. Conecte

10" conducto redondo de metal a la

cubierta y retroceda hasta la posición de la

campana. Use une cinta para precintar las

juntas entre las partes del entubado.

VENTILADOR

EXTERIOR

10” CODO

REDONDO

24” (61cm) A 36” (91cm)

POR ENCIMA DE LA

ZONA DE COCCIÓN

10” CONDUCTO

REDONDO

CONDUCTO

DECORATIVO

CAMPANA

FIG. 5

- 54 -

INSTALACION DEL SISTEMA

DE SUJECION

1. En el sitio donde vaya a ir la campana,

instale 2 x 4 o mayor entramado entre las

vigas del techo utilizando las medidas

dadas.

2. Termine la superficie del techo. Asegúrese

de marcar la colocación de las vigas del

techo y del entramado.

3. Ajustar la altura total de el armazón de

soporte utilizando la tabla de abajo. Suelte

y vuelva a apretar los 4 tornillos en las

ranuras de ajuste de altura, según sea

necesario. Inserte 12 tornillos (3.9x9.5mm)

ubicadas en el paquete de hardware (Fig.

6) asegurarse de esto un 4” min.

superposición entre las patas de soporte

superior e inferior.

4. Montar los cuatro tornillos de 6x70mm

hasta el techo en la ubicación que se

muestra en la figura 7. Deje 1/4 “entre la

cabeza del tornillo y el techo (tornillos se

aprietan más tarde). Asegúrese de que

los tornillos se maneja en el centro de las

vigas y molduras para la fuerza máxima.

Notas:

a. “-” = Altura de montaje no es posible.

b. Distancia mínima sobre la superficie de

cocción no deberá ser menor a 24". Un

máximo de 36" por encima de la superfi-

cie de cocción es altamente recomendado

para la mejor captura de impurezas de

cocción. Distancias superiores a 36" son

a discreción del instalador o usuario; y si

la altura de la chimenea decorativa o

techo lo permiten.

c.Requiere chimenea decorativa opcional

de 10 / 11’, modelo con ducto AEIPB9SB

o modelo sin ducto AEIC34SBN.

VISTA SUPERIOR DEL ARMAZÓN DE SOPORTE

/16” (260mm)

/16”

(290mm)

VIGAS DEL

TECHO

ENTRAMADO

ARMAZÓN DE

SOPORTE

/16”

SUPERFICIE DEL

TECHO

TORNILLOS DE

MONTAJE

(6x70mm)

RANURAS DE AJUSTE DE

LA ALTURA

FIG. 6

FIG. 7

TORNILLOS DE

MONTAJE

3,9x9,5mm

/16” (424mm)

Altura del

techo

Distancia de la campana sobre superficie de cocción superior a 36” (plg.)

8 pies

25 26 28 29 30 31 32 33 34 35 36 27

Montado altura de armazón de soporte (plg)

Metodo de

ducto

Con ducto

Sin

ducto

Con ducto

Sin

ducto

Con ducto

9 pies

11 pies (c)

10 pies (c)

--------XXXXX

-XXXXXXXXXXXX

XXXXXXXXXXXXX

-X*X*X*X*XXXXXXXX

XXXX- - - - - - - - -

X X X X -(a) - - - - - - - -

* = Aberturas de los conductos no expuestos.

- 55 -

FIG.9

TORNILLOS

MONTAJE

3,9x9,5mm

FIG.8

TORNILLOS DE MONTAJE 3,9x9,5mm

FIG.10

TORNILLOS DE MONTAJE 3,9x9,5mm

INSTALACIÓN DE LA

CAMPANA

CAMPANA CON DUCTO Y SIN DUCTO

INSTALACIÓN

1. Retire la caja del sistema eléctrico del

bastidor de la chimenea quitando (2)

tornillos de 3.9 x 9.5 mm. (Fig. 8).

2. Fije la caja del sistema eléctrico al bastidor

usando (2) tornillos de 3.9 x 9.5 mm que

quitó en el Paso 1 y (2) tornillos de 3.9 x 9.5

mm y (2) arandelas planas de la bolsa de

herrajes (Fig.9)

3. Sujete el casquillo a la campana con 4

tornillos de montaje (3,9x9,5mm)

colocados en la bolsita para el montaje

(Fig.10).

- 56 -

FIG.11

FIG.12

FIG.13

CONDUCTO

METÁLICO CON

DIÁMETRO DE

8 PULG. (20.3 CM)

INSTALE (16)

TORNILLOS DE

3.9 x 9.5 mm Y

ARANDELAS

PLANAS SOBRE

(8) TORNILLOS

FIG.14

TORNILLOS DE

MONTAJE

3.9 x 9.5 mm

INSTALACION DE LA CHIMINEA

DECORATIVA

INSTALACION CON DUCTO SOLAMENTE

Nota: Habitaciones con techos de 10 o 11 pies

de altura requieren tubería de escape modelo

AEIC34SB disponible con su revendedor.

Deseche la chimenea decorativa proporcionada

con su campana de cocina y remplácelo con la

extensión de chimenea más larga.

1. Introducir el conducto superior e inferior a la

parte superior del armazón de soporte (Fig.11).

2. Adjunte tubo superior temporalmente a la

estructura de soporte con los tornillos de montaje

3.9x9.5 mm, deslice el tubo inferior en el bastidor

de soporte y la cinta para mantenerlo en su lugar

(Fig. 12).

3. Monte la campana al techo con los (4) tornillos

6x70mm instalados previamente. Estos apriete

los tornillos. Instale (2) tornillos de 6x70mm

adicionales, como se muestra en la ilustración.

Asegúrese de que todos los (6) tornillos estén

firmes.

4. Asegure la campana en el techo e instalar el (2)

tornillos adicionales (6x70mm).

5. Utilice 8" conducto redondo de metal duct para

conectar el collar del ducto de la campana a la

red de conductos de arriba (Fig.13).

6. Use cinta adhesiva para cerrar las juntas y

herméticas.

INSTALACIÓN DE LA CAMPANA

CAMPANA CON DUCTO Y SIN DUCTO

INSTALACIÓN

1. Ajuste la altura total del armazón de soporte. Afloje

y apriete de nuevo los 4 tornillos en las ranuras

de ajuste de la altura si es necesario.

Introduzca 8 tornillos (3.9x9.5mm), 4 tornillos

(M5x20mm) y 4 arandelas (D.5.2x15mm)

colocados en la bolsita para el montaje (Fig.14).

- 57 -

FIG. 15

FIG. 18

CONECTOR DE

CONDUCTO

FIG. 17

FIG. 16

DELANTERO

DUCTO

EXPANSIBLE

TORNILLOS DE MONTAJE

(3.9 x 9.5 mm Cabeza plana)

INSTALACIONES SIN DUCTO SOLAMENTE

Nota:

a. Compre un juego de recirculación sin

conductos, modelo ANKWC45.

b. Las habitaciones con cielo raso de 10 pies

(305 cm) y 11 pies (335 cm)requieren la

extensión del tubo de humos modelo

AEIC34SBN, disponible en la

concesionaria de su localidad. Deseche

el tubo de humos superior (incluido con

la campana) y reemplácelo con la

extensión de tubo de humos más larga.

1. Instale el collarín de descarga suministrado

con la campana (Fig.15).

2. Fije el adaptador de 6 a 8 pulg. (15.2 a 20.3

cm) a la descarga del ventilador y aplique

cinta para conductos de aluminio a las

uniones (Fig.15).

3. Inserte el pleno a la parte superior del armazón

de soporte. Asegúrese de que la letra F se

coloca en la parte delantera del bastidor

de soporte (Fig.16).

4. Instale el pleno a la parte superior del armazón

de soporte usando (2) tornillos de 3.9 x 9.5

mm suministrados, como se ilustra (Fig.17).

5. Fije un conducto expansible de 6 pulg. (15.2

cm) al pleno y aplique cinta para conductos

de aluminio a las uniones (Fig.18).

- 58 -

INSTALACIÓN ELECTRICA

(IC34IQ)

Nota: Este tipo de campana tiene que ser

conectada a tierra cuidadosamente. La

unidad debe instalarla un técnico

electricista siguiendo las normas

nacionales y locales.

1. Quite la tapa de la caja de conexión

eléctrica y saque un cable (Fig.19).

2. Fije el “conduit” a la caja de conexión por

medio de un conector idóneo para el

“conduit”.

3. Haga las conexiones eléctricas, una

blanco con blanco, negro con negro y

verde con verde.

4. Vuelva a conectar la tapa de la caja de

conexión. Compruebe que los cables no

queden pillados.

INSTALACIÓN ELECTRICA

ADICIONAL DE EXTRACTOR

(IC34E)

1. Pase un cable doble y una toma de tierra

del ventilador exterior o “In-Line” hacia la

caja de cables de la campana señalada

“motor connection” (Fig.20)

2. Quite la cubierta de la caja de cables y

quite un knockout.

3. Alimente 6” de cable a través de apertura

del “knockout” y asegurado el cable en la

caja eléctrica con un conector apropriado.

4. Efectúe las conexiones eléctricas a la

campana. Conecte el cable blanco con el

blanco, el rojo con el negro y el verde con

la toma de tierra.

5. Tape la caja de los cables y atorníllela.

Asegúrese de que los cables no se queden

pillados entre la cubierta y la caja.

Conexión del ventilador exterior:

1. Haga las conexiones eléctricas en el

ventilador exterior (vea las instrucciones

provistas con el ventilador exterior).

INSTALACION DE LA

CHIMINEA DECORATIVA

1. Bajar el coducto inferior en su lugar

(Fig.21).

FIG.19

CONEXIÓN DEL VENTILADOR A LA

CAMPANA

FIG.20

FIG. 21

TAPA DE

CONEXIÓN

ELÉCTRICA

VENTILADOR

EXTERIOR

CONECTE:

EL CABLE BLANCO CON EL

BLANCO, EL ROJO CON EL

NEGRO

EL VERDE A LA TOMA DE

TIERRA

CAJA MARCADA

“MOTOR

CONNECTION”

- 59 -

INSTALACION DE FILTROS

CAMPANAS CON O SIN DUCTOS

NOTA: Antes de utilizar este producto,

despegue la película protectora del bastidor

del filtro.

1. Para quitar el filtro de grasa tire hacia abajo

de la lengüeta de cierre para desacoplar el

filtro de la campana. Incline el filtro hacia

abajo y quítelo (Fig.22).

2. Para instalar el filtro de grasa alinee las

lengüetas posteriores del filtro con las

ranuras de la campana. Tire hacia abajo

de la lengüeta. Presione el filtro en su lugar

y libere la lengüeta de cierre. Asegúrese de

que el filtro esté firmemente enganchado

después de su instalación.

CAMPANAS SIN DUCTOS SOLAMENTE

1. Para quitar el filtro de CARBÓN, sujete y

empuje la pestaña del filtro hacia la parte

de atrás de la campana. Estire el filtro hacia

abajo para desacoplar las pestañas

posteriores del filtro (Fig. 23).

2. Para instalar el filtro de CARBÓN, alinee el

filtro en la abertura rectangular. Empuje el

filtro contra los resortes en la parte posterior

de la campana y presione en su lugar.

Asegúrese de que el filtro esté firmemente

instalado después de la instalación.

3. Instale el filtro de GRASA después de haber

instalado el filtro de carbón.

4. El modelo de reemplazo del filtro de

carbón es AFCWC345.

FIG. 22

FIG. 23

- 60 -

CALIBRACIÓN DEL VENTILADOR IQ

CAMPANAS CON CONDUCTO Y

EXTRACTOR INTERNO SOLAMENTE

Una vez instalada y conectada al suministro de alimentación, inicie el proceso de calibración (se trata

de nuestra Tecnología de rendimiento garantizado para una circulación máxima del aire . Antes de

empezar el proceso de calibración, todos los filtros, bombillas y tubos deben de estar instalados.

PROCESO DE CALIBRACIÓN

Presione el botón de calibración durante 3 segundos; el botón se iluminará y permanecerá iluminado

hasta 13 minutos. El ventilador se pondrá en marcha y empieza el proceso de calibración. Cuando

haya terminado la calibración, se producirá una de estas dos situaciones:

A El ventilador y la luz del botón de calibración se apagan, lo cual significa que la calibración se ha

realizado satisfactoriamente.

B El ventilador se apaga y la luz del botón de calibración parpadea constantemente, lo cual significa

que los conductos instalados impiden que el ventilador IQ™ logre una circulación máxima del aire.

El ventilador se sitúa automáticamente en su intensidad máxima.

Nota: Entre los factores habituales que restringen la circulación del aire están los siguientes:

solapa del regulador de aire esta restringida (del regulador de aire, tapa de pared, tapa de

teja), demasiados codos, tamaño de los conductos inferior al 80 % de lo que requiere la

campana,mala transición, uso de conductos flexibles o aplastados.

Existen dos opciones:

1. Presione el botón de calibración para aceptar la corriente de aire tal cual. De este modo, el ventilador

IQ™ queda configurado a su máxima intensidad. La luz de calibración dejará de parpadear.

2. Corrija la instalación de conductos que restringe la circulación del aire y repita el proceso de

calibración.

a. Para suprimir los datos de la calibración original, mantenga presionado el botón de

calibración durante 10 segundos. La luz parpadeará 3 veces en señal de confirmación

y el ventilador volverá a la configuración predeterminada.

b. Repita el proceso de calibración.

LUZ DE

CALIBRACION

BOTON DE

CALIBRACION

- 61 -

PROCEDIMIENTO DEL MODO DE PROGRAMACIÓN DEL

VENTILADOR EXTERNO (IC34E)

La campana está diseñada para funcionar

con diversos modelos diferentes de

ventilador. Antes de usarlo, primero debe

programar el control según su modelo de

ventilador, con el fin de obtener velocidades

de operación adecuadas.

Del cuadro siguiente:

1. Encuentre el número de

CONFIGURACIÓN que corresponde al

modelo de ventilador instalado con su

campana.

2. El control está preconfigurado de

fábrica en la CONFIGURACIÓN 3. Si su

modelo de ventilador se encuentra en

CONFIGURACIÓN 3, no se requiere

programación y la campana está lista

para usarse.

CONFIGU-

RACIÓN 1

NÚMERO DE

MODÉLO DU

VENTILADORR

EB6

ILB3

ILB6

EB12

EB15

ILB9

EB9

ILB11

CONFIGU-

RACIÓN 2

CONFIGU-

RACIÓN 3

(predeter-

minada)

3. Para programar modelos de ventilador

enumerados en CONFIGURACIÓN 1 y˜2:

A) La campana debe tener suministro

eléctrico. El ventilador y las luces deben

estar apagadas.

B) Presione y mantenga presionados OFF

y ON/+ durante 5 segundos. Los

indicadores LED del ventilador

destellarán 3 veces. Luego˜solamente

el LED se mantendrá encendido.

Después de 1˜segundo, los

indicadores LED del ventilador

mostrarán el ajuste actual como˜sigue:

CONFIGURACIÓN 1

CONFIGURACIÓN 2

CONFIGURACIÓN 3

C) Para seleccionar la CONFIGURACIÓN

adecuada: Presione OFF/- u ON/+ para

seleccionar la CONFIGURACIÓN

deseada.

D) Once the proper SETUP is found:

Press ON to memorize the setting, or

wait 15 seconds and the program will

automatically exit and store the SETUP.

E) La campana está ahora lista para usar.

- 62 -

GARANTIA BEST POR UN AÑO

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor-comprador de sus productos BEST que dichos productos no

tendrán defectos en los materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra.NO HAY

OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE

CAPACIDAD COMERCIAL O CONVENIENCIA PARA UN PROPOSITO ESPECIFICO.

Durante el periodo de un año, Broan-NuTone, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario

cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente.

ESTA GARANTIA NO CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE

ILUMINACIÓN, FUSIBLE, FILTROS, CONDUCTOS, TAPAS DE TECHO, TAPAS DE PARED Y OTROS ACCESORIOS

PARA LOS CONDUCTOS. Tampoco cubre el mantenimiento ni los productos o partes de éstos que hayan sido usados de

forma incorrecta, con negligencia, rotos accidentalmente o por una incorrecta manutención ó reparación (distinta da la

realizada por Broan-NuTone), montaje incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas.

Le duración de la garantía se limita al periodo de un año como está especificado en la garantía explicita. Algunos paises no

permiten un limite en la duración de la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no

aplicarse.

LA PRESENTE GARANTIA CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS

ANTERIORMENTE. BROAN-NUTONE NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA

ACCIDENTAL O RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO.

Algunos paises no permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso,

esta limitación arriba indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también

disponer de otros derechos que varian de país a país.

Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted deberá (a) Avisar a la

dirección abajo indicada ó bien llamar por teléfono (b) Dar el número de serie del modelo correspondiente o bien una

descripción de la parte averiada, (c) Descripción del defecto en el producto o bien en una de sus partes. Para requerir un

servicio en garantía debe presentar el justificante con la fecha de la compra.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)

In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)

www.BestRangeHoods.com

GARANTIA

- 63 -

N. PIEZA NO. DESCRIPCIÓN

9 B08087679 Filtros de grasa

17 BE3351998 Soporte del difusor de luz

37 B02300804 Sensor de temperatura

67 B06102619 Ensamble de cables

76 B003102891 Vidrio frontal

114 B03292499 Abrazadera de cables

115 BE3350233 Caja de alimentación eléctrica

116 BE3334252 Tapa de caja de alimentación eléctrica

124 B08092904 Estructura telescopica inferior

125 B08093457 Estructura telescopica superior

130 B08092983 Vidrio trasero

202 B03292290 Abrazadera de cables

415 B03292596 Guíacables

439 B02320034 Ojal

474 B08093413 Lampara Led

477 BE3352074 Soporte del difusor de luz posterior

485 B08016376 Ensamble de chimenea decorativa

506 97019431 BLDC Driver

507 B06102584 Ensamble de boton de calibración

AQI B06102594 Ensamble de la caja de interruptores

ARU B080810849 Conector del tubo 10”

IME B06145225 Ensamble de instalación electrica

CAS B06002259 Ensamble de extractor

* B080811002 Equipo de Ajuste

* No se muestra ensamblado.

PIEZAS DE REPUESTO

MODELO IC34IQ

- 64 -

- 65 -

N. PIEZA NO. DESCRIPCIÓN

9 B08087679 Filtros de grasa

17 BE3351998 Soporte del difusor de luz

37 B02300804 Sensor de temperatura

67 B06102619 Ensamble de cables

76 B003102891 Vidrio frontal

114 B03292499 Abrazadera de cables

115 BE3350233 Caja de alimentación eléctrica

116 BE3334252 Tapa de caja de alimentación eléctrica

124 B08092904 Estructura telescopica inferior

125 B08093457 Estructura telescopica superior

130 B08092983 Vidrio trasero

202 B03292290 Abrazadera de cables

415 B03292596 Guíacables

474 B08093413 Lampara Led

477 BE3352074 Soporte del difusor de luz posterior

485 B08016376 Ensamble de chimenea decorativa

AQI B06102596 Ensamble de la caja de interruptores

ARU B080810849 Conector del tubo 10”

IME B06145226 Ensamble de instalación electrica

* B080811002 Equipo de Ajuste

* No se muestra ensamblado.

PIEZAS DE REPUESTO

MODELO IC34E

- 66 -

- 67 -

- 68 -

04308401

Best IC34IQ100SB Eclisse 40" Stainless Steel 600 CFM Island Hood

Product's Documents

User Manual

Specifications

Best IC34IQ100SB Questions and Answers

Related Products

Best ICB3I36SBB Ispira 36" Glass Island Range Hood

Best IPB9E48SB 48" Gorgona Stainless Steel Island Hood

Best ICB3I36SBN Ispira 36" Stainless Steel Island Range Hood

Best IPP9E42SB Colonne 42" Stainless Steel Island Range Hood

Best IPB9IQT48SB Gorgona 48" Stainless Steel Island Range Hood

Best IPP9IQT42SB Colonne Island 42" Stainless Steel Island Range Hood
