Sun Joe SWJ698E Chain Saw User Manual

A Division of Snow Joe

, LLC Model SWJ698E Form No. SJ-SWJ698E-880E-MR5

OPERATOR’S MANUAL

, LLC

SAVE THESE INSTRUCTIONS

ELECTRIC CHAIN SAW

12-INCH | 9-AMP

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Read all the instructions contained in this manual. Keep this

manual in a safe place, so that the information is available at

all times. If you give the equipment to another person,

make sure to provide these operating instructions. Basic safety

precautions should always be followed to reduce the risk of

re, electric shock, and personal injury.

Notice the personal safety alert symbol

m used in this

manual to draw your attention to a WARNING given along

with the particular operating instruction. This means that the

operation requires special ATTENTION, CAUTION,

and AWARENESS.

Intended use

This electric chain saw was designed and manufactured for

trimming and pruning tree limbs and branches and for cutting

smaller logs up to 9 in. (23 cm) thick. All of the wooden objects

intended to be cut with this chain saw should be no thicker

than the guide bar's maximum cutting capabilities.

Improper use

Any other use diering from the above mentioned applications

poses a serious hazard to the user and may damage both the

tool and your personal property. Examples of improper use

include, but are not limited to:

• trimming hedges;

• carving;

• sectioning pallets, crates, and various packing materials;

• sectioning furniture or other materials with nails, screws,

or other metal components;

• butchering meat;

• using the machine to lift, move, or split objects;

• using the machine while fastened to xed supports.

Improper use of the machine will invalidate the warranty,

relieve the manufacturer from all liabilities. The user will

consequently be liable for all and any damage or injury to

himself/herself or others.

General Safety

WARNING! When using electric yard tools, basic safety

precautions should always be followed to reduce the risk of

re, electric shock, and personal injury, including the following:

1. Keep guards in place – Protective guards should be

checked periodically to ensure they are properly tted and

in correct working order.

2. Remove adjusting keys and wrenches – Check that

adjusting wrenches are removed from the saw before

turning it on.

3. Keep work area clean and well-lit – Clear work area of

branches and limbs after each cutting session.

Cluttered areas invite accidents.

4. Avoid dangerous conditions – Do not use this machine

in rainy, stormy, damp, or wet locations. Do not operate

the unit in gaseous or explosive atmospheres.

Motors in these units normally spark, and the sparks may

ignite fumes.

5. Do not use the chain saw in the rain.

6. Keep bystanders and children away – All bystanders,

including children and pets, should be kept a safe

distance away from the work area.

7. Do not force the tool – It will do the job eectively and

safely if it is used at the rate for which it was designed.

8. Use the right tool – Do not force the tool or any

attachment on the tool to do a job for which it was not

intended.

9. Wear proper apparel – Do not wear loose articles of

clothing or jewelry since such items may get caught

in moving parts. Wearing heavy-duty rubber gloves,

substantial non-skid footwear, and close-tting clothing is

recommended when working outdoors with power tools.

10. Wear protective hair coverings to contain long hair.

11. Always wear safety glasses and ear defenders to

provide eye and ear protection – Everyday eyeglasses

only have impact resistant lenses and do not provide the

same protection as safety glasses.

12. Wear face or dust masks – If the cutting operation is

dusty, the use of a face or dust mask specially designed

to lter out microscopic particles is recommended.

13. Do not overreach – Keep proper footing and balance

at all times.

14. Maintain tools with care – Keep tools sharp and clean

for the best and safest performance. Follow instructions

for lubricating and changing accessories.

15. Disconnect tool – Disconnect the chain saw from the

power supply when not in use, before servicing,

when transporting, or when changing the chain or other

accessories.

16. Reduce the risk of unintentional starting – Make sure

the switch is in the OFF position before plugging the tool

into a power source.

17. Use recommended accessories – Consult the owner’s

manual for recommended accessories. The use of

improper accessories may cause risk of injury.

18. Check for damaged parts – Before each use, repair or

replace any guard or part that is damaged. In addition,

check for alignment of moving parts, binding of moving

parts, breakage of parts, and any other conditions that

may aect the tool's operation.

19. Never leave tool unattended while it is running –

Turn the power OFF by removing the power cord directly

from its socket. Do not leave the saw until the cutting bar

comes to a complete stop.

20. Avoid unintentional starting – Do not carry the chain saw

with your nger on the switch.

21. Do not grasp the exposed cutting blade or cutting

edges when picking up or holding the saw – Be sure to

encase the cutting bar in its protective sheath when not

in use.

22. Stay alert – Watch what you are doing. Use common

sense. Do not operate the chain saw when you are tired.

23. Store idle tool indoors – When not in use, appliances

should be stored indoors in a dry and high or locked-up

place out of the reach of children.

Chain Saw Use + Care

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your electric

chain saw.

mWARNING! Turn o the power switch and disconnect

the power source before adjusting, inspecting, servicing or

cleaning the power tool, when changing accessories,

or when any other dangerous conditions present themselves.

All maintenance tasks should be performed after the power

tool's rotating parts have stopped completely. Such preventive

safety measures reduce the risk of starting the power tool

accidentally.

1. Do not force the power tool. Use the correct power tool

for your application. The correct power tool will perform

better with less likelihood of personal or mechanical

damage if it is used at the rate for which it was designed.

2. Do not use the power tool if the switch does not turn it on

and o. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

3. Disconnect the unit from its power source before making

any adjustments, changing accessories, or storing the

power tool. Such preventive safety measures reduce the

risk of starting the power tool accidentally.

4. Store idle power tools indoors in a dry, locked place

out of the reach of children. Do not allow anyone who is

unfamiliar with the power tool or these instructions access

to the machine. Power tools are dangerous in the hands of

untrained users.

5. Maintain power tools with care to ensure safe operation

and optimal performance. Keep handles dry, clean,

and free from oil and grease. Check for misalignment or

obstruction of moving parts, breakage of parts, and any

other condition that may aect the power tool’s operation.

If damage is found, have the power tool repaired before

use. Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to jam

and are easier to control.

7. Use the power tool and accessories in accordance with

these instructions, and be sure to take into account the

working conditions and the work to be performed.

Using the power tool for operations other than those

intended could result in a hazardous situation.

8. Moving parts presents risks. Keep your face, hair, clothing,

hands, and feet away from all moving parts. All guards

and safety attachments must be installed properly before

using the power tool. Shut o and disconnect the power

supply before touching any parts other than the handles

and the switch.

Electrical Safety

1. Ground fault circuit interrupter (GFCI) protection should

be provided on the circuit(s) or outlet(s) to be used for

this electric chain saw. Receptacles are available having

built-in GFCI protection and may be used for this

measure of safety.

2. Make sure that the mains voltage matches that listed on

the unit's rating label. Using the improper voltage can

damage the motor and injure the user.

3. To reduce the risk of electric shock, this appliance has a

polarized plug (i.e. one blade is wider than the other).

Use this appliance only with a polarized UL-, CSA-,

or ETL-listed extension cord recommended for outdoor,

all-weather use.

The appliance plug will t into a polarized extension

cord only one way. If the appliance plug does not t

fully into the extension cord, reverse the plug. If the plug

still does not t, obtain a correct polarized extension

cord. A polarized extension cord will require the use of a

polarized wall outlet. The extension cord plug will t into

the polarized wall outlet only one way. If the plug does

not t fully into the wall outlet, reverse the plug. If the plug

still does not t, contact a qualied electrician to install

the proper wall outlet. Do not modify the appliance plug,

extension cord receptacle, or extension cord plug in any

way.

4. To prevent electric shock, use only with an extension cord

suitable for outdoor use, such as SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

Before use, check that the extension cord is in good

condition. When using an extension cord, make sure to

use one heavy enough to carry the current your product

will draw. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

5. To prevent the appliance cord from disconnecting from the

extension cord during operation, use the extension cord

restraint hook and/or make a knot as shown in Table 1.

6. Do not abuse the cord. Never pull the chain saw by the

cord or yank the cord to disconnect it from the receptacle.

Keep the cord away from heat, oil, and sharp edges.

Double-Insulated Appliances

In a double-insulated appliance, two systems of insulation

are provided instead of grounding. No grounding means are

provided on a double-insulated appliance, nor should a means

for grounding be added to the appliance. Servicing a

double-insulated appliance requires extreme care and

knowledge of the system, and should be performed only by

qualied service personnel at an authorized Snow Joe

Sun Joe

dealer. Replacement parts for a double-insulated

appliance must be identical to the parts they replace.

A double-insulated appliance is marked with the words

“Double Insulation” or “Double Insulated.” The symbol

(square within a square) may also be marked on the appliance.

DOUBLE-INSULATED: GROUNDING NOT

REQUIRED. WHEN SERVICING, USE ONLY

IDENTICAL REPLACEMENT PARTS.

This electric chain saw is double-insulated, eliminating the

need for a separate grounding system. Use only identical

replacement parts. Read the instructions before servicing

double-insulated appliances. Use this chain saw only as

described in this manual.

m WARNING m

Electric shock may cause SEVERE INJURY or

DEATH. Heed these warnings:

• Do not allow any part of the electric chain saw to

make contact with water while it is in operation. If the

appliance becomes wet while turned o, wipe dry

before starting.

• Use only a UL-, CSA- or ETL-rated extension cord for

outdoor, all-weather use.

• Do not use an extension cord over 100 ft (30 m).

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

EXTENSION CORD CHART

Extension Cord

Length

Wire Gauge (A.W.G.):

Up to 50 ft

(15 m)

+50 ft - 100 ft

(+15 m - 30 m)

16 14

(B) Connect plug and receptacle

Cord set Appliance cord

(A) Tie cord as shown

Table 1. Method of Securing Extension Cord

Service

• Have your power tool serviced by a qualied repair

person at an authorized Snow Joe

+ Sun Joe

dealer

using only identical replacement parts or call the

Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563). This will ensure

that the safety of the power tool is maintained.

Chain Saw Safety Warnings

• Keep all parts of the body away from the saw chain when

the chain saw is operating. Before you start the chain saw,

make sure the saw chain is not contacting anything.

A moment of inattention while operating the chain saw

may cause entanglement of your clothing or body with the

saw chain.

• Always hold the chain saw with your right hand on the rear

handle and your left hand on the front handle. Holding the

chain saw with a reversed hand conguration increases

the risk of personal injury and should never be done.

• Wear safety glasses and hearing protection. If you are

using the chain saw every day under normal conditions,

you can be exposed to a noise level of 85 dB (A) or higher.

Further protective equipment for head, hands, legs and

feet is recommended. Adequate protective clothing will

reduce personal injury by ying debris or accidental

contact with the saw chain.

• Do not operate the chain saw in a tree. Operation of a

chain saw while up in a tree may result in personal injury.

• Always keep proper footing and operate the chain saw

only when standing on a xed, secure and level surface.

Slippery or unstable surfaces such as ladders may cause

a loss of balance or control of the chain saw.

• When cutting a limb that is under tension, be cautious

of spring back. When the tension in the wood bers is

released, the spring-loaded limb may strike the operator

and/or throw the chain saw out of control.

• Use extreme caution when cutting brush and saplings.

The slender material may catch the saw chain and be

whipped toward you or pull you o balance.

• Carry the chain saw by the front handle with the chain saw

switched o and away from your body. When transporting

or storing the chain saw, always t the guide bar cover.

Proper handling of the chain saw will reduce the likelihood

of accidental contact with the moving saw chain.

• Follow instructions for lubricating, chain tensioning and

changing accessories. An improperly tensioned or poorly

lubricated chain may either break or increase the chance

for kickback.

• Keep handles dry, clean and free from oil and grease.

Greasy, oily handles are slippery and can cause loss of

control.

• Cut wood only. Do not use the chain saw for any other

purpose. For example, do not use the chain saw to cut

plastic, masonry or non-wood building materials.

Using the chain saw in these incorrect ways could result in

serious damage to you and your tool.

Kickback Prevention

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions. It occurs when the nose or tip of the

guide bar touches an object, or when the wood closes in and

pinches the saw chain in the cut. Tip contact in some cases

may cause a sudden reverse reaction, kicking the guide bar up

and back towards the operator.

This sudden reaction may cause you to loose control of the

saw, which could result in serious personal injury.

To avoid kickback and the potential for accident or injury,

take the following precautions when operating your chain saw:

• Maintain a rm grip (right hand on the rear handle and

left hand on the front handle with thumbs and ngers

encircling the respective handles) and position your body

and arms to allow you to resist kickback forces. Kickback

forces can be controlled by the operator if proper

precautions are taken. Do not let go of the chain saw.

• Do not overreach and do not cut above shoulder height.

This helps prevent unintended tip contact and enables

better control of the chain saw in unexpected situations.

• Only use replacement bars and chains specied by the

manufacturer. Incorrect replacement bars and chains may

cause chain breakage and/or kickback.

• Follow the manufacturer’s sharpening and maintenance

instructions for the saw chain. Decreasing the depth

gauge height can lead to increased kickback.

• Always observe the safety regulations and follow the

correct sawing techniques.

• Ensure safe carrying of the chain saw. Whenever the

machine is to be handled or transported, you must:

– switch o the motor and wait for the chain to come to

a complete stop;

– mount the guide bar cover;

– hold the machine using the hand grips and

position the bar in the opposite direction to that used

during operation.

When using a vehicle to transport the chain saw,

fasten the tool rmly and position it so that it is not a

danger to any passengers.

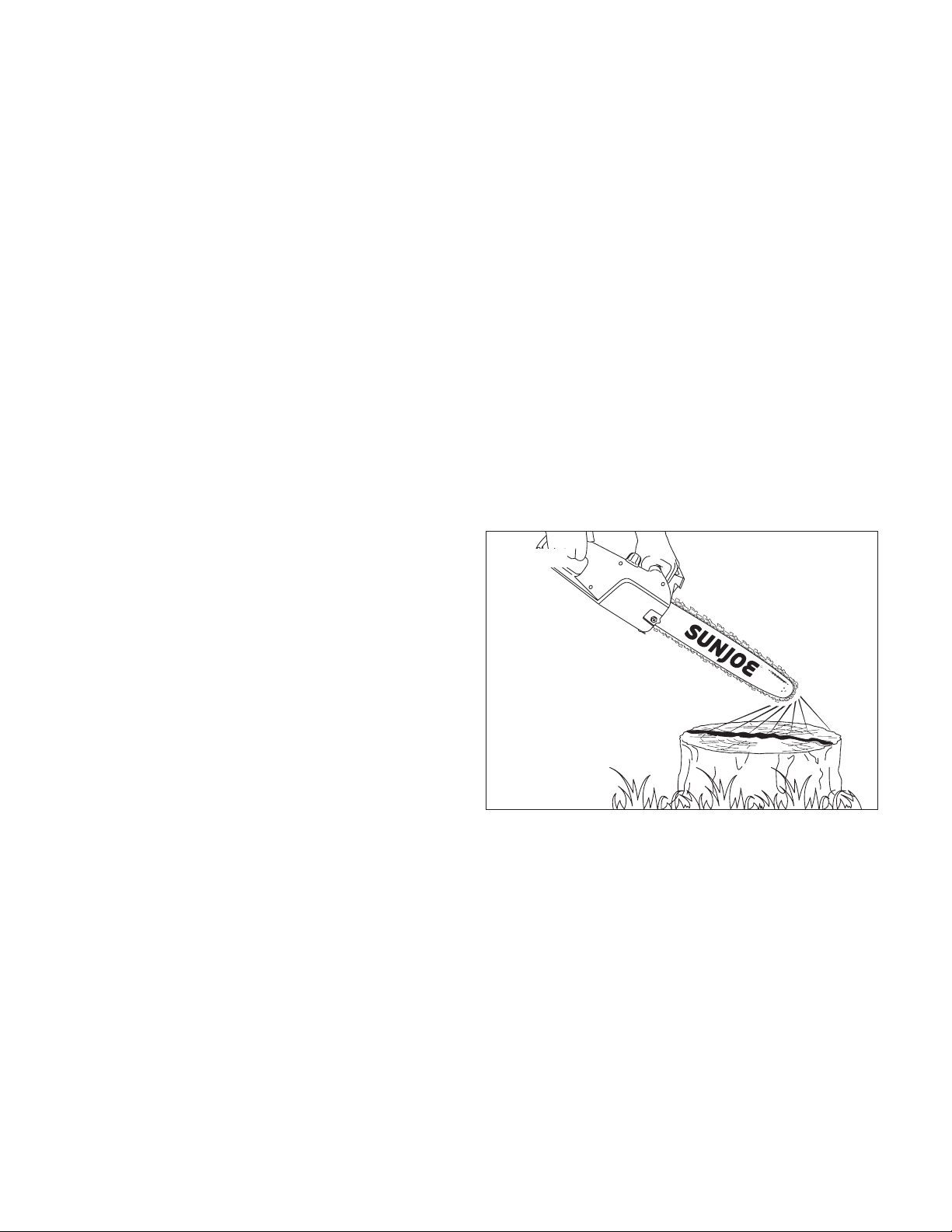

KICKBACK DANGER ZONE

• Before cutting, pruning, or delimbing for the rst time,

make sure:

– you have been specically trained to use this type

of equipment;

– you have carefully read the safety regulations and

user instructions contained in this manual;

– you practice rst on logs on the ground or attached to

trestles/saw horses, in order to get familiar with the

machine and the proper cutting techniques.

Protection from environmental inuences

1. Wear suitable work clothes. Wear safety goggles.

2. Protect your power tool from moisture and rain.

Moisture and rain can cause dangerous electrical and

motor damage.

3. Do not use the power tool near vapors and ammable

liquids.

4. Use the power tool only in dry conditions and at an

ambient temperature of 50°F-104°F (10°C-40°C).

5. Store your power tool only in dry locations with an

ambient temperature of 50°F-104°F (10°C-40°C).

Protect the power tool from humidity and direct sunlight.

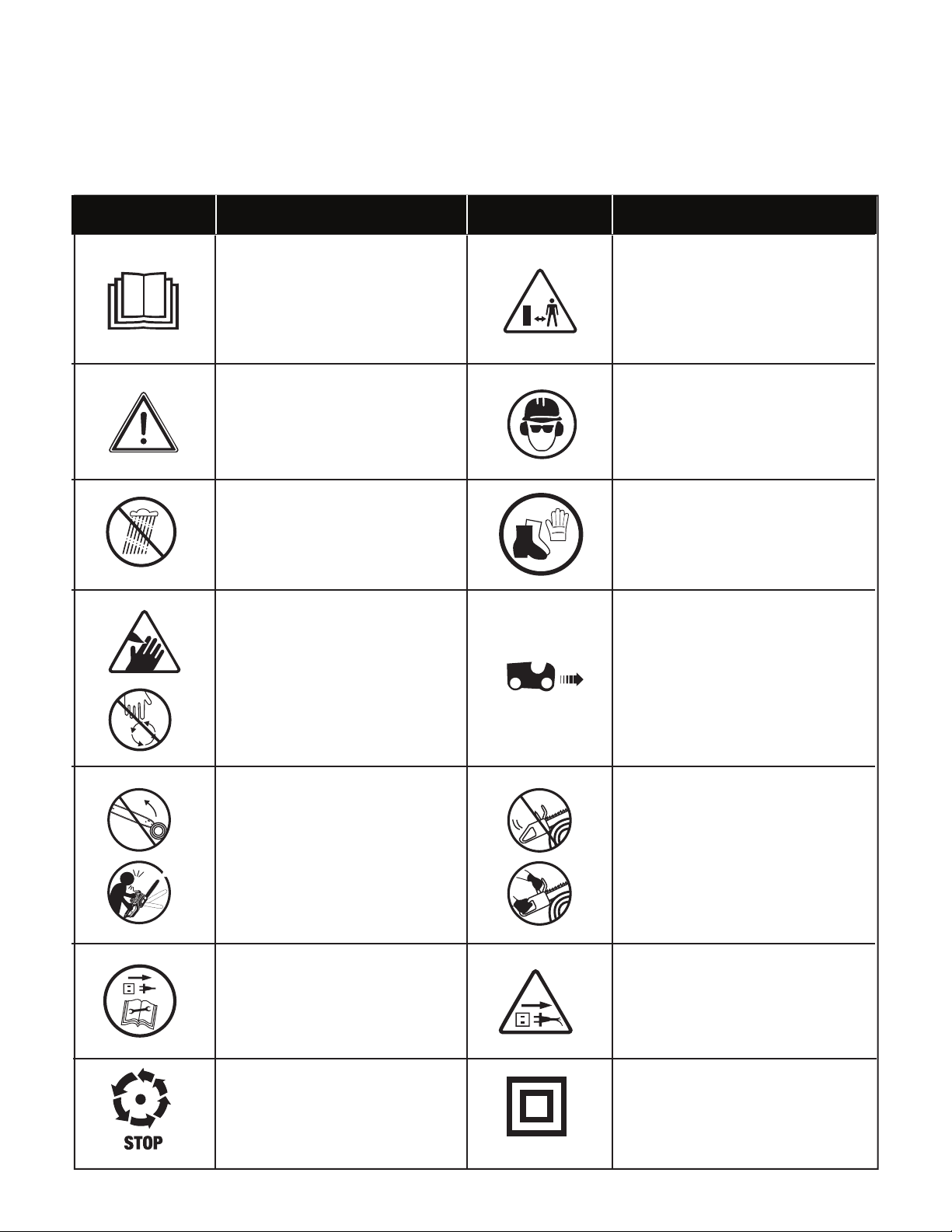

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand and follow all

instructions on the machine before attempting to assemble and operate.

READ THE OPERATOR'S

MANUAL(S) – Read,

understand, and follow

all instructions in the user

manual(s) before attempting to

assemble and operate.

SAFETY ALERT – Indicates

a precaution, a warning, or

a danger.

The rotating part will

continuously run for several

seconds after you turn o the

machine.

Double Insulation.

WARNING! Do not expose the

unit to rain or wet conditions.

CAUTION! Avoid contacting

the guide bar tip with any

object. Tip contact may

cause the guide bar to

move suddenly upward and

backwards, which may cause

serious injury to the user.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

Keep bystanders and children a

safe distance away.

WARNING! Two hands are

always to be used when

operating the chain saw.

Symbols SymbolsDescriptions Descriptions

DANGER! ROTATING

BLADES – Keep hands and

feet away from openings while

the saw is running.

Wear protective gloves and

non-slip footwear when

using the machine and

handling debris.

Correct direction of cutting teeth.

SWITCH OFF! Remove plug

from outlet immediately if the

cord is damaged or cut.

SWITCH OFF! Remove plug

from outlet before cleaning

or conducting maintenance

checks.

Know Your Electric Chain Saw

Read the owner’s manual and safety rules carefully before operating your electric chain saw. Compare the illustration

below to the actual unit in order to familiarize yourself with the location of the various controls and adjustments. Save this

manual for future reference.

Technical Data

Motor ..................................................................................... 9 A

Rated Voltage .......................................................120 V ~ 60 Hz

No Load Speed .............................................. 5600 ± 10% rpm

Bar/Chain Length .............................................. 12 in. (300 mm)

Cutting Thickness ................................... Max: 11.5 in. (29.2 cm)

Recommended: 10.5 in. (26.7 cm)

Oil Tank Capacity ..................................................3  oz (90 ml)

Chain Speed .................................................... 32.8 ft/s (10 m/s)

Net Weight ........................................................... 7.1 lbs (3.2 kg)

1. 12 in. cutting chain

2. 12 in. guide bar

3. Front hand guard

4. Front hand grip

5. Oil tank cap

6. Safety lock button

7. Rear handle

8. Appliance cord

9. Trigger switch

10. Extension cord restraint hook

11. Oil level indicator window

12. End cover nut

13. Chain/sprocket end cover

14. End cover nut cap

15. Hex key wrench/blade screwdriver

16. Cutting bar sheath

Unpacking

Carton Contents

• Electric chain saw

• 12 in. (300 mm) cutting chain (pre-mounted on bar)

• 12 in. (300 mm) guide bar

• Dual-tipped hex key wrench/blade screwdriver

• Cutting bar sheath

• Manual with registration card

1. Carefully remove the chain saw and check to see that all

of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store.

Please call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new electric chain

saw. The packaging is made of recyclable materials.

Properly dispose of these materials in accordance with

local regulations.

IMPORTANT! The equipment and packaging material are not

toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suocation

risk!

Assembly

WARNING! Always wear heavy-duty gloves when

handling the bar and chain. Mount the bar and chain very

carefully to ensure the safety and eciency of the machine.

If in doubt, contact an authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563).

mWARNING! Unpacking and assembly should be

completed on a at and stable surface, with adequate space

for moving the machine and its packaging.

mDANGER! Never start the motor before installing the

guide bar, chain, and chain cover. Without all these parts in

place, the clutch/sprocket can y o or explode, exposing the

user to potentially serious injuries.

mWARNING! To avoid serious personal injury, read and

understand all safety instructions provided.

mWARNING! Before performing any maintenance,

make sure the tool is unplugged from the power supply.

Failure to heed this warning could result in serious personal

injury.

Installing the Guide Bar + Chain

Tools and supplies required:

• Dual-tipped hex key wrench/blade screwdriver (supplied)

• Heavy-duty work gloves

NOTE: When replacing the guide bar and chain, use only

identical replacement parts. Make sure the chain saw is

disconnected from the power supply before proceeding with

installation.

1. Use the at-tip blade screwdriver to pry up the end cover

nut cap (Fig. 1).

2. Use the hex key wrench to unscrew the end cover nut and

remove the chain/sprocket end cover (Fig. 2).

NOTE: When you rst purchase your chain saw, the chain

will come pre-mounted on the guide bar for easy installation.

Refer only to the instructions for tting the bar (see step 5).

Should you need to replace the chain in the future, follow all

the steps detailed below.

3. Lay out the new saw chain in a loop and straighten any

kinks. THE SHARP SIDE OF THE TEETH MUST FACE

AWAY FROM YOU AND IN THE DIRECTION OF THE

CHAIN ROTATION INDICATED ON THE GUIDE BAR.

If the teeth face backwards, turn the loop over (Fig. 3).

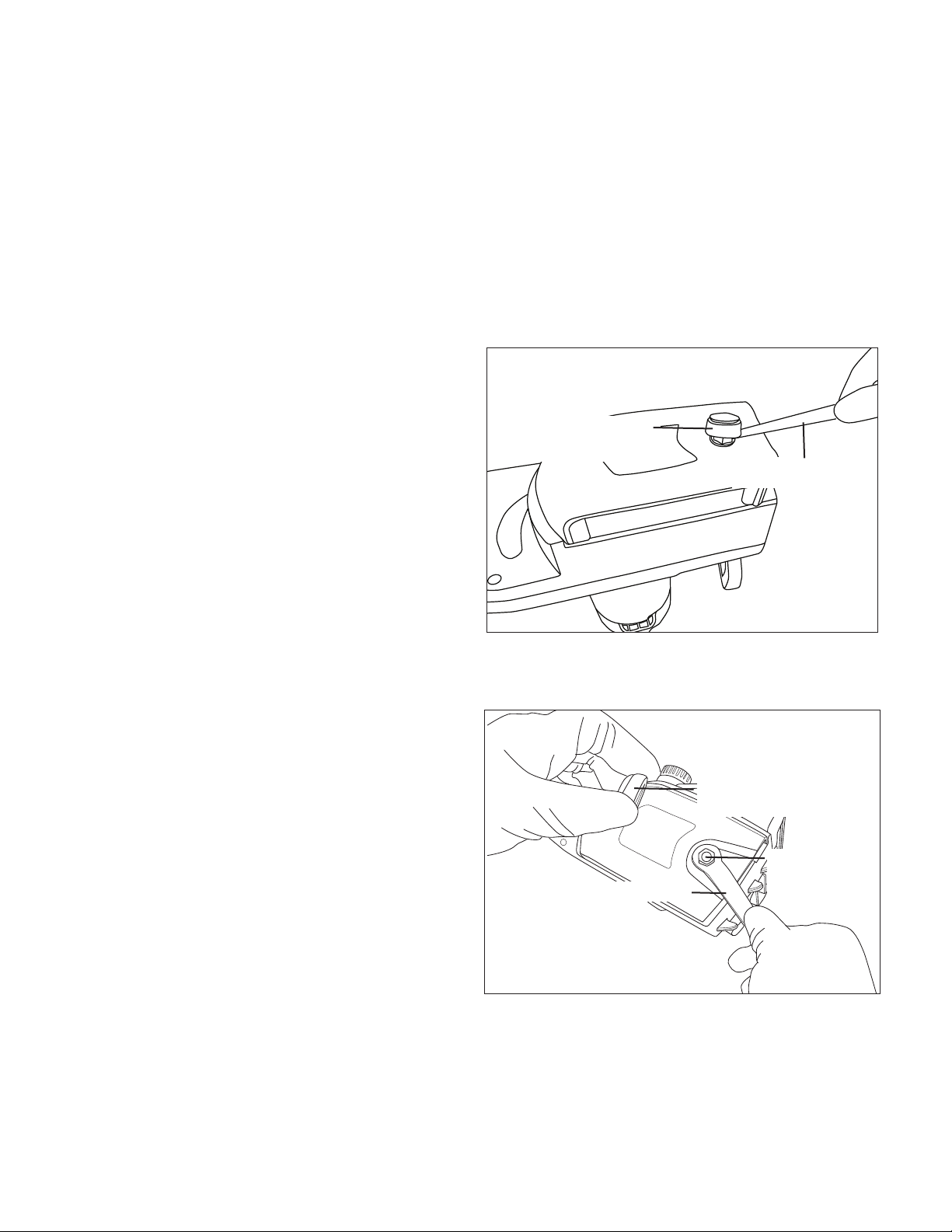

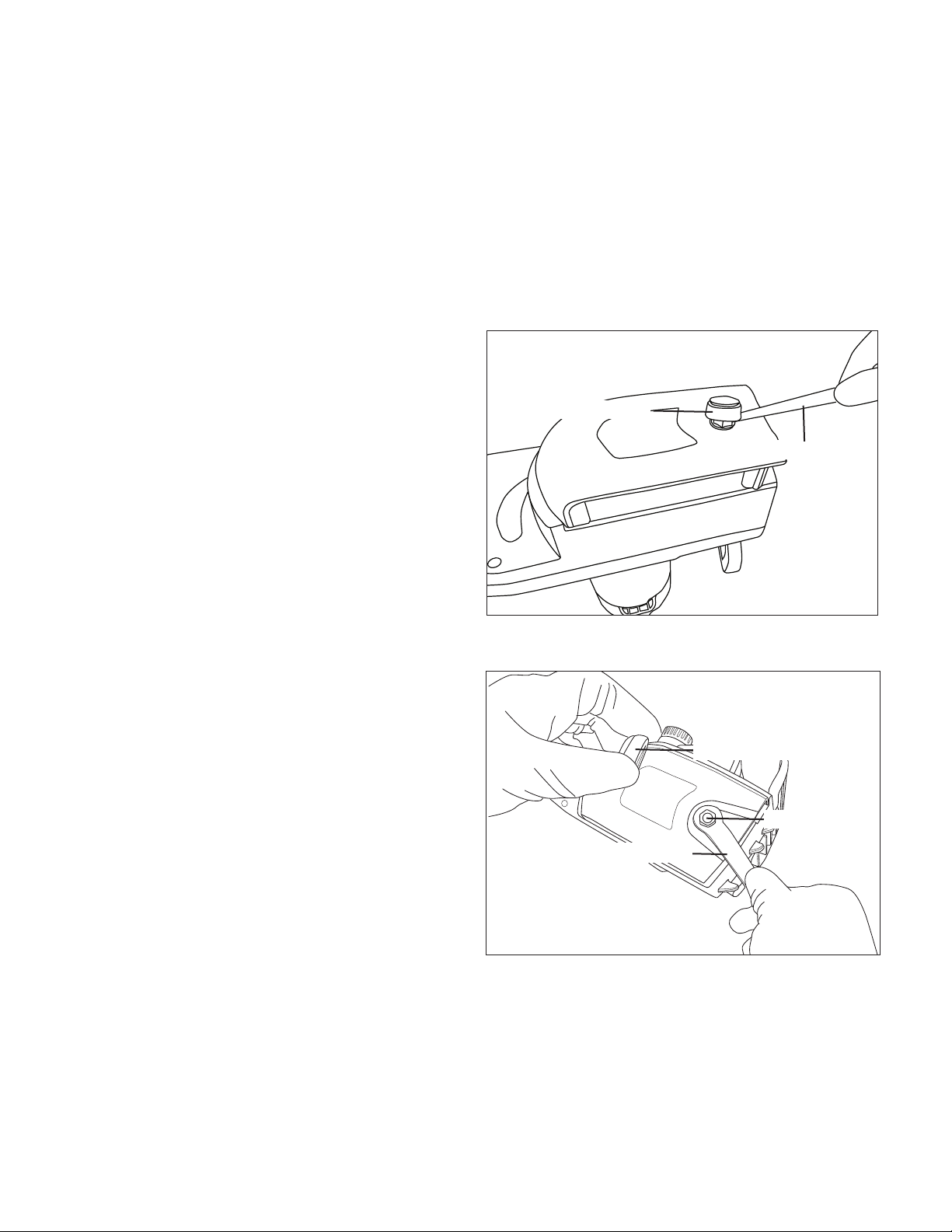

Fig. 1

End cover nut cap

Flat-tip screwdriver

Fig. 2

End cover nut cap

End cover nut

Hex key wrench

4. Starting at the tip, mount the chain drive links into the bar

groove, leaving a loop at the back of the bar. The chain will

loosely t until it is placed on the sprocket (Fig. 4).

NOTE: Make certain of the direction of the chain.

If the chain is mounted backwards, the saw will vibrate

abnormally and will not cut.

5. Hold the chain in position on the bar and place the loop

around the sprocket. Fit the bar ush against the mounting

surface so that the bar studs are in the long slot of the bar

and the adjusting pin is in the chain tension pin hole

(Fig. 5).

NOTE: If the adjusting pin will not reach the chain tension pin

hole, turn the chain tensioning screw counter-clockwise until

the pin hole aligns with the adjusting pin.

6. While keeping the bar and chain ush against the

mounting surface, adjust the chain tension as needed

by adjusting the chain tensioner screw with the supplied

at-tip blade screwdriver. Turn the chain tensioner screw

clockwise to tightening the chain, or counter-clockwise to

loosen the chain (Fig. 6).

7. Replace the chain/sprocket end cover by inserting the rear

tab rst into the rear tab slot and position the cover over

the bar end. Tighten the end cover nut by hand; leave the

bar loose enough to move slightly for tension adjustment

(Fig. 7).

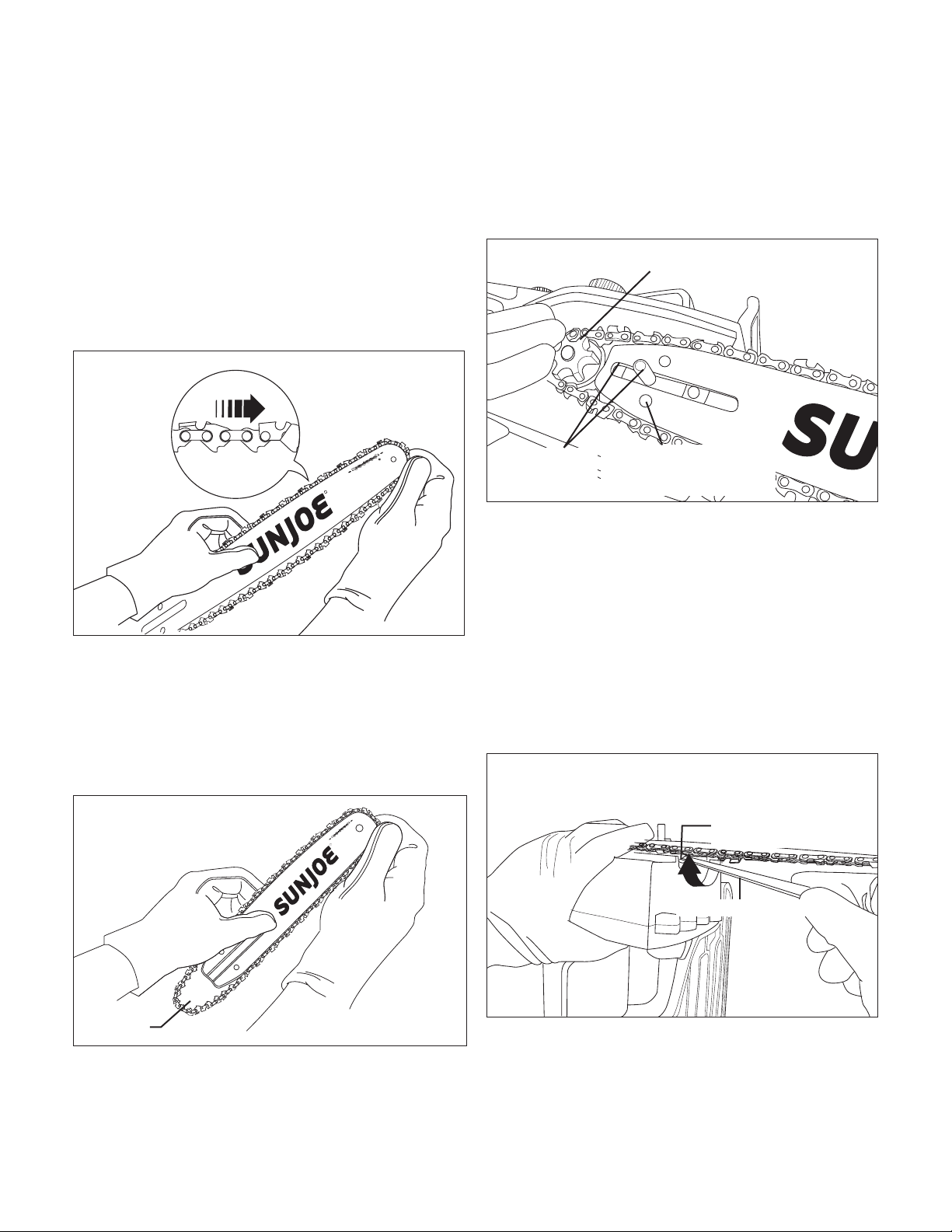

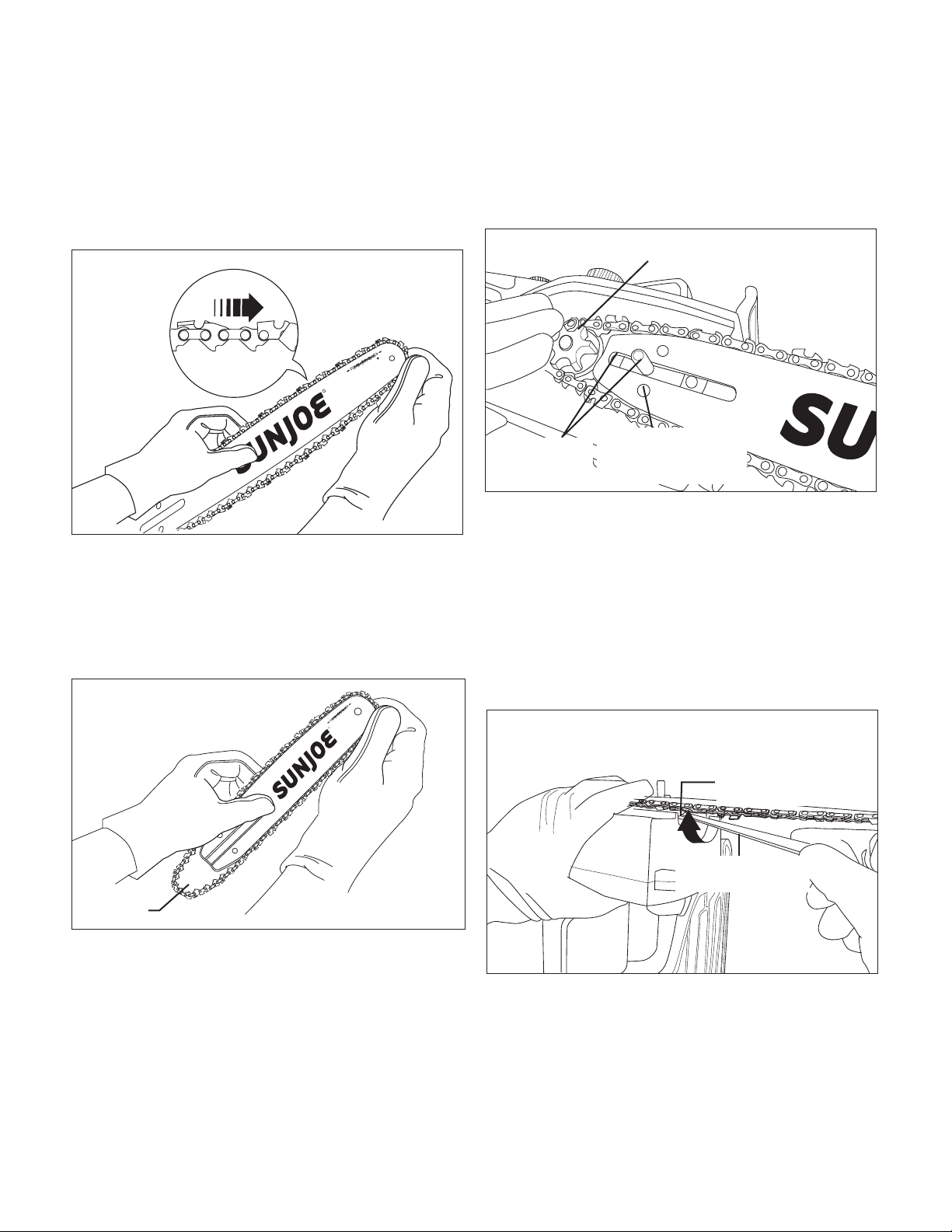

Fig. 3

Fig. 4

Loop

Fig. 5

Sprocket

Bar studs

Chain tension pin hole

(with adjusting pin)

Fig. 6

Chain tensioner screw

Blade screwdriver

Fig. 7

Rear

tab

End cover nut

Chain/sprocket

end cover

8. Remove all slack from the chain by turning the chain

tensioner screw clockwise until the chain seats snugly

against the bar with the drive links ush inside the bar

groove (Fig. 8).

NOTE: The chain is correctly tensioned when there is no sag

on the underside of the guide bar; the chain is snug, but can

be rotated by hand without binding. For more information on

chain tensioning, see the maintenance section beginning on

page 17.

9. Tighten the end cover nut completely using the hex key

wrench (Fig. 7), then replace the end cover nut cap to

secure the chain/sprocket end cover.

NOTE: If the chain is too tight, it will not rotate. Loosen the

end cover nut slightly and turn the chain tensioner 1/4 turn

counterclockwise. Lift the tip of the guide bar up and retighten

the end cover nut. Ensure that the chain can be rotated by

hand without binding.

NOTE: A new chain tends to stretch; check the chain tension

frequently, and adjust tension as required.

Replacing the Guide Bar + Chain

1. Disconnect the chain saw from the power supply.

2. Remove the end cover nut cap and then use the supplied

hex key wrench to unscrew the end cover nut to remove

the chain/sprocket end (Figs. 1 & 2).

3. Remove the cutting bar and chain from the mounting

surface (Fig. 9).

4. Remove the old chain from the bar.

5. To lay out and install the new saw chain properly,

follow steps 3 to 9 from the section "Installing the Guide

Bar + Chain" beginning on page 8.

Preparing To Work

Checking the Machine

mWARNING! Before performing any checks,

adjustments, repairs, or maintenance on the machine,

make sure the unit is not connected to the power supply.

Before starting work, please:

• Check that all the screws on the machine and the guide

bar are tightly fastened;

• Check that the chain is correctly tensioned, properly

sharpened, and there are no signs of any damage;

• Check that hand grips and protection devices are clean

and dry, correctly mounted, and securely fastened to the

machine;

• Check that the trigger switch and the safety button move

freely without forcing and return automatically and rapidly

back to their neutral positions;

• Check that the trigger switch remains locked until the

safety button is pressed;

• Make sure the cooling air vents are not clogged with

sawdust or debris;

• Check that the chain’s oil level is not below the "MIN"

level mark; if necessary, top up the oil to 1 cm from the rim

of the ller.

NOTE: You must ll the chain oil tank with bar and chain

oil before using your chain saw.

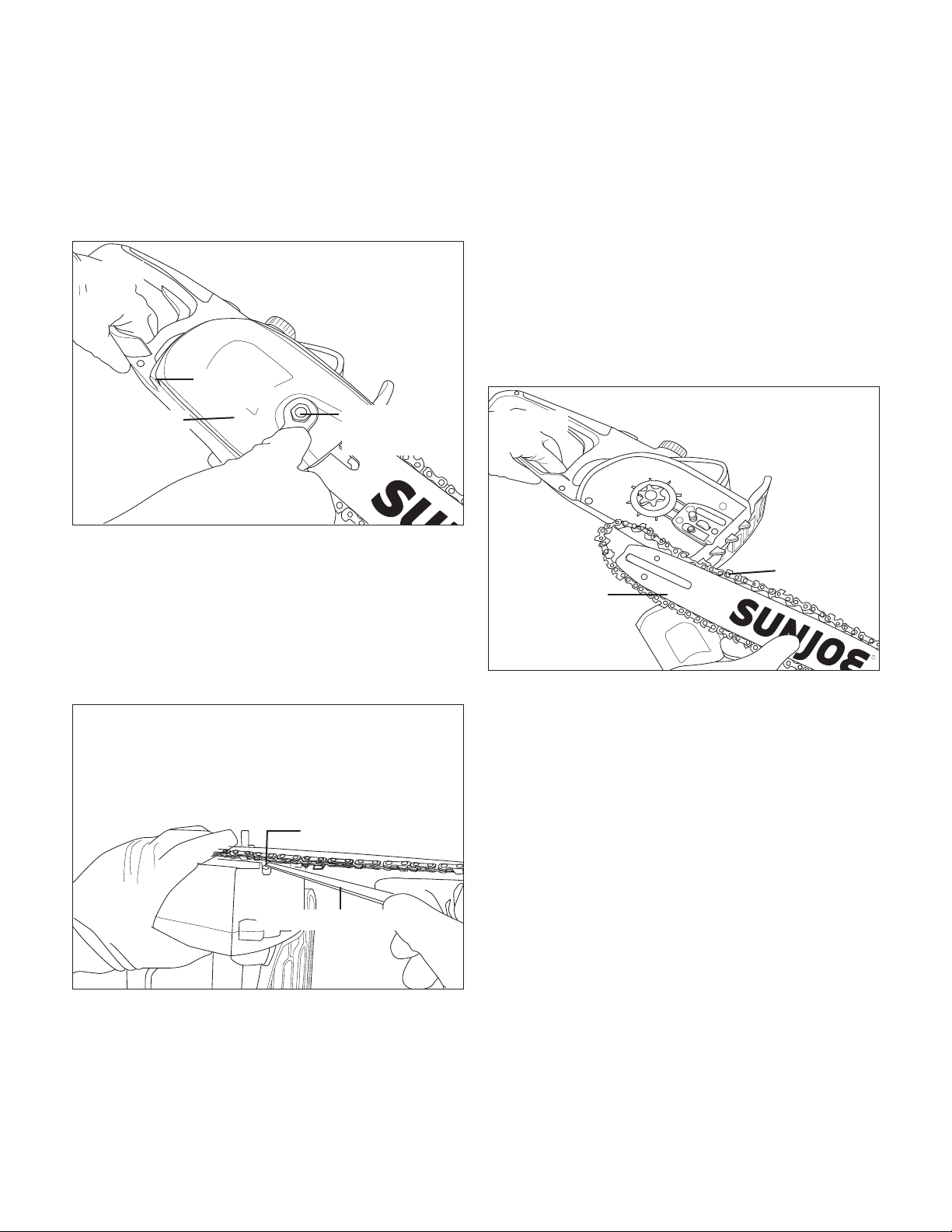

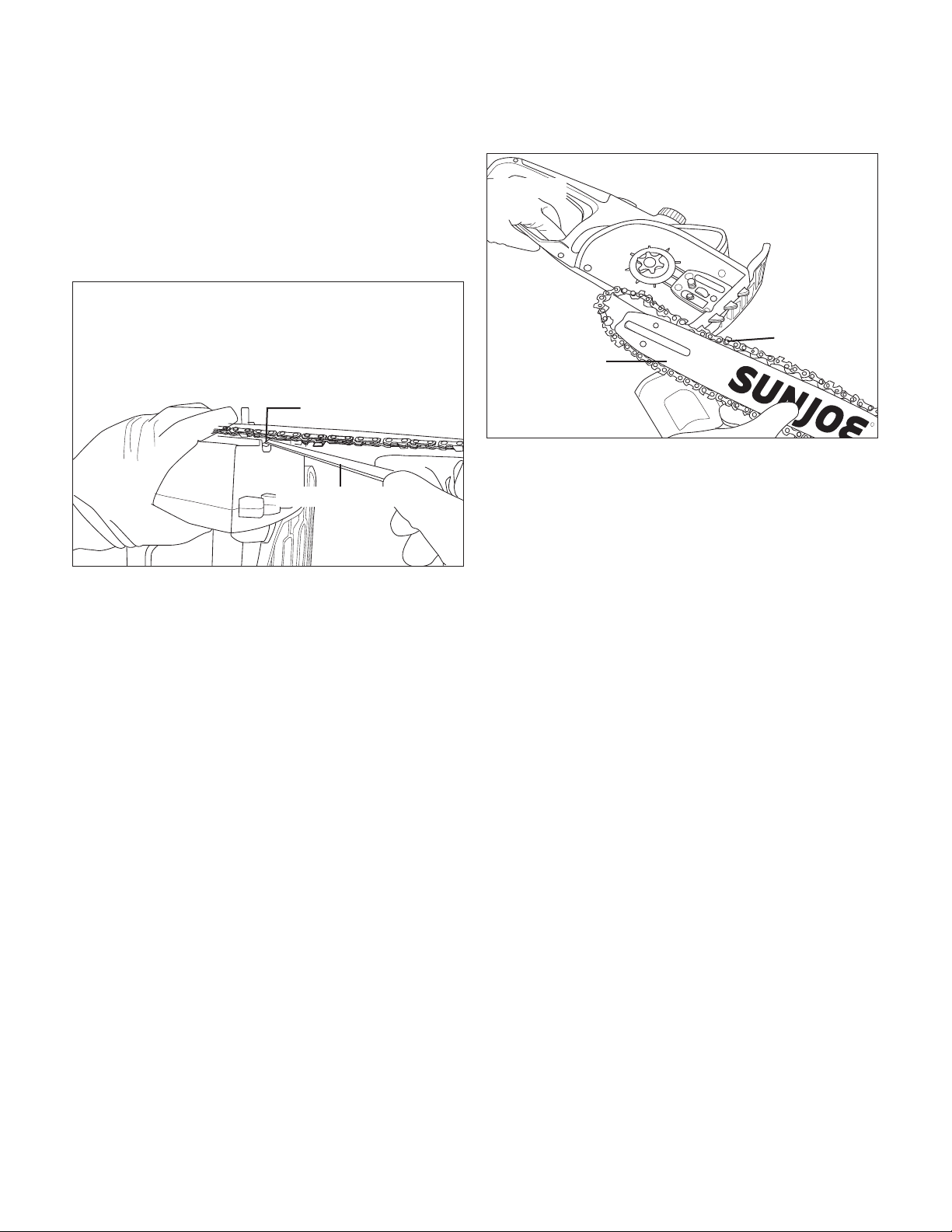

Fig. 8

Chain tensioner

Blade screwdriver

Fig. 9

Chain

Cutting bar

Adjusting the Chain Tension

mWARNING! Before performing any checks,

adjustments, repairs, or maintenance on the machine,

make sure the tool is unplugged from the power supply.

mCAUTION! The chain will continue to run for several

seconds after turning o the tool.

1. Loosen the end cover nut until it is hand-tight. Use the

at-tip blade screwdriver to turn the chain tensioner

screw clockwise to tension the chain. A cold chain will

be correctly tensioned when there is no slack on the

underside of the guide bar; the chain is snug, but it can be

turned by hand without binding (Fig. 10).

2. The tension is correct when the drive links on the chain do

not slip out of the chain guide on the bar when the chain is

pulled up from the middle of the bar (Fig. 11).

Chain Lubricant

mCAUTION! Failure to lubricate the chain will cause

damage to the chain and bar. Use a good quality bar and chain

oil designed specically for use with chain saws. Bar and chain

oil can be purchased at your local hardware store or online at

sunjoe.com.

NOTE: It is normal for oil to seep from the saw when not in

use. To prevent seepage, empty the oil tank after each use.

When storing the unit for a long period of time (3 months or

longer), be sure the chain is lightly lubricated. This will prevent

rust on the chain and the bar sprocket.

mWARNING! Do not use the chain saw with any type of

accessory or attachment. Such usage might be hazardous.

Operation

Starting the Machine

Before starting the chain saw, remove the oil tank cap and add

bar and chain oil to the top of the oil level window (Fig. 12).

One minute of use will consume approximately 0.2  oz (6 ml)

of oil. Rell when the oil level drops to 1/4 of a tank.

NOTE: Your electric chain saw is equipped with an automatic

oil pump for bar and chain oiling. You must add bar and chain

oil in order for your chain saw to work.

1. Connect the electric chain saw to a working 120 V outlet

using a heavy-duty outdoor extension power cord, such

as the Snow Joe

+ Sun Joe

SJTW-A 14-gauge 50-foot

extension cord with lighted end (Model PJEXT50-B).

Visit sunjoe.com to order online or call 1-866-SNOWJOE

(1-866-766-9563) to order by phone.

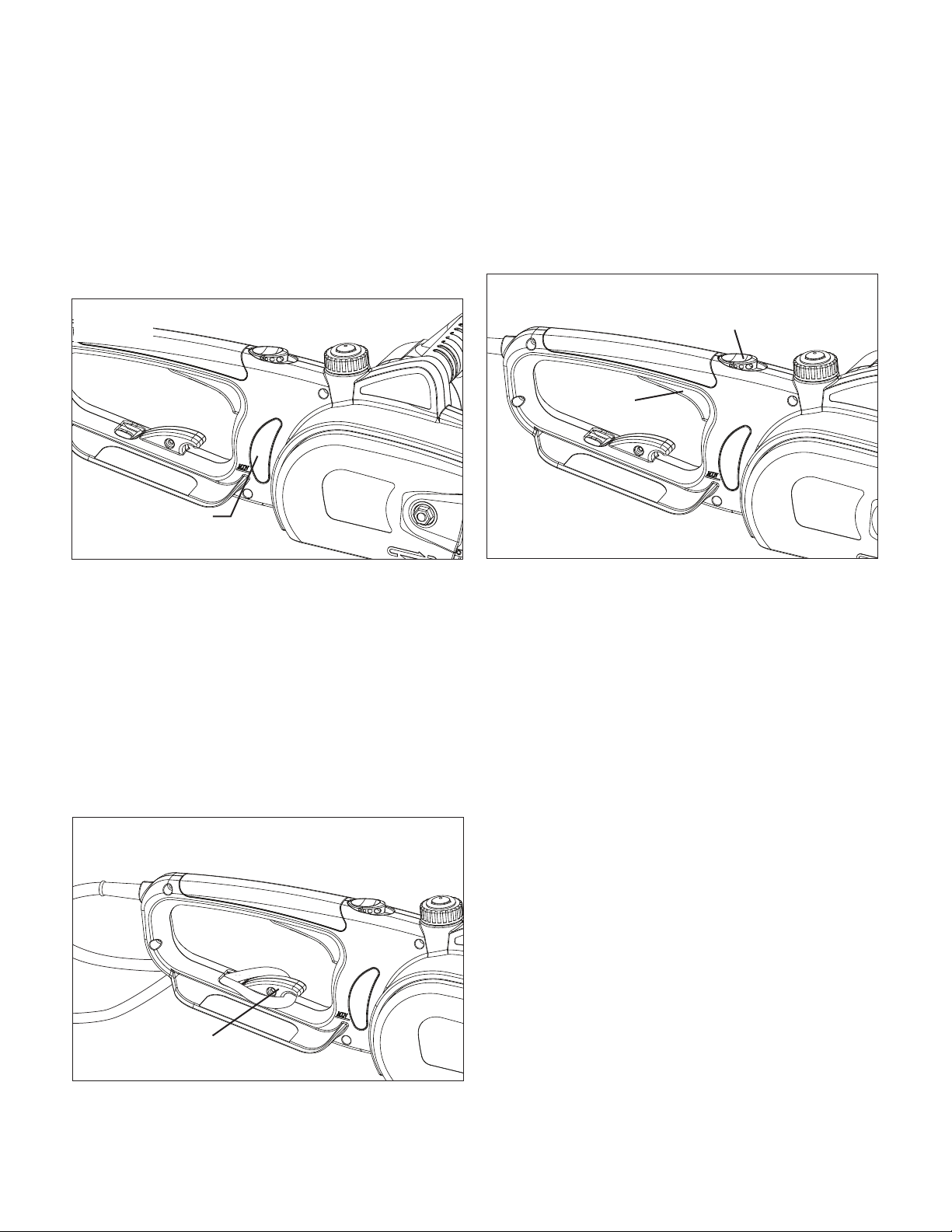

Fig. 10

Fig. 11

Fig. 12

Oil level window

2. Make a loop in the power cord and push it up through the

hole in the handle and around the cord restraint hook

(Fig. 13), then connect the extension cord to the appliance

cord.

3. Make sure the guide bar is not touching the ground or any

other object.

4. Hold the chain saw rmly with both hands.

5. To turn the tool ON, push and hold the safety lock button

with your thumb, then squeeze the trigger with your

ngers. Once the tool is running, release the safety lock

button (Fig. 14).

6. To turn the tool OFF, release the trigger switch (Fig. 14).

NOTE: Do not press the trigger switch until you are ready to

make a cut.

Operating Tips

WARNING! For your safety and that of others:

1. Do not use the machine without reading the instructions

carefully. Become acquainted with the controls and

the proper use of the machine. Learn how to stop the

machine quickly.

2. Keep in mind that the operator or user is responsible for

accidents or hazards occurring to other people or their

property.

3. Always wear suitable clothing when using the machine.

Wear anti-vibration gloves and other personal protective

equipment.

NOTE: All the above-mentioned precautions do

not,however, guarantee the prevention of certain risks –

i.e. Raynaud’s phenomenon or carpal tunnel syndrome.

For operators who use this machine for prolonged

periods, it is recommended to have periodic checkups

on their hands and ngers. If any of the above mentioned

symptoms should appear, please contact a physician

immediately.

4. Work only in daylight or good articial light.

5. Take utmost care when working near metal fences.

6. Take care not to hit the bar hard against foreign objects or

ying debris caused by the movement of the chain.

7. Do not operate the chain saw in a tree, on a ladder, or on a

scaold. This is extremely dangerous.

8. Use extreme caution when cutting small brush, saplings,

or limbs under tension. Such slender and tense material

may catch the saw and whip back towards you, pull you

o balance, or spring back.

9. Do not cut vines and/or small underbrush.

10. Before you start the unit, make sure the chain saw is not

contacting any object.

mCAUTION! The chain coasts after the saw is turned o.

Do not use the tool under wet conditions.

IMPORTANT! Always remember that an incorrectly used chain

saw may harm or disturb others and have a serious impact on

the environment.

To respect people and the environment:

• Avoid using the machine in environments or at times of the

day when it may disturb others.

• Scrupulously comply with local regulations and provisions

for the disposal of waste materials after sawing.

• Scrupulously comply with local regulations and provisions

for the disposal of oils, damaged parts, or any elements

that have a strong impact on the environment.

• A certain amount of chain lubricating oil is released into

the environment when the machine is running, so only use

biodegradable oils made specically for this use.

• To avoid the risk of re, do not leave the machine with a

hot engine on leaves or dry grass.

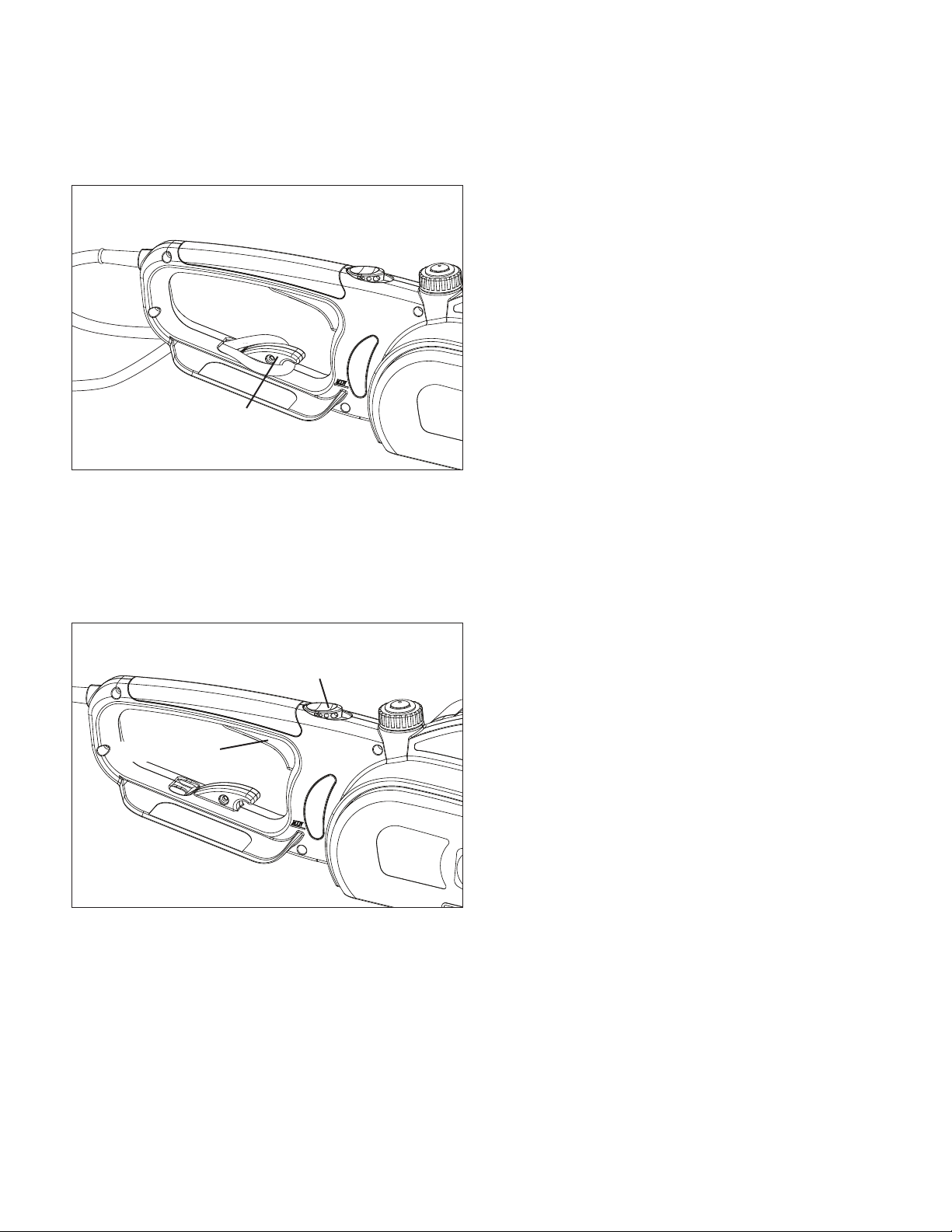

Fig. 13

Cord restraint hook

Fig. 14

Safety lock button

Trigger switch

mWARNING! Prolonged exposure to vibrations can

cause injuries and neurovascular disorders (also called

“Raynaud's syndrome” or “white hand”), especially to people

suering from circulation disorders. The symptoms can

eect the hands, wrists, and ngers and manifest with loss

of sensitivity, numbness, itching, pain, and discoloring of or

visible changes to the skin. These eects can be worsened

by low ambient temperatures and/or by gripping the hand

grips too tightly. If the symptoms occur, the length of time the

machine is used must be reduced and a doctor consulted.

Checks During Work

• Checking the chain tension

The chain tends to stretch gradually as you work, so you need

to check its tension frequently.

IMPORTANT! During the rst period of use (or after replacing

the chain), the chain tension must be checked more frequently

due to settling of the chain.

mWARNING! Never work with the chain loose, as it can

be hazardous if the chain slips out of the guide rails.

To adjust the chain tension, follow the instructions in

“Adjusting the Chain Tension” on page 11.

• Checking the oil delivery

IMPORTANT! Never use the machine without lubrication!

You can check the oil level in the tank through the transparent

gauge. Make sure you ll up the oil tank every time you use

the machine. For best results, use only a good quality bar and

chain oil designed specically for use with chain saws.

mWARNING! Make sure the bar and the chain are in

place when you check the oil delivery.

Start the motor and check if the chain oil is delivered as shown

below (Fig. 15).

Proper Cutting Stance

1. Weight should be balanced with both feet on solid

ground.

2. Keep your left arm and elbow locked in a "straight arm"

position to withstand any kickback force (Fig. 16).

3. Your body should always be to the left of the chain line.

Basic Cutting Procedures

1. Small trees up to 6 – 7 inches in diameters are usually

cut in a single cut. Notch cuts determine the direction the

tree will fall.

mWARNING! If the tree starts to fall in a wrong direction,

or if the saw got caught or hung up during the fall, leave the

saw and save yourself.

mWARNING! Periodically glance at the top of the tree

during the back-cut to ensure the tree is going to fall in the

desired direction.

2. Practice cutting a few small logs using the following

techniques to get the feel of using the saw before you

begin a major sawing operation.

3. Take the proper stance in front of the wood with the saw

turned o.

4. Squeeze the trigger and let the chain accelerate to full

speed before entering the cut.

5. Hold the saw with both hands rmly. Always keep your

left hand on the front handle and your right hand on the

rear handle so that your body is to the left of the chain

line.

6. Keep the unit running the entire time you are cutting,

maintaining a steady speed.

Fig. 15

Fig. 16

Chain line

Straight arm

7. Let the chain do the work; exert only light downward

pressure. If you force the cut, damage to the bar, chain,

or unit can result.

8. Do not put the pressure on the saw at the end of the cut.

9. Always cut with both feet on solid ground to prevent

falling.

10. Do not cut above chest height since it is dicult to control

kickback forces with a saw held high.

Cutting Techniques

Before felling or delimbing for the rst time, practice sawing

logs on the ground or on trestles, so that you can get familiar

with the machine and the most suitable sawing techniques.

When felling a tree, keep everyone a safe distance from the

cutting area. The safest distance should be at least twice the

height of the largest trees in the felling area.

mWARNING! Always hold the machine with both hands

when sawing.

mWARNING! Stop the motor immediately if the chain

stops during sawing. Beware of kickback, which can occur if

the bar contacts an obstacle.

• Felling a tree

i) When bucking and felling are performed by two or more

people at the same time, the felling operation should be

separated from the bucking operation by a distance of at

least twice the height of the tree being felled. Trees should

not be felled in any manner that could endanger a person,

strike a utility line, or cause property damage. If the tree

does make contact with a utility line, the utility company

should be notied immediately.

mWARNING! Check the tree for damaged or dead

branches that could fall o and hit you during the felling

process.

ii) The chain saw operator should stay on the uphill side of

the terrain, as the tree is likely to roll or slide downhill after

it is felled.

iii) Plan an escape path and clear the appropriate area before

starting to work. The escape path should extend back

and diagonally to the rear of the expected line of fall as

illustrated (Fig. 17).

iv) Before starting to fell, consider the natural lean of the tree,

the location of larger branches, and the wind direction to

help you judge the direction in which the tree will fall.

mWARNING! Do not fell trees during periods of high wind

or heavy precipitation. Wait for favorable conditions to do your

cutting.

mWARNING! Do not cut down trees that have an

extreme lean or large trees that have rotten limbs, loose bark,

or hallow trunks. Have these trees pushed or dragged down

with heavy equipment, and then cut.

v) Remove dirt, stones, loose bark, nails, staples, and wire

from the tree to be cut.

• Notching undercut

Make the notch 1/3 the diameter of the tree, perpendicular to

the direction of the fall as illustrated (Fig. 18).

Make the lower horizontal notching cut rst.

This will help to avoid pinching either the saw chain or the

guide bar when the second notch is made.

• Felling back cut

i) Make the felling back cut at least 2 in. (50 mm) higher than

the horizontal notching cut as illustrated (Fig. 18).

Keep the felling back cut parallel to the horizontal notching

cut. Strategically position the felling back cut so that

enough wood is left to act as a hinge. The hinge wood

keeps the tree from twisting and falling in the wrong

direction. Do not cut through the hinge.

ii) As the felling gets close to the hinge, the tree should begin

to fall. If there is any chance that the tree may not fall in

the desired direction or it may rock back and bind the saw

chain, stop cutting before the felling back cut is complete

and use wedges of wood, plastic, or aluminium to open

the cut and drop the tree along the desired line of fall.

iii) When the tree begins to fall, remove the chain saw from

the cut, stop the motor, put the chain saw down, then

use the retreat path planned. Stay alert for falling limbs

overhead and watch your footing.

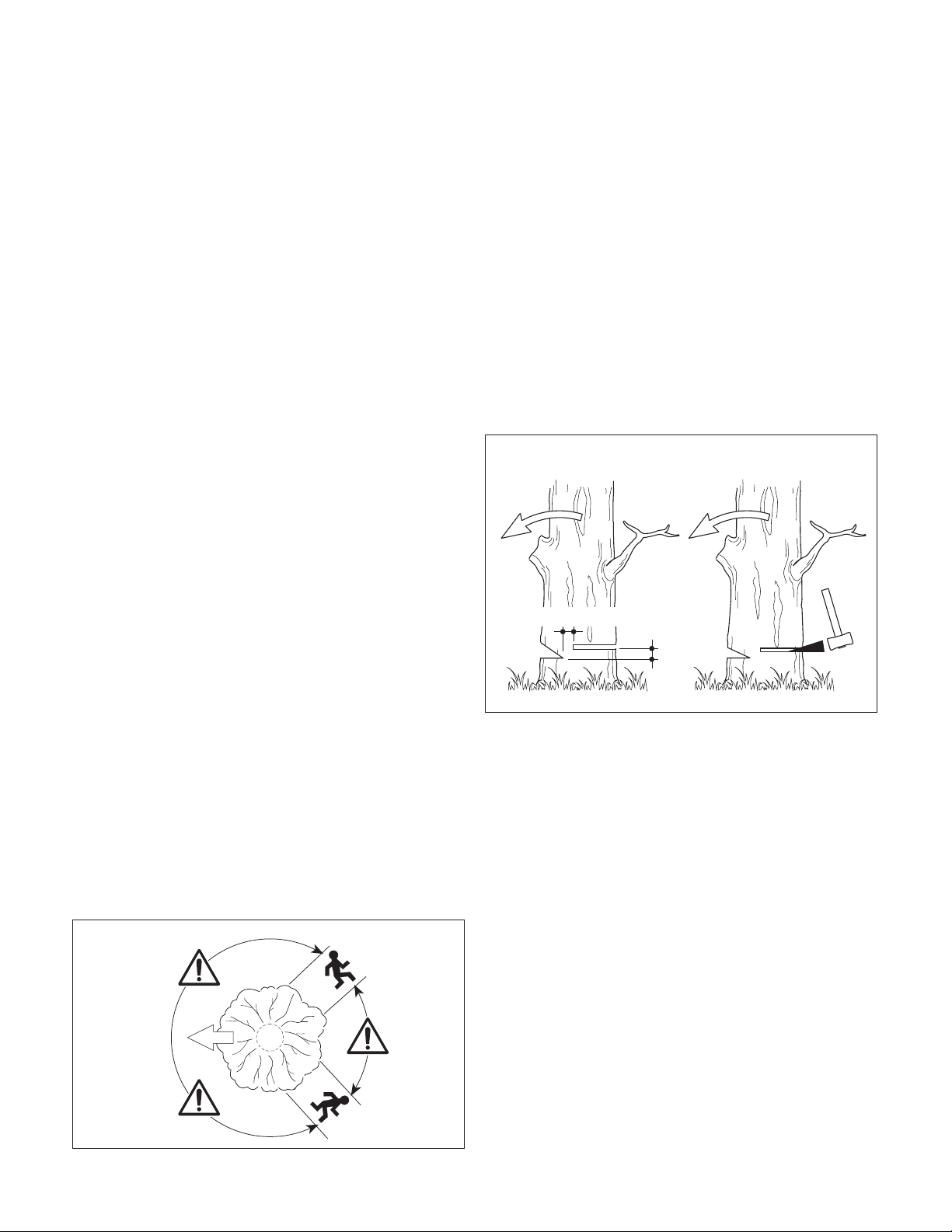

Fig. 17

2-inch (50 mm)

Fig. 18

• Limbing a tree

Limbing is the process in which branches are removed from a

fallen tree. When limbing, leave larger lower limbs to support

the log o the ground. Remove the small limbs in one cut as

illustrated (Fig. 19). Branches under tension should be cut from

the bottom up to avoid binding the chain saw.

mWARNING! Pay special attention to where the branches

are lying on the ground and recognize the following risks:

1) the branches may be under tension; 2) the direction in which

the branch will fall may dier from that anticipated; 3) the tree

may be unstable after the branch has been cut.

• Bucking a log

Bucking is the process in which a log is cut into lengths. It is

important to make sure your footing is rm and your weight is

evenly distributed on both feet. When possible, the log should

be raised and supported by the use of limbs, logs, or chocks.

Follow these simple directions for easy cutting:

i) When the log is supported along its entire length as

illustrated (Fig. 20A), cut from the top (overbuck).

ii) When the log is supported on one end (Fig. 20B), cut 1/3

the diameter from the underside (underbuck). Then make

the nishing cut by overbucking to meet the rst cut.

iii) When the log is supported on both ends (Fig. 20C),

cut 1/3 the diameter from the top (overbuck). Then make

the nishing cut by underbucking the lower 2/3 to meet

the rst cut.

Fig. 19

Fig. 20A

Fig. 20B

Fig. 20C

iv) It is easier to saw a log using the spiked bumper

(Fig. 20D).

– Dig the spiked bumper into the log and use it as a

pivot. Cut with an arched motion to make the bar

penetrate the wood.

– Repeat several times if necessary, changing the point

where you plant the spiked bumper.

– When bucking on a slope, always stand on the uphill

side of the log (Fig. 21). When cutting through the

log, maintain control by releasing the cutting pressure

near the end of the cut without relaxing your grip on

the chain saw handles. Do not let the chain contact

the ground.

After completing the cut, wait for the saw chain to stop before

you move the chain saw. Always stop the motor before moving

from tree to tree.

Finishing Work

When you have nished your work:

• Switch o the motor and unplug the unit from the power

source.

• Wait for the chain to stop and allow the machine to cool.

• Remove any traces of sawdust or oil deposits from the

chain.

• If there is excessive dirt or resin build-up, disassemble the

chain and place it in a container with a suitable cleanser.

Then rinse it with clean water and treat it with a suitable

anticorrosive spray before reassembling it on the machine.

• Fit the cutting bar sheath onto the bar before storing.

mWARNING! Let the motor cool completely before

storing the chain saw in any enclosed space.

To reduce re hazards, clean the machine thoroughly to

remove sawdust, branches, leaves, or excess grease.

Never leave containers with cut debris inside the storage area.

Maintenance

Please contact an authorized Snow Joe

+ Sun Joe

dealer

or call the Snow Joe

+ Sun Joe

customer service center

at 1-866-SNOWJOE (1-866-766-9563) for all maintenance

operations not foreseen in this manual. Any operation

performed in an unauthorized service center or by unqualied

personnel will completely invalidate the warranty.

mWARNING! For your safety and that of others:

• Correct maintenance is essential to maintain the original

eciency and safety of the machine over time.

• Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

• Never use the machine with worn or damaged parts.

Damaged parts are to be replaced and never repaired.

• Only use original Snow Joe

+ Sun Joe

replacement

parts. Parts that are not of the same quality can seriously

damage the equipment, compromise safety, and invalidate

the warranty.

mWARNING! Always unplug the unit from the power

source before performing any adjustments, maintenance,

or repairs to your electric chain saw..

• Use protective gloves when handling the bar and chain.

• Keep the protective cutting bar sheath on, except when

intervening directly on the bar or the chain.

• Never dispose of oils or other pollutants in unauthorized

places.

Motor Cooling

To avoid overheating and damage to the motor, always keep

the cooling air vents clean and free of sawdust and debris.

Fig. 20D

Spiked bumper

Fig. 21

Chain Tension

Check the chain tension before using the saw when the chain

is cold. The correct tension of a cold chain is when there is no

slack on the underside of the guide bar; the chain is snug,

but you can rotate it by hand without binding.

During normal saw operation, the temperature of the chain will

increase. The drive links of a correctly tensioned warm chain

will hang approximately 0.050 in. (1.25 mm) out of the bar

groove (Fig. 22). Be aware that a chain tensioned while warm

may be too tight upon cooling. Check the “cold tension” before

next use. The chain must be re-tensioned whenever the ats

on the drive links hang out of the bar groove (Fig. 22).

NOTE: A new chain tends to stretch. Check the chain tension

frequently and re-tension as needed.

Nuts + Screws

Periodically check that all the nuts and screws are securely

tightened and the hand grips are tightly fastened.

Chain Sharpening

mWARNING! To ensure that the chain saw works safely

and eciently, it is essential that the cutting components are

well-sharpened. It is highly recommended to replace the

chain once it loses its ability to cut cleanly and safely.

It is possible, however, to sharpen the existing chain if the

sharpening is carefully performed. Any work on the chain

and bar requires specic experience and special tools.

For safety purposes, we recommend you contact an authorized

Snow Joe

+ Sun Joe

dealer or call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

Sharpening is necessary when:

• The sawdust looks like dust.

• Cutting becomes more dicult.

• The cut is not straight.

• Vibrations increase.

An authorized service center will sharpen the chain using the

right tools to ensure minimum removal of material and even

sharpness on all the cutting edges.

If you sharpen the chain yourself, use special round-section

les with the diameter of 5/32 inch (4 mm). You need a certain

amount of skill and experience to avoid damaging the cutting

edges.

Sharpen the chain as follows (Fig. 23):

• Secure the bar rmly, with the chain mounted, in a

suitable vice.

• Tighten the chain if it is loose.

• Mount the le in the guide and then insert it in the tooth at

a constant angle from the cutting edge.

• Sharpen in a forward motion a few times and repeat this

on all the cutting edges facing the same way (right or left).

• To move the chain forward, use a screwdriver.

• Turn the bar over in the vice and repeat on all the other

cutting edges.

• Check that the depth limiter tooth does not stick out

farther than the inspection tool and le any projecting

parts with a at le, rounding o the edges (Fig. 23).

• After sharpening, remove all traces of ling and dust

and lubricate the chain in an oil bath. Replace the chain

whenever:

– the length of the cutting edges decreases to 5 mm

or less;

– there is too much play between the links and the rivets.

Fig. 22

Properly Adjusted Warm Chain

Approximately .050 in. (1.25 mm)

Flats are

visible here

Flats are not

visible here

Chain Needs Tensioning

Fig. 23

Inspection tool

Depth limiter tooth

Cutting edge

Depth

limiter

tooth

Guide Bar Maintenance

When the guide bar shows signs of wear, turn it over on the

saw to distribute the wear for maximum bar life. Feathering or

burring of the bar rails is a normal process of bar wear.

You should smooth such faults with a le as soon as they

occur.

Replace a bar with any of the following faults:

• wear inside the bar rails permitting the chain to lay over

sideways

• bent guide bar

• cracked or broken rails

• spread rails

Turn the saw over, check the underside of the guide bar,

and make sure that the lubrication holes and chain groove are

free from impurities.

You can purchase replacement parts for your Sun Joe

SWJ698E electric chain saw online at sunjoe.com or, to order

by phone, contact Snow Joe

+ Sun Joe

customer service at

1-866-SNOWJOE (1-866-766-9563).

Chain Sprocket

Regularly check the condition of the sprocket and replace it

when wear exceeds 0.5 mm (Fig. 24).

Do not mount a new chain with a worn sprocket or vice-versa.

Storage

After every work session, clean the machine thoroughly to

remove all dust and debris and slide the bar sheath over the

cutting bar. Repair or replace any faulty parts on the unit.

Store the machine in a dry, locked place out of the reach

of children.

Support

If your Sun Joe

SWJ698E electric chain saw requires service

or maintenance, please call 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Model and Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

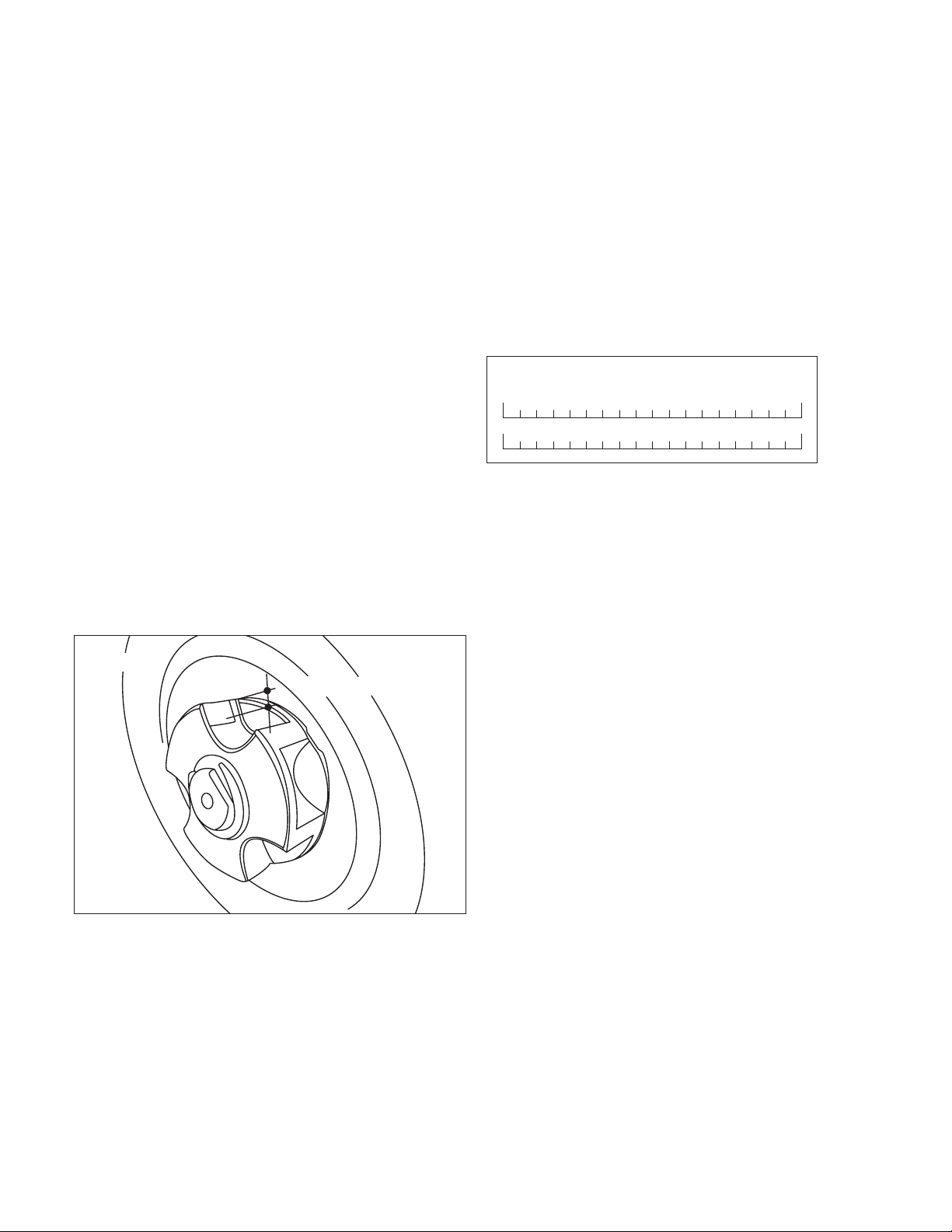

< 0.5 mm

Fig. 24

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

S W J 6 9 8 E

Troubleshooting

The motor does not start

when you switch it on

• Cord not connected to the

power source

• Incorrect chain tension

• Trigger switch not

operational

Bar and chain running hot

and smoking

Motor runs but chain is not

rotating

Poor cutting performance

Chain jumps o guide bar

Chain works with diculty

• Make sure that the cord is connected to a

power source

• Check chain tension

• Check safety lock button is fully depressed

prior to engaging the trigger switch

Fault Possible Cause Remedy

• Extension cord not

connected to the plug

• Extension cord or power

cable damaged

• Worn motor brushes

• Check extension cord is fully connected to the

tool

• Repair or replace the damaged cord

• Motor brushes must be replaced

• Chain tension too tight

• Oil tank empty

• Chain installed backwards

• Adjust chain tension

• Fill tank with chain oil

• Reverse chain so that cutters face the right direction

• Chain tension too tight

• Guide bar and chain may

be damaged

• Adjust chain tension

• Replace the chain and bar with identical

replacement parts

• Blunt saw chain

• Incorrect chain tension

• Saw chain tted incorrectly

• Sharpen or replace the saw chain

• Check chain tension

• Check saw chain orientation

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this saw. Contact Snow Joe

+ Sun Joe

if you are unsure

whether it is safe to use a particular replacement part or accessory with your saw. The use of any other attachment or accessory

can be dangerous and could cause injury or mechanical damage.

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

(

12-inch (300 mm) guide bar

12-inch (300 mm) chain

Bar + chain oil

SWJ-12BAR

SWJ-12CHAIN

SWJ-OIL

(sold at sunjoe.com or you can

purchase equivalent bar and

chain oil at your local hardware

store)

ModelAccessories Item

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Una división de Snow Joe

, LLC Modelo SWJ698E Forma No. SJ-SWJ698E-880S-MR5

MANUAL DEL OPERADOR

MOTOSIERRA ELÉCTRICA

300 MM | 9 A

, LLC.

GUARDE ESTAS INSTRUCCIONES

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Lea todas las instrucciones contenidas en este manual.

Conserve este manual en un lugar seguro de manera que la

información esté siempre disponible. Si entrega esta máquina

a otra persona, asegúrese de entregarle también estas

instrucciones de operación. Tendrán que tomarse siempre las

precauciones que se indican a continuación para reducir el

riesgo de incendio, choques eléctricos o lesiones personales.

Preste atención al símbolo de alerta de seguridad

usado en este manual para enfocar su atención a una

ADVERTENCIA dada junto a la instrucción de operación

particular. Esto signica que la operación requiere ATENCIÓN,

PRECAUCIÓN y CAUTELA especiales.

Usos

Esta motosierra eléctrica fue diseñada y fabricada para el

corte y podado de tallos y ramas de árboles y para cortar

troncos más pequeños de hasta 9 plg (23 cm) de grosor.

Todos los objetos de madera a ser cortados con esta

motosierra no deben ser más gruesos que el máximo grosor

que la barra-guía de esta máquina puede cortar.

Uso incorrecto

Cualquier otro uso distinto a los mencionados anteriormente

representa un peligro severo para el usuario y puede dañar

tanto la herramienta como demás objetos. Ejemplos de uso

incorrecto incluyen, pero no están limitados a:

• Podar arbustos;

• Tallado;

• Seccionar paletas, cajas de madera y diversos materiales

de empacado;

• Seccionar muebles u otros materiales con clavos, tornillos

u otros componentes de metal;

• Cortar carnes;

• Usar la máquina para levantar, mover o partir objetos; y

• Usar la máquina mientras esté sujeta a soportes jos.

El uso incorrecto de la máquina invalidará la garantía,

exonerando al fabricante de todas las responsabilidades.

El usuario será, consecuentemente, responsable de todos y

cada uno de los daños o lesiones a sí mismo o a los demás.

Seguridad general

¡ADVERTENCIA! Usted debe tomar precauciones

básicas de seguridad siempre que utilice herramientas

eléctricas para jardín con el n de reducir el riesgo de

incendio, choque eléctrico y daños personales, incluyendo lo

1. Mantenga los protectores en su lugar: los dispositivos

de seguridad deben ser inspeccionados periódicamente

para garantizar que estén colocados apropiadamente y

funcionando correctamente.

2. Retire las llaves de ajuste e inglesas: compruebe que

las llaves de ajuste hayan sido retiradas de la motosierra

antes de encenderla.

3. Mantenga el área de trabajo limpia y bien iluminada:

limpie el área de trabajo de ramas y tallos luego de

cada sesión de corte. Las áreas abarrotadas provocan

accidentes.

4. Evite condiciones peligrosas: no use esta máquina en

lugares lluviosos, tormentosos, mojados o húmedos.

No opere la unidad en atmósferas gaseosas o explosivas.

Los motores en máquinas como esta usualmente generan

chispas, y las chispas pueden encender gases.

5. No utilice la motosierra bajo la lluvia.

6. Mantenga alejados a los niños y transeúntes: todos

los transeúntes, incluidos niños y mascotas, deberán

permanecer alejados a una distancia segura del área de

trabajo.

7. No fuerce la herramienta: hará el trabajo de una forma

eciente y segura si se usa a la velocidad para la cual fue

diseñada.

8. Utilice la herramienta correcta: no fuerce la herramienta

o ningún accesorio en la herramienta para realizar un

trabajo para el cual no fueron diseñados.

9. Use vestimenta adecuada: no use joyas o ropa suelta

u holgada ya que pueden ser atrapadas por las partes

móviles. Al trabajar con herramientas eléctricas en

exteriores, se recomienda usar guantes de goma de alta

resistencia, calzado protector anti-resbalos y ropa que se

ajuste a su cuerpo.

10. Utilice cubiertas protectoras de cabello para sujetar y

contener cabellos largos.

11. Use siempre gafas protectoras y audífonos para

proteger sus ojos y oídos: las gafas de uso diario solo

tienen lentes resistentes a los impactos y no proporcionan

la misma protección que las gafas de seguridad.

12. Use máscaras para el rostro o contra el polvo:

si la operación de corte es polvorienta, se recomienda

el uso de una máscara para el rostro o contra el polvo

diseñada para ltrar partículas microscópicas.

13. No se sobreextienda: mantenga con sus pies balance

y posición adecuados durante todo el tiempo.

14. Cuide sus herramientas: mantenga las herramientas

aladas y limpias para el mejor y más seguro

funcionamiento. Siga las instrucciones para la lubricación

y cambio de accesorios.

15. Desconecte la herramienta: desconecte la motosierra de

la fuente de alimentación cuando no esté siendo usada,

antes de repararla, al transportarla o al cambiar la cadena

u otro accesorio.

16. Reduzca el riesgo de encendidos accidentales:

asegúrese de que el interruptor esté en la posición de

APAGADO antes de enchufar la herramienta a una fuente

de alimentación.

17. Use accesorios recomendados: consulte el manual del

usuario para los accesorios recomendados. El uso de

accesorios incorrectos puede causar riesgo de lesiones.

18. Compruebe que no hayan partes dañadas: antes

de cada uso, repare o reemplace cualquier protector

o parte que esté dañada. Adicionalmente, verique el

alineamiento y junturas de las partes móviles, las roturas

de las partes y cualquier otra condición que pueda afectar

el funcionamiento de la herramienta.

19. Nunca deje la herramienta sin atender mientras está

funcionando: APÁGUELA desenchufando el cable de

alimentación directamente de su enchufe. No abandone la

motosierra hasta que la barra de corte se haya detenido

por completo.

20. Evite los encendidos accidentales: no transporte la

motosierra con su dedo sobre el interruptor.

21. No agarre ni levante el artefacto por la cuchilla de

corte expuesta ni por los bordes alados: asegúrese de

cubrir la barra de corte con su funda protectora cuando

no esté en uso.

22. Manténgase alerta: vea lo que está haciendo. Utilice su

sentido común. No opere la motosierra si está cansado.

23. Guarde las herramientas inactivas en interiores:

cuando no estén en uso, las herramientas deben

almacenarse bajo techo en un lugar seco, alto o bajo

llave, fuera del alcance de los niños.

Uso y cuidado de la

motosierra

Guarde todas las advertencias e instrucciones para futuras

referencias. El término “herramienta eléctrica” en las

advertencias se reere a su motosierra eléctrica.

m ¡ADVERTENCIA! Apague el interruptor y desconecte

la herramienta eléctrica de la fuente de alimentación antes de

ajustar, inspeccionar, reparar o limpiar la herramienta eléctrica,

al cambiarle accesorios o cuando se presente cualquier

otra condición peligrosa. Todas las tareas de mantenimiento

deberán ser llevadas a cabo luego de que las partes giratorias

de la herramienta eléctrica se hayan detenido por completo.

Estas medidas preventivas de seguridad reducen el riesgo de

un encendido accidental de la herramienta.

1. No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica apropiada para lo que necesite. La herramienta

eléctrica correcta funcionará mejor con menos

probabilidades de lesiones personales o daños mecánicos

si es usada a la velocidad para la cual ha sido diseñada.

2. No utilice la herramienta eléctrica si el interruptor no

la puede encender o apagar. Cualquier herramienta

eléctrica que no puede ser controlada por el interruptor

es considerada peligrosa y debe ser reparada

inmediatamente.

3. Desconecte la herramienta eléctrica de su fuente

de alimentación antes de realizarle cualquier ajuste,

cambiarle accesorios o guardarla. Estas medidas

preventivas de seguridad reducen el riesgo de un

encendido accidental de la herramienta.

4. Guarde la herramienta eléctrica inactiva en un lugar

fresco, seco y lejos del alcance de los niños. No permita

que nadie que no esté familiarizado con la herramienta

eléctrica o estas instrucciones obtenga acceso a la

máquina. Las herramientas eléctricas son peligrosas en

manos de usuarios no capacitados.

5. Cuide las herramientas eléctricas para garantizar una

operación segura y un rendimiento óptimo. Mantenga los

mangos secos, limpios y sin aceite o grasa.

Verique que no haya desalineamientos u obstrucciones

de partes móviles, partes rotas o cualquier otra condición

que pueda afectar la operación de la herramienta

eléctrica. Si se encuentra algún daño, haga reparar

la herramienta eléctrica antes de usarla. Muchos

accidentes son causados por herramientas eléctricas mal

mantenidas.

6. Mantenga limpias y aladas las herramientas de corte.

Las herramientas de corte mantenidas adecuadamente,

con sus bordes de corte alados, tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

7. Utilice la herramienta eléctrica y sus accesorios de

acuerdo con estas instrucciones y asegúrese de tomar en

cuenta las condiciones de trabajo y las tareas a realizar.

Utilizar la herramienta eléctrica para operaciones distintas

a las cuales está destinada puede ser peligroso.

8. Las partes móviles representan riesgos.

Mantenga su rostro, pelo, ropa, manos y pies alejados de

todas las partes giratorias. Todas las guardas y accesorios

de seguridad deben ser instalados antes de usar la

herramienta eléctrica. Apague y desconecte la fuente de

alimentación antes de tocar cualquier parte que no sea los

mangos y el interruptor.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger a el(los) circuito(s) o

tomacorriente(s) a ser utilizados para la motosierra.

Hay receptáculos disponibles con protección incorporada

GFCI y pueden ser utilizados para esta medida de

seguridad.

2. Asegúrese de que el voltaje de la red concuerde con el

que aparece impreso en la etiqueta de características del

producto. Usar la máquina con un voltaje incorrecto de

tomacorriente puede dañar el motor y lesionar al usuario.

3. Para evitar un choque eléctrico, use solo cables de

extensión adecuados para uso en exteriores, tales como

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A ó SJTOW-A.

Antes del uso, verique que el cable de extensión esté

en buenas condiciones. Al usar un cable de extensión,

asegúrese de usar uno lo sucientemente fuerte para

poder transportar toda la electricidad que su equipo

consumirá. Un cable de extensión demasiado no causará

una caída de tensión en la línea produciendo pérdida de

potencia y recalentamiento.

4. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (es decir una pata

es más ancha que la otra). Use este artefacto solo con un

cable de extensión polarizado aprobado por UL, CSA o

ETL recomendado para uso en exteriores y todo tipo de

clima.

El enchufe del artefacto encajará en el receptáculo del

cable de extensión polarizado de una sola manera. Si el

enchufe del artefacto no entra por completo dentro del

receptáculo del cable de extensión, invierta las clavijas

del enchufe. Si el enchufe aún no encaja, obtenga un

cable de extensión polarizado correcto. Un cable de

extensión polarizado requerirá el uso de un tomacorriente

polarizado. El enchufe de cable de extensión encajará

en el tomacorriente polarizado de la pared solo de una

manera. Si el enchufe no entra por completo dentro del

tomacorriente de la pared, invierta las clavijas del enchufe.

Si el enchufe aún no encaja, contacte a un electricista

calicado para la instalación del tomacorriente de pared

apropiado. No modique el enchufe del artefacto, ni el

receptáculo del cable de extensión ni el enchufe del cable

de extensión en ninguna forma.

5. Para evitar que el cable del artefacto se desconecte del

cable de extensión durante la operación, use el gancho de

restricción para el cable de extensión, o haga un nudo tal

como se muestra en la Tabla 1.

6. No maltrate el cable. Nunca jale la motosierra por el cable,

ni tire de éste para desconectarla del enchufe. Mantenga

el cable alejado del calor, aceite y bordes alados.

Un choque eléctrico puede causar LESIONES

SEVERAS o LA MUERTE. Tenga en cuenta estas

advertencias:

• No deje que ninguna parte de la motosierra

eléctrica haga contacto con el agua mientras esté

funcionando. Si el artefacto se moja mientras está

apagado, séquelo antes de encenderlo.

• Use solo un cable de extensión aprobado por UL,

CSA o ETL y recomendado para uso en exteriores

y todo tipo de clima.

• No use un cable de extensión de más de 100 pies

(30 m).

• No toque el artefacto o su enchufe con las manos

húmedas, o mientras esté parado sobre agua.

Usar botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

m ADVERTENCIA m

Longitud del cable

de extensión:

Calibre de alambre

(A.W.G.):

Hasta 50 pies

(15 m)

+50 pies -100 pies

(+15 m - 30 m)

(B) Conecte el enchufe y el receptáculo

Cable de

extensión

Cable del

artefacto

(A) Ate el cable como se indica

Tabla 1. Método para asegurar el cable de extensión

Artefactos de doble aislamiento

En un artefacto de doble aislamiento, se proporcionan dos

sistemas de aislamiento en lugar de una conexión a tierra.

Un artefacto de doble aislamiento no posee conexión a tierra,

y no debe agregársele ninguna. La reparación de un artefacto

de doble aislamiento requiere sumo cuidado y conocimiento

del sistema, y solo debe ser realizada por personal técnico

calicado en un centro de servicio autorizado por Snow Joe

+ Sun Joe

. Las partes de reemplazo de un artefacto de

doble aislamiento deben ser idénticas a las partes originales.

Un artefacto de doble aislamiento estará marcado con las

frases “Double Insulation” (“doblemente aislado”) o “Double

Insulated” (“aislamiento doble”). El símbolo

(un cuadrado

dentro de otro) puede también estar marcado en el artefacto.

DOBLE AISLAMIENTO: PUESTA A TIERRA NO

REQUERIDA. AL REPARAR, USE SOLO

PARTES DE REPUESTO IDÉNTICAS.

Esta motosierra eléctrica tiene doble aislamiento y elimina

la necesidad de un sistema separado de conexión a tierra.

Use solo partes de repuesto idénticas. Lea las instrucciones

antes de reparar artefactos de doble aislamiento. Use esta

motosierra solo como se describe en este manual.

Servicio

• Haga mantener y reparar su herramienta eléctrica por un

técnico calicado en un centro de servicio Snow Joe

+ Sun Joe

autorizado usando solo partes de repuesto

idénticas o contacte al centro de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563). Esto mantendrá la seguridad de la

herramienta eléctrica.

Advertencias de seguridad de

motosierra

• Mantenga todas las partes de su cuerpo alejadas de

la motosierra cuando la motosierra esté funcionando.

Antes de que encienda la motosierra, asegúrese de que

la motosierra no esté en contacto con ningún objeto.

Un momento de distracción durante la operación de

la motosierra puede causar que su cuerpo o ropa se

enganchen a la motosierra.

• Siempre sostenga la motosierra con su mano derecha

sobre el mango posterior y su mano izquierda en el mango

frontal. Sostener la motosierra con una conguración

invertida de manos incrementa el riesgo de lesiones

personales y no se debe hacer nunca.

• Use gafas protectoras y protección auditiva. Si usa la

motosierra todos los días bajo condiciones normales,

usted puede estar expuesto a un nivel de ruido mayor o

igual a 85 db(A). Se recomiendan equipos de protección

adicionales para la cabeza, manos, piernas y pies. La

ropa protectora adecuada reducirá las probabilidades

de lesiones personales debido a escombros lanzados o

contacto accidental con la motosierra.

• No opere la motosierra trepado en un árbol. La operación

de una motosierra estando trepado en un árbol puede

resultar en lesiones personales.

• Mantenga siempre con sus pies un balance y posición

adecuados, y solo opere la motosierra estando de pie

en una supercie ja, segura y nivelada. Las supercies

resbaladizas o inestables tales como escaleras pueden

causar una pérdida de equilibrio o de control sobre la

motosierra.

• Al cortar una rama que se encuentra bajo tensión,

tenga cuidado con la recuperación elástica de la madera.

Cuando se libera la tensión en las bras de la madera,

la reacción de la rama como un resorte puede golpear al

operador y/o lanzar la motosierra fuera de control.

• Tenga cuidado al cortar maleza y brinzales. El material

angosto puede atrapar la motosierra y ser azotado hacia

usted o hacerle perder el equilibrio.

• Lleve la motosierra por el mango frontal, con la motosierra

apagada y alejada de su cuerpo. Al transportar o guardar

la motosierra, siempre coloque la cubierta de la barra-

guía. Una manipulación correcta de la motosierra reducirá

las probabilidades de un contacto accidental con la

motosierra en movimiento.

• Siga las instrucciones para la lubricación, tensionamiento

de cadena y cambio de accesorios. Una cadena

tensionada incorrectamente o mal lubricada puede

romperse o incrementar las probabilidades de

contragolpe.

• Mantenga los mangos secos, limpios y sin aceite o grasa.

Los mangos grasientos y aceitosos son resbaladizos y

pueden hacerle perder el control.

• Solo corte madera. No use la motosierra para ningún otro

propósito. Por ejemplo, no utilice la motosierra para cortar

plástico, concreto o materiales de construcción que no

sean de madera. Usar la motosierra en dichas formas

incorrectas puede resultar en severas lesiones personales

y serios daños a su herramienta.

Prevención de contragolpe

El contragolpe es el resultado de un mal uso de la herramienta

e/o incorrectos procedimientos o condiciones de operación.

Ocurre cuando la nariz o la punta de la barra-guía toca un

objeto, o cuando la madera se cierra y aprieta la motosierra

durante el corte. El contacto de la punta en algunos casos

puede causar una súbita reacción en reversa, lanzando

la barra-guía hacia arriba y hacia atrás, en dirección del

operador.

ZONA DE PELIGRO DE

CONTRAGOLPE

Esta reacción súbita puede hacerle perder el control de la

motosierra, causándole severas lesiones personales.

Para evitar el contragolpe y el riesgo de un accidente o lesión,

tome las siguientes precauciones al operar su motosierra:

• Mantenga una sujeción rme (la mano derecha en

el mango posterior y la mano izquierda en el mango

frontal, con los pulgares y dedos rodeando los mangos

respectivos) y posicione su cuerpo y brazos de manera

que pueda resistir las fuerzas de contragolpe. Las fuerzas

de contragolpe pueden ser controladas por el operador

si se toman apropiadas precauciones. No suelte la

motosierra.

• No se sobreextienda y no corte por encima de la altura

del hombro. Esto evita el contacto no intencional con la

punta y permite un mejor control de la motosierra ante

situaciones inesperadas.

• Utilice solo las barras y cadenas de repuesto

especicadas por el fabricante. Un remplazo incorrecto de

barra y cadena puede causar la ruptura de la cadena y/o

contragolpe.

• Siga las instrucciones del fabricante sobre alado y

mantenimiento de la motosierra. Reducir la altura del

medidor de profundidad puede conducir a un mayor

contragolpe.

• Siempre obedezca las reglas de seguridad y siga las

técnicas correctas de aserrado.

• Siempre transporte la motosierra de forma segura.

Cuando la máquina vaya a ser transportada o manipulada,

usted debe:

– Apagar el motor y esperar a que la cadena se

detenga por completo;

– Montar la cubierta de barra-guía; y

– Sostener la máquina usando los mangos y posicionar

la barra en la dirección opuesta a aquella usada

durante la operación.

Al usar un vehículo para transportar la motosierra, sujétela

rmemente y posiciónela de manera que no represente un

peligro para ninguno de los pasajeros.

• Antes de cortar, talar o desmembrar por primera vez,

asegúrese de:

– Haber sido entrenado especícamente para usar este

tipo de equipo;

– Haber leído cuidadosamente las reglas de

seguridad e instrucciones para el usuario contenidas

en este manual; y

– Practicar primero en leños sobre el piso o colocados

en soportes/caballetes de serrar, para familiarizarse

con la máquina y las técnicas de corte apropiadas.

Protección contra inuencias del entorno

1. Use ropa de trabajo adecuada. Use gafas protectoras.

2. Proteja su herramienta eléctrica contra la humedad y la

lluvia. La humedad y la lluvia pueden causar serios daños

eléctricos y al motor.

3. No use la herramienta eléctrica cerca a gases o líquidos

inamables.

4. Use la herramienta eléctrica solo en condiciones secas y a

una temperatura ambiente de entre 50°F y 104°F

(10°C y 40°C).

5. Guarde su herramienta eléctrica solo en lugares secos y a

una temperatura ambiente de entre 50°F y 104°F

(10°C y 40°C). Proteja la herramienta eléctrica contra la

humedad y la luz directa del sol.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones de la máquina antes de intentar ensamblarla y operarla.

LEA EL(LOS) MANUAL(ES)

DEL OPERADOR: lea,

comprenda y siga todas

las instrucciones en el(los)

manual(es) antes de intentar

ensamblar y operar la unidad.

ALERTA DE SEGURIDAD:

indica una precaución,

advertencia o peligro.

La parte giratoria seguirá

girando continuamente durante

varios segundos después de

que haya apagado la máquina.

Doble aislamiento.

¡ADVERTENCIA! No exponga

la unidad a la lluvia o a

condiciones húmedas.

¡PRECAUCIÓN! Evite el

contacto de la punta de la

barra-guía con cualquier objeto.

El contacto con la punta puede

causar que la barra-guía se

mueva repentinamente hacia

arriba y hacia atrás, lo cual

puede causar serias lesiones al

usuario.

USE PROTECCIÓN OCULAR

Y AUDITIVA: Para protegerse

contra lesiones, use protectores

auditivos y gafas protectoras.

Mantenga a los transeúntes y

niños alejados a una distancia

segura.

¡ADVERTENCIA! Al operar

la motosierra se deben usar

siempre las dos manos.

Símbolo SímboloDescripción Descripción

¡PELIGRO! CUCHILLAS

GIRATORIAS: mantenga las

manos y pies lejos de las

aberturas cuando la motosierra

esté funcionando.

Use guantes protectores

y calzado no deslizante

al operar la máquina y al

manipular desechos.

Dirección correcta de los dientes

de corte.

¡APÁGUELA! Retire el

enchufe del tomacorriente

inmediatamente si el cable está

cortado o dañado.

¡APÁGUELA! Desconecte el

enchufe del tomacorriente

antes de limpiar o

llevar a cabo rutinas de

mantenimiento.

Conozca su motosierra

Lea detenidamente este manual del propietario y el reglamento de seguridad antes de operar su motosierra eléctrica. Compare la

ilustración debajo con la unidad real para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual

para referencias futuras.

1. Cadena de corte de 12 plg

2. Barra-guía de 12 plg

3. Guarda de mano frontal

4. Mango frontal

5. Tapón de tanque de aceite

6. Botón de bloqueo de seguridad

7. Mango posterior

8. Cable del artefacto

9. Gatillo interruptor

10. Gancho de sujeción de cable de extensión

11. Ventana indicadora de nivel de aceite

12. Tuerca de cubierta de extremo

13. Cubierta de extremo de cadena/piñón

14. Tapa de tuerca de cubierta de extremo

15. Llave hexagonal/destornillador plano

16. Funda de barra de corte

Datos técnicos

Motor ....................................................................................9 A

Voltaje nominal .................................................... 120 V ~ 60 Hz

Velocidad sin carga ........................................5600 ± 10% rpm

Longitud de barra/cadena ................................ 12 plg (300 mm)

Grosor de corte (máximo) .....................Max: 11.5 plg (29.2 cm)

Recomendado: 10.5 plg (26,7 cm)

Capacidad del tanque de aceite .......................... 3  oz (90 ml)

Velocidad de cadena .................................... 32.8 pie/s (10 m/s)

Peso neto ............................................................. 7.1 lb (3.2 kg)

Desembalaje

Contenido del paquete

• Motosierra eléctrica

• Cadena de corte de 12 plg (300 mm) (pre-instalada en la

barra)

• Barra-guía de 12 plg (300 mm)

• Llave hexagonal de doble punta/ destornillador plano

• Funda de barra de corte

• Manual con tarjeta de registro

1. Retire cuidadosamente la motosierra y compruebe que

todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura

durante el transporte. Si alguna parte está dañada o

extraviada, NO DEVUELVA la unidad a la tienda. Llame

al centro de servicio al cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para

usar su motosierra eléctrica. El empaquetado está hecho

de materiales reciclables. Deseche estos materiales en

conformidad a los reglamentos locales.

¡IMPORTANTE! El equipo y los materiales de embalaje no

son juguetes. No deje que los niños jueguen con las bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y representan un riesgo de asxia!

Ensamblado

¡ADVERTENCIA! Use siempre guantes resistentes al

manipular la barra y la cadena. Instale la barra y cadena con

mucho cuidado para garantizar la seguridad y eciencia de

la máquina. Si no está seguro, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con la

central de servicio al cliente Snow Joe

+ Sun Joe

llamando

al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! El desempacado y ensamblado

debe ser realizado en una supercie plana y estable, con un

espacio adecuado para mover la máquina y su embalaje.

m ¡ADVERTENCIA! Nunca arranque el motor antes de

instalar la barra-guía, cadena y cubierta de cadena. Sin todas

estas partes instaladas en su lugar, el embrague/piñón puede

salir volando o explotar, exponiendo al usuario a lesiones

potenciales severas.

m ¡ADVERTENCIA! Para evitar lesiones personales

severas, lea y entienda todas las instrucciones de seguridad

proporcionadas.

m ¡ADVERTENCIA! Antes de llevar a cabo cualquier

tarea de mantenimiento, asegúrese de que la herramienta esté

desenchufada de la fuente de alimentación. No seguir esta

advertencia puede resultar en lesiones severas graves.

Instalación de la barra-guía y cadena

Herramientas y suministros requeridos:

• Llave hexagonal de doble punta/ destornillador plano

(suministrados)

• Guantes resistentes para trabajo

NOTA: al reemplazar la barra-guía y la cadena, use solo partes

de repuesto idénticas. Asegúrese de que la motosierra esté

desconectada de la fuente de alimentación antes de proceder

con la instalación.

1. Use el destornillador plano para hacer palanca en la tapa

de tuerca de cubierta de extremo (Fig. 1).

2. Use la llave hexagonal para destornillar la tuerca de

cubierta de extremo y retirar la cubierta de extremo de la

cadena/piñón (Fig. 2).

NOTA: cuando usted abra la caja de su motosierra, la cadena

estará ya instalada en la barra-guía para su comodidad.

Consulte solo las instrucciones para la colocación de la barra

(ver paso 5). En caso necesite reemplazar la cadena en el

futuro, siga todos los pasos detallados a continuación.

Fig. 1

Tapa de tuerca

de cubierta de

extremo

Destornillador

plano

Fig. 2

Tapa de tuerca de

cubierta de extremo

Tuerca de

cubierta de

extremo

Llave hexagonal

3. Coloque la nueva cadena de la motosierra en un bucle,

enderezando cualquier posible pliegue. EL LADO

AFILADO DE LOS DIENTES DEBE ESTAR ORIENTADO

EN LA DIRECCIÓN OPUESTA A USTED, Y EN LA

DIRECCIÓN DE LA ROTACIÓN DE CADENA INDICADA

EN LA Barra-guía. Si los dientes están en sentido

opuesto, dé vuelta al bucle (Fig. 3).

4. Empezando en la punta, monte los eslabones de impulso

de la cadena en la ranura de la barra, dejando un bucle en

la parte posterior de la barra. La cadena encajará suelta

hasta que sea colocada en el piñón (Fig. 4).

NOTA: compruebe la dirección correcta de la cadena.

Si la cadena es montada al revés, la motosierra vibrará de

forma anormal y no cortará.

5. Sostenga la cadena en su lugar sobre la barra y coloque

el bucle alrededor del piñón. Coloque la barra nivelada

contra la supercie de montura de manera que los pernos

de la barra estén en la ranura larga de la barra y la clavija

de ajuste esté en el oricio de clavija de tensión de

cadena (Fig. 5).

NOTA: si la clavija de ajuste no alcanza el oricio de clavija de

tensión de cadena, gire el tornillo tensionador de cadena en

sentido antihorario hasta que el oricio de clavija se alinee con

la clavija de ajuste.

6. Mientras mantiene la barra y cadena al ras de la supercie

de montura, ajuste la tensión de cadena según se necesite

ajustando el tornillo tensionador de cadena con el

destornillador de punta plana suministrado. Gire el tornillo

tensionador de cadena en sentido horario para apretar

la cadena, o en sentido antihorario para aojar la cadena

(Fig. 6).

Fig. 3

Fig. 4

Bucle

Fig. 5

Piñón

Pernos de

barra

Oricio de clavija de

tensión de cadena

(con clavija de ajuste)

Fig. 6

Tornillo tensionador de

cadena

Destornillador

plano

7. Vuelva a colocar la cubierta de extremo de cadena/piñón

insertando la lengüeta posterior primero en la ranura

de lengüeta posterior y colocando la cubierta sobre el

extremo de la barra. Apriete la tuerca de cubierta de

extremo con la mano; deje la barra lo sucientemente

suelta para que se mueva un poco para el ajuste de

tensión (Fig. 7).

8. Retire todo el exceso de la cadena girando el tornillo

tensionador de la cadena en sentido horario hasta que

la cadena encaje perfectamente con los eslabones de

impulso dentro de la ranura de la barra y al ras (Fig. 8).

NOTA: una cadena está tensionada correctamente cuando no

hay una holgura en el lado inferior de la barra-guía y la cadena

está ajustada pero puede ser rotada a mano sin empujarla.

Para más información sobre el tensionamiento de cadena,

vea la sección “Mantenimiento” a partir de la página 41.

9. Apriete la tuerca de cubierta de extremo por completo

usando la llave hexagonal (Fig. 7), y luego reemplace la

tapa de tuerca de cubierta de extremo para asegurar la

cubierta de extremo de la cadena/piñón.

NOTA: si la cadena está demasiado ajustada, no rotará.

Aoje levemente la tuerca de cubierta de extremo y gire el

tensionador de cadena 1/4 de vuelta en sentido antihorario.

Levante la punta de la barra-guía hacia arriba y vuelva a

apretar la tuerca de cubierta de extremo. Asegúrese de que la

cadena pueda ser girada con la mano, sin forzarla.

NOTA: una nueva cadena tiende a estirarse. Verique la

tensión de la cadena frecuentemente y ajuste la tensión según

sea requerido.

Reemplazo de la barra-guía y cadena

1. Desconecte la motosierra de la fuente de alimentación.

2. Retire la tapa de tuerca de extremo de cubierta y luego

use la llave hexagonal suministrada para destornillar la

tuerca de cubierta de extremo y retirar la cadena/extremo

de piñón (Figs. 1 y 2).

3. Retire la barra de corte y cadena de la supercie de

montaje (Fig. 9).

4. Retire la cadena antigua de la barra.

5. Para colocar e instalar la nueva cadena de sierra

correctamente, siga los pasos 3 a 9 de la sección

“Instalación de la barra-guía y cadena” comenzando en la

página 32.

Preparación para el trabajo

Revisión de la máquina

m ¡ADVERTENCIA! Antes de realizar cualquier

vericación, ajuste, reparación o mantenimiento en la máquina,

asegúrese de que la unidad no esté conectada a la fuente de

alimentación.

Antes de empezar a trabajar:

• Compruebe que todos los tornillos en la máquina y en la

barra-guía estén ajustados rmemente;

• Compruebe que la cadena esté tensionada

correctamente, alada apropiadamente, y que no haya

señales de daños;

• Compruebe que los mangos y los dispositivos

de protección estén limpios y secos, montados

correctamente y ajustados de forma segura a la máquina;

• Compruebe que el gatillo interruptor y el botón de

Fig. 7

Lengüeta

posterior

Tuerca de

cubierta de

extremo

Cubierta de

extremo de

cadena/piñón

Fig. 8

Tensionador de

cadena

Destornillador plano

Fig. 9

Cadena

Barra de

corte

seguridad se muevan libremente sin necesidad de

forcejeo, y que regresen de forma rápida y automática a

sus posiciones neutrales.

• Verique que el gatillo interruptor se mantenga trabado

hasta que el botón interruptor sea presionado;

• Asegúrese de que las rejillas de ventilación de

enfriamiento no estén obstruidas con aserrín o residuos; y

• Compruebe que el nivel de aceite de cadena no esté

debajo de la marca de nivel “MIN”. De ser necesario,

llene el aceite hasta a un centímetro del borde del

llenador.

NOTA: usted debe llenar el tanque de aceite para

cadena con aceite para barra y cadena antes de usar su

motosierra.

Ajuste de la tensión de la cadena

m ¡ADVERTENCIA! Antes de realizar cualquier

vericación, ajuste, reparación o mantenimiento en la máquina,

asegúrese de que la unidad no esté conectada a la fuente de

alimentación.

m ¡PRECAUCIÓN! La cadena continuará girando por

varios segundos luego de haber apagado la herramienta.

1. Aoje la tuerca de cubierta de extremo hasta que esté

apretada a fuerza de mano. Use el destornillador de

punta plana para girar el tornillo tensionador de cadena

en sentido horario y así tensionar la cadena. Una cadena

en frío estará tensionada correctamente cuando no hay

un exceso en el lado inferior de la barra-guía, y la cadena

está ajustada pero puede ser girada a mano sin empujarla

(Fig. 10).

2. La tensión es correcta cuando los eslabones de impulso

en la cadena no se resbalan fuera de la guía de cadena en

la barra, cuando la cadena es jalada hacia arriba desde el

medio de la barra (Fig. 11).

Lubricante de cadena

m ¡PRECAUCIÓN! El no lubricar la cadena causará

daños a la cadena y la barra-guía. Use un aceite para barra y

cadena de buena calidad diseñado especícamente para su

uso con motosierras. El aceite para barra-guía y cadena puede

ser comprado en su ferretería local o en línea en sunjoe.com.

NOTA: es normal que el aceite se derrame de la motosierra

cuando no esta no esté siendo usada. Para prevenir derrames,

vacíe el tanque de aceite luego de cada uso. Al almacenar la

unidad por un periodo prolongado de tiempo (tres meses o

más), asegúrese de que la cadena esté ligeramente lubricada.

Esto evitará el óxido en la cadena y piñón de la barra.

m ¡ADVERTENCIA! No use la motosierra con ningún

tipo de accesorio o parte adicional. Dicho uso puede ser

peligroso.

Fig. 10

Fig. 11

Operación

Encendido de la máquina

Antes de encender la motosierra, quite el tapón del tanque

de aceite y añada aceite para barra y cadena hasta la parte

superior de la ventana de nivel de aceite (Fig. 12). Un minuto

de uso consumirá aproximadamente 0.2 . Oz (6 ml) de aceite.

Vuelva a echar aceite cuando el nivel caiga a menos de 1/4 de

tanque.

NOTA: su motosierra está equipada con una bomba

automática de aceite para la lubricación de la barra-guía y la

cadena. Usted debe agregar aceite de barra y cadena para

que su motosierra funcione.

1. Conecte la motosierra eléctrica a un tomacorriente activo

de 120 V usando un cable de alimentación de extensión

para exteriores de alta resistencia.

2. Haga un bucle en el cable de alimentación y empújelo a

través del oricio en el mango y alrededor del gancho de

sujeción para cable (Fig. 13), luego conecte el cable de

extensión al cable del artefacto.

3. Asegúrese de que la barra-guía no esté tocando el piso ni

ningún otro objeto.

4. Sujete la motosierra rmemente con ambas manos.

5. Para poner en marcha la herramienta eléctrica, presione

el botón de bloqueo de seguridad con su pulgar, y luego

apriete el gatillo interruptor con sus dedos. Una vez

que la herramienta esté funcionando, suelte el botón de

bloqueo de seguridad (Fig. 14).

6. Para apagar la herramienta, suelte el gatillo interruptor

(Fig. 14).

NOTA: no presione el gatillo interruptor hasta que usted esté

listo para hacer un corte.

Consejos de operación

¡ADVERTENCIA! Para su seguridad y la de los

demás:

1. No use la máquina sin leer las instrucciones

cuidadosamente. Familiarícese con los controles y el uso

apropiado de la máquina. Aprenda a detener rápidamente

la máquina.

2. Tenga en cuenta que el operador o usuario es

responsable por accidentes o peligros que le ocurran a

otras personas o sus propiedades.

3. Use siempre vestimenta adecuada al usar la máquina.

Use guantes anti-vibración y otros equipos de protección

personal.

NOTA: todas las precauciones mencionadas

anteriormente no garantizan, empero, la prevención de

ciertos riesgos tales como el fenómeno de Raynaud o

el síndrome del túnel carpiano. A los operadores que

usen esta máquina por periodos prolongados se les

recomienda revisiones médicas regulares de sus manos

y dedos. Si alguno de los síntomas anteriormente

mencionados aparece, contacte inmediatamente a un

médico.

4. Trabaje solo bajo luz diurna o buena luz articial.

5. Tenga el mayor cuidado al trabajar cerca de vallas de

metal.

6. Tenga cuidado de no golpear la barra duramente contra

objetos extraños o escombros volando causados por el

movimiento de la cadena.

Fig. 12

Ventana de nivel

de aceite

Fig. 13

Gancho de sujeción

para cable

Fig. 14

Botón de bloqueo

de seguridad

Gatillo

interruptor

. No opere la motosierra trepado en un árbol, sobre una

escalera o en un andamio. Esto es extremadamente

peligroso.

8. Tenga muchísimo cuidado al cortar arbustos pequeños,

árboles jóvenes, o ramas bajo tensión. Dicho material no

y tenso puede engancharse a la cadena y ser azotado

contra usted al recuperarse elásticamente, haciéndole

perder el equilibrio.

9. No corte plantas trepadoras y/o maleza.

10. Antes de que encienda la unidad, asegúrese de que la

motosierra no esté en contacto con ningún objeto.

m ¡PRECAUCIÓN! La cadena sigue moviéndose por

inercia luego de que la motosierra haya sido apagada. No use

la herramienta bajo condiciones húmedas.

¡IMPORTANTE! Recuerde siempre que una motosierra usada

incorrectamente puede dañar o perturbar a los demás y

afectar seriamente al medioambiente.

Para respetar a las personas y al medioambiente:

• Evite usar la máquina en entornos o momentos del día en

que se pueda perturbar a los demás.

• Obedezca a conciencia las reglas y disposiciones locales

respecto a la eliminación de materiales de desecho luego

del aserrado.

• Obedezca a conciencia las reglas y disposiciones locales

respecto a la eliminación de aceites, partes dañadas u

otros componentes que puedan afectar severamente el

medioambiente.

• Una cierta cantidad de aceite lubricante de cadena es

liberada al medioambiente cuando la máquina está

funcionando, así que solo use aceites biodegradables

fabricados especícamente para este uso.

• Para evitar un incendio, no deje la máquina con el motor

caliente sobre hojas o césped seco.

m ¡ADVERTENCIA! Una exposición prolongada

a las vibraciones puede causar lesiones y desórdenes

neurovasculares (también llamados “síndrome de Raynaud”

o “mano blanca”), especialmente a las personas con

problemas de circulación. Los síntomas pueden afectar las

manos, muñecas y dedos, y se maniestan por una pérdida

de la sensibilidad, adormecimiento, comezón, dolor y

descoloramiento de, o cambios visibles, en la piel.

Estos efectos pueden empeorar en temperaturas bajas y/o

por sujetar los mangos demasiado fuerte. Si estos síntomas

ocurren, la longitud de tiempo en que la máquina es usada

debe ser reducida y se debe consultar a un doctor.

Revisiones durante el trabajo

• Verique la tensión de la cadena

La cadena tiende a extenderse gradualmente mientras trabaja,

así que usted debe frecuentemente vericar su tensión.

¡IMPORTANTE! Durante el primer periodo de uso (o luego

de reemplazar la cadena), la tensión de cadena debe ser

vericada más a menudo debido al proceso de estabilización

de la cadena.

m ¡ADVERTENCIA! Nunca trabaje con la cadena suelta,

ya que ésta puede ser peligrosa si se suelta de su carril-guía.

Para ajustar la tensión de cadena, siga las instrucciones en

“Ajuste de la tensión de cadena” en la página 35.

• Vericación de la entrega de aceite

¡IMPORTANTE! ¡Nunca use la máquina sin lubricación!

Usted puede vericar el nivel de aceite en el tanque a través

del medidor transparente. Asegúrese de llenar el tanque de

aceite cada vez que vaya a usar la máquina. Para mejores

resultados, use solo un aceite para barra y cadena diseñado

especícamente para su uso con motosierras.

m ¡ADVERTENCIA! Asegúrese de que la barra y la

cadena estén en su lugar cuando verique la entrega de

aceite.

Encienda el motor y compruebe que el aceite de cadena es

entregado tal como se muestra a continuación (Fig. 15).

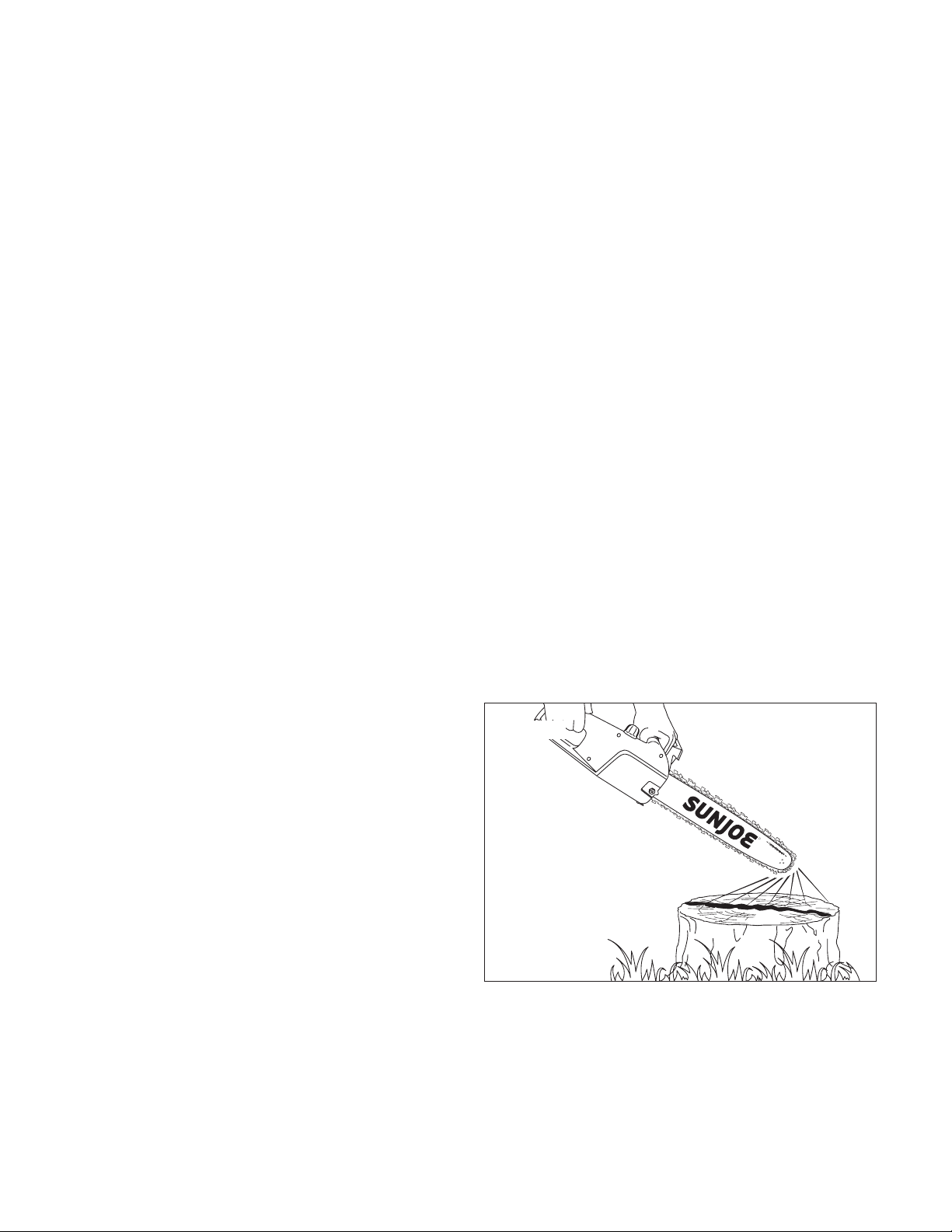

Fig. 15

Postura apropiada para el corte

1. Su peso debe estar balanceado con ambos pies,

en terreno sólido.

2. Mantenga su brazo y codo izquierdo rmes en una

posición de “brazo recto” para soportar cualquier fuerza

de contragolpe (Fig. 16).

3. Su cuerpo deberá estar siempre a la izquierda de la línea

de la cadena.

Procedimientos básicos de corte

1. Los árboles pequeños con ramas de 6 a 7 pulgadas de

diámetro son generalmente cortados en un solo corte.

Los cortes de muescas determinan la dirección en la cual

el árbol caerá.

m ¡ADVERTENCIA! Si el árbol empieza a caer en la

dirección incorrecta, o si la sierra se quedó atascada o colgada

durante la caída, abandone la sierra y sálvese.

m ¡ADVERTENCIA! Mire de forma periódica la

parte superior del árbol durante el corte de relajación para

asegurarse de que el árbol va a caer en la dirección deseada.

2. Practique cortando algunos troncos pequeños empleando

las siguientes técnicas para tener una idea de cómo usar

la sierra antes de empezar una operación de aserrado

más grande.

3. Mantenga una postura apropiada frente a la madera con

la motosierra apagada.

4. Apriete el gatillo y deje que la cadena acelere a su

máxima velocidad antes de hacer entrar el corte.

5. Sujete la motosierra rmemente con ambas manos.

Mantenga siempre su mano izquierda en el mango frontal

y su mano derecha en el mango posterior de manera que

su cuerpo esté a la izquierda de la línea de cadena.

6. Mantenga la unidad funcionando todo el tiempo de corte,

manteniendo una velocidad constante.

7. Deje que la cadena haga su labor, solo aplique una leve

presión hacia abajo. Si fuerza el corte puede dañar la

barra, la cadena o la unidad.

8. No aplique presión en la motosierra, en el extremo del

corte.

9. Corte siempre con ambos pies sobre terreno sólido para

evitar caídas.

10. No corte por sobre la altura de su pecho ya que es difícil

controlar fuerzas de contragolpe con una motosierra

sujetada en alto.

Técnicas de corte

Antes de talar o desmembrar por primera vez, practique

aserrando leños en el piso o sobre soportes para familiarizarse

con la máquina y las técnicas de aserrado más adecuadas.

Cuando tale un árbol, mantenga a todas las personas y

mascotas a una distancia segura del área de corte.

La distancia más segura debe ser por lo menos el doble de la

altura de los árboles más altos en el área de talado.

m ¡ADVERTENCIA! Sujete siempre la máquina con

ambas manos al aserrar.

m ¡ADVERTENCIA! Detenga el motor inmediatamente si

la cadena se detiene durante el aserrado. Tenga cuidado con

los contragolpes que puedan ocurrir si la barra hace contacto

con un obstáculo.

Tala de un árbol

i) Cuando el talado y el leñado son realizados por dos o más

personas al mismo tiempo, el talado debe ser realizado

separado del leñado a una distancia de por lo menos dos

veces la altura del árbol siendo talado. Los árboles no

deben ser talados de cualquier forma que pueda poner en

riesgo a una persona, golpear un cable de servicio público

o causar daños a la propiedad. Si el árbol hace contacto

con un cable de servicio público, la empresa de servicio

público debe ser noticada inmediatamente.

m ¡ADVERTENCIA! Revise el árbol en busca de ramas

dañadas o muertas que puedan caer y golpearle durante el

proceso de tala.

ii) El operador de la motosierra debe permanecer en el lado

colina arriba del terreno, ya que el árbol probablemente

rodará o se deslizará colina abajo luego de ser talado.

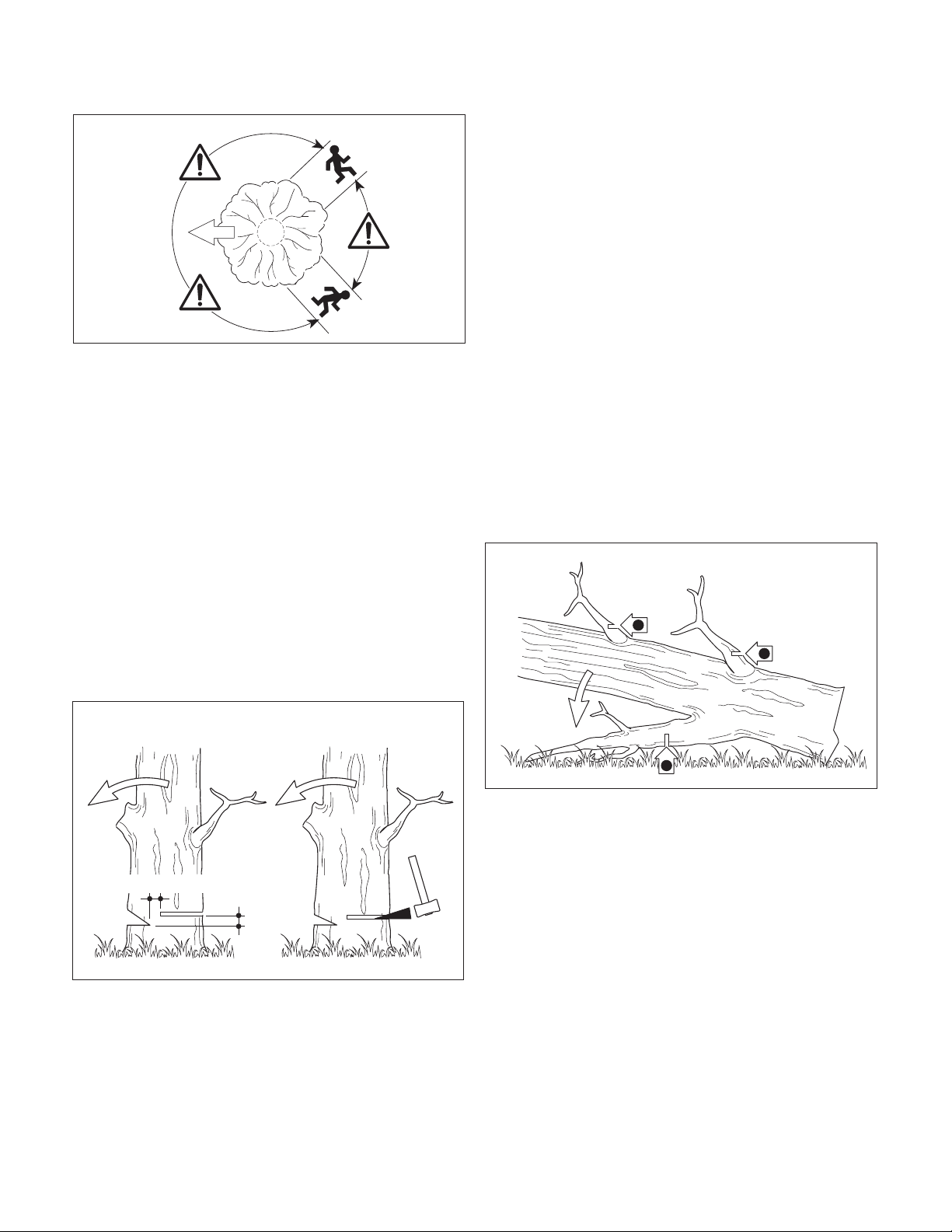

iii) Planee una ruta de escape y despeje apropiadamente

el área antes de empezar a trabajar. La ruta de escape

deberá extenderse hacia atrás y diagonalmente, a la parte

posterior de la línea prevista de caída según se ilustra

(Fig. 17).

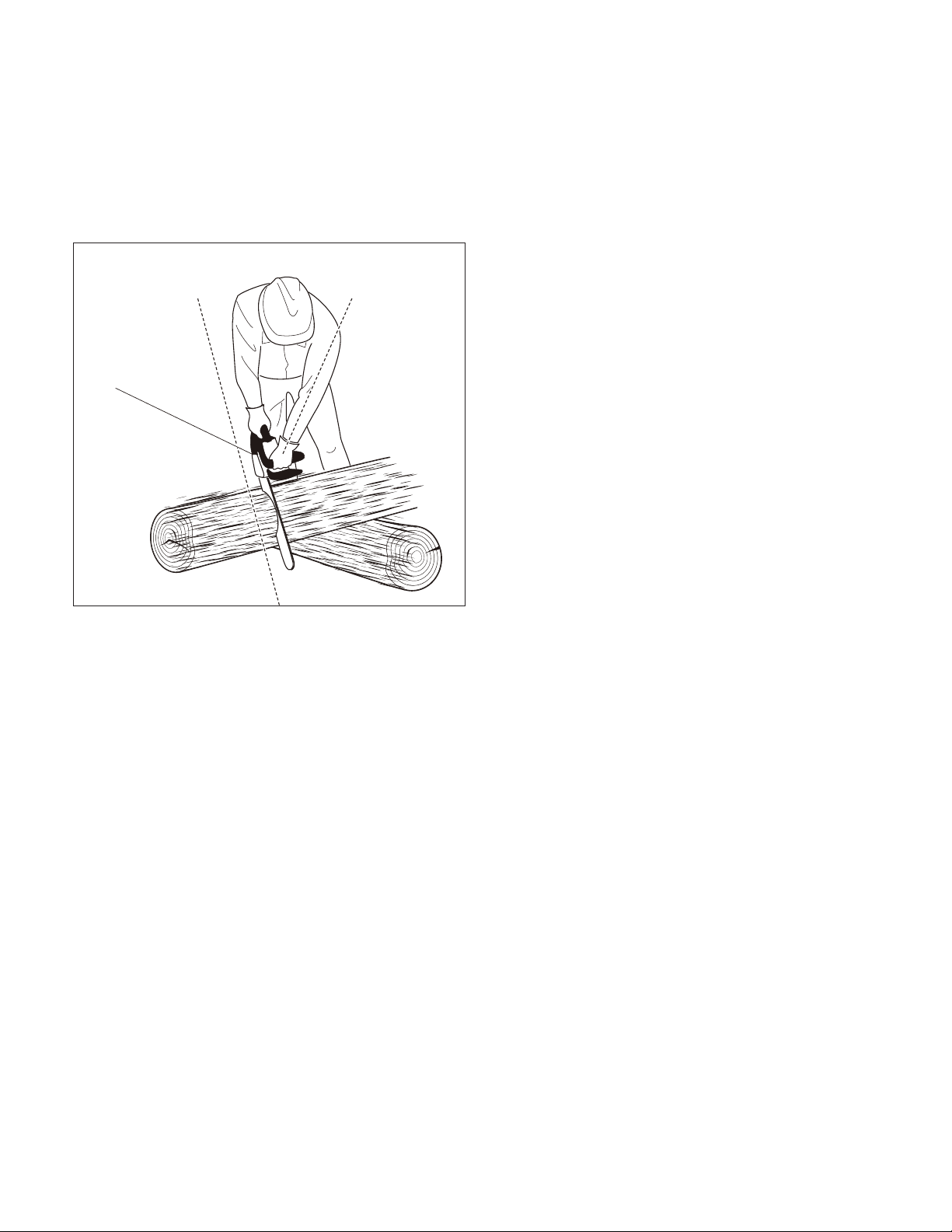

Fig. 16

Línea de cadena

Brazo recto

iv) Antes de empezar con la tala, considere la inclinación

natural del árbol, la ubicación de ramas más grandes

y la dirección del viento para ayudarle a determinar la

dirección de caída del árbol.

m ¡ADVERTENCIA! No tale árboles durante épocas

de fuertes vientos o lluvias fuertes. Espere por condiciones

favorables para poder cortar.

m ¡ADVERTENCIA! No corte árboles que tengan una

inclinación extrema, ni árboles grandes con ramas podridas,

corteza suelta o troncos huecos. Haga que estos árboles sean

empujados o arrastrados con maquinaria pesada, y luego

córtelos.

v) Retire tierra, piedras, corteza suelta, clavos, grapas y

alambres del árbol a ser cortado.

• Socavado de muesca

Haga la muesca a 1/3 del diámetro del árbol, perpendicular a

la dirección de caída tal como se muestra (Fig. 18).

Haga el corte de muesca horizontal inferior primero.

Esto ayudará a evitar el aprisionamiento de la motosierra o de

la barra-guía cuando se haga la segunda muesca.

• Corte de tala

i) Haga el corte de tala al menos 2 plg (50 mm) más alto que

el corte de muesca horizontal tal como se ilustra

(Fig. 18). Mantenga el corte de tala paralelo al corte de

muesca horizontal. Posicione estratégicamente el corte

de tala de manera que quede madera suciente para que

actúe como bisagra. La madera de bisagra evita que el

árbol se tuerza y caiga en la dirección incorrecta. No corte

a través de la bisagra.

ii) A medida que el corte de tala se aproxima a la bisagra,

el árbol empezará a caer. Si existe alguna posibilidad

de que el árbol pueda no caer en la dirección deseada

o pueda sacudirse hacia atrás y atrapar la motosierra,

detenga el corte antes de que se complete el corte de tala

y use cuñas de madera, plástico o aluminio para abrir el

corte y hacer que el árbol caiga a lo largo de la línea de

caída deseada.

iii) Cuando el árbol empiece a caer, retire la motosierra del

corte, detenga el motor, deje la motosierra y use la ruta de

escape planeada. Esté atento a las ramas que caigan,

y vea dónde está pisando.

• Desramado de un árbol

El desramado es el proceso en el cual las ramas son retiradas

de un árbol caído. Al desramar, deje las ramas inferiores más

grandes para apoyar el tronco por sobre el piso. Retire las

ramas pequeñas en un solo corte tal como se ilustra (Fig. 19).

Las ramas bajo tensión deberán ser cortadas de abajo hacia

arriba para evitar aprisionar la motosierra.

m ¡ADVERTENCIA! Preste especial atención a dónde

yacen las ramas en el suelo y reconozca los siguientes riesgos:

1) las ramas pueden estar bajo tensión; 2) la dirección en la

cual la rama caerá puede ser distinta a la anticipada; 3) el árbol

puede ser inestable luego de que la rama haya sido cortada.

• Leñado de un tronco

El leñado es el proceso en el cual un tronco es cortado en

pedazos. Es importante asegurarse de que usted se encuentre

parado rmemente y su peso esté distribuido de forma

uniforme en ambos pies. De ser posible, el tronco debe ser

levantado y apoyado por el uso de ramas, troncos o cuñas.

Siga estas direcciones simples para un fácil corte:

Fig. 17

2 plg (50 mm)

2-inch (50 mm)

Fig. 18

Fig. 19

i) Cuando el tronco es sostenido a través de toda su

longitud tal como se ilustra (Fig. 20A), se corta desde

arriba (leñado de arriba hacia abajo).

i) Cuando el tronco es sostenido en un extremo (Fig. 20B),

corte 1/3 del diámetro desde el lado inferior (leñado desde

abajo hacia arriba). Luego haga el corte nal mediante

el leñado de arriba hacia abajo para encontrar el primer

corte.

iii) Cuando el tronco está sostenido en ambos extremos

(Fig. 20C), corte 1/3 del diámetro desde arriba (leñado de

arriba hacia abajo). Luego haga el corte nal mediante un

leñado de abajo hacia arriba a través de los 2/3 inferiores

del diámetro para encontrarse con el primer corte.

iv) Es más fácil serrar un tronco usando el tope dentado

(Fig. 20D).

– Entierre el tope dentado en el tronco y úselo como

pivote. Corte con un movimiento en arco para hacer

que la barra penetre en la madera.

– Repita varias veces de ser necesario, cambiando el

punto en donde usted plante el tope dentado.

– Al leñar en una pendiente, siempre párese en el lado

colina arriba del tronco (Fig. 21). Al cortar a través del

tronco, mantenga el control liberando la presión de

corte cerca al extremo del corte sin relajar su sujeción

en los mangos de la motosierra. No deje que la cadena

haga contacto con el suelo.

Luego de completar el corte, espere que la motosierra se

detenga antes de que usted mueva la motosierra.

Siempre detenga el motor antes de pasar a otro árbol.

Al acabar su trabajo

Cuando haya terminado su trabajo:

• Apague el motor y desenchufe la unidad de la fuente de

alimentación.

• Espere que la cadena se detenga y permita que la

máquina se enfríe.

• Retire cualquier rastro de aserrín o depósitos de aceite de

la cadena.

Fig. 20A

Fig. 20B

Fig. 20C

Fig. 20D

Tope dentado

Fig. 21

• Si hay un exceso de tierra o acumulación de resina,

desarme la cadena y colóquela en un contenedor con un

limpiador adecuado. Luego enjuáguela con agua limpia

y trátela con un aerosol anticorrosivo adecuado antes de

volverla a instalar a la máquina.

• Coloque la funda de la barra de corte sobre la barra antes

de guardar la motosierra.

m ¡ADVERTENCIA! Deje que el motor se enfríe por

completo antes de guardar la motosierra en cualquier lugar

cerrado.

Para reducir el riesgo de incendios, limpie a fondo la máquina

para retirar aserrín, ramas, hojas o exceso de grasa.

Nunca deje los contenedores con residuos de corte dentro del

área de almacenamiento.

Mantenimiento

Para cualquier operación de mantenimiento no descrita en este

manual, contacte a un concesionario autorizado Snow Joe

Sun Joe

o llame a la central de servicio al cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563). Cualquier

operación llevada a cabo en un centro no autorizado o por

personal no calicado invalidará por completo la garantía.

m ¡ADVERTENCIA! Para su seguridad y la de los

demás:

• Un mantenimiento correcto es esencial para conservar

la eciencia original y seguridad de la máquina con el

tiempo.

• Mantenga todos los pernos y tornillos ajustados para

garantizar que el equipo esté en una condición segura de

funcionamiento.

• Nunca use la máquina con partes gastadas o dañadas.

Las partes dañadas deben ser reemplazadas y nunca

reparadas.

• Sólo use partes de repuesto originales Snow Joe

Sun Joe

. Las partes que no son de la misma calidad

pueden dañar severamente el equipo, comprometer la

seguridad e invalidar la garantía.

m ¡ADVERTENCIA! Siempre desenchufe su motosierra

de la fuente de alimentación antes de llevar a cabo cualquier

ajuste, tarea de mantenimiento o reparación en ésta.

• Use guantes protectores al manipular la barra y la cadena.

• Mantenga colocada la funda protectora de barra de corte,

excepto al intervenir directamente en la barra o la cadena.

• Nunca se deshaga de aceites u otros materiales

contaminantes en lugares no autorizados.

Enfriamiento del motor.

Para evitar el sobrecalentamiento y daños al motor, mantenga

siempre las rejillas de ventilación limpias y libres de aserrín y

residuos.

Tensión de cadena

Verique la tensión de la cadena antes de usar la motosierra,

cuando la cadena esté fría. Una cadena fría está tensionada

correctamente cuando no hay un exceso en el lado inferior de

la barra-guía: la cadena está ajustada pero usted puede rotarla

a mano sin empujarla.

Durante la operación normal de la motosierra, la temperatura

de la cadena se incrementará. Los eslabones de impulso

de una cadena caliente tensionada correctamente colgarán

aproximadamente a 0.05 plg (1.25 mm) de la ranura de la barra

(Fig. 22). Tenga en cuenta que una cadena tensionada cuando

está caliente puede terminar demasiado ajustada al enfriarse.

Verique la “tensión en frío” antes del próximo uso. La cadena

deberá ser re-tensionada cuando las partes planas en los

eslabones de impulso cuelguen de la ranura de la barra

(Fig. 22).

NOTA: una nueva cadena tiende a estirarse. Compruebe la

tensión de cadena y retensione según se necesite.

Tornillos y tuercas

Compruebe de forma periódica que todos los tornillos y

tuercas estén ajustados de forma segura y que los mangos

estén jamente colocados.

Alado de la cadena

m ¡ADVERTENCIA! Para asegurarse de que la

motosierra funcione de forma segura y eciente, es esencial

que los componentes de corte estén bien alados. Se

recomienda reemplazar la cadena una vez que pierda

su habilidad de cortar de forma limpia y segura. Es

posible, sin embargo, alar la cadena existente si el alado

se hace cuidadosamente. Cualquier trabajo en la cadena y

barra requiere de una experiencia especíca y herramientas

especiales. Por su seguridad, le recomendamos contactar a

un concesionario autorizado Snow Joe

+ Sun Joe

o llame

a la central de servicio al cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

Fig. 22

Cadena caliente ajustada apropiadamente

Aproximadamente 0.05 plg (1.25 mm)

Las partes

planas son

visibles aquí

Las partes

planas no son

visibles aquí

La cadena necesita ser tensionada

El alamiento es necesario cuando:

• El aserrín parece polvo.

• El corte se hace más difícil.

• El corte no es recto.

• Las vibraciones aumentan.

Un centro de servicio autorizado alará la cadena usando

las herramientas correctas para asegurar un mínimo retiro de

material y alado parejo en todos los bordes de corte.

Si usted mismo ala la cadena, use limas especiales de

secciones redondeadas con el diámetro de 5/32 plg (4 mm).

Usted necesita un cierto nivel de destreza y experiencia para

evitar dañar los bordes de corte.

Ale la cadena como se indica (Fig. 23):

• Asegure la barra rmemente, con la cadena montada,

en un tornillo de banco adecuado.

• Apriete la cadena si está suelta.

• Monte la lima en la guía y luego insértela en el diente a un

ángulo constante del borde de corte.

• Ale en un movimiento hacia adelante unas cuantas

veces y repítalo en todos los bordes de corte en la misma

dirección (izquierda o derecha).

• Para hacer avanzar la cadena, use un destornillador.

• Voltee la barra en el tornillo de banco y repita en los

demás bordes de corte.

• Compruebe que el diente limitador de profundidad no

sobresalga más que la herramienta de inspección, y lime

cualquier parte saliente con una lima plana, redondeando

los bordes.

• Luego del alado, retire todos los residuos de alado

y polvo, y lubrique la cadena en un baño de aceite.

Reemplace la cadena cuando:

– La longitud de los bordes de corte se reduce a 5 mm o

menos; y

– Hay demasiada holgura entre los eslabones y los

remaches.

Mantenimiento de la barra-guía

Cuando la barra-guía muestre señales de desgaste, déle

vuelta en la motosierra para distribuir el desgaste y lograr

un máximo ciclo de vida útil de la barra. El desecado y

desbarbado de los rieles de la barra son fenómenos normales

del desgaste de la barra. Uste debe corregir dichas fallas con

un alador tan pronto como ocurran.

Reemplace una barra con cualquiera de las siguientes fallas:

• Desgaste dentro de los rieles de la barra, dejando que la

cadena yazca de costado;

• Barra-guía doblada;

• Rieles resquebrajados o rotos; y

• Rieles partidos.

Voltee la motosierra, verique el lado inferior de la barra-guía,

y asegúrese de que los oricios de lubricación y la ranura de

la cadena estén libres de impurezas.

Usted puede adquirir partes de repuesto para su motosierra

eléctrica SWJ698E de Sun Joe

ordenando en línea en

sunjoe.com, o por teléfono llamando al centro de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE

(1-866-766-9563).

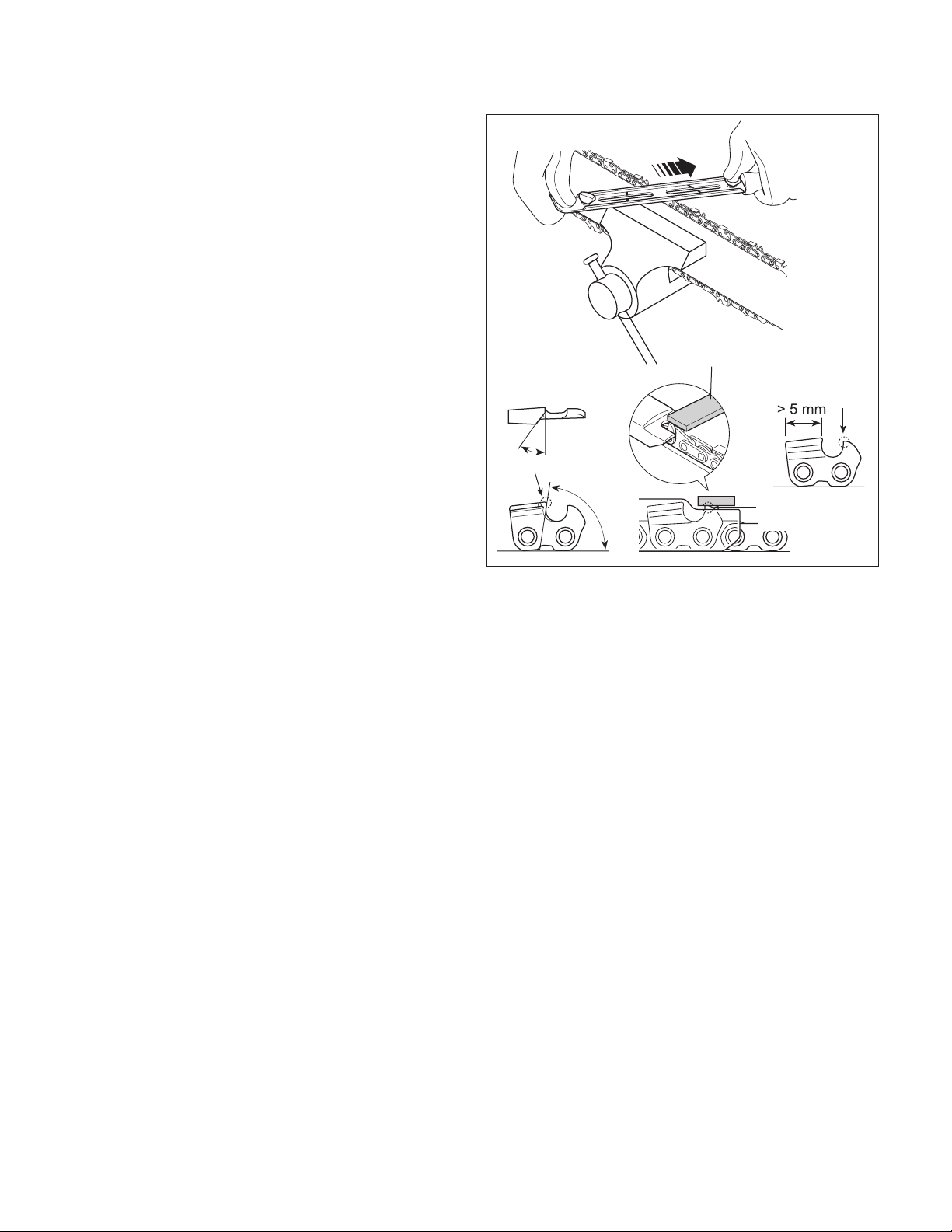

Fig. 23

Herramienta de

inspección

Diente limitador de

profundidad

Borde de corte

Diente

limitador de

profundidad

Piñón de cadena

Compruebe regularmente la condición del piñón y reemplácelo

cuando el desgaste exceda los 0.5 mm (Fig. 24).

No monte una nueva cadena con un piñón gastado o

viceversa.

Almacenamiento

Luego de cada sesión de trabajo, limpie a fondo la máquina

para retirar todo el polvo y residuos y deslice la cubierta de

barra sobre la barra de corte. Repare o reemplace cualquier

parte defectuosa en la unidad.

Guarde la máquina en un lugar seco y bajo llave, lejos del

alcance de los niños.

Soporte

Si su motosierra eléctrica SWJ698E de Sun Joe

requiere

servicio o mantenimiento, llame al 1-866-SNOWJOE

(1-866-766-9563) para asistencia.

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o

programar una reparación en un centro autorizado,

usted necesitará proporcionar el modelo y número de

serie, los cuales se encuentran en la etiqueta ubicada en la

carcasa de la unidad. Copie estos números en el espacio

proporcionado a continuación.

< 0.5 mm

Fig. 24

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

Nº de modelo:

Nº de serie:

S W J 6 9 8 E

Solución de problemas

El motor no arranca

cuando usted enciende la

unidad

• Cable no conectado a la

fuente de alimentación

• Tensión incorrecta de

cadena

• Tensión incorrecta de

cadena

• No funciona el gatillo

La barra y la cadena

funcionan muy calientes y

echan humo.

El motor funciona pero la

cadena no gira

Rendimiento deciente

de corte

La cadena se salta de la

barra-guía

La cadena funciona pero

con dicultad

• Asegúrese de que el cable esté conectado a

una fuente de alimentación

• Verique la tensión de la cadena

• Verique que el botón de bloqueo de seguridad

esté presionado por completo antes de activar

el gatillo interruptor

Falla Causa posible Solución

• Cable de extensión no

conectado al enchufe

• Cable de extensión o cable

de alimentación dañado

• Escobillas de motor

gastadas

• Compruebe que el cable de extensión esté

conectado por completo a la herramienta

• Repare o reemplace el cable dañado

• Las escobillas del motor deben ser reemplazadas

• Hay demasiada tensión

en la cadena

• Tanque de aceite vacío

• Cadena instalada al revés

• Ajuste la tensión de la cadena

• Llene el tanque con aceite de cadena

• Voltee la cadena de manera que los cortadores

encaren la dirección correcta

• Demasiada tensión en la

cadena

• Posibles daños en

barra-guía y cadena

• Ajuste la tensión de la cadena

• Reemplace la cadena y barra con partes de

repuesto idénticas

• Cadena con puntas

desaladas

• Tensión incorrecta de

cadena

• Cadena de sierra colocada

incorrectamente

• Ale o reemplace la cadena de la sierra

• Verique la tensión de la cadena

• Verique la orientación de la cadena

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con esta motosierra. Comuníquese con Snow Joe

+ Sun Joe

tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su herramienta. El uso de cualquier otro

accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando al centro de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

(

Barra-guía de 12 plg (300 mm)

Cadena de 12 plg (300 mm)

Aceite para barra y cadena

SWJ-12BAR

SWJ-12CHAIN

SWJ-OIL

(de venta en sunjoe.com,

o puede comprar un aceite

equivalente para barra y

cadena en su ferretería local)

ModeloAccesorio Artículo

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC Model SWJ698E

Formulaire n° SJ-SWJ698E-880F-MR5

SCIE À CHAÎNE ÉLECTRIQUE

300 mm | 9 A

MANUEL D’UTILISATION

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d'utiliser la

machine

Lisez toutes les instructions contenues dans ce manuel.

Conservez ce manuel en lieu sûr pour que les informations

qu'il contient soient disponibles en permanence. Si vous

conez la machine à une autre personne, assurez-vous de lui

fournir ces consignes d'utilisation. Les précautions de sécurité

de base doivent toujours être suivies pour réduire le risque

d'incendie, d'électrocution ou de se blesser.

Prenez note du symbole d'alerte de sécurité personnelle

m utilisé dans ce manuel pour attirer votre attention sur un

AVERTISSEMENT s'appliquant à une consigne d'utilisation

particulière. Ce symbole indique que cette utilisation

nécessite d'être particulièrement VIGILANT, de prendre des

PRÉCAUTIONS et d'être CONSCIENT DES DANGERS.

Utilisation prévue

Cette scie à chaîne électrique a été conçue et fabriquée pour

tailler et élaguer le branchage et les branches d'arbre et pour

scier de petites bûches de 23 cm d'épaisseur maximale.

Tout ce qui est en bois et qui est destiné à être coupé à l'aide

de cette scie à chaîne ne doit pas être plus épais que les

capacités maximales de sciage du guide-chaîne.

Utilisation inappropriée

Toute autre utilisation diérente des applications mentionnées

ci-dessus présente de graves dangers pour l'utilisateur et peut

endommager à la fois l'outil et vos biens personnels.

Parmi les exemples d'utilisation inappropriée peuvent gurer,

sans toutefois s'y limiter :

• la taille de haies;

• la découpe;

• le sectionnement de palettes, de caisses ou de divers

matériaux d'emballage;

• le sectionnement de meubles ou d'autres matériaux ayant

des clous, des vis ou d'autres composants en métal;

• la découpe de pièces de viande;

• l'utilisation de la machine pour soulever, déplacer ou fendre

quoi que ce soit;

• l'utilisation de la machine en l'attachant à des supports

xes.

L'utilisation inappropriée de la machine annulera la garantie et

dégagera le fabricant de toutes ses responsabilités. Dès lors,

l'utilisateur sera responsable de tous les dommages corporels

ou matériels, de quelque nature qu'ils soient et qu'ils soient

subis par celui-ci ou par d'autre personnes.

Sécurité générale

AVERTISSEMENT! Lors de l'utilisation d'outils de

jardinage électriques, les précautions de sécurité de base

doivent toujours être suivies pour réduire le risque d'incendie,

d'électrocution ou de blessure corporelle, notamment :

1. Maintenir en place les dispositifs de protection –

Les dispositifs de protection doivent être vériés

périodiquement pour s'assurer qu'ils sont bien attachés et

en bon ordre de marche.

2. Retirer les clavettes de calage et les clés de réglage –

Avant de la mettre en marche, vériez que les clés de

réglage sont retirées de la scie.

3. Maintenir la zone de travail propre et bien éclairée –

Chaque fois que vous avez ni d'utiliser la machine,

dégagez la zone de travail de tous les branchages et

branches jonchant le sol. Les endroits encombrés sont

propices aux accidents.

4. Éviter les situations dangereuses – N'utilisez pas cette

machine quand il pleut, par temps orageux ou dans des

endroits trempés ou humides. N'utilisez pas la machine

quand il y a du gaz dans l'air ou quand l'atmosphère

est explosive. Les moteurs de ce type de machine font

des étincelles, et les étincelles peuvent enammer des

vapeurs.

5. Ne pas utiliser la scie à chaîne sous la pluie.

6. Maintenir les spectateurs et les enfants à bonne

distance – Tous les spectateurs, notamment les enfants

et les animaux familiers, doivent être maintenus à une

distance de sécurité de la zone de travail.

7. Ne pas forcer l'outil – Il exécutera le travail ecacement

et sans danger s'il est utilisé au régime pour lequel il a été

conçu.

8. Utiliser le bon outil – Ne forcez pas l'outil ou l'un

quelconque des accessoires de l'outil pour accomplir des

tâches pour lesquelles il n'est pas destiné.

9. Porter des vêtements en conséquence – Ne portez pas

de vêtements amples ou des bijoux dans la mesure où ce

type d'article peut se prendre dans les pièces mobiles.

Le port de gants résistants en caoutchouc, de chaussures

montantes et antidérapantes et de vêtements serrés

au corps est recommandé pour les travaux d'extérieur

nécessitant des outils électriques.

10. Les cheveux longs doivent être ramassés sous un

couvre-chef.

11. Toujours porter des lunettes de sécurité et des

protecteurs d'oreilles pour assurer la protection des

yeux et de l'ouïe – Les lunettes que l'on porte tous les

jours ont des verres antichoc, mais n'orent pas la même

sécurité que les lunettes de sécurité.

12. Porter un masque facial ou un masque protecteur

contre la poussière – Si les travaux de coupe dégagent

de la poussière, il est recommandé de porter un masque

facial ou un masque protecteur contre la poussière

spéciquement conçu pour ltrer les particules

microscopiques.

13. Ne pas s'arc-bouter – Restez en permanence sur vos

deux pieds et ne perdez pas l'équilibre.

14. Entretenir les outils avec soin – Pour qu'ils puissent

être utilisés au mieux de leur rendement et sans danger,

maintenez les outils autés et propres. Suivez les

consignes de lubrication et de changement d'accessoire.

15. Débrancher l'outil – Débranchez la scie à chaîne de la

source d'alimentation quand elle n'est pas utilisée,

avant de la réparer ou de l'entretenir, et lors du transport

ou du changement de la chaîne ou de tout autre

accessoire.

16. Réduire le risque de démarrage accidentel – Avant de

brancher l'outil sur une source d'alimentation, assurez-

vous que l'interrupteur soit sur la position d'arrêt.

17. Utiliser des accessoires recommandés – Consultez

le manuel de l'utilisateur qui indique les accessoires

recommandés. L'utilisation d'accessoires inadaptés peut

être à l'origine de blessures.

18. Vérier que les pièces ne sont pas endommagées –

Avant chaque utilisation, réparez ou remplacez tout

dispositif de protection ou toute pièce endommagés.

Par ailleurs, vériez l'alignement des pièces mobiles,

l'absence de grippage des pièces mobiles, de rupture de

pièce et tout autre problème susceptible d'entraver le bon

fonctionnement de l'outil.

19. Ne jamais laisser l'outil sans surveillance pendant

que le moteur tourne. Coupez la source d'alimentation

en retirant le cordon d’alimentation de la prise. Ne vous

éloignez pas de la scie tant que le guide-chaîne n'est pas

complètement arrêté.

20. Prévenez les démarrages accidentels – Ne transportez

pas la scie à chaîne en maintenant le doigt sur

l'interrupteur.

21. Pour transporter la scie ou la tenir, ne pas la saisir par

le guide-chaîne ou la chaîne elle-même en l'absence

de la coie protectrice – Assurez-vous de placer le

guide-chaîne dans sa coie protectrice quand vous

n'utilisez pas la scie.

22. Rester vigilant – Surveillez ce que vous faites.

Faites preuve de bon sens. N'utilisez pas la scie à chaîne

quand vous êtes fatigué.

23. Ranger les outils inutilisés à l'intérieur – Quand vous ne

les utilisez pas, les outils doivent être remisés à l'intérieur

dans un endroit sec, surélevé ou sous clé, hors de portée

des enfants.

Utilisation de la scie à chaîne

et précautions à prendre

Conservez tous les avertissements et consignes pour vous

y reporter dans le futur. Le terme « outil électrique » utilisé

dans les avertissements fait référence à votre scie à chaîne

électrique.

mAVERTISSEMENT! Appuyer sur le bouton-poussoir

pour arrêter la machine et la débrancher de la source

d'alimentation avant de régler, inspecter, réparer ou nettoyer

l'outil électrique, lors d'un changement d'accessoire ou quand

d'autres conditions dangereuses se présentent. Toutes les

tâches d'entretien doivent être eectuées une fois que les

pièces tournantes de l'outil électrique se sont complètement

arrêtées. Ces mesures préventives de sécurité visent à réduire

le risque de démarrage accidentel de l'outil électrique.

1. Ne forcez pas l'outil électrique. Utilisez l'outil électrique

adéquat pour la tâche à entreprendre. L'outil électrique

fonctionnera mieux et sera moins susceptible d'être à

l'origine de dommages corporels ou mécaniques s'il est

utilisé au régime pour lequel il a été conçu.

2. N'utilisez pas l'outil électrique si l'interrupteur marche-

arrêt ne fonctionne pas. Un outil électrique qui ne répond

pas aux commandes du bouton-poussoir marche-arrêt est

dangereux et doit être réparé.

3. Avant de procéder à des réglages, de changer

d'accessoire ou de ranger l'outil électrique, débranchez-le

de la source d'alimentation. Ces mesures préventives de

sécurité visent à réduire le risque de démarrage accidentel

de l'outil électrique.

4. Rangez les outils électriques à l'arrêt complet et à

l'intérieur dans un endroit sec, sous clé et hors de portée

des enfants. N'autorisez pas l'accès à la machine aux

personnes qui ne sont pas familiarisées avec l'outil

électrique ou avec les présentes instructions. Les outils

électriques sont dangereux quand ils sont entre les mains

d'utilisateurs inexpérimentés.

5. Entretenez soigneusement les outils électriques pour

pouvoir les utiliser sans danger et assurer leur rendement

optimal. Maintenez les poignées sèches, propres et

exemptes d'huile et de graisse. Vériez si les pièces

mobiles sont correctement alignées et ne grippent pas,

si des pièces sont cassées et toutes les autres conditions

pouvant aecter l'utilisation de l'outil électrique. Si vous

constatez que l'outil électrique est endommagé,

faites-le réparer avant de l'utiliser. Les outils électriques

mal entretenus sont à l'origine de nombreux accidents.

6. Maintenez les outils tranchants bien autés et propres.

Les outils ayant des tranchants bien aûtés sont moins

susceptibles de se bloquer et sont plus maniables.

7. Utilisez l'outil électrique et les accessoires en respectant

ces instructions, et assurez-vous de tenir compte des

conditions de travail et de la tâche à eectuer. L'utilisation

de l'outil électrique pour des travaux autres que ceux

auxquels il est destiné peut être à l'origine de situations

dangereuses.

8. Les pièces mobiles présentent des risques. Maintenez

le visage, les cheveux, les vêtements, les mains et les

pieds éloignés de toutes les pièces mobiles. Toutes les

protections et tous les accessoires de sécurité doivent

être convenablement posés avant d'utiliser l'outil

électrique. Coupez et débranchez la source d'alimentation

avant de toucher les pièces autres que les poignées et le

bouton-poussoir marche-arrêt.

Sécurité électrique

1. Des dispositifs de protection contre les défauts de terre

(disjoncteurs de fuite de terre) doivent être fournis sur le(s)

circuit(s) ou la(les) prise(s) utilisés pour cette scie à chaîne

électrique. Des prises intégrant un disjoncteur de fuite

de terre sont disponibles et peuvent être utilisées pour

répondre à cette mesure de sécurité.

2. S'assurer que la tension de secteur correspond à celle

indiquée sur l'étiquette signalétique de la machine.

L'utilisation d'une tension inappropriée pourrait

endommager le moteur et blesser l'utilisateur.

3. Pour réduire le risque de décharge électrique, cette

machine est munie d'une che polarisée (c.-à-d., une

lame est plus large que l'autre). Utiliser cette machine

uniquement avec une rallonge électrique à che polarisée,

homologuée UL, CSA ou ETL, recommandée pour

l'extérieur et tout temps.

La che de la machine ne s'insère que d'une seule

façon dans une rallonge à che polarisée. Si la che

de la machine ne rentre pas complètement dans la

rallonge, l'inverser. Si la che ne s'insère toujours pas,

se procurer une rallonge à che polarisée. Une rallonge

à che polarisée nécessite l'utilisation d'une prise murale

polarisée. La che polarisée de la rallonge ne s'insère

que d'une seule façon dans la prise murale polarisée.

Si la che ne rentre pas complètement dans la prise

murale, l'inverser. Si la che ne s'insère toujours pas,

communiquer avec un électricien qualié pour qu'il pose

une prise adéquate. Ne modier en aucune façon la che

de la machine, la prise de la rallonge ou la che de la

rallonge.

4. Pour éviter les décharges électriques, utiliser uniquement

une rallonge électrique appropriée pour l'extérieur,

par exemple SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A ou SJTOW-A.

Avant son utilisation, vérier que la rallonge électrique est

en bon état. Si on utilise une rallonge électrique, s'assurer

qu'elle soit de calibre susant pour le courant que

l'outil va consommer. Une rallonge sous-dimensionnée

provoquera une chute de tension dans les lignes, ce qui

entraînera une perte de puissance et une surchaue.

5. Pour empêcher que le cordon de la machine se débranche

de la rallonge électrique pendant son utilisation, utiliser le

crochet de retenue de la rallonge électrique et/ou faire un

nœud comme cela est illustré Tableau 1.

m AVERTISSEMENT! m

Toute électrocution peut entraîner des BLESSURES

GRAVES pouvant même être FATALES. Tenir compte

de ces avertissements :

• Ne laisser aucune partie de la scie à chaîne électrique

entrer en contact avec de l'eau pendant son

utilisation. Si la machine se mouille lorsqu'elle n'est

pas sous tension, l'essuyer avant de la redémarrer.

• Utiliser uniquement une rallonge électrique

homologuée UL, CSA ou ETL pour l'extérieur et tout

temps.

• Ne pas utiliser de rallonge électrique d’une longueur

supérieure à 30 m.

• Ne pas toucher l’outil ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

TABLEAU - RALLONGE ÉLECTRIQUE

Longueur de la

rallonge électrique

Calibre de l (AWG) :

Jusqu'à 15 m

+15 m -30 m

16 14

(B) Brancher la che dans la prise

Rallonge

électrique

Cordon de

l'outil

(A) Nouer les cordons comme sur l'illustration

Tableau 1. Méthode d'attache de rallonge électrique

6. N'utilisez pas le cordon à mauvais escient. Ne tirez jamais

la scie à chaîne par le cordon et ne tirez pas brusquement

sur le cordon pour le retirer de la prise. Maintenez le

cordon éloigné de toute source de chaleur, de l'huile et

des objets tranchants.

Machines à double isolation

Les machines à double isolation sont dotées de deux

systèmes d'isolation au lieu d'une mise à la terre. Aucune mise

à la terre n'est prévue sur les machines à double isolation et

aucune mise à la terre ne doit être ajoutée à ces machines.

Toute intervention sur une machine à double isolation exige un

soin extrême et une parfaite connaissance du système et doit

être eectuée uniquement par du personnel technique qualié

chez un revendeur Snow Joe

+ Sun Joe

agréé. Les pièces

de rechange pour une machine à double isolation doivent

être identiques aux pièces d'origine. Les indications « Double

isolation » ou « Doublement isolé » sont marquées sur toutes

les machines à double isolation. Le symbole

(carré dans

un carré) peut être également marqué sur la machine.

DOUBLE ISOLATION : MISE À LA TERRE NON

NÉCESSAIRE. POUR LES

RÉPARATIONS, UTILISER UNIQUEMENT DES

PIÈCES DE RECHANGE IDENTIQUES.

La scie à chaîne électrique est à double isolation, éliminant

ainsi la nécessité d'un système séparé de mise à la terre.

Utiliser uniquement des pièces de rechange identiques.

Lire les instructions avant d'intervenir sur une machine à

double isolation. Utiliser cette scie à chaîne comme cela est

décrit dans ce manuel.

Entretien et réparation

• Faites réparer ou entretenir votre outil électrique par un

réparateur qualié chez un revendeur Snow Joe

Sun Joe

agréé utilisant uniquement des pièces de

rechange identiques ou appelez le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563). C'est à ce prix que la sécurité de

l'outil électrique sera préservée.

Avertissements de sécurité

concernant les scies à chaîne

• Quand vous l'utilisez, maintenez toutes les parties du

corps éloignées de la scie à chaîne. Avant de démarrer

la scie à chaîne, assurez-vous qu'elle n'est en contact

avec rien. Un moment d'inattention pendant l'utilisation

de la scie à chaîne peut entraîner l'enchevêtrement de vos

vêtements dans la scie à chaîne, une partie de votre corps

pouvant même se prendre dedans.

• Tenez toujours la scie à chaîne en maintenant la main

droite sur la poignée arrière et la main gauche sur la

poignée avant. Si vous ne maintenez pas les mains de

cette façon sur les poignées respectives, vous risquez

davantage de vous blesser et il est par conséquent

vivement déconseillé de ne pas respecter cette consigne

de sécurité.

• Portez des lunettes de sécurité et une protection de l'ouïe.

Si vous utilisez la scie à chaîne tous les jours dans des

conditions normales, vous pouvez être exposé(e) à un

niveau sonore de 85 dB(A) ou plus. Un équipement de

protection supplémentaire pour la tête, les mains,

les jambes et les pieds est recommandé. Des vêtements

de protection appropriés réduiront le risque d'être blessé

par des débris volants ou suite à un contact accidentel

avec la chaîne de la scie.

• N'utilisez pas la scie à chaîne dans un arbre. Vous pourriez

vous blesser si vous avez grimpé sur un arbre et si vous

utilisez une scie à chaîne.

• Restez toujours sur vos deux pieds et utilisez la scie

à chaîne uniquement quand vous êtes debout sur une

surface plane, xe et ne présentant aucun danger.

Les surfaces glissantes ou instables, par exemple les

échelles, peuvent vous faire perdre l'équilibre et le

contrôle de la scie à chaîne.

• Quand vous coupez une branche qui est sous tension,

veillez au retour soudain en coup de fouet de la branche.

Quand la tension des bres de bois est relâchée,

la branche, comme sous l'eet d'un ressort, peut frapper

l'utilisateur et/ou lui faire perdre le contrôle de la scie à

chaîne.

• Faites preuve d'une extrême prudence quand vous

coupez des haies ou de jeunes arbres. Le branchage

elé peut attraper la chaîne de la scie et se relâcher

brusquement en vous faisant perdre l'équilibre.

• Transportez la scie à chaîne par la poignée avant, la scie à

chaîne étant à l'arrêt et éloignée de votre corps.

Quand vous transportez ou rangez la scie à chaîne,

replacez toujours la coie du guide-chaîne. En manipulant

de façon appropriée la scie à chaîne, vous réduirez la

probabilité d'un contact accidentel avec la chaîne en

mouvement de la scie.

• Suivez les instructions de lubrication, de tension de

la chaîne et de changement d'accessoire. Une chaîne

mal tendue ou mal lubriée peut se rompre ou être plus

susceptible de présenter des eets de rebond.

• Maintenez les poignées sèches, propres et exemptes

d'huile et de graisse. Les poignées graisseuses ou

huileuses sont glissantes et peuvent vous faire perdre le

contrôle de votre outil.

• Coupez uniquement du bois. N'utilisez pas la scie à

chaîne à d'autres ns. Par exemple, n'utilisez pas la scie

à chaîne pour couper du plastique, des matériaux de

construction de maçonnerie ou qui ne sont pas en bois.

L'utilisation de la scie à chaîne pour ce type de matériau

pourrait gravement vous blesser et endommager votre

outil.

Comment prévenir l'eet de

rebond

L'eet de rebond est le résultat d'une mauvaise utilisation

de l'outil et/ou de procédures ou de conditions d'utilisation

inappropriées. Il peut se produire quand le bout ou l'extrémité

du guide-chaîne touche un objet ou quand le bois se

rapproche trop près de la chaîne de la scie et la pince dans

l'entaille en la retenant. Dans certains cas, le contact avec

l'extrémité peut entraîner une brusque réaction inverse en

faisant rebondir le guide-chaîne vers l'avant et vers l'arrière en

direction de l'utilisateur.

Cette réaction brusque peut vous faire perdre le contrôle de la

scie et vous blesser gravement.

Pour éviter d'être surpris par l'eet de rebond et les accidents

ou les blessures qu'il peut provoquer, prenez les mesures de

précaution suivantes quand vous utiliser la scie à chaîne :

• Maintenez fermement l'outil (main droite sur la poignée

arrière et main gauche sur la poignée avant, les deux

pouces et les doigts autour des poignées respectives) et

positionnez le corps et les bras de façon à pouvoir résister

aux forces de rebond. Les forces engendrées par l'eet

de rebond peuvent être contrôlées par l'utilisateur si les

précautions qui s'imposent sont prises. Ne vous laissez

pas entraîner par la scie à chaîne.

• Ne vous arc-boutez pas et ne sciez pas plus haut qu'à

hauteur d'épaule. Ceci aide à mieux prévenir tout contact

accidentel de l'extrémité du guide-chaîne et permet

de mieux contrôler la scie à chaîne dans les situations

imprévues.

• Utilisez uniquement les guides et les chaînes de rechange

spéciés par le fabricant. Le remplacement inapproprié

d'un guide ou d'une chaîne peut être à l'origine d'une

rupture de la chaîne et/ou d'eets de rebond.

• Suivez les consignes d'aûtage et d'entretien du fabricant

de la chaîne de la scie. Si vous réduisez la hauteur

du guide de profondeur, les eets de rebond peuvent

augmenter.

• Observez toujours les règlements de sécurité et suivez les

techniques de sciage appropriées.

• Transportez la scie à chaîne en privilégiant la sécurité.

Toutes les fois que la machine doit être manipulée ou

transportée, vous devez :

– couper le moteur et patienter jusqu'à ce que

la chaîne s'arrête complètement;

– replacer la coie du guide-chaîne;

– tenir la machine par les poignées et orienter le

guide-chaîne dans la direction opposée à celle

utilisée pendant le sciage.

Si vous utilisez un véhicule pour transporter la scie à

chaîne, attachez-la solidement et positionnez-la pour

qu'elle ne présente aucun danger pour les passagers.

• Avant de scier, d'élaguer ou d'ébrancher pour la première

fois, assurez-vous que :

– vous avez été spéciquement formé pour utiliser ce

type de matériel;

– vous avez lu attentivement les règles de sécurité et

les consignes d'utilisation contenues dans ce manuel;

– vous vous entraînez d'abord sur des bûches posées

sur le sol ou attachées à des tréteaux ou à un

chevalet de sciage pour vous familiariser avec la

machine et les techniques appropriées de coupe.

Protection contre les inuences

environnementales

1. Portez des vêtements de travail adaptés. Portez des

lunettes de sécurité.

2. Protégez votre outil électrique contre l'humidité et

la pluie. L'humidité et la pluie peuvent endommager

dangereusement le circuit électrique et le moteur.

3. N'utilisez pas l'outil électrique près de vapeurs ou de

liquides inammables.

4. Utilisez l'outil électrique uniquement dans un milieu sec et

à une température ambiante de 10° C à 40° C.

5. Rangez votre outil électrique uniquement dans un endroit

sec où la température ambiante est de 10° C à 40° C.

Protégez l'outil électrique contre l'humidité et les rayons

du soleil directs.

ZONE DE DANGER DE

L'EFFET DE REBOND

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cet outil. Lisez, comprenez et suivez

toutes les instructions sur la machine avant d'essayer de procéder à son assemblage et de l'utiliser.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d'essayer d'assembler et

d'utiliser la machine.

ALERTE DE SÉCURITÉ –

Indique une précaution, un

avertissement ou un danger.

La pièce tournante continuera

de tourner plusieurs secondes

après avoir arrêté la machine.

Double isolation.

AVERTISSEMENT! Ne pas

utiliser l'outil sous la pluie ou

par forte humidité.

MISE EN GARDE! Éviter de

mettre en contact l'extrémité

du guide-chaîne avec un objet,

quel qu'il soit. Le contact

de l'extrémité peut forcer le

guide-chaîne à se déplacer

brusquement vers le haut et vers

l'arrière, ce qui peut gravement

blesser l'utilisateur.

LUNETTES DE SÉCURITÉ

ET SERRE-TÊTE ANTIBRUIT

OBLIGATOIRES – Pour éviter de

se blesser, porter des protège-

oreilles et des lunettes de

sécurité.

Maintenir les spectateurs et les

enfants à une distance de

sécurité susante.

AVERTISSEMENT! Les

deux mains sont absolument

nécessaires pour utiliser la scie à

chaîne.

Symboles SymbolesDescriptions Descriptions

DANGER! LAMES

ROTATIVES – Tenir les mains

et les pieds éloignés des

ouvertures quand la scie tourne.

Porter des gants de protection et

des chaussures antidérapantes

pour utiliser la machine et

manipuler des débris.

Maillons gouges orientés dans le

bon sens

DÉBRANCHER! Retirer

immédiatement le cordon de

la prise s'il est endommagé ou

entaillé.

DÉBRANCHER! Retirer le

cordon de la prise avant tout

nettoyage ou toute vérication

d'entretien.

Apprenez à mieux connaître votre scie à chaîne électrique

Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser votre scie à chaîne électrique.

Comparez l'illustration ci-dessous avec la machine réelle pour vous familiariser avec l'emplacement des diérents réglages et

commandes. Conservez ce manuel pour pouvoir vous y reporter dans le futur.

1. Chaîne coupante 300 mm

2. Guide-chaîne 300 mm

3. Protège-main avant

4. Poignée avant

5. Bouchon de réservoir d'huile

6. Bouton-poussoir de sécurité

7. Poignée arrière

8 Cordon de l'outil

9 Gâchette

10. Crochet de retenue de rallonge électrique

11. Hublot indicateur de niveau d'huile

12. Écrou de coie arrière

13. Coie arrière de chaîne/pignon

14. Capuchon d'écrou de coie arrière

15. Outil combiné clé Allen/tournevis à lame plate

16. Coie protectrice de guide-chaîne

Données techniques

Moteur ...................................................................................9 A

Tension nominale .................................................. 120 V ~ 60 Hz

Régime à vide ............................................ 5 600 ± 10 % tr/min

Longueur de chaîne/guide-chaîne................................. 300 mm

Épaisseur de coupe ............................................. Max : 29,2 cm

Recommandée : 26,7 cm

Contenance du réservoir d'huile ....................................... 90 ml

Vitesse de chaîne ............................................................ 10 m/s

Poids net .......................................................................... 3,2 kg

Déballage

Contenu de la caisse

• Scie à chaîne électrique

• Chaîne coupante 300 mm (déjà montée sur le guide-chaîne)

• Guide-chaîne 300 mm

• Outil combiné clé Allen/tournevis à lame plate

• Coie protectrice de guide-chaîne

• Manuel et carte d'enregistrement

1. Retirez soigneusement la scie à chaîne de la caisse et

inspectez-la pour vérier que tous les éléments énumérés

ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu'aucun élément n'a été brisé ou endommagé pendant le

transport. Si vous constatez que des pièces manquent ou

sont endommagées, NE PAS retourner l'outil au magasin.

Veuillez appeler le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser votre

nouvelle scie à chaîne électrique. L'emballage est fabriqué

dans des matériaux recyclables. Éliminez ces matériaux

de façon appropriée et conformément à la réglementation

locale.

IMPORTANT! Le matériel et l'emballage ne sont pas des

jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces.

Ces éléments peuvent être avalés et présentent un danger de

suocation!

Assemblage

AVERTISSEMENT! Toujours porter des gants

résistants lors de la manipulation du guide-chaîne et de la

chaîne. Pour assurer la sécurité et l'ecacité de la machine,

assembler très minutieusement le guide-chaîne et la chaîne.

En cas de doute, communiquer avec un revendeur Snow Joe

+ Sun Joe

agréé ou appeler le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! Le déballage et le montage

doivent être eectués sur une surface plane et stable,

susamment d'espace étant prévu pour déplacer la machine

et son emballage.

mDANGER! Ne jamais démarrer le moteur avant de

poser le guide-chaîne, la chaîne et le cache-chaîne. Si toutes

ces pièces ne sont pas en place, l'embrayage ou le pignon

peuvent voler en éclats ou exploser, l'utilisateur pouvant être

gravement blesser.

mAVERTISSEMENT! Pour éviter de graves blessures,

lire et comprendre toutes les consignes de sécurité fournies.

mAVERTISSEMENT! Avant d'eectuer le moindre

entretien, s'assurer que l'outil est débranché de la source

d'alimentation électrique. Toute personne ne tenant pas

compte de cet avertissement s’expose à de graves blessures.

Pose du guide-chaîne et de la chaîne

Outils et fournitures nécessaires :

• Outil combiné clé Allen/tournevis à lame plate (fourni)

• Gants de travail résistants

REMARQUE : pour le remplacement du guide-chaîne et

de la chaîne, utilisez uniquement des pièces de rechange

identiques. Avant de procéder à l'opération, assurez-vous que

la scie à chaîne est débranchée de la source d'alimentation.

1. Utilisez le tournevis à lame plate pour forcer à déloger le

capuchon de l'écrou de coie arrière (Fig. 1).

2. Utilisez la clé Allen pour dévisser l'écrou de coie arrière

et retirer la coie arrière de chaîne/pignon (Fig. 2).

Fig. 1

Capuchon d'écrou

de coie arrière

Tournevis à

lame plate

Fig. 2

Capuchon d'écrou de

coie arrière

Écrou de coie

arrière

Clé Allen

REMARQUE : pour pouvoir l'utiliser plus rapidement,

quand vous achetez la scie à chaîne, la chaîne est déjà

montée sur le guide-chaîne. Reportez-vous uniquement aux

instructions pour ajuster le guide-chaîne (voir l'étape 5).

Dans le cas où vous seriez amené à changer la chaîne, suivez

toutes les étapes détaillées ci-dessous.

3. Disposez la nouvelle chaîne de la scie de manière à ce

qu’elle forme une boucle en vous assurant qu’elle ne soit

pas tordue. LE CÔTÉ TRANCHANT DE LA DENT NE

DOIT PAS VOUS FAIRE FACE ET DOIT ÊTRE DANS LE

SENS DE LA ROTATION DE LA CHAÎNE INDIQUÉ SUR

LE GUIDE-CHAÎNE. Si Le côté tranchant vous fait face,

retourner la boucle (Fig. 3).

4. En commençant par le bout, montez les maillons

d’entraînement de la chaîne dans la rainure du guide-

chaîne en formant une boucle à l'arrière du guide-chaîne.

La chaîne s'ajustera en restant lâche jusqu'à ce qu'elle

soit placée sur le pignon (Fig. 4)

REMARQUE : vériez bien le sens de la chaîne. Si la

chaîne est montée à l'envers, la scie vibrera anormalement

et ne coupera pas.

5. Maintenez la chaîne en position sur le guide-chaîne et

enroulez la boucle autour du pignon. Placez le guide-

chaîne de telle sorte qu'il repose bien contre la surface de

xation et pour que les goujons du guide-chaîne soient

dans la longue fente du guide-chaîne et que la goupille

de réglage soit dans le trou de la goupille de tension de

chaîne (Fig. 5)

REMARQUE : si la goupille de réglage n'atteint pas le trou

de goupille de tension de chaîne, tournez la vis de tension

de chaîne dans le sens contraire des aiguilles d'une montre

jusqu'à ce que le trou de goupille soit aligné avec la goupille

de réglage.

6. Tout en maintenant le guide-chaîne et la chaîne de telle

sorte qu'ils reposent bien contre la surface de xation,

réglez au besoin la tension de la chaîne en tournant la vis

de tendeur de chaîne à l'aide du tournevis à lame plate

fourni. Tournez la vis de tendeur de chaîne dans le sens

des aiguilles d'une montre pour serre la chaîne, ou dans le

sens contraire des aiguilles d'une montre pour la desserrer

(Fig. 6)

Fig. 3

Fig. 4

Loop

Fig. 5

Pignon

Goujon de

guide-chaîne

Trou de goupille de

tension de chaîne

(avec goupille de réglage)

Fig. 6

Écrou de tendeur de

chaîne

Tournevis à lame plate

7. Replacez la coie arrière de chaîne/pignon en insérant

d'abord la languette arrière dans la fente prévue à cet

eet et positionnez la coie sur l'extrémité du guide-

chaîne. Serrer à la main l'écrou de coie arrière; laisser le

guide-chaîne susamment desserré pour qu'il se déplace

légèrement lors du réglage de la tension (Fig 7).

8. Éliminez complètement le jeu de la chaîne en tournant la

vis du tendeur de chaîne dans le sens des aiguilles d'une

montre jusqu'à ce que la chaîne repose parfaitement

contre le guide-chaîne, les maillons d'entraînement étant

tous à l'intérieur la rainure du guide-chaîne (Fig. 8).

REMARQUE : la chaîne est correctement tendue quand il n'y

a pas de jeu sur la face inférieure du guide-chaîne, quand la

chaîne repose bien sur le guide, mais quand il est toujours

possible de la faire tourner à la main sans qu'elle grippe.

Pour de plus amples informations sur la tension de la chaîne,

consultez la section Entretien commençant en page 65.

9. Pour attacher la coie arrière de chaîne/pignon, serrez à

fond l'écrou de coie arrière en utilisant la clé Allen (Fig 7),

puis replacez le capuchon de l'écrou de coie arrière.

REMARQUE : si la chaîne est trop serrée, elle ne tournera pas.

Desserrez légèrement l'écrou de coie arrière et tournez le

tendeur de chaîne d'un quart (¼) de tour dans le sens contraire

des aiguilles d'une montre. Levez l'extrémité du guide-chaîne

et serrez à nouveau l'écrou de coie arrière. Assurez-vous qu'il

est possible de faire tourner la chaîne à la main sans qu'elle

grippe.

REMARQUE : les chaînes neuves ont tendance à s'étirer;

vériez fréquemment la tension de la chaîne et, au besoin,

réglez la tension.

Remplacement du guide-chaîne et de la

chaîne

1. Débranchez la scie à chaîne de la source d'alimentation.

2. Pour retirer la coie arrière de chaîne/pignon, retirez le

capuchon de l'écrou de coie arrière et utilisez ensuite

la clé Allen fournies pour dévisser l'écrou de coie

arrière(Fig. 1 et 2).

3. Retirez le guide-chaîne et la chaîne de la surface de

xation (Fig. 9).

4. Retirez la chaîne ancienne du guide-chaîne.

5. Pour disposer et monter correctement la nouvelle chaîne

de la scie, suivez les étapes 3 à 9 de la section « Pose du

guide-chaîne et de la chaîne » commençant à la page 56.

Préparation du travail

Vérication de la machine

mAVERTISSEMENT! Avant d'eectuer des

vérications, des réglages, des réparations ou un entretien

quelconques sur l'outil, s'assurer qu'il est débranché de la

source d'alimentation.

Avant de démarrer votre travail, veuillez :

• vérier que toutes les vis sur la machine et sur le guide-

chaîne sont bien serrées;

• vérier que la chaîne est correctement tendue, bien autée

et qu'elle ne présente aucun signe d'endommagement;

Fig. 7

arrière

Languette

Écrou de

coie arrière

Coie arrière

de chaîne/

pignon

Fig. 8

Tendeur de chaîne

Tournevis à lame plate

Fig. 9

Chaîne

Guide-chaîne

• vérier que les poignées et les dispositifs de protection

sont propres et secs, correctement montés et solidement

attachés à la machine;

• vérier que la gâchette et le bouton-poussoir de sécurité

se déplacent librement sans forcer et qu'ils retournent

automatiquement et rapidement au point mort;

• vérier que la gâchette reste verrouillée tant qu'on

n'appuie pas sur le bouton-poussoir de sécurité;

• vous assurer que les ouvertures d'aération ne sont pas

obstruées par de la sciure ou des débris;

• vérier que le niveau d'huile de la chaîne n'est pas en

dessous de la marque de niveau « MIN ». Rajoutez au

besoin de l'huile jusqu'à 1 cm du bord de l'orice de

remplissage.

REMARQUE : avant d'utiliser votre scie à chaîne, vous

devez remplir le réservoir d'huile de chaîne avec de l'huile

pour guide-chaîne et chaîne.

Réglage de la tension de chaîne

mAVERTISSEMENT! Avant d'eectuer des

vérications, des réglages, des réparations ou un entretien

quelconques sur l'outil, s'assurer qu'il est débranché de la

source d'alimentation.

mMISE EN GARDE! La chaîne continuera de tourner

pendant plusieurs secondes après avoir arrêté l'outil.

1. Desserrez l'écrou de coie arrière jusqu'à ce que vous

puissiez le desserrer à la main. Pour tendre la chaîne,

utilisez le tournevis à lame plate et tournez la vis du

tendeur de chaîne dans le sens des aiguilles d'une montre.

Une chaîne froide sera correctement tendue s'il n'y a pas

de jeu sur la face inférieure du guide-chaîne, si la chaîne

repose bien sur le guide-chaîne et si on peut toujours la

faire tourner à la main sans qu'elle grippe (Fig 10).

2. La tension est la bonne quand les maillons d'entraînement

sur la chaîne ne glissent pas hors des guides de chaîne

sur le guide-chaîne quand on tire la chaîne au milieu du

guide-chaîne (Fig. 11).

ubriant de chaîne

mMISE EN GARDE! Le manque de lubrication de la

chaîne endommagera le guide-chaîne et la chaîne.

Utiliser une huile de bonne qualité pour guide-chaîne et chaîne

spéciquement conçue pour les scies à chaîne. L'huile pour

guide-chaîne et chaîne peut s'acheter dans votre quincaillerie

locale ou en ligne sur le site sunjoe.com.

REMARQUE : il est normal que de l'huile suinte de la scie

quand on ne l'utilise pas. Pour empêcher les suintements,

videz le réservoir d'huile après chaque utilisation. Quand vous

remisez l'outil pendant une période prolongée (3 mois ou plus),

assurez-vous que la chaîne soit légèrement lubriée.

Ceci empêchera la chaîne et le pignon du guide-chaîne de

rouiller.

mAVERTISSEMENT! Ne pas utiliser la scie à chaîne

avec n'importe quel type d'accessoire. L'utilisation d'un

accessoire non adapté peut être dangereuse.

Fig. 10

Fig. 11

Utilisation

Démarrage de la machine

Avant de démarrer la scie à chaîne, retirez le bouchon du

réservoir d'huile et ajoutez de l'huile pour guide-chaîne et

chaîne jusqu'à la partie supérieure du hublot de niveau d'huile

(Fig 12). Une minute d'utilisation consommera environ 6 ml

d'huile. Ajoutez de l'huile quand le niveau d'huile est au quart

(¼) de la capacité du réservoir.

REMARQUE : votre scie à chaîne électrique est équipée

d'une pompe à huile automatique pour la lubrication du

guide-chaîne et de la chaîne. Pour que votre scie à chaîne

fonctionne, vous devez ajouter de l'huile pour chaîne et guide-

chaîne.

1. Branchez la scie à chaîne électrique sur une prise

120 V à l'aide d'une rallonge électrique ultra-robuste pour

l'extérieur.

2. Faites une boucle avec le cordon d’alimentation,

poussez-la à travers le trou dans le manche et faites-la

passer autour du crochet de retenue (Fig. 13),

puis branchez la rallonge électrique dans le cordon de la

machine.

3. Assurez-vous que le guide-chaîne ne touche ni le sol ni

quoi que ce soit.

4. Tenez la scie à chaîne des deux mains et fermement.

5. Pour mettre en marche l'outil, appuyez sur le bouton-

poussoir de sécurité en le maintenant enfoncé à l'aide du

pouce et pressez ensuite la gâchette avec les doigts.

Une fois que l'outil a démarré, vous pouvez relâcher le

bouton-poussoir de sécurité (Fig. 14).

6. Pour arrêter l'outil, relâchez la gâchette (Fig 14).

REMARQUE : ne pressez pas la gâchette tant que vous n'êtes

pas prêt à scier.

Conseils d’utilisation

AVERTISSEMENT! Pour votre sécurité et celle des

autres :

1. Ne pas utiliser la machine sans lire attentivement les

instructions. Bien se familiariser avec les commandes et

l’utilisation appropriée de la machine. Apprendre comment

arrêter rapidement la machine

2. Garder à l'esprit que l'utilisateur de la machine est

responsable des accidents dont d'autres personnes

peuvent être victimes, des dangers auxquels sont

exposés ces personnes ou leurs biens.

3. Pour utiliser la machine, toujours porter des vêtements

adaptés. Porter des gants antivibrations et d'autres

équipements de protection individuelle.

REMARQUE : les précautions à prendre mentionnées

ci-dessus ne susent pas toutefois pour prévenir certains

risques, par exemple le syndrome de Raynaud ou le

syndrome du canal carpien. Il est recommandé que les

personnes qui utilisent cette machine pendant de longues

périodes se fassent examiner régulièrement les mains et

les doigts. Dans le cas où l'un des syndromes mentionnés

ci-dessus viendrait à se manifester, veuillez consulter

immédiatement un médecin.

4. Travailler à la lumière du jour ou avec un bon éclairage

articiel.

Fig. 12

Hublot de niveau

d'huile

Fig. 13

Crochet de retenue de

rallonge électrique

Fig. 14

Bouton-poussoir de sécurité

Gâchette

5. Faire preuve d'une extrême prudence si vous travaillez à

proximité de clôtures en métal.

6. Veillez à ne pas heurter lourdement avec le guide-chaîne

des objets étrangers ou des débris volant sous l'eet du

mouvement de la chaîne.

7. Ne pas utiliser la scie à chaîne dans un arbre, sur une

échelle ou sur un échafaudage. Ceci est extrêmement

dangereux.

8. Faites preuve d'extrême précaution quand vous sciez

de petits buissons, des arbustes ou des branches sous

tension. La matière elée et tendue peut se prendre dans

la scie et se retourner en coup de fouet sur vous en vous

faisant perdre l'équilibre ou sauter en arrière.

9. Ne taillez pas de la vigne et/ou de petits fourrés.

10. Avant de démarrer la scie à chaîne, assurez-vous qu'elle

n'est en contact avec aucun objet.

mMISE EN GARDE! Quand le moteur de la scie à

chaîne est coupé, la chaîne ralentit progressivement.

Ne pas utiliser l'outil par forte humidité

IMPORTANT! Toujours se souvenir qu'une scie à chaîne

utilisée de façon inappropriée peut blesser ou déranger

d'autres personnes et gravement perturber l'environnement.

Pour respecter les personnes et l'environnement :

• Évitez d'utiliser la machine dans des lieux ou à des heures

de la journée où d'autres personnes pourraient être

dérangées.

• Conformez-vous scrupuleusement aux réglementations et

dispositions locales pour l'élimination des déchets après

vos travaux de sciage.

• Conformez-vous scrupuleusement aux réglementations

et dispositions locales pour l'élimination des huiles, des

pièces endommagées ou de tout ce qui pourrait perturber

l'environnement.

• Une certaine quantité d'huile de graissage pour chaînes

se répand dans la nature quand la machine tourne,

c'est pourquoi il faut utiliser uniquement des huiles

biodégradables spéciquement conçues pour ce type

d'utilisation.

• Pour éviter tout risque d'incendie, ne laissez pas la

machine sur des feuilles ou de l'herbe sèche quand le

moteur est encore chaud.

mAVERTISSEMENT! Une exposition prolongée

à des vibrations peut être à l'origine de blessures ou de

troubles vasculonerveux (connus également sous le nom

de « syndrome de Renaud » ou de « syndrome des doigts

blancs »), spécialement chez les personnes sourant de

troubles de la circulation. Les symptômes peuvent aecter les

mains, les poignets et les doigts et se manifester par une perte

de sensibilité, une certaine léthargie, des démangeaisons,

des douleurs, une décoloration ou des changements visibles

de la peau. Ces eets peuvent empirer quand la température

ambiante est basse et/ou quand on serre trop les poignées

de la machine. En cas de symptômes, il faut réduire la durée

d'utilisation de la machine et consulter un médecin.

Vérications à faire pendant l'utilisation

de la machine

• Vérication de la tension de la chaîne

La chaîne a tendance à s'étirer progressivement quand vous

utilisez la machine et il vous faut donc vérier fréquemment sa

tension.

IMPORTANT! Pendant la première période d'utilisation

(ou après avoir remplacé la chaîne), la chaîne se met en place

et sa tension doit être vériée plus fréquemment.

mAVERTISSEMENT! Ne jamais utiliser la machine

quand la chaîne est mal tendue. Ceci peut être dangereux si la

chaîne glisse hors de ses guides.

Pour régler la tension de la chaîne, suivez les instructions dans

« Réglage de la tension de la chaîne », page 59.

• Vérication du niveau d'huile

IMPORTANT! Ne jamais utiliser la machine sans lubrication

susante! Vous pouvez vérier le niveau d'huile dans le

réservoir à travers le petit hublot. N'oubliez pas de faire le

niveau d'huile à chaque fois que vous utilisez la machine.

Pour obtenir de meilleurs résultats, utilisez uniquement une

huile de bonne qualité pour guide-chaîne et chaîne conçue

spéciquement pour les scies à chaîne.

mAVERTISSEMENT! Avant de vérier le niveau d'huile,

s'assurer que le guide-chaîne et la chaîne sont en place.

Démarrez le moteur et vériez si la chaîne est bien lubriée

comme cela est illustré ci-dessous (Fig. 15).

Fig. 15

Posture appropriée pour le sciage

1. Répartissez votre poids sur les deux pieds, debout sur un

sol stable.

2. Pour résister à toute force engendrée par l'eet de

rebond, maintenez constamment le bras gauche et le

coude pour que le bras soit « tendu » (Fig. 16).

3. Votre corps doit toujours être à gauche de l'axe de la

chaîne.

Procédure élémentaire de sciage

1. Les petits arbres de 6 à 7 pouces de diamètre se scient

habituellement en une seule fois. L'entaille pratiquée

détermine la direction dans laquelle l'arbre va tomber.

mAVERTISSEMENT! Si l'arbre commence à tomber

dans la mauvaise direction, ou si la scie se prend dans l'arbre

ou y reste suspendue pendant la chute, lâchez la scie et

courez vous mettre à l'abri.

mAVERTISSEMENT! Pendant le sciage du trait

d'abattage, jeter un coup d'œil périodiquement au sommet

de l'arbre pour s'assurer que l'arbre tombera bien dans la

direction souhaitée.

2. Avant d'entamer des travaux de sciage majeurs,

entraînez-vous à couper de petites branches en utilisant

les techniques suivantes pour mieux sentir la scie.

3. Prenez la posture appropriée en vous plaçant devant

l'arbre, la scie étant arrêtée.

4. Avant d'eectuer une entaille, pressez la gâchette et

laissez la chaîne tourner jusqu'à ce qu'elle atteigne sa

vitesse maximale.

5. Tenez la scie fermement des deux mains. Pour que votre

corps soit à gauche de l'axe de la chaine, placez toujours

la main gauche sur la poignée avant et la main droite sur

la poignée arrière.

6. Laissez la chaîne tourner pendant toute la durée du

sciage; maintenez une vitesse régulière.

7. Laissez la chaîne scier pour vous; exercez uniquement

une légère pression vers le bas. Si vous forcez le sciage,

le guide-chaîne, la chaîne, voire même l'outil, peuvent être

endommagés.

8. N'exercez aucune pression sur la scie à la n du sciage.

9. Pour éviter de tomber, sciez en ayant toujours les deux

pieds sur un sol stable.

10. Ne sciez pas plus haut qu'à hauteur de poitrine, car il est

dicile de contrôler les forces engendrées par l'eet de

rebond en tenant la scie en hauteur.

Techniques de sciage

Avant d'abattre ou d'ébrancher pour la première fois,

entraînez-vous à scier des grumes posées sur le sol ou sur

des tréteaux et familiarisez-vous avec la machine et avec les

techniques de sciage les mieux adaptées. Quand vous abattez

un arbre, maintenez tout le monde à bonne distance de la

zone de travail. La distance la plus sûre devrait correspondre à

au moins deux fois la hauteur des arbres les plus hauts dans la

zone d'abattage.

mAVERTISSEMENT! Toujours tenir la machine des

deux mains pendant le sciage.

mAVERTISSEMENT! Arrêter immédiatement le moteur

si la chaîne s'arrête pendant que vous sciez. Faire attention

aux eets de rebond qui se produisent si le guide-chaîne

rencontre un obstacle.

• Abattage d'arbre

i) Quand le tronçonnage et l'abattage sont eectués par

deux ou plusieurs personnes en même temps, l'opération

d'abattage doit se faire à une distance d'au moins deux

fois la hauteur de l'arbre à abattre de l'endroit où se

fait l'opération de tronçonnage. Les arbres doivent être

abattus en veillant à ce qu'ils ne mettent en danger

aucune personne, qu'ils ne heurtent pas un câble de

service public ou qu'ils ne causent aucun dommage

matériel. Si un arbre entre en contact avec un câble

de service public, l'entreprise concernée doit être

immédiatement avertie.

mAVERTISSEMENT! Inspecter les arbres pour vérier

qu'il n'y a aucune branche morte ou endommagée qui pourrait

tomber sur vous pendant le processus d'abattage.

ii) L'utilisateur de la scie à chaîne doit rester du côté amont

par rapport à l'arbre, car celui-ci est susceptible de rouler

ou de glisser dans le sens de la pente une fois abattu.

Fig. 16

Axe de la

chaîne

Bras tendu

iii) Prévoyez un chemin de retraite et dégagez-le avant

de commencer à travailler. Le chemin de retraite doit

permettre de s'éloigner par l'arrière et diagonalement par

rapport à la ligne où il est prévu que l'arbre tombe,

comme cela est illustré (Fig. 17).

iv) Avant que l'opération d'abattage démarre et pour vous

aider à mieux estimer le côté où l'arbre s'abattra, tenez

compte de l'inclinaison naturelle de l'arbre,

de l'emplacement des branches les plus grosses et de la

direction du vent.

mAVERTISSEMENT! Ne pas abattre d'arbres pendant

les périodes de grand vent ou de fortes précipitations.

Attendre que les conditions météo soient favorables à

l'abattage.

mAVERTISSEMENT! Ne pas abattre d'arbres penchant

de façon extrême ou de grand arbres ayant des branches

pourries, de l'écorce prête à se détacher ou des troncs creux.

Faire pousser ou tirer ces arbres à l'aide d'un matériel lourd et

les scier ensuite.

v) Retirez de l'arbre la pourriture, les pierres, l'écorce prête à

se détacher, les clous, les agrafes et le l métallique.

• Siet d'abattage

Pratiquez une entaille sur 1/3 du diamètre de l'arbre et

perpendiculairement au sens de la chute, comme cela est

illustré (Fig. 18).

Pratiquez d'abord l'entaille d'abattage horizontale inférieure.

Ceci évitera le pincement de la chaîne ou du guide-chaîne

quand la seconde entaille sera pratiquée.

• Trait d'abattage

i) Pratiquez le trait d'abattage à au moins 50 mm au-dessus

de l'entaille d'abattage horizontale, comme cela est

illustré (Fig. 18). Faites en sorte que le trait d'abattage

soit parallèle au siet d'abattage horizontal. Positionnez

intelligemment le trait d'abattage de telle sorte qu'il y ait

susamment de bois pour jouer le rôle de charnière.

La charnière de bois empêche l'arbre de vriller et de

tomber dans la mauvaise direction. N'entamez pas

complètement la charnière.

ii) Quand le trait d'abattage sera susamment proche de

la charnière, l'arbre commencera à tomber. S'il y a la

moindre chance que l'arbre ne tombe pas dans la direction

souhaitée, ou qu'il se balance vers l'arrière et fasse gripper

la chaîne de la scie, arrêtez de scier avant que le trait

d'abattage soit achevé et utilisez des cales en bois,

en plastique ou en aluminium pour ouvrir l'entaille et faire

tomber l'arbre dans la direction souhaitée.

iii) Quand l'arbre commence à tomber, retirez la scie à chaîne

de l'entaille, arrêtez le moteur, posez la scie à chaîne,

puis utilisez le chemin de retraite prévu. Soyez vigilant,

faites attention aux branchages en hauteur et veillez à ne

pas perdre l'équilibre.

• Ébranchage d'arbre

L'ébranchage est un processus qui consiste à élaguer les

branches d'un arbre abattu. Quand vous ébranchez, laissez les

grosses branches les plus basses pour qu'elles soutiennent

la grume au-dessus du sol. Retirez les petites branches en

pratiquant une seule entaille comme cela est illustré (Fig. 19).

Les branches sous tension doivent être coupées depuis le bas

et vers le haut pour éviter que la scie à chaîne se grippe.

mAVERTISSEMENT! Faire spécialement attention

aux branches reposant sur le sol et tenir compte des dangers

suivants : 1) les branches peuvent être sous tension; 2) la

direction dans laquelle la branche tombe peut diérer de celle

anticipée; 3) l'arbre peut être instable une fois que la branche a

été sciée.

Fig. 17

50 mm

Fig. 18

Fig. 19

• Tronçonnage d'une grume

Le tronçonnage est le processus au cours duquel une grume

est coupée en pièces. Il est important d'avoir un bon équilibre

et de bien répartir son poids sur les deux pieds. Au besoin,

la grume doit être soulevée et soutenue au moyen de

branches, de bûches ou de cales. Suivez ces simples

indications pour un tronçonnage facile :

i) Quand la grume est soutenue sur toute sa longueur

comme cela est illustré (Fig. 20A), elle est tronçonnée

depuis le dessus (ébranche par dessus).

ii) Quand la grume est soutenue à une seule extrémité

(Fig. 20B), pratiquez une entaille sur 1/3 du diamètre

depuis le dessous (ébranche par dessous).

Tronçonnez ensuite par le dessus en faisant coïncider les

deux traits de scie.

iii) Quand la grume est soutenue aux deux extrémités

(Fig. 20C), pratiquez une entaille sur 1/3 du diamètre

depuis le dessus (ébranche par dessus).

Tronçonnez ensuite par le dessous sur les 2/3 restants en

faisant coïncider les deux traits de scie.

iv) Il est plus facile de scier une grume en utilisant la grie

d'abattage (Fig. 20D).

– Enfoncez la grie d'abattage dans la grume et

utilisez-la comme pivot. Sciez en faisant un

mouvement d'arc pour faire pénétrer le guide-chaîne

dans le bois.

– Répétez au besoin plusieurs fois en changeant le

point où vous avez planté la grie d'abattage.

– Si vous tronçonnez sur une pente, tenez-vous

toujours du côté amont de la grume (Fig. 21). Quand

vous sciez à travers la grume, maintenez le contrôle

en relâchant la pression que vous exercez près de

l'extrémité de l'entaille sans pour autant relâcher

votre prise sur les poignées de la scie à chaîne. Ne

laissez pas la chaîne entrer en contact avec le sol.

Fig. 20A

Fig. 20B

Fig. 20C

Fig. 20D

Grie d'abattage

Une fois que la coupe est achevée, attendez que la chaîne

de la scie s'arrête avant de déplacer la scie à chaîne. Arrêtez

toujours le moteur quand vous vous déplacez d'arbre en arbre.

Finir le travail

Quand vous avez ni votre travail :

• Arrêtez le moteur et débranchez la machine de

l'alimentation électrique.

• Attendez que la chaîne s'arrête et laissez la machine se

refroidir.

• Retirez toutes les traces de sciure et les dépôts d'huile de

la chaîne.

• S'il y a une accumulation excessive de poussière ou de

résine, démontez la chaîne et placez-la dans un récipient

contenant un produit nettoyant adapté. Rincez-la ensuite

à l'eau propre et vaporisez dessus un produit anticorrosif

adapté avant de la remonter sur la machine.

• Avant de ranger l'outil, remettez la coie de protection du

guide-chaîne sur le guide-chaîne.

mAVERTISSEMENT! Laisser le moteur se refroidir

complètement avant de ranger la scie à chaîne dans une

enceinte close.

Pour réduire tout risque d'incendie, nettoyez soigneusement

la machine pour retirer la sciure, les branches, les feuilles et

l'excès de graisse. Ne laissez jamais de récipients contenant

des débris de coupe à l'intérieur de la zone de remisage.

Entretien

Pour toutes les opérations d'entretien non prévues dans ce

manuel, veuillez communiquer avec un revendeur Snow Joe

+ Sun Joe

agréé ou appeler le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563). Toute

opération eectuée par un centre d'entretien et de réparation

non agréé ou par du personnel non qualié annulera

complètement la garantie.

mAVERTISSEMENT! Pour votre sécurité et celle des

autres :

• Il est essentiel d'entretenir correctement la machine pour

qu'elle conserve son ecacité et sa sécurité d'origine au

l du temps.

• Maintenir serrés les écrous, les boulons et les vis pour

s'assurer que le matériel soit en bon état de marche et

puisse être utilisé sans danger.

• Ne jamais utiliser la machine si des pièces sont usées ou

endommagées. Les pièces endommagées doivent être

remplacées et jamais réparées.

• Utiliser uniquement des pièces de rechange d'origine

Snow Joe

+ Sun Joe

. Les pièces qui ne sont pas de

la même qualité peuvent gravement endommager le

matériel, compromettre la sécurité et annuler la garantie.

mAVERTISSEMENT! Toujours débrancher de la source

d'alimentation avant d'eectuer un réglage quelconque, de

l'entretien ou des réparations sur la scie à chaîne.

• Portez des gants de protection quand vous manipulez le

guide-chaîne ou la chaîne.

• Laissez sur la machine la coie de protection du guide-

chaîne, sauf quand vous intervenez directement sur le

guide-chaîne ou sur la chaîne.

• N'éliminez jamais de l'huile ou d'autres matières

polluantes dans les endroits où cela n'est pas autorisé.

Refroidissement du moteur

Pour éviter que le moteur surchaue et soit endommagé,

maintenez toujours les ouvertures d'aération propres et

exemptes de sciure et de débris.

Tension de chaîne

Vériez la tension de la chaîne avant d'utiliser la scie, quand la

chaîne est froide. La tension d'une chaîne froide est la bonne

quand il n'y a pas de jeu sur la face inférieure du guide-chaîne,

quand la chaîne repose bien sur le guide, mais quand il est

toujours possible de la faire tourner à la main sans qu'elle

grippe.

Quand la chaîne est utilisée normalement, sa température

augmente. Les maillons d'entraînement d'une chaîne qui

est chaude et correctement tendue pendent en ressortant

d'environ 1,25 mm de la rainure du guide-chaîne (Fig. 22).

Sachez qu'une chaîne bien tendue quand elle est chaude peut

devenir trop tendue en se refroidissant. Vériez la tension « à

froid » avant l'utilisation suivante. La chaîne doit être tendue

à nouveau toutes les fois que les méplats sur les maillons

d'entraînement pendent en ressortant de la rainure du guide-

chaîne (Fig. 22).

Fig. 21

REMARQUE : une chaîne neuve a tendance à s'étirer. Vériez

fréquemment la tension de la chaîne et, au besoin, tendez-la à

nouveau.

Écrous et vis

Vériez périodiquement que les écrous et les vis sont bien

serrés et que les poignées sont solidement attachées.

Aûtage de chaîne

mAVERTISSEMENT! Pour être certain que la scie à

chaîne fonctionne ecacement et sans danger, il est essentiel

que les composants de coupe soient bien aiguisés. Il est

vivement recommandé de remplacer la chaîne une fois

qu'elle ne peut plus couper nettement et sans danger. Il est

toutefois possible d'aiguiser la chaîne existante si l'aûtage est

eectué soigneusement. Tout travail sur la

chaîne et le guide-chaîne nécessite de l'expérience et

des outils spéciaux. Par mesure de sécurité, nous vous

recommandons de communiquer avec un revendeur

Snow Joe

+ Sun Joe

agréé ou d'appeler le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

L'aûtage est nécessaire quand :

• La sciure a l'apparence de poussière.

• Il devient de plus en plus dicile de couper.

• La coupe n'est pas franche.

• Les vibrations augmentent.

Le centre d'entretien et de réparation agréé aiguisera la

chaîne en utilisant les bons outils pour que le minimum de

composants soit déposé et que tous les tranchants soient

aûtés uniformément.

Si vous autez vous-même la chaîne, utilisez une lime spéciale

à section ronde ayant un diamètre de 4 mm. Vous devez avoir

des compétences et une expérience susantes pour éviter

d'endommager les tranchants.

Autez la chaîne comme suit (Fig. 23) :

• Attachez solidement le guide-chaîne dans un étau adapté,

la chaîne étant montée dessus.

• Tendez la chaîne si elle est lâche.

• Montez la lime dans le guide et insérez-la ensuite dans la

gouge en formant un angle constant avec le tranchant.

• Limez en eectuant plusieurs fois un mouvement vers

l'avant et répétez l'opération sur tous les tranchants

faisant face dans la même direction (droite ou gauche).

• Utilisez un tournevis pour faire avancer la chaîne.

• Retournez le guide-chaîne dans l'étau et répétez

l'opération pour tous les autres tranchants.

• Vériez que le tranchant supérieur ne ressort pas

davantage par rapport au niveau du guide de profondeur

et limez tout ce qui dépasse à l'aide d'une lime plate en

aûtant le tranchant (Fig. 23).

Après l'aûtage, éliminez toutes les traces de limage et

de poussière, puis plongez la chaîne dans un bain d'huile

pour la lubrier. Remplacez la chaîne toutes les fois que :

– la longueur des tranchants se réduit à 5 mm

ou moins;

– il y a trop de jeu entre les maillons et les rivets.

Fig. 22

Chaîne chaude correctement tendue

Environ 1,25 mm

Les méplats

sont

visibles ici

Les méplats

ne sont pas

visibles ici

La chaîne nécessite d'être tendue

Fig. 23

Guide de

profondeur

Tranchant

supérieur

Denture d'attaque

Tranchant

supérieur

Entretien du guide-chaîne

Quand le guide-chaîne présente des signes d'usure,

retournez-le sur la scie pour répartir l'usure et prolonger sa

durée de vie. L'amincissement ou la formation de bavures sur

les rails du guide-chaîne est une usure normale. Vous devez

limer ce type de défauts dès apparition.

Remplacez le guide-chaîne quand il présente les défauts

suivants :

• usure intérieure des rails du guide-chaîne laissant la

chaîne se déporter sur les côtés;

• guide-chaîne voilé;

• rails ssurés ou cassés;

• rails écartés.

Retournez la scie, vériez le dessous du guide-chaîne et

assurez-vous que les trous de lubrication et la rainure de

chaîne sont exempts de toute impureté.

Vous pouvez acheter des pièces de rechange pour votre scie

à chaîne électrique Sun Joe

SWJ698E en passant votre

commande en ligne sur le site sunjoe.com, ou par téléphone

en appelant le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

Pignon d'entraînement

Vériez régulièrement l'état du pignon et remplacez-le quand il

est usé sur plus de 0,5 mm (Fig. 24).

Ne montez pas une chaîne neuve quand le pignon est usé ou

vice-versa.

Remisage

À chaque fois que vous avez ni d'utiliser la machine,

nettoyez-la soigneusement pour retirer toute la poussière et

les débris et glissez la coie de protection du guide-chaîne

sur le guide-chaîne. Réparez ou remplacez toutes les pièces

défectueuses de la machine.

Remisez la machine dans un endroit sec, sous clé et hors de

portée des enfants.

Assistance

Si votre scie à chaîne électrique Sun Joe

SWJ698E nécessite

une intervention technique ou un entretien, veuillez appeler le

1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numéros de modèle et de

série

Lorsque vous communiquez avec l'entreprise pour

commander des pièces ou prendre rendez-vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent sur

l'étiquette autocollante apposée sur le carter de la machine.

Copiez ces numéros dans l'espace réservé ci-dessous.

< 0,5 mm

Fig. 24

Veuillez noter les numéros suivants sur le carter ou la poignée de votre

nouvel outil :

N° de modèle :

N° de série :

S W J 6 9 8 E

Dépannage

Le moteur ne démarre

pas quand vous appuyez

sur le bouton-poussoir

de sécurité et pressez la

gâchette

• Le cordon n'est pas

branché dans la source

d'alimentation

• Tension de chaîne non

appropriée

• Tension de chaîne non

appropriée

• La gâchette ne fonctionne

pas

Guide-chaîne et chaîne

chauds, fumée

Le moteur tourne, mais la

chaîne ne tourne pas

Rendement de coupe

médiocre

La chaîne saute de son

guide

La chaîne tourne avec

diculté

• Assurez-vous que le cordon est branché dans

une source d'alimentation

• Vériez la tension de la chaîne

• Avant de presser la gâchette, vériez que le bouton de

verrouillage de sécurité est complètement enfoncé.

Problème Cause possible Solution

• La rallonge n'est pas

branchée dans la prise

• La rallonge ou le cordon

d'alimentation est

endommagé

• Balais de moteur usés

• Vériez si la rallonge électrique est bien

raccordée à l'outil

• Réparez ou remplacez le cordon endommagé

• Les balais du moteur doivent être remplacés

• Chaîne trop tendue

• Réservoir d'huile vide

• Chaîne montée à l'envers

• Réglez la tension de la chaîne

• Remplissez le réservoir d'huile pour chaîne

• Retournez la chaîne pour que les tranchants soient

dans le bon sens

• Chaîne trop tendue

• Il se peut que le guide-

chaîne et la chaîne soient

endommagés

• Réglez la tension de la chaîne

• Remplacez le guide-chaîne et la chaîne par

des pièces de rechange identiques

• Chaîne de scie émoussée

• Tension de chaîne non

appropriée

• Chaîne de scie mal insérée

• Aûtez ou remplacez la chaîne de la scie

• Vériez la tension de la chaîne

• Vériez le sens de la chaîne de la scie

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette scie à chaîne.

Communiquez avec Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un accessoire

particulier avec votre scie soit sans danger. L'utilisation de tout autre accessoire ou pièce détachée peut être dangereuse et

pourrait provoquer des dommages corporels ou mécaniques.

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en communiquant avec le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563)

(

Guide-chaîne de 300 mm

Chaîne de 300 mm

Huile pour guide-chaîne et chaîne

SWJ-12BAR

SWJ-12CHAIN

SWJ-OIL

(vendue sur le site sunjoe.com

ou vous pouvez acheter une

huile de même qualité pour

guide-chaîne et chaîne dans

votre quincaillerie locale)

ModèleAccessoires Description

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe SWJ698E Chain Saw

Product's Documents

User Manual

Specifications

Sun Joe SWJ698E Questions and Answers

Related Products

Sun Joe SWJ700E Electric Chain Saw 16-inch 14-Amp 15.5-inch Cutting Thickness Max

Sun Joe GTS4000E-8CS-CGY Chain Saw Attachment for Lawn Care System

Sun Joe SWJ700E-RM Electric Chain Saw 16 inch 14.0 Amp Certified Refurbished

Sun Joe SWJ699E-RM Electric Chain Saw 14 inch 9.0 Amp Certified Refurbished

Sun Joe SWJ698E-RM Electric Chain Saw 12 inch 9.0 Amp Certified Refurbished
