Gaggenau CI282602 User Manual
Gaggenau CI282602 - 30 Inch Smart Induction Cooktop
User Manual
For CI282602.
PDF File Manual
,
36 pages
,
Read Online
|
Download pdf file
CI 292 601 CI 282 601
Table of Contents
Installation instructions
IMPORTANT SAFETY INSTRUCTIONS 3
Before you begin 6
Prepare Installation Space 7
Installation Procedure 9
Electrical Installation 11
Customer Service 12
9 Safety Definitions
Safety Definitions
9 WARNING
This indicates that death or serious injuries may occur as a result of non-observance of this warning.
9 CAUTION
NOTICE
Note:
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
9 WARNING
If the information in this manual is not followed exactly, fire or shock may result causing property damage or personal injury.
9 WARNING
Do not repair, replace or remove any part of the appliance unless specifically recommended in the manuals. Improper installation, service or maintenance can cause injury or property damage. Refer to this manual for guidance. All other servicing shoul...
9 WARNING
Wearers of electronic implants!
The appliance may contain permanent magnets which may affect electronic implants, e.g. heart pacemakers or insulin pumps. Therefore, during installation, wearers of electronic implants must maintain a minimum distance of 4 inch (10 cm) from the appli...
Safety Codes and Standards
Electric Safety
9 WARNING
Before you plug in an electrical cord or turn on power supply, make sure all controls are in the OFF position.
9 WARNING
IMPROPER GROUNDING CAN RESULT IN A RISK OF ELECTRIC SHOCK!
Related Equipment Safety
Note:
Proposition 65 Warning:
Before you begin

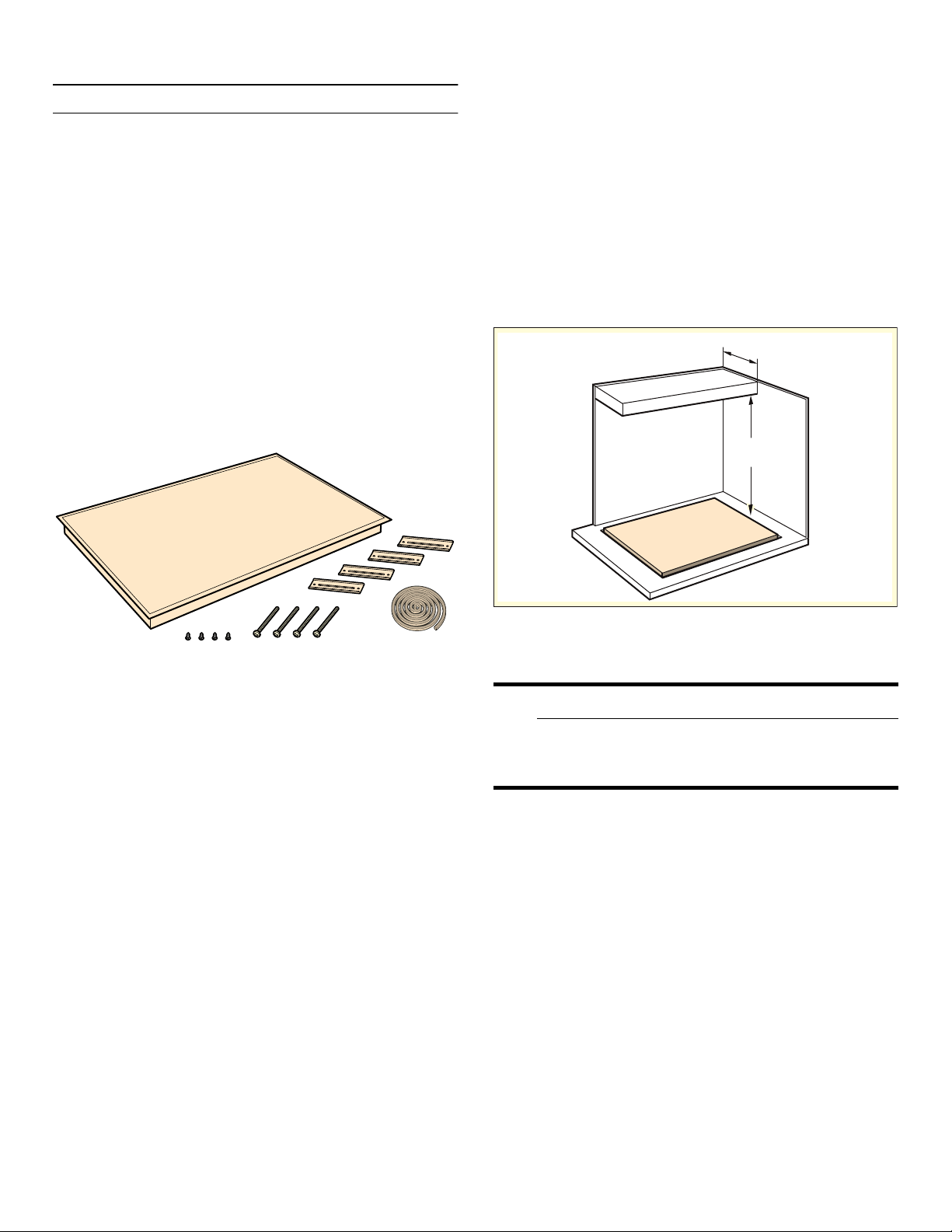

Before you begin
Tools and parts needed
Note:
Parts included
Cabinet Requirements
Countertop Requirements
9 WARNING
To reduce the risk of ignition of surrounding combustible materials, install at least 2" (51 mm) from both sidewalls and the rear wall.
Prepare Installation Space
Prepare Installation Space
Note:

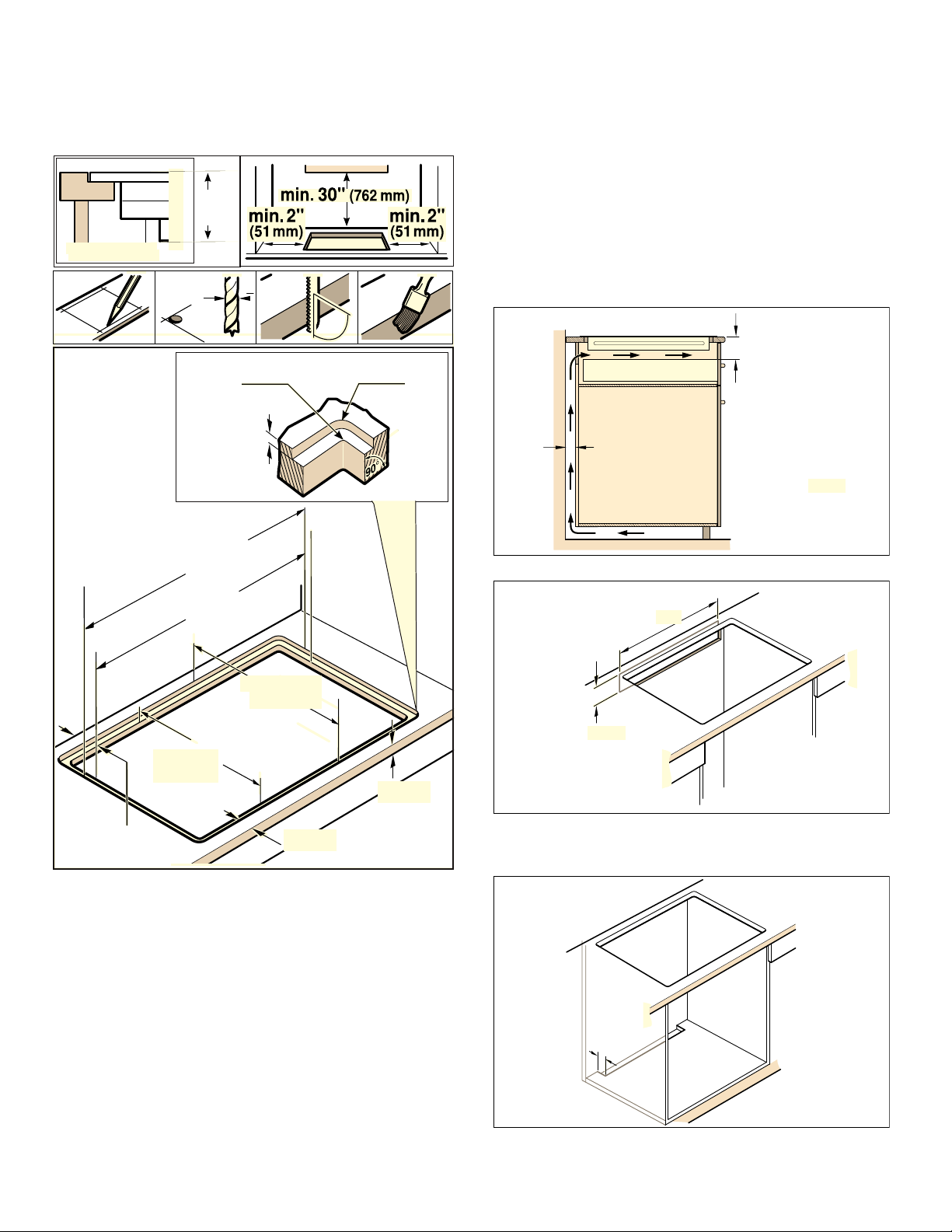

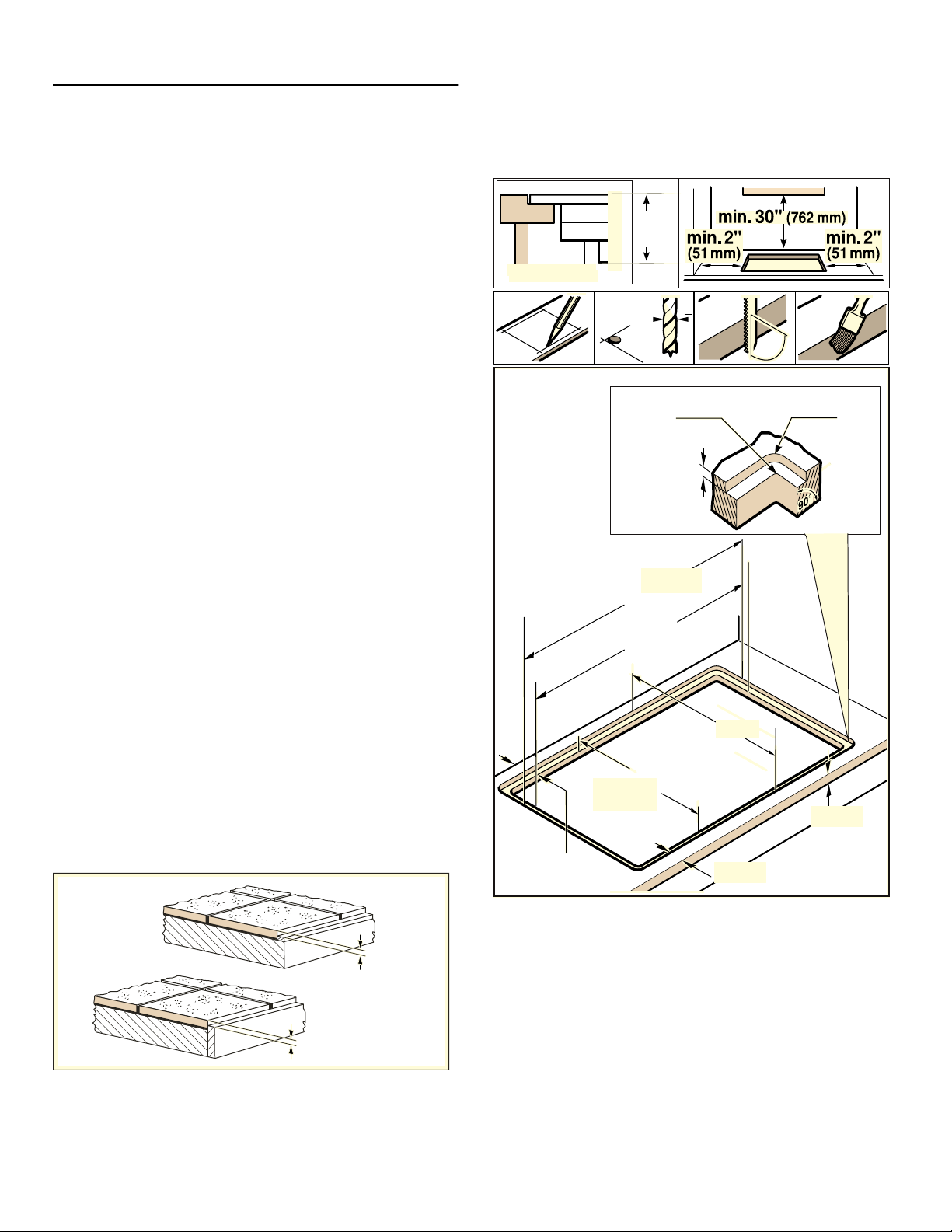

Cutout dimensions for 30" cooktops

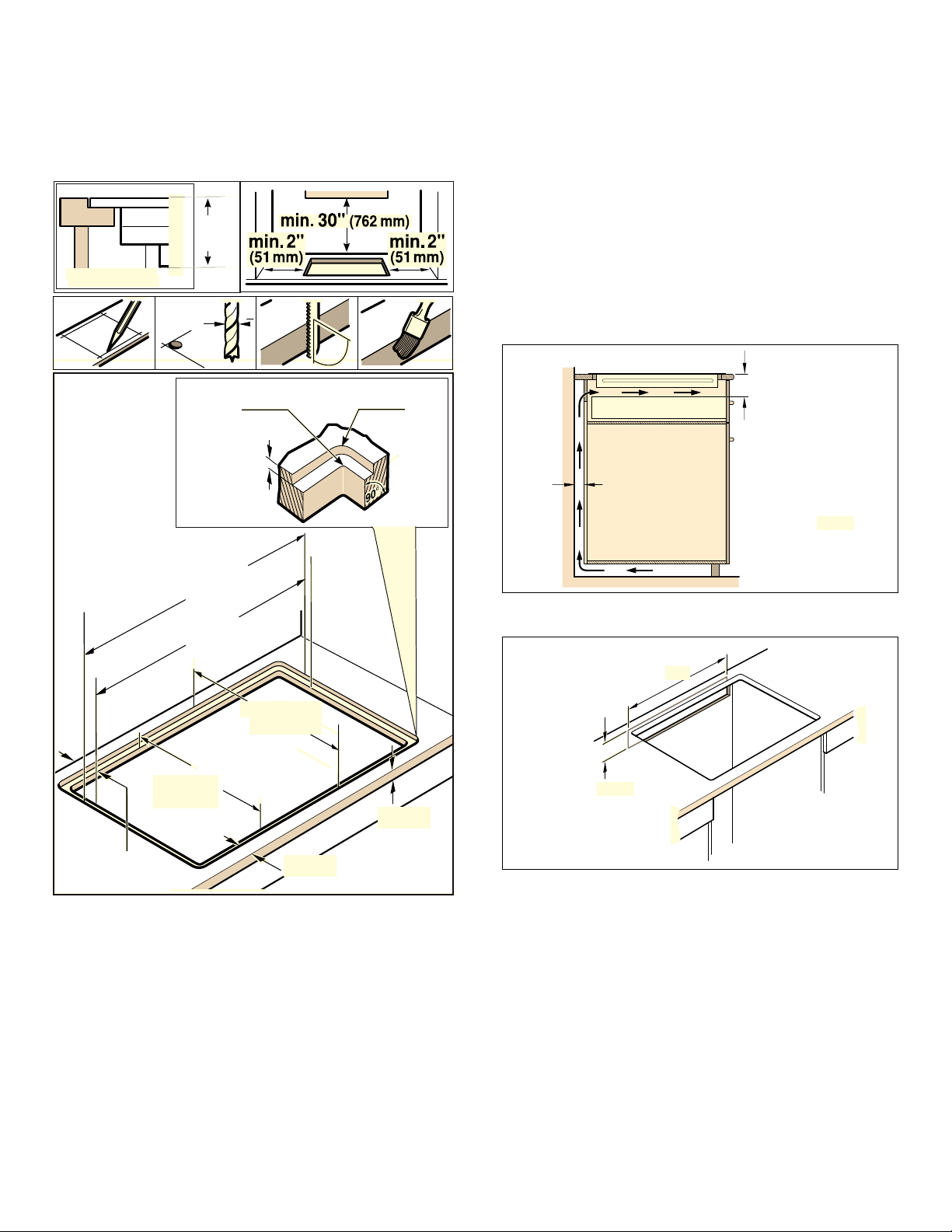

Cutout dimensions for 36" cooktops
Ventilation
Note:
Installation Procedure
Installation Procedure
9 CAUTION
Note:

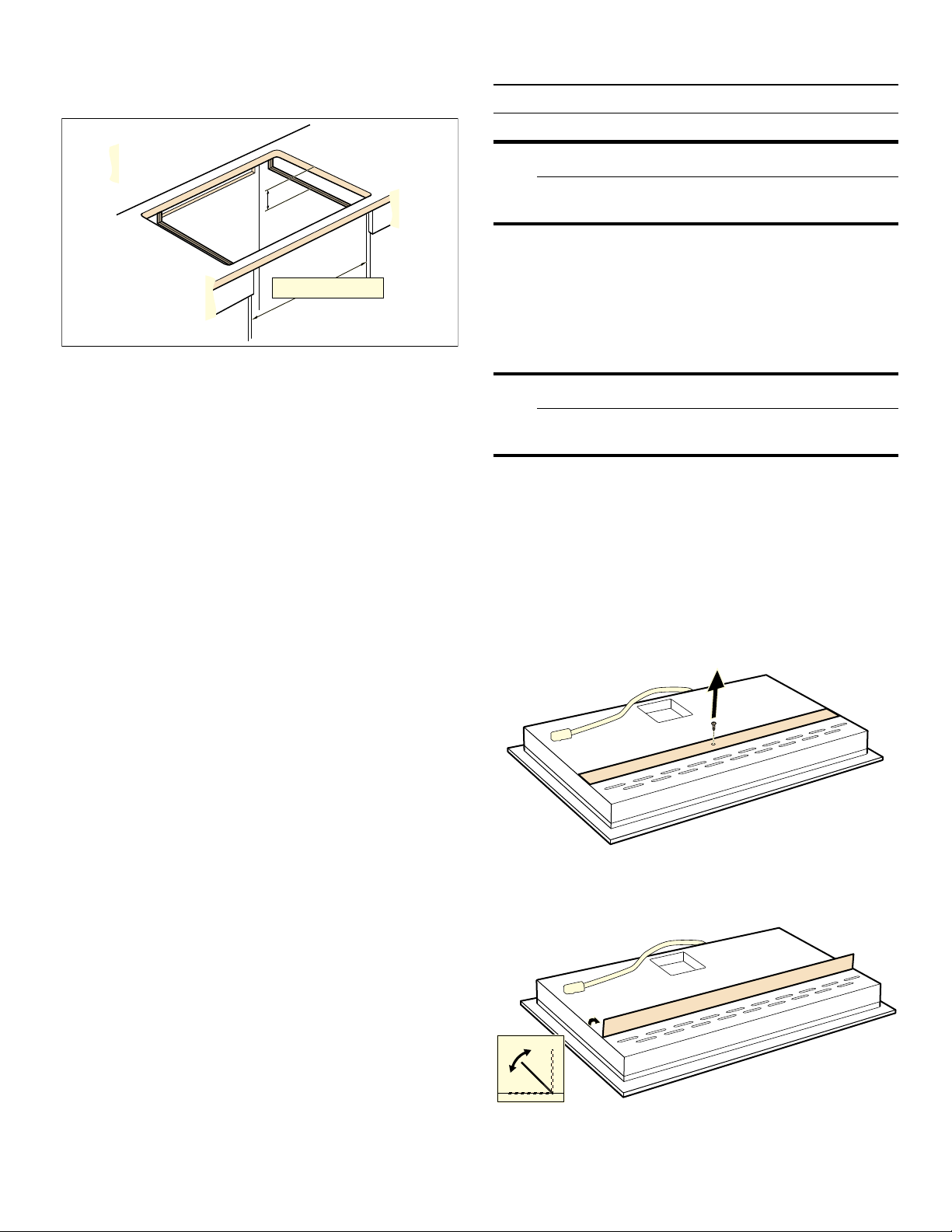

Installing the heat shield
9 CAUTION
Sealing tape for flush installation
Note:
Secure the cooktop to countertop
9 CAUTION
Note:
1. Rotate the appliance and position it so that the screws provided are seated loosely in the holes. Move the hold-down brackets so that the appliance can be placed in the cutout.
2. Place the appliance carefully into the cutout.
3. Insert the clamping screws into the hold-down brackets and secure the appliance to the countertop. Tighten screws.
Electrical Installation
Electrical requirements
Power supply
Connect Electrical Supply
9 CAUTION
9 CAUTION
Check the Installation
9 CAUTION
Customer Service
Customer Service
To book a service visit and product advice
Table des matières
Notice de montage
CONSIGNES DE SÉCURITÉ IMPORTANTES 14
Avant de commencer 17
Préparation des meubles 18
Procédure d'installation 20
Installation électrique 22
Service après-vente 23
9 Définitions de sécurité
Définitions de sécurité
9 AVERTISSEMENT
Ceci indique que le non-respect de cet avertissement peut entraîner des blessures graves, voire la mort.
9 ATTENTION
AVIS
Remarque :
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
9 AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement, il peut en résulter un incendie ou un choc électrique causant des dommages à la propriété, des blessures ou la mort.
9 AVERTISSEMENT
Ne réparez, remplacez, ni ne retirez aucune partie de l'appareil, excepté si les manuels recommandent de le faire. Une installation, un entretien ou une inspection incorrects peuvent occasionner des blessures ou des dommages matériels. Reportez-vo...
9 AVERTISSEMENT
Porteurs d'implants électroniques !
Cet appareil peut contenir des aimants permanents qui pourraient affecter les implants électroniques comme les stimulateurs cardiaques ou les pompes à insuline. C'est pourquoi durant l'installation, les porteurs d'implants électroniques doivent de...
Codes et normes de sécurité
Sécurité électrique
9 AVERTISSEMENT
Avant tout raccordement de cordon électrique ou toute mise sous tension, assurez-vous que toutes les commandes sont en position OFF (d'arrêt).
9 AVERTISSEMENT
UNE MISE À LA TERRE INADÉQUATE PEUT ENTRAÎNER UN RISQUE D'ÉLECTROCUTION !
Équipement de sécurité
Remarque :
Avertissement issu de la proposition 65 :
Avant de commencer
Avant de commencer
Outils et pièces nécessaires
Remarque :
Pièces comprises
Exigences pour les placards
Exigences pour le plan de travail
9 AVERTISSEMENT
Pour réduire le risque d’inflammation des matériaux combustibles adjacents, l’installation doit laisser un dégagement d’au moins 2 po (51 mm) entre la table de cuisson et les murs latéraux et arrière.
Préparation des meubles
Préparation des meubles
Remarque :
Dimensions de la découpe pour tables de cuisson de 30 po
Dimensions de la découpe pour tables de cuisson de 36 po
Ventilation
Remarque :

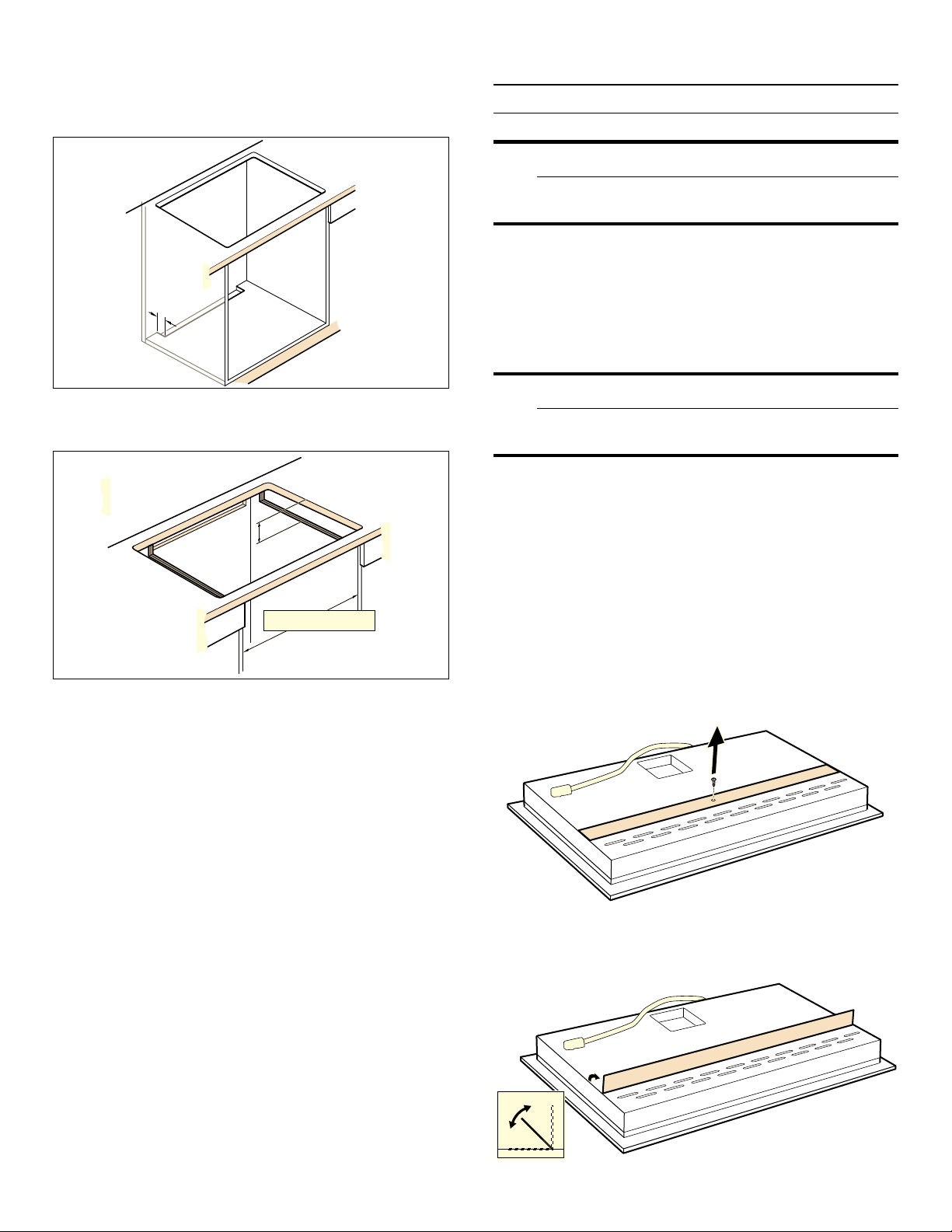

Procédure d'installation
Procédure d’installation
9 ATTENTION
Remarque :
Installation de l'écran pare-chaleur
9 ATTENTION

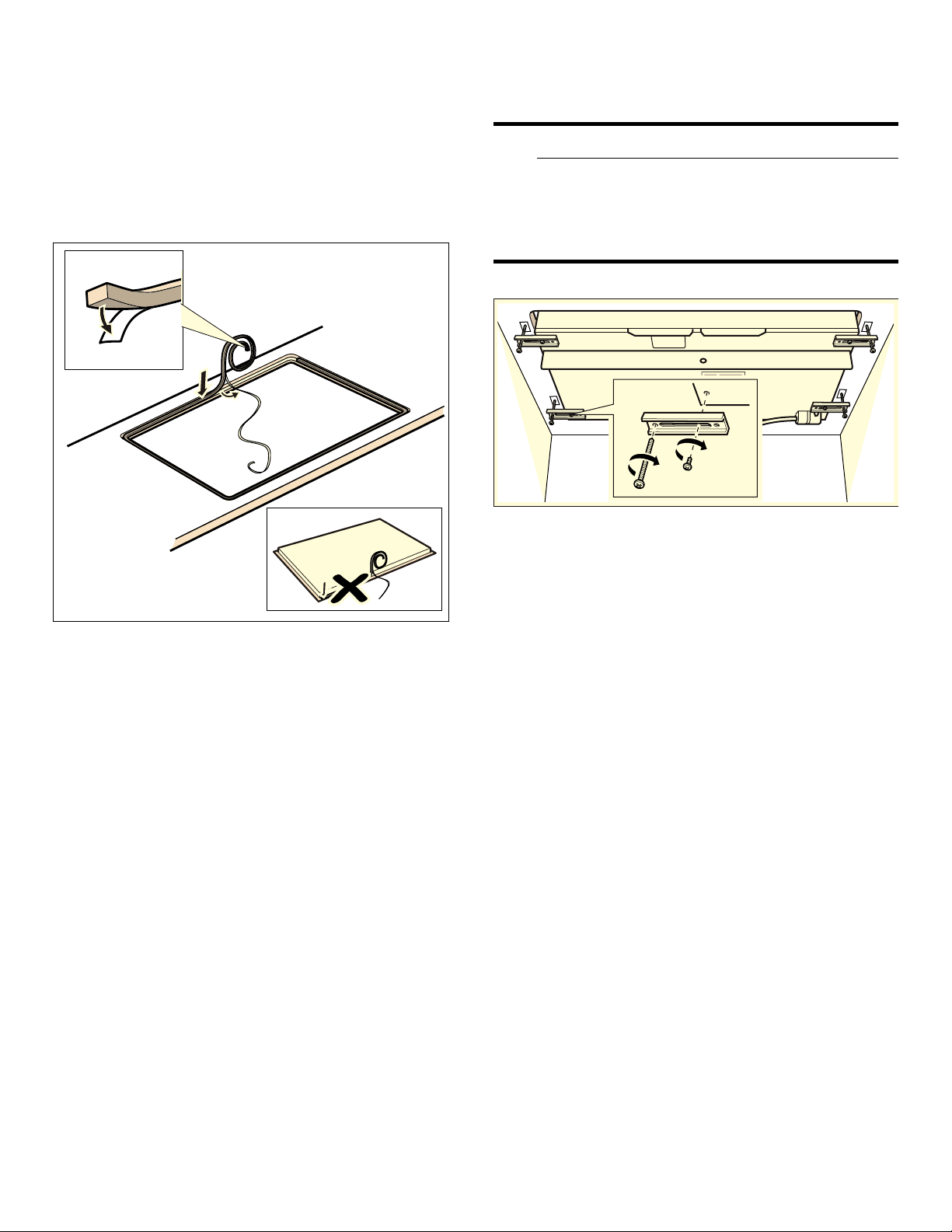

Bande d'étanchéité pour une installation affleurante
Remarque :
Fixer la plaque au plan de travail
9 ATTENTION
Remarque :
1. Retourner la plaque et fixer les supports légèrement à l’aide des vis fournis. Déplacer les supports de fixation au mode que l’appareil puissent être placer das la cavité.
2. Placer la plaque dans la cavité.
3. Introduire les vis de fixation das le support et fixer la plaque au plan de travail. Serrer les vis.

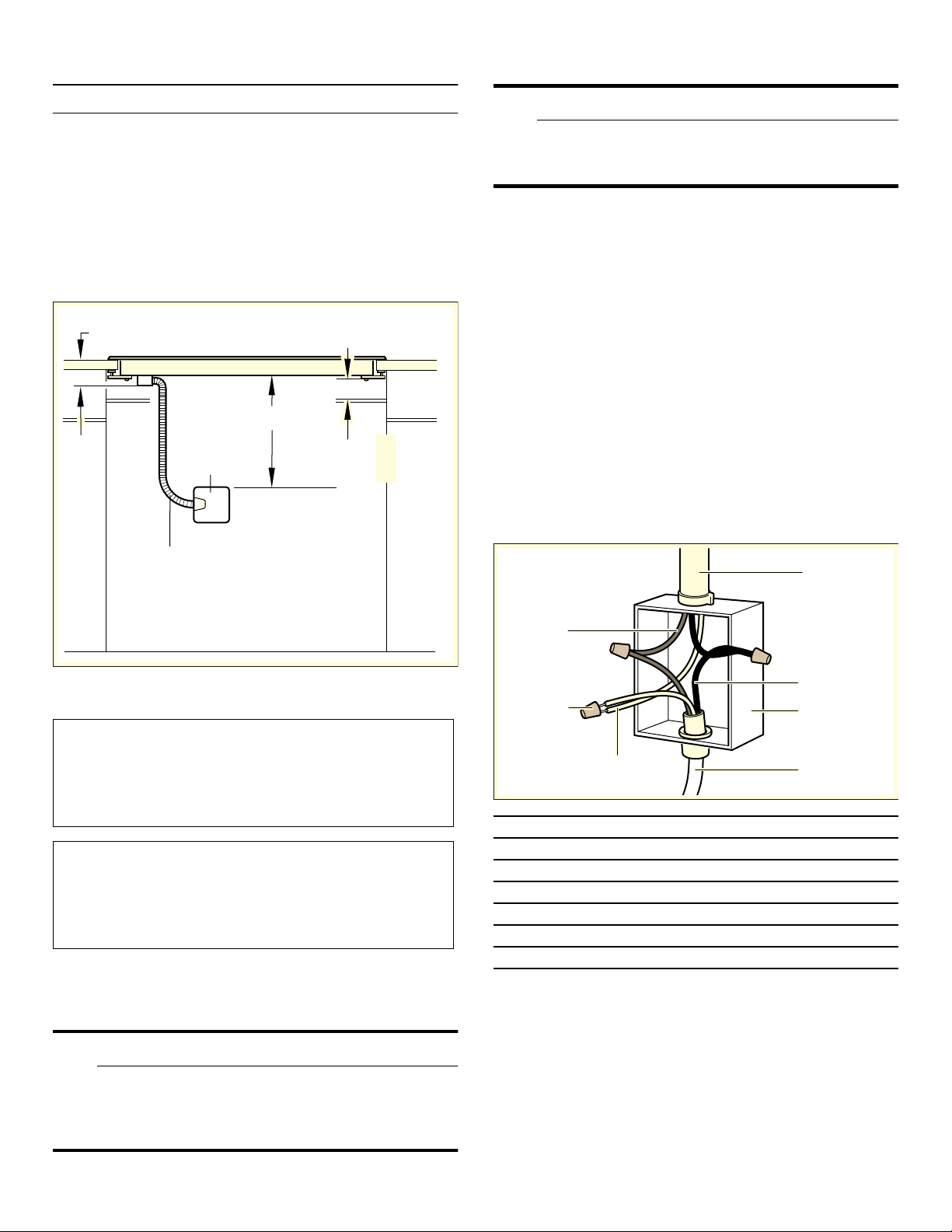

Installation électrique
Critères électriques
Alimentation électrique
Brancher l'alimentation électrique
9 ATTENTION
9 ATTENTION
Vérification de l'installation
9 ATTENTION
Service après-vente
Service après-vente
Demande de réparation et conseils en cas de dysfonctionnement
Índice
Instrucciones de instalación
INSTRUCCIONES DE SEGURIDAD IMPORTANTES 25
Antes de empezar 28
Preparación de los muebles de montaje 29
Procedimiento de instalación 31
Instalación eléctrica 33
Servicio de atención al cliente 34
9 Definiciones de seguridad
Definiciones de seguridad
9 ADVERTENCIA
Esto indica que pueden producirse heridas graves o incluso la muerte si no se cumple con esta advertencia.
9 ATENCION
AVISO
Nota:
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEA Y CONSERVE ESTAS INSTRUCCIONES
9 ADVERTENCIA
Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales.
9 ADVERTENCIA
No reparar, sustituir ni quitar ninguna pieza del electrodoméstico a menos que se recomiende de forma específica en los manuales.Una instalación, servicio o mantenimiento inadecuados pueden causar lesiones o daños materiales. Consultar este manua...
9 ADVERTENCIA
¡Portadores de implantes electrónicos!
El electrodoméstico puede contener imanes permanentes que podrían afectar a los implantes electrónicos, p. ej. marcapasos cardiacos o bombas de insulina. Por ello, durante la instalación, los portadores de implantes electrónicos deben mantenerse...
Códigos y normas de seguridad
Seguridad eléctrica
9 ADVERTENCIA
Antes de enchufar un cable eléctrico o activar el suministro eléctrico, asegurarse de que todos los controles están en la posición OFF.
9 ADVERTENCIA
¡LA CONEXIÓN INCORRECTA A TIERRA PUEDE CAUSAR UNA DESCARGA ELÉCTRICA!
Seguridad del equipo relacionado
Nota:
Advertencia en virtud de la Proposición 65:
Antes de empezar
Antes de empezar
Herramientas y piezas necesarias
Nota:
Piezas incluidas
Requisitos de gabinetes
Requisitos de la superficie de trabajo
9 ADVERTENCIA
Para reducir el riesgo de ignición de materiales combustibles circundantes, instale la superficie de trabajo con una distancia de, al menos, 2” (51 mm) de ambas paredes laterales y de la pared posterior.
Preparación de los muebles de montaje
Preparación de los muebles de montaje
Nota:

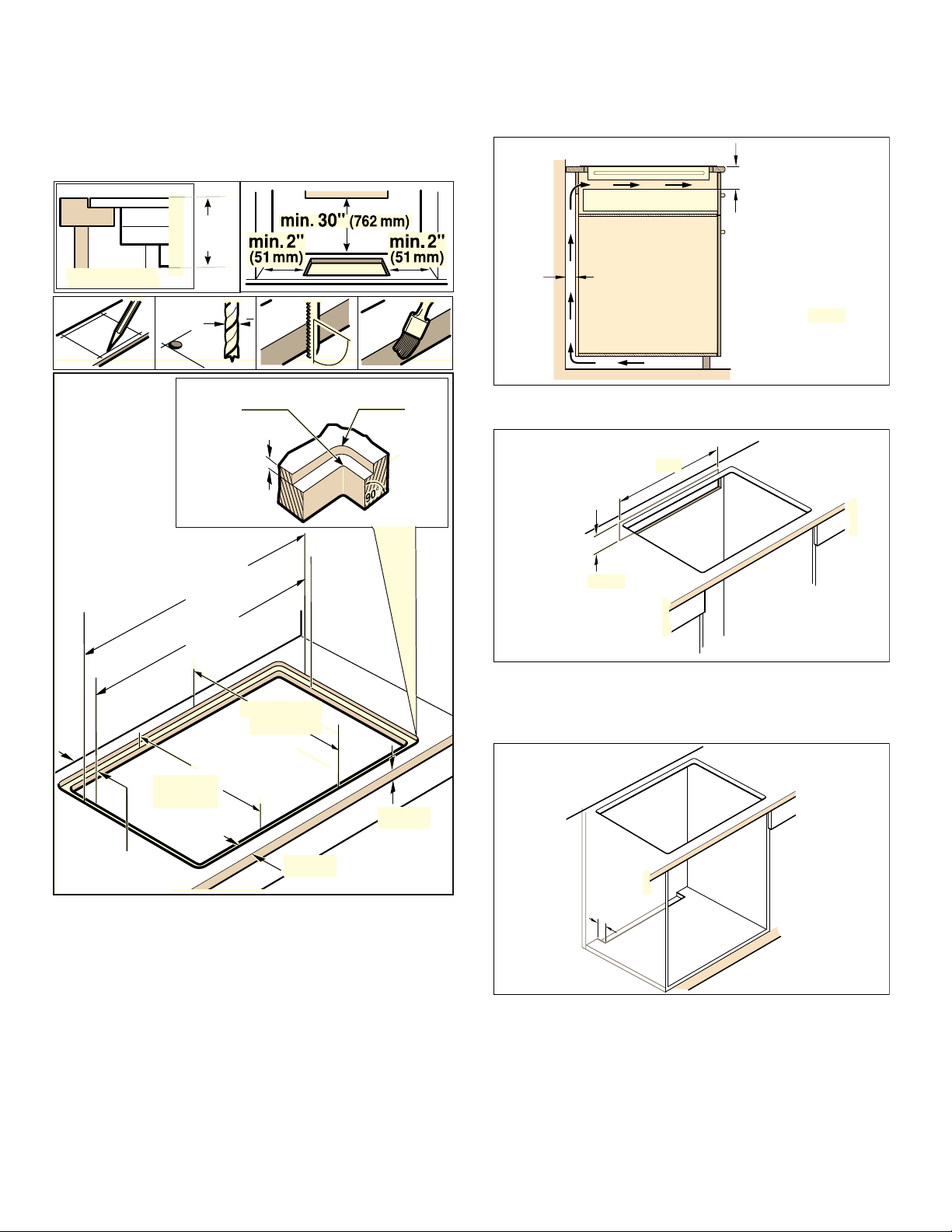

Dimensiones del hueco para placas de 30 in
Dimensiones del hueco para placas de 36 in
Ventilación
Nota:

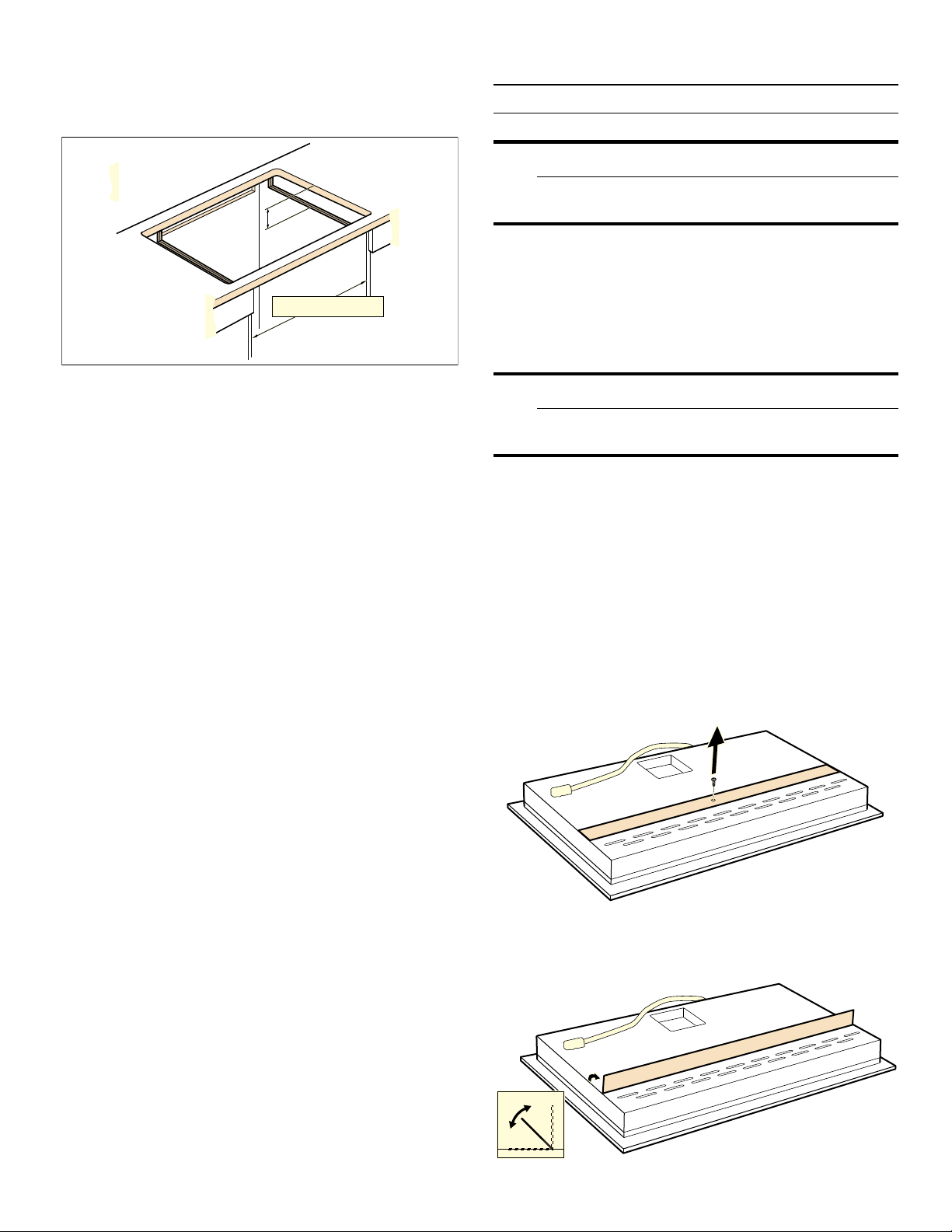

Procedimiento de instalación
Procedimiento de instalación
9 ATENCION
Nota:
Instalación del protector térmico
9 ATENCION

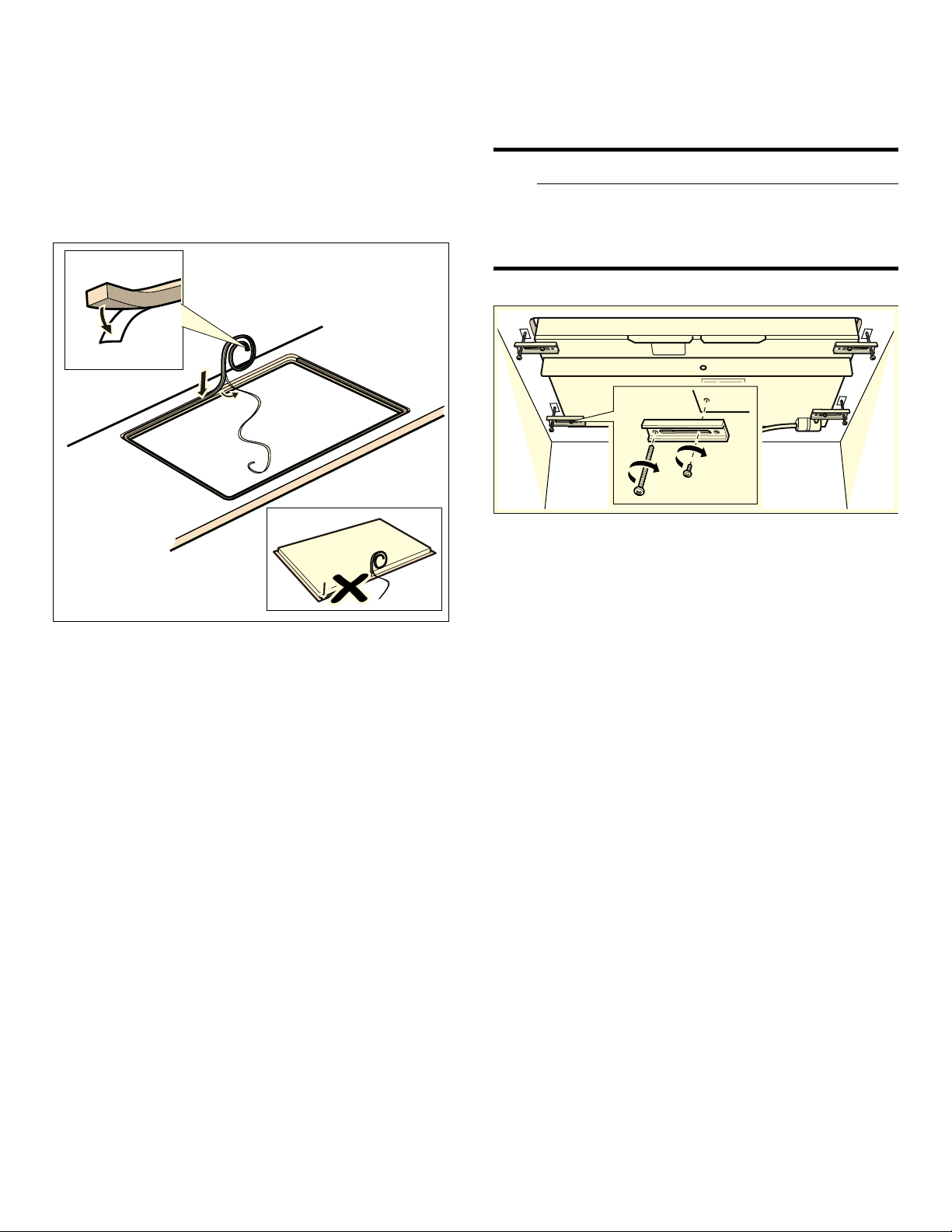

Cinta de hermetización para la instalación enrasada
Nota:
Asegure la placa a la superficie de trabajo
9 ATENCION
Nota:
1. Dé vuelta a la placa y fije los soportes a la chapa envolvente con los tornillos sin apretarlos. Posicione los soportes asi que puede coloquar la placa en el hueco.
2. Coloque la placa en el hueco.
3. Introduzca los tornillos de sujeción en el soporte y asegure la placa a la superficie de trabajo. Apretar los tornillos.

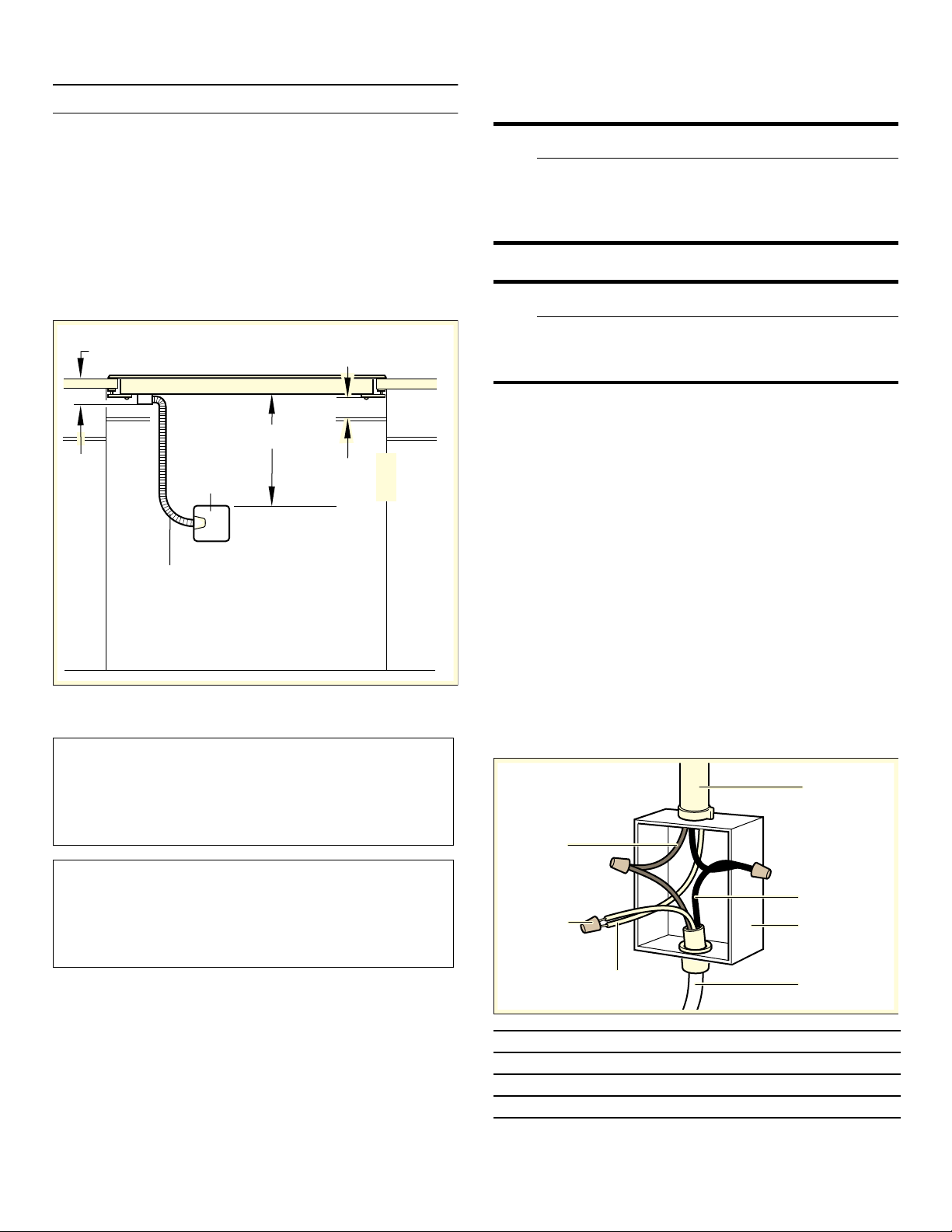

Instalación eléctrica
Requisitos eléctricos
Alimentación eléctrica
Conexión de la alimentación eléctrica
9 ATENCION
9 ATENCION
Pruebe la instalación
9 ATENCION
Servicio de atención al cliente
Servicio de atención al cliente
Solicitud de reparación y asesoramiento en caso de averías
