GE Appliances
Refrigerators
Side by side
Part No. 162D7734P005 Pub. No. 49-6908
Profile Models
22–27
Owner’s Manual
Congratulations!
You Are Now Part of the GE Family.
Welcome to the GE family.
We’re proud of our quality
products and we are
committed to providing
dependable service. You’ll
see it in this easy-to-use
Owner’s Manual and you’ll
hear it in the friendly voices
of our customer service
department.
Best of all, you’ll experience
these values each time you
use your refrigerator.
That’s important, because
your new refrigerator will
be part of your family for
many years. And we hope
you will be part of ours for a
long time to come.
We thank you for buying
GE. We appreciate your
purchase, and hope you
will continue to rely on us
whenever you need quality
appliances for your home.
2
Important!
Staple sales slip or cancelled
check here.
Proof of the original purchase date
is needed to obtain service under
the warranty.
Write the model and serial
numbers here.
#
#
You can find them on a label on the
wall beside the top drawer or at the
bottom, just inside the fresh food
compartment door.
GE & You,
A Service Partnership.
Inside you will find many
helpful hints on how to use and
maintain your refrigerator
properly. Just a little preventive
care on your part can save you a
great deal of time and money
over the life of your refrigerator.
Read this Manual
Ask any GE appliance owner and they will
tell you we stand behind our products with
unmatched quality service. However, did
you know that most questions result from
simple problems that you can easily fix
yourself in just a few minutes? This
Owner’s Manual can tell you how.
You’ll find many answers to
common problems here.
If you review our chart of
Troubleshooting Tips first, you may
not need to call for service at all.
Review the Section on
Troubleshooting Tips
If you do need service, you can
relax knowing help is only a phone
call away. A list of toll-free
customer service numbers is
included in the back section. Or,
in
the U.S.,
you can always call the GE
Answer Center
® at 800.626.2000,
24 hours a day, 7 days a week.
In Canada,
call 800-361-3400.
If You Need Service
English . . . . . . . . . . . . . . . . . .4
Français . . . . . . . . . . . . . . . .37
Español . . . . . . . . . . . . . . . . .75
Languages
Safety Information
Safety Precautions . . . . . . . . . . .4
How to Connect Electricity . . . .6
Use of Adapter Plugs . . . . . . .6, 7
Use of Extension Cords . . . . . . .7
Operating Instructions
Temperature Controls . . . . . .8, 9
Features . . . . . . . . . . . . . . .10–13
Ice Service . . . . . . . . . . . . .14, 15
Ice and Water Dispenser . .16, 17
Care and Cleaning . . . . . . .18–21
Installation Instructions
Preparing to
Install the Refrigerator . . . .22, 23
Water Line Installation . . .24–28
Troubleshooting Tips
Normal Operating Sounds . . . .29
Before You
Call For Service . . . . . . . . .30–33
Customer Service
Warranty
for Canadian Customers . . . . .34
Warranty
for U.S. Customers . . . . . . . . . .35
Service Telephone
Numbers . . . . . . . . . .Back Cover
3
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
4
Use this appliance only for its intended purpose as
described in this Owner’s Manual.
■ This refrigerator must be
properly installed and
located in accordance with
the Installation Instructions
before it is used.
■ Do not allow children to
climb, stand or hang on the
shelves in the refrigerator.
They could damage the
refrigerator and seriously
injure themselves.
■ Do not touch the cold
surfaces in the freezer
compartment, particularly
when hands are damp or wet.
Skin may stick to these
extremely cold surfaces.
■ Do not store or use gasoline
or other flammable vapors
and liquids in the vicinity of
this or any other appliance.
■ In refrigerators with
automatic icemakers, avoid
contact with the moving parts
of the ejector mechanism, or
with the heating element that
releases the cubes. Do not
place fingers or hands on the
automatic icemaking
mechanism while the
refrigerator is plugged in.
■ Keep fingers out of the
“pinch point” areas;
clearances between the
doors and between the doors
and cabinet are necessarily
small. Be careful closing
doors when children are in
the area.
■ Unplug the refrigerator
before cleaning and making
repairs.
NOTE: We strongly recommend
that any servicing be performed
by a qualified individual.
■ Turning the control to the
OFF
position does not remove
power to the light circuit.
■ Do not refreeze frozen
foods which have thawed
completely.
SAFETY PRECAUTIONS
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
When using electrical appliances, basic safety precautions
should be followed, including the following:
WARNING!
IMPORTANT:
PROPER DISPOSAL OF THE REFRIGERATOR
5
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous…even if they will sit for “just a few days.”
If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent accidents.
Before You Throw Away Your Old Refrigerator
or Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not
easily climb inside.
CFC Disposal
Your old refrigerator has a cooling system that used
CFCs (chlorofluorocarbons). CFCs are believed to harm
stratospheric ozone.
If you are throwing away your old refrigerator, make
sure the CFC refrigerant is removed for proper disposal
by a qualified servicer. If you intentionally release this
CFC refrigerant you can be subject to fines and
imprisonment under provisions of the Federal Clean
Air Act.
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
6
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
HOW TO CONNECT ELECTRICITY
Do not, under any circumstances, cut or remove the third
(ground) prong from the power cord. For personal safety,
this appliance must be properly grounded.
The power cord of this appliance is equipped with a 3-prong
(grounding) plug which mates with a standard 3-prong
(grounding) wall outlet to minimize the possibility of electric
shock hazard from this appliance.
Have the wall outlet and circuit checked by a qualified electrician
to make sure the outlet is properly grounded.
Where a standard 2-prong wall outlet is encountered, it is your
personal responsibility and obligation to have it replaced with a
properly grounded 3-prong wall outlet.
The refrigerator should always be plugged into its own individual
electrical outlet which has a voltage rating that matches the rating
plate.
This provides the best performance and also prevents overloading
house wiring circuits which could cause a fire hazard from
overheated wires.
Never unplug your refrigerator by pulling on the power cord.
Always grip plug firmly and pull straight out from the outlet.
Repair or replace immediately all power cords that have become
frayed or otherwise damaged. Do not use a cord that shows cracks
or abrasion damage along its length or at either end.
When moving the refrigerator away from the wall, be careful not to
roll over or damage the power cord.
USE OF ADAPTER PLUGS
Because of potential safety hazards under certain conditions,
we strongly recommend against the use of an adapter plug.
However, if you must use an adapter, where local codes permit, a
temporary connection
may be made to a properly grounded 2-prong
wall outlet by use of a UL-listed adapter available at most local
hardware stores.
WARNING!
7
The larger slot in the adapter must be aligned with the larger slot in
the wall outlet to provide proper polarity in the connection of the
power cord.
When disconnecting the power cord from the adapter, always hold
the adapter in place with one hand while pulling the power cord
plug with the other hand. If this is not done, the adapter ground
terminal is very likely to break with repeated use.
If the adapter ground terminal breaks,
DO NOT USE
the refrigerator
until a proper ground has been established.
Attaching the adapter ground terminal to a wall outlet cover screw does not
ground the appliance unless the cover screw is metal, and not insulated, and the
wall outlet is grounded through the house wiring. You should have the circuit
checked by a qualified electrician to make sure the outlet is properly grounded.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
USE OF EXTENSION CORDS
Because of potential safety hazards under certain
conditions, we strongly recommend against the use of an
extension cord.
However, if you must use an extension cord, it is absolutely
necessary that it be a UL-listed, 3-wire grounding type appliance
extension cord having a grounding type plug and outlet and that
the electrical rating of the cord be 15 amperes (minimum) and
120 volts.
REMEMBER…
Your continued health and safety are important to us.
Please read and follow this Safety Information carefully.
We want you to remain a happy and healthy part of our
GE family.
SAVE THESE INSTRUCTIONS
Fresh Food Control
The fresh food control maintains the temperatures
throughout the fresh food compartment.
Moving the fresh food control to
OFF
stops cooling in
both areas—fresh food and freezer—but does not shut
off power to the refrigerator.
Freezer Control
The freezer control maintains the temperatures
throughout the freezer compartment.
8
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
About the controls on the refrigerator.
The temperature controls on your refrigerator have letters and numbers.
Initially set the fresh food control at 5 and the freezer control at C.
If you want colder or warmer temperatures, adjust the fresh food
temperature first. When satisfied with that setting, adjust the freezer
temperature.
OFF 13579
A B C D E
Freezer Control
C is Initial Setting
E is Coldest
1
1
2
2
Control Settings
9
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
You won’t find an energy saver switch on this refrigerator.
Warm liquid from the refrigerator’s condenser is automatically
circulated around the front edge of the freezer compartment to
help keep moisture from forming on the outside of the refrigerator
during humid weather.
Many refrigerators use special electric heaters. This refrigerator
needs none. That’s why there is no
energy saver
switch…there’s no
need for it.
Automatic Energy Saver System
The type of packaging used and the storage temperatures will affect
how long food will keep in the refrigerator.
New food storage guidelines are constantly being developed.
Consult the County Extension Service for the latest information on freezing and
storing foods.
Food Storage
Use the milk test for the fresh food compartment. Place a container
of milk on the top shelf and check it a day later. If the milk is too
warm or too cold, adjust the temperature controls.
Use the ice cream test for the freezer compartment. Place a
container of ice cream in the center of the freezer and check it after
a day. If it’s too hard or too soft, adjust the temperature controls.
After changing the controls, allow 24 hours for the refrigerator to reach the
temperature you have set.
How To Test Temperatures
To Remove To Replace
About the refrigerator shelves and dishes.
10
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Not all features are on all models.
Shelves in the fresh food
and freezer compartments
are adjustable.

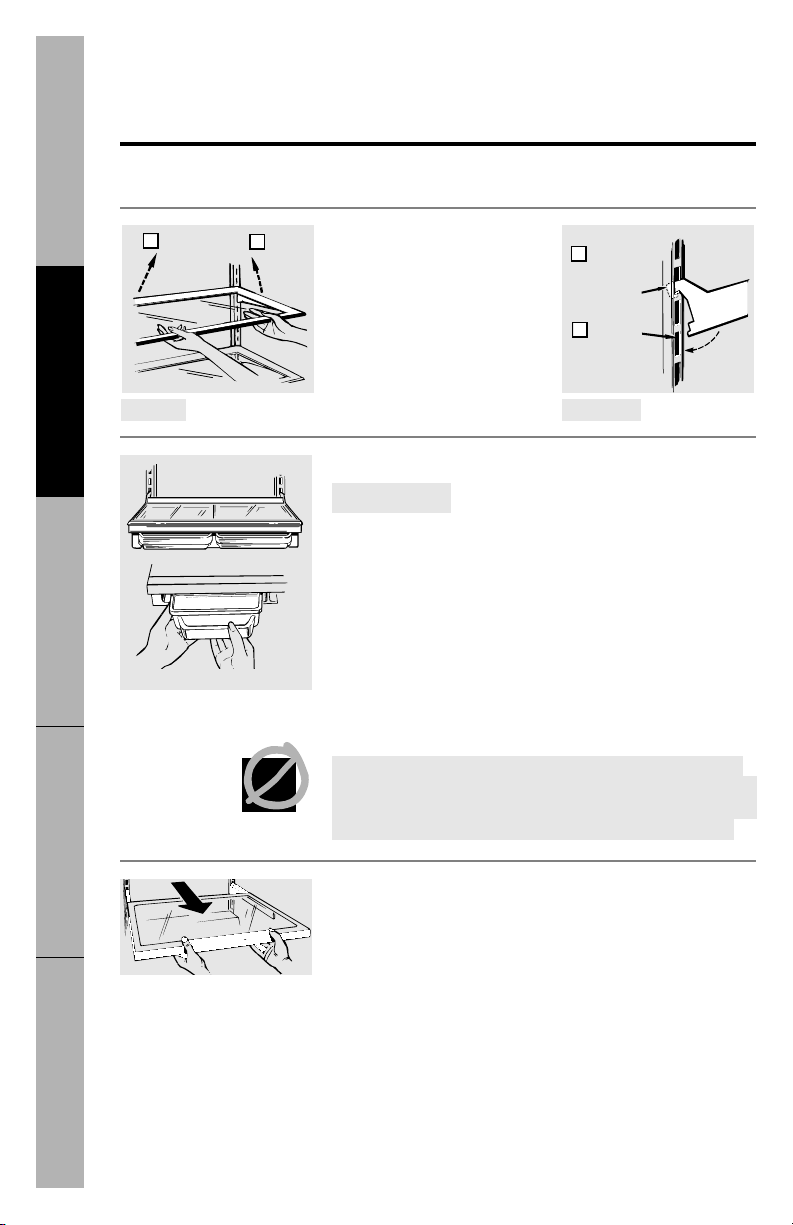

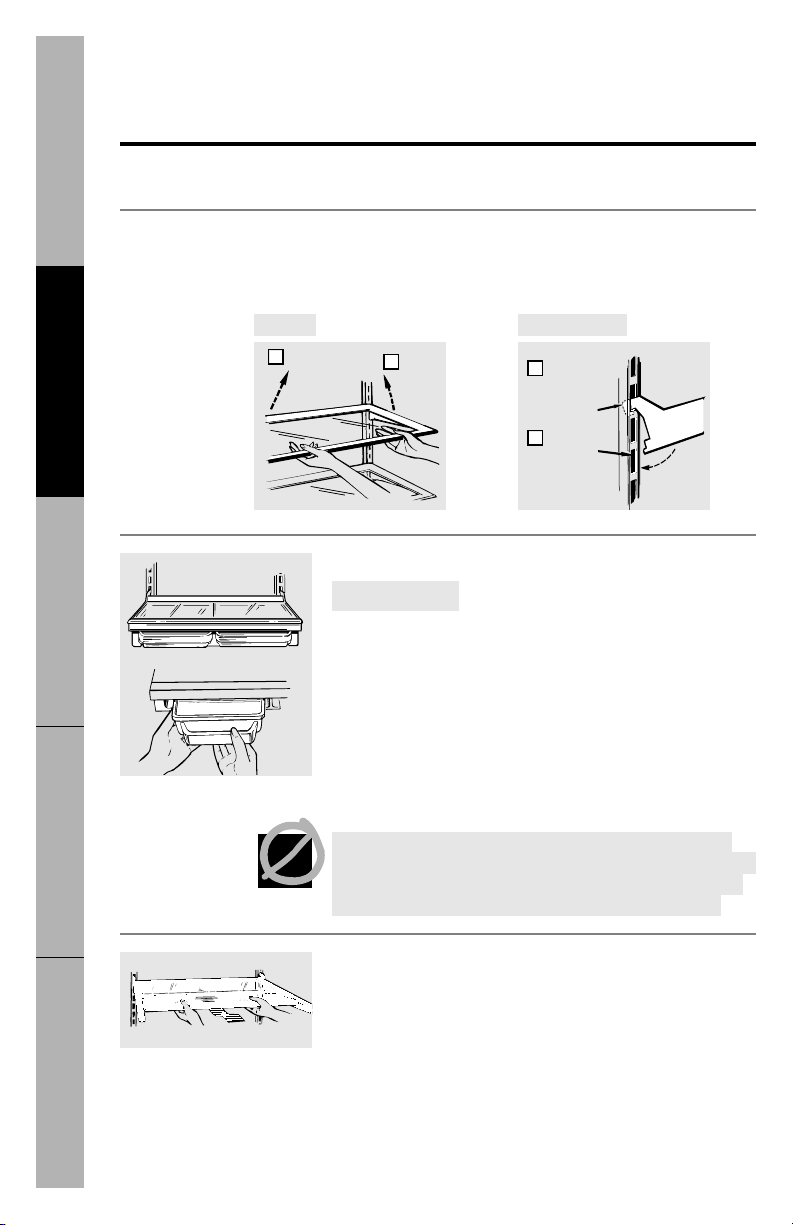

Rearranging the Shelves
Slide-Out Spillproof Shelf
The slide-out spillproof shelf allows you to reach items
stored behind others. The special edges are designed to
help prevent spills from dripping to lower shelves.
Make sure you push the shelves all the way back in before you
close the door.
Lift up and out
2
Tilt up
1
Insert
top hook
1
Lower to
lock in place
2
Quick Serve™ System
CAUTION: Dishes and lids are not designed for
use on the range top, broiler or in the regular
oven. Such use can be hazardous.
Quick Serve™ dishes fit into a space-saving rack under
the shelf. The rack can be relocated anywhere in the
fresh food compartment.
Dishes and lids are safe for use in microwave ovens,
refrigerators and freezers.
Do not use when cooking high-fat foods, such as bacon, and high-
sugar foods, such as candy and syrup. The high temperatures of the
fat and sugar can cause bubbles to form on the inside of the dish.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
About the storage drawers.
Not all features are on all models.
Fruit and Vegetable Drawers
Excess water that may accumulate in the bottom of the
drawers should be emptied and the drawers wiped dry.
Adjustable Humidity Drawers
Slide the control all the way to the
HIGH
setting
to provide high humidity recommended for most
vegetables.
Slide the control all the way to the
LOW
setting to
provide lower humidity levels recommended for
most fruits.
High Humidity Control Low
Convertible Meat Drawer
The convertible meat drawer has its own cold air duct to
allow a stream of cold air from the freezer compartment
to flow around the drawer.
The variable temperature control
regulates the air flow
from the freezer compartment.
Set control lever
down
to the coldest setting to store
fresh meats. If lever is left in meat position for a long
period of time, some frost may form on the inside of the
drawer.
Set control lever
up
to convert the drawer to normal
refrigerator temperature and provide extra vegetable
storage space. Cold air duct is turned off. Variable
settings between these extremes can be selected.
The sealed snack pack can be moved to the most useful location for
your family’s needs.
Sealed Snack Pack
Normal
Coldest
11
About storage drawer removal.
Drawer Removal
Drawers can easily be removed by tilting up slightly and
pulling past
stop
location.
Remove the door bins from the fresh food door before removing the
drawer.
To remove the shelf above the top drawer, first remove
the top drawer and any food on the shelf. Then tilt the
shelf up at the front and lift it up and out of the tracks.
To replace the shelf, raise the shelf front slightly and
place the top hooks in the lowest large track slots. Then
lower the front of the shelf until it is level.
To remove the drawers when the fresh food
compartment door cannot be opened fully you need to
roll the refrigerator forward until the door can be fully
opened. In some cases this will require moving the
refrigerator to the left as you roll it out.
When replacing the drawers, make
sure you slide them through both
drawer guides on the right side.
12
Drawer Guides
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Not all features are on all models.

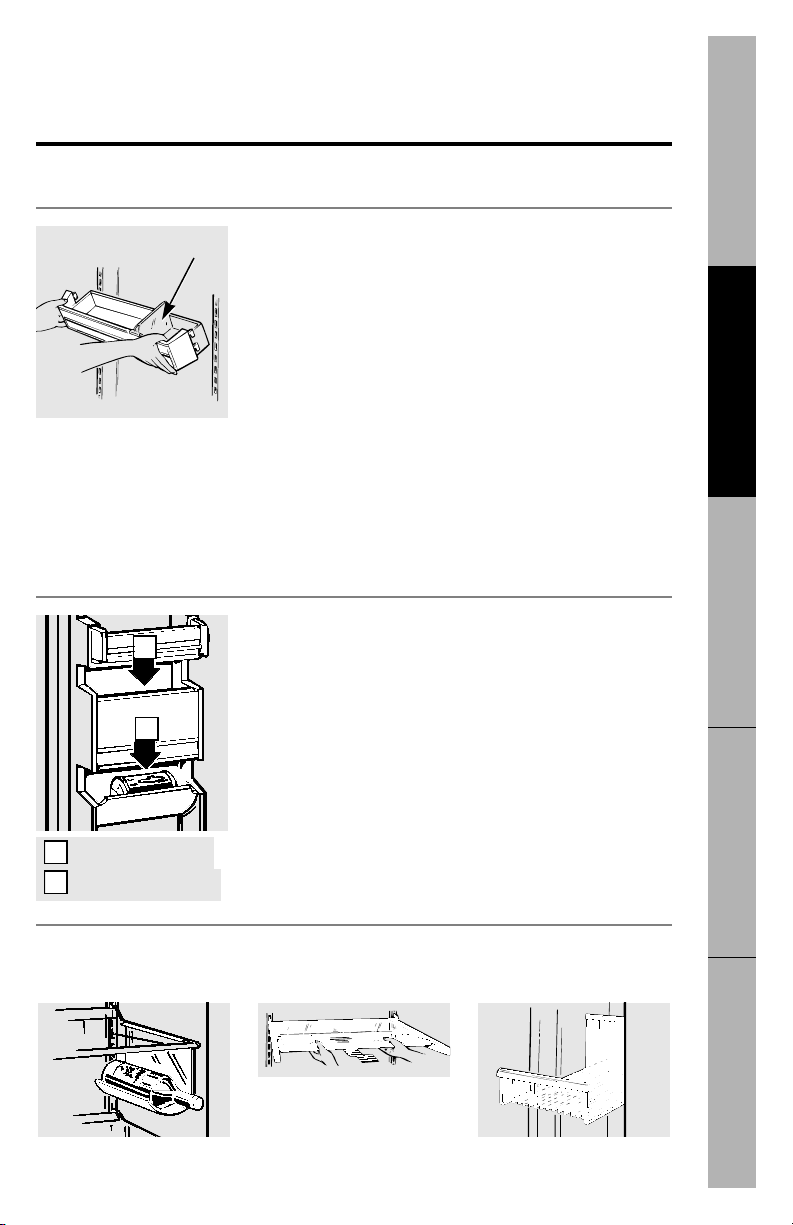

About the additional features.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Not all features are on all models.

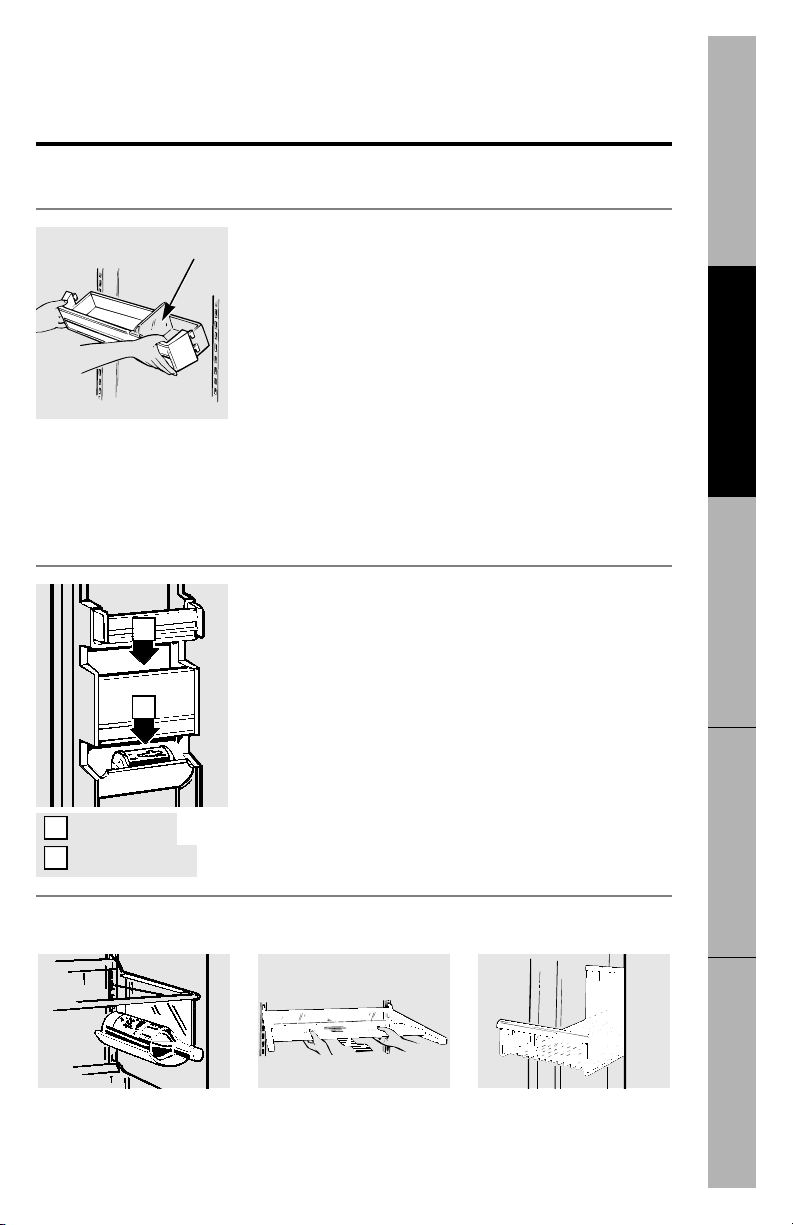

Bins on the Fresh Food Compartment Door
Adjustable bins can easily be carried from refrigerator to
work area.
To remove:
Lift bin straight up until mounting hooks
disengage.
To replace or relocate:
Select desired shelf height, engage
bin’s hook in slots on the tracks of the door, and push in.
Bin will lock in place.
The divider
helps prevent tipping, spilling or sliding of
small items stored on the door shelf. Place a finger on
either side of the divider near the front and move it back
and forth to fit your needs.
Divider
Juice Can Rack
Cans of frozen juice are easily accessible when stored in
the rack on the freezer compartment door.
To load it,
place the first can in the bottom of the rack.
Then load additional cans into the rack from the top.
2
1
Place first can here.
Additional cans go here.
2
1
Removable Wine Rack Quick Space Shelf
This shelf splits in half
and slides under itself for
storage of tall items on
the shelf below.
Freezer Baskets
13
About ice service.
On some models
14
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
A kit containing copper tubing, shutoff valve, fittings and
instructions needed to connect the icemaker to your cold water line
is available at extra cost.
See the Preparing to install the refrigerator section.
Water Supply Kit
Water Filter Accessory
The water filter is an option at extra cost and is available
from your dealer. Specify WR97X0214. It has complete
installation instructions and installs on 1/4″O.D.
copper water line.
If your refrigerator did not come already equipped with an
automatic icemaker, an icemaker accessory kit is available at extra
cost. Check the back of the refrigerator for the specific icemaker kit
needed for your model.
Icemaker Accessory Kit
Ice Trays
To release ice cubes, turn the tray upside down, hold it
over a container, and twist both ends.
For only one or two ice cubes, leave the tray right-side
up, twist both ends slightly, and remove as many cubes
as you want.
Wash ice trays in lukewarm water only—do not put them in an
automatic dishwasher.
About the automatic icemaker.
A newly-installed refrigerator may take 8 to 12 hours to begin making ice.
15
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Automatic Icemaker
(on some models)
The icemaker will produce eight cubes per cycle—
approximately 120 cubes in a 24-hour period,
depending on freezer compartment temperature, room
temperature, number of door openings and other use
conditions.
If the refrigerator is operated before the water
connection is made to the icemaker, raise the ice
access door and make sure the feeler arm is in the
STOP
(up) position.
When the refrigerator has been connected to the water
supply, move the feeler arm to the
ON
(down) position.
The icemaker will fill with water when it cools to
freezing. A newly-installed refrigerator may take
8 to 12 hours to begin making ice cubes.
Throw away the first few batches of ice to allow the water
line to clear.
Be sure nothing interferes with the swing of the feeler arm.
It is normal for several cubes to be joined together.
If ice is not used frequently, old ice cubes will become
cloudy and taste stale.
Icemaker
Ice Storage Bin
Feeler arm
in the
STOP
(up) position
Feeler arm in the
ON
(down) position
About the ice and water dispenser.
On some models
16
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Rotate
Drive
Mechanism
Ice Storage Bin
To remove:
Lift the left corner to free the bin from the shelf
and pull the bin straight out while supporting it at
front and rear.
To replace:
Slide the bin back until the tab on the bin locks into the
slot on the shelf. If the bin does not go all the way back,
remove it and rotate the drive mechanism 1/4 turn.
Then push the bin back again.

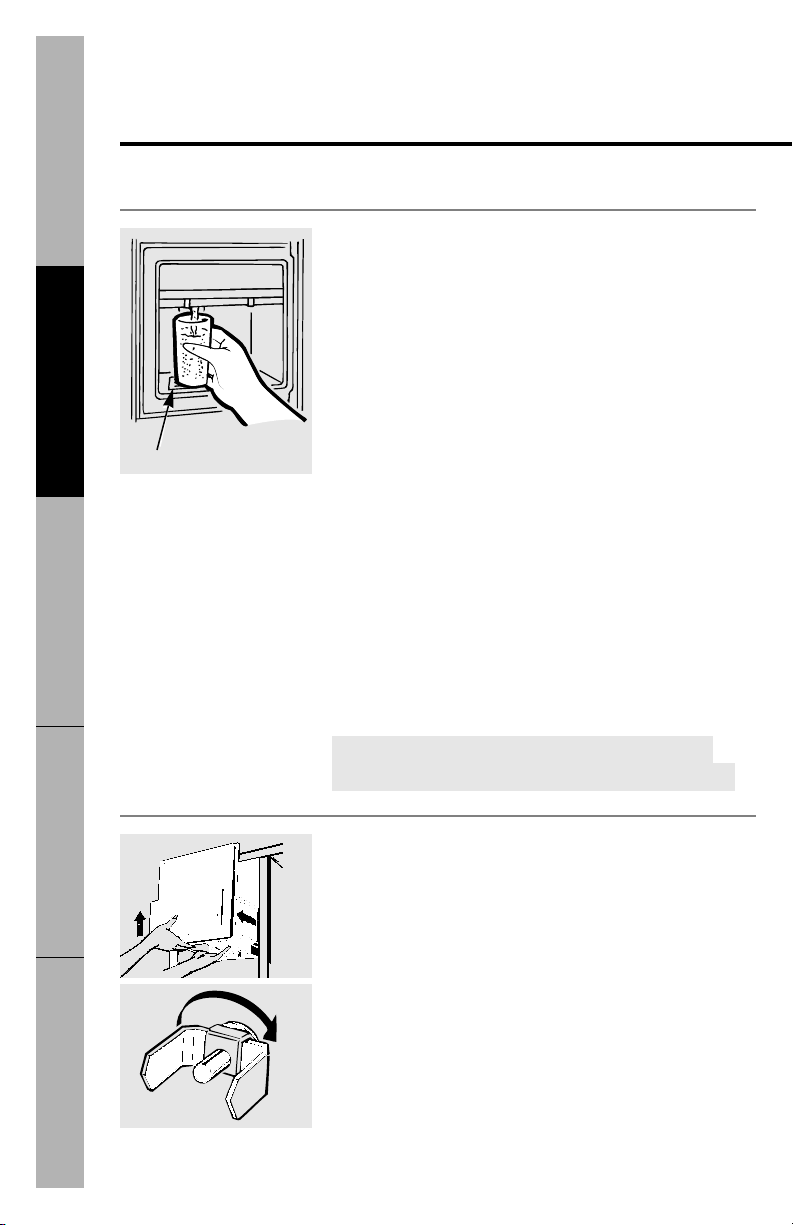

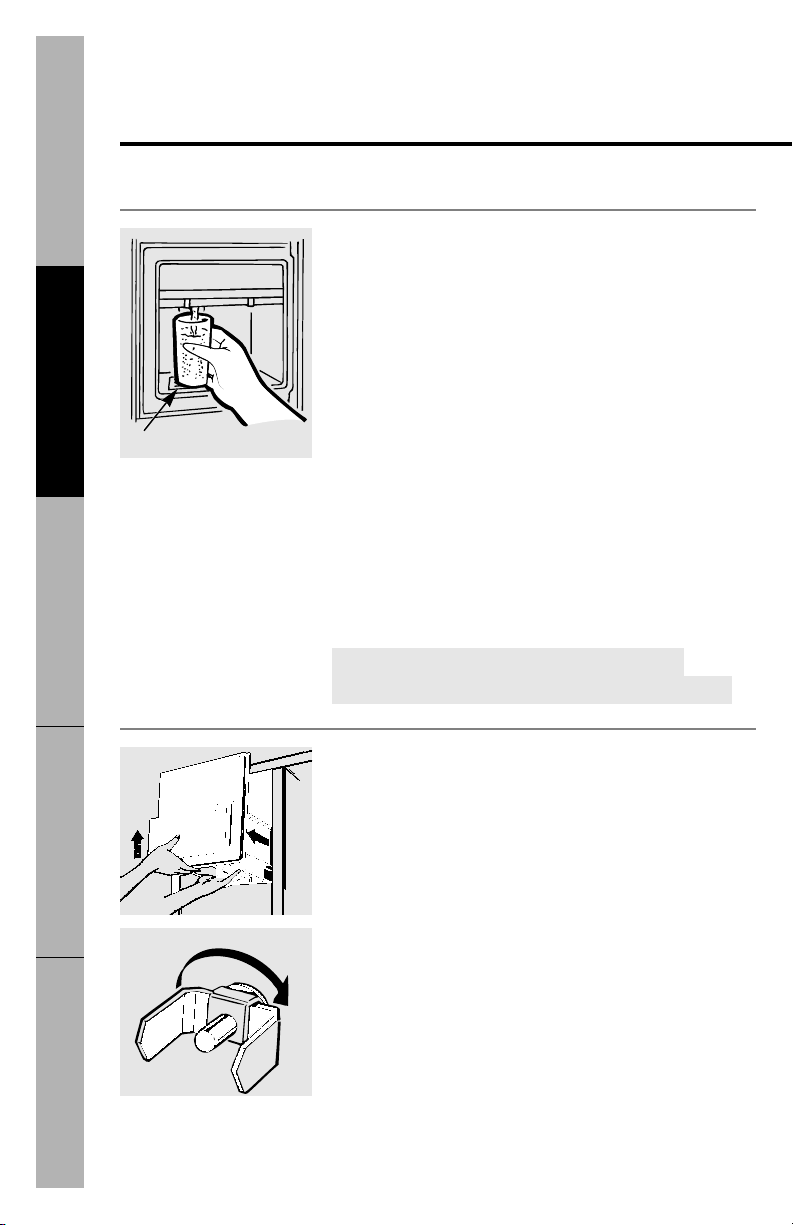

To Use the Dispenser
Press the rim of the glass gently against the dispenser pad.
Select
CUBES, CRUSHED ICE
(on some models) or
WATER.
The spill shelf is not self-draining. To reduce water
spotting, the shelf and its grille should be cleaned
regularly.
If no water is dispensed when the refrigerator is first installed, there
may be air in the water line system. Press the dispenser pad for at
least two minutes to remove trapped air from the water line and to
fill the water system. To flush out impurities in the water line, throw
away the first six glassfuls of water.
A light switch (on some models) turns the
night light
in
the dispenser on or off. The light also comes on when
the dispenser pad is pressed. The light in the dispenser
should be replaced with a 7 watt maximum bulb when it
burns out.
CAUTION: Never put fingers or any other
objects into the ice crusher discharge opening.
Spill Shelf
17
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
■ Add ice before filling the glass with a beverage. This will
prevent splashing, which could cause the ice selector switch
to stick or bind.
■ Do not add ice from trays or bags to the storage bin. It may not
crush or dispense well.
■ Avoid overfilling glass with ice and use of narrow or extra-tall
glasses. Backed-up ice can jam the chute or cause the door in the
chute to freeze shut. If ice is blocking the chute, poke it through
with a wooden spoon.
■ Beverages and foods should not be quick-chilled in the ice
storage bin. Cans, bottles or food packages in the storage bin
may cause the icemaker or auger to jam.
■ Some crushed ice may be dispensed even though you selected
CUBES.
This happens occasionally when a few cubes accidentally
get directed to the crusher.
■ After crushed ice is dispensed, some water may drip from
the chute.
■ Sometimes a mound of snow will form on the door in the ice
chute. This condition is normal and usually occurs when you
have dispensed crushed ice repeatedly. The snow will eventually
evaporate.
■ Dispensed water is not chilled. For colder water, add crushed ice
or cubes before dispensing water.
Important Facts About Your Dispenser
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Care and cleaning of the refrigerator.
18
Cleaning the Outside
The dispenser spill shelf
(on some models) should be
wiped dry. Water left on the shelf may leave deposits
that you can remove by soaking with undiluted vinegar.
Soak until the deposit disappears or becomes loose
enough to rinse away.
The dispenser pad
(on some models). Clean with warm
water and baking soda solution—about a tablespoon
(15 ml) of baking soda to a quart (1 L) of water. Rinse
thoroughly and wipe dry.
HINT: Open the freezer door part way to prevent dispensing of ice
or water when cleaning.
The door handles and trim
(on some models). Clean with a
cloth dampened with soapy water. Dry with a soft cloth.
The soft door handles
(on some models) are easy to keep
clean if they are waxed every few months. Use a
household wax such as Pledge brand or Jubilee brand to
coat the handles. Soil will then easily wash off with soapy
water or a non-abrasive all-purpose cleaner.
Keep the outside clean.
Wipe with a clean cloth lightly
dampened with kitchen appliance wax or mild liquid
dish detergent. Dry and polish with a clean, soft cloth.
Do not wipe the refrigerator with a soiled dish cloth or wet towel.
These may leave a residue that can erode the paint. Do not use
scouring pads, powdered cleaners, bleach or cleaners containing
bleach because these products can scratch and weaken the paint
finish.
Press here to
remove grille.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information

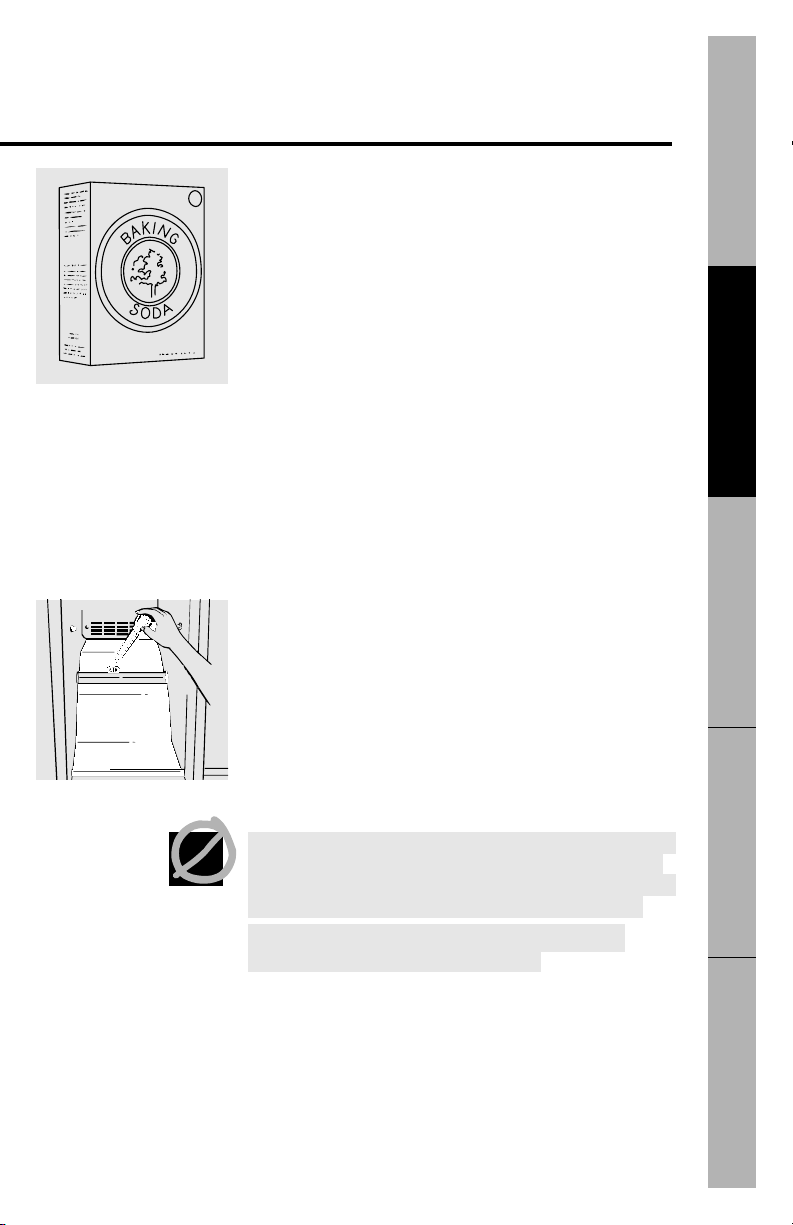

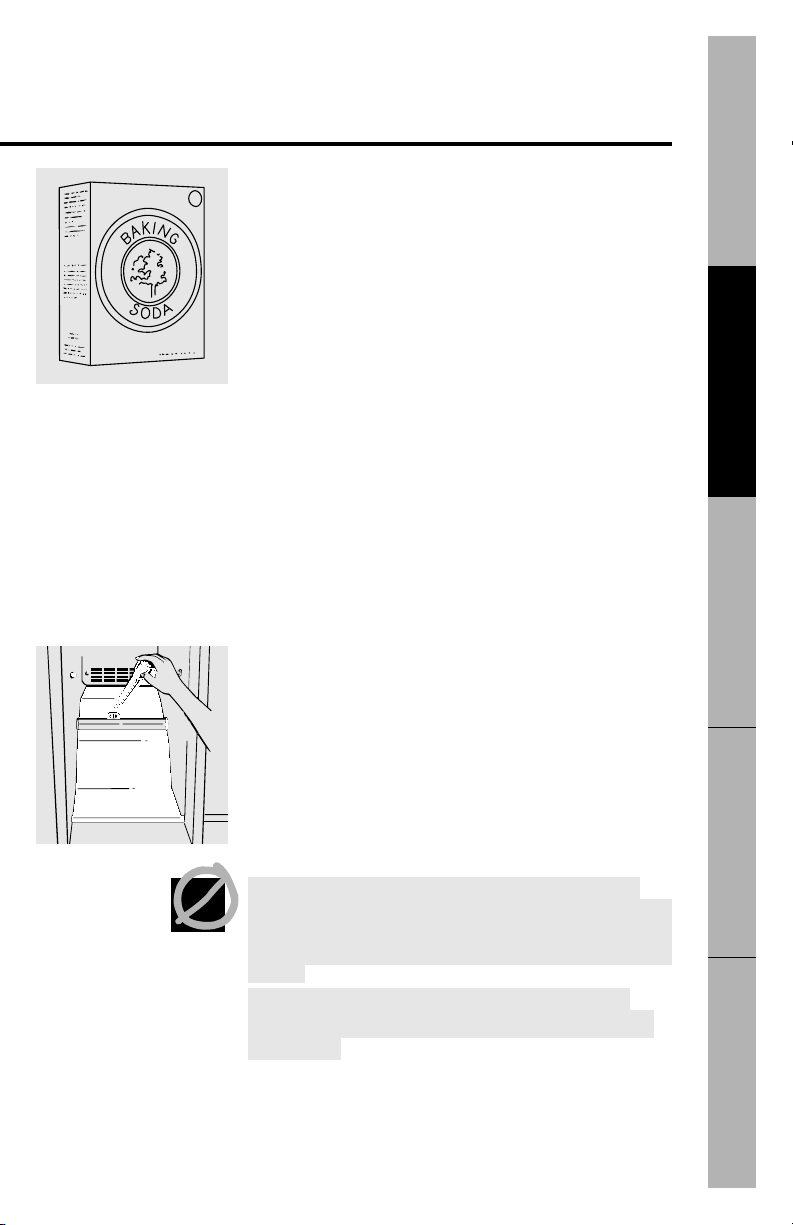

Cleaning the Inside
To help prevent odors,
leave an open box of baking soda
in the fresh food and freezer compartments.
Unplug the refrigerator before cleaning.
If this is not
practical, wring excess moisture out of sponge or cloth
when cleaning around switches, lights or controls.
Use warm water and baking soda solution—about a
tablespoon (15 ml) of baking soda to a quart (1 L) of
water. This both cleans and neutralizes odors. Rinse
and wipe dry.
After cleaning the door gaskets, apply a thin layer of
petroleum jelly to the door gaskets at the hinge side.
This helps keep the gaskets from sticking and bending
out of shape.
Drain opening in freezer compartment.
During yearly
cleaning, remove bottom freezer basket and flush a
solution of baking soda—1 teaspoon (5 ml) and 2 cups
(500 ml) of hot (not boiling) water— through the drain
line with the help of a meat baster. This will help
eliminate odor and reduce the likelihood of a clogged
drain line. If drain becomes clogged, use a meat baster
and baking soda and water solution to force the clog
through the drain line.
Avoid cleaning cold glass shelves (on some models) with hot water
because the extreme temperature difference may cause them to
break. Handle glass shelves carefully. Bumping tempered glass can
cause it to shatter.
Do not wash any plastic refrigerator parts in the dishwasher
except Quick Serve dishes and lids.
19
Care and cleaning of the refrigerator.
20
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Behind the Refrigerator
Be careful when moving the refrigerator away from the wall. All
types of floor coverings can be damaged, particularly cushioned
coverings and those with embossed surfaces.
Pull the refrigerator straight out and return it to position by
pushing it straight in. Moving the refrigerator in a side direction
may result in damage to the floor covering or refrigerator.
When pushing the refrigerator back, make sure you don’t roll over the power cord
or icemaker supply line (on some models).
For long vacations or absences, remove food and unplug the
refrigerator. Move the fresh food control to the
OFF
position, and
clean the interior with a baking soda solution of one tablespoon
(15 ml) of baking soda to one quart (1 L) of water. Leave the
doors open.
Move the icemaker feeler arm (on some models) to the
STOP
(up)
position and shut off the water supply to the refrigerator.
If the temperature can drop below freezing, have a qualified
servicer drain the water supply system (on some models) to
prevent serious property damage due to flooding.
Preparing for Vacation
Secure all loose items such as grille, shelves and drawers by taping
them securely in place to prevent damage.
Be sure the refrigerator stays in an upright position during moving.
Preparing to Move
Under the Refrigerator
For most efficient operation, keep the area under the
refrigerator clean. Remove the base grille and sweep
away or vacuum up dust.
For best results, use a brush specially designed for this
purpose. It is available at most appliance parts stores.
Clean the condenser coils at least
once a year.
21
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Turning the control to the OFF position does not remove power to the
light circuit.
Fresh Food Compartment—Upper Light
Unplug refrigerator.
Pull off the temperature control knobs.
Pull bottom of the light shield down and forward,
then rotate the top up and off.
After replacing with an appliance bulb of the same or lower
wattage, reinstall the light shield and plug the refrigerator back in.
3
2
1
Unplug the refrigerator.
Remove the shelf just below light shield. (The shelf will be
easier to remove if it is emptied first.)
Pull the light shield toward you to reach the bulb.
After replacing with an appliance bulb of the same or lower wattage, reinstall the
shield and the shelf and plug the refrigerator back in.
3
2
1
Freezer Compartment
These lights are located behind the top drawer.
Unplug the refrigerator and remove the top drawer and cover.
Grasp the bottom edge of the shield and pull forward and up to
free its bottom edge.
After replacing with an appliance bulb of the same or lower wattage, replace the
shield, drawer and cover and plug the refrigerator back in.
2
1
Fresh Food Compartment—Two Lower Lights
(on some models)
Replacing the light bulbs.
Preparing to install the refrigerator.
22
Operating Instructions
Installation Instructions
Safety Information
Troubleshooting TipsCustomer Service
Read these instructions completely and carefully.
Water Supply to the Icemaker
(on some models)
If the refrigerator has an icemaker, it will have to be connected to a
cold water line.
A water supply kit (containing copper tubing, shutoff valve, fittings
and instructions) is available at extra cost from your dealer.
Do not install the refrigerator where the temperature will go below
60°F. (16°C.) because it will not run often enough to maintain
proper temperatures.
Install it on a floor strong enough to support it fully loaded.
Refrigerator Location
Allow the following clearances for ease of installation, proper air
circulation and plumbing and electrical connections:
Sides 5/8″(15 mm)
Top 1″ (25 mm)
If built-in, allow 7/8″ (22 mm) for hinge covers.
Back 1″(25 mm)
If the refrigerator is against a wall on either side, allow the following
door clearances:
22′– 25′models 3/4″(19 mm)
27′models 1
1
⁄
2
″(38 mm)
Clearances
23
Troubleshooting TipsInstallation Instructions
Customer Service
Operating InstructionsSafety Information
Rollers
The rollers have 3 purposes:
Rollers adjust so the door closes easily when opened about halfway.
[Raise the front about 5/8″(15 mm) from the floor.]
To assure that the doors will close automatically from a halfway open position,
there is a built-in tilt from the front to the back of the cabinet. Side-by-side
refrigerators also have specially designed door hinges that lift both doors slightly
when opened, allowing the force of gravity to help close them securely.
Rollers adjust so the refrigerator is firmly positioned on the floor
and does not wobble.
Rollers allow you to move the refrigerator away from the wall for cleaning.
To adjust the rollers,
remove the base grille by pulling it out at the bottom.
Turn the roller adjusting screws
clockwise to raise
the refrigerator,
counterclockwise to lower
it. Use an adjustable wrench (3/8″hex head bolt)
or pliers.
To replace base grille, align prongs on back of grille with clamps in cabinet and
push forward until grille snaps into place.
3
2
1
Installing the water line.
24
Operating Instructions
Installation Instructions
Safety Information
Troubleshooting TipsCustomer Service
Read these instructions completely and carefully.
Before You Begin
This water line installation is not warranted by the
refrigerator or icemaker manufacturer. Follow these
instructions carefully to minimize the risk of expensive
water damage.
Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and lead
to water leakage or flooding. Call a qualified plumber to
correct water hammer before installing the water supply
line to the refrigerator.
To prevent burns and product damage, do not hook up the
water line to the hot water line.
If you use your refrigerator before connecting the water line,
make sure the icemaker feeler arm is kept in the STOP (up)
position.
Do not install the icemaker tubing in areas where
temperatures fall below freezing.
When using any electrical device (such as a power drill)
during installation, be sure the device is insulated or wired
in a manner to prevent the hazard of electric shock.
All installations must be in accordance with local plumbing
code requirements.
25
Troubleshooting TipsInstallation Instructions
Customer Service
Operating InstructionsSafety Information
To determine how much copper tubing you need:
Measure the distance from the water valve on the back of the
refrigerator to the water supply pipe. Then add 8 feet (244 cm).
Be sure there is sufficient extra tubing [about 8 feet (244 cm)
coiled into 3 turns of about 10 inches (25 cm) diameter] to allow
the refrigerator to move out from the wall after installation.
■
A cold water supply.
The water pressure must be between
20 and 120 p.s.i.
■
Power drill.
■
Copper tubing,
1/4″outer diameter to connect the refrigerator to
the water supply. Be sure both ends of the tubing are cut square.
Do not use plastic tubing or plastic fittings because the water supply line is under
pressure at all times. Certain types of plastic tubing may become brittle with age
and crack, resulting in water leakage.
■
Two 1/4″ outer diameter compression nuts and 2 ferrules (sleeves)—
to connect the copper tubing to the shutoff valve and the
refrigerator water valve.
■ If your existing water line has a flared fitting at the end, you will
need an
adapter
(available at plumbing supply stores) to connect
the water line to the refrigerator
OR
you can cut off the flared
fitting with a
tube cutter
and then use a compression fitting.
■
Shutoff valve
to connect to the cold water line. The shutoff valve
should have a water inlet with a minimum inside diameter of
5/32″at the point of connection to the
COLD WATER LINE.
Saddle-
type shutoff valves are included in many water supply kits. Before
purchasing, make sure a saddle-type valve complies with your
local plumbing codes.
What You Will Need
Turn on the nearest faucet long enough to clear the line of water.
Shut Off the Main Water Supply
Installing the water line.
26
Operating Instructions
Installation Instructions
Safety Information
Troubleshooting TipsCustomer Service
Read these instructions completely and carefully.
Install the Shutoff Valve
Install the shutoff valve on the nearest frequently used drinking water line.
Choose a location for the valve that is easily accessible. It is best to connect
into the side of a vertical water pipe. When it is necessary to connect into a
horizontal water pipe, make the connection to the top or side, rather than at
the bottom, to avoid drawing off any sediment from the water pipe.
Drill a 1/4″hole in the water pipe, using a sharp bit. Remove any burrs
resulting from drilling the hole in the pipe.
Fasten the shutoff valve to the cold water pipe with the pipe clamp.
Tighten the clamp screws until the sealing washer begins to swell.
Do not overtighten or you may crush the copper tubing.
5
4
3
2
1
Washer
Inlet End
Pipe Clamp
Vertical Cold Water Pipe
Saddle-Type Shutoff Valve
27
Troubleshooting TipsInstallation Instructions
Customer Service
Operating InstructionsSafety Information
Route the Copper Tubing and Connect It to the Shutoff Valve
Route the copper tubing between the cold water line and the refrigerator.
Route the tubing through a hole drilled in the wall or floor (behind the
refrigerator or adjacent base cabinet) as close to the wall as possible.
Be sure there is sufficient extra tubing [about 8 feet (244 cm) coiled into 3 turns of about
10″ (25 cm) diameter] to allow the refrigerator to move out from the wall after installation.
Place the compression nut and ferrule (sleeve) onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into the valve. Tighten the compression
nut securely.
Saddle-Type Shutoff Valve
Compression Nut
Packing
Nut
Outlet Valve
Ferrule (sleeve)
Turn On the Water and Flush Out the Tubing
Turn the main water supply on and flush out the tubing until the water
is clear.
Shut the water off at the water valve after about one quart (1 L) of water has
been flushed through the tubing.
2
1
Installing the water line.
28
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Connect the Tubing to the Refrigerator
Before making the connection to the refrigerator, be sure the
refrigerator power cord is not plugged into the wall outlet.
We recommend installing a water filter if your water supply has sand or particles
that could clog the screen of the refrigerator’s water valve. Install it in the water
line near the refrigerator.
Remove the plastic flexible cap from the water valve.
Place the compression nut and ferrule (sleeve) onto the end of the tubing as
shown.
Insert the end of the copper tubing into the water valve connection as far as
possible. While holding the tubing, tighten the fitting.
Fasten the copper tubing into the clamp provided to hold it in a vertical
position. You may need to pry open the clamp.
4
3
2
1
1/4″ Compression Nut
1/4″ Copper Tubing
Ferrule (sleeve)
Tubing Clamp
Refrigerator Connection
Turn the Water On at the Shutoff Valve
Tighten any connections that leak.
Plug In the Refrigerator
Arrange the coil of copper tubing so that it does not vibrate against the back of
the refrigerator or against the wall.
Push the refrigerator back to the wall.
Start the Icemaker
Set the icemaker feeler arm to the
ON
(down) position. The icemaker will
not begin to operate until it reaches its operating temperature of 15°F. (-9°C.)
or below. It will then begin operation automatically if the icemaker feeler arm is
in the
ON
(down) position.
NOTE: The icemaker may double-cycle when it first starts, causing some water spillage from
the icemaker into the ice bucket. This is normal and should not happen again.
Read these instructions completely and carefully.
29
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information

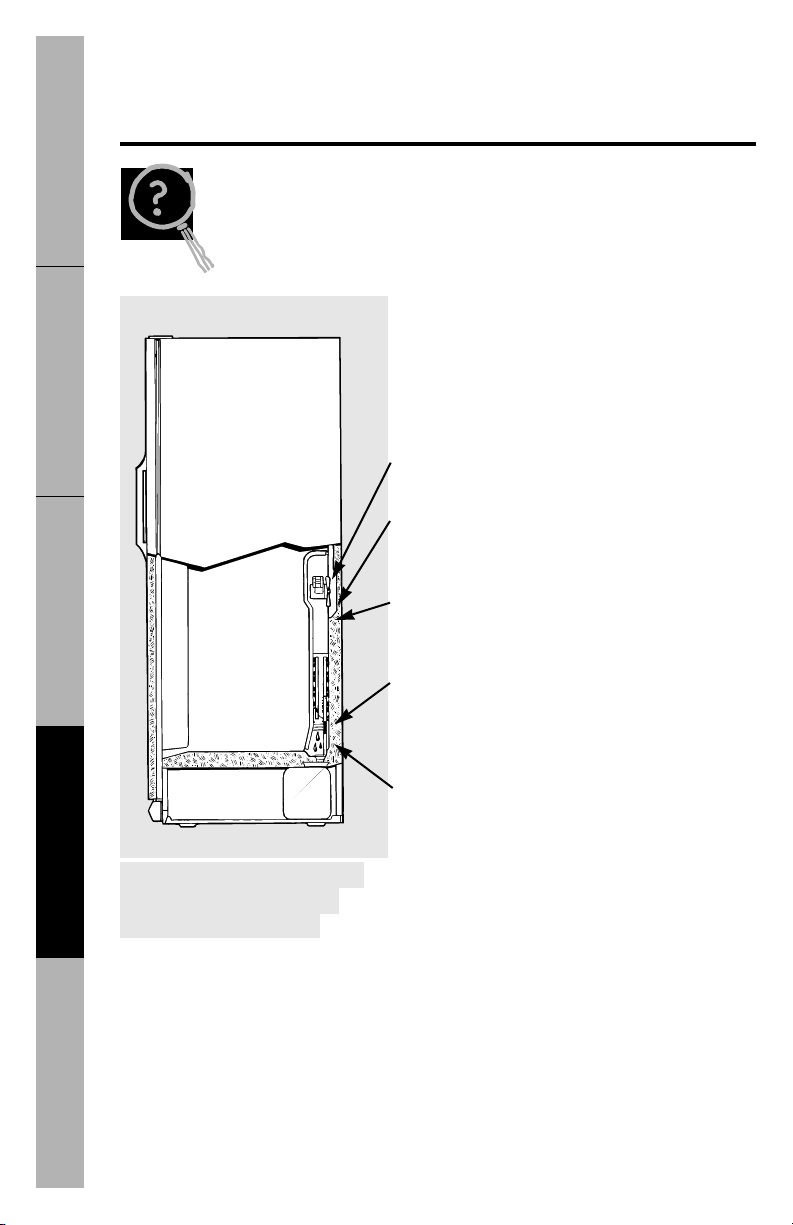

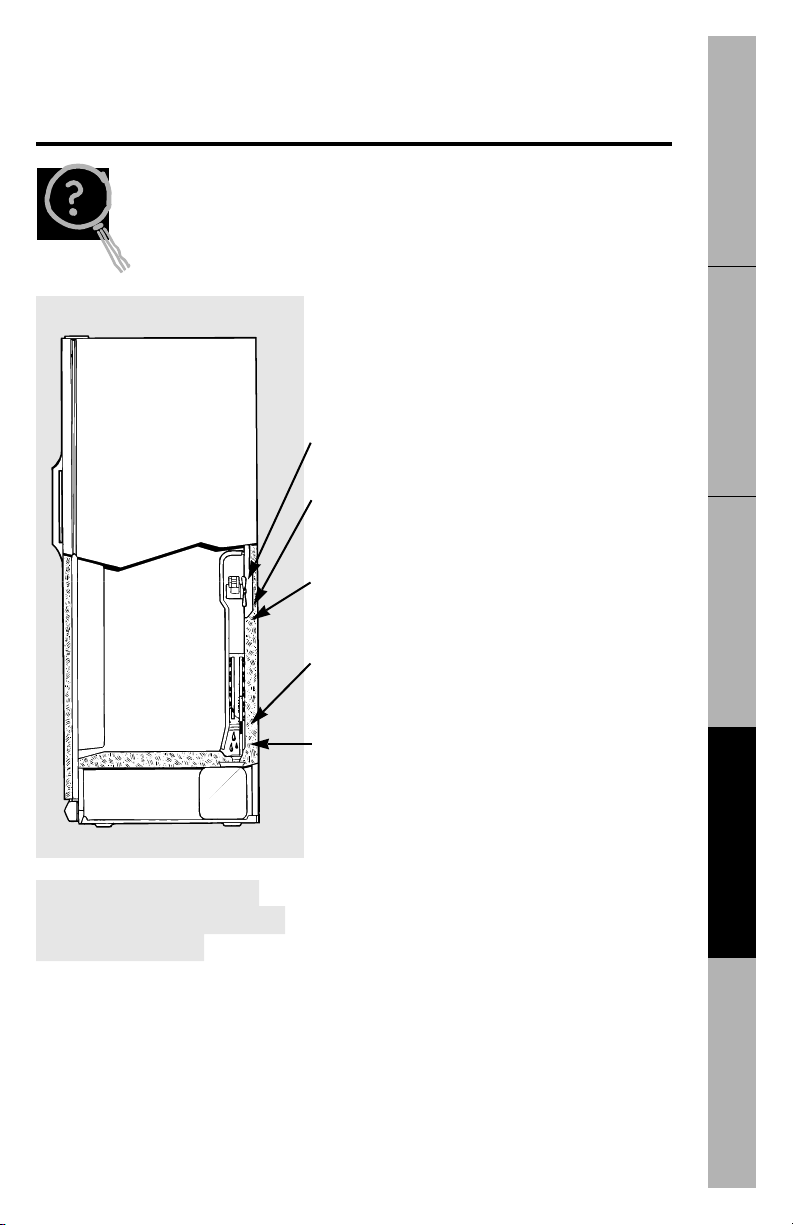

Normal operating sounds.
The new high efficiency compressor runs faster
and will have a higher pitch hum or pulsating
sound while operating.
Defrost timer and refrigerator control clicks on
and off.
The fan circulating air inside the freezer which
keeps the temperatures throughout.
Water dropping on the defrost heater causing a
sizzling, hissing or popping sound during the
defrost cycle.
The flow of refrigerant through the freezer
cooling coil sounds like boiling water or a
gurgling noise.
Cracking or popping of cooling coils caused by
expansion and contraction during defrost and
refrigeration following defrost.
Water dripping as it melts from the evaporator
and flows to the drain pan during the defrost
cycle.
Icemaker
(on some models)
The icemaker water valve will buzz when the
icemaker fills with water. If the feeler arm is in
the
ON
(down) position it will buzz even if it
has not yet been hooked up to water. Keeping
the feeler arm in the
ON
(down) position before
it is hooked up to water can damage the
icemaker. To prevent this, raise the feeler arm
to the
STOP
(up) position. This will stop the
buzzing.
The sound of cubes dropping into the bin and
water running in pipes as icemaker refills.
These sounds are normal
and are due mostly to highly
efficient operation.
Depending on the placement of the refrigerator in your kitchen,
you may want to place a piece of rubber backed carpet under the
refrigerator to reduce noise.
Before you call for service…
30
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Troubleshooting Tips
Save time and money! Review the charts on the following pages
first and you may not need to call for service.
Problem Possible Causes What To Do
Refrigerator does not
Refrigerator in • Wait about 30 minutes for
operate
defrost cycle. defrost cycle to end.
Fresh food control • Move the fresh food
in
OFF
position. control to desired
temperature setting.
Refrigerator is • Make sure the refrigerator
unplugged. plug is pushed completely
into the outlet.
The fuse is blown/ • Check the house
circuit breaker is fuse/circuit breaker box
tripped. and replace fuse or reset
the breaker.
Motor operates for
Modern refrigerators • This is normal.
long periods
with more storage
space and a larger
freezer compartment
require more
operating time.
Normal when • Wait 24 hours for the
refrigerator is first refrigerator to completely
delivered to your home. cool down.
Often occurs when large • This is normal.
amounts of food are
placed in refrigerator to
be cooled or frozen.
Door left open. • Check to see if package is
holding door open.
Hot weather or frequent • This is normal.
door openings.
Temperature controls • See the
About the controls
set at the coldest setting.
on the refrigerator
section.
Grille and condenser • See the
Care and cleaning
need cleaning. section.
Motor starts and
Temperature control • This is normal.
stops frequently
starts and stops motor
to maintain even
temperatures.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Problem Possible Causes What To Do
Vibration or
Front roller screws or • See the
Rollers
section.
rattling
front leveling legs need
adjusting.
Slight vibration is • Try moving dishes around
normal. in refrigerator.
Fresh food or freezer
Temperature control • See the
About the controls
compartment too warm
not set cold enough.
on the refrigerator
section.
Warm weather or • Set the temperature
frequent door openings. control one step colder.
See the
About the controls
on the refrigerator
section.
Door left open. • Check to see if package is
holding door open.
Frost or ice crystals on
Door left open. • Check to see if package is
frozen food
holding door open.
Too frequent or too
long door openings.
Frost within package is normal.
Divider between fresh
Automatic energy saver • This helps prevent
food and freezer
system circulates warm condensation on the
compartment feels warm
liquid around front edge outside.
of freezer compartment.
Automatic icemaker
Icemaker feeler arm in • Move the feeler arm to the
does not work
the
STOP
(up) position.
ON
(down) position.
(on some models)
• Cubes may have fused to
the side of the mold.
Remove these cubes.
Water supply turned • See the
Installing the
off or not connected.
water line
section.
Freezer compartment • Wait 24 hours for the
too warm. refrigerator to completely
cool down.
Piled up cubes in the • Remove storage bin from
storage bin may cause freezer and level cubes by
the icemaker to shut hand.
off prematurely.
Slow ice cube freezing
Door left open. • Check to see if package is
holding door open.
Temperature control • See the
About the controls
not set cold enough.
on the refrigerator
section.
31
32
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Before you call for service…
Problem Possible Causes What To Do
Ice cubes have
Ice storage bin needs • Empty and wash bin.
odor/taste (on some
cleaning. Discard old cubes.
models)
Food transmitting odor/ • Wrap foods well.
taste to ice cubes.
Interior of refrigerator • See the
Care and cleaning
needs cleaning. section.
Poor-tasting incoming water.
• Install a water filter.
Cube dispenser does not
Icemaker turned off or • Turn on icemaker or
work (on some models)
water supply turned off. water supply.
Ice cubes are frozen to • Remove cubes and move
icemaker feeler arm. the feeler arm to the
ON
(down) position.
Irregular ice clumps in • Break up with fingertip
storage container.
pressure and discard
remaining clumps.
• Freezer temperature may
be too warm. Adjust the
freezer control to a colder
setting, one position at a
time, until the clumps do
not form.
Water has poor taste/odor
Water dispenser not been • Dispense water until
(on some models)
used for a long time. all water in system is
replenished.
Poor-tasting incoming water.
• Install a water filter.
Water dispenser does
Water supply line turned • See the
Installing the water
not work (on some models)
off or not connected.
line
section.
Supply line clogged
with sediment.
Air may be trapped in the • Press the dispenser pad for
water system. at least two minutes.
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
Problem Possible Causes What To Do
Refrigerator has odor
Foods transmitting • Foods with strong odors
odor to refrigerator. should be tightly wrapped.
• Keep an open box of
baking soda in refrigerator,
replace every three months.
Spoiled food.
Interior needs cleaning. • See the
Care and cleaning
section.
Defrost water drainage
system needs cleaning.
Moisture forms on
Not unusual during • Wipe surface dry.
outside of refrigerator
periods of high humidity.
Moisture collects inside
Too frequent or too
long door openings.
In humid weather, air
carries moisture into
refrigerator when doors
are opened.
Interior light does not work
No power at outlet. • Check the house
fuse/circuit breaker box
and replace fuse or reset
the breaker.
Light bulb burned out. • See the
Replacing the light
bulbs
section.
Water on kitchen floor or
Drain in the bottom of • See the
Care and cleaning
on bottom of freezer
the freezer clogged. section.
Cubes jammed in chute. • Use a glass no taller than 6″.
Door not closing properly
Door gasket on hinge side • Apply petroleum jelly on
sticking or folding over. face of gasket.
Hot air from bottom
Normal air flow cooling • Your floor covering
of refrigerator
motor. In the refrigeration supplier should be
process, it is normal that consulted if you object to
heat be expelled in the this discoloration.
area under the refrigerator.
Some floor coverings will
discolor at these normal
and safe temperatures.
33
34
Consumer Warranty
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
For customers in Canada
■This warranty applies only to single family domestic use in Canada when the
Refrigerator has been properly installed according to the instructions supplied by
Camco and is connected to an adequate and proper utility service. Damage due to
abuse, accident, commercial use, and alteration or the removal or defacing of the
serial plate, cancels all obligations of this warranty. Service during this warranty must
be performed by an Authorized Camco Service Agent.
■Neither Camco nor the Dealer is liable for any claims or damages resulting from any
failure of the Refrigerator or from service delays beyond their reasonable control.
■To obtain warranty service, purchaser must present the original bill of sale.
Components repaired or replaced are warranted through the remainder of the
original warranty period only.
■This warranty does not cover expense involved in making this appliance readily
accessible for servicing.
■This warranty gives you specific legal rights. Additional warranty rights may be
provided by law in some areas.
Camco Service is available coast-to-coast. See Customer Service section for service information.
If further help is needed concerning this Warranty, contact:
Manager, Consumer Relations, Camco Inc., Consumer Service,
2645 Skymark Avenue, Mississauga, Ontario, L4W 4H2
Terms and Conditions
Next Four Years
CAMCO
warrants the hermetically sealed refrigerator (namely: Evaporator,
Condenser, Motor Compressor, Interconnecting Tubing, Drier and Refrigerant
Charge) against defects in material or workmanship for an additional four years.
These parts will be repaired or replaced at the option of Camco without charge,
subject to the terms and conditions set out below.
The
DEALER
warrants for the next four years to provide the service labor necessary to
repair or replace the hermetically sealed refrigeration system to the terms and
conditions set out below.
First Year
CAMCO
warrants the replacement or repair of all parts of this Refrigerator which
prove to be defective in material or workmanship for one year from the date of
purchase. Such parts will be repaired or replaced at the option of Camco without
charge, subject to the terms and conditions set out below.
The
DEALER
warrants to provide the service labor for the repair or replacement of all
parts of this Refrigerator which prove to be defective in material or workmanship for
one year from the date of purchase.
Refrigerator Warranty
(For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care
®
technician. For service,
call 800-GE-CARES.
This warranty is extended to the original purchaser and any succeeding owner for products purchased
for home use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to
your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This
warranty gives you specific legal rights, and you may also have other rights which vary from state to
state. To know what your legal rights are, consult your local or state consumer affairs office or your
state’s Attorney General.
For The Period Of: GE Will Replace, At No Charge To You:
One Year Any part
of the refrigerator which fails due to a defect
From the date of the
in materials or workmanship. During this
full one-year
original purchase warranty,
GE will also provide,
free of charge,
all labor
and in-home service to replace the defective part.
Five Years Any part of the sealed refrigerating system
(the compressor,
From the date of the
condenser, evaporator and all connecting tubing)
original purchase
which fails due to a defect in materials or workmanship.
During this
five-year warranty,
GE will also provide,
free
of charge,
all labor and in-home service to replace the
defective part.
Lifetime Any see-through pan or drawer
furnished with the
From the date of the
refrigerator if the pan or drawer breaks during normal
original purchase
household use. Drawer covers are not included.
■ Service trips to your home to teach
you how to use the product.
■ Improper installation.
■ Failure of the product if it is
abused, misused, or used for other
than the intended purpose or used
commercially.
■ Loss of food due to spoilage.
■ Replacement of house fuses or
resetting of circuit breakers.
■ Damage to the product caused by
accident, fire, floods or acts of God.
■ Incidental or consequential damage to
personal property caused by possible
defects with this appliance.
What GE Will Not Cover:
35
Troubleshooting TipsInstallation Instructions Customer ServiceOperating InstructionsSafety Information
36
Électroménagers GE
Réfrigérateurs
Côte à côte
Modèles Profile
22–27
Manuel d’utilisation
Pièce N
o
162D7734P005 Pub. N
o
49-6908
37
Félicitations!
Désormais vous faites partie de la famille GE.
Bienvenue dans la famille
GE. Nous sommes fiers de
la qualité de nos produits
et de la fiabilité de notre
service après-vente. Vous
le constaterez dans le
présent manuel, facile à
utiliser, et dans la voix
amicale de notre personnel
du service à la clientèle.
Mais, surtout, vous le
constaterez chaque fois
que vous vous servirez de
votre réfrigérateur. C’est
important, car votre
nouveau réfrigérateur fera
partie de votre famille
pendant des années. Et
nous espérons que vous
ferez partie de la nôtre
pendant longtemps aussi.
Nous vous remercions de
votre achat GE, et espérons
qu’à l’avenir vous penserez à
nous chaque fois que
vous aurez besoin d’un
électroménager de qualité.
38
Important!
Agrafez ici votre facture ou une copie
de votre chèque.
Pour bénéficier de réparations sous
garantie, il faut fournir une preuve de
la date d’achat d’origine.
Transcrivez les numéros de modèle et
de série ici.
N
o
N
o
Ils figurent sur l'étiquette qui se trouve
soit sur la paroi du réfrigérateur à côté
du bac supérieur, soit à la partie
inférieure de la contre-porte du
compartiment réfrigérateur.
GE et vous,
un partenariat de service.
Vous y trouverez de nombreux
conseils pour l’utilisation et
l’entretien de votre réfrigérateur.
Ces quelques mesures préventives
vous permettront d’économiser
du temps et de l’argent, et, ainsi,
de prolonger la vie de votre
réfrigérateur.
Lisez votre manuel
Comme pourra le confirmer n’importe quel
propriétaire d’un électroménager GE, tous
nos appareils bénéficient d’un service après-
vente incomparable. Mais saviez-vous que la
plupart des questions résultent de problèmes
simples que vous pouvez résoudre vous-
même en quelques minutes? Le présent
manuel vous dira comment procéder.
Vous y trouverez des solutions
aux problèmes courants que
vous pourriez rencontrer. Et, en
consultant d’abord cette section,
vous pourrez peut-être éviter de
faire appel à un réparateur.
Consultez les Conseils
de dépannage
Si vous avez besoin de service,
vous savez que vous n’avez
qu’à nous téléphoner. Vous
trouverez à la fin du présent
manuel les numéros sans frais du
service à la clientèle.
Aux États-
Unis,
vous pouvez appeler 24
heures par jour, 7 jours par
semaine au GE Answer Center
®,
800.626.2000.
Au Canada,
appelez
le 800-361-3400.
Si vous avez
besoin de service
Mesures de sécurité
Mesures de sécurité . . . . . . . .40
Raccordement électrique . . . . .42
Fiche d’adaptation . . . . . . .42, 43
Cordons prolongateurs . . . . . .43
Fonctionnement
Commandes . . . . . . . . . . .44, 45
Caractéristiques . . . . . . . . .46–49
Service à glaçons . . . . . . . .50, 51
Distributeur d’eau
et de glaçons . . . . . . . . . . .52, 53
Entretien et nettoyage . . . .54–57
Installation
Préparation . . . . . . . . . . . . .58, 59
Installation de la
conduite d’eau . . . . . . . . . .60–65
Conseils de dépannage
Bruits de fonctionnement
normaux . . . . . . . . . . . . . . . . . .66
Avant d’appeler
un réparateur . . . . . . . . . . .67–72
Service à la clientèle
Garantie pour
la clientèle au Canada . . . . . . .73
Numéros de
service . . . . . . . . . . . . . . . . . . .74
39
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
40
N’utilisez cet électroménager que pour l’usage auquel il est
destiné, comme expliqué dans le présent manuel.
■ Installez le réfrigérateur
conformément aux
directives d’installation
avant de l’utiliser.
■ Ne laissez pas les enfants
grimper, s’asseoir, se tenir
debout ni se pendre aux
clayettes du réfrigérateur.
Ils pourraient endommager
le réfrigérateur et se blesser
gravement.
■ Ne recongelez pas les
aliments surgelés qui ont
complètement dégelé.
■ N’entreposez et n’utilisez pas
d’essence ou autres vapeurs
et liquides inflammables à
proximité de cet appareil ou
de tout autre appareil
électroménager.
■ Éloignez les doigts des parties
du réfrigérateur où l’on peut
facilement se pincer : les
espaces entre les portes et
entre les portes et les placards
sont toujours étroits. Soyez
prudent lorsque vous fermez
les portes de l’appareil en
présence des enfants.
■ Si votre réfrigérateur est doté
d’une machine à glaçons
automatique, évitez le
contact avec les pièces
mobiles du mécanisme
éjecteur, ou avec l’élément
chauffant qui libère les
glaçons. Ne posez pas les
doigts ou les mains sur le
mécanisme de la machine à
glaçons pendant que le
réfrigérateur est branché.
■ Ne touchez pas les surfaces
froides du congélateur,
surtout si vous avez les mains
humides ou mouillées : la
peau risque d’adhérer à ces
surfaces très froides.
■ Débranchez votre
réfrigérateur avant de le
nettoyer ou de le réparer.
REMARQUE : Nous vous
recommandons vivement de
confier toute réparation à un
technicien qualifié.
■ Lorsque vous réglez la
commande sur
OFF
(éteint),
l’alimentation électrique de
l’ampoule n’est pas coupée.
MESURES DE SÉCURITÉ
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Lorsque vous utilisez un appareil électrique, observez
toujours les mesures de sécurité de base, y compris
les suivantes.
AVERTISSEMENT!
41
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Les enfants pris au piège ou morts d’asphyxie sont
toujours d’actualité. Les réfrigérateurs abandonnés sont
toujours aussi dangereux, même si on n’attend que
«quelques jours» pour s’en débarrasser. Si vous ne
gardez pas votre ancien réfrigérateur, veuillez suivre les
directives ci-dessous afin de prévenir les accidents.
Avant de vous débarrasser de votre ancien
réfrigérateur ou congélateur :
■ Démontez les portes.
■ Laissez les clayettes en place afin d’empêcher les
enfants de grimper à l’intérieur.
Se débarrasser du CFC
Votre ancien réfrigérateur a un système de
refroidissement qui a utilisé les CFC
(chlorofluorocarbones). Les CFC sont jugés nocifs pour
l’ozone stratosphérique.
Si vous vous débarrassez de votre ancien réfrigérateur,
assurez-vous que le frigorigène avec CFC soit enlevé
correctement par un technicien qualifié. Si vous libérez
intentionnellement ce frigorigène avec CFC vous
pouvez être soumis aux contraventions et à
l’emprisonnement sous provisions du Clean Air Act
fédéral.
IMPORTANT :
COMMENT VOUS DÉBARRASSER
CONVENABLEMENT DE VOTRE
ANCIEN RÉFRIGÉRATEUR
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.
42
FICHE D’ADAPTATION
Nous vous recommandons fortement de ne pas utiliser une
fiche d’adaptation à cause des risques potentiels qu’elle
présente dans certaines circonstances.
RACCORDEMENT ÉLECTRIQUE
Ne coupez ni retirez en aucun cas la troisième broche (mise
à la terre) de la fiche du cordon d’alimentation. Pour votre
sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d’alimentation de cet appareil est muni d’une fiche
à 3 broches (mise à la terre) qui se branche dans une prise murale
ordinaire à 3 alvéoles pour réduire au minimum les risques de
chocs électriques.
Faites examiner la prise de courant et le circuit par un électricien
qualifié pour vous assurer que la prise est correctement mise à la terre.
Si la prise murale est du type standard à 2 alvéoles, il vous incombe
de la faire remplacer par une prise à 3 alvéoles correctement mise à
la terre.
Le réfrigérateur doit toujours être branché dans sa propre prise de
courant, dont la tension nominale est identique à celle indiquée sur
la plaque signalétique.
Cette précaution est recommandée pour garantir un rendement
optimum et éviter une surcharge des circuits électriques de la
résidence, ce qui pourrait créer un risque d’incendie par
surchauffe des fils.
Ne débranchez jamais le réfrigérateur en tirant sur le cordon
d’alimentation. Saisissez fermement la fiche du cordon et tirez
droit pour la retirer de la prise.
Réparez ou remplacez immédiatement tout cordon effiloché ou
endommagé. N’utilisez pas un cordon fendillé ou présentant des
signes d’usure.
Lorsque vous déplacez votre réfrigérateur du mur, faites attention
de ne pas le faire rouler sur le cordon d’alimentation afin de ne pas
l’endommager.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
AVERTISSEMENT!
43
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
CORDONS PROLONGATEURS
Nous vous recommandons fortement de ne pas utiliser de
cordons prolongateurs à cause des risques potentiels qu’ils
présentent dans certaines conditions.
Toutefois si vous décidez d’utiliser tout de même un cordon
prolongateur, il est absolument nécessaire qu’il s’agisse d’un
cordon à 3 fils avec mise à la terre pour appareils électroménagers
homologué UL, pourvu d’une fiche et d’une prise mises à la terre
de 15 ampères (minimum) et de 120 volts.
N’OUBLIEZ PAS…
Votre santé et votre sécurité sont importantes pour nous.
Veuillez lire et suivre attentivement ces mesures de sécurité.
Nous voudrions que tous les membres de la famille GE
soient heureux et en bonne santé.
CONSERVEZ CES DIRECTIVES
Toutefois, si vous décidez d’utiliser tout de même une fiche
d’adaptation, vous pouvez effectuer un
raccordement temporaire,
si les
codes locaux le permettent, dans une prise de courant à 2 alvéoles
adéquatement mise à la terre en utilisant une fiche d’adaptation
homologuée UL, en vente dans la plupart des quincailleries.
La fente la plus longue de la fiche doit être alignée avec la fente la
plus longue de la prise murale afin d’assurer la polarité appropriée
pour le branchement du cordon d’alimentation.
Lorsque vous débranchez le cordon d’alimentation de la fiche
d’adaptation, saisissez toujours la fiche d’une main pendant que
vous tirez sur la fiche du cordon d’alimentation de l’autre. Sinon, la
borne de mise à la terre de la fiche d’adaptation risque de casser
avec le temps.
Si la borne de mise à la terre de la fiche casse,
N’UTILISEZ PAS
l’appareil tant qu’une mise à la terre adéquate n’aura pas été rétablie.
Le fait de fixer la borne de mise à la terre de la fiche d’adaptation à la plaque de la
prise de courant n’assure pas automatiquement la mise à la terre de l’appareil. Il
faut que la vis soit en métal, non isolée, et que la prise de courant soit mise à la
terre par l’entremise du câblage de la résidence. Faites vérifier le circuit par un
électricien qualifié pour vous assurer que la prise est adéquatement mise à la terre.
44
Les commandes du réfrigérateur.
Les commandes de température de votre réfrigérateur comportent des
lettres et des chiffres. Réglez initialement la commande du réfrigérateur sur
5 et celle du congélateur sur C.
Si vous désirez augmenter ou abaisser la température, réglez d’abord celle
du compartiment réfrigérateur. Lorsque vous êtes satisfait du réglage du
réfrigérateur, ajustez la température du congélateur.
Commande de température du réfrigérateur
La commande de température du réfrigérateur
maintient les températures dans tout le compartiment
réfrigérateur.
Si vous réglez la commande du réfrigérateur sur
OFF
(éteint), la réfrigération cesse dans les deux
compartiments, mais le courant alimentant le
réfrigérateur n'est pas coupé.
Commande de température du congélateur
La commande de température du congélateur
maintient les températures dans tout le compartiment
congélateur.
1
2
Réglage des commandes
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
OFF 13579
A B C D E
Freezer Control
C is Initial Setting
E is Coldest
1 2
Ce réfrigérateur n’est pas muni d’un commutateur d’économie d’énergie.
Le liquide chaud du condenseur circule automatiquement à
l’avant du congélateur pour empêcher la formation de
condensation à l’extérieur du réfrigérateur par temps humide.
De nombreux réfrigérateurs comportent des éléments chauffants
électriques spéciaux. Celui-ci n’en a pas besoin. C’est pourquoi il
n’a pas de commutateur
d’économie d’énergie.
Système automatique d’économie d’énergie
45
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Pour le réfrigérateur, placez un récipient de lait sur la clayette
supérieure. Vérifiez-le le lendemain. Si le lait est trop chaud ou trop
froid, réglez la température en conséquence.
Pour le congélateur, placez un récipient de crème glacée au centre
du congélateur. Vérifiez-la le lendemain. Si la crème glacée est trop
dure ou trop molle, réglez la température en conséquence.
Après avoir réglé les commandes, attendez 24 heures pour laisser le réfrigérateur
atteindre la température que vous avez réglée.
Vérification de la température
Le type d’emballage et la température de conservation auront un
effet sur la durée de conservation des aliments au réfrigérateur.
De nouvelles lignes directrices sur la conservation des aliments sont
constamment mises au point.
Communiquez avec votre entreprise locale de services publics pour obtenir les
renseignements les plus récents sur la conservation et la congélation des
aliments.
Conservation des aliments
46
Les clayettes et les récipients du réfrigérateur.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Système Quick Serve
TM
ATTENTION : Ces récipients et leurs couvercles
ne sont pas conçus pour être utilisés dans un four
standard, sur une cuisinière ou dans une rôtissoire.
Une telle utilisation peut être dangereuse.
Les récipients Quick Serve
TM
font gagner de la place
en se rangeant dans un support situé sous la clayette.
Le support peut être installé n’importe où dans le
compartiment réfrigérateur.
Les récipients et leurs couvercles peuvent être utilisés au
four à micro-ondes, au réfrigérateur et au congélateur.
Ne les utilisez pas pour cuire des aliments à haute teneur en graisse,
comme le bacon, ou ceux qui contiennent beaucoup de sucre, comme les
bonbons et les sirops. Les hautes températures des graisses et des sucres
risquent de provoquer la formation de bulles à l’intérieur du récipient.
Mise en place des
clayettes
Les clayettes du
réfrigérateur et du
congélateur sont
réglables.
Soulevez
et dégagez
2
Poussez
vers le
haut
1
Engagez
le
crochet
supérieur
1
Abaissez
pour
verrouiller
2
Pour retirer Pour remettre
Clayette anti-débordements
La clayette coulissante vous permet d'atteindre les
aliments rangés derrière d'autres. Ses rebords spéciaux
sont conçus pour empêcher les aliments renversés de
couler sur les clayettes inférieures.
Prenez soin de pousser les clayettes jusqu’au fond avant de
refermer la porte.
47
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Les bacs de rangement.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Bacs à fruits et à légumes
Si une quantité d’eau excessive s’accumule dans le fond
des bacs, videz-les et essuyez-les.
Bacs à humidité réglable
Réglez la commande à
HIGH
(élevé) pour que le bac
conserve un degré d’humidité élevé pour la
conservation des légumes.
Réglez la commande à
LOW
(abaissé) pour abaisser le
degré d’humidité dans le bac pour la conservation des
fruits.
High Humidity Control Low
Bac à viande adaptable
Le bac à viande adaptable est muni d’une voie d’air
séparée qui permet à un courant d’air froid en
provenance du congélateur de circuler autour du bac.
La commande de température variable
règle le courant
d’air froid en provenance du congélateur.
Pour conserver la viande fraîche,
abaissez
le levier pour
ramener le bac à la température de réfrigération la plus
froide. Si vous le laissez à cette position pendant
longtemps, du givre peut se former à l’intérieur du bac.
Soulevez
le levier pour ramener le bac à la température
de réfrigération normale; vous aurez ainsi un bac à
légumes supplémentaire. L’accès de l’air froid est
fermé. Vous pouvez sélectionner différentes positions
entre ces deux extrêmes.
Le plateau à collation hermétique peut être rangé à l’emplacement
qui convient le mieux aux besoins de votre famille.
Plateau à collation hermétique
Normale
La plus
froide
48
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Enlèvement des bacs de rangement.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Enlèvement des bacs.
Ces bacs peuvent être facilement enlevés en les inclinant
légèrement puis en les tirant au-delà de leurs
butées.
Retirez les balconnets de porte de la porte du réfrigérateur
avant de retirer les bacs.
Pour enlever la clayette au-dessus du bac supérieur,
retirez d’abord le bac supérieur et tous les aliments
rangés sur la clayette. Ensuite, inclinez la clayette à
l’avant, enlevez-la et dégagez-la des guides.
Pour remplacer la clayette, soulevez l’avant de la clayette
et mettez les crochets supérieurs dans les fentes des
grandes guides les plus basses. Ensuite, abaissez l’avant
de la clayette jusqu’à ce qu’elle soit à niveau.
Si la porte vous empêche d’enlever les bacs, vous aurez
besoin d’avancer le réfrigérateur jusqu’à ce que la porte
puisse s’ouvrir complètement. Dans certains cas vous
aurez besoin de déplacer le réfrigérateur vers la gauche
en le roulant.
Guides des bacs
Lorsque vous remettez les bacs en
place, assurez-vous de bien les faire
glisser sur les deux guides aménagés
du côté droit.
Autres caractéristiques.
Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.
Balconnet de stockage pour boîtes de jus de fruits
Les boîtes de jus de fruits surgelées sont facilement
accessibles lorsqu’elles sont rangées dans le balconnet
de contre-porte du congélateur.
Pour remplir le balconnet,
déposez la première boîte
au fond de celui-ci, puis introduisez les autres boîtes à
partir du haut.
l
e
t
e
2
1
Placez la première boîte ici.
Placez les autres boîtes ici.
2
1
49
Séparateur
Balconnets sur la porte du réfrigérateur
Vous pouvez facilement transporter les balconnets
réglables du réfrigérateur à votre plan de travail.
Pour les retirer :
soulevez le balconnet tout droit jusqu’à
ce que les crochets se libèrent de la crémaillère.
Pour les remettre en place ou les déplacer :
choisissez la
hauteur de clayette désirée, engagez le crochet du
balconnet dans les fentes de la crémaillère de la porte et
glissez-le. Le balconnet s’accrochera en place.
Les
séparateurs
retiennent fermement les produits de
petite taille en les empêchant de basculer, de se renverser
ou de glisser. Saisissez l’avant du séparateur entre deux
doigts, puis déplacez-le selon vos besoins.
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Clayette
repliable
Cette clayette se divise en
deux et sa partie avant se
glisse sous la partie arrière
pour permettre le
rangement de produits de
haute taille sur la clayette
au-dessous.
Support à bouteille
de vin amovible
Paniers du
congélateur
Service à glaçons.
50
Un nécessaire d’alimentation en eau comprenant un tuyau de
cuivre, un robinet d’arrêt, et des directives pour raccorder la
machine à glaçons à votre conduite d’eau froide est disponible
moyennant supplément.
Reportez-vous à la section Préparation.
Nécessaire d’alimentation en eau
Accessoire filtre à eau
Offert à titre d’accessoire moyennant supplément,
ce filtre à eau est en vente chez votre marchand GE
sous le numéro WR97X0214. Des directives
d’installation sont fournies avec le filtre à eau qui
s’installe sur une conduite d’eau en cuivre de 1/4 po
de D.E.
Si votre réfrigérateur n’est pas déjà doté d’une machine à glaçons
automatique, un nécessaire de machine à glaçons est disponible,
moyennant supplément. Vérifiez au dos du réfrigérateur quel
ensemble spécifique est recommandé pour votre modèle.
Nécessaire de machine à glaçons automatique
Sur certains modèles.
Moules à glaçons
Pour libérer les glaçons, retournez le moule, tenez-le
au-dessus d’un bac ou d’un bol et exercez une torsion
aux deux extrémités.
Pour deux ou trois glaçons, laissez le moule à l’endroit,
exercez une légère torsion aux deux extrémités et
enlevez le nombre désiré de glaçons.
Lavez les moules et le bac de stockage dans de l’eau tiède—ne les
lavez pas au lave-vaisselle.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
51
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Machine à glaçons automatique
(sur certains modèles)
La machine à glaçons produira environ 8 glaçons
par cycle—soit environ 120 glaçons toutes les 24 heures—
selon la température du congélateur, la température
ambiante, la fréquence d’ouverture des portes et
d’autres conditions d’utilisation.
Si vous mettez votre réfrigérateur en marche avant
que la machine à glaçons ne soit alimentée en eau,
soulevez la porte d’accès et vérifiez que le bras
régulateur de la machine à glaçons est à la position
STOP
(ARRÊT—relevé).
Lorsque la conduite d’eau est raccordée au
réfrigérateur, abaissez le bras régulateur à la position
ON
(MARCHE—abaissé).
La machine à glaçons se remplit d’eau lorsqu’elle
atteint le point de congélation. Il faut prévoir entre 8 et
12 heures avant qu’un réfrigérateur nouvellement
installé commence à produire des glaçons.
Jetez les premiers lots de glaçons afin d’éliminer les
impuretés provenant de la conduite d’eau.
Assurez-vous que rien ne gêne le mouvement du bras
régulateur.
Il est normal que plusieurs glaçons soient collés entre
eux.
Lorsque vous n’utilisez pas souvent de glaçons, les
vieux glaçons perdent leur transparence et prennent un
goût désagréable.
Machine à glaçons automatique.
Il faut prévoir entre 8 et 12 heures avant qu’un réfrigérateur nouvellement
installé commence à produire des glaçons.
Machine à
glaçons
Bac à glaçons
Bras régulateur à
la position
STOP
(ARRÊT—relevé)
Bras régulateur à
la position
ON
(MARCHE—abaissé)
Pour utiliser le distributeur
Appuyez le bord du verre doucement contre la
commande de distribution.
Réglez sur
CUBES
(glaçons),
CRUSHED ICE
[glace
concassée (sur certain modèles)] ou
WATER
(eau).
Le bac de trop-plein n’est pas muni d’un système
d’écoulement. Afin de réduire les taches d’eau,
nettoyez bac de trop-plein et sa grille régulièrement.
S’il n’y a pas d’eau distribuée quand le réfrigérateur est initialement
installé, il y a peut-être de l’air dans la conduite d’eau. Appuyez sur la
commande de distribution pendant deux minutes au minimum pour
expulser l’air de la conduite d’eau et remplir le réservoir d’eau.
Afin
d’éliminer les éventuelles impuretés provenant
de la conduite
d’eau,
jetez les six premiers verres d’eau.
Un commutateur électrique (sur certains modèles)
allume ou éteint la
veilleuse
dans le distributeur. La
lumière s’allume également lorsqu’on appuie sur la
commande de distribution. Lorsque l’ampoule de la
veilleuse est grillée, remplacez-la par une ampoule
de 7 watts maximum.
ATTENTION : Ne mettez jamais les doigts ou
d’autres objets dans l’ouverture du distributeur.
Le distributeur d’eau et de glaçons.
Sur certains modèles
52
Tournez
Mécanisme
d’entraînement
Bac à glaçons
Retrait du bac :
Soulevez le coin gauche pour dégager le bac de la
clayette. Tirez droit vers vous en soutenant le bac à
l’avant et à l’arrière.
Remise en place :
Glissez le bac jusqu’à ce que la languette du bac s’engage
dans la fente de la clayette. Si le bac ne va pas jusqu’au
fond, retirez-le et donnez un quart de tour au mécanisme
d’entraînement. Glissez-le de nouveau en place.
Bac de trop-plein
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
53
Conseils de dépannage
Installation
Service à la clientèleFonctionnementMesures de sécurité
■ Ajoutez les glaçons avant de remplir le verre de liquide. Ceci
évite les éclaboussures qui pourraient faire coller ou plier la
manette.
■ N’ajoutez pas dans le bac à glaçons des glaçons non fabriqués par
votre machine à glaçons. Ils risquent d’être difficiles à concasser
ou à distribuer.
■ Évitez de trop remplir les verres de glaçons et d’utiliser des verres
étroits ou très hauts. Le conduit peut se bloquer et le volet peut
geler et coincer. S’il y a des glaçons qui bloquent le conduit,
faites-les passer au moyen d’une cuillère en bois.
■ Ne placez pas de boissons ou d’aliments dans le bac à glaçons
pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires
peuvent coincer la machine à glaçons ou la vis sans fin.
■ Même si vous avez sélectionné
CUBES
(glaçons), il est possible
que de la glace concassée tombe dans votre verre. Cela se produit
de temps à autre lorsque plusieurs glaçons sont acheminés vers le
broyeur.
■ Après distribution de la glace concassée, de l’eau peut s’écouler
du conduit.
■ Un amas de givre se forme parfois sur le volet du conduit à
glaçons. Ceci est normal, et se produit généralement après des
distributions répétées de glace concassée. Le givre s’évaporera
après quelque temps.
■ L’eau venant du distributeur est froide, mais non glacée. Si vous
désirez de l’eau plus froide, ajoutez de la glace concassée ou des
glaçons dans votre verre avant de le remplir d’eau.
Renseignements importants concernant votre distributeur
Entretien et nettoyage du réfrigérateur.
Nettoyage de l’extérieur
Le bac de trop-plein du distributeur
(sur certains modèles)
devrait être soigneusement essuyé. Vous pouvez
éliminer les dépôts calcaires laissés par les taches d’eau
en trempant le bac dans du vinaigre non dilué. Laissez
tremper jusqu’à ce que les dépôts disparaissent ou
soient suffisamment ramollis pour être éliminés par
rinçage.
La commande de distribution
(sur certains modèles).
Nettoyez-la au moyen d’une solution d’eau et de
bicarbonate de soude—environ une cuillère à soupe
(15 ml) de bicarbonate de soude par pinte (1 L) d’eau.
Rincez bien et essuyez.
SUGGESTION : Gardez la porte du congélateur à demi-ouverte afin
d’éviter que de la glace ou de l’eau soit dispensée au cours du
nettoyage.
Les poignées de porte et leur garniture
(sur certains
modèles). Nettoyez-les au moyen d’un linge humecté
d’eau savonneuse. Séchez avec un linge doux.
Les poignées souples
(sur certains modèles)sont faciles à
nettoyer s’ils sont cirées plusieurs fois par an. Appliquez
une cire de ménage telle que Pledge ou Jubilee sur les
poignées. La saleté partira alors très facilement avec de
l’eau savonneuse ou un produit de nettoyage tout usage
non abrasif.
Gardez l’extérieur du réfrigérateur propre.
Essuyez-le avec
un linge propre légèrement humecté de cire pour
appareils électroménagers ou d’un détergent liquide
doux pour la vaisselle. Séchez et polissez avec un linge
doux et propre.
N’essuyez pas le réfrigérateur avec un linge à vaisselle sale ou une
serviette humide : ils pourraient laisser un résidu qui pourra
endommager la peinture. N’utilisez pas de tampons à récurer, de
produits nettoyants en poudre, de javellisants ou de produits
nettoyants contenant un javellisant, car ces produits peuvent
égratigner la peinture et la rendre moins résistante.
54
Appuyez ici pour
enlever la grille.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
55
Conseils de dépannage
Installation
Service à la clientèleFonctionnementMesures de sécurité
Nettoyage de l’intérieur
Pour éviter les mauvaises odeurs,
laissez une boîte
ouverte de bicarbonate de soude dans les
compartiments réfrigérateur et congélateur.
Débranchez le réfrigérateur avant de le nettoyer.
S’il est
trop difficile de le faire, essorez bien votre linge ou
votre éponge pour enlever l’excès d’eau lorsque vous
nettoyez autour des interrupteurs, des lampes ou des
commandes.
Utilisez une solution d’eau tiède et de bicarbonate
de soude–environ une cuillère à soupe (15 ml) de
bicarbonate de soude par pinte (1 L) d’eau—afin de
nettoyer tout en neutralisant les odeurs. Rincez et
essuyez bien.
Après avoir nettoyé les joints de porte, appliquez une
fine couche de vaseline sur les joints du côté des
charnières pour empêcher les joints de coller et de se
déformer.
Orifice d’écoulement du congélateur.
Au cours du
nettoyage annuel, retirez le panier du congélateur et,
à l’aide d’une poire à jus, versez une solution de
bicarbonate de soude—une cuillerée à thé (5 ml)—
et un demi-litre d’eau chaude (non bouillante) dans
le tuyau d’écoulement. Ceci contribue à neutraliser les
odeurs et à éviter que le tuyau ne se bouche. Si ce
dernier se bouche, versez, à l’aide d’une poire à jus,
la solution de bicarbonate de soude pour dégager le
bouchon.
Évitez de nettoyer les clayettes en verre (sur certains modèles)
encore froides dans de l’eau chaude car elles risquent de se casser
à cause de l’écart excessif de température. Manipulez les clayettes
en verre avec prudence. Si vous cognez le verre trempé, il pourra se
briser.
Ne lavez aucune pièce de plastique du réfrigérateur au lave-
vaisselle à l’exception des récipients Quick Serve et leurs
couvercles.
Derrière le réfrigérateur
Départ en vacances
Immobilisez tous les éléments amovibles, tels que la grille, les clayettes
et les bacs, à l’aide de ruban gommé pour éviter de les endommager.
Assurez-vous que le réfrigérateur demeure debout pendant son déménagement.
Déménagement
Sous le réfrigérateur
Pour un fonctionnement plus efficace, vous devez garder
la zone sous le réfrigérateur propre. Retirez la grille
inférieure et balayez ou aspirez la poussière.
Pour de meilleurs résultats, utilisez une brosse conçue
spécialement à cet effet que vous pouvez obtenir
dans la plupart des centres de pièces.
Nettoyez les bobines du condenseur
au moins une fois par an.
Entretien et nettoyage du réfrigérateur.
56
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Prenez un soin particulier lorsque vous éloignez le réfrigérateur du
mur. Tous les types de revêtements de sol peuvent être
endommagés, particulièrement ceux qui sont coussinés ou dont la
surface est gaufrée.
Tirez le réfrigérateur en ligne droite et, lorsque vous le remettez en
place, poussez-le vers le mur en ligne droite. Les déplacements
latéraux du réfrigérateur pourraient endommager le revêtement
de sol ou le réfrigérateur.
Lorsque vous remettez le réfrigérateur en place en le poussant, veillez à ne pas le
faire rouler sur le cordon d’alimentation ou sur la conduite d’eau de la machine à
glaçons (sur certains modèles).
Lorsque vous vous absentez pendant une période prolongée, videz
et débranchez le réfrigérateur. Réglez la commande de
température du compartiment réfrigérateur sur
OFF
(éteint) et
nettoyez l’intérieur avec une solution d’eau et de bicarbonate de
soude, à raison d’une cuillère à soupe (15 ml) de bicarbonate par
pinte (1 L) d’eau. Laissez les portes ouvertes.
Réglez le bras régulateur de la machine à glaçons (sur certains
modèles) à la position
STOP
(ARRÊT—relevé) et fermez le robinet
d’arrêt de la conduite d’eau du réfrigérateur.
Si la température risque de descendre sous le point de congélation,
demandez à un réparateur de vidanger la conduite d’eau
(sur certains modèles) afin d’éviter les dégâts sérieux causés par les
inondations.
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
57
Remplacement des ampoules.
Ces lampes sont situées derrière le bac supérieur.
Débranchez le réfrigérateur et enlevez le bac supérieur et
son couvercle.
Saisissez le bord inférieur du protège-lumière et soulevez-le vers
l’avant afin de libérer son rebord inférieur.
Après avoir remplacé l’ampoule par une autre de la même puissance ou de
puissance inférieure, remettez le protège-lumière en place et rebranchez le
réfrigérateur.
2
1
Compartiment réfrigérateur—deux lampes inférieures
(sur certains modèles)
Débranchez le réfrigérateur.
Retirez la clayette située juste au-dessus du protège-lumière.
(Elle sera plus facile à retirer si vous la videz d’abord.)
Tirez le protège-lumière vers l’avant afin d’accéder à
l’ampoule.
Après avoir remplacé l’ampoule par une autre de la même puissance ou de
puissance inférieure, remettez le protège-lumière et la clayette en place et
rebranchez le réfrigérateur.
3
2
1
Compartiment congélateur
Lorsque vous réglez la commande sur OFF (éteint), l’alimentation électrique
de l’ampoule n’est pas coupée.
Compartiment réfrigérateur—lampe supérieure
Débranchez le réfrigérateur.
Retirez les boutons de réglage de la température.
Tirez le bas du protège-lumière vers l’avant et en
bas, puis tournez la partie supérieure pour le retirer.
Après avoir remplacé l’ampoule par une autre de la même
puissance ou de puissance inférieure, remettez le protège-lumière
en place et rebranchez le réfrigérateur.
3
2
1
58
Préparation.
Veuillez lire toutes les directives attentivement.
Alimentation en eau
de la machine à glaçons
(sur certains modèles)
Si votre réfrigérateur est doté d’une machine à glaçons, la machine
à glaçons doit être raccordée à une conduite d’eau froide.
Un nécessaire d’alimentation en eau (comprenant un tuyau de
cuivre, un robinet d’arrêt, des raccords et des directives) est
disponible moyennant supplément chez votre marchand.
N’installez pas le réfrigérateur dans une pièce où la température
ambiante risque d’être inférieure à 60 °F (16 °C) parce qu’il ne se
mettra pas en marche suffisamment souvent pour maintenir les
températures convenables.
Installez le réfrigérateur sur un plancher suffisamment solide pour
le supporter lorsqu’il est plein.
Emplacement du réfrigérateur
Prévoyez les dégagements suivants pour faciliter l’installation,
assurer une circulation d’air adéquate, et permettre les
raccordements de plomberie et d’électricité :
Côtés 5/8 po (15 mm)
Dessus 1 po (25 mm)
Si l’appareil est encastré, prévoyez
7/8 po (22 mm) pour les couvre-charnières.
Arrière 1 po (25 mm)
Si l’un des deux côtés du réfrigérateur est contre un mur, prévoyez
les dégagements suivants pour la porte :
pour les modèles de 22–25 pi 3/4 po (19 mm)
pour les modèles de 27 pi 1
1
⁄
2
po (38 mm)
Dégagements
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
59
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Roulettes de nivellement
Les roulettes de nivellement jouent trois rôles :
Elles peuvent être réglées pour que les portes se referment
automatiquement lorsqu’elles sont à moitié ouvertes. [Réglez l’avant
de l’appareil à 5/8 po (15 mm) du sol.]
Afin d’assurer que les portes se referment automatiquement lorsqu’elles sont
à moitié ouvertes, une inclinaison vers l’arrière de la carrosserie est incorporée.
Les réfrigérateurs à compartiments juxtaposés sont dotés de charnières de
portes spécialement conçues pour que les deux portes se relèvent légèrement
lorsqu’elles sont ouvertes, afin de se refermer d’elles-mêmes par la force de
gravité.
Elles peuvent être réglées de manière à permettre à l’appareil de reposer
solidement sur le sol et l’empêcher ainsi de branler.
Elles vous permettent d’éloigner le réfrigérateur du mur pour le nettoyage.
Pour régler les roulettes de nivellement,
enlevez la grille inférieure en la saisissant
par le dessous et en la tirant vers vous.
Tournez les vis de réglage des deux roulettes de nivellement
vers la droite pour
relever
le réfrigérateur, et
vers la gauche pour l’abaisser
. Utilisez une clé à molette
(boulon à tête hexagonale de 3/8 po) ou une pince.
Pour remettre la grille inférieure en place, alignez les agrafes à l’arrière de la
grille avec les ouvertures dans la base du réfrigérateur et poussez sur la grille
jusqu’à ce qu’elle s’enclenche en place.
Ouverture
Agrafe
3
2
1
Installation de la conduite d’eau.
60
Veuillez lire toutes les directives attentivement.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Avant de commencer
L’installation de cette conduite d’eau n’est pas garantie par
le fabricant de la machine à glaçons ou du réfrigérateur.
Veuillez suivre ces directives attentivement afin de réduire
au minimum les risques de dommages coûteux causés par
l’eau.
La présence d’un coup de bélier (de l’eau qui cogne dans
les tuyaux) dans la plomberie de votre résidence risque
d’endommager le réfrigérateur et provoquer des fuites et
des dégâts d’eau. Faites corriger le problème par un
plombier qualifié avant de raccorder la conduite d’eau au
réfrigérateur.
N’installez pas le robinet d’arrêt sur la conduite d’eau
chaude. Ceci pourrait provoquer des brûlures et
endommager l’appareil.
Si vous utilisez votre réfrigérateur avant que la conduite
d’eau soit raccordée, assurez-vous que le bras régulateur
de la machine à glaçons est à la position STOP (ARRÊT—
relevé).
N’installez pas le tuyau de la machine à glaçons dans un
endroit où la température descendra sous le point de
congélation.
Lorsque vous utilisez un appareil électrique (comme une
perceuse) lors de l’installation, assurez-vous qu’il est isolé
ou câblé de façon à éviter tout risque de chocs électriques.
Toutes les installations doivent être conformes aux
exigences du code de plomberie local en vigueur.
Ouvrez le robinet le plus près pour permettre à la conduite d’eau
de se vider.
Fermez le robinet de
la conduite d’eau principale
61
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Pour calculer la longueur de tuyau de cuivre nécessaire :
Mesurez la distance entre l’électrovanne à l’arrière du réfrigérateur
et la conduite d’eau. Ajoutez ensuite 8 pieds (244 cm). Assurez-
vous que la longueur de tuyau supplémentaire est suffisante
[environ 8 pieds (244 cm) de tuyau enroulé pour former trois
boucles d’environ 10 po (25 cm) de diamètre] pour que vous
puissiez éloigner le réfrigérateur du mur après l’installation.
■
Une conduite d’eau froide.
La pression de l’eau doit varier entre
20 et 120 livres/po
2
.
■
Perceuse électrique.
■
Tuyau de cuivre
de 1/4 po de diamètre extérieur pour raccorder
le réfrigérateur à la conduite d’eau. Assurez-vous que les
extrémités du tuyau et de la conduite sont coupées à angle droit.
N’utilisez pas de tuyau ou de raccord en plastique car la conduite d’eau est
constamment sous pression. De plus, certains types de tuyau de plastique
peuvent casser et fendiller avec le temps, provoquant des fuites d’eau.
■
Deux écrous à compression de 1/4 po de diamètre extérieur et deux
douilles de raccordement
—pour raccorder le tuyau de cuivre au
robinet d’arrêt et à l’électrovanne du réfrigérateur.
■ Si votre conduite d’eau est dotée d’un raccord évasé à une
extrémité, vous aurez besoin d’un
adaptateur
(vendu dans toutes
les bonnes quincailleries) pour raccorder la conduite d’eau au
réfrigérateur
OU
vous pouvez couper le raccord évasé à l’aide
d’un
coupe-tubes
et ensuite utiliser un raccord à compression.
■
Robinet d’arrêt
pour installation sur la conduite d’eau froide.
Le robinet d’arrêt doit être doté d’un orifice d’entrée d’au moins
5/32 po de diamètre intérieur au point de raccordement avec la
CONDUITE D’EAU FROIDE.
Bon nombre d’ensembles de
raccordement comprennent des robinets d’arrêt à brides. Avant
d’en faire l’achat, assurez-vous que l’installation d’un robinet à
brides est conforme avec le code de plomberie en vigueur dans
votre région.
Matériel nécessaire
Installation de la conduite d’eau.
62
Veuillez lire toutes les directives attentivement.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Installez le robinet d’arrêt
Installez le robinet d’arrêt sur la conduite d’eau potable fréquemment
utilisée la plus proche.
Choisissez pour le robinet un emplacement facilement accessible. Il est
préférable de l’installer sur le côté d’une conduite d’eau froide verticale.
Si vous devez le raccorder à une conduite d’eau horizontale, effectuez le
raccordement sur le dessus ou le côté plutôt qu’au fond de la conduite, afin
d’éviter la chute de sédiments provenant de la conduite d’eau.
Percez un trou de 1/4 po dans la conduite d’eau, à l’aide d’un foret affûté.
Enlevez les bavures produites lors du perçage de la conduite.
Fixez le robinet d’arrêt à la conduite d’eau froide à l’aide d’une bride.
Serrez les vis de la bride jusqu’à ce que la rondelle d’étanchéité commence à
gonfler.
Ne serrez pas de façon excessive afin de ne pas écraser le tuyau de cuivre.
5
4
3
2
1
Rondelle
Orifice
d’entrée
Bride
Conduite d’eau
froide verticale
Robinet d’arrêt
à brides
Conseils de dépannage
Installation
Service à la clientèleFonctionnementMesures de sécurité
63
Faites passer le tuyau de cuivre et raccordez-le au robinet d’arrêt
Placez le tuyau de cuivre entre la conduite d’eau froide et le réfrigérateur.
Faites passer le tuyau par un trou percé dans le plancher ou le mur (derrière le
réfrigérateur ou à proximité de l’armoire) le plus près possible du mur.
Assurez-vous que la longueur de tuyau supplémentaire est suffisante [environ 8 pieds (244 cm)
formant 3 boucles d’environ 10 po (25 cm) de diamètre] pour que vous puissiez éloigner le
réfrigérateur du mur après l’installation.
Installez l’écrou à compression et la douille de raccordement à l’extrémité du
tuyau et raccordez-le au robinet d’arrêt.
Assurez-vous que le tuyau est bien inséré à l’intérieur du robinet. Serrez
solidement l’écrou à compression.
Robinet d’arrêt à brides
Écrou à compression
Écrou de serrage
Orifice de sortie
Douille de raccordement
Ouvrez le robinet et rincez le tuyau
Ouvrez le robinet de la conduite d’eau principale et rincez le tuyau jusqu’à
ce que l’eau soit propre.
Coupez l’eau au niveau de l’électrovanne après avoir fait couler par le tuyau
environ une pinte (1 L) d’eau.
2
1
Installation de la conduite d’eau.
64
Veuillez lire toutes les directives attentivement.
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Raccordez le tuyau de cuivre au réfrigérateur
Avant d’effectuer le raccordement au réfrigérateur, assurez-vous que
le cordon d’alimentation de l’appareil n’est pas branché dans la prise
de courant.
Nous recommandons d’installer un filtre à eau si votre eau contient du sable ou
des particules qui pourraient obstruer la rondelle-filtre de l’électrovanne du
réfrigérateur. Installez ce filtre sur la conduite d’eau, à proximité du réfrigérateur.
Retirez le capuchon en plastique souple du raccord du réfrigérateur.
Installez l’écrou à compression et la douille de raccordement à l’extrémité
du tuyau, comme illustré.
Insérez l’extrémité du tuyau de cuivre le plus loin possible dans le raccord
du réfrigérateur. Serrez le raccord tout en tenant le tuyau.
Insérez le tuyau de cuivre dans la fixation fournie pour le maintenir en
place. Il peut être nécessaire d’ouvrir légèrement la fixation.
4
3
2
1
Écrou à compression de 1/4 po
Tuyau de cuivre de 1/4 po
Douille de raccordement
Fixation du tuyau
Raccord du réfrigérateur
65
Conseils de dépannage
Installation
Service à la clientèleFonctionnementMesures de sécurité
Ouvrez le robinet d’arrêt de la conduite d’eau principale
Serrez tous les raccords qui fuient.
Branchez le réfrigérateur
Disposez les boucles de tuyau de cuivre de façon qu’elles ne vibrent pas contre
l’arrière du réfrigérateur ou le mur.
Replacez le réfrigérateur près du mur.
Mettez la machine à glaçons en marche
Placez le bras régulateur de la machine à glaçons à la position
ON
(MARCHE—
abaissé). La machine à glaçons ne se met en marche que lorsqu’elle atteint une
température de fonctionnement de 15 °F (-9 °C) ou moins. Lorsque le bras
régulateur est à la position
ON
(MARCHE—abaissé), la machine à glaçons se met
automatiquement en marche.
REMARQUE : Lorsqu’elle se met en marche pour la première fois, la machine à glaçons peut
effectuer un double cycle, ce qui provoquera l’écoulement d’un peu d’eau dans le bac à glaçons.
Cette situation est normale et ne devrait pas se reproduire.
Ces bruits sont normaux et,
pour la plupart, imputables
au fonctionnement à haut
rendement de l’appareil.
66
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Bruits de fonctionnement normaux.
Les compresseurs modernes à haut rendement
fonctionnent plus rapidement et produisent un
bourdonnement ou un bruit de pulsation plus
audible pendant le fonctionnement.
La minuterie de dégivrage et la commande du
réfrigérateur font entendre des déclics
lorsqu’elles se mettent en marche ou s’arrêtent.
Le ventilateur fait circuler de l’air dans le
congélateur afin de maintenir une température
uniforme.
Des gouttes d’eau tombent sur l’élément de
dégivrage, ce qui produit un crépitement ou
un sifflement pendant le cycle de dégivrage.
Le frigorigène qui circule dans les bobines de
refroidissement du congélateur font un bruit qui
ressemble à de l’eau qui bout ou à un gargouillis.
L’expansion et la contraction des bobines de
refroidissement pendant le dégivrage et la
réfrigération qui suit le dégivrage produisent
des craquements.
De l’eau s’égoutte lorsqu’elle fond dans
l’évaporateur et s’écoule dans le plateau de
dégivrage pendant le cycle de dégivrage.
Machine à glaçons
(sur certains modèles)
L’électrovanne de la machine à glaçons fait
du bruit lorsque la machine à glaçons se
remplit. Si le bras régulateur est à la position
ON
(MARCHE—abaissé), il fera du bruit même
s’il n’a pas encore été raccordé à la conduite
d’eau. Lorsque vous gardez le bras régulateur à
la position
ON
(MARCHE—abaissé) avant qu’il
soit raccordé à la conduite d’eau, ceci peut
endommager la machine à glaçons. Pour
l’éviter, relevez le bras régulateur à la position
STOP
(ARRÊT—relevé). Ceci arrêtera le bruit.
Les glaçons font du bruit lorsqu’ils tombent
dans le bac et lorsque l’eau circule dans les
tuyaux pour remplir la machine à glaçons.
Selon l’emplacement du réfrigérateur dans votre cuisine, vous
aurez peut-être envie d’installer celui-ci sur un tapis caoutchouté
afin de réduire le bruit de l’appareil.
67
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Avant d’appeler un réparateur…
Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux qui suivent et vous pourrez peut-
être éviter de faire appel à un réparateur.
Problème Causes possibles Correctifs
Le réfrigérateur ne
Le cycle de dégivrage • Attendez environ 30 minutes
fonctionne pas
est peut–être en cours.
afin que le cycle de dégivrage
puisse terminer.
La commande de • Réglez la commande de
température du température du compartiment
réfrigérateur est réfrigérateur sur le réglage de
réglée sur
OFF
(éteint). température désiré.
Le réfrigérateur est •
Vérifiez que la fiche de l’appareil est
débranché.
bien enfoncée dans la prise murale.
Le disjoncteur ou le • Vérifiez le disjoncteur/fusible au
fusible peut avoir panneau de la résidence, et
sauté. remplacez le fusible ou
réenclenchez le disjoncteur.
Le moteur
Les réfrigérateurs • C’est normal.
fonctionne
modernes et leurs
pendant de
congélateurs étant plus
longues périodes
grands, leur moteur doit
fonctionner plus
longtemps.
Ceci est normal • Attendez 24 heures pour que
lorsque le réfrigérateur le réfrigérateur refroidisse
vient d’être livré à complètement.
votre domicile.
Une grande quantité
• C’est normal.
d’aliments a été mise à
refroidir ou à congeler
au réfrigérateur.
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet
qui empêche la porte de fermer.
Temps chaud ou • C’est normal.
ouverture fréquente
des portes.
Les commandes de • Reportez-vous à la section
température ont été
Les commandes du réfrigérateur.
réglées à la température
la plus froide.
Il faut nettoyer la • Reportez-vous à la section
Entretien
grille et le condenseur.
et nettoyage du réfrigérateur.
Problème Causes possibles Correctifs
Le moteur démarre
La commande de • C’est normal.
et s’arrête
température fait
fréquemment
démarrer et arrêter
le moteur afin de
maintenir une
température uniforme.
Vibration ou
Les vis de roulettes • Reportez-vous à la section
bruit métallique
avant ou les pieds de
Roulettes de nivellement
.
nivellement doivent
être réglés.
Une légère vibration • Déplacez les plats à l’intérieur
est normale. du réfrigérateur.
Température trop
La commande de • Reportez-vous à la section
Les
élevée dans le
température n’a pas été
commandes du réfrigérateur.
congélateur ou
réglée à une température
le réfrigérateur
assez basse.
Temps chaud ou • Abaissez la commande de
ouverture fréquente température d’une position.
des portes. Reportez-vous à la section
Les
commandes du réfrigérateur.
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un
paquet qui empêche la
porte de fermer.
Givre sur les
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un
aliments
paquet qui empêche la
surgelés
porte de fermer.
Les portes ont été
ouvertes trop souvent
ou pendant trop
longtemps.
Il est normal que du
givre se forme à
l’intérieur du paquet.
La séparation entre
Le système automatique • Ceci empêche la formation de
le réfrigérateur
d’économie d’énergie condensation sur l’extérieur du
et le congélateur
fait circuler du liquide réfrigérateur.
est chaude
chaud autour du rebord
avant du congélateur.
68
Avant d’appeler un réparateur…
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
69
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Problème Causes possibles Correctifs
La machine à
Le bras régulateur est à • Abaissez le bras régulateur à
glaçons ne
la position
STOP
la position
ON
(MARCHE—
fonctionne pas
(ARRÊT—relevé). abaissé).
(sur certains
• Il y a peut-être des glaçons collés
modèles)
sur le côté du moule à glaçons.
Retirez ces glaçons.
L’alimentation en eau • Reportez-vous à la section
est coupée ou n’est pas
Installation de la conduite d’eau.
raccordée.
Le compartiment • Attendez 24 heurs pour que la
congélateur est température du réfrigérateur se
trop chaud. stabilise.
Un amas de glaçons • Enlevez le bac à glaçons du
dans le bac peut congélateur et nivelez les glaçons
provoquer l’arrêt à la main.
prématuré de la
machine à glaçons.
Formation lente
Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet
des glaçons
qui empêche la porte de fermer.
La commande de • Reportez-vous à la section
Les
température du
commandes du réfrigérateur.
congélateur n’est pas
réglée à une température
assez froide.
Odeur/saveur
Il faut nettoyer • Videz et lavez le bac à glaçons.
anormale des
le bac à glaçons. Jetez les vieux glaçons.
glaçons
Des aliments ont • Emballez bien les aliments.
transmis leur odeur/
goût aux glaçons.
Il faut nettoyer • Reportez-vous à la section
l’intérieur du
Entretien et nettoyage du
réfrigérateur.
réfrigérateur.
L’eau du robinet n’a • Installez un filtre à eau.
pas bon goût.
Mauvais goût/
Le distributeur d’eau • Faites couler l’eau jusqu’à ce
odeur de l’eau
n’a pas été utilisé que l’eau du système soit
(sur certains
pendant longtemps. remplacée par de l’eau fraîche.
modèles)
L’eau du robinet n’a • Installez un filtre à eau.
pas bon goût.
Problème Causes possibles Correctifs
Le distributeur
La machine à glaçons • Mettez en marche la machine
de glaçons ne
est éteinte ou
à glaçons ou rétablissez
fonctionne pas
l’alimentation en eau
l’alimentation en eau.
(sur certains
a été coupée.
modèles)
Des glaçons sont • Retirez les glaçons et réglez la
collés au bras machine à glaçons à la position
régulateur.
ON
(MARCHE—abaissé).
Blocs de glace • Brisez-en autant que possible
irréguliers dans le avec vos doigts et jetez ceux
bac à glaçons. qui restent.
• Le congélateur est peut-être réglé
sur une température
trop
élevée.
Réglez la commande du
congélateur sur une température
plus basse, en abaissant la
commande d’une position à la fois
jusqu’à ce que les blocs de glace
disparaissent.
Mauvais goût/
Le distributeur d’eau • Faites couler l’eau jusqu’à ce
odeur de l’eau
n’a pas été utilisé
que l’eau du système soit remplacée
(sur certains
pendant longtemps.
par de l’eau fraîche.
modèles)
L’eau du robinet n’a • Installez un filtre à eau.
pas bon goût.
Le distributeur
L’alimentation en eau • Reportez-vous à la section
d’eau ne
est coupée ou n’est
Installation de la conduite d’eau.
fonctionne pas
pas raccordée.
(sur certains
La conduite d’eau
modèles)
est peut-être bouchée
par des dépôts.
Il y a de l’air dans la • Appuyez sur la commande de
conduite d’eau. distribution pendant deux
minutes.
Avant d’appeler un réparateur…
70
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
71
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Problème Causes possibles Correctifs
Odeur dans
Des aliments ont • Les aliments à odeur forte
le réfrigérateur
transmis leur odeur doivent être emballés
au réfrigérateur
.
hermétiquement.
• Gardez une boîte ouverte de
bicarbonatede soude dans
le réfrigérateur.
Aliments avariés.
Il faut nettoyer • Reportez-vous à la section
Entretien
l’intérieur.
et nettoyage du réfrigérateur.
Il faut nettoyer le
système d’évacuation
de l’eau de dégivrage.
De la condensation
Cela n’est pas inhabituel • Essuyez bien la surface extérieure.
s’accumule à
pendant les périodes de
l’extérieur
forte humidité.
De la condensation
Les portes sont ouvertes
s’accumule à
trop fréquemment ou
l’intérieur
pendant trop longtemps.
Par temps humide,
l’ouverture des portes
laisse entrer de l’humidité
dans le réfrigérateur.
L’éclairage
Il n’y a pas de courant • Vérifiez le disjoncteur/fusible
intérieur ne
au niveau de la prise. au panneau de la résidence, et
fonctionne pas
remplacez le fusible ou
réenclenchez le disjoncteur.
L’ampoule est grillée. • Reportez-vous à la section
Remplacement des ampoules.
La porte ne se
Le joint de la porte colle • Appliquez un peu de vaseline
referme pas
ou se replie du côté des sur la surface du joint.
correctement
charnières.
Problème Causes possibles Correctifs
Air chaud à la
Courant d’air normal • Si vous voulez éviter cette
base du
provenant du moteur. décoloration, consultez votre
réfrigérateur
Pendant le processus fournisseur de revêtements de sol.
de réfrigération, il est
normal que de la
chaleur soit expulsée à
la base du réfrigérateur.
Certains revêtements
de sol peuvent se
décolorer sous l’effet
de cette température de
fonctionnement normale
qui ne présente aucun
danger.
Eau sur le sol ou
L’orifice d’écoulement • Reportez-vous à la section
au fond du
au fond du congélateur
Entretien et nettoyage du
congélateur
est peut-être bouché.
réfrigérateur.
Il y a des glaçons • N’utilisez pas de verres dont
bloqués dans le la hauteur dépasse 6 po.
conduit.
Avant d’appeler un réparateur…
72
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
Conseils de dépannageInstallation Service à la clientèleFonctionnementMesures de sécurité
Quatre années suivantes
CAMCO
garantit le système scellé de réfrigération (c’est à dire l’évaporateur, le
condenseur, le moteur du compresseur, la tuyauterie d’interconnexion, le
déshydrateur et la charge de frigorigène) contre tous défauts de matière ou de
fabrication pendant quatre années supplémentaires. Ces pièces seront réparées ou
remplacées gratuitement au choix de Camco aux termes et conditions ci-après.
Le
MARCHAND
garantit qu’il fournira la main-d’œuvre nécessaire à la réparation ou au
remplacement du système scellé de réfrigération aux termes et conditions indiqués ci- après.
Première année
CAMCO
garantit le remplacement ou la réparation de toutes les pièces de ce
réfrigérateur qui se révèlent défectueuses en termes de matière ou de fabrication
pendant un an à compter de la date de l’achat. Ces pièces seront réparées ou
remplacées au choix de Camco aux termes et conditions indiqués ci-après.
Le
MARCHAND
garantit qu’il fournira la main-d’œuvre nécessaire à la réparation ou
au remplacement de toutes les pièces de ce réfrigérateur qui se révèlent défectueuses
en termes de matière ou de fabrication pendant un an à compter de la date d’achat.
Garantie du client
Pour la clientèle au Canada
■La présente garantie ne s’applique qu’à l’utilisation domestique par une seule
famille au Canada, lorsque le réfrigérateur a été installé conformément aux
instructions fournies par Camco et est alimenté correctement en eau et en électricité.
Les dommages dûs à une utilisation abusive, un accident, une exploitation
commerciale, ainsi que la modification, l’enlèvement ou l’altération de la plaque
signalétique annulent la présente garantie. L’entretien effectué dans le cadre de la
présente garantie doit l’être par un réparateur agréé Camco.
■Camco et le Marchand ne peuvent être tenus pour responsables en cas de
réclamations ou dommages résultant de toute panne du réfrigérateur ou d’un
entretien retardé pour des raisons qui raisonnablement échappent à leur contrôle.
■Pour obtenir un service dans le cadre de la garantie, l’acheteur doit présenter la
facture originale. Les éléments réparés ou remplacés ne sont garantis que pendant le
restant de la période de garantie initiale.
■La présente garantie ne couvre pas les dépenses de préparation de cet appareil à
l’entretien.
■La présente garantie vous confère des droits précis. Il est possible que la législation
en vigueur dans certaines régions vous en confère d’autres.
Camco vous offre ses services dans tout le pays. Voir la page suivante pour des renseignements sur le
service après-vente. Pour de plus amples renseignements sur la présente garantie, veuillez contacter le :
Directeur, Relations avec les consommateurs, Camco Inc., Service après-vente
2645 Skymark Ave., Mississauga, (Ontario) L4W 4H2.
Termes et conditions
73
Fonctionnement
Installation
Mesures de sécuritéConseils de dépannageService à la clientèle
74
Numéros de service.
Notre service d’information est ouvert 24 heures par jour, 7 jours par
semaine.
Au Canada,
écrivez au Directeur, Relations avec les consommateurs,
Camco Inc., 2645 Skymark Ave., Mississauga (Ontario) Canada L4W 4H2
GE Answer Center
®
Aux États-Unis : 800.626.2000
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Au Canada
, consultez l’annuaire téléphonique local pour connaître la
succursale du Service après-vente Camco le plus près de chez vous.
Réparations à domicile
Aux États-Unis : 800-432-2737
Sur demande, GE peut fournir une brochure sur l’aménagement d’une
cuisine pour les personnes à mobilité réduite.
Aux États-Unis,
appelez le
800-833-4322
.
Au Canada,
écrivez au Directeur, Relations avec les
consommateurs, Camco Inc., 2645 Skymark Ave., Mississauga (Ontario)
Canada L4W 4H2.
Pour les besoins particuliers
Aux États-Unis : 800.626.2000
Achetez un contrat d’entretien GE avant que votre garantie n’expire et
bénéficiez d’un rabais substantiel. Ainsi le service après-vente GE sera
toujours là après expiration de la garantie.
Au Canada,
appelez le
800-461-3636.
Contrats d’entretien
Aux États-Unis : 800-626-2224
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent
recevoir pièces et accessoires directement à la maison (cartes VISA,
MasterCard et Discover acceptées).
Les directives stipulées dans le présent
manuel peuvent être effectuées par n’importe quel utilisateur. Les autres
réparations doivent généralement être effectuées par un technicien qualifié.
Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement
sécuritaire de l’appareil.
Et,
au Canada,
consultez l’annuaire téléphonique
local pour connaître la succursale du Service après-vente Camco le plus
près de chez vous.
Pièces et accessoires
Aux États-Unis : 800-626-2002
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement,
communiquez avec les gens qui ont réparé votre appareil.
Ensuite,
si vous n’êtes toujours pas satisfait,
aux États-Unis,
envoyez tous les
détails—numéro de téléphone compris—au Manager, Consumer Relations,
GE Appliances, Appliance Park, Louisville, KY 40225; ou,
au Canada,
au
Directeur, Relations avec les consommateurs, Camco Inc., 2645 Skymark
Ave., Mississauga (Ontario) Canada L4W 4H2.
Enfin,
si votre problème
n’est toujours pas résolu, écrivez au : Major Appliance Consumer Action
Program, 20 N. Wacker Dr., Chicago, IL 60606 (États-Unis uniquement).
Un service satisfaisant
Imprimé aux États-Unis
75
Electrodomésticos GE
Refrigeradores
Lado a lado
Part No. 162D7734P005 Pub. No. 49-6908
Modelos
22–27
Profile
Manual del propietario
¡Congratulaciones!
Ahora usted es parte de la familia GE.
Bienvenido a la familia GE.
Somos orgullosos de la
calidad de nuestros
productos y creemos en el
servicio confiable. Lo verá
en este manual fácil de usar
y lo escuchará en las voces de
nuestro departamento de
servicio al consumidor.
Lo mejor será que usted
experimentará éstos valores
cada vez que use su
refrigerador. Eso es
importante porque su
refrigerador será parte de
su familia durante un largo
tiempo. Y esperemos que
usted será parte de nuestra
familia por mucho tiempo.
Los agradecemos de
comprar GE. Apreciamos su
compra y esperemos que
seguirá confiar en nosotros
cuando necesita un aparato
de calidad en su hogar.
76
¡Importante!
Engrape la factura de compra
o el cheque cancelado aquí.
Se requiere prueba de la fecha de
la compra original para obtener el
servicio cubierto bajo la garantía.
Anote aquí los números
de modelo y de serie.
No.
No.
Usted los verá en una etiqueta en la
pared junto al cajón superior o en el
fondo, precisamente en el interior de
la puerta del compartimiento de
alimentos frescos.
GE y Usted,
Una Asociación de Servicio.
Pregunte cualquier propietario de GE
aparatos y el le asegurará de que la
calidad de nuestro servicio es
incomparable. ¿Pero, sabía usted que
la mayoría de las preguntas son sobre
problemas que usted mismo puede resolver
en pocos minutos? Este manual del
propietario le ayudará en saber cómo.
Información de seguridad
Precauciones de seguridad . . .78
Conectar la electricidad . . . . . .80
Adaptadores . . . . . . . . . . .80, 81
Cables de extensión . . . . . . . .81
Instrucciones de operación
Controles del refrigerador
. .82, 83
Características . . . . . . . . . .84–87
Servicio de hielo . . . . . . . .88, 89
Dispensador de hielo
y de agua . . . . . . . . . . . . . .90, 91
Cuidado y limpieza . . . . . .92–95
Instrucciones de instalación
Preparación para
instalar el refrigerador . . . .96, 97
Instalación de
la línea de agua . . . . . . . .98–103
Solucionar problemas
Sonidos normales
de la operación . . . . . . . . . . .104
Antes de
solicitar un servicio . . . .105–109
Servicio al consumidor
Garantía
para consumidores
en los Estados Unidos . . . . . .110
Números del servicio . . . . . . .111
77
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Este contiene instrucciones que
le ayudará a usar y mantener de
manera correcta su refrigerador.
Un poco de cuidado preventivo
le ayudará a ahorrar tiempo y
dinero durante la vida de su
refrigerador.
Lea este manual
Si requiere un servicio, puede
sentirse relajado al saber que
la ayuda está sólo a una llamada
de distancia. Se incluye una
lista de números gratuitos de
servicio al consumidor en la
sección trasera. O
en los Estados
Unidos
llame al GE Answer
Center
® al 800.626.2000, las
24 horas del día, los 7 días de
la semana.
En Canadá
llame al
800-361-3400.
Si necesita servicio
Encontrará aquí soluciones a
los problemas más comunes.
En revisar nuestra sección de
Solucionar problemas primero,
tal vez no necesitará de solicitar
un servicio.
Revise la sección de
Solucionar problemas
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODAS LAS INSTRUCCIONES.
78
Use este aparato sólo para los fines que se describen en
este Manual del propietario.
■ Antes de usarse, este
refrigerador deberá
estar instalado y ubicado
de acuerdo con las
instrucciones de instalación.
■ No permita que los niños
se suban, se paren o se
cuelguen de las charolas
en el refrigerador. Podría
dañarse el refrigerador y
causarles serias lesiones.
■ No toque las superficies
frías del congelador, sobre
todo cuando tenga las
manos húmedas o mojadas.
La piel se podría adherir a
las superficies
extremadamente frías.
■ No guarde ni use gasolina
u otros vapores o líquidos
inflamables cerca de este o
cualquier otro aparato.
■ Aleje los dedos fuera de
las áreas donde se puede
pinchar los dedos; los
espacios entre las puertas y
entre las puertas y los
gabinetes son necesariamente
estrechos. Cierre las puertas
con cuidado en la presencia
de los niños.
■ Si su refrigerador tiene un
dispositivo automático para
hacer hielo, evite el contacto
con las partes móviles del
mecanismo de expulsión, o
con el elemento calefactor
que desprende los cubos. No
ponga los dedos ni las manos
en el mecanismo automático
para hacer hielo mientras el
refrigerador esté conectado.
■ Desconecte el refrigerador
antes de limpiarlo o efectuar
reparaciones.
NOTA: Recomendamos
enfáticamente encargar cualquier
servicio a un personal calificado.
■ El colocar el control en
posición
OFF
(apagado)
no quita la corriente del
circuito de la luz.
■ No vuelva a congelar los
alimentos congelados una
vez que se hayan
descongelados.
PRECAUCIONES DE SEGURIDAD
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Cuando use electrodomésticos, siga las precauciones
básicas de seguridad, incluyendo las siguientes:
¡ADVERTENCIA!
IMPORTANTE:
DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR
79
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
El entrapamiento y la sofocación de los niños no son un
problema del pasado. Los refrigeradores abandonados
son un peligro…aunque sea sólo por “pocos días.” Si se
deshace de su viejo refrigerador, por favor siga las
instrucciones abajo para ayudarnos a prevenir algún
accidente.
Antes de deshacerse de su viejo refrigerador o
congelador:
■ Quite las puertas.
■ Deje los entrepaños en su sitio para que los niños no
se suben adentro.
Deshacerse del CFC
Su antiguo refrigerador tiene un sistema de
refrigeración que usó CFC (clorofluorocarbonos).
Se cree que los CFC son nocivos para el ozono
estratosférico.
Si se desperdicia del antiguo refrigerador, asegúrese de
que se deshaga del refrigerante con CFC correctamente
por un técnico calificado. Si se libera a propósito el
refrigerante con CFC puede estar sujeto a las multas y al
encarcelamiento bajo las estipulaciones del Clean Air
Act federal.
INFORMACIONES IMPORTANTES DE SEGURIDAD.
LEA PRIMERO TODA LAS INSTRUCCIONES.
80
COMO CONECTAR LA ELECTRICIDAD
USO DE LOS ADAPTADORES
Debido a los accidentes potenciales relacionados con la
seguridad bajo determinadas circunstancias, recomendamos
estrictamente no utilizar un adaptador para clavija.
Bajo ninguna circunstancia debe cortar o quitar la tercera
punta (tierra) de la clavija. Para su seguridad personal, este
aparato deberá conectarse debidamente a tierra.
El cable eléctrico de este aparato está equipado con una clavija de
tres puntas (tierra) que enchufa en un contacto estándar de pared
de tres salidas (tierra) para reducir al mínimo la posibilidad de
daños por un choque eléctrico con este aparato.
Haga que un electricista calificado verifique el enchufe de la pared
y el circuito para asegurarse que la salida esté conectada
debidamente a tierra.
Donde se disponga sólo de un contacto de pared con salida para dos
puntas, es su responsabilidad personal y su obligación reemplazarlo
por un contacto adecuado para tres puntas con conexión a tierra.
El refrigerador deberá conectarse siempre en su propio contacto
eléctrico individual que tenga un voltaje que vaya de acuerdo con
tabla de clasificación.
Esto garantiza la mejor ejecución y evita la sobrecarga del circuito
eléctrico de la casa y los daños a causa del sobrecalentamiento de
los cables.
Nunca desconecte el refrigerador jalando el cable. Tome siempre
firmemente la clavija y sáquela del contacto sin doblarla.
Repare o reemplace inmediatamente todos los cables eléctricos de
servicio que se hayan desgastado o dañado en alguna otra forma.
No utilice cables que muestren roturas o daños por abrasión a lo
largo de éste ni en la clavija o en alguno de sus extremos.
Al alejar su refrigerador de la pared, cuide que no pase sobre el
cable o lo dañe.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
¡ADVERTENCIA!
81
USE DE CABLES DE EXTENSION
Debido a los accidentes potenciales que pudieran ocurrir
bajo determinadas condiciones, se recomienda
estrictamente no usar cables de extensión.
Sin embargo, si decidiera usarlos, es absolutamente necesario que
sea del tipo UL trifilar para aparatos y cuente con una clavija con
conexión a tierra y que el cable eléctrico de 15 amperios (mínimo)
y 120 voltios.
ACUERDESE DE . . .
Su salud y seguridad son importantes para nosotros.
Favor de leer y seguir cuidadosamente las precauciones de
seguridad.
Queremos que usted sea un feliz y sano miembro de nuestra
familia GE.
GUARDE ESTAS INSTRUCCIONES
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Sin embargo, si se decidiera usar un adaptador donde los códigos
locales lo permitan, es necesario hacer una
conexión temporal
a un
contacto de pared para dos puntas debidamente conectado a tierra
utilizando un adaptador UL, mismo que puede adquirirse en
comercios locales especializados.
La punta más larga del adaptador se deberá alinear con la entrada
larga del contacto con el fin de tener la polaridad adecuada en la
conexión de la clavija.
Al desconectar el cable del adaptador, deténgalo siempre con una
mano tirando a la vez el cable eléctrico con la otra mano. De no
hacerlo puede causar que el adaptador se rompiera después de
mucho uso.
Si se rompiera la terminal a tierra del adaptador,
NO USE
el aparato
hasta que se haya reestablecido la conexión a tierra de manera
adecuada.
La conexión de la terminal de tierra del adaptador a la salida del contacto de
pared no conecta el aparato a tierra, a no ser que el tornillo de la tapa sea de
metal y no esté aislado y que el contacto de la pared esté conectado a tierra a
través del cableado de la casa. Un electricista calificado deberá revisar el circuito
para asegurarse de que el contacto esté debidamente conectado a tierra.
Control del compartimiento de alimentos
frescos
El control para los alimentos frescos mantiene las
temperaturas en todas partes del compartimiento
de alimentos frescos.
La colocación del control del compartimiento de
alimentos frescos en
OFF
(apagado) interrumpe el
enfriamiento en ambos compartimientos—el del
alimentos frescos y el del congelador—pero no apaga
el refrigerador.
Control del congelador
El control para el congelador mantiene las
temperaturas en todas partes del congelador.
82
Los controles del refrigerador.
Los controles de temperatura en su refrigerador tienen letras y números.
Coloque primero el control del compartimiento de alimentos frescos en
5 y el control del congelador en C.
Si quiera temperaturas más frías o más cálidas, ajuste primero la
temperatura del compartimiento de alimentos frescos. Cuando esté
satisfecho con ésta, ajuste la temperatura del congelador.
1
2
El ajuste de los controles
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
OFF 13579
A B C D E
Freezer Control
C is Initial Setting
E is Coldest
1 2
83
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
En este refrigerador no encontrará ningún botón para ahorro
de energía.
El líquido tibio del condensador del refrigerador circula
automáticamente por el borde delantero del congelador para
evitar que se forme humedad fuera del refrigerador cuando el
clima esté húmedo.
Muchos refrigeradores usan calentadores eléctricos especiales. Este
refrigerador no lo necesita. Por eso, aquí no hay un botón para
ahorro de energía
…no se requiere.
Sistema automático de ahorro de energía
Haga la prueba de la leche para el compartimiento de alimentos
frescos. Coloque un recipiente con leche en el entrepaño superior
del compartimiento para alimentos frescos. Verifique el día
siguiente. Si la leche está demasiada tibia o demasiada fría, ajuste
los controles de la temperatura.
Haga la prueba del helado para el congelador. Coloque un
recipiente con helado en el centro del congelador. Verifique el día
siguiente. Si está demasiado duro o demasiado suave, ajuste los
controles de la temperatura.
Después de cambiar los controles, permita que transcurran 24 horas para que el
refrigerador alcance la temperatura deseada.
Cómo verificar las temperaturas
El tipo de envoltura y las temperaturas de almacenamiento afectará
la conservación de los alimentos en el refrigerador.
Continuamente se desarrollan nuevas directivas para almacenar
alimentos.
Consulte el Servicio de Extensión del Condado (County Extension Service) en
relación a la información más reciente sobre cómo congelar y almacenar
alimentos.
Guardar alimentos
Los entrepaños de los compartimientos de alimentos frescos
y del congelador son ajustables.
Arreglar los entrepaños
Para sacar Para volver a colocar
Los entrepaños y las fuentes del refrigerador.
84
No todos los modelos tienen todas las características.
Levante y saque
2
Incline
1
Empotre
el gancho
superior
1
Suelte
para atorar
en la posición
correcta
2
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
El sistema Quick Serve
TM
PRECAUCION: Las fuentes y sus tapaderas no
están diseñadas para usarse sobre la estufa, en
el asador o en hornos convencionales. Tal uso
podría resultar peligroso.
Las fuentes Quick Serve™ se encajan bajo el entrepaño
para ahorrar espacio. Se puede colocar en cualquier
parte del compartimiento de alimentos frescos
Las fuentes y sus tapaderas se pueden usar en hornos de
microondas, refrigeradores y congeladores.
No se deben usar para cocinar alimentos con alto contenido de
grasa como tocino ni con alto contenido de azúcar como caramelos
y jarabes. Las altas temperaturas de la grasa y del azúcar pueden
causar burbujas y deformaciones en el interior de las fuentes.
Entrepaño ajustable
Este entrepaño se divide a la mitad y se desliza bajo sí
mismo para guardar artículos altos en el entrepaño
inferior.
Gavetas para guardar.
No todos los modelos tienen todas las características.
Gavetas para frutas y vegetales
El exceso de agua que pueda acumularse en el fondo
de las gavetas deben ser vaciado y las gavetas deben ser
secadas.
85
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Gavetas con humedad ajustable
Deslice el control hasta llegar a la posición
HIGH
(alto) para proporcionar el alto nivel de humedad
recomendado para la mayoría de los vegetales.
Deslice el control hasta llegar a la posición
LOW
(bajo)para proporcionar el nivel de baja humedad
recomendado para la mayoría de las frutas.
High Humidity Control Low
Gaveta convertible para carnes
Esta gaveta convertible para carnes tiene su propio
conducto de refrigeración, el cual permite la circulación
en dicha gaveta de aire frío proveniente del congelador.
El control de temperatura variable
regula la circulación de
aire proveniente del compartimiento del congelador.
Coloque la palanca del control hacia
abajo
en la
posición más fría para conservar carne fresca. Si la
palanca se deja mucho tiempo en esta posición, se
podrá formar escarcha en el interior de la gaveta.
Coloque la palanca del control en la posición hacia
arriba
para adaptar la gaveta a la temperatura normal
del refrigerador y obtener así más espacio en el que
guarda hortalizas. El conducto de refrigeración queda
apagado. Se pueden seleccionar posiciones variables
entre estos extremos.
La gaveta se puede cambiar de lugar para el lugar más práctico para
su familia.
Gaveta para bocadillos sellada
Normal
Más fría
Sacar la gaveta para guardar.
No todos los modelos tienen todas las características.
86
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Como sacar las gavetas
Pueden extraerse fácilmente levantándolas
ligeramente y tirando de ellas hasta pasar el punto
donde se
atrancan.
Quite los recipientes de la puerta del compartimiento de alimentos
frescos antes de quitar la gaveta.
Para retirar el entrepaño que se encuentra sobre la
gaveta superior, quitar primero la gaveta superior y
todos los alimentos que se encuentran sobre el
entrepaño. Incline el entrepaño hacia el frente y
levántelo hacia arriba y quítelo de las guías.
Para volver a meter el entrepaño, levante el frente del
entrepaño ligeramente y coloque los ganchos
superiores en las ranuras de la guía grande inferior.
Entonces, baje el frente del entrepaño hasta que esté
nivelado.
Si no se puede quitar las gavetas a causa de la puerta, se
necesitará hacer rodar el refrigerador hacia adelante
hasta que la puerta se abra bastante para deslizar las
gavetas hasta quitarlas. En algunos casos cuando se hace
rodar el refrigerador hacia adelante se necesitará mover
el refrigerador a la izquierda mientras lo roda hacia
adelante.
Guías de la gaveta
Al volver a colocar las gavetas,
asegúrese de que las deslice a través
de ambos guías de la gaveta del lado
derecho.
87
Características adicionales.
No todos los modelos tienen todas las características.
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Soporte para latas de jugo
Las latas de jugo congelado pueden meterse y sacarse
con gran facilidad cuando se colocan en el soporte de
la puerta del congelador.
Para meterlas,
coloque la primera lata en el fondo del
soporte. Seguidamente, meta más latas en el soporte
desde arriba.
2
1
Coloque la primera lata aquí.
Las demás se meten por aquí.
2
1
El divisor
Recipientes en la puerta del compartimiento
de alimentos frescos
Los recipientes ajustables se pueden llevar fácilmente
del refrigerador al área de trabajo.
Para sacar:
Levante el recipiente hasta desenganchar.
Para volver a meter o colocar:
Seleccione la altura
deseada, engrane el recipiente en las guías de la puerta
y empuje hasta adentro. El recipiente se quedará en la
posición correcta.
El divisor
ayuda a prevenir que se caigan, se derramen o se
deslicen artículos pequeños guardados en el entrepaño
de la puerta. Coloque un dedo en ambos lados del divisor
cerca del frente y mueva hacia adelante y hacia atrás
según se requiera.
Portavinos
detachable
Entrepaño
ajustable
Este entrepaño se divide a
la mitad y se desliza bajo sí
mismo para guardar
artículos altos en el
entrepaño inferior.
Canastas del
congelador
Servicio de hielo.
88
A un costo adicional, puede obtenerse un equipo que contiene
tubería de cobre, las conexiones para la válvula de cierre y las
instrucciones necesarias para conectar el dispositivo de hacer hielo
con su línea de agua fría.
Vea la sección Preparación para instalar el refrigerador.
Equipo de suministro de agua
Accesorio para el filtro de agua
El filtro de agua es una opción a costo adicional y puede
obtenerse de su distribuidor. Especifique el accesorio
WR97X0214. Viene con instrucciones completas de
instalación y se instala en una línea de agua de cobre de
1/4″de diámetro externo.
Si su refrigerador no venía ya equipado con un dispositivo
automático para hacer hielo, puede obtener, a costo adicional, un
juego de accesorios para el dispositivo para hacer hielo. Véase la
parte de atrás de su refrigerador para el juego de dispositivo para
hacer hielo específico necesario para su modelo.
Juego de accesorios para el dispositivo automático para hacer hielo
En algunos modelos
Charolas de hielo
Para soltar los cubos de hielo, invierta la charola,
sosténgala sobre un recipiente, y tuérzala en ambos
extremos.
Para sacar solamente uno o dos cubos de hielo, deje
la charola hacia arriba, tuerza ligeramente ambos
extremos y saque el número deseado de cubos.
Lave las charolas del hielo en una agua tibia solemente—no los
coloque en un lavaplatos automático.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
89
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
El dispositivo automático para hacer hielo.
Un refrigerador recién instalado puede tardar hasta 8 a 12 horas antes de
empezar a hacer hielo.
Dispositivo automático para hacer hielo
(en algunos modelos)
El dispositivo para hacer hielo producirá ocho cubos
por ciclo—aproximadamente 120 cubos en un ciclo
de 24 horas, dependiendo de la temperatura del
congelador, de la temperatura ambiente, del número
de veces que se abra la puerta y de otras condiciones
del uso.
Si el refrigerador se usa antes de que se haga la
conexión de agua al dispositivo para hacer hielo, levante
la puerta de acceso al hielo y asegúrese de que el brazo
detector esté en la posición
STOP
(PARADA—hacia
arriba).
Cuando el refrigerador está conectado al suministro
de agua, mueva el brazo detector hasta la posición
ON
(ACTIVADA—hacia abajo).
El dispositivo para hacer hielo se llenará de agua
cuando la temperatura alcance el punto de
congelación. Un refrigerador recién instalado puede
necesitar entre 8 y 12 horas para empezar a hacer hielo.
Deshaga las primeras cargas de cubos de hielo para
permitir que la línea de agua se limpie.
Asegúrese de que nada impide el movimiento del brazo
detector.
Es normal que algunos cubos salgan pegados.
Si no se usa hielo con frecuencia, los cubos de hielo
viejos se opacan y adquieren un sabor rancio.
Dispositivo para
hacer hielo
Recipiente del hielo
Brazo detector
en la posición
STOP
(PARADA—
hacia arriba)
Brazo detector
en la posición
ON
(ACTIVADA—
hacia bajo)
Para usar el dispensador
Presione el borde del vaso suavemente contra el botón
del dispensador.
Seleccione
CUBES
(cubos de hielo),
CRUSHED ICE
[hielo
triturado (en algunos modelos)] o
WATER
(agua).
El recogedor no se vacía solo. Para reducir las manchas
de agua, el recogedor y la parrilla se deberán limpiar
regularmente.
Si no hay distribución de agua cuando el refrigerador está
primeramente instalado, hay posibilidad de aire en el sistema de la
línea de agua. Oprima el botón del dispensador durante al menos
dos minutos para eliminar el aire atrapado de la línea de agua y
llenar el sistema. Para eliminar las impurezas de la línea de agua,
deshaga los primeros seis vasos de agua.
Un interruptor de luz (en algunos modelos) enciende
o apaga
la luz de noche
en el dispensador. La luz se
enciende también cuando se presiona el botón del
dispensador. Cuando se funda la bombilla del
dispensador, deberá reemplazarse con una bombilla
de máximo 7 vatio.
PRECAUCION: No introduzca nunca los dedos ni
otros objetos en la apertura del dispensador de
hielo triturado.
El dispensador de hielo y de agua.
En algunos modelos
90
Gire
Mecanismo
de manejo
El recipiente de almacenamiento de hielo
Para sacar:
Levante la esquina izquierda para desprender el
recipiente del entrepaño. Jálelo hacia afuera
deteniendo atrás y adelante.
Para volver a colocar:
Deslice la parte de atrás del recipiente hasta que la
lengüeta entre en la perforación del entrepaño. Si el
recipiente no entrara hasta adentro, vuelva a sacar y gire
el mecanismo de manejo 1/4 de vuelta. Empuje de
nuevo hasta que la lengüeta se atore en la perforación
del entrepaño.
Recogedor
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
91
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
En algunos modelos
■ Añade el hielo antes de llenar el vaso con bebida. Eso evitará
salpicaduras que pueden causar el botón de pegar o de se torcer.
■ No agregue hielo de charolas o de bolsas en el recipiente. Podría
provocar que no sale bien o que no se triturara adecuadamente.
■ Evite los vasos demasiado llenos de hielo y el uso de vasos
estrechos o demasiado altos. El hielo amontonado podría
obstruir el orificio o hacer que se congele la puerta del orifico
de manera que no se pueda abrir. Si hubiera hielo
bloqueándolo, desprenda con una cuchara de madera.
■ Las bebidas y los alimentos no se deberán enfriar rápidamente
en el recipiente del hielo. Las latas, botellas o paquetes de
comida en el recipiente de hielos podrían causar la obstrucción
del dispositivo para hacer hielo o del recipiente.
■ Un poco de hielo triturado puede surtir aunque había
seleccionado
CUBES
(cubos). Esto sucede en ocasiones cuando
algunos cubos se canalizan en el triturador.
■ Después de usar hielo triturado, un poco de agua puede gotear
del vertedero.
■ En ocasiones es posible que se forme escarcha sobre la puerta del
orificio del hielo. Esto es normal y sucede generalmente cuando
se ha surtido repetidamente hielo triturado. La escarcha se
evapora después de poco tiempo.
■ El agua surtida no está helada. Para agua más fría agregue hielo
triturado o cubos antes de extraer agua.
Datos importantes de su dispensador
Cuidado y limpieza del refrigerador.
Limpiar el exterior
La parrilla del recogedor
(en algunos modelos) se deberá
secar. El agua que queda en la parrilla puede dejar
depósitos que pueden quitarse remojando con vinagre
sin diluir. Remoje hasta que desaparezca el depósito o
se desprenda lo suficiente para enjuagarlo.
El botón del dispensador
(en algunos modelos). Se limpia
con una solución de agua tibia y bicarbonato de sodio—
aproximadamente una cucharada (15 ml) de
bicarbonato de sodio por cada cuarto (1 litro) de agua.
Enjuague completamente con agua y seque.
CONSEJO: Abra la puerta del congelador un poco para evitar que
sale hielo o agua durante la limpieza.
Las manijas de la puerta y los ornamentos
(en algunos
modelos). Se limpian con un paño humedecido con
una solución de detergente suave y agua. Seque con un
paño suave.
Las manijas suaves forradas
(en algunos modelos) son
fáciles de mantener limpias si se enceran regularmente.
Use una cera doméstica (por ejemplo, Pledge o Jubilee)
para encerar las manijas. Limpie con agua y jabón o un
limpiador suave para todo uso.
Mantenga limpio el terminado.
Limpie con un paño
limpio ligeramente humedecido con cera para aparatos
de cocina o un detergente suave y agua. Seque y pula
con un paño limpio y suave.
No limpie el refrigerador con un paño sucio para trastes ni con un
paño húmedo. Estos podrían dejar residuos que afecten a la pintura.
No use estropajos, limpiadores en polvo, blanqueadores ni
limpiadores que contengan blanqueador, ya que estos productos
podrían rayar y desprender el terminado de pintura.
92
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Presione aquí par
retirar la parrilla.
93
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Limpiar el interior
Para evitar olores,
deje una caja abierta de bicarbonato
de sodio en los compartimientos de alimentos frescos
y del congelador.
Desconecte el refrigerador antes de limpiarlo.
Si no fuera
posible, exprima el exceso de humedad de la esponja
o del paño cuando se limpie alrededor de botones,
bombillas o controles.
Use agua caliente y una solución de bicarbonato de
sodio—aproximadamente una cucharada (15 ml) de
bicarbonato de sodio por cada cuarto (1 litro) de agua.
Esta solución limpia y neutraliza olores. Enjuague y
seque.
Después de limpiar las juntas de las puertas, aplique una
capa delgada de vaselina del lado de la bisagra. Esto
ayuda a evitar que las juntas se doblen o se peguen.
Apertura del desagüe en el congelador.
En la limpieza
anual, retire la canasta inferior del congelador e
introduzca con ayuda de una jeringa para carne una
solución de bicarbonato de sodio—una cucharadita
(5 ml) y 2 tazas (500 ml) de agua caliente (no
hirviendo)—en la tubería de desagüe. Esto ayudará a
eliminar los olores y a reducir la probabilidad de que se
tape. Si se tapara el desagüe, use una jeringa para carne
y una solución de bicarbonato de sodio para destapar la
tubería.
Evite limpiar los entrepaños de vidrio (en algunos modelos) fríos con
agua caliente, ya que la extrema diferencia de temperatura puede
hacer que se quiebren. Manije los entrepaños de vidrio con cuidado.
Chocar vidrio templado puede hacer que se rompe en pedazos.
No lave partes plásticas del refrigerador en el lavaplatos—
excepto las fuentes y tapas Quick Serve.
Atrás del refrigerador
Se deberá tener cuidado al retirar el refrigerador de la pared. Todos
los tipos de recubrimiento de pisos se pueden dañar, sobre todo los
recubrimientos acojinados y los que tienen superficies repujadas.
Jale el refrigerador en forma recta y empuje nuevamente para
devolverlo a su posición. Mover el refrigerador en dirección lateral
puede causar daños al recubrimiento del piso o al refrigerador.
Al empujar el refrigerador a su lugar, asegúrese de no pasar sobre el cable eléctrico ni
sobre la línea de alimentación del dispositivo para hacer hielos (en algunos modelos).
Preparación para vacaciones
Asegure todos los elementos sueltos como parrillas, entrepaños, y
recipientes pegándolos con cinta adhesiva en su lugar para evitar
daños.
Asegúrese de que el refrigerador se coloque en posición vertical durante la
mudanza.
En caso de mudanza
Debajo del refrigerador
Para la operación más eficiente, usted necesita
mantener limpia la región debajo del refrigerador.
Quite la rejilla de la base y barra o pase el aspirador.
Para obtener los mejores resultados, use un cepillo para
este propósito. Puede adquirir uno en la mayoría de las
tiendas de refacciones para electrodomésticos.
Limpie las bobinas del condensador
al menos una vez al año.
Cuidado y limpieza del refrigerador.
94
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
En el caso de vacaciones o ausencias prolongadas, quite los alimentos
y desenchufe el refrigerador. Mueva el control del compartimiento de
alimentos frescos a la posición
OFF
(apagado) y limpie el interior con
solución de bicarbonato de una cucharada (15 ml) de bicarbonato
por un cuarto (1 litro) de agua. Deje abiertas las puertas.
Mueva el brazo detector del dispositivo para hacer hielo (en
algunos modelos) a la posición
STOP
(PARADA—hacia arriba) y
desconecte el suministro de agua al refrigerador.
Si la temperatura pueda llegar al punto de congelación, haya una
persona calificada para desaguar el sistema del suministro de agua
(en algunos modelos) para evitar daños a la propiedad causados
por inundación.
Desconecte el refrigerador.
Saque el entrepaño inmediatamente debajo del panel de
plástico. (Será más fácil quitar el entrepaño si antes le quita
todo lo que tenga encima.)
Jale el panel de la luz hacia afuera para tener acceso a la
bombilla.
Después de colocar una bombilla nueva del mismo o de menos vatios, vuelve a
instalar el panel y enchufe el refrigerador de nuevo.
3
2
1
Congelador
Estas luces se localizan detrás de la gaveta superior.
Desconecte el refrigerador y quite la gaveta superior y la tapa.
Tome el borde inferior del entrepaño y, tire hacia adelante y
hacia arriba para dejar libre su borde inferior.
Después de colocar una bombilla nueva del mismo o de menos vatios, vuelve a
instalar el panel, la gaveta y la tapa y enchufe el refrigerador de nuevo.
2
1
Compartimiento de alimentos frescos—Dos luces inferiores
(en algunos modelos)
95
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Reemplazar las bombillas.
El colocar el control en posición OFF (apagado) no quita la corriente del
circuito de la luz.
Compartimiento de alimentos frescos—
Luz superior
Desconecte el refrigerador.
Extraiga los botones de mando de temperatura.
Jale hacia abajo y hacia adelante la parte inferior
del panel de plástico. A continuación, haga girar la
parte superior hacia arriba y retire el panel.
Después de colocar una bombilla nueva del mismo o de menos
vatios, vuelve a instalar el panel y enchufe el refrigerador de nuevo.
3
2
1
96
Preparación para instalar el refrigerador.
Lea las instrucciones completamente y debidamente.
Suministro de agua al
dispositivo para hacer hielo
(en algunos modelos)
Si su refrigerador tiene un dispositivo para hacer hielo, éste tendrá
que ser conectado a una línea de agua fría.
Por un costo adicional, es posible adquirir de su distribuidor un
paquete para el suministro de agua (contiene los tubos de cobre,
la válvula de cierre, los dispositivos de ajuste y las instrucciones).
No instale el refrigerador donde las temperaturas rebasen los
60 °F (16 °C), ya que no podrá funcionar bastante para mantener
las temperaturas adecuadas.
Instale sobre un piso suficientemente firme para soportar un
refrigerador completamente lleno.
Ubicación del refrigerador
Deje suficiente espacio para facilitar la instalación, la circulación
adecuada de aire y las conexiones de plomería y eléctricas.
Lados 5/8″(15 mm)
Parte superior 1″(25 mm)
[En caso de empotrados, deje 7/8″(22 mm)
para las cubiertas de las bisagras.]
Parte posterior 1″(25 mm)
Si el refrigerador está contra una pared en cualquiera de los dos
lados, deje los siguientes espacios libres para las puertas:
Para modelos de 20′–25′ 3/4″(19 mm)
Para modelos de 27′ 1
1
⁄
2
″(38 mm)
Espacios libres
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
97
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Ruedas
Las ruedas tienen 3 propósitos:
Las ruedas se ajustan para hacer que la puerta se cierre con facilidad cuando
está abierta aproximadamente en la mitad.[Elevando el frente a una
distancia aproximada 5/8″(15 mm) del piso.]
Para asegurar que las puertas cierren automáticamente desde una posición
medio abierta, las bisagras están construidas de manera que la fuerza de
gravedad contribuya a que cierren solas. Los refrigeradores de dos puertas
verticales cuentan con bisagras diseñadas especialmente que levantan
ligeramente las puertas al abrir, de manera que la misma fuerza de gravedad
contribuye a que se cierren de manera segura.
Las ruedas se ajustan para que el refrigerador sea firmemente posicionado
en el piso y para no tambalearse.
Las ruedas permiten mover el refrigerador para retirarlo de la pared
para su limpieza.
Para ajustar las ruedas,
quite la parrilla de la base, tirando hacia afuera.
Gire los tornillos de ajuste para las ruedas en
sentido de las manecillas del reloj
para elevar
el refrigerador y
contra las manecillas del reloj para bajarlo
. Use una
llave (hexagonal de 3/8″) o pinzas.
Para volver a colocar la parrilla de la base hay que alinear las puntas de la parte
trasera de la parrilla con pinzas en el gabinete y empujar hasta que la parrilla
atore en su lugar.
3
2
1
Pinzas
Punta
98
Instalación de la línea de agua.
Antes de que empiece
Esta instalación de la línea de agua no está garantizada ni
por el fabricante del refrigerador ni por el del dispositivo
para hacer hielo. Siga estas instrucciones detenidamente
para minimizar el riesgo de producir daños causados por
acción del agua, los cuáles podrían resultar muy costosos.
El agua que estalla en la tubería de la casa con un ruido de
martillo, puede causar daños en partes del refrigerador y
también fugas o inundación. Llame a un plomero calificado
para rectificar el ruido de martillo en la tubería antes de
instalar la línea del suministro de agua al refrigerador.
Para prevenir quemaduras y daños al producto, no instale la
línea de agua a la tubería de agua caliente.
Si utiliza el refrigerador antes de conectar la tubería del
agua, asegúrese de que el brazo detector del dispositivo
para hacer hielo permanezca en la posición STOP
(PARADA— hacia arriba).
No instale el tubo del dispositivo para hacer hielo en sitios
en donde la temperatura pudiera descender por debajo del
punto de congelación.
Cuando utilice un aparato eléctrico (como, por ejemplo, un
taladro mecánico) durante la instalación, asegúrese de que
dicho aparato esté eléctricamente aislado o conectado de
tal manera que no exista peligro de que se produzcan
descargas eléctricas.
Todas las instalaciones deben apegarse a las normas
vigentes en materia de obras de plomería.
Lea las instrucciones completamente y debidamente.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Abra la llave más cercano durante el tiempo suficiente para
despejar la tubería del agua.
99
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Para determinar la cantidad de tubo de cobre que necesita:
Mida la distancia desde la válvula del agua detrás del refrigerador
hasta el tubo de suministro de agua. Después añada 8 pies (244 cm).
Asegúrese de que haya suficiente tubo adicional 8 pies (244 cm)
doblado en forma de una gran espiral en 3 vueltas de 10″
(24 cm) de diámetro para permitir distanciar el refrigerador de la
pared después de la instalación.
■ Un
abastecimiento de agua fría.
La presión del agua debe oscilar
entre 20 y 120 p.s.i. (libras por pulgada cuadrada).
■
Taladro eléctrico.
■ Para la conexión entre el refrigerador y el abastecimiento de
agua es necesario un
tubo de cobre
de un diámetro exterior de
1/4″. Asegúrese de que ambos extremos del tubo estén cortados
a precisión.
No utilice tubos ni empalmes de plástico ya que la tubería de abastecimiento de
agua se halla siempre bajo presión. Además, ciertos tipos de tubos de plástico
podrían debilitarse con el tiempo y agrietarse, ocasionando fugas de agua.
■
Dos tuercas de compresión con diámetro exterior de 1/4″ y dos férulas
(mangas)—
para conectar el tubo de cobre a la llave de paso y la
válvula del agua del refrigerador.
■ Si la tubería del agua existente tiene en el extremo un empalme
apestañado, para conectar la tubería del agua al refrigerador se
necesitará de un
adaptador
(que se compra en las tiendas de
artículos de plomería)
O
, puede cortar el empalme apestañado
con un
cortatubos
y entonces usar un empalme de compresión.
■ Una
llave de paso
para conectarse a la tubería del agua fría. La
entrada de agua de dicha llave habrá de tener un diámetro
interior mínimo de 5/32″en el punto de conexión a la
TUBERIA
DE AGUA FRIA.
En muchos de los juegos de accesorios para el
abastecimiento de agua se incluyen llaves de paso tipo campana.
Antes de comprarla, asegúrese de que la llave de paso de tipo
campana se ajuste a las normas vigentes en materia de plomería.
Lo que se necesita
Corte el paso de agua
del abastecimiento principal
Instalación de la línea de agua.
100
Lea las instrucciones completamente y debidamente.
Instale la llave de paso
Instale la llave de paso en la tubería de agua potable de uso frecuente más
cercana.
Coloque la llave en un lugar que tenga fácil acceso. Lo mejor es colocarla en
el lateral de un tubo vertical. Si fuera necesario colocarla en un tubo
horizontal, haga la conexión en la parte superior o lateral, en vez de en la
inferior, para evitar la extracción de sedimentos presentes en el tubo.
Haga un agujero de 1/4″en el tubo con un taladro, usando una broca bien
afilada. Elimine las asperezas que pudieran haberse producido al hacer el
agujero con el taladro.
Una la llave de paso al tubo de agua fría con la abrazadera de tubo.
Apriete los tornillos de la abrazadera hasta que la arandela obturadora
empiece a dilatarse.
No apriete demasiado pues podría quebrar el tubo de cobre.
5
4
3
2
1
Arandela
Extremo de entrada
Abrazadera del tubo
Tubo de agua de fría vertical
LLave de paso
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
101
Haga pasar el tubo de cobre y conéctelo a la llave de paso
Haga pasar el tubo de cobre entre la tubería de agua fría y el refrigerador.
Haga pasar el tubo por un agujero hecho en el suelo (detrás del refrigerador o
en la base del armario adyacente) lo más próximo posible a la pared.
Asegúrese de que haya suficiente tubo adicional 8 pies (244 cm) doblado en forma de una gran
espiral en 3 vueltas de 10″ (25 cm) de diámetro para permitir distanciar el refrigerador de la pared
después de la instalación.
Coloque la tuerca de compresión y la férula (manga) en el extremo del tubo y
conéctelo a la llave de paso.
Asegúrese de que el tubo esté totalmente metido en la llave. Apriete bien la
tuerca de compresión.
Llave de paso
Tuerca de compresión
Tuerca de presión
Válvula de salida
Férulas (mangas)
Abra el abastecimiento de agua y deje correr el agua por la tubería
Abra el abastecimiento principal del agua y deje que ésta corra por el
interior del tubo hasta que salga completamente transparente.
Cierre el agua después de que haya pasado por el tubo un litro,
aproximadamente.
2
1
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Instalación de la línea de agua.
102
Lea las instrucciones completamente y debidamente.
Conecte el tubo de cobre al refrigerador
Antes de efectuar la conexión al refrigerador, asegúrese de que
el cable eléctrico del refrigerador no esté enchufado a la toma de
corriente de la pared.
Si su abastecimiento de agua contiene arena o partículas que pudieran
obstruir la criba de la válvula del agua del refrigerador, recomendamos que
instale un filtro para agua. Instálelo en el tubo de agua cerca al refrigerador.
Retire el tapón de plástico de la válvula de agua.
Coloque la tuerca de compresión y la férula (manga) al extremo del tubo,
tal como se indica en la ilustración.
Introduzca el extremo del tubo de cobre en la entrada de la válvula del
agua (lo más posible). Al mismo tiempo que sujeta el tubo, apriete el
dispositivo de ajuste.
Sujete el tubo de cobre con la abrazadera que se proporciona, de modo
que quede en posición vertical. Es posible que tenga que abrir la abrazadera
a palanca.
4
3
2
1
Tuerca de compresión de 1/4″
Tubería de cobre de 1/4″
Férulas (mangas)
Abrazadera del tubo
Conexión al refrigerador
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
103
Abra el agua a la llave de paso
Apriete todas las conexiones que tengan fugas de agua.
Enchufe el cable eléctrico del refrigerador
Coloque el tubo de cobre en espiral para evitar la vibración contra la parte
trasera del refrigerador o contra la pared.
Desplace el refrigerador nuevamente contra la pared.
Arranque el dispositivo para hacer hielo
Mueva el brazo detector hasta la posición
ON
(ACTIVADA—abajo). El
dispositivo para hacer hielo no entrará en funcionamiento hasta que haya
alcanzado su temperatura de operación de 15 °F (-9 °C), o inferior. En dicho
momento entrará en funcionamiento, si el brazo detector se encuentre en la
posición
ON
(ACTIVADA—hacia abajo).
NOTA: El dispositivo para hacer hielo podría hacer un ciclo doble al arrancar por primera vez,
ocasionando que se vierta agua del dispositivo para hacer hielo sobre la cubitera. Esto es normal
y no deberá ocurrir una segunda vez.
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
104
Sonidos normales de la operación.
El nuevo compresor de alta eficiencia funciona
más rápido y tendrá un zumbido o ruido
pulsante más alto durante la operación.
El control de tiempo de descongelamiento y
el control del refrigerador producen un ligero
sonido al encenderse o apagarse.
El aire de ventilación que circula dentro del
congelador mantiene una temperatura uniforme.
El goteo de agua que cae en el calentador para
descongelar causa un ruido silbante durante el
ciclo de descongelamiento.
El flujo de refrigerante a través de la espiral de
refrigeración del congelador causa sonidos
similares al agua hirviendo o un ruido de burbujeo.
Las espirales de refrigeración crujen o truenan a
causa de la expansión o la contracción durante
el descongelamiento y la refrigeración después
del descongelamiento.
El goteo de agua se derrite del vaporizador y
fluye a la bandeja de desagüe en el ciclo de
descongelamiento.
Dispositivo para hacer hielo
(en algunos modelos)
La válvula de agua del dispositivo para hacer
hielo zumba cuando se llena de agua. Si el brazo
detector está en posición
ON
(ACTIVADA—
hacia abajo) zumbará aun si no haya estado
conectada al agua. Guardando el brazo detector
en la posición
ON
(ACTIVADA—hacia abajo)
antes de que esté conectada al agua puede
dañar el dispositivo para hacer hielo. Para evitar
eso, levante el brazo detector a la posición
STOP
(PARADA—hacia arriba). Esto parará el ruido.
El sonido de los cubos de hielo cayendo al
recipiente y el flujo del agua en las tuberías para
llenar el dispositivo.
Estos sonidos son normales
y son causados por una
operación muy eficaz.
Según la ubicación del refrigerador en su cocina, tal vez quiera
usar un pedazo de alfombra, con caucho en la parte inferior, por
debajo del refrigerador y así reducir el ruido.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Solucionar problemas
¡Ahorra tiempo y dinero! Revise las tablas en las siguientes
páginas y tal vez no necesitará de solicitar un servicio.
Antes de solicitar un servicio…
Problema Causas Posibles Qué hacer
El refrigerador no
Refrigerador en • Espere 30 minutos para
funciona
ciclo de descongelar. que la descongelación se
termine.
Control de temperatura • Mueva el control
en posición
OFF
(apagado). hasta la temperatura
deseada.
El refrigerador esté • Asegúrese de que la clavija
desconectado. está bien empujada
en el enchufe.
Fusible fundido/ • Revise el fusible de la casa/
interruptor de circuito interruptor de circuito,
roto. reemplace el fusible o
reajuste el interruptor.
El motor opera durante
Refrigeradores modernos • Eso es normal.
períodos prolongados
con más espacio de
almacenamiento y un
congelador más grande
requieren más tiempo de
operación.
Es normal cuando • Espere 24 horas para que
el refrigerador es recién el refrigerador se enfríe
instalado en su casa. completamente.
Ocurre cuando hay largas • Eso es normal.
cantidades de alimentos
en el refrigerador para
enfriar o congelar.
Se dejó abierta • Revise si un paquete
la puerta. mantiene la puerta abierta.
Clima caluroso o aperturas • Eso es normal.
frecuentes de la puerta.
Controles de temperatura • Vea la sección de
Los
ajustados al punto más frío.
controles del refrigerador
.
Parrilla y condensador • Vea la sección de
requieren de limpieza.
Cuidado y limpieza
.
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
105
Antes de solicitar un servicio…
Problema Causas Posibles Qué hacer
El motor arranca y
El control de temperatura • Eso es normal.
para con frecuencia
arranca y para el motor
para mantener
temperaturas uniformes.
Vibraciones o
Ruedas o patas frontales • Vea la sección
Ruedas.
sacudidas
requieren ajuste.
Una vibración ligera • Intente cambiar de lugar
es normal. los platos en el refrigerador
Compartimiento de
El control de temperatura • Vea la sección
Los controles
alimentos frescos o
no se fijó bastante frío.
del refrigerador.
congelador demasiado
Clima caluroso o • Fije el control de
cálido
aperturas frecuentes temperatura un paso más
de la puerta. frío. Vea la sección
Los
controles del refrigerador
.
Se dejó abierta la puerta. • Revise si hay un paquete
que mantiene la puerta
abierta.
Escarcha o cristales de
Se dejó abierta la puerta. • Revise si hay un paquete
hielo en alimentos
que mantiene la puerta
congelados
abierta.
La puerta se abre con
frecuencia o por mucho
tiempo.
Escarcha en paquete es
normal.
El divisor entre el
Ahorro automático de • Eso ayuda prevenir la
compartimiento de
energía circula líquido condensación en el
alimentos frescos y
tibio en la frente del exterior.
el congelador se
congelador.
siente tibio
Formación lenta del hielo
La puerta se dejó • Revise si hay un paquete
abierta. que mantiene la puerta
abierta.
El control de temperatura • Vea la sección
Los controles
no es bastante frío.
del refrigerador.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
106
Problema Causas Posibles Qué hacer
Dispositivo automático
Brazo detector en • Mueve el brazo en posición
para hacer hielo no
posición de
STOP
de
ON
(ACTIVADA–
funciona
(PARADA–hacia arriba). hacia abajo).
(en algunos modelos)
• Tal vez unos cubos se
pegan al lado del molde.
Quite estos cubos.
El agua está cerrada • Vea la sección
Instalar la
o no está conectada.
línea de agua
.
El compartimiento del • Espere 24 horas para que
congelador es muy cálido. se enfríe el refrigerador.
Cubos apilados en el • Remueve el recipiente del
recipiente pueden apagar congelador y nivele los
el dispositivo para hacer cubos con la mano.
hielo muy pronto.
Los cubos tienen mal
El recipiente para los • Vacíe y limpie el recipiente.
olor/sabor
cubos necesita limpieza. Deseche los cubos.
Alimentos transmitiendo • Envuelva bien los
olor/sabor a los cubos. alimentos.
El interior del refrigerador • Vea la sección
Cuidado y
requiere limpieza.
limpieza.
El agua tiene un sabor malo.
• Instale un filtro de agua.
El dispensador de hielo
Dispositivo de hielo • Enciende el dispositivo
no funciona
apagado o el agua está de hielo o el agua.
(en algunos modelos)
apagado.
Los cubos están pegados • Remueve los cubos y
al brazo detector. ponga el brazo en
ON
(ACTIVADA–hacia
abajo).
Bloques irregulares de • Rómpalos con los dedos
hielo en el recipiente.
y deseche los cubos
restantes.
• La temperatura del
congelador puede ser muy
caliente. Ajuste el control
a una posición más fría
paso por paso hasta que no
se formen los bloques.
107
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Antes de solicitar un servicio…
Problema Causas Posibles Qué hacer
El agua tiene un sabor/olor
El dispensador de agua no • Dispense el agua hasta que
malo (en algunos modelos)
se uso por mucho tiempo. todo el sistema del agua se
llene de nuevo.
El agua tiene un sabor malo.
• Instale un filtro de agua.
El dispensador de agua no
Suministro de agua • Vea la sección
Instalar la
funciona
apagado o no conectado.
línea de agua
.
(en algunos modelos)
Suministro de agua tapado
con sedimentos.
Aire atrapado en el sistema • Presione el dispensador
del agua. por un par de minutos.
El refrigerador huele
Alimentos transmitiendo • Alimentos con olores
olores al refrigerador. fuertes deben estar
tapados.
• Guarde una caja de
bicarbonato de sodio
en el refrigerador cámbiela
cada tres meses.
Alimentos descompuestos.
El interior requiere • Vea la sección
Cuidado
limpieza.
y limpieza
.
Limpie el sistema de agua
de descongelación.
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
108
Problema Causas Posibles Qué hacer
Humedad en el exterior
Normal en períodos con • Seque la superficie.
del refrigerador
alto grado de humedad.
Humedad en el interior
Se abre la puerta con
frecuencia o por mucho
tiempo.
En clima húmedo el aire
lleva la humedad al interior
del refrigerador cuando se
abren las puertas.
No funciona la luz
No hay corriente en • Revise el fusible de la casa/
interior
el contacto. interruptor de circuito
reemplace el fusible o
reajuste el interruptor.
Bombilla fundida. • Vea la sección
Reemplazar
las bombillas
.
La puerta no se cierre
La junta en el lado de la • Aplique vaselina
correctamente
bisagra está pegada o en la parte frontal de la
doblada. junta.
Aire caliente a la base
El aire fluye para enfriar • Consulte su vendedor de
del refrigerador
el motor. En el proceso recubrimientos de piso
de refrigeración es normal si tiene alguna objeción
que salga calor de la base a esta descoloración.
del refrigerador. Algunos
recubrimientos de piso se
descoloran a estas
temperaturas normales
y seguras.
Agua en el piso de la
El desagüe en el fondo • Vea la sección
Cuidado
cocina o en el fondo
del congelador está tapado.
y limpieza
.
del congelador
Cubos atrapados en • No use un vaso que sea
el orificio. más alto de 6″.
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
109
110
Operación
Instalación
SeguridadSolucionar problemasServicio al consumidor
Garantía del Refrigerador
(Para consumidores en los EEUU)
Todos los servicios los proporcionarán nuestros centros de fábrica o
nuestros prestadores Customer Care
®
autorizados. Para solicitar servicio,
llame 800-GE-CARES
.
Esta garantía se extiende al comprador original y a cualquier propietario que lo suceda para el caso de
productos comprados para uso doméstico normal en los Estados Unidos. En Alaska, usted tendrá que pagar el
flete del producto o los costos de viaje del técnico de servicio hasta su hogar.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales. Esta garantía
le proporciona derechos legales específicos, y puede tener otros derechos que pueden variar de un estado a
otro. Para conocer los derechos legales de su estado, consulte con su oficina local de asuntos del consumidor o
al procurador general de su estado.
Durante: GE reemplazará sin costo:
Un año Cualquier parte
del refrigerador que falle debido a un
A partir de la fecha
defecto en materiales o mano de obra. Durante este
de compra original año de garantía completa,
GE también proporcionará
sin costo,
mano de obra y servicio en su hogar para
reemplazar las partes defectuosas.
Cinco años Cualquier parte del sistema sellado de refrigeración,
A partir de la fecha
(compresor, condensador, evaporador y todas tuberías
de compra original
de conexción)que falle debido a un defecto en
materiales o mano de obra. Durante este
cinco años de
garantía,
GE también proporcionará
sin costo,
mano de
obra y servicio en su hogar para reemplazar las partes
defectuosas
.
Garantía por vida Cualquier recipiente o gaveta transparente
proporcionada
A partir de la fecha
con el refrigerador si se rompiera durante el uso normal.
de compra original
Las tapaderas de las gavetas no son incluidas.
■ Viajes de servicio a su hogar para
enseñarle cómo usar el producto.
■ Una instalación incorrecta.
■ Fallas del producto si hay abuso,
mal uso, o uso para otros propósitos
que los propuestos, o uso para fines
comerciales.
■ Pérdida de alimentos por averías.
■ Reemplazo de fusibles de su hogar o
reajuste de interruptores de circuito.
■ Daño al producto causado por
accidente, fuego, inundaciones, o
actos de Dios.
■ Daño incidental o consecuencial a su
propiedad causado por posibles
defectos con el aparato.
Lo que GE no cubrirá:
111
Solucionar problemasInstalación Servicio al consumidorOperaciónSeguridad
Impreso en los Estados Unidos
Números de servicio.
El GE Answer Center® está abierto las 24 horas del día, los 7 días de
la semana.
GE Answer Center
®
800.626.2000
Para reparar su aparato GE, sólo llame por teléfono.
Reparaciones en su hogar
800-432-2737
TDD 800-TDD-GEAC (800-833-4322)
GE le ofrece, sin costo, un folleto de ayuda en planear cocinas para
personas limitadas en su movilidad.
Necesidades especiales
800.626.2000
Compre un contrato GE antes de que su garantía expire, y recibirá
un discuento considerable. Así el servicio al consumidor GE estará
allí aún después de que expire su garantía.
Contratos de servicio
800-626-2224
Las personas calificadas para dar servicio a sus aparatos pueden
recibir partes y accesorios a sus hogares (se aceptan VISA,
MasterCard y Discover).
Las instrucciones de mantenimiento para el usuario que contiene este
manual, le puede realizar cualquier usuario. Otro tipo de servicios los
deberá ejecutar un personal calificado. Tenga precaución, un servicio
inadecuado puede ser causa de peligros en la operación.
Partes y accesorios
800-626-2002
Si no quedara satisfecho con el servicio GE:
Primero,
contacte las
personas que le dieron servicio.
Después,
si siga insatisfecho, escriba
todos los detalles—incluso su número de teléfono—a: Manager,
Consumer Relations, GE Appliances, Appliance Park, Louisville, KY
40225.
Finalmente,
si aún siguiera sin resolver el problema escriba a:
Major Appliance Consumer Action Program
20 North Wacker Drive, Chicago, IL 60606.
Servicio satisfactorio
Operating Instructions
Installation Instructions
Safety InformationTroubleshooting TipsCustomer Service
Service Telephone Numbers.
The GE Answer Center® is open 24 hours a day, 7 days a week.
In Canada,
contact: Manager, Consumer Relations, Camco Inc.,
2645 Skymark Avenue, Mississauga, Ontario, Canada L4W 4H2.
GE Answer Center
®
In the U.S.: 800.626.2000
Expert GE repair service is only a phone call away. Customers
in Canada
should consult the local telephone directory for the
nearest Camco service center.
In-Home Repair Service
In the U.S.: 800-432-2737
GE offers, free of charge, a brochure to assist in planning a barrier-
free kitchen for persons with limited mobility.
In the U.S.,
call
800-TDD-GEAC (800-833-4322
).
In Canada,
contact: Manager, Consumer
Relations, Camco Inc., 2645 Skymark Avenue, Mississauga, Ontario,
Canada L4W 4H2.
Special Needs Service
In the U.S.: 800.626.2000
Purchase a GE service contract while your warranty is still in effect and
you’ll receive a substantial discount. GE Consumer Service will still be
there after your warranty expires.
In Canada,
call
800-461-3636.
Service Contracts
In the U.S.: 800-626-2224
Individuals qualified to service their own appliances can have parts or
accessories sent directly to their homes (VISA, MasterCard and Discover
cards are accepted).
Instructions contained in this manual cover procedures
to be performed by any user. Other servicing generally should be referred to
qualified service personnel. Caution must be exercised, since improper
servicing may cause unsafe operation.
Customers
in Canada
should consult
the local telephone directory for the nearest Camco service center.
Parts and Accessories
In the U.S.: 800-626-2002
If you are not satisfied with the service you receive from GE:
First,
contact
the people who serviced your appliance.
Next,
if you are still not pleased,
in
the U.S.,
write all the details—including your phone number—to: Manager,
Consumer Relations, GE Appliances, Appliance Park, Louisville, KY
40225; or,
in Canada,
to Director, Consumer Relations, Camco Inc., 2645
Skymark Avenue, Mississauga, Ontario, Canada L4W 4H2.
Finally,
if your
problem is still not resolved, write Major Appliance Consumer Action
Program, 20 North Wacker Drive, Chicago, IL 60606 (U.S. only).
Service Satisfaction
Printed in the United States
10-96 CG
