QUICK REFERENCE GUIDE
GUIDE DE RÉFÉRENCE RAPIDE
W10417005A
2
COOLING AND NOISE
Cooling
Make sure the controls are set to the recommended temperatures for normal
household use.
NOTE: Areas such as a garage or porch may experience hotter or colder
temperatures and higher humidity than inside the home. You may need to adjust
the temperature to accommodate for these conditions.
Freezer - 0˚F (-18˚C)
Fridge - 37˚F (3˚C)
• Before storing food, wait 24 hours for your refrigerator to
cool completely.
• If you adjust the control settings, allow 24 hours for the
temperature to change between adjustments.
• Make sure the air vents inside the refrigerator and freezer
compartments are not blocked by stored food.
Noise
The compressor in your new refrigerator operates quietly.
Due to this reduction in operating noise, you may notice
unfamiliar noises that are normal. To listen to normal
refrigerator sounds, go to www.whirlpool.com/product_help
and search for “normal sounds” OR scan the QR code
located to the right.
Buzzing and
Clicking
Heard when the water valve opens and closes to dispense
and/or fill the ice maker. If the refrigerator is not connected
to the water line, turn OFF the ice maker.
Pulsating/Whirring Fans/compressor adjusting to optimize performance
Hissing/Dripping Flow of refrigerant, or flow of oil in the compressor
Rattling/Banging Move water line away from the refrigerator cabinet or fasten
the excess line to the cabinet.
Popping Contraction/expansion of inside walls, especially during
initial cool-down
Water running/
Gurgling
May be heard when ice melts during the defrost cycle and
water runs into the drain pan
Creaking/Cracking/
Grinding
May be heard as ice is being ejected from the ice maker
mold
24
Scan
here
3
WATER FILTER
Water Filter Installation/Flushing/Replacement
Installation
1. Take the water filter out of its packaging and remove the
cover from the O-rings. Be sure the O-rings are still in place
after the cover is removed.
NOTE: See the water filter certification and performance
data information in the Use & Care Guide.
2. The water filter compartment is located in the right-hand
side of the refrigerator ceiling. Push up on the door to
release the catch, then lower the door.
3. Align the arrow on the water filter label with the cutout
notch in the filter housing and insert the filter into the housing.
4. Turn the filter clockwise until it locks into the housing.
NOTE: If the filter is not correctly locked into the housing, the water dispenser
will not operate. Water will not flow from the dispenser.
5. Lift the filter up into the compartment. Close the filter compartment door completely.
Flushing
IMPORTANT: After connecting the refrigerator to a water source or
replacing the water filter, flush the water system to force air from
the water line to keep the dispenser from dripping.
1. Use a sturdy container to depress and hold the water
dispenser pad for 5 seconds, then release it for 5 seconds.
Repeat until water begins to flow.
2. Continue depressing and releasing the dispenser pad
(5 seconds on, 5 seconds off) until a total of 3 gal. (12 L) of
water has been dispensed.
Replacement
Press OPTIONS and select Filter Status to display the percentage of use remaining
in the water filter (from 99% to 0%).
ALSO
The water filter status lights will let you know when to change your water filter.
• ORDER (Yellow) - Order a replacement water filter.
• REPLACE (Red) - Replace the water filter.
Do not use with water that is microbiologically unsafe or of unknown quality without
adequate disinfection before or after the system. Systems certified for cyst
reduction may be used on disinfected waters that may contain filterable cysts.
4
ICE AND WATER
Ice and Water

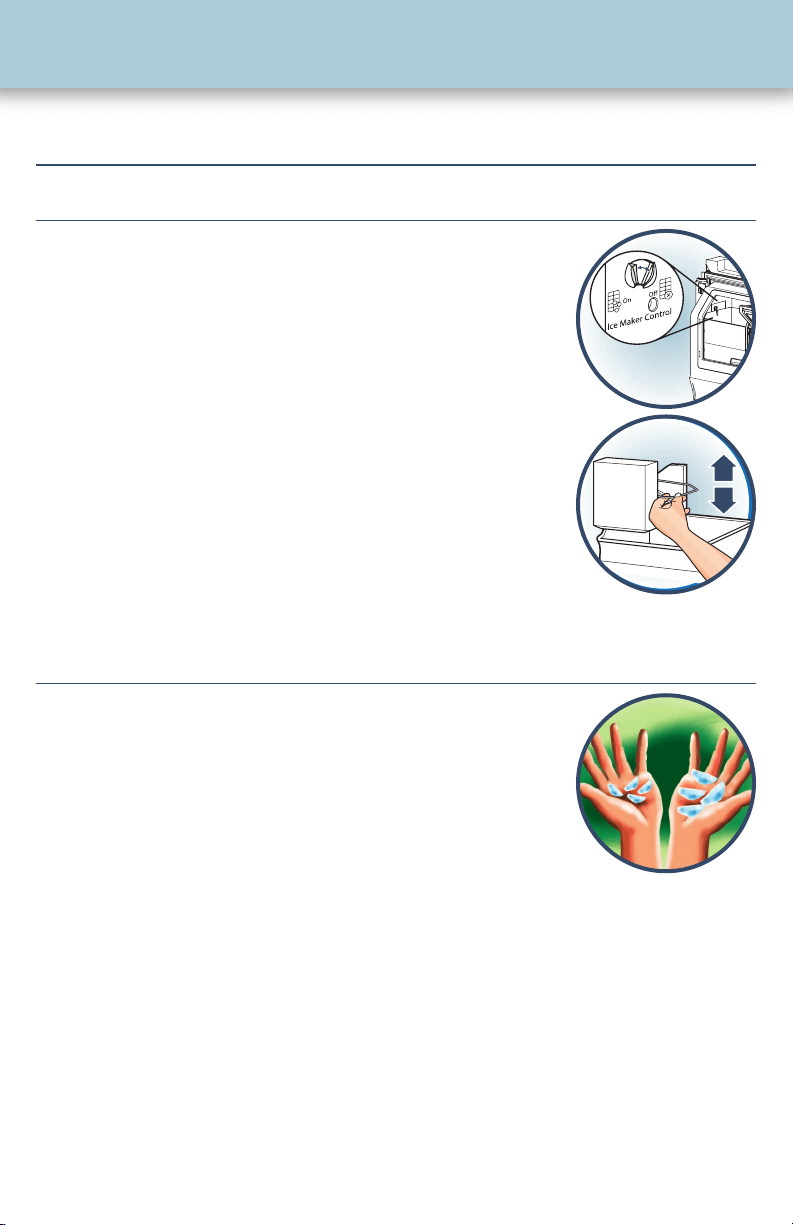

Ice Maker Operation
1. Connect the refrigerator to the household water line. Turn on
the ice maker.
Style 1 - Push up on the latch on the left-hand side of the
ice compartment to open the door. The ice maker switch is
located on the left-hand side of the ice compartment.
• Move the switch to the (left) ON position.
Style 2 - Lower the wire shutoff arm to turn the ice maker
ON.
2. Wait 24 hours for the refrigerator to become cold
enough to make ice. If there is no ice after 48 hours,
make sure the water line is connected to the refrigerator, the
water supply is turned on and the ice maker is turned on.
3. Discard the first three batches of ice produced.
4. It will take approximately 2 to 3 days for the ice bin to fill
completely following installation.
NOTE: The ice maker should produce approximately 3 lbs
(1.4 kg) of ice per day under normal operation.
Ice Maker and Dispensers
Hollow ice cubes, slow or no water flow
If the ice cubes are hollow or have an irregular shape, or the
water flow decreases, it could be because of low water
pressure.
• Make sure the water filter is locked in its compartment.
Replace the water filter every 6 months or if it is clogged.
• Make sure you have adequate water supply pressure; check
the Reverse Osmosis (RO) system, if applicable.
• Make sure the water line is free of kinks and/or restrictions.
Dispenser or Ice System Jams, No/Slow/Little Ice Production or Dispensing, Ice
Clumping
• Ice shavings collect in the dispenser chute and may eventually lead to jams.
Occasionally dispense cubed ice to clean out the ice chute.
• If necessary, remove the ice clogging the storage bin and delivery chute, using a
plastic utensil.
• An ice cube may be jammed in the ice maker ejector. Remove ice from the ejector
arm using a plastic utensil.
• Warmth, humidity, or lack of use may cause the ice to clump. Dispense ice
regularly. If clumping occurs, clean the storage bin.
Style 1
Style 2
5
DOOR CLOSING, LEVELING AND ALIGNMENT
Dispenser Drips
Ice and water will continue to be dispensed for a few seconds
after you release the dispenser paddle. Wait a few seconds
before removing the glass.
• Flush the water system. Air trapped in the water line will
cause water to continue to flow from the dispenser.
• Check water supply pressure; check Reverse Osmosis (RO)
system if applicable.
• Ice shavings may collect in dispenser chute, and melt, which
causes the dispenser to drip. Clean the ice delivery chute using a warm, damp
cloth. Dry thoroughly.
Door Closing, Leveling and Alignment
If you want the doors to close more easily, or if the
refrigerator seems unsteady, turn the brake feet clockwise
to raise the front of the refrigerator. Turn both brake feet
the same amount to keep the refrigerator level, then
make sure the brake feet are firmly against the floor.
If the doors are uneven at the top, align
the doors. To ensure best alignment,
make adjustments after food has been
stored in the doors.
• Keeping both refrigerator doors
closed, pull out the freezer drawer.
• The alignment screw is inside the
bottom hinge pin of the right-hand
door.
• Insert the
1
⁄8” hex key wrench (packed
with the Handle Installation
Instructions) into the bottom hinge pin
until it is fully engaged in the alignment screw.
To raise the door, turn the hex key to the right.
To lower the door, turn the hex key to the left.
• If necessary, continue to turn the alignment screw until the doors are aligned.
A
B
¹⁄₄"
A
Brake foot
Bottom
hinge pin
1
⁄
8
” Hex key
wrench (provided)
6
CONTROLS
Buttons
Ice/Water - To select Water, or Crushed
or Cubed Ice
Light - To adjust the dispenser light
Temp - To turn on Temp feature and
to display and adjust the temperature
Options - To select Fast Ice, Filter Status
or Vacation Mode features
Lock - To lock and unlock all function buttons and the dispensers
Measured Fill - To dispense a preselected volume of water.
Lock/Measured Fill - To turn OFF Cooling
Display Screen
Door Ajar - Indicates either a door or drawer is open. An alarm will sound when the
door has been ajar for 5 minutes or longer.
Fast Ice - Indicates Fast Ice is on. Increases ice production over a 24-hour period.
Vacation Mode - Indicates Vacaton Mode is on. The freezer will defrost less often to
conserve energy.
Temperature - Indicates the set point
• Fridge - Displays when the refrigerator compartment temperature is
displayed
• Freezer - Displays when the freezer compartment temperature is displayed
• Recommended - Displays when the freezer temperature selected is 0˚F
(-18°C) and refrigerator temperature selected is 37˚F (3°C)
• ˚C /˚F - Degrees Celsius or Fahrenheit
Showroom - Used when refrigerator is on display in a retail store
Light - Indicates the light is on and the brightness level
Cooling is Off - Indicates that cooling has been turned off
Water Filter -
• Percentage of water filter life remaining
• Order replacement water filter
• Replace water filter
Lock - Indicates the controls and dispensers are disabled
7
COMMANDES
Boutons
Ice/Water (glaçons/eau) –
Pour
sélectionner de l’eau, de la glace
concassée ou des glaçons
Light (éclairage) –
Pour ajuster
l’éclairage du distributeur
Temp (température) –
Pour
activer la fonction de température et
pour afficher et régler la température
Options –
Pour sélectionner les
caractéristiques Fast Ice (glaçons
rapides), Filter Status (statut du filtre) ou Vacation Mode (mode vacances)
Lock (verrouillage) -
Pour verrouiller et déverrouiller tous les boutons de
fonction et les distributeurs
Measured Fill (remplissage mesuré) –
Pour distribuer un volume d'eau
présélectionné
Lock/Measured Fill (verrouillage/remplissage mesuré) -
Pour arrêter
le refroidissement
Écran d’affichage
Door Ajar (porte ouverte) -
Indique qu’une porte ou qu’un tiroir est ouvert(e). Une
alarme retentit si la porte reste ouverte pendant 5 minutes ou plus.
Fast Ice (glaçons rapides) –
Indique que la fonction Fast Ice (glaçons max) est
activée. Augmente la production de glaçons sur une période de 24 heures.
Vacation mode (mode vacances) –
Indique que le mode vacances est activé. Le
congélateur ne se dégivre pas automatiquement aussi fréquemment afin
d’économiser de l’énergie.
Temperature (température) –
Indique le point de réglage
•
Fridge (réfrigérateur) – S’affiche lorsque la température du compartiment de
réfrigération s’affiche
•
Freezer (congélateur) – S’affiche lorsque la température du compartiment de
congélation s’affiche
•
Recommended (recommandé) – S’affiche lorsque la température
sélectionnée pour le congélateur est de 0°F
(-18°C)
et que la température
sélectionnée pour le réfrigérateur est de 37°F
(3°C)
•
°C /°F – Degrés Celsius ou Fahrenheit
Showroom (exposition) –
Réservé au moment où le réfrigérateur est en
exposition dans un magasin
Light (lumière) –
Signale que la lumière est allumée et indique le niveau de
luminosité
Cooling is Off (refroidissement désactivé) –
Signale que le refroidissement a
été désactivé
Water Filter (filtre à eau) -
•
Pourcentage de durée de vie restante du filtre à eau
•
Commander un filtre à eau de rechange
•
Remplacer le filtre à eau
Lock (verrouillage) –
Signale que les commandes et les distributeurs sont désactivés
8
REFROIDISSEMENT ET BRUITS
Refroidissement
S’assurer que les commandes de température sont toujours aux réglages recommandés
pour un usage normal du domicile/foyer.
REMARQUE :
Dans des zones comme un garage ou un porche, la température peut
être plus élevée ou plus basse et le taux d’humidité supérieur à celui de l’intérieur du
domicile. Il faudra peut-être ajuster la température pour que l’environnement de
l’appareil soit idéal.
Congélateur - 0˚F (-18˚C)
Réfrigérateur - 37˚F (3˚C)
• Avant de remiser de la nourriture, attendre 24 heures pour le
refroidissement complet du réfrigérateur.
• En cas d’ajustement des réglages de commande, attendre
24 heures entre les ajustements.
• S’assurer que les aérations à l’intérieur des compartiments de
réfrigération et de congélation ne sont pas obstruées par des
aliments.
Bruits
Le fonctionnement du compresseur du nouveau réfrigérateur
est silencieux. Les bruits de fonctionnement étant moins
importants, vous remarquerez peut-être des bruits inconnus
qui sont en réalité normaux. Pour écouter des bruits faisant
partie du fonctionnement normal du réfrigérateur, rendez-vous
à l’adresse www.whirlpool.com/product_help et cherchez
“bruits normaux” OU scannez le code QR situé à droite.
Bourdonnement et
cliquetis
Se produit lorsque le robinet d’eau s’ouvre et se referme pour
distribuer de l’eau et/ou remplir la machine à glaçons. Si le
réfrigérateur n’est pas raccordée à la canalisation
d’alimentation, ÉTEINDRE la machine à glaçons.
Pulsation/
bourdonnement
Les ventilateurs/le compresseur se règlent afin d’optimiser la
performance.
Sifflement/égoutte-
ment
Écoulement de liquide réfrigérant ou d’huile dans le
compresseur
Entrechoquement/
martèlement
Éloigner la canalisation d’eau de la caisse du réfrigérateur ou
fixer l’excédent de canalisation sur la caisse.
Éclatement Contraction/expansion des parois internes, surtout lors du
refroidissement initial
Écoulement
d’eau/gargouillement
Peut se produire lorsque la glace fond lors du programme de
dégivrage et que l’eau s’écoule dans le plateau de dégivrage.
Grincement/
craquement/broyage
Peut se produire lorsque la glace est éjectée du moule à
glaçons.
24
Scanner
ici
9
FILTRE À EAU
Installation/rinçage/remplacement du filtre à eau
Installation
1.
Retirer le filtre à eau neuf de son emballage, puis retirer les
protections des joints toriques. S’assurer que les joints toriques
sont toujours en place une fois la protection retirée.
REMARQUE :
Voir les informations relatives à la performance
et à la certification dans le Guide d'utilisation et d'entretien.
2.
Le compartiment du filtre à eau se trouve du côté droit du
plafond du réfrigérateur. Pousser la porte vers le haut pour
dégager le loquet puis abaisser la porte.
3.
Aligner la flèche sur l’étiquette du filtre à eau avec l’encoche du
logement du filtre et insérer le filtre dans le logement.
4.
Tourner le filtre dans le sens horaire jusqu’à ce qu’il s’emboîte dans le logement.
REMARQUE :
Si le filtre n’est pas bien emboîté dans le logement, le distributeur
d’eau ne fonctionnera pas. L’eau ne coulera pas du réservoir.
5.
Soulever le filtre pour l’insérer dans le compartiment. Fermer complètement le clapet
du compartiment du filtre.
Rinçage
IMPORTANT :
Après avoir raccordé le réfrigérateur à une source
d’alimentation en eau ou avoir remplacé le filtre à eau, vidanger le
circuit d’eau pour évacuer l’air de la canalisation d’eau afin
d’empêcher le distributeur de goutter.
1.
Utiliser un récipient robuste pour appuyer sur la plaque du
distributeur d’eau pendant 5 secondes, puis relâcher pendant
5 secondes. Répéter l’opération jusqu’à ce que l’eau
commence à couler.
2.
Continuer d’appuyer puis de relâcher la plaque du distributeur
(appui pendant 5 secondes, relâchement pendant 5 secondes) jusqu’à ce qu’un total
de 3 gal. (12 L) soit distribué.
Remplacement
Appuyer sur OPTIONS et sélectionner Water Filter Status (statut du filtre à eau) pour
afficher le pourcentage d’utilisation restant dans le filtre à eau (de 99 % à 0 %).
À NOTER ÉGALEMENT
Les témoins lumineux du filtre à eau vous permettront de savoir quand changer le filtre à eau.
• ORDER (commander) (jaune) – Commander un filtre à eau de rechange.
• REPLACE (remplacer) (rouge) – Remplacer le filtre à eau.
Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité
inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le
système. Les systèmes certifiés pour la réduction de kystes peuvent être utilisés
pour une eau désinfectée qui peut contenir des kystes filtrables.
10
GLAÇONS ET EAU
Glaçons et eau
Fonctionnement de la machine à glaçons
1.
Raccorder le réfrigérateur à la canalisation d’eau du domicile.
Mettre la machine à glaçons en marche.
Style 1
– Pousser le loquet sur le côté gauche du compartiment
à glaçons pour ouvrir la porte. Le commutateur de la machine à
glaçons se trouve du côté gauche du compartiment à glaçons.
• Mettre le commutateur sur la position ON (marche) (vers la
gauche).
Style 2
- Abaisser le bras d’arrêt métallique pour mettre
en marche la machine à glaçons.
2.
Attendre 24 heures pour que le réfrigérateur soit suffisamment
froid pour produire des glaçons. S’il n’y a pas de glace après
48 heures, s’assurer que la canalisation d’eau est connectée au
réfrigérateur, que l’alimentation en eau est ouverte et que la
machine à glaçons est en marche.
3.
Jeter les trois premiers lots de glaçons produits.
4.
Le bac à glaçons met environ 2 à 3 jours à se remplir
complètement après l’installation.
REMARQUE :
Dans des conditions de fonctionnement
normales, la machine à glaçons doit produire environ 3 lb de glaçons par jour.
Machine à glaçons et distributeurs de glaçons
Glaçons creux, écoulement d’eau lent ou pas d’écoulement
Si les glaçons sont creux, que leur forme est irrégulière ou que le
débit d’eau diminue, cela peut être dû à une faible pression en eau.
• S’assurer que le filtre à eau est verrouillé dans son
compartiment. Remplacer le filtre à eau tous les 6 mois ou s’il
est obstrué.
• S’assurer que la pression en eau est suffisante; inspecter le
système d’osmose inverse, le cas échéant.
• Vérifier que la canalisation d’eau n'est pas déformée et/ou obstruée.
Obstruction du distributeur à glaçons ou du circuit de distribution des glaçons;
production ou distribution de glaçons lente/réduite/inexistante; agglomération
de glaçons
• Des copeaux de glace s’accumulent dans le goulet du distributeur et peuvent finir par
créer des obstructions. Recueillir occasionnellement des glaçons pour dégager le
goulet.
• Si nécessaire, retirer les glaçons obstruant le bac d’entreposage et le goulet de
distribution des glaçons à l’aide d’un ustensile en plastique.
• Un glaçon est peut-être coincé dans le bras éjecteur de la machine à glaçons. Enlever
le glaçon du bras éjecteur avec un ustensile en plastique.
• La chaleur, l’humidité et une faible utilisation peuvent entraîner une agglomération de
glaçons. Distribuer des glaçons régulièrement. Si les glaçons s’agglomèrent, nettoyer
le bac d'entreposage.
Style 1
Style 2
11
FERMETURE, MISE À NIVEAU ET ALIGNEMENT DES PORTES
Égouttement du distributeur
La distribution d’eau et de glaçons continue pendant quelques
secondes après que l’on ait relâché la plaque du distributeur.
Attendre quelques secondes avant de retirer le verre.
• Rincer le système de distribution d’eau. De l’air piégé dans
la canalisation d’alimentation en eau prolonge l’écoulement
d’eau du distributeur.
• Contrôler la pression de l’alimentation en eau; inspecter le
système d’osmose inverse, le cas échéant.
• Des copeaux de glace peuvent s’accumuler dans le goulet du distributeur et
fondre, ce qui fait goutter le distributeur. Nettoyer le goulet de distribution des
glaçons à l’aide d’un chiffon tiède et humide puis sécher soigneusement.
Fermeture, mise à niveau et alignement des portes
Si vous souhaitez que les portes se ferment plus facilement
ou si le réfrigérateur semble instable, tourner les pieds de
stabilisation dans le sens horaire pour soulever l’avant du
réfrigérateur. Tourner les deux pieds de stabilisation du
même nombre de tours pour que le réfrigérateur reste
d’aplomb puis s’assurer que les pieds de stabilisation
sont fermement en contact avec le sol.
Si les portes sont mal alignées au
sommet, les aligner. Pour un bon
alignement, effectuer les ajustements
une fois les aliments placés dans les
portes.
• Tout en gardant les deux portes du
réfrigérateur fermées, retirer le tiroir
du congélateur.
• La vis d’alignement se trouve à
l’intérieur de l’axe de la charnière
inférieure de la porte de droite du
réfrigérateur.
• Introduire la clé à tête hexagonale de
1
⁄8" (jointe aux instructions d’installation de
la poignée) dans l’axe de la charnière inférieure jusqu’à ce qu’elle soit
complètement engagée dans la vis d’alignement.
Pour soulever la porte, tourner la clé à tête hexagonale vers la droite.
Pour abaisser la porte, tourner la clé à tête hexagonale vers la gauche.
• Si nécessaire, continuer à tourner la vis d’alignement jusqu’à ce que les portes
soient alignées.
A
B
¹⁄₄"
A
Pied de stabilisation
Axe de
charnière
inférieure
Clé à tête hexagonale
de
1
⁄8" (fournie)
For more information, refer to the Use & Care Guide or our website.
In the U.S.A. visit www.whirlpool.com/product_help.
In Canada, visit www.whirlpool.ca.
Pour plus d’informations, consulter le guide d’utilisation et d’entretien ainsi que
www.whirlpool.ca.
6/12
®
/™ ©2012 Whirlpool. Used under license in Canada. All rights reserved. Printed in U.S.A.
W10417005A Utilisée sous licence au Canada. Tous droits réservés. Imprimé aux É.-U.
