2 • English FreeSpace Adjustable Tile Bridge • Installation Guide
PRO.BOSE.COM

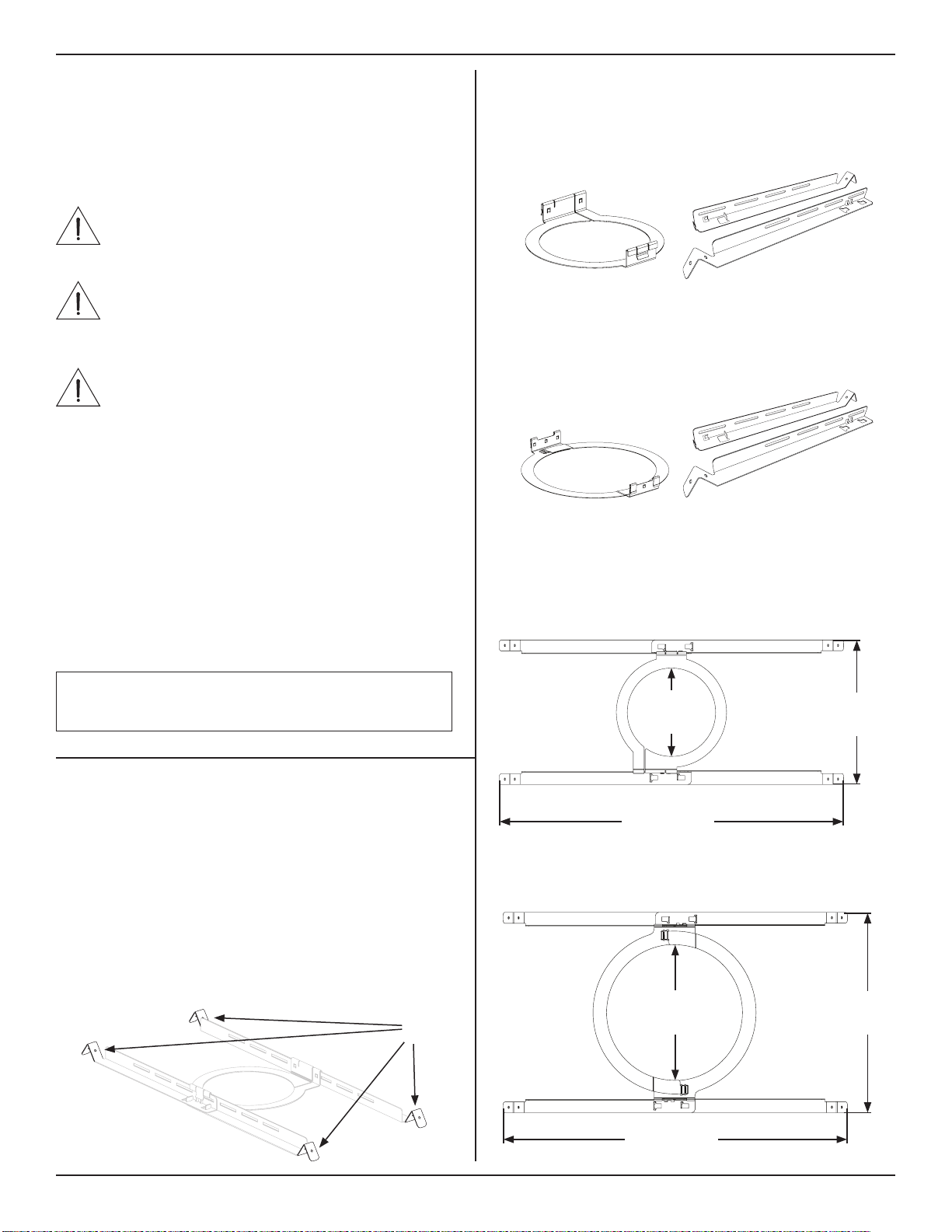

Overview
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for
this product in typical fixed-installation systems. Please read this document and all safety
warnings before attempting installation.
WARNINGS/CAUTIONS:
All Bose products must be installed in accordance with local, state, federal and
industry regulations. It is the installer’s responsibility to ensure installation of the
loudspeakers and mounting system is performed in accordance with all
applicable codes, including local building codes and regulations. Consult the local
authority having jurisdiction before installing this product.
Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to
evaluate the reliability of any mounting method used for their application. Only
professional installers with the knowledge of proper hardware and safe
mounting techniques should attempt to install any loudspeaker overhead.
Do not mount on surfaces that are not sturdy, or that have hazards concealed
behind them, such as electrical wiring or plumbing. Ensure the bracket is
installed by a qualified professional installer and in accordance with local
building codes.
Regulatory Information
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353
North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F.
For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose Corporation Headquarters: 1-877-230-5639
Bose and FreeSpace are trademarks of Bose Corporation.
©2020 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
Package Contents
FreeSpace FS2C Tile Bridge Pack
×12×6
FreeSpace FS4CE Tile Bridge Pack
×6 ×12
Product Dimensions
FreeSpace FS2C
0.72 kg (1.59 lb)
FreeSpace FS4CE
0.86 kg (1.90 lb)
265 mm
10.43 in
365 mm
14.37 in
249 mm
9.80 in
162 mm
6.38 in
644 mm
25.35 in
644 mm
25.35 in
Using a Safety Cable
Some regional construction codes require the use
of a secondary method of securing loudspeakers to
support structures to provide additional safety. Choose
a mounting position, method, and hardware consistent
with local building codes and regulations.
Bose recommends using (1) a safety wire as a secondary
securing mechanism. See the diagram below for safety
attachment points.
Follow the manufacturer’s instructions for any secondary
securing mechanism implemented.
q
English • 3Installation Guide • FreeSpace Adjustable Tile Bridge
PRO.BOSE.COM

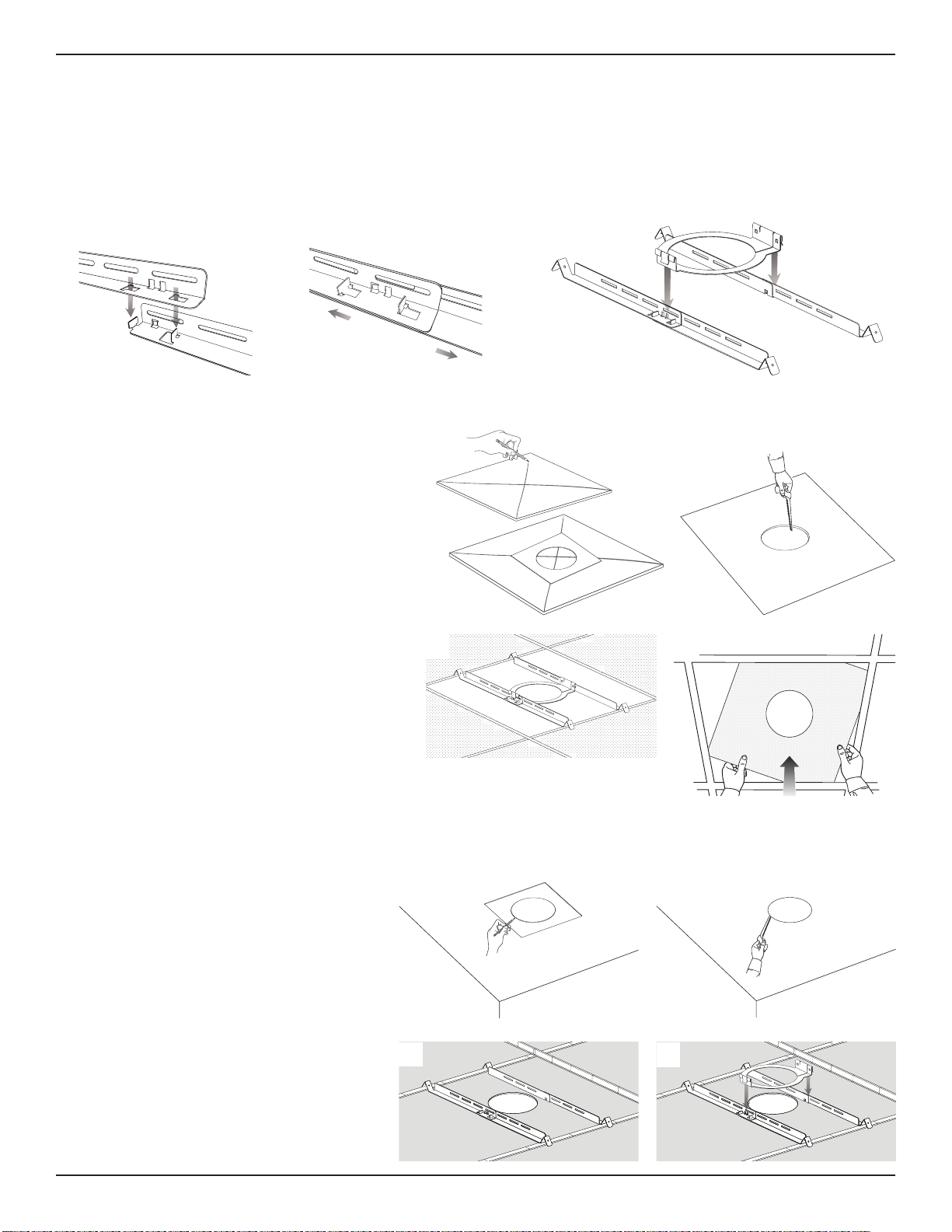

Installation
q
e
w
Assembling the Tile Bridge
1. Align the rails and insert the tabs into the slots.
2. Pull the rails outward to secure them together.
Note: If you are installing in a hard ceiling, assemble the tile bridge after inserting the rails and ring through the hole
cutout.
3. Align the rails parallel to each other and press the tile bridge ring down to secure the ring to the rails.
Cutting the Ceiling Tile
1. Remove the tile and use the template included
with your loudspeaker to trace a loudspeaker
hole onto the tile. To center the template on
the tile, draw an X by connecting the corners
diagonally and center the template using the
crossing point.
2. Cut a hole into the tile.
q w
Installing a Tile Bridge in Acoustic Ceiling Tile
Installing the Tile Bridge
1. Place the assembled tile bridge across the
ceiling grid. If necessary, adjust the tile bridge
so the rails rest on the ceiling grid.
2. Replace the tile in the ceiling.
For instructions on loudspeaker installation, see
the Mounting the Loudspeaker section in the
appropriate loudspeaker installation guide.
q w
Installing a Tile Bridge in Hard Ceiling (Existing Construction)
Cutting the Ceiling
1. Use the template to trace a hole onto the
ceiling.
2. Cut a hole into the ceiling.
q w
Installing the Tile Bridge
1. Insert the tile bridge rails and ring through
the hole and place the rails parallel to each
other across the ceiling grid or ceiling
furring.
2. Assemble the tile bridge.
For instructions on loudspeaker installation, see
the Mounting the Loudspeaker section in the
appropriate loudspeaker installation guide.
q w
4 • Español Puente de mosaico ajustable FreeSpace • Guía de instalación
PRO.BOSE.COM

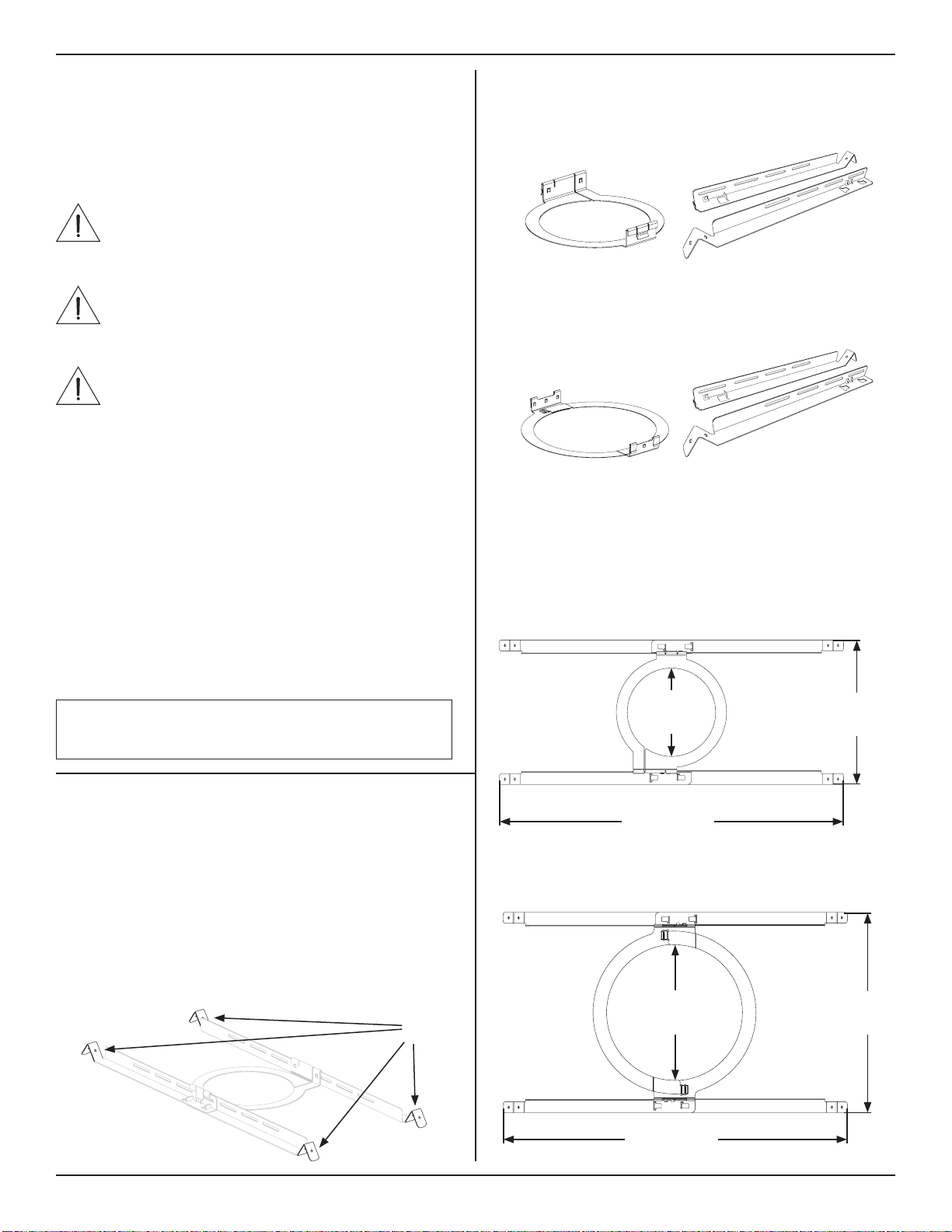

Descripción general
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores
profesionales. Este documento está diseñado para proveer las pautas de seguridad
e instalación básicas a los instaladores profesionales de este producto en sistemas de
instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de
comenzar la instalación.
ADVERTENCIAS/PRECAUCIONES:
Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la
instalación del sistema de soporte y los altavoces se realice conforme alos
códigos aplicables, incluidos los códigos y las reglamentaciones de construcción
locales. Consulte a la autoridad local competente antes de instalar este producto.
El montaje inseguro o la suspensión en alturas de cualquier carga pesada pueden
provocar lesiones graves o la muerte, además de daños a la propiedad. Es
responsabilidad del instalador evaluar la confiabilidad de cualquier método de
montaje utilizado para su aplicación. Únicamente los instaladores profesionales
con conocimiento de las herramientas adecuadas y las técnicas de montaje
seguro deberían intentar instalar cualquier altavoz en altura.
Monte únicamente en superficies que sean resistentes o que no presenten
peligros ocultos, como cableado eléctrico o plomería. Asegúrese de que un
instalador profesional calificado instale el soporte y que lo haga de acuerdo con
los códigos de construcción locales.
Información normativa
Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación; p.ej.,
"7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9, nro.
353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el
importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Oficinas centrales de Bose Corporation: 1-877-230-5639
Bose y FreeSpace son marcas comerciales de Bose Corporation.
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
Contenido de la caja
Juego de puentes de mosaico para
FreeSpace FS2C
× 12× 6
Juego de puentes de mosaico para
FreeSpace FS4CE
× 6 × 12
Dimensiones del producto
FreeSpace FS2C
0.72 kg (1.59 lb)
FreeSpace FS4CE
0.86 kg (1.90 lb)
265 mm
(10.43")
365 mm
(14.37")
249 mm
(9.80")
162 mm
(6.38")
644 mm
(25.35")
644 mm
(25.35")
Uso de un cable de seguridad
En algunos códigos regionales de construcción se
exige el uso de un método secundario de fijación de los
altavoces a estructuras de apoyo con el propósito de
brindar mayor seguridad. Elija una posición de montaje,
un método y los componentes que cumplan con los
códigos y los reglamentos locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1)
como mecanismo secundario de fijación. Consulte el
siguiente diagrama para conocer los puntos de fijación
deseguridad.
Siga las instrucciones del fabricante en la instalación de
cualquier mecanismo de fijación secundario que desee
implementar.
q
Español • 5Puente de mosaico ajustable FreeSpace • Guía de instalación
PRO.BOSE.COM
Instalación
q
e
w
Montaje del puente de mosaico
1. Alinee los rieles e inserte las lengüetas en las ranuras.
2. Tire los rieles hacia afuera para asegurarlos.
Nota: Si está realizando la instalación en un techo duro, monte el puente de mosaico después de insertar los rieles
y el anillo a través de la perforación.
3. Alinee los rieles de manera paralela y presione el anillo del puente de mosaico hacia abajo para asegurarlo a los rieles.
Corte del mosaico de techo
1. Quite el mosaico y utilice la plantilla incluida
en el paquete del altavoz con el fin de marcar
un orificio para el altavoz en el mosaico. Para
centrar la plantilla sobre el mosaico, conecte las
esquinas diagonalmente dibujando una X, luego
alinee la plantilla utilizando el punto de cruce.
2. Haga un orificio en el mosaico.
q w
Instalación de un puente de mosaico en un mosaico acústico para techo
Instalación del puente de mosaico
1. Ubique el puente de mosaico montado en la
cuadrícula del techo. Si es necesario, ajuste
el puente de mosaico de modo que los rieles
descansen sobre la cuadrícula del techo.
2. Reemplace el mosaico del techo.
Para obtener instrucciones sobre la instalación del
altavoz, consulte la sección Montaje del altavoz en
la guía de instalación del altavoz correspondiente.
q w
Instalación de un puente de mosaico en techo duro (construcción existente)
Corte del techo
1. Utilice la plantilla para marcar el orificio
enel techo.
2. Haga un orificio en el techo.
q w
Instalación del puente de mosaico
1. Inserte los rieles de puente y el anillo
através del orificio y coloque los rieles
de manera paralela en la cuadrícula
oelenrasillado del techo.
2. Monte el puente de mosaico.
Para obtener instrucciones sobre la instalación
del altavoz, consulte la sección Montaje del
altavoz en la guía de instalación del altavoz
correspondiente.
q w
6 • Français Plaque de renfort réglable pour plafond à dalles FreeSpace • Notice d’installation
PRO.BOSE.COM
Présentation
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter les consignes de
sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné à
fournir aux techniciens professionnels les directives de montage et de sécurité relatives à
ce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble des
avertissements de sécurité avant de procéder à l’installation.
AVERTISSEMENTS/PRÉCAUTIONS:
Tous les produits Bose doivent être installés dans le respect des réglementations
locales et nationales. L’installateur est responsable du respect de tous les codes
et règlements locaux et nationaux en vigueur applicables à l’installation et au
montage des enceintes. Consultez les autorités locales compétentes avant
d’installer ce produit.
Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer
des dégâts matériels et des blessures graves, voire la mort. Il est de la
responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage
utilisée, en fonction de l’application. Seul un installateur professionnel
connaissant les accessoires et techniques de montage adaptés est qualifié pour
installer des enceintes suspendues.
Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles
peuvent être intégrés des fils électriques ou des tuyaux de plomberie. Confiez
l’installation du support à un professionnel qualifié, conformément aux
réglementations locales.
Informations réglementaires
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication;
par exemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-
204, Lomas de Chapultepec, 11000 México, D.F.
Pour plus d’informations sur l’importateur et le service: +5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East
Road, Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Siège de Bose Corporation: 1-877-230-5639
Bose et FreeSpace sont des marques commerciales de Bose Corporation.
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
Contenu de l’emballage
Pack de plaques de renfort pour plafond
à dalles FreeSpace FS2C
x 12x 6
Pack de plaques de renfort pour plafond
à dalles FreeSpace FS4CE
x 6 x 12
Dimensions du produit
FreeSpaceFS2C
0,72kg (1,59lb)
FreeSpace FS4CE
0,86kg (1,90lb)
265mm
10,43po
365mm
14,37po
249mm
9,80po
162mm
6,38po
644mm
25,35po
644mm
25,35po
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose
l’utilisation d’une méthode secondaire de fixation des
enceintes aux structures porteuses pour apporter une
sécurité supplémentaire. Pour le montage, choisissez une
position, une méthode et des accessoires compatibles
avec le code de l’urbanisme local.
Bose recommande l’utilisation (1) d’un fil de sécurité de
sécurité comme dispositif de sécurité secondaire. Voir le
schéma ci-dessous pour les points de fixation
de sécurité.
Suivez les instructions du fabricant pour toute mise en
œuvre d’un dispositif de sécurité secondaire.
q
Français • 7Notice d’installation • Plaque de renfort réglable pour plafond à dalles FreeSpace
PRO.BOSE.COM
Installation
q
e
w
Assemblage de la plaque de renfort pour plafond à dalles
1. Alignez les bras et insérez les languettes dans les fentes.
2. Tirez les bras vers l’extérieur pour les fixer les uns aux autres.
Remarque: en cas d’installation dans un plafond dur, assemblez la plaque de renfort après avoir inséré les bras et
l’anneau à travers l’ouverture découpée.
3. Alignez les bras de façon parallèle et enfoncez l’anneau de la plaque de renfort dans les bras pour le fixer.
Découpe de la dalle du plafond
1. Retirez la dalle et utilisez le gabarit fourni avec
votre enceinte pour tracer le contour d’une
enceinte sur la dalle. Pour centrer le gabarit sur
la dalle, dessinez une croix (X) en reliant les
angles en diagonale, et centrez le gabarit au
point d’intersection.
2. Découpez une ouverture dans la dalle.
q w
Installation d’une plaque de renfort dans une dalle acoustique de plafond
Installation de la plaque de renfort
pour plafond à dalles
1. Placez la plaque de renfort sur l’ossature du
plafond. Si nécessaire, ajustez la plaque de
renfort de sorte que les bras reposent sur
l’ossature.
2. Remettez en place la dalle au plafond.
Reportez-vous à la section Montage de l’enceinte
de la notice d’installation de votre enceinte pour
les instructions d’installation.
q w
Installation d’une plaque de renfort dans un plafond dur (construction existante)
Découpe du plafond
1. Utilisez le gabarit pour tracer une ouverture
sur le plafond.
2. Découpez une ouverture dans le plafond.
q w
Installation de la plaque de renfort
pour plafond à dalles
1. Insérez les bras de la plaque de renfort et
l’anneau dans l’ouverture et placez les bras
de façon parallèle sur l’ossature du plafond
ou la fourrure.
2. Assemblez la plaque de renfort.
Reportez-vous à la section Montage de
l’enceinte de la notice d’installation de votre
enceinte pour les instructions d’installation.
q w
8 • Deutsch FreeSpace Einstellbare Tile Bridge • Installationsanleitung
PRO.BOSE.COM
Übersicht
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren
Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden!
Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und
Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie
dieses Dokument und alle Sicherheitshinweise vor der Installation durch.
WARNHINWEISE:
Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen
Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der
Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der
Lautsprecher und der Halterung gemäß allen geltenden Vorschriften
durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen.
Wenden Sie sich vor der Installation dieses Produkts an die zuständige
abnehmende Behörde.
Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren
Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und
Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit
der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur
fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und
sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich
keine Einrichtungen wie strom- oder wasserführende Leitungen befinden.
Stellen Sie sicher, dass die Halterung von einem fachkundigen Monteur und
gemäß den örtlichen Bauvorschriften montiert wird.
Gesetzliche Hinweise
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“
ist 2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, PartC, Plant9, No.353
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.
Importeur- und Serviceinformationen erhalten Sie unter: +5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
Hauptsitz der Bose Corporation: 1-877-230-5639
Bose und FreeSpace sind Marken der Bose Corporation.
©2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung
weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise
verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Garantie finden Sie unter PRO.BOSE.COM.
Verpackungsinhalt
FreeSpaceFS2C Tile Bridge
×12×6
FreeSpaceFS4CE Tile Bridge
×6 ×12
Produktabmessungen
FreeSpaceFS2C
0,72kg
FreeSpaceFS4CE
0,86kg
265mm
365mm
249mm
162mm
644mm
644mm
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung
vor, den Lautsprecher an einer tragenden Konstruktion
zusätzlich abzusichern. Wählen Sie eine Montageposition
und -methode sowie Werkzeuge, die den örtlichen
Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung eines Sicherungsseils
(1) zur zusätzlichen Absicherung der Konstruktion.
Befestigungspunkte für Sicherheitsaufhängungen können
Sie der Abbildung unten entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherungen die
Anweisungen des Herstellers.
q
Deutsch • 9Installationsanleitung • FreeSpace Einstellbare Tile Bridge
PRO.BOSE.COM
Installation
q
e
w
Montage der Tile Bridge
1. Richten Sie die Schienen aus und passen Sie die Laschen in die Aussparungen ein.
2. Ziehen Sie die Schienen nach außen, um sie zu befestigen.
Hinweis: Beim Einbau in eine durchgängig feste Decke erfolgt die Montage der Tile Bridge in der Decke nach dem
Einführen der Schienen und des Rings durch die Aussparung für den Lautsprecher.
3. Richten Sie die Schienen parallel zueinander aus und drücken Sie den Ring der Tile Bridge nach unten, um den Ring an
den Schienen zu befestigen.
Zuschneiden der Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen
Sie unter Verwendung der im Lieferumfang
des Lautsprechers enthaltenen Schablone den
Ausschnitt für den Lautsprecher auf die Platte.
Um die Schablone mittig aufzulegen, verbinden
Sie zunächst die Eckpunkte der Platte zu einem
„X“ und richten Sie anschließend die Schablone
anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
q w
Montage der Tile Bridge in einer Decke bestehend aus Deckenplatten
Installieren der Tile Bridge
1. Setzen Sie die Tile Bridge in die
Unterdeckenkonstruktion ein. Passen Sie
gegebenenfalls die Länge der Tile Bridge-
Ausleger an, um ein Aufliegen zu gewährleisten.
2. Setzen Sie die Deckenplatte wieder ein.
Befolgen Sie zur Installation des Lautsprechers die
Schritte im Abschnitt Befestigung des Lautsprechers
in der Installationsanleitung des jeweiligen
Lautsprechers.
q w
Montage der Tile Bridge in durchgängig festen Decken
(bestehende Konstruktion)
Zuschneiden der Deckenplatte
1. Verwenden Sie die Schablone, um den
Ausschnitt auf der Platte aufzuzeichnen.
2. Schneiden Sie die Önung in die Platte.
q w
Installieren der Tile Bridge
1. Führen Sie die Tile Bridge-Schienen und den
Ring durch die Aussparung und positionieren
Sie die Schienen parallel zueinander im
Deckenraster oder in der Lattung.
2. Montieren Sie die Tile Bridge.
Befolgen Sie zur Installation des Lautsprechers
die Schritte im Abschnitt Befestigung des
Lautsprechers in der Installationsanleitung des
jeweiligen Lautsprechers.
q w
10 • Italiano Tile bridge regolabile FreeSpace • Guida all'installazione
PRO.BOSE.COM
Panoramica
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti.
Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni
di base per l’installazione di questo prodotto in tipici sistemi da installazione fissa.
Prima dell’installazione, leggere questo documento e le avvertenze sulla sicurezza.
AVVISI/AVVERTENZE:
Tutti i prodotti Bose devono essere installati in conformità con gli standard
locali, statali, federali e di settore. È responsabilità dell’installatore assicurare
che l’installazione dei diusori e del sistema di montaggio venga eseguita
in conformità con le normative vigenti, compresi i regolamenti edilizi locali.
Prima di installare il prodotto, chiedere informazioni all’autorità locale preposta.
L’installazione o la sospensione non sicura di carichi pesanti può causare gravi
lesioni alle persone e danni materiali. È responsabilità dell’installatore valutare
l’adabilità del metodo di installazione utilizzato per l’applicazione specifica.
Solo installatori professionisti esperti possono installare un diusore in posizione
sospesa.
Evitare l’installazione su superfici non sucientemente robuste o dietro le quali si
nascondano elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni
idrauliche. Assicurarsi che la staa sia installata da un installatore professionista e
in conformità alle norme edilizie locali.
Informazioni sulle normative
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione; ad
esempio “7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.
Per informazioni su importatori e servizi: +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Sede principale di Bose Corporation: 1-877-230-5639
Bose e FreeSpace sono marchi commerciali di Bose Corporation.
©2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Contenuto della confezione
Pacchetto tile bridge FreeSpace FS2C
12 pz.6 pz.
Pacchetto tile bridge FreeSpace FS4CE
6 pz. 12 pz.
Dimensioni del prodotto
FreeSpace FS2C
0,72 kg
FreeSpace FS4CE
0,86 kg
265 mm
365 mm
249 mm
162 mm
644 mm
644 mm
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego
di un secondo metodo di fissaggio dei diusori alle
strutture di supporto, allo scopo di garantire una maggior
sicurezza. Scegliere posizione, metodo e accessori di
fissaggio conformi alle normative edilizie locali.
Bose raccomanda l’utilizzo di (1) un cavo di frenatura come
meccanismo di fissaggio secondario. Vedere lo schema
riportato di seguito per i punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
q
Italiano • 11Guida all'installazione • Tile bridge regolabile FreeSpace
PRO.BOSE.COM
Installazione
q
e
w
Assemblaggio del tile bridge
1. Allineare le barre ed inserire le linguette nelle scanalature.
2. Tirare le barre in direzione opposta per fissarle l’una all’altra.
Nota: in caso di installazione su un sotto in materiale rigido, assemblare il tile bridge dopo aver inserito le barre
e l’anello nell’apertura del foro.
3. Allineare le barre in modo che siano parallele l’una all’altra, quindi premere l’anello del tile bridge per fissarlo alle barre.
Taglio del controsotto a pannelli
1. Rimuovere il pannello ed utilizzare la dima
inclusa con il diusore per tracciare il foro
per il diusore sul pannello stesso. Per centrare
la dima rispetto al pannello, tracciare una
X collegando gli angoli in diagonale e centrare il
modello sul punto di intersezione.
2. Eettuare un foro nel pannello.
q w
Installazione di un tile bridge in un controsotto a pannelli
Installazione del tile bridge
1. Posizionare il tile bridge assemblato lungo la
griglia del sotto. Se necessario, regolare le
barre del tile bridge in modo che poggino sui
montanti della griglia del sotto.
2. Rimontare il pannello sul controsotto.
Consultare la sezione Installazione del diusore
nella relativa guida di installazione per istruzioni
sull'installazione del diusore.
q w
Installazione di un tile bridge su controsotto fisso (struttura esistente)
Taglio del sotto
1. Utilizzare la dima per tracciare un foro
sul sotto.
2. Eettuare un foro nel sotto.
q w
Installazione del tile bridge
1. Far passare le barre e l’anello del tile bridge
attraverso il foro e posizionare le barre
parallele l’una all’altra.
2. Assemblare il tile bridge.
Consultare la sezione Installazione del diusore
nella relativa guida di installazione per istruzioni
sull'installazione del diusore.
q w
12 • Nederlands FreeSpace verstelbare tegelbrug • Installatiehandleiding
PRO.BOSE.COM
Overzicht
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs!
Dit document is bedoeld om professionele installateurs essentiële installatie- en
veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie.
Lees dit document en alle veiligheidswaarschuwingen voordat u een systeemprobeert te
installeren.
WAARSCHUWINGEN:
Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en
landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van
de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het
montagesysteem gebeurt met inachtneming van alle van toepassing zijnde
voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op
metde juiste plaatselijke overheidsinstanties voordat u dit product installeert.
Het onveilig monteren of ophangen van een zware last beschadiging van uw
eigendommen, ernstig letsel en zelfs de dood tot gevolg hebben. Het is de
verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren
van de gebruikte montagemethode. Alleen professionele installateurs met
kennis van het juiste gereedschap en veilige montagetechnieken mogen
luidsprekers hoog ophangen.
Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke risico’s
opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen.
Debeugel moet door een gekwalificeerde installateur worden geplaatst
inovereenstemming met de lokale bouwvoorschriften.
Wettelijk verplichte informatie
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan,
‘7’is2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.353
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.
Gegevens importeur en service-informatie: +52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Hoofdkantoor Bose Corporation: 1 877 230 5639
Bose en FreeSpace zijn handelsmerken van Bose Corporation.
©2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke
toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
Inhoud van de doos
FreeSpace FS2C tegelbrug (pack)
×12×6
FreeSpace FS4CE tegelbrug (pack)
×6 ×12
Afmetingen van het product
FreeSpace FS2C
0,72 kg
FreeSpace FS4CE
0,86 kg
265 mm
365 mm
249 mm
162 mm
644 mm
644 mm
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen
voor extra veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten voldoen aan de
geldende bouwvoorschriften en -verordeningen.
Bose raadt aan (1) een veiligheidsdraad te gebruiken
als secundaire bevestigingsmethode. Raadpleeg het
onderstaande schema voor bevestigingspunten.
Volg de instructies van de fabrikant voor eventueel
alingebouwde secundaire beveiligingsmechanismen.
q
Nederlands • 13Installatiehandleiding • FreeSpace verstelbare tegelbrug
PRO.BOSE.COM
Installatie
q
e
w
De tegelbrug in elkaar zetten
1. Lijn de rails uit en steek de lipjes door de openingen.
2. Trek de rails naar buiten om de onderdelen te bevestigen.
Opmerking: Bij installatie in een hard plafond monteert u de tegelbrug nadat u de rails en ring door de opening
hebtgehaald.
3. Zorg dat de rails evenwijdig aan elkaar liggen en druk de ring van de tegelbrug naar beneden om de ring aan de rails te
bevestigen.
Een opening in de plafondtegel zagen
1. Verwijder de tegel en teken met behulp van het
bij de luidspreker meegeleverde sjabloon een
opening op de tegel. Teken een ‘X’ diagonaal
vanuit de hoeken van de tegel, zodat u het
sjabloon kunt centreren op het snijpunt.
2. Zaag een opening in de tegel.
q w
Een tegelbrug in een akoestische plafondtegel installeren
De tegelbrug plaatsen
1. Plaats de gemonteerde tegelbrug op het
plafondraster. Verstel indien nodig de tegelbrug
zo dat de rails op het plafondraster rusten.
2. Plaats de tegel terug in het plafond.
Raadpleeg voor instructies voor het installeren
van de luidspreker het gedeelte De luidspreker
bevestigen in de betreende installatiehandleiding.
q w
Een tegelbrug in een hard plafond installeren (bestaande constructie)
Een opening in het plafond zagen
1. Teken met behulp van het sjabloon
eenopening af in het plafond.
2. Zaag een opening in het plafond.
q w
De tegelbrug plaatsen
1. Haal de rails en ring van de tegelbrug door
de opening en leg de rails evenwijdig aan
elkaar op het plafondraster of belegstuk.
2. Plaats de tegelbrug.
Raadpleeg voor instructies voor het
installeren van de luidspreker het gedeelte
De luidspreker bevestigen in de betreende
installatiehandleiding.
q w
14 • Norsk FreeSpace justerbar monteringsbro • Monteringsveiledning
PRO.BOSE.COM
Oversikt
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
ADVARSLER:
Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale
ognasjonale forskrifter. Det er montørens ansvar å sikre at monteringen
avhøyttalerne og monteringssystemet utføres i henhold til alle gjeldende
forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale
myndighetene som har domsmyndighet før du monterer dette produktet.
Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere
påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal
bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og
trygge monteringsteknikker.
Må ikke monteres på overflater som ikke er solide, eller som har skjulte
faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for
atbraketten er montert av en kvalifisert montør og i henhold til lokale
retningslinjer.
Informasjon om forskrifter
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007
eller2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomasde
Chapultepec, 11000 México, D.F.
For informasjon om importør og service: +5255 (5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Hovedkontoret til Bose Corporation: 1-877-230-5639
Bose og FreeSpace er varemerker som tilhører Bose Corporation.
©2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert
eller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
Innhold i pakken
Monteringsbropakke til FreeSpace FS2C
×12×6
Monteringsbropakke til FreeSpace FS4CE
×6 ×12
Produktmål
FreeSpace FS2C
0,72kg
FreeSpace FS4CE
0,86kg
265 mm
365 mm
249 mm
162 mm
644 mm
644 mm
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer
høyttalerne ytterligere ved hjelp av en sekundær
sikringsmetode. Velg monteringssted, -metode- og
-utstyr som samsvarer med lokale byggeforskrifter
ogbestemmelser.
Bose anbefaler at du bruker (1) en sikkerhetskabel
som en sekundær sikringsmekanisme. Se diagrammet
nedenfor for å se punkter om sikkerhetsfeste.
Følg produsentens instruksjoner for eventuelle
sekundære festemekanismer som brukes.
q
Norsk • 15Monteringsveiledning • FreeSpace justerbar monteringsbro
PRO.BOSE.COM
Montering
q
e
w
Sette sammen monteringsbroen
1. Sett skinnene over hverandre og sett inn tappene i sporene.
2. Dra skinnene utover for å feste dem sammen.
Merk: Hvis du monterer i et hardt tak, setter du sammen monteringsbroen etter å ha satt inn skinner og ring gjennom
det utskårede hullet.
3. Sett skinnene parallelt med hverandre og trykk ned monteringsbroringen for å feste ringen til skinnene.
Skjære takplaten
1. Fjern platen, og bruk malen som følger med
høyttaleren, til å tegne et høyttalerhull på platen.
Hvis du vil plassere malen midt på platen, tegner
du en X ved å streke opp diagonale linjer mellom
hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.
q w
Montere en monteringsbro i en lyddempende takplate
Installere monteringsbroen
1. Plasser den monterte monteringsbroen over
takristen. Juster om nødvendig monteringsbroen
slik at skinnene hviler på takristen.
2. Sett takplaten tilbake på plass.
For instruksjoner om montering av høyttaler kan
du se delen Montere høyttaleren i den riktige
høyttalermonteringsveiledningen.
q w
Montere en monteringsbro i et hardt tak (eksisterende konstruksjon)
Skjære i taket
1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.
q w
Installere monteringsbroen
1. Sett inn monteringsbroskinnene og ringen
gjennom hullet og plasser skinnene parallelt
med hverandre over takristen eller -lekten.
2. Montere monteringsbroen.
For instruksjoner om montering av høyttaler
kan du se delen Montere høyttaleren i den
riktige høyttalermonteringsveiledningen.
q w
16 • Polski Regulowany mostek płytkowy FreeSpace • Podręcznik instalacji
PRO.BOSE.COM
Omówienie
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz
instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy
dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek
dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach.
Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem
iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.
OSTRZEŻENIA/PRZESTROGI:
Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami
lokalnymi, krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany
zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązują-
cymi regulaminami, wtym regulaminami iprzepisami obowiązującymi
wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi
władzami.
Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować
poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków
instalatora należy ocena niezawodności każdej metody montażu stosowanej
wtymprzypadku. Montaż podwieszanych głośników może być przeprowadzany
wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę
oodpowiednim sprzęcie ibezpiecznych technikach montażu.
Niemontować podkładki napowierzchniach niewystarczająco solidnych
lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną
lubhydrauliczną. Uchwyt powinien zamontować wykwalifikowany instalator
zzachowaniem lokalnych przepisów budowlanych.
Informacje prawne
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza
rok 2007 lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-
204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze
iusługach: +5255 (5202) 3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3,
Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Siedziba główna firmy Bose Corporation: 1-877-230-5639
Bose i FreeSpace są znakami towarowymi firmy Bose Corporation.
©2020 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego
pozwolenia.
Informacje o gwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
Zawartość opakowania
Mostek płytkowy FreeSpace FS2C
× 12× 6
Mostek płytkowy FreeSpace FS4CE
× 6 × 12
Wymiary produktu
FreeSpace FS2C
0,72kg (1,59funta)
FreeSpace FS4CE
0,86kg (1,90funta)
265 mm
10,43 cala
365 mm
14,37
cala
249 mm
9,80 cala
162 mm
6,38 cala
644 mm
25,35 cala
644 mm
25,35 cala
Korzystanie zlinki zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają
zastosowania dodatkowej metody zabezpieczania
głośników wcelu zapewnienia dodatkowego bezpie-
czeństwa. Pozycja, sposób ielementy montażu muszą być
zgodne zlokalnymi normami iprzepisami budowlanymi.
Firma Bose zaleca użycie (1) linki zabezpieczającej jako
dodatkowego środka poprawiającego bezpieczeństwo
konstrukcji. Punkty mocowania osprzętu zabezpiecza-
jącego przedstawiono na poniższym schemacie.
Należy przestrzegać instrukcji producenta dotyczących
dodatkowego mechanizmu zabezpieczającego.
q
Polski • 17Podręcznik instalacji • Regulowany mostek płytkowy FreeSpace
PRO.BOSE.COM
Instalacja
q
e
w
Montaż mostka płytkowego
1. Wyrównać szyny iwsunąć zaczepy do szczelin.
2. Pociągnąć szyny na zewnątrz, aby je zamocować.
Uwaga! Wprzypadku montażu wsuficie twardym mostek płytkowy należy zmontować dopiero po włożeniu szyn
ipierścienia przez otwór.
3. Ustawić szyny równolegle do siebie iwcisnąć pierścień mostka płytkowego, aby zamocować pierścień na szynach.
Przycinanie płytki sufitowej
1. Usunąć płytkę iużyć szablonu (dołączony
do zestawu) do zaznaczenia otworu głośnika
na płytce. Aby wyśrodkować szablon na
płytce, narysować znak X, łącząc narożniki po
przekątnej iwyśrodkować szablon, używając
punktu przecięcia.
2. Wyciąć otwór wpłytce.
q w
Montaż mostka płytkowego na płytce sufitowej
Montaż mostka płytkowego
1. Umieścić złożony mostek płytkowy wpoprzek
kratki sufitowej. W razie potrzeby wyregulować
położenie mostka, tak aby szyny spoczywały
na kratce sufitowej.
2. Zamontować płytkę wsuficie.
Wskazówki dotyczące montażu głośnika
znajdująsię wpodręczniku instalacji odpowie-
dniego modelu głośnika, wsekcji Montaż głośnika.
q w
Montaż mostka płytkowego wsuficie twardym (istniejąca konstrukcja)
Przycinanie sufitu
1. Użyć szablonu do zaznaczenia otworu
wsuficie.
2. Wyciąć otwór wsuficie.
q w
Montaż mostka płytkowego
1. Wsunąć szyny mostka płytkowego wotwór
iumieścić szyny równolegle do siebie
wpoprzek kratki sufitowej lub podkładki
sufitowej.
2. Zmontować mostek płytkowy.
Wskazówki dotyczące montażu głośnika
znajdująsię wpodręczniku instalacji odpowie-
dniego modelu głośnika, wsekcji Montaż
głośnika.
q w
18 •
简体中文
FreeSpace
可调节安装桥板
•
安装指南
PRO.BOSE.COM
概述
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典
型的固定安装系统中安装此产品时适用的基本安装和安全指南。
请先阅读本文档和所有安全警告，再尝试安装。
警告/小心：
所 有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。
安装人员有责任确保扬声器和安装系统的安装都符合适用的法
规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有
司法管辖权的当地监管机构。
不安全地登高安装或吊装任何重物可能导致严重的人身伤害和财
产损失。安装人员有责任评估在其应用中所使用的任何安装方
法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安
装人员才能尝试以吊装的方式安装任何扬声器。
请勿将其安装在不结实或有潜在危险的表面，比如布线或铺设管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符
合当地的建筑法规。
规范信息
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由
贸易试验区日樱北路 353 号，9 号厂房 C 部位
欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F.
如需获取进口商和服务信息，请拨打电话：+5255 (5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，
9F-A1。电话：+886-2-2514 7676
Bose Corporation 总部：1-877-230-5639
Bose 和 FreeSpace 是 Bose Corporation 的商标。
©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其
他方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
包装清单
FreeSpace FS2C 桥板组件
×12×6
FreeSpace FS4CE 桥板组件
×6 ×12
产品尺寸
FreeSpace FS2C
0.72 千克（1.59 磅）
FreeSpace FS4CE
0.86 千克（1.90 磅）
265 毫米
10.43 英寸
365 毫米
14.37 英寸
249 毫米
9.80 英寸
162 毫米
6.38 英寸
644 毫米
25.35 英寸
644 毫米
25.35 英寸
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结
构，以提供额外的安全保障。选择符合当地的建筑法规和条例的
安装位置、方法和安装紧固件。
Bose 建议使用 (1) 一根保险钢丝作为辅助固定装置。有关安全
连接点，请参阅下图。
对于任何所需辅助固定装置，请遵循制造商的说明。
q
简体中文
•
19
安装指南
• FreeSpace
可调节安装桥板
PRO.BOSE.COM
安装
q
e
w
组装桥板
1. 对齐导轨并将卡舌插入槽口。
2. 向外拉动导轨以将其固定在一起。
注意：如果您要安装到硬质天花板，请在导轨和扣圈插入开孔后组装桥板。
3. 将导轨彼此平行对齐，然后向下按压桥板扣圈，以将扣圈固定到导轨上。
切割吊顶板
1. 卸下吊顶板，然后使用扬声器随附的模板在吊顶板上描
画扬声器孔。为了将模板放在吊顶板的中心位置，可连
接对角线画一个“X”，然后利用交叉点使模板居中。
2. 在吊顶板上开一个孔。
q w
在吊顶板上安装桥板
安装桥板
1. 将组装的桥板穿过吊顶龙骨放置。必要时，调节桥
板，使滑轨靠在吊顶龙骨上。
2. 将吊顶板装回天花板上。
有关安装扬声器的说明，请参见相应扬声器安装指南中的
安装扬声器部分。
q w
在硬质天花板上安装桥板（现有结构）
切割天花板
1. 使用模板将孔描到天花板上。
2. 在天花板上切割一个孔。
q w
安装桥板
1. 将桥板和扣圈插入孔眼，并将导轨平行放置在天
花板龙骨或天花板内垫条上。
2. 组装桥板。
有关安装扬声器的说明，请参见相应扬声器安装指南
中的安装扬声器部分。
q w
20 •
繁體中文
FreeSpace
可調式天花板跨橋板
•
安裝指南
PRO.BOSE.COM
概觀
重要安全指示
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
警告/注意：
所 有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。
安裝人員有責任確保揚聲器和安裝系統的裝設都符合適用的法
規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有
司法權的當地政府機關。
以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身
傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形
中所採用之任何安裝方式是否穩定可靠。只有具備適當五金部
件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高
處懸吊揚聲器。
請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的
地方。請務必由合格的專業安裝人員遵照當地的建築法規安裝
支架。
法規資訊
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區日櫻北路 353 號 9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F.
進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1室。電話號碼：+886-2-2514 7977
Bose Corporation 總部：1-877-230-5639
Bose 與 FreeSpace 為 Bose Corporation 的商標。
©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其
他方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
包裝內容物
FreeSpace FS2C 天花板跨橋板組裝包
×12×6
FreeSpace FS4CE 天花板跨橋板組裝包
×6 ×12
產品尺寸
FreeSpace FS2C
0.72 公斤 (1.59 磅)
FreeSpace FS4CE
0.86 公斤 (1.90 磅)
265 公釐
10.43 吋
365 公釐
14.37 吋
249 公釐
9.80 吋
162 公釐
6.38 吋
644 公釐
25.35 吋
644 公釐
25.35 吋
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支
撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的
安裝位置、方式和五金部件。
Bose 建議使用 (1) 安全索來作為輔助固定機制。請參見下圖，
瞭解安全安裝點。
請遵守製造商的指示來施作任何輔助固定機制。
q
繁體中文
• 21
安裝指南
• FreeSpace
可調式天花板跨橋板
PRO.BOSE.COM
安裝
q
e
w
組裝天花板跨橋板
1. 對準軌道並將凸耳插入凹槽。
2. 將軌道兩端往外拉，以固定在一起。
備註：若安裝於硬式天花板，請將軌道及圓環穿過孔洞後，再組裝天花板跨橋板。
3. 使兩段軌道彼此平行，將天花板跨橋板環下壓，將圓環固定於軌道上。
裁切天花板板材
1. 取下天花板板材，然後使用揚聲器隨附的定位卡，
將揚聲器孔洞描繪於板材上。為將定位卡置於板材正
中央，請自四個角畫出交叉的對角線，利用交叉點將
定位卡置中。
2. 在板材上裁切出一個孔洞。
q w
將天花板跨橋板安裝於吸音天花板板材
安裝天花板跨橋板
1. 將組裝好的天花板跨橋板架在天花板框架上。可視情
況需要調整天花板跨橋板，使軌道緊貼天花板框架。
2. 將板材裝回天花板。
如需揚聲器的安裝說明，請參閱適用揚聲器安裝指南中的
「安裝揚聲器」部分。
q w
將天花板跨橋板安裝於硬式天花板 (現有建築結構)
裁切天花板
1. 使用定位卡將孔洞描繪於天花板上。
2. 在天花板上裁切出一個孔洞。
q w
安裝天花板跨橋板
1. 將天花板跨橋板軌道及圓環穿過孔洞，讓兩段軌
道呈平行，架在天花板框架或天花板角材上。
2. 組裝天花板跨橋板。
如需揚聲器的安裝說明，請參閱適用揚聲器安裝指南
中的「安裝揚聲器」部分。
q w
22 •
日本語
FreeSpace Adjustable Tile Bridge •
設置ガイド
PRO.BOSE.COM
概要
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照できるように保
管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一
般的な固定設置システムにおける本製品の、基本的な設置と安全上のガイ
ドラインを施工業者様に提供します。設置する前に、本書とすべての安全に
関する警告をお読みください。
警告／注意:
ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従
ってください。各地域の建築に関する条例や規制など、適用される
全ての法律に従って本製品およびその取付金具を設置することは
施工業者の責任です。本製品を設置する前に、各地域の管轄官庁
に相談してください。
重量物の不安定な設置や頭上吊り下げは、重傷または死亡、およ
び設備機器等への損傷の原因となる可能性があります。適用する
設置方法の信頼性を評価することは、施工業者の責任です。適切
な部品および安全な設置技術の知識を持つ専門の施工業者のみ
が、天井へのスピーカーの設置を行うことができます。
設置面の強度が不十分な場合や、設置面の裏側に電線や配管な
どが隠れている場合は、本製品を設置しないでください。各地域の
建築に関する条例に従って、認定された専門業者によりブラケット
が取り付けられていることを確認してください。
規制に関する情報
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年また
は2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas
405-204, Lomas de Chapultepec, 11000 México, D.F.
輸入元およびサポート情報: +5255(5202) 3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
Bose Corporation Headquarters: 1-877-230-5639
BoseおよびFreeSpaceは、Bose Corporationの商標です。
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない
複写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
パッケージ内容
FreeSpace FS2C Tile Bridge Pack
×12×6
FreeSpace FS4CE Tile Bridge Pack
×6 ×12
製品寸法
FreeSpace FS2C
0.72 kg
FreeSpace FS4CE
0.86 kg
265 mm
365 mm
249 mm
162 mm
644 mm
644 mm
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物
に対する固定に二次的な方法も用いることが法令により義務づけ
られている場合があります。適用される建築基準や規制を満たす
設置場所や設置方法、器具を選択してください。
安全確保のための補助的な器具として、（1）落下防止ワイヤーの使
用をお勧めします。安全器具の取り付けポイントについては、下の
各図を参照してください。
補助的な安全器具をご使用になる際は、製造元の指示に従ってく
ださい。
q
日本語
• 23
設置ガイド
• FreeSpace Adjustable Tile Bridge
PRO.BOSE.COM
設置
q
e
w
タイルブリッジを組み立てる
1. レールの位置を合わせ、タブをスロットに挿入します。
2. レールを外側に引いて、2つの部品をしっかりと固定します。
注:
硬い天井に設置するときは、レールとリングを切れ込みに通して挿入した後に、タイルブリッジを組み立てます。
3. 両方のレールが平行になるように位置を合わせたら、タイルブリッジリングを下方向に押して、リングをレールに固定します。
タイル天井を切り抜く
1. タイルを取り外し、スピーカー付属のテンプレートを使っ
て、スピーカーの穴の位置を示す線をタイルに引きます。
タイルの中央にテンプレートを合わせるには、角を対角
線で結んで「X」を書き、交点を使います。
2. タイルに穴を開けます。
q w
タイルブリッジを設置するタイル天井の準備
タイルブリッジを設置する
1. 組み立てたタイルブリッジを天井グリッドに渡します。必
要に応じてタイルブリッジを調節して、レールが天井の
グリッドにしっかり引っかかるようにします。
2. タイルを天井に戻します。
スピーカーの設置について詳しくは、該当スピーカーの設
置ガイドでスピーカーの取り付けセクションを参照してくだ
さい。
q w
硬い天井にタイルブリッジを設置する
天井を切り抜く
1. 同梱のテンプレートを利用して、天井に開ける穴を
示す線を引きます。
2. 天井に穴を開けます。
q w
タイルブリッジを設置する
1. タイルブリッジのレールとリングを、穴を通して挿入
します。天井のグリッドまたは支えに渡し、レール同
士が平行になるように配置します。
2. タイルブリッジを組み立てます。
スピーカーの設置について詳しくは、該当スピーカーの
設置ガイドでスピーカーの取り付けセクションを参照し
てください。
q w
24
•
FreeSpace
•
PRO.BOSE.COM
:
Bose
2007 "7"
.2017
Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 :
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The :
Netherlands
Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas :
.de Chapultepec, 11000 México, D.F
+5255 (5202) 3545 :
Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei :
: .City 104, Taiwan
+886-2-2514 7676
1-877-230 -5639 : Bose
.Bose Corporation FreeSpace Bose
.Bose Corporation 2020 ©
.PRO.BOSE.COM
FreeSpace FS2C
12×6×
FreeSpace FS4CE
6× 12×
FreeSpace FS2C
(
1,59) 0,72
265
10,43
162
6,38
644
25,35
FreeSpace FS4CE
(
1,90) 0,86
365
14,37
249
9,80
644
25,35
(1) Bose
q
•
25
•
FreeSpace
PRO.BOSE.COM
بيكرتلا
q
e
w
.1
.2
.3
.1
X
.2
qw
.1
.2
qw
.1
.2
qw
.1
.2
qw
©2020 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM850711 Rev. 00
January 2020
