3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugri auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installation (10011487) 6
Installation (10011488 | 10011489 | 10026366 | 10026367) 8
Bedienung 11
Reinigung und Wartung 13
Produktdatenblatt 14
Hinweise zum Umweltschutz 22
Hinweise zur Entsorgung 22
Hersteller & Importeur (UK) 22
TECHNISCHE DATEN
Artikelnummer
10011487, 10011488, 10011489,
10026366, 10026367, 10026368
Stromversorgung 220-240 V ~ 50/60 Hz
English 23
Español 43
Français 63
Italiano 83
background
4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren
Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer
qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube
verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der
Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz
der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße
Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer
ezient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein oenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller
oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom
Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten
Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder
andere Brennstoe verbrennen, muss eine ausreichende Belüftung des
Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoen verwendet wird (gilt nicht
für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.
background
5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie
das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch
ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und
den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die
Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des
Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am
Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen
Sie, wenn durch nicht-verschließbare Ö nungen in Türen und Fenstern in
Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung
benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem
Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses
beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung
nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der
Betrieb ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um
Verletzungen zu vermeiden.
background
6
DE


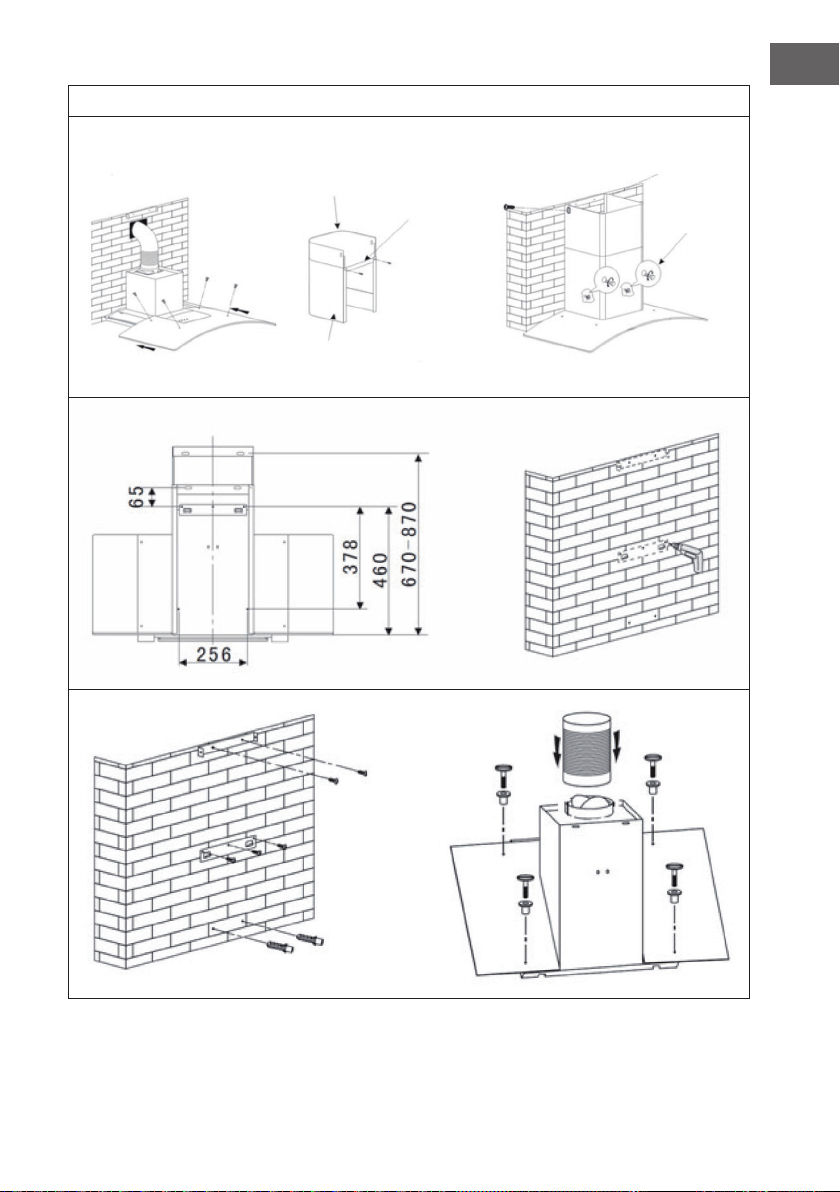

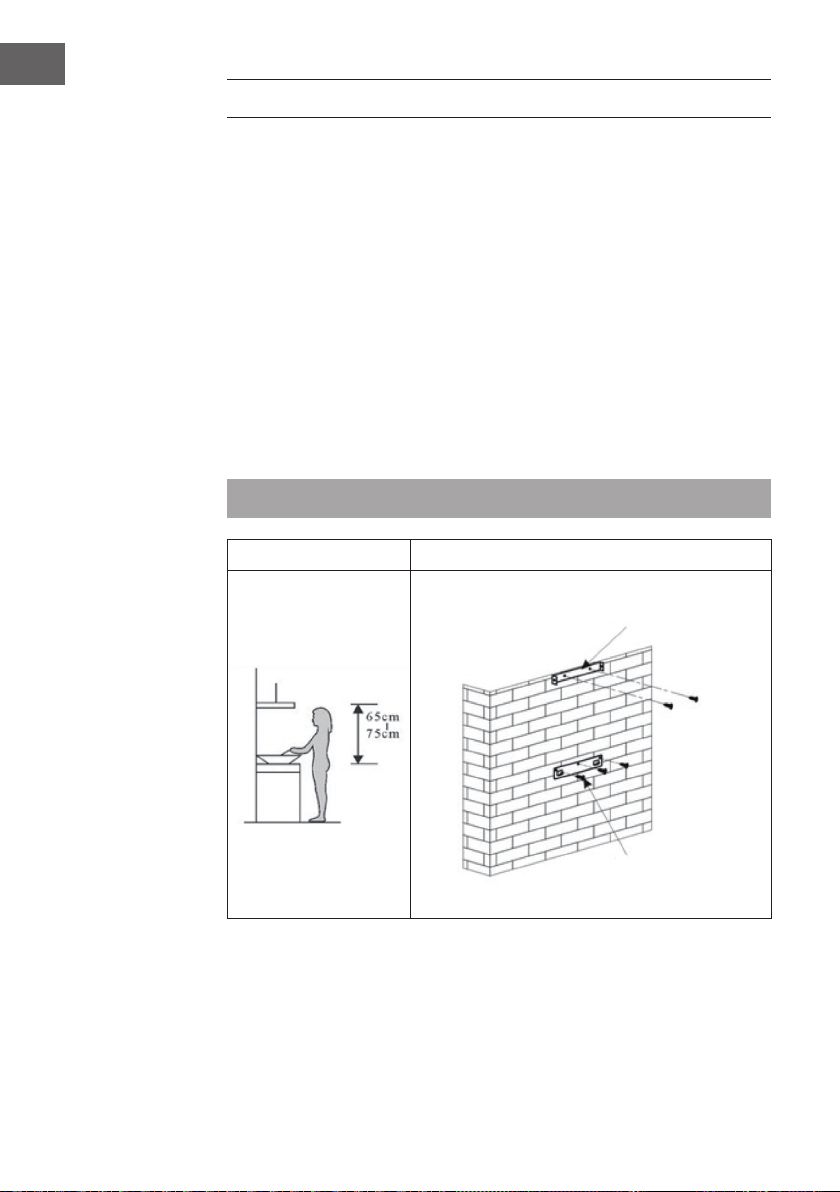

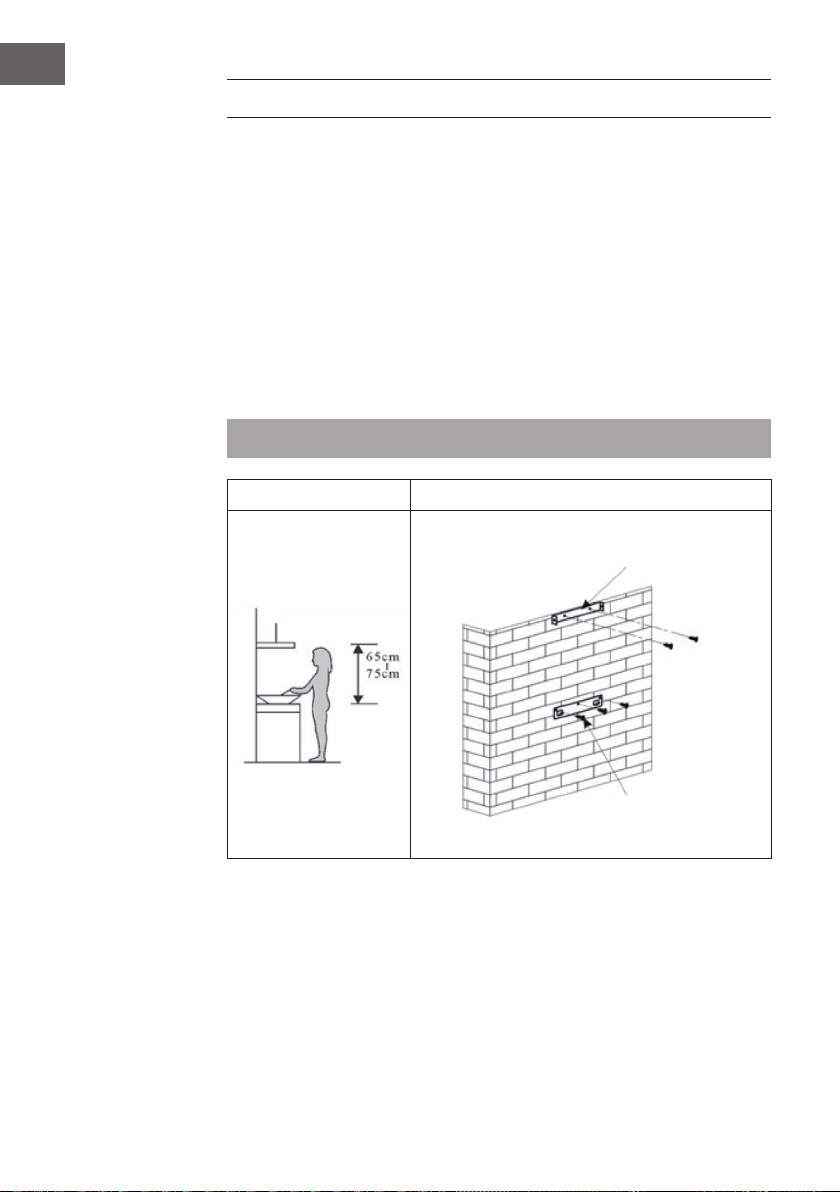

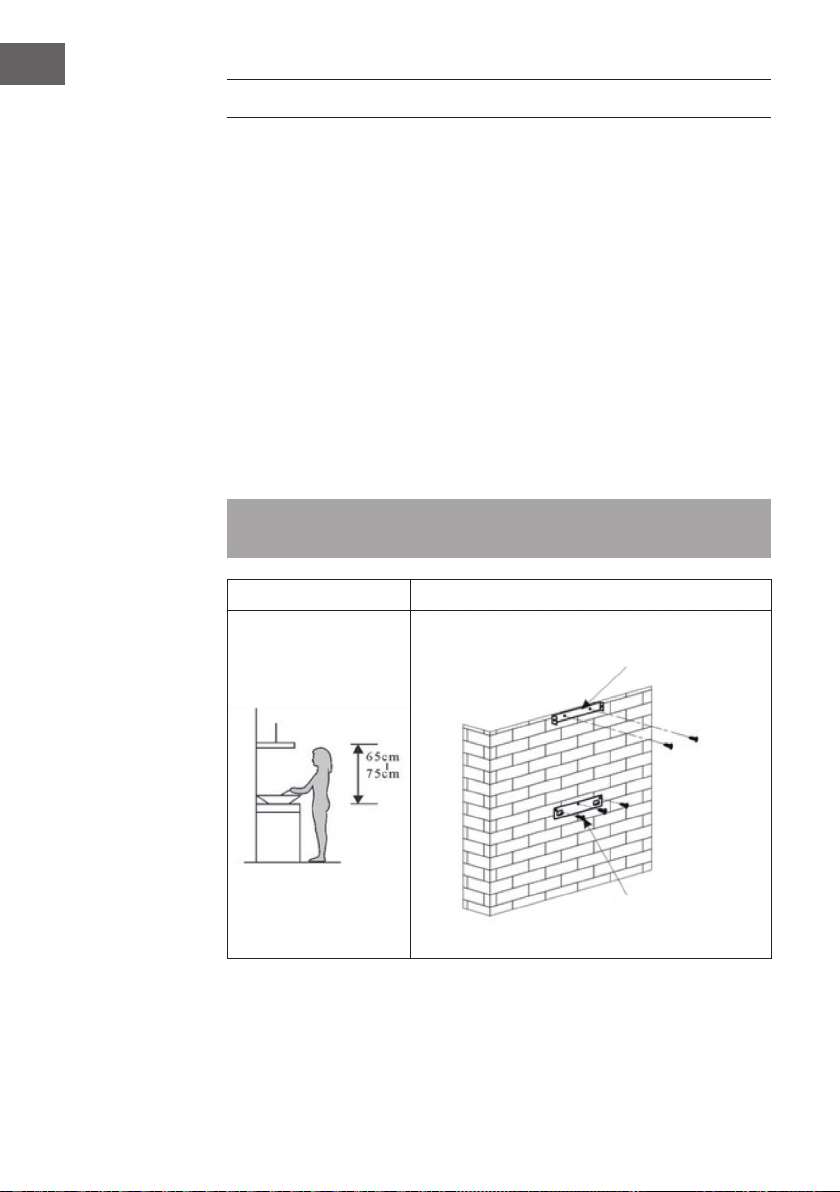

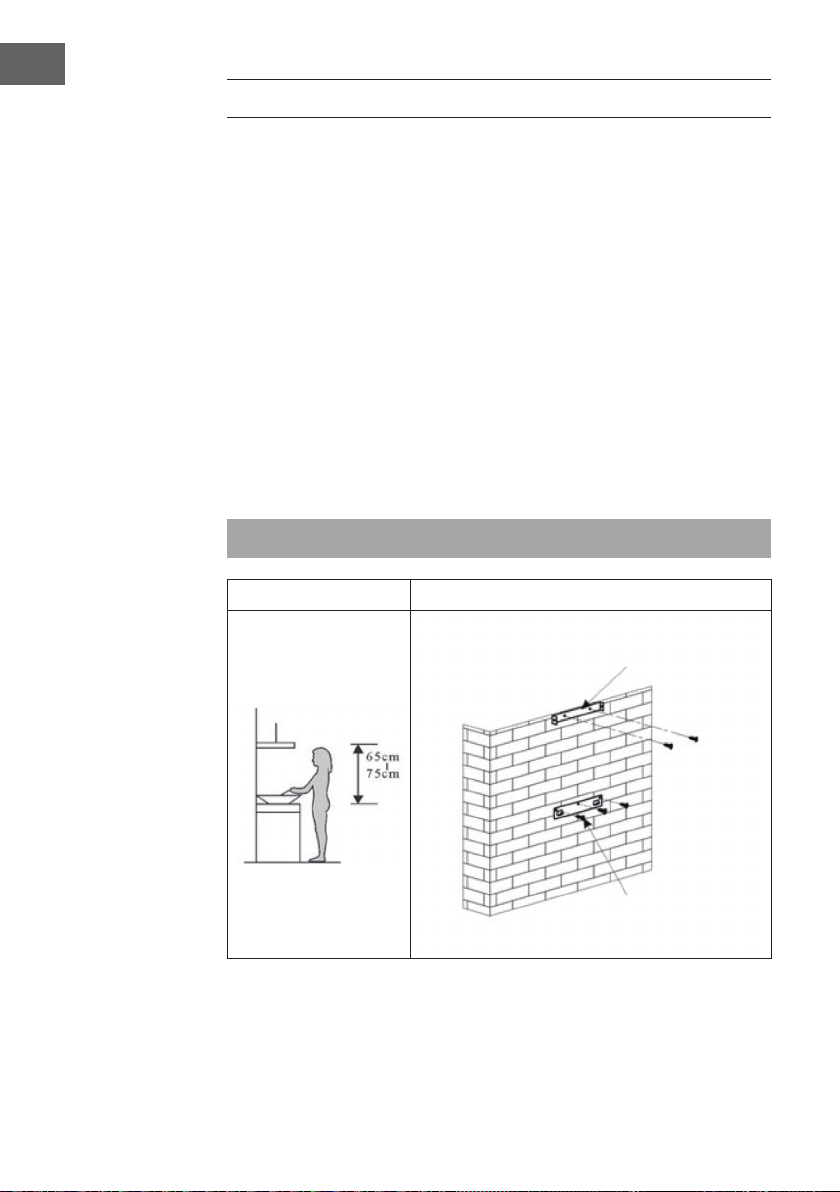

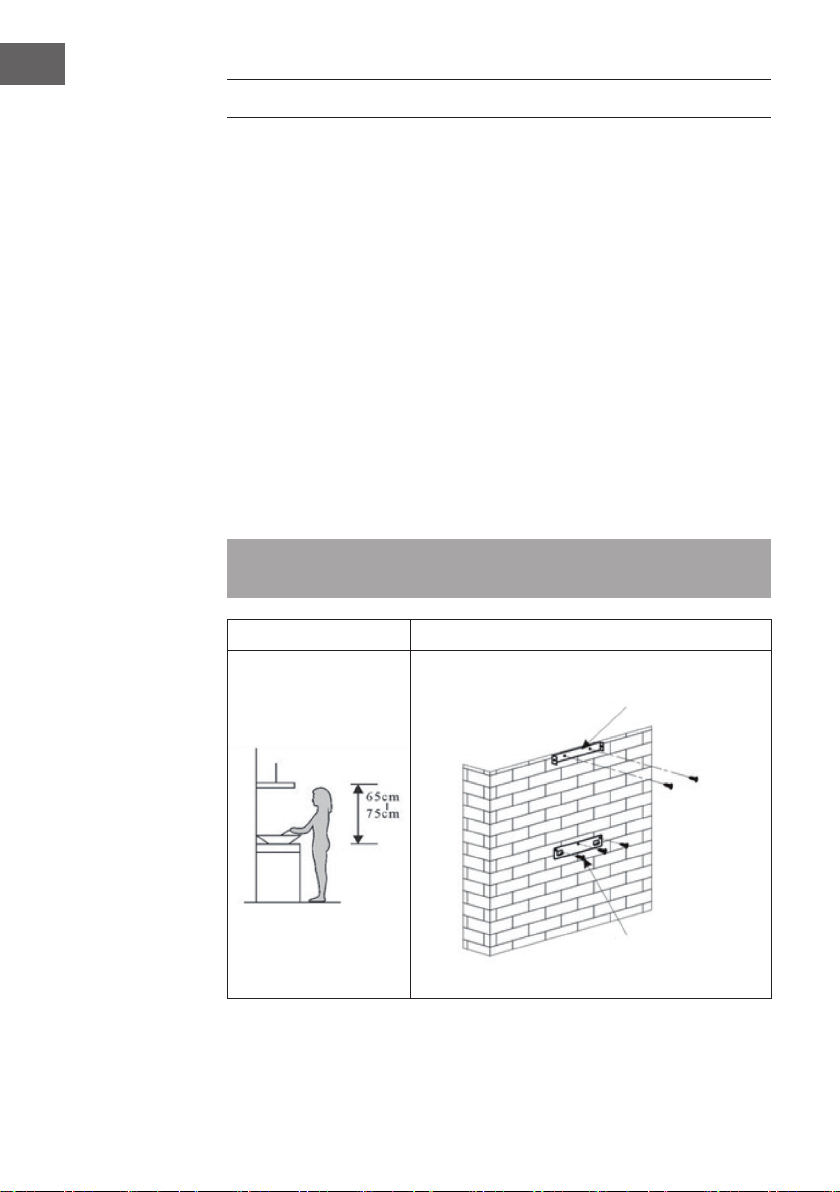

1. Die Distanz zwischen der Kochäche und der untersten Kante der
Dunstabzugshaube muss mindestens 65 cm betragen (siehe Bild 1)
2. Ist die Höhe deniert, bringen Sie die Verankerung an der entsprechenden
Stelle an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine
Bohrmaschine, passende Bohrer, Dübel und Schrauben) und anschließend
die Verankerung mit den Schrauben an der Wand befestigen. Nachdem
die Verankerung xiert ist, bringen Sie nach dem ähnlichen Verfahren die
innenliegende Klammer für die Kaminverblendung an (siehe Bild 2). Achten
Sie bitte auf den richtigen Abstand (messen Sie bitte den Abstand aus), da die
Kaminverblendung später an der Klammer befestigt wird.
3. Fixieren Sie bitte die außenliegende Klammer für die Kaminverblendung
an der Außenseite der Verblendung und überprüfen Sie, ob die innere
Kaminverblendung in der Höhe frei beweglich ist. Als nächstes installieren Sie
die Rohrverbindung und die Kaminverblendung auf der Haube. Siehe hierzu
Bild 3.
4. Setzen Sie Die Haube auf die Verankerung (siehe Bild 4).
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die
Klammern übereinstimmen und xieren Sie diese. Danach können Sie die
Haube mit den Sicherheitsschrauben xieren(siehe Bild 5).
Anmerkung: Bitte beachten Sie, dass die zwei Sicherungskappen sich auf der
Rückseite des Gehäuses benden.

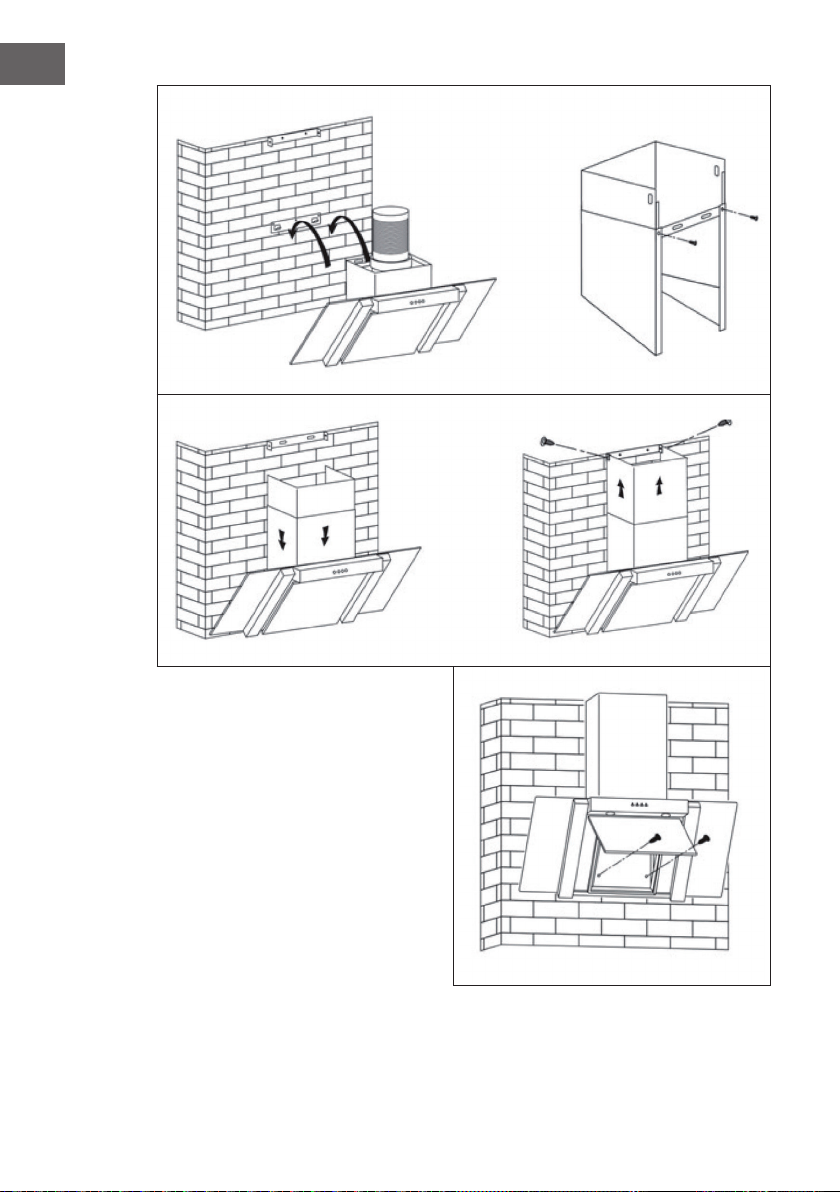

1 2
Klammer für die Kaminverblendung
Verankerung
background
7
DE
3
4 5
Sicherheits-
schrauben
Rohverbindung
Außenseite der
Kaminverblendung
Außenliegende Kaminklammer
Innenseite der
Kaminverblendung
background
8
DE


1. Die Distanz zwischen der Kochäche und der untersten Kante der
Dunstabzugshaube muss mindestens 65 cm betragen (siehe Bild 1)
2. Ist die Höhe deniert, bringen Sie die Verankerung an der entsprechenden
Stelle an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine
Bohrmaschine, passende Bohrer, Dübel und Schrauben) und anschließend
die Verankerung mit den Schrauben an der Wand befestigen. Nachdem
die Verankerung xiert ist, bringen Sie nach dem ähnlichen Verfahren die
innenliegende Klammer für die Kaminverblendung an (siehe Bild 2). Achten
Sie bitte auf den richtigen Abstand (messen Sie bitte den Abstand aus), da die
Kaminverblendung später an der Klammer befestigt wird.

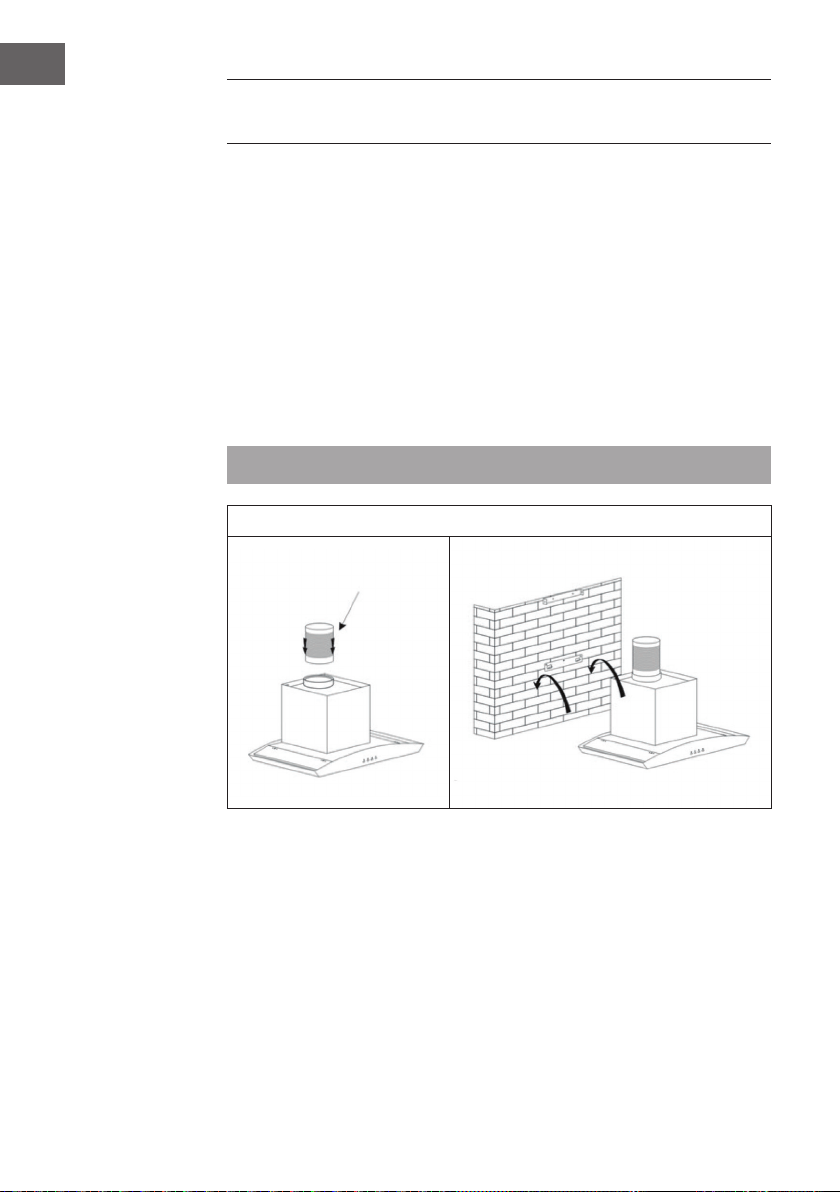

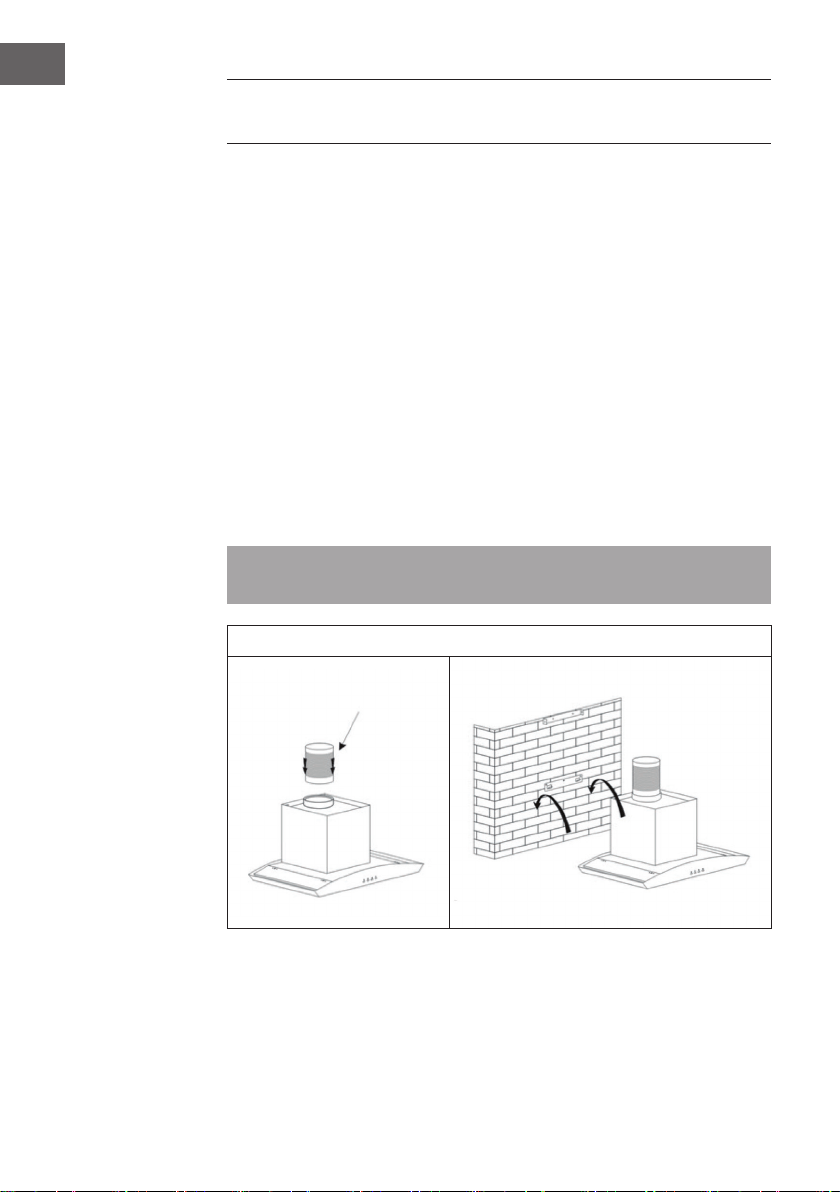

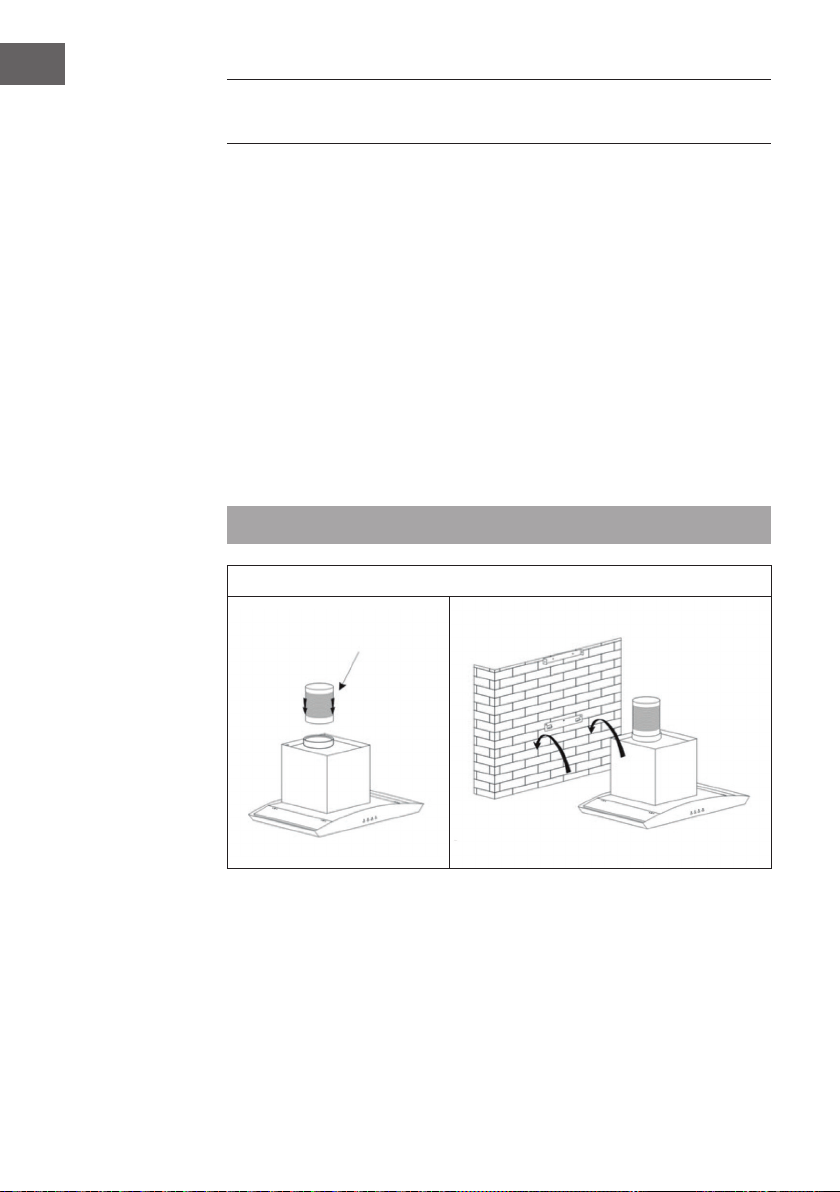

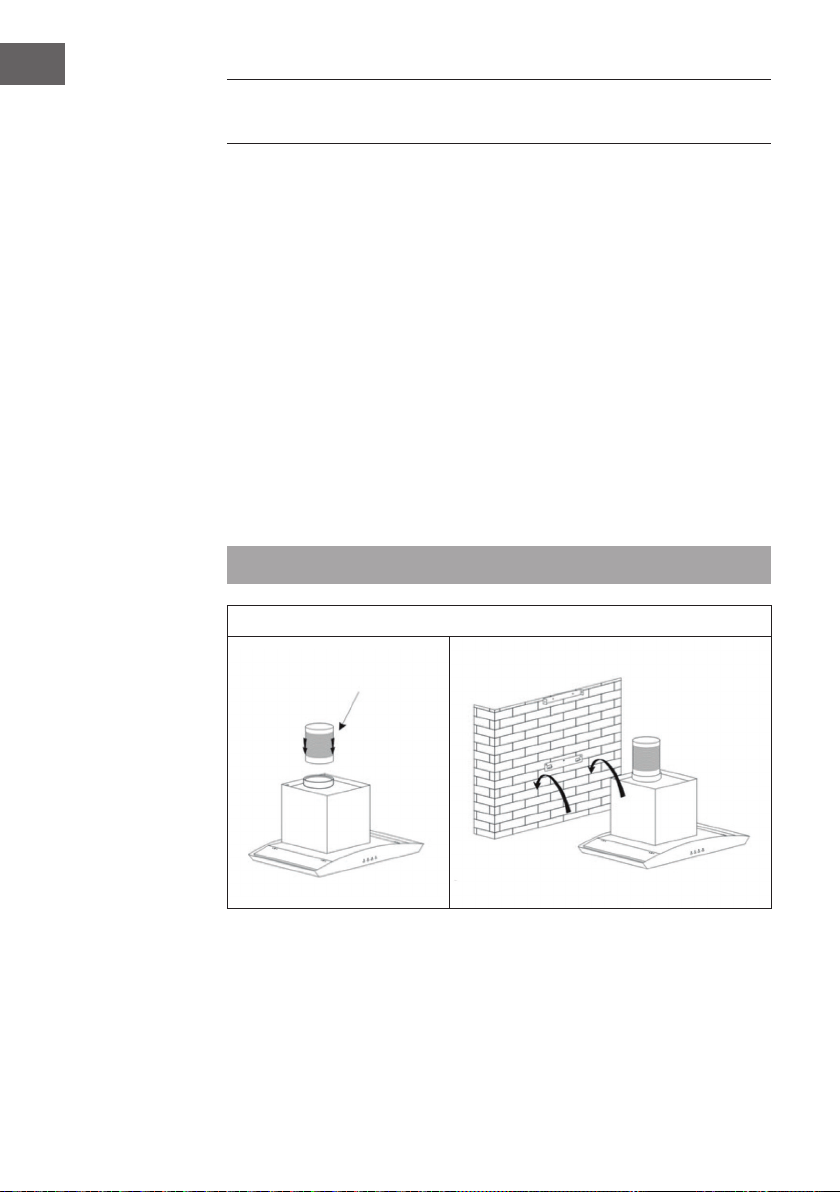

3. Befestigen Sie die Rohrverbindung und setzen Sie Die Haube auf die
Verankerung (siehe Bild 6).
4. Setzen Sie das Glasteil richtig ein und xieren Sie diese mit den passenden
Schrauben. Führen Sie das Ende der Rohrverbindung ins Freie. Bitte Beachten
Sie, dass eine dafür notwendige Önung vorhanden sein muss.
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die
Klammern übereinstimmen und xieren Sie diese. Danach können Sie die
Haube mit den Sicherheitsschrauben xieren (siehe Bild 7).
Anmerkung: Bitte beachten Sie, dass die zwei Sicherungskappen sich auf der
Rückseite des Gehäuses benden.

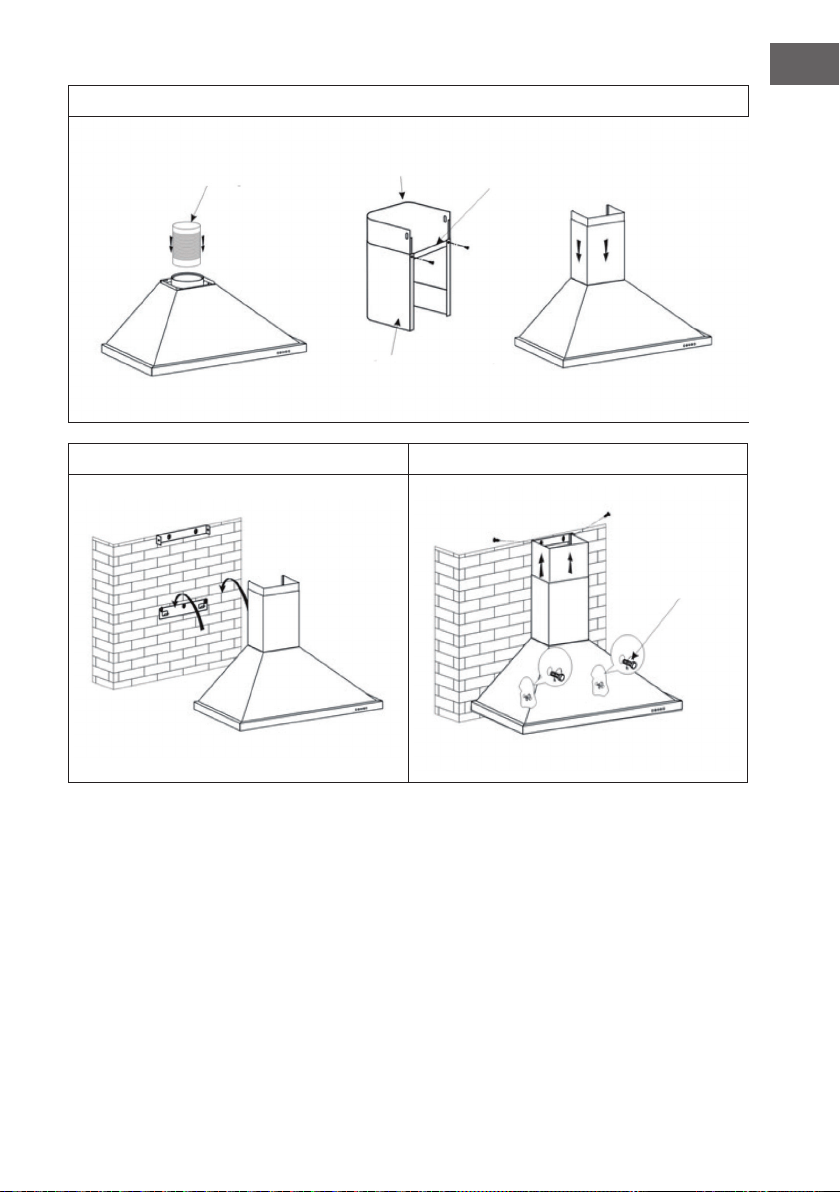

6
Rohrverbindung
background
9
DE
7
Außenseite der
Kaminverblendung
Außenliegende
Kaminklammer
Innenseite der
Kaminverblendung
Sicherheits-
schrauben
background
10
DE
background
11
DE
BEDIENUNG
Bevor Sie das Gerät zu Erstenmal nach der richtigen Installation in Betrieb
nehmen, schließen Sie bitte die Haube an das Stromnetz an (beachten Sie bitte
dabei die allgemeingültigen Sicherheitsbestimmungen).

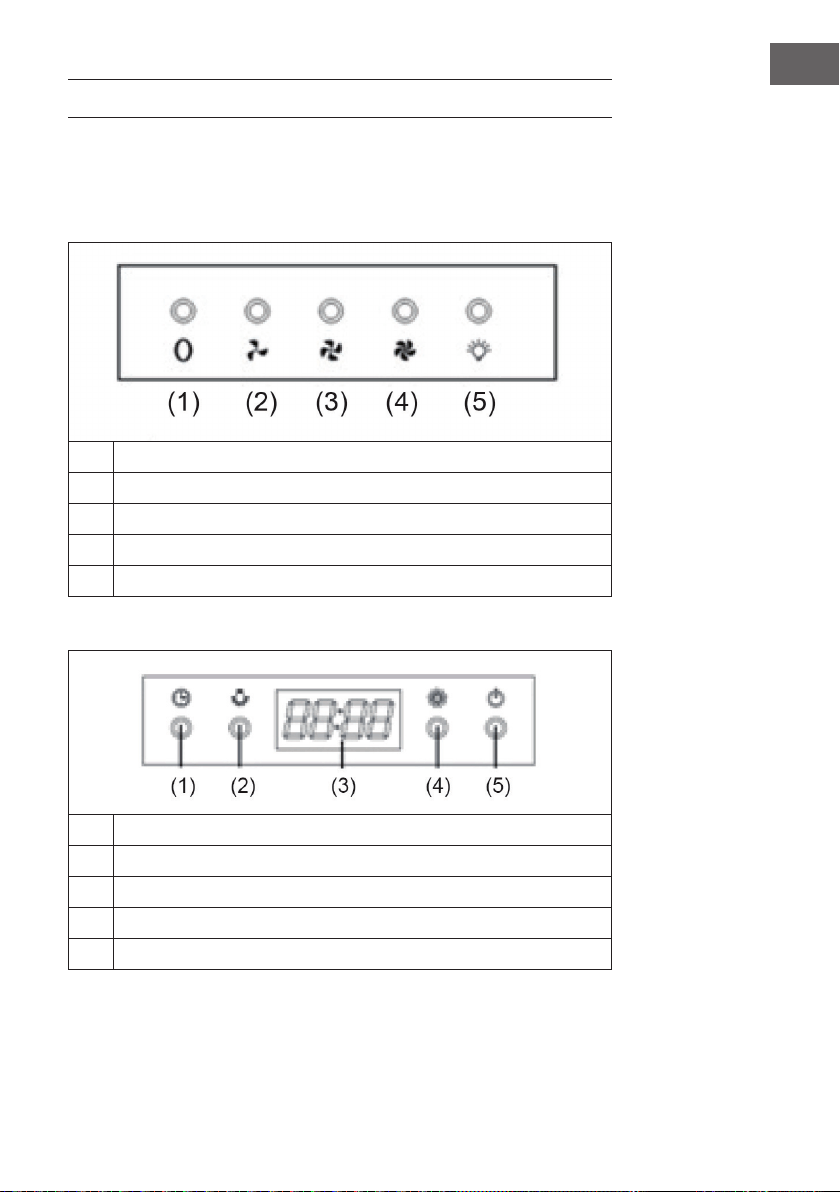

Bedienfeld 1
1 Der Motor ist AUS.
2 Der Motor läuft auf der niedrigsten Stufe.
3 Der Motor läuft auf der mittleren Stufe.
4 Der Motor läuft auf der höchsten Stufe
5 Ein- und Ausschalter für das integrierte Licht.

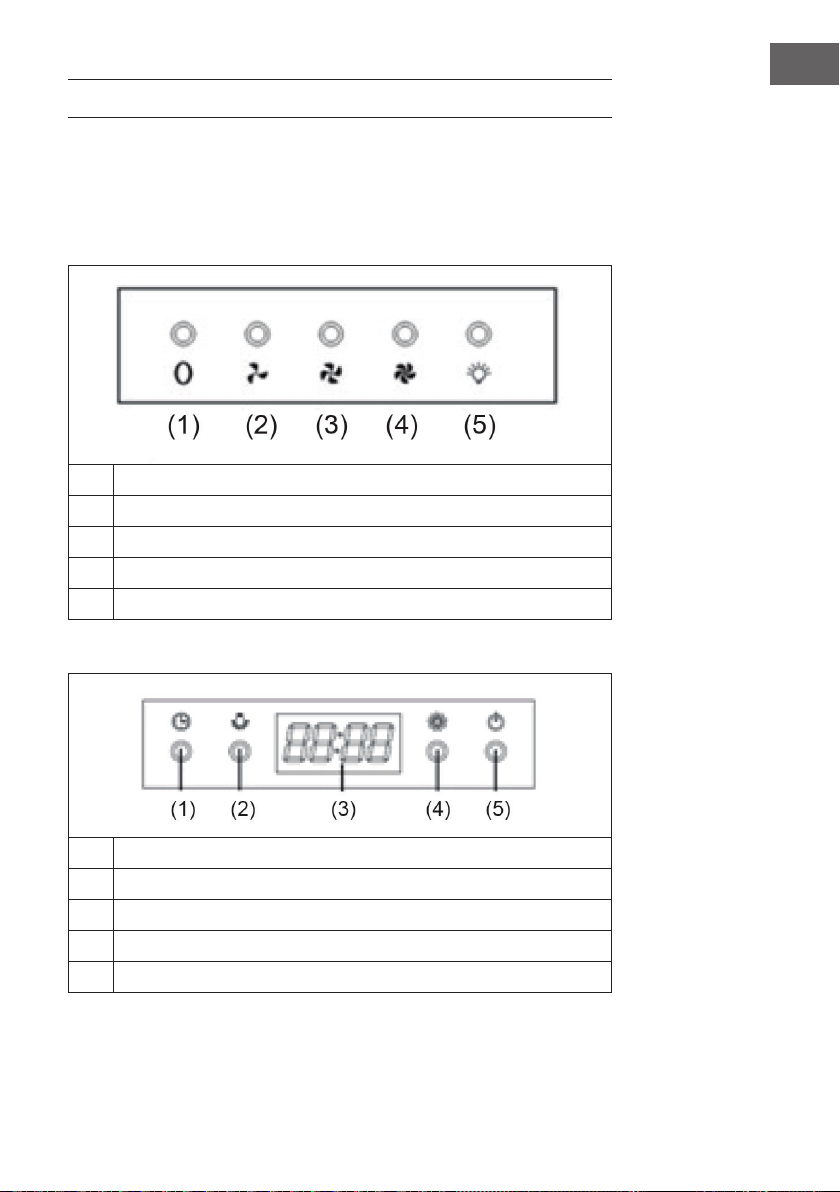

Bedienfeld 2
1 Timer-Taste
2 Licht-Taste
3 LED-Anzeige
4 Geschwindigkeitswahltaste
5 Ein/Aus-Taste
background
12
DE
Uhrzeit einstellen
• Drücken und halten Sie die Timer-Taste bis die LED-Anzeige anfängt zu
blinken.
• Mit der Geschwindigkeitstaste erhöhen Sie die Zahl und mit der Licht-Taste
verringern Sie diese.
• Um Minuten einstellen zu können drücken und halten Sie die Timer-Taste
erneut bis die Minuten anfangen zu blinken. Stellen Sie die Minuten ein.
• Mit erneutem Drücken und Halten der Timer-Taste bestätigen Sie Ihre
Auswahl.
Einschalten und Ändern der Geschwindigkeit
• Drücken Sie die Ein/Aus-Taste um die Haube in Betrieb zu nehmen oder
abzuschalten.
• Mit der Geschwindigkeitstaste steuern Sie den Motor:
Einmal drücken: Der Motor läuft auf der niedrigsten Stufe.
Zweimal drücken: Der Motor läuft auf der mittleren Stufe.
Dreimal drücken: Der Motor läuft auf der höchsten Stufe.
Beim vierten Mal: Kehrt der Motor zur niedrigsten Stufe zurück
Verwendung des Timers
Sie können eine Zeit zwischen 5 bis 60 Minuten einstellen nach welcher das
Gerät sich automatisch abschaltet. Drücken Sie die Timer-Taste, auf der Anzeige
erscheint „05.00“. Mit der Geschwindigkeitstaste erhöhen Sie die Zahl und mit der
Licht-Taste verringern Sie diese. Mit erneutem Drücken der Timer-Taste bestätigen
Sie Ihre Auswahl.
background
13
DE
REINIGUNG UND WARTUNG
Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und
ziehen Sie den Stecker aus der Steckdose. Die Außenächen sind anfällig für
Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und
wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft,
Essig) nach der Reinigung umgehend weg.

Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu
gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang
der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren
entstehen.

Das Bedienfeld kann mit einem feuchten Lappen und einem milden
Geschirrspülmittel gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass
das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches
Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.

Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der
Filter sammelt Fett, Rauch und Staub und beeinusst somit die Ezienz der
Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort
Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und lassen Sie
ihn hinterher an der Luft trocknen.
background
14
DE
PRODUKTDATENBLATT

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10011487
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
93,6 kWh/Jahr
Energieezienzklasse C
Fluiddynamische Ezienz FDE
hood
17,2
Klasse für die uiddynamische
Ezienz
D
Beleuchtungsezienz LE
hood
38,8 Lux/W
Beleuchtungsezienzklasse A
Fettabscheidegrad GFE
hood
82,4 %
Klasse für den Fettabscheidegrad C
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
400,8 / 607,2 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
64 / 69 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
0,41 W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
15
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10011487
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
93,6 kWh/Jahr
Zeitverlängerungsfaktor f 1,4
Fluiddynamische Ezienz FDE
hood
17,2
Energieezienzindex EEI
hood
88,0
Gemessener Luftvolumenstrom
im Bestpunkt
Q
BEP
373,2 m³/h
Gemessener Luftdruck im
Bestpunkt
P
BEP
299 Pa
Maximaler Luftstrom Q
max
637,0 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
180,0 W
Nennleistung des
Beleuchtungssystems
W
L
4 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
155 Lux
Gemessene Leistungsaufnahme
im Bereitschaftszustand
P
o
0,41 W
Gemessene Leistungsaufnahme
im Aus-Zustand
P
s
0 W
Schallleistungspegel L
WA
69 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
16
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10011488, 10011489
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
65,3 kWh/Jahr
Energieezienzklasse C
Fluiddynamische Ezienz FDE
hood
13,7
Klasse für die uiddynamische
Ezienz
D
Beleuchtungsezienz LE
hood
38 Lux/W
Beleuchtungsezienzklasse A
Fettabscheidegrad GFE
hood
78,9 %
Klasse für den Fettabscheidegrad C
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
292,1 / 493,5 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
54 / 66 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
17
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10011488, 10011489
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
65,3 kWh/Jahr
Zeitverlängerungsfaktor f 1,5
Fluiddynamische Ezienz FDE
hood
13,7
Energieezienzindex EEI
hood
81,4
Gemessener Luftvolumenstrom
im Bestpunkt
Q
BEP
225,5 m³/h
Gemessener Luftdruck im
Bestpunkt
P
BEP
250 Pa
Maximaler Luftstrom Q
max
493,5 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
114 W
Nennleistung des
Beleuchtungssystems
W
L
4,0 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
152 Lux
Gemessene Leistungsaufnahme
im Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme
im Aus-Zustand
P
s
0 W
Schallleistungspegel L
WA
66 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
18
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 100263676, 10026367
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
65,3 kWh/Jahr
Energieezienzklasse C
Fluiddynamische Ezienz FDE
hood
13,7
Klasse für die uiddynamische
Ezienz
D
Beleuchtungsezienz LE
hood
38 Lux/W
Beleuchtungsezienzklasse A
Fettabscheidegrad GFE
hood
78,9 %
Klasse für den Fettabscheidegrad C
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
292,1 / 493,5 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
54 / 66 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
19
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 100263676, 10026367
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
65,3 kWh/Jahr
Zeitverlängerungsfaktor f 1,5
Fluiddynamische Ezienz FDE
hood
13,7
Energieezienzindex EEI
hood
81,4
Gemessener Luftvolumenstrom
im Bestpunkt
Q
BEP
225,5 m³/h
Gemessener Luftdruck im
Bestpunkt
P
BEP
250 Pa
Maximaler Luftstrom Q
max
493,5 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
114 W
Nennleistung des
Beleuchtungssystems
W
L
4,0 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
152 Lux
Gemessene Leistungsaufnahme
im Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme
im Aus-Zustand
P
s
0 W
Schallleistungspegel L
WA
66 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
20
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer
10026368
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch
AEC
hood
57,2 kWh/Jahr
Energieefzienzklasse
B
uiddynamische Efzienz
FDE
hood
22,9
Klasse für die uiddynamische
Efzienz
C
Beleuchtungsefzienz LE
hood
55 Lux/W
Beleuchtungsefzienzklasse
A
Fettabscheidegrad
GFE
hood
68,3 %
Klasse für den Fettabscheidegrad
D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
355,0 / 607,2 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
55/71 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand
P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
21
DE

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer
10026368
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch
AEC
hood
57,2 kWh/Jahr
Zeitverlängerungsfaktor
f 1,2
Fluiddynamische Efzienz
FDE
hood
22,9
Energieefzienzindex
EEI
hood
65,9
Gemessener Luftvolumenstrom im
Bestpunkt
Q
BEP
326,1 m³/h
Gemessener Luftdruck im Bestpunkt
P
BEP
326 Pa
Maximaler Luftstrom
Q
max
607,2 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
129,0 W
Nennleistung des
Beleuchtungssystems
W
L
1 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
55 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme im
Aus-Zustand
P
s
0 W
Schallleistungspegel
L
WA
71 dB
Kontaktangaben
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
background
22
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit
die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch
arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende
Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je
niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig
eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche
verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf.
aus, um die Eektivität des Lüftungssystems zu erhöhen und Brandgefahr zu
vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und
Kondenswasser zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling und zur
Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
background
23
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENT
Safety Instructions 24
Installation (10011487) 26
Installation (10011488 | 10011489 | 10026366 | 10026367) 28
Operation 31
Cleaning and Maintenance 33
Product Data Sheet 34
Notes on Environmental Protection 42
Disposal Considerations 42
Manufacturer & Importer (UK) 42
TECHNICAL DATA
Item number
10011487, 10011488, 10011489,
10026366, 10026367, 10026368
Power supply 220-240 V ~ 50/60 Hz
background
24
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction
manual carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or
competent person. Before you use the cooker hood, make sure that the
voltage (V) and the frequency (Hz) indicated on the cooker hood are exactly
the same as the voltage and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the
damage caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to
keep it in good working order.
• Before cleaning, switch the power o at the main supply.
• Clean the cooker hood according to the instruction manual and keep the
cooker hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a
specialist company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its
service agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other
fuels, the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when
used with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes
from appliances burning gas or other fuels (not applicable to appliances that
only discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.
background
25
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never
operate the device in extraction mode simultaneously with an
open  ue appliance when there is not adequate air ow
guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red
heaters, tankless water heaters, water heaters) pulls combustion air from the
room and runs it through an exhaust pipe or chimney to the outside. In the
extraction mode, indoor air is removed from the kitchen and the adjacent rooms
- without su cient air intake this creates a vacuum. Toxic gases from the chimney
or extraction  ue can thereby be sucked back into the living spaces.
• Always ensure that a su cient supply of fresh air is guaranteed and that the
air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep
who can assess the entire ventilation of your house and propose appropriate
measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.
background
26
EN

1. The distance between the cooking surface and the lowest edge of the cooker
hood must be at least 65 cm (see picture 1).
2. Once the height is dened, install the anchoring in the appropriate place. To
do this, you must rst drill holes (you will need a drill, suitable drill bits, dowels
and screws) and then x the anchorage to the wall with the screws. After the
anchoring is xed, use the similar procedure to attach the internal clamp for
the replace facing (see Figure 2). Please pay attention to the correct distance
(please measure the distance), because the replace facing will be xed to the
bracket later.
3. Please x the outside clamp for the replace facing to the outside of the facing
and check if the inside replace facing is free to move in height. Next, install
the pipe connection and the chimney facing on the hood. Refer to Figure 3.
4. Place the hood on the anchorage (see Figure 4). 5.
5. Set the correct height of the inner chimney facing so that the brackets match
and x them. After that you can x the hood with the safety screws(see picture
5).
Note: Please note that the two safety caps are located on the back of the casing.
1 2
Inside chimney bracket
Hook
background
27
EN
3
4 5
Safety
screws
Extensible tube
Outside chimney
Outside chimney bracket
Inside chimney
background
28
EN


1. The distance between the cooking surface and the lowest edge of the cooker
hood must be at least 65 cm (see Fig. 1).
2. Once the height is dened, install the anchoring in the appropriate place. To
do this, you must rst drill holes (you will need a drill, suitable drill bits, dowels
and screws) and then x the anchorage to the wall with the screws. After the
anchoring is xed, use the similar procedure to attach the internal clamp for
the replace facing (see Figure 2). Please pay attention to the correct distance
(please measure the distance), because the replace facing will be xed to the
clamp later.
3. Connect the pipe and place the hood on the anchoring (see picture 6).
4. Insert the glass part correctly and x them with the appropriate screws. Guide
the end of the pipe connection into the open. Please note that there must be
an opening necessary for this.
5. Set the correct height of the inner chimney facing so that the brackets match
and x them. After that you can x the hood with the safety screws (see
picture 7).
Note: Please note that the two safety caps are located on the back of the casing.
6
Extensible pipe
background
29
EN
7
Outside chimney
Outside chimney
bracket
Inside chimney
Safety
screws
background
30
EN
background
31
EN
OPERATION
Before operating the device for the rst time after correct installation, please
connect the hood to the mains (please observe the generally applicable safety
regulations).
Control panel 1
1 The motor is OFF.
2 The motor is running at the lowest level.
3 The motor is running at the medium level.
4 The motor is running at the highest level
5 On/o switch for the integrated light.
Control panel 2
1 Timer button
2 Light button
3 LED display
4 Speed selection button
5 On/O button
background
32
EN
Setting the time
• Press and hold the Timer key until the LED display starts ashing.
• Use the speed button to increase the number and the light button to decrease
it.
• To set minutes press and hold the timer key again until the minutes start
ashing. Set the minutes.
• Press and hold the timer key again to conrm your selection.
Turning on and changing the speed
• Press the On/O key to start up or shut down the hood.
• Use the speed key to control the motor:
Press once: The motor runs at the lowest speed.
Press twice: The motor runs at the medium level.
Press three times: The motor runs at the highest level.
Fourth time: The motor returns to the lowest level.
Using the timer
You can set a time between 5 to 60 minutes after which the unit will automatically
turn o. Press the timer button, the display will show „05.00“. Use the speed
button to increase the number and the light button to decrease it. Press the timer
key again to conrm your selection.
background
33
EN
CLEANING AND MAINTENANCE
Turn o the cooker hood before cleaning and maintenance and unplug the
appliance from the wall outlet. The exterior surfaces are susceptible to scratches
and stains. Therefore, do not use abrasive cleaners and wipe away any alkaline or
acidic residue (lemon juice, vinegar) immediately after cleaning.
Stainless Steel Surfaces
The stainless steel must be cleaned regularly to ensure a long service life. Use
stainless steel cleaner. Always wipe along the grain of the stainless steel to prevent
scratching.
Control Panel
The control panel can be cleaned with a damp cloth and a mild dishwashing
detergent. Before cleaning, make sure the cloth is clean and well wrung. Use a dry,
soft cloth to remove excess moisture after cleaning.
Monthly Cleaning for Grease Filter
Clean the lter every month can prevent any risk of re. The lter collects grease,
smoke and dust, so the lter is directly aecting the eciency of the cooker hood.
If not cleaned, the grease residue (potential ammable) will saturate on the lter.
Clean it with household cleaning detergent.
background
34
EN
PRODUCT DATA SHEET

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10011487
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
93,6 kWh/Jahr
Energy Eciency class C
Fluid Dynamic Eciency FDE
hood
17,2
Fluid Dynamic Eciency class D
Lighting Eciency LE
hood
38,8 Lux/W
Lighting Eciency class A
Grease Filtering Eciency GFE
hood
82,4 %
Grease Filtering Eciency class C
air ow at minimum and
maximum speed in normal use,
intensive or boost excluded
400,8 / 607,2 m³/h
air ow at intensive or boost
setting
- m³/h
airborne acoustical A-weighted
sound power emissions at
minimum and maximum speed
available in normal use
64 / 69 dB
airborne acoustical A-weighted
sound power emissions at
intensive or boost setting
- dB
power consumption in o mode P
o
0 W
power consumption in standby
mode
P
s
0,41 W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
35
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10011487
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
93,6 kWh/Jahr
Time increase factor f 1,4
Fluid Dynamic Eciency FDE
hood
17,2
Energy Eciency Index EEI
hood
88,0
Measured air ow rate at best
eciency point
Q
BEP
373,2 m³/h
Measured air pressure at best
eciency point
P
BEP
299 Pa
Maximum air ow Q
max
637,0 m³/h
Measured electric power input at
best eciency point
W
BEP
180,0 W
Nominal power of the lighting
system
W
L
4 W
Average illumination of the
lighting system on the cooking
surface
E
middle
155 Lux
Measured power consumption in
standby mode
P
o
0,41 W
Measured power consumption
o mode
P
s
0 W
Sound power level L
WA
69 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
36
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10011488, 10011489
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
65,3 kWh/Jahr
Energy Eciency class C
Fluid Dynamic Eciency FDE
hood
13,7
Fluid Dynamic Eciency class D
Lighting Eciency LE
hood
38 Lux/W
Lighting Eciency class A
Grease Filtering Eciency GFE
hood
78,9 %
Grease Filtering Eciency class C
air ow at minimum and
maximum speed in normal use,
intensive or boost excluded
292,1 / 493,5 m³/h
air ow at intensive or boost
setting
- m³/h
airborne acoustical A-weighted
sound power emissions at
minimum and maximum speed
available in normal use
54 / 66 dB
airborne acoustical A-weighted
sound power emissions at
intensive or boost setting
- dB
power consumption in o mode P
o
0 W
power consumption in standby
mode
P
s
- W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
37
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 10011488, 10011489
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
65,3 kWh/Jahr
Time increase factor f 1,5
Fluid Dynamic Eciency FDE
hood
13,7
Energy Eciency Index EEI
hood
81,4
Measured air ow rate at best
eciency point
Q
BEP
225,5 m³/h
Measured air pressure at best
eciency point
P
BEP
250 Pa
Maximum air ow Q
max
493,5 m³/h
Measured electric power input at
best eciency point
W
BEP
114 W
Nominal power of the lighting
system
W
L
4,0 W
Average illumination of the
lighting system on the cooking
surface
E
middle
152 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
o mode
P
s
0 W
Sound power level L
WA
66 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
38
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 100263676, 10026367
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
65,3 kWh/Jahr
Energy Eciency class C
Fluid Dynamic Eciency FDE
hood
13,7
Fluid Dynamic Eciency class D
Lighting Eciency LE
hood
38 Lux/W
Lighting Eciency class A
Grease Filtering Eciency GFE
hood
78,9 %
Grease Filtering Eciency class C
air ow at minimum and
maximum speed in normal use,
intensive or boost excluded
292,1 / 493,5 m³/h
air ow at intensive or boost
setting
- m³/h
airborne acoustical A-weighted
sound power emissions at
minimum and maximum speed
available in normal use
54 / 66 dB
airborne acoustical A-weighted
sound power emissions at
intensive or boost setting
- dB
power consumption in o mode P
o
0 W
power consumption in standby
mode
P
s
- W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
39
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number 100263676, 10026367
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
65,3 kWh/Jahr
Time increase factor f 1,5
Fluid Dynamic Eciency FDE
hood
13,7
Energy Eciency Index EEI
hood
81,4
Measured air ow rate at best
eciency point
Q
BEP
225,5 m³/h
Measured air pressure at best
eciency point
P
BEP
250 Pa
Maximum air ow Q
max
493,5 m³/h
Measured electric power input at
best eciency point
W
BEP
114 W
Nominal power of the lighting
system
W
L
4,0 W
Average illumination of the
lighting system on the cooking
surface
E
middle
152 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
o mode
P
s
0 W
Sound power level L
WA
66 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
background
40
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number
10026368
Description Symbol Value Unit
Annual Energy Consumption
AEC
hood
57,2 kWh/Jahr
Energy Efciency class
B
Fluid Dynamic Efciency
FDE
hood
22,9
Fluid Dynamic Efciency class
C
Lighting Efciency LE
hood
55 Lux/W
Lighting Efciency class
A
Grease Filtering Efciency
GFE
hood
68,3 %
Grease Filtering Efciency class
D
air ow at minimum and maximum
speed in normal use, intensive or
boost excluded
355,0 / 607,2 m³/h
air ow at intensive or boost setting
- m³/h
airborne acoustical A-weighted
sound power emissions at minimum
and maximum speed available in
normal use
55/71 dB
airborne acoustical A-weighted
sound power emissions at intensive
or boost setting
- dB
power consumption in off mode
P
o
0 W
power consumption in standby
mode
P
s
- W
Contact details
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Germany
background
41
EN

Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2
011+A11:2014+A12:2015
Item number
10026368
Description Symbol Value Unit
Annual Energy Consumption
AEC
hood
57,2 kWh/Jahr
Time increase factor
f 1,2
Fluid Dynamic Efciency
FDE
hood
22,9
Energy Efciency Index
EEI
hood
65,9
Measured air ow rate at best
efciency point
Q
BEP
326,1 m³/h
Measured air pressure at best
efciency point
P
BEP
326 Pa
Maximum air ow
Q
max
607,2 m³/h
Measured electric power input at
best efciency point
W
BEP
129,0 W
Nominal power of the lighting
system
W
L
1 W
Average illumination of the lighting
system on the cooking surface
E
middle
55 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
off mode
P
s
0 W
Sound power level
L
WA
71 dB
Contact details
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Germany
background
42
EN
NOTES ON ENVIRONMENTAL PROTECTION
• During cooking, make sure that there is sucient air supply so that the cooker
hood can operate eciently and with low operating noise.
• Adjust the fan speed to the amount of steam produced during cooking. Use
the intensive mode only when necessary. The lower the fan speed, the less
energy is consumed.
• If large amounts of steam are produced during cooking, select a higher fan
speed in good time. If the cooking steam has already dispersed in the kitchen,
the cooker hood must be operated longer.
• Switch o the cooker hood when you no longer need it.
• Switch o the lighting when you no longer need it.
• Clean the lter at regular intervals and replace it if necessary to increase the
eectiveness of the ventilation system and prevent re hazards.
• Always put the lid on when cooking to reduce cooking steam and
condensation.
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product
must not be disposed of with household waste. Instead,
it must be taken to a collection point for the recycling
of electrical and electronic equipment. By disposing of
it in accordance with the rules, you are protecting the
environment and the health of your fellow human beings
from negative consequences. For information about the
recycling and disposal of this product, please contact your
local authority or your household waste disposal service.

Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
background
43
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto. Lea
atentamente las siguientes instrucciones y sígalas para evitar
posibles daños. No asumimos ninguna responsabilidad
por los daños causados por el incumplimiento de las
instrucciones y el uso inadecuado. Escanee el siguiente
código QR para obtener acceso a la última guía del usuario
y más información sobre el producto.
ÍNDICE DE CONTENIDOS
Indicaciones de seguridad 44
Instalación (10011487) 46
Instalación (10011488 | 10011489 | 10026366 | 10026367) 48
Puesta en funcionamiento 51
Limpieza y mantenimiento 53
Ficha técnica del producto 54
Notas para cuidar del medio ambiente 62
retirada del aparato 62
Fabricante e importador (Reino Unido) 62
DATOS TÉCNICOS
Número de artículo
10011487, 10011488, 10011489,
10026366, 10026367, 10026368
Fuente de alimentación 220-240 V ~ 50/60 Hz
background
44
ES
INDICACIONES DE SEGURIDAD
• Lea atentamente todas las indicaciones y conserve este manual para consultas
posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u
otro profesional. Antes de utilizar la campana extractora, asegúrese de que
la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden
con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o
instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o
para entornos similares.
• Limpie el aparato y el ltro con regularidad para que el aparato funcione
siempre de manera eciente. Desconecte el enchufe antes de limpiar el
aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el
fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con
discapacidades físicas, sensoriales y mentales y/o con falta de experiencia
y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del
aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser
sustituidos por el fabricante, un servicio técnico autorizado o una persona
igualmente cualicada.
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u
otras sustancias combustibles, deberá garantizar una buena ventilación de la
sala.
• No amee nada bajo la campana extractora.
• Advertencia: La supercie del aparato puede alcanzar temperaturas muy
elevadas durante el funcionamiento.
Indicaciones importantes de instalación
• El aire no puede desviarse a un tiro de salida que se emplee para evacuar
humos de gases u otras sustancias inamables (no se aplica para aparatos
que solo desvíen el aire a la sala).
• Siga todas las disposiciones locales para montar las instalaciones de
ventilación.
background
45
ES
Notas importantes acerca del modo de extracción
ADVERTENCIA
Peligro de muerte, riesgo de intoxicación provocado por gases en
combustión aspirados. Nunca ponga en funcionamiento la
función de extracción simultáneamente con un dispositivo que
genere calor en una estancia estanca si no se ha garantizado una
ventilación su ciente.
Los dispositivos no estancos que generan calor (por ejemplo, radiadores que
funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua)
extraen el aire de combustión de la estancia correspondiente y canalizan el aire
de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al
encender simultáneamente una campana extractora, el aire de la cocina y de
las estancias colindantes se extrae y sin su ciente aire adicional se produce el
fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del
ori cio de salida retornan a la estancia.
• Siempre debe proveer de su ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se
cumpla el valor límite.
Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica
en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar).
Esto podrá conseguirse cuando el aire necesario para la combustión pueda
circular por ori cios sin cierre, como puertas o ventanas, junto con un conducto
de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso,
siga el consejo del constructor de chimeneas autorizado que pueda evaluar la
conexión de ventilación general de su hogar y tomar las medidas necesarias.
Si pone en funcionamiento la campana extractora en modo circulación de aire,
puede utilizarla sin ninguna limitación.
Nota importante sobre el desmontaje del aparato
• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar
lesiones.
background
46
ES

1. La distancia mínima entre la supercie de cocción y el extremo inferior de la
campana debe ser de al menos 65 cm. (ver imagen 1)
2. Cuando haya marcado la altura, coloque el elemento de sujeción. Necesitará
para ello hacer los agujeros en la pared (deberá disponer de una máquina
taladradora, taladros adecuados, tacos y tornillos). Fije el elemento de
sujeción a la pared sirviéndose de los tornillos. Después de ha- ber jado
el elemento de sujeción, haga lo mismo con el gancho interior para el
armazón de la campana (ver imagen 2). Preste especial atención a la distancia
establecida (mida la distancia primero), ya que el armazón de la chimenea
quedará atornillado al gancho.
3. Fije ahora el gancho exterior del armazón de la chimenea a la parte exterior
del armazón y com- pruebe que el armazón interior puede moverse hacia
arriba sin dicultad. A continuación, instale la unión de tubos y el armazón de
la chimenea en la campana. (Ver imagen 3).
4. Coloque la campana al elemento de sujeción. (ver imagen 4).
5. Ajuste la altura correcta del armazón interior para que coincida con el gancho.
Fije el armazón al gancho. Ahora atornille la campana con la ayuda de los
tornillos de seguridad. (ver imagen 5).
Nota: Las dos tapas de fusible se hallan en la parte posterior del dispositivo.
1 2
Ganchos para el armazón de la chimenea
Elemento de sujeción
background
47
ES
3
4 5
Tornillos de
seguridad
Unión de tubos
Exterior del armazón de la
chimenea
Ganchos de la chimenea exteriores
Interior del armazón de la
chimenea
background
48
ES


1. La distancia mínima entre la supercie de cocción y el extremo inferior de la
campana debe ser de al menos 65 cm (ver imagen 1).
2. Cuando haya marcado la altura, coloque el elemento de sujeción. Necesitará
para ello hacer los agujeros en la pared (deberá disponer de una máquina
taladradora, taladros adecuados, tacos y tornillos). Fije el elemento de
sujeción a la pared sirviéndose de los tornillos. Después de ha- ber jado
el elemento de sujeción, haga lo mismo con el gancho interior para el
armazón de la campana (ver imagen 2). Preste especial atención a la distancia
establecida (mida la distancia primero), ya que el armazón de la chimenea
quedará atornillado al gancho.
3. Instale la unión de tubos y coloque la campana al elemento de sujeción (ver
imagen 6).
4. Coloque correctamente la parte de cristal y fíjela con los tornillos
suministrados. Instale la unión de tuubos fuera de la cocina. Para ello, deberá
de haber una apertura .
5. Ajuste la altura correcta del armazón interior para que coincida con el gancho.
Fije el armazón al gancho. Ahora atornille la campana con la ayuda de los
tornillos de seguridad (ver imagen 7).
Nota: Las dos tapas de fusible se hallan en la parte posterior del dispositivo.
6
Unión de tubo
background
49
ES
7
Exterior del armazón de la
chimenea
Ganchos de la
chimenea
exteriores
Interior del armazón de la
chimenea
Tornillos de
seguridad
background
50
ES
background
51
ES
PUESTA EN FUNCIONAMIENTO
Antes de que utilice el aparato por primera vez, conecte la campana a la toma de
corriente (para ello cumpla con las indicaciones generales de seguridad).
Panel de control 1
1 El motor está apagado.
2 El motor está funcionando al nivel más bajo.
3 El motor está funcionando en el nivel medio.
4 El motor funciona al máximo nivel
5 Interruptor de encendido y apagado de la luz integrada.
Panel de control 2
1 Botón del temporizador
2 Botón de luz
3 Pantalla LED
4 Botón de selección de velocidad
5 Botón de encendido/apagado
background
52
ES

• Mantenga pulsado el botón Timer hasta que la pantalla LED parpadee.
• Pulse el botón de velocidad para aumentar la hora y el botón de luz, para
reducirla.
• Para congurar los minutos, mantenga pulsado el botón Timer hasta que
parpadeen los minutos.
• Para conrmar la hora, vuelva a mantener pulsado el botón Timer por tercera
vez.
Encender y cabiar la velocidad
• Pulse el botón de encendido/apagado para encender o apagar la campana.
• Regule el motor con el botón de velocidad.
Pulsar una vez: el motor funciona a velocidad más baja.
Pulsar dos veces: el motor funciona a velocidad mediana.
Pulsar tres veces: el motor funciona a velocidad más alta.
Pulsar cuatro veces: el motor vuelve a funcionar a velocidad más baja.

Puede congurar el temporizador para 5-60 minutos. Una vez transcurrida la
hora, el dispositivo se apagará. Pulse el botón Timer, en la pantalla aparecerá
„05.00“. Pulse el botón de velocidad para aumentar la hora y el botón de luz, para
reducirla. Para conrmar la hora, vuelva a pulsar el botón Timer.
background
53
ES
LIMPIEZA Y MANTENIMIENTO
Antes de limpiar y mantener la campana extractora, apáguela y desenchufe
el aparato de la toma de corriente. Las supercies exteriores son susceptibles
a arañazos y manchas. Por lo tanto, no utilice limpiadores abrasivos y limpie
cualquier residuo alcalino o ácido (jugo de limón, vinagre) inmediatamente
después de la limpieza.

El acero inoxidable debe ser limpiado regularmente para asegurar una larga vida
útil. Utilice un limpiador de acero inoxidable. Limpie siempre a lo largo de la bra
del acero inoxidable para evitar que se raye.
Panel de control
El panel de control se puede limpiar con un paño húmedo y un detergente
lavavajillas suave. Antes de limpiar, asegúrese de que el paño esté limpio y bien
escurrido. Utilice un paño seco y suave para limpiar cualquier exceso de humedad
después de la limpieza.

Limpie el ltro cada mes para evitar el riesgo de incendio. El ltro recoge la grasa,
el humo y el polvo, lo que afecta a la eciencia de la campana extractora. Si el ltro
no se limpia, se acumularán residuos de grasa. Limpie el ltro con agua y un poco
de detergente y déjelo secar al aire después.
background
54
ES
FICHA TÉCNICA DEL PRODUCTO

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10011487
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
93,6 kWh/Jahr
Clase de eciencia energética C
eciencia uidodinámica FDE
hood
17,2
Clase de eciencia uidodinámica D
Eciencia de la iluminación LE
hood
38,8 Lux/W
Clase de eciencia lumínica A
Ecacia de la separación de la
grasa
GFE
hood
82,4 %
Clase de eciencia de separación
de grasas
C
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
400,8 / 607,2 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento
normal
64 / 69 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase
intensiva o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo
de espera
P
s
0,41 W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
55
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10011487
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
93,6 kWh/Jahr
Factor de extensión temporal f 1,4
eciencia uidodinámica FDE
hood
17,2
Índice de eciencia energética EEI
hood
88,0
Caudal de aire medido en el
punto óptimo
Q
BEP
373,2 m³/h
Presión de aire medida en el
mejor punto
P
BEP
299 Pa
Flujo de aire máximo Q
max
637,0 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
180,0 W
Potencia nominal del sistema de
iluminación
W
L
4 W
Iluminación media del sistema
de iluminación en la supercie
de cocción
E
middle
155 Lux
Consumo de energía medido en
modo de espera
P
o
0,41 W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora L
WA
69 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
56
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10011488, 10011489
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
65,3 kWh/Jahr
Clase de eciencia energética C
eciencia uidodinámica FDE
hood
13,7
Clase de eciencia uidodinámica D
Eciencia de la iluminación LE
hood
38 Lux/W
Clase de eciencia lumínica A
Ecacia de la separación de la
grasa
GFE
hood
78,9 %
Clase de eciencia de separación
de grasas
C
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
292,1 / 493,5 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento
normal
54 / 66 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase
intensiva o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo
de espera
P
s
- W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
57
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 10011488, 10011489
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
65,3 kWh/Jahr
Factor de extensión temporal f 1,5
eciencia uidodinámica FDE
hood
13,7
Índice de eciencia energética EEI
hood
81,4
Caudal de aire medido en el
punto óptimo
Q
BEP
225,5 m³/h
Presión de aire medida en el
mejor punto
P
BEP
250 Pa
Flujo de aire máximo Q
max
493,5 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
114 W
Potencia nominal del sistema de
iluminación
W
L
4,0 W
Iluminación media del sistema
de iluminación en la supercie
de cocción
E
middle
152 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora L
WA
66 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
58
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 100263676, 10026367
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
65,3 kWh/Jahr
Clase de eciencia energética C
eciencia uidodinámica FDE
hood
13,7
Clase de eciencia uidodinámica D
Eciencia de la iluminación LE
hood
38 Lux/W
Clase de eciencia lumínica A
Ecacia de la separación de la
grasa
GFE
hood
78,9 %
Clase de eciencia de separación
de grasas
C
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
292,1 / 493,5 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento
normal
54 / 66 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase
intensiva o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo
de espera
P
s
- W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
59
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo 100263676, 10026367
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
65,3 kWh/Jahr
Factor de extensión temporal f 1,5
eciencia uidodinámica FDE
hood
13,7
Índice de eciencia energética EEI
hood
81,4
Caudal de aire medido en el
punto óptimo
Q
BEP
225,5 m³/h
Presión de aire medida en el
mejor punto
P
BEP
250 Pa
Flujo de aire máximo Q
max
493,5 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
114 W
Potencia nominal del sistema de
iluminación
W
L
4,0 W
Iluminación media del sistema
de iluminación en la supercie
de cocción
E
middle
152 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora L
WA
66 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
background
60
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10026368
Descripción Símbolo Valor Unidad
Consumo anual de energía
AEC
hood
57,2 kWh/Jahr
Clase de eciencia energética
B
eciencia uidodinámica
FDE
hood
22,9
Clase de eciencia uidodinámica
C
Eciencia de la iluminación LE
hood
55 Lux/W
Clase de eciencia lumínica
A
Ecacia de la separación de la
grasa
GFE
hood
68,3 %
Clase de eciencia de separación
de grasas
D
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
355,0 / 607,2 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento normal
55/71 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase intensiva
o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo de
espera
P
s
- W
Datos de contacto
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Alemania
background
61
ES

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10026368
Descripción Símbolo Valor Unidad
Consumo anual de energía
AEC
hood
57,2 kWh/Jahr
Factor de extensión temporal
f 1,2
eciencia uidodinámica
FDE
hood
22,9
Índice de eciencia energética
EEI
hood
65,9
Caudal de aire medido en el punto
óptimo
Q
BEP
326,1 m³/h
Presión de aire medida en el mejor
punto
P
BEP
326 Pa
Flujo de aire máximo
Q
max
607,2 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
129,0 W
Potencia nominal del sistema de
iluminación
W
L
1 W
Iluminación media del sistema de
iluminación en la supercie de
cocción
E
middle
55 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora
L
WA
71 dB
Datos de contacto
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Alemania
background
62
ES
NOTAS PARA CUIDAR DEL MEDIO AMBIENTE
• Durante la cocción, asegúrese de que haya un ujo de aire suciente para
que la campana extractora funcione ecazmente y con poco ruido de
funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la
cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor
sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una
velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido
por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario, para aumentar
la ecacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la
condensación.
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de
recogida de reciclaje de aparatos eléctricos y electrónicos.
Una gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el medio
ambiente y la salud de las personas. Puede consultar más
información sobre el reciclaje y la eliminación de este
producto contactando con su administración local o con
su servicio de recogida de residuos.

Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
background
63
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à la
mauvaise utilisation de l’appareil. Scannez le QR-Code
pour obtenir la dernière version du mode d‘emploi et des
informations supplémentaires concernant le produit.
SOMMAIRE
Consignes de sécurité 64
Installation (10011487) 66
Installation (10011488 | 10011489 | 10026366 | 10026367) 68
Utilisation 71
Nettoyage et maintenance 73
Fiche de données produit 74
Informations sur la protection de l‘environnement 82
Informations sur le recyclage 82
Fabricant et importateur (UK) 82
FICHE TECHNIQUE
Numéro d'article
10011487, 10011488, 10011489,
10026366, 10026367, 10026368
Source d'alimentation 220-240 V ~ 50/60 Hz
background
64
FR
CONSIGNES DE SÉCURITÉ
• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez
ce mode d’emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être eectués uniquement par électricien
professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-
vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz)
correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le
non-respect des consignes d‘utilisation et d‘installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre
domestique et dans des conditions similaires.
• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne
toujours de manière ecace.
• Avant le nettoyage, débranche toujours la che de la prise.
• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.
• N‘utilisez aucune amme libre sous la hotte aspirante.
• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à
un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des
personnes ayant des capacités physiques, sensorielles et mentales limitées
et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été
instruits au fonctionnement de l‘appareil par une personne responsable et
d‘en comprendre les risques associés.
• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le
fabricant un service professionnel agréé ou une personne de qualication
équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres
combustibles, une ventilation susante de la pièce doit être assurée.
• Ne faites pas de ambée sous la hotte aspirante.
• Attention : la surface de l‘appareil peu devenir très chaude pendant le
fonctionnement.
Conseils importants pour l‘installation
• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les
gaz de combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres
combustibles (valable même pour les appareils qui ne renvoient pas l‘air dans
la pièce).
• Respectez les règlementations locales concernant l‘installation de dispositifs
d‘extraction d‘air.
background
65
FR
Remarques importantes concernant le mode d‘extraction
MISE EN GARDE
Danger de mort, risques d‘intoxication ! Par la ré-aspiration de
gaz de combustion. Ne jamais utiliser la fonction d’aspiration de
l’appareil en même temps qu’un foyer dépendant de l’air ambiant
si l’air frais est insu sant.
Les foyers dépendants de l’air ambiant (par ex. les systèmes de chau age au
gaz, au fuel, au bois ou au charbon, les chau e-eaux électriques, les chaudières)
extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les
gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des
gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine
et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit
si le volume d’air frais n’est pas su sant. Les gaz toxiques d’une cheminée ou d’un
foyer seront ré-aspirés dans la pièce d’habitation.
• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité su sante
d’air frais.
• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le
respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation
de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est
possible que si l’air nécessaire à la combustion peut circuler par des ouvertures
permanentes, par ex. dans des portes, fenêtres associées à un caisson mural
d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas,
demander conseil auprès du ramoneur responsable de la circulation de l’air pour
l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour
une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son
fonctionnement n’est soumis à aucune restriction.
Remarques importantes pour le démontage de l’appareil
• Pour le démontage, suivez les mêmes étapes que l’installation / montage
dans l’ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter
les blessures.
background
66
FR

1. La distance entre votre four ou vos plaques de cuisson et la hotte doit être au
moins de 65cm (illustration 1).
2. Une fois la hauteur dénie, installez le support contre le mur à l‘endroit
indiqué en utilisant une perceuse et des vis et chevilles adéquates. Installez
ensuite les xations internes pour le revête- ment de la hotte (illustration 2).
Assurez-vous de respecter la distance recommandée.
3. Installez ensuite les xations externes pour le revêtement de la hotte à
l‘extérieur de cet élé- ment et vériez que le revêtement interne de la hotte
puisse se déplacer librement en hauteur. Installez ensuite les tuyaux ainsi que
le revêtement de la hotte (illustration 3).
4. Installez le revêtement sur sa xation (illustration 4).
5. Installez le revêtement interne de telle sorte à ce qu‘il corresponde avec les
xations puis xez la hotte avec les vis de sécurité (illustration 5).
Remarque : Les deux vis de sécurité se trouvent au dos de l‘appareil.
1 2
Fixation pour le revêtement de la hotte
Crochet
background
67
FR
3
4 5
Verrou de
sécurité
Tube extensible
Cheminée extérieure
Support de cheminée extérieure
Intérieur du revêtement de
la hotte
background
68
FR


1. La distance entre votre four ou vos plaques de cuisson et la hotte doit être au
moins de 65cm (illus- tration 1).
2. Une fois la hauteur dénie, installez le support contre le mur à l‘endroit
indiqué en utilisant une per- ceuse et des vis et chevilles adéquates. Installez
ensuite les xations internes pour le revêtement de la hotte (illustration 2).
Assurez-vous de respecter la distance recommandée, car le revêtement de la
hotte sera ensuite xé sur ses mêmes xations.
3. Installez la connexion tuyau et placez la hotte sur ses xations (illustration 6).
4. Installez correctement la partie en verre et xez-la avec des vis
correspondantes. Placez l‘extrémité de la connexion tuyau dans le vide.
Assurez-vous de disposer d‘une ouverture pour celui-ci.
5. Installez le revêtement interne de la hotte à la hauteur correspondante aux
xations et xez-le à l‘aide des vis de sécurité (illustration 7).
Remarque : Les deux vis de sécurité se trouvent au dos de l‘appareil.
6
Tube extensibles
background
69
FR
7
Cheminée extérieure
Support de cheminée
extérieure
Intérieur du revêtement de
la hotte
Verrou de
sécurité
background
70
FR
background
71
FR
UTILISATION
Branchez la hotte sur le courant en respectant les consignes concernant le
branchement électrique avant de l‘utiliser.
Panneau de commande 1
1 Le moteur est éteint.
2 Le moteur fonctionne au niveau le plus bas.
3 Le moteur fonctionne au niveau moyen.
4 Le moteur tourne au plus haut niveau
5 Interrupteur marche/arrêt pour la lumière intégrée.
Panneau de commande 2
1 Bouton de la minuterie
2 Bouton lumineux
3 Achage LED
4 Bouton de sélection de la vitesse
5 Bouton marche/arrêt
background
72
FR
Réglage de l‘heure
• Maintenez la touche Timer appuyée jusqu‘à ce que l‘achage LED clignote.
• Faites déler les chires en avant avec la touche vitesse et en arrière avec la
touche lumière.
• Pour régler les minutes, ré-appuyez sur la touche Timer jusqu‘à ce que les
minutes clignotent.
• Conrmez heures et minutes en appuyant une dernière fois sur la touche
Timer.
Activation et réglage de la vitesse
• Appuyez sur ON/OFF pour mettre en marche ou éteindre la hotte.
• La touche vitesse vous permet de contrôler les performances du moteur.
Appuyez une fois pour que le moteur tourne à bas régime.
Appuyez deux fois pour que le moteur tourne à moyen régime.
Appuyez trois fois pour que le moteur tourne à moyen régime.
Appuyez quatre fois pour que le moteur retourne à bas régime.
Utilisation de la minuterie
Vous pouvez régler la minuterie entre 5 et 60 minutes pour que l‘appareil démarre
automatiquement au moment indiqué. Appuyez sur Timer, sur l‘écran s‘ache
«05.00». Faites déler les chires en avant avec la touche vitesse et en arrière avec
la touche lumière. Conrmez votre choix en ré-appuyant sur Timer.
background
73
FR
NETTOYAGE ET MAINTENANCE
Éteignez la hotte avant le nettoyage et l’entretien, puis débranchez la che de
la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par
conséquent, n‘utilisez pas d‘abrasifs pour le nettoyage et essuyez immédiatement
les restes de substances alcalines ou acides (jus de citron, vinaigre) après le
nettoyage.
Surfaces en inox
L‘inox doit être nettoyé régulièrement pour conserver sa longue durée de vie.
Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l‘inox
pour éviter les rayures.
Surface du panneau de commande
Vous pouvez nettoyer le panneau de commande avec un chion humide et un
liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chion est propre et
bien essoré. Utilisez un chion doux et sec pour éliminer l‘excès d‘humidité après
le nettoyage.

Nettoyez le ltre tous les mois pour éviter les risques d’incendie. Le ltre capte la
graisse, les fumées et la poussière et impacte ainsi l‘ecacité de la hotte aspirante.
Si le ltre n‘est pas nettoyé, la graisse s‘y accumule. Nettoyez le ltre à l‘eau avec
un peu de liquide vaisselle, puis laissez-le sécher à l‘air libre.
background
74
FR
FICHE DE DONNÉES PRODUIT

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10011487
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
93,6 kWh/Jahr
Classe d'ecacité énergétique C
Ecacité dynamique des uides FDE
hood
17,2
Classe d'ecacité dynamique
des uides
D
Ecacité lumineuse LE
hood
38,8 Lux/W
Classe d'ecacité lumineuse A
Ecacité de séparation des
graisses
GFE
hood
82,4 %
Clase d'ecacité de capture des
graisses
C
Débit d'air à vitesse minimale et
maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
400,8 / 607,2 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
64 / 69 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en
veille
P
s
0,41 W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
75
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10011487
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
93,6 kWh/Jahr
Facteur d'extension de temps f 1,4
Ecacité dynamique des uides FDE
hood
17,2
Indice d'ecacité énergétique EEI
hood
88,0
Débit d'air mesuré au meilleur
point
Q
BEP
373,2 m³/h
Pression d'air mesurée au
meilleur point
P
BEP
299 Pa
Débit d'air maximal Q
max
637,0 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
180,0 W
Puissance nominale du système
d'éclairage
W
L
4 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
155 Lux
Consommation électrique
mesurée en mode veille
P
o
0,41 W
Consommation d'énergie
mesurée appareil éteint
P
s
0 W
Niveau sonore L
WA
69 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
76
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10011488, 10011489
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
65,3 kWh/Jahr
Classe d'ecacité énergétique C
Ecacité dynamique des uides FDE
hood
13,7
Classe d'ecacité dynamique
des uides
D
Ecacité lumineuse LE
hood
38 Lux/W
Classe d'ecacité lumineuse A
Ecacité de séparation des
graisses
GFE
hood
78,9 %
Clase d'ecacité de capture des
graisses
C
Débit d'air à vitesse minimale et
maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
292,1 / 493,5 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
54 / 66 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en
veille
P
s
- W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
77
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 10011488, 10011489
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
65,3 kWh/Jahr
Facteur d'extension de temps f 1,5
Ecacité dynamique des uides FDE
hood
13,7
Indice d'ecacité énergétique EEI
hood
81,4
Débit d'air mesuré au meilleur
point
Q
BEP
225,5 m³/h
Pression d'air mesurée au
meilleur point
P
BEP
250 Pa
Débit d'air maximal Q
max
493,5 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
114 W
Puissance nominale du système
d'éclairage
W
L
4,0 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
152 Lux
Consommation électrique
mesurée en mode veille
P
o
- W
Consommation d'énergie
mesurée appareil éteint
P
s
0 W
Niveau sonore L
WA
66 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
78
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 100263676, 10026367
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
65,3 kWh/Jahr
Classe d'ecacité énergétique C
Ecacité dynamique des uides FDE
hood
13,7
Classe d'ecacité dynamique
des uides
D
Ecacité lumineuse LE
hood
38 Lux/W
Classe d'ecacité lumineuse A
Ecacité de séparation des
graisses
GFE
hood
78,9 %
Clase d'ecacité de capture des
graisses
C
Débit d'air à vitesse minimale et
maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
292,1 / 493,5 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
54 / 66 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en
veille
P
s
- W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
79
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article 100263676, 10026367
Description Symbole Valeur Unité
Consommation annuelle
d'énergie
AEC
hood
65,3 kWh/Jahr
Facteur d'extension de temps f 1,5
Ecacité dynamique des uides FDE
hood
13,7
Indice d'ecacité énergétique EEI
hood
81,4
Débit d'air mesuré au meilleur
point
Q
BEP
225,5 m³/h
Pression d'air mesurée au
meilleur point
P
BEP
250 Pa
Débit d'air maximal Q
max
493,5 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
114 W
Puissance nominale du système
d'éclairage
W
L
4,0 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
152 Lux
Consommation électrique
mesurée en mode veille
P
o
- W
Consommation d'énergie
mesurée appareil éteint
P
s
0 W
Niveau sonore L
WA
66 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
background
80
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article
10026368
Description Symbole Valeur Unité
Consommation annuelle d'énergie
AEC
hood
57,2 kWh/Jahr
Classe d'efcacité énergétique
B
Efcacité dynamique des uides
FDE
hood
22,9
Classe d'efcacité dynamique des
uides
C
Efcacité lumineuse LE
hood
55 Lux/W
Classe d'efcacité lumineuse
A
Efcacité de séparation des
graisses
GFE
hood
68,3 %
Clase d'efcacité de capture des
graisses
D
Débit d'air à vitesse minimale
et maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
355,0 / 607,2 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
55/71 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en veille
P
s
- W
Coordonnées de contact
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Allemagne
background
81
FR

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Numéro d‘article
10026368
Description Symbole Valeur Unité
Consommation annuelle d'énergie
AEC
hood
57,2 kWh/Jahr
Facteur d'extension de temps
f 1,2
Efcacité dynamique des uides
FDE
hood
22,9
Indice d'efcacité énergétique
EEI
hood
65,9
Débit d'air mesuré au meilleur point
Q
BEP
326,1 m³/h
Pression d'air mesurée au meilleur
point
P
BEP
326 Pa
Débit d'air maximal
Q
max
607,2 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
129,0 W
Puissance nominale du système
d'éclairage
W
L
1 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
55 Lux
Consommation électrique mesurée
en mode veille
P
o
- W
Consommation d'énergie mesurée
appareil éteint
P
s
0 W
Niveau sonore
L
WA
71 dB
Coordonnées de contact
Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Allemagne
background
82
FR
INFORMATIONS SUR LA PROTECTION DE
L‘ENVIRONNEMENT
• Assurez-vous qu‘il y a une ventilation susante pendant la cuisson pour que la
hotte aspirante puisse fonctionner ecacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la
cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la
vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson,
sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la
vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra
fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.
• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.
• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an
d‘augmenter l‘ecacité du système de ventilation et d‘éviter les risques d‘incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la
condensation.
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables
des conséquences négatives. Pour plus d‘informations
sur le recyclage et l‘élimination de ce produit, veuillez
contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.

Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
background
83
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La
preghiamo di leggere attentamente le seguenti istruzioni
per l’uso e di seguirle per evitare possibili danni. Non ci
assumiamo alcuna responsabilità per danni scaturiti da una
mancata osservazione delle avvertenze di sicurezza e da
un uso improprio del dispositivo. Scansionare il codice QR
seguente, per accedere al manuale d’uso più attuale e per
ricevere informazioni sul prodotto.
INDICE
Avvertenze di sicurezza 84
Installazione (10011487) 86
Installazione (10011488 | 10011489 | 10026366 | 10026367) 88
Utilizzo 91
Pulizia e manutenzione 93
Scheda dati del prodotto 94
Indicazioni per la tutela dell’ambiente 102
Avviso di smaltimento 102
Produttore e importatore (UK) 102
DATI TECNICI
Numero di articolo
10011487, 10011488, 10011489,
10026366, 10026367, 10026368
Rete elettrica 220-240 V ~ 50/60 Hz
background
84
IT
AVVERTENZE DI SICUREZZA
• Leggere attentamente tutte le istruzioni prima dell´uso e conservare il
manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di
utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz)
indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da
un´installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in
ambienti simili.
• Pulire regolarmente la cappa aspirante e il ltro per un corretto
funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non
utilizzare amme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o
ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni
e da persone con limitate capacità siche e psichiche o con conoscenza
ed esperienza limitate, solo se sono stati istruiti sulle modalità d’uso e
comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal
produttore o da un tecnico qualicato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas
o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla amma (ambé) sotto la cappa aspirante.
• Attenzione: le superci della cappa aspirante possono diventare molto calde
durante l´uso.
Note importanti per l´installazione
• L´aria non deve essere condotta in uno scarico utilizzato per aspirare gas
di combustione o altri combustibili (ciò non si applica per dispositivi che
emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all´incasso di dispositivi di
ventilazione.
background
85
IT

AVVERTENZA
Pericolo di morte, pericolo di intossicazione da gas di scarico!
Non azionare l´apparecchio con funzione di scarico mentre è
attivo un impianto di riscaldamento che utilizza l´aria ambiente,
se l´areazione non è su ciente.
Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad
gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria
ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso
un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta
aria dalla cucina e dalle stanze adiacenti. Se l´areazione è insu ciente si forma una
depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.
• Pertanto è necessario che ci sia sempre un´areazione su ciente.
• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione
su ciente.
Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato
l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se
l´aria necessaria per la combustione può affl uire nella stanza attraverso aperture
permanenti come porte,  nestre, in combinazione con una cassetta a muro per
areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto
di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere
per una corretta areazione.
Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo
dell´aria, l´utilizzo è possibile senza limiti.
Informazioni importanti per smontare il dispositivo
• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio
in ordine inverso.
• Chiedere l’aiuto di una seconda persona per smontare il dispositivo, in modo
da evitare lesioni.
background
86
IT

1. La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante
deve essere di almeno 65 cm (v. immagine 1).
2. Una volta denita l’altezza, montare l’ancoraggio nella posizione
corrispondente. È necessario realizzare i fori (utilizzando un trapano, punte
adeguate, tasselli e viti) e poi ssare l’ancoraggio alla parete con le viti. Dopo
aver ssato l’ancoraggio, montare la staa interna per la copertura della
canna seguendo un simile procedimento (v. immagine 2). Si prega di rispettare
la distanza corretta (misurare la distanza), dato che la copertura della canna
dovrà poi essere ssata alla staa.
3. Si prega di ssare la staa esterna per la copertura della canna sul lato
esterno della copertura e controllare che la copertura della canna interna
possa essere mossa liberamente in altezza. Installare poi il tubo estensibile e
la copertura della canna alla cappa. V. immagine 3.
4. Posizionare la cappa sull’ancoraggio (v. immagine 4).
5. Impostare l’altezza giusta della copertura della canna interna, in modo che le
stae siano in corrispondenza e procedere al ssaggio. In seguito è possibile
ssare la cappa con viti di sicurezza (v. immagine 5).
Nota: si prega di tenere presente che ci sono due tappi di sicurezza sul lato
posteriore del dispositivo.
1 2
Staa per la copertura della canna
Ancoraggio
background
87
IT
3
4 5
Viti di
sicurezza
Tubo e stens ibil e
Lato esterno copertura
della canna
Staa esterna
Lato interno copertura della
canna
background
88
IT


1. La distanza tra il piano di cottura e il bordo inferiore della cappa aspirante
deve essere di almeno 65 cm (v. immagine 1).
2. Una volta denita l’altezza, montare l’ancoraggio nella posizione
corrispondente. È necessario realizzare i fori (utilizzando un trapano, punte
adeguate, tasselli e viti) e poi ssare l’ancoraggio alla parete con le viti. Dopo
aver ssato l’ancoraggio, montare la staa interna per la copertura della
canna seguendo un simile procedimento (v. immagine 2). Si prega di rispettare
la distanza corretta (misurare la distanza), dato che la copertura della canna
dovrà poi essere ssata alla staa.
3. Collegare il tubo estensibile e posizionare la cappa sull’ancoraggio (v.
immagine 6).
4. Inserire correttamente il componente in vetro e ssarlo con le viti corrette.
Condurre l’estremità del tubo estensibile all’aperto. Assicurarsi che sia
presente l’apertura necessaria.
5. Impostare l’altezza giusta della copertura della canna interna, in modo che le
stae siano in corrispondenza e procedere al ssaggio. In seguito è possibile
ssare la cappa con viti di sicurezza (v. immagine 7).
Nota: si prega di tenere presente che ci sono due tappi di sicurezza sul lato
posteriore del dispositivo.
6
T u b o e s t e n s i b i l e
background
89
IT
7
Lato esterno copertura
della canna
Staa
esterna
Lato interno copertura della
canna
Viti di
sicurezza
background
90
IT
background
91
IT
UTILIZZO
Prima di mettere in funzione il dispositivo per la prima volta dopo l’installazione,
collegare la cappa alla rete elettrica (rispettare le norme di sicurezza generalmente
valide).
Pannello di controllo 1
1 Il motore è spento.
2 Il motore funziona a livello basso.
3 Il motore funziona a livello medio.
4 Il motore funziona a livello alto.
5 Interruttore On/O per la luce integrata.
Pannello di controllo 2
1 Tasto timer
2 Tasto luce
3 Schermo LED
4 Tasto per selezionare la velocità
5 Tasto On/O
background
92
IT
Impostare l’ora
• Tenere premuto Timer no a quando lo schermo LED inizia a lampeggiare.
• Aumentare il valore con il tasto per selezionare la velocità e diminuirlo con il
tasto per la luce.
• Per poter impostare i minuti, tenere premuto di nuovo Timer, no a quando
lampeggia la posizione dei minuti. Impostare i minuti.
• Tenendo di nuovo premuto Timer si conferma la selezione.

• Premere On/O per mettere in funzione o spegnere la cappa.
• Con il tasto della velocità si gestisce il motore:
Premere 1 volta: il motore funziona a livello basso.
Premere 2 volte: il motore funziona a livello medio.
Premere 3 volte: il motore funziona a livello alto.
Premere 4 volte: il motore ritorna al livello basso.
Utilizzare il timer
È possibile impostare un tempo tra 5 e 60 minuti, allo scadere del quale il
dispositivo si spegne automaticamente. Premere Timer e sullo schermo compare
“05:00”. Aumentare il valore con il tasto per selezionare la velocità e diminuirlo con
il tasto per la luce. Premere di nuovo Timer per confermare la selezione.
background
93
IT
PULIZIA E MANUTENZIONE
Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o
manutenzione. Le superci dell’alloggiamento possono graarsi e macchiarsi.
Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili
senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente
residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle
superci.

L’acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga
vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente
liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell’acciaio
inox, per evitare gra diagonali.

Il pannello di controllo può essere pulito con un panno umido e un detergente per
piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato.
Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l’umidità in
eccesso.

Pulire il ltro ogni mese per evitare il rischio di incendi. Il ltro raccoglie grasso,
fumo e povere e inuisce dunque sul funzionamento eciente della cappa
aspirante. Se il ltro non viene pulito, si accumulano residui di grasso. Pulire il ltro
con acqua e un po’ di detersivo per piatti e lasciarlo asciugare all’aria.
background
94
IT
SCHEDA DATI DEL PRODOTTO

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10011487
 Simbolo Valore 
Consumo energetico annuale AEC
hood
93,6 kWh/Jahr
Classe di ecienza energetica C
Ecienza uidodinamica FDE
hood
17,2
Classe di ecienza
uidodinamica
D
Ecienza luminosa LE
hood
38,8 Lux/W
Classe di ecienza luminosa A
Grado di separazione del grasso GFE
hood
82,4 %
Classe relativa al grado di
separazione del grasso
C
Flusso d’aria a velocità minima in
funzionamento normale, escluso
il funzionamento a livello intenso
o ad alta velocità.
400,8 / 607,2 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
64 / 69 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo
in standby
P
s
0,41 W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
95
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10011487
 Simbolo Valore 
Consumo energetico annuale AEC
hood
93,6 kWh/Jahr
Fattore di incremento nel tempo f 1,4
Ecienza uidodinamica FDE
hood
17,2
Indice di ecienza energetica EEI
hood
88,0
Volume del usso d’aria misurato
nel punto di massima ecienza
Q
BEP
373,2 m³/h
Pressione dell’aria misurata nel
punto di massima ecienza
P
BEP
299 Pa
Flusso d’aria massimo Q
max
637,0 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
ecienza
W
BEP
180,0 W
Potenza nominale del sistema di
illuminazione
W
L
4 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
155 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
0,41 W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità L
WA
69 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
96
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10011488, 10011489
 Simbolo Valore 
Consumo energetico annuale AEC
hood
65,3 kWh/Jahr
Classe di ecienza energetica C
Ecienza uidodinamica FDE
hood
13,7
Classe di ecienza
uidodinamica
D
Ecienza luminosa LE
hood
38 Lux/W
Classe di ecienza luminosa A
Grado di separazione del grasso GFE
hood
78,9 %
Classe relativa al grado di
separazione del grasso
C
Flusso d’aria a velocità minima in
funzionamento normale, escluso
il funzionamento a livello intenso
o ad alta velocità.
292,1 / 493,5 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
54 / 66 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo
in standby
P
s
- W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
97
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10011488, 10011489
 Simbolo Valore 
Consumo energetico annuale AEC
hood
65,3 kWh/Jahr
Fattore di incremento nel tempo f 1,5
Ecienza uidodinamica FDE
hood
13,7
Indice di ecienza energetica EEI
hood
81,4
Volume del usso d’aria misurato
nel punto di massima ecienza
Q
BEP
225,5 m³/h
Pressione dell’aria misurata nel
punto di massima ecienza
P
BEP
250 Pa
Flusso d’aria massimo Q
max
493,5 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
ecienza
W
BEP
114 W
Potenza nominale del sistema di
illuminazione
W
L
4,0 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
152 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità L
WA
66 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
98
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10026366, 10026367
 Simbolo Valore 
Consumo energetico annuale AEC
hood
65,3 kWh/Jahr
Classe di ecienza energetica C
Ecienza uidodinamica FDE
hood
13,7
Classe di ecienza
uidodinamica
D
Ecienza luminosa LE
hood
38 Lux/W
Classe di ecienza luminosa A
Grado di separazione del grasso GFE
hood
78,9 %
Classe relativa al grado di
separazione del grasso
C
Flusso d’aria a velocità minima in
funzionamento normale, escluso
il funzionamento a livello intenso
o ad alta velocità.
292,1 / 493,5 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
54 / 66 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo
in standby
P
s
- W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
99
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo 10026366, 10026367
 Simbolo Valore 
Consumo energetico annuale AEC
hood
65,3 kWh/Jahr
Fattore di incremento nel tempo f 1,5
Ecienza uidodinamica FDE
hood
13,7
Indice di ecienza energetica EEI
hood
81,4
Volume del usso d’aria misurato
nel punto di massima ecienza
Q
BEP
225,5 m³/h
Pressione dell’aria misurata nel
punto di massima ecienza
P
BEP
250 Pa
Flusso d’aria massimo Q
max
493,5 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
ecienza
W
BEP
114 W
Potenza nominale del sistema di
illuminazione
W
L
4,0 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
152 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità L
WA
66 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania
background
100
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10026368
Denizione Simbolo Valore Unità
Consumo energetico annuale
AEC
hood
57,2 kWh/Jahr
Classe di efcienza energetica
B
Efcienza uidodinamica
FDE
hood
22,9
Classe di efcienza uidodinamica
C
Efcienza luminosa LE
hood
55 Lux/W
Classe di efcienza luminosa
A
Grado di separazione del grasso
GFE
hood
68,3 %
Classe relativa al grado di
separazione del grasso
D
Flusso d’aria a velocità minima in
funzionamento normale, escluso il
funzionamento a livello intenso o
ad alta velocità.
355,0 / 607,2 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
55/71 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo in
standby
P
s
- W
Informazioni di contatto
Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
background
101
IT

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10026368
Denizione Simbolo Valore Unità
Consumo energetico annuale
AEC
hood
57,2 kWh/Jahr
Fattore di incremento nel tempo
f 1,2
Efcienza uidodinamica
FDE
hood
22,9
Indice di efcienza energetica
EEI
hood
65,9
Volume del usso d’aria misurato
nel punto di massima efcienza
Q
BEP
326,1 m³/h
Pressione dell’aria misurata nel
punto di massima efcienza
P
BEP
326 Pa
Flusso d’aria massimo
Q
max
607,2 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
efcienza
W
BEP
129,0 W
Potenza nominale del sistema di
illuminazione
W
L
1 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
55 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità
L
WA
71 dB
Informazioni di contatto
Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
background
102
IT
INDICAZIONI PER LA TUTELA DELL’AMBIENTE
• Mentre si cucina, assicurare un suciente usso d’aria, in modo che la cappa
aspirante possa funzionare in modo eciente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato
durante la cottura. Utilizzare la modalità di funzionamento intenso solo se
necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto
vapore, selezionare per tempo una velocità maggiore della ventola. Se il
vapore si è già diuso nella cucina, sarà necessario lasciare in funzione più a
lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il ltro a intervalli regolari e sostituirlo secondo necessità, in modo da
incrementare l’ecacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore
e condensa.
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed
elettronici, questo simbolo sul prodotto o sulla confezione
segnala che questi prodotti non possono essere
smaltiti con i riuti normali e devono essere portati a
un punto di raccolta di dispositivi elettrici ed elettronici.
Grazie al corretto smaltimento dei vecchi dispositivi si
tutela il pianeta e la salute delle persone da possibili
conseguenze negative. Informazioni riguardanti il riciclo
e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.

Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom
background
background

Specifications

Indexed Terms: Wall Mounted

Klarstein 10026367 Questions and Answers

Find answers or ask new question.
Questions and Answers

Related Products

No image
Klarstein 52047444 Laurel cooker hood 60 cm
2026-05-21 1 docs
No image
Klarstein 10047767 Athena cooker hood
2026-02-10 2 docs
No image
Klarstein 10047764 Athena cooker hood 90 cm
2026-02-02 2 docs
No image
Klarstein 10047444 Laurel cooker hood 60 cm
2026-02-02 1 docs
No image
Klarstein 10047765 Athena cooker hood 60 cm
2026-02-01 2 docs
No image
Klarstein 10047766 Athena cooker hood
2026-01-31 2 docs
