OWNER’S MANUAL

CORDLESS 40 VOLT CHAIN SAW WITH LITHIUM-ION BATTERY PACK

BRUSHLESS MOTOR

Model LCS31440S

Your chain saw has been engineered and manufactured to our high standard for dependability, ease of operation, and

operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the owner’s manual before

using this product.

Thank you for your purchase.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING, ASSEMBLY,

PARTS, SERVICE QUESTIONS? GO TO SCOTTS.AMERICANLAWNMOWER.COM

OR CALL 1-800-618-7474 BETWEEN 8:00 AM—5:00 PM EST FOR ASSISTANCE.

SAVE THIS MANUAL FOR FUTURE REFERENCE

CA Compliant charger included,

Model No. CHL84000

5013099

BATTERY MUST BE

CHARGED BEFORE FIRST

USE. TWO TO THREE INITIAL

CHARGING/DISCHARGING

CYCLES MAY BE REQUIRED

TO ACHIEVE MAXIMUM RUN

TIME/CAPACITY.

GENERAL POWER TOOL SAFETY WARNINGS

IMPORTANT SAFETY WARNINGS

WARNING: Read all safety warnings and instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs

with earthed (grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

 Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of

electric shock.

 When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the

risk of electric shock.

Personal safety

 Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.

 Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

the risk of personal injuries.

 Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energising power tools that have the switch on

invites accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

 Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

 Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

Model LCS31440S

TO REDUCE RISK OF INJURY:

Before any use, be sure everyone using this tool reads and

understands all safety instructions and other information

contained in this manual.

CAUTION: Wear appropriate personal hearing protection

during use. Under some conditions and duration of use, noise

from this product may contribute to hearing loss.

Save these instructions and review frequently prior to use

and in instructing others.

WARNING: When using electric gardening appliances,

basic safety precautions should always be followed to

reduce risk of fire, electric shock, and personal injury,

including the following:

READ ALL INSTRUCTIONS

GENERAL POWER TOOL SAFETY WARNINGS

Power tool use and care

 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

 Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

 Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

 Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

Battery tool use and care

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another.

Shorting the battery terminals together may cause

burns or a fire.

 Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns

Service

 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is

maintained.

 When servicing a power tool, use only identical

replacement parts. Follow instructions in the

Maintenance section of this manual. Use of

unauthorized parts or failure to follow Maintenance

instructions may create a risk of shock or injury.

CHAIN SAW SAFETY WARNINGS

 Keep all parts of the body away from the saw chain

when the chain saw is operating. Before you start the

chain saw, make sure the saw chain is not contacting

anything. A moment of inattention while operating chain

saws may cause entanglement of your clothing or body

with the saw chain.

 Always hold the chain saw with your right hand on the

rear handle and your left hand on the front handle.

Holding the chain saw with a reversed hand configuration

increases the risk of personal injury and should never be

done.

 Hold the power tool by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring . Saw chains contacting a livewire may make

exposed metal parts of the power tool liveand could give

the operator an electric shock.

 Wear safety glasses and hearing protection. Further

protective equipment for head, hands, legs and feet

is recommended. Adequate protective clothing will

reduce personal injury by flying debris or accidental

contact with the saw chain.

 Do not operate a chain saw in a tree. Operation of a

chain saw while up in a tree may result in personal

injury.

 Always keep proper footing and operate the chain

saw only when standing on fixed, secure and level

surface. Slippery or unstable surfaces such as ladders

may cause a loss of balance or control of the chain saw.

 When cutting a limb that is under tension be alert

for spring back. When the tension in the wood fibers is

released the spring loaded limb may strike the operator

and/or throw the chain saw out of control.

Model LCS31440S

WARNING: California Proposition 65: This product

contains chemicals known to the State of California to cause

cancer, birth defect or other reproductive harm.

WARNING: Some dust and debris created by the use of this

tool could contain chemicals known to the State of California

to cause cancer and birth defects or other reproductive harm.

Some examples of these chemicals are:

 Chemicals in fertilizers

 Compounds in insecticides, herbicides and pesticides

 Arsenic and chromium from chemically treated lumber

Your risk from exposure to these chemicals varies,

depending on how often you do this type of work. To reduce

your exposure, work in a well-ventilated area and with

approved safety equipment, such as dust masks that are

specially designed to filter out microscopic particles.

 Use extreme caution when cutting brush and

saplings. The slender material may catch the saw

chain and be whipped toward you or pull you off

balance.

 Carry the chain saw by the front handle with the

chain saw switched off and away from your body.

When transporting or storing the chain saw always

fit the guide bar cover. Proper handling of the chain

saw will reduce the likelihood of accidental contact with

the moving saw chain.

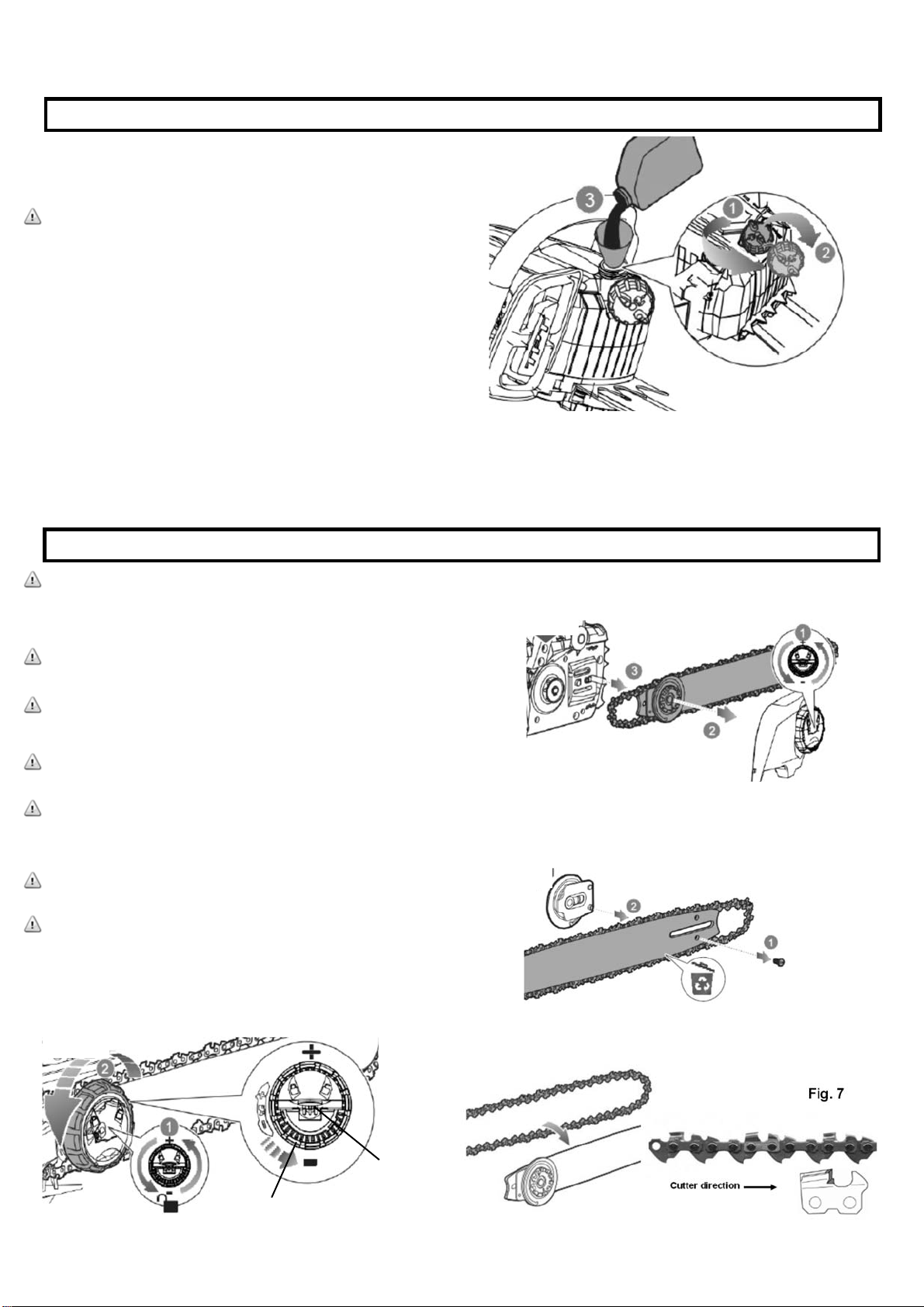

 Follow instructions for lubricating, chain tensioning

and changing accessories. Improperly tensioned or

lubricated chain may either break or increase the

chance for kickback.

 Keep handles dry, clean, and free from oil and

grease. Greasy, oily handles are slippery causing loss

of control.

 Cut wood only. Do not use chain saw for purposes

not intended. For example: do not use chain saw for

cutting plastic, masonry or non-wood building

materials. Use of the chain saw for operations different

than intended could result in a hazardous situation.

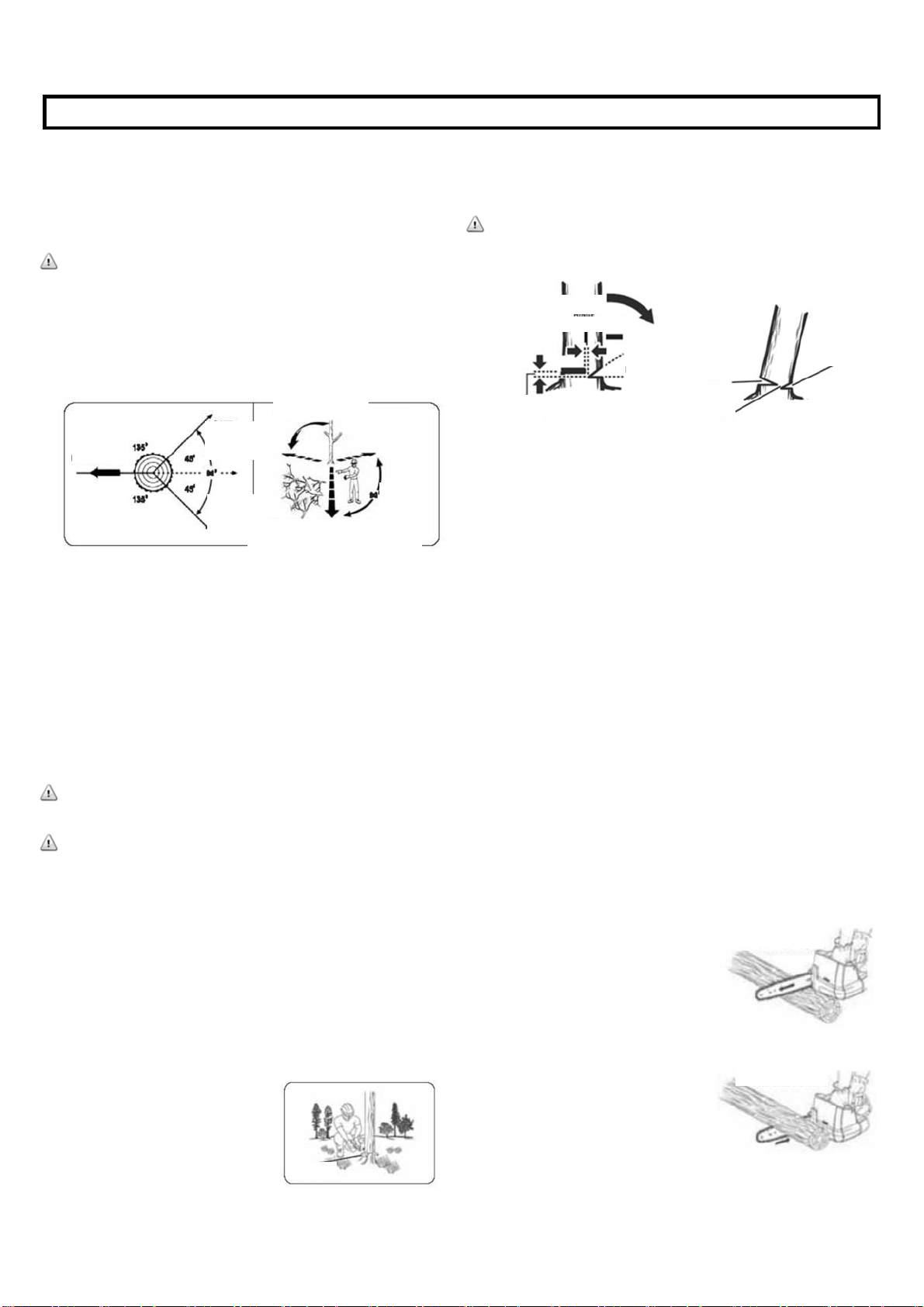

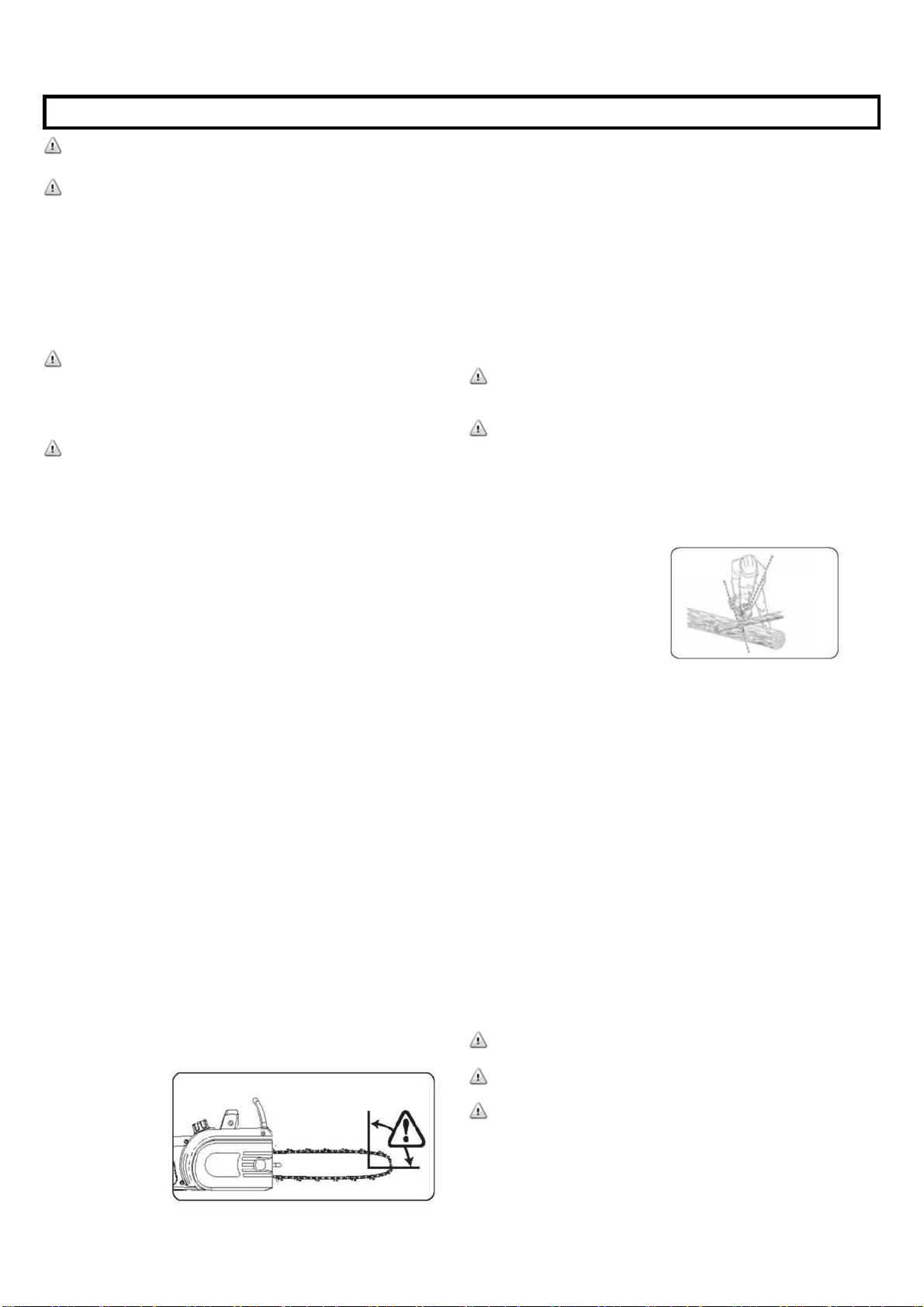

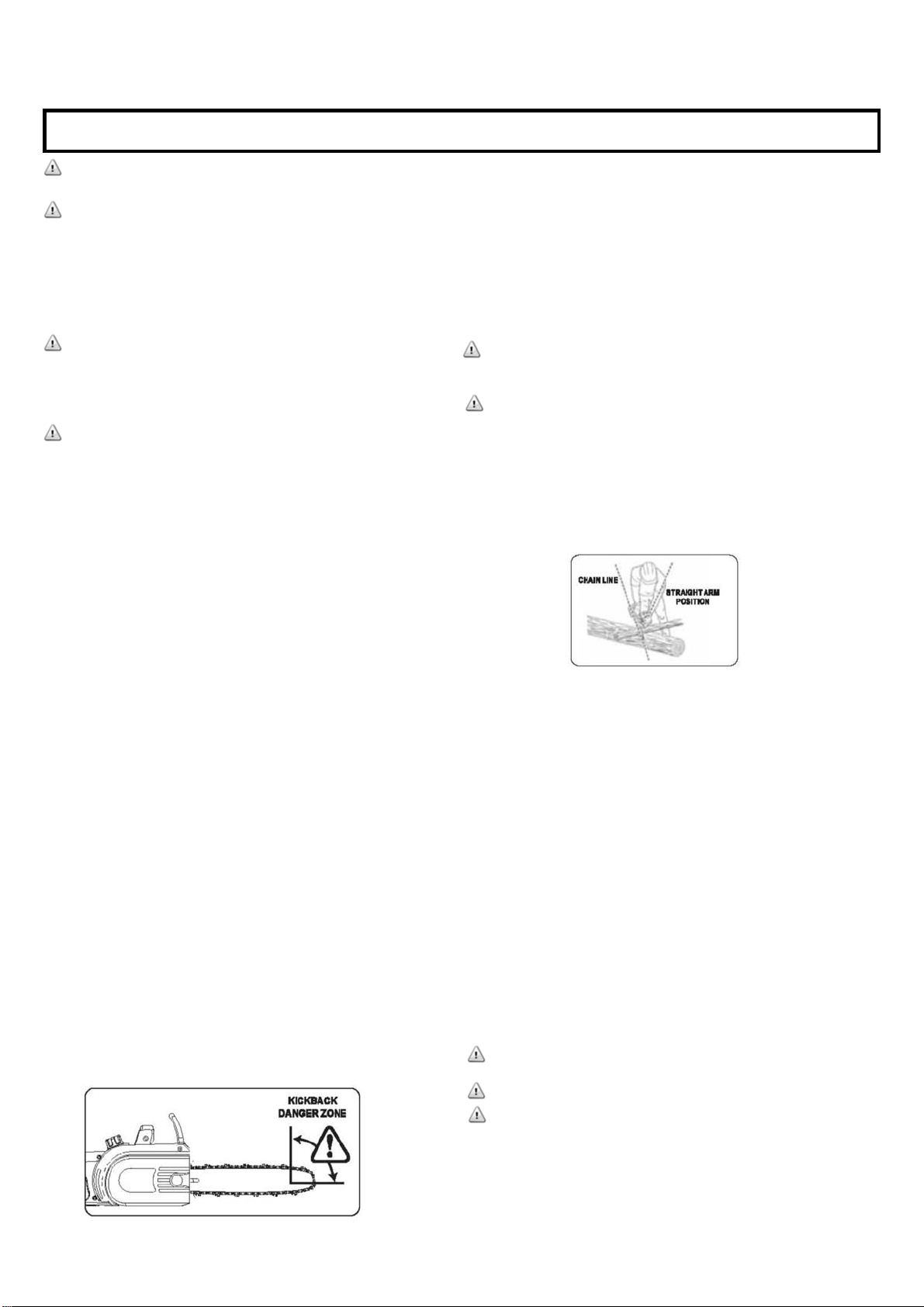

Causes and operator prevention of kickback:

Kickback may occur when the nose or tip of the guide bar

touches an object, or when the wood closes in and pinches

the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide bar up and back towards the

operator.

CHAIN SAW SAFETY WARNINGS

Pinching the saw chain along the top of the guide bar

may push the guide bar rapidly back towards the

operator.

Either of these reactions may cause you to lose control of

the saw which could result in serious personal injury. Do

not rely exclusively upon the safety devices built into

your saw. As a chain saw user, you should take several

steps to keep your cutting jobs free from accident or

injury.

Kickback is the result of tool misuse and/or incorrect

operating procedures or conditions and can be avoided

by taking proper precautions as given below:

 Maintain a firm grip, with thumbs and fingers

encircling the chain saw handles. With both hands

on the saw, position your body and arm to allow you

to resist kickback forces. Kickback forces can be

controlled by the operator, if proper precautions are

taken. Do not let go of the chain saw.

 Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and

enables better control of the chain saw in unexpected

situations.

 Only use replacement bars and chains specified by

the manufacturer. Incorrect replacement bars and

chains may cause chain breakage and/or kickback.

 Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to increased

kickback.

WARNING: Cancer and Reproductive Harm -

www.P65Warnings.ca.gov.

CAUTION:

Use only the following type and size battery(ies):

BL82040, BL84140, BL85040

Model LCS31440S

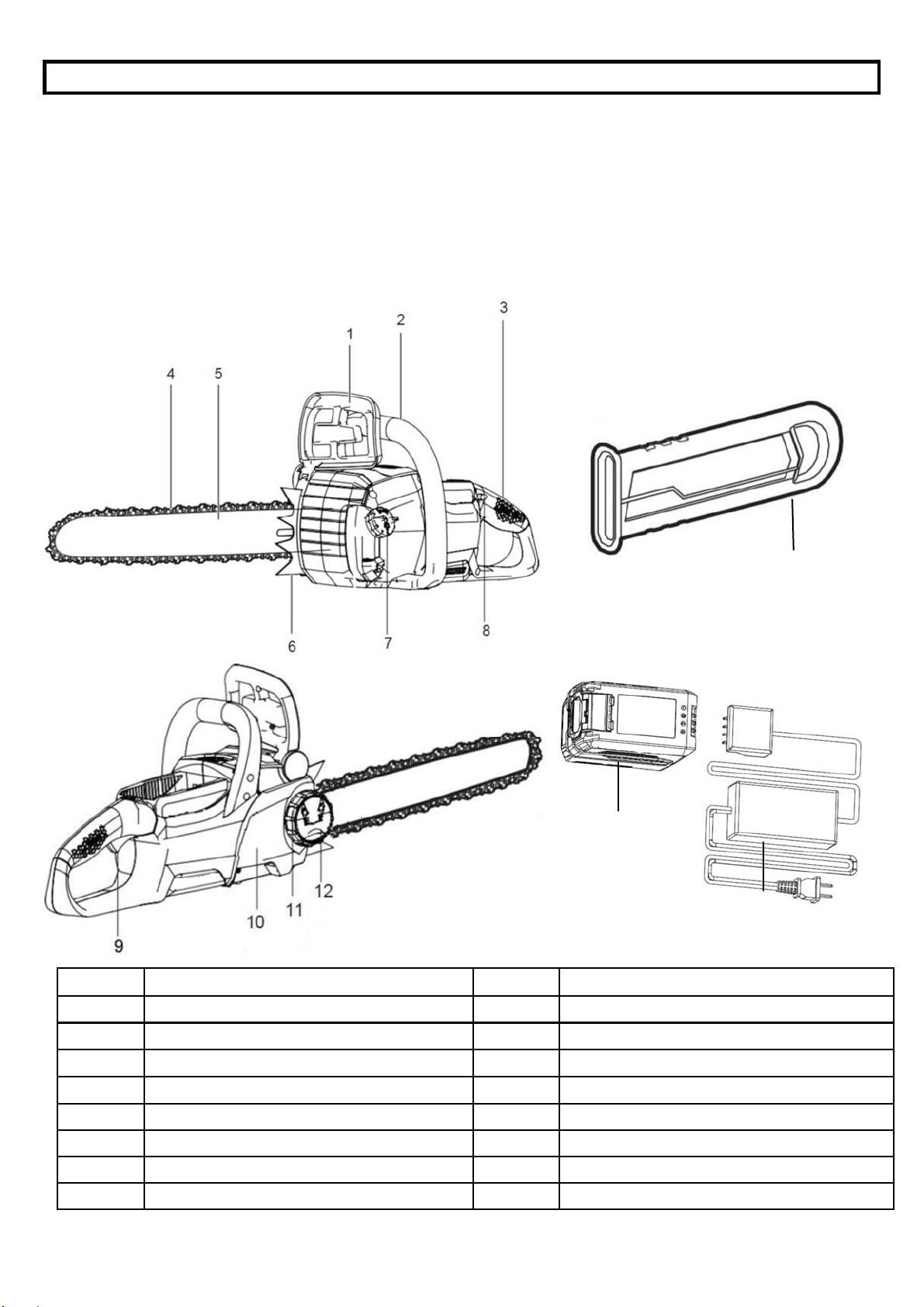

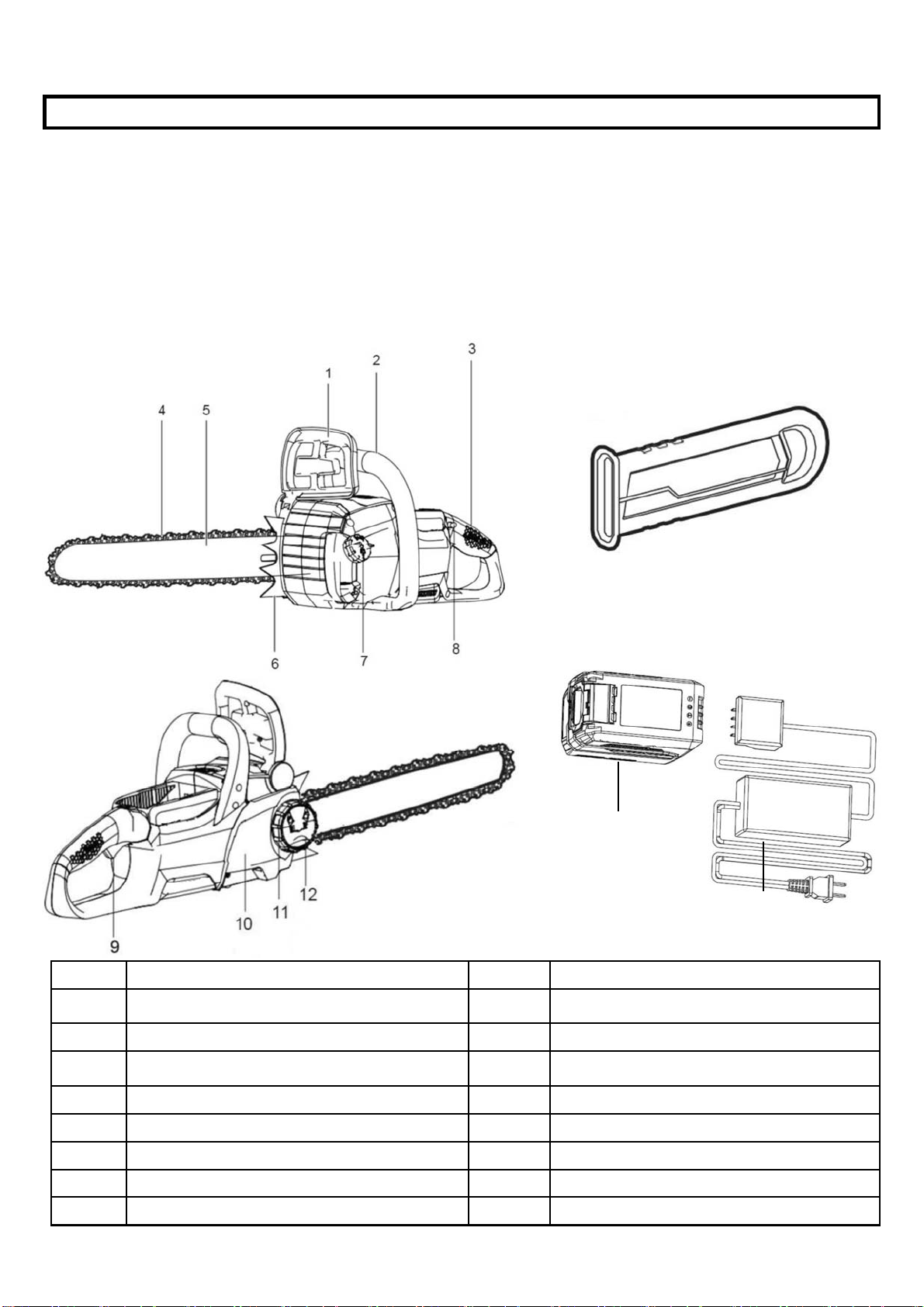

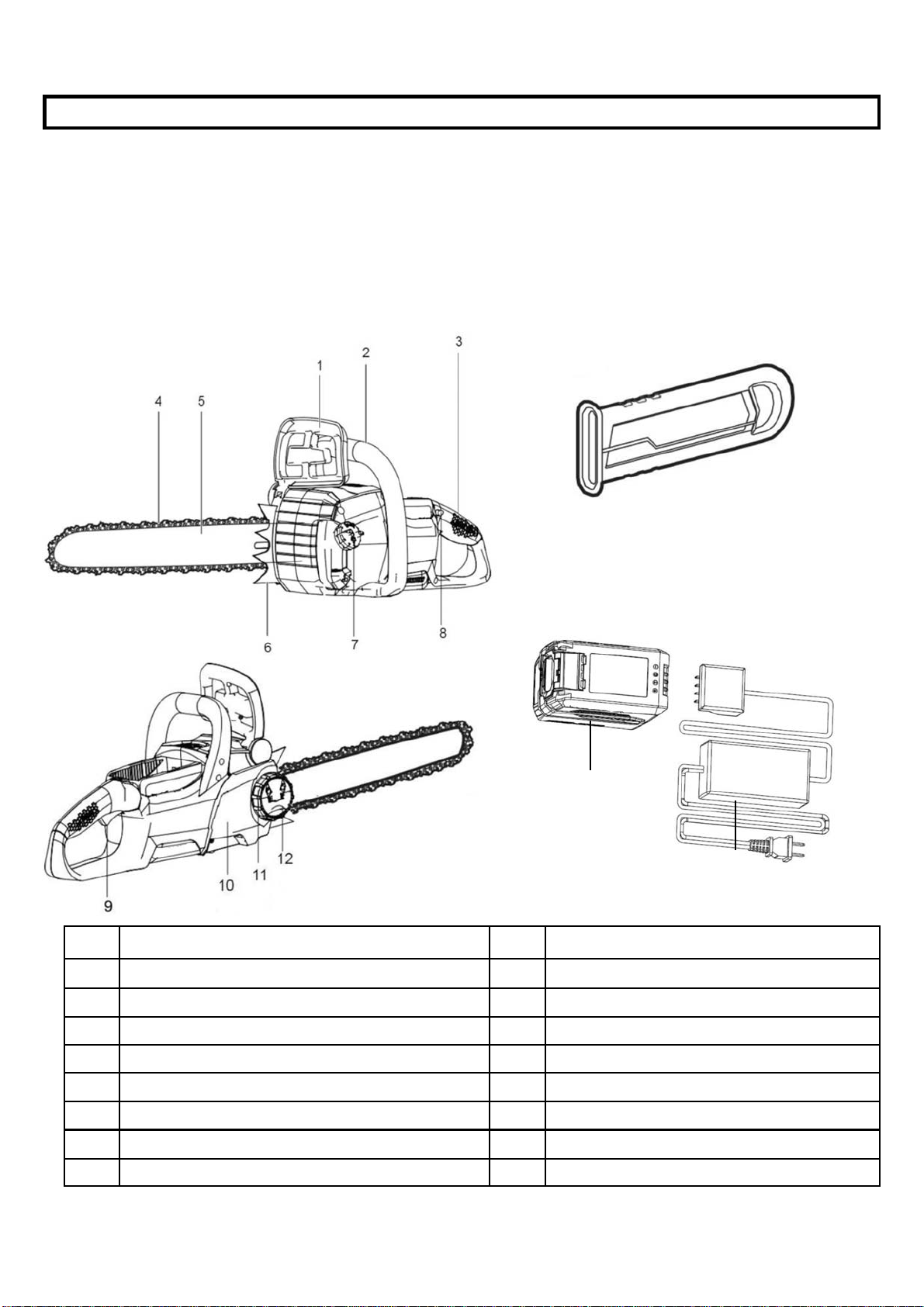

FEATURES

PRODUCT SPECIFICATIONS

LCS31440S

Input………………………………………....…...........40 V, DC Only

Battery………………………………………………….40 V, 2.0Ah

Bar Length………………………………………....…..14-in

Oil Tank Capacity…………………………….......….135 ml

Weight………………….……………………………….4.65 kg (10.25 lb)

- Automatic oiling pump system—Protective bar cover—Rubber over molded handle -

No. Description No. Description

1 HAND GUARD / CHAIN BRAKE 9 TRIGGER SWITCH

2 FRONT HANDLE 10 SPROCKET COVER

3 REAR HANDLE 11 CHAIN TENSIONER ADJUSTMENT RING

4 CHAIN (Oregon Model 91P052X) 12 SPROCKET COVER KNOB

5 BAR (Oregon Model 140SDEA041) 13 BAR COVER

6 SPIKED BUMPER 14 BATTERY

7 OIL CAP 15 CHARGER

8 TRIGGER RELEASE BUTTON

Model LCS31440S

ASSEMBLY

UNPACKING

This product requires NO assembly.

Carefully remove the product and any accessories from the box.

Make sure that all items listed in the packing list are included.

Inspect the product carefully to make sure no breakage or

damage occurred during shipping.

Do not discard the packing material until you have carefully

inspected and satisfactorily operated the product.

If any parts are damaged or missing, please call 1-800-618-7474

for assistance.

WARNING: If any parts are damaged or missing, do not

operate this product until the parts are replaced. Failure to

heed this warning could result in serious personal injury.

PACKING LIST

 Chain Saw with bar and chain assembled

 Bar Cover

 Charger and Battery Pack

 Owner’s Manual

Model LCS31440S

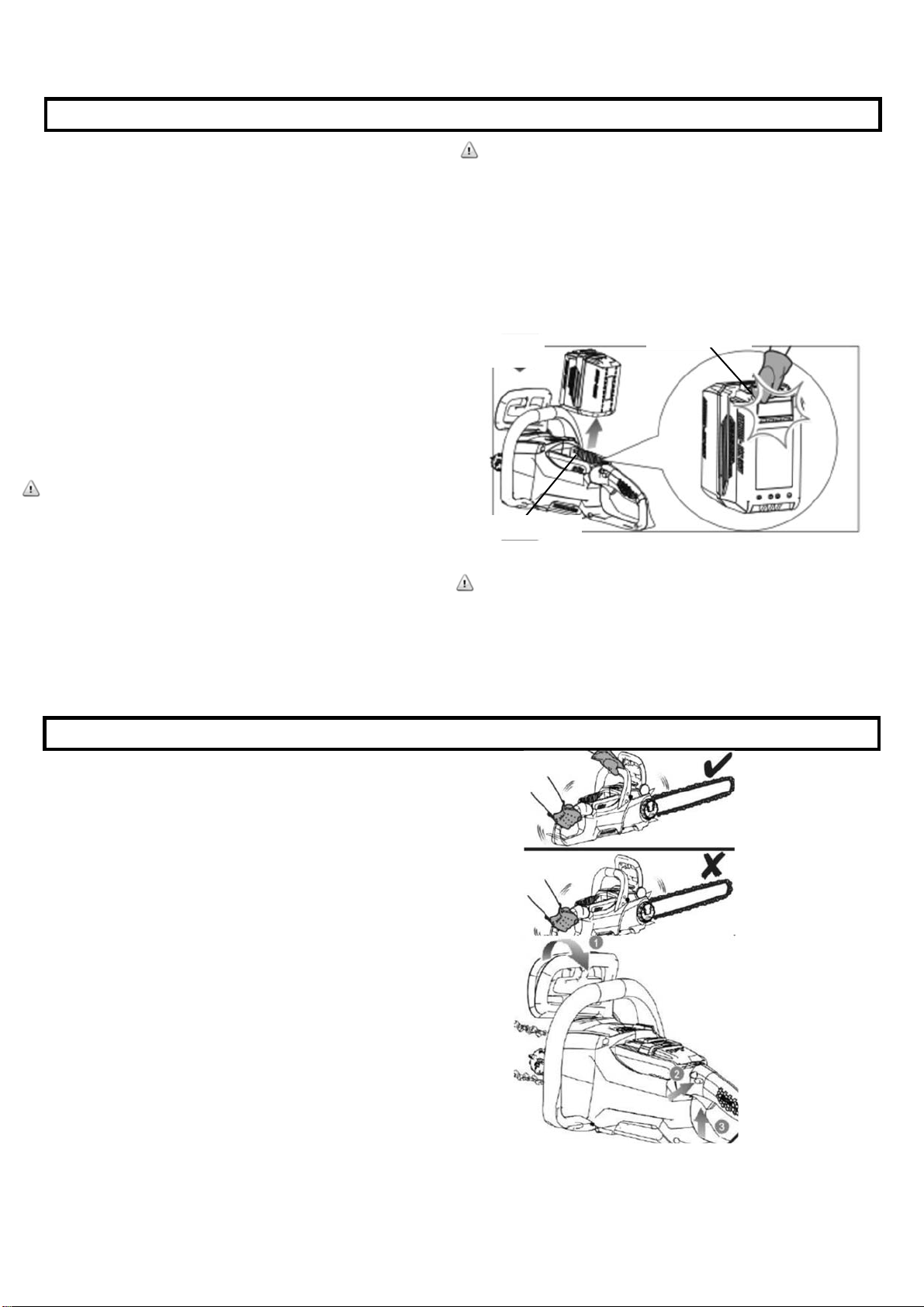

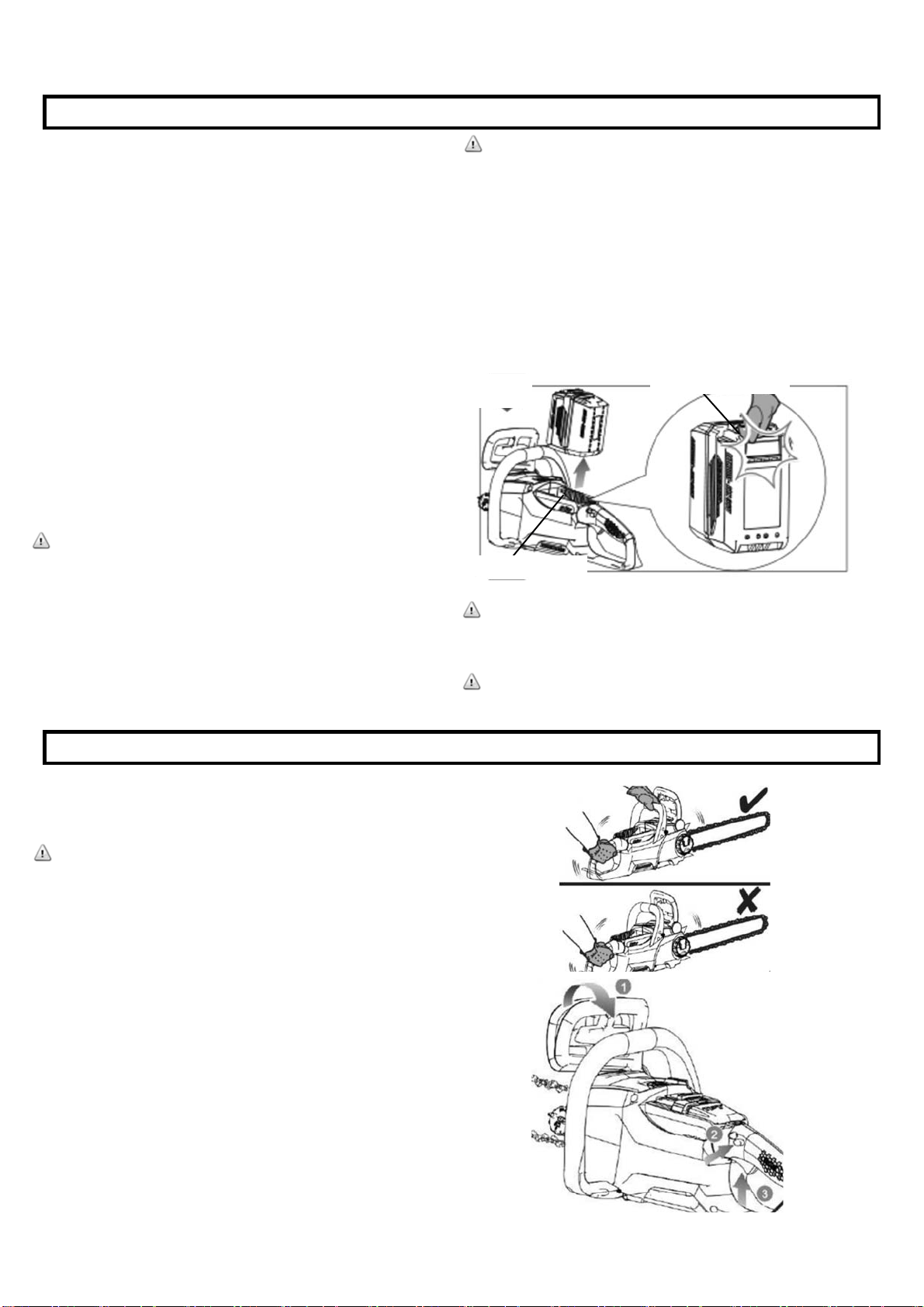

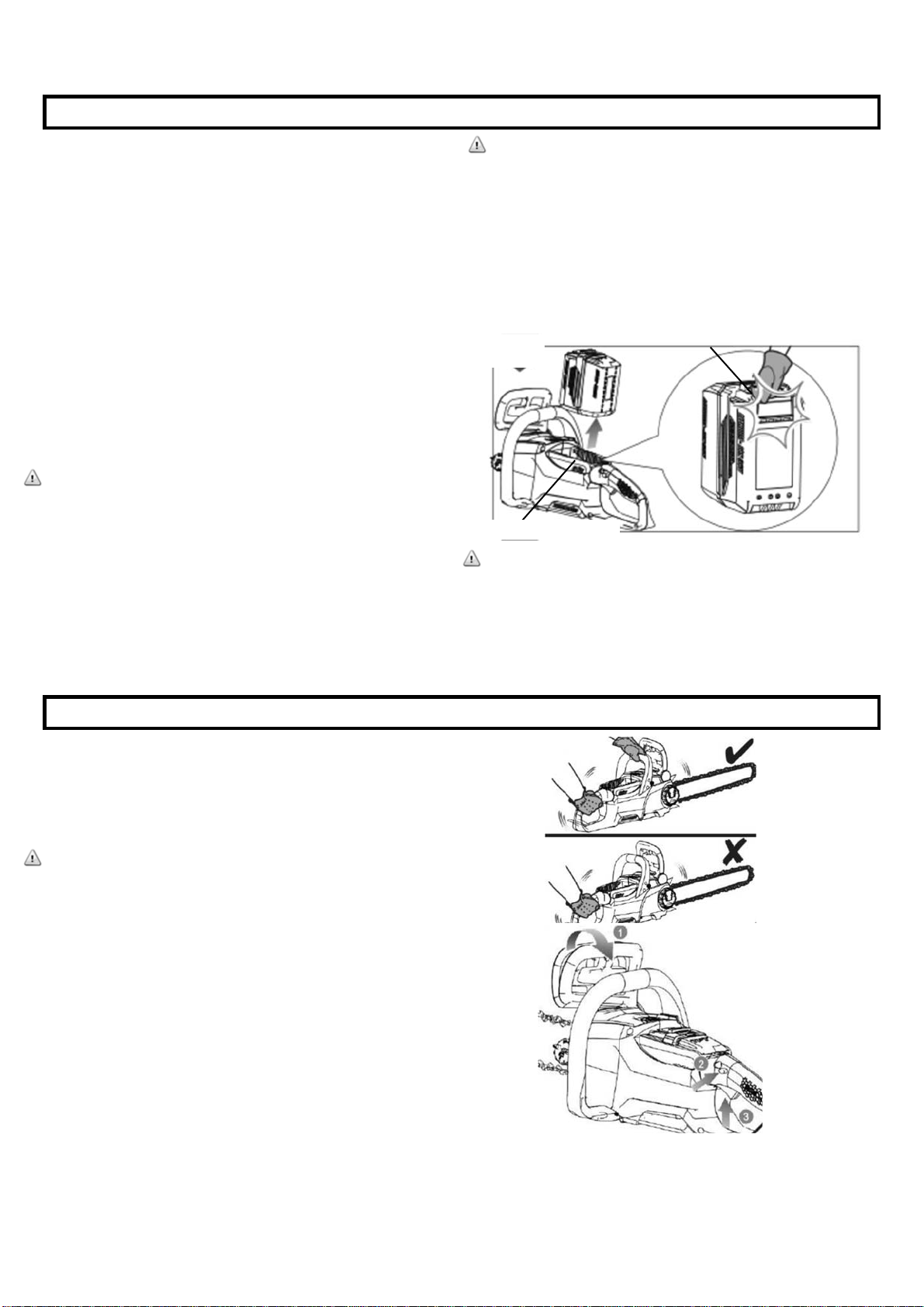

TO INSTALL/REMOVE BATTERY PACK

This product will accept

Scotts® 40V lithium battery packs only.

For complete charging instructions, refer to the Owner’s Manual for

your battery pack and charger models.

To install battery pack:

■ Align grooves on battery pack with raised ribs in the tool’s battery

port and place the battery pack in the tool.

WARNING: Make sure battery pack is fully seated and secure in the

battery port before beginning operation. Failure to securely seat the

battery pack could cause the battery pack to fall out, resulting in

serious personal injury.

To remove battery pack (Fig. 1):

■ Release the trigger to stop the chain saw.

■

Lift the battery release latch on the battery pack..

■ Pull the battery pack from chain saw.

WARNING: Always remove battery pack from your tool when you

are assembling parts, making adjustments, cleaning, carrying,

transporting or when not in use. Removing battery pack will

prevent accidental starting that could cause serious personal injury.

NOTE: To avoid serious personal injury, always remove the battery

pack and keep hands clear of the trigger release button when

carrying or transporting the tool.

OPERATING

Fig.2

HOLDING THE CHAIN SAW (Fig 2)

Always hold the chain saw with your right hand on the rear handle

and your left hand on the front handle. Grip both handles with the

thumbs and fingers encircling the handles. Ensure that your left

hand is holding the front handle so that your thumb is underneath.

NOTE: REMOVE BATTERY PACK FROM UNIT. FILL OIL TANK

WITH BAR AND CHAIN LUBRICANT (NOT PROVIDED)

BEFORE STARTING THE CHAIN SAW. FAILURE TO

LUBRICATE THE CHAIN WILL CAUSE DAMAGE TO THE BAR

AND CHAIN.

STARTING THE CHAIN SAW (Fig 3)

1. Before starting, you should install the battery pack in the

machine, and make sure chain brake is in run position by pulling

chain brake lever / hand guard toward the front handle.

2. To start the machine: press the trigger release button, and then

press the trigger.

CHECKING AND OPERATING CHAIN BRAKE

1. Engage the chain brake by rotating your left hand around the

front handle. Allow the back of your hand to push the chain brake

lever/hand guard toward the bar while the chain is rotating rapidly.

Be sure to maintain both hands on the saw handles at all times.

2. Reset the chain brake back into the Run position by grasping

the top of the chain brake lever / hand guard and pulling toward

the front handle until you hear a click.

Fig.3

Fig.1

Battery release

latch

Battery port

OPERATING

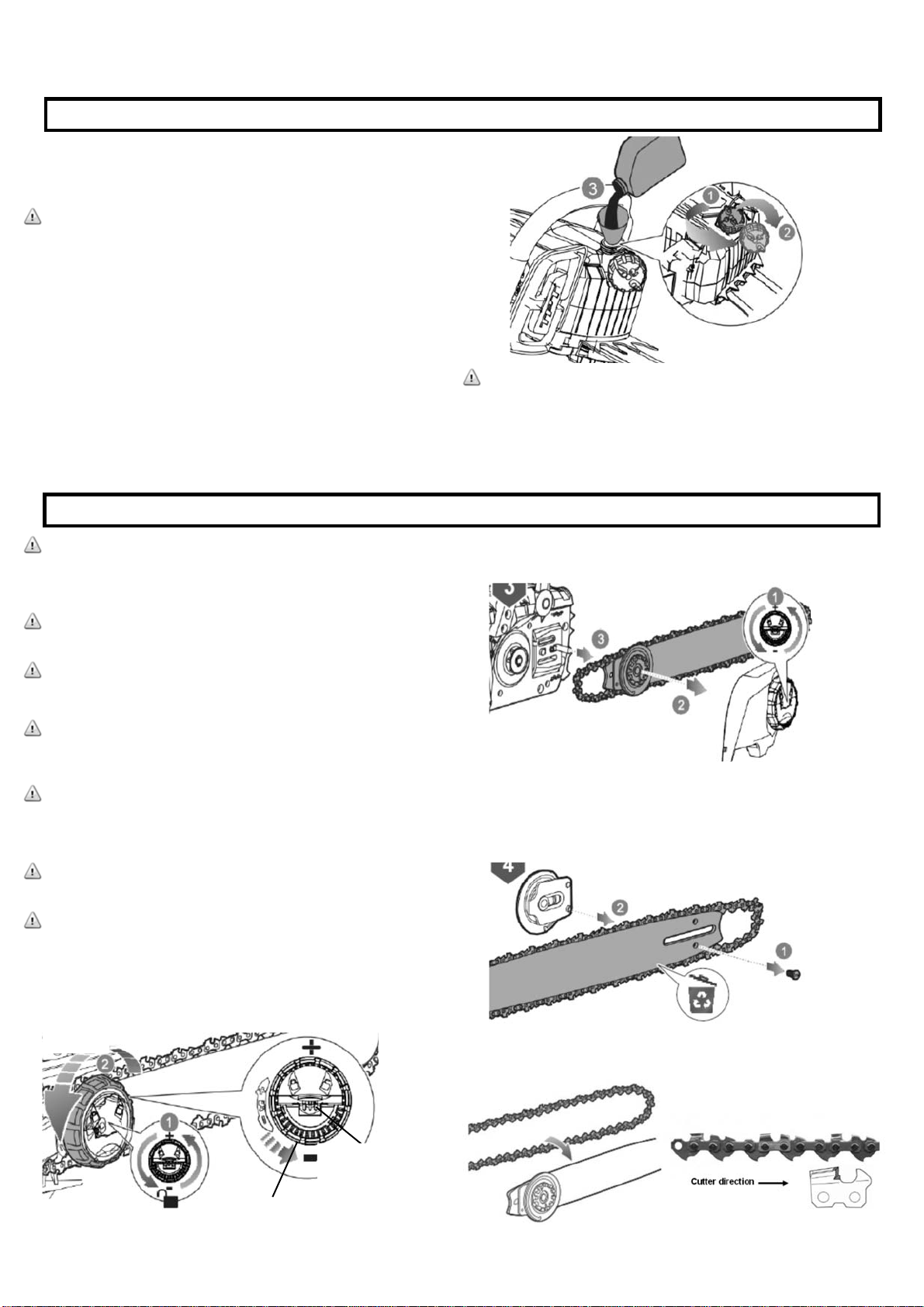

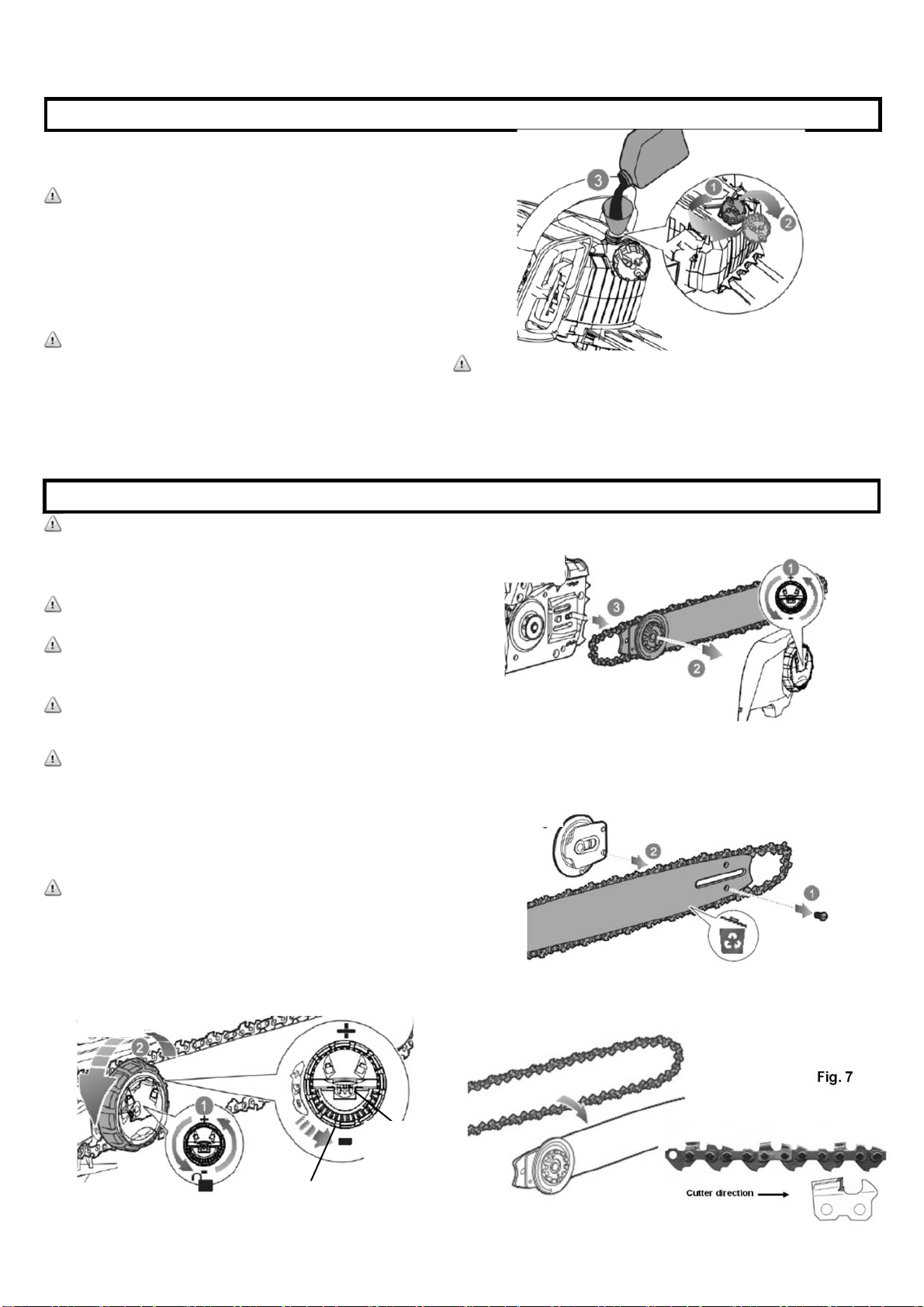

INSTALLING/REPLACING THE GUIDE BAR AND CHAIN

DANGER: Never start the motor before installing the guide

bar, chain, sprocket cover and chain tension knob. Without all

these parts in place, the clutch can fly off or explode, exposing

the user to possible serious injury.

WARNING: To avoid serious personal injury, read and

understand all the safety instructions provided.

WARNING: Before performing any maintenance, remove the

battery pack from the saw. Failure to heed this warning could

result in serious personal injury.

CAUTION: Always wear gloves when handling the bar and

chain; these components are sharp and may contain burrs.

WARNING: Never touch or adjust the chain while the motor is

running. The saw chain is very sharp; always wear protective

gloves when performing maintenance to the chain to avoid

possible serious lacerations.

NOTE: When replacing the guide bar and chain, use only

identical replacement parts.

WARNING: Remove the battery from saw.

 Remove the sprocket cover. Remove the bar and chain from the

mounting surface. (Fig 5)

CHAIN OILING SYSTEM

Make sure you follow the instructions in maintenance for putting

oil in the chain saw.

CAUTION: Failure to lubricate the chain will cause damage to the

bar and chain. Use only a good quality bar and chain oil or, if not

available, unused SAE 30 weight motor oil may be substituted.

■ Use bar and chain lubricant (not provided) that is formulated to

perform over a wide temperature range with no dilution

required.

■ One full oil tank will enable you to use the saw for 20- 40 min.

NOTE: Do not use dirty, used or otherwise contaminated oils.

Damage may occur to the bar or chain.

■ Carefully pour the bar and chain oil into the tank.

■ Check and fill the oil tank when battery is recharged, or as

needed.

NOTE: It is normal for lubricant to seep from the saw when not in

use. To prevent seepage, empty the oil tank after each use. When

storing the unit for a long period of time (three months or longer)

be sure the chain is lightly lubricated; this will prevent rust on the

chain and bar sprocket. Make sure oil tank lid is tightly closed.

Fig. 5

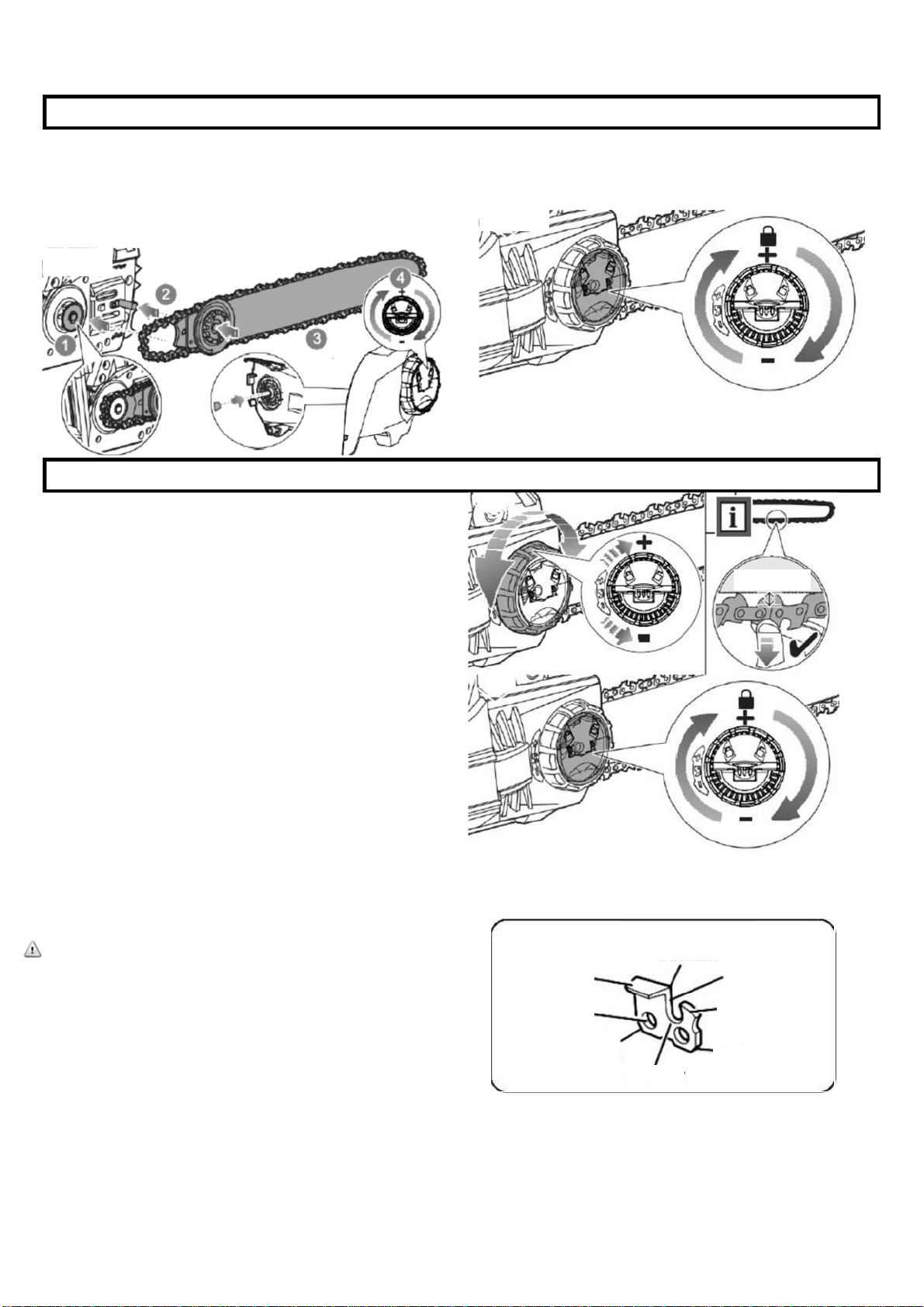

 Loosen the chain by turning the sprocket cover knob

counterclockwise until the sprocket cover comes loose. (Fig.4)

Fig. 4

 Remove the old chain from the bar.

 To replace the bar with a new one, unscrew the nut of the chain

tension assembly, remove from the old bar. Mount the chain

tension assembly onto the new bar and tighten the nut (Fig. 6)

Fig. 6

 Put the new chain in the correct direction onto the bar and make

sure that the drive links are aligned in the bar groove. (Fig 7)

Fig. 7

Model LCS31440S

Sprocket

cover knob

Chain tensioner

adjustment ring

 Adjust the chain tension. Refer to the “Adjusting the chain

tension” section. (Fig 9)

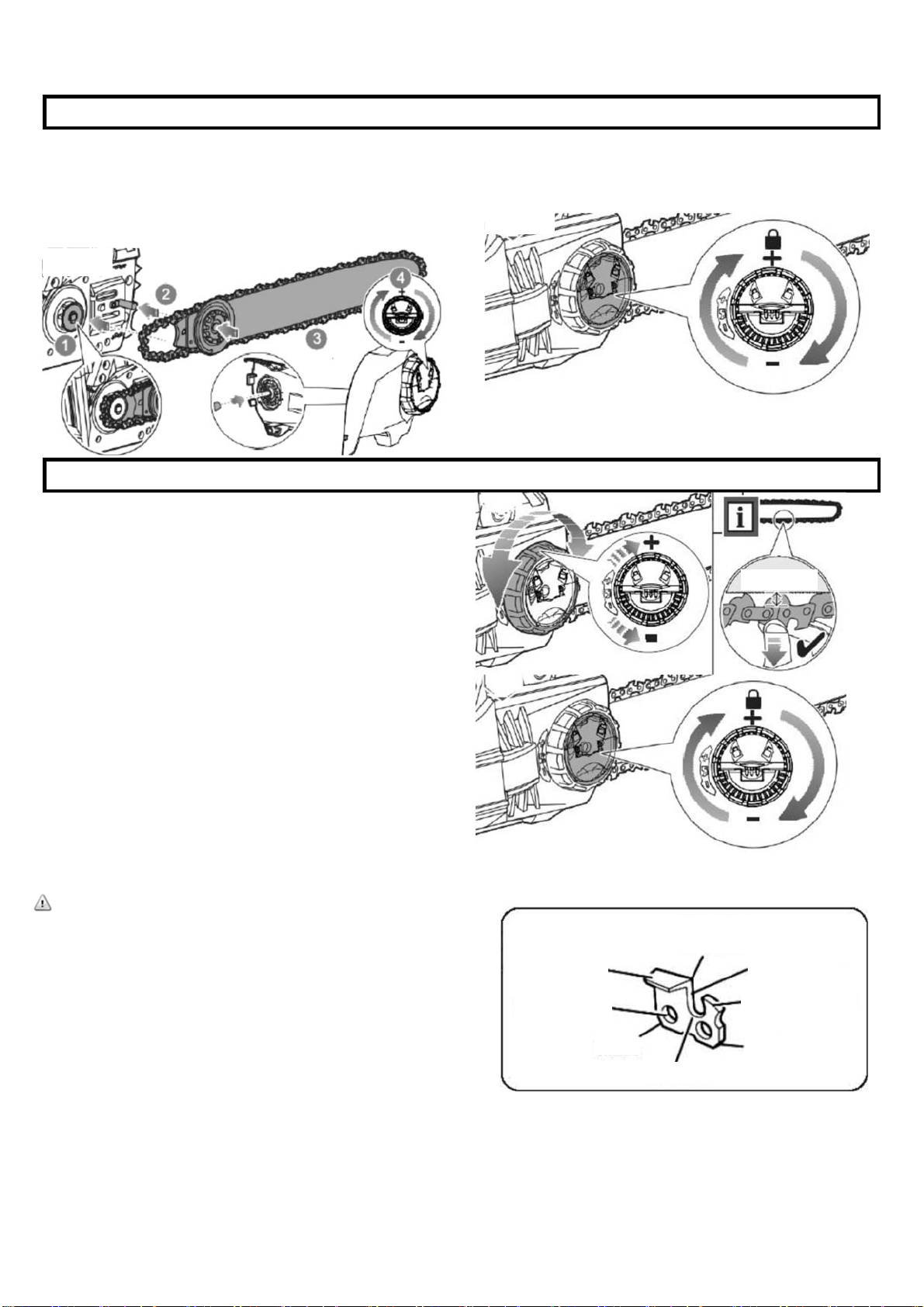

INSTALLING/REPLACING THE GUIDE BAR AND CHAIN

CHAIN TENSION AND MAINTENANCE

ADJUSTING THE CHAIN TENSION (Fig 10)

 Loosen the sprocket cover knob slightly by turning it

counterclockwise.

 To increase the chain tension, turn the chain tensioner

adjustment ring clockwise and check the chain tension

frequently. To reduce the chain tension, turn the chain

tensioner adjustment ring counterclockwise and check the

chain tension frequently.

 The chain tension is correct when the gap between the

cutter in the chain and the bar is between 0.12in-0.16in (3

mm - 4 mm). Pull the chain in the middle of the lower side

of the bar downwards (away from the bar) and measure the

distance between the bar and the chain cutters.

 Tighten the sprocket cover knob by turning it clockwise.

Fig. 9

Fig. 10

Model LCS31440S

 Hold the chain in position on the bar and place the loop

around the sprocket.

 Assemble the sprocket cover back. Tighten the sprocket

cover by turning the sprocket cover knob clockwise. (Fig. 8)

0.12-0.16in

Fig. 8

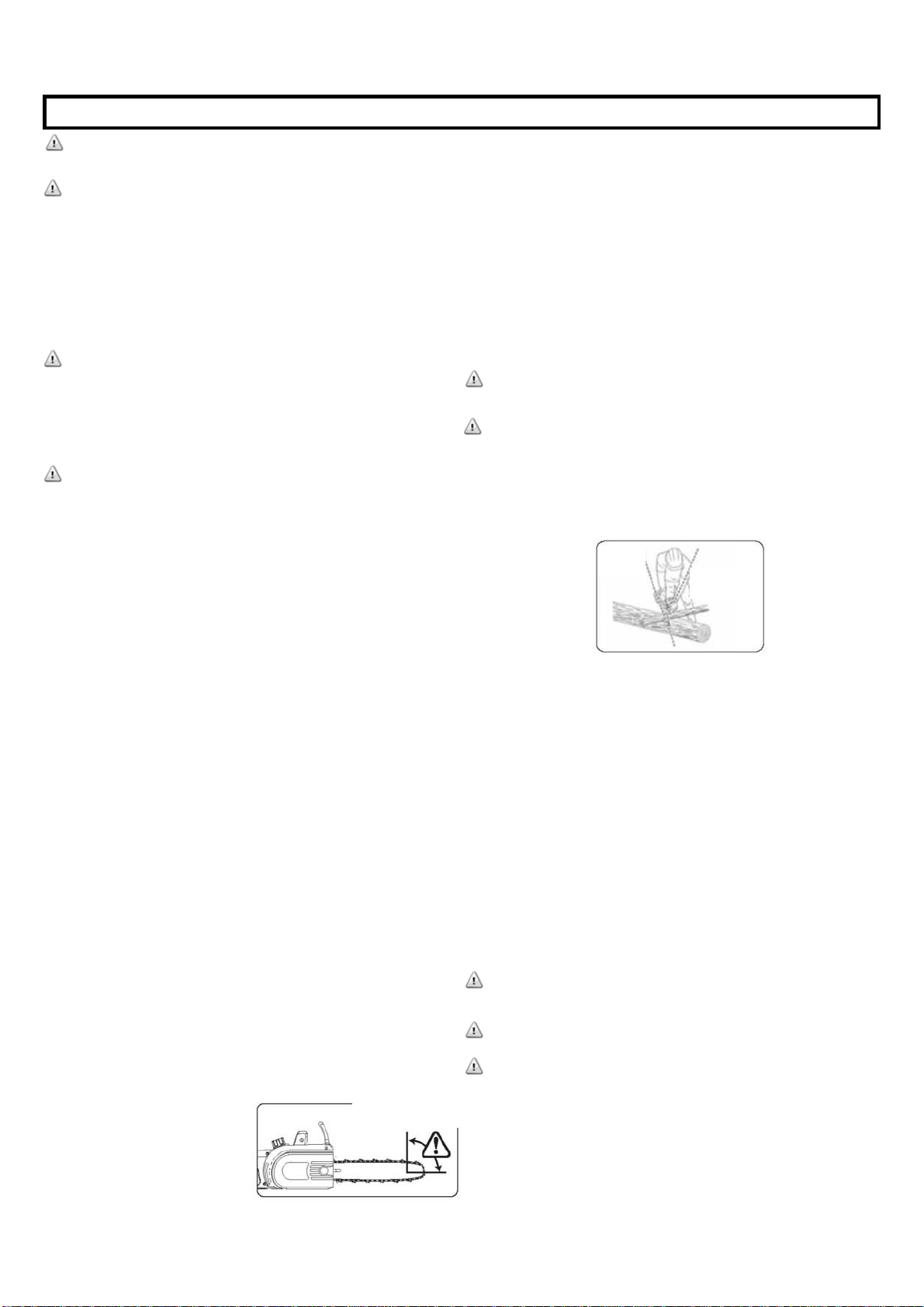

CHAIN MAINTENANCE

Use only low kickback chain on this saw.

WARNING: Remove the battery pack and make sure the chain

has stopped before you do any work on the saw.

For smooth and fast cutting, chain needs to be maintained properly.

The chain requires sharpening when the wood chips are small and

powdery, the chain must be forced through the wood during cutting,

or the chain cuts to one side. During maintenance of your chain

remember:

- Improper filing angle of the side plate can increase the risk of

severe kickback.

- Raker (depth gauge) clearance.

- Too low increases the potential for kickback.

- Not low enough decreases cutting ability.

- If cutter teeth have hit hard objects such as nails and stones, or

have been abraded by mud or sand on the wood, have service

dealer sharpen chain

Fig. 11

CHAIN TENSION AND MAINTENANCE

NOTE: Inspect the drive sprocket for wear or damage when

replacing the chain. If signs of wear or damage are present in the

areas indicated, have the drive sprocket replaced. Call our

customer service help line at 1-800-618-7474 for assistance.

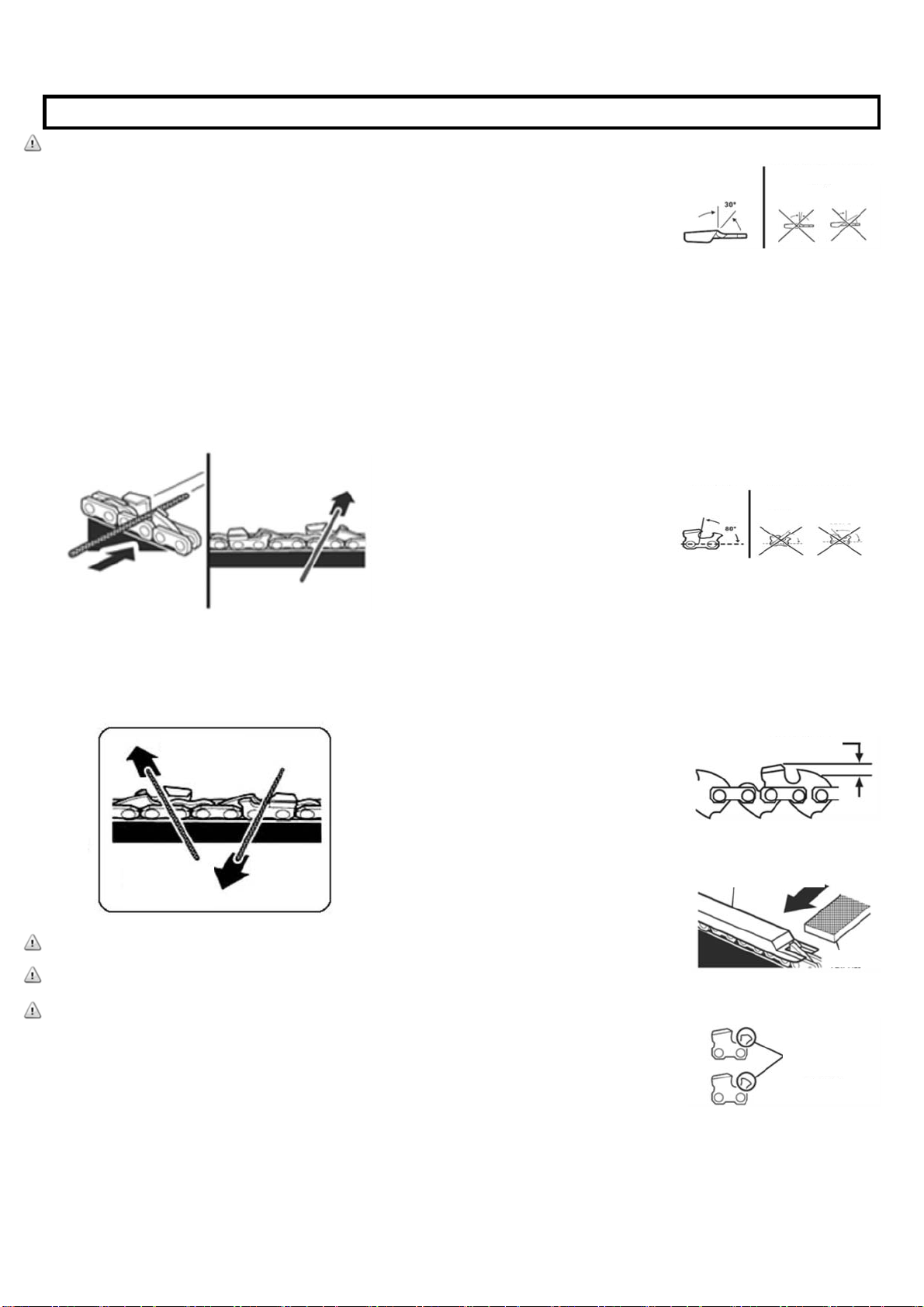

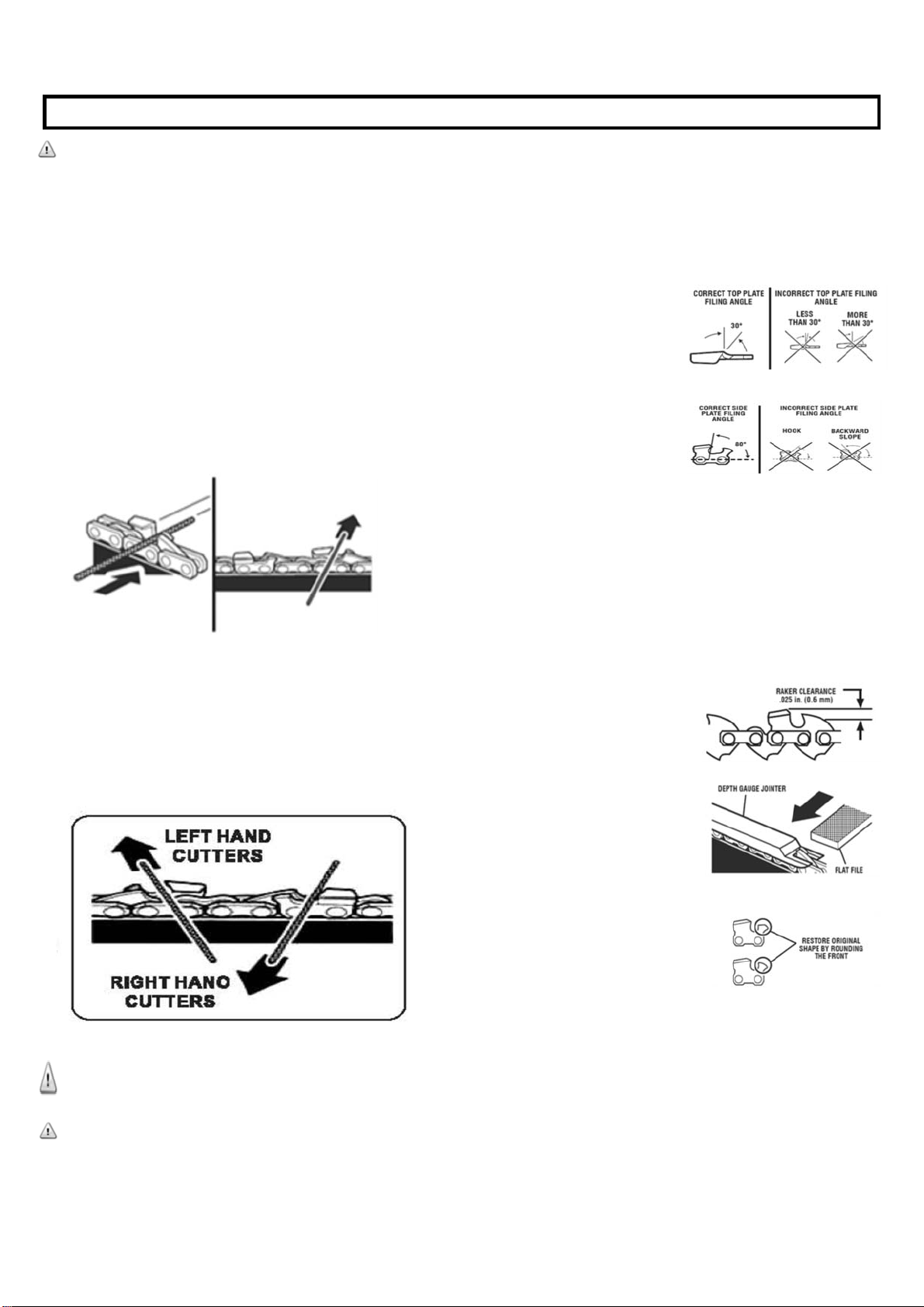

HOW TO SHARPEN THE CUTTERS

Be careful to file all cutters to the specified angles and to the same

length, as fast cutting can be obtained only when all cutters are

uniform.

Wear gloves for protection. Properly tension the chain prior to

sharpening. Refer to “Chain Tension Section” earlier in this manual.

Do all of your filing at the midpoint of the bar.

Use a 5/32 in. diameter round file and holder.

Keep the file level with the top plate of the tooth. Do not let the file

dip or rock. Using light but firm pressure, stroke towards the front

corner of the tooth. ( Fig. 12)

Lift file away from the steel on each return stroke.

Put a few firm strokes on every tooth. File all left hand cutters in one

direction. Then move to the other side and file the right hand cutters in

the opposite direction. Occasionally remove filing from the file with a

wire brush. ( Fig. 13)

WARNING: Improper chain sharpening increases the potential of

kickback.

WARNING: Failure to replace or repair damaged chain can cause

serious injury.

WARNING: The saw chain is very sharp, always wear protective

gloves when performing maintenance to the chain.

TOP PLATE FILING ANGLE ( Fig. 14)

Correct 30 degrees – File holders are marked with guide marks

to align file properly to produce top plate angle.

Less than 30 degrees – for cross cutting.

More than 30 degrees – feathered edge dulls quickly.

SIDE PLATE ANGLE (Fig.

15)

Correct – 80 degrees produced

automatically if correct

diameter file is used in file

holder.

Hook – “Grabs” and dulls

quickly. Increases potential of

kickback. Results from using a

file with a diameter too small, or

file held to low.

Backward Slope – Needs too much feed pressure, causes

excessive wear to bar and chain. Results from using a file with a

diameter too large, or file held too high.

DEPTH GAUGE CLEARANCE (Fig.16,17,18)

The depth gauge should be maintained at a clearance of .025 in.

(0.6 mm). Use a depth gauge tool for checking the depth gauge

clearances.

Every time the chain is filed, check

the depth gauge clearance

Use a flat file and a depth gauge

jointer to lower all gauges

uniformly. Depth gauge jointers

are available in .020 in. to .035 in.

(0.5 mm to 0.9 mm). Use a .025 in.

(0.6 mm) depth gauge jointer. After

lowering each depth gauge, restore

original shape by rounding the

front. Be careful not to damage

adjoining drive links with the edge

of the file.

Depth gauges must be adjusted with

the flat file in the same direction the

adjoining cutter was filed with the

round file. Use care not to contact

cutter face with flat file when

adjusting depth gauges.

Fig.14

Fig. 15

Fig. 16

Fig. 17

Fig. 18

Fig. 13

Model LCS31440S

Fig. 12

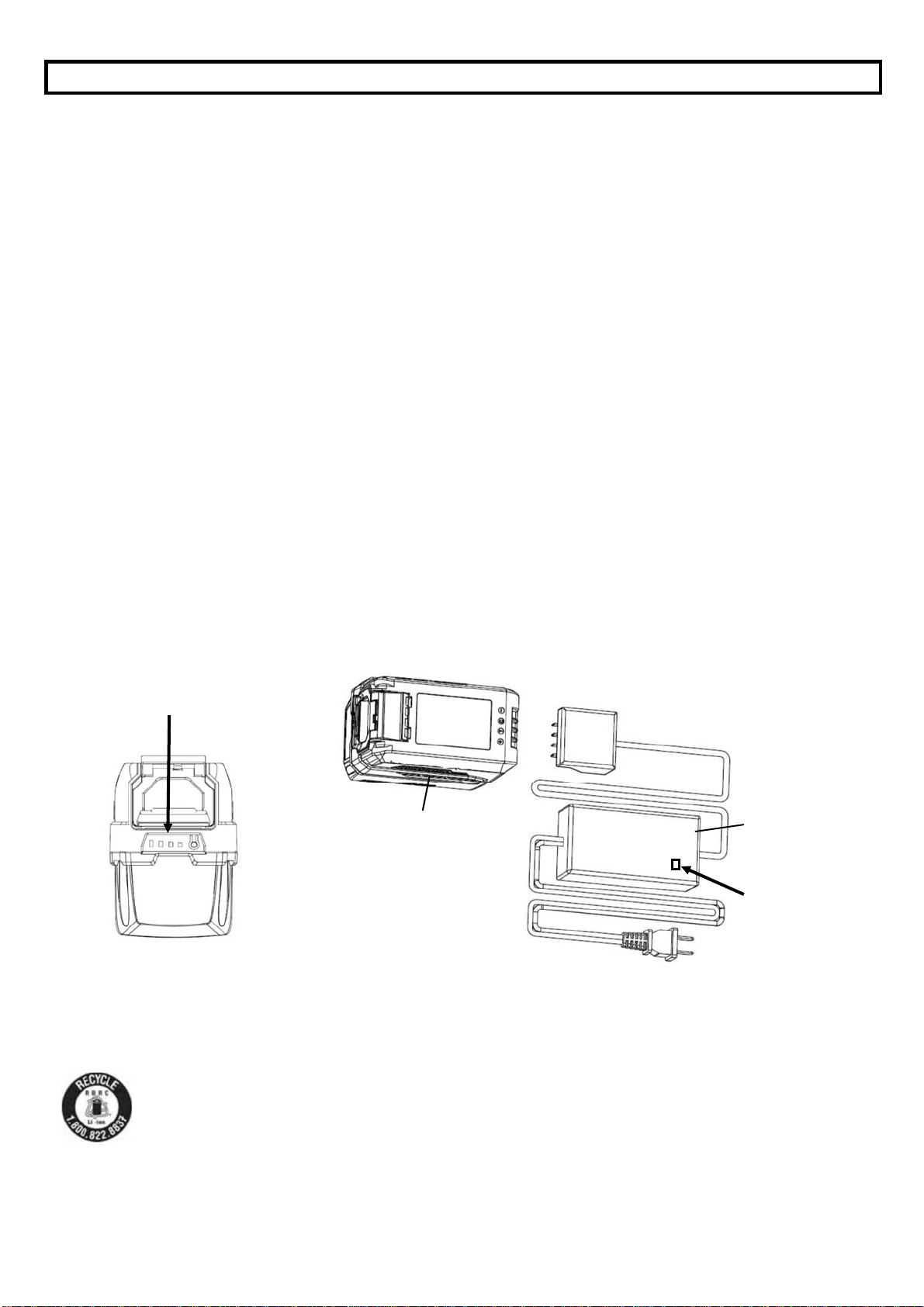

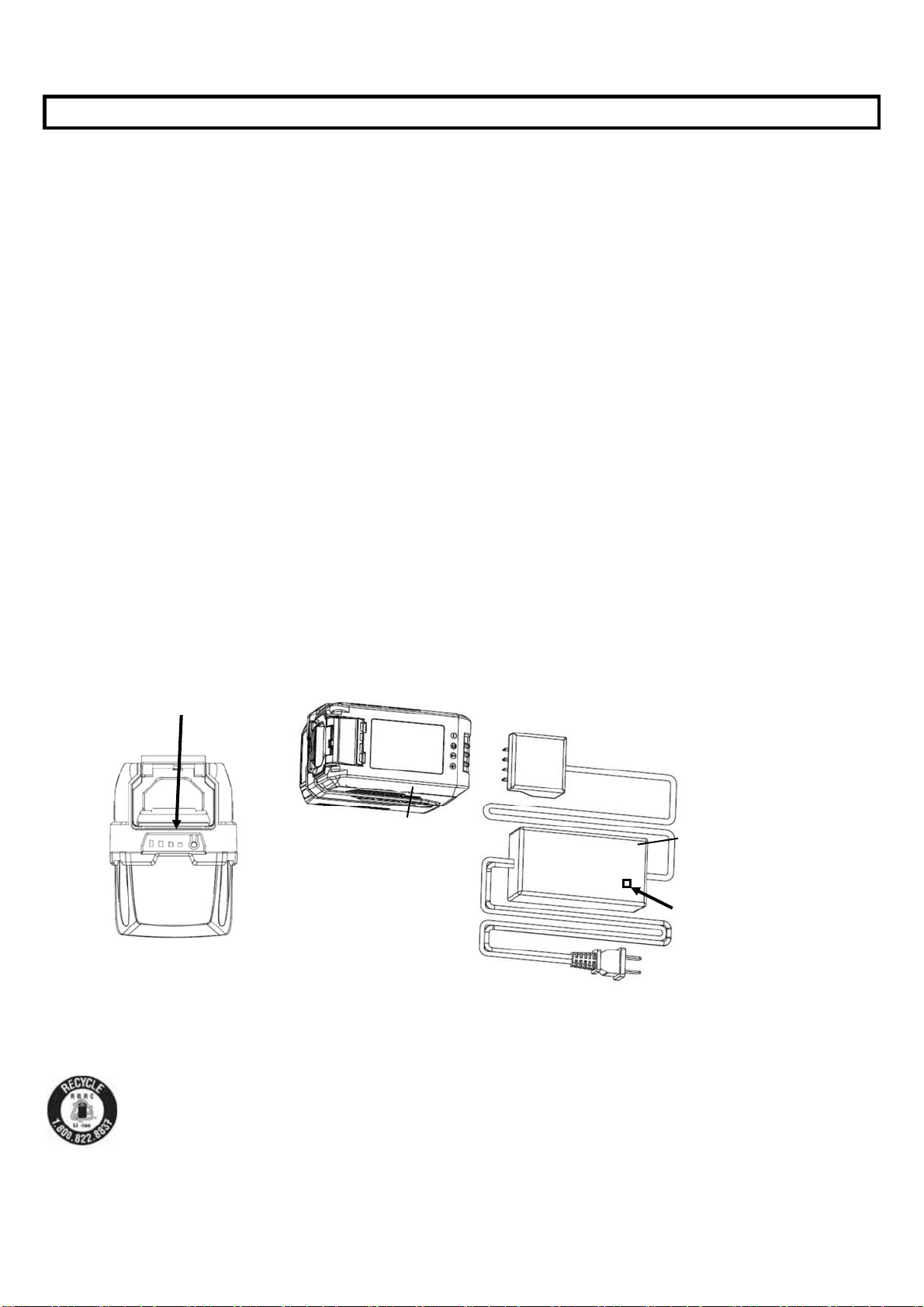

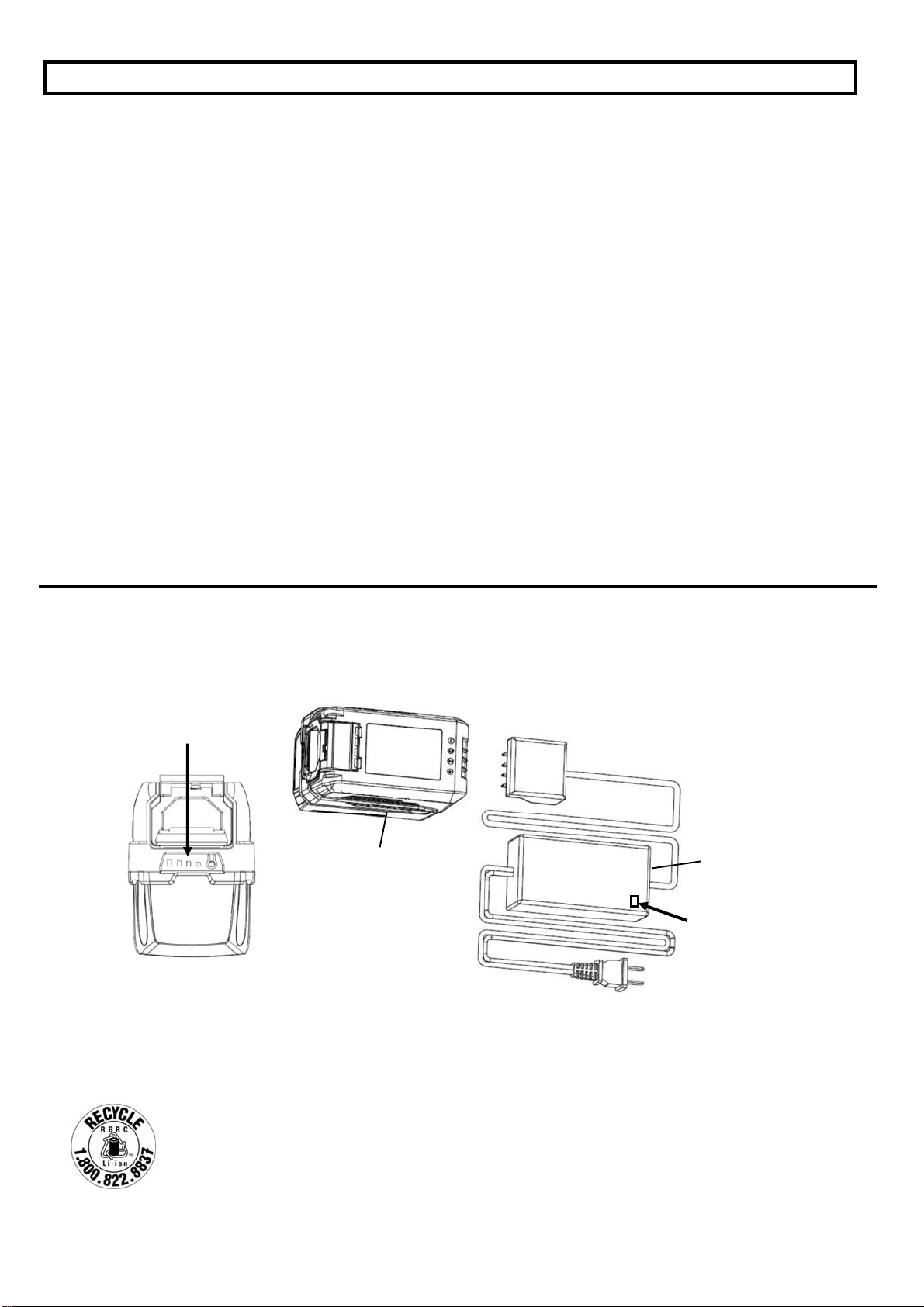

CHARGING THE BATTERY PACK

Charge the battery pack only with the charger provided.

Allow at least 70 minutes of charge time for 2.0Ah battery,

140 minutes of charge time for 4.0Ah battery or 170 minutes

of charge time for 5Ah battery before initial use of the blower.

Make sure the power supply is normal household voltage,

120 volts, 60Hz, AC only.

The battery charger should be operated in temperatures

between 39 and 104 degrees F.

The battery should be charged in a cool, dry place.

2 to 3 initial charging/discharging cycles may be required to

achieve maximum run time/capacity.

DO NOT attempt to open the charger or the unit. There are

no customer serviceable parts inside. Call customer service

helpline at 1-800-618-7474 for assistance.

DO NOT incinerate battery packs even if they are severely

damaged or completely worn out. They can explode in a fire

causing injury.

DO NOT charge appliance in rain, or in wet locations.

Use the battery charger indoors only.

Disconnect charger from the power supply when not in use to

prevent damage to the charger during a power surge.

When fully charged, the battery can be safely stored in

temperatures down to -4 degrees F for a period of up to four

weeks, before requiring charging. Fully charge battery pack

every 90 days.

If over a period of time the battery pack quickly runs down

after a full 70, 140 or 170 minutes charging period, a

replacement battery pack is needed.

To prevent permanent damage to the battery, never store in a

discharged condition.

WINTER STORAGE - Fully recharge before storage and then

again every 90 days.

Since the battery will not develop a memory, it does not have

to be fully discharged before recharging.

A small leakage of liquid from the battery cells may occur

under extreme usage, charging or temperature conditions.

This does not indicate a failure. However, if the outer seal is

broken and this leakage gets on your skin.

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice of

vinegar.

c. If the battery liquid gets in your eyes, flush them with

clean water for a minimum of 10 minutes and seek

immediate medical attention.

TO CHARGE - SEE CHARGER MANUAL FOR COMPLETE INSTRUCTIONS

BATTERY DISPOSAL

Remove the battery pack from the tool, cover the terminals with heavy duty adhesive tape. Do not attempt to destroy or disassemble

battery pack or remove any components. This product contains lithium-ion batteries which must be recycled or disposed of properly.

Local, state or federal laws may prohibit disposal of these batteries in the municipal solid waste or rural trash pick up systems.

The RBRC seal on the Li-Ion battery pack indicates that the cost to recycle the battery pack at the end of its useful life

has already been paid by The Great States Corporation/American Lawn Mower Company. It is illegal to place spent

Li-Ion batteries in the local municipal solid waste or in the trash. RBRC in cooperation with The Great States Corporation/

American Lawn Mower Company has provided an environmentally friendly and easy way to recycle spent Li-Ion batteries.

Just contact your local recycling center or call 1.800.8.BATTERY for information on where to drop off the spent battery.

Model LCS31440S

Flash Green = Battery is

charging

Constant Green = Battery is fully

charged

Charger

Battery

Pack

One green light means – ¼ Full

Two green lights mean – ½ Full

Three green lights mean -3/4 Full

Four green lights mean – Full Battery

The following precautions should be followed to

minimize kickback:

1. Always grip the saw firmly with both hands. Hold the saw

firmly with both hands when the unit is running. Place

your right hand on the rear handle and your left hand on

the front handle with your thumbs and fingers encircling

the chain saw handles. A firm grip together with a stiff left

arm will help you maintain control of the saw if kickback

occurs.

2. Make sure that the area in which you are cutting is free

from obstructions. Do not let the nose of the guide bar

contact a log, branch, fence or any other obstruction that

could be hit while you are operating the saw.

3. Always cut with the unit running at full speed. Fully

squeeze the throttle trigger and maintain a steady cutting

speed.

Push and Pull – This reaction force is always opposite to the

direction the chain is moving where wood contact is made.

Thus, the operator must be ready to control the PULL when

cutting on the bottom edge of the bar, and PUSH when

cutting along the top edge.

Wear non-slip gloves for maximum grip and protection.

WARNING: Do not operate chain saw in a tree, on a

ladder, or on a scaffold; this is extremely dangerous.

CAUTION: Chain coasts after turned off.

Do not use under wet conditions.

Use extreme caution when cutting small size brush,

saplings or limbs under tension, because slender and tense

material may catch the saw and be whipped toward you, pull

you off balance or spring back.

Do not cut vines and/or small underbrush.

WARNING: Do not allow familiarity with this type of tool to

make you careless. Remember that a careless fraction of a

second is sufficient to inflict serious injury.

Before you start the unit, make sure the chain saw is not

contacting any object.

WARNING: Kickback may occur when the moving chain

contacts an object at the upper portion of the tip of the guide

bar or when the wood closes in and pinches the chain saw in

the cut. Contact at the upper portion of the tip of the guide bar

can cause the chain to dig into the object and stop the chain

for an instant. The result is a lightening fast, reverse reaction

which kicks the guide bar up and back toward the operator. If

the chain saw is pinched along the top of the guide bar, the

guide bar can be driven rapidly back toward the operator.

Either of these reactions can cause loss of saw control which

can result in serious injury. Do not rely exclusively upon the

safety devices built into the saw. As a chain saw user, you

should take several steps to keep your cutting jobs free from

accident or injury.

Proper Cutting Stance

Weight should be balanced with both feet on solid ground.

Keep left arm with elbow locked in a “straight arm” position to

withstand any kickback force.

Your body should always be to the left of the chain line.

Basic Cutting Procedure

Small trees up to 6-7inches in diameter are usually cut in

a single cut. Large trees require notch cuts. Notch cuts

determine the direction the tree will fall.

WARNING: If the tree starts to fall in the wrong direction, or if

the saw gets caught or hung up during the fall, leave the saw

and save yourself.

WARNING: Periodically glance at the top of the tree during

the back-cut to assure the tree is going to fall in the desired

direction.

Practice cutting a few small logs using the following technique

to get the “feel” of using the saw before you begin a major

sawing operation.

Take the proper stance in front of the wood with the saw off.

(Fig. 20)

Fig. 20

Squeeze the trigger and let the chain accelerate to full speed

before entering the cut.

Hold the saw firmly with both hands. Always keep your left

hand on the front handle and your right hand on the rear

handle so that your body is to the left of the chain line.

Keep the unit running the entire time you are cutting, maintain

a steady speed.

Allow the chain to cut for you; exert only light downward

pressure. If you force the cut, damage to the bar, chain, or

unit can result.

Do not put pressure on the saw at the end of the cut.

When felling a tree, keep everyone a safe distance from the

cutting area. During felling operations, the safe distance

should be at least twice the height of the largest trees in the

felling area. If the tree makes contact with any utility line, the

utility company should be notified immediately.

Always cut with both feet on solid ground to prevent being

pulled off balance.

Do not cut above chest height, as a saw held higher is difficult

to control against kickback forces.

WARNING: Check the tree for damaged or dead branches

that could fall and hit you during felling.

WARNING: Do not cut trees near electrical wires or buildings.

WARNING: Never fell a tree or cut a log or limb that has a

diameter greater that the length of the guide bar. Only

properly trained professionals should perform these cuts.

Performing these types of cuts can cause an accident and

result in death or serious personal injury.

CUTTING INSTRUCTIONS

Model LCS31440S

Fig. 19

CUTTING INSTRUCTIONS

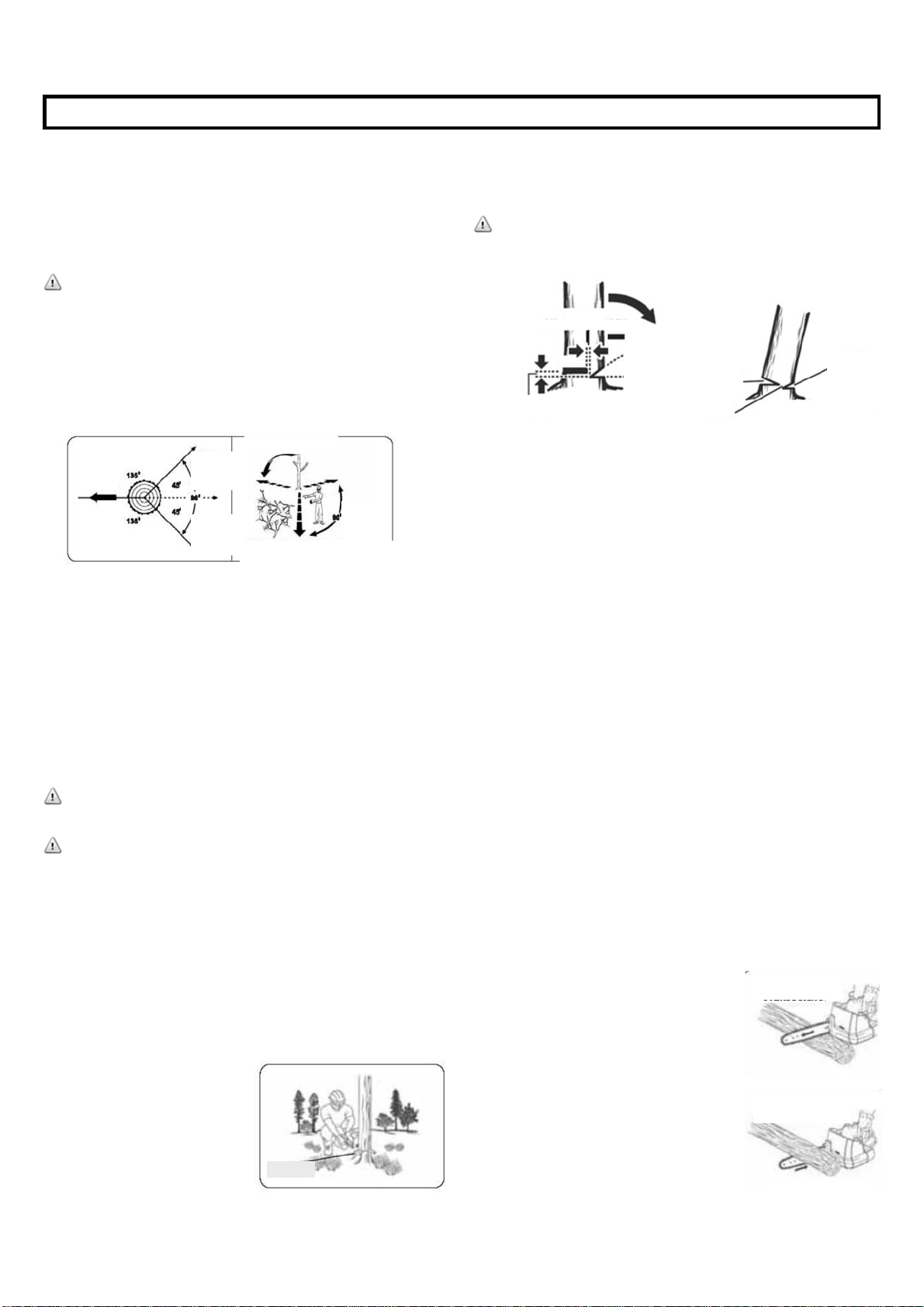

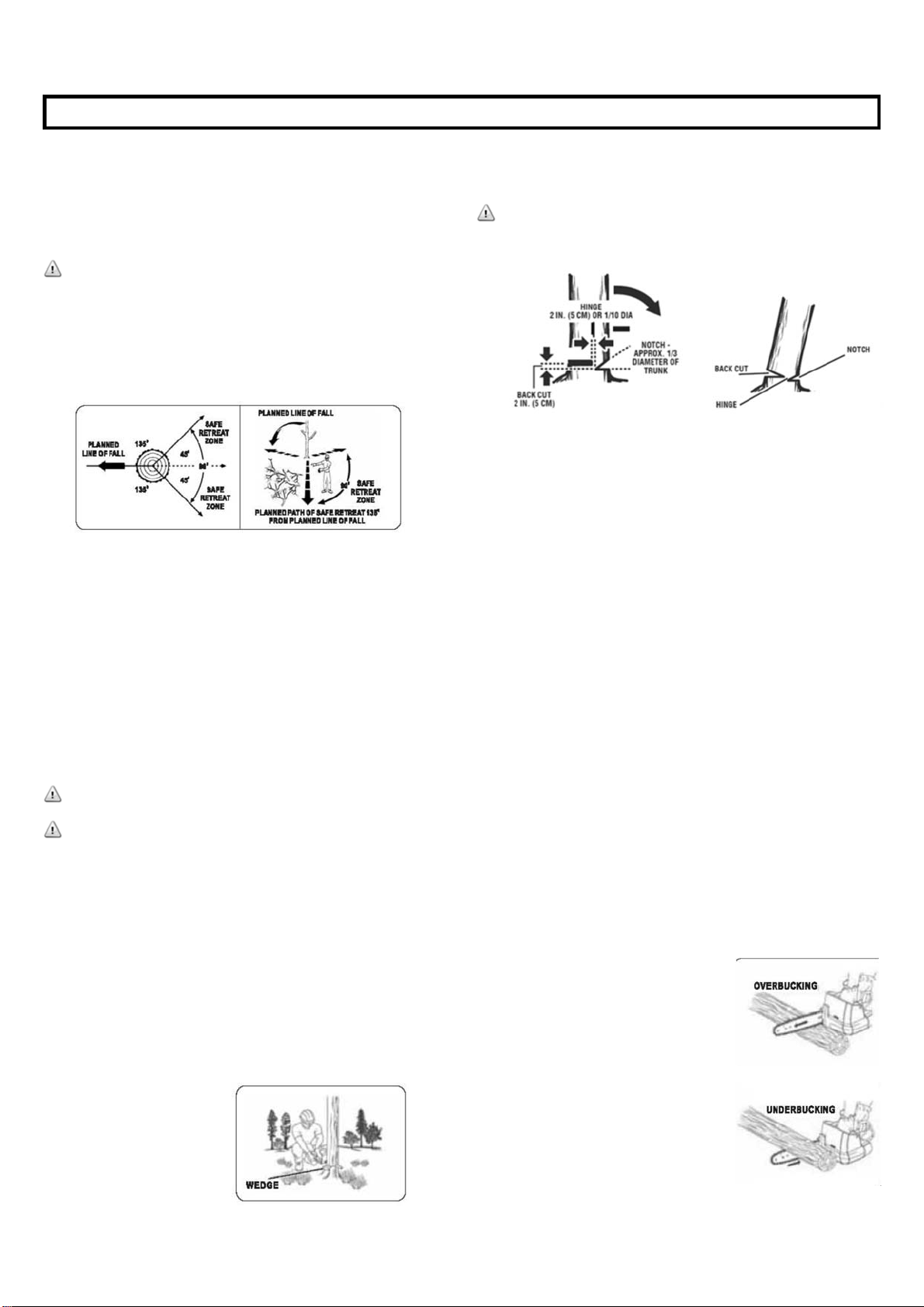

FELLING A TREE

When bucking and felling operations are being performed by two or

more persons, at the same time, the felling operation should be

separated from the bucking operation by a distance of at least twice

the height of the tree being felled. Trees should not be felled in a

manner that would endanger any person, strike any utility line or

cause any property damage. If the tree does make contact with any

utility line, the utility company should be notified immediately.

WARNING: Check the tree for damaged or dead branches that could

fall and hit you during felling.

Before any cuts are started, pick your escape route (or routes in case

the intended route is blocked); clear the immediate area around the

tree and make sure there are no obstructions in your planned path of

retreat. A clear path of safe retreat is approximately 135 degrees

from planned line of fall. The retreat path should extend back and

diagonally to the rear of the expected line of fall. (Fig. 21)

Before felling is started, consider the force and direction of the wind,

the lean and balance of the tree, and the location of large limbs.

These things influence the direction in which the tree will fall. Do not

try to fell a tree along a line different from its natural line of fall.

The chain saw operator should keep on the uphill side of the terrain

as the tree is likely to roll or slide downhill after it is felled.

Remove dirt, stones, loose bark, nails, staples, and wire from the

tree where felling cuts are to be made.

NOTCHED UNDERCUT – Cut a notch about 1/3 diameter of the

tree, perpendicular to the direction of the fall. Make the cuts of the

notch so they intersect at a right angle to the line of fall. This notch

should be cleaned out to leave a straight line. To keep the weight of

the wood off the saw, always make the lower cut of the notch before

the upper cut.

WARNING: Do not fell trees during periods of high wind or heavy

precipitation. Wait to do your cutting until the hazard has ended.

WARNING: Do not cut down trees having an extreme lean or large

trees that have rotten limbs, loose bark, or hollow trunks. Have

these trees pushed or dragged down with heavy equipment, then cut

them up.

FELLING BACK-CUT ( Fig 22,23,24)

The back-cut is always made level and horizontal, and at a minimum

of 2 inches (5cm) above the horizontal cut of the notch.

Never cut through to the notch. Always leave a band of wood

between the notch and back-cut (approximately 2 inches (5cm) or

1/10 the diameter of the tree). This is called “hinge” or “hinge wood.”

It controls the fall of the tree and prevents slipping or twisting or

shoot-back of the tree off the stump.

On large diameter trees, stop the back cut before it is deep enough

for the tree to either fall or settle back on the stump. Then insert soft

wooden or plastic wedges into the cut so they do not touch the chain.

The wedges can be driven in, little by little, to help jack the tree over.

Fig. 21

Fig 22

As the tree starts to fall, stop the chain saw and put it down

immediately. Retreat along the cleared path, but watch the

action in case something falls your way. Be alert for overhead

limbs or branches that may fall and watch your footing.

WARNING: Never cut through to the notch when making a

back-cut. The hinge controls the fall of the tree, this is a section

of wood between the notch and back-cut.

BUCKING

Bucking is the term used for cutting a fallen tree to the desired

log length.

Always make sure your footing is secure and your weight is

distributed evenly on both feet.

Cut only one log at a time. Support small logs on a saw horse or

another log while bucking.

Keep a clear cutting area. Make sure that no objects can contact

the guide bar nose and chain during cutting, this can cause

kickback.

When bucking on a slope, always stand on the uphill side of the

log. To maintain complete control of the chain saw when cutting

through the log, release the cutting pressure near the end of the

cut without relaxing your grip on the chain saw handles. Do not

let the chain contact the ground. After completing the cut, wait

for the saw chain to stop before you move the chain saw.

Always stop the motor before moving from tree to tree.

BUCKING LOGS UNDER STRESS

When the log is supported along its entire length, it should be

cut from the top or over-bucking.

When the log is supported on one end, cut 1/3 diameter from

the underside or under-bucking. Then make the finishing cut by

over-bucking to meet the first cut.

As the log is being cut, it will tend to bend. The saw can

become pinched or hung in the log if you make the first cut

deeper than 1/3 of the diameter of the log.

Give special attention to logs under stress to prevent the bar

and chain from pinching.

OVERBUCKING – Begin on the top side of the log with the

bottom of the saw against the log; exert light pressure

downward. Note that the saw will tend to pull away from you.

(Fig. 25)

UNDER-BUCKING – Begin on the

under side of the log with the top of the

saw against the log; exert light

pressure upward. During

under-bucking, the saw will tend to

push back at you. Be prepared for this

reaction and hold the saw firmly to

maintain control. (Fig. 26)

Fig. 23 Fig. 24

Fig. 25

Fig. 26

Model LCS31440S

CUTTING INSTRUCTIONS

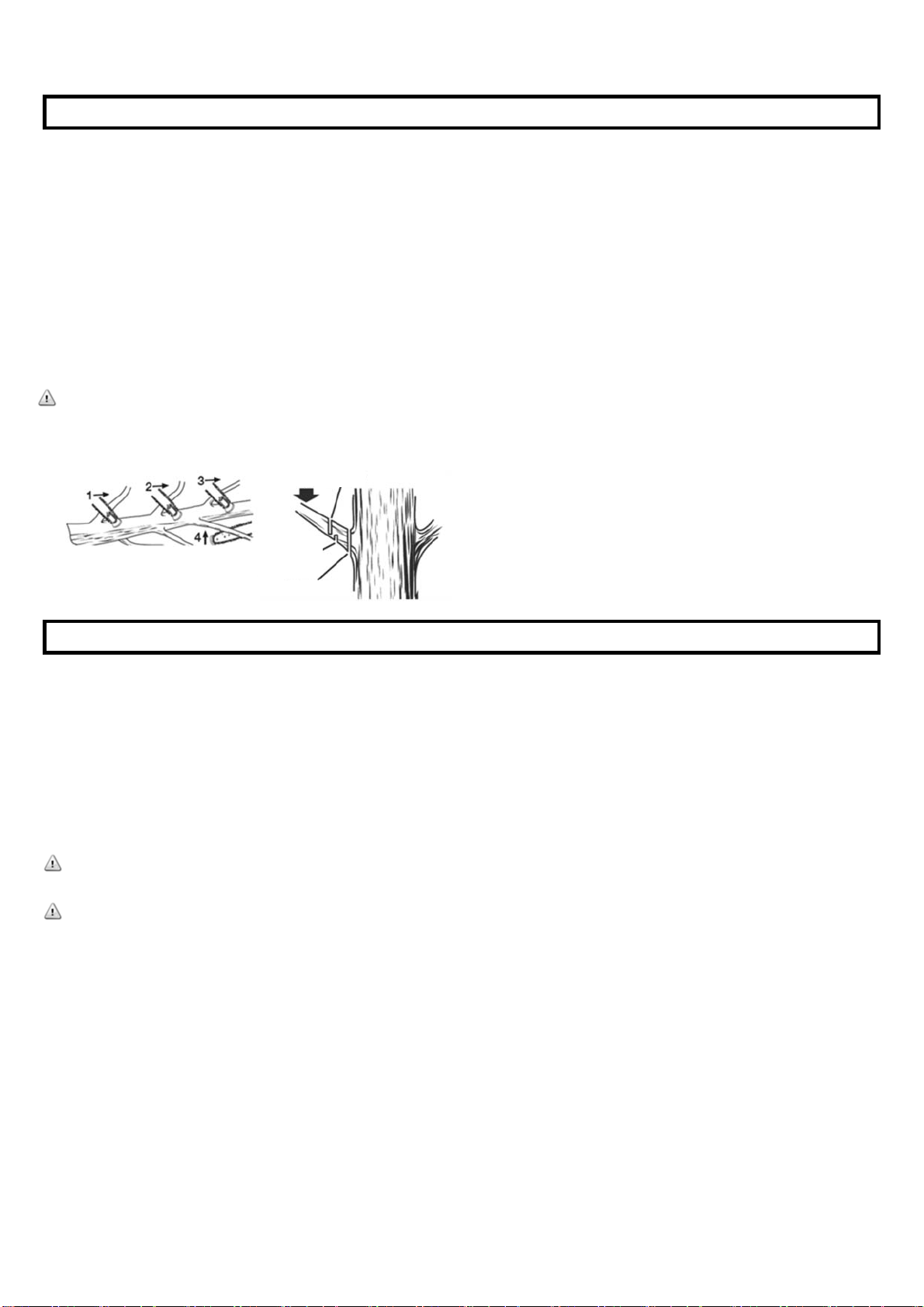

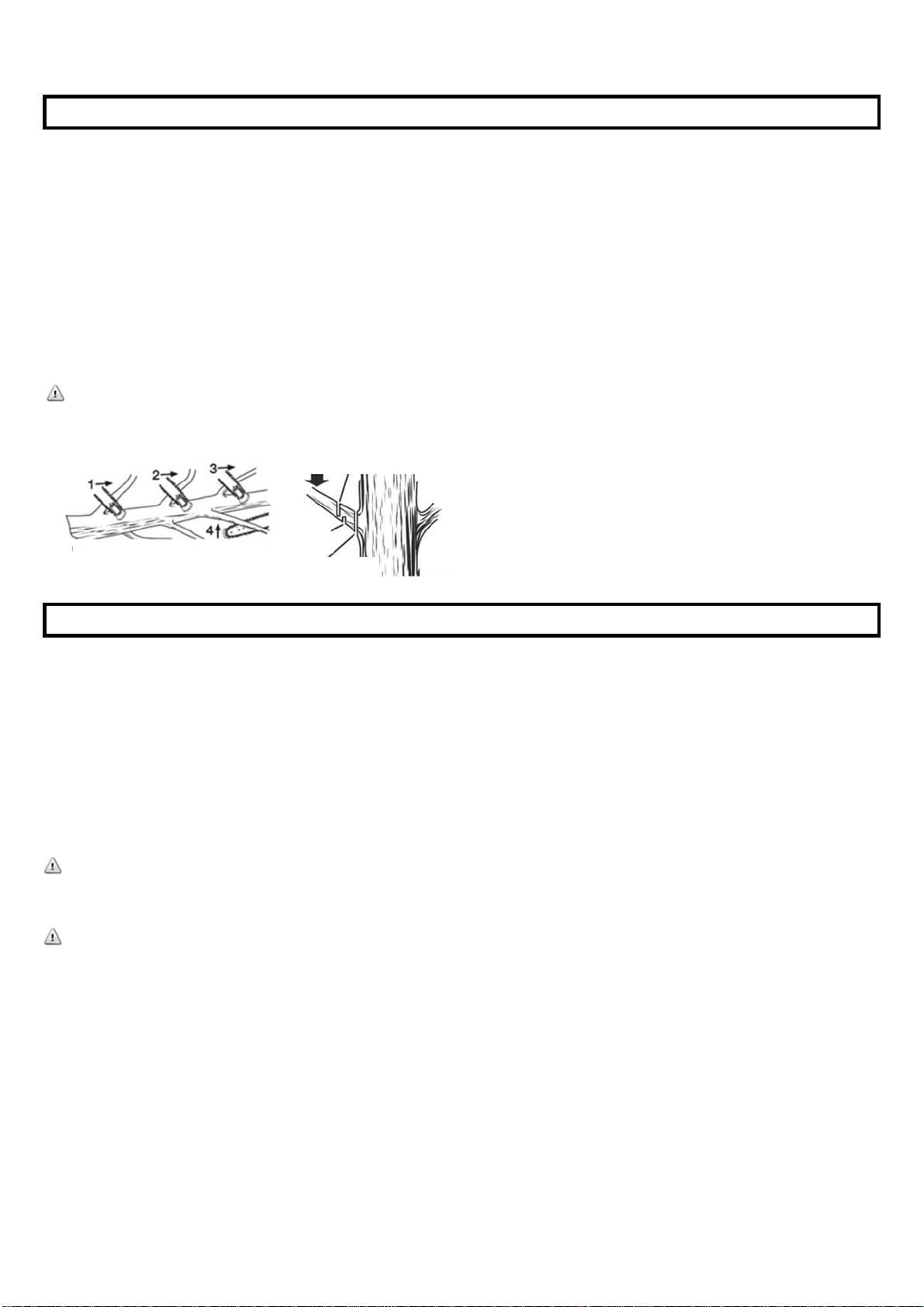

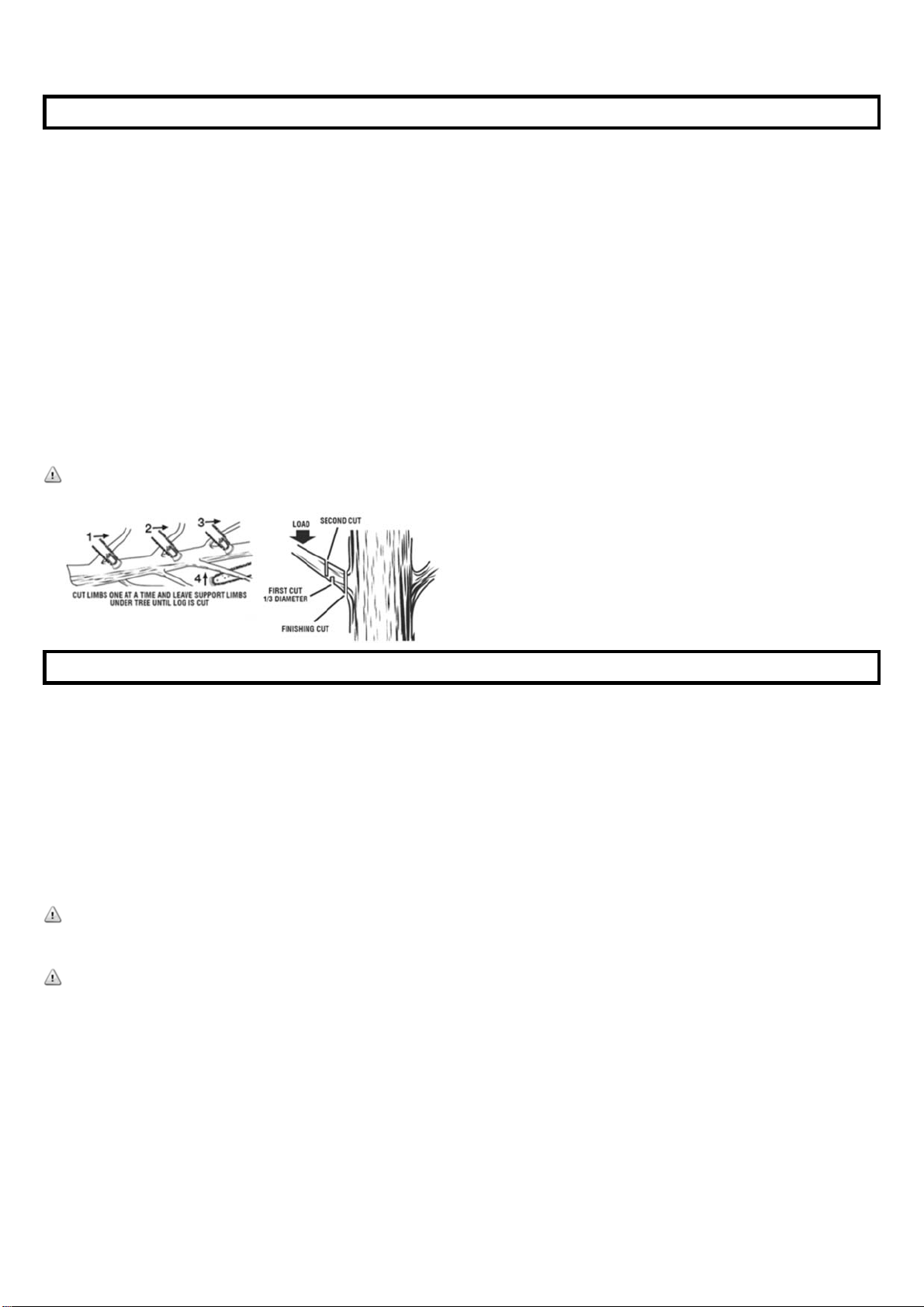

LIMBING (Fig. 27)

Limbing is removing branches from a fallen tree.

Work slowly, keeping both hands on the chain saw with a firm

grip. Always make sure your footing is secure and your weight

is distributed evenly on both feet.

Leave the larger support limbs under the tree to keep the tree

off the ground while cutting.

Limbs should be cut one at a time. Remove the cut limbs from

the work area often to help keep the work area clean and safe.

Branches under tension should be cut from the bottom up to

avoid binding the chain saw.

Keep the tree between you and the chain saw while limbing.

Cut from the side of the tree opposite the branch you are

cutting.

WARNING: Never climb into a tree to limb or prune. Do not

stand on ladders, platforms, a log, or in any position which can

cause you to lose your balance or control of the saw.

Fig. 27

PRUNING

Pruning is trimming limbs from a live tree.

Work slowly, keeping both hands on the chain saw with a firm

grip. Always make sure your footing is secure and your weight

is distributed evenly on both feet.

When pruning trees it is important not to make the finishing cut

next to the main limb or trunk until you have cut off the limb

further out to reduce the weight. This prevents stripping the

bark from the main member.

Under-buck the branch 1/3 through for your first cut.

Your second cut should over-buck to drop the branch off.

Now make your finishing cut smoothly and neatly against the

main member so the bark will grow back to seal the wound.

SPRINGPOLES

A springpole is any log, branch, rooted stump, or sapling

which is bent under tension by other wood so that it springs

back if the wood holding it is cut or removed. On a fallen tree,

a rooted stump has a high potential of springing back to the

upright position during the bucking cut to separate the log from

the stump. Watch out for springpoles, they are dangerous.

They could result in severe or fatal injury.

MAINTENANCE

BEFORE USING : Fill oil well with new quality bar and chain

oil, or if unavailable, unused SAE 30 weight motor oil may be

substituted.

If you drop the chain saw, carefully inspect it for damage.

If the blade is bent, housing cracked, or handles broken

or if you see any other condition that may affect the saw’s

operation, call our customer service line at 1-800-618-7474

for assistance.

Make sure the battery is detached from the unit, then use

only mild soap and a damp cloth to clean the tool. Never let

any liquid get inside the tool; never immerse any part of the

tool into a liquid.

IMPORTANT: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment should be performed by

a qualified individual always using identical replacement

parts.

CAUTION: Do not at any time let brake fluids, gasoline,

petroleum based products, penetrating oils, etc., come in

contact with plastic parts. They contain chemicals that can

damage, weaken or destroy plastic.

Ensure that the plastic bar cover is in place when storing.

Fertilizers and other garden chemicals contain agents which

greatly accelerate the corrosion of metals Do not store the

tool on or adjacent to fertilizers or chemicals.

For smooth and fast cutting, chain needs to be maintained

properly. The chain requires sharpening when the wood

chips are small and powdery, the chain must be forced

through the wood during cutting, or the chain cuts to

one side. Refer to instructions earlier in this manual for

instructions on properly sharpening the chain.

LUBRICATION SYSTEM

The chain is automatically lubricated.

Use only new bar and chain oil or unused SAE 30 weight motor

oil may be substituted. Never use wasted oil, low quality oil, or

insufficient oil. This could damage the pump; the bar and the

chain which may result in serious personal injury. Check oil

level before each work session, refill if oil level is below the

minimum shown on the side of the oil level window.

If the lubrication system does not work properly, check if the

oil filter and all oil-ways are clean and free from obstructions.

If it is still not working, call our customer service help line at

1-800-618-7474 for assistance.

GUIDE BAR MAINTENANCE

When the guide bar shows signs of wear, reverse it on the saw

to distribute the wear for maximum bar life. The bar should be

cleaned every day of use and checked for wear and damage.

Feathering or burring of the bar rails is a normal process of bar

wear. Such faults should be smoothed with a file as soon as

they occur.

A bar with any of the following faults should be replaced.

 Wear inside the bar rails which permits the chain to lay over

sideways.

 Bent guide bar

 Cracked or broken rails

 Spread rails

In addition, guide bars with a sprocket at their tip must be

lubricated weekly with a grease syringe to extend the guide bar

life. Using a grease syringe, lubricate weekly in the lubricating

hole.

Turn the guide bar and check that the lubrication holes and

chain groove are free from obstructions.

Model LCS31440S

TROUBLESHOOTING

Possible Cause

- Battery not making contact

- Lock off button not fully operated

- Battery not installed properly

- Battery not charged

Possible Solution

-Check battery is fully inserted

-Check that lock off button is fully forward prior to

moving trigger

-Check battery installation

-Check battery charging requirements

- Bar and chain running hot

and smoking

- Check tension for over-tight

condition

- Chain oil tank empty

- Chain installed backwards

- Adjust chain tension

- Fill tank with chain oil

- Reverse chain so that cutters face the right

direction

Call us first with questions about operating or maintaining your product

at 1.800.618.7474 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or get assistance on scotts.americanlawnmower.com.

CALL US FIRST !!

- Chain tension too tight

- Check guide bar and chain for

damage

- Motor runs but chain is not

rotating

djust chain tension

- Replace damaged bar and chain with identical

replacement parts.

Problem

- Unit does not run

- Motor stops while switch

trigger is depressed

- Motor is overloaded

- Release switch trigger, wait several seconds,

then depress trigger again.Motor should restart.

If it doesn’t, remove battery pack, reinstall

battery pack, then try again.

Model LCS31440S

CALL US FIRST !!

Call us first with questions about operating or maintaining your product

at 1.800.618.7474 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or get assistance on scotts.americanlawnmower.com.

PARTS AND SERVICE

Always mention the model number when ordering kits/items for this tool.

No. Kit/Item Number Description QTY

1 LCS40-SCA-1 Sprocket cover assembly kit 1

2 LCS62-OTC-1 Oil cap assembly kit 1

3 LCS40-BCK-1 14" Bar and Chain kit 1

4 BL82040 Battery Pack 40V 2.0Ah 1

5 CHL84000 Charger 1

For parts or service, please call 1-800-618-7474 or visit us online at

scotts.americanlawnmower.com. Be sure to provide all relevant information when you call or visit.

REPAIR PARTS (KITS/ ITEMS)

The model/ serial number of this tool is found on a plate or label attached to the housing. Please

record the serial number in the space provided below.

MODEL NUMBER LCS31440S

SERIAL NUMBER_______________

Model LCS31440S

In a continued commitment to improve quality, the Manufacturer reserves the right to make

component changes or design changes when necessary.

Rev. 12/10/2018

OWNER’S MANUAL

CORDLESS 40 VOLT CHAIN SAW WITH LITHIUM-ION BATTERY PACK

BRUSHLESS MOTOR

Model LCS31440S

WARRANTY POLICY

Scotts Warranty policy

 4 Year limited warranty on all Scotts 40V lithium ion power tools from date of purchase when used for personal, household, or family use.

 2 Year limited warranty on all Scotts 40V lithium ion batteries and chargers from date of purchase when used for personal, household, or

family use.

The Great States Corp. (GSC) warrants to the original owner that this Scotts product and service part is free from defects in materials and

workmanship and agrees to repair or replace any defective product or part for the warranty period as stated above.

 Warranty voided if used for commercial or industrial purposes or any other improper use as determined by GSC.

 Warranty does not include repairs necessary due to operator’s abuse or negligence (including overloading the product beyond capacity or

immersion in water), or the failure to assemble, operate, maintain or store the product according to the instructions in the owner’s manual.

 This warranty does not cover

 Wear items, including but not limited to - drive belts & gears, tines, cutting blades, mower blades, saw chains, mulching blades,

blower fans, spool covers, trimmer line, blower and vacuum tubes, guide bars, high pressure hoses, wheels, handles, augers, worn

bags, power cables, and other items subject to wear over time.

 Wear on batteries, including but not limited to – drops, wear and breakage on charger, exposure to extreme temperature swings (hot

or cold), battery left on charger too long, battery left uncharged for too long, and misuse or abuse of the battery.

 This warranty does not cover damage caused by cold, heat, rain, excessive humidity or other environmental extremes.

 This warranty does not cover normal deterioration of the exterior finish or normal wear and tear on the products including, but not limited to

scratches, cracks, dents, or damage caused by outside chemicals.

 This warranty is not transferable and only applies to new products sold directly from an authorized retailer. This warranty does not apply to any

product, new or used, purchased through unauthorized third-party channels. For information on authorized dealers, contact our customer

support hotline at 1-800-618-7474 (Mon-Fri 8am-5pm Est)

 Any incidental, indirect or consequential loss, damage, or expense that may result from any defect or malfunction of the products is not covered

by the warranty.

 The warranty does not include installation, assembly or normal adjustments explained in the operator’s manual. The expense of delivering the

product to the vendor and the expense of returning the product or replacement parts to the owner is not covered by the warranty.

Additional Warranty Limitations

Some states do not allow the exclusion or limitation on how long an implied warranty lasts, so the above limitation may not apply to you. Products

sold damaged or incomplete, sold ―as is, or sold as reconditioned are not covered under the warranty.

Damage or liability caused by shipping, improper handling, improper assembly, incorrect voltage, improper wiring, improper maintenance, improper

modification or the use of accessories and/or attachments not specifically recommended is not covered by this warranty.

Proof of purchase, original dated sales receipt, must accompany all warranty claims.

For claims go to scotts.americanlawnmower.com or call our customer support hotline from 8am-5pm EST, Mon-Fri at

1-800-618-7474

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 USA

Phone 1-800-618-7474

scotts.americanlawnmower.com

MANUAL DEL OPERARIO

MOTOSIERRA A BATERÍA DE 40 VOLTIOS CON PAQUETE DE BATERÍAS DE

LITIO MOTOR SIN ESCOBILLAS

Modelo LCS31440S

ADVERTENCIA: Para reducir el riesgo de sufrir alguna lesión, el usuario debe leer y comprender el manual

del operario antes de usar este producto.

Muchas gracias por su compra.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS SOBRE

FUNCIONAMIENTO, MONTAJE, PIEZAS O SERVICIO TÉCNICO? IR A

SCOTTS.AMERICANLAWNMOWER.COM O LLAME AL 1-800-618-7474 ENTRE

LAS 8:00 AM Y LAS 5:00 PM, HORA DEL ESTE DE LOS ESTADOS UNIDOS.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

Este producto ha sido diseñado y fabricado de acuerdo con nuestros altos estándares de confiabilidad, facilidad de operación

y seguridad para el operario. Si se trata con cuidado, esta herramienta le otorgará años de óptimo rendimiento y resistencia.

5013099

Cargador Cumple

con CA está incluido

(Modelo No.

CHL84000)

DEBE CARGAR LA BATERÍA

ANTES DE UTILIZARLA POR

PRIMERA VEZ. ES POSIBLE QUE

SE NECESITEN DE DOS A TRES

CICLOS DE CARGA/ DESCARGA

INICIALES PARA OBTENER LA

MÁXIMA CAPACIDAD O TIEMPO

DE FUNCIONAMIENTO.

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIAS DE SEGURIDAD IMPORTANTES

Modelo LCS31440S

ADVERTENCIA:

Lea todas las advertencias de seguridad y las

instrucciones. La inobservancia de las advertencias e instrucciones

puede causar descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas

en el futuro. El término “herramienta eléctrica” en las advertencias se

refiere a las herramientas eléctricas que funcionan con corriente (con

cordón) o las que funcionan con batería (inalámbricas).

Área de trabajo

 Mantenga limpia y bien iluminada el área de trabajo. Un área

de trabajo mal despejada o mal iluminada propicia accidentes.

 No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor de líquidos, gases

y polvos inflamables. Las herramientas eléctricas generan

chispas que pueden encender el polvo y los vapores inflamables.

 Mantenga alejados a los niños y circunstantes al maniobrar

una herramienta eléctrica. Toda distracción puede causar la

pérdida del control de la herramienta.

Seguridad eléctrica

 Las clavijas de las herramientas eléctricas deben

corresponder a las tomas de corriente donde se conectan.

Nunca modifique la clavija de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas eléctricas

dotadas de contacto a tierra. Conectando las clavijas originales

en las tomas de corriente donde corresponden se disminuye el

riesgo de una descarga eléctrica.

 Evite el contacto del cuerpo con las superficies de objetos

conectados a tierra, como las tuberías, radiadores, estufas y

refrigeradores. Existe un mayor riesgo de descargas eléctricas

si el cuerpo está haciendo tierra.

 No exponga las herramientas eléctricas a la lluvia ni a

condiciones de humedad. La introducción de agua en una

herramienta eléctrica aumenta el riesgo de descargas eléctricas.

 No maltrate el cordón eléctrico. Nunca utilice el cordón para

trasladar, desconectar o tirar de la herramienta eléctrica.

Mantenga el cordón lejos del calor, aceite, bordes afilados y

piezas móviles. Los cordones eléctricos dañados o enredados

aumentan el riesgo de descargas eléctricas.

 Al utilizar una herramienta eléctrica a la intemperie, use un

cordón de extensión apropiado para el exterior. Usando un

cordón adecuado para el exterior se disminuye el riesgo de

descargas eléctricas.

 Si debe operar una herramienta en lugares húmedos, use

un suministro protegido por un interruptor de circuito con

pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargas eléctricas.

Seguridad personal

 Permanezca alerta, preste atención a lo que esté haciendo

y aplique el sentido común al utilizar herramientas

eléctricas. No utilice la herramienta eléctrica si está

cansado o se encuentra bajo los efectos de alguna droga,

alcohol o medicamento. Un momento de inatención al utilizar

una herramienta eléctrica puede causar lesiones corporales

serias.

 Utilice protección el equipo otros. Siempre póngase

protección ocular. El uso de equipo protector como mascarilla

para el polvo, calzado de seguridad, casco y protección para

los oídos en las circunstancias donde corresponda disminuye el

riesgo de lesiones.

 Evite que la herramienta se active accidentalmente.

Asegúrese de que el interruptor esté en la posición de

apagado antes de conectar la herramienta a un suministro

de corriente o de colocar un paquete de baterías.

Transportar herramientas eléctricas con el dedo en el

interruptor o enchufar herramientas eléctricas que tienen el

interruptor encendido puede ocasionar accidentes.

 Retire toda llave o herramienta de ajuste antes de encender

la herramienta eléctrica. Toda llave o herramienta de ajuste

dejada en una pieza giratoria de la herramienta eléctrica puede

causar lesiones.

 No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en todo

momento. De esta manera se logra un mejor control de la

herramienta eléctrica en situaciones inesperadas.

 Vístase adecuadamente. No vista ropas holgadas ni joyas.

Mantenga el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas y las joyas, así como el

cabello largo, pueden engancharse en las piezas móviles.

 Si se suministran dispositivos para conectar mangueras de

extracción y captación de polvo, asegúrese de que éstas

estén bien conectadas y se usen correctamente. El uso de

la captación de polvo puede reducir los peligros relacionados

con éste.

PARA REDUCIR EL RIESGO DE LESIONES:

Antes de poner en uso la herramienta, asegúrese de que todos los

usuarios lean y comprendan las instrucciones de seguridad y la demás

información incluida en este manual

PRECAUCIÓN: use protección auditiva apropiada mientras trabaja.

En ciertas condiciones y con cierta duración de uso, el ruido generado

por este producto puede contribuir a la pérdida de la audición.

Guarde estas instrucciones y revíselas con frecuencia antes de usar

la herramienta y capacitar a otros.

ADVERTENCIA: al utilizar aparatos eléctricos para el jardín, se

deben respetar siempre las precauciones de seguridad básicas que

se detallan a continuación, a fin de reducir riesgos de incendios,

descargas eléctricas y lesiones personales.

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTAS ELÉCTRICAS

Empleo y cuidado de la herramienta eléctrica

 No fuerce la herramienta eléctrica. Utilice la herramienta

eléctrica adecuada para cada trabajo. La herramienta eléctrica

adecuada efectúa mejor y de manera más segura el trabajo, si

además se maneja a la velocidad para la que está diseñada.

 No utilice la herramienta si el interruptor no enciende o no

apaga. Cualquier herramienta eléctrica que no pueda controlarse

con el interruptor es peligrosa y debe repararse.

 Desconecte la clavija del suministro de corriente o retire el

paquete de baterías de la herramienta eléctrica, según sea el

caso, antes de efectuarle cualquier ajuste, cambiarle

accesorios o guardarla. Tales medidas preventivas de seguridad

reducen el riesgo de poner en marcha accidentalmente la

herramienta.

 Guarde las herramientas eléctricas desocupadas fuera del

alcance de los niños y no permita que las utilicen personas

no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas en manos de personas

no capacitadas en el uso de las mismas.

 Preste servicio a las herramientas eléctricas. Revise para ver

si hay desalineación o atoramiento de piezas móviles, ruptura

de piezas o cualquier otra condición que pueda afectar el

funcionamiento de la herramienta. Si está dañada la

herramienta eléctrica, permita que la reparen antes de usarla.

Numerosos accidentes son causados por herramientas eléctricas

mal cuidadas.

 Mantenga las herramientas de corte afiladas y limpias. Las

herramientas de corte bien cuidadas y con bordes bien afilados,

tienen menos probabilidad de atascarse en la pieza de trabajo y

son más fáciles de controlar.

 Utilice la herramienta eléctrica, los accesorios y brocas, hojas

y cuchillas de corte, ruedas de esmeril, etc. de conformidad

con estas instrucciones, tomando en cuenta las condiciones

de trabajo y la tarea por realizar. Si se utiliza la herramienta

eléctrica para operaciones diferentes de las indicadas podría

originar una situación peligrosa.

Empleo y cuidado de la herramienta de baterías

 Sólo cargue el paquete de baterías con el cargador

especificado por el fabricante. Un cargador adecuado para

un tipo paquete de baterías puede significar un riesgo de

incendio si se emplea con un paquete de baterías diferente.

 Utilice las herramientas eléctricas sólo con los paquetes

de baterías específicamente indicados. El empleo de

paquetes de baterías diferentes puede presentar un riesgo de

incendio.

 Cuando no esté utilizándose el paquete de baterías,

manténgalo lejos de otros objetos metálicos, como clips,

monedas, llaves, clavos, tornillos o otros objetos

metálicos, pequeños que puedan establecer conexión

entre ambas terminales. Establecer una conexión directa

entre las dos terminales de las baterías puede causar

quemaduras o incendios.

 Si se maltratan las baterías, puede derramarse líquido de

las mismas; evite todo contacto con éste. En caso de

contacto, lávese con agua. Si el líquido llega a tocar los

ojos, además busque atención médica. El líquido de las

baterías puede causar irritación y quemaduras.

Servicio

 Permita que un técnico de reparación calificado preste

servicio a la herramienta eléctrica, y sólo con piezas de

repuesto idénticas. De esta manera se mantiene la seguridad

de la herramienta eléctrica.

 Al dar servicio a una herramienta eléctrica, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones

señaladas en la sección Mantenimiento de este manual. El

empleo de piezas no autorizadas o el incumplimiento de las

instrucciones de mantenimiento puede significar un riesgo de

descarga eléctrica o de lesiones.

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

 Mantenga todas las partes del cuerpo alejadas de la

motosierra mientras esté en funcionamiento. Antes de

encender la motosierra, asegúrese de que no esté en

contacto con nada. Un momento de distracción mientras usa la

motosierra puede hacer que la motosierra agarre su ropa o una

parte de su cuerpo.

 Siempre sostenga la motosierra con la mano derecha en el

mango trasero y la mano izquierda en el mango delantero.

Sostener la motosierra con las manos invertidas aumenta el riesgo

de sufrir lesiones personales y siempre debe evitarse.

 Sostenga la herramienta eléctrica únicamente por las partes

aisladas, porque la misma podría morder cables ocultos. Si la

motosierra toca un cable vivo, las piezas metálicas de la

herramienta podrían energizarse y producirle una descarga

eléctrica al operador.

 Use gafas de seguridad y protección auditiva. También se

recomienda usar equipo de protección para la cabeza, las

manos, las piernas y los pies. La indumentaria de protección

adecuada reducirá las lesiones personales en caso de que

salgan partículas despedidas o su cuerpo toque

accidentalmente la motosierra.

 No use la motosierra sobre un árbol. Si usa la motosierra

subido a un árbol, podría sufrir lesiones personales.

 Siempre mantenga un buen apoyo y utilice la motosierra

únicamente sobre superficies fijas, firmes y niveladas. Las

superficies resbaladizas o inestables como las escaleras

pueden hacerle perder el equilibrio o el control de la

motosierra.

 Cuando corte una rama que esté sometida a tensión, esté

atento al retorno. Cuando se libera la tensión de las fibras de

madera, la rama podría golpear al operador o lanzar la

motosierra en forma descontrolada.

Modelo LCS31440S

ADVERTENCIAS DE SEGURIDAD DE LA MOTOSIERRA

 Tenga extremo cuidado al cortar maleza o retoños. El

material delgado podría quedar atrapado en la motosierra y

salir disparado hacia usted o hacerle perder el equilibrio.

 Transporte la motosierra apagada, lejos de su cuerpo y

tomada del mango frontal. Siempre que transporte o

almacene la motosierra, coloque la cubierta de la barra

guía. Manipular la motosierra correctamente reduce la

probabilidad de tocar accidentalmente la cadena en

movimiento.

 Siga las instrucciones para lubricar la herramienta,

tensionar la cadena y cambiar los accesorios. Si la cadena

no está correctamente tensionada o lubricada, podría

romperse o presentar un mayor riesgo de que ocurra un

contragolpe.

 Mantenga los mangos secos, limpios y sin aceite ni grasa.

Los mangos con aceite o grasa son resbaladizos y pueden

hacerle perder el control.

 Corte únicamente madera. No use la motosierra para usos

distintos de los previstos. Por ejemplo: no use la

motosierra para cortar plástico, mampostería ni materiales

de construcción que no sean de madera. El uso de la

motosierra para fines distintos de los previstos podría dar lugar

a una situación de riesgo.

Causas y prevención del contragolpe:

Puede ocurrir un contragolpe cuando la punta de la barra guía toca

un objeto o cuando la madera se cierra y pellizca la cadena de la

sierra en el punto de corte.

En algunos casos, el contacto de la pieza de trabajo con la punta

de la barra guía puede causar una reacción súbita en dirección

inversa, la cual lanza la barra guía hacia arriba y hacia atrás, en

dirección al operador.

El pellizcamiento de la cadena de la sierra en la parte superior

de la barra guía puede empujar la barra rápidamente hacia

atrás, en dirección al operador.

Cualquiera de estas dos reacciones puede causar la pérdida del

control de la sierra, lo cual a su vez puede producir lesiones

personales serias. No dependa exclusivamente de los

dispositivos de seguridad incorporados de la sierra. Como

usuario de una motosierra, debe tomar varias medidas para

evitar los accidentes y las lesiones en todos sus trabajos de

corte.

El contragolpe es el resultado de un uso indebido de la

herramienta o de procedimientos o condiciones de utilización

incorrectos, y se puede evitar tomando las precauciones

apropiadas que se presentan a continuación:

 Mantenga la herramienta bien sujeta, con los pulgares y los

dedos alrededor de los mangos de la motosierra; sostenga

la herramienta con ambas manos y posicione su cuerpo y

su brazo de una forma que le permita resistir la fuerza de

un contragolpe. El operador puede controlar las fuerzas del

contragolpe si toma las precauciones adecuadas. No suelte la

motosierra.

 No se estire ni corte por encima de la altura del hombro.

Esto ayuda a evitar el contacto accidental con la punta y

permite un mejor control de la motosierra ante situaciones

inesperadas.

 Use únicamente barras y cadenas de repuesto indicadas

por el fabricante. El uso de barras y cadenas de repuesto

incorrectas podría hacer que la cadena se rompa o que se

produzcan contragolpes.

 Siga las instrucciones de afilado y mantenimiento de la

cadena de la sierra que provee el fabricante. Disminuir la

altura del calibrador de profundidad puede aumentar la

probabilidad de que ocurra un contragolpe.

ADVERTENCIA: Proposición 65 de California: Este producto

contiene sustancias químicas al estado de california como

causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos.

ADVERTENCIA: Parte del polvo y los desechos generados por el

uso de esta herramienta contienen químicos reconocidos por el

Estado de California como causantes de cáncer, defectos de

nacimiento u otros efectos nocivos para el aparato reproductor.

Algunos ejemplos de estos productos químicos son:

 químicos presentes en fertilizantes;

 compuestos presentes en insecticidas, herbicidas y pesticidas;

 arsénico y cromo de maderas tratadas químicamente.

El riesgo que usted corre al exponerse a estos químicos varía

según la frecuencia con la que realiza este tipo de trabajo. Para

reducir la exposición, trabaje en una zona bien ventilada y utilice

equipo de protección aprobado, como mascarillas antipolvo

especialmente diseñadas para filtrar partículas microscópicas.

ADVERTENCIA: Cáncer y Daño Reproductivo -

www.P65Warnings.ca.gov.

PRECAUCIÓN: Utilice únicamente el siguiente tipo y tamaño de

batería/ baterías: BL82040, BL84140, BL85040

Modelo LCS31440S

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

LCS31440S

Entrada………………………………………....…...........40 V, CC Solamente

Batería……………………………………………………. 40 V, 2.0Ah

Longitud de la barra Barra Oregon……………………..35.5 cm (14 pulg.)

Capacidad del tanque de aceite………………………...135 ml

Peso ………………….…………………………………….4.65 kg (10.25 libras)

- Lubricación automática de la barra y la cadena - Protector de barra - Mango de caucho sobremoldeado -

No. Description No. Description

1 PROTECTOR DE MANO / FRENO DE CADENA 9 INTERRUPTOR DE GATILLO

2 MANIJA DELANTERA 10 CUBIERTA DE PIÑA

3 MANIJA TRASERA 11 ANILLO DE AJUSTE DEL TENSOR DE CADENA

CADENA (Oregon Modelo 91P052X)

12 PODER DE LA CUBIERTA

BAR (Oregon Modelo 140SDEA041)

13 CUBIERTA DE BARRA

6 PARACHOQUES PICADO 14 BATERÍA

7 TAPA DE ACEITE 15 CARGADOR

8 BOTÓN DE LIBERACIÓN DEL GATILLO

Modelo LCS31440S

MONTAJE

ADVERTENCIA: Si falta alguna pieza o está dañada, no utilice

este producto hasta reponer la pieza en cuestión. De lo contrario,

podría sufrir lesiones personales de gravedad.

Si falta alguna pieza o está dañada, llame al 1-800-618-7474 para

obtener asistencia.

LISTA DE EMBALAJE

 Motosierra con barra y cadena ensamblada

 Protector de barra

 Llave de combinación

 Paquete de baterías y cargador

 Manual del operario

DESEMBALAJE

Este producto requiere no montaje.

Extraiga la herramienta y los accesorios de la caja con cuidado.

Asegúrese de que estén incluidos todos los elementos detallados en

la lista de embalaje.

Inspeccione el producto detenidamente para corroborar que no

existan roturas ni averías ocurridas durante el envío.

No deseche el material de embalaje hasta haber inspeccionado

exhaustivamente el producto y comprobar que funciona en forma

satisfactoria.

Modelo LCS31440S

FUNCIONAMIENTO

INSTALACIÓN/EXTRACCIÓN DE LA BATERÍA

Este producto solo aceptará el paquete de baterías de litio Scotts® de 40 V.

Para conocer las instrucciones de carga completas, consulte el Manual del

operario para obtener información acerca del paquete de baterías y los

modelos de cargadores.

Para instalar el paquete de baterías:

■ Alinee la ranura exterior del paquete de baterías con la costilla realzada

interior del receptáculo para pilas de la herramienta y coloque el paquete de

baterías en la herramienta.

ADVERTENCIA: Al colocar el paquete de baterías en la hermentia,

asegúrese de que la costilla realzada del mismo quede alineada con la ranura

interior del receptáculo para baterías de la sierra, y de que los pestillos entren

adecuadamente en su lugar con un chasquido. Si no se monta debidamente

el paquete de baterías pueden dañarse los componentes internos.

Para retirar el paquete de baterías (Fig 1):

■Suelte el gatillo para detener la motosierra.

■ Levante el pestillo de liberación de la batería de la batería.

■ Tire de la batería de la motosierra

ADVERTENCIA: Retire siempre el paquete de baterías de la herramienta

antes de instalar las piezas, realizar ajustes. limpiarla o cuando no la

utilice. Retirar el paquete de baterías evitará que la unidad se accione

accidentalmente y provoque lesiones graves.

NOTA: Para evitar lesiones corporales serias, siempre desmonte de la

herramienta el paquete de baterías y mantenga manos vacían del botón de

desbloqueo del gatillo al llevar herramiento.

Fig.2

Sujetando la sierra de cadena (Fig 2)

Sostenga siempre la cadena con la mano derecha en el mango trasero y la

mano izquierda en el mango delantero. Agarre ambas asas con los pulgares y

los dedos rodeando las asas. Asegúrese de que su mano izquierda sujeta el

asa frontal de modo que su pulgar quede debajo.

NOTA: Retire el paquete de baterías de la unidad. Llene el tanque de

aceite con lubricante para la barra y la cadena antes de arrancar la

motosierra (no suministrados). Si no se lubrica la cadena pueden

causarse daños a la barra y a la cadena.

ARRANQUE DE LA SIERRA DE CADENA (Fig 3)

1. Antes de comenzar la operación, debe instalar el paquete de baterías en la

máquina y asegurarse de que el freno de la cadena esté en posición de

marcha tirando de la palanca del freno de cadena / protector de la mano

hacia la manija delantera.

2. Para iniciar la máquina: tire del disparador y luego presione el disparador

del acelerador.

VERIFICACIÓN Y FUNCIONAMIENTO DEL FRENO DE CADENA

1. Enganche el freno de la cadena girando su mano izquierda alrededor del

mango delantero. Permita que la parte posterior de su mano empuje la

palanca del freno de la cadena / el protector de la mano hacia la barra

mientras la cadena gira rápidamente. Asegúrese de mantener ambas manos

en los mangos de la sierra en todo momento.

2. Vuelva a colocar el freno de la cadena en la posición de funcionamiento,

sujetando la parte superior de la palanca del freno de la cadena / el protector

de la mano y tirando de la palanca delantera hasta que escuche un clic.

Fig.3

Fig.1

Pestillo de liberación

de la batería

Puerto de bateria

FUNCIONAMIENTO

INSTALACIÓN / REEMPLAZO DE LA BARRA GUÍA Y LA CADENA

Sistema lubricación de la cadena

Revise el nivel de aceite antes de cada sesión de trabajo.

PRECAUCIÓN: La falta de lubricación de la cadena provocará daños

a la barra y la cadena. Use únicamente un aceite de buena calidad

para la barra y la cadena, si no hubiera, lo puede reemplazar por

aceite de motor de viscosidad SAE 30.

■ Use aceite para barra y cadena (no suministrados). Está

formulado para desempeñarse en una amplia gama de

temperaturas sin requerir diluirse.

■ Un tanque de aceite lleno le permitirá utilizar la sierra durante 20

a 40 minutos.

NOTA: No use aceite sucio, usado o contaminado de ninguna

forma. Puede dañarse la barra o la cadena.

■ Cuidadosamente vierta el aceite para la barra y la cadena en el

tanque correspondiente.

■ Verifique y llene el tanque de aceite cuando la batería esté

recargada, o según sea necesario.

PELIGRO: Nunca encienda el motor antes de instalar la barra

guía, la cadena y la tapa de la cadena. Si estas piezas no

están en su lugar, el embrague puede salir disparado o

explotar, lo que expondrá al usuario a una posible lesión grave.

ADVERTENCIA: Para evitar lesiones personales graves, lea y

comprenda las instrucciones de seguridad provistas.

ADVERTENCIA: Antes de realizar alguna tarea de mantenimiento,

asegúrese de retirar el paquete de baterías. De lo contrario, podría

sufrir lesiones personales de gravedad.

PRECAUCIÓN: Use siempre guantes al manipular la barra y la

cadena. Estos componentes son filosos y pueden contener

rebabas.

ADVERTENCIA: Nunca toque o ajuste la cadena mientras el

motor está en funcionamiento. La cadena de la motosierra es

muy filosa; por lo tanto, siempre utilice guantes de protección al

realizar el mantenimiento de la cadena para evitar posibles

laceraciones graves

NOTA: Use únicamente piezas de reemplazo idénticas al

reemplazar la barra guía y la cadena.

ADVERTENCIA: Extraiga el paquete de baterías de la

motosierra.

Modelo LCS31440S

NOTA: Es normal que el aceite se escurra de la sierra cuando no está

ésta en uso. Para evitar el escurrimiento, vacíe el tanque de aceite

cada vez después de usar la unidad. Al guardar la unidad durante un

largo período de tiempo (tres meses o más), asegúrese de lubricar

ligeramente la cadena; de esta manera se evita la oxidación de la

cadena y de la rueda dentada de la barra. Asegúrese de que la tapa del

tanque de aceite esté bien cerrada.

 Afloje la cadena girando la perilla de la cubierta del piñón hacia la

izquierda hasta que la cubierta del piñón se suelte. (Fig.4)

Fig. 4

 Retire la cubierta del piñón. Retire la barra y la cadena de la

superficie de montaje. (Fig 5)

Fig. 5

 Retire la cadena vieja de la barra.

 Para reemplazar la barra por una nueva, desenrosque la tuerca del

conjunto de tensión de la cadena y retírela de la barra antigua. Monte el

conjunto de tensión de la cadena en la nueva barra y apriete la tuerca (Fig.

Fig. 6

 Coloque la nueva cadena de sierra en un bucle y enderece los enlaces.

Los cortadores deben estar orientados en la dirección de rotación de la

cadena. Si miran hacia atrás, dé la vuelta al bucle. (Fig. 7)

Fig. 7

Perilla de la

tapa del piñón

Anillo de ajuste del

tensor de cadena

INSTALACIÓN / REEMPLAZO DE LA BARRA GUÍA Y LA CADENA

Modelo LCS31440S

CHAIN TENSION AND MAINTENANCE

AJUSTE DE LA TENSIÓN DE LA CADENA (Fig. 10)

 Afloje ligeramente la perilla de la cubierta del piñón girándola hacia

la izquierda.

 Para aumentar la tensión de la cadena, gire el anillo de ajuste del

tensor de la cadena hacia la derecha y verifique la tensión de la

cadena con frecuencia. Para reducir la tensión de la cadena, gire el

anillo de ajuste del tensor de la cadena hacia la izquierda y verifique

la tensión de la cadena con frecuencia.

 La tensión de la cadena es correcta cuando el espacio entre el

cortador en la cadena y la barra es de entre 0.12in-0.16in (3 mm y 4

mm). Tire de la cadena en el medio del lado inferior de la barra

hacia abajo (alejándola de la barra) y mida la distancia entre la barra

y los cortadores de cadenas.

 Apriete la perilla de la cubierta del piñón girándola hacia la derecha.

Fig. 10

0.12-0.16in

 Ajustar la tensión de la cadena. Consulte la sección "Ajuste de la

tensión de la cadena". (Fig 9)

Fig. 9

 Sostenga la cadena en posición en la barra y coloque el lazo

alrededor de la rueda dentada.

 Montar la tapa del piñón hacia atrás. Apriete la cubierta de la

rueda dentada girando la perilla de la cubierta de la rueda dentada

en sentido horario (Fig. 8)

Fig. 8

(3 mm - 4 mm).

MANTENIMIENTO DE LA CADENA

Sólo utilice cadena de contragolpe moderado con

esta sierra.

ADVERTENCIA: Extraiga el paquete de baterías y asegúrese de que la

cadena se haya detenido antes de realizar cualquier trabajo de

mantenimiento en la motosierra.

Para lograr un corte uniforme y rápido, la cadena debe tener un

mantenimiento adecuado. Es necesario afilar la cadena cuando la

madera tiene astillas pequeñas y produce mucho polvo. Se debe

aplicar fuerza para que la cadena penetre en la madera durante el

corte; de lo contrario, la cadena cortará hacia un costado. Durante el

mantenimiento de la cadena, recuerde:

- Un ángulo de limado incorrecto de la placa lateral puede aumentar el

riesgo de retroceso intenso.

- La separación del puntal inclinado (calibre de profundidad).

- Si el calibre es demasiado bajo, aumenta el riesgo de fuerza de

retroceso.

- Si no es lo suficientemente bajo, la capacidad de corte disminuye.

- Si los dientes de las cuchillas han golpeado objetos duros como clavos y

piedras o se erosionaron por la acción del barro o la arena presentes en la

madera, el proveedor del servicio técnico deberá afilar la cadena.

ÁNGULO DE

CORTE

PLACA

SUPERIOR

ORIFICIO DE

REMACHE

LOMO

GARGANTA

BASE

CALIBRE DE

PROFUNDIDAD

PLACA

LATERAL

Fig. 11

TENSIÓN DE LA CADENA Y MANTENIMIENTO

NOTA: Al reemplazar la cadena, inspeccione la rueda dentada para

verificar si está gastada o dañada. Si existen signos de desgaste o daños

en las áreas indicadas, reemplace la rueda dentada. Comuníquese con

nuestra línea de ayuda de atención al 1-800-618-7474para recibir

asistencia.

AFILADO DE LAS CUCHILLAS

Asegúrese de limar todas las cuchillas según los ángulos específicos y a la

misma longitud; la rapidez en el corte se logra sólo cuando todas las

cuchillas están uniformes.

Use guantes para protegerse las manos. Tense la cadena en la forma

correcta antes del afilado. Consulte la sección “Tensión de la cadena” que

aparece anteriormente en este manual. Realice el trabajo de limado en la

mitad de la barra.

Utilice una lima redonda de 5/32 pulg. de diámetro y un soporte.

Mantenga el nivel de la lima con la placa superior del diente. No permita

que la lima se hunda ni se balancee. Aplique una presión leve pero firme;

dirija la lima hacia el ángulo frontal del diente. (Fig 12)

Levante la lima del acero en cada pasada de vuelta.

Realice algunas pasadas firmes en cada diente. Lime todas las cuchillas

izquierdas en una misma dirección. Luego siga con el otro lado y lime las

cuchillas derechas en la dirección opuesta. De vez en cuando, retire las

limaduras con un cepillo de alambre. (Fig 13)

CUCHILLAS

IZQUIERDAS

CUCHILLAS

DERECHAS

ÁNGULO DE LIMADO DE LA PLACA SUPERIOR (Fig 14)

Ángulo correcto de 30 grados:

los soportes de la lima están

señalizados con marcas guía

para alinear la lima

correctamente y lograr el ángulo

adecuado de la placa superior.

Menos de 30 grados: se obtiene un corte cruzado.

Más de 30 grados: se obtiene un borde en bisel que pierde filo

rápidamente.

ÁNGULO DE LA PLACA LATERAL (Fig 15)

Correcto: 80 grados se producen automáticamente si se utiliza la lima del

diámetro correcto en el soporte de la lima.

Gancho: se “traba” y pierde filo rápidamente. Aumenta el riesgo de

retroceso. Esto se produce al usar una lima de un diámetro

demasiado pequeño o que se sostiene en una posición baja.

Inclinación hacia atrás: necesita demasiada presión de alimentación,

causa un desgaste excesivo a la barra y cadena. Esto se produce al

usar una lima de un diámetro

demasiado grande o que se

sostiene en una posición muy

alta.

SEPARACIÓN DEL CALIBRE

DE PROFUNDIDAD (Fig 16,17,18)

El calibre de profundidad se debe mantener a una distancia de 0,025 pulg.

(0,6 mm). Utilice una herramienta para verificar las

separaciones del calibre de profundidad.

Después de limar la cadena, compruebe la separación del calibre de

profundidad.

Utilice una lima plana y una empalmadora para bajar todos los

calibres de manera uniforme. Existen en el mercado empalmadoras

de calibre de profundidad de 0,020

a 0,035 pulg. (0,5 mm a 0,9 mm).

Utilice una empalmadora de 0,025

pulg. (0,6 mm).

Después de bajar cada calibre de

profundidad, restituya la forma original redondeando el

frente. Tenga cuidado de no dañar

los eslabones impulsores

contiguos con el borde de la lima.

Los calibres de profundidad se

deben ajustar con la lima plana en

la misma dirección en que se afiló

la cuchilla contigua con la lima

redonda. Tenga la precaución de no tocar la cara de la

cuchilla con la lima plana al ajustar los calibres de

profundidad.

ÁNGULO CORRECTO

DE LIMADO DE LA

PLACA SUPERIOR

ÁNGULO INCORRECTO DE LIMADO DE

LA PLACA SUPERIOR

MENOS

DE 30°

MAS

DE 30°

ÁNGULO CORRECTO

DE LIMADO DE LA

PLACA LATERAL

ÁNGULO INCORRECTO DE LIMADO DE

LA PLACA LATERAL

GANCHO

INCLINACIÓN

HACIA ATRÁS

SEPARACIÓN DE PUNTAL INCLINADO

0,025 pulg. (0,6 mm).

EMPALMADORA DE CALIBRE DE

PROFUNDIDAD

LIME PLATE

RESTITUIR LA

FORMA ORIGINAL

REDONDEANDO EL

FRENTE.

Modelo LCS31440S

Fig. 12

Fig.14

Fig. 15

Fig. 16

Fig. 17

Fig. 18

Fig. 13

ADVERTENCIA: El afilado incorrecto de la cadena aumenta el riesgo de

fuerza de retroceso.

ADVERTENCIA: La falta de reparación o reemplazo de una cadena

dañada puede provocar lesiones de gravedad.

ADVERTENCIA: La cadena de la motosierra es muy filosa; por lo tanto,

siempre utilice guantes de protección al realizar el mantenimiento de la

cadena.

CARGA DEL PAQUETE DE BATERÍAS

Cuando la batería está cargada por completo, se puede almacenar

de forma segura en temperaturas de hasta –20 ºC (-4 ºF) durante un

período de quatros semanas antes de que requiera una nueva carga.

Cargue el paquete de baterías completamente cada 90 días.

Si transcurrido un tiempo determinado, el paquete de baterías se

agota rápidamente después de un período de carga de 70, 140 o 170

minutos, es necesario un cambio de batería.

Para prevenir un daño permanente a la batería, nunca la almacene

descargada.

ALMACENAMIENTO EN INVIERNO. Recargue la batería

completamente durante 75 minutos antes de guardarla y repita la

operación cada 90 días.

Debido a que la batería no tiene ningún efecto memoria, no es

necesario que esté totalmente descargada para volver a cargarla.

Es posible que ocurra una pequeña pérdida de líquido de las pilas

en condiciones de uso, carga o temperaturas extremas. Esto no indica

una falla. No obstante, si el sello externo está roto y el líquido entra en

contacto con la piel:

a. Lávese con agua y jabón de inmediato.

b. Neutralice el efecto con un ácido débil como jugo de limón

o vinagre.

c. Si el líquido de la batería penetra en los ojos, enjuáguese con

agua limpia durante un mínimo de 10 minutos y obtenga asistencia

médica inmediata.

Cargue el paquete de baterías únicamente con el cargador provisto.

Permita por lo menos 70 minutos de tiempo de carga para una

batería de 2,0 Ah, 140 minutos de tiempo de carga para una batería

de 4,0 Ah o 170 minutos de tiempo de carga para una batería de 5

Ah antes del uso inicial del cortasetos.

El cargador de baterías debe funcionar en temperaturas que oscilen

entre los 4y 40 ºC (39 y 104 ºF).

La batería debe cargarse en un lugar fresco y seco.

Es posible que se necesiten de dos a tres ciclos de carga/

descarga iniciales para obtener la máxima capacidad o tiempo

de funcionamiento.

No intente abrir el cargador ni la unidad, ya que en su interior no

existen piezas que el usuario pueda reparar. Comuníquese con

nuestra línea de ayuda de atención al 1-800-618-7474 para recibir

asistencia.

NO incinere los paquetes de baterías, aunque estén muy dañados o

totalmente agotados, porque pueden estallar y provocar lesiones.

Utilice el cargador de baterías sólo bajo techo.

Desconecte el cargador del suministro eléctrico cuando no esté

en uso para evitar daños en caso de que se produzca un pico de

tensión.

PROCEDIMIENTO DE CARGA

ELIMINACIÓN DE LA BATERÍA

Extraiga el paquete de baterías de la herramienta. Cubra los terminales con una cinta adhesiva resistente. No trate de destruir ni desarmar el

paquete de baterías ni de extraer ninguno de sus componentes. Este producto contiene baterías de litio-ion, que se deben reciclar o desechar

adecuadamente. Es posible que las leyes locales, estatales o federales prohíban eliminar estas baterías con los desechos comunes.

El sello RBRC que aparece en el paquete de baterías de litio-ion indica que los costos para reciclarlo al término de su vida útil ya han

sido pagados por The Great States Corporation/American Lawn Mower Company. Es ilegal arrojar las baterías de litio-ion gastadas en

un depósito municipal de residuos sólidos o en la basura. RBRC, en colaboración con The Great States Corporation/American Lawn

Mower Company, ofrece una forma fácil y ecológica de reciclar las baterías de litio-ion gastadas. Simplemente comuníquese con un

centro de reciclaje local o llame al 1.800.8.BATTERY para obtener información sobre dónde dejar las baterías gastadas.

VER MANUAL DEL CARGADOR PARA INSTRUCCIONES COMPLETAS.

Modelo LCS31440S

Cargador

parpadeo en verde = La batería se

está cargando

verde constante = La batería está

completamente cargada

Paquete de

baterías

Una luz verde significa - ¼ Completo

Dos luces verdes significan - ½ Completo

Tres luces verdes significan -3/4 Full

Cuatro luces verdes significan - batería llena

ADVERTENCIA: No opere la motosierra en un árbol, en una

escalera ni en un andamio; esto es sumamente peligroso.

PRECAUCIÓN: La cadena se mueve por inercia después de apagar

el motor.

No trabaje en condiciones de humedad.

Tenga suma precaución al cortar broza de pequeño tamaño,

vástagos o ramas con cierta tensión, debido a que los materiales

delgados y tensos, al entrar en contacto con la motosierra, pueden

salir proyectados hacia usted, hacerle perder el equilibrio o saltar

hacia atrás.

No utilice la motosierra para cortar enredaderas ni malezas.

ADVERTENCIA: No permita que la familiaridad con este tipo de

herramientas termine en negligencia. Recuerde que un segundo de

descuido es suficiente para provocar una lesión grave.

Antes de encender la unidad, asegúrese de que no esté en contacto

con ningún objeto.

ADVERTENCIA: Es posible que se produzca una fuerza de retroceso

cuando la cadena en movimiento toca un objeto con la parte superior de la

punta de la barra guía o cuando la madera atrapa y aprieta la motosierra en

el corte. El contacto con la parte superior de la punta de la barra guía puede

provocar que la cadena se incruste en el objeto y se detenga por un

instante. El resultado es una rapidísima reacción inversa que impulsa la

barra guía hacia arriba y hacia atrás en dirección al operario. Si se aprieta la

motosierra a lo largo de la parte superior de la barra guía, ésta puede salir

proyectada rápidamente hacia atrás en dirección al operario. Cualquiera de

estas reacciones puede producir la pérdida de control de la motosierra, lo

que puede hacer que el operario pierda el equilibrio y sufra lesiones

graves. No dependa exclusivamente de los dispositivos de seguridad

integrados a la motosierra. Como usuario, deberá tomar varias medidas

para evitar accidentes y lesiones en sus trabajos de corte.

Se deben tener en cuenta las siguientes precauciones para

evitar que se produzca una fuerza de retroceso:

1. Sostenga el mango y la empuñadura con firmeza con ambas manos

cuando la unidad esté en funcionamiento. Coloque la mano

derecha en la empuñadura trasera y la izquierda en el mango de

la motosierra con los pulgares y dedos rodeándolos. Si sujeta la

motosierra con firmeza y ubica la empuñadura contra su cuerpo,

podrá mantenerla bajo control.

2. Asegúrese de que no haya obstrucciones en el área donde está

trabajando. No permita que la punta de la barra guía toque ningún

tronco, rama, cerca ni otra obstrucción con la que la motosierra

pudiera entrar en contacto mientras trabaja.

3. Siempre corte con la unidad funcionando a toda velocidad.

Apriete el gatillo del acelerador hasta el fondo y mantenga una

velocidad de corte constante.

Empuje y tracción: esta fuerza de reacción siempre es opuesta a la

dirección del movimiento de la cadena donde la herramienta entra en

contacto con la madera. Por lo tanto, el operario debe estar

preparado para controlar la fuerza de TRACCIÓN al cortar con el

borde inferior de la barra y la fuerza de EMPUJE al cortar a lo largo

del borde superior.

Use guantes antideslizantes para lograr un máximo agarre y

protección.

ZONA DE PELIGRO

DE RETROCESO

INSTRUCCIONES DE CORTE

Position correcte pour la coupe

N’utilisez pas la scie à long manche pour couper des arbrisseaux.

Utilisez la tronçonneuse sans le manche.

Coloque el brazo izquierdo con el codo trabado en la posición de

“brazo extendido” para soportar la fuerza de retroceso. La mano

derecha debe sostener la empuñadura con firmeza contra su cuerpo

para obtener un mayor apoyo.

Su cuerpo siempre debe estar a la izquierda de la línea de la cadena.

Procedimiento básico de corte

Habitualmente, para los árboles pequeños de hasta 15 ó 18 cm (6 ó

7 pulgadas) de diámetro se necesita un solo corte. Los árboles

grandes requieren cortes con muescas. Las muescas determinan la

dirección en la que caerá el árbol.

ADVERTENCIA: Si el árbol comienza a caer en la dirección

incorrecta o si la motosierra queda atrapada o colgada durante la

caída, deje la herramienta y póngase a salvo.

ADVERTENCIA: En forma periódica, eche una mirada a la parte

superior del árbol durante el corte posterior para asegurarse de que

el árbol va a caer en la dirección deseada.

Practique cortando algunos troncos pequeños con la técnica que se

describe a continuación para familiarizarse con el uso de la

motosierra antes de comenzar una operación de tala importante.

Adopte la postura adecuada delante de la madera con la motosierra

apagada. (Fig 20)

LÍNEA DE

LA CADENA

POSICIỐN DE

BRAZO

Fig 20

Apriete el gatillo y permita que la cadena acelere hasta la velocidad

máxima antes de comenzar a cortar.

Sostenga la motosierra firmemente con ambas manos.

La unidad debe estar funcionando durante todo el tiempo que esté

cortando; mantenga una velocidad constante.

Permita que la cadena realice el corte por usted; ejerza sólo una ligera

presión hacia abajo. Si fuerza el corte, se dañará la barra, la cadena o la

unidad.

No aplique presión sobre la motosierra al final del corte.

Al talar un árbol, las demás personas deben mantenerse a una distancia

segura de la zona de corte. Durante las operaciones de tala, la distancia

segura deberá ser al menos el doble de la altura de los árboles más

grandes que se encuentran en la zona de tala. Si el árbol entra en

contacto con algún cable de servicios, se deberá notificar a la empresa del

servicio inmediatamente.

Siempre corte con ambos pies bien apoyados en suelo firme para

evitar la pérdida del equilibrio.

Cuando utilice la motosierra de cadena, no realice cortes por encima

de la altura del pecho.

ADVERTENCIA: Compruebe que no haya ramas dañadas o muertas

que pudieran caer y golpearlo durante el procedimiento de tala.

ADVERTENCIA: No corte árboles cerca de cables eléctricos ni de

edificaciones.

ADVERTENCIA: Nunca tale un árbol o corte un tronco o una rama

cuyo diámetro sea mayor que la longitud de la barra. Únicamente

profesionales debidamente capacitados deben realizar estos cortes.

Realizar este tipo de cortes puede provocar accidentes y ocasionar

graves lesiones personales.

Modelo LCS31440S

Fig 19

INSTRUCCIONES DE CORTE

Fig 22

TALA DE UN ÁRBOL

Cuando dos o más personas realizan operaciones de tala y serrado al mismo

tiempo, la tala debe estar apartada del área donde se está serrando por una

distancia mínima del doble de la altura de los árboles que se están talando. La

tala de los árboles no debe poner en riesgo a ninguna persona, golpear ningún

cable de servicios ni causar daños a la propiedad. Si el árbol entra en contacto

con algún cable de servicios, se deberá notificar a la empresa del servicio

inmediatamente.

ADVERTENCIA: Compruebe que no haya ramas dañadas o muertas que

pudieran caer y golpearlo durante el procedimiento de tala.

Antes de comenzar a cortar, planifique su ruta de escape (o rutas, en caso de

que la ruta elegida esté bloqueada); despeje el área inmediata alrededor del

árbol y asegúrese de que no haya obstrucciones en el camino de retirada

planeado. Un camino despejado de retirada segura es el que se encuentra

aproximadamente a 135 grados de la línea de caída planeada. El camino de

retirada debe extenderse hacia atrás y diagonalmente hacia la zona posterior de

la línea de caída prevista. (Fig 21)

CAMINO PLANEADO DE RETIRADA

SEGURA A 135º DESDE LA LÍNEA DE

CAÍDA PLANEADA

Fig 21

Antes de comenzar a talar, considere la fuerza y la dirección del viento, la

inclinación y el equilibrio del árbol y la ubicación de las ramas grandes. Estos

factores influyen en la dirección en la que caerá el árbol. No intente talar un árbol

por una línea distinta a su línea natural de caída.

El usuario de la motosierra debe ubicarse en el lado ascendente del terreno, ya

que es probable que el árbol ruede o se deslice cuesta abajo después de ser

talado.

Elimine el polvo, piedras, corteza suelta, clavos, grapas y alambres del árbol

donde se realizarán los cortes de tala.

CORTE DE MUESCA. Corte una muesca de aproximadamente 1/3 del árbol,

perpendicular a la dirección de la caída. Realice los cortes de la muesca de tal

forma que se intersecten en ángulo recto con la línea de caída. La muesca debe

limpiarse hasta dejar una línea recta. Para que el peso de la madera no caiga

sobre la motosierra, siempre realice el corte inferior de la muesca antes que el

corte superior.

ADVERTENCIA: No tale árboles durante períodos de viento fuerte ni

precipitaciones intensas. Espere hasta que pase el peligro para realizar el

trabajo.

ADVERTENCIA: No tale árboles que tengan una inclinación excesiva o árboles

grandes que tengan ramas en mal estado, corteza floja o troncos huecos. Estos

árboles se deben empujar o arrastrar con equipos pesados para luego cortarlos.

CORTE POSTERIOR DE TALA (Fig 22,23,24)

El corte posterior siempre se realiza en forma recta y horizontal, a un mínimo de

5 cm (2 pulgadas) sobre el corte horizontal de la muesca.

Nunca corte hasta llegar a la muesca. Siempre deje una franja de madera entre

la muesca y el corte posterior (aproximadamente 5 cm [2 pulgadas] o 1/10 del

diámetro del árbol). Esto se denomina “bisagra” o “bisagra de madera”. Controla la

caída del árbol y previene el deslizamiento, retorcimiento o proyección hacia atrás

del árbol al desprenderse del tronco cortado.

En árboles de gran diámetro, detenga el corte posterior antes de que sea lo

suficientemente profundo para que el árbol caiga o se vuelva a asentar sobre el

tronco cortado. A continuación, coloque cuñas blandas de plástico o madera

dentro del corte de tal modo que no toquen la cadena. Las cuñas se pueden

empujar hacia el interior, poco a poco, para que ayuden a levantar el árbol.

LÍNEA DE

CAÍDA

PLANEADA

ZONA DE

RETIRADA

SEGURA

ZONA DE

RETIRADA

SEGURA

ZONA DE

RETIRADA

SEGURA

LÍNEA DE CAÍDA

PLANEADA

CUŇA

Apenas el árbol comienza a caer, detenga la motosierra y deposítela en

el suelo de inmediato. Retírese por el camino despejado pero observe la

escena en caso de que algo le obstruya el paso. Mire donde pisa y

ponga atención a las ramas que cuelgan sobre su cabeza y que pueden

desprenderse.

ADVERTENCIA: Nunca corte hasta llegar a la muesca cuando realiza el

corte posterior. La bisagra controla la caída del árbol; ésta es una

sección de madera entre la muesca y el corte posterior.

SERRADO

Serrado es el término que se utiliza para el corte de un árbol en trozos de

una determinada longitud.

Cerciórese de tener una base de sustentación firme y el peso

distribuido de manera uniforme en ambos pies.

Corte sólo un trozo por vez. Sujete los troncos pequeños con un

caballete de aserrar o con otro tronco mientras realiza el corte.

Mantenga despejada el área de corte. Asegúrese de que no haya objetos

que puedan entrar en contacto con la punta de la barra guía y la cadena

durante el procedimiento de corte, ya que esto puede causar una fuerza

de retroceso.

Al serrar en una pendiente, siempre ubíquese junto al tronco del lado

ascendente del terreno. Para mantener el control completo de la

motosierra al “penetrar” en el tronco, libere la presión de corte cerca del

extremo del corte sin soltar los mangos de la herramienta. No permita

que la cadena toque el suelo. Después de terminar de cortar, espere que

la cadena se detenga antes de mover la motosierra. Siempre detenga el

motor antes de trasladarse de un árbol a otro.

SERRADO DE TRONCOS SOMETIDOS A TENSIÓN

Cuando el tronco está sujeto por toda su longitud, se debe cortar desde

la parte superior; esto es un procedimiento de serrado superior.

Al sujetar el tronco por un extremo, se debe cortar un tercio del diámetro

desde la parte inferior; a esto se le llama serrado inferior. Luego realice el

corte final por serrado superior de modo que se una con el primer corte.

Al cortar el tronco, éste tiende a doblarse. Es por eso que la

motosierra puede quedar atrapada o colgada del tronco si la

profundidad del primer corte supera el tercio del diámetro del tronco.

Preste especial atención a los troncos sometidos a tensión para evitar

que la barra y la cadena queden atrapadas.

SERRADO SUPERIOR – Comience por la

parte superior del tronco con la sección

inferior de la motosierra contra el tronco y

ejerza una leve presión hacia abajo. Tenga

en cuenta que la motosierra tiende a

alejarse de usted. (Fig 25)

SERRADO INFERIOR– Comience por la

parte inferior del tronco con la sección

superior de la motosierra contra el tronco y

ejerza una leve presión hacia arriba.

Durante el procedimiento de serrado

inferior, la motosierra tiende a acercarse a

usted. Prepárese para esta reacción y

sostenga la herramienta con firmeza para

mantener el control.(Fig 26)

BISAGRA

5 CM (2 IN) O 1/10 DEL DIÁMETRO

CORTE POSTERIOR

5 CM (2 IN)

MUESCA -

APROX. 1/3 DEL

DIÁMETRO DEL

TRONCO

CORTE

POSTERIOR

MUESCA

BISAGRA

Fig 23

Fig 24

Fig 25

Fig 26

SERRADO SUPERIOR

SERRADO INFERIOR

Modelo LCS31440S

INSTRUCCIONES DE CORTE

PODA

La poda es el recorte de las ramas de un árbol vivo.

Trabaje lentamente y mantenga ambas manos en la motosierra con un

agarre firme. Cerciórese de tener una base de sustentación firme y el

peso distribuido de manera uniforme en ambos pies.

Al podar árboles, es importante no realizar el corte final junto al tronco

principal hasta que haya cortado la rama lo suficiente para reducir el

peso. Esto evita que se desprenda la corteza del tronco principal.

Corte un tercio de la rama desde la parte interior para el primer corte.

El segundo corte debe realizarse desde la parte superior para que la

rama se desprenda. A continuación, haga el corte final de manera

uniforme y limpia contra el tronco principal, de modo que la corteza

vuelva a crecer para sellar la lesión.

PALOS QUE REBOTAN

Se trata de cualquier tronco, rama, tocón o vástago que está doblado

por la aplicación de tensión de otra madera de tal modo que saltará

si se corta o se extrae la madera que lo retiene. En un árbol caido,

un tocón tiene una gran probabilidad de rebotar y volver a la posición

erguida durante el procedimiento de serrado para separar el tronco

del tocón. Tenga cuidado, estos palos son peligrosos porque podrían

provocar lesiones graves e incluso la muerte.

Fig 27

CORTE LAS RAMAS DE A UNA POR VEZ Y

DEJE LAS DE APOYO DEBAJO DEL ÁRBOL

HASTA FINALIZAR EL CORTE DEL TRONCO.

SEGUNDO

CORTE

CARGA

PRIMER

CORTE, 1/3 DEL

DIÁMETRO

CORTE FINAL

CORTE DE RAMAS (Fig 27)

Este procedimiento consiste en quitar las ramas de un árbol caido.

Trabaje lentamente y mantenga ambas manos en la motosierra con un

agarre firme. Cerciórese de tener una base de sustentación firme y el

peso distribuido de manera uniforme en ambos pies.

Deje las ramas más grandes como apoyo debajo del árbol para

mantenerlo a dierta altura del suelo mientras realize los cortes.

Se recomienda cortar una rama por vez. Retire las ramas cortadas del

área de trabajo periódicamente para mantener la zona limpia y segura.

Las ramas sometidas a cierta tensión deben cortarse de abajo hacia

arriba para evitar que la cadena quede atascada.

El árbol debe estar entre usted y la motosierra durante el corte de

las ramas. Corte desde el lado opuesto del árbol a la rama que está

cortando.

ADVERTENCIA: Nunca trepe a un árbol para cortar una rama o para

podarlo. No debe ubicarse sobre escaleras, plataformas, troncos ni en

ninguna posición que pueda provocar la pérdida del equilibrio o del

control de la motosierra.

MANTENIMIENTO

ANTES DE USAR: Llene el depósito con aceite nuevo de buena

calidad para barra formulado y recomendado para motosierras.

Si se cae la motosierra, inspecciónela cuidadosamente para

comprobar si sufrió algún daño. Si la cuchilla está doblada, la caja

tiene grietas o los mangos están rotos, o si detecta alguna otra

condición que pudiera afectar el funcionamiento de la motosierra,

comuníquese con nuestra línea de ayuda de atención al 1-800-618-

7474para recibir asistencia.

Extraiga el paquete de baterías de la motosierra y luego utilice

únicamente un jabón suave y un paño húmedo para limpiar la

herramienta. No permita que entre líquido en el interior de la

herramienta ni sumerja ninguna pieza en líquido.

IMPORTANTE: A fin de garantizar la SEGURIDAD y la

CONFIABILIDAD, las reparaciones, el mantenimiento y los ajustes

deben llevarse a cabo siempre utilizando repuestos idénticos.

PRECAUCIÓN: Evite en todo momento que líquidos de frenos,

gasolina, productos a base de petróleo, aceites penetrantes, etc.

entren en contacto con piezas plásticas. Contienen químicos que

pueden dañar, debilitar o destrozar el plástico.

Asegúrese de que la funda plástica de las cuchillas esté colocada al

guardar la herramienta.

Los fertilizantes y otros productos químicos para el jardín contienen

agentes que aceleran la corrosión de los metales en forma

considerable. No guarde la herramienta junto a fertilizantes ni

productos químicos.

Para lograr un corte uniforme y rápido, la cadena debe tener un

mantenimiento adecuado. Es necesario afilar la cadena cuando la

madera tiene astillas pequeñas y produce mucho polvo, se aplicar

fuerza para que la cadena penetre en la madera durante el corte; de lo

contrario, la cadena cortará hacia un costado. Consulte las

instrucciones que se detallan anteriormente en este manual para

obtener información acerca del afilado correcto de la cadena.

SISTEMA DE LUBRICACIÓN

La cadena se lubrica automáticamente.

Use sólo aceite de cadena nuevo y específicamente formulado para

motosierras. Nunca aplique aceite usado, de baja calidad o en

cantidad insuficiente. Esto podría dañar la bomba, la barra y la cadena

y, como consecuencia, provocar lesiones personales de gravedad.

Revise el nivel de aceite antes de cada sesión de trabajo, recargue si

hay sólo un cuarto de la capacidad total.

En caso de que el sistema de lubricación no funcione correctamente,

verifique si el filtro y los conductos de aceite están libres de suciedad y

obstrucciones. Si sigue sin funcionar, comuníquese con nuestra línea

de ayuda de atención al 1-800-618-7474 para recibir asistencia.

MANTENIMIENTO DE LA BARRA GUÍA

Cuando la barra guía exhibe signos de desgaste, inviértala en la

herramienta para distribuir el desgaste y obtener el máximo de vida

útil de la barra. La barra se debe limpiar cada vez que se utilice e

inspeccionar para comprobar si se produjo algún daño o desgaste.

El biselado o la aparición de rebabas en los rieles de la barra es parte

del proceso normal de desgaste. Estos defectos se deben pulir con

una lima apenas aparezcan.

Es recomendable cambiar una barra que presente cualquiera de los

siguientes defectos:

 Desgaste en el interior de los rieles, motivo por el cual la cadena

se desvía para los costados.

 Barra guía doblada.

 Rieles rotos o agrietados.

 Rieles extendidos.

Además, las barras guía que tienen una rueda dentada en la punta se

deben lubricar semanalmente con una jeringa de grasa para prolongar

la vida útil de la barra guía. Lubrique una vez por semana con una

jeringa de grasa en el orificio de lubricación.

Gire la barra guía y verifique que los orificios de lubricación y la ranura

de la cadena estén libres de impurezas.

Modelo LCS31440S

SOLUCIÓN DE PROBLEMAS

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

producto al 1.800.618.7474, de 8:00 a 17:00, hora estándar del este,

o obtener asistencia en scotts.americanlawnmower.com.

¡LLÁMENOS PRIMERO!

- El motor se detiene

mientras el gatillo de

encendido está accionado.

- El motor está sobrecargado. - Suelte el gatillo de encendido, espere algunos

segundos, luego vuelva a oprimirlo. El motor

debería reiniciarse Si no lo hace, retire el

paquete de baterías, vuelva a instalarlo y pruebe

nuevamente.

Problema

- La unidad no funciona.

Posible causa

- La batería no está instalada

correctamente.

- La batería no está cargada.

- El botón de bloqueo no está accionado

completamente.

- La batería no hace contacto

Solution possible

- Verifique la instalación de la batería.

- Verifique los requisitos de carga de la batería.

- Asegúrese de oprimir bien el botón de

bloqueo antes de accionar el gatillo.

- Verifique que la batería esté bien colocada.

- La barra y la cadena se

recalientan y humean

- Revise la tensión para comprobar si

el ajuste es excesivo.

- El tanque de aceite de la cadena está

vacío.

- La cadena está colocada hacia atrás.

- Regule la tensión de la cadena.

- Recargue el tanque con aceite de cadena

- Dé vuelta la cadena para que las cuchillas

miren en la dirección correcta.

- El motor funciona pero la

cadena no gira

- Tension excessive de la chaîne

- Vérifier si le guide-chaîne et la chaîne

sont endommagés

- Regule la tensión de la cadena.

- Reemplace la barra y la cadena dañadas con

repuestos idénticos.

Modelo LCS31440S

PIEZAS Y SERVICIO

Para solicitar repuestos o servicio técnico, llame al 1-800-618-7474 o visite nuestra página

scotts.americanlawnmower.com. Asegúrese de proporcionar toda la información relevante

cuando nos llame o visite.

REPUESTOS (KITS / ARTÍCULOS)

El número de modelo/ de serie de esta herramienta se encuentra en una placa o etiqueta adjunta

a la caja. Registre el número de serie en el espacio provisto a continuación.

MODELO N.º LCS31440S__

NÚMERO DE SERIE_______________

Mencione siempre el serial del modelo cuando ordene kits para el mismo.

N.° Número de kit/

Número de artículo

Descripción Cantidad

1 LCS40-SCA-1 Kit de montaje de tapa de

rueda dentada

2 LCS62-OTC-1 Kit de montaje de tapón de

aceite

3 LCS40-BCK-1 Juego de barra y cadena de

14 pulgadas

4 BL82040 Batería 40V 2.0Ah 1

5 CHL84000 Cargador 40V 1

¡LLÁMENOS PRIMERO!

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

producto al 1.800.618.7474, de 8:00 a 17:00, hora estándar del este,

o obtener asistencia en scotts.americanlawnmower.com.

Modelo LCS31440S

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho de modificar

los componentes o diseñar cambios cuando lo considere necesario.

Rev. 12/10/2018

MANUAL DEL OPERARIO

MOTOSIERRA A BATERÍA DE 40 VOLTIOS CON PAQUETE DE BATERÍAS DE LITIO

MOTOR SIN ESCOBILLAS

Modelo LCS31440S

 Garantía limitada de 4 años para todas las herramientas eléctricas de iones de litio de 40 V Scotts a partir de la fecha de compra cuando se utilizan

para uso personal, doméstico o familiar.

 Garantía limitada de 2 años para todas las baterías y cargadores de iones de litio de 40 V Scotts a partir de la fecha de compra cuando se utilizan

para uso personal, doméstico o familiar.

The Great States Corp. (GSC) garantiza al propietario original que este producto y pieza de servicio Scotts están libres de defectos de materiales y mano

de obra y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el período de garantía indicado anteriormente.

 La garantía queda anulada si se utiliza con fines comerciales o industriales o cualquier otro uso inadecuado según lo determine GSC.

 La garantía no incluye las reparaciones necesarias debido al abuso o negligencia del operador (incluyendo la sobrecarga del producto más allá de

su capacidad o la inmersión en agua), o la falta de montaje, operación, mantenimiento o almacenamiento del producto de acuerdo con las

instrucciones del manual del propietario.

 Esta garantía no cubre

 Elementos de desgaste, incluyendo pero no limitado a: correas y engranajes de transmisión, púas, cuchillas de cortadoras, hojas de

segadora, cadenas de motosierra, hojas de trituración, ventiladores, cubiertas de carretes, hilo de desbrozadora, tubos de soplador y de

vacío, barras guía, mangueras de alta presión, ruedas, manijas, barrenas, bolsas desgastadas, cables de alimentación y otros elementos

que se someten a desgaste a lo largo del tiempo.

 Desgaste de las baterías, incluyendo pero no limitado a: caídas, desgaste y rotura del cargador, exposición a oscilaciones extremas de

temperatura (caliente o fría), batería dejada en el cargador demasiado tiempo, batería dejada sin cargar por demasiado tiempo, y mal uso

o abuso de la batería.

 Esta garantía no cubre los daños causados por el frío, el calor, la lluvia, el exceso de humedad u otras condiciones ambientales extremas.

 Esta garantía no cubre el deterioro normal del acabado exterior ni el desgaste normal de los productos, incluidos, entre otros, los arañazos, grietas,

abolladuras o daños causados por productos químicos externos.

 Esta garantía no es transferible y sólo se aplica a productos nuevos vendidos directamente por un distribuidor autorizado. Esta garantía no se aplica

a ningún producto, nuevo o usado, comprado a través de canales de terceros no autorizados. Para obtener información sobre distribuidores

autorizados, comuníquese con nuestra línea de ayuda de asistencia al cliente llamando al 1-800-618-7474 (de lunes a viernes, de 8 a. m. a 5 p. m.,

hora del este).

 Cualquier pérdida, daño o gasto incidental, indirecto o consecuente que pueda derivarse de cualquier defecto o mal funcionamiento de los productos

no está cubierto por la garantía.

 La garantía no incluye la instalación, el montaje o los ajustes normales que se explican en el manual del operador. Los gastos de entrega del

producto al vendedor y los gastos de devolución del producto o de las piezas de recambio al propietario no están cubiertos por la garantía.

Limitaciones adicionales de la garantía

Algunos estados no permiten la exclusión o limitación respecto de la duración de una garantía implícita; por lo tanto, es posible que las limitaciones

enunciadas anteriormente no le correspondan. Los productos vendidos con averías o incompletos, vendidos en las condiciones que se encuentren, o

vendidos como reacondicionados no están cubiertos por la garantía.

Daños ni inconvenientes causados por envío, manipulación inadecuada, instalación incorrecta, voltaje incorrecto, cableado incorrecto, mantenimiento

deficiente, modificaciones inadecuadas o el uso de accesorios o dispositivos de sujeción no recomendados específicamente no están cubiertos por la

garantía.

Todos los reclamos de garantía deben estar acompañados de un comprobante de compra, recibo de compra original con fecha.

Para reclamos vaya a scotts.americanlawnmower.com o llame a nuestra línea de ayuda de asistencia al cliente al 1-800-618-7474 de lunes a

viernes, de 8 a. m. a 5 p. m., hora del este.

GARANTÍA

Política de garantía de Scotts

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256

Estados Unidos

Teléfono 1-800-618-7474

scotts.americanlawnmower.com

MANUEL DE L’UTILISATEUR

TRONÇONNEUSE 40 VOLTS AUTONOME AVEC BLOC-BATTERIE AU LITHIUM

MOTEUR SANS BALAIS

Modèle LCS31440S

Votre tronçonneuse été conçue et fabriquée selon notre norme élevée de fiabilité, de facilité d’utilisation et de sécurité de

l’utilisateur. Correctement entretenue, elle vous procurera des années de service intensif et sans soucis.

AVERTISSEMENT: afin d’éviter de se blesser, l’utilisateur doit lire et comprendre le manuel de l’utilisateur avant d’utiliser ce

produit.

Merci pour votre achat.

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS

CONCERNANT LE FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA

RÉPARATION DU PRODUIT? ALLER À SCOTTS.AMERICANLAWNMOWER.COM

OU COMPOSEZ LE 1-800-618-7474 DE 8 h 00 à 17 h 00, HEURE DE L’EST, POUR

TOUTE ASSISTANCE.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

Chargeur conforme à

CA est inclus (Modèle

n ° CHL84000)

5013099

LA BATTERIE DOIT ÊTRE

CHARGÉE AVANT LA

PREMIÈRE UTILISATION. 2 À 3

CYCLES INITIAUX DE CHARGE/

DÉCHARGE PEUVENT ÊTRE

NÉCESSAIRES POUR OBTENIR

LA DURÉE/CAPACITÉ

MAXIMUM.

AVERTISSEMENTS RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENTS IMPORTANTS DE SÉCURITÉ

Modèle LCS31440S

AVERTISSEMENT : Lire tous les avertissements et toutes les

instructions. Ne pas suivre l’ensemble des avertissements et des

instructions peut entraîner une électrocution, un incendie ou des

blessures graves.

Conserver les avertissements et les instructions à des fins de

référence ultérieure. Le terme « outil motorisé », utilisé dans tous les

avertissements ci-dessous désigne tout outil fonctionnant sur secteur

(câblé) ou sur piles (sans fil).

Sécurité du lieu de travail

 Garder le lieu de travail propre et bien éclairé. Les endroits

encombrés ou sombre s sont propices aux accidents.

 Ne pas utiliser d’outils électriques dans des atmosphères

explosives, par exemple en présence de liquides, gaz ou

poussières inflammables. Les outils électriques produisent des

étincelles risquant d’enflammer les poussières ou vapeurs.

 Garder les enfants et badauds à l’écart pendant l’utilisation

d’un outil électrique. Les distractions peuvent causer une perte

de contrôle.

Sécurité électrique

 Les fiches des outils électriques doivent correspondre à la

prise secteur utilisée. Ne jamais modifier la fiche, de quelque

façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche

avec des outils mis à la terre. Les fiches et prises non

modifiées réduisent le risque de choc électrique.

 Éviter tout contact du corps avec des surfaces mises à la

terre, telles que tuyaux, radiateurs, cuisinières et

réfrigérateurs. Le risque de choc électrique est accru lorsque le

corps est mis à la terre.

 Ne pas exposer les outils électriques à l’eau ou l’humidité. La

pénétration d’eau dans ces outils accroît le risque de choc

électrique.

 Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser

le cordon d’alimentation pour transporter l’outil et ne jamais

débrancher ce dernier en tirant sur le cordon. Garder le

cordon à l’écart de la chaleur, de l’huile, des objets

tranchants et des pièces en mouvement. Un cordon

endommagé ou emmêlé accroît le risque de choc électrique.

 Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon conçu pour

l’usage extrérieur pour réduire les risques de choc électrique.

 S’il est nécessaire d’utiliser l’outil électrique dans un

endroit humide, employer un dispositif interrupteur de

défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque

de décharge électrique.

Sécurité personnelle

 Rester attentif, prêter attention au travail et faire preuve de

bon sens lors de l’utilisation de tout outil électrique. Ne

pas utiliser cet outil en état de fatigue ou sous l’influence

de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut

entraîner des blessures graves.

 Utiliser l’équipement de sécurité. Toujours porter une

protection oculaire. L’équipement de sécurité, tel qu’un

masque filtrant, de chaussures de sécurité, d’un casque ou

d’une protection auditive, utilisé dans des conditions

appropriées réduira le risque de blessures.

 Éviter les démarrages accidentels. S’assurer que le

commutateur est en position d’arrêt avant de brancher

l’outil. Porter un outil avec le doigt sur son commutateur ou

brancher un outil dont le commutateur est en position de

marche peut causer un accident.

 Retirer les clés de réglage avant de mettre l’outil en

marche. Une clé laissée sur une pièce rotative de l’outil peut

causer des blessures.

 Ne pas travailler hors de portée. Toujours se tenir bien

campé et en équilibre. Ceci permettra de mieux contrôler

l’outil en cas de situation imprévue.

 Porter une tenue appropriée. Ne porter ni vêtements

amples, ni bijoux. Garder les cheveux, les vêtements et les

gants à l’écart des pièces en mouvement. Les vêtements

amples, bijoux et cheveux longs peuvent se prendre dans les

pièces en mouvement.

 Si les outils sont équipés de dispositifs de dépoussiérage,

s’assurer qu’ils sont connectés et correctement utilisés.

L’usage de ces dispositifs de dépoussiérage peut réduire les

dangers présentés par la poussière.

POUR RÉDUIRE LE RISQUE DE BLESSURES :

Avant toute utilisation, assurez-vous que toute personne utilisant cet

outil a lu et compris toutes les consignes de sécurité et les autres

renseignements contenus dans ce manuel.

MISE EN GARDE : Portez des protections auditives appropriées

pendant l’utilisation. Dans certaines conditions, ou en cas d’utilisation

prolongée, le bruit émis par ce produit peut contribuer à une perte

auditive.

Conservez ces instructions et relisez-les souvent avant d’utiliser le

produit et lorsque vous apprenez son emploi à d’autres personnes.

AVERTISSEMENT : Lors de l’utilisation d’outils électriques de

jardinage, les consignes de sécurité de base doivent toujours être

suivies afin d’éviter les incendies, les chocs électriques et les

blessures, notamment :

LIRE TOUTES LES INSTRUCTIONS

AVERTISSEMENTS RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES

Utilisation et entretien des outils électriques

 Ne pas forcer l’outil. Utiliser l’outil approprié pour

l’application. Un outil approprié exécutera le travail mieux et de

façon moins dangereuse s’il est utilisé dans les limites prévues.

 Ne pas utiliser l’outil si le commutateur ne permet pas de le

mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être

contrôlé par son commutateur est dangereux et doit être réparé.

 Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer

des réglages, de changer d’accessoire ou de remiser l’outil.

Ces mesures de sécurité préventives réduisent les risques de

démarrage accidentel de l’outil.

 Ranger les outils motorisés hors de la portée des enfants et

ne laisser personne n’étant pas familiarisé avec l’outil ou ces

instructions utiliser l’outil. Dans les mains de personnes n’ayant

pas reçu des instructions adéquates, les outils sont dangereux.

 Entretenir les outils motorisés. Vérifier qu’aucune pièce

mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est

brisée et s’assurer qu’aucun autre problème ne risque

d’affecter le bon fonctionnement de l’outil. En cas de

dommages faire réparer l’outil avant de l’utiliser de nouveau.

Beaucoup d’accidents sont causés par des outils mal entretenus.

 Garder les outils bien affûtés et propres. Des outils

correctement entretenus et dont les tranchants sont bien affûtés

risquent moins de se bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et embouts, etc. conformément

à ces instrutions pour les applications pour lesquelles ils sont

conçus, en tenant compte des conditions et du type de travail

à exécuter. L’usage d’un outil motorisé pour des applications pour

lesquelles il n’est pas conçu peut être dangereux.

Utilisation et entretien de la pile

 Ne recharger qu’avec l’appareil spécifié par le fabricant.

Un chargeur approprié pour un type de pile peut créer un

risque d’incendie s’il est utilisé avec un autre type de pile.

 Utiliser exclusivement le bloc-pile spécifiquement indiqué

pour l’outil. L’usage de tout autre bloc peut créer un risque de

blessures et d’incendie.

 Lorsque le bloc-piles n’est pas en usage, le garder à

l’écart d’articles tels qu’attaches trombones, pièces de

monnaie, clous, vis ou autres petits objets métalliques

risquant d’établir le contact entre les deux bornes. La mise

en court-circuit des bornes de piles peut causer des étincelles,

des brûlures ou un incendie.

 En cas d’usage abusif, du liquide peut s’échapper des

piles. Éviter tout contact avec ce liquide. En cas de

contact accidentel, rincer immédiatement les parties

atteintes avec de l’eau. En cas d’éclaboussure dans les

yeux consulter un médecin. Le liquide s’échappant des piles

peut causer des irritations ou des brûlures.

Dépannage

 Les réparat ions doivent être confiées à un technicien

qualifié, utilisant exclusivement des pièces identiques à

celles d’origine. Ceci assurera le maintien de la sécurité de

l’outil.

 Utiliser exclusivement des pièces identiques à celles

d’origine pour les réparations. Se conformer aux

instructions de la section Entretien de ce manuel. L’usage

de pièces non autorisées ou le non-respect des instructions

peut présenter des risques de choc électrique ou de blessures.

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

 Éloigner toutes les parties du corps de la scie à chaîne

pendant que cette dernière fonctionne. Avant de démarrer la

scie à chaîne, s’assurer que la scie à chaîne n’est pas en

contact avec aucun objet. Un moment d’inattention pendant

l’utilisation de la scie à chaîne peut causer l’enchevêtrement des

vêtements ou toucher le corps.

 Toujours tenir la scie à chaîne en plaçant la main droite sur la

poignée arrière et la main gauche sur la poignée avant. Tenir

la scie à chaîne en inversant cette configuration des mains

augmente le risque de blessures et ne devrait jamais être faite.

 Tenir l’outil électrique seulement par les surfaces de prises

isolées, car la scie à chaîne peut toucher des câbles sous

tension. Le contact d’une scie à chaîne avec un fil sous tension

peut exposer les pièces métalliques de l’outil électrique et

électrocuter l’utilisateur.

 Porter des lunettes de sécurité et d’un serre-tête antibruit. De

plus, un équipement de protection pour la tête, les mains, les

jambes et les pieds est recommandé. Des vêtements de

protection adéquats réduiront le risque de blessures causées

par les objets projetés ou le contact accidentel avec la scie à

chaîne.

 Ne jamais utiliser une scie à chaîne en se tenant perché

dans un arbre. L’utilisation d’une scie à chaîne en se tenant

perché dans un arbre peut causer des blessures.

 Toujours garder les pieds bien appuyés et faire

fonctionner la scie à chaîne seulement lorsque les pieds

sont sur une surface fixe, sécuritaire et à niveau. Les

surfaces glissantes ou instables, comme les échelles,

représentent un risque de déséquilibre et de perte de contrôle

de la scie à chaîne.

 Pendant la coupe d’une branche tendue, prendre garde au

rebond. Lorsque la tension des fibres du bois est relâchée, la

branche tendue peut frapper l’utilisation et/ou provoquer la

perte de contrôle de la scie à chaîne.

Modèle LCS31440S

AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE À CHAÎNE

 Être très prudent lors de la coupe de buissons ou de

jeunes arbres. Les branches fines peuvent se coincer dans la

scie à chaînes et fouetter en direction de l’utilisateur et lui faire

perdre l’équilibre.

 Transporter la scie à chaîne par la poignée avant, avec

l’interrupteur positionné à OFF (éteint) et éloignée du

corps. Toujours installer le couvercle du guide-chaîne

pour transporter ou ranger la scie à chaîne. Une

manipulation adéquate de la scie à chaîne réduira le contact

accidentel habituel occasionné par le mouvement de la scie à

chaîne.

 Suivre les instructions de lubrification, de tension de

chaîne et de changement d’accessoires. Une tension ou

une lubrification inadéquate de la chaîne peut provoquer son

bris ou augmenter le risque de rebond.

 Garder les poignées sèches, propres et exemptes d’huile

ou de graisse. Les poignées graisseuses ou huileuses sont

glissantes et peuvent provoquer une perte de contrôle.

 Couper seulement du bois. Ne pas utiliser la scie à chaîne

pour des applications pour lesquelles elle n’est pas

conçue. Par exemple : ne pas utiliser la scie à chaîne pour

couper du plastique, de la maçonnerie ou des matériaux

de construction non dérivés du bois. L’utilisation de la scie

à chaîne pour des opérations autres que celles prévues

représente un risque de situation dangereuse.

Causes du rebond et précautions à prendre:

Le rebond peut survenir lorsque le nez ou la pointe du guide-chaîne

touche un objet ou lorsque le bois se referme et se pince pendant la

coupe de la scie à chaîne.

Dans certains cas, le contact de la pointe avec un objet peut

causer une réaction inverse soudaine, projetant le guide-chaîne

vers le haut et l’arrière, en direction de l’opérateur.

Le pincement de la chaîne au haut du guide-chaîne peut causer

une projection rapide de la lame en arrière, en direction de

l’utilisateur.

Chacune de ces deux réactions peut entraîner la perte de

contrôle de la scie et causer des blessures graves. Ne pas se

fier exclusivement aux dispositifs de sécurité intégrés à la scie.

L’utilisateur de la scie à chaîne doit prendre un certain nombre

de précautions pour éviter les accidents et les blessures.

Le rebond est causé par une utilisation et/ou des méthodes de

travail incorrectes et il peut être évité en prenant les précautions

suivantes :

 Conserver une prise ferme en plaçant les pouces et les

doigts autour des poignées de la scie à chaîne, en gardant

les deux mains sur la scie et en positionnant le corps et le

bras de manière à résister à la force du rebond. S’il prend les

précautions nécessaires, l’utilisateur peut contrôler la force du

rebond. Ne pas échapper la scie à chaîne.

 Ne pas étirer le corps et ne pas faire de coupe au-dessus

des épaules. Ceci aidera à prévenir le contact involontaire de la

pointe et procurera un meilleur contrôle de la scie à chaîne lors

de situations inattendues.

 Utiliser seulement les guide-chaîne et les chaînes de

rechange mentionnées par le fabricant. Le remplacement des

guide-chaîne et de chaînes inadéquates peut provoquer le bris

et le rebond de la chaîne.

 Suivre les instructions d’affûtage et d’entretien fournies par

le fabricant de la scie à chaîne. La diminution du limiteur de

profondeur augmente le risque de rebond.

AVERTISSEMENT : Proposition 65 de l’État de la Californie :

L’État de la Californie considère que certains produits chimiques

contenus dans cet appareil sont à l’origine de cancers, de

malformations congénitales et d’autres troubles de l’appareil

reproducteur.

AVERTISSEMENT : L’État de Californie considère que des

poussières et débris créés par l’utilisation de cet outil sont

susceptibles de contenir des produits chimiques qui sont

cancérigènes et à l’origine de malformations congénitales ou

d’autres troubles de l’appareil reproducteur. Parmi ces produits

chimiques, citons :

- les produits chimiques contenus dans les engrais;

- les composés d’insecticides, d’herbicides et de pesticides;

- l’arsenic et le chrome du bois traité chimiquement.

Votre risque d’exposition à ces produits chimiques varie en fonction

de la fréquence à laquelle vous effectuez ce type de travail. Afin de

réduire l’exposition à ces produits chimiques, travaillez dans un

endroit bien aéré et portez un équipement de sécurité homologué,

comme un masque antipoussières spécialement conçu pour filtrer

les particules microscopiques.

AVERTISSEMENT : Cancer ET Troubles de l'appareil reproducteur -

www.P65Warnings.ca.gov.

MISE EN GARDE : Utilisez uniquement les batteries de type et de

taille suivants: BL82040, BL84140, BL85040

Modèle LCS31440S

CARACTÉRISTIQUES

SPÉCIFICATIONS PRODUIT

LCS31440S

Entrée………………………………………....…..............40 V, CC uniquement

Batterie……………………………………………………. 40 V, 2,0Ah

Longueur du guide-chaîne………………...……………..35.50 cm (14 po.)

Volume du réservoir de lubrifiant………………………...135 ml

Poids………………….……………………………………..4.65 kg (10.25 lb)

- Systéme de pompe de graissage automatique - Étui de protection du guide-chaîne - Caoutchouc sur poignée moulée -

No. Description No. Description

FREIN DE MAINTIEN / CHAINE 9 INTERRUPTEUR À DÉCLENCHEMENT

POIGNEE AVANT 10 COUVERCLE DE PIGNON

POIGNEE ARRIERE 11 BAGUE DE REGLAGE DU TENDEUR DE CHAINE

4 CHAÎNE (Oregon Modèle 91P052X)

12 BOUTON DE COUVERCLE DE PIGNON

5 BAR (Oregon Modèle 140SDEA041)

13 COUVERTURE DE BAR

BUMPER SPIKED 14 BATTERIE

TAPA DE ACEITE 15 CHARGEUR

BOUTON DE LIBÉRATION DE DÉCLENCHEMENT

Modèle LCS31440S

ASSEMBLAGE

AVERTISSEMENT : si des pièces sont endommagées ou

manquantes, n'utilisez pas ce produit tant que les pièces ne sont

pas remplacées. Le non respect de cette consigne peut entraîner

des blessures graves. Appelez le 1-800-618-7474 pour obtenir de

l’aide.

LISTE DU CONTENU

 Tronçonneuse avec barre et chaîne assemblées

 Étui du guide-chaîne

 Clé mixte

 Batterie et chargeur

 Manuel d’instructions

DÉBALLAGE

Ce produit ne requiert aucun assemblage.

Enlevez avec précaution le produit et les accessoires du carton.

Assurez-vous que tous les éléments figurant dans la liste du

contenu sont inclus.

Inspectez soigneusement le produit pour vous assurer que rien n’a

été cassé ou endommagé pendant le transport.

Ne jetez pas le matériau d'emballage tant que vous n'avez pas

soigneusement inspecté et utilisé le produit de façon

satisfaisante.

Modèle LCS31440S

UTILISATION

RETRAIT / INSTALLATION DU BLOC- PILES

Ce produit acceptera seulement les blocs-batteries Scotts® 40 V au

lithium. Pour les instructions de charge complètes, consultez les

manuels de l’utilisateur de vos modèles de bloc-batterie et chargeur.

Installer le bloc-piles:

■ Aligner la rainure du bloc-piles sur la nervure en saillie du logement

d’outil et placer la pile dans l’outil.

AVERTISSEMENT : S’assurer que le taquet de l’outil s’enclenche

correctement et que le bloc-piles est complètement assis et inséré

dans le port de pile avant de commencer le travail. Ne pas asseoir

correctement le bloc-piles représente un risque de chute du

bloc-piles et un risque de blessure grave.

Retirer le bloc-pile (Fig 1) :

■ Relâchez la gâchette pour arrêter la scie à chaîne.

■ Soulevez le loquet de dégagement de la batterie sur le module

batterie.

■ Retirez la batterie de la scie à chaîne.

AVERTISSEMENT : Toujours retirer la pile de l’outil au moment

d’assembler des pièces, d’effectuer des réglages et de procéder au

nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de nettoyage, ou

lorsque l’outil n’est pas utilisé. Le fait de pouvant entraîner des

blessures graves.

REMARQUE :

Pour éviter les blessures graves, toujours retirer le

bloc-piles et garder les mains éloignées du dispositif de verrouillage

de la gâchette pendant le transport de l’outil.

Fig.2

TENIR LA SCIE À CHAÎNE (Fig 2)

Tenez toujours la scie à chaîne avec votre main droite sur la poignée

arrière et votre main gauche sur la poignée avant. Saisissez les deux

poignées avec les pouces et les doigts entourant les poignées.

Assurez-vous que votre main gauche tient la poignée avant de sorte que

votre pouce soit en dessous.

REMARQUE : Retirer le bloc-piles de l’outil. Remplir le réservoir

d’huile pour chaîne et guide avant de mettre la scie en marche (non

fourni). Un manque de lubrification causerais des dommages à la

chaîne et au guide.

DÉMARRAGE DE LA SCIE À CHAÎNE (Fig. 3)

1. Avant de commencer à travailler, installez le bloc-batterie dans la

machine et assurez-vous que le frein de chaîne est en position de marche

en tirant le levier / protège-main du frein de chaîne vers la poignée avant.

2. Pour démarrer la machine: tirez sur le déclencheur, puis appuyez sur la

gâchette d'accélérateur.

CONTROLE ET OPERATION FREIN DE CHAINE

1. Engagez le frein de chaîne en faisant pivoter votre main gauche autour

de la poignée avant. Laissez le dos de votre main pousser le levier /

protège-main de frein de chaîne vers le guide-chaîne pendant que la

chaîne tourne rapidement. Assurez-vous de toujours garder les deux

mains sur les poignées de la scie.

2. Réinstallez le frein de chaîne en position de fonctionnement en

saisissant le haut du protège-main / frein de chaîne et en tirant vers la

poignée avant jusqu'à ce que vous entendiez un déclic.

Fig.3

Fig.1

Loquet de dégagement

de la batterie

Port de la batterie

UTILISATION

Système de lubrification de la chaîne

Veillez à suivre les instructions de maintenance quant à l’ajout d’huile

dans la tronçonneuse.

ATTENTION : une lubrification insuffisante de la chaîne peut

endommager le guide-chaîne et la chaîne. Utilisez une huile de guide et

de chaîne de bonne qualité, si elle n'est pas disponible, de l'huile moteur

fraîche de densité SAE 30 peut la remplacer.

■ Utiliser de l’huile pour guide et chaîne (non fourni). Cette huile

est formulée pour fonctionner dans une vaste plage de températures sans

être diluée.

■ Un réservoir d'huile plein vous permettra d'utiliser la scie pendant 20 à

40 minutes.

NOTE : Ne pas utiliser d’huile sale, usagée ou autrement contami née.

Cela pourrait endommager le guide ou la chaîne

■ Verser soigneusement l’huile pour guide et chaîne dans le réservoir.

■ Vérifier le niveau d’huile et faire l’appoint lors de la recharge des piles ou

selon le besoin.

REMPLACEMENT DU GUIDE-CHAÎNE ET DE LA CHAÎNE

DANGER : ne démarrez jamais le moteur avant d’avoir installé le

guide-chaîne, la chaîne et le capot du guide-chaîne. Sans toutes ces

pièces en place, l’embrayage peut être projeté ou exploser, exposant

ainsi l’utilisateur à un risque de blessure grave.

AVERTISSEMENT : pour éviter une blessure grave, lisez et

comprenez toutes les consignes de sécurité fournies.

AVERTISSEMENT : avant d’effectuer une tâche de maintenance,

assurez-vous que l’outil est débranché de l’alimentation. Le

non-respect de cette consigne peut entraîner des blessures graves.

ATTENTION : portez toujours des gants pour manipuler le

guide-chaîne et la chaîne; ces composants sont coupants et peuvent

contenir des ébavures.

AVERTISSEMENT : ne touchez jamais ni ne réglez la chaîne quand

le moteur tourne. La chaîne de la tronçonneuse est très tranchante,

portez toujours des gants de protection pour effectuer la maintenance

de la chaîne afin d’éviter de graves lacérations possibles.

REMARQUE : utilisez uniquement des pièces de rechange

identiques lors du remplacement du guide-chaîne et de la chaîne.

AVERTISSEMENT : Assurez-vous que la batterie est déposée de la

tronçonneuse.

 Retirez le couvercle du pignon. Retirez la barre et la chaîne de la

surface de montage. (Fig 5)

Fig. 5

NOTE: Il est normal que de l’huile suinte de la scie lorsqu’elle n’est pas

en usage. Pour éviter ce suintement, vider le réservoir d’huile après

chaque utilisation. Lorsque la scie est remisée pour une période pro-

longée (trois mois ou plus), s’assurer que la chaîne et le pignon d’en-

traînement sont légèrement lubrifiés pour les protéger de la rouille.

Vérifiez et remplissez le réservoir d’huile lorsque la batterie est rechar-

gée, ou si nécessaire.

 Desserrez la chaîne en tournant le bouton de tension de la

chaîne dans le sens antihoraire jusqu'à ce que le couvercle du

pignon se détache. (Fig.4)

Fig. 4

 Retirez l'ancienne chaîne du bar.

 Pour remplacer la barre par une nouvelle, dévissez l'écrou de

l'ensemble de tension de la chaîne, retirez-la de l'ancienne barre.

Montez la tension de la chaîne sur la nouvelle barre et serrez l’écrou

(Fig. 6).

Fig. 6

 Placez la nouvelle chaîne dans le bon sens sur le guide-chaîne et

assurez-vous que les maillons d'entraînement sont alignés dans la

rainure du guide (Fig 7)

Fig. 7

Bouton de

couverture de pignon

Bague de réglage du

tendeur de chaîne

Modèle LCS31440S

REMPLACEMENT DU GUIDE-CHAÎNE ET DE LA CHAÎNE

CHAIN TENSION AND MAINTENANCE

RÉGLAGE DE LA TENSION DE LA CHAÎNE (Fig. 10)

 Desserrez légèrement le bouton du couvercle du pignon en

le tournant dans le sens antihoraire.

 Pour augmenter la tension de la chaîne, tournez la bague de

réglage du tendeur dans le sens des aiguilles d'une montre

et vérifiez fréquemment la tension de la chaîne. Pour réduire

la tension de la chaîne, tournez la bague de réglage du

tendeur dans le sens anti-horaire et vérifiez fréquemment la

tension de la chaîne.

 La tension de la chaîne est correcte lorsque l'écart entre le

couteau de la chaîne et le guide est compris entre

0.12in-0.16in (3 mm et 4 mm). Tirez la chaîne au milieu du

côté inférieur de la barre vers le bas (loin de la barre) et

mesurez la distance entre la barre et les coupe-chaînes.

 Serrer le bouton du couvercle du pignon en le tournant dans

le sens des aiguilles d'une montre.

Fig. 10

0.12-0.16in

 Ajustez la tension de la chaîne. Reportez-vous à la section

«Réglage de la tension de la chaîne». (Fig 9)

Fig. 9

 Maintenez la chaîne en place sur la barre et placez la

boucle autour du pignon.

 Assemblez le couvercle du pignon. Serrez le couvercle du

pignon en tournant son bouton dans le sens des aiguilles

d'une montre. (Fig. 8)

Fig. 8

(3 mm - 4 mm).

MAINTENANCE DE LA CHAÎNE

Utiliser exclusivement des chaînes à rebond réduit sur cette scie.

AVERTISSEMENT : déposez la batterie et assurez-vous que la chaîne

est arrêtée avant d’effectuer tout intervention sur la tronçonneuse.

Pour une coupe en douceur et rapide, la chaîne doit être correctement

entretenue. La chaîne doit être affûtée quand les copeaux sont fins et

poudreux, la chaîne doit être forcée dans le bois pendant la coupe ou la

chaîne coupe vers un côté. Lors de la maintenance de la chaîne,

n’oubliez pas :

 un angle incorrect des rabots peut augmenter le risque d’un effet

de recul grave.

 le dégagement des limiteurs de profondeur.

- trop bas augmente la possibilité d’effet de recul.

- insuffisamment bas diminue la

capacité de coupe.

 si les dents de coupe touchent des objets durs comme des clous

ou des cailloux, ou on été usées par de la boue ou du sable sur le

bois, faites affûter la chaîne par un concessionnaire.

TRANCHANT DE LA

GOUGE

ORIFICE

POUR RIVET

TALON

CREUX

RABOT

LIMITEUR DE

PROFONDEUR

POINTE

Fig. 11

Modèle LCS31440S

TENSION ET MAINTENANCE DE LA CHAÎNE

Fig 14

Fig 15

REMARQUE : vérifiez que le pignon d’entraînement n’est pas usé ou

endommagé lors du remplacement de la chaîne. En cas de signes d’usure

ou de dégâts dans les zones indiquées, faites remplacer le pignon

d'entraînement par une personne qualifiée.

AFFÛTAGE DES DENTS

Veillez à affûter les dents aux angles spécifiés et à la même longueur, car il

n’est possible d’obtenir une coupe rapide qu’avec des dents uniformes.

Portez des gants de protection. Tendez la chaîne correctement avant

l’affûtage. Reportez-vous à la section « Tension de la chaîne » plus haut

dans ce manuel. Effectuez tout l’affûtage au milieu du guide-chaîne.

Utilisez une lime ronde de 4 mm (5/32 po) de diamètre et un porte-lime.

Maintenez la lime au niveau de la gouge de la dent. Ne laissez pas la lime

plonger ou rouler. En appliquant une légère pression ferme, effectuez un

mouvement vers le coin avant de la dent. (Fig 12)

Fig 12

ANGLE D'AFFÛTAGE DES GOUGES (Fig 14)

Correct à 30° – les porte-limes

sont marqués avec des repères

permettant d’aligner cor-

rectement la lime pour obtenir

l’angle avec la gouge.

Moins de 30° – pour la coupe

en travers.

Plus de 30° – bord en biseau qui s’émousse rapidement

ANGLE DES RABOTS (Fig 15)

Correct – 80° automatiquement

obtenus si une lime du diamètre

correct est utilisée dans le

porte-lime

Crochet – « Accroche » et

s’émousse rapidement. Augmente

le potentiel d’effet de recul. Résulte de l’utilisation d’une lime d’un

diamètre trop petit ou si la lime est tenue trop bas.

Inclinaison vers l’arrière – Nécessite trop de pression d’alimentation,

provoque une usure excessive du guide-chaîne et de la chaîne.

l’utilisation d’une lime d’un diamètre trop gros ou tenue trop haut

DÉGAGEMENT DU LIMITEUR DE PROFONDEUR (Fig 16,17,18)

Le limiteur de profondeur doit être maintenu à un dégagement de

0,6 mm (0,025 po.) Utilisez un outil pour limiteur de profondeur afin

de vérifier les dégagements des limiteurs de profondeur.

Vérifiez les dégagements des limiteurs de profondeur à chaque

affûtage.

Utilisez une lime plate et une

dresseuse pour abaisser tous les

limiteurs de façon uniforme. Des

dresseuses sont disponibles en 0,5

mm à 0,9 mm (0,020 po. à 0,035

po.).

Utilisez une dresseuse de 0,6 mm

(0,025 po.). Après l’abaissement de

chaque limiteur de profondeur,

rétablissez la forme d’origine en

arrondissant l’avant. Veillez à ne pas

endommager les maillons

d'entraînement adjacents avec le

bord de la lime.

Les limiteurs de profondeurs doivent

être réglés avec la lime plate dans le

même sens que celui d’affûtage avec

la lime ronde de la gouge adjacente.

la lime plate ne touche pas la face

des gouges lors de l'ajustement des

limiteurs de profondeur.

ANGLE CORRECT

D'AFFÛTAGE DES GOUGES

ANGLE INCORRECT D'AFFÛTAGE

DES GOUGES

MIONS

DE 30°

PLUS

DE 30°

ANGLE CORRECT

D'AFFÛTAGE

DES RABOTS

ANGLE INCORRECT D'AFFÛTAGE

DES RABOTS

CROCHET INCLINAISON

VERS L’ARRIÈRE

DÉGAGEMENT DU LIMITEU

0,635 mm (10 po)

Fig 16

DRESSEUSE

LIME PLATE

Fig 17

RÉTABLISSEZ

LA FORME

D’ORIGINE EN

ARRONDISSAN

T L’AVANT

Fig 18

Relevez la lime de l’acier à chaque retour de celle-ci.

Effectuez quelques coups fermes sur chaque dent. Affûtez toutes les

gouges de gauche dans un sens. Passez ensuite à l’autre côté et affûtez

les gouges de droite dans le sens contraire. De temps en temps, retirez la

limaille de la lime à l’aide d’une brosse métallique. (Fig

13)

GOUGES DE

GAUCHE

GOUGES DE

DROITE

Fig 13

Modèle LCS31440S

AVERTISSEMENT : un mauvais affûtage de la chaîne augmente la

possibilité d’un effet de recul.

AVERTISSEMENT : l'absence de remplacement ou de réparation d'une

chaîne endommagée peut provoquer des blessures graves.

AVERTISSEMENT : la chaîne de la tronçonneuse est tranchante, portez

toujours des gants de protection pour effectuer la maintenance de la

chaîne.

CHARGE DE LA BATTERIE

Lorsqu’elles sont entièrement chargées, les batteries peuvent être stockées

de façon sûre à des températures pouvant atteindre – 20 °C (4 °F) pendant

quatre semaines avant de devoir être chargées. Chargez complètement la

batterie tous les 90 jours.

Si, avec le temps, la batterie s’épuise rapidement après une période

complète de charge de 70, 140 ou 170 minutes, une batterie de rechange

est nécessaire.

Pour éviter que la batterie ne subisse des dégâts permanents, ne la stockez

jamais lorsqu’elle est déchargée.

REMISAGE POUR L’HIVER - Effectuez une recharge complète de

75 minutes avant le remisage et ensuite tous les 90 days.

La batterie ne développant pas de mémoire, il n’est pas nécessaire qu’elle

soit entièrement déchargée avant de la recharger.

Une faible fuite de liquide des compartiments de batterie peut se produire

dans des conditions extrêmes d’utilisation, de charge ou de températures.

Ceci n’est pas le signe d’une défaillance. Toutefois, si le joint extérieur est

rompu et que cette fuite atteint votre peau :

a. Lavez rapidement avec du savon et de l’eau.

b. Neutralisez avec un acide doux, comme du jus de citron ou

du vinaigre.

c. Si du liquide de batterie atteint les yeux, rincez-les avec de

l’eau pure pendant un minimum de 10 minutes et appelez

immédiatement un médecin.

Ne chargez la batterie qu’avec le chargeur fourni.

Laissez au moins 70 minutes de temps de charge pour une batterie de

2,0 Ah, 140 minutes de temps de charge pour une batterie de 4,0 Ah,

ou 170 minutes pour une batterie de 5Ah avant la première utilisation du

ventilateur.

Assurez-vous que l’alimentation est d’une tension domestique normale :

120 V, 60 Hz, CA uniquement

Le chargeur de batterie doit fonctionner à des températures comprises

entre 39 et 104°F.

La batterie doit être chargée dans un endroit frais et sec.

2 à 3 cycles initiaux de charge/décharge peuvent être nécessaires pour

obtenir la durée/capacité maximum.

Ne tentez pas d’ouvrir le chargeur ou l’appareil. Ils ne contiennent pas

de pièces réparables par le client. Appelez notre service clientéle au

1-800-618-7474 pour assistance.

NE brûlez PAS les batteries, même si elles sont sévèrement

endommagées ou complètement usées. Elles peuvent exploser dans

un feu et provoquer des blessures.

N’utilisez le chargeur de batterie qu’à l’intérieur.

Déconnectez le chargeur de l’alimentation quand il n’est pas utilisé afin

d’éviter de l’endommager en cas de surtensions.

CHARGE DE LA BATTERIE

MISE AU REBUT DE LA BATTERIE

Retirez la batterie de l’outil. Couvrez les bornes avec du ruban adhésif résistant. Ne tentez pas de détruire ou de démonter la batterie ou d’enlever des

composants. Ce produit contient des batteries au lithium-ion qui doivent être recyclées ou éliminées de façon appropriée. Les lois locales, provinciales

ou fédérales peuvent interdire l’élimination de ces batteries dans les déchets ménagers.

Le sceau RBRC sur la batterie au lithium-ion indique que le coût du recyclage de la batterie à la fin de sa durée de vie utile a déjà

été payé par The Great States Corporation/American Lawn Mower Company. Il est illégal de placer des batteries lithium-ion usagées

dans les ordures ménagères. RBRC, en coopération avec The Great States Corporation/American Lawn Mower Company, fournit

un moyen facile et écologique de recycler les batteries lithium-ion usagées. Contactez votre centre de recyclage local ou appelez

le 1-800-8-BATTERY pour des renseignements sur le lieu où vous pouvez apporter votre batterie morte.

VOIR LE MANUEL DU CHARGEUR POUR DES INSTRUCTIONS COMPLÈTES.

Modèle LCS31440S

Clignote vert = Batterie

en charge.

Vert fixe = Batterie

entièrement chargée.

Chargeur

Un feu vert signifie - ¼ complet

Deux feux verts signifient - ½ Full

Trois feux verts signifient -3 / 4 Full

Quatre voyants verts signifient - Batterie

chargée

Bloc-Batterie

AVERTISSEMENT : n’utilisez pas la tronçonneuse dans un arbre, sur

une échelle ou sur un échafaudage; ceci est extrêmement dangereux.

ATTENTION : la chaîne bouge encore après la mise hors tension.

N’utilisez pas l’outil dans des conditions mouillées.

Faites extrêmement attention lors de la coupe de buissons de petite

taille, d’arbrisseaux ou de branches sous tension, car les matériaux

longs et tendus peuvent se prendre dans la tronçonneuse et fouetter

dans votre direction, vous déséquilibrer en vous tirant ou revenir vers

vous.

N’utilisez pas la tronçonneuse pour couper des plants et/ou des

broussailles.

AVERTISSEMENT : ne laissez pas l’habitude d'utiliser ce type de

produit vous rendre imprudent. N’oubliez pas qu’une fraction de

seconde d’inattention suffit pour infliger des blessures graves.

Conservez une aire de coupe dégagée. Pour éviter un effet de recul,

assurez-vous qu'aucun objet ne peut toucher l’extrémité du

guide-chaîne et la chaîne pendant la coupe.

AVERTISSEMENT : un effet de recul peut se produire lorsque la

chaîne en mouvement touche un objet au niveau de la partie

supérieure de la pointe du guide-chaîne ou si le bois se referme et

pince la tronçonneuse dans la coupe. Le contact au niveau de la partie

supérieure de la pointe du guide-chaîne peut faire enfoncer la chaîne

dans l’objet et la bloquer pendant un instant. Il en résulte une réaction

inverse extrêmement rapide qui renvoie le guide-chaîne vers le haut et

vers l’opérateur. Si la tronçonneuse est coincée par le haut du

guide-chaîne, celui-ci peut être rapidement entraîné vers l’opérateur.

Ces deux réactions peuvent chacune provoquer la perte du contrôle de

la tronçonneuse et de graves blessures. Ne vous fiez pas

exclusivement aux dispositifs de sécurité intégrés dans la

tronçonneuse. En tant qu’utilisateur de tronçonneuse, vous devez

prendre plusieurs mesures pour ne pas vous blesser durant vos

travaux de coupe.

Les précautions suivantes doivent être prises pour minimiser

l’effet de recul :

1. Tenez toujours le manche et/ou les poignées fermement des deux

mains quand l'appareil est en marche. Lors de l'utilisation de la

tronçonneuse, placez la main droite sur la poignée arrière et la main

gauche sur la poignée avant, avec les pouces et les doigts

entourant les poignées de la tronçonneuse. Lors de l'utilisation

d'une tronconneuse, placez une main sur le manche et l’autre main

sur la poignée moulée, avec les pouces et les doigts entourant le

manche et la poignée. Une tenue ferme combinée à un

positionnement de la poignée contre le corps vous aidera à

conserver le contrôle de la tronçonneuse en cas d'effet de recul.

2. Assurez-vous que la zone de coupe ne comporte pas

d’obstructions. Ne laissez pas l’extrémité du guide-chaîne toucher

un billot, une branche, une clôture ou toute autre obstruction qui

pourrait être heurtée lors de l’utilisation de la tronçonneuse.

3. Coupez toujours avec l’appareil tournant à plein régime. Pressez à

fond la gâchette des gaz et maintenez une vitesse de coupe

constante.

Poussée-traction - Cette force de réaction est toujours opposée au

sens de déplacement de la chaîne au niveau du point de contact avec

le bois. L’opérateur doit être prêt à contrôler la TRACTION lors de la

coupe sur le bord inférieur du

gide-chaîne et la POUSSÉE

lors de la coupe sur le bord

supérieur.

Portez des gants non glissants

pour une tenue et une

protection maximales.

INSTRUCTIONS DE COUPE

ZONE DE DANGER

D’EFFET DE RECUL

Position correcte pour la coupe

Votre poids doit être équilibré, avec les deux pieds sur un sol ferme.

Maintenez le bras gauche avec le coude verrouillé dans une position de

« bras tendu » pour supporter toute force de recul. Votre main droite doit

tenir la poignée et être positionnée fermement contre votre corps pour

davantage de support.

Votre corps doit toujours se trouver à gauche de la ligne de la chaîne.

PROCÉDURE DE COUPE DE BASE

N’utilisez pas la tronçonneuse pour couper des arbrisseaux.

Utilisez la tronçonneuse sans le manche.

Les petits arbres jusqu’à 15-18 cm (6-7 po) de diamètre se coupent

généralement en une seule coupe. Les branches les plus larges

nécessitent a coupe d'entailles. Les entailles déterminent le côté de chute

de l’arbre.

AVERTISSEMENT : si la branche commence à tomber du mauvais côté,

ou si la scie est prise ou pendue pendant la chute, lâchez la scie et

protégez-vous.

AVERTISSEMENT : regardez régulièrement la couronne de l’arbre

pendant le trait d'abattage afin de vous assurer que l'arbre va tomber du

côté souhaité.

Pratiquez la coupe sur quelques petites branches en suivant la technique

suivante pour vous familiariser avec la scie avant d’entamer une

opération importante de tronçonnage.

Prenez la bonne position en face du bois, la tronçonneuse à l'arrêt. (Fig 20)

LÍNEA DE

CADENA

POSICIỐN DE

BRAZO RECTO

Fig 20

Pressez la gâchette et laissez la chaîne accélérer à pleine vitesse avant

d’entamer la coupe.

Tenez toujours la tronçonneuse fermement des deux mains.

Faites tourner l'appareil pendant toute la coupe en maintenant une vitesse

constante.

Laissez la chaîne couper pour vous; n’exercez qu’une légère pression vers

le bas. Si vous forcez la coupe, le guide-chaîne, la chaîne ou l’outil

risquent d’être endommagés.

Ne placez pas de pression sur la tronçonneuse à la fin de la coupe.

Lors de l’abattage du haut d’un petit arbre, maintenez tout le monde à une

distance sûre de la zone de coupe. Pendant les opérations d’abattage, la

distance de sécurité doit être égale à au moins le double de la hauteur des

arbres les plus hauts de la zone d’abattage. Si l’arbre entre en contact

avec une ligne électrique ou téléphonique, la société concernée doit

immédiatement être notifiée.

Coupez toujours avec les deux pieds sur un sol ferme afin d’éviter d’être

déséquilibré.

N'étendez pas les bras au-dessus du niveau des épaules lors de

l'utilisation de la tronconneuse.

AVERTISSEMENT : vérifiez si l’arbre comporte des branches

endommagées ou mortes susceptibles de tomber et de vous heurter

pendant l’abattage.

AVERTISSEMENT : ne coupez pas d’arbres à proximité de câbles ou de

bâtiments.

AVERTISSEMENT : Ne jamais abattre un arbre ou couper des bûches

ou des branches ayant un diamètre plus grand que le guide-chaîne. Seuls

les professionnels bien formés peuvent exécuter ces coupes. L’exécution

de ce genre de coupes peut provoquer un accident et occasionner des

blessures graves ou mortelles.

Modèle LCS31440S

Fig 19

INSTRUCTIONS DE COUPE

Fig 21

Fig 22

ABATTAGE D’UN ARBRE

Si des opérations de tronçonnage et d’abattage sont effectuées par deux

personnes ou plus en même temps, l’abattage doit être séparé du

tronçonnage d’une distance égale à au moins le double de la hauteur de

l’arbre en cours d’abattage. N'abattez pas les arbres d'une manière

susceptible de mettre une personne en danger, de toucher une ligne

téléphonique ou électrique ou de provoquer des dégâts matériels. Si

l’arbre entre en contact avec une ligne électrique ou téléphonique, la

société concernée doit immédiatement être notifiée.

AVERTISSEMENT : vérifiez si l’arbre comporte des branches

endommagées ou mortes susceptibles de tomber et de vous heurter

pendant l’abattage.

Avant de commencer la coupe, déterminez un chemin d'évacuation (ou

des itinéraires au cas où le chemin prévu serait bloqué); dégagez la zone

immédiatement autour de l'arbre et assurez-vous qu'aucun obstacle n'est

situé dans le chemin de retraite prévu. Un chemin à 135° de la zone de

chute prévue constitue une retraite sûre. Le chemin de retraite doit passer

derrière et en diagonale de la zone de chute prévue. (Fig 21)

Ligne de

chute

prévue

LIEU DE

RETRAITE

SÛR

LIEU DE

RETRAITE

SÛR

Ligne de chute prévue

LIEU DE

RETRAITE

SÛR

UN CHEMIN À 135° DE LA ZONE DE CHUTE

PRÉVUE CONSTITUE UNE RETRAITE SÛRE.

Avant de commencer l'abattage, prenez en compte la force et la direction

du vent, l'inclinaison et l'équilibre de l'arbre et l'emplacement des grosses

branches. Ces facteurs influencent la direction de la chute de l'arbre.

N'essayez pas d'abattre un arbre sur une zone différente de sa zone de

chute naturelle.

L'utilisateur de la tronçonneuse doit rester en amont, car l’arbre aura

tendance à rouler ou glisser vers le bas une fois abattu.

Enlevez la terre, les cailloux, l'écorce qui se détache, les clous, les

agrafes et les fils de fer de l'emplacement des coupes d’abattage sur

l'arbre.

Cette entaille doit être nettoyée pour obtenir une ligne droite. Afin de ne

pas appliquer le poids du bois sur la tronçonneuse, effectuez toujours la

coupe inférieure de l'entaille avant la coupe supérieure.

AVERTISSEMENT : n’abattez pas des arbres pendant les périodes de

grand vent ou de fortes précipitations. Attendez que le danger soit passé

avant d'effectuer l'abattage.

AVERTISSEMENT : ne coupez pas des arbres extrêmement penchés ou

des grands arbres comportant des branches pourries, de l'écorce qui se

détache ou des troncs creux. Faites pousser ou tirer ces arbres avec un

équipement lourd et débitez-les.

TRAIT D'ABATTAGE (Fig 22,23,24)

Le trait d'abattage s'effectue toujours de niveau, à l'horizontale et à une

distance minimum de 5 cm (2 po.) au-dessus de la coupe horizontale de

l'entaille.

Laissez toujours une bande de bois entre l'entaille de direction et le trait

d'abattage (environ 5 cm (2 pouces), ou 1/10 du diamètre de l'arbre). Il

s’agit de la « charnière », qui contrôle la chute de l'arbre et empêche

celui-ci de glisser, de pivoter ou de se détendre de la souche.

Cette tronçonneuse n’est pas conçue pour abattre des couronnes ou des

troncs d’arbres de grand diamètre.

CUÑA

Dès que la branche commence à tomber, arrêtez la tronçonneuse

et éloignez-vous immédiatement par le chemin de retraite.

Observez l'action au cas où quelque chose tomberait vers vous.

Faites attention aux parties de la couronne ou aux branches qui

peuvent tomber et regardez où vous mettez les pieds.

AVERTISSEMENT : ne coupez jamais le trait d'abattage jusqu'à

l'entaille de direction. La charnière contrôle la chute de l'arbre, il

s'agit d'une section de bois entre l'entaille et le trait d'abattage.

TRONÇONNAGE

Tronçonnage et le terme utilisé pour la découpe d'un arbre abattu

en billots de la longueur souhaitée.

Assurez-vous toujours d'une bonne assise et que votre poids est

réparti uniformément sur vos deux pieds.

Ne coupez qu'un billot à la fois. Soutenez les petits billots sur un

chevalet de sciage ou sur un autre billot pour le tronçonnage.

Conservez une aire de coupe dégagée. Pour éviter un effet de

recul, assurez-vous qu'aucun objet ne peut toucher l’extrémité du

guide-chaîne et la chaîne pendant la coupe.

En cas de tronçonnage sur un terrain en pente, tenez-vous toujours

en amont du billot. Afin de conservez tout le contrôle de la

tronçonneuse lors de la coupe d’un billot, allégez la pression de

coupe quand vous arrivez vers la fin de la coupe mais ne relâchez

pas votre tenue des poignées de la tronçonneuse. Ne laissez pas la

chaîne toucher le sol. Une fois la coupe terminée, attendez que la

chaîne s’arrête avant de retirer la tronçonneuse. Arrêtez toujours le

moteur avant de passer d’un arbre à l’autre.

TRONÇONNAGE DE BILLOTS SOUS TENSION

Si le billot est soutenu sur toute sa longueur, il doit être coupé à

partir du haut, soit un tronçonnage par le dessus.

Si le billot est soutenu sur une extrémité, coupez 1/3 du diamètre à

partir du dessous, soit un tronçonnage par en dessous. Finissez

ensuite la coupe en tronçonnant par le dessus pour rejoindre la

première coupe.

Pendant la coupe du billot, il a tendance à se courber. La

tronçonneuse peut être pincée ou coincée dans le billot si vous

effectuez une première coupe plus profonde que le tiers du diamètre

du billot.

Portez une attention particulière aux billots sous tension afin d’éviter

le pincement du guide-chaîne et de la chaîne.

TRONÇONNAGE PAR LE HAUT –

Commencez par le dessus du billot avec le

bas de la chaîne contre celui-ci; exercez

une légère pression vers le bas. Notez que

la tronçonneuse aura tendance

à tirer. (Fig 25)

TRONÇONNAGE PAR LE BAS –

Commencez par le dessous du billot avec le

haut de la chaîne contre celui-ci; exercez

une légère pression vers le haut. Lors du

tronçonnage par le bas, la tronçonneuse

aura tendance à pousser. Soyez prêt pour

cette réaction et tenez fermement la

tronçonneuse pour en conserver le contrôle.

(Fig26)

Charnière

5 cm (2 po) ou 1/10 du diamètre

TRAIT D'ABATTAGE

2 in. (5 cm)

ENTAILLE –

ENVIRON UN

TIERS DU

DIAMÈTRE DU

TRONC

TRAIT

D'ABATTAGE

CHARNIÈRE

ENTAILLE

Fig 23

Fig 24

TRONÇONNAGE PAR

LE HAUT

TRONÇONNAGE PAR LE

BAS

Fig 25

Fig 26

Modèle LCS31440S

INSTRUCTIONS DE COUPE

ÉBRANCHAGE (Fig 27)

L’ébranchage consiste à enlever les branches d’un arbre abattu.

Travaillez lentement en tenant fermement la tronçonneuse des deux

mains. Assurez-vous toujours d'une bonne assise et que votre poids

est réparti uniformément sur vos deux pieds.

Laissez les grosses branches de support sous l’arbre pour maintenir

l’arbre hors du sol pendant la coupe.

Ne coupez qu'une branche à la fois. Retirez fréquemment les

branches coupées de la zone de travail afin de conserver cette zone

propre et sûre.

Coupez les branches sous tension à partir du bas pour éviter de

coincer la scie à long manche.

Gardez l’arbre entre vous et la tronçonneuse pendant l’ébranchage.

Coupez à partir du côté de l’arbre opposé à la branche à couper.

AVERTISSEMENT : ne montez jamais dans un arbre pour couper des

branches ou tailler. ne montez pas sur une échelle, une plate-forme,

un billot ou toute autre position susceptible de vous faire perdre

l’équilibre ou le contrôle de la tronçonneuse.

Coupez les branches une par une et laissez les branches de

support sous l’arbre jusqu’à ce que le billot soit coupé

2 - Coupe de taille (pour

éviter le pincement)

4 - Coupe finale

du chicot

1 - Entaille de

direction de taille

(pour éviter

l'éclatement)

3 - Entaille de coupe du chicot

(pour éviter l'éclatement)

Fig 27

ÉLAGAGE

L’élagage consiste à couper des branches d’un arbre vivant.

Travaillez lentement en tenant fermement la scie des deux mains.

Assurez-vous toujours d'une bonne assise et que votre poids est

réparti uniformément sur vos deux pieds.

Lors de l’élagage, il est important de ne pas effectuer la coupe de

finition à côté de la branche principale ou du tronc tant que vous

n'avez pas coupé la branche plus loin afin d’en réduire le poids. Ceci

permet d’éviter d’arracher l’écorce de la branche principale.

Effectuez la première coupe à 15 cm du tronc, sous la branche.

Utilisez le haut du guide-chaîne pour effectuer cette coupe. (Coupez

un tiers du diamètre de la branche.)

Éloignez-vous de 5 à 12 cm sur la branche. Effectuez la deuxième

coupe sur le dessus de la branche. Continuez la coupe jusqu'à ce que

la branche tombe.

Effectuez une troisième coupe, aussi près que possible du tronc de

l'arbre et par le dessous du chicot de la branche. Utilisez le haut du

guide-chaîne pour effectuer cette coupe. Coupez un tiers du diamètre

du chicot.

Effectuez une quatrième coupe directement au-dessus de la troisième

coupe. Coupez jusqu'à la jonction avec la troisième coupe. Ceci

élimine le chicot de la branche.

PERCHES FLÉCHIES

Une perche fléchie est une branche ou un arbrisseau qui est replié

et retenu par un autre bois, de manière à se détendre quand le bois

qui le maintient est coupé ou enlevé. faites attention aux perches

fléchies, elles sont dangereuses. Elles peuvent entraîner des

blessures graves, voire mortelles.

ENTRETIEN

AVANT UTILISATION : remplissez le réservoir d'huile avec de l'huile

de guide et de chaîne fraîche et de bonne qualité. De l'huile moteur

fraîche de densité SAE30 peut servir de remplacement.

Si l'appareil tombe, vérifiez avec attention s’il est endommagé. Si la

lame est tordue, le carter fendu ou les poignées cassée ou si vous

détectez un autre problème pouvant affecter le fonctionnement de la

tronçonneuse, contactez votre centre de réparation agréé local pour

qu’elle soit réparée avant de la réutiliser.

Assurez-vous que la batterie est détachée de l'appareil, n’utilisez

ensuite que du savon doux et un chiffon mouillé pour nettoyer l'outil.

Ne laissez jamais de liquide entrer dans l'outil; n'immergez jamais une

partie de l'outil dans du liquide.

IMPORTANT : pour garantir la SÉCURITÉ et la FIABILITÉ du

produit, les réparations, la maintenance et le réglage doivent être

effectués par une personne qualifiée qui utilise toujours des pièces de

rechange identiques.

ATTENTION : ne laissez jamais de liquide de frein, d’essence, de

produits à base de pétrole, d’huiles pénétrantes, etc. entrer en

contact avec les pièces en plastique car ils contiennent des produits

chimiques pouvant endommager, affaiblir ou détruire le plastique.

Assurez-vous que l’étui de lame en plastique est en place lors du

rangement.

Les engrais et autres produits chimiques de jardinage contiennent des

agents qui accélèrent fortement la corrosion des métaux. Ne rangez

pas l’outil sur ou à côté d’engrais ou de produits chimiques.

Pour une coupe en douceur et rapide, la chaîne doit être

correctement entretenue. La chaîne doit être affûtée quand les

copeaux sont fins et poudreux, la chaîne doit être forcée dans le bois

pendant la coupe ou la chaîne coupe vers un côté. Reportez-vous aux

instructions figurant plus haut dans ce manuel d’instructions pour

l’affûtage correct de la chaîne.

SYSTÈME DE LUBRIFICATION

La chaîne est automatiquement lubrifiée.

N'utilisez qu'une huile de guide et de chaîne fraîche, de l'huile moteur

fraîche de densité SAE 30 peut la remplacer. N’utilisez jamais de

l’huile usagée, de faible qualité ou en quantité insuffisante. Ceci

pourrait endommager la pompe, le guide-chaîne et la chaîne et

provoquer des blessures graves.

Vérifiez le niveau d'huile avant chaque séance de travail, effectuez

l'appoint s'il est inférieur à 1/4.

Si le système de lubrification ne fonctionne pas correctement, vérifiez

si le filtre à huile et les passages d’huiles sont propres et exempts

d’obstructions. Si le problème n'est pas résolu, appelez notre service

clientèle au 1-800-618-7474 pour assistance.

MAINTENANCE DU GUIDE-CHAÎNE

Si le guide-chaîne montre des signes d’usure, inversez-le sur la

tronçonneuse afin de répartir l’usure pour une durée de vie optimale

du guide-chaîne. Le guide-chaîne doit être nettoyé et vérifié quant à

l’usure et les détériorations lors de chaque journée de travail

Tout guide-chaîne avec un des défauts suivants doit être remplacé.

- Usure à l’intérieur des rails du guide-chaîne qui permet à la chaîne

de sortir vers le côté.

- Guide-chaîne tordu

- Rails fendus ou cassés

- Rails écartées

Des plus, les guide-chaînes dont l’extrémité est dotée d’un pignon

doivent être lubrifiés toutes les semaines à l'aide d'une seringue à

graisse afin d’allonger la durée de vie du guide-chaîne. Graissez

une fois par semaine dans l’orifice de lubrification à l’aide d’une

seringue à graisse.

Tournez le guide-chaîne et vérifiez que les orifices de lubrification et

la gorge de la chaîne ne comportent pas d’impuretés.

Modèle LCS31440S

DÉPANNAGE

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

de produit au 1.800.618.7474 entre 8h00 et 17h00,

heure normale de l'Est, ou obtenir de l'aide sur scotts.americanlawnmower.com.

APPELEZ-NOUS D’ABORD!!

- Le moteur s’arrête lorsque

la gâchette de l’interrupteur

est enfoncée.

- Le moteur est surchargé. - Relâcher la gâchette, attendre plusieurs

secondes puis appuyer à nouveau sur la gâchette.

Le moteur devrait redémarrer. Si le moteur ne

redémarre pas, retirer le bloc-piles, réinstaller le

bloc-piles et essayer à nouveau.

Problème

- L'appareil ne fonctionne

pas

Cause possible

- La batterie ne fait pas contact

- Le déverrouillage n'est pas activé à

fond

- La batterie n'est pas correctement

installée

- La batterie n’est pas chargée

Solution possible

- Vérifier que la batterie est insérée à fond

- Vérifier que le déverrouillage est à fond vers

l'avant avant d'activer le contacteur

- Vérifier l'installation de la batterie

- Vérifier les impératifs de charge de la batterie

- Le guide-chaîne et la

chaîne chauffent et fument

- Vérifier si la chaîne est excessive-

ment tendue

- Le réservoir d’huile de chaîne est

vide

- Chaîne installée à l'envers

- Régler la tension de la chaîne

- Remplir le réservoir d’huile de chaîne

- Inverser la chaîne pour que les gouges soient

dans la direction

- Le moteur tourne mais pas

la chaîne

- Tension excessive de la chaîne

- Vérifier si le guide-chaîne et la

chaîne sont endommagés

- Régler la tension de la chaîne

- Remplacer le guide-chaîne et la chaîne avec des

pièces de rechange identiques

Modèle LCS31440S

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

de produit au 1.800.618.7474 entre 8h00 et 17h00,

heure normale de l'Est, ou obtenir de l'aide sur scotts.americanlawnmower.com.

APPELEZ-NOUS D’ABORD!!

PIÈCES ET SERVICE

RÉPARATION

Pour les pièces ou la réparation, veuillez appeler le 1-800-618-7474 ou visitez-nous en ligne au

scotts.americanlawnmower.com. Veillez fournir toute l'information pertinente lorsque vous nous

appelez ou nous rendez visite.

PIÈCES DE RECHANGE (KITS/ ARTICLES)

Le numéro de modèle/ de série de cet outil se trouve sur une plaque ou une étiquette fixée au

bâti. Notez votre numéro de série dans l’espace prévu ci-dessous.

NUMÉRO DE MODÈLE _LCS31440S___

NUMÉRO DE SÉRIE ________________

Toujours mentionner le numéro de modèle lors de la commande de kits pour cet outil.

N° Numéro de kit/ Numéro d'article Description

1 LCS40-SCA-1 Kit d'assemblage de couvercle

de pignon

2 LCS62-OTC-1 Kit d'assemblage de bouchon

d'huile

3 LCS40-BCK-1 Barre et chaîne de 14 pouces

Quantité

4 BL82040 Batterie 40V 2,0Ah 1

5 CHL84000 Chargeur 40V 1

Modèle LCS31440S

RÉV 12/10/2018

MANUEL DE L’UTILISATEUR

TRONÇONNEUSE 40 VOLTS AUTONOME AVEC BLOC-BATTERIE AU LITHIUM

MOTEUR SANS BALAIS

Modèle LCS31440S

 Garantielimitée de 4 ans sur tous les outilsélectriques au lithium-ion 40 V Scotts à compter de la date d’achatlorsqu’ilssontutilisés à des fins

personnelles, domestiques oufamiliales.

 Garantielimitée de 2 ans sur toutes les batteries et chargeurs au lithium-ion 40 V Scotts à compter de la date d’achatlorsqu’ilssontutilisés à des

fins personnelles, domestiques oufamiliales.

The Great States Corp. (GSC) garantit au propriétaire original que ceproduit et cette pièce de rechange Scotts sont exempts de défauts de matériaux et

de fabrication et accepte de réparerouremplacer tout produitou pièce défectueux pendant la période de garantiecommeindiqué ci-dessus.

 La garantieestannuléeencasd’utilisation du produit à des fins commercialesouindustriellesou à toute fin inappropriéecommedéterminé par GSC.

 La garantie ne comprend pas les réparationsnécessairesdécoulant d’un mauvais usage oud’unenégligence de l’utilisateur (y comprissurcharger le

produit au-delà de sacapacitéoul’immerger dans l’eau), ou le manquement à assembler, opérer, entretenirou ranger le produitselon les instructions

du manuel du propriétaire.

 Cettegarantie ne couvre pas

 L’usure des articles, notamment les - courroies et engrenagesd’entraînements, dents, lames de coupe, lames de tondeuse, chaînes de

scie, lames à déchiqueter, ventilateurs de souffleuse, couvercles de dévidoir, ligne de coupe, tubes de souffleuse et d’aspiration,

barres-guides, tuyaux à haute pression, roues, poignées, tarières, sacs usées, câblesélectriques et autres articles sujets à l’usure au fil

du temps.

 L’usure des batteries, y comprisnotamment - les chutes, l’usure et le bris sur le chargeur, l’exposition à des changementsextrêmes de

températures (chaudoufroid), la batterie laissée trop longtemps sur le chargeur, la batterie laissée trop longtemps non chargée, et

unemauvaiseutilisationou un mauvaistraitement de la batterie.

 Cettegarantie ne couvre pas les dommagescausés par le froid, la chaleur, la pluie, l’humidité excessive et les autres conditions

environnementalesextrêmes.

 Cettegarantie ne couvre pas la détériorationnormale de la finitionextérieureoul’usurenormale sur les produits, y comprisnotamment les éraflures,

fissures, entaillesoudommagescausés par des produitschimiquesextérieurs.

 Cettegarantien’est pas transférable et s’appliqueseulement aux nouveaux produitsvendusdirectement par un détaillantautorisé. Cettegarantie ne

s’applique pas à tout produit, neufoud’occasion, acheté par le biais de canaux tiers non autorisés. Pour de l’information sur les détaillantsautorisés,

communiquez avec notrelignedirecte du service à la clientèle au 1-800-618-7474 (lun. au ven., 8 h à 17 h, HNE)

 Tout dommage, perteou frais consécutif, indirect ouconséquent qui pourraitrésulter d’un défaut, d’unedéfaillanceou d’un dysfonctionnement du

produitn’est pas couvertpar la garantie.

 La garantie ne comprend pas l’installation, l’assemblageou les réglagesnormauxexpliqués dans le manuel de l’opérateur. Les frais de livraison du

produit au vendeur et les frais de renvoi du produitou des pièces de rechange au propriétaire ne sont pas couvertspar la garantie.

Limitessupplémentairesconcernant la garantie

CertainsÉtats/provinces ne permettent pas l’exclusionou la limitation de la durée d’unegarantieimplicite; les restrictions ci-dessus peuventdonc ne pas

s’appliquer. Les produitsvendusendommagésouincomplets, vendustelsquels, vendus remis enétat ne sont pas couvertspar la garantie. Les

dommagesouresponsabilitésprovoqués par le transport, unemauvaise manipulation, un mauvais assemblage, une tension ou un câblage incorrect,

unemauvaise maintenance, une modification incorrecteoul’utilisationd’accessoiresoud’outils non spécifiquementrecommandés ne sont pas couverts par

cettegarantie.

Une preuved’achat (original du reçu de vente daté) doitaccompagnertouteréclamation de garantie.

Pour les réclamations, allez à scotts.americanlawnmower.com oucommuniquez avec notrelignedirecte du service à la clientèle de 8 h à 17 h

HNE, lun. au ven. au 1-800-618-7474

Dans le cadre d’un engagement permanent d’amélioration de la qualité,

le Fabricant se réserve le droit d’apporter des modifications à des composants ou à la conception si nécessaire.

GARANTIE

Politique de garantie Scotts

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 États-Unis

Téléphone 1-800-618-7474

scotts.americanlawnmower.com
