Broan EW4330SS Convertible Wall Mount T-Style Chimney Range User Manual

Serial number:

99046142C

WWW.BROAN.COM WWW.BROAN.CA

WW.BR

CHIMNEY

RANGE HOOD

EW43 Series

INSTALLATION, USE

AND CARE MANUAL

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.

If you have questions, contact the manufacturer at the address

or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock service disconnecting means to prevent

power from being switched on accidentally. When the service

disconnecting means cannot be locked, securely fasten a

prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by

qualified personnel in accordance with all applicable codes

and standards, including fire-rated construction codes and

standards.

4. Sufficient air is needed for proper combustion and exhausting

of gases through the flue (chimney) of fuel burning equipment

to prevent backdrafting. Follow the heating equipment

manufacturer’s guidelines and safety standards such as

those published by the National Fire Protection Association

(NFPA) and the American Society for Heating, Refrigeration

and Air Conditioning Engineers (ASHRAE) and the local code

authorities.

5. When cutting or drilling into wall or ceiling, do not damage

electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

10. When applicable local regulations comprise more restrictive

installation and/or certification requirements, the aforementioned

requirements prevail on those of this document and the installer

agrees to conform to these at his own expense.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high settings. Boilovers

cause smoking and greasy spillovers that may ignite. Heat oils

slowly on low or medium settings.

b) Always turn hood ON when cooking at high heat or when

flambeing food (i.e.: Crêpes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be allowed

to accumulate on fan, filters or in exhaust ducts.

d) Use proper pan size. Always use cookware appropriate for the

size of the surface element.

1. For indoor use only.

2. For general ventilating use only. Do not use to exhaust

hazardous or explosive materials and vapors.

3. To avoid motor bearing damage and noisy and/or unbalanced

impeller, keep drywall spray, construction dust, etc. off power unit.

4. Your hood motor has a thermal overload which will automatically

shut off the motor if it becomes overheated. The motor will

restart when it cools down. If the motor continues to shut off

and restart, have the hood serviced.

5. The minimum hood distance above cooktop must not be less

than 24". For best capture of cooking impurities, the bottom

of the hood should be at a maximum of 30" above cooking

surface.

6. Two installers are recommended because of the large size and

weight of this unit.

7. To reduce the risk of fire and to properly exhaust air, be sure to

duct air outside — Do not exhaust air into spaces within walls

or ceiling or into attics, crawl space or garage.

8. Because of the high exhausting capacity of this unit, you

should make sure enough air is entering the house to replace

exhausted air by opening a window close to or in the kitchen.

9. To reduce the risk of fire and electrical shock, the Broan Elite

EW43 Series models should only be installed with their own

built-in blower.

10. When used in recirculation mode, to reduce the risk of fire and

shock, use only conversion kit model ARKEW43.

11. Please read specification label on product for further information

and requirements.

WARNING

CAUTION

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE

THE FOLLOWING*:

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet or

metal tray, then turn off the burner. BE CAREFUL TO PREVENT

BURNS. IF THE FLAMES DO NOT GO OUT IMMEDIATELY,

EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN — You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels —

This could cause a violent steam explosion.

4. Use an extinguisher ONLY if:

A. You own a Class ABC extinguisher and you know how to

operate it.

B. The fire is small and contained in the area where it started.

C. The fire department has been called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

In U.S.A., register your range hood online at www.broan.com

In Canada, register your range hood online at www.broan.ca

INTENDED FOR DOMESTIC COOKING ONLY

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

HOMEOWNER: USE AND CARE INFORMATION ON PAGE 10.

READ AND SAVE THESE INSTRUCTIONS

! !

1. P REPARE INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. SELECT INSTALLATION TYPE . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. BUILD FRAMEWORK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4 I

NSTALL UPPER FLUE MOUNTING BRACKET

(DUCTED INSTALLATION ONLY). . . . . . . . . . . . . . . . . . . . . . . . 4

5. INSTALL PLENUM (NON-DUCTED INSTALLATION ONLY) . . . . . . . . . 4

6. REMOVE GREASE FILTER(S). . . . . . . . . . . . . . . . . . . . . . . . . 5

7. A DJUST THE HOOD MOUNTING BRACKETS . . . . . . . . . . . . . . . . 5

8. INSTALL THE HOOD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

9. C

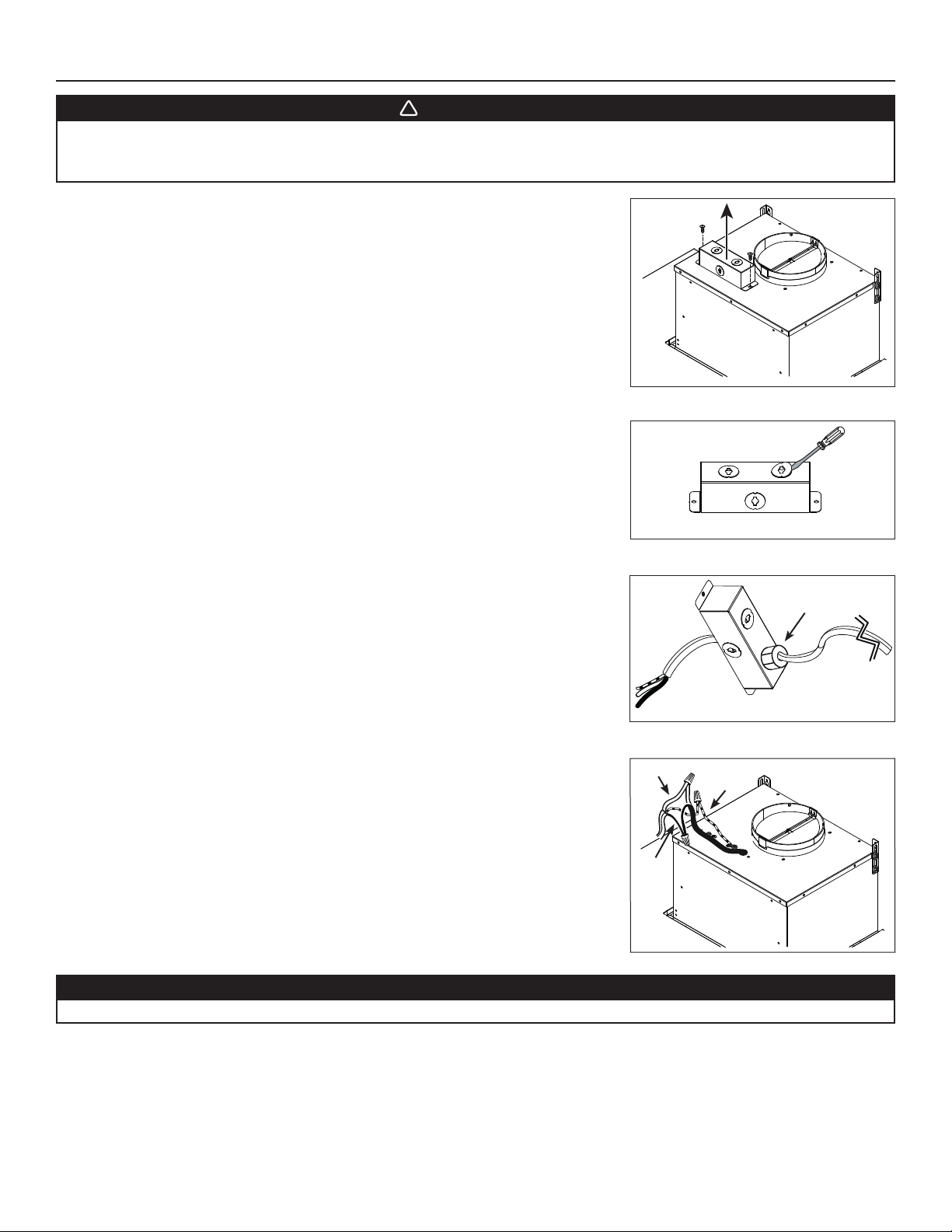

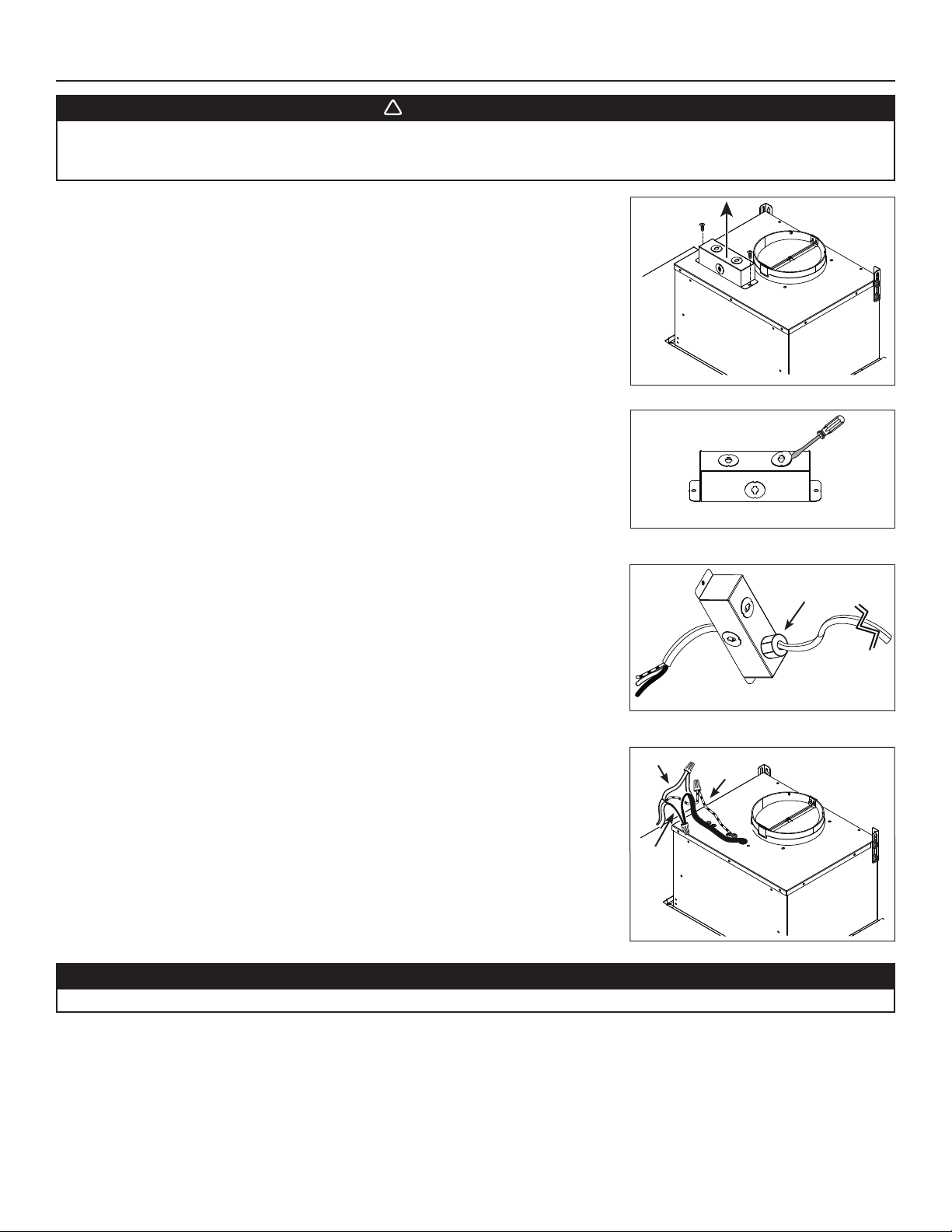

ONECT WIRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

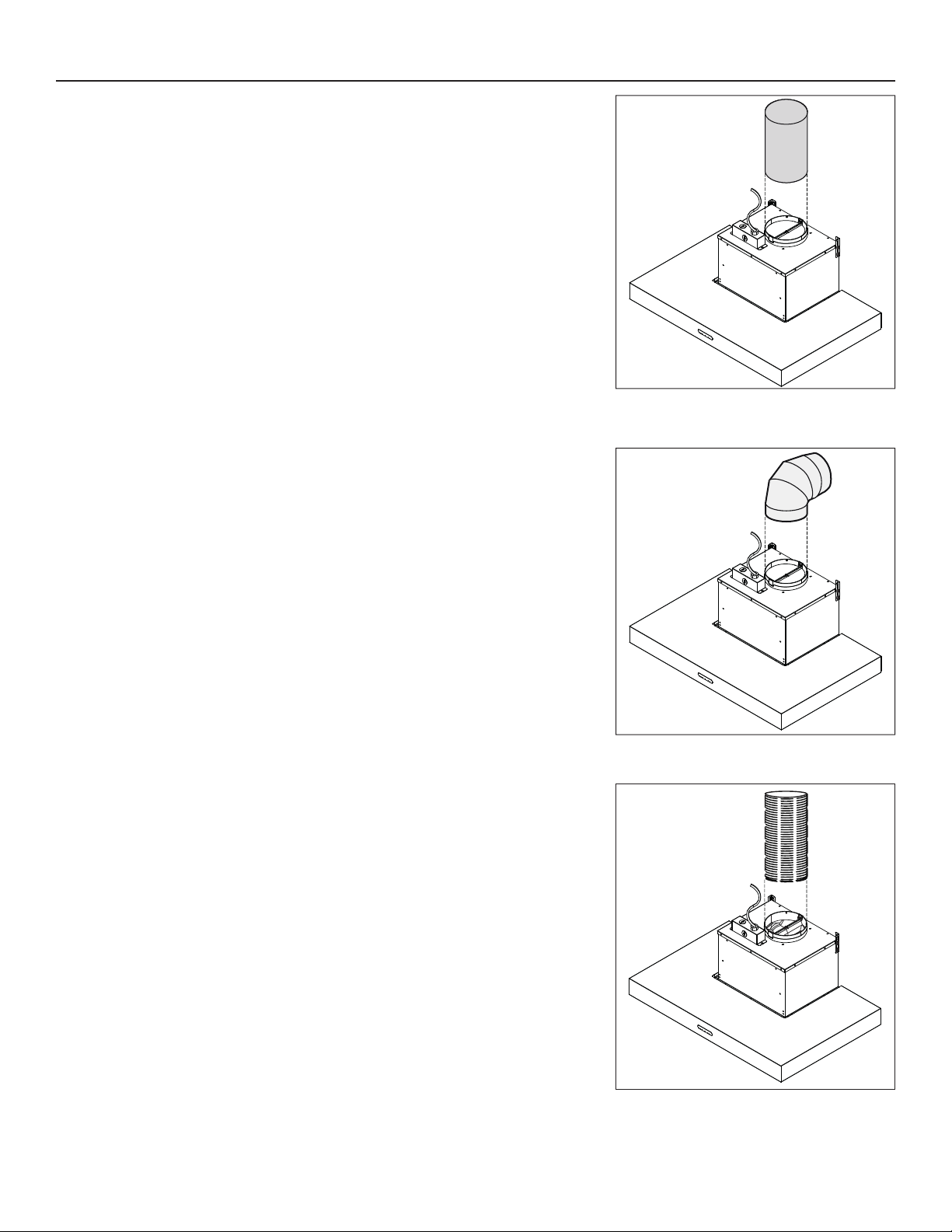

10. DUCT CONNECTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

11. PREPARE THE DECORATIVE FLUE. . . . . . . . . . . . . . . . . . . . . . 8

12. I

NSTALL THE DECORATIVE FLUE. . . . . . . . . . . . . . . . . . . . . 8-9

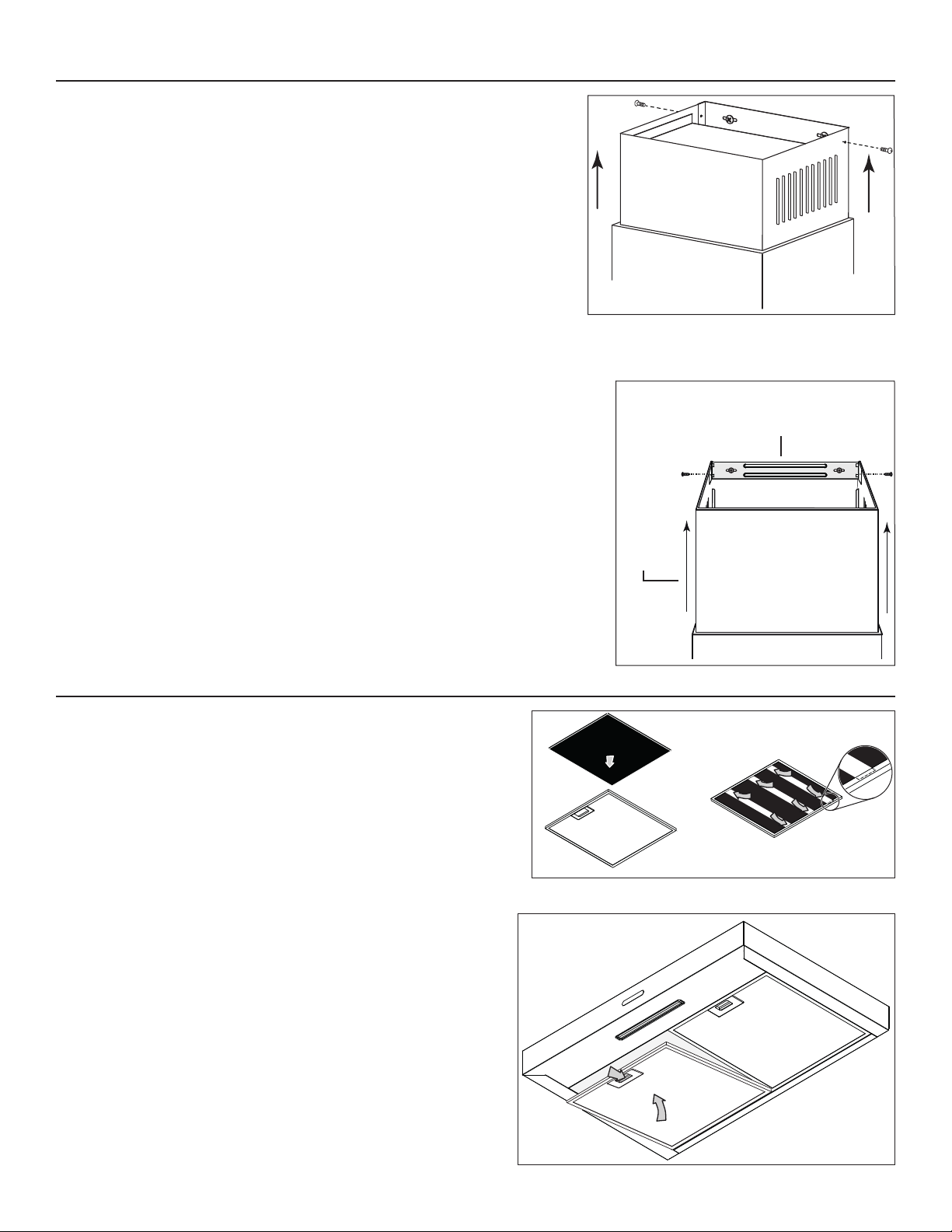

13. REINSTALL GREASE FILTER(S) . . . . . . . . . . . . . . . . . . . . . . . 9

14. OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

15. CARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

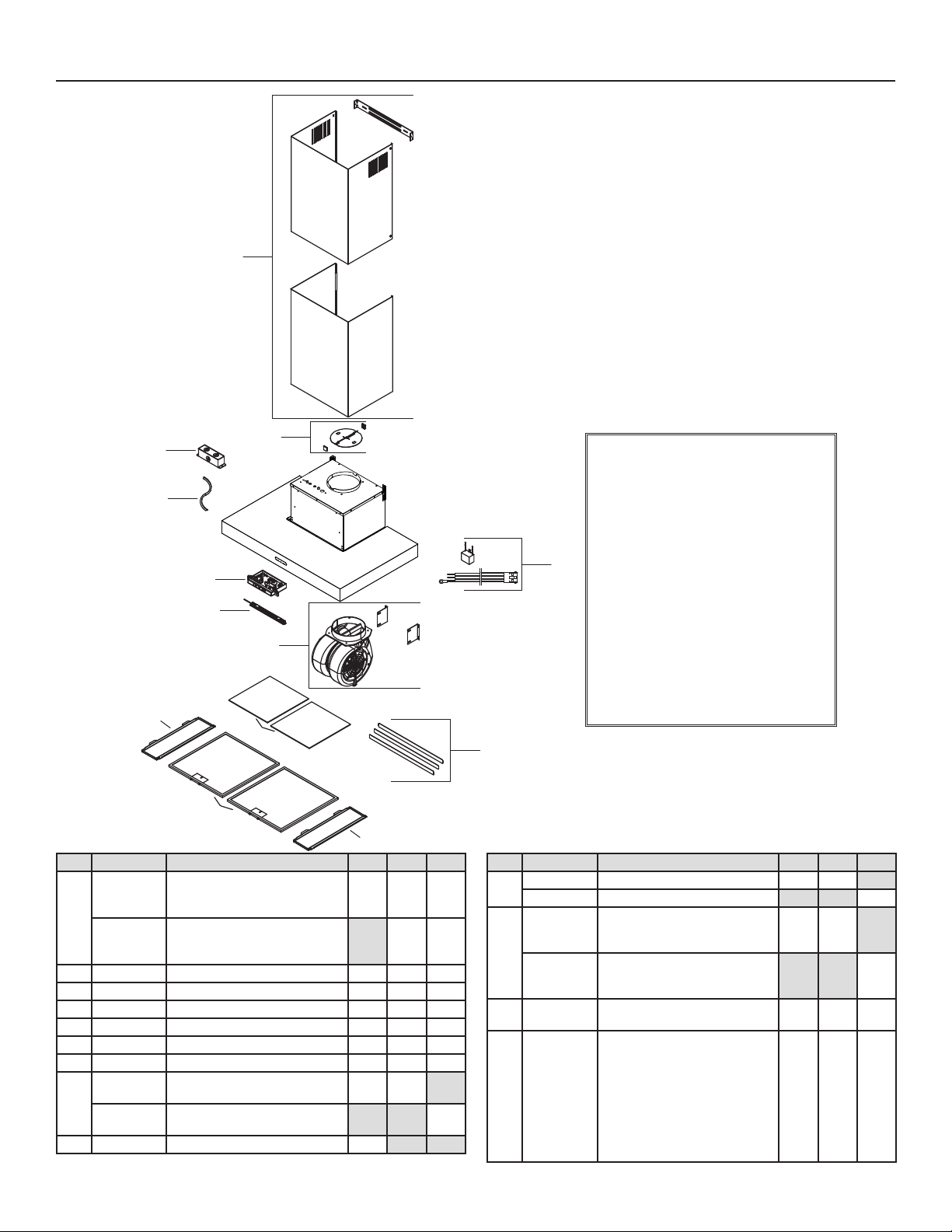

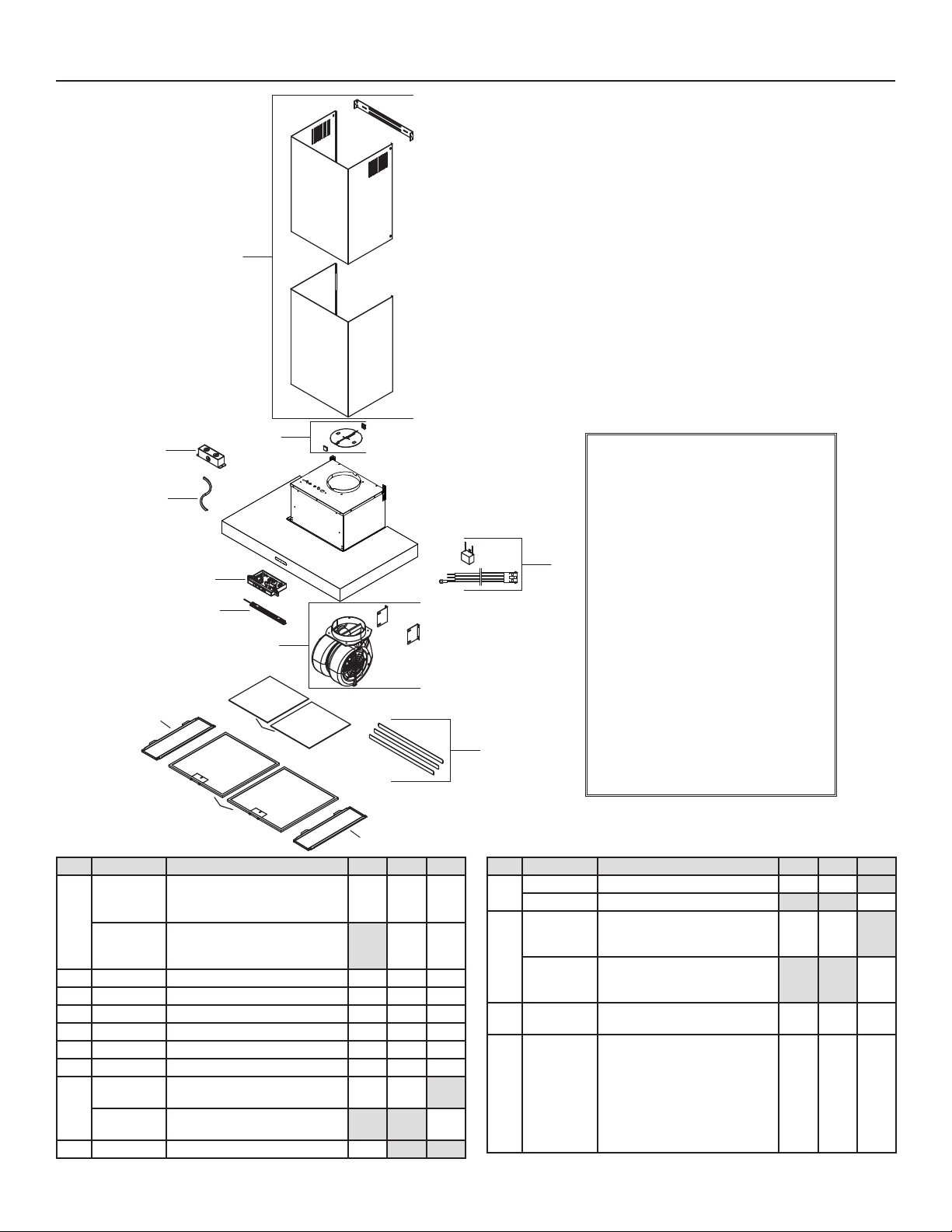

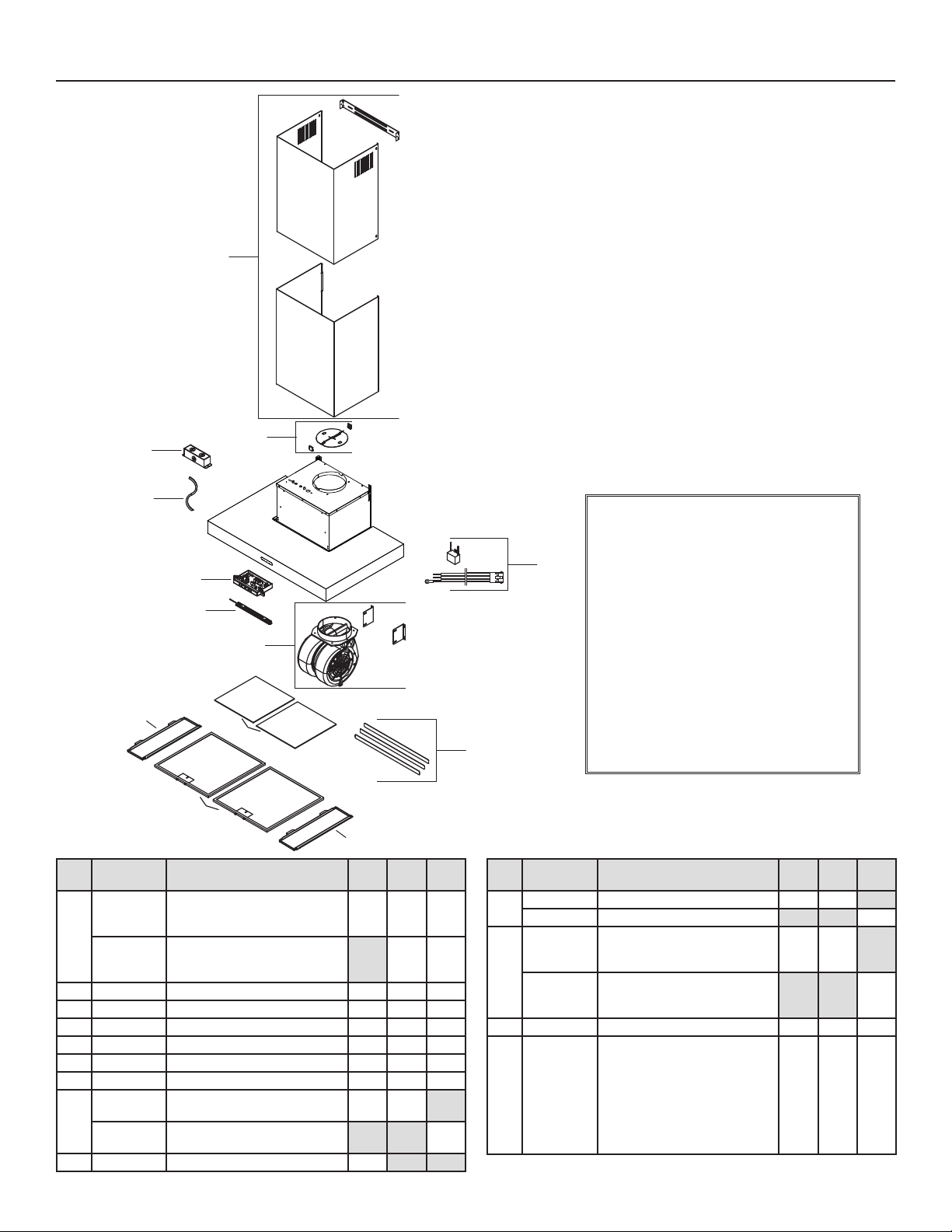

16. REPLACEMENT PART S . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

17. WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TABLE OF CONTENTS

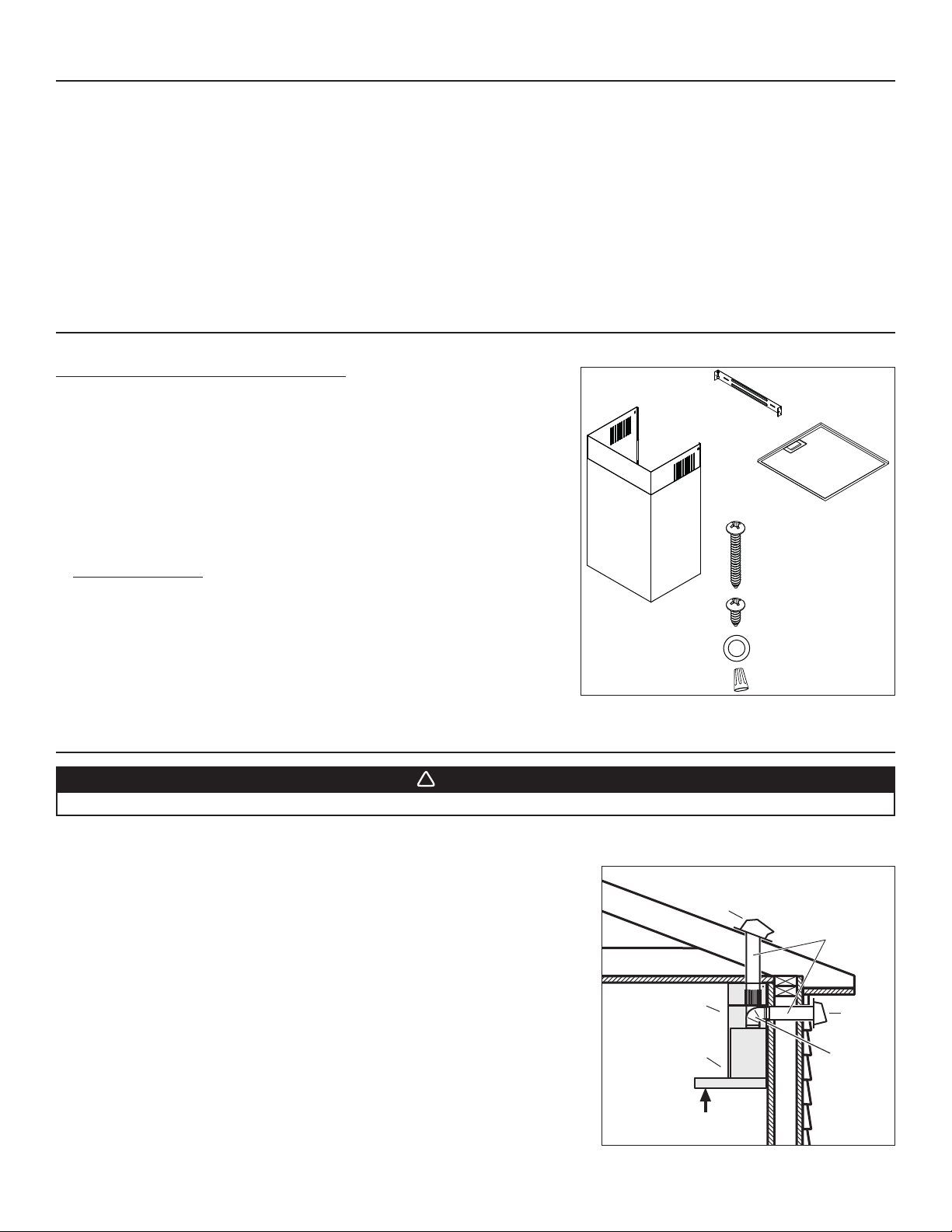

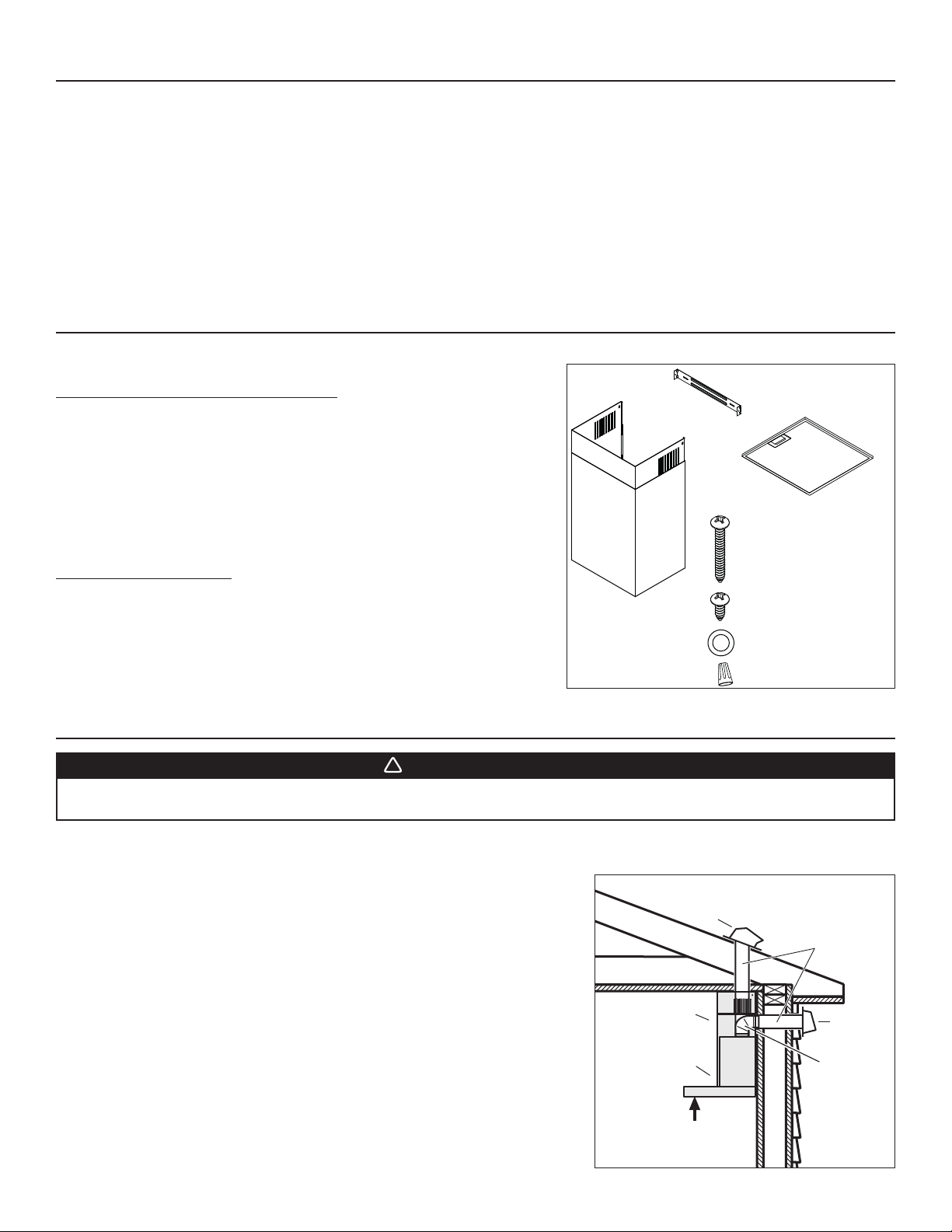

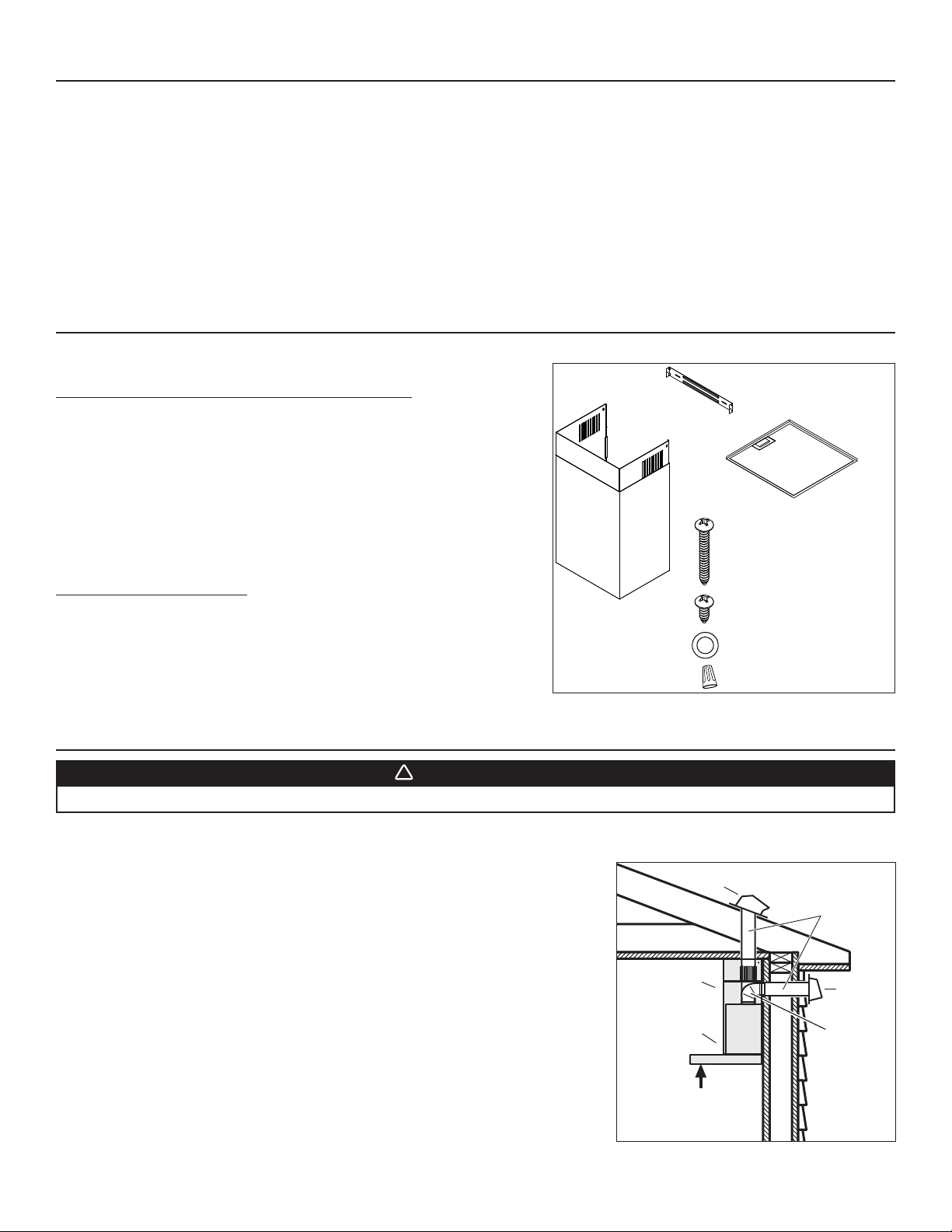

1. PREPARE INSTALLATION

NOTE: Before proceeding to the installation, check the contents of the box. If items are missing or damaged, contact the retailer.

Make sure that the following items are included:

- Hood

- Decorative flue assembly (lower and upper flues)

- Upper flue mounting bracket

- Aluminum grease filter(s)

(1 for 24-in. width hood, 2 for 30-in. and 36-in. width hoods)

- Installation instructions

- Parts bag: 6 M4 x 38 Phillips round head mounting screws,

2 M4 x 12 Phillips round head screws,

2 washers,

3 wire connectors

Parts sold separately:

- Ducts, elbows, wall and roof caps.

- Optional flue extension for ceilings of 9 ft. or more: models AEEW43SS (stainless

steel) or AEEW43BLS (black stainless steel).

- Non-duct kit model ARKEW43, mandatory for non-ducted installation.

NOTE: During installation, protect countertop and/or cooktop.

2. SELECT INSTALLATION TYPE

2.1 NON-DUCTED INSTALLATION

The ARKEW43 non-duct kit is required for a non-ducted installation.

2.2 DUCTED INSTALLATION

Plan where and how the ductwork will be installed.

A straight, short duct run will allow the hood to perform most efficiently. Long duct

runs, elbows and transitions will reduce the performance of the hood. Use as few of

them as possible. Larger ducting may be required for longer duct runs.

Install wall or roof cap. Connect 6” round metal ductwork to cap and work back

towards the hood location. Use 2” metal foil duct tape to seal the joints.

2.3 ALL INSTALLATIONS

The minimum hood distance above cooktop is 24”. A maximum of 30” above

cooktop is recommended for best capture of cooking impurities.

Distances over 30” are at the installer and users discretion providing that ceiling

height and decorative flue length allow it.

NOTE: Ceilings of 9 ft. or more require flue extension model AEEW43SS (stainless

steel) or AEEW43BLS (black stainless steel).

6” ROUND

DUCT

ROOF CAP

6” ROUND

ELBOW

WALL

CAP

HOOD

DECORATIVE

FLUE

HH0282A

24” MINIMUM ABOVE

COOKING

SURFACE

WARNING

When performing installation, servicing or cleaning the unit, it is recommended to wear safety glasses and gloves.

HR0225A

(1) DECORATIVE FLUE

ASSEMBLY

(1) UPPER FLUE

MOUNTING

BRACKET

(1 OR 2) GREASE FILTER(S)

(6) M4

X 38 PHILLIPS

ROUND HEAD SCREWS

(2) M4

X 12 PHILLIPS

ROUND HEAD SCREWS

(2) WASHERS

(3) WIRE CONNECTORS

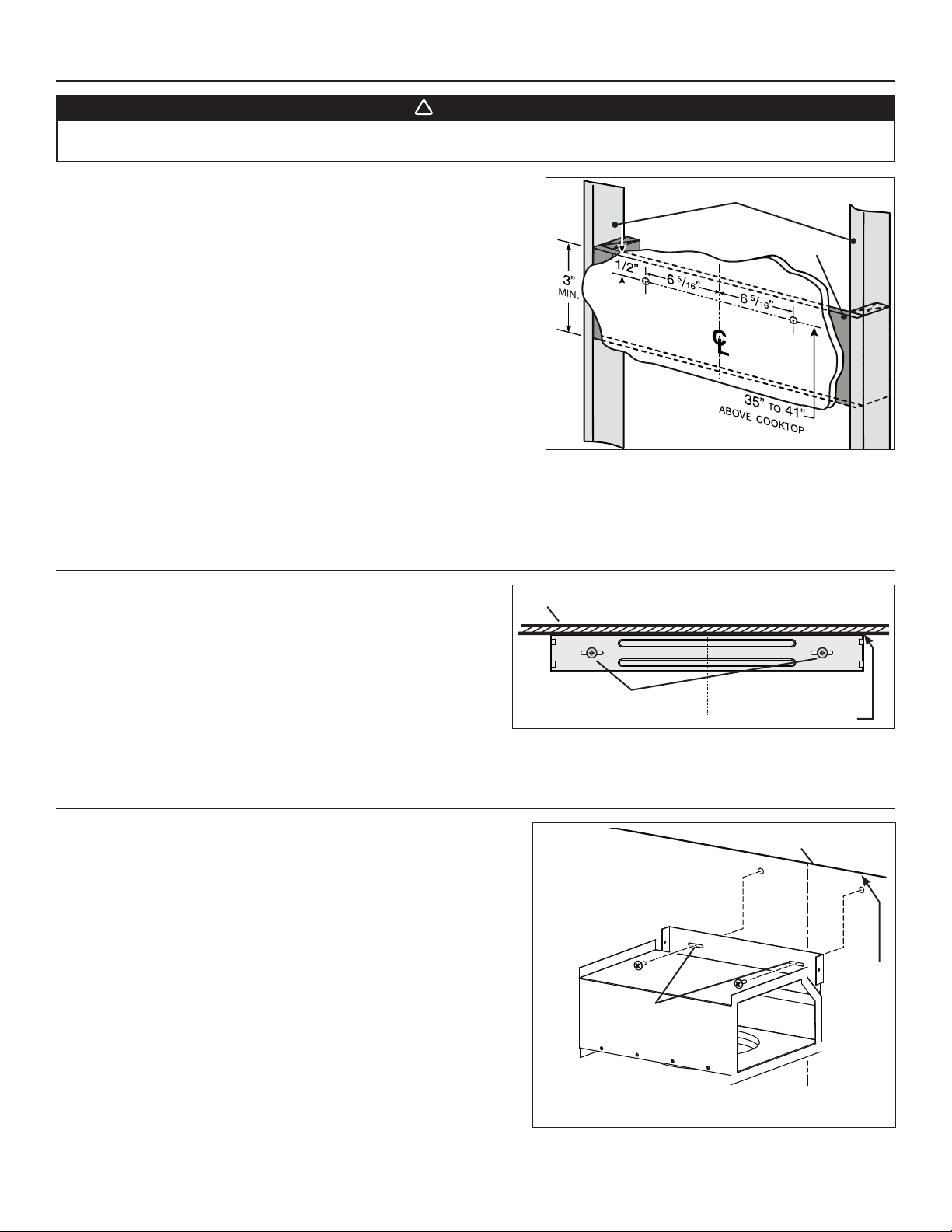

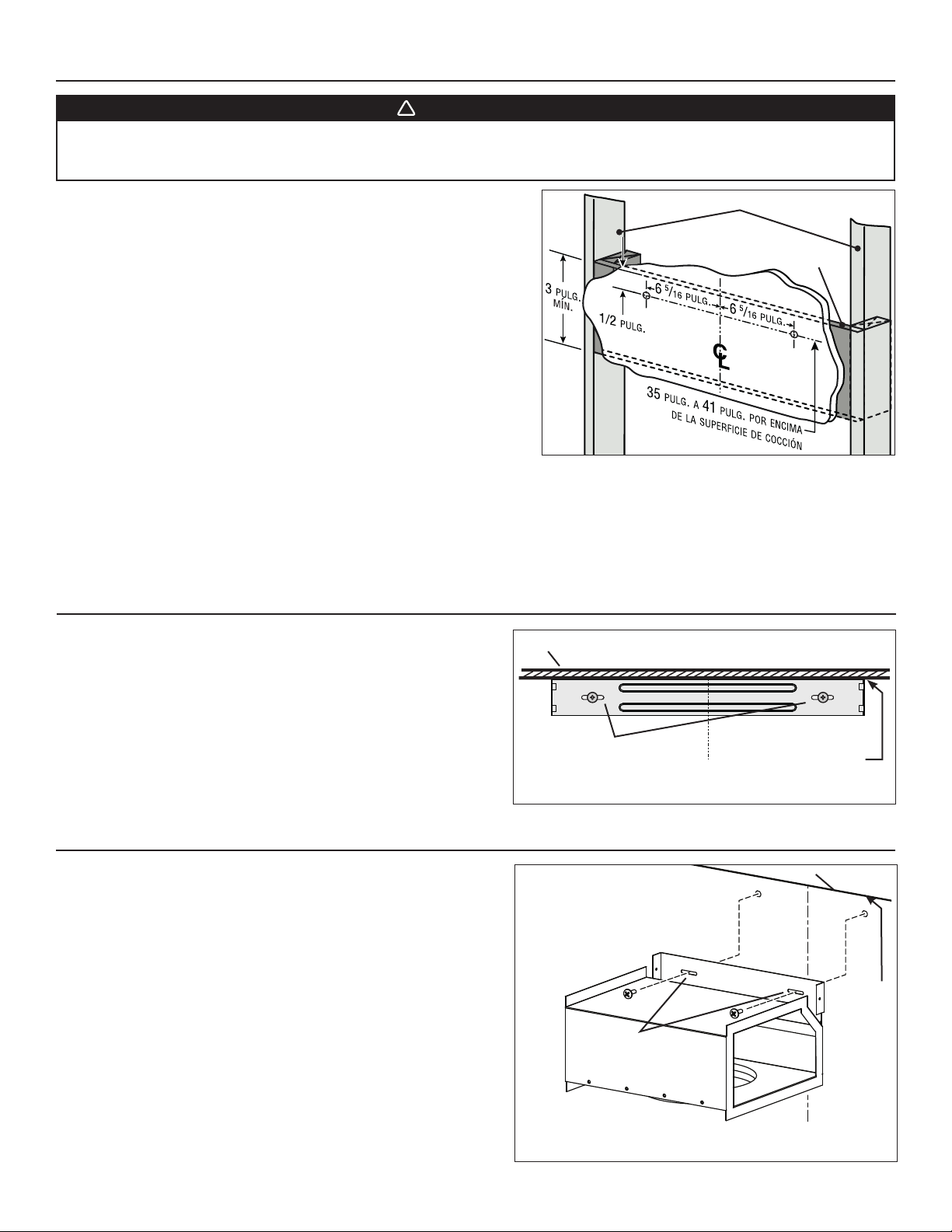

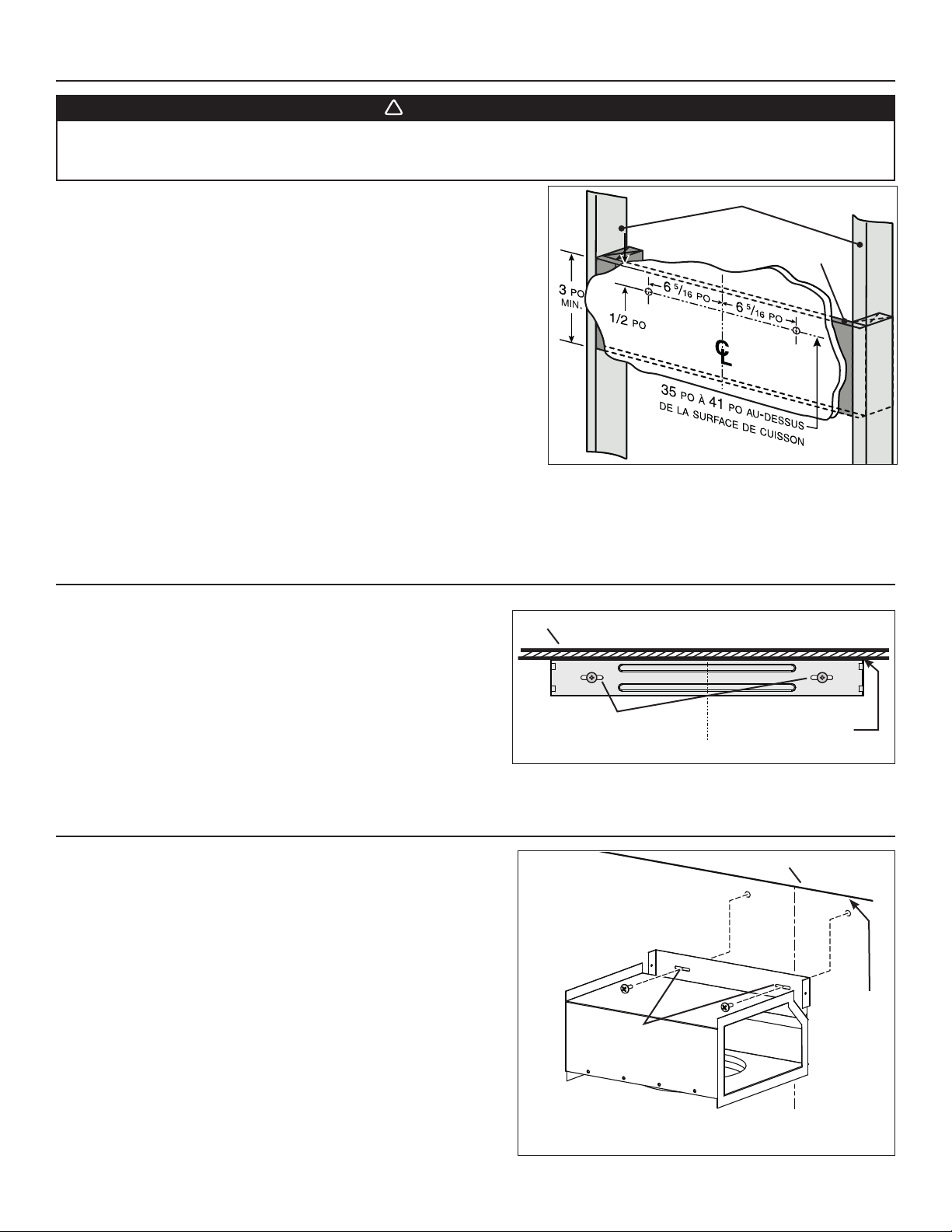

3. BUILD FRAMEWORK

HD1152A

FRAMING BEHIND DRYWALL

WALL STUDS

35” = BOTTOM OF HOOD 24” ABOVE COOKTOP

41” = BOTTOM OF HOOD 30” ABOVE COOKTOP

WARNING

• When cutting or drilling into wall, do not damage electrical wiring and other hidden utilities.

• When building framework, always follow all applicable construction codes and standards.

Construct wood wall framing that is even with the surface of wall studs.

Wood wall framing must be at least 1/2” thick and 3” high. Fasten wood wall

framing to wall studs for a solid installation.

Make sure that the height of the framing will allow the retaining screws to be

secured to the framing within the dimensions shown.

After wall surface is finished, using a level, draw a vertical line up to the

ceiling starting from the center of the planned hood location. Measure and mark

the retaining screw locations using the measurements given in illustration at

right. Insert 2 M4 x 38 Phillips round head mounting screws in wall framing; do

not completely tighten the screws at this time.

4. INSTALL UPPER FLUE MOUNTING BRACKET (DUCTED INSTALLATION ONLY)

Center the upper flue mounting bracket with the center line previously

drawn in step 3 and place it flush with the ceiling. Use the upper flue

mounting bracket as a template to mark the position of its screws.

Secure the upper flue bracket to the wall using 2 M4 x 38 Phillips round

head mounting screws. Make sure that the bracket is tight against the

wall.

5. INSTALL PLENUM (NON-DUCTED INSTALLATION ONLY)

Center the plenum (included in the non-duct kit) with the center line previously

drawn in step 3 and place it flush with the ceiling. Use the plenum mounting

slots as a template to mark the position of its screws.

Secure the plenum to the wall using 2 M4 x 38 Phillips round head mounting

screws. Make sure that the plenum is tight against the wall.

HD1154

CENTER OF INSTALLATION

UPPER FLUE MOUNTING

BRACKET SLOTS

MOUNTING BRACKET

FLUSH WITH CEILING

CEILING

HD1158

CEILING

PLENUM

FLUSH WITH

CEILING

CENTER OF

INSTALLATION

PLENUM

MOUNTING

SLOTS

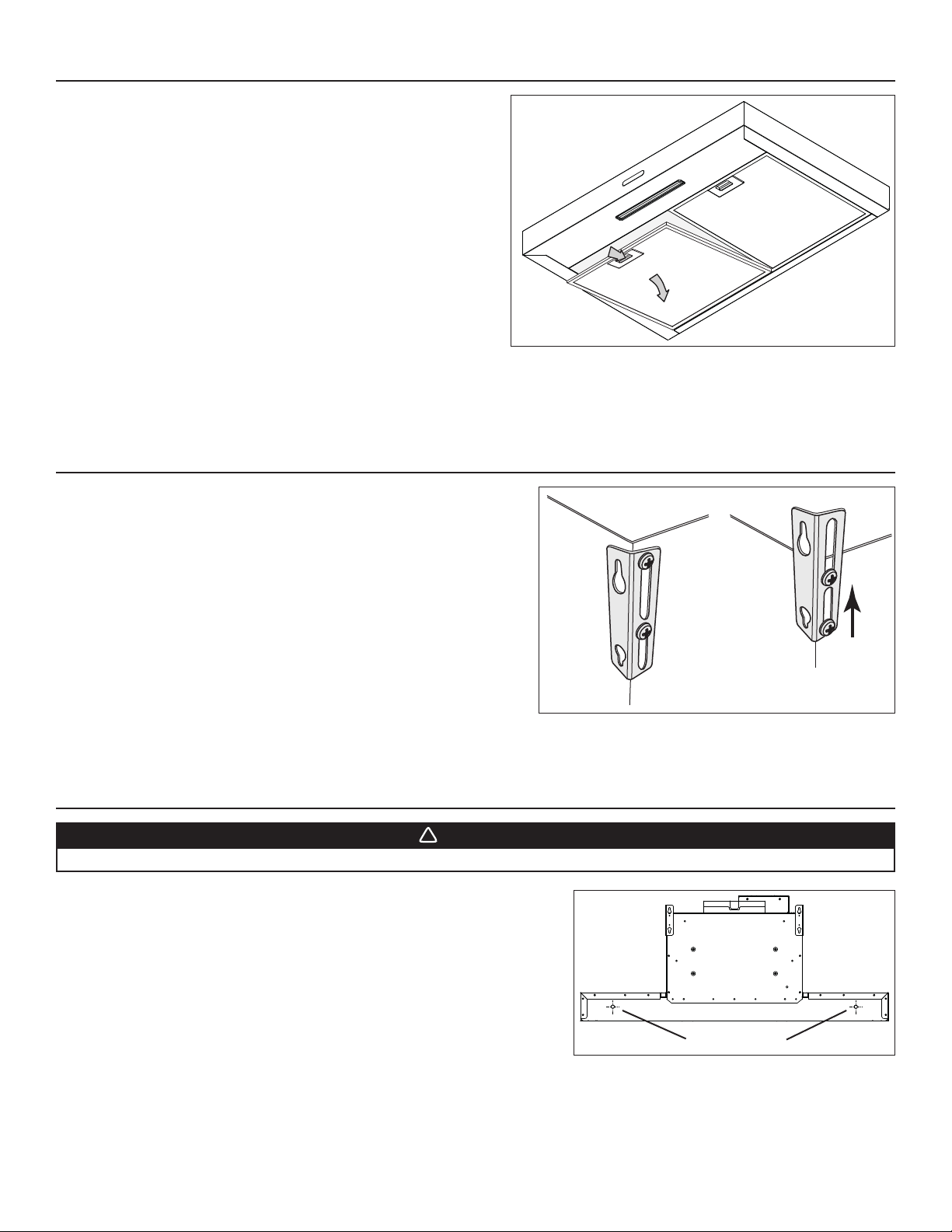

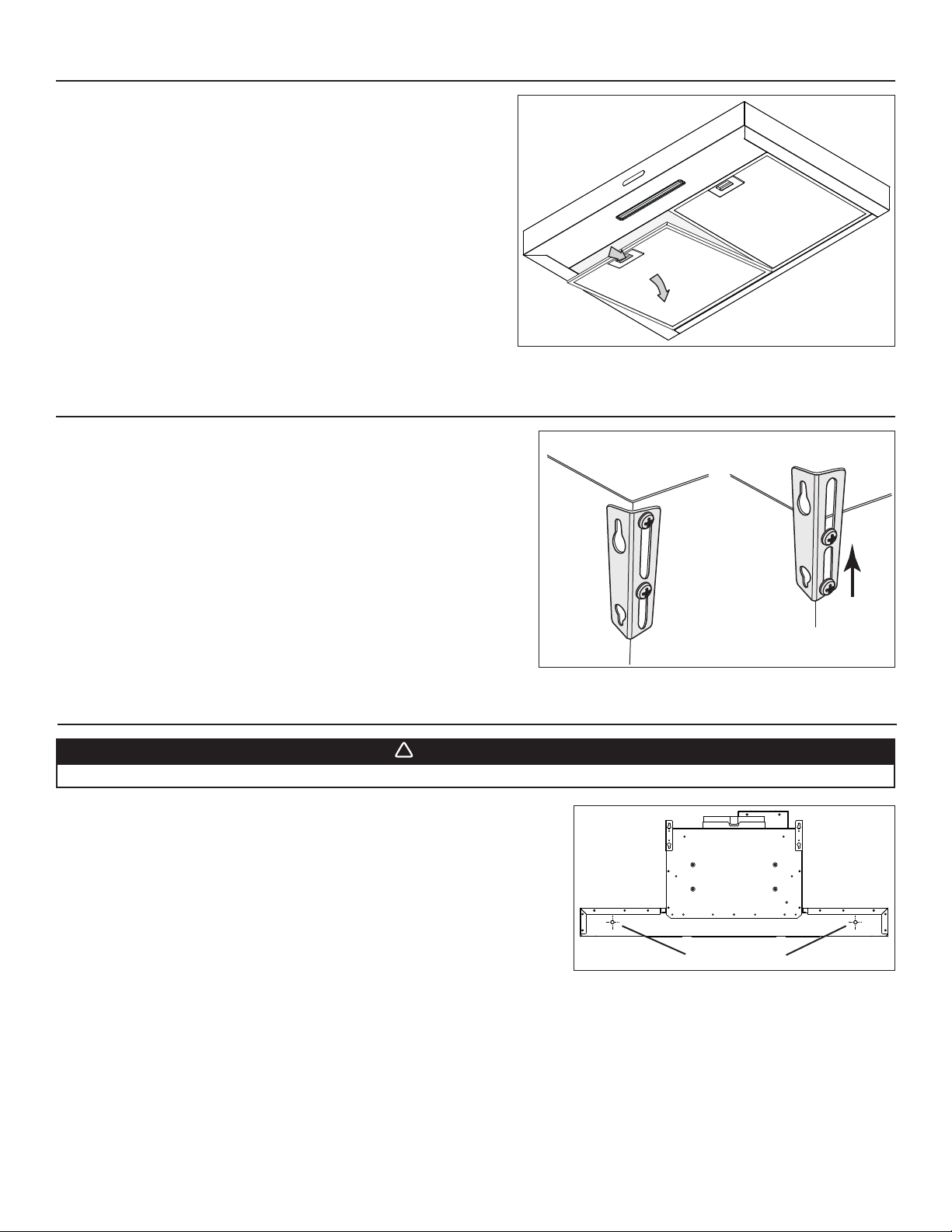

7. ADJUST THE HOOD MOUNTING BRACKETS

Both hood mounting brackets, located on top back corners of the unit, are

factory sent in down position (A). For each bracket, loose both retaining

screws, then lift up bracket as shown in B, then tighten the screws.

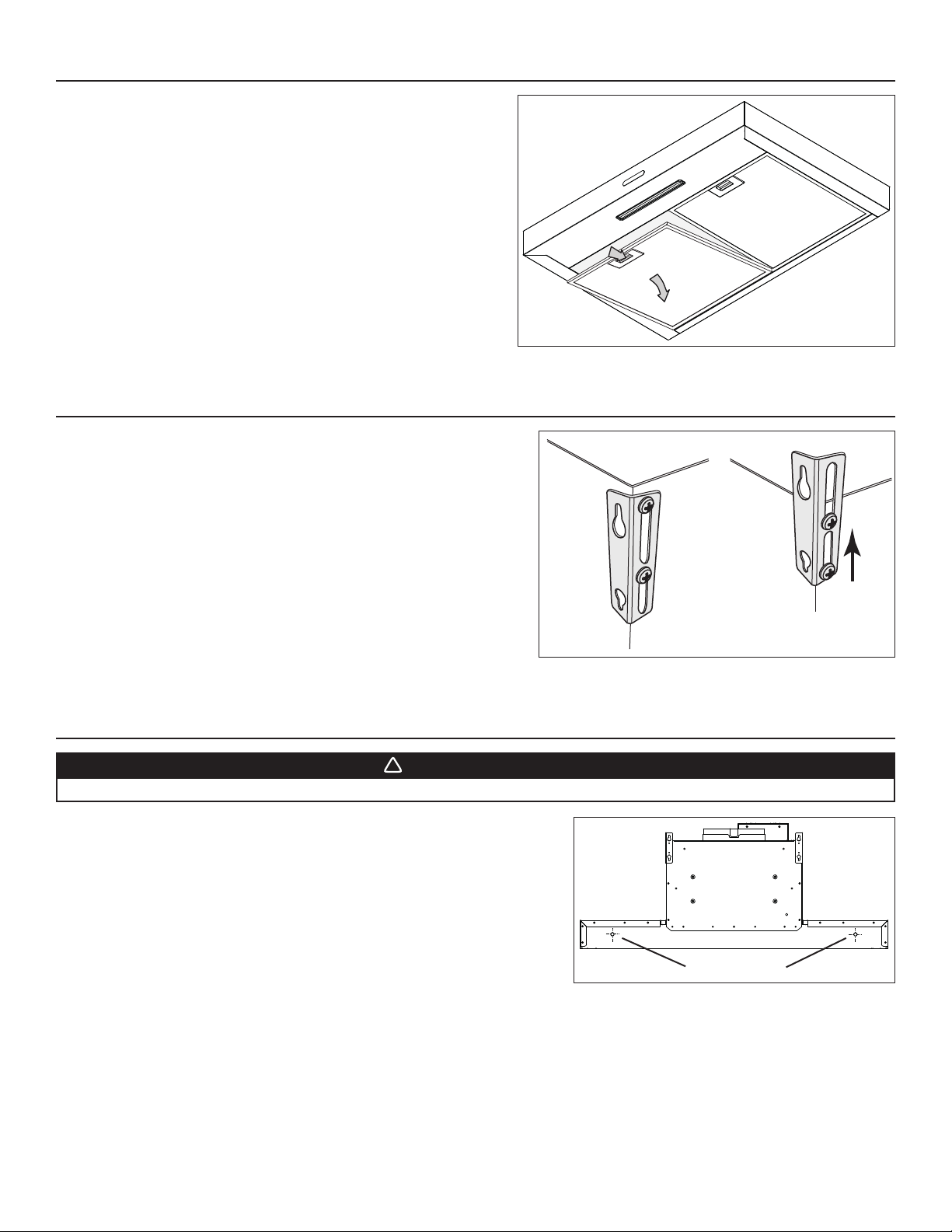

6. REMOVE GREASE FILTER(S)

Lay the back side of the hood flat on a table. Use a piece of cardboard to

avoid damaging the table or the hood.

To remove the grease filters, pull down on the metal latch tab and tilt each

filter downward. Set filters aside.

NOTE: There is only one filter on 24-in. width hoods.

HD1155

8. INSTALL THE HOOD

1. Align the hood with the center line previously marked on the wall. Gently lower the

hood until its both mounting brackets securely engage the screws on the wall.

2. Level the hood and completely tighten the screws on the wall.

3. Secure the hood to the wall by inserting 2 M4 x 38 Phillips round head

mounting screws and 2 washers in the lower back of the hood (see range hood

back view at right). Tighten both screws completely.

WARNING

BE CAREFUL when installing the decorative flue and hood, they may have sharp edges.

HOLE LOCATIONS

HD1156

BACK CORNER

HD1160

BACK CORNER

WARNING

Risk of electric shock. Electrical wiring must be done by qualified personnel in accordance with all applicable

codes and standards. Before connecting wires, switch power off at service panel and lock service disconnecting

means to prevent power to be switched on accidentally.

9. CONNECT WIRING

Detach the junction box cover from the top of the hood by removing both retaining screws.

Set it aside with its screws.

HO0297

Remove one knockout from the junction box cover.

HR0226

Install a UL approved strain relief (not included) on the house power cable at 4” from the

cable end. Run the power cable in the junction box cover opening, then use the strain relief

to secure the house power cable to the junction box cover.

Connect power cable to range hood wiring using included wire connectors. Connect BLACK

to BLACK, WHITE to WHITE and GREEN or BARE WIRE to GREEN ground wire. DO NOT

FORGET TO CONNECT THE GROUND.

Reinstall the junction box cover on top of the hood.

HE0363

GROUND

WHITE

BLACK

CAUTION

Take care not to pinch wire while reinstalling the junction box cover.

HD1157

WIRE CLAMP

10. DUCT CONNECTION

VERTICALLY DUCTED INSTALLATION:

Slide a 6” round metal duct section over the adapter/damper on the hood up to the roof

cap. Use metal foil duct tape to seal the joint.

HJ0200

HORIZONTALLY DUCTED INSTALLATION:

Measure and install 6” round metal ductwork to wall cap and 90° elbow over duct collar,

then install the 90° elbow over the adapter/damper on the hood. Use metal foil duct tape

to seal the joints.

HJ0201

NON-DUCTED INSTALLATION:

Remove and discard the damper flaps from the adapter on top of hood. Measure the length

of 6” round flexible duct (included in the non-duct kit) required from the top of the hood to

the plenum. Slide the 6” round flexible metal duct over the adapter on the hood. Use metal

foil duct tape to seal the joint.

HJ0202

11. PREPARE THE DECORATIVE FLUE

LOUVERS

HO0290

LOWER FLUE

REAR NOTCH

Peel off both corners at the top of the upper flue.

NOTE: For non-ducted installation only, remove enough plastic film to clear the louvers.

Gently slide upper flue inside lower flue, louvers end up.

NOTE: Upper flue can be reversed to hide louvers in some applications depending on installation

heights.

NOTE: Both lower and upper flues are included with the hood, but for ceilings of 9 ft. or more, discard the provided lower and upper flues

and use the optional flue extension, part no. AEEW43SS (stainless steel) or AEEW43BLS (black stainless steel) (sold separately).

Remove the upper flue from inside the lower flue. Remove protective plastic film covering the lower flue only.

12. INSTALL THE DECORATIVE FLUE

Carefully slide in place decorative flue base (notches end first) in the groove on the top of the

hood.

HO0294

CAUTION

DO NOT REMOVE the protective plastic film covering the upper flue yet.

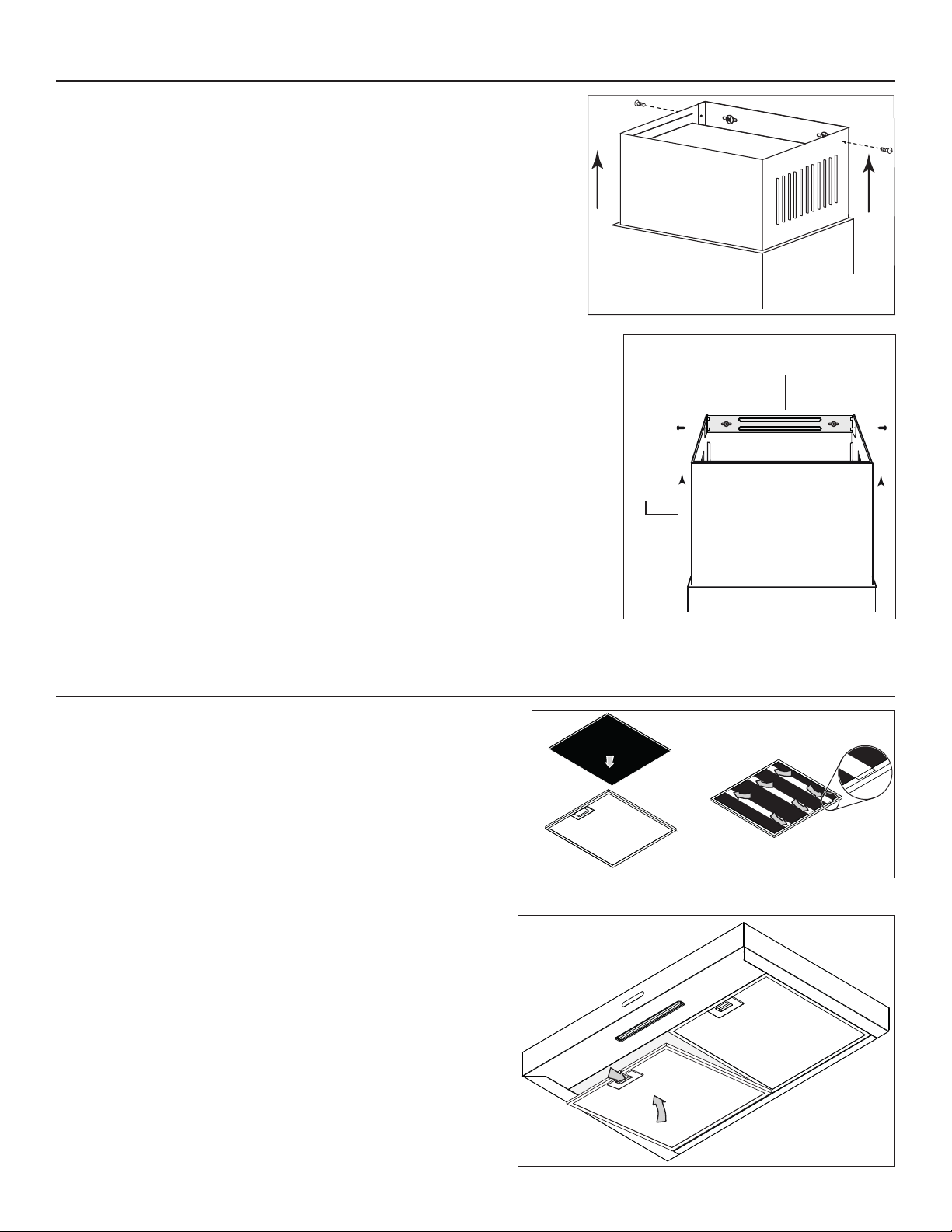

12. INSTALL THE DECORATIVE FLUE (CONTINUED)

DUCTED INSTALLATION:

Slide up the upper flue until it is aligned with its mounting bracket. The bracket must be inside

the flue. Secure the upper flue to its bracket using 2 M4 x 12 Phillips round head screws.

NOTE: Duct not shown in illustration to ease understanding.

Remove protective plastic film covering the upper flue and the hood.

HO0295

UPPER FLUE MOUNTING BRACKET

FRONT VIEW

UPPER

FLUE

13. REINSTALL GREASE FILTER(S)

ALL INSTALLATIONS:

To reinstall the grease filters, align rear filter tabs with slots in the hood. Pull

down the metal latch tab, push each filter into position and release. Make

sure filters are securely engaged after installation.

HD1161

HA0145

HO0293

NON-DUCTED INSTALLATION:

Slide up the upper flue until it is aligned with the plenum. Secure the upper flue to the

plenum using 2 M4 x 12 Phillips round head screws.

Remove protective plastic film covering the upper flue and the hood.

NON-DUCTED INSTALLATION:

Install a charcoal filter (included in the non-duct kit) on each aluminum grease

filter back (A). Hold the charcoal filter in place by inserting both ends of

3 metal strips (included in the non-duct kit) in each aluminum grease filter

frame (B).

14. OPERATION

Always turn your hood on before you begin cooking to establish an air flow in the kitchen. Let the blower run for a few minutes to clear the

air after you turn off the range. This will help keep the whole kitchen cleaner and brighter.

123

HC0088

1) Blower Speed key + OFF 2) Master ON/OFF key 3) Light Intensities + OFF key

1. BLOWER ON/SPEED INCREASE KEY (DOUBLE FUNCTION KEY):

Press the Blower ON/Speed increase push button to activate the blower at low speed. Press twice for medium speed and once more for

high speed. The LED indicator below the key will light according to the speed level chosen (one LED = low speed, 2 LEDs = medium

speed, 3 LEDs = high speed). Press once more to turn OFF the blower; the LED indicators will then shut off.

2. MASTER ON/OFF KEY

When blower and light are ON, press the Master ON/OFF to turn OFF both blower and light. When blower and light are OFF, press this

key to turn ON the blower to the previous speed setting and turn ON the light at the previous light intensity.

3. LIGHT INTENSITIES + OFF KEY:

Press this key once to turn ON the light on low intensity, one LED indicator will light. Press once more to turn the light on high intensity

(both LED indicators will light). Press another time to turn OFF the light (both LED indicators will then shut off).

15. CARE

Grease Filter(s)

Grease filter(s) should be cleaned frequently. Use a warm dishwashing detergent solution to clean the filter(s). Grease filter(s) are

dishwasher safe.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of the filters may occur if using phosphate

detergents, or as a result of local water conditions - but this will not affect filter performance. This discoloration is not covered by the

warranty. To minimize or prevent discoloration, hand wash filters using a mild detergent.

Non-ducted Filters

Change the non-duct recirculation filters every 6 months. Purchase S99010473 for 24-in. and 30-in. widths range hoods or S99010474 for

36-in. width range hoods.

Hood Cleaning

Stainless Steel Cleaning:

Avoid when choosing a detergent:

- Any cleaners that contain bleach will attack stainless steel.

- Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

- Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc., are highly explosive and should never be

used close to a range.

Do:

• Regularly wash with clean cloth or rag soaked with warm water

and mild soap or liquid dish detergent.

• Always clean in the direction of original polish lines.

• Always rinse well with clear water (2 or 3 times) after cleaning.

Wipe dry completely.

• You may also use a specialized household stainless steel

cleaner.

Don’t:

• Use any steel or stainless steel wool or any other scrapers to

remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction residues reach the

hood. During construction/renovation, cover the hood to make

sure no dust sticks to stainless steel surface.

16. REPLACEMENT PARTS

HL0456

REPLACEMENT PARTS AND REPAIRS

In order to ensure your unit remains in good

working condition, you must use Broan-

NuTone LLC or Venmar Ventilation ULC

genuine replacement parts only. Broan-NuTone

LLC or Venmar Ventilation ULC genuine

replacement parts are specially designed for

each unit and are manufactured to comply

with all the applicable certification standards

and maintain a high standard of safety. Any

third party replacement part used may cause

serious damage and drastically reduce the

performance level of your unit, which will result

in premature failing. Broan-NuTone LLC and

Venmar Ventilation ULC recommend to contact

a certified service depot for all replacement

parts and repairs.

KEY

NO.

PART NO.DESCRIPTION 24” 30” 36”

S97021437

ECORATIVE UPPER AND LOWER

FLUES (STAINLESS STEEL) WITH

BRACKET

111

S97021441

ECORATIVE UPPER AND LOWER

FLUES (BLACK STAINLESS STEEL)

WITH BRACKET

2 S99527461 DAMPER ASSEMBLY 111

3 S99840026 JUNCTION BOX 111

4 S99271684 POWER CABLE 111

5 S97021443 POWER UNIT/USER INTERFACE 111

6 S99010479 LED MODULE 111

7 S97021444 MOTOR AND BLOWER ASSEMBLY 111

S99010473

NON-DUCT RECIRCULATION FILTERS

(SET OF 2)

S99010474

ON-DUCT RECIRCULATION FILTERS

(SET OF 2)

9 S99064948 F

ILTER FILLER (SET OF 2) 1

* NOT SHOWN.

KEY

NO.

PART NO.DESCRIPTION 24” 30” 36”

S99010476 ALUMINUM GREASE FILTERS (SET OF 2) 1 1

S99010477 A

LUMINUM GREASE FILTERS (SET OF 2) 1

S99010480

METAL STRIPS FOR NON-DUCT

RECIRCULATION FILTERS

S99010473 (SET OF 3)

S99010481

METAL STRIPS FOR NON-DUCT

RECIRCULATION FILTERS S99010474

(SET OF 3)

12 S99271686 CAPACITOR AND MAIN HARNESS ASS’Y 111

* S97021434

PARTS BAG INCLUDING: 2 MOUNTING

BRACKETS

, 4 3/16-24 X 1/2’’

SCREWS, 6 M4 X 38 PHILLIPS 9 MM

ROUND HEAD MOUNTING SCREWS,

2 M4 X 12 PHILLIPS 9 MM ROUND

HEAD SCREWS, 2 WASHERS, 3 WIRE

CONNECTORS AND 1 UPPER FLUE

MOUNTING BRACKET.

111

Limited Warranty

Warranty Period and Exclusions: Broan-NuTone LLC and Venmar Ventilation ULC (either being the “Company”) warrants to the original

consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for a

period of one (1) year from the date of original purchase (or such longer period as may be required by applicable law). The limited warranty period

for any replacement parts provided by the Company and for any Products repaired or replaced under this limited warranty shall be the remainder

of the original warranty period (or such longer period as may be required by applicable law).

This warranty does not cover fluorescent lamp starters, tubes, halogen and incandescent bulbs, fuses, filters, ducts, roof caps, wall caps and

other accessories for ducting that may be purchased separately and installed with the Product. This warranty also does not cover (a) normal

maintenance and service, (b) normal wear and tear, (c) any Products or parts which have been subject to misuse, abuse, abnormal usage,

negligence, accident, improper or insufficient maintenance, storage or repair (other than repair by the Company), (d) damage caused by faulty

installation, or installation or use contrary to recommendations or instructions, (e) any Product that has been moved from its original point of

installation, (f) damage caused by environmental or natural elements, (g) damage in transit, (h) natural wear of finish, (i) Products in commercial

or nonresidential use, or (j) damage caused by fire, flood or other act of God or (k) Products with altered, defaced or removed serial numbers. This

warranty covers only Products sold to original consumers in the United States and Canada by the Company or its U.S. and Canadian distributors

authorized by the Company.

This warranty supersedes all prior warranties and, subject to applicable law, is not transferable from the original consumer purchaser.

No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective products. The foregoing

warranties are exclusive and in lieu of any other warranties and conditions, express or implied. THE COMPANY DISCLAIMS AND EXCLUDES

ALL OTHER EXPRESS WARRANTIES AND CONDITIONS, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES AND CONDITIONS

IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

To the extent that applicable law prohibits the exclusion of implied warranties or conditions, the duration of any applicable implied warranty or

condition is limited to the period specified for the express warranty above. Some jurisdictions do not allow limitations on how long an implied

warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is for the sole purpose of identifying it

and shall not be construed as an express warranty.

Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law,

but if any provision is held to be prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition or invalidity, without

invalidating the remainder of such provision or the other remaining provisions of the Limited Warranty.

Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without

charge, any Product or part thereof, to the extent the Company finds it to be covered by and in breach of this limited warranty under normal use

and service. The Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs

for removal, reinstallation and shipping, insurance or other freight charges incurred in the shipment of the Product or part to the Company. If you

must send the Product or part to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not

responsible for damage in transit. The Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products

or parts in the warranty repair or replacement process. Such Products and parts will be comparable in function and performance to an original

Product or part and warranted for the remainder of the original warranty period (or such longer period as may be required by applicable law).

Company reserves the right, in its sole discretion, to refund the money actually paid by you for the Product in lieu of repair or replacement. If

the Product or component is no longer available, replacement may be made with a similar product of equal or greater value, at Company’s sole

discretion. This is your sole and exclusive remedy for breach of this limited warranty.

Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR, REPLACE OR REFUND, AT

THE COMPANY’S OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S

SOLE AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR

SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE PRODUCT, ITS USE OR PERFORMANCE. Incidental damages

include but are not limited to such damages as loss of time and loss of use. Consequential damages include but are not limited to the cost of

repairing or replacing other property which was damaged if the Product does not work properly.

THE COMPANY SHALL NOT BE LIABLE TO YOU, OR TO ANYONE CLAIMING UNDER YOU, FOR ANY OTHER OBLIGATIONS OR

LIABILITIES, INCLUDING, BUT NOT LIMITED TO, OBLIGATIONS OR LIABILITIES ARISING OUT OF BREACH OF CONTRACT OR

WARRANTY, NEGLIGENCE OR OTHER TORT OR ANY THEORY OF STRICT LIABILITY, WITH RESPECT TO THE PRODUCT OR THE

COMPANY’S ACTS OR OMISSIONS OR OTHERWISE.

Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not

apply to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from jurisdiction to jurisdiction. The

disclaimers, exclusions, and limitations of liability under this warranty will not apply to the extent prohibited by applicable law.

This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost

of field service travel and living expenses.

Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute

a waiver of such terms, limitations or exclusions, nor will such assistance extend or revive the warranty.

The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product, except for those incurred

with the Company’s prior written permission.

How to Obtain Warranty Service: To qualify for warranty service, you must (a) notify the Company at the address or telephone number stated

below within seven (7) days of discovering the covered defect, (b) give the model number and part identification and (c) describe the nature of any

defect in the Product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot

provide a copy of the original written limited warranty, then the terms of the Company’s most current written limited warranty for your particular

product will control. The most current limited written warranties for the Company’s products can be found at www.broan.com and www.broan.ca.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453

Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan.ca 1-877-896-1119

17. WARRANTY

Numéro de série :

WWW.BROAN.COM WWW.BROAN.CA

WW.BR

HOTTE

CHEMINÉE

Série EW43

MANUEL D’INSTALLATION,

D’UTILISATION ET D’ENTRETIEN

99046142C

Aux États-Unis, enregistrez votre hotte en ligne à www.broan.com

Au Canada, enregistrez votre hotte en ligne à www.broan.ca

CONÇUE POUR USAGE RÉSIDENTIEL SEULEMENT

INSTALLATEUR : LAISSER CE GUIDE AU PROPRIÉTAIRE.

PROPRIÉTAIRE : DIRECTIVES D’UTILISATION ET D’ENTRETIEN EN PAGE 10.

LIRE ET CONSERVER CES DIRECTIVES

! !

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,

D’ÉLECTROCUTION OU DE BLESSURES CORPORELLES,

SUIVEZ LES DIRECTIVES SUIVANTES :

1. N’utilisez cet appareil que de la façon prévue par le manufacturier.

Si vous avez des questions, contactez le manufacturier à

l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de réparer ou de nettoyer l’appareil, couper l’alimentation

électrique en verrouillant le panneau de distribution afin d’éviter

sa remise en marche accidentelle. Si le panneau de distribution

ne peut être verrouillé, y fixer un avertissement en évidence,

telle qu’une étiquette de couleur vive.

3. Les travaux d’installation et de raccordement électrique doivent

être effectués par une personne qualifiée, conformément

aux codes et aux standards de construction, incluant ceux

concernant la protection contre les incendies.

4. Une quantité d’air adéquate est requise afin d’assurer une bonne

combustion et l’évacuation des gaz par la cheminée dans le cas des

équipements alimentés au gaz afin de prévenir les retours de

cheminée. Conformez-vous aux instructions et aux standards de

sécurité des manufacturiers d’équipement de chauffage, tel qu’ils

sont publiés par la National Fire Protection Association (NFPA)

et l’American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE) ainsi que les responsables des codes locaux.

5. Veillez à ne pas endommager le câblage électrique ou d’autres

équipements non apparents lors de la découpe ou du perçage

du mur ou du plafond.

6. Les ventilateurs avec conduits doivent toujours évacuer l’air à

l’extérieur.

7. Ne pas utiliser cet appareil avec une commande de vitesse à

semi-conducteur.

8. Afin de réduire les risques d’incendie, n’utilisez que des

conduits de métal.

9. Cet appareil doit être mis à la terre.

10. Afin de prévenir les risques d’électrocution, la fiche doit être branchée

dans une prise de courant correctement installée et mise à la terre.

11. Lorsqu’une réglementation est en vigueur et qu’elle comporte

des exigences d’installation et/ou de certification plus

restrictives, lesdites exigences prévalent sur celles de ce

document et l’installateur entend s’y conformer à ses frais.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE

CUISINIÈRE :

a) Ne jamais laisser les appareils de cuisson sans surveillance

lorsqu’ils sont réglés à feu vif. Les débordements engendrent de

la fumée et des déversements graisseux pouvant s’enflammer.

Chauffez l’huile lentement, à feu doux ou moyen.

b) Mettez toujours la hotte en marche lorsque vous cuisinez à feu

vif ou que vous cuisinez des mets flambés (par ex. : crêpes

Suzette, cerises jubilé, steaks au poivre flambés).

c) Nettoyez régulièrement la roue du ventilateur. Ne laissez pas la graisse

s’accumuler sur le ventilateur, les filtres ou les conduits d’évacuation.

d) Utilisez le bon format de casserole. Ser vez-vous toujours de casseroles

et d’ustensiles appropriés à la dimension de la surface chauffante.

1. Pour une utilisation à l’intérieur seulement.

2. Pour usage domestique seulement. Ne pas utiliser pour évacuer

des vapeurs ou des matières dangereuses ou explosives.

3. Afin d’éviter tout dommage au moteur et de débalancer ou de

rendre bruyante la roue du moteur, garder votre appareil à l’abri

des poussières de gypse et de construction/rénovation, etc.

4. Le moteur de votre hotte possède une protection thermique qui

éteindra automatiquement le moteur s’il devient surchauffé. Le

moteur redémarrera automatiquement une fois refroidi. Si le

moteur continue à arrêter et à redémarrer, faites-le vérifier.

5. La distance minimale de la hotte au-dessus de la surface

de cuisson NE DOIT PAS être inférieure à 24 po. Pour une

meilleure évacuation des odeurs de cuisson, la distance

maximale recommandée au-dessus de la surface de cuisson

est de 30 po.

6. Deux installateurs sont recommandés lors de l’installation vu la

grande dimension et le poids de cet appareil.

7. Afin de réduire les r isques d’incendie, assurez-vous d’évacuer l’air à

l’extérieur. Ne pas évacuer l’air dans des espaces restreints comme

l’intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.

8. En raison de la grande capacité d’évacuation de cette hotte, il

est recommandé d’ouvrir une fenêtre dans ou près de la cuisine

afin de remplacer l’air évacué.

9. Afin de réduire les risques d’incendie et d’électrocution, les

hottes Broan Élite de série EW43 ne doivent être installées

qu'avec leur ventilateur intérieur intégré.

10. Afin de réduire les risques de feu ou d'électrocution, si la

hotte est utilisée en mode recirculation, utiliser uniquement

l'ensemble de recirculation modèle ARKEW43.

11. Veuillez consulter l’autocollant apposé à l’intérieur de la hotte

pour plus d’information ou d'autres exigences.

AVERTISSEMENT

ATTENTION

AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS

D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES* :

1. Étouffez les flammes avec un couvercle hermétique, une tôle à

biscuits ou un plateau métallique et ensuite, éteindre le brûleur.

PRENEZ SOIN D’ÉVITER les brûlures. SI LES FLAMMES NE

S’ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX

ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES

DANS VOS MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une

serviette mouillée, cela pourrait occasionner une violente

explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que

vous en connaissez le fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre le feu en ayant accès à une sortie

de secours.

*Tirées du Kitchen Fire Safety Tips publié par la NFPA.

AVERTISSEMENT

1. P RÉPARER L'INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. CHOISIR LE TYPE D'INSTALLATION . . . . . . . . . . . . . . . . . . . . . 3

3. CONSTRUIRE LA CHARPENTE . . . . . . . . . . . . . . . . . . . . . . . . 4

4. I

NSTALLER LE SUPPORT DE MONTAGE DU CONDUIT DÉCORATIF

SUPÉRIEUR (INSTALLATION AVEC CONDUIT SEULEMENT) . . . . . . . 4

5. INSTALLER LE PLENUM (INSTAL. EN RECIRCULATION SEULEMENT). 5

6. RETIRER LE(S) FILTRE(S) À GRAISSES . . . . . . . . . . . . . . . . . . 5

7. A JUSTER LES SUPPORTS DE MONTAGE DE LA HOTTE . . . . . . . . . 5

8. INSTALLER LA HOTTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

9. R

ACCORDEMENT ÉLECTRIQUE . . . . . . . . . . . . . . . . . . . . . . . 6

10. RACCORDER LE CONDUIT . . . . . . . . . . . . . . . . . . . . . . . . . . 7

11. PRÉPARER LE CONDUIT DÉCORATIF . . . . . . . . . . . . . . . . . . . . 8

12. I

NSTALLER LE CONDUIT DÉCORATIF . . . . . . . . . . . . . . . . . . 8-9

13. REMETTRE EN PLACE LE(S) FILTRE(S) À GRAISSES . . . . . . . . . . 9

14. FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

15. ENTRETIEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

16. PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

17. GARANTIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TABLE DES MATIÈRES

1. PRÉPARER L'INSTALLATION

NOTE : Avant de commencer l’installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter

le détaillant.

S’assurer que les articles suivants sont inclus :

- Hotte

- Ensemble conduit décoratif (inférieur et supérieur)

- Support de montage du conduit décoratif supérieur

- Filtre(s) à graisses en aluminium (1 pour la hotte de 24 po de largeur, 2 pour les

hottes de 30 po et de 36 po de largeur)

- Manuel d'installation

- Sac de pièces : 6 vis de montage Phillips M4 x 38 à tête ronde

6 vis Phillips M4 x 12 à tête ronde

2 rondelles, 3 capuchons de connexion

Pièces vendues séparément :

- Conduits, coudes, capuchons de mur ou de toit.

- Rallonge de conduit décoratif pour plafonds de 9 pi. ou plus,

modèles AEEW43SS (acier inoxydable) ou AEEW43BLS (acier inoxydable noir)

- Ensemble de recirculation modèle ARKEW43,

obligatoire pour une installation en recirculation.

NOTE : Lors de l'installation, protéger la surface de cuisson ou le comptoir de

cuisine.

2. CHOISIR LE TYPE D'INSTALLATION

2.1 INSTALLATION EN RECIRCULATION

L'ensemble de recirculation ARKEW43 est requis pour ce type d'installation.

2.2 INSTALLATION AVEC CONDUITS

Déterminer à quel endroit et de quelle façon les conduits seront installés.

Un conduit droit et court permettra à la hotte de fonctionner plus efficacement. Un

conduit long avec des coudes et des transitions réduira la performance de la hotte.

En utiliser le moins possible. Pour une grande distance, un conduit d’évacuation

d’air au diamètre plus grand peut être requis.

Installer un capuchon de toit ou de mur. Relier le conduit de 6 po rond en métal au

capuchon, puis acheminer le conduit jusqu’à l’emplacement de la hotte. Sceller

les joints avec du ruban adhésif de métal de 2 po de largeur.

2.3 TOUTES LES INSTALLATIONS

La distance minimale entre le bas de la hotte et la surface de cuisson est

de 24 po. Un maximum de 30 po au-dessus de la surface de cuisson est

recommandé pour une meilleure évacuation des odeurs de cuisson.

Les distances au-delà de 30 po sont à la discrétion de l’installateur et de

l’utilisateur, si la hauteur du plafond et du conduit décoratif le permettent.

NOTE: Les plafonds de 9 pi. ou plus nécessitent une rallonge de conduit décoratif

de modèle AEEW43SS (acier inoxydable) ou AEEW43BLS (acier inoxydable noir).

CONDUIT ROND

6 PO

CAPUCHON DE TOIT

COUDE DE

6 PO ROND

CAPUCHON

MURAL

HOTTE

CHEMINÉE

DÉCORATIVE

HH0282F

24 PO MINIMUM

AU-DESSUS DE LA

SURFACE

DE CUISSON

AVERTISSEMENT

Lors de l’installation, de l’entretien ou du nettoyage de l’appareil, il est recommandé de porter des lunettes et des

gants de sécurité.

HR0225F

(1) ENSEMBLE DE

CONDUIT

DÉCORATIF

(1) SUPPORT DE MONTAGE DU

CONDUIT

DÉCORATIF SUPÉRIEUR

(1 OU 2) FILTRE(S) À GRAISSES

(6) VIS M4 X 38 PHILLIPS

TÊTE RONDE

(2) VIS M4 X 12 PHILLIPS

À TÊTE RONDE

(2) RONDELLES

(3) CAPUCHONS DE CONNEXION

Construire un cadre mural en bois encastré entre les montants et au même

niveau que ceux-ci.

Le cadre mural doit avoir au moins 1/2 po d’épaisseur et 3 po de hauteur. Pour

une installation solide, s’assurer de fixer le cadre mural aux montants.

S’assurer que la hauteur du cadre permettra au support de montage d’y

être bien fixé en respectant les dimensions indiquées (voir l’illustration

ci-contre).

Après la finition du mur, à l’aide d’un niveau, tracer une ligne verticale

jusqu’au plafond à partir du centre de l’emplacement de la hotte. Mesurer et

marquer l’emplacement des vis de retenue à l’aide des mesures apparaissant

dans l’illustration à droite. Insérer 2 vis de montage Phillips à tête ronde M4 x 38

dans le cadre du mur; ne pas serrer complètement les vis.

3. CONSTRUIRE LA CHARPENTE

35 PO = BAS DE LA HOTTE 24 PO AU-DESSUS DU PLAN DE CUISSON

41 PO = BAS DE LA HOTTE 30 PO AU-DESSUS DU PLAN DE CUISSON

AVERTISSEMENT

• Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la découpe

ou du perçage du mur ou du plafond.

• Lors de la construction de la charpente, toujours suivre les codes et standards de construction en vigueur.

HD1152F

CADRE DERRIÈRE

MUR

MONTANTS

4. INSTALLER LE SUPPORT DE MONTAGE DU CONDUIT DÉCORATIF SUPÉRIEUR

(INSTALLATION AVEC CONDUITS SEULEMENT)

Centrer le support de montage du conduit décoratif supérieur selon la

ligne précédemment tracée à l’étape 3 et le positionner au ras du plafond.

Utiliser les fentes du support comme gabarit pour marquer la position

des vis.

Fixer au mur le support de montage du conduit supérieur à l’aide de

2 vis de montage Phillips à tête ronde M4 x 38. S’assurer que le support

de montage soit bien appuyé contre le mur.

HD1154

CENTRE DE L'INSTALLATION

PLAFOND

SUPPORT DE MONTAGE

AU RAS DU PLAFOND

FENTES DU SUPPORT

DE MONTAGE DU CONDUIT

DÉCORATIF SUPÉRIEUR

5. INSTALLER LE PLENUM (INSTALLATION EN RECIRCULATION SEULEMENT)

Centrer le plenum selon la ligne précédemment tracée à l’étape 3 et le

positionner au ras du plafond. Utiliser les fentes du plenum comme gabarit

pour marquer la position des vis.

Fixer au mur le plenum à l’aide de 2 vis de montage Phillips à tête ronde

M4 x 38. S’assurer que le plenum soit bien appuyé contre le mur.

HD1158

PLAFOND

PLENUM

RAS DU

PLAFOND

CENTRE DE L'INSTALLATION

FENTES DU PLENUM

6. RETIRER LE(S) FILTRE(S) À GRAISSES

Poser le dos de la hotte à plat sur une table. Placer au préalable un

morceau de carton pour éviter d’endommager la table et la hotte.

Retirer les filtres à graisses en tirant le loquet de métal vers le bas et en

faisant basculer chaque filtre vers le bas. Mettre les filtres de côté.

NOTE: Il n’y a qu’un seul filtre sur les hottes de 24 po de largeur.

HD1155

8. INSTALLER LA HOTTE

1. Aligner la hotte avec la ligne précédemment tracée marquant le centre de

l’installation. Abaisser doucement la hotte jusqu’à ce qu’elle s’accroche aux vis

dans le mur.

2. Mettre la hotte de niveau et serrer complètement les vis dans le mur.

3. Fixer au mur la hotte en insérant les 2 vis de montage Phillips à tête ronde

M4 x 38 dans les 2 rondelles dans la partie inférieure à l’arrière de la hotte (voir

à droite la vue arrière de la hotte). Serrer complètement toutes les vis.

AVERTISSEMENT

SOYEZ PRUDENT lors de l’installation du conduit décoratif et de la hotte, il pourrait y avoir des arêtes vives.

7. AJUSTER LES SUPPORTS DE MONTAGE DE LA HOTTE

Les deux supports de montage de la hotte, situés aux coins arrière de celle-

ci, sont placés en usine en position abaissée. (A). Pour chacun des supports,

dévisser légèrement les vis de retenue, monter les supports tel qu’il est illustré

en B, puis resserrer les vis.

COIN ARRIÈRE

HD1160

COIN ARRIÈRE

EMPLACEMENT DES TROUS

HD1156

AVERTISSEMENT

Risque de choc électrique. Le raccordement électrique doit être effectué par du personnel qualifié en respectant

les normes et règlements en vigueur. Avant d’effectuer le branchement, coupez l’alimentation électrique depuis le

tableau de distribution principal.

9. RACCORDEMENT ÉLECTRIQUE

Détacher le couvercle de la boîte de jonction du dessus de la hotte en enlevant les deux vis

de retenue. Le mettre de côté avec ses vis.

HO0297

Retirer une ouverture préamorcée du dessus du couvercle de la boîte de jonction.

HR0226

Installer un serre-câble homologué UL (non inclus) sur le câble d’alimentation résidentiel à

4 po de son extrémité. Passer le câble d’alimentation dans l’ouverture du couvercle de la boîte

de jonction et fixer le câble d’alimentation résidentiel au couvercle à l’aide du serre-câble.

Connecter le fil d’alimentation de la hotte au câblage résidentiel à l’aide des capuchons de

connexion fournis: Connecter le fil NOIR au NOIR, le fil BLANC au BLANC et le fil VERT ou

DÉNUDÉ au fil VERT de mise à la terre. NE PAS OUBLIER DE CONNECTER LA MISE À

LA TERRE.

Remettre en place le couvercle de la boîte de jonction.

HE0363

MISE À

TERRE

BLANC

NOIR

ATTENTION

S’assurer de ne coincer aucun fil lors de la remise en place du couvercle de la boîte de jonction.

HD1157

SERRE-CÂBLE

10. RACCORDER LE CONDUIT

INSTALLATION EN ÉVACUATION VERTICALE :

Glisser une section de conduit rond en métal de 6 po par-dessus l’adaptateur/volet. Sceller

hermétiquement le joint à l’aide de ruban adhésif de métal.

INSTALLATION EN ÉVACUATION HORIZONTALE :

Mesurer et installer un conduit rond en métal de 6 po jusqu'au capuchon mural et y

raccorder un coude de 90° à son autre extrémité, puis installer le coude sur l'adaptateur/

volet de la hotte. Sceller hermétiquement les joints à l’aide de ruban adhésif de métal.

HJ0200

HJ0201

HJ0202

INSTALLATION EN RECIRCULATION :

Retirer et jeter les volets de l’adaptateur. Mesurer la longueur requise de conduit flexible

rond de 6 po en métal (inclus dans le kit de recirculation) pour couvrir la distance entre le

dessus de la hotte et le plenum. Glisser le conduit flexible rond de 6 po en métal par-dessus

l’adaptateur de la hotte.Sceller le joint avec du ruban adhésif de métal.

11. PRÉPARER LE CONDUIT DÉCORATIF

FENTES

HO0290

ENCOCHE

ARRIÈRE DU

CONDUIT

INFÉRIEUR

Enlever juste assez de plastique protecteur pour dégager les coins supérieurs du conduit décoratif

supérieur.

NOTE : Uniquement pour une installation sans conduit, enlever assez de plastique pour dégager

les fentes.

Glisser délicatement le conduit décoratif supérieur dans le conduit décoratif inférieur, le côté des

fentes vers le haut.

NOTE : Le conduit décoratif supérieur peut être inversé pour cacher les fentes dans certaines

applications selon les hauteurs d’installation.

Retirer le conduit décoratif supérieur de l'intérieur du conduit décoratif inférieur. Retirer la pellicule de plastique protectrice recouvrant le

conduit décoratif inférieur seulement.

Les conduits décoratifs inférieur et supérieur sont inclus avec la hotte. Toutefois, pour les plafonds de9pieds ou plus, se défaire des

conduits décoratifs inférieur et supérieur et utiliser le conduit décoratif optionnel, pièce n° AEEW43SS (acier inoxydable) ou AEEW43BLS

(acier inoxydable noir) (vendus séparément).

12. INSTALLER LE CONDUIT DÉCORATIF

Glisser délicatement en place le conduit décoratif (le côté des encoches en premier) dans la

rainure sur le dessus de la hotte.

HO0294

ATTENTION

NE PAS RETIRER pour l’instant le film protecteur de plastique recouvrant le conduit décoratif supérieur.

12. INSTALLER LE CONDUIT DÉCORATIF (SUITE)

INSTALLATION EN RECIRCULATION :

Tirer vers le haut le conduit décoratif supérieur jusqu’à ce qu’il soit aligné avec le

plenum. Fixer le conduit décoratif supérieur au plenum à l'aide de 2 vis à tête ronde

Phillips M4 x 12.

Enlever le plastique protecteur couvrant le conduit décoratif supérieur et la hotte.

INSTALLATION AVEC CONDUITS :

Tirer vers le haut le conduit décoratif supérieur jusqu’au niveau de son support de montage.

Ce dernier doit être à l’intérieur du conduit. Fixer le conduit supérieur au support à l’aide des

2 vis à tête ronde Phillips M4 x 12.

NOTE : Conduit de ventilation non montré dans l’illustration afin de faciliter la

compréhension.

Enlever le plastique protecteur couvrant le conduit décoratif supérieur et la hotte.

HO0295

VUE AVANT DU SUPPORT DE MONTAGE

DU CONDUIT DÉCORATIF SUPÉRIEUR

CONDUIT

DÉCORATIF

SUPÉRIEUR

13. REMETTRE EN PLACE LE(S) FILTRE(S) À GRAISSES

TOUTES LES INSTALLATIONS :

Pour installer les filtres à graisses, aligner les languettes arrière de chaque

filtre avec les fentes dans la hotte. Tirer le loquet vers le bas, pousser un

filtre à la fois pour le remettre en place, puis relâcher. Vérifier que les filtres

sont bien en place.

HO0293

HD1161

HA0145

INSTALLATION EN RECIRCULATION :

Installer un filtre au charbon à l’endos de chaque filtre à graisses en

aluminium (A). Tenir le filtre au charbon en place en insérant les 2 bouts des

3 bandes métalliques dans le cadre de chaque filtre à graisses en aluminium (B).

14. FONCTIONNEMENT

Toujours mettre en marche la hotte avant de commencer la cuisson afin d’établir une circulation d’air dans la cuisine. Laisser fonctionner

la hotte quelques minutes après la fin de la cuisson afin de nettoyer l’air. Cela aidera à garder la cuisine plus propre et plus fraîche.

123

HC0088

1) Bouton-poussoir Activation du ventilateur/Arrêt

2) Bouton-poussoir principal Marche/Arrêt

3) Bouton-poussoir intensité de l’éclairage/Arrêt

1. BOUTON-POUSSOIR ACTIVATION DU VENTILATEUR/ARRÊT (BOUTON-POUSSOIR DOUBLE FONCTION):

Appuyer sur le bouton-poussoir Activation du ventilateur/Arrêt afin d’activer le ventilateur en basse vitesse. Appuyer deux fois pour la

vitesse moyenne et une fois de plus pour la haute vitesse. L’indicateur DEL sous le bouton-poussoir s’allumera selon la vitesse choisie

(une DEL = basse vitesse, 2 DELs = vitesse moyenne, 3 DELs = haute vitesse). Appuyer une fois de plus pour arrêter le ventilateur; les

indicateurs DEL s’éteindront.

2. BOUTON-POUSSOIR PRINCIPAL MARCHE/ARRÊT:

Lorsque le ventilateur et l’éclairage sont en fonction, appuyer sur le bouton-poussoir principal Marche/Arrêt pour mettre le ventilateur et

l’éclairage hors tension. Lorsque le ventilateur et l’éclairage sont hors tension, appuyer sur ce bouton-poussoir pour mettre le ventilateur

en marche au réglage de vitesse précédent et pour activer l’éclairage à l’intensité précédente.

3. BOUTON-POUSSOIR INTENSITÉ DE L’ÉCLAIRAGE/ARRÊT :

Appuyer sur ce bouton-poussoir une fois pour allumer les lumières à faible intensité, un indicateur DEL s’allumera. Appuyer une fois

de plus pour allumer les lumières à intensité élevée (les deux indicateurs DEL s’allumeront). Appuyer une autre fois pour éteindre les

lumières (les deux indicateurs DEL s’éteindront).

À faire :

• Laver régulièrement les surfaces à l’aide d’un chiffon ou linge

propre imbibé d’eau tiède et de savon doux ou de détergent

liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer

complètement.

• Un nettoyant domestique conçu spécialement pour l’acier

inoxydable peut aussi être utilisé.

À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout

autre grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu de

construction atteindre la hotte. Couvrir la hotte pour la durée

des travaux afin de s’assurer qu’aucune poussière n’atteigne

la hotte.

15. ENTRETIEN

Filtres à graisses

Le ou les filtres à graisses doivent être nettoyés fréquemment. Utiliser une solution d’eau chaude et de détergent. Le ou les filtres sont

lavables au lave-vaisselle.

Nettoyer les filtres fabriqués entièrement de métal au lave-vaisselle à l’aide d’un détergent sans phosphate. L’utilisation d’un détergent

avec phosphates ainsi que les conditions locales de l’eau peuvent entraîner une décoloration des filtres, sans toutefois affecter leur

performance. Cette décoloration n’est pas couverte par la garantie. Afin de prévenir ou de limiter la décoloration, laver les filtres à la main

avec un détergent doux.

Filtres de recirculation

Remplacer les filtres de recirculation tous les 6 mois. Acheter les filtres numéro S99010473 pour les hottes de 24 po et de 30 po de largeur

ou S99010474 pour les hottes de 36 po de largeur.

Nettoyage de la hotte

Nettoyage de l’acier inoxydable :

À éviter lors du choix d’un détergent :

- Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable.

- Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront rapidement les surfaces.

- Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.; ils sont grandement explosifs et ne

devraient jamais être utilisés près d’une cuisinière.

16. PIÈCES DE REMPLACEMENT

PIÈCES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement de

votre appareil, vous devez toujours utiliser

des pièces d’origine provenant de Broan-

NuTone LLC ou de Venmar Ventilation

ULC. Les pièces d’origine de Broan-

NuTone LLC et de Venmar Ventilation ULC

sont spécialement conçues pour satisfaire

toutes les normes de certification de

sécurité applicables. Leur remplacement

par des pièces ne provenant pas de Broan-

NuTone LLC ou de Venmar Ventilation

ULC pourrait ne pas assurer la sécurité

de l’appareil, entraîner une réduction

sévère des performances ainsi qu’un

risque de défaillance prématurée. Broan-

NuTone LLC et Venmar Ventilation ULC

recommandent également de toujours

vous référer à une entreprise de services

compétente et reconnue par Broan-

NuTone LLC ou Venmar Ventilation ULC

pour vos pièces de remplacement et

appels de service.

* NON ILLUSTRÉ.

HL0456

N N DE PIÈCE DESCRIPTION 24 PO 30 PO 36 PO

S97021437

CONDUIT DÉCORATIF SUPÉRIEUR ET

INFÉRIEUR (ACIER INOXYDABLE) AVEC

SUPPORT

111

S97021441

ONDUIT DÉCORATIF SUPÉRIEUR ET

INFÉRIEUR (ACIER INOXYDABLE NOIR)

AVEC SUPPORT

2 S99527461 E

NSEMBLE VOLET 111

3 S99840026 BOÎTE DE JONCTION 111

4 S99271684 CÂBLE D’ALIMENTATION 111

5 S97021443 CARTE ÉLECTRONIQUE 111

6 S99010479 MODULE DEL 1 1 1

7 S97021444 ENSEMBLE MOTEUR ET VENTILATEUR 111

S99010473

FILTRES DE RECIRCULATION

(ENS. DE 2)

S99010474

FILTRES DE RECIRCULATION

(ENS. DE 2)

9 S99064948 ENTRETOISES DE FILTRE (ENS. DE 2) 1

N N DE PIÈCE DESCRIPTION 24 PO 30 PO 36 PO

S99010476 FILTRES À GRAISSES EN ALU. (ENS. DE 2) 1 1

S99010477 F

ILTRES À GRAISSES EN ALU. (ENS. DE 2) 1

S99010480

BANDES MÉTALLIQUES POUR FILTRES

DE RECIRCULATION S99010473

(ENSEMBLE DE 3)

S99010481

ANDES MÉTALLIQUES POUR FILTRES

DE RECIRCULATION S99010474

(ENSEMBLE DE 3)

12 S99271686

NS. CONDENSATEUR ET FAISCEAU DE

FILS PRINCIPAL

111

* S97021434

AC DE PIÈCES INCLUANT : 2 SUPPORTS

MONTAGE, 4 VIS 3/16-24 X 1/2 PO,

VIS M4 X 38 PHILLIPS À TÊTE

RONDE 9 MM, 2 VIS M4 X 12

PHILLIPS À TÊTE RONDE 9 MM,

2 RONDELLES, 3 CAPUCHONS DE

CONNEXION ET 1 SUPPORT MONTAGE

DU CONDUIT DÉCORATIF SUPÉRIEUR.

111

17. GARANTIE

Garantie limitée

Période de garantie et exclusions : Broan NuTone LLC (la « Société ») ou Venmar Ventilation ULC et/ou son subsidiaire garantit au consommateur

acheteur initial (« vous ») de son produit (le « Produit ») que celui-ci est exempt de tout vice de matériau ou de fabrication pour une période de

un (1) an à compter de la date d’achat originale (ou toute période plus longue que pourrait exiger une loi applicable). La période de la garantie

limitée sur toute pièce de remplacement fournie par la Société et sur tout produit réparé ou remplacé en vertu de la présente garantie limitée

correspond au reste de la période de garantie originale (ou toute période plus longue que pourrait exiger une loi applicable).

La présente garantie ne s’applique pas aux tubes  uorescents et aux démarreurs, ni aux ampoules halogènes ou incandescentes, fusibles,

 ltres, conduits, capuchons de toit, capuchons muraux et autres accessoires pour conduits pouvant avoir été achetés séparément et installés

avec le produit. La présente garantie ne couvre pas (a) les travaux d’entretien et de service normaux, (b) l’usure normale, (c) tout produit ou toute

pièce ayant fait l’objet d’une mauvaise utilisation, d’un abus, d’un usage anormal, d’une négligence, d’un accident, d’un entretien, rangement

ou réparation inadéquats ou insuf sants (autre que par la Société), (d) les dommages dus à une mauvaise installation, ou à une installation ou

utilisation contraires aux recommandations ou instructions, (e) tout produit déplacé de son lieu d’installation original, (f) les dommages dus à

des éléments environnementaux ou naturels, (g) les dommages dus au transport, (h) l’usure naturelle du  ni, (i) les produits utilisés à des  ns

commerciales ou non-résidentielles ou (j) les dommages dus à un incendie, à une inondation ou à un événement fortuit, (k) les produits dont les

numéros de série ont été altérés, rendus illisibles ou enlevés. La présente garantie ne couvre que les produits vendus au consommateur initial

aux États-Unis et au Canada par la Société ou par les distributeurs américains et canadiens autorisés par la Société.

La présente garantie remplace toute garantie précédente et le consommateur et acheteur initial ne peut la céder à quiconque.

Aucune autre garantie : La présente garantie limitée stipule les seules obligations de la Société et votre seul recours en cas de produits

défectueux. La garantie ci-dessus est exclusive et remplace toute autre garantie, expresse ou tacite. LA SOCIÉTÉ EXCLUT TOUTE AUTRE

GARANTIE OU CONDITION EXPRESSE ET TOUTE GARANTIE OU CONDITION DÉCOULANT IMPLICITEMENT DE LA LOI, Y COMPRIS,

SANS S’Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER. Dans la mesure où la loi

en vigueur interdit l’exclusion des garanties tacites ou conditions, la durée de toute garantie tacite est limitée à la période stipulée ci-dessus pour

la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d’une garantie tacite, la limitation ci-dessus peut ne pas s’appliquer

à votre situation. Toute description verbale ou écrite du produit a pour seule  n de l’identi er et ne doit pas être interprétée comme une garantie expresse.

Si possible, chaque disposition de cette garantie limitée doit être interprétée de sorte à être en vigueur et valide en vertu des lois applicables,

mais si une disposition s’avère interdite ou invalide, elle le sera seulement dans la mesure de cette interdiction ou invalidité, sans invalider le

reste de cette disposition ni les autres dispositions de la présente garantie limitée.

Recours : Pendant la période de garantie limitée applicable, la Société pourra, à son choix, fournir des pièces de rechange ou réparer ou

remplacer, sans frais, tout produit ou toute pièce, dans la mesure où la Société constate qu’il est couvert et contrevient à la présente garantie

limitée dans des conditions normales d’utilisation et de service. La Société vous enverra gratuitement le produit réparé ou remplacé ou les pièces

de rechange. Vous êtes responsable des frais de démontage, de remontage, d’expédition, d’assurance ou de tous autres frais de transport pour

l’envoi du produit ou de la pièce à la Société. Si vous devez envoyer le produit ou la pièce à la Société, tel que la Société vous l’indiquera, vous

devrez l’emballer correctement. La Société n’est pas responsable des dommages subis lors du transport. La Société se réserve le droit d’utiliser

des produits ou des pièces remis en état, remis à neuf, réparés ou réusinés dans le processus de réparation ou de remplacement sous garantie.

Lesdits produits ou pièces seront comparables en fonction et en performance aux produits et pièces d’origine et seront garantis pendant le reste

de la période de garantie originale (ou toute période plus longue que pourrait exiger une loi applicable).

La Société se réserve le droit, à son entière discrétion, de vous rembourser le prix que vous avez payé pour votre produit en lieu et place d’une

réparation ou d’un remplacement. Si le produit ou le composant n’est plus offert, il sera remplacé par un produit de valeur égale ou supérieure,

à l’entière discrétion de la Société. Cette mesure constitue votre recours exclusif en cas de violation de cette garantie limitée.

Exclusion de dommages : L’OBLIGATION DE LA SOCIÉTÉ DE FOURNIR DES PIÈCES DE RECHANGE, OU DE RÉPARER OU REMPLACER

LE PRODUIT, À SON CHOIX, CONSTITUE VOTRE SEUL ET UNIQUE RECOURS EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE ET LA

SEULE ET UNIQUE OBLIGATION DE LA SOCIÉTÉ. LA SOCIÉTÉ NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT,

CONSÉCUTIF, ACCESSOIRE OU SPÉCIAL DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT. Les dommages accessoires

comprennent, sans pour autant y être limités, la perte de temps et la privation de jouissance. Les dommages indirects comprennent, sans pour

autant y être limités, le coût de réparation ou de remplacement des autres biens endommagés par le mauvais fonctionnement du produit.

LA SOCIÉTÉ NE POURRA ÊTRE TENUE RESPONSABLE EN RIEN, NI À TOUTES PERSONNES, DE TOUTE OBLIGATION OU

RESPONSABILITÉ INCLUANT SANS S’Y LIMITER, LES OBLIGATIONS OU RESPONSABILITÉS ÉMANANT D’UN BRIS DE CONTRAT

OU D’UNE VIOLATION DE GARANTIE, LA NÉGLIGENCE OU AUTRE FORME DE PRÉJUDICE, OU TOUT AUTRE THÉORIE DE STRICTE

RESPONSABILITÉ CONCERNANT LE PRODUIT, LES ACTIONS, OMISSIONS OU AUTRE DE LA SOCIÉTÉ.

Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation ci-dessus

peut ne pas s’appliquer à votre situation. La présente garantie vous confère des droits spéci ques reconnus par la loi. D’autres droits pourraient

également vous être accordés selon la législation locale en vigueur.

La présente garantie ne couvre que le remplacement ou la réparation des produits ou pièces défectueux à l’usine principale de la Société et ne

comprend pas les frais de voyage et ni les dépenses quotidiennes pour une réparation à domicile.

Toute aide que la Société vous fournit en dehors des dispositions, limitations ou exclusions de cette garantie limitée ne constituera en rien une renonciation

auxdites dispositions, limitations ou exclusions, et ne prolongera aucunement cette garantie pas plus qu’elle ne la remettra en vigueur. Les conditions,

exclusions et les limitations de responsabilités au titre de la présente garantie ne s’appliqueront pas dans la mesure où toute loi applicable l’interdit.

La Société ne vous remboursera aucune dépense encourue par vous pour la réparation ou le remplacement de tout produit défectueux, sauf

celles que vous avez encourues avec la permission écrite préalable de la Société.

Comment bénéﬁ

cier du service de garantie : Pour vous prévaloir de cette garantie, vous devez (a) aviser la Société à l’adresse ou au numéro

de téléphone indiqués ci-dessous dans les sept (7) jours du constat de la défectuosité couverte, (b) donner le numéro de modèle du produit et

le numéro d’identi cation de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie,

vous devez présenter une preuve de la date d’achat originale. Si vous ne pouvez pas fournir une copie écrite de la garantie limitée originale,

les dispositions de la garantie limitée écrite la plus récente de la Société concernant ce produit particulier s’appliqueront. Vous trouverez les

garanties limitées écrites les plus récentes des produits de la Société sur les sites www.broan.com et www.broan.ca.

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453

Venmar Ventilation ULC, 550 boul. Lemire, Drummondville, Québec, Canada J2C 7W9 www.broan.ca 1 877 896-1119

Número de serie:

WWW.BROAN.COM WWW.BROAN.CA

WW.BR

CAMPANA DE ESTUFA

DE CHIMENEA

Serie: EW43

MANUAL DE INSTALACIÓN,

UTILIZACIÓN Y CUIDADO

99046142C

En EE.UU., registre su campana de cocina en línea en www.broan.com

En Canadá, registre su campana de cocina en línea en www.broan.ca

Exclusivamente para cocinas domésticas

INSTALADOR: ENTREGUE ESTE MANUAL AL PROPIETARIO.

PROPIETARIO : INFORMACIÓN SOBRE USO Y CUIDADO EN LA PÁGINA 10.

LEA ESTAS INSTRUCCIONNES Y GUÁRDELAS

! !

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE

ELÉCTRICO O HERIDAS CORPORALES, SIGA LAS

INDICACIONES SIGUIENTES:

1. Utilice este aparato sólo en la forma prevista por el fabricante.

Si tiene preguntas, póngase en contacto con el fabricante en la

dirección o número de teléfono indicados en la garantía.

2. Antes del mantenimiento o de la limpieza del aparato, apague

la alimentación en el tablero de servicio y bloquee los medios

de desconexión para evitar que se conecte la corriente

accidentalmente. Cuando no se puedan bloquear los medios

de desconexión de servicio, coloque firmemente un dispositivo

de aviso visible, como una etiqueta, en el tablero de servicio.

3. Los trabajos de instalación y el cableado eléctrico han de ser

realizados por personal cualificado, de conformidad con todos

los códigos y normas aplicables, incluyendo los códigos y

normas de construcción contra incendios.

4. Se necesita aire suficiente para una combustión adecuada y

para sacar los gases por la chimenea del equipo que quema el

combustible para evitar la contracorriente. Siga las directrices del

fabricante del equipo de calefacción y las normas de seguridad,

tales como las que publica la Asociación Nacional de Protección

Contra Incendios (NFPA) y la Sociedad Americana de

Ingenieros de Calefacción, Refrigeración y Aire Acondicionado

(ASHRAE) y las de las autoridades responsables del código local.

5. Al cortar o taladrar en la pared o en el techo, procure no dañar

el cableado eléctrico ni otras instalaciones ocultas.

6. Los ventiladores con conductos deben tener siempre salida al exterior.

7. No use el aparato con cualquier dispositivo de control de

velocidad de semiconductores.

8. Para reducir el riesgo de incendio, utilice sólo conductos

metálicos.

9. Este aparato debe conectarse a tierra.

10. Cuando la reglamentación local aplicable sea más restrictiva

en materia de instalación o certificación, dicha reglamentación

prevalecerá sobre las exigencias de este manual y el instalador

acepta atenerse a dicha reglamentación y asumir los gastos

correspondientes.

PARA REDUCIR EL RIESGO DE INCENDIO DE LA GRASA

ACUMULADA EN LA PARTE SUPERIOR DE LA COCINA:

a) No deje nunca recipientes de cocina a fuego vivo sin vigilancia.

Los desbordamientos producen humo y derrames grasientos

que pueden inflamarse. Caliente el aceite despacio, a fuego

lento o mediano.

b) Ponga en marcha siempre la campana extractora al cocinar

a temperaturas elevadas o al cocinar alimentos flameados

(crepas Suzette, cerezas jubilee, res con pimienta flambeada).

c) Limpie el ventilador con frecuencia. No deje que la grasa se acumule

en el ventilador, ni en los filtros o en los conductos de evacuación.

d) Utilice cacerolas de tamaño apropiado. Emplee siempre un

recipiente adecuado para el tamaño de la placa.

1. Sólo para una utilización en el interior.

2. Sólo para ventilación general. No debe utilizarse para extraer

materiales o vapores peligrosos o explosivos.

3. Para evitar daños en el cojinete del motor y que la hélice haga

ruido o se desequilibre, mantenga la unidad de alimentación

lejos de los vaporizadores de pirca, del polvo de la construcción, etc.

4. El motor de la campana tiene un dispositivo contra sobrecargas

térmicas que apaga el motor automáticamente si éste se

sobrecalienta. El motor volverá a ponerse en marcha cuando se

enfríe. Si el motor sigue apagándose, haga examinar el motor.

5. La distancia mínima entre la campana y la superficie sobre la

que se cocina NO DEBE SER inferior a 24". Se aconseja una distancia

máxima de 30" por encima de la superficie sobre la que se cocina

para capturar mejor las impurezas que se producen al cocinar.

6. Se recomienda que haya dos personas para instalar la

campana dadas sus grandes dimensiones y su peso.

7. Para reducir el riesgo de incendio y expulsar el aire

debidamente, compruebe que el aire vaya al exterior. No lleve

el aire a espacios situados entre paredes, en el techo o en un

desván, en sótanos pequeños ni en cocheras.

8. Dada la alta capacidad de expulsión de aire de esta campana,

debe asegurarse de que en la casa entra aire suficiente. Abra

una ventana en o cerca de la cocina.

9. Para reducir el riesgo de incendio o de descarga eléctrica, los

modelos de la serie Broan Elite EW43 sólo deben instalarse

con sus propios ventilador impelente incorporado.

10. Usando en el modo sin conducto, para reducir el riesgo

de incendio o de descarga eléctrica, los modelos de la serie

Broan Elite EW43 sólo deben instalarse con el conjunto de

recirculación sin conducto modelo ARKEW43.

11. Para mayor información sobre otras exigencias, lea la etiqueta

de especificaciones que viene en el aparato.

ADVERTENCIA

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES

EN CASO DE INCENDIO DE LA GRASA ACUMULADA

EN LA PARTE SUPERIOR DE LA COCINA, SIGA ESTAS

INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa bien ajustada, una

bandeja metálica u hoja para hacer galletas y, a continuación,

apague el quemador. TENGA CUIDADO DE NO QUEMARSE.

Si las llamas NO SE APAGAN INMEDIATAMENTE, EVACÚE

EL LUGAR INMEDIATAMENTE Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que

podría quemarse.

3. NO USE AGUA, ni trapos de cocina o toallas húmedos: esto

podría causar una violenta explosión de vapor.

4. Use un extintor SÓLO si:

A. Tiene un extintor de tipo ABC y sabe cómo funciona.

B. El fuego es pequeño y se limita a la zona donde comenzó.

C. Ya llamó a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de una

salida detrás de usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

ADVERTENCIA

1. P REPARE LA INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. SELECCIONE EL TIPO DE INSTALACIÓN . . . . . . . . . . . . . . . . . . 3

3. CONSTRUIR LA ESTRUCTURA . . . . . . . . . . . . . . . . . . . . . . . . 4

4. I

NSTALE EL SOPORTE DE MONTAJE DE LA PA RT E SUPERIOR DE LA

CHIMENEA (INSTALACIÓN CON CONDUCTOS úNICAMENTE). . . . . . 5

5. INSTALE LA CÁMARA (INSTALACIÓN SIN CONDUCTOS úNICAMENTE). 5

6. QUITE EL O LOS FILTROS DE GRASA . . . . . . . . . . . . . . . . . . . 5

7. A JUSTE LOS SOPORTES DE MONTAJE DE LA CAMPANA.. . . . . . . . 5

8. INSTALE LA CAMPANA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

9. C

ONEXIÓN ELÉCTRICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

10. CONEXIÓN DEL CONDUCTO . . . . . . . . . . . . . . . . . . . . . . . . . 7

11. PREPARE LA CHIMENEA DECORATIVA . . . . . . . . . . . . . . . . . . . 8

12. I

NSTALE LA CHIMENEA DECORATIVA . . . . . . . . . . . . . . . . . . 8-9

13. VUELVA A INSTALAR EL O LOS FILTROS DE GRASA . . . . . . . . . . . 9

14. FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

15. CUIDADO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

16. PIEZAS DE RECAMBIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

17. GARANTíA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ÍNDICE

1. PREPARE LA INSTALACIÓN

NOTA : antes de empezar la instalación, compruebe el contenido de la caja. Si hay elementos que faltan o están dañados, póngase en

contacto con el detallista.

Compruebe que los siguientes elementos están incluidos:

- Campana

- Conjunto de la chimenea decorativa (parte inferior y superior)

- Soporte de montaje de la parte superior de la chimenea

- Filtro(s) de aluminio de grasa (1 por una campana de 24 pulg. de ancho, 2 por una

campana de 30 pulg. o 36 pulg. de ancho)

- Manual de instalación

- Bolsa de piezas: 8 tornillos de montaje M4 x 38 Phillips de cabeza redonda

2 tornillos M4 x 12 Phillips de cabeza redonda,

2 arandelas

3 conectadores de hilos.

Piezas vendidas por separado:

- Conductos, codos, tapa de techo o tapa de pared.

- Prolongacion opcional para la chimenea para techo de 9 pies o más, modelos

n.° AEEW43SS (acero inoxidable) o AEEW43BLS (acero inoxidable negro).

- Conjunto para instalación sin conducto modelo ARKEW43, obligatorio para

una instalación sin conducto.

NOTA: durante la instalación, proteja la encimera y la parte superior de la cocina.

HR0225E

(1) CONJUNTO DE LA

CHIMENEA

DECORATIVA

(1) SOPORTE DE MONTAJE DE LA

PA RT E

SUPERIOR DE LA CHIMENEA

(1 O 2) FILTRO(S) DE GRASA

(6) TORNILLOS M4 X 38 PHILLIPS

CABEZA REDONDA

(2) TORNILLOS M4 X 12 PHILLIPS

DE CABEZA REDONDA

(2) ARANDELAS

(3) CONECTADORES

2. SELECCIONE EL TIPO DE INSTALACIÓN

2.1 INSTALACIÓN SIN CONDUCTO

El conjunto para instalación sin conducto modelo ARKEW43 es necesario para este tipo de instalación.

2.2 INSTALACIÓN CON CONDUCTOS

Planifique dónde y cómo instalará los conductos.

Un conducto recto y corto permitirá que la campana funcione más eficientemente.

Los tramos largos de conductos, codos y transiciones reducirán el rendimiento de

la campana. Use tan pocos de ellos como sea posible. Es posible que se requieran

conductos más grandes para un mejor funcionamiento con tramos más largos de

conductos. Instale la tapa para pared o techo. Conecte un conducto metálico redondo

de 6” en la tapa y trabaje hacia atrás, hacia la ubicación de la campana. Use cinta

adhesiva metálica de 2” para sellar las juntas entre los tramos de los conductos.

2.3 TODAS LAS INSTALACIONES

La distancia mínima entre la superficie sobre la que se cocina y la campana es de

24". Se aconseja una distancia máxima de 30" por encima de la superficie sobre

la que se cocina para capturar mejor las impurezas que se producen al cocinar.

Las distancias superiores a 30" son a discreción del instalador y de los usuarios,

siempre que la altura del techo y la longitud de la chimenea decorativa lo permiten.

NOTA: Techos de 9 pies o más necesitan una prolongacion opcional para la chimenea

modelos n.° AEEW43SS (acero inoxidable) o AEEW43BLS (acero inoxidable negro).

ADVERTENCIA

Para instalar, reparar o limpiar la campana, se aconseja llevar lentes y guantes de seguridad.

24 PULG. MíN. POR

ENCIMA

DE LA

SUPERFICIE

DE LA COCINA

CONDUCTO REDONDO

6 PULG.

APA DE TECHO

CODO

REDONDO

6 PULG.

APA DE

PARED

CAMPANA

CHIMENEA

DECORATIVA

HH0282E

3. CONSTRUIR LA ESTRUCTURA

4. INSTALE EL SOPORTE DE MONTAJE DE LA PARTE SUPERIOR DE LA CHIMENEA

(INSTALACIÓN CON CONDUCTOS ÚNICAMENTE)

Centre el soporte de montaje de la parte superior de la chimenea con la

línea central trazada anteriormente en la etapa 3 y colóquelo a ras con

el techo. Use el soporte de montaje de la parte superior de la chimenea

como plantilla para marcar la posición de sus tornillos.

Sujete el soporte de montaje de la parte superior de la chimenea con

2 tornillos de montaje M4 x 38 Phillips de cabeza redonda. Asegúrese de

que el soporte quede bien apretado contra la pared.

HD1154

CENTRO DE LA INSTALACIÓN

TECHO

SOPORTE DE MONTAJE

ENRASADO CON EL TECHO

RANURAS DEL SOPORTE

DE MONTAJE DE LA PARTE

SUPERIOR DE LA CHIMENEA

DECORATIVA

ADVERTENCIA

• Al cortar o taladrar en la pared o en el techo, procure no dañar el cableado eléctrico ni otras instalaciones

ocultas.

• Siga siempre todos los códigos y normas de construcción aplicables al construir la estructura mural.

Construya una estructura mural de madera que sea pareja con la superficie

de los montantes de la pared. La estructura mural de madera debe tener al

menos 1/2 pulg. de grosor y 3 pulg. de altura. Sujete la estructura mural de

madera a los montantes para lograr una instalación sólida.

Asegúrese de que la altura de la estructura permitirá sujetar los tornillos

conforme a las dimensiones que se muestran.

Una vez terminada la superficie de la pared, utilice un nivel para trazar una

línea vertical hasta el techo, empezando desde el centro de la ubicación de

la campana. Medir y marcar la ubicación de los tornillos usando las medidas

que aparecen a la derecha. Insertar 2 tornillos de montaje M4 x 38 Phillips de

cabeza redonda en la estructura mural; no apriete completamente los tornillos.

PULG. = PARTE INFERIOR DE LA CAMPANA 24 PULG. POR ENCIMA

DE LA SUPERFICIE DE COCCIÓN

41 PULG. = PARTE INFERIOR DE LA CAMPANA 30 PULG. POR ENCIMA

DE LA SUPERFICIE DE COCCIÓN

HD1152E

ESTRUCTURA DETRÁS

DEL PANEL MURAL

MONTANTES

5. INSTALE LA CÁMARA (INSTALACIÓN SIN CONDUCTO ÚNICAMENTE)

Centre la cámara (incluida en el conjunto para la instalación sin conducto)

con la línea central trazada anteriormente en la etapa 3 y colóquela a ras

con el techo. Use la cámara como plantilla para marcar la posición de sus

tornillos.

Sujete la cámara con 2 tornillos de montaje M4 x 38 Phillips de cabeza

redonda. Asegúrese de que la cámara quede bien apretada contra la

pared.

HD1158

CENTRO DE LA

INSTALACIÓN

TECHO

CÁMARA

ENRASADA

CON

TECHO

RANURAS DE LA

CÁMARA

6. QUITE EL/LOS FILTRO(S) DE GRASA

Deje la parte posterior de la campana plana sobre una mesa. Utilice un

pedazo de cartón para evitar dañar la mesa o la campana.

Retire los filtros de grasa estirando hacia abajo la cejilla metálica e

inclinando los filtros hacia abajo para quitarlos. Reserve los filtros.

NOTA: Hay un único filtro con las campanas de 24” de ancho.

8. INSTALE LA CAMPANA

1. Alinee la campana con la línea del centro de la instalación previamente

trazada en la pared. Baje lentamente la campana hasta que encaje en los

tornillos de la pared.

2. Ponga a nivel la campana y apriete totalmente los tornillos.

3. Sujete la campana a la pared con 2 tornillos de montaje M4 x 38 Phillips de

cabeza redonda y 2 arandelas en la parte inferior trasera de la campana (ver la

vista posterior a la derecha). Apriete totalmente todos los tornillos.

ADVERTENCIA

TENGA CUIDADO al instalar la chimenea decorativa y la campana, pueden tener bordes cortantes.

HD1155

7. AJUSTE LOS SOPORTES DE MONTAJE DE LA CAMPANA

Los dos soportes de montaje, situados en las esquinas de la parte trasera

de la campana, están colocados de fabrica en posición baja (A). Por cada

soporte, destornille ligeramente los tornillos de sujeción y levante el soporte

como ilustrado en B, después apriete los tornillos.

ESQUINA EN LA

PARTE TRASERA

HD1160

ESQUINA EN LA

PARTE TRASERA

UBICACIóN DE LOS ORIFICIOS

HD1156

9. CONEXIÓN ELÉCTRICA

ADVERTENCIA

Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo personal cualiﬁ cado de acuerdo todos los

códigos y normas. Antes de iniciar el cableado, desconecte la corriente eléctrica en la entrada de servicio y

bloquee éste para evitar que se ponga en marcha accidentalmente.

Retire la tapa de la caja de conexiones de la parte superior de la campana retirando los dos

tornillos. Coloque la tapa y los tornillos a un lado.

Retire un orificio punzonado sobre la parte superior de la caja de conexiones.

Instale una abrazadera aprobada por UL (no provista) sobre el cable de alimentación de

la casa a 4 pulg. del extremo del cable. Pase el cable de alimentación a través de la

abertura de la tapa de la caja de conexiones y utilice la abrazadera para sujetar el cable de

alimentación de la casa a la tapa de la caja de conexiones.

Conecte el cableado de la campana al cable de alimentación de la vivienda usando los

conectadores suministrados : El hilo NEGRO con el NEGRO, el BLANCO con el BLANCO

y el VERDE o el hilo pelado con el VERDE. NO OLVIDES CONECTAR LA PUESTA A

TIERRA.

Reintegrar la tapa de la caja de conexiones. Asegúrese de que todos los cables sean en la

tapa de la caja de conexiones.

HO0297

HR0226

HE0363

HILOS DE

TIERRA

BLANCO

NEGRO

PRECAUCIÓN

Asegúrese de no atascar ningún hilo al volver a colocar la tapa de la caja de conexiones.

HD1157

ABRAZADERA

10. CONEXIÓN DEL CONDUCTO

INSTALACIÓN POR SALIDA VERTICAL:

Ponga una sección de conducto redondo de acero de 6 pulg. sobre el adaptador/compuerta

en la campana hasta la tapa de techo. Utilice cinta adhesiva metálica para sellar la junta.

INSTALACIÓN POR SALIDA HORIZONTAL:

Mida e instale los conductos redondos de acero de 6 pulg. a la tapa para pared, y el codo

de 90° sobre el adaptador/compuerta en la campana. Utilice cinta adhesiva metálica para

sellar las juntas.

HJ0200

HJ0201

HJ0202

INSTALACIÓN SIN CONDUCTO:

Retirar las compuertas del adaptador. Mida la longitud necesaria de conducto flexible

redondo de 6 pulg. de aluminio (incluido en el conjunto para instalación sin conducto)

para cubrir la distancia que separa la parte superior de la campana y la cámara. Ponga

el conducto flexible redondo de 6 pulg. sobre el adaptador en la campana. Utilice cinta

adhesiva metálica para sellar la junta.

11. PREPARE LA CHIMENEA DECORATIVA

REJILLAS

HO0290

MUESCA

TRASERA DE

LA PARTE

INFERIOR DE

LA CHIMENEA

DECORATIVA

Despegue las dos esquinas superiores de la película protectora en la parte superior de la chimenea.

NOTA: Únicamente para una instalación sin conducto, retire la película protectora de plástico que

cubre las rejillas.

Deslice con cuidado la parte superior de la chimenea dentro de la parte inferior de forma que las

rejillas queden arriba.

NOTA: Únicamente para una instalación con conductos, se puede invertir la parte superior de la

chimenea para ocultar las rejillas en algunas aplicaciones dependiendo de las alturas de

instalación.

Retire la parte superior del interior de la parte inferior de la chimenea decorativa. Retire la película protectora de plástico que cubre sólo

la parte inferior de la chimenea.

Las partes inferior y superior de la chimenea vienen con la campana, pero para techos de 9 pies o más, deseche las partes inferior y

superior y utilice la prolongación opcional de la chimenea, n.° de pieza n° AEEW43SS (acero inoxidable) o AEEW43BLS (acero inoxidable

negro) (vendidas por separado).

12. INSTALE LA CHIMENEA DECORATIVA

Coloque cuidadosamente en su lugar la base de la chimenea decorativa (el extremo con las

muescas en primer lugar) en la parte superior de la campana.

HO0294

PRECAUCIÓN

NO RETIRE aún la película protectora de plástico que cubre la parte superior de la chimenea decorativa.

12. INSTALE LA CHIMENEA DECORATIVA (CONTINUACIÓN)

INSTALACIÓN SIN CONDUCTO:

Tira hacia arriba la parte superior de la chimenea decorativa y fijela a la cámara

usando 2 tornillos M4 x 12 Phillips de cabeza redonda.

Retire la película protectora de plástico que cubre la parte superior de la chimenea y

la campana.

INSTALACIÓN CON CONDUCTOS:

Tira hacia arriba la parte superior de la chimenea decorativa hasta que quede alineada

con el soporte de montaje. El soporte debe quedar dentro de la chimenea. Sujete la parte

superior de la chimenea al soporte con 2 tornillos M4 x 12 Phillips de cabeza redonda.

NOTA: no se muestra el conducto en la ilustración para facilitar la comprensión.

Retire la película protectora de plástico que cubre la parte superior de la chimenea y la

campana.

HO0295

VISTA FRONTAL DEL SOPORTE DE

MONTAJE DE LA PARTE SUPERIOR DE

LA CHIMENEA DECORATIVA

PARTE

SUPERIOR

DE LA

CHIMENEA

DECORATIVA

13. VUELVA A INSTALAR LOS FILTROS DE GRASA

TODAS LAS INSTALACIONES:

Reinstale los filtros de grasa alineando las lengüetas posteriores del filtro

con las ranuras de la campana. Estire hacia abajo la lengüeta metálica del

cierre, presione el filtro en su posición y libere.

Asegúrese de que los filtros estén seguramente enganchados después de

su instalación.

HO0293

HA0145

INSTALACIÓN SIN CONDUCTO:

Instale un filtro de carbón en la parte posterior de cada filtro de grasa (A).

Sostener el filtro de carbón en su lugar insertando los extremos de las 3 tiras

de metal en el marco de cada filtro de grasa (B).

HD1161

14. FUNCIONAMIENTO

Ponga en marcha siempre la campana antes de empezar a cocinar para crear una corriente de aire en la cocina. Deje que el ventilador funcione

durante unos minutos para limpiar el aire una vez apagada la cocina. Esto ayudará a mantener toda la cocina más limpia y despejada.

123

HC0088

1) Sensor Velocidad del ventilador/Apagado

2) Sensor Maestro de Encendido/Apagado

3) Sensor Intensidad de las luces/Apagado

1. SENSOR VELOCIDAD DEL VENTILADOR/APAGADO (SENSOR DOBLE FUNCIÓN) :

Toque el sensor Velocidad del ventilador/Apagado para poner en marcha el ventilador a velocidad baja. Toque el sensor dos veces para

poner en marcha el ventilador a velocidad media y una vez más para la velocidad alta. El indicador bajo el sensor se iluminará segun la

velocidad elegida (una LED = baja velocidad, 2 LEDs = media velocidad, 3 LEDs = alta velocidad). Toque el sensor una vez más para

apagar el ventilador; los indicadores LED se apagarán.

2. SENSOR MAESTRO DE ENCENDIDO/APAGADO :

Cuando el ventilador y las luces están encendidos, toque el sensor Maestro de Encendido/Apagado para apagar el ventilador y las

luces. Cuando el ventilador y las luces están apagados, toque este sensor para encender el ventilador al último ajuste guardado y para

encender la luz a la última intensidad guardada.

3. SENSOR INTENSIDAD DE LAS LUCES/APAGADO :

Toque este sensor una vez para encender la luz a intensidad baja, un indicador LED se iluminará. Toque este sensor una vez más para

encender la luz a intensidad alta (los dos indicadores LED se iluminarán). Toque este sensor una vez más para apagar la luz (los dos

indicadores LED se apagarán).

15. CUIDADO

Filtro(s) de grasa

Los/El filtro(s) de grasa debería(n) limpiarse con frecuencia. Use una disolución de agua tibia y detergente para vajilla. Los/El filtro(s) de

grasa se puede(n) lavar en el lavaplatos.

Lave los filtros metálicos en el lavaplatos con un detergente sin fosfato. Los filtros de pueden descolorar si se lavan con detergentes

con fosfato o debido a las características del agua local pero esto no afecta su desempeño. Esta descoloración no está cubierta por la

garantía. A fin de reducir al mínimo o prevenir la descoloración, lave los filtros a mano con un detergente suave.

Filtros de recirculación

Cambie los filtros de recirculación cada 6 meses. Compre el S99010473 para campanas de 24” y 30” de ancho o S99010474 para

campanas de 36” de ancho.

Limpieza de la campana

Limpieza del acero inoxidable:

Al escoger un detergente, evite:

- Los limpiadores que contienen blanqueador (lejía), ya que dañarán el acero inoxidable.

- Los productos que contengan cloruro, fluoruro, yoduro y bromuro, ya que deterioran las superficies rápidamente.

- Los productos combustibles que se emplean para la limpieza, como acetona, alcohol, éter, benzol, etc., ya que son altamente

explosivos y nunca deberían estar cerca de una cocina.

Debe hacerse:

• Lavar regularmente con un paño limpio o un trapo empapado

con agua tibia y jabón suave sin fosfato o detergente líquido

para vajillas.

• Limpiar siempre en la dirección de las líneas originales de

pulido del metal.

• Enjuagar siempre con agua limpia (2 o 3 veces) después de

limpiar. Secar completamente.

• También puede utilizar un limpiador doméstico especial para

acero inoxidable.

No debe hacerse:

• Utilizar un estropajo de acero o acero inoxidable u otro tipo de

rasquetas para quitar la suciedad resistente.

• Utilizar limpiadores fuertes o abrasivos.

• Dejar que la suciedad se acumule.

• Dejar que el polvo del yeso u otros residuos de la construcción

manchen la campana. Si efectúa obras de construcción o

renovación, cubra la campana para que no se manche la

superficie de acero inoxidable.

16. PIEZAS DE RECAMBIO

REPUESTOS Y REPARACIONES

Para que el aparato esté en buenas

condiciones, use sólo repuestos genuinos

Broan-NuTone LLC o Venmar Ventilation

ULC. Los repuestos genuinos Broan-

NuTone LLC o Venmar Ventilation ULC

están diseñados especialmente para

cada unidad y han sido fabricados para

responder a las normas de certificación

aplicables y mantener un alto nivel

de seguridad. Los repuestos de otros

fabricantes pueden dañar seriamente el

aparato y reducir drásticamente su nivel de

rendimiento, lo cual podría causar una falla

prematura. Broan-NuTone LLC y Venmar

Ventilation ULC recomiendan comunicar

con un centro de servicios autorizado para

todos los repuestos y reparaciones.

* NO SE MUESTRA.

HL0456

N. N. DE PIEZA DESCRIPCIÓN 24’’ 30’’ 36’’

S97021437

CHIMENEA DECORATIVA SUPERIOR Y

INFERIOR (ACERO INOXIDABLE) CON

SOPORTE

111

S97021441

CHIMENEA DECORATIVA SUPERIOR

Y INFERIOR (ACERO INOXIDABLE

NEGRO) CON SOPORTE

2 S99527461 CONJUNTO DE LA COMPUERTA 111

3 S99840026 C

AJA DE CONEXIONES 111

4 S99271684 C

ABLE DE ALIMENTACIÓN 111

5 S97021443 TARJETA ELECTRÓNICA 111

6 S99010479 MÓDULO LED 1 1 1

7 S97021444 CONJUNTO DE MOTOR Y VENTILADOR 111

S99010473

FILTROS DE RECIRCULACIÓN

(JUNTO DE 2)

S99010474

FILTROS DE RECIRCULACIÓN

(JUNTO DE 2)

9 S99064948 RELLENOS DE FILTRO (JUNTO DE 2) 1

N. N. DE PIEZA DESCRIPCIÓN 24’’ 30’’ 36’’

S99010476 FILTROS DE GRASA EN ALU. (JUNTO DE 2) 1 1

S99010477 FILTROS DE GRASA EN ALU. (JUNTO DE 21

S99010480

TIRAS DE METAL POR FILTROS

DE RECIRCULACIÓN S99010473

(JUNTO DE 3)

S99010481

IRAS DE METAL POR FILTROS

DE RECIRCULACIÓN S99010474

(JUNTO DE 3)

12 S99271686

ONJUNTO DEL CONDENSADOR Y

ARNES DE HILOS

111

* S97021434

BOLSA DE PIEZA : 2 SOPORTES DE

MONTAJE

, 4 TORNILLOS 3/16-24

X 1/2 PULG., 6 TORNILLOS M4 X

38 PHILLIPS CAB. RED. 9 MM, 2

TORNILLOS M4 X 12 PHILLIPS CAB.

RED. 9 MM, 2 ARANDELAS, 3 CONEC-

TADORES, 1 SOPORTE DE MONTAJE

DE PA RT E SUPERIOR DE CHIMENEA

DECORATIVA.

111

Garantía limitada

Periodo y exclusiones de la garantía: Broan-NuTone LLC o Venmar Ventilation ULC (sea esta la “Compañía”) garantiza al consumidor

comprador original de su producto (“usted”) que el producto (el “Producto”) estará libre de defectos en materiales o en mano de obra, por un

periodo de un (1) año a partir de la fecha de compra original (o por un periodo mayor según sea requerido por la legislación aplicable).

El periodo de garantía limitada para cualquier pieza de repuesto proporcionada por la compañía y para cualquier Producto reparado o

reemplazado bajo esta garantía limitada debe ser lo que reste del periodo de garantía original (o por un periodo mayor según sea requerido por

la legislación aplicable).

Esta garantía no cubre arrancadores de lámparas  uorescentes, tubos, bombillas de halógeno e incandescentes, fusibles,  ltros, conductos,

tapas de techo, tapas de pared ni otros accesorios que pudieran ser comprados por separado e instalados con el producto. Esta garantía tampoco

cubre (a) mantenimiento y servicio normal, (b) uso y desgaste normal, (c) Productos o piezas sujetos a mal uso, abuso, uso anormal, negligencia,

accidente, mantenimiento inadecuado o insu ciente, almacenamiento o reparación (que no sea reparación por parte de la Compañía), (d) daños

causados por instalación defectuosa, o bien instalación o uso contrario a las recomendaciones o instrucciones, (e) cualquier Producto que se

haya movido de su punto de instalación original, (f) daños ocasionados por el medio ambiente o los elementos naturales, (g) daños en tránsito,

(h) desgaste natural del acabado, (i) Productos en uso comercial o no residencial, o (j) daños ocasionados por incendio, inundación u otro caso

fortuito o (k) Productos con un número de serie alterado, removido o mutilado. Esta garantía cubre solamente Productos vendidos a clientes

originales en los Estados Unidos y Canadá por la Compañía o a distribuidores de EE. UU. y Canadá autorizados por la Compañía.

Esta garantía sustituye todas las garantías anteriores y no es transferible del comprador consumidor original.

No hay otras garantías: Esta garantía limitada contiene la única obligación de la Compañía y su único recurso ante productos defectuosos. Las

garantías anteriores son exclusivas y en lugar de cualquier otra garantía, expresa o implícita. LA COMPAÑÍA NIEGA Y EXCLUYE CUALQUIER

OTRA GARANTÍA EXPRESA, Y NIEGA Y EXCLUYE TODAS LAS GARANTÍAS IMPLÍCITAS, CONDICIONES Y ESTIPULACIONES

IMPLICITAS POR LEY, INCLUYENDO, ENTRE OTRAS, LAS DE COMERCIALIZACIÓN Y APTITUD PARA UN PROPÓSITO EN PARTICULAR.

Hasta el grado en que la ley aplicable prohíba la exclusión de las garantías implícitas, condiciones y estipulaciones, la duración de cualquier

garantía implícita aplicable está limitada al periodo especi cado para la garantía expresa antes mencionada. Algunas jurisdicciones no permiten

limitaciones en la duración de una garantía implícita, así que la limitación anterior tal vez no aplique en su caso. Cualquier descripción verbal o

escrita del Producto es para el único propósito de identi carlo y no deberá considerarse como una garantía expresa.

Siempre que sea posible, toda disposición de esta garantía limitada deberá ser interpretada de tal forma que sea efectiva y válida de conformidad

con la ley aplicable, pero si alguna disposición fuera considerada prohibida o inválida, quedará sin efecto solo en virtud de dicha prohibición o

invalidez, sin invalidar el resto de dicha disposición o las demás disposiciones restantes de la garantía limitada.

Recurso: Durante el periodo de garantía limitada aplicable, la Compañía, a su opción, suministrará piezas de repuesto, o reparará o reemplazará,

sin cargo alguno, cualquier Producto o pieza del mismo, hasta el grado en que la Compañía lo encuentre cubierto bajo esta garantía limitada y

en incumplimiento de la misma en condiciones normales de uso y servicio. La Compañía le enviará el Producto reparado o reemplazado o las

piezas de repuesto sin cargo. Usted es responsable de todos los costos de retiro, reinstalación y envío, seguro u otros cargos de  ete incurridos

en el envío del Producto o pieza a la Compañía. Si debe enviar el Producto o la pieza a la Compañía, tal como lo indique la Compañía, debe

empaquetar adecuadamente el Producto o la pieza: la Compañía no se hace responsable por los daños en tránsito. La Compañía se reserva

el derecho de utilizar Productos o piezas reacondicionados, renovados, reparados o refabricados en el proceso de reemplazo o reparación de

garantía. Dichos Productos y piezas serán comparables en función y desempeño a un Producto o una pieza original y tendrán garantía durante

el resto del periodo de la garantía original (o po un periodo mayor según sea requerido por la legislación aplicable).

La Compañía se reserva el derecho, a su sola discreción, a devolver el dinero que pagó por el Producto en lugar de la reparación o sustitución. Si

el producto o componente ya no está disponible o esta descontinuado, el reemplazo podrá ser efectuado por un producto similar de igual o mayor

valor, a criterio exclusivo de la Compañía. Este es su único y exclusivo recurso por incumplimiento de esta garantía limitada.

Exclusión de daños: LA OBLIGACIÓN DE LA COMPAÑÍA DE SUMINISTRAR PIEZAS DE REPUESTO, O DE REPARAR O REEMPLAZAR,

A OPCIÓN DE LA COMPAÑÍA, SERÁ SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA, Y LA ÚNICA Y EXCLUSIVA

OBLIGACIÓN DE LA COMPAÑÍA. LA COMPAÑÍA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, INDIRECTOS, RESULTANTES

O ESPECIALES QUE SURJAN POR EL USO O DESEMPEÑO DEL PRODUCTO, O EN RELACIÓN CON EL MISMO. Los daños incidentales

incluyen pero no se limitan a daños tales como pérdida de uso. Los daños consecuentes incluyen pero no se limitan a los gastos de reparación

o sustitución de otra propiedad que fue dañ

ada si el Producto no funcionase apropiadamente.

LA COMPAÑIA NE SERÁ RESPONSABLE ANTE USTED, NI NINGÚN DERECHOHABIENTE, DE CUALQUIER OTRA OBLIGACIÓN O

RESPONSABILIDAD INCLUYENDO, PERO NO LIMITADO A, OBLIGACIONES O RESPONSABILIDADES DERIVADAS DEL INCUMPLIMIENTO

DE CONTRATO O GARANTÍA, NEGLIGENCIA U OTRO AGRAVIO O CULAQUIER TEORÍA DE RESPONSABILIDAD OBJETIVA, CON

RESPECTO AL PRODUCTO O ACTOS U OMISIONES DE LA COMPAÑIA DE CUALQUIER OTRA FORMA.

Algunas jurisdicciones no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes mencionada

podría no aplicarse a usted. Esta garantía le otorga derechos legales especí cos, y usted podría tener otros derechos que varían de jurisdicción

a jurisdicción. Las aclaraciones, exclusiones y limitaciones de responsabilidad bajo esta garantía no aplicarán en la medida que lo prohiban las

leyes aplicables.

Esta garantía cubre únicamente el reemplazo o la reparación de Productos defectuosos o piezas de los mismos en la planta principal de la

Compañía, y no incluye el costo del viaje para el servicio de campo ni los viáticos.

Cualquier asistencia que proporcione o procure la Compañía para usted fuera de los términos, limitaciones o exclusiones de esta garantía

limitada no constituirá una renuncia a dichos términos, limitaciones o exclusiones, ni dicha asistencia extenderá o renovará la garantía.

La Compañía no le reembolsará ningún gasto en el que usted haya incurrido al reparar o reemplazar cualquier Producto defectuoso, excepto

los incurridos con el permiso previo por escrito de la Compañía.

Cómo obtener el servicio cubierto por la garantía: Para tener derecho al servicio cubierto por la garantía, usted debe (a) noti car a la

Compañía a la dirección o número de teléfono que aparecen abajo en un plazo de siete (7) días después de descubrir el defecto cubierto, (b)

proporcionar el número de modelo y la identi cación de la pieza y (c) describir la naturaleza de cualquier defecto en el Producto o la pieza. En

el momento de solicitar el servicio cubierto por la garantía, debe presentar un comprobante de la fecha de compra original. Si usted no puede

presentar una copia de la garantía limitada original por escrito, entonces regirán los términos de la garantía limitada por escrito más actualizada

de la compañía para su producto en particular. Las garantías limitadas por escrito más actualizadas para los productos de la Compañía se pueden

encontrar en www.broan.com y www.broan.ca

Broan-NuTone LLC 926 West State Street, Hartford, WI 53027 www.broan.com 800-637-1453

Venmar Ventilation ULC, 550 Lemire Blvd., Drummondville, Québec, Canada J2C 7W9 www.broan.ca 1-877-896-1119

17. GARANTÍA

Broan EW4330SS Convertible Wall Mount T-Style Chimney Range Hood

Product's Documents

User Manual

Specifications

Broan EW4330SS Questions and Answers

Related Products

Broan BWT1304SS 30-Inch Convertible Wall-Mount T-Style Chimney Range Hood, 450 Max CFM, Stainless Steel

Broan NW330SS -NuTone 30-In. Convertible Wall Mount T-Style Chimney Range Hood

Broan BWT1304SSB 30-Inch Convertible Wall-Mount T-Style Chimney Range Hood, 450 Max CFM, Stainless Steell
