Snow Joe SJ624E Electric Single Stage Snow Thrower 21-Inch User Manual

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC Model SJ624E Form No. SJ-SJ624E-880E-MR7

OPERATOR’S MANUAL

ELECTRIC SNOW THROWER

21-INCH | 14-AMP

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Any electrical appliance can be dangerous if used incorrectly.

Some of the safety precautions given in this manual apply

generally to many appliances. Other warnings are specic

to the use of this snow thrower. Keep this manual for

future reference.

General Safety WARNINGS!

You and any other operator of this snow thrower must read,

understand and follow these instructions in their entirety, and

should reread them at the start of each snow season. Failure

to follow these instructions may result in ELECTRIC SHOCK,

FIRE and/or serious PERSONAL INJURY.

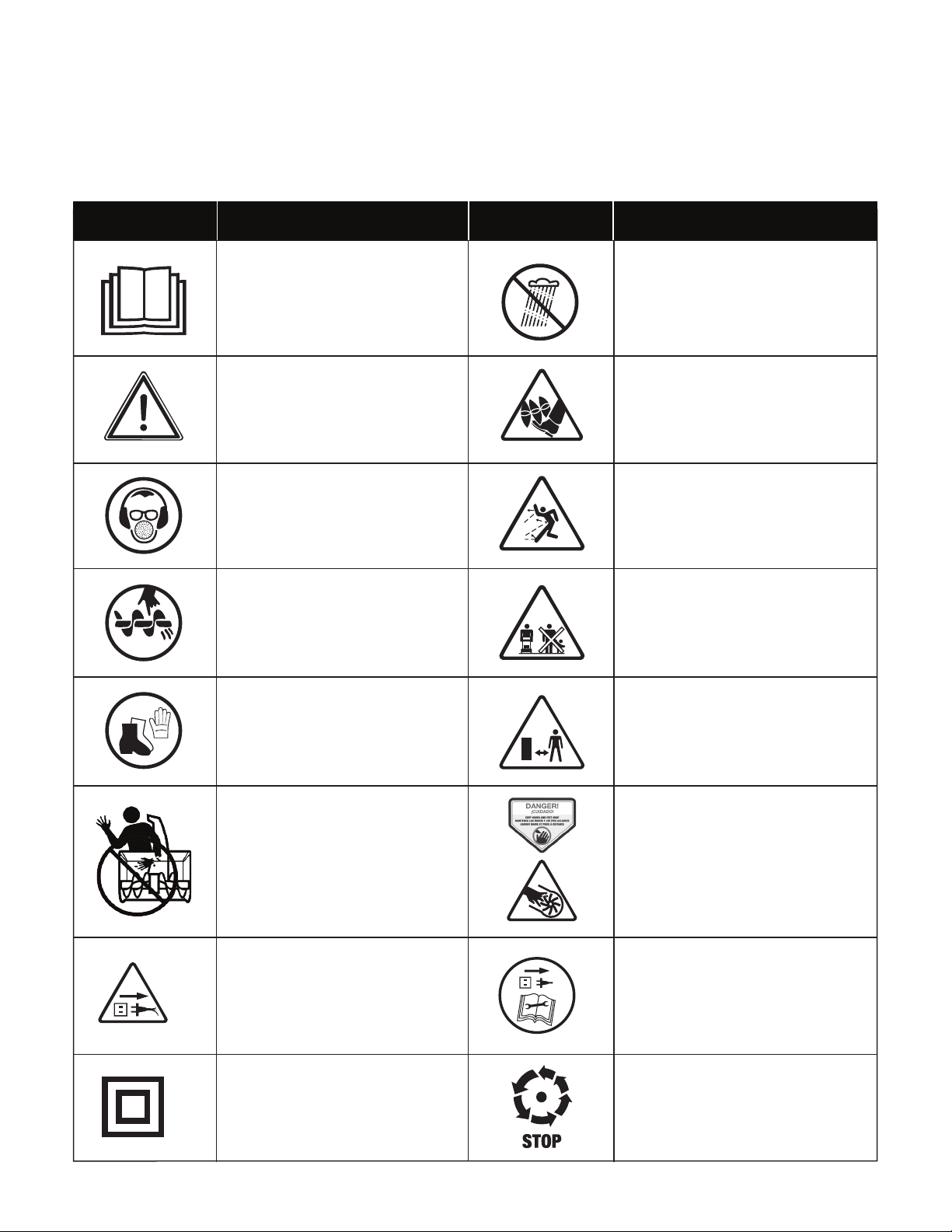

Notice the personal safety alert symbol

m used in this

manual to draw your attention to a WARNING given along

with the particular operating instruction. This means that

the operation requires special ATTENTION, CAUTION

and AWARENESS.

1. Keep work area clean and well lit. Cluttered, dark areas

invite accidents.

2. Do not operate the snow thrower in an explosive

atmosphere, such as in the presence of ammable

liquids, gases or dust. Electrical appliances create sparks

that may ignite the dust or fumes.

3. Keep children, pets and bystanders away from the

work area. Be aware that the normal noise of the

machine when turned on may make it dicult for you to

hear approaching people. Spectators should wear safety

glasses and be kept a safe distance away from the work

area. Do not let spectators touch the snow thrower or the

extension cord.

4. Electrical plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

grounded appliances. Unmodied plugs and matching

outlets will reduce the risk of electric shock.

5. Avoid body contact with earthed or grounded surfaces

(i.e. upper and lower water pipes, radiators, ranges,

refrigerators, microwave ovens and outer frames of

heating equipment). Take necessary precautions to avoid

electric shock. There is an increased risk of electric shock

if your body is earthed or grounded.

6. Do not abuse the cord. Keep the cord away from heat,

oil, sharp edges or moving parts. Never carry the snow

thrower by its cord or yank the cord to disconnect it from

the electrical outlet. Damaged or entangled cords increase

the risk of electric shock.

7. Replace or properly repair damaged cords. If the cord

becomes damaged in any manner while plugged into the

wall receptacle, immediately pull the extension cord plug

from the receptacle.

8. Contact with water while operating the snow thrower

can result in electric shock and serious bodily injury.

Do not use the snow thrower in damp or wet locations or

expose to rain. Do not handle the plug or the appliance

with wet hands or while standing in water.

mWARNING! Use outdoor extension cords marked

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A or

SJTOWA. These cords are rated for outdoor use and

reduce the risk of electric shock.

10.Turnothepowerswitchanddisconnectthepower

cable before making any adjustments to the unit and

before inspecting, servicing, changing accessories or

cleaning the snow thrower. Follow the same procedure

if any other dangerous conditions are present during

operation. Any adjustments to the unit should be

performed after revolving parts inside the snow thrower

stop completely. Such preventative safety measures

reduce the risk of starting the power tool accidentally.

11.Ifyoundthemainpowercableortheextensioncable

damaged, please pull out the plug from the socket and

disconnect the power immediately. Repair the cable or

replace it if necessary.

12. When replacing any parts, you must strictly observe

the instructions and procedures described in this

operator's manual. Special care should be paid to any

rubber parts, since these parts may increase the engine

load and decrease its mechanical power if damaged.

13. Do not move or transport the snow thrower when the

plug is connected to the power socket and the switch

is turned on.

14. If you notice that the unit is not running properly or

you hear abnormal sounds from the engine, stop

the machine, disconnect the power immediately and

contact an authorized Snow Joe

+ Sun Joe

dealer or

the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE.

Electrical Safety

1. Ground fault circuit interrupter (GFCI) protection should

be provided on the circuit(s) or outlet(s) to be used for

the snow thrower. Receptacles are available having

built-in GFCI protection and may be used for this

measure of safety.

2. To prevent electric shock, use only with an extension cord

suitable for outdoor use, such as SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

Before use, check that the extension cord is in good

condition. When using an extension cord, make sure to

use one heavy enough to carry the current your product

will draw. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

3. To reduce the risk of electric shock, this appliance has

a polarized plug (i.e. one blade is wider than the other).

Use this appliance only with a polarized UL-, CSA- or ETL-

rated extension cord for outdoor, all-weather use.

The appliance plug will t into a polarized extension

cord only one way.

If the appliance plug does not t fully into the extension

cord, reverse the plug. If the plug still does not t, obtain

a correct polarized extension cord. A polarized extension

cord will require the use of a polarized wall outlet. The

extension cord plug will t into the polarized wall outlet

only one way. If the plug does not t fully into the wall

outlet, reverse the plug. If the plug still does not t,

contact a qualied electrician to install the proper wall

outlet. Do not modify the appliance plug, extension cord

receptacle or extension cord plug in any way.

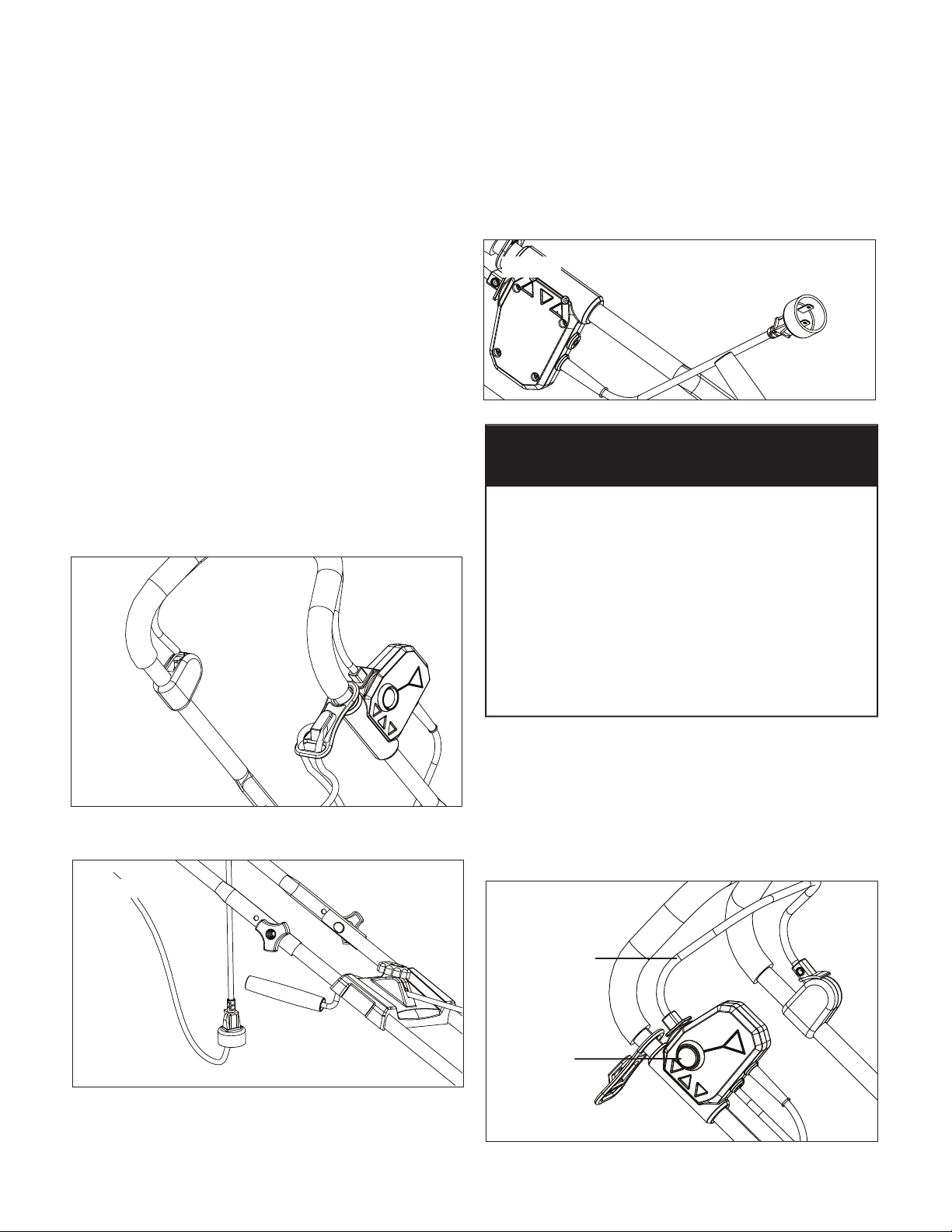

4. To prevent the appliance cord from disconnecting from the

extension cord during operation, make a knot with the two

cords as shown in Table 1.

5. Do not abuse the cord. Never pull the snow thrower by the

cord or yank the cord to disconnect it from the receptacle.

Keep the cord away from heat, oil, and sharp edges.

Personal Safety

1. Stay alert – Watch what you are doing and use common

sense when operating the snow thrower. Do not use the

machine when tired, ill or under the inuence of drugs,

alcohol or medication. A moment of inattention may result

in serious personal injury.

2. Wear proper clothing – Wearing rubber boots oers

additional protection from electric shock. Do not wear

loose clothing or jewelry that may become caught in the

machine. Wear protective headgear to keep hair away

from revolving parts of the machine. Safety glasses oer

better protection than everyday eyeglasses.

3. Moving parts present risks – Keep your face, hair,

clothing, hands and feet away from moving parts. All

guards and safety attachments must be installed properly

before using the unit. Shut o and disconnect the cord

before touching any parts other than the handles and

the switch.

4. Surfaces – This snow thrower is intended for use on

paved surfaces. Do not use on gravel, stone or other

unpaved surfaces unless the snow thrower is adjusted for

such surfaces according to the instructions given in this

operator’s manual.

5. Avoid accidental starting – Make sure the switch is in the

o position before plugging in the unit. Do not carry the

snow thrower with your nger on the switch.

6. Body position – Maintain proper footing and balance

at all times. Place heels rmly on the ground and tightly

grasp the handle bar. Watch for uneven surfaces and do

not overreach. In case you fall or collide with the snow

thrower, inspect the unit for any damages or cracks.

When stepping backwards, be careful to avoid obstacles

beneath your feet or behind you to avoid falling.

m WARNING! m

Electric shock may cause SEVERE INJURY or

DEATH. Heed these warnings:

• Do not allow any part of the electric snow thrower to

make contact with water while it is in operation. If the

appliance becomes wet while turned o, wipe dry

before starting.

• Use only a UL-, CSA- or ETL-rated extension cord for

outdoor, all-weather use.

• Do not use an extension cord over 100 ft (30 m).

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

EXTENSION CORD CHART

Cord Length:

Min. Wire Gauge (A.W.G.):

Up to 50 ft

(15 m)

+50 ft - 100 ft

(+15 m - 30 m)

(B) Connect plug and receptacle

Cord set

Appliance

cord

(A) Tie cord as shown

Table 1. Method of Securing Extension Cord

7. If the snow thrower strikes any object, immediately

stop the snow thrower, then inspect for damage –

Repair any damage before restarting and operating the

snow thrower.

Safety Instructions for Walk-Behind

Snow Throwers

• Readtheoperator’smanualcarefully–Learn your snow

thrower’s applications and limitations as well as the specic

potential hazards related to this machine. Do not use this

machine for any purpose other than the one for which it

was designed. Otherwise, it may cause mechanical defects,

serious damage or personal injury.

• Preliminaryunitinspection–Thoroughly inspect the unit

before use. Make sure all the parts are secure and installed

correctly. If you notice any abnormalities, do not use the

machine until it has been properly repaired. Always

perform a test run the rst time you use the snow thrower

or after replacing parts to ensure that the unit is

functioning properly.

• Preliminaryareainspection–Clear the area to be plowed

before each use. Remove all objects, such as rocks, broken

glass, nails, wire or string, which can be thrown by or

become entangled in the snow thrower. Keep the area of

operation clear of all spectators, particularly children

and pets.

• Excessiveforce–The snow thrower was designed to

respond at a certain rate for various snow conditions for

optimum safety and performance. Do not force it; keep

pressure constant.

• Malfunctioningswitch–Do not use the snow thrower

if the switch does not turn it on and o. Any electrical

appliance that cannot be controlled by the switch is not

safe to use and must be repaired.

• Hittinganobject–If the snow thrower accidentally strikes

an object, follow these steps:

i) Stop the snow thrower and unplug the unit

ii) Inspect for damage

iii) Repair or replace any damaged part before restarting

and operating the snow thrower.

• Discharge chute safety – Never direct the snow discharge

chute at the operator, at bystanders, at vehicles or at

windows. The discharged snow stream and foreign objects

accidentally picked up by the snow thrower can cause

serious damage and personal injury. Do not use your hands

to unclog the discharge chute. Stop the motor before

removing debris.

• Hand-heldoperatingposition–Operation of the snow

thrower in the hand-held position is unsafe.

• Abnormaloperation–If you notice the snow thrower

running in an unstable state or hear abnormal sounds from

the engine, immediately stop the machine, disconnect the

power and contact an authorized Snow Joe

+ Sun Joe

service center.

• Noisecontrol–When using the snow thrower, you must

respect local laws and regulations regarding noise control

and environmental protection. To avoid noise disturbance,

you should carefully decide upon an appropriate operation

time and consider the surrounding conditions.

• Whenworkiscompleted–Disconnect the snow

thrower from the power source when not in use, when

changing accessories and before performing any

maintenance function.

• Storesafely–Store the snow thrower indoors in a dry area

between uses. Keep it in a locked area, where children and

unauthorized users cannot gain access. Do not store the

machine while it is still connected to the power source as

this may result in damage and injury.

• Maintainforsafetyandlongevity–Check for

misalignment or binding of moving parts, breakage of

parts and any other conditions that may aect the unit’s

operation. If damaged, repair or replace the damaged part

before use. Use only original replacement parts designed

specically for your model. When replacing any parts,

you must strictly observe the instructions and procedures

described in this manual. Special care should be paid to

any rubber parts, since these parts may increase the engine

load and decrease its mechanical power if damaged.

Always check that all bolts, nuts and knobs are tight before

using the snow thrower!

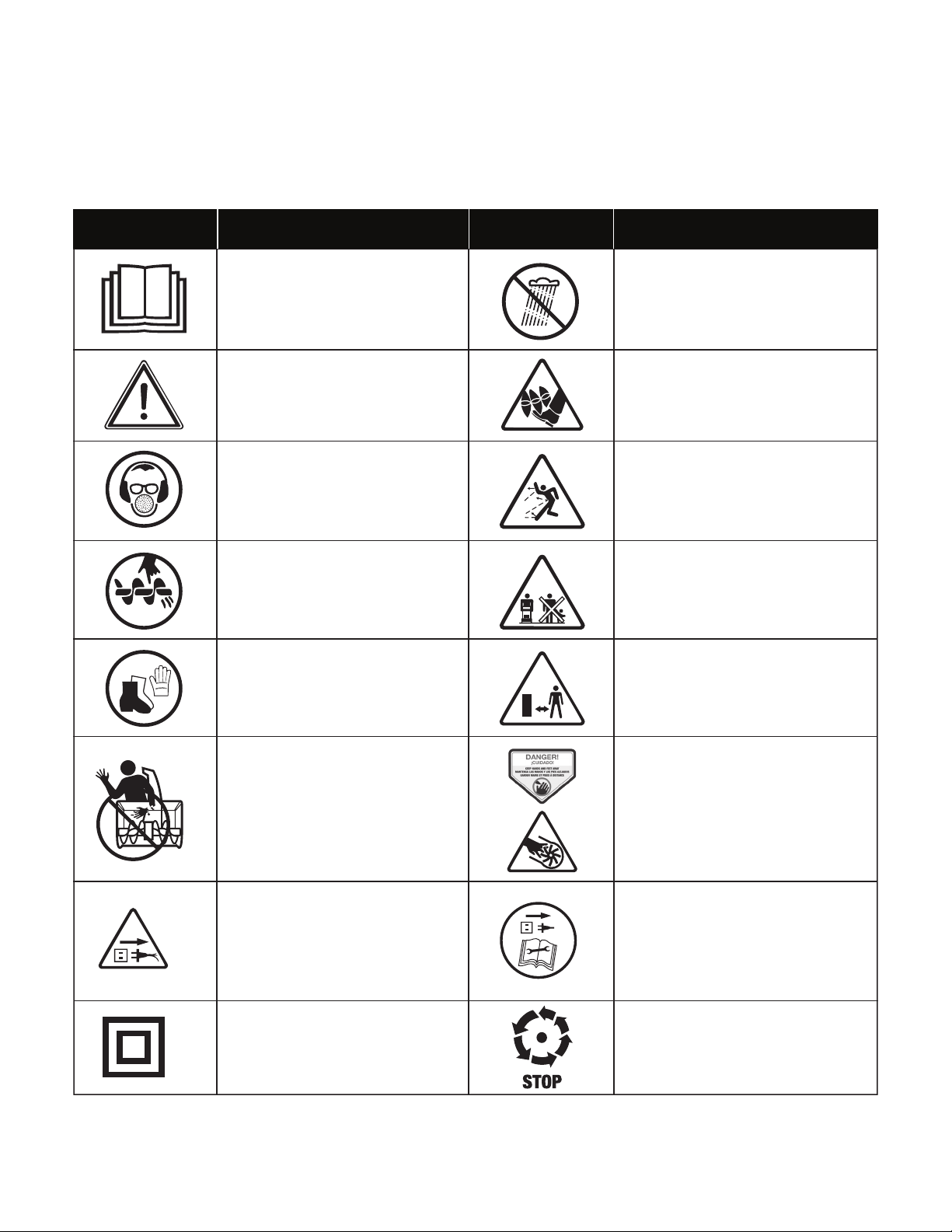

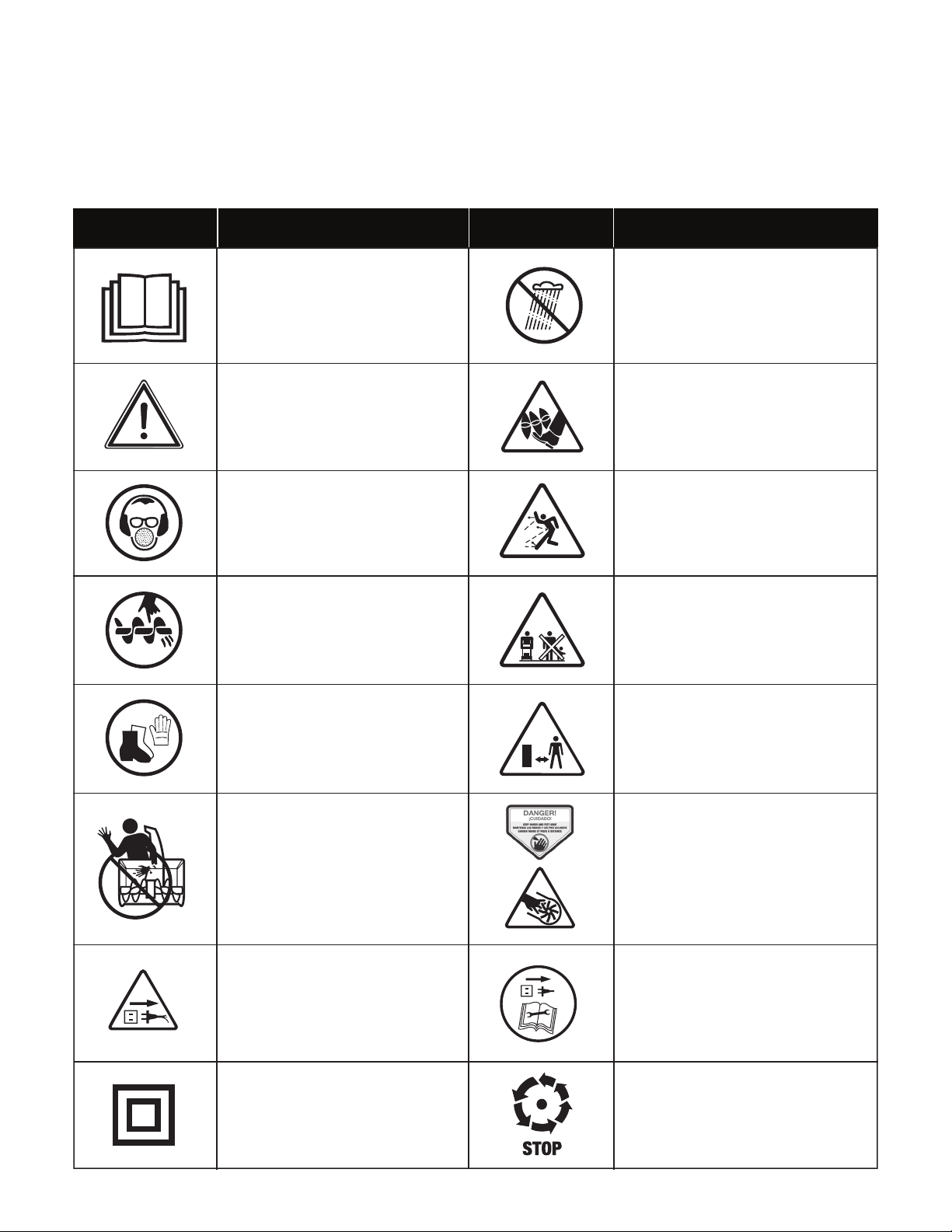

Safety Symbols

The following table describes safety symbols that may appear on this product. Read, understand and follow all instructions on

the machine before attempting to assemble and operate.

Double insulation.

Always keep the power cable away

from heat sources, oils or sharp

edges. Immediately remove plug from

the mains if the cable is damaged or

entangled.

The rotating part will continuously

run for several seconds after you

turn o the machine.

READ THE OPERATOR'S

MANUAL(S) – Read, understand

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning or a danger.

Wear hearing protection.

Wear eye protection.

Wear breathing protection.

WARNING! Do not expose the

unit to rain or wet conditions.

Keep dry.

CAUTION! Beware of stones and

other foreign objects that could

be thrown from the appliance.

DANGER! Cutting/dismemberment

hazard – Keep hands away from the

rotating auger. Do not use hands to

unclog rotor housing. Stop motor

before removing debris.

DANGER! Cutting/dismemberment

hazard - Keep feet away from the

rotating auger.

Symbols Symbols

Descriptions

Do not use hands to unclog chute.

Keep hands, feet and clothing

away from the rotating auger to

avoid injury.

Keep bystanders and children a

safe distance (at least 33 ft/10 m)

away from the work area.

WARNING! Turn the machine OFF

and disconnect it from the power

supply before inspecting, cleaning,

changing accessories or conducting

any other maintenance task.

Wear protective gloves and non-slip

footwear when using the machine

and handling debris.

Keep bystanders and children a safe

distance away.

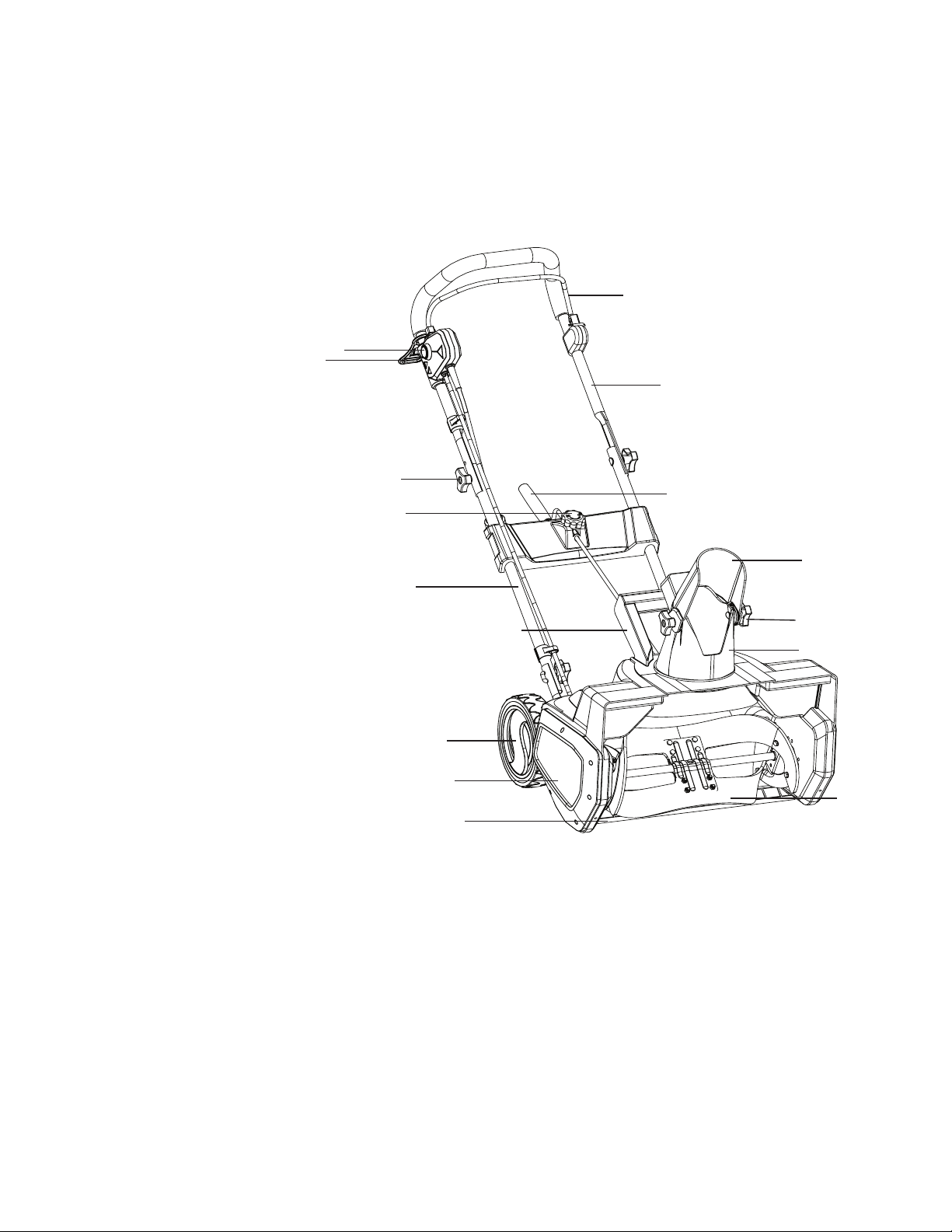

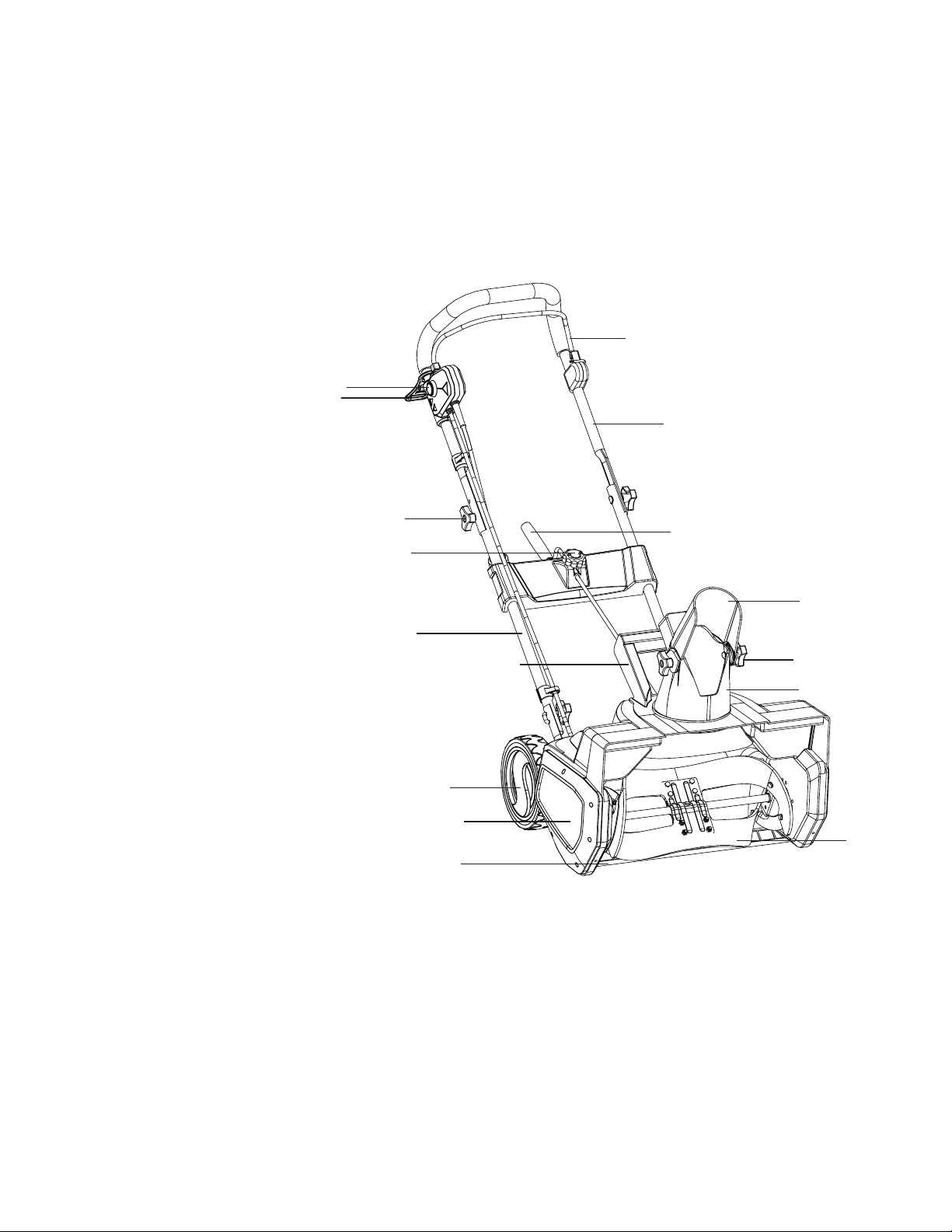

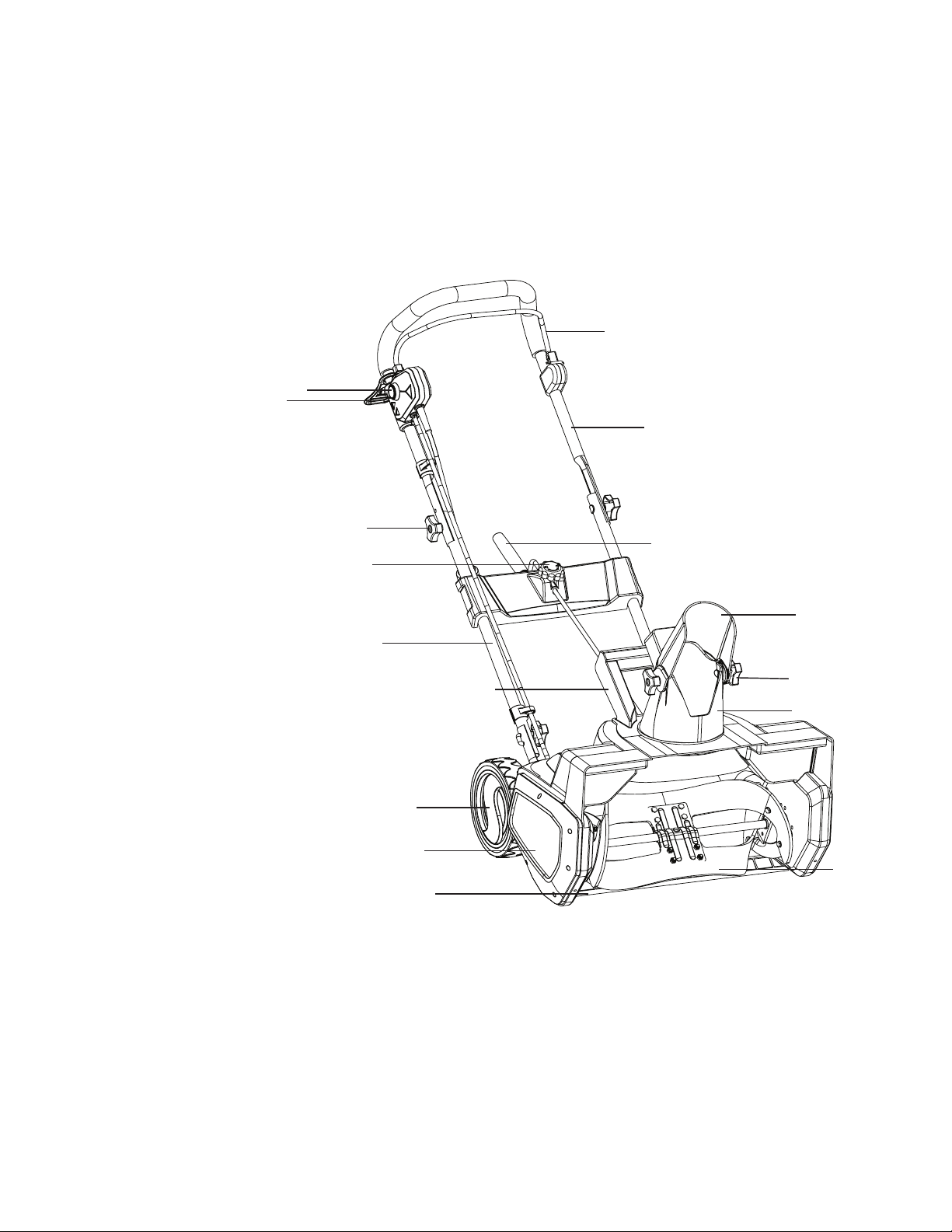

Know Your Electric Snow Thrower

Read the owner’s manual and safety rules carefully before operating your electric snow thrower. Compare the illustration

below to the actual unit in order to familiarize yourself with the location of the various controls and adjustments. Save this

manual for future reference.

1. Switch bar lever

2. Safety switch button

3. Cord restraint holder

4. Upper handle

5. Handle knobs

6. Chute crank

7. Crank adjustment knob

8. Chute deector

9. Lower handle

10. Auxiliary handle

11. Chute deector knobs

12. Discharge chute

13. Wheel assembly

14. Side cover

15. Auger

16. Scraper blade

Technical Data

Rated Voltage ........................................................ 120V ~ 60 Hz

Power ....................................................................................14A

No Load Speed ................................................1750 ± 10% rpm

Rotor ......................................

Steel auger with 2 rubber blades

Clearing Width ......................................................

21 in. (53 cm)

Depth of Snow Cut ............................................... 12 in. (30 cm)

Throw Distance Max .................................................. 20 ft (6 m)

Plowing Capacity Max ............................................. 770 lbs/min

(349.3 kg/min)

Directional Control ................................... 180º adjustable chute

Net Weight

.........................................................

33.1 lbs (15 kg)

Unpacking

Carton Contents:

• Electric snow blower

• Handle knobs/deector knobs (4)

• Square J-bolts (2)

• Carriage bolts (2)

• Rubber washers (2)

• Manual with registration card

1. Carefully remove the electric snow thrower and check to

see that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new electric snow

thrower. The packaging is made of recyclable materials.

Properly dispose of these materials in accordance with

local regulations.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils

or small parts. These items can be swallowed and pose a

suocation risk!

Assembly

Upper, Middle and Lower Frame

Assembly

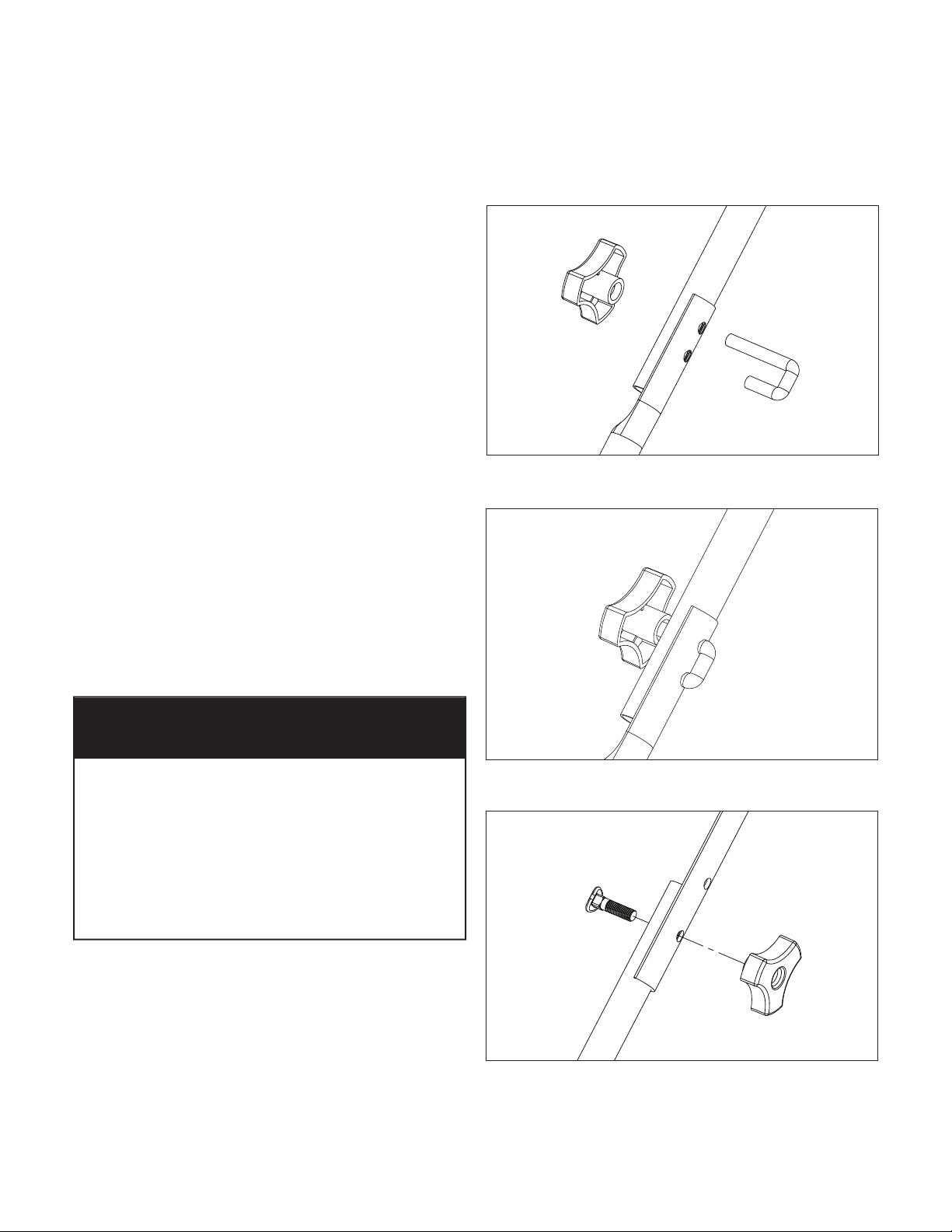

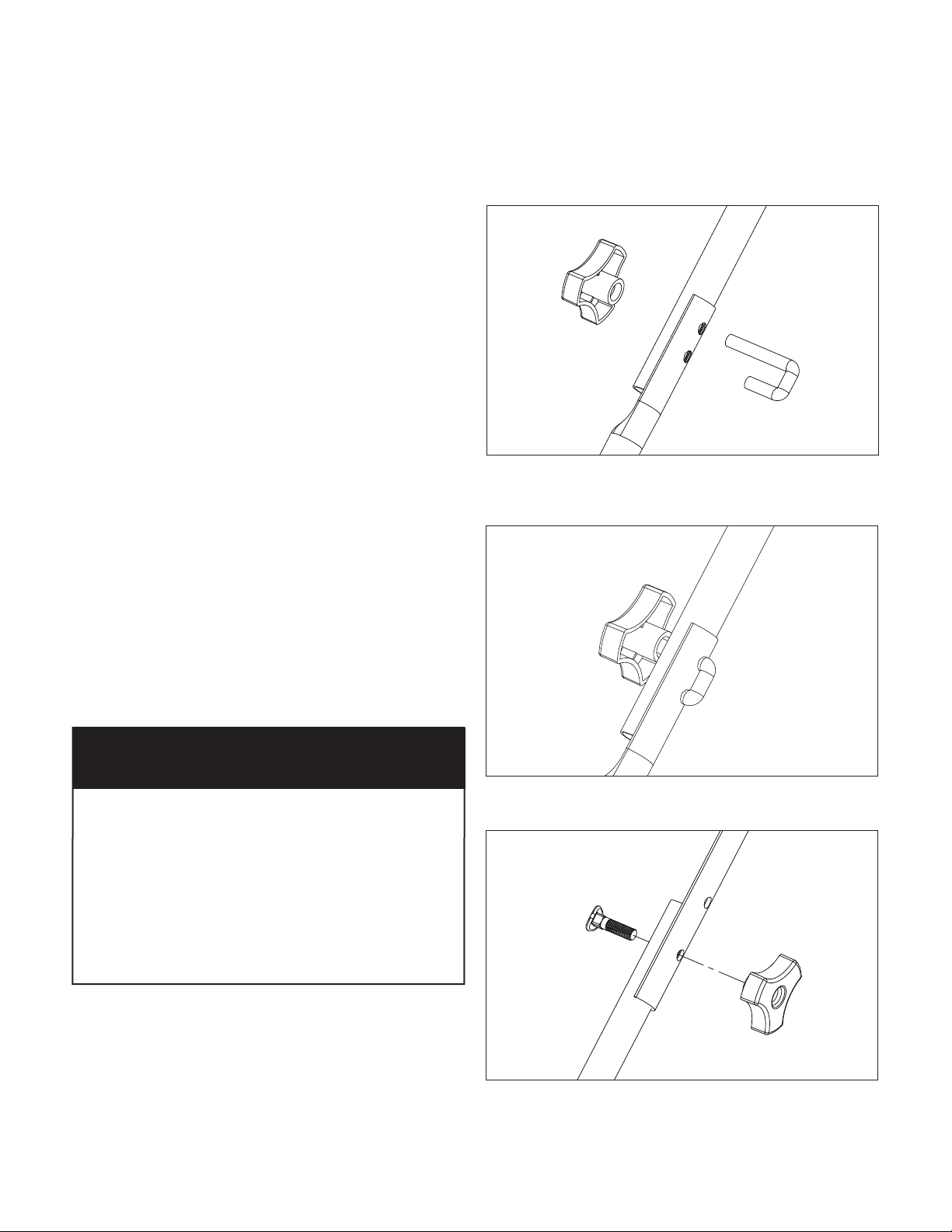

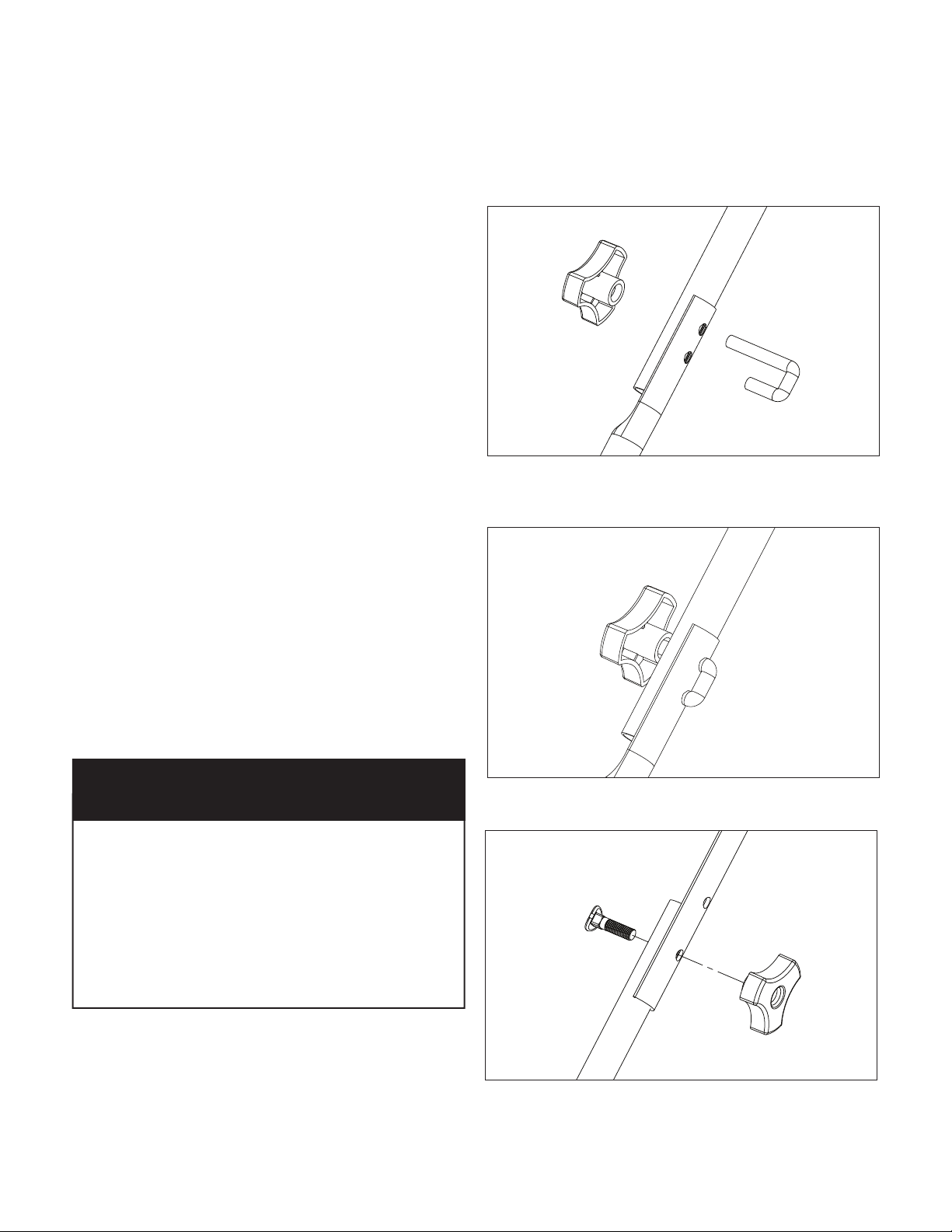

1. Align the holes in the lower handle section with those in

the handle brackets (Fig. 1).

2. Secure the handle to the handle brackets with the knobs

and J-bolts. Make sure the knobs are tightened (Fig. 2).

3. Align the holes in the upper handle section with those in

the handle brackets (Fig. 3).

m CAUTION m

Inspect wiring, which, if damaged during shipping,

may cause serious bodily injury during equipment use.

If any damage is seen or suspected, do not assemble.

Instead, contact the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563)

for assistance.

Handle with care during assembly so that electrical

wiring does not become damaged.

Fig. 1

Fig. 2

Fig. 3

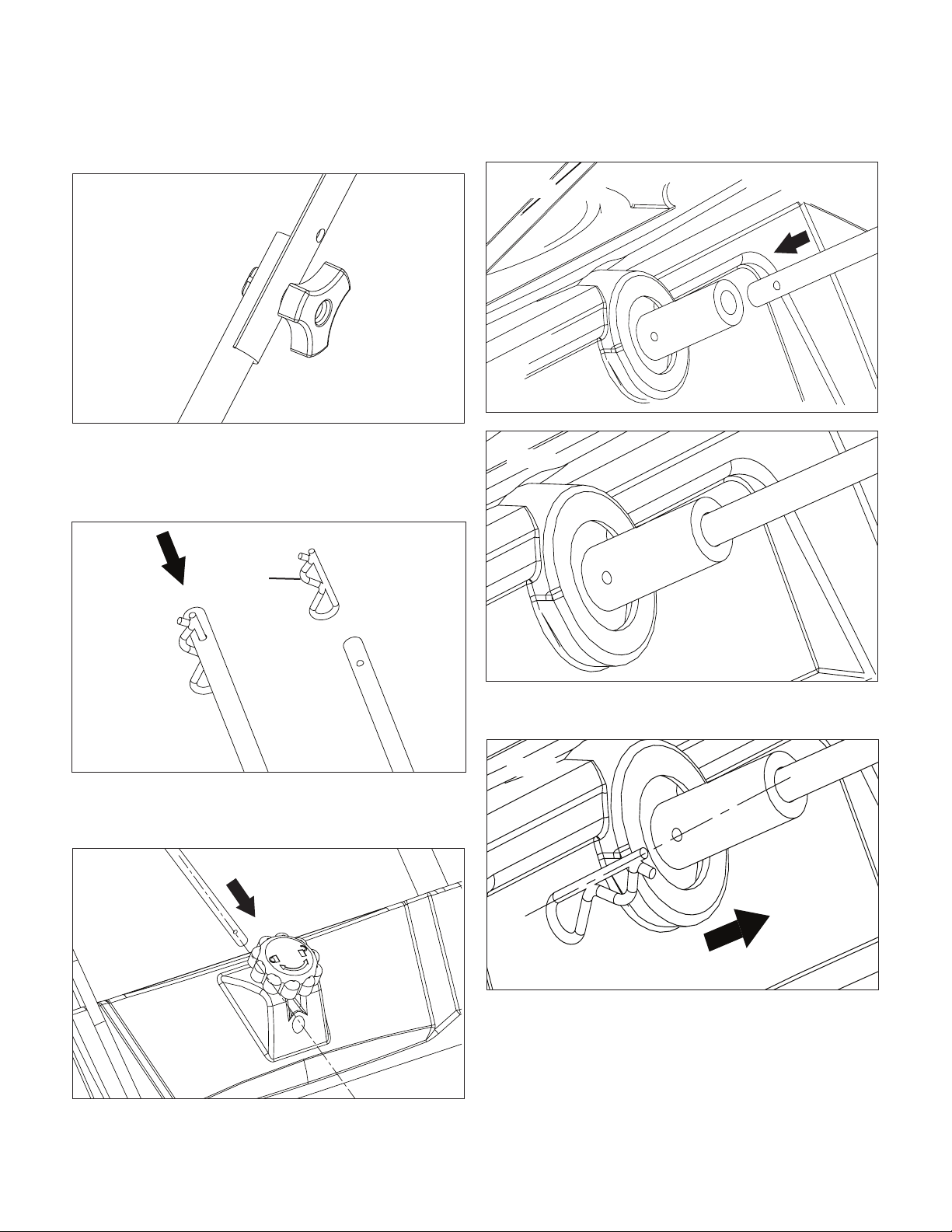

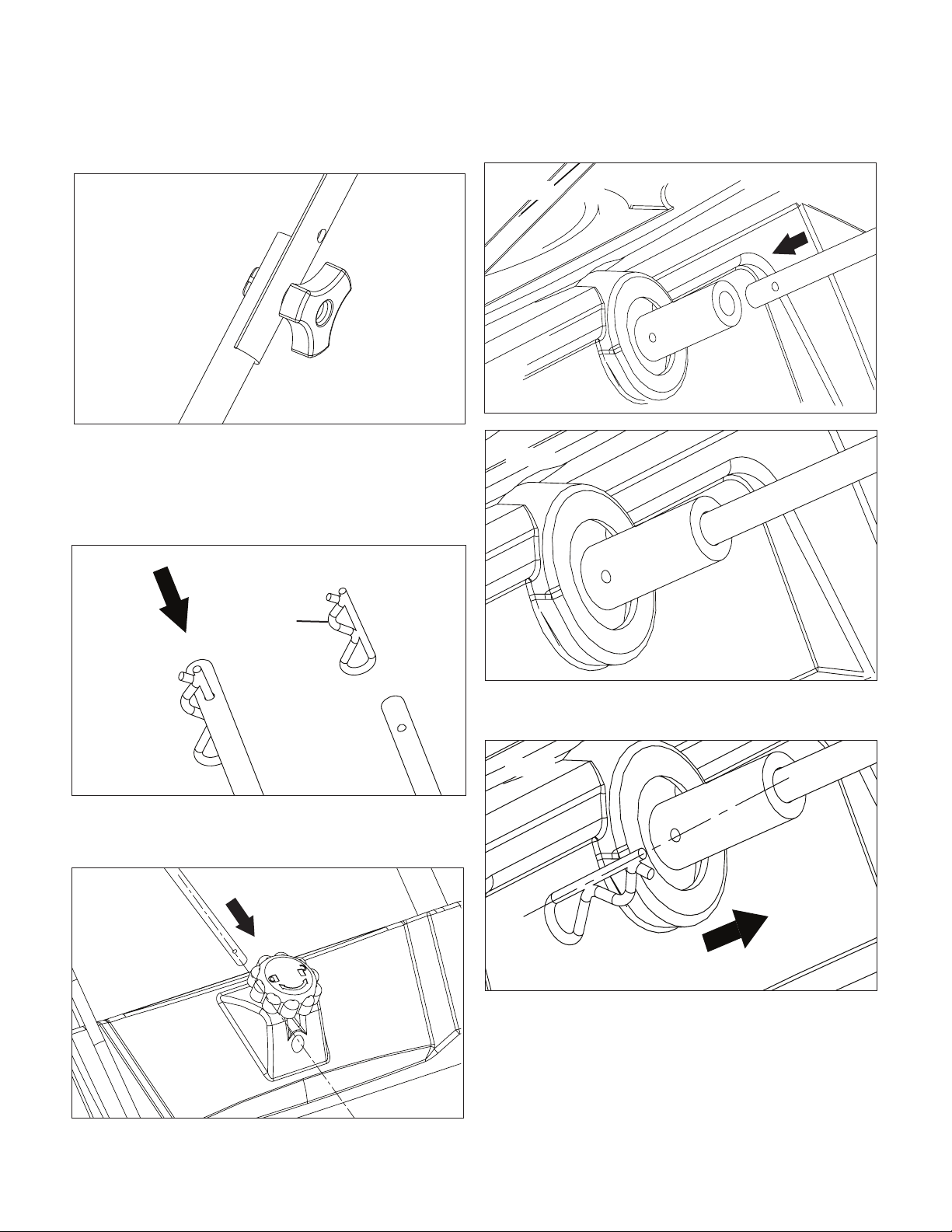

4. Secure the upper handle to the handle brackets with

the knobs and carriage bolts. Make sure the knobs are

tightened (Fig. 4).

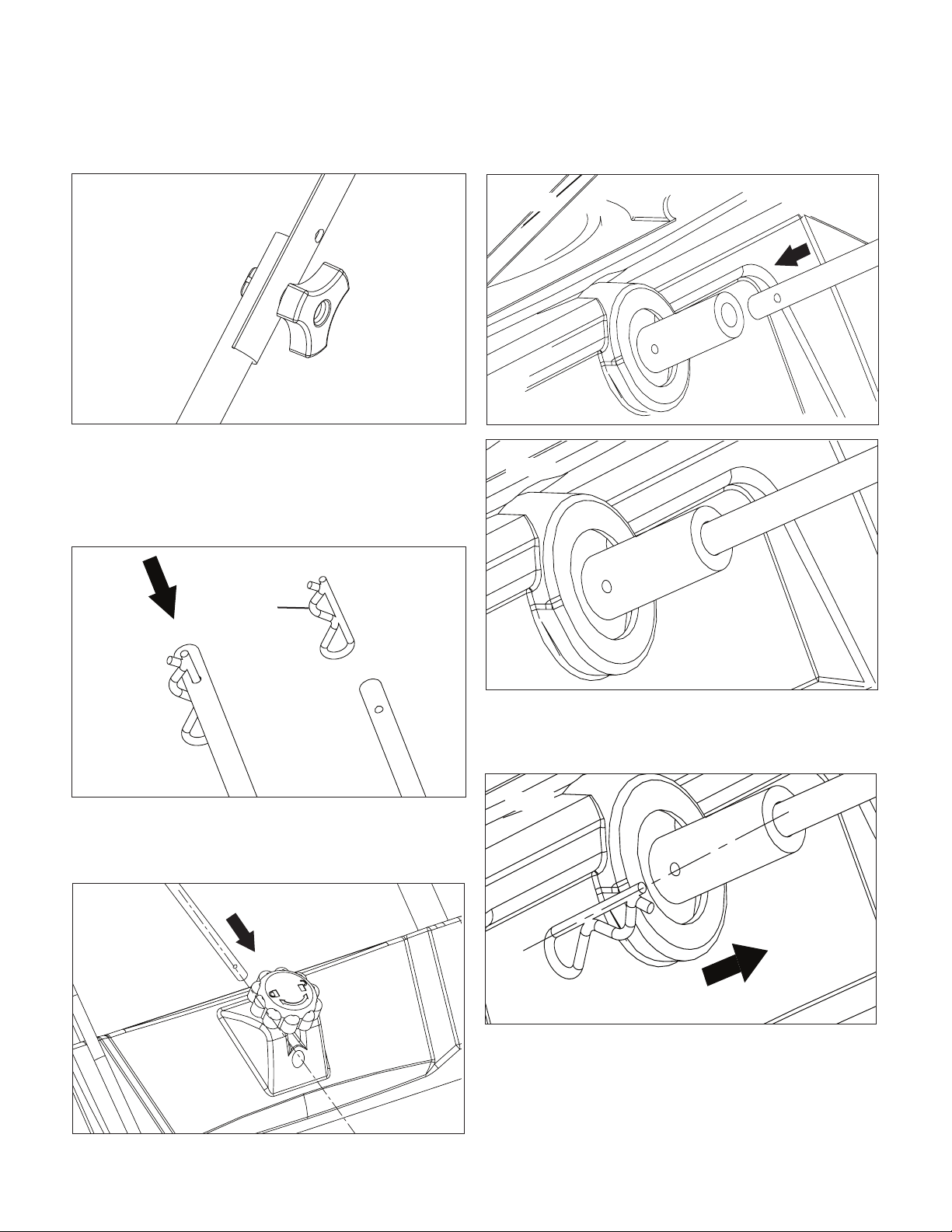

Chute Crank Assembly

1. The cotter pin comes pre-assembled on the unit, as

shown. Remove the cotter pin and proceed to step 2

(Fig. 5).

2. Install the crank rod through the center plate and insert

it into the opening at the back of the housing with holes

aligned (Figs. 6 – 8).

NOTE: Loosen or tighten the crank adjustment knob as

needed to allow for smooth control of the crank rod.

3. Secure the crank rod in place and replace the cotter pin

(Figs. 9 – 10), as shown.

Fig. 4

Fig. 5

Cotter pin

Fig. 6

Fig. 7

Fig. 8

Fig. 9

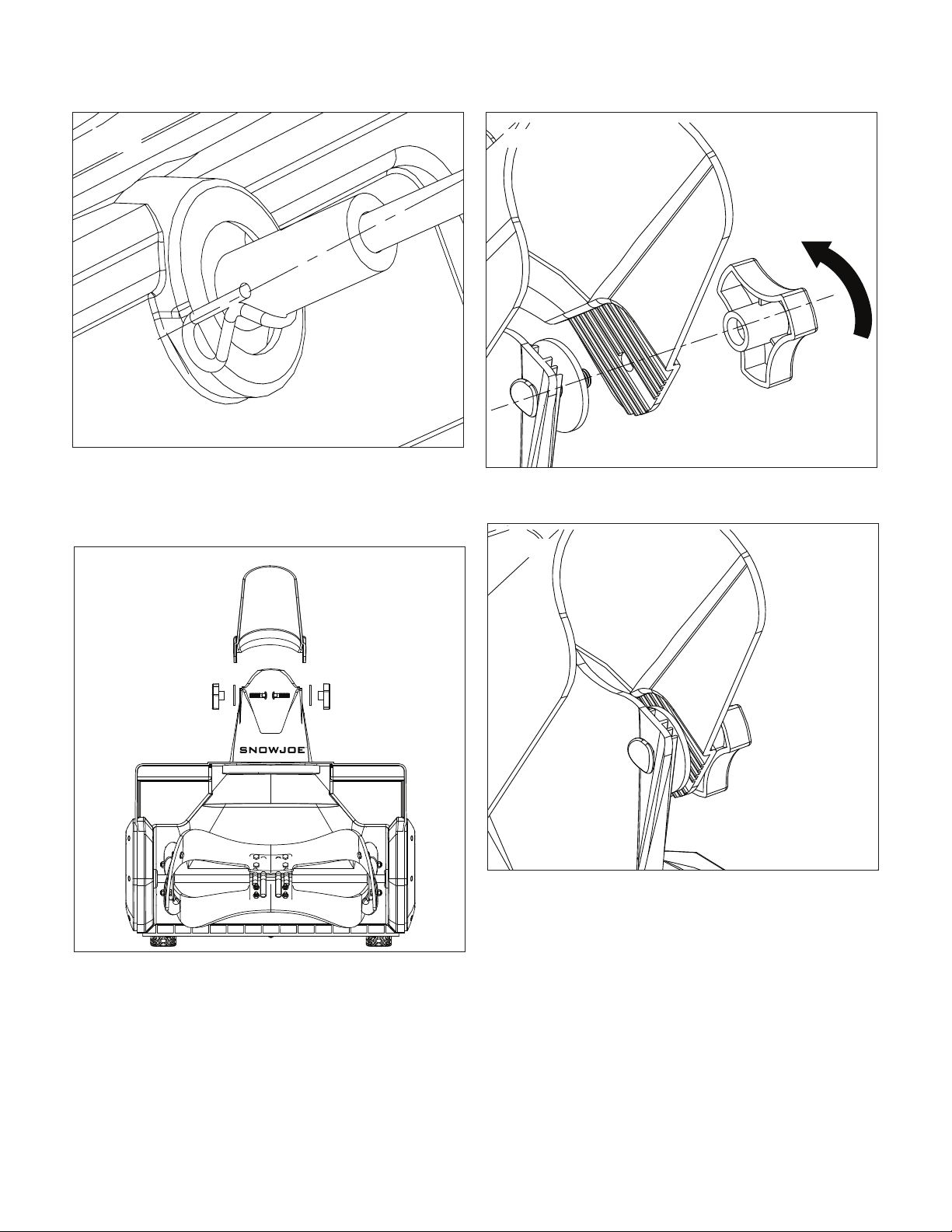

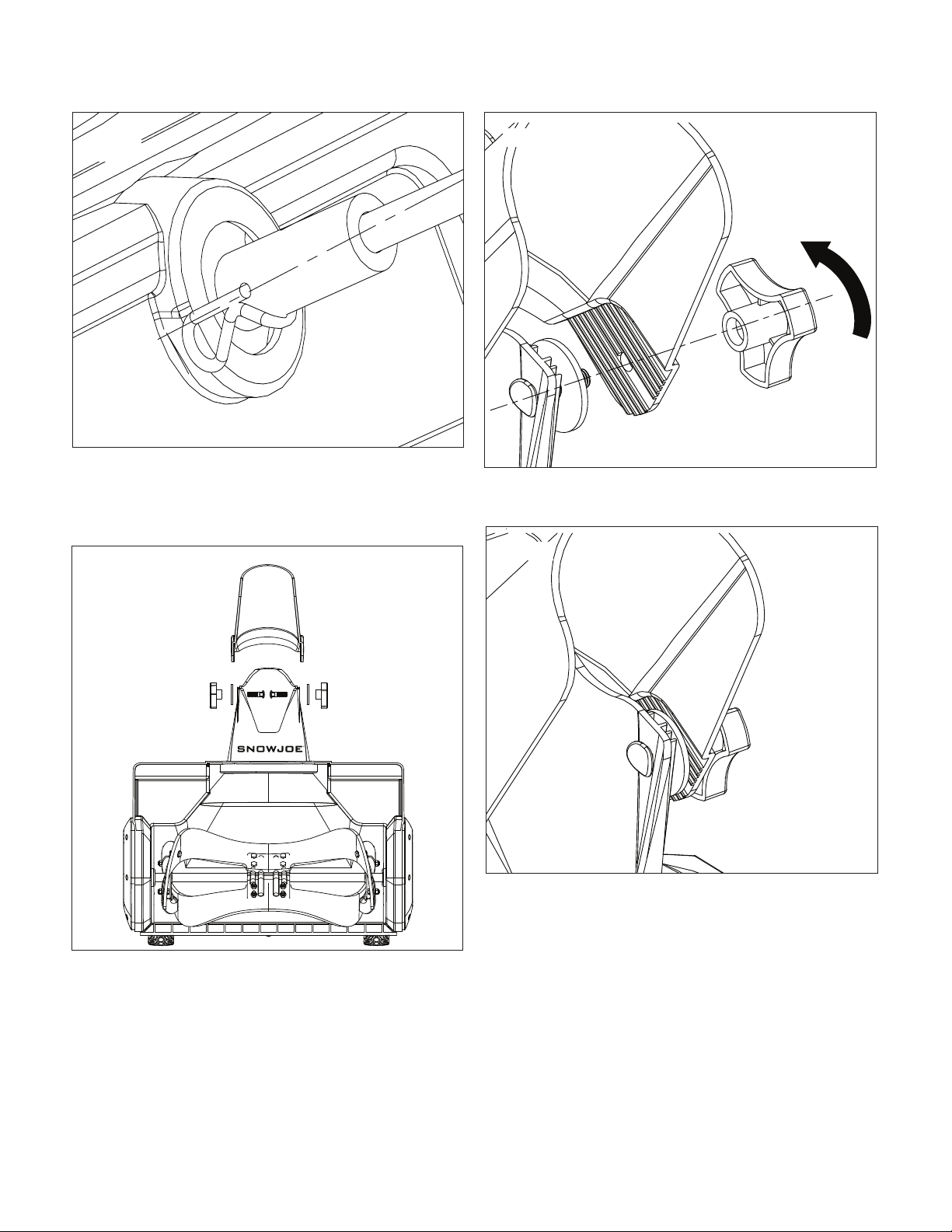

Discharge Chute Assembly

1. Remove the knobs, washers and carriage bolts from the

discharge chute (Fig. 11).

2. Position the chute deector over the discharge chute and

align the holes, placing the washer between the deector

and the chute (Fig. 12).

3. Secure the carriage bolts and knobs. Make sure to tighten

the knobs (Fig. 13).

Operation

NOTE: Before using this machine, make sure that the power

source you will use complies with the specications detailed

in this manual. Before inserting the plug into the socket, verify

that the snow thrower’s auger and rubber plates are rmly

secured with screws, and that the rubber plates are facing the

correct direction. Perform a test run to ensure that the rotor

turns freely.

Fig. 10

Fig. 11

Fig. 12

Fig. 13

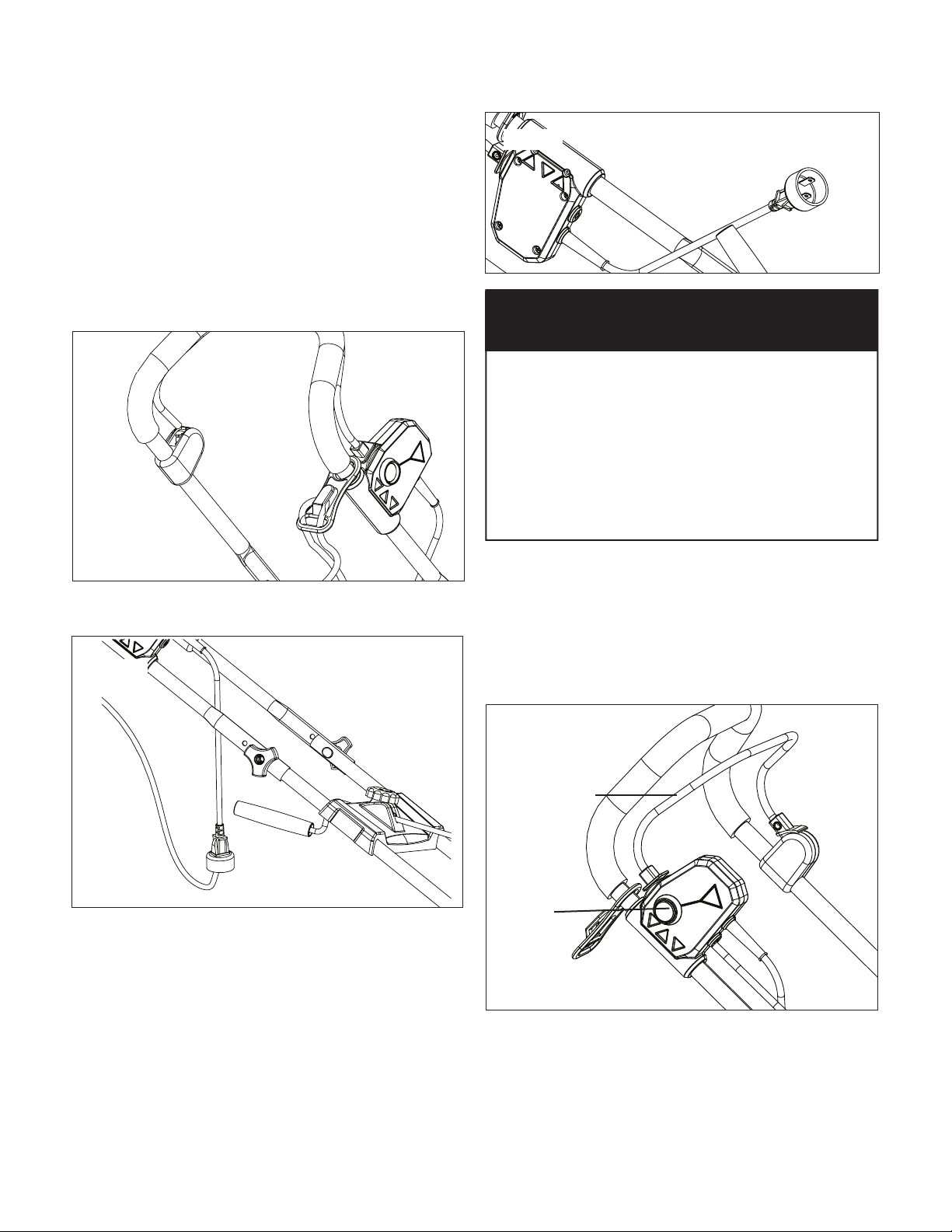

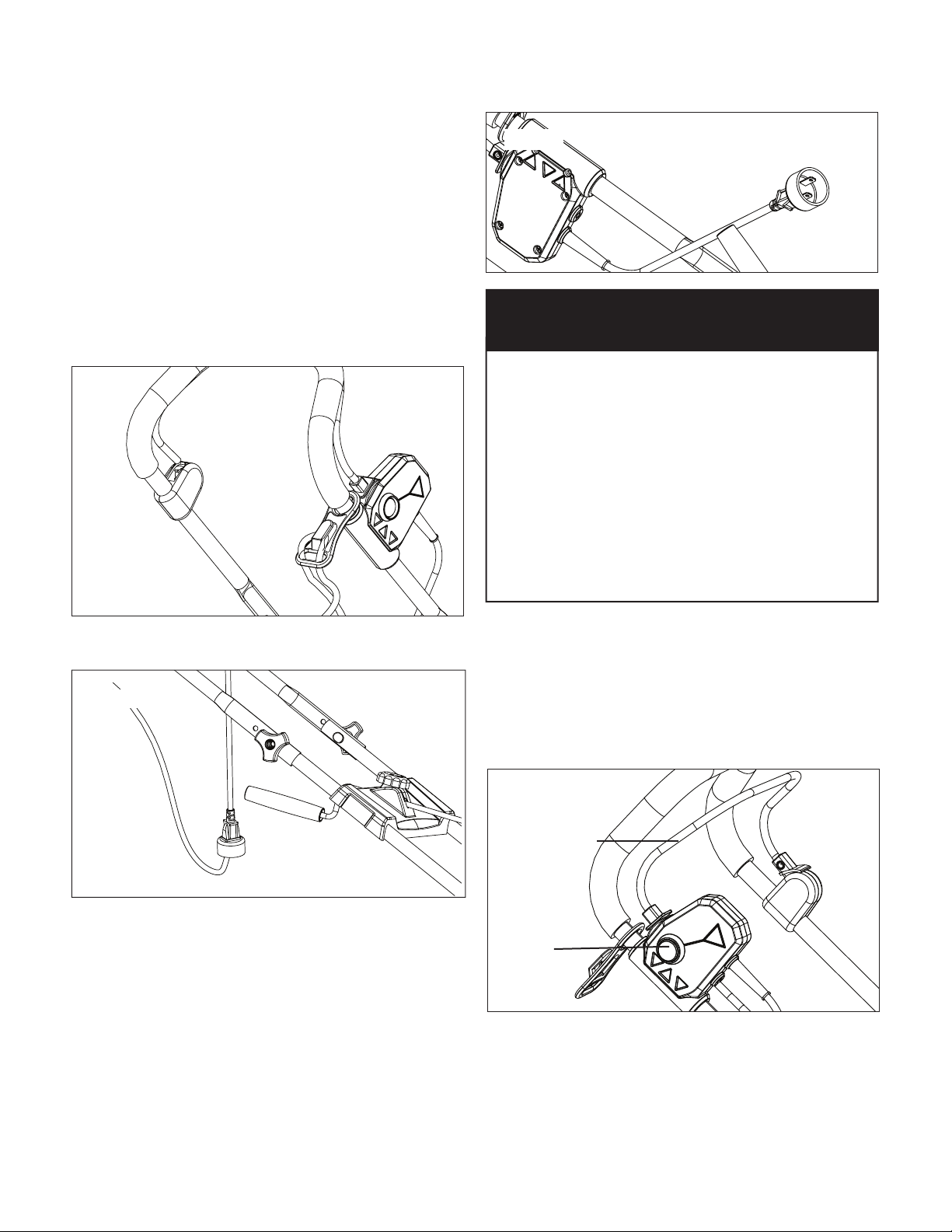

Securing the Extension Cord

1. For safe and ecient use of your snow thrower, use only a

UL-, CSA- or ETL- rated extension cord recommended for

outdoor use. Refer to the Extension Cord Chart on

page 2.

2. Form a loop with the extension cord and push the loop

through the slot on the cord restraint hook. Position the

loop over the hook and pull the cable back through the

slot (Fig. 14). Securing the extension cord in this manner

will prevent it from accidentally disconnecting from the

power supply during operation.

3. Insert the female end of the extension cord into the

appliance's polarized male plug (Fig. 15).

4. Note that the snow thrower has a polarized male plug –

one prong in the plug is slightly longer and wider than the

other (Fig. 16). The extension cord female end should be

likewise polarized so that the extension cord ts snugly

into the appliance plug.

PoweringOnandO

mWARNING! The auger starts rotating immediately

after the snow thrower is switched on. Keep hands

and feet away from the auger.

1. To switch the snow thrower ON, press the safety switch

button, then squeeze the switch bar lever (Fig. 17).

2. Once the snow thrower starts, release the safety switch

button and proceed with operation.

3. To power OFF, release the switch bar lever.

Fig. 14

Fig. 15

Fig. 16

m WARNING m

Damagedelectricalcordspresentriskofre,

electrical shock and serious bodily injury.

Before operating the snow thrower, carefully examine

the electrical cord. If the cord is damaged, do not use

the snow thrower. Replace or repair the damaged

cord immediately. If you need assistance, contact an

authorized Snow Joe

+ Sun Joe

dealer or call the

Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE.

Fig. 17

Safety switch

button

Switch bar

lever

Moving the Machine and Plowing

the Snow

1. Keep the area of operation free of foreign objects that can

become thrown by the rotor blades. Perform a thorough

inspection of the area since some objects may be hidden

from view by surrounding snow. If the snow thrower hits

an obstruction or picks up a foreign object during use,

stop the snow thrower, disconnect the extension cord,

remove the obstruction and inspect the unit for damage.

Repair or replace any damaged part before restarting and

operating the unit.

2. Keep children, pets and bystanders away from the area of

operation. Be aware that the normal noise of the machine

when turned on may make it dicult for you to hear

approaching people.

3. When moving the snow thrower, use the wheels on one

side as the pivot point. Slightly tilt the snow thrower on

this pivot point to move it forward or backward.

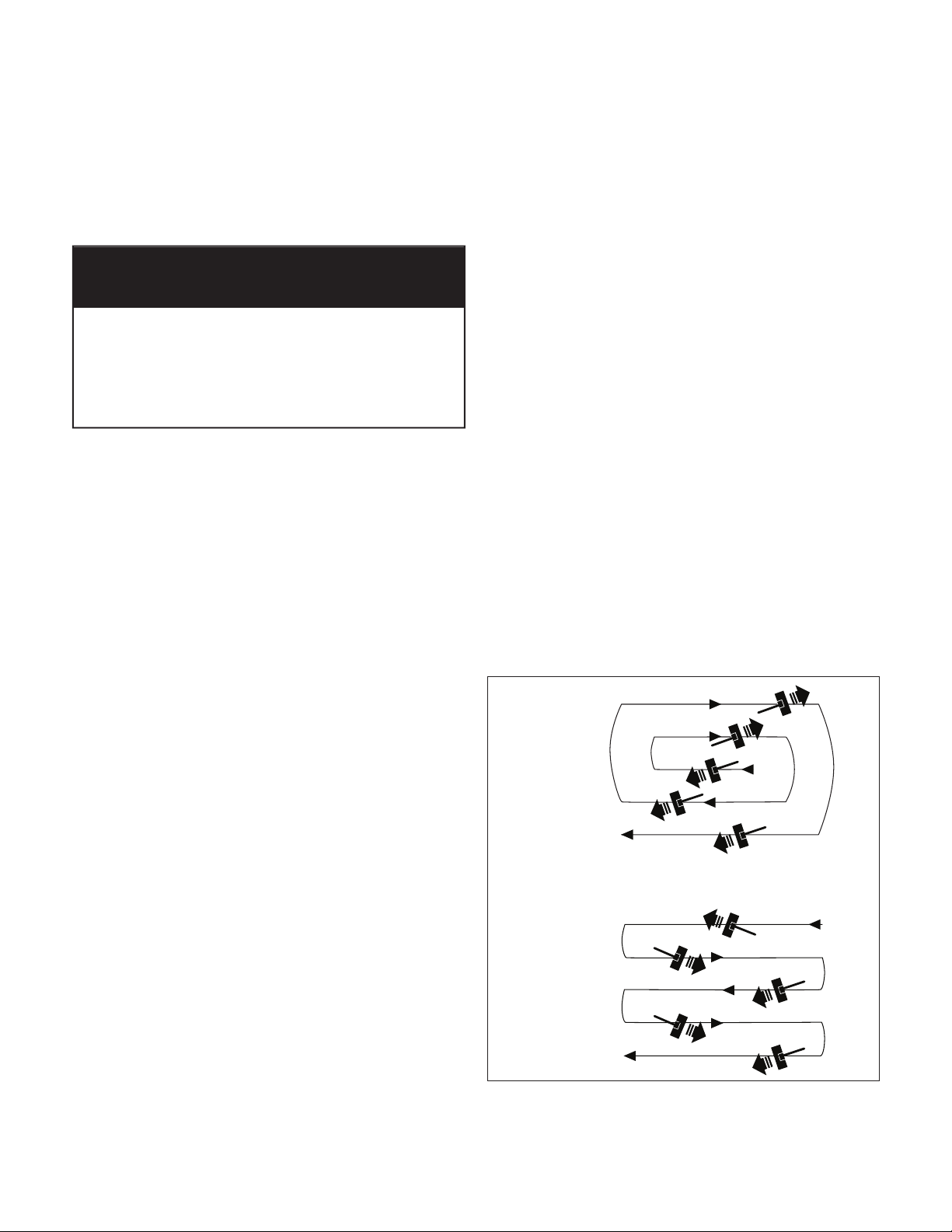

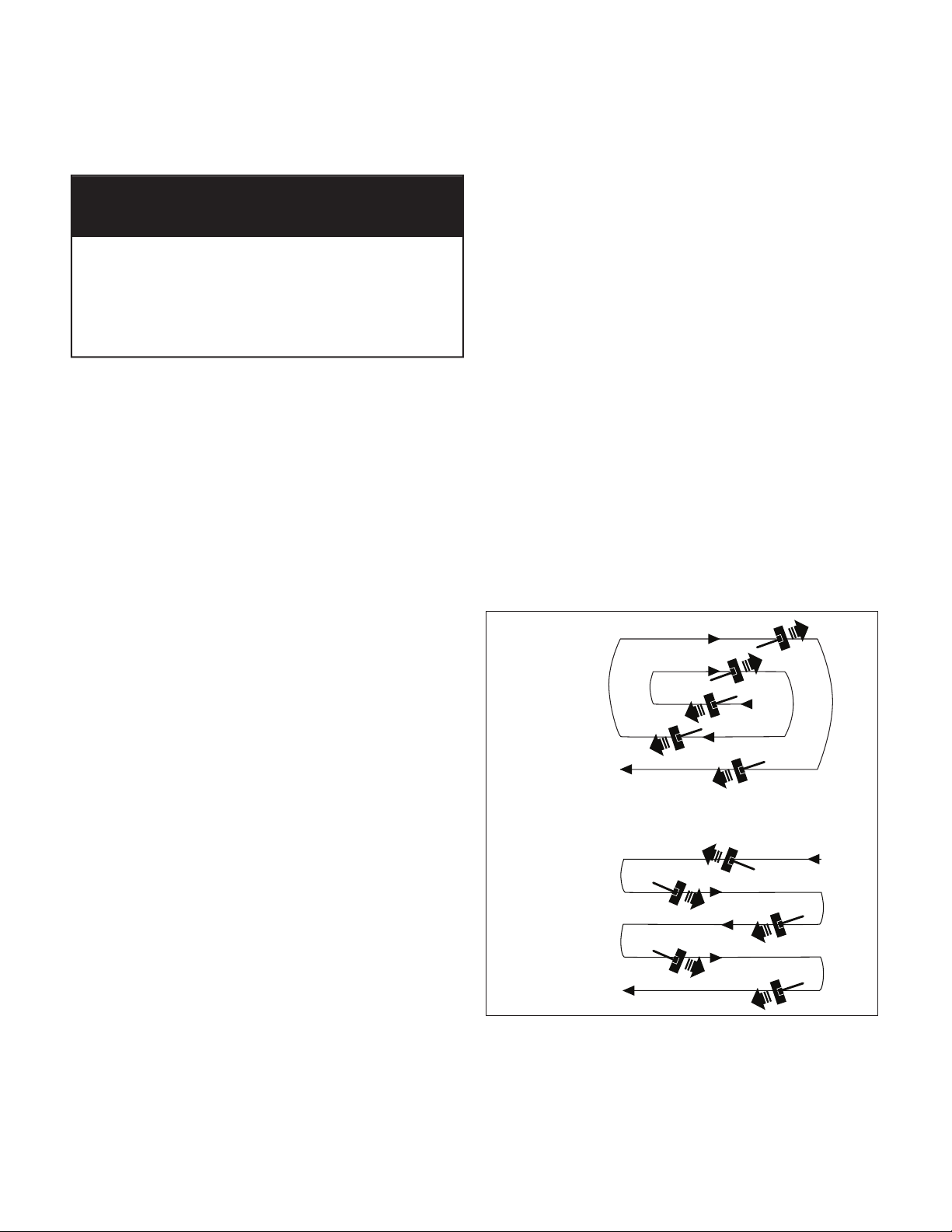

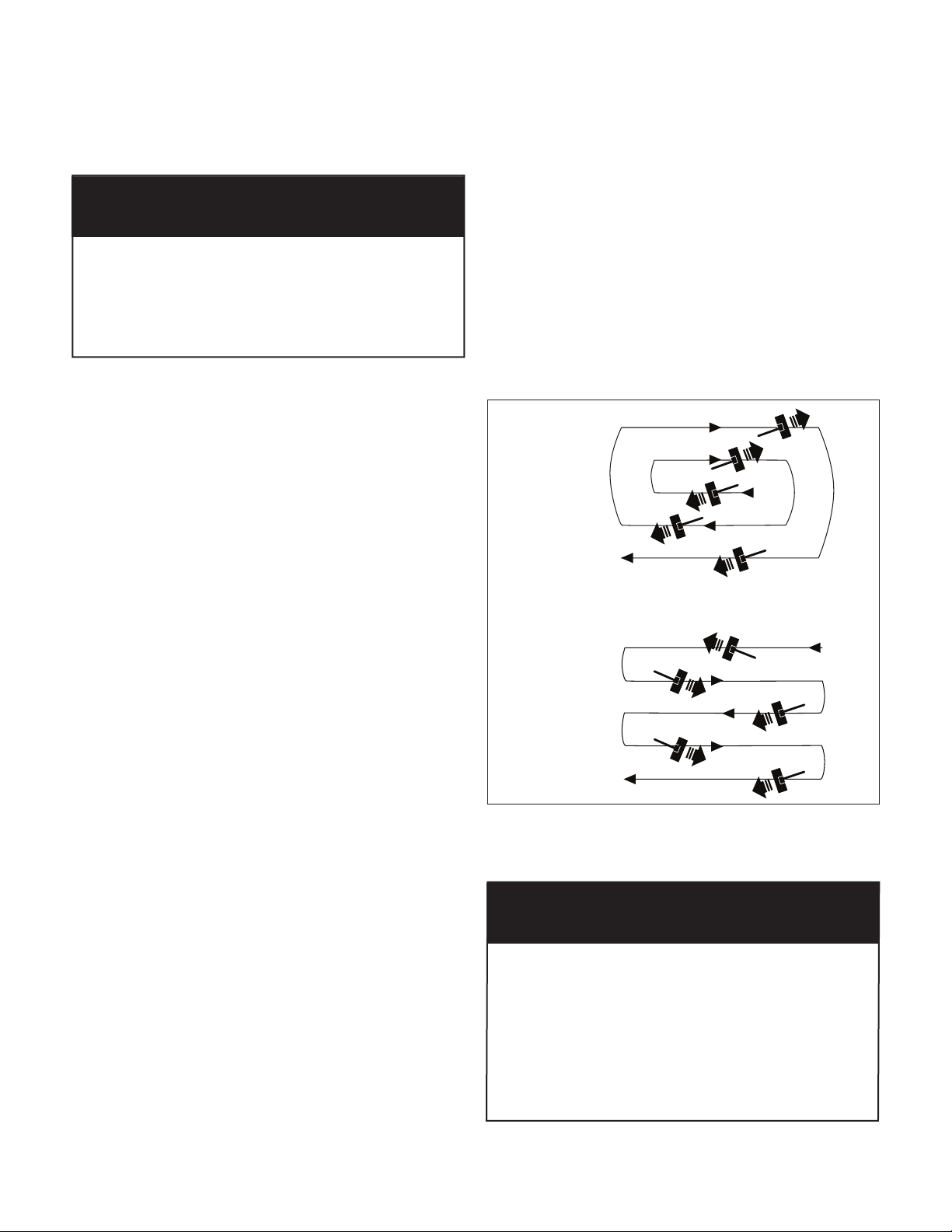

4. Start your clearing path near the electrical outlet and

work outward, throwing snow in a back and forth motion.

To clear in the opposite direction, step over the cord

and pivot the snow thrower on its wheels. Make sure to

overlap clearing paths.

5. Note the wind direction. If possible, move in the same

direction as the wind so that the snow is not thrown

against the wind (and thus back into your face and onto

the just cleared path).

6. While moving the snow thrower, do not drag the power

cable violently or roughly. The snow thrower should move

within the range that the cable can safely reach.

7. Do not push the snow thrower with excessive force. You

should push the machine gently and evenly in accordance

with the unit’s throw rate.

8. Do not apply additional man-made load to the engine

since this may cause engine damage.

9. Some parts of the snow thrower may freeze under

extreme temperature conditions. Do not attempt to

operate the snow thrower with frozen parts. If the parts

freeze while the snow thrower is in use, stop the snow

thrower, unplug the extension cord and inspect for frozen

parts. Free all parts before restarting or operating the

snow thrower. Never force controls that have frozen.

10. When working on pebbles, gravel or unpaved surfaces,

avoid throwing loose surface material along with the snow

by pushing down on the handle to raise the scraper bar at

the base of the unit above the pebbles or gravel.

11. For larger areas, a denite pattern of operation is required

to thoroughly clean an area of snow. These patterns will

not only avoid throwing snow in unwanted places, but will

also eliminate the need for a second removal of snow

(Fig. 18).

Pattern A: Throw the snow to the right of left side

where possible. For areas such as a long driveway, it is

advantageous to start in the middle. Plow from one end to

the other, throwing snow to both sides.

Pattern B: If the snow can only be thrown to one side of

the area to be cleared, start on the opposite side.

Changing Throw Direction and

Throw Height

m WARNING m

Foreign objects, such as rocks, broken glass, nails, wire,

or string, can be picked up and thrown by the snow

thrower, causing serious personal injury.

Remove all foreign objects from the area to be plowed

before operating the snow thrower.

Fig. 18

Pattern A

Pattern B

m WARNING m

Never direct the snow discharge chute at the

operator, at bystanders, at vehicles or at nearby

windows. The discharged snow and foreign objects

accidentally picked up by the snow thrower can

cause serious damage and personal injury.

Always orient the discharge chute in the opposite

direction from where you, bystanders, surrounding

vehicles or windows are located.

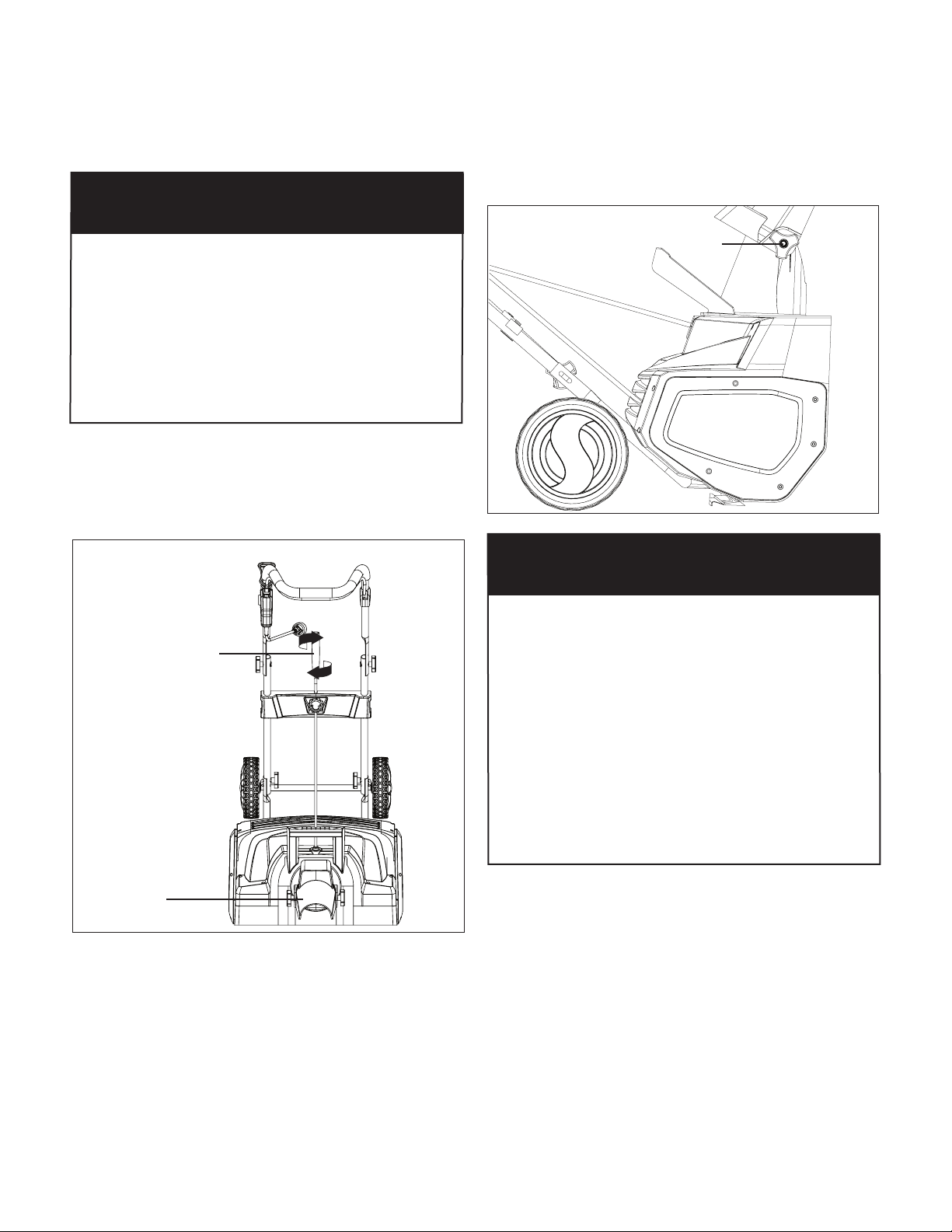

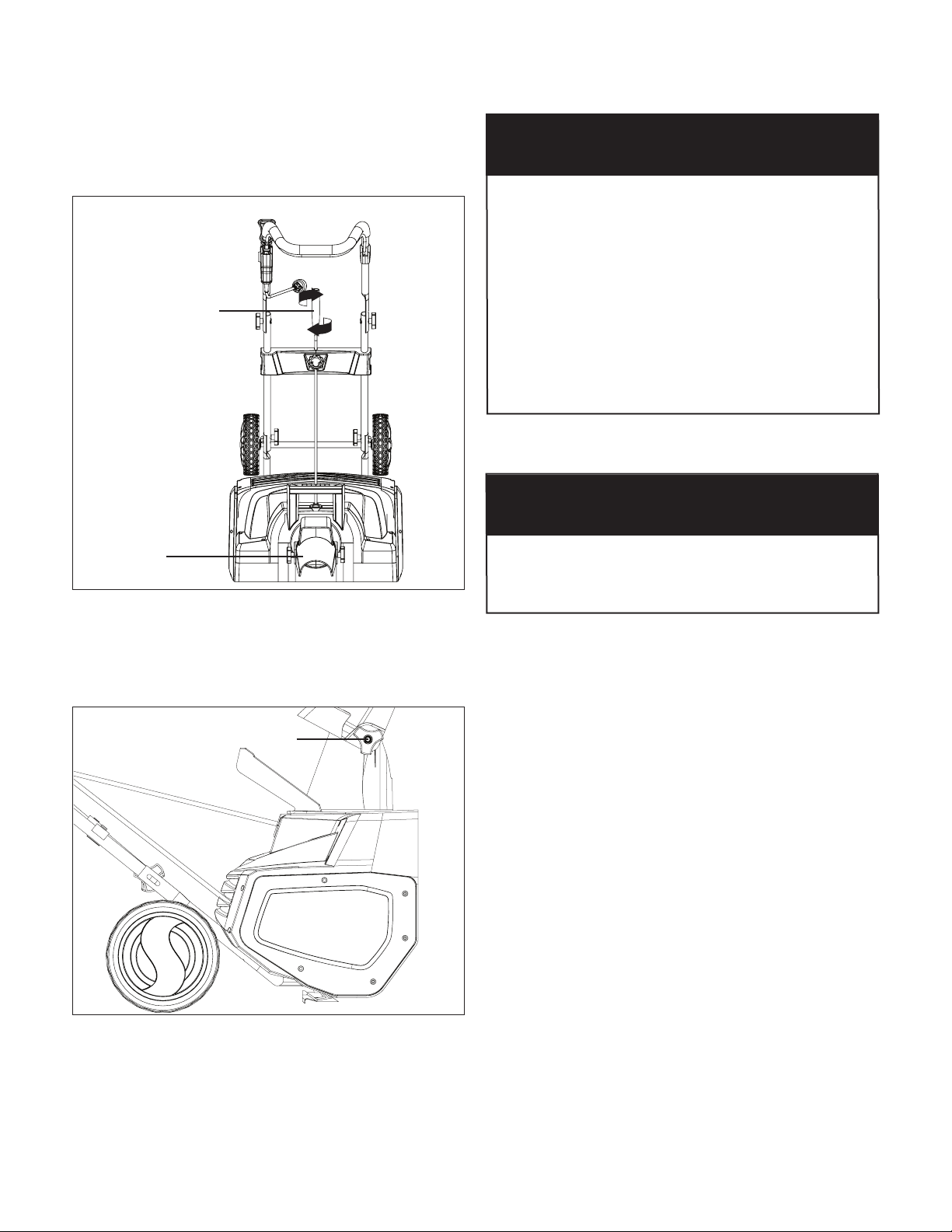

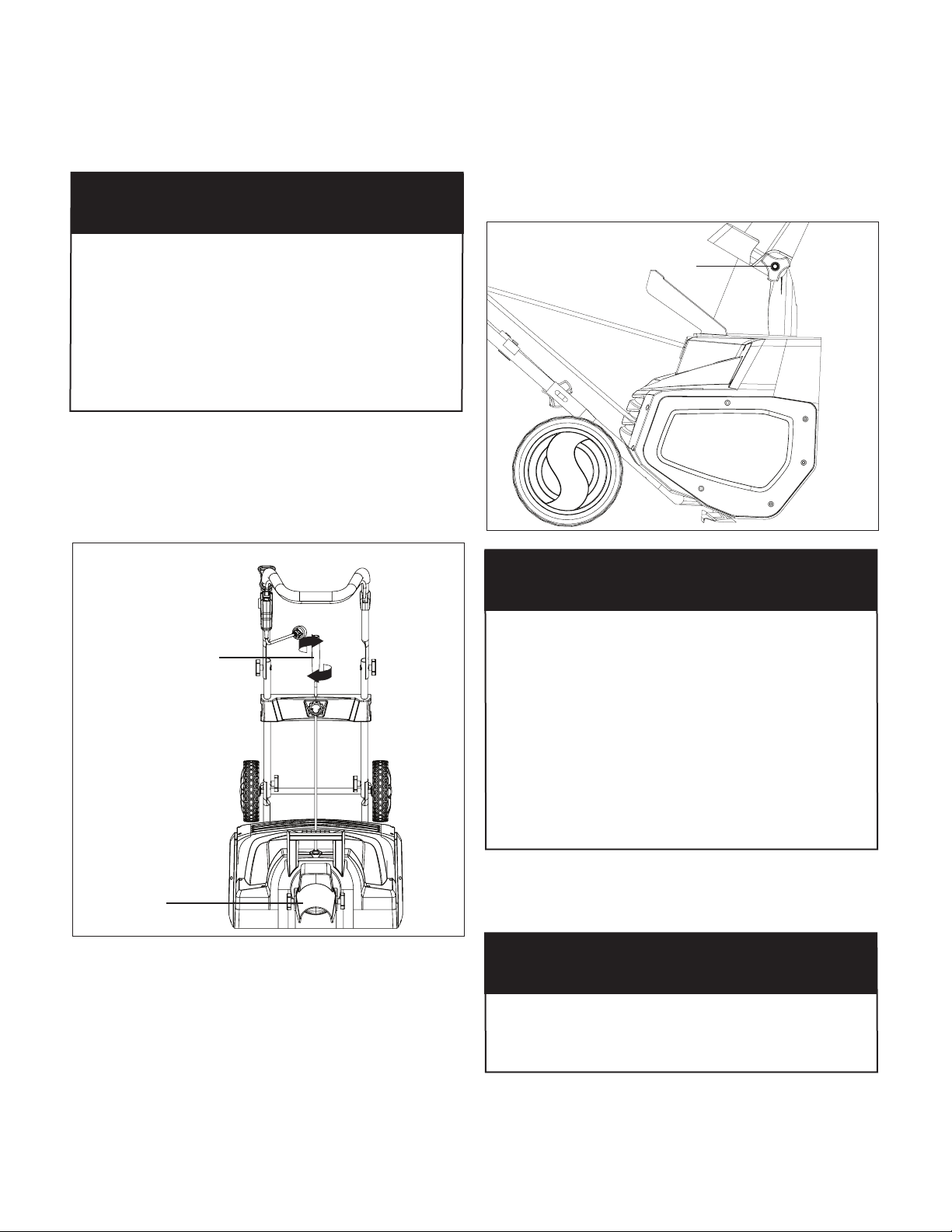

1. The discharge chute can be adjusted 180 degrees by

rotating the chute crank. Rotate the chute control crank

clockwise to move the discharge chute to the left and

counterclockwise to move the chute to the right (Fig. 19).

2. The chute deector on the top of the discharge chute

controls the height of the snow stream. Loosen the knobs

to raise or lower the deector to the desired height of

snow you wish to throw. Tighten the knobs to secure the

deector (Fig. 20).

Maintenance

m WARNING m

Makesuretoturnotheswitchanddisconnectthe

extension cord before performing any maintenance

task on your snow thrower.

Lifetime Lubrication (Motor and Auger)

Lubrication is not necessary and may damage the unit. The

snow thrower is lubricated for lifetime use at the factory

before shipment.

General Maintenance Tips

1. Do not attempt to repair the machine unless you have the

proper tools and instructions for disassembly and repair of

the machine.

2. Check bolts and screws at frequent intervals for proper

tightness to ensure that the equipment is in safe

working condition.

3. After each snow removal session, run the snow thrower

for a few minutes to prevent the collector/impeller from

freezing. Shut o the motor, wait for all revolving parts to

stop completely and wipe residual ice and snow o the

unit. Rotate the chute crank several times to remove any

excess snow.

4. Only use a cloth soaked with hot water and a soft brush

to clean the snow thrower; never wet or spray water on

the machine!

5. Do not use detergent or solvents as these could cause

irreparable damage to the snow thrower. Chemicals can

destroy the plastic parts.

Fig. 19

Chute crank

Discharge

chute

Deectorknob

Fig. 20

m WARNING m

Makesurethatthechutedeectorsnapsandlocks

completely onto the discharge chute. An opening

betweenthedischargechuteandthechutedeector

may allow foreign objects to be picked up by the

snow thrower and thrown in the direction of the

operator causing serious bodily injury.

• Donotadvancethechutedeectortoofar

forward causing an opening to appear between

the deectoranddischargechute.

• Do not overtighten the knobs on the

chutedeector.

6. To protect the snow thrower from corrosion when storing

for long periods, lightly oil the metal parts.

7. Store the appliance in a dry and high or locked area out of

the reach of children.

8. For the user's safety, worn or damaged parts must be

replaced. Replace with original replacement parts only.

Parts from another snow thrower may not t properly

causing an unsafe situation.

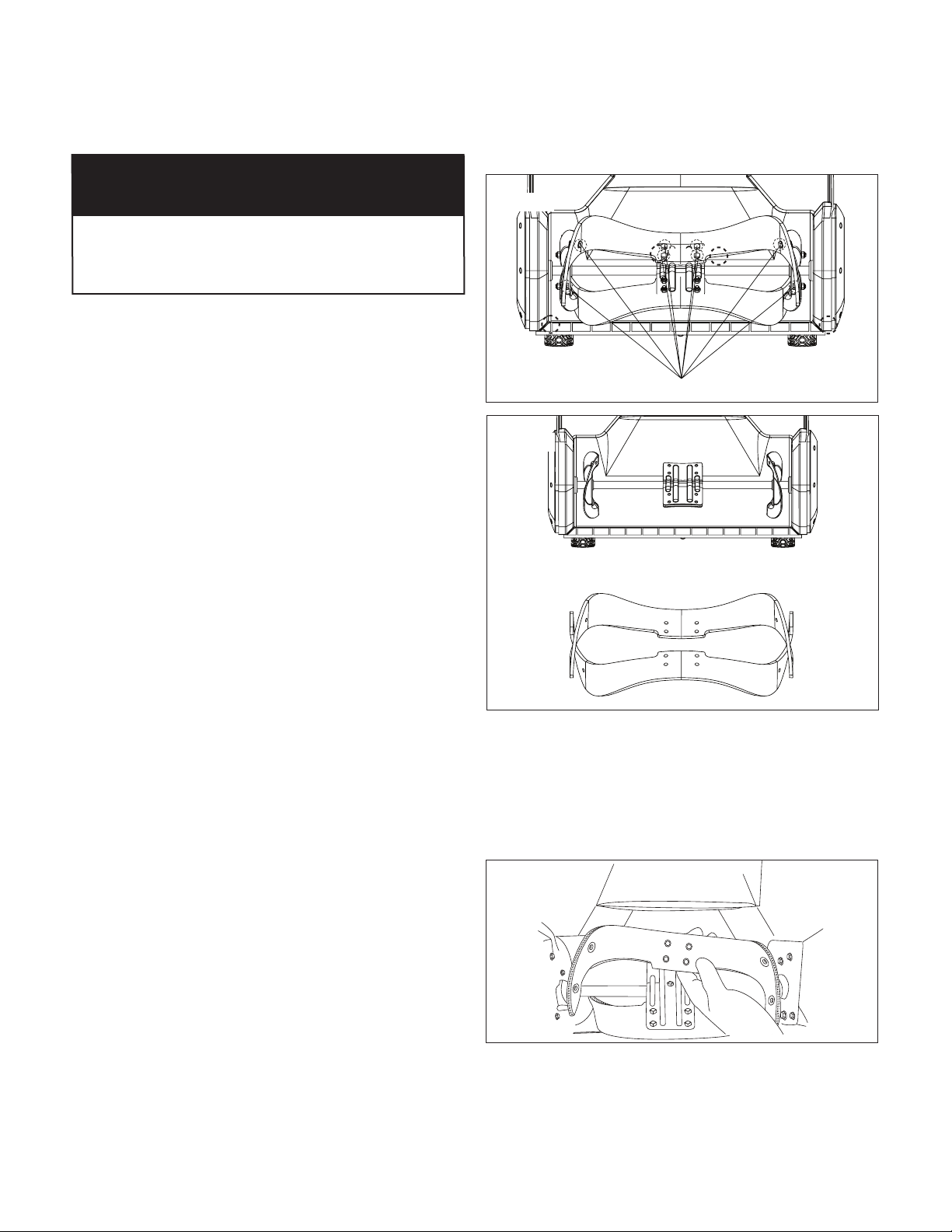

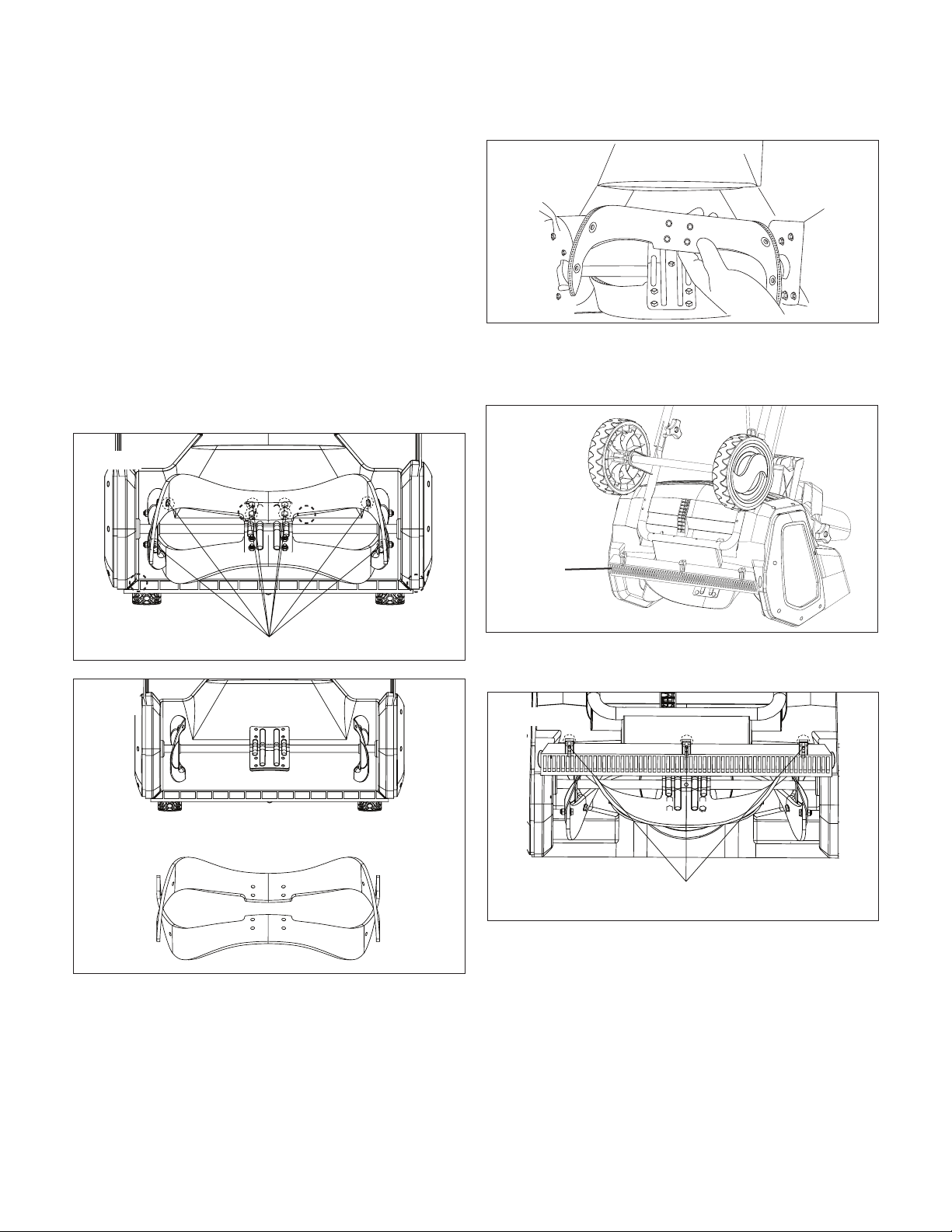

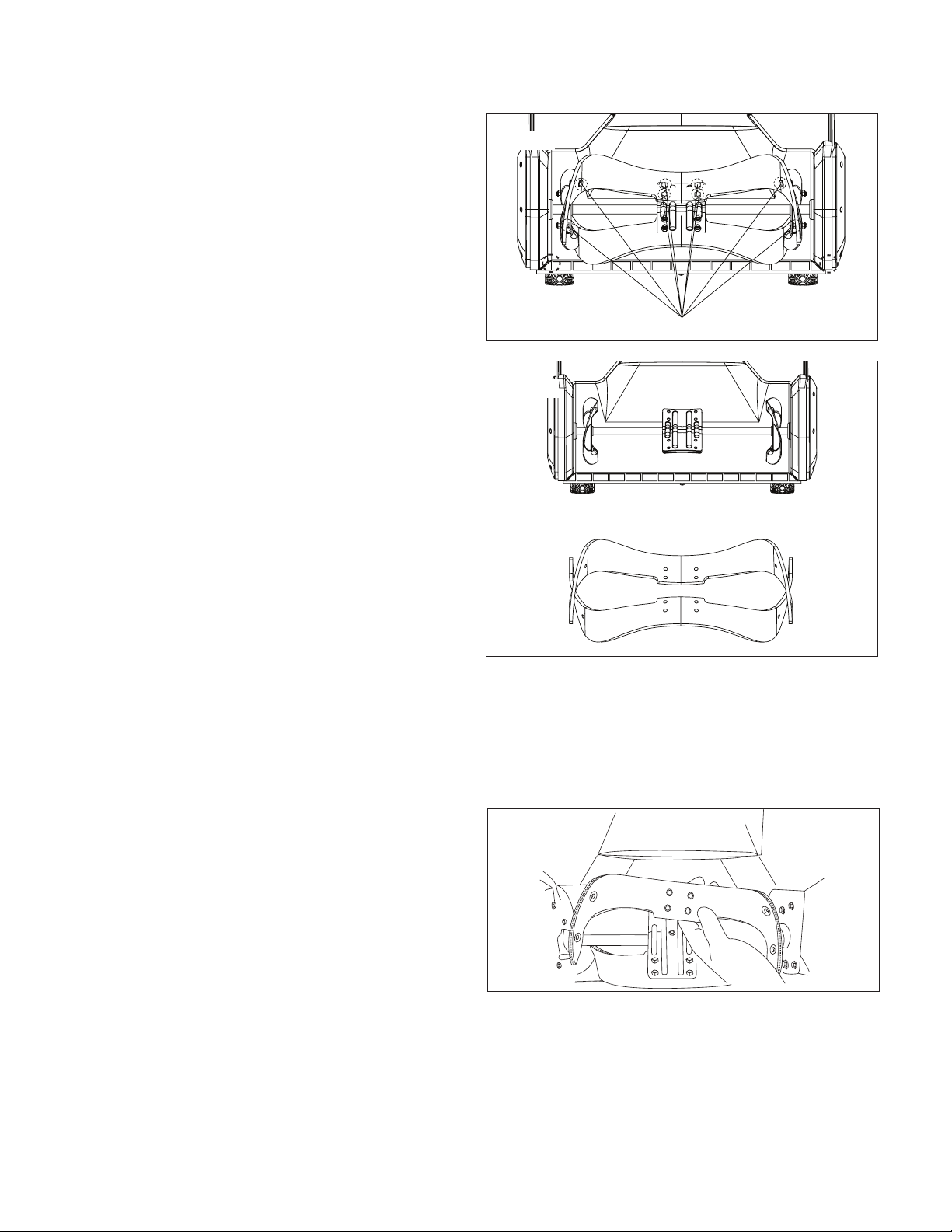

Replacing the Rubber Plates

NOTE: When replacing worn rubber plates, pay close attention

to carefully distinguish between the coarse and smooth side of

the plates. Place the coarse side inside and the smooth

side outside.

1. Detach the worn rubber plate by removing the two sets of

nuts, bolts and washers used to secure it (Figs. 21 – 22).

2. Install the new rubber plate and insert the bolt with the

small at washer into the corresponding holes on each of

the rubber plate. Use a large at washer and locknut to

secure the bolt on each end (Fig. 21).

3. Install the other rubber plate in the same manner (Fig. 23).

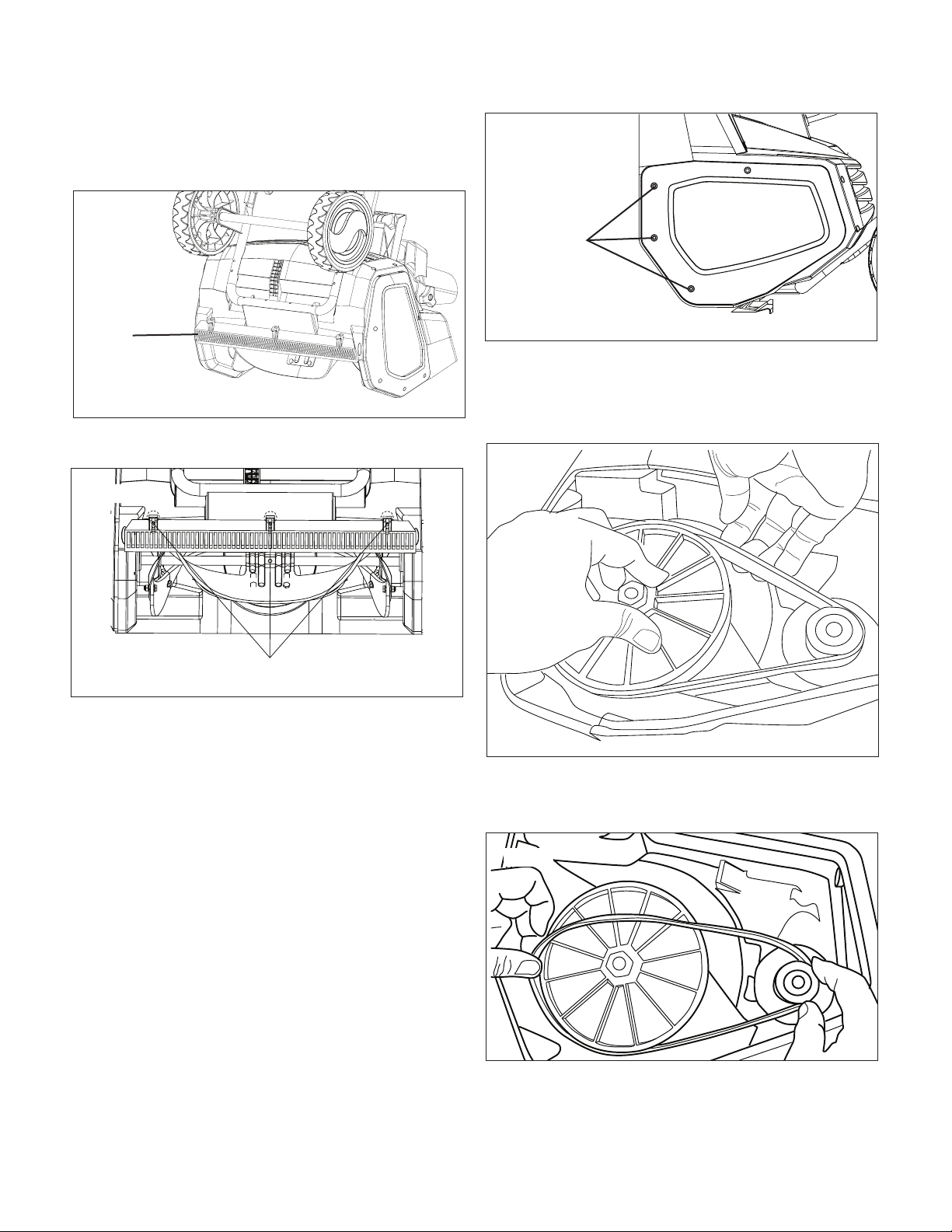

Replacing the Scraper Bar

1. The scraper bar is located at the base of the snow thrower

beneath the rotor housing (Fig. 24).

2. Remove the screws that secure the scraper bar to the

snow thrower (Fig. 25).

3. Install the new scraper bar and fasten it securely to the

snow thrower with the screws.

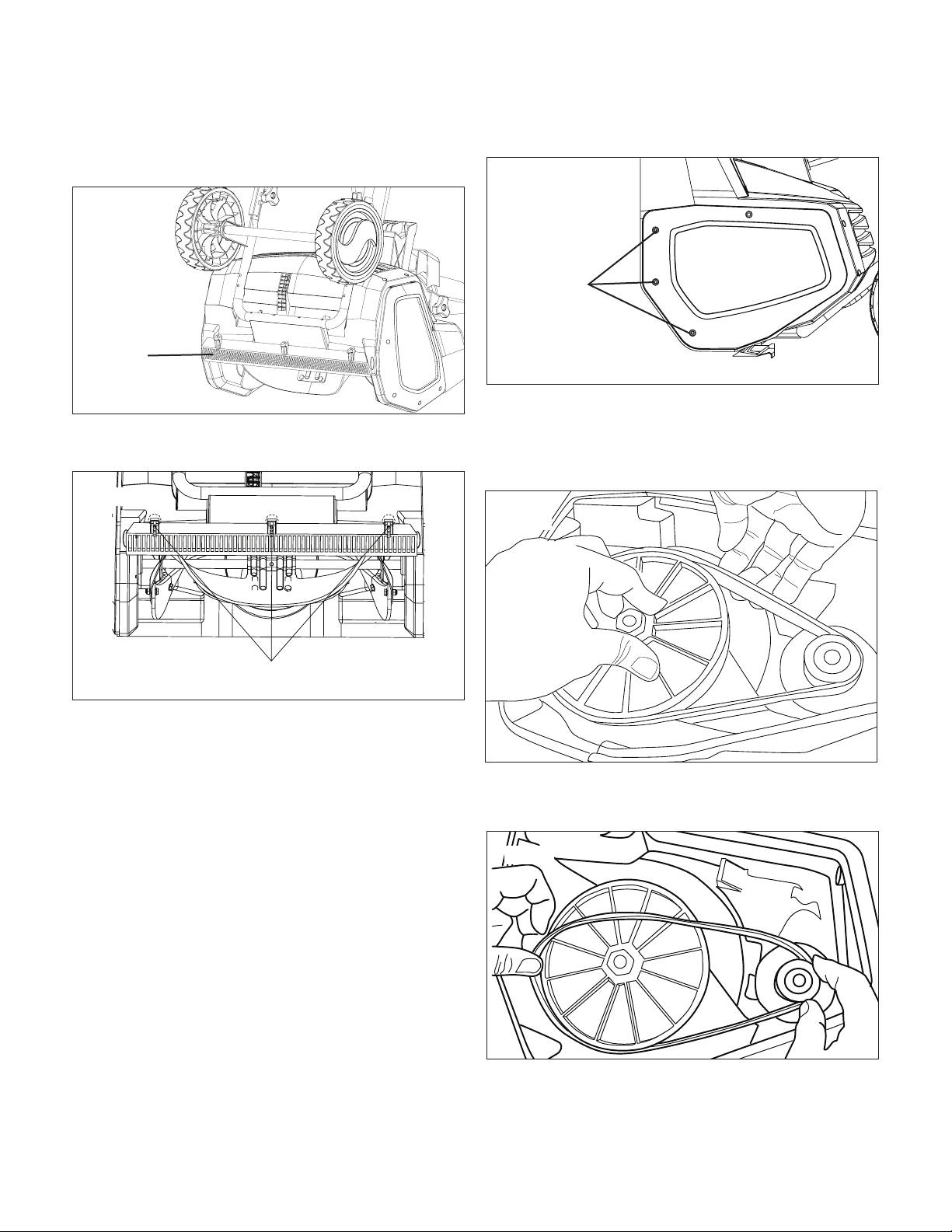

Replacing the Belt

NOTE: Under normal operating conditions it should not be

necessary to replace the auger belt. However, should the auger

jam or malfunction, the belt could be damaged. To replace the

belt follow the instructions.

NOTE: Determine the left and right hand side of the snow

thrower by standing behind the unit in the normal

operating position.

Fig. 21

The sets of nuts, bolts and washers

Fig. 22

Fig. 23

Fig. 24

Scraper

bar

Fig. 25

The screws that secure the scraper bar

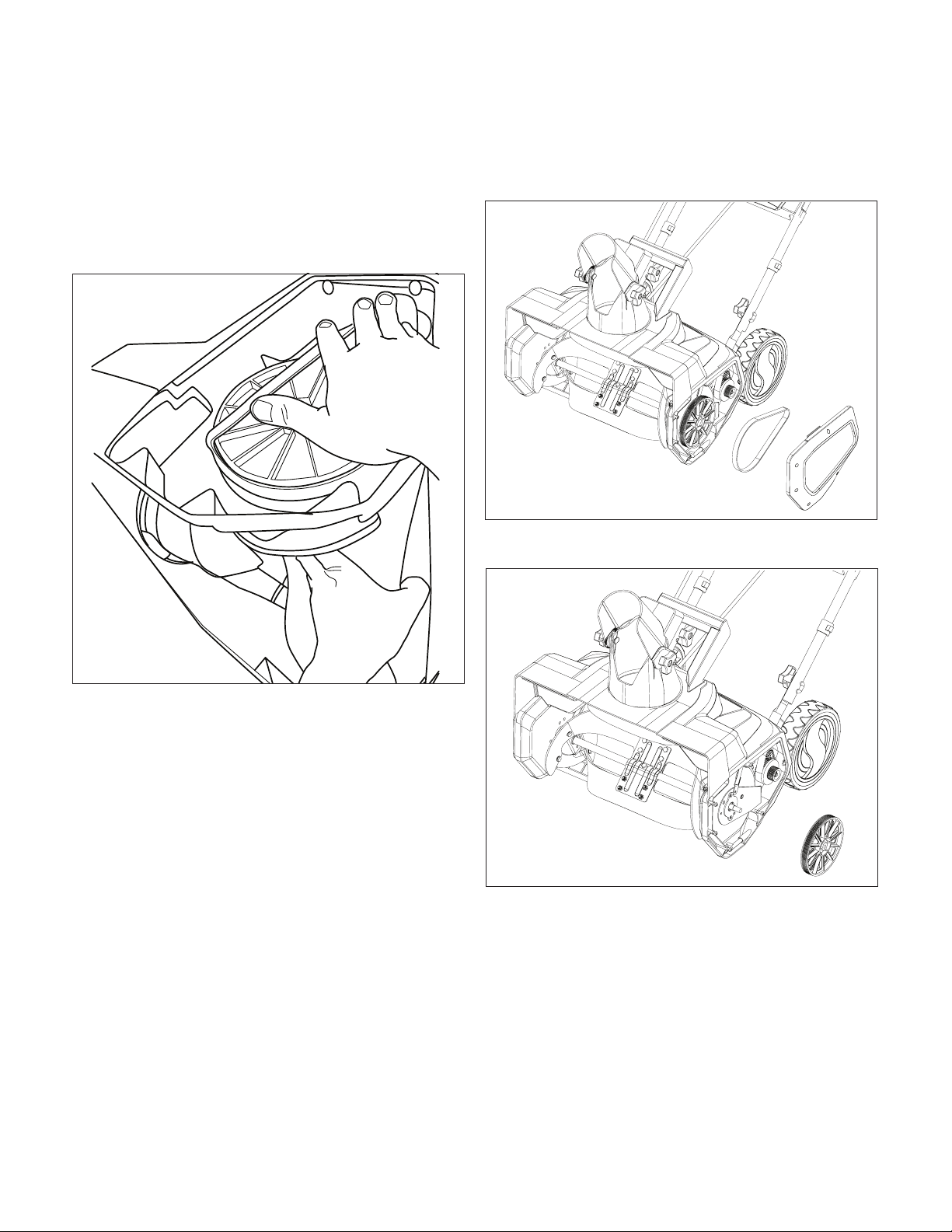

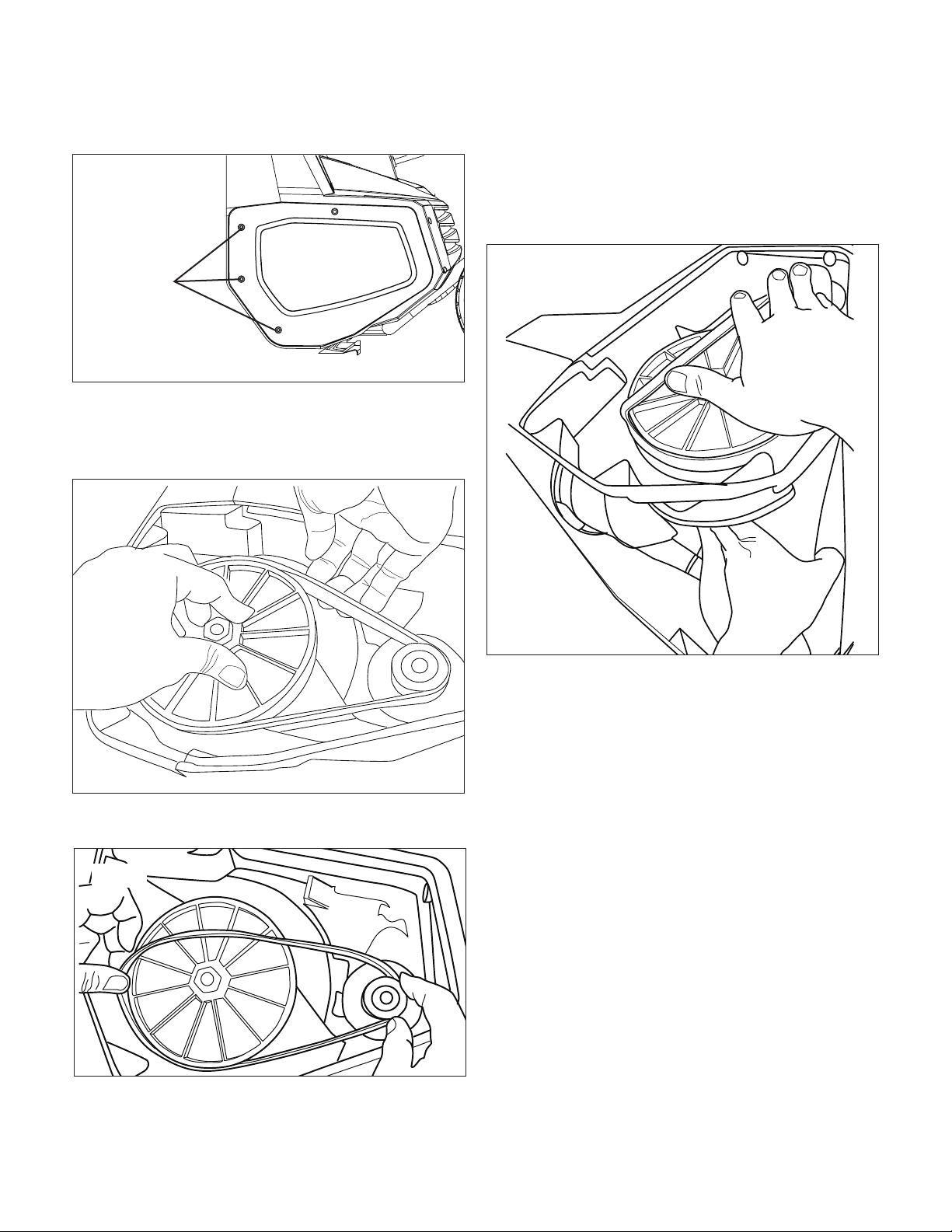

1. Open the left side plate by removing three screws

(Fig. 26).

2. Use your right hand to turn the rib side of the belt

up and pull upwards while turning the auger pulley

counterclockwise with your left hand. The belt can be

easily removed from the pulley (Fig. 27).

3. Put the belt on the drive pulley rst and then place the

belt at the lower end of the auger pulley (Fig. 28).

4. Use your right hand to press the belt with ribbed side

down. While holding the belt down with your right hand,

use your left hand to turn the auger forward so that the

auger pulley rotates in a clockwise direction. The belt will

be gradually pushed down onto the pulley. When the belt

is seated on the pulley, adjust it so that the ribs of the belt

match the grooves on the pulley (Fig. 29).

5. After belt is installed, replace the side plate and secure it

with the three screws (Fig. 26).

NOTE: Heavy wet snow puts a load on belts, thus

requiring more frequent belt replacement.

Fig. 26

Remove the

three screws

Fig. 27

Fig. 28

Fig. 29

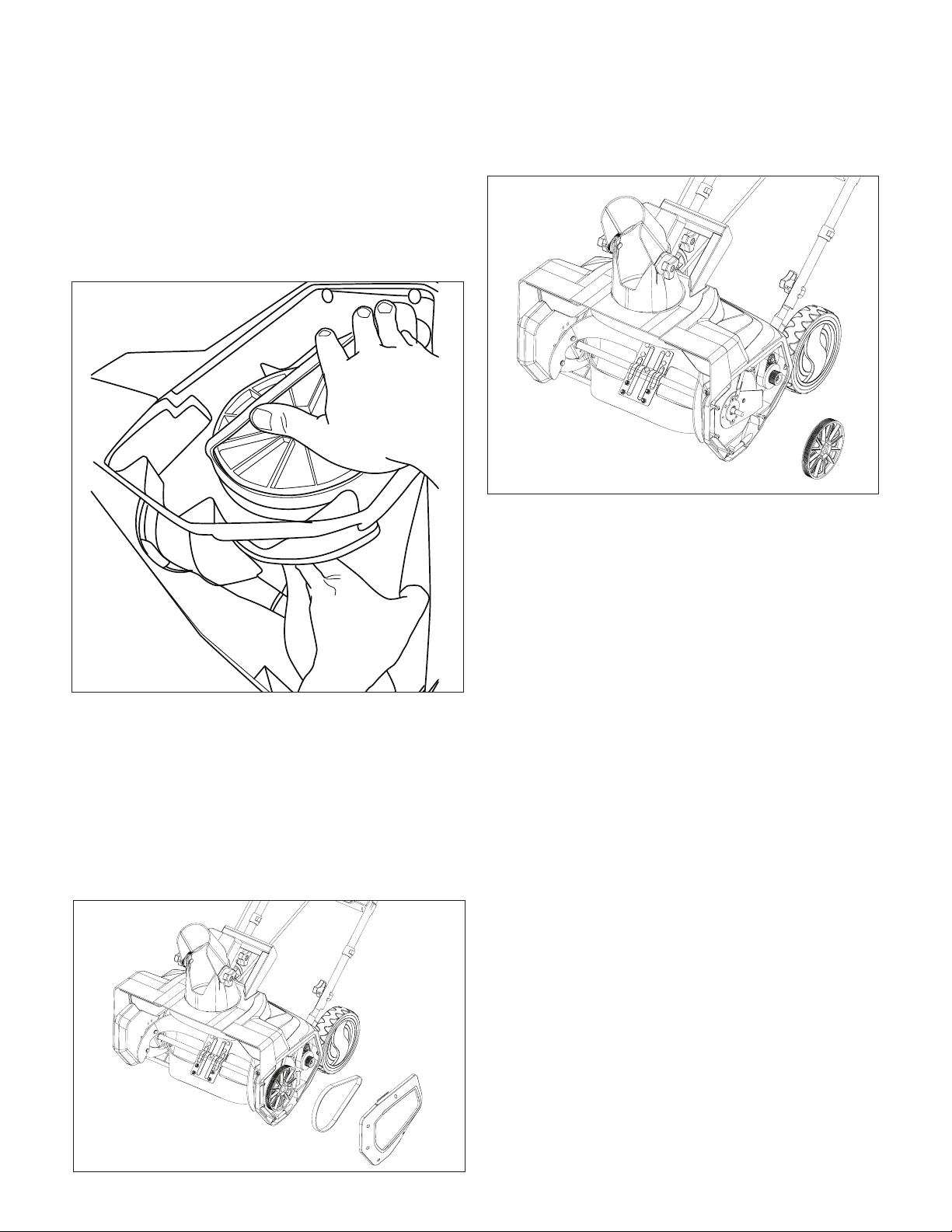

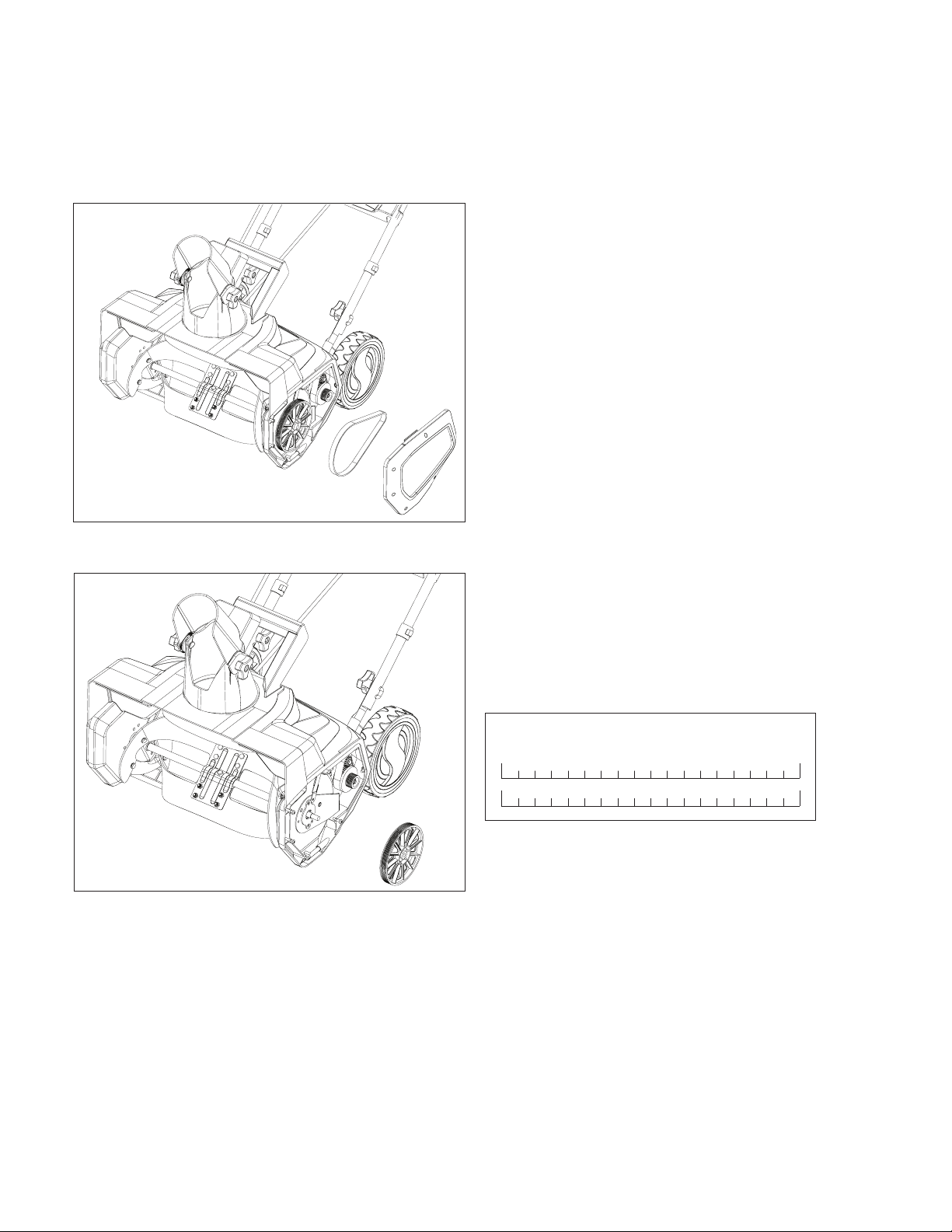

Replacing the Pulley

1. Open the left side plate by removing three screws

(Fig. 26). Remove the belt following the directions

above (Fig. 30).

2. Secure the auger. Using an 18 mm hex socket, turn the

pulley clockwise to remove (Fig. 31).

3. Follow the directions above in reverse order to install the

new pulley.

Storage

1. Allow the engine to cool completely before

cleaning, storing or transporting the snow thrower.

Be sure to secure the unit while transporting.

2. Disconnect the extension cord from the snow thrower.

Inspect the extension cord closely for signs of wear or

damage. Replace it if it is worn or damaged.

3. Inspect the snow thrower carefully for worn, loose or

damaged parts. Check connections and screws and

tighten if necessary. For repairing or replacing parts,

contact your authorized Snow Joe

+ Sun Joe

dealer

or the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

4. Store the unit, along with the disconnected extension

cord, in a locked, dry place out of the reach of children to

prevent unauthorized use or damage. Cover loosely with a

tarp for added protection.

Service and Support

If your Snow Joe

SJ624E electric snow thrower requires

service or maintenance, please call 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Model and Serial Numbers

When contacting the company, reordering parts or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

on the main cover of the unit to the left of the discharge chute.

Copy these numbers into the space provided below.

Fig. 30

Fig. 31

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

S J 6 2 4 E

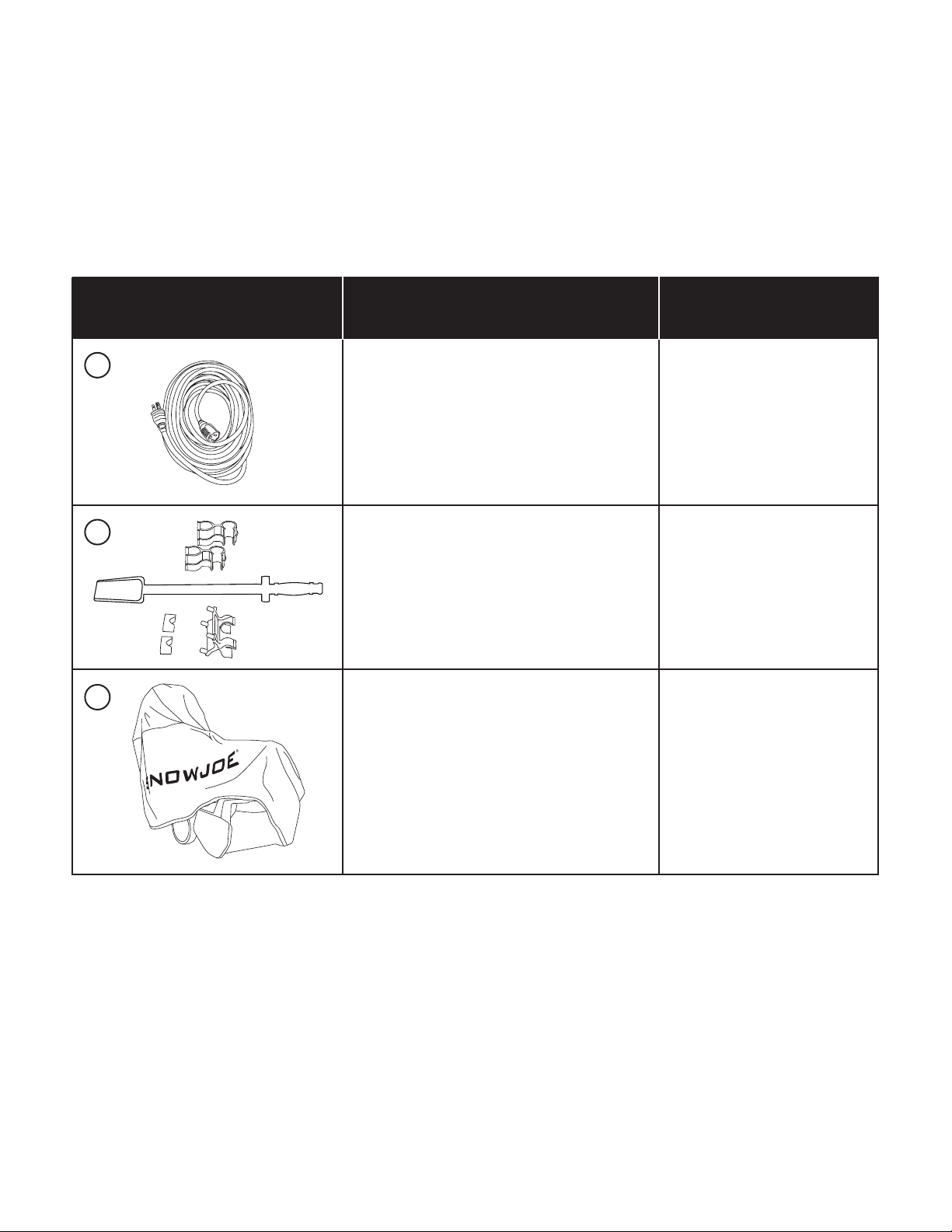

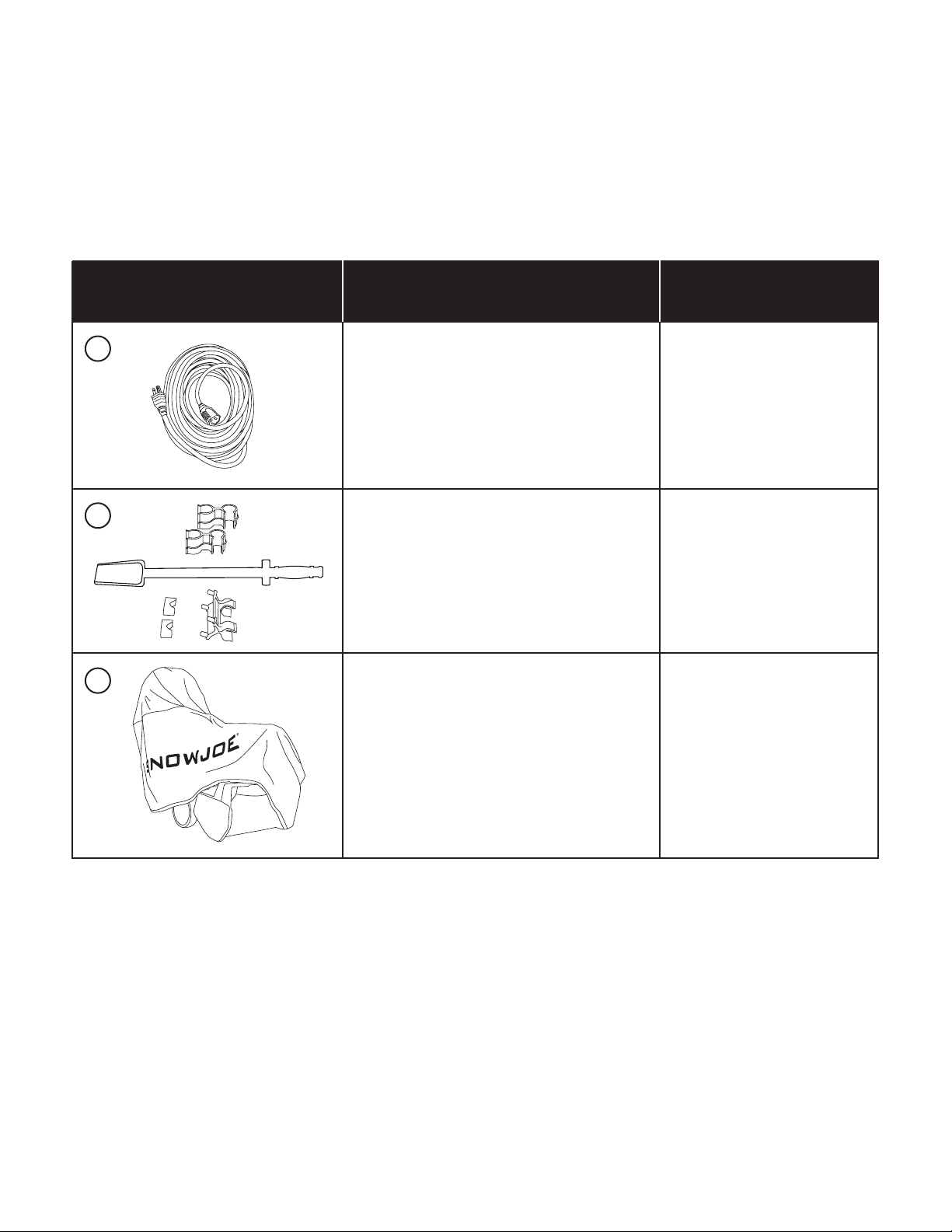

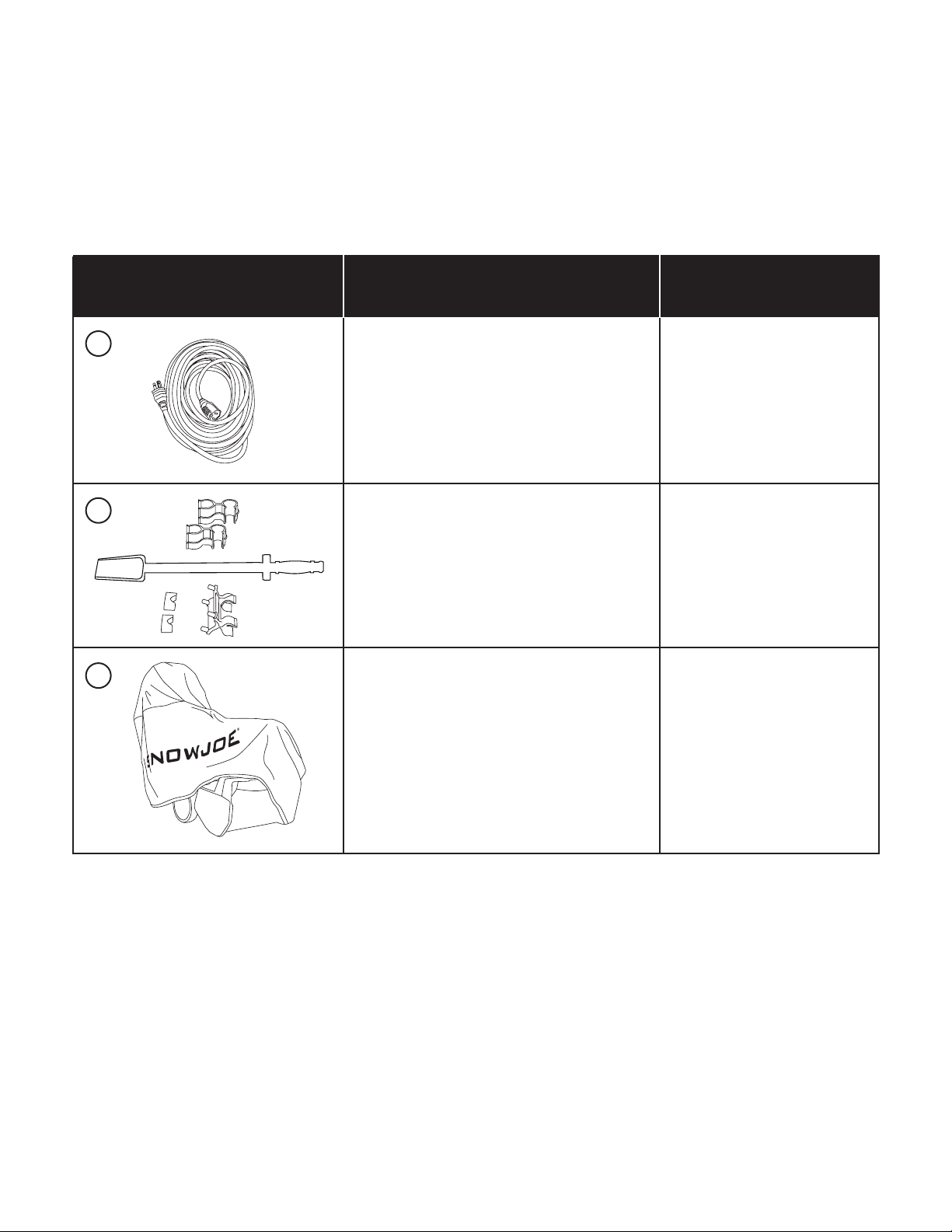

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this electric snow thrower. Contact Snow Joe

+ Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your electric snow thrower. The use of

any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

Snow Joe

+ Sun Joe

SJTW-A 14-gauge

50-foot extension cord with lighted end

PJEXT50-B

ModelAccessories Item

Universal Snow Thrower Chute

Clean Out Tool

SJCOT

Universal 21-inch snow thrower

protective cover

SJCVR-21

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at snowjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

, LLC

GUARDE ESTAS INSTRUCCIONES

Modelo SJ624E Forma No. SJ-SJ624E-880S-MR7

QUITANIEVE ELÉCTRICO

53 CM | 14 A

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Cualquier artefacto eléctrico puede ser peligroso si se usa de

forma incorrecta. Algunas de las precauciones de seguridad

que aparecen en este manual se aplican a muchos artefactos.

Otras advertencias son especícas al uso de este quitanieve.

Guarde este manual para futuras referencias.

¡ADVERTENCIAS generales de

seguridad!

Usted y cualquier otro operador de este quitanieve deberán

leer, entender y seguir estas instrucciones en su totalidad, y

debe volver a leerlas al inicio de cada temporada de nieve.

No seguir todas las instrucciones puede causar un CHOQUE

ELÉCTRICO, INCENDIO y/o DAÑOS PERSONALES graves.

Preste atención al símbolo de alerta de seguridad personal

m usado en este manual para enfocar su atención a una

ADVERTENCIA dada junto a una instrucción de operación

particular.Estosignicaquelaoperaciónrequiere

ATENCIÓN, PRECAUCIÓN y CAUTELA especiales.

1. Mantenga el área de trabajo limpia y bien iluminada.

Las áreas de trabajo abarrotadas y las áreas oscuras

provocan accidentes.

2. No opere el quitanieve en una atmósfera explosiva,

como en presencia de líquidos inamables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden

encender el polvo o los gases.

3. Mantenga a las mascotas, niños y espectadores

alejados del área de trabajo. Tenga en cuenta que el

ruido normal de la máquina durante su funcionamiento

puede hacer difícil para usted oír a la gente acercarse.

Los visitantes deben usar gafas de seguridad y ser

mantenidos a una distancia segura, lejos del área de

trabajo. No permita que los espectadores toquen el

quitanieve o el cable de extensión.

4. Los enchufes deben encajar en los tomacorrientes.

Nunca modique el enchufe de ninguna manera. No use

ningún enchufe adaptador con artefactos que tengan

conexión a tierra. El uso de enchufes no modicados y

tomacorrientes equivalentes reducirá el riesgo de

choques eléctricos.

5. Eviteelcontactodelcuerpoconsupercies

conectadas a tierra (es decir, tuberías de agua

en cielorraso o subterráneas, radiadores, cocinas,

refrigeradores, hornos microondas o estructuras externas

de equipos calefactores). Tome las precauciones

necesarias para evitar un choque eléctrico. Hay un mayor

riesgo de choque eléctrico si su cuerpo está conectado

a tierra.

6. No maltrate el cable. Mantenga el cable alejado del

calor, aceite, bordes losos o piezas en movimiento.

Nunca jale el quitanieve por su cable, ni tire del cable

para desconectar el quitanieve del tomacorriente. Los

cordones dañados o enredados aumentan el riesgo de

choques eléctricos.

7. Reemplace o repare apropiadamente los cordones

dañados. Si el cable se daña de cualquier manera

mientras está enchufado en el tomacorriente de pared,

tire inmediatamente del enchufe del cable de extensión y

retírelo del tomacorriente.

8. El contacto con el agua durante la operación del

quitanieve puede resultar en un choque eléctrico y

severas lesiones corporales. No use el quitanieve en

lugares húmedos o mojados o bajo la lluvia. No toque

el enchufe ni el artefacto con sus manos húmedas o

mientras esté parado sobre agua.

mADVERTENCIA – Use cables de extensión de los

siguientes tipos: SW-A, SOW-A, STW-A, STOW-A,

SJW-A, SJTW-A ó SJTOWA. Estos cables están

especicadosparausoenexterioresyreducenel

riesgo de un choque eléctrico.

10. Apague el interruptor de alimentación y desconecte

el cable de alimentación antes de llevar a cabo en

el quitanieve cualquier tarea de ajuste, inspección,

mantenimiento, reparación, cambio de accesorios

o limpieza. Siga el mismo procedimiento si otras

condiciones peligrosas están presentes durante la

operación. Cualquier ajuste a la unidad debe ser llevado

a cabo después de que las piezas giratorias dentro

del quitanieve se hayan detenido por completo. Estas

medidas preventivas de seguridad reducen el riesgo de un

encendido accidental de la herramienta.

11. Si usted ve daños en el cable de alimentación

principal o el cable de extensión, desconecte la

alimentación y desconecte el enchufe del receptáculo

inmediatamente. Repare el cable o reemplácelo de

ser necesario.

12. Al reemplazar cualquiera de las partes, usted

debe seguir estrictamente las instrucciones y

procedimientos descritos en este manual del operador.

Se debe tener especial cuidado con las partes de goma,

ya que de estar dañadas pueden aumentar la carga del

motor y reducir su potencia mecánica.

13. No mueva o transporte el quitanieve cuando

el enchufe está conectado al receptáculo de

alimentación y el interruptor esté encendido.

14. Si usted nota que la unidad no está funcionando

correctamente, u oye ruidos anormales provenientes

del motor, desconéctela inmediatamente de la fuente

de alimentación y comuníquese con un distribuidor

Snow Joe

+ Sun Joe

o llame a la central de servicio

al cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE

(1-866-766-9563).

Seguridad Eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o

tomacorriente(s) a ser utilizados para el quitanieve.

Existen receptáculos disponibles con protección

incorporada GFCI y pueden ser utilizados para esta

medida de seguridad.

2. Para evitar un choque eléctrico, use solo cables de

extensión adecuados para uso en exteriores, tales como

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A ó SJTOW-A.

Antes del uso, verique que el cable de extensión esté

en buenas condiciones. Al usar un cable de extensión,

asegúrese de usar uno lo sucientemente fuerte para

poder transportar toda la electricidad que su equipo

consumirá. Un cable de extensión demasiado no causará

una caída de tensión en la línea, produciendo pérdida de

potencia y recalentamiento.

3. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (una pata es más

ancha que la otra). Use este artefacto solo con un cable

de extensión polarizado y aprobado por UL, CSA o ETL

para uso en exteriores y todo tipo de clima. El enchufe

del artefacto encajará en el receptáculo del cable de

extensión polarizado de una sola manera.

Si el enchufe del artefacto no entra por completo dentro

del receptáculo del cable de extensión, invierta las clavijas

del enchufe. Si el enchufe aún no encaja, obtenga el

cable de extensión polarizado correcto. Un cable de

extensión polarizado requerirá el uso de un tomacorriente

polarizado. El enchufe de cable de extensión encajará

en el tomacorriente polarizado de la pared solamente de

una forma. Si el enchufe no entra por completo dentro del

tomacorriente de la pared, invierta las clavijas del enchufe.

Si el enchufe aún no encaja, contacte a un electricista

calicado para la instalación del tomacorriente de pared

apropiado. No modique el enchufe del artefacto, el

receptáculo del cable de extensión ni el enchufe del cable

de extensión en ninguna forma.

4. Para evitar que el cable del artefacto se desconecte del

cable de extensión al usarlo haga un nudo con los dos

cables tal como se muestra en la Tabla 1.

5. No maltrate el cable. Nunca jale el quitanieve tirando su

cable, ni tire de éste para desconectarlo del enchufe.

Mantenga el cable alejado del calor, aceite y

bordes losos.

m ¡ADVERTENCIA! m

Un choque eléctrico puede causar DAÑOS SEVEROS

o MUERTE. Tenga en cuenta estas advertencias:

• No deje que ninguna parte de la quitanieve haga

contacto con agua mientras esté funcionando. Si el

artefacto se moja mientras está apagado, séquelo

antes de encenderlo.

• Use solo un cable de extensión aprobado por UL,

CSA o ETL y recomendado para uso en exteriores y

todo tipo de clima.

• No use un cable de extensión de más de

100 pies (30 m).

• No toque el artefacto o su enchufe con las manos

húmedas, o mientras esté parado sobre agua. Usar

botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud de

cable:

Calibre de alambre

mínimo (AWG):

Hasta 50 pies

(15 m)

+50 pies a 100 pies

(+15 m a 30 m)

(B) Conecte el enchufe y el receptáculo

Cable de

extensión

Cable del

artefacto

(A) Ate el cable como se indica

Tabla 1. Método para asegurar el cable de extensión

Seguridad personal

1. Manténgase alerta: mire lo que esté haciendo y use

el sentido común al operar el quitanieve. No use este

artefacto cuando esté cansado, enfermo, o bajo la

inuencia de drogas, alcohol o medicamentos. Un

momento de distracción puede resultar en lesiones

personales severas.

2. Use vestimenta adecuada: el uso de botas de goma

brinda una protección adicional contra descargas

eléctricas. No use ropa suelta o joyas ya que pueden

engancharse en las piezas móviles. Use una gorra o

protección para la cabeza con el n de mantener el pelo

alejado de las piezas giratorias de la máquina. Las gafas

protectoras ofrecen una mejor protección que las

gafas comunes.

3. Las piezas móviles presentan riesgos: mantenga su

rostro, cabello, vestimenta, manos y pies alejados de las

piezas móviles. Todos los protectores y accesorios de

seguridad deben ser instalados apropiadamente antes

del uso de la unidad. Apague la máquina y desconecte

el cable antes de tocar cualquier pieza que no sean los

mangos ni el interruptor.

4. Supercies: este quitanieve está diseñado para su uso

sobre supercies pavimentadas. No lo use en grava,

piedras u otras supercies pavimentadas a menos que

el quitanieve sea modicado para dichas supercies, de

acuerdo con las instrucciones que aparecen en el manual

de operador.

5. Evite los encendidos accidentales: asegúrese de que

el interruptor esté en la posición de APAGADO antes de

enchufar el quitanieve. No transporte el quitanieve con el

dedo sobre el interruptor de encendido.

6. Posición del cuerpo: mantenga con sus pies balance

y posición adecuados durante todo el tiempo. Coloque

los talones rmemente en el piso y agarre fuertemente

el manillar. Esté atento a supercies desniveladas y no

se extienda demasiado. En caso de que usted se caiga

o choque contra el quitanieve, inspeccione la unidad en

busca de daños o resquebrajaduras. Al retroceder, tenga

especial cuidado y evite obstáculos cerca a sus pies o

detrás de usted para evitar tropezar y caer.

7. Si el quitanieve golpea un objeto, detenga el

quitanieve inmediatamente, y luego inspecciónelo en

busca de cualquier daño: repare cualquier daño antes de

reiniciar y operar el quitanieve.

Instrucciones de seguridad para

quitanieves manuales

• Leacuidadosamenteelmanualdeloperador:entérese

de las aplicaciones y limitaciones de su quitanieve; así

como los peligros potenciales especícos relacionados

con esta máquina. No utilice este quitanieve para ningún

trabajo distinto al trabajo para el que ha sido diseñado. De

otro modo pueden ocurrir fallas mecánicas, daños serios o

lesiones personales de consideración.

• Inspecciónpreliminardelaunidad: inspeccione

minuciosamente la unidad antes del uso. Asegúrese de que

todas las piezas estén seguras e instaladas correctamente.

Si usted nota cualquier anormalidad, no use la máquina

hasta que haya sido reparada correctamente. Lleve a cabo

una prueba la primera vez que use el quitanieve, o siempre

después de haber reemplazado piezas para asegurarse de

que la unidad funcione correctamente.

• Inspecciónpreliminardelárea: limpie el área a ser

trabajada antes de cada uso. Retire todos los objetos como

rocas, vidrios rotos, clavos, alambres o cuerdas; los cuales

pueden ser arrojados o enredarse dentro del quitanieve.

Mantenga el área de trabajo libre de espectadores

(especialmente niños), y mascotas.

• Fuerzaexcesiva: el quitanieve fue diseñado para

responder a una velocidad determinada en diversas

condiciones de nieve para garantizar una seguridad y

rendimiento óptimos. No lo fuerce. Mantenga la

presión constante.

• Interruptordefectuoso: no use el quitanieve si el

interruptor no enciende ni apaga la máquina. Cualquier

artefacto eléctrico que no pueda ser controlado por un

interruptor no es seguro y deberá ser reparado.

• Golpecontraunobjeto: si el quitanieve golpea

accidentalmente un objeto, siga estos pasos:

i) Detenga el quitanieve y desenchúfelo del

tomacorriente

ii) Inspeccione la unidad en busca de daños; y

iii) Repare o reemplace cualquier pieza dañada antes de

volver a encender y operar el quitanieve.

• Seguridad del conducto de descarga: nunca apunte

el conducto de descarga de nieve directamente al

operador, a los espectadores, a vehículos o a ventanas.

Lanzar el chorro de nieve y objetos extraños recogidos

accidentalmente por el quitanieve puede causar daños

y lesiones personales severas. No use sus manos para

desobstruir el conducto de descarga. Detenga el motor

antes de retirar escombros.

• Posicióndeoperaciónsosteniendolamáquinaconlas

manos: la operación del quitanieve sosteniéndolo con las

manos es insegura.

• Operaciónanormal: si usted nota que el quitanieve está

funcionando de forma inestable u oye ruidos anormales

provenientes del motor, detenga la máquina, desconéctela

de la fuente de alimentación y contacte a un centro de

servicio Snow Joe

+ Sun Joe

autorizado.

• Controlderuido: al usar el quitanieve, usted debe

respetar las leyes y normas locales con respecto al control

de ruido y la protección del medio ambiente. Para evitar

perturbaciones de ruido, usted debe elegir a conciencia

una hora de operación adecuada y tomar en cuenta las

condiciones del entorno.

• Cuandoeltrabajohayanalizado: desenchufe el

quitanieve de la fuente de alimentación cuando termine de

usarlo, al cambiarle accesorios, y antes de llevar a cabo

cualquier tarea de mantenimiento.

• Almacenamientoseguro: guarde el quitanieve en

interiores, en un área seca, después de cada uso.

Manténgalo en un área bajo llave, a donde no puedan

acceder niños ni personas no autorizadas. No guarde

la máquina mientras esté conectada a la fuente de

alimentación ya que esto puede causar daños y lesiones.

• Mantenimientoparaseguridadydurabilidad:verique

que las piezas móviles no estén desalineadas o trabadas,

que no haya piezas rotas y que no exista ninguna otra

condición que pueda afectar el funcionamiento de la

unidad. De estar dañada una pieza, repárela o reemplácela

antes de usar la unidad. Use solamente piezas de repuesto

diseñadas especícamente para su modelo. Al reemplazar

cualquier pieza, usted debe seguir estrictamente las

instrucciones y procedimientos descritos en este manual.

Se debe tener especial cuidado con las piezas de goma, ya

que estas piezas, de estar dañadas, pueden aumentar la

carga del motor y reducir su potencia mecánica.

¡Verique siempre que estén ajustados todos los pernos,

tuercas y perillas antes de usar el quitanieve!

Símbolos de seguridad

La siguiente tabla describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las

instrucciones de la máquina antes de intentar ensamblarla y operarla.

Doble aislamiento.

Mantenga siempre el cable de

alimentación alejado de fuentes

de calor, aceites o bordes alados.

Retire inmediatamente el enchufe del

tomacorriente si el cable se daña o

se enreda.

La pieza giratoria seguirá girando

continuamente durante varios

segundos después de que haya

apagado la máquina.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar la unidad.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia

o peligro.

Use protección auditiva.

Use protección ocular. Use

protección respiratoria.

¡ADVERTENCIA! No exponga la

unidad a la lluvia o a condiciones

húmedas. Manténgala seca.

¡PRECAUCIÓN! Tenga cuidado

con piedras y otros objetos

extraños que puedan ser

lanzados desde el artefacto.

¡PELIGRO! Peligro de corte o

mutilación: mantenga las manos

lejos del rotor giratorio. No use las

manos para desatascar la carcasa

del rotor. Detenga el motor antes de

retirar residuos.

¡PELIGRO! Peligro de corte/

mutilación: mantenga los pies lejos

del rotor giratorio.

Símbolo SímboloDescripción Descripción

No use las manos para desatascar

el conducto.

Mantenga las manos, pies y

ropa lejos del rotor giratorio para

evitar lesiones.

Mantenga a los espectadores y

niños a una distancia segura (al

menos 33 pies [10 m]) del área

de trabajo.

¡ADVERTENCIA! Apague la

máquina y desconéctela de la

fuente de alimentación antes de

inspeccionarla, limpiarla, cambiarle

accesorios o llevar a cabo cualquier

otra tarea de mantenimiento en esta.

Utilice guantes protectores y

calzado no deslizante al usar la

máquina y al manipular desechos.

Mantenga a los transeúntes y niños

alejados a una distancia segura.

Conozca su quitanieve

Lea cuidadosamente el manual del operador y las reglas de seguridad antes de operar su quitanieve eléctrico. Compare la

ilustración debajo con la unidad real para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual

para referencias futuras.

1. Barra interruptora

2. Botón interruptor de seguridad

3. Retén sujetador de cable

4. Mango superior

5. Perillas de mango

6. Manivela de conducto

7. Perilla de ajuste de manivela

8. Deector de conducto

9. Mango inferior

10. Mango auxiliar

11. Perillas de deector de conducto

12. Conducto de descarga

13. Ensamblado de rueda

14. Cubierta lateral

15. Rotor

16. Cuchilla raspadora

Datos técnicos

Voltaje nominal ..................................................... 120 V ~ 60 Hz

Alimentación ......................................................................... 14 A

Velocidad sin carga ..........................................1,750 rpm ±10%

Rotor ................................................................De acero con dos

palas de goma

Ancho de limpieza ................................................ 21 plg (53 cm)

Profundidad de corte de nieve ............................. 12 plg (30 cm)

Distancia máxima de lanzamiento

.......................... 20 pies (6 m)

Capacidad máxima .................................................. 770 lbs/min

de retiro de nieve (349.3 kg/min)

Control direccional .......................................Conducto ajustable

de 180º

Peso neto ............................................................. 33.1 lb (15 kg)

Desembalaje

El paquete contiene:

• Quitanieve eléctrico

• Tuercas de mariposa/ perillas de deector (4)

• Pernos J cuadrados (2)

• Pernos de cabeza de hongo (2)

• Arandelas de goma (2)

• Manual con tarjeta de registro

1. Retire cuidadosamente el quitanieve eléctrico y

compruebe que todos los artículos anteriores

estén incluidos.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura

durante el transporte. Si alguna parte está dañada o

extraviada, NO DEVUELVA la unidad a la tienda. Llame

al centro de servicio al cliente Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para

usar su quitanieve eléctrico. El empaquetado está hecho

de materiales reciclables. Deseche estos materiales en

conformidad a los reglamentos locales.

¡IMPORTANTE! Los equipos y materiales de embalaje no son

juguetes. No deje que los niños jueguen con bolsas plásticas,

láminas o piezas pequeñas. ¡Estos objetos pueden ser

tragados y representan un riesgo de asxia!

Ensamblado

Ensamblado del marco superior,

intermedio e inferior

1. Alinee los oricios en la sección del mango inferior con los

de los soportes del mango (Fig. 1).

2. Asegure el mango a los soportes de mango con las

perillas y pernos J. Asegúrese de apretar bien las perillas

(Fig. 2).

3. Alinee los oricios en la sección del mango superior con

los de los soportes del mango (Fig. 3).

m PRECAUCIÓN m

Inspeccione el alambrado, el cual, de haber sido dañado

durante el transporte, puede causar severas lesiones

corporales durante el uso del artefacto. Si se detecta o

sospecha algún daño, no ensamble el artefacto. En su

lugar, comuníquese con el centro de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) para asistencia.

Ensamble el artefacto cuidadosamente, de tal manera

que el cableado eléctrico no se dañe.

Fig. 1

Fig. 2

Fig. 3

4. Asegure el mango superior a los soportes de mango con

las perillas y pernos de cabeza de hongo. Asegúrese de

apretar bien las perillas (Fig. 4).

Ensamblado de la manivela del

conducto

1. El pasador viene pre-ensamblado en la unidad, tal como

se muestra. Retire el pasador y proceda con el paso 2

(Fig. 5).

2. Instale la varilla de manivela a través de la placa central,

insertándola en la abertura en la parte posterior de la

carcasa con los oricios alineados (Figs. 6 – 8).

NOTA: aoje o apriete la perilla de ajuste de manivela para

lograr un control cómodo de la varilla de manivela.

3. Asegure la manivela en su lugar y vuelva a colocar el

pasador tal como se muestra (Figs. 9 y 10).

Fig. 4

Fig. 5

Pasador

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Ensamblado del conducto de descarga

1. Retire las perillas, arandelas y pernos de cabeza de hongo

del conducto de descarga (Fig. 11).

2. Posicione el deector de conducto sobre el conducto de

descarga y alinee los oricios, colocando la arandela entre

el deector y el conducto (Fig. 12).

3. Asegure los pernos de cabeza de hongo y perillas.

Asegúrese de apretar las perillas (Fig. 13).

Fig. 10

Fig. 11

Fig. 12

Fig. 13

Operación

NOTA: antes de usar esta máquina, asegúrese de que la

fuente de alimentación que vaya a utilizar cumpla con las

especicaciones detalladas en este manual. Antes de insertar

el enchufe en el receptáculo, verique que el rotor y las placas

de goma del quitanieve estén rmemente asegurados con

los tornillos, y que las placas de goma estén de cara a la

dirección correcta. Lleve a cabo un encendido de prueba para

asegurarse de que el rotor gire libremente.

Asegurar el cable de extensión

1. Para un uso seguro y eciente de su quitanieve, utilice

únicamente un cable de extensión certicado por UL,

CSA o ETL y recomendado para uso al aire libre. Consulte

la tabla de cables de extensión en la página 2.

2. Forme un bucle con el cable de extensión y empuje el

bucle a través de la ranura en el gancho de restricción

para cable. Posicione el bucle por sobre el gancho y jale

el cable a través de la ranura (Fig. 14). Asegurar el cable

de extensión de esta forma evitará que se desconecte

accidentalmente de la fuente de alimentación durante el

uso del artefacto.

3. Inserte el extremo hembra del cable de extensión en el

conector macho polarizado del artefacto (Fig. 15).

4. Note que el quitanieve tiene un conector macho

polarizado, es decir que una pata en el conector es

ligeramente más larga y ancha que la otra (Fig. 16). El

extremo hembra del cable de extensión debe estar, del

mismo modo, polarizado de tal manera que el cable de

extensión encaje perfectamente en el conector

del artefacto.

Encendido y apagado

m¡ADVERTENCIA! El rotor empieza a girar

inmediatamente después de que se enciende el quitanieve.

Mantenga las manos y pies alejados del rotor giratorio.

1. Para encender el quitanieve, presione el botón interruptor

de seguridad, y luego apriete la barra de seguridad

(Fig. 17).

Fig. 14

Fig. 15

Fig. 16

m ADVERTENCIA m

Los cordones eléctricos dañados representan un

riesgo de incendio, choque eléctrico y lesiones

corporales severas.

Antes de operar el quitanieve, examine cuidadosamente

el cable eléctrico. Si el cable está dañado, no utilice el

quitanieve. Reemplace o repare el cable

dañado inmediatamente.

Si necesita ayuda, contacte a un concesionario

Snow Joe

+ Sun Joe

o comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

Fig. 17

Botón

interruptor

de seguridad

Barra

interruptora

2. Una vez que el quitanieve arranca, suelte el botón

interruptor de seguridad y proceda con la operación.

3. Para apagarlo, suelte la barra interruptora.

Movimiento de la máquina y retiro

de nieve

1. Mantenga el área de operación libre de objetos extraños

que puedan ser arrojados por las cuchillas del rotor. Lleve

a cabo una inspección completa del área, ya que algunos

objetos pueden estar ocultos a la vista por la nieve que

los rodea. Si el quitanieve golpea una obstrucción o

recoge un objeto extraño durante su uso, detenga el

quitanieve, desconecte el cable de extensión, retire la

obstrucción e inspeccione la unidad en busca de daños.

Repare o reemplace cualquier pieza dañada antes de

volver a encender y operar la unidad.

2. Mantenga a las mascotas, niños y espectadores alejados

del área de trabajo. Tenga en cuenta que el ruido normal

de la máquina al ser encendida puede hacer difícil para

usted oír a la gente acercarse.

3. Al mover el quitanieve, use las ruedas en un lado como

punto de pivote. Incline ligeramente el quitanieve sobre

este punto de pivote para moverlo hacia adelante o

hacia atrás.

4. Empiece su ruta de limpieza cerca al tomacorriente y

trabaje hacia afuera, lanzando la nieve en un movimiento

hacia adelante y hacia atrás. Para despejar en la dirección

opuesta, pase por sobre el cable y gire el quitanieve sobre

sus ruedas. Asegúrese de superponer las rutas

de limpieza.

5. Tenga en cuenta la dirección del viento. De ser posible,

muévase en la misma dirección que el viento, de manera

que la nieve no sea lanzada contra el viento (y por tanto

hacia su cara y por sobre la ruta recién limpiada).

6. Mientras mueva el quitanieve, no tire del cable de

alimentación violentamente ni lo arrastre bruscamente. El

quitanieve deberá moverse dentro del rango que el cable

pueda alcanzar de forma segura.

7. No empuje el quitanieve con demasiada fuerza. Usted

debe empujarlo cuidadosamente y de forma uniforme, de

acuerdo con la velocidad de lanzamiento de la unidad.

8. No aplique una carga humana adicional al motor ya que

puede causar daños al motor.

9. Algunas piezas del quitanieve se pueden congelar bajo

temperaturas extremas. No intente operar el quitanieve

con piezas congeladas. Si las piezas se congelan mientras

el quitanieve está siendo usado, detenga el quitanieve,

desenchufe el cable de extensión e inspeccione las

piezas congeladas. Libere todas las piezas antes de

volver a encender u operar el quitanieve. Nunca fuerce los

controles que se hayan congelado.

10. Al trabajar sobre piedras, grava o supercies sin

pavimentar, evite lanzar materiales sueltos de supercie

junto con la nieve empujando hacia abajo en el mango

para levantar la barra raspadora en la base de la unidad

por sobre las piedras o grava.

11. Para áreas más grandes, se requiere un patrón denido

de operación para despejar bien un área con nieve. Estos

patrones no solo evitarán lanzar nieve en lugares no

deseados sino también eliminarán la necesidad de una

segunda pasada (Fig. 18).

Patrón A: lance la nieve hacia la derecha del lado

izquierdo de ser posible. Para áreas como una entrada

para vehículos larga, es ventajoso empezar en el medio.

Despeje desde un extremo al otro, lanzando nieve a

ambos lados.

Patrón B: si la nieve puede solo ser lanzada a un lado del

área a ser despejada, empiece en el lado opuesto.

m ADVERTENCIA m

Objetos extraños como piedras, vidrios rotos, clavos,

alambres o cuerdas pueden ser recogidos y arrojados por

el quitanieve, causando lesiones personales severas.

Retire todos los objetos extraños del área a ser trabajada

antes de operar el quitanieve.

Fig. 18

Patrón A

Patrón B

Cambio de la dirección y altura

de lanzado

1. El conducto de descarga puede ser ajustado 180 grados

rotando la manivela del conducto. Gire la manivela de

control de conducto en sentido horario para mover el

conducto de descarga hacia la izquierda y en sentido

antihorario para mover el conducto a la derecha (Fig. 19).

2. El deector del conducto en la parte superior del

conducto de descarga controla la altura del ujo de nieve.

Aoje las perillas para levantar o bajar el deector a la

altura deseada de nieve que usted desee lanzar. Apriete

las perillas para asegurar el deector (Fig. 20).

m ADVERTENCIA m

Nunca apunte el conducto de descarga de nieve

al operador, espectadores, vehículos o ventanas

cercanas. El lanzar nieve y objetos extraños

recogidos accidentalmente por el quitanieve puede

causar daños y lesiones personales severas.

Siempre oriente el conducto de descarga a la

dirección opuesta a donde usted, los espectadores,

los vehículos y las ventanas en los alrededores estén

ubicados.

Fig. 19

Manivela de

conducto

Conducto de

descarga

Perilladedeector

Fig. 20

m ADVERTENCIA m

Asegúresedequeeldeectordelconductose

enganche y trabe completamente sobre el conducto

de descarga. Una abertura entre el conducto

dedescargayeldeectordelconductopuede

permitir que objetos extraños sean recogidos por

el quitanieve y sean lanzados en la dirección del

operador, causando lesiones corporales severas.

• Noavanceeldeectordelconductodemasiado

hacia adelante provocando que aparezca una

aberturaentreeldeectoryelconductode

descarga.

• Noaprietedemasiadolasperillaseneldeector

del conducto.

Mantenimiento

m ADVERTENCIA m

Asegúrese de apagar el interruptor y desconecte el

cable de extensión antes de llevar a cabo cualquier

tarea de mantenimiento en su quitanieve.

Lubricación de por vida (motor y rotor)

La lubricación no es necesaria y puede dañar la unidad. El

quitanieve ha sido lubricado en la fábrica para un uso de por

vida antes de ser transportado.

Consejos generales de mantenimiento

1. No intente reparar la máquina a no ser que usted tenga

las herramientas e instrucciones apropiadas para

desensamblarla y repararla.

2. Verique los pernos y tornillos en intervalos frecuentes

para un ajuste correcto y asegurarse de que el equipo

esté en una condición de trabajo segura.

3. Después de cada sesión de retiro de nieve, mantenga

el quitanieve funcionando por unos minutos más para

evitar que el colector y el rotor se congelen. Apague el

motor, espere que todas las piezas se hayan detenido por

completo y retire el hielo y nieve residuales de la unidad.

Gire la manivela del conducto varias veces para retirar

cualquier exceso de nieve.

4. Use un paño empapado con agua caliente y un cepillo

suave para limpiar el quitanieve. ¡Nunca moje la máquina

ni la rocíe con agua!

5. No use detergentes o solventes ya que pueden causar

daños irreparables al quitanieve. Los agentes químicos

pueden dañar las partes de plástico.

6. Para proteger el quitanieve contra la corrosión al guardarlo

por periodos prolongados, aceite ligeramente las piezas

metálicas.

7. Guarde el artefacto en un área seca, elevada o bajo llave;

lejos del alcance de los niños.

8. Para la seguridad del usuario, las partes dañadas o

gastadas deben ser reemplazadas. Reemplace solo piezas

de repuesto originales. Las partes de otro quitanieve

pueden no encajar adecuadamente y causar una situación

insegura.

Reemplazo de las placas de goma

NOTA: al reemplazar las placas de goma gastadas, preste

mucha atención y distinga cuidadosamente entre el lado

áspero y el lado suave de las placas. Coloque el lado áspero

dentro y el lado suave fuera.

1. Quite la placa de goma gastada retirando los dos

juegos de tuercas, pernos y arandelas empleados para

asegurarla. (Figs. 21 – 22).

2. Instale la nueva placa de goma e inserte el perno con la

arandela plana pequeña en el oricio correspondiente de

cada lado de la placa de goma. Use una arandela plana

grande y una tuerca de bloqueo para asegurar el perno en

cada lado (Fig. 21).

3. Instale la otra placa de goma de la misma manera

(Fig. 23).

Fig. 21

Juegos de tuercas, pernos y arandelas

Fig. 22

Fig. 23

Reemplazo de la barra raspadora

1. La barra raspadora está localizada en la base del

quitanieve, debajo de la carcasa del rotor (Fig. 24).

2. Retire los tornillos que jan la barra raspadora al

quitanieve (Fig. 25).

3. Instale la nueva barra raspadora y ajústela bien al

quitanieve con los tornillos.

Reemplazo de la correa

NOTA: bajo condiciones normales de operación, no será

necesario reemplazar la correa del rotor. Sin embargo, en

caso de que el rotor se atasque o falle, la correa puede

dañarse. Para reemplazar la correa, siga las instrucciones a

continuación.

NOTA: determine los lados de la mano izquierda y derecha

del quitanieve poniéndose de pie detrás de la unidad, en la

posición normal de operación.

1. Abra la placa de la izquierda retirando tres tornillos

(Fig. 26).

2. Use su mano derecha para doblar hacia arriba el lado con

pliegues de la correa y jale la correa hacia arriba mientras

gira la polea del rotor en sentido antihorario con su mano

izquierda. La correa puede ser fácilmente retirada desde

la polea (Fig. 27).

3. Coloque la correa en la polea impulsora primero y luego

coloque la correa en el extremo inferior de la polea del

rotor (Fig. 28).

Fig. 24

Barra

raspadora

Fig. 25

Tornillos que aseguran la barra raspadora

Fig. 26

Retire los

tres tornillos

Fig. 27

Fig. 28

4. Use su mano derecha para presionar la correa con

el lado con pliegues hacia abajo. Mientras sujeta la

correa hacia abajo con su mano derecha, use su mano

izquierda para girar el rotor hacia adelante de manera

que la polea de rotor gire en dirección horaria. La correa

será gradualmente empujada para abajo, hacia la polea.

Cuando la correa está asentada en la polea, ajústela

de manera que los pliegues de la correa encajen en las

ranuras de la polea. (Fig. 29).

5. Luego de que la correa sea instalada, vuelva a colocar la

placa lateral y asegúrela con los dos tornillos (Fig. 26).

NOTA: la nieve mojada y pesada aplica una gran carga

en las correas, requiriendo por tanto un reemplazo más

frecuente de éstas.

Reemplazo de la polea

1. Abra la placa de la izquierda retirando tres tornillos.

(Fig. 26). Retire la correa siguiendo las instrucciones

anteriores (Fig. 30).

2. Sujete el rotor. Usando una llave de dado hexagonal de 18

mm, gire la polea en sentido horario para retirarla (Fig. 31).

3. Siga las instrucciones anteriores en orden inverso para

instalar la nueva polea.

Fig. 29

Fig. 30

Fig. 31

Almacenamiento

1. Permita que el motor se enfríe completamente antes de

limpiar, guardar o transportar el quitanieve. Asegúrese de

sujetar de forma segura la unidad durante su transporte.

2. Desconecte el cable de extensión del quitanieve.

Inspeccione el cable de extensión cuidadosamente para

detectar señales de desgaste o daños. Reemplácelo si

está gastado o dañado.

3. Inspeccione cuidadosamente el quitanieve para detectar

piezas gastadas, sueltas o dañadas. Verique las

conexiones y tornillos, y ajústelos de ser necesario. Para

reparar o reemplazar partes, contacte a su concesionario

autorizado Snow Joe

+ Sun Joe

o al centro de

servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

4. Guarde la unidad junto con el cable de extensión

desconectado de la fuente de alimentación en un

lugar seco y bajo llave, lejos del alcance de los niños,

para prevenir daños o usos no autorizados. Cubra

holgadamente la unidad con una lona para

mayor protección.

Asistencia y Servicio

Si su quitanieve SJ624E de Snow Joe

requiere reparaciones

o mantenimiento, por favor llame al 1-866-SNOWJOE

(1-866-766-9563) para asistencia.

Modelo y número de serie

Al comunicarse con la empresa o al ordenar piezas de

repuesto, usted necesitará proveer el modelo y el número

de serie, los cuales se encuentran en la etiqueta sobre la

cubierta principal de la unidad, a la izquierda del conducto de

descarga. Copie estos números en el espacio proporcionado

a continuación.

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

S J 6 2 4 E

Nº de modelo:

Nº de serie:

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con este quitanieve. Comuníquese con Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su quitanieve eléctrico. El uso de

cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en www.snowjoe.com o vía telefónica llamando al centro de

servicio al cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

Cable de extensión de 50 pies y calibre

14 Snow Joe

+ Sun Joe

SJTW-A con

extremo iluminado

PJEXT50-B

ModeloAccesorio Artículo

Herramienta Universal de Limpieza

de Conducto de Quitanieve

SJCOT

Cubierta protectora universal de 21 plg

(53 cm) para quitanieve

SJCVR-21

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

SOUFFLEUSE À NEIGE ÉLECTRIQUE

53 cm | 14 A

Formulaire n° SJ-SJ624E-880F-MR7Modèle SJ624E

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d'utiliser la

machine

Tout appareil électrique peut être dangereux s'il est mal

utilisé. Certaines des consignes de sécurité contenues dans

ce manuel s'appliquent généralement à de nombreux outils

et machines. D'autres avertissements sont spéciques à

l'utilisation de cette soueuse à neige. Conservez ce manuel

pour y faire référence dans le futur.

AVERTISSEMENTS d'ordre général en

matière de sécurité!

Vous-même, ainsi que tout autre utilisateur de cette soueuse

à neige, devez lire, comprendre et observer ces instructions

dans leur intégralité. Vous devez les lire à nouveau au début

de chaque saison hivernale. Le non-respect de ces consignes

de sécurité pourrait être à l'origine de DÉCHARGES

ÉLECTRIQUES, d'un INCENDIE et/ou de

GRAVES BLESSURES.

Prenez note du symbole d'alerte de sécurité personnelle

m utilisé dans ce manuel pour attirer votre attention

sur un AVERTISSEMENT s'appliquant à une consigne

d'utilisation particulière. Ce symbole indique que cette

utilisation nécessite d'être particulièrement VIGILANT, de

prendre des PRÉCAUTIONS et d'être CONSCIENT

DES DANGERS.

1. Maintenez la zone de travail propre et bien éclairée.

Les endroits encombrés et sombres sont propices

aux accidents.

2. N’utilisezpaslasoueuseàneigequand

l'atmosphère est explosive, par exemple en présence

de liquides inammables, de gaz ou de poussière. Les

appareils électriques produisent des étincelles qui peuvent

enammer la poussière ou les vapeurs.

3. Maintenez les spectateurs, les enfants et les animaux

familiers à bonne distance de la zone de travail.

Souvenez-vous que le volume sonore normal de la

machine en marche peut vous empêcher d'entendre

facilement des personnes s’approchant.

Les spectateurs doivent porter des lunettes de protection

et être maintenus à bonne distance de la zone de travail.

Ne laissez pas les spectateurs toucher la soueuse à

neige ou la rallonge électrique.

4. Leschesélectriquesdoiventcorrespondreàlaprise.

N'apportez aucune modication, quelle qu'elle soit, à la

che. N'utilisez pas de che d'adaptation avec les outils

ou machines mis à la terre. Des ches non modiées

et des prises correspondantes réduiront le

risque d'électrocution.

5. Évitez tout contact du corps avec la surface d'objets

mis à la terre (p. ex., conduites d’eau supérieures

ou inférieures, radiateurs, fourneaux de cuisine,

réfrigérateurs, fours à micro-ondes et enveloppes externes

de matériel de chauage). Prenez les précautions qui

s'imposent pour éviter les électrocutions. Il y a un risque

accru d'électrocution si votre corps est relié à la terre.

6. N'utilisez pas le cordon à mauvais escient. Maintenez

le cordon éloigné de toute source de chaleur, de l'huile,

des arêtes tranchantes ou des pièces en mouvement. Ne

tirez jamais la soueuse à neige par le cordon et ne tirez

pas brusquement sur le cordon pour le retirer de la prise.

Les cordons endommagés ou emmêlés augmentent le

risque d'électrocution.

7. Remplacez ou réparez correctement tout cordon

endommagé. Si le cordon est endommagé d'une façon

ou d'une autre pendant qu'il est branché dans une prise

murale, retirez-le immédiatement de la prise.

8. Tout contact avec de l'eau quand vous utilisez la

soueuseàneigepeutentraîneruneélectrocutionou

de graves blessures. N'utilisez pas la soueuse à neige

dans les endroits humides ou mouillés ou sous la pluie. Ne

touchez pas la machine ou sa prise de courant les mains

mouillées ou les pieds dans l'eau.

mAVERTISSEMENT – Utiliser des rallonges

électriques pour l'extérieur et marquées SW-A,

SOW-A, STW-A, STOW-A, SJW-A, SJTW-A ou

SJTOWA. Ces rallonges sont prévues pour une

utilisation à l'extérieur et réduisent le

risque d'électrocution.

10.Éteignezl’interrupteuretdébranchezlecordon

d'alimentation avant de procéder à tout réglage

sur la machine et avant d'inspecter, d'intervenir sur

la machine, de changer des accessoires ou de la

nettoyer. Suivez la même procédure si toute autre

situation dangereuse se présente pendant que vous

utilisez la machine.

Tous les réglages sur la machine doivent être eectués

une fois que les pièces en rotation à l'intérieur de la

soueuse à neige se sont complètement arrêtées. Ces

mesures préventives de sécurité visent à réduire le risque

de démarrage accidentel de l'outil électrique.

11. Si vous constatez que le cordon d'alimentation

ou la rallonge électrique est endommagé, veuillez

débrancherimmédiatementlachedelaprise

secteur. Au besoin, réparez le cordon ou remplacez-le.

12. Quand vous remplacez une pièce, quelle qu'elle soit,

vous devez strictement observer les instructions et les

procédures décrites dans ce manuel d'utilisation. Des

précautions spéciales doivent être prises pour les pièces

en caoutchouc dans la mesure où ces pièces peuvent

surcharger le moteur et réduire sa puissance mécanique si

elles sont endommagées.

13. Nedéplacezpaslasoueuseàneigeounela

transportez pas quand elle est branchée sur le secteur

et quand l'interrupteur est ouvert.

14. Si vous notez que la machine ne fonctionne pas

normalement ou si vous entendez des bruits anormaux

provenant du moteur, arrêtez la machine, débranchez-

la immédiatement du secteur et communiquez avec

un revendeur Snow Joe

+ Sun Joe

agréé ou le centre

d'entretien et de réparation Snow Joe

+ Sun Joe

1-866-SNOWJOE.

Sécurité électrique

1. Des dispositifs de protection contre les défauts de terre

(disjoncteurs de fuite de terre) doivent être fournis sur

le(s) circuit(s) ou la(les) prise(s) utilisés pour la soueuse à

neige. Des prises intégrant un disjoncteur de fuite de terre

sont disponibles et peuvent être utilisées pour répondre à

cette mesure de sécurité.

2. Pour éviter les décharges électriques, utilisez uniquement

une rallonge électrique appropriée pour l'extérieur, par

exemple SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A ou SJTOW-A.

Avant son utilisation, vériez que la rallonge électrique est

en bon état. Quand vous utilisez une rallonge électrique,

assurez-vous qu'elle soit de calibre susant pour le

courant que votre machine va consommer. Une rallonge

sous-dimensionnée provoquera une chute de tension

dans les lignes, ce qui entraînera une perte de puissance

et une surchaue.

3. Pour réduire le risque de décharge électrique, cette

machine est munie d'une che polarisée (c.-à-d., une

lame est plus large que l'autre). Utilisez uniquement une

rallonge à che polarisée, homologuée UL, CSA ou ETL

et pour une utilisation à l'extérieur et tout temps. La che

de la machine ne s'insère que d'une seule façon dans une

rallonge à che polarisée.

4. Si la che de la machine ne rentre pas complètement dans

la rallonge, inversez-la. Si la che ne s'insère toujours pas,

procurez-vous une rallonge à che polarisée. Une rallonge

à che polarisée nécessite l'utilisation d'une prise murale

polarisée. La che polarisée de la rallonge ne s'insère

que d'une seule façon dans la prise murale polarisée.

Si la che ne rentre pas complètement dans la prise

murale, inversez-la. Si la che ne s'insère toujours pas,

communiquez avec un électricien qualié pour qu'il pose

une prise adéquate. Ne modiez en aucune façon la che

de la machine, la prise de la rallonge ou la che de

la rallonge.

5. Pour empêcher que le cordon de la machine se débranche

de la rallonge électrique pendant son utilisation, faites

un nœud avec les deux cordons comme cela est illustré

Tableau 1.

m AVERTISSEMENT! m

TouteélectrocutionpeutentraînerdesBLESSURES

GRAVES pouvant même être FATALES. Tenir compte

de ces avertissements :

• Ne laisser aucune partie de la soueuse à neige

entrer en contact avec de l'eau pendant son

utilisation. Si la machine se mouille lorsqu'elle n'est

pas sous tension, l'essuyer avant de la redémarrer.

• Utiliser uniquement une rallonge électrique

homologuée UL, CSA ou ETL, pour une utilisation à

l'extérieur et tout temps.

• Ne pas utiliser de rallonge électrique d’une longueur

supérieure à 30 m.

• Ne pas toucher la machine ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

TABLEAU - RALLONGE ÉLECTRIQUE

Longueur de

cordon :

Calibre min. de l (AWG) :

Jusqu'à 15 m

+15 m -30 m

(B)Brancherlachedanslaprise

Rallonge

électrique

Cordon de la

machine

(A) Nouer les cordons comme sur l'illustration

Tableau 1. Méthode d'attache de rallonge électrique

6. N'utilisez pas le cordon à mauvais escient. Ne tirez

jamais la soueuse à neige par le cordon et ne tirez pas

brusquement sur le cordon pour le retirer de la prise.

Maintenez le cordon éloigné de toute source de chaleur,

de l'huile et des objets tranchants.

Sécurité personnelle

1. Restez vigilant – Surveillez ce que vous faites et faites

preuve de bon sens quand vous utilisez la soueuse à

neige. N'utilisez pas la machine si vous êtes fatigué ou

si vous avez consommé de l'alcool, de la drogue ou des

médicaments. Un moment d'inattention peut se traduire

par de graves blessures.

2. Habillez-vous en conséquence – Le port de bottes de

caoutchouc ore une protection supplémentaire contre

les décharges électriques. Ne portez pas des vêtements

amples ou des bijoux qui pourraient se prendre dans la

machine. Couvrez vos cheveux pour les protéger et les

empêcher de se prendre dans les pièces en rotation de

la machine. Les lunettes de sécurité orent une meilleure

protection que les lunettes classiques.

3. Les pièces en mouvement présentent des risques –

Maintenez le visage, les cheveux, les vêtements, les mains

et les pieds éloignés de toutes les pièces en mouvement.

Toutes les protections et tous les accessoires de sécurité

doivent être convenablement posés avant d'utiliser la

machine. Arrêtez la machine et débranchez le cordon

d'alimentation avant de toucher les pièces autres que les

poignées et l'interrupteur.

4. Surfaces – Cette soueuse à neige est destinée à être

utilisée sur des surfaces pavées. Ne l'utilisez pas sur du

gravier, de la pierre ou sur d'autres surfaces non pavées,

à moins que la soueuse à neige soit réglée pour ce type

de surface conformément aux instructions fournies dans

ce manuel d'utilisation.

5. Évitez tout démarrage accidentel – Avant de brancher

la machine, assurez-vous que l'interrupteur est sur la

position d'arrêt. Ne transportez pas la soueuse à neige

en maintenant le doigt sur l'interrupteur.

6. Position du corps – Restez en permanence sur vos

deux pieds et ne perdez pas l'équilibre. Les talons bien

posés sur le sol, saisissez fermement la poignée. Ne vous

laissez pas surprendre par un terrain accidenté et ne

vous arc-boutez pas. Si vous chutez ou si vous heurtez

la soueuse à neige, inspectez la machine et vériez la

présence éventuelle de dommages ou de ssures. Quand

vous reculez, veillez à éviter tout obstacle sous vos pieds

ou derrière vous pour éviter de chuter.

7. Silasoueuseàneigeheurteuncorpsétranger,

arrêtez-la immédiatement puis inspectez-la pour

vérierqu'ellen'estpasendommagée.–Réparez tout

dommage avant de redémarrer et d’utiliser la soueuse

à neige.

Consignes de sécurité pour les

soueusesàneigepoussées

• Lisezattentivementlemanueld'utilisation–Apprenez

comment utiliser votre soueuse à neige et ses limites,

ainsi que les dangers potentiels spéciques que présente

cette machine. N'utilisez pas cette machine pour des

travaux autres que ceux pour lesquels elle a été conçue.

Sinon, elle pourrait présenter des défaillances mécaniques

ou être à l'origine de graves dommages matériels

ou corporels.

• Inspectionpréliminairedelamachine–Inspectez

méticuleusement la soueuse à neige avant de l'utiliser.

Assurez-vous que toutes les pièces soient bien attachées

et posées correctement. Si vous remarquez quoi que ce

soit d'anormal, n'utilisez pas la machine tant qu'elle n'a

pas été réparée convenablement. Pour vous assurer que

la machine fonctionne correctement, eectuez toujours un

essai la première fois que vous utilisez la soueuse à neige

ou après avoir remplacé des pièces.

• Inspectionpréliminairedelazonedetravail–Nettoyez

la zone à déneiger avant chaque utilisation. Retirez tout

ce qui pourrait être projeté par la soueuse à neige ou qui

pourrait se prendre dedans, par exemple des roches, des

éclats de verre, des clous, des ls ou celles. Dans la zone

d’intervention, maintenez à bonne distance tout spectateur,

en particulier les enfants et les animaux domestiques.

• Forceexcessive–Pour un niveau de sécurité et de

rendement optimal, la soueuse à neige a été conçue pour

maintenir une certaine puissance, quel que soit l'état de la

neige à déblayer. Poussez-la sans forcer et sans à-coups.

• Mauvaisfonctionnementdel'interrupteur–N'utilisez

pas la soueuse à neige si l'interrupteur marche-arrêt ne

fonctionne pas. Toute appareil électrique qui ne répond pas

à l'interrupteur est dangereux et doit être réparé.

• Heurtd'uncorpsétranger–Si la soueuse à neige heurte

accidentellement un corps étranger, suivez ces étapes :

i) arrêtez la soueuse à neige et débranchez-la;

ii) vériez si la machine n'est pas endommagée;

iii) réparez ou remplacez toute pièce endommagée avant

de redémarrer et d'utiliser à nouveau la soueuse

à neige.

• Sécurité de la goulotte d'éjection – N'orientez jamais

la goulotte d'éjection vers l'utilisateur de la machine, des

spectateurs, des véhicules ou des fenêtres. Le jet de

neige et tout ce qui a été accidentellement ramassé par la

soueuse à neige peuvent provoquer de graves dommages

matériels et corporels. N'utilisez pas les mains pour

déboucher la goulotte d’éjection. Arrêtez le moteur avant de

retirer les débris.

• Portéeàboutdebras–Il est dangereux de porter à bout

de bras la soueuse à neige.

• Fonctionnementanormal–Si vous remarquez que le

moteur de la soueuse à neige tourne de façon irrégulière

ou si vous entendez des bruits anormaux provenant du

moteur, arrêtez immédiatement la machine, débranchez-la

et communiquez immédiatement avec un centre d'entretien

et de réparation Snow Joe

+ Sun Joe

agréé.

• Luttecontrelebruit–Quand vous utilisez la soueuse

à neige, vous devez respecter les lois et réglementations

locales antibruit ainsi que celles concernant la protection

de l'environnement. Pour éviter toute agression sonore,

vous devez soigneusement choisir l'heure appropriée à

laquelle utiliser la machine et tenir compte des

conditions environnementales.

• Quandletravailestachevé–Débranchez la soueuse à

neige du secteur si vous ne l'utilisez plus, si vous changez

des accessoires et avant d'eectuer tout entretien de

la machine.

• Rangementensécurité–Entre chaque utilisation,

remisez la soueuse à neige à l'intérieur dans un endroit

sec. Maintenez la machine sous clé dans un endroit où

ne peuvent pas accéder les enfants et les utilisateurs

non autorisés. Pour éviter des dommages matériels ou

corporels, ne rangez pas la machine tant qu'elle est encore

branchée sur le secteur.

• Entretienpourlasécuritéetlalongévité–Vériez si

les pièces en mouvement sont correctement alignées

et ne grippent pas, si des pièces sont cassées et toutes

les autres conditions pouvant aecter l'utilisation de la

machine. Réparez ou remplacez les pièces endommagées

avant d'utiliser à nouveau la machine. Utilisez uniquement

des pièces de rechange d'origine spéciquement conçues

pour votre modèle. Quand vous remplacez des pièces,

vous devez strictement observer les instructions et les

procédures décrites dans ce manuel. Des précautions

spéciales doivent être prises pour les pièces en caoutchouc

dans la mesure où ces pièces peuvent surcharger le

moteur et réduire sa puissance mécanique si elles

sont endommagées.

Avant d'utiliser la soueuse à neige, vériez toujours que

les boulons, les écrous et les boutons sont bien serrés.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Lisez, comprenez et

suivez toutes les instructions sur la machine avant d'essayer de procéder à son assemblage et de l'utiliser.

Double isolation.

Toujours maintenir le cordon

d'alimentation éloigné des sources

de chaleur, de l'huile ou des arêtes

tranchantes. Retirer immédiatement

la prise du secteur si la rallonge est

endommagée ou emmêlée.

La pièce rotative continuera

de tourner pendant plusieurs

secondes après avoir arrêté la

machine.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire, comprendre

et suivre toutes les consignes de

sécurité du ou des manuels avant

d'essayer d'assembler et d'utiliser

la machine.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement ou

un danger.

Porter des protecteurs d'oreilles.

Porter des protecteurs oculaires.

Porter un masque respiratoire.

AVERTISSEMENT! Ne pas

utiliser la machine sous la pluie

ou par forte humidité. Garder la

machine au sec.

MISE EN GARDE! Attention

aux pierres et à d'autres corps

étrangers pouvant être rejetés par

la machine.

DANGER! Danger de coupure/

arrachement – Maintenir les mains

éloignées de la tarière rotative.

Ne pas utiliser les mains pour

déboucher le carter de tarière

rotative. Arrêter le moteur avant de

retirer des débris.

DANGER! Danger de coupure/

arrachement – Maintenir les pieds

éloignés de la tarière rotative.

Symboles SymbolesDescriptions Descriptions

Ne pas utiliser les mains pour

déboucher la goulotte.

Pour éviter de se blesser,

maintenir les mains, les pieds

et les vêtements éloignés de la

tarière rotative.

Tous les spectateurs et les enfants

doivent être maintenus à bonne

distance [au moins 10 m] de la

zone de travail.

AVERTISSEMENT! Arrêter la machine

et la débrancher de la source

d'alimentation avant de l'inspecter,

de la nettoyer, de changer des

accessoires ou de conduire tout autre

travail d'entretien.

Porter des gants de protection et

des chaussures antidérapantes

pour utiliser la machine et

manipuler des débris.

Maintenir les spectateurs et les

enfants à une distance de sécurité

susante.

Apprenezàmieuxconnaîtrevotresoueuseàneige

Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser votre soueuse à neige électrique.

Comparez l'illustration ci-dessous avec la machine réelle pour vous familiariser avec l'emplacement des diérents réglages et

commandes. Conservez ce manuel pour pouvoir vous y reporter dans le futur.

1. Levier-barre-interrupteur

2. Bouton-interrupteur de sécurité

3. Attache-cordon

4. Poignée supérieure

5. Boutons de poignée

6. Levier de commande de goulotte

7. Bouton de réglage de levier de

commande

8. Déecteur de goulotte

9. Poignée inférieure

10. Poignée auxiliaire

11. Boutons de déecteur de goulotte

12. Goulotte d’éjection

13. Ensemble roue

14. Plaque latérale

15. Tarière

16. Lame de raclage

Données techniques

Tension nominale ...................................................120 V ~ 60 Hz

Puissance ............................................................................ 14 A

Régime à vide ...............................................1 750 tr/min ±10 %

Rotor ..................................... Tarière acier à 2 pales caoutchouc

Largeur de déneigement ................................................... 53 cm

Profondeur de tranchée de neige ......................................30 cm

Distance de rejet max. ...........................................................6 m

Capacité de déneigement max. ............................. 349,3 kg/min

Commande directionnelle ................

Goulotte orientable sur 180°

Poids net ............................................................................ 15 kg

Déballage

Contenu de la caisse :

• Soueuse à neige électrique

• Boutons de poignée/boutons de déecteur (4)

• Boulons en J à tête carrée (2)

• Boulons de carrosserie (2)

• Rondelles caoutchouc (2)

• Manuel et carte d'enregistrement

1. Retirez soigneusement la soueuse à neige électrique

de la caisse et inspectez-la pour vérier que tous les

éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu'aucun élément n'a été brisé ou endommagé pendant

le transport. Si vous constatez que des pièces manquent

ou sont endommagées, NE PAS retourner la machine au

magasin. Veuillez appeler le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser votre

nouvelle soueuse à neige électrique. L'emballage est

fabriqué dans des matériaux recyclables. Éliminez ces

matériaux de façon appropriée et conformément à la

réglementation locale.

IMPORTANT! Le matériel et l'emballage ne sont

pas des jouets. Ne laissez pas les enfants jouer avec les sacs

en plastique, les feuilles métalliques ou les petites pièces.

Ces éléments peuvent être avalés et présentent un danger

de suocation!

Assemblage

Montage des cadres supérieur,

intermédiaire et inférieur

1. Alignez les trous dans la partie inférieure de la poignée

avec ceux pratiqués dans les supports de poignée (Fig. 1).

2. Attachez la poignée aux supports de poignée à l'aide

des boutons et des boulons en J. Assurez-vous que les

boutons soient serrés (Fig. 2).

3. Alignez les trous dans la partie supérieure de la poignée

avec ceux pratiqués dans les supports de poignée (Fig. 3).

m MISE EN GARDE m

Inspecter le câblage qui, s'il a été endommagé pendant

le transport, peut être à l'origine de graves blessures

quand on utilise la machine. Si le moindre dommage

est constaté ou soupçonné, ne pas procéder à

l'assemblage. Appeler plutôt le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) pour de l'aide.

Procéder à l'assemblage avec précautions pour ne pas

endommager le câblage.

Fig. 1

Fig. 2

Fig. 3

4. Attachez la poignée supérieure aux supports de poignée

à l'aide des boutons et des boulons de carrosserie.

Assurez-vous que les boutons soient serrés (Fig. 4).

Assemblage du levier de commande de

goulotte

1. La goupille fendue est déjà montée sur la machine,

comme indique l’illustration. Retirez la goupille fendue et

passez à l’étape 2 (Fig. 5).

2. Posez la tige du levier de commande en la faisant passer

à travers la plaque centrale puis en l'insérant dans

l'ouverture au dos du carter, les trous étant alignés

(Fig. 6 à 8).

REMARQUE : pour manœuvrer facilement la tige du levier

de commande, serrez ou desserrez au besoin le bouton de

réglage du levier de commande.

3. Une fois en place, attachez la tige de manivelle et

replacez la goupille fendue (Fig. 9 et 10), comme indique

l’illustration.

Fig. 4

Fig. 5

Goupille

fendue

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Assemblage de la goulotte d'éjection

1. Retirez les boutons, les rondelles et les boulons de

carrosserie de la goulotte d'éjection (Fig. 11).

2. Placez le déecteur de goulotte sur la goulotte d'éjection

et alignez les trous en plaçant la rondelle entre le

déecteur et la goulotte (Fig. 12).

3. Attachez les boulons de carrosserie et les boutons.

Assurez-vous de serrer les boutons (Fig. 13).

Utilisation

REMARQUE : avant d'utiliser cette machine, assurez-vous

que la source d'alimentation électrique que vous utiliserez est

conforme aux spécications détaillées dans ce manuel. Avant

d'insérer la che dans la prise, vériez que la tarière et les

patins en caoutchouc de la soueuse à neige sont solidement

attachés par des vis. Les patins en caoutchouc doivent être

orientés dans le bon sens. Eectuez un essai pour vous

assurer que le rotor tourne librement.

Fig. 10

Fig. 11

Fig. 12

Fig. 13

Attache de la rallonge électrique

1. Pour utiliser votre soueuse à neige sans danger et

ecacement, utilisez uniquement une rallonge électrique

homologuée UL, CSA ou ETL et recommandée pour une

utilisation à l'extérieur. Reportez-vous au tableau des

rallonges électriques en page 2.

2. Formez une boucle avec l'extrémité de la rallonge

électrique et faites passer la boucle à travers la fente

pratiquée dans l'attache-cordon. Placez la boucle sur

le crochet et tirez la rallonge à travers la fente (Fig. 14).

En attachant la rallonge électrique de cette manière, elle

ne pourra pas se débrancher accidentellement pendant

l'utilisation de la machine.

3. Insérez l'extrémité femelle de la rallonge électrique dans

la prise mâle polarisée de la machine (Fig. 15).

4. Notez que la soueuse à neige est munie d'une prise

mâle polarisée, une lame de la prise étant légèrement

plus longue et plus large que l'autre (Fig. 16). L'extrémité

femelle de la rallonge électrique doit être également

polarisée pour que la rallonge électrique rentre

parfaitement dans la prise de la machine.

Mise en route et arrêt

mAVERTISSEMENT! La tarière commence à tourner

immédiatement après avoir mis en marche la soueuse à

neige. Tenir les mains et les pieds éloignés de la tarière.

1. Pour mettre en marche la soueuse à neige, appuyez sur

le bouton-poussoir de sécurité, puis pressez le levier-

barre-interrupteur (Fig. 17).

2. Une fois que la machine démarre, relâchez le

bouton-poussoir de sécurité et commencez à déneiger.

3. Pour arrêter la machine, relâchez le levier-barre-

interrupteur.

Fig. 14

Fig. 15

Fig. 16

m AVERTISSEMENT m

Les cordons d'alimentation endommagés présentent

des risques d'incendie, d'électrocution et de graves

blessures.

Avant d'utiliser la soueuse à neige, examinez

soigneusement le cordon d'alimentation. Si le cordon

est endommagé, n'utilisez pas la soueuse à neige.

Remplacez ou réparez immédiatement tout

cordon endommagé.

Si vous avez besoin d'aide, communiquez avec un

revendeur Snow Joe

+ Sun Joe

agréé ou appelez

le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE.

Fig. 17

Bouton-

poussoir

de sécurité

Levier-barre-

interrupteur

Déplacement de la machine et

déblayage de la neige

1. Débarrassez la zone de travail de tout ce qui pourrait être

projeté par la tarière rotative. Sachant que certains corps

étrangers peuvent être cachés sous la neige, eectuez

une inspection minutieuse de la zone de travail. Si la

soueuse à neige heurte un obstacle ou ramasse un

corps étranger pendant l'utilisation, arrêtez la soueuse à

neige, débranchez la rallonge électrique, retirez ce qui fait

obstacle et inspectez la machine pour vérier qu'elle n'est

pas endommagée. Réparez ou remplacez toute pièce

endommagée avant de redémarrer et d'utiliser à nouveau

la machine.

2. Maintenez les enfants, les animaux familiers et les

spectateurs éloignés de la zone de travail. Souvenez-vous

que le volume sonore normal de la machine en marche

peut vous empêcher d'entendre facilement des personnes

s’approchant.

3. Quand vous déplacez la soueuse à neige, utilisez les

roues sur un côté comme point de pivotement. Faites

légèrement basculer la soueuse à neige sur cet axe

pour la faire avancer ou reculer.

4. Commencez par déblayer près de la prise de courant et

progressez en vous en éloignant et en projetant la neige

dans un mouvement de va-et-vient. Pour déblayer dans la

direction opposée, posez les deux pieds sur la rallonge et

faites pivoter la soueuse à neige sur ses roues. Assurez-

vous de faire chevaucher les tranchées dans la neige.

5. Notez la direction du vent. Au besoin, déplacez-vous dans

la même direction que le vent pour éviter que la neige soit

projetée contre le vent (dans votre visage et sur le chemin

venant juste d’être déblayé).

6. En déplaçant la soueuse à neige, ne tirez pas

violemment ou brutalement sur la rallonge électrique. La

soueuse à neige devrait être manœuvrée dans les limites

imposées par la longueur de la rallonge électrique.

7. Ne poussez pas la soueuse à neige en exerçant une

force excessive dessus. Vous devez pousser doucement

et régulièrement la machine en respectant sa capacité

d'éjection.

8. Ne poussez pas la machine au-delà de ses limites, car

cela pourrait endommager le moteur.

9. Certaines pièces de la soueuse à neige peuvent geler

sous des températures extrêmes. N'essayez pas d'utiliser

la soueuse à neige si des pièces sont gelées. Si des

pièces gèlent pendant que vous utilisez la soueuse

à neige, arrêtez la machine, débranchez la rallonge

électrique et inspectez les pièces gelées. Avant de

redémarrer ou d'utiliser la soueuse à neige, vériez que

toutes les pièces se déplacent librement. Ne forcez pas

les commandes quand elles sont gelées.

10. Quand vous utilisez la machine sur des pierres, du

gravier ou une surface non pavée, évitez de projeter des

gravillons en même temps que la neige en appuyant sur la

poignée pour lever la lame de raclage sous la machine et

la faire passer au-dessus des pierres ou du gravier.

11. Pour déneiger entièrement des supercies plus grandes,

il est nécessaire de procéder systématiquement en

sachant d'avance où faire passer la soueuse à neige.

En procédant de la sorte, non seulement vous éviterez

de rejeter la neige là où vous ne le voulez pas, mais vous

n'aurez pas non plus à déblayer la neige une seconde fois

(Fig. 18).

Tracé A : rejetez la neige du côté droit ou gauche, selon le

cas. Pour des zones à déneiger comme une longue allée,

il est préférable de commencer au milieu. Déneigez d'une

extrémité à l'autre en rejetant la neige des deux côtés.

Tracé B : si la neige peut être rejetée d'un seul côté de la

zone à déneiger, commencez du côté opposé.

m AVERTISSEMENT m

Des corps étrangers, par exemple des roches, des

éclats de verre, des clous, des ls ou de la celle,

peuvent être ramassés et projetés par la soueuse à

neige en provoquant de graves blessures.

Avant d'utiliser la soueuse à neige, retirer tous les

corps étrangers de la zone à déneiger.

Fig. 18

Tracé A

Tracé B

Changement de l'orientation et de la

hauteur du jet de neige

1. La goulotte d'éjection peut s'orienter sur 180 degrés en

faisant tourner le levier de commande de goulotte. Faites

tourner le levier de commande de goulotte dans le sens

des aiguilles d'une montre pour orienter la goulotte vers

la gauche et dans le sens contraire des aiguilles d'une

montre pour orienter la goulotte vers la droite (Fig. 19).

2. Le déecteur de goulotte sur la partie supérieure de la

goulotte d'éjection permet de contrôler la hauteur du jet

de neige. Desserrez les boutons pour lever ou abaisser le

déecteur et obtenir la hauteur de jet de neige que vous

souhaitez. Serrez les boutons pour attacher solidement le

déecteur (Fig. 20).

Entretien

m AVERTISSEMENT m

S'assurer de fermer l'interrupteur et de débrancher

la rallonge électrique avant de procéder à toute

tâched'entretiensurlasoueuseàneige.

m AVERTISSEMENT m

Ne jamais orienter la goulotte d'éjection vers

l'utilisateur de la machine, des spectateurs, des

véhicules ou des fenêtres. Le jet de neige et tout ce

quiaétéaccidentellementramasséparlasoueuse

à neige peuvent provoquer de graves dommages

matériels et corporels.

Toujours orienter la goulotte d'éjection dans la

direction opposée où vous êtes, où se trouvent des

spectateurs, des véhicules ou des fenêtres.

Fig. 19

Levier de

commande de

goulotte

Goulotte

d'éjection

Bouton de

déecteur

Fig. 20

m AVERTISSEMENT m

S'assurerqueledéecteurdegoulottes'enclenche

complètement et se verrouille sur la goulotte

d'éjection. Une ouverture entre la goulotte d'éjection

etledéecteurdegoulottepeutpermettreàdes

corpsétrangersd'êtreramassésparlasoueuseà

neige et projetés dans la direction de son utilisateur

en provoquant de graves blessures corporelles.

• Nepasavancerledéecteurdegoulottetroploin

vers l'avant, une ouverture pouvant se créer entre

le déecteuretlagoulotted'éjection.

• Nepastropserrerlesboutonssurledéecteur

de goulotte

Lubricationàvie(moteurettarière)

Il n'est pas nécessaire de lubrier la machine, ce qui pourrait

l'endommager. La soueuse à neige est lubriée en usine et

avant son expédition pour toute sa durée de vie.

Conseils d'entretien d'ordre général

1. N'essayez pas de réparer la machine à moins d'avoir

l’outillage adéquat et les bonnes instructions pour

démonter et réparer la machine.

2. Inspectez régulièrement les boulons et les vis et vériez

qu’ils sont bien serrés pour que le matériel puisse

fonctionner en toute sécurité.

3. Après chaque séance de déneigement, faites tourner

la soueuse à neige pendant quelques minutes pour

empêcher le collecteur et la turbine de geler. Coupez

le moteur, attendez que toutes les pièces en rotation

s'arrêtent complètement et essuyez la glace et la neige qui

se sont déposées dessus. Faites tourner plusieurs fois le

levier de commande de goulotte pour retirer la neige qui

pourrait s'être accumulée dessus.

4. Pour nettoyer la soueuse à neige, utilisez uniquement un

chion trempé dans de l'eau chaude et une brosse souple;

ne répandez ou pulvérisez jamais d'eau sur la machine!

5. N'utilisez ni détergents ni solvants : ils pourraient

endommager irrémédiablement la soueuse à neige.

Les produits chimiques peuvent détruire les pièces

en plastique.

6. Pour protéger la soueuse à neige de la corrosion quand

vous la remisez pendant de longues périodes, huilez

légèrement les pièces en métal.

7. Remisez la machine dans un endroit sec, surélevé, sous

clé et hors de portée des enfants.

8. Pour la sécurité de l'utilisateur, les pièces usées ou

endommagées doivent être remplacées. Remplacez

uniquement par des pièces de rechange d'origine. Les

pièces provenant d'une autre soueuse à neige peuvent

ne pas convenir et rendre dangereuse l'utilisation de

la machine.

Remplacement des patins

en caoutchouc

REMARQUE : si vous remplacez des patins en caoutchouc

usés, veillez particulièrement à bien faire la distinction entre le

côté rugueux et le côté lisse des patins. Placez le côté rugueux

face à l'intérieur et le côté lisse face à l'extérieur.

1. Détachez le patin en caoutchouc usé en retirant les deux

jeux d'écrous, de boulons et de rondelles l'attachant

(Fig. 21 et 22).

2. Posez le nouveau patin en caoutchouc et insérez le boulon

et la petite rondelle plate dans les trous correspondants

sur chaque patin en caoutchouc. Utilisez une grande

rondelle plate et un écrou-frein pour attacher le boulon à

chaque extrémité (Fig. 21).

3. Poser l'autre patin en caoutchouc de la même manière

(Fig. 23).

Fig. 21

Les jeux d'écrous, boulons et rondelles

Fig. 22

Fig. 23

Remplacement de la lame de raclage

1. La lame de raclage se situe en bas de la soueuse à

neige sous le caisson du rotor (Fig. 24).

2. Retirez les vis qui attachent la lame de raclage à la

soueuse à neige (Fig. 25).

3. Posez la nouvelle lame de raclage et attachez-la

solidement à la soueuse à neige à l'aide des vis.

Remplacement de la courroie

REMARQUE : dans des conditions d'utilisation normales, il

ne doit pas être nécessaire de replacer la courroie de tarière.

Toutefois, si la tarière se bloque ou fonctionne mal, il se peut

que la courroie soit endommagée. Pour remplacer la courroie,

veuillez suivre les instructions.

REMARQUE : déterminez le côté droit et le côté gauche de la

soueuse à neige en vous tenant debout derrière la machine

comme si vous l'utilisiez.

1. Ouvrez la plaque latérale gauche en retirant trois vis

(Fig. 26).

2. Utilisez la main droite pour tourner le côté nervure de la

courroie vers le haut et le tirer vers le haut tout en faisant

tourner dans le sens contraire des aiguilles d'une montre

la poulie de tarière à l'aide de la main gauche. La courroie

peut se retirer facilement de la poulie (Fig. 27).

3. Placez d'abord la courroie sur la poulie d'entraînement

et placez ensuite la courroie au niveau de l'extrémité

inférieure de la poulie de tarière (Fig. 28).

Fig. 24

Lame

de raclage

Fig. 25

Les vis qui attachent la lame de raclage

Fig. 26

Retirer les

trois vis

Fig. 27

Fig. 28

4. Utilisez la main droite pour appuyer sur la courroie, le côté

nervure vers le bas. Tout en maintenant la courroie en bas

à l'aide de la main droite, utilisez la main gauche pour

faire tourner la tarière de telle sorte que la poulie tourne

dans le sens des aiguilles d'une montre. La courroie sera

progressivement poussée vers le bas sur la poulie. Quand

la courroie repose sur la poulie, réglez-la pour que les

nervures de la courroie viennent s'ajuster sur les gorges

de la poulie (Fig. 29).

5. Une fois que la courroie est posée, replacez la plaque

latérale et attachez-la à l'aide des trois vis (Fig. 26).

REMARQUE : la neige lourde et mouillée exerce une

pression supplémentaire sur les courroies qui doivent

donc être remplacées plus fréquemment.

Remplacement de la poulie

1. Ouvrez la plaque latérale gauche en retirant trois vis

(Fig. 26). Retirez la courroie en suivant les instructions

ci-dessus (Fig. 30).

2. Attachez la tarière. À l'aide d'une douille à six pans creux

de 18 mm, tournez la poulie dans le sens des aiguilles

d'une montre pour la retirer (Fig. 31).

3. Pour poser la nouvelle poulie, suivez les instructions ci-

dessus en ordre inverse.

Remisage

1. Laissez le moteur se refroidir complètement avant de

nettoyer la soueuse à neige, de l’entreposer ou de la

transporter. Assurez-vous que la soueuse à neige ne

présente aucun danger potentiel avant de la transporter.

2. Débranchez la rallonge électrique de la soueuse à neige.

Inspectez soigneusement la rallonge électrique pour

vérier qu'elle ne présente aucun signe d'usure et qu'elle

n'est pas endommagée. Remplacez-la si elle est usée

ou endommagée.

3. Inspectez soigneusement la soueuse à neige pour

déceler la présence éventuelle de pièces usées,

desserrées ou endommagées. Vériez les raccords et les

vis et resserrez au besoin. Pour une réparation ou des

pièces à remplacer, communiquez avec votre revendeur

Snow Joe

+ Sun Joe

agréé ou le service clientèle

Snow Joe

+ Sun Joe

en appelant le 1-866-SNOWJOE

(1-866-766-9563).

4. Remisez la machine, ainsi que la rallonge électrique

débranchée, dans un endroit sec, sous clé et hors de

portée des enfants, et ce pour éviter toute utilisation non

autorisée de la machine ou qu'elle soit endommagée.

Pour mieux la protéger, couvrez-la d'une bâche en veillant

à ce qu'elle reste lâche.

Fig. 29

Fig. 30

Fig. 31

Service après-vente et

soutien technique

Si votre soueuse à neige électrique Snow Joe

SJ624E

nécessite une intervention technique ou un entretien, veuillez

appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Numéros de modèle

et de série

Lorsque vous communiquez avec l'entreprise pour

commander des pièces ou prendre rendez-vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent sur

l'étiquette autocollante apposée sur le couvercle principal de

la machine à gauche de la goulotte d'éjection. Copiez ces

numéros dans l'espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le carter ou la poignée de

votre nouvel outil :

S J 6 2 4 E

N° de modèle :

N° de série :

Accessoires facultatifs

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec cette soueuse à neige

électrique. Communiquez avec Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un

accessoire particulier avec votre soueuse à neige électrique soit sans danger. L'utilisation de tout autre accessoire ou pièce

détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

Rallonge électrique 15 m de calibre 14 Snow

Joe

+ Sun Joe

SJTW-A avec extrémités

éclairées sous tension

PJEXT50-B

ModèleAccessoires Description

Outil de nettoyage universel de

goulotte de soueuse à neige

SJCOT

Housse protectrice universelle

pour soueuses à neige 53 cm

SJCVR-21

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue de

donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site snowjoe.com ou par

téléphone en communiquant avec le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

Snow Joe SJ624E Electric Single Stage Snow Thrower 21-Inch 14 Amp Motor

Product's Documents

User Manual

Specifications

Snow Joe SJ624E Questions and Answers

Related Products

Snow Joe SJ322 Snow Thrower

Snow Joe SJ622 snow thrower

Snow Joe SJ805 snow thrower

Snow Joe SJ620 Snow Thrower

Snow Joe SJ627E-CVR Electric Snow Thrower 22-Inch 15-Amp w/ Dual LED Lights Bonus Cover

Snow Joe SJ906 Snow Joe Pro Dual Stage Gas Snow Thrower
