Candy PSL 750 SX Hobs User Manual

LIBRETTO ISTRUZIONI

PIANI COTTURA AD INCASSO

MANUEL D INSTRUCTIONS

PLANS DE CUISSON À ENCASTRER

HANDLEIDING

INBOUWKOOKPLATEN

GEBRAUCHSANLEITUNG

EINBAUKOCHMULDEN

INSTRUCTION BOOKLET

BUILT-IN COOKTOPS

MANUAL DE INSTRUÇÕES

PLACAS DE COZINHA DE ENCASTRE

INSTRUKCJA OBS UGI

P YTY GAZOWE DO ZABUDOWY

HASZNÁLATI ÚTMUTATÓ

BEÉPÍTHET T ZHELYEK

LIBRETTO ISTRUZIONI

PIANI COTTURA AD INCASSO

Avvertenze e consigli importanti per l uso

IMPORTANTE!

Questo manuale costituisce parte integrante dell apparecchio. Occorre conservarlo

integro e a portata di mano per tutto il ciclo di vita del piano di cottura. Consigliamo una attenta

lettura di questo manuale e di tutte le indicazioni in esso contenute prima dell

utilizzo

dell

apparecchio. Conservare gli eventuali ricambi in dotazione. L

installazione dovrà essere

eseguita da personale qualificato e nel rispetto delle norme vigenti. Quest

apparecchio è previsto

per un impiego domestico ed è costruito per svolgere la seguente funzione: cottura e

riscaldamento dei cibi

. Ogni altro uso va considerato impr

oprio.

Il costruttore declina ogni responsabilità per cattiva installazione, manomissione,

imperizia d

uso e per utilizzi diversi da quelli indicati.

Verificare che il prodotto non abbia subito danni durante il trasporto.

Gli elementi dell imball

o (sacchetti in plastica, polistirolo espanso, nylon, ecc.) non devono essere

lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.

L imballo è costituito da materiale riciclabile ed è contrassegnato dal simbolo .

Non

disperdere nell

ambiente.

Questa apparecchiatura deve essere adoperata solo da persone adulte.

Assicuratevi che i

bambini non tocchino i comandi e giochino con l apparecchiatura.

installazione e tutti i collegamenti gas/elettrici devono es

sere eseguiti da personale qualificato,

nel pieno rispetto delle norme di sicurezza e delle leggi vigenti, sulla base delle indicazioni fornite

dal costruttore.

La sicurezza elettrica è assicurata solo quando il prodotto è collegato ad un efficie

nte impianto di

messa a terra.

E rischioso modificare o tentare di modificare l apparecchio. In caso di guasto non tentare di

riparare da soli l

apparecchio ma richiedete l assistenza di un tecnico qualificato.

Dopo aver utilizzato il piano, ass

icurarsi che l indice delle manopole sia in posizione di chiusura e

chiudere il rubinetto principale del condotto d

erogazione del gas o il rubinetto della bombola.

Qualora decidesse di non utilizzare più quest apparecchio, prima di gettarlo al macero

, si

raccomanda di renderlo inoperante nel modo previsto dalle leggi vigenti in materia di

salute e tutela dell

ambiente, rendendo innocue le parti che possono costituire elemento

di pericolo per i bambini.

La targa di identificazione, con

i dati tecnici, si trova visibilmente posizionata sotto il carter ed

allegata a questo manuale.

La targhetta sotto il carter non deve mai essere rimossa.

Le illustrazioni per l

utilizzo dell apparecchio sono raggruppate nella parte finale del presente

manuale.

Dichiarazione di conformità

Questo apparecchio è conforme alle seguenti direttive CE:

93/68/CEE : Norme Generali

90/396 : Apparecchi a gas

2006/95/CE : Bassa tensione

89/336/CEE : Compatibilità elettromagnetica

Regolamento CE n° 1935/2004 : Idoneità dei materiali al contatto con i cibi

Queste istruzioni sono valide solamente per i paesi di

destinazione i cui simboli di identificazione figurano sulla

targhetta posta nel libretto istruzioni e sull

apparecchio.

ERCO I

N VETRO

CARATTERISTICHE DEL PIANO

Avvertenze:

Questo apparecchio è del tipo previsto per essere incassato sui mobili.

La classe di installazione è di tipo 3 per la parte gas e di tipo Y per la parte elettrica.

I mobili devono essere resistenti alla temp

eratura fino ad almeno 90°C.

Per una più corretta installazione vedere il paragrafo relativo e i disegni di riferimento.

L utilizzo di un apparecchio di cottura a gas comporta la produzione di calore ed umidità nel locale

in cui è installato. Fare in

modo che la cucina sia bene areata: tenere aperti gli orifizi di areazione

naturale, o installare un dispositivo di areazione meccanica (cappa di ventilazione). Un utilizzo

intensivo e prolungato dell

apparecchio può richiedere un areazione su

pplementare, ad esempio

aprendo una finestra, o un areazione più efficace, come per esempio aumentando la velocità della

cappa.

Questo libretto è stato previsto per un solo tipo di piano. Dalla targhetta dati che si trova sul retro, Lei

può ve

rificare che il

modello

corrisponda.

Con le indicazioni date nei prossimi paragrafi, guardando la figura posta alla fine del manuale (Fig 1),

potrà sapere com

è composto il suo apparecchio.

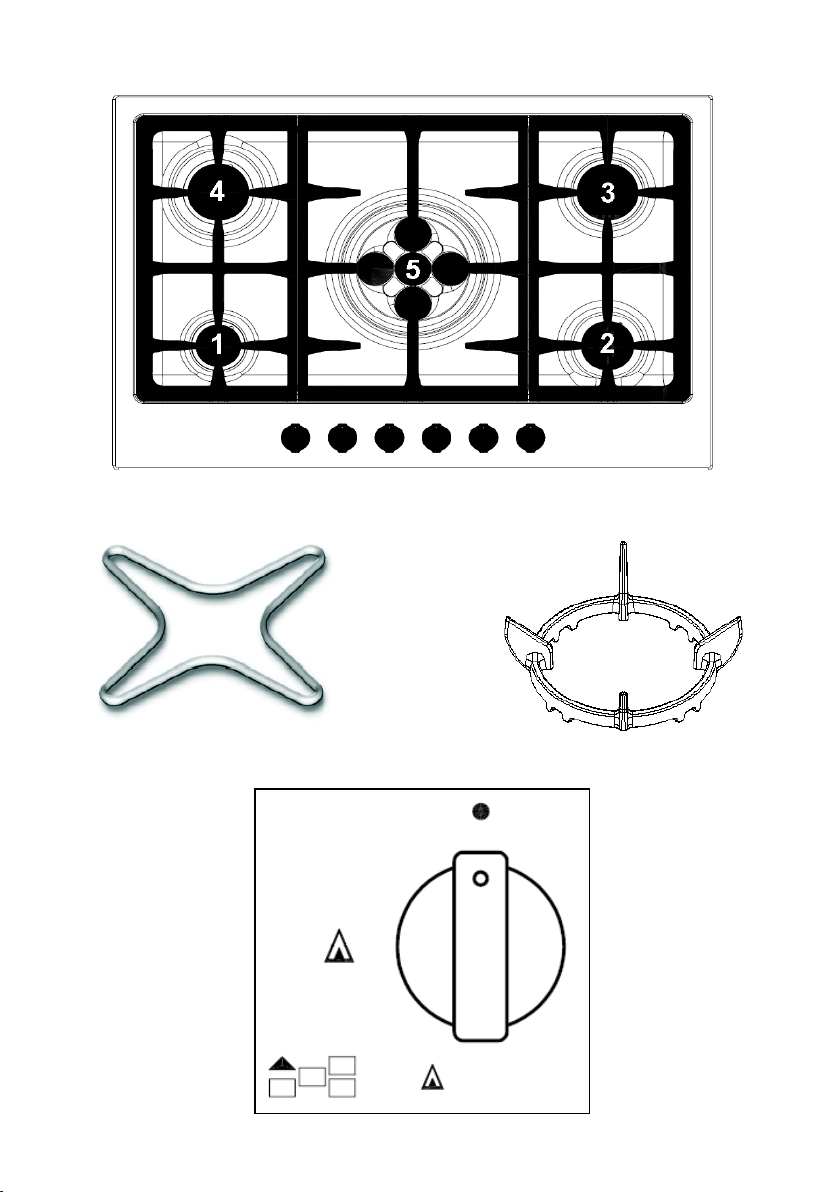

PUNTI DI COTTURA

Mod: PSL 750 SX

(Fig.

1. Bruciatore Ausiliario sx (A)

2. Bruciatore Ausiliario dx (A)

3. Bruciatore Semirapido posteriore dx (SR)

4. Bruciatore Semirapido posteriore sx (SR)

5. Bruciatore Triplacorona Dual (TC)

USO DEL PIANO DI COTTURA

Bruciatori a gas

L afflusso del gas ai bruciatori è regolato dalle manopole di fig.4 che comandano i rubinetti.

Facendo coincidere l

indice con i simboli serigrafati si ottengono le seguenti regolazioni:

Rubinetto chiuso, nessuna erogazione di gas

Portata

massima, massima erogazione di gas

Portata minima, minima erogazione di gas

Accensione dei bruciatori

Il presente modello è dotato di valvola di sicurezza che, qualora il bruciatore dovesse spegnersi per

qualsiasi motivo, interromperà automatica

mente l erogazione del gas.

Per ripristinare il funzionamento, riportare la manopola in posizione e ripetere le operazioni di

accensione illustrate nel prossimo paragrafo.

Uso dei bruciatori dotati di rubinetto con sicurezza

Ruotare la manopola del rubinetto gas fino alla posizione di massima erogazione, quindi

premere e mantenere la pressione per circa 4÷5 secondi.

Rilasciare la manopola e regolare la fiamma ruotando la manopola sino a raggiungere l intensità

desiderata.

Avvert

enza

Il dispositivo di accensione non può essere azionato per più di 15

Se dopo tale periodo il bruciatore non si è ancora acceso, o se si è spento per cause

accidentali, aspettare almeno 1 minuto prima di ripetere l operazione.

Scelta del bruciatore

La simbologia stampigliata sul cruscotto (disegno fig.4) sopra le manopole indica la corrispondenza

fra manopola e bruciatore. La scelta del bruciatore più adatto dipende dal diametro e dalla capacità

dei recipienti (vedi tabella)

importante che il diametro della pentola sia adeguato alla potenza del bruciatore, per non

comprometterne l

alto rendimento.

Diametro pentole

Bruciatore

Diametro minimo

Diametro massimo

Ausiliario sx

60 mm (con riduzione)

140 mm

Ausiliario dx

60 mm

(con riduzione)

140 mm

Semirapido DX

100 mm 160 mm

Semirapido SX

100 mm 180 mm

Triplacorona

200 mm 260 mm

Adattamento ai diversi tipi di gas

Qualora dovesse rendersi necessario l adattamento del piano ad un gas diverso da quello per cui è

pred

isposto, si dovranno sostituire gli iniettori.

Nel caso in cui gli iniettori di ricambio non siano forniti a corredo, sono reperibili presso i Centri

Assistenza.

La scelta degli iniettori da sostituire dovrà essere fatta secondo la tabella iniettori .

Gli

iniettori sono identificabili con il diametro, espresso in centesimi di mm stampigliato sul corpo degli

iniettori stessi.

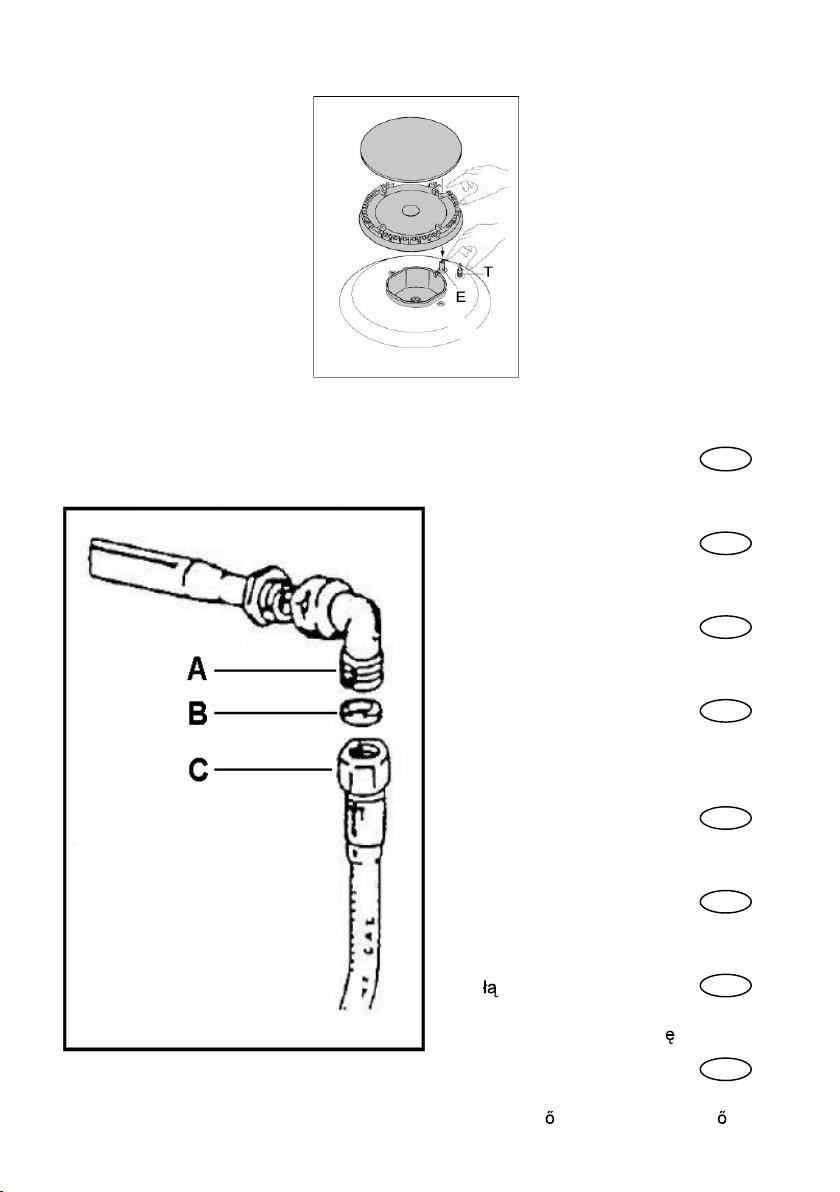

Sostituzione degli iniettori

Togliere le griglie e lo spartifiamma dal piano

Con una chiave fissa sostituire gli iniettori J (fig.

10) con quelli idonei per il gas da utilizzare.

Rimontare i bruciatori.

I bruciatori non richiedono la regolazione dell aria primaria.

Regolazione del minimo

Dopo avere sostituito gli iniettori, accendere il bruciatore e sfilare la manopola. Portare il rubinetto

nella posizione di minimo, inserire un cacciavite all

interno dell asta: avvitare per diminuire la fiamma,

svitare per aumentarla. (fig. 10)

Per il gas G30/G31 avvitare completamente la vite di regolazione.

In ogni caso il risultato dovrà essere una piccola fiamma omogenea e regolare lungo tutta la corona

del bruciatore.

Verificare infine che, ruotando rapidamente il rubinetto dalla posizione massima a quella minima non

si abbiano spegnimenti. Nel caso di bruciatori con sicurezza, verificare che la fiamma lambisca

leggermente la termocoppia. Verificare la corretta regolazione lasciando acceso alcuni minuti il

bruciatore. Se questo si spegne aumentare il minimo.

Uso delle griglie

Le griglie del piano di cottura sono state progettate per render

eagevoleesicurolutilizzo del prodotto.

Consigliamo di verificare, prima d

ogni utilizzo, l esatto posizionamento e la loro stabilita sul piano.

Inoltre, verificare che i gommini d

appoggio siano sempre integri e sistemati correttamente.

Griglia per p

iccoli recipienti

(Fig. 2)

Optional

Si appoggia solo sopra la griglia del bruciatore ausiliario (il più piccolo) quando si impiegano recipienti

di piccolo diametro per evitare il loro rovesciamento.

Griglia speciale per pentole WOK (Fig. 3)

Si appo

ggia solo sopra la griglia del tripla corona quando si impiegano recipienti WOK (a fondo

concavo).

Si raccomanda, per non causare gravi anomalie di funzionamento del bruciatore, di

non utilizzare le

pentole wok senza questa speciale griglia e di non uti

lizzarla per pentole a fondo piatto.

ISTRUZIONI PER L

INSTALLAZIONE

Importante!

Le istruzioni sono rivolte ad un installatore qualificato.

apparecchiatura deve essere installata correttamente, in conformità alle norme in vigore.

Qualsiasi interve

nto deve essere eseguito con l

apparecchio elettricamente disinserito.

INSTALLAZIONE

installazione è a carico dell

acquirente. La Casa Costruttrice è esonerata da questo servizio. Gli

eventuali interventi richiesti alla Casa Costruttrice, se dipendono da un

errata installazione, non sono

compresi nella garanzia.

Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fine di

assicurare un

installazione conforme alle norme antinfortunistiche (CEI UNI CIG). Si presti

particolare attenzione che il cavo elettrico ed il tubo di alimentazione gas siano posizionati in modo da

non venire a contatto con le parti calde dell

involucro del forno.

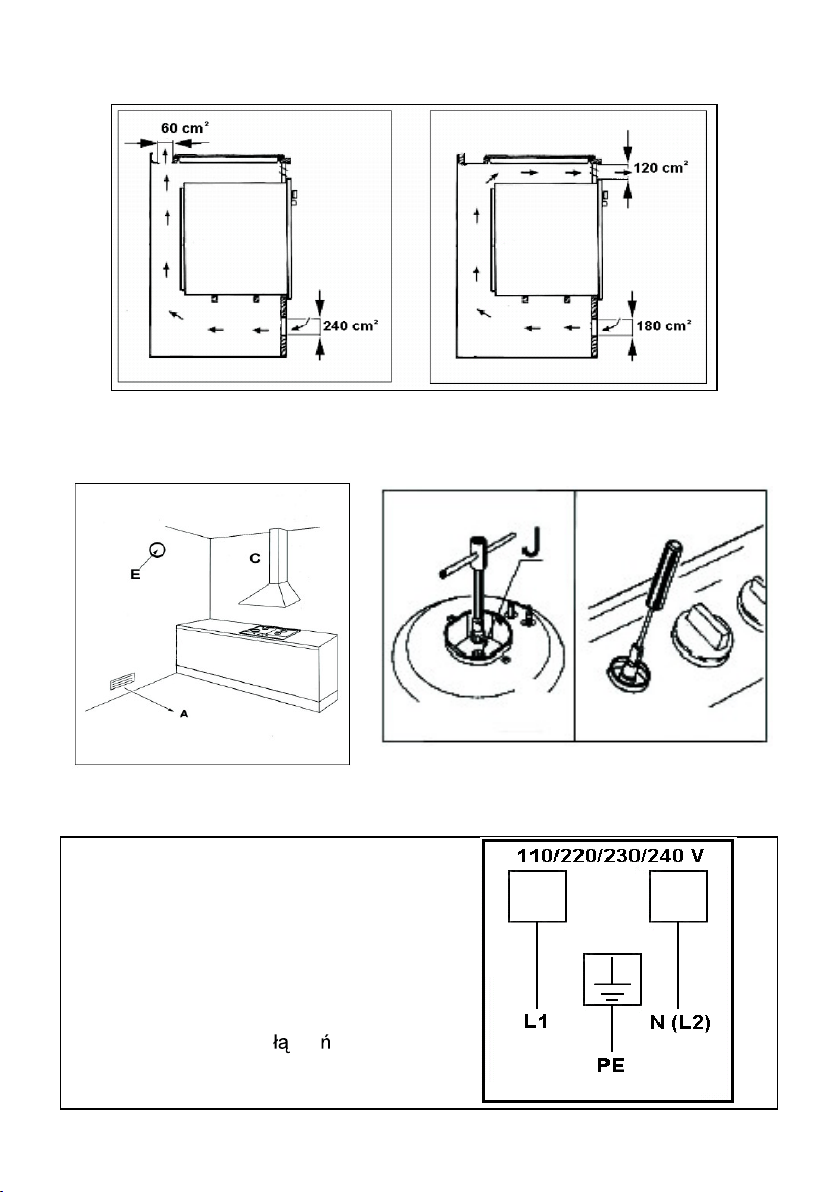

Inoltre, se sotto al piano cottura è installato un forno senza ventilatore di raff

reddamento è necessario

praticare delle aperture nel modulo da incasso per garantire una corretta circolazione dell

aria. Tali

aperture devono garantire una superficie libera di almeno 300 cm2 ripartiti come mostrato nella

figura 8.

Installazione nel top

(piano del mobile)

Il piano di cottura può essere installato in tutti i mobili, purché resistenti al calore (temperatura minima

di 90°C).

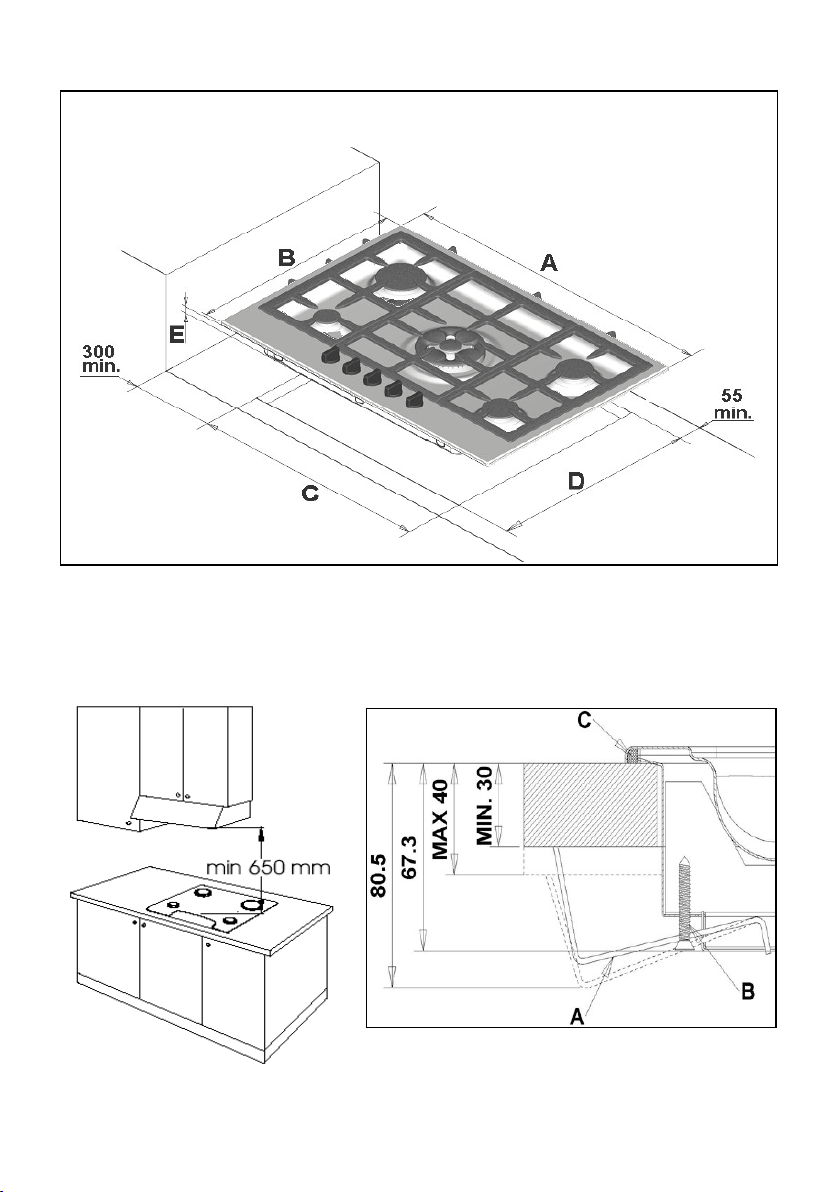

Le dimensioni del foro da praticare nel piano del mobile e le distanze minime tra le pareti posteriori,

laterali e s

ovrastanti l

apparecchio sono indicate in figura 5 e 6.

Tenere presente che:

Quando il piano viene installato senza forno in accoppiamento, è tassativo l

impiego di un

pannello di separazione tra il fondo del piano ed il mobile sottostante, ad

una distanza minima

di 10 mm.

In caso di accoppiamento piano/forno, interporre un divisorio ad una distanza minima di 15 mm

mantenendo comunque un

areazione come specificato in fig. 8.

In ogni caso l

allacciamento elettrico dei due app

arecchi deve essere realizzato

separatamente,

sia per ragioni elettriche che per facilitarne l

estraibilità.

consigliato utilizzare un forno provvisto di raffreddamento interno forzato.

Fissaggio del piano

Il fissaggio del p

iano di cottura al mobile deve essere effettuato come segue:

Posizionare l

apposita guarnizione sigillante fornita in dotazione lungo il perimetro esterno del

foro praticato nel mobile seguendo lo schema indicato in fig. 5, in modo che le estremit

à delle

strisce siano perfettamente unite tra loro senza sormontarsi.

Sistemare il piano nel foro del mobile curandone la centratura.

Fissare il piano al mobile con le apposite staffe fornite in dotazione come illustrato in fig. 7.

Una corretta installazione della guarnizione sigillante, offre un

assoluta garanzia contro le infiltrazioni

di liquidi

Locale di installazione e scarico dei prodotti della combustione

apparecchio deve essere installato e fatto funzionare in locali idonei, e comunque

conformità alle leggi vigenti.

installatore deve fare riferimento alle leggi in vigore per quanto riguarda la ventilazione e

evacuazione dei prodotti della combustione.

Si ricorda a tal proposito che l

aria necessaria alla combustione è di 2m3/h per ogni kW di

potenza (gas) installata.

Locale di installazione

Il locale dove è installata l apparecchiatura a gas, deve avere un naturale afflusso d

aria necessaria

alla combustione dei gas (norme UNI

CIG 7129 e 7131)

L afflusso di aria deve venire direttamente da una o più aperture praticate su una sezione libera di

almeno 100 cm2 (A, fig.9); (nel caso l

apparecchio fosse privo di valvola di sicurezza, questa apertura

dovrebbe avere una sezione minima di almeno 200 cm2).

Questa apertura deve es

sere costruita in modo da non venire ostruita ne dall internonedallesterno e

posizionata vicino al pavimento, preferibilmente dal lato opposto all

evacuazione dei prodotti della

combustione.

Quando non è possibile praticare le necessarie aperture, l aria necessaria può venire da un locale

adiacente, ventilato come richiesto, purché questo locale non sia una camera da letto, un ambiente

pericoloso o in depressione (UNI

CIG 7129).

Scarico dei prodotti della combustione

Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe

collegate direttamente a canne fumarie o direttamente all

esterno (fig. 9).

In caso non sia possibile installare la cappa, è necessario l

impiego di un elettroventilatore applicato

ad una parete esterna o alla finestra dell

ambiente. Questo elettroventilatore deve avere una portata

tale da garantire un ricambio d

aria della cucina di almeno 3-

5 volte il suo volume (UNI

CIG 7129).

Componenti illustrati in fig. 9

: Apertura per entrata aria

: Cap

pa per evacuazione prodotti della combustione

Elettroventilatore per evacuazione prodotti della combustione

Allacciamento all impianto gas

Prima dell installazione assicurarsi che le condizioni di distribuzione locale (natura e

pressione del

gas) e le regolazioni del piano siano compatibili. Per fare questo verificare i

dati della targhetta prodotto applicata sul piano e su questo libretto.

Il collegamento gas deve essere eseguito in conformità alle norme UNI-CIG 7129 e 7131. Il piano di

cottura deve essere collegato all

impianto gas utilizzando tubi metallici rigidi o tubi flessibili in acciaio

inox a parete continua, conformi alla norma UNI

CIG 9891 con estensione massima di 2 m.

Assicurasi che nel caso di utilizzo di tubi metallici flessibili, questi non vengano a contatto con parti

mobili o schiacciati.

Eseguire il collegamento in modo da non provocare sollecitazioni di alcun genere sull apparecchio.

Il raccordo di entrata del gas è filettato G½ conico. (Fig.13)

Per collegamenti ISO R7 non è necessario interporre la guarnizione.

Per collegamenti ISO R228 è necessario interporre la rondella di testa data in dotazione.

Dopo le operazioni di allacciamento, verificare la tenuta delle connessioni con una

soluzione saponosa.

llegamento elettrico

L apparecchio deve essere allacciato alla rete elettrica verificando che la tensione corrisponda al

valore indicato nella targhetta caratteristiche e che la sezione dei cavi dell

impianto elettrico possa

sopportare il carico indicato

anch esso nella targhetta.

La spina che viene utilizzata per la connessione deve essere a norma, idonea alla potenza assorbita

dall

apparecchio. Qualora si collegasse l ìapparecchio direttamente alla rete, è necessario interporre

tra esso e la rete un interruttore onnipolare con apertura minima tra i contatti di 3 mm, dimensionato per

il carico e rispondente alle normative in materia.

Non utilizzare riduzioni, adattatori o deviatori per l allacciamento alla rete, in quanto

potrebbero surriscaldars

i e provocare bruciature.

La messa a terra dell apparecchio è obbligatoria. Il costruttore declina ogni responsabilità

derivante dalla mancata osservanza di tale norma. (Fig. 11)

In caso di sostituzione del cavo di alimentazione, utilizzare un cavo avente le stesse caratteristiche di

quello fornito, adatti al carico ed alla temperatura (tipo T90°C) e deve essere richiesto al centro

assistenza. E

inoltre necessario che l estremità che va all apparecchio abbia il filo di terra Giallo-

Verde più lung

o di 20 mm rispetto agli altri.

Per la dimensione del cavo di alimentazione, consultare la tabella sottostante:

Tipo di piano

Dimensione

Solo con bruciatori a gas

3 X 0,

5 mm

H05 V2V2

-F

IL COSTRUTTORE DECLINA OGNI RESPONSABILITA NEL CASO LE ISTRUZIO

NI SOPRA

RIPORTATE E LE NORME ANTINFORTUNISTICHE IN MATERIA NON VENGANO RISPETTATE.

PULIZIA

Per una buona conservazione del piano di cottura, occorre pulirlo regolarmente al termine di ogni

uso, dopo averlo lasciato raffreddare.

Non togliere mai le man

opole dalla loro sede.

Parti smaltate

Tutte le parti smaltate devono essere lavate soltanto con una spugna ed acqua saponata o altri

prodotti specifici non abrasivi. Al termine asciugare accuratamente.

Pianale inox

Il pianale in acciaio inox va pulito

con un panno umido e con prodotti specifici reperibili in commercio.

Dopo averlo risciacquato asciugare possibilmente con un panno pelle di daino.

Griglie

Le griglie smaltate del piano sono stata progettate per poter essere lavate anche in lavastoviglie.

La riduzione in acciaio inox può assumere nella zona dei bruciatori una colorazione bluastra, a causa

della temperatura. Si può attenuare l

effetto, usando comuni spugnette per l acciaio reperibili in

commercio.

Bruciatori

I bruciatori, composti di due pezzi, possono essere tolti e lavati con prodotti adeguati. Dopo la pulizia

devono essere asciugati in modo accurato e rimessi perfettamente nella loro sede.

Per quanto riguarda l

accensione elettrica, verificare che l elettrodo E (fig.12) sia sempre pul

ito.

Pulire la sonda

T (fig.12) in modo da permettere il regolare funzionamento della valvola di

sicurezza. Sia l

elettrodo che la sonda devono essere puliti con cautela. Al termine riporre

perfettamente nel loro alloggiamento i bruciatori.

Per evitare d

anni all

accensione elettrica, evitare di utilizzarla quando i bruciatori non sono in sede.

MANUTENZIONE

Gli apparecchi non hanno bisogno di particolari manutenzioni, tuttavia si raccomanda di far eseguire

un controllo almeno una volta ogni due anni. Qualora avvenissero indurimenti nella rotazione delle

manopole o si sentisse odore di gas chiudere il rubinetto generale e chiamare l'assistenza tecnica.

Il rubinetto difettoso va sostituito assieme alla guarnizione.

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Prima di chiamare il servizio Assistenza Tecnica

In caso di mancato funzionamento del piano Vi consigliamo di:

- verificare il buon inserimento della spina nella presa di corrente

- verificare che l'afflusso di gas sia regolare.

Nel caso non s'individui la causa di malfunzionamento:

spegnere l'apparecchio, non manometterlo e chiamare il SERVIZIO ASSISTENZA TECNICA.

CERTIFICATO DI GARANZIA CONVENZIONALE, cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in

base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206,

per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei

conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato,

in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento

dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del

rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano

entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile

con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato

Gias, verificato il diritto all intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio,

la manodopera ed i ricambi.

Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del

consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di

conformità del bene sin dal momento della consegna;

nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le

condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà

l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le

informazioni ed i documenti necessari per prolungare la garanzia dell apparecchio sino a 5

anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la

manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del

Servizio Clienti 0392086811.

ANOMALIE E MALFUNZIONAMENTI: a chi rivol

ersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per

fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal

funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo

vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il Numero Utile sotto indicato, sarà

messo in contatto direttamente con il Servizio

Assistenza Tecnica Autorizzato che opera nella Sua

zona di residenza. Attenzione, la chiamata è a

pagamento; il costo verrà comunicato, tramite

messaggio vocale, dal Servizio clienti dell operatore

telefonico utilizzato. Dettagli sono presenti sul sito

internet

www.cand

.it

E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero

di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.

In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando

oltretutto i relativi costi.

NOTICE D’UTILISATION

TABLES DE CUISSON ENCASTRABLES

Recommandations et conseils d'emploi importants

IMPORTANT

! Ce manuel fait partie intégrante de l'appareil. Il doit être conservé en bon état et à

proximité de l'appareil pendant toute la durée de vie du plan de cuisson. Nous vous conseillons de

lire atten

tivement toutes les indications reportées dans ce manuel avant d'utiliser l'appareil.

Conserver les éventuelles pièces détachées fournies en dotation. L

installation doit être effectuée

par du personnel qualifié et en conformité aux normes en vigueur. Cet

appareil est destiné à l'usage

domestique et est conçu pour les fonctions suivantes:

cuisson et réchauffement des aliments

Tout autre emploi doit être considéré non conforme.

Le fabricant décline toute responsabilité en

cas de mauvaise installation, d'alt

ération, d'emploi erroné et pour tout emploi différent de

celui indiqué.

Vérifier que le produit n'ait subi aucun dommage pendant le transport.

Les pièces d'emballage ( ex: feuilles, polystyrène) peuvent résulter dangereuses pour les enfants

(danger d'éto

uffement). Tenir les pièces d'emballage hors de la portée des enfants

emballage est constitué de matériel recyclable qui est marqué du symbole .

Ne pas jeter dans

l'environnement.

Cet appareil ne doit être utilisé que par des adultes.

Contrôler que

les enfants ne touchent ni ne

jouent avec les commandes de l'appareil.

installation et tous les raccords gaz/électriques doivent être effectués par du personnel qualifié, en

conformité aux normes de sécurité et aux lois en vigueur, en suivant les indic

ations fournies par le

fabricant.

La sécurité électrique n'est assurée que si le produit est raccordé à une bonne installation de mise à

la terre.

Modifier ou essayer de modifier l

appareil peut comporter des risques. En cas de panne ne pas

tenter de répar

er l

appareil de manière autonome mais demander assistance à un technicien

qualifié.

Après avoir utilisé le plan de cuisson, vérifier que

le cran des manettes soit en position de fermeture,

puis refermer le robinet du gaz du conduit principal ou de la bout

eille de gaz.

Avant d'éliminer l'appareil, en cas de fin d'utilisation, nous vous recommandons de le désactiver

définitivement comme prévu par les normes en matière de santé et de protection de

l'environnement, ceci en neutralisant les pièces pouvant const

ituer des éléments de danger pour les

enfants.

La plaque signalétique, reportant toutes les caractéristiques techniques, est apposée bien en vue

sous le carter et est illustrée sur ce manuel.

La plaque placée sous le carter ne doit jamais être

retirée.

Les

illustrations pour l

emploi de l'appareil sont regroupées dans la dernière partie du manuel.

Déclaration de conformité

Cet appareil est conforme aux directives CE suivantes :

93/68/CEE

: Normes Gén

érales

90/396

: Appareils à gaz

2006/95/CE

: Basse t

ensi

89/336/CEE : Compatibilité électromagnétique

Règlement CE n° 1935/2004

: Aptitude des matériaux en contact avec les aliments

Ces instructions ne sont valables que pour les

pays de destination dont les symboles

d'identification figurent sur la plaque illustrée sur

le manuel d'emploi et apposée sur l

appareil

CARACTÉRISTIQUES DU PLAN DE CUISSON

Recommandations:

Cet appareil est destiné à être encastrer dans un meuble.

La classe d'installation est de type 3 pour la partie à gaz et de type

Y pour la partie électrique.

Les meubles doivent être résistants à une température d'au moins 90°C.

Pour une bonne installation, lire le paragraphe correspondant et les dessins de référence.

L'emploi d'un appareil de cuisson à gaz comporte le dégagement de chaleur et d'humidité dans la pièce

d'installation. Faire en sorte que la cuisine soit bien aérée : laisser ouverts les orifices naturels d'aération,

ou installer un dispositif d'aération mécanique (hotte de ventilation). Un emploi intensif et prolongé de

l'appareil peut exiger une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une

aération plus efficace, comme par exemple en augmentant la vitesse de la hotte.

Ce manuel est prévu pour un seul type de plan de cuisson. La plaque s

ignalétique apposée sur le rétro

permet d'établir le modèle correspondant. Avec les indications fournies dans les prochains paragraphes,

vous pourrez savoir comment est composé votre appareil en consultant la figure présente à la fin du manuel

(Fig. 1).

POINTS DE CUISSON

Mod :

PSL 750 SX

(Fig. 1)

1. Brûleur Auxiliaire gauche (A)

2. Brûleur Auxiliaire droit (A)

3. Brûleur Semi

rapide postérieur droit (SR)

4. Brûleur Semi

rapide postérieur gauche (SR)

5. Brûleur Triple co

uronne Dual (TC)

UTILISATION DU PLAN DE CUISSON

Brûleurs à gaz

arrivée du gaz aux brûleurs est réglé par les manettes de la fig.4 qui commandent les robinets. En faisant

coïncider le cran sur les symboles sérigraphiés, on obtient les réglages su

ivants :

Robinet fermé, aucune distribution de gaz

Débit maximum, distribution maximum de gaz

Débit minimum, distribution minimum de gaz

Allumage des brûleurs

Le présent modèle est muni de

soupape de sûreté qui coupe automatiquement l'arrivée du gaz en cas de

toute éventuelle extinction du brûleur.

Pour rétablir le fonctionnement, reporter la manette en position et répéter les opérations d'allumage

illustrées aux para

graphes suivants.

Utilisation des brûleurs avec robinet muni de sûreté

Tourner la manette du robinet de gaz jusqu'à la position de distribution maximum, puis appuyer et

maintenir enfoncé pendant environ 4÷5 secondes.

Relâcher la manette et régler la fl

amme en tournant la manette jusqu'à obtenir l

intensité désirée.

Recommandation

Le dispositif d'allumage ne peut être actionné pendant plus de 15

. Si après ce laps de temps le

brûleur ne s'est pas encore allumé, ou s'il s'est éteint accidentellement, at

tendre au moins 1 minute

avant de répéter l opération.

Choix du brûleur

La symbologie estampée sur le bandeau au dessus des manettes (dessin fig.4) indique la correspondance

entre manette et brûleur. Le choix du brûleur le mieux adapté dépend du diamè

tre et de la capacité des

récipients (voir tableau).

Il est important que le diamètre de la casserole soit adapté à la puissance du brûleur afin de ne pas en

compromettre le haut rendement.

Diamètre des casseroles

Brûleur

Diamètre minimum Diamètre maxi

mum

Auxiliaire gauche

60 mm (avec réduction)

140 mm

Auxiliaire droit

60 mm (avec réduction)

140 mm

Semi

rapide droit

100 mm 160 mm

Semi

rapide gauche

100 mm 180 mm

Triple couronne

200 mm 260 mm

Adaptation aux différents types de gaz

Au cas où

il serait nécessaire d'adapter le plan de cuisson à un gaz différent de celui pour lequel il a été

préparé, il faut remplacer les injecteurs. Si les injecteurs de rechange ne sont pas fournis en dotation, ils

sont disponibles auprès des Centres d'Assistan

ce. Le choix des injecteurs à remplacer devra être effectué

en consultant le tableau des injecteurs. Les injecteurs sont identifiables par leur diamètre exprimé en

centièmes de mm et estampé sur le corps des injecteurs.

Remplacement des injecteurs

Ret

irer les grilles du plan de cuisson ainsi que le chapeau du brûleur

À l'aide d'une clé fixe, remplacer les injecteurs

(fig. 10) par ceux adaptés au gaz utilisé.

Remonter les brûleurs

Les brûleurs n'ont besoin d'aucun réglage de l'air primaire

églage du minimum

Après avoir remplacé les injecteurs, allumer le brûleur et dégager la manette. Placer le robinet en position de

minimum, insérer un tournevis à l'intérieur de la tige : visser pour diminuer la flamme, dévisser pour

l'augmenter. (Fig. 10)

Pour le gaz G30/G31, visser complètement la vis de réglage

Dans tous les cas, le résultat est celui d'une petite flamme homogène et régulière tout autour de la couronne

du brûleur. Vérifier enfin qu'aucune extinction ne se produise en tournant rapide

ment le robinet de la position

de maximum à celle de minimum. Dans le cas des brûleurs munis de sûreté, vérifier que la flamme lèche

légèrement le thermocouple. Vérifier le bon réglage en laissant le brûleur allumé pendant quelques minutes.

S'il s'éteint,

augmenter le minimum.

Utilisation des grilles

Les grilles du plan de cuisson ont été conçues pour faciliter et sécuriser l'emploi du produit. Nous conseillons

de vérifier leur bon positionnement et bonne stabilité sur le plan de cuisson avant chaque u

tilisation. Vérifier

aussi que les caoutchoucs d

appui sont intègres et placés correctement.

Grille pour petits récipients (Fig. 2)

Option

Les récipients de petit diamètre doivent être posés uniquement sur la grille du brûleur auxiliaire (le plus peti

afin d'éviter qu'ils ne se renversent.

Grille spéciale pour casseroles WOK (Fig. 3)

Les récipients WOK (à fond concave) ne doivent être posés que sur la grille à triple couronne.

Afin de ne pas causer de graves anomalies de fonctionnement au brûleur, nous vous recommandons de

ne pas utiliser les casseroles wok sans cette grille spéciale et de ne pas l'utiliser pour les casseroles

à fond plat.

INSTRUCTIONS D

INSTALLATION

Important!

Ces instructions s'adressent aux installateurs qualifiés.

appar

eil doit être installé correctement en conformité aux normes en vigueur.

Toute intervention ne doit être effectuée que lorsque l

appareil est débranché de toute source

d'alimentation

INSTALLATION

installation est à la charge de l'acheteur. Le Fabri

cant est exonéré de ce service. Toute intervention

dérivant d'une installation erronée demandée au Fabricant est exclue de la garantie.

En cas d'encastrement sur un meuble bas équipé de four, il faut adopter quelques mesures de précaution

afin d'assurer u

ne installation conforme aux normes en matière de prévention des accidents (CEI

UNI

CIG). Il faut veiller particulièrement à ce que le câble électrique et le tuyau d'alimentation en gaz soient

positionnés de sorte à ne pas entrer en contact avec les pa

rties chaudes de l'enveloppe du four. En outre, si

l'installation comprend un four sans ventilateur de refroidissement sous le plan de cuisson, il faut pratiquer

des ouvertures dans le module d'encastrement pour garantir une bonne circulation d'air. Ces ou

vertures

doivent garantir une surface libre d'au moins 300 cm2 répartis comme illustré à la figure 8.

Installation sur le top (plan du meuble bas)

Le plan de cuisson peut être installé sur tous les meubles, pourvu qu'ils soient résistants à la chaleur

(température minimum de 90°C).

Les dimensions de la découpe à pratiquer sur le plan du meuble et les distances minimums entre les

cloisons arrières, latérales et au

-dessus de l

appareil sont indiquées aux figures 5 et 6.

Tenir compte que :

Lorsque le pla

n de cuisson n'est pas couplé à un four, il est obligatoire d'installer un panneau de

séparation entre le fond du plan de cuisson et le meuble sous

jacent, ceci à une distance minimum

de 10 mm.

En cas de couplement plan de cuisson/four, intercaler une div

ision à une distance minimum de 15

mm tout en maintenant une aération comme spécifié à la fig. 8.

Dans tous les cas, le branchement électrique des deux appareils doit être réalisé séparément, soit pour des

raisons électriques que pour en faciliter le retr

ait.

Il est conseillé d'utiliser un four muni de refroidissement interne forcé.

Fixation du plan de cuisson

La fixation au meuble du plan de cuisson doit être effectuée comme suit :

Positionner le joint de scellage fourni en dotation le long du périm

ètre externe de la découpe

pratiquée dans le meuble, en suivant le schéma indiqué à la fig. 5, de sorte que les extrémités des

bandes soient parfaitement réunies sans se superposer.

Installer bien centralement le plan de cuisson dans la découpe pratiquée

sur le meuble.

Fixer au meuble le plan de cuisson avec les étriers fournis en dotation comme illustré fig. 7.

Une bonne installation du joint de scellage offre une garantie absolue contre les infiltrations de liquide.

Pièce d'installation et évac

uation des produits de combustion

appareil doit être installé et mis en fonction dans des pièces adéquates et conformes aux lois en

vigueur.

installateur doit se référer aux lois en vigueur en ce qui concerne la ventilation et l'évacuation des produit

de combustion.

Nous rappelons à ce propos que l'air nécessaire à la combustion est de 2m3/h pour chaque kW de

puissance (gaz) installée.

Pièce d'installation

La pièce où est placé l appareil à gaz doit avoir une arrivée d'air naturelle, nécessaire

à la combustion des

gaz (normes UNI

CIG 7129 et 7131)

L'arrivée d'air doit provenir directement d'une ou de plusieurs ouvertures pratiquées sur une section libre

d'au moins 100 cm2 (A, fig.9) ; (au cas où l'appareil ne présenterait pas de soupape de sûreté

, cette

ouverture devrait avoir une section minimum d'au moins 200 cm2).

Cette ouverture doit être construite de manière à ne pas obstruer, ni de l'intérieur ni de l'extérieur, et placée

près du sol, préférablement du côté opposé à celui d'évacuation des p

roduits de combustion.

S'il est impossible de pratiquer les ouvertures nécessaires, l

air nécessaire peut provenir d'une pièce

adjacente ayant une ventilation adéquate, pourvu qu'il ne s'agisse pas d'une chambre à coucher, d'une pièce

à risque de danger ou

en dépression (UNI

CIG 7129).

Évacuation des produits de combustion

Les appareils de cuisson à gaz doivent évacuer les produits de combustion à travers des hottes reliées

directement à des conduits de fumée ou directement à l'extérieur (fig. 9).

S'il e

st impossible d'installer une hotte, il faut utiliser un électroventilateur appliqué à un mur externe ou à la

fenêtre de la pièce. Cet électroventilateur doit avoir un débit tel à garantir un renouvellement d'air dans la

cuisine d'au moins 3

5 fois son vol

ume (UNI

CIG 7129).

Composants illustrés fig. 9

: Ouverture pour l'entrée d'air

: Hotte pour l'évacuation des produits de combustion

E :

Électroventilateur pour l'évacuation des produits de combustion

Branchement à l'installation du gaz

Avant l

installation, contrôler que les conditions de distribution locale (nature et pression du

gaz) ainsi que les réglages du plan de cuisson soient compatibles. Pour ceci, vérifier les

caractéristiques reportées sur la plaque signalétique du produit apposée su

r le plan de

cuisson et illustrée sur ce manuel.

Le branchement au gaz doit être effectué en conformité aux normes UNI

CIG 7129 et 7131. Le plan de

cuisson doit être raccordé à l'installation du gaz en utilisant des tuyaux métalliques rigides ou des tuyau

flexibles en acier inox le long du mur, conformes à la norme UNI

CIG 9891 et avec une extension maximale

de 2 m.

Contrôler, en cas d'emploi de tuyaux métalliques flexibles, qu'ils ne soient ni écrasés ni au contact de pièces

mobiles.

Effectuer le branche

ment de manière à ne provoquer aucune contrainte sur l'appareil.

Le raccord d'arrivée du gaz est fileté G½ conique. (Fig.13)

Pour les raccordements ISO R7, il n'est pas nécessaire d'intercaler la garniture.

Pour les raccordements ISO R228, il faut intercal

er la rondelle de tête fournie en dotation.

Après les opérations de branchement, contrôler l'étanchéité des raccords avec un peu d'eau

savonnée.

Branchement électrique

appareil doit être branché au réseau électrique en vérifiant que la tension corres

ponde bien à la valeur

indiquée sur la plaque signalétique et que la section des câbles de l'installation électrique puisse supporter la

charge indiquée qui est reportée sur la plaque signalétique.

La fiche utilisée pour le branchement doit être conforme e

t adaptée à la puissance absorbée par l'appareil.

Si l'appareil est branché directement au secteur, il faut intercaler entre celui

ci et le secteur un interrupteur

omnipolaire ayant une ouverture minimum entre les contacts de 3 mm, dimensionné pour la char

ge et

conforme aux normes en la matière.

N'utiliser ni réductions, ni adaptateurs, ni déviateurs pour le branchement au secteur, car ils

pourraient surchauffer et provoquer des brûlures.

La mise à la terre de l'appareil est obligatoire. Le fabricant décli

ne toute responsabilité

dérivant du non

respect de cette norme. (Fig. 11)

En cas de remplacement du câble d'alimentation, en utiliser un ayant les mêmes caractéristiques de celui

fourni, adapté à la charge et à la température

(type T90°C

), et il faudra le

demander au centre d'assistance.

En outre, il faut que l extrémité qui va à l appareil ait le cordon jaune-

vert de mise à la terre plus long de 20

mm par rapport aux autres.

Pour la dimension du câble d'alimentation, consulter le tableau ci

dessous :

ype de plan de cuisson

Dimension

Uniquement avec brûleurs à gaz

3 X 0,75 mm2 H05 V2V2

-F

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE NON

RESPECT AUSSI BIEN DES

INSTRUCTIONS REPORTÉES CI

DESSUS QUE DES NORMES EN MATIÈRE DE PRÉVENTION DES

ACCIDENTS

ENTRETIEN

Pour bien conserver le plan de cuisson, il faut le nettoyer régulièrement après chaque utilisation, ceci après

l'avoir fait refroidir

Ne jamais retirer les manettes de leur logement.

Parties émaillées

Toutes les parties émaillées doivent

être lavées en utilisant une éponge et de l'eau savonnée ou d'autres

produits spécifiques non abrasifs. Après le nettoyage, essuyer soigneusement.

Plan inox

Le plan en acier inox doit être nettoyé avec un chiffon humide et des produits spécifiques dispo

nibles dans le

commerce.

Après l'avoir rincé, essuyer si possible avec une peau de daim.

Grilles

Les grilles émaillées du plan de cuisson ont été conçues pour être lavées aussi au lave

vaisselle.

Dans la zone des brûleurs, la réduction en acier inox peut

prendre une couleur bleuâtre à cause de la

température. On peut en atténuer l'effet en utilisant les éponges ordinaires pour l'acier, disponibles dans le

commerce.

Brûleur

Les brûleurs, composés de deux pièces, peuvent être retirées et lavés avec des p roduis appropriés. Après le

nettoyage, il faut les essuyer soigneusement et bien les replacer dans leur logement.

Pour ce qui concerne l'allumage électrique, vérifier que l'électrode E (fig.12) soit toujours propre.

Nettoyer la sonde T (fig.12) de manière

à permettre un fonctionnement régulier de la soupape de sûreté.

Aussi bien l électrode que la sonde doivent être nettoyées délicatement. Après le nettoyage, bien replacer

les brûleurs dans leur logement.

Pour éviter tout dommage à l'allumage électrique, év

iter de l'utiliser en absence de brûleurs.

MAINTENANCE

Les appareils n'ont besoin d'aucune maintenance particulière, nous recommandons toutefois de les faire

contrôler au moins une fois tous les deux ans. En cas de difficulté à tourner les manettes ou

en cas d'odeur

de gaz, fermer le robinet général et appeler l'assistance technique.

Le robinet défectueux doit être remplacé avec sa garniture.

CERTIFICAT DE GARANTIE CONVENTIONNELLE : comment l'utiliser?

Avant d'appeler le service d'Assistance T

echnique

En cas de mauvais fonctionnement du plan de cuisson, nous vous conseillons de :

vérifier que le four soit bien branché dans la prise de courant;

vérifier que l'arrivée du gaz soit régulière.

Si la cause du mauvais fonctionnement est difficile à

établir :

éteindre l

appareil, ne pas l'altérer et appeler le SERVICE D'ASSISTANCE TECHNIQUE.

HANDLEIDING

INBOUWKOOKPLATEN

Waarschuwingen en belangrijke gebruikstips

BELANGRIJK! Deze handleiding maakt integrerend deel uit van het toestel. Ze moet tijdens de hele

levensduur van de kookplaat intact en bij de hand gehouden worden. Het wordt aangeraden deze

handleiding en alle a

anwijzingen die erin staan voor het eerste gebruik van het toestel aandachtig

door te lezen. Bewaar eventuele bijgeleverde reserveonderdelen. De installatie moet met

inachtneming van de geldende voorschriften door vakmensen worden verricht. Dit toestel is

bestemd

voor huishoudelijk gebruik en is gemaakt voor de volgende functie:

het koken en verwarmen van

voedsel.

Ieder ander gebruik moet als oneigenlijk worden beschouwd.

De fabrikant wijst elke

vorm van aansprakelijkheid af voor een verkeerde installatie,

bij forceren, verkeerd gebruik

en ander gebruik dan wat wordt beschreven.

Controleer dat het product tijdens het transport geen schade heeft opgelopen.

De verpakkingselementen (plastic zakken, piepschuim, plastic, enz.) moeten buiten het bereik van

kinde

ren worden gehouden, omdat het mogelijke bronnen van gevaar zijn.

De verpakking bestaat uit recyclebaar materiaal en is gemerkt door het symbool .

Niet in het

milieu achterlaten.

Deze apparatuur mag uitsluitend door volwassenen worden gebruikt.

Verzek

er u ervan dat

kinderen niet aan de bediening komen en niet met de apparatuur spelen.

De installatie en alle gas/elektrische aansluitingen moeten met inachtneming van de

veiligheidsvoorschriften en de geldende voorschriften, op grond van de aanwijzingen d

ie door de

fabrikant worden verschaft, door vakmensen worden verricht.

De elektrische veiligheid wordt alleen gegarandeerd als het product op een goed werkende

aardinstallatie is aangesloten.

Het is gevaarlijk wijzigingen aan het toestel aan te brengen, of

dit proberen te doen. Probeer het

toestel niet zelf te repareren als het kapot is, maar vraag de hulp van een vakman.

Na de kookplaat te hebben gebruikt, verzekert u zich ervan dat het wijzertje op de knoppen op de

gesloten stand staat en sluit u de hoofd

kraan van de gasleiding, of het kraantje van de gasfles.

Als u mocht besluiten dit toestel niet meer te gebruiken, wordt aanbevolen het onbruikbaar te maken

voordat u het weggooit, door de delen die gevaar voor kinderen kunnen inhouden onschadelijk te

mak

en, zoals door de geldende voorschriften betreffende de gezondheid en de milieubescherming

wordt voorgeschreven.

Het identificatieplaatje met de technische gegevens bevindt zich zichtbaar onder de behuizing en bij

deze handleiding bijgesloten.

Het plaatje

onder de behuizing mag nooit worden verwijderd.

U vindt de illustraties voor het gebruik van het toestel aan het einde van deze handleiding.

Verklaring van overeenstemming

Dit toestel voldoet aan de volgende EG

richtlijnen.

93/68/EEG : Algemene

voorschriften

90/396 : Gastoestellen

2006/95/EG : Laagspanningsrichtlijn

89/336/EEG : Elektromagnetische compatibiliteit

Verordening EG nr. 1935/2004 : Geschiktheid van materialen en voorwerpen bestemd om met

levensmiddelen in contact te komen

Deze instructies gelden alleen voor de landen van

bestemming waarvan de identificatiesymbolen op het

plaatje in de handleiding en op het toestel zijn afgebeeld.

KENMERKEN VAN DE PLAAT

Waarschuwingen

Dit toestel is van het soort dat bestemd is om in meu

bels te worden ingebouwd.

De installatieklasse is van het type 3 voor het gasgedeelte en van het type Y voor het elektrische

gedeelte.

De meubels moeten bestand zijn tegen temperaturen van ten minste 90°C.

Zie de betreffende paragraaf en de referentieteken

ingen voor de meest correcte installatie.

Door het gebruik van een gaskooktoestel ontstaat warmte en vocht in de ruimte waarin het is

geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is: houd de natuurlijke ventilatieopeningen

open, of installeer

een mechanisch ventilatieapparaat (afzuigkap). Bij een intensief en langdurig gebruik

kan extra ventilatie nodig zijn, door bijvoorbeeld een raam te openen, of een efficiëntere ventilatie, door

bijvoorbeeld de snelheid van de afzuigkap te verhogen.

Deze

handleiding is bestemd voor slechts één type kookplaat. Op het identificatieplaatje dat zich aan de

achterkant bevindt, kunt u controleren dat het model klopt. Met de aanwijzingen die in de volgende

paragrafen worden gegeven, en door naar de afbeelding te

kijken aan het einde van de handleiding (Fig 1),

ziet u hoe uw toestel is samengesteld.

KOOKPUNTEN

Mod:

PSL 750 SX

(Fig. 1)

1. Linker hulpbrander (A)

2. Rechter hulpbrander (A)

3. Halfsnelle brander rechts achter (

SR)

4. Halfsnelle brander links achter (SR)

5. Driedubbele Dual kroonbrander (TC)

DE KOOKPLAAT GEBRUIKEN

Gasbranders

De gastoevoer naar de branders wordt geregeld door de knoppen van fig.4, die de kranen bedienen. Door

de wijzer met de sy

mbolen te laten samenvallen, worden de volgende regelingen verkregen:

Kraantje dicht, geen gastoevoer

Hoge stand, maximum gastoevoer

Lage stand, minimum gastoevoer

De branders aanmaken

Dit

model is voorzien van een veiligheidsventiel, die de gastoevoer automatisch onderbreekt, als de brander

om welke reden dan ook uit mocht gaan.

Om de werking te herstellen, zet u de knop weer op de stand

en herhaalt u de aanmaakhande lingen die

in de volgende paragraaf worden beschreven.

De branders voorzien van veiligheidskraantje gebruiken

Draai de knop van het gaskraantje op de hoogste stand, druk hem vervolgens in en houd hem

gedurende ongeveer 4

5 seconden ingedrukt.

Laat de kno

p los en stel de vlam af door aan de knop te draaien tot de gewenste vlam wordt

verkregen.

Waarschuwing

Het aanmaakmechanisme mag niet langer dan 15 seconden worden ingedrukt. Als de brander dan

nog niet brandt, of per ongeluk is uitgegaan, wacht u minst

ens 1 minuut voordat u de handeling

herhaalt.

Keuze van de brander

De symbolen op het bedieningspaneel (tekening fig.4) en op de knoppen geven de overeenstemming tussen

de knop en de brander aan. De keuze van de meest geschikte brander hangt af van de

doorsnede en de

inhoud van de pannen (zie tabel).

Het is belangrijk dat de pan geschikt is voor het vermogen van de brander, om het hoge rendement niet in

gevaar te brengen.

Doorsnede pannen

Brander

Minimum doorsnede

Maximum doorsnede

Linker hulpbran

der

60 mm (met verkleiner)

140 mm

Rechter hulpbrander

60 mm (met verkleiner)

140 mm

Rechter halfsnelle brander

100 mm 160 mm

Linker halfsnelle brander

100 mm 180 mm

Driedubbele kroonbrander

200 mm 260 mm

Aanpassing aan de verschillende gassoo

rten

Als het nodig mocht zijn de plaat aan een andere soort gas aan te passen dan waarvoor hij is bestemd,

moeten de inspuiters worden vervangen. Indien de reserveinspuiters niet zijn bijgeleverd, zijn ze bij de

Servicecentra verkrijgbaar. De keuze van de

inspuiters die moeten worden vervangen, moet worden

gemaakt volgens de tabel met inspuiters. De inspuiters zijn herkenbaar aan de doorsnede, uitgedrukt in

honderdste mm, die op de behuizing van de inspuiters zelf staat.

De inspuiters vervangen

Neem de

roosters en de vlamverdeler van de kookplaat

Vervang de inspuiters J met een vaste sleutel (fig. 10) met de inspuiters die geschikt zijn voor het

gas dat wordt gebruikt.

Breng de branders weer aan.

Bij de branders hoeft de primaire lucht niet te worde

n afgesteld.

De lage stand afstellen

Na de inspuiters te hebben vervangen, maakt u de brander aan en neemt u de knop weg. Zet het kraantje

op de lage stand, steek een schroevendraaier in de stang: draai hem aan voor een kleinere vlam en los voor

een g

rotere. (fig. 10)

Draai de stelschroef voor het gas G30/G31helemaal aan

Het resultaat moet in ieder geval een gelijkmatige vlam zijn, die langs de hele kroon van de brander

regelmatig brandt. Controleer tenslotte dat de vlam niet uitgaat door het kra

antje snel van de hoge op de

lage stand te draaien. Bij branders met veiligheidssysteem controleert u dat de vlam het thermokoppel

lichtjes lekt. Controleer de goede afstelling door de brander enkele minuten te laten branden. Als hij uitgaat,

verhoogt u de

lage stand.

De roosters gebruiken

De roosters van de kookplaat zijn ontworpen voor een gemakkelijk en veilig gebruik van het product. Het

wordt aangeraden om voor ieder gebruik te controleren dat ze goed zijn geplaatst en stevig op de plaat

staan. Co

ntroleer bovendien altijd dat de steunrubbertjes heel zijn en goed zitten.

Rooster voor kleine pannen (fig. 2)

Optie

Deze wordt op het rooster van de hulpbrander (de kleinste) gezet als pannen met een kleine doorsnede

worden gebruikt, om te voorkomen

dat ze omkiepen.

Speciaal rooster voor een WOK (Fig. 3)

Deze mag uitsluitend op het rooster van de driedubbele kroon gezet worden als u een WOK gebruikt (met

holle bodem).

Om geen ernstige storingen in de werking van de brander te veroorzaken, wordt aanb

evolen

de wok niet

zonder dit speciale rooster te gebruiken en het niet voor pannen met een platte bodem te gebruiken.

INSTALLATIE

INSTRUCTIES

Belangrijk!

De instructies zijn voor de erkende monteur bestemd.

De apparatuur moet overeenkomstig de gelde

nde voorschriften en goed worden geïnstalleerd.

Ingrepen moeten worden verricht bij elektrisch losgekoppeld toestel.

INSTALLATIE:

De installatie is voor rekening van de koper. De fabrikant is hiervan vrijgesteld. Eventuele ingrepen die aan

de fabrikant

worden gevraagd, vallen niet onder de garantie als ze worden veroorzaakt door een verkeerde

installatie.

Als hij op een basis met oven wordt aangebracht, moeten de nodige voorzorgsmaatregelen worden getroffen

om een installatie te verzekeren, die voldoet

aan de veiligheidsvoorschriften (CEI

UNI

CIG). Let er in het

bijzonder op dat de stroomkabel en de gasslang zodanig zijn geplaatst, dat ze niet in aanraking komen met

de warme delen van de ovenbehuizing. Als er bovendien een oven zonder koelventilator

onder de kookplaat

is geïnstalleerd, moet er een opening in het inbouwmodule worden gemaakt om een goede luchtcirculatie te

garanderen. Deze openingen moeten een vrij oppervlak van ten minste 300 cm2 garanderen, verdeeld zoals

in figuur 8 wordt getoond.

Installatie in de top (blad van het meubel)

De kookplaat kan in alle meubels worden geïnstalleerd, mits ze hittebestendig zijn (minimumtemperatuur

90°C).

De afmetingen van de opening die in het blad van het meubel moet worden gemaakt en de

minimumafstan

den tussen de achter

, zij

en zich boven het toestel bevindende wanden worden in figuur 5

en 6 aangeduid.

Houd er rekening mee dat:

Als de kookplaat worden geïnstalleerd zonder dat er een oven aan is gekoppeld, het verplicht is een

scheidingspaneel op e

en minimumafstand van 10 mm tussen de bodem van de plaat en het zich

eronder bevindende meubel te gebruiken.

Als er een oven aan is gekoppeld, plaatst u een scheidingswand op een minimumafstand van 15

mm, maar handhaaft u wel de ventilatie zoals aangeduid

in fig. 8.

De twee apparaten moeten, zowel uit elektrische overwegingen, als om de verwijdering te vereenvoudigen,

echter afzonderlijk elektrisch worden aangesloten.

Het wordt aangeraden een oven te gebruiken voorzien van een geforceerde koeling.

kookplaat bevestigen

De kookplaat moet als volgt aan het meubel worden bevestigd:

Plaats de speciale bijgeleverde dichting langs de buitenomtrek van de in het meubel gemaakte

opening en volg het schema aangeduid in fig. 5, zodat de uiteinden van de strok

en perfect onderling

worden verenigd, zonder dat ze over elkaar heen vallen.

Plaats de plaat in het midden van de opening in het meubel.

Bevestig de plaat met de speciale bijgeleverde beugels aan het meubel, zoals wordt getoond in fig. 7.

Een goede insta

llatie van de dichting biedt een absolute garantie tegen doorsijpelen van vloeistoffen.

Installatieruimte en afvoer van verbrandingsproducten

Het toestel moet in een geschikte ruimte worden geïnstalleerd en werken, en in ieder geval

overeenkomstig

de geldende wetten.

De monteur moet de geldende wetten raadplegen betreffende de ventilatie en de afvoer van

verbrandingsproducten.

Denk er hierbij aan dat de lucht die nodig is voor de verbranding 2m3/h is voor iedere kW

geïnstalleerd vermogen (gas).

Installatieruimte

De ruimte waar het gastoestel is geïnstalleerd, moet een natuurlijke luchttoevoer hebben die nodig is voor de

verbranding van de gassen (voorschriften UNI

CIG 7129 en 7131)

De luchttoevoer moet rechtstreeks uit één of meerdere openingen

komen, die in een vrij gedeelte van ten

minste 100 cm2 zijn gemaakt (A, fig.9); (als het toestel geen veiligheidsventiel mocht hebben, moet deze

opening een minimumdoorsnede hebben van ten minste 200 cm2).

Deze opening moet zodanig zijn gemaakt dat hij ni

et van binnen en niet van buiten wordt geblokkeerd en

zich dichtbij de vloer bevindt, bij voorkeur aan de kant tegenover de afvoer van de verbrandingsproducten.

Als het niet mogelijk mocht zijn de noodzakelijke openingen te maken, kan de nodige lucht uit e

en ernaast

gelegen ruimte komen, die geventileerd wordt als vereist, mits deze ruimte geen slaapkamer, een gevaarlijke

ruimte, of een ruimte met onderdruk is (UNI

CIG 7129).

Afvoer van de verbrandingsproducten

Gastoestellen moeten de verbrandingsproducte

n via afzuigkappen afvoeren, die rechtstreeks op

rookkanalen zijn aangesloten of rechtstreeks naar buiten afvoeren (fig. 9).

Als het niet mogelijk mocht zijn een afzuigkap te installeren, moet een elektroventilator worden gebruikt die

op een buitenmuur of

in een raam van de ruimte moet worden aangebracht. Deze elektroventilator moet een

zodanige capaciteit hebben, dat een luchtverversing van de keuken wordt gegarandeerd, die minstens 3

keer zijn volume is (UNI

CIG 7129).

Onderdelen getoond in fig. 9

Opening voor de luchtingang

: Afzuigkap voor de afvoer van verbrandingsproducten

Elektroventilator voor de afvoer van verbrandingsproducten

Aansluiting op de gasinstallatie

Verzeker u er voor de installatie van dat de toestand van de locale gasdistr

ibutie (soort en druk)

en de afstellingen van de kookplaat compatibel zijn.

Controleer hiervoor de gegevens op het

productplaatje, dat op de kookplaat is aangebracht en zich in deze handleiding bevindt.

De gasaansluiting moet worden verricht overeenkomsti

g de voorschriften UNI

CIG 7129 en 7131. De

kookplaat moet met onbuigzame metalen buizen of roestvrij stalen flexibele buizen tegen doorlopende muur

op de gasinstallatie worden aangesloten, die overeenkomstig de voorschriften UNI

CIG 9891maximaal 2 m

mogen

zijn als ze helemaal zijn uitgetrokken.

Verzeker u er bij het gebruik van flexibele metalen buizen van dat ze niet in aanraking komen met

bewegende delen of worden platgedrukt.

Verricht de aansluiting zodanig dat het toestel op geen enkele manier wordt be

last.

De inlaatnippel van het gas heeft G½ conisch schroefdraad. (Fig.13)

Bij ISO R7 aansluitingen hoeft de dichting niet te worden aangebracht.

Bij ISO R228 aansluitingen moet de bijgeleverde kopring worden aangebracht.

Na de aansluithandelingen controlee

rt u met een zeepoplossing dat de aansluitingen niet

lekken.

Elektrische aansluiting

Het toestel moet op het elektriciteitsnet worden aangesloten. Controleer dat de spanning overeenkomt met

de waarde die op het plaatje met kenmerken staat en dat de doo

rsnede van de kabels van de elektrische

installatie geschikt is voor de belasting die ook op het plaatje staat.

De stekker die voor de aansluiting wordt gebruikt, moet aan de voorschriften voldoen en geschikt zijn voor

het vermogen dat door het toestel wor

dt opgenomen. Als het toestel rechtstreeks op het elektriciteitsnet

wordt aangesloten, moet er een omnipolaire schakelaar tussen het toestel en het net worden aangebracht

met een minimum opening tussen de contacten van 3 mm, die gedimensioneerd is voor de

belasting en

voldoet aan de betreffende voorschriften.

Gebruik geen verloopstukken, aanpasstukken of omschakelaars voor de aansluiting op het

net, aangezien ze oververhit kunnen raken en brandplekken kunnen veroorzaken.

Het is verplicht het toestel te aar

den. De fabrikant wijst elke vorm van aansprakelijkheid af die

voorkomt uit niet inachtneming van deze voorschriften. (Fig. 11)

Als de stroomkabel wordt vervangen, gebruikt u een kabel met dezelfde kenmerken als de geleverde, die

geschikt zijn voor de bel

asting en de temperatuur

(type T90°C

), en die bij de servicedienst moet worden

aangevraagd. Bovendien moet de geel

groene aarddraad van het uiteinde dat naar het toestel loopt 20 mm

langer zijn dan de andere.

Raadpleeg de volgende tabel voor de afmetingen

van de voedingskabel:

Type kookplaat

Afmeting

Alleen bij gasbranders

3 X 0,75 mm2 H05 V2V2

-F

DE FABRIKANT WIJST ELKE VORM VAN AANSPRAKELIJKHEID AF ALS BOVENBESCHREVEN

INSTRUCTIES EN DE BETREFFENDE VEILIGHEIDSVOORSCHRIFTEN NIET IN ACHT WORDEN

GENOMEN.

REINIGEN

Om de kookplaat in goede staat te houden, moet hij regelmatig na het gebruik worden gereinigd, nadat u

hem heeft laten afkoelen.

Neem de knoppen nooit van hun plaats.

Geëmailleerde delen

De geëmailleerde delen mogen alleen met een doekje en

een sopje of andere specifieke, niet schurende

producten worden gereinigd. Droog ze hierna zorgvuldig af.

Roestvrij stalen blad

Het roestvrij stalen blad moet met een vochtig doekje en specifieke producten worden gereinigd, die in de

handel verkrijgbaar

zijn.

Na het te hebben nagespoeld, droogt u het zo mogelijk met een zeem af.

Roosters

De geëmailleerde roosters van de plaat zijn ontworpen om ook in de vaatwasmachine te kunnen worden

gereinigd.

De roestvrij stalen verkleiner kan vanwege de temperatuur

in de zone van de branders blauwig worden. U

kunt dit effect verminderen met gewone sponsjes voor staal, die in de handel verkrijgbaar zijn.

Branders

De branders die uit twee delen bestaan, kunnen worden verwijderd en met geschikte producten worden

ger

einigd. Na de reiniging moeten ze zorgvuldig worden afgedroogd en weer perfect op hun plaats worden

teruggezet.

Voor zover het de elektrische ontsteking betreft, controleert u dat de elektrode E (fig.12) altijd schoon is.

Reinig de sensor T (fig.12), zodat

het veiligheidsventiel goed kan werken. Zowel de elektrode als de sensor

moeten voorzichtig worden gereinigd. Zet de branders hierna perfect op hun plaats terug.

Om schade aan de elektrische ontsteking te voorkomen, gebruikt u haar niet als de branders ni

et op hun

plaats zitten.

ONDERHOUD

De apparaten hebben geen bijzonder onderhoud nodig. Het wordt echter aanbevolen minstens om de twee

jaar een controle te laten verrichten. Als de knoppen zwaarder draaien of u een gaslucht ruikt, sluit u de

hoofdkraan

en belt u de servicedienst.

De kapotte kraan moet samen met de dichting worden vervangen.

FABRIEKSGARANTIEBEWIJS: wat moet u doen?

Voordat u de Technische Servicedienst belt

als de kookplaat het niet doet, raden we u aan om:

te controleren dat

de stekker goed in het stopcontact zit

te controleren dat er een goede gastoevoer is.

Als de oorzaak van de storing niet wordt gevonden:

schakel het toestel uit, maak het niet open, maar bel de TECHNISCHE SERVICEDIENST

GEBRAUCHSANWEISUNG

EINBAU-KOCHFELD

Wichtige Hinweise und Ratschläge für die Benutzung

WICHTIG! Diese Anleitung ist integrierender Bestandteil des Gerätes. Sie muss während der

gesamten Einsatzzeit der Kochmulde vollständig und griffbereit aufbewahrt werden. Vor der ersten

Benutzung des Ger

ätes empfehlen wir diese Gebrauchsanweisung und alle in ihr enthaltenen

Angaben aufmerksam zu lesen. Eventuell beiliegende Ersatzteile sorgfältig aufbewahren. Die

Installation muss von qualifiziertem Personal unter Berücksichtigung der geltenden Normen

aus

geführt werden. Dieses Gerät ist zur Verwendung in Privathaushalten bestimmt und für den

Ablauf folgender Funktionen gebaut:

Kochen und Erwärmen der Speisen.

Jeder anderweitige

Gebrauch ist als ungeeignet anzusehen.

Der Hersteller übernimmt keine Verantw

ortung für eine

nicht fachgerechte Installation, Handanlegung, unsachgemäßen Gebrauch und für eine

zweckfremde Verwendung.

Prüfen, ob die Ware während des Transports beschädigt wurde.

Die Teile der Verpackung (Plastikhüllen, Styropor, Nylon, usw.) dürfen

nicht in Reichweite von

Kindern bleiben, da sie eine potentielle Gefahrenquelle darstellen.

Die Verpackung besteht aus wieder verwertbarem Material und ist mit dem Symbol (

---

)

gekennzeichnet.

Umweltfreundlich entsorgen.

Dieses Gerät darf nur von Erwachsen

en benutzt werden.

Stellen Sie sicher, dass Kinder nicht die

Bedienungen berühren oder mit dem Gerät spielen können.

Die Installation und die Gas

/Elektroanschlüsse müssen durch qualifiziertes Personal unter voller

Beachtung der Sicherheitsvorschriften un

d der geltenden Gesetze auf der Grundlage der vom

Hersteller gelieferten Angaben durchgeführt werden.

Nur wenn das Gerät an eine leistungsfähige Erdungsanlage angeschlossen wird, ist auch die

elektrische Sicherheit gewährleistet.

Das Gerät zu ändern oder d

er Versuch es zu ändern ist gefährlich. Falls eine Störung auftritt,

versuchen Sie nicht das Gerät allein zu reparieren, sondern fordern Sie einen qualifizierten

Techniker des Kundendienstes an

Nach Benutzung der Kochmulde, sich vergewissern, dass der Ind

ex der Drehknöpfe auf Schließung

steht und der Haupthahn der Gasversorgung oder der Hahn der Gasflasche geschlossen ist.

Falls man dieses Gerät nicht mehr benutzen sollte, muss es, bevor es beseitigt wird, wie von den

einschlägigen Gesetzen des Gesundheit

und Umweltschutzes vorgesehen, unbenutzbar gemacht

werden, in dem man die Teile, die eine Gefahr für Kinder darstellen, unschädlich macht.

Das Typenschild mit den technischen Daten befindet sich gut sichtbar unter dem Gehäuse und in

dieser Gebrauchsanwe

isung. Das Typenschild unter dem Gehäuse darf nie entfernt werden.

Die Abbildungen für die Benutzung des Gerätes sind im letzten Teil dieser Gebrauchsanleitung

zusammengefasst.

Konformitätserklärung EG

Dieses Gerät entspricht den folgenden EG

Richtlini

en:

93/68/EWG : Allgemeine Nor

men

90/396 : Gasbetriebene Geräte

2006/95/EG : Niederspannung

89/336/EWG : elektromagnetische Verträglichkeit

VERORDNUNG Nr. 1935/2004 : Eignung der Materialien, die mit Lebensmitteln in Berührung

kommen

Diese Anweisungen sind nur für Länder

bestimmt, deren Erkennungs-Symbol auf dem

Typenschild, das sich auf dem Gerät und in der

Gebrauchanweisung befindet, eingetragen ist

MERKMALE DER KOCHMULDE

Warnhinweise:

Dieses Gerät ist zum Einbau in Schränke bestimmt.

Die I

nstallationsklasse ist 3 für den Gasteil und Y für den elektrischen Teil.

Die Schränke müssen einer Temperatur von mindestens 90°C standhalten.

Für eine korrekte Installation im betreffenden Abschnitt und in den dazugehörigen Zeichnungen

nachschlagen.

Die

Benutzung eines Gaskochgerätes führt im Raum, in dem es installiert ist, zur Entwicklung von

Wärme und Feuchtigkeit. Dafür sorgen, dass die Küche gut gelüftet wird: die Öffnungen der

natürlichen Belüftung offen halten oder eine mechanische Belüftungsvorric

htung (Abzugshaube)

installieren. Ein längerer und intensiver Gebrauch des Gerätes kann eine zusätzliche Belüftung

erfordern, zum Beispiel das Öffnen eines Fensters oder eine wirkungsvollere Lüftung kann zum

Beispiel das Erhöhen der Geschwindigkeit der Abz

ugshaube sein.

Diese Anweisung bezieht sich nur auf ein bestimmtes Kochmuldenmodell. Mit dem Typenschild auf der

Rückseite können Sie feststellen, ob es sich um das richtige Modell handelt. Mit den Angaben der nächsten

Abschnitte und durch Ansehen der Ab

bildung am Ende der Anleitung (Abb. 1), können Sie erfahren, wie Ihr

Gerät zusammengesetzt ist.

KOCHSTELLEN

Mod.:

PSL 750 SX

(Abb. 1)

1. Zusatzbrenner li. (A)

2. Zusatzbrenner re. (A)

3. Hinterer rechter halbschneller Br

enner (SR)

4. Hinterer linker halbschneller Brenner (SR)

5. Dreikronenbrenner Dual (TC)

GEBRAUCH DER KOCHMULDE

Gasbrenner

Der Gasstrom zu den Brennern wird über die Drehknöpfe der Abb.4, die die Hähne steuern, reguliert. Wenn

der Index mit den Sy

mbolen übereinstimmt, erhält man folgende Einstellungen:

Geschlossener Hahn, keine Gaszufuhr

Höchststufe, maximale Gaszufuhr

Mindeststufe, geringste Gaszufuhr

Zündung der Brenner

Dieses Mo

dell ist mit einem Sicherheitsventil ausgerüstet, das, falls der Brenner aus irgendeinem Grund

erlöschen sollte, automatisch die Gaszufuhr unterbricht.

Um den Betrieb wieder herzustellen, den Drehknopf in Stellung

bringen und die Zün

dvorgänge, die im

nächsten Abschnitt beschrieben sind, wiederholen.

Benutzung der Brenner mit Sicherheitshahn

Den Drehknopf des Gashahns auf die Stellung der Höchststufe drehen und für etwa 4

5 Sekunden

drücken.

Den Drehknopf loslassen und durch Drehen

des Drehknopfes die gewünschte Flammenstärke

einstellen.

Warnhinweis

Die Zündvorrichtung kann nicht länger als 15 Sek. betätigt werden. Wenn nach dieser Zeit der

Brenner noch nicht gezündet hat oder aus unvorhergesehenen Gründen erlischt, muss man bis zum

nächsten Versuch mindestens 1 Minute warten.

Brennerwahl

Die auf der Bedienblende (Zeichnung Abb.4) über den Drehknöpfen aufgedruckten Symbole zeigen den

entsprechenden Brenner an. Die Wahl des Brenners hängt vom Durchmesser und dem Fassungsvermögen

des Kochgeschirrs ab (siehe Tabelle).

Wichtig ist, dass der Topfdurchmesser der Brennerstärke angepasst ist, damit die Leistung nicht

beeinträchtigt wird.

Topfdurchmesser

Brenner

Mindestdurchmesser

Höchster Durchmesser

Li. Zusatzbrenner

60 mm (mit Red

uzierung)

140 mm

Re. Zusatzbrenner

60 mm (mit Reduzierung)

140 mm

Halbschnell re.

100 mm 160 mm

Halbschnell li.

100 mm 180 mm

Dreikronenbrenner

200 mm 260 mm

Anpassung an die verschiedenen Gasarten

Falls die Kochmulde an eine andere Gasart als die vorgesehene angepasst werden muss, sind die

Einspritzdüsen auszuwechseln. Falls die Einspritzdüsen für den Austausch nicht mitgeliefert wurden, sind

sie in den Kundendienststellen erhältlich. Die Wahl der Einspritzdüsen wird nach der Tabelle der

Einsp

ritzdüsen getroffen. Die Einspritzdüsen kann man am Durchmesser erkennen, der in hundertstel mm

auf dem Korpus der Düsen aufgedruckt ist.

Austausch der Einspritzdüsen

Die Gitter und den Brennerdeckel von der Kochmulde nehmen

Mit einem Gabelschlüssel d

ie Einspritzdüsen J (Abb. 10) mit denen der Gasart, die verwendet

werden soll, austauschen.

Die Brenner wieder montieren.

Die Brenner erfordern nicht die Einstellung der Primärluft

Einstellung des Minimums

Nach dem Auswechseln der Einspritzdüsen, den Brenner zünden und den Drehknopf herausziehen. Den

Hahn in die Stellung des Minimums drehen, mit einem Schraubenzieher in die Stange gehen, um die

Flamme zu senken, anschrauben, um sie zu erhöhen, aufschrauben. (Abb. 10)

Für das G30/G31 die Einstell

schraube vollständig aufdrehen

Das Ergebnis muss auf jeden Fall eine kleine gleichmäßige um die Brennerkrone verteilte Flamme sein.

Zuletzt prüfen, ob durch schnelles Drehen des Hahnes von der Höchststufe auf das Minimum, die Flamme

erlischt. Bei Brenner

n mit Sicherheit ist zu prüfen, ob die Flamme leicht das Thermoelement streift. Den

Brenner einige Minuten in Betrieb lassen, um die richtige Einstellung zu prüfen. Wenn er erlischt, muss das

Minimum erhöht werden.

Benutzung der Gitter

Die Gitter der

Kochmulde sind für eine leichte und sichere Benutzung des Produktes gedacht. Wir raten ihre

Stellung und sichere Auflage auf der Kochmulde vor jeder Benutzung zu kontrollieren. Außerdem ist zu

prüfen, ob die Auflagegummis immer unversehrt und richtig ang

eordnet sind.

Gitter für kleine Töpfe (Abb. 2)

Option

Wenn man Kochgeschirr mit kleinem Durchmesser benutzt, nur auf dem Gitter des Zusatzbrenners (dem

kleinsten) abstellen, um ihr umfallen zu vermeiden.

Spezialgitter für WOK

Töpfe (Abb. 3)

Wenn

man einen WOK

Topf (mit gewölbtem Boden) benutzt, darf er nur auf dem Gitter des

Dreikronenbrenners abgestellt werden.

Damit keine schweren Betriebsstörungen des Brenners entstehen, den

Wok

Topf nicht ohne dieses

Spezialgitter benutzen und dieses wiederum

nicht für Töpfe mit flachen Boden benutzen.

ANWEISUNGEN FÜR DIE INSTALLATION

Wichtig!

Die Anweisungen sind für einen qualifizierten Installateur bestimmt.

Das Gerät muss korrekt in Übereinstimmung mit den einschlägigen Normen installiert werden. Das

Gerät muss vor jedem Eingriff vom Stromnetz abgetrennt werden.

INSTALLATION

Die Installation geht zu Lasten des Käufers. Die Herstellerfirma ist von dieser Dienstleistung entbunden.

Eventuelle Eingriffe, um die der Hersteller wegen einer falschen Instal

lation gebeten wird, fallen nicht unter

die Garantie.

Falls der Einbau in einen Unterschrank mit Backofen vorgesehen ist, müssen die entsprechenden

Vorsichtsmaßnahmen getroffen werden, damit eine Installation gemäß den Unfallschutzvorschriften

gewährleist

et ist (CEI

UNI

CIG). Besonders darauf achten, dass das Stromkabel und das Rohr der

Gasversorgung nicht mit den heißen Teilen des Backofengehäuses in Berührung kommt. Wenn unter der

Kochmulde ein Backofen ohne Kühlgebläse installiert ist, müssen am Ein

baumodul Öffnungen angebracht

werden, um eine korrekte Luftzirkulation zu gewährleisten. Diese Öffnungen müssen eine freie Oberfläche

von mindestens 300 cm2 garantieren, die wie in der Abbildung 8 gezeigt, verteilt sein muss.

Installation in der Abdeckp

latte (Platte des Unterschrankes)

Die Kochmulde kann in alle Schränke eingebaut werden, vorausgesetzt sie sind hitzebeständig

(Mindesttemperatur 90°C).

Die Abmessungen der Öffnung, die in die Abdeckplatte geschnitten werden muss und die Mindestabstände

u den hinteren, seitlichen und darüber befindlichen Wänden sind in den Abbildungen 5 und 6 angegeben.

Dabei ist zu beachten, dass:

Bei Installation ohne Backofen unbedingt eine Trennplatte zwischen dem Boden der Kochmulde und

dem darunter befindlichen Mö

bel mit einem Mindestabstand von 10 mm eingesetzt werden muss.

Bei der Kombination Kochmulde/Backofen, eine Trennwand in einem Mindestabstand von 15 mm

einsetzen, dabei muss auf jeden Fall die in der Abb.8 beschriebene Belüftung beibehalten werden.

Der e

lektrische Anschluss der beiden Geräte muss auf jeden Fall getrennt vorgenommen werden, sowohl

aus elektrischen Gründen als auch wegen einer leichten Entnahme.

Es empfiehlt sich einen Backofen mit Zwangsabkühlung zu benutzen.

Befestigung der Kochmulde

Die Befestigung der Kochmulde am Unterschrank muss wie folgt vorgenommen werden:

Die versiegelnde Dichtung, die zum Lieferumfang gehört, um den äußeren Rand der Öffnung auf

dem Unterschrank legen, wie im Schema der Abb. 5 gezeigt, dabei müssen die Enden

der Streifen

vollkommen bündig sein ohne dass sie übereinander liegen.

Die Kochmulde genau in die Öffnung des Unterschrankes einpassen.

Die Kochmulde mit den entsprechenden, mitgelieferten Bügel am Unterschrank befestigen, siehe

Abb.7.

Die richtige A

nbringung der versiegelnden Dichtung gewährleistet eine absolute Sicherheit gegen das

Eindringen von Flüssigkeiten.

Installationsraum und Ableitung der Verbrennungsprodukte

Das Gerät muss in geeigneten Räumen und gemäß den geltenden gesetzlichen Vor

schriften

installiert und benutzt werden.

Für die Ventilation und die Ableitung der Verbrennungsprodukte muss der Installateur die einschlägigen

Gesetzesvorschriften einhalten.

Es wird darauf hingewiesen, dass die notwendige Verbrennungsluft für jedes ins

tallierte Leistungs

kW (Gas) 2m3/h beträgt.

Installationsraum

Der Raum, in dem das Gerät installiert ist, muss eine natürliche, für die Gasverbrennung notwendige

Luftzufuhr besitzen (Normen UNI

CIG 7129 und 7131)

Die Luftzufuhr muss direkt über eine o

der mehrere Öffnungen mit einem freien Abschnitt von mindestens

100 cm2 (A, Abb.9) erfolgen; (falls das Gerät kein Sicherheitsventil haben sollte, muss diese Öffnung einen

Mindestabschnitt von 200 cm2 aufweisen).

Diese Öffnung muss sich nahe am Fußboden be

finden und so angelegt sein, dass sie weder von innen noch

von außen versperrt werden kann, sie sollte auf der gegenüber liegenden Seite der Ableitung der

Verbrennungsprodukte liegen.

Wenn die notwendigen Öffnungen nicht angelegt werden können, kann die n

otwendige Luft auch aus einem

angrenzenden Raum, der die erforderliche Belüftung hat, zugeführt werden, es darf sich jedoch nicht um ein

Schlafzimmer, ein gefährliches Ambiente oder eine Unterdruckkammer handeln (UNI

CIG 7129).

Ableitung der Verbrennung

sprodukte

Gaskochgeräte müssen die Verbrennungsprodukte über Abzugshauben ableiten, die direkt an einen

Rauchfang angeschlossen sind oder direkt in Frei führen (Abb. 9).

Falls keine Abzugshaube installiert werden kann, muss ein Elektroventilator verwendet

werden, der auf einer

Außenwand oder am Fenster des Raumes montiert ist. Dieser Elektroventilator muss eine Leistungsfähigkeit

besitzen, die einen Luftaustausch der Küche gewährleistet, der 3

-5-

mal ihren Rauminhalt ausmacht (UNI

CIG 7129).

In der Abb.9

gezeigte Bauteile.

: Öffnung der Luftzufuhr

: Abzugshaube für die Ableitung der Verbrennungsprodukte

Elektroventilator für die Ableitung der Verbrennungsprodukte

Anschluss an die Gasanlage

Vor der Installation ist zu prüfen, ob die örtlichen Vert

eilerbedingungen (Art und Druck des

Gases) und die Einstellungen der Kochmulde kompatibel sind. Hierfür die Daten des

Typenschildes, das sich auf der Kochmulde und in dieser Gebrauchsanweisung befindet,

kontrollieren.

Der Gasanschluss muss entsprechend

der Normen UNI

CIG 7129 und 7131 durchgeführt werden. Die

Kochmulde muss mit steifen Metallrohren oder mit flexiblen Edelstahlrohren mit durchgehender Wand und

einer maximalen Länge von 2 m gemäß der Norm UNI

CIG 9891 an die Gasanlage angeschlossen werden.

Falls flexible Metallrohre verwendet werden, sicher stellen, dass diese nicht mit beweglichen Teilen in

Berührung kommen oder gequetscht werden.

Den Anschluss so vornehmen, dass das Gerät in keiner Weise beeinträchtigt wird..

Der Gas

Anschlussstutzen hat

ein Kegelgewinde G½. (Abb. 13)

Bei Anschlüssen ISO R7 muss keine Dichtung eingelegt werden.

Bei Anschlüssen ISO R228 muss die beiliegende Kopfscheibe verwendet werden.

Nach den Anschlussarbeiten, die Dichte der Verbindungen mit einer Seitenwasserlösung

üfen.

Elektrischer Anschluss

Beim Anschluss des Gerätes an das Stromnetz muss darauf geachtet werden, dass die Spannung dem Wert

auf dem Typenschild entspricht und das der Kabelquerschnitt der elektrischen Anlage der Belastung

standhält, auch diese ist

auf dem Typenschild vermerkt.

Der Anschlussstecker, der verwendet wird, muss genormt und der Leistungsaufnahme des Gerätes

angeglichen sein. Falls das Gerät direkt an das Stromnetz angeschlossen wird, muss zwischen Gerät und

Netz ein allpoliger Schalter e

ingebaut werden, dessen Kontakte eine Mindestöffnung von 3 mm besitzen, der

der Belastung standhält und den einschlägigen Normen entspricht.

Keine Reduzierungen, Adapter oder Umleiter für den Netzanschluss benutzen, da sie sich

überhitzen und Verbrennunge

n verursachen könnten.

Die Erdung des Gerätes ist Vorschrift. Der Hersteller übernimmt keine Haftung bei

Nichtbeachten dieser Vorschrift. (Abb.11)

Bei Austausch des Versorgungskabels immer ein Kabel mit den gleichen Merkmalen benutzen, das sich für

die Be

lastung und die Temperatur

(Typ T90°C

) eignet und beim Kundendienst angefordert werden muss.

Außerdem muss das Ende, das zum Gerät hin verläuft, das gelb

grüne Erdungskabel umfassen, das 20 mm

länger als die anderen sein muss.

Für die Abmessung des Versor

gungskabels, siehe nachstehende Tabelle:

Kochmuldentyp

Maße

Nur mit Gasbrennern

3 X 0,75 mm2 H05 V2V2

-F

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG, WENN DIE OBEN AUFGEFÜHRTEN

ANWEISUNGEN UND DIE EINSCHLÄGIGEN UNFALLSCHUTZVORSCHRIFTEN NICHT EINGEHALTEN

WERD

EN.

REINIGUNG

Für eine lange Haltbarkeit der Kochmulde, muss sie regelmäßig nach jedem Gebrauch und nach dem sie

abgekühlt ist, gereinigt werden. Niemals die Drehknöpfe von ihren Halterungen abnehmen.

Emaillierte Teile

Alle emaillierten Teile dürfe

n nur mit einem Schwamm und Seifenwasser oder anderen nicht scheuernden

Spezialreinigern gesäubert werden. Zum Schluss sorgfältig trocken reiben.

Edelstahlplatte

Die Edelstahlplatte mit einem feuchten Tuch und im Handel befindlichen Spezialreinigern säub

ern.

Nach dem Nachwischen möglichst mit einem Fensterleder trocken reiben.

Gitter

Die emaillierten Gitter der Kochmulde können auch im Geschirrspüler gespült werden.

Die Reduzierung in Edelstahl kann auf Grund der Temperatur im Brennerbereich eine bläul

iche Färbung

annehmen. Die Wirkung kann durch normale, im Handel befindliche Schwämme für Stahl herabgesetzt

werden.

Brenner

Die Brenner, die aus zwei Teilen bestehen, können abgenommen und mit geeigneten Reinigungsprodukten

abgewaschen werden. Nach der

Reinigung gründlich abtrocknen und wieder richtig in ihre Halterungen

einsetzen.

Bezüglich der elektrischen Einschaltung, ist immer zu prüfen, ob die Elektrode E (Abb.12) sauber ist.

Den Fühler T (Abb.12) reinigen, um den regulären Betrieb des Sicherheits

ventils zu gewährleisten. Elektrode

und Fühler müssen vorsichtig gereinigt werden. Am Schluss die Brenner wieder passgenau in ihrer

Halterung unterbringen.

Um Schäden an der elektrischen Zündung zu vermeiden, darf sie nicht benutzt werden, wenn sich die

enner nicht in ihrer Halterung befinden.

WARTUNG

Die Geräte bedürfen keiner besonderen Wartung, dennoch sollten sie mindestens ein

oder zweimal im Jahr

kontrolliert werden. Falls sich die Drehknöpfe nur schwer drehen lassen oder es ist Gasgeruch wahr z

nehmen, den Haupthahn schließen und den Kundendienst anfordern.

Der defekte Hahn muss zusammen mit der Dichtung ausgewechselt werden.

GARANTIESCHEIN: was muss man tun?

Bevor Sie den Kundendienst rufen

empfehlen wir Ihnen, bei Nichtfunktionieren

der Kochmulde:

zu prüfen, ob der Stecker richtig in der Steckdose steckt

zu prüfen, ob die Gaszufuhr regulär ist.

Falls die Ursache der Betriebsstörung nicht erkennbar ist:

das Gerät ohne Hand anzulegen, ausschalten und den TECHNISCHEN KUNDENDIENST verst

ändigen.

BUILT-IN COOKTOPS

INSTRUCTION BOOKLET

Warnings and important recommendations for use

IMPORTANT! This manual constitutes an integral part of the appliance. It must be preserved intact

and within reach during the entire useful life of the cooktop. We recommend that your read this

manual and all

the instructions in it carefully before using the appliance. Keep any spare parts

provided. The installation will have to be carried out by qualified personnel in compliance with current

regulations. This appliance is designed for domestic use and is buil

t to perform the following

function:

cooking and heating food.

Any other use is considered inappropriate.

The manufacturer

declines all responsibility for poor installation, tampering, inexperience in using the product

and uses other than those indicated.

Check that the product has not been damaged during transport.

The packaging materials (plastic bags, expanded polystyrene, nylon, etc.) must be kept out of the

reach of children as they may be hazardous.

The packaging is comprised of recyclable material a

nd is marked by the symbol .

Do not

dispose as household waste.

This appliance must be used by adults only.

Make sure children do not touch the controls or

play with the appliance.

The installation and all the gas/electric connections must be carrie

d out by qualified personnel, in

compliance with safety regulations and current laws, following the manufacturer's instructions.

Electrical safety is ensured only when the product is connected to an efficient earthing system.

It is dangerous to modify or attempt to modify the appliance. In case of problems, do not attempt to

repair the appliance yourself but seek assistance from a qualified technician.

After using the cooktop, make sure that the pointers on the knobs are in the closed position and

close the

main tap of the gas supply line or the gas cylinder tap.

If you decide to scrap this appliance, it is recommended that you first render it inoperative as

provided by current laws on health and environmental protection, rendering harmless the parts that

y pose a hazard to children.

The identification plate with technical data is located in view under the guard and annexed to this

manual.

The typeplate under the guard must never be removed.

The illustrations for using the appliance are located at the end t

his manual.

EC declaration of conformity CE

This appliance satisfies the following EC directives:

93/68 : General regulations

90/396 : Concerning gas appliances

2006/95/CE : Concerning low tensions

89/336/CEE : Electromagnetic compatibility

CE Regulat

ion n° 1935/2004

: this appliance is suitable to come in contact with food products.

These instructions are valid only for the countries

of destination in which the identification symbols

appear on the typeplate located in the instruction

book and on the appliance

COOKTOP CHARACTERISTICS

Warnings

This appliance is intended to be built

in on furniture.

The installation class is type 3 for the gas part and type Y for the electric part.

The furniture must be resistant to temperatures up to a

t least 90°C.

For correct installation, see the relative section and the reference drawings.

The use of a gas cooking appliance leads to the production of heat and humidity in the room in which it is

installed. Make sure the kitchen is well

ventilated: kee

p the natural airing passages open or install a

mechanical ventilation device (hood). Intensive and extended use of the appliance may require

additional airing, such as opening a window, or more efficient ventilation, such as increasing the speed

of the ho

od.

This handbook is intended for a single type of cooktop. The typeplate data shown on the back allows you to

verify that it corresponds to your model. The indications provided in the next sections, along with the figure

located at the end of the manual

(Fig 1), will help you become familiar with your appliance.

COOKING POINTS

Mod:

PSL 750 SX

(Fig. 1)

1. Left Auxiliary burner (A)

2. Right Auxiliary burner (A)

3. Right back Semi

Rapid burner (SR)

4. Left back Semi

Rapid

burner (SR)

5. Dual Triple

Crown burner (TC)

USING THE COOKTOP

Gas burners

The inflow of gas to the burners is adjusted by the knobs in fig.4 that control the taps. When the knob

pointers coincide with the symbols shown below, the following setting

s are obtained:

Tap closed, no gas supply

Maximum flow, maximum gas supply

Minimum flow, minimum gas supply

Igniting the burners

This model is equipped with a safety valve which, if the bu

rner goes out for any reason, automatically

interrupts the supply of gas.

To restore operation, move the knob to position

and repeat the igniting operations described in the next

section.

Using burners with safety valves

Turn the

knob of the gas tap to the maximum supply position, then press and hold down for about 4

5 seconds.

Release the knob and adjust the flame by turning the knob until reaching the desired intensity.

o Warning

The ignition device cannot be operated for more t

han 15. If after this period the burner still has not lit,

or if it has gone out for accidental reasons, wait at least 1 minute before repeating the operation.

Burner selection

The symbol printed above each knob on the control panel (drawing in fig.4)

indicates the correspondence

between knob and burner. The selection of the most suitable burner depends on the diameter and capacity

of the cookware (see table).

It is important that the pot diameter is suited to the power of the burner, in order to not

compromise its high

efficiency.

Pot diameter

Burner

Minimum diameter

Maximum diameter

Left Auxiliary

60 mm (with reducer)

140 mm

Right Auxiliary

60 mm (with reducer)

140 mm

Right Semi

Rapid

100 mm 160 mm

Left Semi

Rapid

100 mm 180 mm

Triple Crown

200 mm 260 mm

Adapting to different types of gas

If it is necessary to adapt the cooktop to gas different than that for which it is designed, the injectors will have

to be replaced. The spare injectors, if not provided with the cooktop, are avail

able at the Service Centres.

The injectors to be replaced should be selected according to the injectors table. The injectors are identified

by their diameter, expressed in hundredths of mm and printed on the body of the injectors themselves.

Replacement

of the injectors

Remove the grates and the flame spreader from the cooktop.

Use an open

end spanner to replace the injectors J (fig. 10) with the appropriate injectors for the gas

to be used.

Reassemble the burners.

No primary air regulation is necessa

ry for the burners

Adjustment of the minimum

After replacing the injectors, light the burner and take off the knob. Move the tap to the minimum position,

insert a screwdriver in the rod and adjust as follows: screw in to decrease the flame, unscrew t

o increase the

flame. (fig. 10)

For G30/G31 gas, screw the adjustment screw in completely

In any case, the result should be a small flame which is uniform and regular along the entire crown of the

burner. Finally, check that the flame does not go out

when the tap is turned quickly from maximum to

minimum position. For burners with safety valves, check that the flame slightly licks the thermocouple. Verify

the correct adjustment by leaving the burner on for a few minutes. If it goes out, increase the mi

nimum.

Using the grates

The cooktop grates have been designed to make the use of the product convenient and safe. We

recommend that you check, before each use, the exact positioning and stability of the grate on the cooktop.

Furthermore, check that th

e rubber supports are always intact and arranged correctly.

Grate for small cookware (fig. 2)

Optional

This is placed only over the grate of the auxiliary burner (the smallest one) when using cookware with a small

diameter in order to prevent it from

tipping over.

Special grate for WOKs (Fig. 3)

This is placed only over the grate of the triple crown burner when using a WOK (pan with concave bottom).

To avoid causing serious anomalies in the burner operation, it is recommended that you

do not use WO

without this special grate and do not use the special grate for flat

bottom cookware.

INSTALLATION INSTRUCTIONS

Important!

These instructions are intended for a qualified installer.

The appliance must be installed correctly and in compliance with c

urrent regulations.

Any work on

the appliance must be done with the appliance disconnected from the electrical power supply

INSTALLATION

Installation is completely chargeable to the buyer. The Manufacturing Company is exempt from this service.

Any op

erations requested from the Manufacturing Company as a result of incorrect installation are not

covered by the guarantee.

If the cooktop is being installed on an oven base, all the necessary precautions must be taken to ensure

installation in compliance w

ith safety regulations (CEI

UNI

CIG). Pay particular attention that the electrical

cable and gas supply pipe are positioned so as to not come in contact with the hot parts of the oven casing.

Furthermore, if an oven without a cooling fan is installed u

nder the cooktop, it is necessary to make openings

in the built

in unit to ensure proper air circulation. These openings must guarantee a free surface of at least

300 cm2 distributed as shown in figure 8.

Installation in the top (surface of the furniture

)

The cooktop can be installed on all furniture, as long as it is heat resistant (withstanding temperatures up to

at least 90°C).

The dimensions of the hole to make on the furniture surface and the minimum distances from the back and

side walls and above

the appliance are indicated in figures 5 and 6.

Consider that:

When the cooktop is installed without an oven beneath, it is mandatory to use a dividing panel

between the bottom of the cooktop and the furniture underneath, at a minimum distance of 10 mm.

If the cooktop is matched with an oven, place a partition at a minimum distance of 15 mm, while

maintaining ventilation as specified in fig. 8.

In any case the electrical connection of the two appliances must be realized separately, both for electrical

easons as well as to facilitate their extraction.

It is recommended that you use an oven with a forced cooling fan.

Fixing the cooktop

The cooktop must be fixed to the furniture as follows:

Position the appropriate sealing gasket provided with the co

oktop along the external perimeter of the

hole made in the furniture according to the diagram in fig. 5, so that the ends of the strips are

perfectly joined to one another without overlapping.

Arrange the cooktop in the hole on the furniture, making sure

that it is centered.

Fix the cooktop to the furniture with the appropriate brackets supplied with the cooktop as illustrated

in fig. 7.

Correct installation of the sealing gasket provides an absolute guarantee against the infiltration of liquids.

Installation room and discharge of combustion products

The appliance must be installed and operated in suitable rooms, and in any case in compliance with

current laws.

The installer must refer to current laws regarding ventilation and evacuation of the

combustion products.

In this regard, note that the air necessary for combustion is 2m3/h for each kW of power (gas)

installed.

Installation room

The room where the gas appliance is installed must have a natural inflow of air necessary for combustion o

the gas (standards UNI

CIG 7129 and 7131).

The inflow of air must come directly from one or more openings made on a free section of at least 100 cm2

(A, fig.9); (if the appliance does not have a safety valve, this opening must have a minimum section of a

least 200 cm2).

This opening must be built to ensure that it does not become obstructed either internally or externally, and it

must be positioned near the floor, preferably on the side opposite the evacuation of combustion products.

When it is not possi

ble to make the required openings, the necessary air may come from an adjacent room,

ventilated as required, as long as this room is not a bedroom, a hazardous environment or under vacuum

(UNI

CIG 7129).

Discharge of combustion products

Gas cooking appl

iances must discharge the combustion products through hoods connected directly to

exhaust flues or directly outdoors (fig. 9).

If a hood cannot be installed, it is necessary to use an electric fan attached to an external wall or window in

the room. This e

lectric fan must have a suitable capacity to guarantee an air renewal of the kitchen at least

5 times its volume (UNI

CIG 7129).

Components illustrated in fig. 9

: Opening for air intake

: Hood for evacuation of combustion products

E: Electric fan f

or evacuation of combustion products

Connection to the gas system

Before installation, make sure the local distribution conditions (type and pressure of the gas)

and the cooktop adjustments are compatible. To do this, check the data on the product

type

plate attached to the cooktop and shown in this handbook.

The gas connection must be carried out in compliance with the standards UNI

CIG 7129 and 7131. The

cooktop must be connected to the gas system using metal pipes or continuous

wall stainless steel h

oses, in

compliance with standard UNI

CIG 9891, with a maximum length of 2 m.

If metal hoses are being used, make sure that these do not touch any moving parts and are not crushed.

Perform the connection without producing any type of stress on the applianc

The gas feed connector is a G1/2" threaded concentric reducer. (Fig.13)

For ISO R7 connections, the gasket is not necessary.

For ISO R228 connections, the head washer provided must be inserted.

When the connection operations are finished, check the sea

l of the connections using a soap

solution.

Electrical connection

The appliance must be connected to the mains power supply after verifying that the voltage corresponds to

the value indicated in the typeplate characteristics and that the sections of

the electrical system cables can

support the load indicated on the typeplate.

The plug that is used for the connection must be up to standard and suitable for the power absorbed by the

appliance. If the appliance is to be connected directly to the mains, a

n omnipolar switch must be placed

between the appliance and the mains which has a minimum opening distance of 3 mm between the

contacts, is suitably sized for the load and satisfies the relative standards.

Do not use reducers, adapters or shunting switch

es for the connection to the mains, since

these may overheat and cause burnouts.

The earthing of the appliance is mandatory. The manufacturer declines all responsibility

resulting from failure to observe this rule. (Fig. 11)

If the power cord must be repl

aced, use a cable having the same characteristics as that provided, suitable

for the load and temperature

(type T90°C

). This cable must be requested from the service centre. The end

that goes to the appliance must also have the Yellow

Green earth wire 20 mm longer than the others.

For the power cord dimensions, see the table below:

Type of cooktop

Dimension

Only with gas burners

3 X 0.75 mm2 H05 V2V2

-F

THE MANUFACTURER DECLINES ALL RESPONSIBILITY IF THE INSTRUCTIONS ABOVE AND

RELEVANT SAFETY STANDARDS A RE NOT OBSERVED.

CLEANING

To keep your cooktop in good condition, it should be cleaned regularly after each use once it has cooled.

Never remove the knobs from their seats.

Enamelled parts

All enamelled parts must be washed only with a sponge and so

apy water or using other non

abrasive

products made specifically for enamelled surfaces. After washing, dry thoroughly.

Stainless steel surface

The stainless steel surface should be cleaned with a damp cloth and specific products easily found on the

mark

et.

After rinsing well, if possible, dry with a buckskin cloth.

Grates

The enamelled grates of the cooktop have been designed to be washed even in the dishwasher.

The stainless steel reducer may take on a bluish colouring in the burner area due to the te

mperature. This

effect may be attenuated using common stainless steel sponges available on the market.

Burners

The burners, composed of two pieces, can be removed and washed with suitable products. After cleaning,

they must be thoroughly dried and replac ed precisely on their seats.

With regard to the electric ignition, check that the electrode E (fig.12) is always clean.

Clean the probe T (fig.12) so as to allow regular operation of the safety valve. Both the electrode and the

probe must be cleaned with c

aution. When finished, replace the burners precisely in their housing.

To prevent damage to the electric ignition, avoid using it when the burners are not in their seats.

MAINTENANCE

The appliances do not require particular maintenance, neverthele

ss it is recommended to have them

checked at least once every two years. If the knobs become difficult to turn or the odour of gas is present,

close the general tap and contact technical service.

The defective tap should be replaced together with the gaske

GUARANTEE CERTIFICATE: what to do?

Before contacting Technical Service

If the cooktop does not work, we recommend that you:

check that the plug is firmly inserted in the socket;

check that there is a regular inflow of gas.

If you cannot ident

ify the reason for the malfunction:

turn the appliance off, do not tamper with it and contact TECHNICAL SERVICE.

MANUAL DE INSTRUÇÕES

PLACAS DE COZINHA DE ENCASTRE

Observações e conselhos importantes para o uso

IMPORTANTE! Este manual faz parte integrante do aparelho. É necessário guardá

lo íntegro e à

mão durante todo o ciclo de vida da placa de cozedura. Recomendamos uma leitura atenta deste

manual e de todas as

indicações contidas no mesmo antes de utilizar o aparelho. Guarde as

eventuais peças sobressalentes fornecidas A instalação deverá ser realizada por pessoal

qualificado e no respeito das normas vigentes. Este aparelho é previsto para uma utilização

domésti

ca e foi fabricado para desenvolver a seguinte função:

cozinhar e aquecer as comidas

Qualquer outra utilização é considerada imprópria.

O fabricante exime

se de qualquer

responsabilidade por instalação irregular, adulteração, uso impróprio e para utilizaç

ões

diferentes daquelas indicadas.

Verifique que o produto não tenha sofrido danos durante o transporte.

Os elementos da embalagem (sacos de plástico, isopor, nylon, etc.) não devem ser deixados ao

alcance das crianças, porque são potenciais fontes de per

igo.

A embalagem é constituída por material reciclável e é marcado pelo símbolo

Não abandone no

ambiente.

Esta aparelhagem deve ser utilizada só por pessoas adultas.

Certifique

se de que as crianças

não toquem os comandos e que não brinquem com a aparelhagem.

A instalação e todas as ligações gás/eléctricas devem ser realizadas por pessoal qualificado, no

pleno respeito das normas de segurança e das leis vigentes, na base das indicações fornecidas

pelo fabricante.

A segurança eléctrica é garantida só

quando o produto estiver ligado a uma eficiente instalação de

ligação a terra.

É arriscado modificar ou tentar alterar o aparelho. No caso de avaria não tente reparar sozinho o

aparelho mas peça a assistência de um técnico qualificado.

Após ter utilizado

a placa, verifique que o índice dos botões esteja na posição fechado e feche a

torneira principal da canalização para o fornecimento do gás ou a torneira da botija.

Se decidir não utilizar mais esteaparelho, antes de sucatear o mesmo, recomenda

se de inuti

lizá

no modo previsto pelas leis vigentes em matéria de saúde e defesa do ambiente, tornando inócuas

as partes que podem constituir elemento de perigo para as crianças.

A placa de identificação, com os dados técnicos, encontra

se visivelmente posicionad

a debaixo do

cárter e anexada a este manual.

A chapa debaixo do cárter nunca deve ser removida.

As ilustrações para a utilização do aparelho estão reunidas na parte final deste manual.

Declaração de conformidade CE

Este aparelho está em conformidade c

om as seguintes directivas CE:

93/68/CEE : Normas Gerais

90/396 : Aparelhos a gás

2006/95/CE : Baixa tensão

89/336/CEE : Compatibilidade electromagnética

Regulamento CE n° 1935/2004 : Idoneidade dos materiais ao contacto com os alimentos.

Est

as instruções são válidas somente para os

países de destino cujos símbolos de identificação

constam na placa contida na manual de instruções

e no aparelho

CARACTERÍSTICAS DA PLACA

Observações

Este aparelho é do tipo previsto para ser embutido no s móveis.

A classe de instalação é de tipo 3 para a parte gás e de tipo Y para a parte eléctrica.

Os móveis devem ser resistentes à temperatura pelo menos até 90°C.

Para uma mais correcta instalação veja o respectivo parágrafo e os desenhos de referência.

A utilização de um aparelho de cozedura a gás comporta a produção de calor e humidade no local

em que tiver sido instalado. Faça com que a cozinha esteja bem arejada: mantenha os orifícios de

ventilação natural abertos, ou instale um dispositivo de ventila

ção mecânico (coifa de ventilação).

Uma utilização intensiva e prolongada do aparelho pode exigir um arejamento suplementar, por

exemplo abrindo uma janela, ou um arejamento mais eficaz, como por exemplo aumentando a

velocidade da coifa.

Este manual foi p

revisto somente para um tipo de placa. Pela plaqueta dos dados situada na parte de trás,

pode

se identificar o modelo correspondente. Com as indicações dadas nos próximos parágrafos, olhando a

figura colocada no fim do manual (Fig 1), poderá saber como é c

omposto o seu aparelho.

PONTOS DE COZEDURA

Mod:

PSL 750 SX

(Fig. 1)

1. Queimador Auxiliar esq (A)

2. Queimador Auxiliar dir (A)

3. Queimador Semi

rápido traseiro dir (SR)

4. Queimador Semi

rápido traseiro esq (SR)

5. Qu

eimador Triplacorona Dual (TC)

USO DA PLACA DE COZEDURA

Queimadores a gás

O fluxo dos gás aos queimadores é regulado pelos manípulos da fig.4 que comandam as torneiras. Fazendo

coincidir o índice com os símbolos serigrafados obtêm

se as seguintes

regulações:

Torneira fechada, nenhuma distribuição de gás

Caudal máximo, máxima distribuição de gás

Caudal mínimo, mínima distribuição de gás

Acendimento dos queimadores

Este modelo é equ

ipado com válvula de segurança que se o queimador porventura apagar por qualquer

motivo, interromperá automaticamente o abastecimento do gás.

Para restabelecer o funcionamento, leve o botão à posição

e repita as operações de acend

imento

ilustradas no próximo parágrafo.

Uso dos queimadores dotados de torneira com segurança

Vire o botão da torneira de gás até à posição de abastecimento máximo, depois carregue e

mantenha a pressão durante cerca de 4÷5 segundos.

Solte o botão e regul

e a chama rodando o botão até atingir a intensidade desejada.

Aviso

dispositivo de acendimento não pode ser accionado por mais de 15

. Se depois de tal

período o queimador ainda não estiver aceso, ou se apagou por causas acidentais, espere 1

minuto antes

de repetir a operação.

Escolha do queimador

A simbologia gravada no quadro (desenho fig.4) sobre os botões indica a correspondência entre o botão e o

queimador. A escolha do queimador mais apropriado depende do diâmetro e da capacidade dos recipiente

(veja tabela).

É importante que o diâmetro da panela seja adequado à potência do queimador, para não lhe comprometer

o alto rendimento.

Diâmetro panelas

Queimador

Diâmetro mínimo

Diâmetro máximo

Auxiliar esq

60 mm.

(com redução)

140 mm

Auxiliar dir

60 mm. (com redução)

140 mm

Semi

rápido DIR

100 mm 160 mm

Semi

rápido ESQ

100 mm 180 mm

Triplacorona

200 mm 260 mm

Adaptação aos vários tipos de gás

Se for necessária a adaptação da placa a um gás diferente daquele para o qual é predisposta, de

vem ser

substituídos os injectores. No caso em que os injectores de substituição não sejam fornecidos juntamente

com o aparelho, encontram

se nos Centros de Assistência.

A escolha dos injectores que devem ser

substituídos, deverá ser feita segundo a tabela

dos injectores. Os injectores são identificáveis com o

diâmetro, expresso em centésimos de mm. estampilhado no corpo dos mesmos

Substituição dos injectores

Remova as grelhas e o queimador da placa.

Com uma chave fixa substitua os injectores J (fig. 10

) com aqueles idóneos para o gás a utilizar.

Remontar os queimadores.

Os queimadores não exigem a regulação do ar primário

Regulação do mínimo

Depois de ter substituído os injectores, acenda o queimador e tire o botão. Leve a torneira à posição de

mínimo, insira uma chave de fenda no interior da haste: aparafuse para diminuir a chama, desaparafuse

para a aumentar. (fig. 10)

Para o gás G30/G31 aparafuse completamente o parafuso de regulação

Em todo o caso o resultado deverá ser uma pequena cham

a homogénea e regular ao longo de toda a coroa

do queimador. Enfim, verifique que, rodando rapidamente a torneira da posição máxima àquela mínima não

se tenham apagamentos. No caso de queimadores com segurança, verifique que a chama toque

ligeiramente o te

rmopar. Verifique a correcta regulação deixando o queimador aceso por alguns minutos. Se

este se apaga aumente o mínimo.

Uso das grelhas

As grelhas da placa de cozedura foram projectadas para tornar fácil e segura a utilização do produto.

Aconselhamos

de verificar, antes de cada utilização, o exacto posicionamento e a sua estabilidade no

plano. Além disso, verifique que os pezinhos de apoio em borracha estejam sempre íntegros e colocados

correctamente.

Grelha para pequenos recipientes (Fig. 2)

Opc

ional

Apoia

se só sobre a grelha do queimador auxiliar (o mais pequeno) quando se utilizam recipientes de

pequeno diâmetro para evitar que se entornem.

Grelha especial para panelas WOK (Fig. 3)

Apoia

se só sobre a grelha da coroa tripla, quando se util

izam recipientes WOK (com fundo côncavo).

Para não provocar graves anomalias de funcionamento ao queimador,

se aconselha de não utilizar as

panelas wok sem esta especial grelha e de não a utilizar para panelas com o fundo chato.

INSTRUÇÕES DE INSTALAÇÃO

Importante!

As instruções são dirigidas a um instalador qualificado.

A aparelhagem deve ser instalada correctamente, em conformidade com as normas em vigor.

Qualquer tipo de intervenção deve ser realizada com o aparelho electricamente desligado.

INS

TALAÇÃO

A instalação é feita por conta do comprador. O Fabricante está exonerado deste serviço. As eventuais

intervenções pedidas ao Fabricante, se dependem de uma instalação errada, não estão incluídas na

garantia.

No caso de inserção numa base com for

no, é necessário tomar oportunas precauções a fim de assegurar

uma instalação conforme às normas de prevenção dos acidentes (CEI

UNI

CIG). Preste

se particular

atenção que o cabo eléctrico e o tubo de alimentação do gás estejam posicionados de maneira

a não entrar

em contacto com as partes quentes do invólucro do forno. Além disso, se debaixo da placa de cozedura

estiver instalado um forno sem ventilador de arrefecimento, é necessário praticar aberturas no módulo de

embutir para garantir uma correcta ci

rculação do ar. Tais aberturas devem garantir uma superfície livre pelo

menos de 300 cm2 repartidos como mostrado na figura 8.

Instalação na bancada (superfície do móvel)

A placa de cozedura pode ser instalada em todos os móveis, basta que sejam resiste

ntes ao calor

(temperatura mínima de 90°C).

As dimensões do furo a realizar na superfície do móvel e as distâncias mínimas entre paredes posteriores,

laterais e que ultrapassam o aparelho estão indicadas na figura 5 e 6.

Considerar que:

Quando a placa fo

r instalada sem forno acoplado, é taxativo o uso de um painel de separação entre

o fundo da placa e o móvel que está em baixo, a uma distância mínima de 10 mm.

No caso de combinação placa/forno, interpor uma separação a uma distância mínima de 15 mm

mante

ndo em todo o caso um arejamento como especificado na fig. 8.

Em todo o caso a ligação eléctrica dos dois aparelhos deve ser realizada separadamente, seja por razões

eléctricas seja para lhe facilitar a extracção.

Recomenda

se o uso de um forno com arref

ecimento interno forçado.

Fixação da placa

A fixação da placa de cozedura ao móvel deve ser efectuada como a seguir:

Posicione a guarnição de vedação apropriada fornecida ao longo do perímetro externo do furo

realizado no móvel seguindo o esquema indi

cado na fig. 5, de maneira que as extremidades das

faixas estejam perfeitamente juntadas entre si sem sobrepor

se.

Assente a placa no furo do móvel e centralize.

Fixe a placa ao móvel com as apropriadas chapas fornecidas em dotação como ilustrado na fig.

Uma correcta instalação da junta de vedação, oferece uma absoluta garantia contra as infiltrações dos

líquidos.

Local de instalação e escoamento dos produtos da combustão

aparelho deve ser instalado e feito funcionar em locais idóneos e, sempre

, em conformidade

com as leis vigentes.

O instalador deve consultar as leis em vigor relativas à ventilação e à evacuação dos produtos da

combustão.

Lembramos a tal propósito que o ar necessário à combustão é de 2m3/h para cada kW de potência

(gás) instal

ada.

Local de instalação

O local onde for instalada a aparelhagem a gás, deve ter um fluxo de ar natural necessário à combustão

dos gases (normas UNI

CIG 7129 e 7131)

O fluxo de ar deve chegar directamente de uma ou mais aberturas efectuadas numa secçã

o livre mínima de

100 cm2 (A, fig.9); (se o aparelho não tiver válvula de segurança, esta abertura deverá ter uma secção

mínima de 200 cm2).

Esta abertura deve ser feita de maneira que não seja obstruída nem pela parte de dentro, nem de fora e

situada pró

xima do pavimento, preferivelmente do lado oposto à evacuação dos produtos da combustão.

Quando não for possível realizar as necessárias aberturas, o ar necessário pode vir de um local adjacente,

ventilado como pedido, basta que este local não seja um quar

to de dormir, um ambiente perigoso ou em

depressão (UNI

CIG 7129).

Escoamento dos produtos da combustão

Os aparelhos de cozedura a gás devem escoar os produtos da combustão através de extractores ligados

directamente a chaminés ou directamente ao exteri

or (fig. 9).

No caso que não seja possível instalar o extractor, é necessária a utilização de um electroventilador

aplicado a uma parede externa ou à janela do ambiente. Este electroventilador deve ter uma capacidade tal,

capaz de garantir uma mudança de a

r da cozinha pelo menos 3

5 vezes o seu volume (UNI

CIG 7129).

Componentes ilustrados na fig. 9

: Abertura para a entrada do ar

: Extractor para evacuação dos produtos da combustão

Electroventilador para a evacuação dos produtos da combustão

Liga

ção à instalação do gás

Antes da instalação verifique que as condições de distribuição local (natureza e pressão do

gás) e as regulações da placa sejam compatíveis.

Para fazer isto verificar os dados da

plaqueta do produto aplicada na placa e neste manual

A ligação do gás deve ser realizada em conformidade com as normas UNI

CIG 7129 e 7131. A placa de

cozedura deve ser ligada à instalação gás utilizando tubos metálicos rígidos ou tubos flexíveis em aço

inoxidável em parede contínua, conformes à norma UNI

CIG 9891 com extensão máxima de 2 m.

Verifique que no caso de utilização de tubos metálicos flexíveis, estes não entrem em contacto com as

partes móveis ou sejam esmagados.

Realize a ligação de maneira a não provocar solicitações de nenhum tipo sobre o ap

arelho.

A união da entrada do gás é roscada G½

cónica. Fig.13

Para ligações ISO R7 não é necessário interpor a junta de vedação.

Para ligações ISO R228 é necessário interpor a anilha de cabeça dada em dotação.

Após as operações de ligação, verifique a ve

dação das conexões com uma solução com

sabão.

Ligação eléctrica

O aparelho deve ser ligado à rede eléctrica verificando que a tensão corresponda ao valor indicado na

plaqueta das características e que a secção dos cabos da instalação eléctrica possa sup

ortar a carga

indicada também referida na plaqueta.

A ficha que é utilizada para a conexão deve ser conforme à norma, idónea à potência absorvida pelo

aparelho. Se por acaso o aparelho for ligado directamente à rede, é necessário interpor entre o aparelho

e a

rede um interruptor unipolar com abertura mínima entre os contactos de 3 mm, dimensionado para a carga

e correspondente às normativas em matéria.

Não utilize reduções, adaptadores ou desviadores para a ligação à rede, pois poderão se

sobreaquecer e pr

ovocar queimaduras.

A ligação do aparelho à terra é obrigatória. O fabricante exime

se de qualquer

responsabilidade decorrente da falta de observação dessa norma.

(Fig. 11)

No caso de substituição do cabo de alimentação, utilize um cabo que tenha as mesma

s características

daquele fornecido, aptos para a carga e à temperatura

(tipo T90°C

) e deve ser pedido ao centro de

assistência. Além disso é necessário que a extremidade que chega ao aparelho tenha o fio de terra

Amarelo

Verde mais comprido de 20 mm respe

ito aos outros.

Para a dimensão do cabo de alimentação, consulte a tabela subjacente

Tipo de placa

Dimensão

Somente com queimadores a gás

3 X 0,75 mm2 H05 V2V2

-F

O FABRICANTE EXIME

SE DE TODAS AS RESPONSABILIDADES SE AS INSTRUÇÕES ACIMA

CITADAS E AS NO

RMAIS NORMAS DE PREVENÇÃO DOS ACIDENTES NÃO SEJAM RESPEITADAS.

LIMPEZA

Para uma boa conservação da placa de cozedura, é necessário limpá

la regularmente ao fim de cada

utilização, depois de o ter deixado arrefecer.

Nunca remova os manípulos do próprio

alojamento.

Partes esmaltadas

Todas as partes esmaltadas devem ser lavadas somente com uma esponja e água ensaboada ou outros

produtos específicos não abrasivos. Ao fim enxugue cuidadosamente.

Plataforma inoxidável

A plataforma em aço inoxidável deve

ser limpa com um pano húmido e com produtos específicos que se

encontram à venda.

Após tê

la enxaguado, seque

a possivelmente com uma pele de gamo.

Grelhas

As grelhas esmaltadas da placa foram projectadas para poder ser lavadas também na máquina de lavar

louça.

As grelhas em aço inoxidável podem assumir na zona dos queimadores uma coloração azulada, por causa

da temperatura. Pode

se atenuar o efeito, usando esponjas comuns para o aço que se encontram à venda.

Queimadores

Os queimadores, compostos por d

uas peças, podem ser tirados e lavados com produtos adequados.

Depois da limpeza deve

se enxugar de maneira escrupulosa e devem ser recolocados perfeitamente na sua

sede.

Com relação ao acendimento eléctrico, verifique que o eléctrodo E (fig.12) esteja sem

pre limpo.

Limpe a sonda T (fig.12) de forma a permitir o funcionamento regular da válvula de segurança. Seja o

eléctrodo que a sonda devem ser limpos com cuidado. Ao fim recoloque perfeitamente no seu alojamento

os queimadores.

Para evitar danos ao acendi

mento eléctrico, evite de o utilizar quando os queimadores não estiverem na sua

sede.

MANUTENÇÃO

Os aparelhos não têm necessidade de particulares manutenções, todavia se aconselha de efectuar um

controlo pelo menos uma vez cada dois anos.

Se por acaso s

e verificassem endurecimentos na rotação dos

botões ou sentir cheiro de gás feche a torneira geral e chame a assistência técnica.

A torneira defeituosa deve ser substituída juntamente com o seu vedante.

CERTIFICADO DE GARANTIA CONVENCIONAL: o que é que se deve fazer?

Antes de chamar o serviço de Assistência Técnica

No caso de falha de funcionamento da placa recomendamos de:

verificar se a ficha está bem inserida na tomada de corrente

verificar que o fluxo de gás seja regular.

No caso em que não

se descubra a causa do mau funcionamento:

desligue o aparelho, não o toque e chame o SERVIÇO DE ASSISTÊNCIA TÉCNICA.

INSTRUKCJA OBSàUGI

PàYTY GAZOWE DO ZABUDOWY

Uwagi i wskazówki wa

ne dla u

ytkowania

NE! Poni

sza instrukcja jest nieod

czn

urz

dzenia. Nale

y zachowa

wca

ci i w

miejscu

atwo dost

pnym przez ca

ycykl

ycia p

yty do gotowania. Zalecamy dok

adnie zapozna

z niniejsz

instrukcj

oraz ze wszystkimi wskazówkami w niej zawartymi przed u

yciem

urz

dzenia. Zachowa

ewentualne do

czone cz

ci wymienne. Monta

musi by

przeprowadzony

przez wykwalifikowany personel i wed

ug obowi

zuj

cych przepisów. Urz

dzenie to przeznaczone

jest do

ytku domowego i skonstruowane do wykonywania nast

puj

cej funkcji:

gotowanie i

podgrzewanie potraw.

de inne u

ytkowanie uwa

ane jest za niew

ciwe.

Producent uchyla

od wszelkiej odpowiedzialno

ci za niew

ciwy monta

, uszkodzenia, niekompetentne

ycie oraz u

ytkowanie inne od wskazanego.

Sprawdzi

czy wyrób nie uleg

uszkodzeniu podczas transportu.

Ze wzgl

dów bezpiecze

stwa, cz

ci opakowania (torby plastykowe, styropian, folia nylonowa, itp.)

powinny by

przechowywane z dala od dzieci.

Opakow

anie wyprodukowano z materia

u nadaj

cego si

do ponownego u ytku i jest oznaczone

symbolem

Utylizowa

zgodnie z obowi

zuj

cymi przepisami.

Urz

dzenie to powinno by

ytkowane tylko przez osoby doros

e. Nie pozwala

dzieciom dotyka

przycisków ani

bawi

urz

dzeniem.

Monta

oraz wszystkie po

czenia gazowe/elektryczne musz

wykonane przez wykwalifikowany

personel na podstawie wskazówek konstruktora, przestrzegaj

c norm bezpiecze

stwa i

obowi

zuj

cych przepisów.

Bezpiecze

stwo elektryczne jest zapewnione tylko wtedy, gdy wyrób jest pod

czony do sprawnej

instalacji uziemienia.

Modyfikowanie lub próby modyfikowania urz

dzenia s

niebezpieczne. W przypadku awarii nie

próbowa

naprawia

urz

dzenia samemu, lecz zwróci

o pomoc do wykwalifikowa

nego technika.

Po u

yciu p

yty, upewni

czy wska nik ga ek znajduje si w pozycji zamkni

cia i zamkn

ówny

zawór przewodu rurowego doprowadzaj

cego gaz lub zawór butli.

li zdecydujecie si

stwo na eliminacj

tego urz

dzenia, przed jego wyrzuceniem, zaleca si

pozby

go zgodnie z obowi

zuj

cymi przepisami dotycz

cymi zdrowia i ochrony

rodowiska tak,

aby nie powodowa

zagro

enia dla dzieci.

Tabliczka znamionowa zawieraj

ca dane techniczne jest umieszczona w widocznym miejscu pod

obudow

iza

czonadoinstrukcji.Tabliczka pod obudow

nie mo

ezosta

nigdy usuni

ta.

Ilustracje dotycz

ce u

ytkowania urz

dzenia zosta

y umieszczone w ko cowej cz

ci instrukcji.

Deklaracja zgodno

ci CE

Urz

dzenie to jest zgodne z nast

puj

cymi dyrektywami CE:

90/396/CEE Urz

dzenia gazowe

73/23/CEE Niskie napi

cie

89/336/CEE Zgodno

elektromagnetyczna

93/68/CEE Przepisy ogólne

89/109/CEE Materia

y i przedmioty przeznaczone do produktów spo

ywczych

Instrukcje te obowi

zuj

tylko w krajach

przeznaczenia, których symbole

identyfikacyjne figuruj

w tabliczce znajduj

cej

w instrukcji obs

ugi oraz na urz

dzeniu

DANE P

YTY

Ostrze

enia

Urz

dzenie jest przeznaczone do zabudowy w meblach.

Klasa monta

u jest typu 3 dla cz

ci gazowej i typu Y dla cz

ci elektrycznej.

Meble musz

wytrzyma

e na temperatur

do przynajmniej 90°C.

W celu prawid

owego monta

u zapozna

z odpowiednim paragrafem oraz dotycz

cymi go

rysunkami.

ytkowanie urz

dzenia s

cego do gotowania na gazie poci

ga za sob

emisj

ciep

a i wilgoci w

pomieszczeniu, w którym zosta

o zamontowane. Nale

y dobrze wietrzy

kuchni

: u

ywa

wentylacji

naturalnej lub zamontowa

urz

dzenie wentylacji mechanicznej (okap wentylacyjny). Intensywne lub

przed

one u

ytkowanie urz

dzenia mo

e wymaga

ycia dodatkowej wentylacji, na przyk

otwarcia okna, lub bardziej skutecznej wentylacji poprzez zwi

kszenie szybko

ci pracy okapu.

Instrukcja ta zosta

a przygotowana dla jednego rodzaju p

yty. U

ywaj

c tabliczki danych umieszczonej z ty

na sprawdzi

jej model.

ledz

c zalecenia zawarte w nast

puj

cych paragrafach i odnosz

c si

rysunku na ko

cu instrukcji (Rys. 1), mo

ecie Pa

stwo dowiedzie

z czego sk

ada si

Wasze urz

dzenie.

MIEJSCA DO GOTOWANIA

Mod:

L 750 SX

(Rys. 1)

1. Palnik pomocniczy sx (A)

2. Palnik pomocniczy dx (A)

3. Palnik pó

szybki tylny dx (SR)

4. Palnik pó

szybki tylny sx (SR)

5. Palnik trzykoronowy Dual (TC)

U YCIE P

YTY DO GOTOWANIA

Palniki gazowe

Dop

yw gazu do palników regulowany jest przez pokr

a na rys. 4, które steruj

zaworami. Przystawiaj

wska

nik do symboli drukowanych otrzymuje si

nast

puj

ce regulacje:

Zawór zamkni

ty, nie ma dop

ywu gazu

Maksymalne nat

enie przep

ywu, maksymalny dop

yw gazu

Minimalne nat

enie przep

ywu, minimalny dop

yw gazu

Zapalanie palników

Model ten wyposa

ony jest w zawór bezpiecze

stwa, który automatycznie przecina dop

yw gazu, je

li palnik

z jakiegokolwiek powodu ga

ie.

W celu przywrócenia dzia

ania, ustawi

pokr

a na pozycji i powtórzy

czynno

ci zap

onu

przedstawione w nast

pnym paragrafie.

ycie palników wyposa

onych w zawór bezpiecze

stwa

Obróci

pokr

o zaworu gazu do pozycji maksymalnego nat

enia przep

ywu, nast

pnie nacisn

klawisz zapalarki i pokr

t o, utrzyma nacisk przez oko o 4÷5 sekund.

Nast

pnie zwolni

pokr

o i uregulowa

omie

obracaj

c pokr

o do chwili osi

gni

cia

danego

nat

enia.

o Ostrze

enie

Zapalarka nie

e by

czona przez wi

cej ni

. Je

eli po tym czasie palnik jeszcze si

nie

zapali

, lub je

eli zgasn

przypadkowo, nale

y odczeka

conajmniej 1 minut

przed powtórzeniem

czynno

ci.

Wybór palnika

Oznakowanie umieszczone na tablicy przyrz

dów (rysunek 4) nad pokr

ami wskazuje odpowiednio

pomi dzy pokr t

ami a palnikiem. Wybór najbardziej odpowiedniego palnika zale y od rednicy i od

pojemno

ci naczynia (patrz tabela).

ne jest, aby

rednica naczynia by

a dostosowana do si

y p

omienia palnika, by nie utraci

wysokiej

wydajno

ci.

rednica naczynia

Palnik

rednica minimalna

rednica maksymalna

Pomocniczy sx

60 mm (z redukcj )

140 mm

Pomocniczy dx

60 mm (z redukcj

)

140 mm

Pó

szybki DX

100 mm 160 mm

Pó

szybki SX

100 mm 180 mm

Trzykoro

nowy

200 mm 260 mm

Przystosowanie do ró

nego rodzaju gazu

li konieczne jest przystosowanie p

yty do gazu innego od tego, do którego zosta

a ona przystosowana,

nale

y wymieni

dysze. W przypadku, gdy dysze do wymiany nie zosta

ydostarczonewwyposa

eniu,

na si

w nie zaopatrzy

w Serwisie Centralnym. Wyboru dysz do wymiany nale

ydokona

pos

uguj

sie tabel

dysz. Dysze s

rozpoznawane wed

ug ich

rednicy, wyra

onej w setnych mm oznaczonej na ich

korpusie.

Wymiana dysz

Zdj

ruszta i rozdzielacz p

omienia z p

yty

Za pomoc

klucza p

askiego wymieni

dysze J (rys. 10) na odpowiednie do u

ywanego gazu.

Zamontowa

ponownie palniki.

Palniki nie wymagaj regulacji pierwotnego powietrza

Regulacja minimum

Po dokonaniu wymiany dysz, zapali

palnik i wyj

pokr

o. Przekr

zawór na pozycj

minimaln

rubokr

tdown

trza dr

ka: dokr

aby zmniejszy

omie

,odkr

aby go zwi

kszy

. (rys. 10)

Dla gazu G30/G31 dokr

do ko

rub

regulacyjn

Wka

dym wypadku rezultatem musi by

y jednolity i regularny p

omie

obejmuj

cy ca

y wieniec palnika.

Na ko

cu sprawdzi

, czy przekr

caj

c energicznie zawór z pozycji maksymalnej na minimaln

omie

nie

nie. W przypadku palników z zabezpieczeniem, sprawdzi

czy p

omie

lekko obejmuje termopar

Sprawdzi

poprawn

regulacj

zostawiaj

c zapalony palnik na kilka minut. Je

eli palnik ga

nie zwi

kszy

minimum.

ycie rusztów

Ruszta p yty do gotowania zosta y zaprojektowane tak, aby u

ywanie wyrobu by o atwe i bezpieczne.

Radz

imy sprawdzi przed ka dym u

yciem ich dok adne po o enie i stabilno na p

ycie. Poza tym

sprawdzi

, czy gumowe podpórki s

nieuszkodzone i poprawnie ustawione.

Ruszt na ma

e naczynia (rys. 2)

Opcjonalny

Opiera si

tylko na ruszcie palnika pomocniczego (najmniejszego) kiedy u

ywane s

naczyniaoma

rednicy, w celu unikni

cia ich przewrócenia.

Specjalny ruszt do patelni WOK (Rys. 3)

Opiera si

tylko na ruszcie potrójnej korony kiedy u

ywane s

naczynia WOK (z wkl

ym dnem).

W celu unikni

cia du

ych nieprawid

owo

ci pracy palnika, zaleca si

nie u

ywa

patelni wok bez

specjalnego rusztu ani nie u

ywa

jej do naczy

askim dnem.

INSTRUKCJA MONTA

ne!

Instrukcja skierowana jest do wykwalifikowanego montera.

Urz

dzenie musi by

zamontowane poprawnie, zgodnie z obowi

zuj

cymi przepisami. Jakakolwiek

interwencja musi by

wykonana przy urz

dzeniu wy

czonym z sieci elektrycznej.

MONTA

Monta

przeprowadzany jest na koszt kupuj

cego. Producent zwolniony jest od wykonywania tej us

ugi.

Ewentualne interwencje ze strony Producenta, je

eli wynikaj

z niepoprawnego monta

u, nie s

obj

gwarancj

W przypadku wk

adania do bazy z piekarnikiem konieczne jest przedsi

wzi

cie dzia

zapewniaj

cych

monta

zgodny z przepisami bezpiecze

stwa pra

cy (CEI

UNI

- CIG). Nale

y zwróci

szczególn

uwag

to, aby kabel elektryczny i rura doprowadzaj

ca gaz by

y umieszczone tak, aby nie wchodzi

y w kontakt z

ciami gor

cymi obudowy piekarnika. Ponadto, je

eli poni

ej p

yty grzewczej zainstalowany je

st piekarnik

bez wentylatora ch

odz cego konieczne jest stworzy

otwarte powierzchnie w module do zabudowy, aby

zapewni

ciw

cyrkulacj

powietrza. Otwory takie musz

zapewnia

woln powierzchni

przynajmniej

300 cm2 podzielone jak pokazane to jest na

rysunku 8.

Monta

na górze (blat mebli)

yta do gotowania mo

e zosta

zamontowana na wszystkich rodzajach mebli, pod warunkiem,

e s

one

odporne na wysok

temperatur

(temperatura minimalna 90°C).

Wymiary otworu do wykorzystania na blacie mebli oraz m

inimalne odleg

ci pomi

dzy

cianami tylnymi,

bocznymi i górnymi w stosunku do urz

dzenia s

wskazane na rysunku 5 i 6.

Nale

y wzi

pod uwag

W przypadku monta

u p

yty bez piekarnika, konieczne jest u

ycie panelu rozdzielaj

cego pomi

dzy

dnem p

yty a meblem znajduj

cym si

pod nim, w odleg

ci conajmniej 10 mm.

W przypadku po

czenia p

yta/piekarnik, umie

rozdzielenie w odleg

ci conajmniej 15 mm

pozostawiaj

c jednak doprowadzenie powietrza zgodnie z zaleceniami na rys. 8.

W ka

dym przypadku przy

cze elektryczne dwóch urz

dze

musi by

zrealizowane osobno, zarówno z

powodów elektrycznych jak i dla u

atwienia wyci

gania.

Zaleca si

ycie piekarnika wyposa

onego w system sch

adzania oparów.

Mocowanie p

yty

Mocowanie p

yty do gotowania do mebla musi by

wykonane w nast

puj

cy sposób:

Umie ci

odpowiedni uszczelk b

d ca cz ci

wyposa enia wzd

u obwodu zewn trznego

otworu do wykorzystania w meblu wed

ug schematu wskazanego na rys. 5 tak, aby najbardziej

wystaj

ce paski by

y idealnie z

czone bez nak

adania si

na siebie.

w otworze mebla zwracaj

c uwag

na jej wy

rodkowanie.

Zamocowa

na meblu za pomoc

wsporników b

cych cz

wyposa

enia zgodnie z

rysunkiem. 7.

Prawid

owy monta uszczelki gwarantuje idealne zabezpieczenie przed przenikaniem p

ynów.

Pomieszczenie do monta

uipozbywaniasi

produktów spalania

Urz

dzenie musi by

zamontowane i u

ytkowane w odpowiednich pomieszczeniach oraz w zgodzie

z obowi

zuj

cymi przepisami.

Monter musi zastosowa

do obowi

zuj

cych przepisów w kwestii wentylacji oraz usuwania produktów

spalania.

Przypominamy równie

e powietrze potrzebne do spalania to 2m3/h na ka

dy kW zainstalowanej

mocy (gazu).

Pomieszczenie do monta

Pomieszczenie, w którym zamontowane jest u

dzenie gazowe musi posiada

naturalny dop

yw powietrza

niezb

dnego do spalania gazu (norma UNI-

CIG 7129 i 7131)

Dop

yw powietrza musi by

zapewniony bezpo

rednio przez jeden lub wi

cej otworów wykonanych na

wolnym przekroju równym przynajmniej 100 cm2 (

A, rys. 9); (w przypadku urz

dze

pozbawionych zaworu

bezpiecze

stwa,otwórtenmusiposiada

minimalny przekrój równy przynajmniej 200 cm2).

Otwór ten musi zosta

wykonany tak, aby nie zosta

zatkany na wewn

trz ani na zewn

trz i musi by

ony w pobli

u posadzki, najlepiej od strony przeciwnej do tej gdzie odbywa si

usuwanie produktów

spalania.

li nie jest mo

liwe wykonanie niezb

dnych otworów, powietrze potrzebne do spalania mo

ezosta

doprowadzone z s

siedniego pomieszczenia, wietrzonego zgodnie

z wymaganiami, byleby pomieszczenie

to nie by

o sypialni

, pomieszczeniem niebezpiecznym lub obni

onym (UNI-

CIG 7129).

Usuwanie produktów spalania

Urz

dzenia do gotowania na gazie musz

usuwa

produkty spalania poprzez okapy po

czone

bezpo

rednio z przewodami kominowymi lub bezpo

rednio na zewn

trz (rys. 9).

W przypadku gdy niemo

liwe jest zamontowanie okapu, konieczne jest zastosowanie wentylatora

elektrycznego na

onego na cian zewnetrzn

lub na okno pomieszczenia. Wentylator elektryczny musi

posi

ada

przep

yw taki, aby zagwarantowa

wymian

powietrza w kuchni równ

przynajmniej 3-

5 razy jej

obj

ci (UNI-

CIG 7129).

Komponenty przedstawione na rys. 9

A:Otwórnawej

cie powietrza

: Okap do usuwania produktów spalania

: Wentylator elektryczny d

o usuwania produktów spalania

Pod

czenie do instalacji gazowej

Przed przyst

pieniem do monta

uupewni

, czy warunki lokalnej dystrybucji (rodzaj i

nienie gazu) oraz regulowania p yty s zgodne. Aby to uczyni ,sprawdzi

dane na

tabliczce wyrob

una

onej na p

i na niniejsz

instrukcj

Pod

czenie gazowe musi by

wykonane zgodnie z normami UNI-CIG 7129 i 7131. P

yta do gotowania musi

pod

czona do instalacji gazowej za pomoc

sztywnych rur metalowych lub rur gi

tkich ze stali

nierdzewn

ej inox do

ciany ci

ej, zgodnych z norm

UNI-CIG 9891 o maksymalnym wyd

eniu równym 2

Upewni

, aby w przypadku u

ycia rur metalowych gi

tkich, nie zetkn

ysi

one ze

cianami mebli lub nie

zosta

y zgniecione.

Wykona

pod

czenie tak, aby nie spowodowa

adnego rodzaju nacisków na urz

dzenie.

czka wej

cia gazu jest gwintowana G½

.(Rys.13)

Dla po

cze

ISO R7 nie jest konieczne na o

enie uszczelki.

Dla po

cze

ISO R228 konieczne jest na

enie podk

adki pod

rub

cej cz

wyposa

enia.

Po wykonaniu czynno

ci pod czenia, sprawdzi

szczelno

cze za pomoc

roztworu

mydlanego.

czenie elektryczne

Urz

dzenie musi zosta

pod

czone do sieci elektrycznej sprawdzaj

c, czy napi

cie odpowiada warto

wskazanej na tabliczce danych i c

zy przekrój kabli instalacji elektrycznej mo

ewytrzyma

obci

enie

wskazane na tabliczce.

Wtyczka, która zostaje u

yta do pod

czenia musi by

zgodna z norm

, dostosowana do mocy poch

oni

tej

przez urz

dzenie. Je

li urz

dzenie zostaje pod

czone bezpo

red

nio do sieci, konieczne jest zamontowanie

pomi dzy urz

dzeniem a sieci

wy cznika wielobiegunowego o minimalnym otwarciu pomi dzy stykami

równym 3 mm, zwymiarowanego do obci

enia i odpowiadaj

cego wymaganym normom.

Nie u

ywa

redukcji, adapterów lub prz

czników do pod

czenia do sieci poniewa

mog

yby

ulec przegrzaniu i spowodowa

przepalenia.

Obowi

zkowe jest pod

czenie urz

dzenia do uziemienia. Producent nie bierze na siebie

adnej odpowiedzialno

ci wynikaj cej z braku przestrzegania tej normy. (Rys

. 11)

W przypadku wymiany kabla zasilania, u

ywa

kabel posiadaj

cy te same cechy jak ten dostarczony,

dostosowany do obci

enia i do temperatury

(typ T90°C

) i dostarczony przez serwis. Poza tym konieczne

jest, aby ko

cówka, która idzie do urz

dzenia posiada

a przewód uziemienia

to-Zielony d

szy o 20 mm

w stosunku do pozosta

ych.

Wymiary kabla zasilania musz

odpowiada

poni

szej tabeli:

Rodzaj p

yty

Wymiary

Tylko z palnikami gazowymi

3 X 0,75 mm2 H05 V2V2

-F

PRODUCENT NIE BIERZE NA SIEBIE

ADNEJ ODPOWIEDZIALNO

CI W PRZYPADKU GDY

POWY

SZE INSTRUKCJE ORAZ PRZEPISY BEZPIECZE

STWA PRACY NIE BED

PRZESTRZEGANE.

CZYSZCZENIE

W celu dobrej konserwacji p

yty do gotowania nale

y regularnie czy

po zako

czeniu ka

dorazowego

ywania, po jej ostygni

ciu.

Nigdy nie wyci

pokr

z ich gniazd.

ci emaliowane

Wszystkie cz

ci emaliowane musz

myte tylko g

zwil

wwodziezmyd

em lub innymi

specjalnymi

rodkami nie powoduj

cymi zadrapa

.Pozako

czeniu czynno

ci dok

adnie wysuszy

yta ze stali nierdzewnej inox

P yt

ze stali nierdzewnej inox nale yczy

ci za pomoc wilgotnej ciereczki i specjalnych

rodków

dost

pnych w sprzeda

Po jej op

ukaniu wysuszy u ywaj

c najlepiej irchy.

Ruszta

Emaliowane ruszta p

yty zosta

y zaprojektowane tak, aby mo

na je by

omy

równie

wzmywarcedo

naczy

Ruszta ze stali nierdzewnej inox mog

przyj w strefie palników zabarwienie niebieskawe, spowodowane

wysok

temperatur .Mo na zmniejszy

ten efekt u ywaj czwykych g

bek do stali znajduj cych si w

sprzeda

Palniki

Palniki, sk

adaj

ce si

zdwóchcz

ci, mog

wyj

te i myte odpowiednimi

rodkami. Po umyciu musz

by dok adnie wysuszone i w o one dok adnie do ich gniazda.

W modelach z zapalark

elektryczn

, sprawdzi

czy elektroda E (

rys. 12) jest zawsze czysta.

Oczy

sond

T (rys. 12) tak, aby umo

liwi

regularne dzia

anie zaworu bezpiecze

stwa. Tak elektroda

jak i sonda musz

by czyszczone z du ostro

no ci .Pozako

czeniu czynno ci umie ci palniki

dok

adnie na ich miejscu.

W celu unikni

cia uszkodze zapalarki elektrycznej, unika u ywania jej kiedy palniki nie znajduj

si na ich

miejscu.

KONSERWACJA

Urz

dzenia nie wymagaj

szczególnej konserwacji, zaleca si

jednak przeprowadzenie kontroli przynajmniej

co dwa lata.

li zauwa

y si

utrudnienia w obracaniu pokr

ami lub poczuje si

zapach gazu, zamkn

zawór g

ówny i powiadomi

serwis techniczny.

Wadliwy zawór nale

y wymieni

wraz z uszczelk

GWARANCJA: co robi

Przed skontaktowaniem si

z Serwisem Obs

ugi Tec

hnicznej

W przypadku nieprawid

owego dzia

ania radzimy:

sprawdzi

czy wtyczka zosta

a poprawnie w

o ona do gniazdka

sprawdzi

czy dop

yw gazu jest regularny.

W przypadku gdy nie znaleziona zosta

a przyczyna z

ego dzia

ania:

czy

urz

dzenie, nie otwiera

go i wezwa

SERWIS OBS

UGI TECHNICZNEJ.

HASZNÁLATI

ÚTMUTATÓ

TĥZHELYEK

%(e3Ë7+(7ė

Fontos használati tanácsok és figyelmeztetések

FONTOS! A jelen útmutató a készülék tartozéka. A t

zhely teljes élettartama során

rizze meg épen

és tartsa elérhet

helyen. Javasoljuk, hogy a készülék használatba vétele el

tt olvassa el

figyelmesen az út

mutatót és a benne foglalt összes utasítást.

rizze meg az esetleges mellékelt

tartalék alkatrészeket. A készülék beszerelését erre képesített szakembernek kell elvégeznie az

érvényben lév

írások betartásával. A készülék háztartási használatra készül

t, az alábbi

ködési céllal: ételek f

zése és melegítése

Minden egyéb célú használat nem

rendeltetésszer

nek min

sül. A gyártó a készülék hibás beszereléséb

l, szereléséb

járatlanság miatti helytelen használatából és a megjelöltt

leltér

,nemre

ndeltetésszer

használatból ered

károkért nem vállal felel

sséget.

Ellen

rizze, hogy a készülék ép-

e és nem sérült

e a szállítás során.

A csomagolás elemeit (m

anyagzacskók, polisztirolhab, nylon, stb.) ne hagyja gyermekek által

elérhet

helyen, mivel

veszély forrásait képezhetik.

A csomagolás újrahasznosítható anyagból készült, és el van látva a

jelzéssel.

Ne szennyezze a

környezetet a csomagolással.

A készüléket csak feln

ttek használhatják. Gy

djön meg róla, hogy gyermekek ne játsszanak

a készülékkel és ne nyúljanak a kapcsolókhoz.

A készülék elektromos

és gázcsatlakoztatását képesített szakembernek kell elvégeznie, az

érvényes biztonsági szabványoknak és törvényeknek megfelel

en , a gyártó utasításai alapján.

A készülék elektromos

biztonsága csak akkor biztosított, ha a készülék hatékony földeléssel ellátott

hálózathoz csatlakozik.

A készülék módosítása vagy a módosítás megkísérlése veszélyes.

Meghibásodás esetén ne

kísérelje meg a készülék házi javítását, hanem forduljon képesített szakemberhez.

zhely használata után ellen

rizze, hogy a kapcsolók zárt állásban vannak-

e, és zárja el a

gázellátó cs

elzárócsapját vagy a gázpalack csapját.

Ha a készüléket nem kívánja többé használni, selejtezése el

tt tegye azt m

ködésképtelenné a

környezet

és

egészségvédelmi törvényeknek megfelel en, úgy, hogy a gyermekek számára

potenciálisan veszélyes részeket ártalmatlanítja.

Az m

szaki adatokat tartalmazó azonosító tábla a burkolat alatt található, továbbá a jelen

útmutatóhoz is mellékeltük.

A burkolat alat

t található adattáblát nem szabad eltávolítani!

A készülék használatát illusztráló ábrák a jelen útmutató végén találhatók.

megfelelési nyilatkozat

Ez a készülék megfelel az alábbi EK irányelveknek:

90/396/EGK Gázkészülékek

73/23/EGK Alacsony fesz

ültség

89/336/EGK Elektromágneses kompatibilitás

93/68/EGK Általános rendelkezések

89/109/EGK Élelmiszerekkel érintkezésbe kerül anyagokéstárgyak

A jelen útmutatások kizárólag azokra a

célországokra érvényesek, melyek bet

jele

szerepel az útmutatóban és a készüléken található

adattáblán

A T

ZHELY JELLEMZ

Figyelmeztetés

Ez a készülék bútorokba való beépítésre alkalmas.

A t zhely 3. beépítési osztályú a gáz részekre, és Y osztályú az elektromos részre vonatkozóan.

A bútoroknak legalább 90°C

-ig h

állónak kell lenniük.

A helyes beszereléshez olvassa el az idevágó sz

akaszt és tanulmányozza a hozzá tartozó ábrákat.

A gázt

zhely használata a használati helyiségben h

és nedvesség keletkezését okozza. Ügyeljen

a konyha megfelel

szell

zésére: tartsa nyitva a természetes szell

nyílásokat, vagy szereljen be

egy mechanik

us szell

berendezést (elszívóerny

). A t

zhely intenzív, fokozott használata

teljesebb szell

ztetést igényelhet, például ablak kinyitását vagy az elszívó m

ködési

sebességének növelését.

Ez az útmutató csak egy t

zhelytípusra vonatkozik. A hátoldal

on található adattábla segítségével

ellen

rizheti, hogy az Ön készüléke valóban a leírt típusú. A következ

szakaszokban található tudnivalók

és az útmutató végén lev

ábrák segítségével (1.ábra ), megállapíthatja készülékének összetev

elemeit.

A T

ZHELY ÉG

FEJEI ÉS F

LAPJAI

típus

PSL 750 SX

(1. ábra)

1. Bal oldali segédég

fej (A)

2. Jobb oldali segédég

fej (A)

3. Jobb oldali hátsó közepes ég

fej (SR)

4. Bal oldali hátsó közepes ég

fej (SR)

5. Dual háromkoronás ég

fej (TC)

A T ZHELY HASZNÁLATA

Gáz ég

fejek

Az ég

fejek gázellátását a 4. ábrán látható gombok szabályozzák, melyek a csapokat nyitják és zárják. A

gombon lev

jelzést a szimbólumokkal jelölt állásba forgatva az alábbi szabályozások állíthatók be

Csap zárva, nincs gázellátás

Csap maximális hozamon, maximális gázellátás

Csap minimális hozamon, minimális gázellátás

Az ég

fejek meggyújtása

Ez a t

zhelytípus biztonsági szeleppel va

n felszerelve, mely automatikusan megszakítják a gázellátást, ha

az ég

fej bármely okból kialszik.

Az ég

fej újbóli begyújtásához fordítsa a gombot a állásba és ismét végezze el a következ

szakaszban

bemutatott m

veletsort.

A b

iztonsági szeleppel felszerelt ég

fejek használata

Fordítsa el a gázcsap gombját a maximális gázellátásnak megfelel

állásba, majd nyomja be a

gombot és tartsa kb. 4

5 másodpercig benyomva.

Ezután engedje el a gombot és a gomb elfordításával állítsa be a

lángot a kívánt er

sség

re.

Figyelmeztetés

A gyújtószerkezet nem tartható bekapcsolva 15 másodpercnél tovább. Ha ez id

elteltével az ég

fej

nem gyulladt meg, vagy véletlen kialudt, várjon legalább 1 percig, miel

tt megismételné a m

veletet.

Az ég

ej kiválasztása

A kezel

táblán, a gombok felett található szimbólumok (4. ábra) a gombokat és a hozzájuk rendelt

ég

fejeket jelzik. A legmegfelel

bb ég

fej kiválasztása az edények átmér

jét

l és

rtartalmától függ. (lásd

a táblázatot).

Az ég

fej legjobb hatásfokának érdekében fontos, hogy az edény átmér

je megfeleljen az ég

fej

teljesítményének.

Edény átmér

Ég

Minimális átmér

Maximális átmér

Bal oldali segédég

60 mm (átmér

csökkent

ráccsal)

140 mm

Jobb oldali segédég

60 mm (átmér

csökkent

ráccsal)

140 mm

Jobb oldali közepes ég

100 mm 160 mm

Bal oldali közepes ég

100 mm 180 mm

Háromkoronás ég

200 mm 260 mm

Átállítás különféle típusú gázokra

Haat

zhelyet a gyári beállítástól eltér

gázra kívánjuk átállítani, ki kell cser

élni az injektorokat. Ha a

csereinjektorok nincsenek a t

zhelyhez mellékelve, a szervizeknél beszerezheti azokat. Az injektorok

táblázata alapján válasza ki a megfelel

csereinjektorokat. Az injektorokat -

századmilliméterben megadott,

az injektorokon m

egjelölt

-átmér

jük alapján kell kiválasztani.

Az injektorok cseréje

Vegye le a rácsokat és a lángelosztót.

Szerel

kulccsal cserélje ki a J injektorokat (10. ábra) az új, a használni kívánt gáztípusnak

megfelel

injektorokkal.

Szerelje vissza az ég

ket.

Az ég

fejek els

dleges leveg

jének szabályozásra nincs szükség

A minimális gázhozam beállítása

Az injektorok cseréje után gyújtsa meg az ég

t és vegye le a gombot. Állítsa a csapot a minimális állásra,

és dugjon be egy csavarhúzót a rúdba:

csavarja be a láng csökkentéséhez, illetve csavarja ki a láng

növeléséhez. (ábra 10)

re (G30/G31) való átállításnál a szabályozócsavart teljesen be kell csavarni

A beállítás eredményeként egy homogén, kisméret

,azég

fej körül szabályosan ég

lángot kell kapnia.

Végül ellen

rizze, hogy a maximumból a minimumba való gyors váltásokkal se aludjon ki a láng. Biztonsági

szerkezettel felszerelt ég

knél ellen

rizze, hogy a láng kissé érintse a h

érzékel

t. Az ég

fej néhány

percen át való m

ködtetésével ellen

rizze, hogy megfelel

-e a beszabályozás. Ha az ég

fej kialszik, növelje

a minimumot.

A rácsok használata

zhely rácsait a készülék kényelmes és biztonságos használatára terveztük. Tanácsos a t

zhely

használata el

tt ellen

rizni, hogy a rács stabilan és a megfelel

helyzetben áll-e a t

zhelylapon. Továbbá

ellen

rizze, hogy a gumilábak épek-e és a megfelel

állásban vannak-

Átmér

csökkent

rács kisméret

edényekhez (ábra 2)

Extra

A rácsot a legkisebb (segéd) ég

fejre kell helyezni, amikor kis átmér

edényeket használ, ezzel elkerülheti

az edények kiborulását.

Speciális rács WOK

-serpeny höz (3. ábra)

A háromkoronás ég rácsára kell helyezni a konkáv aljú WOK-serpeny vel való sütéshez.

Felhívjuk figyelmét arra, hogy az ég

súlyos m ködési rendellenességének elkerülése érdekében

használja a WOK

-serpeny

t a speciális rács nélkül, továbbá ne használja a rácsot a lapos aljú

lábasokhoz.

BESZERELÉSI ÚTMUTATÓ

Fontos!

Az útmutatások képesített beszerel

szakemberekre vonatkoz

nak.

A t

zhelyet megfelel

en, az érvényes szabványok szerint kell beszerelni. Bármely beavatkozáskor

áramtalanítsa a t

zhelyet!

BESZERELÉS

A t

zhely beszerelése a vásárlóra hárul.

A gyártó vállalatot ez a szolgáltatás nem terheli. A gyártó vállala

ttól

rendelt esetleges javításokra, melyek hibás beszerelés következményei, nem terjed ki a garancia.

Ha a t

zhelyet süt

re szerelik, biztosítani kell a balesetvédelmi szabványoknak megfelel

beszerelést (CEI

UNI

CIG). Különösen ügyeljen arra, hogy

úgy helyezze el az elektromos vezetéket és a gázellátó

csövet, hogy ne érintkezzenek a süt

borításának felforrósodó részeivel. Ezen felül, ha a t

zhely alatt

ventilátor nélküli süt

van, a megfelel

szell

zés céljából a beépített modulon nyílásokat

kell vágni.

Ezek a nyílások a 8. ábra szerinti elosztásban, legalább 300 cm2 szabad felületet biztosítsanak.

A bútorlapba való beépítés

A t

zhely bármilyen h

álló bútorba beépíthet

(minimum 90°C

-ig h

álló).

A bútor lapján fúrandó furatok méretei,

továbbá a t

zhely és a hátsó, oldalsó és fels

falak minimális

távolságai az 5. és a 6. ábrán láthatók.

Vegye figyelembe az alábbiakat:

Amikor a t

zhelyet süt

nélkül építik be, kötelez

a t

zhely alja és a bútorlap közé egy elválasztó

lapot beiktatni, minimum 10 mm

es távolságra.

Amikor a t

zhelyet süt

vel együtt szerelik be, minimum 15 mm-

es távolságra helyezzen be egy

elválasztóelemet úgy, hogy a ábrán megadott szell

nyílások is biztosítva legyenek. 8.

A két készülék elektromos bekötésének

egymástól függetlennek kell lennie, mind az elektromos biztonság,

mind a készülékek egyszer

kivétele miatt.

Tanácsos bels

kényszerh

téssel ellátott süt t alkalmazni

A t

zhely rögzítése

A t

zhelyet az alábbiak szerint kell a bútorlaphoz rögzíteni :

Helyezze el a mellékelt zárótömítést a bútoron fúrt furat küls

kerülete mentén az 5. ábrán jelöltek

szerint, úgy, hogy a tömít

csíkok végz

dései tökéletesen, egymás fedése nélkül illeszkedjenek.

Illessze a t

zhelyet a bútor furatába, ügyeljen a pontos e

lhelyezésre.

Rögzítse a t

zhelyet a bútorhoz az erre a célra mellékelt kengyelekkel az 7 ábra szerint.

A zárótömítés helyes beillesztése teljes védelmet nyújt folyadékok beszivárgása ellen.

A helyiség és az égéstermékek elvezetése

zhelyet a használatnak és az érvényes törvények el

írásainak megfelel

helyiségbe kell

felszerelni.

A beszerelést végz

szakembernek az érvényes törvények szerint kell a szell

zést és az égéstermékek

elvezetését megoldania.

Figyelmeztetjük, hogy az égéshez

szükséges leveg

2m3/h minden kW

nyi (gáz) teljesítményhez.

A beszerelési helyiség

A helyiségben, ahová a gázt

zhelyet felszerelik, a gáz égéséhez szükséges természetes leveg

áramlásnak

kell lennie.

(UNI

CIG 7129 és 7131 szabványok).

A leveg

áramlá

snak közvetlenül egy vagy több, legalább 100 cm2

-es szabad átmér

(A, 9. ábra) nyílásból

kell származnia; (biztonsági szelep nélküli t

zhelyek esetében a nyílásnak legalább 200 cm2-es átmér

nek

kell lennie).

Ezt a nyílást úgy kell kialakítani, hogy se

m belülr

l, sem kívülr

l ne lehessen elzárni, továbbá a padló

közelében kell lennie, lehet

leg az égéstermék-

elvezetéssel ellentétes oldalon.

Ha nincs lehet

ség a szükséges nyílások kialakítására, a szükséges leveg

származhat egy szomszédos, a

követelmén

yeknek megfelel

szell

zés

helyiségb

l, ha ez a helyiség nem hálószoba, illetve veszélyes

vagy alacsony nyomású helyiség (UNI

CIG 7129).

Az égéstermékek elvezetése

A gázt

zhelyek égéstermékeit a füstcsatornához közvetlenül csatlakoztatott vagy a szabadba vezet

elszívóerny

n keresztül kell elvezetni (ábra 9).

Ha nincs lehet

ség elszívóerny

beszerelésére, akkor a küls

falra vagy a helyiség ablakára rögzített

elektromos ventillátort kell alkalmazni. A fenti elektromos ventillátor leveg

hozamának b

iztosítania kell a

konyha légtérfogatának 3

-5-

szörös cseréjét. (UNI

CIG 7129).

Az ábrán látható alkatrészek 9

: Leveg

nyílás

: Égéstermék

-elvezet

elszívóerny

Elektromos ventillátor az égéstermékek elvezetésére

Bekötés a gázhálózatba

A beszere

lés el tt gy z djön meg arról, hogy a helyi gázszolgáltatás (gáz típusa, nyomása)

ésat

zhely beállítása kompatibilis-e. Az ehhez szükséges adatokat a t

zhely adattáblájáról

olvashatja le, mely a t

zhelyen és a jelen útmutatóban található.

A gázcsatlakoz

ást az UNI

-CIG 7129 és 7131 szabványoknak megfelel

en kell elvégezni. A t

zhelyet az

UNI

-CIG 9891. szabványnak megfelel

, 2m-nél nem hosszabb merev fémcs

vel vagy rozsdamentes acélból

készült hajlékony cs

vel kell csatlakoztatni a gázhálózathoz.

Hajlékon

y fémcsövek alkalmazása esetén gy

djön meg róla, hogy a csövek ne érintkezzenek mozgó

részekkel és ne nyomódjanak össze. .

A csatlakoztatás elvégzésekor ne érje semmiféle terhelés a t

zhelyet!

A gáz bemeneti csatlakozó menetes, kúp alakú G½ típusú. (1

3. ábra)

Az ISO R7 csatlakozásoknál nem szükséges tömítés közbeiktatása.

Az ISO R228 csatlakozásnál szükséges a mellékelt alátét behelyezése.

A csatlakoztatási m

veletek elvégzése után ellen

rizze szappanos oldattal, hogy nincs-

szivárgás a csatlakozá

si pontokon.

Bekötés az elektromos hálózatba

Amikor a t

zhelyet az elektromos hálózatba beköti, ellen

rizze, hogy a hálózati feszültség értéke

megegyezik

e az adatlapon megadott feszültségértékkel, továbbá, hogy a hálózati vezetékek

keresztmetszete

megfelel

e az adatlapon megadott terhelésnek.

A csatlakozó villásdugó legyen szabványos és feleljen meg a t

zhely felvett teljesítményének. Ha a

zhelyet közvetlenül csatlakoztatja a hálózathoz, a t

zhely és a hálózat közé egy legalább 3 mm-

érintkez

-nyílásokkal ellátott, a teljesítménynek megfelel

méret és szabványos többpólusú kapcsolót kell

beiktatni.

A hálózati csatlakozáshoz ne használjon adaptert, elosztót vagy többutas kapcsolót, mert

ezek túlmelegedhetnek és égési károkat okozhatnak.

zhely földelése kötelez

. A fenti rendelkezés figyelembe nem vétele miatti károkért a

gyártó nem vállal felel

sséget. (11. ábra)

A tápvezeték cseréje esetén használjon az eredetivel megegyez

jellemz

kkel rendelkez

,afelvett

teljesítménynek és a h

mérsékletnek megfelel

(T90°C típusú

) vezetéket, melyet a szervizt

lkell

igényelni. Továbbá a vezetéknek a készülékhez csatlakozó végén a sárga

-zöld földel

vezeték 20 mm-

rel

hosszabb legyen a többinél.

A tápvezeték méretezéséhez lásd az alábbi táblázatot

zhely típusa

Méret

Csak gázég

kkel

3 X 0,75 mm2 H05 V2V2

-F

A GYÁRTÓ NEM VÁLLAL FELEL

SSÉGET A FENTI UTASÍTÁSOK ÉS A VONATKOZÓ

BALESETVÉDELMI EL

ÍRÁSOKBENEMTARTÁSAESETÉN.

TISZTÍTÁS

zhelyet id

tállóságának érdekében rendszeresen, minden használat után, amint kih

lt, tisztítsa meg.

Sose vegye ki a gombokat a helyükb

Zománcozott részek

A zománcozott részeket csak szivaccsal és szappanos vízzel, illetve egyéb, nem dörzshatású tisztítószerrel

szabad tisztítani. A tisztítás után gondosa

n szárítsa meg.

Rozsdamentes acél lap

A rozsdamentes acél lapot nedves kend

vel és a boltokban kapható, külön erre a célra való tisztítószerrel

kell tisztítani.

Miután gondosan leöblítette, szárítsa meg, lehet leg szarvasb r kend

vel.

Rácsok

A lap zom

áncozott rácsai mosogatógépben is moshatóak.

A rozsdamentes acél átmér

csökkent

rács az ég

k közelében, a magas h

mérséklet miatt kékes árnyalatot

vehet fel. Ez az elváltozás csökkenthet

közönséges, a boltokban kapható acéltisztító szivacsok

használatáv

al.

Ég

fejek

Akétrészb

l álló ég

fejeket le lehet venni és az erre szolgáló tisztítószerekkel lehet tisztítani. Az

ég

fejeket tisztításuk után szárítsa meg gondosan és illessze pontosan vissza a helyükre.

Az elektromos gyújtásnál ellen

rizze, hogy az

elektród (12. ábra ) mindig legyen tiszta.

Tisztítsa meg a

T érzékel t (12. ábra), ez a biztonsági szelep szabályos m ködéséhez szükséges. Az

elektród és az érzékel

tisztítását körültekint

en végezze el. A m

velet elvégeztével az ég

fejeket

illessze

pontosan vissza a helyükre.

Ne használja az elektromos gyújtást, amikor az ég fejek nincsenek a helyükön, mert a gyújtás károsodhat.

KARBANTARTÁS

A t

zhelyek nem igényelnek különös karbantartást, mindazonáltal tanácsos legalább kétévenként

ellen

riztetni azokat. Ha a gombok nehezen forgathatók, vagy gázszagot érez, zárja el a f

csapot és hívja a

szervizt.

A hibás csap cseréjekor a hozzá tartozó tömítést is ki kell cserélni.

EGYEZMÉNYES JÓTÁLLÁSI JEGY: mi a teend

Miel

tt a szer

vizhez fordulna

Ha a t

zhely m ködésében hibát észlel, tanácsoljuk az alábbiakat:

ellen

rizze, hogy a villásdugó megfelel en csatlakozik-

e a hálózati dugaljba

ellen

rizze, hogy a gázellátás szabályos-

Ha nem ismeri fel a m

ködési rendellenesség okát:

kapcsolja ki a t

zhelyet, ne próbálkozzon házi javításával és hívja a SZERVIZT.

TC 4,2

III 1a 2H 3+

G110

8 mbar

Tipo di gas / Gas type / Gasart / Type de gaz / Tipo de gás / Gaz type

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

20 mbar

G20

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz /

/ Tipo de g

ás

/ Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Ci

nienie gazu / G

àz nyomàsa

Queimadores-Plamenici

gasdüse - mlaznica

Max (kW)

Min (kW)

branders-

injectors - sproeier

Max (kW)

Min (kW)

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

Max

(

)

Min

(

)

branders-

injectors - sproeier

brenner-quemodores

capacidad - vazão - debiet- vermogen

Ø Iniettori

1,75

4,20

1,00 0,72

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

branders-bocas de gás

- Capacidade - gaszufuhr

1,800,37

in+Out

Portata - power inputs - débit gas

4,20

1,00

1,75

Bruciatori-burners-bruleurs

2,001,40

injecteur - inyector

G30 G31

28-30/37 mbar

Tipo di gas / Gas type / Gasart / Type de gaz / Tipo de gás / Gaz type

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

Out

1,45

Ø Iniettori

Out

in+Out

1,80

0,30

0,44 1,85

0,30

TC 4,2

0,30

0,44

Country:

Cat:

II 2E+ 3+

FR BE

0,97

injectors - sproeier

Out

0,660,46

4,20

1,00

1,75

1,80

0,50

0,650,50

0,950,72

0,37

Country:

II 2H 3+

IT GB PT

Cat:

in+Out

0,30

Tipo di gas / Gas type / Gasart / Type de gaz / Tipo de gás / Gaz type

G20

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

20 mbar

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

branders-

injectors - sproeier

Max (kW)

Min (kW)

1,00 0,30 0,72

1,75 0,44 0,97

TC 4,2

4,20

in+Out

Out

0,30 1,80 0,72 0,95

Tipo di gas / Gas type / Gasart / Type de gaz / Tipo de gás / Gaz type

G30 G31

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

28-30/37 mbar

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

branders-

injectors - sproeier

Max (kW)

Min (kW)

1,00 0,37 0,50

1,75 0,50 0,65

TC 4,2

4,20

in+Out

Out

0,37 1,80 0,46 0,66

Out

0,37

1,80 0,46 0,66

TC 4,2

4,20

in+Out

1,75 0,50 0,65

1,00 0,37 0,50

Max (kW)

Min (kW)

branders-

injectors - sproeier

Portata - power inputs - débit gas

Ø Iniettori - gasdüse

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz / Tipo de gás

Cat:

II 2L 3B/P

Country:

III 1d 2H 3+

TC 4,2

Max (kW)

Min (kW)

bocas de gás-brenners

Max (kW)

Min (kW)

injectors - sproeier

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz / Tipo de gás

Out

0,37

1,80 0,46 0,66

TC 4,2

4,20

in+Out

1,75 0,50 0,65

1,00 0,37 0,50

bocas de gás-brenners

injectors - sproeier

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

queimadires-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz / Tipo de gás

G30 G31

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

28-30/37 mbar

Out

0,30 1,80 0,72 0,95

TC 4,2

4,20

in+Out

1,75 0,44 0,97

1,00 0,30 0,72

bocas de gás-brenners

Max (kW)

Min (kW)

injectors - sproeier

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

queimadires-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz / Tipo de gás

G20

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

20 mbar

Cat:

Country:

25 mbar

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

TC 4,2

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz / Tipo de gás

G30 G31

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

28-30/37 mbar

G140

8 mbar

Ø Iniettori

queimadores-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

injectors - sproeier

4,20

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

bocas de gás-brenners

Out

1,00

1,75

Max (kW)

Min (kW)

4,20

0,30

1,80 1,40 2,00

in+Out

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

queimadires-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

2,00

1,020,66

G25

0,72

0,44 0,94

Out

1,75 0,44

Pressione gas / Gas pressure / Pression gaz / Presion gas / Pressão gás

1,00 0,30 1,45

0,30

1,80

in+Out

0,30

Cat:

II2HS 3B/P

Country:

Cat:

Country:

II2ELwLs3B/P

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz /

/ Tipo de g

ás

/ Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

G20

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

20 mbar

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas

Ø Iniettori

brenner-quemodores

capacidad - vazão - debiet- vermogen

injecteur - inyector

branders-

- Capacidade - gaszufuhr

injectors - sproeier

Queimadores-Plamenici

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

bocas de gás-Gorilniki

Max (kW)

Min (kW)

brizgalica -

obe

1,00 0,30 0,72

1,75 0,44 0,97

TC 4,2

4,20

in+Out

2 M

0,30 1,80

Out

0,72 0,95

G20

25 mbar

Tipo di gas/ Gas type / Gassoort / Gasart / Type de gaz /

/ Tipo de g

ás

/ Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

G25.1

25 mbar

Tipo di gas/ Gas type / Gàz tìpusa / Gasart / Type de gaz /

/ Tipo de

gás / Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

bocas de gás-Gorilniki

Max (kW)

Min (kW)

brizgalica - injektor

branders-

- przeplywu - gaszufuhr

injectors - sproeier

Queimadores-Plamenici

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas - vazão

Ø Iniettori - injecteur

brenner-palniki-égöfeiek

nat enie - gázellátás - debiet - vermogen

dyszy - inyector -

obe

bocas de gás-Gorilniki

Max (kW)

Min (kW)

brizgalica - injektor

branders-

- przeplywu - gaszufuhr

injectors - sproeier

Queimadores-Plamenici

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas - vazão

Ø Iniettori - injecteur

brenner-palniki-égöfeiek

nat

enie - gázellátás - debiet - vermogen

dyszy - inyector -

obe

Out

2 M

0,30 1,80 0,77 0,95

TC 4,2

4,20

in+Out

1,75 0,44 0,98

1,00 0,30 0,74

Out

2 M

0,30 1,80 0,68 0,90

TC 4,2

4,20

in+Out

1,75 0,44 0,91

1,00 0,30 0,68

Cat:

II2ELwLs3B/P

Country:

Tipo di gas/ Gas type / Gàz tìpusa / Gasart / Type de gaz /

/ Tipo de

gás / Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

G30

36 mbar

bocas de gás-Gorilniki

Max (kW)

Min (kW)

brizgalica - injektor

- przeplywu - gaszufuhr

injectors - sproeier

Queimadores-Plamenici

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

GZ35

13 mbar

Tipo di gas/ Gas type / Gàz tìpusa / Gasart / Type de gaz /

/ Tipo de

gás / Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

brizgalica - injektor

Max (kW)

Min (kW)

brizgalica - injektor

GZ41

20 mbar

Tipo di gas/ Gas type / Gàz tìpusa / Gasart / Type de gaz /

/ Tipo de

gás / Gaz type / Vrsta gasa / Vrsta plina / Pritisk plina / Typ gazu / Rodzaj gazu

Pressione gas / Gas pressure / Pression gaz / Gasdruck / Presion gas /

/ Press

ão gás / Tlak gasa / Tlak plina / Ci

nienie gazu / G

àz nyomàsa

injectors - sproeier

Queimadores-Plamenici

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

Ø Iniettori - injecteur

brenner-palniki-égöfeiek

nat

enie - gázellátás - debiet - vermogen

dyszy - inyector -

obe

1,03

TC 4,2

4,20

in+Out

2 M

0,30 1,80 0,72

Out

branders-

- przeplywu - gaszufuhr

bocas de gás-Gorilniki

1,75

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas - vazão

Max (kW)

Min (kW)

nat

enie - gázellátás - debiet - vermogen

branders-

0,44 0,98

1,00 0,30 0,77

Portata - power inputs - débit gas - vazão

Ø Iniettori - injecteur

brenner-palniki-égöfeiek

nat enie - gázellátás - debiet - vermogen

dyszy - inyector -

obe

branders-

1,75 0,44

Bruciatori-burners-bruleurs

- przeplywu - gaszufuhr

Queimadores-Plamenici

Out

2 M

0,30 1,80 0,94 1,52

TC 4,2

4,20

in+Out

1,21

injectors - sproeier

Optere

enje - Kapacitet - zmogljivost

gasdüse - mlaznica

bocas de gás-Gorilniki

dyszy - inyector -

obe

0,95

1,75 0,50 0,62

1,00 0,37 0,47

Bruciatori-burners-bruleurs

Portata - power inputs - débit gas - vazão

Ø Iniettori - injecteur

brenner-palniki-égöfeiek

2 M

0,43 0,62

Out

0,37 1,80

4,20

in+Out

TC 4,2

1,00 0,30

Fig.-Abb-Rys.-ábra

ABC

740 500 700

Fig.-Abb-Rys.-ábra

480

Fig.-Abb-Rys.-ábra

Fig.-Abb-Rys.- ábra

Fig.-Abb-Rys.-ábra

Schema elettrico

Schéma électrique

Elektrisch schema

Elektrischer Schaltplan

Electrical wiring diagram

Esquema eléctrico

Schemat po cze elektrycznych

Kapcsolási rajz

Fig.-Abb-Rys.-ábra

Raccordo

Guarnizione

Tubo rigido o tubo flessibile

Raccord

Garniture

Tuyau rigide ou tuyau flexible

Verbinding

Dichting

Onbuigzame buis of flexibele buis

Anschlussstutzen

Dichtung

Steifer Schlauch oder

flexibler Schlauch

Union

Gasket

Pipe or hose

Conexão

Guarnição

Tubo rígido ou flexível

Z czka

Uszczelka

Rura sztywna lub rura gi tka

Csatlakozó

Tömítés

Merev cs vagy hajlékony töml

Fig.-Abb-Rys.-ábra

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die

Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten

Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein

solches Gerät durch unsachgemäße Entsorgung negative

Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol einer durchgestrichenen Abfalltonne

abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen

Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im

Recyclinghof mit einer getrennten Sammlung für Elektro- und

Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll

oder an den Händler, bei dem Sie dieses Gerät erworben haben, um

weitere Informationen über Behandlung, Verwertung und

Wiederverwendung dieses Produkts zu erhalten.

This appliance is marked according to the European directive

2002/96/EC on Waste Electrical and Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly, you will help prevent

potential negative consequences for the environment and human

health, which could otherwise be caused by inappropriate waste

handling of this product.

The symbol on the product, or on the documents

accompanying the product, indicates that this appliance may not be

treated as household waste. Instead it shall be handed over to the

applicable collection point for the recycling of electrical and electronic

equipment.

Disposal must be carried out in accordance with local environmental

regulations for waste disposal.

For more detailed information about treatment, recovery and

recycling of this product, please contact your local city office, your

household waste disposal service or the shop where you purchased

the product.

Cet appareil porte le symbole du recyclage conformément à la

Directive Européenne 2002/96/CE concernant les Déchets

d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous

contribuerez à empêcher toute conséquence nuisible pour

l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui

l'accompagne indique que ce produit ne peut en aucun cas être traité

comme déchet ménager. Il doit par conséquent être remis à un centre

de collecte des déchets chargé du recyclage des équipements

électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination

des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la

récupération et du recyclage de cet appareil, veuillez vous adresser au

bureau compétent de votre commune, à la société de collecte des

déchets ou directement à votre revendeur.

Dit apparaat is voorzien van het merkteken volgens de Europese

richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische

apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval

wordt verwerkt, helpt u mogelijk negatieve consequenties voor het

milieu en de menselijke gezondheid te voorkomen die anders zouden

kunnen worden veroorzaakt door onjuiste verwerking van dit

product als afval.

Het symbool op het product of op de bijbehorende

documentatie geeft aan dat dit product niet als huishoudelijk afval mag

worden behandeld. In plaats daarvan moet het worden afgegeven bij

een verzamelpunt voor recycling van elektrische en elektronische

apparaten.

Afdanking moet worden uitgevoerd in overeenstemming met de

plaatselijke milieuvoorschriften voor afvalverwerking.

Voor nadere informatie over de behandeling, terugwinning en

recycling van dit product wordt u verzocht contact op te nemen met

het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel

waar u het product heeft aangeschaft.

Este aparato lleva el marcado CE en conformidad con la Directiva

2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de

aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias

negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen

con el producto, indica que no se puede tratar como residuo

doméstico. Es necesario entregarlo en un punto de recogida para

reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para

eliminación de residuos.

Para obtener información más detallada sobre el tratamiento,

recuperación y reciclaje de este producto, póngase en contacto con

el ayuntamiento, con el servicio de eliminación de residuos urbanos o

la tienda donde adquirió el producto.

Este aparelho está classificado de acordo com a Directiva Europeia

2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico

(REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a

evitar potenciais consequências negativas para o ambiente e para a

saúde pública, que poderiam derivar de um manuseamento de

desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham

o produto, indica que este aparelho não pode receber um tratamento

semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de

recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas

ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a

recuperação e a reciclagem deste produto, contacte o Departamento

na sua localidade, o seu serviço de eliminação de desperdícios

domésticos ou a loja onde adquiriu o produto.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea

2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto,

l'utente contribuisce a prevenire le potenziali conseguenze negative

per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di

accompagnamento indica che questo prodotto non deve essere

trattato come rifiuto domestico ma deve essere consegnato presso

l'idoneo punto di raccolta per il riciclaggio di apparecchiature

elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l'idoneo ufficio locale, il servizio di

raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è

stato acquistato.

ǹȣĲȒ Ș ıȣıțİȣȒ ĳȑȡİȚ ıȒμĮȞıȘ ıȪμĳȦȞĮ μİ ĲȘȞ ǼȣȡȦʌĮȧțȒ

ȠįȘȖȓĮ 2002/96/ǼǼ ıȤİĲȚțȐ μİ ǹʌȠȡȡȚʌĲȩμİȞĮ ȘȜİțĲȡȚțȐ țĮȚ

ȘȜİțĲȡȠȞȚțȐ İȟĮȡĲȒμĮĲĮ (WEEE).

ǼȟĮıĳĮȜȓȗȠȞĲĮȢ ȩĲȚ ĲȠ ʌȡȠȧȩȞ ĮȣĲȩ ĮʌȠȡȡȓʌĲİĲĮȚ ıȦıĲȐ, șĮ ȕȠȘșȒıİĲİ

ıĲȘȞ ʌȡȩȜȘȥȘ ʌȚșĮȞȐ ĮȡȞȘĲȚțȫȞ İʌȚʌĲȫıİȦȞ ȖȚĮ ĲȠ ʌİȡȚȕȐȜȜȠȞ țĮȚ

ĲȘȞ ĮȞșȡȫʌȚȞȘ ȣȖİȓĮ, ȠȚ ȠʌȠȓİȢ șĮ μʌȠȡȠȪıĮȞ ȞĮ įȘμȚȠȣȡȖȘșȠȪȞ Įʌȩ

ĲȠȞ ĮțĮĲȐȜȜȘȜȠ ȤİȚȡȚıμȩ ĮȣĲȠȪ ĲȠȣ ʌȡȠȧȩȞĲȠȢ ȦȢ ĮʌȩȡȡȚμμĮ.

ȉȠ ıȪμȕȠȜȠ ʌȐȞȦ ıĲȠ ʌȡȠȧȩȞ, Ȓ ıĲĮ ȑȖȖȡĮĳĮ ʌȠȣ ıȣȞȠįİȪȠȣȞ

ĲȠ ʌȡȠȧȩȞ, ȣʌȠįİȚțȞȪİȚ ȩĲȚ ĮȣĲȒ Ș ıȣıțİȣȒ įİȞ μʌȠȡİȓ ȞĮ șİȦȡȘșİȓ

ȠȚțȚĮțȩ ĮʌȩȡȡȚμμĮ. ǹȞĲȓ ȖȚ ĮȣĲȩ șĮ ʌȡȑʌİȚ ȞĮ ʌĮȡĮįȠșİȓ ıĲȠ țĮĲȐȜȜȘȜȠ

ıȘμİȓȠ ʌİȡȚıȣȜȜȠȖȒȢ ȖȚĮ ĲȘȞ ĮȞĮțȪțȜȦıȘ ĲȦȞ ȘȜİțĲȡȚțȫȞ țĮȚ

ȘȜİțĲȡȠȞȚțȫȞ İȟĮȡĲȘμȐĲȦȞ.

ǻȚĮȜȪıĲİ ĲȠ ĲȘȡȫȞĲĮȢ ĲȘȞ ĲȠʌȚțȒ ȞȠμȠșİıȓĮ ȖȚĮ ĲȘ įȚȐșİıȘ ĲȦȞ

ĮʌȠȡȡȚμμȐĲȦȞ.

īȚĮ ʌȚȠ ȜİʌĲȠμİȡİȓȢ ʌȜȘȡȠĳȠȡȓİȢ ıȤİĲȚțȐ μİ ĲȘȞ İʌİȟİȡȖĮıȓĮ, ĲȘȞ

ʌİȡȚıȣȜȜȠȖȒ țĮȚ ĲȘȞ ĮȞĮțȪțȜȦıȘ ĮȣĲȠȪ ĲȠȣ ʌȡȠȧȩȞĲȠȢ, ʌĮȡĮțĮȜȠȪμİ

İʌȚțȠȚȞȦȞȒıĲİ μİĲȠĮȡμȩįȚȠ ȖȡĮĳİȓȠ ĲȘȢ ĲȠʌȚțȒȢ ıĮȢ ĮȣĲȠįȚȠȓțȘıȘȢ,

ĲȘȞ ĲȠʌȚțȒ ıĮȢ ȣʌȘȡİıȓĮ ĮʌȠțȠμȚįȒȢ ȠȚțȚĮțȫȞ ĮʌȠȡȡȚμμȐĲȦȞ Ȓ ĲȠ

țĮĲȐıĲȘμĮ ȩʌȠȣ ĮȖȠȡȐıĮĲİ ĮȣĲȩ ĲȠ ʌȡȠȧȩȞ.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande

elektriskt och elektroniskt avfall (Waste Electrical and Electronic

Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar

du till att förhindra potentiella, negativa konsekvenser för vår miljö

och vår hälsa, som annars kan bli följden om produkten inte hanteras

på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation,

indikerar att denna produkt inte får behandlas som vanligt hushållsavfall.

Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning

av elektrisk och elektronisk utrustning.

Produkten måste kasseras enligt lokala miljöbestämmelser för

avfallshantering.

För mer information om hantering, återvinning och återanvändning av

denna produkt, var god kontakta de lokala myndigheterna, ortens

sophanteringstjänst eller butiken där produkten inhandlades.

Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC

om avhending av elektrisk og elektronisk utstyr (Waste Electrical and

Electronic Equipment - WEEE).

Forsikre deg om at dette produktet blir avhendet på korrekt vis, slik

at det ikke kan utgjøre noen helse- eller miljørisiko.

Symbolet på produktet eller på dokumentene som følger med

det, viser at dette produktet ikke må behandles som

husholdningsavfall. Lever det til et autorisert mottak for resirkulering

av elektrisk og elektronisk utstyr.

Avhending må skje iht. de lokale renovasjonsforskriftene.

For nærmere informasjon om håndtering, kassering og resirkulering

av dette produktet, kontakt kommunen, renovasjonsvesenet eller

forretningen der du anskaffet det.

Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF om

Kasseret elektrisk og elektronisk udstyr (WEEE).

Ved at sikre, at dette produkt bliver skrottet korrekt, hjælper man

med til at forhindre potentielle, negative konsekvenser for miljøet og

folkesundheden, der kunne opstå gennem uhensigtsmæssig

bortskaffelse af dette produkt.

Symbolet på produktet eller på dokumenterne, der ledsager

produktet, angiver, at produktet ikke må bortskaffes sammen med

husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation

for elektrisk og elektronisk udstyr.

Det skal skrottes i henhold til gældende lokale miljøregler for

bortskaffelse af affald.

For yderligere oplysninger om håndtering, genvinding og genbrug af

dette produkt bedes man kontakte de lokale myndigheder,

renovationsselskabet eller forretningen, hvor produktet er købt.

Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and

Electronic Equipment) 2002/96/EC mukaisesti.

Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan

auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat

aiheutua jätteiden asiattomasta käsittelystä.

Symboli tuotteessa tai sen dokumentaatiossa tarkoittaa, ettei

laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on

toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja

kierrätyspisteeseen.

Laitteen käytöstäpoiston suhteen on noudatettava paikallisia

jätehuoltomääräyksiä

Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa

kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai

liikkeestä, josta tuote ostettiin.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą

Europejską 2002/96/EC w sprawie zużytego sprzętu elektrycznego i

elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia

przyczynią się Państwo do ograniczenia ryzyka wystąpienia

negatywnego wpływu produktu na środowisko i zdrowie ludzi, które

mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol umieszczony na produkcie lub na dołączonych do niego

dokumentach oznacza, że niniejszy produkt nie jest klasyfikowany jako

odpad z gospodarstwa domowego.

Urządzenie, w celu jego złomowania, należy zdać w odpowiednim

punkcie utylizacji odpadów w celu recyklingu komponentów

elektrycznych i elektronicznych.

Urządzenie należy złomować zgodnie z lokalnymi przepisami dot.

utylizacji odpadów.

Dodatkowe informacje na temat utylizacji, złomowania i recyklingu

opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta,

w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym

produkt został zakupiony.

Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/

ES o likvidaci elektrického a elektronického zařízení (WEEE).

Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným

negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by

nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku

udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a

elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně

životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto

výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci

domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento spotrebič je označený v súlade s Európskou smernicou

2002/96/ES o likvidácii elektrických a elektronických zariadení (WEEE).

Zabezpečením, že tento výrobok bude zlikvidovaný správnym spôsobom,

pomôžete predchádzat' potenciálnym negatívnym dopadom na životné

prostredie a ľudské zdravie, ktoré by sa v inom prípade mohli vyskytnút' pri

nevhodnom zaobchádzaní pri likvidácii tohto výrobku.

Symbol na výrobku alebo na sprievodných dokumentoch

znamená, že s týmto výrobkom sa nesmie zaobchádzat' ako s

domovým odpadom. Naopak, treba ho odovzdat' v zbernom stredisku

na recykláciu elektrických alebo elektronických zariadení.

Likvidácia musí byt' vykonaná v súlade s predpismi na ochranu

životného prostredia pre likvidáciu odpadov.

Podrobnejšie informácie o zaobchádzaní, regenerácii a recyklácii tohto

výrobku si vyžiadajte na Vašom miestnom úrade, v zberných surovinách

alebo v obchode, kde ste výrobok kúpili.

A készüléken található jelzés megfelel az elektromos és elektronikus

berendezések hulladékairól szóló 2002/96/EK európai irányelvben

(WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni

a környezettel és az emberi egészséggel kapcsolatos azon esetleges

negatív következményeket, amelyeket a termék nem megfelelő

hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási

hulladékként. Ehelyett a terméket a villamos és elektronikus

berendezések újrahasznosítását végző telephelyek valamelyikén kell

leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi

környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával

kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti

polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző

társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Данное изделие промаркировано в соответствии с Европейской

директивой 2002/96/EC по утилизации электрического и

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

Символ на самом изделии или сопроводительной

документации указывает, что при утилизации данного изделия

с ним нельзя обращаться как с обычными бытовыми отходами

Вместо этого, его следует сдавать в соответствующий пункт

приемки электрического и электронного оборудования для

последующей утилизации.

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с

такими изделиями, их утилизации и переработки обращайтесь

в местные органы власти, в службу по утилизации отходов или

в магазин, в котором Вы приобрели данное изделие.

Този уред е маркиран в съответствие с Европейска директива

2002/96/ЕО "Електрическо и електронно оборудване за

отпадъци" (WEEE).

Като се погрижите това изделие да бъде изхвърлено по

правилен начин, вие ще помогнете за предотвратяване на

възможните негативни последствия за околната среда и

здравето на хората, което в противен случай може да бъде

предизвикано от неправилно изхвърляне на това изделие.

Символът върху изделието или върху документите,

приложени към изделието, показва, че това изделие не бива да

се третира като битови отпадъци. Вместо това, то трябва да се

предава в специализиран пункт за рециклиране на

електрическо и електронно оборудване.

При изхвърлянето му спазвайте местните норми за изхвърляне

на отпадъци.

За по3подробна информация за третирането, възстановяването и

рециклирането на това изделие се обърнете към вашата местна

градска управа, към вашата служба за изхвърляне на битови

отпадъци или към магазина, откъдето сте закупили изделието.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/

CE referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la

prevenirea potenţialelor consecinţe negative asupra mediului înconjurător

și sănătăţii persoanelor, consecinţe care ar putea fi provocate de aruncarea

necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoţesc

produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile

menajere. Trebuie predat la punctul de colectare corespunzător, pentru

reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu

normele locale pentru eliminarea deșeurilor.

Pentru informaţii mai detaliate privind eliminarea, valorificarea și

reciclarea acestui produs, vă rugăm să contactaţi administraţia locală,

serviciul de eliminare a deșeurilor menajere sau magazinul de unde aţi

cumpărat produsul.

FIN

RUS

H01A4150

Candy PSL 750 SX Hobs

Product's Documents

User Manual

Specifications

Candy PSL 750 SX Questions and Answers

Related Products

Candy CIFS85MCTT Hobs Induction

Candy CI642CTTWIFI Hobs Idea

Candy CIB632C Hobs

Candy CUTCE64EXDFF Hobs

Candy PLC60SPN Hobs

Candy CUTC64 Hobs
