Whirlpool GX5FHDXVS Refrigeration User Manual

W11479841D

W11479843D-SP

BOTTOM MOUNT OWNER'S MANUAL

MANUEL D’UTILISATION DE RÉFRIGÉRATEUR À

CONGÉLATEUR EN BAS

Table of Contents/Table des matières

REFRIGERATOR SAFETY.................................................2

Refrigerator Safety .........................................................2

MAINTENANCE AND CARE ..............................................3

Cleaning ......................................................................3

Changing the LED Module ...............................................4

Water Filtration System ...................................................4

Vacation and Moving Care ...............................................4

INSTALLATION INSTRUCTIONS ........................................5

Unpack the Refrigerator ..................................................5

Electrical Requirements ..................................................5

Location Requirements ...................................................5

Water Supply Requirements.............................................6

Connect the Water Supply ...............................................6

REFRIGERATOR FEATURES.............................................8

Crisper Humidity Control .................................................8

Ice Maker and Storage Bin (on some models) ......................8

DOOR AND HANDLE INSTRUCTIONS ................................8

Refrigerator Doors and Drawer .........................................8

Remove and Replace Door Handles ..................................8

Remove Doors and Hinges ............................................ 10

Reverse Doors (optional)............................................... 12

Replace Doors and Hinges ............................................ 13

Remove and Replace Freezer Drawer.............................. 14

PERFORMANCE DATA SHEET ........................................ 15

Performance Data Sheet ............................................... 16

SÉCURITÉ DU RÉFRIGÉRATEUR .................................... 18

Sécurité du réfrigérateur................................................ 18

ENTRETIEN ET RÉPARATION ......................................... 19

Nettoyage .................................................................. 19

Remplacer le module à DEL........................................... 20

Système de filtration de l’eau.......................................... 20

Précautions à prendre avant les vacances ou le

déménagement ........................................................... 20

INSTRUCTIONS D’INSTALLATION ................................... 21

Déballage du réfrigérateur ............................................. 21

Spécifications électriques .............................................. 22

Exigences d’emplacement ............................................. 22

Spécifications de l’alimentation en eau ............................. 23

Raccordement à la canalisation d’eau .............................. 23

CARACTÉRISTIQUES DU RÉFRIGÉRATEUR..................... 25

Réglage de l’humidité dans le tiroir à légumes.................... 25

Machine à glaçons et bac d’entreposage à glaçons (sur

certains modèles) ........................................................ 25

INSTRUCTIONS POUR LA PORTE ET LA POIGNÉE............ 26

Portes et tiroir du réfrigérateur ........................................ 26

Consulter la section Retrait et réinstallation des poignées de

porte ......................................................................... 26

Démontage des portes et charnières................................ 28

Inversion des portes (facultatif) ....................................... 30

Réinstallation des portes et charnières ............................. 31

Retrait et réinstallation du tiroir de congélation ................... 32

FICHE DE DONNÉES DE PERFORMANCE ........................ 35

Fiche de données de performance................................... 35

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,

including the following:

� Children should be supervised to ensure that they do not

play with the appliance.

� This appliance is not intended for use by persons (including

children) with reduced physical, sensory, or mental

capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concerning

use of the appliance by a person responsible for their

safety.

� Do not use an extension cord.

� If power supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or a similarly qualified

person in order to avoid a hazard.

� Connect to potable water supply only.

� This appliance is intended to be used in household and

similar applications such as: staff kitchen areas in shops,

offices, and other working environments; farm houses and

by clients in hotels, motels, and other residential-type

environments; bed and breakfast-type environments; and

catering and similar non-retail applications.

� Do not store explosive substances such as aerosol cans

with a flammable propellant in this appliance.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g., parts made at

home using a 3D printer).

� Keep ventilation openings, in the appliance enclosure or in

the built-in structure, clear of obstruction.

� Do not use mechanical devices or other means to

accelerate the defrosting process, other than those

recommended by the manufacturer.

� Do not damage the refrigerant circuit.

� Do not use electrical appliances inside the food storage

compartments of the appliance, unless they are of the type

recommended by the manufacturer.

� Ice maker kit can be added to some models. See serial tag

inside the food compartment of appliance for ice maker kit

model information.

� A qualified service technician must install the water line and

ice maker. See installation instructions supplied with ice

maker kit for complete details.

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

WARNING: Risk of child entrapment. Before you throw away

your old refrigerator or freezer:

� Take off the doors.

� Leave the shelves in place so that children may not easily

climb inside.

WARNING

Suffocation Hazard

Remove doors or lid from your old appliance.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous,

even if they will sit for “just a few days.” If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Important information to know about disposal of refrigerants:

Dispose of refrigerator in accordance with federal and local

regulations. Refrigerants must be evacuated by a licensed, EPA-

certified refrigerant technician in accordance with established

procedures.

MAINTENANCE AND CARE

Cleaning

WARNING

Explosion Hazard

Risk of Fire or Explosion.

Flammable Refrigerant Used.

Do Not Use Mechanical Devices to Defrost Refrigerator.

Do Not Puncture Refrigerant Tubing.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to avoid odor

buildup. Wipe up spills immediately.

IMPORTANT:

� Because air circulates between both sections, any odors

formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid

odor transfer and drying out of food, wrap or cover foods

tightly.

� For stainless steel models, stainless steel is corrosion-

resistant and not corrosion-proof. To help avoid corrosion of

your stainless steel, keep your surfaces clean by using the

following cleaning instructions.

To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, muriatic acid,

cleaning waxes, concentrated detergents, bleaches, or cleansers

containing petroleum products on exterior surfaces (doors and

cabinet), plastic parts, interior, and door liners or gaskets. Do not

use paper towels, scouring pads, or other harsh cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand-wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Clean the exterior surfaces.

Painted metal: Wash painted metal exteriors with a clean,

soft cloth or sponge and a mild detergent in warm water. Rinse

surfaces with clean, warm water and dry immediately to avoid

water spots.

Stainless steel: Wash stainless steel surfaces with a clean,

soft cloth or sponge and a mild detergent in warm water. Rinse

surfaces with clean, warm water and dry immediately to avoid

water spots.

NOTE: When cleaning stainless steel, always wipe with the

grain to avoid cross-grain scratching.

WARNING

Explosion Hazard

Risk of Fire or Explosion due to Puncture of Refrigerant

Tubing;

Follow Handling Instructions Carefully.

Flammable Refrigerant Used.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is a significant pet traffic

in the home, the condenser should be cleaned every 2 to 3

months to ensure maximum efficiency.

If you need to clean the condenser:

� Pull refrigerator out away from the wall. See “Unpack the

Refrigerator.”

� Remove the base grille.

� Vacuum coils when they are dusty or dirty.

� Replace the base grille when finished.

� Roll refrigerator back into place. Make sure to leave

1" (2.5 cm) between the cabinet back and the wall.

� Check to see that the refrigerator is level.

5. Plug in refrigerator or reconnect power.

Changing the LED Module

IMPORTANT: The lights in both the refrigerator and freezer

compartments use LED technology that do not need to be

replaced.

If an LED module(s) do not illuminate when the refrigerator and/or

freezer door is opened, call for assistance or service. See "Quick

Start Guide" for contact information.

Water Filtration System

The water filter is located in the upper right-hand corner of the

refrigerator compartment.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

IMPORTANT: The disposable water filter should be replaced at

least every 6 months. If the water flow to the water dispenser or

ice maker decreases noticeably before 6 months have passed,

replace the water filter more often.

Water Filter Status Lights

The water filter status lights will help you know when to change

the water filter. When the Order light is on, it is almost time to

change the water filter. When the Replace light is on, a new water

filter should be installed.

Reset Water Filter Status (on some models)

After replacing the water filter, press and hold Filter Reset for 3

seconds until the Order or Replace light turns off. See "Using the

Controls" in the Quick Start Guide.

Replacing the Water Filter

To purchase replacement water filter, model EDR4RXD1/

EDR4RXD1B, UKF8001AXX-750 or UKF8001AXX-200, contact

your dealer or call 1-800-253-1301 U.S.A. or 1-800-807-6777

Canada.

IMPORTANT: Air trapped in the water system may cause water

and filter to eject. Always dispense water for at least 2 minutes

before removing the filter or blue bypass cap.

1. Turn filter counterclockwise to remove.

NOTE: There may be some water in the filter. Some spilling

may occur. Use a tower to wipe up any spills.

2. Remove sealing label from replacement filter and insert the

filter end into the filter head.

3. Turn the filter clockwise until it stops. Snap the filter cover

closed.

4. Flush the water system. See “Water Dispenser.”

NOTE: The dispenser feature may be used without a water

filter installed. Your water will not be filtered. If this option is

chosen, replace the filter with the blue bypass cap.

Vacation and Moving Care

Vacations

If You Choose to Leave the Refrigerator On While You’re

Away:

1. Use up any perishables and freezer other items.

2. If your refrigerator has an automatic ice maker, and is

connected to the household water supply, turn off the water

supply to the refrigerator. Property damage can occur if the

water supply is not turned off.

3. If you have an automatic ice maker, turn off the ice maker.

NOTE: Raise the wire shutoff arm to Off (arm up) position.

4. Empty the ice bin.

If You Choose to Turn Off the Refrigerator Before You Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

� Turn off the water supply to the ice maker at least one day

ahead of time.

� When the last load of ice drops, raise the wire shutoff arm

to the Off (up) position.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See “Using the Controls”

in the Quick Start Guide.

5. Clean refrigerator, wipe it, and dry well.

6. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

� Turn off the water supply to the ice maker at least one day

ahead of time.

� Disconnect the water line from the back of the refrigerator.

� When the last load of ice drops, raise the wire shutoff arm

to the Off (up) position.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Empty the ice bin.

4. Turn off the Temperature control(s). See “Using the Controls”

in the Quick Start Guide.

5. Unplug refrigerator.

6. Clean, wipe, and dry thoroughly.

7. Take out all removable parts, wrap them well, and tape them

together so they don’t shift and rattle during the move.

8. Depending on the model, raise the front of the refrigerator so it

rolls more easily or raise the leveling screws so they don’t

scrape the floor. See online “Adjust the Door(s)” or “Door

Closing and Door Alignment.”

9. Tape the doors closed and tape the power cord to the back of

the refrigerator.

When you get to your new home, put everything back and refer to

“Installation Instructions” for preparation instructions. If your

refrigerator has an automatic ice maker, remember to reconnect

the water supply to the refrigerator.

INSTALLATION INSTRUCTIONS

Unpack the Refrigerator

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

Remove the Packaging

� Remove tape and glue residue from surfaces before turning on

the refrigerator. Rub a small amount of liquid dish soap over

the adhesive with your fingers. Wipe with warm water and dry.

� Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see “Refrigerator Safety.”

� Dispose of/recycle all packaging materials.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with cardboard or

hardboard to avoid floor damage. Always pull the refrigerator

straight out when moving it. Do not wiggle or “walk” the

refrigerator when trying to move it, as floor damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions in

the “Maintenance and Care” section of your Owner’s Manual.

Important information to know about glass shelves and

covers:

Do not clean glass shelves or covers with warm water when they

are cold. Shelves and covers may break if exposed to sudden

temperature changes or impact, such as bumping. Tempered

glass is designed to shatter into many small, pebble-size pieces.

This is normal. Glass shelves and covers are heavy. Use both

hands when removing them to avoid dropping.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

If the supply cord is damaged, it must be replaced by the

manufacturer or its service agent or a similarly qualified person.

Do not use a cord that shows cracks or abrasion damage along its

length or at either the plug or connector end.

Recommended Grounding Method

A 115 V, 60 Hz, AC-only 15 A or 20 A fused, grounded electrical

supply is required. It is recommended that a separate circuit

serving only your refrigerator and approved accessories be

provided. Use an outlet that cannot be turned off by a switch. Do

not use an extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the refrigerator to OFF. Depending on

your model, turn the refrigerator control to the word OFF, or press

the refrigerator down arrow touch pad until a dash (–) appears in

refrigerator displays as shown. Disconnect the refrigerator from

the electrical source. When you are finished, reconnect the

refrigerator to the electrical source and reset the temperature

controls to the desired setting. See “Quick Start Guide.”

Location Requirements

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline,

away from appliance.

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

IMPORTANT: This refrigerator is designed for indoor, household

use only.

This appliance is intended to be used in a household and similar

applications such as:

� Staff kitchen areas in shops, offices and other working

environments.

� Farm houses and by clients in hotels, motels and other

residential type environments.

� Bed and breakfast type environments.

� Catering and similar non-retail applications.

To ensure proper ventilation for your refrigerator, allow for

1/2" (1.25 cm) of space on each side and at the top. Allow for

1" (2.54 cm) of space behind the refrigerator. If your refrigerator

has an ice maker, allow extra space at the back for the water line

connections. When installing your refrigerator next to a fixed wall,

leave 2

" (6.3 cm) minimum on the hinge side (some models

require more) to allow for the door to swing open.

NOTE: This refrigerator is intended for use in a location where the

temperature ranges from a minimum of 55°F (13°C) to a maximum

of 110°F (43°C). The preferred room temperature range for

optimum performance, which reduces electricity usage and

provides superior cooling, is between 60°F (15°C) and 90°F

(32°C). It is recommended that you do not install the refrigerator

near a heat source, such as an oven or radiator.

Water Supply Requirements

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed:

� Flat-blade screwdriver

� 7/16" and 1/2" Open-end or two

adjustable wrenches

� 1/4" Nut driver

� 1/4" Drill bit

� Cordless drill

IMPORTANT:

� Connect to a potable water supply only.

Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used

on disinfected waters that may contain filterable cysts.

� All installations must meet local plumbing code requirements.

� Do not use a piercing-type or 3/16 " (4.76 mm) saddle valve

which reduces water flow and clogs more easily.

� Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

� For models with water filters, the disposable water filter should

be replaced at least every 6 months.

Water Pressure

A cold water supply with water pressure of between 35 psi and

120 psi (241 kPa and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 35 psi and 120 psi (241 kPa and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 psi to 60 psi (276 kPa to

414 kPa).

If the water pressure to the reverse osmosis system is less than

40 psi to 60 psi (276 kPa to 414 kPa):

IMPORTANT: Flush the water system before calibrating

Measured Fill. See “Flush the Water System” in the Owner’s

Manual.

If you have questions about your water pressure, call a licensed,

qualified plumber.

Connect the Water Supply

Read all directions before you begin.

IMPORTANT:

� Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

� The water tubing on the back of the refrigerator (which is used

to connect to the household water line) is a PEX (cross-linked

polyethylene) tube. Copper and PEX tubing connections from

the household water line to the refrigerator are acceptable, and

will help avoid off-taste or odor in your ice or water. Check for

leaks. If PEX tubing is used instead of copper, we recommend

contacting Service to obtain current part numbers.

� Install tubing only in areas where temperatures will remain

above freezing.

� If you turn on the refrigerator before the water line is

connected, turn off the ice maker to avoid excessive noise or

damage to the water valve.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

3. Find a 1/2" to 1

" (12.7 mm to 31.8 mm) vertical cold water

pipe near the refrigerator.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower right rear of the refrigerator

to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use

1/4" (6.35 mm) O.D. (outside diameter) copper or PEX tubing.

Be sure both ends of copper or PEX tubing are cut square.

5. Using a cordless drill, drill a 1/4" (6.35 mm) hole in the cold

water pipe you have selected.

A. Cold water pipe

B. Pipe clamp

C. Copper or PEX

tubing

D. Compression nut

E. Compression sleeve

F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4" (6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten or

you may crush the copper tubing.

8. Place the free end of the tubing in a container or sink, and turn

on the main water supply. Flush the tubing until water is clear.

Turn off the shutoff valve on the water pipe.

Connect to Refrigerator

Depending on your model, the water line may come down from

the top or up from the bottom. Follow the connection instructions

for your model.

Style 1

1. Remove plastic cap from water valve inlet port. Attach the

copper tube to the valve inlet using a compression nut and

sleeve as shown. Tighten the compression nut. Do not

overtighten. Confirm copper tubing is secure by pulling on

copper tubing.

2. Create a service loop with the copper tubing. Avoid kinks

when coiling the tubing. Secure copper or PEX tubing to

refrigerator cabinet with a “P” clamp.

A. Copper or

PEX tubing

B. “P” clamp

C. Compression nut

D. Compression sleeve

3. Turn on water supply to refrigerator and check for leaks.

Correct any leaks.

Style 2

1. Create a service loop (minimum diameter of 2 ft. [61 cm]) with

the copper or PEX tubing. Avoid kinks when coiling the tubing.

2. Remove the plastic cap from water valve inlet port. Place a

compression nut and sleeve on the copper or PEX tubing.

3. Insert the end of the copper or PEX tubing into the water valve

inlet port. Shape tubing slightly so that the tubing feeds

straight into the port to avoid kinks.

4. Slide the compression nut over the sleeve and screw into the

water valve inlet port.

A. PEX water

tubing

B. Sleeve

C. Compression nut

D. Copper or PEX tubing

5. Using an adjustable wrench, hold the nut on the plastic water

line to keep it from moving. Then, with a second wrench turn

the compression nut on the copper tubing counterclockwise to

completely tighten. Do not overtighten.

A. “P” clamp

B. PEX water line

C. Compression nut

D. Copper tubing

6. Check connection by pulling on tubing. Attach the PEX water

line to the refrigerator cabinet with a “P” clamp.

7. Turn on water supply to the refrigerator and check for leaks.

Correct any leaks.

Complete the Installation

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3–prong outlet.

NOTE: Allow 24 hours to produce the first batch of ice.

Discard the first three batches of ice produced. Allow 3 days to

completely fill the ice storage bin.

2. Flush the water system. See “Water and Ice Dispensers.”

REFRIGERATOR FEATURES

Crisper Humidity Control

You can control the amount of humidity in the moisture-sealed

crisper. Depending on your model, adjust the control to any setting

between Fruit and Vegetables or Low and High.

� Fruit/Low (open) for best storage of fruits and vegetables with

skins.

� Vegetables/High (closed) for best storage of fresh, leafy

vegetables.

For information on additional features for your appliance, see

online "Feature Guide."

Ice Maker and Storage Bin (on some

models)

Ice Production Rate

Allow 24 hours to produce the first batch of ice. Discard the first

three batches of ice produced.

Allow 3 days to completely fill the ice storage bin. The ice maker

should produce approximately 3 lbs (1.4 kg) (8 to 12 batches) of

ice in a 24-hour period.

To increase ice production, lower the freezer and refrigerator

temperature, or see “Control Panel Descriptions” in the Quick

Start Guide for details. Wait 24 hours between adjustments.

Ice Maker in the Freezer

Turn the Ice Maker On/Off:

Turn the Ice Maker On/Off for Icemaker without a switch:

To turn on the ice maker, simply lower the wire shutoff arm.

To manually turn the ice maker off, lift the wire shutoff arm to the

off (arm up) position and listen for the click.

Your ice maker has an automatic shutoff. As ice is made, the ice

cubes will fill the ice storage bin and the ice cubes will raise the

wire shutoff arm to the off (arm up) position. Do not force the wire

shutoff arm up or down.

For icemakers with a switch:

For icemakers with a switch, use the switch to turn ON or Off the

icemaker.

Without switch With switch

NOTE: Turn off the ice maker before removing the ice storage bin

to serve ice or to clean the bin. This will keep the ice cubes from

dropping out of the ice maker and into the freezer compartment.

After replacing the ice storage bin, turn on the ice maker.

Wash the ice storage bin with mild soap and warm water.

Slide the ice storage bin under the ice maker and push it toward

the back as far as it will go.

DOOR AND HANDLE

INSTRUCTIONS

Refrigerator Doors and Drawer

TOOLS NEEDED: 5/16", 3/8", 1/4" hex head socket wrench, a

Torx† T20 screwdriver, a #2 Phillips screwdriver, and a flat-blade

screwdriver

IMPORTANT:

� Your refrigerator may have a standard reversible refrigerator

door with either a freezer door or freezer drawer, or French

doors. Follow the instructions specific to the door style of your

model.

� If you only want to remove and replace the doors, see

“Remove Doors and Hinges” and “Replace Doors and Hinges.”

� Before you begin, turn the refrigerator control Off, and remove

food and adjustable door or utility bins from the doors.

Remove and Replace Door Handles

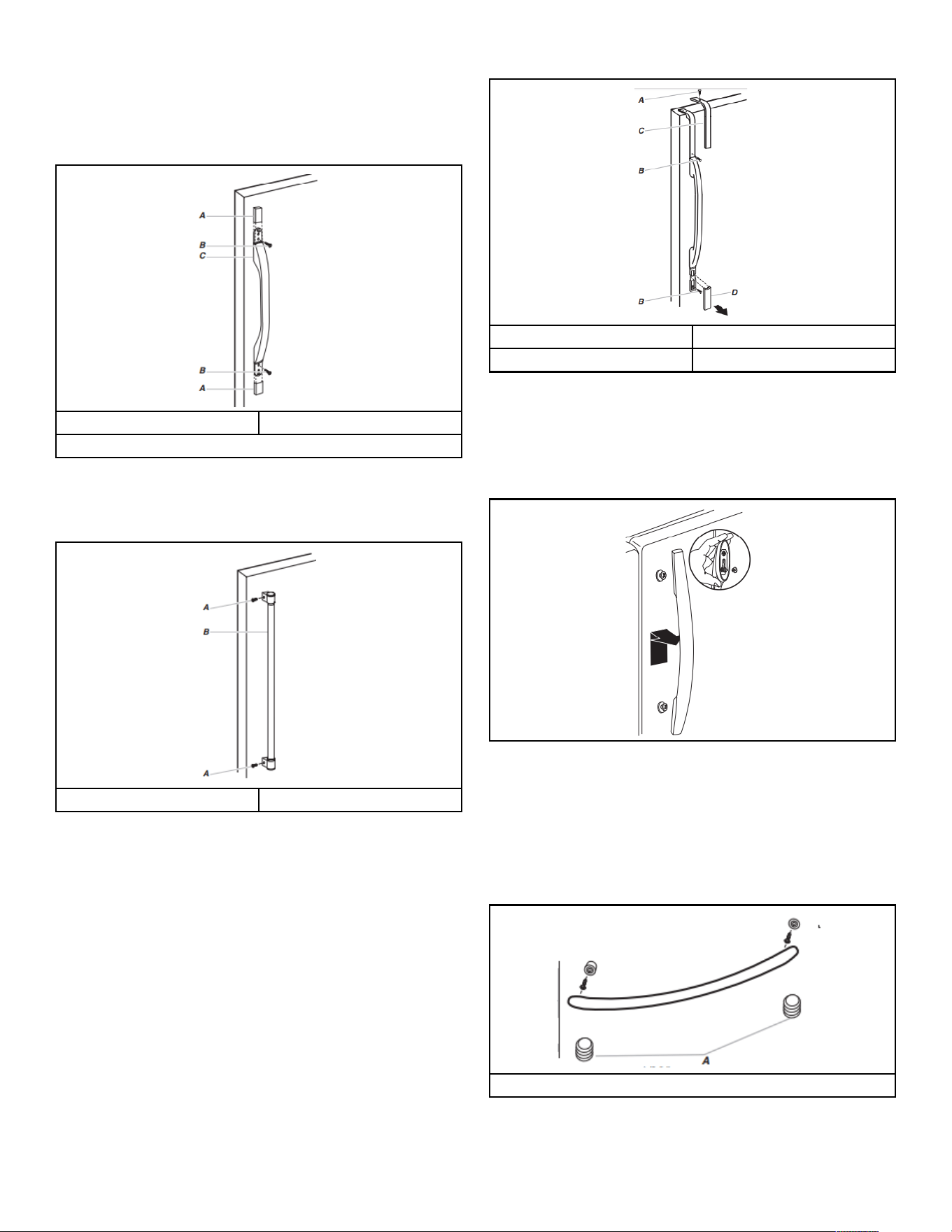

REFRIGERATOR DOOR HANDLES

Refrigerator Door Handle Style 1

A. 3/32" Setscrew

� Using a 3/32" or 1/8" hex key, loosen the two setscrews

located on the side of each handle. Pull the handle straight out

from the drawer. Make sure you keep the screws for

reattaching the handles.

� To replace the handles, reverse the directions.

Refrigerator Door Handle Style 2

A. Handle Trim C. Refrigerator Door Handle

B. Flat–Head Handle Screws

� Remove the screw cover.

� Remove the handle assembly. Keep all parts together.

� To replace the handles, reverse the directions.

Refrigerator Door Handle Style 3

A. Flat–Head Handle Screws B. Refrigerator Door Handle

� Using a 3/32" or 1/8" hex key, loosen the two setscrews

located on the side of each handle. Pull the handle straight out

from the drawer. Make sure you keep the screws for

reattaching the handles.

� To replace the handles, reverse the directions.

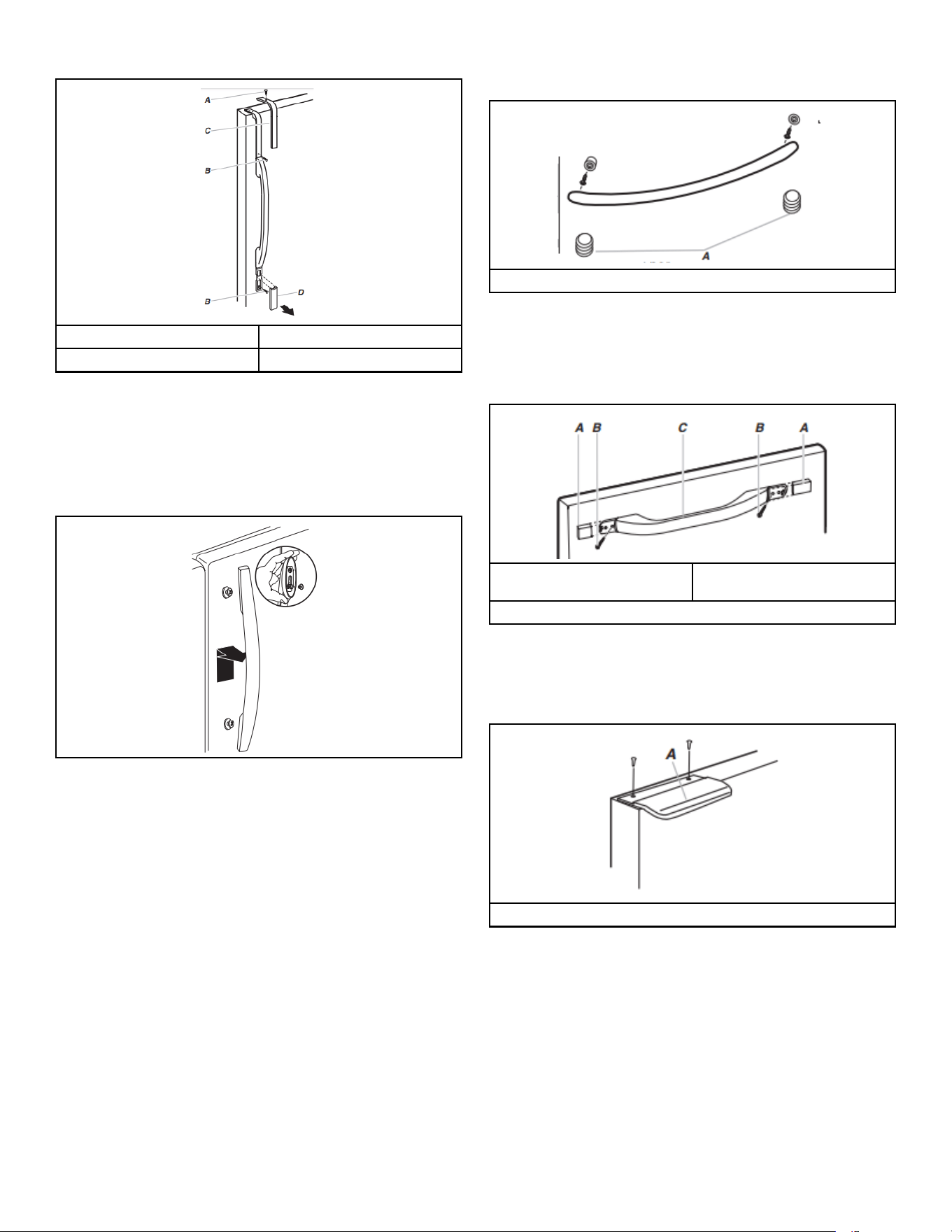

Refrigerator Door Handle Style 4

A. Trim Screw C. Top Trim

B. Handle Screws D. Bottom Trim

� To remove the handle, remove the screw attaching the trim to

the upper end of the handle. Using a flat-blade screwdriver

wrapped in masking tape, pry the trim piece from the lower end

of the handle. Then, remove the screws attaching the handle

to the door.

� To replace handle, reverse directions.

Refrigerator Door Handle Style 5

� To remove the handle, grasp the lower part of the handle

firmly, slide the handle up and pull the handle straight out from

the door.

� To replace the handle, position the handle so that the large

holes in the mounting clips are down and align the holes with

the door studs. Rotate the handle so that the mounting clips

are flat against the door and slide the handle down to engage.

FREEZER DOOR HANDLES

Freezer Door Handle Style 1

A. 3/32" Setscrew

� Using a 3/32" or 1/8" hex key, loosen the two setscrews

located on the side of each handle. Pull the handle straight out

from the drawer. Make sure you keep the screws for

reattaching the handles.

� To replace the handles, reverse the directions.

Freezer Door Handle Style 2

A. Handle Trim C. Freezer Drawer Handle

B. Flat–Head Handle Screws

� Remove the screw cover.

� Remove the handle assembly. Keep all parts together.

� To replace the handles, reverse the directions.

Freezer Door Handle Style 3

A. Flat–Head Handle Screws

� Remove screws and handle.

� To replace handle, reverse directions.

Freezer Door Handle Style 4

A. Flat–Head Screws B. Freezer Drawer Handle

� Remove screws and handle.

� To replace the handles, reverse the directions.

Freezer Door Handle Style 5

� To remove the handle, grasp the lower part of the handle

firmly, slide the handle up and pull the handle straight out from

the door.

� To replace the handle, position the handle so that the large

holes in the mounting clips are down and align the holes with

the door studs. Rotate the handle so that the mounting clips

are flat against the door and slide the handle down to engage.

Remove Doors and Hinges

STANDARD DOOR

Hex Head Top Hinge Screw

Standard Door - Freezer drawer models

1. Unplug refrigerator or disconnect power

2. Keep the refrigerator door closed until you are ready to lift it

free from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

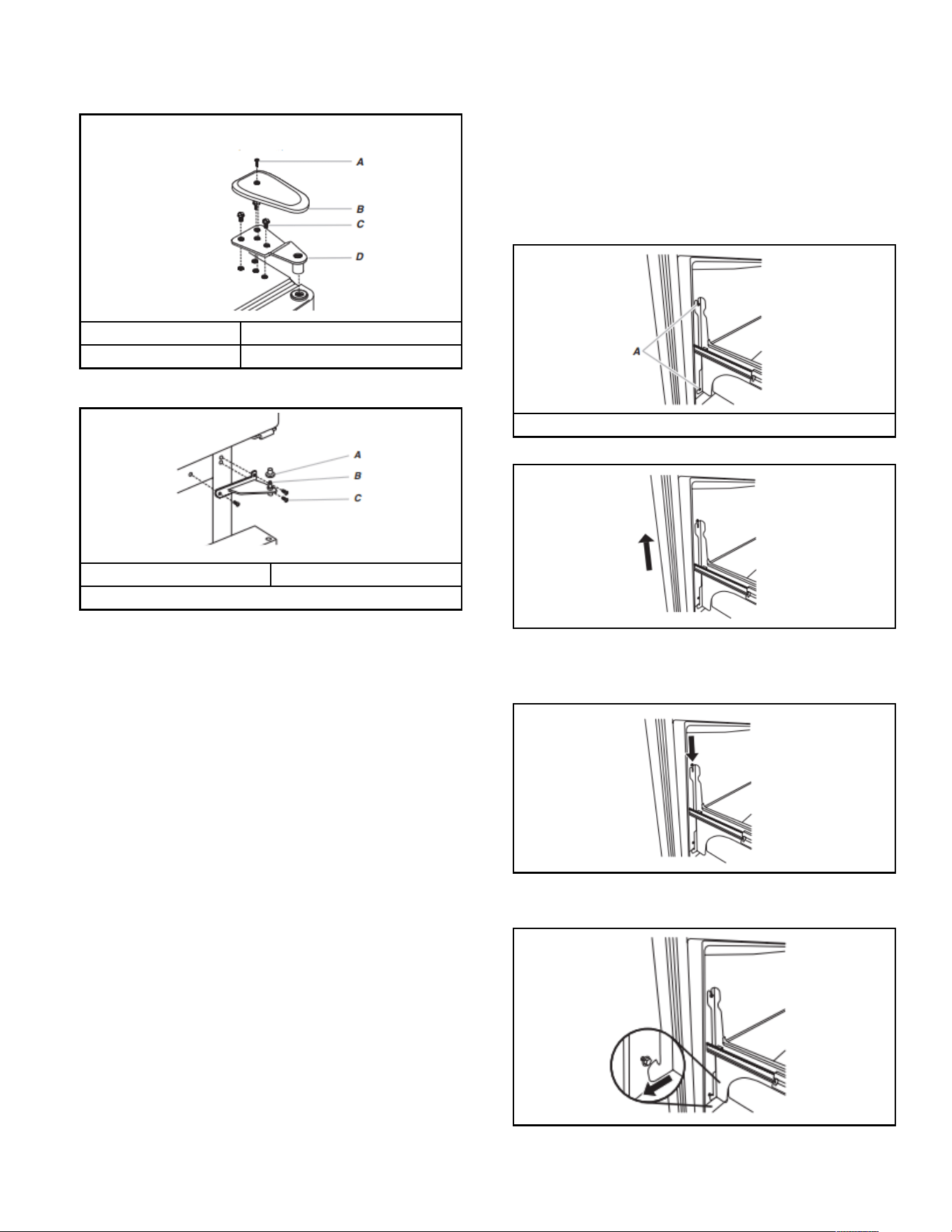

3. Remove the parts for the top hinge as shown below. Lift the

refrigerator door free from the cabinet.

A. Hinge Cover Screw C. 5/16" Hex-Head Hinge Screws

B. Top Hinge Cover D. Top Hinge

4. Remove the parts for the bottom hinge as shown below.

A. Hinge Pin Cover C. Hinge Screws

B. Bottom Hinge

Freezer door models

1. Unplug refrigerator or disconnect power.

2. Keep the freezer door closed until you are ready to lift it free

from the cabinet.

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Remove the parts for the top hinge as shown below. Lift the

refrigerator door free from the cabinet.

A. Hinge Cover Screw C. 5/16" Hex-Head Hinge Screws

B. Top Hinge Cover D. Top Hinge

4. Remove the center hinge pin and remove the hinge screws as

shown below. Lift the freezer door free from the cabinet.

A. Hinge Pin Cover C. Hinge Screws

B. Center Hinge

5. Remove the base grille by grasping the grille firmly with both

hands and pulling it toward you.

6. Remove the parts for the bottom hinge as shown below.

A. Hinge Pin Shim D. Roller Bracket

B. Bottom Hinge E. 3/8" Hex-Head Screws

C. Hinge Plate

WARNING

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so could result in death or electrical shock.

FRENCH DOORS

1. Unplug refrigerator or disconnect power.

2. Keep the refrigerator doors closed until you are ready to lift

them free from the cabinet.

NOTE: Provide additional support for the refrigerator door

while the hinges are being removed. Do not depend on the

door gasket magnets to hold the door in place while you are

working

3. Starting with the right-hand side door, remove the parts for the

top hinge as shown below. Lift the refrigerator door from the

bottom hinge pin.

A. Hinge Cover Screw C. 5/16" Hex-Head Hinge Screws

B. Top Hinge Cover D. Top Hinge

4. Remove the hinge pin cover from the bottom hinge pin and

keep it for later use.

5. Before removing the left-hand side door, disconnect the wiring

plug located on top of the top hinge by wedging a flatblade

screwdriver or your fingernail between the two sections..

NOTE: The green, ground wire remains attached to the hinge.

6. Remove the parts for the left-hand side door top hinge as

shown in the Top Hinge graphic in Step 3. Lift the door from

the bottom hinge pin.

NOTE: Remove the hinge pin cover from the bottom hinge pin

and keep it for later use.

A. Hinge Pin Cover C. Hinge Screws

B. Bottom Hinge

Reverse Doors (optional)

IMPORTANT: If you want to reverse your door so it opens from

the opposite side, follow these steps. If you are not reversing the

door, see “Replace Door(s) and Hinges.”

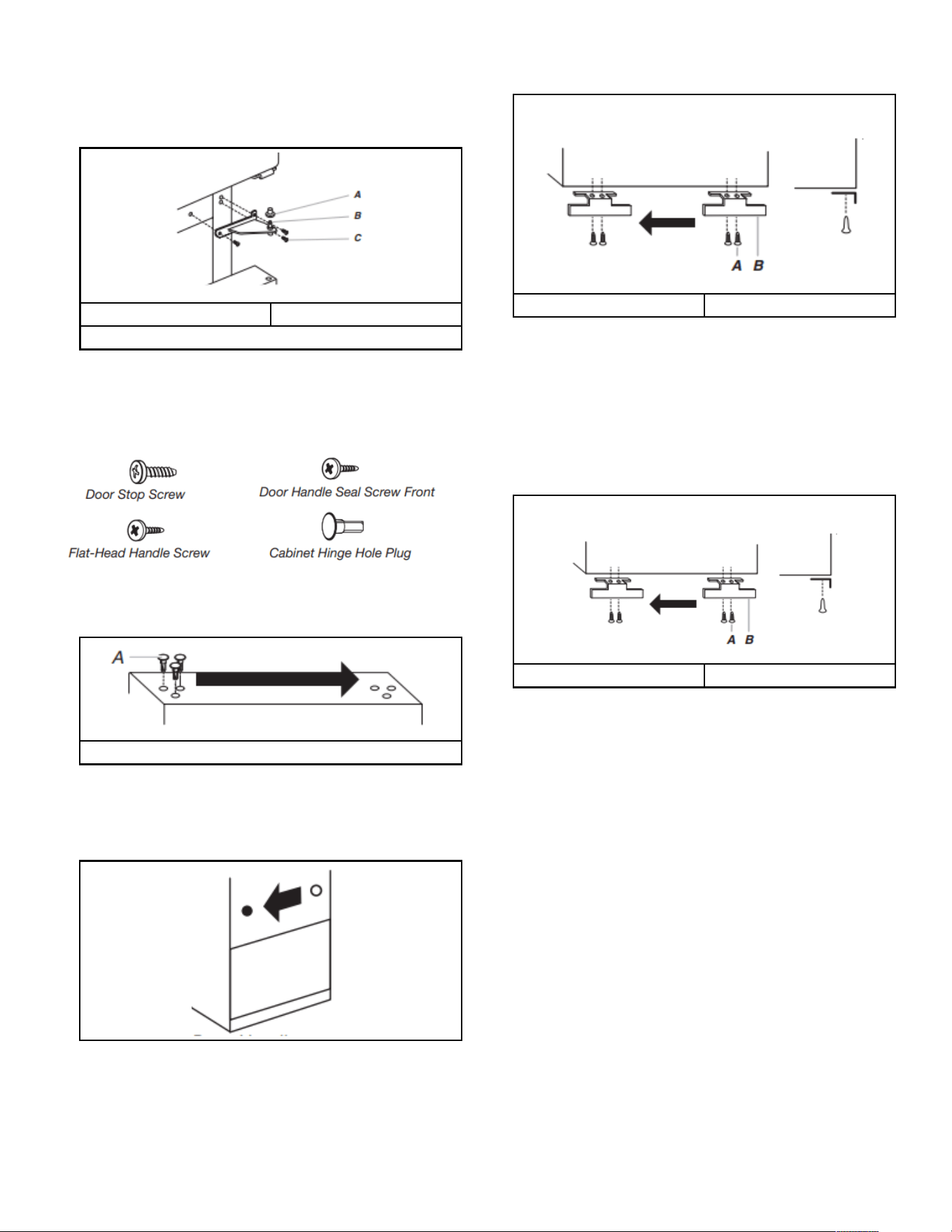

Cabinet

1. Remove hinge screws from handle side and move them to

opposite side.

A. 5/16" Hex-Head Hinge Screws

Refrigerator door

1. Remove the refrigerator handle assembly. See “Remove and

Replace Door Handles.” Keep all parts together.

2. Remove door handle seal screw front. Move to opposite side

of refrigerator door as shown below.

3. Remove the door stop. Move it to the opposite side of the

refrigerator door as shown below.

A. Door Stop Screws B. Door Stop

4. Attach refrigerator handle on opposite side of the refrigerator

door with the two screws. Replace handle trim. See “Remove

and Replace Door Handles.”

5. Tighten all screws. Set aside the door until hinges and freezer

compartment drawer are in place.

Freezer door

1. Remove the freezer handle assembly. See “Remove and

Replace Door Handles.” Keep all parts together.

2. Remove door stop. Move to opposite side of freezer door as

shown below.

A. Door Stop Screws B. Door Stop

3. Attach handle to opposite side of freezer door.

4. Tighten all screws. Set the door aside.

5. Remove the base grille by grasping the grille firmly with both

hands and pulling it toward you.

NOTE: Place a shim under the bottom front edge of the

refrigerator cabinet to take the weight off the roller brackets.

6. Remove the screws from both roller brackets as shown below.

7. Remove the hinge plate located behind the roller bracket and

move it to the opposite side of the refrigerator. Move the hinge

pin and shim to the outside hole on the hinge plate as shown

below.

A. Hinge Pin Shim D. Roller Bracket

B. Bottom Hinge E. 3/8" Hex-Head Hinge Screws

C. Hinge Plate

Replace Doors and Hinges

NOTE: Graphic may be reversed if door swing is reversed.

Standard Door - Freezer drawer models

1. Replace the parts for the bottom hinge as shown below.

Tighten screws.

A. Hinge Pin Cover C. Hinge Screws

B. Bottom Hinge

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

2. Assemble the parts for the top hinge as shown below. Do not

tighten screws completely.

A. Hinge Cover Screw C. 5/16" Hex-Head Hinge Screws

B. Top Hinge Cover D. Top Hinge

3. Adjust the door so that the bottom of the refrigerator door is

aligned with the top of the freezer drawer. Tighten all screws.

Standard Door - Freezer door models

1. Make sure the hinge plate is securely fastened behind the

roller bracket and that the hinge pin is inserted into the outside

hole. Fully tighten all roller bracket screws.

A. Hinge Pin Shim D. Roller Bracket

B. Bottom Hinge E. 3/8" Hex-Head Hinge Screws

C. Hinge Plate

2. Remove the shim that you placed under the front edge of the

refrigerator cabinet. Replace the freezer door

NOTE: Provide additional support for the door while the

hinges are being moved. Do not depend on the door gasket

magnets to hold the door in place while you are working.

3. Assemble the parts for the center hinge as shown below, and

tighten all the screws. Replace the refrigerator door.

A. Hinge Pin Cover C. Hinge Screws

B. Center Hinge

4. Assemble the parts for the top hinge as shown below. Do not

tighten the screws completely.

5. Adjust the doors so that the bottom of the refrigerator door is

aligned with the top of the freezer door. Tighten all screws.

French Door Models

1. Assemble the parts for the top hinges as shown below. Do not

tighten the screws completely.

A. Hinge Cover Screw C. 5/16" Hex-Head Hinge Screws

B. Top Hinge Cover D. Top Hinge

2. Replace the parts for the bottom hinges as shown below.

Tighten screws. Replace the refrigerator doors.

A. Hinge Pin Cover C. Hinge Screws

B. Bottom Hinge

NOTE: Provide additional support for the refrigerator doors

while the hinges are being moved. Do not depend on the door

gasket magnets to hold the doors in place while you are

working.

3. Align each door so that the bottom of the refrigerator door

aligns evenly with the top of the freezer drawer. Tighten all

screws.

4. Reconnect the wiring plug on top of the left-hand side

refrigerator door. Replace the top hinge covers.

Remove and Replace Freezer Drawer

IMPORTANT:

� Two people may be required to remove and replace the

freezer drawer.

REMOVE DRAWER FRONT

1. Open the freezer drawer to full extension.

2. Loosen the four screws attaching the drawer glides to the

drawer front as shown below.

NOTE: Loosen screws three to four turns. Keep the screws in

the drawer front.

A. Four Bracket screws

3. Lift drawer front upward and off the screws.

Replace Drawer Front

1. Slide the drawer glides out of the freezer compartment. Insert

the screws in the top of the drawer front into the slots in the

drawer brackets as shown below.

2. Pull the drawer brackets toward you to insert the two screws in

the bottom of the drawer front into the brackets as shown

below..

3. Completely tighten the four screws.

Final Steps

1. Check all holes to make sure that hole plugs and screws are in

place. Reinstall top hinge cover.

2. Replace the base grille.

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

3. Plug into a grounded 3 prong outlet.

4. Return all removable door parts to door and food to

refrigerator.

Door Closing and Door Alignment

The base grille covers the leveling screws and roller assemblies

located at the bottom of the refrigerator cabinet below the freezer

door or drawer. Before making adjustments, remove the base

grille and move the refrigerator to its final location.

1. Remove the two screws fastening the base grille to the

cabinet, and set the screws aside. Grasp the grille and pull it

toward you.

2. Move the refrigerator to its final location.

NOTE: To allow the refrigerator to roll easier, raise the leveling

legs off the floor by turning the leveling screws

counterclockwise. The front rollers will be touching the floor.

3. So the doors will close easier, use a 1/4" hex driver to turn

both leveling screws clockwise. This will raise the front of the

refrigerator tilting it slightly downward to the rear. Turn both

leveling screws the same amount.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws. This

makes it easier to turn the screws.

A. Leveling screw

4. Open and close the doors to make sure they close as easily

as you like. If not, increase the tilt by turning both leveling

screws clockwise. It may take several turns of the leveling

screw to allow the doors to close easier.

5. Check for door alignment. If one door is lower than the other,

adjust the leveling screw, on the lower side of the refrigerator.

Using a 1/4" hex driver, turn the screw clockwise to raise that

side of the refrigerator until the doors are aligned. It may take

several turns of the leveling screw to raise the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws. This

makes it easier to turn the screws.

6. Make sure the refrigerator is steady. If the refrigerator seems

unsteady or rolls forward when the door or drawer is opened

adjust the leveling screws. Using a 1/4" hex driver, turn the

leveling screw on each side clockwise until the rollers are up

and the leveling feet are firmly against the floor.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws. This

makes it easier to turn the screws.

7. Replace the base grille by aligning the ends of the grille with

the leveling assemblies on each side and snapping the grille

into place.

PERFORMANCE DATA SHEET

Water Filtration System

Model EDR4RXD1 (equivalent to UKF8001)

Capacity 200 Gallons (757 Liters) with PID,

100 Gallons (379 Liters) without PID.

This system has been tested by an independent laboratory according to NSF/ANSI Standards 42, 53, 401 and CSA B483.1 for the

reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a

concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42, 53, 401

and CSA B483.1.

Substance Reduction

Aesthetic Effects

Influent Challenge

Concentration

Maximum Permissible

Product Water

Concentration

Average % Reduction Minimum % Reduction

Chlorine Taste/Odor 2.0 mg/L ± 10% 50% reduction >97.4% 97.4%

Particulate Class I* At least 10,000 particles/

85% reduction 99.3% 99.0%

Contaminant

Reduction

Influent Challenge

Concentration

Maximum Permissible

Product Water

Concentration

Average % Reduction Minimum % Reduction

Lead: @ pH 6.5 / @ pH

8.5

0.150 mg/L ± 10% 0.010 mg/L 99.6% / >99.7% 99.3% / >99.7%

Mercury: @ pH 6.5 / @

pH 8.5

0.006 mg/L ± 10% 0.002 mg/L 96.3% / 94.5% 96.3% / 89.5%

Asbestos 10

to 10

fibers/L†† >99% >99% >99%

Cysts† 50,000/L min. >99.95% >99.99% 99.99%

Atrazine 0.009 mg/L ± 10% 0.003 mg/L >94.3% 94.3%

Benzene 0.015 mg/L ± 10% 0.005 mg/L >96.5% 96.5%

Carbofuran 0.080 mg/L ± 10% 0.040 mg/L >98.8% 98.8%

Lindane 0.002 mg/L ± 10% 0.0002 mg/L >99.0% 98.9%

P-Dichlorobenzene 0.225 mg/L ± 10% 0.075 mg/L >99.8% 99.8%

Tetrachloroethylene 0.015 mg/L ± 10% 0.005 mg/L >96.4% 95.8%

Toxaphene 0.015 mg/L ± 10% 0.003 mg/L >93.2% 93.1%

Atenolol 200 ± 20% 30 ng/L >95.5% 95.5%

Endrin 0.006 mg/L ± 10% 0.002 mg/L 96.4% 94.8%

Ethylbenzene 2.1 mg/L ± 10% 0.7 mg/L >99.9% 99.9%

o-Dichlorobenzene 1.8 mg/L ± 10% 0.6 mg/L >99.9% 99.9%

2,4 - D 0.210 mg/L ± 10% 0.07 mg/L 99.3% 97.4%

Carbamazepine 1400 ± 20% 200 ng/L >98.7% 98.6%

DEET 1400 ± 20% 200 ng/L >98.6% 98.6%

Linuron 140 ± 20% 20 ng/L >96.3% 96.3%

Meprobamate 400 ± 20% 60 ng/L >95.2% 95.2%

Metolachor 1400 ± 20% 200 ng/L >98.7% 98.7%

Trimethoprim 140 ± 20% 20 ng/L >96.6% 96.5%

Bisphenol 2000 ± 20% 300 ng/L >99.1% 99.1%

Estrone 140 ± 20% 20 ng/L >96.6% 96.4%

Nonylphenol 1400 ± 20% 200 ng/L >96.7% 96.6%

Ibuprofen 400 ± 20% 60 ng/L >95.5% 95.3%

Naproxen 140 ± 20% 20 ng/L >96.8% 96.7%

Phenytoin 200 ± 20% 30 ng/L >95.5% 95.5%

Turbidity 11 NTU ± 10% 0.5 NTU 98.8% 98.2%

Chlorobenzene 2.0 ± 10% 0.1 mg/ L >99.9% 99.9%

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.70 gpm (2.65 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to

71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters) with PID, 100 gallons (379 liters) without PID.

The compounds certified under NSF 401 have been deemed as “emerging compounds/incidental contaminants.” Emerging compounds/

incidental contaminants compounds that have been detected in drinking water supplies at trace levels. While occurring at only trace

levels, these compounds can affect the public acceptance/ perception of drinking water quality.

� For installation, operation, and maintenance instructions please

refer to the use & care guide.

� It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised. Property damage can occur if all

instructions are not followed.

� The disposable cartridge must be changed at least every 6

months.

� Use replacement filter UKF8001, Part # EDR4RXD1/

EDR4RXD1B. 2018 suggested retail price of $49.99 U.S.A./

$49.95 Canada. Prices are subject to change without notice.

� The filter monitor system measures the amount of water that

passes through the filter and alerts you when it is time to replace

the filter. To learn how to check the water filter status, see “Using

the Controls” or “Water Filtration System” in the User Instructions

or User Guide.

� After changing the water filter, flush the water system. See

“Water and Ice Dispensers” or “Water Dispenser” in the User

Instructions or User Guide.

� These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

� The product is for cold water use only.

� The water system must be installed in compliance with state

and local laws and regulations.

� Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts. EPA Est.

No. 69625-CT-001

� Refer to the “Warranty” for the Manufacturer’s limited warranty,

name and telephone number.

Application Guidelines/Water Supply Parameters

Water Supply Potable City or Well

Water Pressure 30 psi - 120 psi (207 kPa -

827 kPa)

Water Temperature 33°F - 100°F (0.6°C - 37.8°C)

Service Flow Rate 0.70 GPM (2.65 L/min.)

@ 60 psi. (413.7 kPa)

� Your water filtration system will withstand up to 120 pounds per

square inch (psi) water pressure. If your water supply is higher

than 80 psi, install a pressure reducing valve before installing

the water filtration system.

*Class I particle size: >0.5 to 1 um

†Based on the use of Cryptosporidium parvum oocysts

††Fibers greater than 10 um in length

NSF is a registered trademark of NSF International.

SÉCURITÉ DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures corporelles lors de l’utilisation

de cet appareil, observer certaines précautions fondamentales, notamment :

� Les enfants doivent être surveillés afin de s’assurer qu’ils

ne jouent pas avec l’appareil.

� Cet appareil ne convient pas à une utilisation par des

personnes (y compris des enfants) à capacités physiques,

sensorielles ou mentales réduites, ou possédant un

manque d’expérience et de connaissances, à moins

qu’elles ne soient placées sous supervision ou qu’elles

aient reçu des instructions concernant l’utilisation de

l’appareil par une personne responsable de leur sécurité.

� Ne pas utiliser de rallonge.

� Si le cordon d’alimentation est endommagé, il doit être

remplacé par le fabricant, son agent de réparation ou toute

autre personne qualifiée afin d’éviter tout danger.

� Brancher sur une alimentation en eau potable uniquement.

� Cet appareil est destiné à un usage domestique et à

d’autres usages similaires comme : coins cuisine réservés

au personnel des boutiques, des bureaux et d’autres

environnements professionnels; maisons d’hôtes, ainsi que

par les clients d’hôtel, de motels et d’autres installations

d’hébergement; gîtes touristiques; et banquets et autres

utilisations non commerciales semblables.

� Ne pas entreposer de substances explosives comme des

aérosols avec agent propulseur inflammable dans cet

appareil.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Garder les évents à l’intérieur de l’enceinte de l’appareil ou

de la structure encastrée exempte d’obstacles.

� Ne pas utiliser des appareils mécaniques ou autres

moyens pour accélérer le processus de dégivrage, autre

que ceux recommandés par le fabricant.

� Ne pas endommager le circuit réfrigérant.

� Ne pas utiliser des appareils électriques à l’intérieur des

compartiments d’aliments de l’appareil, à moins qu’ils

soient de type recommandé par le fabricant.

� L’ensemble de machine à glaçons peut être ajouté à

certains modèles. Consulter la plaque signalétique située à

l’intérieur du compartiment pour les aliments de l’appareil

pour obtenir les informations concernant le modèle

d’ensemble de machine à glaçons.

� L’installation de la canalisation d’eau et de la machine à

glaçons doit être effectuée par un technicien de service

qualifié. Consulter les instructions d’installation fournies

avec l’ensemble de machine à glaçons pour tous les

détails.

CONSERVER CES INSTRUCTIONS

Mise au rebut du vieux réfrigérateur

AVERTISSEMENT :Un enfant peut rester piégé. Avant de jeter

votre vieux réfrigérateur ou congélateur :

� Enlever les portes.

� Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pénétrer facilement.

Risque de suffoquer

Enlever

les portes ou le couvercle de votre vieil appareil.

Le non-respect de cette instruction peut causer un

décès ou des lésions cérébrales.

IMPORTANT : Le risque qu’un enfant puisse se retrouver coincé

et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés ou

abandonnés restent dangereux, même s’ils ne restent à l’extérieur

que pour « quelques jours ». Si l’ancien réfrigérateur doit être mis

au rebut, suivre les instructions suivantes afin d’éviter les

accidents.

Informations importantes à connaître pour l’élimination du

liquide réfrigérant :

Jeter le réfrigérateur conformément aux règlements fédéraux et

locaux. Les liquides réfrigérants doivent être évacués par un

technicien en réfrigération accrédité EPA, conformément aux

procédures établies.

ENTRETIEN ET RÉPARATION

Nettoyage

AVERTISSEMENT

Risque d’explosion

Risque d’incendie ou d’explosion.

Fluide frigorigène inflammable utilisé.

Ne pas utiliser d’appareils mécaniques pour dégivrer le

réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Les sections de réfrigération et de congélation se dégivrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois afin d’éviter toute accumulation

d’odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

� Comme l’air circule entre les deux sections, toutes les odeurs

formées dans une section seront transférées à l’autre. Les

deux sections doivent être nettoyées avec soin pour éliminer

les odeurs. Pour éviter le transfert d’odeurs et l’assèchement

des aliments, envelopper ou recouvrir hermétiquement les

aliments.

� Pour les modèles en acier inoxydable, l’acier inoxydable est

résistant à la corrosion, mais non anticorrosion. Afin d’éviter

l’oxydation de l’acier inoxydable, veiller à ce que les surfaces

restent propres en suivant les instructions de nettoyage

suivantes.

Nettoyage du réfrigérateur :

REMARQUE : Ne pas utiliser de nettoyants puissants ou abrasifs

tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer,

liquides inflammables, acide chlorhydrique, cires nettoyantes,

détergents concentrés, agents de blanchiment ou nettoyants

contenant du pétrole sur les surfaces extérieures (portes et caisse

de l’appareil), pièces en plastique, les garnitures intérieures et

garnitures de portes ou sur les joints de portes. Ne pas utiliser

d’essuie-tout, de tampons à récurer ou un autre outil de nettoyage

abrasif.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laver à la main, rincer et sécher les pièces amovibles et les

surfaces internes soigneusement. Utiliser une éponge propre

ou un linge doux et un détergent doux dans de l’eau tiède.

3. Nettoyer les surfaces extérieures.

Métal peint : Laver les parties métalliques extérieures à l’aide

d’un chiffon doux ou d’une éponge douce et propre et d’un

détergent doux dans de l’eau tiède. Rincer les surfaces avec

une eau propre et tiède et sécher immédiatement afin d’éviter

d’éventuelles taches laissées par l’eau.

Acier inoxydable : Laver les surfaces en acier inoxydable à

l’aide d’un chiffon doux ou d’une éponge douce et propre et

d’un détergent doux dans de l’eau tiède. Rincer les surfaces

avec une eau propre et tiède et sécher immédiatement afin

d’éviter d’éventuelles taches laissées par l’eau.

AVERTISSEMENT

REMARQUE : Lors du nettoyage de l’acier inoxydable,

toujours frotter dans le sens du grain afin d’éviter des

égratignures.

AVERTISSEMENT

Risque d’explosion

Risque d’incendie ou d’explosion causé par la

perforation de la tubulure de réfrigération;

suivre avec attention les instructions de manipulation.

Fluide frigorigène inflammable utilisé.

4. Le condensateur n’a pas besoin d’être nettoyé souvent dans

des conditions de fonctionnement domestique normales. Si

l’environnement est particulièrement graisseux, poussiéreux

ou s’il y a des animaux domestiques dans la maison, le

condenseur devrait être nettoyé tous les 2 ou 3 mois pour

assurer une efficacité maximum.

Si on doit nettoyer le condensateur :

� Éloigner le réfrigérateur du mur. Voir « Déballage du

réfrigérateur ».

� Retirer la grille de la base.

� Nettoyer à l’aspirateur les serpentins lorsqu’ils sont sales

ou poussiéreux.

� Replacer la grille de la base après avoir terminé.

� Rouler de nouveau le réfrigérateur en position. S’assurer

qu’il y a un espace d’au moins 1 po

(2,5 cm) entre l’arrière de la caisse et le mur.

� Vérifier l’aplomb du réfrigérateur.

5. Brancher le réfrigérateur ou reconnecter la source de courant

électrique.

Remplacer le module à DEL

IMPORTANT : Les lampes dans le réfrigérateur et le congélateur

utilisent la technologie à DEL et n’ont pas besoin d’être

remplacées.

Si un ou des modules DEL ne s’allument pas lorsqu’on ouvre la

porte du réfrigérateur ou du congélateur, composer les numéros

fournis pour assistance ou dépannage. Consulter le « Guide de

démarrage rapide » pour les coordonnées.

Système de filtration de l’eau

Le filtre à eau se trouve dans l’angle supérieur droit du

compartiment de réfrigération.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement

polluée ou de qualité inconnue en l’absence d’un dispositif de

désinfection adéquat en amont ou en aval du système. Les

systèmes certifiés pour la réduction des kystes peuvent être

utilisés pour une eau désinfectée susceptible de contenir des

kystes filtrables.

IMPORTANT : Le filtre à eau jetable doit être remplacé au moins

tous les 6 mois. Si le débit d’eau au distributeur d’eau ou à la

machine à glaçons diminue de façon marquée avant que 6 mois

ne se soient écoulés, remplacer le filtre à eau plus souvent.

Témoins lumineux de l’état du filtre à eau

Les témoins lumineux de l’état du filtre à eau indiqueront quand

changer le filtre à eau. Lorsque le témoin Order (commander) est

allumé, il est presque temps de changer le filtre à eau. Lorsque le

témoin Replace (changer) est allumé, un nouveau filtre à eau doit

être installé.

Réinstallation l’état du filtre à eau (sur certains

modèles)

Après remplacement du filtre à eau appuyer sur Filter Reset

(réinitialisation du filtre) pendant 3 secondes jusqu’à ce que les

témoins Order (commander) ou Replace (remplacer) s’éteignent.

Voir la section « Utilisation des commandes » du guide

d’utilisation.

Remplacer le filtre à eau

Pour acheter des filtres eau de remplacement,

modèle EDR4RXD1/EDR4RXD1B, UKF8001AXX-750 ou

UKF8001AXX-200, communiquer avec le fournisseur ou

composer le 1 800 253-1301 aux É.-U. ou le 1 800 807-6777 au

Canada.

IMPORTANT : De l’air piégé dans le système d’alimentation en

eau peut entraîner l’éjection de l’eau et du filtre. Toujours faire

couler l’eau pendant au moins 2 minutes avant de retirer le filtre

ou le bouchon de dérivation bleu.

1. Tourner le filtre dans le sens antihoraire pour le retirer.

REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il est

possible qu’il y ait un dégât d’eau. Utiliser une serviette pour

essuyer tout renversement.

2. Retirer l’étiquette de scellement du filtre de rechange et

insérer l’extrémité du filtre dans la tête du filtre.

3. Faire pivoter le filtre dans le sens horaire jusqu’à la butée

d’arrêt. Fermer le couvercle du filtre en l’emboîtant.

4. Rincer le système de distribution d’eau. Voir la section

« Distributeur d’eau ».

REMARQUE : La fonction du distributeur peut être utilisée

sans qu’un filtre à eau soit installé. L’eau ne sera pas filtrée. Si

on choisit cette option, remettre le filtre en place avec le

bouchon de dérivation bleu.

Précautions à prendre avant les

vacances ou le déménagement

Vacances

Si le réfrigérateur est laissé en marche pendant une

absence :

1. Consommer toutes les denrées périssables et congeler les

autres articles.

2. Si le réfrigérateur comporte une machine à glaçons

automatique et qu’il est raccordé à la source

d’approvisionnement en eau du domicile, fermer la source

d’approvisionnement en eau du réfrigérateur. Des dommages

matériels peuvent subvenir si l’alimentation en eau n’est pas

coupée.

3. Si votre machine à glaçons est automatique, éteindre la

machine à glaçons.

REMARQUE : Fermer le bras de commande d’arrêt en

broche (vers le haut).

4. Vider le bac à glaçons.

Si l’utilisateur choisit d’arrêter le réfrigérateur avant son

absence :

1. Enlever tous les aliments du réfrigérateur.

2. Si le réfrigérateur est équipé d’une machine à glaçons

automatique :

� Fermer l’approvisionnement en eau de la machine à

glaçons au moins un jour à l’avance.

� Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande en broche à la position Off

(élevée).

3. Vider le bac à glaçons.

4. Éteindre la/les commande(s) de température. Voir la section

« Utilisation des commandes » du guide d’utilisation rapide.

5. Nettoyer le réfrigérateur, l’essuyer et bien le sécher.

6. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Déménagement

En cas de déménagement et de déplacement du réfrigérateur

dans une nouvelle habitation, suivre ces étapes pour préparer le

déménagement.

1. Si le réfrigérateur est équipé d’une machine à glaçons

automatique :

� Fermer l’approvisionnement en eau de la machine à

glaçons au moins un jour à l’avance.

� Débrancher la canalisation d’eau de l’arrière du

réfrigérateur.

� Lorsque la dernière quantité de glaçons est déposée,

soulever le bras de commande en broche à la position Off

(élevée).

2. Retirer tous les aliments du réfrigérateur et placer tous les

aliments congelés dans de la neige carbonique.

3. Vider le bac à glaçons.

4. Éteindre la/les commande(s) de température. Voir la section

« Utilisation des commandes » du guide d’utilisation rapide.

5. Débrancher le réfrigérateur.

6. Bien nettoyer, essuyer et sécher.

7. Retirer toutes les pièces amovibles, bien les envelopper et les

attacher ensemble avec du ruban adhésif pour qu’elles ne

bougent et ne s’entrechoquent pas durant le déménagement.

8. Selon le modèle, soulever l’avant du réfrigérateur pour qu’il

roule plus facilement ou soulever les pieds de nivellement

pour qu’ils n’égratignent pas le plancher. Voir les sections

« Ajustement des portes » ou « Fermeture et alignement des

portes » en ligne.

9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon

d’alimentation à la partie arrière du réfrigérateur.

Une fois arrivé à votre nouveau domicile, remettre tout en place et

consulter les « instructions d’installation » pour des instructions

sur la préparation de l’appareil. Si le réfrigérateur comporte une

machine à glaçons automatique, ne pas oublier de rebrancher

l’approvisionnement en eau au réfrigérateur.

INSTRUCTIONS D’INSTALLATION

Déballage du réfrigérateur

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

Retrait des matériaux d’emballage

� Enlever tout résidu de ruban adhésif et de colle des surfaces

avant de mettre en marche votre tiroir de réfrigération. Frotter

une petite quantité de savon liquide à vaisselle sur l’adhésif

avec les doigts. Rincer à l’eau tiède et sécher.

� Ne pas utiliser d’instruments coupants, d’alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhésif ou la colle. Ces produits peuvent

endommager la surface du réfrigérateur. Pour plus de

renseignements, voir la section « Sécurité du réfrigérateur ».

� Éliminer/recycler tous les matériaux d’emballage.

Lors du déplacement du réfrigérateur :

Ce réfrigérateur est lourd. Lors du déplacement de ce

réfrigérateur pour un nettoyage ou un entretien, veiller à recouvrir

le plancher d’un carton ou panneau de fibre dur pour éviter de

l’endommager. Toujours tirer le réfrigérateur tout droit lors du

déplacement. Ne pas incliner le réfrigérateur d’un côté ou de

l’autre ni le « faire marcher » en essayant de le déplacer, car le sol

pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d’emballage, nettoyer

l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions

de nettoyage dans la section « Entretien et nettoyage » du manuel

d’utilisation.

Informations importantes à propos des tablettes et des

couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de

l’eau tiède lorsqu’ils sont froids. Les tablettes et couvercles

peuvent se briser s’ils sont exposés à un changement de

températures ou impact soudain, tel qu’une chute. Le verre

trempé est conçu pour se briser en de multiples petits morceaux

de la taille de gravillons. Ceci est normal. Les tablettes en verre et

les couvercles sont lourds. Employer les deux mains lorsqu’on les

retire afin d’éviter de les faire tomber.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Avant de placer le réfrigérateur à son emplacement final, il est

important de s’assurer d’avoir la connexion électrique appropriée.

Si le cordon d’alimentation est endommagé, il doit être remplacé

par le fabricant, son agent de service ou toute autre personne

également qualifiée. Ne pas utiliser un cordon craquelé ou qui

présente des dommages d’abrasion sur la gaine, la fiche ou le

connecteur.

Méthode recommandée de liaison à la terre

Un circuit de 115 V CA à 60 Hz relié à la terre et protégé par un

fusible de 15 A ou 20 A est requis. On recommande que le

réfrigérateur et les accessoires approuvés soient alimentés par un

circuit indépendant. Utiliser une prise de courant dont

l’alimentation ne peut pas être interrompue par un interrupteur. Ne

pas utiliser de rallonge.

REMARQUE : Avant de procéder à tout type d’installation, de

nettoyage ou de changement d’ampoule, mettre le réfrigérateur à

l’arrêt. Selon le modèle, tourner la commande du réfrigérateur

vers OFF (arrêt) ou appuyer sur la flèche vers le bas du

réfrigérateur jusqu’à ce qu’un tiret (–) apparaisse sur l’affichage

du réfrigérateur, comme illustré. Déconnecter le réfrigérateur de la

source de courant électrique. Une fois l’opération terminée,

reconnecter le réfrigérateur à la source de courant électrique et

remettre la commande de température au réglage désiré.

Consulter le « Guide de démarrage rapide ».

Exigences d’emplacement

AVERTISSEMENT

Risque d’explosion

Garder les matières et les vapeurs inflammables, telles

que l’essence, à l’écart de l’appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut causer un

décès, une explosion ou un incendie.

IMPORTANT : Ce réfrigérateur est conçu pour un usage

domestique, à l’intérieur uniquement.

Cet appareil est destiné à un usage domestique et à d’autres

usages similaires comme :

� espace de cuisine pour personnel de boutiques, bureaux et

autres environnements professionnels;

� résidences fermières et utilisation par les clients d’hôtels, de

motels et d’autres types de résidences;

� environnements de type chambres d’hôtes;

� banquets et autres utilisations non commerciales semblables.

Pour obtenir une aération appropriée pour le réfrigérateur, laisser

un espace de 1/2 po (1,25 cm) de chaque côté et au sommet.

Laisser un espace de

1 po (2,54 cm) derrière le réfrigérateur. Si le réfrigérateur

comporte une machine à glaçons, s’assurer qu’un espace

additionnel est prévu à l’arrière pour permettre les raccordements

des conduits d’eau. En cas d’installation du réfrigérateur près d’un

mur fixe, laisser un minimum de 2

po (6,3 cm) du côté de la

charnière (certains modèles nécessitent davantage d’espace)

pour permettre à la porte de s’ouvrir sans obstruction.

REMARQUE : Ce réfrigérateur est conçu pour être utilisé dans un

endroit où la température est comprise entre un minimum de

55 °F (13 °C) et un maximum de 110 °F (43 °C). La plage de

température ambiante idéale pour un rendement optimal est

comprise entre 60 °F (15 °C) et 90 °F (32 °C). Respecter cette

plage de température permet aussi de réduire la consommation

d’électricité et d’optimiser l’efficacité du refroidissement. Il est

recommandé de ne pas installer le réfrigérateur près d’une source

de chaleur comme un four ou un radiateur.

1/2 po (1,25 cm)

po (6,3 cm)

Spécifications de l’alimentation en

eau

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste ci-dessous.

Outils requis :

� Tournevis à tête plate

� Clés plates de 7/16 po et 1/2 po

ou deux clés à molette

� Tourne-écrou de 1/4 po

� Foret de 1/4 po

� Perceuse sans fil

IMPORTANT :

� Raccorder à la canalisation d’arrivée d’eau potable

uniquement.

Ne pas utiliser ce produit pour filtrer une eau

microbiologiquement polluée ou de qualité inconnue en

l’absence d’un dispositif de désinfection adéquat en amont ou

en aval du système. Les systèmes certifiés pour la réduction

des kystes peuvent être utilisés pour une eau désinfectée

susceptible de contenir des kystes filtrables.

� Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

� Ne pas employer de robinet d’arrêt à étrier de 3/16 po

(4,76 mm) ou de type à percer – ils réduisent le débit d’eau et

s’obstruent plus facilement.

� Utiliser un tuyau en cuivre et vérifier qu’il n’y a pas de fuite.

Installer seulement des tuyaux en cuivre là où les

températures resteront au-dessus du point de congélation.

� Pour les modèles avec filtre à eau, le filtre à eau jetable doit

être remplacé au moins tous les 6 mois.

Pression d’eau

Une alimentation en eau froide avec une pression entre 35 lb/po²

et 120 lb/po² (241 kPa et 827 kPa) est nécessaire pour faire

fonctionner le distributeur d’eau et la machine à glaçons. Pour

toute question au sujet de la pression de l’eau, faire appel à un

plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l’alimentation en eau entre le

système d’osmose inverse et le robinet d’arrivée d’eau du

réfrigérateur doit être entre 35 lb/po² et 120 lb/po² (241 kPa à

827 kPa).

Si un système de filtration de l’eau par osmose inverse est

raccordé à votre alimentation en eau froide, la pression de l’eau

au système doit être d’un minimum de 40 lb/po² à 60 lb/po²

(276 kPa à 414 kPa).

Si la pression d’eau au système de filtration par osmose inverse

est inférieure à 40 lb/po² à 60 lb/po² (276 kPa à 414 kPa) :

IMPORTANT : Purger le circuit d’eau avant de calibrer le

Measured Fill (remplissage mesuré). Voir la section « Rincer le

système de distribution d’eau » du manuel d’utilisation.

Pour toute question au sujet de la pression de l’eau, faire appel à

un plombier qualifié agréé.

Raccordement à la canalisation

d’eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

� Réaliser l’installation de plomberie conformément aux

prescriptions du International Plumbing Code et des normes et

codes locaux en vigueur.

� Le tuyau d’eau situé à l’arrière du réfrigérateur (et utilisé pour

raccorder l’appareil à la canalisation d’eau du domicile) est un

tuyau en polyéthylène réticulé. Il est possible d’utiliser des

raccords en cuivre et en polyéthylène réticulé pour le

raccordement de la canalisation d’eau du domicile au

réfrigérateur; ils contribuent à éviter que l’eau ait un goût ou

une odeur désagréable. Vérifier qu’il n’y a pas de fuites. Si on

utilise un tuyau en polyéthylène réticulé au lieu d’un tuyau de

cuivre, nous recommandons de communiquer avec le service

pour obtenir les numéros de pièces actuels.

� Installer des tuyaux seulement là où les températures

resteront au-dessus du point de congélation.

� Si on met en marche le réfrigérateur avant que la canalisation

d’eau ne soit raccordée, éteindre la machine à glaçons pour

éviter tout bruit excessif ou éviter d’endommager le robinet

d’eau.

Raccordement à la canalisation d’eau

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Couper l’alimentation principale en eau. Ouvrir le robinet le

plus proche assez longtemps pour vider l’eau du tuyau.

3. Trouver une canalisation d’eau froide verticale de 1/2 po à

po (12,7 mm à 31,8 mm) à proximité du réfrigérateur.

4. Déterminer la longueur de la canalisation en cuivre à utiliser.

Mesurer depuis le point de connexion (angle inférieur arrière

droit du réfrigérateur) et la canalisation d’eau. Ajouter 7 pi

(2,1 m) pour permettre les opérations de nettoyage. Utiliser

une canalisation en cuivre ou en polyéthylène réticulé de

1/4 po (6,35 mm) de diamètre extérieur. Veiller à ce que la

canalisation en cuivre ou en polyéthylène réticulé soit coupée

d’équerre aux deux extrémités.

5. À l’aide d’une perceuse sans fil, percer un trou de 1/4 po

(6,35 mm) dans la canalisation d’eau froide sélectionnée.

A. Canalisation d’eau

froide

B. Bride de tuyau

C. Tuyau en cuivre ou

en polyéthylène

réticulé

D. Écrou de

compression

E. Virole de

compression

F. Robinet d’arrêt

G. Écrou de presse-

étoupe

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Veiller à bien insérer l’extrémité de sortie dans

le trou de 1/4 po (6,35 mm) de la canalisation d’eau; veiller à

placer correctement le joint sous la bride du tuyau. Serrer

l’écrou de serrage. Serrer lentement et uniformément les vis

fixant la bride de tuyau sur le tuyau afin d’assurer l’étanchéité

du joint. Ne pas serrer excessivement.

7. Enfiler la bague et l’écrou de compression sur la canalisation

en cuivre comme illustré. Insérer l’extrémité de la canalisation

directement dans l’extrémité de sortie, aussi loin que possible.

Visser l’écrou de compression sur l’extrémité de sortie du

raccord à l’aide d’une clé à molette. Ne pas serrer

excessivement, car ceci pourrait provoquer l’écrasement de la

canalisation en cuivre.

8. Placer le bout libre de la canalisation dans un contenant ou

évier et ouvrir le robinet principal d’alimentation en eau.

Laisser l’eau s’écouler par la canalisation jusqu’à ce qu’elle

soit limpide. Fermer le robinet d’arrêt de la canalisation d’eau.

Raccordement au réfrigérateur

Selon le modèle, la canalisation d’eau peut être orientée de bas

en haut ou de haut en bas. Appliquer les instructions de

raccordement appropriées au modèle.

Style 1

1. Ôter le bouchon de plastique de l’orifice d’entrée d’eau.

Raccorder la canalisation en cuivre au robinet d’arrivée d’eau

à l’aide d’un écrou et d’une bague de compression, comme

illustré. Serrer l’écrou de compression. Ne pas serrer

excessivement. Vérifier la solidité du raccordement en tirant

sur la canalisation en cuivre.

2. Créer une boucle de service avec la canalisation en cuivre.

Éviter de déformer le tube en l’enroulant. Fixer la canalisation

en cuivre ou en polyéthylène réticulé à la caisse du

réfrigérateur à l’aide d’un collier en P.

A. Tuyau en

cuivre ou en

polyéthylène

réticulé

B. Collier en P

C. Écrou de compression

D. Virole de compression

3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérifier

l’absence de fuites. Éliminer toute fuite détectée.

Style 2

1. Créer une boucle de service (diamètre minimum de 2 pi

[61 cm]) avec la canalisation en cuivre ou en polyéthylène

réticulé. Éviter de déformer le tube en l’enroulant.

2. Ôter le capuchon de plastique de l’orifice d’entrée d’eau.

Placer un écrou et un manchon à compression sur la

canalisation en cuivre ou en polyéthylène réticulé.

3. Insérer l’extrémité de la canalisation en cuivre ou en

polyéthylène réticulé dans l’orifice d’entrée d’eau. Mettre

doucement en forme la canalisation de façon à ce qu’elle

pénètre directement dans l’orifice afin d’éviter les

déformations.

4. Faire glisser l’écrou de compression sur le manchon et le

visser sur l’orifice d’entrée d’eau.

A. Canalisation

d’eau en

polyéthylène

réticulé

B. Gaine

C. Écrou de compression

D. Tuyau en cuivre ou en

polyéthylène réticulé

5. À l’aide d’une clé à molette, immobiliser l’écrou sur la

canalisation d’eau en plastique pour l’empêcher de se

déplacer. Puis, à l’aide d’une deuxième clé, tourner l’écrou de

compression sur la canalisation en cuivre dans le sens

antihoraire pour serrer complètement. Ne pas serrer

excessivement.

A. Collier en P

B. Tuyau d’eau

polyéthylène

réticulé

C. Écrou de compression

D. Tube de cuivre

6. Vérifier le raccordement en tirant sur la canalisation. Fixer la

canalisation d’eau en polyéthylène réticulé à la caisse du

réfrigérateur à l’aide d’une bride en P.

7. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérifier

l’absence de fuites. Éliminer toute fuite détectée.

Terminer l’installation

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

1. Brancher l’appareil dans une prise à 3 alvéoles reliée à la

terre.

REMARQUE : Prévoir un délai de 24 heures pour la

production du premier lot de glaçons. Jeter les trois premiers

lots de glaçons produits. Prévoir un délai de 3 jours pour le

remplissage complet du bac d’entreposage.

2. Rincer le système de distribution d’eau. Voir la section

« Distributeurs d’eau et de glaçons ».

CARACTÉRISTIQUES DU

RÉFRIGÉRATEUR

Réglage de l’humidité dans le tiroir à

légumes

Le degré d’humidité dans le bac à légumes étanche peut être

contrôlé. Selon le modèle, la commande peut être placée à

n’importe quel réglage entre Fruit (fruit) et Vegetables (légumes)

ou Low (faible) et High (élevé).

� Fruit/Low (fruit/faible) (ouvert) pour une meilleure conservation

des fruits et légumes à pelures.

� Vegetables/High (légumes/élevé) (fermé) pour une meilleure

conservation des légumes à feuilles frais.

Pour obtenir de l’information sur les caractéristiques

supplémentaires de l’appareil, consulter le « Guide de fonctions »

en ligne.

Machine à glaçons et bac

d’entreposage à glaçons (sur

certains modèles)

Taux de production des glaçons

Prévoir un délai de 24 heures pour la production du premier lot de

glaçons. Jeter les trois premiers lots de glaçons produits.

Prévoir un délai de 3 jours pour le remplissage complet du bac

d’entreposage. La machine à glaçons devrait produire

approximativement 3 lb (1,4 kg) (8 à 12 lots) de glaçons au cours

d’une période de 24 heures.

Pour augmenter la production de glaçons, diminuer la

température du congélateur et du réfrigérateur, ou consulter la

section « Description du panneau de commande » du guide de

démarrage rapide pour obtenir des détails. Attendre 24 heures

entre les réglages.

Machine à glaçons dans le congélateur

Mise en marche/arrêt de la machine à glaçons :

Mise en marche/arrêt de la machine à glaçons sans

interrupteur :

Pour mettre la machine à glaçons en marche, il suffit d’abaisser le

bras de commande métallique.

Pour éteindre manuellement la machine à glaçons, soulever le

bras de commande à d’arrêt métallique à la position Off (arrêt/

position haute) et attendre l’émission d’un clic.

La machine à glaçons comporte un système d’arrêt automatique.

Au fur et à mesure de la production, les glaçons remplissent le

bac d’entreposage. Les glaçons soulèvent le bras de commande

métallique jusqu’à ce qu’il atteigne la position Off (arrêt/position

haute). Ne pas forcer le bras de commande à broche métallique

vers le haut ou vers le bas.

Pour les machines à glaçons avec interrupteur :

Pour les machines à glaçons avec interrupteur, utiliser

l’interrupteur pour mettre en marche/arrêter la machine à glaçons.

Sans interrupteur Avec interrupteur

REMARQUE : Éteindre la machine à glaçons avant de retirer le

bac d’entreposage pour servir des glaçons ou pour nettoyer le

bac. Ceci empêchera les glaçons de tomber de la machine à

glaçons et dans le compartiment de congélation. Après avoir

remplacé le bac d’entreposage, mettre en marche la machine à

glaçons.

Nettoyer le bac à glaçons au savon doux et à l’eau tiède.

Insérer le bac à glaçons sous la machine à glaçons et le pousser

aussi loin que possible.

INSTRUCTIONS POUR LA PORTE

ET LA POIGNÉE

Portes et tiroir du réfrigérateur

OUTILS REQUIS : Clé à douille à tête hexagonale de 5/16 po,

3/8 po et 1/4 po, un Tournevis Torx T20, un tournevis cruciforme

no 2 et un tournevis à lame plate

IMPORTANT :

� Ce réfrigérateur peut être muni d’une porte réversible normale

avec une porte ou un tiroir de congélateur ou des portes à

double battant. Suivre les instructions suivantes selon le style

de porte du modèle.

� Si on souhaite seulement enlever et réinstaller les portes, voir

les sections « Démontage – Portes et charnière » et

« Réinstallation – Portes et charnières ».

� Avant de commencer, tourner la commande du réfrigérateur à

Off (arrêt) et retirer les aliments et tout balconnet ajustable ou

compartiment utilitaire des portes.

Consulter la section Retrait et

réinstallation des poignées de porte

POIGNÉES DE PORTE DU RÉFRIGÉRATEUR

Poignées de porte du réfrigérateur (style 1)

A. Vis de blocage de 3/32 po

� Desserrer les deux vis de blocage situées sur le côté de

chaque poignée à l’aide d’une clé hexagonale de 3/32 po ou

1/8 po. Tirer sur la poignée tout droit pour l’extraire du tiroir.

Veiller à conserver les vis pour la réinstallation des poignées.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 2)

A. Garniture de poignée C. Poignée de porte du

réfrigérateur

B. Vis de poignée à tête plate

� Enlever le couvre-vis.

� Enlever la poignée de porte. Conserver toutes les pièces

ensemble.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 3)

A. Vis de poignée à tête plate B. Poignée de porte du

réfrigérateur

� Desserrer les deux vis de blocage situées sur le côté de

chaque poignée à l’aide d’une clé hexagonale de 3/32 po ou

1/8 po. Tirer sur la poignée tout droit pour l’extraire du tiroir.

Veiller à conserver les vis pour la réinstallation des poignées.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 4)

A. Vis de la garniture C. Garniture supérieure

B. Vis de poignée D. Garniture inférieure

� Pour retirer la poignée, enlever la vis qui fixe la garniture à

l’extrémité supérieure de la poignée. À l’aide d’un tournevis à

tête plate enveloppée dans du ruban masque, soulever la

pièce de garniture de l’extrémité inférieure de la poignée.

Enlever ensuite les vis retenant la poignée à la porte.

� Pour remettre la poignée en place, suivre ces étapes en ordre

inverse.

Poignées de porte du réfrigérateur (style 5)

� Pour retirer la poignée, saisir fermement la partie inférieure de

la poignée, faire glisser la poignée vers le haut puis la retirer

en la dégageant de la porte en ligne droite.

� Pour réinstaller la poignée, la positionner de façon à ce que les

gros trous des agrafes de montage soient orientés vers le bas

puis aligner les trous avec les goujons de porte. Faire pivoter

la poignée de façon à ce que les agrafes de montage reposent

à plat contre la porte et faire glisser la poignée vers le bas pour

l’insérer.

POIGNÉES DE LA PORTE DU CONGÉLATEUR

Poignées de porte du réfrigérateur (style 1)

A. Vis de blocage de 3/32 po

� Desserrer les deux vis de blocage situées sur le côté de

chaque poignée à l’aide d’une clé hexagonale de 3/32 po ou 1/

8 po. Tirer sur la poignée tout droit pour l’extraire du tiroir.

Veiller à conserver les vis pour la réinstallation des poignées.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 2)

A. Garniture de poignée C. Poignée du tiroir du

congélateur

B. Vis de poignée à tête plate

� Enlever le couvre-vis.

� Enlever la poignée de porte. Conserver toutes les pièces

ensemble.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 3)

A. Vis de poignée à tête plate

� Retirer les vis et la poignée.

� Pour remettre la poignée en place, suivre ces étapes en ordre

inverse.

Poignées de porte du réfrigérateur (style 4)

A. Vis à tête plate B. Poignée du tiroir du

congélateur

� Retirer les vis et la poignée.

� Pour remettre les poignées en place, inversion les directions.

Poignées de porte du réfrigérateur (style 5)

� Pour retirer la poignée, saisir fermement la partie inférieure de

la poignée, faire glisser la poignée vers le haut puis la retirer

en la dégageant de la porte en ligne droite.

� Pour réinstaller la poignée, la positionner de façon à ce que les

gros trous des agrafes de montage soient orientés vers le bas

puis aligner les trous avec les goujons de porte. Faire pivoter

la poignée de façon à ce que les agrafes de montage reposent

à plat contre la porte et faire glisser la poignée vers le bas pour

l’insérer.

Démontage des portes et charnières

PORTE STANDARD

Vis de charnière supérieure à tête hexagonale

Porte standard – modèles avec tiroir de congélateur

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique

2. Laisser le réfrigérateur fermé jusqu’au moment de le soulever

de la caisse.

REMARQUE : Prévoir un support additionnel des portes

pendant le déplacement des charnières. La force d’attraction

des aimants de la porte ne suffit pas à la maintenir en place

pendant la manutention.

3. Retirer les pièces de la charnière supérieure comme illustré

ci-dessous. Soulever la porte du réfrigérateur pour la séparer

de la caisse.

A. Vis du couvre-

charnière

C. Vis de charnière à tête

hexagonale de 5/16 po

B. Couvre-charnière

supérieur

D. Charnière supérieure

4. Retirer les pièces de la charnière inférieure comme illustré ci-

dessous.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière inférieure

Modèle avec porte de congélateur

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laisser la porte du congélateur fermée jusqu’au moment de la

soulever pour la dégager de la caisse.

REMARQUE : Prévoir un support additionnel des portes

pendant le déplacement des charnières. La force d’attraction

des aimants de la porte ne suffit pas à la maintenir en place

pendant la manutention.

3. Retirer les pièces de la charnière supérieure comme illustré

ci-dessous. Soulever la porte du réfrigérateur pour la séparer

de la caisse.

A. Vis du couvre-

charnière

C. Vis de charnière à tête

hexagonale de 5/16 po

B. Couvre-charnière

supérieur

D. Charnière supérieure

4. Enlever l’axe de la charnière centrale et les vis de la charnière

comme indiqué sur l’image ci-dessous. Soulever la porte du

congélateur pour la séparer de la caisse.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière centrale

5. Retirer la grille de la base en la saisissant fermement à deux

mains et en la tirant vers soi.

6. Retirer les pièces de la charnière inférieure comme illustré ci-

dessous.

A. Cale d’axe de charnière D. Bride du déflecteur

B. Charnière inférieure E. Vis de charnière à tête

hexagonale de 3/8 po

C. Plaque de charnière

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

d’enlever les portes.

Le non-respect de cette instruction peut causer un

décès ou une décharge électrique.

PORTES À DOUBLE BATTANT

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Laisser les portes du réfrigérateur fermées jusqu’au moment

de les détacher de la caisse.

REMARQUE : Prévoir un support supplémentaire pour la

porte du réfrigérateur pendant le retrait des charnières. La

force d’attraction des aimants de la porte ne suffit pas à la

maintenir en place pendant la manutention

3. En commençant par la porte du côté droit, ôter les pièces de

la charnière supérieure – voir l’illustration des charnières

supérieures. Soulever la porte du réfrigérateur de l’axe de la

charnière inférieure.

A. Vis du couvre-

charnière

C. Vis de charnière à tête

hexagonale de 5/16 po

B. Couvre-charnière

supérieur

D. Charnière supérieure

4. Ôter le couvercle d’axe de charnière de l’axe de la charnière

inférieure et le conserver pour utilisation ultérieure.

5. Avant de retirer la porte du côté gauche, déconnecter la prise

de câbles située sur la partie supérieure de la charnière

supérieure en coinçant un tournevis à tête plate ou un ongle

entre les deux sections.

REMARQUE : Les conducteurs vert et de liaison à la terre

restent fixés à la charnière.

6. Enlever les pièces de la charnière du côté gauche de la

charnière supérieure, comme indiqué dans l’illustration de

l’étape 3. Soulever la porte de l’axe de la charnière inférieure.

REMARQUE : Ôter le couvercle d’axe de charnière de l’axe

de la charnière inférieure et le conserver pour utilisation

ultérieure.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière inférieure

Inversion des portes (facultatif)

IMPORTANT : Si on souhaite inverser le sens d’ouverture d’une

porte pour pouvoir l’ouvrir du côté opposé, procéder comme suit.

S’il n’est pas nécessaire de changer l’orientation de la porte, voir

la section « Réinstallation – porte et charnières ».

Caisse

1. Enlever les vis de charnière du côté poignée et les transférer

du côté opposé.

A. Vis de charnière à tête hexagonale de 5/16 po

Porte du réfrigérateur

1. Enlever la poignée de porte du réfrigérateur comme illustré ci-

dessous. Consulter la section « Retrait et réinstallation des

poignées de porte ». Conserver toutes les pièces ensemble.

2. Enlever l’avant de la vis d’obturation de la poignée de porte.

La transférer du côté opposé du réfrigérateur comme illustré

ci-dessous.

3. Enlever la butée de porte. La transférer du côté opposé de la

porte du réfrigérateur comme illustré ci-dessous.

A. Vis de butée de porte B. Butée de porte

4. Fixer la poignée de porte du réfrigérateur sur le côté opposé

de la porte à l’aide des deux vis. Replacer la garniture de

poignée. Consulter la section « Retrait et réinstallation des

poignées de porte ».

5. Serrer toutes les vis. Conserver la porte à part jusqu’à la mise

en place des charnières et du tiroir de congélateur.

Porte du congélateur

1. Enlever la poignée de porte du congélateur comme illustré ci-

dessous. Consulter la section « Retrait et réinstallation des

poignées de porte ». Conserver toutes les pièces ensemble.

2. Enlever la butée de porte. La transférer du côté opposé du

congélateur comme illustré ci-dessous.

A. Vis de butée de porte B. Butée de porte

3. Fixer la poignée du côté opposé de la porte du congélateur.

4. Serrer toutes les vis. Mettre la porte de côté.

5. Retirer la grille de la base en la saisissant fermement à deux

mains et en la tirant vers soi.

REMARQUE : Placer une cale sous la rive inférieure avant de

la caisse du réfrigérateur pour libérer le poids des brides de

roulettes.

6. Ôter les vis des deux brides de roulettes, comme illustré ci-

dessous.

7. Retirer la plaque de charnière située derrière la bride de

roulette et la placer sur le côté opposé du réfrigérateur. Placer

l’axe de charnière et la cale dans le trou externe de la plaque

de charnière, comme illustré ci-dessous.

A. Cale d’axe de

charnière

D. Bride du déflecteur

B. Charnière inférieure E. Vis de charnière à tête

hexagonale de 3/8 po

C. Plaque de charnière

Réinstallation des portes et

charnières

REMARQUE : Si on inverse le sens d’ouverture de la porte,

considérer l’image symétrique.

Porte standard – modèles avec tiroir de congélateur

1. Replacer les pièces de la charnière inférieure comme illustré

ci-dessous. Serrer les vis.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière inférieure

REMARQUE : Prévoir un support additionnel des portes

pendant le déplacement des charnières. La force d’attraction

des aimants de la porte ne suffit pas à la maintenir en place

pendant la manutention.

2. Assembler les pièces de la charnière supérieure comme

illustré ci-dessous. Ne pas complètement serrer les vis.

A. Vis du couvre-

charnière

C. Vis de charnière à tête

hexagonale de 5/16 po

B. Couvre-charnière

supérieur

D. Charnière supérieure

3. Positionner la porte de façon à ce que le bas des portes du

réfrigérateur soit bien aligné avec le sommet du tiroir de

congélation. Serrer toutes les vis.

Porte standard – modèles avec porte de congélateur

1. S’assurer que la plaque de charnière est solidement fixée

derrière la bride de roulette et que l’axe de charnière est

inséré dans le trou externe. Serrer complètement toutes les

vis des brides de roulettes.

A. Cale d’axe de

charnière

D. Bride du déflecteur

B. Charnière inférieure E. Vis de charnière à tête

hexagonale de 3/8 po

C. Plaque de charnière

2. Retirer la cale précédemment placée sous la rive avant de la

caisse du réfrigérateur. Réinstaller la porte du congélateur

REMARQUE : Prévoir un support additionnel des portes

pendant le déplacement des charnières. La force d’attraction

des aimants de la porte ne suffit pas à la maintenir en place

pendant la manutention.

3. Assembler les pièces de la charnière centrale comme illustré

et serrer toutes les vis. Replacer la porte du réfrigérateur.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière centrale

4. Assembler les pièces de la charnière supérieure comme

illustré ci-dessous. Ne pas serrer complètement les vis.

5. Positionner les portes de façon à ce que le bas des portes du

réfrigérateur soit bien aligné avec le sommet du tiroir de

congélation. Serrer toutes les vis.

Modèles avec porte à double battant

1. Assembler les pièces des charnières supérieures comme

illustré ci-dessous. Ne pas serrer complètement les vis.

A. Vis du couvre-

charnière

C. Vis de charnière à tête

hexagonale de 5/16 po

B. Couvre-charnière

supérieur

D. Charnière supérieure

2. Replacer les pièces des charnières inférieures comme illustré

ci-dessous. Serrer les vis. Replacer les portes du

réfrigérateur.

A. Couvercle d’axe de

charnière

C. Vis de charnière

B. Charnière inférieure

REMARQUE : Prévoir un support supplémentaire pour les

portes du réfrigérateur pendant le déplacement des

charnières. La force d’attraction des aimants des portes ne

suffit pas à les maintenir en place pendant la manutention.

3. Aligner chaque porte de façon à ce que le bas de la porte du

réfrigérateur soit bien aligné avec le sommet du tiroir de

congélation. Serrer toutes les vis.

4. Reconnecter la fiche de câblage sur la partie supérieure de la

porte du côté gauche du réfrigérateur. Réinstaller les couvre-

charnière supérieurs.

Retrait et réinstallation du tiroir de

congélation

IMPORTANT :

� Il faudra peut-être deux personnes pour déplacer et réinstaller

le tiroir de congélation.

RETRAIT DE LA FAÇADE DU TIROIR

1. Ouvrir le tiroir du congélateur complètement.

2. Desserrer les quatre vis fixant les glissières du panier à l’avant

du tiroir comme illustré ci-dessous.

REMARQUE : Dévisser les vis de trois ou quatre tours.

Garder les vis dans l’avant du tiroir.

A. Quatre vis de support

3. Soulever l’avant du tiroir et le dégager des vis.

Réinstallation de la façade du tiroir

1. Retirer les glissières de tiroir du compartiment de congélation

en les faisant glisser. Insérer les vis du sommet de l’avant du

tiroir dans les fentes des supports du tiroir, comme illustré ci-

dessous.

2. Tirer les deux supports de tiroir vers soi pour insérer les deux

vis du fond de l’avant du tiroir dans les supports, comme

illustré ci-dessous.

3. Serrer complètement les quatre vis.

Étapes finales

1. Inspecter tous les trous. Vérifier que tous les bouchons

d’obturation et vis sont en place. Réinstaller le couvercle de la

charnière supérieure.

2. Réinstaller la grille de la base.

AVERTISSEMENT

Risque de décharge électrique

Brancher l’appareil sur une prise à 3 alvéoles reliée à la

terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d’adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

3. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre.

4. Réinstaller l’ensemble des pièces de porte amovibles sur la

porte et remettre les aliments dans le réfrigérateur.

Fermeture et alignement de la porte

La grille de la base recouvre les vis de nivellement et les roulettes

situées sous la caisse du réfrigérateur, sous la porte ou le tiroir du

compartiment de congélation. Avant de réaliser les réglages,

retirer la grille de la base et déplacer le réfrigérateur à son

emplacement définitif.

1. Retirer les deux vis fixant la grille de la base de l’appareil, et

mettre les vis de côté. Saisir la grille et la tirer vers soi.

2. Déplacer le réfrigérateur jusqu’à sa position de service finale.

REMARQUE : Afin que le réfrigérateur puisse rouler plus

facilement, soulever les pieds de nivellement en tournant les

vis de nivellement dans le sens antihoraire. Les roulettes

avant toucheront le plancher.

3. Afin que les portes ferment plus facilement, utiliser un tourne-

écrou à tête hexagonale de 1/4 po pour tourner les vis de

nivellement dans le sens horaire. Cet ajustement soulèvera

légèrement l’avant du réfrigérateur et l’inclinera ainsi

légèrement sur sa partie arrière. Placer les deux vis de

nivellement à la même hauteur.

REMARQUE : Le fait d’exercer une pression contre le dessus

du réfrigérateur permet d’alléger le poids appliqué aux vis de

nivellement. Ceci facilite l’ajustement des vis.

A. Vis de nivellement

4. Ouvrir et fermer les portes pour vérifier que leur fermeture est

aussi aisée que souhaité. Si ce n’est pas le cas, augmenter

l’inclinaison du réfrigérateur en tournant les deux vis de

nivellement dans le sens horaire. Il est possible qu’il faille

appliquer plusieurs tours aux vis de nivellement pour faciliter

la fermeture des portes.

5. Vérifier l’alignement de la porte. Si une porte est plus basse

que l’autre, ajuster la vis de nivellement du côté du

réfrigérateur le plus bas. À l’aide d’un tourne-écrou à tête

hexagonale de 1/4 po, tourner la vis de nivellement dans le

sens horaire afin d’élever ce côté du réfrigérateur, jusqu’à ce

que les portes soient alignées. Il faudra peut-être appliquer

plusieurs tours à la vis de nivellement pour soulever le

réfrigérateur.

REMARQUE : Le fait d’exercer une pression contre le dessus

du réfrigérateur permet d’alléger le poids appliqué aux vis de

nivellement. Ceci facilite l’ajustement des vis.

6. S’assurer que le réfrigérateur est stable. Si le réfrigérateur

semble instable ou qu’il roule vers l’avant lorsqu’on ouvre la

porte ou le tiroir, ajuster les vis de nivellement. À l’aide d’un

tourne-écrou à tête hexagonale de 1/4 po, tourner les vis de

nivellement dans le sens horaire de chaque côté jusqu’à ce

que les pieds de nivellement soient en contact ferme avec le

plancher.

REMARQUE : Le fait d’exercer une pression contre le dessus

du réfrigérateur permet d’alléger le poids appliqué aux vis de

nivellement. Ceci facilite l’ajustement des vis.

7. Réinstaller la grille de la base en alignant les extrémités de la

grille avec les dispositifs de nivellement de chaque côté et

emboîter la grille.

FICHE DE DONNÉES DE PERFORMANCE

Système de filtration de l’eau

Modèle EDR4RXD1 (équivalent à UKF8001)

Capacité de 200 gal. (757 L) avec indicateur PID,

100 gallons (379 litres) sans PID.

Ce système a été testé par un laboratoire indépendant selon les normes NSF/ANSI 42, 53, 401 et CSA B483.1 pour la réduction des

substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau entrant dans le système a été réduite à une

concentration inférieure ou égale à la limite permissible pour l’eau qui quitte le système, comme spécifié par les normes ANSI/NSF 42, 53

et 401, ainsi que CSA B483.1.

Réduction

concentration produits

de désinfection

Concentration dans

l’eau à traiter

Limite permise de

concentration du

produit dans l’eau

Réduction de

concentration % moy.

% de réd. minimale

Chlore goût/odeur 2,0 mg/L ± 10 % Réduction de 50 % > 97,4 % 97,4 %

Particules classe I* Au moins

10 000 particules/mL

Réduction de 85 % 99,3 % 99,0 %

Réduction des

contaminants

Concentration dans

l’eau à traiter

Limite permise de

concentration du

produit dans l’eau

Réduction de

concentration % moy.

% de réd. minimale

Plomb : à pH 6,5/ à

pH 8,5

0,150 mg/L ± 10 % 0,010 mg/L 99,6 %/> 99,7 % 99,3 %/> 99,7 %

Mercure : à pH 6,5 /à

pH 8,5

0,006 mg/L ± 10 % 0,002 mg/L 96,3 %/94,5 % 96,3 %/89,5 %

Amiante 10

à 10

fibres/L†† > 99 % > 99 % > 99 %

Kystes† 50 000/L min. > 99,95 % > 99,99 % 99,99 %

Atrazine 0,009 mg/L ± 10 % 0,003 mg/L > 94,3 % 94,3 %

Benzène 0,015 mg/L ± 10 % 0,005 mg/L > 96,5 % 96,5 %

Carbofurane 0,080 mg/L ± 10 % 0,040 mg/L > 98,8 % 98,8 %

Lindane 0,002 mg/L ± 10 % 0,0002 mg/L > 99,0 % 98,9 %

P-dichlorobenzène 0,225 mg/L ± 10 % 0,075 mg/L > 99,8 % 99,8 %

Tétrachloroéthène 0,015 mg/L ± 10 % 0,005 mg/L > 96,4 % 95,8 %

Toxaphène 0,015 mg/L ± 10 % 0,003 mg/L > 93,2 % 93,1 %

Aténolol 200 ± 20 % 30 ng/L > 95,5 % 95,5 %

Endrin 0,006 mg/L ± 10 % 0,002 mg/L 96,4 % 94,8 %

Éthylbenzène

2,1 mg/L ± 10 % 0,7 mg/L > 99,9 % 99,9 %

O-dichlorobenzène 1,8 mg/L ± 10 % 0,6 mg/L > 99,9 % 99,9 %

2,4 – D 0,210 mg/L ± 10 % 0,07 mg/L 99,3 % 97,4 %

Carbamazépine 1400 ± 20 % 200 ng/L > 98,7 % 98,6 %

Diéthyltoluamide 1400 ± 20 % 200 ng/L > 98,6 % 98,6 %

Linuron 140 ± 20 % 20 ng/L > 96,3 % 96,3 %

Méprobamate 400 ± 20 % 60 ng/L > 95,2 % 95,2 %

Métolachlore 1400 ± 20 % 200 ng/L > 98,7 % 98,7 %

Triméthoprime 140 ± 20 % 20 ng/L > 96,6 % 96,5 %

Bisphénol A 2000 ± 20 % 300 ng/L > 99,1 % 99,1 %

Estrone 140 ± 20 % 20 ng/L > 96,6 % 96,4 %

Nonylphénol 1400 ± 20 % 200 ng/L > 96,7 % 96,6 %

Ibuprofène 400 ± 20 % 60 ng/L > 95,5 % 95,3 %

Naproxène 140 ± 20 % 20 ng/L > 96,8 % 96,7 %

Phénytoïne 200 ± 20 % 30 ng/L > 95,5 % 95,5 %

Turbidité 11 NTU ± 10 % 0,5 NTU 98,8 % 98,2 %

Chlorobenzène 2,0 ± 10 % 0,1 mg/L > 99,9 % 99,9 %

Paramètres de tests : pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,70 gpm (2,65 Lpm). Pression = 60 lb/po² (413,7 kPa).

Température = 68 °F à 71,6 °F (20 °C à 22 °C). Capacité de service nominale = 200 gal. (757 L) avec indicateur PID, 100 gal. (379 L)

sans indicateur PID.

Les composés certifiés en vertu de la norme NSF 401 sont considérés comme appartenant à la catégorie des « composés émergents/

contaminants secondaires ». Les composés émergents/contaminants secondaires ont été détectés à de faibles concentrations dans des

sources d’approvisionnement en eau potable. Même s’ils n’apparaissent qu’à de faibles concentrations, ces composés peuvent

influencer la perception et le niveau d’acceptation de la qualité de l’eau de consommation par le public.

� Pour obtenir les instructions d’installation, d’utilisation et

d’entretien, consulter le manuel d’utilisation et d’entretien.

� Il est essentiel que les exigences de fonctionnement, d’entretien

et de remplacement de filtre soient respectées pour que ce

produit donne le rendement annoncé. Des dommages à la

propriété peuvent se produire lorsque les instructions ne sont

pas toutes respectées.

� La cartouche jetable doit être changée au moins tous les 6 mois.

� Utiliser le filtre de remplacement UKF8001, no de

pièce EDR4RXD1/EDR4RXD1B. Prix suggéré au détail en 2018

de 49,99 $ US/49,95 $ CAN. Les prix sont indiqués sous réserve

de modification.

� Le système de contrôle du filtre mesure la quantité d’eau qui

passe par le filtre et indique quand remplacer le filtre. Pour

savoir comment vérifier l’état du filtre, consulter « Utiliser les

commandes » ou « Système de filtration d’eau » dans les

instructions d’utilisation ou le guide d’utilisation.

� Après avoir remplacé le filtre à eau, purger le système d’eau.

Voir les sections « Distributeur d’eau et de glaçons » ou

« Distributeur d’eau » dans les instructions d’utilisation ou le

guide d’utilisation.

� Ces contaminants ne sont pas nécessairement présents dans

l’approvisionnement d’eau. Même si le test a été effectué dans

des conditions de laboratoires standard, le rendement réel peut

varier.

� Le produit doit être utilisé pour l’eau froide seulement.

� Le circuit d’eau doit être installé conformément aux lois et

règlements locaux et à ceux de la province concernée.

� Ne pas utiliser ce produit pour filtrer une eau

microbiologiquement polluée ou de qualité inconnue en

l’absence d’un dispositif de désinfection adéquat en amont ou

en aval du système. Les systèmes certifiés pour la réduction

des kystes peuvent être utilisés pour une eau désinfectée

susceptible de contenir des kystes filtrables. Étab. EPA no

69625-CT-001

� Consulter la « Garantie » pour obtenir le nom et le numéro de

téléphone du fabricant, ainsi que les renseignements sur la

garantie limitée.

Directives d’application/paramètres d’approvisionnement en

eau

Source d’eau Puits ou collectivité

Pression d’eau 30 lb/po² à 120 lb/po² (207 kPa

à 827 kPa)

Température de l’eau 33 °F – 100 °F (0,6 °C –

37,8 °C)

Débit nominal 2,65 L/min (0,70 gpm) à

60 lb/po² (413,7 kPa).

� Le système de filtration d’eau peut prendre en charge une

pression d’eau pouvant atteindre 120 livres par pouce carré (lb/

po²). Si l’alimentation en eau est supérieure à 80 lb/po²

(551,58 kPa), installer un détendeur avant d’installer le système

de filtration d’eau.

*Classe I – taille des particules : >0,5 à 1 um

†Sur la base de la filtration de kystes de Cryptosporidium parvum

†† Filtres de longueur supérieure à 10 um

NSF est une marque déposée de NSF International.

NOTES

W11479841D

W11479843D-SP

Whirlpool GX5FHDXVS Refrigeration

Product's Documents

User Manual

Specifications

Whirlpool GX5FHDXVS Questions and Answers

Related Products

Whirlpool WRF989SLAM Refrigeration

Whirlpool WRF990SLAM Refrigeration

Whirlpool 8ET1WTKXKT refrigeration

Whirlpool ED2HHEXTB refrigeration

Whirlpool GS6SHAXLT refrigeration

Whirlpool GD2SHAXMT refrigeration
